Dewalt DCG460B 60V MAX 7"- 9" Large Angle Grinder User Manual

If you have questions or comments, contactus.

Pour toute question ou tout commentaire, nouscontacter.

Si tiene dudas o comentarios,contáctenos.

1‑800‑4‑DEWALT

DCG460

60V Max* Cordless Grinder with Kickback Brake

Meuleuse sans fil avec Kickback Brake

, 60V max*

Esmeriladora Inalámbrica de 60V Máx* con Kickback Brake

Instruction Manual

Guide D’utilisation

Manual de instrucciones

English (original instructions) 5

Français (traduction de la notice d’instructions originale) 20

Español (traducido de las instrucciones originales) 37

Fig. A

Components

Trigger switch

Lock‑off lever

Spindle lock button

Spindle

Auxiliary handle

Unthreaded backing flange

(fixed to spindle)

Locking flange

Type 27/Type BGuard 7"(180mm)

Guard release lever

Battery pack

Battery release button

Main Handle

Heavy load indicator LED

Componentes

Interruptor de gatillo

Palanca de bloqueo de apagado

Botón de bloqueo de husillo

Husillo

Manija auxiliar

Brida de respaldo no roscada

(fija a husillo)

Brida de bloqueo

Protección Tipo 27/Tipo Bde

7"(180mm)

Palanca de liberación de protección

Paquete de batería

Botón de liberación de batería

Manija principal

LED de indicador de carga pesada

Composants

Gâchette

Levier de verrouillage

Bouton de verrouillage de la tige

Tige

Poignée auxiliaire

Bride d’épaulement non filetée

(fixée à la tige)

Bride de verrouillage

Protection de Type 27/Type B

180mm (7po)

Levier de libération de la protection

Bloc‑piles

Bouton de libération du bloc‑piles

Poignée principale

Témoin à DEL de charge importante

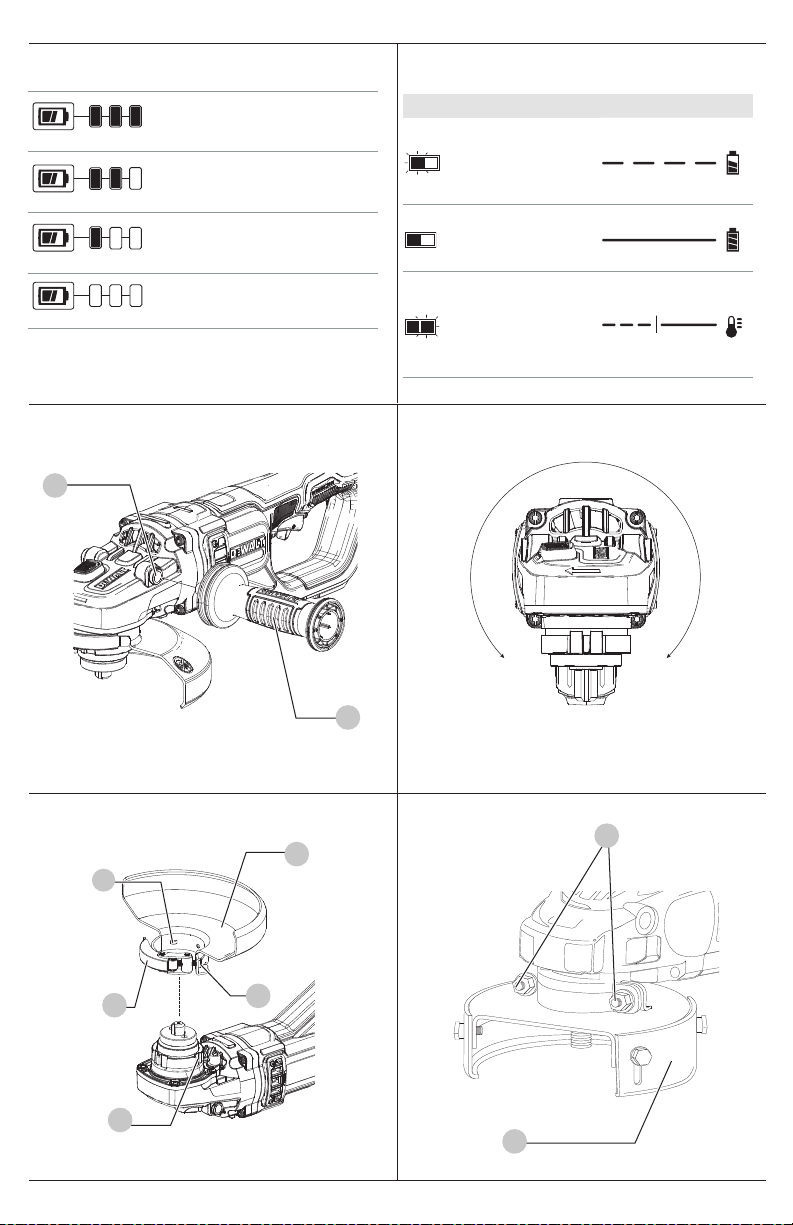

Fig.B Fig.C

Fig.D Fig.E

Fig.F

Fig.G

90˚ 90˚

75–100% charged

Chargé de 75 à 100 %

75–100% cargada

51–74% charged

Chargé de 51 à 74 %

51–74% cargada

< 50% charged

Chargé de < 50 %

< 50% cargada

Pack needs to be charged

Le bloc-piles doit être rechargé

La batería tiene que cargarse

Indicators/Témoin/Indicador

Charging

Bloc-piles en Cours

de Chargement

Unidad en Proceso de Carga

Fully Charged

Bloc-piles Chargé

Unidad Cargada

Hot/Cold Pack Delay

Suspension de Charge Contre

le Chaud/Froid

Restraso por Unidad Caliente/

Fría

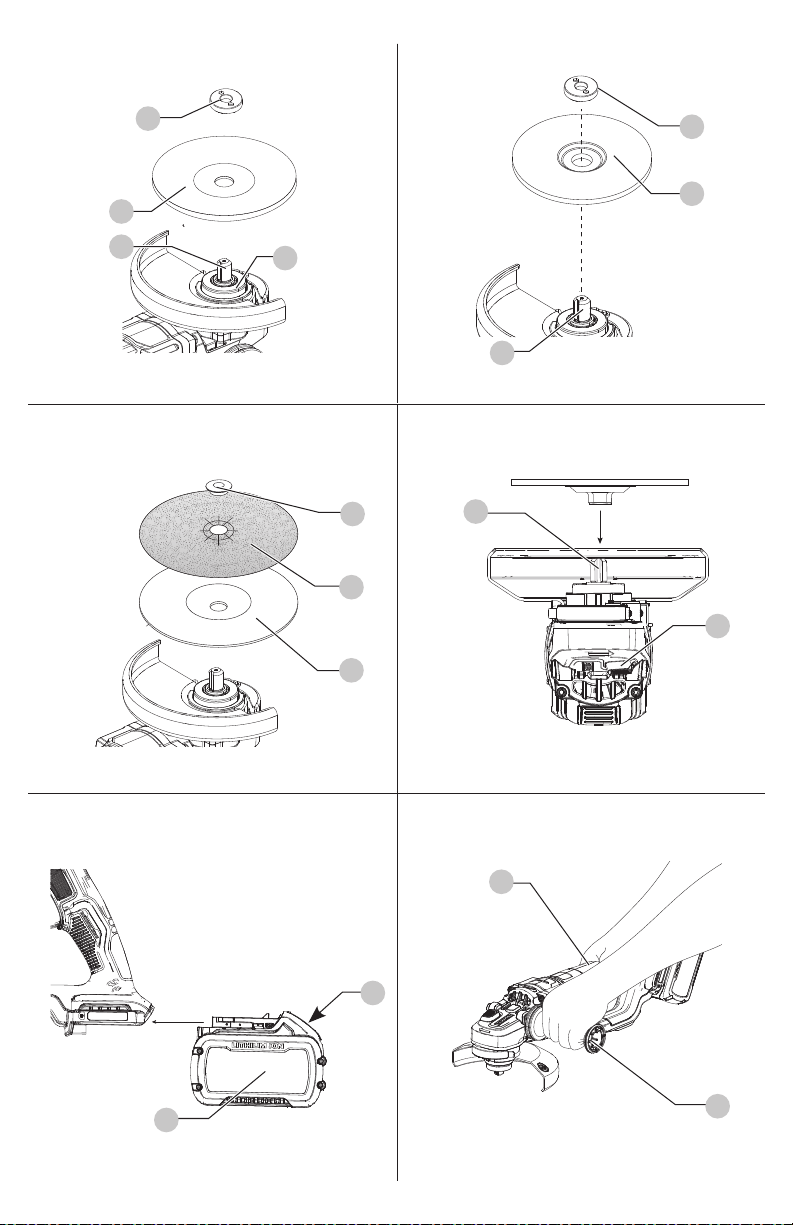

Fig.H

Fig.J

Fig.L

Fig.I

Fig.K

Fig.M

Fig.N Fig.O

Fig.P Fig.Q

5˚–10˚

ENGLISH

c ) Keep children and bystanders away while

operating a power tool. Distractions can cause you

to losecontrol.

2) Electrical Safety

a ) Power tool plugs must match the outlet. Never

modify the plug in any way. Do not use any

adapter plugs with earthed (grounded) power

tools. Unmodified plugs and matching outlets will

reduce risk of electricshock.

b ) Avoid body contact with earthed or grounded

surfaces, such as pipes, radiators, ranges and

refrigerators. There is an increased risk of electric

shock if your body is earthed orgrounded.

c ) Do not expose power tools to rain or wet

conditions. Water entering a power tool will increase

the risk of electricshock.

d ) Do not abuse the cord. Never use the cord for

carrying, pulling or unplugging the power tool.

Keep cord away from heat, oil, sharp edges or

moving parts. Damaged or entangled cords increase

the risk of electricshock.

e ) When operating a power tool outdoors, use an

extension cord suitable for outdoor use. Use of

a cord suitable for outdoor use reduces the risk of

electricshock.

f ) If operating a power tool in a damp location

is unavoidable, use a ground fault circuit

interrupter (GFCI) protected supply. Use of a GFCI

reduces the risk of electricshock.

3) Personal Safety

a ) Stay alert, watch what you are doing and use

common sense when operating a power tool. Do

not use a power tool while you are tired or under

the influence of drugs, alcohol or medication. A

moment of inattention while operating power tools

may result in serious personalinjury.

b ) Use personal protective equipment. Always wear

eye protection. Protective equipment such as a dust

mask, non‑skid safety shoes, hard hat, or hearing

protection used for appropriate conditions will reduce

personalinjuries.

c ) Prevent unintentional starting. Ensure the switch

is in the off‑position before connecting to power

source and/or battery pack, picking up or carrying

the tool. Carrying power tools with your finger on the

switch or energizing power tools that have the switch

on invitesaccidents.

d ) Remove any adjusting key or wrench before

turning the power tool on. A wrench or a key left

attached to a rotating part of the power tool may result

in personalinjury.

e ) Do not overreach. Keep proper footing and

balance at all times. This enables better control of the

power tool in unexpectedsituations.

f ) Dress properly. Do not wear loose clothing or

jewelry. Keep your hair, clothing and gloves away

from moving parts. Loose clothes, jewelry or long

hair can be caught in movingparts.

GENERAL POWER TOOL SAFETY WARNINGS



WARNING: Read all safety warnings, instructions,

illustrations and specifications provided with

this power tool. Failure to follow all instructions

listed below may result in electric shock, fire and/or

seriousinjury.

SAVE ALL WARNINGS AND

INSTRUCTIONS FOR FUTURE REFERENCE.

The term "power tool" in the warnings refers to your

mains‑operated (corded) power tool or battery‑operated

(cordless) powertool.

1) Work Area Safety

a ) Keep work area clean and well lit. Cluttered or dark

areas inviteaccidents.

b ) Do not operate power tools in explosive

atmospheres, such as in the presence of

flammable liquids, gases or dust. Power tools create

sparks which may ignite the dust orfumes.

Definitions: Safety Alert Symbols and Words

This instruction manual uses the following safety alert

symbols and words to alert you to hazardous situations and

your risk of personal injury or propertydamage.



DANGER: Indicates an imminently hazardous

situation which, if not avoided, will result in death or

seriousinjury.



WARNING: Indicates a potentially hazardous situation

which, if not avoided, could result in death or

seriousinjury.



CAUTION: Indicates a potentially hazardous situation

which, if not avoided, may result in minor or

moderateinjury.



NOTICE: Indicates a practice not related to

personal injury which, if not avoided, may result in

propertydamage.

(Used without word) Indicates a safety

relatedmessage.

Intended Use

This heavy‑duty large angle grinder has been designed

for professional grinding, sanding, wire brush, and cut‑off

applications at various work sites (i.e., constructionsites).

DO NOT use under wet conditions or in presence of

flammable liquids orgases.

This heavy‑duty large angle grinder is a professional power

tool. DO NOT let children come into contact with the tool.

Supervision is required when inexperienced operators use

thistool.



WARNING: Read all safety warnings and all

instructions. Failure to follow the warnings and

instructions may result in electric shock, fire and/or

seriousinjury.

WARNING: To reduce the risk of injury, read the

instructionmanual.

ENGLISH

SAFETY INSTRUCTIONS FOR ALL

OPERATIONS

Safety Warnings Common for Grinding,

Sanding, Wire Brushing, or Cutting-Off

Operations:

a ) This power tool is intended to function as a

grinder, sander, wire brush, or cut‑off tool. Read

all safety warnings, instructions, illustrations

and specifications provided with this power tool.

Failure to follow all instructions listed below may result

in electric shock, fire and/or seriousinjury.

b ) Operations such as polishing are not

recommended to be performed with this

power tool. Operations for which the power tool

was not designed may create a hazard and cause

personalinjury.

c ) Do not convert this power tool to operate in a way

which is not specifically designed and specified by

the tool manufacturer. Such a conversion may result

in a loss of control and cause serious personalinjury.

d ) Do not use accessories which are not specifically

designed and specified by the tool manufacturer.

keys, nails, screws or other small metal objects,

that can make a connection from one terminal to

another. Shorting the battery terminals together may

cause burns or afire.

d ) Under abusive conditions, liquid may be ejected

from the battery; avoid contact. If contact

accidentally occurs, flush with water. If liquid

contacts eyes, additionally seek medical help.

Liquid ejected from the battery may cause irritation

orburns.

e ) Do not use a battery pack or tool that is damaged

or modified. Damaged or modified batteries may

exhibit unpredictable behavior resulting in fire,

explosion or risk ofinjury.

f ) Do not expose a battery pack or tool to

fire or excessive temperature. Exposure to

fire or temperature above 265°F (130°C) may

causeexplosion.

g ) Follow all charging instructions and do not

charge the battery pack or tool outside the

temperature range specified in the instructions.

Charging improperly or at temperatures outside the

specified range may damage the battery and increase

the risk offire.

6) Service

a ) Have your power tool serviced by a qualified

repair person using only identical replacement

parts. This will ensure that the safety of the power tool

ismaintained.

b ) Never service damaged battery packs. Service

of battery packs should only be performed by the

manufacturer or authorized serviceproviders.

g ) If devices are provided for the connection of dust

extraction and collection facilities, ensure these

are connected and properly used. Use of dust

collection can reduce dust‑relatedhazards.

h ) Do not let familiarity gained from frequent use of

tools allow you to become complacent and ignore

tool safety principles. A careless action can cause

severe injury within a fraction of asecond.

4) Power Tool Use and Care

a ) Do not force the power tool. Use the correct power

tool for your application. The correct power tool

will do the job better and safer at the rate for which it

wasdesigned.

b ) Do not use the power tool if the switch does not

turn it on and off. Any power tool that cannot be

controlled with the switch is dangerous and must

berepaired.

c ) Disconnect the plug from the power source and/

or remove the battery pack, if detachable, from

the power tool before making any adjustments,

changing accessories, or storing power tools. Such

preventive safety measures reduce the risk of starting

the power toolaccidentally.

d ) Store idle power tools out of the reach of children

and do not allow persons unfamiliar with the

power tool or these instructions to operate the

power tool. Power tools are dangerous in the hands of

untrainedusers.

e ) Maintain power tools and accessories. Check

for misalignment or binding of moving parts,

breakage of parts and any other condition

that may affect the power tool’s operation. If

damaged, have the power tool repaired before

use. Many accidents are caused by poorly maintained

powertools.

f ) Keep cutting tools sharp and clean. Properly

maintained cutting tools with sharp cutting edges are

less likely to bind and are easier tocontrol.

g ) Use the power tool, accessories and tool bits, etc.

in accordance with these instructions, taking

into account the working conditions and the

work to be performed. Use of the power tool for

operations different from those intended could result in

a hazardoussituation.

h ) Keep handles and grasping surfaces dry, clean

and free from oil and grease. Slippery handles and

grasping surfaces do not allow for safe handling and

control of the tool in unexpectedsituations.

5) Battery Tool Use and Care

a ) Recharge only with the charger specified by the

manufacturer. A charger that is suitable for one type

of battery pack may create a risk of fire when used with

another batterypack.

b ) Use power tools only with specifically designated

battery packs. Use of any other battery packs may

create a risk of injury andfire.

c ) When battery pack is not in use, keep it away

from other metal objects, like paper clips, coins,

ENGLISH

Kickback and Related Warnings:

Kickback is a sudden reaction to a pinched or snagged

rotating wheel, backing pad, brush or any other accessory.

Pinching or snagging causes rapid stalling of the rotating

accessory which in turn causes the uncontrolled power tool

to be forced in the direction opposite of the accessory’s

rotation at the point of thebinding.

For example, if an abrasive wheel is snagged or pinched by

the workpiece, the edge of the wheel that is entering into the

pinch point can dig into the surface of the material causing

the wheel to climb out or kick out. The wheel may either

jump toward or away from the operator, depending on

direction of the wheel’s movement at the point of pinching.

Abrasive wheels may also break under theseconditions.

Kickback is the result of power tool misuse and/or incorrect

operating procedures or conditions and can be avoided by

taking proper precautions as givenbelow.

a ) Maintain a firm grip with both hands on the

power tool and position your body and arms

to allow you to resist kickback forces. Always

use auxiliary handle, if provided, for maximum

control over kickback or torque reaction during

start‑up. The operator can control torque reactions or

kickback forces, if proper precautions aretaken.

b ) Never place your hand near the rotating

accessory. Accessory may kickback over yourhand.

m ) Never lay the power tool down until the accessory

has come to a complete stop. The spinning

accessory may grab the surface and pull the power tool

out of yourcontrol.

n ) Do not run the power tool while carrying it at your

side. Accidental contact with the spinning accessory

could snag your clothing, pulling the accessory into

yourbody.

o ) Regularly clean the power tool’s air vents. The

motor’s fan will draw the dust inside the housing and

excessive accumulation of powdered metal may cause

electricalhazards.

p ) Do not operate the power tool near flammable

materials. Sparks could ignite thesematerials.

q ) Do not use accessories that require liquid

coolants. Using water or other liquid coolants may

result in electrocution orshock.

r ) When starting the tool with a new or replacement

wheel, or a new or replacement wire brush

installed, hold the tool in a well protected area

and let it run for one minute. If the wheel has

an undetected crack or flaw, it should burst in

less than one minute. If the wire brush has loose

wires, they will be detected. Never start the tool

with a person in line with the wheel. This includes

theoperator.

s ) Use of accessories not specified in this manual

is not recommended and may be hazardous.

Use of power boosters that would cause the tool

to be driven at speeds greater than its rated speed

constitutesmisuse.

Just because the accessory can be attached to your

power tool, it does not assure safeoperation.

e ) The rated speed of the accessory must be at least

equal to the maximum speed marked on the

power tool. Accessories running faster than their rated

speed can break and flyapart.

f ) The outside diameter and the thickness of your

accessory must be within the capacity rating of

your power tool. Incorrectly sized accessories cannot

be adequately guarded orcontrolled.

g ) Threaded mounting of accessories must match

the grinder spindle thread. For accessories

mounted by flanges, the arbor hole of the

accessory must fit the locating diameter of the

flange. Accessories that do not match the mounting

hardware of the power tool will run out of balance,

vibrate excessively and may cause loss ofcontrol.

h ) The dimensions of the accessory mounting must

fit the dimensions of the mounting hardware of

the power tool. Accessories that do not match the

mounting hardware of the power tool will run out

of balance, vibrate excessively and may cause loss

ofcontrol.

i ) Do not use a damaged accessory. Before each use

inspect the accessory such as abrasive wheels for

chips and cracks, backing pad for cracks, tear or

excess wear, wire brush for loose or cracked wires.

If power tool or accessory is dropped, inspect

for damage or install an undamaged accessory.

After inspecting and installing an accessory,

position yourself and bystanders away from the

plane of the rotating accessory and run the power

tool at maximum no‑load speed for one minute.

Damaged accessories will normally break apart during

this testtime.

j ) Wear personal protective equipment. Depending

on application, use face shield, safety goggles

or safety glasses. As appropriate, wear dust

mask, hearing protectors, gloves and workshop

apron capable of stopping small abrasive or

workpiece fragments. The eye protection must

be capable of stopping flying debris generated by

various applications. The dust mask or respirator must

be capable of filtrating particles generated by the

particular application. Prolonged exposure to high

intensity noise may cause hearingloss.

k ) Keep bystanders a safe distance away from work

area. Anyone entering the work area must wear

personal protective equipment. Fragments of

workpiece or of a broken accessory may fly away and

cause injury beyond immediate area ofoperation.

l ) Hold the power tool by insulated gripping

surfaces only, when performing an operation

where the cutting accessory may contact hidden

wiring. Cutting accessory contacting a "live" wire may

make exposed metal parts of the power tool "live" and

could give the operator an electricshock.

ENGLISH

Safety Warnings Specific for Wire Brushing

Operations:

a ) Be aware that wire bristles are thrown by the

brush even during ordinary operation. Do not

overstress the wires by applying excessive load to

the brush. The wire bristles can easily penetrate light

clothing and/orskin.

b ) If the use of a guard is specified for wire brushing,

do not allow any interference of the wire wheel

or brush with the guard. Wire wheel or brush

may expand in diameter due to work load and

centrifugalforces.

Safety Warnings Specific for Sanding

Operations:

a ) Use proper sized sanding disc paper. Follow

manufacturers recommendations, when selecting

sanding paper. Larger sanding paper extending

too far beyond the sanding pad presents a laceration

hazard and may cause snagging, tearing of the disc

orkickback.

loading and susceptibility to twisting or binding of

the wheel in the cut and the possibility of kickback or

wheelbreakage.

b ) Do not position your body in line with and behind

the rotating wheel. When the wheel, at the point of

operation, is moving away from your body, the possible

kickback may propel the spinning wheel and the power

tool directly atyou.

c ) When the wheel is binding or when interrupting

a cut for any reason, switch off the power tool

and hold it motionless until the wheel comes to

a complete stop. Never attempt to remove the

cut‑off wheel from the cut while the wheel is in

motion otherwise kickback may occur. Investigate

and take corrective action to eliminate the cause of

wheelbinding.

d ) Do not restart the cutting operation in the

workpiece. Let the wheel reach full speed and

carefully re‑enter the cut. The wheel may bind,

walk up or kickback if the power tool is restarted in

theworkpiece.

e ) Support panels or any oversized workpiece to

minimize the risk of wheel pinching and kickback.

Large workpieces tend to sag under their own weight.

Supports must be placed under the workpiece near the

line of cut and near the edge of the workpiece on both

sides of thewheel.

f ) Use extra caution when making a “pocket cut”

into existing walls or other blind areas. The

protruding wheel may cut gas or water pipes, electrical

wiring or objects that can causekickback.

g ) Do not attempt to do curved cutting. Overstressing

the wheel increases the loading and susceptibility to

twisting or binding of the wheel in the cut and the

possibility of kickback or wheel breakage, which can

lead to seriousinjury.

Additional Safety Warnings Specific for

Cutting-Off Operations:

a ) Do not “jam” the cut‑off wheel or apply excessive

pressure. Do not attempt to make an excessive

depth of cut. Overstressing the wheel increases the

Safety Warnings Specific for Grinding and

Cutting-Off Operations:

a ) Use only wheel types that are specified for your

power tool and the specific guard designed for

the selected wheel. Wheels for which the power tool

was not designed cannot be adequately guarded and

areunsafe.

b ) The grinding surface of center depressed

wheels must be mounted below the plane of

the guard lip. An improperly mounted wheel that

projects through the plane of the guard lip cannot be

adequatelyprotected.

c ) The guard must be securely attached to the power

tool and positioned for maximum safety, so the

least amount of wheel is exposed towards the

operator. The guard helps to protect the operator

from broken wheel fragments, accidental contact with

wheel and sparks that could igniteclothing.

d ) Wheels must be used only for specified

applications. For example: do not grind with the

side of cut‑off wheel. Abrasive cut‑off wheels are

intended for peripheral grinding, side forces applied to

these wheels may cause them toshatter.

e ) Always use undamaged wheel flanges that are

of correct size and shape for your selected wheel.

Proper wheel flanges support the wheel thus reducing

the possibility of wheel breakage. Flanges for cut‑off

wheels may be different from grinding wheelflanges.

f ) Do not use worn down wheels from larger power

tools. A wheel intended for larger power tool is not

suitable for the higher speed of a smaller tool and

mayburst.

g ) When using dual purpose wheels always use

the correct guard for the application being

performed. Failure to use the correct guard may not

provide the desired level of guarding, which could lead

to seriousinjury.

c ) Do not position your body in the area where

power tool will move if kickback occurs. Kickback

will propel the tool in direction opposite to the wheel’s

movement at the point ofsnagging.

d ) Use special care when working corners, sharp

edges, etc. Avoid bouncing and snagging the

accessory. Corners, sharp edges or bouncing have a

tendency to snag the rotating accessory and cause loss

of control orkickback.

e ) Do not attach a saw chain woodcarving blade,

segmented diamond wheel with a peripheral gap

greater than 10mm or toothed saw blade. Such

blades create frequent kickback and loss ofcontrol.

ENGLISH

The label on your tool may include the following symbols. The

symbols and their definitions are asfollows:

V ......................... volts

Hz .......................hertz

min ..................... minutes

or DC ......direct current

...................... Class I Construction

(grounded)

…/min ..............per minute

BPM .................... beats per minute

IPM ..................... impacts per minute

OPM ....................

oscillations per minute

RPM ....................

revolutions per minute

sfpm ...................

surface feet per minute

SPM .................... strokes per minute

A ......................... amperes

W ........................watts

Wh ......................watt hours

Ah ....................... amp hours

or AC ...........alternating current

or AC/DC .... alternating or direct

current

...................... Class II Construction

(double insulated)

.......................no load speed

n .........................rated speed

PSI.......................

pounds per square inch

......................earthing terminal

.....................safety alert symbol

..................... visible radiation–

do not stare into

the light

..................... wear respiratory

protection

..................... wear eye protection

..................... wear hearing

protection

..................... r

ead all documentation

.....................

do not expose to rain

..................... do not use the

guard for

cut-off operations

at least 21mm. Failure to use an accessory with the

appropriate thread depth could result in damage to the

hubbed wheel and injury to the operator or persons in

thearea.

• The arbor size of hubbed wheels, flanges, backing

pads or any other accessory must properly fit the

spindle of the power tool. Accessories with arbor holes

that do not match the mounting hardware of the power

tool will run out of balance, vibrate excessively and may

cause loss ofcontrol.

• Avoid bouncing the wheel or giving it rough

treatment. If this occurs, stop the tool and inspect the

wheel for cracks orflaws.

• Always handle and store wheels in a carefulmanner.

• Do not operate this tool for long periods of time.

Vibration caused by the operating action of this tool may

cause permanent injury to fingers, hands, and arms. Use

gloves to provide extra cushion, take frequent rest periods,

and limit daily time ofuse.

• Safety goggles or safety glasses with side shields and

a full face shield compliant with ANSI Z87.1 MUST be

worn by the operator and others that are within 50'

(15.2 m) of the use of thisproduct.

• Air vents often cover moving parts and should be

avoided. Loose clothes, jewelry or long hair can be caught

in movingparts.



CAUTION: When not in use, place tool on its side

on a stable surface where it will not cause a

tripping or falling hazard. Some tools with large

battery packs will stand upright on the battery pack

but may be easily knockedover.

Additional Safety Information



WARNING: Never modify the power tool or any part of

it. Damage or personal injury couldresult.



WARNING: ALWAYS use safety glasses. Everyday

eyeglasses are NOT safety glasses. Also use face or

dust mask if cutting operation is dusty. ALWAYS WEAR

CERTIFIED SAFETYEQUIPMENT:

• ANSI Z87.1 eye protection (CAN/CSA Z94.3),

• ANSI S12.6 (S3.19) hearing protection,

• NIOSH/OSHA/MSHA respiratoryprotection.



WARNING:

Some dust created by power sanding,

sawing, grinding, drilling, and other construction

activities contains chemicals known to the State

of California to cause cancer, birth defects or

other reproductive harm. Some examples of these

chemicalsare:

• lead from lead‑based paints,

• crystalline silica from bricks and cement and other

masonry products, and

• arsenic and chromium from

chemically‑treatedlumber.

Your risk from these exposures varies, depending on

how often you do this type of work. To reduce your

exposure to these chemicals: work in a well ventilated

area, and work with approved safety equipment, such

as those dust masks that are specially designed to filter

out microscopicparticles.



WARNING: Use of this tool can generate and/or

disperse dust, which may cause serious and permanent

respiratory or other injury. Always use NIOSH/OSHA

approved respiratory protection appropriate for

the dust exposure. Direct particles away from face

andbody.



WARNING: Always wear proper personal hearing

protection that conforms to ANSI S12.6 (S3.19)

during use. Under some conditions and duration

of use, noise from this product may contribute to

hearingloss.

• Wear protective clothing and wash exposed areas

with soap and water. Allowing dust to get into your

mouth, eyes, or lay on the skin may promote absorption

of harmfulchemicals. Direct particles away from face

andbody.

• Use the appropriate dust extractor vacuum to remove

the vast majority of static and airborne dust. Failure

to remove static and airborne dust could contaminate the

working environment or pose an increased health risk to

the operator and those in closeproximity.

• Use clamps or other practical ways to secure and

support the workpiece to a stable platform. Holding

the work by hand or against your body is unstable and may

lead to loss ofcontrol andinjury.

• Always use auxiliary handle. Tighten the handle

securely. The auxiliary handle should always be used to

maintain control of the tool at alltimes.

• To prevent the spindle end from contacting the

bottom of the hole of the hubbed wheel, use

accessories that have a threaded hole depth of

ENGLISH

Shipping the DEWALT FLEXVOLT® Battery Pack

The DEWALT FLEXVOLT® battery pack has a battery cap that

should be used when shipping the batterypack.

Attach the cap to the battery pack to ready it for shipping.

This converts the battery pack to three separate 20V

batteries. The three batteries have the Watt hour rating

labeled “Shipping” on the battery pack. If shipping without

the cap or in a tool, the pack is one battery at the Watt hour

rating labeled"Use."

Example battery pack label:

USE: 120 Wh SHIPPING: 3 x 40 Wh

• Battery liquid may be flammable if exposed to spark

orflame.

• Never attempt to open the battery pack for any

reason. If the battery pack case is cracked or

damaged, do not insert into the charger. Do not crush,

drop or damage the battery pack. Do not use a battery pack

or charger that has received a sharp blow, been dropped,

run over or damaged in any way (e.g., pierced with a nail,

hit with a hammer, stepped on). Damaged battery packs

should be returned to the service center forrecycling.

Storage Recommendations

The best storage place is one that is cool and dry, away

from direct sunlight and excess heat or cold. Store the fully

charged battery pack out of thecharger.

Battery Pack Cleaning Instructions

Dirt and grease may be removed from the exterior of the

battery pack using a cloth or soft non‑metallic brush. Do not

use water or any cleaningsolutions.

Fuel Gauge Battery Packs (Fig. B)

Some battery packs include a fuel gauge. When the fuel

gauge button is pressed and held, the LED lights will

indicate the approximate level of charge remaining. This

does not indicate tool functionality and is subject to

variation based on product components, temperature, and

end‑userapplication.

Transportation



WARNING: Fire hazard. Do not store, carry, or

transport the battery pack so that metal objects

can contact exposed battery terminals. For

example, do not place the battery pack in aprons,

pockets, tool boxes, product kit boxes, drawers, etc.,

with loose nails, screws, keys, coins, hand tools, etc.

When transporting individual battery packs, make

sure that the battery terminals are protected and well

insulated from materials that could contact them and

cause a short circuit. NOTE: Li‑ion battery packs should

not be put in checked baggage on airplanes and must

be properly protected from short circuits if they are in

carry‑onbaggage.

READ ALL INSTRUCTIONS

Important Safety Instructions for All

Battery Packs



WARNING: Read all safety warnings, instructions,

and cautionary markings for the battery pack,

charger and product. Failure to follow the

warnings and instructions may result in electric

shock, fire and/or seriousinjury.

• Do not charge or use the battery pack in explosive

atmospheres, such as in the presence of flammable

liquids, gases or dust. Inserting or removing the battery

pack from the charger may ignite the dust orfumes.

• NEVER force the battery pack into the charger. DO

NOT modify the battery pack in any way to fit into a

non‑compatible charger as battery pack may rupture

causing serious personal injury. Consult the chart at the

end of this manual for compatibility of batteries andchargers.

• Charge the battery packs only in DEWALTchargers.

• DO NOT splash or immerse in water or otherliquids.

• DO NOT allow water or any liquid to enter batterypack.

• Do not store or use the tool and battery pack in

locations where the temperature may reach or

exceed 104°F (40°C) (such as outside sheds or metal

buildings in summer). For best life, store battery packs in

a cool, drylocation.

NOTE: Do not store the battery packs in a tool with

the trigger switch locked on. Never tape the trigger

switch in the ONposition.

• Do not incinerate the battery pack even if it is severely

damaged or is completely worn out. The battery pack

can explode in a fire. Toxic fumes and materials are created

when lithium‑ion battery packs areburned.

• Do not expose a battery pack or appliance to ﬁre or

excessive temperature. Exposure to ﬁre or temperature

above 265°F (130°C) may causeexplosion.

• Follow all charging instructions and do not charge the

battery pack or appliance outside of the temperature

range specified in the instructions. Charging improperly or

at temperatures outside of the specified range may damage

the battery and increase the risk offire.

• If battery contents come into contact with the skin,

immediately wash area with mild soap and water. If

battery liquid gets into the eye, rinse water over the open

eye for 15minutes or until irritation ceases. If medical

attention is needed, the battery electrolyte is composed of a

mixture of liquid organic carbonates and lithiumsalts.

• Contents of opened battery cells may cause

respiratory irritation. Provide fresh air. If symptoms

persist, seek medicalattention.

BATTERIES AND CHARGERS

The battery pack is not fully charged out of the carton.

Before using the battery pack and charger, read the

safety instructions below and then follow charging

proceduresoutlined. When ordering replacement battery

packs, be sure to include the catalog number andvoltage.

ENGLISH

Minimum Gauge for Cord Sets

Volts

Total Length of Cord in Feet

(meters)

120V 25 (7.6) 50 (15.2) 100 (30.5) 150 (45.7)

Ampere Rating

American Wire Gauge

More Than Not More

Than

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

12 16 14 12 Not Recommended

• Do not place any object on top of the charger or place

the charger on a soft surface that might block the

ventilation slots and result in excessive internal heat.

Place the charger in a position away from any heat source.

The charger is ventilated through slots in the top and the

bottom of thehousing.

• Do not operate the charger with a damaged cord

orplug. Have them replacedimmediately.

• Do not operate the charger if it has received a sharp

blow, been dropped or otherwise damaged in any

way. Take it to an authorized servicecenter.

• Do not disassemble the charger; take it to an

authorized service center when service or repair

is required. Incorrect reassembly may result in a risk of

electric shock, electrocution orfire.

• The charger is designed to operate on standard

120V household electrical power. Do not attempt to

use it on any other voltage. This does not apply to the

vehicularcharger.

• Foreign materials of a conductive nature, such as, but

not limited to, grinding dust, metal chips, steel wool,

aluminum foil or any buildup of metallic particles

should be kept away from the charger cavities and

ventilation slots.

• Always unplug the charger from the power supply

when there is no battery pack in thecavity.

Charging a Battery (Fig. C)

1. Plug the charger into an appropriate outlet.

2. Insert and fully seat battery pack

10

. The red charging

light(s) will continuously blink whilecharging.

3. Charging is complete when the red charging light(s)

remain(s) continuously ON. Battery pack can be left in

charger orremoved.



WARNING:

Only charge batteries in air temperature over

40° F (4.5° C) and below 104° F (40°C).

4. Charger will not charge a faulty battery pack, which may

be indicated by the charging light(s) staying OFF. Take

charger and battery pack to an authorized service center

if light(s) stay(s)OFF.

NOTE: Refer to label near charging light(s) on charger

for blinkpatterns. Older chargers may have additional

information and/or may not have a yellow indicatorlight.

NOTE: To remove the battery pack, some chargers

require the battery pack release button

11

bepressed.

Important Safety Instructions for All

Battery Chargers



WARNING: Read all safety warnings, instructions,

and cautionary markings for the battery pack,

charger and product. Failure to follow the

warnings and instructions may result in electric

shock, fire and/or seriousinjury.

• DO NOT attempt to charge the battery pack with

any chargers other than a DEWALT charger. DEWALT

chargers and battery packs are specifically designed to

worktogether.

• These chargers are not intended for any uses other

than charging DEWALT rechargeable battery packs.

Charging other types of battery packs may cause them to

overheat and burst, resulting in personal injury, property

damage, fire, electric shock orelectrocution.

• Do not expose the charger to rain orsnow.

• Do not allow water or any liquid to entercharger.

• Pull by the plug rather than the cord when

disconnecting the charger. This will reduce the risk of

damage to the electric plug andcord.

• Make sure that the cord is located so that it will not

be stepped on, tripped over or otherwise subjected to

damage orstress.

• Do not use an extension cord unless it is absolutely

necessary. Use of improper extension cord could result in

risk of fire, electric shock orelectrocution.

• When operating a charger outdoors, always provide

a dry location and use an extension cord suitable

for outdoor use. Use of a cord suitable for outdoor use

reduces the risk of electricshock.

• An extension cord must have adequate wire size

(AWG or American Wire Gauge) for safety. The smaller

the gauge number of the wire, the heavier the cord and

thus the greater its capacity. An undersized cord will

cause a drop in line voltage resulting in loss of power and

overheating. The following table shows the correct size

to use depending on total length of all extension cords

plugged together, and nameplate ampere rating. If in

doubt, use the next heaviergauge.

The RBRC® Seal

Please take your spent battery packs to

an authorized DEWALT service center or

to your local retailer for recycling. In some

areas, it is illegal to place spent battery

packs in the trash. You may also contact your local recycling

center for information on where to drop off the spent

battery pack. Do not place in curbside recycling. For more

information visit www.call2recycle.org or call the toll‑free

number in the RBRC®Seal.

RBRC® is a registered trademark of Call 2Recycle,Inc.

In this example, the battery pack is three batteries with

40Watt hours each when using the cap. Otherwise, the

battery pack is one battery with 120Watthours.

ENGLISH

Attaching the Auxiliary Handle (Fig. D)



WARNING: This handle SHOULD BE USED AT ALL

TIMES to maintain complete control of the tool.

Always make sure the handle istight.

Screw the auxiliary handle

5

tightly into one of the threaded

mounting holes

21

of the gearcase.

ASSEMBLY AND ADJUSTMENTS



WARNING:

To reduce the risk of serious personal

injury, turn unit off and

remove the battery pack

before making any adjustments or removing/

installing attachments or accessories. An accidental

start‑up can causeinjury.

Features

E-Clutch™

This unit is equipped with an E‑Clutch™ (Electronic Clutch),

which in the event of a high‑load event, the unit will be shut

off to reduce the reaction torque to the user. The switch

needs to be cycled (turned on and off) to restarttool.

Kickback Brake™

When a pinch, stall, or bind‑up event is sensed, the electronic

brake engages with maximum force to quickly stop the

wheel, reduce the movement of the grinder, and shut the

grinder off. The switch needs to be cycled (turned on and off)

to restart thetool.

Power-Off™ Overload Protection

The power supply to the motor will be reduced in case of

motor overload. With continued motor overload, the tool will

shut off. The switch needs to be cycled (turned on and off)

to restart tool. The tool will power off each time the current

load reaches the overload current value (motor burn‑up

point). If continued overload shutdowns occur, apply less

force/weight on the tool until the tool will function without

the overloadengaging.

Electronic Soft Start

This feature limits the initial start‑up speed, allowing the tool

to build up to full speed gradually over a 1secondperiod.

Wall Mounting

Some DEWALT chargers are designed to be wall mountable

or to sit upright on a table or work surface.If wall mounting,

locate the charger within reach of an electrical outlet, and

away from a corner or other obstructions which may impede

air flow. Use the back of the charger as a template for the

location of the mounting screws on the wall. Mount the

charger securely using drywall screws (purchased separately)

at least 1” (25.4mm) long, with a screw head diameter of

0.28–0.35” (7–9mm), screwed into wood to an optimal

depth leaving approximately 7/32” (5.5 mm) of the screw

exposed. Align the slots on the back of the charger with the

exposed screws and fully engage them in theslots.

SAVE THESE INSTRUCTIONS FOR

FUTURE USE

Hot/Cold Pack Delay

When the charger detects a battery pack that is too hot

or too cold, it automatically starts a Hot/Cold Pack Delay,

suspending charging until the battery pack has reached an

appropriate temperature. The charger then automatically

switches to the pack charging mode. This feature ensures

maximum battery packlife.

A cold battery pack may charge at a slower rate than a warm

batterypack.

The hot/cold pack delay will be indicated by the red light(s)

continuing to blink but with the yellow light continuously

ON. Once the battery pack has reached an appropriate

temperature, the yellow light will turn OFF and the charger

will resume the chargingprocedure.

DCB118 and DCB1112 Chargers

The DCB118 and DCB1112 chargers are equipped with

an internal fan designed to cool the battery pack. The fan

will turn on automatically when the battery pack needs to

becooled.

Never operate the charger if the fan does not operate

properly or if ventilation slots are blocked. Do not permit

foreign objects to enter the interior of thecharger.

Electronic Protection System

Li‑ion tools are designed with an Electronic Protection

System that will protect the battery pack against overloading,

overheating or deep discharge. The tool will automatically

turn off and the battery pack will need to berecharged.

Important Charging Notes

1. Longest life and best performance can be obtained if

the battery pack is charged when the air temperature is

between 65° F – 75° F (18° C– 24° C). DO NOT charge

when the battery pack is below 40° F (4.5° C), or above

104° F (40° C). This is important and will prevent serious

damage to the batterypack.

2. The charger and battery pack may become warm to the

touch while charging. This is a normal condition, and

does not indicate a problem. To facilitate the cooling of

the battery pack after use, avoid placing the charger or

battery pack in a warm environment such as in a metal

shed or an uninsulatedtrailer.

3. If the battery pack does not charge properly:

a. Check operation of receptacle by plugging in a lamp

or other appliance;

b. Check to see if receptacle is connected to a light

switch which turns power off when you turn out

thelights;

c. If charging problems persist, take the tool, battery

pack and charger to your local servicecenter.

4. You may charge a partially used pack whenever you

desire with no adverse effect on the batterypack.

Charger Cleaning Instructions



WARNING:Shock hazard. Disconnectthe charger

from the AC outlet before cleaning. Dirt and grease

may be removed from the exterior of the charger using

a cloth or soft non‑metallic brush. Do not use water or

any cleaningsolutions.

ENGLISH

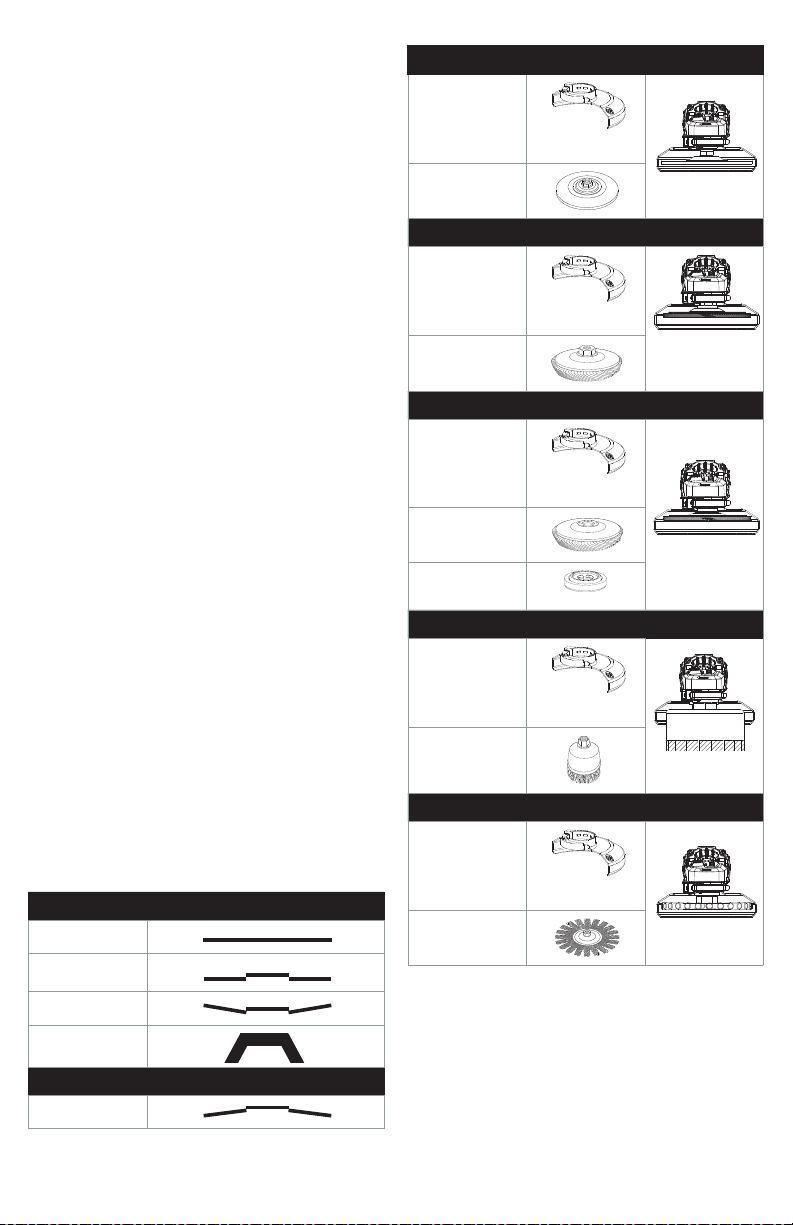

for use with depressed center wheels (Type 27) and

hubbed grinding wheels (Type 27). The same guard is

designed for use with sanding flap discs (Type 27and

29) and wire brushes. Grinding and cutting with

wheels other than Type 27and 29require different

accessory guards not included with tool. Mounting

instructions for these accessory guards are included in

the accessorypackage.

1. Open the guard release lever

9

. Align the lugs

14

the guard with the slots

15

on the gearcase.

2. Push the guard down until the guard lugs engage and

rotate freely in the groove on the gear casehub.

3. With the guard latch open, rotate the guard

8

into the

desired working position. The guard body should be

positioned between the spindle and the operator to

provide maximum operatorprotection.

4. Close the guard latch to secure the guard on the gear

case. You should not be able to rotate the guard by hand

when the latch is closed. Do not operate the grinder with

a loose guard or the clamp lever in openposition.

5. To remove the guard, open the guard latch, rotate the

guard so that the arrows are aligned, and pull up on

theguard.

NOTE: The guard is pre‑adjusted to the diameter of the gear

case hub at the factory. If, after a period of time, the guard

becomes loose, tighten the adjusting screw

17

with clamp

lever in the closedposition.



CAUTION: Do not tighten the adjusting screw with the

clamp lever in open position. Undetectable damage to

the guard or the mounting hub mayresult.



CAUTION: If guard cannot be tightened by adjusting

clamp, do not use tool and take the tool and guard to a

service center to repair or replace theguard.

Flanges and Wheels



WARNING: To reduce the risk of serious personal

injury, turn unit off and remove the battery pack

before making any adjustments or removing/

installing attachments or accessories. An

accidental start‑up can causeinjury.

Mounting Non-Hubbed Wheels (Fig. H, I)



WARNING: Failure to properly seat the flanges and/or

wheel could result in serious injury (or damage to the

tool orwheel).



CAUTION: Included flanges must be used with

depressed center Type 27/42 grinding wheels and

Type1/41 cutting wheels. Refer to the Accessories

Chart for moreinformation.



WARNING: A closed, two‑sided cutting wheel guard

is required when using abrasive cutting wheels or

diamond‑coated cutting wheels.



WARNING: Use of a damaged flange or guard or

failure to use proper flange and guard can re sult in

injury due to wheel breakage and wheel contact. Refer

to the Accessories Chart for moreinformation.

Guards



CAUTION: Guards must be used with all grinding

wheels, cutting wheels, sanding flap discs, wire

brushes, and wire wheels. The tool may be used

without a guard only when sanding with conventional

sanding discs. Refer to Figure A to see guards provided

with the unit. Some applications may require

purchasing the correct guard from your local dealer or

authorized servicecenter.

• Surface grinding with a Type 1/41/A guard may cause

the guard to interfere with the workpiece resulting in

poorcontrol.

• Using a Type 27/B guard for cutting‑off operations with

bonded abrasive wheels will increase the risk of exposure to

emitted sparks and particles, including exposure to wheel

fragments in the event of wheel burst.

• Using incorrect guards for cutting‑off and facial operations

in concrete or masonry can increase the risk of exposure to

dust and loss of control resulting inkickback.

• Using an oversized wire‑wheel with any guard may

cause the wires to catch on the guard leading to breaking

ofwires.

• Always use appropriate guards for the specifictask.

NOTE: Edge grinding and cutting can be performed with

Type 27wheels designed and specified for this purpose; 1/4"

(6.35 mm) thick wheels are designed for surface grinding

while thinner Type 27wheels need to be examined for

the manufacturer's label to see if they can be used for

surface grinding or only edge grinding/cutting. A Type 1/41

guard must be used for any wheel where surface grinding

is forbidden. Cutting can also be performed by using a

Type1/41 wheel and a Type 1/41guard.

NOTE: See the Accessories Chart to select the proper guard

/ accessorycombination.

Mounting and Removing Guard (Fig. F)



CAUTION: Guards must be used with all grinding

wheels, cut‑off wheels, diamond coated wheels,

sanding flap discs, wire brushes, and wire wheels.

The tool may be used without a guard only when

sanding with conventional sanding discs. Some

DEWALT models are provided with a guard intended

Rotating the Gear Case (Fig. E)

To improve user comfort, the gear case will rotate 90° for

cuttingoperations.

1. Remove the four corner screws (T25) attaching the gear

case to motorhousing.

2. Without separating the gear case from motor housing,

rotate the gear case head to desiredposition.

NOTE: If the gear case and motor housing become

separated by more than 1/8" (3 mm), the tool must be

serviced and reassembled by a DEWALT service center.

Failure to have the tool serviced may lead to motor and

bearingfailure.

3. Reinstall screws to attach the gear case to the

motor housing. Tighten screws to 28 in.‑lbs. torque.

Overtightening could cause screws tostrip.

ENGLISH



CAUTION: To reduce the risk of personal injury,

wear work gloves when handling wire brushes

and wheels. They can becomesharp.



CAUTION: To reduce the risk of damage to the

tool, wheel or brush must not touch guard when

mounted or while in use. Undetectable damage

could occur to the accessory, causing wires to fragment

from accessory wheel orcup.

Wire cup brushes or wire wheels install directly on the

threaded spindle without the use of locking flange. Use only

wire brushes or wheels provided with a 5/8"‑11 threaded

hub. These accessories are available at extra cost from your

local dealer or authorized servicecenter.

1. Place the tool on a table, guardup.

2. Thread the wheel on the spindle

4

byhand.

3. Depress spindle lock button

3

and use a wrench on the

hub of the wire wheel or brush to tighten thewheel.

4. To remove the wheel, reverse the aboveprocedure.

NOTICE: To reduce the risk of damage to the tool,

properly seat the wheel hub before turning the toolon.

Mounting and Using Flaring Cup

(Type D) Wheel

Mounting Flaring Cup Wheel Guard

(Type D) (Fig. G)



WARNING: The flaring cup wheel guard is not included

with this tool. Flaring cup wheels require proper flanges

and guards. 4" flaring cup wheel guard D284934 and

6" flaring cup wheel guard D284936 are available

as accessories and include proper flange. Failure to

use the proper flange and guard can result in injury

resulting from wheel break age and wheelcontact. The

DCG460 includes a permanent flange which replaces

the accessory Type 11flange.

1. Install the guard

25

as shown in Fig.G.

2. Guard body should be positioned between the

spindle and the operator to provide maximum

operatorprotection.

3. Securely tighten the two clamping screws

26

supplied

with theguard.

Mounting Flaring Cup Wheel (Fig. A)

1. Thread the flaring cup wheel on spindle by hand, seating

wheel against backing flange

6

2. Depress the spindle lock button and tighten the wheel

byhand.

3. To remove the wheel, reverse the aboveprocedure.



CAUTION: Failure to properly seat the wheel against

backing flange before turning the tool on may result in

damage to the tool or thewheel.

NOTE: Adjust the guard skirt so that only 1/8" of the wheel

is exposed by loosening the bolts, allowing the guard to

lengthen. Tighten the guard skirt bolts securely before using

thegrinder.

Using a Flaring Cup Wheel (Fig. P)

Flaring cup wheels are designed for heavy materialremoval.

Mounting non-hubbed wheels (Fig.H)

1. Place the tool on a table, guardup.

2. Place wheel

16

against the backing flange

6

centering the wheel on the raised center (pilot) of the

backingflange.

3. While depressing the spindle lock button and with the

circular depressions facing away from the wheel, thread

the threaded locking flange

7

on spindle so that the

lugs engage the two slots in thespindle.

4. While depressing the spindle lock button, tighten the

threaded locking flange

7

using a spannerwrench.

5. To remove the wheel, depress the spindle lock button

and loosen the threaded lockingflange.

Mounting Sanding Backing Pads (Fig. A, J)

NOTE: Use of a guard with sanding discs that use backing

pads, often called fiber resin discs, is not required. Since a

guard is not required for these accessories, the guard may or

may not fit correctly ifused.



WARNING: Failure to properly seat the clamp nut and/

or pad could result in serious injury (or damage to the

tool orwheel).



WARNING: Proper guard must be reinstalled for

grinding wheel, cutting wheel, sanding flap disc,

wire brush or wire wheel applications after sanding

applications arecomplete.

1. Place or appropriately thread backing pad

19

thespindle.

2. Place the sanding disc

18

on the backing pad

19

3. While depressing spindle lock button

3

, thread the

sanding clamp nut

20

on spindle, piloting the raised

hub on the clamp nut into the center of san ding disc and

backingpad.

4. Tighten the clamp nut by hand. Then depress the spindle

lock button while turning the sanding disc until the

sanding disc and clamp nut aresnug.

5. To remove the wheel, grasp and turn the backing

pad and sanding pad while depressing the spindle

lockbutton.

Mounting and Removing Hubbed

Wheels (Fig. K)

Hubbed wheels install directly on the spindle. Thread of

accessory must match thread ofspindle.

1. Thread the wheel on the spindle

4

byhand.

2. Depress the spindle lock button

3

and use a wrench to

tighten the hub of thewheel.

3. Reverse the above procedure to remove thewheel.

NOTICE: Failure to properly seat the wheel before

turning the tool on may result in damage to the tool

or thewheel.

Mounting Wire Cup Brushes and

Wire Wheels (Fig. A, K)



WARNING: Failure to properly seat the brush/wheel

could result in serious injury (or damage to the tool

orwheel).

ENGLISH

Surface Grinding, Sanding and Wire

Brushing (Fig. N)



CAUTION: Always use the correct guard per the

instructions in thismanual.

To perform work on the surface of a workpiece:

1. Allow the tool to reach full speed before touching the

tool to the worksurface.

2. Apply minimum pressure to the work surface, allowing

the tool to operate at high speed. Material removal rate is

greatest when the tool operates at highspeed.

3. Maintain an appropriate angle between the tool

and work surface. Refer to the chart according to

particularfunction.

Spindle Lock (Fig. A)

The spindle lock button

3

is provided to prevent the spindle

from rotating when installing or removing wheels. Operate

the spindle lock only when the tool is turned off, the battery

is removed and the spindle has come to a completestop.

NOTICE: To reduce the risk of damage to the tool, do

not engage the spindle lock while the tool is operating.

Damage to the tool will result and attached accessory

may spin off, possibly resulting ininjury.

To engage the lock, depress the spindle lock button

and rotate the spindle until you are unable to rotate the

spindlefurther.

Trigger Switch and Lock-off Lever (Fig. A)



WARNING: Before using the tool, check that the

auxiliary handle is tightenedsecurely.



WARNING: Hold the auxiliary handle and main

handle of the tool firmly to maintain control of the

tool at start‑up and during use and until the wheel

or accessory stops rotating. Make sure the wheel has

come to a complete stop be fore laying the tooldown.

1. To turn the tool on, push the lock‑off lever

2

toward the

back of the tool, then depress the trigger switch

1

. The

tool will run while the switch isdepressed.

2. Turn the tool off by releasing the triggerswitch.



WARNING: Allow the tool to reach full speed before

touching tool to the work surface. Lift the tool from the

work surface before turning the tooloff.

NOTE: This tool has no provision to lock the switch in

the ON position, and should never be locked ON by any

othermeans.

Heavy Load Indicator LED (Fig. A)

The heavy load indicator LED

will illuminate as a warning

when the tool is being pushed too hard. Continuing to use

the tool after the LED is lit could cause the tool to shut down

or reduce runtime.



WARNING: To reduce the risk of serious personal

injury, ALWAYS hold securely in anticipation of a

suddenreaction.

Proper hand position requires one hand on the main

handle

12

and the other hand on the auxiliary handle

5

, as

shown in Fig.M.

Proper Hand Position (Fig. M)



WARNING: To reduce the risk of serious personal

injury, ALWAYS use proper hand position as shown.

Installing and Removing the Battery Pack

(Fig. L)



WARNING: Ensure the tool/appliance is in the off

position before inserting the batterypack.

NOTE: For best results, make sure your battery pack is

fullycharged.

1. To install the battery pack

10

into the tool handle, align

the battery pack with the rails inside the tool’s handle

and slide it into the handle until the battery pack is firmly

seated in the tool and ensure that it does notdisengage.

2. To remove the battery pack from the tool, press the

battery pack release button

11

and firmly pull the

battery pack out of the tool handle. Insert it into

the charger as described in the charger section of

thismanual.

OPERATION



WARNING: To reduce the risk of serious personal

injury, turn unit off and remove the battery pack

before making any adjustments or removing/

installing attachments or accessories. An

accidental start‑up can causeinjury.

1. Allow the tool to reach full speed before touching tool to

worksurface.

2. Apply minimum pressure to work surface, allowing the

tool to oper ate at highspeed.

3. Maintain a 5˚ to 10˚ angle between the tool and the

worksurface.

4. Continuously move the tool in a forward and back

motion to avoid creating gouges in the worksurface.

5. Remove the tool from work surface before turning tool

off. Allow the tool to stop rotating before setting itdown.

Prior to Operation

• Install the guard and appropriate disc or wheel. Do not

use excessively worn discs orwheels.

• Be sure the threaded locking flanges are mounted

correctly. Follow the instructions given in the

AccessoriesChart.

• Make sure the disc or wheel rotates in the direction of the

arrows on the accessory and thetool.

• Do not use a damaged accessory. Before each use

inspect the accessory, such as abrasive wheels for chips

and cracks, backing pad for cracks, tear or excess wear,

wire brush for loose or cracked wires. If power tool or

accessory is dropped, inspect for damage or install an

undamaged accessory. After inspecting and installing

an accessory, position yourself and bystanders away

from the plane of the rotating accessory and run the

power tool at maximum no‑load speed for one minute.

Damaged accessories will normally break apart during

this testtime.

ENGLISH

Edge Grinding and Cutting (Fig. O)



WARNING: Do not use edge grinding/cutting wheels

for surface grinding applications because these wheels

are not designed for side pressures encountered

with surface grinding. Wheel breakage and injury

mayresult.



CAUTION: Wheels used for edge grinding and cutting

may break or kick back if they bend or twist while

the tool is being used. In all edge grinding/cutting

operations, the open side of the guard must be

positioned away from theoperator.

NOTICE: Edge grinding/cutting with a Type27wheel

must be limited to shallow cutting and notching—less

than 1/2" (13mm) in depth when the wheel is new.

Reduce the depth of cutting/notching equal to the

reduction of the wheel radius as it wears down. Refer

to the Accessories Chart for more information. Edge

grinding/cutting with a Type 41wheel requires usage

of a Type 1/41 / Type Aguard.

1. Allow the tool to reach full speed before touching the

tool to the worksurface.

2. Apply minimum pressure to the work surface, allowing

the tool to operate at high speed. Grinding/cutting rate is

greatest when the tool operates at highspeed.

3. Position yourself so that the open‑underside of the wheel

is facing away fromyou.

4. Once a cut is begun and a notch is established in the

workpiece, do not change the angle of the cut. Changing

the angle will cause the wheel to bend and may cause

wheel breakage. Edge grinding wheels are not designed

to withstand side pressures caused bybending.

5. Remove the tool from the work surface before turning

the tool off. Allow the tool to stop rotating before laying

itdown.

Cleaning and Disposal

1. All surfaces in the work area should be vacuumed

and thoroughly cleaned daily for the duration of

the sanding project. Vacuum filter bags should be

changedfrequently.

2. Plastic drop cloths should be gathered up and disposed

of along with any dust chips or other removal debris.

They should be placed in sealed refuse receptacles and

disposed of through regular trash pick‑upprocedures.

During clean‑up, children and pregnant women should

be kept away from the immediate workarea.

3. All toys, washable furniture and utensils used by children

should be washed thoroughly before being usedagain.

Function Angle

Grinding 20˚-30˚

Sanding with Flap Disc 5˚-10˚

Sanding with Backing Pad 5˚-15˚

Wire Brushing 5˚-10˚

4. Maintain contact between the edge of the wheel and the

worksurface.

‑ If grinding, sanding with flap discs, or wire brushing,

move the tool continuously in a forward and back

motion to avoid creating gouges in the worksurface.

‑ If sanding with a backing pad, move the tool

constantly in a straight line to prevent burning and

swirling of worksurface.

NOTE: Allowing the tool to rest on the work surface without

moving will damage theworkpiece.

5. Remove the tool from work surface before turning tool

off. Allow the tool to stop rotating before laying itdown.



CAUTION: Use extra care when working over an

edge, as a sudden sharp movement of grinder may

beexperienced.

Precautions To Take When Working on a

Painted Workpiece

1. Sanding or wire brushing of lead‑based paint is NOT

RECOMMENDED due to the difficulty of controlling

the contaminated dust. The greatest danger of lead

poisoning is to children and pregnantwomen.

2. Since it is difficult to identify whether or not a paint

contains lead without a chemical analysis, we

recommend the following precautions when sanding

any paint:

Personal Safety

1. No children or pregnant women should enter the work

area where the paint sanding or wire brushing is being

done until all clean‑up iscompleted.

2. A dust mask or respirator should be worn by all persons

entering the work area. The filter should be replaced daily

or whenever the wearer has difficultybreathing.

NOTE: Only those dust masks suitable for working with

lead paint dust and fumes should be used. Ordinary

painting masks do not offer this protection. Refer to your

local hardware dealer for the proper approvedmask.

3. NO EATING, DRINKING or SMOKING should be done in

the work area to prevent ingesting contaminated paint

particles. Workers should wash and clean up BEFORE

eating, drinking or smoking. Articles of food, drink, or

smoking should not be left in the work area where dust

would settle onthem.

Environmental Safety

1. Paint should be removed in such a manner as to

minimise the amount of dustgenerated.

2. Areas where paint removal is occurring should be sealed

with plastic sheeting of 4milsthickness.

3. Sanding should be done in a manner to reduce tracking

of paint dust outside the workarea.

Wireless Tool Control™ (Fig. A)



CAUTION: Read all saftey warnings, instruction and

specifications of the appliance which is paired with

thetool.

Your tool is equipped with a Wireless Tool Control™

transmitter which allows your tool to be wirelessly paired

with another Wireless Tool Control™ device, such as a

DEWALT dustextractor.

ENGLISH

Repairs

The charger and batteries are notserviceable. There are no

serviceable parts inside the charger or batterypack.



WARNING: To assure product SAFETY and RELIABILITY,

repairs, maintenance and adjustment (including

brush inspection and replacement, when applicable)

should be performed by a factory service center or

an authorized service center. Always use identical

replacementparts.

Tool Connect™ Chip (Fig. Q)



WARNING: To reduce the risk of serious personal

injury, turn unit off and remove the battery pack

before making any adjustments or removing/

installing attachments or accessories. An

accidental start‑up can causeinjury.

Your tool is Tool Connect™ Chip ready and has a location for

installation of a Tool Connect™ Chip.

Tool Connect™ Chip is an optional application for your

smart device (such as a smart phone or tablet) that connects

the device to utilize the mobile application for inventory

management functions.

Refer to Tool Connect™ Chip Instruction Sheet for

moreinformation.

Installing the Tool Connect™ Chip

1. Remove the retaining screws

24

that hold the Tool

Connect™ Chip protective cover

22

into thetool.

2. Remove the protective cover and insert the Tool

Connect™ Chip into the empty pocket

23

3. Ensure that the Tool Connect™ Chip is flush with the

housing. Secure it with the retaining screws and tighten

thescrews.

4. Refer to Tool Connect™ Chip Instruction Sheet for

furtherinstructions.

unthreaded accessory must have a 7/8" (22 mm)

arbor hole. If it does not, it may have been designed

for a circular saw. Use only the accessories shown in

the Accessories Chart of this manual. Accessory

ratings must always be above tool speed as shown on

toolnameplate.



WARNING: Handle and store all abrasive wheels

carefully to prevent damage from thermal shock, heat,

mechanical damage, etc. Store in a dry protected area

free from high humidity, freezing temperatures or

extreme temperaturechanges.

Accessories



WARNING: Since accessories, other than those offered

by DEWALT, have not been tested with this product,

use of such accessories with this product could be

hazardous. To reduce the risk of injury, only DEWALT

recommended accessories should be used with

thisproduct.



WARNING: Do not use a bonded abrasive wheel that

is past its expiration (EXP) date as marked near center

of wheel, if provided. Expired wheels are more likely to

burst and cause serious injury. Store bonded abrasive

wheels in dry location without temperature or humidity

extremes. Destroy expired or damaged wheels so they

cannot beused.

Recommended accessories for use with your product are

available at extra cost from your local dealer or authorized

service center. If you need assistance in locating any

accessory, please contact DEWALT. Call 1-800-4-DEWALT

(1-800-433-9258) or visit our website: www.dewalt.com.

Cleaning



WARNING: Blow dirt and dust out of all air vents with

clean, dry air at least once a week. To minimize the risk

of eye injury, always wear ANSI Z87.1 approved eye

protection when performing thisprocedure.



WARNING: Never use solvents or other harsh

chemicals for cleaning the non‑metallic parts of the

tool. These chemicals may weaken the plastic materials

used in these parts. Use a cloth dampened only with

water and mild soap. Never let any liquid get inside the

tool; never immerse any part of the tool into aliquid.

MAINTENANCE



WARNING: To reduce the risk of serious personal

injury, turn unit off and remove the battery pack

before making any adjustments or removing/

installing attachments or accessories. An

accidental start‑up can causeinjury.

Your DEWALT power tool has been designed to operate

over a long period of time with a minimum of maintenance.

Continuous satisfactory operation depends upon proper tool

care and regularcleaning.

To pair your tool using Wireless Tool Control™, depress

the trigger switch

1

and the Wireless Tool Control™

pairing button on the seperate device. An LED on the

seperate device will let you know when your tool has been

successfullypaired.

The capacity of this tool is 7"(180mm) and 9" (228mm)

diameterx1/4" (6mm) thick grinding or 3/16" (5mm) thick

cutting wheels. It is important to choose the correct guards,

backing pads and flanges to use with grinder accessories.

Refer to the Accessories Chart for information on choosing

the correctaccessories.



WARNING: Accessories must be rated for at least

the speed recom mended on the tool warning label.

Wheels and other accessories running over their

rated accessory speed may fly apart and cause injury.

Threaded accessories must have a 5/8"‑11 hub. Every

Thank you for your purchase. Register your product nowfor:

• WARRANTY SERVICE: Registering your product will help

you obtain more efficient warranty service in case there is

a problem with yourproduct.

• CONFIRMATION OF OWNERSHIP: In case of

an insurance loss, such as fire, flood or theft, your

registration of ownership will serve as your proof

ofpurchase.

ENGLISH

DCG460 ACCESSORIES CHART

Approved wheels for use with DCG460

Type 1/ T1 ***

Type 27 / T27

Type 29 / T29

Type 11 / T11

Non-approved wheels for DCG460

Type 28 / T28

†

Type 27Hubbed Grinding Wheels

Type 27 / Type B

guard (Deep)

NA179706: 7"

NA179692: 9"

Type 27 hubbed wheel

Hubbed Sanding Flap Discs

Type 27 / Type B

guard (Deep)

NA179706: 7"

NA179692: 9"

Hubbed sanding

flap disc

Non-Hubbed Sanding Flap Discs

Type 27 / Type B

guard (Deep)

NA179706: 7"

NA179692: 9"

Non-Hubbed sanding

flap disc

Locking flange

NA290954

Hubbed Wire Cup Wheels

Type 27 / Type B

guard (Deep)

NA179706: 7"

NA179692: 9"

Hubbed wire

cup wheel

Hubbed Wire Wheels

Type 27 / Type B

guard (Deep)

NA179706: 7"

NA179692: 9"

Hubbed wire wheel

Type 27Depressed Center Grinding Wheels

Type 27 / Type B

guard (Shallow)

NA179703 7"**

NA179697 9"**

Type 27

depressed

center wheel

Locking flange

NA290954

Type 1/41 Cutting Wheels

Type 1/41/Type A

guard

N039610 7"**

NA216780 9"

Type 1/41 abrasive

cutting wheel

Locking flange

NA290954

Three Year Limited Warranty

For warranty terms, go to https://www.dewalt.com/

support/warranty.

To request a written copy of the warranty terms, contact:

Customer Service at DEWALT Industrial Tool Co., 701East

Joppa Road, Towson, MD 21286or call 1-800-4-DEWALT

(1-800-433-9258).

LATIN AMERICA: This warranty does not apply to products

sold in Latin America. For products sold in Latin America,

see country‑specific warranty information contained in

the packaging, call the local company or see website for

warrantyinformation.

FREE WARNING LABEL REPLACEMENT: If your warning

labels become illegible or are missing, call 1-800-4-DEWALT

(1-800-433-9258) for a freereplacement.

• FOR YOUR SAFETY: Registering your product will allow

us to contact you in the unlikely event a safety notification

is required under the Federal Consumer SafetyAct.

• Register online at www.dewalt.com.

ENGLISH

Diamond Cutting Wheels

Type 1/41/Type A

guard

N039610 7"**

NA216780 9"

Diamond cutting

wheel

Locking flange

NA290954

Sanding Discs

Rubber backing pad

DAJHXKMDO1**

DAJHXKHDO1**

Sanding disc

Sanding clamp nut

(Included with

rubber backing pad

DAJHXKMDO1** or

DAJHXKHDO1**)

Type 11Flaring Cup Wheels

Type 11 / Type D

Flaring cup guard

D284934 4"**

D284936 6"**

Flaring cup stone

Hubbed Wheel Wrench

Hubbed wheel wrench

N541784**

Spanner wrench

NA252487



Type 1/41/Type A guards are intended for use

with Type 1/41 cutting wheels and Type 27wheels

marked for cutting only. Grinding with wheels other

than Type 27and Type 29require different accessory

guards. Always use the smallest proper guard

possible that does not contact theaccessory.

** NOTE: Available at extra cost from your local dealer or

authorized servicecenter.

*** NOTE: These can be used with only the Type A guard,

N039610 7"**, NA2167809".

† NOTE: Type 28depressed center wheelsonly.

Shrouds

Surfacing Shroud DWE46172 7”**

Surfacing Shroud with Door

DWE46170 7”**

FRANÇAIS

1) Sécurité du lieu de travail

a ) Tenir l’aire de travail propre et bien éclairée.

Les lieux encombrés ou sombres sont propices

auxaccidents.

b ) Ne pas faire fonctionner d’outils électriques

dans un milieu déflagrant, tel qu’en présence de

liquides, de gaz ou de poussières inflammables.

Les outils électriques produisent des étincelles qui

pourraient enflammer la poussière ou lesvapeurs.

c ) Éloigner les enfants et les personnes à proximité

pendant l’utilisation d’un outil électrique. Une

distraction pourrait en faire perdre la maîtrise

àl’utilisateur.

2) Sécurité en matière d’électricité

a ) Les fiches des outils électriques doivent

correspondre à la prise. Ne jamais modifier la

fiche d’aucune façon. Ne jamais utiliser de fiche

d’adaptation avec un outil électrique mis à la

terre. Le risque de choc électrique sera réduit par

l’utilisation de fiches non modifiées correspondant à

laprise.

b ) Éviter tout contact physique avec des surfaces

mises à la terre comme des tuyaux, des radiateurs,

des cuisinières et des réfrigérateurs. Le risque de

choc électrique est plus élevé si votre corps est mis à

laterre.

c ) Ne pas exposer les outils électriques à la pluie ou

à l’humidité. La pénétration de l’eau dans un outil

électrique augmente le risque de chocélectrique.

d ) Ne pas utiliser le cordon de façon abusive. Ne

jamais utiliser le cordon pour transporter, tirer

ou débrancher un outil électrique. Tenir le

cordon éloigné de la chaleur, de l’huile, des bords

tranchants et des pièces mobiles. Les cordons

endommagés ou enchevêtrés augmentent les risques

de chocélectrique.

e ) Pour l’utilisation d’un outil électrique à l’extérieur,

se servir d’une rallonge convenant à cette

application. L’utilisation d’une rallonge conçue pour

l’extérieur réduira les risques de chocélectrique.

f ) S’il est impossible d’éviter l’utilisation d’un

outil électrique dans un endroit humide,

brancher l’outil dans une prise ou sur un circuit

d’alimentation dotés d’un disjoncteur de fuite à

la terre (GFCI). L’utilisation de ce type de disjoncteur

réduit les risques de chocélectrique.

3) Sécurité personnelle

a ) Être vigilant, surveiller le travail effectué et faire

preuve de jugement lorsqu’un outil électrique

est utilisé. Ne pas utiliser d’outil électrique en

cas de fatigue ou sous l’influence de drogues,

d’alcool ou de médicaments. Un simple moment

d’inattention en utilisant un outil électrique peut

entraîner des blessures corporellesgraves.

b ) Utiliser des équipements de protection

individuelle. Toujours porter une protection

oculaire. L’utilisation d’équipements de protection

comme un masque antipoussière, des chaussures

AVERTISSEMENTS GÉNÉRAUX SUR LA

SÉCURITÉ DES OUTILS



AVERTISSEMENT : lisez tous les avertissements de

sécurité, toutes les instructions, les illustrations

et les caractéristiques fournis avec cet outil

électrique. Ne pas suivre toutes les instructions

comprises aux présentes peut conduire à un choc

électrique, un incendie et/ou des blessuresgraves.

CONSERVER TOUS LES

AVERTISSEMENTS ET TOUTES

LES DIRECTIVES POUR UN

USAGE ULTÉRIEUR.

Le terme « outil électrique » cité dans les avertissements se

rapporte à votre outil électrique à alimentation sur secteur

(avec fil) ou par piles (sansfil).

Définitions: symboles et mentions d'alerte

de sécurité

Cette notice d'utilisation utilise les symboles et les mentions

d'alerte de sécurité suivants afin de vous alerter sur les

situations dangereuses et les risques de blessures ou de

dégâtsmatériels.



DANGER: indique une situation de risque imminent

qui engendre, si elle n'est pas évitée, la mort ou de

gravesblessures.



AVERTISSEMENT: indique une situation de risque

potentiel qui pourrait engendrer, si elle n'est pas

évitée, la mort ou de gravesblessures.



ATTENTION: indique une situation de risque potentiel

qui peut engendrer, si elle n'est pas évitée, des

blessures bénignes oumodérées.



REMARQUE: indique une pratique n'entraînant

aucun risque de blessures mais qui, si elle n'est pas

évitée, peut entraîner des dommagesmatériels.

(Utilisé sans mention) Indique un message lié à

lasécurité.

Utilisation prévue

Cette meuleuse grand angle très robuste est conçue pour

des applications de meulage, sablage, de nettoyage, de

brossage métallique et de coupe professionnelles sur divers

sites de travail (p. ex. chantiers deconstruction).

NE PAS utiliser en conditions mouillées ou en présence de

liquides ou de gazinflammables.

Cette meuleuse d’angle large robuste est un outil électrique

professionnel. NE PAS laisser les enfants entrer en contact

avec l’outil. Une supervision est requise lorsque des

utilisateurs inexpérimentés utilisent cetoutil.



AVERTISSEMENT: lisez tous les avertissements

de sécurité et toutes les instructions. Ne pas suivre

les avertissements et les instructions peut entraîner un

choc électrique, un incendie et/ou des blessuresgraves.

AVERTISSEMENT: pour réduire le risque de blessure,

lisez le guided’utilisation.

FRANÇAIS

e ) Gardez les poignées et surfaces d’emprise propres

et libres de tout produit lubrifiant. Vérifier si les

pièces mobiles sont mal alignées ou coincées,

si des pièces sont brisées ou présentent toute

autre condition susceptible de nuire au bon

fonctionnement de l’outil électrique. En cas de

dommage, faire réparer l’outil électrique avant

toute nouvelle utilisation. Beaucoup d’accidents

sont causés par des outils électriques malentretenus.

f ) S’assurer que les outils de coupe sont aiguisés et

propres. Les outils de coupe bien entretenus et affûtés

sont moins susceptibles de se coincer et sont plus

faciles àmaîtriser.

g ) Utiliser l’outil électrique, les accessoires, les forets,

etc. conformément aux présentes directives en

tenant compte des conditions de travail et du

travail à effectuer. L’utilisation d’un outil électrique

pour toute opération autre que celle pour laquelle il a

été conçu estdangereuse.

h ) Garder vos mains et les surfaces de prise sèches,

propres et libres de graisse et de poussière. Les

mains et les surfaces de prise glissante ne permettent

pas la manutention et le contrôle sécuritaires de l’outil

dans les situationsimprévues.

5) Utilisation et entretien du bloc-piles

a ) Ne recharger l’outil qu’au moyen du chargeur

précisé par le fabricant. L’utilisation d’un chargeur

qui convient à un type de bloc‑piles risque de

provoquer un incendie s’il est utilisé avec un autre type

de bloc‑piles.

b ) Utiliser les outils électriques uniquement avec

les blocs‑piles conçus à cet effet. L’utilisation de

tout autre bloc‑piles risque de causer des blessures ou

unincendie.

c ) Lorsque le bloc‑piles n’est pas utilisé, le tenir

éloigné des objets métalliques, notamment

des trombones, de la monnaie, des clés, des

clous, des vis ou autres petits objets métalliques

qui peuvent établir une connexion entre les

deux bornes. Le court‑circuit des bornes du bloc‑piles

risque de provoquer des brûlures ou unincendie.

d ) En cas d’utilisation abusive, le liquide peut gicler

hors du bloc‑piles; éviter tout contact avec ce

liquide. Si un contact accidentel se produit, laver

à grande eau. Si le liquide entre en contact avec

les yeux, obtenir également des soins médicaux.

Le liquide qui gicle hors du bloc‑piles peut provoquer

des irritations ou desbrûlures.

e ) Ne pas utiliser de bloc‑piles ou outil qui a été

endommagé ou modifié. Les unités endommagées

ou modifiées peuvent avoir une réaction imprévisible

résultant en un incendie, une explosion ou un potentiel

deblessure.

f ) Ne pas exposer de bloc‑piles ou l’outil aux

flammes ou à des températures excessives.

L’exposition aux flammes ou à une température

au‑dessus de 130°C (265°F) pourrait causer

uneexplosion.

antidérapantes, un casque de sécurité ou des

protecteurs auditifs lorsque la situation le requiert

réduira les risques de blessurescorporelles.

c ) Empêcher les démarrages intempestifs. S’assurer

que l’interrupteur se trouve à la position d’arrêt

avant de relier l’outil à une source d’alimentation

et/ou d’insérer un bloc‑piles, de ramasser ou de

transporter l’outil. Transporter un outil électrique

alors que le doigt repose sur l’interrupteur ou brancher

un outil électrique dont l’interrupteur est à la position

de marche risque de provoquer unaccident.

d ) Retirer toute clé de réglage ou clé avant de

démarrer l’outil. Une clé ou une clé de réglage

attachée à une partie pivotante de l’outil électrique

peut provoquer des blessurescorporelles.

e ) Ne pas trop tendre les bras. Conserver son

équilibre en tout temps. Cela permet de mieux

maîtriser l’outil électrique dans les situationsimprévues.

f ) S’habiller de manière appropriée. Ne pas porter

de vêtements amples ni de bijoux. Garder les

cheveux, les vêtements et les gants à l’écart des

pièces mobiles. Les vêtements amples, les bijoux ou

les cheveux longs risquent de rester coincés dans les

piècesmobiles.

g ) Si des composants sont fournis pour le

raccordement de dispositifs de dépoussiérage

et de ramassage, s’assurer que ceux‑ci sont bien

raccordés et utilisés. L’utilisation d’un dispositif de

dépoussiérage peut réduire les dangers engendrés par

lespoussières.

h ) Ne pas laisser votre connaissance acquise suite

l’utilisation fréquente des outils vous permettre

de baisser la garde et ignorer les principes de

sécurité de l’outil. Un acte irréfléchi peut causer une

blessure grave en une fraction deseconde.

4) Utilisation et entretien d’un

outil électrique

a ) Ne pas forcer un outil électrique. Utiliser l’outil

électrique approprié à l’application. L’outil

électrique approprié effectuera un meilleur travail,

de façon plus sûre et à la vitesse pour laquelle il a

étéconçu.

b ) Ne pas utiliser un outil électrique dont

l’interrupteur est défectueux. Tout outil électrique

dont l’interrupteur est défectueux est dangereux et doit

êtreréparé.

c ) Débranchez la fiche de la prise électrique et, si

amovible, retirez le bloc‑piles de l’outil avant

d’effectuer tout ajustement, changement et

entreposage de celui‑ci. Ces mesures préventives

réduisent les risques de démarrage accidentel de

l’outilélectrique.

d ) Ranger les outils électriques hors de la portée

des enfants et ne permettre à aucune personne

n’étant pas familière avec un outil électrique ou

son mode d’emploi d’utiliser cet outil. Les outils

électriques deviennent dangereux entre les mains

d’utilisateursinexpérimentés.

FRANÇAIS

g ) Le montage fileté des accessoires doit

correspondre au filet de tige de la meuleuse.

Pour les accessoires fixés par des brides, l’alésage

central de l’accessoire doit correspondre au

diamètre de repérage de la bride. Les accessoires

qui ne correspondent pas au matériel de montage de

l’outil électrique manqueront d’équilibre, vibreront

de façon excessive ou peuvent entraîner une perte

decontrôle.

h ) Les dimensions de la fixation de l’accessoire

doivent correspondre aux dimensions du matériel

de fixation de l’outil électrique. Les accessoires qui

ne correspondent pas au matériel de montage de l’outil

électrique manqueront d’équilibre, vibreront de façon

excessive ou peuvent entraîner une perte decontrôle.

i ) Ne pas utiliser un accessoire endommagé. Avant

chaque utilisation, inspectez l’accessoire comme

les disques abrasifs en termes de copeaux et de

fissures, la plaque d’appui en termes de fissures,

de déchirure ou d’usure excessive, la brosse

métallique en termes de fil détaché ou cassé. Si

vous échappez l’outil ou un accessoire, inspectez‑le

pour des dommages ou installez un accessoire

non endommagé. Après avoir inspecté et installé

un accessoire, placez‑vous ainsi que les passants

à distance de la zone de rotation de l’accessoire

et faites fonctionner l’outil électrique à une

vitesse à vide pendant une minute. Les accessoires

endommagés se brisent normalement durant la durée

dutest.

j ) Portez un équipement de protection individuelle.

Selon l’application, utilisez un masque de

protection ou des lunettes de sécurité. Selon les

besoins, portez un masque anti‑poussière, une

protection auditive, des gants et un tablier

d’atelier pouvant arrêter de petits fragments

de la pièce de travail ou abrasifs. La protection

des yeuxdoit être en mesure d’arrêter les débris

volants générés par diverses applications. Le masque

anti‑poussière ou le respirateur doit être en mesure

de filtrer les particules générées par l’application

concernée. L’exposition prolongée à du bruit d’intensité

élevée peut causer une perteauditive.

k ) Gardez les passants à une distance sécuritaire

de l’aire de travail. Toute personne entrant dans

l’aire de travail doit porter un équipement de

protection individuel. Les fragments de la pièce à

travailler ou d’un accessoire brisé peuvent s’envoler

et peuvent causer une blessure au‑delà de l’aire

immédiate del’opération.

l ) Tenez l’outil électrique uniquement par les

surfaces de prise isolées lorsque vous effectuez

une tâche où l’accessoire de coupe peut entrer

en contact avec un câble dissimulé. L’accessoire

de coupe entrant en contact avec un câble «sous

tension» peut mettre les pièces métalliques de l’outil

électrique «sous tension» et causer un choc électrique

àl’utilisateur.

CONSIGNES DE SÉCURITÉ POUR TOUTES LES

OPÉRATIONS

Avertissements de sécurité communs pour

les opérations de meulage, de ponçage, de

brossage métallique ou de coupe :

a ) Cet outil électrique est conçu pour fonctionner

comme une meuleuse, une sableuse, une brosse

métallique ou un outil de coupe. Lisez tous les

avertissements de sécurité, toutes les instructions,

les illustrations et les caractéristiques fournis

avec cet outil électrique. Ne pas suivre toutes les

instructions indiquées ci‑dessous peut conduire à un

choc électrique, un incendie et/ou des blessuresgraves.

b ) Les opérations comme le polissage ne sont

pas recommandées avec cet outil électrique.

Les opérations pour lesquelles l’outil n’a pas été

conçu peuvent créer un danger et causer une

blessurecorporelle.

c ) Ne pas convertir cet outil électrique pour

qu’il fonctionne d’une manière qui n’est pas

spécifiquement conçue et spécifiée par le

fabricant de l’outil. Une telle conversion peut

entraîner une perte de contrôle et causer des

blessuresgraves.

d ) Ne pas utiliser des accessoires qui n’ont pas été

spécifiquement conçus et recommandés par le

fabricant de l’outil. Le fait que l’accessoire peut être

fixé à votre outil n’assure pas une utilisationsécuritaire.

e ) La vitesse nominale de l’accessoire doit être au

moins égale à la vitesse maximale indiquée sur

l’outil électrique. Les accessoires qui fonctionnent

plus rapidement que leur vitesse nominale peuvent se

briser et voler enéclats.

f ) Le diamètre extérieur et l’épaisseur de votre

accessoire doivent être conformes à la capacité

nominale de votre outil. Les accessoires de format

incorrect ne peuvent pas être gardés ou contrôlés de

façonappropriée.

g ) Suivre toutes les instructions de recharge et

ne rechargez pas le bloc‑piles ou l’outil à des

températures hors de la plage de température

indiquée dans les instructions. Une recharge non

conforme ou à une température hors des limites

spécifiées peut endommager les piles et augmenter le

risqued’incendie.

6) Réparation

a ) Faire réparer l’outil électrique par un réparateur

professionnel en n’utilisant que des pièces de

rechange identiques. Cela permettra de maintenir

une utilisation sécuritaire de l’outilélectriques.

b ) Ne jamais réparer des blocs‑piles endommagés.

La réparation de blocs‑piles doit seulement être

effectuée par le fabricant ou les fournisseurs de

serviceautorisé.

FRANÇAIS

Avertissements de sécurité spécifiques

pour les opérations de meulage et de

coupe :

a ) Utilisez seulement les meules spécifiées pour

votre outil électrique et la protection conçue

pour la meule sélectionnée. Les meules qui ne sont

pas conçues pour l’outil électrique ne peuvent être

protégées convenablement et ne sont passécuritaires.

b ) La surface de meulage des meules à moyeu

déporté doit être installée dessous le rabot du

bord du protecteur. Une meule mal installée qui

projette à travers le rabot de la lèvre de la protection ne

peut pas bien êtreprotégée.

c ) La protection doit être fixée de façon sécuritaire

à l’outil électrique et placée pour une sécurité

maximale afin que le moins de la meule possible

soit exposé à l’utilisateur. La protection aide à

protéger l’utilisateur des fragments de la meule brisée,

du contact accidentel avec la meule et des étincelles

qui pourraient enflammer vosvêtements.

d ) Les meules doivent être utilisées seulement pour

les applications spécifiées. Par exemple: ne

pas meuler avec le côté de la meule de coupe.

Les meules de coupe sont conçues pour le meulage

périphérique, les forces latérales appliquées sur ces

meules peuvent les faireéclater.

e ) Utilisez toujours des brides de meules non

endommagées ayant la bonne taille et la bonne

forme pour la meule sélectionnée. Les brides de

meules appropriées soutiennent la meule réduisant

ainsi la possibilité d’un bris de la meule. Les brides pour

bras de manière à pouvoir résister aux forces de

rebond. Utilisez la poignée auxiliaire, si fournie,

pour un contrôle maximum sur le rebond ou

la réaction de couple durant le démarrage.

L’utilisateur peut contrôler les forces du rebond ou

la réaction de couple si les précautions appropriées

sontprises.

b ) Ne jamais placer votre main près de l’accessoire

en rotation. L’accessoire peut rebondir sur votremain.

c ) Ne pas placer votre corps dans la zone où l’outil

électrique se déplacera si un rebond se produit.

Un rebond projettera l’outil dans la direction opposée

du mouvement de la meule au pointd’accrochage.

d ) Faites attention lorsque vous travaillez dans

les coins, les bords coupants, etc. Évitez le

rebondissement ou l’accrochage de l’accessoire.

Les coins, les bords coupants ou le rebondissement ont

tendance à accrocher l’accessoire en rotation et causer

une perte de contrôle ou unrebond.

e ) Ne pas fixer une scie à chaîne, une lame de

sculpture de bois, une meule diamantée

segmentée ayant un espace périphérique plus

grand que 10mm ou une lame de scie dentée. Ces

lames créent fréquemment des rebonds et une perte de

la maîtrise del’outil.

Rebond et avertissements associés :

Le rebond est une réaction soudaine d’une meule, d’un

tampon, d’une brosse ou tout autre accessoire en rotation

coincée ou accrochée. Le coinçage ou l’accrochage entraîne

un blocage rapide de l’accessoire en rotation qui à son tour

fait en sorte que l’outil électrique non contrôlé soit forcé dans

la direction opposée de la rotation de l’accessoire au point

depincement.

Par exemple, si une meule abrasive est accrochée ou coincée

dans la pièce de travail, le bord de la meule qui est entré

dans le point de coincement peut creuser la surface du

matériau causant la chute ou l’éjection de la meule. La meule

peut bondir vers ou loin de l’utilisateur, selon la direction du

mouvement de la meule au point de pincement. Les meules

abrasives peuvent aussi se briser dans cesconditions.

Le rebond est le résultat d’une mauvaise utilisation de

l’outil électrique et/ou de procédures ou de conditions de

fonctionnement incorrectes et il peut être évité en prenant

les précautions appropriées définies ci‑dessous :

a ) Maintenez une prise ferme des deux mains sur

l’outil électrique et positionnez votre corps et vos

m ) Ne jamais déposer l’outil électrique avant que

l’accessoire soit complètement arrêté. L’accessoire

en rotation peut accrocher la surface et vous faire

perdre le contrôle de votre outilélectrique.

n ) Ne pas faire fonctionner l’outil électrique pendant

que vous le transportez à vos côtés. Un contact

accidentel avec l’accessoire en rotation pourrait

accrocher vos vêtements, tirant l’accessoire dans

votrecorps.

o ) Nettoyez régulièrement les évents de l’outil

électrique. Le ventilateur du moteur produit de la

poussière à l’intérieur du boîtier et l’accumulation

excessive de métal fritté peut causer des

chocsélectriques.

p ) Ne pas utiliser l’outil électrique près de matières

inflammables. Des étincelles pourraient enflammer

cesmatières.

q ) Ne pas utiliser des accessoires qui nécessitent des

liquides réfrigérants. Utiliser de l’eau ou d’autres

liquides réfrigérants peut entraîner une électrocution

ou un chocélectrique.

r ) Avant de démarrer l’outil avec un nouveau

disque installé ou un remplacement de la brosse

métallique installée, tenez l’outil dans un endroit

bien protégé et laissez‑le fonctionner durant une

minute. Si le disque présente une fissure ou un

défaut non détecté, elle devrait éclater en moins

d’une minute. Si la brosse métallique a des fils

desserrés, ils seront détectés. Ne jamais démarrer

l’outil avec une personne en ligne avec le disque.

Cela comprendl’utilisateur.

s ) L’utilisation d’accessoires non spécifiés dans ce

manuel est déconseillée et peut être dangereuse.

L’utilisation d’amplificateurs de puissance pour faire

tourner l’outil à des vitesses supérieures à sa vitesse

nominale constitue un mauvaisemploi.

FRANÇAIS

Renseignements de sécurité

supplémentaires



AVERTISSEMENT: ne modifiez jamais l’outil électrique

ou toute pièce de celui‑ci. Cela pourrait entraîner des

dommages matériels ou des blessurescorporelles.



AVERTISSEMENT: portez TOUJOURS des lunettes

de sécurité. Les lunettes ordinaires NE SONT PAS des

lunettes de sécurité. Utilisez également un masque

facial ou anti‑poussière si l’opération de coupe est

poussiéreuse. PORTEZ TOUJOURS UN ÉQUIPEMENT DE

SÉCURITÉ CERTIFIÉ:

• Protection oculaireANSI Z87.1 (CAN/CSA Z94.3),

• Protection auditive ANSI S12.6 (S3.19),

• Protection respiratoire NIOSH/OSHA/MSHA.



AVERTISSEMENT:

certaines poussières créées par le

ponçage mécanique, le sciage, l’aiguisage, le perçage et

autres activités de construction contiennent des produits

chimiques reconnus dans l’État de la Californie pour

causer le cancer et des anomalies congénitales ou autres

effets nuisibles sur la reproduction. Certains exemples de

ces produits chimiques sont:

• le plomb provenant des peintures à base de plomb,

• la silice cristallisée provenant des briques, du

ciment et d’autres produits de la maçonnerie ainsi

que

• l’arsenic et le chrome provenant du bois de

construction traitéchimiquement.

Votre risque à ces expositions varie selon la fréquence

dont vous effectuez ce type de travail. Pour réduire

Avertissements de sécurité spécifiques

pour les opérations de brossage à la brosse

métallique :

a ) Sachez que des poils métalliques peuvent être

projetés par la brosse même en utilisation

ordinaire. Ne pas trop forcer les poils en

appliquant une charge excessive sur la brosse. Les

poils métalliques peuvent facilement pénétrer dans les

vêtements légers et/ou lapeau.

b ) Si l’utilisation d’un protecteur est spécifiée pour

la brosse métallique, ne pas laisser d’interférence

de la meule ou de la brosse métallique avec le

protecteur. La meule ou de la brosse métallique

peut s’élargir en raison de la charge de travail et des

forcescentrifuges.

Avertissements de sécurité spécifiques

pour les opérations de ponçage :

a ) Utilisez un disque de ponçage de taille

appropriée. Suivez les recommandations du

fabricant lorsque vous sélectionnez le papier

abrasif. Le papier abrasif dépassant trop le tampon

de ponçage présente un risque de lacération et

peut causer l’accrochage, la déchirure du disque ou

lerebond.

Avertissements supplémentaires de

sécurité spécifiques pour les opérations de

meulage et de coupe :

a ) Ne pas «bloquer» la meule de coupe ou appliquer

une pression excessive. Ne tentez pas de faire une

coupe de profondeur excessive. Surcharger la meule

augmente la charge et la prédisposition à la torsion ou

au coinçage de la meule dans la coupe et la possibilité

de rebond ou de bris de lameule.

b ) Ne pas placer votre corps en ligne avec et derrière

la meule en rotation. Lorsque la meule, au point

de fonctionnement, se déplace loin de votre corps, le

possible rebond peut projeter la meule en rotation et

l’outil électrique directement survous.

c ) Lorsque la meule se bloque ou lorsque vous

interrompez une coupe pour une raison

quelconque, arrêtez l’outil électrique et

maintenez‑le immobile jusqu’à ce que la meule

s’arrête complètement. Ne jamais tenter de retirer

la meule de coupe de la coupe pendant que la

meule est en mouvement sinon un rebond peut

se produire. Examinez‑la et prenez des mesures

correctives pour éliminer la cause du coinçage de

lameule.

d ) Ne pas redémarrer la coupe dans la pièce à

travailler. Laissez le disque atteindre sa pleine

vitesse et rentrez doucement dans la coupe. La

meule peut se coincer, s’approcher ou rebondir si l’outil

électrique est redémarré dans la pièce àtravailler.

e ) Soutenez les panneaux ou toute pièce à travailler

surdimensionnée afin de réduire le risque de

coincement ou de rebond de la meule. Les grosses

pièces à travailler ont tendance à s’affaisser sous leur

propre poids. Des supports doivent être placés sous la

pièce à travailler près de la ligne de coupe et près du

bord de la pièce à travailler des deux côtés de lameule.

f ) Soyez très prudent lorsque vous faites une

«encoche» dans les parois actuelles ou d’autres

zones aveugles. La meule qui dépasse peut couper les

conduites d’eau ou de gaz, les câbles électriques ou des

objets qui peuvent causer unrebond.

g ) N’essayez pas de faire des coupes courbes.

Surcharger la meule augmente la charge et la

prédisposition à la torsion ou au coinçage de la meule

les meules de coupe peuvent être différentes des brides

de meules demeulage.

f ) Ne pas utiliser des meules usées d’outils

électriques plus gros. La meule conçue pour les outils

électriques plus gros ne convient pas pour la vitesse

plus élevée d’un petit outil et peutéclater.

g ) Lorsque vous utilisez des meules à double usage,

utilisez toujours le protecteur approprié pour

l’application en cours. Si vous n’utilisez pas la

protection appropriée, vous risquez de ne pas obtenir le

niveau de protection souhaité, ce qui pourrait entraîner

des blessuresgraves.

dans la coupe et la possibilité de rebond ou de bris de la

meule, ce qui peut entraîner des blessuresgraves.

FRANÇAIS

PILES ET CHARGEURS

Le bloc‑piles n’est pas entièrement chargé lorsqu’il sort de

la boîte. Avant d'utiliser le bloc‑piles et le chargeur, lisez

attentivement les instructions de sécurité suivantes, puis

suivez les procédures de chargement énoncées. Lorsque

vous commandez des blocs‑piles de remplacement,

assurez‑vous d’inclure le numéro du catalogue et latension.

L’étiquette sur votre outil peut comporter les symboles suivants.

Les symboles et les définitions sont les suivants:

V ......................... volts

Hz .......................hertz

min ..................... minutes

ou CC ..... courant continu

...................... Structure de classe I

(mise à la terre)

…/min ..............par minute

BPM .................... battements par

minute

IPM ..................... impacts par minute

OPM ....................

oscillations par minute

Tr/min ................

tours par minute

sfpm ...................

pieds de surface par

minute

CPM .................... coups par minute

A ......................... ampères

W ........................watts

Wh ......................Wattheures

Ah ....................... ampères-heures

ou CA ..........courant alternatif

ou CA/CC ... courant alternatif

ou continu

...................... Structure de

classe II (à double

isolation)

..................... vitesse à vide

n .........................vitesse nominale

PSI.......................

livres par pouce carré

......................borne de terre

..................... symbole d’alertes

de sécurité

..................... rayonnement

visible

ne regardez pas

directement la

lumière

..................... portez une

protection

respiratoire

..................... portez une

protection oculaire

..................... portez une

protection auditive

..................... l

ire toute la

documentation

.....................

ne pas exposer à la

pluie

..................... n’utilisez pas la

protection pour les

opérations de coupe

supplémentaire, prenez des pauses fréquentes et limitez la

durée d’utilisationquotidienne.

• Les lunettes de sécurité avec des parois latérales et

un masque protecteur complet conformes à la norme

ANSI Z87.1 DOIVENT être portées par l’utilisateur et

les autres personnes qui se situent à moins de 50pi

(15,2 m) de l’utilisation de ceproduit.

• Les évents couvrent souvent des pièces qui se

déplacent et doivent être évités. Des vêtements amples,

les bijoux ou les cheveux longs peuvent se coincer dans des

pièces quidéplacent.



ATTENTION: lorsque vous ne l’utilisez pas, placez

l’outil sur le côté sur une surface stable là où cela

n’entraînera pas un risque de trébuchement ou

de chute. Certains outils avec de gros blocs‑piles se

tiendront debout sur le bloc‑piles, mais ils peuvent

facilement êtrerenversés.

votre exposition à ces produits chimiques: travaillez

dans un endroit bien aéré et avec un équipement

de sécurité homologué, comme les masques

anti‑poussière spécialement conçus pour filtrer les

particules microscopiques.



AVERTISSEMENT: l’utilisation de cet outil peut

générer et/ou disperser de la poussière qui peut causer

des lésions respiratoires graves et permanentes ou

d’autres blessures. Utilisez toujours une protection

respiratoire approuvée par NIOSH/OSHA appropriée

pour l’exposition à la poussière. Dirigez les particules

loin du visage et ducorps.



AVERTISSEMENT: portez toujours une protection

auditive personnelle appropriée conforme à ANSI

S12.6 (S3.19) durant l’utilisation. Dans certaines

conditions et selon la durée d’utilisation, le bruit

provenant de ce produit peut contribuer à la perte

del’audition.

• Portez des vêtements protecteurs et lavez vos zones

exposées avec du savon et de l’eau. Permettre à la

poussière d’entrer dans votre bouche, vos yeux ou la

laisser sur la peau peut favoriser l’absorption des produits

chimiques dangereux. Dirigez les particules loin du visage

et ducorps.

• Utilisez le dépoussiéreur approprié pour enlever

la grande majorité de la poussière statique et en

suspension. Ne pas enlever la poussière statique et en

suspension pourrait contaminer l’environnement de travail

ou représenter un risque accru pour la santé de l’utilisateur

et ceux qui sont àproximité.

• Utilisez des pinces ou d’autres façons pratiques de

sécuriser et maintenez la pièce de travail sur une

plateforme stable. Tenir le travail par une main ou

contre votre corps est instable et peut mener à une perte de

contrôle et uneblessure.

• Utilisez toujours la poignée auxiliaire. Serrez la poignée

de façon sécuritaire. La poignée auxiliaire doit toujours être

utilisée pour maintenir le contrôle de l’outil en touttemps.

• Pour éviter que l’extrémité de l’axe entre en

contact avec le fond du trou du disque, utilisez des

accessoires dont la profondeur du trou fileté est d’au

moins 21mm. Ne pas utiliser un accessoire de bonne

profondeur filetée peut endommager le disque et blesser

l’opérateur ou les personnes àproximité.

• Le diamètre de l’axe des disques à moyeu, des brides,

des plaques d’appui ou de tout autre accessoire doit

s’ajuster à la tige de l’outil électrique. Les accessoires

ayant des trous de fixation qui ne correspondent pas au

matériel de montage de l’outil électrique manqueront

d’équilibre, vibreront de façon excessive ou peuvent

entraîner une perte decontrôle.

• Évitez de faire rebondir le disque ou de le traiter

durement. Dans ce cas, arrêtez l’outil et inspectez le disque

en termes de fissures oudéfauts.

• Manipulez et rangez toujours les disques avecsoin.

• N’utilisez pas cet outil durant de longues périodes.

La vibration causée par l’action du fonctionnement de cet

outil peut causer des blessures permanentes aux doigts, aux

mains et aux bras. Utilisez des gants pour offrir un coussin

FRANÇAIS

Expédier la bloc-pile FLEXVOLT® de DEWA LT

Le bloc‑piles FLEXVOLT® de DEWALT a un couvercle des piles

qui doit être utilisé lorsque vous expédiez le bloc‑piles.

• Le contenu des piles peut causer une irritation

respiratoire. Faites circuler de l'air frais. Si les symptômes

persistent, consultez unmédecin.

• Le liquide des piles peut être inflammable s’il est

exposé aux étincelles ou auxflammes.

• Ne jamais tenter d'ouvrir le bloc‑piles pour quelque

raison que ce soit. Si le boîtier du bloc‑piles est fendu

ou endommagé, ne pas l'insérer dans le chargeur. Ne

pas écraser, échapper ou endommager le bloc‑piles. Ne pas

se servir d'un bloc‑piles ou chargeur qui a subi un impact,

a été échappé, renversé par un véhicule ou endommagé

d'une façon ou d'une autre (par ex. perforé par un clou,

frappé par un marteau, sur lequel on a marché). Les

blocs‑piles endommagés devraient être amenés/expédiés

au centre de service pourrecyclage.

Recommandations d’entreposage

Le meilleur lieu pour l'entreposage est un endroit frais et

sec loin de la lumière directe du soleil et de la chaleur ou du

froid excessif. Entreposez le bloc‑piles entièrement chargé

hors duchargeur.

Instructions de nettoyage du bloc-piles

La saleté et la graisse peuvent être retirées des surfaces

extérieures du bloc‑piles à l'aide d'un linge ou d’une

brosse souple non métallique. Ne pas utiliser d'eau ou de

solutionnettoyante.

Blocs‑piles du niveau de la jauge de carburant

(Fig. B)

Certains blocs‑piles incluent une jauge de carburant. Lorsque

vous appuyez et maintenez, les voyants DEL indiqueront le

niveau approximatif de charge restante. Cela n’indique pas

la fonctionnalité de l’outil et peut varier selon les accessoires

utilisés, la température et l'utilisation de l’utilisateurfinal.

Transport



AVERTISSEMENT: danger d'incendie. Ne pas

entreposer ou transporter le bloc‑piles de manière

à ce que des objets métalliques puissent entrer

en contact avec les bornes des piles exposées. Par

exemple, ne pas placer le bloc‑piles dans des tabliers,

des poches, des coffres à outils, des boîtes d’ensembles

de produits, des tiroirs, etc. avec des clous, des vis,

des clés, les pièces de monnaie, les outils à main, etc.

Lorsque vous transportez des blocs‑piles individuels,

assurez‑vous que leurs bornes sont protégées et bien

isolées de tout matériel avec lequel elles pourraient

entrer en contact et causer un court‑circuit.

REMARQUE: les blocs‑piles Li‑Ion ne doivent pas être

mises dans des bagages enregistrés sur les avions et

doivent être bien protégées contre les courts‑circuits si

elles sont dans des bagages àmain.

LISEZ TOUTES LES INSTRUCTIONS

Consignes de sécurité importantes pour

les blocs-piles



AVERTISSEMENT : lisez toutes les consignes

de sécurité, les instructions et les symboles

d’avertissements du bloc‑piles, du chargeur et du

produit. Ne pas suivre les avertissements et les

instructions peut entraîner un choc électrique, un

incendie et/ou des blessuresgraves.

• Ne pas charger ou utiliser le bloc‑piles en

atmosphères explosibles comme la présence de

liquides inflammables, de gaz ou de poussière. Insérer

ou retirer la pile du bloc‑piles peut enflammer la poussière

ou lesvapeurs.

• Ne JAMAIS forcer le bloc‑piles dans le chargeur.

NE PAS modifier le bloc‑piles de quelque façon

que ce soit dans un chargeur non compatible

puisque le bloc‑piles peut se briser causant une

blessurecorporelle. Consultez le tableau à la fin de ce

guide pour la compatibilité des blocs‑piles et deschargeurs.

• Chargez les blocs‑piles seulement dans le

chargeursDEWALT.

• NE PAS éclabousser ou immerger dans l’eau ou tout

autreliquide.

• NE PAS laisser l’eau ou tout liquide entre dans le bloc‑piles.

• Ne pas entreposer ou utiliser l’outil et le bloc‑piles

dans des endroits où la température peut atteindre

ou excéder 40°C (104°F) (comme les remises

extérieures ou les édifices en métal durant l’été). Pour

une meilleure durée de vie, entreposez le bloc‑piles dans un

endroit frais etsec.

REMARQUE: ne pas ranger les blocs‑piles dans un

outil avec la gâchette verrouillée. Ne jamais coller la

gâchette avec du ruban adhésif en positionMARCHE.

• Ne pas brûler le bloc‑piles même s’il est gravement

endommagé ou est entièrement usé. Le bloc‑piles

peut exploser au cours d’un incendie. Des vapeurs et des

matières toxiques sont produites lorsque les blocs‑piles au

lithium‑ion sontbrûlés.

• Ne pas exposer de bloc‑piles ou l’outil aux flammes

ou à des températures excessives. L’exposition aux

flammes ou à une température au‑dessus de 130°C

(265°F) pourrait causer uneexplosion.

• Suivez les instructions de recharge et ne chargez

pas le bloc‑piles ou l’appareil en hors de la plage de

températures indiquée dans les instructions. Charger

de façon inappropriée ou hors de températures de la

plage indiquée peut endommager la pile et augmenter le

risqued’incendie.

• Si le liquide des piles entre en contact avec la peau,

lavez immédiatement avec de l'eau et du savon doux.

Si le liquide vient en contact avec les yeux, rincez à l'eau

courante durant 15minutes, ou jusqu'à ce que l'irritation

cesse, en gardant les yeux ouverts. Pour information de

consultation médicale, l'électrolyte des piles est composé

d'un mélange organique liquide et de sels delithium.

FRANÇAIS

• Ne pas utiliser une rallonge à moins que ce ne soit

absolument nécessaire. L'utilisation d'une rallonge

inadéquate pourrait entraîner un risque d'incendie un choc

électrique ou uneélectrocution.

• Lors de l'utilisation d’un chargeur à l'extérieur,

gardez‑le toujours au sec et utilisez une rallonge

appropriée pour l’extérieur. L’utilisation d’une

rallonge appropriée pour l’extérieur réduit le risque de

chocélectrique.

• Une rallonge doit avoir un calibre de fil (AWG ou

calibrage américain normalisé des fils) approprié

pour la sécurité. Plus le numéro de calibre du fil est petit,

plus le cordon est lourd et par conséquent plus sa capacité

est grande. Un cordon de taille inférieure entraînera une

chute de tension de secteur ce qui causera une perte de

puissance et une surchauffe. Le tableau suivant affiche la

bonne taille à utiliser selon longueur totale des de toutes

les rallonges branchées ensemble et l’intensité nominale de

la plaque signalétique. En cas de doute, utilisez le calibre le

plus lourdsuivant.

Calibre minimum pour rallonges électriques

Volts

Longueur totale de la rallonge en

pieds (mètres)

120V 25 (7,6) 50 (15,2) 100 (30,5) 150 (45,7)

Courant

nominal

AWG (American Wire Gauge ou

calibrage américain normalisé des fils)

Plus de Pas plus

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

12 16 14 12 Non recommandé

• Ne pas placer tout objet sur le dessus du chargeur ou

placer le chargeur sur une surface molle qui pourrait

bloquer les fentes de ventilation et entraîner une

chaleur interne excessive. Placez le chargeur loin de

toute source de chaleur. Le chargeur est ventilé grâce aux

fentes du dessus et du bas duboîtier.

• Ne pas utiliser le chargeur avec un cordon

endommagé. Faites‑les remplacerimmédiatement.

• Ne pas utiliser le chargeur s’il a reçu un choc violent,

s’il a été échappé ou est autrement endommagé de

quelque façon que ce soit. Apportez‑le dans un centre de

servicesautorisé.

• Ne pas démonter le chargeur; apportez‑le dans un

centre de services autorisé lorsqu’un entretien ou une

réparation est nécessaire. Un mauvais réassemblage

peut entraîner un danger de choc électrique, une

électrocution ou unincendie.

• Le chargeur est conçu pour fonctionner sur une

alimentation électrique domestique 120V. Ne pas

essayer de l’utiliser sur toute autre tension. Cette

consigne ne concerne pas le chargeur pourvéhicule.

• Les matières étrangères conductrices telles, mais sans

s'y limiter, les poussières de meulage, les copeaux

métalliques, la laine d'acier, le papier d'aluminium

ou toute accumulation de particules métalliques

devraient être éloignées des ouvertures du chargeur

et des fentes de ventilation.

Consignes de sécurité importantes pour

tous les chargeurs de piles



AVERTISSEMENT: lisez toutes les consignes

de sécurité, les instructions et les symboles

d’avertissements du bloc‑piles, du chargeur et du

produit. Ne pas suivre les avertissements et les

instructions peut entraîner un choc électrique, un

incendie et/ou des blessuresgraves.

• NE PAS tenter de charger le bloc‑piles avec un

chargeur autre qu’un chargeur DEWALT. Les chargeurs

et les blocs‑piles DEWALT sont spécifiquement conçus pour

fonctionnerensemble.

• Ces chargeurs ne sont pas destinés à d’autres

utilisations que la charge des blocs‑piles

rechargeables DEWALT. Les autres types de

chargement de blocs‑piles peuvent causer la surchauffe

et l’éclatement de ceux‑ci, entraînant une blessure

corporelle, des dommages matériels, un choc électrique ou

uneélectrocution.

• Ne pas exposer le chargeur à la pluie ou laneige.

• Ne pas laisser l’eau ou tout liquide entrer dans

lechargeur.

• Tirez la fiche au lieu du cordon lorsque vous

débranchez le chargeur. Cela réduira le risque

d’endommager la fiche et le cordonélectriques.

• Assurez‑vous de ne pas placer le cordon là où

il pourrait faire trébucher les passants ou être

endommagé de quelque façon que cesoit.

Le sceau RBRC

Veuillez apporter vos blocs‑piles usagés

à un centre de service agréé DEWALT ou

à votre détaillant local pour le recyclage.

Dans certaines régions, il est illégal de

mettre les blocs‑piles usagés à la poubelle. Vous pouvez

aussi contacter votre centre de recyclage local pour des

informations sur les endroits où déposer le bloc‑piles usagé.

Ne pas mettre dans la collecte sélective. Pour de plus amples

renseignements, visitez www.call2recycle.org ou appelez

au numéro sans frais dans le sceauRBRC®.

RBRC® est une marque de commerce déposée de Call

2Recycle,Inc.

Fixez le couvercle au bloc‑piles afin qu’il soit prêt pour

l’expédition. Cela convertit le bloc‑piles en trois piles 20V

séparés. Les trois piles ont un taux de wattheures sur le

bloc‑piles étiqueté « Expédition». Si vous l’expédiez sans le

capuchon ou dans un outil, le bloc est une pile au taux de

wattheures étiquetée «Utiliser».

Exemple d’étiquette de bloc‑piles:

UTILISATION : 120 Wh Expédition : 3 x 40 Wh

Dans cet exemple, le bloc‑piles est trois piles de

40wattheures chacune lorsque vous utilisez le couvercle.

Sinon, le bloc‑piles est 120wattheures.

FRANÇAIS

Montage mural

Certains chargeurs DEWALT sont conçus pour pouvoir être

installés au mur ou être placés verticalement sur une table

ou une surface de travail.Pour la fixation au mur, placez

le chargeur près d’une prise de courant et loin d’un coin

ou d’autres obstructions qui peuvent nuire à la circulation

de l’air. Utilisez la base du chargeur comme modèle pour

l’emplacement des vis de montage sur le mur. Fixez

solidement le chargeur à l’aide de vis pour cloison sèche

(achetées séparément) d’au moins 25,4mm (1po) de

longueur avec tête de diamètre de 7mm à 9mm (0,28 à

0,35po) vissées dans du bois à une profondeur optimale

en laissant exposée une partie de vis d’environ 5,5mm

(7/32po). Alignez les fentes au dos du chargeur avec les vis

exposées et insérez‑les entièrement dans lesfentes.

CONSERVER TOUS LES

AVERTISSEMENTS POUR UN

USAGE ULTÉRIEUR.

L’outil s’éteint automatiquement et le bloc‑piles doit

êtrerechargé.

Remarques importantes sur la charge

1. Pour augmenter la durée de vie du bloc‑piles

et optimiser son rendement, le recharger à une

température ambiante de 18°C à 24°C (65°F à 75°F). NE

PAS charger lorsque le bloc‑piles est en dessous de 4,5°C

(40°F) ou au‑dessus de 40°C (104°F). C’est important

pour prévenir tout dommage sérieux au bloc‑piles.

2. Le chargeur et le bloc‑piles peuvent devenir chauds

au toucher durant le chargement. C’est un état normal

et cela n’indique pas un problème. Pour faciliter

le refroidissement du bloc‑piles après l’utilisation,

évitez de placer le chargeur ou le bloc‑piles dans un

environnement chaud comme une remise en métal ou

une remorque nonisolée.

3. Si le bloc‑piles ne charge par de adéquatement :

a. Vérifiez le fonctionnement de la prise en branchant

une lampe ou un autre appareil;

b. Vérifiez si la prise d’alimentation est connectée à

un interrupteur de lumière qui s’éteint lorsque vous

éteignez les lumières;

c. Si les problèmes de chargement persistent, apportez

l’outil, le bloc‑piles et le chargeur dans votre centre de

serviceslocal.

4. Vous pouvez charger un bloc partiellement utilisé au

moment désiré sans effet indésirable sur le bloc‑piles.

Instructions de nettoyage du chargeur



AVERTISSEMENT: danger de choc électrique.

Débranchez le chargeur de la prise CA avant de

nettoyer. La saleté et la graisse peuvent être retirées

des surfaces extérieures du chargeur à l'aide d'un linge

ou d’une brosse souple non métallique. Ne pas utiliser

d'eau ou de solutionnettoyante.

• Débranchez toujours le chargeur de l'alimentation

lorsqu’il n’y a aucun bloc‑piles àl’intérieur.

Charger une pile (Fig. C)

1. Branchez le chargeur dans une prise appropriée.

2. Insérez et appuyez complètement le bloc‑piles

10

. Le(s)

voyant(s) de chargement rouge clignotera(ont) de façon

continue durant lechargement.

3. Le chargement est terminé lorsque le(s) voyant(s) de

chargement rouge demeure(nt) allumé(s) de façon

continue. Le bloc‑piles peut être laissé dans le chargeur

ouretiré.



AVERTISSEMENT: chargez seulement le bloc‑piles si

la température de l’air est au‑dessus de 4,5°C (40°F) et

sous 40°C (104°F).

4. Le chargeur ne chargera pas un bloc‑piles défectueux, ce

qui peut être indiqué par le(s) voyant(s) de chargement

qui reste(nt) éteint(s). Apportez le chargeur et le

bloc‑piles dans un centre de services autorisé si le(s)

voyant(s) reste(nt) éteint(s).

REMARQUE: consultez l’étiquette près du (des)

voyant(s) de chargement sur le chargeur pour les

modèles de clignotement. Les vieux chargeurs peuvent

avoir des renseignements supplémentaires et/ou

peuvent ne pas avoir un voyantjaune.

REMARQUE: pour retirer le bloc‑piles, on

doit appuyer sur le bouton de libération du

bloc‑piles



11



sur certainschargeurs.

Délai en cas de bloc chaud ou froid

Lorsque le chargeur détecte un bloc‑piles qui est trop chaud

ou trop froid, il démarre automatiquement le délai pour le

bloc chaud/froid, suspendant la recharge jusqu’à ce que

la température du bloc‑piles ait atteint une température

appropriée. Le chargeur passe alors automatiquement en

mode de chargement du bloc‑piles. Cette fonction assure

une durée de vie maximale du bloc‑piles.

Un bloc‑piles froid peut se charger à une vitesse plus lente

qu’un bloc‑pileschaud.

Le délai en cas de bloc chaud ou froid sera indiqué par

le(s) voyant(s) rouge continuant à clignoter, mais avec

le voyant jaune allumé de façon continue. Lorsque le

bloc‑piles a atteint une température appropriée, le voyant

jaune s’éteindra et le chargeur reprendra la procédure

dechargement.

DCB118 et DCB1112 Chargers

Les chargeurs DCB118 et DCB1112 sont munis d’un

ventilateur interne conçu pour refroidir le bloc‑piles. Le

ventilateur se mettra automatiquement en marche chaque

fois que le bloc‑piles aura besoin de serefroidir.

N’utilisez jamais le chargeur si le ventilateur ne fonctionne

pas correctement ou si ses fentes d’aération sont bloquées.

Protégez systématiquement l’intérieur du chargeur de tout

objetétranger.

Système de protection électronique

Les outils Li‑Ion sont conçus avec un système de protection

électronique qui protégera le bloc‑piles contre une

surcharge, une surchauffe et une importante décharge.

FRANÇAIS

Protections



ATTENTION: les protections doivent être utilisées

avec les disques de meulage, les disques de coupe,

les disques de ponçage à lamelles, les brosses

métalliques et les disques métalliques. L’outil peut

être utilisé sans protection seulement lors du ponçage

avec des disques de ponçage conventionnels. Consultez

la Figure A pour voir les protections fournies avec l’outil.

Certaines applications peuvent nécessiter d’acheter la

protection adaptée chez votre détaillant local ou dans

un centre de servicesautorisé.

• Le meulage de surface avec une protection de Type 1/41/A

peut provoquer l’interférence de la protection avec la pièce

de travail, produisant un contrôle médiocre.

• L’utilisation d’une protection de Type 27/B pour les

opérations de coupe avec des disques abrasifs collés

augmente le risque d’exposition aux étincelles et particules

émises, y compris l’exposition aux fragments de disque en

cas d’éclatement de ce dernier.

• L’utilisation de protections inappropriées pour les

opérations de coupe et de surface dans du béton ou de

la maçonnerie peut augmenter le risque d’exposition à la

poussière et entraîner une perte de contrôle produisant

unrebond.

• L’utilisation d’un disque de brosse métallique

surdimensionné avec une protection quelconque peut

provoquer l’accrochage des fils sur la protection et

leurrupture.

• Utilisez toujours les protections appropriées à la

tâchespécifique.

REMARQUE: le meulage et la coupe de bords peuvent être

effectués avec des disques de Type 27conçus et prévus à

cet effet; les disques d’une épaisseur de 1/4 po (6,35 mm)

sont conçus pour meuler une surface alors que les disques

de Type 27plus minces doivent être examinés en fonction

de l’étiquette du fabricant pour voir s’ils peuvent être utilisés

pour meuler la surface ou seulement pour meuler/couper

des bords. Une protection de Type 1/41 doit être utilisée

pour tout disque pour lequel le meulage de la surface est

interdit. Une coupe peut aussi être effectuée à l’aide d’un

disque de Type 1/41 et d’une protection de 1/41.

REMARQUE: consultez le Tableau des accessoires

pour sélectionner la combinaison de protections /

accessoiresappropriée.

Installer et retirer la protection (Fig. F)



ATTENTION: les protections doivent être utilisées

avec les tous les disques de meulage, de coupe, au

diamant, les disques de ponçage à lamelles, les brosses

métalliques et les disques métalliques. L’outil peut

être utilisé sans protection seulement lors du ponçage

avec des disques de ponçage conventionnels. Certains

modèles DeWalt sont fournis avec une protection

DEWALT. Ne pas faire réviser l'outil peut se solder par une

défaillance du moteur et duroulement.

3. Reposez les vis pour fixer le boîtier d’engrenages au

carter moteur. Serrez les vis selon un couple de 28 in.‑lbs.

Un serrage excessif peut arracher lesvis.

Pivoter le boîtier d’engrenages (Fig. E)

Pour améliorer le confort de l’utilisateur, la boîtier

d’engrenages tourne sur 90° pour les opérations decoupe.

1. Retirez les quatre vis des coins (T25) qui fixent le boîtier

d’engrenages au carter dumoteur.

2. Sans séparer le boîtier d’engrenages du carter moteur,

tournez la tête du boîtier d’engrenages dans la

positionvoulue.

REMARQUE: si le boîtier d’engrenages et le carter

moteur s’écartent de plus de 3 mm (1/8 po), l'outil

doit être révisé et remonté par un centre de service

Installer la poignée auxiliaire (Fig. D)



AVERTISSEMENT : cette poignée DOIT TOUT LE

TEMPS ÊTRE UTILISÉE pour conserver la totale

maîtrise de l'outil. Veillez à ce que la poignée soit

toujours parfaitementserrée.

Vissez fermement la poignée auxiliaire

5

dans l'un des trous

d'installation filetés

21

sur le carterd'engrenage.

ASSEMBLAGE ET AJUSTEMENTS



AVERTISSEMENT: afin de réduire le risque

de blessure corporelle grave, éteignez l’outil

et retirez le bloc‑piles avant d’effectuer tout

ajustement ou de retirer/installer des pièces ou

des accessoires, lorsque vous remplacez ou avant

de nettoyer. Un démarrage accidentel peut causer

desblessures.

Caractéristiques

E-Clutch

Cet outil est équipé d'un embrayage électronique E‑Clutch

qui éteint l'outil, en cas de surcharge, afin de réduire le

couple de réaction pour l'utilisateur. L'interrupteur doit être

"cyclé" (enfoncé puis relâché) pour redémarrerl'outil.

Kickback Brake

En cas de pincement, de calage ou de coincement, le

système de freinage électronique s'enclenche au maximum

pour rapidement arrêter le disque, réduire le mouvement

de la meuleuse et l'éteindre. L'interrupteur doit être "cyclé"

(enfoncé puis relâché) pour redémarrerl'outil.

Protection contre les surcharges

Power-Off

L'alimentation électrique est réduite en cas de

sur‑sollicitation du moteur. En cas de sur‑sollicitation

prolongée du moteur, l'outil s'arrête. L'interrupteur doit être

enfoncé, relâché, puis enfoncé à nouveau pour redémarrer

l'outil. L'outil s'éteint à chaque fois que la charge atteint la

valeur de surcharge définie (point de coupure du moteur).

Si les arrêts liés à la surcharge persistent, exercez moins

de force/poids sur l'outil jusqu'à ce qu'il fonctionne sans

atteindre le niveau desurcharge.

Démarrage progressif électronique

Cette fonction limite la vitesse initiale au démarrage, ce

qui permet à l'outil de monter progressivement à son plein

régime sur 1seconde.

FRANÇAIS

Pour de plus amples renseignements, consultez le

Tableau desaccessoires.



AVERTISSEMENT: une protection de disque de

coupe à deux faces fermée est requise lorsque vous

utilisez des disque de coupe abrasifs ou des disque de

coupediamantés.



AVERTISSEMENT:l’utilisation d’une bride ou d’une

protection endommagés ou ne pas utiliser une bride ou

une protection peut entraîner une blessure en raison

d’un bris du disque et/ou un contact avec celui‑ci. Pour

de plus amples renseignements, consultez le Tableau

desaccessoires.

Montage de disques sans moyeu (Fig.H)

1. Placez l’outil sur une table, protectionrelevée.

2. Placez le disque

16

contre la bride d’appui

6

en le

centrant sur le centre en relief (guide) de la brided’appui.

3. En appuyant sur le bouton de blocage de la tige et en

plaçant l'encastrement hexagonal face à l'opposé du

disque, vissez la bride de blocage filetée

jusqu'à ce

que les pattes entrent dans les deux fentes de latige.

4. En appuyant sur le bouton de blocage de la tige, serrez

ensuite la bride de blocage filetée 

7

à l’aide d'une

cléplate.

5. Pour déposer le disque, appuyez sur le bouton de

blocage de la tige et dévissez la bride de blocagefiletée.

Installer les plaques d'appui de ponçage

(Fig. A, J)

REMARQUE: l’utilisation d’une protection avec les disques

abrasifs qui emploient des plaques d’appui, souvent

appelés disques en fibres de résine, n’est pas nécessaire.

Une protection n’étant pas nécessaire pour ces accessoires,

la protection peut s’ajuster correctement ou non si elle

estutilisée.



AVERTISSEMENT: ne pas bien placer l’écrou de

serrage et/ou la plaque peut entraîner des blessures

graves (ou endommager l’outil ou ledisque).



AVERTISSEMENT: une protection appropriée doit être

réinstallée pour les applications du disque de meulage,

le disque de coupe, le disque de ponçage à lamelles, la

brosse métallique ou le disque métallique une fois que

applications de ponçageterminées.

1. Placez ou enfilez correctement la plaque d'appui

19

sur

latige.

2. Placez le disque de ponçage

18

sur la plaque

d’appui

19

3. En appuyant sur le bouton de verrouillage de la tige

3

vissez l’écrou de serrage

20

de ponçage sur la tige

en guidant le centre surélevé sur l’écrou de serrage au

centre du disque de ponçage et de la plaqued'appui.

4. Serrez l’écrou de serrage à la main. Ensuite, appuyez sur

le bouton de verrouillage de la tige tout en tournant le

disque de ponçage jusqu’à ce que le disque de ponçage

et l’écrou de serrage soientserrés.

5. Pour retirer le disque, saisissez et tournez la plaque

d’appui et le patin de ponçage tout en appuyant sur le

bouton de verrouillage de latige.

conçue pour utilisation avec des disques à moyeu

déporté (Type27) et des disques de meulage à moyeu

(Type27). La même protection est conçue pour

être utilisée avec des disques de sablage à lamelles

(Types27et 29) et des brosses métalliques circulaires.

Meuler et couper avec des disques d’un autre Type

que 27et 29nécessite des accessoires de protection

différents qui ne sont pas compris avec l'outil. Les

instructions de montage de ces protections d’accessoire

sont comprises dans l’ensembled’accessoires.

1. Relâchez le levier de déblocage de la protection

9

Alignez les pattes

14

de la protection avec les fentes

15

sur le boîtierd’engrenages.

2. Poussez la protection vers le bas jusqu’à ce que la

languette s’engage et tourne librement dans la rainure

sur le moyeu du boîtierd'engrenage.

3. Le loquet de la protection étant ouvert, tournez la

protection

8

dans la position de travail voulue. Le corps

de la protection doit être placé entre la tige et l’utilisateur

pour fournir une protection de l’utilisateurmaximale.

4. Fermez le loquet de la protection afin de la sécuriser sur

le boîtier d’engrenage. Vous devez pouvoir tourner la

protection à la main lorsque le loquet est fermé. N’utilisez

pas la meuleuse avec une protection desserrée ou le

levier de fixation en positionouverte.

5. Pour retirer la protection, ouvrez le loquet de la

protection et tournez‑la de sorte que les flèches soient

alignées et tirez‑la vers lehaut.

REMARQUE: la protection est ajustée au préalable au

diamètre du boîtier d’engrenages, en usine. Si la protection

se desserre après un certain temps, serrez la vis de

réglage

17

avec le levier de fixation en positionfermée.



ATTENTION: ne serrez pas la vis de réglage avec le

levier de fixation en position ouverte. Des dommages

invisibles de la protection ou du moyeu de montage

peuvent enrésulter.



ATTENTION: si la protection ne peut pas être serrée

en réglant la fixation, n’utilisez pas l’outil et amenez‑le

avec la protection dans un centre de service pour

réparer ou remplacer laprotection.

Brides et disques



AVERTISSEMENT: afin de réduire le risque

de blessure corporelle grave, éteignez l’outil

et retirez le bloc‑piles avant d’effectuer tout

ajustement ou de retirer/installer des pièces ou

des accessoires. Un déclenchement accidentel peut

causer desblessures.

Montage de disques sans moyeu

(Fig. H, I)



AVERTISSEMENT: ne pas bien placer la bride ou

le disque peut endommager l’outil ou le disque (ou

entraîner des blessuresgraves).



ATTENTION: les brides comprises doivent être utilisées

avec les disques à dépression centrale de Type27/42

ainsi qu'avec les disques de découpage de Type1/41.

FRANÇAIS

La référence DCG460 comprend une bride permanente

qui remplace la bride accessoire de Type11.

1. Installez la protection

25

comme illustré dans la Fig. G.

2. Le corps de la protection doit être placé entre la tige

et l’utilisateur pour assurer une protection maximale

del’utilisateur.

3. Serrez fermement les deux vis de fixation

26

fournies

avec laprotection.

Installation du disque à coupelle évasée

(Fig. A)

1. Visez le disque à coupelle évasée sur la tige à la main, en

plaçant le disque contre la bride d’appui

6

2. Appuyez sur le bouton de blocage de la tige et serrez le

disque à lamain.

3. Pour retirer le disque, procédez à l’inverse de la

procédure ci‑dessus.



ATTENTION: ne pas bien placer le disque contre la

bride d’appui avant de mettre l’outil en marche peut

endommager l’outil ou ledisque.

REMARQUE: ajustez la jupe de la protection de sorte que

seulement 1/8" du disque soit exposé en desserrant les

boulons afin de permettre à la protection de s’allonger.

Serrez fermement les boulons de la jupe de la protection

avant d’utiliser lameuleuse.

Utilisation d’un disque à coupelle évasée

(Fig. P)

Les disques à coupelle évasée sont conçus pour éliminer les

matériauxlourds.

1. Laissez l’outil atteindre sa pleine vitesse avant qu’il ne

touche la surface detravail.

2. Appliquez une pression minimale sur la surface de travail

en laissant l’outil fonctionner à vitesseélevée.

3. Maintenez un angle de 5˚ à 10˚ entre l’outil et la surface

detravail.

4. Déplacez constamment l’outil dans un mouvement

d’avant en arrière afin d’éviter la création de rainures sur

la surface detravail.

5. Retirez l’outil de la surface de travail avant de l’éteindre.

Laissez l’outil s’arrêter de tourner avant de ledéposer.

Avant d’utiliser

• Installez la protection et le disque ou la meule

appropriés. Ne pas utiliser les disques ou les meules

excessivementusés.

• Assurez‑vous que la bride de verrouillage filetée est

installée correctement. Suivez les instructions données

dans le Tableau desaccessoires.

• Assurez‑vous que le disque ou la meule tourne dans le

sens des flèches sur l’accessoire etl’outil.

• Ne pas utiliser un accessoire endommagé. Avant

chaque utilisation, inspectez l’accessoire comme les

disques abrasifs en termes de copeaux et de fissures,

la plaque d’appui en termes de fissures, de déchirure

ou d’usure excessive, la brosse métallique en termes

de fil détaché ou cassé. Si vous échappez l’outil ou un

accessoire, inspectez‑le pour des dommages ou installez

Installer et retirer les disques avec

moyeu (Fig. K)

Les disques avec moyeu s’installent directement sur la tige.

Le filet de l’accessoire doit correspondre au filet de latige.

1. Enfilez le disque sur la tige

4

à lamain.

2. Appuyez sur le bouton de verrouillage de la tige

3

utilisez une clé pour serrer le moyeu dudisque.

3. Inversez la procédure ci‑dessus pour retirer ledisque.

AVIS: ne pas bien placer le disque avant de mettre

l’outil en marche peut endommager l’outil ou ledisque.

Montage des brosses métalliques à

coupelle et circulaires (Fig. A, K)



AVERTISSEMENT: ne pas bien placer la brosse/

le disque peut entraîner des blessures graves (ou

endommager l’outil ou ledisque).



ATTENTION: afin de réduire le risque de blessures

corporelles, portez des gants de travail lorsque

vous manipulez des brosses et des disques

métalliques. Ils peuvent devenircoupants.



ATTENTION: afin de réduire le risque

d’endommager l’outil, le disque ou la brosse ne

doit ne pas toucher la protection lorsqu’elle est

installée ou pendant l’utilisation. Des dommages

indétectables à l’accessoire pourraient se produire,

entraînant le bris des poils du disque ou de la coupelle

del’accessoire.

Les brosses métalliques à coupelle ou les disques métalliques

s’installent directement sur la tige filetée sans utiliser les

brides de blocage. Utilisez uniquement les brosses ou les

disques métalliques fournis avec un 5/8"‑11 moyeu fileté. Ces

accessoires sont disponibles à un coût supplémentaire chez

votre détaillant local ou dans un centre de servicesautorisé.

1. Placez l’outil sur une table, protectionrelevée.

2. Vissez le disque e sur la tige

4

à lamain.

3. Appuyez sur le bouton de blocage e de la tige

3

et utilisez une clé sur le moyeu disque de la brosse

métallique pour serrer celle‑ci.

4. Pour retirer le disque, procédez à l’inverse de la

procédureprécédente.

AVIS: afin de réduire le risque d’endommager l’outil,

placez correctement le moyeu du disque avant de

mettre l’outil enmarche.

Installation et utilisation des disques de

coupe (Type D)

Installation de la protection de disque à

coupelle évasée (Type D) (Fig. G)



AVERTISSEMENT: la protection de disque à coupelle

évasée n’est pas comprise avec cet outil. Les disques à

coupelle évasée nécessitent des brides et protections

appropriées. La protection de disque à coupelle évasée

4" D284934 et la protection de disque à coupelle

évasée 6" D284936 sont disponibles en accessoires

et comprennent la bride adaptée. Ne pas utiliser une

protection et une bride appropriées peut entraîner des

blessures causées par le bris du disque et son contact.

FRANÇAIS

Témoin à DEL de charge importante (Fig. A)

Le témoin à DEL de charge importante

s’allumera pour

vous avertir que l’outil est surutilisé. Utiliser l’outil après

l’activation de la DEL peut mener à un arrêt de l’outil ou

d’une réduction de la durée de sonfonctionnement.

Interrupteur à gâchette et levier de

verrouillage (Fig. A)



AVERTISSEMENT: avant d'utiliser l'outil, contrôlez que

la poignée auxiliaire est correctementserrée.



AVERTISSEMENT : tenez fermement la poignée

auxiliaire et la poignée principale de l’outil pour en

garder le contrôle, au démarrage, pendant l'utilisation

et jusqu’à l'arrêt complet du disque ou de l’accessoire.

Meulage ponçage, et brossage métallique

des surfaces (Fig. N)



ATTENTION: veillez à toujours utiliser le bon

carter de protection en fonction des instructions

de la présentenotice.

Pour travailler sur la surface d'un ouvrage :

1. Laissez l’outil atteindre son plein régime avant de le

mettre en contact avecl'ouvrage.

2. N'appliquez qu'une légère pression sur la surface de

l'ouvrage et laissez l'outil fonctionner à plein régime. La

cadence de retrait de matière est meilleure lorsque l'outil

fonctionne à pleinrégime.

3. Conservez un angle adapté entre l'outil et la surface

à travailler. Consultez le diagramme relatif à la

fonctionspécifique.

Fonction Angle

Meulage 20˚ à 30˚

Ponçage avec disque à

lamelles

5˚ à 10˚

Ponçage avec patin-support 5˚ à 15˚

Brossage métallique 5˚ à 10˚

4. Maintenez le contact entre le bord du disque et la surface

del'ouvrage.

‑ Pour meuler, poncer avec des disques à lamelles

ou utiliser une brosse métallique déplacez

Verrouillage de la tige (Fig. A)

Le bouton de verrouillage de la tige

3

est fourni afin de

prévenir la rotation de la tige pendant l’installation ou le

retrait des disques. N’actionnez le blocage de la tige que

lorsque l’outil est éteint, la batterie est déposée et la tige est

à l’arrêtcomplet.

AVIS: afin de réduire le risque d’endommager l’outil,

ne pas enclencher le verrouillage de la tige pendant que

l’outil fonctionne. Des dommages à l’outil se produiront

et l’accessoire fixé peut se détacher entraînant

possiblement uneblessure.

Pour enclencher le verrouillage, appuyez sur le bouton de

verrouillage de la tige et tournez la tige jusqu’à ce que vous

soyez incapable de la tournerdavantage.

Avant de poser l’outil, veillez à ce que le disque soit

parfaitementimmobile.

1. Pour mettre l'outil en marche, poussez le levier de

verrouillage

2

vers l'arrière de l'outil puis enfoncez

l'interrupteur à gâchette

1

. L'outil tourne tant que

l'interrupteur estenfoncé.

2. Pour éteindre l’outil, relâchezl'interrupteur.



AVERTISSEMENT : laissez l’outil tourner à plein

régime avant de le mettre en contact avec la surface à

travailler. Retirez l’outil de la surface de l'ouvrage avant

del’éteindre.

REMARQUE : sur cet outil, il n'existe aucun moyen de

verrouiller l'interrupteur en position Marche et vous ne devez

jamais tenter de le verrouiller en position Marche de quelque

façon que cesoit.

Position correcte des mains (Fig. M)



AVERTISSEMENT: afin de réduire tout risque de

graves blessures, respectez TOUJOURS la position des

mains recommandée et illustrée.



AVERTISSEMENT : afin de réduire tout risque de

graves blessures, veillez à TOUJOURS tenir l'outil

fermement pour pouvoir anticiper toute éventuelle

réactionsoudaine.

La position correcte des mains nécessite d'avoir une main

sur la poignée principale

12

et l'autre main sur la poignée

auxiliaire

5

, comme illustré par la Fig. M.

Installation et retrait du bloc-piles (Fig. L)



AVERTISSEMENT : s'assurerquel’outil/appareil est en

position « Off » avant d'insérer le bloc‑piles.

REMARQUE: pour une meilleure performance, assurez‑vous

que le bloc‑piles est complètementchargé.

1. Pour installer le bloc‑piles

10

dans l’outil, alignez le

bloc‑piles avec les glissières à l’intérieur de la poignée

de l’outil et glissez‑le dans la poignée jusqu’à ce que le

bloc‑piles soit bien placé dans l’outil et assurez‑vous qu’il

estenclenché.

2. Pour retirer le bloc‑piles de l’outil, appuyez sur le

bouton de libération

11

et tirez‑le fermement hors

de la poignée de l’outil. Insérez‑le dans le chargeur

comme indiqué dans la section relative au chargeur du

présentmanuel.

FONCTIONNEMENT



AVERTISSEMENT: afin de réduire le risque

de blessure corporelle grave, éteignez l’outil

et retirez le bloc‑piles avant de transporter,

d’effectuer tout ajustement, de nettoyer, de

réparer ou de retirer/installer des pièces ou des

accessoires. Un démarrage accidentel peut causer

desblessures.

un accessoire non endommagé. Après avoir inspecté et

installé un accessoire, placez‑vous, ainsi que les passants,

à distance de la zone de rotation de l’accessoire et faites

fonctionner l’outil électrique à la vitesse maximum à vide

pendant une minute. Les accessoires endommagés se

brisent normalement durant la durée dutest.

FRANÇAIS

Meulage et coupe de bordure (Fig. O)



AVERTISSEMENT: ne pas utiliser les meules de

meulage/coupe du bord pour des applications de

meulage de la surface puisque ces meules ne sont pas

conçues pour les pressions latérales rencontrées lors du

meulage de la surface. Cela peut entraîner le bris de la

meule et desblessures.



ATTENTION: les meules utilisées pour le meulage et la

coupe du bord peuvent se briser ou rebondir si elles se

plient ou se tordent pendant que l’outil est utilisé. Dans

toutes les opérations de meulage/coupe, le côté ouvert

de la protection doit être placé à l’écart del’utilisateur.

AVIS: la coupe/le meulage de bordure avec une

meule de Type 27 doit être limité à la coupe et à

l’entaillage peu profonds ‑ de moins de 13mm (1/2 po)

de profondeur ‑ lorsque la meule est neuve. Réduisez

la profondeur de la coupe/l’entaille équivalente à la

réduction du rayon de la meule au fur et à mesure

qu’elle s’use. Pour de plus amples renseignements,

consultez le Tableau des accessoires. La

coupe/le meulage de bordure avec une meule de

Type41nécessite l’utilisation d’une protection de

Type1/41 / TypeA.

1. Laissez l’outil atteindre sa pleine vitesse avant que

celui‑ci touche la surface detravail.

2. Appliquez une pression minimale sur la surface de travail

en laissant l’outil fonctionner à vitesse élevée. Le taux de

meulage/coupe est meilleur lorsque l’outil fonctionne à

vitesseélevée.

3. Placez‑vous de façon à ce que la face inférieure ouverte

de la meule soit à l’opposé devous.

4. Une fois qu’une coupe est commencée et qu’une

encoche est effectuée dans la pièce à travailler, ne pas

changer l’angle de la coupe. Changer l’angle fera plier la

meule et cela peut causer le bris de la meule. Les meules

de meulage du bord ne sont pas conçues pour résister

aux pressions causées par lepliage.

5. Retirez l’outil de la surface de travail avant de l’éteindre.

Laissez l’outil cesser de tourner avant de ledéposer.

continuellement l'outil d'avant en arrière afin de pas

creuser la surface del'ouvrage.

‑ Pour le ponçage avec un patin‑support, déplacez

l'outil en permanence en lignes droites pour ne pas

brûler ou rayer la surface del'ouvrage.

REMARQUE : laisser l'outil reposer sur la surface de l'ouvrage

sans le déplacer peut endommagerl'ouvrage.

5. Retirez l’outil de la surface de l'ouvrage avant de

l’éteindre. Laissez l’outil s’arrêter complètement avant

de leposer.



ATTENTION: faites particulièrement attention quand

vous intervenez sur les bords, car la meuleuse peut se

déplacer de façonsoudaine.

Précautions à prendre pour travailler sur

des ouvrages peints

1. Le ponçage ou lebrossage métallique des peintures au

plomb NE SONT PAS RECOMMANDÉS en raison de la

difficulté à contrôler la poussière contaminée. Ce sont

les enfants et les femmes enceintes qui courent le plus

grand risque d'empoisonnement par leplomb.

2. La difficulté à déterminer la teneur en plomb d'une

peinture sans analyse chimique, impose le respect des

précautions suivantes pour poncer toutes les peintures:

Sécurité des personnes

1. Les enfants et les femmes enceintes ne doivent pas

pénétrer dans la zone de travail si des opérations de

ponçage ou de brossage métallique de peintures ont lieu

et tant que le nettoyage n'est pasterminé.

2. Toutes les personnes qui pénètrent dans la zone de

travail doivent porter un masque à poussière ou un

appareil respiratoire. Le filtre doit être remplacé tous les

jours ou dès que l'utilisateur rencontre des difficultés

pourrespirer.

REMARQUE : il est indispensable de n'utiliser que des

masques homologués pour les poussières et les fumées

de peinture au plomb. Les masques pour peinture

ordinaires n'offrent pas une telle protection. Prenez

conseil auprès de votre quincaillier pour savoir quels

masques à poussière NIOSH sonthomologués.

3. NE MANGEZ, NE BUVEZ et NE FUMEZ pas dans la zone de

travail afin d'éviter d'ingérer des particules de peinture

contaminées. Les utilisateurs doivent se laver et procéder

au nettoyage AVANT de manger, de boire ou de fumer.

Les aliments et les cigarettes ne doivent pas être laissés

dans la zone de travail si la poussière peut s'ydéposer.

Sécurité pour l'environnement

1. La peinture doit être retirée de manière à réduire au

minimum la quantité de poussièregénérée.

2. Les zones où le retrait de peinture a lieu doivent être

scellées avec des bâches en plastique d'une épaisseur de

4millimètres.

3. Le ponçage doit être effectué de manière à réduire

l'entraînement de poussière de peinture hors de la zone

detravail.

Nettoyage et mise au rebut

1. Toutes les surfaces de la zone de travail doivent être

aspirées et nettoyées à fond, chaque jour et pendant

toute la durée du travail de ponçage. Les sacs filtrants des

aspirateurs doivent être remplacésfréquemment.

2. Les bâches de protection en plastique doivent être

rassemblées et jetées avec les poussières, copeaux

et autres débris. Elles doivent être placées dans des

contenants étanches et jetées en respectant les

procédures habituelles de collecte desdéchets.

Pendant le nettoyage, les enfants et les femmes

enceintes doivent être tenus à l'écart de la zone

detravail.

3. Tous les jouets, meubles lavables et ustensiles utilisés par

les enfants doivent être lavés à fond avant de pouvoir

êtreréutilisés.

Commande d'outil sans fil (Fig. A)



ATTENTION: veillez à lire tous les avertissements

de sécurité, toutes les instructions et toutes les

spécifications de l'appareil appairé àl'outil.

FRANÇAIS

Puce Tool Connect

(Fig. Q)



AVERTISSEMENT : afin de réduire le risque de

blessure corporelle, éteignez l’appareil et retirez

le bloc‑piles avant d’effectuer tout ajustement ou

de retirer/installer des pièces ou des accessoires.

Un déclenchement accidentel du démarrage peut

causer desblessures.

Votre outil est compatible à la puce Tool Connect

et il a un

emplacement pour l’installation de la puce Tool Connect

Cette puce Tool Connect

est une application optionnelle

pour votre appareil intelligent (comme un téléphone

intelligent ou une tablette) qui connecte l’appareil afin

d’utiliser l’application mobile pour des fonctions de gestion

del’inventaire.

Consultez la Feuille d’instructions de la puce Tool

Connect

pour plus derenseignements.

Installer la puce Tool Connect

1. Retirez la vis de retenue

24

qui maintient le couvercle de

protection de la puce Tool Connect



22

dansl’outil.

2. Retirez le couvercle de protection et insérez la puce Tool

Connect

dans la poche vide

23

3. Assurez‑vous que la puce Tool Connect

est égale au

boîtier. Fixez‑la avec les vis de retenue et serrez lesvis.

4. Consultez la Feuille d’instructions de la puce Tool

Connect

pour des instructionssupplémentaires.

Accessoires



AVERTISSEMENT: étant donné que les accessoires,

autres que ceux offerts par DEWALT n’ont pas été testés

avec ce produit, utiliser de tels accessoires avec cet

outil pourrait être dangereux. Pour réduire les risques

de blessures, seuls les accessoires recommandés par

DEWALT doivent être utilisés avec ceproduit.



AVERTISSEMENT: n’utilisez pas une meule abrasive

collée dont la date d’expiration (EXP) est dépassée,

comme indiqué près du centre de la meule, si elle est

fournie. Les meules périmées sont plus susceptibles

d’éclater et de provoquer des blessures graves.

Entreposez les meules abrasives agglomérées dans un

endroit sec, sans température ni humidité extrêmes.

Détruisez les meules périmées ou endommagées afin

qu’elles ne puissent pas êtreutilisées.

Les accessoires recommandés pour utilisation avec

votre produit sont disponibles à un coût supplémentaire

chez votre détaillant local ou dans un centre de services

autorisé. Si vous avez besoin d’aide pour trouver un

accessoire, veuillez contacter DEWALT en appelant au

1-800-4-DEWALT (1-800-433-9258) ou visitez notre site

Web: www.dewalt.com.

Nettoyage



AVERTISSEMENT:

enlever les saletés et la poussière hors

des évents au moyen d’air comprimé propre et sec, au

moins une fois par semaine. Pour minimiser le risque de

blessure aux yeux, toujours porter une protection oculaire

conforme à la norme ANSIZ87.1lors dunettoyage.



AVERTISSEMENT: ne jamais utiliser de solvants ni

d’autres produits chimiques puissants pour nettoyer

les pièces non métalliques de l’outil. Ces produits

chimiques peuvent affaiblir les matériaux de plastique

utilisés dans ces pièces. Utiliser un chiffon humecté

uniquement d’eau et de savon doux. Ne jamais laisser

de liquide pénétrer dans l’outil et n’immerger aucune

partie de l’outil dans unliquide.

La capacité de cet outil est de 180mm (7po) et 228mm

(9po) de diamètrex6mm (1/4po) d'épaisseur ou des

meules de coupe de 5mm (3/16po) d'épaisseur. Il est

important de choisir les protections, les plaques de presse et

les brides adaptées pour utilisation avec les accessoires de

la meuleuse. Consultez le Tableau des accessoires pour des

informations sur le choix des accessoiresadaptés.



AVERTISSEMENT: la capacité des accessoires doit

être d’au moins la vitesse recommandée sur l’étiquette

d’avertissement de l’outil. Les disques et autres

accessoires utilisés au‑delà de leur vitesse nominale

peuvent voler en éclat et provoquer des blessures. Les

accessoires filetés doivent avoir un moyeu de 5/8po

‑11. Tous les accessoires non filetés doivent avoir

un trou de mandrin de 22 mm (7/8 po). Sinon, ils

peuvent être conçus pour une scie circulaire. Utilisez

uniquement les accessoires présentés dans le Tableau

des accessoires de ce manuel. La capacité nominale de

l’accessoire doit toujours être supérieure à la vitesse de

l’outil, indiquée sur la plaquesignalétique.



AVERTISSEMENT:

manipulez et entreposez toutes

les meules abrasives afin de prévenir tout dommage

dû à un choc thermique, la chaleur, des dommages

mécaniques, etc. Entreposez dans un endroit

protégé de l'humidité, du gel ou de changements

brusques detempérature.

ENTRETIEN



AVERTISSEMENT: afin de réduire le risque des

blessures corporelles graves, arrêtez l’appareil

et , retirez le blocs‑piles avant d’effectuer tout

réglage ou de retirer/installer des pièces ou des

accessoires. Un démarrage accidentel peut causer

desblessures.

Votre chariot DEWALT a été conçu pour fonctionner sur

une longue période avec un minimum d’entretien. Un

fonctionnement satisfaisant continu dépend de l’entretien

approprié et d’un nettoyage régulier del’outil.

Votre outil est équipé d'un transmetteur de commande

d'outil sans fil qui vous permet d'appairer votre outil avec un

autre appareil avec commande d'outil sans fil, comme un

extracteur de poussière DEWALT par exemple.

Afin d'appairer votre outil avec la commande d'outil sans

fil, enfoncez l'interrupteur à gâchette

1

et le bouton

d'appairage de la commande d'outil sans fil sur l'autre

appareil. Une LED sur l'autre appareil vous indique que votre

outil a été correctementappairé.

Réparations

Le chargeur et le bloc‑piles ne sont pasréparables.Le

chargeur ou le bloc‑piles ne comportent aucune

pièceréparable.

FRANÇAIS

Garantie limitée de trois ans

Pour les conditions de la garantie, consultez le site https://

www.dewalt.com/support/warranty.

Pour demander une copie écrite des conditions de la

garantie, contactez: Service à la clientèle chez DEWALT

Industrial Tool Co., 701East Joppa Road, Towson, MD

21286ou appelez le 1-800-4-DEWALT (1-800-433-9258).

AMÉRIQUE LATINE: la présente garantie ne s’applique pas

aux produits vendus en Amérique Latine. Pour les produits

vendus en Amérique Latine, consultez les renseignements

sur la garantie particulière au pays comprise dans

l’emballage, appelez l’entreprise locale ou consultez le site

Web pour les renseignements complets sur lagarantie.

REMPLACEMENT DES ÉTIQUETTES D’AVERTISSEMENT

GRATUIT: si vos étiquettes d’avertissement deviennent

illisibles ou sont manquantes, appelez au 1-800-4-DEWALT

(1-800-433-9258) pour un remplacementgratuit.

Enregistrez-vous en ligne

Nous vous remercions de votre achat. Enregistrez votre

produit maintenant pour:

• SERVICE DE GARANTIE: l’enregistrement de votre produit

en ligne vous aide à obtenir un service de garantie efficace

au cas où vous auriez un problème avec votreproduit.

• CONFIRMATION DE PROPRIÉTÉ: en cas de pertes liées

aux assurances telles qu’un incendie, une inondation

ou un vol, votre enregistrement de propriété servira de

preuve de votreachat.

• POUR VOTRE SÉCURITÉ: l’enregistrement de votre

produit nous permet de vous contacter dans le cas peu

probable d’une notification de sécurité requise selon le

Federal Consumer SafetyAct.

• Inscrivez‑vous en ligne sur

www.dewalt.com.

DCG460 TABLEAU DES

ACCESSOIRES

Disques approuvés pour utilisation avec DCG460

Type 1/ T1 ***

Type 27 / T27

Type 29 / T29

Type 11 / T11

Disques non approuvés pour DCG460

Type 28 / T28

†



AVERTISSEMENT: pour assurerla SÉCURITÉ et la

FIABILITÉ du produit, les réparations, l’entretien et

les réglages doivent être réalisés (cela comprend

l’inspection et le remplacement du balai, le cas

échéant) par un centre de réparation en usine DEWALT

ou un centre de réparation agréé DEWALT. Toujours

utiliser des pièces de rechangeidentiques.

Disques de meulage à moyeu de Type 27

Protection (profonde)

deType 27 / Type B

NA179706 : 7"

NA179692 : 9 po

Disque avec moyeu de

type 27

Disques à lamelles de ponçage avec moyeu

Protection (profonde)

de Type 27 / Type B

NA179706 : 7"

NA179692 : 9 po

Disque à lamelles de

ponçage avec moyeu

Disques à lamelles de ponçage sans moyeu

Protection (profonde)

de Type 27 / Type B

NA179706 : 7"

NA179692 : 9 po

Disque à lamelles de

ponçage sans moyeu

Bride de verrouillage

NA290954

Brosses métalliques circulaires à coupelle et moyeu

Protection (profonde)

de Type 27 / Type B

NA179706 : 7"

NA179692 : 9 po

Brosses métalliques

circulaires à coupelle

et moyeu

Brosses métalliques circulaires à moyeu

Protection (profonde)

de Type 27 / Type B

NA179706 : 7"

NA179692 : 9 po

Brosse métallique

circulaire à moyeu

FRANÇAIS

Disques de meulage à moyeu déporté de Type 27

Protection (peu

profonde) de Type

27 / Type B

NA179703 7"**

NA179697 9"**

Disque à moyeu

déporté de Type 27

Bride de verrouillage

NA290954

Disques de coupe de Type 1/41

Protection de Type

1/41/Type A

N039610 7"**

NA216780 9"

Disques de coupe

abrasive de Type 1/41

Bride de verrouillage

NA290954

Disque de coupe diamanté

Protection de Type

1/41/Type A

N039610 7"**

NA216780 9"

Disque de coupe

diamanté

Bride de verrouillage

NA290954

Disques de ponçage

Plaque d’appui en

caoutchouc

DAJHXKMDO1**

DAJHXKHDO1**

Disque de ponçage

Écrou de fixation de

sablage

(Inclus avec la plaque

d'appui en caoutchouc

DAJHXKMDO1** ou

DAJHXKHDO1**)

Disque à coupelle évasée de Type 11

Protection de coupelle

évasée de

Type 11 / Type D

D284934 4"**

D284936 6"**

Disque à coupelle

évasée

Clé pour disque à moyeu

Clé pour disque à

moyeu N541784**

Clé plate

NA252487



Les protections de Type 1/41/A sont prévues pour

utilisation avec les disques de coupe Type1/41 et les

disques de Type27 marqués pour coupe seulement.

Poncer avec un disque autre que les Type27et

29exigent une garde d'accessoire différente. Utilisez

toujours la protection la plus petite possible qui

n’entre pas en contact avecl’accessoire.

** REMARQUE: disponible à un coût supplémentaire

chez votre détaillant local ou dans un centre de

serviceagréé.

*** REMARQUE: peuvent être utilisés uniquement avec

la protection de Type A, N039610 7"**, NA2167809".

† REMARQUE: disques à moyeu déporté de Type

28seulement.

Coiffes

Coiffe de revêtement DWE46172

7”**

Coiffe de revêtement avec porte

DWE46170 7”**

ESPAÑOL

1) Seguridad en el Área de Trabajo

a ) Mantenga el área de trabajo limpia y bien

iluminada. Las áreas abarrotadas y oscuras

propicianaccidentes.

b ) No opere las herramientas eléctricas en

atmósferas explosivas, como ambientes donde

haya polvo, gases o líquidos inflamables. Las

herramientas eléctricas originan chispas que pueden

encender el polvo o losvapores.

c ) Mantenga alejados a los niños y a los

espectadores de la herramienta eléctrica en

funcionamiento. Las distracciones pueden provocar

la pérdida decontrol.

2) Seguridad Eléctrica

a ) Los enchufes de la herramienta eléctrica deben

adaptarse al tomacorriente. Nunca modifique el

enchufe de ninguna manera. No utilice ningún

enchufe adaptador con herramientas eléctricas

con conexión a tierra. Los enchufes no modificados y

que se adaptan a los tomacorrientes reducirán el riesgo

de descargaeléctrica.

b ) Evite el contacto corporal con superficies con

descargas a tierra como, por ejemplo, tuberías,

radiadores, cocinas eléctricas y refrigeradores.

Existe mayor riesgo de descarga eléctrica si su cuerpo

está puesto atierra.

c ) No exponga las herramientas eléctricas a la

lluvia o a condiciones de humedad. Si entra agua

a una herramienta eléctrica, aumentará el riesgo de

descargaeléctrica.

d ) No maltrate el cable. Nunca utilice el cable para

transportar, tirar o desenchufar la herramienta

eléctrica. Mantenga el cable alejado del calor, el

aceite, los bordes filosos y las piezas móviles. Los

cables dañados o enredados aumentan el riesgo de

descargaeléctrica.

e ) Al operar una herramienta eléctrica en el exterior,

utilice un cable prolongador adecuado para tal

uso. Utilice un cable adecuado para uso en exteriores a

fin de reducir el riesgo de descargaeléctrica.

f ) Si el uso de una herramienta eléctrica en un

lugar húmedo es imposible de evitar, utilice

un suministro protegido con un interruptor de

circuito por falla a tierra (GFCI). El uso de un GFCI

reduce el riesgo de descargaseléctricas.

3) Seguridad Personal

a ) Permanezca alerta, controle lo que está haciendo

y utilice el sentido común cuando emplee una

herramienta eléctrica. No utilice una herramienta

eléctrica si está cansado o bajo el efecto de

drogas, alcohol o medicamentos. Un momento de

descuido mientras se opera una herramienta eléctrica

puede provocar lesiones personalesgraves.

b ) Utilice equipos de protección personal. Siempre

utilice protección para los ojos. En las condiciones

adecuadas, el uso de equipos de protección,

ADVERTENCIAS GENERALES DE SEGURIDAD

PARA HERRAMIENTAS ELÉCTRICAS



ADVERTENCIA: Lea todas las advertencias

de seguridad, instrucciones, ilustraciones y

especificaciones incluidas con esta herramienta

eléctrica. La falla en seguir todas las instrucciones

siguientes puede resultar en descarga eléctrica,

incendio y/o lesionesserias.

CONSERVE TODAS LAS ADVERTENCIAS

E INSTRUCCIONES PARA

FUTURAS CONSULTAS.

El término “herramienta eléctrica” incluido en las advertencias

hace referencia a las herramientas eléctricas operadas con

corriente (con cable eléctrico) o a las herramientas eléctricas

operadas con baterías (inalámbricas).

Definiciones: Símbolos y Palabras de

Alerta de Seguridad

Las siguientes definiciones describen el nivel de gravedad de

cada palabra de advertencia. Lea el manual de la herramienta

eléctrica y preste atención a estossímbolos.



PELIGRO: Indica una situación de peligro inminente

que, si no se evita, provocará la muerte o

lesionesgraves.



ADVERTENCIA: Indica una situación de peligro

potencial que, si no se evita, podría provocar la

muerte o lesionesgraves.



ATENCIÓN: Indica una situación de peligro potencial

que, si no se evita, posiblemente provocaría lesiones

leves omoderadas.



AVISO: Se refiere a una práctica no relacionada a

lesiones corporales que de no evitarse puede resultar

en daños a lapropiedad.

(Utilizado sin palabras) Indica un mensaje de

seguridadrelacionado.

Uso Pretendido

Esta esmeriladora de ángulo grande de servicio pesado se

diseñó para aplicaciones de esmerilado, lijado, cepillado de

alambre, y corte profesionales en varios sitios de trabajo (por

ejemplo, sitios deconstrucción).

NO use bajo condiciones húmedas o en presencia de

líquidos o gasesinflamables.

Esta esmeriladora de ángulo grande de servicio pesado

es una herramienta eléctrica profesional. NO permita que

niños estén en contacto con la herramienta. Se requiere

supervisión cuando operadores sin experiencia operen

estaherramienta.



ADVERTENCIA: Lea todas las advertencias de

seguridad e instrucciones. El incumplimiento de las

advertencias e instrucciones puede provocar descargas

eléctricas, incendios o lesionesgraves.

ADVERTENCIA: Para reducir el riesgo de lesiones, lea el

manual deinstrucciones.

ESPAÑOL

d ) Guarde la herramienta eléctrica que no esté en

uso fuera del alcance de los niños y no permita

que otras personas no familiarizadas con ella o

con estas instrucciones operen la herramienta.

Las herramientas eléctricas son peligrosas si son

operadas por usuarios nocapacitados.

e ) Dé mantenimiento a las herramientas eléctricas

y accesorios. Revise que no haya piezas en

movimiento mal alineadas o trabadas, piezas

rotas o cualquier otra situación que pueda afectar

el funcionamiento de la herramienta eléctrica. Si

encuentra daños, haga reparar la herramienta

eléctrica antes de utilizarla. Se producen muchos

accidentes a causa de las herramientas eléctricas que

carecen de un mantenimientoadecuado.

f ) Mantenga las herramientas de corte afiladas

y limpias. Las herramientas de corte con

mantenimiento adecuado y con los bordes de corte

afilados son menos propensas a trabarse y son más

fáciles decontrolar.

g ) Utilice la herramienta eléctrica, los accesorios

y las brocas de la herramienta, etc. de acuerdo

con estas instrucciones y teniendo en cuenta

las condiciones de trabajo y el trabajo que debe

realizarse. El uso de la herramienta eléctrica para

operaciones diferentes de aquéllas para las que fue

diseñada podría originar una situaciónpeligrosa.

h ) Mantenga las manijas y superficies de sujeción

secas, limpias y libres de aceite y grasa. Las

manijas y superficies de sujeción resbalosas no

permiten el manejo y control seguros de la herramienta

en situacionesinesperadas.

5) Uso y Mantenimiento de la

Herramienta con Baterías

a ) Recargue solamente con el cargador especificado

por el fabricante. Un cargador adecuado para un

tipo de paquete de baterías puede originar riesgo de

incendio si se utiliza con otro paquete debaterías.

b ) Utilice herramientas eléctricas sólo con paquetes

de baterías específicamente diseñados. El uso de

cualquier otro paquete de baterías puede producir

riesgo de incendio ylesiones.

c ) Cuando no utilice el paquete de baterías,

manténgalo lejos de otros objetos metálicos

como sujetapapeles, monedas, llaves, clavos,

tornillos u otros objetos metálicos pequeños que

puedan realizar una conexión desde un terminal

al otro. Los cortocircuitos en los terminales de la

batería pueden provocar quemaduras oincendio.

d ) En condiciones abusivas, el líquido puede ser

expulsado de la batería. Evite su contacto. Si

entra en contacto accidentalmente, enjuague con

agua. Si el líquido entra en contacto con los ojos,

busque atención médica. El líquido expulsado de la

batería puede provocar irritación oquemaduras.

e ) No use un paquete de batería o herramienta que

estén dañados o modificados. Las baterías dañadas

como máscaras para polvo, calzado de seguridad

antideslizante, cascos o protección auditiva, reducirá

las lesionespersonales.

c ) Evite el encendido por accidente. Asegúrese

de que el interruptor esté en la posición de

apagado antes de conectarlo a la fuente de

energía o paquete de baterías, o antes de

levantar o transportar la herramienta. Transportar

herramientas eléctricas con el dedo apoyado en el

interruptor o enchufar herramientas eléctricas con

el interruptor en la posición de encendido puede

propiciaraccidentes.

d ) Retire la clavija de ajuste o la llave de tuercas

antes de encender la herramienta eléctrica. Una

llave de tuercas o una clavija de ajuste que quede

conectada a una pieza giratoria de la herramienta

eléctrica puede provocar lesionespersonales.

e ) No se estire. Conserve el equilibrio y párese

adecuadamente en todo momento. Esto permite

un mejor control de la herramienta eléctrica en

situacionesinesperadas.

f ) Use la vestimenta adecuada. No use ropas

holgadas ni joyas. Mantenga el cabello, la ropa y

los guantes alejados de las piezas en movimiento.

Las ropas holgadas, las joyas o el cabello largo pueden

quedar atrapados en las piezas enmovimiento.

g ) Si se suministran dispositivos para la conexión de

accesorios con fines de recolección y extracción

de polvo, asegúrese de que estén conectados y

que se utilicen correctamente. El uso de dispositivos

de recolección de polvo puede reducir los peligros

relacionados con elpolvo.

h ) No permita que la familiaridad obtenida a partir

del uso frecuente de herramientas le permitan

volverse descuidado e ignorar los principios

de seguridad de la herramienta. Una acción

descuidada puede causar lesiones severas en una

fracción desegundo.

4) Uso y Mantenimiento de la

Herramienta Eléctrica

a ) No fuerce la herramienta eléctrica. Utilice la

herramienta eléctrica correcta para el trabajo que

realizará. Si se la utiliza a la velocidad para la que fue

diseñada, la herramienta eléctrica correcta permite

trabajar mejor y de manera mássegura.

b ) No utilice la herramienta eléctrica si no puede

encenderla o apagarla con el interruptor. Toda

herramienta eléctrica que no pueda ser controlada

mediante el interruptor es peligrosa y deberepararse.

c ) Desconecte el enchufe de la fuente de

alimentación y/o retire la batería, o paquete si es

desmontable, de la herramienta eléctrica antes

de realizar cualquier ajuste, cambiar accesorios o

almacenar herramientas eléctricas. Estas medidas

de seguridad preventivas reducen el riesgo de encender

la herramienta eléctrica en formaaccidental.

ESPAÑOL

e ) La velocidad nominal del accesorio debe ser por

lo menos igual a la velocidad máxima marcada

en la herramienta eléctrica. Los accesorios que

operen más rápido que su velocidad nominal pueden

romperse y salirexpulsados.

f ) El diámetro exterior y el espesor de su accesorio

deben estar dentro de la capacidad nominal

de su herramienta eléctrica. Los accesorios

de tamaño incorrecto no pueden guardarse o

controlarseadecuadamente.

g ) El montaje con rosca de los accesorios

debe coincidir con la rosca del husillo de la

esmeriladora. Para los accesorios montados

con bridas, el orificio del eje del accesorio debe

ajustarse al diámetro de ubicación de la brida.

Los accesorios que no coincidan con el hardware

de montaje de la herramienta eléctrica quedarán

desequilibrados, vibrarán excesivamente y pueden

provocar la pérdida decontrol.

h ) Las dimensiones del montaje de accesorios deben

coincidir con las dimensiones del hardware de

montaje de la herramienta eléctrica. Los accesorios

que no coincidan con el hardware de montaje de

la herramienta eléctrica quedarán desequilibrados,

vibrarán excesivamente y pueden provocar la pérdida

decontrol.

i ) No use un accesorio dañado. Antes de cada

uso, revise el accesorio tales como las ruedas

abrasivas respecto a astillas y grietas, la

almohadilla de respaldo respecto a grietas,

ruptura o desgaste excesivo o el cepillo

de alambre respecto a alambres sueltos o

agrietados. Si se deja caer la herramienta

eléctrica o el accesorio, revise respecto a daño o

instale un accesorio que no esté dañado. Después

de revisar e instalar un accesorio, colóquese usted

y a los espectadores lejos del plano del accesorio

giratorio y opere la herramienta eléctrica en la

velocidad sin carga máxima durante un minuto.

Los accesorios dañados por lo general se romperán

durante este tiempo deprueba.

j ) Use equipo de protección personal. Dependiendo

de la aplicación, use una protección facial, gafas

de seguridad o gafas de seguridad. Conforme sea

apropiado, use máscara contra polvo, protectores

auditivos, guantes y un delantal de taller capaz

de detener pequeños fragmentos abrasivos o

piezas de trabajo. La protección de los ojos debe ser

capaz de detener los desechos que sean expulsados

generados por diversas aplicaciones. La máscara

contra polvo o el respirador deben ser capaces de filtrar

partículas generadas por la aplicación particular. La

exposición prolongada al ruido de alta intensidad

puede causar pérdidaauditiva.

k ) Mantenga a los espectadores a una distancia

segura del área de trabajo. Cualquier persona que

ingrese al área de trabajo debe usar equipo de

protección personal. Los fragmentos de la pieza de

INSTRUCCIONES DE SEGURIDAD PARA

TODAS LAS OPERACIONES

Advertencias de seguridad comunes para

Esmerilado, Lijado, Pulido con Alambre u

Operaciones de corte:

a ) Esta herramienta eléctrica está diseñada para

funcionar como una esmeriladora, lijadora,

cepillo de alambre, o herramienta de corte.

Lea todas las advertencias de seguridad,

instrucciones, ilustraciones y especificaciones

incluidas con esta herramienta eléctrica. La

falla en seguir todas las instrucciones siguientes

puede resultar en descarga eléctrica, incendio y/o

lesionesserias.

b ) No se recomienda realizar operaciones como

el pulido con esta herramienta eléctrica. Las

operaciones para las que la herramienta eléctrica

no fue diseñada pueden crear un peligro y causar

lesionespersonales.

c ) No convierta esta herramienta eléctrica para

que funcione de una manera que no esté

específicamente diseñada y especificada por el

fabricante de la herramienta. Tal conversión puede

resultar en una pérdida de control y causar lesiones

personalesgraves.

d ) No use accesorios que no hayan sido diseñados

específicamente y especificados por el fabricante

de la herramienta. Sólo porque el accesorio se puede

conectar a su herramienta eléctrica, no garantiza una

operaciónsegura.

o modificadas pueden presentar un comportamiento

impredecible que resulte en incendios, explosión o

riesgo delesiones.

f ) No exponga un paquete de batería o una

herramienta a fuego o temperatura excesiva. La

exposición a fuego o temperaturas mayores a 130°C

(265 °F) pueden causar unaexplosión.

g ) Siga todas las instrucciones de carga y no

cargue el paquete de batería o la herramienta

fuera del rango de temperatura especificado

en las instrucciones. Cargar inadecuadamente o

en una temperatura fuera del rango de temperatura

especificado puede dañar la batería e incrementar el

riesgo deincendio.

6) Mantenimiento

a ) Solicite a una persona calificada en reparaciones

que realice el mantenimiento de su herramienta

eléctrica y que sólo utilice piezas de repuesto

idénticas. Esto garantizará la seguridad de la

herramientaeléctrica.

b ) Nunca dé servicio a paquetes de batería

dañados. El servicio de paquetes de batería sólo

debe ser realizado por el fabricante o proveedores de

servicioautorizados.

ESPAÑOL

Advertencias de Seguridad Específicas

para Operaciones de Esmerilado y Corte:

a ) Utilice sólo los tipos de ruedas especificados

para su herramienta eléctrica y la protección

específica diseñada para la rueda seleccionada.

Las ruedas que no estén diseñadas para la herramienta

eléctrica no se pueden proteger adecuadamente y no

sonseguras.

b ) La superficie de pulido de las ruedas deprimidas

en el centro debe montarse debajo del

plano del borde de la protección. Una rueda

instalada incorrectamente que sobresalga a través

del plano del labio de protección no se puede

protegeradecuadamente.

c ) La protección debe estar firmemente sujeta a la

herramienta eléctrica y colocada para máxima

seguridad, de modo que la menor cantidad de

la rueda quede expuesta hacia el operador.

La protección ayuda a proteger al operador contra

fragmentos rotos de la rueda, contacto accidental con

la rueda y chispas que podrían encender laropa.

del material causando que la rueda suba o retroceda. La

rueda puede saltar hacia o lejos del operador, dependiendo

de la dirección del movimiento de la rueda en el punto

de atrapamiento. Las ruedas abrasivas también pueden

romperse bajo estascondiciones.

El retroceso es el resultado de un mal uso de la herramienta

eléctrica y/o procedimientos o condiciones de operación

incorrectos y se puede evitar tomando las precauciones

adecuadas que se detallan acontinuación.

a ) Mantenga un agarre firme con ambas manos

sobre la herramienta eléctrica y coloque su

cuerpo y brazo para permitirle resistir las fuerzas

de retroceso. Siempre use la manija auxiliar, si

está incluida, para obtener un control máximo

sobre el retroceso o la reacción de torque durante

el arranque. El operador puede controlar las fuerzas

de reacción de torque o retroceso, si se toman las

precaucionesadecuadas.

b ) Nunca coloque su mano cerca del accesorio

giratorio. El accesorio puede retroceder sobre

sumano.

c ) No coloque su cuerpo en el área donde la

herramienta eléctrica se moverá si ocurre

retroceso. El retroceso impulsará la herramienta en

la dirección opuesta al movimiento de la rueda en el

punto deatrapamiento.

d ) Tenga especial cuidado cuando trabaje en

esquinas, bordes filosos, etc. Evite hacer rebotar

y atorar el accesorio. Las esquinas, bordes filosos

o rebote tienen la tendencia de atorar el accesorio

giratorio y causar pérdida de control oretroceso.

e ) No sujete una cadena de sierra, cuchilla

de tallado de madera, rueda de diamante

segmentada con un espacio periférico mayor a

10mm o cuchilla de sierra dentada. Tales cuchillas

crean retrocesos frecuentes y pérdida decontrol.

Advertencias de Retroceso y Relacionadas:

El retroceso es una reacción repentina a una rueda giratoria,

almohadilla abrasiva, cepillo u otro accesorio atrapados o

atorados. El atrapamiento o atoramiento causa el paro rápido

del accesorio giratorio que a su vez causa que la herramienta

eléctrica descontrolada se fuerce en la dirección opuesta a la

rotación del accesorio en el punto de laadherencia.

Por ejemplo, si una rueda abrasiva se atasca o atora por

la pieza de trabajo, el borde de la rueda que entra en el

punto de atrapamiento puede introducirse en la superficie

trabajo o de un accesorio roto pueden ser expulsados

y causar lesiones más allá del área inmediata

deoperación.

l ) Sostenga la herramienta eléctrica por las

superficies de sujeción aisladas únicamente,

cuando realice una operación en la que el

accesorio de corte pueda hacer contacto con

cableado oculto. El accesorio de corte que haga

contacto con cable "vivo" puede tener partes de metal

expuestas de la herramienta eléctrica "viva" y podrían

dar al operador una descargaeléctrica.

m ) Nunca coloque la herramienta eléctrica hacia

abajo hasta que el accesorio se detenga por

completo. El accesorio giratorio puede agarrar la

superficie y extraer la herramienta eléctrica salga de

sucontrol.

n ) No opere la herramienta eléctrica mientras

la lleva a su lado. El contacto accidental con el

accesorio giratorio podría sujetar su ropa, tirando del

accesorio en sucuerpo.

o ) Limpie regularmente las rejillas de ventilación

de la herramienta eléctrica. El ventilador del

motor extraerá el polvo dentro del alojamiento y la

acumulación excesiva de metal en polvo puede causar

peligroseléctricos.

p ) No opere la herramienta eléctrica cerca de

materiales inflamables. Las chispas podrían

encender estosmateriales.

q ) No use accesorios que requieran refrigerantes

líquidos. El uso de agua u otros líquidos refrigerantes

puede provocar electrocución o descargaeléctrica.

r ) Cuando arranque la herramienta con una rueda

instalada nueva o de reemplazo, o un cepillo

de alambre nuevo o de reemplazo, sostenga la

herramienta en una área bien protegida y déjela

operar por un minuto. Si la rueda tiene una grieta

o defecto no detectados, debería romperse en

menos de un minuto. Si el cepillo de alambre tiene

alambres sueltos, se detectarán. Nunca arranque

la herramienta con una persona al frente de la

rueda. Esto incluye aloperador.

s ) No se recomienda el uso de accesorios no

especificados en este manual y puede ser

peligroso. El uso de reforzadores de energía que

harían que la herramienta se accionara a velocidades

superiores a su velocidad nominal constituye un

maluso.

ESPAÑOL

Información de Seguridad Adicional



ADVERTENCIA: Nunca modifique la herramienta

eléctrica o ninguna parte de ella. Podría resultar en

daño o lesionespersonales.



ADVERTENCIA: SIEMPRE use gafas de seguridad.

Las gafas de uso diario NO son gafas de seguridad.

También use una careta o máscara de polvo si la

operación de corte produce polvo. SIEMPRE USE

EQUIPO DE SEGURIDAD CERTIFICADO:

• Protección para los ojos ANSI Z87.1 (CAN/CSA

Z94.3),

• Protección auditiva ANSI S12.6 (S3.19),

• Protección respiratoria NIOSH/OSHA/MSHA.



ADVERTENCIA:

Algún polvo creado por lijado,

aserrado, pulido, perforación eléctricos y otras

actividades de construcción contienen químicos

conocidos por el Estado de California como causantes

de cáncer, defectos de nacimiento u otros daños

reproductivos. Algunos ejemplos de estos químicos son:

Advertencias de Seguridad Específicas

para Operaciones de Cepillado de Alambre:

a ) Tenga en cuenta que el cepillo lanza las cerdas

de alambre incluso durante el funcionamiento

normal. No presione demasiado los alambres

aplicando una carga excesiva al cepillo. Las cerdas

de alambre pueden penetrar fácilmente la ropa liviana

y/o lapiel.

b ) Si se especifica el uso de una protección para

el cepillado de alambre, no permita ninguna

interferencia de la rueda de alambre o el cepillo

con la protección. La rueda de alambre o el cepillo

pueden expandirse en diámetro debido a la carga de

trabajo y las fuerzascentrífugas.

Advertencias de Seguridad Específicas

Para Operaciones de Lijado:

a ) Utilice papel de disco de lijado del tamaño

adecuado. Siga las recomendaciones del

fabricante, al seleccionar el papel de lija. Papel

de lija más grande que se extienda demasiado de la

almohadilla de lijar presenta un peligro de laceración

y puede causar enganches, desgarros del disco

oretroceso.

la línea de corte y cerca del borde de la pieza de trabajo

en ambos lados de larueda.

f ) Tenga mucho cuidado al hacer un "corte de

bolsillo" en paredes existentes u otras áreas

ciegas. Ruedas que sobresalen puede cortar tuberías

de gas o agua, cableado eléctrico u objetos que pueden

causarretroceso.

g ) No intente hacer un corte curvo. Sobrecargar

la rueda aumenta la carga y la susceptibilidad a

torcer o trabar la rueda en el corte y la posibilidad

de contragolpe o rotura de la rueda, lo que puede

provocar lesiones graves, que puede conducir a

lesionesserias.

Advertencias de Seguridad Adicionales

Específicas para Operaciones de Corte:

a ) No "atasque" la rueda de corte o aplique

una presión excesiva. No intente hacer una

profundidad de corte excesiva. El exceso de esfuerzo

de la rueda aumenta la carga y la susceptibilidad

a la torsión o adhesión de la rueda en el corte y la

posibilidad de retroceso o rotura de larueda.

b ) No coloque su cuerpo en línea con y detrás de

la rueda giratoria. Cuando la rueda, en el punto de

operación, se aleja de su cuerpo, el posible retroceso

puede impulsar la rueda giratoria y la herramienta

eléctrica directamente haciausted.

c ) Cuando la rueda está adherida o al interrumpir

un corte por cualquier motivo, apague la

herramienta eléctrica y sosténgala inmóvil hasta

que la rueda se detenga por completo. Nunca

intente retirar la rueda de corte del corte mientras

la rueda está en movimiento, de lo contrario,

podría producirse un retroceso. Investigue y tome

medidas correctivas para eliminar la causa de la

adhesión de larueda.

d ) No reinicie la operación de corte en la pieza de

trabajo. Deje que la rueda alcance la velocidad

máxima y vuelva a ingresar cuidadosamente al

corte. La rueda se puede adherir, subir o retroceder si

la herramienta eléctrica se reinicia dentro de la pieza

detrabajo.

e ) Apoye los paneles o cualquier pieza de trabajo

de gran tamaño para minimizar el riesgo de

atrapamiento y retrocesos. Las piezas grandes

tienden a hundirse por su propio peso. Los soportes

deben colocarse debajo de la pieza de trabajo cerca de

d ) Las ruedas se deben usar sólo para las

aplicaciones especificadas. Por ejemplo: no pula

con el lado de la rueda de corte. Las ruedas de

corte abrasivas están diseñadas para pulido periférico,

las fuerzas laterales aplicadas a estas ruedas pueden

causar que seastillen.

e ) Siempre use bridas de rueda sin daños que sean

del tamaño y forma correctos para su rueda

seleccionada. Las bridas de rueda adecuadas

soportan la rueda reduciendo así la posibilidad

de ruptura de la rueda. Las bridas para las ruedas

de corte pueden ser diferentes de las bridas de las

ruedasabrasivas.

f ) No utilice ruedas desgastadas de herramientas

eléctricas más grandes. Una rueda diseñada para

herramientas eléctricas más grandes no es adecuada

para la velocidad más alta de una herramienta más

pequeña y puedeestallar.

g ) Cuando use ruedas de doble propósito, use

siempre la protección correcta para la aplicación

que se está realizando. Si no se utiliza la protección

correcta, es posible que no se proporcione el nivel

deseado de protección, lo que podría provocar

lesionesgraves.

ESPAÑOL

BATERÍAS Y CARGADORES

El paquete de batería no está completamente cargado

cuando se retira del cartón. Antes de usar la batería y el

cargador, lea las siguientes instrucciones de seguridad y

luego siga los procedimientos de carga descritos. Cuando

solicite paquetes de baterías de repuesto, asegúrese de

incluir el número de catálogo y elvoltaje.

La etiqueta en su herramienta puede incluir los siguientes

símbolos. Los símbolos y sus definiciones son los siguientes:

V ......................... volts

Hz .......................hertz

min ..................... minutos

o CD .......corriente directa

...................... Construcción Clase I

(conectada a tierra)

…/min ..............por minuto

BPM .................... golpes por minuto

IPM ..................... impactos por

minuto

OPM ....................

oscilaciones por

minuto

RPM ....................

revoluciones por

minuto

sfpm ...................

pies de superficie por

minuto

SPM .................... carreras por minuto

A ......................... ampéres

W ........................watts

Wh ......................Watt Horas

Ah ....................... amperios hora

o CA ............ corriente alterna

o CA/CD ..... corriente alterna o

directa

...................... Construcción Clase

II (aislamiento

doble)

.......................sin carga velocidad

n .........................velocidad nominal

PSI.......................

libras por pulgada

cuadrada

......................terminal de tierra

..................... símbolo de alerta

de seguridad

..................... radiación visible–

no mirar

directamente a

la luz

..................... use protección

respiratoria

..................... use protección para

los ojos

..................... use protección

auditiva

..................... l

ea toda la

documentación

.....................

no exponga a la

lluvia

..................... no use la protección

para operaciones

de corte

• Manipule y guarde siempre las ruedas concuidado.

• No opere esta herramienta por largos períodos de

tiempo. La vibración causada por la acción de operación

de esta herramienta puede causar lesiones permanentes

en los dedos, las manos y los brazos. Use guantes para

proporcionar un acojinamiento adicional, tome descansos

frecuentes y limite el tiempo de usodiario.

• El operador y otros que se encuentren dentro de los

50pies (15,2 m) del uso de este producto DEBEN

usar gafas de seguridad o anteojos de seguridad con

protectores laterales y un protector facial completo

que cumpla con la norma ANSI Z87.1.

• Las ventilas de aire a menudo cubren las partes

móviles y se deben evitar. La ropa suelta, joyería,

o cabello largo podrían quedar atrapados en las

partesmóviles.



ATENCIÓN: Cuando no esté en uso, coloque la

herramienta en su lado sobre una superficie

estable donde no cause un peligro de tropiezo o

caída. Algunas herramientas con paquetes de batería

grandes pueden quedar verticales sobre el paquete de

batería pero se pueden voltearfácilmente.

• plomo a partir de pinturas a base de plomo,

• sílice cristalino de ladrillos y cemento y otros

productos de mampostería, y

• arsénico y cromo a partir de madera

tratadaquímicamente.

Su riesgo a partir de estas exposiciones varía,

dependiendo de qué tan a menudo realice este tipo de

trabajo. Para reducir su exposición a estos químicos:

trabaje en un área bien ventilada, y trabaje con equipo

de seguridad aprobado, tal como máscaras de polvo

que estén diseñadas específicamente para filtrar

partículasmicroscópicas.



ADVERTENCIA: El uso de esta herramienta puede

generar y/o dispersar polvo, que puede causar lesiones

respiratorias serías y permanentes u otras lesiones.

Siempre use protección respiratoria aprobada por

NIOSH/OSHA apropiada para la exposición de polvo.

Dirija las partículas lejos de la cara y elcuerpo.



ADVERTENCIA: Siempre use protección auditiva

personal adecuada que cumpla con ANSI S12.6

(S3.19) durante el uso. Bajo algunas condiciones

y duración de uso, el ruido de este producto puede

contribuir con la pérdidaauditiva.

• Use ropa de protección y lave las áreas expuestas con

agua y jabón. Permitir que el polvo entre en su boca, ojos,

o que quede sobre la piel puede promover la absorción de

químicos peligrosos. Dirija las partículas lejos de la cara y

elcuerpo.

• Use la aspiradora de extracción de polvo adecuada

para retirar la mayoría de polvo estático y

transportado por aire. La falla en retirar el polvo estático

y transportado por aire podría contaminar el ambiente de

trabajo y presentar un riesgo de salud mayor al operador y

personas en lascercanías.

• Use abrazaderas u otras maneras prácticas para

asegurar y soportar la pieza de trabajo a una

plataforma estable. Sostener el trabajo a mano o contra

su cuerpo es inestable y puede guiar a la pérdida de control

ylesiones.

• Siempre use la manija auxiliar. Apriete la manija

firmemente. La manija auxiliar siempre se debe usar para

mantener el control de la herramienta en todomomento.

• Para evitar que el extremo del eje entre en contacto

con la parte inferior del orificio del producto

abrasivo, utilice accesorios que tengan una

profundidad de orificio roscado de por lo menos

21mm. Si no utiliza un accesorio con la profundidad

de rosca adecuada, podría dañar el producto abrasivo y

lesionar al operador o las personas en elárea.

• El tamaño del eje de las ruedas de cubo, bridas,

almohadillas de respaldo o cualquier otro accesorio

debe ajustarse correctamente al husillo de la

herramienta eléctrica. Los accesorios con orificios de

eje que no coincidan con el hardware de montaje de la

herramienta eléctrica quedarán desequilibrados, vibrarán

excesivamente y pueden provocar la pérdida decontrol.

• Evite hacer rebotar la rueda o darle un tratamiento

rudo. Si esto ocurre, detenga la herramienta y revise la

rueda en busca de grietas odefectos.

ESPAÑOL

médica, el electrólito de la batería está compuesto por una

mezcla de carbonatos orgánicos líquidos y sales delitio.

• El contenido de las celdas de batería abiertas puede

causar irritación respiratoria. Proporcione aire fresco. Si

los síntomas persisten, busque atenciónmédica.

• El líquido de la batería puede ser inflamable si se

expone a chispas ollamas.

• Nunca intente abrir el paquete de baterías por

ninguna razón. Si la caja del paquete de baterías está

agrietada o dañada, no la inserte en el cargador.

No aplaste, deje caer o dañe el paquete de la batería. No

use un paquete de baterías o cargador que haya recibido

un golpe fuerte, se haya dejado caer, se haya aplastado

o dañado de cualquier manera (por ej., perforado con un

clavo, golpeado con un martillo, o pisado). Los paquetes

de batería dañados se deben regresar al centro de servicio

parareciclaje.

Recomendaciones de Almacenamiento

El mejor lugar de almacenamiento es aquel que es fresco y

seco, alejado de la luz solar directa y del exceso de calor o

frío. Guarde el paquete de batería completamente cargado

fuera delcargador.

Instrucciones de Limpieza de Paquete

de Batería

La suciedad y grasa se pueden retirar del exterior de la

paquette de batería con una tela o cepillo no metálico suave.

No use agua o ninguna solución delimpieza.

Paquetes de Baterías de Indicador

deCombustible (Fig. B)

Algunos paquetes de batería incluyen un indicador de

combustible. Cuando se presiona y sostiene el botón de

indicador de combustible, las luces LED indicarán el nivel de

carga aproximado restante. Éste no indica la funcionalidad

de la herramienta y está sujeto a variación en base a los

componentes del producto, la temperatura y la aplicación

del usuariofinal.

Transporte



ADVERTENCIA: Riesgo de incendio. No guarde,

transporte, o lleve el paquete de batería de forma

que objetos de metal puedan tener contacto con

las terminales expuestas de la batería. Por ejemplo,

no coloque la batería en delantales, bolsillos, cajas de

herramientas, cajas de juego de productos, cajones,

etc., con clavos sueltos, tornillos, llaves, monedas,

herramientas manuales, etc. Al transportar paquetes

de baterías individuales, asegúrese que las terminales

de la batería estén protegidas y bien aisladas de

materiales que puedan entrar en contacto con ellas y

causar un cortocircuito. NOTA: Los paquetes de batería

de ion de litio no se deben colocar en equipaje de mano

en aviones y se deben proteger adecuadamente contra

corto circuito si están en el equipajeregistrado.

LEA TODAS LAS INSTRUCCIONES

Instrucciones de Seguridad Importantes

para Todos los Paquetes de Batería



ADVERTENCIA: Lea todas las advertencias de

seguridad, instrucciones y marcas de precaución

para el paquete de la batería, el cargador y el

producto. La falla en seguir las advertencias

e instrucciones puede resultar en descarga

eléctrica, incendio y/o lesionesserias.

• No cargue o use el paquete de batería en atmósferas

explosivas, como en la presencia de líquidos, gases o

polvo inflamables. Insertar o retirar el paquete de batería

del cargador puede encender el polvo y losvapores.

• NUNCA fuerce el paquete de batería dentro del

cargador. NO modifique el paquete de batería en

ninguna forma para instalarlo en un cargador no

compatible ya que el paquete de batería se puede

romper causando lesiones personalesserias. Consulte

la tabla al final de este manual respecto a compatibilidad

de las baterías ycargadores.

• Cargue los paquetes de batería sólo

encargadoresDEWALT.

• NO salpique ni sumerja en agua u otroslíquidos.

• NO permita que agua o ningún otro líquido entre al

paquete debatería.

• No almacene ni use la herramienta y el paquete de

baterías en lugares donde la temperatura pueda

alcanzar o exceder los 40°C (104 °F) (como cobertizos

exteriores o edificios de metal en verano). Para

obtener la mejor vida útil, guarde los paquetes de baterías

en un lugar fresco yseco.

NOTA: No guarde los paquetes de baterías en una

herramienta con el interruptor de gatillo bloqueado.

Nunca sujete con cinta el interruptor de gatillo en la

posiciónON.

• No incinere el paquete de batería incluso si está

dañado severamente o está completamente

agotada. El paquete de batería pueden explotar en el

fuego. Se crean humos y materiales tóxicos cuando se

queman los paquetes de baterías de ion delitio.

• No exponga un paquete de batería o una

herramienta a fuego o temperatura excesiva. La

exposición a fuego o temperaturas mayores a 130°C

(265°F) pueden causar unaexplosión.

• Siga todas las instrucciones de carga y no cargue el

paquete de batería o el aparato fuera del rango de

temperatura especificado en las instrucciones. Cargar

inadecuadamente o en una temperatura fuera del rango

especificado puede dañar la batería e incrementar el riesgo

deincendio.

• Si el contenido de la batería entra en contacto con

la piel, lave de inmediato el área con jabón suave y

agua. Si el líquido de la batería entra en los ojos, enjuague

con agua sobre el ojo abierto durante 15minutos o hasta

que desaparezca la irritación. Si se necesita atención

ESPAÑOL

• Jale por el enchufe en lugar del cable cuando

desconecte el cargador. Esto reducirá el riesgo de daños

al enchufe y cableeléctricos.

• Asegúrese que el cable esté ubicado de forma que no

se pueda pisar, provoque tropiezos, o de otra forma

esté sujeto a daño oesfuerzo.

• No use un cable de extensión a menos que sea

absolutamente necesario. El uso de un cable de

extensión inadecuado podría resultar en riesgo de incendio,

descarga eléctrica oelectrocución.

• Cuando opere un cargador al aire libre, proporcione

siempre un lugar seco y use un cable de extensión

adecuado para uso en exteriores. El uso de un cable

adecuado para uso en exteriores reduce el riesgo de

descargaeléctrica.

• Un cable de extensión debe tener un tamaño de

cable adecuado (AWG o American Wire Gauge)

por seguridad. Cuanto menor es el número de calibre

del cable, el cable será más pesado y por lo tanto su

capacidad. Un cable de tamaño inferior causará una

caída en el voltaje en línea que resulta en una pérdida de

energía y sobrecalentamiento. La siguiente tabla muestra

el tamaño correcto a usar dependiendo de la longitud total

de todos los cables de extensión juntos, y la clasificación de

amperes de la placa de identificación. Si tiene duda, use el

calibre más pesadosiguiente.

Calibre mínimo para juegos de cable

Voltios

Longitud total de cable en pies

(metros)

120V 25 (7,6) 50 (15,2) 100 (30,5) 150 (45,7)

Clasificación de

amperes

American Wire Gauge

Mayor a No

mayor a

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

12 16 14 12 No recomendado

• No coloque ningún objeto encima del cargador ni

coloque el cargador sobre una superficie blanda que

pueda bloquear las ranuras de ventilación y provocar

un calor interno excesivo. Coloque el cargador en una

posición lejos de cualquier fuente de calor. El cargador se

ventila a través de ranuras en la parte superior e inferior

delalojamiento.

• No opere el cargador con un cable o enchufe dañado.

Solicite que los reemplacen deinmediato.

• No opere el cargador si recibió un golpe fuerte, se

dejó caer o se dañó de cualquier manera. Llévelo a un

centro de servicioautorizado.

• No desensamble el cargador; llévelo a un centro de

servicio autorizado cuando se requiera servicio o

reparación. El reensamble incorrecto puede resultar en un

riesgo de descarga eléctrica, electrocución oincendio.

• El cargador está diseñado para operar con corriente

eléctrica doméstica estándar de 120V. No intente

usarlo en ningún otro voltaje. Esto no aplica al cargador

devehículos.

Instrucciones de Seguridad Importantes

para Todos los Cargadores de Batería



ADVERTENCIA: Lea todas las advertencias de

seguridad, instrucciones y marcas de precaución

para el paquete de la batería, el cargador y el

producto. La falla en seguir las advertencias

e instrucciones puede resultar en descarga

eléctrica, incendio y/o lesionesserias.

• NO intente cargar el paquete de batería con ningún

cargador diferente a un cargador DEWALT. Los

cargadores y paquetes de batería DEWALT están diseñados

específicamente para funcionarjuntos.

• Estos cargadores no están diseñados para usos

diferentes a cargar paquetes de batería DEWALT

recargables. Cargar otros tipos de baterías puede causar

que se sobrecalienten y exploten, resultando en lesiones

personales, daño a la propiedad, incendio, descarga

eléctrica oelectrocución.

• No exponga el cargador a la lluvia o lanieve.

• NO permita que agua o ningún otro líquido entre

alcargador.

El Sello RBRC®

Lleve sus paquetes de batería agotados a

un centro de servicio autorizado DEWALT

o a su minorista local para reciclarlas. En

algunas áreas, es ilegal colocar paquetes de

batería gastados en la basura. También puede comunicarse

con su centro de reciclaje local para obtener información

sobre dónde dejar el paquete de batería agotado. No las

coloque en el reciclaje de la acera. Para información adicional

visite www.call2recycle.org.

O llame al número de larga distancia gratuito en el Sello

RBRC®. RBRC® es una marca comercial registrada de Call

2Recycle, Inc.

Envío de Paquete de Batería DEWALT FLEXVOLT®

El paquete de batería DEWALT FLEXVOLT® tiene una tapa

de batería que se debe usar cuando se envíe el paquete

debatería.

Conecte la tapa al paquete de batería para alistarlo para

envío. Esto convierte el paquete de batería en tres baterías de

20V separadas. Las tres baterías tienen la clasificación Watt

horas en el paquete de batería etiquetado “Envío.” Si se envía

sin la tapa o en una herramienta, el paquete es una batería

en la clasificación de Watts hora indicada al lado de"Uso."

Ejemplo de etiqueta de paquete de batería:

USO: 120 Wh Envío: 3 x 40 Wh

En este ejemplo, el paquete de batería es tres baterías con

40Watts hora cada una cuando se usa la tapa. De otra

manera, el paquete de batería es de 120Wattshora.

ESPAÑOL

Montaje en Pared

Algunos cargadores DEWALT están diseñados para poderse

montar en pared o colocarse vertical sobre una mesa o

superficie de trabajo. Si se monta en pared, localice el

cargador dentro del alcance de un tomacorriente eléctrico,

y lejos de una esquina u otras obstrucciones que puedan

impedir el flujo de aire. Use la parte posterior del cargador

como una plantilla para la ubicación de los tornillos de

montaje en la pared. Instale el cargador firmemente con

tornillos para tablaroca (adquiridos por separado) por lo

menos de 25,4mm (1") de largo, con un diámetro de cabeza

de tornillo de 7–9mm (0,28–0,35"), atornillados en madera

a una profundidad óptima dejando aproximadamente

5,5mm (7/32") de tornillo expuesto. Alinee las ranuras en

la parte posterior del cargador con los tornillos expuestos y

conéctelos completamente dentro de lasranuras.

CONSERVE ESTAS INSTRUCCIONES PARA

USO FUTURO

Sistema de Protección Electrónica

Las herramientas de ion de litio están diseñadas con un

Sistema de Protección Electrónica que protegerá el paquete

de batería contra sobrecarga, sobrecalentamiento o descarga

profunda. La herramienta se apagará automáticamente y el

paquete de batería se necesitará volver acargar.

Notas Importantes de Carga

1. Se puede obtener una mayor duración y un mejor

rendimiento si la unidad de batería se carga a una

temperatura ambiente de 18 °C– 24°C (65 °F– 75°F). NO

cargue cuando el paquete de batería esté debajo de 4,5

°C (40 °F), o arriba de 40°C (104 °F). Esto es importante y

evitará causar daños graves a labatería.

2. El cargador y el paquete de baterías pueden calentarse

al tacto durante la carga. Esta es una condición normal y

no indica un problema. Para facilitar el enfriamiento de la

batería después de su uso, evite colocar el cargador o la

batería en un ambiente cálido, como en un cobertizo de

metal o un remolque sinaislamiento.

3. Si la batería no se carga correctamente:

a. Verifique la operación del receptáculo conectando

una lámpara u otro aparato;

b. Revise si el receptáculo está conectado a un

interruptor de luz que apegue la energía cuando

apague las luces;

c. Si persisten los problemas de carga, lleve la

herramienta, el paquete de batería y el cargador a su

centro de serviciolocal.

4. Puede cargar un paquete parcialmente usado cuando

lo desee sin ningún efecto adverso en el paquete

debaterías.

Instrucciones de Limpieza de Cargador



ADVERTENCIA: Riesgo de descarga eléctrica.

Desconecte el cargador del tomacorriente CA antes

de limpiar. La suciedad y grasa se pueden retirar del

exterior del cargador con una tela o cepillo no metálico

suave. No use agua o ninguna solución delimpieza.

• Los materiales extraños de naturaleza conductiva

tales como, pero sin limitarse a, polvo de pulido,

rebabas de metal, lana de acero, papel aluminio, o

cualquier acumulación de partículas metálicas se

deben mantener alejados de las cavidades y ranuras

de ventilación del cargador.

• Siempre desconecte el cargador del suministro de

energía cuando no haya paquete de baterías en

lacavidad.

Carga de la Batería (Fig. C)

1. Conecte el cargador en un tomacorriente apropiado.

2. Inserte y asiente completamente el paquete de

batería

10

. Las luces verde rojas parpadearán

continuamente mientrascarga.

3. La carga está completa cuando las luces de carga roja

permanecen encendidas continuamente. El paquete de

batería se puede dejar en el cargador oretirarse.



ADVERTENCIA: Sólo cargue baterías en temperatura

ambiente mayor a 4,5° C (40° F) y menor a 40°C

(104°F).

4. El cargador no cargará un paquete de batería defectuoso,

lo que puede indicarse por las luces de carga que

permanecen apagadas. Lleve el cargador y el paquete

de batería a un centro de servicio autorizado si las luces

permanecenapagadas.

NOTA: Consulte la etiqueta cerca de las luces de

carga en el cargador respecto a los patrones de

parpadeo. Los cargadores más viejos pueden tener

información adicional y/o pueden no tener una luz

indicadoraamarilla.

NOTA: Para retirar el paquete de batería, algunos

cargadores requieren que se presione el botón de

liberación del paquete debatería

11

Demora de Paquete Caliente/Frío

Cuando el cargador detecta un paquete de batería que

esté demasiado caliente o demasiado fría, comienza

automáticamente una Demora de Paquete Caliente/Frío,

suspendiendo la carga hasta que el paquete de batería

alcance una temperatura apropiada. El cargador cambia

automáticamente al modo de carga del paquete. Esta

característica garantiza la vida máxima del paquete debatería.

Un paquete de batería frío puede cargar a un ritmo más lento

que un paquete de bateríacaliente.

La demora de paquete caliente/frío se indicará por la luz

roja que continúan parpadeando pero con la luz amarilla

encendida continuamente. Una vez que el paquete de

batería alcance una temperatura adecuada, la luz amarilla se

apagará y el cargador reanudará el procedimiento decarga.

Cargadores DCB118 y DCB1112

Los cargadores DCB118 y DCB1112 están equipados con

un ventilador interno diseñado para enfriar el paquete de

batería. El ventilador se encenderá automáticamente cuando

el paquete de batería se necesiteenfriar.

No opere nunca el cargador si el ventilador no funciona

adecuadamente o si las ranuras de ventilación están

obstruidas. No permita que entren objetos extraños dentro

delcargador

ESPAÑOL

Protecciones



ATENCIÓN: Las protecciones deben usarse con

todas las ruedas de pulido, ruedas de corte,

discos de aleta de lijado, cepillos de alambre,

y ruedas de alambre. La herramienta se puede

usar sin protección sólo cuando se lije con discos de

lijado convencionales. Consulte la Fig. A para ver

las protecciones provistas con la unidad. Algunas

aplicaciones pueden requerir adquirir la protección

correcta a partir de su distribuidor o centro de servicio

autorizadolocal.

• El esmerilado de superficies con una protección Tipo 1/41/A

puede causar que la protección interfiera con la pieza de

trabajo, lo que resulta en un control deficiente.

• El uso de una protección Tipo 27/B para operaciones de

corte con discos abrasivos adheridos aumentará el riesgo

de exposición a chispas y partículas emitidas, incluyendo

la exposición a fragmentos de disco en caso de explosión

del disco.

• El uso de protecciones incorrectas para corte y operaciones

frontales en concreto o mampostería puede aumentar el

riesgo de exposición al polvo y la pérdida de control, lo que

resulta en unretroceso.

• El uso de una rueda de alambre de tamaño excesivo con

cualquier protección puede hacer que los alambres se

atrapen en la protección y se rompan.

• Utilice siempre protecciones adecuadas para la

tareaespecífica.

NOTA: El pulido y corte de borde se puede realizar con

ruedas Tipo 27diseñadas y especificadas para este propósito;

las ruedas de 1/4" (6,35 mm) de espesor están diseñadas

para pulido de superficie mientras que las ruedas Tipo

27más delgadas se necesitan revisar respecto a la etiqueta

del fabricante para ver si se pueden usar para pulido de

superficie o sólo pulido/corte de borde. Se debe usar una

protección Tipo 1/41 para cualquier rueda donde se prohíba

el pulido de superficies. El corte también se puede realizar

utilizando una rueda Tipo 1/41 y una protección Tipo 1/41.

NOTA: Consulte la Tabla de accesorios para seleccionar la

combinación de protección / accesorioadecuada.

Montaje y Desinstalación de Protección

(Fig. F)



ATENCIÓN: Las protecciones deben usarse con

todas las ruedas de pulido, ruedas de corte, ruedas

recubiertas de diamante, discos de aleta de lijado,

cepillos de alambre, y ruedas de alambre. La

herramienta se puede usar sin protección sólo cuando

se lije con discos de lijado convencionales. Algunos

modelos DEWALT se proporcionan con una protección

diseñada para uso con ruedas centrales hundidas

(Tipo 27) y ruedas de lijado con cubo (Tipo 27). La

Si no se repara la herramienta, pueden fallar el motor y

loscojinetes.

3. Vuelva a instalar los tornillos para fijar la caja de engranes

al alojamiento del motor. Apriete los tornillos a 28pulg.‑

lb. de apriete. Apretar demasiado puede hacer que los

tornillos setrasrosquen.

Giro de Caja de Engranes (Fig. E)

Para mejorar la comodidad del usuario, la caja de engranes

girará 90° para operaciones decorte.

1. Retire los cuatro tornillos de esquina (T25) que sujetan la

caja de engranes al alojamiento delmotor.

2. Sin separar la caja de engranes del alojamiento del

motor, gire el cabezal de la caja de engranes a la

posicióndeseada.

NOTA: Si la caja de engranes y el alojamiento del motor

se separan más de 3mm (1/8”), la herramienta se debe

reparar y ensamblar por un centro de servicio DEWALT.

Conexión de Manija Auxiliar (Fig. D)



ADVERTENCIA: Esta manija SE DEBE UTILIZAR

EN TODO MOMENTO para mantener el control

completo de la herramienta. Siempre asegúrese que

la manija estéapretada.

Atornille la manija auxiliar

5

firmemente en uno de los

orificios

21

de montaje roscados de la caja deengranes.

ENSAMBLE Y AJUSTES



ADVERTENCIA: Para reducir el riesgo de lesiones

personales, apague la unidad y retire el paquete

de batería antes de realizar cualquier ajuste o

retirar/instalar conexiones o accesorios, cuando

reemplace la línea, o antes de la limpieza. Un

arranque accidental puede causarlesiones.

Características

E- Clutch™

Esta unidad está equipada con un E‑Clutch™ (Embrague

electrónico), que en el caso de una carga alta, la unidad

se apagará para reducir la torsión de reacción al usuario.

El interruptor se necesita activar (encender y apagar) para

reiniciar laherramienta.

Kickback Brake™

Cuando se detecte un evento de atrapamiento,

ahogamiento, o atasco el freno electrónico se activa con la

fuerza máxima para detener rápidamente la rueda, reducir

el movimiento de la esmeriladora, y apagarla. El interruptor

se necesita activar (encender y apagar) para reiniciar

laherramienta.

Protección de Sobrecarga Power-Off™

El suministro de energía al motor se reducirá en caso de

sobrecarga del motor. La herramienta se apagará con

sobrecarga continua del motor. El interruptor se necesita

activar (encender y apagar) para reiniciar la herramienta.

La herramienta se apagará cada vez que la carga de

corriente alcance el valor de corriente de sobrecarga (punto

de quemado de motor). Si ocurren paros continuos de

sobrecarga, aplique menos fuerza/peso sobre la herramienta

hasta que funcione sin activar lasobrecarga.

Arranque Suave Electrónico

Esta característica limita la velocidad de arranque inicial,

permitiendo que la herramienta llegue a la velocidad

completa después de un periodo de 1segundo.

ESPAÑOL



ADVERTENCIA: El uso de una brida o protección

dañada o la falla en usar una brida y protección

adecuadas puede resultar en lesiones debidas

a la ruptura de la rueda y/o contacto con la

misma. Consulte la Tabla de accesorios para

informaciónadicional.

Montaje de Ruedas sin Cubo (Fig.H)

1. Coloque la herramienta sobre una mesa, con la

protección haciaarriba.

2. Coloque la rueda

16

contra la brida de respaldo

6

centrando la rueda sobre el centro levantado (piloto) de

la brida derespaldo.

3. Mientras presiona el botón de bloqueo de husillo y con

las depresiones circulares viendo al lado opuesto de la

rueda, enrosque la brida de bloqueo roscada

7

sobre el

husillo de forma que las orejas se conecten con las dos

ranuras en elhusillo.

4. Mientras presiona el botón de bloqueo del husillo,

apriete la brida de bloqueo roscada

7

con una

llavehidráulica.

5. Para retirar la rueda, presione el botón de bloqueo del

husillo y afloje la brida de bloqueoroscada.

Montaje de Almohadillas de Respaldo de

Lijado (Fig. A, J)

NOTA: No se requiere el uso de una protección con discos

de lijado que usan almohadillas de respaldo, a menudo

llamadas discos de resina de fibra. Ya que no se requiere una

protección para estos accesorios, la protección puede o no

ajustarse correctamente si seusa.



ADVERTENCIA: La falla en asentar adecuadamente la

tuerca de sujeción y/o la almohadilla podría resultar en

lesiones serias (o daño a la herramienta o larueda).



ADVERTENCIA: Se debe volver a instalar la protección

adecuada para aplicaciones de rueda de pulido, rueda

de corte, disco de aleta de lijado, cepillo de alambre

y rueda de alambre, después que se completen las

aplicaciones delijado.

1. Coloque o enrosque adecuadamente la almohadilla de

respaldo

19

sobre elhusillo.

2. Coloque el disco de lijado

18

sobre la almohadilla de

respaldo

19

3. Mientras presiona el botón de bloqueo del husillo

3

enrosque la tuerca de la abrazadera de lijado

20

el husillo, pilotando el cubo elevado en la tuerca de

sujeción en el centro del disco de lijado y la almohadilla

derespaldo.

4. Apriete la tuerca de sujeción con la mano. Luego

presione el botón de bloqueo del husillo mientras gira el

disco de lijado hasta que el disco de lijado y la tuerca de

sujeción esténajustados.

5. Para retirar la rueda, sujete y gire la almohadilla de

respaldo y la almohadilla de lijado mientras presiona el

botón de bloqueo deleje.

misma protección está diseñada para usarse con

discos de aleta de lijado (Tipo 27y 29) y cepillos de

alambre. El lijado y corte con ruedas diferentes a Tipo

27y 29requieren protecciones de accesorios diferentes

no incluidas con la herramienta. Las instrucciones

de montaje para estas protecciones de accesorios se

incluyen en el paquete deaccesorios.

1. Abra la palanca de liberación de protección

9

. Alinee las

orejas

14

en la protección con las ranuras

15

en la caja

deengranes.

2. Empuje la protección hacia abajo hasta que las orejas de

protección se conecten y giren libremente en la ranura

del cubo de la caja deengranes.

3. Con el seguro de la protección abierto, gire la

protección

8

en la posición de operación deseada. El

cuerpo de la protección se debe colocar entre el husillo

y el operador para proporcionar protección máxima

aloperador.

4. Cierre el seguro de la protección para asegurar la

protección en la cubierta de la caja de engranes. No debe

poder girar la protección a mano cuando el seguro esté

cerrado. No opere la lijadora con una protección suelta o

la palanca de sujeción en la posiciónabierta.

5. Para retirar la protección, abra el seguro de la protección,

gire la protección de forma que las flechas estén

alineadas y jale la protección haciaarriba.

NOTA: La protección está pre‑ajustada al diámetro del

cubo de la caja de engranes en la fábrica. Si, después de

un periodo de tiempo, la protección se suelta, apriete el

tornillo de ajuste

17

con la palanca de abrazadera en la

posicióncerrada.



ATENCIÓN: No apriete el tornillo de ajuste con la

palanca de abrazadera en la posición abierta. Puede

resultar en daño indetectable a la protección o el cubo

demontaje.



ATENCIÓN: Si la protección no se puede apretar por

la abrazadera de ajuste, no use la herramienta y lleve

la herramienta y la protección a un centro de servicio o

reemplace laprotección.

Bridas y Ruedas



ADVERTENCIA: Para reducir el riesgo de lesiones

personales serias, apague la unidad y retire el

paquete de batería antes de realizar cualquier

ajuste o retirar/ instalar conexiones o accesorios.

Una activación accidental puede causarlesiones.

Montaje de Ruedas sin Cubo (Fig. H, I)



ADVERTENCIA: La falla en asentar adecuadamente

las bridas y/o la rueda podría resultar en lesiones serias

(o daño a la herramienta o larueda).



ATENCIÓN: Las bridas incluidas se deben usar con las

ruedas de pulido Tipo 27/42 y ruedas de corte Tipo1/41

de centro rebajado. Consulte la Tabla de accesorios

para informaciónadicional.



ADVERTENCIA: Se requiere una protección de rueda

de corte de dos lados cuando se usen ruedas de corte

abrasivas o ruedas de corte recubiertas de diamante.

ESPAÑOL

misma. DCG460 incluye una brida permanente que

reemplaza la brida de accesorios Tipo11.

1. Instale la protección

25

como se muestra en la Fig.G.

2. El cuerpo de la protección se debe colocar entre el husillo

y el operador para proporcionar protección máxima

aloperador.

3. Apriete firmemente los dos tornillos de sujeción

26

suministrados con laprotección.

Montaje de Rueda de Copa Cónica

(Fig. A)

1. Enrosque la rueda de copa cónica en el husillo con la

mano, asentando la rueda contra la brida de apoyo

6

2. Presione el botón de bloqueo del husillo y apriete la

rueda con lamano.

3. Para retirar la rueda, invierta el procedimientoanterior.



ATENCIÓN: Si no se asienta correctamente la rueda

contra la brida de respaldo antes de encender la

herramienta, puede resultar en daño a la herramienta

o larueda.

NOTA: Ajuste el faldón de la protección de modo que

sólo quede expuesto 1/8" de la rueda aflojando los

pernos, permitiendo que la protección se alargue. Apriete

bien los pernos del faldón de protección antes de usar

laesmeriladora.

Uso de Rueda de Copa Cónica (Fig. P)

Las ruedas de copa cónica están diseñadas para la

eliminación de materialespesados.

1. Permita que la herramienta alcance la velocidad

completa antes de tocar la superficie de trabajo con

laherramienta.

2. Aplique una presión mínima sobre la superficie de

trabajo, permitiendo que la herramienta funcione a

altavelocidad.

3. Mantenga un ángulo de 5° a 10° entre la herramienta y

la superficie detrabajo.

4. Mueva la herramienta continuamente en movimiento al

frente y atrás para evitar crear muescas en la superficie

detrabajo.

5. Retire la herramienta de la superficie de trabajo antes

de apagarla. Deje que la herramienta deje de girar antes

desoltarla.

Antes de la Operación

• Instale la protección y el disco o rueda apropiados. No

utilice discos o ruedas excesivamentedesgastados.

• Asegúrese que la brida de bloqueo roscada esté

montada correctamente. Siga las instrucciones dadas en

la Tabla deaccesorios.

• Asegúrese que el disco o la rueda gire en la dirección de

las flechas del accesorio y laherramienta.

• No use un accesorio dañado. Antes de cada uso, revise

el accesorio tales como las ruedas abrasivas respecto

a astillas y grietas, la almohadilla de respaldo respecto

a grietas, ruptura o desgaste excesivo o el cepillo de

alambre respecto a alambres sueltos o agrietados. Si

se deja caer la herramienta eléctrica o el accesorio,

Montaje y desmontaje de ruedas con

cubo (Fig. K)

Las ruedas con cubo se instalan directamente en el husillo. La

rosca del accesorio debe coincidir con la rosca delhusillo.

1. Enrosque a mano la rueda en el husillo

4

2. Presione el botón de bloqueo del husillo

3

y use una

llave para apretar el cubo de larueda.

3. Invierta el procedimiento anterior para retirar larueda.

AVISO: Si no se asienta correctamente la rueda antes

de encender la herramienta, puede resultar en daño a

la herramienta o larueda.

Montaje de Escobillas de Alambre y

Ruedas de Alambre (Fig. A, K)



ADVERTENCIA: La falla en asentar adecuadamente el

cepillo/rueda podría resultar en lesiones serias (o daño

a la herramienta o larueda).



ATENCIÓN: Para reducir el riesgo de lesiones

personales, use guantes de trabajo cuando

maneje cepillos de alambre y ruedas. Pueden

volverseafilados.



ATENCIÓN: Para reducir el riesgo de daños a

la herramienta, la rueda o el cepillo no deben

tocar la protección cuando estén montados o

mientras esté en uso. Se podrían producir daños no

detectables en el accesorio, haciendo que los alambres

se fragmenten de la rueda o la copa delaccesorio.

Las escobillas de copa de alambre o las ruedas de alambre se

instalan directamente en el husillo roscado sin el uso de brida

de bloqueo. Utilice únicamente cepillos de alambre o ruedas

provistas con un 5/8"‑11 cubo roscado. Estos accesorios

están disponibles a un costo adicional en su distribuidor o

centro de servicio autorizadolocal.

1. Coloque la herramienta sobre una mesa, con la

protección haciaarriba.

2. Enrosque la rueda en el husillo

4

amano.

3. Presione el botón de bloqueo de husillo

3

y use una

llave en el cubo de la rueda de alambre o cepillo para

apretar larueda.

4. Para retirar la rueda, invierta el procedimientoanterior.

AVISO: Para reducir el riesgo de dañar la herramienta,

coloque correctamente el cubo de la rueda antes

deencenderla.

Montaje y Uso de Rueda de Copa Cónica

(Tipo D)

Montaje de Protección de Rueda de

Copa Cónica (Tipo D) (Fig. G)



ADVERTENCIA: La protección de rueda de copa

cónica no se incluye con esta herramienta. Las ruedas

de copa cónica requieren bridas y protecciones

adecuadas. La protección de rueda de copa cónica de

4" D284934 y la protección de rueda de copa cónica

de 6" D284936 están disponibles como accesorios e

incluyen la brida adecuada. La falla en usar una brida

y protección adecuadas puede resultar en lesiones

debidas a la ruptura de la rueda y contacto con la

ESPAÑOL

LED de indicador de carga pesada (Fig. A)

El LED de indicador de carga pesada

se iluminará como

advertencia cuando la herramienta se esté presionando

demasiado. Continuar usando la herramienta después de

que el LED se encienda podría causar que la herramienta se

apague o reduzca el tiempo deoperación.

Interruptor de Gatillo y Palanca de

Bloqueo en Apagado (Fig. A)



ADVERTENCIA: Antes de utilizar la herramienta,

compruebe que el mango auxiliar esté bienapretado.



ADVERTENCIA: Sujete el mango auxiliar y el mango

principal de la herramienta firmemente para mantener

el control de la herramienta durante la puesta en

Esmerilado, Lijado y Cepillado Metálico de

Superficies (Fig. N)



ATENCIÓN: Utilice siempre un protector correcto

según las instrucciones de estemanual.

Para realizar un trabajo en la superficie de una pieza

detrabajo:

1. Permita que la herramienta alcance la velocidad máxima

antes de ponerla en contacto con la superficie detrabajo.

2. Aplique una presión mínima a la superficie de trabajo,

permitiendo a la herramienta operar a alta velocidad. La

velocidad de eliminación de material es mayor cuando la

herramienta opera a velocidadalta.

3. Mantenga un ángulo apropiado entre la herramienta y la

superficie de trabajo. Consulte la tabla de acuerdo con la

funciónparticular.

Función Ángulo

Esmerilado 20˚-30˚

Lijado con disco de aletas 5˚-10˚

Lijado con almohadilla de respaldo 5˚-15˚

Cepillado metálico 5˚-10˚

Bloqueo del Husillo (Fig. A)

El botón de bloqueo del husillo

3

se proporciona para

prevenir que el husillo gire cuando instale o retire las ruedas.

Opere el bloqueo de husillo sólo cuando la herramienta esté

apagada, la batería esté retirada y el husillo se haya detenido

porcompleto.

AVISO: Para reducir el riesgo de daños en la

herramienta, no active el bloqueo del husillo mientras

la herramienta está funcionando. Se dañará la

herramienta y el accesorio conectado puede salirse y

causarlesiones.

Para activar el seguro, presione el botón de bloqueo del

husillo y gire el husillo hasta que no pueda girar más

elhusillo.

marcha y durante el uso de la misma y hasta que el

disco o accesorio deje de rotar. Asegúrese de que el

disco se haya parado por completo antes de tumbar

laherramienta.

1. Para encender la herramienta, empuje la palanca de

bloqueo en apagado

2

hacia la parte trasera de la

herramienta, luego apriete el interruptor de gatillo

1

La herramienta funcionará mientras el interruptor

estéapretado.

2. Apague la herramienta soltando el interruptor

deliberación.



ADVERTENCIA: Deje que la herramienta alcance la

velocidad máxima antes de ponerla en contacto con

la superficie de trabajo. Levante la herramienta de la

superficie de trabajo antes deapagarla.

NOTA: Esta herramienta no está prevista para bloquear

el interruptor en la posición de encendido, y nunca debe

bloquearse en la posición de encendido por ningún

otromedio.

Colocación Adecuada de Manos (Fig. M)



ADVERTENCIA: Para reducir el riesgo de lesiones

personales serias, SIEMPRE use la posición de las

manos adecuada como se muestra.



ADVERTENCIA: Para reducir el riesgo de lesiones

personales serias, SIEMPRE sostenga firmemente en

anticipación de una reacciónrepentina.

La posición de manos adecuada requiere una mano en

la manija principal

12

y la otra mano sobre la manija

auxiliar

5

, como se muestra en la Fig.M.

Instalación y Desinstalación de Paquete de

Batería (Fig. L)



ADVERTENCIA: Asegúrese que la herramienta/

aparato esté en la posición de apagado antes de

insertar el paquete debatería.

NOTA: Para mejores resultados, asegúrese que su paquete

de batería esté completamentecargado.

1. Para instalar el paquete de batería

10

en la manija de la

herramienta, alinee el paquete de la batería con los rieles

dentro de la manija de la herramienta y deslícelo en la

manija hasta que el paquete de batería esté asentado

firmemente en la herramienta y asegúrese que no

sedesconecte.

2. Para retirar el paquete de batería de la herramienta,

presione el botón de liberación

11

y jale firmemente el

paquete de batería fuera de la manija de la herramienta.

Insértelo en el cargador como se describe en la sección

de cargador de estemanual.

OPERACIÓN



ADVERTENCIA: Para reducir el riesgo de lesiones

personales severas, apague la unidad y retire el

paquete de batería antes de realizar cualquier

ajuste o retirar/instalar conexiones o accesorios.

Un arranque accidental puede causarlesiones.

revise respecto a daño o instale un accesorio que no

esté dañado. Después de revisar e instalar un accesorio,

colóquese usted y a los espectadores lejos del plano del

accesorio giratorio y opere la herramienta eléctrica en

la velocidad sin carga máxima durante un minuto. Los

accesorios dañados por lo general se romperán durante

este tiempo deprueba.

ESPAÑOL

Rectificado y Corte de Bordes (Fig. O)



ADVERTENCIA:

No use ruedas de pulido/corte de bordes

para aplicaciones de rectificado de superficies, ya que

estas ruedas no están diseñadas para presiones laterales

que se encuentran con el rectificado de superficies. Puede

resultar en ruptura de la rueda ylesiones.



ATENCIÓN:

Las ruedas utilizadas para el pulido o corte

de borde pueden romperse o retroceder si se doblan o

giran mientras la herramienta se utiliza. En todas las

operaciones de pulido/corte de bordes, el lado abierto de

la protección debe colocarse lejos deloperador.

AVISO: El lijado/corte de bordes con una rueda Tipo27

debe limitarse a cortes superficiales y muescas—

menor de 13mm (1/2") de profundidad cuando la

rueda es nueva. Reduzca la profundidad de corte/

muesca igual a la reducción del radio de la rueda

a medida que se desgasta. Consulte la Tabla de

Accesorios para información adicional. El pulido/

corte de bordes con una rueda Tipo 41requiere el uso

de una protección Tipo1/41 / TipoA.

1. Permita que la herramienta alcance su velocidad máxima

antes de tocar la herramienta con la superficie detrabajo.

2. Aplique una presión mínima sobre la superficie de

trabajo, permitiendo que la herramienta funcione a alta

velocidad. La velocidad de pulido/corte es mayor cuando

la herramienta funciona a altavelocidad.

3. Colóquese de manera que la parte inferior abierta de la

rueda quede haciausted.

4. Una vez que comience un corte y se establezca una

ranura en la pieza de trabajo, no cambie el ángulo de

corte. Cambiar el ángulo hará que la rueda se doble y

puede romperla. Las ruedas abrasivas de borde no están

diseñadas para soportar presiones laterales causadas por

laflexión.

5. Retire la herramienta de la superficie de trabajo antes de

apagar la herramienta. Permita que la herramienta deje

de girar antes desoltarla.

3. El lijado debería hacerse de modo que se reduzcan los

vestigios de polvo de pintura fuera del área detrabajo.

Limpieza y Eliminación de Residuos

1. Todas las superficies del área de trabajo deben ser

limpiadas en profundidad y repasadas con aspiradora

todos los días mientras dure el proyecto de lijado.

Las bolsas de filtro de la aspiradora deben cambiarse

confrecuencia.

2. Las láminas de protección de plástico deben recogerse

y eliminarse junto con el polvo y cualquier otro residuo.

Deberán colocarse en un recipiente para desechos

sellado y eliminarse de acuerdo con los procedimientos

normales de eliminación de labasura.

Durante la limpieza, se impedirá a niños y mujeres

embarazadas el acceso al área detrabajo.

3. Todos los juguetes, muebles lavables y utensilios usados

por niños deberán lavarse a fondo antes de volverlos

ausar.

4. Mantenga el contacto entre el borde del disco y la

superficie detrabajo.

‑ Para operaciones de esmerilado, lijado con discos de

aletas o cepillado metálico desplace la herramienta

continuamente con un movimiento hacia adelante

y hacia atrás para evitar crear surcos en la superficie

detrabajo.

‑ Si lija con una almohadilla de respaldo, desplace la

herramienta constantemente en línea recta para no

quemar ni rayar la superficie detrabajo.

NOTA: Permitir que la herramienta se apoye en la superficie

de trabajo sin desplazarla dañará la pieza detrabajo.

5. Quite la herramienta de la superficie de trabajo antes de

apagarla. Permita que la herramienta deje de girar antes

desoltarla.



ATENCIÓN: Tenga mucho cuidado cuando trabaje

sobre un borde, pues puede producirse un movimiento

brusco y repentino de laesmeriladora.

Precauciones que Deben Tomarse

al Trabajar en una Pieza de Trabajo

Pintada

1. NO SE RECOMIENDA el lijado o cepillado metálico

de pinturas a base de plomo debido a la dificultad

de controlar el polvo contaminado. La intoxicación

por plomo es más peligrosa para niños y

mujeresembarazadas.

2. Ya que es difícil identificar si una pintura contiene plomo

o no, sin antes hacer un análisis químico, recomendamos

que se tomen las siguientes precauciones al lijar

cualquier pintura:

Seguridad Personal

1. Ningún niño o mujer embarazada debería entrar al

área de trabajo donde se esté lijando o cepillando con

escobilla metálica pintura hasta que se haya terminado

de limpiar elárea.

2. Todas las personas que entren en el área de trabajo

deben usar una mascarilla antipolvo o un respirador.

El filtro debería ser reemplazado a diario o cuando el

usuario tenga dificultades pararespirar.

NOTA: Sólo se deberían utilizar aquellas mascarillas

antipolvo adecuadas para trabajar con polvo y gases de

pinturas con plomo. Las mascarillas regulares para pintar

no ofrecen esta protección. Visite su distribuidor de

ferretería local para obtener la máscara N.I.O.S.H.correcta.

3. No se debe COMER, BEBER ni FUMAR en el área

de trabajo para evitar ingerir partículas de pintura

contaminada. Los trabajadores se deben lavar y limpiar

ANTES de comer, beber o fumar. No deben dejarse

artículos de comida, bebida o tabaco en el área de

trabajo donde se podría depositar polvo sobreellos.

Seguridad Ambiental

1. La pintura debe ser retirada de manera que se reduzca al

mínimo la cantidad de polvogenerado.

2. Las áreas donde se realiza remoción de pintura deben

estar selladas con láminas de plástico de 4mm degrosor.

ESPAÑOL

Chip Tool Connect™ (Fig. Q)



ADVERTENCIA: Para reducir el riesgo de lesiones

personales, apague la unidad

y retire el paquete

de batería

antes de realizar cualquier ajuste o

retirar/instalar conexiones o accesorios. Una

activación de arranque accidental puede causarlesiones.

Su herramienta está lista con el Chip Tool Connect™ y tiene

una ubicación para instalación de un Chip Tool Connect™.

El Chip Tool Connect™ es una aplicación opcional para su

dispositivo inteligente (como un teléfono inteligente o

tableta) que conecta el dispositivo para utilizar la aplicación

móvil para funciones de administración de inventario.

Consulte la Hoja de instrucciones del Chip Tool Connect™

para informaciónadicional.

Instalación de Chip Tool Connect™

1. Retire los tornillos de retención

24

que sostienen la

cubierta de protección del Chip Tool Connect™

22

laherramienta.

2. Retire la cubierta de protección e inserte el Chip Tool

Connect™ en la cavidad vacía

23

3. Asegúrese que el Chip Tool Connect™ esté al ras con el

alojamiento. Asegúrelo con los tornillos de retención y

apriete lostornillos.

Accesorios



ADVERTENCIA: Ya que los accesorios, diferentes

a los ofrecidos por DEWALT no se han probado con

este producto, el uso de tales accesorios con esta

herramienta podría ser peligroso. Para reducir el

riesgo de lesiones, sólo se deben usar accesorios

recomendados por DEWALT con esteproducto.



ADVERTENCIA: No use una rueda abrasiva adherida

que haya pasado su fecha de caducidad (EXP) como se

indica cerca del centro de la rueda, si se proporciona.

Las ruedas caducadas tienen más probabilidades de

reventar y causar lesiones graves. Almacene las ruedas

abrasivas adheridas en un lugar seco sin temperaturas

extremas ni humedad. Destruya las ruedas caducadas

o dañadas para que no puedanusarse.

Limpieza



ADVERTENCIA: Sople la suciedad yel polvo de todos

los conductos de ventilación con aire seco, al menos

una vez por semana. Para reducir el riesgo de lesiones,

utilice siempre protección para los ojos aprobada

ANSIZ87.1 al realizar estatarea.



ADVERTENCIA: Nunca utilice solventes ni otros

químicos abrasivos para limpiar las piezas no

metálicas de la herramienta. Estos productos químicos

pueden debilitar los materiales plásticos utilizados

en estas piezas. Utilice un paño humedecido sólo con

agua y jabón neutro. Nunca permita que penetre

líquido dentro de la herramienta ni sumerja ninguna

de las piezas en unlíquido.

MANTENIMIENTO



ADVERTENCIA: Para reducir el riesgo de lesiones

personales serias, apague la unidad y retire el

paquete de batería antes de realizar cualquier

ajuste o retirar/instalar conexiones o accesorios.

Un arranque accidental puede causarlesiones.

Su DEWALT ha sido diseñada para funcionar durante un

largo período de tiempo con un mínimo de mantenimiento.

La operación satisfactoria continua depende del cuidado

adecuado de la herramienta y la limpiezaregular.

La capacidad de esta herramienta es de 180mm(7") y

228mm (9") de diámetrox6mm (1/4") de esmerilado de

espesor o ruedas de corte de 5mm (3/16") de espesor. Es

importante elegir las protecciones correctas, almohadillas

de respaldo y bridas para usar con los accesorios de la

esmeriladora. Vea la Tabla de accesorios sobre información

para elegir los accesorioscorrectos.



ADVERTENCIA: Los accesorios deben tener capacidad

por lo menos para la velocidad recomendada en la

etiqueta de advertencia de la herramienta. Las ruedas

y otros accesorios que operen sobre su velocidad

nominal para el accesorio pueden ser expulsados y

causar lesiones. Los accesorios roscados deben tener

un cubo de por lo menos 5/8"‑11. Cada accesorio sin

rosca debe tener un orificio de eje de 7/8" (22mm). De

lo contrario, se puede haber diseñado para una sierra

circular. Use únicamente los accesorios mostrados

en la Tabla de accesorios de este manual. Las

clasificaciones de accesorios siempre debe ser superior

a la velocidad de la herramienta como se muestra en la

placa de información de laherramienta.



ADVERTENCIA: Maneje y guarde todas las ruedas

abrasivas cuidadosamente para evitar daño a partir

de choque térmico, calor, daño mecánico, etc. Guarde

en una área protegida seca libre de alta humedad,

temperaturas de congelamiento o cambios de

temperaturaextremos.

Control de Herramienta Inalámbrico

(Fig. A)



ATENCIÓN: Lea todas las advertencias de seguridad,

instrucciones y especificaciones del aparato que están

vinculados con laherramienta.

Su herramienta está equipada con un transmisor de

Control de Herramienta Inalámbrico que permite que se

conecte inalámbricamente con otro dispositivo de Control

de Herramienta Inalámbrico, tal como un extractor de

polvo DEWALT.

Para conectar su herramienta utilizando el Control de

Herramienta Inalámbrico, presione el interruptor de

gatillo

1

y el botón de conexión del Control de Herramienta

Inalámbrico en el dispositivo separado. Un LED en el

dispositivo separado le informará cuando se haya conectado

con éxito suherramienta.

Los accesorios recomendados para uso con su producto

están disponibles por un costo adicional a partir de

su distribuidor local o centro de servicio autorizado. Si

necesita asistencia para localizar cualquier accesorio,

por favor póngase en contacto con DEWALT llame al

1-800-4-DEWALT (1-800-433-9258) o visite nuestro sitio

web: www.dewalt.com.

ESPAÑOL

Registro en Línea

Gracias por su compra. Registre su producto ahorapara:

• SERVICIO EN GARANTÍA: Si completa esta tarjeta, podrá

obtener un servicio en garantía más eficiente, en caso de

que exista un problema con suproducto.

• CONFIRMACIÓN DE PROPIEDAD: En caso de una

pérdida que cubra el seguro, como un incendio, una

inundacíon o un robo, el registro de propiedad servirá

como comprobante decompra.

• PARA SU SEGURIDAD: Si registra el producto, podremos

comunicarnos con usted en el caso improbable que se

deba enviar una notificación de seguridad conforme a la

Mod./Cat.: ___________________________________

Marca: _____________________________________

Núm. deserie: ________________________________

(Datos para ser llenados por el distribuidor)

Fecha de compra y/o entrega delproducto:

___________________________________________

Nombre y domicilio del distribuidor donde se adquirió

elproducto:

___________________________________________

Este producto está garantizado por un año a partir de

la fecha de entrega, contra cualquier defecto en su

funcionamiento, así como en materiales y mano de obra

empleados para su fabricación. Nuestra garantía incluye la

reparación o reposición del producto y/o componentes sin

cargo alguno para el cliente, incluyendo mano de obra, así

como los gastos de transportación razonablemente erogados

derivados del cumplimiento de estecertificado.

Para hacer efectiva esta garantía deberá presentar su

herramienta y esta póliza sellada por el establecimiento

comercial donde se adquirió el producto, de no contar con

ésta, bastará la factura decompra.

Excepciones

Esta garantía no será válida en los siguientescasos:

• Cuando el producto se hubiese utilizado en condiciones

distintas a las normales;

• Cuando el producto no hubiese sido operado de acuerdo

con el instructivo de uso que se acompaña;

• Cuando el producto hubiese sido alterado o reparado por

personas distintas a las enlistadas al final de estecertificado.

Anexo encontrará una relación de sucursales de servicio de

fábrica, centros de servicio autorizados y franquiciados en la

República Mexicana, donde podrá hacer efectiva su garantía

y adquirir partes, refacciones y accesoriosoriginales.

Solamente para propósito deMéxico:

Importado por: S.A de C.V.

Antonio Dovali Jaime #70 Torre C Piso 8

Col. Santa Fe Alvaro Obregon,

Ciudad de Mexico,Mexico.

C.P 01210

TEL(52) 5553267100

R.F.C.BDE8106261W7

Reparaciones

El cargador y las unidades de batería no pueden

serreparados. El cargador y la unidad de batería no

contienen piezasreparables.



ADVERTENCIA: Para asegurar la SEGURIDAD y la

CONFIABILIDAD del producto, las reparaciones, el

mantenimiento y los ajustes (inclusive la inspección y

el cambio de las escobillas, cuando proceda) deben ser

realizados en un centro de mantenimiento en la fábrica

DEWALT u en un centro de mantenimiento autorizado

DEWALT. Utilice siempre piezas de repuestoidénticas.

Para reparación y servicio de sus herramientas

eléctricas, favor de dirigirse al

Centro de Servicio más cercano

CULIACAN, SIN

Blvd. Emiliano Zapata 5400‑1Poniente Col.

San Rafael

(667) 7178999

GUADALAJARA, JAL

Av. La Paz #1779‑ Col. Americana Sector

Juárez

(33) 38256978

MEXICO, D.F.

Eje Central Lázaro Cárdenas No. 18‑ Local

D, Col. Obrera

(55) 55889377

MERIDA, YUC

Calle 63#459‑A ‑ Col. Centro (999) 9285038

MONTERREY, N.L.

Av. Francisco I. Madero 831Poniente ‑ Col.

Centro

(818) 3752313

PUEBLA, PUE

17Norte #205 ‑ Col. Centro (222) 2463714

QUERETARO, QRO

Av. San Roque 274‑ Col. San Gregorio (442) 2176314

SAN LUIS POTOSI, SLP

Av. Universidad 1525‑ Col. San Luis (444) 8142383

TORREON, COAH

Blvd. Independencia, 96Pte. ‑ Col. Centro (871) 7165265

VERACRUZ, VER

Prolongación Díaz Mirón #4280‑ Col. Remes (229) 9217016

VILLAHERMOSA, TAB

Constitución 516‑A ‑ Col. Centro (993) 3125111

PARA OTRASLOCALIDADES:

Si se encuentra en México, por favor llame al(55) 53267100

Si se encuentra en U.S., por favor llame al

1-800-4-DEWALT (1-800-433-9258) o visite nuestro sitio

web: www.dewalt.com

Póliza de Garantía

IDENTIFICACIÓN DELPRODUCTO:

Sello o firma delDistribuidor.

Nombre delproducto: __________________________

4. Consulte la Hoja de Instrucciones de Chip Tool

Connect™ para instruccionesadicionales.

ESPAÑOL

Garantía limitada de tres años

Para los términos de garantía, visite https://

www.dewalt.com/support/warranty.

Para solicitar una copa escrita de los términos de garantía,

póngase en contacto con: Servicio al Cliente en DEWALT

Industrial Tool Co., 701East Joppa Road, Towson, MD

21286o llame al 1-800-4-DeWALT (1-800-433-9258).

AMÉRICA LATINA: Esta garantía no aplica a productos

vendidos en América Latina. Para productos vendidos

en América Latina, consulte la información de garantía

específica contenida en el empaque, llame a la compañía

local o consulte la página de Internet respecto a la

información degarantía.

REEMPLAZO GRATUITO DE ETIQUETA DE GARANTÍA:

Si sus etiquetas de advertencia se vuelven ilegibles o

faltan, llame al 1-800-4-DEWALT (1-800-433-9258) para

reemplazogratuito.

Discos de aleta de lijado sin cubo

Protección Tipo 27 /

Tipo B (Profunda)

NA179706: 7"

NA179692: 9"

Disco de aleta de lijado

sin cubo

Brida de bloqueo

NA290954

Ruedas de copa de alambre con cubo

Protección Tipo 27 /

Tipo B (Profunda)

NA179706: 7"

NA179692: 9"

Rueda de copa

de alambre con cubo

Ruedas de alambre con cubo

Protección Tipo 27 /

Tipo B (Profunda)

NA179706: 7"

NA179692: 9"

Rueda de alambre

con cubo

Ruedas esmeriladoras centrales hundidas Tipo 27

Protección Tipo 27 /

Tipo B (Superficial)

NA179703 7"**

NA179697 9"**

Rueda central hundida

Tipo 27

Brida de bloqueo

NA290954

Ruedas de corte Tipo 1/41

Protección Tipo 1/41/

Tipo A

N039610 7"**

NA216780 9"

Rueda de corte

abrasiva Tipo 1/41

Brida de bloqueo

NA290954

DCG460 TABLA DE ACCESORIOS

Ruedas aprobadas para uso con DCG460

Tipo 1/ T1 ***

Tipo 27 / T27

Tipo 29 / T29

Tipo 11 / T11

Ruedas no aprobadas para DCG460

Tipo 28 / T28

†

Rueda de esmeriladora con cubo Tipo 27

Protección Tipo 27 /

Tipo B (Profunda)

NA179706: 7"

NA179692: 9"

Rueda con cubo

Tipo 27

Disco de aleta de lijado con cubo

Protección Tipo 27 /

Tipo B (Profunda)

NA179706: 7"

NA179692: 9"

Disco de aleta de lijado

con cubo

Federal Consumer Safety Act (Ley Federal de Seguridad de

Productos para elConsumidor).

• Registro en línea en

www.dewalt.com.

ESPAÑOL

Ruedas de corte de diamante

Protección Tipo 1/41/

Tipo A

N039610 7"**

NA216780 9"

Rueda de corte de

diamante

Brida de bloqueo

NA290954

Discos de lijado

Almohadilla de

respaldo de hule

DAJHXKMDO1**

DAJHXKHDO1**

Disco de lijado

Tuerca de sujeción

de lijado

(Incluida con

almohadilla de

respaldo de hule

DAJHXKMDO1** o

DAJHXKHDO1**)

Ruedas de copa cónica Tipo 11

Protección de copa

cónica

Tipo 11 / Tipo D

D284934 4"**

D284936 6"**

Piedra de copa cónica

Llave de rueda con cubo

Llave de rueda con

cubo N541784**

Llave hidráulica

NA252487



Las protecciones Tipo 1/41/Tipo A están diseñadas

para uso con ruedas de corte Tipo 1/41 y ruedas

Tipo 27marcadas sólo para corte. Pulir con ruedas

diferentes al Tipo 27y Tipo 29requiere diferentes

protecciones de accesorios. Siempre use la menor

protección adecuada posible que no haga contacto

con losaccesorios.

** NOTA: Disponible por un costo adicional en su

distribuidor o centro de servicio autorizadolocal.

*** NOTA: Éstas se pueden usar únicamente con la

protección Tipo A, N039610 7”**, NA2167809”.

† NOTA: Sólo ruedas centrales hundidas Tipo28.

Aros de refuerzo

Aros de refuerzo de superficie

DWE46172 7”**

Aros de refuerzo de superficie con

puerta DWE46170 7”**

NA219182 02/23

DEWALT Industrial Tool Co. 701East Joppa Road, Towson, MD 21286

The following are trademarks for one or more DEWALT power tools: the yellow and black color scheme, the “D” shaped air

intake grill, the array of pyramids on the handgrip, the kit box configuration, and the array of lozenge‑shaped humps on the

surface of thetool.

60V Max* Li-Ion

Battery Packs

Blocs-piles

Baterías

DCB606, DCB609, DCB609G, DCB612, DCB615

Chargers

Chargeurs

Cargadores

DCB103, DCB104, DCB107, DCB112, DCB113, DCB115, DCB118, DCB132, DCB1102, DCB1104,

DCB1106, DCB1112

* Maximum initial battery voltage (measured without a workload) is 20, 60or 120volts. Nominal voltage is 18, 54or 108. (120V Max*

is based on using 2DEWALT 60V Max* lithium‑ion batteries combined.)

* La tension initiale maximum du bloc‑piles (mesurée à vide) est de 20, 60ou 120volts. La tension nominale est de 18, 54ou 108.

(120V max* se base sur l’utilisation combinée de 2blocs‑piles au lithium ion DEWALT de 60Vmax*.)

* El máximo voltaje inicial de la batería (medido sin carga de trabajo) es 20, 60 o 120voltios. El voltaje nominal es de 18, 54o

108V. (120V Máx* se basan en el uso de 2baterías de iones de litio DEWALT de 60V Máx* combinadas.)

**BT ‑ Bluetooth®

NOTE: The Bluetooth® word mark and logos are registered trademarks owned by the Bluetooth®, SIG, Inc. and any use of

such marks by DEWALT is under license. Other trademarks and trade names are those of their respectiveowners.

REMARQUE : le mot servant de marque et les logos Bluetooth® sont des marques déposées appartenant à Bluetooth

SIG, Inc. et toute utilisation de ces marques par DEWALT est sous licence. Les autres marques de commerce et noms

commerciaux sont ceux de leurs détenteursrespectifs.

NOTA: La palabra y los logotipos de Bluetooth® son marcas registradas propiedad de Bluetooth®, SIG, Inc. y DEWALT utiliza

dichas marcas bajo licencia. Otras marcas comerciales y nombres comerciales pertenecen a sus respectivospropietarios.



WARNING: Use of any other battery packs may create a risk of injury andfire.



AVERTISSEMENT : utiliser d’autres blocs‑piles peut créer un risque de blessure oud’incendie.



ADVERTENCIA: El uso de cualquier otro paquete de batería puede crear un riesgo de lesiones eincendio.

Dewalt DCG460B 60V MAX 7"- 9" Large Angle Grinder

Product's Documents

Instruction Manual

Specifications

Dewalt DCG460B Questions and Answers
