INSTRUCTION MANUAL

MANUAL DE INSTRUCCIONES

Cordless Rebar Tying Tool

Amarradora Inalámbica de Varilla

XRT01

IMPORTANT: Read Before Using.

IMPORTANTE: Lea antes de usar.

2 ENGLISH

ENGLISH (Original instructions)

SPECIFICATIONS

Model: XRT01

Tie wire (Optional accessory) ø0.8 mm (21GA)

Diameter of rebars that can be tied From #3 x #3 to (#4 x 2) x (#4 x 2)

From 10 mm x 10 mm to (13 mm x 2) x (13 mm x 2)

Approximate number of ties

per reel

Annealing iron tie wire Approximately 120 ties

Galvanized tie wire Approximately 120 ties

Poly coated tie wire Approximately 105 ties

Overall length 304 mm (12")

Rated voltage D.C. 14.4/18 V

Net weight 2.3 - 2.6 kg (5.1 - 5.7 lbs)

•

Due to our continuing program of research and development, the specications herein are subject to change without notice.

• Specications and battery cartridge may di󰀨er from country to country.

• The weight may di󰀨er depending on the attachment(s), including the battery cartridge. The lightest and heavi-

est combinations, according to EPTA-Procedure 01/2014, are shown in the table.

Applicable battery cartridge and charger

Battery cartridge D.C.14.4 V Model BL1430B

D.C.18 V Model

BL1815N / BL1820B / BL1830 / BL1830B / BL1840B / BL1850B / BL1860B

Charger

DC18RC / DC18RD / DC18RE / DC18SD / DC18SE / DC18SF / DC18SH

•

Some of the battery cartridges and chargers listed above may not be available depending on your region of residence.

WARNING: Only use the battery cartridges and chargers listed above. Use of any other battery cartridges

and chargers may cause injury and/or re.

Combination of rebars that can be tied

Combination of 2 rebars

#3 (10 mm) #4 (13 mm) #5 (16 mm)

#3 (10 mm)

#4 (13 mm)

#5 (16 mm)

Combination of 3 rebars

#3 x #3 (10 mm x 10 mm) #4 x #4 (13 mm x 13 mm)

#3 (10 mm)

#4 (13 mm)

#5 (16 mm) -

Combination of 4 rebars

#3 x #3 (10 mm x 10 mm) #4 x #4 (13 mm x 13 mm)

#3 x #3 (10 mm x 10 mm)

#4 x #4 (13 mm x 13 mm)

NOTICE: If there is a gap between rebars or if the tool is used at an incorrect orientation, the rebars may not be

able to be tied.

3 ENGLISH

SAFETY WARNINGS

General power tool safety warnings

WARNING:

Read all safety warnings, instruc-

tions, illustrations and specications provided with this

power tool. Failure to follow all instructions listed below

may result in electric shock, re and/or serious injury.

Save all warnings and instruc-

tions for future reference.

The term "power tool" in the warnings refers to your

mains-operated (corded) power tool or battery-operated

(cordless) power tool.

Work area safety

1. Keep work area clean and well lit. Cluttered or

dark areas invite accidents.

2. Do not operate power tools in explosive atmo-

spheres, such as in the presence of ammable

liquids, gases or dust. Power tools create sparks

which may ignite the dust or fumes.

3. Keep children and bystanders away while

operating a power tool. Distractions can cause

you to lose control.

Electrical Safety

1. Power tool plugs must match the outlet. Never

modify the plug in any way. Do not use any

adapter plugs with earthed (grounded) power

tools. Unmodied plugs and matching outlets will

reduce risk of electric shock.

2. Avoid body contact with earthed or grounded

surfaces, such as pipes, radiators, ranges and

refrigerators. There is an increased risk of elec-

tric shock if your body is earthed or grounded.

3. Do not expose power tools to rain or wet con-

ditions. Water entering a power tool will increase

the risk of electric shock.

4. Do not abuse the cord. Never use the cord for

carrying, pulling or unplugging the power tool.

Keep cord away from heat, oil, sharp edges

or moving parts. Damaged or entangled cords

increase the risk of electric shock.

When operating a power tool outdoors, use an

extension cord suitable for outdoor use. Use of a cord

suitable for outdoor use reduces the risk of electric shock.

6. If operating a power tool in a damp location is

unavoidable, use a ground fault circuit inter-

rupter (GFCI) protected supply. Use of a GFCI

reduces the risk of electric shock.

Power tools can produce electromagnetic elds

(EMF) that are not harmful to the user. However,

users of pacemakers and other similar medical

devices should contact the maker of their device and/

or doctor for advice before operating this power tool.

Personal Safety

1. Stay alert, watch what you are doing and use

common sense when operating a power tool.

Do not use a power tool while you are tired or

under the inuence of drugs, alcohol or med-

ication. A moment of inattention while operating

power tools may result in serious personal injury.

2. Use personal protective equipment. Always

wear eye protection. Protective equipment such

as dust mask, non-skid safety shoes, hard hat, or

hearing protection used for appropriate conditions

will reduce personal injuries.

3. Prevent unintentional starting. Ensure the

switch is in the o󰀨-position before connecting

to power source and/or battery pack, picking

up or carrying the tool. Carrying power tools with

your nger on the switch or energising power tools

that have the switch on invites accidents.

4. Remove any adjusting key or wrench before

turning the power tool on. A wrench or a key left

attached to a rotating part of the power tool may

result in personal injury.

5. Do not overreach. Keep proper footing and

balance at all times. This enables better control

of the power tool in unexpected situations.

6. Dress properly. Do not wear loose clothing or

jewellery. Keep your hair, clothing and gloves

away from moving parts. Loose clothes, jewel-

lery or long hair can be caught in moving parts.

7. If devices are provided for the connection of

dust extraction and collection facilities, ensure

these are connected and properly used. Use of

dust collection can reduce dust-related hazards.

8. Do not let familiarity gained from frequent use

of tools allow you to become complacent and

ignore tool safety principles. A careless action

can cause severe injury within a fraction of a

second.

Always wear protective goggles to protect your

eyes from injury when using power tools. The

goggles must comply with ANSI Z87.1 in the USA.

It is an employer's responsibility to enforce the

use of appropriate safety protective equipment

by the tool operators and by other persons in

the immediate working area.

Power tool use and care

1. Do not force the power tool. Use the correct

power tool for your application. The correct

power tool will do the job better and safer at the

rate for which it was designed.

2. Do not use the power tool if the switch does

not turn it on and o󰀨. Any power tool that cannot

be controlled with the switch is dangerous and

must be repaired.

3. Disconnect the plug from the power source

and/or remove the battery pack, if detachable,

from the power tool before making any adjust-

ments, changing accessories, or storing power

tools. Such preventive safety measures reduce

the risk of starting the power tool accidentally.

4. Store idle power tools out of the reach of chil-

dren and do not allow persons unfamiliar with

the power tool or these instructions to operate

the power tool. Power tools are dangerous in the

hands of untrained users.

5. Maintain power tools and accessories. Check

for misalignment or binding of moving parts,

breakage of parts and any other condition that

may a󰀨ect the power tool’s operation. If dam-

aged, have the power tool repaired before use.

Many accidents are caused by poorly maintained

power tools.

4 ENGLISH

6. Keep cutting tools sharp and clean. Properly

maintained cutting tools with sharp cutting edges

are less likely to bind and are easier to control.

7. Use the power tool, accessories and tool bits

etc. in accordance with these instructions, tak-

ing into account the working conditions and

the work to be performed. Use of the power tool

for operations di󰀨erent from those intended could

result in a hazardous situation.

8. Keep handles and grasping surfaces dry,

clean and free from oil and grease. Slippery

handles and grasping surfaces do not allow for

safe handling and control of the tool in unexpected

situations.

9. When using the tool, do not wear cloth work

gloves which may be entangled. The entangle-

ment of cloth work gloves in the moving parts may

result in personal injury.

Battery tool use and care

1. Recharge only with the charger specied by

the manufacturer. A charger that is suitable for

one type of battery pack may create a risk of re

when used with another battery pack.

2. Use power tools only with specically desig-

nated battery packs. Use of any other battery

packs may create a risk of injury and re.

3. When battery pack is not in use, keep it away

from other metal objects, like paper clips,

coins, keys, nails, screws or other small metal

objects, that can make a connection from one

terminal to another. Shorting the battery termi-

nals together may cause burns or a re.

4. Under abusive conditions, liquid may be

ejected from the battery; avoid contact. If con-

tact accidentally occurs, ush with water. If

liquid contacts eyes, additionally seek medical

help. Liquid ejected from the battery may cause

irritation or burns.

5. Do not use a battery pack or tool that is dam-

aged or modied. Damaged or modied batteries

may exhibit unpredictable behaviour resulting in

re, explosion or risk of injury.

6. Do not expose a battery pack or tool to re or

excessive temperature. Exposure to re or tem-

perature above 130 °C may cause explosion.

7. Follow all charging instructions and do not

charge the battery pack or tool outside the

temperature range specied in the instruc-

tions. Charging improperly or at temperatures

outside the specied range may damage the

battery and increase the risk of re.

Service

1. Have your power tool serviced by a qualied

repair person using only identical replacement

parts. This will ensure that the safety of the power

tool is maintained.

2. Never service damaged battery packs. Service

of battery packs should only be performed by the

manufacturer or authorized service providers.

3. Follow instruction for lubricating and chang-

ing accessories.

4. Do not modify or attempt to repair the appli-

ance or the battery pack except as indicated in

the instructions for use and care.

Cordless rebar tying tool safety

warnings

1. Never point the tool toward a person. Never

put your hands or feet close to the tool tip.

If you accidentally operate the tool while it is

touching someone, it will lead to an unexpected

accident.

2. Do not load wire while the power to the tool is

turned on. Otherwise, you may get caught in the

wire and injured.

3. Do not use the tool without closing the reel

cover. Otherwise, the wire reel may come o󰀨 and

cause an accident.

4. Be sure to check that the diameters of rebars

to be tied are within the tool capacity before

beginning work.

5. Wear clothes that have close-tting hemlines

and sleeves. Do not work with a towel or other

object wrapped around your neck. Otherwise,

they may get caught in the rotating part and cause

an accident.

6. Be sure to inspect the following points before

using the tool.

• Check that no parts are damaged

• Check that no bolts are loose

• Check that safety devices operate

normally

7. If any abnormalities are found, stop using the

tool immediately. Do not repair the tool by

yourself. Ask your local Makita Service Center

for repairs. If the tool is used in an incomplete

state, an accident may occur.

8. When installing the battery cartridge, be sure

to lock the trigger and do not place your nger

on the trigger. Incorrect operation may cause an

accident.

9. When tying rebars, exercise care not to move

them. If rebars move due to tying, you may be

injured.

10. Do not touch the wires during the wire tying

process. Otherwise, you may get caught in the

wire and injured.

11. Do not bring your hands close to the tying

point during the wire tying process. Otherwise,

you may get caught in the wire and injured.

12. Hold the grip of the tool rmly during the wire

tying process. Otherwise, your wrist may be

twisted or your body may be pulled, which may

result in an injury.

13. Do not move to the next tying point until the

current wire tying process is completed.

Otherwise, you may be injured.

14. Pay attention to the end of the wire during the

wire tying process. Otherwise, your hand may

be caught by the end of the wire, and you may be

injured.

15. Do not touch the contact plate during the wire

tying process. If you need to touch the contact

plate, be sure to lock the trigger, or turn the

power switch o󰀨 and remove the battery car-

tridge. Otherwise, you may be injured.

5 ENGLISH

16. When you have completed the wire tying pro-

cess, pull the tool up vertically. Otherwise, the

arm may be caught on rebars, which may cause

an accident.

17. Be careful not to drop, bump, or hit the tool.

If a strong impact is applied prior to the tool

being used, make sure that the tool is not dam-

aged or cracked, and that the safety devices

operate normally. Otherwise, an accident may

occur.

18. If any of the following phenomena occur, lock

the trigger, turn the power switch o󰀨, and

remove the battery cartridge from the tool.

If the tool operates incorrectly, an accident may

occur.

• If an operating sound is heard as soon as

the battery cartridge is mounted.

• If overheating or abnormal smells or

noises are detected.

• When you are taking measures in

response to the error display. (Ask your

local Makita Service Center for repairs.)

• When loading or unloading a wire reel.

• When you move while holding the tool

during work.

• When you do not use the tool.

• When you inspect or adjust the tool.

• When you remove a stranded wire.

19. When working on sca󰀨olding, always stabilize

it and work using a posture that will ensure

you maintain your balance. If sca󰀨olding is

unstable, an accident may occur.

20. When working on a roof or similar locations,

move in a forward direction while working so

that you can see where you are going. If you

move in a backward direction while working, you

may lose your footing and cause an accident.

21. If you are working in a highly elevated loca-

tion, ensure that no one is below you, and pay

attention to ensure you do not drop any tools

while working. Dropping the tool may cause an

accident.

22. Do not use the tool for any work other than

wire tying. Otherwise, an accident may occur.

23. Always use Makita's genuine wires. If wires are

not used for a long period of time, they may

rust. Do not use rusted wires. Otherwise, they

may cause an accident.

24. After tying, check for wire breakage due to

excessive twisting. If any wires are broken,

tying strength will be lost. Adjust the tying

strength, and tie the rebars again.

25. Securely place the arm against the rebars. If

it is not securely positioned, a clearance will be

created between the rebars, and tying strength will

be compromised.

Symbols

The followings show the symbols used for tool.

volts

direct current

Keep hands away from the tool tip.

Important safety instructions for

battery cartridge

Before using battery cartridge, read all instruc-

tions and cautionary markings on (1) battery

charger, (2) battery, and (3) product using battery.

Do not disassemble or tamper with the battery car-

tridge. It may result in a re, excessive heat, or explosion.

3. If operating time has become excessively

shorter, stop operating immediately. It may

result in a risk of overheating, possible burns

and even an explosion.

If electrolyte gets into your eyes, rinse them out

with clear water and seek medical attention right

away. It may result in loss of your eyesight.

5. Do not short the battery cartridge:

(1) Do not touch the terminals with any con-

ductive material.

(2) Avoid storing battery cartridge in a con-

tainer with other metal objects such as

nails, coins, etc.

(3) Do not expose battery cartridge to water

or rain.

A battery short can cause a large current ow, over-

heating, possible burns and even a breakdown.

6. Do not store and use the tool and battery car-

tridge in locations where the temperature may

reach or exceed 50 °C (122 °F).

7. Do not incinerate the battery cartridge even if

it is severely damaged or is completely worn

out. The battery cartridge can explode in a re.

8. Do not nail, cut, crush, throw, drop the battery

cartridge, or hit against a hard object to the

battery cartridge. Such conduct may result in a

re, excessive heat, or explosion.

9. Do not use a damaged battery.

10.

The contained lithium-ion batteries are subject to

the Dangerous Goods Legislation requirements.

For commercial transports e.g. by third parties,

forwarding agents, special requirement on pack-

aging and labeling must be observed.

For preparation of the item being shipped, consulting an

expert for hazardous material is required. Please also

observe possibly more detailed national regulations.

Tape or mask o󰀨 open contacts and pack up the

battery in such a manner that it cannot move

around in the packaging.

6 ENGLISH

11. When disposing the battery cartridge, remove

it from the tool and dispose of it in a safe

place. Follow your local regulations relating to

disposal of battery.

12. Use the batteries only with the products

specied by Makita. Installing the batteries to

non-compliant products may result in a re, exces-

sive heat, explosion, or leak of electrolyte.

13. If the tool is not used for a long period of time,

the battery must be removed from the tool.

14. During and after use, the battery cartridge may

take on heat which can cause burns or low

temperature burns. Pay attention to the han-

dling of hot battery cartridges.

15. Do not touch the terminal of the tool imme-

diately after use as it may get hot enough to

cause burns.

16. Do not allow chips, dust, or soil stuck into the

terminals, holes, and grooves of the battery

cartridge. It may result in poor performance or

breakdown of the tool or battery cartridge.

17. Unless the tool supports the use near

high-voltage electrical power lines, do not use

the battery cartridge near high-voltage electri-

cal power lines. It may result in a malfunction or

breakdown of the tool or battery cartridge.

18. Keep the battery away from children.

SAVE THESE INSTRUCTIONS.

CAUTION: Only use genuine Makita batteries.

Use of non-genuine Makita batteries, or batteries that

have been altered, may result in the battery bursting

causing res, personal injury and damage. It will

also void the Makita warranty for the Makita tool and

charger.

Tips for maintaining maximum

battery life

1. Charge the battery cartridge before completely

discharged. Always stop tool operation and

charge the battery cartridge when you notice

less tool power.

2. Never recharge a fully charged battery car-

tridge. Overcharging shortens the battery

service life.

3. Charge the battery cartridge with room tem-

perature at 10 °C - 40 °C (50 °F - 104 °F). Let

a hot battery cartridge cool down before

charging it.

4. When not using the battery cartridge, remove

it from the tool or the charger.

5. Charge the battery cartridge if you do not use

it for a long period (more than six months).

FUNCTIONAL

DESCRIPTION

CAUTION: Always be sure that the tool is

switched o󰀨 and the battery cartridge is removed

before adjusting or checking function on the tool.

Installing or removing battery

cartridge

CAUTION: Always switch o󰀨 the tool before

installing or removing of the battery cartridge.

CAUTION: Hold the tool and the battery car-

tridge rmly when installing or removing battery

cartridge. Failure to hold the tool and the battery

cartridge rmly may cause them to slip o󰀨 your hands

and result in damage to the tool and battery cartridge

and a personal injury.

► 1. Red indicator 2. Button 3. Battery cartridge

To remove the battery cartridge, slide it from the tool

while sliding the button on the front of the cartridge.

To install the battery cartridge, align the tongue on the

battery cartridge with the groove in the housing and slip

it into place. Insert it all the way until it locks in place

with a little click. If you can see the red indicator on the

upper side of the button, it is not locked completely.

CAUTION: Always install the battery cartridge

fully until the red indicator cannot be seen. If not,

it may accidentally fall out of the tool, causing injury to

you or someone around you.

CAUTION: Do not install the battery cartridge

forcibly. If the cartridge does not slide in easily, it is

not being inserted correctly.

7 ENGLISH

Indicating the remaining battery capacity

Only for battery cartridges with the indicator

► 1. Indicator lamps 2. Check button

Press the check button on the battery cartridge to indi-

cate the remaining battery capacity. The indicator lamps

light up for a few seconds.

Indicator lamps Remaining

capacity

Lighted O󰀨 Blinking

75% to 100%

50% to 75%

25% to 50%

0% to 25%

Charge the

battery.

The battery

may have

malfunctioned.

NOTE: Depending on the conditions of use and the

ambient temperature, the indication may di󰀨er slightly

from the actual capacity.

NOTE: The rst (far left) indicator lamp will blink when

the battery protection system works.

Tool / battery protection system

The tool is equipped with a tool/battery protection sys-

tem. This system automatically cuts o󰀨 power to the

motor to extend tool and battery life. The tool will auto-

matically stop during operation if the tool or battery is

placed under one of the following conditions:

Overload protection

When the battery is operated in a manner that causes

it to draw an abnormally high current, the tool auto-

matically stops and the corresponding error number is

displayed on the display panel. In this situation, turn the

tool o󰀨 and stop the application that caused the tool to

become overloaded. Then turn the tool on to restart.

Overheat protection

When the tool or battery is overheated, the tool stops

automatically and the corresponding error number is

displayed on the display panel. In this case, let the tool

and battery cool before turning the tool on again.

Overdischarge protection

When the battery capacity is not enough, the tool stops

automatically and the corresponding error number is

displayed on the display panel. In this case, remove the

battery from the tool and charge the battery.

Main power switch

CAUTION: When you turn the power on, never

bring your limbs or face close to the binding or

rotating parts of the tool tip. Otherwise, you may

be injured.

CAUTION: When the power is turned on,

never touch the binding or rotating parts of the

tool tip. Otherwise, you may be injured.

CAUTION: Before inserting the battery car-

tridge, be sure to release your ngers from the

switch trigger and lock the trigger. If you insert

the battery cartridge while the switch trigger is being

pulled, it may cause an accident if the wire tying

process is accidentally carried out.

When you press the power button, the power turns

on and the tying mode lamp lights up. In order for the

tool to adjust its initial position, it operates temporarily.

When adjustment has completed, the tool stops auto-

matically. When you press the power button again, the

power turns o󰀨 and the tying mode lamp goes out.

► 1. Tying mode lamp 2. Power button

8 ENGLISH

NOTE: The tool has an auto power-o󰀨 function. If the

switch trigger is not pulled for 10 minutes, the tool

is automatically turned o󰀨 to reduce battery power

consumption.

NOTE: To restart the tool, turn the power on again.

Mode switching button

When the power is turned on and the tying mode lamp

is lit, you can select the single actuation mode or the

continuous actuation mode via the mode switching but-

ton. When you turn the power on again, the tool starts in

the mode that was most recently selected.

► 1. Mode switching button 2. Single actuation mode

3. Continuous actuation mode

Switch action

WARNING: Before installing the battery car-

tridge into the tool, always check to see that the

switch trigger actuates properly and returns to

the "OFF" position when released.

CAUTION: When not operating the tool,

depress the trigger-lock button from

side to

lock the switch trigger in the OFF position.

► 1. Switch trigger 2. Trigger-lock button

To prevent the switch trigger from accidentally pulled,

the trigger-lock button is provided. To start the tool,

depress the trigger-lock button from A side and pull the

switch trigger. Release the switch trigger to stop. After

use, press in the trigger-lock button from B side.

When you pull the switch trigger, the tool performs the next

sequential operations as follows, and the tool stops automatically.

1. Feed the wire.

2. Cut the wire.

3. The hook holds and twists the wire.

4. The hook returns to the original position.

Tying strength setting

CAUTION: Be sure to lock the trigger before

starting the adjustment. When you turn the power

on, never bring your limbs or face close to the

binding or rotating parts of the tool tip. Otherwise,

you may be injured.

You can set the tying strength by adjusting the tying strength

adjusting button. Tying strength is shown on the display panel.

► 1. Tying strength adjusting button 2. Display panel

If the wire is broken o󰀨, tying strength will be lost. After

tying, check the twisted portion for breakage.

If the wire is broken o󰀨, adjust the tying strength using the

tying strength adjusting button, and tie the rebars again.

9 ENGLISH

Remaining battery notication

When the battery voltage drops below the required

level, the tool will stop operating, an error tone will

sound, and the number "4" will appear on the display

panel. The error tone will continue to sound until the

power is turned o󰀨.

NOTE: If the ambient temperature is extremely low,

the error tone may sound even when the battery

contains su󰀩cient power.

ASSEMBLY

CAUTION: Always be sure that the tool is

switched o󰀨 and the battery cartridge is removed

before carrying out any work on the tool.

Loading the tie wire (wire reel)

CAUTION: Before mounting or dismounting

tie wires and accessories, be sure to turn the

power o󰀨, lock the trigger, and remove the battery

cartridge. Failure to do so may cause an accident.

NOTICE: Using wires other than Makita's genu-

ine tie wires may cause the tool to malfunction.

Push the release lever, and lock it with the lock lever.

► 1. Release lever 2. Lock lever

When you push the release lever, a gap is created

between the left and right feed gears.

► 1. Release lever 2. Lock lever 3. Feed gears

2. Open the reel cover.

► 1. Reel cover

3. Mount the wire reel on the tool in the orientation

shown in the gure.

► 1. Wire reel

NOTICE: Be sure to mount the wire reel in the

orientation shown in the gure. If it is mounted the

other way around, the wire will be released and may

be twisted.

4. Unhook the wire tip from the hook of reel.

► 1. Hook

10 ENGLISH

5. Make the tip of the wire straight, and pass the wire

through the guide.

► 1. Guide

NOTE:

If the tip of the wire is bent when it is passed

through the guide, the wire may become jammed in the tool.

NOTE: If you force the wire when trying to pass it

through the guide, the wire may become jammed.

Pull the wire out approximately 10 mm from the tip of the arm.

► 1. Arm 2. Approximately 10 mm

NOTICE: If the length of the pulled-out wire is

insu󰀩cient, the wire may be broken o󰀨 when tied,

or tying strength may be compromised due to

insu󰀩cient wraps.

7. Rewind the wire to eliminate its slack.

8. Release the lock lever. The release lever returns,

and the wire is held by the left and right gears.

► 1. Release lever 2. Lock lever

► 1. Gear 2. Path of the wire 3. Wire

11 ENGLISH

NOTICE: When the lock lever is released and

when the left and right gears mesh with each

other, the grooves in the gears form a space. This

space becomes the path for the wire. Make sure

that the wire is passed through this path.

9. Close the reel cover.

► 1. Reel cover

OPERATION

Checking before work

CAUTION: If the tool has a safety mecha-

nism-related problem, do not use it. If you continue

to use it, an accident may occur.

Before using the tool, make sure that the safety mecha-

nism operates normally. If the tool operates without the

safety mechanism operating, stop using the tool imme-

diately. Ask your local Makita Service Center for repairs.

Checking the trigger-lock

The tool has the trigger-lock to prevent the tool from

operating when you do not intend to use it. Lock the trig-

ger and conrm that the switch trigger cannot be pulled.

Checking the curl guide

To prevent the operator from touching the binding or

rotating parts of the tool tip by mistake, the tool will not

operate even if the switch trigger is pulled while the

curl guide is opened. When the operator releases their

nger from the switch trigger and closes the curl guide,

the tool can operate.

► 1. Curl guide

Checkout for curl guide open/close

detection

Remove the tie wire, check the tool operation according

to the following steps, and make sure that the tool does

not start if the curl guide is open.

1. Turn the power o󰀨, and leave the curl guide open.

2. Turn the power on.

If the tool will not operate and if the value "2" is shown

on the display panel, the state of the tool is normal. Turn

the power o󰀨, and close the curl guide.

If the tool operates and if no error is shown on the dis-

play panel, the state of the tool is abnormal. Stop using

the tool immediately, and ask your local Makita Service

Center for repairs.

12 ENGLISH

CAUTION: If you open the curl guide and turn

the power on to check the interlock, hold the curl

guide as shown in the gure. Never bring your

limbs or face close to the binding or rotating parts

of the tool tip. Otherwise, you may be injured.

Tying work

CAUTION: Before inserting the battery car-

tridge, be sure to release your ngers from the

switch trigger and lock the trigger. If you insert

the battery cartridge while the switch trigger is being

pulled, it may cause an accident if the wire tying

process is accidentally carried out.

CAUTION: When you turn the power on, never

bring your limbs or face close to the binding or

rotating parts of the tool tip. Otherwise, you may

be injured.

CAUTION: When the power is turned on,

never touch the binding or rotating parts of the

tool tip. Otherwise, you may be injured.

Preparation before work

1. Make sure that the battery cartridge is removed

and the trigger is locked.

2. Insert the battery cartridge into the tool, and turn

the power on. When you turn the power on, the wire is

cut automatically.

NOTICE: Make sure that the tying mode lamp

lights up when the power is turned on. If it does

not light up, recharge the battery.

3. Release the trigger lock.

► 1. Trigger-lock button 2. Switch trigger 3. Power

button 4. Tying mode lamp

Single actuation mode

1. Push the arm securely against the tying point.

Push the tool vertically against the rebars, and press

the arm against the point where the rebars cross at a

45-degree angle.

45°

2. Pull the switch trigger once.

3. The wire is fed and cut automatically.

13 ENGLISH

4. The hook holds and twists the wire, then returns to

the original position after the wires have been tied.

5. After tying, exercise care not to hook the arm on

the rebars and pull the tool up.

CAUTION: If the wire has clung to the binding

part of the tool tip, turn the power of the tool o󰀨.

Lock the trigger, remove the battery cartridge,

and remove the wire using tools such as nippers

or pliers.

Continuous actuation mode

1. Switch the tool mode from the single actuation

mode to the continuous actuation mode using the mode

switching button.

► 1. Mode switching button

2. Release the trigger lock.

3. While pulling the switch trigger, push the tool

vertically against the rebars, and press the arm against

the point where the rebars cross at a 45-degree angle.

Press the contact plate rmly against the tying point.

The wire will be tied.

45°

► 1. Contact plate

14 ENGLISH

4. After tying, exercise care not to hook the arm on

the rebars and pull the tool up.

Cautions on working

• If you move the arm from the tying position during

the wire tying process, the wire will get stuck on

the hook, which may lead to incorrect tying.

• Keep pressing the tool against the rebars until the

wire tying process is completed.

• Do not move to the next tying point until the cur-

rent wire tying process is completed.

• The tool tip rotating part (hook) twists the wire

during the wire tying process. Hold the grip rmly

so that your body is not pulled by the tool.

• Do not touch the wires during the wire tying

process.

• If you are repeating the wire tying processes in

the single actuation mode, fully release your nger

from the switch trigger. Then, continue to operate

the switch trigger.

• If you pull the switch trigger when there is no tie

wire left, an error is displayed. Replace with a new

tie wire and restart the tool.

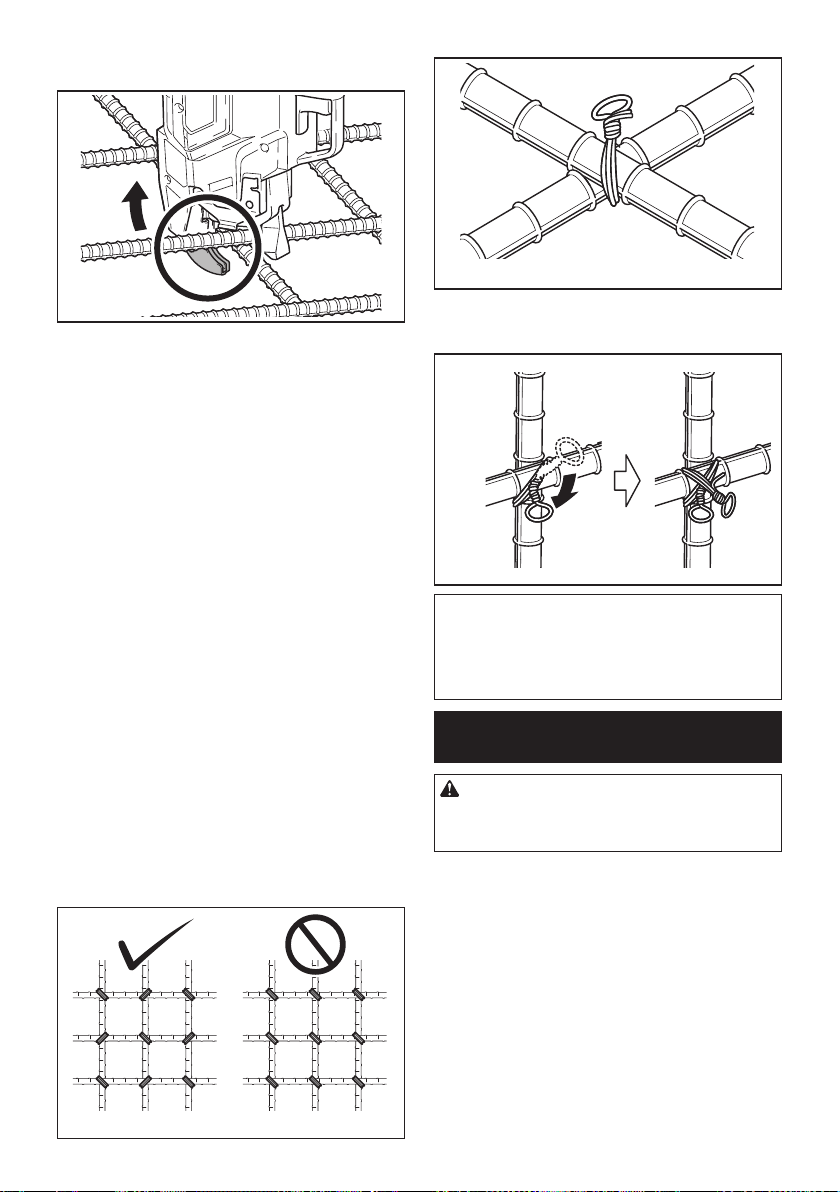

Tying tips

• Tilt the tool at a 45° angle to the crossed rebars,

and tie alternately as shown in the gure.

• Avoid strumous sections of rebars.

•

If tying strength is insu󰀩cient, change the tying orientation

and perform tying twice so that tying strength increases.

NOTICE:

When you make the second tie, bend

the tail of the rst tie before making the second tie.

Otherwise, the wire may be repelled a second time. It

may cling to the tool tip, and the hook may be damaged.

Replacing the tie wires

CAUTION:

When you replace the wire, be sure

to turn the power o󰀨, lock the trigger, and remove the

battery cartridge. Failure to do so may cause an accident.

1. When wire has been used up, an error tone will

sound and error "1" will be displayed.

2. Lock the trigger, turn the power o󰀨, and remove

the battery cartridge.

Push the release lever, and lock it with the lock lever.

► 1. Release lever 2. Lock lever

15 ENGLISH

4. Remove the wire reel from the tool.

NOTE: When wire has been used up normally,

approximately 20 cm (8") of the wire remains wound

on the reel. In this state, replace the wire reel with a

new one.

If it is di󰀩cult to remove the wire reel from the tool,

follow the steps below.

1. Insert the battery cartridge into the tool, and

turn the power on. The tool feeds the wire and cuts it

automatically.

2. Lock the trigger, turn the power o󰀨, and remove

the battery cartridge.

3. Remove the wire breaks using tools such as nip-

pers or pliers.

MAINTENANCE

CAUTION: Always be sure that the tool is

switched o󰀨 and the battery cartridge is removed

before attempting to perform inspection or

maintenance.

NOTICE: Never use gasoline, benzine, thinner,

alcohol or the like. Discoloration, deformation or

cracks may result.

To maintain product SAFETY and RELIABILITY,

repairs, any other maintenance or adjustment should

be performed by Makita Authorized or Factory Service

Centers, always using Makita replacement parts.

Cleaning the cutter section

When the tool is used, dust and wire particles may

become adhered to the cutter section. In such a case,

clean the cutter section according to the following pro-

cedure. The cleaning should be done each time you use

up a box of reel. (50 pcs.)

Using the wire brush

1. Open the reel cover.

► 1. Reel cover

2. Push the release lever, and lock it with the lock

lever.

► 1. Release lever 2. Lock lever

3. Pass the wire brush through the guide.

When inserting the wire brush, hold it short and push it

into the guide little by little.

► 1. Wire brush

► 1. Gear 2. Guide 3. Wire brush

16 ENGLISH

4. Push in the wire brush until it comes out approxi-

mately 10 mm from the tip of the arm. And then pull out

the wire brush. This action is enough with one time.

► 1. Arm 2. Wire brush

5. Close the reel cover.

► 1. Reel cover

Using the air duster gun

Open the reel cover, push the release lever, and lock it

with the lock lever. Then bring the air duster gun close

to the guide and blow the air. Make sure the air comes

from the tip of the arm.

► 1. Air duster gun 2. Guide

Cleaning with disassembly

If the cutter section is clogged or a wire is caught in it,

disassemble the parts and clean them.

Disassembling and cleaning

1. Loosen bolts A and B using the hex wrench

included in the tool package.

► 1. Hex wrench

17 ENGLISH

►

1. Bolt A 2. Bolt B 3. Contact plate cover 4. Wire guide B

NOTICE: Do not forcibly remove any bolts that

cannot be removed using the hex wrench.

Pull the contact plate cover up in the direction of the

arrow and remove it. Bolt B will be removed at the same time.

► 1. Contact plate cover 2. Bolt B

3. Remove bolt A, and remove wire guide B.

► 1. Bolt A 2. Wire guide B

4. Turn wire guide B over and clean its inside.

5. Remove cutter A, cutter B, top plate, and link arm

A from arm plate A. Then, clean them.

► 1. Cutter B 2. Link arm A 3. Cutter A 4. Arm plate A

5. Top plate

Assembling

When cleaning is nished, assemble the parts accord-

ing to the following procedure.

1. Install cutter A and link arm A to t the shape of

arm plate A.

► 1. Cutter A 2. Link arm A 3. Arm plate A

18 ENGLISH

2. Install cutter B and the top plate onto arm plate A.

(Install cutter B on cutter A and link arm A.)

3 45

► 1. Cutter B 2. Top plate 3. Arm plate A 4. Cutter A

5. Link arm A

NOTICE: Face the projection of cutter B down-

ward, and install the cutter as shown in the gure.

3. Align the pipe of the tool with the groove inside the

wire guide B, and assemble them.

► 1. Pipe 2. Groove 3. Wire guide B

4. Fix wire guide B by temporarily tightening bolt A.

► 1. Bolt A 2. Wire guide B

5. Install the contact plate cover in the direction of

the arrow.

► 1. Contact plate cover

6. Fix wire guide B and contact plate cover securely

by tightening bolt A and bolt B.

► 1. Wire guide B 2. Contact plate cover 3. Bolt A

4. Bolt B

7. After assembling, conrm that the contact plate

can move as shown in the gure.

► 1. Contact plate

19 ENGLISH

NOTE: If the contact plate is caught, press it as

shown in the gure.

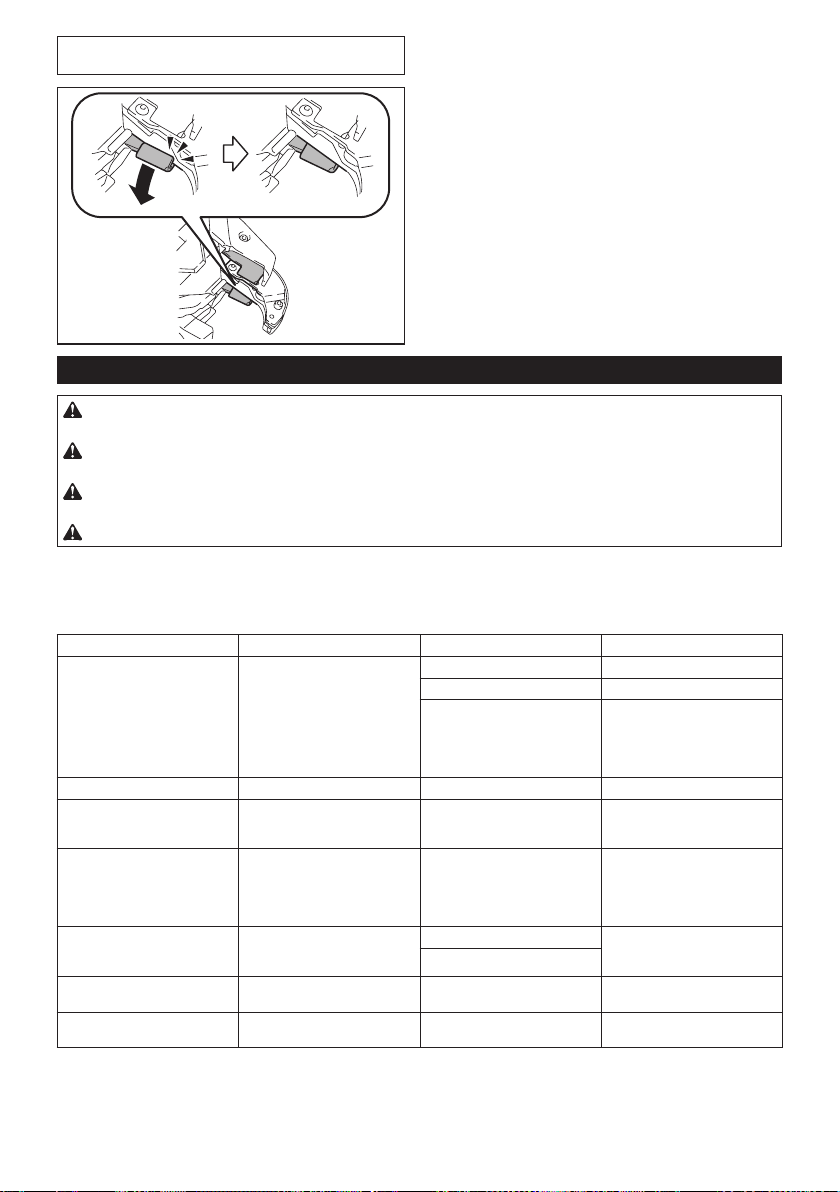

Error display and error tone

CAUTION: During inspection, be sure to lock the trigger, turn the power o󰀨, and remove the battery

cartridge. Failure to do so may cause an accident.

CAUTION: When you turn the power on, never bring your limbs or face close to the binding or rotating

parts of the tool tip. Otherwise, you may be injured.

CAUTION: When the power is turned on, never touch the binding or rotating parts of the tool tip.

Otherwise, you may be injured.

CAUTION: If an error tone sounds, or if the tool malfunctions, immediately stop using the tool.

Error tone and display

If an error occurs, an error tone will sound, and an error number will be shown on the display panel. Refer to the

following table and take appropriate actions. If the error persists, ask Makita Authorized Service Centers for repairs.

Display Symptom Possible cause Solution

1 The tool stops operating. The wire has been used up. Load new tie wire.

Tie wire is not loaded. Load tie wire.

Wire feeding has failed. Check the orientation of the

tie wire.

Unload the tie wire, and load

it again.

Clean the path of wire.

2 The tool stops operating. The curl guide is open. Close the curl guide.

3 The tool does not perform the

tying process in continuous

actuation mode.

The contact plate is caught. Release the contact plate from

being caught.

4 The tool does not start.

The tool stops operating.

The battery has been

discharged.

The temperature of the battery

cartridge is abnormally high.

Recharge the battery.

Cool the battery cartridge

down.

Replace the battery cartridge

with a recharged one.

5 The tool stops operating. The motor is overloaded. Determine the cause of the

obstruction of the motor rotation

and solve the problem.

Motor failure

6 The tool stops operating. The temperature of the tool is

abnormally high.

Cool the tool down.

7 The tool does not start.

The tool stops operating.

Tool failure Ask Makita Authorized Service

Centers for repairs.

20 ENGLISH

OPTIONAL

ACCESSORIES

CAUTION: These accessories or attachments

are recommended for use with your Makita tool

specied in this manual. The use of any other

accessories or attachments might present a risk of

injury to persons. Only use accessory or attachment

for its stated purpose.

If you need any assistance for more details regard-

ing these accessories, ask your local Makita Service

Center.

• Tie wire

• Wire brush

• Extension handle

• Makita genuine battery and charger

NOTE: Some items in the list may be included in the

tool package as standard accessories. They may

di󰀨er from country to country.

MAKITA LIMITED WARRANTY

Please refer to the annexed warranty sheet for the

most current warranty terms applicable to this product.

If annexed warranty sheet is not available, refer to the

warranty details set forth at below website for your

respective country.

United States of America: www.makitatools.com

Canada: www.makita.ca

Other countries: www.makita.com

21 ESPAÑOL

ESPAÑOL (Instrucciones originales)

ESPECIFICACIONES

Modelo: XRT01

Alambre de amarre (accesorio opcional) ø0,8 mm (21GA)

Diámetro de varillas que pueden amarrarse De #3 x #3 a (#4 x 2) x (#4 x 2)

De 10 mm x 10 mm a (13 mm x 2) x (13 mm x 2)

Número aproximado de ama-

rres por carrete

Alambre de amarre de hierro recocido

Aproximadamente 120 amarres

Alambre de amarre galvanizado

Aproximadamente 120 amarres

Alambre de amarre recubierto

con resina de polipropileno

Aproximadamente 105 amarres

Longitud total 304 mm (12″)

Tensión nominal 14,4/18 V c.c.

Peso neto 2,3 kg - 2,6 kg (5,1 lbs - 5,7 lbs)

• Debido a nuestro continuo programa de investigación y desarrollo, las especicaciones aquí incluidas están

sujetas a cambio sin previo aviso.

• Las especicaciones y el cartucho de batería pueden variar de país a país.

• El peso puede variar en función de los accesorios, incluido el cartucho de batería. En la tabla se muestra la

combinación de peso más ligero y más pesado conforme al procedimiento 01/2014 de EPTA.

Cartucho de batería y cargador aplicables

Cartucho de batería Modelo de 14,4 V c.c. BL1430B

Modelo de 18 V c.c.

BL1815N / BL1820B / BL1830 / BL1830B / BL1840B / BL1850B / BL1860B

Cargador

DC18RC / DC18RD / DC18RE / DC18SD / DC18SE / DC18SF / DC18SH

• Algunos de los cartuchos de batería y cargadores enumerados arriba podrían no estar disponibles depen-

diendo de su área de residencia.

ADVERTENCIA: Use únicamente los cartuchos de batería y los cargadores indicados arriba. El uso de

cualquier otro cartucho de batería y cargador podría ocasionar una lesión y/o un incendio.

Combinación de varillas que pueden amarrarse

Combinación de 2 varillas

#3 (10 mm) #4 (13 mm) #5 (16 mm)

#3 (10 mm)

#4 (13 mm)

#5 (16 mm)

Combinación de 3 varillas

#3 x #3 (10 mm x 10 mm) #4 x #4 (13 mm x 13 mm)

#3 (10 mm)

#4 (13 mm)

#5 (16 mm) -

Combinación de 4 varillas

#3 x #3 (10 mm x 10 mm) #4 x #4 (13 mm x 13 mm)

#3 x #3 (10 mm x 10 mm)

#4 x #4 (13 mm x 13 mm)

22 ESPAÑOL

AVISO: Si hay un espacio entre las varillas o si la herramienta se utiliza en una orientación incorrecta, es posible

que las varillas no puedan amarrarse.

ADVERTENCIAS DE

SEGURIDAD

Advertencias generales de seguridad

para herramientas eléctricas

ADVERTENCIA: Lea todas las advertencias

de seguridad, instrucciones, ilustraciones y espe-

cicaciones suministradas con esta herramienta

eléctrica. El no seguir todas las instrucciones indi-

cadas a continuación podría ocasionar una descarga

eléctrica, incendio y/o lesiones graves.

Conserve todas las advertencias

e instrucciones como referencia

en el futuro.

En las advertencias, el término “herramienta eléctrica” se

reere a su herramienta eléctrica de funcionamiento con

conexión a la red eléctrica (con cableado eléctrico) o herra-

mienta eléctrica de funcionamiento a batería (inalámbrica).

Seguridad en el área de trabajo

1. Mantenga el área de trabajo limpia y bien ilu-

minada. Las áreas oscuras o desordenadas son

propensas a accidentes.

2. No utilice las herramientas eléctricas en

atmósferas explosivas, tal como en la presen-

cia de líquidos, gases o polvo inamables. Las

herramientas eléctricas crean chispas que pueden

prender fuego al polvo o los humos.

3. Mantenga a los niños y curiosos alejados

mientras utiliza una herramienta eléctrica. Las

distracciones le pueden hacer perder el control.

Seguridad eléctrica

Las clavijas de conexión de las herramientas eléctricas

deberán encajar perfectamente en la toma de corriente.

No modique nunca la clavija de conexión de ninguna

forma. No utilice ninguna clavija adaptadora con

herramientas eléctricas que tengan conexión a tierra

(puesta a tierra). La utilización de clavijas no modicadas

y que encajen perfectamente en la toma de corriente redu-

cirá el riesgo de que se produzca una descarga eléctrica.

Evite tocar con el cuerpo supercies conectadas

a tierra o puestas a tierra tales como tubos, radia-

dores, cocinas y refrigeradores. Si su cuerpo es

puesto a tierra o conectado a tierra existirá un mayor

riesgo de que sufra una descarga eléctrica.

3. No exponga las herramientas eléctricas a la

lluvia ni a condiciones húmedas. La entrada de

agua en una herramienta eléctrica aumentará el

riesgo de que se produzca una descarga eléctrica.

No maltrate el cable. Nunca utilice el cable para trans-

portar, jalar o desconectar la herramienta eléctrica.

Mantenga el cable alejado del calor, aceite, objetos

cortantes o piezas móviles. Los cables dañados o enre-

dados aumentan el riesgo de sufrir una descarga eléctrica.

Cuando utilice una herramienta eléctrica en

exteriores, utilice un cable de extensión apro-

piado para uso en exteriores. La utilización de un

cable apropiado para uso en exteriores reducirá el

riesgo de que se produzca una descarga eléctrica.

6. Si no es posible evitar usar una herramienta

eléctrica en condiciones húmedas, utilice un

alimentador protegido con interruptor de cir-

cuito de falla a tierra (ICFT). El uso de un ICFT

reduce el riesgo de descarga eléctrica.

Las herramientas eléctricas pueden producir cam-

pos electromagnéticos (CEM) que no son dañinos

para el usuario. Sin embargo, si los usuarios tienen

marcapasos y otros dispositivos médicos similares,

deberán consultar al fabricante de su dispositivo y/o a

su médico antes de operar esta herramienta eléctrica.

Seguridad personal

1. Manténgase alerta, preste atención a lo que

está haciendo y utilice su sentido común

cuando opere una herramienta eléctrica. No

utilice una herramienta eléctrica cuando esté

cansado o bajo la inuencia de drogas, alco-

hol o medicamentos. Un momento de distracción

mientras opera las herramientas eléctricas puede

terminar en una lesión grave.

2. Use equipo de protección personal. Póngase

siempre protección para los ojos. El equipo

protector tal como máscara contra el polvo, zapa-

tos de seguridad antiderrapantes, casco rígido y

protección para oídos utilizado en las condiciones

apropiadas reducirá el riesgo de lesiones.

Impida el encendido accidental. Asegúrese

de que el interruptor esté en la posición de

apagado antes de conectar a la alimentación

eléctrica y/o de colocar el cartucho de batería,

así como al levantar o cargar la herramienta.

Cargar las herramientas eléctricas con su dedo

en el interruptor o enchufarlas con el interruptor

encendido hace que los accidentes sean comunes.

4. Retire cualquier llave de ajuste o llave de

apriete antes de encender la herramienta. Una

llave de ajuste o llave de apriete que haya sido

dejada puesta en una parte giratoria de la herra-

mienta eléctrica puede ocasionar alguna lesión.

No utilice la herramienta donde no alcance.

Mantenga los pies sobre suelo rme y el equilibrio

en todo momento. Esto permite un mejor control de

la herramienta eléctrica en situaciones inesperadas.

6. Use una vestimenta apropiada. No use ropa

suelta ni alhajas. Mantenga el cabello, la ropa

y los guantes alejados de las piezas móviles.

Las prendas de vestir holgadas, las alhajas y

el cabello largo suelto podrían engancharse en

estas piezas móviles.

7. Si dispone de dispositivos para la conexión

de equipos de extracción y recolección de

polvo, asegúrese de conectarlos y utilizarlos

debidamente. Hacer uso de la recolección de

polvo puede reducir los riesgos relacionados con

el polvo.

23 ESPAÑOL

No permita que la familiaridad adquirida debido

al uso frecuente de las herramientas haga que se

sienta conado e ignore los principios de seguri-

dad de las herramientas. Un descuido podría oca-

sionar una lesión grave en una fracción de segundo.

9. Utilice siempre gafas protectoras para prote-

ger sus ojos de lesiones al usar herramientas

eléctricas. Las gafas deben cumplir con la

Norma ANSI Z87.1 en EUA.

Es responsabilidad del empleador imponer

el uso de equipos protectores de seguridad

apropiados a los operadores de la herramienta

y demás personas cerca del área de trabajo.

Mantenimiento y uso de la herramienta eléctrica

1. No fuerce la herramienta eléctrica. Utilice la

herramienta eléctrica correcta para su aplica-

ción. La herramienta eléctrica adecuada hará un

mejor trabajo y de forma más segura a la veloci-

dad para la que ha sido fabricada.

No utilice la herramienta eléctrica si el inte-

rruptor no la enciende y apaga. Cualquier herra-

mienta eléctrica que no pueda ser controlada con

el interruptor es peligrosa y debe ser reemplazada.

Desconecte la clavija de la fuente de alimenta-

ción y/o retire la batería de la herramienta eléc-

trica, en caso de ser removible, antes de realizar

ajustes, cambiar accesorios o almacenar las

herramientas eléctricas. Tales medidas de segu-

ridad preventivas reducirán el riesgo de poner en

marcha la herramienta eléctrica de forma accidental.

4. Guarde la herramienta eléctrica que no use

fuera del alcance de los niños y no permita

que las personas que no están familiarizadas

con ella o con las instrucciones la operen. Las

herramientas eléctricas son peligrosas en manos

de personas que no saben operarlas.

Dé mantenimiento a las herramientas eléctricas

y los accesorios. Compruebe que no haya piezas

móviles desalineadas o estancadas, piezas rotas

y cualquier otra condición que pueda afectar al

funcionamiento de la herramienta eléctrica. Si la

herramienta eléctrica está dañada, haga que la

reparen antes de utilizarla. Muchos de los acciden-

tes son ocasionados por no dar un mantenimiento

adecuado a las herramientas eléctricas.

Mantenga las herramientas de corte limpias y

losas. Si recibe un mantenimiento adecuado y

tiene los bordes alados, es probable que la herra-

mienta se atasque menos y sea más fácil controlarla.

Utilice la herramienta eléctrica, los accesorios y

las brocas de acuerdo con estas instrucciones,

considerando las condiciones laborales y el

trabajo a realizar. Si utiliza la herramienta eléctrica

para realizar operaciones distintas de las indicadas,

podrá presentarse una situación peligrosa.

Mantenga los mangos y supercies de asi-

miento secos, limpios y libres de aceite o grasa.

Los mangos y supercies de asimiento resbalosos

no permiten una manipulación segura ni el control

de la herramienta en situaciones inesperadas.

9. Cuando vaya a utilizar esta herramienta, evite

usar guantes de trabajo de tela ya que éstos

podrían atorarse. Si los guantes de trabajo de

tela llegaran a atorarse en las piezas móviles,

esto podría ocasionar lesiones personales.

Uso y cuidado de la herramienta a batería

1. Recargue sólo con el cargador especicado

por el fabricante. Un cargador que es adecuado

para un solo tipo de batería puede generar riesgo

de incendio al ser utilizado con otra batería.

2. Utilice las herramientas eléctricas solamente

con las baterías designadas especícamente

para ellas. La utilización de cualquier otra batería

puede crear un riesgo de lesiones o incendio.

Cuando no se esté usando la batería, manténgala

alejada de otros objetos metálicos, como sujeta-

papeles (clips), monedas, llaves, clavos, tornillos

u otros objetos pequeños de metal los cuales

pueden actuar creando una conexión entre las

terminales de la batería. Originar un cortocircuito en

las terminales puede causar quemaduras o incendios.

4. En condiciones abusivas, podrá escapar

líquido de la batería; evite tocarlo. Si lo toca

accidentalmente, enjuague con agua. Si hay

contacto del líquido con los ojos, busque asis-

tencia médica. Puede que el líquido expulsado

de la batería cause irritación o quemaduras.

5. No utilice una herramienta ni una batería que

estén dañadas o hayan sido modicadas. Las

baterías dañadas o modicadas podrían oca-

sionar una situación inesperada provocando un

incendio, explosión o riesgo de lesiones.

6. No exponga la herramienta ni la batería al

fuego ni a una temperatura excesiva. La expo-

sición al fuego o a una temperatura superior a los

130 °C podría causar una explosión.

Siga todas las instrucciones para la carga y

evite cargar la herramienta o la batería fuera del

rango de temperatura especicado en las ins-

trucciones. Una carga inadecuada o a una tempe-

ratura fuera del rango especicado podría dañar la

batería e incrementar el riesgo de incendio.

Servicio

1. Haga que una persona calicada repare la

herramienta eléctrica utilizando sólo piezas de

repuesto idénticas. Esto asegura que se man-

tenga la seguridad de la herramienta eléctrica.

2. Nunca dé servicio a baterías que estén daña-

das. El servicio a las baterías solamente deberá

ser efectuado por el fabricante o un agente de

servicio autorizado.

3. Siga las instrucciones para la lubricación y

cambio de accesorios.

4. No modique ni intente reparar el aparato ni el

paquete de baterías salvo como se indique en

las instrucciones para el uso y cuidado.

Advertencias de seguridad para la

amarradora inalámbrica de varilla

1. Nunca apunte la herramienta hacia una per-

sona. Nunca coloque las manos o los pies

cerca de la punta de la herramienta. Si la herra-

mienta se acciona involuntariamente mientras

está en contacto con una persona, ocurrirá un

accidente.

2. No hay que cargar alambre cuando la herra-

mienta esté encendida. De lo contrario, podría

enredarse con el alambre y sufrir una lesión.

24 ESPAÑOL

3. No utilice la herramienta sin cerrar la cubierta

del carrete. De lo contrario, el carrete de alambre

podría soltarse y causar un accidente.

4. Antes de empezar el trabajo, asegúrese de que

los diámetros de las varillas que desea ama-

rrar están dentro de los límites especicados

de la herramienta.

Use ropa con mangas y bajos ajustados. No trabaje

con una toalla o alguna otra prenda colocada alre-

dedor del cuello. De lo contrario, podrían dar lugar a

un accidente si se enganchan con la pieza giratoria.

6. Asegúrese de inspeccionar los siguientes

elementos antes de usar la herramienta.

• Verique que no haya piezas dañadas

• Verique que no haya pernos sueltos

• Verique que los dispositivos de seguri-

dad funcionan normalmente

7. Si detecta anomalías, deje de usar la herra-

mienta inmediatamente. No intente reparar la

herramienta por su cuenta. Solicite la repara-

ción en el centro de servicio Makita de su loca-

lidad. Si la herramienta se utiliza en un estado

imcompleto, pueden producirse accidentes.

8. Al instalar el cartucho de batería, asegúrese

de bloquear el gatillo y no ponga el dedo en el

gatillo. Un manejo incorrecto de la herramienta

puede causar un accidente.

9. Al amarrar varillas, tenga cuidado de no

moverlas. Si las varillas se mueven al amarrarlas,

el usuario puede sufrir lesiones.

10. No toque los alambres durante el proceso de

amarre. De lo contrario, podría enredarse con el

alambre y sufrir una lesión.

11. No acerque las manos al punto de amarre

durante el proceso de amarre del alambre. De

lo contrario, podría enredarse con el alambre y

sufrir una lesión.

12. Sujete la empuñadura de la herramienta con

rmeza durante el proceso de amarre. De

lo contrario, la herramienta podría torcerle la

muñeca o jalarle y causarle una lesión.

13. No pase al siguiente punto de amarre hasta

que se haya completado el proceso de amarre

en curso. De lo contrario, podría sufrir una lesión.

14. Preste atención al extremo del alambre

durante el proceso de amarre. De lo contrario,

el extremo del alambre podría pillarle la mano y

causarle una lesión.

15.

No toque la placa de contacto durante el proceso

de amarre. Si necesita tocar la placa de contacto,

asegúrese de bloquear el gatillo o de apagar el

interruptor de alimentación, y de extraer el cartucho

de batería. De lo contrario, podría sufrir una lesión.

16.

Cuando haya completado el proceso de amarre

del alambre, jale de la herramienta hacia arriba. De

lo contrario, el brazo de la herramienta puede quedar

pillado en las varillas, lo que podría causar un accidente.

17. Tenga cuidado de no dejar caer ni chocar ni

golpear la herramienta. Si la herramienta sufre

un fuerte impacto antes de su uso, asegúrese

de que no haya resultado dañada o agrietada,

y que los dispositivos de seguridad funcionan

normalmente. De lo contrario, podría ocurrir un

accidente.

18. Si se da alguno de los siguientes fenómenos,

bloquee el gatillo, apague el interruptor de

alimentación, y extraiga el cartucho de batería

de la herramienta. Si la herramienta funciona

incorrectamente, puede ocurrir un accidente.

• Si se emite un sonido operativo en

cuanto se monta el cartucho de batería.

• Si se detectan olores o ruidos anormales

o recalentamiento.

•

Cuando esté tomando medidas en respuesta a

la indicación de error. (Solicite la reparación en

el centro de servicio Makita de su localidad).

•

Cuando cargue o descargue un carrete de alambre.

• Cuando se desplace mientras está suje-

tando la herramienta durante el trabajo.

• Cuando no use la herramienta.

•

Cuando inspeccione o ajuste la herramienta.

• Cuando retire un alambre atascado.

19. Cuando trabaje en un andamio, estabilícelo

siempre, y trabaje en una postura que le

asegure el mantenimiento del equilibrio. Si el

andamio es inestable, puede ocurrir un accidente.

20.

Cuando trabaje en tejados o ubicaciones similares,

camine hacia adelante mientras trabaje, de manera

que pueda ver hacia dónde va. Si camina hacia atrás

mientras trabaja, puede perder pie y sufrir un accidente.

21.

Si trabaja en una ubicación a gran altura, asegúrese

de que no hay nadie debajo, y tenga cuidado de no

dejar caer ninguna herramienta mientras trabaja. Si

se cae alguna herramienta, puede ocurrir un accidente.

22. No utilice la herramienta para ningún otro

trabajo que no sea el amarre de alambre. De lo

contrario, podría ocurrir un accidente.

23.

Utilice siempre alambres auténticos de Makita.

Si los alambres no se utilizan durante un periodo

prolongado, pueden oxidarse. No utilice alambres

oxidados. De lo contrario, pueden causar un accidente.

24. Después del amarre, verique que no haya

alambres rotos debido a un retorcimiento

excesivo. Si algún alambre está roto, se per-

derá fuerza de amarre. Ajuste la fuerza de

amarre, y amarre las varillas de nuevo.

25. Coloque rmemente el brazo de la herramienta

contra las varillas. Si no se coloca rmemente,

quedará un espacio entre las varillas, y la fuerza

de amarre se verá afectada.

Símbolos

A continuación se muestran los símbolos utilizados

para la herramienta.

volts o voltios

corriente directa o continua

Mantenga las manos alejadas de la punta

de la herramienta.

25 ESPAÑOL

Instrucciones importantes de

seguridad para el cartucho de

batería

1. Antes de utilizar el cartucho de batería, lea

todas las instrucciones e indicaciones de

precaución en el (1) el cargador de batería, (2)

la batería, y (3) el producto con el que se utiliza

la batería.

2. No desarme ni modique el cartucho de bate-

ría. Podría ocurrir un incendio, calor excesivo o

una explosión.

3. Si el tiempo de operación se ha acortado en

exceso, deje de operar de inmediato. Podría

correrse el riesgo de sobrecalentamiento,

posibles quemaduras e incluso explosión.

4. En caso de que ingresen electrolitos en sus

ojos, enjuáguelos bien con agua limpia y con-

sulte de inmediato a un médico. Esto podría

ocasionar pérdida de visión.

5. Evite cortocircuitar el cartucho de batería:

(1) No toque las terminales con ningún mate-

rial conductor.

(2) Evite guardar el cartucho de batería en un

cajón junto con otros objetos metálicos,

tales como clavos, monedas, etc.

(3) No exponga el cartucho de batería al

agua o la lluvia.

Un cortocircuito en la batería puede causar

un ujo grande de corriente, sobrecalenta-

miento, posibles quemaduras e incluso una

descompostura.

No guarde ni utilice la herramienta y el cartu-

cho de batería en lugares donde la temperatura

pueda alcanzar o exceder los 50 °C (122 °F).

7. Nunca incinere el cartucho de batería incluso

en el caso de que esté dañado seriamente o

ya no sirva en absoluto. El cartucho de batería

puede explotar si se tira al fuego.

8. No clave, corte, aplaste, lance o deje caer el

cartucho de batería, ni golpee un objeto sólido

contra el cartucho de batería. Dicha acción

podría resultar en un incendio, calor excesivo o en

una explosión.

9. No use una batería dañada.

10. Las baterías de ión de litio están sujetas a los

requisitos reglamentarios en materia de bie-

nes peligrosos.

Para el trasporte comercial, por ej., mediante

terceros o agentes de transporte, se deben tomar

en cuenta los requisitos especiales relativos al

empaque y el etiquetado.

Para efectuar los preparativos del artículo que se

va a enviar, se requiere consultar a un experto

en materiales peligrosos. Si es posible, consulte

además otras regulaciones nacionales más deta-

lladas.

Pegue o cubra con cinta adhesiva los contactos

abiertos y empaque la batería de manera que ésta

no pueda moverse dentro del paquete.

11. Para deshacerse del cartucho de batería,

sáquelo de la herramienta y deséchelo en un

lugar seguro. Siga las regulaciones locales

relacionadas al desecho de las baterías.

12. Utilice las baterías únicamente con los pro-

ductos especicados por Makita. Instalar las

baterías en productos que no cumplan con los

requisitos podría ocasionar un incendio, un calen-

tamiento excesivo, una explosión o una fuga de

electrolito.

13. Si no se utiliza la herramienta por un

período largo, debe extraerse la batería de la

herramienta.

14. El cartucho de batería podría absorber calor

durante y después de su uso, lo que ocasiona-

ría quemaduras o quemaduras a baja tempe-

ratura. Tenga cuidado con la manipulación de

los cartuchos de batería que estén calientes.

15. No toque el terminal de la herramienta inme-

diatamente después de su uso, ya que el

mismo podría estar lo sucientemente caliente

como para provocarle quemaduras.

16. No permita que las rebabas, el polvo o la tierra

queden atrapados en los terminales, oricios

y ranuras del cartucho de batería. Esto podría

ocasionar un desempeño deciente o descompos-

tura de la herramienta o del cartucho de batería.

17. No utilice el cartucho de batería cerca de

cables eléctricos de alto voltaje, a menos que

la herramienta sea compatible con el uso cer-

cano a estos cables eléctricos de alto voltaje.

Esto podría ocasionar una avería o descompos-

tura de la herramienta o del cartucho de batería.

18. Mantenga la batería alejada de los niños.

GUARDE ESTAS

INSTRUCCIONES.

PRECAUCIÓN: Utilice únicamente baterías

originales de Makita. El uso de baterías no origina-

les de Makita, o de baterías alteradas, puede ocasio-

nar que las baterías exploten causando un incendio,

lesiones personales y daños. Asimismo, esto inva-

lidará la garantía de Makita para la herramienta y el

cargador Makita.

Consejos para alargar al máximo

la vida útil de la batería

1. Cargue el cartucho de batería antes de que

se descargue completamente. Pare siem-

pre la operación y cargue el cartucho de

batería cuando note menos potencia en la

herramienta.

2. No cargue nunca un cartucho de batería que

esté completamente cargado. La sobrecarga

acortará la vida de servicio de la batería.

3. Cargue el cartucho de batería a una tempera-

tura ambiente de 10 °C - 40 °C (50 °F - 104 °F).

Si un cartucho de batería está caliente, déjelo

enfriar antes de cargarlo.

4. Cuando no utilice el cartucho de batería,

sáquelo de la herramienta o del cargador.

5. Cargue el cartucho de batería si no va a utili-

zarlo durante un período prolongado (más de

seis meses).

26 ESPAÑOL

DESCRIPCIÓN DEL

FUNCIONAMIENTO

PRECAUCIÓN: Asegúrese siempre de que la

herramienta esté apagada y el cartucho de batería

haya sido extraído antes de realizar cualquier

ajuste o comprobación en la herramienta.

Instalación o extracción del

cartucho de batería

PRECAUCIÓN: Apague siempre la herra-

mienta antes de colocar o quitar el cartucho de

batería.

PRECAUCIÓN: Sujete la herramienta y el car-

tucho de la batería con rmeza al colocar o quitar

el cartucho de batería. Si no se sujeta con rmeza la

herramienta y el cartucho de batería, puede ocasio-

nar que se resbalen de sus manos causando daños

a la herramienta y al cartucho de batería, así como

lesiones a la persona.

► 1. Indicador rojo 2. Botón 3. Cartucho de batería

Para quitar el cartucho de batería, deslícelo de la herra-

mienta mientras desliza el botón sobre la parte delan-

tera del cartucho.

Para colocar el cartucho de batería, alinee la lengüeta

sobre el cartucho de batería con la ranura en la carcasa

y deslice en su lugar. Inserte por completo hasta que

se je en su lugar con un pequeño clic. Si puede ver el

indicador rojo del lado superior del botón, esto indica

que no ha quedado jo por completo.

PRECAUCIÓN: Introduzca siempre com-

pletamente el cartucho de batería hasta que

el indicador rojo no pueda verse. Si no, podría

accidentalmente salirse de la herramienta y caer al

suelo causando una lesión a usted o alguien a su

alrededor.

PRECAUCIÓN: No instale el cartucho de

batería a la fuerza. Si el cartucho no se desliza al

interior fácilmente, se debe a que no está siendo

insertado correctamente.

Indicación de la capacidad restante

de la batería

Únicamente para cartuchos de batería con el

indicador

► 1. Luces indicadoras 2. Botón de vericación

Oprima el botón de vericación en el cartucho de la

batería para que indique la capacidad restante de la

batería. Las luces indicadoras se iluminarán por algu-

nos segundos.

Luces indicadoras Capacidad

restante

Iluminadas Apagadas Parpadeando

75% a 100%

50% a 75%

25% a 50%

0% a 25%

Cargar la

batería.

La batería

pudo haber

funcionado

mal.

NOTA: Dependiendo de las condiciones de uso y

la temperatura ambiente, la indicación podrá diferir

ligeramente de la capacidad real.

NOTA: La primera luz indicadora (extrema izquierda)

parpadeará cuando el sistema de protección de

batería esté en funcionamiento.

Sistema de protección para la

herramienta/batería

La herramienta está equipada con un sistema de pro-

tección de la herramienta/batería. Este sistema corta

en forma automática el suministro de energía al motor

para prolongar la vida útil de la herramienta y la batería.

La herramienta se detendrá automáticamente durante

la operación si la herramienta o la batería se someten a

una de las siguientes condiciones:

27 ESPAÑOL

Protección contra sobrecarga

Cuando la batería sea utilizada de una manera que

consuma una cantidad anormalmente alta de corriente,

la herramienta se detendrá automáticamente y el

número de error correspondiente se visualizará en el

panel indicador. En esta situación, apague la herra-

mienta y detenga la aplicación que haya causado que

la herramienta se sobrecargara. Luego encienda la

herramienta para volver a arrancarla.

Protección contra

sobrecalentamiento

Cuando la herramienta o la batería se sobrecalienten,

la herramienta se detendrá automáticamente y el

número de error correspondiente se visualizará en el

panel indicador. En este caso, permita que la herra-

mienta y la batería se enfríen antes de volver a encen-

der la herramienta.

Protección en caso de

sobredescarga

Cuando la capacidad de la batería no sea suciente, la

herramienta se detendrá automáticamente y el número

de error correspondiente se visualizará en el panel

indicador. En este caso, extraiga la batería de la herra-

mienta y cargue la batería.

Interruptor de alimentación principal

PRECAUCIÓN: Al conectar la alimentación,

nunca acerque las extremidades o la cara a las

piezas giratorias o de amarre de la punta de la

herramienta. De lo contrario, podría sufrir una lesión.

PRECAUCIÓN: Al conectar la alimentación,

nunca toque las piezas giratorias o de amarre de

la punta de la herramienta. De lo contrario, podría

sufrir una lesión.

PRECAUCIÓN: Antes de insertar el cartu-

cho de batería, asegúrese de apartar los dedos

del gatillo interruptor y de bloquear el gatillo.

Si inserta el cartucho de batería mientras se está

jalando el gatillo interruptor, se podría causar un

accidente si se acciona accidentalmente el proceso

de amarre del alambre.

Al presionar el botón de encendido/apagado, la herra-

mienta se enciende y la luz indicadora de modo de

amarre se ilumina. A n de ajustar su posición inicial,

la herramienta se activa temporalmente. Una vez com-

pletado el ajuste, la herramienta se detiene automáti-

camente. Al presionar de nuevo el botón de encendido/

apagado, la herramienta se apaga y la luz indicadora

de modo de amarre también.

► 1. Luz indicadora de modo de amarre 2. Botón de

encendido/apagado

NOTA: La herramienta dispone de una función de

apagado automático. Si el gatillo interruptor no se

acciona durante 10 minutos, la herramienta se apaga

automáticamente para reducir el consumo de energía

de la batería.

NOTA: Para volver a arrancar la herramienta,

conecte de nuevo la alimentación.

Botón de conmutación de modo

Cuando la herramienta se enciende y la luz indicadora

de modo de amarre se ilumina, puede seleccionar el

modo de accionamiento simple o el modo de accio-

namiento continuo mediante el botón de conmutación

de modo. Al conectar de nuevo la alimentación, la

herramienta se enciende en el modo seleccionado la

vez anterior.

► 1. Botón de conmutación de modo 2. Modo de

accionamiento simple 3. Modo de accionamiento

continuo

28 ESPAÑOL

Accionamiento del interruptor

ADVERTENCIA:

Antes de insertar el cartucho de

batería en la herramienta, compruebe siempre y cerciórese

de que el gatillo interruptor se acciona debidamente y que

vuelve a la posición “OFF” (apagado) cuando lo suelta.

PRECAUCIÓN: Cuando no vaya a utilizar la

herramienta, oprima el botón de bloqueo del gati-

llo del lado

para bloquear el gatillo interruptor

en la posición de apagado.

► 1. Gatillo interruptor 2. Botón de bloqueo del gatillo

Para evitar jalar accidentalmente el gatillo interruptor, se

suministra el botón de bloqueo del gatillo. Para arrancar

la herramienta, oprima el botón de bloqueo del gatillo

del lado A y jale el gatillo interruptor. Para detenerla,

suelte el gatillo interruptor. Cuando termine de usarla,

oprima el botón de bloqueo del gatillo del lado B.

Cuando se acciona el gatillo interruptor, la herramienta

ejecuta las siguientes operaciones secuenciales como

sigue, y la herramienta se detiene automáticamente.

1. Alimenta el alambre.

2. Corta el alambre.

3. El gancho sujeta y retuerce el alambre.

4. El gancho regresa a su posición original.

Ajuste de la fuerza de amarre

PRECAUCIÓN:

Asegúrese de bloquear el gati-

llo antes de iniciar el ajuste. Al conectar la alimen-

tación, nunca acerque las extremidades o la cara a

las piezas giratorias o de amarre de la punta de la

herramienta. De lo contrario, podría sufrir una lesión.

Puede regular la fuerza de amarre ajustando el botón

de ajuste de la fuerza de amarre. La fuerza de amarre

se muestra en el panel indicador.

► 1. Botón de ajuste de la fuerza de amarre 2. Panel

indicador

Si el alambre se rompe, se perderá fuerza de amarre.

Después del amarre, verique que la porción trenzada

no se ha roto.

Si el alambre se ha roto, ajuste la fuerza de amarre

mediante el botón de ajuste de la fuerza de amarre, y

vuelva a amarrar las varillas.

Noticación de la capacidad

restante de la batería

Cuando el voltaje de la batería cae por debajo del nivel

requerido, la herramienta dejará de funcionar, emitirá

un tono de error, y en el panel indicador se visualizará

el número “4”. El tono de error seguirá sonando hasta

que se desconecte la alimentación.

NOTA: Si la temperatura ambiente es extremada-

mente baja, el tono de error puede sonar incluso

cuando la batería contiene suciente energía.

29 ESPAÑOL

MONTAJE

PRECAUCIÓN: Asegúrese siempre de que la

herramienta esté apagada y el cartucho de batería

haya sido extraído antes de realizar cualquier

trabajo en la misma.

Carga del alambre de amarre

(carrete de alambre)

PRECAUCIÓN: Antes de montar o desmontar

los alambres de amarre y los accesorios, asegú-

rese de desconectar la alimentación, bloquear el

gatillo y extraer el cartucho de batería. De lo con-

trario, se podría ocasionar un accidente.

AVISO: Si se usan alambres que no sean los

auténticos alambres de amarre de Makita, la

herramienta puede funcionar mal.

1. Presione la palanca de liberación y bloquéela con

la palanca de bloqueo.

► 1. Palanca de liberación 2. Palanca de bloqueo

Cuando se presiona la palanca de liberación, se abre

un espacio entre los engranajes de alimentación

izquierdo y derecho.

► 1. Palanca de liberación 2. Palanca de bloqueo

3. Engranajes de alimentación

2. Abra la cubierta del carrete.

► 1. Cubierta del carrete

3. Monte el carrete de alambre en la herramienta

según la orientación que se muestra en la gura.

► 1. Carrete de alambre

AVISO: Asegúrese de montar el carrete de alam-

bre según la orientación que se muestra en la

gura. Si se monta al revés, el alambre se soltará y

podría quedar retorcido.

4. Desenganche la punta del alambre del gancho del

carrete.

► 1. Gancho

30 ESPAÑOL

Enderece la punta del alambre y pase el alambre por la guía.

► 1. Guía

NOTA: Si la punta del alambre está doblada al pasar

por la guía, el alambre se atascará en la herramienta.

NOTA: Si fuerza en exceso el alambre al tratar de

pasarlo por la guía, el alambre se atascará.

6. Tire del alambre aproximadamente 10 mm desde

la punta del brazo de la herramienta.

►

1. Brazo de la herramienta 2. Aproximadamente 10 mm

AVISO: Si la longitud del alambre jalado es

insuciente, el alambre podría romperse al ama-

rrarlo, o la fuerza de amarre podría verse afectada

debido al número insuciente de envolturas.

7. Rebobine el alambre para tensarlo.

8. Libere la palanca de bloqueo. La palanca de

liberación regresa a su posición, y el alambre queda

sujetado por los engranajes izquierdo y derecho.

► 1. Palanca de liberación 2. Palanca de bloqueo

► 1. Engranaje 2. Ruta del alambre 3. Alambre

31 ESPAÑOL

AVISO: Cuando se suelta la palanca de bloqueo

y los engranajes izquierdo y derecho se engranan

mutuamente, las cavidades de los engranajes

forman un espacio. Este espacio conforma la

ruta del alambre. Asegúrese de que el alambre ha

pasado por esta ruta.

9. Cierre la cubierta del carrete.

► 1. Cubierta del carrete

OPERACIÓN

Vericación antes del trabajo

PRECAUCIÓN: Si la herramienta tiene algún

problema relacionado con el mecanismo de segu-

ridad, no la use. Si continúa usándola, puede ocurrir

un accidente.

Antes de usar la herramienta, asegúrese de que el

mecanismo de seguridad funciona normalmente. Si la

herramienta se pone en marcha sin el mecanismo de

seguridad en funcionamiento, deje de usar la herra-

mienta inmediatamente. Solicite la reparación en el

centro de servicio Makita de su localidad.

Vericación del seguro del gatillo

La herramienta tiene un seguro de gatillo para impedir

que la herramienta se accione cuando no se pretende

usarla. Bloquee el gatillo y verique que el gatillo inte-

rruptor no puede accionarse.

Vericación de la guía de volutas

Para impedir que el operador toque las piezas girato-

rias o de amarre de la punta de la herramienta por error,

la herramienta no se pondrá en marcha aunque se

accione el gatillo interruptor mientras la guía de volutas

esté abierta. Cuando el operador quita el dedo del gati-

llo interruptor y cierra la guía de volutas, la herramienta

puede funcionar.

► 1. Guía de volutas

Vericación de la detección de apertura/

cierre de la guía de volutas

Retire el alambre de amarre, verique la operación

de la herramienta conforme a los pasos siguientes, y

asegúrese de que la herramienta no funciona si la guía

de volutas está abierta.

1. Desconecte la alimentación y deje la guía de

volutas abierta.

2. Conecte la alimentación.

Si la herramienta no funciona y se visualiza el número

“2” en el panel indicador, el estado de la herramienta

es normal. Desconecte la alimentación y cierre la guía

de volutas.

Si la herramienta funciona y no se visualiza ningún

error en el panel indicador, el estado de la herramienta

es anormal. Deje de utilizar la herramienta inmediata-

mente y solicite la reparación en el centro de servicio

de Makita de su localidad.

32 ESPAÑOL

PRECAUCIÓN:

Si abre la guía de volutas y

conecta la alimentación para comprobar el bloqueo de

seguridad, sujete la guía de volutas como se muestra

en la gura. Nunca acerque las extremidades o la cara

a las piezas giratorias o de amarre de la punta de la

herramienta. De lo contrario, podría sufrir una lesión.

Trabajo de amarre

PRECAUCIÓN:

Antes de insertar el cartucho de

batería, asegúrese de apartar los dedos del gatillo interruptor

y de bloquear el gatillo. Si inserta el cartucho de batería mientras

se está jalando el gatillo interruptor, se podría causar un accidente

si se acciona accidentalmente el proceso de amarre del alambre.

PRECAUCIÓN: Al conectar la alimentación,

nunca acerque las extremidades o la cara a las

piezas giratorias o de amarre de la punta de la

herramienta. De lo contrario, podría sufrir una lesión.

PRECAUCIÓN:

Al conectar la alimentación,

nunca toque las piezas giratorias o de amarre de la punta

de la herramienta. De lo contrario, podría sufrir una lesión.

Preparación antes del trabajo

1. Asegúrese de que el cartucho de batería haya

sido extraído y de que el gatillo está bloqueado.

2. Inserte el cartucho de batería en la herramienta y

conecte la alimentación. Al conectar la alimentación, el

alambre se corta automáticamente.

AVISO: Asegúrese de que se enciende la luz indi-

cadora de modo de amarre al conectar la alimen-

tación. Si no se enciende, recargue la batería.

3. Libere el seguro del gatillo.

► 1. Botón de seguro del gatillo 2. Gatillo interruptor

3. Botón de encendido/apagado 4. Luz indicadora

de modo de amarre

Modo de accionamiento simple

1. Empuje rmemente el brazo de la herramienta

contra el punto de amarre. Empuje la herramienta ver-

ticalmente contra las varillas, y presione el brazo de la

herramienta a un ángulo de 45 grados contra el punto

en el que las varillas se cruzan.

45°

33 ESPAÑOL

2. Jale el gatillo interruptor una vez.

3. El alambre se alimenta y se corta

automáticamente.

4. El gancho sujeta y retuerce el alambre, y luego

retorna a su posición original una vez que los alambres

han sido amarrados.

5. Después del amarre, tenga cuidado de que el

brazo de la herramienta no se enganche en las varillas,

y jale de la herramienta hacia arriba.

PRECAUCIÓN: Si el alambre se ha adherido

a la pieza de amarre de la punta de la herramienta,

desconecte la alimentación de la herramienta.

Bloquee el gatillo, extraiga el cartucho de batería

y quite el alambre mediante unas tenazas o unas

pinzas.

Modo de accionamiento continuo

1. Conmute el modo de la herramienta desde el

modo de accionamiento simple al modo de acciona-

miento continuo mediante el botón de conmutación de

modo.

► 1. Botón de conmutación de modo

2. Libere el seguro del gatillo.

3. Mientras jala del gatillo interruptor, empuje la

herramienta verticalmente contra las varillas, y pre-

sione el brazo de la herramienta a un ángulo de 45

grados contra el punto en el que las varillas se cruzan.

Presione rmemente la placa de contacto contra el

punto de amarre. El alambre se amarrará.

45°

► 1. Placa de contacto

34 ESPAÑOL

4. Después del amarre, tenga cuidado de que el

brazo de la herramienta no se enganche en las varillas,

y jale de la herramienta hacia arriba.

Precauciones en el trabajo

• Si mueve el brazo de la herramienta desde la

posición de amarre durante el proceso de amarre,

el alambre quedará atascado en el gancho, lo que

podría dar lugar a un amarre incorrecto.

• Siga presionando la herramienta contra las vari-

llas hasta que se haya completado el proceso de

amarre.

• No pase al siguiente punto de amarre hasta que

se haya completado el proceso de amarre en

curso.

• La pieza giratoria de la punta de la herramienta

(gancho) retuerce el alambre durante el proceso

de amarre. Sujete la empuñadura con rmeza de

manera que la herramienta no le jale el cuerpo.

• No toque los alambres durante el proceso de

amarre.

• Si está repitiendo los procesos de amarre del

alambre en el modo de accionamiento simple,

quite completamente el dedo del gatillo inte-

rruptor. Luego continúe accionando el gatillo

interruptor.

• Si jala el gatillo interruptor cuando ya no queda

alambre, se visualizará un error. Reemplácelo con

un alambre de amarre nuevo y vuelva a encender

la herramienta.

Consejos de amarre

• Incline la herramienta conforme a un ángulo de

45° respecto de las varillas cruzadas, y proceda

alternadamente con el amarre según se muestra

en la gura.

• Evite las partes nudosas de las varillas.

• Si la fuerza de amarre es insuciente, cambie la

orientación de amarre y ejecute el amarre dos

veces para aumentar la fuerza de amarre.

AVISO: Al hacer el segundo amarre, doble el

extremo nal del primer amarre antes de hacer

el segundo. De lo contrario, el alambre puede ser

repelido por segunda vez. Puede quedarse pegado a

la punta de la herramienta, y el gancho puede resul-

tar dañado.

Reemplazo de los alambres de

amarre

PRECAUCIÓN: Al reemplazar el alambre,

asegúrese de desconectar la alimentación, blo-

quear el gatillo y extraer el cartucho de batería.

De lo contrario, se podría ocasionar un accidente.

1. Cuando se haya acabado el alambre, se emitirá

un tono de error y se visualizará el error “1” en el panel

indicador.

2. Bloquee el gatillo, desconecte la alimentación y

extraiga el cartucho de batería.

35 ESPAÑOL

3. Presione la palanca de liberación y bloquéela con

la palanca de bloqueo.

► 1. Palanca de liberación 2. Palanca de bloqueo

4. Retire el carrete de alambre de la herramienta.

NOTA: Cuando el alambre se acaba en condiciones

normales, quedan enrollados en el carrete unos 20

cm (8″) de alambre. En este estado, reemplace el

carrete de alambre por uno nuevo.

Si resulta difícil retirar el carrete de alambre de la herra-

mienta, siga los pasos a continuación.

1. Inserte el cartucho de batería en la herramienta

y conecte la alimentación. El alambre se alimenta y se

corta automáticamente.

2. Bloquee el gatillo, desconecte la alimentación y

extraiga el cartucho de batería.

3. Quite las roturas de alambre mediante unas tena-

zas o unas pinzas.

MANTENIMIENTO

PRECAUCIÓN: Asegúrese siempre de que la

herramienta esté apagada y el cartucho de batería

extraído antes de intentar realizar una inspección

o mantenimiento.

AVISO: Nunca use gasolina, bencina, diluyente

(tíner), alcohol o sustancias similares. Puede que

esto ocasione grietas o descoloramiento.

Para mantener la SEGURIDAD y FIABILIDAD del pro-

ducto, las reparaciones, y cualquier otra tarea de man-

tenimiento o ajuste deberán ser realizadas en centros

de servicio autorizados o de fábrica Makita, empleando

siempre repuestos Makita.

Limpieza de la unidad cortadora

Cuando la herramienta se usa, pueden adherirse polvo

y partículas de alambre a la unidad cortadora. En tal

caso, limpie la unidad cortadora siguiendo el proce-

dimiento a continuación. La limpieza debe realizarse

cada vez que consuma una caja de carrete. (50 pzas.)

Uso del cepillo de alambre

1. Abra la cubierta del carrete.

► 1. Cubierta del carrete

2. Presione la palanca de liberación y bloquéela con

la palanca de bloqueo.

► 1. Palanca de liberación 2. Palanca de bloqueo

3. Pase el cepillo de alambre a través de la guía.

Cuando inserte el cepillo de alambre, sujételo a medio

recorrido y empújelo dentro la guía poco a poco.

► 1. Cepillo de alambre

36 ESPAÑOL

► 1. Engranaje 2. Guía 3. Cepillo de alambre

4. Empuje el cepillo de alambre hasta que sobre-

salga aproximadamente 10 mm desde la punta del

brazo de la herramienta. Luego saque el cepillo de

alambre. Bastará realizar esta acción una vez.

► 1. Brazo de la herramienta 2. Cepillo de alambre

5. Cierre la cubierta del carrete.

► 1. Cubierta del carrete

Uso de la pistola sacudidora de aire

Abra la cubierta del carrete, presione la palanca de libe-

ración y bloquéela con la palanca de bloqueo. Luego,

acerque la pistola sacudidora de aire a la guía y sople

aire. Asegúrese de que el aire salga por la punta del

brazo de la herramienta.

► 1. Pistola sacudidora de aire 2. Guía

Limpieza con el desmontaje

Si la unidad cortadora se obstruye o un alambre queda

atrapado dentro, desmonte las piezas y límpielas.

Desmontaje y limpieza

1. Aoje los pernos A y B con la llave hexagonal

incluida en el paquete de la herramienta.

► 1. Llave hexagonal

37 ESPAÑOL

► 1. Perno A 2. Perno B 3. Cubierta de la placa de

contacto 4. Guía de alambre B

AVISO: No extraiga a la fuerza ningún perno que

no pueda extraerse con la llave hexagonal.

2. Jale de la cubierta de la placa de contacto hacia

arriba en la dirección de la echa y retírela. El perno B

se extraerá al mismo tiempo.

► 1. Cubierta de la placa de contacto 2. Perno B

3. Retire el perno A y extraiga la guía de alambre B.

► 1. Perno A 2. Guía de alambre B

4. Dele la vuelta a la guía de alambre B y limpie el

interior.

5. Retire la cortadora A, la cortadora B, la placa

superior y el brazo articulado A de la placa de brazo A.

Y luego límpielos.

► 1. Cortadora B 2. Brazo articulado A 3. Cortadora A

4. Placa de brazo A 5. Placa superior

38 ESPAÑOL

Montaje

Una vez terminada la limpieza, monte las piezas

siguiendo el procedimiento a continuación.

1. Instale la cortadora A y el brazo articulado A

de manera que se ajusten a la forma de la placa de

brazo A.

►

1. Cortadora A 2. Brazo articulado A 3. Placa de brazo A

2. Instale la cortadora B y la placa superior sobre la

placa de brazo A.

(Instale la cortadora B sobre la cortadora A y el brazo

articulado A).

3 45

► 1. Cortadora B 2. Placa superior 3. Placa de brazo

A 4. Cortadora A 5. Brazo articulado A

AVISO: Oriente el saliente de la cortadora B

hacia abajo e instale la cortadora tal como se

muestra en la gura.

3. Alinee el tubo de la herramienta con la ranura del

interior de la guía de alambre B, y móntelos.

► 1. Tubo 2. Ranura 3. Guía de alambre B

4. Acople la guía de alambre B apretando temporal-

mente el perno A.

► 1. Perno A 2. Guía de alambre B

5. Instale la cubierta de la placa de contacto en la

dirección de la echa.

► 1. Cubierta de la placa de contacto

6. Acople rmemente la guía de alambre B y la

cubierta de la placa de contacto apretando el perno A y

el perno B.

► 1. Guía de alambre B 2. Cubierta de la placa de

contacto 3. Perno A 4. Perno B

39 ESPAÑOL

7. Después del montaje, verique que la placa de

contacto puede moverse tal como se muestra en la

gura.

► 1. Placa de contacto

NOTA: Si la placa de contacto ha quedado pillada,

presiónela como se muestra en la gura.

40 ESPAÑOL

Indicación de error y tono de error

PRECAUCIÓN: Durante la inspección, asegúrese de bloquear el gatillo, desconectar la alimentación y

extraer el cartucho de batería. De lo contrario, se podría ocasionar un accidente.

PRECAUCIÓN: Al conectar la alimentación, nunca acerque las extremidades o la cara a las piezas

giratorias o de amarre de la punta de la herramienta. De lo contrario, podría sufrir una lesión.

PRECAUCIÓN: Al conectar la alimentación, nunca toque las piezas giratorias o de amarre de la punta

de la herramienta. De lo contrario, podría sufrir una lesión.

PRECAUCIÓN: Si suena un tono de error, o si la herramienta no funciona bien, deje de usarla

inmediatamente.

Indicación y tono de error

Si se produce un error, sonará un tono de error y se visualizará un número de error en el panel indicador. Consulte la tabla

siguiente y tome las medidas apropiadas. Si el error persiste, pida a su centro de servicio autorizado de Makita que se lo repare.

Indicación Síntoma Causa posible Solución

1 La herramienta deja de

funcionar.

El alambre se ha acabado.

Cargue más alambre de amarre.

El alambre de amarre no se ha

cargado.

Cargue el alambre de amarre.

La alimentación de alambre

ha fallado.

Compruebe la orientación del

alambre de amarre.

Descargue el alambre de ama-

rre y vuélvalo a cargar.

Limpie la ruta del alambre.

La herramienta deja de funcionar.

La guía de volutas está abierta. Cierre la guía de volutas.

3 La herramienta no ejecuta el

proceso de amarre en el modo

de accionamiento continuo.

La placa de contacto ha que-

dado pillada.

Libere la placa de contacto que

ha quedado pillada.

4 La herramienta no arranca.

La herramienta deja de

funcionar.

La batería se ha descargado.

La temperatura del cartucho de

batería es anormalmente alta.

Recargue la batería.

Enfríe el cartucho de batería.

Reemplace el cartucho de bate-

ría con uno que esté recargado.

5 La herramienta deja de

funcionar.

El motor está sobrecargado. Determine la causa de la

obstrucción de la rotación del

motor y solucione el problema.

Falla del motor

6 La herramienta deja de

funcionar.

La temperatura de la herra-

mienta es anormalmente alta.

Enfríe la herramienta.

7 La herramienta no arranca.

La herramienta deja de funcionar.

Falla de la herramienta

Solicite la reparación en un centro

de servicio autorizado de Makita.

ACCESORIOS OPCIONALES

PRECAUCIÓN:

Estos accesorios o aditamen-

tos están recomendados para utilizarse con su herra-

mienta Makita especicada en este manual. El empleo

de cualquier otro accesorio o aditamento puede conllevar

el riesgo de lesiones personales. Utilice los accesorios o

aditamentos solamente para su n establecido.

Si necesita cualquier ayuda para más detalles en

relación con estos accesorios, pregunte a su centro de

servicio local Makita.

• Alambre de amarre

• Cepillo de alambre

• Mango de extensión

• Batería y cargador originales de Makita

NOTA: Algunos de los artículos en la lista pueden

incluirse en el paquete de la herramienta como acce-

sorios estándar. Éstos pueden variar de país a país.

GARANTÍA LIMITADA DE MAKITA

Ésta Garantía no aplica para México

Consulte la hoja de la garantía anexa para ver los

términos más vigentes de la garantía aplicable a este

producto. En caso de no disponer de esta hoja de

garantía anexa, consulte los detalles sobre la garantía

descritos en el sitio web de su país respectivo indicado

a continuación.

Estados Unidos de América: www.makitatools.com

Canadá: www.makita.ca

Otros países: www.makita.com

Some dust created by power sanding, sawing, grinding, drilling, and other

construction activities contains chemicals known to the State of California

to cause cancer, birth defects or other reproductive harm. Some examples

of these chemicals are:

• lead from lead-based paints,

• crystalline silica from bricks and cement and other masonry products, and

• arsenic and chromium from chemically-treated lumber.

Your risk from these exposures varies, depending on how often you do this

type of work. To reduce your exposure to these chemicals: work in a well

ventilated area, and work with approved safety equipment, such as those

dust masks that are specially designed to filter out microscopic particles.

WARNING

< USA only >

ADVERTENCIA

Algunos polvos creados por el lijado, aserrado, esmerilado, taladrado y

otras actividades de la construcción contienen sustancias químicas

reconocidas por el Estado de California como causantes de cáncer, defectos

de nacimiento y otros peligros de reproducción. Algunos ejemplos de estos

productos químicos son:

• plomo de pinturas a base de plomo,

• sílice cristalino de ladrillos y cemento y otros productos de albañilería, y

• arsénico y cromo de maderas tratadas químicamente.

El riesgo al que se expone varía, dependiendo de la frecuencia con la que

realice este tipo de trabajo. Para reducir la exposición a estos productos

químicos: trabaje en un área bien ventilada y póngase el equipo de seguridad

indicado, tal como las máscaras contra polvo que están especialmente

diseñadas para filtrar partículas microscópicas.

< Sólo en los Estados Unidos >

Makita Corporation

3-11-8, Sumiyoshi-cho,

Anjo, Aichi 446-8502 Japan

www.makita.com

885636C941

XRT01-2

EN, ESMX

20201023

Makita XRT01ZK 18V LXT Lithium‑Ion Brushless Cordless Rebar Tying Tool, Tool Only

Product's Documents

Instruction Manual

Specifications

Makita XRT01ZK Questions and Answers
