Hoover HDD9800/1B User Manual

HDD9800/1B，RDD9800/1PN

Cooker Hood

Instruction Manual

ENGLISH(EN)--------------------------------------------------------------------------------page 001

CZECH(CS) ----------------------------------------------------------------------------------page 013

FRENCH(FR) --------------------------------------------------------------------------------page 025

ITALIAN(IT)-----------------------------------------------------------------------------------page 037

SLOVAK (SK) --------------------------------------------------------------------------------page 049

Cooker Hood

Instruction Manual

Content

1…………………………………..………………………………Safety instructions

2…………………………………..………………………………Installation

3…………………………………..………………………………Start using your cooker hood

4…………………………………..………………………………Troubleshooting

5…………………………………..………………………………Maintenance and cleaning

6…………………………………..………………………………Environment protection

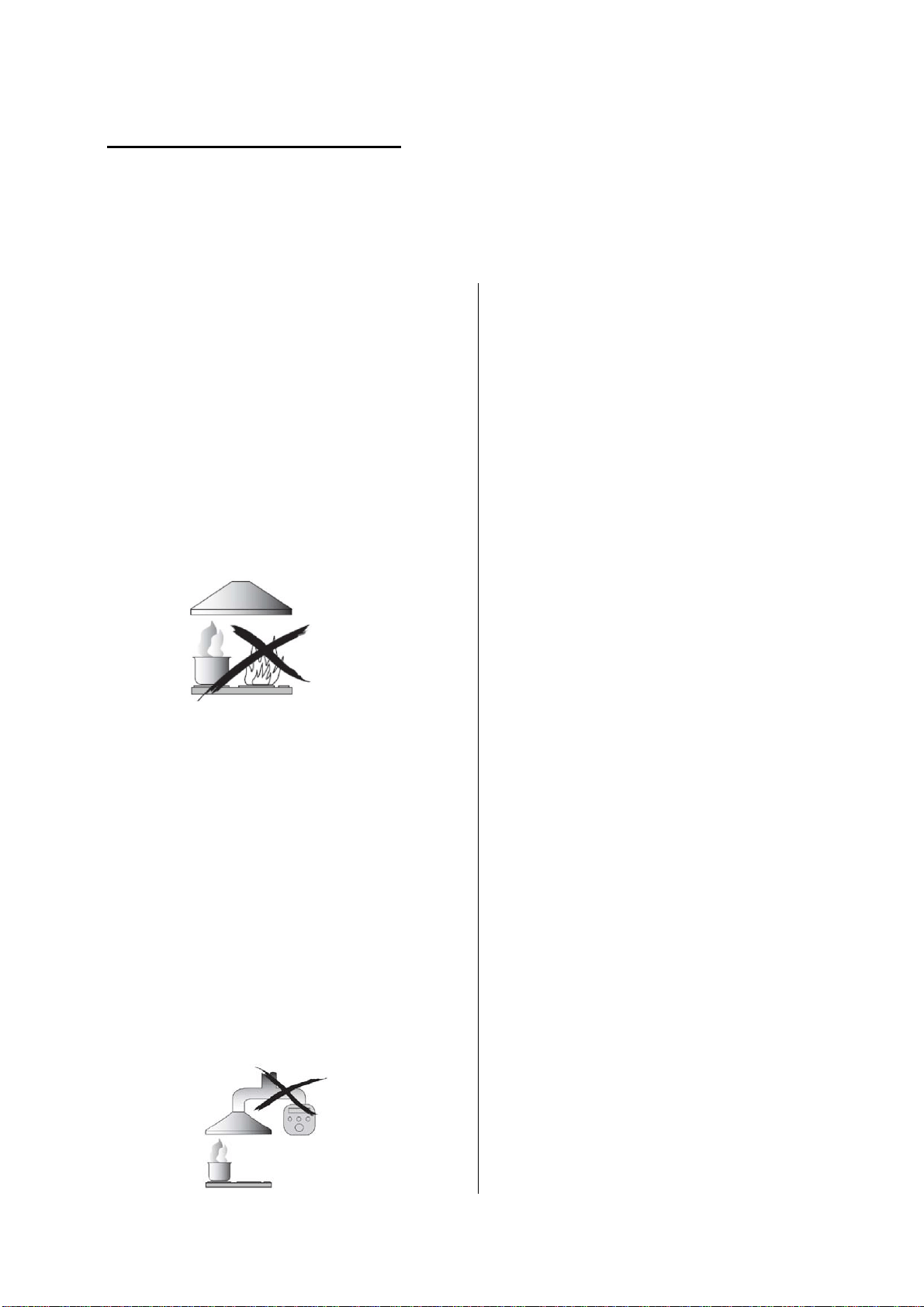

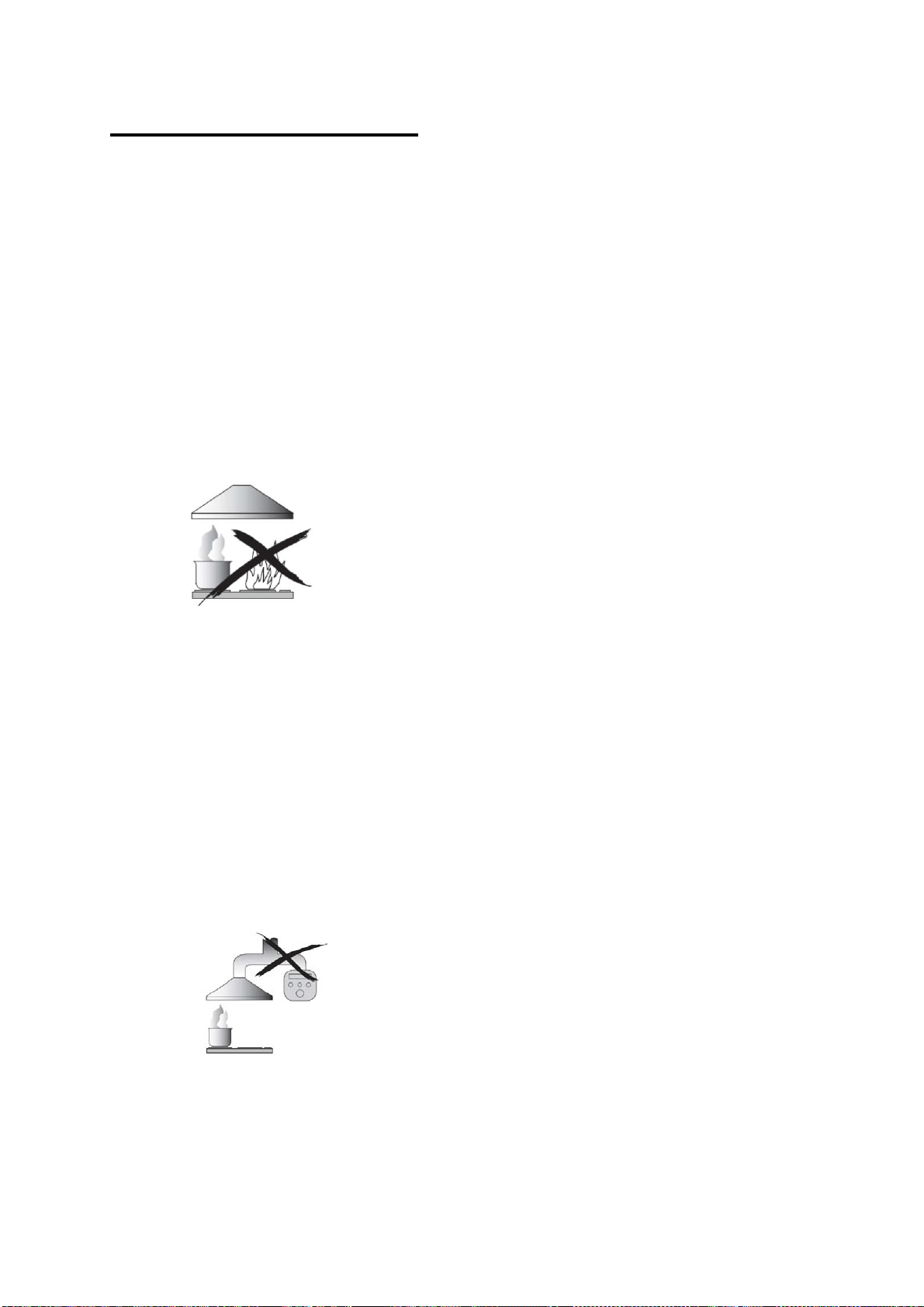

SAFETY INSTRUCTIONS

This manual explains the proper installation and use of your cooker hood,

please read it carefully before using even if you are familiar with the product.

The manual should be kept in a safe place for future reference.

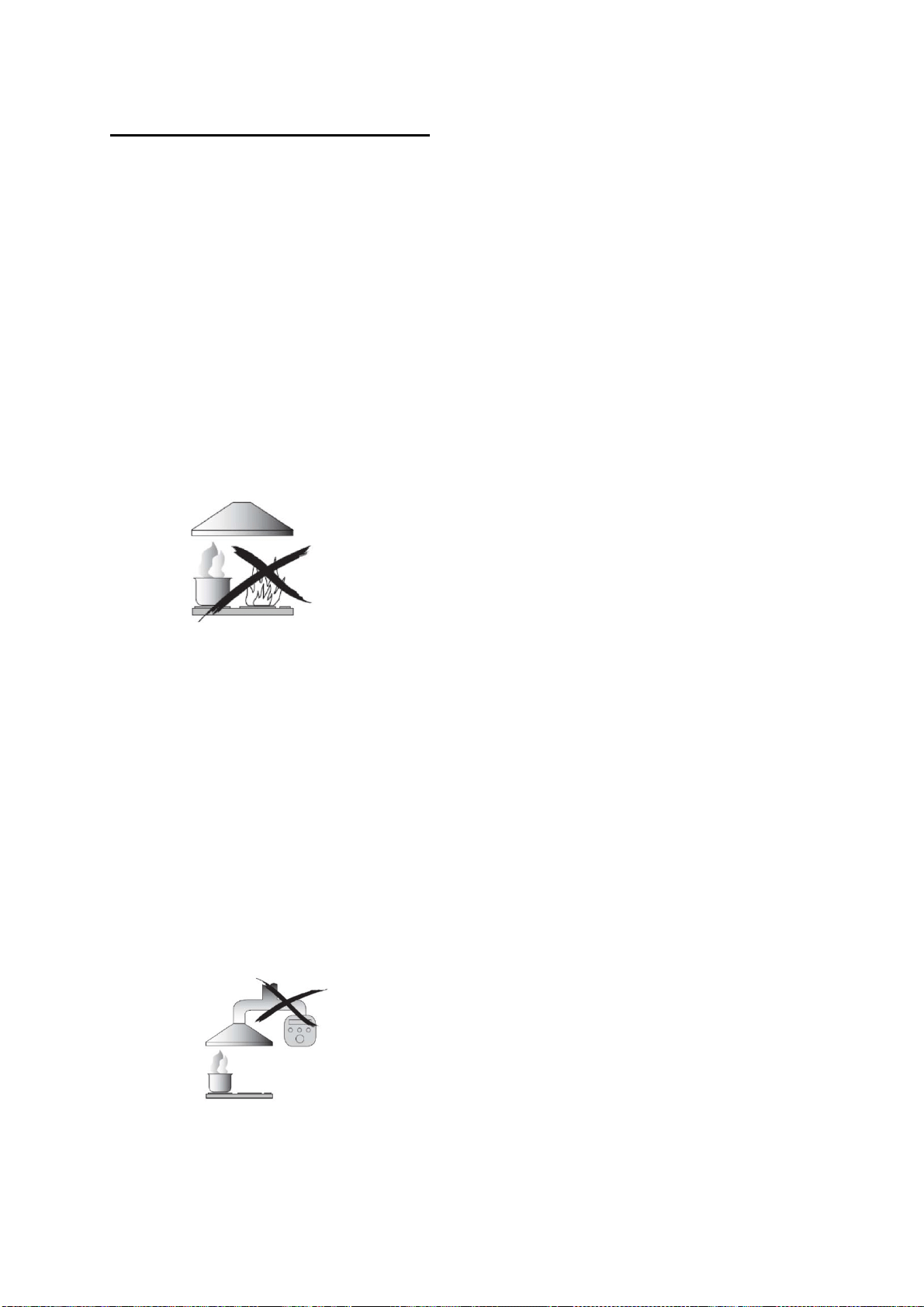

Never to do:

● Do not try to use the cooker hood

without the grease filters or if the filters

are excessively greasy!

●Do not install above a cooker with a

high level grill.

●Do not leave frying pans unattended

during use because overheated fats or

oils might catch fire.

●Never leave naked flames under the

cooker hood.

●If the cooker hood is damaged, do not

attempt to use.

●Do not flambé under the cooker hood.

●CAUTION: Accessible parts may

become hot when used with cooking

appliances.

●The minimum distance between the

supporting surface for the cooking

vessels on the hob and the lowest part

of the cooker hood. (When the cooker

hood is located above a gas appliance,

this distance shall be at least 65 cm)

●The air must not be discharged into a

flue that is used for exhausting fumes

from appliances burning gas or other

fuels.

Always to do:

● Important! Always switch off the

electricity supply at the mains during

installation and maintenance such as

light bulb replacement.

●The cooker hood must be installed in

accordance with the installation

instructions and all measurements

followed.

●All installation work must be carried

out by a competent person or qualified

electrician.

●Please dispose of the packing material

carefully. Children are vulnerable to it.

● Pay attention to the sharp edges

inside the cooker hood especially

during installation and cleaning.

●When the cooker hood is located

above a gas appliance,the minimum

distance between the supporting

surface for the cooking vessels on the

hob and the lowest part of the cooker

hood that distance must be:

Gas cookers: 75 cm

Electric cookers: 65 cm

Coal or oil cookers: 75 cm

●Make sure the ducting has no bends

sharper than 90 degrees as this will

reduce the efficiency of the cooker

hood.

●Warning: Failure to install the screws

or fixing device in accordance with

these instructions may result in

electrical hazards

●Warning: Before obtaining access to

terminals, all supply circuits must be

disconnected.

Always to do:

●Always put lids on pots and pans

when cooking on a gas cooker.

●When in extraction mode, air in the

room is being removed by the cooker

hood. Please make sure that proper

ventilation measures are being

observed. The cooker hood removes

odours from room but not steam.

●Cooker hood is for domestic use only.

●If the supply cord is damaged, it must

be replaced by the manufacturer, its

service agent or similarly qualified

persons in order to avoid a hazard.

●This appliance can be used by

children aged from 8 years and above

and persons with reduced physical,

sensory or mental capabilities or lack

of experience and knowledge if they

have been given supervision or

instruction concerning use of the

appliance in a safe way and

understand the hazards involved.

Children shall not play with the

appliance. Cleaning and user

maintenance shall not be made by

children without supervision.

Always to do:

● Caution: The appliance and its

accessible parts can become hot

during operation. Be careful to avoid

touching the heating elements.

Children younger than 8 years old

should stay away unless they are

under permanent supervision.

● There shall be adequate ventilation of

the room when the cooker hood is

used at the same time as appliances

burning gas or other fuels.

●There is a fire risk if cleaning is not

carried out in accordance with the

instructions

●Regulations concerning the discharge

of air have to be fulfilled.

●Clean your appliance periodically by

following the method given in the

chapter MAINTENANCE.

●For safety reason, please use only the

same size of fixing or mounting screw

which are recommended in this

instruction manual.

●Regarding the details about the

method and frequency of cleaning,

please refer to maintenance and

cleaning section in the instruction

manual.

●Cleaning and user maintenance shall

not be made by children without

supervision.

●When the cooker hood and

appliances supplied with energy other

than electricity are simultaneously in

operation, the negative pressure in the

room must not exceed 4 Pa (4 x 10-5

bar).

●WARNING: Danger of fire: do not

store items on the cooking surfaces.

●A steam cleaner is not to be used.

●NEVER try to extinguish a fire with

water, but switch off the appliance and

then cover flame e.g. with a lid or a

fire blanket.

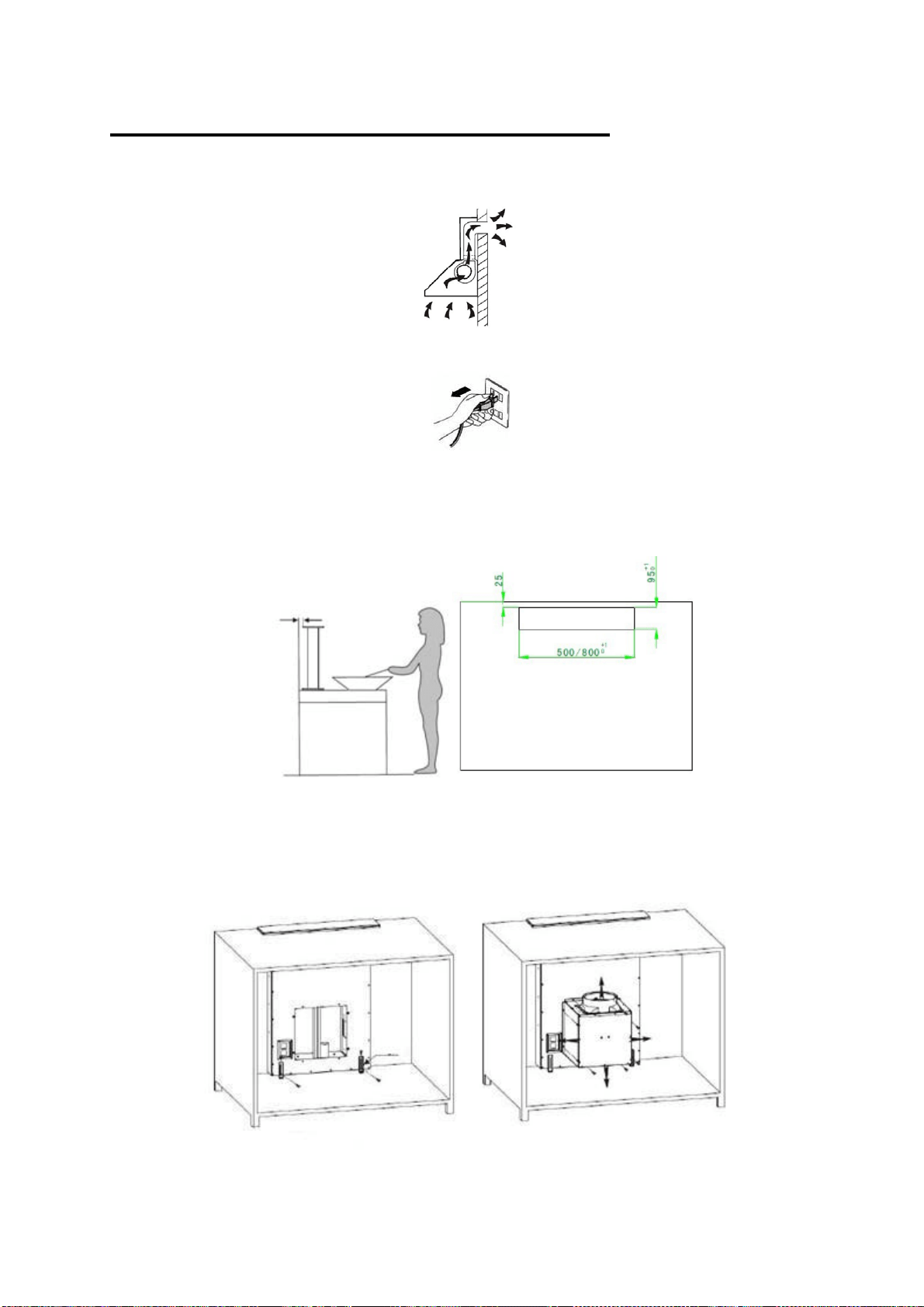

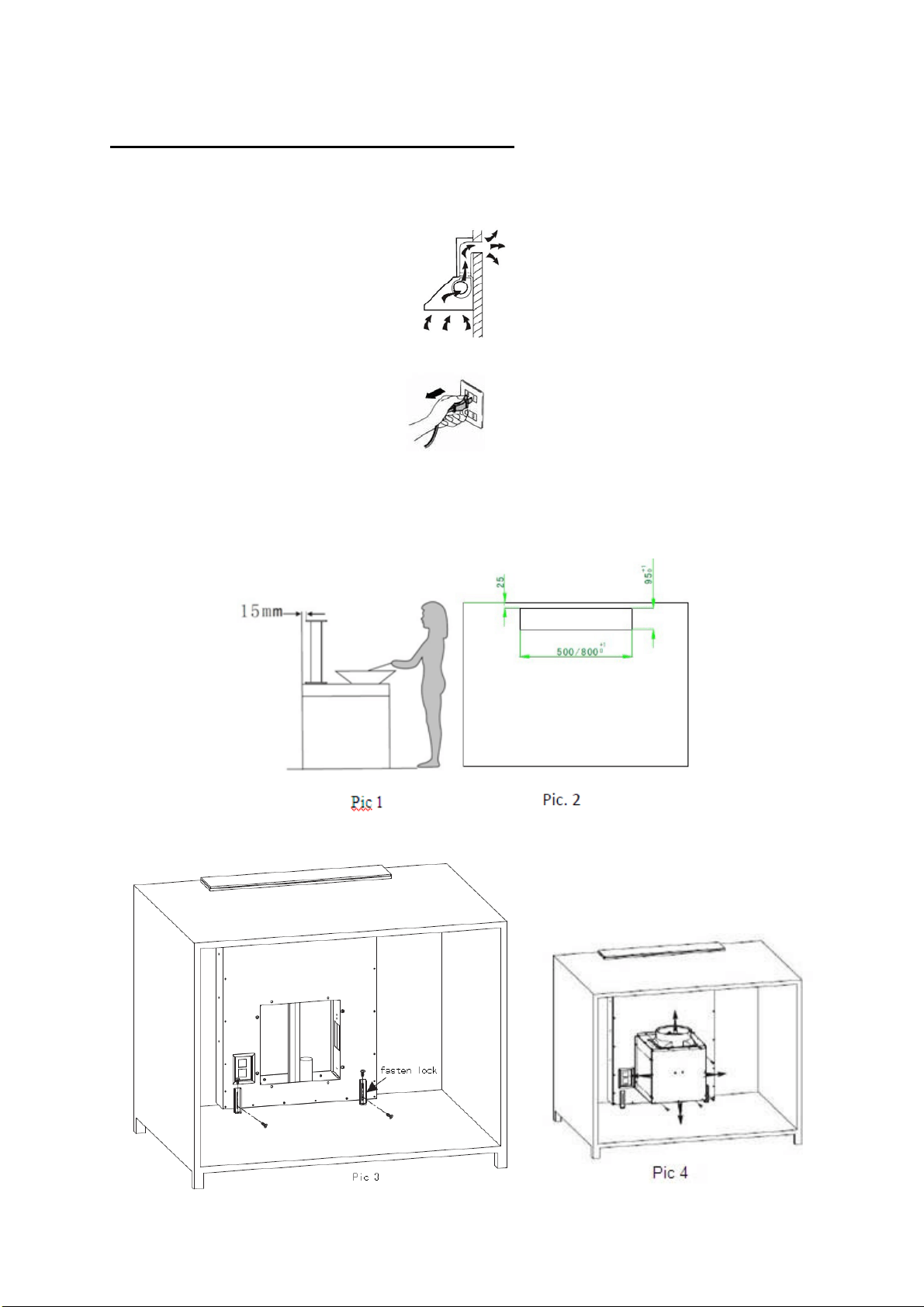

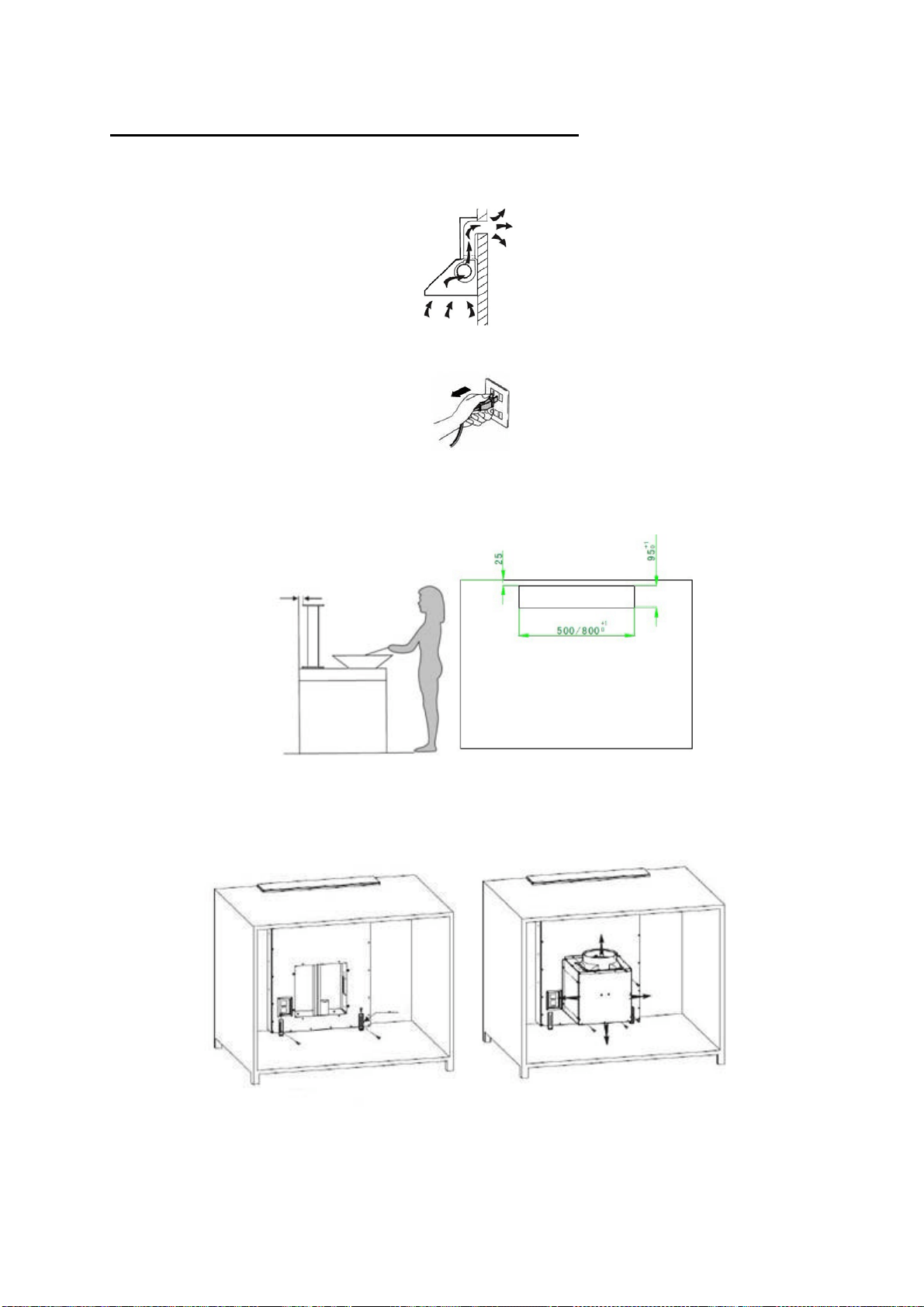

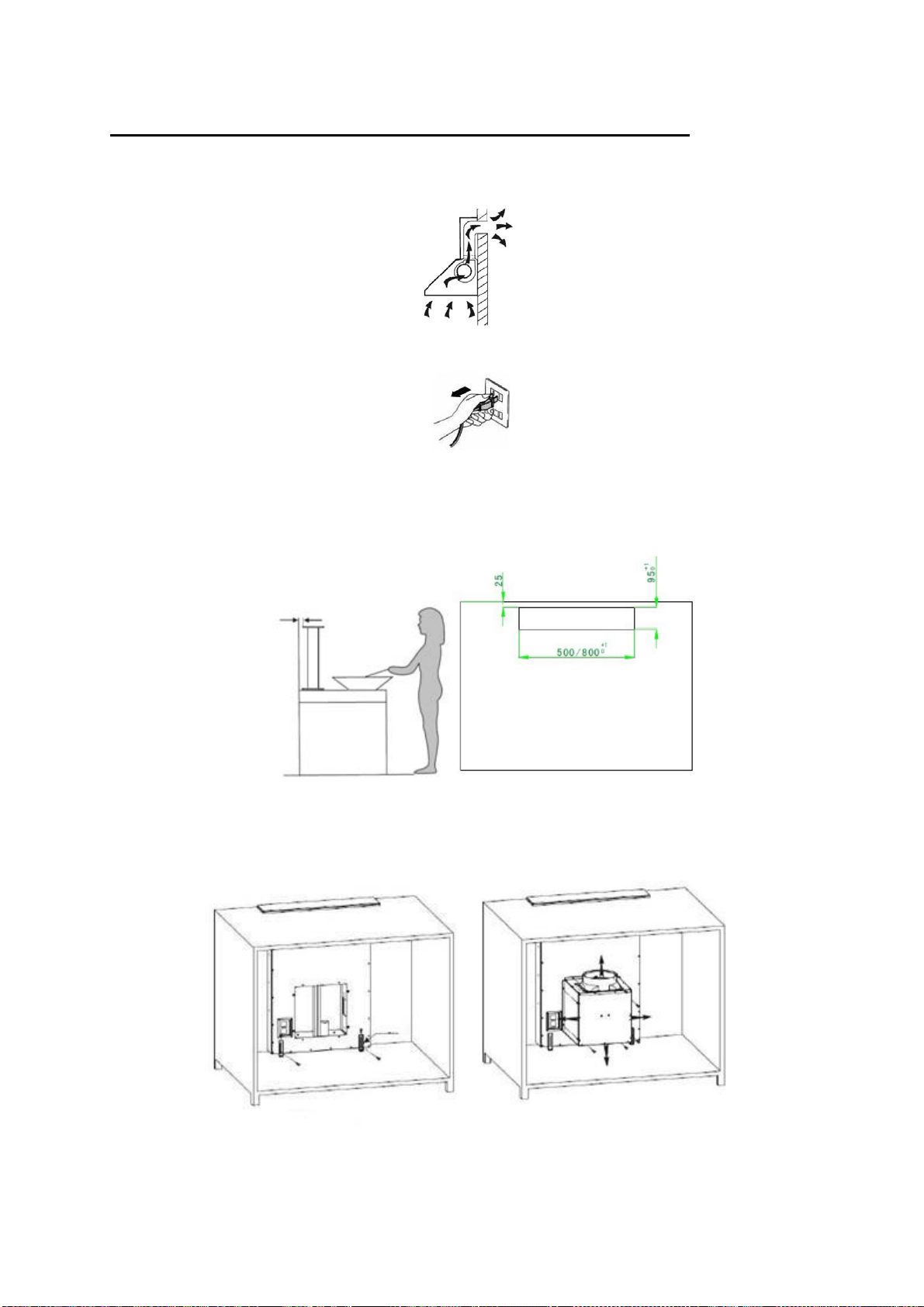

INSTALLATION (VENT OUTSIDE)

If you have an outlet to the outside, your cooker hood can be connected as below

picture by means of an extraction duct (enamel, aluminum, flexible pipe or inflammable

material with an interior diameter of 150mm)

Before installation, turn the unit off and unplug it from the outlet.

1. The cooker hood should be placed at a distance of 15mm from the wall at least.

(See Pic1)

2. Put the hood into the hole of the cabinet.(See pic 2) Use 4pcs screw ST4*8 & screw

ST4*14 & fasten lock to fix the hood.(See pic 3)

3.Connect the casing & hood by 8pcs screw M10*10, the wind direction are up, down,

left, right, the user can select according to the space of the cabinet.(See pic 4)

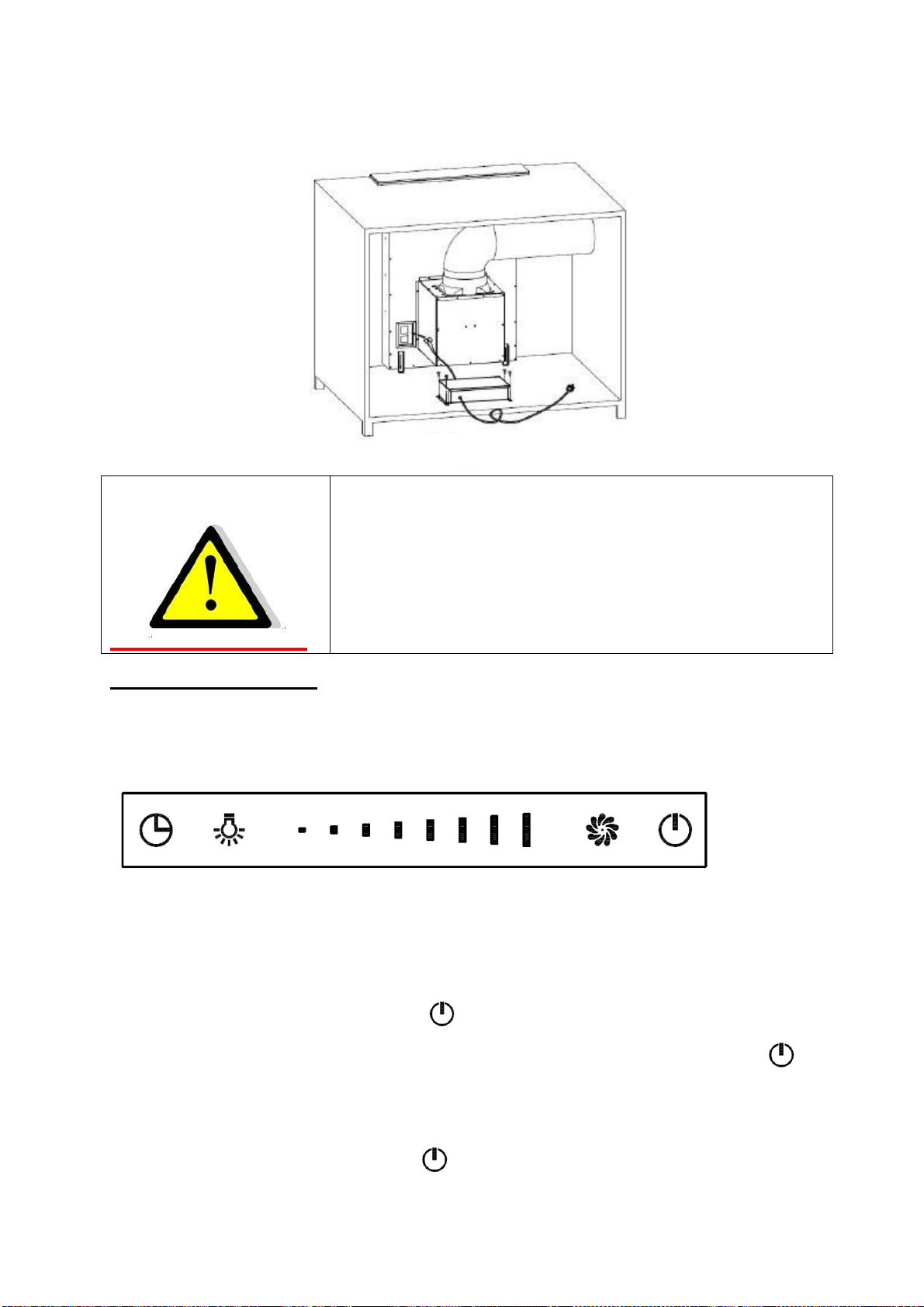

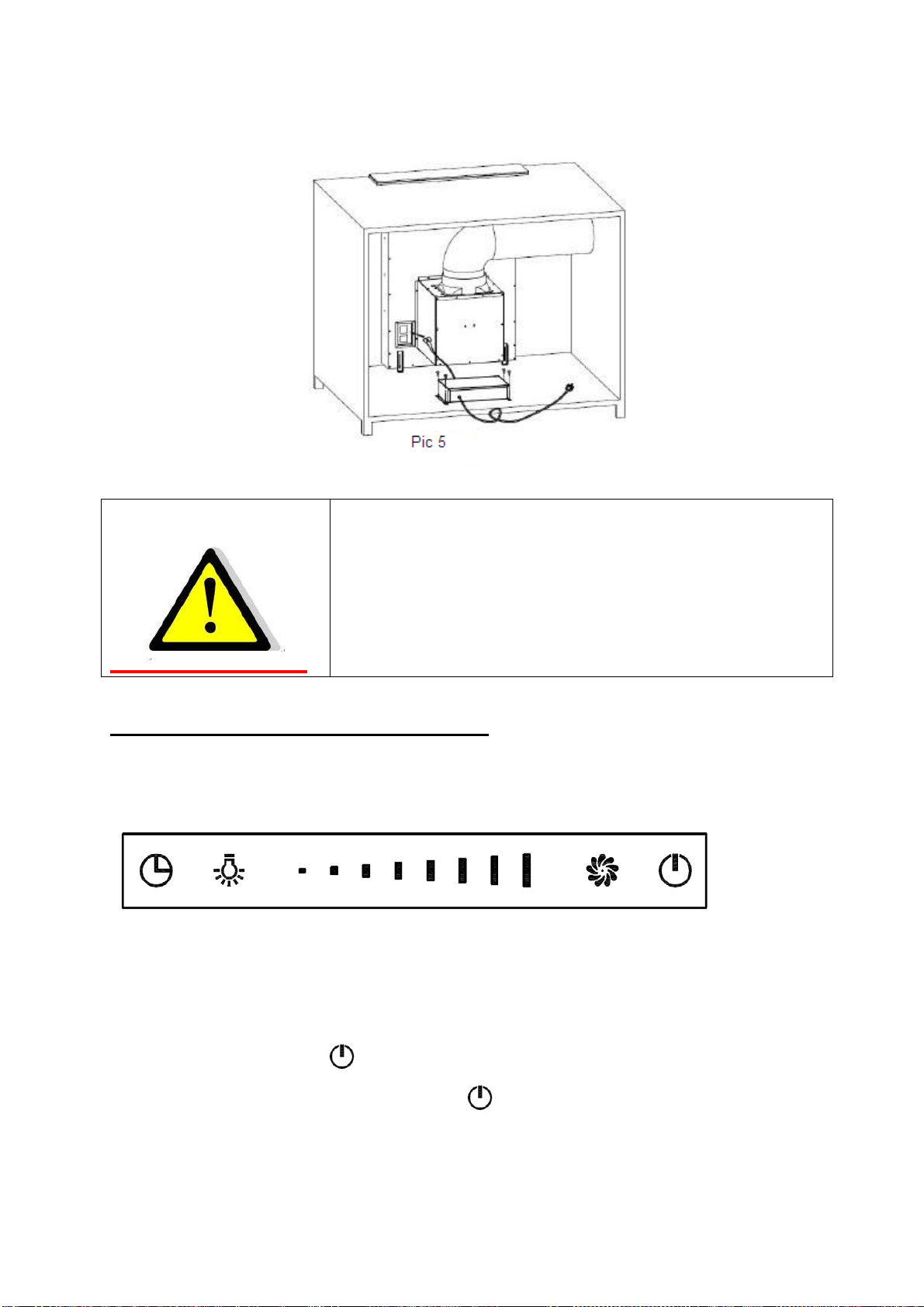

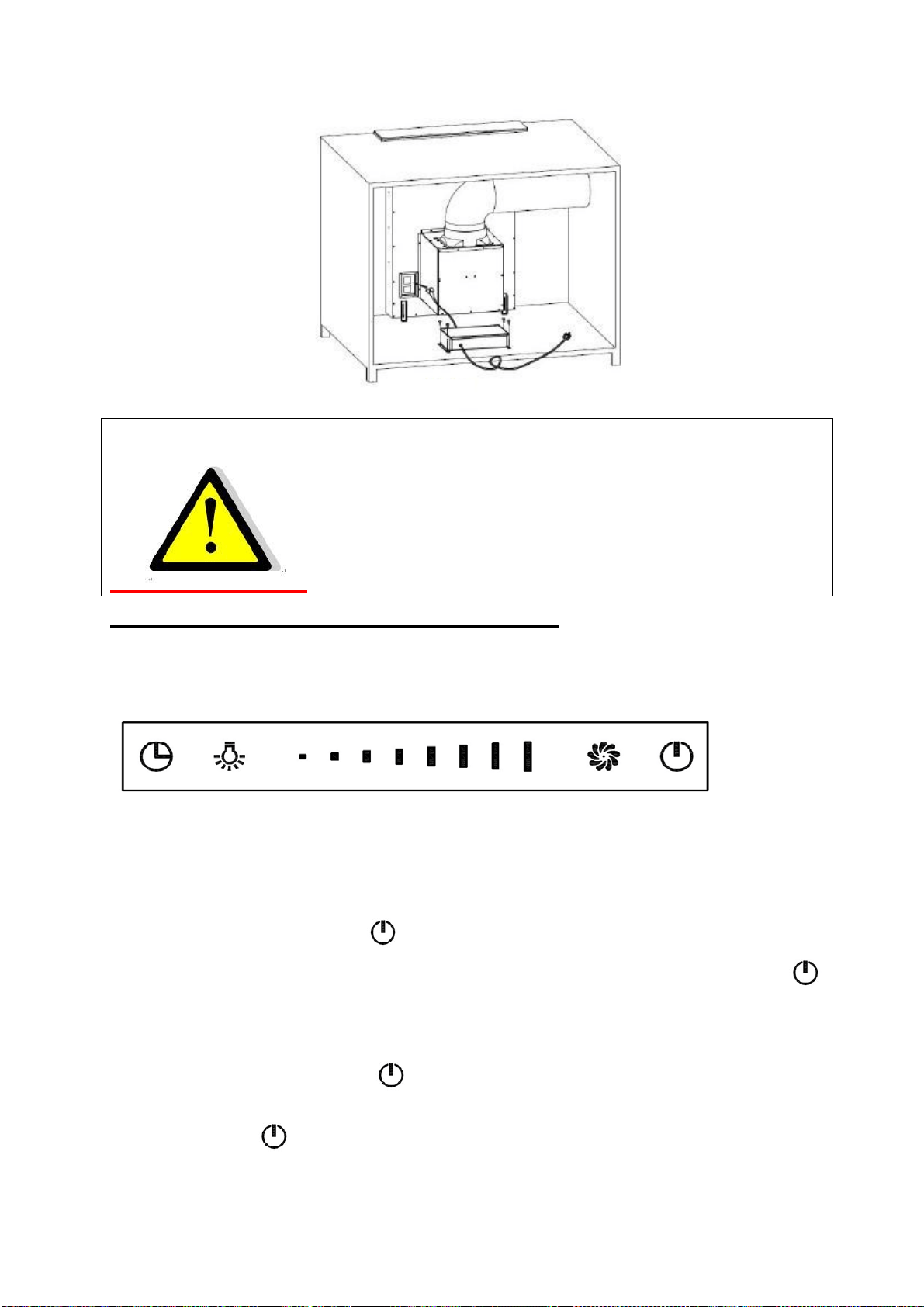

4.Fix the pipe on the outlet, and use 4pcs screw ST4*14 to fix the PCB box, connect

the power and finish the installation.(See pic 5)

WARNING:



For safety reason, please use only the same

size of fi

xing or mounting screw which are

recommended in this instruction manual.

 Failure to install the screws or fixing device in

accordance with these instructions may result

in electrical hazards.

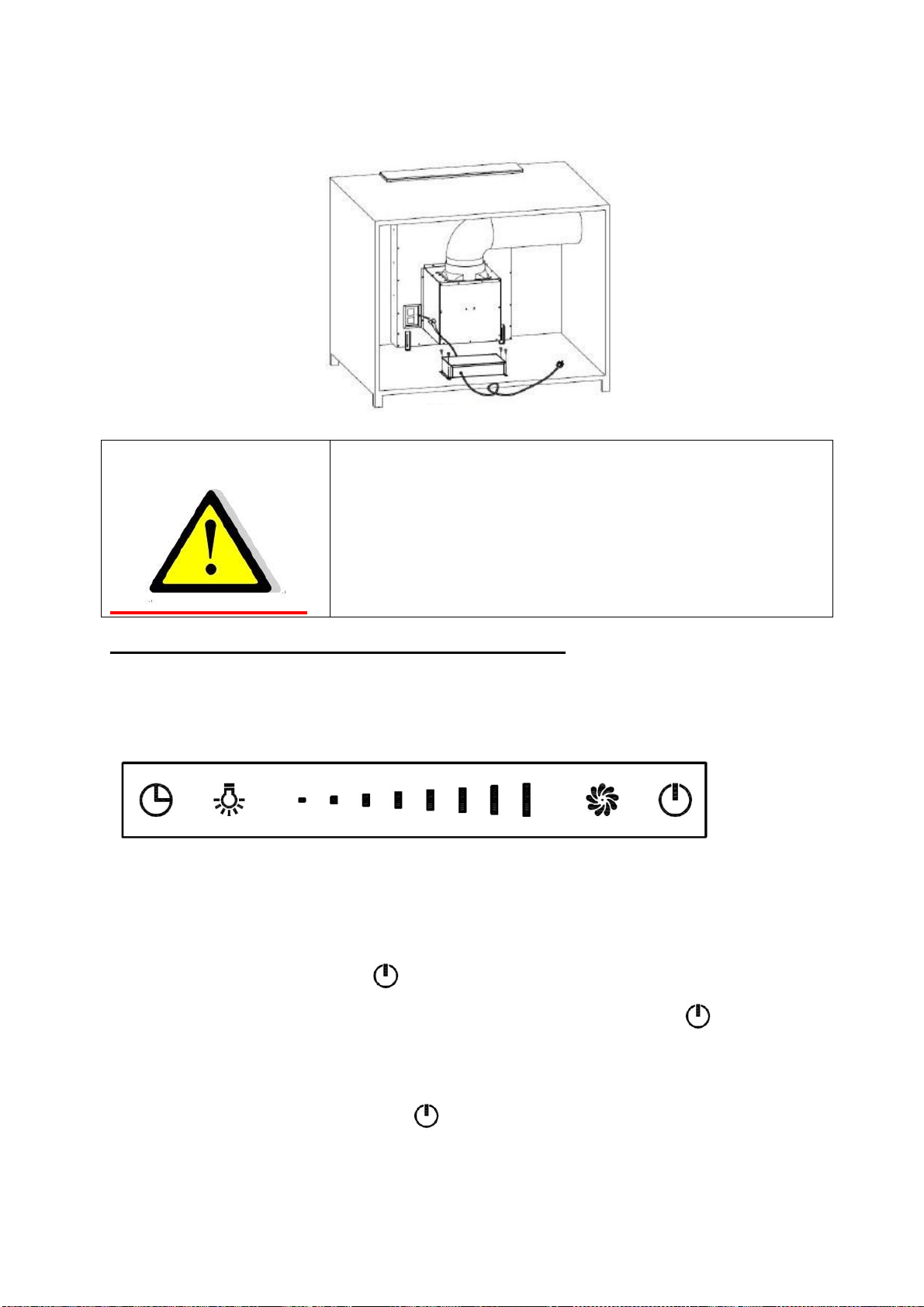

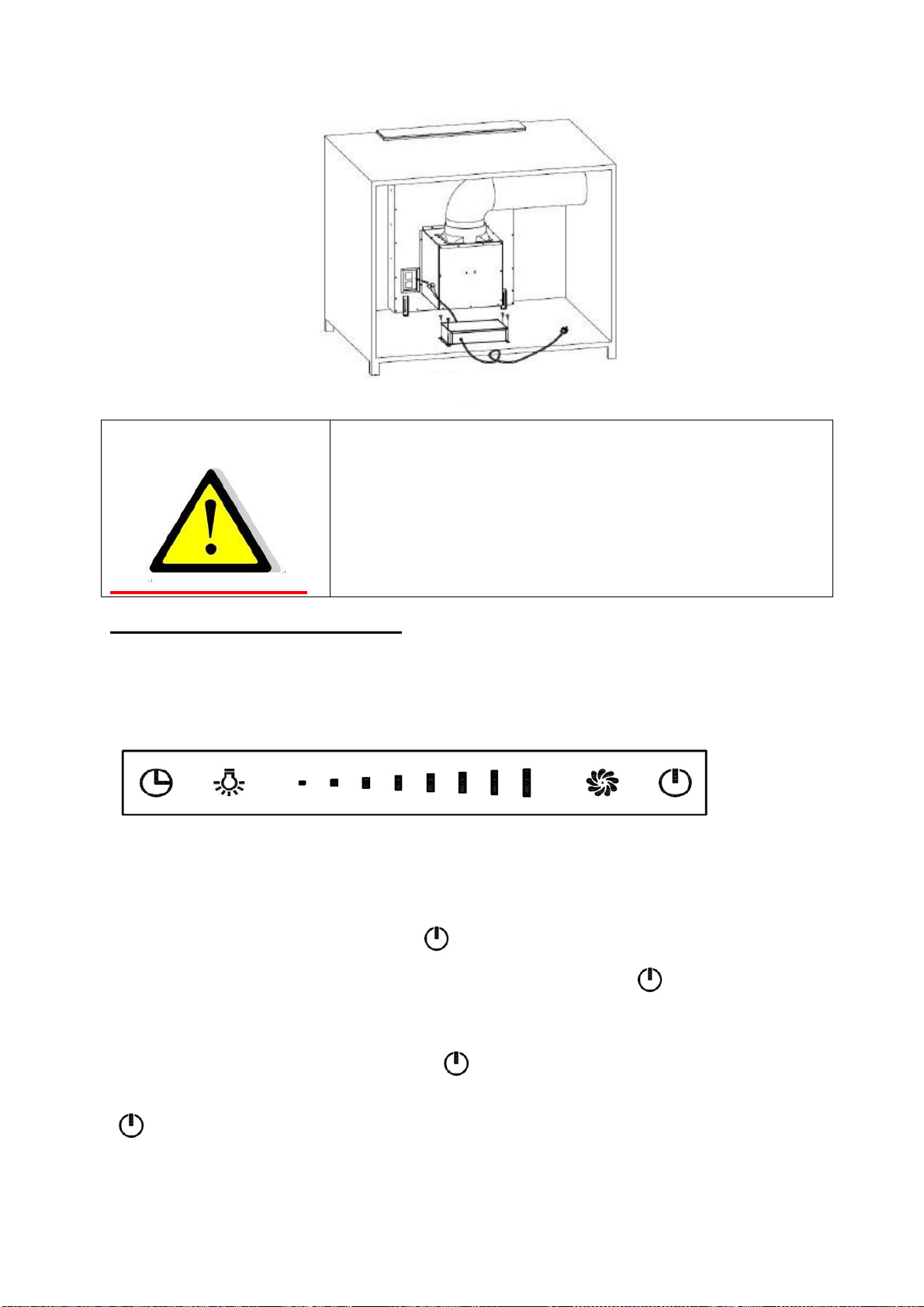

Start Using Your Cooker Hood

Slide control

This control system consists of two parts, power panel and touch panel.

Touch panel contains five function buttons (power, speed, light, timer, slide control)

Timer Light Slide control Speed Power

Functional Operation

1 Power on, the hood will standby with backlight, backlight will be extinguished after 5

seconds without any operation, for using the hood again, touch any key to wake up it’s

standby motion.

2 Touch the power button for 2 seconds, the hood will slide upwards, and works

at the first speed. Touch the power button for 2 seconds again, the hood will slide

downwards, and stop working. If you stop the hood, without stopping the motor, when

you open the hood again, the hood will work at the speed it works last time.

2.1 Press the power button , when the hood is coming upwards or going

downwards, the hood will stop moving, with motor keeping running. Press the power

button again, the hood will move again.

3. Motor on/off and speed setting:

3.1 Touch the speed button , the motor will turn on; touch it again, it will turn off.

3.2、How to set the speed? Touch this area , with your

finger sliding on it. When your finger stops at the first or second point, the motor will

run at the lowest speed; when your finger stops at the third or fourth point, the motor

will run at the second speed; when your finger stops at the fifth or sixth point, the

motor will run at the third speed; when your finger stops at the seventh or eighth point,

the motor will run at the highest speed.

4. Lighting: :

4.1. After the hood slides up, the lights will turn on automatically in 8-10 seconds.

4.2 Touch the button of light , lights will turn off. Touch the light button

again, the lights will turn off.

4.3 When you touch the button of light , the pilot light is flashing. Slide the

button to control the light intensity when the pilot light is flashing. When enter into

the controlling of light intensity, the silde button control the light intensity. There

is 8 speeds of slide button when lighting, every speed means one light intensity. When

touch slide button and slide to one light and it will be on, the light will be on in

corresponding light intensity. It can also use the manual keys by touching the button

to operate the hoods on one pilot light and it will be on in corresponding light

intensity. The pilot light will stop flashing after 15s if no function adjustment.

5. Timer button

5.1 Touch timer button when light or motor is working; the hood will enter into

timer working. When the pilot light of timer is flashing, slide button to select the

timer section. There are eight sections of timer button when timer is working, they are:

5-10-15-20-25-30-35-40, touch the timer button to enter into timer working when

confirm the timer section. Or, enter into timer working automatically 5s later. The motor

and light are off automatically when finish the timer, the hood will enter into standby,

the decorative cover will close automatically.

5.2 Use the timer function again when keep power on, touch the timer button but

without time setting, the hood will keep the time which setted on last time. It will

decrease by second after 5s.It will work as new time after new setting.

Touch the speed button or control the light intensity when timer is working, the timer

function will cancel automatically.

TROUBLESHOOTING

Fault Possible Cause Solution

Light on, but

motor does not

work

Fan switch turned off Select a fan switch position.

Fan switch failed Contact service center.

Motor failed Contact service center.

Light does not

work, motor does

not work

House fuses blown Reset/Replace fuses.

Power cord loose or

disconnected

Refit cord to power outlet.

Switch power outlet on.

Oil leakage

One way valve and the outlet

are not tightly sealed

Take down the one way valve

and seal with sealant.

Leakage from the connection

of chimney and cover

Take chimney down and seal.

Lights not

working

Broken/Faulty globes

Replace globes as per this

instruction.

Insufficient

suction

The distance between the

cooker hood and the gas top

is too far

Refit the cooker hood to the

correct distance.

The Cooker hood

inclines

The fixing screw not tight

enough

Tighten the hanging screw

and make it horizontal.

NOTE:

Any electrical repairs to this appliance must conform to your local, state and

federal laws.Please contact the service centre if in any doubt before

undertaking any of the above.Always disconnect the unit from the power source when

opening the unit.

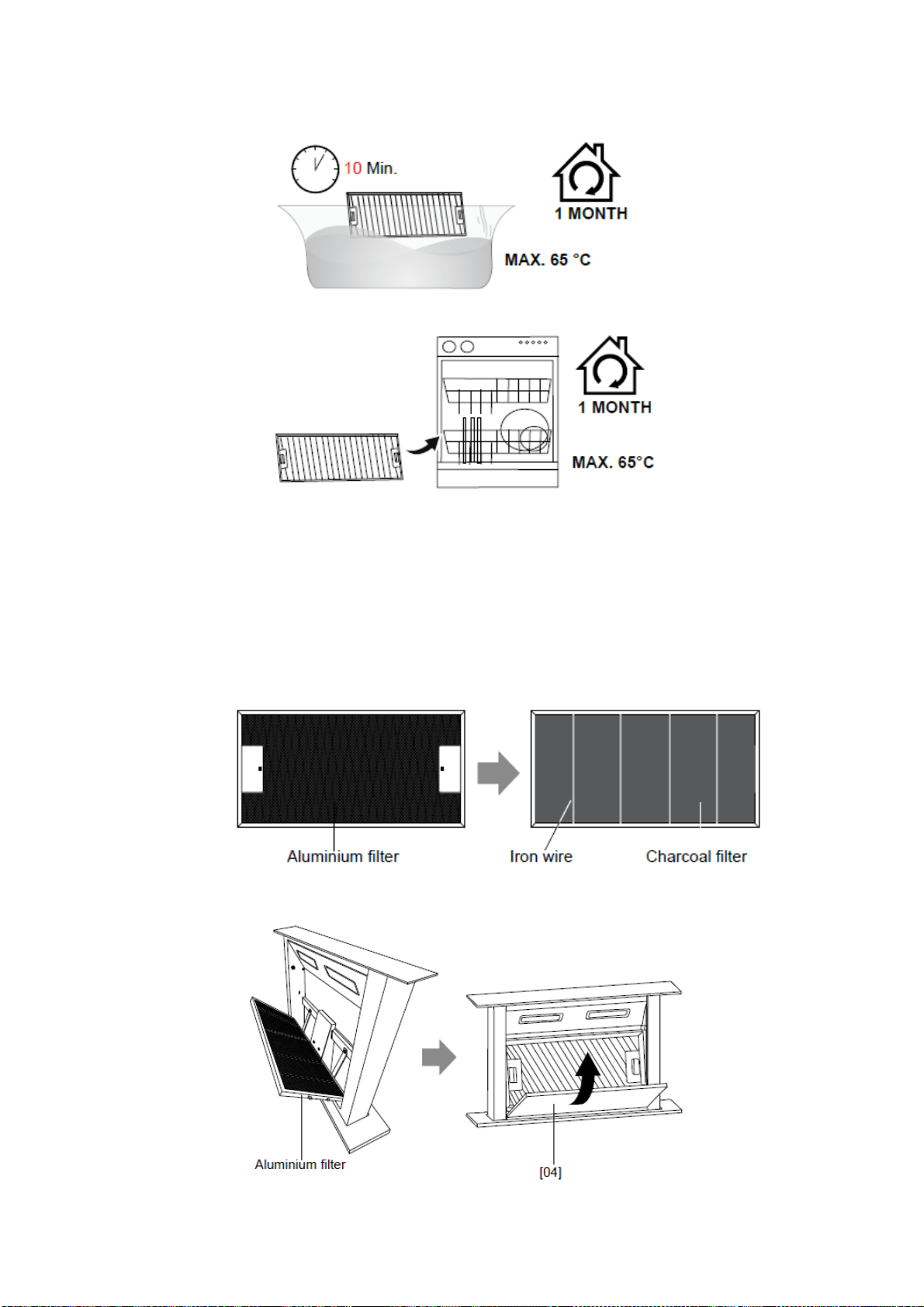

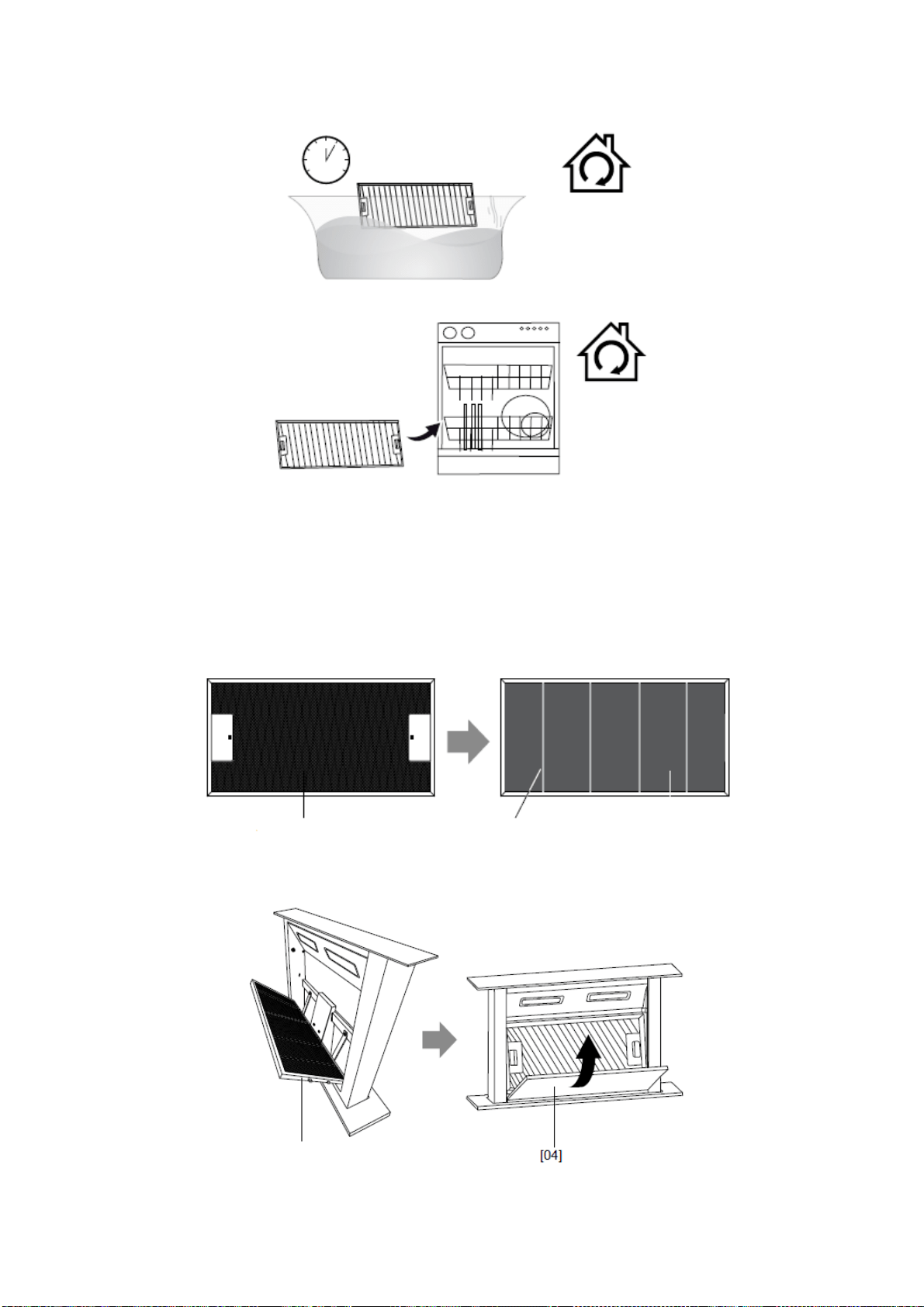

MAINTENANCE AND CLEANING

Caution:

• Before maintenance or cleaning is carried out, the cooker hood

should be disconnected from the main power supply. Ensure

that the cooker hood is switched off at the wall socket and the

plug removed.

•

External surfaces are susceptible to scratches and abrasions, so please follow the

cleaning instructions to ensure the best possible result is achieved without damage.

GENERAL

Cleaning and maintenance should be carried out with the appliance cold especially

when cleaning.Avoid leaving alkaline or acid substances (lemon juice, vinegar etc.) on

the surfaces.

STAINLESS STEEL

The stainless steel must be cleaned regularly (e.g.weekly) to ensure long life

expectancy.Dry with a clean soft cloth. A specialized stainless steel cleaning fluid may

be used.

NOTE:

Ensure that wiping is done along with the grain of the stainless steel to prevent any

unsightly crisscross scratching patterns from appearing.

CONTROL PANEL SURFACE

The inlay control panel can be cleaned using warm soapy water. Ensure the cloth is

clean and well wrung before cleaning. Use a dry soft cloth to remove any excess

moisture left after cleaning.

Important

Using neutral detergents and avoid using harsh cleaning chemicals, strong household

detergents or products containing abrasives,as this will affect the appliance

appearance and potentially remove any printing of artwork on the control panel and

will void manufactures warrantee.

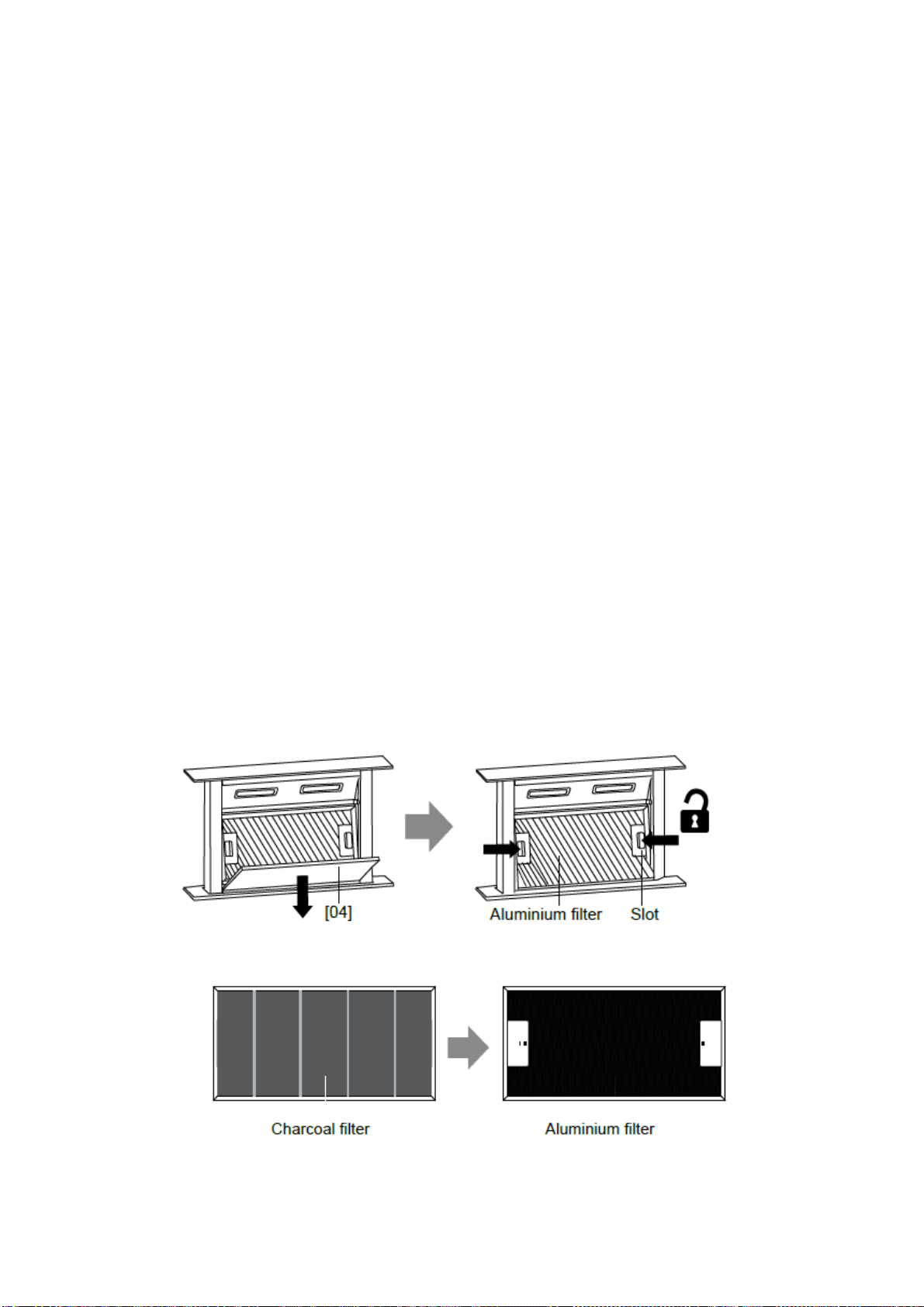

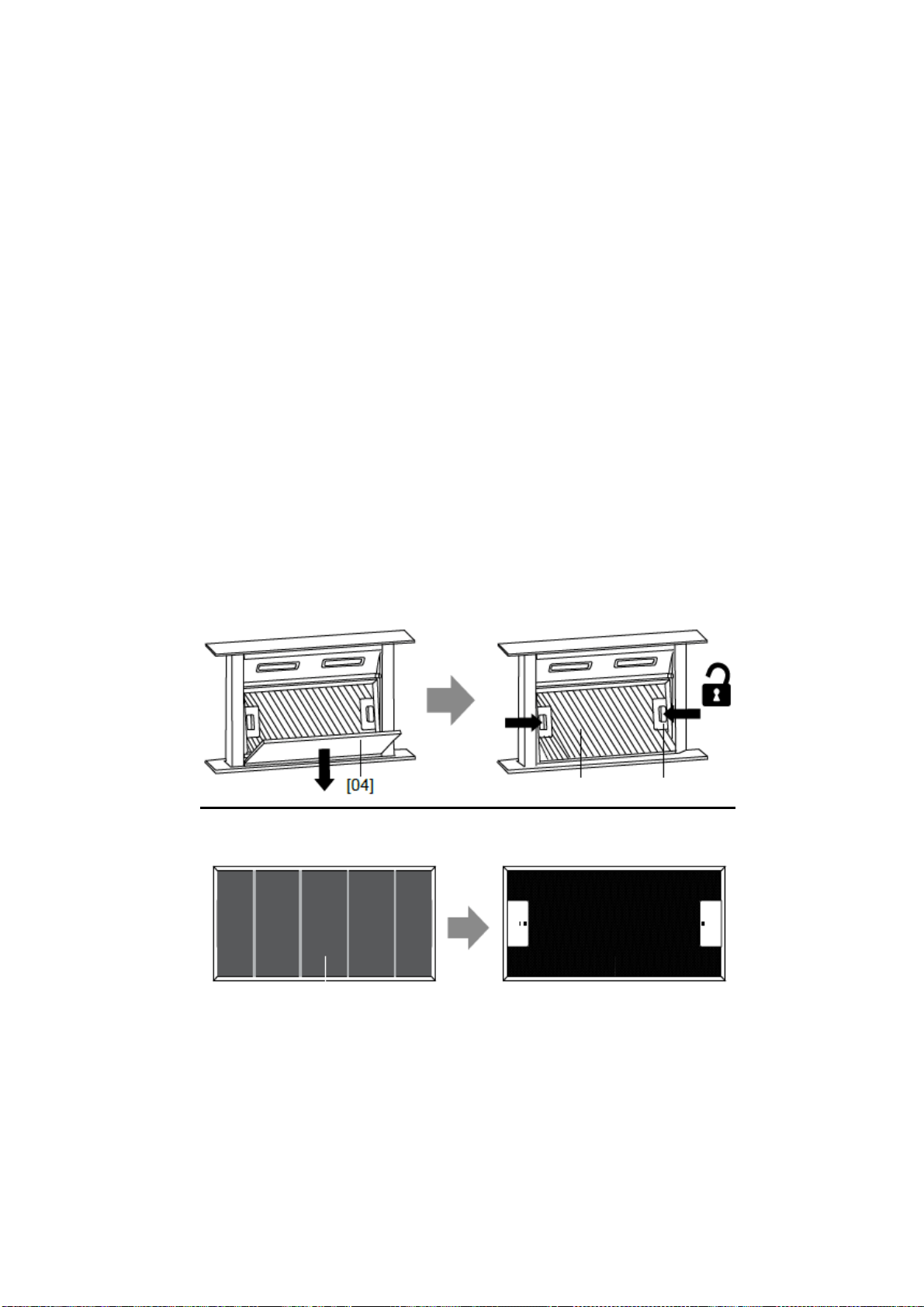

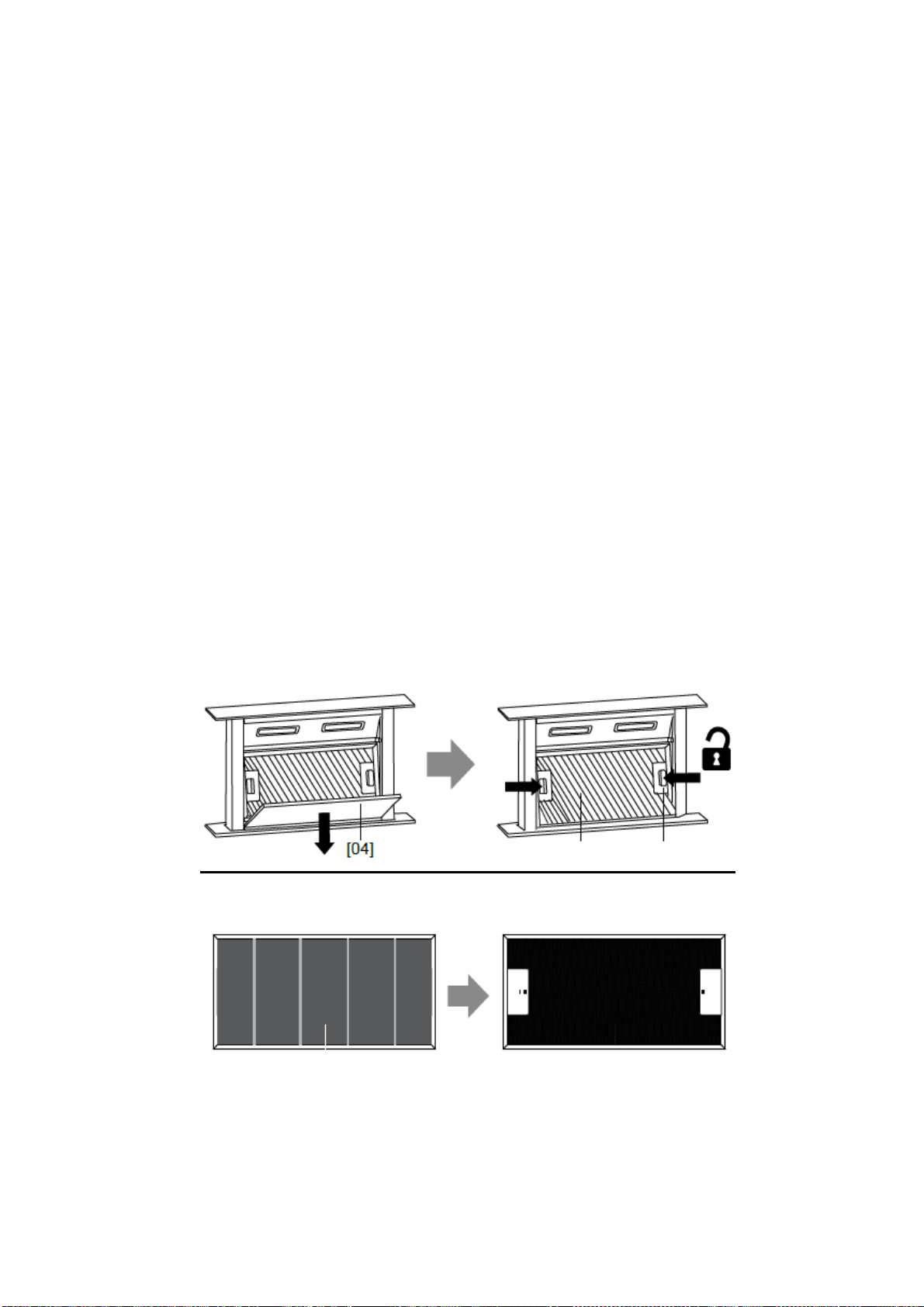

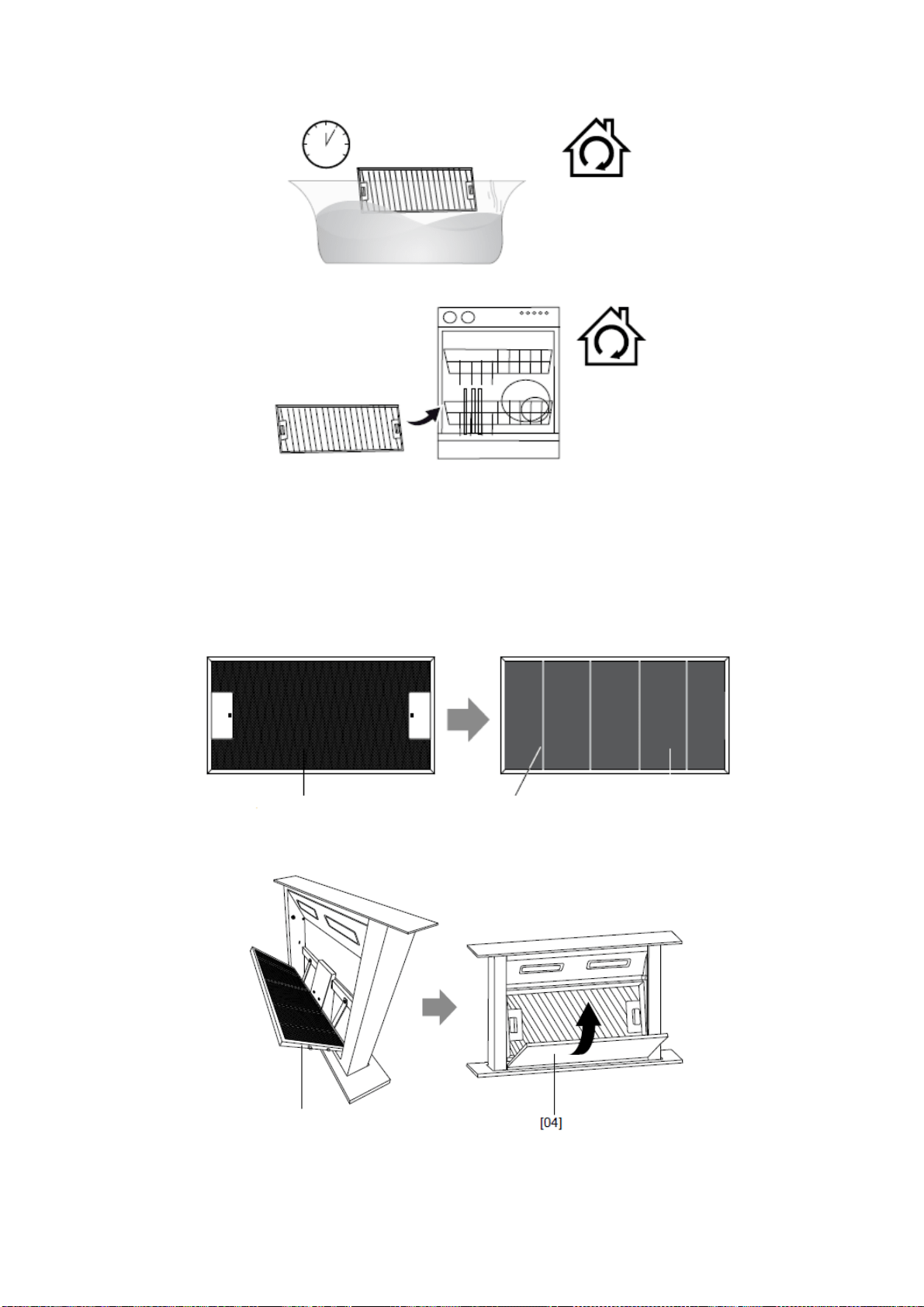

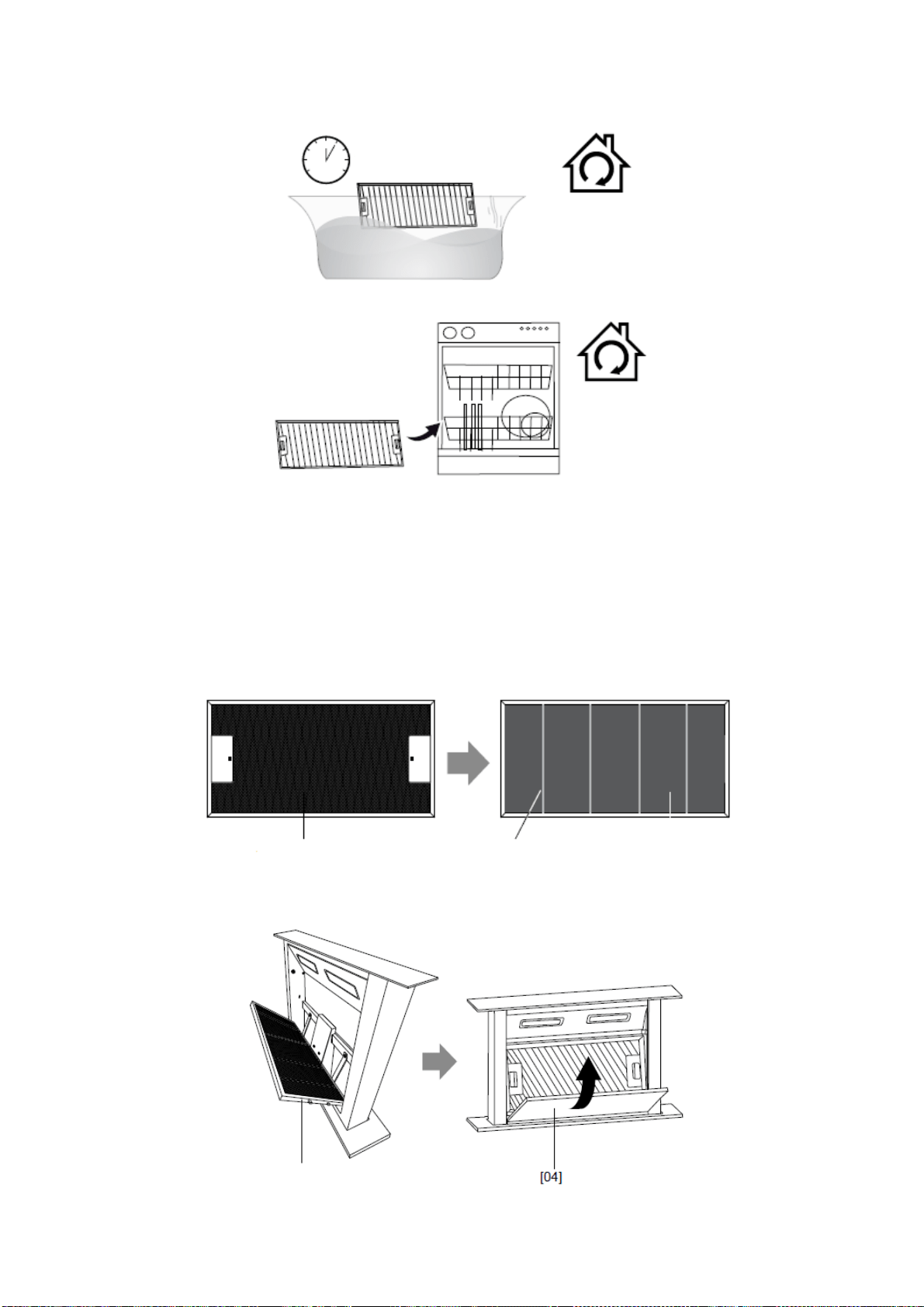

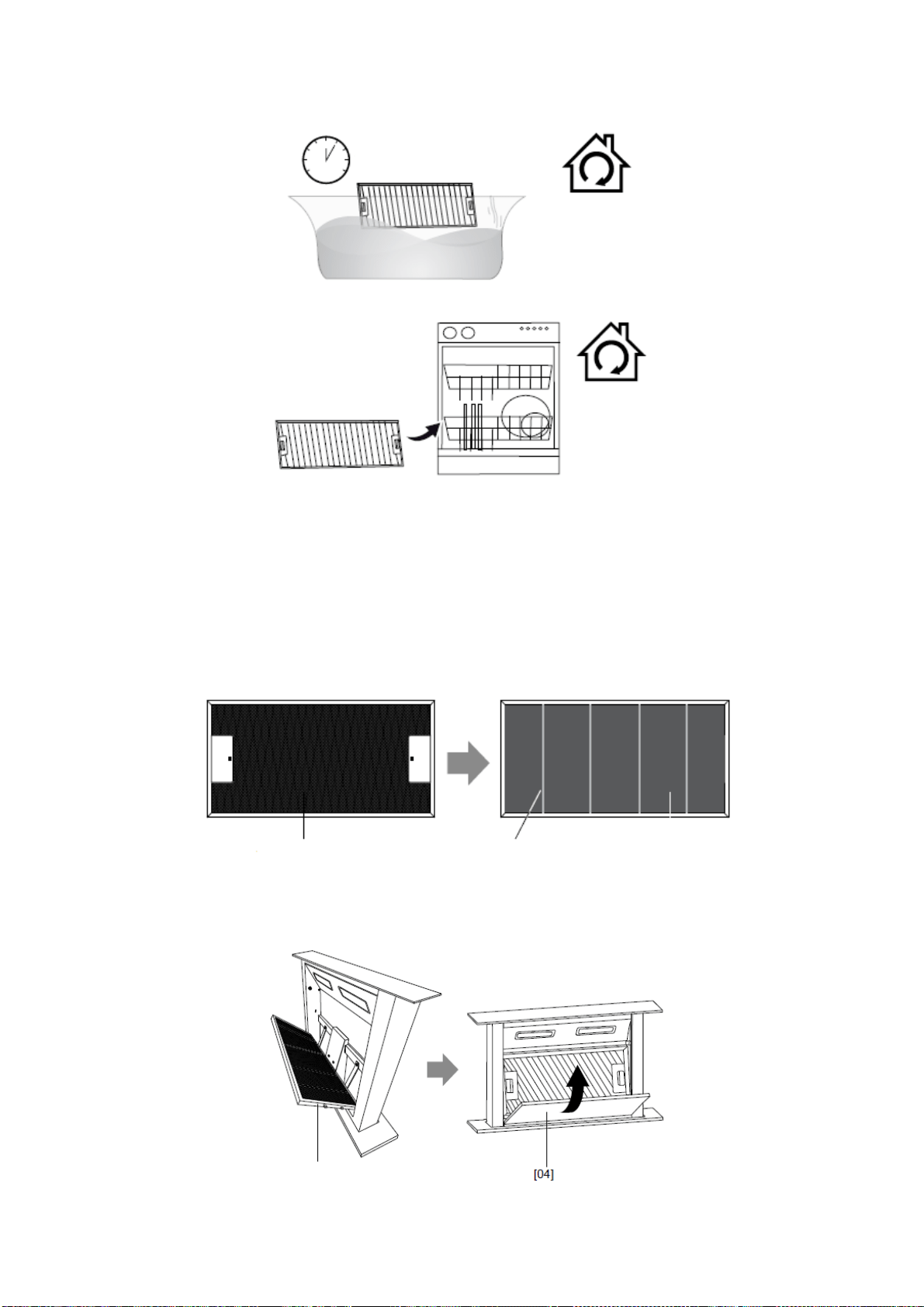

GREASE MESH FILTERS

The mesh filters can be cleaned by hand.

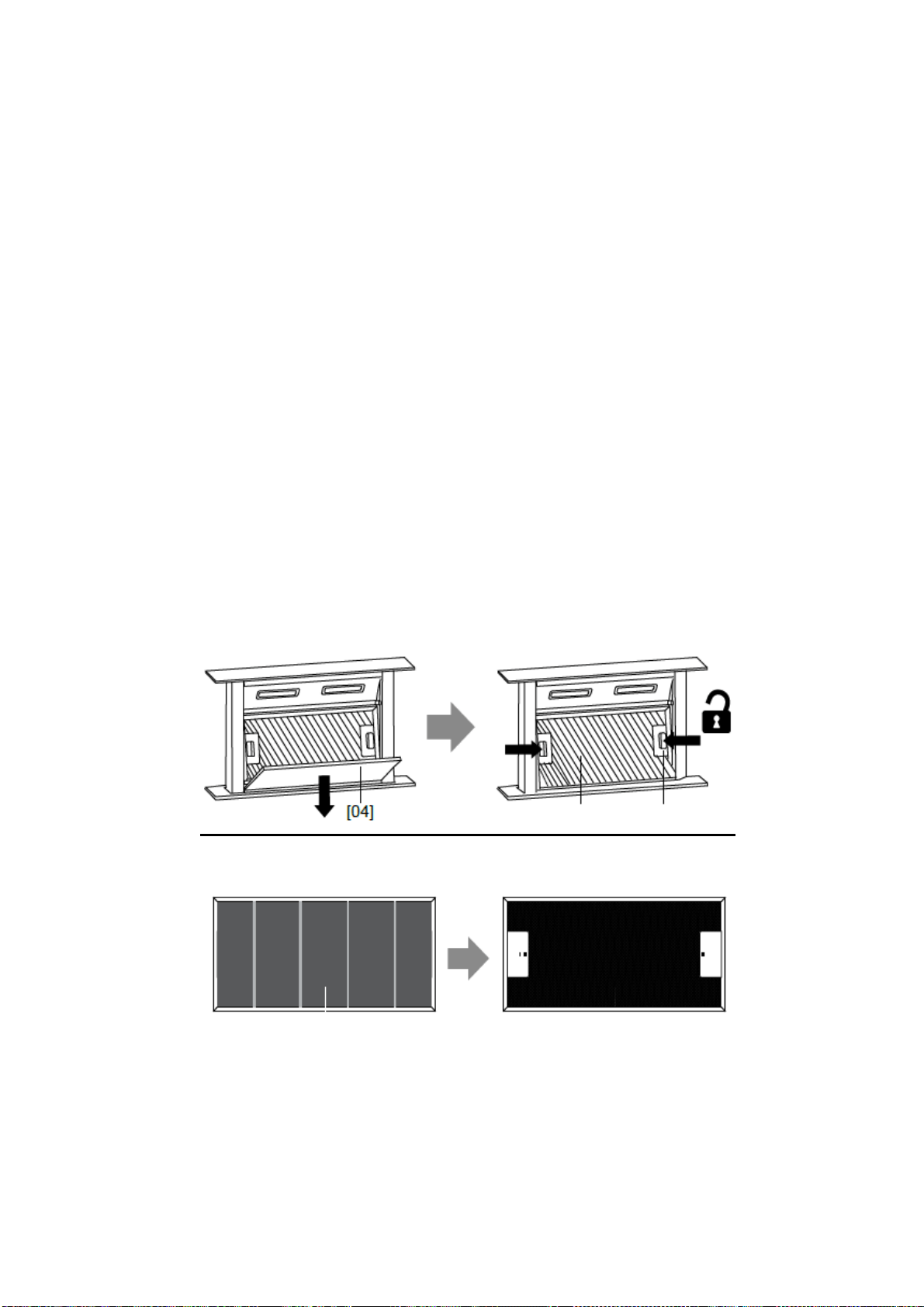

• Remove the decorative board [04] and wipe it clean with a damp cloth. Then,remove

the aluminium filter by pressing and holding the 2 slots.

• Place the aluminium filter upside down. Then detach the charcoal filter.

• Soak the aluminium filter into the solution of warm water and mild detergent for

about 10 minutes.

• Clean with a soft cloth/brush. Rinse thoroughly and dry well.

•

Clean the filter monthly. If the hood is used for more than 2 hours a day, we

recommend that you increase the cleaning frequency.

• Depending on the hood use frequency, replace the filter in time! Always use genuine

filters from the manufacturer.

Attaching filters

•

After cleaning, attach the charcoal filter to the aluminium filter. Then secure with the 4

iron wires.

•

Insert the aluminium filter into the cooker hood. Then insert the decorative board [04]

and close it into place.

NOTE:

• Make sure the filter is securely locked. Otherwise, it would loosen and cause

dangerous.

• When activated carbon filter attached, the suction power will be lowered.

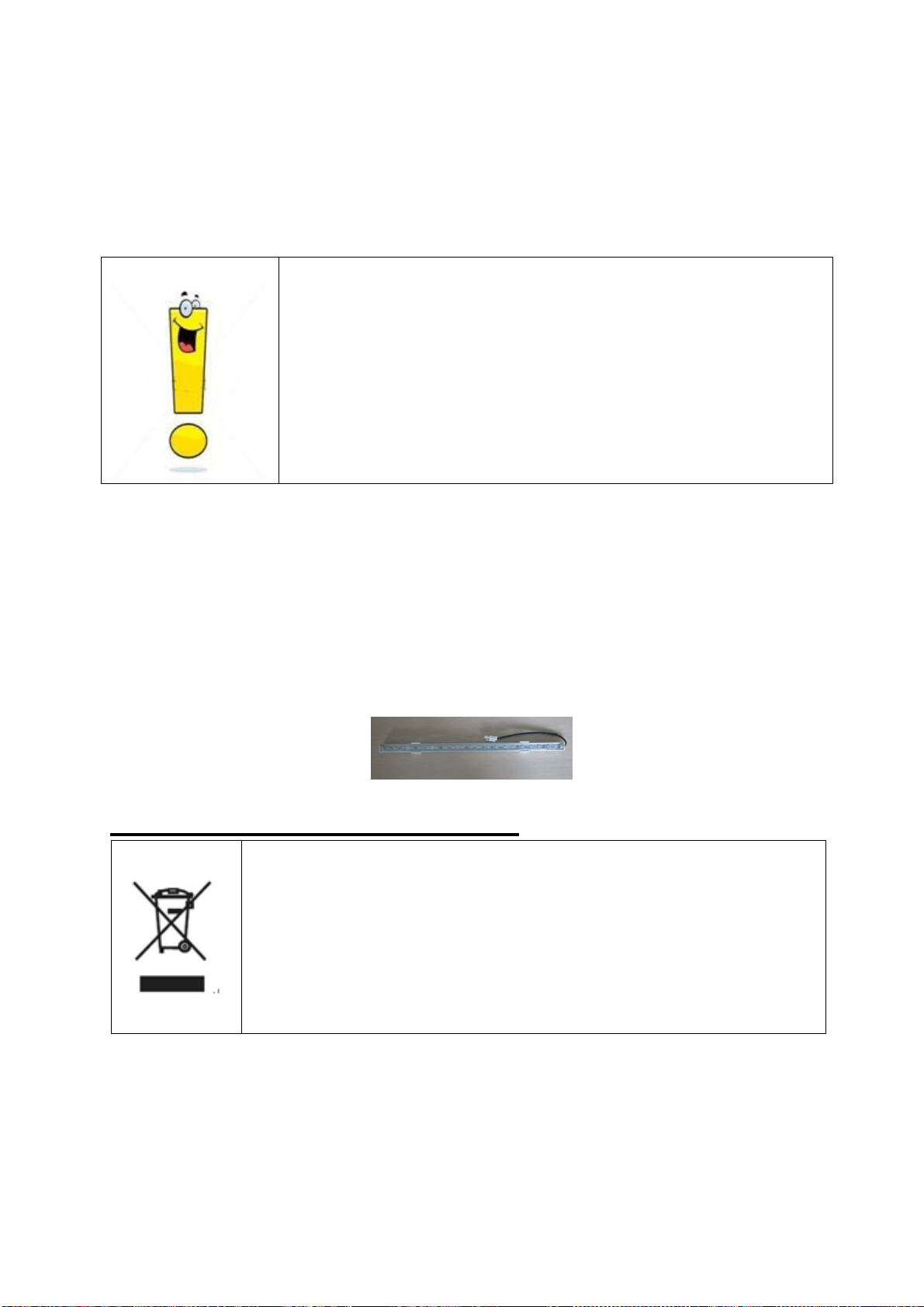

BULB REPLACEMENT

Important :



The bulb must be replaced by the manufacturer, its

service agent or similarly qualified persons.



Always switch off the electricity supply before

carrying out any operations on the appliance. When

handling bulb, make sure it is completely cool down

before any direct contact to hands.

 When handling globes hold with a cloth or gloves to

ensure perspiration does not come in contact with

the globe as this can reduce the life of the globe.

Change the LED light

1. Switch off the appliance and unplug it.

2. Unscrew the 4 screws on the outer glass frame panel by screwdriver

3. Pull out the light wire, and take down the outer glass frame panel

4. Unscrew the screws on the light bracket and replace the light

5. Connect the light wire and assemble the outer glass frame panel by screw.

Note：Pls make sure power off and take out the cooker hood from wall for

changing.Light replacement should carried out by qualified service personnel only.

• ILCOS D code for this lamp is: DSL-5-S-450

– Max wattage: 5 W

– Voltage range: DC 12V

ENVIRONMENTAL PROTECTION:

This product is marked with the symbol on the selective sorting of

waste electronic equipment. This means that this product must not

be disposed of with household waste but must be supported by a

system of selective collection in accordance with Directive

2012/19/EU. It will then be recycled or dismantled to minimize

impacts on the environment, electrical and electronic products are

potentially dangerous for the environment and human health due to

the presence of hazardous substances.For more information, please

contact your local or regional authorities.

NOTE:

The following shows how to reduce total environmental impact (e.g. energy use) of the

cooking process).

(1) Install the cooker hood in a proper place where there is efficient ventilation.

(2) Clean the cooker hood regularly so as not to block the airway.

(3) Remember to switch off the cooker hood light after cooking.

(4) Remember to switch off the cooker hood after cooking.

INFORMATION FOR DISMANTLING

Do not dismantle the appliance in a way which is not shown in the user manual. The

appliance could not be dismantled by user. At the end of life, the appliance should

not be disposed of with household waste. Check with you Local Authority or retainer

for recycling advice.

Digestoř

Návod kobsluze

Obsah

1 ............................................................................................................ Bezpečnostnípokyny

2 .............................................................................................................................. Instalace

3 .............................................................................................................. Používánídigestoře

4 ......................................................................................................................... Řešenípotíží

5 ................................................................................................................... Údržba a čištění

6 ................................................................................................... Ochranaživotníhoprostředí

BEZPEČNOSTNÍ POKYNY

ento návod vysvětluje správnou instalaci a používání digestoře. I když produkt znáte, před

použitím digestoře si návod přečtěte. Uložte návod na bezpečném místě pro pozdější použití.

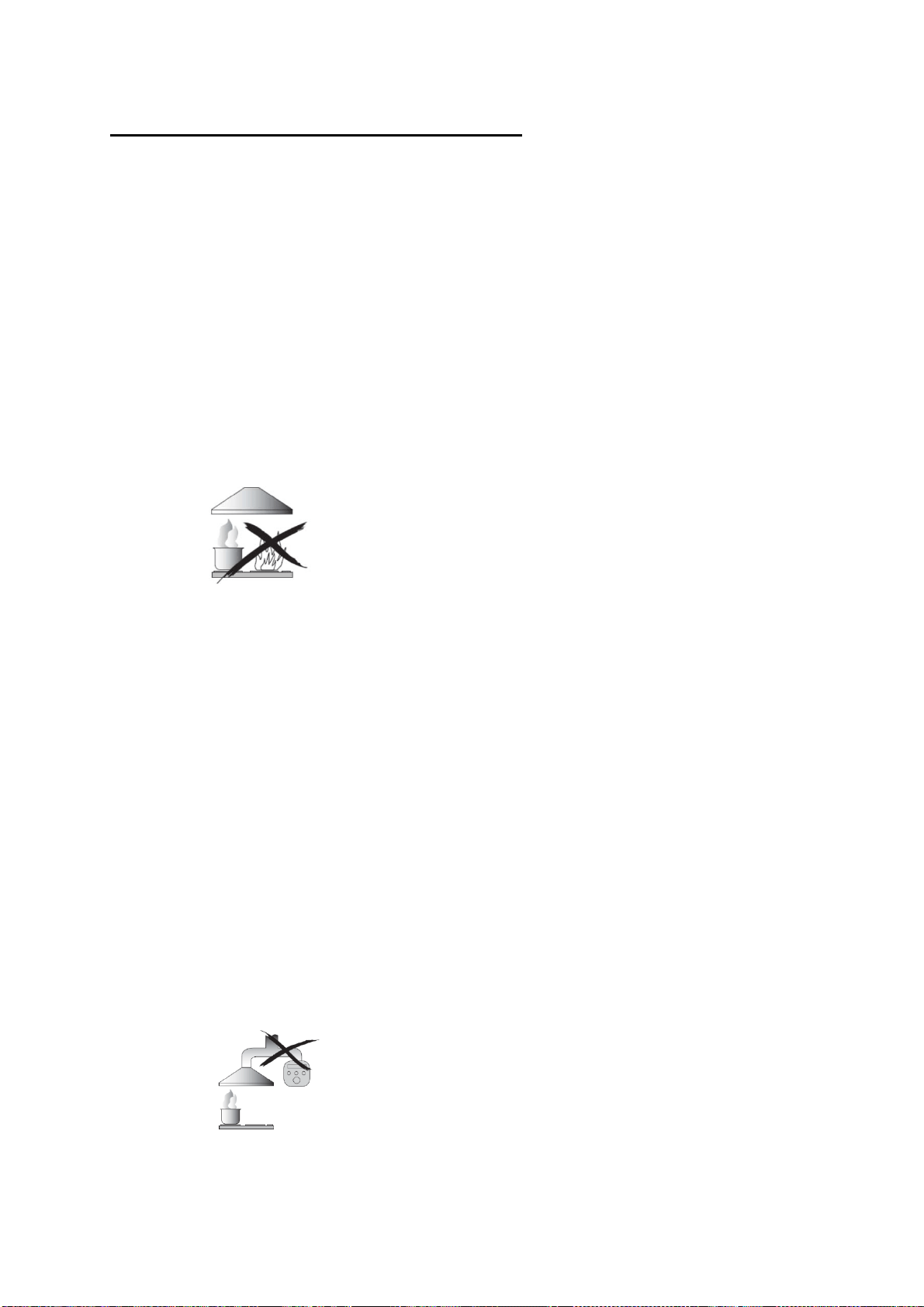

Co nikdy nedopustit:

● Nezkoušejte používat digestoř bez

tukových filtrů nebo když jsou tukové

filtry nadměrně zanesené!

●Neinstalujte na sporák s vysoko

umístěným grilem.

●Nenechávejte pánve bez dozoru,

protože přehřáté tuky nebo oleje

mohou vzplanout..

●Nikdy nenechte pod digestoří otevřený

plamen.

●Pokud je digestoř poškozená,

nepoužívejte ji.

●Pod digestoří neflambujte.

●POZOR: Přístupné součásti mohou být

při vaření horké.

●Minimální vzdálenost mezi plochou

plotny a nejnižší součástí digestoře.

(Pokud je digestoř umístěna nad

plynovým sporákem musí být tato

vzdálenost alespoň 65 cm)

●Vzduch nesmí být odváděn do komína,

který je používán pro odvod spalin

plynových spotřebičů nebo spotřebičů

používajících jiná paliva.

Co je

vždy nutné:

●Důležité! Při instalaci nebo údržbě,

například při výměně žárovky, vždy

vypněte proud.

●Digestoř musí být instalována podle

pokynů k instalaci a je nutné dodržet

všechny rozměry.

●Všechny činnosti při instalaci musí

provádět kompetentní osoba nebo

kvalifikovaný elektrikář.

●Obalový materiál zlikvidujte opatrně.

Mohlo by dojít k poranění dětí.

● Věnujte pozornost ostrým hranám

uvnitř digestoře, zvláště při instalaci

a čištění.

●Pokud je digestoř umístěna nad

plynovým sporákem, minimální

vzdálenost mezi plochou plotny

a nejnižším bodem digestoře musí být:

Plynové sporáky: 75 cm

Elektrické sporáky: 65 cm

Sporáky na uhlí nebo topný olej: 75 cm

●Zajistěte, aby na odvodu plynů

z digestoře nebyly ohyby ostřejší než

90 stupňů. Snížila by se účinnost

digestoře.

●Varování: Pokud nejsou šrouby

a upevňovací prvky namontovány

podle těchto pokynů, může dojít

k úrazu elektrickým proudem.

●Varování: Před tím, než se dotknete

svorek, musí výt všechny obvody

odpojeny.

Co je vždy nutné:

●Pokud vaříte na plynovém sporáku,

vždy na hrnce a pánve dejte pokličku.

●V režimu odsávání je z místnosti

odsáván vzduch. Zajistěte dostatečné

větrání. Digestoř odsává z místnosti

pachy, ale ne páru.

●Digestoř je určena pouze k použití

v domácnosti.

●Pokud se poškodí napájecí kabel,

výměnu musí provést výrobce, jeho

servisní zástupce nebo osoby

s podobnou kvalifikací, aby se

vyloučilo riziko..

●Tento spotřebič mohou používat děti

starší osmi let a osoby s omezenými

fyzickými, smyslovými nebo duševními

schopnostmi nebo osoby nezkušené

a neznalé za předpokladu, že mají

zajištěný dohled nebo byly poučeny

o bezpečném používání spotřebiče

a chápou související rizika. Děti si

s digestoří nesmí hrát. Děti nesmí

provádět čištění a uživatelskou údržbu

bez dohledu.

Co je vždy nutné:

●Pozor: Spotřebič a jeho přístupné

součásti se mohou při používání

zahřát. Zabraňte dotyku s horkými

součástmi. Děti mladší než 8 let se

nesmí přibližovat, pokud nejsou pod

stálým dozorem.

●Pokud je digestoř používána

v místnosti, kde jsou další spotřebiče

spalující plyn nebo jiná paliva, musí

být zajištěno dostatečné větrání.

●Pokud není prováděno čištění podle

pokynů, existuje riziko požáru.

●Musí být dodržovány předpisy pro

odvod vzduchu.

●Pravidelně spotřebič čistěte postupem

uvedeným v kapitole ÚDRŽBA.

●Z bezpečnostních důvodů používejte

pouze šrouby, které jsou doporučené

v tomto návodu.

●Podrobnosti a intervaly čištění jsou

uvedeny v popisu údržby a čistění

v návodu k obsluze.

●Děti nesmí provádět čištění

a uživatelskou údržbu bez dohledu.

●Pokud jsou digestoř a současně

fungující spotřebiče připojeny na

napájení jiné, než elektrickou energií,

podtlak v místnosti nesmí překročit

4 Pa (4 × 10-5 bar).

●VAROVÁNÍ: Nebezpečí požáru:

neskladujte předměty na varném

povrchu.

●Nepoužívejte parní čistič.

●NIKDY se nepokoušejte hasit požár

vodou, ale vypněte spotřebič a potom

zakryjte plamen např. pokličkou nebo

hasicí rouškou.

INSTALACE (ODVOD VZDUCHU VEN)

Pokud máte výstup vzduchu ven, může být digestoř zapojena podle obrázku níže na

odvod vzduchu (smaltované, hliníkové, ohebné potrubí nebo potrubí z nehořlavého

materiálu s vnitřním průměrem 150 mm)

Před instalací jednotku vypněte a vytáhněte ze zásuvky.

1. Digestoř je nutné umístit minimálně 15 mm od zdi. (Viz obr. 1)

2. Vložte digestoř do otvoru v lince (viz obr. 2). Pro upevnění digestoře použijte

4 šrouby ST4*8 a šroub ST4*14 a zámek (viz obr. 3)

3.Upevněte plášť a digestoř 8 šrouby M10*10. Podle prostoru na lince může být odvod

vzduchu nahoře, dole, vlevo nebo vpravo (viz obr. 4).

15 mm

Obr. 1

Obr. 2

Obr. 3

Obr. 4

Upevněte

zámek

4.Upevněte potrubí na výstup a pomocí 4 šroubů ST4*14 upevněte krabici PCB,

připojte napájení a dokončete instalaci. (Viz obr. 5)

VAROVÁNÍ:



Z bezpečnostních důvodů používejte pouze

šrouby, které jsou doporučené v tomto návodu.

 Pokud nejsou šrouby a upevňovací prvky

namontovány podle těchto pokynů, může dojít

k úrazu elektrickým proudem.

Používání digestoře

Ovládání

Systém ovládání se skládá ze dvou částí – panelu napájení a dotykového panelu.

Dotykový panel obsahuje pět funkčních tlačítek (napájení, otáčky, světlo, časovač

a posuvník)

Časovač Světlo Posuvník Otáčky Napájení

Funkce

1Pokud je zapnuto napájení, je digestoř v pohotovostním režimu s podsvícením, které

zhasne po 5 sekundách nečinnosti. Pokud chcete digestoř znovu použít, probuďte ji

z pohotovostního režimu dotykem na jakékoliv tlačítko.

2 Pokud se dotknete tlačítka napájení na 2 sekundy, digestoř se vysune

nahorua bude běžet na první rychlost. Pokud znovu stiskněte tlačítko napájení

na 2 sekundy, digestoř se posune dolů a vypne se. Pokud vypnete digestoř bez

vypnutí motoru, když znovu digestoř otevřete, bude digestoř běžet na stejné otáčky

jako před vypnutím.

2.1 Pokud stiskněte tlačítko napájení , když se digestoř vysouvá nahoru nebo

Obr. 5

zasouvá dolů, pohyb digestoře se zastaví a motor bude dále běžet. Pokud znovu

stiskněte tlačítko napájení , začne se digestoř zase pohybovat.

3. Zapnutí/vypnutí motoru a nastavení otáček:

3.1 Dotkněte se tlačítka otáček , motor se zapne. Pokud se tlačítka znovu

dotknete, motor se vypne.

3.2Nastavení otáček? Prstem se dotkněte a přejeďte po .

Pokud se váš prst zastaví na první nebo druhé značce, motor poběží nejpomalejšímu

otáčkami; pokud se váš prst zastaví na třetí nebo čtvrté značce, motor bude běžet na

druhé otáčky; pokud se váš prst zastaví na páté nebo šesté značce, motor poběží na

třetí otáčky; pokud se váš prst zastaví na sedmé nebo osmé značce, motor poběží na

nejvyšší otáčky.

4. Osvětlení:

4.1. Poté, co se digestoř vysune nahoru, asi za 8–10 sekund se automaticky rozsvítí

světla.

4.2 Pokud se dotknete tlačítka světla , světla se vypnou. Dalším dotykem na

tlačítko světla se světla zase rozsvítí.

4.3 Pokud se dotknete tlačítka světla , kontrolka se rozbliká. Pokud kontrolka

bliká, posuvníkem můžete nastavit intenzitu světla. Když přejdete na ovládání

intenzity světla, posuvník ovládá intenzitu světla. Na posuvníku je 8 poloh pro

osvětlení, každá poloha určuje intenzitu osvětlení. Když přesunete posuvník

na určitý bod, bude intenzita světla odpovídat tomuto bodu. Lze také použít tlačítko

pro ovládání digestoře na kontrolce a nastaví se příslušná intenzita.

Pokudnedojde k žádné akci, kontrolka po 15 s přestane blikat.

5. Tlačítko časovače .

5.1 Pokud stisknete tlačítko časovače , když svítí světlo nebo běží motor, digestoř

se přepne do režimu časovače. Pokud kontrolka bliká, nastavte časovač posunutím

posuvníku . V režimu časovače je osm sekcí: 5 – 10 – 15 – 20 – 25 – 30 – 35 –

40. Stisknutím tlačítka přejděte do režimu časovače a potvrďte nastavení

časovače. Nebo nastavte časovač automaticky o 5 s později. Po vypršení času

časovače se automaticky vypne motor a světlo, digestoř přejde do pohotovostního

režimu a dekorativní kryt se automaticky uzavře.

5.2 Pokud chcete použít funkci časovače znovu a digestoř je zapnutá, dotkněte se

tlačítka časovače a nenastavujte čas. Digestoř použije dříve nastavený čas. Po

každých 5 s se nastavení sníží o jednu sekundu. To bude fungovat, dokud nebude

nastaven nový čas.

Pokud se při zapnutém časovači dotknete tlačítka otáček nebo osvětlení, funkce

časovače se automaticky zruší.

ŘEŠENÍ POTÍŽÍ

Závada

Možná příčina Řešení

Světlo svítí, ale

motor nefunguje

Ventilátor je vypnut Zapněte ventilátor.

Ventilátor je porouchaný Kontaktujte servisní středisko.

Porucha motoru Kontaktujte servisní středisko.

Nesvítí světlo,

motor nefunguje

Přepálená pojistka

v domácnosti

Resetujte/vyměňte pojistky.

Kabel napájení uvolněný nebo

odpojený

Zasuňte kabel do zásuvky.

Zapněte zásuvku.

Uniká olej

Jednosměrný ventil nebo

výstup nejsou utěsněny

Vymontujte jednosměrný ventil

a utěsněte.

Únik z připojení komína a krytu. Odpojte komín a utěsněte.

Světla nesvítí Vadná/porouchaná žárovka

Vyměňte žárovku podle

těchto pokynů.

Nedostatečné sání

Vzdálenost mezi digestoří

a sporákem a je příliš velká

Umístěte digestoř do správné

vzdálenosti.

Digestoř se naklání

Upevňovací šrouby nejsou

dostatečně utažené.

Utáhněte šrouby, aby byla

digestoř ve vodorovné poloze.

POZNÁMKA:

Jakékoliv opravy elektrického zapojení tohoto spotřebiče musí být v souladu

s místními, národními a federálními zákony. Pokud je chcete provést a máte

pochybnosti, kontaktujte servisní centrum. Před otevřením jednotky ji vždy odpojte od

napájení.

ÚDRŽBA A ČIŠTĚNÍ

Pozor:

• Před údržbou nebo čištěním musí být digestoř odpojena od

napájení. Zkontrolujte, že je digestoř vypnutá a odpojena od

zásuvky.

• Vnější povrchy jsou náchylné k poškrábání a zdrsnění, proto

postupujte podle pokynů pro čištění, aby byl zajištěn co nejlepší výsledek bez

poškození.

OBECNÉ INFORMACE

Čištění a údržba spotřebiče se musí provádět, když je spotřebič vychladlý. Zabraňte,

aby na povrchu zůstaly zásadité nebo kyselé látky (šťáva z citronu, ocet atd.).

NEREZOVÁ OCEL

Nerezovou ocel je nutné pravidelně čistit (každý týden), aby byla zajištěna její dlouhá

životnost. Vysušte čistým suchým hadrem. Lze použít specializovaný prostředek na

čištění nerezové oceli.

POZNÁMKA:

Dokonale otřete, aby se nezobrazily na nerezové oceli šmouhy.

POVRCH OVLÁDACÍHO PANELU

Povrch ovládacího panelu lze čistit mýdlovou vodou. Před čištěním zkontrolujte, že je

hadr čistý a dobře vyždímaný. Po čištění odstraňte vlhkost suchým měkkým hadrem.

Důležité

Použijte neutrální čisticí prostředky a nepoužívejte silné chemikálie, silné domácí

čisticí prostředky nebo produkty obsahujících drsné částice, které by mohly ovlivnit

vzhled spotřebiče a odstranit nápisy na ovládacím panelu a zneplatnit záruku.

MŘÍŽKOVÉ TUKOVÉ FILTRY

Mřížkové filtry lze čistit rukou.

• Odstraňte dekorativní panel [04] a otřete jej do čista navlhčeným hadrem. Poté

zatlačte na 2 výstupky a vyjměte hliníkový filtr.

•Otočte hliníkový filtr nohama vzhůru. Poté odstraňte filtr z aktivního uhlí.

•Ponořte hliníkový filtr do roztoku teplé vody a jemného čisticího prostředku na

10 minut.

Hliníkový filtr

Výstupek

Filtr z aktivního uhlí

Hliníkový filtr

• Vyčistěte měkkým hadrem/kartáčem. Důkladně vypláchněte a dobře osušte.

•

Filtr čistěte jednou za měsíc. Pokud je digestoř používána více než 2 hodiny denně,

doporučujeme častější čištění.

• V závislosti na četnosti používání digestoře, vyměňte filtr včas! Vždy používejte

originální filtry od výrobce.

Vložení filtrů

•

Po vyčištění nasaďte filtr z aktivního uhlí na hliníkový filtr. Poté zajistěte 4 dráty.

• Vložte hliníkový filtr do digestoře. Poté nasaďte dekorativní panel [04] a zavřete jej.

10 Min.

1 MĚSÍC

MAX. 65 °C

1 MĚSÍC

MAX. 65 °C

Hliníkový filtr

Drát

Filtr z aktivního uhlí

Hliníkový filtr

POZNÁMKA:

• Zkontrolujte, že je filtr správně usazen. Jinak se uvolní, což může být nebezpečné.

• Po připojení filtru z aktivního uhlí se síla sání sníží.

VÝMĚNA ŽÁROVKY

Důležité:



Žárovku musí vyměnit výrobce, jeho servisní

zástupce nebo podobná kvalifikovaná osoba.

 Před jakoukoliv údržbou spotřebiče vždy vypněte

napájení elektrickým proudem. Před tím, než se

žárovky dotknete, zkontrolujte, že je zcela vychladlá.

 Při manipulací se žárovkou ji držte hadrem nebo

pracujte v rukavicích, aby se na žárovku nedostal

pot, který by zkrátil životnost žárovky.

Výměna LED světla

1. Vypněte spotřebič a vytáhněte jej ze zásuvky.

2. Šroubovákem odšroubujte 4 šrouby rámu panelu.

3. Vytáhněte vodič světla a odeberte panel

4. Odšroubujte šrouby objímky světla a vyměňte světlo

5. Připojte vodič a namontujte pomocí šroubů panel.

Poznámka: Při výměně vypněte napájení a odpojte digestoř. Výměnu světla musí

provést pouze kvalifikovaný servisní technik.

• ILCOS D kód pro toto světlo je: DSL-5-S-450

– Max. příkon: 5 W

– Napětí: DC 12 V

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

Tento produkt je označen symbolem pro tříděný odpad

elektronického vybavení. To znamená, že se tento produkt nesmí

likvidovat spolu s komunálním odpadem, ale musí být odevzdán do

sběrného dvora v souladu se směrnicí 2012/19/EU. Produkt bude

poté recyklován nebo rozebrán, aby se minimalizoval dopad na

životní prostředí. Elektrické a elektronické produkty mohou být

nebezpečné pro životní prostředí a lidské zdraví, protože obsahují

nebezpečné látky. Více informací zjistíte u vašich místních nebo

oblastních úřadů.

POZNÁMKA:

Níže je uvedeno, jak je možné omezit celkový dopad na životní prostředí (např.

úsporou energie při vaření).

(1) Namontujte digestoř do správného místa s dobrým větráním.

(2) Pravidelně digestoř čistěte, aby nebylo blokováno proudění vzduchu.

(3) Nezapomeňte po vaření vypnout světlo digestoře.

(4) Nezapomeňte po vaření vypnout digestoř.

INFORMACE PRO ROZEBRÁNÍ

Nerozebírejte spotřebič jiným způsobem, než je uvedeno v návodu. Digestoř nesmí

rozebírat uživatel. Na konci životnosti nesmí být spotřebič likvidován společně

s komunálním odpadem. Pokyny pro likvidaci získáte u místních úřadů nebo prodejce.

Hotte aspirante

Manuel d’instruction

Sommaire

1 .......................................................................................................... Consignes de sécurité

2 ........................................................................................................................... Installation

3 .......................................................................... Commencez à utiliser votre hotte aspirante

4 ........................................................................................................................... Dépannage

5 .......................................................................................................... Entretien et nettoyage

6 ..............................................................................................Protection de l’environnement

CONSIGNES DE SÉCURITÉ

Ce manuel explique comment installer et utiliser correctement votre hotte aspirante. Veuillez le

lire attentivement avant toute utilisation même si vous connaissez bien le produit. Le manuel

doit être conservé en lieu sûr pour pouvoir le consulter en cas de besoin.

À ne jamais faire :

● Ne tentez pas d’utiliser la hotte aspirante

sans les filtres à graisse ou si les filtres

sont excessivement encrassés !

●Ne l’installez jamais au-dessus d’une

cuisinière avec un grill de haut niveau.

●Ne laissez pas les poêles à frire sans

surveillance pendant leur utilisation car les

huiles ou les graisses surchauffées

pourraient prendre feu.

●Ne laissez jamais des flammes nues sous

la hotte aspirante.

●Si la hotte aspirante est endommagée,

n’essayez pas de l’utiliser.

●Ne flambez rien sous la hotte aspirante.

●ATTENTION : Les parties accessibles

peuvent devenir chaudes lors de

l’utilisation avec des appareils de cuisson.

●La distance minimale entre la surface de

support pour les récipients de cuisson sur

la plaque de cuisson et la partie la plus

basse de la hotte aspirante. (Quand la

hotte aspirante est située au-dessus d’une

cuisinière à gaz, cette distance doit être

d’au moins 65 cm)

●L’air ne doit pas être évacué dans un

conduit utilisé pour les fumées provenant

d’appareils de combustion à gaz ou

fonctionnant avec d’autres carburants.

toujours faire :

● Important ! Coupez toujours

l’alimentation électrique durant

l’installation et l’entretien, comme par

exemple quand vous changez une

ampoule.

●La hotte aspirante doit être installée

conformément aux instructions

d’installation et toutes les mesures

doivent être respectées.

●Tout le travail d’installation doit être

effectué par une personne compétente

ou un électricien qualifié.

●Veuillez faire attention quand vous jetez

l’emballage. Les enfants pourraient se

blesser avec.

● Faites attention aux bords coupants à

l’intérieur de la hotte aspirante durant

l’installation et le nettoyage.

●Quand la hotte aspirante est située au-

dessus d’une cuisinière, la distance

minimale entre la surface de support

pour les récipients de cuisson sur la

plaque de cuisson et la partie la plus

basse de la hotte aspirante doit être la

Cuisinières à gaz : 75 cm

Cuisinières électriques : 65 cm

Cuisinières à charbon

ou à mazout : 75 cm

●Vérifiez que les coudes des conduits ne

sont pas inférieurs à 90 degrés car cela

réduirait l’efficacité de la hotte aspirante.

●Avertissement : Si les vis ou le dispositif

de fixation ne sont pas installés

conformément à ces instructions, cela

peut provoquer des dangers électriques

●Avertissement : Avant d’accéder aux

bornes, il faut débrancher tous les

circuits d’alimentation.

À toujours faire :

●Placez toujours le couvercle sur les

casseroles et les poêles quand vous

cuisinez sur une cuisinière à gaz.

●En mode extraction, l’air de la pièce est

éliminé par la hotte aspirante. Vérifiez

que des mesures de ventilation

correctes sont adoptées. La hotte

aspirante élimine les odeurs de la pièce

mais pas la vapeur.

●La hotte aspirante est réservée à un

usage domestique.

●Si le cordon d’alimentation est

endommagé, faites-le remplacer par le

fabricant, le service après-vente ou un

électricien qualifié pour éviter tout risque

d’accident.

●Cet appareil peut être utilisé par des

enfants âgés de 8 ans et plus et par des

personnes à capacités physiques,

sensorielles ou intellectuelles réduites

ou sans expérience et connaissances,

s’ils sont sous une surveillance

appropriée ou bien s’ils ont été informés

quant à l’utilisation de l’appareil de

manière sûre, et s’ils comprennent les

risques impliqués. Les enfants ne

doivent pas jouer avec l’appareil. Le

nettoyage et l’entretien ne doivent pas

être effectués par des enfants sans

surveillance.

À toujours faire :

●Attention : L’appareil et ses parties

accessibles peuvent devenir chauds

durant le fonctionnement. Évitez de

toucher les éléments qui chauffent. Les

enfants âgés de moins de 8 ans doivent

rester à distance à moins d’être surveillés

en permanence.

●Il faut disposer d’une ventilation

appropriée dans la pièce où la hotte

aspirante est utilisée en même temps que

d’autres appareils brûlant du gaz ou

d’autres carburants.

●Il existe un risque d’incendie si le

nettoyage n’est pas effectué

conformément aux instructions.

●Les réglementations relatives à

l’évacuation de l’air doivent être

respectées.

●Nettoyez régulièrement votre appareil en

suivant la méthode fournie dans le

chapitre ENTRETIEN.

●Pour des raisons de sécurité, veuillez

n’utiliser que des vis de fixation ou de

montage de la même taille que celle

recommandée dans ce manuel

d’instruction.

●En ce qui concerne les détails sur la

méthode et la fréquence de nettoyage,

veuillez vous reporter au paragraphe

relatif à l’entretien et au nettoyage dans le

manuel d’instruction.

●Le nettoyage et l’entretien ne doivent pas

être effectués par des enfants sans

surveillance.

●Quand la hotte aspirante et les appareils

alimentés par autre chose que de

l’électricité fonctionnent simultanément, la

pression négative à l’intérieur de la pièce

ne doit pas dépasser 4 Pa (4 x 10-5 bar).

●AVERTISSEMENT : Risque d’incendie :

ne rangez pas des objets sur les surfaces

de cuisson.

●Il ne faut pas utiliser de nettoyeur vapeur.

●Ne tentez JAMAIS d’éteindre un incendie

avec de l’eau, mais éteignez l’appareil

puis couvrez la flamme par exemple avec

un couvercle ou une couverture pare-

flammes.

INSTALLATION (ÉVENT À L’EXTÉRIEUR)

Si vous avez une sortie vers l’extérieur, votre hotte aspirante peut être raccordée

comme sur l’image ci-dessous au moyen d’un conduit d’extraction (émail, aluminium,

tuyau flexible ou matériau ininflammable avec un diamètre intérieur de 150 mm)

Avant l’installation, éteignez l’unité et débranchez-la de la prise.

1. La hotte aspirante doit être placée à une distance de 15 mm au-dessus de la

surface de cuisson pour un meilleur effet. (Voir Fig. 1)

2. Placez la hotte dans le trou de l’armoire (Voir fig. 2). Utilisez 4 vis ST4*8 et vis

ST4*14 et un verrou de fixation pour fixer la hotte (Voir fig. 3).

3. Raccordez le boîtier et la hotte au moyen de 8 vis M10*10, le sens du vent étant

haut, bas, gauche, droite, l’utilisateur peut choisir en fonction de la place de l’armoire

(Voir fig. 4).

15 mm

Fig. 1

Fig. 2

Fig. 3

Fig. 4

Verrou de

fixation

4. Fixez la gaine sur la sortie et utilisez 4 vis ST4*pour fixer le boîtier du circuit

imprimé, branchez le courant et finissez l’installation (Voir fig. 5).

AVERTISSEMENT :



Pour des raisons de sécurité, veuillez n’utiliser que des

vis de fixation ou de montage de la même taille que

celle recommandée dans ce manuel d’instruction.



Si les vis ou le dispositif de fixation ne sont pas

installés conformément à ces instructions, cela peut

provoquer des dangers électriques.

Commencez à utiliser votre hotte aspirante

Commande à glissière

Ce système de commande est formé de deux parties, un tableau d’alimentation et un panneau

tactile.

Le panneau tactile contient cinq touches de fonction (alimentation, vitesse, éclairage, minuterie,

commande à glissière)

Minuterie Éclairage Commande à glissière Vitesse Alimentation

Utilisation des fonctions

1Quand vous appuyez sur Alimentation, la hotte aspirante passera en veille avec le rétroéclairage

allumé, le rétroéclairage s’éteindra au bout de 5 secondes sans aucune opération, pour utiliser à

nouveau la hotte, effleurez n’importe quelle touche pour la faire sortir de l’état de veille.

2 Effleurez la touche d’alimentation pendant 2 secondes, la hotte coulisse vers le haut et

fonctionne à la première vitesse. Effleurez à nouveau la touche d’alimentation pendant 2

secondes, la hotte glisse vers le bas et cesse de fonctionner. Si vous arrêtez la hotte sans arrêter

le moteur, quand vous ouvrirez à nouveau la hotte, celle-ci fonctionnera à la vitesse à laquelle elle

fonctionnait la dernière fois.

2.1 Appuyez sur la touche d’alimentation , quand la hotte se déplace vers le haut ou vers le

bas, la hotte cessera de bouger tandis que le moteur continuera de fonctionner. Appuyez à

Fig. 5

nouveau sur la touche d’alimentation , la hotte recommence à bouger.

3. Paramètre de vitesse et marche/arrêt du moteur :

3.1 Effleurez la touche de vitesse , le moteur s’allume, effleurez-la à nouveau, le moteur

s’éteint.

3.2Comment régler la vitesse ? Touchez cette zone , en faisant

glisser votre doigt dessus. Quand votre doigt s’arrête sur le premier ou le deuxième point, le

moteur fonctionne à la vitesse la plus basse. Quand votre doigt s’arrête sur le troisième ou le

quatrième point, le moteur fonctionne à la deuxième vitesse. Quand votre doigt s’arrête sur le

cinquième ou le sixième point, le moteur fonctionne à la troisième vitesse. Quand votre doigt

s’arrête sur le septième ou le huitième point, le moteur fonctionne à la vitesse la plus élevée.

4. Éclairage :

4.1. Après le glissement vers le haut de la hotte, les lumières s’allument automatiquement en 8 à

10 secondes.

4.2 Effleurez la touche de l’éclairage , les lumières s’éteignent. Effleurez à nouveau la

touche de l’éclairage , les lumières s’éteignent.

4.3 Quand vous effleurez la touche de l’éclairage , la lumière pilote clignote. Faites glisser la

touche pour contrôler l’intensité lumineuse quand la lumière pilote clignote. Quand vous

entrez dans le contrôle de l’intensité lumineuse, la touche à glissière contrôle l’intensité

lumineuse. Il y a 8 vitesses pour la touche à glissière relatives à l’éclairage, chaque vitesse

correspond à une intensité lumineuse. Quand vous effleurez la touche à glissière et que

vous la faites coulisser vers une lumière, celle-ci sera allumée et et la lumière aura l’intensité

lumineuse correspondante. Vous pouvez également utiliser les touches manuelles en effleurant la

touche pour faire fonctionner la hotte sur une lumière pilote et elle sera allumée sur

l’intensité lumineuse correspondante. La lumière pilote cessera de clignoter au bout de 15 s si

aucun réglage de fonction n’est effectué.

5. Touche de la minuterie

5.1 Effleurez la touche de la minuterie quand l’éclairage est allumé ou que le moteur est en

marche ; la hotte passera en mode minuterie. Quand la lumière pilote de la minuterie clignote,

faites glisser la touche pour sélectionner la section de la minuterie. Il y a huit sections de

la touche de la minuterie quand la minuterie est activée, à savoir : 5-10-15-20-25-30-35-40,

effleurez la touche de la minuterie pour passer en mode minuterie quand vous confirmez la

section de la minuterie. Ou passez en mode minuterie automatiquement au bout de 5 s. Le moteur

et l’éclairage s’éteignent automatiquement quand la minuterie s’arrête, la hotte passe alors en

mode veille et le couvercle décoratif se ferme automatiquement.

5.2 Utilisez la fonction minuterie à nouveau quand vous maintenez l’appareil allumé, effleurez la

touche de la minuterie mais sans régler de durée, la hotte conservera la durée configurée la

dernière fois. Elle diminuera d’une seconde au bout de 5 s. Elle fonctionnera comme un nouveau

délai après une nouvelle configuration.

Effleurez la touche de la vitesse ou contrôlez l’intensité lumineuse quand la minuterie est en

marche, la fonction minuterie sera automatiquement supprimée.

DÉPANNAGE

Problème Cause possible Solution

La lumière est allumée

mais le moteur ne

fonctionne pas

Le ventilateur est éteint

Sélectionnez une position du

commutateur du ventilateur.

Panne du commutateur du ventilateur Contactez le centre d’assistance.

Panne du moteur Contactez le centre d’assistance.

La lumière ne

fonctionne pas, le

moteur ne fonctionne

pas

Les fusibles de la maison ont sauté Remettez/Remplacez les fusibles.

Cordon d’alimentation lâche ou

débranché

Rebranchez le cordon à la prise de

courant.

Mettez sous tension la prise de courant.

Fuite d’huile

Le clapet anti-refoulement et la sortie

ne sont pas bien étanches

Ôtez le clapet anti-refoulement et rendez-

le étanche avec du mastic.

Fuite au niveau du raccordement de la

cheminée et du couvercle

Ôtez la cheminée et rendez-la étanche.

Les lumières ne

fonctionnent pas

Ampoules cassées/défectueuses

Changez les ampoules selon ces

instructions.

Aspiration insuffisante

La distance entre la hotte aspirante et la

plaque de cuisson au gaz est trop

importante

Remontez la hotte aspirante à la bonne

distance.

La hotte aspirante est

inclinée

La vis de fixation n’est pas

suffisamment serrée

Serrez la vis de suspension et placez-la à

l’horizontale.

REMARQUE :

Toute réparation électrique sur cet appareil doit être conforme aux lois locales

et nationales. Veuillez contacter le centre d’assistance si vous avez des doutes

avant d’effectuer toute réparation. Débranchez toujours l’unité de la source

d’alimentation quand vous ouvrez l’unité.

ENTRETIEN ET NETTOYAGE

Attention :

• Avant d’effectuer l’entretien ou le nettoyage, vous devez

débrancher la hotte aspirante de l’alimentation. Vérifiez que la

hotte aspirante est éteinte au niveau de la prise murale et que la

fiche est débranchée.

• Les surfaces extérieures sont susceptibles d’être rayées et de

subir des abrasions, veuillez donc respecter les instructions de nettoyage pour

garantir le meilleur résultat possible sans dégât.

GÉNÉRALITÉS

Le nettoyage et l’entretien doivent être effectués quand l’appareil est froid, en

particulier pour le nettoyage. Évitez de laisser des substances alcalines ou acides (jus

de citron, vinaigre, etc.) sur les surfaces.

ACIER INOXYDABLE

Il faut nettoyer régulièrement (par ex. une fois par semaine) l’acier inoxydable pour

garantir une longue durée de vie. Essuyez-le avec un chiffon doux et sec. Un liquide

de nettoyage spécialement conçu pour l’acier inoxydable peut être utilisé.

REMARQUE :

Veillez à essuyer l’appareil le long du grain de l’acier inoxydable pour éviter

l’apparition de rayures croisées.

SURFACE DU PANNEAU DE COMMANDE

Le panneau de commande peut être nettoyé avec de l’eau savonneuse chaude.

Vérifiez que le chiffon est propre et bien essoré avant d’effectuer le nettoyage. Utilisez

un chiffon doux et sec pour éliminer l’excès d’humidité restant après le nettoyage.

Important

Utilisez des détergents neutres et évitez les produits chimiques agressifs, les

détergents ménagers puissants ou les produits contenant des abrasifs, car cela

affectera l’aspect de l’appareil et pourrait éliminer les dessins imprimés sur le panneau

de commande et rendre la garantie caduque.

FILTRES À TAMIS À GRAISSE

Les filtres à tamis peuvent être nettoyés à la main.

• Enlevez la planche décorative [04] et essuyez-la avec un chiffon humide. Puis ôtez le

filtre en aluminium en appuyant et en tenant les 2 fentes.

•Retournez le filtre en aluminium. Puis détachez le filtre à charbon.

•Plongez le filtre en aluminium dans la solution d’eau chaude et de détergent doux

pendant 10 minutes environ.

Filtre en aluminium

Fente

Filtre à charbon

Filtre en aluminium

• Nettoyez avec une brosse/un chiffon doux. Rincez soigneusement et séchez bien.

•

Nettoyez le filtre tous les mois. Si vous utilisez la hotte pendant plus de 2 heures par

jour, nous vous conseillons d’augmenter la fréquence de nettoyage.

• En fonction de la fréquence d’utilisation de la hotte, remplacez le filtre à temps !

Utilisez toujours des filtres authentiques du fabricant.

Fixation des filtres

•

Après le nettoyage, fixez le filtre à charbon sur le filtre en aluminium. Puis attachez-le

avec 4 fils de fer.

• Introduisez le filtre en aluminium dans la hotte aspirante. Puis introduisez la planche

décorative [04] et fermez-la.

10 Min.

1 MOIS

MAX. 65 °C

1 MOIS

MAX. 65 °C

Filtre en aluminium

Fil de fer

Filtre à charbon

Filtre en aluminium

REMARQUE :

• Assurez-vous que le filtre est bien verrouillé. Sinon, il pourrait se détacher et

devenir dangereux.

• Quand le filtre à charbon actif est fixé, la puissance d’aspiration diminue.

REMPLACEMENT DE L’AMPOULE

Important :



L’ampoule doit être remplacée par le fabricant, le service

après-vente ou d’autres personnes qualifiées.

 Coupez toujours le courant avant d’effectuer toute opération

sur l’appareil. Quand vous manipulez l’ampoule, assurez-

vous qu’

elle ait entièrement refroidi avant tout contact direct

avec les mains.

 Quand vous manipulez les ampoules, faites-

le avec un

chiffon ou des gants pour vous assurer to

ut contact entre de

la transpiration et l’

ampoule car cela peut réduire la durée de

vie de l’ampoule.

Changer l’éclairage à LED

1. Éteignez l’appareil et débranchez-le.

2. Dévissez les 4 vis sur le panneau en verre extérieur avec un tournevis.

3. Sortez le fil de l’éclairage et ôtez le panneau en verre extérieur.

4. Dévissez les vis sur l’étrier de l’éclairage et changez l’ampoule.

5. Branchez le fil de l’éclairage et montez le panneau en verre extérieur en le vissant.

Remarque : assurez-vous que le courant est coupé et ôtez la hotte aspirante du mur

pour effectuer le remplacement. Le changement d’ampoule ne doit être effectué que

par du personnel qualifié.

• Le codeILCOS D pour cette lampe est le suivant : DSL-5-S-450

– Puissance maxi : 5 W

– Plage de tension : CC 12 V

PROTECTION DE L’ENVIRONNEMENT

Le symbole de la poubelle barrée est apposé sur ce produit. Cela

veut dire que ce produit ne doit pas être jeté avec les ordures

ménagères mais doit être apporté à un centre de collecte sélective

conformément à la Directive 2012/19/UE. Il sera ensuite recyclé ou

démonté pour réduire au minimum l’impact sur l’environnement car

les produits électriques et électroniques sont potentiellement

dangereux pour l’environnement et la santé humaine car contenant

des substances nocives. Pour de plus amples informations, veuillez

contacter les autorités locales ou régionales.

REMARQUE :

Les indications suivantes montrent comment réduire l’impact total sur l’environnement

(par ex. utilisation de l’énergie) du processus de cuisson.

(1) Installez la hotte aspirante à un endroit approprié disposant d’une ventilation efficace.

(2) Nettoyez la hotte aspirante régulièrement de manière à ne pas obstruer le conduit d’air.

(3) N’oubliez pas d’éteindre la lumière de la hotte aspirante après avoir cuisiné.

(4) N’oubliez pas d’éteindre la hotte aspirante après avoir cuisiné.

INFORMATIONS POUR LE DÉMONTAGE

Ne démontez pas l’appareil autrement que ce qui est indiqué dans le manuel

d’utilisation. L’appareil ne doit pas être démonté par l’utilisateur. À la fin de sa durée

de vie, l’appareil ne doit pas être jeté avec les ordures ménagères. Adressez-vous

aux autorités locales ou au revendeur pour connaître la méthode de recyclage.

Cappa per cucina

Manuale di istruzioni

Indice

1 ................................................................................................... Avvertenze sulla sicurezza

2 ........................................................................................................................ Installazione

3 .................................................................................................. Funzionamento della cappa

4 ........................................................................................................ Soluzione dei problemi

5 ........................................................................................................ Pulizia e manutenzione

6 ...................................................................................................... Protezione dell’ambiente

AVVERTENZE SULLA SICUREZZA

Questo manuale fornisce istruzioni per installare e utilizzare correttamente la cappa, per cui occorre

consultarle attentamente anche se il prodotto è già conosciuto. Conservare questo manuale in un luogo

sicuro per consultazioni successive.

Cosa non fare:

● Non utilizzare la cappa se i filtri per il

grasso mancano o sono sporchi.

●Non installare su fornelli che

producono fiamme alte.

●Non lasciare incustodite le padelle per

le fritture, in quanto il

surriscaldamento dell’olio o dei grassi

potrebbe provocare incendi.

●Non produrre fiamme alte sotto la

cappa.

●Non utilizzare la cappa se è

danneggiata.

●Non cucinare pietanze al flambé sotto

la cappa.

●ATTENZIONE: i componenti

accessibili potrebbero diventare

troppo caldi quando la cappa viene

utilizzata con altri elettrodomestici per

la cottura degli alimenti.

●Attenersi alla distanza minima tra la

superficie di supporto delle pentole sul

piano cottura e la parte inferiore della

cappa. Se la cappa viene installata su

un elettrodomestico a gas, la distanza

minima è almeno 65 cm.

●L’aria non deve essere scaricata nella

canna fumaria utilizzata per

l’evacuazione dei fumi di

elettrodomestici che bruciano gas o

altri combustibili.

Cosa fare:

●Importante: durante l’installazione e la

manutenzione (ad es. la sostituzione

della lampadina), scollegare sempre la

fonte di alimentazione elettrica.

●La cappa deve essere installata

esattamente come descritto nelle

istruzioni.

●L’installazione deve essere effettuata

da un elettricista professionista o da

una persona competente.

●Smaltire correttamente i materiali di

imballo. mantenendoli fuori dalla

portata dei bambini.

● Accertarsi che nella cappa non

rimangano oggetti taglienti,

specialmente durante le operazioni di

installazione e manutenzione.

●Se la cappa viene installata su un

elettrodomestico a gas, rispettare la

distanza minima tra la superficie di

supporto delle pentole sul piano cottura

e la parte inferiore della cappa:

Fornelli a gas: 75 cm

Fornelli elettrici: 65 cm

Fornelli a olio o carbone: 75 cm

●Accertarsi che le curvature dei tubi non

siano inferiori a 90 gradi, altrimenti

l’efficienza della cappa diminuisce.

●Avvertenza: per evitare pericoli dovuti

all’elettricità, installare tutte le viti e i

dispositivi di fissaggio descritti nelle

presenti istruzioni.

●Avvertenza: scollegare l’alimentazione

elettrica prima di accedere ai terminali

elettrici.

Cosa fare:

●Se il fornello è a gas, coprire sempre

le pentole con i coperchi.

●In modalità estrazione, l’aria

nell’ambiente viene rimossa dalla

cappa. Predisporre un’adeguata

ventilazione. La cappa elimina gli

odori dall’ambiente, ma non il vapore.

●La cappa deve essere utilizzata solo in

ambienti domestici.

●Se il cavo di alimentazione è

danneggiato deve essere sostituito dal

produttore, da un rappresentante o da

una persona competente per evitare

rischi.

●Questo elettrodomestico può essere

utilizzato da bambini di almeno 8 anni,

da persone con ridotte capacità fisiche,

sensoriali o mentali e da persone

inesperte solo se sono controllate o se

hanno appreso le modalità di utilizzo

sicuro dell’elettrodomestico e sono

consapevoli dei relativi rischi. Impedire

ai bambini di giocare con

l’elettrodomestico. La pulizia e la

manutenzione non devono essere

effettuate dai bambini senza

supervisione.

Cosa fare:

●Attenzione: l’elettrodomestico e i

componenti accessibili potrebbero

diventare molto caldi durante l’uso. Non

toccare le resistenze. Tenere lontani i

bambini di età inferiore a 8 anni o

sorvegliarli continuamente.

●Se la cappa viene utilizzata assieme a

elettrodomestici che bruciano gas o altri

combustibili, predisporre un’adeguata

ventilazione dell’ambiente.

●Per evitare il rischio di incendi, eseguire

le operazioni di pulizia come descritto

nelle istruzioni.

●Attenersi scrupolosamente alle norme e

ai regolamenti inerenti allo scarico

dell’aria.

●Pulire periodicamente l’elettrodomestico

con il metodo descritto nel capitolo

MANUTENZIONE.

●Per motivi di sicurezza, utilizzare solo

viti o dispositivi di montaggio delle

dimensioni consigliate nel presente

manuale di istruzioni.

●Per la frequenza e il metodo di pulizia,

fare riferimento alle istruzioni dettagliate

contenute nella sezione dedicata alla

pulizia e alla manutenzione.

●La pulizia e la manutenzione non

devono essere effettuate dai bambini

senza supervisione.

●Se la cappa viene utilizzata

contemporaneamente ad altri

elettrodomestici alimentati con fonti

alternative all’elettricità, la pressione

negativa dell’ambiente non deve essere

superiore a 4 Pa (4×10

-5

●AVVERTENZA: per evitare il rischio di

incendi, non collocare oggetti sulle

superfici di cottura.

●Non adoperare elettrodomestici per la

pulizia a vapore.

bar).

●In caso di incendio, non provare MAI a

estinguerlo con l’acqua; spegnere

l’elettrodomestico e coprire la fiamma

con un coperchio o una coperta

antincendio.

INSTALLAZIONE (SCARICO ESTERNO)

Se è disponibile uno scarico esterno, è possibile collegare la cappa a un condotto di

estrazione (smaltato, in alluminio, tubo flessibile o materiale non infiammabile con

diametro esterno di 150 mm) come illustrato nella figura seguente.

Prima dell’installazione, staccare la spina dalla presa.

1. Collocare la cappa a una distanza minima di 15 mm dalla parete (v. Fig. 1).

2. Collocare la cappa nel foro del vano (v. Fig. 2). Utilizzare 4 viti ST4*8 e ST4*14 e il

dispositivo di fissaggio per bloccare la cappa (v. Fig. 3).

3.Collegare l’involucro e la cappa con 8 viti M10*10, scegliendo la direzione di aerazione

(in alto, in basso, a sinistra o a destra) in base allo spazio del vano (v. Fig. 4).

4.Fissare il tubo allo scarico e utilizzare 4 viti ST4*14 per il fissaggio al vano PCB,

collegare l’alimentazione e terminare l’installazione (v. Fig. 5).

15 mm

Figura 1

Figura 2

Figura 3

Figura 4

Fissare il

fermo

AVVERTENZA:



Per motivi di sicurezza, utilizzare solo viti o

dispositivi di montaggio

delle dimensioni

consigliate nel presente manuale di istruzioni.

 Per evitare pericoli dovuti all’elettricità,

installare tutte le viti e i dispositivi di fissaggio

descritti nelle presenti istruzioni.

Funzionamento della cappa

Controllo a scorrimento

Il sistema di controllo è costituito da due elementi: pannello di alimentazione e

pannello tattile.

Il pannello tattile include cinque pulsanti (accensione, velocità, illuminazione, timer,

controllo a scorrimento)

Timer Illuminazione Controllo a scorrimento Velocità Alimentazione

Funzionamento

1All’accensione, la cappa rimane in standby con retroilluminazione che si spegne

dopo 5 secondi se non viene utilizzata. Per riutilizzare la cappa, toccare un tasto.

2 Toccando il pulsante di accensione per 2 secondi, la cappa si apre ed entra in

funzione alla prima velocità. Toccando nuovamente il pulsante di accensione per

2 secondi, la cappa si chiude e si spegne. Se si arresta la cappa senza arrestare il

motore, quando si riaccende riprende a funzionare all’ultima velocità impostata.

2.1 Premendo il pulsante di accensione , quandola cappa si apre o si chiude, la

cappa si blocca e il motore rimane in funzione. Premendo nuovamente il pulsante

di accensione, la cappa riprende a muoversi.

3. Accensione/spegnimento del motore e impostazione della velocità:

Figura 5

3.1 Toccando il pulsante della velocità , il motore si accende; toccando

nuovamente il pulsante, il motore si spegne.

3.2 Impostazione della velocità Toccare l’area facendo

scorrere il dito. Arrestando il dito in corrispondenza del primo o del secondo punto, il

motore si accende alla velocità minima; arrestando il dito in corrispondenza del terzo o

del quarto punto, il motore funziona alla seconda velocità; arrestando il dito in

corrispondenza del quinto o del sesto punto, il motore funziona alla terza velocità;

arrestando il dito in corrispondenza del settimo o dell’ottavo punto, il motore funziona

alla velocità massima.

4.Illuminazione: :

4.1. Dopo l’apertura della cappa, la luce rimane accesa automaticamente per 8-10

secondi.

4.2 Toccando il pulsante dell’illuminazione , la lampada si spegne. Toccando

nuovamente il pulsante dell’illuminazione , la lampada si accende.

4.3 Toccando il pulsante dell’illuminazione , la spia lampeggia. Scorrere il

pulsante per controllare l’intensità della luce quando la spia lampeggia.

Passando al controllo dell’intensità della luce, il pulsante di scorrimento

controlla l’intensità luminosa. Per l’illuminazione sono disponibili 8 posizioni per

regolare l’intensità luminosa. Toccando il pulsante di scorrimento e scorrendo

su una posizione, la luce si accende con l’intensità luminosa corrispondente. È

possibile anche utilizzare i tasti manuali, toccando il pulsante per azionare la

cappa in corrispondenza di una spia per ottenere l’intensità luminosa corrispondente.

Se non viene effettuata alcuna regolazione, la spia smette di lampeggiare dopo 15

secondi.

5. Pulsante del timer

5.1 Toccando il pulsante del timer quando è accesa la luce o il motore è in

funzione, la cappa passa alla modalità timer. Quando la spia del timer lampeggia,

scorrere il pulsante per selezionare la funzione timer. Il pulsante del timer

prevede 8 posizioni: 5-10-15-20-25-30-35-40. Toccare il pulsante del timer per

accedere alla funzione timer. In alternativa, la funzione timer si attiva automaticamente

dopo 5 secondi. Il motore e la luce si spengono automaticamente alla scadenza del

timer, la cappa passa in standby e il coperchio decorativo si chiude automaticamente.

5.2 Per riutilizzare la funzione timer all’accensione, toccare il pulsante del timer senza

impostare il tempo; la cappa utilizzerà l’ultimo tempo impostato precedentemente,

diminuendolo dopo 5 secondi; impostando un altro tempo, funzionerà per il nuovo

tempo impostato.

Toccando il pulsante della velocità o controllando l’intensità luminosa con il timer in

funzione, la funzione timer si annulla automaticamente.

SOLUZIONE DEI PROBLEMI

Guasto Causa possibile Soluzione

La luce si accende ma

il motore non funziona.

Interruttore del ventilatore spento.

Scegliere una posizione di

funzionamento del ventilatore.

L’interruttore del ventilatore non

funziona.

Rivolgersi al centro assistenza.

Il motore non funziona. Rivolgersi al centro assistenza.

La luce non si accende

ma il motore funziona.

Fusibili dell’impianto bruciati. Resettare o sostituire i fusibili.

Cavo di alimentazione allentato o

scollegato.

Inserire la spina nella presa di corrente.

Accendere la cappa.

Perdita d’olio.

Valvola a 1 via o scarico non sigillati

perfettamente.

Staccare la valvola a 1 via e sigillarla.

Perdita dal collegamento del camino

edel coperchio.

Smontare il camino e sigillarlo.

La luce non funziona. Lampadina guasta.

Sostituire la lampadina come indicato

nelle istruzioni.

Aspirazione

insufficiente

La distanza tra la cappa e il fornello a

gas è eccessiva.

Rimontare la cappa a una distanza

corretta.

La cappa si inclina.

La vite di fissaggio non è stata stretta

a sufficienza.

Stringere la vite di fissaggio per

collocare la cappa orizzontale.

NOTA:

Eventuali riparazioni elettriche all’elettrodomestico devono essere conformi alle

normative nazionali e locali. In caso di dubbi, rivolgersi al centro assistenza.

Prima di smontare l’elettrodomestico, scollegarlo sempre dalla fonte di alimentazione

elettrica.

PULIZIA E MANUTENZIONE

Attenzione:

• Prima di eseguire le operazioni di pulizia e manutenzione,

scollegare la cappa dalla fonte di alimentazione elettrica.

Accertarsi che la cappa sia spenta e che la spina sia staccata

dalla presa.

• Le superfici esterne sono sensibili ai graffi e alle abrasioni, per

cui attenersi scrupolosamente alle istruzioni per la pulizia per ottenere i migliori

risultati possibili senza danni.

GENERALITÀ

La pulizia e la manutenzione devono essere eseguite con l’elettrodomestico freddo,

specialmente la pulizia. Non lasciare sostanze acide o alcaline (ad es. aceto o succo

di limone) sulle superfici.

ACCIAIO INOX

L’acciaio inox richiede una pulizia regolare (ad es. ogni settimana) per ottimizzarne la

durata. Pulire con un panno morbido e pulito. È possibile utilizzare detergenti liquidi

per acciaio inox.

NOTA:

strofinare lungo la trama dell’acciaio inox per evitare graffi trasversali antiestetici.

SUPERFICIE DEL PANNELLO DI CONTROLLO

Pulire le incrostazioni sul pannello di controllo con acqua calda e sapone. Utilizzare un

panno pulito e ben strizzato. Per eliminare l’umidità in eccesso dopo la pulizia,

adoperare un panno morbido.

Importante

Utilizzare detergenti neutri, evitando l’impiego di sostanze chimiche, detersivi potenti o

prodotti contenenti abrasivi, per evitare macchie o graffi che annullano la garanzia del

produttore.

FILTRI ANTIGRASSO A MAGLIA

I filtri a maglia possono essere puliti manualmente.

• Rimuovere il pannello decorativo [04] e strofinarlo con un panno umido per pulirlo.

Smontare il filtro di alluminio tenendo premute le 2 feritoie.

• Capovolgere il filtro di alluminio. Staccare il filtro a carbone.

• Immergere il filtro di alluminio in una soluzione di acqua calda e detergente delicato

per circa 10 minuti.

Filtro di alluminio

Feritoia

Filtro a carbone

Filtro di alluminio

• Pulire con una spazzola o un panno morbido. Risciacquare e asciugare.

•

Pulire il filtro ogni mese. Se la cappa viene utilizzata per più di 2 ore al giorno, la

pulizia deve essere effettuata più spesso.

• La frequenza di sostituzione del filtro dipende dalla frequenza di utilizzo della cappa.

Utilizzare sempre i filtri originali forniti dal produttore.

Fissaggio dei filtri

•

Dopo la pulizia, fissare il filtro a carbone al filtro di alluminio e stringere le 4 viti

metalliche.

• Inserire il filtro di alluminio nella cappa. Inserire il pannello decorativo [04] e chiuderlo.

10 minuti

1 MESE

MAX 65 °C

1 MESE

MAX 65 °C

Filtro di alluminio

Filo metallico

Filtro a carbone

Filtro di alluminio

NOTA:

• Accertarsi che il filtro sia bloccato, altrimenti potrebbe allentarsi e provocare danni.

• Se si utilizza un filtro a carboni attivi, la potenza di aspirazione si riduce.

SOSTITUZIONE DELLA LAMPADINA

Importante:



La lampadina deve essere sostituita dal produttore, da

un rappresentante o da una persona qualificata.

 Prima di effettuare qualunque operazione sull’elettro-

domestico, scollegare sempre la fonte di alimentazione

elettrica. Prima di toccare la lampadina con le mani,

accertarsi che si sia raffreddata completamente.

 Per prolungare la durata della lampadina, maneggiare i

portalampada con un panno o con i guanti per evitare

che il sudore entri a contatto con lampadina.

Sostituzione della lampadina a LED

1. Spegnere l’elettrodomestico e staccare la spina.

2. Svitare le 4 viti sul pannello del telaio di vetro esterno.

3. Estrarre il cavo della lampada e staccare il pannello del telaio di vetro.

4. Svitare le viti sulla staffa della lampada e sostituirla.

5. Collegare il cavo di illuminazione e avvitare il pannello del telaio in vetro esterno.

Nota: prima della sostituzione della lampada, accertarsi che la cappa sia spenta e

che la spina sia staccata. La sostituzione della lampada deve essere effettuata solo

dal personale di assistenza qualificato.

• Codice ILCOS D per la lampadina: DSL-5-S-450

– Wattaggio max: 5 W

– Intervallo di tensione: 12 Vcc

PROTEZIONE AMBIENTALE:

Questo prodotto è contrassegnato con il simbolo che indica la

necessità di un corretto smaltimento delle apparecchiature

elettroniche. Questo prodotto, infatti, non deve essere gettato via tra

i rifiuti comuni, ma deve essere smaltito adeguatamente in base alla

direttiva 2012/19/U. L’elettrodomestico deve essere riciclato o

demolito per ridurre al minimo l’impatto sull’ambiente. I prodotti

elettrici ed elettronici, infatti, rappresentano una fonte di pericolo per

l’ambiente e la salute umana a causa della presenza di sostanze

pericolose. Per ulteriori informazioni, rivolgersi alle autorità locali.

NOTA:

Le istruzioni fornite di seguito spiegano come ridurre l’impatto ambientale totale (ad es.

l’uso dell’energia) quando si cucina.

(1) Installare la cappa in un luogo corretto e adeguatamente ventilato.

(2) Pulire regolarmente la cappa per evitare ostruzioni nel percorso dell’aria.

(3) Dopo la cottura, spegnere la lampada della cappa.

(4) Dopo la cottura, spegnere la cappa.

INFORMAZIONI SULLO SMONTAGGIO

Per smontare l’elettrodomestico, attenersi scrupolosamente alle istruzioni contenute

in questo manuale. L’elettrodomestico non può essere smontato dall’utente. Alla fine

del ciclo di vita, l’elettrodomestico non deve essere gettato via come rifiuto comune.

Consultare le autorità locali o il fornitore per il corretto smaltimento.

Kuchynský odsávač

Návod na obsluhu

Obsah

1 ........................................................................................................... Bezpečnostnépokyny

2 ............................................................................................................................. Inštalácia

3 ............................................................................. Začatiepoužívaniakuchynskéhoodsávača

4 .............................................................................................................. Riešenieproblémov

5 ................................................................................................................. Údržba a čistenie

6 ................................................................................................ Ochranaživotnéhoprostredia

BEZPEČNOSTNÉ POKYNY

Tento návod obsahuje informácie týkajúce sa správnej inštalácie a používania kuchynského

odsávača. Pred začatím používania si ho dôkladne prečítajte, a to aj v prípade, že ste sa už

s produktom oboznámili. Návod uschovajte na bezpečnom mieste, aby ste doň mohli nahliadnuť

v prípade potreby v budúcnosti.

Nikdy nerobte nasledujúce činnosti:

● Nepokúšajte sa používať kuchynský

odsávač bez tukových filtrov, alebo ak sú

filtre nadmerne zanesené tukom!

●

Neinštalujte nad sporák s grilom vo veľkej

výške.

●

Počas používania nenechávajte panvice

bez dohľadu, pretože prehriate tuky alebo

oleje môžu vzplanúť.

●

Nikdy nenechávajte pod kuchynským

odsávačom horieť otvorený plameň.

●

Ak je kuchynský odsávač poškodený,

nesnažte sa ho používať.

●

Pod kuchynským odsávačom neflambujte.

●

UPOZORNENIE: Pri používaní

s kuchynskými spotrebičmi sa nekryté

časti môžu zahrievať na vysoké teploty.

●

Minimálna vzdialenosť medzi opornou

plochou varných nádob na platni sporáka

a najnižšou časťou kuchynského

odsávača. (Keď sa kuchynský odsávač

nachádza nad plynovým spotrebičom,

musí sa dodržať minimálna vzdialenosť

65 cm.)

●

Vzduch sa nesmie odvádzať do komína,

ktorý slúži na odvádzanie výfukových

plynov zo spotrebičov spaľujúcich plyn

alebo iné palivá.

Vždy

dodržiavajte nasledujúce pokyny:

●Dôležité! Pred začatím inštalácie

a údržby, napríklad pred výmenou

žiarovky, zakaždým vypnite prívod

elektrickej energie z napájacej siete.

●Kuchynský odsávač sa musí inštalovať

v súlade s inštalačnými pokynmi

a musia sa dodržať všetky rozmery.

●Všetky inštalačné práce musí vykonávať

kompetentná osoba alebo kvalifikovaný

elektrikár.

●Dohliadnite na správnu likvidáciu

baliaceho materiálu. Predstavuje

nebezpečenstvo pre deti.

● Dávajte pozor na ostré hrany vnútri

kuchynského odsávača, predovšetkým

počas inštalácie a čistenia.

●Ak sa kuchynský odsávač nachádza nad

plynovým spotrebičom, medzi opornou

plochou varných nádob na platni

sporáka a najnižšou časťou

kuchynského odsávača musí byť

zachovaná nasledujúca minimálna

vzdialenosť:

Plynové sporáky: 75 cm

Elektrické sporáky: 65 cm

Sporáky na uhlie alebo

vykurovací olej: 75 cm

●Uistite sa, že sa na potrubnom vedení

nenachádzajú ohyby ostrejšie než

90 stupňov, pretože v opačnom prípade

sa zníži účinnosť kuchynského

odsávača.

●Výstraha: V prípade nenainštalovania

skrutiek alebo upevňovacieho

zariadenia v súlade s týmito pokynmi

môžu hroziť elektrické riziká.

●Výstraha: Pred sprístupnením

elektrických svoriek treba

bezpodmienečne odpojiť všetky

napájacie obvody.

Vždy dodržiavajte nasledujúce pokyny:

●Pri príprave pokrmov na plynovom

sporáku vždy zakrývajte hrnce

a panvice pokrievkami.

●Kuchynský odsávač počas prevádzky

v režime odsávania odvádza vzduch

z miestnosti. Dohliadnite na

dodržiavanie vhodných opatrení

týkajúcich sa vetrania. Kuchynský

odsávač odstraňuje z miestnosti

pachy, no neodstraňuje paru.

●Kuchynský odsávač pár je určený iba

na použitie v domácnosti.

●Ak je prívodný kábel poškodený, musí

ho vymeniť výrobca, jeho servisný

zástupca alebo osoby s podobnou

kvalifikáciou, aby sa predišlo

nebezpečenstvu.

●Deti staršie ako 8 rokov a osoby

s obmedzenými fyzickými, zmyslovými

alebo duševnými schopnosťami alebo

s nedostatkom skúseností

a vedomostí môžu používať tento

spotrebič, ak sú pod dohľadom alebo

dostali pokyny týkajúce sa

bezpečného používania spotrebiča

a ak rozumejú možným rizikám. Deti

sa so spotrebičom nesmú hrať.

Čistenie a údržbu nesmú vykonávať

deti bez dozoru.

Vždy dodržiavajte nasledujúce pokyny:

●Upozornenie: Spotrebič a jeho nekryté

časti sa počas prevádzky môžu

zahrievať na vysoké teploty. Dávajte

pozor, aby ste sa nedotkli nahriatych

prvkov. Deti mladšie než 8 rokov

nesmú mať prístup k zariadeniu,

pokiaľ nie sú pod neustálym dozorom.

●Ak sa kuchynský odsávač používa

súčasne so spotrebičmi spaľujúcimi

plyn alebo iné palivá, treba zaistiť

dostatočné vetranie miestnosti.

●Ak sa nevykonáva čistenie v súlade

s pokynmi, hrozí riziko požiaru.

●Je potrebné zaistiť plnenie nariadení

týkajúcich sa odvádzania vzduchu.

●Spotrebič pravidelne čistite podľa

postupu uvedeného v kapitole

ÚDRŽBA.

●Z bezpečnostných dôvodov používajte

iba tie veľkosti upevňovacích alebo

montážnych skrutiek, ktoré sú

uvedené v tomto návode na obsluhu.

●Podrobné informácie o postupe

a intervaloch čistenia nájdete v časti

tohto návodu na obsluhu venovanej

údržbe a čisteniu.

●Deti bez dozoru nesmú čistiť spotrebič

ani vykonávať jeho bežnú údržbu.

●Keď sa kuchynský odsávač používa

súčasne so spotrebičmi napájanými

inou než elektrickou energiou, záporný

tlak v miestnosti nesmie prekročiť

4 Pa (4 x 10-5 bar).

●VÝSTRAHA: Nebezpečenstvo požiaru:

na povrch varnej dosky neodkladajte

žiadne predmety.

●Nepoužívajte parný čistič.

●Požiar sa NIKDY nepokúšajte hasiť

vodou. Vypnite spotrebič a potom

zakryte plameň napr. pokrievkou

alebo hasiacou dekou.

INŠTALÁCIA (ODVETRÁVANIE DO EXTERIÉRU)

Ak máte vyvedený výstup do exteriéru, kuchynský odsávač môžete pripojiť podľa

nasledujúceho obrázka pomocou odsávacieho vedenia (nehorľavá smaltovaná

hliníková flexibilná rúra s vnútorným priemerom 150 mm).

Pred inštaláciou vypnite zariadenie a odpojte ho od elektrickej zásuvky.

1. Medzi kuchynským odsávačom a stenou musí byť zachovaná vzdialenosť

minimálne 15 mm. (Pozri obr. 1)

2. Odsávač osaďte do otvoru v skrini. (Pozri obr. 2) Na upevnenie odsávača použite 4

skrutky ST4 x 8, skrutku ST4 x 14 a upínaciu poistku. (Pozri obr. 3)

3. Kryt a odsávač pripojte pomocou 8 skrutiek M10 x 10. Používateľ môže zvoliť smer

fúkania nahor, nadol, doľava alebo doprava v závislosti od priestoru v skrini. (Pozri obr. 4)

4. Rúru pripevnite na výstup a pomocou 4 skrutiek ST4 x 14 namontujte dosku

plošných spojov, pripojte napájanie a dokončite inštaláciu. (Pozri obr. 5)

15 mm

Obr. 1

Obr. 2

Obr. 3

Obr. 4

Upínacia

poistka

VÝSTRAHA:



Z bezpečnostných dôvodov používajte iba tie

veľkosti upevňovacích alebo montážnych skrutiek,

ktoré sú uvedené v tomto návode na obsluhu.

 V

prípade nenainštalovania skrutiek alebo

upevňovacieho zariadenia v súlade s týmito

pokynmi môžu hroziť elektrické riziká.

Začatie používania kuchynského odsávača

Posuvné ovládanie

Tento systém ovládania pozostáva z dvoch častí – napájacieho panela a dotykového panela.

Na dotykovom paneli sa nachádza päť funkčných tlačidiel (napájanie, otáčky, svetlo,

časovač, posuvné ovládanie).

Časovač Svetlo Posuvné ovládanie Otáčky Napájanie

Ovládanie funkcií

1Zapnite napájanie. Odsávač sa uvedie do pohotovostného režimu a rozsvieti sa

podsvietenie, ktoré zhasne, ak nevykonáte žiadnu činnosť po dobu 5 sekúnd. Ak chcete

znova začať používať odsávač, dotykom na ktorékoľvek tlačidlo ukončite pohotovostný režim.

2 Dotknite sa tlačidla napájania na 2 sekundy, odsávač sa vysunie nahora uvedie sa

do chodu na prvom stupni otáčok. Znova sa na 2 sekundy dotknite tlačidla napájania ,

odsávač sa zasunie nadol a prestane pracovať. Ak zastavíte odsávač bez zastavenia

motora, po opätovnom otvorení odsávača sa zariadenie uvedie do chodu s otáčkami,

ktoré boli použité naposledy.

2.1 Ak stlačíte tlačidlo napájania , keď sa odsávač presúva nahor alebo nadol,

odsávač sa prestane pohybovať, ale motor bude bežať naďalej. Po opätovnom stlačení

tlačidla napájania sa odsávač znova uvedie do pohybu.

Obr. 5

3. Zapnutie a vypnutie motora a nastavenie otáčok:

3.1 Dotknite sa tlačidla nastavenia otáčok a motor sa zapne. Po opätovnom dotyku

na tlačidlo sa motor vypne.

3.2 Ako postupovať pri nastavovaní otáčok? Dotknite sa tohto miesta

a posúvajte po ňom prstom. Keď prst zastavíte na prvom

alebo druhom dieliku, motor bude bežať s najnižšími otáčkami. Keď prst zastavíte na

treťom alebo štvrtom dieliku, motor bude bežať na druhom stupni otáčok. Keď prst

zastavíte na piatom alebo šiestom dieliku, motor bude bežať na treťom stupni otáčok. Keď

prst zastavíte na siedmom alebo ôsmom dieliku, motor bude bežať s najvyššími otáčkami.

4. Osvetlenie: :

4.1. Keď sa odsávač vysunie nahor, svetlá sa rozsvietia automaticky o 8 – 10 sekúnd.

4.2 Dotknite sa tlačidla svetla a svetlá zhasnú. Po opätovnom dotyku na tlačidlo

svetla sa svetlá rozsvietia.

4.3 Keď sa dotknete tlačidla svetla , pilotné svetlo začne blikať. Keď bliká pilotné

svetlo, posúvaním tlačidla môžete regulovať intenzitu osvetlenia. Po aktivovaní

režimu regulácie intenzity osvetlenia možno regulovať intenzitu osvetlenia posuvným

regulátorom . Posuvný regulátor má 8 dielikov, pričom každý zodpovedá jednému

stupňu intenzity osvetlenia. Keď sa dotknete posuvného regulátora , posuniete ho

na jeden dielik a ten sa rozsvieti, osvetlenie bude svietiť s príslušnou intenzitou. Použiť

možno aj tlačidlá ručného ovládania: dotykom na tlačidlo zapnete pilotné svetlo

počas prevádzky odsávača a osvetlenie bude svietiť s príslušnou intenzitou. Pilotnésvetlo

prestane blikať, ak sa v priebehu 15 s nevykoná žiadna úprava funkcie.

5. Tlačidlo časovača

5.1 Dotknite sa tlačidla časovača , keď svieti svetlo alebo beží motor. Odsávač sa

prepne do režimu časovača. Keď bliká pilotné svetlo časovača, posúvaním tlačidla

vyberte sekciu časovača. Tlačidlo časovača je v režime časovača rozdelené na

osem sekcií, konkrétne: 5 – 10 – 15 – 20 – 25 – 30 – 35 – 40. Dotykom na tlačidlo

časovača uveďte časovač do prevádzky po výbere sekcie časovača. Prípadne sa

časovač uvedie do prevádzky automaticky po 5 s. Po dokončení odpočítavania časovača

sa motor a osvetlenie automaticky vypnú, odsávač sa uvedie do pohotovostného režimu

a dekoratívny kryt sa automaticky zatvorí.

5.2 Ak použijete funkciu časovača znova, keď je zapnuté napájanie, v prípade dotyku na

tlačidlo časovača bez nastavovania času sa použije čas, ktorý bol nastavený naposledy.

Po uplynutí 5 s sa začne odpočítavanie po sekundách. Po novom nastavení sa použije

nový čas.

Keď je zapnutý časovač a dotknete sa tlačidla nastavenia otáčok alebo regulácie intenzity

osvetlenia, funkcia časovača sa automaticky deaktivuje.

RIEŠENIE PROBLÉMOV

Chyba Možná príčina Riešenie

Svetlo svieti, ale motor

nepracuje

Vypnutý spínač ventilátora Vyberte polohu spínača ventilátora.

Porucha spínača ventilátora Obráťte sa na servisné stredisko.

Porucha motora Obráťte sa na servisné stredisko.

Svetlo nesvieti, motor

nepracuje

Vypálené poistky v dome. Resetujte/vymeňte poistky.

Voľný alebo odpojený napájací kábel

Kábel znova zapojte do elektrickej

zásuvky.

Zapnite elektrickú zásuvku.

Únik oleja

Nedostatočné utesnenie

jednosmerného ventilu a výstupu

Odmontujte jednosmerný ventil

a utesnite tesniacim prostriedkom.

Únik cez pripojenie komína a cez kryt Odmontujte a utesnite komín.

Svetlá nesvietia Rozbité/chybné žiarovky Vymeňte žiarovky podľa tohto pokynu.

Nedostatočné

odsávanie

Príliš veľká vzdialenosť medzi

kuchynským odsávačom a vrchnou

časťou sporáka

Kuchynský odsávač namontujte do

správnej vzdialenosti.

Kuchynský odsávač sa

nakláňa

Nedostatočne utiahnutá upevňovacia

skrutka

Utiahnite závesnú skrutku a uveďte ju

do vodorovnej polohy.

POZNÁMKA:

Všetky opravy elektrických komponentov tohto spotrebiča musia prebiehať

v súlade s platnými miestnymi, štátnymi a federálnymi zákonmi. V prípade

akýchkoľvek pochybností sa obráťte sa servisné stredisko, skôr než sa pustíte do

takýchto prác. Zariadenie pred otvorením vždy odpojte od zdroja napájania.

ÚDRŽBA A ČISTENIE

Upozornenie:

• Pred začatím vykonávania údržby alebo čistenia odpojte

kuchynský odsávač od hlavného zdroja elektrického napájania.

Uistite sa, že kuchynský odsávač je vypnutý a zástrčka je

vytiahnutá zo zásuvky.

• Vonkajšie povrchy sú citlivé a možno ich poľahky poškriabať

alebo odrieť, preto dodržiavajte pokyny týkajúce sa čistenia, aby ste dosiahli

najlepšie možné výsledky bez poškodenia.

VŠEOBECNÉ

Údržbu a predovšetkým čistenie vykonávajte na vychladnutom spotrebiči. Dávajte

pozor, aby sa na povrchy nedostali zásadité ani kyslé látky (citrónová šťava, ocot

a pod.).

NEHRDZAVEJÚCA OCEĽ

Nehrdzavejúca oceľ sa musí pravidelne (každý týždeň) čistiť, aby sa zaistila dlhá

životnosť. Na osušenie po čistení použite čistú, jemnú handričku. Môže sa používať

špeciálna čistiaca kvapalina na nehrdzavejúcu oceľ.

POZNÁMKA:

Utieranie vykonávajte v smere pozdĺž textúry nehrdzavejúcej ocele, aby na nej

nezostali nevzhľadné šmuhy.

POVRCH OVLÁDACIEHO PANELA

Vložku ovládacieho panela možno čistiť teplou mydlovou vodou. Pred čistením sa

uistite, či je handra čistá a dôkladne vyžmýkaná. Po čistení utrite zvyšnú vlhkosť

suchou, jemnou handričkou.

Dôležité

Používajte neutrálne čistiace prostriedky a nepoužívajte agresívne čistiace chemikálie

ani silné čistiace prostriedky určené na použitie v domácnosti alebo produkty

obsahujúce brúsivá, pretože negatívne vplývajú na vzhľad výrobku, môžu odstrániť

symboly vytlačené na ovládacom paneli a ich použitie povedie k zániku záruky od

výrobcu.

DRÔTENÉ TUKOVÉ FILTRE

Drôtené filtre sa dajú čistiť ručne.

• Odstráňte dekoratívny panel [04] a utrite ho dočista vlhkou handričkou. Následne

stlačte a podržte 2 drážky a odstráňte hliníkový filter.

•Hliníkový filter položte horeznačky. Následne odpojte filter s aktívnym uhlím.

•Filter s aktívnym uhlím ponorte približne na 10 minút do roztoku teplej vody a

jemného čistiaceho prostriedku.

Hliníkový filter

Drážka

Filter s aktívnym uhlím

Hliníkový filter

• Vyčistite jemnou handričkou/kefou. Dôkladne opláchnite a osušte.

•

Filter čistite každý mesiac. Ak odsávač používate viac než 2 hodiny denne, čistenie

odporúčame vykonávať častejšie.

• Filter vymieňajte včas v závislosti od toho, ako často sa odsávač používa! Vždy

používajte originálne filtre od výrobcu.

Osádzanie filtrov

•

Po čistení osaďte filter s aktívnym uhlím na hliníkový filter. Následne ho zaistite 4

železnými drôtmi.

• Hliníkový filter zasuňte do kuchynského odsávača. Následne zasuňte dekoratívny

panel [04] a zavrite ho tak, aby zapadol na miesto.

10 min.

1 MESIAC

MAX. 65 °C

1 MESIAC

MAX. 65 °C

Hliníkový filter

Železný drôt

Filter s aktívnym

Hliníkový filter

POZNÁMKA:

• Presvedčte sa, či je filter bezpečne zaistený. V opačnom prípade by sa mohol

uvoľniť a spôsobiť nebezpečenstvo.

• Po osadení filtra s aktívnym uhlím dôjde k zníženiu odsávacieho výkonu.

VÝMENA ŽIAROVKY

Dôležité:



Výmenu žiarovky musí vykonávať výrobca, jeho servisný

zástupca alebo osoby s podobnou kvalifikáciou.

 Pred začatím vykonávania akýchkoľvek prác na spotrebiči

vždy vypnite prívod elektrickej energie. Pri manipulácii so

žiarovkou sa uistite, že je úplne chladná, až potom ju

uchopte do rúk.



Pri manipulácii so žiarovkami použite na uchopenie žiaroviek

handričku ale

bo rukavice, aby nedošlo ku kontaktu telesnej

vlhkosti so žiarovkou, pretože to môže viesť k skráteniu

životnosti žiarovky.

Výmena svetla LED

1. Vypnite spotrebič a vytiahnite zástrčku.

2. Skrutkovačom odskrutkujte 4 skrutky na vonkajšom ráme skleneného panela.

3. Vytiahnite von kábel svetla a vonkajší rám skleneného panela zložte nadol.

4. Odskrutkujte skrutky na konzole svetla a vymeňte svetlo.

5. Pripojte kábel svetla, osaďte vonkajší rám skleneného panela a upevnite ho skrutkou.

Poznámka: Pred začatím vykonávania výmeny vypnite napájanie kuchynského

odsávača a odpojte ho od zásuvky. Výmenu svetla smie vykonávať iba kvalifikovaný

servisný personál.

• Kód ILCOS D tejto žiarovky je: DSL-5-S-450

– max. wattový výkon: 5 W

– rozsah napätia: 12 V DC

OCHRANA ŽIVOTNÉHO PROSTREDIA

Tento výrobok je označený symbolom selektívneho triedenia odpadu

z elektronických zariadení. To znamená, že tento výrobok sa nesmie

likvidovať spolu s komunálnym odpadom, ale vzťahuje sa naň systém

selektívneho zberu v súlade so smernicou 2012/19/EÚ. Následne sa

recykluje alebo zlikviduje tak, aby sa minimalizoval negatívny vplyv na

životné prostredie. Elektrické a elektronické výrobky predstavujú

potenciálne nebezpečenstvo pre životné prostredie a ľudské zdravie,

keďže obsahujú nebezpečné látky. Ďalšie informácie poskytnú na

požiadanie miestne alebo regionálne úrady.

POZNÁMKA:

Nasledujúce informácie slúžia na zníženie celkového negatívneho vplyvu procesu

varenia na životné prostredie (napr. spotreba energie).

(1) Kuchynský odsávač nainštalujte na vhodné miesto s účinným vetraním.

(2) Kuchynský odsávač pravidelne čistite, aby nedošlo k upchatiu vzduchového kanála.

(3) Po varení nezabudnite vypnúť svetlo kuchynského odsávača.

(4) Po varení nezabudnite vypnúť kuchynský odsávač.

INFORMÁCIE TÝKAJÚCE SA LIKVIDÁCIE

Spotrebič nelikvidujte spôsobom, ktorý nie je uvedený v tomto návode na použitie.

Likvidáciu spotrebiča nesmie vykonávať používateľ. Po uplynutí prevádzkovej

životnosti sa spotrebič nesmie likvidovať spolu s komunálnym odpadom. Poradenstvo

v súvislosti s recykláciou vám poskytnú miestne úrady alebo predstavitelia

samosprávy.

Hoover HDD9800/1B

Product's Documents

Instructions Manual

Specifications

Hoover HDD9800/1B Questions and Answers
