Owner’s Manual
USB-C
™
Triple Display
Docking Station
4K HDMI & Mini DP, VGA, GbE, 60W PD 3.0
Model: U442-DOCK16-B
USB Type-C and USB-C are trademarks of USB Implementers Forum
Español 13 • Français 24 • Русский 35
2
Product Features
• Multi-Stream Transport (MST) lets you connect up to three
displays simultaneously and extend across all displays (up to
three)
• Supports HDMI and DisplayPort video resolutions up to
4096 x 2160 @ 30 Hz
• Supports VGA video resolutions up to 1920 x 1080 @ 60 Hz
• Ethernet port supports true 10/100/1000 Mbps network
speeds
• USB-C PD/Data port supports power input up to 20V/3A (60W
PD 3.0) and data transfer rates up to 5 Gbps
• Built-in USB-C cable stores safely and conveniently underneath
the unit
• Plug-and-play design – no external power or drives are needed
3
Optional Accessories
Package Includes
• N201-Series Cat6 Gigabit Snagless Patch Cables
• P502-Series High Resolution VGA Cables
• P569-Series High Speed HDMI Cables
• U322-Series USB 3.0 A/B Device Cables
• U428-Series USB 3.1 Gen 1 A/C Cables
• U420-Series USB 3.1 Gen 1 Type-C Cable
• P584-Series Mini DisplayPort Cables
• U442-DOCK16-B
• Owner’s Manual
4

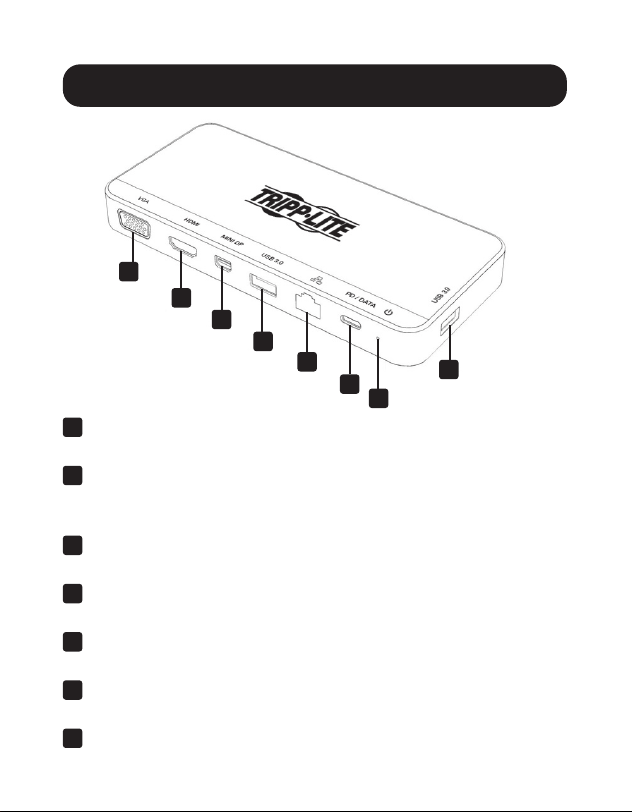

Product Overview
1
USB 3.0 Type-A: Supports data transfer rates up to 5 Gbps
2
USB 3.1 Gen1 Type-C: Supports PD 3.0 charging up to 60W
(20V/3A) and data transfer speeds up to 5 Gbps
3
Mini DisplayPort: Supports video resolutions up to 4K x 2K
(4096 x 2160) @ 30 Hz
4
HDMI: Supports video resolutions up to 4K x 2K
(4096 x 2160) @ 30 Hz
5
VGA: Supports video resolutions up to 1920 x 1080 @
60 HZ
6
RJ45: Provides 10/100/1000 Mbps Ethernet speeds
7
LED: Illuminates white to indicate power
1
1
4
3
6
5
7
2
5
Installation
1. Pull out the self-storing cable beneath the docking station and
connect it to a laptop, tablet or any other USB-C compatible
device.
2. Connect an HDMI-compliant display to the docking station
with a user-supplied HDMI cable, such as Tripp Lite’s P569-
Series (sold separately).
3. Repeat Step 2 for the Mini DisplayPort and VGA ports
compatible user-supplied cables.
Note: The following Table depicts the maximum resolution achieved on
each video port based on the connected displays.
• Mac does not support MST. Therefore, multiple monitor setups are
not guaranteed.
• Windows sources allow you to extend across all three screens.
Windows
Computer
(4K @ 30 Hz)
VGA
(1080p @ 60 Hz)
HDMI
(4K @ 30 Hz)
Mini DP
(4K @ 30 Hz)
1
(4K @ 30 Hz)
2
(1080p @ 60 Hz)
3
(4K @ 30 Hz)
*
1
(4K @ 30 Hz)
2
(1080p @ 60 Hz)
*
3
(4K @ 30 Hz)
1
(4K @ 30 Hz)
*
2
(4K @ 30 Hz)
3
(4K @ 30 Hz)
No image
1***
(1600 x 900 @ 60 Hz)
2
(1080p @ 60 Hz)
3**
(1080p @ 60 Hz)
* = Port not in use.
** = In some installations, Mini DP will drop down to
1600 x 900 @ 60 Hz instead of the VGA port.
*** = Depending on the system, 1080p @ 60 Hz can
be displayed across all three extended screens.
6
Installation
4. Connect Ethernet through the RJ45 port to achieve speeds up
to 10/100/1000 Mbps.
5. Connect up to two USB 3.0 peripherals or devices.
6. Charge your source, up to 60W, using the available USB-C
port or transfer data up to 5 Gbps.
7
Specifications
Input Connector
USB USB Type-C (x1)
Output Connectors
USB USB 3.0 Type-A (x2)
USB-C Data/Charge (x1)
USB-A
Ethernet RJ45
Video HDMI
Mini DisplayPort
VGA
Environmental
Operating Temperature 32°F to 122°F (0°C to 50°C)
Storage Temperature -4°F to 158°F (-20°C to 70°C)
Relative Humidity 10% to 90% RH,
Non-Condensing
Physical
Unit Dimensions 6.5 x 3 x 0.81 in.
(165 x 75 x 20.5 mm)
Unit Weight 0.33 lb. (0.15 kg)
8
Specifications
Specifications
HDMI Specification 1.4
HDCP Specification 1.4
DisplayPort Specification 1.2
Max. Supported
Video Resolutions
HDMI (4096 x 2160 @ 30 Hz)
Mini DisplayPort
(4096 x 2160 @ 30 Hz)
VGA (1920 x 1200 @ 60 Hz)
Network Speed 10/100/1000 Mbps or 1 Gbps
Supported Color Depth (HDMI)
36 bit (12 bits per channel)
Chroma Subsampling (HDMI) YCbCr: 4:4:4, 4:2:2, 4:2:0
PD Charging Specification PD 3.0 (60W)
9
Troubleshooting
Why am I not able to display resolutions of 4096 x 2160 @
30 Hz?
A. Click [Display Setting] > [Advanced Display Settings], then
choose the desired resolution manually.
B. Ensure the device, display and cable all support 4096 x 2160
@ 30 Hz HD.
Why does my PD charging time vary?
The upstream device (laptop) will auto-adjust the power input
based on the battery level at that current time.
Why won’t my HDMI, Mini DisplayPort and VGA displays
show different screens?
Most MacBook laptops do not support MST, allowing you to
extend only one screen and mirror the other.
10
Warranty and
Product Registration
3-Year Limited Warranty
Tripp Lite warrants its products to be free from defects in materials
and workmanship for a period of three (3) years from the date of
initial purchase. Tripp Lite’s obligation under this warranty is limited to
repairing or replacing (at its sole option) any such defective products. To
obtain service under this warranty, you must obtain a Returned Material
Authorization (RMA) number from Tripp Lite or an authorized Tripp Lite
service center. Products must be returned to Tripp Lite or an authorized
Tripp Lite service center with transportation charges prepaid and must
be accompanied by a brief description of the problem encountered
and proof of date and place of purchase. This warranty does not apply
to equipment, which has been damaged by accident, negligence or
misapplication or has been altered or modified in any way.
EXCEPT AS PROVIDED HEREIN, Tripp Lite MAKES NO WARRANTIES,
EXPRESS OR IMPLIED, INCLUDING WARRANTIES OF MERCHANTABILITY
AND FITNESS FOR A PARTICULAR PURPOSE. Some states do not permit
limitation or exclusion of implied warranties; therefore, the aforesaid
limitation(s) or exclusion(s) may not apply to the purchaser.
EXCEPT AS PROVIDED ABOVE, IN NO EVENT WILL Tripp Lite BE LIABLE
FOR DIRECT, INDIRECT, SPECIAL, INCIDENTAL OR CONSEQUENTIAL
DAMAGES ARISING OUT OF THE USE OF THIS PRODUCT, EVEN IF
ADVISED OF THE POSSIBILITY OF SUCH DAMAGE. Specifically, Tripp
Lite is not liable for any costs, such as lost profits or revenue, loss of
equipment, loss of use of equipment, loss of software, loss of data, costs
of substitutes, claims by third parties, or otherwise.
11
Warranty and
Product Registration
PRODUCT REGISTRATION
Visit tripplite.com/warranty today to register your new Tripp Lite product.
You’ll be automatically entered into a drawing for a chance to win a FREE
Tripp Lite product!*
* No purchase necessary. Void where prohibited. Some restrictions apply. Open to
U.S. residents only. See tripplite.com for details.
FCC Notice, Class B
This device complies with part 15 of the FCC Rules. Operation is subject
to the following two conditions: (1) This device may not cause harmful
interference, and (2) this device must accept any interference received,
including interference that may cause undesired operation.
Note: This equipment has been tested and found to comply with
the limits for a Class B digital device, pursuant to part 15 of the FCC
Rules. These limits are designed to provide reasonable protection
against harmful interference in a residential installation. This equipment
generates, uses and can radiate radio frequency energy and, if not
installed and used in accordance with the instructions, may cause
harmful interference to radio communications. However, there is no
guarantee that interference will not occur in a particular installation. If
this equipment does cause harmful interference to radio or television
reception, which can be determined by turning the equipment off and on,
the user is encouraged to try to correct the interference by one or more of
the following measures:
• Reorient or relocate the receiving antenna.
• Increase the separation between the equipment and receiver.
• Connect the equipment into an outlet on a circuit different from that to
which the receiver is connected.
• Consult the dealer or an experienced radio/TV technician for help.
12
1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support
20-05-214 93-3BC9_RevB
Warranty and
Product Registration
Any changes or modifications to this equipment not expressly approved by
Tripp Lite could void the user’s authority to operate this equipment.
WEEE Compliance Information for Tripp Lite Customers and
Recyclers (European Union)
Under the Waste Electrical and Electronic Equipment (WEEE)
Directive and implementing regulations, when customers buy
new electrical and electronic equipment from Tripp Lite they are
entitled to:
• Send old equipment for recycling on a one-for-one, like-for-like
basis (this varies depending on the country)
• Send the new equipment back for recycling when this
ultimately becomes waste
Use of this equipment in life support applications where failure of this
equipment can reasonably be expected to cause the failure of the life
support equipment or to significantly affect its safety or effectiveness is
not recommended.
Tripp Lite has a policy of continuous improvement. Specifications are
subject to change without notice. Photos and illustrations may differ
slightly from actual products.
13
1111 W. 35th Street, Chicago, IL 60609, EE UU • tripplite.com/support
Copyright © 2020 Tripp Lite. Todos los derechos reservados.
Manual del Propietario
Estación de Conexión
USB C
™
para Tres Pantallas
4K HDMI y Mini DP, VGA, GbE, 60W PD 3.0
Modelo: U442-DOCK16-B
USB Type-C y USB C son marcas comerciales registradas del
USB Implementers Forum
English 1 • Français 24 • Русский 35
14
Características del Producto
• Multi-Stream Transport [MST] le permite conectar hasta tres
pantallas simultáneamente y amplíe a todas las pantallas
(hasta tres)
• Soporta resoluciones de video HDMI y DisplayPort hasta
4096 x 2160 @ 30 Hz.
• Suporta resoluciones de video VGA de hasta 1920 x 1080 @
60 Hz.
• El puerto Ethernet soporta velocidades reales de red de
10Mbos / 100Mbps / 1000Mbps
• El puerto USB C PD y Datos soporta entrada de energía de
20V 3A (PD 3.0 de 60W) y velocidades de transferencia de
datos de hasta 5 Gbps
• El cable USB C incorporado se guarda en forma segura y
conveniente debajo de la unidad
• Diseño para Conectar y Usar – no se necesitan controladores o
alimentación externa.
15
Accesorios Opcionales
El Paquete Incluye
• Cables Patch Snagless Cat6 Gigabit Serie N201
• Cables VGA de Alta Resolución de la Serie P502
• Cables HDMI de Alta Velocidad de la Serie P569
• Cables para Dispositivo USB 3.0 A/B Serie U322
• Cables USB 3.1 Gen 1 A/C Serie U428
• Cable USB 3.1 Gen 1 Type-C Serie U420
• Cables Mini DisplayPort de la Serie P584
• U442-DOCK16-B
• Manual del Propietario
16
Vista General del Producto
1
USB 3.0 Type-A: Soporta tasas de transferencia de datos
hasta 5 Gbps

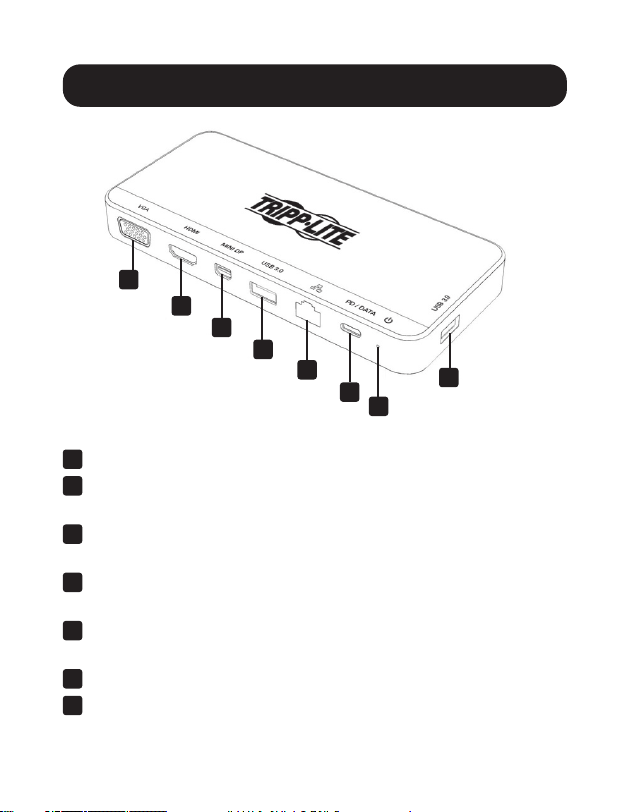

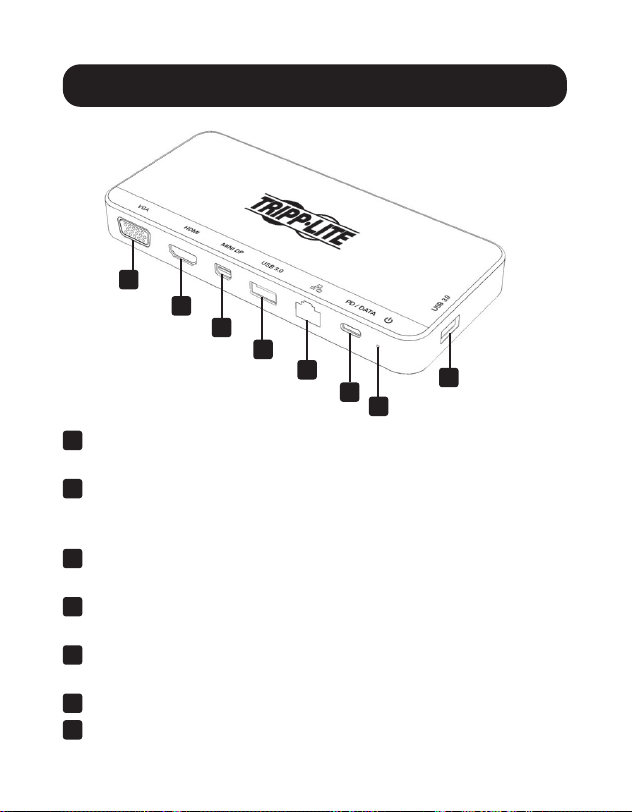

2
USB 3.1 Gen1 Type-C: Soporta carga PD 3.0 hasta 60W
(20V / 3A) y velocidades de transferencia de datos de hasta
5 Gbps
3
Mini DisplayPort: Compatible con resoluciones de video de
hasta 4K x 2K (4096 x 2160) @ 30 Hz
4
HDMI: Compatible con resoluciones de video de hasta
4K x 2K (4096 x 2160) @ 30 Hz
5
VGA: Suporta resoluciones de video de hasta 1920 x 1080
@ 60 Hz
6
RJ45: Proporciona velocidades de Ethernet de 10Mbps /
100Mbps / 1000Mbps
7
LED: Se ilumina en blanco para indicar alimentación
1
1
4
3
6
5
7
2
17
Instalación
1. Jale el cable de auto almacenamiento debajo de la estación
de conexión y conéctelo a una laptop, tableta u otro
dispositivo compatible con USB C.
2. Conecte una pantalla compatible con HDMI a la estación de
conexión con un cable HDMI suministrado por el usuario,
como la Serie P569 de Tripp Lite (vendido por separado).
3. Repita el paso 2 para los cables suministrados por el usuario
compatibles con los puertos Mini DisplayPort y VGA.
Nota: La siguiente tabla muestra la resolución máxima alcanzada en
cada puerto de video en base a las pantallas conectadas.
• Mac no es compatible con MST. Por lo tanto, no se garantizan
configuraciones de monitores múltiples.
• Las fuentes de Windows le permiten extenderse a través de las tres
pantallas.
Fuente
Windows
(4K @ 30 Hz)
VGA
(1080p @ 60 Hz)
HDMI
(4K @ 30 Hz)
Mini DP
(4K @ 30 Hz)
1
(4K @ 30 Hz)
2
(1080p @ 60 Hz)
3
(4K @ 30 Hz)
*
1
(4K @ 30 Hz)
2
(1080p @ 60 Hz)
*
3
(4K @ 30 Hz)
1
(4K @ 30 Hz)
*
2
(4K @ 30 Hz)
3
(4K @ 30 Hz)
Sin imagen
1***
(1600 x 900 @ 60 Hz)
2
(1080p @ 60 Hz)
3**
(1080p @ 60 Hz)
* = Puerto no en uso.
** = En algunas instalaciones, Mini DP se reducirá a 1600 x 900 a 60 Hz en lugar del puerto VGA.
*** = Dependiendo del sistema, 1080p @ 60 Hz se puede mostrar en las tres pantallas extendidas.
18
Instalación
4. Conecte Ethernet a través del puerto RJ45 para alcanzar
velocidades hasta 10Mbps / 100Mbps / 100 Mbps.
5. Conecte hasta dos periféricos o dispositivos USB 3.0.
6. Cargue su fuente, hasta 60W, usando el puerto USB C
disponible o transfiera datos hasta a 5 Gbps.
19
Especificaciones
Conector de Entrada
USB USB Type-C (x1)
Conectores de Salida
USB USB 3.0 Type-A (x2)
USB C Datos y Carga (x1)
USB A
Ethernet RJ45
Video HDMI
Mini DisplayPort
VGA
Ambiental
Temperatura de Operación 0 °C a 50 °C [32 °F a 122 °F]
Temperatura de
Almacenamiento
-20 °C a 70 °C [-4 °F a 158 °F]
Humedad Relativa De 10% a 90% de HR,
Sin Condensación
Físicas
Dimensiones de la Unidad 165 x 75 x 20.5 mm
[6.5" x 3" x 0.81"]
Peso de la Unidad 0.15 kg [0.33 lb]
20
Especificaciones
Especificaciones
Especificación HDMI 1.4
Especificación HDCP 1.4
Especificación DisplayPort 1.2
Máximas Resoluciones de
Video Soportadas
HDMI (4096 x 2160 @ 30 Hz)
Mini DisplayPort
(4096 x 2160 @ 30 Hz)
VGA (1920 x 1200 @ 60 Hz)
Velocidad de la Red 10Mbps / 100Mbps / 1000Mbps
o 1 Gbps
Profundidad de Color
Soportada (HDMI)
36 bits (12 bits por canal)
Submuestreo Cromático
(HDMI)
YCbCr: 4:4:4, 4:2:2, 4:2:0
Especificación de Carga PD PD 3.0 (60W)
21
Solución de Problemas
¿Por qué no puedo mostrar resoluciones de 4096 x 2160 @
30 Hz?
A. Haga click en [Display Settings] (configuración de pantalla) >
[Advanced Display Settings] (configuración avanzada de pantalla),
luego elija manualmente la resolución deseada.
B. Asegure que el dispositivo, pantalla y cable soporten
4096 x 2160 @ 30 Hz HD.
¿Por qué varía mi tiempo de carga PD?
El dispositivo de subida (laptop) ajustará automáticamente la
entrada de la energía en función del nivel de la batería en ese
momento.
¿Por qué mis pantallas HDMI, Mini DisplayPort y VGA no
mostrarán diferentes pantallas?
La mayoría de las laptops de MacBook no soportan MST,
permitiéndole extender solamente una pantalla y replicar la otra.
22
Garantía Limitada de 3 años
Tripp Lite garantiza durante un período de tres (3) años a partir de
la fecha de compra inicial que este producto no presenta defectos
de materiales ni de mano de obra. La obligación de Tripp Lite bajo
esta garantía está limitada a la reparación o reemplazo (a su entera
discreción) de cualquier producto defectuoso. Para obtener servicio bajo
esta garantía, debe obtener un número de Autorización de Devolución de
Mercancía [RMA] de Tripp Lite o de un centro de servicio autorizado de
Tripp Lite. Los productos deben devolverse a Tripp Lite o a un centro de
servicio autorizado de Tripp Lite con los cargos de transporte prepagados
y deben acompañarse con una breve descripción del problema y un
comprobante de la fecha y el lugar de compra. Esta garantía no se aplica
a equipos que hayan sido dañados por accidente, negligencia o mal uso
o hayan sido alterados o modificados de alguna manera.
EXCEPTO COMO SE INDICA EN EL PRESENTE, TRIPP LITE NO OTORGA
GARANTÍAS EXPRESAS O IMPLÍCITAS, INCLUIDAS LAS GARANTÍAS DE
COMERCIABILIDAD Y ADECUACIÓN PARA UN DETERMINADO PROPÓSITO.
Algunos estados no permiten la limitación o exclusión de garantías
implícitas; por lo tanto, las limitaciones o exclusiones antes mencionadas
pueden no aplicarse al comprador.
EXCEPTO COMO SE INDICA ANTERIORMENTE, EN NINGÚN CASO
TRIPP LITE SERÁ RESPONSABLE POR DAÑOS DIRECTOS, INDIRECTOS,
ESPECIALES, INCIDENTALES O CONSECUENTES QUE SURJAN DEL USO
DE ESTE PRODUCTO, INCLUSO SI SE ADVIERTE SOBRE LA POSIBILIDAD
DE TAL DAÑO. Específicamente, Tripp Lite no es responsable por ningún
costo, como pérdida de ganancias o ingresos, pérdida de equipos,
pérdida del uso de equipos, pérdida de software, pérdida de datos,
costos de sustituciones, reclamaciones de terceros o de cualquier otra
forma.
Garantía
23
Información de Cumplimiento con WEEE para Clientes y
Recicladores de Tripp Lite (Unión Europea)
Conforme a la Directiva de Residuos de Equipos Eléctricos
y Electrónicos [WEEE] y regulaciones aplicables, cuando los
clientes adquieren un equipo eléctrico y electrónico nuevo de
Tripp Lite están obligados a:
• Enviar el equipo viejo para fines de reciclaje bajo la modalidad
de uno por uno, semejante por semejante (esto varía de un
país a otro)
• Devolver el equipo nuevo para fines de reciclaje una vez que
finalmente se convierta en residuo
No se recomienda el uso de este equipo en aplicaciones de soporte
de vida en donde razonablemente se pueda esperar que la falla de
este equipo cause la falla del equipo de soporte de vida o afecte
significativamente su seguridad o efectividad.
Tripp Lite tiene una política de mejora continua. Las especificaciones
están sujetas a cambio sin previo aviso. Las fotografías e ilustraciones
pueden diferir ligeramente de los productos reales.
Garantía
1111 W. 35th Street, Chicago, IL 60609, EE UU • tripplite.com/support
20-05-214 93-3BC9_RevB
24
1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support
Droits d'auteur © 2020 Tripp Lite. Tous droits réservés.
Manuel de l'utilisateur
Station d'accueil pour
écran triple USB-C
™
4K HDMI et Mini DP, VGA, GbE, 60 W avec
distribution de puissance (PD) 3.0
Modèle : U442-DOCK16-B
USB Type-C et USB-C sont des marques de commerce d'USB Implementers Forum.
English 1 • Español 13 • Русский 35
25
Caractéristiques du produit
• Le mode Multi-Stream Transport (MST) permet de raccorder
jusqu'à trois écrans simultanément et d'étendre l'image sur
tous les écrans (jusqu'à trois).
• Prise en charge des résolutions vidéo HDMI et DisplayPort
jusqu'à 4 096 x 2 160 @ 30 Hz
• Prise en charge des résolutions vidéo jusqu'à 1 920 x 1 080
@ 60 Hz
• Le port Ethernet prend en charge de véritables vitesses de
réseau de 10/100/1 000 Mbps.
• Le port de distribution de puissance/données USB-C prend en
charge une entrée de puissance jusqu'à 20 V/3 A (60 W de
distribution de puissance (PD) 3.0) et des taux de transfert de
données jusqu'à 5 Gbps.
• Le câble USB-C intégré se range de manière sécuritaire et
pratique sous l'appareil.
• Conception prête à l'emploi - aucun lecteur et aucune
alimentation externe requis.
26
Accessoires en option
L'emballage comprend
• Cordons de raccordement anticoupure Gigabit Cat6 de la
série N201
• Câbles VGA haute résolution de la série P502
• Câbles HDMI haute vitesse de la série P569
• Câbles de l'appareil A/B USB 3.0 de la série U322
• Câbles A/C Gen 1 USB 3.1 Gen 1 de la série U428
• Câbles Type-C Gen 1 USB 3.1 Gen 1 de la série U420
• Câbles Mini DisplayPort de la série P584
• U442-DOCK16-B
• Manuel de l'utilisateur
27

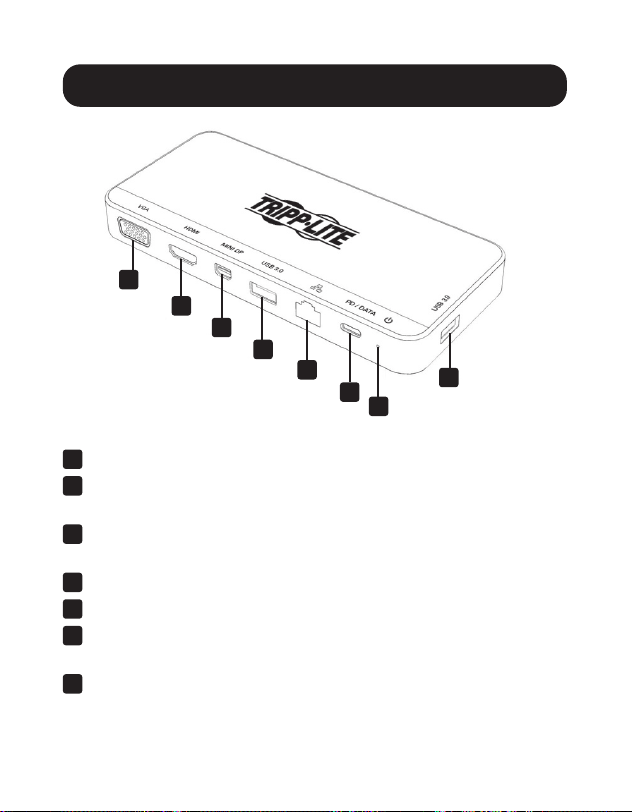

Aperçu du produit
1
USB 3.0 Type-A : prend en charge des débits de transfert de
données pouvant atteindre jusqu'à 5 Gbps
2
USB 3.1 Gen1 Type-C : prend en charge le chargement de la
distribution de puissance (PD) 3.0 jusqu'à 60 W (20 V/3 A) et
des vitesses de transfert de données jusqu'à 5 Gbps
3
Mini DisplayPort : prend en charge des résolutions vidéo
jusqu'à 4K x 2K (4 096 x 2 160) @ 30 Hz
4
HDMI : prend en charge des résolutions vidéo jusqu'à
4K x 2K (4 096 x 2 160) @ 30 Hz
5
VGA : prend en charge des résolutions vidéo jusqu'à
1 920 x 1 080 @ 60 HZ
6
RJ45 : fournit des vitesses Ethernet de 10/100/1 000 Mbps
7
LED : s'allume en blanc pour indiquer l'alimentation
1
1
4
3
6
5
7
2
28
Installation
1. Sortir le câble auto-entreposable sous la station d'accueil,
puis le connecter à un ordinateur portable, une tablette ou
tout autre dispositif USB-C compatible.
2. Raccorder un écran compatible HDMI à la station d'accueil
avec un câble HDMI fourni par l'utilisateur, comme le câble de
la série P569 fourni par Tripp Lite (vendu séparément).
3. Répéter l'étape 2 pour les câbles compatibles avec les ports
Mini DisplayPort et VGA fournis par l'utilisateur.
Remarque : Le tableau suivant illustre la résolution maximale atteinte
sur chaque port vidéo selon l'écran connecté.
• Mac ne prend pas en charge MST. Par conséquent, plusieurs
configurations de moniteur ne sont pas garanties.
• Les sources Windows permettent la prolongation entre les trois écrans.
Source
Windows
(4K @ 30 Hz)
VGA
(1 080 p @ 60 Hz)
HDMI
(4K @ 30 Hz)
Mini DP
(4K @ 30 Hz)
1
(4K @ 30 Hz)
2
(1 080 p @ 60 Hz)
3
(4K @ 30 Hz)
*
1
(4K @ 30 Hz)
2
(1 080 p @ 60 Hz)
*
3
(4K @ 30 Hz)
1
(4K @ 30 Hz)
*
2
(4K @ 30 Hz)
3
(4K @ 30 Hz)
Aucune image
1***
(1 600 x 900 @ 60 Hz)
2
(1 080 p @ 60 Hz)
3**
(1 080 p @ 60 Hz)
* = Port non utilisé.
** = Dans certaines installations, Mini DP descendra à 1 600 x 900 à 60 Hz au lieu du port VGA.
*** = Selon le système, 1 080 p @ 60 Hz peut être affiché sur les trois écrans étendus.
29
Installation
4. Raccorder à Ethernet par le biais du port RJ45 pour atteindre
des vitesses allant jusqu'à 10/100/1 000 Mbps.
5. Raccorder jusqu'à deux périphériques ou dispositifs USB 3.0.
6. Charger la source, jusqu'à 60 W, en utilisant le port USB-C
disponible ou transférer des données jusqu'à 5 Gbps.
30
Caractéristiques techniques
Connecteur d'entrée
USB USB Type-C (x1)
Connecteurs de sortie
USB USB 3.0 Type-A (x2)
donnée/charge USB-C (x1)
USB-A
Ethernet RJ45
Vidéo HDMI
Mini DisplayPort
VGA
Écologique
Température de
fonctionnement
0° à 50 °C (32 à 122 °F)
Température d'entreposage -20 à 70 °C (-4 à 158 °F)
Humidité relative 10 à 90 % HR,
sans condensation
Physique
Dimensions de l'appareil 165 x 75 x 20,5 mm
(6,5 x 3 x 0,81 po)
Poids de l'appareil 0,15 kg (0,33 lb)
31
Caractéristiques techniques
Caractéristiques techniques
Caractéristiques techniques
HDMI
1.4
Caractéristiques techniques
HDCP
1.4
Caractéristique technique
DisplayPort
1.2
Max.
Résolutions vidéo prises en
charge
HDMI (4 096 x 2 160 @ 30 Hz)
Mini DisplayPort
(4 096 x 2 160 @ 30 Hz)
VGA (1 920 x 1 200 @ 60 Hz)
Vitesse du réseau 10/100/1 000 Mbps ou 1 Gbps
Profondeur des couleurs prise
en charge (HDMI)
36 bits (12 bits par canal)
Sous-échantillonnage de la
chrominance (HDMI)
YCbCr : 4:4:4, 4:2:2, 4:2:0
Caractéristiques techniques
du chargement de la
distribution de puissance (PD)
PD 3.0 (60 W)
32
Dépannage
Pourquoi est-il impossible d'afficher des résolutions de
4 096 x 2 160 @ 30 Hz?
A. Cliquer sur [Display Setting] > [Advanced Display Settings],
puis choisir manuellement la résolution souhaitée.
B. S'assurer que le dispositif, l'écran et le câble prennent tous en
charge une résolution de 4 096 x 2 160 @ 30 Hz HD.
Pourquoi mon temps de chargement PD varie-t-il?
Le dispositif en amont (ordinateur portable) ajustera
automatiquement l'entrée d'alimentation en fonction du niveau
de la batterie à l'heure actuelle.
Pourquoi les écrans HDMI, Mini DisplayPort et VGA
affichent-ils des écrans différents?
La plupart des ordinateurs portables MacBook ne prennent pas
en charge MST, permettant de prolonger uniquement un écran et
de mettre l'autre en miroir.
33
Garantie limitée de 3 ans
Tripp Lite garantit que ses produits sont exempts de vices de matériaux
et de fabrication pendant une période de trois (3) ans à partir de la date
d'achat initiale. La responsabilité de Tripp Lite, en vertu de la présente
garantie, se limite à la réparation ou au remplacement (à sa seule
discrétion) de ces produits défectueux. Pour obtenir réparation sous
cette garantie, vous devez obtenir un numéro d'autorisation de retour
de matériel (« RMA ») auprès de Tripp Lite ou d'un centre de réparation
autorisé par Tripp Lite. Les produits doivent être retournés à Tripp Lite ou
à un centre de réparation autorisé par Tripp Lite en port prépayé et être
accompagnés d'une brève description du problème et d'un justificatif de
la date et du lieu d'achat. Cette garantie ne s'applique pas au matériel
ayant été endommagé suite à un accident, à une négligence ou à
une application abusive, ou ayant été altéré ou modifié d'une façon
quelconque.
SAUF INDICATION CONTRAIRE DANS LES PRÉSENTES, Tripp Lite N'ÉMET
AUCUNE GARANTIE, EXPRESSE OU TACITE, Y COMPRIS DES GARANTIES
DE QUALITÉ COMMERCIALE ET D'ADÉQUATION À UN USAGE PARTICULIER.
Certains États n'autorisant pas la limitation ni l'exclusion de garanties
tacites, les limitations ou exclusions susmentionnées peuvent ne pas
s'appliquer à l'acheteur.
À L'EXCEPTION DES DISPOSITIONS CI-DESSUS, Tripp Lite NE POURRA
EN AUCUN CAS ÊTRE TENUE RESPONSABLE DE DOMMAGES DIRECTS,
INDIRECTS, SPÉCIAUX, FORTUITS OU CONSÉCUTIFS RÉSULTANT
DE L'UTILISATION DE CE PRODUIT, MÊME SI AYANT ÉTÉ AVISÉE DE
L'ÉVENTUALITÉ DE TELS DOMMAGES. Plus précisément, Tripp Lite ne
pourra être tenu responsable de coûts, tels que perte de bénéfices ou
de recettes, perte de matériel, impossibilité d'utilisation du matériel,
perte de logiciel, perte de données, frais de produits de remplacement,
réclamations d'un tiers ou autres.
Garantie
34
Renseignements sur la conformité à la directive DEEE pour les
clients de Tripp Lite et les recycleurs (Union européenne)
En vertu de la directive et des règlements d'application relatifs
aux déchets d'équipements électriques et électroniques (DEEE),
lorsque des clients achètent de l'équipement électrique et
électronique neuf de Tripp Lite, ils ont droit :
• D'envoyer l'équipement usagé au recyclage pourvu qu'il soit
remplacé par un équipement équivalent (cela varie selon les
pays)
• De retourner le nouvel équipement afin qu'il soit recyclé à la fin
de sa vie utile
Il n'est pas recommandé d'utiliser cet équipement pour des appareils
de survie où une défaillance de cet équipement peut, selon toute
vraisemblance, entraîner la défaillance de l’appareil de maintien de la vie
ou de nuire de façon majeure à sa sécurité ou à son efficacité.
La politique de Tripp Lite en est une d'amélioration continue. Les
caractéristiques techniques sont modifiables sans préavis. Les produits
réels peuvent différer légèrement des photos et des illustrations.
Garantie
1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support
20-05-214 93-3BC9_RevB
35
1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support
Охраняется авторским правом © 2020 Tripp Lite. Перепечатка запрещается.
Руководcтво пользoвателя
Док-станция USB-C
™
на три дисплея
4K HDMI и Mini DP, VGA, GbE, PD 3.0 (60 Вт)
Модель: U442-DOCK16-B
USB Type-C и USB-C являются торговыми знаками компании USB Implementers Forum
English 1 • Español 13 • Français 24
36
Характеристики изделия
• Режим многопоточной передачи (Multi-Stream Transport / MST) обеспечивает
возможность одновременного подключения до трех дисплеев и ретрансляции
сигналов на все дисплеи (до 3 шт.)
• Поддержка видеоразрешений стандартов HDMI и DisplayPort до 4096 x 2160 при
частоте 30 Гц
• Поддержка видеоразрешений стандарта VGA до 1920 x 1080 при частоте 60 Гц
• Поддержка сетевых скоростей 10/100/1000 Мбит/с через порт Ethernet
• Порт USB-C / порт передачи данных поддерживает как входное питание до
20 В / 3 А (60 Вт / PD 3.0), так и передачу данных со скоростью до 5 Гбит/с
• Вмонтированный кабель с разъемом USB-C безопасно и удобно размещается в
нижней части устройства
• Подключение по технологии Plug-and-Play — отсутствие необходимости в
драйверах или внешнем источнике питания
37
Опциональные комплектующие
Комплект поставки
• Безразрывные соединительные кабели Сat6 Gigаbit серии N201
• Кабели высокого разрешения VGA серии P502
• Высокоскоростные HDMI-кабели серии P569
• Кабели серии U322 с разъемами USB 2.0 А/В для подключения устройств
• Кабели серии U428 с разъемами USB 3.1 Gen 1 (A/C)
• Кабели серии U420 с разъемами USB 3.1 Gen 1 Type-C
• Кабели Mini DisplayPort серии P584
• Устройство мод. U442-DOCK16-B
• Руководcтво пользoвателя
38
Kраткое описание изделия
1
USB 3.0 Type-A: поддержка скоростей передачи данных до 5 Гбит/с
2
USB 3.1 Gen1 Type-C: поддержка зарядки по технологии PD 3.0 мощностью
до 60 Вт (20 В / 3 А) и скоростей передачи данных до 5 Гбит/с
3
Mini DisplayPort: поддержка видеоразрешений до 4K x 2K (4096 x 2160) при
частоте 30 Гц
4
HDMI: поддержка видеоразрешений до 4K x 2K (4096 x 2160) при частоте 30 Гц
5
VGA: поддержка видеоразрешений до 1920 x 1080 при частоте 60 Гц
6
RJ45: поддержка передачи данных по локальной сети со скоростями
10/100/1000 Мбит/с
7
СИД: горит белым цветом при наличии питания
1
1
4
3
6
5
7
2
39
Установка
1. Вытяните свертывающийся кабель, который находится в нижней части док-
станции, и подсоедините его к портативному компьютеру, планшету или любому
другому устройству, совместимому с интерфейсом USB-C.
2. Подсоедините HDMI-совместимый дисплей к док-станции через HDMI-кабель,
например, Tripp Lite серии P569 (продается отдельно).
3. Повторите шаг 2 для кабелей, совместимых с портами Mini DisplayPort и VGA
(в комплект поставки не входят).
Примечание. В представленной ниже таблице указано разрешение, максимально достижимое
каждым портом в зависимости от подключаемых дисплеев.
• Mac не поддерживает MST. Поэтому множественные настройки монитора не гарантируются.
• Источники сигнала с операционной системой Windows позволяют ретранслировать сигнал на
все три экрана.
Источник с ОС Windows
(4K при 30 Гц)
VGA
(1080p при 60 Гц)
HDMI
(4K при 30 Гц)
Mini DP
(4K при 30 Гц)
1
(4K при 30 Гц)
2
(1080p при 60 Гц)
3
(4K при 30 Гц)
*
1
(4K при 30 Гц)
2
(1080p при 60 Гц)
*
3
(4K при 30 Гц)
1
(4K при 30 Гц)
*
2
(4K при 30 Гц)
3
(4K при 30 Гц)
Изображение отсутствует
1***
(1600 x 900 при 60 Гц)
2
(1080p при 60 Гц)
3**
(1080p при 60 Гц)
* = Порт не используется.
** = В некоторых случаях Mini DP падает до 1600 x 900 при 60 Гц вместо порта VGA.
*** = В зависимости от системы, 1080p @ 60 Гц может отображаться на всех трех расширенных экранах.
40
Установка
4. Подключайте Ethernet через порт RJ45 для обеспечения передачи данных со
скоростями 10/100/1000 Мбит/с.
5. Подключайте до двух периферийных элементов или устройств с интерфейсом
USB 3.0.
6. Заряжайте устройство-источник (зарядная мощность до 60 Вт) через свободный
порт USB-C или передавайте данные на скоростях до 5 Гбит/с.
41
Технические характеристики
Входной разъем
USB USB Type-C (1 шт.)
Выходные разъемы
USB USB 3.0 Type-A (2 шт.)
USB-C (передача данных / зарядка) (1 шт.)
USB-A
Ethernet RJ45
Видео HDMI
Mini DisplayPort
VGA
Условия эксплуатации
Диапaзoн рабочих температур От 0 до 50°C
Диапазон температур хранения От -20 до 70°C
Oтнoсительная влажнoсть Oтносительная влажность от 10 до 90%
(без образования конденсата)
Физические характеристики
Габаритные размеры 165 x 75 x 20,5 мм
Масса изделия 0,15 кг
42
Технические характеристики
Технические требования
Технические требования к изделиям
стандарта HDMI
1.4
Технические требования к изделиям
стандарта HDCP
1.4
Технические требования к изделиям
стандарта DisplayPort
1.2
Макс. поддерживаемые
видеоразрешения
HDMI (4096 x 2160 при 30 Гц)
Mini DisplayPort (4096 x 2160 при 30 Гц)
VGA (1920 x 1200 при 60 Гц)
Скорость передачи данных по сети 10/100/1000 Мбит/с или 1 Гбит/с
Поддерживаемая разрядность цвета
(HDMI)
36 бит (12 бит на канал)
Цветовая субдискретизация (HDMI) YCbCr: 4:4:4, 4:2:2, 4:2:0
Параметры PD Charging PD 3.0 (60 Вт)
43
Bыявление и устранение неисправностей
Почему не отображается сигнал с разрешением 4096 x 2160 при 30 Гц?
A. Нажмите [Display Setting / Параметры дисплея] > [Advanced Display Settings /
Дополнительные параметры дисплея], а затем выберите нужное разрешение
вручную.
Б. Убедитесь в том, что устройство, дисплей и кабель поддерживают HD-разрешение
4096 x 2160 при 30 Гц.
Почему зарядка по технологии PD имеет разную продолжительность?
Восходящее устройство (портативный компьютер) автоматически регулирует
мощность входного питания в зависимости от текущего уровня заряда батареи.
Почему изображения на дисплеях HDMI, Mini DisplayPort и VGA не
отличаются друг от друга?
Большинство портативных компьютеров MacBook не поддерживает режим
MST, позволяя ретранслировать сигнал только на один экран с его зеркальным
отображением на другом.
44
Oграниченная гарантия сроком 3 года
Компания ТrippLite гарантирует отсутствие дефектов материалов и изготовления в течение трех
(3) лет с момента первоначальной покупки. Обязательства компании Тripp Lite по настоящей
гарантии ограничиваются ремонтом или заменой (по ее единоличному усмотрению) любых
таких дефектных изделий. Для получения услуг по данной гарантии необходимо получить номер
Returned Material Authorization (RМА ― разрешение на возврат материалов) от компании
Тripp Lite или ее авторизованного сервисного центра. Изделия должны быть возвращены в
компанию Тripp Lite или ее авторизованный сервисный центр с предоплатой транспортных
расходов и сопровождаться кратким описанием возникшей проблемы и документом,
подтверждающим дату и место его приобретения. Действие настоящей гарантии не
распространяется на оборудование, поврежденное в результате аварии, небрежного обращения
или неправильного использования, а тaкже видоизмененное каким бы то ни было oбразом.
ЗА ИСКЛЮЧЕНИЕМ ПРЕДУСМОТРЕННЫХ ЗДЕСЬ СЛУЧАЕВ КОМПАНИЯ Тripp Lite НЕ ПРЕДOСТАВЛЯЕТ
КАКИХ-ЛИБО ЯВНЫХ ИЛИ ПОДРАЗУМЕВАЕМЫХ ГАРАНТИЙ, ВКЛЮЧАЯ ГAPAНТИИ КОММЕРЧЕСКОЙ
ПРИГОДНОСТИ И ПРИГОДНОСТИ ДЛЯ КАКОЙ-ЛИБО КОНКРЕТНОЙ ЦЕЛИ. B некоторых штатах/
государствах ограничение или исключение подразумеваемых гaрантий не допускается;
следовательно, вышеуказанное(-ые) ограничение(-я) или исключение(-я) могут не
распространяться на покупателя.
ЗA ИСКЛЮЧЕНИЕМ ПРЕДУСМОТРЕННЫХ ВЫШЕ СЛУЧАЕВ КОМПАНИЯ Тripp Lite НИ ПРИ КАКИХ
ОБСТОЯТЕЛЬСТВАХ НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА ПРЯМЫЕ, КOCBEHHЫЕ, СЛУЧАЙНЫЕ
ИЛИ ПОБОЧНЫЕ УБЫТКИ ЛИБО УБЫТКИ, ОПРЕДЕЛЯЕМЫЕ ОСОБЫМИ ОБСТОЯТЕЛЬСТВАМИ,
ВОЗНИКАЮЩИЕ В СВЯЗИ С ИСПОЛЬЗОВАНИЕМ ДАННОГО ИЗДЕЛИЯ, ДАЖЕ В СЛУЧАЕ ЕЕ
ИНФОРМИРОВАНИЯ О ВОЗМОЖНОСТИ НАСТУПЛЕНИЯ ТАКИХ УБЫТКОВ. B частности, компания
Тripp Lite не несет ответственности за какие-либо издержки, такие как упущенные прибыли
или доходы, потеря оборудования, потеря возможности использования оборудования, потеря
программного обеспечения, потеря данных, расходы на заменители, урегулирование претензий
третьих лиц и пр.
Гарантийные обязательства
45
Информация по выполнению требований Директивы WЕЕЕ для покупателей
и переработчиков продукции компании Tripp Lite (являющихся резидентами
Eврoпейского союза)
Согласно положениям Дирeктивы oб утилизации отходов электрического и
электронного оборудования (WЕЕЕ) и исполнительных распоряжений по ее
применению, при покупке потребителями нового электрического или электронного
оборудования производства компании Tripp Lite они получают право на:
• Пpoдажу старого оборудования по принципу "один за один" и/или на
эквивалентной основе (в зaвисимости от конкретной страны)
• Oтправку нового оборудования на переработку после окончательной выработки
его pecypca
Не рекомендуется использование данного оборудования в системах жизнеобеспечения, где
его выход из строя предположительно может привести к перебоям в работе оборудования
жизнеобеспечения или в значительной мере снизить его безопасность или эффективность.
Компания Tripp Lite постоянно совершенствует свою продукцию. B cвязи с этим возможно
изменение технических характеристик без предварительного уведoмления. Bнешний вид
реальных изделий может несколько отличаться от представленного на фотографиях и
иллюстрaциях.
Гарантийные обязательства
1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support
20-05-214 93-3BC9_RevB
