MTD 11A-414E729 21" Rotary Mower User Manual

Safety • Assembly • Operation • Tips & Techniques • Maintenance • Troubleshooting • Parts Lists • Warranty

Warning: This unit is equipped with an internal combustion engine and should not be used on or near any unimproved forest-covered, brush-

covered or grass-covered land unless the engine’s exhaust system is equipped with a spark arrester meeting applicable local or state laws (if any).

If a spark arrester is used, it should be maintained in effective working order by the operator. In the State of California the above is required by law

(Section 4442 of the California Public Resources Code). Other states may have similar laws. Federal laws apply on federal lands. A spark arrester

for the muffler is available through your nearest engine authorized service dealer or contact the service department, P.O. Box 361131 Cleveland,

Ohio 44136-0019.

MTD LLC, P.O. BOX 361131 CLEVELAND, OHIO 44136-0019

PRINTED IN U.S.A.

READ SAFETY RULES AND INSTRUCTIONS CAREFULLY BEFORE OPERATION

IMPORTANT

OPERATOR’S MANUAL

21” Rotary Mower — Model 414

3/28/2005

FORM NO. 769-01468

Finding and Recording Model Number

Model Number Serial Number

Please do

NOT

return the unit to the retailer from which it was

purchased, without ﬁrst contacting Customer Support.

Table of Contents

BEFORE YOU START ASSEMBLING

YOUR NEW EQUIPMENT,

please locate the model plate on the equipment and copy the

information to the sample model plate provided to the right.

You can locate the model plate by standing at the operating

position and looking down at the rear of the deck . This

information will be necessary to use the manufacturer’s web

site and/or obtain assistance from the Customer Support

Department or an authorized service dealer.

This Operator’s Manual is an important part of your new lawn mower. It will help you assemble,

prepare and maintain the unit for best performance. Please read and understand what it says.

Customer Support

Slope Gauge ....................................................... 3

Safe Operation Practices ................................... 4

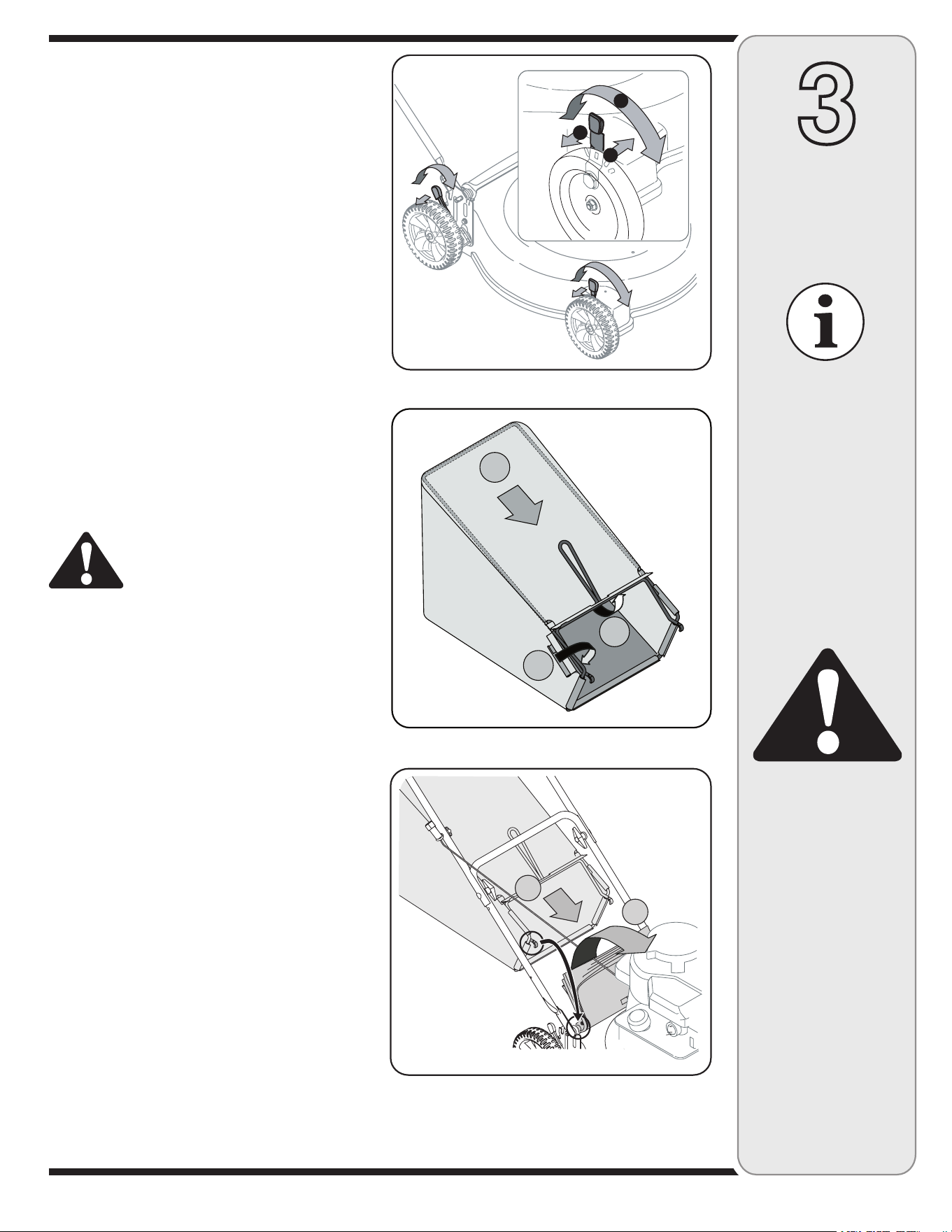

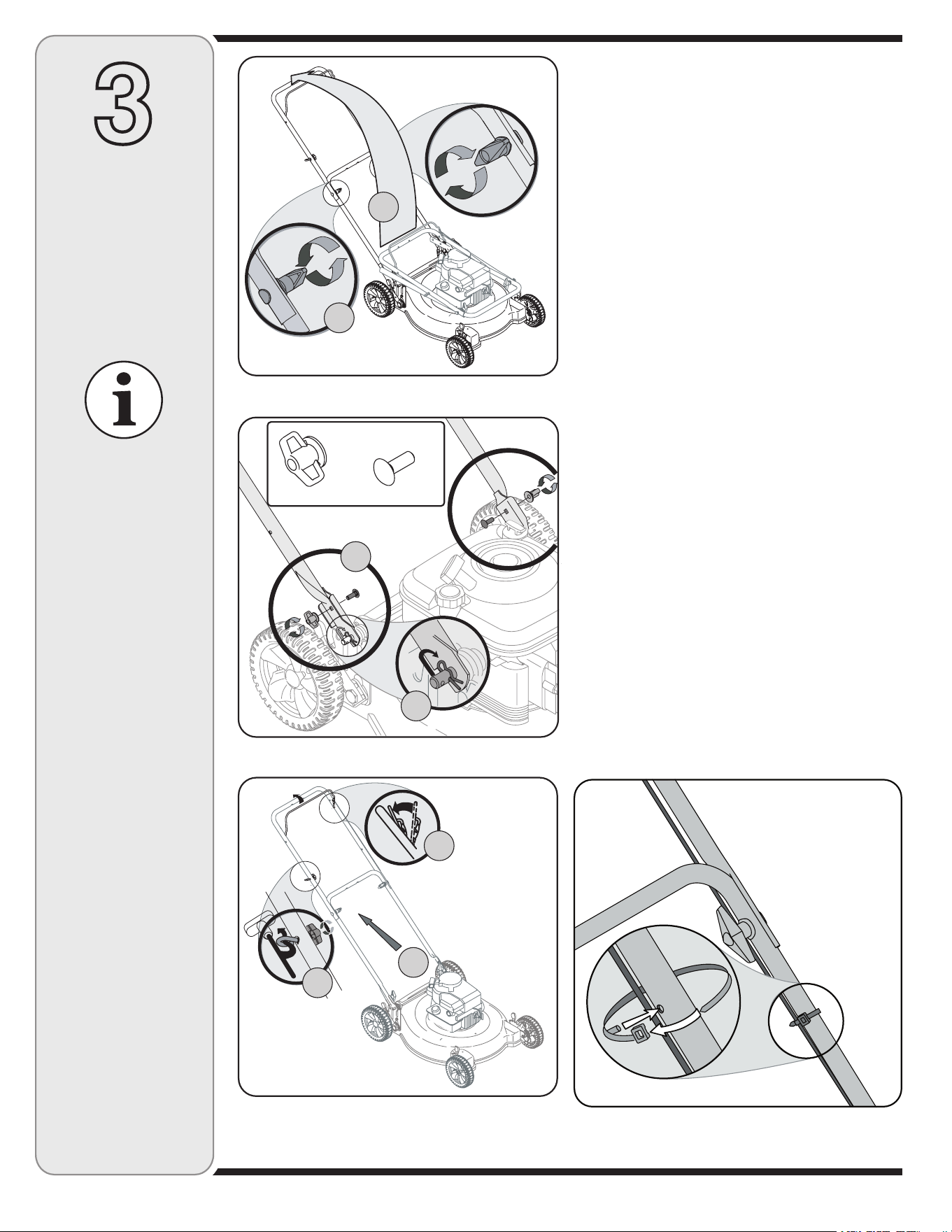

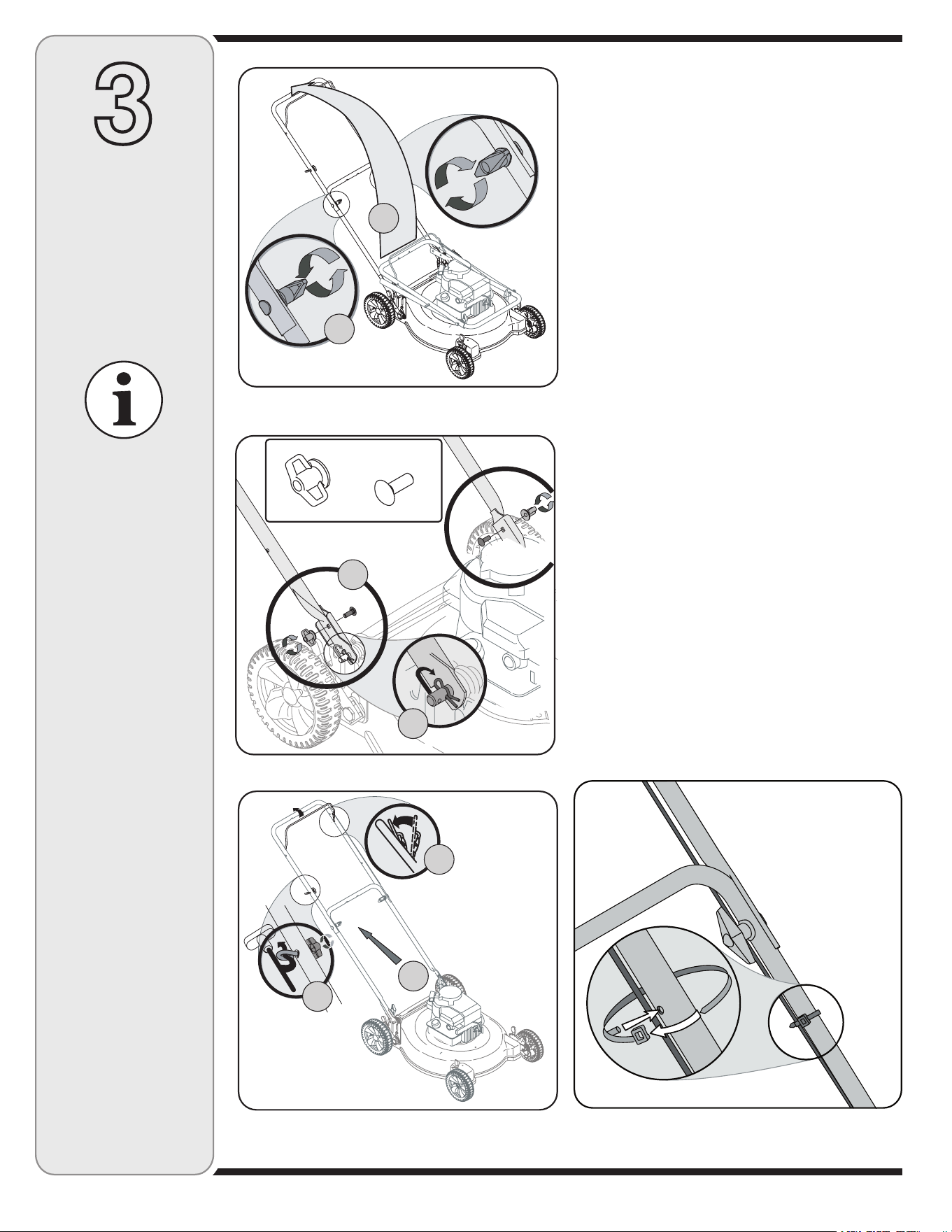

Setup and Adjustment ....................................... 6

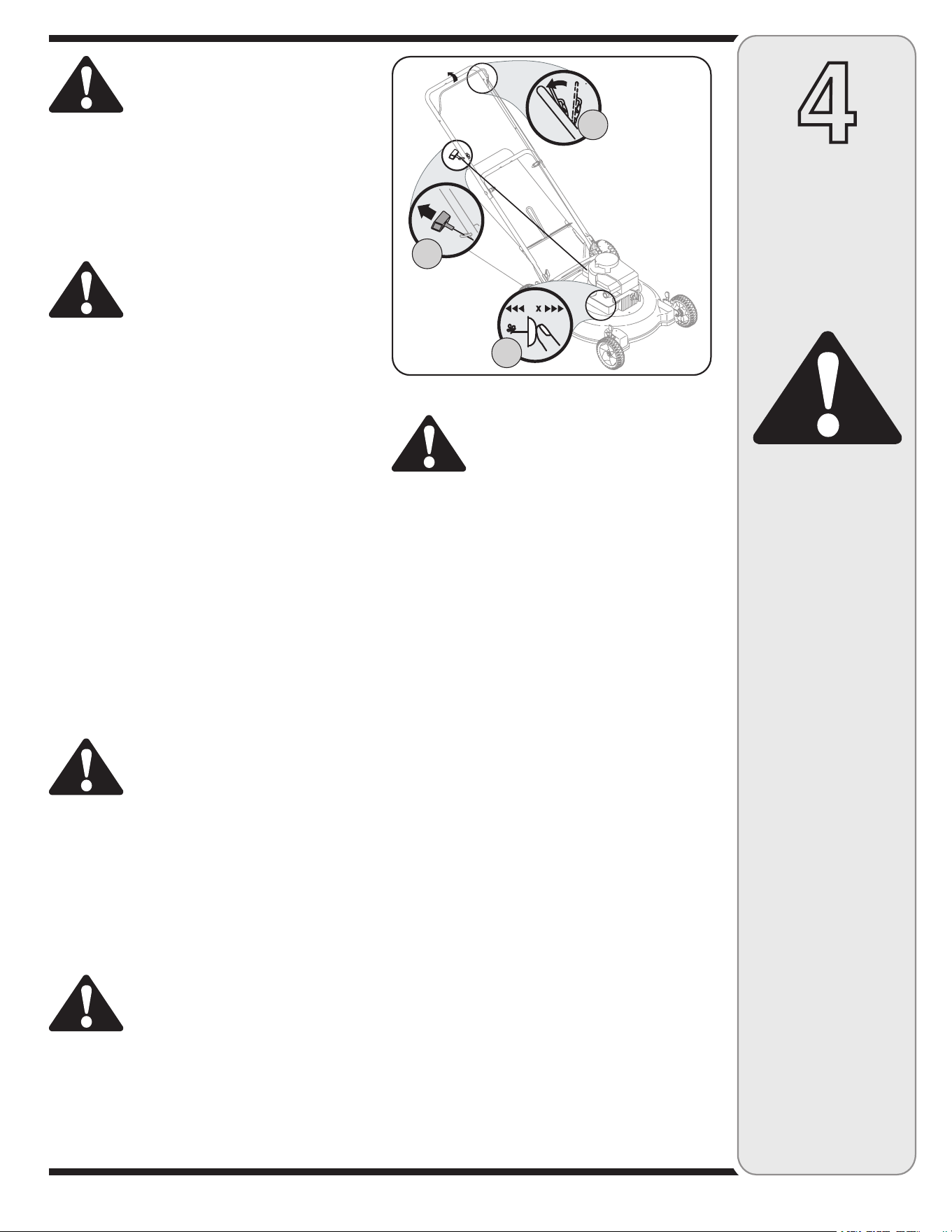

Operating Your Lawn Mower .............................. 8

Maintaining Your Lawn Mower ......................... 10

Trouble

Shooting .............................................. 12

Safety Labels .................................................... 13

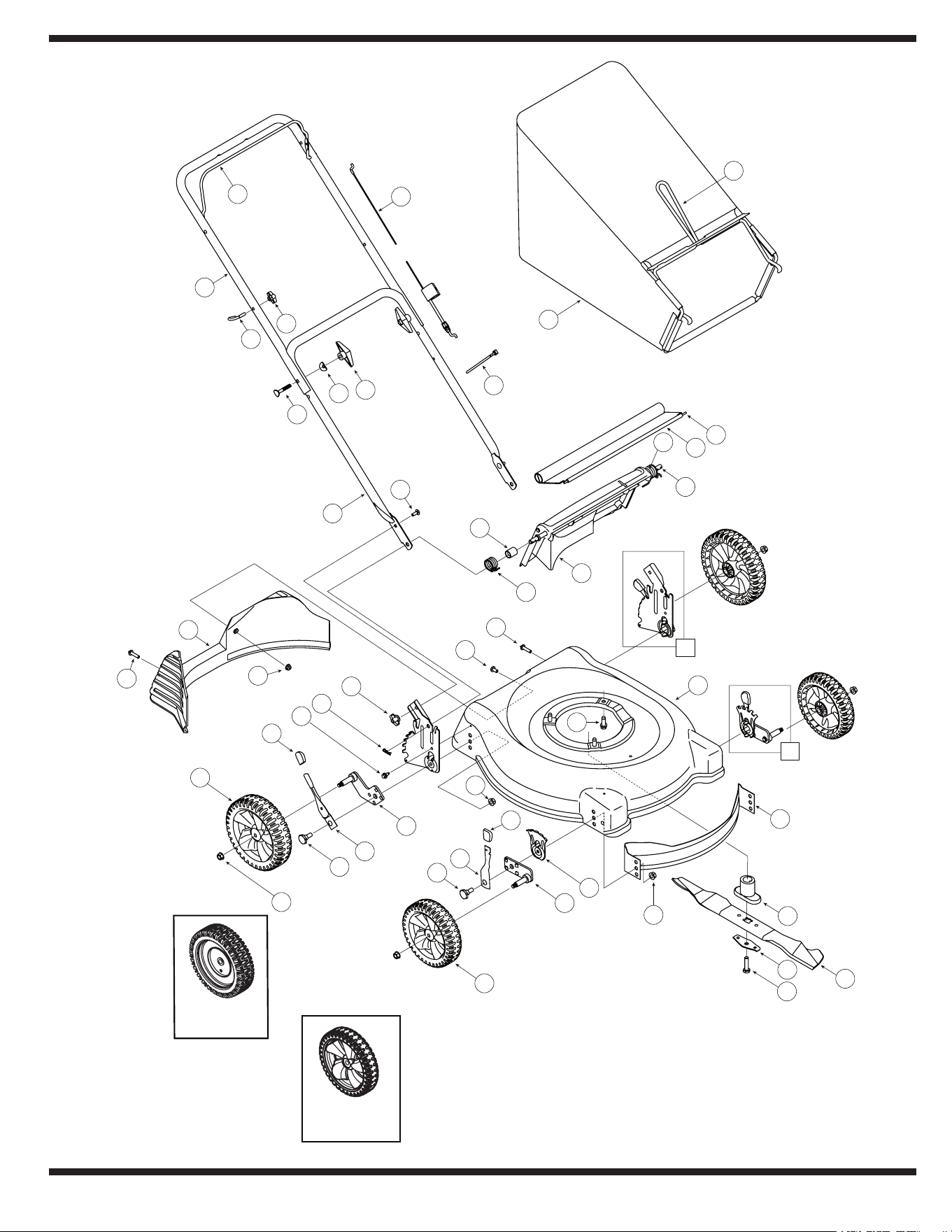

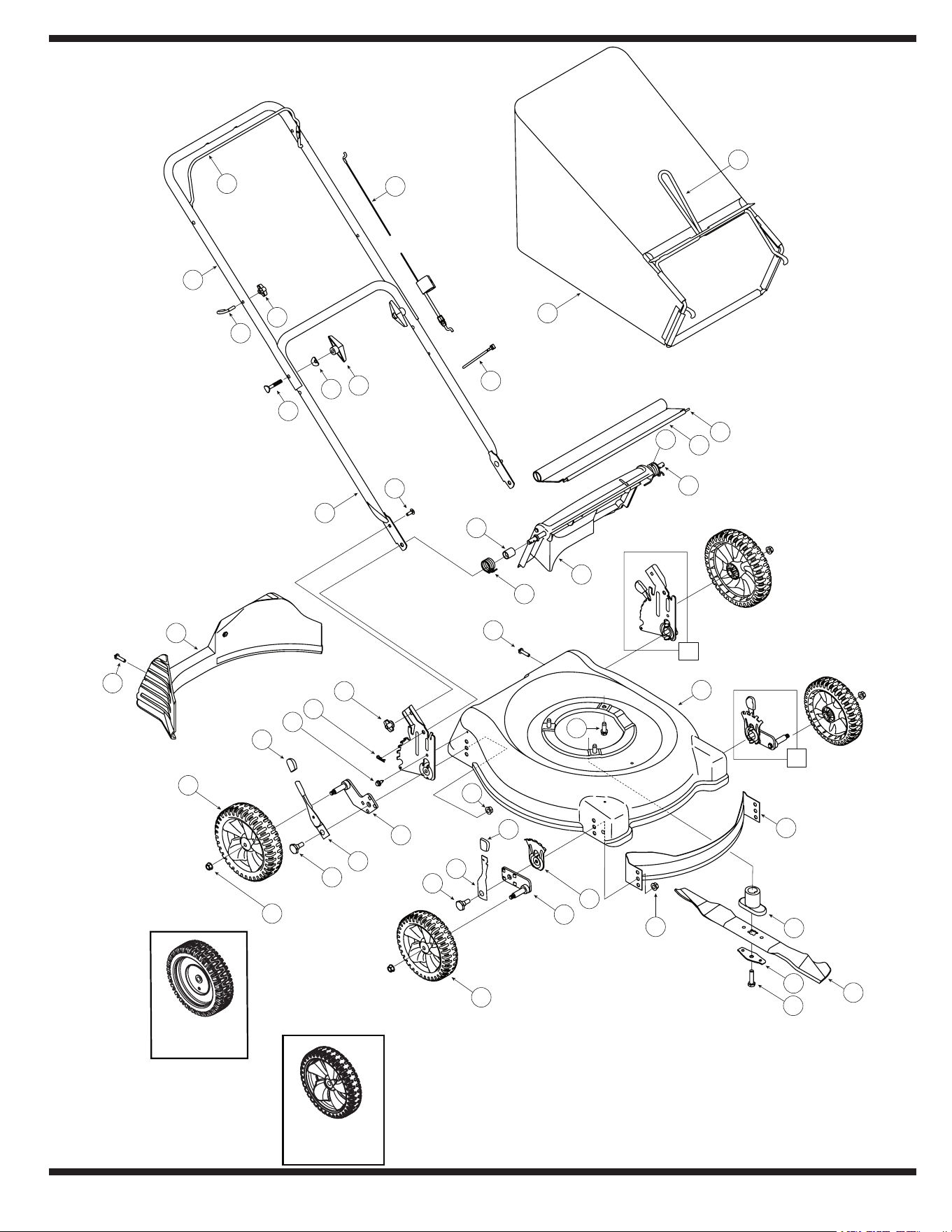

Parts List ........................................................... 14

Warranty ............................................................ 16

If you have difficulty assembling this product or have any questions regarding the controls, operation, or maintenance of this

unit, you can seek help from the experts. Choose from the options below:

1. Visit mtdproducts.com. Click on the Service & Support menu option.

2. Phone a Customer Support Representative at 1 (800) 800-7310.

3. The engine manufacturer is responsible for all engine-related issues with regards to performance, power-rating, specifica

tions, warranty and service. Please refer to the engine manufacturer’s Owner’s/Operator’s Manual, packed separately with

your unit, for more information.

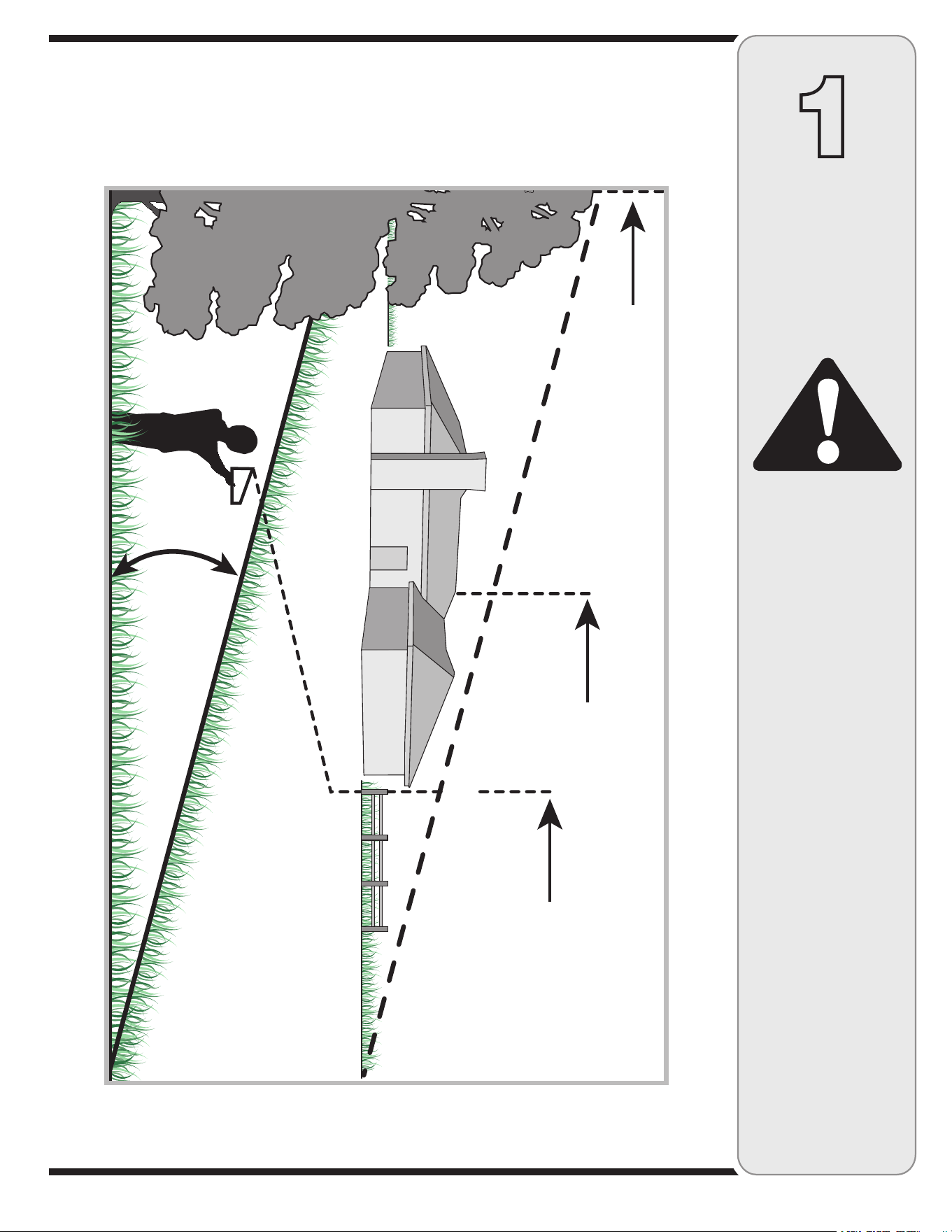

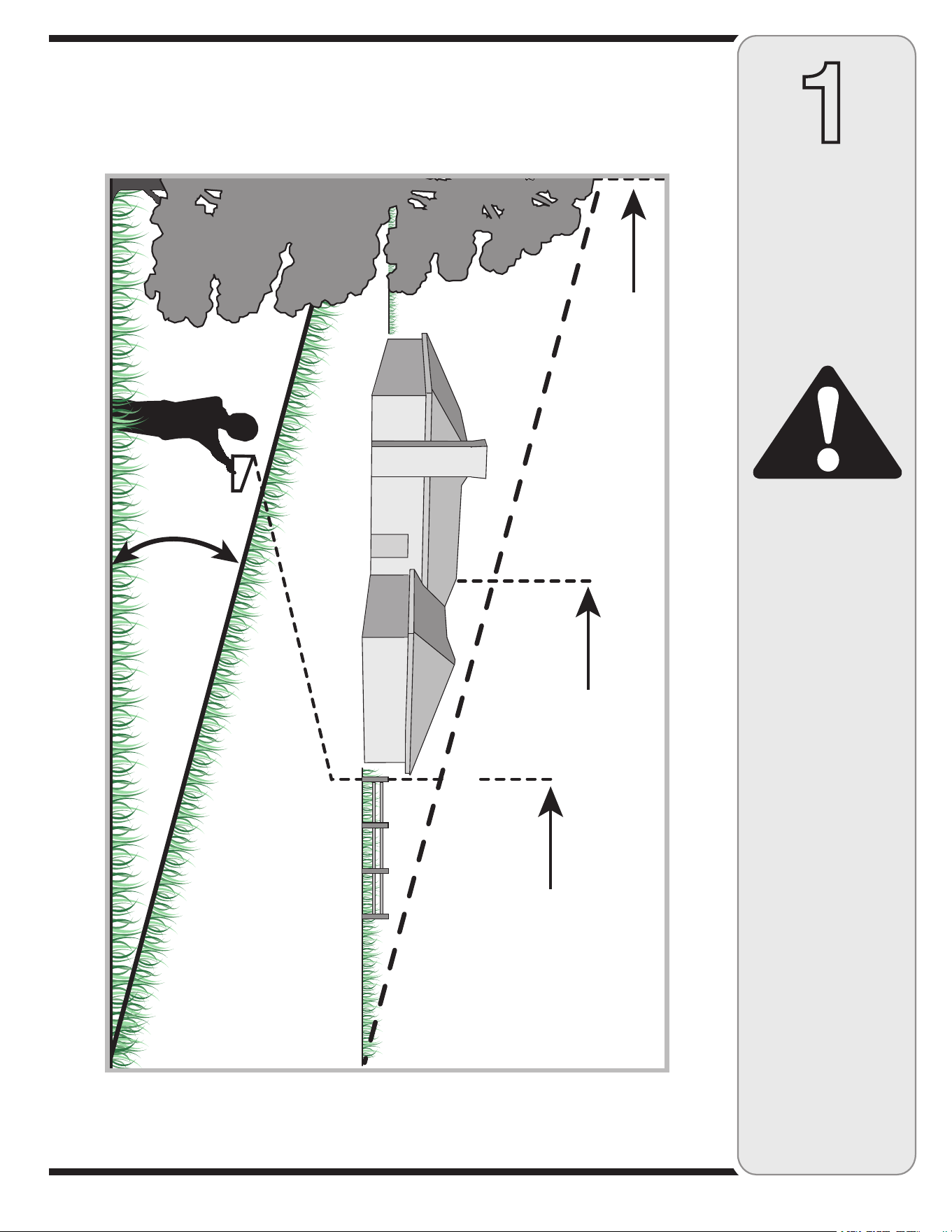

Slope

Gauge

WARNING

Do not mow on inclines

with a slope in excess

of 15 degrees (a rise

of approximately

2-1/2 feet every 10

feet). A riding mower

could overturn and

cause serious injury.

If operating a walk-

behind mower on such

a slope, it is extremely

difficult to maintain your

footing and you could

slip, resulting in serious

injury.

Operate RIDING

mowers up and down

slopes, never across

the face of slopes.

Operate

WALK-BEHIND

mowers across the

face of slopes, never

up and down slopes.

��

Use this page as a guide to determine slopes where you may not operate safely. Do not operate

your lawn mower on such slopes.

Safe

Operation

Practices

Children

Tragic accidents can occur if operator is not alert to presence

of children. Children are often attracted to mower and mowing

activity. They do not understand the dangers. Never assume

that children will remain where you last saw them.

1. Keep children out of the mowing area and under watchful

care of a responsible adult other than the operator.

2. Be alert and turn mower off if a child enters the area.

3. Before and while moving backwards, look behind and down

for small children.

4. Use extreme care when approaching blind corners,

doorways, shrubs, trees, or other objects that may obscure

your vision of a child who may run into the mower.

5. Keep children away from hot or running engines. They can

suffer burns from a hot muffler.

6. Never allow children under 14 years old to operate a power

mower. Children 14 years old and over should read and

understand operation instructions and safety rules in this

manual and should be trained and supervised by a parent.

General Operation

1. Read this operator’s manual carefully in its entirety before

attempting to assemble this machine. Read, understand,

and follow all instructions on the machine and in the

manual(s) before operation. Be completely familiar with

the controls and the proper use of this machine before

operating it. Keep this manual in a safe place for future

and regular reference and for ordering replacement parts.

2. This machine is a precision piece of power equipment,

not a plaything. Therefore, exercise extreme caution at all

times. Your unit has been designed to perform one job: to

mow grass. Do not use it for any other purpose.

3. Never allow children under 14 years old to operate this

machine. Children 14 years old and over should read and

understand the instructions in this manual and should

be trained and supervised by a parent. Only responsible

individuals who are familiar with these rules of safe

operation should be allowed to use this machine.

4. Thoroughly inspect the area where the equipment is to

be used. Remove all stones, sticks, wire, bones, toys

and other foreign objects, which could be tripped over or

picked up and thrown by the blade. Thrown objects can

cause serious personal injury. Plan your mowing pattern

to avoid discharge of material toward roads, sidewalks,

bystanders and the like. Also, avoid discharging material

against a wall or obstruction, which may cause discharged

material to ricochet back toward the operator.

5. To help avoid blade contact or a thrown object injury,

stay in operator zone behind handles and keep children,

bystanders, helpers and pets at least 75 feet from mower

while it is in operation. Stop machine if anyone enters

area.

6. Always wear safety glasses or safety goggles during opera

tion and while performing an adjustment or repair to protect

your eyes. Thrown objects which ricochet can cause serious

injury to the eyes.

7. Wear sturdy, rough-soled work shoes and close-fitting

slacks and shirts. Shirts and pants that cover the arms and

legs and steel-toed shoes are recommended. Never operate

this machine in bare feet, sandals, slippery or light-weight

(e.g. canvas) shoes.

8. Do not put hands or feet near rotating parts or under cutting

deck. Contact with blade can amputate hands and feet.

9. A missing or damaged discharge cover can cause blade

contact or thrown object injuries.

10. Many injuries occur as a result of the mower being pulled

over the foot during a fall caused by slipping or tripping.

Do not hold on to the mower if you are falling; release the

handle immediately.

11. Never pull the mower back toward you while you are

walking. If you must back the mower away from a wall or

obstruction first look down and behind to avoid tripping and

then follow these steps:

a. Step back from mower to fully extend your arms.

b. Be sure you are well balanced with sure footing.

c. Pull the mower back slowly, no more than half way

toward you.

d. Repeat these steps as needed.

12. Do not operate the mower while under the influence of

alcohol or drugs.

13. Do not engage the self-propelled mechanism on units so

equipped while starting engine.

14. The blade control handle is a safety device. Never attempt

to bypass its operation. Doing so makes the safety device

inoperative and may result in personal injury through

contact with the rotating blade. The blade control handle

must operate easily in both directions and automatically

return to the disengaged position when released.

15. Never operate the mower in wet grass. Always be sure of

your footing. A slip and fall can cause serious personal

injury. If you feel you are losing your footing, release the

blade control handle immediately and the blade will stop

rotating within three seconds.

16. Mow only in daylight or good artificial light. Walk, never run.

17. Stop the blade when crossing gravel drives, walks or roads.

18. If the equipment should start to vibrate abnormally, stop the

engine and check immediately for the cause. Vibration is

generally a warning of trouble.

WARNING: Engine Exhaust, some of its constituents, and certain vehicle compo-

nents contain or emit chemicals known to State of California to cause cancer and

birth defects or other reproductive harm.

WARNING

This symbol points

out important safety

instructions which, if

not followed, could

endanger the personal

safety and/or property

of yourself and others.

Read and follow all

instructions in this

manual before at-

tempting to operate

this machine. Failure

to comply with these

instructions may result

in personal injury. When

you see this symbol.

HEED ITS WARNING!

Your Responsibility

Restrict the use

of this power machine

to persons who read,

understand

and follow the warnings

and instructions

in this manual

and on the machine.

DANGER: This machine was built to be operated according to the rules for safe operation in this

manual. As with any type of power equipment, carelessness or error on the part of the operator can

result in serious injury. This machine is capable of amputating hands and feet and throwing objects.

Failure to observe the following safety instructions could result in serious injury or death.

19. Shut the engine off and wait until the blade comes to a

complete stop before removing the grass catcher or unclog

ging the chute.

The cutting blade continues to rotate for a few seconds after

the engine is shut off. Never place any part of the body in

the blade area until you are sure the blade has stopped

rotating.

20. Never operate mower without proper trail shield, discharge

cover, grass catcher, blade control handle or other safety

protective devices in place and working. Never operate

mower with damaged safety devices. Failure to do so can

result in personal injury.

21. Muffler and engine become hot and can cause a burn. Do

not touch.

22. Only use parts and accessories made for this machine by

manufacturer. Failure to do so can result in personal injury.

23. If situations occur which are not covered in this manual,

use care and good judgment. Contact your dealer for

assistance. Telephone 1-800-800-7310 for the name of your

nearest dealer.

Slope Operation

Slopes are a major factor related to slip and fall accidents, which

can result in severe injury. Operation on slopes requires extra

caution. If you feel uneasy on a slope, do not mow it. For your

safety, use the slope gauge included as part of this manual to

measure slopes before operating this unit on a sloped or hilly

area. If the slope is greater than 15 degrees, do not mow it.

Do:

1. Mow across the face of slopes; never up and down. Exercise

extreme caution when changing direction on slopes.

2. Watch for holes, ruts, rocks, hidden objects, or bumps which

can cause you to slip or trip. Tall grass can hide obstacles.

3. Always be sure of your footing. A slip and fall can cause

serious personal injury. If you feel you are losing your

balance, release the blade control handle immediately, and

the blade will stop rotating within 3 seconds.

Do Not:

1. Do not mow near drop-offs, ditches or embankments, you

could lose your footing or balance.

2. Do not mow slopes greater than 15 degrees as shown on

the slope gauge.

3. Do not mow on wet grass. Unstable footing could cause

slipping.

Service

Safe Handling Of Gasoline:

1. To avoid personal injury or property damage use extreme

care in handling gasoline. Gasoline is extremely flammable

and the vapors are explosive. Serious personal injury can

occur when gasoline is spilled on yourself or your clothes,

which can ignite.

2. Wash your skin and change clothes immediately.

3. Use only an approved gasoline container.

4. Never fill containers inside a vehicle or on a truck or trailer

bed with a plastic liner. Always place containers on the

ground away from your vehicle before filling.

5. Remove gas-powered equipment from the truck or trailer

and refuel it on the ground. If this is not possible, then refuel

such equipment on a trailer with a portable container, rather

than from a gasoline dispenser nozzle.

6. Keep the nozzle in contact with the rim of the fuel tank or

container opening at all times until fueling is complete. Do

not use a nozzle lock-open device.

7. Extinguish all cigarettes, cigars, pipes and other sources

of ignition.

8. Never fuel machine indoor because flammable vapors will

accumulate in the area.

9. Never remove gas cap or add fuel while engine is hot or

running. Allow engine to cool at least two minutes before

refueling.

10. Never over fill fuel tank. Fill tank to no more than ½ inch

below bottom of filler neck to provide for fuel expansion.

11. Replace gasoline cap and tighten securely.

12. If gasoline is spilled, wipe it off the engine and equipment.

Move unit to another area. Wait 5 minutes before starting

engine.

13. Never store the machine or fuel container near an open

flame, spark or pilot light as on a water heater, space

heater, furnace, clothes dryer or other gas appliances.

14. To reduce fire hazard, keep mower free of grass, leaves,

or other debris build-up. Clean up oil or fuel spillage and

remove any fuel soaked debris.

15. Allow a mower to cool at least 5 minutes before storing.

General Service:

1. Never run an engine indoors or in a poorly ventilated area.

Engine exhaust contains carbon monoxide, an odorless and

deadly gas.

2. Before cleaning, repairing, or inspecting, make certain the

blade and all moving parts have stopped. Disconnect the

spark plug wire and ground against the engine to prevent

unintended starting.

3. Check the blade and engine mounting bolts at frequent

intervals for proper tightness. Also, visually inspect blade for

damage (e.g., bent, cracked, worn) Replace blade with the

original equipment manufacture’s (O.E.M.) blade only, listed

in this manual. “Use of parts which do not meet the original

equipment specifications may lead to improper performance

and compromise safety!”

4. Mower blades are sharp and can cut. Wrap the blade or wear

gloves, and use extra caution when servicing them.

5. Keep all nuts, bolts, and screws tight to be sure the equip

ment is in safe working condition.

6. Never tamper with safety devices. Check their proper opera

tion regularly.

7. After striking a foreign object, stop the engine, discon

nect the spark plug wire and ground against the engine.

Thoroughly inspect the mower for any damage. Repair the

damage before starting and operating the mower.

8. Never attempt to make a wheel or cutting height adjustment

while the engine is running.

9. Grass catcher components, discharge cover, and trail

shield are subject to wear and damage which could expose

moving parts or allow objects to be thrown. For safety

protection, frequently check components and replace im

mediately with original equipment manufacturer’s (O.E.M.)

parts only, listed in this manual. “Use of parts which do

not meet the original equipment specifications may lead to

improper performance and compromise safety!”

10. Do not change the engine governor setting or over-rev the

engine. The governor controls the maximum safe operating

speed of the engine.

11. Maintain or replace safety labels, as necessary.

12. Observe proper disposal laws and regulations. Improper

disposal of fluids and materials can harm the environment.

Safe

Operation

Practices

WARNING

This symbol points

out important safety

instructions, which if

not followed, could

endanger the personal

safety and/or property

of yourself and others.

Read and follow all

instructions in this man-

ual before attempting to

operate this machine.

Failure to comply with

these instructions may

result in personal injury.

When you see this

symbol.

HEED IT’S WARNING!

Your Responsibility

Restrict the use

of this power machine

to persons who read,

understand

and follow the warnings

and instructions

in this manual

and on the machine.

Setup and

Adjustment

1. Remove any packing material which may be between

upper and lower handles.

a. Pull up and back on upper handle as shown in

Step 1. Make certain the lower handle is seated

securely into the handle mounting brackets.

b. Tighten hand knobs securing upper handle to

lower handle. Make sure that each carriage bolt is

seated properly in the handle.

2. Locate hairpin clip in one hole on the weld pin on each

side of lower handle.

a. Remove hairpin clip from this hole. Using a pair of

pliers, insert hairpin clip into the other hole on the

weld pin. Repeat on other side.

b. Insert a carriage bolt from the hardware pack into

the upper hole on the handle mounting bracket.

Secure with one plastic wing nut, also included

in the hardware pack. Repeat on other side with

remaining items from hardware pack.

3. The rope guide is attached to the right side of the

upper handle. Loosen the wing nut which secures the

rope guide.

a. Hold blade control handle against upper handle.

b. Pull starter rope out of the engine. Release blade

control handle.

c. Slip starter rope into rope guide. Tighten wing nut.

4. Insert post on cable ties into holes provided on the

lower handle. Pull cable tie tight and trim excess.

Step 3

Step 2

NOTE: Stand behind

the mower as if you

were going to operate

it. Your right hand cor-

responds to the right

side of the mower; your

left hand corresponds

to the left side of the

mower.

Step 1

IMPORTANT

This unit is shipped

without gasoline or

oil in the engine. Fill

up gasoline and oil

as instructed in the

accompanying engine

manual BEFORE

operating your mower.

NOTE: Each end of

the lower handle must

be placed in the same

relative position.

Step 4

NOTE: Your mower

is shipped with the

handle in the higher

height position.

Wing Nuts (2)

Hardware Pack

Carriage Bolts (2)

Step 5

CUTTING HEIGHT

Step 5

All wheels must be

placed in the same

relative position.

GRASS CATCHER

Step 6

Make certain bag is

turned right side out

before assembling

(warning label will be

on the outside).

Setup and

Adjustment

Step 6

Step 7

Never operate mower

unless the hooks on

the grass catcher are

firmly seated on the

pivot rod, and the

rear discharge door

rests firmly against

top of the grass

catcher.

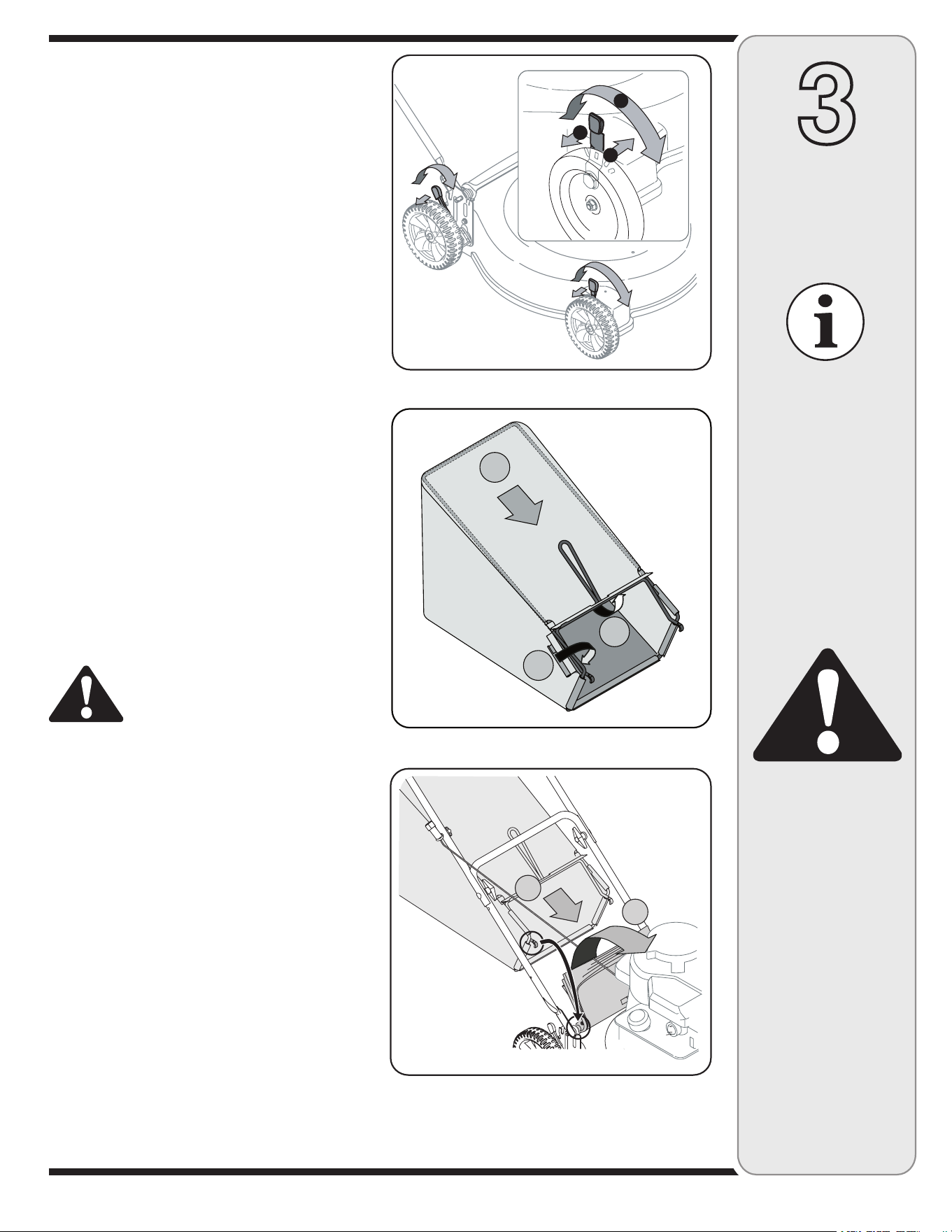

5. An adjusting plate and thumb lever at each wheel

position provides cutting height adjustment.

a. Depress lever towards wheel.

b. Move it to any of the nine positions for desired

cutting height. See Step 5.

c. Release lever towards mower deck.

6. Follow steps below to assemble the grass catcher:

a. Place bag over frame so that its black plastic side

is at the bottom.

b. Slip plastic channel of grass bag over hooks on the

frame. See Step 6. All the plastic channels except

center top of bag attach from outside of frame.

c. Attach center top of bag from inside of frame.

7. Follow steps below to attach grass catcher:

a. Lift rear discharge door.

b. Place grass catcher on the pivot rod. Let go

of discharge door so that it rests on the grass

catcher. See Step 7.

To remove grass catcher or convert to a mulcher, lift rear

discharge door on the mower as shown in Step 8. Lift

grass catcher up and out of the pivot rod. Release rear

discharge door to allow it to close rear opening of mower.

WARNING: Never operate mower

unless the hooks on the grass

catcher are firmly seated on the

pivot rod, and the rear discharge

door rests firmly against top of

the grass catcher.

WARNING

Operating

Your Lawn

Mower

Now that you have set up your lawn mower for op-

eration, get aquainted with its controls and features.

These are described below and illustrated on this

page. This knowledge will allow you to use your

new equipment to its fullest potential.

Blade Control

The blade control is attached to the upper handle

of the mower. Depress and squeeze it against the

upper handle to operate the unit. Release it to stop

engine and blade.

WARNING: This blade control mecha-

nism is a safety device. Never attempt

to bypass its operations.

Cutting Height Adjustment Levers

One adjustment lever is located on each wheel and

is used to adjust the cutting height. All four levers

have to be at the same relative position to ensure a

uniform cut.

Recoil Starter

The recoil starter is attached to the right upper

handle. Stand behind the unit, depress blade control,

and pull the recoil starter rope to start the unit.

Gas and Oil Fill-Up

1. Check oil level and add oil if necessary. Follow engine

manual for this. See Figure 1 above for location of the

oil fill.

2. Service the engine with gasoline as instructed in the

engine manual. See Figure 1 above for location of

gas fill.

WARNING: Use extreme care when han-

dling gasoline. Gasoline is extremely

flammable and the vapors are explosive.

Never fuel the machine indoors or while

the engine is hot or running. Extinguish

cigarettes, cigars, pipes and other

sources of ignition.

WARNING

The blade control

mechanism is a

safety device. Never

attempt to bypass its

operations.

Use extreme care

when handling

gasoline. Gasoline is

extremely flammable

and the vapors are

explosive. Never fuel

the machine indoors

or while the engine

is hot or running.

Extinguish cigarettes,

cigars, pipes and

other sources of

ignition.

Keep hands and feet

away from the chute

area on cutting deck.

Refer to warning

label on the unit.

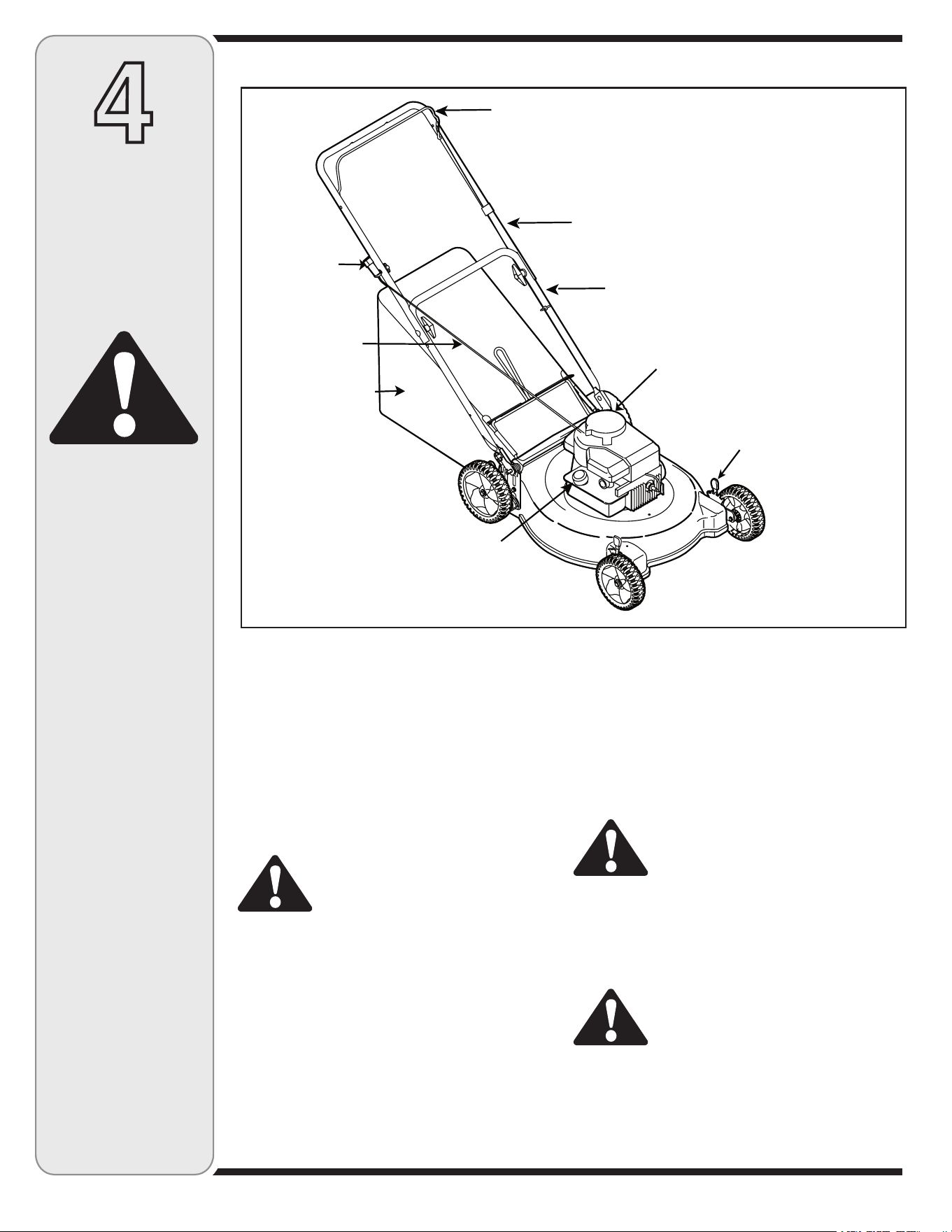

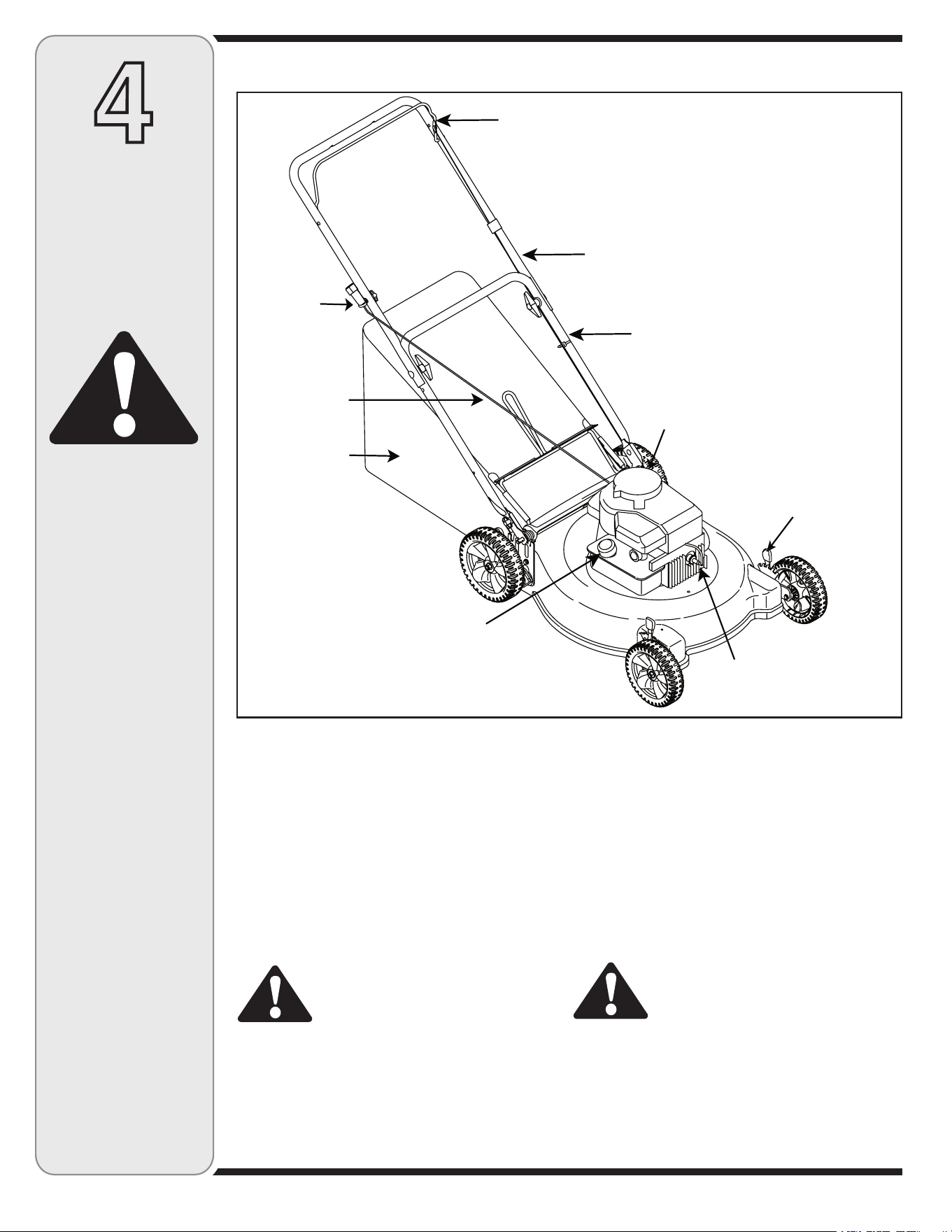

Figure 1

Know Your Lawn Mower

Blade Control

Recoil

Starter

Rope

Upper Handle

Grass

Catcher

Lower Handle

Oil Fill/Dipstick

Spark Plug

Gasoline Fill

Cutting Height

Adjustment Lever

(for each wheel)

WARNING: If you strike a foreign

object, stop the engine. Remove

wire from the spark plug, thoroughly

inspect mower for any damage, and

repair damage before restarting and

operating. Extensive vibration of

mower during operation is an indica-

tion of damage. The unit should be

promptly inspected and repaired.

1. For best results, do not cut wet grass.

2. For a healthier lawn, never cut off more than one-

third of the total length of the grass.

Using as Mulcher

For mulching grass, remove the grass catcher from the

mower. The rear discharge door should be closed.

1. For effective mulching, do not cut wet grass.

2. New or thick grass may require a narrower cut.

Adjust ground speed according to condition of lawn.

3. If the grass has been allowed to grow in excess of

4 inches, mulching is not recommended. Use the

grass catcher to bag clippings instead.

Using Grass Catcher

You can use the grass catcher to collect clippings while

you are operating the mower.

1. Attach grass catcher following instructions on page

7 . Grass clippings will automatically collect in the

bag as you run the mower. Operate the mower till the

grass bag is full.

2. Stop engine completely by releasing the blade

control handle. Make sure that the unit has come to

a complete stop.

3. Lift discharge door and pull grass bag up and away

from the mower to dispose of the grass clippings.

WARNING: The operation of any lawn

mower can result in foreign objects

being thrown into the eyes, which can

damage your eyes severely. Always

wear safety glasses while operating

the mower, or while performing any

adjustments or repairs on it.

Starting Engine

WARNING: Be sure no one other than

the operator is standing near the lawn

mower while starting engine or operat-

ing mower. Never run engine indoors

or in enclosed, poorly ventilated areas.

Engine exhaust contains carbon monox-

ide, an odorless and deadly gas. Keep

hands, feet, hair and loose clothing

away from any moving parts on engine

and lawn mower.

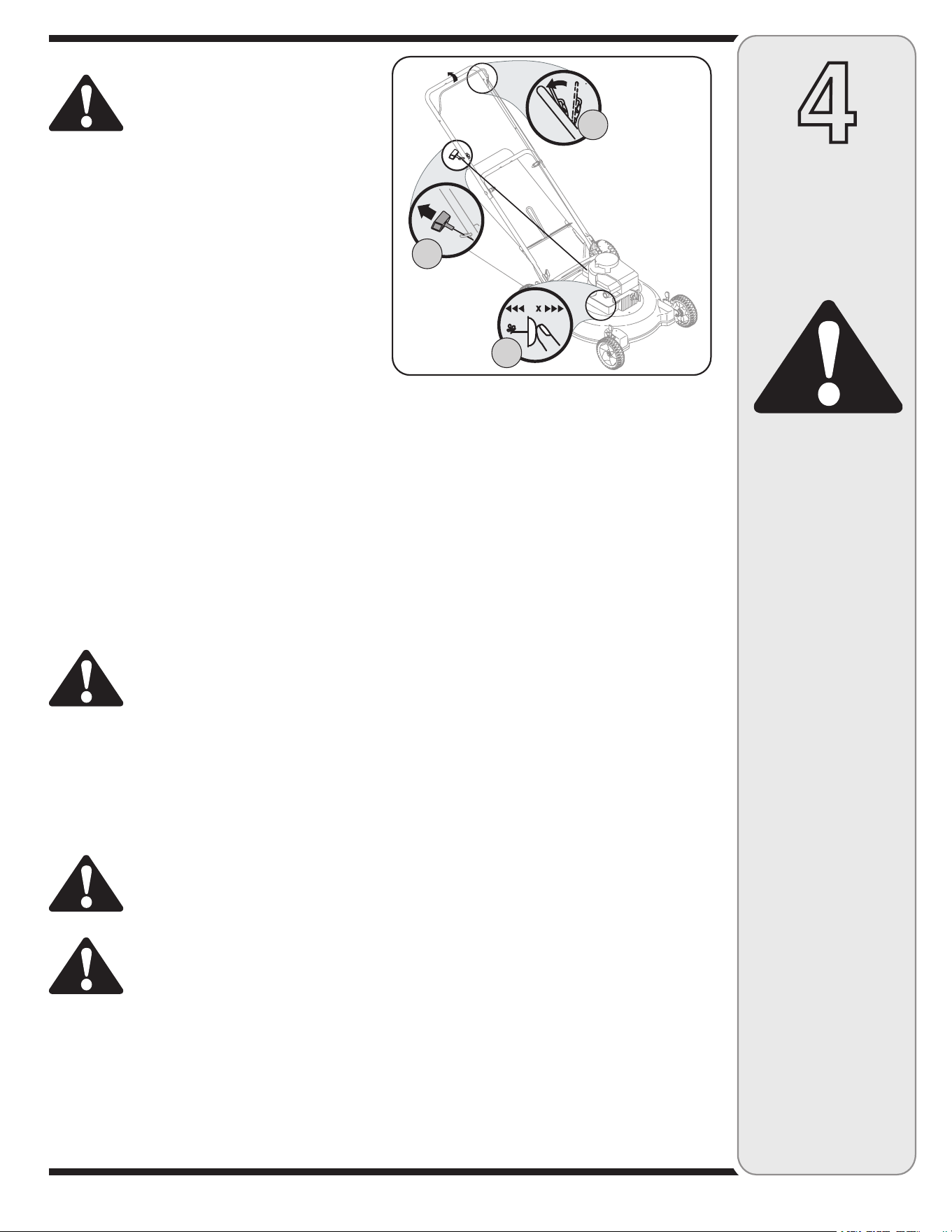

1. Push primer three times. Wait about two seconds

between each push. See Figure 2. In temperature

around 55° F or below, prime five times. Do not prime

to restart a warm engine.

2. Standing behind the mower, squeeze the blade control

against upper handle. See Figure 2.

3. Holding these two handles together firmly, grasp recoil

starter handle and pull rope out with a rapid, continu

ous, full arm stroke. See Figure 2. Keeping a firm

grip on the starter handle, let the rope rewind slowly.

Repeat until engine cranks. Let the rope rewind each

time slowly.

WARNING: Wait for the blade to stop

completely before doing any work

on the mower or to remove the grass

catcher.

Stopping Engine

1. Release blade control to stop the engine and blade.

2. Disconnect spark plug wire from spark plug and

ground against the engine.

Using Your Lawn Mower

WARNING: Never operate your mower

without either the rear door or the entire

grass catcher assembly firmly secured.

Be sure lawn is clear of stones, sticks, wire, or other

objects which could damage lawn mower or engine.

Such objects could be accidently thrown by the mower

in any direction and cause serious personal injury to the

operator and others.

Operating

Your Lawn

Mower

WARNING

The operation of any

lawn mower can result

in foreign objects

being thrown into

the eyes, which can

damage your eyes

severely. Always wear

safety glasses while

operating the mower,

or while performing

any adjustments or

repairs on it.

Be sure no one other

than the operator is

standing near the lawn

mower while starting

engine or operating

mower. Never run

engine indoors or

in enclosed, poorly

ventilated areas. En-

gine exhaust contains

carbon monoxide, an

odorless and deadly

gas. Keep hands, feet,

hair and loose clothing

away from any moving

parts on engine and

lawn mower.

Figure 2

Maintaining

Your Lawn

Mower

WARNING

Always stop engine,

disconnect spark

plug, and ground

against engine before

cleaning, lubricating

or doing any kind of

maintenance on your

machine.

We do not recommend

the use of pressure

washers or garden

hose to clean your

unit. These may cause

damage to electric

components, spindles,

pulleys, bearings, or

the engine. The use

of water will result in

shortened life and

reduce serviceability.

Figure 3

General Recommendations

1. Always observe safety rules when performing

any maintenance.

2. The warranty on this lawn mower does not cover

items that have been subjected to operator abuse

or negligence. To receive full value from warranty,

operator must maintain the lawn mower as

instructed here.

3. Changing of engine-governed speed will void

engine warranty.

4. All adjustments should be checked at least once

each season.

5. Periodically check all fasteners and make sure these

are tight.

WARNING: Always stop engine,

disconnect spark plug, and

ground against engine before

cleaning, lubricating or doing

any kind of maintenance on your

machine.

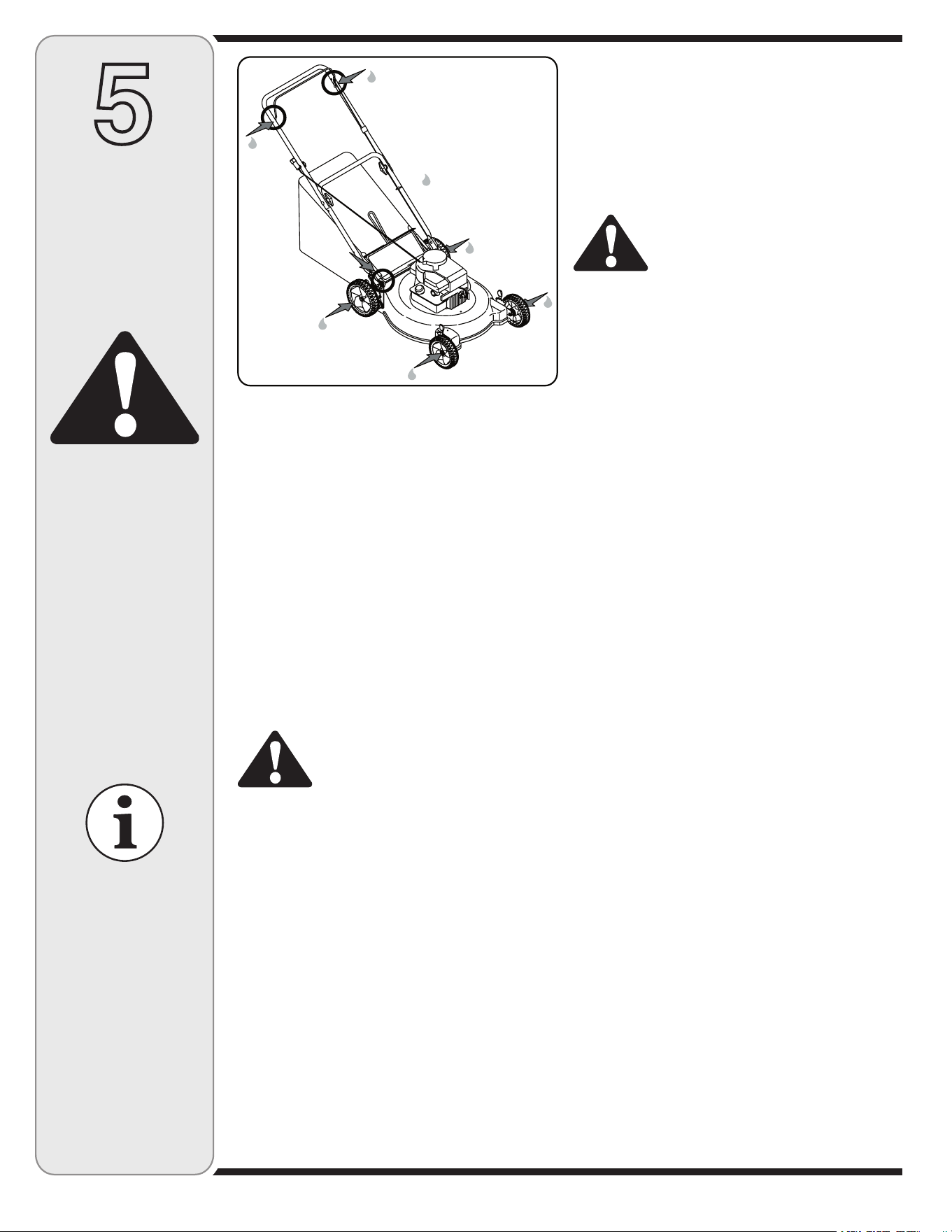

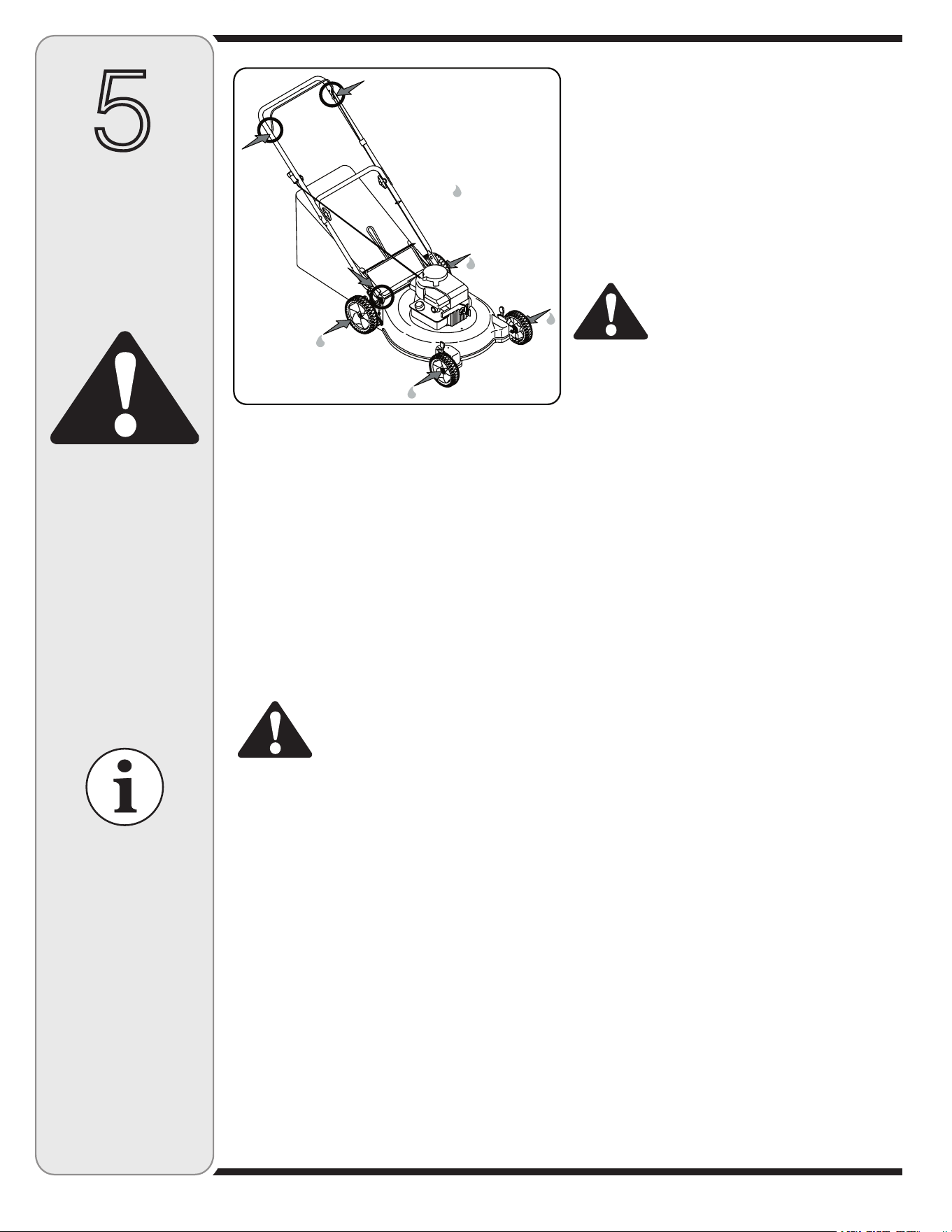

Lubrication

1. Lubricate pivot points on the blade control handle at

least once a season with light oil. The blade control

must operate freely in both directions. See Figure 3.

2. Lubricate the wheels at least once a season with

light oil (or motor oil). If wheels are removed for any

reason, lubricate surface of the pivot arm and inner

surface of the wheel with light oil. See Figure 3.

3. Lubricate the torsion spring and pivot point on the

rear discharge door periodically with light oil to

prevent rust. See Figure 3.

4. Follow the accompanying engine manual for lubrica-

tion schedule and instruction for engine lubrication.

Deck Care

Clean underside of the mower deck after each use

to prevent build-up of grass clippings or other debris.

Follow steps below for this job.

1. Disconnect spark plug wire. Drain gasoline from lawn

mower, or place a piece of plastic under the gas cap.

2. Tip mower so that it rests on the housing. Keep the

side with the air cleaner facing up. Hold mower firmly.

WARNING: Never tip the mower

more than 90 degrees in any

directions and do not leave the

mower tipped for any length of

time. Oil can drain into the upper

part of the engine causing a

starting problem.

3. Scrape and clean the underside of the deck with a

suitable tool. Do not spray with water.

4. Put the mower back on its wheels on the ground. If

you had put plastic under the gas cap earlier, make

sure to remove it now.

Engine Care

A list of key engine maintenance jobs required for good

performance by the mower is given below. Follow the

accompanying engine manual for a detailed list and

instructions.

1. Maintain oil level as instructed in engine manual.

2. Service air cleaner every 25 hours under normal

conditions. Clean every few hours under extremely

dusty conditions. Poor engine performance and

flooding usually indicates that the air cleaner should

be serviced. To service the air cleaner, refer to the

engine manual.

3. Clean spark plug and reset the gap once a season.

Spark plug replacement is recommended at the start

of each mowing season. Check engine manual for

correct plug type and gap specifications.

4. Clean engine regularly with a cloth or brush. Keep the

cooling system (blower housing area) clean to permit

proper air circulation. Remove all grass, dirt and

combustible debris from muffler area.

Lubricate these

points before

reassembly.

Figure 5

Maintaining

Your Lawn

Mower

WARNING

When removing

the cutting blade

for sharpening or

replacement, protect

your hands with a

pair of heavy gloves

or use a heavy rag to

hold the blade.

An unbalanced blade

will cause excessive

vibration when rotat-

ing at high speeds. It

may cause damage

to mower, and could

break causing per-

sonal injury.

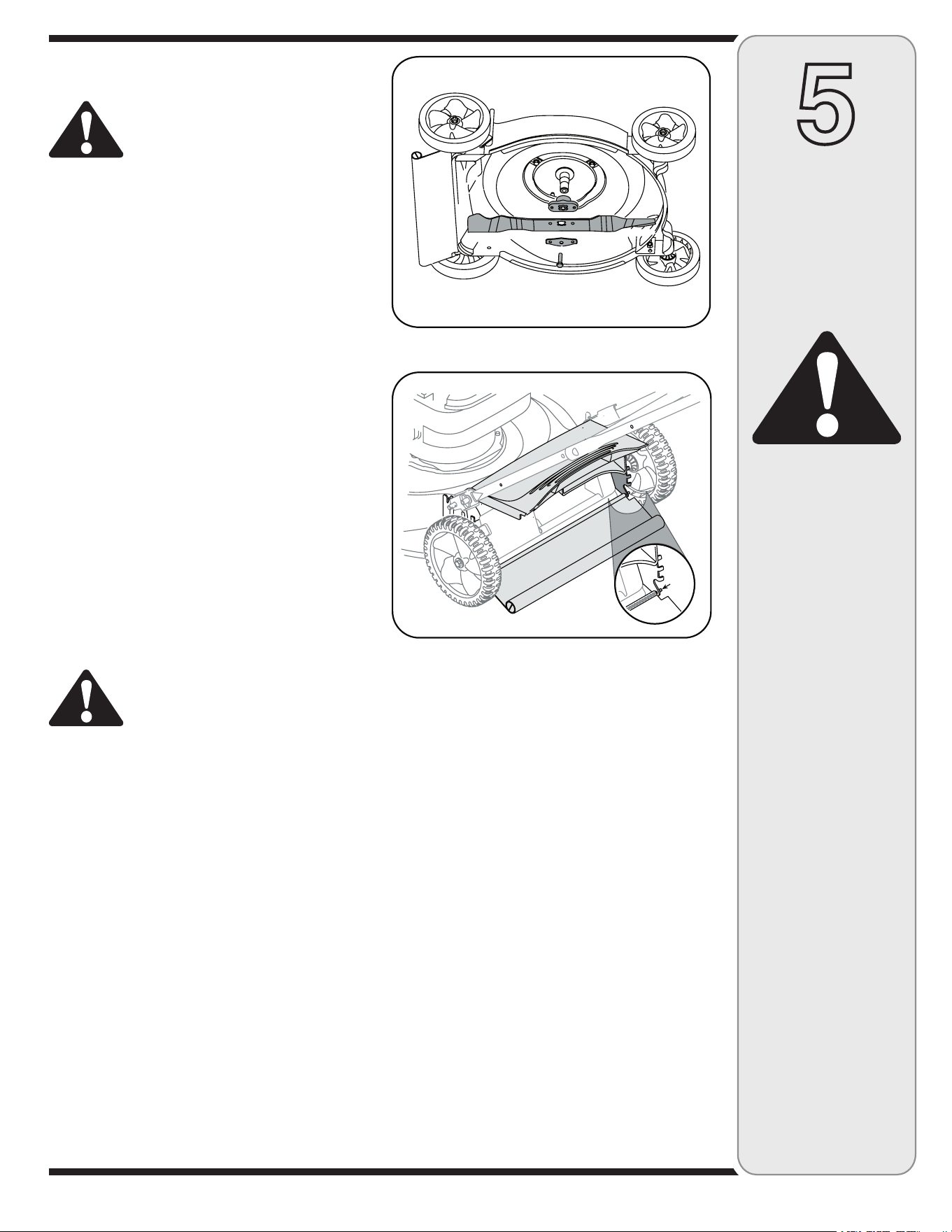

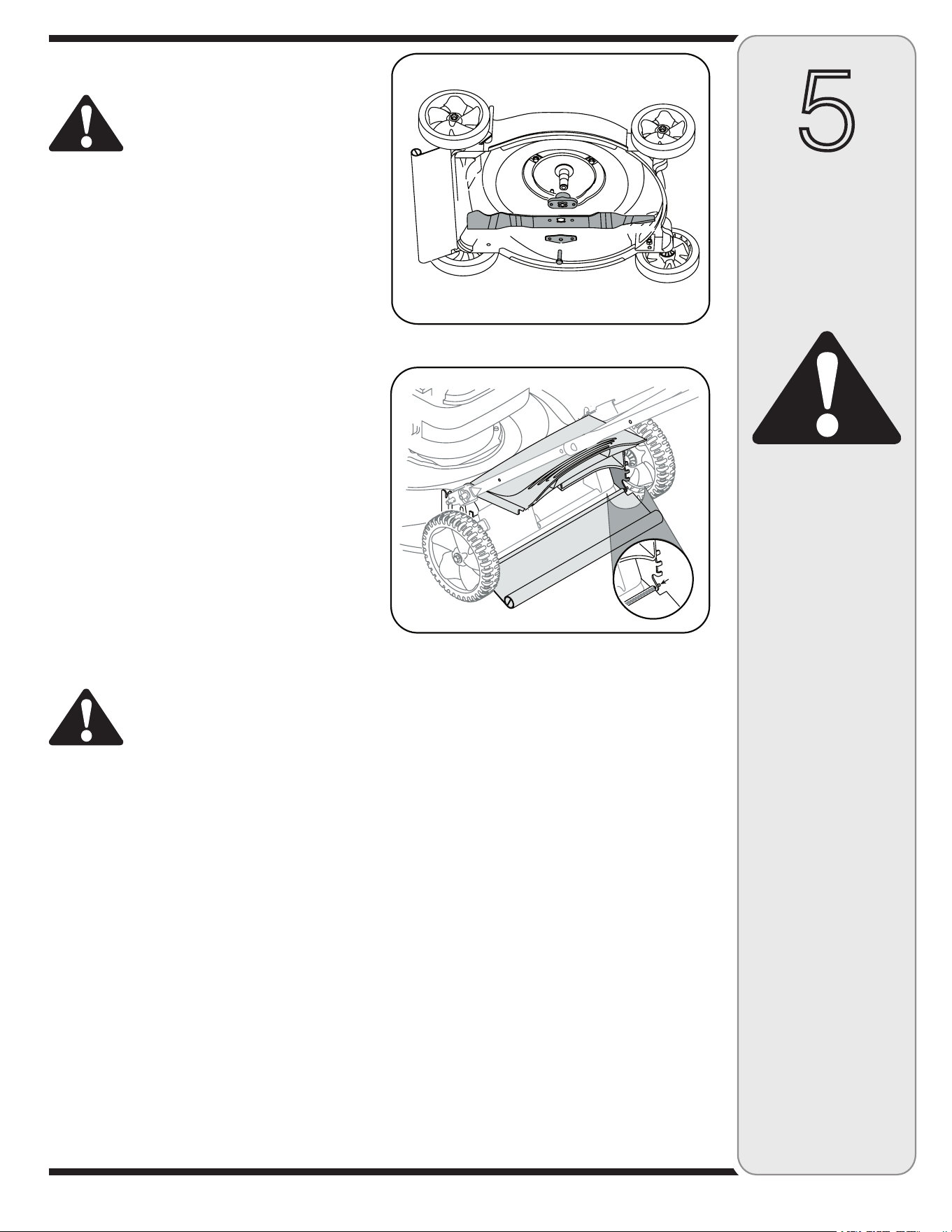

Blade Care

WARNING: When removing the

cutting blade for sharpening or

replacement, protect your hands

with a pair of heavy gloves or use

a heavy rag to hold the blade.

Periodically inspect the blade adapter for cracks,

especially if you strike a foreign object. Replace when

necessary. Follow the steps below for blade service.

1. Disconnect spark plug wire from spark plug. Turn

mower on its side making sure that the air filter and

the carburetor are up.

2. Remove the bolt and the blade bell support which

hold the blade and the blade adapter to the engine

crankshaft. See Figure 4.

3. Remove blade and adapter from the crankshaft.

4. The blade can be sharpened with a file or on a grind-

ing wheel. Do not attempt to sharpen the blade while it

is still on the mower.

5. When sharpening the blade, follow the original angle

of grind. Grind each cutting edge equally to keep the

blade balanced.

6. Remove blade from the adapter for testing balance.

7. Balance the blade on a round shaft screwdriver to

check. Remove metal from the heavy side until it

balances evenly.

WARNING: An unbalanced blade

will cause excessive vibration

when rotating at high speeds. It

may cause damage to mower, and

could break causing personal

injury.

8. Lubricate the engine crankshaft and slide the blade

adapter onto the engine crankshaft.

9. Place the blade on the adapter such that the side

of the blade marked “Bottom” (or with part number)

faces the ground when the mower is in the operating

position. Make sure that the blade is aligned and

seated on the blade adapter flanges.

10. Place blade bell support on the blade. Align notches

on the blade bell support with small holes in blade.

11. Replace hex bolt and tighten hex bolt to torque: 450

in. lbs. min., 600 in. lbs. max.

To ensure safe operation of your mower, periodically

check the blade bolt for correct torque.

Replacing Rear Flap

1. To remove rear flap, cut off the flat end of the wire

rod which secures it to the deck. See Figure 5.

2. Attach the new flap and new rod to deck, bending

the ends of the new rod over to secure to deck.

Off-Season Storage

The following steps should be taken to prepare your

lawn mower for storage.

1. Clean and lubricate mower thoroughly as described

in the lubrication instructions.

2. We do not recommend the use of a pressure washer

or garden hose to clean your unit.

3. Refer to engine manual for correct engine

storage instructions.

4. Coat mower’s cutting blade with chassis grease to

prevent rusting.

5. Store mower in a dry, clean area. Do not store next

to corrosive materials, such as fertilizer.

When storing any type of power equipment in a poorly

ventilated or metal storage shed, care should be taken

to rust-proof the equipment. Using a light oil or silicone,

coat the equipment, especially cables and all moving

parts of your lawn mower before storage.

Figure 4

Wire

Rod

For repairs beyond

the minor adjustments

listed here, contact

an authorized service

dealer.

Trouble

Shooting

CauseProblem Remedy

Engine fails to start

1. Blade control handle disengaged.

2. Spark plug wire disconnected.

3. Fuel tank empty or stale fuel.

4. Engine not primed.

5. Faulty spark plug.

6. Blocked fuel line.

7. Engine flooded.

1. Engage blade control handle.

2. Connect wire to spark plug.

3. Fill tank with clean, fresh gasoline.

4. Prime engine as instructed in

“Operating Your Lawn Mower”.

5. Clean, adjust gap, or replace.

6. Clean fuel line.

7. Wait a few minutes to restart, but

do not prime.

Engine runs erratic

1. Connect and tighten spark

plug wire.

2. Clean fuel line; fill tank with clean,

fresh gasoline.

3. Clear vent.

4. Drain fuel tank. Refill with

fresh fuel.

5. Refer to engine manual.

6. Refer to engine manual.

1. Spark plug wire loose.

2. Blocked fuel line or stale fuel.

3. Vent in gas cap plugged.

4. Water or dirt in fuel system.

5. Dirty air cleaner.

6. Carburetor out of adjustment.

Engine overheats

1. Fill crankcase with proper oil.

2. Remove blower housing

and clean.

3. Refer to engine manual.

1. Engine oil level low.

2. Air flow restricted.

3. Carburetor not adjusted properly.

Occasional skips

(hesitates) at

high speed

1. Adjust gap to .030”.

2. Refer to engine manual.

1. Spark plug gap too close.

2. Carburetor idle mixture adjustment

improperly set.

Idles poorly

1. Reset gap to .030” or replace

spark plug.

2. Refer to engine manual.

3. Refer to engine manual.

1. Spark plug fouled, faulty or gap

too wide.

2. Carburetor improperly adjusted.

3. Dirty air cleaner.

Mower will not

mulch grass

1. Do not mow when grass is wet;

wait until later to cut.

2. Mow once at a high cutting height,

then mow again at desired height

or make a narrower cutting path.

3. Sharpen or replace blade.

1. Wet grass.

2. Excessively high grass.

3. Dull blade.

Uneven cut

1. Place all four wheels in same

height position.

2. Sharpen or replace blade.

1. Wheels not positioned correctly.

2. Dull blade.

Excessive

Vibration

1. Cutting blade loose or unbalanced.

2. Bent cutting blade.

1. Tighten blade and adapter.

Balance blade.

2. See an authorized service dealer.

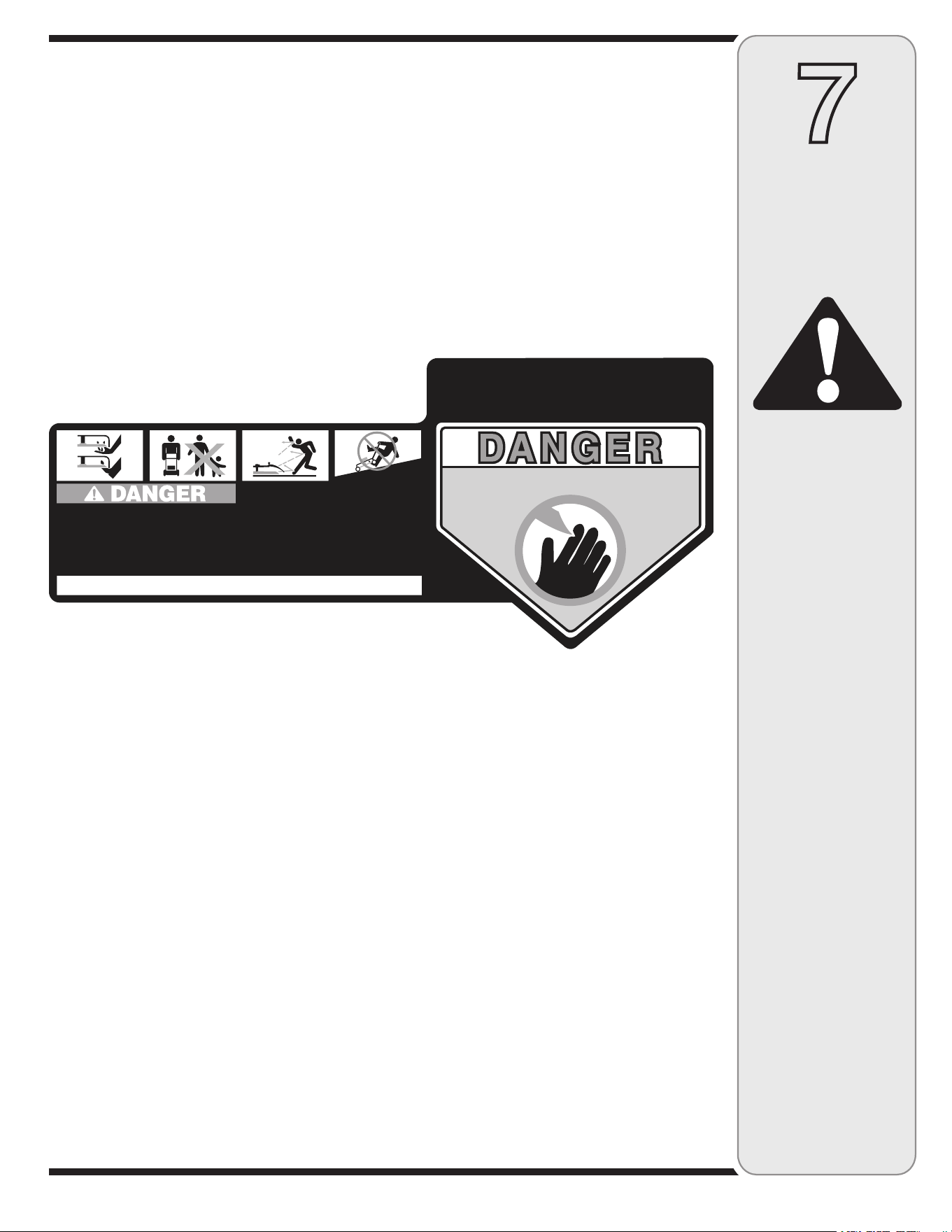

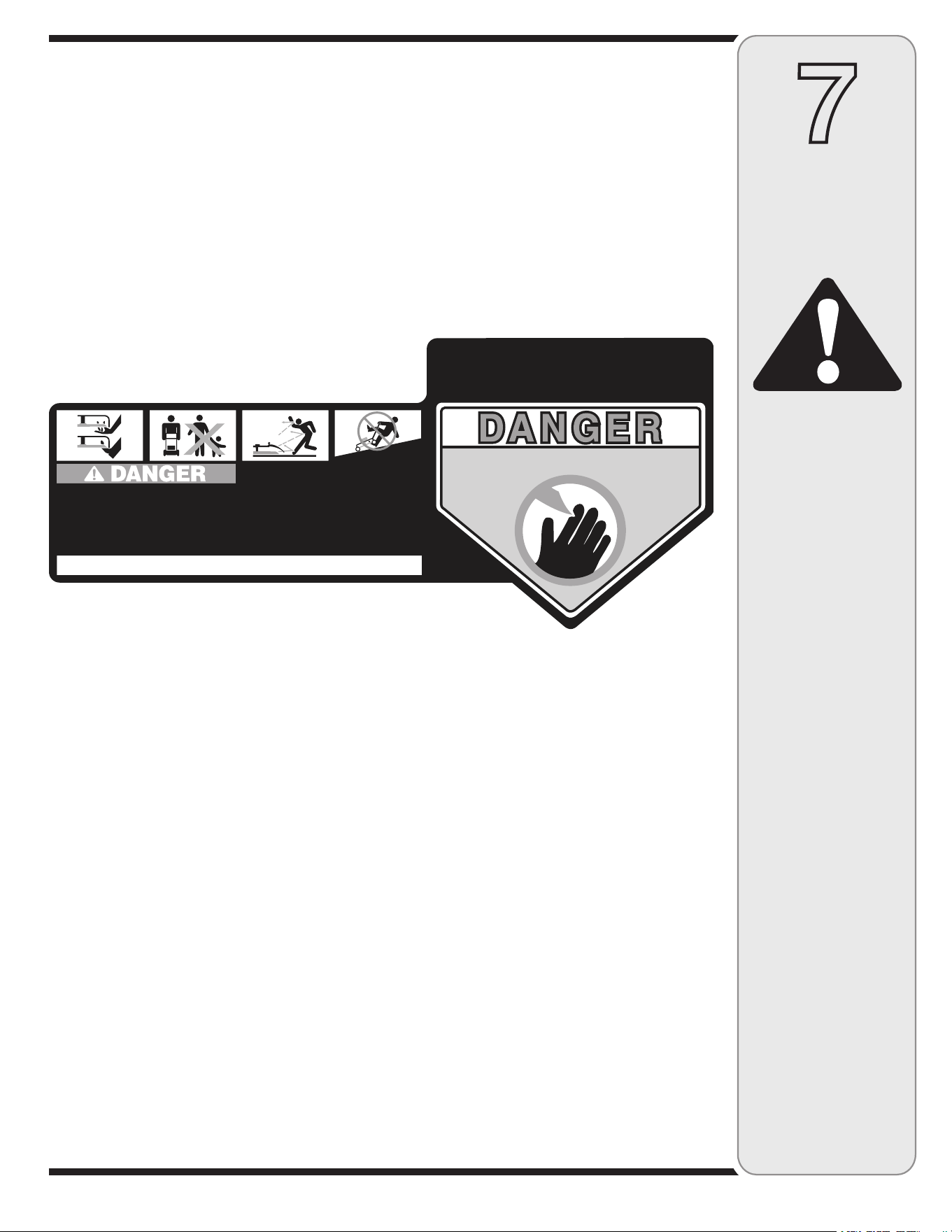

Safety

Labels

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

WARNING

DO NOT remove safety

(or any) labels from

mower for any reason.

Bar Tread

Wheels

Zag Tread

Wheels

Parts List

1 747-1161A Blade Control Handle

2 749-1092A Upper Handle

3 747-04080 Grass Catcher Frame

4 749-0928A Lower Handle

5 720-0279 Wing Nut

6 710-1205 Rope Guide

7 710-1174 Carriage Bolt ,5/16-18 x 2

8 664-04007 Grass Bag Assembly

9 720-0284 Hand Knob

10 736-0451 Saddle Washer

11 726-0240 Cable Tie

12 710-0703 Carriage Bolt ,1/4-20

13 731-04134A Rear Discharge Door

14 750-04162 Spacer

15 732-04089A Torsion Spring - LH

16 732-04090A Torsion Spring - RH

‡ Rear Wheel

18 731-04150 Rear Baffle

19 731-0981A Hubcap † (Not Shown)

20 787-01276 Deck - 21”

21 738-04136 Shoulder Screw

22 782-5002B Front Baffle

23 748-0377C Blade Adapter

24 742-0741 Mulching Blade

25 710-1257 Hex Bolt , 3/8-24 x 2.5

26 687-02077 Pivot Arm Assembly -RH (8” wheel)

687-02077 Pivot Arm Assembly - LH (7” wheel)

687-02076 Pivot Arm Assembly - LH (8” wheel)

687-02076 Pivot Arm Assembly -RH (7” wheel)

27 736-0524B Blade Bell Support

28 15261C Front Adjustment Plate

29 720-0426 Adjustment Lever Knob

30 732-0404 Spring Lever Assembly

31 738-0507B Shoulder Screw

‡ Front Wheel

33 710-04371 Screw, 1/4-15 x 1.250

34 746-0957 Control Cable - 37.25”

746-1130 Control Cable - 40”

746-0554 Control Cable - 40.5”

746-1137 Control Cable - 53”

35 687-02069 Rear Handle Bracket Assy. - LH

687-02068 Rear Handle Bracket Assy. - RH

36 731-04998 Trailshield

37 732-0700 Trailshield Wire

38 712-0397 Wing Nut, 1/4-20

39 747-04035 Rear Door Pivot Rod

40 732-04175 Spring Lever

41 687-02071 Pivot Arm Assembly - RH

687-02070 Pivot Arm Assembly - LH

42 710-1652 AB Screw

43 712-0431 Flange Lock Nut, 3/8-16

44 714-0104 Hairpin Clip

45 710-0654A TT Sems Screw, 3/8-16 x 1.0

46 687-02074 Ht. Adj. Assy. Front - RH (8” Wheel)

687-02100 Ht. Adj. Assy. Front - RH (7” Wheel)

687-02075 Ht. Adj. Assy. Front - LH (8” Wheel)

687-02099 Ht. Adj. Assy. Front - LH (7” Wheel)

† If equipped

‡ Refer to Wheel Chart

Type Part No. Tread

Wheels w/o bearing 734-1781, Slot Hub Bar

734-1987, 8 x 1.8 Bar

734-1988, 7 x 1.8 Bar

Wheels w/ BB 734-2004A, Disc Hub Zag

734-2005A Zag

‡ Wheel Chart

To order replacement

parts, contact 1-800-

800-7310 or visit www.

mtdproducts.com.

The limited warranty set forth below is given by MTD LLC with respect to

new merchandise purchased and used in the United States, its posses-

sions and territories.

“MTD” warrants this product against defects in material and workmanship

for a period of two (2) years commencing on the date of original purchase

and will, at its option, repair or replace, free of charge, any part found to

be defective in materials or workmanship. This limited warranty shall only

apply if this product has been operated and maintained in accordance

with the Operator’s Manual furnished with the product, and has not been

subject to misuse, abuse, commercial use, neglect, accident, improper

maintenance, alteration, vandalism, theft, fire, water, or damage because

of other peril or natural disaster. Damage resulting from the installation or

use of any part, accessory or attachment not approved by MTD for use

with the product(s) covered by this manual will void your warranty as to

any resulting damage.

Normal wear parts are warranted to be free from defects in material and

workmanship for a period of thirty (30) days from the date of purchase.

Normal wear parts include, but are not limited to items such as: batteries,

belts, blades, blade adapters, grass bags, rider deck wheels, seats, snow

thrower skid shoes, shave plates, auger spiral rubber and tires.

HOW TO OBTAIN SERVICE: Warranty service is available, WITH

PROOF OF PURCHASE, through your local authorized service

dealer. To locate the dealer in your area, check your Yellow Pages, or

contact MTD LLC at P.O. Box 361131, Cleveland, Ohio 44136-0019, or

call 1-800-800-7310 or 1-330-220-4683 or log on to our Web site at

www.mtdproducts.com.

This limited warranty does not provide coverage in the following cases:

a. The engine or component parts thereof. These items may carry a

separate manufacturer’s warranty. Refer to applicable manufacturer’s

warranty for terms and conditions.

b. Log splitter pumps, valves, and cylinders have a separate one year

warranty.

c. Routine maintenance items such as lubricants, filters, blade

sharpening, tune-ups, brake adjustments, clutch adjustments, deck

adjustments, and normal deterioration of the exterior finish due to use

or exposure.

d. Service completed by someone other than an authorized service

dealer.

e. MTD does not extend any warranty for products sold or exported

outside of the United States, its possessions and territories, except

those sold through MTD’s authorized channels of export distribution.

f. Replacement parts that are not genuine MTD parts.

g. Transportation charges and service calls.

No implied warranty, including any implied warranty of merchant-

ability of fitness for a particular purpose, applies after the applicable

period of express written warranty above as to the parts as identi-

fied. No other express warranty, whether written or oral, except as

mentioned above, given by any person or entity, including a dealer

or retailer, with respect to any product, shall bind MTD. During the

period of the warranty, the exclusive remedy is repair or replacement

of the product as set forth above.

The provisions as set forth in this warranty provide the sole and

exclusive remedy arising from the sale. MTD shall not be liable

for incidental or consequential loss or damage including, without

limitation, expenses incurred for substitute or replacement lawn care

services or for rental expenses to temporarily replace a warranted

product.

Some states do not allow the exclusion or limitation of incidental or

consequential damages, or limitations on how long an implied warranty

lasts, so the above exclusions or limitations may not apply to you.

In no event shall recovery of any kind be greater than the amount of the

purchase price of the product sold. Alteration of safety features of the

product shall void this warranty. You assume the risk and liability for

loss, damage, or injury to you and your property and/or to others and their

property arising out of the misuse or inability to use the product.

This limited warranty shall not extend to anyone other than the original

purchaser or to the person for whom it was purchased as a gift.

HOW STATE LAW RELATES TO THIS WARRANTY: This limited war-

ranty gives you specific legal rights, and you may also have other rights

which vary from state to state.

IMPORTANT: Owner must present Original Proof of Purchase to obtain

warranty coverage.

MTD LLC, P.O. BOX 361131 CLEVELAND, OHIO 44136-0019; Phone: 1-800-800-7310, 1-330-220-4683

MANUFACTURER’S LIMITED WARRANTY FOR

MTD LLC, P.O. BOX 361131 CLEVELAND, OHIO 44136-0019

PRINTED IN U.S.A.

Podadora giratoria 21”- Modelo Serie 414

Seguridad•Ensamblaje•Operación•Consejos y Técnicas•Mantenimiento

•

Solución de problemas•Lista de Parte•Grantías

MANUAL DEL OPERADOR

IMPORTANTE

LEA CON ATENCIÓN LAS REGLAS DE SEGURIDAD E INSTRUCCIONES ANTES

DE OPERAR LA PODADORA

ADVERTENCIA: Esta unidad está equipada con un motor de combustión interna y no debe ser utilizada en o cerca de un

terreno agreste cubierto por bosque, malezas o hierba excepto que el sistema de escape del motor esté equipado con un

amortiguador de chispas que cumpla con las leyes locales o estatales correspondientes (en caso de existir). Si se utiliza

un amortiguador de chispas el operador lo debe mantener en condiciones de uso adecuadas. En el Estado de California

las medidas anteriormente mencionadas son exigidas por ley (Artículo 4442 del Código de Recursos Públicos de Califor

nia). Es posible que existan leyes similares en otros estados. Las leyes federales se aplican en territorios federales. Su

distribuidor más cercano autorizado para realizar el mantenimiento del motor puede conseguir el amortiguador de chispas

para el silenciador sino usted puede comunicarse con el departamento de servicios al apartado postal P.O. Box 361131

Cleveland, Ohio 44136-0019.

10/11/2004

FORM NO. 769-01468

Búsqueda y registro del número de modelo

Por favor, NO devuelva la unidad al minorista a quien se la adquirió sin contactarse

primero con el Departamento de Asistencia al Cliente.

Índice

ANTES DE COMENZAR A ENSAMBLAR SU NUEVO

EQUIPO,

por favor localice la placa del modelo en el equipo y copie la

información en la placa modelo a la derecha. Para encontrar

la placa de modelo colóquese detrás de la unidad en la

posición del operador y mire hacia abajo en la parte posterior

de la cubierta. La presente información resultará necesaria

para el uso del sitio web del fabricante y / o para solicitar

ayuda del Departamento de Asistencia al Cliente o de un

distribuidor autorizado.

Este manual de operador es una parte importante de su nueva máquina podadora. Le

ayudará a montar, preparar y mantener la unidad para obtener los mejores resultados.

Por favor lea y comprenda el contenido del manual.

Asistencia al Cliente

En caso de tener problemas para ensamblar este producto o de

tener dudas con respecto a los controles, funcionamiento o man-

tenimiento del mismo, puede solicitar la ayuda de los expertos.

Elija entre las opciones que se presentan a continuación:

1. Visite mtdproducts.com si desea numerosas sugerencias útiles.

Haga clic en el botón de Asistencia al Cliente y recibirá las cuatro

opciones que se reproducen a la derecha. Haga clic en el botón

apropiado y podrá disponer de ayuda de forma inmediata.

2. Si desea contactarse con un Representante del Departa

mento de Asistencia al Cliente,

por favor comuníquese al

1(800) 800-7310.

El fabricante del motor es el responsable de todas las

cuestiones relacionadas con el rendimiento, potencia de salida,

especificaciones, garantía y mantenimiento del motor. Por favor, para

mayor confirmación, consulte el manual del propietario/ operador del

fabricante del motor que es enviado, en un paquete por separado,

junto con su unidad.

Indicador de pendiente ................................... 19

Prácticas de seguridad en la operación ......... 20

Conﬁguración y ajustes ................................... 22

Funcionamiento de la podadora ..................... 24

Mantenimiento de la podadora ........................ 26

Solución de problemas .................................... 28

Etiquetas de seguridad .................................... 29

Lista de las piezas ............................................ 30

Número de modelo

Número de serie

Buscar respuestas

Haga clic aquí para buscar en nuestra base de concimie

tos. Busque por producto, palabra clave o frase.

Mis cosas

Entre al sistema para revisar el estado de sus con-

sultas, modificarlas o actualizar su perfil personal.

Localizador de Agentes de Servicio

¿Necesita ayuda en su localidad? Haga clic aquí para

encontrar centros de servicio autorizados en su área.

Manuales en línea

¿Necesita un manual y/o lista de piezas? Descargue la

documentación de modelos de años recientes.

Indica-

dor de

pendien-

ADVER-

TENCIA

No pode en inclina-

ciones mayores a 15

grados (elevación

aproximada de 2

1/2 pies por cada 10

pies). Una podadora

en movimiento podría

voltearse y causar

lesiones severas.

Si en una pendiente

opera una podadora

ubicado detrás de la

misma, es extremada-

mente difícil mantener

el equilibrio y podría

resbalarse y sufrir

lesiones graves.

Opere las podadoras

MONTABLES arriba y

abajo de las pendien

tes, nunca cruzando el

frente de las pendien

tes.

Opere las podadoras

QUE SE EMPUJAN de

manera que crucen el

frente de las pendien

tes, nunca hacia arriba

y hacia abajo.

Use esta página como guía para determinar las inclinaciones de las pendientes en las que podría

no tener una operación segura. No opere la podadora en dichas pendientes.

Alinee y sostenga este nivel con un árbol vertical...

o la esquina de una construcción...

o el poste de

una cerca.

Doble a lo largo de la línea punteada (que representa una pendiente de 15 grados)

Prácticas de

seguridad

en la

operación

Niños

Pueden ocurrir accidentes trágicos si el operador no está atento a la

presencia de niños. Por lo general a los niños les atraen las podado-

ras y la actividad de podar el césped. No entienden los riesgos ni los

peligros. Nunca dé por sentado que los niños permanecerán en el

mismo lugar donde los vio por última vez.

1. Mantenga a los niños fuera del área de trabajo y bajo estricta

vigilancia de un adulto responsable además del operador.

2. Esté alerta y apague la podadora si un niño ingresa al área.

3. Antes y mientas se está moviendo hacia atrás, mire hacia atrás y

cuide que no haya niños.

4. Tenga extrema precaución cuando se aproxime a esquinas

ciegas, entradas de puertas, árboles u otros objetos que puedan

obstaculizarle la vista de un niño que pudiese correr hacia la

podadora.

5. Mantenga alejados a los niños de los motores en marcha o

calientes. Pueden sufrir quemaduras con un silenciador caliente.

6. Nunca permita que niños menores de 14 años operen esta

máquina. Los niños mayores de 14 años deben leer y entender

las instrucciones de operación y reglas de seguridad contenidas

en este manual y deben ser entrenados y supervisados por sus

padres.

Funcionamiento

Manejo seguro de la gasolina:

1. Para evitar lesiones personales o daños materiales sea

sumamente cuidadoso al manipular la gasolina. La gasolina es

altamente inflamable y los vapores son explosivos. Se puede

lesionar gravemente si derrama gasolina sobre usted o sobre la

ropa ya que se puede encender.

2. Lávese la piel y cámbiese de ropa de inmediato.

3. Utilice sólo recipientes para gasolina autorizados.

4. Nunca llene los contenedores en el interior de un vehículo

o camión o caja de camioneta con recubrimientos plásticos.

Coloque siempre los recipientes en el piso y lejos del vehículo

antes de llenarlos.

5. Retire el equipo a gasolina del camión o remolque y llénelo

en el piso. Si esto no es posible, entonces llene dicho equipo

en un remolque con un recipiente portátil, en vez de desde un

dispensador de gasolina.

6. Mantenga la boquilla de llenado en contacto con el borde de la

entrada del tanque de gasolina o contenedor en todo momento

hasta que esté lleno. No utilice un dispositivo para abrir/cerrar la

boquilla.

7. Apague todos los cigarrillos, cigarros, pipas y otras fuentes de

combustión.

8. Nunca cargue combustible en la máquina en interiores porque

los vapores inflamables podrían acumularse en el área.

9. Nunca saque la tapa del gas ni agregue combustible mientras el

motor está caliente o en marcha. Deje que el motor se enfríe por

lo menos dos minutos antes de volver a cargar combustible.

10. Nunca recargue el tanque de combustible. Llene el tanque no

más de 1/2 pulgada por debajo de la base del cuello de llenado

para dejar espacio para la expansión del combustible.

11. Vuelva a colocar la tapa de la gasolina y ajústela bien.

12. Limpie la gasolina derramada sobre el motor y el equipo.

Traslade la máquina a otra zona. Espere 5 minutos antes de

encender el motor.

13. Nunca almacene la máquina o el recipiente de combustible en un

espacio cerrado donde haya fuego, chispas o aparatos con piloto

como por ejemplo, calentadores de agua, calentadores, hornos,

secadores de ropa u otros aparatos a gas.

14. Para reducir el riesgo de incendio mantenga la máquina limpia

de pasto, hojas y de acumulación de otros escombros. Limpie los

derrames de aceite o combustible y saque todos los desechos

embebidos con combustible.

15. Deje que la máquina se enfríe 5 minutos por lo menos antes de

almacenarla.

Funcionamiento general:

1. Lea y siga todas las instrucciones contenidas en este manual

antes de intentar ensamblar esta máquina. Lea, comprenda y siga

todas las instrucciones que figuran en la máquina y en el o los

manuales antes de intentar operarla. Familiarícese completamente

con los controles y con el uso apropiado de esta máquina antes de

operarla. Guarde este manual en un lugar seguro para referencias

futuras y regulares y para solicitar repuestos.

2. Esta máquina es una pieza de equipo de precisión, no un juguete.

Por tanto, tenga la máxima precaución en todo momento. Su

unidad ha sido diseñada para realizar una tarea: cortar el césped.

No la utilice con ningún otro propósito.

3. No permita nunca que los niños menores de 14 años operen esta

máquina. Los niños de 14 años y más deben leer y comprender las

instrucciones contenidas en este manual y deben ser capacitados

y supervisados por uno de los padres. Únicamente los individuos

responsables que se hayan familiarizado con estas reglas de

seguridad para la operación deberán usar esta máquina.

4. Inspeccione minuciosamente el área en donde utilizará el equipo.

Saque todas las piedras, palos, cables, huesos, juguetes y otros

objetos extraños con los que podría tropezar o que podrían ser

arrojados por la cuchilla. Los objetos arrojados por la máquina

pueden producir lesiones graves. Planifique el patrón en el que va

a ir descargando el recorte para evitar que la descarga de material

se realice hacia los caminos, las veredas, los observadores, etc.

Evite además descargar material contra las paredes y obstruc-

ciones que podrían provocar que el material descargado rebote

contra el operador.

5. Para ayudar a evitar el contacto con la cuchilla o una lesión por

un objeto arrojado, manténgase en la zona del operador detrás de

las manijas y mantenga a los niños, observadores, ayudantes y

mascotas apartados al menos 25 metros de la podadora mientras

está en operación. Detenga la máquina si alguien entra en la zona.

6. Para protegerse los ojos utilice siempre anteojos o antiparras de

seguridad mientras opera la máquina o mientras la ajusta o repara.

Los objetos arrojados que rebotan pueden lesionar gravemente la

vista.

7. Utilice zapatos de trabajo resistentes, de suela fuerte y pantalones

y camisas ajustados. Se recomienda utilizar camisas y pantalones

que cubran los brazos y las piernas, así como calzado con puntas

reforzadas en acero. Nunca opere esta máquina con los pies

desnudos, sandalias, o con zapatos ligeros o con los que se pueda

resbalar (por ejemplo, calzado de lona).

8. No ponga las manos o los pies cerca de las piezas rotatorias o

en la tolva de la cortadora. El contacto con las cuchillas puede

producir la amputación de manos y pies.

ADVERTENCIA: El escape del motor de este producto, algunos de sus componentes y

algunos componentes del vehículo contienen o emiten productos químicos que el estado

de California considera que pueden producir cáncer, defectos de nacimiento u otros

problemas reproductivos.

ADVERTENCIA

Este símbolo indica in-

strucciones de seguridad

importantes que de no

seguirse, se podría poner

en peligro la seguridad

personal y/o la propiedad

suya y de terceros. Lea y

siga todas las instruccio-

nes en este manual antes

de iniciar la operación

de esta máquina. En

caso de no seguir

estas instrucciones

podría provocar lesiones

personales. Cuando vea

este símbolo

SIGA LA ADVERTENCIA

responsabilidad:

Sólo permita que usen

esta máquina eléctrica

las personas que lean,

comprendan y respeten

las advertencias y las

instrucciones que apa-

recen en este manual y

en la máquina.

PELIGRO: Esta máquina está diseñada para ser utilizada respetando las reglas de seguridad contenidas en

este manual. Al igual que con cualquier tipo de equipo eléctrico, un descuido o error de parte del operador

puede producir lesiones graves. Esta máquina es capaz de amputar manos y pies y de arrojar objetos con

gran fuerza. De no respetar las instrucciones de seguridad siguientes se pueden producir lesiones graves o

la muerte.

9. Una cubierta de descarga faltante o dañada puede provocar el

contacto con la cuchilla o lesiones por objetos arrojados.

10. Muchas lesiones ocurren como resultado de pasar la cortadora

sobre los pies durante una caída provocada por derrapes o

tropiezos. No se sostenga de la podadora si se está cayendo,

suelte la manija inmediatamente.

11. Nunca tire hacia usted la podadora mientras camina. Si debe

retroceder la podadora para evitar una pared u obstáculo, mire

primero abajo y atrás para evitar tropezarse y luego siga estos

pasos:

a. Retroceda de la podadora hasta estirar completamente

sus brazos.

b. Asegúrese que está bien equilibrado y bien parado.

c. Tire de la podadora lentamente hacia usted, no más allá de la

mitad de la distancia entre usted y la podadora.

d. Repita estos pasos como se requiera.

12. No opere esta máquina estando bajo los efectos del alcohol o de

drogas.

13. No embrague el mecanismo de autopropulsión en unidades con

este equipo mientras arranca el motor.

14. El mecanismo de control de la cuchilla es un dispositivo de

seguridad. Nunca intente desviarse de su funcionamiento. De

hacerlo no funcionarían los dispositivos de seguridad y podrían

producirse lesiones personales por el contacto con las cuchillas

giratorias. Las manijas de control de la cuchilla deben funcionar

bien en ambas direcciones y regresar automáticamente a la

posición de desengrane cuando se las suelta.

15. Nunca opere la podadora en césped húmedo. Siempre esté seguro

de su equilibrio. Si tropieza y cae puede lesionarse gravemente. Si

siente que pierde el equilibrio, suelte inmediatamente la manija de

control de la cuchilla y la cuchilla dejará de girar en tres segundos.

16. Corte el césped solamente con luz de día o con una buena luz

artificial. Camine, nunca corra.

17. Detenga la cuchilla cuando cruce caminos de gravilla, pasos o

andadores.

18. Si la máquina comenzara a vibrar de manera anormal, detenga

el motor, y busque inmediatamente la causa. La vibración por lo

general es una advertencia de algún problema.

19. Apague el motor y espere hasta que la cuchilla se detenga

completamente antes de retirar la guarda para el recorte de césped

o desatorar la tolva. La cuchilla continúa girando por unos cuantos

segundos después que el motor se ha apagado. Nunca coloque

ninguna parte del cuerpo en el área de la cuchilla hasta que esté

seguro que la cuchilla ha detenido su movimiento rotatorio.

20. Nunca opere la cortadora sin las guardas apropiadas, cubierta

de descarga, guarda para recorte, manija de control de la cuchilla

y otros dispositivos de seguridad y protección en su lugar y

funcionando. Nunca opere la cortadora si los dispositivos de

seguridad están dañados. Si no lo hace, esto puede tener como

resultado lesiones.

21. El silenciador y el motor se calientan y pueden producir quemadu-

ras. No los toque.

22. Utilice solamente partes y accesorios fabricados especialmente

para esta máquina, originales del fabricante (OEM). Si no lo hace,

esto puede tener como resultado lesiones personales.

23. Si se presentan situaciones que no están previstas en este manual

sea cuidadoso y use el sentido común. Marque al teléfono 1- 800-

800-7310 para contactar el departamento de atención al cliente y

obtener el nombre de su distribuidor más cercano.

Funcionamiento en pendientes:

Las pendientes son un factor importante que se relaciona con los acci-

dentes producidos por derrapes y caídas y que pueden producir lesiones

graves. La operación en pendientes requiere mayor precaución. Si no

se siente seguro en una pendiente, no la pode. Para seguridad, use el

medidor de pendientes que se incluye como parte de este manual para

medir la pendiente antes de operar la unidad en una zona inclinada. Si

la pendiente supera los 15 grados, no la pode.

Haga lo siguiente:

1. Mueva la podadora a través de las caras de la pendiente, nunca

hacia arriba y abajo. Tenga cuidado cuando cambie de dirección

cuando opere la máquina en pendientes.

2. Esté atento a los agujeros, raíces, rocas, objetos ocultos o

abultamientos que puedan provocar que se derrape o se tropiece.

El césped alto puede ocultar obstáculos.

3. Siempre esté seguro de su equilibrio. Si tropieza y cae puede

lesionarse gravemente. Si siente que pierde el equilibrio, suelte

inmediatamente la manija de control de la cuchilla y la cuchilla

dejará de girar en tres (3) segundos.

No haga lo siguiente:

1. No corte el césped cerca de pozos, hundimientos, bancos, podría

perder el equilibrio.

2. No pode pendientes mayores de 15 grados como lo indica el

medidor de pendientes.

3. No pode el césped húmedo. Si no está firmemente parado, puede

resbalarse.

Servicio

1. Nunca encienda un motor en espacios cerrados o en una zona

con poca ventilación. El escape del motor contiene monóxido de

carbono, un gas inodoro y letal.

2. Before cleaning, repairing, or inspecting, make certain the Antes

de limpiar, reparar o inspeccionar la máquina, compruebe que

la cuchilla y todas las partes que se mueven se han detenido.

Desconecte el cable de la bujía y póngalo de manera que haga

masa contra el motor para evitar que se encienda de manera

accidental.

3. Revise los pernos de montaje de la cuchilla y del motor a intervalos

frecuentes para verificar que estén bien apretados. Inspeccione

además visualmente la cuchilla en busca de daños (abolladuras,

desgaste, roturas, etc.). Reemplace la cuchilla con equipo original

del fabricante (OEM) listado en este manual. “La utilización de

partes que no cumplan con las especificaciones de equipos

originales podría tener como resultado un rendimiento incorrecto y

además la seguridad podría estar comprometida”

4. Las cuchillas de las podadoras son muy afiladas y podrían cortarlo.

Envuelva la cuchilla o utilice guantes y extreme precauciones

cuando le de servicio.

5. Mantenga todos los pernos, tuercas y tornillos bien ajustados para

asegurarse que la máquina se encuentra en condiciones seguras de

operación.

6. Nunca manipule los dispositivos de seguridad de manera impru-

dente. Controle periódicamente que funcionen de forma adecuada.

7. After striking a foreign object, stop the engine, disconnect the spark

Después de golpear con algún objeto extraño, detenga el motor,

desconecte el cable de la bujía y conecte el motor a masa. Inspec-

cione minuciosamente la máquina para determinar si está dañada.

Repare el daño antes de encenderla y operarla.

8. Nunca trate de ajustar una rueda o la altura de corte mientras el

motor está en marcha.

9. Los componentes de la tolva para recorte, cubierta de descarga y

escudo de riel, están sujetos a desgaste y daños que podría dejar

expuestas partes que se mueven o permitir que se arrojen objetos.

Para proteger su seguridad, verifique frecuentemente todos los

componentes y reemplácelos sólo con partes de los fabricantes de

equipos originales (O.E.M.) listadas en este manual. “La utilización

de partes que no cumplan con las especificaciones de equipos

originales podría tener como resultado un rendimiento incorrecto y

además la seguridad podría estar comprometida”

10. No cambie la configuración del regulador del motor ni acelere

demasiado el mismo. El regulador controla la velocidad máxima

segura de operación del motor.

11. Mantenga o reemplace las etiquetas de seguridad, según sea

necesario.

12. Observe las leyes y normas aplicables para disponer adecuada-

mente de los desechos. La descarga inapropiada de líquidos o

materiales puede dañar el medio ambiente.

Prácticas de

seguridad

en la

operación

ADVERTENCIA:

Este símbolo in-

dica instrucciones de

seguridad importantes

que de no seguirse, se

podría poner en peligro

la seguridad personal

y/o la propiedad suya y

de terceros. Lea y siga

todas las instrucciones

en este manual antes

de iniciar la operación

de esta máquina. En

caso de no seguir

estas instrucciones po-

dría provocar lesiones

personales. Cuando

vea este símbolo

SIGA LA ADVERTENCIA

responsabilidad:

Sólo permita que usen

esta máquina eléctrica

las personas que lean,

comprendan y respeten

las advertencias y las

instrucciones que apa-

recen en este manual y

en la máquina.

Conﬁguración

y ajustes

1. Retire el material de empaque que pudiera estar entre

las manijas superior e inferior.

a. Tire y retroceda la manija superior como se

muestra en el Paso 1. Asegúrese de que la manija

inferior esté asentada firmemente en los soportes

de montaje de la manija.

b. Apriete las perillas manuales que sujetan la manija

superior a la manija inferior. Asegúrese de que el

bulón de carro esté apropiadamente asentado en la

manija.

2. Localice el pasador de horquilla en un orificio en el

pasador soldado a cada lado de la manija inferior.

a. Saque el pasador de horquilla de este orificio.

Usando las pinzas, inserte el pasador de horquilla

en el agujero interno del pasador soldado. Repita

por el otro lado.

b. Inserte el bulón de carro del paquete de hardware

en el orificio superior en el soporte de montaje de la

manija. Sujete con una tuerca plástica de mariposa,

que también se incluye en el paquete de hardware.

Repita del otro lado con los elementos restantes del

paquete de hardware.

3. La guía de la cuerda ya está unida al costado derecho

de la manija superior. Afloje la tuerca de mariposa que

sujeta la guía de cuerda.

a. Sostenga la manija de control de la cuchilla contra

la manija superior.

b. Jale lentamente la cuerda de arranque para

sacarla del motor. Suelte la manija de control de la

cuchilla.

c. Deslice la cuerda de arranque en la guía. Ajuste la

tuerca a mariposa.

4. Inserte los pasadores de las uniones de cables dentro

de los orificios de la manija inferior. Tire de las unio-

nes del cable apretándolas y recortando el exceso.

Paso 3

Paso 2

NOTA: Permanezca

detrás de la podadora

como si fuese a ponerla

en funcionamiento. Su

mano derecha cor-

responde al lado derecho

de la podadora, su mano

izquierda corresponde

al lado izquierdo de la

podadora.

Paso 1

IMPORTANTE:

Esta unidad se envía sin

gasolina ni aceite en el

motor. Llene con gasolina

y aceite como se indica

en las instrucciones que

se incluyen en el manual

de motor adjunto ANTES

de poner en funciona-

miento su podadora.

NOTA: Cada extremo de

la manija superior debe

ser colocado en la misma

posición relativa.

Paso 4

NOTA: Su podadora se

envía con la manija en

la posición elevada.

Tuercas de

mariposa (2)

Paquete de hardware

Bulones de

carro (2)

Paso 5

ALTURA DEL CORTE

Paso 5

Todas las ruedas deben

ser colocadas en la

misma posición relativa.

TOLVA PARA RECORTE

DE CÉSPED

Paso 6

Asegúrese que la

bolsa para recortes está

con el lado derecho

hacia afuera antes de

ensamblar (la etiqueta de

advertencia estará hacia

afuera).

Conﬁguración

y ajustes

Paso 6

Paso 7

Nunca haga funcionar

la podadora a menos

que los ganchos en

la tolva para recortes

estén firmemente asen-

tados en las ranuras

en los mecanismos de

ensamble de la manija

y la puerta de descarga

posterior descanse

contra la parte superior

de la tolva para recorte.

5. Una placa de ajuste y una palanca en cada rueda

proporcionan el ajuste de la altura de corte.

a. Presione la palanca hacia la rueda.

b. Muévala a cualquier otra de las nueve posiciones

para la altura de corte deseada. Vea el Paso 5.

c. Libere la palanca hacia la cubierta de la podadora.

6. Siga los pasos a continuación para ensamblar la

colectora de recortes:

a. Coloque la bolsa sobre el marco de modo que el

lado de plástico negro quede en el fondo.

b. Deslice el canal plástico de la bolsa sobre los

ganchos en el marco. Vea el Paso 6. Todos los

canales plásticos excepto el ubicado en la parte

superior central de la bolsa se unen desde el

exterior de la bolsa.

c. La parte central superior de la bolsa se une desde

adentro.

7. Siga los pasos a continuación para ensamblar la

colectora de recortes:

a. Levante la puerta de descarga posterior.

b. Coloque la colectora de recortes en la varilla.

Descanse la puerta de descarga sobre la tolva

para recorte de césped. Vea el Paso 7.

Para sacar la tolva para recortes o convertirla en una

abonadora, levante la puerta posterior para descarga de

la podadora, como se muestra en el Paso 8. Levante la

tolva hacia afuera de la barra de pivote. Suelte la puerta

de descarga y permita que la misma cierre la abertura

trasera de la podadora.

ADVERTENCIA: Nunca haga funcio-

nar la podadora a menos que los

ganchos en la tolva para recortes

estén firmemente asentados en

las ranuras en los mecanismos de

ensamble de la manija y la puerta

de descarga posterior descanse

contra la parte superior de la tolva

para recorte.

ADVERTENCIA:

Funciona-

miento de

la podadora

Ahora que ya ha ajustado su podadora para su

funcionamiento, familiarícese con sus controles y

características. Estos se describen y se ilustran en

esta página. Este conocimiento le permitirá utilizar

su nuevo equipo a su máxima capacidad

Control de la cuchilla

La manija de control de la cuchilla está unida a la

manija superior. Presione la manija de control de

la cuchilla contra la manija superior para operar la

unidad. Libere la manija de control de la cuchilla

para detener el motor y la cuchilla.

ADVERTENCIA: Este mecanismo de

control de la cuchilla es un dispositivo

de seguridad. Nunca intente desviarse

de su funcionamiento.

Palancas de ajuste de la altura de

corte

Estas palancas están ubicadas una en cada

rueda y se usan para corregir la altura de corte.

Las cuatro palancas tienen que estar en la misma

posición relativa para asegurar un corte uniforme.

Arrancador de retroceso

El arrancador de retroceso está unido a la manija

superior derecha. Para encender la unidad

colóquese detrás de la misma y tire de la cuerda

del arrancador de retroceso.

Llenado de gasolina y aceite

1. Verifique el nivel del aceite y agregue más

de ser necesario. Siga las instrucciones

el manual del motor. Vea la ubicación del

tapón de llenado de aceite en la Figura 1.

2. Realice el servicio del motor con gasolina

como se indica en el manual del motor. Vea

la ubicación del tapón de llenado de com

bustible en la Figura 1.

ADVERTENCIA: Tenga extremo

cuidado cuando manipule la gasolina.

La gasolina es altamente inflamable

y los vapores son explosivos. Nunca

le agregue combustible a la máquina

en interiores o mientras el motor está

caliente o en funcionamiento. Apague

los cigarrillos, cigarros, pipas y otras

fuentes de combustión.

ADVERTENCIA: Al operar una cor

tadora trituradora puede ser que

objetos extraños sean arrojados

a los ojos lo cual puede dañarlos

gravemente. Utilice siempre

anteojos de seguridad durante la

operación del equipo o mientras lo

ajusta o lo repara.

ADVERTENCIA:

Este mecanismo de

control de la cuchilla

es un dispositivo de

seguridad. Nunca

intente desviarse de

su funcionamiento.

Tenga extremo

cuidado cuando

manipule la gaso

lina. La gasolina es

altamente inflamable

y los vapores son

explosivos. Nunca

le agregue combus-

tible a la máquina en

interiores o mientras

el motor está caliente

o en funcionamiento.

Apague los cigarril

los, cigarros, pipas

y otras fuentes de

combustión.

Mantenga sus manos

y pies alejados del

área de corte y de la

tolva.

Consulte la etiqueta

de advertencias

en la unidad.

Figura 1

Conozca las propiedades de la podadora

Control de cuchilla

Bobina

de arranque

Cuerda de

arranque

Manija superior

Colector de

recortes

Manija inferior

Llenado de aceite/Bayoneta

Llenado de

gasolina

Palanca para el ajuste de

la altura de corte

(en cada rueda)

Funciona-

miento de

la podadora

ADVERTENCIA:

Al operar una cortadora

trituradora puede ser

que objetos extraños

sean arrojados a los

ojos lo cual puede

dañarlos gravemente.

Utilice siempre

anteojos de seguridad

durante la operación

del equipo o mientras

lo ajusta o lo repara.

Asegúrese de que

ninguna persona

además del operador

está detenida cerca de

la podadora mientras

arranca el motor u

opera la podadora.

Nunca encienda un

motor en espacios

cerrados o en una zona

con poca ventilación.

El escape del motor

contiene monóxido

de carbono, un gas

inodoro y letal. Man

tenga las manos, los

pies, el cabello y la

ropa suelta alejados de

las partes móviles del

motor y de la podadora.

Encendido del motor

ADVERTENCIA: Asegúrese de

que ninguna persona además del

operador está detenida cerca de la

podadora mientras arranca el motor

u opera la podadora.Nunca encienda

un motor en espacios cerrados o en

una zona con poca ventilación. El

escape del motor contiene monóx

ido de carbono, un gas inodoro y

letal. Mantenga las manos, los pies,

el cabello y la ropa suelta alejados

de las partes móviles del motor y de

la podadora.

1. Oprima el cebador tres veces. Espere aproxi-

madamente dos segundos entre cada presión.

Vea la Figura 2. En climas con temperaturas de

alrededor de 55° F o menos, oprima el cebador

cinco veces. No cebe el motor caliente para

reiniciarlo luego de una detención breve.

2. Colóquese detrás de la podadora, apriete la

manija de control de la cuchilla y sosténgala

contra la manija superior. Ver la Figura 2.

3. Sostenga firmemente las dos manijas juntas, tome

la manija del arrancador de retroceso y tire de la

cuerda para sacarla con un movimiento rápido

y continuo. Vea la Figura 2. Mantenga firme la

manija del arrancador, deje que la cuerda regrese

lentamente al arrancador.Repita hasta que el

motor esté en marcha. Deje que la cuerda se

enrosque lentamente de regreso.

ADVERTENCIA: Espere a que la cuchilla

se haya detenido por completo antes de

hacer cualquier trabajo en la podadora

o retirar la tolva de recortes.

Detención del motor

1. Libere la manija de control de la cuchilla para

detener el motor y la cuchilla.

2. Desconecte el cable de la bujía y póngalo de

manera que haga masa contra el motor.

Uso de la podadora

ADVERTENCIA: Nunca opere su

unidad sin que el deflector trasero

o el mecanismo de la tolva para

recorte estén en su lugar.

ADVERTENCIA: Si golpea un objeto

extraño, detenga el motor. Retire

el cable de la bujía, inspeccione

la podadora para ver que no tenga

daños y repare el daño antes de

reiniciar y operar la podadora. La

vibración excesiva de la poda

dora durante la operación es una

indicación de daño. La unidad

debe inspeccionarse y repararse

lo antes posible.

Asegúrese que el césped está libre de piedras,

palos, cables u otros objetos que pudiesen dañar

la cortadora o el motor. Dichos objetos pueden

ser arrojados accidentalmente por la podadora en

cualquier dirección y provocar lesiones personales

graves al operador y a otras personas

1. Para obtener resultados óptimos no corte

césped húmedo.

2. Para un césped más sano, nunca corte más de

un tercio de la longitud total del césped.

Uso de la abonadora

Para abonar el césped con el mismo recorte, quite

la tolva para recortes. La puerta de descarga

posterior deberá estar cerrada.

1. Para un abono eficiente, no corte césped

húmedo.

2. El césped nuevo, grueso o húmedo podría

requerir un corte más estrecho. Ajuste la

velocidad de piso de acuerdo con la condición

del césped.

3. Si el césped ha crecido más de 4” no se re

comienda el abono. Use la tolva para recortes

para embolsar los recortes.

Uso de la tolva para recortes

Puede utilizar la bolsa de recolección de recortes

de césped para juntar dichos recortes mientras

opera la podadora.

1. Conecte la tolva para recortes siguiendo las

instrucciones de la página 7. Los recortes de

césped son recolectados en la bolsa de forma

automática a medida que pasa la podadora.

Opere la podadora hasta que la bolsa de

recolección esté llena.

2. Detenga el motor por completo soltando la

manija de control de la cuchilla. Compruebe

que la unidad se haya detenido por completo.

3. Para disponer de los recortes de césped

levante la puerta de descarga y tire de la bolsa

de recolección hacia arriba, apartándola de la

podadora.

Figure 2

Mantenimiento

de la podadora

ADVERTENCIA:

Detenga siempre el

motor, desconecte

la bujía y haga masa

contra el motor antes

de limpiar, lubricar o

de realizar todo tipo de

mantenimiento de la

máquina.

No recomendamos

el uso de una lim-

piadora a presión o

manguera de jardín

para limpiar su unidad.

Pueden producir daños

a los componentes

eléctricos, engranajes,

poleas, rodamientos o

al motor. El uso de agua

acortará la vida útil de

la máquina y reducirá su

facilidad de servicio.

Figura 3

Recomendaciones generales

1. Respete siempre las reglas de seguridad cuando realice

tareas de mantenimiento.

2. La garantía de esta podadora no cubre elementos que

han estado sujetos al mal uso o negligencia del operador.

Para recibir el reembolso total de la garantía, el operador

deberá dar mantenimiento a la podadora como se indica

en este manual.

3. El cambio de la velocidad controlada del motor invalidará

la garantía del motor.

4. Todos los ajustes deben ser verificados por lo menos una

vez en cada estación.

5. Revise periódicamente todos los sujetadores y com

pruebe que estén bien ajustados.

ADVERTENCIA: Detenga siempre

el motor, desconecte la bujía y

haga masa contra el motor antes

de limpiar, lubricar o de realizar

todo tipo de mantenimiento de la

máquina.

Lubricación

1. Lubrique con aceite ligero los puntos de pivote de

la manija de control de la cuchilla al menos una vez

cada estación. El control de la cuchilla debe funcionar

libremente en ambas direcciones. Ver la Figura 3.

2. Lubrique las ruedas por lo menos una vez por temporada

con aceite ligero o aceite para motor. Sin embargo, si las

ruedas se quitan por cualquier razón, debe lubricar la

superficie del perno del eje y la superficie interna de la

rueda con aceite ligero. Ver la Figura 3.

3. Lubrique el resorte de torsión y los puntos cruciales

del deflector del canal con aceite ligero una vez por

temporada para prevenir la oxidación. Ver la Figura 3.

4. Siga el manual adjunto del motor para las instrucciones y

el programa de lubricación.

Cuidado de la cubierta

Debe limpiar la parte inferior de la cubierta de la

podadora después de cada uso para prevenir la

acumulación de recortes de césped, hojas, tierra

u otros desechos.Siga los pasos que aparecen

debajo para realizar esta tarea.

1. Desconecte el cable de la bujía Drene la gasolina de la

podadora o coloque un trozo de plástico debajo del tapón

de llenado del combustible.

2. Incline la podadora de manera que quede apoyada sobre la

caja. Mantenga hacia arriba el lado donde se encuentra el

filtro de aire. Sostenga firmemente la podadora.

ADVERTENCIA: Nunca incline la

podadora más de 90 grados en

ninguna dirección y no deje la po-

dadora inclinada. Se puede filtrar

aceite dentro de la parte superior

del motor y causar problemas de

arranque.

3. Raspe y limpie la parte inferior de la cubierta mediante el

uso de una herramienta adecuada. No la rocíe con agua.

4. Vuelva a colocar la podadora sobre sus ruedas sobre el

suelo. Si puso un plástico debajo del tapón de llenado de

combustible asegúrese ahora de sacarlo.

Cuidados para el motor

A continuación se presenta una lista de tareas

de mantenimiento necesarias para el buen

funcionamiento de su podadora. Siga el

manual adjunto del motor para la lista detallada

y las instrucciones.

1. Verifique el nivel de aceite como se indica en el manual.

2. Limpie el filtro de aire cada 25 horas en condiciones

normales de uso. Limpie a intervalos de pocas horas

cuando haya mucho polvo. El bajo rendimiento del motor

y el ahogamiento normalmente son indicaciones de que el

filtro de aire necesita mantenimiento. Para dar servicio al

depurador de aire, consulte el manual del motor.

3. Limpie la bujía y restablezca la distancia disruptiva por lo

menos una vez por temporada. Se recomienda reemplazar

la bujía al inicio de cada temporada. Consulte el manual

del motor para conocer las especificaciones para el tipo de

bujía y para la distancia disruptiva.

4. Limpie el motor regularmente con un trapo o cepillo. Man

tenga limpio el sistema de enfriamiento (área del soplador)

para permitir la circulación apropiada de aire. Quite todo el

césped, polvo y residuos del área del silenciador.

Lubrique en

estos puntos

antes de armar.

Figura 5

Mantenimiento

de la podadora

ADVERTENCIA:

Cuando saque la

cuchilla de corte para

afilarla o reemplaz-

arla, protéjase las

manos usando un

par de guantes para

trabajo rudo o un trapo

grueso para sostener la

cuchilla.

Si la cuchilla está

desequilibrada

generará vibraciones

excesivas cuando gire

a altas velocidades.

Puede producir daños a

la podadora y se puede

romper causando así

lesiones personales.

Cuidado de la cuchilla

ADVERTENCIA: Cuando saque

la cuchilla de corte para afilarla

o reemplazarla, protéjase las

manos usando un par de

guantes para trabajo rudo o un

trapo grueso para sostener la

cuchilla.

Inspeccione periódicamente el adaptador de la

cuchilla en busca de rajaduras, especialmente

cuando golpee un objeto extraño. Realice los

reemplazos que resulten necesarios. Siga los pasos

que aparecen debajo para realizar el mantenimiento

de la cuchilla.

1. Desconecte el cable de la bujía. Voltee la podadora sobre

el costado y compruebe que el filtro de aire y el carburador

queden hacia arriba.

2. Saque el perno y el soporte de campana de la cuchilla que

sostienen la cuchilla y el adaptador de la misma al cigüeñal

del motor.Ver la Figura 4.

3. Saque la cuchilla y el adaptador del cigüeñal.

4. Se puede afilar la hoja con un afilador o con una rueda de

esmalte. No intente afilar la cuchilla mientras se encuentra

aún en la podadora.

5. Cuando afile la hoja, siga el ángulo original de la muela

como guía. Afile cada borde de corte por igual para

mantener el balance de la hoja.

6. Saque la cuchilla del adaptador para comprobar el balance.

7. Balancee la cuchilla sobre un destornillador para verificar.

Saque el metal del lado pesado hasta que quede bien

balanceada.

ADVERTENCIA: Si la cuchilla

está desequilibrada generará

vibraciones excesivas cuando

gire a altas velocidades. Puede

producir daños a la podadora y

se puede romper causando así

lesiones personales.

8. Lubrique el cigüeñal del motor y la superficie interna

del adaptador de la cuchilla con aceite ligero. Deslice el

adaptador de la cuchilla sobre el cigüeñal del motor.

9. Instale la cuchilla con el lado marcado “Bottom” (inferior) o

con el número de parte hacia el piso cuando la podadora

está en posición de operación. Asegúrese de que la cuchilla

quede alineada y asentada en las bridas del adaptador.

10.Coloque el soporte de campana en la cuchilla.

Compruebe que las muescas del soporte de campana de

la cuchilla estén alineadas con los orificios pequeños de la

cuchilla.

11. Vuelva a colocar el bulón hexagonal y ajústelo como cor

responde: 450 pulgadas libras como mínimo, 600 pulgadas

libras como máximo.

Para asegurar la operación segura de la podadora

revise periódicamente el perno de la cuchilla para

determinar si está bien ajustado.

Reemplazo de alerón trasero

1. Para retirar el alerón trasero, corte el extremo plano de la

varilla de cable que lo sujeta a la cubierta. Ver la Figura 5.

2. Una el nuevo alerón y la nueva varilla a la cubierta,

doblando los extremos de la nueva varilla para sujetar a la

cubierta.

Almacenamiento fuera de temporada

Se deben seguir estos pasos para la preparación de la podadora

para su almacenamiento.

1. Limpie y lubrique la podadora como se describe en las

instrucciones de lubricación.

2. No recomendamos el uso de una limpiadora a presión o

manguera de jardín para limpiar su unidad.

3. Consulte el manual del motor para conocer las instruc

ciones para el almacenamiento correcto del mismo

4. Cubra la cuchilla con grasa para chasis para impedir la

oxidación.

5. Almacene la unidad en una zona limpia y seca. No la

almacene cerca de materiales corrosivos como por

ejemplo fertilizantes.

Cuando almacene cualquier tipo de equipo

eléctrico en un galpón de depósito metálico o

con poca ventilación, tenga especial cuidado de

realizarle un tratamiento antioxidante al equipo.

Use aceite ligero o silicón para recubrir el equipo,

especialmente los cables y partes móviles de su

podadora antes de almacenarla.

Figura 4

Barra de

alambre

Si debe realizar

reparaciones más

importantes que las

enunciadas aquí,

comuníquese con

el distribuidor local

autorizado.

Solución de

problemas

CausaProblema Remedio

El motor no arranca

1. Manija de control de la cuchilla desen-

ganchada.

2. Se ha desconectado el cable de la bujía.

3. El tanque de combustible está vacío o el

combustible es viejo.

4. El motor no está cebado.

5. La bujía no funciona correctamente.

La línea del combustible está bloqueada.

7. Motor inundado.

1. Enganche la manija de control de la

cuchilla.

2. Conecte el cable a la bujía.

3. Llene el tanque con gasolina limpia y

fresca.

4. Cebe el motor tal como se explicó en

“Funcionamiento a podadora”

5. Límpiela, ajuste la distancia disruptiva o

cámbiela.

6. Limpie la línea del combustible.

7. Espere unos minutos para reencender,

no realice el cebado.

El motor funciona de

manera errática

1. Conecte y ajuste el cable de la bujía.

2. Limpie la línea del combustible; llene el

tanque con gasolina limpia y fresca.

3. Destape la ventilación.

4. Vacíe el tanque del combustible. Vuelva

a llenarlo con combustible limpio

5. Consulte el manual del motor.

6. Consulte el manual del motor.

1. El cable de la bujía está flojo.

2. La línea del combustible está tapada o el

mismo es viejo

3. La ventilación en la tapa de nafta está

obstruida.

4. Agua o suciedad en el sistema del

combustible.

5. El filtro de aire está sucio.

6. Es necesario ajustar el carburador.

El motor recalienta

1. Llene el cárter con aceite adecuado.

2. Retire la carcasa del soplador y limpie.

3. Consulte el manual del motor.

1. El nivel de aceite del motor es bajo.

2. Flujo de aire restringido.

3. El carburador no está ajustado correcta

mente.

Saltos ocasionales

a altas velocidades

1. Ajuste la distancia disruptiva a

0,030”.

2. Consulte el manual del motor.

1. La distancia disruptiva de la bujía es

muy poca.

2. Ajuste de la mezcla del carburador mal

ajustado

Funciona mal en

marcha lenta

1. Reajuste la separación a .030” o

reemplace la bujía.

2. Consulte el manual del motor.

3. Consulte el manual del motor.

1. Bujía atorada, fallada o separación

demasiado ancha.

2. Carburador ajustado incorrectamente.

3. El filtro de aire está sucio.

La podadora no

funciona como

abonadora

1. No corte el césped cuando está mojado,

espere hasta que sea más tarde para

cortarlo.

2. Pode una vez a una altura de corte

elevada, luego vuelva a realizar el

corte a la altura deseada o haga una

trayectoria de corte más estrecha.

3. Cambie o afile las hojas.

1. Césped húmedo.

2. Césped excesivamente alto.

3. La hoja de la cortadora está desafilada.

Corte desparejo

1. Coloque las cuatro ruedas en la

misma posición de altura.

2. Cambie o afile las hojas.

1. La posición de las ruedas no es

correcta.

2. La hoja de la cortadora está desafilada.

Demasiada vibración

1. Cuchilla floja o desequilibrada.

2. Cuchilla abollada.

1. Apriete la cuchilla y el adaptador.

Balancee la cuchilla.

2. Consulte al distribuidor autorizado

Etiquetas

seguridad

ADVERTENCIA:

NO retire las etiquetas

de seguridad de la

podadora.

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

�

��

Ruego con

patrón de barras

Rueda con

patrón cruzado

Lista de las

piezas

1 747-1161A

Manija de control de la cuchilla

2 749-1092A

Manija superior

3 747-04080

Marco de la tolva para recortes

4 749-0928A

Manija inferior

5 720-0279

Tuerca de mariposa

6 710-1205

Guía de cuerda

7 710-1174

Bulón del carro, 5/16-18 x 2

8 664-04007

Mecanismo de bolsas para recorte

9 720-0284

Perilla manual

10 736-0451

Saddle Washer

11 726-0240

Unión de cable

12 710-0703

Bulón del carro, 1/4-20

13 731-

04134A

Puerta posterior de descarga

14 750-04162

Espaciador

15 732-04089

Resorte de torsión LI

16 732-04090

Resorte de torsión LD

‡

Rueda trasera

18 731-04150

Deflector trasero

19 731-0981A

Capuchón † (No ilustrado)

20 787-01208

Cubierta - 21”

21 710-0286

AB Tornillo, 10-16 x .500”

22 782-5002B

Deflector delantero

23 748-0376C

Adaptador de cuchilla

24 742-0741

Cuchilla abonadora

25 710-1044

Perno hexagonal, 3/8-24 x 1.5

26 687-02077

Mecanismo de brazo eje -

LD (rueda 8”)

687-02077

Mecanismo de brazo eje -

LI (rueda 7”)

687-02076

Mecanismo de brazo eje -

LI (rueda 8”)

687-02076

Mecanismo de brazo eje -

LD (rueda 7”)

27 736-0524B

Soporte de campana de la cuchilla

28 15261C

Placa de ajuste delantero

29 720-0426

Perilla de ajuste de la palanca

30 732-0404

Mecanismo de resorte de la

palanca

31 738-0507B

Tornillo con reborde

‡

Rueda delantera

33 710-04371

Tornillo, 1/4-15 x 1.250

34 746-0957

Cable de control - 37.25”

746-1130

Cable de control - 40”

746-0554

Cable de control - 40.5”

746-1137

Cable de control - 53”

35 712-04064

Tuerca de seguridad de la brida,

1/4-20

36 731-04998

Guarda

37 732-0700

Cable de guarda

38 712-0397

Tuerca de mariposa, 1/4-20

39 747-04035

Barra de pivote de puerta trasera

40 732-04175

Palanca de resorte

41 687-02071

Montaje del brazo giratorio - LD

687-02070

Montaje del brazo giratorio - LI

42 710-1652

AB Tornillo

43 712-0431

Tuerca de seguridad de la brida,

3/8-16

44 714-0104

Pasador de horquilla

45 710-0654A

Tornillo Sems TT de 3/8-16 x 1,0”

46 687-02074

Mecanismo de ajuste de altura

-LD (rueda 8”)

687-02100

Mecanismo de ajuste de altura

-LD (rueda 7”)

687-02075

Mecanismo de ajuste de altura

-LI (rueda 8”)

687-

02099

Mecanismo de ajuste de altura

-LI (rueda 7”)

47 687-

02069

Mecanismo de fijación de

manija trasera - LI

687-

02068

Mecanismo de fijación de

manija trasera - LD

48 738-04136

Tornillo con reborde

† Si es parte del equipo

‡ Consulte la tabla de ruedas

Tipo No. de pieza Tread

Ruedas sin cojinete 734-1781, barra de

ranura

Barra

734-1987, 8 x 1.8 Barra

734-1988, 7 x 1.8 Barra

Ruedas con barra 734-2004A, núcleo

de Disco

Zag

734-2005A Zag

‡ Tabla de ruedas

Para realizar

un pedido con

partes de

repuesto,

contacte al

1-800-800-7310

o visite www.

mtdproducts.

com.

La garantía limitada que se extiende a continuación es otorgada por la

empresa MTD LLC y cubre mercaderías nuevas compradas y utilizadas en

los Estados Unidos, sus posesiones y territorios.

“MTD” garantiza este producto por defectos de materiales y de fabricación por

un período de dos (2) años a partir de la fecha de la compra original y reparará

o cambiará sin cargo cuando lo considere pertinente todas las piezas con de-

fectos de materiales o de fabricación. Esta garantía limitada sólo se aplicará si

el producto ha sido operado y mantenido de acuerdo con las instrucciones del

manual del operador que se proporcionan con el producto y no ha sido sujeto

a uso inapropiado, abuso, uso comercial, abandono, accidente, mantenimiento

incorrecto, alteración, vandalismo, robo, incendio, inundación o algún daño

debido a otro peligro o desastre natural. El daño resultante por la instalación

o el uso de piezas, accesorios o uniones no aprobados por MTD para su uso

con el(los) producto(s) incluido(s) en este manual anulará la garantía en lo

que respecta a esos daños.Se garantiza que las piezas con desgaste normal

están libres de defectos en los materiales o de fabricación por un período de

treinta (30) días a partir de la fecha de compra.

Las piezas o componentes sujetos a desgaste normal incluyen pero no

se limitan a: baterías, bandas, hojas, adaptadores para hojas, bolsas para

pasto, ruedas para la plataforma, asientos, zapatas anti-deslizantes, placas,

gomas de corte y neumáticos.

CÓMO SOLICITAR Y OBTENER SERVICIO TÉCNICO: El servicio

de la garantía está disponible, CON PRUEBA DE COMPRA A TRAVÉS

DEL DISTRIBUIDOR LOCAL AUTORIZADO PARA EL MANTENIMIENTO.

Para localizar al distribuidor en su área, busque en las páginas amaril-

las de su localidad o contacte a MTD LLC al Apartado Postal 361131,

Cleveland, Ohio 44136-0019, o llame al 1-800-800-TRIM (7310) o

1-330-220-4683 o entre a la página Web en www.mtdproducts.com.

Esta garantía limitada no lo cubrirá en los siguientes casos:

a. El motor y las piezas componentes presentes. Estos productos

tienen una garantía del fabricante por separado. Consulte los

términos y condiciones de la garantía aplicable del fabricante.

b. Las bombas para el corte de madera, las válvulas y los cilindros

tienen una garantía independiente de un año.

c. Los artículos necesarios para el mantenimiento de rutina como por

ejemplo lubricantes, filtros, afiladores de hojas, los ajustes de los

frenos, del embrague o de la plataforma y el deterioro normal del

acabado exterior debido al uso o exposición.

d. Servicio no realizado por el distribuidor autorizado para el

mantenimiento.

e. MTD no extiende ninguna garantía para los productos vendidos o

exportados fuera de los Estados Unidos de América, sus posesio-

nes y territorios, excepto para aquellos vendidos a través de los

canales autorizados de distribución de exportaciones de MTD.

f. Piezas de reemplazo que no son piezas genuinas de MTD.

g. Gastos de transporte y llamadas por servicios técnicos.

No se aplican garantías implícitas, incluidas las garantías

implícitas de comerciabilidad o de adecuación para un propósito

determinado, después del período de aplicación de la garantía

escrita expresa extendida más arriba para las piezas de acuerdo

con su identificación.Ninguna otra garantía expresa, oral o

escrita, excepto la mencionada anteriormente, extendida por

personas o personas jurídicas, incluidos los distribuidores o

los minoristas con respecto a los productos obligará a MTD.

Durante el plazo de la garantía el único recurso es la reparación

o reemplazo del producto como se indicó anteriormente.

Las disposiciones incluidas en esta garantía proveen el recurso

único y exclusivo que surge de las ventas. MTD no será respon-

sable por pérdidas o daños incidentales o directos, incluyendo

sin límites los gastos incurridos para los servicios de cuidado

del pasto de reemplazo o cambio, o los gastos de alquiler para

reemplazar de manera transitoria un producto bajo garantía.

Algunos estados no permiten la exclusión o limitación de los daños y

perjuicios incidentales o directos, o las limitaciones sobre la duración de las

garantías implícitas por lo que las exclusiones o limitaciones mencionadas

anteriormente pueden no serle de aplicación.

En ningún caso se obtendrá una compensación mayor al monto del precio

de compra del producto vendido. La alteración de las características

de seguridad del producto anulará esta garantía. Usted asume

el riesgo y la responsabilidad por las pérdidas, daños o lesiones que sufra

Usted y sus bienes y / o otras personas y sus bienes como consecuencia del

uso, del uso incorrecto o de la imposibilidad de uso de este producto.

Esta garantía limitada alcanza solamente al comprador original, al arrenda-

tario original o a la persona que recibió el producto de regalo.

CÓMO SE RELACIONA LA LEGISLACIÓN ESTATAL CON ESTA

GARANTÍA: Esta garantía limitada le otorga derechos legales específicos y

puede también contar con otros derechos que varían de un estado a otro.

IMPORTANTE: El propietario debe presentar prueba de compra original

para obtener la cobertura de la garantía.

MTD LLC, P.O. BOX 361131 CLEVELAND, OHIO 44136-0019; Tel: 1-800-800-7310, 1-330-220-4683

GARANTÍA LIMITADA DEL FABRICANTE PARA:

MTD 11A-414E729 21" Rotary Mower

Product's Documents

OPERATOR’S MANUAL

Specifications

MTD 11A-414E729 Questions and Answers
