Hoover HVG74WC5B User Manual

17 CZ

CANDY HOOVER GROUP S.R.L. • Via Comolli 16 • 20861 Brugherio (MB) Italy

HOBS

USER INSTRUCTIONS

TABLES DE CUISSON

NOTICE D’EMPLOI

PIANI COTTURA

ISTRUZIONI PER L’USO

KOOKPLAATS

MANUAL DE UTILIZARE

VARNÉ DESKY

POKYNY PRO UŽIVATELE

VARNÉ DOSKY

NÁVOD NA POUŽITIE

02 GB

SAFETY INSTURUCTIONS

We recommend you keep the instructions for

installation and use for later reference, and before

installing the hob, note its serial number in case

you need to get help from the after sales service.

WARNING: the appliance and its accessible parts

become hot during use. Care should be taken to

avoid touching heating elements. Children under 8

years of age must be kept away from the appliance

unless they are continuously supervised.

WARNING: use only hob guards designed by the

Manufacturer of the cooking appliance or

indicated by the Manufacturer of the appliance in

the instructions for use as suitable or hob guards

incorporated in the appliance. The use of

inappropriate guards can cause accidents.

WARNING: unattended cooking on a hob with fat

or oil can be dangerous and may result in fire.

NEVER try to extinguish a fire with water, but

switch off the appliance and then cover flame e.g.

with a lid or a fire blanket.

WARNING: danger of fire: do not store items on

the cooking surfaces.

WARNING: if the surface is cracked, do not touch

the glass and switch off the appliance to avoid the

possibility of electric shock.

This appliance can be used by children aged from

8 years and above and people with reduced

physical, sensory or mental capabilities or lack of

experience and knowledge if they have been

given supervision or instruction concerning use of

the appliance in a safe way and understand the

hazards involved. Children should be supervised

to ensure that they do not play with the appliance.

Cleaning and user maintenance shall not be

made by children without supervision.

CAUTION: the cooking process must be

supervised. A short term cooking process has to

be supervised continuously.

It is strongly recommended to keep children away

from the cooking zones while they are in operation

or when they are switched off, so long as the

residual heat indicator is on, in order to prevent

the risks of serious burns.

This appliance is not intended to be operated by

means of an external timer or separate remote

control system.

If present do not to stare into halogen lamp hob

elements.

Connect a plug to the supply cable that is able to

bear the voltage, current and load indicated on the

tag and having the earth contact. The socket must

be suitable for the load indicated on the tag and

must be having the earth contact connected and

in operation. The earth conductor is yellow-green

in color. This operation should be carried out by a

suitably qualified professional. In case of

incompatibility between the socket and the

appliance plug, ask a qualified electrician to

substitute the socket with another suitable type.

The plug and the socket must be conformed to

the current norms of the installation country.

Connection to the power source can also be

made by placing an omnipolar breaker between

the appliance and the power source that can bear

the maximum connected load and that is in line

with current legislation.

The yellow-green earth cable should not be

interrupted by the breaker. The socket or

omnipolar breaker used for the connection

should be easily accessible when the appliance is

installed.

The disconnection may be achieved by having

the plug accessible or by incorporating a switch in

the fixed wiring in accordance with the wiring

rules.

If the supply cord is damaged, it must be replaced

by Manufacturer, its service agent or similarly

qualified people in order to avoid a hazard. The

earth conductor (yellow-green) must be longer

than 10 mm on the terminal block side. The

internal conductors section should be appropriate

to the power absorbed by the hob (indicated on

the tag). The type of power cable must be H05

V2V2-F for 60-75cm hobs (L1 & L2 layouts) and

H05 GG-F for 75cm (L3 layout) hobs.

Do not put metallic objects such as knives, forks,

spoons or lids on the hob. They could heat up.

Aluminum foil and plastic pans must not be

placed on heating zones.

After every use, some cleaning of the hob is

necessary to prevent the build-up of dirt and

grease. If left, this is recooked when the hob is

used and burns giving off smoke and unpleasant

smells, not to mention the risks of fire propagation.

Never use a steam or high pressure spray to

clean the appliance.

Do not touch the heat zones during operation or

for a while after use.

Never cook food directly on the glass ceramic

hob.

Always use the appropriate cookware.Always

place the pan in the center of the unit that you are

cooking on.

Do not place anything on control panel.

Do not use the hob as a working surface.

Do not use the surface as a cutting board.

Do not store heavy items above the hob. If they

drop onto the hob, they may cause damage.

Do not use the hob for storage of any items.

Do not slide cookware across the hob.

No additional operation/setting is required in order

to operate the appliance at the rated frequencies.

In case of hotplate glass breakage:

Shut immediately off all burners and electrical

heating element and isolate the appliance from

the power supply.

Do not touch the appliance surface.

Do not use the appliance.

03 GB

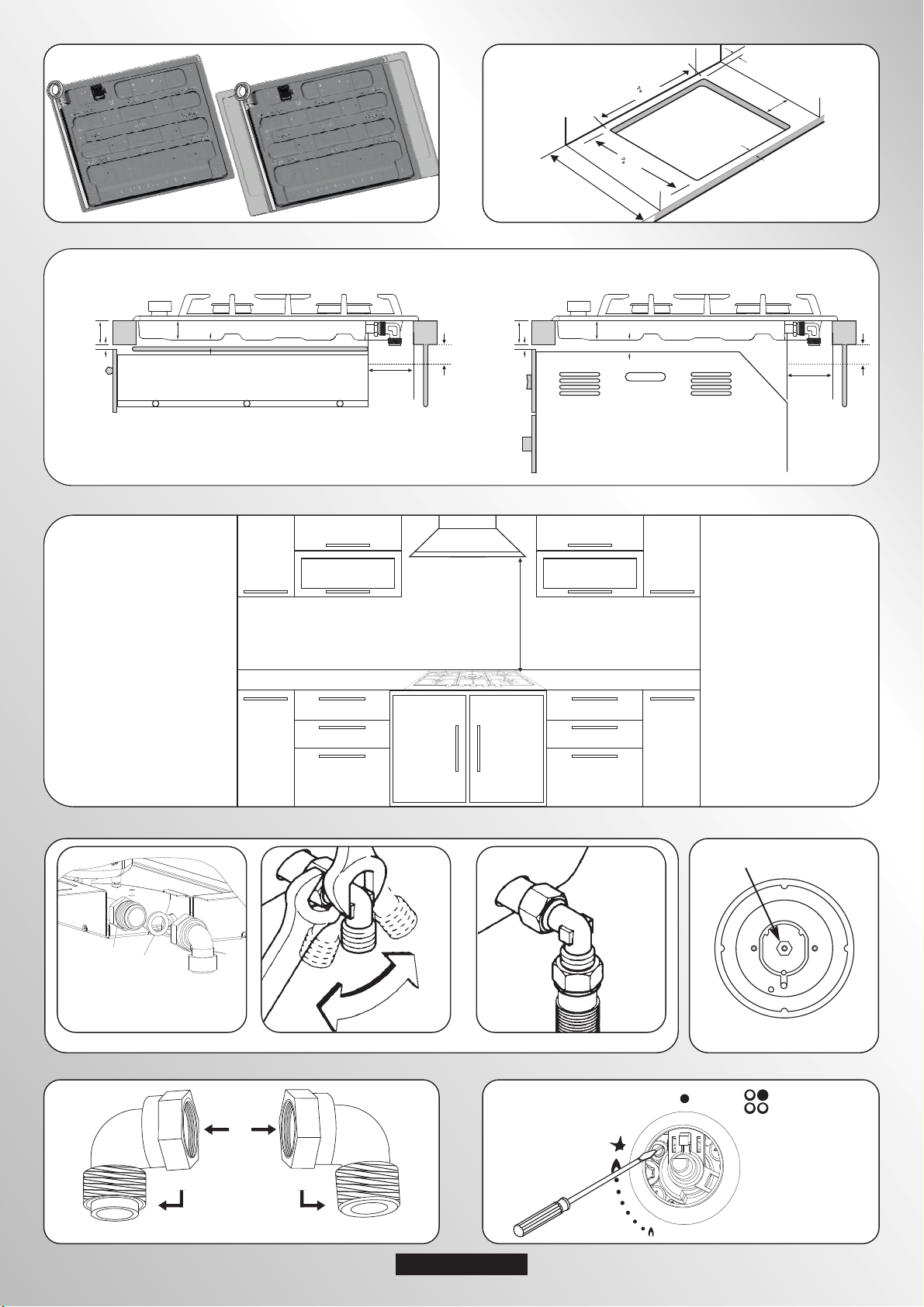

The hob may be installed in any worktop which is heat resistant to a

temperature of 100°C, and has a thickness of 25-45 mm. The

dimensions of the insert to be cut out of the worktop are in shown in

Figure 2.

When there is an accessible space between the built-in hob and the

cavity below, a dividing wall made of insulating material should be

inserted (wood or a similar material) (Figure 2).

If the Hob is fitted next to a cabinet on either side, the distance between

the Hob and the cabinet must be at least 17 cm (60cm) or 25 cm

(75cm) (see Figure 2); while the distance between the hob and the rear

wall must be at least .70 mm

The distance between the hob and any other unit or appliance above it

(e.g.An extractor hood) must be no less than 70 cm .(Figure 4)

Metal objects in the drawer may reach high temperatures due to

air recirculation. It is therefore recommended to use an

intermediate wood panel.

Important - The diagram in figure 1 shows how the sealant should

be applied.

The Hob unit is fitted by attaching the Fixing Clamps supplied, using

the holes at the base of the unit.

When a 60 cm hob or a 75 cm hob is fitted over a built in oven, the latter

must be fan cooled.

1.1 BUILDING IN

1.2. SUITABLE LOCATION

This appliance must be installed in accordance with the regulations in

force and only used in a well ventilated space. Read the instructions

before installing or using this appliance.

A gas-powered cooking appliance produces heat and humidity in the

area in which it is installed. For this reason you should ensure good

ventilation either by keeping all natural air passages open or by

installing an extractor hood with an exhaust flue. Intensive and

prolonged use of the appliance may require extra ventilation, such as

the opening of a window or an increase in speed of the electric fan, if

you have one.

If a hood can not be installed, an electric fan should be fitted to an

outside wall or window to ensure that there is adequate ventilation.

The electric fan should be able to carry out a complete change of air in

the kitchen 3-5 times every hour. The installer should follow the

relevant national standards.

2. ELECTRICAL CONNECTION (FOR U.K. ONLY)

Warning - this appliance must be earthed

This appliance is designed for domestic use only. Connection to the main

supply must be made by a competant electrician, ensuring that all current

regulations concerning such installations are observed.

The appliance must only be connected to a suitably rated spur point, a

3 pin 13 amp plug/socket is not suitable.A double pole switch must be

provided and the circuit must have appropriate fuse protection.

Further details of the power requirement of the individual product will

be found in the users’ instruction and on the appliance rating plate. In

the case of built-in product you are advised, should you wish to use a

longer cable than the one supplied, that a suitably rated heat resistant

type must be used.

The wiring must be connected to the mains supply as follows:

CONNECT TO SPUR TERMINAL

Green & Yellow Wire Earth Connection

Blue Wire Neutral Connection

Brown Wire Live Connection

Note: We do not advocate the use of earth leakage devices with

electric cooking appliances installed to spur points because of the

«nuisance tripping» which may occur. You are again reminded that the

appliance must be correctly earthed, the manufacturer declines any

responsibility for any event occurring as a result of incorrect electrical

installation.

2.1. ELECTRICAL CONNECTION

Check the data on the rating plate, located on the outside of the unit, to

ensure that the supply and input voltage are suitable.

Before connection, check the earthing system.

By Law, this appliance must be earthed. If this regulation is not complied

with, the Manufacturer will not be responsible for any damage caused to

persons or property. If a plug is not already attached, fit a plug

appropriate to the load indicated on the rating plate. The earth wire is

coloured yellow/green. The plug should always be accessible.

Where the Hob is connected direct to the electricity supply, a circuit

breaker must be fitted.

If the power supply cord is damaged this is to be replaced by a qualified

engineer so as to prevent any potential risk.

The earth wire ( green and yellow coloured ) must be at least 10 mm

longer than the live and neutral wires.

The section of the cable used must be of the correct size in relation to

the absorbed power of the hob.

Please check rating plate for the power details and ensure that the

power supply cord is of the type 3x0.75 mm² H05 V2V2-F for 60-75cm

hobs (L1 & L2 layouts) and H05 GG-F for 75cm (L3 layout) hobs.

LIVE

EARTH

NEUTRAL

Power Cable

Brown Wire

Green/Yellow Wire

Blue Wire

Mains Supply

If an appliance is not fitted with a supply cord and a plug, or with other

means for disconnection from the supply mains having a contact

separation in all poles that provide full disconnection under overvoltage

category III conditions, the instructions shall state that means for

disconnection must be incorporated in the fixed wiring in accordance with

the wiring rules.

1. INSTRUCTIONS FOR THE INSTALLER

INSTALLING A DOMESTIC APPLIANCE CAN BE A COMPLICATED OPERATION WHICH IF NOT CARRIED OUT CORRECTLY, CAN SERIOUSLY

AFFECT CONSUMER SAFETY. IT IS FOR THIS REASON THAT THE TASK SHOULD BE UNDERTAKEN BY A PROFESSIONALLY QUALIFIED

PERSON WHO WILL CARRY IT OUT IN ACCORDANCE WITH THE TECHNICAL REGULATIONS IN FORCE. IN THE EVENT THAT THIS ADVICE IS

IGNOREDAND THE INSTALLATION IS CARRIED OUT BYAN UNQUALIFIED PERSON, THE MANUFACTURER DECLINES ALLRESPONSIBILITY

FORANY TECHNICALFAILURE OFTHE PRODUCT WHETHER OR NOT IT RESULTS IN DAMAGE TO GOODS OR INJURYTO INDIVIDUALS.

These instructions are for qualified personnel, installation of

equipment must be in line with the relevant national standard. (For

U.K. only: by law the gas installation\commissioning must be

carried out by a "Gas Safe" installer)

All work must be carried out with the electricity supply disconnected.

The rating plate on the hob shows the type of gas with which it is

designed to be used. Connection to the mains gas supply or gas

cylinder should be carried out after having checked that it is regulated

for the type of gas with which it will be supplied. If it is not correctly

regulated see the instructions in the following paragraphs to change

gas setting.

For liquid gas (cylinder gas) use pressure regulators which comply

with the relevant national standards.

Use only pipes,washers and sealing washers which comply with the

relevant national standards.

For some models a conic link is furnished to outfit for the installation in

the countries where this type of link is obligatory; in picture 8 it is

pointed out how to recognize the different types of links (CY =

cylindrical, CO = conic). In every case the cylindrical part of the link

has to be connected to the hob.

When connecting the hob to the gas supply via use offlexible hoses

please ensure that the maximum distance covered by the hose does

not exceed 2 metres.

The flexible tube shall be fitted in such a way that it cannot come into

contact with a moveable part of the housing unit (e.g. a drawer) and does

not pass through any space where it may become crushed/ kinked or

damaged in any way.

To prevent any potential damage to the hob please carry out the

installation following this sequence (picture 6):

1)As illustrated, assemble parts in sequence:

A: 1/2 MaleAdaptor Cylindirical

B: 1/2 Seal

C: 1/2 Female GasAdaptor Conical-Cylindirical or

Cylindirical-Cylindirical

2)Tighten the joints with the spanner, remembering to twist the

pipes into position.

3)Attach fitting C to mains gas supply using rigid copper pipe or

flexible steel pipe.

2.2. GAS CONNECTION

04 GB

2.3. ADAPTING THE HOB TO DIFFERENT

TYPES OF GAS

To adapt the Hob for use with different types of gas, carry out the

following instructions:

•Remove the grids and burners

•Insert on hexagonal spanner (7 mm) into the burner support

(Figure7)

•Unscrew the injector and replace it with one suitable for the gas to be

used (see gas type table)

2.4. REGULATING THE MINIMUM FLAME

After lighting the burners, turn the control knob to the minimum setting

and then remove the knob (this can easily be removed by applying

gentle pressure).

Using a small «Terminal» type screwdriver the regulating screw can

be adjusted as in Turning the screw clockwise reduces theFigure 9.

gas flow, whilst turning it anticlockwise increases the flow – Use this

adjustment to obtain a flame of approximately 3 to 4 mm in length and

then replace the control knob.

When the gas supply available is LPG - the screw to set the idle flame

must be turned (clockwise) to the end stop.

When you have carried out the new gas regulation, replace the old gas

rating plate on your appliance with one (supplied with hob) suitable for

the type of gas for which it has been regulated.

3. USE OF HOB - USER INSTRUCTIONS

This appliance must only be used for the purpose for which it is

intended, domestic cooking, and any other use will be considered

improper and could therefore be dangerous. The Manufacturer will

not be responsible for any damage or loss resulting from improper

use.

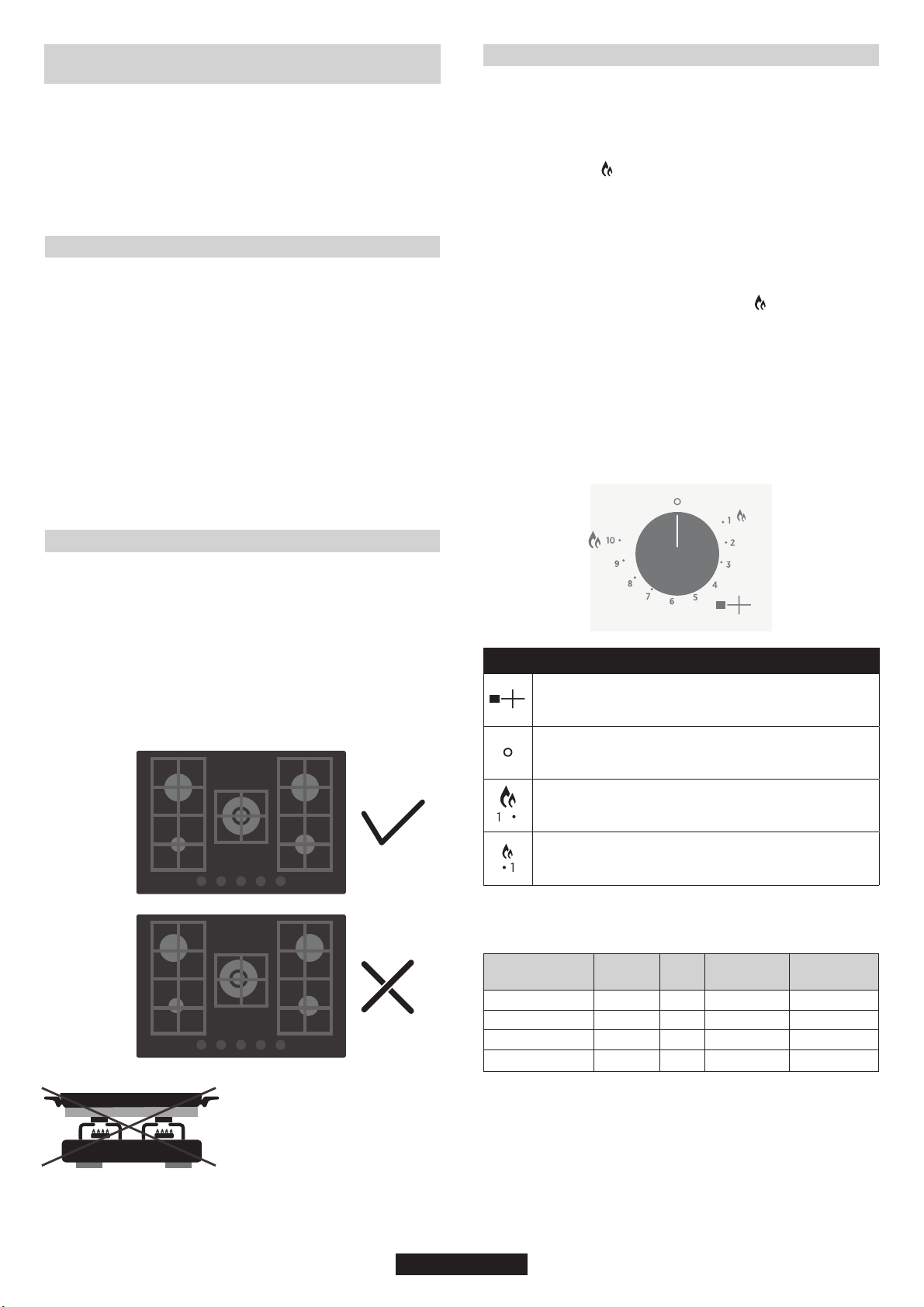

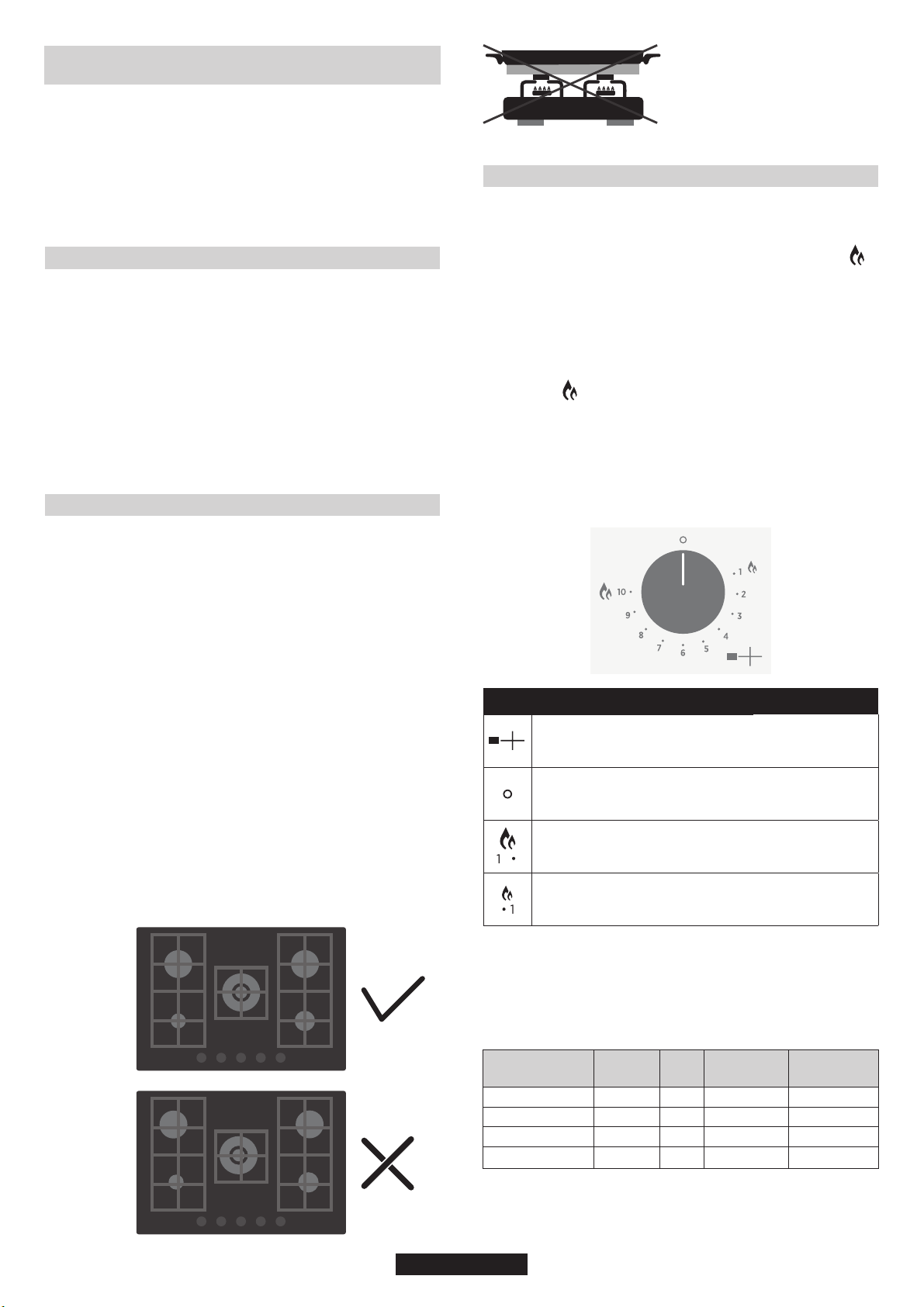

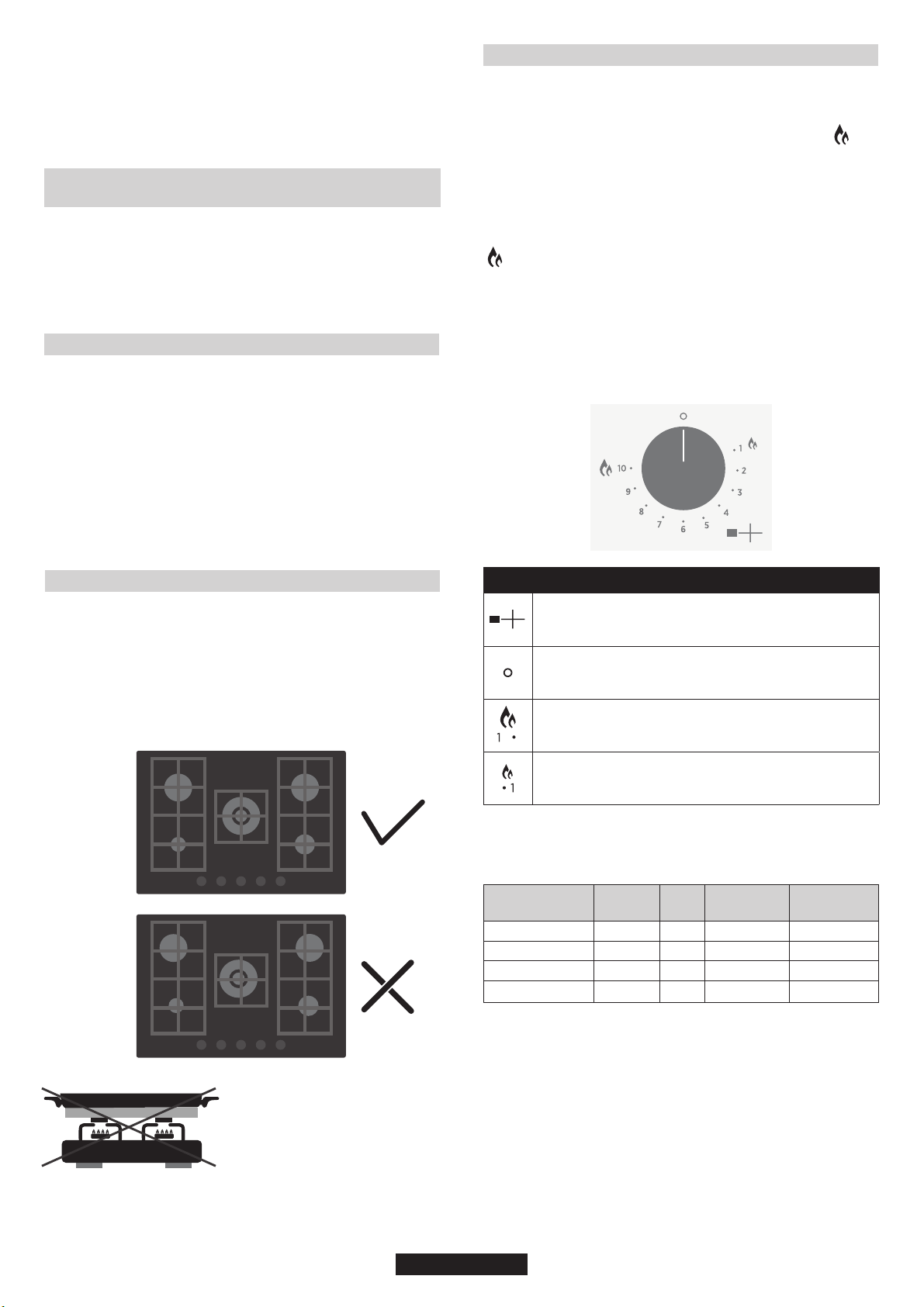

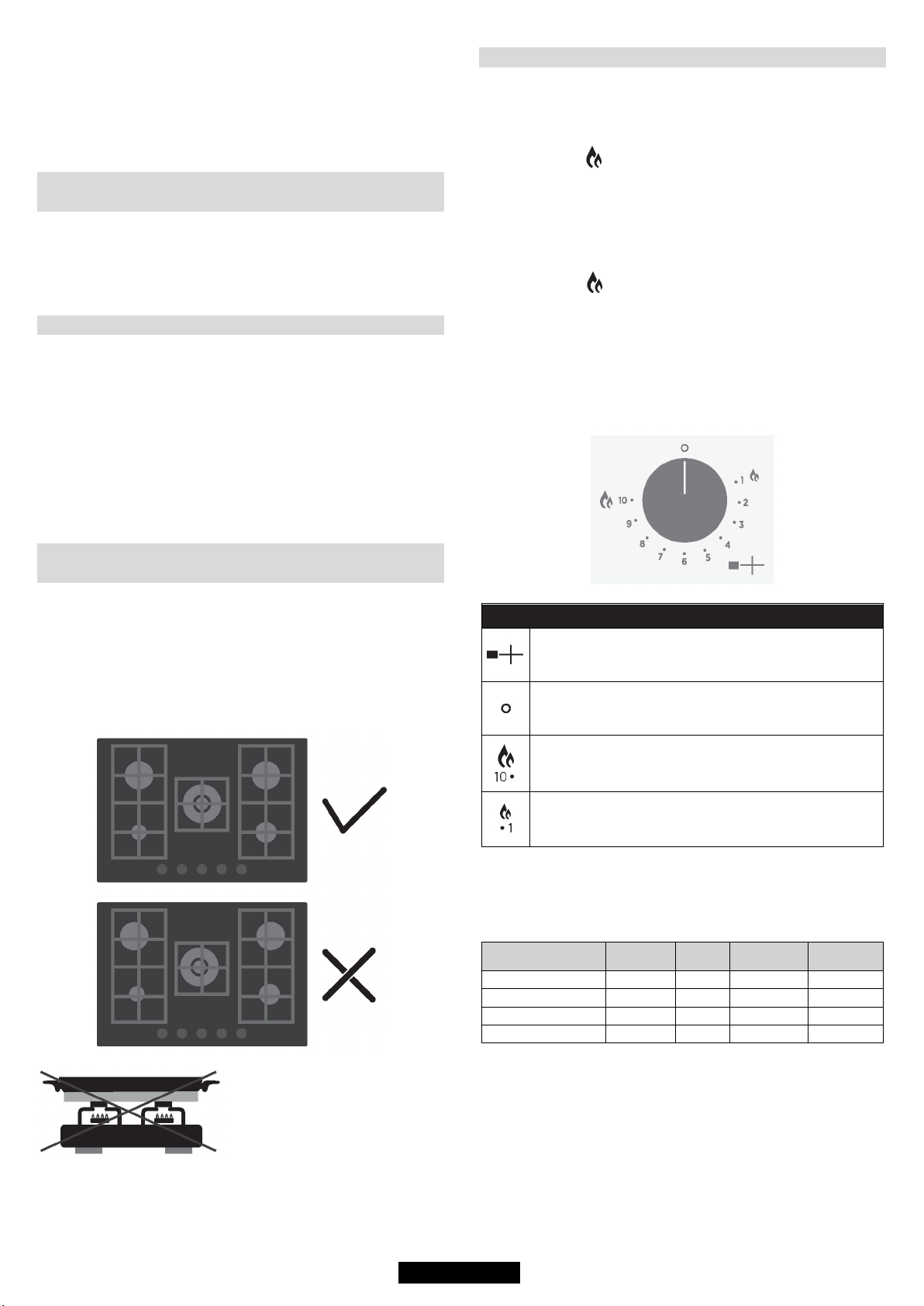

Before using burner, be sure, grid perimeters center the burner as

below figure.

If you are using Cast Iron Grids; underneath the grid, position of it is

stated. Be sure for the exact grid is used in correct position.

Table A

Burner Type

Ø pan/pot

(cm)

AUX

10 - 18

12 - 22

16 - 26

Auxiliary

Semi Rapid

Rapid

Power

(kW)

1,00

1,75

2,70

G20 20 mbar

(methane)

95 l/h

167 l/h

257 l/h

G30 28-30 mbar

(LPG)

73 g/h

127 g/h

196 g/h

The gas burner should be regulated so that the flame does not overlap

the base of the pan. Vessels with a concave or convex base should not

be used.

WARNING: If a flame is accidentally extinguished, turn the knob

to the off position and do not attempt to re-ignite if for at least 1

minute.

If over the years the gas taps become stiff to turn it is necessary to

lubricate them.

Such operation must be carried out only by qualified Service

Engineers.

IMPORTANT: carry out a final check for leaks on the pipe

connections using a soapy solution. NEVER USE A FLAME.

Also, make sure that the flexible pipe cannot come into contact

with a moving part of the cabinet (eg.adrawer) and that it is not

situated where it could be damaged.

Warning: If gas can be smelt in the vicinity of this appliance turn off

the gas supply to the appliance and call the engineer directly. Do not

search for a leak with a naked flame.

3.1. USING THE GAS BURNER

DC 4,5 kW Mono

16 - 26

4, 05

429 l/h

327 g/h

GENERALADVISE

For best results, use cooking vessels with a flat surface. The size of

the surface should match the gas burner side as follows.TableA.

• To heat one pan, never use two

different burners at the same time.

• Never use Griddle, Teppanyaki,

Fish Kettle, and similar cookware

if the hob has a glass surface.

Prior to switching on the gas hob ensure that the burner caps are

correctly placed within their position. This hob is fitted with electronic

ignition to ignite the burner.

To ignite the burners carry out the following:

• Push in and turn anticlockwise to the larger flame symbol or in

position and keep pushed 5 seconds after ignition. The ignition10

system will continue to generate sparks as long as the control knob is

being pressed.

Warning: If there is no electricity on appliance to ignite the burner a

match or a lighter should be used carrying out the out the following:

• Place a lighted match or lighter close to the burner

• Push in and turn the knob anticlockwise to the larger flame symbol

or in position and keep pushed 5 seconds after ignition Warning:10

In any case if after 5 seconds the burner has not lit, stop operating the

device and wait at least 1 min before attempting a further ignition of the

burner.

KNOBS CONTROL

Each knob controls each burner as showed in the serigraphy. The

knobs have steps from highest flame to lowest flame.10 Never try to

switch from 0 to 1 (clockwise)

Indicators

Burner controlled by control knob

Switched-off burner

Highest power setting and electric ignition

Lowest power setting

05 GB

Table 1

This appliance is labelled in accordance with

European Directive 2012/19/EU regarding electric

and electronic appliances (WEEE). The WEEE

contain both polluting substances (that can have a

negative effect on the environment) and base

elements (that can be reused). It is important that the

WEEE undergo specific treatments to correctly

remove and dispose of the pollutants and recover all

the materials. Individuals can play an important role in ensuring that

the WEEE do not become an environmental problem; it is essential to

follow a few basic rules:

- The WEEE should not be treated as domestic waste;

- The WEEE should be taken to dedicated collection areas managed

by the town council or a registered company.

In many countries, domestic collections may be available for large

WEEEs. When you buy a new appliance, the old one can be returned

to the vendor who must accept it free of charge as a one-off, as long as

the appliance is of an equivalent type and has the same functions as

the purchased appliance.

6. PROTECTION OF THE ENVIRONMENT

5. AFTERCARE

Before calling out a Service Engineer please check the following:

• that the plug is correctly inserted and fused;

• that the gas supply is not faulty.

If the fault cannot be detected:

Switch off the appliance and call the After Service Centre. DO NOT

TAMPER WITH THE APPLIANCE.

SAVINGAND RESPECTING THE ENVIRONMENT

Where possible use lid to cover the pan. Regulate the flame to not

overlap the diameter of the pan.

The appliance complies with European Directive 2009/142/EC (GAD)

and starting from 21/04/2018 with Gas Appliances Regulation

2016/426 (GAR).

By placing the mark on the product, we are confirming

compliance to all relevant European safety, health and environmental

requirements which are applicable in legislation for this product.

7. DECLARATION OF COMPLIANCE

This appliance has been designed for non-professional, i.e. domestic, use.

4. MAINTENANCE AND CLEANING

Before cleaning the hob, ensure the appliance has cooled down.

Remove the plug from the socket or (if connected directly) switch off

the electricity supply.

Cleaning and user maintenance shall not be made by children without

supervision

Never use abrasives, corrosive detergents, bleaching agents or

acids. Avoid any acid or alkaline substances (lemon, juice, vinegar

etc.) on the enamelled, varnished or stainless steel sections.

When cleaning the enamelled, varnished or chrome sections, use

warm soapy water or a non caustic detergent. For stainless steel use

an appropriate cleaning solution.

The burners can be cleaned with soapy water. To restore their original

shine, use a household stainless steel cleaner. After cleaning, dry the

burners and replace.

It is important the Burners are replaced correctly.

Chromed grids and burners

Chromed grids and burners have a tendency to discolour with use.

This does not jeopardize the functionality of the hob.

Our After Sales Service Centre can provide spare parts if required.

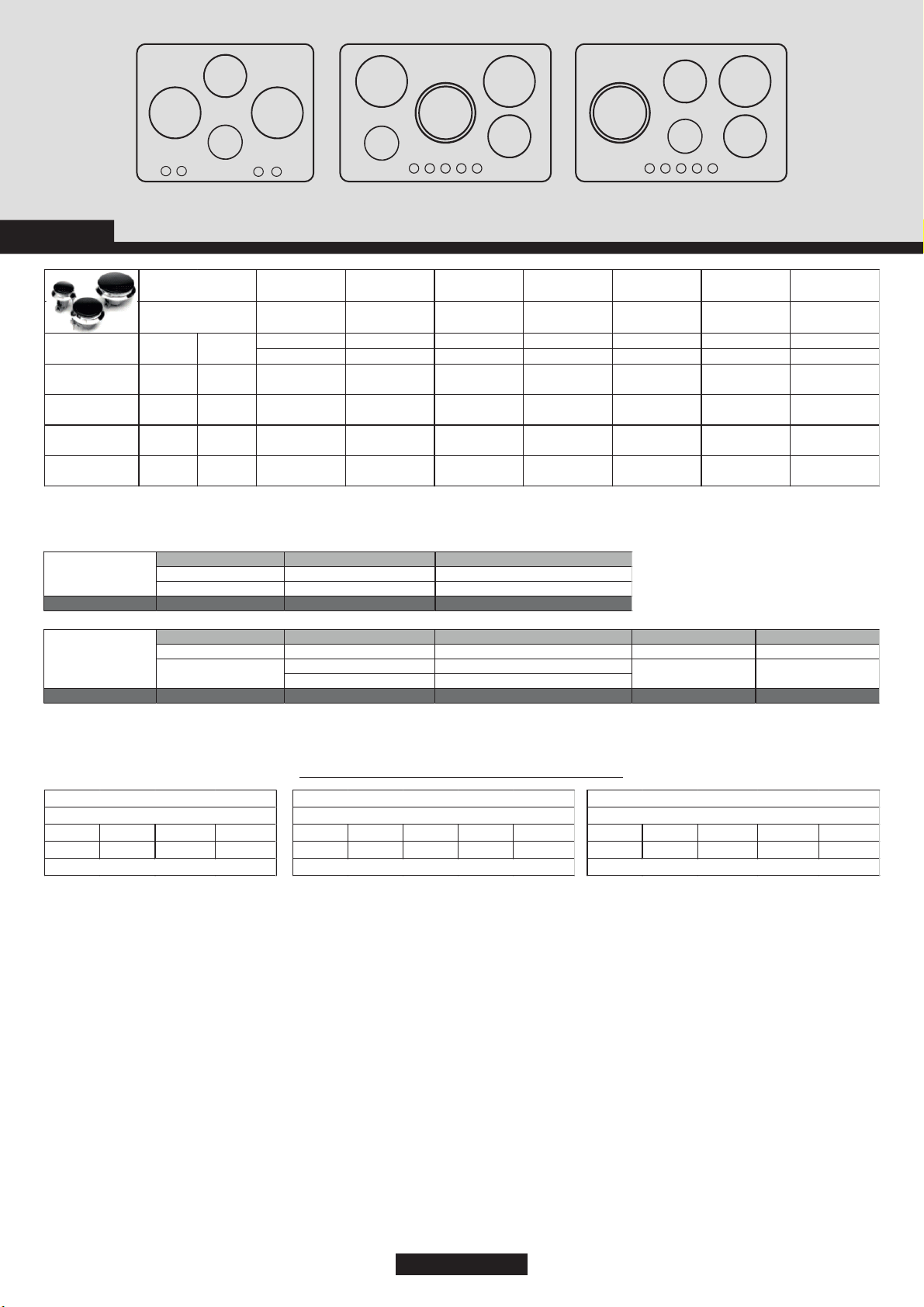

Burner Plate 4Gas - L1 - Diamo nd 5Gas - L2 - CENTRAL WOK 5Gas - L3 - 4+1

Burner AUX/SR/2R AUX/SR/2R/DC AUX/2SR/R/DC

Type PVUH60MF PVUH75MF PVUH75MF

FFD YES YES YES

AUX 1kW 1 1 1

SR 1.75 kW 1 1 2

R2,7kW 2 2 1

DC 4,5 kW Mono - 1 1

Nominal Heat Input

8,15 kW 12,65 kW 11,70 kW

G20/20 mb ar 776 l/h 1205 l/h 1115 l/h

G30/28-30 mbar 592 g/h 919 g/h 850 g/h

Installation Class 3 3 3

Voltage V/Frequency Hz 220-240V 50/60Hz 220-240V 50/60Hz 220-240V 50/60Hz

Electrical Input Power 1 1 1

Electric Ignition YES YES YES

Product Dimension 595x505x42 745x505x42 745x505x42

06 FR

Nous vous recommandons de conserver les

instructions d'installation et d'utilisation pour

pouvoir les consulter ultérieurement. Avant

d'installer la table de cuisson, notez son numéro de

série, au cas où vous auriez besoin de l'aide du

service après-vente.

AVERTISSEMENT : l'appareil et ses parties

accessibles chauffent pendant l'utilisation. Évitez

de toucher les éléments chauffants. Les enfants de

moins de 8 ans doivent être tenus hors de portée de

l'appareil, sauf s'ils sont surveillés en permanence.

AVERTISSEMENT : n'utilisez qu'un dispositif de

protection de votre table de cuisson conçu par le

fabricant de votre appareil ou indiqué, dans le

manuel d'utilisation, comme étant compatible, ou

bien le dispositif de protection fourni avec l'appareil.

L'utilisation d'un dispositif de protection non

approprié peut causer des accidents.

AVERTISSEMENT : l'utilisation de la table de cuisson

sans surveillance avec manipulation de graisse ou

d'huile peut être dangereux et provoquer un incendie.

N'essayez JAMAIS d'éteindre un feu avec de l'eau,

mais éteignez l'appareil, puis couvrez la flamme avec

un couvercle ou une couverture anti-feu, par exemple.

AVERTISSEMENT, risque d'incendie : ne stockez

pas d'éléments sur les surfaces de cuisson.

AVERTISSEMENT : si la surface est fissurée, ne

touchez pas le verre de la table et éteignez l'appareil

pour éviter tout risque d'électrocution.

Cet appareil peut être utilisé par des enfants âgés de

8 ans et plus, par des personnes dont les capacités

physiques, sensorielles ou mentales sont réduites

ou par des personnes dénuées d'expérience et de

connaissances, mais qui ont été informées sur la

manière d'utiliser l'appareil en toute sécurité, si elles

comprennent les risques impliqués. Surveillez les

enfants afin qu'ils ne jouent pas avec l'appareil.

L'entretien et le nettoyage ne doivent pas être

effectués par des enfants sans surveillance.

ATTENTION : la cuisson demande d'être surveillée.

Les cuissons de courte durée doivent être surveillées

en permanence.

Il est chaudement recommandé d'éloigner les

enfants de la zone de cuisson lorsqu'elle fonctionne

ou même quand elle est éteinte, mais que

l'indicateur de chaleur résiduelle est encore visible,

afin d'éviter tout risque de brûlures graves.

Cet appareil n'est pas conçu pour être actionné par

un temporisateur externe ou un système séparé de

commande à distance.

Si votre table de cuisson est dotée d'éléments

halogènes, n'en fixez pas la lumière.

Brancher le câble d'alimentation sur une prise de

courant qui supporte le voltage (le courant et la

charge sont indiqués sur l'étiquette) et vérifier la

présence d'une mise à la terre. La prise

d'alimentation doit supporter la charge indiquée sur

l'étiquette et être dotée d'une mise à la terre en état

de fonctionnement. Le câble conducteur de mise à

la terre est jaune et vert. Cette opération doit être

exécutée par du personnel qualifié. En cas

d'incompatibilité entre la prise d'alimentation et la

fiche du câble de l'appareil, demander à un

électricien professionnel de remplacer la prise

d'alimentation par un dispositif compatible. La fiche

du câble d'alimentation et la prise d'alimentation

doivent être conformes aux normes en vigueur

dans le pays d'installation.

Il est possible de brancher l'appareil à la prise

d'alimentation en installant un disjoncteur multipolaire

CONSIGNES DE SÉCURITÉ

qui supporte la charge électrique maximale,

conformément aux lois en vigueur, entre l'appareil et

la prise d'alimentation.

Le conducteur jaune et vert de mise à la terre ne doit

pas être bloqué par le disjoncteur. La prise

d'alimentation ou le disjoncteur multipolaire utilisé

pour le branchement doit rester à tout moment

accessible lors de l'installation de l'appareil.

Le débranchement doit se faire en accédant à la

prise d'alimentation ou en prévoyant un interrupteur

sur le circuit électrique fixe, conforme aux normes

électriques.

Si le câble d'alimentation est endommagé, il doit

être remplacé par le fabricant, son agent d'entretien

ou des personnes dotées du même type de

qualification, afin d'éviter tout risque. Le conducteur

de mise à la terre (jaune et vert) doit être plus long

de 10 mm du côté de la plaque à bornes. Le

diamètre interne du câble conducteur doit être

proportionné à la puissance absorbée par la table

de cuisson (indiquée sur l'étiquette). H05 V2V2-F

pour les tables de cuisson de 60-75 cm

(dispositions L1 et L2) et H05 GG-F pour les tables

de cuisson de 75 cm (disposition L3).

Ne déposez jamais d'objets en métal, tels que des

couteaux, fourchettes, cuillers ou couvercles sur la

table de cuisson. Ils pourraient devenir brûlants.

Ne posez jamais de papier aluminium ou de

récipients en plastique sur les zones chauffantes.

Après chaque utilisation, il convient de nettoyer la

table de cuisson, afin d'éviter l'accumulation de

saleté et de graisse. Dans le cas contraire, les

résidus risquent de brûler lors de la prochaine

utilisation de la table de cuisson, causant fumées et

odeurs déplaisantes, pour ne pas mentionner les

risques d'incendie.

N'utilisez jamais de vaporisateur, ni de jet à haute

pression pour nettoyer l'appareil.

Ne touchez pas les zones chauffantes pendant

qu'elles fonctionnent, ni pendant un certain temps

après leur utilisation.

Ne faites jamais cuire d'aliments directement sur la

table de cuisson vitrocéramique.

Utilisez toujours des ustensiles de cuisson adéquats.

Placez toujours votre casserole au centre du foyer

que vous utilisez. Ne déposez jamais aucun objet

sur le panneau de commande.

N'utilisez jamais votre table de cuisson comme plan

de travail.

N'utilisez pas la surface de la table de cuisson

comme planche à découper.

Ne rangez pas d'objets lourds sur votre table de

cuisson. S'ils tombaient sur la table de cuisson, ils

risqueraient de l'endommager.

N'utilisez pas la table de cuisson pour ranger des

objets.

Ne faites pas glisser d'ustensiles de cuisine sur la

table de cuisson.

Aucun réglage/opération supplémentaire n’est requis

pour faire fonctionner l’appareil aux fréquences

nominales.

Si le verre de la plaque chaude se casse :

Éteignez immédiatement tous les foyers et l'élément

chauffant électrique, puis isolez l’électroménager du

secteur.

Ne touchez pas la surface de l’électroménager.

N’utilisez pas l’électroménager.

07 FR

Le meuble ou le support dans lequel doit être encastrée la table, ainsi

que les parois du meuble qui pourraient juxtaposer celui-ci, doivent être

d'une matière résistant à une température élevée (jusqu'à 100°C) et

d'une épaisseur comprise entre 25 et 45 mm.

Les dimensions d'encastrement sont indiquées sur le .schéma 2

Si, en fonction de l'installation de la table, la partie inférieure de son

caisson se trouve à proximité d'une zone normalement accessible lors

de manipulations et/ou de rangements, placer une cloison (bois ou

similaire) pour éviter tous risques de brûlure ou de détérioration

().schéma 2

Si la table est installée entre deux meubles de cuisine, la distance entre

la table et les meubles doit être au moins de 17 cm (60 cm) ou 25 cm

(75 cm) ( ); tandis que la distance entre la table et le murvoir schéma 2

du fond doit être au moins de 70 mm. La distance entre la table et tout

autre appareil ou meuble situé au dessus (par exemple une hotte) doit

être au moins de 70 cm ( ).voir schéma 4

Les objets en métal contenus dans le tiroir peuvent atteindre une

température très élevée, à cause du système de recirculation d'air.

Il est donc recommandé d'interposer un panneau en bois.

Attention : Lors de la mise en place, un soin particulier doit être

porté au joint entourant le bord de la table afin d'éviter toute

infiltration dans le meuble support ( ).schéma 1

Lors de la mise en place du joint sur la partie arrière, veiller à ne pas

obstruer les passages d'air nécessaires à la combustion.

Le caisson de la table est équipé en dessous de 4 emplacements

prévus pour recevoir les brides de fixation destinées à l'immobilisation

de la table sur le meuble. Placer les 4 brides de fixation de manière à ce

que la table de travail soit parfaitement plaquée au meuble.

Si c'est une table de 60cm de ou table de 75cm de large qui est installée

au-dessus du four, ce dernier doit être équipé d'une ventilation

tangentielle.

1.1. ENCASTREMENT

1.2. CARACTERISTIQUES REQUISES

Cet appareil doit être installé en conformité avec la réglementation en

vigueur et utilisé uniquement dans un espace ventilé. Lisez les

instructions avant d'installer ou utiliser cet appareil.

Une utilisation intensive et prolongée de l'appareil peut requérir une

ventilation plus importante, telle que l'ouverture d'une fenêtre ou une

puissance d'aspiration plus intense de la VMC si vous en êtes

équipés.

S'il n'est pas possible d'installer une hotte, une VMC devrait être

installée sur un mur donnant sur l'extérieur ou sur une fenêtre.

La VMC devrait être en mesure d'apporter un changement complet de

l'air de la cuisine 3 à 5 fois par heure. L'installateur doit installer la VMC

conformément aux règles en vigueur dans le pays d'installation.

1. INSTALLATION

La mise en place fonctionnelle des appareils ménagers dans leur environnement est une opération délicate qui, si elle n'est pas correctement

effectuée, peut avoirde graves conséquences sur la sécurité des consommateurs. Dans ces conditions, il est impératif de confier cette tâche à

un professionnel qui la réalisera conformément aux normes techniques en vigueur. Si malgré cette recommandation, le consommateur

réalisait lui-même l'installation, le constructeur déclinerait toute responsabilité en cas de défaillance technique du produit entraînant ou non

des dommages auxbiens et/ou aux personnes.

2.1. RACCORDEMENT ELECTRIQUE

"L'installation recevant l'appareil cité en référence doit être

conforme à la norme en vigueur dans le pays d'installation".

Le constructeur décline toute responsabilité en cas de non

respect de cette disposition.

Vérifier les données sur la plaque signalétique, située à l'extérieur de

l'unité, pour assurer que l'alimentation et le voltage conviennent.

Avant le branchement, vérifier le système de mise à la terre.

Attention : vérifier la continuité de la terre de l'installation avant

de procéder au raccordement. Notre responsabilité ne saurait

être engagée pour tout incident ou ses conséquences

éventuelles qui pourraient survenir à l'usage d'un appareil non

relié à la terre, ou relié à une terre dont la continuité serait

défectueuse.

Si une prise n'est pas déjà fournie, installer une prise appropriée pour

la charge indiquée sur la plaque signalétique.

La prise devrait toujours être accessible.

Le fil de terre est de couleur jaune / vert.

Lorsque la table de cuisson est reliée directement à

l'approvisionnement en électricité, un disjoncteur doit être installé.

Si le cordon d'alimentation est endommagé, il doit être remplacé par

un technicien qualifié afin d'éviter tout risque potentiel.

Le fil de terre (couleur vert et jaune) doit être au moins 10mm plus long

que les fils de phase et neutre.

La section du câble utilisé doit être de la bonne taille par rapport à la

puissance absorbée de la table de cuisson.

Veuillez vérifier la plaque signalétique pour les détails de puissance et

veiller à ce que le cordon d'alimentation électrique soit de type 3x0.75

mm² H05 GG-F pour les tables de cuisson de 60 à 75 cm ou H05-

V2V2-F pour les tables de 75 cm.

PHASE

TERRE

NEUTRE

Câble

lectriqueé

d’alim

Fil Marron

Fil Vert/jaune

Fil Bleu

Alimentation

Un système de déconnexion doit être incorporé dans le compteur

conformément aux règles de câblage.

2.2. RACCORDEMENT GAZ

L'appareil doit être installé et raccordé conformément aux règles

En vigueur dans le pays d'installa-tion. Une attention

particulière sera accordée aux dispositions applicables en matière

De ventilation.

Tous les travaux d'installation doivent être effectués avec l'électricité

déconnectée.

La plaque signalétique sur la plaque indique le type de gaz qui doit

être utilisé. Le raccordement au réseau d'approvisionnement en gaz

cylindre doit être effectuée qu'après avoir vérifié qu'il est réglementé

pour le type de gaz avec lequel il sera distribué. S'il n'est pas

correctement réglementé, voir les instructions dans les paragraphes

suivants pour modifier les paramètres du gaz.

Pour le gaz liquide (bouteille de gaz), utiliser des régulateurs de

pression conformes aux normes en vigueur.

Utilisez uniquement des tuyaux, des rondelles et des rondelles

d'étanchéité conformes aux normes en vigueur.

Pour certains modèles un lien conique est fourni pour installation

l'appareil, dans les pays où ce type de lien est obligatoire ; sur le

schéma 8, il est indiqué comment reconnaître les différents types de

liens (CY = cylindrique, CO = conique). Dans tous les cas, la partie

cylindre du lien doit être connecté à la table.

Lorsque vous connectez la table de cuisson à l'alimentation du gaz via

l'utilisation de tuyaux flexibles, veuillez faire en sorte que la distance

maximum couverte par le tuyau ne dépasse pas 2 mètres.

Le tube flexible doit être installé de manière à ne pas entrer en contact

avec un élément mobile de la cuisine (par exemple un tiroir) et à ne

pas passer dans un espace pouvant être encombré.

Pour éviter tout dommage potentiel à la table de cuisson, veuillez

effectuer l'installation suivant les indications du schéma 6.

1) Comme illustré dans le schéma, assembler les pièces en

séquence :

A: ½ Adaptateur Cylindrique mâle

B: ½ Obturation

C: ½ Adaptateur gaz Femelle conique-cylindrique ou cylindrique-

cylindrique.

2) Serrer les joints avec des clés à molette, pensez à placer les

tuyaux en position.

3) Fixer le raccord C au réseau d'approvisionne-ment en gaz à

l'aide tuyau rigide ou en acier flexi-ble.

IMPORTANT: effectuer une dernière vérification pour détecter

les fuites sur les raccords de tuyauterie en utilisant une solution

savonneuse. Ne jamais utiliser une flamme. Aussi, assurez vous

que le tuyau flexible ne peut pas entrer en contact avec une

partie mobile du meuble de cuisine (par exemple un tiroir) et qu'il

ne se trouve pas à un endroit où il pourrait être endommagé.

Attention: Si vous sentez des émanations de gaz en provenance de

l'appareil, coupez immédiatement l'alimentation en gaz et appelez

directement une personne qualifiée. Ne cherchez pas une fuite à

l'aide d'une flamme.

Type de brûleurs

Ø casserole

(cm)

AUX

10 - 18

12 - 22

16 - 26

Brûleur auxiliaire

Brûleur semi-rapide

Brûleur rapide

Puissance

totale

(kW)

1,00

1,75

2,70

G20/20 mbar

(Gaz de naturel:

Méthane)

95 l/h

167 l/h

257 l/h

G30/28-30 mbar

(Butane/Propane)

73 g/h

127 g/h

196 g/h

DC 4,5 kW Mono

16 - 26

4, 05

429 l/h

327 g/h

Table A

08 FR

2.3. ADAPTER LA TABLE A DIFFERENTS

TYPES DE GAZ

Pour adapter la table de cuisson à différents types de gaz, veuillez

exécuter les instructions suivantes:

• Enlever les grilles, chapeaux et corps de brûleurs

• Insérez une clé à pipe (7 mm) dans le support du brûleur ( )schéma 7

• Dévisser le/les injecteurs et le/les remplacer par un/des injecteurs

adaptés au gaz à utiliser (voir le type de gaz préconisé sur la table)

• Visser le/les injecteurs à fond

• Régler la bague d'air

•.Replacer les corps de brûleurs, le chapeau de brûleur et les grilles

2.4. REGULER LA FLAMME AU MINIMUM

Après l'allumage du brûleur, tourner le bouton de commande au

réglage minimum, puis enlever la manette de commande (ce qui

peut facilement être enlevé par appliquer une légère pression).

En utilisant un petit «Terminal » type tournevis, la vis de réglage peut

être ajustée (cf Schéma 9). En tournant la vis dans le sens des

aiguilles d'une montre, cela réduit le débit de la flamme, alors qu'en

tournant dans le sens inverse, cela l'augmente. Utilisez ce réglage

pour obtenir une flamme d'environ 3à4mmdelongueur, puis

replacer la manette de commande.

Lorsque l'approvisionnement en gaz disponible est du

butane/propane (gaz de bouteilles), la vis pour régler la flamme au

ralenti doit être tournée dans le sens des aiguilles d'une montre,

jusqu'à la butée.

Lorsque vous avez effectué la régulation du gaz, remplacer

l'ancienne plaque signalétique de votre appareil avec celle adaptée

au type de gaz installé (fournie avec plaque de cuisson).

3. UTILISATION DE LA TABLE

Cet appareil ne doit être utilisé que pour des fins pour lesquelles il est

destiné : la cuisson domestique. Toute autre utilisation sera

considérée comme abusive et peut donc être dangereuse. Le

fabricant ne sera pas responsable pour tout dommage ou perte

découlant d'une utilisation abusive.

Pour les petites casseroles/poêles, le brûleur à gaz doit être réglé de

telle manière que la flamme ne chevauche pas le fond de la casserole.

Les récipients à fond concave ou convexe ne doivent pas être utilisés.

ATTENTION: Si un brûleur est accidentellement éteint, tournez le

bouton vers la position fermée et ne pas tenter de relancer

pendant au moins 1 minute.

Si au fil des années les robinets de gaz deviennent raides, il est

nécessaire de les lubrifier.

Cette opération doit être effectuée que par un technicien agréé.

Avant d'utiliser le brûleur, assurez-vous que les périmètres de la grille

centrent le brûleur tel qu'illustré à la figure ci-dessous.

Si vous utilisez des grilles en fonte; sous la grille, leur position est

indiquée. Assurez-vous que la grille adéquate est utilisée dans la

bonne position.

3.1. UTILISATION DU BRÛLEUR À GAZ

CONSEIL

Pour de meilleurs résultats, la taille de casseroles à fond plat doit

correspondre à la taille des brûleurs comme suit :

• Pour chauffer une casserole,

n'utilisez jamais deux brûleurs

différents simultanément.

• N'utilisez jamais un gril, un

teppanyaki, une marmite à poisson

et autres ustensiles similaires si la

plaque a une surface en verre

Avant d'allumer la plaque de cuisson au gaz, s'assurer que les

chapeaux du brûleur sont correctement positionnés. Cette plaque de

cuisson est équipée d'un allumage électronique pour allumer le

brûleur.

Pour allumer les brûleurs, procédez comme suit : Appuyez et tournez

dans le sens inverse des aiguilles d'une montre jusqu'au symbole de

flamme plus grand ou en position 10 et maintenez la poussée 5

secondes après l'allumage. Le système d'allumage continue de

générer des étincelles tant que le bouton contrôle est actionné.

Avertissement : Si l'appareil n'est pas alimenté en électricité pour

allumer le brûleur, il convient d'utiliser une allumette ou un briquet en

procédant comme suit :

• Placez une allumette ou un briquet près du brûleur ;

•Appuyez et tournez le bouton dans le sens inverse des aiguilles d'une

montre jusqu'au symbole de flamme plus grand ou en position 10 et

maintenez la poussée 5 secondes après l'allumage.

Avertissement : Dans tous les cas, si au bout de 5 secondes le

brûleur n'est pas allumé, cessez son fonctionnement et attendez au

moins 1 minute avant de tenter un nouvel allumage du brûleur.

BOUTON CONTRÔLE

Chaque bouton contrôle chaque brûleur comme indiqué dans la

sérigraphie. Les boutons comportent 10 étapes allant de la flamme la

plus haute à la flamme la plus basse. N'essayez jamais de passer de 0

à 1 (dans le sens des aiguilles d’une montre)

Indicateurs

Brûleur contrôlé par bouton contrôle

Brûleur éteint

Puissance la plus haute et allumage électrique

Puissance la plus basse

Le présent appareil est marqué conformément à la

directive 2012/19/UE relative aux déchets

d'équipements électriques et électroniques

(DEEE). Les DEEE contiennent à la fois des

substances polluantes (qui peuvent avoir des

conséquences négatives sur l'environnement) et des

éléments de base (réutilisables). Il est important de

soumettre les DEEE à des traitements spécifiques, en

vue d'extraire et d'éliminer de façon appropriée toutes les substances

polluantes, puis de récupérer et recycler tous les matériaux.

Chacun peut jouer un rôle important quant à la protection de

l'environnement contre les DEEE. Pour atteindre cet objectif, il est

impératif de suivre quelques règles élémentaires :

• Les DEEE ne doivent pas être traités comme des déchets

ménagers.

• Ils doivent être remis aux points de collecte appropriés gérés par la

municipalité ou par des sociétés immatriculées. Dans plusieurs pays,

il est possible de collecter à domicile les DEEE volumineux.

• Lorsque vous achetez un nouvel appareil, vous devez retourner

l'ancien au vendeur qui le récupère gratuitement, au cas par cas, à

condition que l'équipement soit de type équivalent et possède les

mêmes fonctions que celui fourni.

6. PROTECTION DE L'ENVIRONNEMENT

09 FR

Table 1

Cet appareil a été dessiné pour un usage non professionnel, usage domestique uniquement

5. ASSISTANCE TECHNIQUE

Avant d'appeler le Service d'Assistance Technique, vérifier les points

suivants:

• La prise est bien insérée ;

• L'approvisionnement en gaz n'est pas défectueux.

Si la panne ne peut être identifiée:

Éteignez l'appareil (ne pas l'utiliser) et appeler le Service d'Assistance

Technique.

SAUVER ET RESPECTER L'ENVIRONNEMENT

Si possible, utilisez un couvercle pour couvrir la casserole. Réglez la

flamme pour ne pas chevaucher le diamètre de la casserole.

7. DÉCLARATION DE CONFORMITÉ

L'appareil est conforme à la Directive européenne 2009/142/CE

(GAD) et à partir du 21/04/2018, à la Réglementation sur les appareils

à gaz 2016/426 (GAR).

En utilisant le symbol sur ce produit, nous déclarons sur notre

propre responsabilité que ce produit est conforme à toutes les normes

Européennes relatives à la sécurité, la santé et à l’environnement.

Plaque de brûleur 4Gas - L1 - Diamond 5Gas - L2 - Central Wok 5Gas - L3 - 4+1

Brûleur AUX/SR/2R AUX/SR/2R/DC AUX/2SR/R/DC

Type PVUH60MF PVUH75MF PVUH75MF

FFD OUI OUI OUI

AUX 1kW 1 1 1

SR 1,75 kW 1 1 2

R2,7kW 2 2 1

DC 4,5 kW Mono - 1 1

Entrée de chaleur nominale 8,15kW 12,65kW 11,70 kW

G20/20 mbar 776 l/h 1205 l/h 1115 l/h

G30/28-30 mbar 592 g/h 919 g/h 850 g/h

Classe d'installation 3 3 3

Voltage / Frequen cy V / Hz 220-240V 50/60Hz 220-240V 50/60Hz 220-240V 50/60Hz

Puissance électrique 1 1 1

Allu mage électronique intég r é OUI OUI OUI

Dimensions appareil (LxP) mm 595x505x42 745x505x42 745x505x42

4. MAINTENANCE ET ENTRETIEN

Avant de nettoyer la table de cuisson, assurez-vous que cet appareil

est refroidi. Retirez la fiche de la prise ou (s'il est connecté

directement), éteindre l'alimentation d'électricité.

Le nettoyage et l'entretien par l'utilisateur ne doit pas être fait par des

enfants sans surveillance.

Ne jamais utiliser de produits abrasifs, de détergents corrosifs, agents

de blanchiment ou d'acides. Éviter les substances acides ou alcalines

(citron, jus, vinaigre etc…) sur l'émail ou l'acier.

Lors du nettoyage de l'émail, vernis ou des sections chromées,

utilisez de l'eau chaude savonneuse ou un détergent non corrosif.

Pour l'acier inoxydable, utilisez une solution de nettoyage appropriée.

Les brûleurs peuvent être nettoyés avec de l'eau savonneuse. Pour

restaurer leur éclat d'origine, utilisez un nettoyant ménager pour acier

inoxydable.Après nettoyage, séchez les brûleurs et les replacer.

Il est important que les brûleurs soient remplacés correctement

à leur position.

Grilles chromées et brûleurs

Les grilles chromées et les brûleurs ont tendance à foncer à

l'utilisation. Il s'agit d'un phénomène normal et inévitable, mais elle ne

compromet pas la fonctionnalité de la table de cuisson.

Si besoin, des pièces de rechange sont disponibles dans notre centre

de service après-vente.

10 IT

Si consiglia di conservare le istruzioni di uso e

montaggio per riferimento successivo e, prima di

montare il piano di cottura, annotare il suo numero

di serie per richiedere assistenza al Servizio post-

vendita.

AVVERTENZA: l'elettrodomestico e le sue parti

accessibili diventano calde durante l'uso. Prestare

attenzione ad evitare qualsiasi contatto con le

resistenze di riscaldamento. Mantenere lontani

dall'elettrodomestico i bambini di età inferiore agli 8

anni, a meno che non siano continuamente

supervisionati.

AVVERTENZA: utilizzare unicamente protezioni per

piani di cottura progettate dal produttore della cucina

o indicate dal produttore dell'elettrodomestico nelle

istruzioni d'uso come adatte, o ancora protezioni

incorporate nell'elettrodomestico. L'utilizzo di

protezioni non adatte può provocare incidenti.

AVVERTENZA: la cottura senza sorveglianza su un

piano di cottura in presenza di grasso o olio nella

pentola può essere pericolosa, con rischio di incendi.

NON cercare MAI di spegnere un incendio con

acqua, bensì spegnere l'elettrodomestico e coprire la

fiamma con un coperchio o una coperta antifiamma.

AVVERTENZA: pericolo di incendio: non appoggiare

nulla sulle superfici di cottura.

AVVERTENZA: se la superficie è crepata, non toccare

la vetroceramica e spegnere l'elettrodomestico per

evitare la possibilità di elettrocuzioni.

L'elettrodomestico può essere utilizzato da bambini

di età superiore a 8 anni e da persone con ridotte

capacità fisiche, sensoriali o mentali, oppure prive

di esperienza e conoscenza, se supervisionate o

istruite riguardo all'uso dell'elettrodomestico in

sicurezza, e se comprendono i rischi che derivano

dall'uso dello stesso. I bambini dovrebbero essere

supervisionati per assicurarsi che non giochino con

l'elettrodomestico. La pulizia e la manutenzione da

parte dell'utente non possono essere effettuate da

bambini senza supervisione.

ATTENZIONE: il processo di cottura deve essere

supervisionato. Un processo di cottura di breve

termine deve essere supervisionato in continuo.

Si consiglia vivamente di tenere i bambini a

distanza dalle zone di cottura quando queste sono

in funzione o quando sono spente, per tutto il tempo

durante il quale l'indicatore di calore residuo rimane

attivo, per evitare il rischio di ustioni gravi.

Questo elettrodomestico non è concepito per

funzionare con temporizzatori esterni o con sistemi

di comando a distanza separati.

Se è presente, non guardare direttamente gli

elementi riscaldati della lampada alogena.

Collegare al cavo di alimentazione una spina

dimensionata per la tensione, la corrente e la potenza

indicate nella targhetta e dotata del contatto di terra.

La presa deve essere dimensionata per la potenza

indicata sulla targhetta e deve avere il contatto di terra

collegato e funzionante. Il conduttore di terra è giallo-

verde. Questa operazione deve essere eseguita solo

da un tecnico adeguatamente addestrato. In caso di

incompatibilità tra presa e spina dell'elettrodomestico,

richiedere ad un tecnico specializzato di sostituire la

presa con un'altra di tipo compatibile. La spina e la

presa devono essere conformi alle normative attuali

del paese di installazione.

ISTRUZIONI DI SICUREZZA

Il collegamento alla rete di alimentazione può essere

effettuato anche collocando un interruttore

automatico onnipolare tra l'elettrodomestico e la rete

di alimentazione, in grado di supportare il carico

massimo collegato, in linea con la legislazione

corrente.

Il cavo di terra giallo-verde non deve essere

interrotto dall'interruttore automatico. La presa o

l'interruttore automatico onnipolare utilizzati per il

collegamento devono essere facilmente accessibili

al momento del montaggio dell'elettrodomestico.

La disconnessione può essere eseguita con la

spina accessibile o aggiungendo un interruttore sul

cablaggio fisso, nel rispetto delle normative relative

ai cablaggi.

Se il cavo di alimentazione dell'elettrodomestico

dovesse essere danneggiato, farlo sostituire dal

produttore, dal suo servizio tecnico o da tecnici

qualificati, per evitare rischi. Il conduttore di terra

(giallo-verde) deve essere più lungo di 10 mm sul

lato della morsettiera. La sezione dei conduttori

interni deve essere adatta alla potenza assorbita

dal piano di cottura (come indicato sulla targhetta).

Il cavo di alimentazione deve essere di tipo H05

GG-F per piani cottura da 60-75 cm o H05-V2V2-F

per piani cottura da 75 cm.

Non appoggiare sul piano di cottura oggetti metallici

come coltelli, forchette, cucchiai o coperchi.

Potrebbero scaldarsi eccessivamente.

Non appoggiare sulle zone riscaldanti pellicole di

alluminio e padelle in plastica.

Dopo ogni utilizzo è necessario pulire il piano di

cottura per evitare l'accumulo di sporcizia e grasso.

Se ci sono accumuli di questo tipo vengono cotti

nuovamente quando il piano di cottura viene

acceso, creando fumo e odori sgradevoli per non

parlare del rischio di propagazione di incendi.

Non utilizzare mai un getto di vapore o ad alta

pressione per la pulizia dell'elettrodomestico.

Non toccare le zone riscaldanti durante il

funzionamento o per un breve periodo dopo l'uso.

Non cuocere mai gli alimenti direttamente sul piano

di cottura in vetroceramica.

Utilizzare sempre i recipienti di cottura adatti.

Mettere sempre la pentola al centro del gruppo sul

quale si sta effettuando la cottura. Non appoggiare

nulla sul pannello di comando.

Mai utilizzare il piano di cottura come superficie di

lavoro.

Mai utilizzare il piano di cottura come tagliere.

Non appoggiare oggetti pesanti al di sopra del

piano di cottura. Se cadono sul piano possono

danneggiarlo.

Non utilizzare il piano di cottura per riporvi oggetti.

Non fare scivolare i recipienti sul piano di cottura.

Il funzionamento dell'elettrodomestico alle

frequenze nominali non richiede alcuna operazione

o impostazione.

In caso di rottura del vetro del piano cottura:

Spegnere immediatamente tutti i bruciatori e le

resistenze elettriche e staccare l'alimentazione

elettrica dell'elettrodomestico.

Non toccare la superficie dell'elettrodomestico.

Non utilizzare l'elettrodomestico.

Il plano cottura può essere Installato In qualsiasi top che sia resistente

ad una temperatura di 100°C e abbia uno spessore di 25-45 mm. La

dimensione del vano di Inserimento del plano cottura è mostrata In

Figura 2.

Qualora sotto II plano cottura vi sia un vano accessibile bisogna

predisporre un parete di divisione In materiale Isolante (legno o slmili)

(Figura )2 .

Qualora II plano venga Incassato In modo che sul suo lato sinistro o

destro ci sia una parete, la distanza non dev'essere Inferiore a 117 cm

(60 cm) o 25 cm (75 cm) (vedere Figura )2 ; mentre la distanza tra la

parete posteriore e II plano deve essere di almeno .70 mm

La distanza tra II plano cottura e qualsiasi altro apparecchio sopra di

esso (es. una cappa) non deve essere Inferiore a 70 cm .(Figura 4)

Oggetti metallici nel cassetto possono raggiungere temperature

elevate a seguito del ricircolo dell'aria. Pertanto si consiglia di

utilizzare una separazione intermedia in legno.

Importante - Il diagramma In figura 1 mostra come deve essere

applicato il sigillante.

Il piano cottura è fissato grazie a morsetti di supporto agganciati alla

base.

Quando un piano cottura da 75 cm viene posizionato sopra un60 cm o

forno, la parte posteriore deve essere raffreddata ad aria.

1.1 INSTALLAZIONE.

1.2 LOCAZIONI CONSIGLIATE.

Questo apparecchio può essere installato in accordo con il

regolamento vigente e solo in un ambiente ben ventilato. Leggere le

istruzzioni prima dell'installazione o l'uso dell'apparecchio.

Un piano gas produce umidità e calore nell'area in cui è installato. Per

questa ragione bisogna garantire una buona ventilazione sia tramite

passaggio di aria naturale sia grazie all'installazione di una cappa

d'aspirazione. Un uso intensivo e prolungato dell'apparecchio

richiede una ventilazione maggiore, come l'apertura di una finestra o

aumentando la velocità di ventole di raffreddamento, se possibile. Se

non vi è la possibilità di installare una cappa, un aspiratore può essere

installato su una parete esterna o su una finestra affinché ci siano

delle correnti d'aria nell'area.

Una ventola elettrica è in grado di assicurare un cambio d'aria

completo nella cucina 3-5 volte ogni ora. L'installatore dovrà seguire

gli standard nazionali pertinenti.

11 IT

1. ISTRUZIONI PER L'INSTALLATORE

INSTALLARE UN ELETTRODOMESTICO PUÒ ESSERE UN'OPERAZIONE COMPLICATA CHE, SE NON ESEGUITA CORRETTAMENTE, PUÒ

COMPROMETTERE SERIAMENTE LA SICUREZZA DELL'UTENTE. È PER QUESTA RAGIONE CHE L'OPERAZIONE DEV'ESSERE CONDOTTA

DA PERSONALE PROFESSIONALMENTE QUALIFICATO CHE TENGA PRESENTE LE NORME VIGENTI. NEL CASO IN CUI QUESTO AVVISO

VENGA IGNORATO E L'INSTALLAZIONE VENGA ESEGUITA DA PERSONALE NON QUALIFICATO, IL PRODUTTORE DECLINA OGNI

RESPONSABILITÀ PER OGNIPROBLEMA TECNICO DEL PRODOTTO SIAIN CASO DI DANNI A COSEO PERSONE SIAINASSENZADI ESSI.

2.1 CONNESSIONE ELETTRICA.

Controllare i dati sulla placca segnaletica, situata sotto l'unità, per

assicurarsi che il collegamento elettrico sia corretto. Prima della

connessione, controllare l'impianto di messa a terra. Per legge,

quest'apparecchio deve avere la messa a terra. Se questa

operazione non viene eseguita, il produttore non sarà responsabile di

eventuali danni occorsi a persone o proprietà. Se non è già applicata

una spina, applicarne una appropriata come indicato sulla placca

segnaletica. Il cavo di messa a terra è di color verde/giallo. La spina

deve essere posizionata in modo tale che sia sempre accessibile.

Qualora il piano cottura sia connesso direttamente all'alimentazione

principale, bisognerà predisporre anche un salvavita. Se il cavo di

alimentazione è danneggiato dovrà essere sostituito da personale

qualificato in modo da prevenire qualsiasi potenziale rischio.

Il cavo di messa a terra (di color verde/giallo) deve essere più lungo di

almeno 10 mm rispetto ai cavi neutro e fase. La sezione del cavo

usato deve essere delle giuste dimensioni in base all'assorbimento

dell'apparecchio.

Si prega di controllare la placca segnaletica per i dettagli riguardanti la

potenza dell'aparecchio e assicurare che il cavo di connessione sia

dei tipi 3x0.75 mm² H05 GG-F per piani cottura da 60-75 cm o H05-

V2V2-F per piani cottura da 75 cm.

FASE

TERRA

NEUTRA

Cavo di

alimentazione

Cavo Marrone

Cavo Verde/Giallo

Cavo Blu

Alimentazione

principale

Il mezzo di disconnessione deve essere incorporato nel cablaggio

fisso in accordo con le leggi di cablaggio.

Per il collegamento diretto alla rete, è necessario prevedere un

dispositivo che assicuri la disconnessione dalla rete, con una

distanza di apertura dei contatti che consenta la disconnessione

completa nelle condizioni della categoria di sovratensione III,

conformemente alle regole di installazione.

2.2 CONNESSIONE GAS.

Queste istruzioni sono per personale qualificato, l'installazione

dell'apparecchio deve seguire le direttive standard nazionali. (Solo

per U.K.: per legge l'installazione deve essere commissionata ad

un operatore "Corgi")

Qualsiasi operazione deve essere svolta staccando la corrente

elettrica.

La placca segnaletica sotto il piano cottura mostra il tipo di gas con cui

bisogna allacciare l'apparecchio. La connessione all'alimentazione

gas principale deve essere apportata dopo aver controllato che sia

regolata in base al tipo di gas previsto dall'apparecchio. Se non è

regolata correttamente guardare le istruzioni nei paragrafi seguenti

per cambiare le impostazioni gas.

Per il gas liquido GPL usare dei regolatori di pressione che siano

conformi con gli standard nazionali.

Usare solo tubazioni, guarnizioni e sigillanti che siano conformi con gli

standard nazionali.

Per alcuni modelli viene fornito in dotazione una raccordo conico,

come attrezzatura per l'installazione, nei paesi dove è obbligatorio per

legge; in Figura 8 viene mostrato come riconoscere i diversi tipi di

raccordi (CY=cilindrico, CO=conico). In qualsiasi caso la parte

cilindrica del raccordo sarà connessa al piano cottura.

Quando la connessione del piano all'alimentazione gas verrà

effettuata utilizzando manicotti flessibili assicurarsi che la distanza

massima coperta dal tubo non superi i 2 metri.

Il tubo flessibile deve essere sistemato in modo tale che non possa

entrare in contatto con parti mobile dell'unità abitativa (ad esempio un

cassetto) e non passi attraverso alcuno spazio che sia suscettibile a

congestionamento.

Per prevenire qualsiasi danno al piano seguire l'installazione

seguendo questa sequenza :(Figura 6)

1) Come illustrato, assemblare le parti in sequenza:

A: 1/2Adattatore cilindrico maschio

B: ½ Sigillante

C: 1/2Adattatore gas femmina conico-cilindrico o cilindrico-cilindrico

2) Stringere le giunture con la chiave inglese, ricordando di

mettere le tubature in posizione.

3) Attaccare l'elemento C all'alimentazione gas usando tubi di

rame o manicotti flessibili in acciaio.

IMPORTANTE: eseguire un ultimo controllo con una soluzione a

base di sapone per controllare che le tubature non perdano. Non

usare mai una fiamma. Inoltre assicurarsi che il manicotto

flessibile non venga a contatto con una parte mobile della cucina

(es. cassetto) e che non sia situato dove possa essere

danneggiato.

Attenzione: se si avverte odore di gas in vicinanza dell'apparecchio

spegnere l'alimentazione e chiamare il tecnico. Non cercare

un'eventuale perdita con una fiamma.

Tabella A

2.3 ADATTARE IL PIANO COTTURA CON.

DIVERSI TIPI DI GAS

Per adattare il piano cottura all'uso di diversi tipi di gas, seguire le

seguenti istruzioni:

• rimuovere le griglie e i bruciatori

• inserire una chiave esagonale a tubo (7 mm) dentro il supporto

bruciatore ( )Figura 7

• svitare l'iniettore e sostituirlo con uno compatibile con il tipo di gas

che verrà utilizzato (vedere la tabella tipi di gas).

2. REGOLARE IL MINIMO DELLA FIAMMA4.

Dopo aver acceso i bruciatori, girare la manopola del gas sul minimo

quindi rimuovere la manopola (può esere rimossa con una leggera

pressione).

L'apparecchio può essere usato da bambini dagli 8 anni in su e

persone con ridotte capacità fisiche, sensoriali o mentali o senza

esperienza e conoscenza del prodotto se supervisionate o dando loro

istruzioni riguardo al funzionamento dell'apparecchio in maniera

sicura e coscente del rischio possibile.

Usare una piccola estermità come un cacciavite per regolare la vite

come mostrato in Figura 9. Girando la vite in senso orario si riduce il

flusso di gas, viceversa in senso antiorario si aumenta il flusso - Usate

questi aggiustamenti per ottenere una fiamma approssimativamente

di 3/4 mm di lunghezza dopodiché riposizionare la manopola. Nel

caso in cui l'alimentazione sia di tipo GPL - la vite per regolare la

fiamma ideale deve essere ruotata (in senso orario) verso fine corsa.

Una volta che si è impostata la nuova regolazione, sostituire la

vecchia placca segnaletica sull'apparecchio con una adatta al tipo di

alimentazione gas che è stata installata.

3. USO DEL PIANO - ISTRUZIONI UTENTE

Quest'apparecchio deve essere utilizzato solo per gli scopi con cui è

stato pensato, qualsiasi altro utilizzo può essere considerato

improprio e quindi pericoloso. Il produttore non è responsabile per

qualsiasi danno o perdita dovuti ad un uso inappropriato.

Questo apparecchio non è pensato per essere usato da persone

(inclusi bambini) con handicap fisici, sensoriali o capacità mentali

limitate, con mancanza di esperienza e conoscenza, a meno che non

siano supervisionati o istruiti all'uso dell'apparecchio da una persona

responsabile della loro incolumità.

I bambini devono essere supervisionati per assicurare che non

giochino con l'apparecchio.

3. USO DEL BRUCIATORE GAS1.

AVVISI GENERICI:

Per risultati migliori, la dimensione delle pentole deve seguire la

dimensione del bruciatore come mostrato qui a seguito. Tabella A.

12 IT

Tipo di bruciatore

Ø / (cm)

AUX

10 - 18

12 - 22

16 - 26

Ausiliario

Semi rapido

Rapido

Potenza

(kW)

1,00

1,75

2,70

G20/20 mbar

(Metano)

95 l/h

167 l/h

257 l/h

G30/28-30 mbar

(LPG)

73 g/h

127 g/h

196 g/h

DC 4,5 kW Mono

16 - 26

4, 05

429 l/h

327 g/h

• Non usare mai due diversi

bruciatori contemporaneamente

per scaldare una pentola.

• Non usare mai piastre metalliche,

piastre Teppanyaki, pesciere e

pentolame simile se il piano cottura

ha la superficie in vetro.

Indicatori

Bruciatore controllato dalla manopola di comando

Bruciatore spento

Regolazione alla massima potenza e accensione elettrica

Impostazione della minima potenza

Prima di accendere il piano cottura a gas, accertarsi che i tappi del

bruciatore siano collocati correttamente in posizione. Questo piano

cottura è dotato di accensione elettronica per l'accensione del

bruciatore.

Per accendere i bruciatori, procedere come segue: Premere e ruotare

in senso antiorario la manopola fino al simbolo della fiamma più

grande o in posizione 10, quindi tenerla premuta 5 secondi dopo

l'accensione. Il sistema di accensione continuerà a generare scintille

fino a quando la manopola di comando rimane premuta.

Avvertenza: in mancanza di elettricità, per accendere il bruciatore

utilizzare un fiammifero o un accendino, effettuando le seguenti

operazioni:

• Collocare un fiammifero acceso o un accendino vicino al bruciatore

• Premere e ruotare in senso antiorario la manopola fino al simbolo

della fiamma più grande o in posizione 10, quindi tenerla premuta 5

secondi dopo l'accensione

Avvertenza: se dopo 5 secondi il bruciatore non si è acceso, non

insistere e attendere almeno 1 minuto prima riprovare ad accendere il

bruciatore.

MANOPOLE DI CONTROLLO

Ogni manopola controlla un bruciatore, come indicato nella serigrafia.

Le manopole hanno 10 regolazioni, dalla fiamma più alta a quella più

bassa. Non provare mai a passare da 0 a 1(senso orario)

13 IT

Questo apparecchio è stato progettato per uso domestico e non professionale.

Questo apparecchio è contrassegnato in conformità alla

Direttiva europea 2012/19/EU sulle apparecchiature

elettriche ed elettroniche (WEEE). I WEEE contengono

sia sostanze inquinanti (che possono provocare

conseguenze negative sull’ambiente) che componenti

di base (che possono essere riutilizzati). E’ importante

che i WEEE siano soggetti a trattamenti speciﬁci per

rimuovere e smaltire correttamente tutti gli inquinanti e recuperare

tutti i materiali. I singoli possono giocare un ruolo importante

nell’assicurare che i WEEE non diventino un problema ambientale; è

essenziale seguire alcune regole di base:

- i WEEE non devono essere trattati come riﬁuti domestici;

- i WEEE devono essere portati ai punti di raccolta appositi gestiti dal

comune o da società registrate.

In molti paesi, per i WEEE di grandi dimensioni, potrebbe essere

presente la raccolta domestica. Quando si acquista un nuovo

apparecchio, quello vecchio potrebbe essere restituito al rivenditore

che deve acquisirlo gratuitamente su base singola, sempre che

l’apparecchio sia del tipo equivalente e abbia le stesse funzioni di

quello acquistato.

6. RISPETTO DELL'AMBIENTE

5. RIPRISTINO

Prima di contattare un tecnico del Centro Assistenza si prega di

controllare:

• he la spina sia ben inserita e collegata;C

• he l'alimetazione gas non sia difettosa.C

Se il malfunzionamento non è identificabile:

spegnere l'apparecchio - non manometterlo e chiamare il Centro-

Assistenza.

8. GARANZIE

Il prodotto è garantito, oltre che ai sensi di legge, alle condizioni e nei

termini riportati sul certificato di garanzia convenzionale inserito nel

prodotto. Il certificato dovrà essere conservato e mostrato al nostro

Centro di Assistenza Tecnica Autorizzato, in caso di necessità,

insieme allo scontrino comprovante l’acquisto dell’elettrodomestico.

Puoi consultare le condizioni di garanzia anche sul nostro sito

internet.

Per ottenere assistenza compila l’apposito form on-line oppure

contattaci al numero che trovi indicato nella pagina di assistenza del

nostro sito internet.

SALVARE E RISPETTARE L'AMBIENTE

Ove possibile, utilizzare il coperchio per coprire la padella. Regolare

la fiamma per non superare il diametro della padella.

7. DICHIARAZIONE DI CONFORMITÀ

Tabella 1

L'elettrodomestico è conforme alla Direttiva Europea 2009/142/CE

(GAD) e a partire dal 21/04/2018 con il regolamento GAR (Gas

Appliances Regulation) 2016/426.

Apponendo la marcatura su questo prodotto, dichiariamo, sotto

la nostra responsabilità, di ottemperare a tutti i requisiti relativi alla

tutela di sicurezza, salute e ambiente previsti dalla legislazione

europea in essere per questo prodotto.

Piastra del bruciato re 4 Gas - L 1 - Diamond 5 Gas - L2 - Central Wok 5 Gas - L3 - 4+1

Bruciatore AUX/SR/2R AUX/SR/2R/DC AUX/2SR/R/DC

Genere PVUH60MF PVUH75MF PVUH75MF

FFD sì sì sì

AUX 1kW 1 1 1

SR 1,75 kW 1 1 2

R2,7kW 2 2 1

DC 4,5 kW Mono - 1 1

Ingresso nominale d i calore 8,15kW 12,65kW 11,70 kW

G20/20 mbar 776 l/h 1204 l/h 1115 l/h

G30/28-30 mbar 593 g/h 920 g/h 850 g/h

Classe di installazione 3 3 3

Voltaggio / Frequ en za (V / Hz) 220-240V 50/60Hz 220-240V 50/60Hz 220-240V 50/60Hz

Potenza elettrica in ingresso 1 1 1

In iezione elettrica sì sì sì

Dimensione prodotto (mm ) 595x505x42 745x505x42 745x505x42

4. MANUTENZIONE E PULIZIA

Prima di pulire il piano cottura, assicurarsi che l'apparecchio si sia

raffreddato.

La pulizia e la manutenzione non dovrebbero essere fatte da bambini

senza supervisione.

Rimuovere la spina dalla presa corrente o (se connessa direttamente

all'alimentazione generale) togliere la corrente dall'impianto generale.

Non usare sostanze abrasive, detergenti corrosivi, agenti sbiancanti o

acidi. Evitare ogni tipo di acido o sostanza alcalina (limone, aceto, etc.)

per pulire le parti smaltate, laccate o in acciao inox.

Quando bisogna pulire le parti smaltate, laccate o cromate, usare acqua

calda con sapone o un detergente non corrosivo. Per l'acciaio

antimacchia usare una soluzione appropriata.

I bruciatori possono essere puliti con acqua e sapone. Per ripristinare la

loro brillantezza originale, usare un comune prodotto di pulizia per

superfici in acciaio. Dopo averli puliti, asciugarli e ricollocarli al loro posto.

È importante che i bruciatori vengano riposizionati correttamente.

Griglie cromate e bruciatori

Le griglie cromateeibruciatoritendono a diventare scuri con l'uso.

Questo è un fenomeno normale ed inevitabile, che tuttavia non

compromette assolutamente il buon funzionamento del piano cottura. In

ogni caso sono disponibili, presso i centri servizio post vendita, i pezzi di

ricambio.

Per contenitori più piccoli il bruciatore gas può essere regolato in

modo che la fiamma non superi la pase della pentola. Recipienti con

una base concava o convessa non possono essere usati.

ATTENZIONE: se un bruciatore si spegne accidentalemente,

riportare la monopola sulla posizione spenta e non tentare di

riaccenderlo prima che sia passato 1 minuto.

Se col passare del tempo il rubinetto del gas si indurisce è necessario

lubrificarlo.

Questo tipo di operazione deve essere eseguita da personale

qualificato.

14 NL

Wij raden u aan om de instructies voor installatie en

gebruik te bewaren voor later gebruik. Noteer voordat

u de kookplaat installeert het serienummer, voor het

geval u hulp nodig heeft van de klantenservice.

WAARSCHUWING: het apparaat en de toegankelijke

onderdelen worden heet tijdens gebruik. Wees

voorzichtig en raak de verwarmingselementen niet

aan. Kinderen onder de 8 jaar moeten uit de buurt van

het apparaat worden gehouden, tenzij ze onder

voortdurend toezicht staan.

WAARSCHUWING: gebruik alleen kinderbe-

veiligingsrekjes voor de kookplaat die ontworpen

zijn door de fabrikant van het kooktoestel, of

waarvan de fabrikant van het apparaat in de

gebruiksaanwijzing heeft aangegeven dat ze

geschikt zijn, of de kinderbeveiligingsrekjes die

bijgeleverd zijn bij het apparaat.

Het gebruik van ongeschikte kinderbeveiligings

rekjes kan ongelukken veroorzaken.

WAARSCHUWING: bereidingen op een kookplaat

met vet of olie zonder toezicht kunnen gevaarlijk zijn en

brand veroorzaken. Probeer NOOIT een brand te

blussen met water, maar schakel het apparaat uit en

dek de vlam af bijv. met een deksel of een branddeken.

WAARSCHUWING: bewaar geen voorwerpen op

de kookoppervlakken.

WAARSCHUWING: als het oppervlak gebarsten is,

raak het glas dan niet aan en schakel het apparaat uit

om de kans op een elektrische schok te voorkomen.

Dit apparaat mag gebruikt worden door kinderen

ouder dan 8 jaar en personen met een lichamelijke,

zintuiglijke of verstandelijke beperking of gebrek aan

ervaring en kennis als zij in de gaten gehouden

worden of aanwijzingen hebben gekregen over hoe

zij het apparaat op veilige wijze kunnen gebruiken

en als zij de bijbehorende gevaren begrijpen.

Kinderen moeten onder toezicht staan om ervoor te

zorgen dat ze niet met het apparaat spelen.

Reiniging en onderhoudswerkzaamheden mogen

niet door kinderen uitgevoerd worden als zij niet

onder toezicht staan.

LET OP: blijf bij de kookplaat als u aan het koken

bent. Ook bij een korte bereiding moet u de pannen

continu in de gaten houden.

Het wordt sterk om kinderen uit de buurt van de

kookzones te houden wanneer deze in gebruik zijn

of wanneer ze uitgeschakeld zijn en de restwarmte-

indicator nog brandt, om het risico op ernstige

brandwonden te voorkomen.

Dit apparaat is niet bedoeld om bediend te worden

door middel van een externe timer of een apart

afstandsbedieningssysteem.

Kijk niet in de halogeenlampen van de kookplaat,

indien aanwezig.

Bevestig een stekker aan de voedingskabel die in

staat is de spanning, stroom en belasting te

verdragen die vermeld staan op het etiket, en een

aardcontact heeft. Het stopcontact moet geschikt

zijn voor de belasting die op het etiket staat

aangegeven en moet een goed werkende aarding

hebben. De aardgeleider is groen-geel gekleurd. Dit

moet worden gedaan door een gekwalificeerd

vakman. In het geval van incompatibiliteit tussen het

stopcontact en de stekker van het apparaat, moet u

een gekwalificeerd elektricien vragen om het

stopcontact te vervangen door een ander, geschikt

VEILIGHEIDSAANWIJZINGEN

stopcontact. De stekker en het stopcontact moeten

conform de huidige normen zijn van het land waar

het apparaat geïnstalleerd wordt.

Aansluiting op de stroombron kan ook tot stand

worden gebracht door tussen het apparaat en de

stroombron een omnipolaire stroomonderbreker

aan te brengen, die de maximaal aangesloten

belasting kan verdragen en voldoet aan de huidige

wetgeving.

De geel-groene aardkabel mag niet worden

onderbroken door de stroomonderbreker. Het

stopcontact of de omnipolaire stroomonderbreker

die gebruikt wordt voor de aansluiting moet

gemakkelijk te bereiken zijn wanneer het apparaat

geïnstalleerd is.

Afkoppeling is mogelijk doordat de stekker bereikbaar

is of door een schakelaar in de vaste bedrading te

monteren overeenkomstig de bedradingsregels.

Als het netsnoer beschadigd is, moet het worden

vervangen door de fabrikant, zijn service

vertegenwoordiger of ander bevoegd personeel om

gevaarlijke situaties te voorkomen. De aardgeleider

(geel-groen) moet langer dan 10 mm zijn aan de kant

van het aansluitblok. Het gedeelte van de interne

geleiders moet geschikt zijn voor het geabsorbeerde

vermogen van de kookplaat (aangegeven op het label).

De voedingskabel moet van het type H05 GG-F voor

kookplaten van 60-75 cm of H05-V2V2-F voor

kookplaten van 75 cm zijn.

Leg geen metalen voorwerpen zoals messen,

vorken, lepels of deksels op de kookplaat. Deze

kunnen heet worden.

Leg geen aluminiumfolie of zet geen kunststof

pannen op de verwarmingszones.

Na elk gebruik moet de kookplaat gereinigd worden

om het aankoeken van vuil en vet te voorkomen. Als

er vuil op de kookplaat blijft zitten, wordt dit opnieuw

verwarmd als de kookplaat wordt gebruikt en geeft

het verbrande voedsel rook en een onaangename

geur af; bovendien ontstaat er brandgevaar.

Gebruik nooit een stoom- of hogedrukreiniger om

het apparaat schoon te maken.

Raak de verwarmingszones niet aan tijdens gebruik

en nog een tijd na gebruik.

Bereid voedsel nooit rechtstreeks op de kookplaat

van glaskeramiek.

Gebruik altijd geschikte pannen.

Plaats de pan altijd in het midden van de zone

waarop u kookt. Leg niets op het bedieningspaneel.

Gebruik de kookplaat niet als werkblad.

Gebruik de kookplaat niet als snijplank.

Bewaar geen zware voorwerpen boven de

kookplaat. Als ze op de kookplaat vallen, kunnen ze

schade veroorzaken.

Gebruik de kookplaat niet voor het bewaren van

voorwerpen.

Schuif geen pannen over de kookplaat.

Er zijn geen aanvullende handelingen/ instellingen

nodig om het apparaat op de nominale frequenties

te gebruiken.

Als het glas van de kookplaat breekt:

Zet onmiddellijk alle branders en het elektrische

verwarmingselement uit en koppel het apparaat los

van de stroom.

Raak het oppervlak van het apparaat niet aan.

Gebruik het apparaat niet.

15 NL

1.RICHTLIJNEN VOOR DE INSTALLATEUR

Deze inbouwkookplaten zijn bestemd voor installatie in een werkblad

dat bestand is tegen temperaturen van 100 °C en een dikte hebben

tussen 25 en 45 mm. Voor de inbouwmaat dient u zich te houden aan

de maten zoals aangegeven in figuur 2.

Wanneer er een ruimte is tussen de inbouw kookplaat en de ruimte

daaronder moet er een scheidingsplaat van isolatiemateriaal

geplaatst worden (bijvoorbeeld hout) (figuur ).2

De kookplaat dient zo te worden ingebouwd dat er aan de linker- en

rechterzijde minstens . ruimte is tussen17 cm (60 cm) of 25 cm (75 cm)

kookplaat en kasten of verticale panelen (zie figuur ). De afstand2

tussen kookplaat en achterwand dient minstens . te zijn.70 mm

De afstand tussen de kookplaat en ieder ander apparaat erboven

(bijv. een afzuigkap) mag nooit kleiner zijn dan 70 cm. (fig. 4)

Metalen voorwerpen in de lade kunnen heet worden door

luchtrecirculatie.

Het wordt daarom aanbevolen een houten tussenplaat te gebruiken.

Belangrijk : op figuur 1 kunt u zien hoe de afdichtingskit moet worden

aangebracht.

Het vastzetten in het meubel geschiedt door de bijgeleverde

bevestigingsbeugels die aan de onderzijde op de daarvoor bestemde

plaats worden vastgedraaid.

Wanneer een kookplaat van 60 cm of een kookplaat van 75 cm boven

een ingebouwde oven wordt geplaatst, moet deze worden gekoeld

met een ventilator.

2. ELEKTRISCH GEDEELTE AANSLUITEN

“ De installatie van het geciteerde apparaat dient overeen te komen

met de plaatselijk geldende normen.”.

HET INSTALLEREN VAN EEN HUISHOUDELIJK APPARAAT IS EEN COMPLEXE OPERATIE DIE, INDIEN HET NIET CORRECT WORDEN

UITGEVOERD, ERNSTIGE GEVOLGEN KAN HEBBEN VOOR DE VEILIGHEID VAN DE CONSUMENT. HET IS OM DEZE REDEN DAT DE TAAK

MOET WORDEN UITGEVOERD DOOR EEN GEKWALIFICEERDE PERSOON DIE DIT TOT UITVOERING ZAL BRENGEN IN OVEREENSTEMMING

MET DE TECHNISCHE VOORSCHRIFTEN DIE VAN KRACHT ZIJN. IN HET GEVAL DAT DIT ADVIES WORDT GENEGEERD EN DE INSTALLATIE

WORDT UITGEVOERD DOOR EEN NIET GEKWALIFICEERD PERSOON, WIJST DE FABRIKANT ELKE VERANTWOORDELIJKHEIDAF VOOR ELK

TECHNISCH DEFECTVAN LEIDTTOT SCHADEAAN GOEDEREN OF LETSELAAN PERSONEN.HET PRODUCT DATAL DAN NIET

1.1 INBOUWEN

1.2. DE JUISTE OMGEVING

Dit apparaat moet worden geïnstalleerd in overeenstemming met de

geldende voorschriften en alleen in een goed geventileerde ruimte. Lees

de instructies voor het installeren of gebruiken van dit apparaat.

Een gaskookplaat produceert tijdens het gebruik warmte en vocht in de

ruimte waarin deze is geïnstalleerd. Wilt u zeker zijn van een goede

ventilatie van de ruimte open daar dan de ventilatieroosters of installeer

een afzuigkap met een afvoer.

Bij een intensief en langdurig gebruik van het apparaat kan het nodig zijn

extra te ventileren door bijvoorbeeld een raam open te zetten of de

afzuigkap op de hoogste stand te zetten.

Voor de installatie dient u ervoor te zorgen dat de lokale distributie

omstandigheden (aard van het gas en de gasdruk) en de afstelling van

het apparaat compatibel zijn. De afstellingsvoorwaarden voor deze

toepassing worden vermeld op het etiket (of typeplaatje).

Dit apparaat is niet aangesloten op een evacuatiesysteem. Het wordt

geïnstalleerd en aangesloten in overeenstemming met de huidige

installatievoorschriften met bijzondere aandacht voor de relevante eisen

inzake ventilatie.

In het geval dat er geen mogelijkheid is om een afzuigkap te installeren,

is het nodig een elektrische ventilator te plaatsen, met afvoer of in het

raam. Deze ventilator moet geschikt zijn voor een keuken en een

capaciteit hebben van 3 tot 5 maal het volume van de keuken per uur.

De installateur dient zich te houden aan de geldende wetgeving.

ONDERSTROOM

GEAARD

NEUTRAAL

ELECTRICITEITSKABEL

BRUINE DRAAD

GROEN/GELE DRAAD

BLAUWE DRAAD

HOOFDAANVOER

2.2. GAS AANSLUITEN

Het aansluiten van het apparaat op het gasnet of gasflessen dient te

gebeuren volgens de wettelijk geldende voorschriften.

Speciale aandacht zal worden besteed aan voorzieningen voor

ventilatie. Alle installatie werkzaamheden dienen te worden gedaan

met de stroom afgekoppeld van het stroomnet.

Op het typeplaatje is aangegeven voor welke type gas dit apparaat

geschikt is.

De gasaansluiting dient te gebeuren volgens de voorschriften van het

land van de installatie, pas nadat u gecontroleerd hebt of het type gas

uit de fabriek overeenstemt met de installatie. Als dit niet het geval is,

volg de onderstaande stappen.

Voor gas-vloeistof (gasfles), gebruik drukregelaars die voldoen aan

de huidige normen. Gebruik alleen kranen, afdichtingsringen, fittingen

en flexibele leidingen die voldoen aan de normen in het land van

installatie. Voor sommige modellen is een conische koppeling

voorzien voor het installeren van het apparaat, in landen waar dit type

koppeling is verplicht in figuur 8, is te zien hoe de verschillende

soorten koppelingen te herkennen (CY = cilindrische, CO = conische)

in alle gevallen dient het cylindrische gedeelte van de koppeling

verbonden te worden met de plaat. Wanneer u de kookplaat aansluit

op de gastoevoer door het gebruik van slangen, mag de maximale

afstand overbrugd door de slang niet meer dan 2 meter overschrijden.

Om mogelijke schade aan de kookplaat te voorkomen, voert u de

installatie zoals aangegeven in schema 6 uit :

1) zoals weergegeven in het schema, monteer de delen

achtereenvolgens:

A: cilindrische mannelijke adaptor

B: afdichting

C: vrouwelijke gasadaptor cilindrisch-conisch of cilindrisch-

cilindrisch

2) Draai de dichtingen vast. Denk eraan de buizen in positie te

zetten.

3) Bevestig de aansluiting C met het gasnet met een vaste buis of

flexibel staal.

Belangrijk: controleer nadat u alle installatie handelingen heeft

verricht de aansluitpunten op een goede afsluiting. Gebruik

hiervoor een zeepsopje. Nooit een vlam. Controleer ook of de

flexibele slang niet in aanraking komt met bewegende delen van

de keukenmeubelen zoals een lade zodat de slang wordt

beschadigd.

Let op: als u een gasgeur ruikt die uit het toestel lijkt te komen, schakel

dan onmiddellijk de gastoevoer dicht en bel een gekwalificeerde

persoon. Ga niet op zoek naar een lek met een vlam.

Wanneer die voedingskabel beschadigd is, dient deze vervangen te

worden door een erkende reparateur, om onnodige risico's te

vermijden.

De aarde-draad (groen en geel van kleur) moet ten minste 10 mm

langer zijn dan de beide andere draden. De doorsnee van de kabel

moet in een goede verhouding staan tot de maximale aansluitwaarde

van de kookplaat. Zie voor de netspanningsgegevens het typeplaatje

op de kookplaat en controleer of het nieuwe netsnoer van het type

H05 GG-F voor kookplaten van 60-75 cm of H05-V2V2-F voor

kookplaten van 75 cm is.

In het onwaarschijnlijke geval dat een scheur zou verschijnen op het

glas, haal onmiddellijk de en neem contact opstekker uit het contact

met de klantenservice. Het apparaat is niet bedoeld voor gebruik met

een externe timer of afstandsbediening.

2.1. ELEKTRISCH GEDEELTE AANSLUITEN

Controleer de gegevens op het typeplaatje op het apparaat, die zich

bevindt aan de binnenzijde onder in de kookplaat, en verzeker u er

vervolgens van dat het apparaat goed geaard is en gevoed.

Voor het aansluiten, dat wettelijk verplicht is.

Opgelet : controleer de aarding van het apparaat alvorens aan te

sluiten. De fabrikant is niet eventuele materiëleverantwoordelijk voor

of persoonlijke schade als gevolg van een gebruik van een niet geaard

toestel of na beschadiging opgetreden aan het netsnoer.

Voor apparaten zonder stekker dient u een stekker op het

aansluitsnoer te monteren die het vermogen als aangegeven op het

typeplaatje kan verwerken. De kabel moet altijd bereikbaar zijn. De

aarde kabel is uitgevoerd in groengeel.

Wanneer de plaat direct verbonden is met het elektriciteitsnet moet een

stroomonderbreker geïnstalleerd worden.

Table A

16 NL

2.3. AANPASSEN AAN VERSCHILLENDE

GASSOORTEN

Om de kookplaat aan een andere gassoort aan te passen, dient u de

volgende handelingen uit te voeren.

— verwijder pannendrager en branders

— gebruik de bijgeleverde pijpsleutel (7mm) om via de opening (fig. 7)

van de branders bij de branderbasis te komen

— draai de inspuiter los en vervang deze door het passende type (zie

tabel gasverbruik)

. Schroef de inspuiter goed vast

— Stel de brander af.

. Zet de pannendrages en branders terug op hun plaats.

2.4. AFSTELLEN VAN DE BRANDERS

Na het aansteken van de brander, draait u de bedieningsknop op de

laagste stand en verwijder de bedieningsknop, die gemakkelijk kan

worden verwijderd met lichte druk.

Met een kleine 'terminal' type schroevendraaier, kan het

waakvlamschroefje worden aangepast (figuur 9). Door deze schroef

in wijzerzin te draaien, vermindert het debiet van de vlam, door het

draaien in tegenwijzerzin, verhoogt het debiet. Gebruik deze instelling

om een vlam te verkrijgen van ongeveer 3 tot 4 mm lang, en vervang

de bedieningsknop. Wanneer het beschikbare gas butaan of propaan

is (flessen gas), moet het waakvlamschroefje in wijzerzin worden

gedraaid tot op het einde.

Zodra u klaar bent met de aanpassing van de vlam van de gasbrander,

vervangt u het oude typeplaatje door het nieuwe type geïnstalleerd

gas (meegeleverd met fornuis).

3. GEBRUIK VAN DE KOOKPLAAT

Dit apparaat is ontwikkeld en geproduceerd voor koken bij

huishoudelijk gebruik. Elke andere vorm van gebruik is onjuist en

derhalve gevaarlijk.

De fabrikant kan niet aansprakelijk worden gesteld voor eventuele

schade veroorzaakt door onjuist, onredelijk en onverantwoord

gebruik.

Kinderen jonger dan 8 jaar moeten op veilige afstand worden

gehouden, tenzij continu bewaakt. Dit apparaat is niet bedoeld voor

gebruik door personen (inclusief kinderen) met een lichamelijke,

zintuiglijke of verstandelijke handicap of met een gebrek aan ervaring

en kennis, tenzij ze zijn opgeleid en begeleid in het gebruik van het

apparaat door een persoon die verantwoordelijk is voor hun

veiligheid.

Bij het koken met vet of olie, loop niet weg van de kookplaat.

Oververhitte vetten of oliën kunnen snel ontbranden. Probeer nooit

een brand met water te blussen, maar schakel eerst het uit entoestel

bedek de vlam met een deksel of een branddeken. Tijdens de werking

van de kookplaat, kunnen bereikbare delen zeer heet worden, dus het

is aan te raden om jonge kinderen te verwijderen. Kinderen moeten

onder toezicht worden gehouden zodat ze niet met het apparaat gaan

spelen.

Voor u de brander gebruikt, moet u ervoor zorgen dat de de omtrek

van het rooster centraal op de brander staat, zoals weergegeven in de

afbeelding. Als u een gietijzeren rooster gebruikt, moet deze in de

onderste stand staan. Zorg ervoor dat het rooster in de correcet

positie staat.

Voor optimaal gebruik van de branders raden wij u aan pannen te

gebruiken die bij de branders passen.

Om de branders optimaal te benutten, raden wij u aan pannen te

gebruiken waarvan de diameter niet kleiner is dan hieronder

aangeduid:

B Typerander

Ø pannen

(cm)

AUX

10 - 18

12 - 22

16 - 26

Aux

Half snel

Snel

Vermo-

gen (kW)

1,00

1,75

2,70

G20/20 mbar

(methane)

95 l/h

167 l/h

257 l/h

G30/28-30 mbar

(LPG)

73 g/h

127 g/h

196 g/h

DC 4,5 kW Mono

16 - 26

4, 05

429 l/h

327 g/h

• Gebruik nooit twee verschillende

branders tegelijk om één pan te

verwarmen.

• Gebruik nooit een grill, teppanyaki-

plaat, visketel en soortgelijk

kookgereedschap als de kookplaat

een glazen oppervlak heeft.

3.1. GEBRUIK VAN DE GASBRANDERS

Indicatoren

Brander bestuurd met de bedieningsknop

Uitgeschakelde brander

Hoogste vermogensinstelling en elektrische ontsteking

Laagste vermogensinstelling

Voordat u het gasfornuis inschakelt, moet u controleren of de

branderdeksels in de juiste positie zijn geplaatst. Deze kookplaat is

voorzien van een elektrische ontsteking om de brander te ontsteken.

Doe het volgende om de branders te ontsteken:

• Duw in en draai linksom naar het symbool van de grotere vlam of

naar stand 10 en blijf tot 5 seconden na ontsteking induwen. Het

ontstekingssysteem zal doorgaan met het genereren van vonken

zolang de bedieningsknop wordt ingedrukt.

Waarschuwing: Als er geen elektriciteit op het apparaat aanwezig is

om de brander te ontsteken, moet een lucifer of aansteker worden

gebruikt, en wel als volgt:

• Houd een brandend lucifer of aansteker bij de brander

• Duw de knop in en draai de knop linksom naar het grotere

vlamsymbool of naar stand 10 en blijf tot 5 seconden na ontsteking

induwen Waarschuwing: Als de brander na 5 seconden nog niet

brandt, moet u stoppen en ten minste 1 minuut wachten voordat u

nogmaals probeert de brander te ontsteken.

KNOPBEDIENING

Elke knop regelt elke brander, zoals weergegeven in de afbeelding.

De knoppen hebben 10 stappen van de hoogste vlam tot de laagste

vlam. Probeer nooit te schakelen van 0 naar 1 (met de klok mee)

17 NL

5. TECHNISCHE DIENST

Het kan natuurlijk gebeuren dat er met uw kookplaat iets niet in orde is.

Alvorens de service dienst te bellen (in het geval dat de kookplaat niet

goed werkt):

— controleer of de stekker juist is aangesloten en in het stopcontact zit;

— controleer of de gastoevoer goed is.

In het geval dat er iets niet functioneert, haal dan de stroom van het

apparaat. Maak het apparaat in geen geval open maar neem contact

op met de Technische dienst.

Dit apparaat is gemarkeerd volgens de Europese

norm 2012/19/EU inzake Afval van elektrisch en

elektronisch apparatuur (WEEE). WEEE bevat zowel

verontreinigende substanties (die negatieve

gevolgen op het milieu kunnen hebben) en

basiscomponenten (die hergebruikt kunnen worden).

Het is belangrijk om WEEE aan bepaalde

behandelingen te onderwerpen om alle vervuilende

onderdelen te verwijderen en op juist wijze afstand van te doen, en

alle materialen te herstellen en te recyclen.

Particulieren kunnen hier een belangrijke rol in spelen door te zorgen

dat een WEEE geen milieukwestie wordt; het is essentieel de

volgende basisregels te volgen:

• WEEE mag niet als huishoudelijk afval worden beschouwd.

• WEEE moet worden overhandigd aan relevante inzamelpunten die

worden beheerd door de gemeente of door geregistreerde bedrijven.

In veel landen bestaat er voor grote WEEE een ophaaldienst.

• Als u een nieuw apparaat koopt, kan het oude bij de leverancier

worden ingeleverd, welke het gratis bij u moet afhalen op een één-op-

één basis, zolang het apparaat van soortgelijk type is en dezelfde

functies heeft als de geleverde apparatuur.

6. MILIEUBESCHERMINGAFVALBEHEER EN

Het apparaat voldoet aan de Europese Richtlijn 2009/142/EG (GAD)

en vanaf 21/04/2018 aan Verordening 2016/426 betreffende

gasverbrandingstoestellen (GAR).

Door het plaatsen van de markering op dit product, verklaren

wij, op onze eigen verantwoordelijkheid, alle Europese veiligheids-,

gezondheids- en milieu-eisen na te leven opgesteld in de regelgeving

geldig voor dit product.

Die toestel is bestemd voor huishoudelijk gebruik, niet voor professioneel gebruik.

Table 1

HET MILIEU BESPAREN EN RESPECTEREN

Gebruik indien mogelijk een deksel om de pan te bedekken. Regel de

vlam om de diameter van de pan niet te overlappen.

7. CONFORMITEIT

Voordat u gaat demonteren of schoonmaken dient u de

stroomvoorziening af te sluiten door de stekker uit het stopcontact te

halen of de stroomtoevoer via de zekering af te sluiten. Zorg ervoor dat

het apparaat volledig is afgekoeld.

Reinig de geëmailleerde, verchroomde en geverfde delen met

handwarm water en met een niet agressieve allesreiniger.

Gebruik voor de roestvrijstalen delen een rvs reiniger die gewoon in de

winkel verkrijgbaar is.

Aluminium kunt u het beste reinigen door eerst met een met olie

doordrenkte doek te poetsen en dit vervolgens met een

alcoholhoudend middel af te nemen.

Gebruik tijdens het schoonmaken nooit: schuurmiddelen, bijtende

schoonmaakmiddelen, bleekmiddel of zuren.

Voorkom dat er op de geëmaillerde, roestvrijstalen of geverfde delen

zuren blijven liggen (azijn, citroensap etc.)

De brandervoet kunt u reinigen met water en allesreinger. Als u de

oorspronkelijke glans terug wilt krijgen, kunt u een speciaal

schoonmaakmiddel voor aluminiumlegeringen gebruiken.

De branderdeksel, gemaakt van staal met emaille, kunt u reinigen in

warm water met reinigingsmiddel. U dient alle aangekoekte deeltjes te

verwijderen die onregelmatigheid in de vlam kunnen veroorzaken.

Na het reinigen moeten brandervoet en branderdeksel goed worden

gedroogd. Let hierbij op de de buisjes in de brandervoet. Zet daarna

de branders zorgvuldig op hun plaats.

LET OP: Zorg er voor dat na het schoonmaken de branders op de

juiste plaats zitten en dat goed op dehet branderdeksel

brandervoet zit. Dit om een slecht vlambeeld en schade aan de

brandervoet te voorkomen.

Het wordt aanbevolen om alles wat kan smelten zoals plastiek, suiker

of producten met een hoog suikergehalte weg te houden van de

kookplaat.

- Neem een paar druppels van een specifiek reinigingsmiddel voor

glazen oppervlakken

- Wrijf met kracht op de vervuilde onderdelen, indien mogelijk , met

een zachte doek of een licht vochtige papieren doek

-Droog met een zachte doek of keukenpapier totdat het oppervlak

schoon is. Indien erna nog steeds vlekken blijven :

- neem opnieuw een doek met een paar druppels glasreiniger

- verwijder de vlekken met een schraper in een hoek van 30 ° tot er

geen hardnekkige vlekken meer zijn

- Veeg met een zachte doek of keukenpapier droog totdat het

oppervlak schoon is

- Herhaal indien nodig

het gebruik van het scheermes of schraper kan het oppervlak niet

beschadigen indien een hoek van 30 ° wordt gerespecteerd. Hou het

mes buiten het bereik van kinderen.

Branderplaat 4 Gaz - L1 - Diamo nd 5 Gaz - L2 - Central Wok 5 Gaz - L3 - 4+1

Brander AUX/SR/2R AUX/SR/2R/DC AUX/2SR/R/DC

Type PVUH60MF PVUH75MF PVUH75MF

FFD JA JA JA

AUX 1kW 1 1 1

SR 1,75 kW 1 1 2

R2,7kW 2 2 1

DC 4, 5 kW Mono - 1 1

Nominale warmte-input 8,15kW 12,65kW 11,70 kW

G20/20 mbar 776 l/h 1204 l/h 1115 l/h

G30/28-30 mbar 593 g/h 920 g/h 850 g/h

Installatie klasse 3 3 3

Spann ing (V) /Frequentie (Hz) 220-240V 50/60Hz 220-240V 50/60Hz 220-240V 50/60Hz

Elektrisch vermogen 1 1 1

Ontsteking JA JA JA

Afmeting product (mmxmm) 595x505x42 745x505x42 745x505x42

In het geval dat u kleinere pannen wilt gebruiken, dient u zich er van te

verzekeren dat u de vlam zo instelt dat deze net de onderzijde van de

pan raakt. Het gebruik van holle of bolle pannen wordt ernstig

afgeraden.

WAARSCHUWING: in het geval dat de vlam een keer te groot

wordt, draai dan de knop dicht en wacht minstens 1 minuut

alvorens u de gaspit weer ontsteekt.

Als na verloop van tijd de gaskranen moeilijk vast te draaien zijn, is het

noodzakelijk deze te smeren. Dit kan enkel worden uitgevoerd

door een erkende technicus.

4. ONDERHOUD EN REINIGEN

Tips: Regelmatig reinigen is van essentieel belang om een

beschermlaag te laten die krassen en slijtage voorkomt. Zorg ervoor

dat het oppervlak schoon is voordat u de kookplaat opnieuw gebruikt.

Om sporen van water en kalksteen te verwijderen, wacht tot de plaat

is afgekoeld en gebruik een paar druppels witte azijn of citroensap.

Veeg tenslotte de druppels en een paarweg met een papieren doek

druppels van het specifieke product.

18 CZ

BEZPEČNOSTNÍ POKYNY

Doporučujeme, abyste si uschovali návod

k instalaci pro pozdější použití a před instalaci varné

desky si poznamenali její sériové číslo pro případ,

že budete potřebovat pomoc od poprodejního

servisu.

VAROVÁNÍ: Spotřebič a jeho přístupné součásti

jsou během používání horké. Je třeba dávat pozor,

abyste se nedotkli topných těles. Děti mladší osmi

let se nesmí přibližovat ke spotřebiči, pokud nejsou

pod nepřetržitým dohledem.

VAROVÁNÍ: Používejte pouze takové zábrany

na varné desky, které výrobce spotřebiče sám

navrhl nebo označil v návodu k použití jako vhodné,

případně zábrany začleněné do spotřebiče.

Používání nevhodných zábran může vést

k nehodám.

VAROVÁNÍ: Příprava pokrmů s tukem nebo olejem

na varné desce bez dozoru může být nebezpečná

a vést ke vzniku požáru.

NIKDY se nepokoušejte hasit požár vodou,

ale vypněte spotřebič a potom zakryjte plamen,

např. pokličkou nebo hasicí rouškou.

VAROVÁNÍ: Nebezpečí požáru: neskladujte

předměty na varném povrchu.

VAROVÁNÍ: Pokud je povrch prasklý, nedotýkejte

se skla a vypněte spotřebič, aby nedošlo

k případnému úrazu elektrickým proudem.

Tento spotřebič mohou používat děti starší osmi let

a osoby s omezenými fyzickými, smyslovými nebo

duševními schopnostmi nebo osoby nezkušené

a neznalé za předpokladu, že mají zajištěný dohled

nebo byly poučeny o bezpečném používání

spotřebiče a chápou související rizika. Děti by měly

být pod dohledem, aby si se spotřebičem nehrály.

Děti nesmějí provádět čištění a uživatelskou údržbu

bez dozoru.

UPOZORNĚNÍ: Je nutné dohlížet na vaření.

Na krátké vaření je nutné dohlížet nepřetržitě.

Důrazně se doporučuje zamezit přístupu dětí

k varným zónám, jestliže se používají nebo jsou

vypnuté, ale stále svítí kontrolka zbytkového tepla,

aby se předešlo riziku vážných popálenin.

Tento spotřebič není určen k tomu, aby byl řízen

externím časovým spínačem nebo samostatným

systémem dálkového ovládání.

Pokud má varná deska prvky s halogenovými

žárovkami, nedívejte se přímo na ně.

Připojte zástrčku k napájecímu kabelu se zemnicím

kontaktem, který je dimenzován na hodnoty napětí,

proudu a zatížení uvedené na štítku. Zásuvka musí

být vhodná pro zatížení uvedené na štítku a musí

mít připojený a funkční zemnicí kontakt. Zemnicí

vodič má žlutozelenou barvu. Tento úkon by měl

provést odborník s vhodnou kvalifikací. V případě

nekompatibility mezi zásuvkou a zástrčkou

spotřebiče požádejte kvalifikovaného elektrikáře

o nahrazení zásuvky jiným vhodným typem.

Zástrčka a zásuvka musí splňovat aktuální normy

platné v zemi instalace. Připojení ke zdroji energie

je možné také umístěním vícepólového jističe mezi

spotřebič a zdroj energie, který je schopen pracovat

s maximálním připojeným zatížením a je v souladu

s platnou legislativou.

Žlutozelený zemnicí kabel by neměl být přerušen

jističem. Zásuvka a vícepólový jistič používané pro

připojení by měly být snadno přístupné při instalaci

spotřebiče.

Odpojení lze provést prostřednictvím přístupné

zástrčky nebo začleněním vypínače do pevné

kabeláže v souladu s elektroinstalačními předpisy.

Pokud se poškodí napájecí kabel, výměnu musí

provést výrobce, jeho servisní zástupce nebo osoby

s podobnou kvalifikací, aby se vyloučilo riziko.

Zemnicí vodič (žlutozelený) na straně svorkovnice

musí být delší než 10 mm. Vnitřní průřez vodičů musí

odpovídat příkonu varné desky (je uveden na štítku).

Typ napájecího kabelu musí být H05 V2V2-F

pro varné desky 60–75 cm (uspořádání L1 a L2)

a H05 GG-F pro varné desky 75 cm (uspořádání L3).

Nepokládejte na varnou desku kovové předměty,

například nože, vidličky nebo pokličky.

Mohly by se ohřát.

Do varných zón se nesmí pokládat nádobí

z hliníkové fólie a plastu.

Po každém použití je nutné varnou desku vyčistit,

aby se předešlo hromadění nečistot a tuku.

Pokud je neodstraníte, při používání varné desky

se budou znovu ohřívat a z připálenin se bude

uvolňovat kouř, nehledě na riziko šíření požáru.

K čištění spotřebiče nikdy nepoužívejte páru

ani vysokotlaký postřik.

Za provozu nebo určitou dobu po použití

se nedotýkejte varných zón.

Nikdy nepřipravujte pokrm přímo na sklokeramické

varné desce.

Vždy používejte vhodné nádobí. Vždy pokládejte

hrnec doprostřed jednotky, na které vaříte.

Nepokládejte žádné předměty na ovládací panel.

Nepoužívejte varnou desku jako pracovní plochu.

Nepoužívejte povrch jako krájecí prkénko.

Nad varnou deskou neskladujte těžké předměty.

Kdyby spadly na varnou desku, mohly by způsobit

poškození.

Nepoužívejte varnou desku k ukládání žádných

předmětů.

Neposunujte nádobí po varné desce.

K provozování spotřebiče při jmenovitých

frekvencích nejsou nutné žádné další úkony ani

nastavování.

V případě rozbití skla varné desky:

Okamžitě vypněte všechny hořáky a elektrické

topné těleso a odpojte spotřebič od elektrické sítě.

Nedotýkejte se povrchu spotřebiče.

Spotřebič nepoužívejte.

19 CZ

1. POKYNY PRO INSTALAČNÍHO TECHNIKA

INSTALACE DOMÁCÍHO SPOTŘEBIČE MŮŽE PŘEDSTAVOVAT SLOŽITÝ ÚKON, KTERÝ MŮŽE VÁŽNĚ OHROZIT BEZPEČNOST SPOTŘEBITELE,

POKUD NEBUDE PROVEDEN SPRÁVNĚ. PROTO BY MĚLA BÝT TATO PRÁCE PROVEDENA OSOBOU S ODBORNOU KVALIFIKACÍ, KTERÁ

JI PROVEDE V SOULADU S PLATNÝMI TECHNICKÝMI PŘEDPISY. POKUD BUDE TOTO DOPORUČENÍ IGNOROVÁNO A INSTALACI PROVEDE

NEKVALIFIKOVANÁ OSOBA, VÝROBCE ODMÍTÁ VEŠKEROU ODPOVĚDNOST V PŘÍPADĚ JAKÉKOLI TECHNICKÉ ZÁVADY VÝROBKU BEZ

OHLEDU NA TO, ZDA BUDE MÍT ZA NÁSLEDEK MATERIÁLNÍ ŠKODU NEBO ZDRAVOTNÍ ÚJMU.

1.1 VESTAVĚNÍ

Varnou desku lze instalovat na jakoukoli pracovní desku, která je tepelně

odolná do teploty 100 °C a má tloušťku 25–45 mm. Rozměry vložky, kterou

je třeba vyříznout z pracovní desky, jsou uvedeny na obrázku 2.

Když je mezi vestavěnou varnou deskou a prostorem pod ní volné místo,

měla by se do něj vložit přepážka z izolačního materiálu (dřeva nebo

podobného materiálu) (obrázek 2).

Pokud je varná deska umístěna vedle skříňky na obou stranách, musí být

vzdálenost mezi varnou deskou a skříňkou nejméně 17 cm (60 cm) nebo

25 cm (75 cm) (viz obrázek 2); zatímco vzdálenost mezi výřezem a zadní

stěnou musí být nejméně 70 mm.

Vzdálenost mezi varnou deskou a jakoukoli jinou jednotkou nebo

spotřebičem nad ní (např. odsavačem par) nesmí být menší než 70 cm

(obrázek 4).

V důsledku cirkulace vzduchu mohou kovové předměty v zásuvce

dosahovat vysokých teplot. Proto se doporučuje používat mezilehlou

dřevěnou desku.

Důležité – nákres na obrázku 1 znázorňuje, jak se má umístit těsnicí

materiál.

Jednotka varné desky se připevňuje pomocí dodaných upevňovacích

svorek pomocí otvorů v její základně.

V případě instalace 60cm nebo 75cm varné desky na vestavnou troubu

musí být trouba chlazena ventilátorem.

1.2 VHODNÉ MÍSTO

Tento spotřebič se musí nainstalovat podle platných předpisů a používat

pouze v dobře větraném prostoru. Před instalací nebo používáním tohoto

spotřebiče si přečtěte pokyny.

Každý plynový spotřebič na vaření vytváří teplo a vlhkost v místě, kde

je nainstalován. Z tohoto důvodu byste měli zajistit dobrou ventilaci buď

tak, že necháte všechny přirozené průchody vzduchu otevřené, nebo

nainstalujete odsavač par s odsávacím kanálem. Intenzívní a dlouhodobé

používání spotřebiče může vyžadovat další větrání, například otevření

okna nebo zvýšení otáček elektrického ventilátoru, pokud nějaký máte.

Pokud nelze nainstalovat odsavač, měl by se do vnější stěny nebo okna

umístit ventilátor, který zajistí dostatečné větrání.

Elektrický ventilátor by měl schopen zajistit úplnou výměnu vzduchu

v kuchyni 3–5krát za hodinu. Instalační technik by měl dodržovat příslušné

vnitrostátní normy.

2. ELEKTRICKÉ ZAPOJENÍ (POUZE PRO

VELKOU BRITÁNII)

Varování – tento spotřebič musí být uzemněný

Tento spotřebič je určen pouze k používání v domácnosti. Připojení

k síťovému napájení musí provést kvalifikovaný elektrikář, který zajistí

dodržení všech platných předpisů týkající se tohoto typu instalací.

Spotřebič se musí připojit pouze k náležitě dimenzovaným pevným

svorkám; trojkolíková 13A zásuvka není vhodná. Musí být nainstalován

dvoupólový jistič a okruh musí mít vhodné jištění. Další informace

o požadavcích na napájení konkrétního výrobku najdete v pokynech pro

uživatele a na typovém štítku spotřebiče. V případě vestavěného výrobku

se doporučuje použít náležitě dimenzovaný, ohnivzdorný kabel,

který je delší než dodaný kabel.

Vodiče se musí připojit k síťovému napájení takto:

PŘIPOJIT

K PEVNÉ SVORCE

Zelenožlutý vodič

Uzemňovací svorka

Modrý vodič

Neutrální svorka

Hnědý vodič

Fázová svorka

Poznámka: V případě elektrických spotřebičů na vaření, které jsou

připojeny k pevným svorkám, nevyžadujeme zařízení na ochranu proti

zemnímu spojení, protože by mohlo docházet k „nežádoucímu vypínání“.

Opět připomínáme, že spotřebič musí být správně uzemněný; výrobce

odmítá veškerou odpovědnost za jakoukoli událost, k níž dojde v důsledku

nesprávné elektrické instalace.

2.1 ELEKTRICKÉ ZAPOJENÍ

Zkontrolujte údaje na typovém štítku na vnější straně jednotky, abyste

ověřili vhodnost napájecího a vstupního napětí.

Před připojením zkontrolujte uzemňovací soustavu.

Podle zákona musí být tento spotřebič uzemněný. V případě nedodržení

tohoto předpisu nenese výrobce odpovědnost za případné škody

způsobené osobám nebo na majetku. Pokud zástrčka ještě není

připojena, namontujte zástrčku odpovídající zatížení uvedenému

na typovém štítku. Zemnicí vodič má žlutozelenou barvu.

Zástrčka by měla být vždy přístupná.

Jestliže je varná deska připojena přímo k elektrickému napájení, je nutné

nainstalovat jistič.

Pokud je napájecí kabel poškozený, musí ho vyměnit kvalifikovaný

technik, aby se předešlo jakémukoli případnému riziku.

Zemnicí vodič (zelenožlutý) musí být nejméně o 10 mm delší než fázový

a nulový vodič.

Použitý kabel musí mít správný průřez vodičů s ohledem na příkon varné

desky.

Zkontrolujte údaje o napájení na typovém štítku a ujistěte se, že napájecí

kabel je typu 3x0,75 mm

H05 V2V2-F pro varné desky 60–75 cm

(uspořádání L1 a L2) a H05 GG-F pro varné desky 75 cm (uspořádání L3).

FÁZE L

Napájecí kabel

Síťové napájení

ZEM

NULOVÝ

Pokud není spotřebič vybaven napájecím kabelem a zástrčkou nebo jiným

prostředkem pro úplné odpojení od síťového napájení se vzdáleností

kontaktů na všech pólech vyhovující požadavkům na kategorii přepětí III,

v pokynech musí být uvedeno, že odpojovací prostředek musí

být začleněn do pevného vedení v souladu s elektroinstalačními předpisy.

2.2 PŘIPOJENÍ PLYNU

Tyto pokyny jsou určeny kvalifikovanému personálu; instalace zařízení

musí být v souladu s příslušnou vnitrostátní normou. (Pouze pro Velkou

Británii: podle zákona musí instalaci plynového zařízení a uvádění

do provozu provádět instalační technik uvedený v registru

„Gas Safe“)

Veškerá práce se musí provádět s odpojeným přívodem elektřiny.

Na typovém štítku varné desky je uveden typ plynu, s nímž se má spotřebič

používat. Připojení k hlavnímu přívodu plynu nebo plynové láhvi se musí

provést teprve po ověření, že má regulaci pro typ plynu, s nímž

se má spotřebič používat. Pokud není správně regulován,

viz pokyny pro změnu nastavení plynu v následujících odstavcích.

Pro zkapalnělý plyn (z tlakové láhve) použijte regulátory tlaku,

které vyhovují příslušným vnitrostátním normám.

Používejte pouze trubky, podložky a těsnicí kroužky vyhovující příslušným

vnitrostátním normám.

Některé modely se dodávají s kuželovitou spojkou pro instalaci v zemích,

v nichž je tento typ spojky povinný; obrázek 8 znázorňuje, jak rozpoznat

různé typy spojek (CY = válcová, CO = kuželovitá). V každém případě

je nutné připojit válcovou část spojky k varné desce.

Při připojování varné desky k přívodu plynu pomocí hadice zajistěte,

aby maximální vzdálenost překlenovaná hadicí nepřekročila dva metry.

Hadice musí být nainstalována tak, aby se nemohla dostat do styku

s nějakou pohyblivou součástí skříně (např. zásuvkou) a neprocházela

žádným prostorem, v němž by se mohla stlačit/zalomit nebo jakkoli

poškodit.

Aby se předešlo jakémukoli případnému poškození varné desky, proveďte

instalaci podle tohoto postupu (obrázek 6):

1) Smontujte součásti v tomto pořadí, jak je znázorněno na obrázku:

A: 1/2“ vnitřní spojka, válcová

B: 1/2“ těsnění

C: 1/2“ vnější plynová spojka, kuželovitá-válcová nebo válcová-válcová

2) Utáhněte spojky klíčem; nezapomeňte našroubovat hadice

na místo.

3) Připojte spojku C k hlavnímu přívodu plynu pomocí pevné měděné

trubky nebo pružné ocelové trubky.

Hnědý vodič

Zelenožlutý vodič

Modrý vodič

20 CZ

DŮLEŽITÉ: Proveďte konečnou zkoušku těsnosti potrubních spojení

pomocí mýdlového roztoku. NIKDY NEPOUŽÍVEJTE PLAMEN.

Také se ujistěte, že hadice se nemůže dostat do styku s nějakou

pohyblivou součástí skříně (např. zásuvkou) a že se nenachází

na místě, kde by se mohla poškodit.

Varování: Pokud je v blízkosti tohoto spotřebiče cítit plyn, vypněte přívod

plynu do spotřebiče rovnou zavolejte technika. Nehledejte místo úniku

otevřeným plamenem.

2.3 PŘIZPŮSOBENÍ VARNÉ DESKY JINÝM

TYPŮM PLYNU

Chcete-li přizpůsobit varnou desku jinému typu plynu, proveďte následující

kroky:

Odstraňte rošty a hořáky

Nasaďte šestihranný klíč (7 mm) na držák hořáku (obrázek 7)

Odšroubujte injektor a nahraďte ho jiným, vhodným pro plyn,

který se má používat (viz tabulka typů plynu)

2.4 NASTAVENÍ MINIMÁLNÍHO PLAMENE

Po zapálení hořáků otočte otočný regulátor na minimální nastavení

a potom ho odstraňte (lze jej snadno odstranit mírným tlakem).

Regulační šroub lze nastavovat malým „seřizovacím“ šroubovákem,

jak je znázorněno na obrázku 9. Otáčením šroubu doprava se průtok

plynu snižuje, zatímco otáčením doleva se zvyšuje. Tímto způsobem

nastavte plamen na délku přibližně 3 až 4 mm a potom vraťte otočný

regulátor.

Jestliže je přiváděný plyn typu LPG, šroub pro nastavování klidového

plamene se musí otočit (doprava) až na doraz.

Až provedete regulaci nového plynu, vyměňte starý typový štítek s údaji

o plynu na spotřebiči za nový (dodaný s varnou deskou), vhodný pro typ

plynu, který se má regulovat.

3. POUŽÍVÁNÍ VARNÉ DESKY – POKYNY PRO

UŽIVATELE

Tento spotřebič se musí používat pouze k účelu, k němuž je určen, a tím

je vaření v domácnosti. Jakékoli jiné použití bude považováno

za nesprávné, a proto by mohlo být nebezpečné. Výrobce neponese

odpovědnost za žádné škody nebo ztráty vzniklé v důsledku nesprávného

použití.

Před použitím se ujistěte, že průsečíky roštu jsou vystředěné na hořáky,

jak je znázorněno na obrázku níže.

Pokud používáte litinové rošty, jejich umístění je uvedeno na spodní

straně. Ujistěte se, že daný rošt se používá ve správné poloze.

K ohřevu jedné nádoby nikdy

nepoužívejte dvě různé plotny

současně.

Pokud má varná deska skleněný

povrch, nikdy nepoužívejte

grilovací

desku, grilovací plech Teppanyaki,

pekáč na ryby a podobné nádobí.

3.1 POUŽÍVÁNÍ PLYNOVÉHO HOŘÁKU

Než zapnete plynovou varnou desku, ujistěte se, že víčka hořáků jsou

na správných místech. Tato varná deska je vybavena elektrickým

zapalováním hořáků.

Chcete-li zapálit hořáky, postupujte takto:

Stiskněte otočný regulátor, otočte ho doleva na symbol velkého plamene

nebo do polohy 10 a držte ho stisknutý po dobu pěti sekund

od zapálení. Zapalovací systém bude vytvářet jiskry tak dlouho, dokud

je otočný regulátor stisknutý.

Varování: Jestliže ve spotřebiči není elektřina, hořák lze zapálit zápalkou

nebo zapalovačem podle následujícího postupu:

Přibližte zápalku nebo zapalovač k hořáku

Stiskněte otočný regulátor, otočte ho doleva na symbol velkého plamene

nebo do polohy 10 a držte ho stisknutý po dobu pěti sekund

od zapálení. Varování: Pokud se hořák po pěti sekundách nezapálí,

v každém případě přestaňte používat spotřebič a počkejte nejméně jednu

minutu, než se opět pokusíte zapálit hořák.

OVLÁDÁNÍ OTOČNÝMI REGULÁTORY

Každý otočný regulátor ovládá jeden hořák, jak je znázorněno

na obrázku. Otočné regulátory mají 10 stupňů od nejvyššího

po nejnižší plamen. Nikdy se nepokoušejte o přepínání z 0 na 1

(ve směru hodinových ručiček)

Indikátory

Hořák ovládaný otočným regulátorem

Vypnutý hořák

Nastavení nejvyššího výkonu a elektrické zapalování

Nastavení nejnižšího výkonu

VŠEOBECNÁ RADA

Abyste dosáhli nejlepších výsledků, používejte nádoby na vaření

s plochým dnem. Velikost povrchu by měla odpovídat straně plynového

hořáku, jak je uvedeno níže. Tabulka A.

Typ hořáku

Ø nádoby

(cm)

Napájení

(kW)

G 20 20 mbar

(metan)

G 30 28–30 mbar

(LPG)

AUX

Pomocný

10–18

1,00

95 l/h

73 g/h

Polorychlý

12–22

1,75

167 l/h

127 g/h

Rychlý

16–26

2,70

257 l/h

196 g/h

4,5 kW Mono

16–26

4,50

429 l/h

327 g/h

Tabulka A

Plynový hořák by se měl regulovat tak, aby plamen nesahal přes dno

nádoby. Neměly by se používat nádoby s vydutým nebo vypouklým dnem.

VAROVÁNÍ: Pokud plamen náhodou zhasne, otočte regulátor

do vypnuté polohy a alespoň jednu minutu se nepokoušejte znovu

zapálit plamen.

Pokud se během let ztíží otáčení regulátorů, bude třeba je namazat.

Tento úkon smí provádět pouze kvalifikovaný servisní technik.

21 CZ

4. ÚDRŽBA A ČIŠTĚNÍ

Před čištěním varné desky se ujistěte, že vychladla. Vytáhněte zástrčku

ze zásuvky nebo (v případě přímého připojení) vypněte přívod elektřiny.

Děti nesmějí provádět čištění a uživatelskou údržbu bez dozoru

Nikdy nepoužívejte brusné prostředky, korozivní prostředky, bělidla nebo

kyseliny. Vyhněte se kontaktu kyselých nebo zásaditých látek (citrónu, šťávy,

octa atd.) se smaltovanými, lakovanými nebo nerezovými částmi.

Při čištění smaltovaných, lakovaných nebo pochromovaných částí

používejte mýdlovou vodu nebo nežíravý čisticí prostředek. K čištění

nerezové oceli používejte vhodný čisticí roztok.

Hořáky lze čistit mýdlovou vodou. Chcete-li obnovit jejich původní lesk,

použijte čisticí prostředek na nerezovou ocel pro domácnosti. Po vyčištění

hořáky vysušte a vraťte zpět.

Je důležité správně umístit hořáky.

Pochromované rošty a hořáky

Stává se, že pochromované rošty a hořáky během používání mění barvu.

Nijak to nenarušuje funkčnost varné desky.

V případě potřeby lze získat náhradní díly od našeho poprodejního

servisního střediska.

5. NÁSLEDNÁ PÉČE

Než zavoláte servisního technika, proveďte následující kontrolu:

Zkontrolujte, zda je zástrčka správně zasunutá a uzemněná;

Zkontrolujte, zda není vadný přívod plynu.

Pokud nelze zjistit závadu:

Vypněte spotřebič a zavolejte poprodejní servisní středisko.

NEMANIPULUJTE NEODBORNĚ SE SPOTŘEBIČEM.

6. OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

Tento spotřebič je označen v souladu s evropskou

směrnicí 2012/19/EU o

odpadních elektrických

elektronických zařízeních (OEEZ). OEEZ obsahují jak

znečišťující látky (které mohou mít negativní vliv

životní prostředí), tak i

základní prvky (které mohou

být znovu použity). Je důležité, aby OEEZ podstoupily

zvláštní zpracování, aby bylo možné správně odstranit

zlikvidovat znečišťující látky a znovu využít všechny

materiály.

Jednotlivci mohou hrát významnou roli při ochranně životního prostředí

před OEEZ; je nezbytné dodržovat několik základních pravidel:

- S OEEZ se nesmí nakládat jako s domovním odpadem.

- OEEZ by měla být odvezena do speciálních sběrných dvorů

spravovaných místním úřadem nebo registrovanou společností.

V mnoha zemích může být k dispozici vyzvednutí velkých OEEZ

u zákazníka. Když koupíte nový spotřebič, můžete starý odevzdat

obchodníkovi, který musí bezplatně přijmout jeden starý spotřebič

za jeden nový prodaný spotřebič, pokud se jedná o ekvivalentní typ

se stejnými funkcemi, jaké má nový zakoupený spotřebič.

ŠETRNOST A OHLEDUPLNOST K ŽIVOTNÍMU PROSTŘEDÍ

Pokud možno zakrývejte nádoby pokličkami. Regulujte plamen,

aby nesahal přes průměr nádoby.

7. PROHLÁŠENÍ O SHODĚ

Spotřebič vyhovuje evropské směrnici 2009/142/ES (o spotřebičích

plynných paliv) a od 21.04.2018 nařízení 2016/426 (o spotřebičích

plynných paliv).

Umístěním symbolu na výrobek potvrzujeme shodu se všemi

příslušnými evropskými směrnicemi týkajícími se bezpečnosti, ochrany

zdraví a ochrany životního prostředí, které lze použít pro tento výrobek.

Tabulka 1

Deska hořáku 4Gas - L1 - Diamond 5Gas - L2 - CENTRAL WOK 5Gas - L3 - 4+1

Hořák AUX/SR/2R AUX/SR/2R/DC AUX/2SR/R/DC

Typ PVUH60MF PVUH75MF PVUH75MF

FFD ANO ANO ANO

AUX 1 kW 1 1 1

SR 1,75 kW 1 1 2

R 2,7 kW 2 2 1

DC 4,5 kW MONO - 1 1

Jmenovitý tepelný příkon 8,15 kW 12,65 kW 11,70 kW

G20/20 mbar 776 l/h 1205 l/h 1115 l/h

G30/28–30 mbar 592 g/h 919 g/h 850 g/h

Třída instalace 3 3 3

Napětí (V) / frekvence (Hz) 220–240 V 50/60 Hz 220–240 V 50/60 Hz 220–240 V 50/60 Hz

Elektrický příkon 1 1 1

Elektrické zapalování ANO ANO ANO

Rozměry produktu 595x505x42 745x505x42 745x505x42

Tento spotřebič byl navržen pro neprofesionální, tj. domácí použití.

22 SK

BEZPEČNOSTNÉ OPATRENIA

Odporúčame odložiť si pre každý prípad návod

na inštaláciu a použitie a poznačiť si výrobné číslo

varnej dosky pre prípad, že by ste potrebovali služby

servisu.

VAROVANIE: počas používania sú spotrebič a jeho

dostupné diely horúce. Pri používaní dávajte pozor,

aby sa predišlo dotyku ohrievacích prvkov.

Deti vo veku do 8 rokov sa nesmú zdržiavať

v blízkosti spotrebiča, ak nie sú pod neustálym

dohľadom.

VAROVANIE: používajte iba ochranné kryty

varných dosiek navrhnuté výrobcom kuchynského

spotrebiča alebo uvedené výrobcom spotrebiča

v návode na použitie ako vhodné alebo ochranné

kryty varnej dosky zabudované do spotrebiča.

Použitie nevhodných ochranných krytov môže

spôsobiť nehodu.

VAROVANIE: varenie s tukom alebo olejom

na varnej doske bez dohľadu môže byť nebezpečné

a môže spôsobiť požiar.

Požiar sa NIKDY nepokúšajte hasiť vodou.

Spotrebič najprv vypnite a plameň zakryte napr.

pokrievkou alebo hasiacou prikrývkou.

VAROVANIE: nebezpečenstvo požiaru: na povrch

varnej dosky neodkladajte žiadne predmety.

VAROVANIE: ak je povrch popraskaný, nedotýkajte

sa skla a spotrebič vypnite, aby sa vylúčilo riziko

zásahu elektrickým prúdom.

Deti staršie než 8 rokov a osoby s obmedzenými

fyzickými, zmyslovými alebo duševnými

schopnosťami alebo nedostatkom skúseností

či vedomostí môžu tento prístroj používať pod

dohľadom, prípadne po poučení a oboznámení

sa s bezpečným spôsobom používania a ak

porozumeli možným nebezpečenstvám. Deti by mali

byť pod dozorom, aby ste sa ubezpečili,

že sa nehrajú so spotrebičom. Čistenie a údržbu

nesmú vykonávať deti bez dozoru.

UPOZORNENIE: na prípravu jedla vždy dohliadajte.

Na krátkodobý postup varenia je potrebné dohliadať

nepretržite.

Dôrazne vám odporúčame, aby ste deťom nedovolili

priblížiť sa do blízkosti varných zón počas

prevádzky alebo po ich vypnutí, kým svieti indikátor

zvyškového tepla. Predídete tak riziku vážneho

popálenia.

Tento spotrebič nie je určený na ovládanie externým

časovačom ani samostatným diaľkovým ovládaním.

Ak je k dispozícii halogénová žiarovka varnej dosky,

nepozerajte sa na ňu priamo.

Zástrčku pripojte k napájaciemu káblu, ktorý dokáže

uniesť napätie, prúd a zaťaženie uvedené na štítku,

a ktorý má uzemňovací kontakt. Zásuvka musí byť

vhodná pre záťaž uvedenú na štítku a musí mať

zapojený a funkčný uzemňovací kontakt. Uzemňovací

vodič má žlto-zelenú farbu. Túto činnosť môže

vykonávať iba odborník s vhodnou kvalifikáciou.

V prípade nekompatibility medzi zásuvkou

a zástrčkou spotrebiča požiadajte kvalifikovaného

elektrikára, aby zásuvku vymenil za iný vhodný typ.

Zástrčka a zásuvka musia zodpovedať platným

normám krajiny inštalácie. Pripojenie k zdroju

energie sa dá tiež vytvoriť umiestnením

omnipolárneho ističa medzi spotrebič a zdroj

energie, ktorý znesie maximálne pripojené

zaťaženie, a ktorý je v súlade s platnými právnymi

predpismi.

Žlto-zelený uzemňovací kábel nesmie byť

prerušený ističom. Zásuvka alebo omnipolárny

istič použité na pripojenie musia byť po inštalácii

spotrebiča ľahko prístupné.

Odpojenie sa môže dosiahnuť sprístupnením

zástrčky alebo začlenením spínača do pevného

zapojenia v súlade s pravidlami zapojenia.

Ak je poškodený vonkajší napájací kábel, v záujme

eliminácie akéhokoľvek rizika ho musí vymeniť

výrobca, jeho servisný zástupca alebo rovnako

kvalifikovaná osoba. Uzemňovací vodič (žlto-zelený)

musí byť na strane svorkovnice dlhší než 10 mm.

Časť s vnútornými vodičmi by mala zodpovedať

príkonu varnej dosky (vyznačenému na štítku).

Typ napájacieho kábla musí byť H05 V2V2-F

pre 60-75cm varné dosky (rozloženie L1 a L2) a H05

GG-F pre 75cm varné dosky (rozloženie L3).

Na varnú dosku neklaďte kovové predmety,

ako sú nože, vidličky, lyžice alebo pokrievky.

Mohli sa zahriať.

Na ohrievacie zóny nesmiete klásť alobal

ani plastové panvice.

Po každom použití treba varnú dosku vyčistiť,

aby sa zabránilo hromadeniu nečistôt a mastnoty.

Ak nečistoty necháte na doske, pri opätovnom

použití dosky sa začnú zvyšky pripaľovať, dymiť

a vydávať nepríjemný zápach, nehovoriac o rizikách

šírenia požiaru. Na čistenie spotrebiča nikdy

nepoužívajte paru ani spotrebič pôsobiaci prúdom

vody pod tlakom.

Počas prevádzky alebo chvíľu po použití

sa nedotýkajte tepelných zón.

Jedlo nikdy nepripravujte priamo na sklokeramickej

doske.

Vždy používajte vhodný riad. Panvicu vždy

umiestnite do stredu jednotky, na ktorej varíte.

Na ovládací panel nič neukladajte.

Varnú dosku nepoužívajte ako pracovný povrch.

Povrch nepoužívajte ako dosku na krájanie.

Nad varnú dosku neukladajte ťažké predmety.

Ak by spadli na varnú dosku, mohli by ju poškodiť.

Varnú dosku nepoužívajte na skladovanie žiadnych

predmetov.

Riad po varnej doske neposúvajte.

Na prevádzku spotrebiča pri menovitých

frekvenciách nie sú potrebné žiadne ďalšie

činnosti/nastavenia.

V prípade rozbitia skla varnej dosky:

Okamžite vypnite všetky horáky a elektrické

vykurovacie teleso a odpojte spotrebič od zdroja

napájania.

Nedotýkajte sa povrchu spotrebiča.

Spotrebič nepoužívajte.

23 SK

1. POKYNY PRE INŠTALATÉRA

INŠTALÁCIA DOMÁCEHO SPOTREBIČA MÔŽE BYŤ KOMPLIKOVANÁ. AK SA NEVYKONÁ SPRÁVNE, MÔŽE VÁŽNE OHROZIŤ BEZPEČNOSŤ

SPOTREBITEĽA. PRÁVE PRETO BY TÚTO ÚLOHU MALA VYKONAŤ ODBORNE SPÔSOBILÁ OSOBA, KTORÁ JU VYKONÁ V SÚLADE

S PLATNÝMI TECHNICKÝMI PREDPISMI. AK BUDE TOTO ODPORÚČANIE IGNOROVANÉ, A INŠTALÁCIU VYKONÁ NEKVALIFIKOVANÁ OSOBA,

VÝROBCA ODMIETA AKÚKOĽVEK ZODPOVEDNOSŤ ZA TECHNICKÚ PORUCHU VÝROBKU BEZ OHĽADU NA TO, ČI DOŠLO K JEHO

POŠKODENIU ALEBO ZRANENIU OSÔB.

1.1 ZABUDOVANIE

Varná doska sa môže nainštalovať do akejkoľvek pracovnej dosky, ktorá

je odolná voči teplote 100 °C a má hrúbku 25 – 45 mm. Rozmery otvoru

na zabudovanie, ktorý treba vyrezať v pracovnej doske, sú uvedené

na obrázku 2.

Ak je medzi zabudovanou varnou doskou a skrinkou pod ňou voľný

priestor, treba medzi ne vložiť priečku z izolačného materiálu (drevo alebo

podobný materiál) (obrázok 2).

Ak je varná doska upevnená medzi skrinkami, vzdialenosť medzi varnou

doskou a stenou skrinky musí byť aspoň 17 cm (60 cm) alebo 25 cm

(75 cm) (pozri obrázok 2), zatiaľ čo vzdialenosť medzi varnou doskou

a zadnou stenou musí byť aspoň 70 mm.

Vzdialenosť medzi varnou doskou a akoukoľvek inou jednotkou alebo

spotrebičom nad ňou (napr. odsávačom pár) nesmie byť menšia než

70 cm (obrázok 4).

Kovové predmety v zásuvke môžu dosiahnuť vysoké teploty

v dôsledku recirkulácie vzduchu. Preto sa odporúča použiť

medzivrstvu z dreva.

Dôležité - Schéma na obrázku 1 ukazuje, ako sa má aplikovať tmel.

Varná doska sa montuje pripojením dodaných upevňovacích svoriek

využitím otvorov na základni jednotky.

Ak je nad zabudovanou rúrou namontovaná 60 cm alebo 75 cm varná

doska, musí byť chladená ventilátorom.

1.2 VHODNÁ POLOHA

Tento spotrebič musí byť nainštalovaný v súlade s platnými predpismi

a používaný iba v dobre vetranom priestore. Pred inštaláciou alebo

používaním tohto spotrebiča si prečítajte pokyny.

Plynový kuchynský spotrebič produkuje teplo a vlhkosť v oblasti, v ktorej

je inštalovaný. Z tohto dôvodu musíte zabezpečiť dobrú ventiláciu buď

otvorením všetkých prirodzených vzduchových priechodov, alebo

namontovaním odsávača pár s odvodom spalín. Intenzívne a dlhodobé

používanie spotrebiča môže vyžadovať dodatočnú ventiláciu, napríklad

otvorenie okna alebo zvýšenie rýchlosti elektrického ventilátora,

ak ho máte.

Ak nie je možné namontovať digestor, na vonkajšiu stenu alebo okno

by ste mali namontovať elektrický ventilátor, ktorý zabezpečí dostatočnú

ventiláciu.

Elektrický ventilátor by mal byť schopný vykonať kompletnú výmenu

vzduchu v kuchyni 3 až 5-krát každú hodinu. Inštalatér musí dodržiavať

príslušné vnútroštátne normy.

2. ELEKTRICKÉ PRIPOJENIE (LEN PRE VEĽKÚ

BRITÁNIU )

Varovanie – tento spotrebič musí byť uzemnený

Tento spotrebič je určený iba na použitie v domácnosti. Pripojenie k elektrickej

sieti musí vykonať kompetentný elektrikár, ktorý zabezpečí, aby boli dodržané

všetky platné predpisy týkajúce sa takýchto zariadení.

Spotrebič sa môže pripojiť len k vhodne dimenzovanej zásuvke,

3-kolíková 13 ampérová zástrčka/zásuvka nie je vhodná. Musí byť

k dispozícii dvojitý spínač a obvod musí mať vhodnú ochranu poistiek.

Ďalšie podrobnosti o požiadavkách na napájanie jednotlivých výrobkov

nájdete v pokynoch pre používateľa a na štítku spotrebiča s údajmi

o výkone. Ak máte zabudovaný výrobok, odporúčame, aby ste v prípade,

že chcete použiť dlhší ako dodávaný kábel, použili vhodne dimenzovaný

tepelne odolný typ.

Elektroinštalácia musí byť pripojená k sieťovému napájaniu nasledovne:

PRIPOJIŤ

KU KONCOVKE SIETE

Zeleno-žltý vodič

Uzemnenie

Modrý vodič

Neutrálny vodič

Hnedý vodič

Pripojenie pod napätím

Poznámka: Nepodporujeme používanie zariadení na zvodovej zemi

s elektrickými varnými spotrebičmi nainštalovanými zapojením do siete,

pretože by sa mohli vyskytovať nepríjemné „kopnutia“ zvodovým prúdom.

Znovu pripomíname, že spotrebič musí byť správne uzemnený. Výrobca

odmieta akúkoľvek zodpovednosť za akúkoľvek udalosť, ktorá nastane

v dôsledku nesprávnej elektrickej inštalácie.

2.1 ELEKTRICKÉ PRIPOJENIE

Skontrolujte údaje na typovom štítku umiestnenom na vonkajšej strane

jednotky, aby ste sa uistili, že napájacie a vstupné napätie sú vhodné.

Pred pripojením skontrolujte uzemňovací systém.

Tento spotrebič musí byť zo zákona uzemnený. Ak toto nariadenie nebude

dodržané, výrobca nebude zodpovedný za žiadne škody spôsobené

osobám alebo na majetku. Ak zástrčka ešte nie je pripojená, namontujte

zástrčku zodpovedajúcu zaťaženiu uvedenému na typovom štítku.

Uzemňovací vodič je žlto-zelený. Zástrčka by mala byť vždy prístupná.

Ak je varná doska zapojená do elektrickej siete priamo,

musí byť nainštalovaný istič.

Ak je napájací kábel poškodený, musí ho vymeniť kvalifikovaný technik,

aby sa predišlo akémukoľvek možnému riziku.

Uzemňovací vodič (zeleno-žltý) musí byť aspoň o 10 mm dlhší ako vodič

pod napätím a neutrálny vodič.

Prierez použitého kábla musí mať správnu veľkosť vzhľadom

na absorbovaný výkon varnej dosky.

Podrobnosti o napájaní nájdete na typovom štítku a uistite sa, že napájací

kábel je typu 3x0,75 mm

H05 V2V2-F pre varné dosky 60 – 75 cm

(rozloženie L1 a L2) a H05 GG-F pre varné dosky 75 cm (rozloženie L3).

Napájanie

zo siete

POD NAPÄTÍM

Napájací kábel

UZEMNENIE

NEUTRÁLNY

Ak spotrebič nie je vybavený napájacím káblom a zástrčkou alebo inými

prostriedkami na odpojenie od elektrickej siete s oddelením kontaktu

vo všetkých póloch, ktoré zabezpečujú úplné odpojenie za podmienok

prepätia kategórie III, v pokynoch sa musí uviesť, že prostriedky

na odpojenie musia byť začlenené do pevného vedenia v súlade

s pravidlami zapojenia.

2.2 PRIPOJENIE PLYNU

Tieto pokyny sú určené pre kvalifikovaný personál, inštalácia zariadenia

musí byť v súlade s príslušnou vnútroštátnou normou. (Len pre Veľkú

Britániu: podľa zákona musí plynovú inštaláciu/uvedenie

do prevádzky vykonať inštalatér „Gas Safe“)

Všetky práce sa musia vykonávať s odpojeným elektrickým napájaním.

Typový štítok na varnej doske zobrazuje typ plynu, s ktorým je určená

na použitie. Pripojenie k hlavnému prívodu plynu alebo plynovej tlakovej

fľaši sa môže vykonať až po kontrole, či je spotrebič regulovaný pre typ

plynu, ktorý sa bude dodávať. Ak nie je spotrebič správne regulovaný,

postupujte podľa pokynov v nasledujúcich odsekoch a zmeňte nastavenie

plynu.

Pre kvapalný plyn (plyn z tlakovej fľaše) používajte regulátory tlaku, ktoré

spĺňajú príslušné vnútroštátne normy.

Používajte len rúry, podložky a tesniace podložky, ktoré spĺňajú príslušné

vnútroštátne normy.

U niektorých modelov sa dodáva kužeľové pripojenie na inštaláciu

v krajinách, kde je tento typ odkazu povinný; na obrázku 8 je uvedené,

ako rozpoznať rôzne typy prepojení (CY = valcovité, CO = kužeľové).

V každom prípade musí byť valcovitá časť článku pripojená k varnej doske.

Pri pripájaní varnej dosky k prívodu plynu pomocou flexibilných hadíc

sa uistite, že maximálna vzdialenosť hadice nepresiahne 2 metre.

Ohybná rúrka musí byť namontovaná tak, aby sa nemohla dostať

do kontaktu s pohyblivou časťou krytu (napr. zásuvkou) a neprechádzala

žiadnym priestorom, v ktorom by sa mohla pomliaždiť/zalomiť alebo

akýmkoľvek spôsobom poškodiť.

Aby ste zabránili možnému poškodeniu varnej dosky, vykonajte inštaláciu

podľa nasledujúceho postupu (obrázok 6):

1) Diely montujte postupne ako je znázornené:

A: 1/2 Valcovitý zástrčkový adaptér

B: 1/2 Tesnenie

C: 1/2 Zásuvkový plynový adaptér kužeľ-valec alebo valec-valec

2) Spoje utiahnite kľúčom; nezabudnite otočiť rúrky do predpísanej

polohy.

3) Pripojte spojku C k rozvodu plynu, použite neohybnú medenú

rúrku alebo ohybnú oceľovú rúrku.

Hnedý vodič

Zeleno-žltý vodič

Modrý vodič

24 SK

DÔLEŽITÉ: vykonajte konečnú kontrolu netesností na potrubných

spojoch pomocou mydlového roztoku. NIKDY NEPOUŽÍVAJTE

PLAMEŇ. Tiež sa uistite, že ohybné potrubie nemôže prísť

do kontaktu s pohyblivou časťou skrinky (napr. so zásuvkou)

a že nie je umiestnené tam, kde by sa mohlo poškodiť.

Varovanie: Ak v blízkosti tohto spotrebiča cítite plyn, vypnite prívod plynu

do spotrebiča a kontaktujte priamo technika. Únik nehľadajte otvoreným

plameňom.

2.3 PRISPÔSOBENIE VARNEJ DOSKY RÔZNYM

DRUHOM PLYNU

Pri úprave varnej dosky na použitie s rôznymi druhmi plynov postupujte

podľa nasledujúcich pokynov:

Odstráňte mriežky a horáky

Vložte na šesťhranný kľúč (7 mm) do držiaka horáka (obrázok 7)

Odskrutkujte vstrekovač a vymeňte ho za vstrekovač vhodný

pre používaný plyn (pozrite tabuľku s typmi plynov)

2.4 REGULOVANIE NA MINIMÁLNY PLAMEŇ

Po zapálení horákov otočte ovládací gombík na minimálnu hodnotu

a potom gombík vyberte (dá sa ľahko odstrániť jemným tlakom).

Pomocou malého skrutkovača na „koncovky“ sa dá regulačná skrutka

nastaviť podľa obrázku 9. Otáčaním skrutky v smere hodinových ručičiek

sa znižuje prietok plynu a otáčaním proti smeru hodinových ručičiek

sa zvyšuje prietok. Toto nastavenie použite na získanie plameňa s dĺžkou

približne 3 až 4 mm a potom znovu nasaďte ovládací gombík.

Ak je k dispozícii prívod skvapalneného LPG plynu – skrutku

na nastavenie plameňa musíte otočiť (v smere hodinových ručičiek)

až na doraz.

Po vykonaní novej regulácie plynu vymeňte starý štítok s označením plynu

na vašom spotrebiči za štítok (dodávaný s varnou doskou) vhodný pre typ

plynu, pre ktorý bol regulovaný.

3. POUŽÍVANIE VARNEJ DOSKY - NÁVOD NA

POUŽITIE

Tento spotrebič sa môže používať iba na účel, na ktorý je určený,

a to je domáce varenie a akékoľvek iné použitie bude považované

za nevhodné a preto môže byť nebezpečné. Výrobca nepreberá

zodpovednosť za žiadne škody alebo straty v dôsledku nesprávneho

použitia.

Pred použitím horáka sa uistite, či je mriežka v strede horáka tak,

ako je to znázornené na obrázku.

Ak používate liatinové mriežky - pod mriežkou je uvedená jej poloha.

Uistite sa, že správna mriežka je použitá v nesprávnej polohe.

Ak chcete zohriať jednu panvicu, nikdy

nepoužívajte dva rôzne horáky

súčasne.

Nikdy nepoužívajte mriežku,

Teppanyaki, rýchl

ovarnú kanvicu

podobný riad, ak má varná doska

sklenený povrch.

3.1 POUŽITIE PLYNOVÉHO HORÁKA

Pred zapnutím plynovej varnej dosky sa uistite, či sú krytky horákov

správne umiestnené vo svojej polohe. Táto varná doska je vybavená

elektronickým zapaľovaním horáka.

Horáky sa zapaľujú nasledovne:

Zatlačte ovládač a otočte proti smeru hodinových ručičiek k symbolu

väčšieho plameňa alebo do polohy 10 a držte stlačený ešte 5 sekúnd

po zapálení. Zapaľovací systém bude naďalej vytvárať iskry, kým bude

stlačený ovládací gombík.

Varovanie: Ak na spotrebiči nie je elektrina na zapálenie horáka, mala

by sa použiť zápalka alebo zapaľovač, pričom je potrebné vykonať

nasledujúce kroky:

Umiestnite zapálenú zápalku alebo zapaľovač do blízkosti horáka

Zatlačte a otočte gombík proti smeru hodinových ručičiek k symbolu

väčšieho plameňa alebo do polohy 10 a držte stlačený ešte 5 sekúnd

po zapálení. Varovanie: V každom prípade, ak sa po 5 sekundách horák

nezapáli, prerušte činnosť a počkajte najmenej 1 minútu a až potom

sa pokúste o ďalšie zapálenie horáka.

OVLÁDANIE GOMBÍKOV

Každý gombík ovláda jeden horák, ako je znázornené graficky.

Gombíky majú 10 úrovní, od najsilnejšieho plameňa po najslabší plameň.

Nikdy sa nepokúšajte prepínať z 0 na 1 (v smere hodinových ručičiek)

Ukazovatele

Horák ovládaný ovládacím gombíkom

Vypnutý horák

Nastavenie najvyššieho výkonu a elektrického zapaľovania

Nastavenie najnižšieho výkonu

VŠEOBECNÁ RADA

Na dosiahnutie najlepších výsledkov použite varné nádoby s rovným

dnom. Veľkosť dna by mala zodpovedať strane plynového horáka

nasledovne. Tabuľka A.

Typ horáka

Ø panvica

/hrniec (cm)

Výkon

(kW)

G20 20 mbar

(metán)

G30 28-30

mbar (LPG)

AUX

Pomocný

10 - 18

1,00

95 l/h

73 g/h

Stredne rýchly

12 - 22

1,75

167 l/h

127 g/h

Rýchly

16 - 26

2,70

257 l/h

196 g/h

4,5 kW Mono

16 - 26

4,50

429 l/h

327 g/h

Tabuľka A

Plynový horák treba regulovať tak, aby plameň nepresahoval základňu

nádoby. Nádoby s konkávnou alebo konvexnou základňou sa nesmú

používať.

VAROVANIE: Ak dôjde k náhodnému uhaseniu plameňa, otočte

gombík do vypnutej polohy a horák sa nepokúšajte znovu zapáliť

aspoň 1 minútu.

Ak po rokoch plynové kohútiky stuhnú a budú sa dať ťažko otáčať, musíte

ich namazať.

Túto činnosť môžu vykonávať iba kvalifikovaní servisní technici.

25 SK

4. ÚDRŽBA A ČISTENIE

Pred čistením varnej dosky sa uistite, že spotrebič vychladol. Vytiahnite

zástrčku zo zásuvky alebo (ak je pripojená priamo) vypnite elektrické

napájanie.

Čistenie a údržbu nesmú vykonávať deti bez dozoru.

Nikdy nepoužívajte abrazívne prostriedky, korozívne čistiace prostriedky,

bieliace prostriedky ani kyseliny. Nedovoľte, aby na smaltované

a lakované časti alebo časti z nehrdzavejúcej ocele pôsobili akékoľvek

kyseliny alebo zásadité látky (citrón, šťava, ocot atď.).

Pri čistení smaltovaných, lakovaných alebo chrómovaných častí použite

teplú mydlovú vodu alebo neagresívny čistiaci prostriedok.

Na nehrdzavejúcu oceľ použite vhodný čistiaci roztok.

Horáky môžete čistiť vodou so saponátom. Na obnovenie pôvodného

lesku použite čistiaci prostriedok na nehrdzavejúcu oceľ pre domácnosť.

Po vyčistení horáky osušte a vráťte späť na miesto.

Je dôležité, aby ste horáky vrátili späť na miesto správne.

Pochrómované mriežky a horáky

Pochrómované mriežky a horáky majú pri používaní tendenciu k zmene

farby. Neohrozí to však funkčnosť varnej dosky.

V prípade potreby môžete o náhradné diely požiadať v našom

popredajnom servisnom centre.

5. NÁSLEDNÁ STAROSTLIVOSŤ

Skôr, než zavoláte servisného technika, skontrolujte:

či je zástrčka správne vsunutá a či sa nevypálila poistka;

či prívod plynu nie je chybný.

Ak sa nedarí odhaliť poruchu:

Vypnite spotrebič a zavolajte servisné stredisko. NEPOKÚŠAJTE

SA SPOTREBIČ OPRAVOVAŤ SAMI.

6. OCHRANA ŽIVOTNÉHO PROSTREDIA

Toto zariadenie je označené v súlade s európskou

smernicou 2012/19/EÚ o elektrických a elektronických

zariadeniach (OEEZ

odpad z elektrických

elektronických zariadení). OEEZ obsahuje

znečisťujúce látky (ktoré môžu mať negatívny vplyv

životné prostredie) a základné prvky (ktoré sa dajú

opätovne použiť). Je dôležité, aby sa OEEZ likvidoval

správne použitím špecifických postupov s

cieľom zaistiť

správne odstránenie a

likvidáciu všetkých znečisťujúcich

látok, ako aj obnovenie ostatných materiálov.

Jednotlivci prispievajú výraznou mierou k minimalizácii vplyvov OEEZ

na životné prostredie. Bezpodmienečne treba dodržiavať určité základné

pravidlá:

- OEEZ sa nesmie spracovávať ako bežný domáci odpad;

- OEEZ treba odovzdávať na príslušných zberných miestach,

ktoré sú riadené príslušnou samosprávnou obcou alebo registrovanými

spoločnosťami.

V mnohých krajinách je k dispozícii domáci zber veľkých zariadení

spadajúcich do kategórie OEEZ. V prípade zakúpenia nového spotrebiča

môžete vrátiť starý spotrebič maloobchodnému predajcovi, ktorý musí

zabezpečiť jeho bezplatný odvoz, pokiaľ ide o spotrebič rovnakého typu

a disponujúceho rovnakými funkciami ako zakúpené zariadenie.

OCHRANA ŽIVOTNÉHO PROSTREDIA

Pokiaľ je to možné, použite na zakrytie panvice veko. Plameň regulujte

tak, aby nepresahoval priemer panvice.

7. VYHLÁSENIE O ZHODE

Spotrebič je v súlade s európskou smernicou 2009/142/ES (GAD) a od 21.

4. 2018 s nariadením o plynových zariadeniach 2016/426 (GAR).

Označením tohto produktu značkou potvrdzujeme zhodu

so všetkými príslušnými európskymi bezpečnostnými, zdravotnými

a ekologickými požiadavkami, ktoré platia v rámci právnych predpisov pre

tento produkt.

Tabuľka 1

Platňa horáka 4 plyn - L1 - Diamond 5 plyn-L2 - CENTRAL WOK 5 plyn - L3 - 4+1

Horák AUX/SR/2R AUX/SR/2R/DC AUX/2SR/R/DC

Typ PVUH60MF PVUH75MF PVUH75MF

FFD ÁNO ÁNO ÁNO

AUX 1KW 1 1 1

SR 1,75 kW 1 1 2

R 2,7 kW 2 2 1

DC 4,5 kW Mono - 1 1

Nominálny tepelný príkon 8,15 kW 12,65 kW 11,70 kW

G20/20 mbar 776 l/h 1205 l/h 1115 l/h

G30/28-30 mbar 592 g/h 919 g/h 850 g/h

Inštalačná trieda 3 3 3

Napätie V/frekvencia Hz 220-240 V 50/60 Hz 220-240 V 50/60 Hz 220-240 V 50/60 Hz

Elektrický príkon 1 1 1

Elektrické zapaľovanie ÁNO ÁNO ÁNO

Rozmer výrobku 595x505x42 745x505x42 745x505x42

Tento spotrebič bol navrhnutý na neprofesionálne použitie, teda iba na použitie v domácnosti.

Figure 1

1/2 GAS

CONICAL

INJECTOR

Figure 5

Figure 6

Figure 7

25 - 45 mm

min. 5 mm

min. 10 mm

min.

50 mm

25 - 45 mm

min. 5 mm

Figure 3

min.

50 mm

min. 10 mm

min.

50 mm

min.

50 mm

Min. 70 cm

560 mm

480 mm

min 70 mm

min 600 mm

min 50 mm

min 170 mm (60 cm)

min 250 mm (75 cm)

Figure 2

CONICAL

CYLINDRICAL

Figure 8

Figure 4

GAS TYPEHOBS

Efficiency Decleration 2016/426

AUX SR R R

- 60% 54,3% 54,3%

PVUH60MF - DIAMOND (L1)

SINGLE BURNER EFFICIENCY

Avarage 56,2%

AUX SR R R DC 4,5 kW

- 60% 53,0% 55, 9% 56,6%

PVUH75MF - CENTR A L WOK (L2)

SI NGLE BURNER EFFICIENCY

Avarage 56,3%

AUX SR SR R DC 4,5 kW

- 60% 60% 54,3% 56,6%

PVUH75MF - 4+1 (L3)

SI NGLE BURNER EFFICIENCY

Avarage 57,7%

II2E+3+ II2H3+ II2H3B/P

G20/G25 20/25mbar 2E+ G20 20mbar 2H G20 20mbar 2H

G30/G31 28-30/37mbar 3+ G30/G31 28-30/37mbar 3+ G30/G31 30/30mbar 3B/P

Countries BE,FR CY,CZ,GB,GR,IE,IT,PT,SI,ES,TR,CH BG,HR,DK,EE,FI,LV,LT,NO,RO,SK,SE,CZ,SI,TR

Gas Categories

II2H3B/P II2EK3B/P II2HS3B/P II2E3B/P II2E3B/P

G20 20mbar 2H G20 20mbar 2E G20 20mb ar 2H G20 20mbar 2E G20 20mbar 2E

G25.3 25mbar 2K G25.1 25mbar 2S

G30/G31 30/30mbar 3B/P G 30/G 31 30/30mbar 3B/P

Countries AT,CH NL HU PL DE

Gas Categories

G30/G31 50/50mbar 3B/P

G30/G31 37/37mbar 3B/P

G30/G31 50/50mbar 3B/P

AUX

4.5 kW

MONO

AUX

4. kW5

MONO

R R

AUX

G20 G20 G25.1 G25.3 G30/G31 G30/G31 G30/G31

20 mbar 25 mbar 25 mbar 25 mbar 28-30 mb ar 37 mbar 50 mbar

Injector NG Injector NG Injector NG Injector NG Injector LPG Injector LPG Injector LPG

Max - Min Max - Min Max - Min Max - Min Max - Min Max - Min Max - Min

AUX 1 0,3

72X

(1kW-0,3kW)

70X

(1kW-0,3kW)

74F1

(1kW-0,3kW)

72F1

(1kW-0,3kW)

(73g /h-22g/h )

(73g /h -25g/h)

46H2

(73g /h-29g/h )

SR 1, 75 0,5

97Z

(1, 75kW-0,5kW)

91Z

(1, 75kW-0,5kW)

98Y

(1, 75kW-0,5kW)

102F3

(1, 75kW-0,5kW)

(127g /h-36g/h )

(127g /h-40g/h )

58M

(127g /h -44g/h)

R2,70,8

112Y

(2,7kW-0,8kW)

110F3

(2,7kW-0,8kW)

120F2

(2,7kW-0,8kW)

115F2

(2,7kW-0,8kW)

(196g /h-58g/h )

(196g /h-62g/h )

73S

(196g /h -69g/h)

DC 4,5 kW MONO 4,5 2,4

155H3

(4,5kW-2,4kW)

150H3

(4,5kW-2,4kW)

157F3

(4,5kW-2,4kW)

150F3

(4,5kW-2,4kW)

107

(327g /h-167g/h )

100

(327g /h -175g/h)

95 type 6

(327g /h-189g/h )

Gas Type

Gas Pressure

Burners

Max (kW)

Min (kW)

22 CZ

70008221 • A4 • 02.2022 • Rev_A

GB - IE

The manufacturer will not be responsible for any inaccuracy resulting from printing or transcript errors contained in this brochure. We reserve the right to carry

out modifications to products as required, including the interests of con sumption, without prejudice to the characteri stics relating to safety or function.

Le constructeur décline toute responsabilité concernant d'éventuelles inexacitudes imputables à des erreurs d'impression ou de transcription contenue

dans cette notice. Le constructeur se réserve le droit de modifier les produits en cas de nécessité, même dans l'intérêt de l'utilisation, sans causer

de préjudices aux caractéristiques de fonctionnement de sécurité des appareils.

La Ditta costruttrice declina ogni responsabilità pereventuali errori di stampa contenuti nel presente libretto. Si riserva inoltre il diritto di apportare

le modifiche che si renderanno utili ai propri prodotti senza compromettere le caratteristiche essenziali.

De fabrikant stelt zich niet aansprakelijk voor eventuele drukfouten in deze brochure. Kleine veranderingen en technische ontwikkelingen zijn

voorbehouden.

Výrobce neponese odpovědnost za žádné nepřesnosti vzniklé v důsledku chyb při tisku nebo přepisu této brožury. Vyhrazujeme si provádět úpravy

výrobků podle potřeby, včetně úprav v zájmu spotřeby, aniž budou dotčeny charakteristiky týkající se bezpečnosti nebo funkčnosti.

Výrobca nezodpovedá za nepresnosti vyplývajúce z tlačových alebo prepisových chýb uvedených v tejto príručke. Vyhradzujeme si právo vykonať

požadované úpravy produktov, vrátane záujmov spotrebiteľa bez toho, že by boli dotknuté charakteristiky týkajúce sa bezpečnosti alebo fungovania.

Hoover HVG74WC5B

Product's Documents

Instructions Manual

Specifications

Hoover HVG74WC5B Questions and Answers
