Owner’s Manual

Tripp Lite

DC-to-AC Sine Wave

Inverters

Series Models: PINV300SW-120, PINV600SW-120,

PINV1000SW-120, PINV1500SW-120

Input: 12V DC Output: 110V 60 Hz AC

1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support

WARRANTY REGISTRATION

automatically entered to win an ISOBAR

surge protector in our monthly drawing!

tripplite.com/warranty

Español 28 • Français 55

Congratulations! You’ve purchased a high-quality inverter designed

to function as a mobile energy source powered by your automotive

battery. Tripp Lite inverters convert 12V DC (battery) power into 110V

AC (household) power, allowing you to use equipment you commonly

use at home—computers, appliances, electronics, power tools and

more—while traveling by automobile or working at remote locations

that lack AC power. Tripp Lite inverters include advanced features that

protect your equipment, lengthen the service life of your battery and

ensure you’ll always have battery power to start your vehicle:

• Pure Sine-Wave Output

• Automatic Overload Protection

• Automatic Low-Battery Protection

• High-Performance DC-to-AC Inversion

• Simple, Maintenance-Free Operation

• AC Outlets (Varies by model)

• USB-A 5V 2.1A Charging Port

• USB-C 5V 3A / 9V 2A / 12V 1.5A (18W Max) Charging Port

• Wired Remote Control (PINV1000SW-120/PINV1500SW-120

models only)

Important Safety Instructions 3

Feature Identiﬁcation 6

Battery Selection 9

Mounting 10

Battery Connection 16

Operation 20

Troubleshooting /Maintenance 23

Service 26

Warranty & Product Registration 27

Reliable AC Power Wherever You Need It

Important Safety Instructions

SAVE THESE INSTRUCTIONS!

This manual contains important instructions and warnings

that should be followed during the installation, operation

and storage of all Tripp Lite Inverters. Failure to heed these

warnings may affect warranty.

CAUTION: A battery can present a risk of electric shock

and burn from high short-circuit current. Observe proper

precautions. There are no user serviceable parts inside

the inverter. Do not open. Do not short or bridge the

battery terminals with any object.

Location Warnings

• Install your Inverter (whether for a mobile or stationary application)

in a location or compartment that minimizes exposure to heat, dust,

direct sunlight and moisture.

• Although your Inverter is moisture resistant, it is NOT waterproof.

Flooding the unit with water will cause it to short circuit and could

cause personal injury due to electric shock. Never immerse the

unit, and avoid any area where standing water might accumulate.

Mounting should be in the driest location available.

• Leave a minimum of 20 inches (51 cm) clearance at front and

back of the Inverter for proper ventilation. The heavier the load

of connected equipment, the more heat will be generated by the

unit. Any compartment that contains the Inverter must be properly

ventilated with adequate outside airﬂow to avoid overheating the

Inverter.

• Ambient temperature should be kept between -5°F and 77°F

(-20°C and 25°C).

• Do not install the Inverter directly near magnetic storage media, as

this may result in data corruption.

Important Safety Instructions

• Do not install near ﬂammable materials, fuel or chemicals.

• Do not mount unit with its front or rear panel facing down (at any

angle). Mounting in this manner will seriously inhibit the unit’s

internal cooling, eventually causing product damage not covered

under warranty.

Battery Connection Warnings

• Multiple battery systems must be comprised of batteries of identical

voltage, age, amp-hour capacity and type.

• Because explosive hydrogen gas can accumulate near batteries

if they are not kept well ventilated, your batteries should not be

installed (whether for a mobile or stationary application) in a “dead

air” compartment. Ideally, any compartment would have some

ventilation to outside air.

• Sparks may result during ﬁnal battery connection. Always observe

proper polarity as batteries are connected.

• Do not allow objects to contact the two DC input terminals. Do not

short or bridge these terminals together. Serious personal injury or

property damage could result.

• Connect the Inverter to the battery with recommended DC fusing

(see Battery Connection) along with properly sized battery cabling

Ground Connection Warnings

• Safe operation requires connecting the Inverter’s main grounding

screw directly to the frame of the vehicle or earth ground.

Important Safety Instructions

Equipment Connection Warnings

Use of this equipment in life support applications where failure of this

equipment can reasonably be expected to cause the failure of the life

support equipment or to signiﬁcantly affect its safety or effectiveness is

not recommended.

Operation Warnings

• Your inverter does not require routine maintenance. Do not open the

device for any reason. There are no user-serviceable parts inside.

• Potentially lethal voltages exist within the inverter as long as the

battery is connected. During any service work, the battery should

therefore be disconnected.

• Do not connect or disconnect batteries while the inverter is

operating. Dangerous arcing may result.

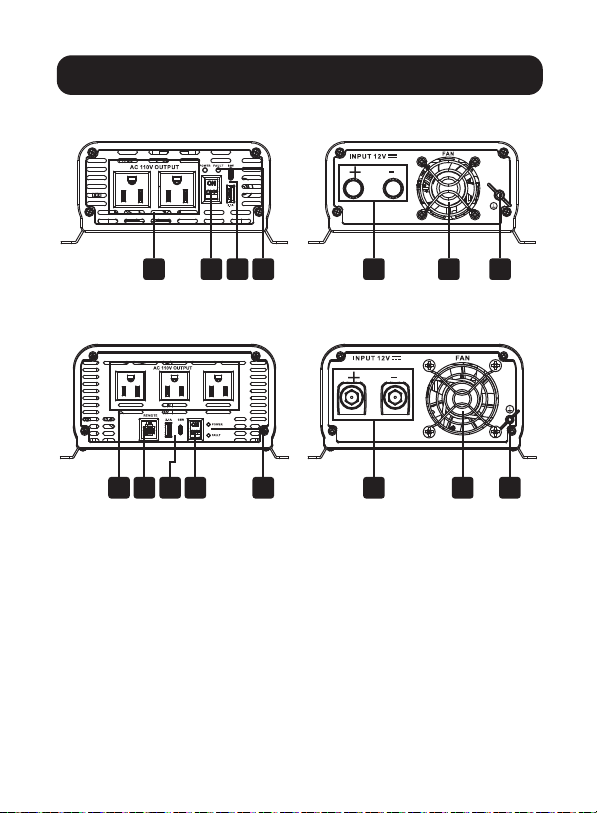

Feature Identiﬁcation

PINV300SW-120 / PINV600SW-120

PINV1000SW-120 / PINV1500SW-120

Feature Identiﬁcation

AC Outlets: NEMA 5-15R outlets allow you to connect

equipment that normally plugs into an AC utility outlet.

LED Status Indicators: When the switch is set to the ON

position, the power status LED will illuminate green during normal

operation and along side the fault conditions. The Fault LED will

illuminate red when certain fault conditions occur.

Function

LED

Fault (Red)* Power (Green)

Input under-voltage alarm Off On

Input under-voltage shutdown On On

Input over-voltage shutdown On On

Overload shutdown On On

Output short-circuit On On

* The internal audible alarm activates for all alarm and fault conditions.

ON/OFF Switch: When you set the switch to the ON position,

the Inverter provides AC power by converting DC power from the

connected 12V battery system. Set the switch to the OFF position

to shut down the Inverter and conserve the battery’s charge when

you are not using connected equipment. Also, set the switch to

the OFF position to reset the Inverter if it has shut down due to

overload or other critical events. Select models include a wired

REMOTE port to extend ON/OFF control to a remote location with

the included PINVSWRM remote panel. The remote provides

ON/OFF control and operation status LEDs to let you know the

inverter is ON and working correctly or not. See the Operation

section for more information.

USB Charging Ports: 5V DC 2.1A USB-A and 5V 3A / 9V 2A /

12V 1.5A (18W Max) USB-C charging ports support smartphones,

tablets, telematics and other electronic devices.

Remote Control Port (PINV1000SW-120/PINV1500SW-120

models only): The 6-conductor telephone-style jack on the front

panel can be used with the included remote control module

(Tripp Lite model PINVSWRM). The remote module allows the

Inverter to be mounted out of sight in a compartment or cabinet,

while operated conveniently from your vehicle’s dashboard. See

Mounting and Operation section instructions for use of the

remote control module.

DC Input Terminals: These positive and negative terminals

connect to the battery via the included or user-supplied cabling.

See Battery Connection for instructions.

Cooling Fan: This fan regulates the internal temperature of

the inverter and prolongs service life. It will only activate if the

temperature or load demand goes beyond the set thresholds.

Main Ground Lug: Connects to an earth ground or a vehicle

grounding system in order to properly ground the inverter. See

Battery Connection for instructions.

Feature Identiﬁcation

Battery Selection

Match Battery Amp-Hour Capacity to Your

Application

Select a battery or system of batteries that will provide your Inverter

with proper DC voltage and an adequate amp-hour capacity to power

your application. Even though Tripp Lite Inverters are highly efﬁcient

at DC-to-AC inversion, their rated output capacities are limited by the

total amp-hour capacity of connected batteries, plus the output of an

alternator (when one is used).

STEP 1) Determine Total Wattage Required

Add the wattage ratings of all equipment you will connect to your

Inverter. Wattage ratings are typically listed in equipment manuals

or on nameplates. If your equipment is rated in amps, multiply that

number times AC utility voltage to estimate watts. (Example: a drill

requires 2.5 amps. 2.5 amps × 120 volts = 300 watts.)

Step 2) Determine DC Battery Amps Required

Divide the total wattage required (from Step 1, above) by the battery

voltage to determine the DC amps required, then multiply by 1.2 to

account for conversion losses.

Step 3) Estimate Battery Amp-Hours Required

Multiply the DC amps required (from Step 2, above) by the number of

hours you estimate the equipment will operate exclusively from battery

power before recharging the batteries. This will provide an estimate of

how many battery power amp-hours (from one or several batteries) you

should connect to your Inverter.

Note: Battery amp-hour ratings are usually given for a 20-hour discharge rate.

Actual amp-hour capacities are less when batteries are discharged at faster

rates. For example, batteries discharged in 55 minutes provide only 50% of their

listed amp-hour ratings, while batteries discharged in 9 minutes provide as little

as 30% of their amp-hour ratings.

Mounting

WARNING!

Mount your Inverter BEFORE DC battery connection. Failure

to follow these instructions may lead to personal injury and/

or damage to the Inverter and connected systems. Ensure the

inverter never is mounted in a vertical position (fan or outlet side

facing up or down). Mounting an inverter in a vertical position

allows debris to enter the unit and inhibit proper operation of its

cooling system, which can void the inverter’s warranty.

Tripp Lite recommends permanently mounting the Inverter in the

conﬁgurations illustrated below. The Inverter features integral mounting

brackets on the unit. The user can use the included or user-supplied

mounting hardware and is responsible for determining whether

hardware and mounting surfaces adequately support the weight of the

unit.

Use the measurements as shown in the following diagrams to install

two of the included or user-supplied fasteners at the DC side of the

unit, leaving the heads slightly raised. Slide the unit over the fasteners

to engage the mounting bracket slots. Tighten fasteners. Install two

additional fasteners over the remaining mounting brackets in the front

for proper securement.

Flat Surface

Mount

Wall Mount

Mounting

PINV300SW-120 Mounting Dimensions

9.13 in. (232 mm)

6.73 in. (171 mm)

6.34 in. (161 mm)

5.59 in. (142 mm)

7.95 in. (202 mm)

.28 in. (7 mm)

3.23 in.

(82 mm)

3.03 in.

(77 mm)

0.20 in.

(5 mm)

1.30 in.

(33 mm)

0.20 in.

(5 mm)

Mounting

PINV600SW-120 Mounting Dimensions

10.39 in. (264 mm)

6.73 in. (171 mm)

6.34 in. (161 mm)

6.77 in. (172 mm)

9.13 in. (232 mm)

.28 in. (7 mm)

4.41 in.

(112 mm)

3.03 in.

(77 mm)

1.30 in.

(33 mm)

0.20 in.

(5 mm)

0.20 in.

(5 mm)

PINV1000SW-120 / PINV1500SW-120 Mounting

Dimensions

Mounting

14.60 in. (371 mm)

8.27 in. (210 mm)

7.87 in. (200 mm)

9.96 in. (253 mm)

13.07 in. (332 mm)

4.13 in.

(105 mm)

3.15 in.

(80 mm)

1.38 in.

(35 mm)

Mounting

1.96 in. (50 mm)

2.36 in. (60 mm)

2.56 in. (65 mm)

0.07 - Ø 0.11 in.

(2 - Ø3 mm)

3.19 in. (81 mm)

2.87 in. (73 mm)

0.98 in.

(25 mm)

0.86 in.

(22 mm)

*All mounting dimensions are accurate to +/- 0.1 inch (2.5 mm).

Remote Control Mounting Instructions

1. To mount the remote to a permanent location, ensure the 20 ft.

(6 m) remote cable can reach the inverter’s RJ12 remote port.

2. The following mounting dimensions* should be used when

installing the remote to a permanent mounting location:

Mounting

3. Using the center-to-center spacing of the mounting holes, mark the

locations for installation.

4. Secure the remote to its permanent location with user-supplied

hardware. Tighten by hand to reduce the possibility of cracking the

remote module at its mounting points.

5. Connect the remote’s wired connector to the inverter’s RJ12 port

labeled “REMOTE”.

6. Set the inverter’s main power switch to the OFF position.

7. Test the connection and operation by pressing ON/OFF until the

green status LED shows on the remote module.

Battery Connection

WARNING!

Make sure the inverter power switch is in the OFF position,

connect with included DC Wiring to the positive and negative

terminals. Though your Inverter is a high-efﬁciency converter of

electricity, its rated output capacity is limited by the length and

gauge of the cabling running from the battery to the unit. Use

the included cabling or the shortest length and largest diameter

cabling (recommended 5 AWG 16.77 mm²) with ring terminals

to ﬁt your Inverter’s DC Input terminals. Shorter and heavier

gauge cabling reduces DC voltage drop and allows for maximum

transfer of current. Your Inverter is capable of delivering peak

wattage at up to 200% of its rated continuous wattage output

for brief periods of time. Heavier gauge cabling should be used

when continuously operating heavy-draw equipment under these

conditions.

Recommended Cabling and Fusing

Model

Included Wire

Gauge and

Quantity

(1x Red/1x Black)

Included

Cable

Length

DC Fuse Size

(User-Supplied)

Ground

Wire Size

and Length

(Included)

PINV300SW-120 12 AWG

(3.33 mm²)

18.9 in.

(48 cm)

60A

18 AWG

(0.75 mm

)

39.4 in.

(100 cm)

PINV600SW-120 8 AWG

(8.37 mm²)

80A

PINV1000SW-120 6 AWG

(13.3 mm²)

200A

PINV1500SW-120 5 AWG

(16.77 mm²)

200A

Battery Connection

To Connect the Inverter to Batteries:

1. Locate the positive (+) red and negative (-) black terminals on the

DC input terminal side of the inverter.

2. From the positive and the negative terminals, remove the

protective covers, hex nut, split lock washer and ﬂat washer.

3. Place the positive ring connector onto the positive inverter

terminal. Place the negative ring connector onto the negative DC

input terminal.

4. Place a ﬂat washer and split lock on top of each ring connector.

Put the positive and negative hex nuts over these and tighten to

create a secure connection and prevent excessive heating at this

connection. Insufﬁcient tightening of the terminals could void your

warranty.

5. Install the positive and negative protective covers.

6. Connect Ground: Using the ground wire, directly connect the

Main Ground Screw to the vehicle’s chassis or earth ground.

See Feature Identiﬁcation to locate the Main Ground Screw.

All installations must comply with national and local codes and

ordinances.

7. Connect Fuse: In addition to the protection provided by the

Inverter’s internal fuses, NEC article 551 requires that you connect

the Inverter’s positive DC Terminal(s) directly to UL-listed fuse(s)

and fuse block(s) within 18 in. (457 mm) of the battery. Refer to

the diagrams below for proper fuse placement.

FUSE 18 in.

(457 mm)

Battery Connection

WARNING!

• Failure to properly ground your Inverter to a vehicle’s chassis

or earth ground may result in a lethal electrical shock hazard.

• Never attempt to operate your Inverter by connecting it

directly to output from an alternator rather than a battery or

battery bank.

• Observe proper polarity with all DC connections.

Battery Connection

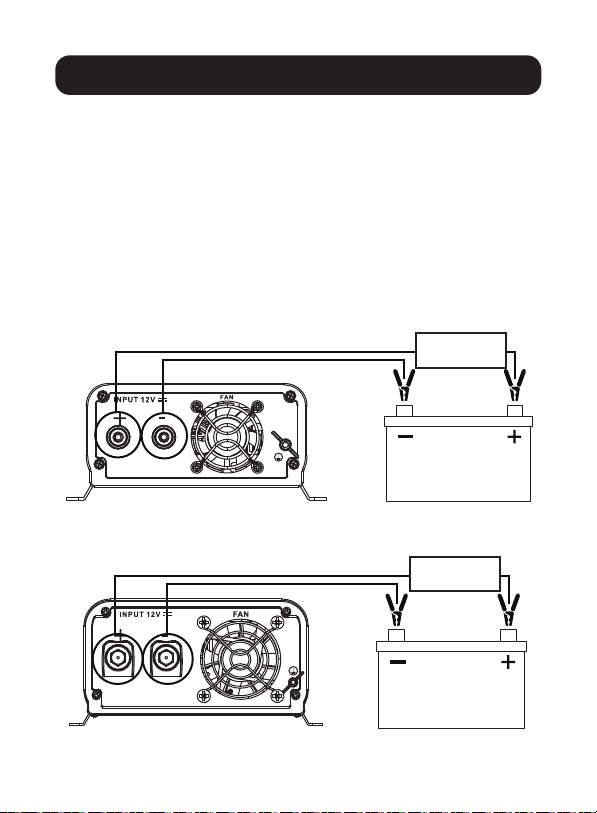

PINV1000SW-120 / PINV1500SW-120 12V Battery

Connection

12V

FUSE 18 in.

(457 mm)

FUSE 18 in.

(457 mm)

Vehicular Applications

Your Inverter’s Nominal DC Input Voltage must match the voltage

of your battery or batteries. 12V DC is used in most vehicular

applications. It is possible to connect your Inverter to the main battery

within your vehicle’s electrical system. In many vehicular contexts, the

Inverter will be connected to one or more dedicated auxiliary (house)

batteries, which are isolated from the drive system to prevent possible

draining of the main battery.

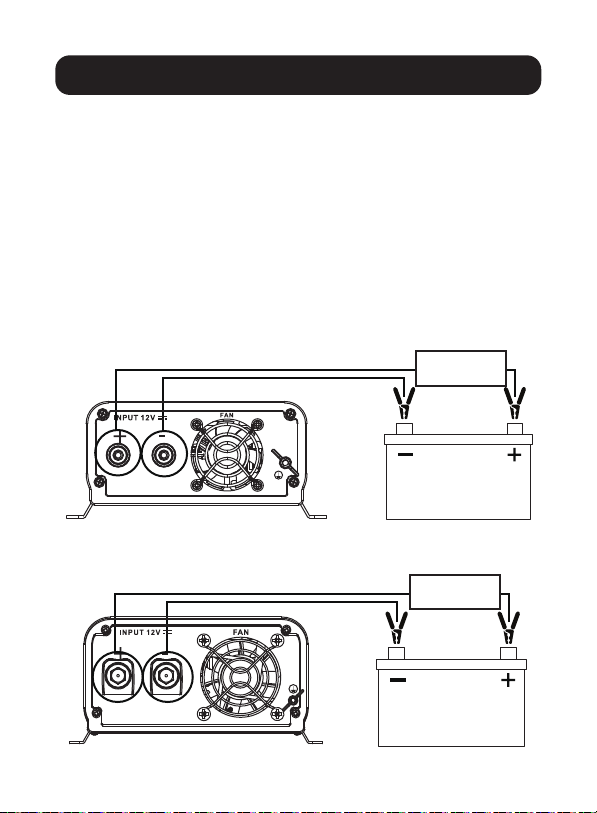

PINV300SW-120 / PINV600SW-120 12V Battery

Connection

Operation

Operating Modes

After mounting and connecting your Inverter according to the

instructions in this manual, use the ON/OFF switch to choose the

Inverter’s operating mode.

ON: When you set the switch to the ON position, the Inverter provides

AC power to connected equipment by converting DC power from your

vehicle’s battery. The green LED will illuminate to indicate it is working.

OFF: Set the switch to the OFF position to shut down the Inverter

completely. Doing this will prevent it from drawing power from your

vehicle’s battery. Also set the switch to the OFF position to reset the

Inverter if it has shut down due to low battery, overload or other critical

condition.

1. Connect the Inverter (see Battery Connection section).

2. Switch the Inverter’s ON/OFF switch to the ON position.

3. The green LED indicator will illuminate, indicating the Inverter is

receiving power.

4. Make sure the device(s) to be operated are turned OFF.

5. Plug the device(s) into the Inverter’s AC outlets.

Operation

6. Turn the device(s) on. For protection against possible electrical

shock hazards, if the Inverter is operated in wet or damp

conditions, a user-supplied, portable GFCI (ground fault

circuit interruptor) must be connected between each Inverter

receptacle and the equipment it powers. The following receptacle

manufacturer/model series have been tested and recommended:

· Hubbell GF8300

· Leviton 6598

· Eaton TWRSGF20

7. To disconnect, reverse the above procedure.

8. Remote Control (Optional): Ensure the inverter power switch is

in the OFF position prior to connecting the remote cable. Press

the I/O button to turn ON the inverter. The green power status

LED will illuminate to indicate it is working. You can then power

the inverter ON/OFF from a remote location with the included

PINVSWRM remote. This remote switch can be mounted in the

vehicle or a permanent mount application (see Mounting section

for more information). The green LED on the remote will illuminate

to indicate the inverter is in the ON operating mode. The Fault LED

will illuminate an issue with its operation. See Troubleshooting/

Maintenance section to identify the fault and ways to correct it.

Operation

USB Charging Operation

The USB charging ports are always ON while connected to a 12V DC

battery system. Connect your devices to either the USB-A (2.1A) or

USB-C (18W) ports for charging. Remove your device from the USB

ports when they have ﬁnished charging to reduce battery drain or start

vehicle.

Troubleshooting/Maintenance

Troubleshooting Protection Modes

The Inverter may shut down and cease supplying AC power under

certain conditions in order to protect the unit, the battery and the

connected equipment.

The LED automatically illuminates green when the Inverter is plugged

into a 12V DC power source and turned on. If conditions cause the

Inverter’s Fault LED to illuminate red, its alarm to sound or the inverter

automatically turns itself off, follow these instructions to restore the

unit to normal operation:

Condition Explanation Solution

Low-Voltage

Alarm and

Low-Voltage

Cutoff

When the power input from

the vehicle’s battery drops

to approximately 10.5V +/-

0.3V DC, the low-voltage

alarm will sound. When the

voltage goes below 9.5V

+/- 0.3V DC, the inverter

shuts off.

Start the vehicle to recharge

the battery. When the voltage

is above 12V+/-0.3V, the

Inverter will automatically

resume operation.

Overvoltage

Alarm and

Shutdown

When the power input from

the vehicle’s battery exceeds

16V+/-0.3V DC, high-

voltage overload protection

occurs and shuts down the

inverter.

When the voltage drops below

14V+/-0.3V DC, the Inverter

will automatically resume

operation.

Overload

Loads up to 100% run

continuously; 101%-125%

for 1 minute; 120-200% for

0.5 seconds.

If the load demand from the

equipment or device being

operated exceeds the time

intervals listed, the inverter

will sound an alarm and shut

down the inverter output.

Reduce the load and restart

the inverter by power cycling

the ON/OFF switch on the

unit or remote (if equipped).

Alternatively, reduce the load

and wait 4-6 minutes. The

inverter will auto-recover and

resume operation.

Troubleshooting/Maintenance

Condition Explanation Solution

Over-

Temperature

The thermal resistor exceeds

176° F (80° C).

Allow the inverter to cool. Do

not block the cooling slots

or airﬂow over and through

the inverter. The inverter

will automatically resume

operation after internal

temperature goes down to

140°F+/-41°F (60°C+/-5°C).

Resetting the

inverter

To reset after shutdown

occurs, switch the inverter’s

ON/OFF switch to the OFF (O)

position. Check the source

of the problem and correct.

Switch the inverter’s ON/OFF

switch to the ON position (this

can also be done using the

wired remote).

Output Short-Circuit

Explanation:

A connected device has a short circuit at output which will cause the

unit to shut down immediately.

Solution:

Remove the connected loads and check for issues. Check all

connections. Restart the inverter.

Troubleshooting/Maintenance

Fusing

Your Tripp Lite inverter is ﬁtted with internal fuses which should not

have to be replaced under normal operating conditions. Blown fuses

usually indicate a reversed polarity or short circuit within the device or

equipment.

Contact Tripp Lite Customer Support for assistance if fuses are blown.

Maintenance

Your Inverter requires no maintenance and contains no user-

serviceable or replaceable parts, but should be kept clean and dry at

all times. Periodically check, clean and tighten all cable connections as

necessary, both on the unit and on the battery.

Maximum output power (continuous or peak) is only available when the

vehicle battery is properly charged. Run the vehicle’s engine often to

maintain a proper charge.

The Inverter can operate with your vehicle engine off, but best

performance is usually attained when the engine is running. Because

the Inverter converts, but does not produce electrical energy, the

Inverter’s performance is relative to the condition of your vehicle’s

electrical system (battery, alternator and wiring). If other loads (air

conditioner, heater, lights, etc.) are also using power, you may get less

runtime.

Service

Your Tripp Lite product is covered by the warranty described in

this manual. For more information on warranty service, visit

tripplite.com/support. Before returning your product for service, follow

these steps:

1. Review the installation and operation procedures in this manual

to ensure that the service problem does not originate from a

misreading of the instructions.

2. If the problem continues, do not contact or return the product to

the dealer. Instead, visit tripplite.com/support.

3. If the problem requires service, visit tripplite.com/support and click

the Product Returns link. From here you can request a Returned

Material Authorization (RMA) number, which is required for service.

This simple online form will ask for your unit’s model and serial

numbers, along with other general purchaser information. The

RMA number, along with shipping instructions will be emailed to

you. Any damages (direct, indirect, special or consequential) to

the product incurred during shipment to Tripp Lite or an authorized

Tripp Lite service center are not covered under warranty. Products

shipped to Tripp Lite or an authorized Tripp Lite service center must

have transportation charges prepaid. Mark the RMA number on the

outside of the package. If the product is within its warranty period,

enclose a copy of your sales receipt. Return the product for service

using an insured carrier to the address given to you when you

request the RMA.

Warranty & Product Registration

2-Year Limited Warranty

Tripp Lite warrants its Inverters to be free from defects in materials and workmanship for a period

of 2 years from the date of initial purchase. Tripp Lite’s obligation under this warranty is limited

to repairing or replacing (at its sole option) any such defective products. To obtain service under

this warranty you must obtain a Returned Material Authorization (RMA) number from Tripp Lite or

an authorized Tripp Lite service center. Products must be returned to Tripp Lite or an authorized

Tripp Lite service center with transportation charges prepaid and must be accompanied by a brief

description of the problem encountered and proof of date and place of purchase.

This warranty does not apply to equipment which has been damaged by accident, negligence or

misapplication or has been altered or modiﬁed in any way, including opening of the unit’s casing for

any reason. This warranty applies only to the original purchaser who must have properly registered

the product within 10 days of purchase.

EXCEPT AS PROVIDED HEREIN, TRIPP LITE MAKES NO WARRANTIES, EXPRESS OR IMPLIED,

INCLUDING WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE.

Some states do not permit limitation or exclusion of implied warranties; therefore, the aforesaid

limitation(s) or exclusion(s) may not apply to the purchaser.

EXCEPT AS PROVIDED ABOVE, IN NO EVENT WILL TRIPP LITE BE LIABLE FOR DIRECT, INDIRECT,

SPECIAL, INCIDENTAL OR CONSEQUENTIAL DAMAGES ARISING OUT OF THE USE OF THIS

PRODUCT, EVEN IF ADVISED OF THE POSSIBILITY OF SUCH DAMAGE. Speciﬁcally, Tripp Lite is not

liable for any costs, such as lost proﬁts or revenue, loss of equipment, loss of use of equipment,

loss of software, loss of data, costs of substitutes, claims by third parties, or otherwise.

Product Registration

Visit tripplite.com/warranty today to register your new Tripp Lite product. You’ll be automatically

entered into a drawing for a chance to win a FREE Tripp Lite product!*

* No purchase necessary. Void where prohibited. Some restrictions apply. See website for details.

Regulatory Compliance Identiﬁcation Numbers

For the purpose of regulatory compliance certiﬁcations and identiﬁcation, your Tripp Lite product has

been assigned a unique series number. The series number can be found on the product nameplate

label along with all required approval markings and information. When requesting compliance

information for this product, always refer to the series number. The series number should not be

confused with the marking name or model number of the product.

Tripp Lite follows a policy of continuous improvement. Product speciﬁcations are subject to change

without notice.

1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support

21-03-369 93-3E73_RevA

Manual del Propietario

Inversores de Onda

Sinusoidal de CD a CA

de Tripp Lite

Modelos de Serie: PINV300SW-120,

PINV600SW-120, PINV1000SW-120,

PINV1500SW-120

Entrada: 12V CD Salida: 110V 60 Hz CA

1111 W. 35th Street, Chicago, IL 60609, EE. UU. • tripplite.com/support

English 1 • Français 55

¡Felicidades! Ha comprado un inversor de alta calidad diseñado

para funcionar como una fuente de energía móvil alimentada por la

batería de su automóvil. Los inversores de Tripp Lite convierten la

alimentación de 12V CD (batería) en energía de 110V CA (doméstica),

lo que le permite utilizar el equipo que usted tiene normalmente en

su casa (computadoras, electrodomésticos, electrónica, herramientas

eléctricas, entre otros) mientras viaja en automóvil o trabaja en

ubicaciones remotas que carecen de energía CA. Los Inversores

Tripp Lite incluyen características avanzadas que protegen a su equipo,

prolongan la vida útil de su batería y garantizan que siempre tenga la

energía de la batería para arrancar su vehículo:

• Salida de Onda Sinusoidal Pura

• Protección Automática contra Sobrecargas

• Protección automática de batería baja

• Inversión de CD a CA de Alta Eﬁciencia

• Operación Simple, Libre de Mantenimiento.

• Tomacorrientes de CA (Varía según el modelo)

• Puerto de Carga USB-A 5V 2.1A

• Puerto de Carga USB-C 5V 3A / 9V 2A / 12V 1.5A (18W Máx)

• Control Remoto Cableado (solo modelos PINV1000SW-120 /

PINV1500SW-120)

Instrucciones de Seguridad Importantes 30

Identiﬁcación de Características 33

Selección de Batería 36

Instalación 37

Conexión de la Batería 43

Operación 47

Solución de Problemas / Mantenimiento 50

Servicio 53

Garantía 54

Conﬁable energía CA en donde la necesite

Instrucciones de Seguridad Importantes

¡CONSERVE ESTAS INSTRUCCIONES!

Este manual contiene instrucciones y advertencias importantes

que deben seguirse durante la instalación, operación y

almacenamiento de todos los Inversores de Tripp Lite. No prestar

atención a estas advertencias puede afectar la garantía.

PRECAUCIÓN: Una batería puede presentar un riesgo de

descarga eléctrica y quemadura debido a la alta corriente

de cortocircuito. Tome las precauciones correspondientes.

No hay partes dentro del inversor a las que el usuario

pueda dar servicio. No la abra. No ponga en corto o

puentee las terminales de la batería con algún objeto.

Advertencias para la Ubicación

• Instale su Inversor (para una aplicación móvil o estacionaria) en una

ubicación o compartimiento que minimice la exposición al calor,

polvo, luz solar directa y humedad.

• Aunque su Inversor es resistente a la humedad, NO es a prueba

de agua. Inundar la unidad con agua causará un corto circuito y

podría causar lesiones personales debido a una descarga eléctrica.

Nunca sumerja la unidad y evite cualquier área en donde el agua

estancada pueda acumularse. La instalación debe realizarse en la

ubicación más seca disponible.

•

Para una ventilación adecuada, deje un espacio libre de 51 cm [20"]

como mínimo al frente y en la parte posterior del Inversor / Cargador.

Mientras más pesada sea la carga del equipo conectado, mayor será

el calor generado por la unidad. Debe ventilarse adecuadamente

cualquier compartimiento que contenga el Inversor con un ﬂujo

adecuado de aire exterior para evitar sobrecalentar al Inversor.

• La temperatura ambiente debe mantenerse entre -20 °C y 25 °C

[-5 °F y 77 °F].

Instrucciones de Seguridad Importantes

• No instale el Inversor directamente cerca de medios de

almacenamiento magnético, ya que puede causar la corrupción de

la información.

•

No lo instale cerca de materiales inﬂamables, combustibles o químicos.

• No instale la unidad con su panel frontal o posterior viendo hacia

abajo (en cualquier ángulo). Al instalarlo de esta manera inhibirá

seriamente el enfriamiento interno de la unidad, causando un daño

al producto que no está cubierto por la garantía.

Advertencias para la Conexión de la Batería

• Los sistemas de múltiples baterías deben componerse de baterías de

voltaje, edad, capacidad en amperes-hora y tipo idénticos.

• Debido que cerca de las baterías puede acumularse hidrógeno

explosivo si no se mantienen bien ventiladas, sus baterías no

deben instalarse (en aplicaciones móviles o estacionarias) en

compartimientos sin movimiento de aire. En forma ideal, cualquier

compartimiento debería tener algo de ventilación para el aire exterior.

• Durante la conexión ﬁnal de la batería pueden producirse chispas.

Observe siempre la polaridad correcta al conectar las baterías.

• No permita objetos que hagan contacto con las dos terminales de

entrada CD. No ponga en corto o puentee las terminales entre sí.

Puede ocasionar lesiones personales graves o daños a la propiedad.

• Conecte el inversor a la batería con los fusibles CD recomendados

(ver la Conexión de la Batería) junto con el cableado de las baterías

de tamaño adecuado

Instrucciones de Seguridad Importantes

Advertencias sobre la Conexión a Tierra

• La operación Segura requiere que conecte el tornillo principal de

conexión a tierra del inversor directamente al bastidor del vehículo o

a tierra física.

Advertencias para la Conexión del Equipo

No se recomienda el uso de este equipo en aplicaciones de soporte

de vida en donde razonablemente se pueda esperar que la falla de

este equipo cause la falla del equipo de soporte de vida o afectar

signiﬁcativamente su seguridad o efectividad.

Advertencias de Operación

• Su Inversor no requiere mantenimiento de rutina. No abra el

dispositivo por ningún motivo. No tiene partes a las que el usuario

pueda dar servicio.

• Dentro del inversor existen voltajes potencialmente peligrosos en

tanto la alimentación por batería esté activa. Por lo tanto, durante

cualquier trabajo de mantenimiento, debe desconectarse la batería.

• No conecte o desconecte las baterías mientras el Inversor esté

funcionando. Puede producirse un arco peligroso.

Identiﬁcación de Características

PINV300SW-120 / PINV600SW-120

PINV1000SW-120 / PINV1500SW-120

Identiﬁcación de Características

Tomacorrientes de CA: Los tomacorrientes NEMA 5-15R le

permiten conectar equipo que normalmente se enchufa en un

tomacorrientes de la red pública de CA.

Indicadores del estado del LED: Cuando el switch se conﬁgura

en la posición ON, el LED de estado de alimentación se iluminará

en verde durante el funcionamiento normal y junto con las

condiciones de falla. El LED de Falla se iluminará en rojo cuando

ocurran ciertas condiciones de falla.

Función

LED

Falla (Rojo)*

Encendido

(Verde)

Alarma de bajo voltaje de entrada Apagado Encendido

Apagado por bajo voltaje de entrada Encendido Encendido

Apagado por sobrevoltaje de entrada Encendido Encendido

Apagado por sobrecarga Encendido Encendido

Cortocircuito de salida Encendido Encendido

* La alarma acústica interna se activa para todas las condiciones de

alarma y falla.

Switch de Encendido y Apagado: Cuando coloca el switch en

la posición "ON" [Encendido], el inversor proporciona energía

CA al convertir energía CD desde el sistema de batería de 12V

conectada. Coloque el switch en la posición "OFF" [APAGADO]

para apagar el inversor y conservar la carga de la batería cuando

no esté usando los equipos conectados. Coloque también el

switch en la posición "OFF" para restablecer el inversor si se ha

apagado debido a sobrecarga u otros eventos críticos. Modelos

selectos incluyen un puerto REMOTO cableado para extender el

control de Encendido y Apagado a una ubicación remota con el

panel remoto PINVSWRM incluido. El control remoto proporciona

control de encendido y apagado y LED de estado de operación

para permitirle saber si el inversor está encendido y funciona

correctamente o si no. Para más información, consulte la sección

de Operación

Puertos de Carga USB: Los puertos de carga USB-C de

5V CD 2.1A USB-A y 5V 3A / 9V 2A /12V 1.5A (18W máx)

soportan smartphones, tabletas, telemática y otros dispositivos

electrónicos.

Puerto de Control Remoto (Modelos PINV1000SW-120/

PINV1500SW-120 solamente): El conector estilo telefónico de

6 conductores en el panel frontal puede usarse con el módulo

de control remoto incluido (modelo PINVSWRM de Tripp Lite).

El módulo remoto permite al Inversor / Cargador ser instalado

fuera de la vista en un compartimiento o gabinete, mientras se

opera cómodamente desde el tablero de su vehículo. Para ver

instrucciones de uso del módulo de control remoto, consulte la

sección de Instalación y Operación.

Terminales de Entrada de CD: Estas terminales positiva y

negativa se conectan a la batería mediante el cableado incluido

o el suministrado por el usuario. Para instrucciones, consulte la

Conexión de la Batería.

Ventilador de Enfriamiento: Este ventilador regula la

temperatura interna del inversor y prolonga su vida útil. Solo se

activará si la temperatura o la demanda de carga van más allá de

los umbrales establecidos.

Oreja para Conexión a la Tierra Principal: Se conecta a una

tierra física o un sistema de conexión a tierra del vehículo con

el ﬁn de aterrizar correctamente el inversor. Para instrucciones,

consulte la Conexión de la Batería.

Identiﬁcación de Características

Selección de Batería

Haga Coincidir la Capacidad en Amperes Hora

con su Aplicación

Seleccione una batería o sistema de baterías que suministrarán

a su inversor con voltaje de CD adecuado y una capacidad de

Amperes hora apropiada para alimentar a su aplicación. Aunque los

Inversores de Tripp Lite son muy eﬁcientes en la inversión de CD a

CA, sus capacidades de salida están limitadas por la capacidad total

en Amperes Hora de las baterías conectadas, más la salida de un

alternador (si es que se utiliza).

PASO 1) Determine la Potencia Total en Watts Requerida

Sume las especiﬁcaciones de potencia en Watts de todo el equipo que

conectará a su Inversor. Las especiﬁcaciones de potencia (en Watts)

están normalmente señaladas en los manuales de los equipos o en las

placas de identiﬁcación. Si su equipo está especiﬁcado en amperes,

multiplique ese número por el valor del voltaje CA del servicio público

para estimar los Watts. (Ejemplo: un taladro requiere 2.5 Amperes.

2.5 Amperes × 120 Volts = 300 Watts.)

Paso 2) Determine los Amperes de Batería de CD Requeridos

Para determinar los amperes de CD requeridos, divida la potencia en Watts

total requerida (del paso 1, arriba) entre el voltaje de la batería, entonces

multiplique por 1.2 para tomar en cuenta las pérdidas por conversión.

Paso 3) Calcule los Amperes Hora Requeridos de la Batería

Multiplique los amperes de CD requeridos (del paso 2, anterior) por el

número de horas que estime usted operará su equipo exclusivamente

con energía de la batería antes de recargar las baterías. Esto le dará

un estimado aproximado de cuántos Amperes Hora de potencia de la

batería (de una o varias baterías) debe conectar a su Inversor.

Nota: Las especiﬁcaciones de Amperes Hora de la batería se dan normalmente

para una tasa de descarga de 20 horas. Las capacidades reales en Amperes

Hora son menores cuando las baterías se descargan a tasas más rápidas. Por

ejemplo, las baterías descargadas en 55 minutos proporcionan sólo el 50%

de sus Amperes Hora especiﬁcados, mientras que baterías descargadas en 9

minutos proporcionan tan solo como el 30% de su Amperes Hora especiﬁcados.

Instalación

¡ADVERTENCIA!

Instale su Inversor ANTES de la conexión de la batería de

CD. La omisión al seguir estas instrucciones puede causar

lesiones personales y/o daño al Inversor y sistemas conectados.

Asegúrese de que el inversor nunca está instalado en una

posición vertical (lado de salida o del ventilador hacia arriba

o hacia abajo). La instalación de un inversor en una posición

vertical permite que ingresen residuos a la unidad y se inhiba el

funcionamiento correcto de su sistema de enfriamiento, lo que

puede invalidar la garantía del inversor.

Tripp Lite recomienda la instalación permanentemente el inversor en

las conﬁguraciones mostradas a continuación. El inversor cuenta con

soportes de instalación integrados en la unidad. El usuario puede

utilizar los accesorios de instalación incluidos o suministrados por el

usuario y es responsable de determinar si los accesorios y la superﬁcie

de instalación son adecuados para soportar el peso de la unidad.

Use las medidas mostradas en los diagramas siguientes para instalar

dos de los sujetadores incluidos o suministrados por el usuario en el

lado de la unidad de CD, dejando las cabezas ligeramente elevadas.

Deslice la unidad sobre los tornillos para engarzar con las ranuras del

soporte de instalación. Apriete los tornillos. Instale dos sujetadores

adicionales a través de los soportes de instalación restantes en el

frente para aseguramiento adecuado.

Instalación

en Superﬁcie

Plana

Instalación en

Pared

Instalación

Dimensiones de Instalación del PINV300SW-120

232 mm [9.13"]

171 mm [6.73"]

161 mm [6.34"]

142 mm [5.59"]

202 mm [7.95"]

7 mm [0.28"]

82 mm

[3.23"]

77 mm

[3.03"]

5 mm

[0.20"]

33 mm

[1.30"]

5 mm

[0.20"]

Instalación

Dimensiones de Instalación del PINV600SW-120

264 mm [10.39"]

171 mm [6.73"]

161 mm [6.34"]

172 mm [6.77"]

232 mm [9.13"]

7 mm [0.28"]

112 mm

[4.41"]

77 mm

[3.03"]

33 mm

[1.30"]

5 mm

[0.20"]

5 mm

[0.20"]

Dimensiones de Instalación del PINV1000SW-120 /

PINV1500SW-120

Instalación

371 mm [14.60"]

210 mm [8.27"]

200 mm [7.87"]

253 mm [9.96"]

332 mm [13.07"]

105 mm

[4.13"]

80 mm

[3.15"]

35 mm

[1.38"]

Instalación

50 mm [1.96"]

60 mm [2.36"]

65 mm [2.56"]

2 - Ø3 mm [2 - Ø

0.11"]

81 mm [3.19"]

73 mm [2.87"]

25 mm

[0.98"]

22 mm

[0.86"]

*Todas las dimensiones de instalación tienen una precisión de +/- 2.5 mm [0.1"].

Instrucciones de Instalación del Control Remoto

1. Para instalar el control remoto en una ubicación permanente,

asegure que el cable del control remoto de 6 m [20 pies] pueda

alcanzar el puerto RJ12 para control remoto del inversor.

2. Se deben utilizar las siguientes dimensiones* para instalar el

control remoto en una ubicación permanente,:

Instalación

3. Con el espaciamiento entre centros de los oriﬁcios de instalación,

marque las ubicaciones de instalación.

4. Fije el control remoto en su ubicación permanente con accesorios

suministrados por el usuario. Apriete con la mano para reducir la

posibilidad de agrietar el módulo de control remoto en sus puntos

de instalación.

5. Conecte el conector cableado del control remoto al puerto RJ12

del inversor etiquetado "REMOTE".

6. Coloque el switch principal de encendido en la posición OFF.

7. Pruebe la conexión y operación presionando ON/OFF hasta que el

LED verde de estado en el módulo de control remoto se encienda.

Conexión de la Batería

¡ADVERTENCIA!

Asegúrese de que el switch de alimentación del inversor está

en la posición OFF, conecte con los cables de CD incluido

las terminales positiva y negativa. Aunque su inversor es un

convertidor de electricidad de alta eﬁciencia, su capacidad de

salida está limitada por la longitud y calibre del cableado que

va de la batería a la unidad. Utilice el cableado incluido o la

menor longitud y mayor diámetro de cableado (se recomienda

5 AWG 16.77 mm²) con terminales de anillo para ajustarse a

las terminales de entrada de CD de su Inversor. Un cableado

más corto y mayor calibre reducen la caída de voltaje CD y

permiten la máxima transferencia de corriente. Su inversor es

capaz de suministrar potencia máxima de hasta un 200% de su

salida de potencia nominal continua durante breves períodos

de tiempo. Debe utilizarse cableado de mayor calibre cuando

se opere continuamente equipo de consumo intenso bajo estas

condiciones.

Cableado y Fusibles Recomendados

Modelo

Calibre y

Cantidad de

Cable Incluido

(1x Rojo/1x

Negro)

Longitud

de Cable

Incluido

Tamaño de

Fusible de CD

(Suministrado

por el Usuario)

Tamaño y

Longitud

de Cable

de Tierra

(Incluido)

PINV300SW-120 12 AWG

(3.33 mm²)

48 cm

[18.9"]

60A

18 AWG

(0.75 mm

)

100 cm

[39.4"]

PINV600SW-120 8 AWG

(8.37 mm²)

80A

PINV1000SW-120 6 AWG

(13.3 mm²)

200A

PINV1500SW-120 5 AWG

(16.77 mm²)

200A

Conexión de la Batería

Para conectar el inversor a las baterías:

1. Localice las terminales roja positivo (+) y negra negativo (-) en el

lado de la terminal de entrada de CD del inversor.

2. Desde las terminales positiva y negativa, retire las cubiertas la

tuerca hexagonal, la de presión y la arandela plana.

3. Coloque el conector de anillo positivo en la terminal positiva del

inversor. Coloque el conector de anillo negativo en la terminal

negativa de entrada de CD.

4. Coloque arandelas plana y de presión en la parte superior de

cada conector de anillo. Coloque las tuercas hexagonales positiva

y negativa sobre estas y apriete para crear una conexión segura

y evitar un calentamiento excesivo en esta conexión. El apriete

insuﬁciente de las terminales anulará su garantía.

5. Instale las cubiertas de protección positiva y negativa.

6. Conecte a tierra: Usando el cable de aterrizado, conecte

directamente el Tornillo de Conexión a Tierra Principal al

bastidor del vehículo o a tierra física. Vea Identiﬁcación de

Características para ubicar el Tornillo de Conexión a Tierra

Principal. Todas las instalaciones deben cumplir con los códigos y

reglamentos nacionales y locales.

7. Conecte el Fusible: Además de la protección proporcionada por los

fusibles internos del inversor, el artículo 551 de NEC requiere que

conecte las terminales de CD positivas del inversor directamente

a los fusibles y bloques de fusibles listados por UL dentro de 457

mm [18"] de la batería. Reﬁérase a los diagramas siguientes para

la colocación adecuada de fusibles.

FUSIBLE

457 mm [18"]

Conexión de la Batería

¡ADVERTENCIA!

• Si no conecta a tierra apropiadamente su Inversor al bastidor

de un vehículo o a tierra física puede ocasionar un peligro de

descarga eléctrica mortal.

• Nunca trate de operar su Inversor conectándolo directamente

a la salida de un alternador en lugar de una batería o banco

de baterías.

• Observe la polaridad apropiada con todos los conectores de

CD.

Conexión de la Batería

Conexión de Batería de 12V PINV1000SW-120 /

PINV1500SW-120

12V

FUSIBLE

457 mm [18"]

FUSIBLE

457 mm [18"]

Aplicaciones Vehiculares

El voltaje nominal de entrada de CD de su inversor debe coincidir con

el voltaje de su batería o baterías. 12V CD se usa en la mayoría de las

aplicaciones vehiculares. Es posible conectar su inversor a la batería

principal dentro de su sistema eléctrico del vehículo. En muchos

contextos vehiculares, el inversor estará conectado a uno o más

baterías auxiliares (casa) dedicadas, que están aislados del sistema

motriz para evitar posibles descargas de la batería principal.

Conexión de Batería de 12V PINV300SW-120 /

PINV600SW-120

Operación

Modos de Operación

Después de la instalación y conexión de su inversor según las

instrucciones en este manual, utilice el switch de ENCENDIDO y

APAGADO para elegir el modo de operación del inversor.

ON [Encendido]: Cuando establezca el switch en la posición de ON,

el inversor proporciona energía de CA al equipo conectado al convertir

energía de CD de la batería de su vehículo. El LED verde se iluminará

para indicar que está trabajando.

OFF [Apagado]: Coloque el switch en la posición OFF para apagar el

inversor por completo. Al hacer esto evitará que se descargue energía

de la batería de su vehículo. También coloque el switch en la posición

"OFF" para restablecer el inversor si se ha apagado debido a batería

baja, sobrecarga u otra condición crítica.

1. Conecte el inversor (vea la sección Conexión de la Batería).

2. Coloque el switch de Encendido y Apagado del inversor en la

posición ON.

3. El indicador LED verde se iluminará, indicando que el inversor está

recibiendo energía.

4. Asegúrese de que los dispositivos a ser operados estén apagados.

5. Enchufe los dispositivos en los tomacorrientes de CA del inversor.

Operación

6. Encienda los dispositivos. Para protección contra posibles peligros

de descargas eléctricas, si el inversor está operado en condiciones

húmedas, debe conectarse entre cada tomacorrientes del inversor

y el equipo que alimenta un GFCI portátil suministrado por el

usuario (interruptor de circuito por falla a tierra). Los siguientes

fabricantes/series de modelo de receptáculos han sido probados y

recomendados:

· Hubbell GF8300

· Leviton 6598

· Eaton TWRSGF20

7. Para desconectar, invierta el procedimiento anterior.

8. Control Remoto (Opcional): Asegúrese de que el switch de

alimentación del inversor esté en la posición de apagado antes de

conectar el cable remoto. Oprima el botón de E/S para encender

el inversor. El LED verde de estado de energía se iluminará

para indicar que está trabajando. Entonces puede alimentar el

ENCENDIDO y APAGADO del inversor desde una ubicación remota

con el control remoto PINVSWRM incluido. Este switch remoto

puede instalarse en el vehículo o en una instalación permanente

(para más información, vea la sección Instalación-) Se iluminará

el LED verde en el control remoto para indicar que el inversor está

en el modo activo. El LED de Falla encenderá un problema con su

funcionamiento. Para identiﬁcar la falla y las formas de corregirla,

consulte la sección de Solución de Problemas/Mantenimiento.

Operación

Operación de Carga por USB

Los puertos de carga USB están siempre encendidos mientras

están conectados a un sistema de batería de 12V CD. Conecte sus

dispositivos a los puertos USB-A (2.1A) o USB-C (18W) para carga.

Retire su dispositivo de los puertos USB cuando haya terminado de

cargar para reducir la descarga de la batería o arranque el vehículo de

carga.

Solución de Problemas / Mantenimiento

Solución de Problemas de Modos de Protección

El inversor puede apagarse y dejar de suministrar energía de CA bajo

ciertas condiciones con el ﬁn de proteger la unidad, la batería y el

equipo conectado.

El LED automáticamente se ilumina en verde cuando el inversor está

conectado a una fuente de alimentación de 12V CD y encendido. Si

las condiciones causan que el LED de Falla del inversor se encienda en

rojo, su alarma suene o el Inversor se apague automáticamente, siga

estas instrucciones para restablecer la unidad a la operación normal:

Condición Explicación Solución:

Alarma de

Voltaje Bajo

y Corte por

Voltaje Bajo

Cuando la entrada de energía

de la batería del vehículo caiga

a aproximadamente 10.5V +/-

0.3V CD, sonará la alarma de

bajo voltaje. Cuando el voltaje

es inferior a 9.5V +/- 0.3V CD,

se apaga el inversor.

Arranque el vehículo para

recargar la batería. Cuando

el voltaje sea superior a 12V

+/-0.3V, el inversor reanudará

automáticamente la operación.

Alarma de

sobrevoltaje y

apagado

Cuando la entrada de energía

de la batería del vehículo

excede 16V +/-0.3V CD,

se produce la protección de

sobrecarga por alto voltaje y se

apaga el inversor.

Cuando el voltaje caiga

por abajo de 14V +/-

0.3V, el inversor reanudará

automáticamente la operación.

Sobrecarga

Las cargas de hasta el 100%

funcionan continuamente;

101% ~ 125% por 1 minuto;

120% ~ 200% por 0.5

segundos.

Si la demanda de carga del

equipo o dispositivo que esté

operando excede los intervalos

de tiempo listados, el inversor

sonará una alarma y apagará

la salida del inversor.

Reduzca la carga y reinicie

el inversor encendiendo

y apagando el switch de

encendido y apagado en

la unidad o en el control

remoto (si está equipado).

Alternativamente, reduzca

la carga y espere de 4 a

6 minutos. El inversor se

recuperará automáticamente y

reanudará la operación.

Solución de Problemas / Mantenimiento

Condición Explicación Solución:

Sobre-

Temperatura

La resistencia térmica excede

80 °C [176 °F].

Permita que el inversor se

enfríe. No bloquee las ranuras

de refrigeración o el ﬂujo

de aire sobre y a través del

inversor. El inversor reiniciará

automáticamente la operación

después de que la temperatura

interna caiga a 60 °C +/- 5 °C

[140 °F +/-9 °F].

Restableciendo

el inversor

Para restablecer después de

que ocurra el apagado, cambie

el switch de ENCENDIDO y

APAGADO del inversor a la

posición OFF (O). Revise la

fuente del problema y corríjalo.

Cambie el switch de encendido

y apagado del inversor a la

posición de encendido (esto

también puede hacerse usando

el control remoto cableado).

Cortocircuito de Salida

Explicación:

Un dispositivo conectado tiene un corto circuito en la salida que

causará que la unidad se apague inmediatamente.

Solución:

Retire las cargas conectadas y compruebe si hay problemas.

Compruebe todas las conexiones. Reinicie el inversor.

Solución de Problemas / Mantenimiento

Fusibles

Su inversor de Tripp Lite está equipado con fusibles internos que no

deben ser reemplazados bajo condiciones de operación normales.

Los fusibles quemados suelen indicar una polaridad invertida o

cortocircuito en el dispositivo o el equipo.

Póngase en contacto con Soporte al Cliente de Tripp Lite para obtener

asistencia si los fusibles están quemados.

Mantenimiento

Su Inversor no requiere mantenimiento y no tiene piezas reparables o

reemplazables, pero debe mantenerse limpio y seco en todo momento.

Periódicamente si fuera necesario, revise, limpie y apriete todas las

conexiones de cable, tanto en la unidad como en la batería.

Potencia máxima de salida (continua o máxima) está disponible

solamente cuando la batería del vehículo está correctamente cargada.

Opere el motor del vehículo a menudo para mantener una carga

adecuada.

El inversor puede operar con el motor de su vehículo apagado, pero

alcanza su mejor rendimiento cuando el motor esté funcionando. En

vista que el Inversor convierte pero no produce energía eléctrica, el

rendimiento del Inversor está relacionado con la condición del sistema

eléctrico de su vehículo (batería, alternador y cableado). Si otras

cargas (aire acondicionado, calefacción, luces, etc.) están usando

también energía, puede tener menos autonomía.

Servicio

Su producto Tripp Lite está cubierto por la garantía descrita en

este manual. Para obtener más información sobre el servicio de

garantía, visite tripplite.com/support. Antes de devolver su producto

para servicio, siga estos pasos:

1. Revise los procedimientos de instalación y operación en este

manual para cerciorarse de que el problema de servicio no se debe

a una mala lectura de las instrucciones.

2. Si el problema persiste, no se ponga en contacto con el

distribuidor ni le devuelva el producto. En su lugar, visite

tripplite.com/support.

3. Si el problema requiere de servicio, visite tripplite.com/support

y haga clic en el enlace Devolución de Productos. Desde aquí

usted puede solicitar un número de Autorización de Devolución de

Mercancía (RMA) que se requiere para el servicio. Este sencillo

formulario en línea le solicitará los números de modelo y de serie

de la unidad, junto con otra información general del comprador. El

número de RMA junto con las instrucciones de embarque le serán

enviadas por correo electrónico. Cualquier daño (directo, indirecto,

especial o resultante) al producto que se produzca durante el envío

a Tripp Lite o un centro de servicio autorizado de Tripp Lite no está

cubierto por la garantía. Los productos embarcados a Tripp Lite

o un Centro de Servicio Autorizado de Tripp Lite deben tener los

cargos del transporte prepagados. Marque el número de RMA en

el exterior del empaque. Si el producto está dentro del período

de garantía, adjunte una copia de su recibo de venta. Regrese

el producto para servicio usando un transportista asegurado a la

dirección proporcionada a usted cuando solicitó la RMA.

Garantía

Garantía Limitada por 2 Años

TRIPP LITE garantiza durante un período de 2 años a partir de la fecha de compra inicial que sus

inversores no tienen defectos de materiales ni de mano de obra. La obligación de Tripp Lite bajo

esta garantía está limitada a la reparación o reemplazo (A su entera discreción) de cualquier

producto defectuoso. Para obtener servicio bajo esta garantía, debe obtener un número de

Autorización de Devolución de Mercancía [RMA] de Tripp Lite o de un centro de servicio autorizado

de Tripp Lite. Los productos deben ser devueltos a Tripp Lite o a un centro de servicio autorizado de

Tripp Lite con los cargos de transporte prepagados y deben acompañarse con una breve descripción

del problema y un comprobante de la fecha y el lugar de compra.

Esta garantía no se aplica a equipos que hayan sido dañados por accidente, negligencia o mal

uso, o hayan sido alterados o modiﬁcados de alguna manera, incluyendo la apertura de la caja del

la unidad por cualquier razón. Esta garantía se aplica únicamente al comprador original que debe

haber registrado correctamente el producto dentro de 10 días de compra con el distribuidor.

EXCEPTO COMO SE INDICA EN EL PRESENTE, TRIPP LITE NO HACE GARANTÍAS EXPRESAS O

IMPLÍCITAS, INCLUIDAS GARANTÍAS DE COMERCIABILIDAD Y ADECUACIÓN PARA UN PROPÓSITO

PARTICULAR. Algunos estados no permiten la limitación o exclusión de garantías implícitas; por lo

tanto, las limitaciones o exclusiones antes mencionadas pueden no aplicarse al comprador.

EXCEPTO COMO SE INDICA ANTERIORMENTE, EN NINGÚN CASO TRIPP LITE SERÁ RESPONSABLE

POR DAÑOS DIRECTOS, INDIRECTOS, ESPECIALES, INCIDENTALES O CONSECUENTES QUE

SURJAN DEL USO DE ESTE PRODUCTO, INCLUSO SI SE ADVIERTE SOBRE LA POSIBILIDAD DE TAL

DAÑO. Especíﬁcamente, Tripp Lite no es responsable por ningún costo, como pérdida de ganancia

o ingresos, pérdida de equipos, pérdida del uso de equipos, pérdida de software, pérdida de datos,

costos de sustituciones, reclamaciones de terceros o de cualquier otra forma.

Números de Identiﬁcación de Conformidad Regulatoria

Para el propósito de certiﬁcaciones e identiﬁcación de conformidad con las normas, su producto

Tripp Lite ha recibido un número de serie exclusivo. El número de serie se puede encontrar en

la etiqueta de placa de identiﬁcación, junto con todas las marcas e información requeridas de

aprobación. Al solicitar información de conformidad para este producto, reﬁérase siempre al

número de serie. El número de serie no debe confundirse con el nombre de la marca o el número

de modelo del producto.

Tripp Lite sigue una política de mejora continua. Las especiﬁcaciones del producto están sujetas a

cambios sin previo aviso.

1111 W. 35th Street, Chicago, IL 60609 EE. UU. • tripplite.com/support

21-03-369 93-3E73_RevA

Manuel de l'utilisateur

Inverseurs Sinusoïdaux

de CC à CA Tripp Lite

Modèles de série : PINV300SW-120,

PINV600SW-120, PINV1000SW-120,

PINV1500SW-120

Entrée : 12 V CC Sortie : 110 V 60 Hz CA

1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support

English 1 • Español 28

Félicitations! Vous avez fait l'acquisition d'un inverseur de haute qualité

conçu pour servir de source d'énergie mobile alimentée par la batterie

d'une automobile. Les inverseurs Tripp Lite convertissent l'alimentation

de 12 V CC (batterie) en alimentation de 110 V CA (domestique),

permettant d'utiliser l'équipement couramment utilisé à la maison —

ordinateurs, appareils, électroniques, outils électriques et autres —

tout en se déplaçant en automobile ou en travaillant dans des endroits

éloignés qui ne sont pas alimentés en courant CA. Les inverseurs

Tripp Lite incluent des fonctionnalités qui protègent l'équipement,

prolongent la durée de vie de la batterie et s'assurent que de l'alimentation

par batterie sera toujours disponible pour démarrer le véhicule :

• Sortie d'ondes sinusoïdales pures

• Protection automatique contre les surcharges

• Protection automatique en cas de batterie faible

• Inversion haute performance de CC à CA

• Fonctionnement simple ne nécessitant aucun entretien

• Sorties CA (varie selon le modèle)

• Port de chargement USB-A 5 V 2,1 A

• Port de chargement USB-C 5 V 3 A/9 V 2 A/12 V 1,5 A (18 W max.)

• Télécommande câblée (modèles PINV1000SW-120/

PINV1500SW-120 seulement)

Consignes de sécurité importantes 57

Identiﬁcation des caractéristiques 60

Sélection de la batterie 63

Montage 65

Connexion de la batterie 71

Fonctionnement 75

Dépannage/entretien 78

Entretien 81

Garantie 82

De l'alimentation CA ﬁable où vous en avez besoin

Consignes de sécurité importantes

CONSERVEZ CES INSTRUCTIONS!

Ce manuel contient des instructions et des avertissements

importants qui devraient être respectés pendant l'installation,

l'utilisation et l'entreposage de tous les onduleurs Tripp Lite. Le

non-respect de ces avertissements peut avoir une incidence

sur la garantie.

MISE EN GARDE : Une batterie peut présenter un

risque de décharge électrique et de brûlures causées

par les courants élevés des courts-circuits. Prendre

les précautions appropriées. Il n’existe aucune pièce

réparable par l’utilisateur à l’intérieur du compresseur.

Ne pas l’ouvrir. Ne pas créer de court-circuit ou de pont

entre les bornes de la batterie et un quelconque objet.

Mises en garde concernant le placement

• Installez l'inverseur (que ce soit pour une application mobile ou

stationnaire) dans un endroit ou un compartiment qui minimisent

l'exposition à la chaleur, la poussière, la lumière directe du soleil et

l'humidité.

• Bien que l'inverseur soit résistant à l'humidité, il n'est PAS étanche.

Inonder l'appareil avec de l'eau provoquerait un court-circuit, ce qui

pourrait causer des blessures dues à des décharges électriques.

Ne jamais immerger l'appareil et éviter les endroits où de l'eau

stagnante pourrait s'accumuler. Monter dans l'emplacement le plus

sec disponible.

• Pour assurer une ventilation adéquate, laisser un espace libre d'au

moins 51 cm (20 po) pouces à l'avant et à l'arrière de l'inverseur.

Plus la charge de l'équipement branché est élevée, plus l'appareil

produira de la chaleur. Pour éviter la surchauffe de l'inverseur,

le compartiment qui contient l'inverseur doit avoir une bonne

ventilation avec un débit d'air extérieur adéquat.

Consignes de sécurité importantes

• La température ambiante devrait se situer entre -20 et 25 °C

(-5 et 77 °F).

• Ne pas installer l'inverseur directement à proximité d’appareils de

stockage magnétique de données, car cela risquerait de causer la

corruption des données.

• Ne pas installer à proximité de matériaux inﬂammables, de

carburant ou de produits chimiques.

• Ne pas monter l'appareil avec ses panneaux avant ou arrière

orientés vers le bas (peu importe l'angle). Monter le système

de cette façon aurait pour effet de bloquer le système de

refroidissement interne de l'appareil, causant ainsi des dommages

sérieux et non couverts par la garantie.

vertissements liés au branchement de la

batterie

• Plusieurs systèmes de batteries peuvent être composés de batteries

de tension, d'âge, de capacité en ampères-heures et de type

identiques.

• Parce que l'hydrogène gazeux explosif peut s'accumuler à proximité

des batteries si la pièce n'est pas bien ventilée, les batteries ne

devraient pas être installées (que ce soit pour une application

mobile ou stationnaire) dans un compartiment non ventilé.

Idéalement, le compartiment aurait une ventilation avec de l'air

extérieur.

• Des étincelles peuvent se produire lors du raccordement ﬁnal

des batteries. Lors du branchement des batteries, toujours bien

respecter les polarités.

• Évitez tout contact entre des objets et les deux bornes d'entrée

CC. Ne pas créer de court-circuit ou de pontage entre ces bornes.

Cela risquerait d'engendrer des blessures graves ou des dommages

matériels.

Consignes de sécurité importantes

• Raccorder l'inverseur à la batterie en utilisant le coupe-circuit à

fusible CC recommandé (consulter la section Connexion de la

batterie) avec le câblage pour batterie de taille adéquate.

Avertissements concernant la connexion de mise

à la terre

• Un fonctionnement sûr nécessite la connexion de la vis de mise à la

terre principale de l'inverseur directement au cadre du véhicule ou à

la mise à la terre.

Avertissements liés au branchement de

l'équipement

Il n'est pas recommandé d'utiliser cet équipement pour des appareils

de survie où une défaillance de cet équipement peut, selon toute

vraisemblance, entraîner la défaillance de l’appareil de maintien de la

vie ou de nuire de façon majeure à sa sécurité ou à son efﬁcacité.

Avertissements liés à l'utilisation

• L'inverseur n'exige aucun entretien régulier. Ne pas ouvrir l'appareil,

quelle que soit la raison. Il n'existe aucune pièce réparable par

l'utilisateur à l'intérieur.

• Des tensions potentiellement mortelles existent à l'intérieur de

l'inverseur tant que les batteries sont branchées. Pendant tout

travail d'entretien, la batterie doit donc être déconnectée.

• Ne pas connecter ou déconnecter les batteries pendant le

fonctionnement de l'inverseur. Cela risquerait d'entraîner la formation

d'arcs dangereux.

Identiﬁcation des caractéristiques

PINV300SW-120 / PINV600SW-120

PINV1000SW-120 / PINV1500SW-120

Identiﬁcation des caractéristiques

Prises CA : Les prises NEMA 5-15R permettent de connecter

l'équipement qui est normalement branché dans une prise de secteur CA.

Voyants d'état à DEL : Lorsque le commutateur est conﬁguré en position

ON (marche), le voyant à DEL d'état de l'alimentation s'allumera en vert

pendant le fonctionnement normal et aux côtés des anomalies. Le voyant

à DEL Fault (anomalie) s'allumera en rouge en cas d'anomalie.

Fonction

Voyant à DEL

Fault (anomalie)

(rouge)*

Power

(puissance)

(vert)

Alarme de sous-tension au niveau de

l'entrée

Off (hors tension) On (sous tension)

Arrêt en raison d'une sous-tension au

niveau de l'entrée

On (sous tension) On (sous tension)

Arrêt en raison d'une surtension au

niveau de l'entrée

On (sous tension) On (sous tension)

Arrêt en raison d'une surcharge On (sous tension) On (sous tension)

Court-circuit au niveau de la sortie On (sous tension) On (sous tension)

* L'alarme sonore interne s'active pour toutes les alarmes et anomalies.

Commutateur ON/OFF (marche/arrêt) : Lorsque le commutateur se

trouve en position On (marche), l'inverseur fournit de l'alimentation

CA en convertissant l'alimentation CC du système de batteries

de 12 V connecté. Conﬁgurer le commutateur en position OFF

(arrêt) pour désactiver l'inverseur et conserver la charge de la

batterie lorsque l'équipement connecté n'est pas utilisé. Conﬁgurer

également le commutateur à la position OFF (arrêt) pour réinitialiser

l'inverseur s'il est désactivé suite à une surcharge ou à d'autres

événements critiques. Certains modèles incluent un port REMOTE

(télécommande) câblé pour prolonger le contrôle marche/arrêt vers

un endroit à distance avec le panneau à distance PINVSWRM inclus.

La télécommande fournit un contrôle ON/OFF (marche/arrêt) et des

voyants à DEL d'état de fonctionnement pour informer que l'inverseur

est sous tension (ON) s'il fonctionne correctement ou non. Consulter

la section Fonctionnement pour de plus amples informations.

Ports de chargement USB : Les ports de chargement 5 V CC

2,1 A USB-A et 5 V 3 A/9 V 2 A/12 V 1,5 A (18 W max.) USB-C

prennent en charge les téléphones intelligents, les tablettes, la

télématique et autres dispositifs électroniques.

Port de la télécommande (modèles PINV1000SW-120/

PINV1500SW-120 seulement) : La prise à 6 conducteurs de

style téléphone sur le panneau avant peut être utilisée avec le

module de la télécommande inclus (modèle PINVSWRM de Tripp

Lite). Le modèle à distance permet de monter l'inverseur à l'abri

des regards dans un compartiment ou une armoire tout en étant

aisément opéré depuis le tableau de bord du véhicule. Consulter

les instructions de la section Montage et fonctionnement pour

l'utilisation du module de la télécommande.

Bornes d'entrée CC : Ces bornes positive et négative connectent

la batterie par le biais du câblage inclus ou fourni par l'utilisateur.

Consulter la section Connexion de la batterie pour des

instructions.

Ventilateur de refroidissement : Ce ventilateur régule la

température interne de l'inverseur et prolonge la vie utile. Il ne

s'active que lorsque la température ou la demande de charge

dépasse les seuils déﬁnis.

Prise de terre principale : Se connecte à une mise à la

terre ou au système de mise à la terre d'un véhicule pour

mettre correctement à la terre l'inverseur. Consulter la section

Connexion de la batterie pour des instructions.

Identiﬁcation des caractéristiques

Sélection de la batterie

Faire correspondre la capacité en ampères-

heures à l'application

Sélectionner une batterie ou un système de batteries qui fournira

à l'inverseur la tension CC appropriée et une capacité en ampères-

heures adéquate pour alimenter l'application. Bien que les inverseurs

Tripp Lite soient hautement efﬁcace à l'inversion de CC à CA, leur

capacité de sortie nominale est limitée par la capacité totale en

ampères-heures des batteries connectées, en plus de la sortie d'un

alternateur (le cas échéant).

ÉTAPE 1) Déterminer la puissance totale requise

Ajouter la puissance nominale de tout l'équipement qui sera connecté

à l'inverseur. La puissance nominale ﬁgure généralement dans le

manuel de l'équipement ou sur les plaques signalétiques. Si la

puissance de l'équipement est donnée en ampères, multiplier ce

nombre par la tension de l'alimentation du secteur CA aﬁn d'estimer

le nombre de watts. (Exemple : une perceuse nécessite 2,5 ampères.

2,5 ampères × 120 volts = 300 watts.)

Étape 2) Déterminer le nombre d'ampères CC requis pour la

batterie

Diviser la puissance totale requise (de l'Étape 1, ci-dessus) par la

tension de la batterie pour déterminer le nombre d'ampères CC requis,

puis multiplier par 1,2 pour tenir compte des pertes de conversion.

Sélection de la batterie

Étape 3) Estimer le nombre d'ampères-heures requis pour la

batterie

Multiplier le nombre d'ampères CC requis (de l'Étape 2, ci-dessus)

par l'estimation du nombre d'heures que l'équipement fonctionnera

exclusivement à partir de l'alimentation par batterie avant de recharger

les batteries. Cela fournira une estimation du nombre d'ampères-

heures d'alimentation par batterie (d'une ou plusieurs batteries) devant

être connecté à l'inverseur.

Remarque : Les ampères-heures nominaux de la batterie sont habituellement

donnés pour un taux de décharge de 20 heures. Les capacités actuelles en

ampères-heures sont moindres lorsque les batteries sont déchargées plus

rapidement. Par exemple, des batteries déchargées en 55 minutes fournissent

seulement 50 % de leurs d'ampères-heures nominaux, tandis que des batteries

déchargées en 9 minutes fournissent aussi peu que 30 % de leurs ampères-

heures nominaux.

Montage

AVERTISSEMENT!

Monter l'inverseur AVANT la connexion des batteries CC. Le

non-respect de ces instructions pourrait entraîner des lésions

corporelles ou des dommages à l'inverseur et aux systèmes

connectés. S'assurer que l'inverseur n'est jamais monté en

position verticale (le côté du ventilateur ou de la sortie tourné

vers le haut ou vers le bas). Le montage d'un inverseur en

position verticale permet aux débris de pénétrer dans l'appareil

et empêche le bon fonctionnement de son système de

refroidissement, ce qui peut annuler la garantie de l'inverseur.

Tripp Lite recommande le montage permanent de l'inverseur selon les

conﬁgurations illustrées ci-dessous. L'inverseur inclut des supports

de montage intégraux sur l'appareil. L'utilisateur peut utiliser la

quincaillerie de montage incluse ou fournir sa propre quincaillerie et

est responsable de déterminer si la quincaillerie et les surfaces de

montage soutiennent adéquatement le poids de l'appareil.

Utiliser les mesures données dans les schémas suivants pour installer

deux des ﬁxations incluses ou fournies par l'utilisateur du côté CC de

l'appareil, en laissant légèrement dépasser les têtes. Glisser l'appareil

sur les ﬁxations pour engager les fentes des supports de montage.

Serrer les ﬁxations. Installer deux ﬁxations supplémentaires sur le reste

des supports de montage à l'avant pour une bonne immobilisation.

Montage sur

une surface

à plat

Montage

mural

Montage

Dimensions de montage de PINV300SW-120

232 mm (9,13 po)

171 mm (6,73 po)

161 mm (6,34 po)

142 mm (5,59 po)

202 mm (7,95 po)

7 mm (0,28 po)

82 mm

(3,23 po)

77 mm

(3,03 po)

5 mm

(0,20 po)

33 mm

(1,30 po)

5 mm

(0,20 po)

Montage

Dimensions de montage de PINV600SW-120

264 mm (10,39 po)

171 mm (6,73 po)

161 mm (6,34 po)

172 mm (6,77 po)

232 mm (9,13 po)

7 mm (0,28 po)

112 mm

(4,41 po)

77 mm

(3,03 po)

33 mm

(1,30 po)

5 mm

(0,20 po)

5 mm

(0,20 po)

Dimensions de montage de PINV1000SW-120/

PINV1500SW-120

Montage

371 mm (14,60 po)

210 mm (8,27 po)

200 mm (7,87 po)

253 mm (9,96 po)

332 mm (13,07 po)

105 mm

(4,13 po)

80 mm

(3,15 po)

25 mm

(1,38 po)

Montage

50 mm (1,96 po)

60 mm (2,36 po)

65 mm (2,56 po)

2 à Ø 3 mm (0,07

à Ø 0,11 po)

81 mm (3,19 po)

73 mm (2,87 po)

25 mm

(0,98 po)

22 mm

(0,86 po)

*Toutes les dimensions de montage sont précises à +/- 2,5 mm (0,1 po).

Instructions de montage de la télécommande

1. Pour monter la télécommande dans un endroit permanent,

s'assurer que le câble de la télécommande de 6 m

(20 pi) peut atteindre le port à distance RJ12 de l'inverseur.

2. Les dimensions de montage suivantes* doivent être utilisées au

moment d'installer la télécommande dans un emplacement de

montage permanent :

Montage

3. En utilisant l'espace centre à centre des trous de montage,

marquer les emplacements pour l'installation.

4. Fixer la télécommande dans son emplacement permanent avec la

quincaillerie fournie par l'utilisateur. Serrer à la main pour réduire

la possibilité de craquelures du module de la télécommande au

niveau de ses points de montage.

5. Raccorder le connecteur câblé de la télécommande au port RJ12

de l'inverseur étiqueté « REMOTE » (télécommande).

6. Conﬁgurer l'interrupteur d'alimentation principal de l'inverseur en

position OFF (arrêt).

7. Tester la connexion et le fonctionnement en appuyant sur le

voyant à DEL d'état vert sur le module de la télécommande.

Connexion de la batterie

AVERTISSEMENT!

S'assurer que l'interrupteur d'alimentation de l'inverseur se

trouve en position OFF (arrêt), raccorder avec le câblage CC

inclus aux bornes positive et négative. Bien que l'inverseur soit

un convertisseur d'électricité à rendement élevé, sa capacité

de sortie nominale est limitée par la longueur et le calibre

du câblage entre la batterie et l'appareil. Utiliser le câblage

inclus ou le câblage le plus court et de plus grand diamètre

(5 AWG 16,77 mm² recommandé) avec des bornes en anneau qui

correspondent aux bornes d'entrée CC de l'inverseur. Un câblage

plus court et de calibre supérieur réduit les chutes de tension

CC et permet le transfert de courant maximum. L'inverseur est

capable de fournir une puissance de pointe pouvant atteindre

jusqu'à 200 % de sa sortie de puissance nominale continue

pendant de courtes périodes. Un câblage de calibre supérieur

doit être utilisé lorsque de l'équipement à forte consommation

d'énergie fonctionne sans interruption dans ces conditions.

Recommandations concernant le câblage et les fusibles

Modèle

Calibre et quantité

du ﬁl inclus

(1x rouge/1x noir)

Longueur

de câble

incluse

Taille de fusible

CC (fourni par

l'utilisateur)

Calibre et

longueur de

ﬁl de mise

à la terre

(inclus)

PINV300SW-120 12 AWG

(3,33 mm²)

48 cm

(18,9

po)

60 A

18 AWG

(0,75 mm

)

100 cm

(39,4 po)

PINV600SW-120 8 AWG

(8,37 mm²)

80 A

PINV1000SW-120 6 AWG

(13,3 mm²)

200 A

PINV1500SW-120 5 AWG

(16,77 mm²)

200 A

Connexion de la batterie

Pour raccorder l'inverseur aux batteries :

1. Trouver les bornes rouge positive (+) et noire négative (-) sur le

côté de la borne d'entrée de l'inverseur.

2. Depuis les bornes positive et négative, retirer les couvercles de

protection, l'écrou hexagonal, la rondelle du verrou fendu et la

rondelle plate.

3. Placer le connecteur à anneau positif sur la borne positive de

l'inverseur. Placer le connecteur à anneau négatif sur la borne

d'entrée négative CC.

4. Placer une rondelle plate et un verrou fendu sur chaque

connecteur à anneau. Mettre les écrous hexagonaux positifs et

négatifs sur ceux-ci, puis serrer pour créer une connexion sécurisée

et empêcher la chaleur excessive au niveau de cette connexion. Un

serrage insufﬁsant de ces bornes pourrait annuler la garantie.

5. Installer les couvercles de protection positif et négatif.

6. Connexion de la mise à la terre : En utilisant le ﬁl de mise à la

terre, connecter directement la vis de mise à la terre principale au

châssis du véhicule ou à la mise à la terre. Consulter la section

Identiﬁcation des caractéristiques pour trouver la vis de mise à

la terre principale. Toutes les installations doivent se conformer aux

codes et aux arrêtés nationaux et locaux.

Connexion de la batterie

7. Connecter le fusible : En plus de la protection fournie par les

fusibles internes de l'inverseur, l'article 551 du NEC exige que la/

les borne(s) positive(s) CC de l'inverseur soit/soient connectée(s)

directement à un/des fusible(s) et un/des boîtier(s) à fusibles

homologué(s) UL à 457 mm (18 po) de la batterie. Consulter

les schémas ci-dessous pour le positionnement adéquat du/des

fusible(s).

FUSIBLE 457

mm (18 po)

AVERTISSEMENT!

• Le non-respect de la consigne de mettre l'inverseur

correctement à la terre en le connectant au châssis du

véhicule ou à la mise à la terre pourrait entraîner un danger

de décharge électrique mortelle.

• Ne jamais tenter d'utiliser l'inverseur en le connectant

directement à la sortie d'un alternateur plutôt qu'à une

batterie ou un banc de batteries.

• Respecter une polarité appropriée pour toutes les connexions

CC.

Connexion de la batterie

Raccordement de la batterie de 12 V de

PINV1000SW-120/PINV1500SW-120

12V

FUSIBLE 457

mm (18 po)

FUSIBLE 457

mm (18 po)

Applications véhiculaires

La tension d'entrée nominale CC de l'inverseur doit correspondre à la

tension de la ou des batteries. 12 V CC sont utilisés dans la plupart

des applications véhiculaires. Il est possible de connecter l'inverseur

à la batterie principale dans le système électrique du véhicule. Dans

plusieurs contextes véhiculaires, l'inverseur sera raccordé à une ou

plusieurs batteries auxiliaires dédiées (de servitude) qui sont isolées

du système d'entraînement pour prévenir que la batterie principale

s'épuise.

Raccordement de la batterie de 12 V de PINV300SW-120/

PINV600SW-120

Fonctionnement

Modes de fonctionnement

Après avoir monté et raccordé l'inverseur conformément aux directives

dans le présent manuel, utiliser le commutateur ON/OFF (marche/arrêt)

pour choisir le mode de fonctionnement de l'inverseur.

ON (marche) : Lorsque le commutateur se trouve en position ON

(marche), l'inverseur fournit de l'alimentation CA à l'équipement

connecté en convertissant l'alimentation CC de la batterie du

véhicule. Le voyant à DEL vert s'allumera pour indiquer que l'inverseur

fonctionne.

OFF (arrêt) : Conﬁgurer le commutateur à la position OFF (arrêt)

pour mettre l'inverseur complètement hors tension. Cela permet

de l'empêcher de tirer de la puissance de la batterie du véhicule.

Conﬁgurer également le commutateur à la position OFF (arrêt) pour

réinitialiser l'inverseur s'il est désactivé en raison d'une batterie faible

ou suite à une surcharge ou une autre condition critique.

1. Raccorder l'inverseur (consulter la section Connexion de la

batterie).

2. Mettre le commutateur ON/OFF (marche/arrêt) de l'inverseur en

position ON (marche).

3. Le voyant à DEL vert s'allumera pour indiquer que l'inverseur est

alimenté.

4. S'assurer que l'appareil ou les appareils qui seront utilisés sont

hors tension.

Brancher l'appareil ou les appareils dans les prises CA de l'inverseur.

Fonctionnement

6. Mettre l'appareil ou les appareils sous tension. Pour assurer

une protection contre les risques de décharges électriques, si

l'inverseur est utilisé dans des conditions humides, un DDFT

(disjoncteur différentiel de fuite à la terre) portable fourni par

l'utilisateur doit être connecté entre chaque prise de l'inverseur

et l'équipement qu'il alimente. Les fabricants de prises/séries de

modèle de prises suivants ont été testés et sont recommandés :

· Hubbell GF8300

· Leviton 6598

· Eaton TWRSGF20

7. Pour débrancher, suivre la procédure ci-dessus en sens inverse.

8. Télécommande (facultative) : S'assurer que le commutateur

d'alimentation de l'inverseur se trouve en position OFF (arrêt) avant

de connecter le câble de la télécommande. Appuyer sur le bouton

I/O pour mettre l'inverseur sous tension. Le voyant à DEL d'état de

l'alimentation vert s'allumera pour indiquer que l'inverseur fonctionne.

L'inverseur peut ensuite être mis sous/hors tension (ON/OFF) depuis

un endroit éloigné via la télécommande PINVSWRM incluse. Le

commutateur à distance peut être monté dans le véhicule ou

sur une application de montage permanent (consulter la section

Montage pour de plus amples informations). Le voyant à DEL vert

sur la télécommande s'allumera pour indiquer que l'inverseur se

trouve en mode de fonctionnement (ON). Le voyant à DEL Fault

(anomalie) s'allumera pour indiquer un problème concernant son

fonctionnement. Consulter la section Dépannage/entretien pour

identiﬁer l'anomalie et les façons de la rectiﬁer.

Fonctionnement

Opération de chargement USB

Les ports de chargement USB sont toujours sous tension lorsqu'ils

sont connectés à un système de batteries de 12 V CC. Connecter les

dispositifs au port USB-A (2,1 A) ou au port USB-C (18 W) pour le

chargement. Retirer l'appareil des ports USB une fois leur chargement

terminé pour éviter d'épuiser la batterie ou d'avoir à démarrer le

véhicule.

Dépannage/entretien

Dépannage sur les modes de protection

L'inverseur peut être mis hors tension et cesser de fournir de

l'alimentation CA dans certaines conditions aﬁn de protéger l'appareil,

la batterie et l'équipement connecté.

Le voyant à DEL s'allumera automatiquement en vert lorsque l'inverseur

est branché dans une source d'alimentation CC de 12 V et qu'il se

trouve sous tension. Si des conditions font en sorte que le voyant à

DEL Fault (anomalie) de l'inverseur s'allume en rouge, son alarme se

fera entendre ou l'inverseur se mettra automatiquement hors tension;

suivre les instructions suivantes pour rétablir le fonctionnement normal

de l'appareil :

État Explication Solution

Alarme de

tension faible

et seuil de

sectionnement

bas

Lorsque l'entrée d'alimentation

en provenance de la batterie du

véhicule chute à environ 10,5 V

+/- 0,3 V CC, l'alarme de tension

faible se fera entendre. Lorsque

la tension chute en deçà de 9,5

V +/- 0,3 V CC, l'inverseur se met

hors tension.

Démarrer le véhicule pour

recharger la batterie. Lorsque la

tension est supérieure à 12 V

+/-0,3 V, l'inverseur se remettra

automatiquement en marche.

Alarme de

surtension et

arrêt

Lorsque l'entrée d'alimentation

en provenance la batterie du

véhicule excède 16 V +/- 0,3

V CC, une protection contre les

surcharges de haute tension

survient et met l'inverseur hors

tension.

Lorsque la tension chute en deçà

de 14 V +/-0,3 V CC, l'inverseur

se remettra automatiquement en

marche.

Dépannage/entretien

État Explication Solution

Surcharge

Charge jusqu'à 100 %, fonctionne

en continu; 101 à 125 %

fonctionne pendant 1 minute;

120 à 200 % fonctionne pendant

0,5 seconde.

Si la demande de charge de

la part de l'équipement ou du

dispositif étant utilisé excède

les intervalles de temps donnés,

l'inverseur activera une alarme et

mettra sa sortie hors tension.

Réduire la charge, puis redémarrer

l'inverseur en éteignant/rallumant

le commutateur de mise sous/

hors tension sur l'appareil ou sur

la télécommande (si présente).

Sinon, réduire la charge, puis

attendre 4 à 6 minutes. L'inverseur

va récupérer automatiquement et

reprendre son fonctionnement.

Surchauffe

La résistance thermique excède

80 °C (176 °F).

Laisser refroidir l'inverseur.

Ne pas bloquer les fentes de

refroidissement ou le débit d'air sur

et à travers l'inverseur. L'inverseur

reprendra automatiquement son

fonctionnement une fois que la

température interne aura atteint 60

°C +/-5 °C (140 °F +/-41 °F).

Réinitialisation

de l'inverseur

Pour réinitialiser après une

mise hors tension, mettre le

commutateur ON/OFF (marche/

arrêt) de l'inverseur en position

OFF (arrêt) (O). Vériﬁer la source

du problème, puis corriger la

situation. Mettre le commutateur

marche/arrêt de l'inverseur en

position ON (marche) (cela peut

également être fait en utilisant la

télécommande câblée).

Court-circuit au niveau de la sortie

Explication :

Un dispositif connecté est court-circuité au niveau de la sortie, ce qui

entraîne la mise hors tension immédiate de l'appareil.

Dépannage/entretien

Solution :

Enlever les charges connectées, puis vériﬁer les causes possibles.

Vériﬁer toutes les connexions. Redémarrer l'inverseur.

Coupe-circuit à fusibles

L'inverseur Tripp Lite est équipé de fusibles internes qui ne devraient

pas devoir être remplacés dans des conditions normales. Des fusibles

grillés indiquent normalement une polarité inversée ou un court-circuit

dans l'appareil ou l'équipement.

Contacter le service à la clientèle de Tripp Lite pour obtenir de l'aide si

les fusibles sont grillés.

Entretien

L'inverseur Tripp Lite ne nécessite aucun entretien et ne comporte

aucune pièce réparable ou remplaçable par l’utilisateur, mais il

doit toujours être gardé propre et au sec. Périodiquement, vériﬁez,

nettoyez et resserrez tous les raccords de câblage, au besoin, au

niveau de l'appareil et de la batterie.

La puissance de sortie maximum (continue ou de pointe) est

uniquement disponible lorsque la batterie du véhicule est correctement

chargée. Faire souvent tourner le moteur du véhicule pour maintenir

une charge appropriée.

L'inverseur peut fonctionner lorsque le moteur du véhicule est arrêté,

mais en général une meilleure performance est obtenue lorsque le

moteur tourne. Parce que l'inverseur convertit l'énergie électrique,

mais ne la produit pas, la performance de l'inverseur est liée à l'état

du système électrique du véhicule (batterie, alternateur et câblage).

Si d'autres charges (climatiseur, chaufferette, phares, etc.) utilisent

également de la puissance, la durée de fonctionnement peut être

réduite.

Entretien

Le produit Tripp Lite est couvert par la garantie décrite dans

ce manuel. Pour obtenir plus de renseignements sur le service lié à

la garantie, visiter tripplite.com/support. Avant de retourner le produit

pour la réparation, procéder comme suit :

1. Passer en revue les procédures d'installation et de fonctionnement

dans ce manuel aﬁn de s'assurer que le problème ne provient pas

d'une mauvaise interprétation des instructions.

2. Si le problème persiste, ne pas communiquer avec le fournisseur

et ne pas lui renvoyer le produit. Visiter plutôt tripplite.com/

support.

3. Si le problème nécessite une réparation, visiter tripplite.com/

support et cliquer sur le lien de retours de produit. À partir de

ce point, il est possible de demander une autorisation de retour

de matériel (RMA), qui est requise pour le service. Ce formulaire

simple en ligne demandera le modèle de l'appareil et le numéro de

série, ainsi que d'autres informations générales. Le numéro RMA

ainsi que des instructions d'expédition seront envoyés par courriel.

Les dommages (directs, indirects, particuliers ou consécutifs)

encourus par le produit lors du transport vers Tripp Lite ou vers

un centre de réparation agréé Tripp Lite ne sont pas couverts

par la garantie. Les frais liés au transport des produits expédiés

à Tripp Lite ou à un centre de service autorisé Tripp Lite doivent

être entièrement payés d'avance. Inscrire le numéro de RMA à

l'extérieur de l'emballage. Si le produit est dans sa période de

garantie, joindre une copie du reçu de caisse. Retourner le produit

pour réparation par un transporteur assuré à l'adresse fournie lors

de la demande de « RMA ».

Garantie

Garantie limitée de 2 ans

Tripp Lite garantit que ses inverseurs sont exempts de vices de matériaux et de fabrication pendant

une période de 2 ans à partir de la date d'achat initiale. La responsabilité de Tripp Lite, en vertu de

la présente garantie, se limite à la réparation ou au remplacement (à sa seule discrétion) de ces

produits défectueux. Pour obtenir réparation sous cette garantie, vous devez obtenir un numéro

d'autorisation de retour de matériel (« RMA ») auprès de Tripp Lite ou d'un centre de réparation

autorisé par Tripp Lite. Les produits doivent être retournés à Tripp Lite ou à un centre de réparation

autorisé par Tripp Lite en port prépayé et être accompagnés d'une brève description du problème et

d'un justiﬁcatif de la date et du lieu d'achat.

Cette garantie ne s'applique pas au matériel ayant été endommagé suite à un accident, à une

négligence ou à une application abusive, ou ayant été altéré ou modiﬁé d'une façon quelconque, y

compris l'ouverture du boîtier de l'appareil pour quelque raison que ce soit. Cette garantie s'applique

uniquement à l'acheteur original qui doit avoir correctement enregistré le produit dans les 10 jours

suivant l'achat.

SAUF INDICATION CONTRAIRE DANS LES PRÉSENTES, TRIPP LITE N'ÉMET AUCUNE GARANTIE,

EXPRESSE OU TACITE, Y COMPRIS DES GARANTIES DE QUALITÉ COMMERCIALE ET D'ADÉQUATION

À UN USAGE PARTICULIER. Certains États n'autorisant pas la limitation ni l'exclusion de garanties

tacites, les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à l'acheteur.

À L'EXCEPTION DES DISPOSITIONS CI-DESSUS, TRIPP LITE NE POURRA EN AUCUN CAS

ÊTRE TENUE RESPONSABLE DE DOMMAGES DIRECTS, INDIRECTS, SPÉCIAUX, FORTUITS OU

CONSÉCUTIFS RÉSULTANT DE L'UTILISATION DE CE PRODUIT, MÊME SI AYANT ÉTÉ AVISÉE DE

L'ÉVENTUALITÉ DE TELS DOMMAGES. Plus précisément, Tripp Lite ne pourra être tenu responsable

de coûts, tels que perte de bénéﬁces ou de recettes, perte de matériel, impossibilité d'utilisation du

matériel, perte de logiciel, perte de données, frais de produits de remplacement, réclamations d'un

tiers ou autres.

Numéros d'identiﬁcation à la conformité réglementaire

À des ﬁns de certiﬁcation de conformité réglementaire et d'identiﬁcation, un numéro de série

unique a été attribué au produit Tripp Lite. Le numéro de série, ainsi que toutes les marques

d'homologation et les renseignements requis, se trouvent sur la plaque signalétique du produit.

Lorsque des renseignements sont demandés concernant la conformité de ce produit, toujours

se reporter au numéro de série. Le numéro de série ne doit pas être confondu avec le nom de la

marque ou le numéro de modèle du produit.

La politique de Tripp Lite en est une d'amélioration continue. Les spéciﬁcations du produit sont

modiﬁables sans préavis.

1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support

21-03-369 93-3E73_RevA

Tripp Lite PINV1500SW-120 1500W Compact Power Inverter, USB Charging, Pure Sine Wave, Wired Remote

Product's Documents

Owner's Manual

Specifications

Tripp Lite PINV1500SW-120 Questions and Answers
