Greenworks MO48B01 2 x 24V 48V 17" Cordless Lawn Mower, 2 User Manual

LME367

EN OPERATOR MANUAL

LAWN MOWER

MANUEL D'UTILISATIONFR

TONDEUSE

MANUAL DEL OPERADORES CORTACÉSPED

www.greenworkstools.com

MO48B01

1 Purpose...............................................4

2 Overview............................................ 4

3 Read all instructions......................... 4

3.1 Children and Bystanders....................................4

3.2 General Operation..............................................4

3.3 Slope Operation................................................. 6

3.4 Service/Maintenance......................................... 6

3.5 Lawn mower safety warnings............................7

4 Symbols on the product.................... 7

5 Risk levels...........................................8

6 Environmentally safe battery

disposal...............................................8

7 Proposition 65....................................8

8 Installation......................................... 9

9 Unpack the machine..........................9

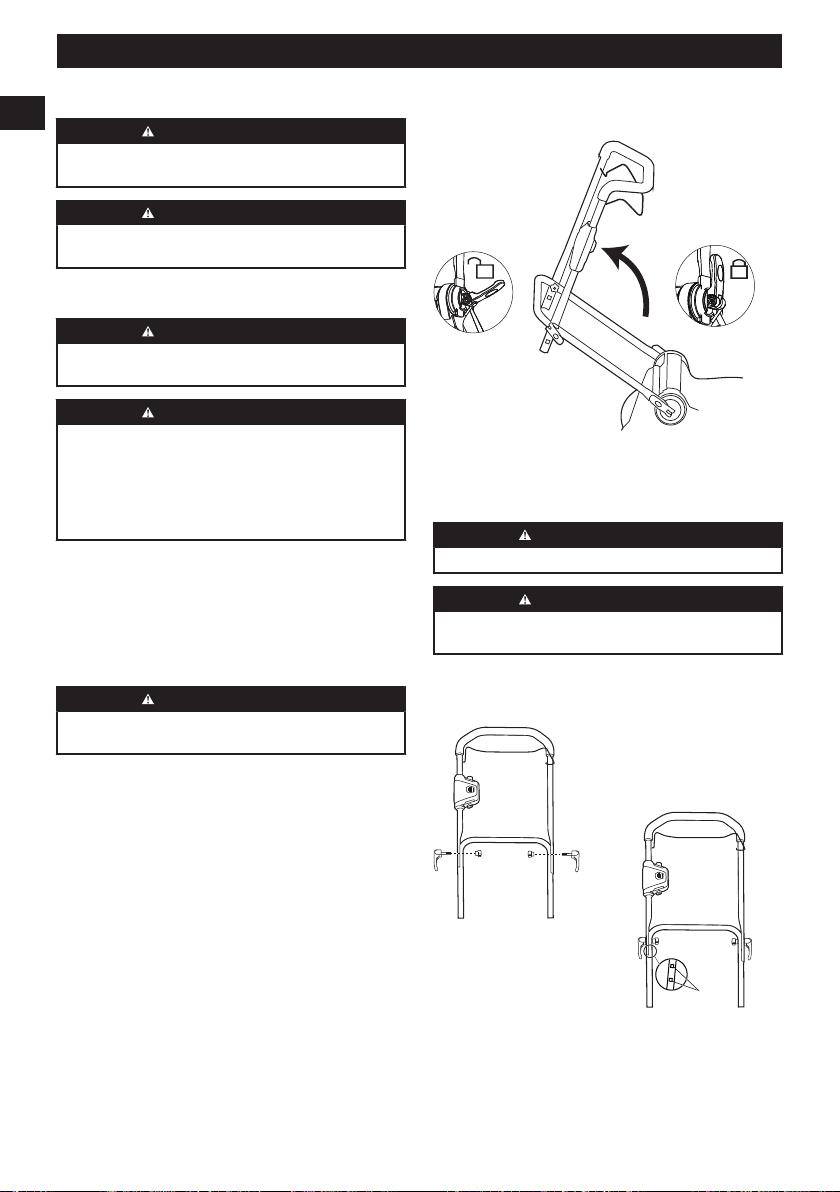

10 Unfold and adjust the handle...........9

11 Install the upper handle ...................9

12 Install the grass catcher.................. 10

13 Install the mulch plug..................... 10

14 Set the blade height......................... 10

15 Install the battery pack...................10

16 Remove the battery pack................ 11

17 Operation......................................... 11

17.1 Start the machine............................................. 11

17.2 Stop the machine..............................................11

17.3 Empty the grass catcher................................... 11

18 Maintenance.....................................11

18.1 General maintenance........................................11

18.2 Replace the blade.............................................12

18.3 Store the machine............................................ 12

19 Troubleshooting...............................12

20 Technical data..................................13

21 Limited warranty............................ 13

22 Exploded view..................................14

English

1 PURPOSE

The lawn mower is intended for private use i.e. for use in

home and gardening environments. The machine is primarily

used to maintain small-scale, residential lawns and home/

hobby gardens.

2 OVERVIEW

Bail switch

Start button

Upper handle

Lower handle

Rear discharge door

Battery door

Grass catcher

Mulch plug

3 READ ALL INSTRUCTIONS

DANGER

This machine was built to be operated according to the rules

for safe operation included in this manual. As with any type

of power equipment, carelessness or error on the part of

the operator can result in serious injury. This machine is

capable of amputating hands and feet and throwing objects.

Failure to observe all safety instructions could result in

serious injury or death.

WARNING

When using electric lawn mowers, basic safety precautions

should always be followed to reduce the risk of fire, electric

shock, and personal injury. These basic precautions include

the following:

3.1 CHILDREN AND BYSTANDERS

Tragic accidents can occur if the operator is not alert to the

presence of children or bystanders.

• Keep the area of operation clear of all persons,

particularly small children, and pets.

• Use extreme care when approaching blind corners,

doorways, shrubs, trees, or other objects that may obscure

your vision of a child or bystander. Keep children,

bystanders, helpers and pets at least 100 feet (30m) from

the mower while it is in operation. Stop the machine if

anyone enters the area.

• Never allow children under 14 years old to operate

a power mower. Operators 14 years old and over

should fully read and understand the operator’s manual

and safety rules. Only responsible individuals who are

familiar with these rules of safe operation should be

allowed to use this machine.

3.2 GENERAL OPERATION

• Read this operator’s manual carefully in its entirety

before assembling or operating this machine. Read,

understand, and follow all instructions on the machine

and in the manuals before operation. Familiarize yourself

with the controls and proper use of this machine before

operation. Save this manual for future and regular

reference.

• Do not use the lawn mower for any job except that for

which it is intended. Your lawn mower has been designed

to perform only one job: cut grass.

• Never attempt to make a wheel height adjustment while

the motor is running.

• Don’t force the lawn mower; it will do the job better and

more safely at the rate for which it was designed.

• Don’t overreach, keep proper footing and balance at all

times. Many injuries occur as a result of the mower being

pulled over the foot during a fall caused by slipping

or tripping. A slip and fall can cause serious personal

injury. If you feel you are losing your footing, release

the control handle immediately and the blade will stop

rotating within three seconds.

• Thoroughly inspect the area where the mower is to be

used and remove all stones, sticks, wires, dog bones, and

other foreign objects.

• Prevent unintentional starting. Ensure the switch is in the

off position before connecting to battery pack, picking

up or carrying the mower. Carrying the mower with your

finger on the switch or energizing mower that has the

switch on invites accidents.

• Never pull the mower back toward you while you are

walking. If you must back the mower away from a wall

or obstruction, first look down and behind you to avoid

tripping, and then follow these steps:

• Step back from the mower in order to fully extend

your arms.

• Be sure that you are well balanced.

• Pull the mower back slowly.

English

• Use appliances only with specifically designated battery

packs. Use of any other battery packs may create a risk of

injury and fire. Recharge only with the charger specified

by the manufacturer. A charger that is suitable for one

type of battery pack may create a risk of fire when used

with another battery pack.

• Remove the battery pack from the mower before

making any adjustments, changing accessories, or storing

appliance. Such preventive safety measures reduce the

risk of starting the mower accidentally.

• Before and while moving backwards with the mower,

look behind and down for small children and other

people.

• Do not operate the mower while under the influence of

alcohol or drugs. Stay alert and watch what you are doing

at all times. Use common sense and do not operate the

lawn mower when you are tired.

• Only allow operators, who are responsible, trained,

familiar with the instructions, and physically capable to

operate the machine.

• Do not carry passengers.

• Do not operate the machine without the entire grass

catcher, discharge chute, or other safety devices in place

and functioning properly. Check frequently for signs of

wear or deterioration and replace as needed.

• Do not mow in reverse unless absolutely necessary.

• Always wear safety glasses or safety goggles during

operation and while performing an adjustment or repair

to protect your eyes. Thrown objects that ricochet can

cause serious injury to the eyes. Always use a face or dust

mask if the operation is dusty.

• Keep clear of the discharge opening at all times. Do not

put hands or feet near rotating parts or under the cutting

deck. Contact with the blade can amputate hands and feet.

• Plan your mowing pattern to avoid discharge of material

toward roads, sidewalks, bystanders and the like. Also,

avoid discharging material against walls or obstructions,

which may cause discharged material to ricochet back

toward the operator.

• To help avoid the blade or an injury from a thrown

objects, stay in the operator zone behind the handles.

• A missing or damaged discharge cover can cause blade

contact or injuries from thrown objects.

• Objects struck by the lawn mower blade can cause severe

injuries to persons. The lawn should always be carefully

examined and cleared of all objects prior to each mowing.

• Stop the blade when crossing gravel drives, walks or

roads.

• Follow all charging instructions and do not charge the

battery pack or mower outside of the temperature range

specified in the instructions. Charging improperly or at

temperatures outside of the specified range may damage

the battery and increase the risk of fire.

• If lawn mower strikes a foreign object, follow these steps:

• Release the bail switch to disengage the motor.

• Remove the battery.

• Inspect for damage.

• Repair any damaged parts before restarting and

operating the lawn mower.

• Have servicing performed by a qualified repair person

using only identical replacement parts. This will ensure

that the safety of the product is maintained.

• Dress properly; do not wear loose clothing or jewelry that

can be caught in moving parts. Use of safety gloves and

proper footwear is recommended when working outdoors.

Wear sturdy, rough-soled work shoes and close-fitting

slacks and shirts. Shirts and pants that cover the arms

and legs and steel-toed shoes are recommended. Never

operate this machine in bare feet, sandals, slippery or

lightweight (e.g., canvas) shoes.

• Do not modify or attempt to repair the mower or the

battery pack (as applicable) except as indicated in the

instructions for use and care.

• Wear protective hair covering to contain long hair.

• Avoid dangerous environments; do not use the lawn

mower in damp/wet locations or if it is raining.

• Store idle lawn mower indoors. When not in use,

appliances should be stored indoors in dry, and high

or locked-up place – out of reach of children. Always

remove the battery from the mower before storing.

• Mow only in daylight or good artificial light. Walk, never

run while operating.

• If the mower should start to vibrate abnormally,

immediately stop the motor, remove the battery and check

for the cause. Vibration is generally a warning that the

mower is not functioning properly.

• Check bag frequently for deterioration and wear, and

replace worn bags. Check that replacement bags comply

with the original manufacturer's recommendations or

specifications.

• Before cleaning the mower, unclogging or removing

the grass bag, mulching insert, or side discharge chute,

turn the motor off and wait until the blade comes to a

complete stop, then remove the battery pack. The cutting

blade continues to rotate for a few seconds after the motor

is shut off. Never perform these functions until you are

sure the blade has stopped rotating.

• Keep cutting edges clean and sharp to ensure best

performance.

• Periodically inspect safety devices and cords for damage.

If damaged do not operate the unit until it has been

repaired by an authorized service professional.

• Never operate the mower without the proper discharge

cover, grass bag, mulching insert, side discharge chute, or

other safety devices in place and working. Never operate

the mower with damaged safety devices. Failure to do so

can result in personal injury.

• Use only approved batteries and chargers. Non-approved

batteries and chargers may cause damage to the mower or

injure the operator.

• Do not dispose of the battery in a fire. The cells could

catch fire or explode. Check with local codes and waste

management for proper disposal instructions.

English

• When battery pack is not in use, keep it away from

other metal objects, like paper clips, coins, keys, nails,

screws or other small metal objects that can make a

connection from one terminal to another. Shorting the

battery terminals together may cause burns or a fire.

• Do not open or destroy the battery. Electrolytes contained

within the battery are corrosive and may cause damage to

eyes or skin if released. It may be toxic if swallowed.

• Under abusive conditions, liquid may be ejected from

the battery; avoid contact. If contact accidentally occurs,

flush with water. If liquid contacts eyes, additionally seek

medical help. Liquid ejected from the battery may cause

irritation or burns.

• Do not expose a battery pack or appliance to fire or

excessive temperature. Exposure to fire or temperature

above130°C may cause explosion.

• Exercise care in handling batteries to avoid shorting the

battery with conducting materials such as rings, bracelets,

keys, etc. The battery or conductor may overheat and

cause burns if contact with said materials is made.

• Do not use a battery pack or appliance that is damaged

or modified. Damaged or modified batteries may exhibit

unpredictable behavior resulting in fire, explosion or risk

of injury.

• This appliance is not intended for use by persons with

reduced physical, sensory or mental capabilities or lack

of experience or knowledge, unless they have been given

supervison or instruction concerning use of the appliance

by a person responsible for their safety.

3.3 SLOPE OPERATION

Slopes are a major factor related to slip-and-fall accidents,

which can result in severe injury. Operation on slopes

requires extra caution. If you feel uneasy on a slope, do not

mow it.

Do:

• Mow across the face of slopes; never mow up and down.

Exercise extreme caution when changing direction on

slopes.

• Watch for holes, roots, rocks, hidden objects, or bumps

which can cause you to slip or trip. Tall grass can hide

obstacles. Remove all obstacles such as rocks and tree

limbs.

• Make sure that your footing is stable. If you are out of

balance, release the switch immediately.

Do not:

• Mow excessively steep slopes.

• Mow near drop-offs, ditches or embankments; you could

lose your footing or balance.

• Mow slopes greater than 15 degrees.

• Mow on wet grass. Unstable footing could cause slipping.

WARNING

Do not mow on the slopes with incline more than 15°. If

you are not comfortable, do not mow on a slope.

TIP

In case of self-propelled mowers, please keep a low self-

propelled speed when you mow on a slope.

3.4 SERVICE/MAINTENANCE

• Check the blade and the motor (machine) mounting bolts

at frequent intervals for proper tightness.

• Replace the blade if it is bent or cracked. An unbalanced

blade causes vibration that could damage the motor drive

unit or cause personal injury.

• Keep all nuts, bolts, and screws tight in order to ensure

the equipment is in safe working condition.

• Do not wash with a hose; avoid getting water in motor

and electrical connections.

• Never remove or tamper with safety devices. Check their

proper operation regularly. Never do anything to interfere

with the intended function of a safety device or to reduce

the protection provided by a safety device.

• Keep mower free of grass, leaves, or other debris build

up. Allow mower to cool before storing.

• Never make any adjustments or repairs with the motor

running.

• Always remove battery pack from mowers before

adjusting, cleaning, or repairing.

• Check grass catcher components and the discharge guard

frequently and replace with manufacturer’s recommended

parts, when necessary.

• Sharpen a dull blade equally at each end to maintain the

balance.

• Keep guards in place and in working order. Mower blades

are sharp, and can cut. Wrap the blades or wear gloves,

and use extra caution when servicing.

• Clean the blade thoroughly and check its balance by

supporting it horizontally on a thin nail through its center

hole. The nail should also be in a horizontal position. If

either end of the blade rotates downward, remove some

metal from the heavy or lower end until the blade is

balanced. It is balanced when neither end drops.

• Use identical replacement blades only.

• Maintain lawn mower with care. Keep cutting edges

sharp and clean for best and safest performance. Follow

instructions for lubricating and changing accessories.

Inspect lawn mower cord periodically and if damaged,

have it repaired by an authorized service facility.

• If situations occur that are not covered in this manual, use

care and good judgment or contact Customer Service for

assistance.

• Never operate the mower without proper guards, plates,

or other safety protective devices in place.

• Before each use, examine the machine for damaged,

missing, or loose parts such as screws, nuts, bolts and

caps.

• Tighten correctly all the fasteners and caps.

• Clean the machine with a dry cloth. Do not use water.

The recommended ambient temperature range:

English

Item Temperature

Mower storage temperature range 32°F (0°C) - 113°F

(45°C)

Mower operation temperature

range

32°F (0°C) - 113°F

(45°C)

Battery charging temperature range 39°F (4°C) - 104°F

(40°C)

Charger operation temperature

range

39°F (4°C) - 104°F

(40°C)

Battery storage temperature range 32°F (0°C) - 113°F

(45°C)

Battery discharging temperature

range

32°F (0°C) - 113°F

(45°C)

3.5 LAWN MOWER SAFETY

WARNINGS

• Before using, always visually inspect to see that the

blade, blade bolt and the blade assembly are not worn

or damaged. Replace worn or damaged components in

sets to preserve balance. Replace damaged or unreadable

labels.

• Do not mow excessively step slopes.

• Stop the blade(s) if the machine has to be tilted for

transportation when crossing surfaces other than grass,

and when transporting the machine to and from the area

to be used.

• Switch on the motor carefully according to instructions

and with feet well away from the blade(s).

• Do not tilt the machine when switching on the motor,

except if the machine has to be tilted for starting. In this

case, do not tilt it more than absolutely necessary and lift

only the part, which is away from the operator.

• Do not start the machine when standing in front of the

discharge opening.

• Do not transport the machine while the power source is

running.

• Stop the machine, remove the disabling device and

battery pack. Make sure that all moving parts have come

to a complete stop

- whenever you leave the machine;

- before clearing blockages or unclogging chute;

- before checking, cleaning or working on the machine;

- after striking a foreign object. Inspect the machine for

damage and make repairs before restarting and operating

the machine.

• Keep all nuts, bolts and screws tight to be sure the

machine is in safe working condition.

• On machines with multi blade, take care as rotating one

blade can cause other blades to rotate.

• Be careful during adjustment of the machine to prevent

entrapment of the fingers between moving blades and

fixed parts of the machine.

• Always allow the machine to cool down before storing.

• When servicing the blades be aware that, even though

the power source is switched off, the blades can still be

moved.

4 SYMBOLS ON THE PRODUCT

Some of the following symbols may be used on this

mower. Please study them and learn their meaning. Proper

interpretation of these symbols will allow you to operate the

mower better and safer.

Symbol Name Explanation

V Volt Voltage

A Amperes Current

Hz Hertz Frequency (cycles per second)

W Watt Power

min Minutes Time

/min Per Minute

Revolutions, strokes, surface

speed, orbits etc., per minute

Alternating

Current

Type of current

Direct Current

Type or a characteristic of cur-

rent

No Load Speed Rotational speed, at no load

Safety Alert

Precautions that involve your

safety.

Eye Protection

Always wear eye protection

with side shields marked to

comply with ANSI Z87.1 when

operating this equipment.

WARNING ---

Wet Conditions

Do not expose the product to

rain or moist conditions.

Read Opera-

tor’s Manual

To reduce the risk of injury,

user must read and understand

operator’s manual before using

this product.

Maintain Safe-

ty Devices

Do not open or remove safety

devices while the tool is run-

ning.

Look Behind

While Backing

Look down and behind first

to avoid tripping when pulling

back.

English

Symbol Name Explanation

DANGER ---

Keep Hands

and Feet Away

To reduce the risk of injury,

keep hands and feet away from

rotating parts. Do not operate

unless discharge cover or grass

bag is in its proper place. If

damaged, replace immediately.

DANGER ---

Keep Bystand-

ers Away

All visitors should be kept at a

distance from work area.

DANGER ---

Thrown Debris

Remove objects that can be

thrown by the blade in any di-

rection. Wear safety glasses.

DANGER ---

Steep Slope

Hazard

Use extra caution on slopes. do

not mow slopes greater than 15

degrees.

5 RISK LEVELS

The following signal words and meanings are intended to

explain the levels of risk associated with this product.

SYM-

BOL

SIGNAL MEANING

DANGER Indicates an imminently haz-

ardous situation, which, if not

avoided, will result in death

or serious injury.

WARNING Indicates a potentially hazard-

ous situation, which, if not

avoided, could result in death

or serious injury.

CAUTION Indicates a potentially hazard-

ous situation, which, if not

avoided, may result in minor

or moderate injury.

CAUTION (Without Safety Alert Sym-

bol) Indicates a situation that

may result in property dam-

age.

6 ENVIRONMENTALLY SAFE

BATTERY DISPOSAL

The toxic and corrosive materials below are in the batteries

used in this machine: Lithium-ion, a toxic material.

WARNING

Discard all toxic materials in a specified manner to prevent

contamination of the environment. Before discarding

damaged or worn out Lithium-ion battery, contact your

local waste disposal agency, or the local Environmental

Protection Agency for information and specific instructions.

Take the batteries to a local recycling and/or disposal center,

certified for Lithium-ion disposal.

WARNING

If the battery pack cracks or breaks, with or without leaks,

do not recharge it and do not use. Discard it and replace

with a new battery pack. DO NOT TRY TO REPAIR IT! To

prevent injury and risk of fire, explosion, or electric shock,

and to avoid damage to the environment:

• Cover the terminals of the battery with heavy-duty

adhesive tape.

• DO NOT try to remove or destroy any of the battery

pack components.

• DO NOT try to open the battery pack.

• If a leak develops, the released electrolytes are

corrosive and toxic. DO NOT get the solution in the

eyes or on skin, and do not swallow it.

• DO NOT put these batteries in your regular household

trash.

• DO NOT incinerate.

• DO NOT put them where they will become part of any

waste landfill or municipal solid waste stream.

• Take them to a certified recycling or disposal center.

7 PROPOSITION 65

WARNING

This product contains a chemical known to the state

of California to cause cancer, birth defects or other

reproductive harm. Some dust created by power sanding,

sawing, grinding, drilling, and other construction activities

contains chemicals known to cause cancer, birth defects or

other reproductive harm. Some examples of these chemicals

are:

• Lead from lead-based paints;

• Crystalline silica from bricks and cement and other

masonry products;

• Arsenic and chromium from chemically treated lumber.

Your risk of exposure to these chemicals varies depending

on how often you do this type of work. To reduce your

exposure to these chemicals, work in a well-ventilated area,

and work with approved safety equipment, such as dust

masks that are specially designed to filter out microscopic

particles.

Save these instructions.

English

8 INSTALLATION

WARNING

Do not use accessories that are not recommended by the

manufacturer.

WARNING

Do not put in the safety key or the battery pack until you

finalised the assembly of all the parts.

9 UNPACK THE MACHINE

WARNING

Make sure that you correctly assemble the machine before

use.

WARNING

• If parts of the machine are damaged, do not use the

machine.

• If parts are missing, do not operate the machine.

• If parts are damaged or missing, contact the service

center.

1. Open the package.

2. Read the documentation provided in the box.

3. Remove all the unassembled parts from the box.

4. Remove the machine from the box.

5. Discard the box and packing material in compliance with

local regulations.

WARNING

For your personal safety, do not insert battery before the

tool is assembled completely.

10 UNFOLD AND ADJUST THE

HANDLE

1. Pull up and back the upper handle to lift the handle into

operating position.

2. Tighten the lower handle with quick-release levers on the

two sides.

ATTENTION

Make sure that the two handles are in the same position.

WARNING

Do not make damage to the cables when you fold or unfold

the handle.

11 INSTALL THE UPPER HANDLE

1. Align the holes in the upper handle and the lower handle.

2. Put the cam locks through the holes.

3. Tighten the knobs onto the cam locks.

4. There are two positions (P) available to choose while

installing the upper handle.

5. Do the same operation on the other side.

WARNING

Use caution when installing upper handle to avoid potential

finger pinches.

English

12 INSTALL THE GRASS

CATCHER

1. Remove the mulch plug.

2. Open the rear discharge door and hold it.

3. Hold the the grass catcher by its handle and put the hooks

over the slots.

4. Close the rear discharge door.

13 INSTALL THE MULCH PLUG

1. Remove the grass catcher.

2. Open the rear discharge door and hold it.

3. Hold the mulch plug by its handle and fit it in the

discharge chute.

4. Close the rear discharge door.

14 SET THE BLADE HEIGHT

The machine can be set to different blade heights.

1. Push the height adjustment button, lfit the height

adjustment bar to a higher position to increase the blade

height.

2. Push the height adjustment button, press the height

adjustment bar to a lower position to decrease the blade

height.

15 INSTALL THE BATTERY PACK

WARNING

• If the battery pack or charger is damaged, replace the

battery pack or the charger.

• Stop the machine and wait until the engine stops before

you install or remove the battery pack.

• Read, know, and do the instructions in the battery and

charger manual.

WARNING

USE ONLY 24V BATTERY. DO NOT USE DUAL-

VOLTAGE 24/48V BATTERY.

English

NOTE

Both batteries should be installed into the compartments in

order to start the machine.

1. Open the battery door.

2. Align the lift ribs on the battery pack with the grooves in

the battery compartment.

3. Push the battery pack into the battery compartment until

the battery pack locks into place.

4. When you hear a click, the battery pack is installed.

5. Do the same operation with the other battery.

6. Close the battery door.

NOTE

The motor starts only when you put in the safety key.

16 REMOVE THE BATTERY PACK

1. Open the battery door(6).

2. Push and hold the battery release button(16).

3. Remove the battery packs(14) from the machine.

17 OPERATION

WARNING

Wear eye protection during operation.

17.1 START THE MACHINE

1. Put in the safety key.

2. Push and hold the start button.

3. While you hold the start button, pull the bail switch in the

direction of the handle bar.

4. Release the start button to start the machine.

17.2 STOP THE MACHINE

1. Release the bail switch to stop the machine.

WARNING

Wait until the blades fully stop before you start the machine

again. Do not quickly turn the machine off and on.

WARNING

Always remove the safety key and battery pack after you

complete the work.

17.3 EMPTY THE GRASS CATCHER

1. Stop the machine.

2. Remove the safety key.

3. Remove the battery pack.

4. Open the rear discharge door and hold it.

5. Hold the grass catcher by its handle and unhook it from

the slots.

6. Close the rear discharge door.

7. Empty the grass catcher.

18 MAINTENANCE

WARNING

Remove the safety key and battery pack from the machine

before maintenance.

WARNING

Keep the motor and battery pack free from grass, leaves or

too much grease.

CAUTION

Use only approved replacement parts.

CAUTION

Do not let brake fluids, gasoline, petroleum-based materials

touch the plastic parts. Chemicals can cause damage to the

plastic, and make the plastic unserviceable.

CAUTION

Do not use strong solvents or detergents on the plastic

housing or components.

18.1 GENERAL MAINTENANCE

• Before each use, examine the machine for damaged,

missing, or loose parts such as screws, nuts, bolts and

caps.

• Tighten correctly all the fasteners and caps.

• Clean the machine with a dry cloth. Do not use water.

English

18.2 REPLACE THE BLADE

WARNING

Use only approved replacement blades.

WARNING

Wear heavy gloves or wind cloth around the blade when

you touch the blade.

1. Stop the machine.

2. Make sure that the blades fully stop.

3. Remove the safety key and battery pack.

4. Turn the machine to its side.

5. Use a piece of wood to prevent the movement of the

blade.

6. Remove the mounting nut and spacers with a wrench or

socket.

7. Remove the blade.

8. Install the new blade. Make sure that the raised points

engage the holes in the blade.

9. Put in the mounting nut and spacers and tighten them.

18.3 STORE THE MACHINE

• Clean the machine before storage.

• Make sure the motor is not hot when you put the machine

into storage.

• Make sure that the machine does not have loose

or damaged parts. If it is necessary, do these steps/

instructions:

• Replace the damaged parts.

• Tighten the bolts.

• Speak to a person of an approved service center.

• Store the machine in a dry area.

• Make sure that children cannot come near the machine.

You may lower the handle(s) before you put the machine into

the storage.

1. Fully loosen the handle fasteners on the sides of the

handle(s).

2. Fold away the handle(s).

3. Do not pinch or trap the cables.

19 TROUBLESHOOTING

Problem Possible cause Solution

The handle is not

in position.

The bolts are not

engaged correctly.

Adjust the height

of the handle and

make sure that the

knobs and bolts

are aligned cor-

rectly.

The machine does

not start.

The battery ca-

pacity is low.

Charge the battery

pack.

The bail switch is

defective.

Replace the bail

switch.

The battery key is

not put in.

Put in the battery

key.

The machine cuts

grass unevenly.

The lawn is rough. Examine the mow-

ing area.

The blade height is

not set correctly.

Move the wheels

to a higher posi-

tion.

The machine does

not mulch correct-

ly.

Wet grass clip-

pings attach to the

deck.

Wait until the

grass dries before

mowing.

The mulch plug is

missing.

Install the mulch

plug.

The machine is

hard to push.

The grass is too

tall, or the blade

height is too low.

Increase the blade

height.

The grass catcher

and the blade

drags in thick

grass.

Empty the grass

clippings from the

grass catcher.

English

Problem Possible cause Solution

There is a high vi-

bration in the ma-

chine.

The blade is un-

balanced and

worn.

Replace the blade.

The motor shaft is

bent.

1. Stop the mo-

tor.

2. Remove the

safety key and

battery pack.

3. Disconnect the

power source.

4. Inspect for

damage.

5. Repair the ma-

chine before

you start it

again.

The machine stops

during mowing.

The blade height is

too low.

Increase the blade

height.

The battery pack is

out of power.

Charge the battery

pack.

The grass clip-

pings attach to the

deck or the blade.

Remove the bat-

tery pack and

check the deck.

Operation temper-

ature of the ma-

chine is too high.

Cool the machine.

* If you cannot find the solution to these problems, go to the

service center.

20 TECHNICAL DATA

Voltage 48V (2 X 24V)

No load speed 3600 RPM

Deck size 17"

Height adjust-

ments

1 1/4 - 3 1/8” (3.0 - 8.0 cm)

Functions 2-in-1 Mulch & Rear Bag

Weight (with-

out battery

pack)

40 lbs (18 kg)

Battery model BAG709 and other BAG series

Charger model CAG812 and other CAG series

21 LIMITED WARRANTY

YEAR

ANS

AÑOS

LIMITED WARRANTY

GARANTIE LIMITÉE

GARANTÍA

LIMITADA

Greenworks hereby warranties this product, to the original

purchaser with proof of purchase, for a period of three (3)

years against defects in materials, parts or workmanship.

Greenworks, at its own discretion, will repair or replace any

and all parts found to be defective, through normal use, free

of charge to the customer. This warranty is valid only for

units which have been used for personal use that have not

been purchased or rented for industrial/commercial use, and

that have been maintained in accordance with the instructions

in the owners’ manual supplied with the product when new.

ITEMS NOT COVERED BY WARRANTY:

1. Any part that has become inoperative due to misuse,

commercial use, abuse, neglect, accident, improper

maintenance, or alteration; or

2. The unit, if it has not been operated and/or maintained in

accordance with the owner's manual; or

3. Normal wear;

4. Routine maintenance items such as lubricants, blade

sharpening;

5. Normal deterioration of the exterior finish due to use or

exposure.

HELPLINE:

Warranty service is available by calling our toll-free helpline

at 1-888-909-6757.

TRANSPORTATION CHARGES:

Transportation charges for the movement of any power

equipment unit or attachment are the responsibility of

the purchaser. It is the purchaser’s responsibility to pay

transportation charges for any part submitted for replacement

under this warranty unless such return is requested in writing

by Greenworks.

USA address:

Greenworks Tools

P.O. Box 1238, Mooresville, NC 28115

Canadian address:

Greenworks Tools Canada, Inc.

P.O. Box 93095, Newmarket, Ontario, L3Y 8K3

Mexico address:

English

TECNOLOGIA CAMPO Y JARDIN S.A. DE C.V.

ADMINISTRADORES No. 5336 A, COL. ARCOS DE

GUADALUPE, ZAPOPAN , JALISCO , C.P. 45037

22 EXPLODED VIEW

6 7 8

No. Part No. Qty. Description

1 R0200220-00 1 Blade assembly kit

2 R0200936-00 1 Handle knob/bolt assembly

3 RB341041559 1 Mulch plug kit

4 R0201044-00 1 7" front wheel assembly

5 R0201045-00 1 8" rear wheel assembly

6 R0201046-00 1 Upper handle assembly

7 R0201049-00 1 Grass catcher assembly

8 R0201047-00 1 Power control board

9 R0201048-00 1 Motor

English

1 But.....................................................16

2 Aperçu.............................................. 16

3 Lire toutes les instructions..............16

3.1 Les enfants et les curieux.................................16

3.2 Fonctionnement............................................... 16

3.3 Utilisation sur une pente..................................18

3.4 Service/Entretien............................................. 19

3.5 Avertissements de sécurité pour la

tondeuse à gazon..............................................19

4 Symboles figurant sur la

machine............................................ 20

5 Niveaux de risques...........................20

6 Élimination des batteries sans

danger pour l'environnement.........21

7 Proposition 65..................................21

8 Installation....................................... 22

9 Déballer la machine.........................22

10 Déployez et réglez le guidon........... 22

11 Installez la poignée supérieure ......22

12 Installez le sac arrière..................... 23

13 Installez le bouchon de

déchiquetage.................................... 23

14 Réglez la hauteur de la lame...........23

15 Installez le bloc-batterie..................23

16 Retirez la batterie............................24

17 Utilisation.........................................24

17.1 Démarrez la machine.......................................24

17.2 Arrêtez la machine ..........................................24

17.3 Videz le sac arrière ..........................................24

18 Entretien...........................................25

18.1 Entretien général..............................................25

18.2 Remplacer la lame........................................... 25

18.3 Entreposez la machine.....................................25

19 Dépannage .......................................25

20 Données techniques......................... 26

21 Garantie limitée...............................26

22 Vue éclatées...................................... 28

Français

1 BUT

La tondeuse est destinée à un usage privé, c’est-à-dire

à une utilisation dans des environnements domestiques et

de jardinage. La machine sera principalement utilisée pour

effectuer l’entretien des pelouses résidentielles et des jardins

privés ou amateurs de petite taille.

2 APERÇU

Barre de sécurité

Bouton de démarrage

Partie supérieure du guidon

Poignée inférieure

Couvercle d'éjection arrière

Couvercle de la batterie

Sac arrière

Bouchon de déchiquetage

3 LIRE TOUTES LES

INSTRUCTIONS

DANGER

Cette machine a été fabriquée pour être utilisée

conformément aux consignes de sécurité qui figurent dans

ce manuel. Comme avec tout autre type d'équipement

motorisé, la négligence ou une erreur de la part de

l'utilisateur peut provoquer des blessures graves. Cette

machine est capable d'amputer les mains et les pieds

et de projeter des objets. Le non-respect de toutes les

consignes de sécurité peut entraîner des blessures graves,

voire mortelles.

AVERTISSEMENT

Lorsque vous utilisez une tondeuse à gazon électrique, des

précautions de sécurité de base doivent toujours être prises

pour réduire les risques d'incendie, de choc électrique et de

blessures corporelles. Ces précautions de base comprennent

ce qui suit :

3.1 LES ENFANTS ET LES CURIEUX

Des accidents tragiques peuvent se produire si l'opérateur ne

fait pas attention à la présence des enfants ou des curieux.

• Garder la zone d'opération à l'écart de toute personne, en

particulier les jeunes enfants et les animaux domestiques.

• Soyez extrêmement prudent lorsque vous approchez un

angle mort, une porte, un arbuste, un arbre ou tout

autre objet qui pourrait obscurcir votre vision d'un enfant

ou d'un curieux. Gardez les enfants, les curieux, les

assistants et les animaux domestiques à au moins 30 m

(100 pi) de la tondeuse lorsqu'elle est en marche. Arrêtez

la machine si quelqu'un s'approche.

• Ne permettez jamais à des enfants de moins de 14 ans

d'utiliser une tondeuse électrique. Les opérateurs âgés

de 14 ans et plus doivent lire et comprendre le manuel

d'opérateur et les règles de sécurité. Seules les personnes

responsables et qui connaissent ces règles de sécurité

doivent être autorisées à utiliser cette machine.

3.2 FONCTIONNEMENT

• Lisez attentivement ce manuel d'opérateur dans son

intégralité avant d'assembler ou d'utiliser cette machine.

Avant de démarrer, veuillez lire, comprendre et suivre

toutes les instructions présentes dans le manuel

d'utilisation et sur la machine. Familiarisez-vous avec

les commandes et l'utilisation correcte de cette machine

avant de l'utiliser. Conservez ce manuel pour référence

future et régulière.

• N'utilisez la tondeuse à gazon que pour les travaux

auxquels elle est destinée. Votre tondeuse à gazon a été

conçue pour effectuer un seul travail : couper l'herbe.

• N'essayez jamais de régler la hauteur des roues lorsque le

moteur est en marche.

• Ne forcez pas la tondeuse à gazon; elle fera le travail

mieux et de façon plus sécuritaire au rythme pour lequel

elle a été conçue.

• Ne vous penchez pas trop, gardez un bon équilibre en

tout temps. De nombreuses blessures surviennent lorsque

la tondeuse est tirée sur le pied lors d'une chute causée

par un glissement ou un trébuchement. Faites attention

de ne pas glisser et de ne pas tomber pour éviter

des blessures graves. Si vous sentez que vous perdez

l'équilibre, relâchez immédiatement le guidon et la lame

s'arrêtera de tourner dans les trois secondes.

• Inspectez soigneusement l'endroit où la tondeuse doit être

utilisée et enlevez toutes les pierres, les bâtons, les fils,

les os de chien et autres objets étrangers.

• Évitez tout démarrage accidentel. Assurez-vous que

l’interrupteur est en position d’arrêt avant de brancher

Français

la batterie ou de soulever ou de transporter la tondeuse.

Transporter la tondeuse avec un doigt sur l’interrupteur

ou alimenter une tondeuse dont l'interrupteur est en

marche risque de provoquer des accidents.

• Ne tirez jamais la tondeuse vers vous lorsque vous

marchez. Si vous devez reculer la tondeuse loin d'un mur

ou d'un obstacle, regardez d'abord vers le bas et derrière

vous pour éviter de trébucher, puis suivez ces étapes :

• Éloignez-vous de la tondeuse pour allonger

complètement vos bras.

• Assurez-vous de rester bien en équilibre.

• Tirez lentement sur la tondeuse.

• Utilisez les appareils uniquement avec des bloc-batteries

spécialement conçus à cet effet. L'utilisation de tous

autres bloc-batteries peut créer un risque de blessure

et d'incendie. Rechargez uniquement avec le chargeur

spécifié par le fabricant. Un chargeur adapté à un type

de bloc-batterie peut créer un risque d'incendie lorsqu'il

est utilisé avec un autre bloc-batterie.

• Retirez la batterie de la tondeuse avant d'effectuer

des réglages, de changer des accessoires ou de ranger

la machine. De telles mesures de sécurité préventives

réduisent le risque d'un démarrage accidentel de la

tondeuse.

• Avant de reculer et en reculant avec la tondeuse, regardez

derrière vous et vers le bas pour voir s'il y a de jeunes

enfants et d'autres personnes.

• N'utilisez pas la tondeuse si vous êtes sous l'influence

d'alcool ou de drogues. Restez vigilant et faites attention

à ce que vous faites en tout temps. Faites preuve de bon

jugement et n'utilisez pas la tondeuse si vous êtes fatigué.

• Autorisez uniquement les opérateurs responsables,

formés, familiarisés avec les instructions et physiquement

capables de faire fonctionner la machine.

• Ne transportez pas de passagers.

• N'utilisez pas la machine sans le bac de ramassage

complet, la goulotte d'éjection ou d'autres dispositifs de

sécurité en place et fonctionnant correctement. Vérifiez

fréquemment les signes d'usure ou de détérioration et

remplacez-les si nécessaire.

• Ne tondez pas en marche arrière, sauf en cas de nécessité

absolue.

• Portez toujours des lunettes de sécurité ou des lunettes

de protection pendant l'utilisation et lors d'un ajustement

ou d'une réparation pour protéger vos yeux. Les objets

projetés qui ricochent peuvent causer de graves blessures

aux yeux. Utilisez toujours un masque facial ou un

masque anti-poussière si l'opération est poussiéreuse.

• En tout temps, se tenir à l'écart de l'ouverture de

déchargement. Ne placez jamais vos mains ou vos pieds

près d'une pièce en mouvement ou sous le plateau de

coupe. La lame en mouvement peut amputer les mains et

les pieds.

• Planifiez votre tracé de tonte de manière à éviter tout

déversement de matériaux vers les routes, les trottoirs, les

passants et autres endroits semblables. De plus, évitez de

décharger le produit contre des murs ou des obstructions,

ce qui pourrait faire ricocher le produit déchargé vers

l'opérateur.

• Pour éviter la lame ou une blessure par un objet projeté,

restez dans la zone de l'opérateur derrière les guidons.

• Un couvercle de décharge manquant ou endommagé peut

causer un contact avec la lame ou des blessures causées

par des objets projetés.

• Les objets heurtés par la lame de la tondeuse à gazon

peuvent causer de graves blessures aux personnes. Le

gazon doit toujours être soigneusement examiné et

débarrassé de tout objet avant chaque tonte.

• Arrêtez la lame lorsque vous traversez des chemins de

gravier, des chemins ou des routes.

• Suivez toutes les instructions de recharge et ne rechargez

pas la batterie ou la tondeuse en dehors de la plage

de température spécifiée dans ces instructions. Un

rechargement incorrect ou à des températures en dehors

de la plage spécifiée peut endommager la batterie et

augmenter le risque d'incendie.

• Si la tondeuse heurte un corps étranger, procédez comme

suit :

• Relâchez l'interrupteur d'arrêt d'urgence pour

désengager le moteur.

• Retirez la batterie.

• Vérifiez qu'elle n'est pas endommagée.

• Réparez toutes les pièces endommagées avant de

redémarrer et d'utiliser la tondeuse à gazon.

• Faites effectuer l'entretien par un réparateur qualifié en

n'utilisant que des pièces de rechange identiques. Cela

garantira le maintien de la sécurité du produit.

• Habillez-vous correctement; ne portez pas de vêtements

amples ou de bijoux qui pourraient se coincer dans les

pièces en mouvement. Le port de gants de sécurité et

de chaussures appropriées est recommandé pour travailler

à l'extérieur. Portez des chaussures de travail robustes à

semelle rugueuse et des pantalons et des chemises bien

ajustés. Une chemise et un pantalon qui protègent les

bras et les jambes et des chaussures à bout d'acier sont

recommandés. N'utilisez jamais cette machine pieds nus,

en sandales, en chaussures glissantes ou légères (par ex.,

en toile).

• Ne modifiez pas ou n’essayez pas de réparer la tondeuse

ou la batterie (selon le cas) sauf en conformité avec les

instructions d'utilisation et d'entretien indiquées dans ce

manuel.

• Portez un couvre-chef protecteur pour contenir les

cheveux longs.

• Évitez les environnements dangereux; n'utilisez pas la

tondeuse à gazon dans des endroits humides ou mouillés

ou s'il pleut.

• Rangez les tondeuses inutilisées à l'intérieur. Lorsqu'elle

n'est pas utilisée, la machine doit être entreposée à

l'intérieur, dans un endroit sec, surélevé ou verrouillé,

hors de portée des enfants. Retirez toujours la batterie de

la tondeuse avant de la ranger.

Français

• Ne tondez qu'à la lumière du jour ou sous une bonne

lumière artificielle. Marchez, ne courez jamais pendant

l'opération.

• Si la tondeuse commence à vibrer anormalement, arrêtez

immédiatement le moteur, retirez la batterie et vérifiez la

cause. Les vibrations sont généralement un avertissement

indiquant que la tondeuse ne fonctionne pas correctement.

• Vérifiez fréquemment la détérioration et l'usure du sac

et remplacez les sacs usés. Vérifiez que les sacs de

remplacement sont conformes aux recommandations ou

aux spécifications du fabricant d'origine.

• Avant de nettoyer la tondeuse, de déboucher ou d'enlever

le sac à herbe, le dispositif de déchiquetage ou la goulotte

d'éjection latérale, arrêtez le moteur et attendez que la

lame s'arrête complètement, puis retirez la batterie. La

lame continue à tourner pendant quelques secondes après

que le moteur s'est éteint. N'exécutez jamais ces fonctions

tant que vous n'êtes pas sûr que la lame ne tourne plus.

• Gardez la lame de coupe propre et tranchante pour

assurer la meilleure performance.

• Inspectez périodiquement les dispositifs de sécurité

et les cordons pour vous assurer qu'ils ne sont pas

endommagés. Si l'appareil est endommagé, ne l'utilisez

pas avant qu'il n'ait été réparé par un professionnel

autorisé.

• N'utilisez jamais la tondeuse sans le couvercle de

décharge, le sac à herbe, le bouchon de déchiquetage,

la goulotte d'éjection latérale ou tout autre dispositif

de sécurité approprié en place et en fonctionnement.

N'utilisez jamais la tondeuse si ses dispositifs de sécurité

sont endommagés. Le non-respect de cette consigne peut

entraîner des blessures corporelles.

• Utilisez uniquement les batteries et les chargeurs

approuvés. Les batteries et les chargeurs non approuvés

peuvent endommager la tondeuse ou blesser l'opérateur.

• Ne jetez pas la batterie au feu. Les cellules peuvent

s'enflammer. Consultez les codes locaux et la gestion

des déchets pour connaître les instructions d'élimination

appropriées.

• Lorsque la batterie n'est pas utilisée, éloignez-la des

autres objets métalliques, comme des attaches trombones,

des pièces de monnaie, des clés, des clous, des vis ou

autres petits objets métalliques qui peuvent établir une

connexion d'une borne à une autre. Le court-circuitage

des bornes de la batterie peut provoquer des brûlures ou

un incendie.

• Ne tentez pas d'ouvrir ni de détruire la batterie. Les

électrolytes contenus dans la batterie sont corrosifs et

peuvent causer des dommages aux yeux ou à la peau s'ils

sont rejetés. L'électrolyte peut être toxique lorsqu'elle est

avalée.

• Dans des conditions abusives, du liquide peut être éjecté

de la batterie; évitez tout contact. En cas de contact

accidentel, rincez avec de l’eau. En cas de contact avec

les yeux, consultez également un médecin. Le liquide

s'échappant des batteries peut causer des irritations ou des

brûlures.

• N'exposez pas une batterie ou un appareil à un feu ou

à une température excessive. L'exposition au feu ou à

une température supérieure à 130°C peut provoquer une

explosion.

• Manipulez les batteries avec la plus grande prudence afin

d'éviter de court-circuiter la batterie avec des matériaux

conducteurs tels que bagues, bracelets, clés, etc. La

batterie ou le conducteur peut surchauffer et provoquer

des brûlures en cas de contact avec ces matériaux.

• N'utilisez pas une batterie ou un appareil endommagé

ou modifié. Les batteries endommagées ou modifiées

peuvent présenter un fonctionnement imprévisible et

provoquer un incendie, une explosion ou un risque de

blessure.

• Cette machine n'est pas destinée à être utilisée par des

personnes ayant des capacités physiques, sensorielles

ou mentales réduites ou un manque d'expérience et

de connaissances, à moins qu'elles n'aient reçu une

supervision ou des instructions concernant son utilisation

par une personne responsable de leur sécurité.

3.3 UTILISATION SUR UNE PENTE

Les pentes sont un facteur majeur lié aux accidents de

glissade et de chute, qui peuvent entraîner des blessures

graves. L'utilisation sur les pentes exige une prudence

supplémentaire. Si vous vous sentez mal à l'aise sur une

pente, ne tondez pas du gazon.

À faire :

• Tondez sur la face des pentes ; ne tondez jamais de haut

en bas. Faites très attention en changeant de direction sur

une pente.

• Surveillez les trous, les racines, les pierres, les objets

cachés ou les bosses qui peuvent vous faire glisser

ou trébucher. Les herbes hautes peuvent masquer des

obstacles. Retirez tous les obstacles tels que les rochers

et les branches d'arbre.

• Assurez-vous que vous êtes bien campé et en équilibre.

Si vous perdez l’équilibre, relâchez immédiatement

l’interrupteur.

À ne pas faire :

• Tondre dans des pentes excessivement raides.

• Tondre près d’un dénivellement prononcé, d’un fossé ou

du rebord d’un talus; vous pourriez perdre pied ou perdre

l'équilibre.

• Tondre dans une pente de plus de 15 degrés.

• Tondre du gazon mouillé ou humide. L'instabilité de la

posture au sol peut provoquer des glissements.

AVERTISSEMENT

Ne tondez pas sur une pente inclinée à plus de 15°. Si vous

n'êtes pas à l'aise, ne tondez pas sur une pente.

Français

CONSEIL

Lorsque vous tondez sur une pente à l’aide d’une tondeuse

automotrice, veillez toujours à maintenir une faible vitesse

automotrice.

3.4 SERVICE/ENTRETIEN

• Vérifiez fréquemment que la lame et les boulons de

fixation du moteur sont bien serrés.

• Remplacez la lame si elle est pliée ou fissurée. Une

lame déséquilibrée provoque des vibrations qui pourraient

endommager l'unité d'entraînement du moteur ou causer

des blessures corporelles.

• Gardez tous les écrous, boulons et vis serrés pour

vous assurer que l'outil est en état de fonctionnement

sécuritaire.

• Ne lavez pas avec un tuyau d'arrosage; évitez de mettre

de l'eau dans le moteur et les connexions électriques.

• Ne jamais retirer ou modifier les dispositifs de sécurité.

Vérifiez régulièrement leur bon fonctionnement. Ne

jamais faire quoi que ce soit qui puisse interférer avec

le fonctionnement prévu d'un dispositif de sécurité ou

réduire la protection offerte par un dispositif de sécurité.

• Débarrassez la tondeuse des brins d'herbe, feuilles et

d'autres débris qui pourraient s'y accumuler. Laissez la

tondeuse se refroidir avant l'entreposage.

• N'effectuez jamais de réglages ou de réparations quand le

moteur est en marche.

• Retirez toujours la batterie de la tondeuse avant de

procéder au réglage, au nettoyage ou à la réparation.

• Vérifiez fréquemment les éléments du sac arrière et le

dispositif de protection de la décharge et les remplacer au

besoin par les pièces recommandées par le fabricant.

• Affûtez une lame émoussée de façon égale à chaque

extrémité pour maintenir l'équilibre.

• Gardez les gardes protectrices en place et en bon

état de fonctionnement. Les lames de la tondeuse sont

tranchantes et peuvent blesser. Enveloppez la lame avec

un chiffon ou portez des gants et faites très attention en la

manipulant.

• Nettoyez soigneusement la lame et vérifiez son équilibre

en la soutenant horizontalement sur un clou fin par son

trou central. Le clou doit être également dans une position

horizontale. Si l'une ou l'autre extrémité de la lame tourne

vers le bas, enlevez un peu de métal de l'extrémité lourde

ou inférieure jusqu'à ce que la lame soit équilibrée. Elle

est équilibrée lorsque aucune des deux extrémités ne

tombe.

• Utilisez seulement des lames de rechange identiques.

• Entretenez soigneusement la tondeuse. Gardez les

bords de coupe tranchants et propres pour une

performance optimale et plus sûre. Suivez les instructions

pour lubrifier et changer les accessoires. Inspectez

périodiquement le cordon de la tondeuse. S'il est

endommagé, faites-le réparer par un réparateur agréé.

• En cas de situations qui ne sont pas couvertes dans ce

manuel, faites preuve de prudence et de bon jugement ou

contactez le Service à la clientèle pour obtenir de l'aide.

• N'utilisez jamais la tondeuse sans les protections, les

plaques ou d'autres dispositifs de protection de sécurité

appropriés en place.

• Avant chaque utilisation, vérifiez que la machine ne

contient pas de pièces endommagées, manquantes ou

desserrées, telles que vis, écrous, boulons et capuchons.

• Serrez correctement toutes les fixations et les capuchons.

• Nettoyez la machine avec un chiffon sec. N'utilisez pas de

l'eau.

La plage de température ambiante recommandée :

Article Température

Plage de température d’entreposage

de la tondeuse

32°F (0°C) - 113°F

(45°C)

Plage de température de fonc-

tionnement de la tondeuse

32°F (0°C) - 113°F

(45°C)

Plage de température de recharge-

ment de la batterie

39°F (4°C) - 104°F

(40°C)

Plage de température de fonc-

tionnement du chargeur

39°F (4°C) - 104°F

(40°C)

Plage de température d’entreposage

de la batterie

32°F (0°C) - 113°F

(45°C)

Plage de température de décharge-

ment de la batterie

32°F (0°C) - 113°F

(45°C)

3.5 AVERTISSEMENTS DE SÉCURITÉ

POUR LA TONDEUSE À GAZON

• Effectuez toujours une inspection visuelle pour vous

assurer que les lames, les boulons des lames et l’ensemble

des lames ne sont ni usés ni endommagés. Remplacez

les éléments usés ou endommagés par ensembles

afin de préserver l’équilibre. Remplacez les étiquettes

endommagées ou illisibles.

• Ne tondez pas des pentes trop raides.

• Arrêtez la ou les lame(s) si la machine doit être inclinée

pour le transport, lorsque vous traversez des surfaces

autres que de l’herbe, et lorsque vous transportez la

machine vers et depuis le lieu d’utilisation.

• Mettez le moteur en marche avec précaution,

conformément aux instructions, et avec les pieds bien

éloignés de la ou des lames.

• N’inclinez pas la machine lors de la mise en marche

du moteur, sauf si la machine doit être inclinée pour

le démarrage. Dans ce cas, ne l’inclinez pas plus que

nécessaire et ne soulevez que la partie éloignée de

l’opérateur.

• Ne démarrez pas la machine lorsque vous vous tenez

devant l’ouverture de décharge.

• Ne transportez pas la machine lorsque la source

d’alimentation est en marche.

Français

• Arrêtez la machine, retirez le dispositif de blocage et le

bloc-batterie. Assurez-vous que toutes les pièces mobiles

sont complètement arrêtées :

– lorsque vous quittez la machine;

– avant d’éliminer les blocages ou de déboucher la

goulotte;

– avant de vérifier la machine, de la nettoyer ou de

travailler sur elle;

– après avoir heurté un objet. Vérifiez que la machine

n’est pas endommagée et effectuez les réparations

nécessaires avant de la redémarrer et de l’utiliser.

• Maintenez tous les écrous, boulons et vis serrés pour vous

assurer que la machine est en bon état de fonctionnement.

• Sur les machines à lames multiples, faites attention, car

la rotation d’une lame peut entraîner la rotation des autres

lames.

• Lors du réglage de la machine, faites attention à ne pas

vous coincer les doigts entre les lames en mouvement et

les parties fixes de la machine.

• Laissez toujours refroidir la machine avant de le ranger.

• Lors de l’entretien des lames, tenez compte du fait que,

même si la source d’alimentation est coupée, les lames

peuvent encore être en mouvement.

4 SYMBOLES FIGURANT SUR

LA MACHINE

Certains des symboles suivants peuvent être utilisés sur cette

tondeuse. Veuillez les étudier et apprendre leur signification.

Une bonne interprétation de ces symboles vous permettra de

mieux utiliser la tondeuse et de manière plus sécuritaire.

Symbole

Nom Explication

V Volt Voltage

A Ampères Courant

Hz Hertz Fréquence (cycles par seconde)

W Watt Puissance

min Minutes Heure

/min Par minute

Tours, coups, vitesse périphéri-

que, orbites, etc., par minute

Courant alter-

natif

Type de courant

Courant con-

tinu

Type ou caractéristique du cou-

rant

Vitesse à vide Vitesse rotationnelle, à vide

Alerte de sécur-

ité

Précautions destinées à assurer

la sécurité.

Symbole Nom Explication

Protection des

yeux

Portez toujours des lunettes

de protection avec des protec-

tions latérales marquées con-

formément à la norme ANSI

Z87.1 lorsque vous utilisez cet

équipement.

AVERTISSE-

MENT --- Con-

ditions humides

Ne pas exposer la machine à la

pluie ou à l'humidité.

Lisez le manuel

d'opérateur

Pour réduire les risques de bles-

sures, l'utilisateur doit lire et

comprendre le manuel d'opéra-

teur avant d'utiliser ce produit.

Entretenir les

dispositifs de

sécurité

Ne pas ouvrir ou retirer les dis-

positifs de sécurité lorsque l'ou-

til est en marche.

Regardez der-

rière vous

quand vous re-

culez

Regardez d'abord vers le bas et

vers l'arrière pour éviter de tré-

bucher lorsque vous tirez vers

l'arrière.

DANGER ---

Maintenez à

distance les

mains et les

pieds

Pour réduire les risques de bles-

sures, éloignez les mains et

les pieds des pièces en mouve-

ment. Ne pas faire fonctionner

à moins que le couvercle de

décharge ou le sac d'herbe ne

soit à sa place appropriée. S'il

est endommagé, remplacez-le

immédiatement.

DANGER ---

Gardez les gens

à distance

Tous les visiteurs doivent être

tenus à bonne distance de la

zone de travail.

DANGER ---

Débris rejetés

Retirez les objets qui peuvent

être projetés par la lame dans

n'importe quelle direction. Por-

tez des lunettes de protection.

DANGER ---

Danger sur

pente abrupte

Soyez particulièrement prudent

sur les pentes. Ne tondez pas

sur une pente inclinée à plus de

15°.

5 NIVEAUX DE RISQUES

Les termes de mise en garde suivants et leur signification

ont pour but d'expliquer les niveaux de risques associés à

l'utilisation de ce produit.

Français

SYM-

BOLE

SIGNAL SIGNIFICATION

DANGER Indique une situation danger-

euse imminente qui, si elle

n’est pas évitée, peut entraîn-

er la mort ou des blessures

graves.

AVERTISSE-

MENT

Indique une situation poten-

tiellement dangereuse qui, si

elle n’est pas évitée, peut en-

traîner la mort ou des bles-

sures graves.

MISE EN

GARDE

Indique une situation poten-

tiellement dangereuse qui, si

elle n'est pas évitée, pourrait

causer des blessures mineures

ou modérées.

MISE EN

GARDE

(Sans symbole d’alerte de sé-

curité) indique une situation

pouvant entraîner des dom-

mages matériels.

6 ÉLIMINATION DES

BATTERIES SANS DANGER

POUR L'ENVIRONNEMENT

Les matières toxiques et corrosives ci-dessous se trouvent

dans les batteries utilisées dans cette machine : Lithium-ion,

une substance toxique.

AVERTISSEMENT

Éliminez toutes les substances toxiques d'une manière

spécifiée afin de prévenir la contamination de

l'environnement. Avant de jeter une batterie au Lithium-

ion endommagée ou usée, contactez votre agence locale

d'élimination des déchets ou l'agence locale de protection

de l'environnement pour obtenir des informations et

des instructions spécifiques. Apportez les batteries à un

centre local de recyclage ou d’élimination certifié pour

l’élimination de batteries au Lithium-ion.

AVERTISSEMENT

Si la batterie se fend ou se brise, avec ou sans fuites, ne

la rechargez pas et ne l'utilisez pas. Jetez-la et remplacez-

la par une nouvelle batterie. N'ESSAYEZ PAS DE LA

RÉPARER ! Pour prévenir les blessures et les risques

d'incendie, d'explosion ou de décharge électrique, et pour

éviter tout dommage à l'environnement :

• Couvrez les bornes de la batterie avec du ruban adhésif

résistant.

• NE PAS essayer d'enlever ou de détruire les composants

de la batterie.

• NE PAS essayer d'ouvrir ou de réparer la batterie.

• En cas de fuite, les électrolytes rejetés sont corrosifs

et toxiques. NE PAS laisser entrer la solution dans les

yeux ou en contact avec la peau et ne l’avalez pas.

• NE PAS jeter vos batteries usagées dans votre poubelle

à ordures ménagères.

• NE PAS incinérer les batteries.

• NE PAS les mettre dans un endroit où ils feront partie

d'un site d'enfouissement de déchets ou d'un flux de

déchets solides municipaux.

• Emmenez-les dans un centre de recyclage ou

d'élimination certifié.

7 PROPOSITION 65

AVERTISSEMENT

Ce produit contient un produit chimique connu dans

l'état de Californie comme étant une cause de cancer,

de malformations congénitales ou d'autres problèmes

de reproduction. Certaines poussières produites par le

ponçage mécanique, le sciage, le meulage, le perçage et

d'autres activités de construction contiennent des produits

chimiques connus pour causer le cancer, des malformations

congénitales ou d'autres problèmes de reproduction. Voici

quelques exemples de ces produits chimiques :

• Plomb provenant de peintures à base de plomb;

• Silice cristalline provenant de briques, de ciment et

d'autres produits de maçonnerie;

• Arsenic et chrome provenant de bois traité

chimiquement.

Votre risque d'exposition à ces produits chimiques varie

selon la fréquence à laquelle vous faites ce type de travail.

Pour réduire votre exposition à ces produits chimiques,

travaillez dans un endroit bien ventilé et utilisez un

équipement de sécurité approuvé, comme des masques anti-

poussière spécialement conçus pour filtrer les particules

microscopiques.

Conservez ces instructions.

Français

8 INSTALLATION

AVERTISSEMENT

N'utilisez pas d'accessoires qui ne sont pas recommandés

par le fabricant.

AVERTISSEMENT

N'insérez pas la clé de sécurité ou le bloc-piles avant d'avoir

terminé l'assemblage de toutes les pièces.

9 DÉBALLER LA MACHINE

AVERTISSEMENT

Assurez-vous d'assembler correctement la machine avant de

l'utiliser.

AVERTISSEMENT

• Si les pièces de la machine sont endommagées, ne

l’utilisez pas.

• Si des pièces sont manquantes, ne pas faire fonctionner

la machine.

• Si des pièces sont endommagées ou manquantes,

communiquez avec le centre de service.

1. Ouvrez l’emballage.

2. Lisez la documentation contenue dans la boîte.

3. Retirez toutes les pièces non assemblées de la boîte.

4. Retirez la machine de sa boîte.

5. Jetez la boîte et l’emballage conformément aux

règlements locaux.

AVERTISSEMENT

Pour votre sécurité personnelle, n'insérez pas la batterie

avant que l'outil ne soit complètement assemblé.

10 DÉPLOYEZ ET RÉGLEZ LE

GUIDON

1. Tirer la poignée supérieure vers le haut et vers l'arrière

pour soulever la poignée en position de fonctionnement.

2. Serrez la poignée inférieure avec les leviers de

dégagement rapide des deux côtés.

AVERTISSEMENT

Assurez-vous que les deux guidons dans la même position.

AVERTISSEMENT

N'endommagez pas les câbles lorsque vous pliez ou dépliez

le guidon.

11 INSTALLEZ LA POIGNÉE

SUPÉRIEURE

1. Alignez les trous dans la poignée supérieure et dans la

poignée inférieure.

2. Insérez le dispositif de blocage dans les trous.

3. Serrez les boutons sur le dispositif de blocage.

Français

4. Il y a deux positions (P) à choisir lors de l'installation de

la poignée supérieure.

5. Faites la même opération sur l'autre côté.

AVERTISSEMENT

Soyez prudent lors de l'installation de la poignée supérieure

pour éviter les pincements potentiels des doigts.

12 INSTALLEZ LE SAC ARRIÈRE

1. Retirez le bouchon de déchiquetage.

2. Ouvrez et retenez la trappe d'éjection arrière.

3. Tenez le bac de ramassage d'herbe par sa poignée et

placez les crochets sur les fentes.

4. Fermez la trappe d'éjection arrière.

13 INSTALLEZ LE BOUCHON DE

DÉCHIQUETAGE

1. Retirez le sac arrière.

2. Ouvrez et retenez la trappe d'éjection arrière.

3. Tenez le bouchon de déchiquetage par sa poignée et

insérez-le dans la goulotte d'éjection.

4. Fermez la trappe d'éjection arrière.

14 RÉGLEZ LA HAUTEUR DE LA

LAME

La lame de la machine peut être réglée à différentes hauteurs.

1. Poussez sur le bouton de réglage de la hauteur, soulevez

la barre de réglage en hauteur à une position plus haute

pour augmenter la hauteur de la lame.

2. Poussez sur le bouton de réglage de la hauteur, appuyez

sur la barre de réglage en hauteur à une position plus

basse pour réduire la hauteur de la lame.

15 INSTALLEZ LE BLOC-

BATTERIE

Français

AVERTISSEMENT

• Si le bloc-batterie ou le chargeur est endommagé,

remplacez-le, au besoin.

• Arrêtez la machine et attendez que le moteur s'arrête

avant d'installer ou de retirer le bloc-batterie.

• Lisez, comprenez et suivez les instructions du manuel

du bloc-batterie et du chargeur.

AVERTISSEMENT

UTILISEZ UNIQUEMENT UNE BATTERIE DE 24 V

N'UTILISEZ PAS DE BATTERIE 24/48 V À DOUBLE

TENSION.

REMARQUE

Les deux batteries doivent être installées dans les

compartiments afin de démarrer la machine.

1. Ouvrez la trappe de la batterie.

2. Alignez les languettes du bloc-batterie avec les rainures

du compartiment de batterie.

3. Poussez le bloc-batterie dans le compartiment de batterie

jusqu'à ce qu'il soit bien encliqueté.

4. Vous devriez entendre un clic lorsque le bloc-batterie sera

inséré correctement.

5. Faites la même opération avec l'autre bloc-batterie.

6. Fermez la trappe de la batterie.

REMARQUE

Le moteur ne démarre que lorsque vous insérez la clé de

sécurité.

16 RETIREZ LA BATTERIE

1. Ouvrez la trappe de la batterie (6).

2. Poussez et maintenez enfoncé le bouton de déblocage de

la batterie(16).

3. Retirez les blocs de batteries (14) de la machine.

17 UTILISATION

AVERTISSEMENT

Portez des lunettes de protection pendant l'utilisation.

17.1 DÉMARREZ LA MACHINE

1. Insérez la clé de sécurité.

2. Appuyez sur le bouton de mise en marche et maintenez-le

enfoncé.

3. Pendant que vous maintenez le bouton de démarrage

enfoncé, tirez l'interrupteur d'écartement dans la direction

du guidon.

4. Relâchez le bouton de démarrage pour démarrer la

machine.

17.2 ARRÊTEZ LA MACHINE

1. Relâchez la barre de sécurité pour arrêter la machine.

AVERTISSEMENT

Attendez que les lames s'arrêtent complètement avant de

redémarrer la machine. N'éteignez pas et n'allumez pas

brusquement la machine.

AVERTISSEMENT

Retirez toujours la clé de sécurité et le bloc-batterie après

avoir terminé le travail.

17.3 VIDEZ LE SAC ARRIÈRE

1. Arrêtez la machine.

2. Retirez la clé de sécurité.

3. Retirez le bloc-batterie.

4. Ouvrez et retenez la trappe d'éjection arrière.

5. Tenez le sac arrière par sa poignée et décrochez-le des

fentes.

6. Fermez la trappe d'éjection arrière.

7. Videz le sac arrière.

Français

18 ENTRETIEN

AVERTISSEMENT

Retirez la clé de sécurité et la batterie de la machine avant

l'entretien.

AVERTISSEMENT

Veillez à ce que le moteur et la batterie soient exempts

d'herbe, de feuilles ou d'un excès de graisse.

ATTENTION

Utilisez seulement les pièces de rechange approuvées.

ATTENTION

Évitez que les liquides de freins, l'essence et les matériaux

à base de pétrole ne viennent en contact avec les pièces en

plastique. Les produits chimiques peuvent endommager le

plastique et le rendre inutilisable.

ATTENTION

N'utilisez pas de solvants ou de détergents puissants sur le

boîtier ou les composants en plastique.

18.1 ENTRETIEN GÉNÉRAL

• Avant chaque utilisation, vérifiez que la machine ne

contient pas de pièces endommagées, manquantes ou

desserrées, telles que vis, écrous, boulons et capuchons.

• Serrez correctement toutes les fixations et les capuchons.

• Nettoyez la machine avec un chiffon sec. N'utilisez pas de

l'eau.

18.2 REMPLACER LA LAME

AVERTISSEMENT

Utilisez seulement les lames de rechange approuvées.

AVERTISSEMENT

Portez des gants épais ou enroulez la lame avec un chiffon

lorsque vous la touchez.

1. Arrêtez la machine.

2. Assurez-vous que les lames se sont complètement

arrêtées.

3. Retirez la clé de sécurité et la batterie.

4. Tournez la machine sur le côté.

5. Utilisez un morceau de bois pour empêcher le

mouvement de la lame.

6. Retirez la vis de fixation et l'entretoise à l'aide d'une clé

ou d'une douille.

7. Retirez la lame.

8. Installez la nouvelle lame. Assurez-vous que les points

soulève s'engagent dans les trous de la lame.

9. Placez les vis de fixation et les entretoises et serrez-les.

18.3 ENTREPOSEZ LA MACHINE

• Nettoyez la machine avant de l'entreposer.

• Assurez-vous que le moteur n'est pas chaud lorsque vous

entreposez la machine.

• Assurez-vous que la machine n'a pas de pièces mal

fixées ou endommagées. Au besoin, suivez ces étapes/

instructions :

• Remplacez les pièces endommagées.

• Serrez les écrous.

• Parlez à une personne d'un centre de service certifié.

• Entreposez la machine dans un endroit sec.

• Assurez-vous que les enfants ne peuvent pas s'approcher

de la machine.

Vous devez abaisser le guidon avant de ranger la machine.

1. Desserrez complètement les fixations de blocage sur les

côtés du guidon.

2. Pliage de poignée(s).

3. Ne pincez pas, ne coincez pas les câbles.

19 DÉPANNAGE

Problème Cause possible Solution

Le guidon n'est

pas bien installé.

Les écrous ne sont

pas bien enclench-

és.

Ajustez la hauteur

du guidon et assur-

ez-vous que les

boutons et les bou-

lons sont alignés

correctement.

Français

Problème Cause possible Solution

La machine ne dé-

marre pas.

La capacité de la

batterie est faible.

Rechargez le bloc-

batterie.

La barre de sécur-

ité défectueuse.

Remplacez la

barre de sécurité.

La clé de sécurité

n'est pas insérée.

Ouvrez la trappe

de la batterie et in-

sérez.

La machine coupe

l'herbe de manière

irrégulière.

Le gazon est rabo-

teux.

Inspectez la zone

de tonte.

La lame n'est pas

réglée à la bonne

hauteur.

Placez les roues à

une hauteur plus

élevée.

La machine ne dé-

chiquette pas cor-

rectement.

Des débris d'herbe

humide s'accroche

au plateau.

Attendez jusqu'à

ce que l'herbe soit

sèche avant la

tonte.

Le bouchon de dé-

chiquetage est

manquant.

Installez le bou-

chon de déchiquet-

age.

La machine est

difficile à pousser.

L'herbe est trop

haute ou la hauteur

de la lame est trop

basse.

Augmentez la hau-

teur de la lame.

Le sac arrière et la

lame traînent dans

l'herbe épaisse.

Videz les débris

d'herbe humide du

sac arrière.

Il y a une forte vi-

bration dans la

machine.

La lame est désé-

quilibrée et usée.

Remplacez la

lame.

L'arbre du moteur

est tordu.

1. Arrêtez le mo-

teur.

2. Retirez la clé

de sécurité et

le bloc-batter-

ie.

3. Déconnectez

la source d'ali-

mentation.

4. Vérifiez

qu'elle n'est

pas endomma-

gée.

5. Réparez la

machine avant

de la redémar-

rer.

Problème Cause possible Solution

Le moteur s'arrête

pendant la tonte.

La hauteur de la

lame est trop

basse.

Augmentez la hau-

teur de la lame.

Le bloc-batterie

est déchargé.

Rechargez le bloc-

batterie.

Des débris d'herbe

humide s'accroche

au plateau ou à la

lame.

Retirez le bloc-

batterie et vérifiez

le plateau.

La température de

fonctionnement de

la machine est trop

élevée.

Laissez la machine

se refroidir.

* Si vous ne trouvez pas une solution à ces problèmes,

communiquez avec le centre de service.

20 DONNÉES TECHNIQUES

Voltage 48V (2 X 24V)

Vitesse à vide 3600 tr/min

Taille du pont 17"

Réglages de la

hauteur

1 1/4 - 3 1/8” (3.0 - 8.0 cm)

Fonctions 2-in-1Déchiquetage et sac arrière

Poids (sans

batterie)

40 lb (18 kg)

Batterie (mod-

èle)

BAG709 et autres séries BAG

Chargeur (mod-

èle)

CAG812 et autres séries CAG

21 GARANTIE LIMITÉE

YEAR

ANS

AÑOS

LIMITED WARRANTY

GARANTIE LIMITÉE

GARANTÍA

LIMITADA

Greenworks garantit par la présente ce produit, à l'acheteur

original avec preuve d'achat, pour une période de trois (3)

ans contre tout défaut de matériaux, de pièces ou de main-

d'œuvre. Greenworks, à sa propre discrétion, réparera ou

remplacera toutes les pièces défectueuses, dans des conditions

normales d'utilisation, sans frais pour le client. Cette garantie

Français

n'est valable que pour les appareils qui ont été utilisés à

des fins personnelles, qui n'ont pas été loués à des fins

industrielles ou commerciales et qui ont été entretenus

conformément aux instructions du manuel du propriétaire

fourni avec le produit neuf.

ARTICLES NON COUVERTS PAR LA GARANTIE :

1. Toute pièce qui est devenue inopérante en raison d'une

mauvaise utilisation, d'une utilisation commerciale, d'un

abus, d'une négligence, d'un accident, d'un entretien

inapproprié ou d'une modification; ou

2. L'appareil, s'il n'a pas été utilisé et/ou entretenu

conformément au manuel du propriétaire; ou

3. Usure normale;

4. Articles d'entretien courant tels que lubrifiants, affûtage

des lames;

5. Détérioration normale du fini extérieur due à l'utilisation

ou à l'exposition.

ASSISTANCE TÉLÉPHONIQUE :

Le service de garantie est accessible en appelant notre ligne

d'assistance téléphonique sans frais, au 1-888-909-6757.

FRAIS DE TRANSPORT :

Les frais de transport pour le déplacement de tout équipement

motorisé ou accessoire sont à la charge de l'acheteur. Il

incombe à l'acheteur de payer les frais de transport pour toute

pièce retournée pour remplacement en vertu de la présente

garantie, à moins qu'un tel retour soit demandé par écrit par

Greenworks.

Adresse aux États-Unis :

Greenworks Tools

P.O. Box 1238, Mooresville, NC 28115

Adresse au Canada :

Greenworks Tools Canada, Inc.

P.O. Box 93095, Newmarket, Ontario, L3Y 8K3

Adresse au Mexique :

TECNOLOGIA CAMPO Y JARDIN S.A. DE C.V.

ADMINISTRADORES No. 5336 A, COL. ARCOS DE

GUADALUPE, ZAPOPAN , JALISCO , C.P. 45037

Français

22 VUE ÉCLATÉES

6 7 8

No No de pièce Qté. Description

1 R0200220-00 1 Kit de montage de lame

2 R0200936-00 1 Bouton de poignée/ensemble du boulon

3 RB341041559 1 Kit du bouchon de déchiquetage

4 R0201044-00 1 Ensemble de roue avant de 7 po

5 R0201045-00 1 Ensemble de roue arrière de 8 po

6 R0201046-00 1 Ensemble de la partie supérieure du guidon

7 R0201049-00 1 Ensemble de sac arrière

8 R0201047-00 1 Carte de contrôle de puissance

9 R0201048-00 1 Moteur

Français

1 Finalidad.......................................... 30

2 Perspectiva general......................... 30

3 Lea todas las instrucciones............. 30

3.1 Niños y transeúntes..........................................30

3.2 Funcionamiento general.................................. 30

3.3 Funcionamiento en pendientes........................ 32

3.4 Servicio/Mantenimiento.................................. 32

3.5 Advertencias de seguridad para

cortacéspedes...................................................33

4 Símbolos en el producto..................34

5 Niveles de riesgo.............................. 34

6 Eliminación de batería segura

para el medio ambiente...................35

7 Propuesta 65.....................................35

8 Instalación........................................35

9 Desembalaje de la máquina............35

10 Despliegue y ajuste del asa............. 36

11 Instalación del asa superior ...........36

12 Instalación del recogehierba...........36

13 Instalación del tapón de

mulching...........................................37

14 Ajuste de la altura de la cuchilla....37

15 Instalación de la batería..................37

16 Retirada de la batería..................... 37

17 Funcionamiento...............................38

17.1 Puesta en marcha de la máquina......................38

17.2 Detención de la máquina ................................ 38

17.3 Vaciado del recogehierba ................................38

18 Mantenimiento.................................38

18.1 Mantenimiento general....................................38

18.2 Sustitución de la cuchilla.................................39

18.3 Almacenamiento de la máquina...................... 39

19 Solución de problemas ................... 39

20 Datos técnicos.................................. 40

21 Garantía limitada............................40

22 Vista despiezada.............................. 41

Español

1 FINALIDAD

El cortacésped está destinado a un uso privado, es decir,

para uso en entornos domésticos y de jardinería. La máquina

se utiliza principalmente para el mantenimiento de céspedes

residenciales a pequeña escala y jardines domésticos/de

aficionados.

2 PERSPECTIVA GENERAL

Interruptor de seguridad

Botón de puesta en marcha

Asa superior

Asa inferior

Puerta de descarga trasera

Puerta de la batería

Recogehierba

Tapón de mulching

3 LEA TODAS LAS

INSTRUCCIONES

PELIGRO

Esta máquina se ha construido para utilizarse de acuerdo

con las normas para un funcionamiento seguro que se

incluyen en este manual. Como con cualquier tipo de

equipo eléctrico, un descuido o un error por parte del

operario puede provocar lesiones graves. Esta máquina es

capaz de amputar manos y pies y de lanzar objetos. El

incumplimiento de las instrucciones de seguridad podría

provocar lesiones graves o incluso la muerte.

AVISO

Cuando utilice cortacéspedes eléctricos, siempre deben

seguirse precauciones básicas de seguridad a fin de

reducir el riesgo de incendios, descargas eléctricas y

lesiones personales. Estas precauciones básicas incluyen lo

3.1 NIÑOS Y TRANSEÚNTES

Pueden producirse accidentes trágicos si el operario no está

alerta a la presencia de niños y transeúntes.

• Mantenga la zona de funcionamiento libre de cualquier

persona, especialmente niños pequeños y mascotas.

• Tenga mucho cuidado al acercarse a esquinas ciegas,

portales, arbustos, árboles u otros objetos que puedan

ocultar su visión de un niño o un transeúnte. Mantenga a

los niños, los transeúntes, los ayudantes y las mascotas al

menos a 30 m (100 pies) del cortacésped cuando esté en

funcionamiento. Detenga la máquina si alguien entra en

la zona.

• Nunca permita que niños menores de 14 utilicen

un cortacésped eléctrico. Los operarios de 14 años

en adelante deben leer y entender en su totalidad

el manual del operario y las normas de seguridad.

Únicamente están autorizadas a utilizar la máquina

personas responsables que estén familiarizadas con estas

normas de funcionamiento seguro.

3.2 FUNCIONAMIENTO GENERAL

• Lea detenidamente este manual del operario en su

totalidad antes de montar o utilizar esta máquina. Debe

leer, entender y seguir todas las instrucciones en la

máquina y en los manuales antes del funcionamiento.

Familiarícese con los controles y el uso adecuado de esta

máquina antes del funcionamiento. Conserve este manual

para su consulta posterior y frecuente.

• No utilice el cortacésped para trabajos distintos del

previsto. El cortacésped se ha diseñado para realizar un

trabajo exclusivamente: cortar hierba.

• Nunca intente hacer un ajuste de altura de la rueda

mientras el motor esté en marcha.

• No fuerce el cortacésped; hará el trabajo mejor y con

mayor seguridad a la velocidad para la que se diseñó.

• No se estire, mantenga en todo momento una postura

adecuada y el equilibrio. Numerosas lesiones se producen

como resultado del paso del cortacésped sobre el pie

durante una caída debida a resbalones o tropiezos. En

caso de resbalar y caer pueden producirse lesiones

personales graves. Si siente que está perdiendo el

equilibrio, suelte la palanca de control inmediatamente

y la cuchilla dejará de girar en tres segundos.

• Inspeccione exhaustivamente la superficie donde va a

utilizarse el cortacésped y elimine todas las piedras,

ramas, cables, huesos de perros y otros objetos extraños.

• Evite el arranque accidental. Asegúrese de que el

interruptor esté en la posición de apagado antes de

conectar a la batería y al coger o transportar el

Español

cortacésped. El transporte del cortacésped con el dedo en

el interruptor o la conexión de un cortacésped que tiene el

interruptor activado fomenta los accidentes.

• Nunca tire del cortacésped hacia usted mientras camina.

Si debe hacer retroceder el cortacésped desde una pared u

obstrucción, primero mire hacia abajo y hacia atrás para

evitar tropezar, a continuación, siga estos pasos:

• Aléjese del cortacésped para extender totalmente los

brazos.

• Asegúrese de tener un buen equilibrio.

• Tire del cortacésped hacia atrás lentamente.

• Utilice los aparatos únicamente con las baterías

designadas específicamente. El uso de cualquier otra

batería puede dar lugar a un riesgo de lesiones e

incendio. Recargue solo con el cargador especificado

por el fabricante. Un cargador adecuado para un tipo de

batería crear a un riesgo de incendio cuando se utiliza con

otro tipo de batería.

• Retire la batería del cortacésped antes de realizar ajustes,

cambiar accesorios o almacenarlo. Estas medidas de

seguridad preventivas reducen el riesgo de que el

cortacésped se ponga en marcha accidentalmente.

• Antes y durante el retroceso con el cortacésped, mire

hacia atrás y hacia abajo para ver si hay niños pequeños y

otras personas.

• No utilice el cortacésped bajo la influencia de alcohol o

drogas. Manténgase alerta y observe lo que está haciendo

en todo momento. Emplee el sentido común y no utilice

el cortacésped cuando esté cansado.

• Únicamente permita que utilicen la máquina operarios

responsables, con formación, familiarizados con las

instrucciones y físicamente capaces.

• No transporte pasajeros.

• No haga funcionar la máquina sin que todo el

recogehierba, el conducto de descarga u otros dispositivos

de seguridad estén colocados y funcionen correctamente.

Compruebe con frecuencia si hay signos de desgaste o

deterioro y sustituya según sea necesario.

• No siegue marcha atrás a menos que sea absolutamente

necesario.

• Lleve siempre gafas o anteojos de seguridad durante

la utilización y al realizar un ajuste o reparación para

proteger sus ojos. Los objetos proyectados que rebotan

pueden producir lesiones graves en los ojos. Lleve

siempre una máscara facial o antipolvo si se levanta

polvo durante el funcionamiento.

• Manténgase alejado en todo momento de la abertura de

descarga. No coloque las manos ni los pies cerca de las

piezas giratorias o debajo de la plataforma de corte. El

contacto con la cuchilla puede amputar manos y pies.

• Planifique su patrón de corte para evitar la descarga de

material hacia caminos, aceras, transeúntes y similares.

Asimismo, evite descargar material contra paredes u

obstrucciones, lo que puede hacer que el material

descargado rebote hacia el operario.

• Para ayudar a evitar la cuchilla o una lesión por un objeto

proyectado, permanezca en la zona del operario detrás de

las asas.

• Si falta la cubierta de descarga o si esta ha sufrido

daños, puede haber contacto con la cuchilla o lesiones

por objetos proyectados.

• Los objetos golpeados por la cuchilla del cortacésped

pueden producir lesiones graves a las personas. El

césped siempre debe examinarse detenidamente y deben

eliminarse todos los objetos antes de cada corte.

• Detenga la cuchilla cuando cruce senderos de grava,

aceras o caminos.

• Siga todas las instrucciones de carga y no cargue la

batería o el cortacésped fuera del intervalo de temperatura

especificado en las instrucciones. La carga incorrecta o a

temperaturas fuera del intervalo especificado puede dañar

la batería y aumentar el riesgo de incendio.

• Si el cortacésped golpea un objeto extraño, siga estos

pasos:

• Suelte el interruptor de seguridad para desacoplar el

motor.

• Retire la batería.

• Inspeccione si hay daños.

• Repare las piezas dañadas antes de volver a poner en

marcha y utilizar el cortacésped.

• Solicite a un técnico de reparación cualificado que realice

las tareas de servicio utilizando únicamente piezas de

repuesto idénticas. Esto garantizará el mantenimiento de

la seguridad del producto.

• Vestirse adecuadamente; no lleve ropa suelta ni joyas

que puedan quedar atrapadas en las piezas móviles. Se

recomienda el uso de guantes de seguridad y calzado

adecuado cuando se trabaje en el exterior. Lleve zapatos

de trabajo resistentes con suela dura y pantalones y

camisas ajustados. Se recomiendan camisas y pantalones

que cubran los brazos y piernas, así como zapatos con

punta de acero. Nunca utilice la máquina descalzo, con

sandalias o calzado resbaladizo o ligero (p. ej. de lona).

• No modifique ni intente reparar el cortacésped o la

batería (según corresponda), excepto según lo indicado

en las instrucciones de uso y cuidado.

• Lleve una protección capilar para sujetar el cabello largo.

• Evite los entornos peligrosos; no utilice el cortacésped en

lugares húmedos / mojados o si está lloviendo.

• Almacene el cortacésped inactivo en el interior. Cuando

no estén en uso, los aparatos deben almacenarse en

el interior, en un lugar seco y alto o cerrado, fuera

del alcance de los niños. Retire siempre la batería del

cortacésped antes de almacenarlo.

• Siegue únicamente con luz diurna o con una buena

iluminación artificial. Camine, no corra durante la

utilización.

• Si el cortacésped empieza a vibrar de manera anormal,

detenga inmediatamente el motor, retire la batería y

compruebe la causa. Normalmente la vibración es

una advertencia de que el cortacésped no funciona

correctamente.

Español

• Compruebe la bolsa con frecuencia en busca de deterioro

y desgaste, y sustituya las bolsas desgastadas. Compruebe

que las bolsas de repuesto cumplan las recomendaciones

o especificaciones del fabricante original.

• Antes de limpiar el cortacésped, desatascar o retirar la

bolsa de hierba, el inserto para mulching o el conducto

de descarga lateral, apague el motor y espere hasta que la

cuchilla se detenga por completo, posteriormente retire la

batería. La cuchilla de corte sigue girando durante unos

segundos después de apagar el motor. Nunca realice estas

funciones hasta que esté seguro de que la cuchilla ha

dejado de girar.

• Mantenga los filos de corte limpios y afilados para

garantizar el mejor rendimiento.

• Inspeccione periódicamente los dispositivos de seguridad

y los cables en busca de daños. En caso de daños, no haga

funcionar la unidad hasta que haya sido reparada por un

profesional de servicio técnico autorizado.

• Nunca utilice el cortacésped sin la cubierta de descarga

adecuada, la bolsa recogehierba, el inserto para mulching,

el conducto de descarga lateral u otros dispositivos de

seguridad en su posición y funcionando. Nunca utilice

el cortacésped con dispositivos de seguridad dañados. En

caso contrario podrían producirse lesiones personales.

• Utilice únicamente las baterías y cargadores aprobados.

Las baterías y cargadores no aprobados pueden producir

daños en el cortacésped o lesiones al operario.

• No deseche la batería en el fuego. Las celdas podrían

incendiarse o explotar. Compruebe los códigos locales

y de tratamiento de residuos para obtener instrucciones

adecuadas de eliminación.

• Cuando la batería no esté en uso, manténgala alejada

de otros objetos metálicos como clips, monedas, llaves,

clavos, tornillos u otros objetos metálicos pequeños

que puedan hacer una conexión entre los terminales.

El cortocircuito de los terminales de la batería puede

provocar quemaduras o un incendio.

• No abra ni destruya la batería. Los electrolitos contenidos

dentro de la batería son corrosivos y pueden producir

daños en los ojos o la piel si se liberan. Puede ser tóxico

si se traga.

• Bajo condiciones abusivas, es posible que salga líquido

de la batería; evite el contacto. En caso de un contacto

accidental, lavar con abundante agua. Si el líquido

entra en contacto con los ojos, busque también atención

médica. El líquido de la batería puede provocar irritación

o quemaduras.

• No exponga una batería o un aparato al fuego ni a

temperaturas excesivas. La exposición al fuego o a

una temperatura superior a 130°C puede provocar una

explosión.

• Tenga cuidado al manipular las baterías para evitar un

cortocircuito con materiales conductores, como anillos,

pulseras, llaves, etc. La batería o el conductor puede

sobrecalentarse y producir quemaduras si se hace

contacto con dichos materiales.

• No utilice una batería o un aparato que haya

sufrido daños o modificaciones. Las baterías dañadas

o modificadas pueden exhibir un comportamiento

impredecible que puede causar un incendio, una

explosión o un riesgo de lesiones.

• Este aparato no debe ser utilizado por personas con

una discapacidad física, sensorial o mental, o que no

tengan experiencia ni conocimientos, a menos que hayan

recibido supervisión o instrucción sobre el uso del aparato

por una persona responsable de su seguridad.

3.3 FUNCIONAMIENTO EN

PENDIENTES

Las pendientes son un factor principal relacionado con los

accidentes por resbalones y caídas, que pueden provocar

lesiones graves. Durante el funcionamiento en pendientes,

es necesario tomar precauciones adicionales. Si no se siente

seguro en una pendiente, no la siegue.

Cosas que debe hacer:

• En las pendientes debe segarse transversalmente; nunca

siegue hacia arriba y abajo. Extreme las precauciones

cuando cambie de dirección en pendientes.

• Este atento por si hubiera agujeros, raíces, piedras,

objetos ocultos o baches que puedan hacer que resbale o

tropiece. La hierba alta puede ocultar obstáculos. Elimine

todos los obstáculos como piedras y ramas de árboles.

• Asegúrese de tener un equilibrio estable. Si pierde el

equilibrio, suelte el interruptor inmediatamente.

Cosas que no debe hacer:

• Segar en pendientes excesivamente pronunciadas.

• Segar cerca de precipicios, zanjas o terraplenes; podría

perder el equilibrio.

• Segar en pendientes mayores de 15 grados.

• Segar sobre hierba mojada. Podría perder el equilibrio y

resbalar.

AVISO

No siegue en pendientes con una inclinación superior a 15°.

Si no está cómodo, no siegue en una pendiente.

SUGERENCIA

En caso de un cortacésped autopropulsado, mantenga una

velocidad de autopropulsión baja cuando siegue en una

pendiente.

3.4 SERVICIO/MANTENIMIENTO

• Compruebe la cuchilla y los pernos de montaje del motor

(de la máquina) a intervalos frecuentes para verificar que

estén bien apretados.

• Sustituya la cuchilla si está doblada o agrietada. Una

cuchilla desequilibrada provoca vibraciones que podrían

producir daños en la unidad de accionamiento del motor o

provocar lesiones personales.

• Mantenga todas las tuercas, los pernos y los tornillos

apretados para garantizar que el equipo esté en

condiciones seguras de funcionamiento.

Español

• No lave con una manguera; evite que entre agua en el

motor y las conexiones eléctricas.

• Nunca retire ni manipule los dispositivos de seguridad.

Compruebe su correcto funcionamiento periódicamente.

Nunca haga nada para interferir con la función prevista de

un dispositivo de seguridad o para reducir la protección

proporcionada por un dispositivo de seguridad.

• Mantenga el cortacésped libre de hierba, hojas u otros

residuos acumulados. Deje que el cortacésped se enfríe

antes de almacenarlo.

• Nunca realice ajustes o reparaciones con el motor en

marcha.

• Retire siempre la batería de los cortacéspedes antes de

realizar tareas de ajuste, limpieza o reparación.

• Compruebe los componentes del recogehierba y la

protección de descarga con frecuencia y sustitúyalos

por piezas recomendadas por el fabricante, cuando sea

necesario.

• Afile una cuchilla desafilada por igual en cada extremo

para mantener el equilibrio.

• Mantenga las protecciones en su posición y en estado

de funcionamiento. Las cuchillas del cortacésped están

afiladas y pueden cortar. Envuelva las cuchillas o lleve

guantes y tenga especial cuidado al realizar tareas de

servicio.

• Limpie la cuchilla exhaustivamente y compruebe su

equilibrio apoyándola horizontalmente sobre un clavo

delgado por su orificio central. El clavo también debe

estar en posición horizontal. Si cualquiera de los

extremos de la cuchilla gira hacia abajo, retire algo de

metal del extremo pesado o inferior hasta que la cuchilla

esté equilibrada. Está equilibrada cuando ninguno de los

extremos cae.

• Utilice únicamente cuchillas de repuesto idénticas.

• Cuide el mantenimiento del cortacésped. Mantenga los

filos de corte afilados y limpios para obtener el mejor

rendimiento de forma segura. Siga las instrucciones para

la lubricación y el cambio de accesorios. Inspeccione

periódicamente el cable del cortacésped, y si está

dañado, haga que lo repare un centro de servicio técnico

autorizado.

• Si se producen situaciones que no están cubiertas en este

manual, tenga cuidado y utilice el buen juicio o contacte

con el servicio al cliente para obtener asistencia.

• Nunca utilice el cortacésped sin las protecciones, placas

u otros dispositivos de protección de seguridad adecuados

en su posición.

• Antes de cada uso, examine la máquina para comprobar

si hay piezas dañadas, ausentes o sueltas como tornillos,

tuercas, pernos y tapas.

• Apriete correctamente todos los elementos de fijación y

las tapas.

• Limpie la máquina con un paño seco. No utilice agua.

El intervalo de temperatura ambiente recomendado:

Elemento

Temperatura

Intervalo de temperatura de alma-

cenamiento del cortacésped

32°F (0°C) - 113°F

(45°C)

Intervalo de temperatura de funcio-

namiento del cortacésped

32°F (0°C) - 113°F

(45°C)

Intervalo de temperatura de carga

de la batería

39°F (4°C) - 104°F

(40°C)

Intervalo de temperatura de funcio-

namiento del cargador

39°F (4°C) - 104°F

(40°C)

Intervalo de temperatura de alma-

cenamiento de la batería

32°F (0°C) - 113°F

(45°C)

Intervalo de temperatura de descar-

ga de la batería

32°F (0°C) - 113°F

(45°C)

3.5 ADVERTENCIAS DE SEGURIDAD

PARA CORTACÉSPEDES

• Antes del uso, realice siempre una inspección visual para

comprobar que la cuchilla, el perno de la cuchilla y el

conjunto de la cuchilla no estén desgastados o dañados.

Sustituya los componentes desgastados o dañados de

forma conjunta para mantener el equilibrio. Sustituya las

etiquetas que hayan sufridos daños o resulten ilegibles.

• No siegue en pendientes excesivamente empinadas.

• Detenga la(s) cuchilla(s) si la máquina tiene que

inclinarse para el transporte al cruzar superficies que no

sean césped, así como al transportar la máquina hacia y

desde la zona de uso.

• Arranque el motor con cuidado según las instrucciones y

con los pies alejados de la(s) cuchilla(s).

• No incline la máquina cuando arranque el motor, excepto

si es necesario inclinar la máquina para la puesta en

marcha. En tal este caso, no la incline más de lo

estrictamente necesario y levante únicamente la parte que

está alejada del operario.

• No ponga en marcha la máquina cuando esté delante de la

abertura de descarga.

• No transporte la máquina mientras la fuente de

alimentación esté en marcha.

• Detenga la máquina, retire el dispositivo de inhabilitación

y la batería. Asegúrese de que todas las piezas móviles se

hayan detenido por completo

- siempre que deje la máquina;

- antes de eliminar obstrucciones o de desatascar un

conducto;

- antes de comprobar, limpiar o trabajar en la máquina;

- tras golpear un objeto extraño. Inspeccione la máquina

en busca de daños y realice las reparaciones necesarias

antes de volver a poner en marcha y utilizarla.

• Mantenga todas las tuercas, los pernos y los tornillos

apretados para asegurarse de que la máquina esté en

condiciones seguras de funcionamiento.

Español

• En máquinas con varias cuchillas, tenga cuidado ya que

al girar una cuchilla puede hacerse que las otras cuchillas

giren.

• Tenga cuidado durante el ajuste de la máquina para

evitar que sus dedos queden atrapados entre las cuchillas

móviles y las piezas fijas de la máquina.

• Deje siempre que la máquina se enfríe antes de

almacenarla.

• Al realizar el mantenimiento de las cuchillas, tenga

en cuenta que, aunque la fuente de alimentación esté

apagada, las cuchillas aún pueden moverse.

4 SÍMBOLOS EN EL PRODUCTO

En este cortacésped pueden utilizarse algunos de los

siguientes símbolos. Le rogamos que los estudie y aprenda

su significado. La interpretación correcta de estos símbolos

le permitirá manejar el cortacésped mejor y de manera más

segura.

Símbolo Nombre Explicación

V Voltios Tensión

A Amperios Corriente

Hz Hertzios Frecuencia (ciclos por segundo)

W Vatios Potencia

min Minutos Tiempo

/min Por minuto

Revoluciones, carreras, veloci-

dad de superficie, órbitas, etc.,

por minuto

Corriente alter-

Tipo de corriente

Corriente con-

tinua

Tipo o una característica de cor-

riente

Velocidad sin

carga

Velocidad rotacional, sin carga

Alerta de se-

guridad

Precauciones que afectan a su

seguridad.

Protección ocu-

lar

Lleve siempre protección oc-

ular con protectores laterales

marcada para cumplir la ANSI

Z87.1 cuando utilice este equi-

po.

ADVERTEN-

CIA --- Condi-

ciones húmedas

No exponga el producto a la

lluvia o a condiciones de hume-

dad.

Lea el manual

del operario

Para reducir el riesgo de le-

siones, el usuario debe leer y

entender el manual del operario

antes de utilizar este producto.

Mantenga los

dispositivos de

seguridad

No abra ni retire los dispositi-

vos de seguridad mientras la

herramienta esté funcionando.

Símbolo Nombre Explicación

Mire hacia

atrás cuando

retroceda

Mire hacia abajo y hacia atrás

en primer lugar para evitar tro-

pezar al retroceder.

PELIGRO ---

Mantenga ale-

jados los pies y

las manos

Para reducir el riesgo de le-

siones, mantenga las manos y

los pies alejados de las piezas

giratorias. No utilice a menos

que la cubierta de descarga o

la bolsa recogehierba estén en

su posición. En caso de daños,

sustituya inmediatamente.

PELIGRO ---

Mantenga ale-

jados a los

transeúntes

Todos los visitantes deben man-

tenerse a una distancia segura

de la zona de trabajo.

PELIGRO ---

Proyección de

residuos

Retire los objetos que puedan

ser proyectados por la cuchilla

en cualquier dirección. Lleve

gafas de seguridad.

PELIGRO ---

Riesgo en pen-

dientes pronun-

ciadas

Tenga mucho cuidado en las

pendientes. No siegue en pen-

dientes con una inclinación su-

perior a 15 grados.

5 NIVELES DE RIESGO

Las siguientes indicaciones y los significados explican los

niveles de riesgo asociados a este producto.

SÍMBO-

INDICACIÓN SIGNIFICADO

PELIGRO Indica una situación de pel-

igro inminente que, de no

evitarse, provocará lesiones

graves o incluso la muerte.

ADVERTEN-

CIA

Indica una situación de peli-

gro potencial que, de no evita-

rse, podría provocar lesiones

graves o incluso la muerte.

PRECAUCIÓN Indica una situación de peli-

gro potencial que, de no evita-

rse, puede provocar lesiones

leves o moderadas.

PRECAUCIÓN (Sin símbolo de alerta sobre

seguridad) Indica una situa-

ción que puede provocar da-

ños materiales.

Español

6 ELIMINACIÓN DE BATERÍA

SEGURA PARA EL MEDIO

AMBIENTE

Los materiales tóxicos y corrosivos que figuran a

continuación se encuentran en las baterías utilizadas en esta

máquina: Ion de litio, un material tóxico.

AVISO

Deseche todos los materiales tóxicos de una manera

especificada para evitar la contaminación del medio

ambiente. Antes de desechar una batería de iones

de litio dañada o agotada, contacte con la agencia

local de eliminación de residuos o con la agencia de

protección medioambiental local para obtener información e

instrucciones específicas. Lleve las baterías a un centro de

reciclaje o eliminación local certificado para la eliminación

de los iones de litio.

AVISO

Si la batería se agrieta o se rompe, con o sin fugas,

no la recargue ni la utilice. Deséchela y sustitúyala por

una batería nueva. ¡NO INTENTE REPARARLA! Para

evitar lesiones y riesgos de incendio, explosión o descarga

eléctrica, y para evitar daños al medio ambiente:

• Cubra los terminales de la batería con cinta adhesiva

resistente.

• NO intente retirar o destruir ninguno de los

componentes de la batería.

• NO intente abrir la batería.

• Si se produce una fuga, los electrolitos liberados son

corrosivos y tóxicos. NO deje que la solución entre en

contacto con los ojos o la piel, y no la ingiera.

• NO deseche estas baterías con la basura doméstica

normal.

• NO incinere.

• NO lleve las baterías a lugares donde formarán parte

de vertederos de residuos o flujos de residuos sólidos

urbanos.

• Llévelas a un centro de reciclaje o eliminación

certificado.

7 PROPUESTA 65

AVISO

Este producto contiene una sustancia química conocida en

el estado de California como causante de cáncer, defectos

de nacimiento u otros daños reproductivos. El polvo

generado por el lijado eléctrico, el serrado, el esmerilado,

la perforación y otras actividades de construcción contiene

sustancias químicas que se sabe que son causantes de

cáncer, defectos de nacimiento u otros daños reproductivos.

Algunos ejemplos de estas sustancias químicas son:

• Plomo de pinturas con base de plomo;

• Sílice cristalina de ladrillos y cemento y otros productos

de albañilería;

• Arsénico y cromo de la madera tratada químicamente.

El riesgo de exposición a estas sustancias químicas varía

según la frecuencia con la que realice este tipo de

trabajo. Para reducir su exposición a estas sustancias

químicas, trabaje en una zona bien ventilada y trabaje con

equipos de seguridad aprobados, como máscaras antipolvo,

que estén especialmente diseñadas para filtrar partículas

microscópicas.

Conserve estas instrucciones.

8 INSTALACIÓN

AVISO

No utilice accesorios que no sean los recomendados por el

fabricante.

AVISO

No coloque la llave de seguridad ni la batería hasta que no

haya finalizado el montaje de todas las piezas.

9 DESEMBALAJE DE LA

MÁQUINA

AVISO

Asegúrese de montar correctamente la máquina antes del

uso.

AVISO

• Si las piezas de la máquina presentan daños, no utilice

la máquina.

• Si faltan piezas, no haga funcionar la máquina.

• Si faltan piezas o hay piezas dañadas, contacte el centro

de servicio.

1. Abra el embalaje.

2. Lea la documentación que se encuentra en la caja.

3. Retire todas las piezas sin montar de la caja.

4. Retire la máquina de la caja.

Español

5. Deseche la caja y el material de embalaje de conformidad

con los reglamentos locales.

AVISO

Por su seguridad personal, no inserte la batería antes de

haber montado la herramienta por completo.

10 DESPLIEGUE Y AJUSTE DEL

ASA

1. Tire hacia arriba y hacia atrás del asa superior para

levantarla a la posición de funcionamiento.

2. Apriete el asa inferior con las palancas de apertura rápida

a ambos lados.

ATENCIÓN

Asegúrese de que las dos asas estén en la misma posición.

AVISO

No dañe los cables cuando pliegue o despliegue el asa.

11 INSTALACIÓN DEL ASA

SUPERIOR

1. Alinee los orificios del asa superior y el asa inferior.

2. Introduzca los cierres de leva por los orificios.

3. Apriete los mandos en los cierres de leva.

4. Hay dos posiciones (P) disponibles para elegir al instalar

el asa superior.

5. Realice la misma operación en el otro lado.

AVISO

Tenga cuidado al instalar el asa superior para evitar pillarse

los dedos.

12 INSTALACIÓN DEL

RECOGEHIERBA

1. Retire el tapón de mulching.

2. Abra la puerta de descarga trasera (5) y sujétela.

3. Sostenga el recogehierba (7) por el asa (12) y ponga los

ganchos (12) sobre las ranuras (13).

4. Cierre la puerta de descarga trasera.

Español

13 INSTALACIÓN DEL TAPÓN DE

MULCHING

1. Retire el recogehierba.

2. Abra la puerta de descarga trasera y sujétela.

3. Sujete el tapón de mulching por su asa y colóquelo en el

conducto de descarga.

4. Cierre la puerta de descarga trasera.

14 AJUSTE DE LA ALTURA DE LA

CUCHILLA

La máquina puede ajustarse a distintas alturas de cuchilla.

1. Pulse el botón de ajuste de altura, levante la barra de

ajuste de altura a una posición más alta para aumentar la

altura de la cuchilla.

2. Pulse el botón de ajuste de altura, presione la barra de

ajuste de altura a una posición más baja para disminuir la

altura de la cuchilla.

15 INSTALACIÓN DE LA

BATERÍA

AVISO

• Si la batería o el cargador ha sufrido daños, sustituya la

batería o el cargador.

• Detenga la máquina y espere hasta que el motor se pare

antes de instalar o retirar la batería.

• Debe leer, conocer y seguir las instrucciones del manual

de la batería y el cargador.

AVISO

UTILICE ÚNICAMENTE UNA BATERÍA DE 24V. NO

UTILICE UNA BATERÍA DE DOBLE TENSIÓN DE

24/48V.

NOTA

Ambas baterías deben instalarse en los compartimentos para

poder poner en marcha la máquina.

1. Abra la puerta de la batería.

2. Alinee las nervaduras de elevación de la bateríacon las

ranuras del compartimento de la batería.

3. Introduzca la batería en el compartimento de la batería

hasta que encaje en su posición.

4. Cuando escuche un clic, la batería está instalada.

5. Realice la misma operación con la otra batería.

6. Cierre la puerta de la batería.

NOTA

El motor arranca solo cuando se introduce la llave de

seguridad.

16 RETIRADA DE LA BATERÍA

1. Abra la puerta de la batería (6).

Español

2. Pulse y mantenga pulsado el botón de desbloqueo de la

batería (16).

3. Retire las baterías (14) de la máquina.

17 FUNCIONAMIENTO

AVISO

Lleve protección ocular durante el funcionamiento.

17.1 PUESTA EN MARCHA DE LA

MÁQUINA

1. Introduzca la llave de seguridad.

2. Pulse y mantenga pulsado el botón de puesta en marcha.

3. Mientras mantiene pulsado el botón de puesta en marcha,

tire del interruptor de seguridad en la dirección del

manillar.

4. Suelte el botón de puesta en marcha para poner en marcha

la máquina.

17.2 DETENCIÓN DE LA MÁQUINA

1. Suelte el interruptor de seguridad para detener la

máquina.

AVISO

Espere hasta que las cuchillas se detengan por completo

antes de volver a poner en marcha la máquina. No apague y

encienda la máquina rápidamente.

AVISO

Retire siempre la llave de seguridad y la batería tras

finalizar el trabajo.

17.3 VACIADO DEL RECOGEHIERBA

1. Detenga la máquina.

2. Retire la llave de seguridad.

3. Retire la batería.

4. Abra la puerta de descarga trasera y sujétela.

5. Sostenga el recogehierba por el asa y desengánchelo de

las ranuras.

6. Cierre la puerta de descarga trasera.

7. Vacíe el recogehierba.

18 MANTENIMIENTO

AVISO

Retire la llave de seguridad y la batería de la máquina antes

de realizar tareas de mantenimiento.

AVISO

Mantenga el motor y la batería libres de hierba, hojas o un

exceso de grasa.

PRECAUCIÓN

Utilice únicamente piezas de repuesto aprobadas.

PRECAUCIÓN

No permita que líquidos de frenos, gasolina y otros

derivados del petróleo toquen las piezas de plástico. Las

sustancias químicas pueden dañar el plástico y hacer que

quede inservible.

PRECAUCIÓN

No utilice disolventes o detergentes fuertes en la carcasa o

los componentes de plástico.

18.1 MANTENIMIENTO GENERAL

• Antes de cada uso, examine la máquina para comprobar

si hay piezas dañadas, ausentes o sueltas como tornillos,

tuercas, pernos y tapas.

• Apriete correctamente todos los elementos de fijación y

las tapas.

• Limpie la máquina con un paño seco. No utilice agua.

Español

18.2 SUSTITUCIÓN DE LA CUCHILLA

AVISO

Utilice únicamente cuchillas de repuesto aprobadas.

AVISO

Lleve guantes gruesos o enrolle un trapo alrededor de la

cuchilla cuando la toque.

1. Detenga la máquina.

2. Asegúrese de que las cuchillas se detengan por completo.

3. Retire la llave de seguridad y la batería.

4. Apoye la máquina sobre un lateral.

5. Utilice un trozo de madera para impedir el movimiento de

la cuchilla.

6. Retire el tornillo de montaje y los espaciadores con una

llave o una llave de tubo.

7. Retire la cuchilla.

8. Instale la cuchilla nueva. Asegúrese de que los puntos

elevados se acoplen en los orificios de la cuchilla.

9. Coloque el tornillo de montaje y los espaciadores y

apriételos.

18.3 ALMACENAMIENTO DE LA

MÁQUINA

• Limpie la máquina antes del almacenamiento.

• Asegúrese de que el motor no esté caliente cuando

almacene la máquina.

• Asegúrese de que la máquina no tenga piezas sueltas

o dañadas. Si es necesario, siga estos pasos/estas

instrucciones:

• Sustituya las piezas dañadas.

• Apriete los pernos.

• Hable con una persona de un centro de servicio

aprobado.

• Almacene la máquina en una zona seca.

• Asegúrese de que los niños no puedan acercarse a la

máquina.

Puede bajar las asas antes de almacenar la máquina.

1. Afloje completamente los elementos de fijación del asa

en los laterales de las asas.

2. Pliegue las asas.

3. No pellizque ni atrape los cables.

19 SOLUCIÓN DE PROBLEMAS

Problema Posible causa Solución

El asa no está en

posición.

Los pernos no se

han acoplado cor-

rectamente.

Ajuste la altura del

asa y asegúrese de

que los mandos y

los pernos se hay-

an alineado cor-

rectamente.

La máquina no se

pone en marcha.

La capacidad de la

batería está baja.

Cargue la batería.

El interruptor de

seguridad está de-

fectuoso.

Sustituya el inter-

ruptor de seguri-

dad.

La llave de la ba-

tería no se ha in-

troducido.

Introduzca la llave

de la batería.

La máquina corta

la hierba irregular-

mente.

El césped es

agreste.

Examine la super-

ficie de segado.

La altura de la cu-

chilla no se ha

ajustado correcta-

mente.

Mueva las ruedas

a una posición más

alta.

La función de

mulching de la

máquina no se re-

aliza correcta-

mente.

Hay recortes de hi-

erba mojada ad-

heridos a la plata-

forma.

Espere hasta que

la hierba se seque

antes de segar.

Falta el tapón de

mulching.

Instale el tapón de

mulching.

Es difícil empujar

la máquina.

La hierba está de-

masiado alta o la

altura de la cuchil-

la es demasiado

baja.

Aumente la altura

de la cuchilla.

El recogehierba y

la cuchilla arras-

tran cuando se tra-

baja en hierba den-

sa.

Vacíe los recortes

de hierba del reco-

gehierba.

Español

Problema Posible causa Solución

Hay una vibración

elevada en la má-

quina.

La cuchilla está

desequilibrada y

desgastada.

Sustituya la cu-

chilla.

El eje del motor

está doblado.

1. Detenga el

motor.

2. Retire la llave

de seguridad y

la batería.

3. Desconecte la

fuente de ali-

mentación.

4. Inspeccione si

hay daños.

5. Repare la má-

quina antes de

volver a po-

nerla en

marcha.

La máquina se de-

tiene durante el se-

gado.

La altura de la cu-

chilla es demasia-

do baja.

Aumente la altura

de la cuchilla.

La batería se ha

agotado.

Cargue la batería.

Hay recortes de hi-

erba adheridos a la

plataforma o a la

cuchilla.

Retire la batería y

compruebe la pla-

taforma.

La temperatura de

funcionamiento de

la máquina es de-

masiado alta.

Deje enfriar la má-

quina.

* Si no puede encontrar la solución a estos problemas, vaya al

centro de servicio.

20 DATOS TÉCNICOS

Tensión 48V (2 X 24V)

Velocidad sin

carga

3600 RPM

Tamaño de pla-

taforma

17"

Ajustes de al-

tura

1 1/4 - 3 1/8” (3.0 - 8.0 cm)

Funciones 2-in-1 Mulching y bolsa trasera

Peso (sin bate-

ría)

40 lbs (18 kg)

Modelo de ba-

tería

BAG709 y otras series BAG

Modelo de car-

gador

CAG812 y otras series CAG

21 GARANTÍA LIMITADA

YEAR

ANS

AÑOS

LIMITED WARRANTY

GARANTIE LIMITÉE

GARANTÍA

LIMITADA

Por la presente Greenworks garantiza este producto, al

comprador original con el comprobante de compra, durante

un periodo de tres (3) años frente a defectos en materiales,

piezas o mano de obra. A su entera discreción Greenworks

reparará o sustituirá cualquiera y todas las piezas que resulten

ser defectuosas, con un uso normal, sin coste alguno para

el cliente. Esta garantía es válida únicamente para unidades

que se hayan utilizado para uso personal que no han

sido compradas o alquiladas para uso industrial/comercial

y cuyo mantenimiento se ha realizado de acuerdo con las

instrucciones del manual del propietario suministrado con el

producto nuevo.

ARTÍCULOS NO CUBIERTOS POR LA GARANTÍA:

1. Cualquier pieza que no funcione debido a mal uso, uso

comercial, abuso, negligencia, accidente, mantenimiento

inadecuado o alteración; o

2. La unidad, si no ha sido utilizada o mantenida de acuerdo

con el manual del propietario; o

3. Desgaste normal;

4. Artículos de mantenimiento de rutina tales como

lubricantes, afilado de cuchillas;

5. Deterioro normal del acabado exterior debido al uso o la

exposición.

LÍNEA DE ASISTENCIA TELEFÓNICA:

Puede contactar con el servicio de garantía llamando a nuestra

línea de asistencia telefónica gratuita a 1-888-909-6757.

COSTES DE TRANSPORTE:

Los costes de transporte por el desplazamiento de cualquier

unidad o accesorio de equipos eléctricos son responsabilidad

del comprador. Es responsabilidad del comprador pagar los

costes de transporte de cualquier pieza enviada para su

sustitución bajo esta garantía, a menos que dicha devolución

sea solicitada por escrito por Greenworks.

Dirección en EE.UU.:

Español

Greenworks Tools

P.O. Box 1238, Mooresville, NC 28115

Dirección en Canadá:

Greenworks Tools Canada, Inc.

P.O. Box 93095, Newmarket, Ontario, L3Y 8K3

Dirección en méxico:

TECNOLOGIA CAMPO Y JARDIN S.A. DE C.V.

ADMINISTRADORES No. 5336 A, COL. ARCOS DE

GUADALUPE, ZAPOPAN , JALISCO , C.P. 45037

22 VISTA DESPIEZADA

6 7 8

Nº Nº pieza Cant. Descripción

1 R0200220-00 1 Kit de conjunto de cuchilla

2 R0200936-00 1 Conjunto de mando del asa/perno

3 RB341041559 1 Kit de tapón de mulching

4 R0201044-00 1 Conjunto de rueda delantera de 7"

5 R0201045-00 1 Conjunto de rueda trasera de 8"

6 R0201046-00 1 Conjunto de asa superior

7 R0201049-00 1 Conjunto de recogehierba

Español

Nº Nº pieza Cant. Descripción

8 R0201047-00 1 Placa de control de alimentación

9 R0201048-00 1 Motor

Español

www.greenworkstools.com

P0801786-01 Rev B

Greenworks MO48B01 2 x 24V 48V 17" Cordless Lawn Mower, 2 4.0Ah USB Batteries USB Hub and Dual Port Rapid Charger Included

Product's Documents

User Manual

Specifications

Greenworks MO48B01 Questions and Answers
