Greenworks 1503402 24V Circular Saw User Manual

CRD401

www.greenworkstools.com

OPERATOR MANUAL

MANUEL DE L'UTILISATEUR

MANUAL DEL OPERADOR

CIRCULAR SAW

SCIE CIRCULAIRE

SIERRA CIRCULAR

1 Description...................................4

1.1 Purpose...................................................... 4

1.2 Overview.................................................... 4

2 General power tool safety

warnings.......................................4

2.1 Work area safety........................................ 4

2.2 Electrical safety.......................................... 4

2.3 Personal safety...........................................4

2.4 Power tool use and care.............................5

2.5 Battery tool use and care........................... 5

2.6 Service....................................................... 5

2.7 Specific safety rules................................... 5

3 Cutting procedures..................... 6

4 Causes and operator

prevention of kickback:.............. 6

5 Lower guard safety

instructions..................................7

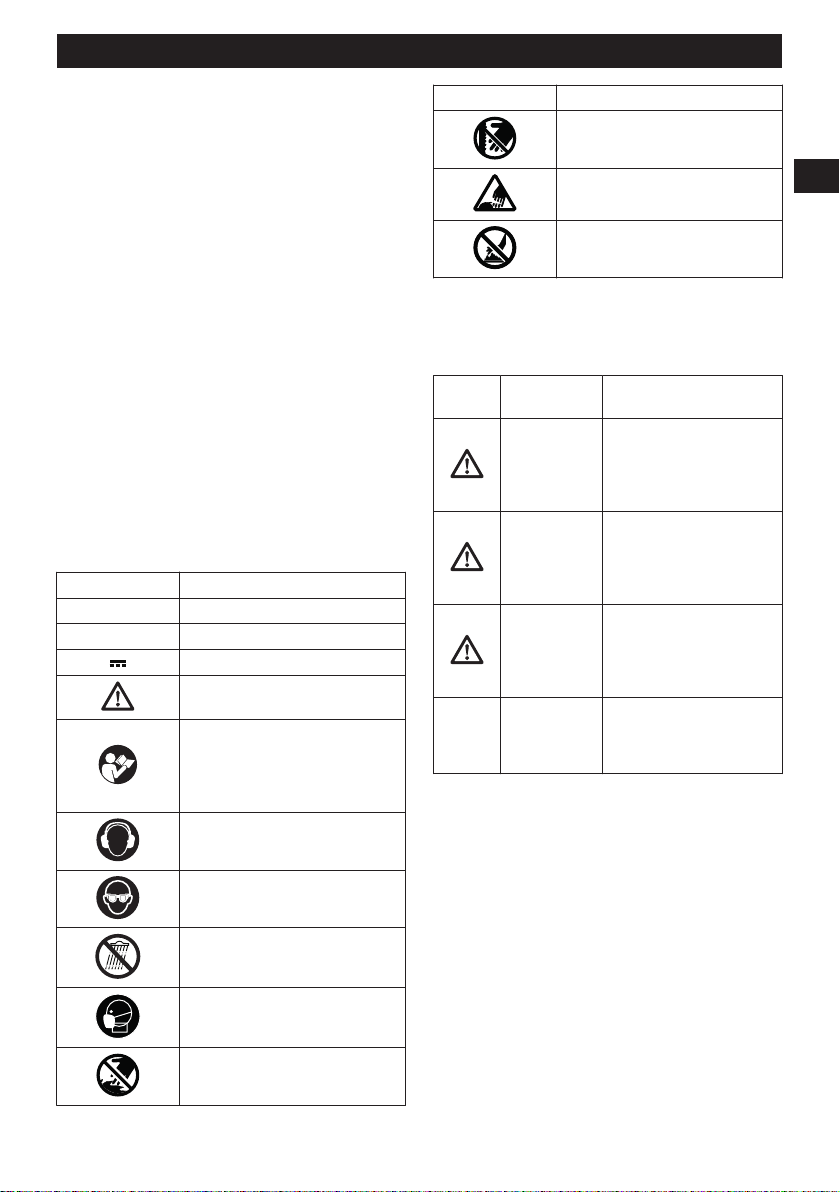

6 Symbols on the product............. 7

7 Risk levels....................................7

8 Proposition 65............................. 8

9 Installation................................... 8

9.1 Unpack the machine...................................8

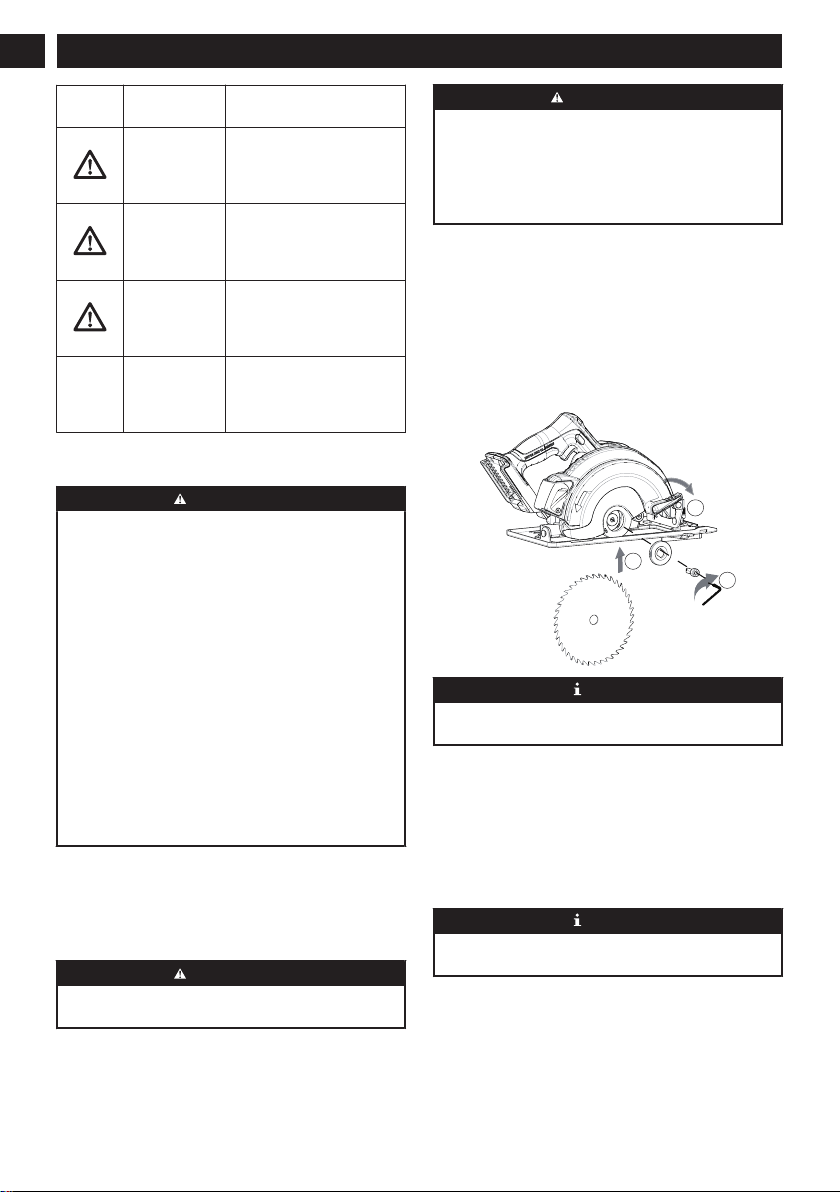

9.2 Install the blade.......................................... 8

9.3 Remove the blade...................................... 9

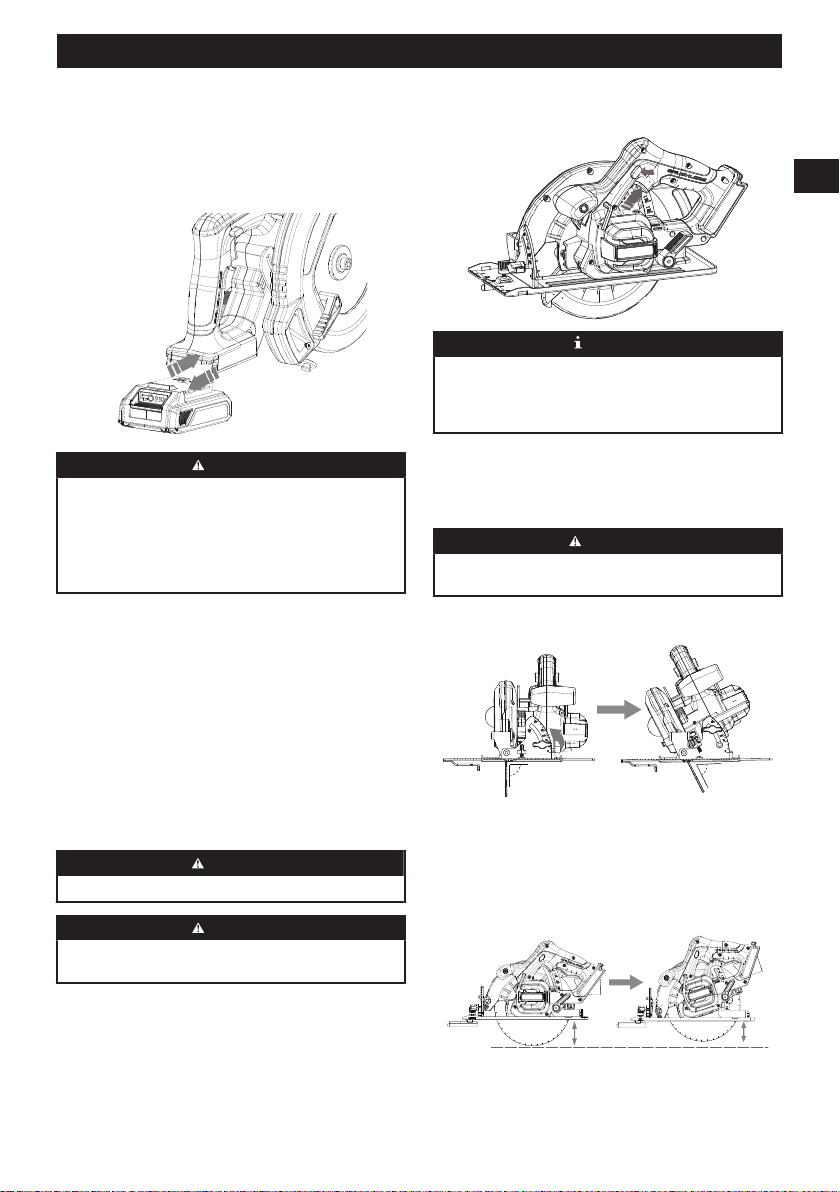

9.4 Install the battery pack............................... 9

9.5 Remove the battery pack........................... 9

10 Operation..................................... 9

10.1 Start the machine....................................... 9

10.2 Stop the machine....................................... 9

10.3 Cutting angle.............................................. 9

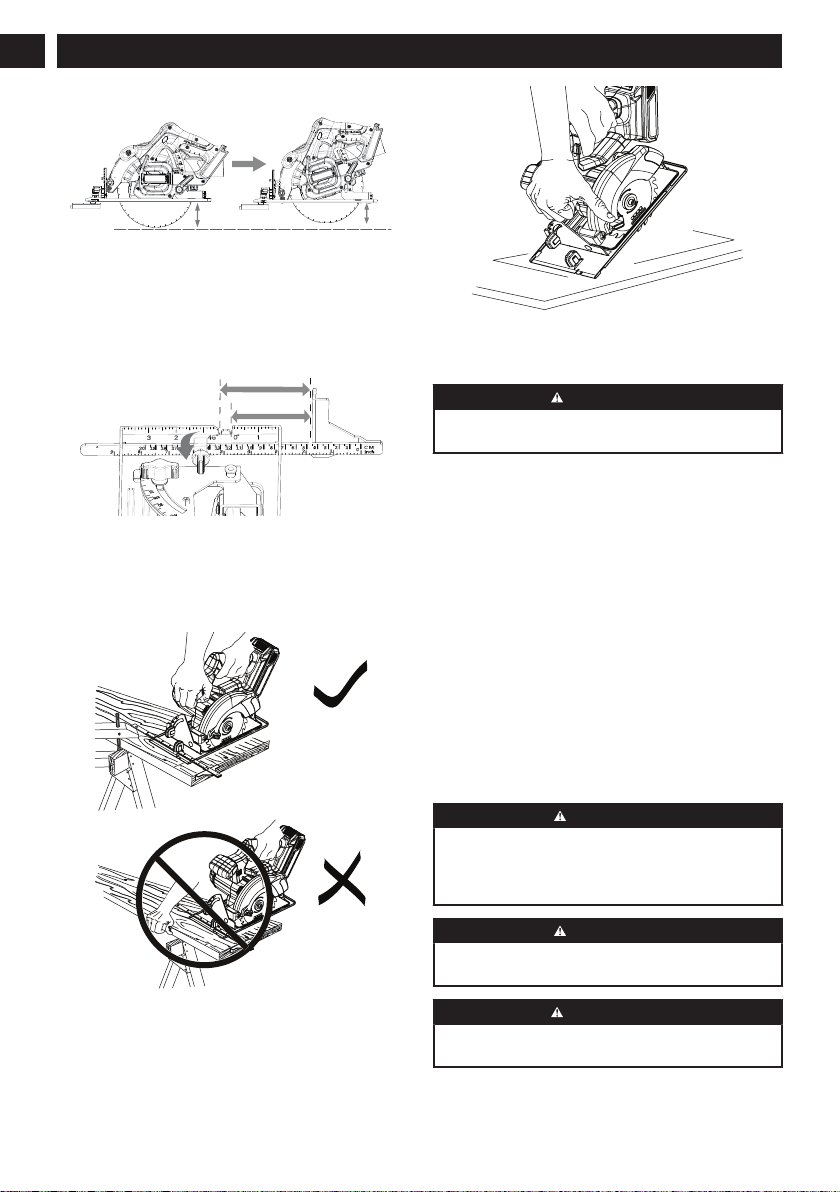

10.4 Cutting depth............................................ 10

10.5 Cutting width.............................................10

10.6 Operate the machine................................10

11 Maintenance...............................10

11.1 Clean the machine....................................11

12 Technical data............................11

13 Limited warranty........................11

14 Exploded view........................... 12

English

1 DESCRIPTION

1.1 PURPOSE

The machine is used to cut all types of wood.

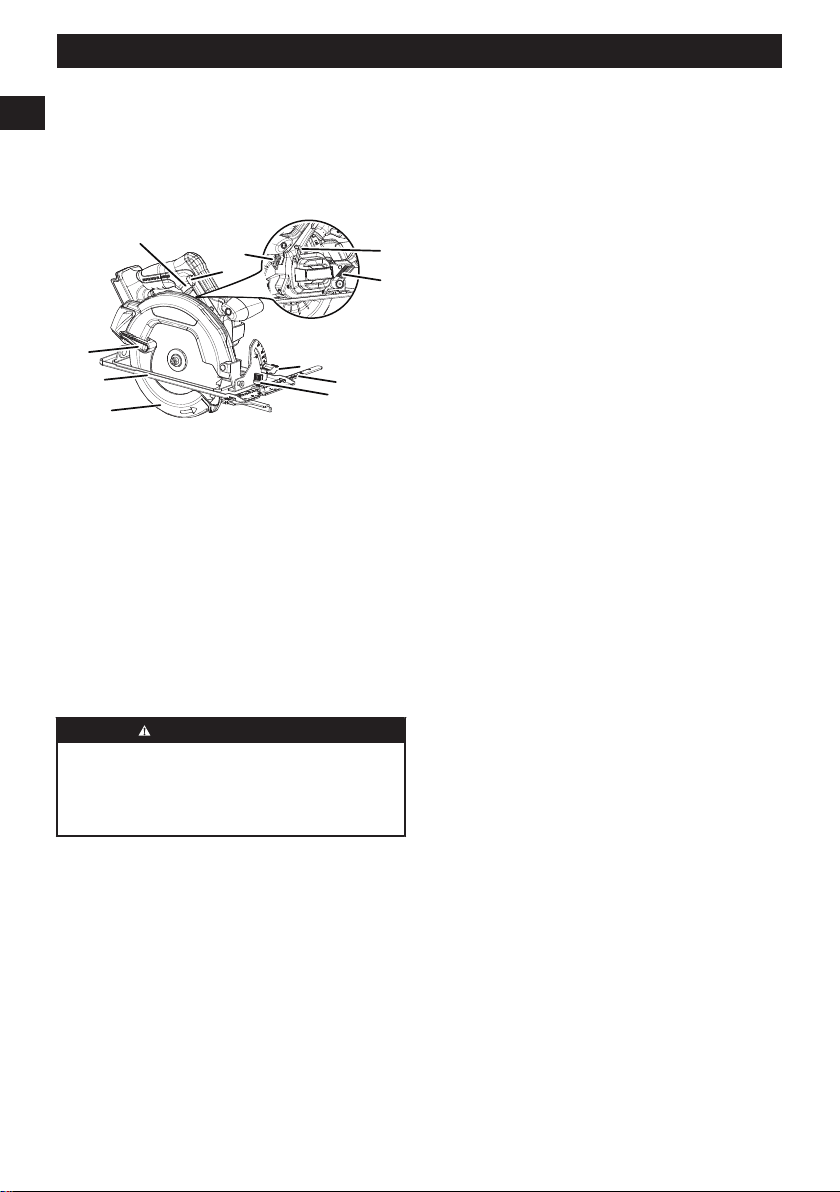

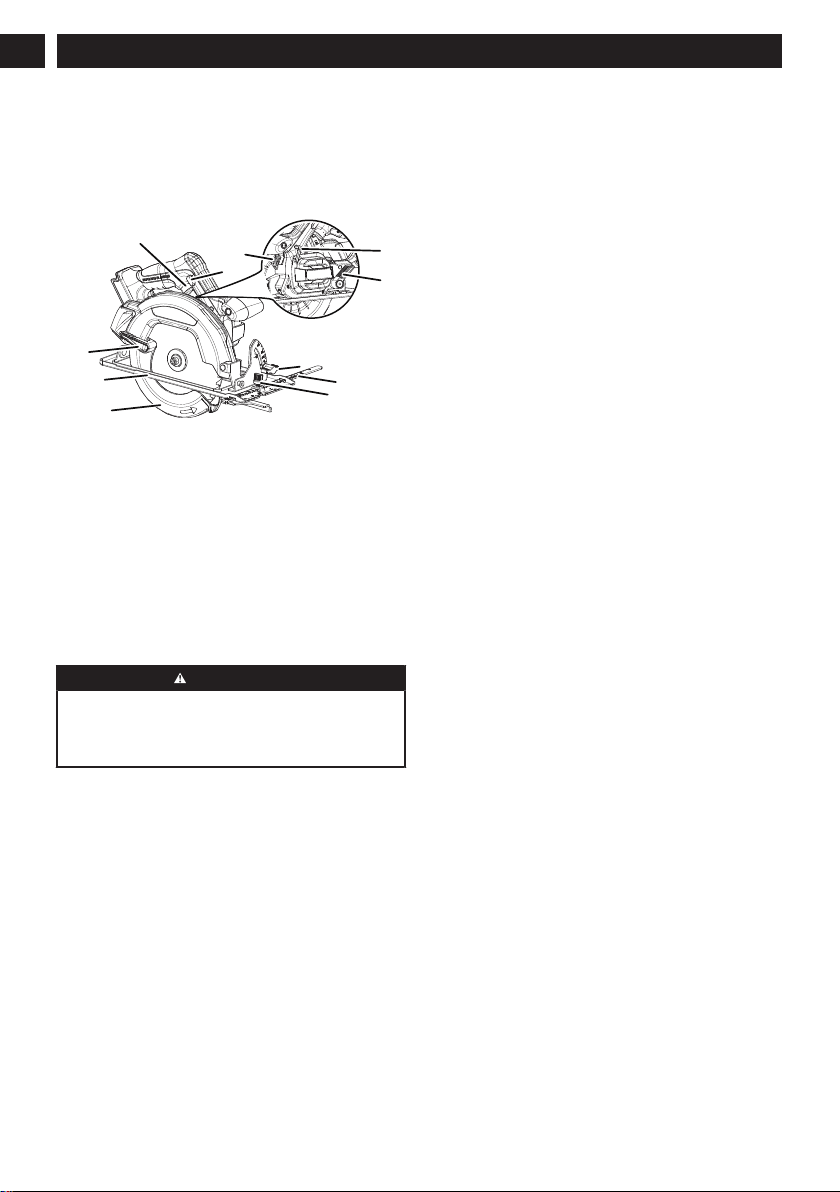

1.2 OVERVIEW

Trigger

Lock-off Button

Spindle Lock

Button

Hex Key

Depth Adjustment

Knob

Bevel Adjustment

Knob

Edge Guide

Width Adjustment

Knob

Lower Guard

Base

Lower Guard Lever

2 GENERAL POWER TOOL

SAFETY WARNINGS

WARNING

Read all safety warnings, instructions, illustrations

and specifications provided with this power tool.

Failure to follow all instructions listed below may result

in electric shock, fire and/or serious injury.

Save all warnings and instructions for future

reference.

The term "power tool" in the warnings refers to

your mains-operated (corded) power tool or BATTERY-

operated (cordless) power tool.

2.1 WORK AREA SAFETY

• Keep work area clean and well lit. Cluttered or

dark areas invite accidents.

• Do not operate power tools in explosive

atmospheres, such as in the presence of

flammable liquids, gases or dust. Power tools

create sparks which may ignite the dust or fumes.

• Keep children and bystanders away while

operating a power tool. Distractions can cause you

to lose control.

•

The machine is not intended for use by

persons (including children) with reduced

physical, sensory or mental capabilities, or

lack of experience and knowledge, unless they

have been given supervision or instruction

concerning use of the machine by a person

responsible for their safety. Children should be

supervised to ensure that they do not play with

the machine.

2.2 ELECTRICAL SAFETY

• Power tool plugs must match the outlet. Never

modify the plug in any way. Do not use any

adapter plugs with earthed (grounded) power

tools. Unmodified plugs and matching outlets will

reduce risk of electric shock.

• Avoid body contact with earthed or grounded

surfaces, such as pipes, radiators, ranges and

refrigerators. There is an increased risk of electric

shock if your body is earthed or grounded.

• Do not expose power tools to rain or wet

conditions. Water entering a power tool will

increase the risk of electric shock.

• Do not abuse the cord. Never use the cord for

carrying, pulling or unplugging the power tool.

Keep cord away from heat, oil, sharp edges

and moving parts. Damaged or entangled cords

increase the risk of electric shock.

• When operating a power tool outdoors, use an

extension cord suitable for outdoor use. Use of

a cord suitable for outdoor use reduces the risk of

electric shock.

• If operating a power tool in a damp location

is unavoidable, use a RESIDUAL CURRENT

DEVICE (RCD) protected supply. Use of an RCD

reduces the risk of electric shock.

2.3 PERSONAL SAFETY

• Stay alert, watch what you are doing and use

common sense when operating a power tool. Do

not use a power tool while you are tired or under

the influence of drugs, alcohol or medication. A

lapse of attention while operating power tools may

result in serious personal injury.

• Use personal protection. Always wear eye

protection. Protective products such as dust

mask, non-skid safety shoes, hard hat or hearing

protection used appropriately will reduce personal

injuries.

• Prevent unintentional starting. Ensure the switch

is in the off position before connecting to power

source and/or battery pack and when picking up

or carrying the tool. Carrying power tools with your

finger on the switch or energizing power tools that

have the switch on invites accidents.

• Remove any adjusting key or wrench before

turning the power tool on. A wrench or a key left

English

attached to a rotating part of the power tool may

result in personal injury.

• Do not over-reach. Keep proper footing and

balance at all times. This enables better control of

the power tool in unexpected situations.

• Dress properly. Do not wear loose clothing or

jewellery. Keep your hair, clothing and gloves

away from moving parts. Loose clothes, jewellery

or long hair can be caught in moving parts.

• If devices are provided for the connection of

dust extraction and collection facilities, ensure

these are connected and properly used. Use of

dust collection can reduce dust related hazards.

• Do not let familiarity gained from frequent use

of tools allow you to become complacent and

ignore tool safety principles. A careless action

can cause severe injury within a fraction of a

second.

2.4 POWER TOOL USE AND CARE

• Do not force the power tool. Use the correct

power tool for your application. The correct power

tool will do the job better and safer at the rate for

which it was designed.

• Do not use the power tool if the switch does not

turn it on and off. Any power tool that cannot be

controlled with the switch is dangerous and must be

repaired.

• Disconnect the plug from the power source

and/or the battery pack from the power tool

before making any adjustments, changing

accessories, or storing power tools. Such

preventive safety measures reduce the risk of

starting the power tool accidentally.

• Store idle power tools out of the reach of

children and do not allow persons unfamiliar

with the power tool or these instructions to

operate the power tool. Power tools are dangerous

in the hands of untrained users.

• Maintain power tools and accessories. Check

for misalignment or binding of moving parts,

breakage of parts and any other condition

that may affect the power tool’s operation.

If damaged, have the power tool repaired

before use. Many accidents are caused by poorly

maintained power tools.

• Keep cutting tools sharp and clean. Properly

maintained cutting tools with sharp cutting edges

are less likely to bind and are easier to control.

• Use the power tool, accessories and tool bits

etc. in accordance with these instructions,

taking into account the working conditions and

the work to be performed. Use of the power tool

for operations different from those intended could

result in a hazardous situation.

• Keep handles and grasping surfaces dry, clean

and free from oil and grease. Slippery handles

and grasping surfaces do not allow for safe handling

and control of the tool in unexpected situations.

2.5 BATTERY TOOL USE AND CARE

• Recharge only with the charger specified by the

manufacturer. A charger that is suitable for one

type of battery pack may create a risk of fire when

used with another battery pack.

• Use power tools only with specifically

designated battery packs. Use of any other battery

packs may create a risk of injury and fire.

• When battery pack is not in use, keep it away

from other metal objects like paper clips, coins,

keys, nails, screws, or other small metal objects

that can make a connection from one terminal

to another. Shorting the battery terminals together

may cause burns or fire.

• Under abusive conditions, liquid may be ejected

from the battery; avoid contact. If contact

accidentally occurs, flush with plenty of soap

and water. If liquid contacts eyes, immediately

seek medical help. Liquid ejected from the battery

may cause irritation or burns.

• Do not use a battery pack or tool that is

damaged or modified. Damaged or modified

batteries may exhibit unpredictable behaviour

resulting in fire, explosion or risk of injury.

• Do not expose a battery pack or tool to fire

or excessive temperature. Exposure to fire or

temperature above 130 °C may cause explosion.

• Follow all charging instructions and do not

charge the battery pack or tool outside the

temperature range specified in the instructions.

Charging improperly or at temperatures outside

the specified range may damage the battery and

increase the risk of fire.

2.6 SERVICE

• Have your power tool serviced by a qualified

repair person using only identical replacement

parts. This will ensure that the safety of the power

tool is maintained.

• Never service damaged battery packs. Service

of battery packs should only be performed by the

manufacturer or authorized service providers.

2.7 SPECIFIC SAFETY RULES

• Learn more about your power tool. Read the

operator manual carefully. Learn its applications

and limitations, as well as the specific potential

hazards related to this power tool. Obey this

instruction will reduce shock, fire or serious injury.

• Always wear safety glasses with side shields

marked to comply with ANSI Z87.1. Obey this

instruction will reduce the risk of serious injury.

English

• Protect your lungs. Wear a face or dust mask

if the operation is dusty. Obey this instruction will

reduce the risk of serious injury.

• Protect your hearing. Wear hearing protection

during extended periods of operation. Obey this

instruction will reduce the risk of serious injury.

• Battery tools do not have to be plugged into

an electrical outlet; thus, they are always

in operating condition. Be aware of possible

hazards when not using your battery tool or

when changing accessories. Obey this instruction

will reduce the risk of electric shock , fire, or serious

injury,

• Do not place battery tools or their batteries near

fire or heat. This will reduce the risk of explosoion

and possibl injury.

• Do not crush, drop or damage battery pack. Do

not use a battery pack or charger that has been

dropped or received a sharp blow. A damaged

battery is subject to explosion. Properly dispose of a

dropped or damaged battery immediately.

• Batteries can explode in the presence of a

source of ignition, such as a pilot light. To

reduce the risk of serious injury, never use

any cordless product in the presence of open

flame. An exploded battery can propel debris and

chemicals. If exposed, flush with water immediately.

• Do not charge battery tool in a damp or wet

location. Obey this instruction will reduce the risk

of electric shock.

• For best results, your battery tool should be

charged in a location where the temperature is

more than 50°F but less than 100°F. To reduce

the risk of serious injury, do not store outside or in

vehicles.

• Under extreme usage or temperature conditions,

battery leakage may occur. If liquid comes in

contact with your sink, wash immediately with soap

and water. If liquid gets into your eyes, flush them

with clean water for at least 10 minutes, then seek

immediate medical attention. Obey this instruction

will reduce the risk of serious injury.

• Keep these instructions. Refer to them

frequently and use them to instruct others who

may use this tool. If you borrow someone this

tool, loan them these instructions also to prevent

incorrect use of the machine and possible injury.

3 CUTTING PROCEDURES

DANGER

Keep hands away from cutting area and the blade.

Keep your second hand on auxiliary handle, or

motor housing. If both hands are holding the saw,

they cannot be cut by the blade.

• Do not reach underneath the workpiece. The

guard cannot protect you from the blade below the

workpiece.

• Adjust the cutting depth to the thickness of the

workpiece. Less than a full tooth of the blade teeth

should be visible below the workpiece.

• Never hold the workpiece in your hands or

across your leg while cutting. Secure the

workpiece to a stable platform. It is important

to support the work properly to minimise body

exposure, blade binding, or loss of control.

• Hold the power tool by insulated gripping

surfaces, when performing an operation where

the cutting tool may contact hidden wiring or its

own cord. Contact with a “live” wire will also make

exposed metal parts of the power tool “live” and

could give the operator an electric shock.

• When ripping, always use a rip fence or straight

edge guide. This improves the accuracy of cut and

reduces the chance of blade binding.

• Always use blades with correct size and shape

(diamond versus round) of arbour holes. Blades

that do not match the mounting hardware of the saw

will run off-centre, causing loss of control.

• Never use damaged or incorrect blade washers

or bolt. The blade washers and bolt were specially

designed for your saw, for optimum performance

and safety of operation.

4 CAUSES AND OPERATOR

PREVENTION OF KICKBACK:

• Kickback is a sudden reaction to a pinched, jammed

or misaligned saw blade, causing an uncontrolled

saw to lift up and out of the workpiece toward the

operator.

• When the blade is pinched or jammed tightly by the

kerf closing down, the blade stalls and the motor

reaction drives the unit rapidly back toward the

operator.

• If the blade becomes twisted or misaligned in the

cut, the teeth at the back edge of the blade can dig

into the top surface of the wood causing the blade

to climb out of the kerf and jump back toward the

operator.

• Kickback is the result of saw misuse and/or incorrect

operating procedures or conditions and can be

avoided by taking proper precautions as given

below:

• Maintain a firm grip with both hands on

the saw and position your arms to resist

kickback forces. Position your body to either

side of the blade, but not in line with

the blade. Kickback could cause the saw to

jump backwards, but kickback forces can be

controlled by the operator, if proper precautions

are taken.

English

• When blade is binding, or when interrupting

a cut for any reason, release the trigger and

hold the saw motionless in the material until

the blade comes to a complete stop. Never

attempt to remove the saw from the work

or pull the saw backward while the blade is

in motion or kickback may occur. Investigate

and take corrective actions to eliminate the

cause of blade binding.

• When restarting a saw in the workpiece,

center the saw blade in the kerf so that saw

teeth are not engaged into the material. If saw

blade is binds, it may walk up or kickback from

the workpiece as the saw is restarted.

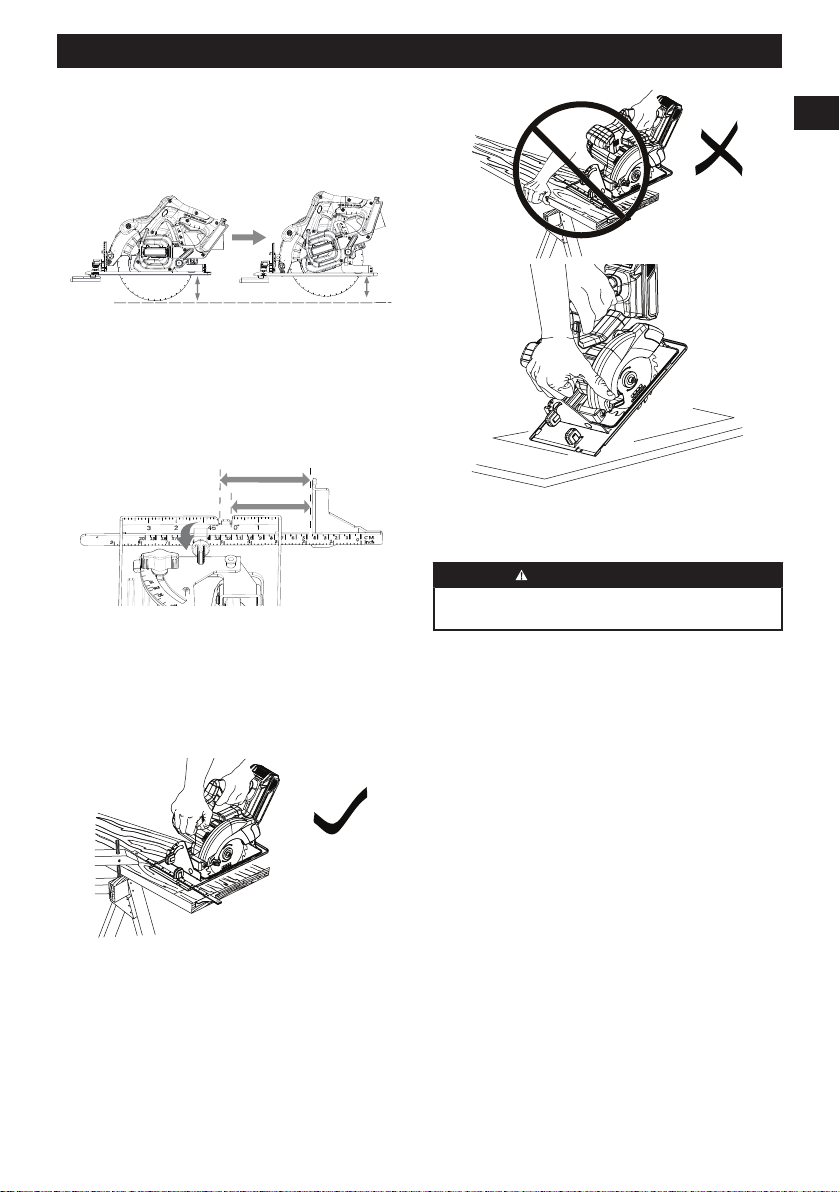

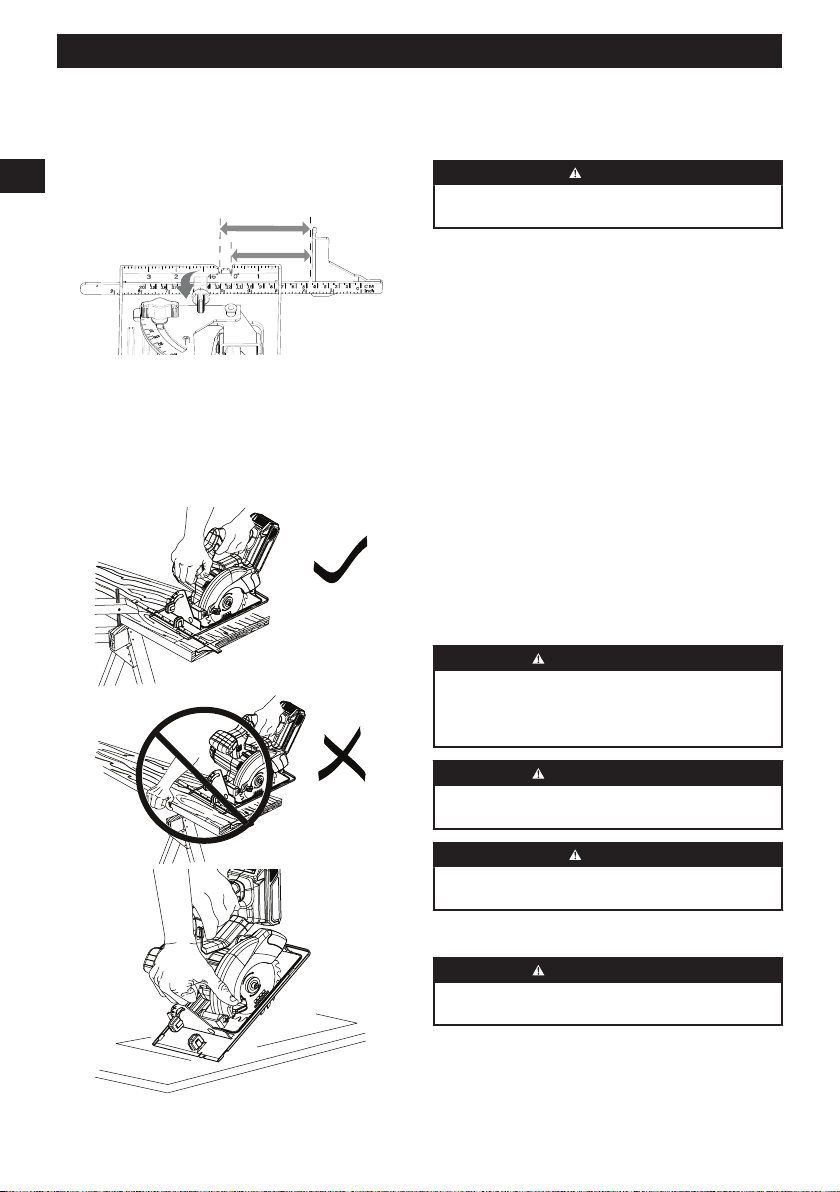

• Support large panels to minimise the risk

of blade pinching and kickback.Large panels

tend to sag under their own weight. Supports

must be placed under the panel on both sides,

near the line of cut and near the edge of the

panel.

• Do not use dull or damaged

blades.Unsharpened or improperly set blades

produce narrow kerf causing excessive friction,

blade binding and kickback.

• Blade depth and bevel adjusting locking

levers must be tight and secure before

making the cut.If blade adjustment shifts while

cutting, it may cause binding and kickback.

• Use extra caution when sawing into existing

walls or other blind areas.The protruding blade

may cut objects that can cause kickback.

5 LOWER GUARD SAFETY

INSTRUCTIONS

• Check lower guard for proper closing before

each use. Do not operate the saw if lower guard

does not move freely and close instantly. Never

clamp or tie the lower guard into the open

position. If saw is accidentally dropped, the lower

guard may be bent. Raise the lower guard with the

retracting handle and make sure it moves freely and

does not touch the blade or any other part, in all

angles and depths of cut.

• Check the operation of the lower guard spring.

If the guard and the spring are not operating

properly, they must be serviced before use.

Lower guard may operate sluggishly due to

damaged parts, gummy deposits, or a buildup of

debris.

• The lower guard may be retracted manually

only for special cuts such as "plunge cuts"

and "compound cuts". Raise the lower guard

by the retracting handle and as soon as the

blade enters the material, the lower guard must

be released. For all other sawing, the lower guard

should operate automatically.

• Always observe that the lower guard is covering

the blade before placing saw down on bench or

floor.

An unprotected, coasting blade will cause the

saw to walk backwards, cutting whatever is in its

path. Be aware of the time it takes for the blade to

stop after switch is released.

6 SYMBOLS ON THE PRODUCT

Some of the following symbols may be used on this

tool. Please study them and learn their meaning. Proper

interpretation of these symbols will allow you to operate

the tool better and safer.

Symbol Explanation

V Volts

min

-1

No-load speed

Direct current

Safety alert

Read and understand all instruc-

tions before operating the product,

and follow all warnings and safety

instructions.

Wear ear protection.

Wear eye protection

Do not expose the product to rain

or moist conditions.

Wear a dust mask

No Hands Symbol

Hot Surface

7 RISK LEVELS

The following signal words and meanings are intended

to explain the levels of risk associated with this product.

English

SYM-

BOL

SIGNAL MEANING

DANGER Indicates an imminently

hazardous situation, which,

if not avoided, will result in

death or serious injury.

WARNING Indicates a potentially haz-

ardous situation, which, if

not avoided, could result in

death or serious injury.

CAUTION Indicates a potentially haz-

ardous situation, which, if

not avoided, may result in

minor or moderate injury.

CAUTION (Without Safety Alert Sym-

bol) Indicates a situation

that may result in property

damage.

8 PROPOSITION 65

WARNING

This product contains a chemical known to the

state of California to cause cancer, birth defects

or other reproductive harm. Some dust created by

power sanding, sawing, grinding, drilling, and other

construction activities contains chemicals known to

cause cancer, birth defects or other reproductive

harm. Some examples of these chemicals are:

• Lead from lead-based paints;

• Crystalline silica from bricks and cement and other

masonry products;

• Arsenic and chromium from chemically treated

lumber.

Your risk of exposure to these chemicals varies

depending on how often you do this type of work. To

reduce your exposure to these chemicals, work in a

well-ventilated area, and work with approved safety

equipment, such as dust masks that are specially

designed to filter out microscopic particles.

Save these instructions.

9 INSTALLATION

9.1 UNPACK THE MACHINE

WARNING

Make sure that you correctly assemble the machine

before use.

WARNING

• If parts of the machine are damaged, do not use

the machine.

• If you do not have all the parts, do not operate the

machine.

• If parts are damaged or missing, contact the

service center.

1. Open the package.

2. Read the documentation provided in the box.

3. Remove all the unassembled parts from the box.

4. Remove the machine from the box.

5. Discard the box and packing material in compliance

with local regulations.

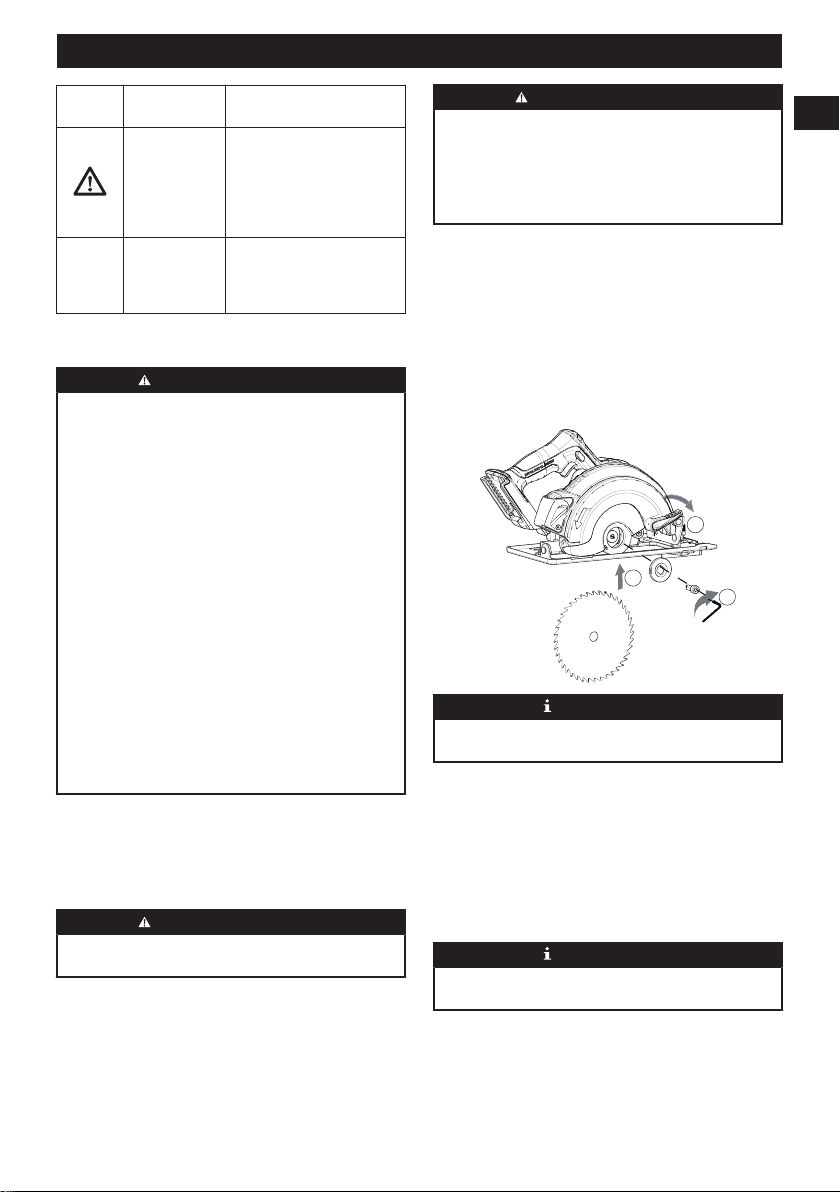

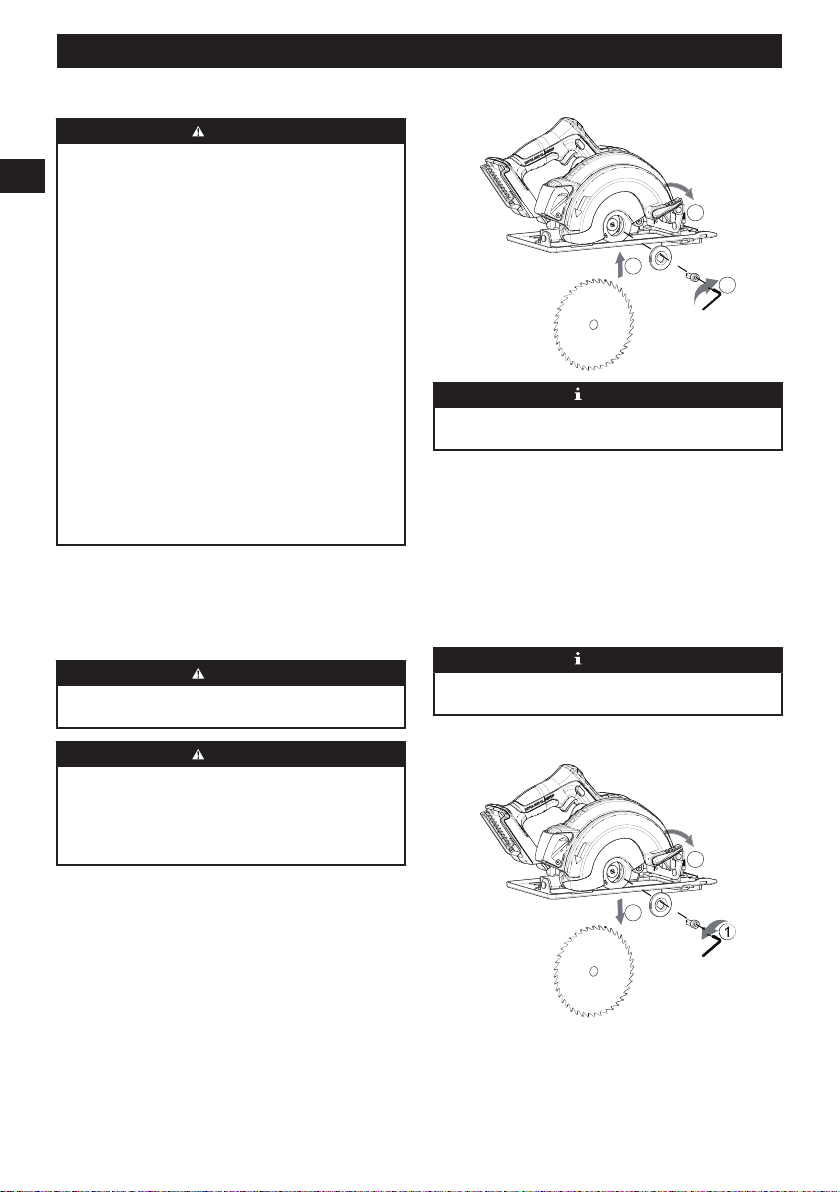

9.2 INSTALL THE BLADE

NOTE

Before you install the blade, remove the battery pack

from the machine.

1. Use the lower guard lever to lift the lower guard and

hold the lever.

2. Install the new blade.

3. Put the outer flange and the blade bolt on the

spindle.

4. Push the spindle lock button to lock the spindle.

5. Use the hex key to tighten the bolt clockwise.

NOTE

The arrow on the blade points the same direction as

the arrow on the top guard.

English

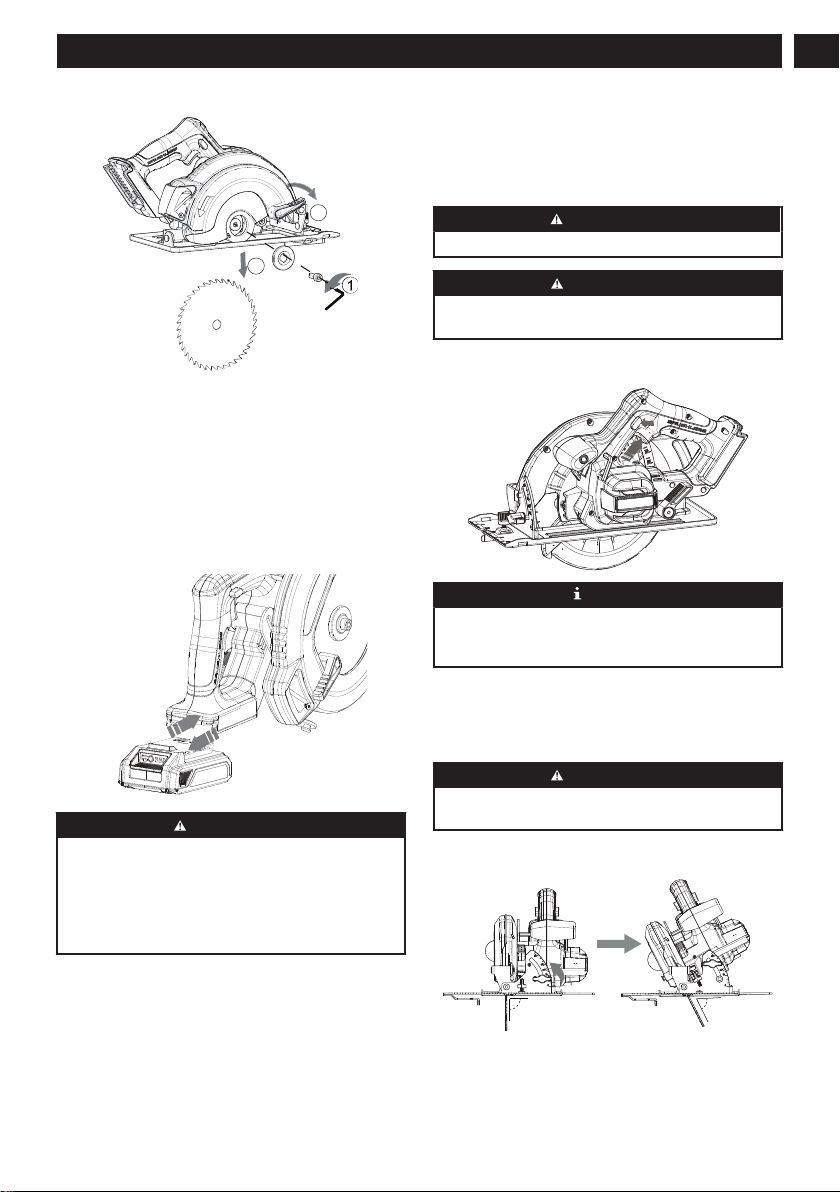

9.3 REMOVE THE BLADE

1. Push the spindle lock button to lock the spindle.

2. Use the hex key to loosen the blade bolt

counterclockwise.

3. Remove the bolt and outer flange.

4. Use the lower guard lever to lift the lower guard and

hold the lever.

5. Remove the blade.

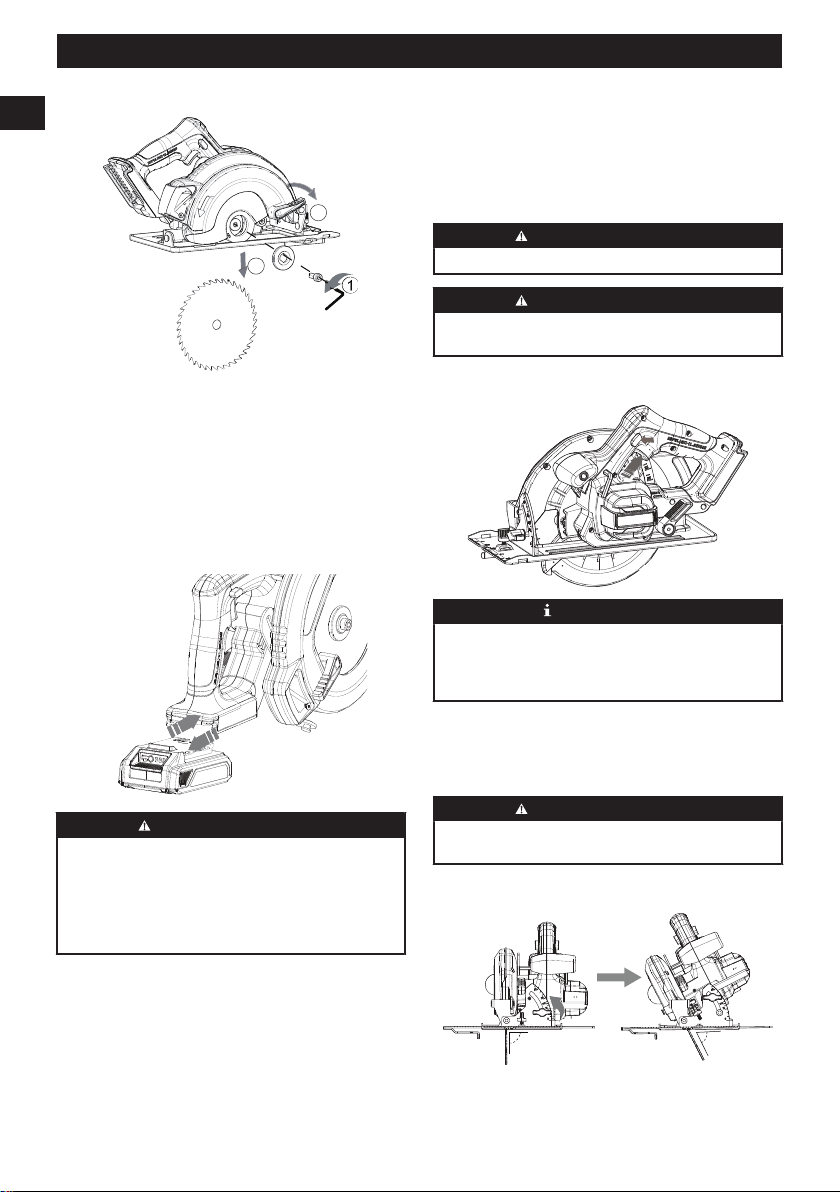

9.4 INSTALL THE BATTERY PACK

WARNING

• If the battery pack or charger is damaged, replace

the battery pack or the charger.

• Stop the machine and wait until the motor stops

before you install or remove the battery pack.

• Read, know, and do the instructions in the battery

and charger manual.

1. Align the lift ribs on the battery pack with the

grooves in the battery compartment.

2. Push the battery pack into the battery compartment

until the battery pack locks into place.

3. When you hear a click, the battery pack is installed.

9.5 REMOVE THE BATTERY PACK

1. Push and hold the battery release button.

2. Remove the battery pack from the machine.

10 OPERATION

WARNING

Always wear eye protection.

WARNING

Do not use any attachments or accessories not

recommended by the manufacturer of this product.

10.1 START THE MACHINE

NOTE

The machine can not work until the lock-off Button is

pushed fully to the left or right. Do not operate the

machine at low speeds for extended periods of time.

1. Pull the trigger to turn the machine ON.

10.2 STOP THE MACHINE

1. Release the trigger to turn the machine OFF.

WARNING

Release the trigger and allow the machine to come to

a complete stop.

10.3 CUTTING ANGLE

1. Loosen the bevel lock knob.

2. Use bevel scale to set the necessary angle.

3. Tighten the bevel lock knob.

English

10.4 CUTTING DEPTH

1. Loosen the depth adjustment knob.

2. Raise or lower the base until the depth scale

reaches the required cutting depth.

3. Tighten the depth adjustment knob.

10.5 CUTTING WIDTH

@ 0°

@ 90°

1. Loosen the width adjustment knob to move the edge

guide to the necessary width.

2. Tighten the width adjustment knob after adjustment.

10.6 OPERATE THE MACHINE

Kickback occurs when the blade stalls quickly and the

machine is driven back to you. A step which pinches the

blade in the wood can cause blade stalling.

WARNING

To prevent kickback, release switch trigger

immediately if the blade stalls.

1. Keep the blade at the correct depth position.

2. Examine the workpiece for nails before you cut. Do

not saw into a nail.

3. Make straight cuts. Use a straight edge guide when

rip cutting. This helps prevent you twist the blade.

4. Use clean, sharp, and correctly set blades. Do not

make cuts with blunt blades.

5. Support the workpiece correctly before you begin a

cut.

6. Use stable pressure when you make a cut. Do not

force a cut.

7. Do not cut warped or wet lumber.

8. Hold the saw tightly with the two hands and keep

your body in a balanced position to against the

forces if kickback occurs.

11 MAINTENANCE

CAUTION

Do not let brake fluids, gasoline, petroleum-based

materials touch the plastic parts. Chemicals can

cause damage to the plastic, and make the plastic

unserviceable.

CAUTION

Do not use strong solvents or detergents on the plastic

housing or components.

WARNING

Remove the battery pack from the machine before

maintenance.

English

11.1 CLEAN THE MACHINE

CAUTION

The machine must be dry. Humidity can cause risks of

electrical shocks.

• Clear the unwanted material out of the air vent with

a vacuum cleaner.

• Do not spray the air vent or put the air vent in

solvents.

• Clean the housing and the plastic components with

a moist and soft cloth.

12 TECHNICAL DATA

Voltage 24 V

Motor Brushless

No Load Speed 4,500 RPM

Blade diameter 7.25 '' (184 mm)

Max cutting Depth at 0º 2.48 '' (63 mm)

Max cutting Depth at 45º 1.69 '' (43 mm)

Weight without battery 7.39 lbs (3.35 kg)

Battery model LB24A040/BAG709 and

other BAG series

Charger model 2978602/ 2903102 and

other CAG series

The recommended ambient temperature range:

Item

Temperature

Appliance storage temper-

ature range

32°F (0°C) - 113°F (45°C)

Appliance operation tem-

perature range

32°F (0°C) - 113°F (45°C)

Battery charging tempera-

ture range

39°F (4°C) - 104°F (40°C)

Charger operation temper-

ature range

39°F (4°C) - 104°F (40°C)

Battery storage tempera-

ture range

32°F (0°C) - 113°F (45°C)

Battery discharging tem-

perature range

32°F (0°C) - 113°F (45°C)

13 LIMITED WARRANTY

YEAR

ANS

AÑOS

LIMITED WARRANTY

GARANTIE LIMITÉE

GARANTÍA

LIMITADA

Greenworks hereby warranties this product, to the

original purchaser with proof of purchase, for a period

of three (3) years against defects in materials, parts

or workmanship. Greenworks, at its own discretion, will

repair or replace any and all parts found to be defective,

through normal use, free of charge to the customer.

This warranty is valid only for units which have been

used for personal use that have not been purchased

or rented for industrial/commercial use, and that have

been maintained in accordance with the instructions

in the owners’ manual supplied with the product when

new.

ITEMS NOT COVERED BY WARRANTY:

1. Any part that has become inoperative due to

misuse, commercial use, abuse, neglect, accident,

improper maintenance, or alteration; or

2. The unit, if it has not been operated and/or

maintained in accordance with the owner's manual;

3. Normal wear;

4. Routine maintenance items such as lubricants,

blade sharpening;

5. Normal deterioration of the exterior finish due to use

or exposure.

HELPLINE:

Warranty service is available by calling our toll-free

helpline at 1-888-909-6757.

TRANSPORTATION CHARGES:

Transportation charges for the movement of any power

equipment unit or attachment are the responsibility of

the purchaser. It is the purchaser’s responsibility to

pay transportation charges for any part submitted for

replacement under this warranty unless such return is

requested in writing by Greenworks.

USA address:

Greenworks Tools

P.O. Box 1238, Mooresville, NC 28115

Canadian address:

Greenworks Tools Canada, Inc.

English

P.O. Box 93095, Newmarket, Ontario, L3Y 8K3

Mexico address:

TECNOLOGIA CAMPO Y JARDIN S.A. DE C.V.

ADMINISTRADORES No. 5336 A, COL. ARCOS DE

GUADALUPE, ZAPOPAN , JALISCO , C.P. 45037

14 EXPLODED VIEW

No. Description Qty

1 Blade 1

2 Base Assembly Kit 1

English

1 Description.................................14

1.1 But............................................................ 14

1.2 Aperçu...................................................... 14

2 Avertissements généraux de

sécurité des outils

électriques................................. 14

2.1 Sécurité de la zone de travail................... 14

2.2 Sécurité électrique....................................14

2.3 Sécurités des personnes..........................15

2.4 Utilisation et entretien des outils

électriques................................................ 15

2.5 Utilisation et entretien de l’outil sur

batterie..................................................... 15

2.6 Service..................................................... 16

2.7 Règles spécifiques de sécurité.................16

3 Procédure de coupe..................17

4 Causes et prévention du

recul de l'opérateur :................. 17

5 Instructions de sécurité de la

protection inférieure................. 18

6 Symboles figurant sur la

machine......................................18

7 Niveaux de risques....................18

8 Proposition 65........................... 19

9 Installation................................. 19

9.1 Déballer la machine..................................19

9.2 Installez la lame........................................19

9.3 Retirez la lame......................................... 20

9.4 Installez la batterie................................... 20

9.5 Retirez la batterie..................................... 20

10 Utilisation................................... 20

10.1 Démarrez la machine............................... 20

10.2 Arrêtez la machine................................... 20

10.3 Angle de coupe........................................ 20

10.4 Profondeur de coupe................................21

10.5 Largeur de coupe..................................... 21

10.6 Faites fonctionner l'appareil......................21

11 Entretien.....................................22

11.1 Nettoyez la machine.................................22

12 Données techniques................. 22

13 Garantie limitée......................... 22

14 Vue éclatées...............................23

Français

1 DESCRIPTION

1.1 BUT

Cet appareil sert à couper tous types de bois.

1.2 APERÇU

Gâchette

Bouton de

verrouillage

Bouton de

verrouillage de la

broche

Clé hexagonale

Bouton de réglage

de profondeur

Bouton de réglage

du biseau

Guide du coupe-

herbe

Bouton de réglage

de la largeur

Garde inférieure

Base

Levier de la garde

inférieure

2 AVERTISSEMENTS

GÉNÉRAUX DE SÉCURITÉ

DES OUTILS ÉLECTRIQUES

AVERTISSEMENT

Lisez tous les avertissements de sécurité,

toutes les instructions, illustrations et toutes

spécifications fournis avec cet outil électrique. Le

non-respect de ces instructions peut entraîner un choc

électrique, un incendie et/ou des blessures graves.

Conservez tous les avertissements et instructions

pour référence ultérieure.

Le terme « outil électrique » dans les avertissements

se réfère à votre outil électrique alimenté (avec fil)

ou à votre outil électrique (sans fil) fonctionnant sur

BATTERIE.

2.1 SÉCURITÉ DE LA ZONE DE

TRAVAIL

• Gardez la zone de travail propre et bien éclairée.

Les endroits encombrés ou sombres favorisent les

accidents.

•

N'utilisez pas les outils électriques dans

des environnements explosifs, par exemple

en présence de liquides, gaz ou poussières

inflammables. La mise en marche des outils

électriques crée des étincelles qui peuvent

enflammer la poussière ou les vapeurs.

• Tenez les enfants et les curieux à l'écart lorsque

vous utilisez un outil électrique. Les distractions

peuvent vous faire perdre le contrôle.

• Cette machine n’est pas conçue pour être

utilisée par des personnes (y compris

les enfants) dont les capacités physiques,

sensorielles ou mentales sont réduites, ou

des personnes dénuées d’expérience ou de

connaissance, sauf si elles ont pu bénéficier,

par l’intermédiaire d’une personne responsable

de leur sécurité, d’une surveillance ou

d’instructions préalables concernant l’utilisation

de la machine. Il convient de surveiller les

enfants pour s’assurer qu’ils ne jouent pas avec

la machine.

2.2 SÉCURITÉ ÉLECTRIQUE

• Les prises de l'outil électrique doivent être

compatibles avec la prise de courant. Ne

modifiez jamais la prise d'aucune façon.

N'utilisez pas d'adaptateur de prise avec des

outils à prise de terre. Des prises non modifiées

et leurs prises de courant respectives réduisent les

risques de choc électrique.

• Évitez que le corps n'entre en contact avec des

surfaces mises à la terre comme les tuyaux, les

radiateurs, les cuisinières et les réfrigérateurs. Il

y a un risque accru de choc électrique si votre corps

est en contact avec la terre.

• N'exposez pas les outils électriques à des

conditions humides ou mouillées. L'eau qui

pénètre dans un outil électrique augmente le risque

de choc électrique.

• N'abusez pas du cordon. N'utilisez jamais le

câble pour porter, tirer ou débrancher l'outil.

Éloignez le cordon de la chaleur, de l'huile, des

bords tranchants et des pièces mobiles. Les

cordons endommagés augmentent le risque d’un

choc électrique.

• Lorsque vous utilisez un outil électrique en

extérieur, utilisez une rallonge de câble adaptée

à l'usage en extérieur. Utiliser un câble adapté

à un usage en extérieur réduit le risque de choc

électrique.

• Si vous ne pouvez éviter d'utiliser l'outil dans un

environnement humide, utilisez une alimentation

protégée à courant différentiel. Le respect de

cette règle réduira le risque de chocs électriques.

Français

2.3 SÉCURITÉS DES PERSONNES

• Restez vigilant, soyez attentif à ce que vous

faites et faites preuve de bon sens lorsque

vous utilisez un outil électrique. N’utilisez

pas l’appareil lorsque vous êtes fatigué, sous

l’emprise de l’alcool ou de drogues ou après

avoir pris des médicaments. Un simple moment

d’inattention lors de l’utilisation d’un outil électrique

peut provoquer des blessures corporelles graves.

• Utilisez des équipements de protection

individuelle. Portez toujours des lunettes de

protection. L’utilisation d’équipements de protection

adaptés aux conditions de travail (masque anti-

poussières, chaussures de sécurité antidérapantes,

casque et protections auditives etc.) permet de

réduire les risques de blessures corporelles.

• Évitez tout démarrage accidentel. Assurez-vous

que l'interrupteur est en position d'arrêt avant

de brancher à la source d’alimentation et/ou la

batterie et quand vous soulevez ou transportez

l'appareil. Transporter un outil électrique avec un

doigt sur l’interrupteur ou le brancher sur une

alimentation électrique alors que son interrupteur

est en position marche favorise les accidents.

• Retirez les clefs de réglage et de serrage avant

de mettre l’outil en marche. Une clef de réglage

ou de serrage restée sur une pièce en rotation

de l’outil électrique peut entraîner des blessures

corporelles.

• Ne vous penchez pas trop en avant. Gardez

un bon équilibre en tout temps. Ceci permet

un meilleur contrôle de l'outil électrique dans des

situations inattendues.

• Habillez-vous correctement. Ne portez pas de

vêtements amples ou de bijoux. Veillez à ne pas

approcher vos cheveux, vos vêtements et vos

gants des pièces en mouvement. Les vêtements

amples, les bijoux et les cheveux longs peuvent se

prendre dans les pièces en mouvement.

• Si un appareil est conçu pour être utilisé avec

des dispositifs d’extraction et de récupération

des poussières, veillez à ce que ces dispositifs

soient bien raccordés et correctement utilisés.

L’utilisation de dispositifs de récupération des

poussières permet de réduire les risques liés aux

poussières.

• Ne laissez pas l'habitude des fréquentes

utilisations vous faire oublier et ignorer les

principes de sécurité. Une action négligente peut

provoquer de graves blessures en une fraction de

seconde.

2.4 UTILISATION ET ENTRETIEN DES

OUTILS ÉLECTRIQUES

• Ne forcez pas l’outil électrique. Utilisez l'outil

l’électrique adapté à votre application. L'outil

électrique approprié fera mieux le travail et sera plus

sécuritaire au rythme pour lequel il a été conçu.

• N’utilisez pas l'outil électrique si l'interrupteur

ne le met pas en marche ou à l'arrêt. Tout

outil électrique qui ne peut pas être contrôlé avec

l'interrupteur est dangereux et doit être réparé.

• Débranchez la prise de la source d’alimentation

et/ou de la batterie avant d'effectuer des

réglages, de changer des accessoires ou de

ranger l'outil électrique. De telles mesures

de sécurité préventives réduisent le risque d'un

démarrage accidentel de l'outil électrique.

• Rangez les outils électriques inutilisés hors

de portée des enfants et ne laissez pas des

personnes qui se sont familiarisées avec l'outil

électrique ou ces instructions l’utiliser. Les outils

électriques sont dangereux entre les mains des

utilisateurs non formés.

• Entretenez les outils électriques et les

accessoires. Vérifiez le désalignement des

pièces mobiles ou la fixation des pièces

mobiles, la cassure des pièces et toute autre

condition qui pourrait affecter le fonctionnement

de l’outil électrique. Si il est endommagé, faites

réparer l'outil électrique avant de l'utiliser. De

nombreux accidents sont causés par des outils

électriques mal entretenus.

• Garder les outils de coupe propres et

tranchants. Les outils de coupe bien entretenus

avec des bords tranchants sont moins susceptibles

de se coincer et sont plus faciles à contrôler.

• Utilisez l'outil électrique, les accessoires, les

mèches, etc. conformément à ces instructions,

en tenant compte des conditions de travail

et des travaux à effectuer. L'utilisation de

l'outil motorisé pour des opérations différentes

de celles prévues pourrait entraîner une situation

dangereuse.

• Veillez à ce que les poignées restent propres,

sèches et exemptes d’huile et de graisse.

Les poignées et surfaces de prise glissantes ne

permettent pas de manipuler et de contrôler l'outil

dans des situations inattendues.

2.5 UTILISATION ET ENTRETIEN DE

L’OUTIL SUR BATTERIE

• Rechargez uniquement avec le chargeur spécifié

par le fabricant. Un chargeur adapté à un type de

batterie peut créer un risque d'incendie lorsqu'il est

utilisé avec une autre batterie.

• Utilisez les outils électriques uniquement avec

des batteries spécialement conçues à cet effet.

L'utilisation de toutes autres batteries peut créer un

risque de blessure et d'incendie.

• Lorsque la batterie n'est pas utilisée, éloignez-la

des autres objets métalliques tels qu’attaches

trombones, pièces de monnaie, clés, clous, vis

ou autres petits objets métalliques qui peuvent

Français

établir une connexion d'une borne à une autre.

Le court-circuitage des bornes de la batterie peut

provoquer des brûlures ou un incendie.

• Dans des conditions abusives, du liquide peut

être éjecté de la batterie ; évitez tout contact. En

cas de contact accidentel, rincez abondamment

avec du savon et de l’eau. En cas de contact du

liquide avec les yeux, consultez immédiatement

un médecin. Le liquide s'échappant des batteries

peut causer des irritations ou des brûlures.

• N'utilisez pas une batterie ou un outil

endommagé ou modifié. Les batteries

endommagées ou modifiées peuvent présenter

un fonctionnement imprévisible et provoquer un

incendie, une explosion ou un risque de blessure.

• N'exposez pas un bloc-batterie ou un outil au

feu ou à une température excessive. L'exposition

au feu ou une température supérieure à 130 °C peut

provoquer une explosion.

• Suivez toutes les instructions de recharge et ne

rechargez pas la batterie ou l'outil en dehors

de la plage de température spécifiée dans ces

instructions. Un rechargement incorrect ou à des

températures en dehors de la plage spécifiée peut

endommager la batterie et augmenter le risque

d'incendie.

2.6 SERVICE

• Faites effectuer l'entretien de votre outil

électrique par un réparateur qualifié en

n'utilisant que des pièces de rechange

identiques. Cela garantira le maintien de la sécurité

de l’outil électrique.

• Ne réparez jamais un bloc-batterie endommagé.

L'entretien d’un bloc-batterie ne doit être effectué

que par le fabricant ou des fournisseurs de service

agréés.

2.7 RÈGLES SPÉCIFIQUES DE

SÉCURITÉ

• Apprenez-en davantage sur votre outil

électrique. Lisez attentivement le manuel

d'utilisation. Apprenez les applications et les

limites de cet outil électrique, ainsi que les

risques potentiels qui y sont associés. Suivre les

instructions réduit le risque de choc électrique,

d'incendie ou de blessures graves.

• Portez toujours des lunettes de sécurité avec

des écrans de protection latéraux marqués selon

la norme ANSI Z87.1. Suivre cette instruction réduit

le risque de blessure grave.

• Protégez vos poumons. Portez un masque anti-

poussière si la tâche est dans un environnement

poussiéreux. Suivre cette instruction réduit le

risque de blessure grave.

• Protégez vos oreilles. Portez des protections

pour oreilles si la tâche est de longue durée.

Suivre cette instruction réduit le risque de blessure

grave.

• Les outils à batterie ne doivent pas être

branchés à une prise de courant, par

conséquent ils sont toujours opérationnels.

Soyez conscient des dangers possibles lorsque

vous n'utilisez pas votre outil à batterie ou

lorsque vous changez d'accessoires. Suivre ces

instructions réduit le risque de choc électrique,

d'incendie ou de blessures graves.

• Ne placez pas les outils à piles ou leurs piles à

proximité d'un feu ou d'une source de chaleur.

Cela réduira le risque d'explosion et d’éventuelles

blessures.

• Ne pas écraser, faire tomber ou abîmer le bloc-

batterie. N'utilisez pas un bloc-batterie ou un

chargeur qui est tombé ou qui a reçu des

coups. Une batterie abîmée pourrait exploser.

Débarrassez-vous immédiatement d'une batterie qui

est tombée ou abîmée.

• Les batteries peuvent exploser en présence

d'une source d'allumage, telle qu'une flamme

pilote. Pour réduire les risques de blessure

grave, n'utilisez jamais un produit sans fil tout

près d'une flamme. Une batterie qui explose peut

propulser des déchets et des substances chimiques.

Si vous êtes exposé, rincez immédiatement à l'eau.

• Ne chargez pas l’outil sur batterie dans un

endroit humide ou mouillé. Suivre cette instruction

réduit le risque de choc électrique grave.

• Pour un meilleur résultat, votre outil sur

batterie devra être chargé dans des endroits

où la température est supérieure à 50° F mais

inférieure à 100°F. Pour réduire le risque de

blessure, ne le rangez pas dehors ou dans un

véhicule.

• Dans des conditions extrêmes d'utilisation ou

de température, des fuites de batterie peuvent

se produire. Si le liquide entre en contact avec

votre évier, lavez immédiatement avec de l'eau et

du savon. Si vous recevez du liquide dans les yeux,

rincez-les à l'eau claire durant au moins 10 minutes,

puis appelez un médecin. Suivre cette instruction

réduit le risque de blessure grave.

• Conservez ces instructions. Consultez-les

fréquemment et utilisez-les pour former d'autres

utilisateurs qui pourraient utiliser cet outil. Si

vous empruntez cet outil à quelqu'un, prêtez-lui

aussi ces instructions pour éviter une mauvaise

utilisation de la machine et d'éventuelles blessures.

Français

3 PROCÉDURE DE COUPE

DANGER

Gardez les mains éloignés de la zone de coupe

et de la lame. Gardez votre seconde main sur la

poignée auxiliaire ou sur le boîtier du moteur. Si

les deux mains tiennent la scie, elles ne peuvent pas

être coupées par la lame.

• Ne touchez pas le dessous de la pièce à

travailler. Le garde protectrice ne peut pas vous

protéger de la lame qui se trouve sous la pièce à

travailler.

• Réglez la profondeur de coupe en fonction de

l'épaisseur de la pièce à travailler. Une seule dent

complète des dents de la lame doit être visible sous

la pièce à travailler.

• Ne tenez jamais la pièce que vous coupez dans

vos mains ou sur votre jambe. Fixez la pièce

à travailler sur une plate-forme stable. Il est

important de bien fixer la pièce à travailler pour

minimiser l'exposition du corps, la déformation de

la lame ou la perte de contrôle.

• Ne tenez l’outil que par ses surfaces isolées

lorsque vous accomplissez une tâche où

l’accessoire de coupe pourrait entrer en contact

avec un câblage invisible ou son propre câble.

Le contact avec un câble sous tension peut

électrifier les parties métalliques de l’outil exposées

et causer une décharge électrique.

• Lors du défonçage, utilisez toujours un guide

longitudinal ou un guide de bord droit. Cela

permet d'améliorer la précision de la coupe et de

réduire le risque de déformation de la lame.

• Toujours utiliser des lames dont les trous de

tonnelle sont de taille et de forme appropriées

(diamant ou rond). Les lames qui ne correspondent

pas au système montage de la scie seront

décentrées, ce qui entraînera une perte de contrôle.

• N’utilisez jamais de boulons ou de rondelles de

disque de mauvaise qualité ou dimension. Les

rondelles et boulons de disque ont été spécialement

conçus pour votre scie, pour des performances et

une sécurité de fonctionnement optimales.

4 CAUSES ET PRÉVENTION DU

RECUL DE L'OPÉRATEUR :

• Le recul est une réaction soudaine d'une lame

de scie pincée, coincée ou mal alignée, ce qui

provoque un mouvement incontrôlé de la scie vers

le haut et hors de la pièce à couper, vers l'opérateur.

• Lorsque la lame est pincée ou fortement coincée

dans la ligne de scie, la lame se coince et la

réaction du moteur retourne rapidement l'appareil

vers l'opérateur.

• Si la lame se tord ou est mal alignée lors de la

coupe, les dents de l'extrémité arrière de la lame

peuvent s'enfoncer dans la surface supérieure du

bois et conduire la lame en dehors de l'entaille et se

retourner subitement vers l'opérateur.

• Le recul est le résultat d'une mauvaise utilisation

de l'outil et/ou de procédures ou de conditions

d'utilisation incorrectes et peut être évité en prenant

les précautions appropriées comme indiqué ci-

dessous :

• Maintenez la scie fermement avec les deux

mains et placez vos bras de façon à

contrer la force du recul. Placez votre

corps des deux côtés de la lame, mais pas

dans l'alignement de la lame. Le recul peut

provoquer le retournement de la scie, mais la

force du recul peut être maîtrisée par l'opérateur,

i les précautions adéquates sont observées.

• Lorsque la lame se coince ou lorsque vous

interrompez la coupe pour n'importe quelle

raison, relâchez la gâchette et maintenez la

scie immobile dans l'objet de coupe jusqu'à

ce que la lame s'arrête complètement.

N'essayez jamais de retirer la scie de l'objet

de coupe ou de tirer la scie vers l'arrière

alors que la lame est en mouvement sans

quoi un recul pourrait survenir. Recherchez la

cause du blocage de la lame et pratiquez des

mesures correctives.

• Lorsque vous redémarrez une scie dans

la pièce, centrez la lame dans la ligne de

coupe afin que les dents s’engagent dans

le matériau. Si la lame se coince, elle risque

de remonter ou de provoquer au moment du

redémarrage.

• Placez des supports sur les grands

panneaux pour éviter que la lame ne se

coince et provoque un recul.Les grands

panneaux ont tendance à s’affaisser sous leur

propre poids. Les appuis doivent être placés

sous les deux côtés du panneau, tout près de

la ligne de coupe et près du bord du panneau.

• N’utilisez pas de lames émoussées ou

endommagées.Les lames non affûtées ou

mal fixées provoquent une entaille étroite qui

entraîne une friction excessive, le blocage de la

lame et le recul.

• Les leviers de verrouillage d’angle et de

profondeur de coupe de la lame doivent être

bien vissées et sécurisés avant d’entamer la

coupe.Si le réglage de la lame change pendant

la coupe, elle risque de se coincer ou de

provoquer un recul.

• Faîtes très attention lorsque vous travailler

sur des parois existantes ou des zones sans

visibilité.La lame peut couper dans des objets

et provoquer un recul.

Français

5 INSTRUCTIONS DE SÉCURITÉ

DE LA PROTECTION

INFÉRIEURE

• Vérifiez la protection inférieure pour une

fermeture adéquate avant chaque utilisation.

N'utilisez pas la scie lorsque la protection

inférieure ne bouge pas librement et ne se

referme pas instantanément. Ne serrez jamais

et n'attachez jamais la protection inférieure

dans la position ouverte. Si la scie tombait

accidentellement, la protection inférieure pourrait se

plier. Relevez la protection inférieure à l'aide de la

poignée de rétractation et assurez-vous que celle-ci

bouge librement et ne touche pas la lame ni d'autres

parties, dans tous les angles et profondeurs de

coupe.

• Vérifiez que le ressort de la protection inférieure

fonctionne. Si la protection et le ressort ne

fonctionne pas correctement, ils doivent faire

l'objet d'une réparation avant utilisation. La

protection inférieure peut bouger lentement en

raison de pièces endommagées, de résidus collants

ou d'une accumulation de déchets.

• La protection inférieure doit être rétractée

manuellement uniquement pour des coupes

spéciales telles que des « coupes plongeantes »

et des « coupes composées ». Soulevez la

protection inférieure à l'aide de la poignée de

rétractation et dès que la lame entre dans

le matériau, la protection inférieure doit être

relâchée. Pour toutes les coupes, la protection

inférieure doivent fonctionner automatiquement.

• Vérifiez toujours que la protection inférieure

couvre la lame avant de placer la scie sur un

banc ou par terre. Une lame non-protégée, à nu,

provoquera la marche arrière de la scie, coupant

tout sur son passage. Surveillez combien de temps

il faut à la lame pour s'arrêter après avoir appuyé

sur l'interrupteur.

6 SYMBOLES FIGURANT SUR

LA MACHINE

Certains des symboles suivants peuvent être utilisés

sur cet outil. Veuillez les étudier et apprendre leur

signification. Une bonne interprétation de ces symboles

vous permettra de mieux utiliser l'outil et de manière

plus sécuritaire.

Symbole

Explication

V Volts

min

-1

Vitesse sans tare

Courant direct

Alerte de sécurité

Symbole Explication

Lisez et comprenez toutes les in-

structions avant d'utiliser cette ma-

chine, et suivez tous les avertisse-

ments et les consignes de sécur-

ité.

Portez un casque anti-bruit.

Portez des protections oculaires

Ne pas exposer la machine à la

pluie ou à l'humidité.

Portez un masque anti-poussière

Symbole pas de mains

Surface chaude

7 NIVEAUX DE RISQUES

Les termes de mise en garde suivants et leur

signification ont pour but d'expliquer les niveaux de

risques associés à l'utilisation de ce produit.

SYM-

BOLE

SIGNAL SIGNIFICATION

DANGER Indique une situation dan-

gereuse imminente qui, si

elle n’est pas évitée, peut

entraîner la mort ou des

blessures graves.

AVERTISSE-

MENT

Indique une situation po-

tentiellement dangereuse

qui, si elle n’est pas évitée,

peut entraîner la mort ou

des blessures graves.

Français

SYM-

BOLE

SIGNAL SIGNIFICATION

MISE EN

GARDE

Indique une situation po-

tentiellement dangereuse

qui, si elle n'est pas évitée,

pourrait causer des bles-

sures mineures ou modér-

ées.

MISE EN

GARDE

(Sans symbole d’alerte de

sécurité) indique une situa-

tion pouvant entraîner des

dommages matériels.

8 PROPOSITION 65

AVERTISSEMENT

Ce produit contient un produit chimique connu dans

l'état de Californie comme étant une cause de cancer,

de malformations congénitales ou d'autres problèmes

de reproduction. Certaines poussières produites par le

ponçage mécanique, le sciage, le meulage, le perçage

et d'autres activités de construction contiennent des

produits chimiques connus pour causer le cancer, des

malformations congénitales ou d'autres problèmes de

reproduction. Voici quelques exemples de ces produits

chimiques :

• Plomb provenant de peintures à base de plomb;

• Silice cristalline provenant de briques, de ciment et

d'autres produits de maçonnerie;

• Arsenic et chrome provenant de bois traité

chimiquement.

Votre risque d'exposition à ces produits chimiques

varie selon la fréquence à laquelle vous faites ce

type de travail. Pour réduire votre exposition à ces

produits chimiques, travaillez dans un endroit bien

ventilé et utilisez un équipement de sécurité approuvé,

comme des masques anti-poussière spécialement

conçus pour filtrer les particules microscopiques.

Conservez ces instructions.

9 INSTALLATION

9.1 DÉBALLER LA MACHINE

AVERTISSEMENT

Assurez-vous d'assembler correctement la machine

avant de l'utiliser.

AVERTISSEMENT

• Si les pièces de la machine sont endommagées,

ne l’utilisez pas.

• Si vous n'avez pas toutes les pièces, n'utilisez pas

la machine.

• Si des pièces sont endommagées ou manquantes,

communiquez avec le centre de service.

1. Ouvrez l’emballage.

2. Lisez la documentation contenue dans la boîte.

3. Retirez toutes les pièces non assemblées de la

boîte.

4. Retirez la machine de sa boîte.

5. Jetez la boîte et l’emballage conformément aux

règlements locaux.

9.2 INSTALLEZ LA LAME

REMARQUE

Avant d'installer la lame, retirez la batterie de

l'appareil.

1. Utilisez le levier de la protection inférieure pour

soulever celle-ci et tenir le levier.

2. Installez la nouvelle lame.

3. Placez la bride extérieure et le boulon de la lame

sur l'arbre.

4. Poussez le bouton pour verrouiller l'arbre.

5. Utilisez la clé pour serrer le boulon dans le sens des

aiguilles d’une montre.

REMARQUE

La flèche sur la lame pointe dans la même direction

que la flèche sur la protection supérieure.

Français

9.3 RETIREZ LA LAME

1. Poussez le bouton pour verrouiller l'arbre.

2. Utilisez la clé pour desserrer le boulon dans le sens

inverse des aiguilles d'une montre.

3. Retirez le boulon et la bride extérieure.

4. Utilisez le levier de la protection inférieure pour

soulever celle-ci et tenir le levier.

5. Retirez la lame.

9.4 INSTALLEZ LA BATTERIE

AVERTISSEMENT

• Si la batterie ou le chargeur est endommagé,

remplacez-le, au besoin.

• Arrêtez la machine et attendez que le moteur

s'arrête avant d'installer ou de retirer la batterie.

• Lisez, comprenez et suivez les instructions du

manuel de la batterie et du chargeur.

1. Alignez les languettes de la batterie avec les

rainures du compartiment de batterie.

2. Poussez la batterie dans le compartiment de

batterie jusqu'à ce qu'elle soit bien encliquetée.

3. Vous devriez entendre un clic lorsque la batterie

sera insérée correctement.

9.5 RETIREZ LA BATTERIE

1. Poussez et maintenez enfoncé le bouton de

déblocage de la batterie.

2. Retirez la batterie de la machine.

10 UTILISATION

AVERTISSEMENT

Portez toujours des lunettes de protection.

AVERTISSEMENT

N'utilisez pas d'autres pièces ou d'accessoires non

recommandés par le fabricant de ce produit.

10.1 DÉMARREZ LA MACHINE

REMARQUE

La machine ne peut pas fonctionner tant que le bouton

de verrouillage n'est pas poussé à fond vers la gauche

ou la droite. Ne faites pas fonctionner l'appareil à

vitesse lente durant de longues périodes de temps.

1. Tirez sur la gâchette pour démarrer la machine.

10.2 ARRÊTEZ LA MACHINE

1. Relâchez la gâchette pour arrêter la machine.

AVERTISSEMENT

Relâchez la gâchette et laissez la machine s’arrêter

complétement.

10.3 ANGLE DE COUPE

1. Desserrez le bouton de verrouillage du biseau.

Français

2. Utilisez l'échelle de biseau pour régler l'angle

nécessaire.

3. Serrez le bouton de verrouillage du biseau.

10.4 PROFONDEUR DE COUPE

1. Desserrez le bouton de réglage de profondeur.

2. Remontez ou baissez la base jusqu'à ce que

l'échelle de profondeur soit celle de la coupe

souhaitée.

3. Serrez la poignée de réglage de la longueur.

10.5 LARGEUR DE COUPE

@ 0°

@ 90°

1. Desserrez le bouton de réglage de la largeur pour

déplacer le guide de bord à la largeur nécessaire.

2. Serrez le bouton de réglage de la largeur après le

réglage.

10.6 FAITES FONCTIONNER

L'APPAREIL

Le recul survient lorsque la lame cale rapidement et

que l'appareil se retourne sur vous. Un pincement de la

lame dans le bois peut faire caler la lame.

AVERTISSEMENT

Pour éviter le recul, relâchez la gâchette

immédiatement si la lame cale.

1. Maintenez la lame à la profondeur correcte.

2. Avant de couper, vérifiez que les pièces à couper ne

comportent pas de clous. Ne sciez pas sur un clou.

3. Faites des coupes droites. Utilisez un guide de

coupe droit pour les coupes déchirantes. Cela vous

aidera à éviter de tordre la lame.

4. Utilisez des lames propres, aiguisées et

correctement fixées. Ne faites pas de coupes avec

des lames émoussées.

5. Prenez correctement appui avant de commencer à

couper.

6. Exercez une pression régulière lorsque vous

coupez. Ne forcez pas la coupe.

7. Ne coupez pas de bois tordu ou mouillé.

8. Maintenez fermement la scie avec les deux main et

maintenez votre corps dans une position équilibrée

pour contrer la force des mouvements de recul.

Français

11 ENTRETIEN

ATTENTION

Évitez que les liquides de freins, l'essence et les

matériaux à base de pétrole ne viennent en contact

avec les pièces en plastique. Les produits chimiques

peuvent endommager le plastique et le rendre

inutilisable.

ATTENTION

N'utilisez pas de solvants ou de détergents puissants

sur le boîtier ou les composants en plastique.

AVERTISSEMENT

Retirez le bloc-batterie de la machine avant l’entretien.

11.1 NETTOYEZ LA MACHINE

ATTENTION

La machine doit être sèche. L'humidité peut provoquer

des risques de chocs électriques.

• Enlevez les matières indésirables de l'évent d'air à

l'aide d'un aspirateur.

• Ne vaporisez pas l'évent d'air et ne le plongez pas

dans des solvants.

• Nettoyez le boîtier et les composants en plastique

avec un chiffon doux et humide.

12 DONNÉES TECHNIQUES

Voltage 24 V

Moteur Sans balais

Vitesse à vide 4,500 tr/min

Diamètre de la lame 7.25 '' (184 mm)

Profondeur de coupe max

à 0º

2.48 '' (63 mm)

profondeur de coupe max

à 45°

1.69 '' (43 mm)

Poids sans batterie 7.39 lb (3.35 kg)

Batterie (modèle) LB24A040/BAG709 et au-

tres séries BAG

Chargeur (modèle) 2978602/ 2903102 et au-

tres séries CAG

La plage de température ambiante recommandée :

Article

Température

Plage de température

d’entreposage de l'appar-

eil

32°F (0°C) - 113°F (45°C)

Article Température

Plage de température de

fonctionnement de l'appar-

eil

32°F (0°C) - 113°F (45°C)

Plage de température de

rechargement de la batter-

39°F (4°C) - 104°F (40°C)

Plage de température de

fonctionnement du char-

geur

39°F (4°C) - 104°F (40°C)

Plage de température

d’entreposage de la batt-

erie

32°F (0°C) - 113°F (45°C)

Plage de température de

déchargement de la batt-

erie

32°F (0°C) - 113°F (45°C)

13 GARANTIE LIMITÉE

YEAR

ANS

AÑOS

LIMITED WARRANTY

GARANTIE LIMITÉE

GARANTÍA

LIMITADA

Greenworks garantit par la présente ce produit, à

l'acheteur original avec preuve d'achat, pour une

période de trois (3) ans contre tout défaut de matériaux,

de pièces ou de main-d'œuvre. Greenworks, à sa

propre discrétion, réparera ou remplacera toutes les

pièces défectueuses, dans des conditions normales

d'utilisation, sans frais pour le client. Cette garantie

n'est valable que pour les appareils qui ont été utilisés

à des fins personnelles, qui n'ont pas été loués à

des fins industrielles ou commerciales et qui ont été

entretenus conformément aux instructions du manuel

du propriétaire fourni avec le produit neuf.

ARTICLES NON COUVERTS PAR LA GARANTIE :

1. Toute pièce qui est devenue inopérante en

raison d'une mauvaise utilisation, d'une utilisation

commerciale, d'un abus, d'une négligence, d'un

accident, d'un entretien inapproprié ou d'une

modification; ou

2. L'appareil, s'il n'a pas été utilisé et/ou entretenu

conformément au manuel du propriétaire; ou

3. Usure normale;

4. Articles d'entretien courant tels que lubrifiants,

affûtage des lames;

5. Détérioration normale du fini extérieur due à

l'utilisation ou à l'exposition.

Français

ASSISTANCE TÉLÉPHONIQUE :

Le service de garantie est accessible en appelant

notre ligne d'assistance téléphonique sans frais, au

1-888-909-6757.

FRAIS DE TRANSPORT :

Les frais de transport pour le déplacement de tout

équipement motorisé ou accessoire sont à la charge de

l'acheteur. Il incombe à l'acheteur de payer les frais de

transport pour toute pièce retournée pour remplacement

en vertu de la présente garantie, à moins qu'un tel

retour soit demandé par écrit par Greenworks.

Adresse aux États-Unis :

Greenworks Tools

P.O. Box 1238, Mooresville, NC 28115

Adresse au Canada :

Greenworks Tools Canada, Inc.

P.O. Box 93095, Newmarket, Ontario, L3Y 8K3

Adresse au Mexique :

TECNOLOGIA CAMPO Y JARDIN S.A. DE C.V.

ADMINISTRADORES No. 5336 A, COL. ARCOS DE

GUADALUPE, ZAPOPAN , JALISCO , C.P. 45037

14 VUE ÉCLATÉES

No Description Qté

1 Lame 1

2 Trousse ensemble de la base 1

Français

1 Descripción................................25

1.1 Finalidad...................................................25

1.2 Perspectiva general..................................25

2 Advertencias generales de

seguridad para herramientas

eléctricas....................................25

2.1 Seguridad de la zona de trabajo.............. 25

2.2 Seguridad eléctrica...................................25

2.3 Seguridad personal.................................. 25

2.4 Utilización y cuidado de herramientas

eléctricas.................................................. 26

2.5 Utilización y cuidado de herramientas

a batería................................................... 26

2.6 Servicio.....................................................27

2.7 Normas específicas de seguridad............ 27

3 Procedimientos de corte.......... 27

4 Causas del retroceso y cómo

evitarlos:.................................... 28

5 Instrucciones de seguridad

para la protección inferior........ 28

6 Símbolos en el producto.......... 29

7 Niveles de riesgo.......................29

8 Propuesta 65..............................30

9 Instalación..................................30

9.1 Desembalaje de la máquina.....................30

9.2 Instalación de la cuchilla.......................... 30

9.3 Retirada de la cuchilla.............................. 30

9.4 Instalación de la batería........................... 31

9.5 Retirada de la batería...............................31

10 Funcionamiento.........................31

10.1 Puesta en marcha de la máquina.............31

10.2 Detención de la máquina..........................31

10.3 Ángulo de corte........................................ 31

10.4 Profundidad de corte................................ 31

10.5 Anchura de corte...................................... 32

10.6 Funcionamiento de la máquina................ 32

11 Mantenimiento........................... 32

11.1 Limpieza de la máquina........................... 32

12 Datos técnicos...........................33

13 Garantía limitada....................... 33

14 Vista despiezada........................34

Español

1 DESCRIPCIÓN

1.1 FINALIDAD

La máquina se utiliza para cortar todo tipo de madera.

1.2 PERSPECTIVA GENERAL

Gatillo

Botón de

desbloqueo

Botón de bloqueo

del eje

Llave hexagonal

Mando de ajuste

de profundidad

Mando de ajuste

de bisel

Guía de borde

Mando de ajuste

de anchura

Protección inferior

Base

Palanca de

protección inferior

2 ADVERTENCIAS GENERALES

DE SEGURIDAD PARA

HERRAMIENTAS ELÉCTRICAS

AVISO

Lea todas las advertencias de seguridad,

instrucciones, ilustraciones y especificaciones

que se proporcionan con esta herramienta

eléctrica. El incumplimiento de las instrucciones

indicadas a continuación puede provocar descargas

eléctricas, incendios o lesiones graves.

Guarde todas las advertencias e instrucciones para

su consulta posterior.

El término "herramienta eléctrica" empleado en las

advertencias se refiere a su herramienta eléctrica

con funcionamiento de red (con cable) o herramienta

eléctrica con funcionamiento a BATERÍA (inalámbrica).

2.1 SEGURIDAD DE LA ZONA DE

TRABAJO

• Mantenga limpia y bien iluminada la zona

de trabajo. Las zonas desordenadas u oscuras

fomentan los accidentes.

•

No utilice herramientas eléctricas en atmósferas

explosivas, como en la presencia de líquidos,

gases o polvo que puedan inflamarse. Las

herramientas eléctricas generan chispas que

pueden encender el polvo o los gases.

• Mantenga alejados a los niños y los transeúntes

mientras utilice una herramienta eléctrica. Las

distracciones pueden hacer que pierda el control.

• Esta herramienta no ha sido concebida para

ser utilizar por personas (incluidos niños) con

discapacidades físicas, sensoriales o mentales,

o sin experiencia ni conocimiento del producto,

a menos que estén bajo supervisión o hayan

recibido instrucciones sobre el uso del aparato

por parte de una persona responsable de su

seguridad. Los niños deben estar bajo vigilancia

para asegurarse de que no juegan con el

aparato.

2.2 SEGURIDAD ELÉCTRICA

• Los enchufes de las herramientas eléctricas

deben corresponder con la toma de corriente.

Nunca modifique el enchufe en modo alguno. No

utilice enchufes adaptadores con herramientas

eléctricas conectadas a tierra. La utilización de

enchufes no modificados y de tomas de corriente

adecuadas reducirá el riesgo de descarga eléctrica.

• Evite el contacto del cuerpo con superficies

conectadas a tierra, como tuberías, radiadores,

estufas y refrigeradores. Existe un riesgo

aumentado de descarga eléctrica si su cuerpo está

conectado a tierra.

• No exponga las herramientas eléctricas a la

lluvia o a condiciones de humedad. Si penetra

agua en una herramienta eléctrica, aumentará el

riesgo de descarga eléctrica.

• No abuse del cable. Nunca utilice el cable para

transportar, tirar o desenchufar la herramienta

eléctrica. Mantenga el cable alejado del calor, el

aceite, los bordes afilados y las piezas móviles.

Los cables dañados o enredados aumentan el

riesgo de descarga eléctrica.

• Cuando utilice una herramienta eléctrica en

exteriores, use un cable alargador adecuado

para uso en exterior. La utilización de un cable

adecuado para uso en exterior reduce el riesgo de

descarga eléctrica.

• Si no es inevitable el uso de una herramienta

eléctrica en un lugar húmedo, utilice un

suministro protegido por un DISPOSITIVO DE

CORRIENTE RESIDUAL (RCD). La utilización de

un RCD reduce el riesgo de descarga eléctrica.

2.3 SEGURIDAD PERSONAL

• Manténgase alerta, observe lo que está haciendo

y emplee el sentido común cuando utilice

una herramienta eléctrica. No utilice una

Español

herramienta eléctrica mientras esté cansado

o bajo la influencia de drogas, alcohol o

medicamentos. Una falta de atención durante el

uso de herramientas eléctricas puede provocar

lesiones personales graves.

• Utilice protección personal. Lleve siempre

protección ocular. Si se utilizan correctamente

productos de protección como máscaras antipolvo,

zapatos de seguridad antideslizantes, cascos o

protecciones auditivas, se reducirán las lesiones

personales.

• Evite el arranque accidental. Asegúrese de que

el interruptor esté en la posición de apagado

antes de conectar a la fuente de alimentación o a

la batería y al coger o transportar la herramienta.

El transporte de herramientas eléctricas con el dedo

en el interruptor o la conexión de herramientas

eléctricas que tienen el interruptor activado fomenta

los accidentes.

• Retire cualquier llave de ajuste antes de

encender la herramienta eléctrica. Una llave

que se quede fijada a una pieza giratoria de

la herramienta eléctrica puede provocar lesiones

personales.

• No se estire. Mantenga en todo momento una

postura adecuada y el equilibrio. Esto permite

un mejor control de la herramienta eléctrica en

situaciones inesperadas.

• Lleve indumentaria adecuada. No lleve ropa o

joyas sueltas. Mantenga el cabello, la ropa y

los guantes lejos de las piezas móviles. La ropa

suelta, las joyas o el cabello largo pueden quedar

atrapados en las piezas móviles.

• Si se utilizan dispositivos para la conexión de

sistemas de extracción y recogida de polvo,

asegúrese de que estén conectados y se

utilicen correctamente. La utilización de sistemas

de recogida de polvo puede reducir los riesgos

relacionados con el polvo.

• No permita que la familiaridad adquirida con el

uso frecuente de las herramientas le permita ser

confiado e ignorar los principios de seguridad

de las herramientas. Una acción descuidada

puede provocar lesiones graves en una fracción de

segundo.

2.4 UTILIZACIÓN Y CUIDADO DE

HERRAMIENTAS ELÉCTRICAS

• No fuerce la herramienta eléctrica. Utilice

la herramienta eléctrica correcta para su

aplicación. La herramienta eléctrica correcta hará

el trabajo mejor y con mayor seguridad a la

velocidad para la que se diseñó.

• No utilice la herramienta eléctrica si el

interruptor no la enciende y la apaga. Cualquier

herramienta eléctrica que no pueda controlarse con

el interruptor es peligrosa y debe repararse.

•

Desconecte el enchufe de la fuente de

alimentación o la batería de la herramienta

eléctrica antes de realizar ajustes, cambiar

accesorios o almacenar herramientas eléctricas.

Estas medidas de seguridad preventivas reducen el

riesgo de que la herramienta eléctrica se arranque

accidentalmente.

• Almacene las herramientas eléctricas inactivas

fuera del alcance de los niños y no permita

que personas que no estén familiarizadas con

la herramienta eléctrica o estas instrucciones

puedan utilizarla. Las herramientas eléctricas son

peligrosas en manos de usuarios inexpertos.

• Mantenga las herramientas eléctricas y los

accesorios. Compruebe si hay desalineación o

unión de las piezas móviles, rotura de piezas

y cualquier otra condición que pueda afectar al

funcionamiento de la herramienta eléctrica. Si

ha sufrido daños, lleve a reparar la herramienta

eléctrica antes del uso. Numerosos accidentes se

deben a herramientas eléctricas mal mantenidas.

• Mantenga limpias y afiladas las herramientas

de corte. Las herramientas de corte mantenidas

correctamente con filos cortantes tienen menos

probabilidades de atascarse y son más fáciles de

controlar.

• Utilice la herramienta eléctrica, los accesorios,

las brocas, etc. de acuerdo con estas

instrucciones, teniendo en cuenta las

condiciones de trabajo y el trabajo a realizar. El

uso de la herramienta eléctrica para operaciones

distintas de las previstas podría dar lugar a una

situación peligrosa.

• Mantenga las asas y las superficies de agarre

secas, limpias y sin restos de aceite y grasa.

Las asas y las superficies de agarre resbaladizas

no permiten un manejo y control seguros de la

herramienta en situaciones inesperadas.

2.5 UTILIZACIÓN Y CUIDADO DE

HERRAMIENTAS A BATERÍA

• Recargue solo con el cargador especificado por

el fabricante. Un cargador adecuado para un tipo

de batería puede dar lugar a un riesgo de incendio

cuando se usa con otra batería.

• Utilice las herramientas eléctricas únicamente

con las baterías designadas específicamente. El

uso de cualquier otra batería puede dar lugar a un

riesgo de lesiones e incendio.

• Cuando la batería no esté en uso, manténgala

alejada de otros objetos metálicos como clips,

monedas, llaves, clavos, tornillos u otros

objetos metálicos pequeños que puedan hacer

una conexión entre los terminales. El cortocircuito

de los terminales de la batería puede provocar

quemaduras o incendios.

• Bajo condiciones abusivas, es posible que

salga líquido despedido de la batería; evite el

Español

contacto. Si se produce un contacto accidental,

aclare con abundante agua y jabón. Si el líquido

entra en contacto con los ojos, acuda al médico

inmediatamente. El líquido despedido de la batería

puede provocar irritación o quemaduras.

• No utilice una batería o una herramienta que

haya sufrido daños o modificaciones. Las

baterías dañadas o modificadas pueden exhibir un

comportamiento impredecible que puede dar lugar a

un incendio, una explosión o un riesgo de lesiones.

• No exponga una batería o una herramienta al

fuego ni a temperatura excesiva. La exposición al

fuego o a una temperatura superior a 130 °C puede

provocar una explosión.

• Siga todas las instrucciones de carga y

no cargue la batería o la herramienta fuera

del intervalo de temperatura especificado en

las instrucciones. La carga incorrecta o a

temperaturas fuera del intervalo especificado puede

dañar la batería y aumentar el riesgo de incendio.

2.6 SERVICIO

• Solicite a un técnico de reparación cualificado

que realice las tareas de servicio de su

herramienta eléctrica utilizando únicamente

piezas de repuesto idénticas. Esto garantizará el

mantenimiento de la seguridad de la herramienta

eléctrica.

• Nunca repare las baterías dañadas. La reparación

de las baterías únicamente debe ser realizada por

el fabricante o los proveedores de servicio técnico

autorizados.

2.7 NORMAS ESPECÍFICAS DE

SEGURIDAD

• Obtenga más información sobre sus

herramientas eléctricas. Lea detenidamente el

manual del operario. Aprenda sus aplicaciones

y limitaciones, así como los riegos potenciales

específicos relacionados con esta herramienta

eléctrica. Si respeta esta instrucción reducirá el

riesgo de descargas, incendios o lesiones graves.

• Utilice siempre gafas de seguridad con pantallas

laterales que cumplan la norma ANSI Z87.1.

Si respeta esta instrucción reducirá el riesgo de

lesiones graves.

• Proteja sus pulmones. Utilice siempre una

mascarilla antipolvo o un aparato de protección

respiratoria si el trabajo a efectuar es propenso

a generar polvo. Si respeta esta instrucción

reducirá el riesgo de lesiones graves.

• Proteja su capacidad auditiva. Utilice siempre

protección auditiva cuando utilice la herramienta

durante períodos prolongados. Si respeta esta

instrucción reducirá el riesgo de lesiones graves.

• Las herramientas a batería no tienen que

estar enchufadas en una toma eléctrica;

por tanto, siempre están en condiciones de

funcionamiento. Esté atento a posibles riesgos

cuando no utilice su herramienta a batería o

al cambiar accesorios. Si sigue esta instrucción

reducirá el riesgo de descarga eléctrica, incendio o

lesiones graves.

• No coloque las herramientas a batería o sus

baterías cerca del fuego o el calor. Esto reducirá

el riesgo de explosión y posibles lesiones.

• No aplaste, deje caer ni dañe la batería. No

utilice una batería o un cargador que se haya

caído o recibido un golpe fuerte. Una batería

dañada podría explotar. Deseche inmediatamente y

de forma adecuada una batería caída o dañada.

• Las baterías pueden explotar en presencia de

una fuente de ignición, como una luz piloto.

Para reducir el riesgo de lesiones graves, nunca

utilice un producto inalámbrico en presencia de

una llama viva. La explosión de una batería puede

propulsar desechos y productos químicos. En caso

de exposición, lave con agua inmediatamente.

• No cargue la herramienta a batería en un lugar

húmedo o mojado. Si respeta esta instrucción

reducirá el riesgo de descarga eléctrica.

• Para obtener los mejores resultados, su

herramienta a batería debe cargarse en un lugar

donde la temperatura sea superior a 10 °C

(50 °F) pero inferior a 37,7 °C (100 °F). Para

reducir el riesgo de lesiones graves, no almacene

en exterior ni en vehículos.

• En condiciones de uso o temperaturas

extremas, pueden producirse fugas de la batería.

Si el líquido entra en contacto con la piel, lave

inmediatamente con jabón y agua. Si le entra

líquido en los ojos, lávelos con agua limpia durante

al menos 10 minutos, a continuación, busque

atención médica de inmediato. Si respeta esta

instrucción reducirá el riesgo de lesiones graves.

• Conserve estas instrucciones. Consúltelas con

frecuencia y utilícelas para instruir a otras

personas que puedan utilizar esta herramienta.

Si presta esta herramienta a otra persona, déjele

también estas instrucciones para evitar un uso

incorrecto de la máquina y posibles lesiones.

3 PROCEDIMIENTOS DE CORTE

PELIGRO

Mantenga las manos alejadas de la zona de corte

y del disco. Mantenga su segunda mano en el asa

auxiliar o en la carcasa del motor. Si ambas manos

sujetan la sierra, el disco no puede cortarlas.

• No meta la mano debajo de la pieza de trabajo.

La protección no puede protegerle del disco debajo

de la pieza de trabajo.

• Ajuste la profundidad de corte al grosor de la

pieza de trabajo. Debajo de la pieza de trabajo

Español

debe verse menos de un diente completo de los

dientes del disco.

• Nunca sujete la pieza de trabajo en las manos

o transversalmente en la pierna durante el

corte. Fije la pieza de trabajo a una plataforma

estable. Es importante apoyar la pieza de

trabajo correctamente para minimizar la exposición

corporal, el atasco del disco o la pérdida de control.

• Sujete la herramienta eléctrica por las

superficies de agarre aisladas, antes de realizar

una operación en la que la herramienta de corte

pueda entrar en contacto con cableado oculto o

su propio cable. Si entra en contacto con un cable

con "corriente" las piezas metálicas expuestas de la

herramienta eléctrica también tendrán "corriente" y

podrían producir una descarga eléctrica al operario.

• Al realizar cortes paralelos utilice siempre una

guía para cortes paralelos o una guía de borde

recto. Esto mejora la precisión del corte y reduce la

posibilidad de que el disco se atasque.

• Utilice siempre discos con el tamaño y la forma

correctos (diamante frente a redonda) de los

orificios del eje. Los discos que no coinciden con

los elementos de montaje de la sierra funcionarán

de manera excéntrica, provocando la pérdida de

control.

• Nunca utilice arandelas de disco o pernos

dañados o incorrectos. Las arandelas y los pernos

se han diseñado especialmente para su sierra, para

ofrecer un rendimiento óptimo y seguridad durante

el funcionamiento.

4 CAUSAS DEL RETROCESO Y

CÓMO EVITARLOS:

• Se denomina retroceso a una reacción repentina

de la herramienta debido a atasco, trabado o

alineación incorrecta del disco de corte que hace

perder momentáneamente el control de la sierra

y que esta salte y salga despedida de la pieza

cortada en dirección al usuario.

• Cuando el disco queda atascado o trabado por

el corte que se cierra, el disco se atasca y la

reacción del motor hace que la unidad se mueva

rápidamente hacia el operario.

• Si el disco se tuerce o se desalinea en el corte,

los dientes en el borde posterior del disco pueden

penetrar en la superficie superior de la madera, lo

que hace que el disco salga del corte y salte hacia

el operario.

• El retroceso es el resultado del mal uso de la

herramienta o de procedimientos o condiciones de

uso incorrectos que podría evitarse tomando las

precauciones que se indican a continuación:

• Mantenga agarrada la sierra con firmeza y

coloque los brazos de forma que puedan

resistir las fuerzas de retroceso. Posicione

su cuerpo a uno de los lados del disco

y no en línea con el mismo.

El retroceso

puede hacer que la sierra salte hacia atrás,

pero el operario puede controlar las fuerzas

de retroceso si se toman las precauciones

adecuadas.

• Si el disco se atasca, o al interrumpir un

corte por cualquier motivo, suelte el gatillo

y mantenga la sierra inmóvil en el material

hasta que el disco se detenga por completo.

Nunca intente sacar la sierra de la pieza

o tirar de la sierra hacia atrás mientras

esté en movimiento, ya que podría causar

un retroceso. Investigue y tome medidas

correctivas para eliminar la causa del atasco de

la hoja.

• Cuando vuelva poner en marcha la sierra

sobre la pieza de trabajo, centre la hoja de

sierra en la entalladura de tal manera que los

dientes de sierra no estén en contacto con

el material. Si el disco de sierra se agarrota,

puede saltar o rebotar de la pieza de trabajo

cuando vuelva a poner en marcha la sierra.

• Apoye los tablones largos para reducir el

riesgo de golpes y retrocesos del disco.Los

paneles largos tienden a doblarse debido a su

propio peso. Debajo del panel deben colocarse

soportes a ambos lados, cerca de la línea de

corte y cerca del borde del panel.

• No utilice discos desafilados o dañados.Los

discos desafilados o mal ajustados producen un

corte estrecho que genera una fricción excesiva,

el atasco del disco y el retroceso.

• Las palancas de bloqueo del ajuste de bisel

y de profundidad del disco deben estar bien

apretadas y seguras antes de realizar el

corte.Si el ajuste del disco se mueve durante el

corte, puede provocar atascamiento y retroceso.

• Preste especial al cortar en paredes

existentes u otras áreas ciegas.El disco

saliente puede cortar objetos que puede

provocar un retroceso.

5 INSTRUCCIONES DE

SEGURIDAD PARA LA

PROTECCIÓN INFERIOR

• Compruebe que la protección inferior cierre

correctamente antes de cada uso. No utilice

la sierra si la protección inferior no se mueve

libremente y se cierra instantáneamente. Nunca

fije ni ate la protección inferior en la posición

abierta. Si la sierra se cae accidentalmente, la

protección inferior puede doblarse. Levante la

protección inferior con el asa retráctil y asegúrese

de que se mueva libremente y que no toque el

disco ni ninguna otra pieza, en todos los ángulos

y profundidades de corte.

• Compruebe el funcionamiento del muelle de la

protección inferior. Si la protección y el muelle

Español

no funcionan correctamente, deben revisarse

antes del uso. La protección inferior puede

funcionar mal debido a piezas dañadas, depósitos

pegajosos o una acumulación de residuos.

• La protección inferior puede retraerse

manualmente solo para cortes especiales como

"cortes de inmersión" y "cortes compuestos".

Levante la protección inferior al retraer el asa y,

tan pronto como el disco entre en el material, la

protección inferior debe liberarse. Para todos los

demás cortes, la protección inferior debe funcionar

automáticamente.

• Observe siempre que la protección inferior esté

cubriendo el disco antes de colocar la sierra

hacia abajo en el banco de trabajo o en el

suelo. Un disco sin protección y en movimiento

hará que la sierra vaya hacia atrás, cortando lo

que se encuentre en su camino. Tenga en cuenta

el tiempo que tarda el disco en detenerse después

de soltar el interruptor.

6 SÍMBOLOS EN EL PRODUCTO

En esta herramienta pueden utilizarse algunos de los

siguientes símbolos. Le rogamos que los estudie y

aprenda su significado. La interpretación correcta de

estos símbolos le permitirá manejar la herramienta

mejor y de manera más segura.

Símbolo Explicación

V Voltios

min

-1

Velocidad sin carga

Corriente continua

Alerta de seguridad

Debe leer y entender todas las in-

strucciones antes de manejar el

producto, así como seguir todas

las advertencias e instrucciones

de seguridad.

Lleve protección auditiva.

Lleve protección ocular.

No exponga el producto a la lluvia

o a condiciones de humedad.

Lleve una máscara antipolvo.

Símbolo No tocar

Símbolo Explicación

Símbolo No tocar

Superficie caliente

7 NIVELES DE RIESGO

Las siguientes indicaciones y los significados explican

los niveles de riesgo asociados a este producto.

SÍMBO-

INDICACIÓN SIGNIFICADO

PELIGRO Indica una situación de

peligro inminente que, de

no evitarse, provocará le-

siones graves o incluso la

muerte.

ADVERTEN-

CIA

Indica una situación de pel-

igro potencial que, de no

evitarse, podría provocar

lesiones graves o incluso

la muerte.

PRECAU-

CIÓN

Indica una situación de pel-

igro potencial que, de no

evitarse, puede provocar

lesiones leves o modera-

das.

PRECAU-

CIÓN

(Sin símbolo de alerta so-

bre seguridad) Indica una

situación que puede provo-

car daños materiales.

Español

8 PROPUESTA 65

AVISO

Este producto contiene una sustancia química

conocida en el estado de California como causante

de cáncer, defectos de nacimiento u otros daños

reproductivos. El polvo generado por el lijado

eléctrico, el serrado, el esmerilado, la perforación y

otras actividades de construcción contiene sustancias

químicas que se sabe que son causantes de cáncer,

defectos de nacimiento u otros daños reproductivos.

Algunos ejemplos de estas sustancias químicas son:

• Plomo de pinturas con base de plomo;

• Sílice cristalina de ladrillos y cemento y otros

productos de albañilería;

• Arsénico y cromo de la madera tratada

químicamente.

El riesgo de exposición a estas sustancias químicas

varía según la frecuencia con la que realice este

tipo de trabajo. Para reducir su exposición a

estas sustancias químicas, trabaje en una zona

bien ventilada y trabaje con equipos de seguridad

aprobados, como máscaras antipolvo, que estén

especialmente diseñadas para filtrar partículas

microscópicas.

Conserve estas instrucciones.

9 INSTALACIÓN

9.1 DESEMBALAJE DE LA MÁQUINA

AVISO

Asegúrese de montar correctamente la máquina antes

del uso.

AVISO

• Si las piezas de la máquina presentan daños, no

utilice la máquina.

• Si no tiene todas las piezas, no utilice la máquina.

• Si faltan piezas o hay piezas dañadas, contacte

con el centro de servicio.

1. Abra el embalaje.

2. Lea la documentación que se proporciona en la

caja.

3. Retire todas las piezas sin montar de la caja.

4. Retire la máquina de la caja.

5. Deseche la caja y el material de embalaje de

conformidad con los reglamentos locales.

9.2 INSTALACIÓN DE LA CUCHILLA

NOTA

Antes de instalar la cuchilla, retire la batería de la

máquina.

1. Utilice la palanca de la protección inferior para

levantar la protección inferior y sujetar la palanca.

2. Instale la cuchilla nueva.

3. Coloque la brida exterior y el perno de la cuchilla en

el eje.

4. Presione el botón de bloqueo del eje para bloquear

el eje.

5. Utilice la llave hexagonal para apretar el perno en

sentido horario.

NOTA

La flecha de la cuchilla apunta en la misma dirección

que la flecha de la protección superior.

9.3 RETIRADA DE LA CUCHILLA

1. Presione el botón de bloqueo del eje para bloquear

el eje.

2. Utilice la llave hexagonal para aflojar el perno de la

cuchilla en sentido antihorario.

Español

3. Retire el perno y la brida exterior.

4. Utilice la palanca de la protección inferior para

levantar la protección inferior y sujetar la palanca.

5. Retire la cuchilla.

9.4 INSTALACIÓN DE LA BATERÍA

AVISO

• Si la batería o el cargador ha sufrido daños,

sustituya la batería o el cargador.

• Detenga la máquina y espere hasta que el motor

se pare antes de instalar o retirar la batería.

• Debe leer, conocer y seguir las instrucciones del

manual de la batería y el cargador.

1. Alinee las nervaduras de elevación de la batería con

las ranuras del compartimento de la batería.

2. Introduzca la batería en el compartimento de la

batería hasta que encaje en su posición.

3. Cuando escuche un clic, la batería está instalada.

9.5 RETIRADA DE LA BATERÍA

1. Pulse y mantenga pulsado el botón de desbloqueo

de la batería.

2. Retire la batería de la máquina.

10 FUNCIONAMIENTO

AVISO

Lleve siempre protección ocular.

AVISO

No utilice ningún accesorio no recomendado por el

fabricante de este producto.

10.1 PUESTA EN MARCHA DE LA

MÁQUINA

NOTA

La máquina no puede funcionar hasta que el botón de

desbloqueo se empuje totalmente hacia la izquierda o

la derecha. No utilice la máquina a bajas velocidades

durante periodos prolongados de tiempo.

1. Apriete el gatillo para encender la máquina.

10.2 DETENCIÓN DE LA MÁQUINA

1. Suelte el gatillo para apagar la máquina.

AVISO

Suelte el gatillo y deje que la máquina se detenga por

completo.

10.3 ÁNGULO DE CORTE

1. Afloje el mando de bloqueo de bisel.

2. Utilice la escala de bisel para ajustar el ángulo

deseado.

3. Apriete el mando de bloqueo de bisel.

10.4 PROFUNDIDAD DE CORTE

1. Afloje el mando de ajuste de profundidad.

Español

2. Suba o baje la base hasta que la escala

de profundidad alcance la profundidad de corte

deseada.

3. Apriete el mando de ajuste de profundidad.

10.5 ANCHURA DE CORTE

@ 0°

@ 90°

1. Afloje el mando de ajuste de anchura para mover la

guía de borde a la anchura necesaria.

2. Apriete el mando de ajuste de anchura después del

ajuste.

10.6 FUNCIONAMIENTO DE LA

MÁQUINA

El retroceso se produce cuando la cuchilla se atasca

rápidamente y la máquina retrocede hacia usted. Un

paso que pellizque la cuchilla en la madera puede

producir el atasco de la cuchilla.

AVISO

Para evitar el retroceso, suelte el gatillo interruptor

inmediatamente si la cuchilla se atasca.

1. Mantenga la cuchilla en la posición de profundidad

correcta.

2. Examine si hay clavos en la pieza de trabajo antes

de cortar. No corte un clavo.

3. Haga cortes rectos. Use una guía de borde recta

cuando corte al hilo. Esto ayuda a evitar que se

tuerza la cuchilla.

4. Utilice cuchillas limpias, afiladas y correctamente

colocadas. No haga cortes con cuchillas

desafiladas.

5. Apoye correctamente la pieza de trabajo antes de

empezar un corte.

6. Emplee una presión estable cuando realice un

corte. No fuerce un corte.

7. No corte madera deformada o mojada.

8. Sujete la sierra firmemente con ambas manos y

mantenga su cuerpo en una posición equilibrada

para contrarrestar las fuerzas si se produce

retroceso.

11 MANTENIMIENTO

PRECAUCIÓN

No permita que líquidos de frenos, gasolina y otros

derivados del petróleo toquen las piezas de plástico.

Las sustancias químicas pueden dañar el plástico y

hacer que quede inservible.

PRECAUCIÓN

No utilice disolventes o detergentes fuertes en la

carcasa o los componentes de plástico.

AVISO

Retire la batería de la máquina antes de realizar

tareas de mantenimiento.

11.1 LIMPIEZA DE LA MÁQUINA

PRECAUCIÓN

La máquina debe estar seca. La humedad supone un

riesgo de descargas eléctricas.

• Quite el material no deseado del respiradero con un

aspirador.

Español

• No pulverice el respiradero ni lo introduzca en

disolventes.

• Limpie la carcasa y los componentes de plástico

con un paño húmedo y suave.

12 DATOS TÉCNICOS

Tensión 24 V

Motor Sin escobillas

Velocidad sin carga 4,500 RPM

Diámetro de cuchilla 7.25 '' (184 mm)

Profundidad máxima de

corte a 0º

2.48 '' (63 mm)

Profundidad máxima de

corte a 45°

1.69 '' (43 mm)

Peso sin batería 7.39 lbs (3.35 kg)

Modelo de batería LB24A040/BAG709 y

otras series BAG

Modelo de cargador 2978602/ 2903102 y otras

series CAG

El intervalo de temperatura ambiente recomendado:

Elemento Temperatura

Intervalo de temperatura

de almacenamiento del

aparato

32°F (0°C) - 113°F (45°C)

Intervalo de temperatura

de funcionamiento del

aparato

32°F (0°C) - 113°F (45°C)

Intervalo de temperatura

de carga de la batería

39°F (4°C) - 104°F (40°C)

Intervalo de temperatura

de funcionamiento del car-

gador

39°F (4°C) - 104°F (40°C)

Intervalo de temperatura

de almacenamiento de la

batería

32°F (0°C) - 113°F (45°C)

Intervalo de temperatura

de descarga de la batería

32°F (0°C) - 113°F (45°C)

13 GARANTÍA LIMITADA

YEAR

ANS

AÑOS

LIMITED WARRANTY

GARANTIE LIMITÉE

GARANTÍA

LIMITADA

Por la presente Greenworks garantiza este producto,

al comprador original con el comprobante de compra,

durante un periodo de tres (3) años frente a defectos

en materiales, piezas o mano de obra. A su entera

discreción Greenworks reparará o sustituirá cualquiera

y todas las piezas que resulten ser defectuosas, con

un uso normal, sin coste alguno para el cliente. Esta

garantía es válida únicamente para unidades que se

hayan utilizado para uso personal que no han sido

compradas o alquiladas para uso industrial/comercial y

cuyo mantenimiento se ha realizado de acuerdo con las

instrucciones del manual del propietario suministrado

con el producto nuevo.

ARTÍCULOS NO CUBIERTOS POR LA GARANTÍA:

1. Cualquier pieza que no funcione debido a mal

uso, uso comercial, abuso, negligencia, accidente,

mantenimiento inadecuado o alteración; o

2. La unidad, si no ha sido utilizada o mantenida de

acuerdo con el manual del propietario; o

3. Desgaste normal;

4. Artículos de mantenimiento de rutina tales como

lubricantes, afilado de cuchillas;

5. Deterioro normal del acabado exterior debido al uso

o la exposición.

LÍNEA DE ASISTENCIA TELEFÓNICA:

Puede contactar con el servicio de garantía llamando

a nuestra línea de asistencia telefónica gratuita a

1-888-909-6757.

COSTES DE TRANSPORTE:

Los costes de transporte por el desplazamiento de

cualquier unidad o accesorio de equipos eléctricos son

responsabilidad del comprador. Es responsabilidad del

comprador pagar los costes de transporte de cualquier

pieza enviada para su sustitución bajo esta garantía, a

menos que dicha devolución sea solicitada por escrito

por Greenworks.

Dirección en EE.UU.:

Greenworks Tools

P.O. Box 1238, Mooresville, NC 28115

Dirección en Canadá:

Greenworks Tools Canada, Inc.

P.O. Box 93095, Newmarket, Ontario, L3Y 8K3

Dirección en méxico:

TECNOLOGIA CAMPO Y JARDIN S.A. DE C.V.

ADMINISTRADORES No. 5336 A, COL. ARCOS DE

GUADALUPE, ZAPOPAN , JALISCO , C.P. 45037

Español

14 VISTA DESPIEZADA

Nº Descripción Cant.

1 Cuchilla 1

2 Kit de conjunto de base 1

Español

www.greenworkstools.com

P0804301-00 Rev B1

Greenworks 1503402 24V Circular Saw

Product's Documents

OPERATOR MANUAL

Specifications

Greenworks 1503402 Questions and Answers
