Honeywell RTH9585WF Home Smart Color Thermostat with Wi-Fi User Manual

User Guide

Read and save these

instructions.

For help please visit

honeywellhome.com

Color Touchscreen

Programmable

Thermostat

M37768

Find rebates: HoneywellHome.com/Rebates

RTH9585WF1004

RTH9585WF1012

Smart Series

In the box you will find

• Thermostat

• Wallplate

• Screws and anchors

• Quick Start Guide

Features of your thermostat

With your new thermostat, you can:

• Connect to the Internet to monitor and control your heating/cooling system.

• View and change your heating/cooling system settings.

• View and set temperature and schedules.

• Receive alerts via email and get automatic upgrades.

• View outdoor temperature and humidity (requires WiFi set up and registration).

•

Thermostat ID Card

• Wire labels

• User Guide

• C-wire adapter and C-wire addendum

69-2715EF—07 ii

Welcome

Congratulations on your purchase of a color

touchscreen programmable thermostat. When

registered to Total Connect Comfort, you can

remotely monitor and control the heating and

cooling system in your home or business—you can

stay connected to your comfort system wherever

you go.

Total Connect Comfort is the perfect solution if you

travel frequently, own a vacation home, a business,

or manage an investment property or if you are

simply looking for peace of mind.

This thermostat works with common 24 volt systems such as forced air,

hydronic, heat pump, oil, gas, and electric. It will not work with millivolt

systems, such as a gas fireplace, or with 120/240 volt systems such as

baseboard electric heat.

MERCURY NOTICE: Do not place your old thermostat in the trash if it

contains mercury in a sealed tube. Contact the Thermostat Recycling

Corporation at www.thermostat-recycle.org or 18002388192 for

information on how and where to properly and safely dispose of your old

thermostat.

CAUTION: ELECTRONIC WASTE NOTICE.

The product should not be disposed of with other household waste. Check for

the nearest authorized collection centers or authorized recyclers. The correct

disposal of end-of-life equipment will help prevent negative consequences for

the environment and human health.

NOTICE: To avoid possible compressor damage, do not run air conditioner if

the outside temperature drops below 50°F (10°C).

Need help?

Visit honeywellhome.com/wifi-thermostat or call 18557335465 for assistance

before returning the thermostat to the store.

69-2715EF—07 1

About your new thermostat

Home screen quick reference ................1

Business screen quick reference .......... 2

Installation

Installing your thermostat ........................3

Connecting to your WiFi network .... 10

Registering your thermostat online ... 13

Operation

Setting the time/date .............................. 15

Setting the fan............................................. 15

Selecting system mode .......................... 16

Preset energy-saving schedules........ 16

Adjusting program schedules ............. 17

Overriding schedules–home................ 18

Overriding schedules–business ......... 18

Viewing equipment status .................... 19

Setting vacation hold–home ............... 19

Setting holiday/event schedules–

business ...................................................... 20

Setting custom events–business ...... 20

Setting holiday schedule–business... 21

Setting holiday override–business ... 22

Initiating occupancy mode–business ..22

Customizing screen color ...................... 23

Setting preferences .................................. 23

Cleaning the thermostat screen ........ 24

Adjusting security settings ................... 24

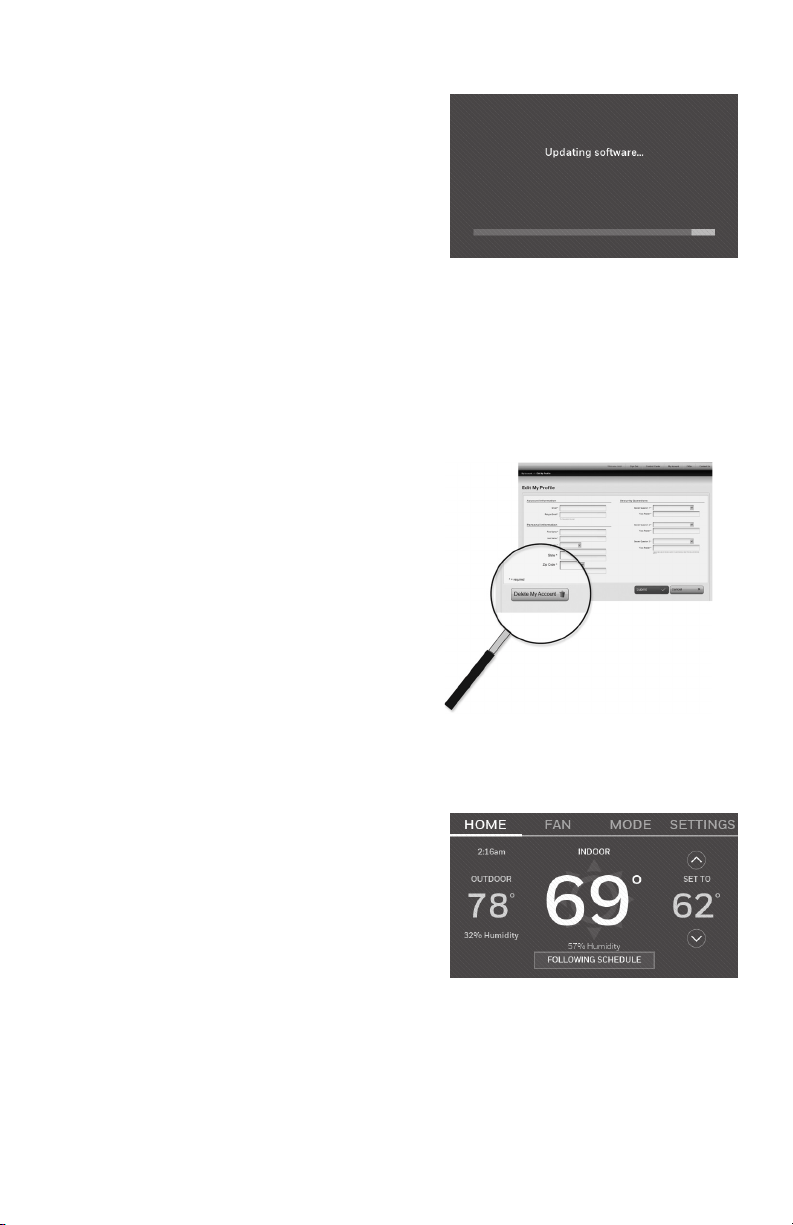

Software updates ....................................... 25

Unregistering your thermostat ........... 25

Smart Response Technology ............... 25

Pre-occupancy purge .............................. 26

Compressor protection ........................... 26

Auto changeover ........................................ 26

Setting advanced preferences ............ 28

Changing system setup ......................... 28

Appendices

Frequently asked questions ................. 30

Getting help and responding to

alerts ............................................................. 31

Troubleshooting ......................................... 32

Limited warranty ........................................ 34

Table of contents

Quick reference: home use

FAN. Select fan mode.

HOME. Touch to

display Home screen.

Current time.

Outdoor conditions.

Outdoor temperature

and humidity appear

after registration.

Current status.

Shows system mode

(heat/cool).

MODE. Select

system mode (heat,

cool, auto, em heat).

SETTINGS. Touch

to display options.

Start here to set a

program schedule.

Current

setting. Change

temperature

setting and select

temporary or

permanent hold.

Indoor conditions.

Shows indoor

temperature and

humidity.

69-2715EF—07 2

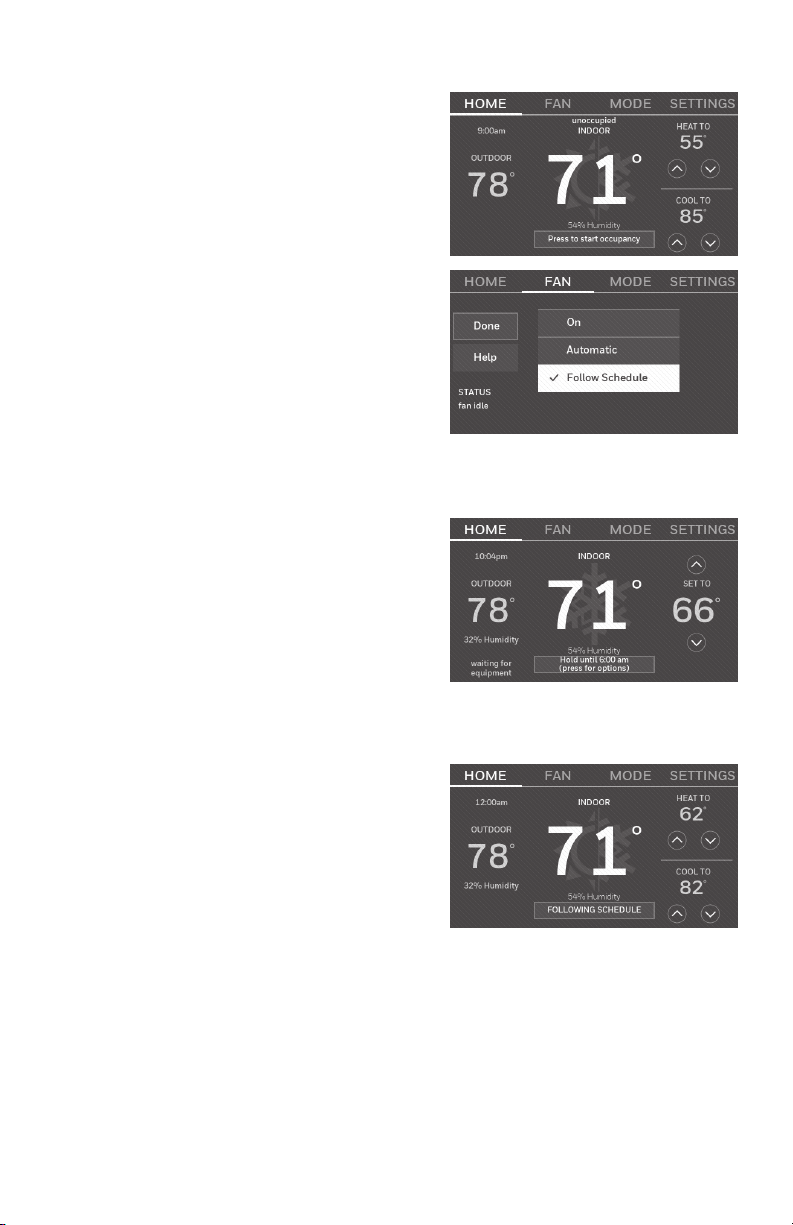

Quick reference: business use

Setting up your thermostat

Setting up your programmable touchscreen thermostat is easy. It is preprogrammed

and ready to go as soon as it is installed and registered.

Install your thermostat.

Connect it to your home wireless network.

Before you begin, you may want to watch a brief installation video.

Use the QR Code

at the front of this guide, or go to

honeywellhome.com/wifi-thermostat

FAN. Select fan mode.

HOME. Touch to

display Home screen.

Current time.

Outdoor conditions.

Outdoor temperature

and humidity appear

after registration.

Current status.

Shows system mode

(heat/cool).

Override. Touch to

temporarily override

the program schedule.

MODE. Select system

mode (heat, cool, auto,

em heat).

SETTINGS. Touch to

display options. Start

here to set a program

schedule.

Thermostat location.

Quickly identify which

thermostat is in

control of a specific

area.

Current setting.

Change temperature

setting and select

temporary or

permanent hold.

Indoor conditions.

Shows indoor

temperature and

humidity.

3 69-2715EF—07

Installing your thermostat

You might need the following tools to install this thermostat:

• No. 2 Phillips screwdriver

• Pen

• Pencil

• Level (optional)

• Drill and bits (3/16” for drywall,

7/32” for plaster) (optional)

• Hammer (optional)

• Electrical tape (optional)

1 Switch OFF power to your

heating/cooling system.

Important! To protect your

equipment, switch OFF the power

to your heating/cooling system

at the breaker box or the system

switch.

Circuit

breaker

box

Heating/

cooling system

power switch

M33823A

If you have an older thermostat

with a sealed mercury tube,

turn to page ii for proper

disposal instructions.

Terminal

designation

2 Remove old thermostat faceplate

and leave wires connected.

2a Take a picture of the wire

connections for later

reference.

2b If no wire is connected to

a terminal labeled C or no

C terminal exists on the

old thermostat, view the

Alternate Wiring videos at

honeywellhome.com/wifi-

thermostat or reference the

C-wire addendum in the

box.

Important! C wire is required

and is the power source for your

thermostat. Without a C wire, your

thermostat will not power up.

Note: You will need a

picture of your wire

connections to wire the

new thermostat.

69-2715EF—07 4

Installing your thermostat

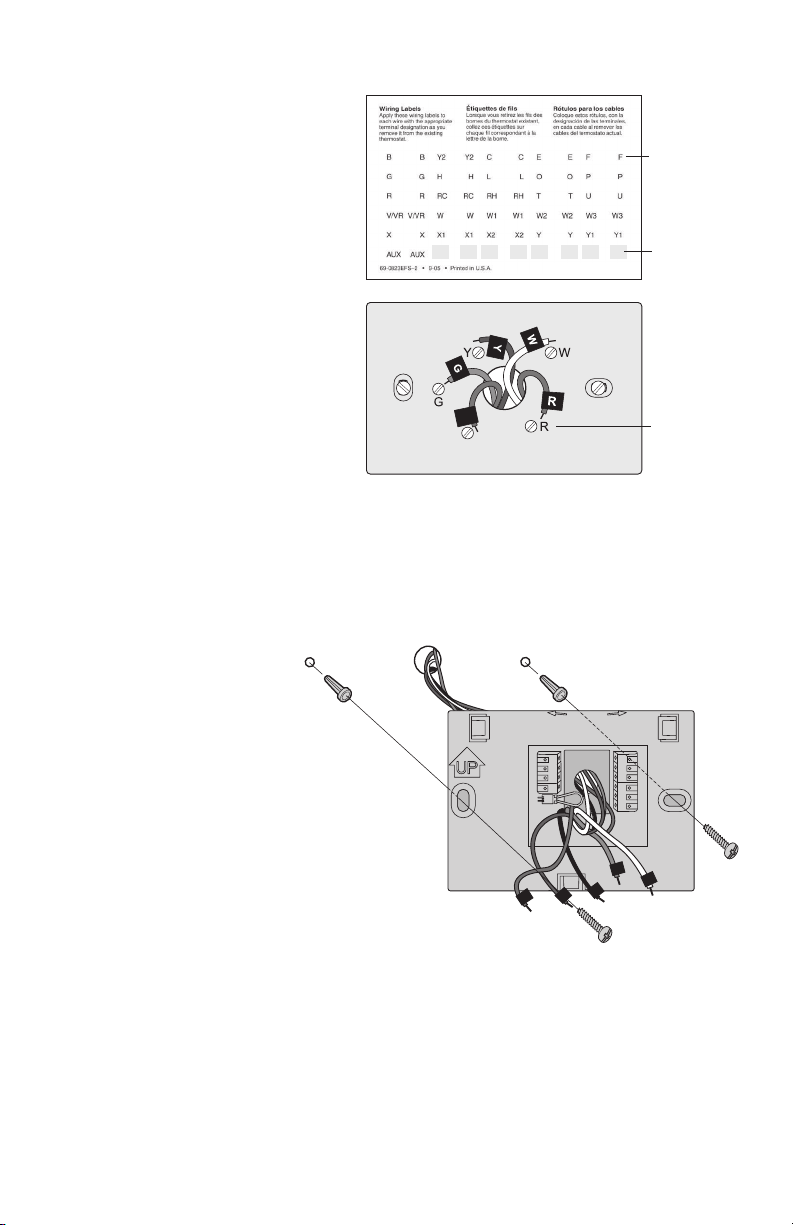

3 Label the wires.

Use the supplied sticky tags

to label each wire as you

disconnect it. Label wires

according to the old thermostat

terminal designations, not by

wire color.

Note: If no tag matches a

terminal designation, write the

appropriate letter on a blank

sticky tag.

4 Remove wallplate.

Remove the old wallplate from

the wall after all wires have been

labeled and disconnected.

Blank tags

Sticky tag

Terminal

designation

Note: Wrap the wires around

a pencil to prevent them from

falling back into the wall.

LEVEL

HERE

MCR34499

W-

O/B

W2-

Aux/E

5 Mount wallplate for

thermostat.

Mount your new wallplate

using screws and

anchors included with the

thermostat.

If necessary:

Drill 3/16-in holes for

drywall.

Drill 7/32-in holes for

plaster.

Note: You may be able to use

your existing wall anchors.

Hold the wallplate up to the

existing anchors to check for

alignment.

Wallplate

5 69-2715EF—07

Important! This thermostat requires a C, or common, wire for power. The C, or

common, wire brings 24 VAC power to the thermostat. If you are replacing an existing

thermostat, it might not have a C wire connected to it. Many older mechanical or

battery operated thermostats do not require a C wire. See the C Wire Addendum

document included in this package for more information.

Note: Not all heating/cooling systems label the 24 VAC common C. Check your system

manual or contact the manufacturer to find out which terminal is the 24 VAC common.

View the Alternate Wiring videos at honeywellhome.com/wifi-thermostat

Wiring

For conventional heating/cooling systems (natural gas, oil or electric furnace, air

conditioner), see page 5. See “Glossary” on page 33 for further definition.

For a heat pump system, see page 6. See “Glossary” on page 33 for further

definition.

Installing your thermostat

W-

O/B

W2-

Aux/E

Wiring (Conventional System)

6A Wire the thermostat to your

conventional system.

a Starting with the C Wire, match the

sticky tag on the wire to the terminal

labels.

You must have a C wire.

Straighten wire and gently slide

into

terminal hole until it clicks into place.

(If you need to remove a wire, use a

pen tip to press the terminal release

and then pull wire out.)

Note: Refer to the wiring picture you took

in Step 2.

Tip: To make it easier to slide the wire

into place, use a pen tip to hold down the

terminal release.

Note: The wiring for your

application might be different

than the wiring shown below.

Labels don’t match?

See alternate wiring

keys on pages

78.

Terminal release

Remove jumper loop ONLY if

you have both R and Rc wires.

EXAMPLE WIRING

Yours may look different

69-2715EF—07 6

Installing your thermostat

Wiring (Conventional System

continued)

c In the image on the right, check the

box next to each connection. You will

use this checklist in Step 9.

d Verify wire is firmly secured by gently

pulling on wire.

e Repeat steps a–d for all other wires.

f Push any excess wire back into the

wall opening after all wires are

installed.

g Continue to page 8.

Labels don’t match?

See alternate wiring

keys on pages

78.

Important!

Check the box for each wire

you connect. You will need

this information in Step 9.

W-O/B

W2-

Aux/E

Wiring (Heat Pump System)

6B Wire thermostat to your heat pump.

a Starting with the C Wire, match the

sticky tag on the wire to the terminal

labels.

You must have a C wire. See page 5.

b Slide wire gently into terminal hole

until it clicks into place. (If you need

to remove a wire, use a pen tip to

press the terminal release and then

pull the wire out.)

Note: Refer to the wiring picture you took

in Step 2.

Tip: To make it easier to slide the wire

into place, use a pen tip to hold down the

terminal release.

Note: The wiring for your

application might be different

than the wiring shown below.

W-

O/B

W2-

Aux/E

AUX

Labels don’t match?

See alternate wiring

keys on pages

78.

Terminal release

Remove jumper loop ONLY if

you have both R and Rc wires.

EXAMPLE WIRING

Yours may look different

7 69-2715EF—07

Installing your thermostat

Wiring (Heat Pump System continued)

c In the image on the right, check the

box next to each connection. You will

use this checklist in Step 9.

d Verify wire is firmly secured by gently

pulling on wire.

e Repeat steps a–d for all other wires.

Note: If old thermostat has separate

wires on AUX and E, use a wire nut to

attach both wires to a separate wire.

Slide this third wire into the W2Aux/E

terminal.

f Push any excess wire back into the

wall opening after all wires are

installed.

g Continue to page 8.

Labels don’t match?

See alternate wiring

keys on pages

78.

Important!

Check the box for each wire

you connect. You will need

this information in Step 9.

W-O/B

W2-

Aux/E

Alternate wiring (Conventional System)

Use this if your wire labels

don’t match the terminal labels.

Note: You must have a C wire

or equivalent. See page 5.

Alternate wiring key (Conventional System)

• If you have both an R and Rc wire, unplug the jumper loop by pulling on the wire

loop.

• If your old thermostat had both R and RH wires, connect the R wire to the Rc

terminal, the RH wire to the R terminal, and unplug the jumper loop.

MCR36751

W-

O/B

W2-

Aux/

69-2715EF—07 8

Installing your thermostat

Alternate wiring (Heat Pump System)

Use this if your wire labels

don’t match the terminal labels.

Note: You must have a C wire

or equivalent. See page 5.

If you have both an R and Rc wire, unplug the jumper loop by pulling on the wire

loop.

If your old thermostat had both R and RH wires, connect the R wire to the Rc

terminal, the RH wire to the R terminal, and unplug the jumper loop.

If your old thermostat had both V and VR wires, check

honeywellhome.com/wifi-thermostat for help.

If your old thermostat had separate O and B wires, and is controlling a single zone

heat pump system, attach the B wire to the C. If there is more than one thermostat

controlling the system, call Resideo zoning at 8008288367 for wiring assistance.

If your old thermostat had separate Y1, W1, and W2 wires, check

honeywellhome.com/wifi-thermostat for help.

If the old thermostat has separate wires on Aux and E, use a wire nut to attach

both wires to a separate wire. Slide this third wire into the W2Aux/E terminal.

This is the system monitor. If the monitor finds a problem, you will see an orange

alert button on the thermostat home screen.

Alternate wiring key (Heat Pump System)

7 Attach thermostat to wallplate.

Align the thermostat with the

wallplate and then snap into

place.

Thermostat

Wallplate

LEVEL

HERE

M34498A

MCR36752

W-

O/B

W2-

Aux/E

AUX

XX2

WW1

9 69-2715EF—07

Installing your thermostat

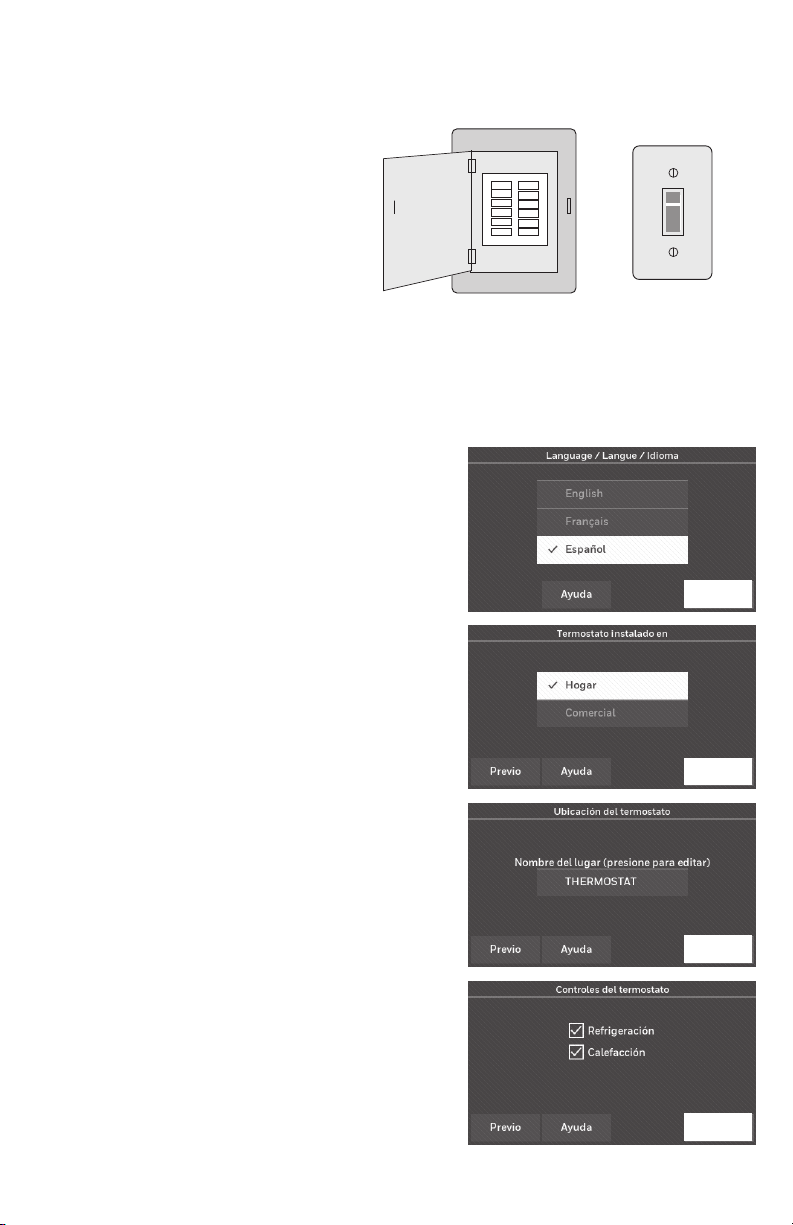

8 Switch heating/cooling system ON.

Important!

8a Verify that the C wire is

connected at the thermostat and

at the heating/cooling system.

8b Make sure the heating/cooling

system door is firmly secured.

8c Switch power back ON for your

heating/cooling system at the

breaker box or its power switch.

Circuit

breaker

box

Heating/

cooling system

power switch

Before connecting to your WiFi network,

you need to set initial thermostat options to

define your heating/cooling system:

• Language

• Home or business

You can customize other options later.

9 Follow prompts on the screen to select

appropriate options.

9a Touch the language you want the

thermostat to display, then touch

Next.

9b Select Home or Business installation,

then touch Next.

9c Touch Next, or name the thermostat

location—touch THERMOSTAT and

follow the rest of the instructions.

9d Select what type of heating and

cooling equipment your thermostat

will control and touch Next.

Note: Touch the orange Help button on

any screen for more information.

69-2715EF—07 10

Installing your thermostat

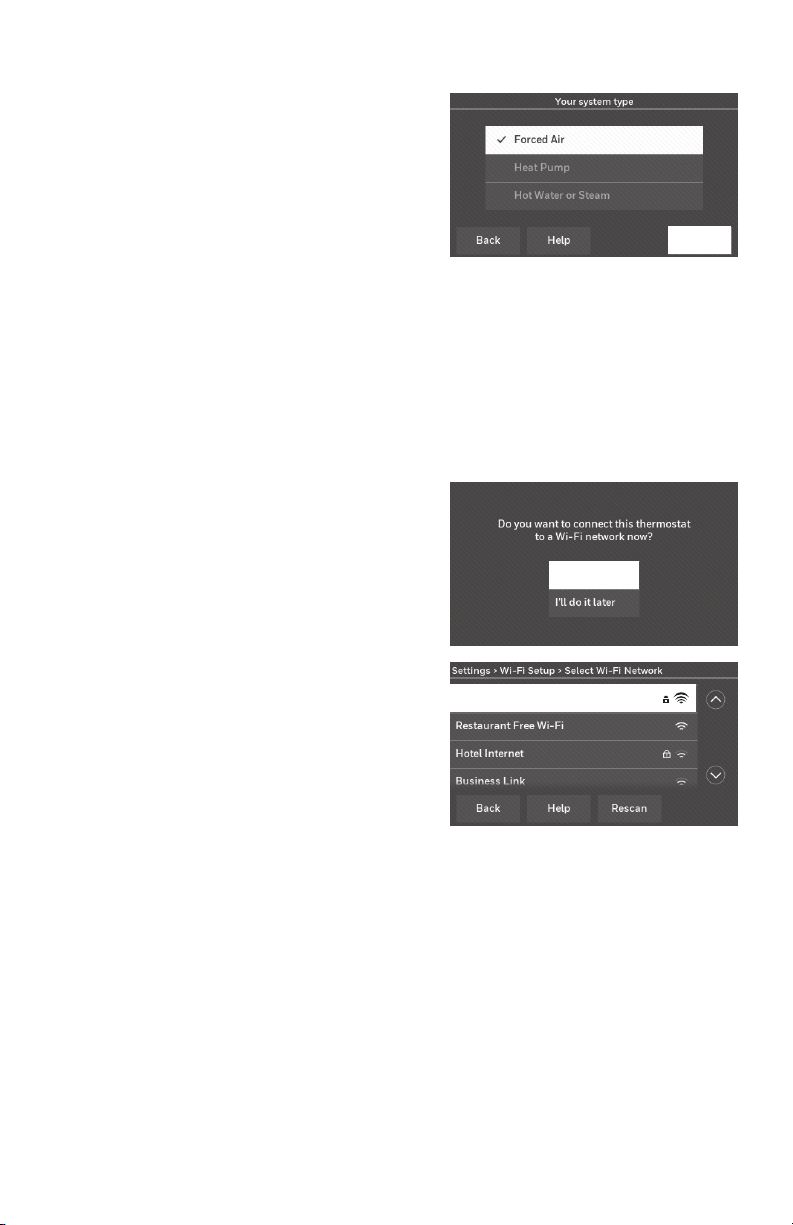

9e Select your system type and touch

Next. The system type determines

other selections for completing

initial setup. Use the checklist from

Step 6A-d when making selections.

9f Touch Next after making selections

on each screen.

9g Touch Done on the last screen. The

thermostat displays an option to

connect to your WiFi network.

Note: Touch the orange Help button on

any screen for more information.

Connecting to your WiFi network

After touching

Done

on the final screen of the

initial set up, the thermostat displays an option

to connect to your WiFi network.

1 Connect the WiFi network.

Touch Yes to connect the thermostat to

your WiFi network. The screen displays the

message “Searching for wireless networks.

Please wait...” after which it displays a list of

all WiFi networks it can find.

Note: If you cannot complete this step now,

touch

I’ll do it later

. The thermostat will display

the home screen. Complete this process by

selecting

SETTINGS

Wi-Fi Setup

. Continue with

Step 2.

2 Select the network.

2a Touch the name of the network you

want to use. The thermostat displays a

password page.

Ye s

Your Network

Note: If your home network is not

shown on the list, touch

Rescan

11 69-2715EF—07

2b Using the keyboard, touch the

characters that spell out your home

network password.

2c Touch Done. The thermostat displays

“Connecting to your network. Please

wait...” then shows a “Connection

Successful” screen.

2d Touch OK to display the registration

information screen.

2e Note your Thermostat MAC and

Thermostat CRC. You need these

numbers to complete online

registration.

Done

Connecting to your WiFi network

To register your thermostat, follow the

instructions beginning on page 13.

Note: The Register Online screen remains

active until you complete registration and/

or touch Done.

Note: If you touch Done before you register

online, your home screen displays an

orange alert button telling you to register.

Touching that button displays registration

information and an option to snooze the

task.

Done

for remote

access

69-2715EF—07 12

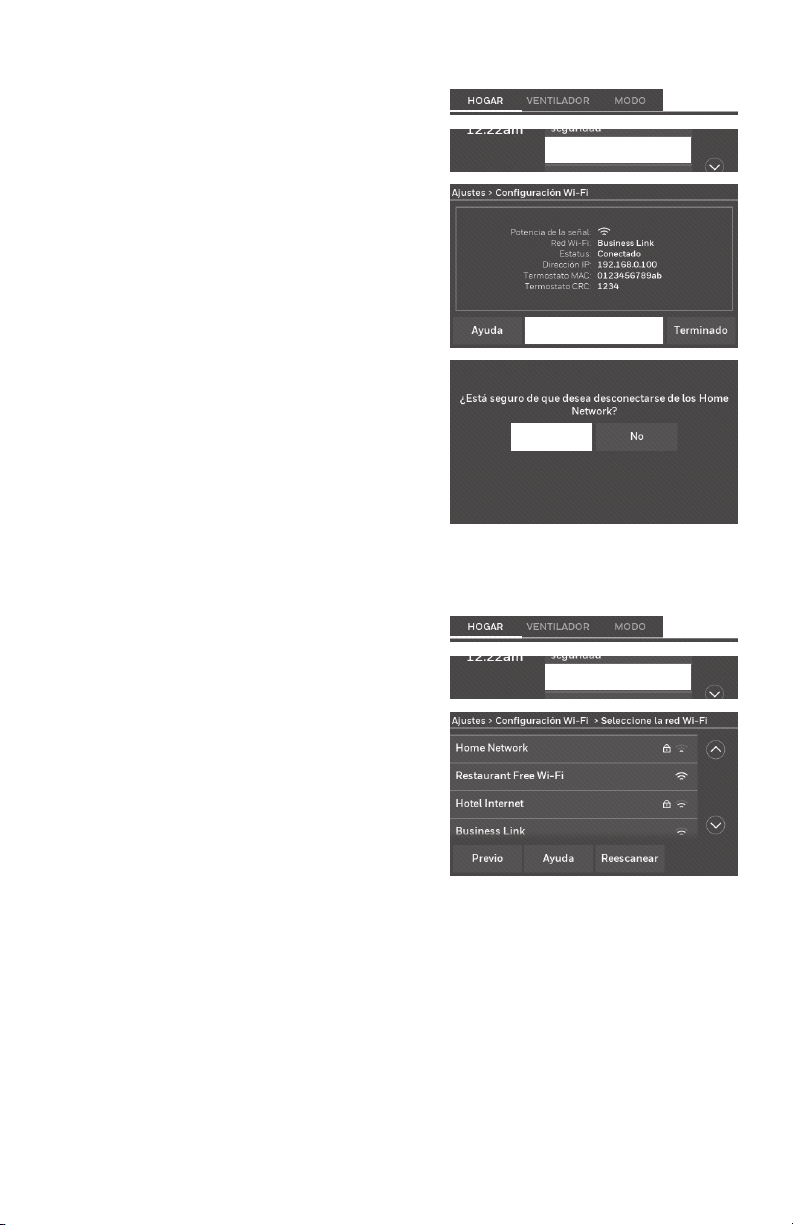

Reconnecting your WiFi network

1 Touch SETTINGS.

2 Select Wi-Fi Setup.

3 Touch the name of the network you

want to use. The thermostat may

display a password page.

4 To enter a password, touch characters

to spell out your home network

password, then touch Done.

5 The thermostat displays “Connecting

to your network. Please wait...” then a

“Connection Successful” screen.

6 Touch Next.

• If your thermostat is registered, you

will see your signal strength and

other status information. Touch

Done.

• If the screen displays “Register

Online for Remote Access,” follow

instructions on page 13.

SETTINGS

Wi-Fi Setup

Disconnecting your WiFi network

1 Touch SETTINGS.

2 Select Wi-Fi Setup.

3 Touch Disconnect from Network. The

thermostat will display a question to

confirm your selection.

4 Touch Yes to confirm that you want

to disconnect from the network. The

thermostat will display the WiFi

Setup screen.

5 Touch OK to display the menu.

SETTINGS

Wi-Fi Setup

Disconnect from Network

13 69-2715EF—07

M31570

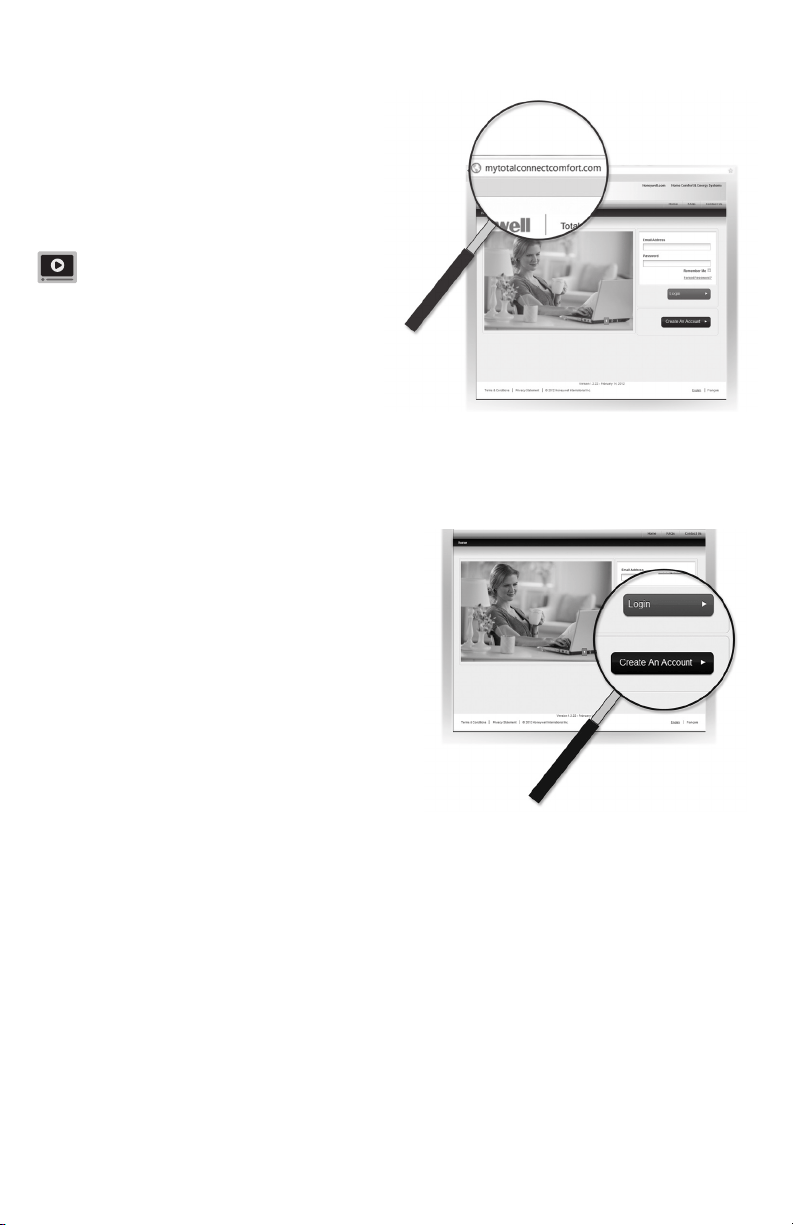

To view and set your thermostat remotely,

you must have a Total Connect Comfort

account. Use the following steps.

1 Open the Total Connect Comfort web

site.

Go to mytotalconnectcomfort.com

View the Thermostat Registration

video at

honeywellhome.com/wifi-thermostat

Registering your thermostat online

2 Login or create an account.

If you have an account,

click Login

– or –

click Create An Account

2a Follow the instructions on the

screen.

2b Check your email for an activation

message from My Total Connect

Comfort. This may take several

minutes.

Note: If you do not receive a response,

check your junk mailbox or use an

alternate e-mail address.

2c Follow activation instructions in

the email.

2d Log in.

69-2715EF—07 14

Registering your thermostat online

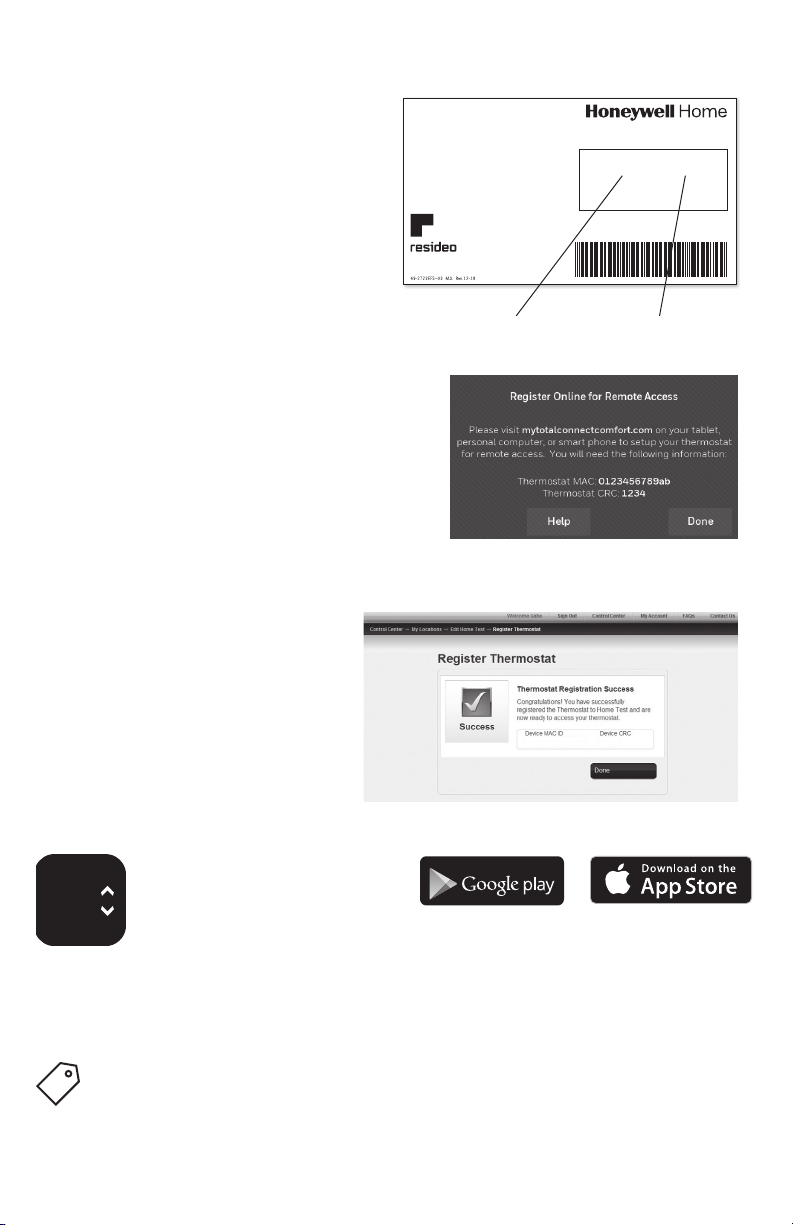

3 Register your thermostat.

After you are logged in to your

Total Connect Comfort account,

3a Follow the instructions on

the screen. After adding your

thermostat location, you must

enter the thermostat’s unique

identifiers:

• MAC ID

• MAC CRC

Note: These IDs are listed on the

Thermostat ID Card included in the

thermostat package. The IDs are not

case sensitive.

Home logo is used under license from Honeywell International Inc.

Printed in U.S.A.

Resideo Inc., 1985 Douglas Drive North,

Golden Valley, MN 55422

69-2723EFS-03

Thermostat ID Card

Use the MAC ID and CRC ID to register

this product at

mytotalconnectcomfort.com

Carte d’identiﬁcation de thermostat

Utilisez l’identiﬁcation MAC et l’identiﬁcation CRC pour enregistrer

ce produit à

mytotalconnectcomfort.com

Tarjeta de identiﬁcación del termostato

Utilice la identiﬁcación MAC y la identiﬁcación CRC para inscribir este

producto en

mytotalconnectcomfort.com

deo

com

MAC ID MAC CRC

When the thermostat is

successfully registered,

the Total Connect Comfort

registration screen will display a

SUCCESS message.

You can now control your

thermostat from anywhere

through your laptop, tablet, or

smartphone.

GET IT ON

Total Connect Comfort free

app is available for Apple

iPhone

, iPad

and iPod

touch

devices at iTunes

or at Google Play

for all

Android™ devices.

Search for local rebates

Your thermostat may now be eligible for local rebates. Search for

offers in your area at HoneywellHome.com/Rebates

15 69-2715EF—07

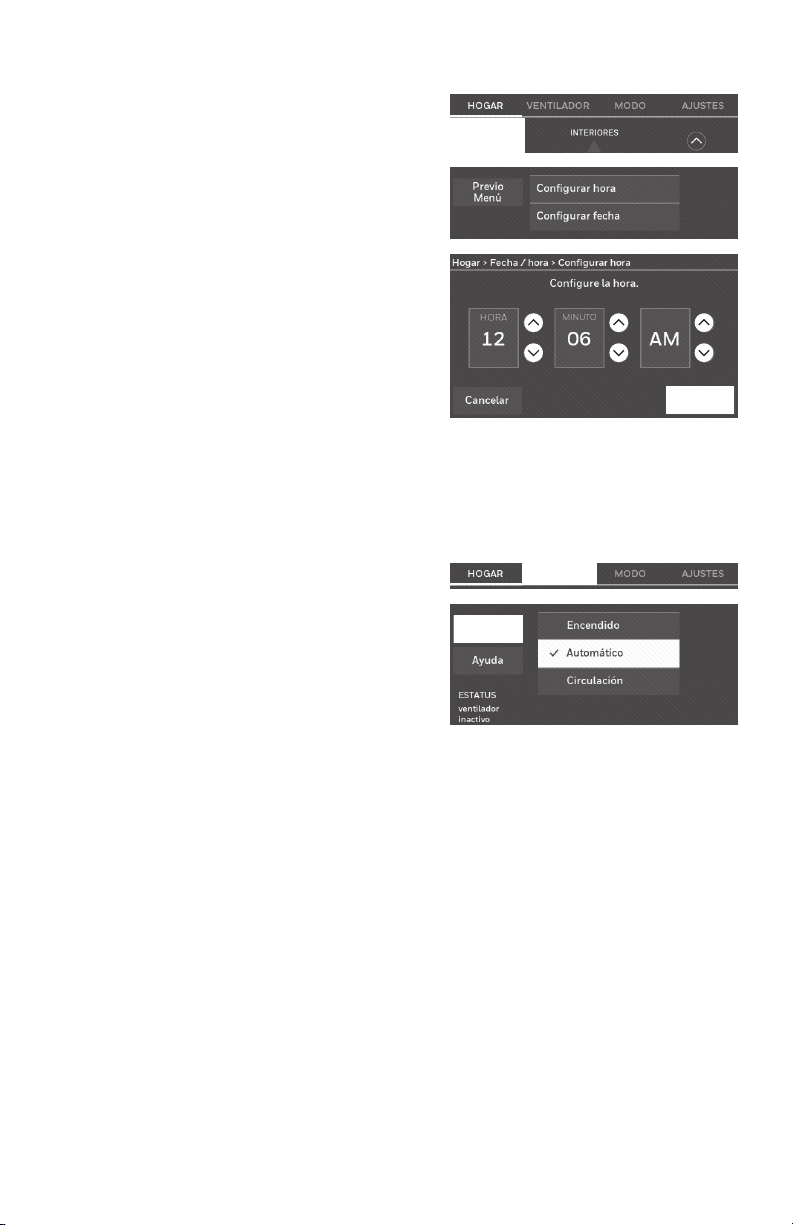

Setting the time/date

1 Touch the current time. The screen

displays Set Time/Set Date.

2 Touch Set Time or Set Date.

3 Touch p or q until the proper time/date is

displayed.

4 Touch Done to save or Cancel to ignore

changes.

Note: This thermostat will automatically

update for daylight saving time (if observed

in your area) and all date/time information is

stored. If the thermostat is connected to WiFi

and registered to Total Connect Comfort, the

current time is updated from the internet.

12:12 am

Done

Setting the fan

1 Touch FAN to display fan settings.

2 Touch On, Automatic, Circulate, or Follow

Schedule.

3 Note: Follow Schedule option only appears

if the fan is set for On or Circulate for one

or more program periods.Touch Done to save

and exit.

On: Fan is always on.

Automatic: Fan runs only when the heating or cooling system is

on.

Circulate: Fan runs randomly about 35% of the time (home use

only).

Follow Schedule: Follow Schedule is not an option if all

programs are set to fan auto (see pages

18).

Note: Touch On, Automatic, or Circulate to temporarily override the

programmed fan schedule.

FAN

Done

69-2715EF—07 16

Preset energy-saving schedules

This thermostat uses default Energy Saver settings that can reduce your heating/

cooling expenses. To customize settings, see next page.

Wake 6:00 am 70° 78° 70° 78°

Leave 8:00 am 62° 85° 62° 85°

Return 6:00 pm 70° 78° 70° 78°

Sleep 10:00 pm 62° 82° 62° 82°

Cool

(MonFri)Start time

Heat

(MonFri)Period

Heat

(SatSun)

Cool

(SatSun)

Home Use

Occupied 1 8:00 am 70° 75° On

Unoccupied 1 10:00 pm 55° 85° Auto

Occupied 2* 12:00 am 70° 75° On

Unoccupied 2* 12:00 am 55° 85° Auto

CoolStart time HeatPeriod Fan

Business Use

* Period 2 is cancelled by default. If you activate it, the values shown above are

default settings.

Setting system mode

1 Touch MODE to display system settings.

2 Touch desired option:

Heat: Thermostat controls only the

heating system.

Cool: Thermostat controls only the

cooling system.

Off: Heating/cooling systems are off.

Automatic: Thermostat selects heating

or cooling as needed depending on the

indoor temperature.

Emergency Heat (heat pumps with aux. heat): Controls

auxiliary/emergency heat. Compressor is locked out.

3 Touch Done to save and exit.

Note: The Automatic and Emergency Heat system settings may not

appear, depending on how your thermostat was installed. See “Auto

changeover” on page 26.

MODE

Done

17 69-2715EF—07

Adjusting program schedules

1 Touch SETTINGS.

2 Select Create/Edit Schedule.

• Touch View/Edit to view the full

schedule and make a quick

adjustment.

• Touch Guide Me to create a schedule

by answering simple questions.

• Touch I’ll do it myself to manually

create a program schedule.

Note: To reduce costs, use the pre-set

Energy Saver settings described on

page 16.

SETTINGS

Create / Edit Schedule

If you selected I’ll do it myself on the Create/

Edit Schedule screen follow these steps:

1 Select the days to schedule, touch Next.

2 Touch Wake to set your Wake time for

selected days.

6:00 am

Heat: 70°

Cool: 78°

Fan: Auto

WAKE

3 Touch p or q to set Heat and Cool

temperatures for the Wake period, then

touch Done.

4 Touch other time periods (Leave, Return,

Sleep) to set time and temperatures for

each.

5 Touch Done to save and exit.

Note: Touch Delete Period to eliminate any

unwanted time period.

Note: Touch Fan Settings to customize fan

settings for any time period.

Note: When configured for business, the

thermostat uses Occupied and Unoccupied

instead of Wake, Leave, Return, and Sleep.

Done

69-2715EF—07 18

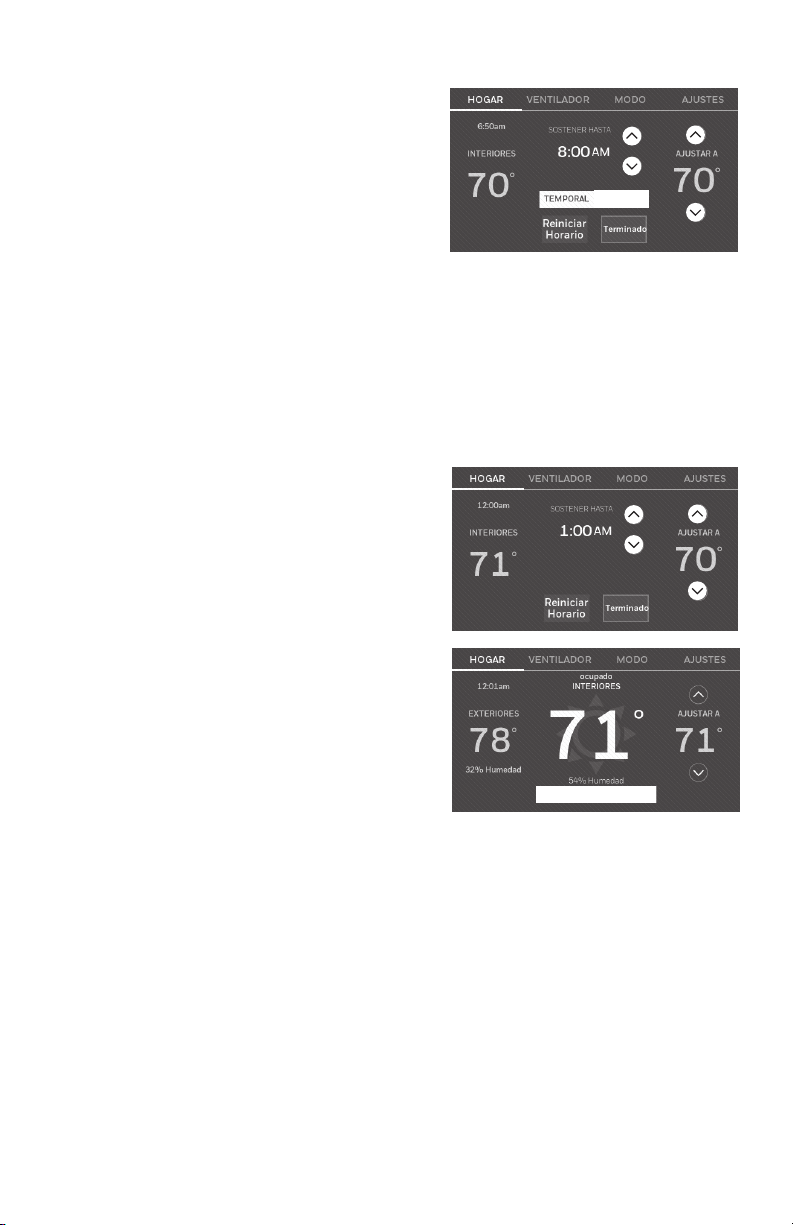

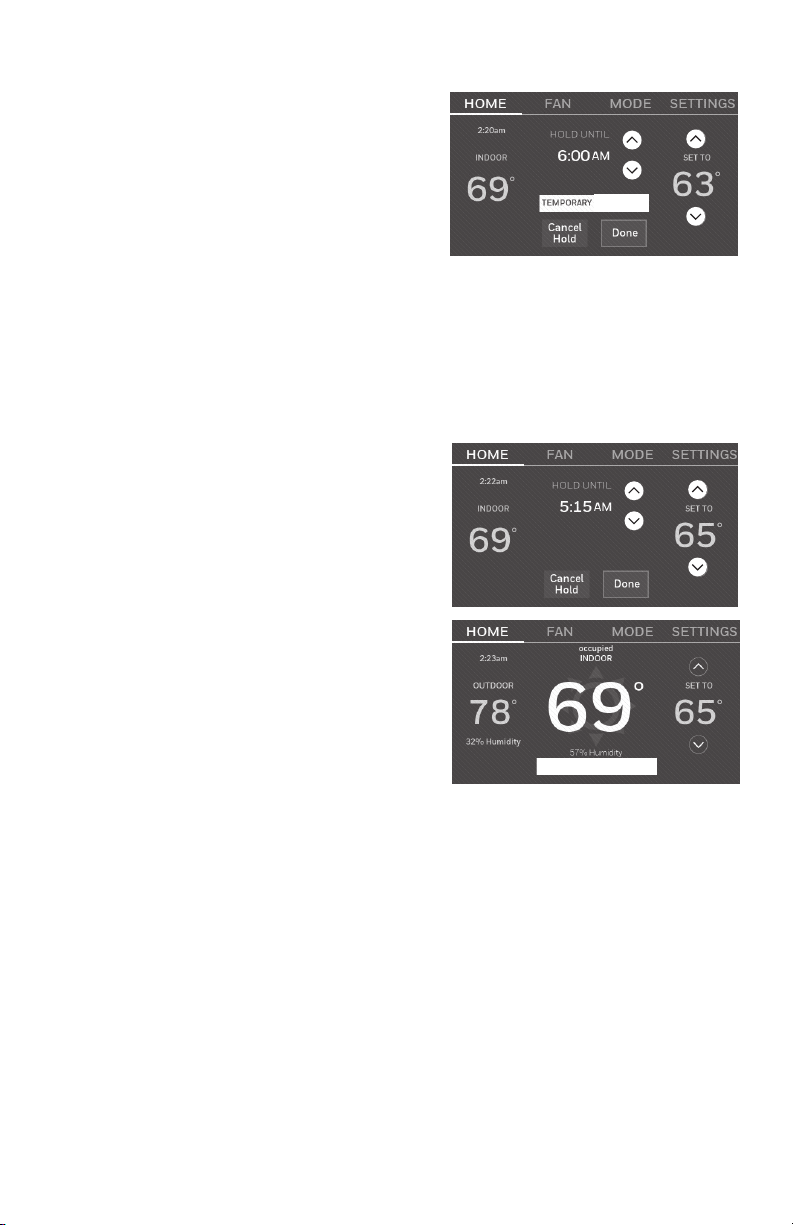

Overriding schedules: home use

1 Touch p or q to adjust the

temperature (right side of screen)

and the Hold Until time. The schedule

will resume when the Hold Until time

expires.

2 Touch Permanent to keep the same

temperature until you change it or

resume the program schedule.

3 Touch Cancel Hold at any time to

resume the program schedule.

PERMANENT

Overriding schedules: business use

Touch p or q to adjust the temperature.

It will be maintained until the hold time

you set.

• To change the hold time, touch the

Hold Until arrow buttons. This time can

be adjusted up to the maximum time

set on the Override Duration screen in

Advanced Preferences (page 27).

• Touch Override to use a pre-set occupied

temperature if a person uses the room

during an unoccupied period. The

new temperature will be maintained

for 1 hour and can be adjusted up

to the maximum time set on the

Override Duration screen in Advanced

Preferences (page 27).

The programmed schedule will resume

when the override timer expires. Touch

Cancel Hold at any time to resume the

program schedule.

OVERRIDE

19 69-2715EF—07

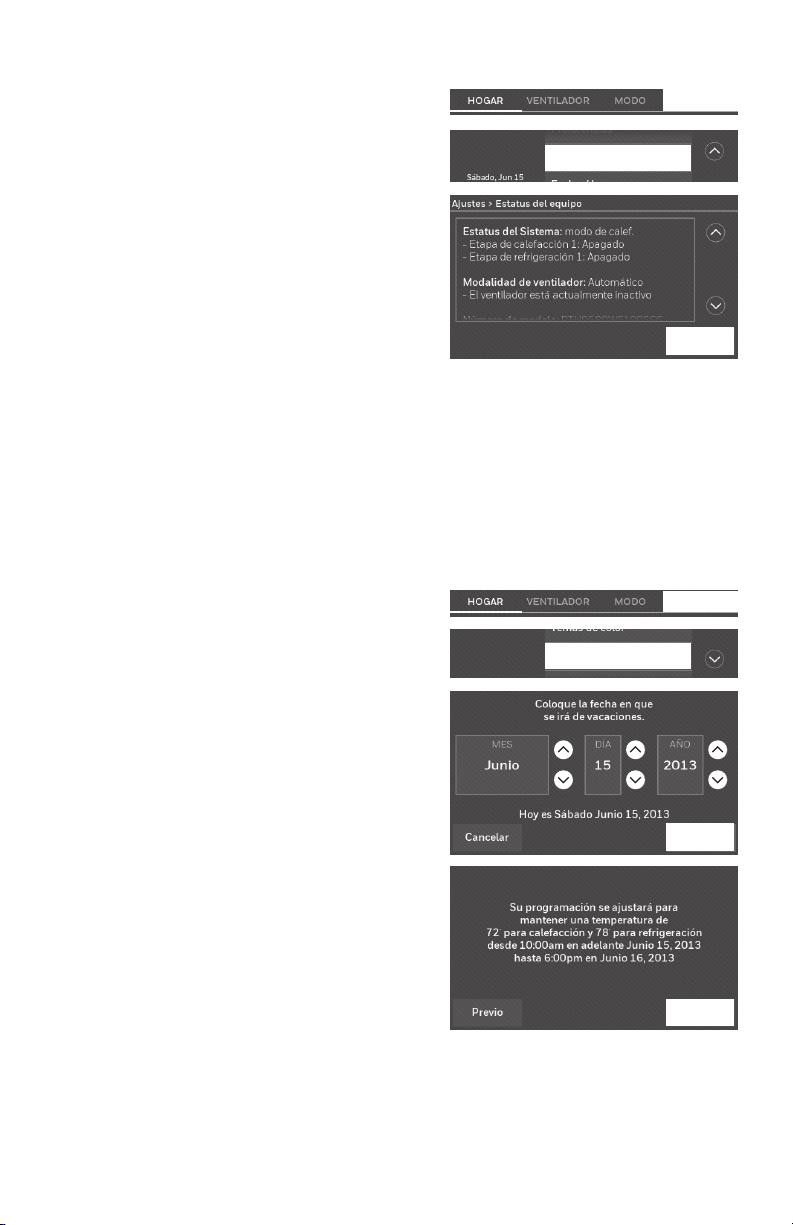

Viewing equipment status

1 Touch SETTINGS.

2 Select Equipment Status.

3 Touch p or q to view the status of

all the equipment your thermostat

is controlling. Depending on how

your thermostat was installed, the

Equipment Status screen can report

data about the following systems:

• Heating and cooling

• Fan

• Thermostat information

SETTINGS

Equipment Status

Done

Setting vacation hold: home use

This feature helps you save energy while

you are away, and restores comfortable

settings just before you return home.

1 Touch SETTINGS.

2 Select Vacation Mode.

3 Touch p or q to select the date you

leave, then touch Next for further

scheduling details, including times

of day, temperature settings, return

date, and return settings.

4 Review your selections on the last

display, and touch Done to save your

settings. Touch Back, then Cancel to

ignore the changes.

SETTINGS

Done

Vacaon Mode

69-2715EF—07 20

Setting holiday/event schedules: business use

This feature helps you conserve energy

when the workplace is unoccupied for

special events and holidays.

1 Touch SETTINGS.

2 Select Holiday/Event Scheduler.

3 Select the item you want to schedule.

• Custom Events lets you set up

other days for special schedules.

• US and Canadian Holiday options

let you select from a list of

holidays commonly observed in

each country.

4 Make selections as prompted on

each screen. For more information,

see next two pages.

5 Touch Done to save your settings.

SETTINGS

Custom events

Holiday / Event Scheduler

Setting custom events: business use

This feature lets you customize

temperature settings to be maintained

during a specific event. You can set up

an event for a specific date or day in a

month. The thermostat resumes normal

scheduling after the event.

1 Toque SETTINGS.

2 Seleccione Programador de vacaciones/

eventos.

3 Select Custom events from the Holiday/

Event Scheduler menu.

4 Select Create a new event.

5 Select Unoccupied or Occupied.

Custom events

Create a new event

21 69-2715EF—07

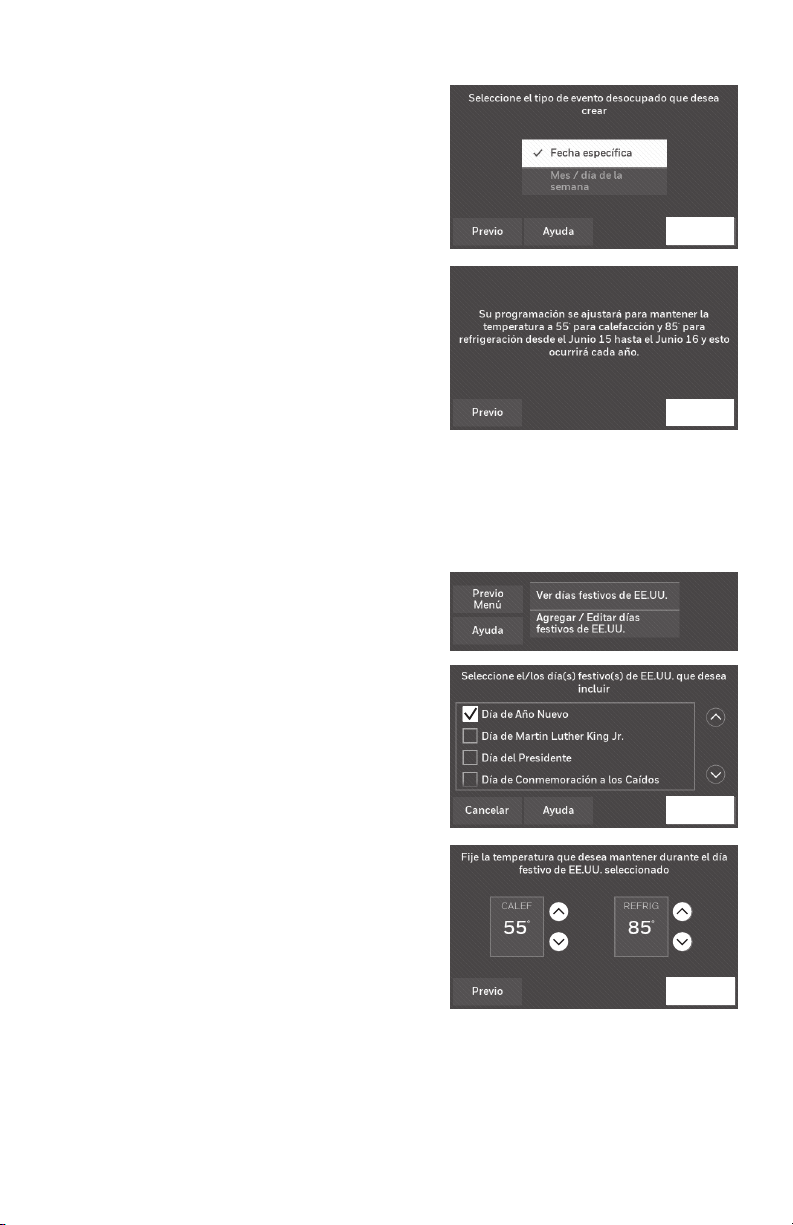

Setting custom events: business use

6 Select Specific Date or Month/Weekday.

• For Specific Date, you are prompted

to select the start date, settings,

end date, and frequency for the

event.

• For Month/Weekday, you are

prompted to select the month, day

of the week, week of the month,

settings, length of event, and

frequency of the event.

7 Review the settings and touch Done to

save them. Touch Back, then Cancel to

ignore the changes.

Done

Setting holiday schedule: business use

This feature lets you customize temperature

settings to be maintained on specified

national holidays. The thermostat resumes

normal scheduling between selected holidays.

1 Select US Holidays or Canadian Holidays from

the Holiday/Event Scheduler menu.

2 Select Add/Edit Holidays. A list of national

holidays is displayed.

3 Touch the check box next to each holiday

for which you want to maintain specific

settings, (Touch p or q to scroll through

the holiday list.) then touch Next.

Set the holiday schedule for Occupied or

Unoccupied temperatures, depending

whether the building will be in use.

4 Touch p or q to select the Heat and Cool

temperatures.

5 Review the settings and touch Done to save

them. Touch Back, then Cancel to ignore the

changes.

69-2715EF—07 22

Setting holiday override: business use

This feature lets you customize

temperature settings to be maintained

from now until a specified date. The

thermostat resumes normal scheduling on

the date you select.

1 Touch SETTINGS.

2 Select Holiday Mode to display

temperatures while you are away on

holiday.

3 Touch p or q to select the Heat and

Cool temperatures, then touch Next to

select return date.

4 Review the settings and touch Done to

save them. Touch Back, then Cancel to

ignore the changes.

Note: The cool temperature can only be

set higher than the unoccupied program

setting and the heat temperature can only

be set lower than the unoccupied program

setting.

SETTINGS

Holiday Mode

Done

Initiating occupancy mode: business use

This feature keeps the temperature at

an energy-saving level until you touch

OVERRIDE. When you arrive, touch the

button to maintain a comfortable

temperature while the room is occupied.

Touch the p or q buttons to set the

temperature or the Hold Until time. The

temperature is maintained until the time

you set. Temperature returns to an energy-

saving level after the timer expires, or the

“Occupied” period ends.

OVERRIDE

23 69-2715EF—07

Customizing screen color

You can customize your thermostat

display to match your décor.

1 Touch SETTINGS.

2 Touch Color Themes.

3 Select the name of a color to use a

predefined background, or select

Custom to define you own background

color and text.

• If you select a color name, the

screen shows an example on the

left. Touch Done to accept that

selection.

• If you touch Custom, the screen

gives you instructions. Touch Next

to step through the choices; touch

Done when you are satisfied with

your changes.

Color Themes

Done

SETTINGS

Setting preferences

Preference menu options let you select

how the thermostat displays information

or responds to certain situations.

1 Touch SETTINGS and select Preferences.

2 Select an option and follow prompts:

• Reminders

• Utility Schedule Options

• Backlight

• Smart Response Technology*

• Advanced Preferences

• Restore Default Schedule

• Restore Factory Defaults

3 Touch Done to save your settings.

Touch Cancel to ignore changes.

* Smart Response is not available if thermostat is configured for business.

SETTINGS

Preferences

69-2715EF—07 24

Cleaning the thermostat screen

When you select the Clean Screen

option, the screen is locked so you don’t

accidentally change settings while you

clean.

1 Touch SETTINGS.

2 Select Clean Screen. A prompt asks if

you want to clean the screen for 30

seconds.

3 Touch Yes. A countdown timer displays

elapsed time until the screen is

reactivated.

Note: Do NOT spray any liquid directly

on the thermostat. Spray liquids onto a

cloth, then use the damp cloth to clean

the screen. Use water or household glass

cleaner. Avoid abrasive cleansers.

SETTINGS

Clean Screen

Ye s

Adjusting security settings

You can adjust security options to prevent

unauthorized changes to system settings.

1 Touch SETTINGS and select Security

Settings.

2 Select Change Lock Mode.

3 Select an option and follow prompts:

Unlocked: Full access allowed.

Partially locked: Only temperature

can be changed.

Fully locked: No access allowed.

Note: If you choose to use a password

for additional security, write it here for

reference:

SETTINGS

Security Sengs

Change Lock Mode

25 69-2715EF—07

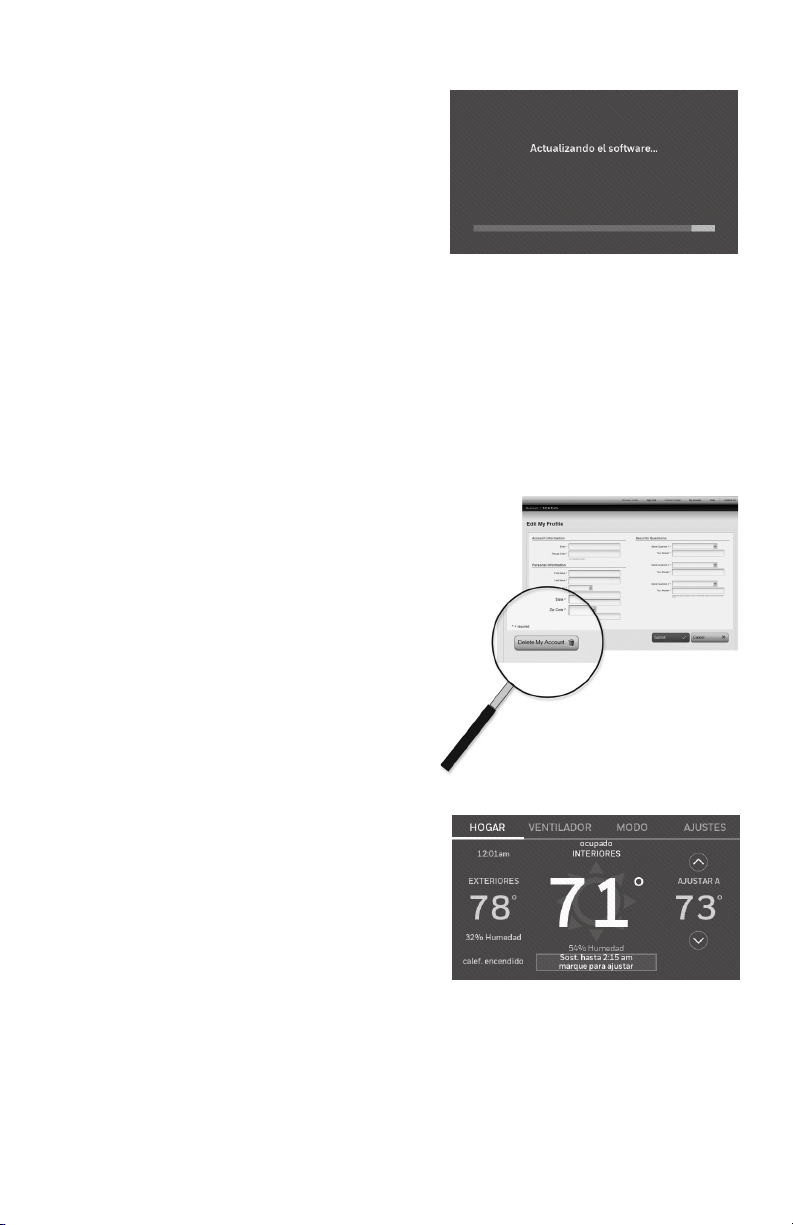

Software updates

The WiFi app periodically issues updates to the

software for this thermostat. The updates occur

automatically through your WiFi connection. All

your settings are saved, so you will not need to

make any changes after the update occurs.

Updates occur in the early morning. After your

thermostat receives the software, it reboots. The

screen then shows “Updating software…” with a

green progress bar. When the update is complete, your home screen will appear as

usual.

Note: If you are not connected to WiFi or registered at Total Connect Comfort, you

will not get automatic updates.

Unregistering your thermostat

If you remove the thermostat from your

Total Connect Comfort website account

(for example, you’re moving and leaving

the thermostat behind), follow these steps:

1 On mytotalconnectcomfort.com log

into your account.

2 Under My Account, select Edit My

Profile.

3 Click the Delete My Account button.

Your thermostat will display an orange

button that says Register Online.

Smart Response Technology

This feature (home use only) allows the

thermostat to “learn” how long the heating/

cooling system takes to reach programmed

temperature settings, so the temperature is

reached at the time you set.

For example: Set the Wake time to 6:00 am, and

the temperature to 70°. The heat will come on

before 6:00 am, so the temperature is 70° by

6:00 am.

Note: Select Smart Response Technology in the Preferences menu (“Setting

preferences” on page 23). Smart Response is not available if thermostat is

configured for business.

The message “in recovery” is displayed when the system is activated before a

scheduled time period.

69-2715EF—07 26

Pre-occupancy purge

This business use feature turns on the

fan 1 to 3 hours before each “occupied”

time period, to provide a comfortable

work environment when you arrive.

Compressor protection

The thermostat keeps the compressor

off for a few minutes before restarting,

to prevent equipment damage. During

this “off” time, the message “waiting for

equipment” is displayed on screen.

Auto changeover

This feature is used in climates where

both air conditioning and heating are

used on the same day.

When the system is set to Automatic,

the thermostat automatically selects

heating or cooling depending on the

indoor temperature.

Heat and cool settings must be at

least 3 degrees apart. The thermostat

will automatically adjust settings to

maintain

this 3-degree separation.

Note: Select Auto Changeover on

the Heating and Cooling System

Changeover screen under Advanced

Preferences. See “Setting advanced

preferences” on page 27.

27 69-2715EF—07

Setting advanced preferences

You can change options for a number of

system functions. Although many options,

such as language and temperature

indication settings are the same for all

setups, others depend on the type of system

you have.

1 Touch SETTINGS. The thermostat displays a

list of options.

2 Select Preferences > Advanced Preferences. The

thermostat displays the first screen of

options that you can change.

3 On each screen, make changes as

needed, then touch Next to display new

options. Repeat this step until you have

made all changes.

Tables on pages 2728 explain the

screens and options under Advanced

Preferences.

4 When you have made all changes, press

Done to save and exit.

SETTINGS

Preferences

Advanced Preferences

Advanced Preferences Options (SETTINGS > Preferences > Advanced Preferences)

Screen Title Settings and Options (Options vary depending on setup.)

Scheduling Options

Select Non-programmable or Programmable. Programmable

uses default or customized programming to automatically raise

and lower temperature settings for different times of day.

Temperature Indication

Scale

Select Fahrenheit or Celsius.

Heating and Cooling

System Changeover

Select Manual or Automatic.

Number of Schedule

Periods

Select 2 Periods Per Day or 4 Periods Per Day. (see page 16).

Pre-occupancy Purge

Duration

Select how long the fan will run before each occupied period:

Off, 1, 2, or 3 hours.

Type of Override

Select Standard to maintain the programmed periods or Initiate

Occupancy to use energy-saving settings until a user presses

Start Occupancy.

Override Duration

Select how long to maintain temperature during an override:

110 hours or No Limit.

* These settings are only available if thermostat is configured for business.

69-2715EF—07 28

Setting advanced preferences

Advanced Preferences Options (concluded)

Screen Title Settings and Options (Options vary depending on setup.)

Early Recovery for Heating*

Select No to begin recovery on schedule or Yes to ramp up

temperature early.

Early Recovery for Cooling*

Select No to begin recovery on schedule or Yes to ramp down

temperature early.

Temperature Limits Select the Minimum Cool and Maximum Heat Limit.

Keypad Lockout Select Unlocked/Partially Locked/Locked.

Clock Format Select 12 Hour or 24 Hour.

Daylight Saving Time

Select Off or On. If set to On, the system will automatically

change time/date to account for daylight saving.

Indoor Display Offsets

Select the number of degrees to offset indoor temperature or

percentage to offset indoor humidity.

* Early recovery only available when configured for business. If configured for Home, see “Smart Response Technology” on

page 25.

Changing system setup

System Setup

SETTINGS

If your needs change, you can change

the basic system settings you chose

during thermostat installation (page

9).

1 Touch SETTINGS. The thermostat

displays a list of options.

2 Select System Setup. The thermostat

displays the first screen of options

that you can change.

3 On each screen, make changes as

needed then touch Next to display

new options. Repeat this step until

you have made all changes. Table on

page 29 explain the System Setup

screens and options.

4 When you have made all changes,

press Done to save and exit.

Touch the Help button

to see information

about screen options.

29 69-2715EF—07

Changing system setup

System Setup Options (SETTINGS > System Setup)

Screen Title Settings and Options (Options vary depending on setup.)

Language English/Français/Español.

Thermostat

installed in

Home/Business (Thermostat is used in a residential (default) or

commercial setting).

Your thermostat

location

Touch THERMOSTAT button to display a screen where you can enter a

custom name using a keypad. If you have only one thermostat, you can

leave the name as THERMOSTAT. For business installations you can check

a box to display the thermostat name on the home screen.

Your thermostat

controls

Select Heating or Cooling or both (default).

Your system type

Select Forced Air (default), Heat Pump, or Hot Water or Steam. Each

option offers different choices on the following screens. See Step 9e

under Installing your Thermostat on page 10.

Your forced air

heating system

type

Select type of furnace. This menu option only appears if Forced Air is

selected for “Your System Type”.

Efficiency of your

heating system

Select Standard Efficiency Forced Air (default) or High Efficiency Forced

Air.

Your heating

system type

If you selected Hot Water or Steam on “Your system type,” select the

specific heating system here.

Number of cooling

stages

Select 1 Stage (default) or 2 Stages. If you are unsure, note which wires

you have connected: ‘Y’ wire only (1 stage) or ‘Y’ and ‘Y2’(refer to your

check list in Step 6 on page 5.)

Number of heating

stages

Select 1 Stage (default) or 2 Stages. If you are unsure, note which wires

you have connected: ‘W’ wire only (1 stage) or ‘W’ and ‘W2’ (refer to your

check list in Step 6 on page 5.)

Number of heat stages only appears if

“Forced Air” is selected for “Your System Type”.

Your fan control

Select whether your thermostat (default) or heating system controls the

fan. Your fan control only appears if “Electric” is selected for “Your Forced

Air Heating System Type”.

Type of changeover

valve

If you selected Heat Pump on “Your system type,“ select whether it uses

a cooling changeover valve (default) or heating changeover valve. f you

are unsure, note which wires you have connected: refer to your check list

in Step 6 on page 6.

Number of heat

pump compressor

stages

Select 1 Stage (default) or 2 Stages. If you are unsure, note which wires

you have connected: ‘Y’ wire only (1 stage) or ‘Y’ and ‘Y2’(refer to your

check list in Step 6 on page 6.).

Your backup heat

No or Yes (default) you can determine whether you have backup heat

by refering to your check list in Step 6 on page 6. Your backup heat

only appears if “Your System Type” is set to Heat Pump.

Note: Touch the orange Help button on any screen for more information.

69-2715EF—07 30

Frequently asked questions

: Q Will my thermostat still work if I lose my WiFi connection?

: A Yes, the thermostat will operate your heating and/or cooling system with or

without WiFi.

: Q How do I find the password to my router?

: A Contact the manufacturer of the router or check the router documentation.

: Q Why isn’t my thermostat connecting to my WiFi router even though it is

very close to the thermostat?

: A Verify that the password entered for the WiFi router is correct.

: Q My thermostat is unable to register to the Total Connect Comfort website.

: A Verify that the thermostat is correctly enrolled on your home WiFi network. At

SETTINGS > WiFi Setup, check for the WiFi signal strength icon. Verify that the

WiFi router has a good internet connection. On your computer, verify that you

can open the site at mytotalconnectcomfort.com If you cannot open the site,

switch off the internet modem for a few seconds, then power it back on.

: Q I registered on the Total Connect Comfort website but was unable to login

using my new account.

: A Check your email and ensure that you received an activation email. Follow the

instructions to activate your account and then login to the website.

: Q I have signed up on Total Connect Comfort website and have not received a

confirmation email.

: A Check for the email in your Junk or Deleted folder.

: Q Is there a way to extend the signal strength?

: A Most standard routers can be set up to be a repeater. You can also purchase and

install a WiFi repeater.

For more FAQs, see honeywellhome.com/wifi-thermostat

31 69-2715EF—07

Getting help and responding to alerts

Your thermostat offers two types of

assistance, if these assistance options

do not answer your questions, review the

FAQs (page 30) and troubleshooting

tips (page 32).

On screen help

Most displays include an orange Help

button.

1 Touch Help to display instructions for

using the screen.

2 Touch OK to redisplay the original

screen.

Help

On screen alerts

Your home screen will display a large

orange button when you need to correct

a setting or system problem.

1 Touch the button, the thermostat

displays instructions for completing

the task to which you were alerted.

2 Touch OK on the instruction display,

then carry out the task. When the

task is complete, the alert button will

no longer be displayed.

Replace Air

Filter

69-2715EF—07 32

If you have difficulty with your thermostat, please try the following suggestions.

Most problems can be corrected quickly and easily.

Display is

blank

• Check circuit breaker and reset if necessary.

• Make sure power switch at heating and cooling system is on.

• Make sure furnace door is closed securely.

• Make sure C wire is connected (see page 5).

Cannot

change system

setting to Cool

• Check that System Setup screen “Your thermostat controls” or “Your

system type” is set to match your heating and cooling equipment (see

page 29).

Fan does

not turn on

when heat is

required

• Check that System Setup screen “Your fan control” is set to match your

heating equipment (see page 28).

“Wait” appears

on the screen

• Compressor protection feature is engaged. Wait 5 minutes for the

system to restart safely, without damage to the compressor.

Heat pump

issues cool air

in heat mode,

or warm air in

cool mode

• Check your setting for System Setup screen “Type of changeover valve”

to make sure it is properly configured for your system (see page 28).

Heating or

cooling system

does not

respond

• Touch MODE to set system to Heat. Make sure the temperature is set

higher than the Inside temperature.

• Touch MODE to set system to Cool. Make sure the temperature is set

lower than the Inside temperature.

• Check circuit breaker and reset if necessary.

• Make sure power switch at heating and cooling system is on.

• Make sure furnace door is closed securely.

• If “Wait” is displayed, the compressor protection timer is on. Wait

5 minutes for the system to restart safely, without damaging the

compressor (see page 26).

Heating

system is

running in cool

mode

• Check that System Setup screen “Your thermostat controls” or “Your

system type” is set to match your heating and cooling equipment (see

“System Setup Options (SETTINGS > System Setup)” on page 29).

Troubleshooting

Electrical Ratings

Terminal Voltage (50/60Hz) Max. Current Rating

WO/B 2030 Vac 1.0 A

W2 (Aux/E) 2030 Vac 1.0 A

Y Cooling 2030 Vac 1.0 A

Y2 Cooling 2030 Vac 1.0 A

G Fan 2030 Vac 0.5 A

33 69-2715EF—07

Glossary

C wire

The “C” or common wire brings 24 VAC power to the thermostat from the heating/cooling

system. Some mechanical or battery operated thermostats may not have this wire connection.

It is necessary for establishing a WiFi connection to your home network.

Heat Pump heating/cooling system

Heat pumps are used to heat and cool a home. If your old thermostat has a setting for

emergency heat, you likely have a heat pump.

Conventional heating/cooling system

Non–heat pump type systems; these include air handlers, furnaces or boilers that run on

natural gas, oil or electricity. They may or may not include an air conditioner.

Jumper Loop

In this thermostat, a plug with a wire loop located below the terminal block is used to connect

the R and Rc terminals.

MAC ID, MAC CRC

Alphanumeric codes that uniquely identify your thermostat and used for registering the

thermostat to your account at mytotalconnectcomfort.com

QR Code

Quick response code. A two-dimensional,machine-readable image. Your wireless device can

read the black and white pattern in the square and link its browser directly to a web site. QR

Code is a registered trademark of DENSO WAVE INCORPORATED.

Regulatory information

FCC Compliance Statement (Part 15.19) (USA only)

This device complies with Part 15 of the FCC Rules.

Operation is subject to the following two conditions:

1 This device may not cause harmful interference, and

2 This device must accept any interference received,

including interference that may cause undesired

operation.

FCC Warning (Part 15.21) (USA only)

Changes or modifications not expressly approved by the

party responsible for compliance could void the user’s

authority to operate the equipment.

FCC Interference Statement (Part 15.105 (b)) (USA only)

This equipment has been tested and found to comply with

the limits for a Class B digital device, pursuant to Part 15

of the FCC Rules. These limits are designed to provide

reasonable protection against harmful interference in a

residential installation. This equipment generates uses

and can radiate radio frequency energy and, if not installed

and used in accordance with the instructions, may cause

harmful interference to radio communications. However,

there is no guarantee that interference will not occur in a

particular installation. If this equipment does cause harmful

interference to radio or television reception, which can be

determined by turning the equipment off and on, the user is

encouraged to try to correct the interference by one of the

following measures:

• Reorient or relocate the receiving antenna.

• Increase the separation between the equipment and

receiver.

• Connect the equipment into an outlet on a circuit

different from that to which the receiver is connected.

• Consult the dealer or an experienced radio/TV technician

for help.

Thermostats

To comply with FCC and Industry Canada RF exposure

limits for general population/ uncontrolled exposure, the

antenna(s) used for these transmitters must be installed

to provide a separation distance of at least 20 cm from

all persons and must not be co-located or operating in

conjunction with any other antenna.

RSSGEN

Under Industry Canada regulations, this radio transmitter

may only operate using an antenna of type and maximum

(or lesser) gain approved for the transmitter by Industry

Canada. To reduce potential radio interference to other

users, the antenna type and its gain should be so chosen

that the equivalent isotropically radiated power (e.i.r.p.) is not

more than that necessary for successful communication.

Operation is subject to the following two conditions:

1 This device may not cause interference, and

2 This device must accept any interference, including

interference that may cause undesired operation of the

device.

69-2715EF—07 34

1-year limited warranty

Resideo warrants this product to be free from defects in workmanship or materials, under normal use and service, for

a period of one (1) year from the date of first purchase by the original purchaser. If at any time during the warranty

period the product is determined to be defective due to workmanship or materials, Resideo shall repair or replace it

(at Resideo’s option).

If the product is defective,

(i) return it, with a bill of sale or other dated proof of purchase, to the place from which you purchased it; or

(ii) call Resideo Customer Care at 18006333991. Customer Care will make the determination whether the product

should be returned to the following address: Resideo Return Goods, 1985 Douglas Dr. N., Golden Valley, MN 55422,

or whether a replacement product can be sent to you.

This warranty does not cover removal or reinstallation costs. This warranty shall not apply if it is shown by Resideo

that the defect was caused by damage which occurred while the product was in the possession of a consumer.

Resideo’s sole responsibility shall be to repair or replace the product within the terms stated above. RESIDEO SHALL

NOT BE LIABLE FOR ANY LOSS OR DAMAGE OF ANY KIND, INCLUDING ANY INCIDENTAL OR CONSEQUENTIAL

DAMAGES RESULTING, DIRECTLY OR INDIRECTLY, FROM ANY BREACH OF ANY WARRANTY, EXPRESS OR

IMPLIED, OR ANY OTHER FAILURE OF THIS PRODUCT.

Some states do not allow the exclusion or limitation of incidental or consequential damages, so this limitation may

not apply to you.

THIS WARRANTY IS THE ONLY EXPRESS WARRANTY RESIDEO MAKES ON THIS PRODUCT. THE DURATION OF ANY

IMPLIED WARRANTIES, INCLUDING THE WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR

PURPOSE, IS HEREBY LIMITED TO THE ONE YEAR DURATION OF THIS WARRANTY. Some states do not allow

limitations on how long an implied warranty lasts, so the above limitation may not apply to you.

This warranty gives you specific legal rights, and you may have other rights which vary from state to state. If you have

any questions concerning this warranty, please write Resideo Customer Care, 1985 Douglas Dr, Golden Valley, MN

55422 or call 18006333991.

The operation of this equipment is subject to the following two conditions: (1) this equipment or device may not cause

harmful interference, and (2) this equipment or device must accept any interference, including interference that may

cause undesired operation.

35 69-2715EF—07

33-00269ES-05

Resideo Technologies Inc.

1985 Douglas Drive North, Golden Valley, MN 55422

1-800-468-1502

33-00269ES—05 M.S. Rev. 09-20 | Printed in United States

www.resideo.com

The Honeywell Home trademark is used under license from Honeywell International, Inc. This product is manufactured by Resideo Technologies, Inc. and its affiliates.

Este producto es fabricado por Resideo Technologies, Inc. y sus afiliados.

Buscar rebajas: HoneywellHome.com/Rebates

Lea y guarde estas

instrucciones.

Para obtener ayuda, visite

honeywellhome.com

Guía del

usuario

Termostato con

pantalla táctil a color,

programable

M37768

RTH9585WF1004

RTH9585WF1012

Serie inteligente

En la caja, encontrará lo siguiente:

• Termostato

• Placa de pared

• Tornillos y anclajes

• Guía para el encendido rápido

Características del termostato

Con el nuevo termostato, podrá realizar lo siguiente:

• Conectarse a Internet para supervisar y controlar el sistema de calefacción/

refrigeración.

• Ver y modificar las configuraciones del sistema de calefacción/refrigeración.

• Ver y configurar la temperatura y los cronogramas.

• Recibir alertas por correo electrónico y obtener actualizaciones automáticas.

• Ver la temperatura y humedad exterior (requiere configuración WiFi y estar

registrado).

• Tarjeta de identificación del termostato

• Etiquetas de los cables

• Guía del usuario

• Adaptador del cable C y anexo del cable C

24 V ~ 60 Hz, 1.0 A

69-2715EF—07 ii

Bienvenido

Felicitaciones por la compra del termostato inteligente

con pantalla táctil a color. Cuando se registre en

Total Connect Comfort, puede supervisar y controlar

de manera remota el sistema de calefacción

y refrigeración de su hogar o empresa; puede

permanecer conectado a su sistema de confort

dondequiera que vaya.

Total Connect Comfort es la solución perfecta si usted

viaja frecuentemente, tiene un hogar de vacaciones,

una empresa, o si administra una propiedad de

inversión o, simplemente, busca tranquilidad.

Este termostato funciona con sistemas comunes de 24 V, como los de aire

forzado, hidrónicos, bombas de calor, de aceite, de gas y eléctricos. No funciona

con sistemas de millivolts, como una chimenea de gas, o con sistemas de

120 V/240 V, como la calefacción eléctrica de zócalo.

AVISO SOBRE MERCURIO: No coloque el termostato existente en la basura

si este contiene mercurio en un tubo sellado. Comuníquese con Thermostat

Recycling Corporation en www.thermostat-recycle.org o al 18002388192 para

obtener información sobre cómo y dónde desechar el termostato de manera

adecuada y segura.

MISE EN GARDE : AVIS DE DÉCHETS ÉLECTRONIQUES

Si este producto está reemplazando a un equipo de control existente que

contiene mercurio en un tubo sellado, no coloque dicho equipo en la basura.

Contacte al organismo encargado del manejo y disposición de desechos

de su localidad para obtener instrucciones sobre cómo reciclar y desechar

adecuadamente.

AVISO: Para evitar posibles daños al compresor, no utilice el aire acondicionado

si la temperatura externa es inferior a 50 °F (10 °C).

¿Necesita ayuda?

Visite honeywellhome.com/wifi-thermostat o llame al 18557335465 para obtener

asistencia antes de devolver el termostato a la tienda.

1 69-2715EF—07

Índice

Acerca de su nuevo termostato

Referencia rápida: uso doméstico................... 1

Referencia rápida: uso empresarial ................ 2

Instalación

Instalación del termostato .................................. 3

Conexión de la red WiFi ..................................... 10

Registro del termostato en línea ................... 13

Funcionamiento

Configuración de la hora y la fecha ............ 15

Configuración del ventilador .......................... 15

Configuración de la modalidad del sistema 16

Cronogramas predeterminados para

ahorro de energía .................................................. 16

Ajuste de los cronogramas del programa 17

Anulación de las programaciones:

doméstico ................................................................. 18

Anulación de las programaciones:

empresarial .............................................................. 18

Visualización del estado del equipo ............ 19

Configuración del mantenimiento

en vacaciones: doméstico ................................ 19

Configurar programación de días festivos/

eventos: comercial................................................ 20

Configuración de eventos

personalizados: empresarial ........................... 20

Configuración de la programación

de días festivos: empresarial ........................... 21

Configuración de la anulación

de días festivos: uso empresarial ................. 22

Inicio de la modalidad de ocupación:

empresarial .............................................................. 22

Cómo personalizar el color de la pantalla 23

Configuración de las preferencias ............... 23

Limpieza de la pantalla del termostato .... 24

Ajuste de las configuraciones

de seguridad ............................................................ 24

Actualizaciones de software ........................... 25

Baja del termostato ............................................. 25

Tecnología Smart Response ........................... 25

Purga previa a la ocupación............................ 26

Protección del compresor ................................ 26

Conversión automática ..................................... 26

Configuración de

preferencias avanzadas ..................................... 27

Cambio de la configuración del sistema .. 28

Apéndices

Preguntas frecuentes ......................................... 30

Cómo obtener ayuda y reaccionar

ante las alertas ....................................................... 31

Localización y solución de problemas....... 32

Poliza de garantia ................................................. 35

Referencia rápida: uso doméstico

VENTILADOR.

Seleccione una

modalidad para el

ventilador.

HOGAR. Presione para

visualizar la pantalla de

inicio.

Fecha y hora

actuales.

Condiciones

exteriores. Después de

registrarla, se muestra

la temperatura y la

humedad exterior.

Estado actual.

Muestra la

modalidad del

sistema (calefacción/

refrigeración).

MODO. Seleccione

la modalidad del

sistema (calefacción,

refrigeración,

automático,

calefacción de

emergencia activada).

AJUSTES. Presione

para visualizar las

opciones. Comience

aquí para configurar

un cronograma del

programa.

Configuración

actual Cambie

la configuración

de la temperatura

y seleccione el

mantenimiento

temporal o

permanente.

Condiciones

interiores. Muestra

la temperatura y la

humedad interior.

69-2715EF—07 2

Referencia rápida: uso empresarial

Configuración del termostato

Configurar el termostato con pantalla táctil, programable es fácil. Está

preprogramado y listo para funcionar tan pronto como se instale y se registre.

Instale su termostato.

Conéctelo a su red inalámbrica doméstica.

Regístrelo a través de Internet para obtener acceso remoto.

Antes de comenzar, le recomendamos que mire un breve video de

instalación. Utilice el QR Code

ubicado al principio de esta guía o

visite honeywellhome.com/wifi-thermostat

VENTILADOR.

Seleccione una

modalidad para el

ventilador.

HOGAR. Presione para

visualizar la pantalla de

inicio.

Fecha y hora

actuales.

Condiciones

exteriores. Después

de registrarla, se

muestra la temperatura

y la humedad exterior.

Estado actual.

Muestra la

modalidad del

sistema (calefacción/

refrigeración).

Anulación. Toque

esta opción para

anular temporalmente

el cronograma del

programa.

MODO. Seleccione

la modalidad del

sistema (calefacción,

refrigeración,

automático, calefacción

de emergencia

activada).

AJUSTES. Presione

para visualizar las

opciones. Comience

aquí para configurar

un cronograma del

programa.

Ubicación del

termostato. Toque una

flecha para cambiar

la configuración

de la temperatura

y seleccionar una

configuración temporal.

Configuración

actual Toque una

flecha para cambiar

la configuración

de la temperatura

y seleccionar una

configuración temporal.

Condiciones

interiores. Muestra

la temperatura y la

humedad interior.

3 69-2715EF—07

Instalación del termostato

Es posible que necesite las siguientes herramientas para instalar el termostato:

• Destornillador Phillips n.° 2

• Bolígrafo

• Lápiz

• Nivel (opcional)

• Taladro y brocas (3/16 in [4.8 mm] en

paneles de yeso, 7/32 in [5.6 mm] en

yeso) (opcional)

• Martillo (opcional)

• Cinta aislante (opcional)

1 DESCONECTE la energía

eléctrica del sistema de

calefacción/refrigeración.

¡Importante! Para proteger el

equipo, DESCONECTE la energía

eléctrica de su sistema de

calefacción/refrigeración en la

caja de interruptores de circuito o

el interruptor del sistema.

Caja de

interruptores

del circuito

Interruptor de

energía del

sistema de

calefacción/

refrigeración

M33823A

Si el termostato existente tiene

un tubo de mercurio sellado,

vaya a la página ii para

obtener instrucciones sobre cómo

desecharlo adecuadamente.

Designación

de los

terminales

2 Retire la placa frontal del termostato

existente y deje los cables conectados.

2a Tome una fotografía de las

conexiones de los cables a modo

de referencia.

2b Si no hay ningún cable

conectado al terminal etiquetado

con la C, o si el termostato

viejo no tiene terminal C, vea

los videos sobre Cableado

alterno en honeywellhome.com/

wifi-thermostat o consulte el

Apéndice para cables C incluido

en la caja.

¡Importante! Se requiere el cable

C, que es la fuente de energía de

su termostato. Si no tiene el cable

C, su termostato no se encenderá.

Nota: Necesitará una

foto de sus conexiones

de cableado para

cablear el termostato

nuevo.

69-2715EF—07 4

Instalación del termostato

3 Etiquete los cables.

Utilice las etiquetas adhesivas

suministradas para identificar cada

cable a medida que los desconecta.

Etiquete los cables conforme a las

designaciones de los terminales del

termostato existente, no según el

color de los cables.

Nota: Si ninguna etiqueta

coincide con la designación de

los terminales, escriba la letra

correcta en una etiqueta adhesiva

en blanco.

4 Retire la placa de pared.

Quite la placa de pared existente

de la pared después de que haya

etiquetado y desconectado todos

los cables.

Etiquetas

en blanco

Etiqueta

adhesiva

Designación

de los

terminales

Nota: Enrosque los cables alrededor

de un lápiz para evitar que caigan

en el hueco de la pared.

LEVEL

HERE

MCR34499

W-

O/B

W2-

Aux/E

5 Monte la placa de pared

para termostato.

Monte la nueva placa de

pared con los tornillos y

anclajes incluidos con el

termostato.

Si fuese necesario:

Taladre agujeros de 3/16 in

(4.8 mm) en paneles de

yeso.

Taladre agujeros de 7/32 in

(5.6 mm) en yeso.

Nota: Puede utilizar los

anclajes de pared existentes.

Levante la placa de pared en

los anclajes existentes para

comprobar la alineación.

Placa de pared

5 69-2715EF—07

Instalación del termostato

¡Importante! Este termostato requiere un cable de alimentación C o común. El cable

de alimentación C, o común, alimenta al termostato con una potencia de 24 V AC.

Si está reemplazando un termostato previo, tal vez no haya un cable C conectado

a aquel. Muchos termostatos mecánicos más viejos, o que funcionan a batería, no

necesitan un cable C. Para obtener más información, consulte el documento Apéndice

para Cables C incluido en este paquete.

Nota: No todos los sistemas de calefacción/refrigeración identifican el terminal

común C de 24 V CA. Revise su manual del sistema o comuníquese con el fabricante

para conocer cuál es el terminal común de 24 V CA.

Mire los videos sobre cableado alternativo en

honeywellhome.com/wifi-thermostat

Cableado

Para obtener información sobre los sistemas de calefacción/refrigeración

convencionales (gas natural, aceite o eléctricos, aire acondicionado), consulte la

página 5. Para obtener más definiciones, consulte el “Glosario” en la página 33.

Para obtener información sobre un sistema de bomba de calor, consulte la

página 6. Para obtener más definiciones, consulte el “Glosario” en la página 33.

W-

O/B

W2-

Aux/E

Cableado (sistema convencional)

6A Coloque el cableado del termostato en

su sistema convencional.

a Comience por el cable C; una la etiqueta

adhesiva del cable con las etiquetas de

los terminales.

Debe tener un cable C.

Enderece el cable e introdúzcalo con |

cuidado en el agujero del terminal hasta

escuchar un clic. (Si desea retirar un cable,

utilice la punta de un bolígrafo para

presionar la liberación del terminal y, luego,

retire el cable).

Nota: Consulte la foto del cableado que tomó

en el paso 2.

Consejo: Para colocar el cable de manera

más sencilla, use la punta de un bolígrafo

para mantener presionada la liberación

del terminal.

Nota: Es posible que el

cableado de su aplicación sea

diferente del cableado que se

muestra a continuación.

¿Las etiquetas no coinciden?

Consulte las claves para la

instalación de cableado

alternativo en las

páginas 7 y 8.

Liberación del terminal

Extraiga el lazo del puente

SOLO si tiene los cables R y Rc.

EJEMPLO DE CABLEADO

El suyo puede ser diferente

69-2715EF—07 6

Instalación del termostato

Cableado (sistema convencional -

continuación)

c En la imagen de la derecha, revise

la casilla próxima a cada conexión.

Utilizará esta lista de comprobación

en el paso 9.

d Compruebe que el cable esté fijo

jalándolo con cuidado.

e Repita los pasos de la “a” a la “d” para

el resto de los cables.

f Introduzca el excedente de cables en

la abertura de la pared después de

haber instalado todos los cables.

g Continúe con la página 8.

¿Las etiquetas no coinciden?

Consulte las claves para

la instalación de cableado

alternativo en las páginas 7 y

W-O/B

W2-

Aux/E

¡Importante!

Marque la casilla por

cada cable que conecte.

Necesitará esta información

en el paso 9.

Cableado (sistema de bomba de calor)

6B Coloque los cables del termostato en su

bomba de calor.

a Comience por el cable C; una la etiqueta

adhesiva del cable con las etiquetas de

los terminales.

Debe tener un cable C.

b Introduzca el cable con cuidado en el

agujero del terminal hasta escuchar un

clic. (Si desea retirar un cable, utilice la

punta de un bolígrafo para presionar la

liberación del terminal y, luego, retire el

cable).

Nota: Consulte la foto del cableado que

tomó en el paso 2.

Consejo: Para colocar el cable de manera

más sencilla, use la punta de un bolígrafo

para mantener presionada la liberación del

terminal.

¿Las etiquetas no coinciden?

Consulte las claves para

la instalación de cableado

alternativo en las páginas 7

y 8.

Nota: Es posible que el cableado

de su aplicación sea diferente

del cableado que se muestra a

continuación.

Liberación del terminal

W-

O/B

W2-

Aux/E

AUX

Extraiga el lazo del puente SOLO

si tiene los cables R y Rc.

EJEMPLO DE CABLEADO

El suyo puede ser diferente

7 69-2715EF—07

Instalación del termostato

Cableado (sistema de bomba de calor -

continuación)

c En la imagen de la derecha, revise

la casilla próxima a cada conexión.

Utilizará esta lista de comprobación

en el paso 9.

d Compruebe que el cable esté fijo

jalándolo con cuidado.

e Repita los pasos de la “a” a la “d” para

el resto de los cables.

Nota: Si el termostato existente tiene

cables separados en AUX y E, utilice un

empalme para cables para fijar ambos

cables a otro cable. Coloque este tercer

cable en el terminal W2Aux/E.

f Introduzca el excedente de cables en

la abertura de la pared después de

haber instalado todos los cables.

g Continúe con la página 8.

¿Las etiquetas no

coinciden? Consulte las

claves para la instalación de

cableado alternativo en las

páginas 7 y 8.

¡Importante!

Marque la casilla por

cada cable que conecte.

Necesitará esta información

en el paso 9.

W-O/B

W2-

Aux/E

Clave para cableado alternativo (sistema convencional)

• Si tiene el cable R y el cable Rc, desenchufe el circuito del puente; para ello,

jale el circuito del cable.

• Si su termostato existente tenía cables R y RH, conecte el cable R al

terminal Rc, el cable RH al terminal R y desenchufe el circuito del puente.

Cableado alternativo (sistema convencional)

Utilícelo si las etiquetas de los cables no

coinciden con las etiquetas de los terminales.

Nota: Debe tener un cable C o

uno equivalente. Consulte la

página 5.

MSCR34541

W-

O/B

W2-

Aux/E

69-2715EF—07 8

Si tiene el cable R y el cable Rc, desenchufe el circuito del puente; para ello, jale

el circuito del cable.

Si su termostato existente tenía cables R y RH, conecte el cable R al terminal Rc,

el cable RH al terminal R y desenchufe el circuito del puente.

Si su termostato existente tenía cables R y RH, conecte el cable R al terminal Rc,

el cable RH al terminal R y desenchufe el circuito del puente.Si su termostato

existente tenía cables V y VR, visite honeywellhome.com/wifi-thermostat para

obtener ayuda.

Si su termostato anterior tiene cables O y B separados y controla un sistema con

bomba de calor de zona única, una el cable B con el C. Si el sistema es controlado

por más de un termostato, comuníquese con el servicio de zonificación de

Resideo al 800 828 8367 para obtener asistencia con el cableado.

Si su termostato existente tenía cables Y1, W1 y W2 separados, visite

honeywellhome.com/wifi-thermostat para obtener ayuda.

Si el termostato existente tiene cables separados en Aux y E, utilice un empalme

de cables para unir ambos cables a un cable independiente. Coloque este tercer

cable en el terminal W2Aux/E.

Este es el monitor del sistema. Si el monitor detecta un problema, visualizará un

botón anaranjado de alerta en la pantalla de inicio del termostato.

Clave para cableado alternativo (sistema de bomba de calor)

Instalación del termostato

Cableado alternativo (sistema de bomba de calor)

Utilícelo si las etiquetas de los cables no

coinciden con las etiquetas de los terminales.

Nota: Debe tener un cable C o

uno equivalente. Consulte la

página 5.

7 Conecte el termostato a la placa de pared.

Alinee el termostato con la placa

de pared y, luego, presiónelo para

que calce en su lugar.

Termostato

Placa de pared

LEVEL

HERE

M34498A

MSCR34542

W-

O/B

W2-

Aux/E

AUX

XX2

WW1

9 69-2715EF—07

Instalación del termostato

8 ENCIENDA el sistema de

calefacción/refrigeración.

¡Importante!

8a Compruebe que el cable C

esté conectado al termostato

y al sistema de calefacción/

refrigeración.

8b Verifique que la puerta del

sistema de calefacción/

refrigeración esté fija.

8c Vuelva a ENCENDER su sistema

de calefacción/refrigeración en la

caja de interruptores de circuito o

el interruptor de energía.

Caja de

interruptores

del circuito

Interruptor de

energía del

sistema de

calefacción/

refrigeración

Antes de conectarse a su red WiFi, debe

configurar las opciones iniciales del

termostato para establecer su sistema de

calefacción/refrigeración:

• Idioma

• Hogar o Comercial

En otro momento, puede personalizar otras

opciones.

9 Siga las instrucciones que aparecen en

la pantalla para seleccionar las opciones

adecuadas.

9a Toque el idioma que desea que el

termostato muestre y, luego, toque

Siguiente.

9b Seleccione Instalación para el hogar o

comercio, luego toque Siguiente.

9c Toque Siguiente o identifique la

ubicación del termostato—toque

THERMOSTAT y siga el resto de las

instrucciones.

9d Seleccione el tipo de equipo de

calefacción y refrigeración que

controlará su termostato y toque

Siguiente.

Nota: Para obtener más información, toque el

botón anaranjado de ayuda que se encuentra

en cualquier pantalla.

69-2715EF—07 10

Conexión de la red WiFi

Después de tocar Terminado en la pantalla

final de la configuración inicial, el termostato

muestra una opción para conectar su red WiFi.

1 Conecte la red WiFi.

Toque Sí para conectar el termostato a su red

WiFi. En la pantalla, se visualiza el mensaje

“Búsqueda de redes inalámbricas. Espere…”;

luego, se muestra una lista de todas las

redes WiFi que se han encontrado..

Nota: Si, en este momento, no puede

completar este paso, toque Lo haré después.

El termostato mostrará la pantalla de inicio.

Finalice este proceso seleccionando AJUSTES >

Configuración WiFi. Continúe con el Paso 2.

2 Seleccione la red.

2a Toque el nombre de la red que desea

utilizar. El termostato muestra una página

de contraseña.

Sí

Your Network

Nota: En caso de que su red

doméstica no aparezca en la lista,

toque Reescanear.

Instalación del termostato

9e Seleccione el tipo de sistema y toque

Siguiente. El tipo de sistema determina

otras opciones para finalizar el proceso

de configuración inicial. Utilice la

lista de comprobación del paso 6A-d

cuando haga uso de las opciones.

9f Toque Siguiente después de hacer uso

de las opciones de cada pantalla.

9g Toque Terminado en la última pantalla.

El termostato muestra una opción para

conexión a su red WiFi.

Nota: Para obtener más información, toque el

botón anaranjado de ayuda que se encuentra

en cualquier pantalla.

11 69-2715EF—07

Para registrar su termostato, siga las

instrucciones disponibles a partir de la

página 13.

Nota: La pantalla Registro a través de

Internet permanece activa hasta que haya

completado el registro o hasta que toque

Terminado.

Nota: Si toca Terminado antes de registrarlo

a través de Internet, la pantalla de inicio

muestra un botón anaranjado de alerta

que le informa que debe registrar su

termostato. Al tocar dicho botón, aparece

la información de registro y una opción

para posponer dicha tarea.

Terminado

Regístrelo a

través de

Internet para

obtener acceso

remoto

Conexión de la red WiFi

2b Use el teclado para introducir la

contraseña de su red doméstica.

2c Toque Terminado. El termostato

muestra el mensaje “Conectándose

a su red. Espere...” y, luego, aparece la

pantalla “Conexión satisfactoria.”

2d Toque OK para visualizar la pantalla

de información de registro.

2e Ingrese los números de

identificación MAC y CRC de su

termostato. Necesita estos números

para completar el registro a través de

Internet.

Terminado

69-2715EF—07 12

Reconexión de su red WiFi.

AJUSTES

Conﬁguración Wi-Fi

1 Toque AJUSTES.

2 Seleccione Configuración WiFi.

3 Toque el nombre de la red que desea

utilizar. El termostato puede mostrar una

página de contraseña.

4 Para ingresar una contraseña, toque

caracteres para deletrear su contraseña de

red doméstica, luego toque Terminado.

5 El termostato muestra “Conectándose a su

red. Favor esperar...” luego una pantalla de

“Conexión satisfactoria.”

6 Toque Siguiente.

• Si su termostato está registrado, verá la

potencia de su señal y otra información

del estatus. Toque Terminado.

• Si la pantalla muestra “Regístrelo a

través de Internet para obtener acceso

remoto” siga las instrucciones de la

página 13.

Desconexión de la red WiFi

1 Toque AJUSTES.

2 Seleccione Configuración WiFi.

3 Toque Desconectar de la red. El

termostato mostrará una pregunta

para confirmar su selección.

4 Toque Sí para confirmar que

desea desconectarse de la red. El

termostato mostrará la pantalla de

configuración WiFi.

5 Toque OK para mostrar el menú.

AJUSTES

Conﬁguración Wi-Fi

Desconectar de la red

Sí

13 69-2715EF—07

2 Inicie sesión o cree una cuenta.

Si tiene una cuenta, haga clic en

o bien,

haga clic en Create An Account

(Crear una cuenta).

2a Siga las instrucciones en la pantalla.

2b Revise su correo electrónico para verificar

si tiene un mensaje de activación

de My Total Connect Comfort. Esto

puede demorar varios minutos.

Nota: Si no recibió un mensaje de

activación, revise su correo no deseado o

use otra dirección de correo electrónico.

2c Siga las instrucciones de activación que se

encuentran en el correo electrónico.

2d Inicie sesión.

Registro del termostato en línea

M31570

Para ver y configurar el termostato de

manera remota, debe tener una cuenta en

Total Connect Comfort. Siga los siguientes

pasos.

1 Abra el sitio web Total Connect Comfort.

Vaya a mytotalconnectcomfort.com

Mire el video Registro del termostato

honeywellhome.com/wifi-thermostat

69-2715EF—07 14

Cuando el termostato se haya

registrado correctamente, la

pantalla de registro de Total

Connect Comfort le mostrará el

mensaje REGISTRO EXITOSO.

Ahora, puede controlar su

termostato desde cualquier lugar

a través de su computadora

portátil, computadora tipo tableta

o teléfono inteligente.

La aplicación gratuita de

Total Connect Comfort

se encuentra disponible

para los dispositivos Apple

iPhone

, iPad

y iPod touch

en iTunes

o en Google Play

para todos los dispositivos

Android

™

Registro del termostato en línea

3 Registre su termostato.

Después de que haya iniciado sesión

en su cuenta Total Connect Comfort,

registre el termostato.

3a Siga las instrucciones en la

pantalla. Después de añadir la

ubicación del termostato, debe

ingresar los datos particulares de

su termostato, a saber:

• MAC ID

• MAC CRC

Nota: Estas identificaciones se

encuentran en la pantalla Registro a

través de Internet o en la tarjeta de

identificación del termostato que se

incluye en el paquete del termostato.

Las identificaciones no distinguen

mayúsculas de minúsculas.

Home logo is used under license from Honeywell International Inc.

Printed in U.S.A.

Resideo Inc., 1985 Douglas Drive North,

Golden Valley, MN 55422

69-2723EFS-03

Thermostat ID Card

Use the MAC ID and CRC ID to register

this product at

mytotalconnectcomfort.com

Carte d’identiﬁcation de thermostat

Utilisez l’identiﬁcation MAC et l’identiﬁcation CRC pour enregistrer

ce produit à

mytotalconnectcomfort.com

Tarjeta de identiﬁcación del termostato

Utilice la identiﬁcación MAC y la identiﬁcación CRC para inscribir este

producto en

mytotalconnectcomfort.com

deo

com

MAC ID

(Número de

identificación

personal MAC)

MAC CRC

(Número de

identificación

personal CRC)

Buscar rebajas locales

Ahora, su termostato puede ser elegible para descuentos locales.

Busque ofertas en su área en HoneywellHome.com/Rebates

15 69-2715EF—07

Configuración de la hora y la fecha

1 Toque la hora actual. La pantalla

muestra Configurar hora/Configurar fecha.

2 Toque Configurar hora o Configurar fecha.

3 Toque s o t hasta que aparezcan la

hora y la fecha correctas.

4 Toque Terminado para guardar o

Cancelar para ignorar los cambios.

Nota: Este termostato se actualizará

automáticamente para el horario de

verano (si se observa en su área) y

almacena toda la información de fecha/

hora. Si el termostato está conectado

a WiFi y registrado a Total Connect

Comfort, la hora actual se actualiza

desde el Internet.

6:30 pm

Terminado

Configuración del ventilador

1 Toque la opción VENTILADOR para mostrar

las configuraciones del ventilador.

2 Toque Encendido, Automático, Circulación

o Seguir el cronograma.

Nota: La opción Seguir el cronograma

aparece únicamente si el ventilador está

configurado en modo Encendido o Circulación

para uno o más períodos del programa.

3 Toque Terminado para guardar y salir.

Encendido: El ventilador está siempre

encendido.

Automático: El ventilador funciona

solo cuando el sistema de calefacción o

refrigeración está encendido.

Circulación: El ventilador funciona

de forma aleatoria, aproximadamente,

el 35% del tiempo (uso doméstico

únicamente).

Seguir el cronograma: La opción Seguir

el cronograma no está disponible si

todos los programas están configurados

en modo automático (Consulte las

páginas 1618).

Nota: Presione Encendido, Automático o

Circulación para anular temporariamente el

programa del ventilador configurado.

VENTILADOR

Terminado

69-2715EF—07 16

Cronogramas predeterminados para ahorro de energía

Este termostato usa las configuraciones de ahorro de energía predeterminadas

que pueden disminuir los gastos de calefacción/refrigeración. Para personalizar el

termostato, consulte la siguiente página.

Despertar

6:00 am 70 °F (21.1 °C) 78 °F (25.5 °C) 70 °F (21.1 °C) 78 °F (25.5 °C)

Salir

8:00 am 62 °F (16.6 °C) 85 °F (29.4 °C) 62 °F (16.6 °C) 85 °F (29.4 °C)

Regresar

6:00 pm 70 °F (21.1 °C) 78 °F (25.5 °C) 70 °F (21.1 °C) 78 °F (25.5 °C)

Dormir

10:00 pm 62 °F (16.6 °C) 82 °F (27.7 °C) 62 °F (16.6 °C) 82 °F (27.7 °C)

Refrigeración

(de lunes a

viernes)

Hora de

inicio

Calefacción

(de lunes a

viernes)

Período

Calefacción

(sábados y

domingos)

Refrigeración

(sábados y

domingos)

Uso doméstico

Ocupado 1 8:00 am 70 °F (21.1 °C) 75 °F (23.8 °C) Encendido

Desocupado 1 10:00 pm 55 °F (12.7 °C) 85 °F (29.4 °C) Automático

Ocupado 2* 12:00 am 70 °F (21.1 °C) 75 °F (23.8 °C) Encendido

Desocupado 2* 12:00 am 55 °F (12.7 °C) 85 °F (29.4 °C) Automático

Refrigeración

Hora de

inicio Calor

Período

Ventilador

Uso empresarial

* El período 2 se cancela de forma predeterminada. Si lo activa, los valores

mostrados anteriormente se convierten en configuraciones predeterminadas.

Configuración de la modalidad del sistema

1 Toque MODO para mostrar las

configuraciones del sistema.

2 Toque la opción deseada:

Calefacción: El termostato controla

solamente el sistema de calefacción.

Refrigeración: El termostato controla

solamente el sistema de refrigeración.

Apagado: Se apagan los sistemas de

calefacción/refrigeración.

Automático: El termostato selecciona

la calefacción o la refrigeración

según fuera necesario, conforme a la

temperatura interior.

Calefacción de emergencia (bombas

de calor con calefacción auxiliar):

Controla la calefacción auxiliar/de

emergencia. El compresor se bloquea.

3 Toque Terminado para guardar y salir.

MODO

Terminado

Note: Es posible que no

aparezcan las configuraciones

del sistema Automático y

Calefacción de emergencia; esto

depende de cómo se instaló el

termostato. Consulte la sección

“Conversión automática” en la

página 26.

17 69-2715EF—07

Ajuste de los cronogramas del programa

1 Toque AJUSTES.

2 Seleccione Crear/editar horario.

• Toque Ver/editar para ver la

programación completa y realizar

ajustes rápidos.

• Toque Guíame para crear una

programación respondiendo

preguntas simples.

• Toque Lo haré yo mismo para crear de

forma manual un cronograma del

programa.

Nota: Para disminuir costos, use las

configuraciones de ahorro de energía

preestablecidas que se describen en la

página 16.

AJUSTES

Crear / Editar horario

Si seleccionó Lo haré yo mismo en la pantalla

Crear/editar programación, siga los

siguientes pasos:

1 Seleccione los días para programar,

toque Siguiente.

2 Toque Despertar para establecer el

horario del período Despertar para los

días seleccionados.

Cal: 70°

Refr: 78°

Vent: Auto

6:00 am

DESPERTAR

3 Presione s o t para configurar

la temperatura de Calefacción y

Refrigeración del período Despertar.

Luego, toque Terminado.

4 Toque otros períodos (Salir, Regresar,

Dormir) para configurar la hora y las

temperaturas para cada uno de ellos.

5 Toque Terminado para guardar y salir.

Nota: Toque Borrar período para eliminar los

períodos no deseados.

Nota: Toque Ventilador ajustes para

personalizar las configuraciones del

ventilador para cualquier período.

Nota: Cuando se configura para uso

comercial, el termostato usa Ocupado

y Desocupado en lugar de Despertar, Salir,

Regresar, y Dormir.

Terminado

69-2715EF—07 18

Anulación de las programaciones: uso doméstico

1 Toque s o t para configurar la

temperatura (lado derecho de la

pantalla) y la hora indicada en

Sostener Hasta. La programación se

reanudará cuando finalice el tiempo

de “Sostener Hasta”.

2 Toque PERMANENTE para mantener

la misma temperatura hasta que la

cambie o reinicie el cronograma del

programa.

3 Toque Reiniciar Horario en cualquier

momento para reanudar el

cronograma del programa.

PERMANENTE

Anulación de las programaciones: uso empresarial

Toque s o t para configurar la

temperatura.

La temperatura nueva se mantendrá hasta

el tiempo de “pausa” que usted configure.

• Para cambiar el tiempo de pausa, toque los

botones con flechas Sostener hasta. Puede

configurar este tiempo hasta el tiempo

máximo configurado en la pantalla Duración

de la anulación en Preferencias avanzadas

(página 27).

• Toque Anulación para utilizar una temperatura

de ocupación preestablecida si una persona

usa la habitación durante un período

desocupado. La nueva temperatura podrá

mantenerse durante una hora y regularse

hasta el tiempo máximo configurado en

la pantalla Duración de la anulación en

Preferencias avanzadas (página 27).

El cronograma programado se reanudará

cuando el temporizador de anulación

finalice. Toque Reiniciar Horario en cualquier

momento para reanudar el cronograma del

programa.

ANULACIÓN

19 69-2715EF—07

Visualización del estado del equipo

1 Toque AJUSTES.

2 Seleccione Estatus del equipo.

3 Toque s o t para ver el estado de

todos los equipos que controla su

termostato. Según la manera en que

se instaló su termostato, la pantalla

de estado del equipo puede generar

información sobre los siguientes

sistemas:

• Calefacción y refrigeración

• Ventilador

• Información del termostato

AJUSTES

Estatus del equipo

Terminado

Configuración del mantenimiento en vacaciones: uso doméstico

Esta función le permite ahorrar energía

mientras se encuentra fuera de casa, y

restituye las configuraciones de confort

poco antes de que regrese a su casa.

1 Toque AJUSTES

2 Seleccione Modo vacaciones.

3 Toque s o t para seleccionar la

fecha en que se marcha; luego, toque

Siguiente para obtener más detalles

sobre la programación; se incluyen

horas del día, configuraciones de

temperatura, fecha de regreso y

configuraciones para el regreso.

4 Revise lo que ha elegido en la última

pantalla y toque Terminado para

guardar sus configuraciones. Toque

Previo; luego, Cancelar para ignorar los

cambios.

AJUSTES

Terminado

Modo vaciones

69-2715EF—07 20

Configurar programación de días festivos/eventos: uso comercial

Esta función contribuye a conservar energía

cuando el lugar de trabajo está desocupado

durante eventos especiales o días festivos.

1 Toque AJUSTES.

2 Seleccione Programador de vacaciones/eventos.

3 Seleccione el ítem que desea programar.

• Eventos personalizados le

permite configurar otros días para

programaciones especiales.

• Las opciones de Días festivos de EE.

UU y Canadá le permiten elegir de una

lista de días festivos comúnmente

observados en cada país.

4 Elija según se le instruya en cada pantalla. Para

obtener más información, consulte las dos páginas

siguientes.

5 Toque Terminado para guardar sus configuraciones.

AJUSTES

Eventos personalizados

Programador de

vacaiones / eventos

Configuración de eventos personalizados: uso empresarial

Esta función le permite personalizar

configuraciones de temperaturas

para mantenerlas durante un evento

específico. Puede configurar un evento

para una fecha específica o un día

del mes. El termostato reanuda la

programación normal después del

evento.

1 Toque AJUSTES.

2 Seleccione Programador de vacaciones/

eventos.

3 Seleccione Eventos personalizados del

menú Programación de días festivos/

eventos.

4 Seleccione Crear nuevo evento.

Eventos personalizados

Crear nuevo evento

21 69-2715EF—07

Configuración de eventos personalizados: uso empresarial

5 Seleccione Desocupado or Ocupado.

6 Seleccione Fecha específica o Mes/Día de la

semana.

• Para la opción Fecha específica, debe

seleccionar la fecha de inicio,

las configuraciones, la fecha de

finalización y la frecuencia del

evento.

• Para la opción Mes/Día de la semana,

debe seleccionar un mes, un día de

la semana, una semana del mes,

las configuraciones, la duración del

evento y la frecuencia del evento.

7 Revise las configuraciones y toque

Terminado para guardarlas. Toque Previo;

luego, Cancelar para ignorar los cambios.

Terminado

Configuración de la programación de días festivos: uso empresarial

Esta función le permite personalizar

configuraciones de temperaturas para

mantenerlas durante días festivos nacionales

específicos. El termostato reanuda la

programación normal entre uno y otro día festivo

seleccionado.

1 Seleccione Días festivos de EE. UU. o Canadá del

menú Programación de días festivos/evento.

2 Seleccione Agregar/Editar días festivos. Aparecerá

una lista de los días festivos nacionales.

3 Toque la casilla al lado de cada día festivo en

el cual desea mantener una configuración

específica, (toque s o t para desplazarse

por la lista de días festivos) y, luego, toque

Siguiente.

Configure la programación de días festivos

para temperaturas de ocupado o desocupado,

dependiendo si el edificio estará en uso.

4 Toque s o t para seleccionar las

temperaturas de calefacción y refrigeración.

5 Revise las configuraciones y toque Terminado

para guardarlas. Toque Previo; luego, Cancelar

para ignorar los cambios.

69-2715EF—07 22

Configuración de la anulación de días festivos: uso empresarial

Esta función le permite personalizar

configuraciones de temperaturas para mantenerlas

desde ahora hasta una fecha específica. El

termostato reanuda la programación normal en la

fecha que usted seleccione.

1 Toque AJUSTES.

2 Seleccione Modalidad de día festivo para mostrar

las temperaturas mientras usted se encuentra

de vacaciones.

3 Toque s o t para seleccionar las temperaturas

de calefacción y refrigeración; luego, toque

Siguiente para seleccionar la fecha de regreso.

4 Revise las configuraciones y toque Terminado

para guardarlas. Toque Previo; luego, Cancelar

para ignorar los cambios.

Nota: La temperatura de refrigeración solo

se puede establecer en un valor más alto que

la configuración del programa del período

desocupado y la configuración de la temperatura

de calefacción solo se puede establecer en un valor

más bajo que la configuración del programa del

período desocupado.

AJUSTES

Modalidad de día fest ivo

Terminado

Inicio de la modalidad de ocupación: uso empresarial

Esta opción mantiene la temperatura

en el nivel de ahorro de energía hasta

que presione ANULACIÓN. Cuando

llegue, presione el botón para mantener

una temperatura agradable mientras la

habitación está ocupada.

Toque los botones s o t para configurar

la temperatura o la hora de Sostener hasta.

La temperatura se mantiene solamente

hasta el tiempo que usted configuró. La

temperatura regresa a un nivel para ahorro

de energía después de que finalice el

temporizador o el período “Ocupado”.

ANULACIÓN

23 69-2715EF—07

Cómo personalizar el color de la pantalla

Puede personalizar la pantalla del termostato

para adaptarla a su decoración.

1 Toque AJUSTES.

2 Toque Temas de color.

3 Elija el nombre de un color para usar en

un fondo predeterminado o seleccione

Personalizar para definir su propio color de

fondo y texto.

• Si selecciona el nombre de un color,

la pantalla muestra un ejemplo a la

izquierda. Toque Terminado para aceptar

esa preferencia.

• Si toca Personalizado, la pantalla le

muestra instrucciones. Toque Siguiente

para avanzar por las opciones; toque

Terminado cuando esté satisfecho con

sus cambios.

Temas de color

Terminado

AJUSTES

Configuración de las preferencias

Las opciones del menú de preferencias le

permiten seleccionar cómo el termostato

muestra la información o responde ante

ciertas situaciones.

1 Toque AJUSTES y seleccione Preferencias.

2 Seleccione una opción y siga las

instrucciones:

• Recordatorios

• Opciones del programa del servicio

eléctrico

• Luz posterior

• Tecnologia Smart Response*

• Preferencias avanzadas

• Restablecer programación

predeterminada

• Restaurar configuraciones de fábrica

3 Toque Terminado para guardar sus

configuraciones. Toque Cancelar para

ignorar los cambios.

AJUSTES

Preferencias

* Cuando el termostato está configurado para uso comercial, la respuesta inteligente

no está disponible.

69-2715EF—07 24

Limpieza de la pantalla del termostato

Cuando selecciona la opción Limpiar

pantalla, esta se bloquea para que no cambie

accidentalmente la configuración mientras

limpia.

1 Toque AJUSTES.

2 Seleccione Limpiar pantalla. Una instrucción

le pregunta si desea limpiar la pantalla

durante 30 segundos.

3 Toque Sí. Un contador de cuenta regresiva

muestra el tiempo transcurrido hasta que

se reactive la pantalla.

Nota: NO rocíe ningún líquido directamente

sobre el termostato. Rocíe los líquidos sobre

un paño, después utilice el paño húmedo

para limpiar la pantalla. Utilice agua o el

limpiador para vidrios que utiliza en casa.

Evite utilizar limpiadores abrasivos.

AJUSTES

Limpiar pantalla

Sí

Ajuste de las configuraciones de seguridad

Se pueden utilizar las opciones de seguridad

para evitar cambios no autorizados en las

configuraciones del sistema.

1 Toque AJUSTES y seleccione Configuraciones de

seguridad.

2 Seleccione Cambiar modo de bloqueo.

3 Seleccione una opción y siga las

instrucciones:

Desbloqueado: Acceso total permitido.

Parcialmente bloqueado: Solo se puede

cambiar la temperatura.

Totalmente bloqueado: Acceso no

permitido.

Nota: Si elige utilizar una contraseña para

mayor seguridad, escríbala aquí para su

referencia:

AJUSTES

Conf iguraciones de seguridad

Cambiar modo de bloqueo

25 69-2715EF—07

Actualizaciones del software

La aplicación de WiFi solicita actualizaciones

periódicamente al software para

este termostato. Las actualizaciones se

efectúan automáticamente a través de su

conexión WiFi. Todas sus configuraciones

permanecen guardadas, de modo que no

necesita hacer cambios después de que ocurra

la actualización.

Las actualizaciones se realizan durante las primeras horas del día. Una vez que su

termostato reciba el software, este se reinicia. Luego, la pantalla muestra el mensaje

“Actualizando el software...” y se observa una barra de progreso verde. Cuando finaliza

la actualización, su pantalla de inicio aparecerá como es habitual.

Nota: Si no está conectado a WiFi ni registrado en Total Connect Comfort, no recibirá

actualizaciones automáticas.

Baja del termostato

Si usted retira el termostato de su cuenta en el

sitio web Total Connect Comfort (por ejemplo,

si se muda y deja el termostato), siga los

siguientes pasos:

1 Desde mytotalconnectcomfort.com, inicie

sesión en su cuenta.

2 En Mi cuenta, seleccione Editar mi perfil.

3 Haga clic en el botón Borrar mi cuenta.

Su termostato mostrará un botón anaranjado

que sugiere Registrarlo a través de Internet..

Tecnología Smart Response*

Esta característica (uso doméstico únicamente)

permite que el termostato “sepa” cuánto demora

el sistema de calefacción/refrigeración en

alcanzar las configuraciones de temperatura

programadas, de manera que se alcance esa

temperatura a la hora que usted configuró.

Por ejemplo: Configure la hora de despertarse

a las 6:00 a. m. y la temperatura en 70 °F

(21.1 °C). La calefacción se encenderá antes de

las 6:00 a. m., para que la temperatura esté en 70 °F (21.1 °C) a las 6:00 a. m.

Nota: Seleccione Tecnología Smart Response en el menú Preferencias (página 23).*

Cuando el termostato está configurado para uso comercial, la respuesta inteligente

no está disponible.

Se mostrará el mensaje “in recovery” (en recuperación) cuando el sistema esté

activado antes de un período programado.

69-2715EF—07 26

Protección del compresor

El termostato conserva el compresor

apagado durante unos minutos antes

de volver a arrancar, para evitar daños al

equipo. Durante el tiempo que permanece

apagado, el mensaje “esperando por el

equipo” se muestra en la pantalla.

Purga previa a la ocupación

Esta función de uso empresarial

enciende el ventilador de 1 a 3

horas antes del período “ocupado”,

para brindar un ambiente de trabajo

confortable cuando usted llegue.

Conversión automática

Esta función se usa en climas en los que el

acondicionador de aire y la calefacción se

utilizan durante el mismo día.

Cuando el sistema está configurado

en Automático, el termostato elige

automáticamente cuándo calentar o

refrigerar, según la temperatura interior.

Las configuraciones de calefacción y

refrigeración deben tener, al menos, una diferencia de

tres grados. El termostato ajustará automáticamente las

configuraciones para mantener esta diferencia de tres grados.

Nota: Seleccione Conversión automática en la pantalla

Conversión del sistema de calefacción y refrigeración que se

encuentra en Preferencias avanzadas. Consulte la sección

Configuración de preferencias avanzadas en la página 27).

27 69-2715EF—07

Configuración de preferencias avanzadas

Puede cambiar las opciones en diversas funciones

del sistema. Si bien muchas de las opciones,

como las configuraciones que indican el idioma

y la temperatura, son las mismas para todas

configuraciones, existen otras que dependen del

tipo de sistema que posea.

1 Toque AJUSTES. El termostato muestra una lista

de opciones.

2 Seleccione Preferencias > Preferencias avanzadas.

El termostato muestra la primera pantalla de

opciones que puede modificar.

3 En cada pantalla, realice los cambios

necesarios; luego, toque Siguiente para visualizar

las nuevas opciones. Vuelva a realizar este paso

hasta que haya realizado todos los cambios.

Las tablas que figuran en las páginas

2728 explican las pantallas y las opciones

disponibles en Preferencias avanzadas.

4 Cuando haya implementado todas las

modificaciones, presione Terminado para

guardar y salir.

AJUSTES

Preferencias

Preferencias avanzadas

Configuración de preferencias avanzadas

Opciones de Preferencias avanzadas (SETTINGS > Preferencias >

Preferencias avanzadas)

Título de la pantalla

Configuraciones y opciones (Las opciones varían según la configuración)

Opciones de programación

Seleccione la opción No programable o Programable. La opción

Programable usa programación predeterminada o personalizada

para subir y bajar automáticamente las configuraciones de

temperatura en distintos momentos del día.

Escala de indicación de

temperatura

Seleccione Fahrenheit o Celsius.

Cambio del sistema de

calefacción y refrigeración

Seleccione Manual o Automático.

Cantidad de períodos

programados

Seleccione dos períodos por día o cuatro períodos por día.

(Consulte la página 16).

Duración de la purga

previa a la ocupación

Seleccione cuánto tiempo funcionará el ventilador antes de cada

período ocupado: Apagado, 1, 2 o 3 horas.

Tipo de anulación

Seleccione la opción Estándar (Standard) para mantener los

períodos programados o la opción Iniciar la modalidad de

ocupación para usar las configuraciones de ahorro de energía

hasta que un usuario presione Iniciar ocupación.

Duración de la anulación

Seleccione cuánto tiempo se debe mantener la temperatura

durante una anulación: 110 horas o Sin límite.

* Estas configuraciones solo están disponibles cuando el termostato está configurado para uso

comercial.

69-2715EF—07 28

Configuración de preferencias avanzadas

Opciones de preferencias avanzadas (finalización)

Título de la pantalla Configuraciones y opciones (Las opciones varían según la

configuración)

Recuperación temprana

para calefacción*

Seleccione No para comenzar la recuperación según la

programación o Sí para aumentar la temperatura antes.

Recuperación temprana

para refrigeración*

Seleccione No para comenzar la recuperación según la

programación o Sí para disminuir la temperatura temprano.

Límites de temperatura

Seleccione el límite mínimo de refrigeración y el límite máximo

de calefacción.

Bloqueo del teclado Seleccione Desbloqueado/Parcialmente bloqueado/Bloqueado.

Formato del reloj Seleccione 12 horas o 24 horas.

Horario de verano

Seleccione Desactivado (Off) o Activado (On). Si selecciona

Activado (On), el sistema cambiará automáticamente el horario

o la fecha según el horario de verano.

Desplazamiento de

pantalla en interiores

Seleccione la cantidad de grados necesarios para desplazar

la temperatura en interiores o el porcentaje para desplazar la

humedad en interiores.

* La recuperación temprana solo está disponible cuando se configura para uso comercial. Si se

configura para uso doméstico, consulte “Tecnología de respuesta inteligente” en la página 25.

Cambio de la configuración del sistema

Conﬁguración del sistema

AJUSTES

Si sus necesidades cambian, puede

modificar las configuraciones básicas del

sistema del AJUSTES que eligió cuando

instaló el termostato (página 9).

1 Toque AJUSTES. El termostato muestra

una lista de opciones.

2 Seleccione Configuración del sistema. El

termostato muestra la primera pantalla

de opciones que puede modificar.

3 En cada pantalla, realice los cambios

necesarios; luego, toque Siguiente

para visualizar las nuevas opciones.

Vuelva a realizar este paso hasta que

haya realizado todos los cambios. Las

tabla de las página 29 explican

las pantallas y las opciones de la

configuración del sistema.

4 Cuando haya implementado todas las

modificaciones, presione Terminado para

guardar y salir.

Toque el botón de

ayuda para obtener

información sobre las

opciones de la pantalla.

29 69-2715EF—07

Cambio de la configuración del sistema

Opciones de la configuración del sistema (AJUSTES > Configuración del sistema )

Note: Para obtener más información, toque el botón anaranjado de

ayuda que se encuentra en cualquier pantalla.

Título de la pantalla Configuraciones y opciones (Las opciones varían según la

configuración)

Idioma English/Français/Español.

Termostato instalado en

Hogar/comercio (El termostato se utiliza en un ambiente residencial

(predeterminado) o comercial).

Ubicación de su

termostato

Toque el botón TERMOSTATO para mostrar una pantalla donde pueda

ingresar un nombre personalizado utilizando un teclado numérico. Si

tiene solo un termostato, puede dejarle el nombre como THERMOSTATO.

En instalaciones comerciales, puede marcar una casilla para mostrar el

nombre del termostato en la pantalla de inicio.

Controles del termostato

Seleccione el tipo de caldera. Esta opción del menú aparece únicamente si

en “Su tipo de sistema” está seleccionado Aire forzado.

Tipo de sistema

Seleccione Aire forzado (predeterminado), bomba de calor o agua caliente

o vapor. Cada opción ofrece diferentes posibilidades en las siguientes

pantallas. Consulte el paso 9e bajo Instalación del termostato en la página

10.

Tipo de sistema de

calefacción/refrigeración

por aire forzado

Seleccione el tipo de alimentación del sistema de aire forzado: Gas/fuel

(predeterminado) o eléctrico.

Eficacia del sistema de

calefacción

Seleccione Aire forzado de eficacia estándar (predeterminado) o Aire

forzado de gran eficacia.

Tipo de sistema de

calefacción

Si seleccionó agua caliente o vapor en “Tipo de Sistema”, seleccione el

sistema de calefacción específico aquí.

Cantidad de etapas de

refrigeración

Seleccione 1 etapa (predeterminado) o 2 etapas. Si no está seguro,

observe cuáles cables ha conectado: Cable ‘Y’ solamente (1 etapa) o ‘Y’

y ‘Y2’ (refiérase a su lista de comprobación en el paso 6 “Instalación del

termostato” de la página 5.) La cantidad de etapas de enfriamiento no

aparecen si se estableció “Bomba de calor” o si las etapas de enfriamiento

están establecidas en “0”.

Cantidad de etapas de

calefacción

Seleccione 1 etapa (predeterminado) o 2 etapas. Si no está seguro,

observe cuáles cables ha conectado: Cable ‘W’ solamente (1 etapa) o ‘W’

y ‘W2’ (refiérase a su lista de comprobación en el paso 6 “Instalación del

termostato” de la página 5.) La cantidad de etapas de enfriamiento solo

aparecen si está establecido “Aire forzado” en “Su Tipo de Sistema”.

Control del ventilador

Seleccione qué controla el ventilador: el termostato (predeterminado) o

el sistema de calefacción. El control del ventilador solo aparece si está

establecido “Eléctrico” en “Su Tipo de Sistema de Calefacción de Circulación

Forzada”.

Tipo de válvula de

cambio

Si seleccionó la bomba de calor en “Tipo de sistema”, elija si utiliza una

válvula de cambio de refrigeración (predeterminado) o una válvula de

cambio de calefacción. Si no está seguro, observe cuáles cables ha

conectado: refiérase a su lista de comprobación en el paso 6 de la página

Cantidad de etapas del

compresor de la bomba

de calor

Seleccione 1 etapa (predeterminado) o 2 etapas. Si no está seguro, observe

cuáles cables ha conectado: Cable ‘Y’ solamente (1 etapa) o ‘Y’ y ‘Y2’

(refiérase a su lista de comprobación en el paso 6 de la página 6.)

Calefacción de reserva

Mediante No o Sí (predeterminado) puede determinar si tiene calefacción

de reserva consultando su lista de comprobación en el paso 6 de la página

6.) La calefacción de respaldo solo aparece si “Su Tipo de Sistema” está

establecido en Bomba de calor.

69-2715EF—07 30

Preguntas frecuentes

: P ¿Mi termostato seguirá funcionando si pierdo la conexión WiFi?

: R Sí, el termostato pondrá en funcionamiento el sistema de calefacción o

refrigeración con o sin conexión WiFi.

: P ¿Cómo encuentro la contraseña de mi enrutador?

: R Comuníquese con el fabricante del enrutador o revise la documentación del

enrutador.

: P ¿Por qué el termostato no se conecta al enrutador WiFi aunque se encuentren

muy cerca?

: R Verifique que la contraseña ingresada en el enrutador WiFi sea correcta.

: P No puedo registrar mi termostato en el sitio web Total Connect Comfort.

: R Verifique que el termostato esté inscrito correctamente en su red doméstica WiFi.

Desde AJUSTES > Configuración WiFi, verifique el icono de la potencia de la señal

WiFi. Verifique que el enrutador WiFi tenga una buena conexión a Internet. Verifique

en su computadora que pueda abrir el sitio en mytotalconnectcomfort.com. Si

no puede abrir el sitio, apague el módem de Internet durante algunos segundos y

vuelva a encenderlo.

: P Me registré en el sitio web Total Connect Comfort, pero no pude iniciar sesión

con mi nueva cuenta.

: R Revise su correo electrónico y asegúrese de haber recibido un mensaje de

activación. Siga las instrucciones para activar su cuenta y, luego, inicie sesión en el

sitio web.

: P Me he registrado en el sitio web Total Connect Comfort y no he recibido un

mensaje de confirmación por correo electrónico.

: R Revise que el mensaje no esté en la carpeta Correo no deseado o Eliminados.

: P ¿Hay alguna forma de ampliar la potencia de la señal?

: R La mayoría de los enrutadores estándar se pueden configurar para que actúen

como repetidores. También puede comprar e instalar un repetidor WiFi.

Para consultar más preguntas frecuentes, visite honeywellhome.com/wifi-thermostat

31 69-2715EF—07

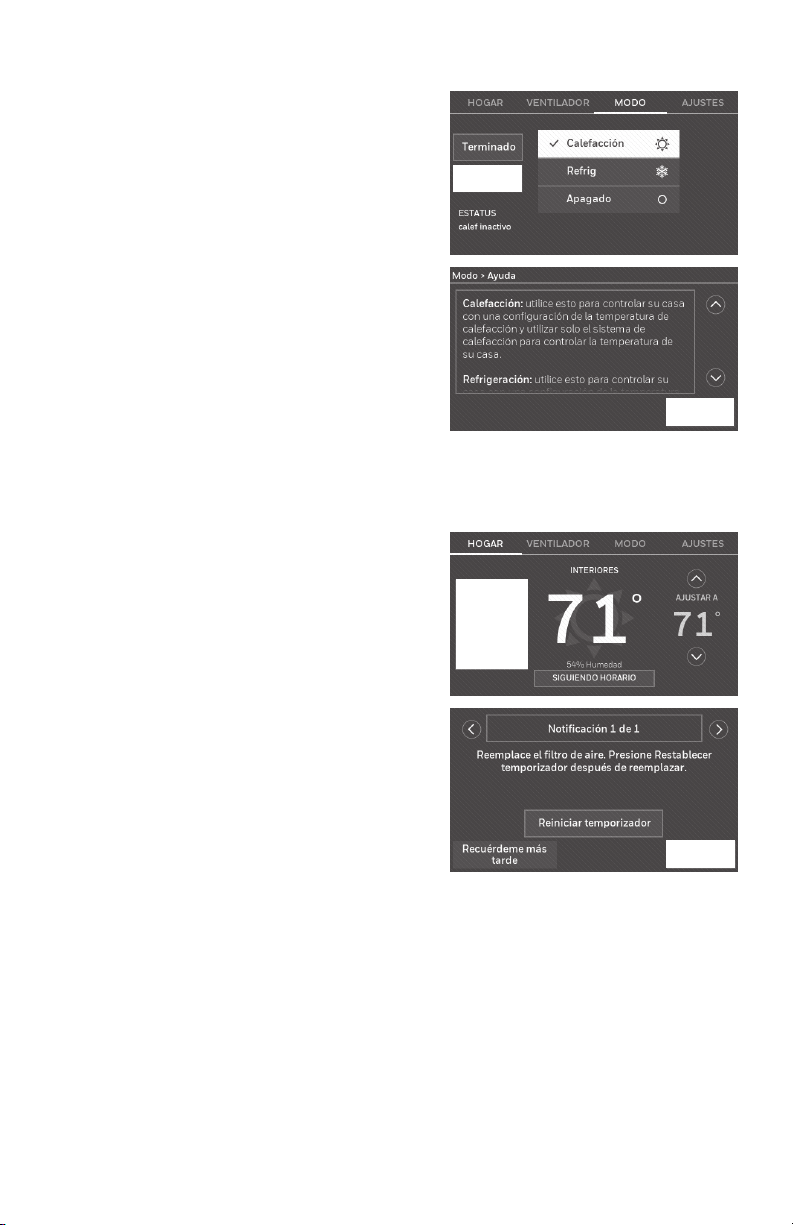

Cómo obtener ayuda y reaccionar ante las alertas

Su termostato proporciona dos tipos de

asistencia. En caso de que estas opciones de

asistencia no aclaren sus dudas, consulte las

preguntas más frecuentes (página 30) y los

consejos sobre la localización y solución de

problemas (página 32).

Ayuda en la pantalla

La mayoría de las pantallas incluyen un botón

anaranjado de ayuda.

1 Toque Ayuda para visualizar las instrucciones

de uso de la pantalla.

2 Toque OK para volver a mostrar la pantalla

original.

Ayuda

Cómo obtener ayuda y reaccionar ante las alertas

Alertas de pantalla

Su pantalla principal mostrará un botón

grande anaranjado cuando necesite corregir

una configuración o un problema del

sistema.

1 Toque el botón, el termostato muestra

instrucciones para finalizar la tarea sobre

la cual se le alertó.

2 Toque OK en la pantalla de instrucciones

y luego lleve a cabo la tarea. Cuando la

tarea haya finalizado, el botón de alerta

no seguirá mostrándose.

Reemplace

el ﬁltro de

aire

69-2715EF—07 32

Localización y solución de problemas

Si tiene dificultades con el termostato, intente seguir las sugerencias que se indican

a continuación. La mayoría de los problemas se pueden solucionar de manera fácil y

rápida.

La pantalla está en

blanco

• Revise el interruptor de circuito y, si es necesario, reinícielo.

• Asegúrese de que el interruptor de energía del sistema de calefacción y

refrigeración esté encendido.

• Asegúrese de que la puerta del sistema de calefacción esté bien cerrada.

• Asegúrese de que el cable C esté conectado (consulte la página 5).

No se puede

cambiar la

configuración

del sistema a

Refrigeración

• Revise que la pantalla de configuración del sistema “Controles del

termostato” o “Tipo de sistema” está configurado de modo que se

pueda utilizar con su equipo de calefacción y refrigeración (consulte la

página 29).

El ventilador no se

enciende cuando

se requiere utilizar

la calefacción

• Revise que la pantalla de configuración del sistema “Control del

ventilador” esté configurada para que corresponda con su equipo de

calefacción (consulte la página 28).

Aparece el

mensaje “Wait”

(Espere) en la

pantalla

• La función de la protección del compresor está funcionando. Espere

cinco minutos para que se reinicie el sistema de forma segura, sin dañar

el compresor.

Los problemas

con la bomba de

calor hacen que

se enfríe el aire en

la modalidad de

calefacción, o que

se caliente el aire

en la modalidad de

refrigeración

• Revise la configuración de la pantalla de programación del sistema

“Tipo de válvula de cambio” para comprobar que está adecuadamente

configurada para su sistema (consulte la página 28).

El sistema de

calefacción o

refrigeración no

responde

• Toque MODO para configurar el sistema a Calefacción. Asegúrese de que

la temperatura sea más alta que la temperatura interior.

• Toque MODO para configurar el sistema a Refrigeración. Asegúrese de que

la temperatura sea más baja que la temperatura interior.

• Revise el interruptor de circuito y, si es necesario, reinícielo.

• Asegúrese de que el interruptor de energía del sistema de calefacción y

refrigeración esté encendido.

• Asegúrese de que la puerta del sistema de calefacción esté bien cerrada.

• Si, en la pantalla, aparece “Esperar” (“Wait”), el temporizador de

protección del compresor está encendido. Espere cinco minutos para

que el sistema se vuelva a iniciar de forma segura, sin dañar el compresor

(consulte la página 26).

El sistema de

calefacción está

funcionando en

la modalidad de

refrigeración

• Revise que la pantalla de configuración del sistema “Controles del

termostato” o “Tipo de sistema” está configurada de modo que se pueda

utilizar con su equipo de calefacción y refrigeración (consulte “Opciones

de la configuración del sistema (AJUSTES > Configuración del sistema )”

de la página 29).

33 69-2715EF—07

Glosario

Cable C

El cable “C”, o común, le transmite 24 V CA al termostato desde el sistema de calefacción/

refrigeración. Algunos termostatos mecánicos o de baterías pueden no tener esta conexión de

cableado. Es necesario para establecer una conexión WiFi a su red doméstica.

Sistema de refrigeración/calefacción de bomba de calor

Las bombas de calor se utilizan para calentar y refrigerar una casa. Si su termostato antiguo

tiene un ajuste para la calefacción de emergencia, es probable que tenga una bomba de calor.

Sistema de calefacción/refrigeración convencional

Estos sistemas no cuentan con una bomba de calor. Incluyen controladores de aire, equipos

de calefacción o calderas que funcionan con gas natural, aceite o electricidad. Pueden o no

incluir un aire acondicionado.

Circuito del puente

En este termostato, se utiliza un enchufe con un circuito del cable que se ubica debajo del

bloque del terminal para conectar los terminales R y Rc.

MAC ID, MAC CRC

Códigos alfanuméricos que identifican exclusivamente el termostato y se utilizan para

registrarlo con su cuenta en mytotalconnectcomfort.com

QR Code

Código de respuesta rápida. Una imagen bidimensional de lectura mecánica. Su dispositivo

inalámbrico puede leer el patrón en blanco y negro que se encuentra en el cuadrado y vincular

su navegador, directamente, a un sitio web. QR Code es una marca registrada de DENSO

WAVE INCORPORATED.

Rangos eléctricos

Terminal Voltaje (50 Hz/ 60 Hz) Max. valoración de la corriente

WO/B 20 V - 30 V CA 1,0 A

W2 (Aux/E) 20 V - 30 V CA 1,0 A

Y Refrigeración 20 V - 30 V CA 1,0 A

Y2 Refrigeración 20 V - 30 V CA 1,0 A

G Ventilador 20 V - 30 V CA 0,5 A

69-2715EF—07 34

Información reguladora

Declaración de conformidad con las regulaciones FCC

(Sección 15.19) (solo en los EE. UU.)

Este dispositivo cumple con la Sección 15 de las

regulaciones FCC. El funcionamiento está sujeto a las dos

condiciones siguientes:

1 Este dispositivo no debe causar interferencia perjudicial.

2 Este dispositivo deberá aceptar cualquier interferencia

que se reciba, incluso la interferencia que pudiese causar

el funcionamiento no deseado.

Advertencia de la FCC (Sección 15.21) (solo en los EE. UU.)

Los cambios o las modificaciones que no hayan sido

expresamente aprobados por la parte responsable del

cumplimiento de las regulaciones podrían anular la

autoridad del usuario para hacer funcionar el equipo.

Declaración de la FCC sobre interferencias (Sección

15.105(b)) (solo en los EE. UU.)

Este equipo fue probado y cumple con los límites de los

dispositivos digitales clase B, conforme a la Sección 15 de

las regulaciones FCC. Estos límites están diseñados para

ofrecer una protección razonable contra la interferencia

perjudicial en una instalación residencial. Este equipo genera

usos y puede irradiar energía de frecuencia de radio y, si no

se instala y se utiliza según las instrucciones, puede producir

una interferencia perjudicial en la comunicación radial.

Sin embargo, no se garantiza que no habrá interferencia

en una instalación particular. Si este equipo produce una

interferencia perjudicial en la recepción televisiva o radial, lo

cual puede determinarse al apagar y encender el equipo, se

recomienda que el usuario intente corregir la interferencia

con una o más de las siguientes medidas:

• Vuelva a orientar y ubicar la antena receptora.

• Aumente la distancia entre el equipo y el receptor.

• Conecte el equipo a un tomacorriente en un circuito

diferente a aquel en el que está conectado el receptor.

• Consulte con su distribuidor o con un técnico experto en

radio/televisión para recibir ayuda.

Termostatos

Para cumplir con los límites de exposición RF que establece

la FCC y la industria de Canadá para la población en

general/exposición no controlada, la o las antenas usadas

para estos transmisores se deben instalar a una distancia

de, al menos, 20 cm de todas las personas, y no se deben

ubicar ni utilizar junto con otra antena o transmisor.

RSSGEN

De acuerdo con las regulaciones de la industria de Canadá,

este transmisor de radio puede funcionar únicamente

utilizando un tipo de antena y una ganancia máxima (o

inferior) aprobada para el transmisor por la industria de

Canadá. Para disminuir la interferencia potencial del radio

con otros usuarios, el tipo de antena y su ganancia deben

ser elegidas de tal forma que la potencia isótropa radiada

equivalente (e.i.r.p.) no sea mayor de lo necesario para una

comunicación eficaz.

El funcionamiento está sujeto a las dos condiciones siguientes:

1 Este dispositivo no debe causar interferencia.

2 Este dispositivo deberá aceptar cualquier interferencia,

incluso la interferencia que pudiese causar el

funcionamiento no deseado del dispositivo.

35 69-2715EF—07

IMPORTADO EN MEXICO POR:

Instromet Mexicana S. de R.L. de C.V.

Avenida Insurgentes 2453, Piso 6,

Tizapan, Alvaro Obregon,

Ciudad de Mexico, CP 01090

Telefono: 01 (55) 800 00423

Instromet Mexicana S. de R.L. de C.V. garantiza que éste producto está libre de defectos en su mano de obra y materiales

contra cualquier defecto de fabricación y funcionamiento, bajo uso normal, por el término de 2 años a partir de la fecha de

la compra por el consumidor. Si se determina que el producto esta defectuoso o presenta algún funcionamiento erróneo,

Instromet Mexicana S. de R.L. de C.V. deberá reparar o reemplazar (a opción de Instromet) el producto bajo las siguientes

condiciones:

1. Regresar el producto y la póliza de garantía, acompañado de la factura de venta o algún otro comprobante de compra

fechado al establecimiento donde se realizó la compra, o a la siguiente dirección. En la cual también tendrá la información

para obtener las partes, componentes, consumibles y accesorios del producto: Av. Salvador Nava Martinez 3125, Col.

Colinas del Parque. San Luis Potosi, SLP Mexico 78294.

2. O puedes llamar al centro de atención al cliente al 018000835925 para México (ver teléfonos para otros países) donde

se determinará si el producto debe regresarse o si se enviará un reemplazo del producto al consumidor sin costo alguno

cubriendo los gastos que se deriven del cumplimiento de la presente garantía incluyendo los gastos de transporte. No es

necesario pedir piezas ni accesorios. El producto será reemplazado bajo esta garantía.

Nota: Esta garantía no cubre gastos de mano de obra por re-instalación. No ampara el reemplazo de la pieza si el defecto

ocurre por daño causado por el consumidor o desgaste normal.

La única responsabilidad de Instromet será reparar o reemplazar el producto dentro de los términos establecidos más arriba.

Instromet Mexicana S. de R.L. de C.V. no será responsable de ninguna pérdida o daño de ningún tipo, incluidos los daños

incidentales o derivados, que resulten, de manera directa o indirecta, del incumplimiento de la garantía, expresa o implícita, o

de cualquier otra falla de este producto.

Esta garantía es la única garantía expresa que Instromet Mexicana S. de R.L. de C.V. ofrece respecto de este producto. La

duración de cualquier garantía implícita, incluidas las garantías de comerciabilidad e idoneidad para un fin específico, se

limita por el presente a la duración de dos años de esta garantía.

Esta garantía no es válida en los siguientes casos:

1. Cuando el producto haya sido utilizado en condiciones distintas a las normales (aquellas para las que está destinado).

2. Cuando el producto no ha sido operado de acuerdo con el instructivo de uso e instalación proporcionado.

3. Cuando el producto ha sido alterado o reparado por personas no autorizadas por Instromet Mexicana S. de R.L. de C.V.

Datos del producto:

Marca: _________________________ Modelo: _________________________ Número de serie: _________________________

Nombre del consumidor: _____________________________ Dirección (calle y número): ____________________________

Delegación o municipio: _____________________________________________________________________________________

Ciudad, estado y código postal: ______________________________________________________________________________

La operación de este equipo está sujeta a las siguientes dos condiciones: (1) es posible que este equipo o dispositivo no cause

interferencia perjudicial y (2) este equipo o dispositivo debe aceptar cualquier interferencia. Incluyendo la que pueda causar

su operación no deseada.

POLIZA DE GARANTIA

Sello del establecimiento y fecha de compra

33-00269ES-05

www.resideo.com

The Honeywell Home trademark is used under license from Honeywell International, Inc. This product is manufactured by Resideo Technologies, Inc. and its affiliates.

Este producto es fabricado por Resideo Technologies, Inc. y sus afiliados.

Resideo Technologies Inc.

1985 Douglas Drive North, Golden Valley, MN 55422

1-800-468-1502

33-00269ES—05 M.S. Rev. 09-20 | Impreso en EE. UU.
