Honeywell RTH2SMC Smart Thermostat WiFi, Compatible User Manual

X2S Smart Thermostat

RTH2SMC

Installation and User

Guide

M39487

MODE

Heat

FAN

Auto

Heat On

Indoor

Hold

Set To

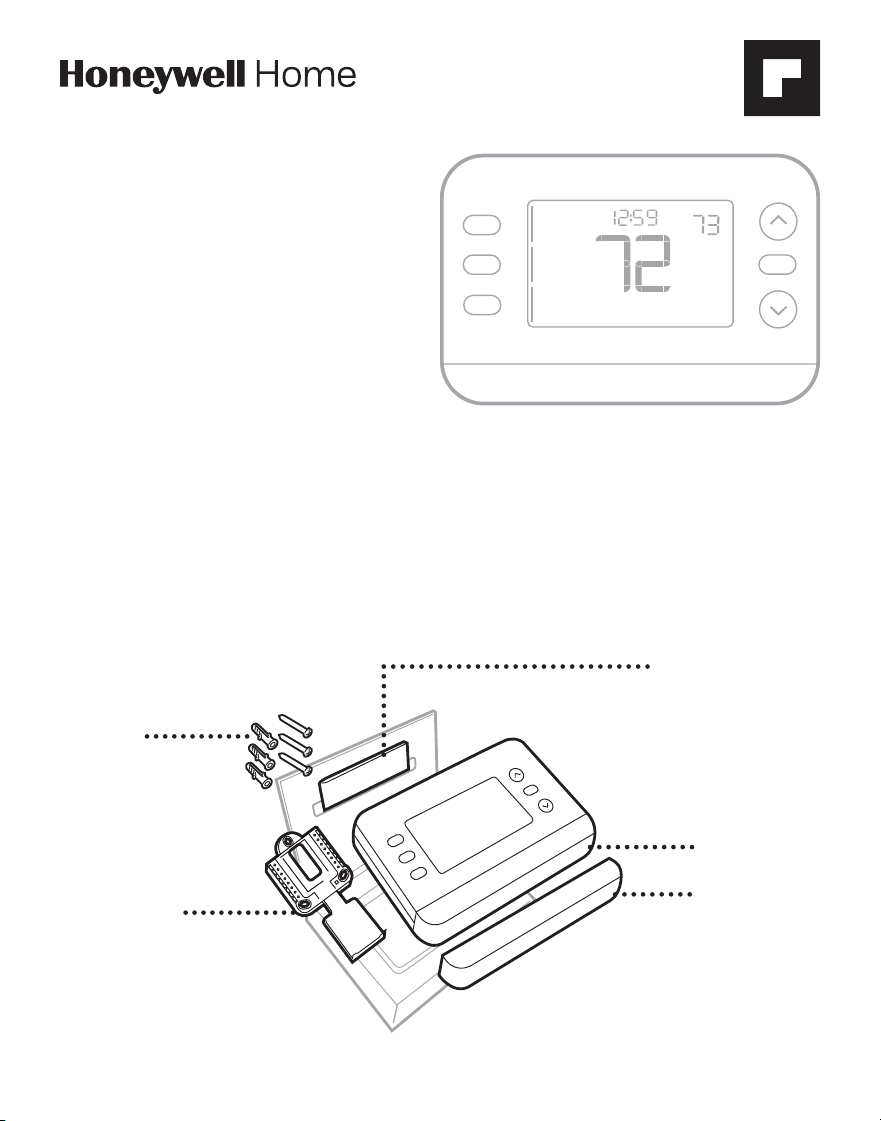

Package includes:

Screws and

anchors

UWP™

mounting

system

(UWP)

Thermostat

Literature and wire

labels

M39543

Hold

This document contains the following sections:

1) Installation and Wiring

2) Configuration

3) System Operation

4) Troubleshooting

Replacement

accent piece

Multiple programming options that fit your lifestyle:

1. Location-Based scheduling (Auto Away)– The thermostat uses your

smartphone’s location to know when you’re away, and saves you energy.

Through geofence technology, it senses your return and helps make you

comfortable upon arrival. You can always manually change your preset Home

and Away temperature either on the thermostat or on the First Alert app.

2. Smart scheduling – Use a combination of geofencing and time scheduling to

fit your busy, active lifestyle.

3. Time-Based scheduling – Program your thermostat for one week; each day

(each day is a different schedule); Mon-Fri, Sat, Sun; or Mon-Fri, Sat-Sun. All

days with four adjustable periods per day.

Smart Alerts. Push notifications remind you of filter changes and warn you of

extreme indoor temperatures.

Smart Response. Learns your heating and cooling system to deliver the

optimal temperature at the right time.

Auto Change From Heat to Cool. Automatically determine if your home needs

heating or cooling to provide maximum comfort.

Get the most from X2S Smart Thermostat

Tools you will need:

You may need:

Wire stripper

Needle-nose pliers Drill and

drill bit (3/16 in)

Smartphone

To install your

thermostat and

photograph existing

wiring.

First Alert app

To conﬁgure your

system and connect to

your smartphone.

Small ﬂat head screwdriver

Phillips screwdriver

Pencil

Level

Home WiFi

Password

M39589

Compatibility

• For indoor use only

• Compatible with most heating, cooling, and heat pump systems

• Required: 24 VAC power (“C” wire)

• Does not work with electric baseboard heat (120-240V)

• Does not support input (S terminals) for indoor and outdoor sensors

• Does not support relay (U terminals)

• Android or iOS smartphone, tablet, or device

• Compatible with a 2.4 or 5 GHz WiFi network

For help, contact:

WEB honeywellhome.com

PHONE 1-800-633-3991

SOCIAL Twitter: @Honeywell_Home, Facebook: Honeywell Home

Removing the old thermostat

2 Check that your system is off.

Change the temperature on your

old thermostat to be above room

temperature in heat mode or below

it in cool mode. If you don’t hear the

system turn on within 5 minutes,

the power is off. Note: If you have a

digital thermostat that has a blank

display, skip this step

1 Turn power OFF.

To protect yourself and your equipment,

turn off the power at the breaker box

or switch that controls your heating/

cooling system.

3 Remove the old thermostat’s faceplate.

On most thermostats, you can take off the

faceplate by grasping and gently pulling. Some

thermostats may have screws, buttons, or clasps.

Do not remove any wires from your thermostat

at this time!

M39590

OFF

Breaker box

Switch

READ AND SAVE THESE INSTRUCTIONS

Installation and Wiring

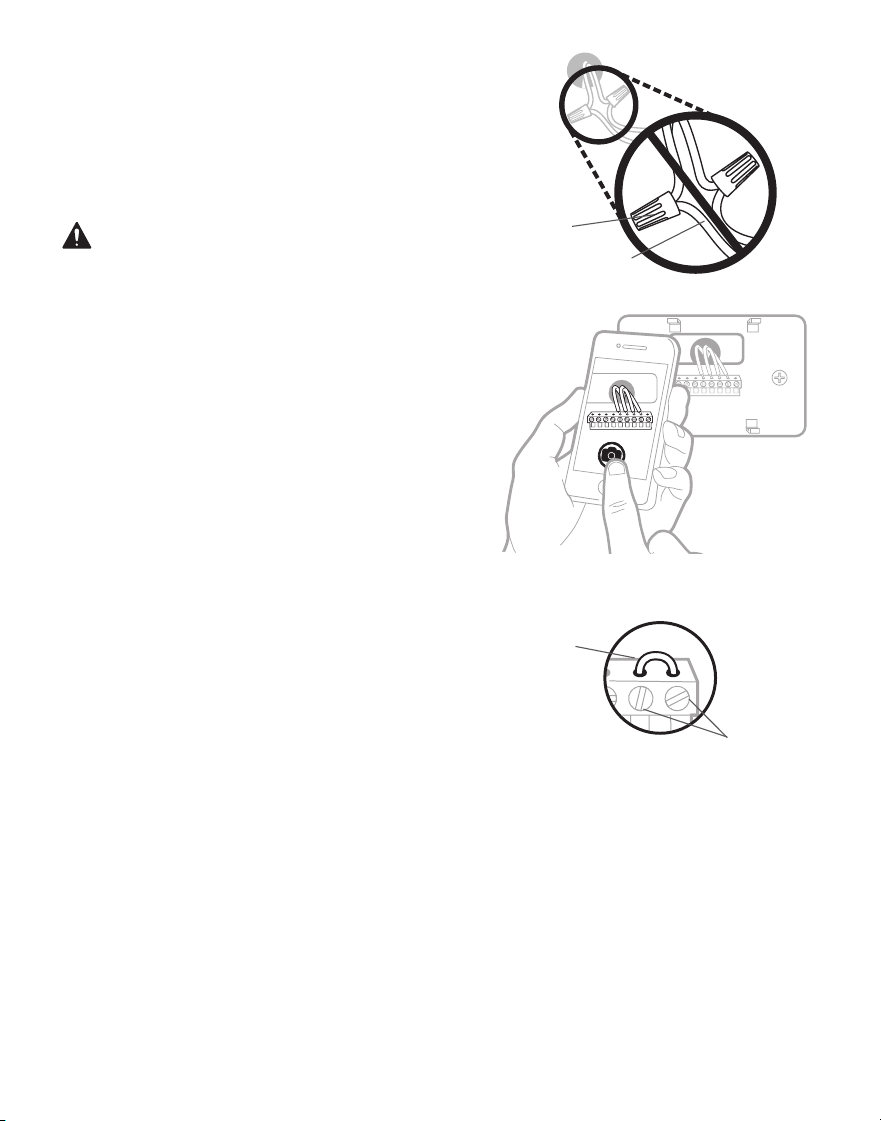

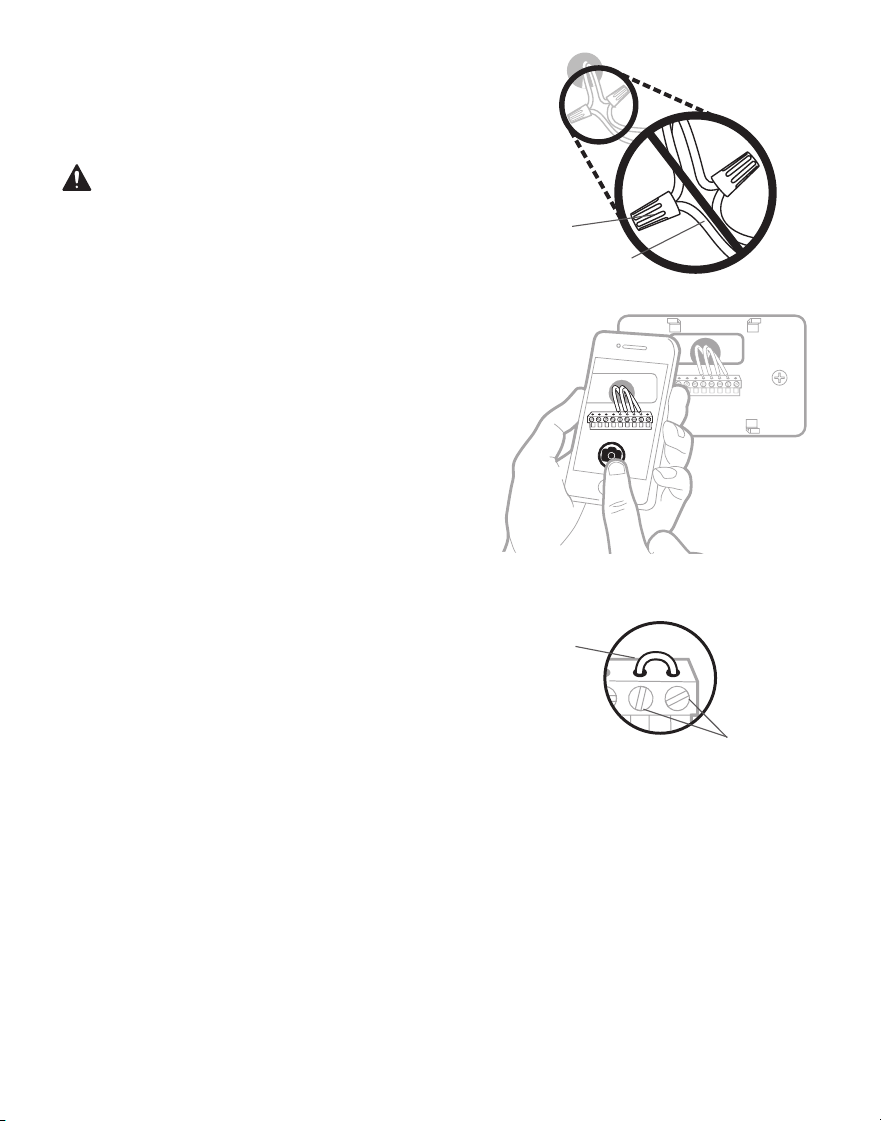

4 Make sure there are no 120/240V

wires.

Do you have thick black wires with

wire nuts?

Is your thermostat 120V or higher?

If you answered yes to either of

these questions, you have a line

voltage system and the thermostat

will not work.

M36753

Wire nut

Thick black wire

5 Take a picture of how your wiring

looks right now.

Be sure to include the letters

next to the terminals where the

wires are inserted. This will be a

helpful reference when wiring your

thermostat.

Tip: If the color of your wires has

faded or if 2 terminals have the

same wire color, use the wire labels

provided in the package to label

each wire.

6 Make note of any jumpers

A jumper connects one terminal to

another terminal. It may look like a

small staple or even a colored wire.

R RC

Example of

a jumper

Terminals

8 Write down the color of the wires.

Check mark the wires that are connected to terminals. Next to the check

mark, write down the color of the wire. Do not include jumpers as a part of

your count.

Check all that apply (Not all will apply):

S and U terminals are not supported with this thermostat.

If there are wires in terminals that are not listed, you will need additional wiring

support. Visit honeywellhome.com to find out if the thermostat will work for you.

9 Disconnect the wires and remove the old wall plate.

Use a screwdriver to release wires from terminals. Then, use a wire label to

identify each wire as it’s disconnected. The letter on the wire label should

match the letter on the terminal.

Tip: To prevent wires from falling back into the wall, wrap the wires around a

pencil.

Terminal Wire Color

A or L/A

O/B

W2 or AUX

M39554

required

M28100B

www.resideo.com

7 Record whether you have wires in the following terminals.

Do not include jumpers as a part of your count. The thermostat does not

need jumpers.

Terminal Wire Color

Thermostat Screws

UWP

Mounting

System

Anchors Wall

Installing your X2S Thermostat

M39546

Hold

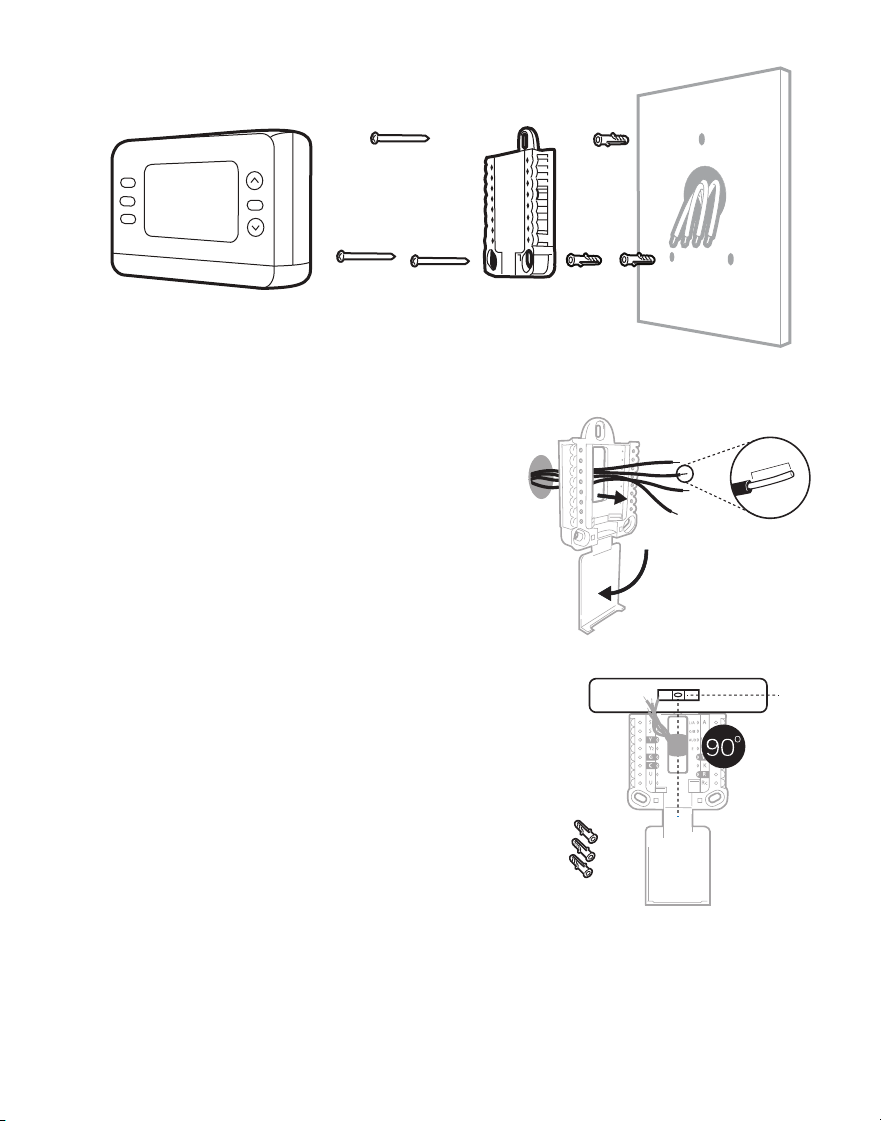

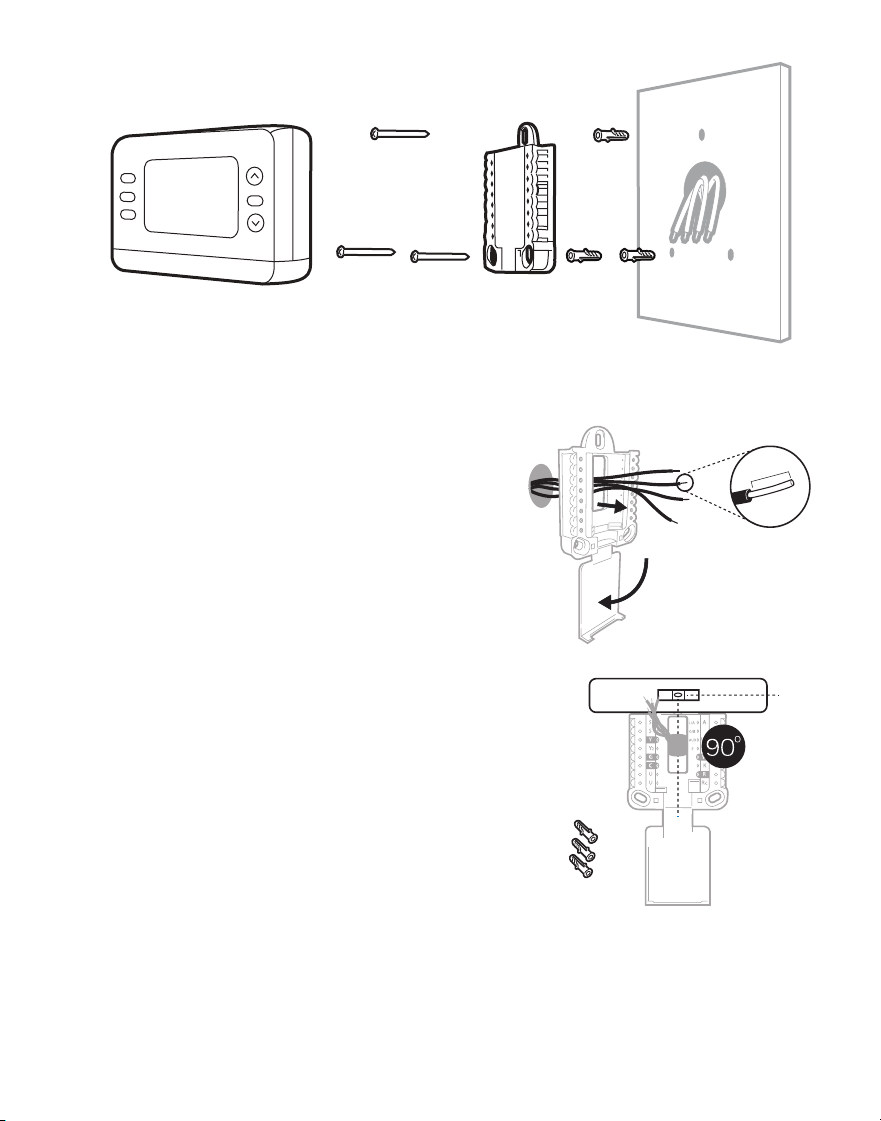

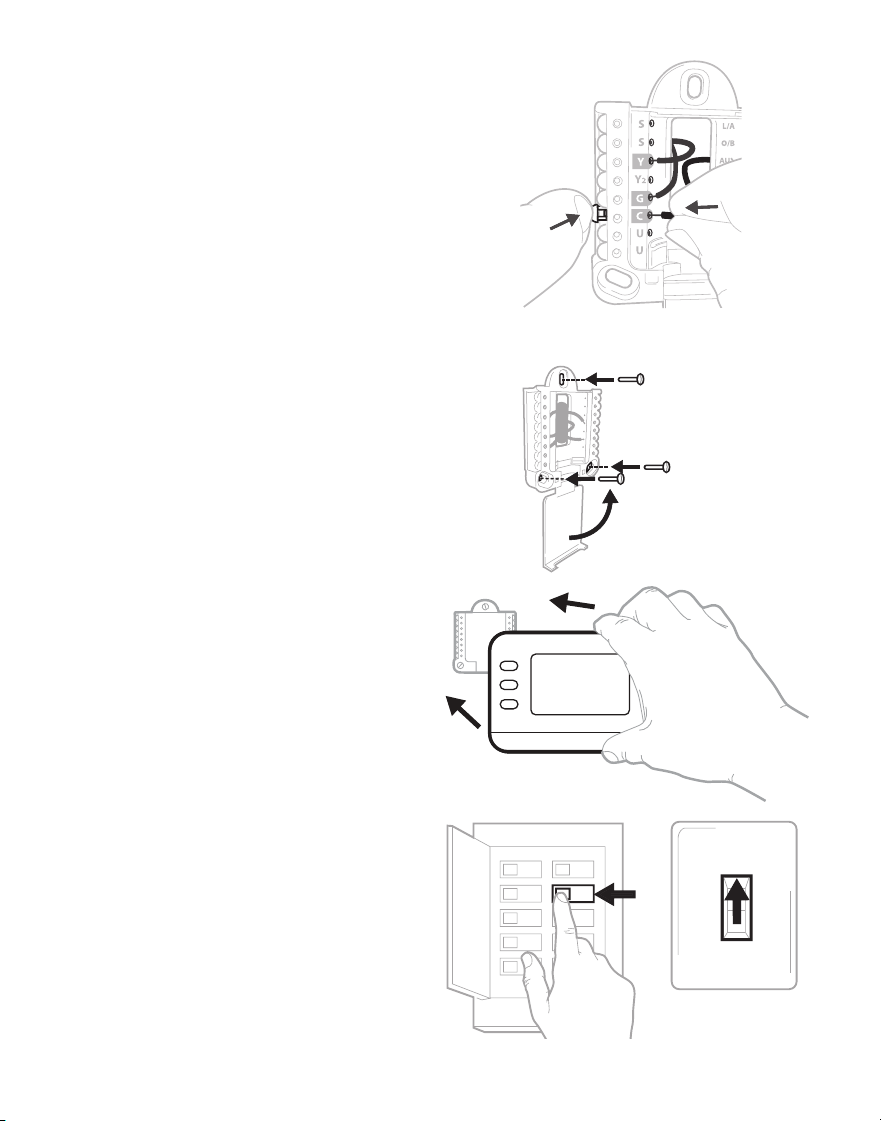

1 Bundle and insert wires through the UWP.

Pull open the UWP and insert the bundle of

wires through the back of the UWP.

Make sure at least 1/4-inch of each wire

is exposed for easy insertion into the wire

terminals.

M39442A

1/4” to 3/8”

2 Insert the wall anchors.

It is recommended that you use the wall

anchors included in the box to mount

your thermostat.

You can use the UWP to mark where you

want to place the wall anchors.

a) Level the wall plate.

b) Mark the location of the wall anchors

using a pencil.

c) Using a 3/16” bit, drill the holes.

d) Insert wall anchors.

e) Make sure anchors are ﬂush with wall.

M37224

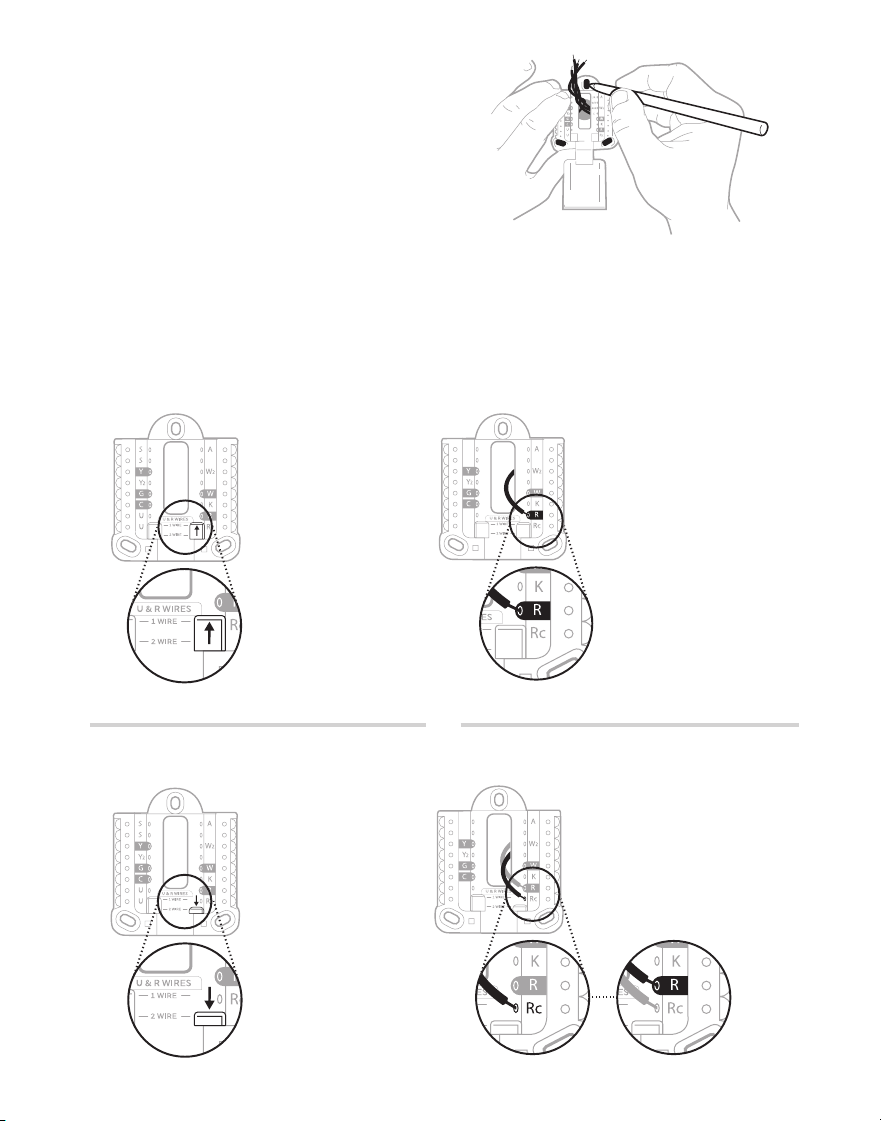

If you have 1 R-wire (R,Rh, or Rc)

1. Set R-switch

to the up

position.

2. Insert your

R-wire (R, Rh

or Rc) into

R-terminal.

M37226

M37228A

If you have 2 R-wires (R or Rh, and Rc)

1. Set R-switch

to the down

position.

2. Insert your Rc wire

into Rc-terminal

3. Insert your R

or Rh wire into

R-Terminal.

M37227

M37229A

Insert wires into the inner holes of the terminals on the UWP. The tabs will

stay down once the wire is inserted.

NOTE: Wiring options are shown on the following pages.

3 Set R-switch position and

insert R-wire or wires.

Set the R-switch up or down

based on your wiring notes in

Step 7

M37225

If labels do not match terminals, connect wires as shown below (see notes, below).

WIRING NOTES:

1. If you must connect both R and Rc wires, set the R Slider Tab to the down

position (2 wires).

2. If your old thermostat had both R and RH wires, set the R Slider Tab to the

down position (2 wires). Then connect the R wire to the Rc terminal, and the

RH wire to the R terminal.

Wiring

Heat Pumps

WIRING NOTES:

1. Keep R Slider Tab in the up position (1 wire).

2. If your old thermostat had both V and VR wires, stop now and contact a

qualified contractor for help.

3. If your old thermostat had separate O and B wires, attach the B wire to the C

terminal. If another wire is attached to the C terminal, stop now and contact

a qualified contractor for help.

AUX

L/A

O/B

or X or B

or F

or Y1 or M

or H or B

or V or VR

or W or W1 or W2

or X or X2

or F

M39560

IMPORTANT: Do NOT use W for

heat pump applications. Auxiliary

heat must wire to AUX or E.

Conventional Systems

4 Connect wires to the UWP.

Refer to the notes you recorded on

the chart during removal. Depress

the tabs to put the wires into the

inner holes of their corresponding

terminals on the UWP (one wire per

terminal) until it is firmly in place.

This wiring is just an example;

yours may vary.

5 Confirm wiring matches snapshot.

Confirm wiring matches terminals

from the photo you took during

removal.

6 Mount the UWP and close the door.

Mount the UWP using the provided

screws. Install all three screws for a

secure fit on your wall. Close the door

after you’re finished.

Use 3x supplied

#6 1-1/2” screws

M39445

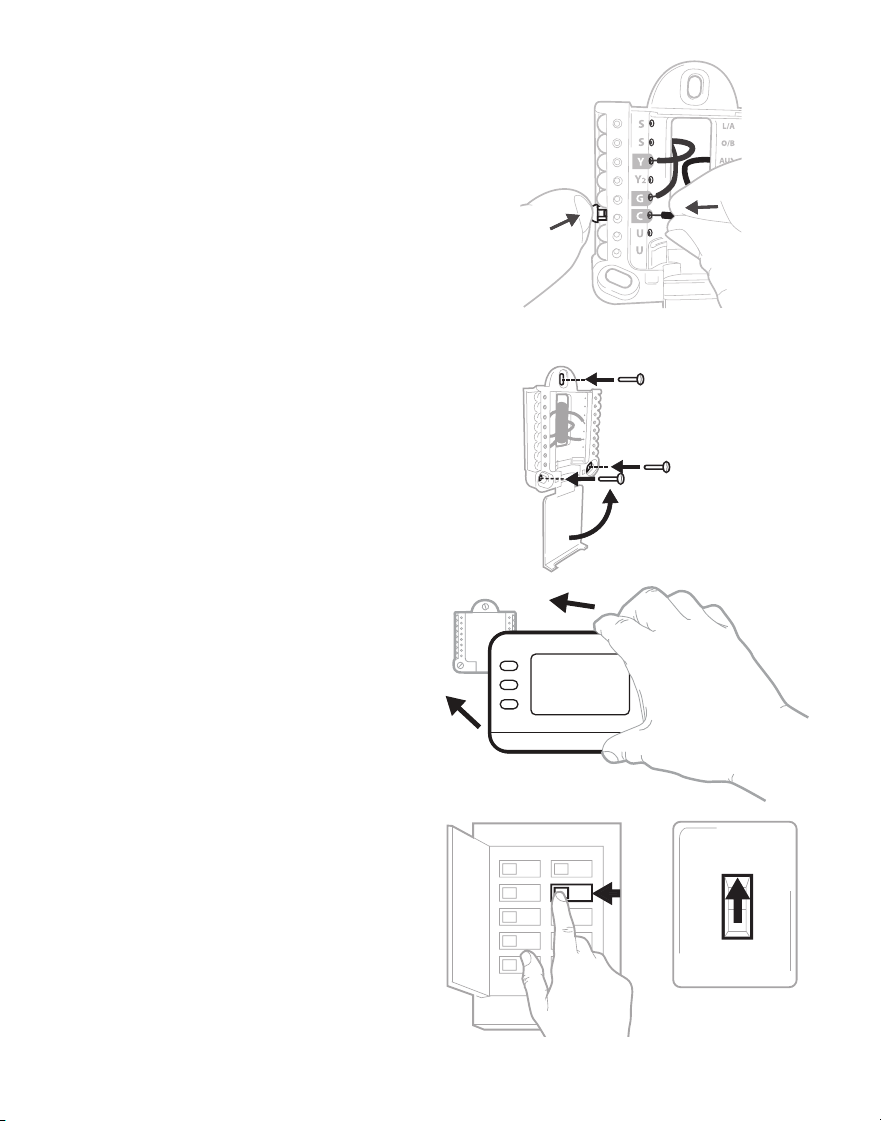

7 Attach your thermostat.

Align the thermostat onto the UWP

and firmly snap it into place.

8 Turn your power ON.

Turn on the power at the breaker box

or switch that controls the heating/

cooling system.

M39591

OFF

Breaker box

Switch

Hold

M39508

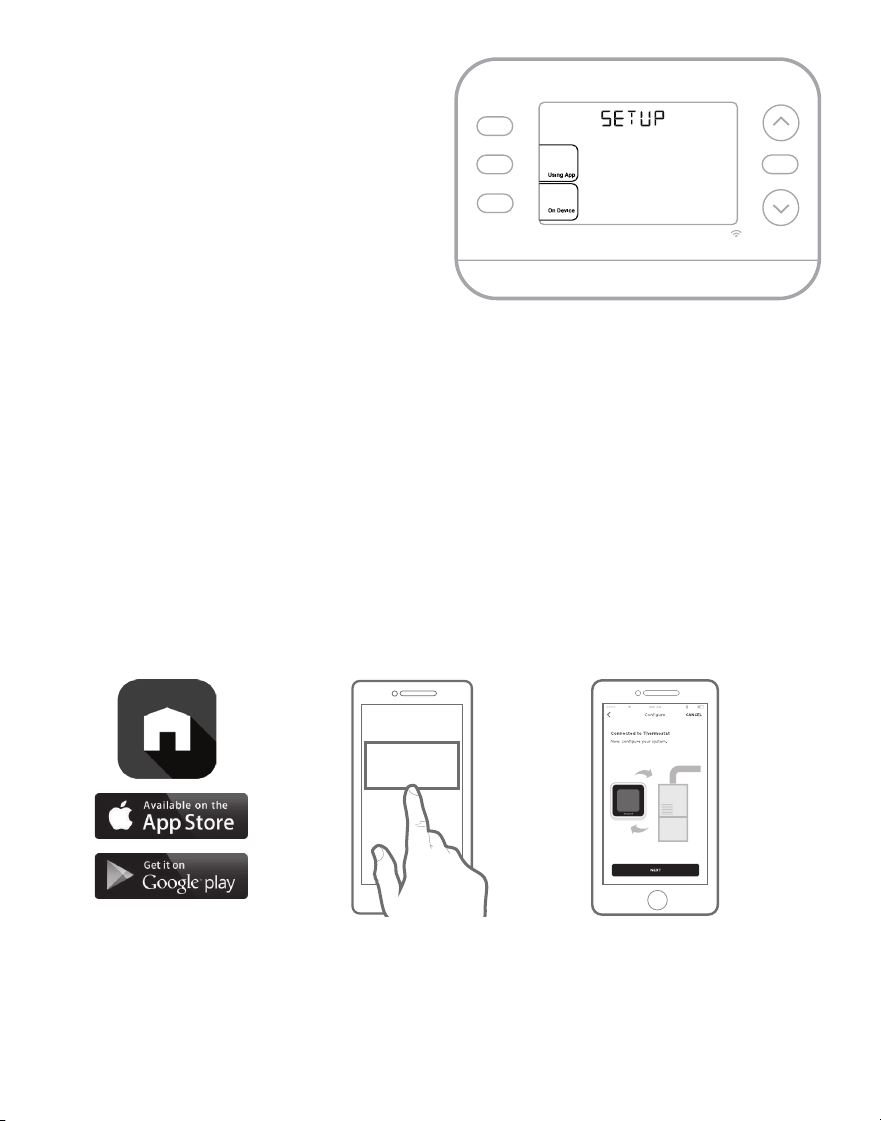

9 Return to the thermostat

Return to the thermostat. Confirm

the screen shows SETUP. If it

does, either select USING APP and

continue to “Setup Using App” below

or select ON DEVICE and continue

to “Configuration” on the next page.

M39557

Hold

Set To

Smart

Lore

ipsu

dolor

sit

amet

System Setup

Setup with First Alert App

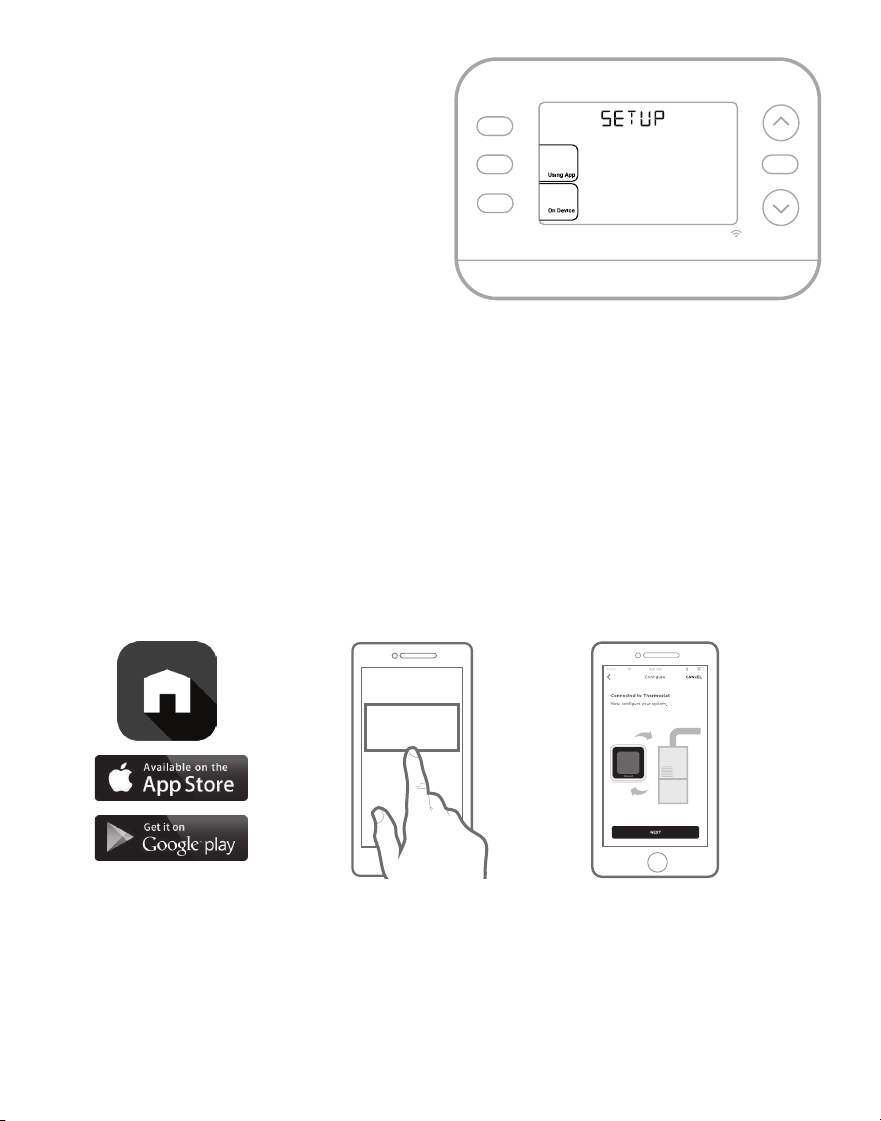

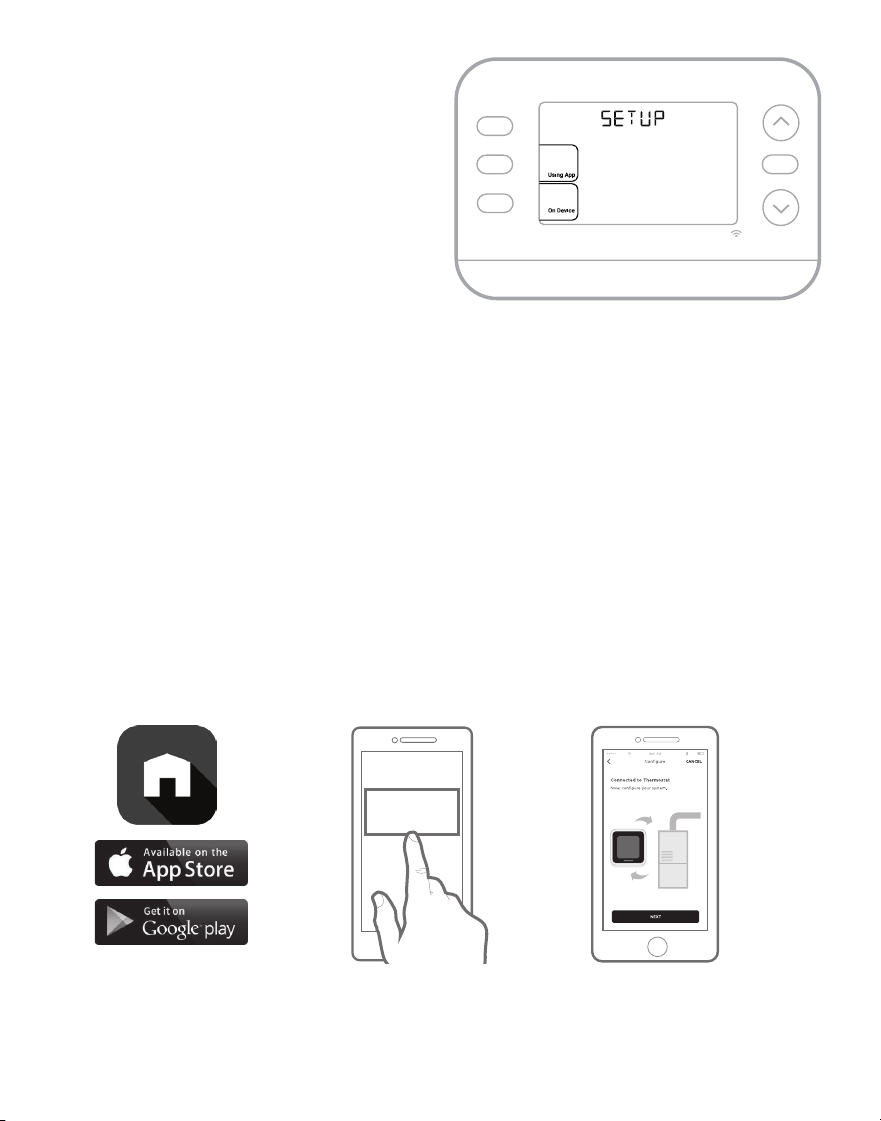

1 Start setup with the app

Touch USING APP on thermostat

2 Your thermostat is ready to be configured using the First Alert app

a) Download the First Alert app from the app store or Google play.

b) Open the First Alert app. Your thermostat should appear under thermostat

found. Tap SET UP NOW as shown below to continue. If your thermostat

doesn’t appear, create an account (if necessary), or sign in to your First

Alert account. Then select the X2S thermostat to install.

c) The First Alert app will walk you through the rest of setup.

A B

Thermostat Found:

SET UP NOW

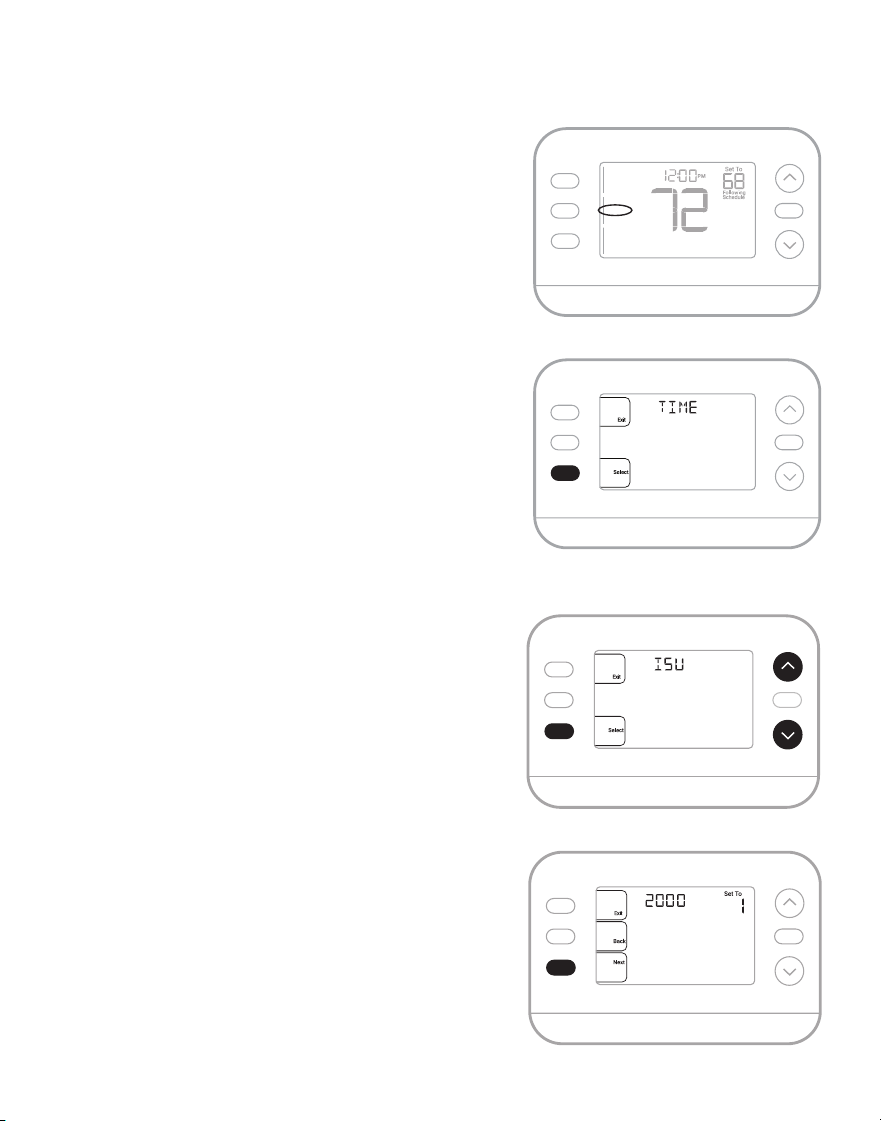

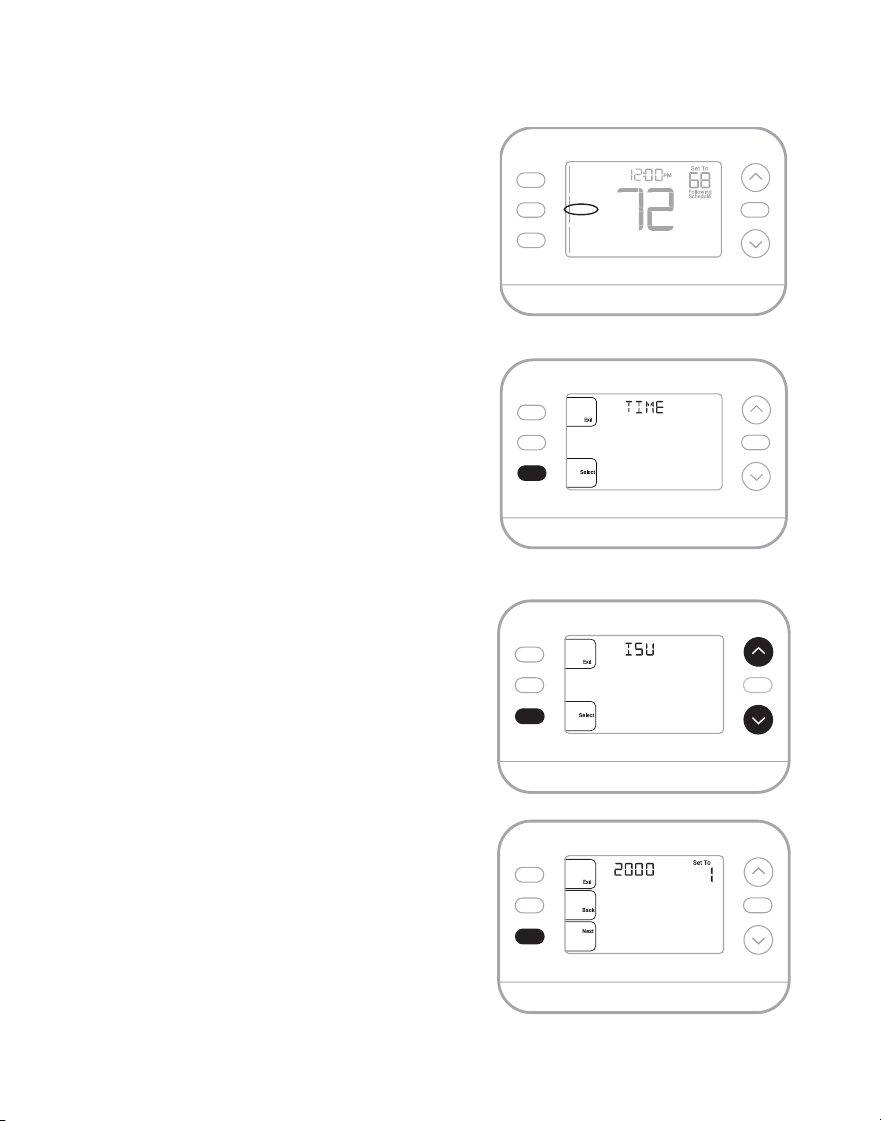

Set Time and Date

During installation the thermostat will already have

the year ﬂashing once you select ON DEVICE.

Time

1. Press MENU on the thermostat

2. Press ↑ or ↓ to go to TIME and press

SELECT

3. Press ↑ or ↓ to choose 12 or 24 hour clock

format and press NEXT

4. Press ↑ or ↓ to adjust the hour and press

NEXT.

Date

1. Press MENU on the thermostat

2. Press ↑ or ↓ to go to DATE and press

SELECT

3. Press ↑ or ↓ to choose YEAR and press

4. Press ↑ or ↓ to choose MONTH and press

5. Press ↑ or ↓ to choose DATE and press

SAVE and then EXIT

M39509

MODE

Heat

FAN

Auto

Indoor

Hold

M39510

Hold

System Setup

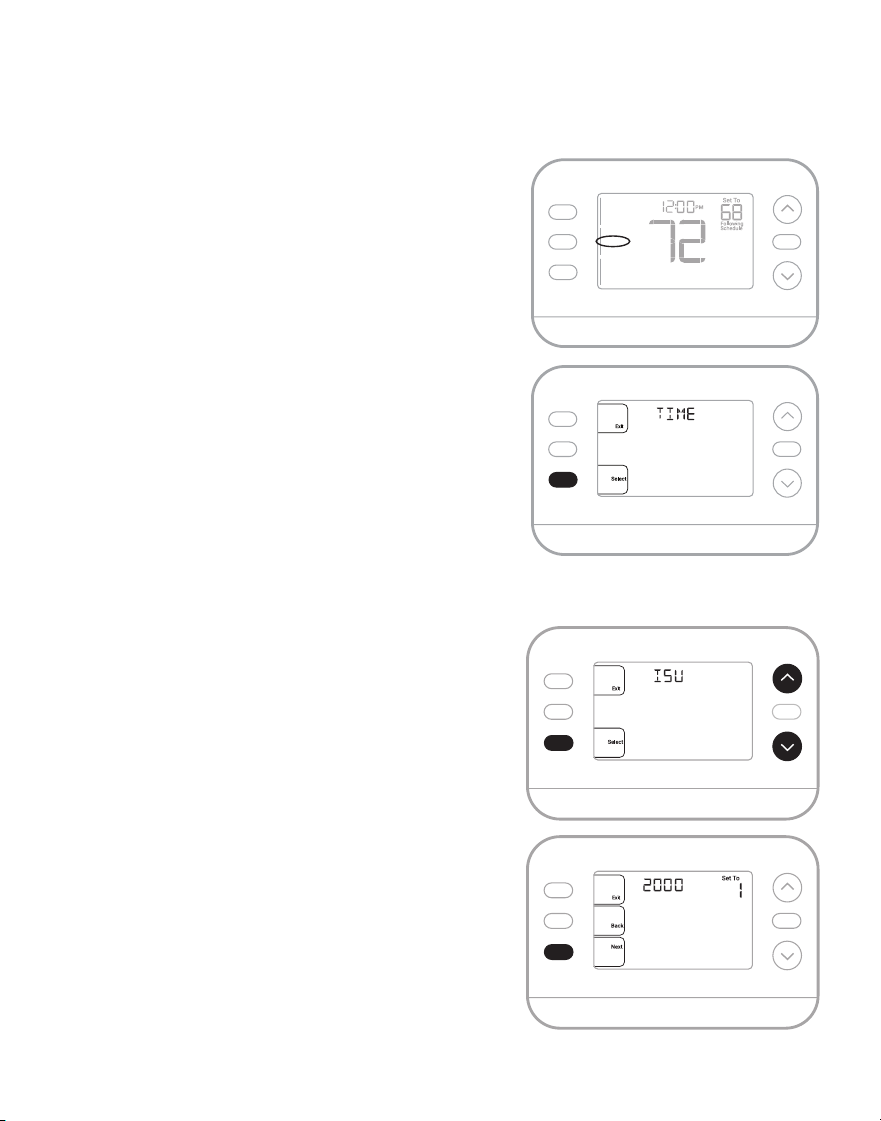

On initial setup, the thermostat will enter the

ISU menu after setting the time and date.

If entering the ISU menu after initial setup,

follow the steps below:

1. Press and hold the bottom left button

and Up arrow ↑ button for 5 seconds to

access the INSTALLER SETUP

2. The display shows the ISU number

on the left and the ISU setting on the

right.

When an ISU number is displayed,

press ↑ or ↓ to change the setting for

that ISU.

3. After choosing the correct setting for

an ISU, press NEXT to advance to the

next ISU setting.

4. To finish setup, press the SAVE & EXIT

button; this will save your settings and

return to the Home screen.

M39505

Hold

M39506

Hold

Configuration

Installer Setup Options (ISU)

ISU ISU Name ISU Options (factory default in bold)

1040

Scheduling Options

(Schedule can be turned on

or off by user under menu-

schedule)

1 = 1 week (all days the same)

2 = 5-2 Programmable (separate weekdays and weekend)

3 = 5-1-1 Programmable (separate Saturday and Sunday)

4 = 7-Day Programmable (each day separate)

1050 Temperature Indication Scale

F = Fahrenheit (Default varies by model)

C = Celsius

2000 Heating System Type

1 = Conventional Forced Air Heat

2 = Heat Pump

3 = Radiant Heat (Boiler)

5 = None (Cool Only)

2010 Heating Equipment Type

Conventional Forced Air Heat.

1 = Standard Efficiency Gas Forced Air

2 = High Efficiency Gas Forced Air

3 = Oil Forced Air

4 = Electric Forced Air

5 = Hot Water Fan Coil

ISU 2010 not shown when 2000 = heat pump

Radiant Heat:

9 = Hot Water Radiant Heat

12 = Steam

2060 Reversing Valve O/B

0= O (O/B in Cool)

1=B (O/B in Heat)

2070

Cool Stages/Compressor Stages

200 = Conv/200 = HP

0, 1, 2 (1 if 2000 = 2)

2071

Heat Stages/Backup Heat

Stages

Heat Stages: 1, 2

Backup Heat Stages: 0, 1

2180

Backup Heat Source (Heat

Pump with Aux Heat stage only)

31=Electric Forced Air

3000 System Changeover

0 = Manual

1 = Automatic

4090 Smart Response

0=No

1=Yes

Smart Response is a comfort setting. Heating or cooling equipment

will turn on earlier, ensuring the indoor temperature will match the

setpoint at the scheduled time.

4103 Minimum Heat Setpoint

32 °F to 90 °F Default 40°F

0 °C to 32.0 °C Default 4.5 °C

Do not set this lower than 40F/4.5C unless this is installed in a

location where pipes are not at risk of freezing.

Continued on the next page

Depending on system settings, not all options may be available

ISU ISU Name ISU Options (factory default in bold)

7110 Air Filter Replacement Reminder

0 = Off

1 = 10 Run Time Days

2 = 20 Run Time Days

3 = 30 Run Time Days

4 = 45 Run Time Days

5 = 60 Run Time Days

6 = 90 Run Time Days

7 = 120 Run Time Days

8 = 150 Run Time Days

9 = 30 Calendar Days

10 =45 Calendar Days

11 =60 Calendar Days

12 =75 Calendar Days

13 =3 Calendar Months

14 =4 Calendar Months

15 =5 Calendar Months

16 =6 Calendar Months

17 =9 Calendar Months

18 =12 Calendar Months

19 =15 Calendar Months

14005 Idle screen selection

0 - Minimum Information shown

1 - Setpoint shown on idle screen

2 - Maximum display information shown

14006 Idle screen message center

1 – Time

4 – Indoor Humidity

14007 Home screen message center

1 – Time

4 – Indoor Humidity

14010 Clock format 12/24

14015 Daylight Saving Time

0=Off

1=On

Installer Setup Options, continued from the previous page

How to use your First Alert App

M39568

HOME

9:41

Schedule

Schedule Off

Trends

Runtime

Modes

Fan

Auto

System

Auto

Temperature

Cooling to

75° 48%

Temperature Humidity

Thermostat

72º

Heat to

Dashboard

Access the

Set desired

temperature

Schedule your home

comfort

Select System

mode Auto/Heat/

Cool/Off/EM Heat

Select Fan mode

Auto/On/Circulate.

Interested in more Resideo products? Visit honeywellhome.com to learn about all

available products connected by the First Alert App.

App is regularly enhanced and may change.

System Operation

Settings

1. Press the MODE button to cycle to the

next available System mode

2. Cycle through the modes until the desired

System mode is displayed

Available System modes vary by model

and system settings.

System modes:

• AUTO

• HEAT

• COOL

• EM HEAT

• OFF

M39511

Heat

FAN

Auto

Indoor

Hold

MODE

Fan Operation Settings

1. Press the FAN button to cycle to the next

available Fan mode

2. Cycle through the modes until the desired

Fan mode is displayed

Available Fan modes vary with system

settings.

Fan modes:

• AUTO: Fan runs only when the heating or

cooling system is on

• ON: Fan is always on

• CIRC: Fan runs randomly about 33% of the

time

M39512

Heat

FAN

Auto

Indoor

Hold

MODE

Program Schedule

You can program four time periods each day, with different settings

for weekdays and weekends. We recommend using the presets

shown in the table at right; these presets are designed to reduce

your heating/cooling expenses.

WAKE: Set to the time you wake up and your desired temperature

during the morning until you leave for the day.

AWAY: Set to the time you leave home and your desired temperature

while you are away (usually an energy-saving temperature).

HOME: Set to the time you return home and your desired evening

temperature until bedtime.

SLEEP: Set to your bedtime and your desired overnight temperature

(usually an energy-saving temperature).

Heat Cool

Wake

(6:00 am)

Away

(8:00 am)

Home

(6:00 pm)

Sleep

(10:00 pm)

The above table is only an example

M36013A

Adjusting Program Schedules

(This could also be done using the First Alert

App)

1. Press MENU. Press ↑ or ↓ until SCHED

is displayed.

2. A square appears around ON or OFF

in the display. If you want to use a

schedule, press ↑ or ↓ to select ON.

Press Select to edit the schedule or

press EXIT to exit the menu.

3. If editing the schedule, press SELECT

to edit the day or days flashing in the

display.

4. The word Wake should be flashing.

Press NEXT. Press ↑ or ↓ to turn this

schedule period on or off. Press NEXT.

5. If the schedule period was set to ON,

the time will be flashing. Press ↑ or ↓

to adjust the time for this period. Press

NEXT.

6. The Heat setpoint will be flashing.

Press ↑ or ↓ to adjust the Heat setpoint

for this period. Press NEXT.

7. The Cool setpoint will be flashing.

Press ↑ or ↓ to adjust the Cool setpoint

for this period. Press NEXT.

Hold

M39532

Hold

8. The display will show the next schedule period flashing. Repeat steps 4 – 7 for the

Away, Home and Sleep schedule settings. After completing all schedule settings for

the day(s) selected, repeat these steps for the other days.

9. Press the SAVE & EXIT button at upper left.

When editing an existing schedule, you can advance to the setting you wish to change, edit

that setting and press the SAVE & EXIT button to save changes.

Depending on what type of schedule the thermostat was set up for, days may be grouped or

set individually.

Smart Response Feature

This feature allows the thermostat to “learn” how long the furnace and air conditioner take

to reach programmed temperature settings, so the temperature is reached at the time you

set. For example:

Set the Wake time to 6 am and the temperature to 70°. The heat will come on before 6 am,

so the temperature is 70° by the time you wake at 6. The message “Active Recovery” is

displayed when the system is activated before a scheduled time period.

Program Schedule Override

(Temporary)

1. Press ↑ or ↓ to adjust the temperature.

2. Once at the desired setpoint

temperature, no further action is

needed. The new setpoint temperature

will be held until the next scheduled

time period begins.

3. Press the SAVE button or wait for the

display to time out and return to the

Home screen.

To cancel the Temporary Hold, press and

release the HOLD button to cycle through the

settings until CANCEL HOLD is selected.

M39531

Hold

Program Schedule Override

(Permanent)

1. Press ↑ or ↓ to adjust the temperature.

2. Once at the desired setpoint

temperature, press and release the

HOLD button to cycle through the

settings until HOLD PERMANANTLY

is selected.

3. Press the SAVE button or wait for the

display to time out and return to the

Home screen.

To cancel the Permanent Hold, press and

release the HOLD button to cycle through the

settings until CANCEL HOLD is selected.

Alerts

When an alert is active, an icon will

appear in the lower part of the display.

1. Press MENU and use ↑ or ↓ until the

alert is shown. Active alerts will be the

first menu items shown.

2. Press SELECT to display the alert

number.

3. An alert cannot be dismissed. If there

is more than one active alert, pressing

the NEXT button allows you to view

any additional alert numbers. Press

EXIT to return to the home screen.

Some alerts can be resolved by the

homeowner, for example Set Time and Date.

Other alerts may require a service call to the

professional installer.

M39513

Hold

M39592

Hold

Alert Number Alert Meaning

164 Heat Pump Fault. Heat pump is energizing L terminal to indicate a

fault.

170 Thermostat Memory Failure. Internal problem with the thermostat

memory.

171 Set Time and Date.

173 Internal Sensor Error. Issue with the built-in temperature sensor.

388 Register the Thermostat Online

If not using the app, WiFi and

app related messages can be

dismissed by going into the WiFi

menu and turning WiFi to off.

399 No Internet Connection

400 WiFi Signal Lost

602 Humidity Sensor Failure

607 WiFi Communication Error

Reminders

When a reminder is active, a icon will

appear in the lower part of the display.

1. Press MENU and use ↑ or ↓ until the

active reminder is shown. Active alerts

and reminders will be the first menu

items shown.

2. Press SELECT to display the reminder.

3. Once selected you will see the

reminder message in scrolling text.

Press DISMISS to reset the reminder

or press EXIT to return to the home

screen without resetting the reminder.

If there is more than one active reminder,

press the NEXT button to view all reminders

which have not been reset.

M39515

Hold

One white and one grey accent piece are provided with the X2S

thermostats to accommodate different user preferences.

M39542

MODE

Cool

FAN

Auto

Indoor

Hold

Following

Schedule

M39535

M39536

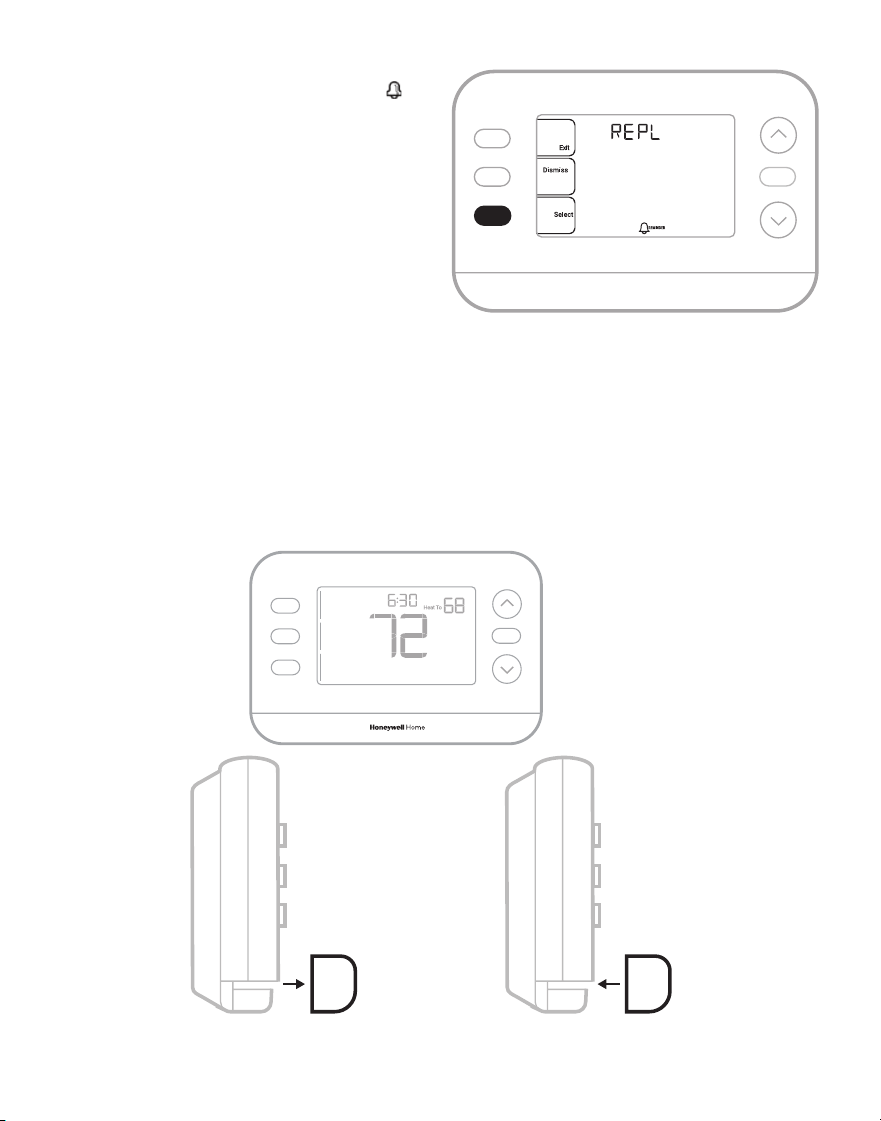

To replace an accent piece, pull

it away from the thermostat...

...then snap the new accent

piece on.

Accent Piece Replacement

Troubleshooting

Display is blank • Check circuit breaker and reset if necessary.

• Make sure power switch for heating & cooling system is on.

• Make sure wire connections (especially C wire) are secure.

• Verify the R/Rc slider switch is set up if Rc doesn’t have a separate wire

attached.

Heating or cooling

does not run

• When running heat, display will show HEAT ON in lower right of display

• When running cool, display will show COOL ON in lower right of display

• If display shows WAITING FOR EQUIPMENT under temperature

reading, it is in compressor delay mode to protect the system. Wait 5

minutes to see if the thermostat makes a Heat or Cool call

• If display does not indicate a call for Heat or Cool or WAITING FOR

EQUIPMENT, verify the mode setting, temperature setpoint and room

temperature

If the Up or Down arrow is pressed

• Upper left of display shows mode setting

• Upper right shows setpoint

• Center of display shows room temperature

If the issue persists

• Check circuit breaker and reset if necessary

• Make sure power switch at heating & cooling system is on

• Make sure furnace door is closed securely

Heat or Aux Heat

runs with Cooling

• Verify there is not a wire attached to W for heat pump systems. See

Wiring section

• For heat pump applications the reversing valve is energized in Heat on

some heat pumps and Cool for other heat pumps. Verify that ISU 2060

is set correctly

• Verify that no wires are shorted. Look for exposed sections of wire at the

UWP

Heat or Aux heat

runs with no call

for heat or cooling

• Verify display does not indicate HEAT ON, COOL ON or AUX HEAT ON

• Verify there is not a wire attached to W for heat pump systems. See

Wiring section.

• Verify that no wires are shorted. Look for exposed sections of wire at the

UWP

Cannot change

setpoint to desired

setting

• Verify the mode setting (Heat, Cool, Auto, or Em Heat in upper left of

display)

The default setting ranges for these modes are:

• Heat or Em Heat: 40 ºF to 90 ºF (4.5 ºC to 32.0 ºC)–

• Cool: 50 ºF to 99 ºF (10.0 ºC to 37.0 ºC)

WAITING FOR

EQUIPMENT

shown in display

under room

temperature

• The compressor protection feature is engaged. Wait a few minutes for

the system to safely restart to avoid damaging the compressor.

Frequently Asked Questions

Will the XS2 Smart thermostat still work if WiFi connection is lost?

Yes, the temperature can be adjusted directly at the thermostat. However, some features, including

geofencing, are managed only through the First Alert app and will not function while the connection is

down. The thermostat will automatically reconnect to WiFi once the network is restored.

A change was made on the First Alert app but it has not shown up on the XS2 Smart thermostat.

There may be a short delay after making temperature and setting changes in the First Alert app.

Can there be multiple users for geofencing?

Yes, there can be multiple users. Geofencing will trigger based on the last person to leave and the ﬁrst

person to return. To properly use geofencing with multiple users:

• Each user needs to create their own account.

• Each user should use their login ID and password across his or her devices, including

smartphones and tablets.

• No two users should share the same account.

Can more than one user control the thermostat with the app?

Yes. Use the First Alert app to invite other users to download the app and share control of your

thermostats. In the app, start at the Manage Users menu option and follow the prompts.

Note: All individuals with access to a thermostat share the same user privileges. Users added will be able

to change the thermostat’s settings, as well as add or delete other users.

Is there a way to extend the signal strength?

The range or distance of the WiFi signal is determined by the router. Check the router’s manual for

additional information.

There is an alert that says WiFi Signal Lost. What does that mean?

The WiFi signal to the thermostat has been lost. Wait for the thermostat to reconnect or select a new

network within the First Alert app conﬁguration menu. If the thermostat is unable to reconnect, you will

need to troubleshoot the router to determine the cause.

Why is the thermostat showing up as offline (strike-through WiFi icon) on lower part of thermostat

display?

If the thermostat displays a strike-through WiFi icon on its screen or shows up as ofﬂine on the First Alert

app, it has lost connection to the network. Make sure the router is powered and broadcasting. The home’s

WiFi network may need to be reset by power cycling the router. Consult the router’s instruction manual

for directions on power cycling. When the network has been restored, the thermostat will automatically

reconnect.

An activation email hasn’t been received.

An activation email will be sent. An activation email is needed to complete the account setup. If an

activation email is not received after ﬁve minutes, check the Spam folder of the email account.

If you do not ﬁnd it in the Spam folder, click on the Resend button and the activation email will be resent. If

you still do not receive your activation email, please contact the Technical Support team at

1-800-633-3991 for help.

For Warranty information go to Honeywellhome.com/support

2-year Limited Warranty

Regulatory Information

FCC REGULATIONS

47 CFR § 15.19 (a)(3)

This device complies with part 15 of the FCC Rules.

Operation is subject to the following two conditions:

1 This device may not cause harmful interference, and

2 This device must accept any interference received,

including interference that may cause undesired

operation.

47 CFR § 15.21 (USA only)

Changes or modifications not expressly approved by the

party responsible for compliance could void the user’s

authority to operate the equipment.

47 CFR § 15.105 (b)

See https://customer.resideo.com/en-US/support/

residential/codes-and-standards/FCC15105/Pages/

default.aspx for additional FCC information for this

product.

IC REGULATIONS

RSS-GEN

This device contains licence-exempt transmitter(s)/

receiver(s) that comply with Innovation, Science and

Economic Development Canada’s licence-exempt RSS(s).

Operation is subject to the following two conditions:

1 This device may not cause interference.

2 This device must accept any interference, including

interference that may cause undesired operation of the

device.

Resideo Inc., 1985 Douglas Drive North

Golden Valley, MN 55422

www.resideo.com 33-00690EFS-01 SA Rev. 08-24

This product is manufactured by Resideo Technologies, Inc., Golden Valley, MN, 1-800-633-3991

33-00690EFS-01

CAUTION: EQUIPMENT DAMAGE HAZARD

Compressor protection is bypassed during testing. To prevent equipment

damage, avoid cycling the compressor quickly.

CAUTION: ELECTRICAL HAZARD

Can cause electrical shock or equipment damage. Disconnect power before

beginning installation.

CAUTION: ELECTRONIC WASTE NOTICE

The product should not be disposed of with other household waste. Check for

the nearest authorized collection centers or authorized recyclers. The correct

disposal of end-of-life equipment will help prevent negative consequences

for the environment and human health.

CAUTION: MERCURY NOTICE

If this product is replacing a control that contains mercury in a sealed

tube, do not place the old control in the trash. Contact your local waste

management authority for instructions regarding recycling and proper

disposal.

FCC statement available at: https://customer.resideo.com/en-US/support/ residential/

codes-and-standards/FCC15105/Pages/default.aspx

For assistance with this product,

please visit honeywellhome.com

Or call Resideo Customer Care

toll-free at 1-800-633-3991

Customer Assistance

Thermostat intelligent X2S

RTH2SMC

Guide d'installation et

d'utilisation

M39487

MODE

Heat

FAN

Auto

Heat On

Indoor

Hold

Set To

L'emballage comprend :

Vis et an-

crages

Système de

montage

UWP™

(UWP)

Thermostat

Documentation et

étiquettes des ﬁls

M39543

Hold

Ce document contient les sections suivantes :

1) Installation et câblage

2) Configuration

3) Fonctionnement du système

4) Dépannage

Pièce

d'accent de

remplacement

Plusieurs options de programmation qui s'adaptent à votre mode de vie :

1. Programmation en fonction de l'emplacement (Auto Away)- Le thermostat

utilise la localisation de votre smartphone pour savoir quand vous êtes

absent, ce qui vous permet d'économiser de l'énergie. Grâce à la technologie

Geofence, il détecte votre retour et vous aide à vous installer confortablement

dès votre arrivée. Vous pouvez toujours modifier manuellement votre

température de départ et d'arrivée, soit sur le thermostat, soit sur

l'application First Alert.

2. Programmation intelligente - Utilisez une combinaison de géofencing et

de programmation horaire pour vous adapter à votre mode de vie actif et

occupé.

3. Programmation basée sur l'heure - Programmez votre thermostat pour

une semaine, chaque jour (chaque jour est un horaire différent), du lundi au

vendredi, samedi et dimanche, ou du lundi au vendredi, samedi et dimanche.

Tous les jours avec quatre périodes réglables par jour.

Alertes intelligentes. Les notifications Push vous rappellent les

changements de filtre et vous avertissent des températures intérieures

extrêmes.

Réponse intelligente. Apprend à votre système de chauffage et de

refroidissement à fournir la température optimale au bon moment.

Passage automatique du chauffage à la climatisation. Détermine

automatiquement si votre maison a besoin d'être chauffée ou refroidie pour

vous offrir un maximum de confort.

Tirez le meilleur parti du thermostat intelligent T2S

Les outils dont vous aurez besoin :

Vous pouvez avoir besoin de:

Pince à dénuder

Pinces à bec efﬁlé

Perceuse et mèche 3/16 in (4.8 mm)

Téléphone intelligent

Pour installer votre

thermostat et

photographier le

câblage existant.

App First Alert

Pour conﬁgurer votre

système et vous connecter

à votre smartphone.

Petit tournevis à tête plate

Tournevis cruciforme

Crayon

Niveau

WiFi domestique

Mot de passe

MF39589

Compatibilité

• Pour usage intérieur seulement.

• Compatible avec la plupart des systèmes de chauffage, de climatisation et de

pompe à chaleur

• Nécessaire : 24 VAC (ﬁl "C")

• Ne fonctionne pas avec les plinthes électriques (120-240V)

• Ne prend pas en charge l'entrée (bornes S) pour les capteurs intérieurs et

extérieurs

• Ne prend pas en charge les relais (bornes U)

• Smartphone, tablette ou appareil Android ou iOS

• Compatible avec un réseau WiFi 2,4 ou 5 GHz

Pour obtenir de l'aide, contactez :

WEB honeywellhome.com

TÉLÉPHONE 1-800-633-3991

SOCIAL Twitter : @Honeywell_Home, Facebook : Honeywell Home

Retrait de l'ancien thermostat

3 Retirez la plaque frontale de

l'ancien thermostat. Sur la plupart

des thermostats, vous pouvez retirer

la plaque frontale en la saisissant

et en la tirant doucement. Certains

thermostats peuvent être munis de

vis, de boutons ou de fermoirs.

Ne retirez aucun fil de votre

thermostat à ce stade !

1 Coupez l'alimentation. Pour vous

protéger et protéger votre équipement,

coupez le courant au niveau de la boîte

de disjoncteurs ou de l'interrupteur qui

contrôle votre système de chauffage/

climatisation.

2 Vérifiez que votre système est éteint.

Modiﬁez la température de votre ancien

thermostat pour qu'elle soit au-dessus

de la température ambiante en mode

chauffage ou en dessous en mode

refroidissement. Si vous n'entendez pas

le système se mettre en marche dans les

5 minutes, c'est qu'il est hors tension.

Note: Si vous possédez un thermostat

numérique dont l'écran est vide, ignorez

cette étape

MF39590

ARRÊT

MARCHE

ARRÊT

Boîte de disjoncteur

Interrupteur

LISEZ ET CONSERVEZ CES INSTRUCTIONS

Installation et câblage

4 Assurez-vous qu'il n'y a pas de fils

de 120/240 V.

Avez-vous des fils noirs épais avec

des serre-fils ?

Votre thermostat est-il à 120 V ou

plus ?

Si vous avez répondu oui à l'une ou

l'autre de ces questions, vous avez

un système de tension de ligne et le

thermostat ne fonctionnera pas.

M36753

Serre-fil

Fil noir épais

5 Prenez une photo de l'aspect

actuel de votre câblage.

Assurez-vous d'inclure les lettres

à côté des bornes où les ﬁls sont

insérés. Cette photo vous servira de

référence lors du câblage de votre

thermostat.

Conseil : si la couleur de vos ﬁls

s'est estompée ou si deux terminaux

ont la même couleur de ﬁl, utilisez

les étiquettes de ﬁl fournies dans

l'emballage pour étiqueter chaque

ﬁl.

6 Notez tous les cavaliers

Un cavalier connecte un terminal

à un autre terminal. Cela peut

ressembler à une petite agrafe ou

même à un fil coloré.

R RC

Exemple de

cavalier

Terminaux

8 Notez la couleur des fils. Cochez les ﬁls connectés aux bornes. À côté de

la coche, notez la couleur du ﬁl. N'incluez pas les cavaliers dans votre

décompte.

Cochez toutes les réponses qui s'appliquent (toutes ne s'appliqueront

pas) :

Les terminaux S et U ne sont pas pris en charge par ce thermostat.

S'il y a des fils dans les bornes qui ne sont pas répertoriés, vous aurez besoin d'un

support de câblage supplémentaire. Visitez honeywellhome.com pour savoir si le

thermostat vous convient.

9 Débranchez les fils et retirez l'ancienne plaque murale.

Utilisez un tournevis pour libérer les fils des bornes. Ensuite, utilisez

une étiquette de fil pour identifier chaque fil au fur et à mesure qu'il est

débranché. La lettre sur l'étiquette du fil doit correspondre à la lettre sur la

borne.

Conseil : Pour éviter que les fils ne retombent dans le mur, enroulez-les

autour d'un crayon.

Terminal Couleur des ﬁls

A ou L/A

O/B

W2 ou AUX

requis

MF39554

M28100B

www.resideo.com

7 Notez si vous avez des fils dans les bornes suivantes. N'incluez pas les

cavaliers dans votre décompte. Le thermostat n'a pas besoin de cavaliers.

Terminal Couleur des fils

Thermostat Vis

Système de

montage

UWP

Ancres Mur

Installation de votre thermostat T2S

M39546

Hold

1 Regroupez et insérez les fils dans l'UWP.

Ouvrez l'UWP et insérez le faisceau de ﬁls

par l'arrière de l'UWP.

Veillez à ce qu'au moins un quart de pouce

de chaque fil soit exposé pour faciliter

l'insertion dans les bornes.

MF39442

1/4" à 3/8"

2 Insérez les ancres murales. Il est

recommandé d'utiliser les ancrages

muraux inclus dans la boîte pour installer

votre thermostat.

Vous pouvez utiliser l' UWP pour marquer

l'endroit où vous voulez placer les

ancrages muraux.

a) Mettez la plaque murale à niveau.

b) Marquez l'emplacement des ancrages

muraux à l'aide d'un crayon.

c) Percez les trous à l'aide d'une mèche

de 3/16 po.

d) Insérez les ancrages muraux.

e) Veillez à ce que les ancrages soient

alignés avec le mur.

M37224

Si vous avez 1 ﬁl R (R, Rh ou Rc)

1. Réglez le

commutateur

R sur position

haute.

2. Insérez votre fil

R (R, Rh ou Rc)

dans la borne R.

M37226

M37228A

Si vous avez 2 ﬁls R (R ou Rh, et Rc)

1. Réglez le

commutateur

R sur position

basse.

2. Insérez votre fil Rc

dans la borne Rc

3. Insérez votre fil

R ou Rh dans la

borne R.

M37227

M37229A

Insérer les fils dans les trous intérieurs des bornes de l'UWP. Les

languettes resteront abaissées une fois le fil inséré.

REMARQUE : Les options de CÂBLAGEsont indiquées dans les pages

suivantes.

3 Réglez la position de l'interrupteur

R et insérez le ou les fils R.

Réglez

l'interrupteur R vers le haut ou vers

le bas en fonction de vos notes de

câblage à Étape 7

M37225

Si les étiquettes ne correspondent pas aux bornes, connectez les fils comme

indiqué ci-dessous (voir les notes ci-dessous).

REMARQUES SUR LE CÂBLAGE:

1. Si vous devez raccorder les fils R et Rc , placez la languette coulissante R en

position basse (2 fils).

2. Si votre ancien thermostat avait des fils R et RH , placez la languette

coulissante R en position basse (2 fils). Connectez ensuite le fil R à la borne

Rc et le fil RH à la borne R .

Câblage

Pompes à chaleur

REMARQUES SUR LE CÂBLAGE:

1. Garder la languette coulissante R en position haute (1 fil).

2. Si votre ancien thermostat avait des fils V et VR , arrêtez maintenant et

contactez un entrepreneur qualifié pour obtenir de l'aide.

3. Si votre ancien thermostat avait des fils O et B séparés, attachez le fil B à la

borne C. Si un autre fil est relié à la borne C , arrêtez maintenant et contactez

un entrepreneur qualifié pour obtenir de l'aide.

AUX

L/A

O/B

ou X ou B

ou F

ou Y1 ou M

ou H ou B

ou V ou VR

ou W ou W1 ou W2

ou X ou X2

ou F

MF39560

IMPORTANT : Ne pas utiliser

W pour les applications de

thermopompes. Le chauffage

d'appoint doit être raccordé à

AUX ou E.

Systèmes conventionnels

4 Connecter les fils à l'UWP.

Reportez-vous aux notes que

vous avez inscrites sur le tableau

lors de la dépose. Appuyez sur les

languettes pour insérer les fils dans

les trous intérieurs de leurs bornes

correspondantes sur l'UWP (un

fil par borne) jusqu'à ce qu'il soit

fermement en place.

Ce câblage n'est qu'un ex-

emple ; le vôtre peut varier.

5 Confirmez que le câblage

correspond à la photo.

Confirmez que le câblage correspond

aux bornes de la photo que vous avez

prise lors de la dépose.

6 Montez l'UWP et fermez la porte.

Monter l'UWP à l'aide des vis fournies.

Installez les trois vis pour une fixation

sûre sur votre mur. Fermez la porte

une fois que vous avez terminé.

Utilisez trois vis #6

1-1/2" fournies

M39445

7 Fixez votre thermostat.

Alignez le thermostat sur l'UWP et

enclenchez-le fermement en place.

8 Allumez votre appareil.

Mettez le courant au niveau de

la boîte de disjoncteurs ou de

l'interrupteur qui contrôle le système

de chauffage/refroidissement.

MF39591

ARRÊT

MARCHE

Boîte de disjoncteur

Interrupteur

Hold

M39508

9 Retournez au thermostat

Retournez au thermostat. Confirmez

que l'écran affiche SETUP

(INSTALLATION). Si c'est le cas,

sélectionnez USING APP (UTILISER

L’APP) et passez à la section

"Setup Using App" ci-dessous ou

sélectionnez ON DEVICE et passez

à la section "Configuration" à la page

suivante.

M39557

Hold

Set To

Smart

Lore

ipsu

dolor

sit

amet

Configuration du système

Configuration avec l'application First Alert

1 Commencez la configuration avec l'application

Touchez USING APP (UTILISER L'APP) sur le thermostat

2 Votre thermostat est prêt à être configuré à l'aide de l'application First Alert

a) Téléchargez l'application First Alert depuis l'app store ou Google play.

b) Ouvrez l'application First Alert. Votre thermostat devrait apparaître sous

la rubrique thermostat trouvé. Appuyez sur SET UP NOW comme indiqué

ci-dessous pour continuer. Si votre thermostat n'apparaît pas, créez un

compte (si nécessaire) ou connectez-vous à votre compte First Alert.

Sélectionnez ensuite le thermostat XS2 à installer.

c) L'application First Alert vous guidera pour le reste de l'installation.

A B

Thermostat Found:

SET UP NOW

Régler l'heure et la date

Lors de l'installation, l'année clignotera déjà sur le thermostat une fois que vous aurez

sélectionné ON DEVICE.

L'he ur e

1. Appuyez sur MENU sur le thermostat

2. Presse ↑ ou sur ↓ pour aller à TIME (TEMPS) et

appuyez sur SELECT

3. Appuyez sur ↑ ou ↓ pour choisir le format

d'horloge 12 ou 24 heures et appuyez sur NEXT

(SUIVANT)

4. Appuyez sur ↑ ou ↓ pour régler l'heure et

appuyez sur NEXT (SUIVANT).

Date

1. Appuyez sur MENU sur le thermostat

2. Presse ↑ ou sur ↓ pour aller à DATE et appuyez

sur SELECT

3. Presse ↑ ou sur ↓ pour choisir YEAR (ANNÉE)

et appuyez sur NEXT (SUIVANT)

4. Presse ↑ ou sur ↓ pour choisir MONTH (MOIS)

et appuyez sur NEXT (SUIVANT)

5. Presse ↑ ou sur ↓ pour choisir DATE et appuyez

sur SAVE (SAUVEGARDE) puis sur EXIT

(SORTIR)

M39509

MODE

Heat

FAN

Auto

Indoor

Hold

M39510

Hold

Configuration du système

Lors de la configuration initiale, le thermostat entre

dans le menu ISU après avoir réglé l'heure et la date.

Si vous accédez au menu ISU après la configuration

initiale, suivez les étapes ci-dessous:

1. Appuyez sur la touche et maintenez le bouton

en bas à gauche et la flèche vers le haut ↑

pendant 5 secondes pour accéder au menu

INSTALLER SETUP (CONFIGURATION DE

L'INSTALLATEUR) (ISU)

2. L'écran affiche le numéro ISU à gauche et le

paramètre ISU à droite.

Lorsqu'un numéro ISU s'affiche, appuyez sur

↑ ou ↓ pour modifier le paramètre pour cet

ISU.

3. Après avoir choisi le paramètre correct pour une

ISU, appuyez sur NEXT (SUIVANT) pour passer

au paramètre ISU suivant.

4. Pour terminer la configuration, appuyez sur la

touche SAVE & EXIT (SAUVEGARDE & SORTIR)

; vos réglages sont alors enregistrés et vous

revenez à l'écran d'accueil.

M39505

Hold

M39506

Hold

Configuration

Options de configuration de l'installateur (ISU)

ISU Nom de l'ISU Options ISU (par défaut en gras)

1040

Options de programmation

(La programmation peut

être activée ou désactivée

par l'utilisateur dans le menu

programmation)

1 = 1 semaine (tous les jours identiques)

2 = 5-2 Programmable (séparer les jours de la semaine et du week-end)

3 = 5-1-1 Programmable (samedi et dimanche séparés)

4 = Programmable sur 7 jours (chaque jour séparément)

1050

Échelle d'indication de

température

F = Fahrenheit (la valeur par défaut varie selon le modèle)

C = Celsius

2000 Type de système de chauffage

1 = Chauffage conventionnel à air pulsé

2 = Pompe à chaleur

3 = Chaleur radiante (chaudière)

5 = Aucun (refroidissement seulement)

2010 Type d'équipement de chauffage

Chauffage conventionnel à air pulsé. 1 = Air pulsé au gaz à efficacité

standard

2 = Air pulsé au gaz à haute efficacité

3 = Air pulsé à l'huile

4 = Air pulsé électrique

5 = Ventilo-convecteur à eau chaude

ISU 2010 ne s'affiche pas si 2000 = pompe à chaleur

Chauffage radiant :

9 = Chaleur radiante à eau chaude

12 = Vapeur

2060 Vanne d'inversion O/B

0= O (O/B en mode Cool)

1=B (O/B en mode chaleur)

2070

Phases de refroidissement/

Phases de compresseur

200 = Conv/200 = HP

0, 1, 2 (1 si 2000 = 2)

2071

Phase de chauffage/Phase de

chauffage de secours

Phase de chauffage1

Étapes du chauffage d'appoint : 0, 1

2180

Source de chaleur d'appoint

(thermopompe avec chauffage

d'appoint uniquement)

31=Air forcé électrique

3000 Changement de système

0 = Manuel

1 = Automatique

4090 Réponse intelligente

0=Non

Oui

Smart Response est un réglage de confort. Les appareils de chauffage

ou de refroidissement se mettent en marche plus tôt, ce qui garantit

que la température intérieure correspondra au point de consigne à

l'heure prévue.

Suite à la page suivante

En fonction des paramètres du système, il se peut que toutes les options ne soient pas disponibles

ISU Nom de l'ISU Options ISU (par défaut en gras)

4103 Minimum Heat Setpoint

32 °F to 90 °F Default 40°F

0 °C to 32.0 °C Default 4.5 °C

Ne réglez pas la température en dessous de 40 °F/4,5 °C, sauf si l’appareil est

installé dans un endroit où la plomberie ne risque pas de geler.

7110

Rappel de remplacement du

filtre à air

0 = Arrêt

1 = 10 jours de fonctionnement

2 = 20 jours de fonctionnement

3 = 30 jours de fonctionnement

4 = 45 jours de fonctionnement

5 = 60 jours de fonctionnement

6 = 90 jours de fonctionnement

7 = 120 jours de fonctionnement

8 = 150 jours de fonctionnement

9 = 30 jours de calendrier

10 =45 jours de calendrier

11 =60 jours de calendrier

12 =75 jours de calendrier

13 =3 mois de calendrier

14 =4 mois de calendrier

15 =5 Mois de calendrier

16 =6 Mois de calendrier

17 =9 Mois de calendrier

18 =12 mois de calendrier

19 =15 mois de calendrier

14005 Sélection de l'écran de veille

0 - Information minimale affichée

1 - Point de consigne affiché sur l'écran de veille

2 - Informations maximales affichées sur l'écran de veille

14006

Centre de messages de l'écran

de veille

1 - Heure

4 - Humidité intérieure

14007

Centre de messages de l'écran

d'accueil

1 - Heure

4 - Humidité intérieure

14010 Format de l'horloge 12/24

14015 Heure d'été

0=Arrêt

1=En marche

Options de configuration de l'installateur, suite de la page précédente

Comment utiliser l'application First Alert

M39568

HOME

9:41

Schedule

Schedule Off

Trends

Runtime

Modes

Fan

Auto

System

Auto

Temperature

Cooling to

75° 48%

Temperature Humidity

Thermostat

72º

Heat to

Dashboard

Accédez au

Réglez la

température

souhaitée

Programmez le confort

de votre maison

Sélectionnez le

mode du système

Auto/Heat/Cool/

Off/EM Heat

Sélectionnez le mode

Ventilateur Auto/On/

Circulation.

Vous êtes intéressé par d'autres produits Resideo ? Visitez honeywellhome.com pour

découvrir tous les produits disponibles connectés par l'application First Alert.

L'application est régulièrement améliorée et peut changer.

Fonctionnement du système

Réglages

1. Appuyez sur la touche MODE pour passer au

mode suivant du système

2. Faites défiler les modes jusqu'à ce que le

mode souhaité s'affiche

Les modes système disponibles varient selon

le modèle et les paramètres du système.

Modes du système :

• AUTO

• HEAT (CHALEUR)

• COOL (REFROIDIR)

• EM HEAT (CHALEUR EM)

• OFF (DÉSACTIVÉ)

M39511

Heat

FAN

Auto

Indoor

Hold

MODE

Réglages du fonctionnement du ventilateur

1. Appuyez sur le bouton FAN (VENTILATEUR)

pour passer au prochain mode de ventilateur

disponible.

2. Faites défiler les modes jusqu'à ce que le

mode de ventilation souhaité s'affiche

Les modes de ventilateur disponibles varient

en fonction des paramètres du système.

Modes de ventilation :

• AUTO : Le ventilateur fonctionne uniquement

lorsque le système de chauffage ou de

refroidissement est en marche

• ON : Le ventilateur fonctionne en permanence

• CIRC : Le ventilateur fonctionne de manière aléatoire environ 33 % du temps

M39512

Heat

FAN

Auto

Indoor

Hold

MODE

Calendrier du programme

Vous pouvez programmer quatre périodes de temps par jour, avec des

réglages différents pour les jours de semaine et les week-ends. Nous

vous recommandons d'utiliser les préréglages indiqués dans le tableau

ci-contre ; ces préréglages sont conçus pour réduire vos dépenses

de chauffage/refroidissement.

WAKE (RÉVEIL) : Réglez l'heure de votre réveil et la température

souhaitée pendant la matinée jusqu'à ce que vous partiez pour la

journée.

AWAY (PARTIR) : Réglez l'heure à laquelle vous quittez votre domicile

et la température souhaitée pendant votre absence (généralement

une température permettant d'économiser de l'énergie).

HOME (ACCUEIL) : Réglez à l'heure à laquelle vous rentrez chez

vous et à la température souhaitée pour le soir jusqu'à l'heure du

coucher.

SLEEP (SOMMEIL) : Régler l'heure du coucher et la température souhaitée pour la nuit

(généralement une température d'économie d'énergie).

(Chauffage)

(Refroidis-

sement)

(

Réveil

)

(6:00 am)

(Partir)

(8:00 am)

(Accueil)

(6:00 pm)

(Sommeil)

(10:00 pm)

Wake

Away

Home

Sleep

Heat

Cool

MF36013

Ajustement des programmes

(Cette opération peut également être

effectuée à l'aide de l'application First Alert)

1. Appuyez sur MENU. Appuyez sur ↑ ou

↓ jusqu'à ce que SCHED soit affiché.

2. Un carré apparaît autour de ON

(ACTIVER) ou OFF

(DÉSACTIVÉ)

sur

l'écran. Si vous souhaitez utiliser une

programmation, appuyez sur ↑ ou

↓ pour sélectionner ON (ACTIVER).

Appuyez sur Select pour modifier

l'horaire ou appuyez sur EXIT

(SORTIR)

pour quitter le menu.

3. Si vous modifiez l'horaire, appuyez sur

SELECT pour modifier le ou les jours

qui clignotent à l'écran.

4. Le mot " Wake " devrait être clignotant.

Appuyez sur NEXT (SUIVANT).

Appuyez sur ↑ ou ↓ pour activer

ou désactiver cette période de

programmation. Appuyez sur NEXT

(SUIVANT).

5. Si la période de programmation a été

réglée sur ON (ACTIVER), l'heure

clignote. Appuyez sur ↑ ou ↓ pour régler l'heure de cette période. Appuyez sur NEXT

(SUIVANT).

6. Le point de consigne de la chaleur clignote. Appuyez sur ↑ ou ↓ pour régler le point de

consigne de la chaleur pour cette période. Appuyez sur NEXT (SUIVANT).

7. Le point de consigne Cool clignote. Appuyez sur ↑ ou ↓ pour ajuster le point de

consigne de refroidissement pour cette période. Appuyez sur NEXT (SUIVANT).

8. L’écran affiche la prochaine période de programmation en clignotant. Répétez les

étapes 4 à 7 pour les réglages des programmes Absent, Domicile et Sommeil. Après

avoir effectué tous les réglages de l’horaire pour le(s) jour(s) sélectionné(s), répétez

ces étapes pour les autres jours.

9. Appuyez sur le bouton SAVE & EXIT (SAUVEGARDE & SORTIR) en haut à gauche.

Lorsque vous modifiez un programme existant, vous pouvez avancer jusqu’au paramètre

que vous souhaitez modifier, modifier ce paramètre et appuyer sur le bouton SAVE & EXIT

(SAUVEGARDE & SORTIR) pour enregistrer les modifications.

Selon le type d’horaire pour lequel le thermostat a été configuré, les jours peuvent être

groupés ou réglés individuellement.

Hold

M39532

Hold

Fonction de réponse intelligente

Cette fonction permet au thermostat « d'apprendre » combien de temps il faut à la

fournaise et au climatiseur pour atteindre les réglages de température programmés, de

sorte que la température soit atteinte à l'heure que vous avez définie. Par exemple :

Réglez l'heure de réveil à 6 heures du matin et la température à70°. Le chauffage se met

en marche avant 6 heures du matin, de sorte que la température est de 70° au moment où

vous vous réveillez à 6 heures. Le message "Active Recovery" s'affiche lorsque le système

est activé avant une période programmée.

Annulation de la

programmation (temporaire)

1. Appuyez sur ↑ ou ↓ pour régler la

température.

2. Une fois que la température de consigne

souhaitée est atteinte, aucune autre

action n'est nécessaire. La nouvelle

température de consigne est maintenue

jusqu'au début de la prochaine période

programmée.

3. Appuyez sur la touche SAVE

(SAUVEGARDE)ou attendez que

l'affichage se termine et revenez à

l'écran d'accueil.

Pour annuler la mise en attente temporaire,

appuyez et relâchez la touche HOLD

(MAINTENIR) pour faire défiler les paramètres

jusqu'à ce que CANCEL HOLD soit

sélectionné.

M39531

Hold

Annulation de la programmation (permanente)

1. Appuyez sur ↑ ou ↓ pour régler la température.

2. Une fois que vous avez atteint la température de consigne souhaitée, appuyez et

relâchez le bouton HOLD (MAINTENIR) pour faire défiler les réglages jusqu'à ce que

HOLD PERMANANTLY (MAINTENIR EN PERMANENCE) soit sélectionné.

3. Appuyez sur la touche SAVE (SAUVEGARDE) ou attendez que l'affichage se termine

et revenez à l'écran d'accueil.

Pour annuler la mise en attente permanente, appuyez et relâchez la touche HOLD

(MAINTENIR) pour faire défiler les paramètres jusqu'à ce que CANCEL HOLD (ANNULER

LA MISE EN ATTENTE) soit sélectionné.

Alertes

Lorsqu'une alerte est active, l'icône

apparaît dans la partie inférieure de l'écran

ainsi que le numéro de l'alerte.

1. Appuyez sur MENU et utilisez ↑ ou ↓

jusqu'à ce que l'alerte soit affichée.

Les alertes actives seront les premiers

éléments de menu affichés.

2. Appuyez sur SELECT pour afficher le

numéro de l'alerte.

3. Une alerte ne peut pas être supprimée.

S'il y a plus d'une alerte active,

une pression sur le bouton NEXT

(SUIVANT) vous permet d'afficher les

numéros d'alerte supplémentaires.

Appuyez sur EXIT

(SORTIR)

pour

revenir à l'écran d'accueil.

Certaines alertes peuvent être résolues par le

propriétaire, par exemple Set Time and Date

(Régler l'heure et la date). D'autres alertes

peuvent nécessiter un appel de service à

l'installateur professionnel.

M39513

Hold

M39592

Hold

Numéro d'alerte Signification de l'alerte

164 Défaut de pompe à chaleur. La pompe à chaleur alimente la borne L

pour indiquer un défaut.

170 Panne de mémoire du thermostat. Problème interne avec la mémoire

du thermostat.

171 Régler l'heure et la date.

173 Erreur de capteur interne. Problème avec le capteur de température

intégré.

388 Enregistrez le thermostat en

ligne

Si vous n'utilisez pas

l'application, les messages

relatifs au WiFi et à l'application

peuvent être supprimés en

accédant au menu WiFi et en

désactivant le WiFi.

399 Pas de connexion Internet

400 Signal WiFi perdu

602 Défaillance du capteur

d'humidité

607 Erreur de communication WiFi

Rappels

Lorsqu'un rappel est actif, une icône apparaît dans la partie inférieure de l'écran.

1. Appuyez sur MENU et utilisez ↑ ou

↓ jusqu'à ce que le rappel actif soit

affiché. Les alertes et les rappels actifs

seront les premiers éléments de menu

affichés.

2. Appuyez sur SELECT pour afficher le

rappel.

3. Une fois sélectionné, vous verrez le

message de rappel sous forme de

texte défilant. Appuyez sur DISMISS

pour réinitialiser le rappel ou sur

EXIT

(SORTIR)

pour revenir à l'écran

d'accueil sans réinitialiser le rappel.

S'il y a plus d'un rappel actif, appuyez sur le bouton NEXT (SUIVANT) pour afficher tous les

rappels qui n'ont pas été réinitialisés.

M39515

Hold

Une pièce d'accentuation blanche et une pièce d'accentuation grise

sont fournies avec les thermostats X2S pour répondre aux différentes

préférences des utilisateurs.

M39542

MODE

Cool

FAN

Auto

Indoor

Hold

Following

Schedule

M39535

M39536

Pour remplacer une pièce

d'accent du thermostat tirez.

...puis enclenchez la nouvelle

pièce d'accentuation.

Remplacement de la pièce d'accent

Dépannage

L'affichage est vide • Vérifiez le disjoncteur et réinitialisez-le si nécessaire.

• Assurez-vous que l'interrupteur d'alimentation du système de chauffage et de

refroidissement est sur marche.

• Assurez-vous que les connexions des fils (en particulier le fil C) sont bien fixées.

• Vérifiez que l'interrupteur coulissant R/Rc est réglé si le Rc n'a pas de fil séparé.

Le chauffage ou

la climatisation ne

fonctionne pas

• Lorsque le chauffage fonctionne, l'écran affiche HEAT ON (CHAUFFAGE ACTIVÉ) dans le

coin inférieur droit de l'écran

• En cas de refroidissement, l'écran affiche COOL ON (CLIMATISATION ACTIVÉE) en bas à

droite de l'écran

• Si l'écran affiche WAITING FOR EQUIPMENT (EN ATTENTE D'ÉQUIPEMENT) sous

la lecture de la température, il est en mode de retard du compresseur pour protéger

le système. Attendez 5 minutes pour voir si le thermostat émet du chauffage ou du

refroidissement.

• Si l'écran n'indique pas de demande de chauffage ou de refroidissement ou d' WAITING

FOR EQUIPMENT (EN ATTENTE D’ÉQUIPEMENT), vérifiez le réglage du mode, le point de

consigne de la température et la température ambiante

Si la flèche Haut ou Bas est enfoncée

• Le coin supérieur gauche de l’écran affiche le réglage du mode

• La partie supérieure droite de l'écran affiche le point de consigne

• Le centre de l'affichage indique la température ambiante

Si le problème persiste

• Vérifiez le disjoncteur et réinitialisez-le si nécessaire

• S'assurer que l'interrupteur du système de chauffage et de refroidissement est en marche

• Assurez-vous que la porte de la fournaise est bien fermée

Le chauffage ou le

chauffage d'appoint

fonctionne avec le

refroidissement

• Vérifiez qu'il n'y a pas de fil connecté à W pour les systèmes de thermopompe. Voir la section

Câblage.

• Pour les applications de Thermopompe, la vanne d'inversion est activée en mode Chauffage

sur certaines thermopompes et en mode Refroidissement pour d'autres thermopompes.

Vérifier que l' unité ISU 2060 est correctement réglée

• Vérifiez qu'aucun fil n'est court-circuité. Vérifier qu'il n'y a pas de section de fil exposée au

niveau de l'UWP

Le chauffage ou le

chauffage d'appoint

fonctionne sans

demande de chauffage

ou de refroidissement

• Vérifier que l'écran n'indique pas HEAT ON (CHAUFFAGE ACTIVÉ), COOL ON

(CLIMATISATION ACTIVÉE) ou AUX HEAT ON (URGENCE)

• Vérifiez qu'il n'y a pas de fil connecté à W pour les systèmes de thermopompe. Voir la section

Câblage.

• Vérifiez qu'aucun fil n'est court-circuité. Vérifier qu'il n'y a pas de section de fil exposée au

niveau de l'UWP

Impossible de modifier

le point de consigne

pour obtenir le réglage

souhaité

• Vérifier le réglage du mode (Heat, Cool, Auto, ou Em Heat en haut à gauche de l'écran)

Les plages de paramètres par défaut pour ces modes sont :

• Chaleur ou Em chaleur : 40 ºF à 90 ºF (4,5 ºC à 32,0 ºC)-

• Refroidissement : 50 ºF à 99 ºF (10,0 ºC à 37,0 ºC)

WAITING FOR

EQUIPMENT

(EN ATTENTE

D’ÉQUIPEMENT)

affiché à l'écran sous la

température ambiante

• La fonction de protection du compresseur est activée. Attendez quelques minutes pour que

le système redémarre en toute sécurité afin d'éviter d'endommager le compresseur.

Questions fréquemment posées

Le thermostat intelligent XS2 fonctionnera-t-il toujours si la connexion WiFi est perdue ?

Oui, la température peut être réglée directement sur le thermostat. Cependant, certaines fonctions, y

compris le geofencing, ne sont gérées que par l'application First Alert et ne fonctionneront pas lorsque la

connexion est interrompue. Le thermostat se reconnectera automatiquement au WiFi une fois le réseau

rétabli.

Un changement a été effectué sur l'application First Alert, mais il n'est pas apparu sur le thermostat

intelligent XS2.

Il peut y avoir un court délai après avoir effectué des changements de température et de réglage dans

l'application First Alert.

Peut-il y avoir plusieurs utilisateurs pour le geofencing ?

Oui, il peut y avoir plusieurs utilisateurs. Le geofencing se déclenche en fonction de la dernière personne

qui est partie et de la première personne qui est revenue. Pour utiliser correctement le geofencing avec

plusieurs utilisateurs :

• Chaque utilisateur doit créer son propre compte.

• Chaque utilisateur doit utiliser son identiﬁant de connexion et son mot de passe sur tous ses

appareils, y compris les smartphones et les tablettes.

• Aucun utilisateur ne doit partager le même compte.

Plusieurs utilisateurs peuvent-ils contrôler le thermostat à l'aide de l'application ?

Oui . Utilisez l'application First Alert pour inviter d'autres utilisateurs à télécharger l'application et à

partager le contrôle de vos thermostats. Dans l'application, commencez par l'option de menu Gérer les

utilisateurs et suivez les instructions.

Remarque : Toutes les personnes ayant accès à un thermostat partagent les mêmes privilèges

d'utilisateur. Les utilisateurs ajoutés pourront modiﬁer les paramètres du thermostat, ainsi qu'ajouter ou

supprimer d'autres utilisateurs.

Existe-t-il un moyen d'augmenter la puissance du signal ?

La portée ou la distance du signal WiFi est déterminée par le routeur. Consultez le manuel du routeur pour

plus d'informations.

Une alerte indique que le signal WiFi est perdu. Qu'est-ce que cela signifie ?

Le signal WiFi du thermostat a été perdu. Attendez que le thermostat se reconnecte ou sélectionnez un

nouveau réseau dans le menu de conﬁguration de l'application First Alert. Si le thermostat ne peut pas se

reconnecter, vous devrez dépanner le routeur pour en déterminer la cause.

Pourquoi le thermostat s'affiche-t-il comme étant hors ligne (icône WiFi barrée) dans la partie

inférieure de l'écran du thermostat ?

Si le thermostat afﬁche une icône WiFi barrée sur son écran ou s'il apparaît comme étant hors ligne sur

l'application First Alert, cela signiﬁe qu'il a perdu la connexion au réseau. Assurez-vous que le routeur est

alimenté et qu'il diffuse. Il peut être nécessaire de réinitialiser le réseau WiFi de la maison en mettant le

routeur hors tension. Consultez le manuel d'instructions du routeur pour obtenir des instructions sur la

mise hors tension. Lorsque le réseau sera rétabli, le thermostat se reconnectera automatiquement.

Vous n'avez pas reçu d'e-mail d'activation.

Un courriel d'activation sera envoyé. Un courriel d'activation est nécessaire pour compléter la

conﬁguration du compte. Si vous ne recevez pas de courriel d'activation après cinq minutes, vériﬁez le

dossier des pourriels de votre compte de courriel.

Si vous ne le trouvez pas dans le dossier Spam, cliquez sur le bouton Renvoyer et l'e-mail d'activation sera

renvoyé. Si vous ne recevez toujours pas votre courriel d'activation, veuillez contacter l'équipe d'assistance

technique au 1-800-633-3991 pour obtenir de l'aide.

Pour obtenir des informations sur la garantie, rendez-vous sur Honeywellhome.com/support

Garantie limitée de 2 ans

Informations réglementaires

RÉGLEMENTATION FCC 47 CFR § 15.19 (a)(3)

Cet appareil est conforme à la partie 15 des règles de la

FCC. Son fonctionnement est soumis aux deux conditions

suivantes :

1 Cet appareil ne doit pas provoquer d'interférences

nuisibles, et

2 Cet appareil doit accepter toute interférence reçue, y

compris les interférences susceptibles de provoquer un

fonctionnement indésirable.

47 CFR § 15.21 (USA uniquement)

Les changements ou modifications non expressément

approuvés par la partie responsable de la conformité

peuvent annuler le droit de l'utilisateur à faire fonctionner

l'équipement.

47 CFR § 15.105 (b)

Consultez le site https://customer.resideo.com/en-US/

support/residential/codes-and-standards/FCC15105/

Pages/default.aspx pour obtenir des informations

supplémentaires sur la FCC pour ce produit.

RÉGLEMENTATION IC RSS-GEN

Cet appareil contient un (des) émetteur(s)/récepteur(s)

exempté(s) de licence qui est (sont) conforme(s) au(x)

RSS(s) exempté(s) de licence du ministère de l'Innovation,

des Sciences et du Développement économique du

Canada. Son fonctionnement est soumis aux deux

conditions suivantes :

1 Cet appareil ne doit pas provoquer d'interférences.

2 Cet appareil doit accepter toute interférence, y compris

les interférences susceptibles de provoquer un

fonctionnement indésirable de l'appareil.

Resideo Inc., 1985 Douglas Drive North

Golden Valley, MN 55422

www.resideo.com 33-00690EFS-01 SA Rév. 08-24

Ce produit est fabriqué par Resideo Technologies, Inc., Golden Valley, MN, 1-800-633-3991

33-00690EFS-01

ATTENTION : RISQUE DE DOMMAGES À L'ÉQUIPEMENT

La protection du compresseur est contournée pendant les tests. Pour

éviter d'endommager l'équipement, évitez de faire tourner le compresseur

rapidement.

ATTENTION : RISQUE ÉLECTRIQUE

Peut provoquer un choc électrique ou des dommages matériels.

Débrancher l'alimentation électrique avant de commencer l'installation.

ATTENTION : AVIS SUR LES DÉCHETS ÉLECTRONIQUES

Le produit ne doit pas être jeté avec les autres déchets ménagers. Vérifiez

les centres de collecte agréés les plus proches ou les recycleurs agréés.

L'élimination correcte des équipements en fin de vie contribuera à prévenir

les conséquences négatives pour l'environnement et la santé humaine.

ATTENTION : AVIS CONCERNANT LE MERCURE

Si ce produit remplace une commande contenant du mercure dans un

tube scellé, ne jetez pas l'ancienne commande à la poubelle. Contactez

votre autorité locale de gestion des déchets pour obtenir des instructions

concernant le recyclage et la mise au rebut appropriée.

Déclaration FCC disponible à l'adresse : https://customer.resideo.com/en-US/support/

residentiel/codes-and-standards/FCC15105/Pages/default.aspx

Pour obtenir de l'aide sur ce

produit, veuillez consulter le site

honeywellhome.com

Ou appelez le service à la clientèle de

Resideo au numéro sans frais

1-800-633-3991

Assistance à la clientèle

Termostato Inteligente X2S

RTH2SMC

Guía de instalación y

uso

M39487

MODE

Heat

FAN

Auto

Heat On

Indoor

Hold

Set To

El paquete incluye:

Tornillos y

anclajes

Sistema de

montaje

UWP™

(UWP)

Termostato

Literatura y etiquetas

de cables

M39543

Hold

Este documento contiene las siguientes secciones:

1) Instalación y cableado

2) Configuración

3) Funcionamiento del sistema

4) Resolución de problemas

Pieza decorativa

de repuesto

Múltiples opciones de programación que se adaptan a su estilo de vida:

1. Programación basada en la ubicación (Auto Away) – El termostato utiliza la

ubicación de su smartphone para saber cuándo está fuera y le ahorra energía.

Mediante la tecnología de geovigilancia, detecta su regreso y le ayuda a

sentirse cómodo a su llegada. Siempre puede cambiar manualmente la

temperatura preestablecida en dentro y fuera del hogar en el termostato o en

la aplicación First Alert.

2. Programación inteligente – Utilice una combinación de geovigilancia y

programación de tiempo para adaptarse a su estilo de vida ocupado y activo.

3. Programación en función del tiempo - Programe su termostato para una

semana; cada día (cada día es un horario diferente); de Lun-Vie, Sáb, Dom; o

Lun-Vie, Sáb-Dom. Todos los días con cuatro periodos ajustables por día.

Alertas inteligentes. Las notificaciones Push le recuerdan los cambios de

filtro y le avisan de temperaturas interiores extremas.

Respuesta inteligente. Aprende su sistema de calefacción y refrigeración para

ofrecer la temperatura óptima en el momento adecuado.

Cambio automático de calor a frío. Determina automáticamente si su hogar

necesita calefacción o refrigeración para proporcionarle el máximo confort.

Aproveche al máximo el Termostato Inteligente X2S

Herramientas que necesitarás:

Tu puedes necesitar:

Pelacables

Alicates de punta ﬁna

Taladro y broca 4,8mm (3/16 pulg.)

Smartphone

Para instalar

su termostato

y fotograﬁar el

cableado existente.

Aplicación First Alert

Para conﬁgurar su

sistema y conectarlo a

su smartphone.

Destornillador de cabeza plana

pequeño

Destornillador Phillips

Lápiz

Nivel

Contraseña de

WiFi del hogar

MS39589

Compatibilidad

• Solo para uso en interiores

• Compatible con la mayoría de los sistemas de calefacción, refrigeración y bombas

de calor

• Se necesita alimentación de 24 VCA (cable "C")

• No funciona con calefacción eléctrica de zócalo (120-240V)

• No admite entrada (terminales S) para sensores interiores y exteriores

• No admite relé (terminales U)

• Smartphone, tableta o dispositivo Android o iOS

• Compatible con una red WiFi de 2,4 o 5 GHz

Para obtener ayuda, póngase en contacto en:

WEB honeywellhome.com

TELÉFONO 1-800-633-3991

SOCIAL Twitter: @Honeywell_Home, Facebook: Honeywell Home

Extracción del termostato antiguo

2 Compruebe que su sistema está

apagado.

Cambie la temperatura de su

termostato antiguo para que esté

por encima de la temperatura

ambiente en modo calor o por

debajo en modo frío. Si no oye que el

sistema se enciende en 5 minutos,

es que está apagado. Nota: Si tiene

un termostato digital con la pantalla

en blanco, sáltese este paso

1 Desconecte la corriente.

Para protegerse a sí mismo y a su

equipo, desconecte la corriente

en la caja de disyuntores o en el

interruptor que controla su sistema

de calefacción/refrigeración.

3 Retire la placa frontal del termostato antiguo.

En la mayoría de los termostatos, puede quitar

la placa frontal agarrando y tirando suavemente.

Algunos termostatos pueden tener tornillos,

botones o cierres.

No retire ningún cable del termostato en este

momento

M39590

OFF

Caja de disyuntores

Interruptor

LEA Y GUARDE ESTAS INSTRUCCIONES

Instalación y cableado

4 Asegúrese de que no haya cables

de 120/240V.

¿Tiene cables negros gruesos con

tuercas para cables?

¿Su termostato es de 120V o

superior?

Si respondió afirmativamente a

cualquiera de estas preguntas, tiene

un sistema de voltaje de línea y el

termostato no funcionará.

M36753

Tuerca de cable

Cable negro grueso

5 Tome una fotografía de cómo se

ve su cableado en este momento.

Asegúrese de incluir las letras junto

a las terminales donde se insertan

los cables. Esta será una referencia

útil cuando realice el cableado de su

termostato.

Consejo: Si el color de sus cables se

ha desteñido o si 2 terminales tienen

el mismo color de cable, utilice las

etiquetas para cables suministradas

en el paquete para etiquetar cada

cable.

6 Tome nota de los puentes

Un puente conecta una terminal

a otra. Puede tener el aspecto de

una pequeña grapa o incluso de un

cable de color.

R RC

Ejemplo de

un puente

Terminales

8 Anote el color de los cables. Marque los cables que están conectados a

las terminales. Junto a la marca de veriﬁcación, anote el color del cable. No

incluya los puentes como parte de su recuento.

Marque todo lo que corresponda (No se aplicarán todos):

Las terminales S y U no son compatibles con este termostato.

Si hay cables en terminales que no aparecen en la lista, necesitará un soporte

de cableado adicional. Visite honeywellhome.com para averiguar si el termostato

funcionará para usted.

9 Desconecte los cables y retire la placa de pared antigua. Utilice un

destornillador para liberar las cables de las terminales. A continuación,

utilice una etiqueta de cable para identificar cada cable a medida que se

desconecta. La letra de la etiqueta del cable debe coincidir con la letra de la

terminal.

Consejo: Para evitar que los cables vuelvan a caer dentro de la pared,

enrolle los cables alrededor de un lápiz.

Terminal Color del cable

A o L/A

O/B

W2 o AUX

MS39554

requerido

M28100B

www.resideo.com

7 Anote si tiene cables en las siguientes terminales. No incluya puentes

como parte de su recuento. El termostato no necesita puentes.

Terminal Color del cable

Termostato Tornillos

Sistema de

montaje

UWP

Anclajes Muro

Instalación de su termostato X2S

M39546

Hold

1 Agrupe e inserte los cables a través del

UWP. Abra el UWP e inserte el grupo de

cables a través de la parte posterior del

UWP.

Asegúrese de que al menos 1/4 de pulgada

de cada cable quede expuesto para facilitar

su inserción en las terminales de los cables.

MS39442

1/4" a 3/8"

2 Inserte los anclajes de pared. Se

recomienda que utilice los anclajes de

pared incluidos en la caja para montar el

termostato.

Puede utilizar el UWP para marcar dónde

desea colocar los anclajes de pared.

a) Nivele la placa de pared.

b) Marque la ubicación de los anclajes de

pared con un lápiz.

c) Con una broca de 3/16", taladre los

agujeros.

d) Inserte los anclajes de pared.

e) Asegúrese de que los anclajes estén a ras

de la pared.

M37224

Si tiene 1 cable R (R,Rh o Rc)

1. Coloque el

interruptor R

en la posición

hacia arriba.

2. Inserte su Cable

R (R, Rh o Rc) en

la terminal R.

M37226

M37228A

Si tiene 2 cables R (R o Rh, y Rc)

1. Coloque el

interruptor R

en la posición

hacia abajo.

2. Inserte el Cable Rc

en la terminal Rc

3. Inserte su Cable

R o Rh en la

terminal R.

M37227

M37229A

Inserte los cables en los orificios interiores de las terminales del UWP. Las

pestañas permanecerán hacia abajo una vez insertado el cable.

NOTA: Las opciones de CABLEADO se muestran en las páginas siguientes.

3 Fije la posición del interruptor

R e inserte el cable o cables

Ajuste el interruptor R hacia

arriba o hacia abajo en función

de sus notas sobre el cableado

en el Paso 7

M37225

Si las etiquetas no coinciden con las terminales, conecte los cables como se

muestra a continuación (consulte las notas sobre el cableado más abajo).

NOTAS SOBRE EL CABLEADO:

1. Si debe conectar ambos cables R y Rc, coloque el interruptor deslizante R en

la posición hacia abajo (2 cables).

2. Si su antiguo termostato tenía ambos cables R y Rc, coloque el interruptor

deslizante R en la posición hacia abajo (2 cables). A continuación, conecte el

cable R al terminal Rc y el cable RH al terminal R .

Cableado

Bombas de calor

NOTAS SOBRE EL CABLEADO:

1. Mantenga el interruptor deslizante R en la posición hacia arriba (1 cable).

2. Si su antiguo termostato tenía cables V y VR, deténgase ahora y póngase en

contacto con un contratista calificado para que le ayude.

3. Si su antiguo termostato tenía cables O y B separados, conecte el cable B

al terminal C . Si hay otro cable conectado al terminal C, deténgase ahora y

póngase en contacto con un contratista calificado para que le ayude.

AUX

L/A

O/B

o X o B

o F

o Y1 o M

o H o B

o V o VR

o W o W1 o W2

o X o X2

o F

MS39560

IMPORTANTE: NO utilice W

para aplicaciones de bomba de

calor. La calefacción auxiliar debe

cablearse a AUX o E.

Sistemas Convencionales

4 Conecte los cables al UWP.

Consulte las notas que anotó en

la tabla durante el desmontaje.

Presione las pestañas para

introducir los cables en los orificios

interiores de sus terminales

correspondientes en el UWP (un

cable por terminal) hasta que quede

firmemente colocado.

Este cableado es sólo un

ejemplo; el suyo puede variar.

5 Confirme que el cableado coincida

con el de la fotografía.

Confirme que el cableado coincida

con las terminales de la fotografía que

tomó durante la extracción.

6 Monte el UWP y cierre la puerta.

Monte el UWP utilizando los tornillos

suministrados. Instale los tres

tornillos para un ajuste seguro en su

pared. Cierre la puerta cuando haya

terminado.

Utilice 3x tornillos #6 de

1-1/2" suministrados

M39445

7 Coloque su termostato.

Alinee el termostato sobre el UWP y

encájelo firmemente en su sitio.

8 Conecte la corriente.

Encienda la corriente en la caja de

disyuntores o en el interruptor que

controla el sistema de calefacción/

refrigeración.

MS39591

Apagado

Encendido

Caja de disyuntores

Interruptor

Hold

M39508

9 Vuelva al termostato

Vuelva al termostato. Confirme

que la pantalla muestre SETUP

(CONFIGURACIÓN). Si es así,

seleccione USING APP (USAR LA

APLICACIÓN) y continúe con "Setup

Using App (Configuración mediante

la aplicación)" a continuación o

seleccione ON DEVICE (EN EL

DISPOSITIVO) y continúe con

"Configuration (Configuración)" en la

página siguiente.

M39557

Hold

Set To

Smart

Lore

ipsu

dolor

sit

amet

Configuración del sistema

Configuración con la aplicación First Alert

1 Inicie la configuración con la aplicación.

Toque USING APP (USAR LA APLICACIÓN) en el termostato

2 Su termostato está listo para ser configurado utilizando la app First Alert

a) Descargue la app First Alert de la App Store o desde Google play.

b) Abra la aplicación de First Alert. Su termostato debería aparecer

en Termostato encontrado. Para continuar, presione SET UP NOW

(CONFIGURAR AHORA) como se muestra a continuación. Si su termostato

no aparece, cree una cuenta (si es necesario) o inicie sesión en su cuenta

de First Alert. A continuación, seleccione el termostato XS2 que desee

instalar.

c) La aplicación First Alert le guiará por el resto de la conﬁguración.

A B

Thermostat Found:

SET UP NOW

Configure la hora y la fecha

Durante la instalación, el termostato ya tendrá el año

parpadeando una vez que seleccione ON DEVICE (EN

EL DISPOSITIVO).

Hora

1. Presione MENU en el termostato

2. Presione ↑ o ↓ para ir a TIME (HORA) y presione

SELECT (SELECCIONAR)

3. Presione ↑ o ↓ para elegir el formato de reloj de

12 o 24 horas y presione NEXT (SIGUIENTE)

4. Presione ↑ o ↓ para ajustar la hora y presione

NEXT (SIGUIENTE).

Fecha

1. Presione MENU en el termostato

2. Presione ↑ o ↓ para ir a DATE (FECHA) y

presione SELECT (SELECCIONAR)

3. Presione ↑ o ↓ para elegir YEAR (AÑO) y

presione NEXT (SIGUIENTE)

4. Presione ↑ o ↓ para elegir MONTH (MES) y

presione NEXT (SIGUIENTE)

5. Presione ↑ o ↓ para elegir DATE (FECHA)

y presione SAVE (GUARDAR) y luego EXIT

(SALIR)

M39509

MODE

Heat

FAN

Auto

Indoor

Hold

M39510

Hold

Configuración del sistema

En la configuración inicial, el termostato entrará en el

menú ISU después de ajustar la hora y la fecha. Si entra

en el menú ISU después de la configuración inicial, siga

los siguientes pasos:

1. Mantenga pulsado el botón inferior izquierdo y

Flecha arriba ↑ durante 5 segundos para acceder

al INSTALLER SETUP (CONFIGURACIÓN DEL

INSTALADOR)

2. La pantalla muestra el número de la ISU a la

izquierda y configuración de la ISU a la derecha.

Cuando aparezca un número de ISU, presione ↑

o ↓ para cambiar la configuración de esa ISU.

3. Después de elegir la configuración correcta

para una ISU, presione NEXT (SIGUIENTE) para

avanzar a la siguiente configuración.

4. Para finalizar la configuración, presione el

botón SAVE & EXIT (GUARDAR Y SALIR); esto

guardará su configuración y volverá a la pantalla

de inicio.

M39505

Hold

M39506

Hold

Configuración

Opciones de configuración del instalador (ISU)

ISU Nombre de la ISU Opciones ISU (por defecto en negrita)

1040

Opciones de programación

(El usuario puede activar o

desactivar la programación en el

menú-programación)

1 = 1 semana (todos los días iguales)

2 = 5-2 Programable (días de la semana y fin de semana separados)

3 = 5-1-1 Programable (sábado y domingo separados)

4 = 7 días programable (cada día por separado)

1050

Escala de indicación de

temperatura

F = Fahrenheit (El valor predeterminado varía según el modelo)

C = Celsius

2000 Tipo de sistema de calefacción

1 = Calefacción convencional de aire forzado

2 = Bomba de calor

3 = Calefacción (caldera)

5 = Ninguno (Sólo frío)

2010 Tipo de equipo de calefacción

Calefacción convencional de aire forzado. 1 = Aire forzado a gas de

eficiencia estándar

2 = Aire forzado a gas de alta eficiencia

3 = Aire forzado con aceite

4 = Aire forzado eléctrico

5 = Fan Coil de agua caliente

La ISU 2010 no se muestra cuando 2000 = bomba de calor

Calefacción Radiante:

9 = Calefacción radiante por agua caliente

12 = Vapor

2060 Válvula de inversión O/B

0= O (O/B en Frío)

1=B (O/B en Calor)

2070

Etapas de refrigeración/Etapas

de compresor

200 = Conv/200 = HP

0, 1, 2 (1 si 2000 = 2)

2071

Etapas de calefacción/Etapas

de calefacción de respaldo

Etapas de calefacción: 1, 2

Etapas de calefacción de respaldo 0, 1

2180

Fuente de calefacción de

respaldo (sólo bomba de calor

con etapa de calefacción

auxiliar)

31=Aire forzado eléctrico

3000 Cambio de sistema

0 = Manual

1 = Automático

4090 Respuesta Inteligente

0=No

1=Sí

Smart Response es un ajuste de confort. El equipo de calefacción o

refrigeración se encenderá antes, asegurando que la temperatura

interior coincida con el punto de ajuste a la hora programada.

Continúa en la página siguiente

Dependiendo de la configuración del sistema, puede que no todas las opciones estén

disponibles

ISU Nombre de la ISU Opciones ISU (por defecto en negrita)

4103

Punto mínimo de ajuste de

calefacción

De 32 °F a 90 °F Predeterminado 40°F

0 °C a 32,0 °C Predeterminado 4,5 °C

No lo ajuste a un valor inferior a los 4,5 °C (40 °F), a menos que

esté instalado en un lugar donde las tuberías no corran riesgo de

congelarse.

7110

Recordatorio de sustitución del

filtro de aire

0 = Apagado

1 = 10 días de funcionamiento

2 = 20 días de funcionamiento

3 = 30 días de funcionamiento

4 = 45 días de funcionamiento

5 = 60 días de funcionamiento

6 = 90 días de funcionamiento

7 = 120 días de funcionamiento

8 = 150 días de funcionamiento

9 = 30 días naturales

10 =45 días naturales

11 =60 días naturales

12 =75 días naturales

13 =3 meses naturales

14 =4 meses naturales

15 =5 meses naturales

16 =6 meses naturales

17 =9 meses naturales

18 =12 meses naturales

19 =15 Meses naturales

14005

Selección de la pantalla de

inactividad

0 - Información mínima mostrada

1 - Punto de configuración mostrado en la pantalla inactiva

2 - Información máxima mostrada en pantalla

14006

Centro de mensajes de la

pantalla de reposo

1 - Hora

4 - Humedad interior

14007

Centro de mensajes de la

pantalla de inicio

1 - Hora

4 - Humedad interior

14010 Formato del reloj 12/24

14015 Horario de verano

0=Apagado

1=Activado

Opciones de configuración del instalador, continúa en la página

Cómo utilizar su aplicación First Alert

M39568

HOME

9:41

Schedule

Schedule Off

Trends

Runtime

Modes

Fan

Auto

System

Auto

Temperature

Cooling to

75° 48%

Temperature Humidity

Thermostat

72º

Heat to

Dashboard

Acceda al

menú

Ajuste la

temperatura

deseada

Programe el confort de

su hogar

Seleccione el

modo del sistema

Auto/Heat (Calef.)/

Cool (Refrig.)/Off/

EM Heat (Calor de

Emergencia)

Seleccione el modo

Ventilador Auto/On

(Encendido)/(Circulate)

Circulación.

¿Interesado en más productos de Resideo? Visite honeywellhome.com para conocer

todos los productos disponibles conectados mediante la aplicación de First Alert.

La App se mejora regularmente y puede cambiar.

Funcionamiento del sistema

Ajustes

1. Presione el botón MODE (MODO) para pasar

al siguiente modo disponible del Sistema

2. Recorra los modos hasta que se muestre el

modo de sistema deseado

Los modos del sistema disponibles varían

según el modelo y los ajustes del sistema.

Modos del sistema:

• AUTO

• HEAT (CALEFACCIÓN)

• COOL (REFRIGERACIÓN)

• EM HEAT (CALEFACCIÓN DE EMERGENCIA)

• OFF (APAGADO)

M39511

Heat

FAN

Auto

Indoor

Hold

MODE

Ajustes de funcionamiento del ventilador

1. Presione el botón FAN (VENTILADOR)

para pasar al siguiente modo de ventilador

disponible

2. Desplácese por los modos hasta que

aparezca el modo de ventilador deseado

Los modos de Ventilador disponibles varían

según la configuración del sistema.

Modos de ventilador:

• AUTO: El ventilador funciona sólo cuando el

sistema de calefacción o refrigeración está

encendido

• ON (ENCENDIDO): El ventilador está siempre

encendido

• CIRC: El ventilador funciona aleatoriamente

alrededor del 33% del tiempo

M39512

Heat

FAN

Auto

Indoor

Hold

MODE

Programar horario

Puede programar cuatro periodos de tiempo cada día, con diferentes

ajustes para los días laborables y los fines de semana. Le

recomendamos que utilice los preajustes que se muestran en la

tabla de la derecha; estos preajustes están diseñados para reducir

sus gastos de calefacción/refrigeración.

WAKE (DESPERTAR): Ajuste la hora a la que se despierta y la

temperatura deseada durante la mañana hasta que salga a trabajar.

AWAY (FUERA): Ajuste la hora a la que saldrá del hogar y la

temperatura deseada mientras esté fuera (normalmente una

temperatura de ahorro de energía).

HOME (INICIO): Ajuste la hora a la que regresa al hogar y la

temperatura deseada por la noche hasta la hora de acostarse.

SLEEP (DORMIR): Ajuste la hora de acostarse y a la temperatura nocturna que desee

(normalmente una temperatura de bajo consumo).

Calefacción Refrigeración

Despertar

(6:00 am)

Fuera del hoga

(8:00 am)

Hogar

(6:00 pm)

Dormir

(10:00 pm)

La tabla anterior es sólo un ejemplo.

MS36013

Ajuste de los horarios de programación

(Esto también puede realizarse utilizando la

aplicación First Alert)

1. Presione MENU. Presione ↑ o

↓ hasta que aparezca SCHED

(PROGRAMACIÓN) .

2. Aparecerá un recuadro alrededor de

ON u OFF en la pantalla. Si desea

utilizar un horario, presione ↑ o ↓ para

seleccionar ON. Presione SELECT

(SELECCIONAR) para editar la

programación o presione EXIT (SALIR)

para salir del menú.

3. Si edita la programación, presione

SELECT (SELECCIONAR) para editar el

día o los días que parpadean en la

pantalla.

4. La palabra Wake (Despertar) debería

parpadear. Presione NEXT

(SIGUIENTE). Presione ↑ o ↓ para

activar o desactivar este periodo

programado. Presione NEXT

(SIGUIENTE).

5. Si el periodo de programación se ha

ajustado en ON, la hora parpadeará.

Presione ↑ o ↓ para ajustar el tiempo de

este periodo. Presione NEXT (SIGUIENTE).

6. El punto de ajuste de calefacción

parpadeará. Presione ↑ o ↓ para ajustar el punto de ajuste de calefacción para este

período. Presione NEXT (SIGUIENTE).

7. El punto de ajuste de Refrigeración parpadeará. Presione ↑ o ↓ para ajustar el punto

de ajuste de Refrigeración para este periodo. Presione NEXT (SIGUIENTE).

Hold

M39532

Hold

8. La pantalla mostrará el siguiente periodo de programación parpadeando. Repita

los pasos 4 - 7 para los ajustes de los horarios Away (Fuera), Home (Hogar) y Sleep

(Dormir). Una vez completados todos los ajustes de programación para el día o días

seleccionados, repita estos pasos para los demás días.

9. Presione el botón SAVE & EXIT (GUARDAR Y SALIR) en la parte superior izquierda.

Al editar un horario existente, puede avanzar hasta el ajuste que desee cambiar, editar dicho

ajuste y pulsar el botón SAVE & EXIT (GUARDAR Y SALIR) para guardar los cambios.

Dependiendo del tipo de horario para el que se haya configurado el termostato, los días

pueden agruparse o configurarse individualmente.

Función de respuesta inteligente

Esta función permite que el termostato "aprenda" cuánto tardan la caldera y el aire

acondicionado en alcanzar los ajustes de temperatura programados, de modo que la

temperatura se alcance a la hora que usted la haya establecido. Por ejemplo:

Ajuste la hora de despertarse a las 6 de la mañana y la temperatura a 70°F (21°C). La

calefacción se encenderá antes de las 6 am, por lo que la temperatura será de a 70°F

(21°C) para cuando usted se despierte a las 6. El mensaje "Active Recovery (Recuperación

activa)" aparece cuando el sistema se activa antes de un periodo de tiempo programado.

Anulación de la programación

de horario (Temporal)

1. Presione ↑ o ↓ para ajustar la

temperatura.

2. Una vez alcanzada la temperatura

de ajuste deseada, no es necesario

realizar ninguna otra acción. La nueva

temperatura de ajuste se mantendrá

hasta que comience el siguiente periodo

de tiempo programado.

3. Presione el botón SAVE (GUARDAR)

o espere a que se agote el tiempo de

espera y vuelva a la pantalla de inicio.

Para cancelar la Retención Temporal, presione

y suelte el botón HOLD (RETENER) para

recorrer los ajustes hasta seleccionar CANCEL

HOLD (CANCELAR RETENCIÓN) .

M39531

Hold

Anulación de la programación

de horario (Permanente)

1. Presione ↑ o ↓ para ajustar la

temperatura.

2. Una vez alcanzada la temperatura de

consigna deseada, presione y suelte el

botón HOLD (RETENER) para recorrer

los ajustes hasta que se seleccione

HOLD PERMANENTLY (RETENER

PERMANENTEMENTE) .

3. Presione el botón SAVE (GUARDAR)

o espere a que se agote el tiempo de

espera y vuelva a la pantalla de inicio.

Para cancelar la retención permanente,

presione y suelte el botón HOLD (RETENER)

para recorrer los ajustes hasta que se

seleccione CANCEL HOLD (CANCELAR

RETENCIÓN) .

Alertas

Cuando una alerta está activa, un icono

aparecerá en la parte inferior de la pantalla.

1. Presione MENU y utilice ↑ o ↓ hasta

que se muestre la alerta. Las alertas

activas serán los primeros elementos

del menú que se muestren.

2. Presione SELECT (SELECCIONAR)

para mostrar el número de alerta.

3. Una alerta no se puede anular.

Si hay más de una alerta activa,

presionando el botón NEXT

(SIGUIENTE) podrá ver los números

de alerta adicionales. Presione EXIT

(SALIR) para volver a la pantalla de

inicio.

Algunas alertas pueden ser resueltas por

el propietario, por ejemplo Ajustar hora

y fecha. Otras alertas pueden requerir

una llamada de servicio al instalador

profesional.

M39513

Hold

M39592

Hold

Número de

alerta

Significado de la alerta

164 Fallo de la bomba de calor. La bomba de calor está energizando el

terminal L para indicar una falla.

170 Fallo en la Memoria del Termostato. Problema interno con la

memoria del termostato.

171 Ajuste la hora y la fecha.

173 Error del Sensor Interno. Problema con el sensor de temperatura

incorporado.

388 Registrar el termostato en línea

Si no utiliza la aplicación, los

mensajes relacionados con

el WiFi y la aplicación pueden

descartarse entrando en el menú

WiFi y desactivando el WiFi.

399 Sin Conexión a Internet

400 Señal WiFi Perdida

602 Fallo del sensor de humedad

607 Error de Comunicación WiFi

Recordatorios

Cuando un recordatorio está activo, un

icono aparecerá en la parte inferior de la

pantalla.

1. Presione MENU y utilice ↑ o ↓

hasta que se muestre el recordatorio

activo. Las alertas y recordatorios

activos serán los primeros elementos

de menú mostrados.

2. Presione SELECT (SELECCIONAR)

para mostrar el recordatorio.

3. Una vez seleccionado verá el mensaje

recordatorio en texto desplazable. Presione

DISMISS (DESCARTAR) para restablecer

el recordatorio o presione EXIT (SALIR) para volver a la pantalla de inicio sin

restablecer el recordatorio.

Si hay más de un recordatorio activo, presione el botón NEXT (SIGUIENTE) para ver todos

los recordatorios que no se hayan reiniciado.

M39515

Hold

Con los termostatos X2S se suministran una pieza decorativa blanca y

otra gris para adaptarse a las diferentes preferencias de los usuarios.

M39542

MODE

Cool

FAN

Auto

Indoor

Hold

Following

Schedule

M39535

M39536

Para sustituir una pieza decorativa,

sepárela del termostato...

...y luego encaje la nueva

pieza decorativa.

Sustitución de la pieza decorativa

Solución de problemas

La pantalla está en

blanco

• Revise el disyuntor y, si es necesario, reinícielo.

• Asegúrese de que el interruptor de alimentación del sistema de calefacción y

refrigeración esté encendido.

• Asegúrese de que las conexiones de los cables (especialmente el cable C) son

seguras.

• Compruebe que el interruptor deslizante R/Rc está configurado si el Rc no tiene un

cable separado conectado.

La calefacción o

la refrigeración no

funcionan

• Cuando funcione la calefacción, la pantalla mostrará HEAT ON (CALEF. ENCENDIDA)

en la parte inferior derecha de la pantalla

• Cuando esté funcionando en frío, la pantalla mostrará COOL ON (REFR.

ENCENDIDA) en la parte inferior derecha de la pantalla

• Si la pantalla muestra WAITING FOR EQUIPMENT (ESPERANDO EQUIPO) bajo la

lectura de temperatura, está en modo de retardo del compresor para proteger

el sistema. Espere 5 minutos para ver si el termostato realiza una llamada de

calefacción o refrigeración.

• Si la pantalla no indica una llamada de calefacción o refrigeración o WAITING FOR

EQUIPMENT (ESPERANDO EQUIPO), verifique el ajuste del modo, el punto de ajuste

de la temperatura y la temperatura ambiente

Si se presiona la flecha arriba o abajo

• La parte superior izquierda de la pantalla muestra el ajuste de modo

• La parte superior derecha muestra el punto de ajuste

• El centro de la pantalla muestra la temperatura ambiente

Si el problema persiste

• Compruebe el disyuntor y reajústelo si es necesario

• Asegúrese de que el interruptor de alimentación del sistema de calefacción y

refrigeración está encendido

• Asegúrese de que la puerta del horno está bien cerrada

La calefacción o la

calefacción auxiliar

funciona con la

refrigeración

• Verifique que no hay un cable conectado a W para los sistemas de bomba de calor.

Consulte la sección Cableado

• Para aplicaciones de bomba de calor, la válvula de inversión está activada en Calor

en algunas bombas de calor y en Frío en otras bombas de calor. Verifique que la ISU

2060 está ajustado correctamente

• Verifique que no haya cables en cortocircuito. Busque secciones de cable expuestas

en el UWP

La calefacción

o la calefacción

auxiliar funcionan

sin necesidad

de calefacción o

refrigeración.

• Verifique que la pantalla no indica HEAT ON (CALEF. ENCENDIDA), COOL ON (REFR.

ENCENDIDA) o AUX HEAT ON (CALEF. AUX ENCENDIDO)

• Verifique que no hay un cable conectado a W para los sistemas de bomba de calor.

Consulte la sección Cableado.

• Verifique que no haya cables en cortocircuito. Busque secciones de cable expuestas

en el UWP

No puede cambiar

el punto de ajuste al

ajuste deseado

• Verifique el ajuste del modo Heat (Calefacción), Cool (Refrigeración), Auto, or Em

Heat (Calefacción de emergencia) en la parte superior izquierda de la pantalla)

Los rangos de configuración predeterminados para estos modos son:

• Calefacción o Calefacción de emergencia: 40 ºF a 90 ºF (4.5 ºC a 32,0 ºC)-

• Refrigeración: 50 ºF a 99 ºF (10,0 ºC a 37,0 ºC)

WAITING FOR

EQUIPMENT

(ESPERANDO EQUIPO)

mostrado en pantalla

bajo temperatura

ambiente

• La función de protección del compresor está activada. Espere unos minutos a que el

sistema se reinicie de forma segura para evitar dañar el compresor.

Preguntas frecuentes

¿El termostato inteligente XS2 seguirá funcionando si se pierde la conexión WiFi?

Sí, la temperatura puede ajustarse directamente en el termostato. Sin embargo, algunas funciones,

incluida la geovigilancia, se gestionan únicamente a través de la app First Alert y no funcionarán mientras

la conexión esté caída. El termostato volverá a conectarse automáticamente al WiFi una vez que se

restablezca la red.

Se ha realizado un cambio en la app First Alert pero no ha aparecido en el termostato inteligente XS2.

Puede haber un pequeño retraso después de realizar cambios de temperatura y ajustes en la app First

Alert.

¿Puede haber varios usuarios para la geovigilancia?

Sí, puede haber múltiples usuarios. La geovigilancia se activará en función de la última persona que salga

y la primera que regrese. Para utilizar correctamente el geovallado con múltiples usuarios:

• Cada usuario debe crear su propia cuenta.

• Cada usuario debe utilizar su nombre de usuario y contraseña en todos sus dispositivos, incluidos

los teléfonos inteligentes y las tabletas.

• No debe haber dos usuarios que compartan la misma cuenta.

¿Puede más de un usuario controlar el termostato con la aplicación?

Sí. Utilice la app First Alert para invitar a otros usuarios a descargar la app y comparta el control de sus

termostatos. En la aplicación, vaya a la opción de menú Gestionar usuarios y siga las instrucciones.

Nota: Todas las personas con acceso a un termostato comparten los mismos privilegios de usuario. Los

usuarios añadidos podrán cambiar los ajustes del termostato, así como añadir o eliminar a otros usuarios.

¿Hay alguna forma de ampliar la intensidad de la señal?

El alcance o distancia de la señal WiFi viene determinado por el router. Consulte el manual del router para

obtener información adicional.

Hay una alerta que dice Señal WiFi Perdida. ¿Qué significa?

La señal WiFi del termostato se ha perdido. Espere a que el termostato se vuelva a conectar o seleccione

una nueva red dentro del menú de conﬁguración de la app First Alert. Si el termostato no puede volver a

conectarse, deberá solucionar los problemas del router para determinar la causa.

¿Por qué el termostato aparece como desconectado (icono WiFi tachado) en la parte inferior de la

pantalla del termostato?

Si el termostato muestra un icono de WiFi tachado en su pantalla o aparece como desconectado en la

aplicación First Alert, ha perdido la conexión con la red. Asegúrese de que el router está encendido y

emitiendo señal. Puede que sea necesario restablecer la red WiFi del hogar apagando y encendiendo el

router. Consulte el manual de instrucciones del router para obtener instrucciones sobre cómo realizar un

reinicio de alimentación. Una vez restablecida la red, el termostato volverá a conectarse automáticamente.

No se ha recibido un correo electrónico de activación.

Se enviará un correo electrónico de activación. Se necesita un correo electrónico de activación para

completar la conﬁguración de la cuenta. Si no se recibe un correo electrónico de activación transcurridos

cinco minutos, compruebe la carpeta de correo no deseado de la cuenta de correo electrónico.

Si no lo encuentra en la carpeta Spam, haga clic en el botón Reenviar y se volverá a enviar el correo

electrónico de activación. Si sigue sin recibir el correo electrónico de activación, póngase en contacto con

el equipo de asistencia técnica llamando al 1-800-633-3991 para obtener ayuda.

Para obtener información sobre la garantía, visite Honeywellhome.com/support

Garantía limitada de 2 años

Información reglamentaria

REGLAMENTO FCC 47 CFR § 15.19 (a)(3)

Este dispositivo cumple con la parte 15 de las normas de

la FCC. La operación está sujeta a las dos condiciones

siguientes:

1 Este dispositivo no puede causar interferencias

perjudiciales, y

2 Este dispositivo debe aceptar cualquier interferencia

recibida, incluyendo interferencias que puedan causar

un funcionamiento no deseado.

47 CFR § 15.21 (sólo EE.UU.)

Los cambios o modificaciones no aprobados

expresamente por la parte responsable del cumplimiento

podrían anular la autoridad del usuario para operar el

equipo.

47 CFR § 15.105 (b)

Consulte https://customer.resideo.com/en-US/support/

residential/codes-and-standards/FCC15105/Pages/

default.aspx para obtener información adicional de la FCC

para este producto.

NORMATIVA IC RSS-GEN

Este aparato contiene transmisor(es)/receptor(es)

exento(s) de licencia que cumple(n) con las RSS exentas

de licencia de Innovación, Ciencia y Desarrollo Económico

de Canadá. La operación está sujeta a las dos condiciones

siguientes:

1 Este dispositivo no debe causar interferencias.

2 Este aparato debe aceptar cualquier interferencia,

incluidas las que puedan causar un funcionamiento no

deseado del aparato.

PRECAUCIÓN: PELIGRO DE DAÑOS AL EQUIPO

La protección del compresor se puentea durante las pruebas. Para evitar

daños en el equipo, evite poner en marcha el compresor rápidamente.

PRECAUCIÓN: PELIGRO ELÉCTRICO

Puede causar descargas eléctricas o daños en el equipo. Desconecte la

corriente antes de comenzar la instalación.

PRECAUCIÓN: AVISO SOBRE RESIDUOS ELECTRÓNICOS

El producto no debe desecharse con otros residuos domésticos. Consultar

los centros de acopio autorizados o recicladores autorizados más cercanos.

La correcta eliminación de los equipos al final de su vida útil ayudará a

evitar consecuencias negativas para el medio ambiente y la salud humana.

PRECAUCIÓN: AVISO DE MERCURIO

Si este producto sustituye a un control que contiene mercurio en un tubo

sellado, no tire el control antiguo a la basura. Póngase en contacto con la

autoridad local de gestión de residuos para obtener instrucciones sobre el

reciclaje y la eliminación adecuada.

Declaración de la FCC disponible en: https://customer.resideo.com/en-US/support/

residential/codes-and-standards/FCC15105/Pages/default.aspx

Para obtener asistencia con este producto, visite honeywellhome.com

O llame gratuitamente al servicio de atención al cliente de Resideo al

1-800-633-3991

Asistencia al cliente

Resideo Inc., 1985 Douglas Drive North Golden

Valley, MN 55422

www.resideo.com 33-00690EFS-01 SA Rev. 08-24

Este producto está fabricado por Resideo Technologies, Inc., Golden Valley, MN, 1-800-633-3991

33-00690EFS-01

Regulatory Information

The user shall not make any changes or modifications

to the equipment unless authorized by the Installation

Instructions or User’s Manual. Unauthorized changes or

modifications could void the user’s authority to operate

the equipment

FCC REGULATIONS

47 CFR § 15.19 (a)(3)

This device complies with part 15 of the FCC Rules.

Operation is subject to the following two conditions:

1 This device may not cause harmful interference, and

2 This device must accept any interference received,

including interference that may cause undesired

operation.

47 CFR § 15.21

Changes or modifications not expressly approved by the

party responsible for compliance could void the user’s

authority to operate the equipment.

47 CFR § 15.105 (b)

For additional FCC information for this product, see: https://

customer.resideo.com/en-US/support/residential/codes-

and-standards/FCC15105/Pages/default.aspx

IC REGULATIONS RSS-GEN

This device contains licence-exempt transmitter(s)/

receiver(s) that comply with Innovation, Science and

Economic Development Canada’s licence-exempt RSS(s).

Operation is subject to the following two conditions:

1 This device may not cause interference.

2 This device must accept any interference, including

interference that may cause undesired operation of the

device.

The operation of this equipment is subject to the following

two conditions: (1) this equipment or device may not cause

harmful interference, and (2) this equipment or device must

accept any interference, including interference that may

cause undesired operation.

REGLAMENTO FCC

47 CFR § 15.19 (a)(3)

Este dispositivo cumple con la parte 15 de las normas de

la FCC. La operación está sujeta a las dos condiciones

siguientes:

1 Este dispositivo no puede causar interferencias

perjudiciales, y

2 Este dispositivo debe aceptar cualquier interferencia

recibida, incluyendo interferencias que puedan causar un

funcionamiento no deseado.

47 CFR § 15.21

Los cambios o modificaciones no aprobados

expresamente por la parte responsable del cumplimiento

podrían anular la autoridad del usuario para operar el

equipo.

47 CFR § 15.105 (b)

Consulte https://customer.resideo.com/en-US/support/

residential/codes-and-standards/FCC15105/Pages/

default.aspx para obtener información adicional de la FCC

para este producto.

NORMATIVA IC RSS-GEN

Este aparato contiene transmisor(es)/receptor(es)

exento(s) de licencia que cumple(n) con las RSS exentas

de licencia de Innovación, Ciencia y Desarrollo Económico

de Canadá. La operación está sujeta a las dos condiciones

siguientes:

1 Este dispositivo no debe causar interferencias.

2 Este aparato debe aceptar cualquier interferencia,

incluidas las que puedan causar un funcionamiento no

deseado del aparato.

Información reglamentaria

Règlement D’IC RSS-GEN

L’utilisateur ne doit en aucun cas apporter des

modifications à l’appareil, sauf en cas d’autorisation dans

les instructions d’installation ou le manuel de l’utilisateur.

Toute modification non autorisée risque de faire perdre à

l’utilisateur son droit d’utiliser l’appareil.

Cet appareil est conforme à la partie 15 des règles de la

FCC et exempt de licence RSS ISED. Son fonctionnement

est soumis aux conditions suivantes:

(1) Cet appareil ne doit pas causer d’interférences nuisibles.

(2) Cet appareil doit accepter toute interférence reçue y

compris les interférences causant une réception

indésirable.

Le fonctionnement de cet équipement est sou-mis aux

deux conditions suivantes :

(1) cet équipement ne doit causer aucune interférence

nuisible et

(2) il doit accepter toutes les interférences, y compris celles

qui peuvent l’activer de façon inopinée.

INFORMATIONS REGLEMENTAIRES

Honeywell RTH2SMC Smart Thermostat WiFi, Compatible Conventional and Heat Pump Systems for Home Use

Product's Documents

User Manual

Specifications

Honeywell RTH2SMC Questions and Answers
