X2S Smart Thermostat

RTH2CWF, RTHC2CWF

& RTH2SMC

Installation and User

Guide

M39487

MODE

Heat

FAN

Auto

Heat On

Indoor

Hold

Set To

Package includes:

Screws and

anchors

UWP™

mounting

system

(UWP)

Thermostat

Literature and wire

labels

M39543

Hold

This document contains the following sections:

1) Installation and Wiring

2) Configuration

3) System Operation

4) Troubleshooting

Replacement

accent piece

Multiple programming options that fit your lifestyle:

1. Location-Based scheduling (Auto Away)– The thermostat uses your

smartphone’s location to know when you’re away, and saves you energy.

Through geofence technology, it senses your return and helps make you

comfortable upon arrival. You can always manually change your preset Home

and Away temperature either on the thermostat or on the First Alert app.

2. Smart scheduling – Use a combination of geofencing and time scheduling to

fit your busy, active lifestyle.

3. Time-Based scheduling – Program your thermostat for one week; each day

(each day is a different schedule); Mon-Fri, Sat, Sun; or Mon-Fri, Sat-Sun. All

days with four adjustable periods per day.

Smart Alerts. Push notifications remind you of filter changes and warn you of

extreme indoor temperatures.

Smart Response. Learns your heating and cooling system to deliver the

optimal temperature at the right time.

Auto Change From Heat to Cool. Automatically determine if your home needs

heating or cooling to provide maximum comfort.

Get the most from X2S Smart Thermostat

Tools you will need:

You may need:

M39947

Wire stripper

Needle-nose pliers

Drill and

drill bit (3/16 in)

Smartphone

To install your

thermostat and

photograph existing

wiring.

First Alert by Resideo app

To conﬁgure your system

and connect to your

smartphone.

Small ﬂat head screwdriver

Phillips screwdriver

Pencil

Level

Home WiFi

Password

M39589

Compatibility

• For indoor use only

• Compatible with most heating, cooling, and heat pump systems

• Required: 24 VAC power (“C” wire). C-Wire Power Adapter (THP9045A) can be used

if Y and G are used but no C wire is available.

• Does not work with electric baseboard heat (120-240V)

• Does not support input (S terminals) for indoor and outdoor sensors

• Does not support relay (U terminals)

• Android or iOS smartphone, tablet, or device

• Compatible with a 2.4 or 5 GHz WiFi network

For help, contact:

WEB honeywellhome.com

PHONE 1-800-633-3991

SOCIAL Twitter: @Honeywell_Home, Facebook: Honeywell Home

Removing the old thermostat

2 Check that your system is off.

Change the temperature on your

old thermostat to be above room

temperature in heat mode or below

it in cool mode. If you don’t hear the

system turn on within 5 minutes,

the power is off. Note: If you have a

digital thermostat that has a blank

display, skip this step

1 Turn power OFF.

To protect yourself and your equipment,

turn off the power at the breaker box

or switch that controls your heating/

cooling system. Some systems may have

separate heating and cooling breakers.

3 Remove the old thermostat’s faceplate.

On most thermostats, you can take off the

faceplate by grasping and gently pulling. Some

thermostats may have screws, buttons, or clasps.

Do not remove any wires from your thermostat

at this time!

M39590

OFF

Breaker box

Switch

READ AND SAVE THESE INSTRUCTIONS

Installation and Wiring

4 Make sure there are no 120/240V

wires.

Do you have thick black wires with

wire nuts?

Is your thermostat 120V or higher?

If you answered yes to either of

these questions, you have a line

voltage system and the thermostat

will not work.

M36753

Wire nut

Thick black wire

5 Take a picture of how your wiring

looks right now.

Be sure to include the letters

next to the terminals where the

wires are inserted. This will be a

helpful reference when wiring your

thermostat.

Tip: If the color of your wires has

faded or if 2 terminals have the

same wire color, use the wire labels

provided in the package to label

each wire.

6 Make note of any jumpers

A jumper connects one terminal to

another terminal. It may look like a

small staple or even a colored wire.

R RC

Example of

a jumper

Terminals

8 Write down the color of the wires.

Check mark the wires that are connected to terminals. Next to the check

mark, write down the color of the wire. Do not include jumpers as a part of

your count.

Check all that apply (Not all will apply):

S and U terminals are not supported with this thermostat.

If there are wires in terminals that are not listed, you will need additional wiring

support. Visit honeywellhome.com to find out if the thermostat will work for you.

9 Disconnect the wires and remove the old wall plate.

Use a screwdriver to release wires from terminals. Then, use a wire label to

identify each wire as it’s disconnected. The letter on the wire label should

match the letter on the terminal.

Tip: To prevent wires from falling back into the wall, wrap the wires around a

pencil.

Terminal Wire Color

A or L/A

O/B

W2 or AUX

M39554

required

M28100B

www.resideo.com

7 Record whether you have wires in the following terminals.

Do not include jumpers as a part of your count. This thermostat does not

need jumpers.

Terminal Wire Color

Thermostat Screws

UWP

Mounting

System

Anchors Wall

Installing your X2S Thermostat

M39546

Hold

1 Bundle and insert wires through the UWP.

Pull open the UWP and insert the bundle of

wires through the back of the UWP.

Make sure at least 1/4-inch of each wire

is exposed for easy insertion into the wire

terminals.

M39442A

1/4” to 3/8”

2 Insert the wall anchors.

It is recommended that you use the wall

anchors included in the box to mount

your thermostat.

You can use the UWP to mark where you

want to place the wall anchors.

a) Level the wall plate.

b) Mark the location of the wall anchors

using a pencil.

c) Using a 3/16” bit, drill the holes.

d) Insert wall anchors.

e) Make sure anchors are ﬂush with wall.

M37224

If you have 1 R-wire (R,Rh, or Rc)

1. Set R-switch

to the up

position.

2. Insert your

R-wire (R, Rh

or Rc) into

R-terminal.

M37226

M37228A

If you have 2 R-wires (R or Rh, and Rc)

1. Set R-switch

to the down

position.

2. Insert your Rc wire

into Rc-terminal

3. Insert your R

or Rh wire into

R-Terminal.

M37227

M37229A

Insert wires into the inner holes of the terminals on the UWP. The tabs will

stay down once the wire is inserted.

NOTE: Wiring options are shown on the following pages.

3 Set R-switch position and

insert R-wire or wires.

Set the R-switch up or down

based on your wiring notes in

Step 7

M37225

Alternate wiring

(conventional systems)

If labels do not match terminals,

connect wires as shown below

(see notes below).

WIRING NOTES:

1. If you must connect both

R and Rc wires, set the

R Slider Tab to the down

position (2 wires).

2. If your old thermostat had

both R and RH wires, set the R Slider Tab to the down position (2 wires).

Then connect the R wire to the Rc terminal, and the RH wire to the R

terminal.

3. If your old thermostat had only 1 C or C1 wire, connect it to the C terminal. If

your old thermostat had 2 C or C1 wires, call support for assistance.

Wiring

Conventional Systems

AUX

M39603

L/A

O/B

or Y1 or M

or F

or C1 or X or B

or W1 or H

or RH or 4 or V

1 2

Heat Pump

WIRING NOTES:

1. Match each labeled wire with same letter on new

thermostat.

2. Insert the wires into the matching terminal.

NOTE: If you have difficulty inserting wires, you may

have to press down the terminal push button next to

the corresponding terminal. If the labels do not match

the letters on the thermostat, see the diagram above.

AUX

M39605

L/A

O/B

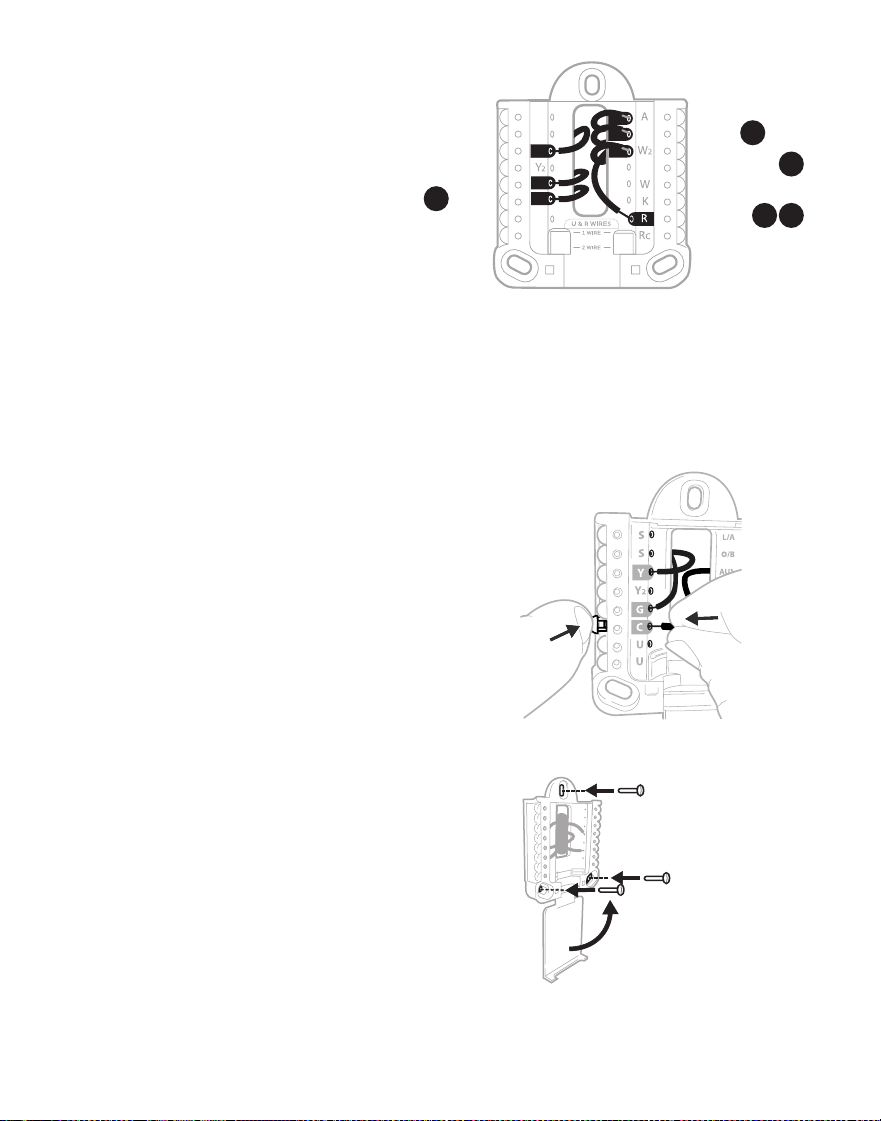

Alternate wiring (for heat pumps only)

WIRING NOTES:

1. Keep R Slider Tab in the up position (1 wire).

2. If your old thermostat had both V and VR wires, stop now and contact a

qualified contractor for help.

3. If your old thermostat had separate O and B wires, attach the B wire to the C

terminal. If another wire is attached to the C terminal, stop now and contact

a qualified contractor for help.

4. If your old thermostat had Y1, W1 and W2 wires, stop now and contact a

qualified contractor for help.

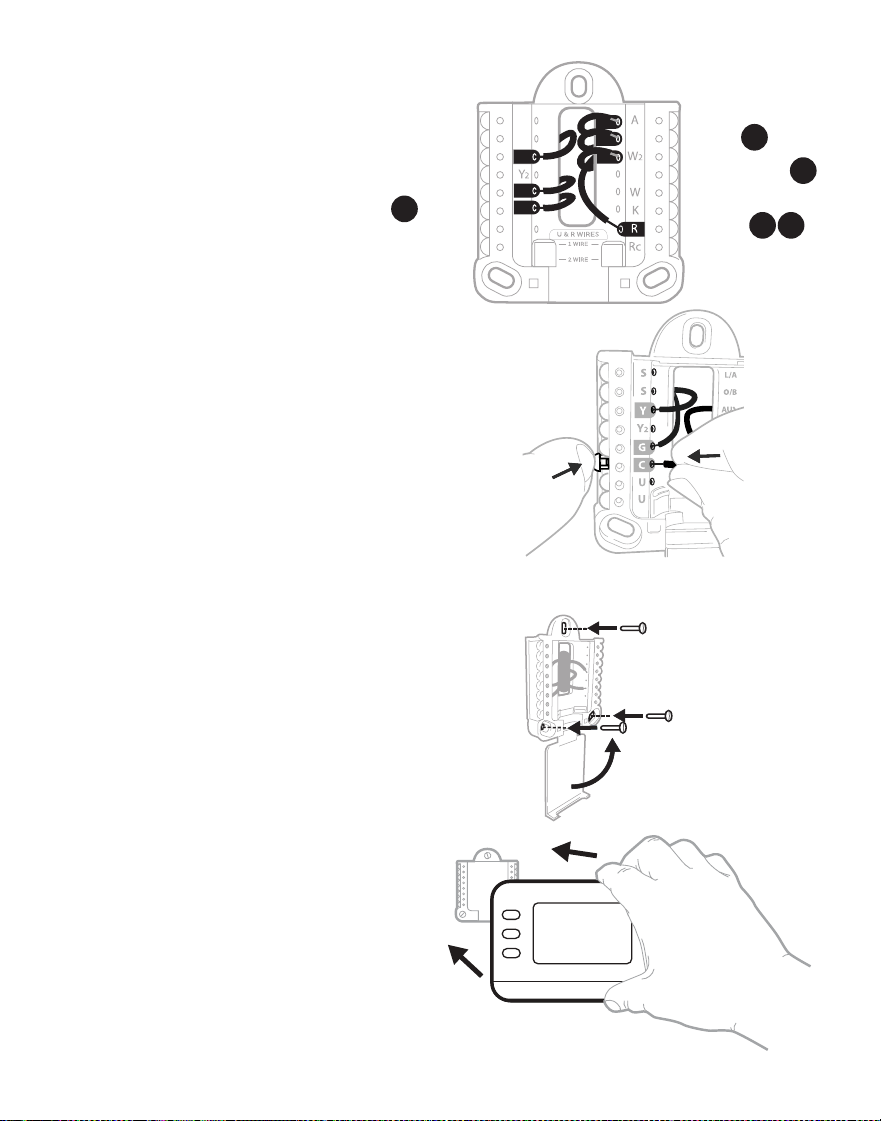

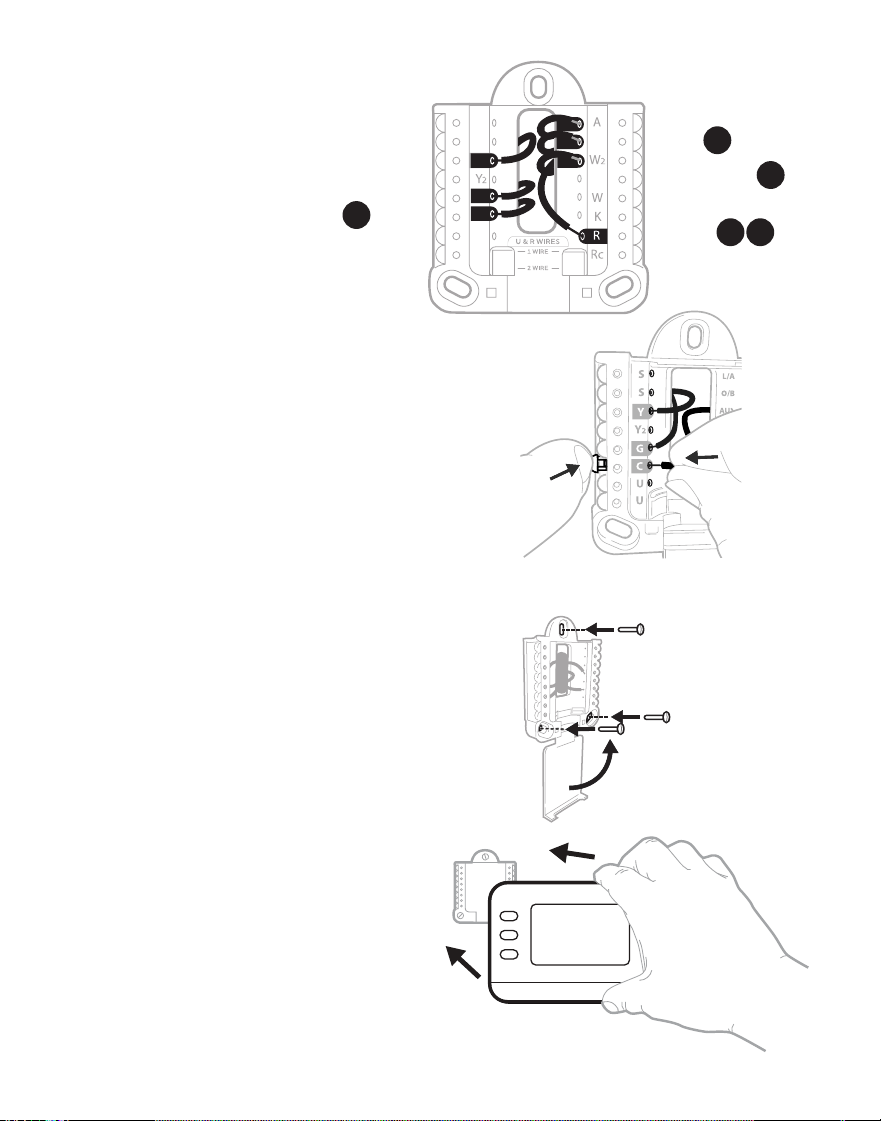

4 Connect wires to the UWP.

Refer to the notes you recorded

on the chart during removal.

Press down the tabs to put the

wires into the inner holes of their

corresponding terminals on the

UWP (one wire per terminal) until it

is firmly in place.

This wiring is just an example;

yours may vary.

5 Confirm wiring matches snapshot.

Confirm wiring matches terminals

from the photo you took during

removal.

6 Mount the UWP and close the door.

Mount the UWP using the provided

screws. Install all three screws for a

secure fit on your wall. Close the door

after you’re finished.

Use 3x supplied

#6 1-1/2” screws

M39445

7 Attach your thermostat.

Align the thermostat onto the UWP

and firmly snap it into place.

Hold

M39508

AUX

L/A

O/B

or X or B

or F

or Y1 or M

or H or B

or V or VR

or W or W1

or W2

or F

M39604

1 2

IMPORTANT: Do NOT

use W for heat pump

applications. Auxiliary heat

must wire to AUX or E.

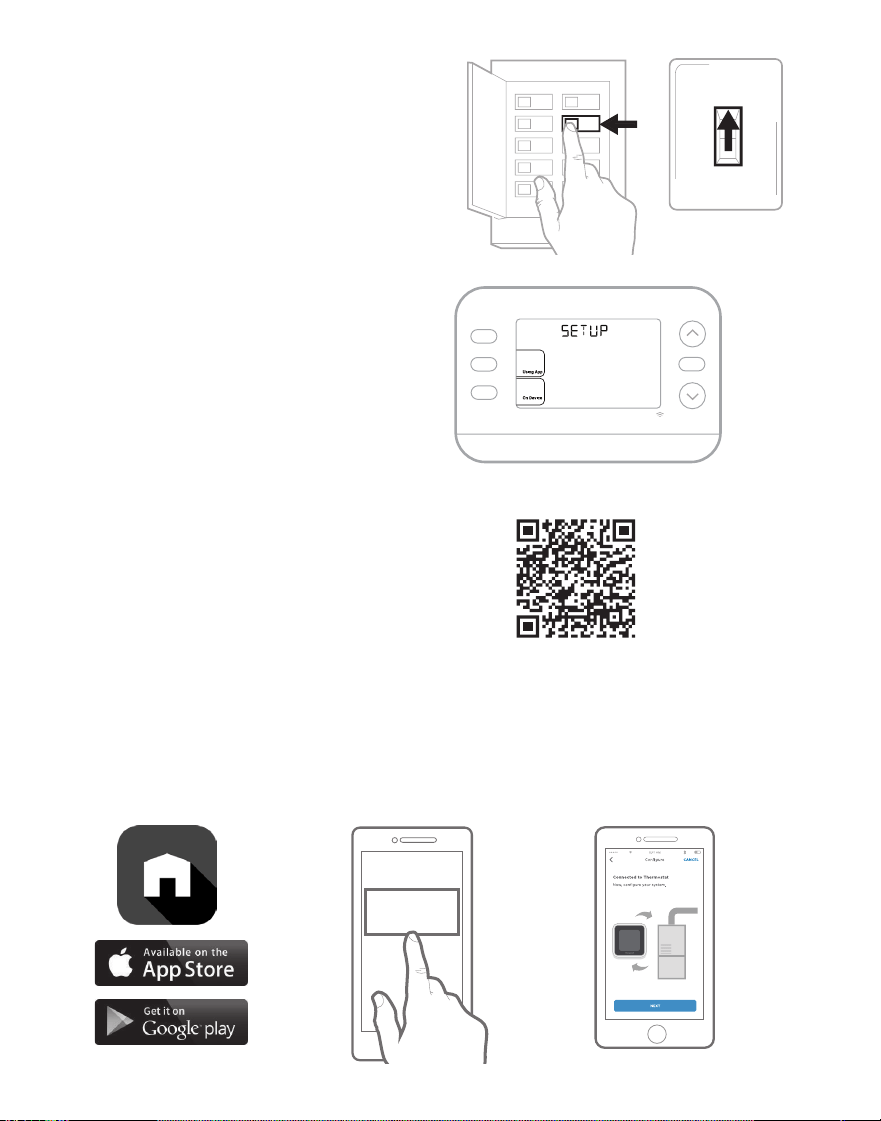

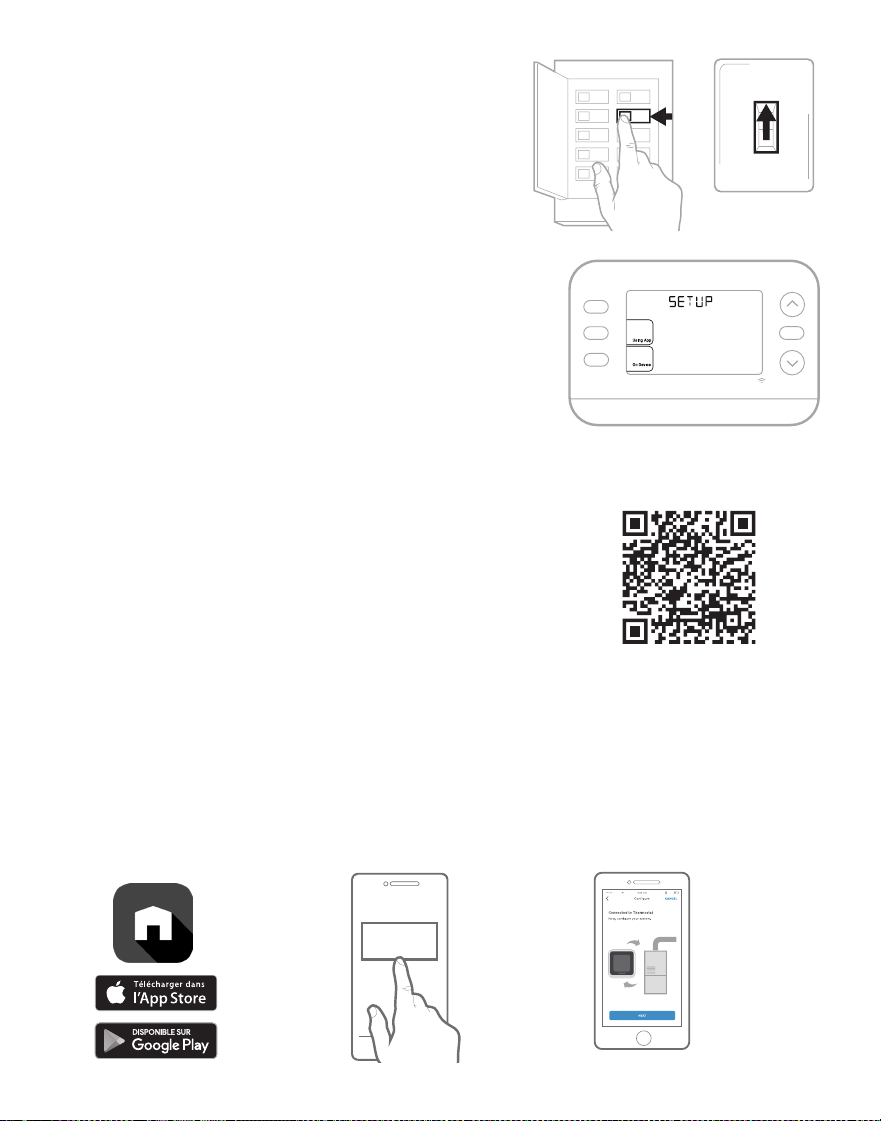

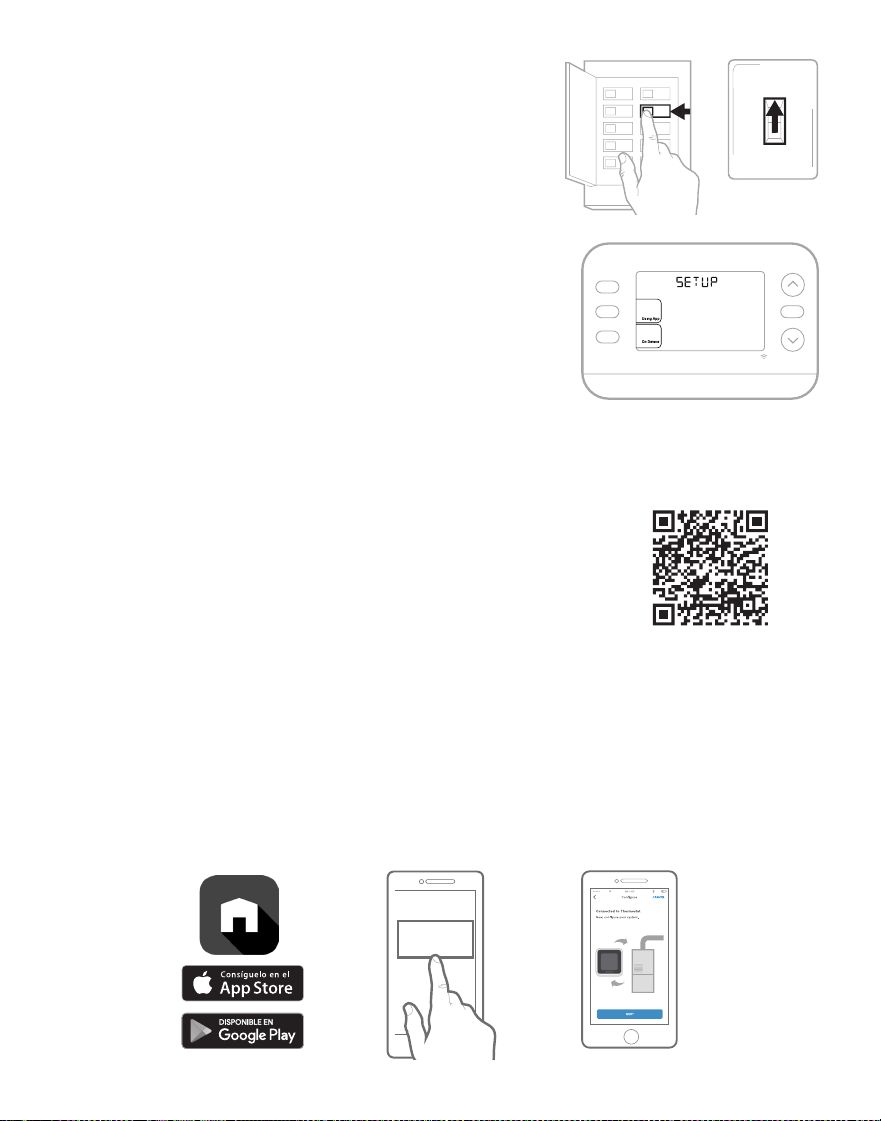

8 Turn your power ON.

Turn on the power at the breaker box

or switch that controls the heating/

cooling system.

M39591

OFF

Breaker box

Switch

9 Return to the thermostat

Return to the thermostat. Confirm

the screen shows SETUP. If it

does, either select USING APP and

continue to “Setup Using App” below

or select ON DEVICE and continue

to “Configuration” on the next page.

M39557

Hold

Set To

Smart

Lore

ipsu

dolor

sit

amet

System Setup

Setup with First Alert by Resideo App

1 Start setup with the app

Touch USING APP on thermostat

2 Your thermostat is ready to be configured using the First Alert app

a) Download the First Alert app from the App Store or Google Play.

b) Open the First Alert app. Your thermostat should appear under thermostat

found. Tap SET UP NOW as shown below to continue. If your thermostat

doesn’t appear, create an account (if necessary), or sign in to your First

Alert account. Then select the X2S thermostat to install.

c) The First Alert app will walk you through the rest of setup.

A B

MCR37180

Thermostat Found:

SET UP NOW

MCR37191

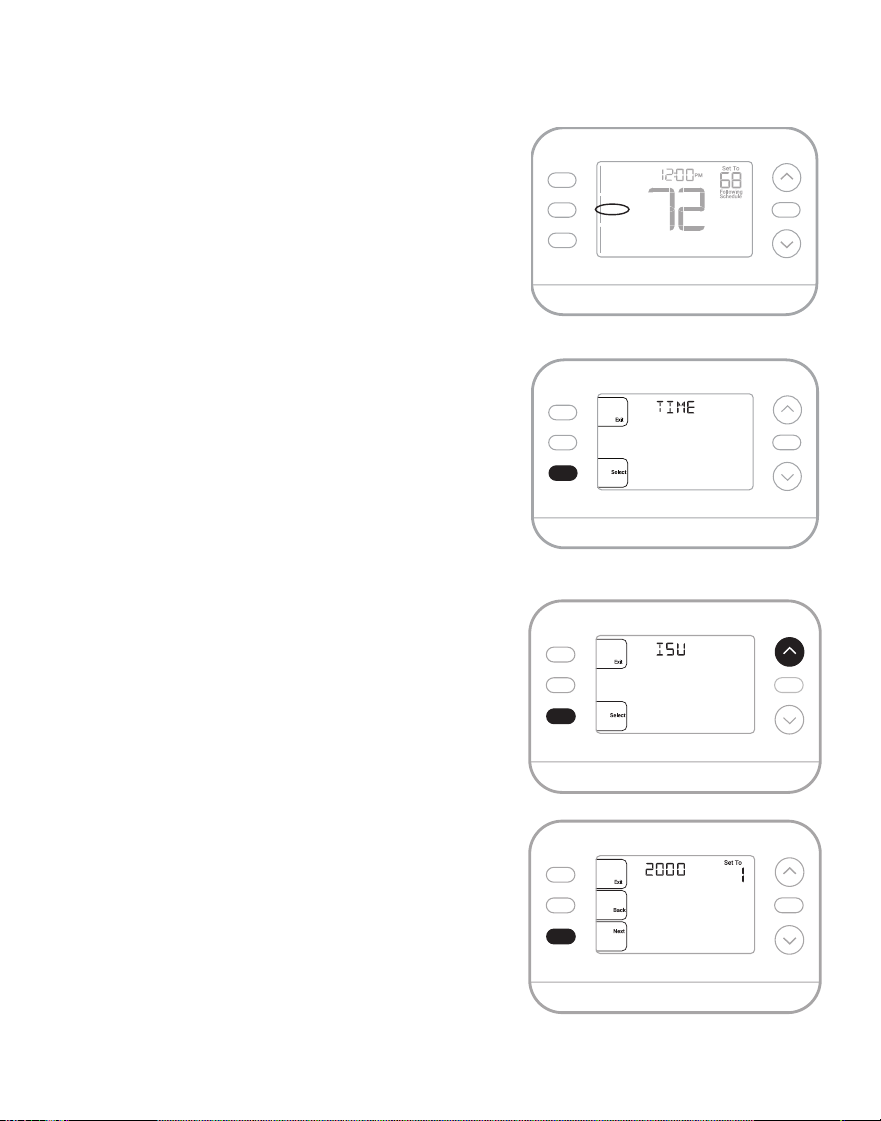

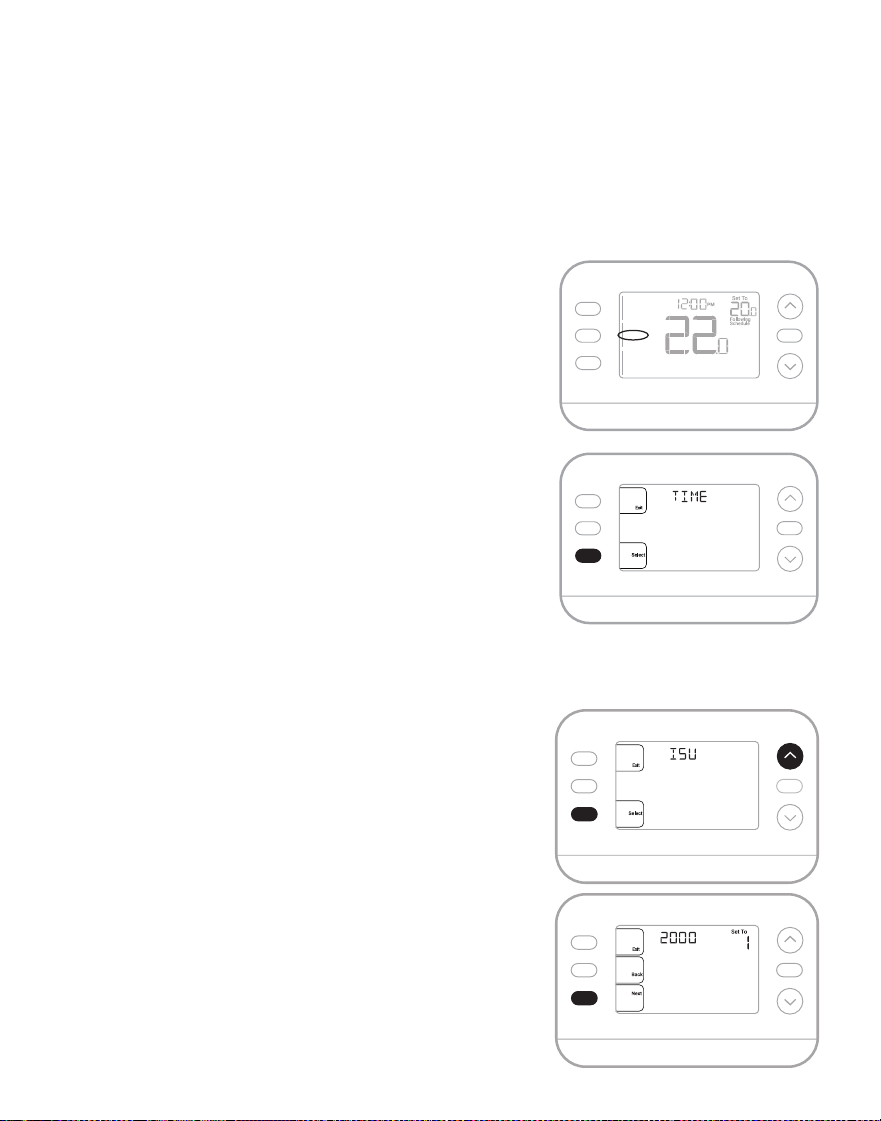

Set Time and Date

During installation the thermostat will already have the

year ﬂashing once you select ON DEVICE.

NOTE: Time and date are set automatically when

the customer registers the thermostat to a First Alert

account.

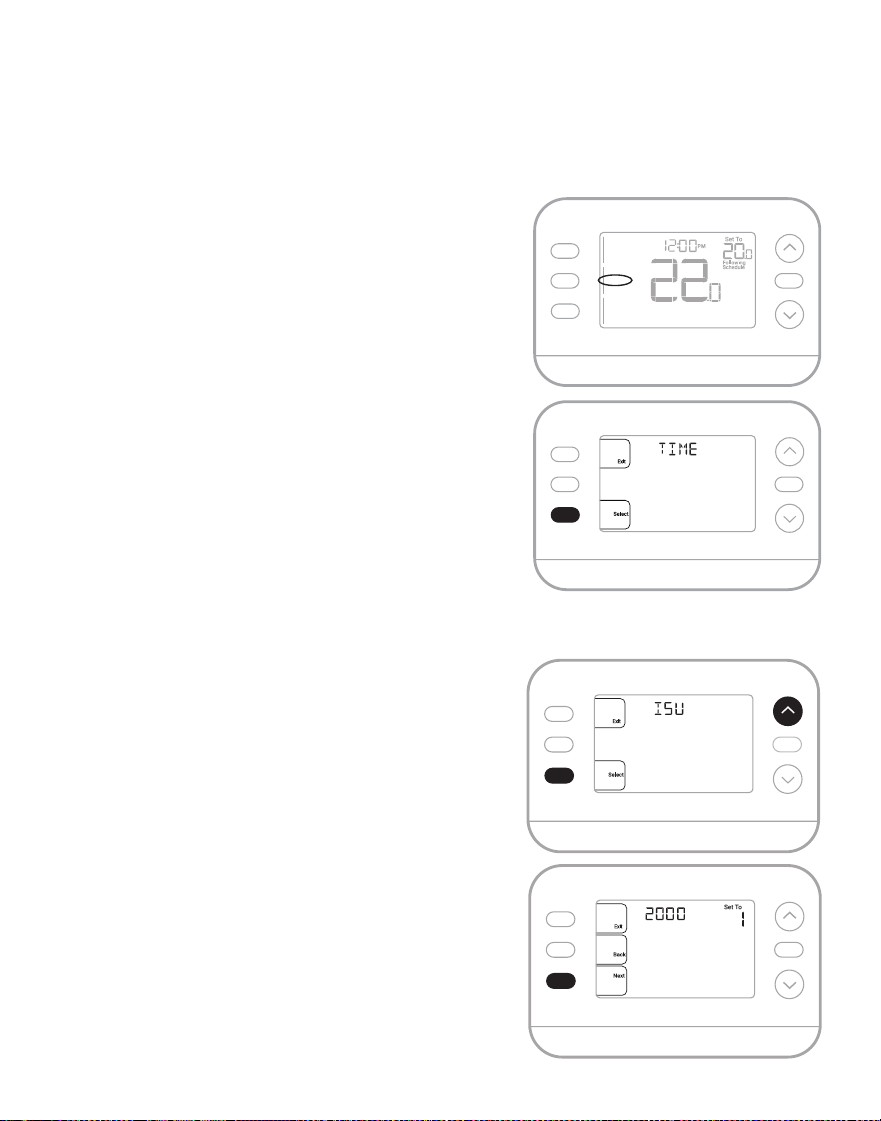

Time

1. Press MENU on the thermostat

2. Press ↑ or ↓ to go to TIME and press SELECT

3. Press ↑ or ↓ to choose 12 or 24 hour clock

format and press NEXT

4. Press ↑ or ↓ to adjust the hour and press NEXT

5. Press ↑ or ↓ to adjust the minute and press

SAVE & EXIT

Date

1. Press MENU on the thermostat

2. Press ↑ or ↓ to go to DATE and press SELECT

3. Press ↑ or ↓ to choose YEAR and press NEXT

4. Press ↑ or ↓ to choose MONTH and press

5. Press ↑ or ↓ to choose DATE and press SAVE &

EXIT

M39509

MODE

Heat

FAN

Auto

Indoor

Hold

M39510

Hold

System Setup

On initial setup, the thermostat will enter the ISU

menu after setting the time and date. If entering the

ISU menu after initial setup, follow the steps below:

1. Press and hold the bottom left button and Up

arrow ↑ button for 5 seconds to access the

INSTALLER SETUP

2. The display shows the ISU number on the left

and the ISU setting on the right.

When an ISU number is displayed, press ↑ or

↓ to change the setting for that ISU.

3. After choosing the correct setting for an

ISU, press NEXT to advance to the next ISU

setting.

4. To finish setup, press the SAVE & EXIT

button; this will save your settings and return

to the Home screen.

M39612

Hold

M39506

Hold

Configuration

Installer Setup Options (ISU)

ISU ISU Name ISU Options (factory default in bold)

1040

Scheduling Options

(If you do not wish to set a schedule,

use the default setting, then enter

the Schedule Menu after completing

setup and select Off.)

1 = 1 week (all days the same)

2 = 5-2 Programmable (separate weekdays and weekend)

3 = 5-1-1 Programmable (separate Saturday and Sunday)

4 = 7-Day Programmable (each day separate)

1050 Temperature Indication Scale

F = Fahrenheit (Default varies by model)

C = Celsius

2000 Heating System Type

1 = Conventional Forced Air Heat

2 = Heat Pump

3 = Radiant Heat (Boiler)

5 = None (Cool Only)

(If you are unsure what type of system you have, refer to your heating/cooling system equipment literature or call an HVAC

professional. If you select the wrong system type, the thermostat will not operate the equipment as intended.)

2010 Heating Equipment Type

Conventional Forced Air Heat.

1 = Standard Efficiency Gas Forced Air

2 = High Efficiency Gas Forced Air

3 = Oil Forced Air

4 = Electric Forced Air

5 = Hot Water Fan Coil

ISU 2010 not shown when 2000 = heat pump

Radiant Heat:

9 = Hot Water Radiant Heat

12 = Steam

2060

Reversing Valve O/B

(shown if 2000 = heat pump)

0 = O (O/B on Cool. O wire is connected to the O/B terminal and

controls cooling.)

1 = B (O/B on Heat. B wire is connected to the O/B terminal and

controls heating.)

The literature that came with your heat pump equipment should

indicate whether the reversing valve is energized in Heat or Cool mode.

2070 Cool / Compressor Stages

0, 1, 2 Select the number of Stages. For heat pumps, only 1 stage is

supported.

2071 Heat/Backup Heat Stages

Heat Stages: 1, 2

Backup Heat Stages: 0, 1

2180

Aux Backup Heat Type (for Heat Pump

Systems)

31=Electric Forced Air

This thermostat only supports electric backup heat. If your heat pump

uses a gas or oil backup heat source, this thermostat should not be

used.

3000 Auto Changover

0 = Hidden (Manual only)

1 = Enabled

(Automatic available. In auto mode, the thermostat automatically

switches between heating and cooling to maintain the desired

indoor temperature. This option is not recommended if the outdoor

temperature often stays below 50F (10C) during winter months.)

Continued on the next page

Depending on system settings, not all options may be available

ISU ISU Name ISU Options (factory default in bold)

4090 Smart Response

0=No

1=Yes

Smart Response is a comfort setting. Heating or cooling equipment will

turn on earlier, ensuring the indoor temperature will match the setpoint at

the scheduled time.

4103 Minimum Heat Setpoint

32 °F to 50 °F Default 40°F

0 °C to 10.0 °C Default 4.5 °C

Do not set this lower than 40F/4.5C unless this is installed in a location

where pipes are not at risk of freezing.

7110

Air Filter Replacement Reminder

(Run time only counts the time

that Heat, Cool or Fan are running)

0 = Off

1 = 10 Run Time Days

2 = 20 Run Time Days

3 = 30 Run Time Days

4 = 45 Run Time Days

5 = 60 Run Time Days

6 = 90 Run Time Days

7 = 120 Run Time Days

8 = 150 Run Time Days

9 = 30 Calendar Days

10 =45 Calendar Days

11 =60 Calendar Days

12 =75 Calendar Days

13 =3 Calendar Months

14 =4 Calendar Months

15 =5 Calendar Months

16 =6 Calendar Months

17 =9 Calendar Months

18 =12 Calendar Months

19 =15 Calendar Months

14003 Backlighting

0 = On Demand

1 = Continuous

14004 Backlight brightness

1 - 5

Only displayed if Continuous Backlight selected.

14005 Idle screen selection

0 - Minimum Information shown

1 - Setpoint shown on idle screen

2 - Maximum display information shown

14006

Idle screen message center

(Only available if Settings 0 or 1

are selected in 14005).

1 - Time

2 - Outdoor Temp*

3 - Outdoor Humidity*

4 - Indoor Humidity

*These settings are only shown

when thermostat is registered to

the app

14007 Home screen message center

14010 Clock format 12/24

14015 Daylight Saving Time

0=Off

1=On

Installer Setup Options, continued from the previous page

How to use your First Alert by Resideo App

M39568

HOME

9:41

Schedule

Schedule Off

Trends

Runtime

Modes

Fan

Auto

System

Auto

Temperature

Cooling to

75° 48%

Temperature Humidity

Thermostat

72º

Heat to

Dashboard

Access the

Set desired

temperature

Schedule your home

comfort

Select System

mode Auto/Heat/

Cool/Off/EM Heat

Select Fan mode

Auto/On/Circulate.

Interested in more Resideo products? Visit honeywellhome.com to learn about all available

products connected by the First Alert App.

App is regularly enhanced and may change.

Built-in Compressor Protection

Damage can occur if your system’s compressor is restarted too soon after shutdown.

This feature forces the compressor to wait for a few minutes before restarting. During

the wait time, the display will show the message Waiting For Equipment under the room

temperature reading.

When the safe wait time has elapsed, the message disappears, and the thermostat will

show “Heat on” or “Cool on”.

M39528

FAN

System Operation

Settings

1. Press the MODE button to cycle to the

next available System mode

2. Cycle through the modes until the desired

System mode is displayed

Available System modes vary by model

and system settings.

System modes:

• AUTO

• HEAT

• COOL

• EM HEAT

• OFF

M39511

Heat

FAN

Auto

Indoor

Hold

MODE

Fan Operation Settings

1. Press the FAN button to cycle to the next

available Fan mode

2. Cycle through the modes until the desired

Fan mode is displayed

Available Fan modes vary with system

settings.

Fan modes:

• AUTO: Fan runs only when the heating or

cooling system is on

• ON: Fan is always on

• CIRC: Fan runs about 33% of the time to

circulate air

M39512

Heat

FAN

Auto

Indoor

Hold

MODE

Program Schedule

You can program four time periods each day, with different settings

for weekdays and weekends. We recommend using the presets

shown in the table at right; these presets are designed to reduce

your heating/cooling expenses.

WAKE: Set to the time you wake up and your desired temperature

during the morning until you leave for the day.

AWAY: Set to the time you leave home and your desired temperature

while you are away (usually an energy-saving temperature).

HOME: Set to the time you return home and your desired evening

temperature until bedtime.

SLEEP: Set to your bedtime and your desired overnight temperature

(usually an energy-saving temperature).

Heat

Cool

Wake

(6:00

am)

Away

(8:00 am)

Home

(6:00 pm)

Sleep

(10:00 pm)

M36013

Farenheit Deg.

Adjusting Program Schedules

(This could also be done using the First Alert

App)

1. Press MENU. Press ↑ or ↓ until SCHED

is displayed.

2. A square appears around ON or OFF

in the display. If you want to use a

schedule, press ↑ or ↓ to select ON.

Press Select to edit the schedule or

press EXIT to exit the menu.

3. If editing the schedule, press SELECT

to edit the day or days flashing in the

display.

4. The word Wake should be flashing.

Press NEXT. Press ↑ or ↓ to turn this

schedule period on or off. Selecting

OFF will disable this schedule period.

Press NEXT.

5. If the schedule period was set to ON,

the time will be flashing. Press ↑ or ↓

to adjust the time for this period. Press

NEXT.

6. The Heat setpoint will be flashing.

Press ↑ or ↓ to adjust the Heat setpoint

for this period. Press NEXT.

7. The Cool setpoint will be flashing.

Press ↑ or ↓ to adjust the Cool setpoint

for this period. Press NEXT.

Hold

M39532

Hold

8. The display will show the next schedule period flashing. Repeat steps 4 – 7 for the

Away, Home and Sleep schedule settings. After completing all schedule settings for

the day(s) selected, repeat these steps for the other days.

9. Press the SAVE & EXIT button at upper left.

When editing an existing schedule, you can advance to the setting you wish to change, edit

that setting and press the SAVE & EXIT button to save changes.

Depending on what type of schedule the thermostat was set up for, days may be grouped or

set individually.

Smart Response Feature

This feature allows the thermostat to “learn” how long the furnace and air conditioner take

to reach programmed temperature settings, so the temperature is reached at the time you

set. For example:

Set the Wake time to 6 am and the temperature to 70°. The heat will come on before 6 am,

so the temperature is 70° by the time you wake at 6. The message “Active Recovery” is

displayed when the system is activated before a scheduled time period.

Program Schedule Override

(Temporary)

1. Press ↑ or ↓ to adjust the temperature.

2. Once at the desired setpoint

temperature, no further action is

needed. The new setpoint temperature

will be held until the next scheduled

time period begins.

3. Press the SAVE button or wait for the

display to time out and return to the

Home screen.

To cancel the Temporary Hold, press and

release the HOLD button to cycle through the

settings until CANCEL HOLD is selected.

M39531

Hold

Program Schedule Override

(Permanent)

1. Press ↑ or ↓ to adjust the temperature.

2. Once at the desired setpoint

temperature, press and release the

HOLD button to cycle through the

settings until HOLD PERMANANTLY

is selected.

3. Press the SAVE button or wait for the

display to time out and return to the

Home screen.

To cancel the Permanent Hold, press and

release the HOLD button to cycle through the

settings until CANCEL HOLD is selected.

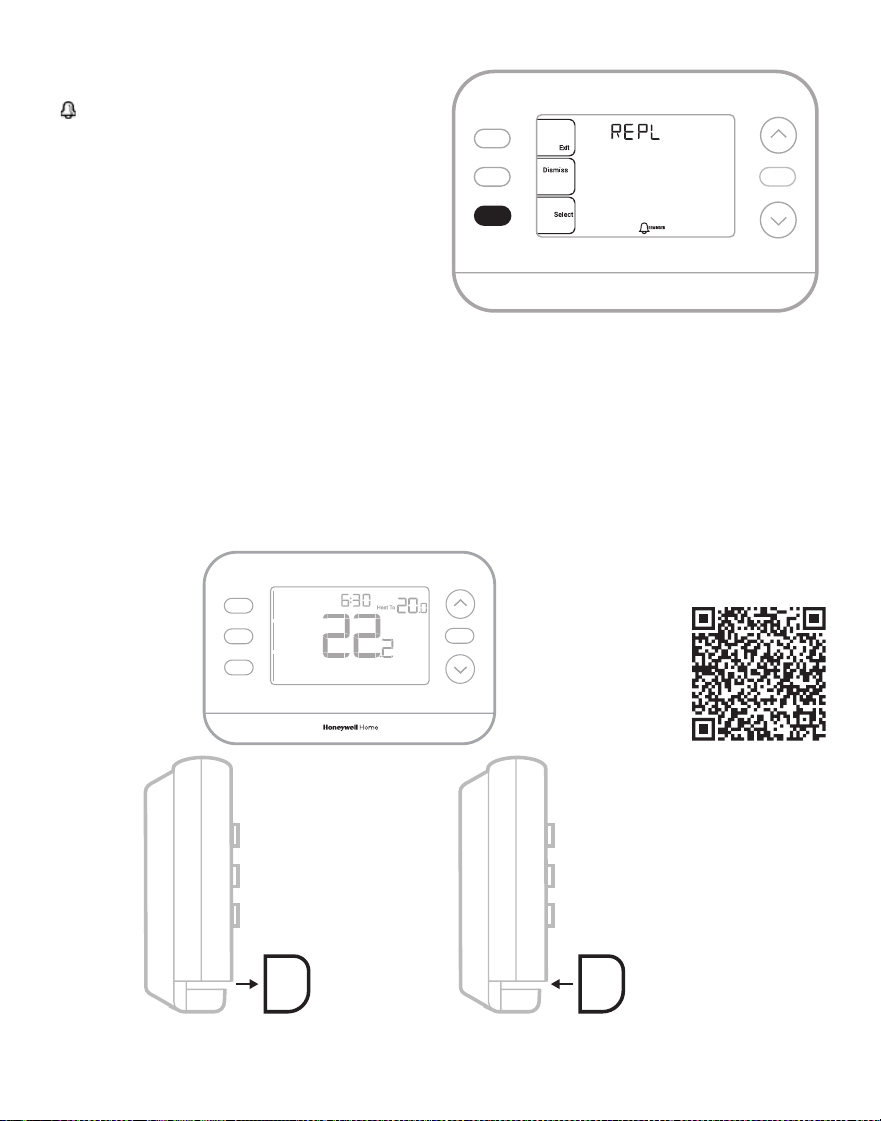

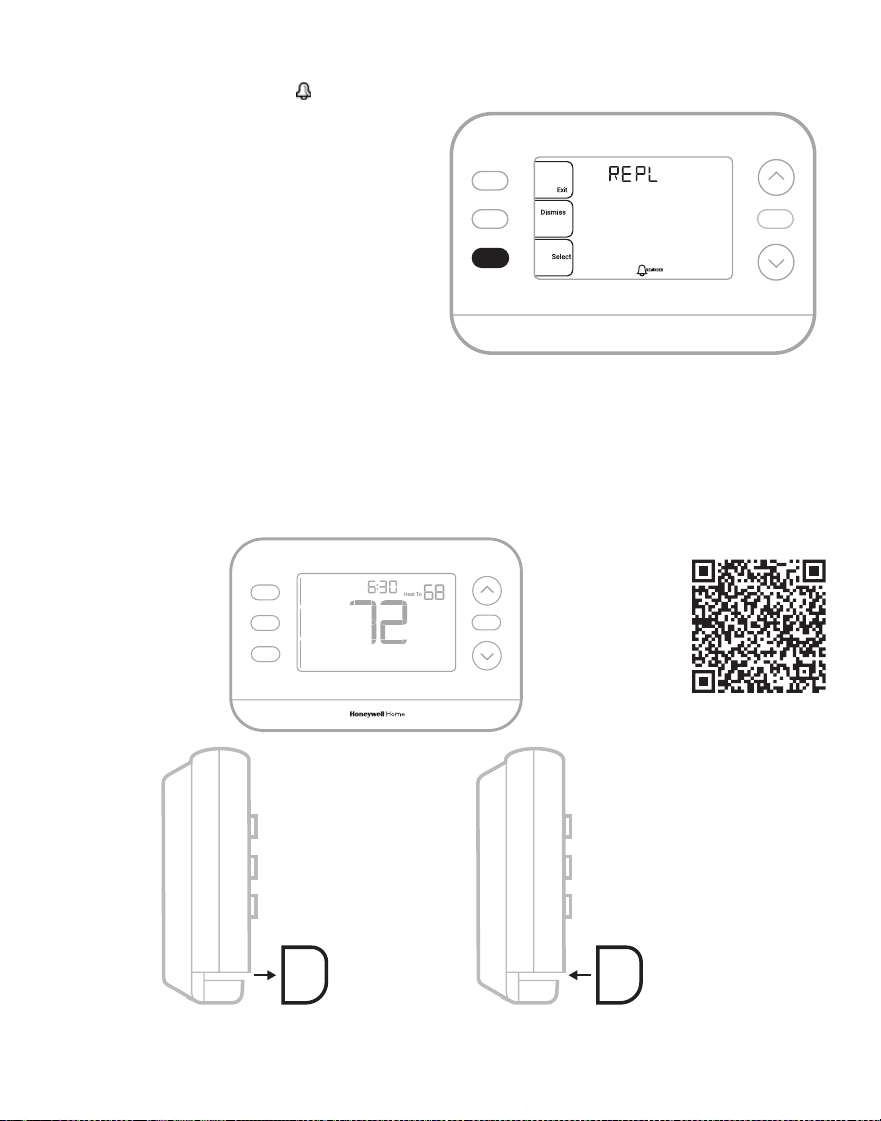

Alerts

When an alert is active, an icon will

appear in the lower part of the display.

1. Press MENU and use ↑ or ↓ until the

alert is shown. Active alerts will be the

first menu items shown.

2. Press SELECT to display the alert

number.

3. An alert cannot be dismissed. If there

is more than one active alert, pressing

the NEXT button allows you to view

any additional alert numbers. Press

EXIT to return to the home screen.

Some alerts can be resolved by the

homeowner, for example Set Time and Date.

Other alerts may require a service call to the

professional installer.

M39513

Hold

M39592

Hold

Alert Number Alert Meaning

164 Heat Pump Fault. Heat pump is energizing L terminal to indicate a

fault.

170 Thermostat Memory Failure. Internal problem with the thermostat

memory.

171 Set Time and Date.

173 Internal Sensor Error. Issue with the built-in temperature sensor.

388 Register the Thermostat Online

If not using the app, WiFi and

app related messages can be

dismissed by going into the WiFi

menu and turning WiFi to off.

399 No Internet Connection

400 WiFi Signal Lost

602 Humidity Sensor Failure

607 WiFi Communication Error

Reminders

When a reminder is active, a icon will

appear in the lower part of the display.

1. Press MENU and use ↑ or ↓ until the

active reminder is shown. Active alerts

and reminders will be the first menu

items shown.

2. Press SELECT to display the reminder.

3. Once selected you will see the

reminder message in scrolling text.

Press DISMISS to reset the reminder

or press EXIT to return to the home

screen without resetting the reminder.

If there is more than one active reminder,

press the NEXT button to view all reminders

which have not been reset.

M39515

Hold

One white and one grey accent piece are provided with the X2S

thermostats to accommodate different user preferences.

M39542

MODE

Cool

FAN

Auto

Indoor

Hold

Following

Schedule

M39535

M39536

To replace an accent piece, pull

it away from the thermostat...

...then snap the new accent

piece on.

Accent Piece Replacement

Video at:

Troubleshooting

Display is blank • Check circuit breaker and reset if necessary.

• Make sure power switch for heating & cooling system is on.

• Make sure wire connections (especially C wire) are secure.

• Verify the R/Rc slider switch is set up if Rc doesn’t have a separate wire

attached.

Heating or cooling

does not run

• When running heat, display will show HEAT ON in lower right of display

• When running cool, display will show COOL ON in lower right of display

• If display shows WAITING FOR EQUIPMENT under temperature

reading, it is in compressor delay mode to protect the system. Wait 5

minutes to see if the thermostat makes a Heat or Cool call

• If display does not indicate a call for Heat or Cool or WAITING FOR

EQUIPMENT, verify the mode setting, temperature setpoint and room

temperature

If the Up or Down arrow is pressed

• Upper left of display shows mode setting

• Upper right shows setpoint

• Center of display shows room temperature

If the issue persists

• Check circuit breaker and reset if necessary

• Make sure power switch at heating & cooling system is on

• Make sure furnace door is closed securely

Heat or Aux Heat

runs with Cooling

• Verify there is not a wire attached to W for heat pump systems. See

Wiring section

• For heat pump applications the reversing valve is energized in Heat on

some heat pumps and Cool for other heat pumps. Verify that ISU 2060

is set correctly

• Verify that no wires are shorted. Look for exposed sections of wire at the

UWP

Heat or Aux heat

runs with no call

for heat or cooling

• Verify display does not indicate HEAT ON, COOL ON or AUX HEAT ON

• Verify there is not a wire attached to W for heat pump systems. See

Wiring section.

• Verify that no wires are shorted. Look for exposed sections of wire at the

UWP

Cannot change

setpoint to desired

setting

• Verify the mode setting (Heat, Cool, Auto, or Em Heat in upper left of

display)

The setting ranges for these modes are:

• Heat or Em Heat: 32 ºF to 90 ºF (0 ºC to 32.0 ºC)–

• Cool: 50 ºF to 99 ºF (10.0 ºC to 37.0 ºC)

WAITING FOR

EQUIPMENT

shown in display

under room

temperature

• The compressor protection feature is engaged. Wait a few minutes for

the system to safely restart to avoid damaging the compressor.

Frequently Asked Questions

Will the X2S Smart thermostat still work if WiFi connection is lost?

Yes, the temperature can be adjusted directly at the thermostat. However, some features, including

geofencing, are managed only through the First Alert app and will not function while the connection is

down. The thermostat will automatically reconnect to WiFi once the network is restored.

A change was made on the First Alert app but it has not shown up on the X2S Smart thermostat.

There may be a short delay after making temperature and setting changes in the First Alert app.

Can there be multiple users for geofencing?

Yes, there can be multiple users. Geofencing will trigger based on the last person to leave and the ﬁrst

person to return. To properly use geofencing with multiple users:

• Each user needs to create their own account.

• Each user should use their login ID and password across his or her devices, including

smartphones and tablets.

• No two users should share the same account.

Can more than one user control the thermostat with the app?

Yes. Use the First Alert app to invite other users to download the app and share control of your

thermostats. In the app, go to the hamburger menu and select “My Locations”. Select the location you

want to add users to and select “invite user”.

Note: All individuals with access to a thermostat share the same user privileges. Users added will be able

to change the thermostat’s settings, as well as add or delete other users.

Is there a way to extend the signal strength?

The range or distance of the WiFi signal is determined by the router. Check the router’s manual for

additional information.

There is an alert that says WiFi Signal Lost. What does that mean?

The WiFi signal to the thermostat has been lost. Wait for the thermostat to reconnect or select a new

network within the First Alert app conﬁguration menu. If the thermostat is unable to reconnect, you will

need to troubleshoot the router to determine the cause.

Why is the thermostat showing up as offline (strike-through WiFi icon) on lower part of thermostat

display?

If the thermostat displays a strike-through WiFi icon on its screen or shows up as ofﬂine on the First

Alert app, it is not connected to WiFi. If your thermostat was previously connected to WiFi and has lost

connection, make sure the router is powered and broadcasting. The home’s WiFi network may need to be

reset by power cycling the router. Consult the router’s instruction manual for directions on power cycling.

When the network has been restored, the thermostat will automatically reconnect.

An activation email hasn’t been received.

An activation email will be sent. An activation email is needed to complete the account setup. If an

activation email is not received after ﬁve minutes, check the Spam folder of the email account.

If you do not ﬁnd it in the Spam folder, click on the Resend button and the activation email will be resent. If

you still do not receive your activation email, please contact the Technical Support team at

1-800-633-3991 for help.

For Warranty information go to Honeywellhome.com/support

2-year Limited Warranty

Regulatory Information

FCC REGULATIONS

47 CFR § 15.19 (a)(3)

This device complies with part 15 of the FCC Rules.

Operation is subject to the following two conditions:

1 This device may not cause harmful interference, and

2 This device must accept any interference received,

including interference that may cause undesired

operation.

47 CFR § 15.21 (USA only)

Changes or modifications not expressly approved by the

party responsible for compliance could void the user’s

authority to operate the equipment.

47 CFR § 15.105 (b)

See https://customer.resideo.com/en-US/support/

residential/codes-and-standards/FCC15105/Pages/

default.aspx for additional FCC information for this

product.

RF EXPOSURE STATEMENT

WARNING:

The antenna(s) used for these transmitters must be

installed to provide a separation distance of at least 20 cm

from all persons and must not be co-located or operating

in conjunction with any other antenna or transmitter.

Operations in the 5150-5250 MHz band and in the 5250-

5350 MHz band are restricted to Indoor use only.

IC REGULATIONS

RSS-GEN

This device contains licence-exempt transmitter(s)/

receiver(s) that comply with Innovation, Science and

Economic Development Canada’s licence-exempt RSS(s).

Operation is subject to the following two conditions:

1 This device may not cause interference.

2 This device must accept any interference, including

interference that may cause undesired operation of the

device.

RF EXPOSURE STATEMENT

WARNING:

The antenna(s) used for these transmitters must be

installed to provide a separation distance of at least 20 cm

from all persons and must not be co-located or operating

in conjunction with any other antenna or transmitter.

Operations in the bands 5150-5250 MHz and 5250-

5330 MHz is only for indoor use to reduce the potential

for harmful interference to co-channel mobile satellite

systems

Resideo Inc.,

Scottsdale, AZ 85254

www.resideo.com 33-00689EFS-06 SA Rev. 11-25

This product is manufactured by Resideo Technologies, Inc., Scottsdale, AZ 85254

1-800-633-3991

33-00689EFS-06

CAUTION: EQUIPMENT DAMAGE HAZARD

Compressor protection is bypassed during testing. To prevent equipment

damage, avoid cycling the compressor quickly.

CAUTION: ELECTRICAL HAZARD

Can cause electrical shock or equipment damage. Disconnect power before

beginning installation.

CAUTION: ELECTRONIC WASTE NOTICE

The product should not be disposed of with other household waste. Check for

the nearest authorized collection centers or authorized recyclers. The correct

disposal of end-of-life equipment will help prevent negative consequences

for the environment and human health.

CAUTION: MERCURY NOTICE

If this product is replacing a control that contains mercury in a sealed

tube, do not place the old control in the trash. Contact your local waste

management authority for instructions regarding recycling and proper

disposal.

FCC statement available at: https://customer.resideo.com/en-US/support/residential/

codes-and-standards/FCC15105/Pages/default.aspx

For assistance with this product,

please visit honeywellhome.com

Or call Resideo Customer Care

toll-free at 1-800-633-3991

Customer Assistance

Thermostat intelligent X2S

RTH2CWF, RTHC2CWF

& RTH2SMC

Guide d'installation et

d'utilisation

MF39487

MODE

Heat

FAN

Auto

Heat On

Indoor

Hold

Set To

L'emballage comprend :

Vis et ancrâge

Système de

montage

UWP™

(UWP)

Thermostat

Documentation et

étiquettes des ﬁls

M39543

Hold

Ce document contient les sections suivantes :

1) Installation et câblage

2) Configuration

3) Fonctionnement du système

4) Dépannage

Pièce

d'accent de

remplacement

Plusieurs options de programmation qui s'adaptent à votre mode de vie :

1. Programmation en fonction de votre emplacement (Auto Away)- Le

thermostat utilise la localisation de votre téléphone intelligent pour savoir

quand vous êtes absent, ce qui vous permet d'économiser de l'énergie.

Grâce à la technologie Geofence, il détecte votre retour et vous aide à

vous installer confortablement dès votre arrivée. Vous pouvez toujours

modifier manuellement votre température de départ et d'arrivée, soit sur le

thermostat, soit sur l'application First Alert.

2. Programmation intelligente - Utilisez une combinaison de géofencing et

de programmation horaire pour vous adapter à votre mode de vie actif et

occupé.

3. Programmation basée sur l'heure - Programmez votre thermostat pour

une semaine, chaque jour (chaque jour est un horaire différent), du lundi au

vendredi, samedi et dimanche, ou du lundi au vendredi, samedi et dimanche.

Tous les jours avec quatre périodes réglables par jour.

Alertes intelligentes. Les notifications vous rappellent les changements de

filtre et vous avertissent des températures intérieures extrêmes.

Réponse intelligente. Votre système de chauffage et derefroidissement

enregistre la température optimale au bon moment.

Passage automatique du chauffage à la climatisation. Détermine

automatiquement si votre maison a besoin d'être chauffée ou refroidie pour

vous offrir un maximum de confort.

Prenez avantage du thermostat intelligent X2S

M39947

Les outils dont vous aurez besoin :

Vous pouvez avoir besoin de:

Pince à dénuder

Pinces à bec efﬁlé Perceuse et mèche 3/16 in (4.8 mm)

Téléphone intelligent

Pour installer votre

thermostat et

photographier le

câblage existant.

First Alert (Première Alerte)

une application par Resideo

Pour conﬁgurer votre système

et vous connecter à votre

téléphone intelligent.

Petit tournevis à tête plate

Tournevis cruciforme

Crayon

Niveau

WiFi domestique

Mot de passe

MF39589

Compatibilité

• Pour usage intérieur seulement.

• Compatible avec la plupart des systèmes de chauffage, de climatisation et de

thermo pompe

• Requis : alimentation 24 VAC (ﬁl “C”). L’adaptateur secteur à ﬁl C (THP9045A) peut

être utilisé si Y et G sont utilisés mais qu’aucun ﬁl C n’est disponible

• Ne fonctionne pas avec les plinthes électriques (120-240V)

• Ne prend pas en charge l'entrée (terminaux S) pour les capteurs intérieurs et

extérieurs

• Ne prend pas en charge les relais (terminaux U)

• Téléphone intelligent, tablette ou appareil Android ou iOS

• Compatible avec un réseau WiFi 2,4 ou 5 GHz

Pour obtenir de l'aide, contactez :

WEB honeywellhome.com

TÉLÉPHONE 1-800-633-3991

SOCIAL Twitter : @Honeywell_Home, Facebook : Honeywell Home

Retrait de l'ancien thermostat

3 Retirez la plaque frontale de l'ancien

thermostat. Sur la plupart des

thermostats, vous pouvez retirer la plaque

frontale en la saisissant et en la tirant

doucement. Certains thermostats peuvent

être munis de vis, de boutons ou de

fermoirs.

Ne retirez aucun fil de votre thermostat à

ce stade !

1 Coupez l'alimentation. Pour vous

protéger et protéger votre équipement,

coupez le courant au niveau de la boîte

de disjoncteurs ou de l'interrupteur qui

contrôle votre système de chauffage/

climatisation. Certains systèmes

peuvent avoir des disjoncteurs séparés

pour le chauffage et la climatisation.

2 Vérifiez que votre système est éteint.

Modiﬁez la température de votre ancien

thermostat pour qu'elle soit au-dessus

de la température ambiante en mode

chauffage ou en dessous en mode

refroidissement. Si le système ne se

met pas en marche dans les 5 minutes,

c'est qu'il est hors tension. Note: Si vous

possédez un thermostat numérique

dont l'écran est vide, ignorez cette étape

M39624

23.5

MF39623

MF39590

ARRÊT

MARCHE

ARRÊT

Boîte de disjoncteur

Interrupteur

LISEZ ET CONSERVEZ CES INSTRUCTIONS

Installation et câblage

4 Assurez-vous qu'il n'y a pas de fils

de 120/240 V.

Avez-vous des fils noirs épais avec

des serre-fils ?

Votre thermostat est-il à 120 V ou

plus ?

Si vous avez répondu oui à l'une ou

l'autre de ces questions, vous avez

un système de tension de ligne et le

thermostat ne fonctionnera pas.

M36753

Serre-fil

Fil noir épais

5 Prenez une photo de l'aspect actuel

de votre câblage.

Assurez-vous d'inclure les lettres à

côté des terminaux où les ﬁls sont

insérés. Cette photo vous servira de

référence lors du câblage de votre

thermostat.

Conseil : si la couleur de vos ﬁls

s'est estompée ou si deux terminaux

ont la même couleur de ﬁl, utilisez

les étiquettes de ﬁl fournies dans

l'emballage pour étiqueter chaque ﬁl.

6 Notez tous les cavaliers

Un cavalier connecte un terminal

à un autre terminal. Cela peut

ressembler à une petite agrafe ou

même à un fil coloré.

R RC

Exemple de

cavalier

Terminaux

8 Notez la couleur des fils. Cochez les ﬁls connectés aux terminaux. À côté

de la coche, notez la couleur du ﬁl. N'incluez pas les cavaliers dans votre

décompte.

Cochez toutes les réponses qui s'appliquent (toutes ne s'appliqueront

pas) :

Les terminaux S et U ne sont pas pris en charge par ce thermostat.

S'il y a des fils dans les terminaux qui ne sont pas répertoriés, vous aurez besoin

d'un support de câblage supplémentaire. Visitez honeywellhome.com pour savoir si le

thermostat vous convient.

9 Débranchez les fils et retirez l'ancienne plaque murale.

Utilisez un tournevis pour libérer les fils des terminaux. Ensuite, utilisez

une étiquette de fil pour identifier chaque fil au fur et à mesure qu'il est

débranché. La lettre sur l'étiquette du fil doit correspondre à la lettre sur la

terminaux.

Conseil : Pour éviter que les fils ne retombent dans le mur, enroulez-les

autour d'un crayon.

Terminal Couleur des ﬁls

A ou L/A

O/B

W2 ou AUX

requis

MF39554

M28100B

www.resideo.com

7 Notez si vous avez des fils dans les terminaux suivantes. N'incluez pas les

cavaliers dans votre décompte. Ce thermostat n'a pas besoin de cavaliers.

Terminal Couleur des fils

Thermostat Vis

Système de

montage

UWP

Ancres Mur

Installation de votre thermostat X2S

M39546

Hold

1 Regroupez et insérez les fils dans l'UWP.

Ouvrez l'UWP et insérez le faisceau de ﬁls

par l'arrière de l'UWP.

Veillez à ce qu'au moins un quart de pouce

de chaque fil soit exposé pour faciliter

l'insertion dans les terminaux.

MF39442

1/4" à 3/8"

2 Insérez les ancres murales. Il est

recommandé d'utiliser les ancrages

muraux inclus dans la boîte pour installer

votre thermostat.

Vous pouvez utiliser l' UWP pour marquer

l'endroit où vous voulez placer les

ancrages muraux.

a) Mettez la plaque murale à niveau.

b) Marquez l'emplacement des ancrages

muraux à l'aide d'un crayon.

c) Percez les trous à l'aide d'une mèche

de 3/16 po.

d) Insérez les ancrages muraux.

e) Veillez à ce que les ancrages soient

alignés avec le mur.

M37224

Si vous avez 1 ﬁl R (R, Rh ou Rc)

1. Réglez

l’interrupteur

R sur position

haute.

2. Insérez votre fil

R (R, Rh ou Rc)

dans le terminal

M37226

M37228A

Si vous avez 2 ﬁls R (R ou Rh, et Rc)

1. Réglez le

commutateur

R sur position

basse.

2. Insérez votre fil Rc

dans le terminal

3. Insérez votre fil

R ou Rh dans le

terminal R.

M37227

M37229A

Insérer les fils dans les trous intérieurs des terminaux de l'UWP. Les

languettes resteront abaissées une fois le fil inséré.

REMARQUE : Les options de CÂBLAGE sont indiquées dans les pages

suivantes.

3 Réglez la position de l'interrupteur

R et insérez le ou les fils R.

Réglez

l'interrupteur R vers le haut ou vers

le bas en fonction de vos notes de

câblage à Étape 7

M37225

Câblage alternatif (pour les

systèmes conventionnels)

Si les étiquettes ne

correspondent pas aux

terminaux, connectez les fils

comme indiqué ci-dessous (voir

les notes ci-dessous).

REMARQUES SUR LE CÂBLAGE:

1. Si vous devez connecter

les câbles R et Rc, réglez

l’onglet coulissant R sur la position basse (2 fils).

2. Si l’ancien thermostat était muni des fils R et RH, réglez l’onglet coulissant R

sur la position basse (2 fils). Puis connectez le fil R à la borne Rc et le fil RH

au terminal R.

3. Si l’ancien thermostat avait uniquement un fil C ou C1, connectez-le au

terminal C. Si votre ancien thermostat avait 2 fils C ou C1, appelez le support

pour obtenir de l’aide..

Câblage

Systèmes conventionnels

AUX

MF3960

L/A

O/B

ou Y1 ou M

ou F

ou C1 ou X ou B

ou W1 ou H

ou RH ou 4 ou V

Thermopompe

REMARQUES SUR LE CÂBLAGE:

1. Faire correspondre chaque fil étiqueté avec la lettre

sur le nouveau thermostat.

2. Insérez les fils dans les terminaux appropriées.

REMARQUE : Si vous avez des difficultés à insérer

les fils, vous devrez peut-être appuyer sur le

bouton-poussoir du terminal à côté du terminal

correspondant. Si les étiquettes ne correspondent

pas aux lettres du thermostat, consultez le schéma

ci-dessus.

AUX

M39605

L/A

O/B

Câblage alternatif (pour les thermopompes seulement)

REMARQUES SUR LE CÂBLAGE:

1. Garder la languette coulissante R en position haute (1 fil).

2. Si votre ancien thermostat avait des fils V et VR , arrêtez maintenant et

contactez un entrepreneur qualifié pour obtenir de l'aide.

3. Si votre ancien thermostat avait des fils O et B séparés, attachez le fil B au

terminal C. . Si un autre fil est relié au terminal C , arrêtez maintenant et

contactez un entrepreneur qualifié pour obtenir de l'aide.

4. Si votre ancien thermostat avait des fils Y1, W1 et W2 , arrêtez maintenant et

contactez un entrepreneur qualifié pour obtenir de l'aide.

4 Connecter les fils à l'UWP.

Reportez-vous aux notes que vous

avez inscrites sur le tableau lors

du retrait. Appuyez sur les onglets

pour insérer les fils dans les trous

intérieurs de leurs terminaux

correspondantes sur l'UWP (un fil

par terminal) jusqu'à ce qu'il soit

fermement en place.

Ce câblage n'est qu'un ex-

emple ; le vôtre peut varier.

5 Confirmez que le câblage

correspond à la photo.

Confirmez que le câblage correspond

aux terminaux de la photo que vous

avez prise lors du retrait.

6 Montez sur le mur l'UWP et fermez

la porte. Monter l'UWP à l'aide des vis

fournies. Installez les trois vis pour une

fixation sûre sur votre mur. Fermez la

porte une fois que vous avez terminé.

Utilisez trois vis #6

1-1/2" fournies

M39445

7 Fixez votre thermostat.

Alignez le thermostat sur l'UWP et

enclenchez le fermement en place.

Hold

M39508

AUX

L/A

O/B

ou X ou B

ou F

ou Y1 ou M

ou H ou B

ou V ou VR

ou W ou W1

ou W2

ou F

MF39604

1 2

IMPORTANT : Ne pas utiliser W

pour les applications de thermo

pompes. Le chauffage auxiliaire

doit être raccordé à AUX ou E.

8 Mettez en marche.

Mettez le courant au niveau de la boîte de

disjoncteurs ou de l'interrupteur qui contrôle

le système de chauffage/refroidissement.

MF39591

ARRÊT

MARCHE

Boîte de disjoncteur

Interrupteur

9 Retournez au thermostat

Confirmez que l'écran affiche SETUP

(INSTALLATION). Si c'est le cas, sélectionnez

USING APP (UTILISER L’APP) et passez à la

section "Setup Using App" (Installez en utilisant

l’app) ci-dessous ou sélectionnez ON DEVICE

(SUR L’APPAREIL) et passez à la section

"Configuration" à la page suivante.

M39557

Hold

Set To

Smart

Lore

ipsu

dolor

sit

amet

Configuration du système

Configuration avec First Alert (Première Alerte) une application par Resideo

1 Commencez la configuration avec l'application

Touchez USING APP (UTILISER L'APP) sur le

thermostat

2 Votre thermostat est prêt à être configuré à l'aide de l'application First Alert

a) Téléchargez l'application First Alert depuis L'app Store ou Google Play.

b) Ouvrez l'application First Alert. Votre thermostat devrait apparaître

sous Thermostat Found, thermostat trouvé. Appuyez sur SET UP NOW

(CONFIGUREZ MAINTENANT) comme indiqué ci-dessous. Si votre

thermostat n'apparaît pas, créez un compte (si nécessaire) ou connectez-

vous à votre compte First Alert. Sélectionnez ensuite le thermostat X2S à

installer.

c) L'application First Alert vous guidera pour le reste de l'installation.

A B

MCR37180

Thermostat Found:

SET UP NOW

MCR37191

Régler l'heure et la date

Lors de l'installation, une fois que vous aurez

sélectionné ON DEVICE (SUR L’APPAREIL)., l’année clignotera sur le thermostat.

REMARQUE : L’heure et la date sont réglées automatiquement lorsque le client enregistre le

thermostat sur un compte First Alert.

L'he ure

1. Appuyez sur MENU sur le thermostat

2. Pressez ↑ ou sur ↓ pour aller à TIME (TEMPS) et

appuyez sur SELECT

3. Pressez

↑ ou sur ↓ pour choisir le format d'horloge 12

ou 24 heures et appuyez sur NEXT (SUIVANT)

4. Pressez

↑ ou sur ↓ pour régler l'heure et appuyez sur

NEXT (SUIVANT)

5. Pressez

↑ ou sur ↓ pour régler les minutes et appuyez

sur SAVE & EXIT

(SAUVEGARDE puis sur SORTIR)

Date

1. Appuyez sur MENU sur le thermostat

2. Pressez sur ↑ ou sur ↓ pour aller à DATE et appuyez

sur SELECT (SÉLECTIONNER)

3. Presse ↑ ou ↓ pour choisir YEAR (ANNÉE) et

appuyez sur NEXT (SUIVANT)

4. Presse ↑ ou ↓ pour choisir MONTH (MOIS) et

appuyez sur NEXT (SUIVANT)

5. Presse ↑ ou ↓ pour choisir DATE et appuyez sur

SAVE & EXIT

(SAUVEGARDE puis sur SORTIR)

MF39509

MODE

Heat

FAN

Auto

Indoor

Hold

M39510

Hold

Configuration du système

Lors de la configuration initiale, le thermostat entre dans le menu ISU (UNITÉ de SECURITÉ

INTEGRÉE) après avoir réglé l'heure et la date. Si vous accédez au menu ISU (UNITÉ de

SECURITÉ INTEGRÉE) après la configuration initiale,

suivez les étapes ci-dessous:

1. Appuyez et maintenez le bouton en bas à gauche

et la flèche vers le haut ↑ pendant 5 secondes

pour accéder au menu INSTALLER SETUP

(CONFIGURATION DE L'INSTALLATEUR) ISU

(UNITÉ de SECURITÉ INTEGRÉE)

2. L'écran affiche le numéro ISU (UNITÉ de SECURITÉ

INTEGRÉE) à gauche et le paramètre ISU à droite.

Lorsqu'un numéro ISU s'affiche, appuyez sur ↑ ou ↓

pour modifier le paramètre pour cet ISU.

3. Après avoir choisi le paramètre correct pour un

ISU, appuyez sur NEXT (SUIVANT) pour passer au

paramètre ISU suivant.

4. Pour terminer la configuration, appuyez sur la

touche SAVE & EXIT (SAUVEGARDE & SORTIR) ;

vos réglages sont alors enregistrés et vous revenez

à l'écran d'accueil.

M39612

Hold

M39506

Hold

Configuration

Options de configuration de l'installateur ISU (UNITÉ de

SECURITÉ INTEGRÉE)

ISU Nom de l'ISU Options ISU (par défaut en gras)

1040

Options de programmation

(Si vous ne souhaitez pas définir

d’horaire, utilisez le réglage par

défaut, puis, dans le menu

Horaire, sélectionnez

Désactivé).

1 = 1 semaine (tous les jours identiques)

2 = 5-2 Programmable (séparez les jours de la semaine et de la fin de

semaine)

3 = 5-1-1 Programmable (samedi et dimanche séparés)

4 = Programmable sur 7 jours (chaque jour séparément)

1050

Échelle d'indication de

température

F = Fahrenheit (la valeur par défaut varie selon le modèle)

C = Celsius

2000 Type de système de chauffage

1 = Chauffage conventionnel à air pulsé

2 = Pompe à chaleur

3 = Chaleur radiante (chaudière)

5 = Aucun (refroidissement seulement)

(Si vous n’êtes pas sûr du type de système que vous possédez, consultez la documentation de votre système de chauffage/

refroidissement ou appelez un professionnel du chauffage, de la ventilation et de la climatisation. Si vous sélectionnez le

mauvais type de système, le thermostat ne fera pas fonctionner l’équipement comme prévu)

2010 Type d'équipement de chauffage

Chauffage conventionnel à air pulsé.

1 = Air pulsé au gaz à efficacité standard

2 = Air pulsé au gaz à haute efficacité

3 = Air pulsé à l'huile

4 = Air pulsé électrique

5 = Ventilo-convecteur à eau chaude

ISU 2010 ne s'affiche pas si 2000 = thermo pompe

Chauffage radiant :

9 = Chaleur radiante à eau chaude

12 = Vapeur

2060

Inversion de la polarité de la

vanne

0= O (O/B sur Refroidissement. Le fil O est connecté au terminal

O/B et contrôle le refroidissement)

1 = B (O/B sur chauffage. Le fil B est connecté au terminal O/B et

contrôle le chauffage.)

La documentation fournie avec votre équipement de thermo pompe

devrait indiquer si la vanne d’inversion est alimentée en mode

chauffage ou refroidissement

2070

Refroidissement / Étapes du

compresseur

0, 1, 2 (Sélectionnez le nombre d’étapes. Pour les thermo pompes, il

y a seulement une étape.)

2071

Phase de chauffage/Phase de

chauffage d’appont

Phase de chauffage1

Étapes du chauffage d'appoint : 0, 1

2180

Type de chauffage d’appoint

(pour les systèmes de thermo

pompe)

31=Air pulsé électrique

Utilisez ce thermostat pour le chauffage d’appoint

électrique. Si votre thermo pompe utilise une source de chauffage

d’appoint au gaz ou à l’huile, ce thermostat ne peut pas être utilisé.

Suite à la page suivante

En fonction des paramètres du système, il se peut que toutes les options ne soient pas disponibles

ISU Nom de l'ISU Options ISU (par défaut en gras)

3000 Changement automatique

0 = caché (manuel uniquement)

1 = Activé (Automatique disponible. En mode automatique, le

thermostat passe automatiquement entre le chauffage et le

refroidissement pour maintenir la température ambiante souhaitée.

Cette option n’est pas recommandée si la température extérieure est

souvent inférieure à 50F (10°C) pendant les mois d’hiver.)

4090 Réponse intelligente

0=Non

Oui

Smart Response (Réponse intelligente) est un réglage de confort. Les

appareils de chauffage ou de refroidissement se mettent en marche

plus tôt, ce qui garantit que la température ambiante correspondra au

point de consigne à l’heure prévue.

4103

Point de consigne de chaleur

minimum

32 °F to 50 °F Default 40°F

0 °C to 10.0 °C Default 4.5 °C

Ne réglez pas la température en dessous de 40 °F/4,5 °C, sauf si l’appareil est

installé dans un endroit où la plomberie ne risque pas de geler.

7110

Rappel de remplacement

du filtre à air (La durée de

fonctionnement ne compte que

la durée pendant laquelle le

chauffage, le refroidissement ou

le ventilateur fonctionnent)

0 = Aucun

1 = 10 jours de fonctionnement

2 = 20 jours de fonctionnement

3 = 30 jours de fonctionnement

4 = 45 jours de fonctionnement

5 = 60 jours de fonctionnement

6 = 90 jours de fonctionnement

7 = 120 jours de fonctionnement

8 = 150 jours de fonctionnement

9 = 30 jours de calendrier

10 =45 jours de calendrier

11 =60 jours de calendrier

12 =75 jours de calendrier

13 =3 mois de calendrier

14 =4 mois de calendrier

15 =5 Mois de calendrier

16 =6 Mois de calendrier

17 =9 Mois de calendrier

18 =12 mois de calendrier

19 =15 mois de calendrier

14003

Rétroéclairage

0 =Sur demande

1 = Continu

14004

Luminosité du rétroéclairage

1 - 5

Affiché uniquement si le rétroéclairage continu est sélectionné.

14005 Sélection de l'écran de veille

0 - Information minimale affichée

1 - Point de consigne affiché sur l'écran de veille

2 - Informations maximales affichées sur l'écran de veille

14006

Centre de messages de l'écran

de veille (Disponible uniquement

si les réglages 0 ou 1 sont

sélectionnés dans le document

14005).

1 - Heure

2 - Température extérieure*

3 - Humidité extérieure*

4 - Humidité intérieure

*Ces paramètres ne s’affichent

que lorsque le thermostat est

enregistré dans l’application

14007

Centre de messages de l'écran

d'accueil

14010 Format de l'horloge 12/24

14015 Heure d'été

0=Éteint

1=En marche

Options de configuration de l'installateur, suite de la page précédente

MF39528

FAN

MF39568

HOME

9:41

Schedule

Schedule Off

Trends

Runtime

Modes

Fan

Auto

System

Auto

Temperature

Cooling to

24.0° 48%

Temperature Humidity

Thermostat

22.5º

Heat to

Dashboard

Accédez au

Réglez la

température

souhaitée

Programmez le confort

de votre maison

Sélectionnez

le mode du

système Auto

(Automatique)/

Heat

(Chauffage)/Cool

(Refroidissement)/

Off (éteint/EM

Hea t(chauffage

d’appont)

Sélectionnez le

mode Ventilateur

Auto (Automatique)/

On (En marche)

Circulation.

Comment utiliser First Alert (Première Alerte) une application par Resideo

Etes vous intéressé par d'autres produits Resideo ? Visitez honeywellhome.com pour

découvrir tous les produits disponibles connectés par l'application First Alert.

L'application est régulièrement améliorée et peut changer.

Protection du compresseur intégrée

Des dommages peuvent survenir si le compresseur de votre système est

redémarré trop tôt après l’arrêt. Cette fonction oblige le compresseur à attendre

quelques minutes avant de redémarrer. Pendant le temps d’attente, l’écran

affichera le message Waiting For Equipment (En attente de l’ équipement) sous

la lecture de la température ambiante.

Une fois le temps d’attente écoulé, le message disparaît et le thermostat affiche

“Heat on” (chauffage en marche) ou “Cool on” (refroidissement en marche)..

Fonctionnement du système

Réglages

1. Appuyez sur la touche MODE pour passer au

mode suivant du système

2. Faites défiler les modes jusqu'à ce que le

mode souhaité s'affiche

Les modes système disponibles varient selon

le modèle et les paramètres du système.

Modes du système :

• AUTO

• HEAT (CHALEUR)

• COOL (REFROIDIR)

• EM HEAT (CHALEUR AMBIANTE)

• OFF (ÉTEINT)

MF39511

Heat

FAN

Auto

Indoor

Hold

MODE

Réglages du fonctionnement du ventilateur

1. Appuyez sur le bouton FAN (VENTILATEUR)

pour passer au prochain mode de ventilateur

disponible.

2. Faites défiler les modes jusqu'à ce que le

mode de ventilation souhaité s'affiche

Les modes de ventilateur disponibles varient

en fonction des paramètres du système.

Modes de ventilation :

• AUTO : Le ventilateur fonctionne uniquement

lorsque le système de chauffage ou de

refroidissement est en marche

• ON (EN MARCHE) : Le ventilateur fonctionne en permanence

• CIRC : Le ventilateur fonctionne environ 33 % du temps pour faire circuler l’air

MF39512

Heat

FAN

Auto

Indoor

Hold

MODE

Calendrier du programme

Vous pouvez programmer quatre périodes de temps par jour, avec des

réglages différents pour les jours de semaine et les week-ends. Nous

vous recommandons d'utiliser les préréglages indiqués dans le tableau

ci-contre ; ces préréglages sont conçus pour réduire vos dépenses

de chauffage/refroidissement.

WAKE (RÉVEIL) : Réglez l'heure de votre réveil et la température

souhaitée pendant la matinée jusqu'à ce que vous partiez pour la

journée.

AWAY (PARTIR) : Réglez l'heure à laquelle vous quittez votre domicile

et la température souhaitée pendant votre absence (généralement

une température permettant d'économiser de l'énergie).

HOME (ACCUEIL) : Réglez à l'heure à laquelle vous rentrez chez

vous et à la température souhaitée pour le soir jusqu'à l'heure du

coucher.

SLEEP (SOMMEIL) : Régler l'heure du coucher et la température souhaitée pour la nuit

(généralement une température d'économie d'énergie).

Chauffage

Refroidissement

Wake

(réveil)

(6:00 am)

Away

(absent)

(8:00 am)

Home

(maison)

(6:00 pm)

Sleep

(nuit)

(10:00

pm)

MF36013

Degrés Celsius

25.5

29.5

25 .5

16.5

Ajustement des programmes

(Cette opération peut également être

effectuée à l'aide de l'application First Alert)

1. Appuyez sur MENU. Appuyez sur ↑ ou

↓ jusqu'à ce que SCHED (HORAIRE)

soit affiché.

2. Un carré apparaît autour de ON

(ACTIVER) ou OFF

(DÉSACTIVER)

sur

l'écran. Si vous souhaitez utiliser une

programmation, appuyez sur ↑ ou

↓ pour sélectionner ON (ACTIVER).

Appuyez sur Select (Sélectionner) pour

modifier l'horaire ou appuyez sur EXIT

(SORTIR)

pour quitter le menu.

3. Si vous modifiez l'horaire, appuyez

sur SELECT (SÉLECTIONNER) pour

modifier le ou les jours qui clignotent

à l'écran.

4. Le mot " Wake " (Réveil) devrait

être clignotant. Appuyez sur NEXT

(SUIVANT). Appuyez sur ↑ ou ↓ pour

activer ou désactiver cette période de

programmation. Appuyez sur NEXT

(SUIVANT).

5. Si la période de programmation a été réglée sur ON (ACTIVER), l'heure clignote.

Appuyez sur ↑ ou ↓ pour régler l'heure de cette période. Appuyez sur NEXT

(SUIVANT).

6. Le point de consigne de la chaleur clignote. Appuyez sur ↑ ou ↓ pour régler le point de

consigne de la chaleur pour cette période. Appuyez sur NEXT (SUIVANT).

7. Le point de consigne Cool (Refroidissement) clignote. Appuyez sur ↑ ou ↓ pour

ajuster le point de consigne de refroidissement pour cette période. Appuyez sur

NEXT (SUIVANT).

8. L’écran affiche la prochaine période de programmation en clignotant. Répétez les

étapes 4 à 7 pour les réglages des programmes Partir, Accueil et Sommeil. Après

avoir effectué tous les réglages de l’horaire pour le(s) jour(s) sélectionné(s), répétez

ces étapes pour les autres jours.

9. Appuyez sur le bouton SAVE & EXIT (SAUVEGARDE & SORTIR) en haut à gauche.

Lorsque vous modifiez un programme existant, vous pouvez avancer jusqu’au paramètre

que vous souhaitez modifier, modifier ce paramètre et appuyer sur le bouton SAVE & EXIT

(SAUVEGARDE & SORTIR) pour enregistrer les modifications.

Selon le type d’horaire pour lequel le thermostat a été configuré, les jours peuvent être

groupés ou réglés individuellement.

Hold

MF39532

Hold

Fonction de réponse intelligente

Cette fonction permet au thermostat « d'apprendre » combien de temps il faut à la

fournaise et au climatiseur pour atteindre les réglages de température programmés, de

sorte que la température soit atteinte à l'heure que vous avez définie. Par exemple :

Réglez l'heure de réveil à 6 heures du matin et la température à 21C. Le chauffage se met

en marche avant 6 heures du matin, de sorte que la température est de 21° au moment où

vous vous réveillez à 6 heures. Le message "Active Recovery" (Récupération active) s'affiche

lorsque le système est activé avant une période programmée.

Annulation de la

programmation (temporaire)

1. Appuyez sur ↑ ou ↓ pour régler la

température.

2. Une fois que la température de consigne

souhaitée est atteinte, aucune autre

action n'est nécessaire. La nouvelle

température de consigne est maintenue

jusqu'au début de la prochaine période

programmée.

3. Appuyez sur la touche SAVE

(SAUVEGARDE)ou attendez que

l'affichage se termine et revenez à

l'écran d'accueil.

Pour annuler la mise en attente temporaire,

appuyez et relâchez la touche HOLD

(MAINTENIR) pour faire défiler les paramètres

jusqu'à ce que CANCEL HOLD (ANNULER LA

MISE EN ATTENTE) soit sélectionné.

M39531

Hold

Annulation de la programmation (permanente)

1. Appuyez sur ↑ ou ↓ pour régler la température.

2. Une fois que vous avez atteint la température de consigne souhaitée, appuyez et

relâchez le bouton HOLD (MAINTENIR) pour faire défiler les réglages jusqu'à ce que

HOLD PERMANANTLY (MAINTENIR EN PERMANENCE) soit sélectionné.

3. Appuyez sur la touche SAVE (SAUVEGARDE) ou attendez que l'affichage se termine

et revenez à l'écran d'accueil.

Pour annuler la mise en attente permanente, appuyez et relâchez la touche HOLD

(MAINTENIR) pour faire défiler les paramètres jusqu'à ce que CANCEL HOLD (ANNULER

LA MISE EN ATTENTE) soit sélectionné.

Alertes

Lorsqu'une alerte est active, l'icône

apparaît dans la partie inférieure de l'écran

ainsi que le numéro de l'alerte.

1. Appuyez sur MENU et utilisez ↑ ou ↓

jusqu'à ce que l'alerte soit affichée.

Les alertes actives seront les premiers

éléments de menu affichés.

2. Appuyez sur SELECT

(SÉLECTIONNER) pour afficher le

numéro de l'alerte.

3. Une alerte ne peut pas être supprimée.

S'il y a plus d'une alerte active,

une pression sur le bouton NEXT

(SUIVANT) vous permet d'afficher les

numéros d'alerte supplémentaires.

Appuyez sur EXIT

(SORTIR)

pour

revenir à l'écran d'accueil.

Certaines alertes peuvent être résolues par le

propriétaire, par exemple Set Time and Date

(Régler l'heure et la date). D'autres alertes

peuvent nécessiter un appel de service à

l'installateur professionnel.

M39513

Hold

M39592

Hold

Numéro d'alerte Signification de l'alerte

164 Défaut de pompe à chaleur. La pompe à chaleur alimente la borne L

pour indiquer un défaut.

170 Panne de mémoire du thermostat. Problème interne avec la mémoire

du thermostat.

171 Régler l'heure et la date.

173 Erreur de capteur interne. Problème avec le capteur de température

intégré.

388 Enregistrez le thermostat en

ligne

Si vous n'utilisez pas

l'application, les messages

relatifs au WiFi et à l'application

peuvent être supprimés en

accédant au menu WiFi et en

désactivant le WiFi.

399 Pas de connexion Internet

400 Signal WiFi perdu

602 Défaillance du capteur

d'humidité

607 Erreur de communication WiFi

Rappels

Lorsqu'un rappel est actif, une icône apparaît dans la partie inférieure de l'écran.

1. Appuyez sur MENU et utilisez ↑ ou

↓ jusqu'à ce que le rappel actif soit

affiché. Les alertes et les rappels actifs

seront les premiers éléments de menu

affichés.

2. Appuyez sur SELECT pour afficher le

rappel.

3. Une fois sélectionné, vous verrez le

message de rappel sous forme de

texte défilant. Appuyez sur DISMISS

(REJETER) pour réinitialiser le rappel

ou sur EXIT

(SORTIR)

pour revenir à

l'écran d'accueil sans réinitialiser le

rappel.

S'il y a plus d'un rappel actif, appuyez sur le bouton NEXT (SUIVANT) pour afficher tous les

rappels qui n'ont pas été réinitialisés.

M39515

Hold

Une pièce d'accentuation blanche et une pièce d'accentuation grise

sont fournies avec les thermostats X2S pour répondre aux différentes

préférences des utilisateurs.

MF39542

MODE

Cool

FAN

Auto

Indoor

Hold

Following

Schedule

M39535

M39536

Pour remplacer une pièce d'accent

du thermostat tirez la pièce.

...puis enclenchez la nouvelle

pièce d'accentuation.

Remplacement de la pièce d'accent

Video sur :

Dépannage

L'affichage est vide • Vérifiez le disjoncteur et réinitialisez-le si nécessaire.

• Assurez-vous que l'interrupteur d'alimentation du système de chauffage et de

refroidissement est sur marche.

• Assurez-vous que les connexions des fils (en particulier le fil C) sont bien fixées.

• Vérifiez que l'interrupteur coulissant R/Rc est réglé si le Rc n'a pas de fil séparé.

Le chauffage ou

la climatisation ne

fonctionne pas

• Lorsque le chauffage fonctionne, l'écran affiche HEAT ON (CHAUFFAGE ACTIVÉ) dans le

coin inférieur droit de l'écran

• En cas de refroidissement, l'écran affiche COOL ON (CLIMATISATION ACTIVÉE) en bas à

droite de l'écran

• Si l'écran affiche WAITING FOR EQUIPMENT (EN ATTENTE D'ÉQUIPEMENT) sous

la lecture de la température, il est en mode de retard du compresseur pour protéger

le système. Attendez 5 minutes pour voir si le thermostat émet du chauffage ou du

refroidissement.

• Si l'écran n'indique pas de demande de chauffage ou de refroidissement ou WAITING FOR

EQUIPMENT (EN ATTENTE D’ÉQUIPEMENT), vérifiez le réglage du mode, le point de

consigne de la température et la température ambiante

Si la flèche Haut ou Bas est enfoncée

• Le coin supérieur gauche de l’écran affiche le réglage du mode

• La partie supérieure droite de l'écran affiche le point de consigne

• Le centre de l'affichage indique la température ambiante

Si le problème persiste

• Vérifiez le disjoncteur et réinitialisez-le si nécessaire

• S'assurer que l'interrupteur du système de chauffage et de refroidissement est en marche

• Assurez-vous que la porte de la fournaise est bien fermée

Le chauffage ou le

chauffage d'appoint

fonctionne avec le

refroidissement

• Vérifiez qu'il n'y a pas de fil connecté à W pour les systèmes de thermo pompe. Voir la section

Câblage.

• Pour les applications de thermo Pompe, la vanne d'inversion est activée en mode Chauffage

sur certaines thermo pompes et en mode Refroidissement pour d'autres thermo pompes.

Vérifier que l' unité ISU 2060 est correctement réglée

• Vérifiez qu'aucun fil n'est court-circuité. Vérifiez qu'il n'y a pas de section de fil exposée au

niveau de l'UWP

Le chauffage ou le

chauffage d'appoint

fonctionne sans

demande de chauffage

ou de refroidissement

• Vérifiez que l'écran n'indique pas HEAT ON (CHAUFFAGE ACTIVÉ), COOL ON

(CLIMATISATION ACTIVÉE) ou AUX HEAT ON (CHAUFFAGE D’APPOINT ACTIVÉ)

• Vérifiez qu'il n'y a pas de fil connecté à W pour les systèmes de thermo pompe. Voir la section

Câblage.

• Vérifiez qu'aucun fil n'est court-circuité. Vérifier qu'il n'y a pas de section de fil exposée au

niveau de l'UWP

Impossible de modifier

le point de consigne

pour obtenir le réglage

souhaité

• Vérifier le réglage du mode (Chauffage, Refroidissement, Automatique, Chauffage d’appoint

en haut à gauche de l'écran)

Les plages de paramètres pour ces modes sont :

• Chaleur ou chauffage d’appoint: 32 ºF à 90 ºF (0 ºC à 32,0 ºC)-

• Refroidissement : 50 ºF à 99 ºF (10,0 ºC à 37,0 ºC)

WAITING FOR

EQUIPMENT

(EN ATTENTE

D’ÉQUIPEMENT)

affiché à l'écran sous la

température ambiante

• La fonction de protection du compresseur est activée. Attendez quelques minutes pour que

le système redémarre en toute sécurité afin d'éviter d'endommager le compresseur.

Questions fréquemment posées

Est ce que le thermostat intelligent X2S fonctionnera si la connexion WiFi est perdue ?

Oui, la température peut être réglée directement sur le thermostat. Cependant, certaines fonctions, y

compris le geofencing, ne sont gérées que par l'application First Alert et ne fonctionneront pas lorsque la

connexion est interrompue. Le thermostat se reconnectera automatiquement au WiFi une fois le réseau

rétabli.

Un changement a été effectué sur l'application First Alert, mais il n'est pas apparu sur le thermostat

intelligent X2S.

Il peut y avoir un court délai après avoir effectué des changements de température et de réglage dans

l'application First Alert.

Peut-il y avoir plusieurs utilisateurs pour le geofencing ?

Oui, il peut y avoir plusieurs utilisateurs. Le geofencing se déclenche en fonction de la dernière personne

qui est partie et de la première personne qui est revenue. Pour utiliser correctement le geofencing avec

plusieurs utilisateurs :

• Chaque utilisateur doit créer son propre compte.

• Chaque utilisateur doit utiliser son identiﬁant de connexion (login ID) et son mot de passe sur tous

ses appareils, y compris les smartphones et les tablettes.

• Aucun utilisateur ne doit partager le même compte.

Plusieurs utilisateurs peuvent-ils contrôler le thermostat à l'aide de l'application ?

Oui . Utilisez l'application First Alert pour inviter d'autres utilisateurs à télécharger l'application et à

partager le contrôle de vos thermostats. Dans l'application, commencez par l'option de menu Gérer les

utilisateurs et suivez les instructions.

Remarque : Toutes les personnes ayant accès à un thermostat partagent les mêmes privilèges

d'utilisateur. Les utilisateurs ajoutés pourront modiﬁer les paramètres du thermostat, ainsi qu'ajouter ou

supprimer d'autres utilisateurs.

Existe-t-il un moyen d'augmenter la puissance du signal ?

La portée ou la distance du signal WiFi est déterminée par le routeur. Consultez le manuel du routeur pour

plus d'informations.

Une alerte indique que le signal WiFi est perdu. Qu'est-ce que cela signifie ?

Le signal WiFi du thermostat a été perdu. Attendez que le thermostat se reconnecte ou sélectionnez un

nouveau réseau dans le menu de conﬁguration de l'application First Alert. Si le thermostat ne peut pas se

reconnecter, vous devrez dépanner le routeur pour en déterminer la cause.

Pourquoi le thermostat s'affiche-t-il comme étant hors ligne (icône WiFi barrée) dans la partie

inférieure de l'écran du thermostat ?

Si le thermostat afﬁche une icône WiFi barrée sur l’écran ou s’il apparaît comme étant hors ligne sur

l’application First Alert, c’est que le thermostat n’est pas connecté au WiFi. Si votre thermostat était

précédemment connecté au WiFi et a perdu la connexion, assurez-vous que le routeur est alimenté et

qu’il diffuse. Il peut être nécessaire de réinitialiser le réseau WiFi de la maison en mettant le routeur hors

tension. Consultez le manuel d'instructions du routeur pour obtenir des instructions sur la mise hors

tension. Lorsque le réseau sera rétabli, le thermostat se reconnectera automatiquement.

Vous n'avez pas reçu de courriel d'activation.

Un courriel d'activation sera envoyé. Un courriel d'activation est nécessaire pour compléter la

conﬁguration du compte. Si vous ne recevez pas de courriel d'activation après cinq minutes, vériﬁez le

dossier des pourriels (Spam) de votre compte de courriel.

Si vous ne le trouvez pas dans le dossier Spam, cliquez sur le bouton Renvoyer et le courriel d'activation

sera renvoyé. Si vous ne recevez toujours pas votre courriel d'activation, veuillez contacter l'équipe

d'assistance technique au 1-800-633-3991 pour obtenir de l'aide.

Pour obtenir des informations sur la garantie, rendez-vous sur Honeywellhome.com/support

Garantie limitée de 2 ans

Informations réglementaires

RÉGLEMENTATION FCC

47 CFR § 15.19 (a)(3)

Cet appareil est conforme à la partie 15 des règles de la

FCC. Son fonctionnement est soumis aux deux conditions

suivantes :

1 Cet appareil ne doit pas provoquer d'interférences

nuisibles, et

2 Cet appareil doit accepter toute interférence reçue, y

compris les interférences susceptibles de provoquer un

fonctionnement indésirable.

47 CFR § 15.21 (USA uniquement)

Les changements ou modifications non expressément

approuvés par la partie responsable de la conformité

peuvent annuler le droit de l'utilisateur à faire fonctionner

l'équipement.

47 CFR § 15.105 (b)

Consultez le site https://customer.resideo.com/en-US/

support/residential/codes-and-standards/FCC15105/

Pages/default.aspx pour obtenir des informations

supplémentaires sur la FCC pour ce produit.

DÉCLARATION D’EXPOSITION AUX RF

MISE EN GARDE :

Les antennes utilisées pour ces émetteurs doivent être

installées de façon à assurer une distance de séparation

d’au moins 20 cm de toutes les personnes et ne doivent

pas être co-installées ou exploitées conjointement avec

une autre antenne ou un autre émetteur.

Les opérations dans la bande 5150-5250 MHz et dans

la bande 5250-5350 MHz sont limitées à une utilisation

intérieure uniquement.

RÉGLEMENTATION IC

RSS-GEN

Cet appareil contient un (des) émetteur(s)/récepteur(s)

exempté(s) de licence qui est (sont) conforme(s) au(x)

RSS(s) exempté(s) de licence du ministère de l'Innovation,

des Sciences et du Développement économique du

Canada. Son fonctionnement est soumis aux deux

conditions suivantes :

1 Cet appareil ne doit pas provoquer d'interférences.

2 Cet appareil doit accepter toute interférence, y compris

les interférences susceptibles de provoquer un

fonctionnement indésirable de l'appareil.

DÉCLARATION D’EXPOSITION AUX RF

MISE EN GARDE :

Les antennes utilisées pour ces émetteurs doivent être

installées de façon à assurer une distance de séparation

d’au moins 20 cm de toutes les personnes et ne doivent

pas être co-installées ou exploitées conjointement avec

une autre antenne ou un autre émetteur.

Les dispositifs fonctionnant dans les bandes 5150-5250

MHz et 5250-5350 MHz sont réservés uniquement pour

une utilisation à l’intérieur afin de réduire les risques de

brouillage préjudiciable aux systèmes de satellites mobiles

utilisant les mêmes canaux.

Resideo Inc.,

Scottsdale, AZ 85254

www.resideo.com 33-00689EFS-06 SA Rév. 11-25

Ce produit est fabriqué par Resideo Technologies, Inc., Scottsdale, AZ 1-800-633-3991

33-00689EFS-06

ATTENTION : RISQUE DE DOMMAGES À L'ÉQUIPEMENT

La protection du compresseur est contournée pendant les tests. Pour

éviter d'endommager l'équipement, évitez de faire tourner le compresseur

rapidement.

ATTENTION : RISQUE ÉLECTRIQUE

Peut provoquer un choc électrique ou des dommages matériels.

Débrancher l'alimentation électrique avant de commencer l'installation.

ATTENTION : AVIS SUR LES DÉCHETS ÉLECTRONIQUES

Le produit ne doit pas être jeté avec les autres déchets ménagers. Vérifiez

les centres de collecte agréés les plus proches ou les recycleurs agréés.

L'élimination correcte des équipements en fin de vie contribuera à prévenir

les conséquences négatives pour l'environnement et la santé humaine.

ATTENTION : AVIS CONCERNANT LE MERCURE

Si ce produit remplace une commande contenant du mercure dans un

tube scellé, ne jetez pas l'ancienne commande à la poubelle. Contactez

votre autorité locale de gestion des déchets pour obtenir des instructions

concernant le recyclage et la mise au rebut appropriée.

Déclaration FCC disponible à l'adresse : https://customer.resideo.com/en-US/support/

residential/codes-and-standards/FCC15105/Pages/default.aspx

Pour obtenir de l'aide sur ce

produit, veuillez consulter le site

honeywellhome.com

Ou appelez le service à la clientèle de

Resideo au numéro sans frais

1-800-633-3991

Assistance à la clientèle

Termostato Inteligente X2S

RTH2CWF, RTHC2CWF

& RTH2SMC

Guía de instalación y

uso

MS39487

MODE

Heat

FAN

Auto

Heat On

Indoor

Hold

Set To

El paquete incluye:

Tornillos y

taquetes

Sistema de

montaje

UWP™

(UWP)

Termostato

Material de lectura y

etiquetas de cables

M39543

Hold

Este documento contiene las siguientes secciones:

1) Instalación y cableado

2) Configuración

3) Funcionamiento del sistema

4) Resolución de problemas

Pieza decorativa

de repuesto

Múltiples opciones de programación que se adaptan a su estilo de vida:

1. Programación basada en la ubicación (Auto Away) – El termostato utiliza la

ubicación de su smartphone para saber cuando está fuera y le ahorra energía.

Mediante la tecnología geofence, detecta su regreso y le ayuda a sentirse

cómodo a su llegada. Siempre puede cambiar manualmente la temperatura

preestablecida en dentro y fuera del hogar en el termostato o en la aplicación

First Alert.

2. Programación inteligente – Utilice una combinación de geofence y

programación de tiempo para adaptarse a su estilo de vida ocupado y activo.

3. Programación en función del tiempo - Programe su termostato para una

semana; cada día (cada día es un horario diferente); de Lun-Vie, Sáb, Dom; o

Lun-Vie, Sáb-Dom. Todos los días con cuatro periodos ajustables por día.

Alertas inteligentes. En el termostato, las notificaciones “Push” le recuerdan

acerca del reemplazo del filtro y le avisan de temperaturas interiores extremas.

Respuesta inteligente. El sistema de calefacción y refrigeración del

termostato “aprende” para ofrecer la temperatura óptima en el momento

adecuado.

Cambio automático de calefacción a refrigeración. El termostato determina

automáticamente si su hogar necesita calefacción o refrigeración para

proporcionarle el máximo confort.

Aproveche al máximo el Termostato Inteligente X2S

M39947

Herramientas que necesitarás:

Tu puedes necesitar:

Pelacables

Pinzas de punta ﬁna

Taladro y broca 4.8mm (3/16 pulg.)

Smartphone

Para instalar

su termostato

y fotograﬁar el

cableado existente.

Aplicación First Alert by

Resideo

Para conﬁgurar su sistema y

conectarlo a su smartphone.

Destornillador de cabeza plana

pequeño

Destornillador Phillips

Lápiz

Nivel

Contraseña de

WiFi del hogar

MS39589

Compatibilidad

• Solo para uso en interiores

• Compatible con la mayoría de los sistemas de calefacción, refrigeración y bombas

de calor

• Requerido: Alimentación de 24 VCA (cable “C”). Se puede utilizar el adaptador de

corriente de cable C (THP9045A) si se utilizan Y y G pero no hay cable C disponible

• No funciona con calefacción eléctrica de zócalo (120-240V)

• No admite entrada (terminales S) para sensores interiores y exteriores

• No admite relevador (terminales U)

• Smartphone, tableta o dispositivo Android o iOS

• Compatible con una red WiFi de 2,4 o 5 GHz

Para obtener ayuda, póngase en contacto con nosotros:

WEB honeywellhome.com

TELÉFONO 1-800-633-3991

SOCIAL Twitter: @Honeywell_Home, Facebook: Honeywell Home

Extracción del termostato antiguo

2 Compruebe que su sistema está

apagado.

Cambie la temperatura de su

termostato antiguo para que esté

por encima de la temperatura

ambiente en modo calor o por

debajo en modo frío. Si no escucha

que el sistema se enciende en 5

minutos, es que está apagado. Nota:

Si tiene un termostato digital con la

pantalla en blanco, sáltese este paso

1 Desconecte la corriente.

Para protegerse a sí mismo y a su

equipo, desconecte la corriente

en la caja de interruptores o en el

interruptor que controla su sistema

de calefacción/refrigeración.

Algunos sistemas pueden tener

interruptores de calefacción y

refrigeración separados.

3 Retire la cubierta delantera del termostato

antiguo. En la mayoría de los termostatos, puede

quitar la cubierta frontal agarrando y tirando

suavemente. Algunos termostatos pueden tener

tornillos, botones o cierres.

No retire ningún cable del termostato en este

momento

23.5

MS39623

M39590

OFF

Caja de interruptores

Interruptor

LEA Y GUARDE ESTAS INSTRUCCIONES

Instalación y cableado

4 Asegúrese de que no haya cables

de 120/240V.

¿Tiene cables negros gruesos con

tuercas para cables?

¿Su termostato es de 120V o

superior?

Si respondió afirmativamente a

cualquiera de estas preguntas, tiene

un sistema de voltaje de línea y el

termostato no funcionará.

M36753

Tuerca de cable

Cable negro grueso

5 Tome una fotografía de cómo se

ve su cableado en este momento.

Asegúrese de incluir las letras junto

a las terminales donde se insertan

los cables. Esta será una referencia

útil cuando realice el cableado de su

termostato.

Consejo: Si el color de sus cables se

ha desteñido o si 2 terminales tienen

el mismo color de cable, utilice las

etiquetas para cables incluídas en el

paquete para etiquetar cada cable.

6 Tome nota de los puentes

Un puente conecta una terminal

a otra. Puede tener el aspecto de

una pequeña grapa o incluso de un

cable de color.

R RC

Ejemplo de

un puente

Terminales

8 Anote el color de los cables. Marque los cables que están conectados a

las terminales. Junto a la marca de veriﬁcación, anote el color del cable. No

incluya los puentes como parte de su recuento.

Marque todo lo que corresponda (No se aplicarán todos):

Las terminales S y U no son compatibles con este termostato.

Si hay cables en terminales que no aparecen en la lista, necesitará un soporte

de cableado adicional. Visite honeywellhome.com para averiguar si el termostato

funcionará para usted.

9 Desconecte los cables y retire la placa de pared antigua. Utilice un

destornillador para liberar las cables de las terminales. A continuación,

utilice una etiqueta de cable para identificar cada cable a medida que se

desconecta. La letra de la etiqueta del cable debe coincidir con la letra de la

terminal.

Consejo: Para evitar que los cables vuelvan a caer dentro de la pared,

enrolle los cables alrededor de un lápiz.

Terminal Color del cable

A o L/A

O/B

W2 o AUX

MS39554

requerido

M28100B

www.resideo.com

7 Anote si tiene cables en las siguientes terminales. No incluya los puentes

como parte de su recuento. Este termostato no necesita puentes.

Terminal Color del cable

Termostato Tornillos

Sistema de

montaje

UWP

Taquetes Muro

Instalación de su termostato X2S

M39546

Hold

1 Agrupe e inserte los cables a través del

UWP. Abra el UWP e inserte el grupo de

cables a través de la parte posterior del

UWP.

Asegúrese de que al menos 1/4 de pulgada

de cada cable quede expuesto para facilitar

su inserción en las terminales de los cables.

MS39442

1/4" a 3/8"

2 Inserte los taquetes. Se recomienda que

utilice los taquetes incluidos en la caja para

montar el termostato.

Puede utilizar el UWP para marcar dónde

desea colocar los

taquetes

de pared.

a) Nivele la placa de pared.

b) Marque la ubicación de los taquetes con

un lápiz.

c) Con una broca de 3/16", taladre los

agujeros.

d) Inserte los taquetes.

e) Asegúrese de que los taquetes estén a ras

de la pared.

M37224

Si tiene 1 cable R (R,Rh o Rc)

1. Coloque el

interruptor R

en la posición

hacia arriba.

2. Inserte su Cable

R (R, Rh o Rc) en

la terminal R.

M37226

M37228A

Si tiene 2 cables R (R o Rh, y Rc)

1. Coloque el

interruptor R

en la posición

hacia abajo.

2. Inserte el Cable Rc

en la terminal Rc

3. Inserte su Cable

R o Rh en la

terminal R.

M37227

M37229A

Inserte los cables en los orificios interiores de las terminales del UWP. Las

pestañas permanecerán hacia abajo una vez insertado el cable.

NOTA: Las opciones de CABLEADO se muestran en las páginas siguientes.

3 Fije la posición del interruptor

R e inserte el cable o cables

Ajuste el interruptor R hacia

arriba o hacia abajo en función

de sus notas sobre el cableado

en el Paso 7

M37225

Cableado alternativo (sistemas

convencionales)

Si las etiquetas no coinciden con las

terminales, conecte los cables como

se muestra a continuación (consulte

las notas sobre el cableado más

abajo).

NOTAS SOBRE EL CABLEADO:

1. Si debe conectar ambos cables R y Rc, coloque la pestaña deslizante R en la

posición hacia abajo (2 cables).

2. Si su antiguo termostato tenía ambos cables R y Rc, coloque la pestaña

deslizante R en la posición hacia abajo (2 cables). A continuación, conecte el

cable R a la terminal Rc y el cable RH a la terminal R .

3. Si su termostato anterior tenía solo 1 cable C o C1 , conéctelo a la terminal

C.. Si su termostato anterior tenía 2 cables C o C1 , envuélvalos por separado

con cinta aislante y no los conecte.

Cableado

Bombas de calor

NOTAS SOBRE EL CABLEADO:

1. Haga coincidir cada cable etiquetado con la misma

letra en el nuevo termostato.

2. Inserte los cables en el terminal correspondiente.

NOTA: Si tiene dificultades para insertar los cables,

es posible que tenga que presionar el botón situado

junto a la terminal correspondiente. Si las etiquetas

no coinciden con las letras del termostato, consulte el

diagrama anterior.

Sistemas Convencionales

Cableado alternativo (solo para bombas de calor)

NOTAS SOBRE EL CABLEADO:

1. Mantenga la pestaña deslizante R en la posición hacia arriba (1 cable).

2. Si su antiguo termostato tenía cables V y VR , deténgase ahora y

comuníquese con un contratista calificado para obtener ayuda.

3. Si su termostato anterior tenía cables O y B separados, conecte el cable B a

la terminal C.. Si hay otro cable conectado a la terminal C , deténgase ahora

y comuníquese con un contratista calificado para obtener ayuda.

4. Si su antiguo termostato tenía cables Y1, W1 y W2, deténgase ahora y

póngase en contacto con un contratista cualificado para que le ayude.

AUX

M39605

L/A

O/B

AUX

MS39603

L/A

O/B

o Y1 o M

o F

o C1 o X o B

o W1 o H

o RH o 4 o V

4 Conecte los cables al UWP.

Consulte las notas que anotó en

la tabla durante el desmontaje.

Presione las pestañas para

introducir los cables en los orificios

interiores de sus terminales

correspondientes en el UWP (un

cable por terminal) hasta que quede

firmemente colocado.

Este cableado es sólo un

ejemplo; el suyo puede variar.

5 Confirme que el cableado coincida

con el de la fotografía.

Confirme que el cableado coincida

con las terminales de la fotografía que

tomó cuando lo retiró.

6 Monte el UWP y cierre la compuerta.

Monte el UWP utilizando los tornillos

incluidos. Instale los tres tornillos para

un ajuste seguro en su pared. Cierre la

compuerta cuando haya terminado.

Utilice 3x tornillos #6

de 1-1/2" (incluidos)

M39445

7 Coloque su termostato.

Alinee el termostato sobre el UWP y

encájelo firmemente en su sitio.

AUX

L/A

O/B

o X o B

o F

o Y1 o M

o H o B

o V o VR

o W o W1

o W2

o F

MS39604

1 2

IMPORTANTE: NO utilice W

para aplicaciones de bomba de

calor. La calefacción auxiliar debe

cablearse a AUX o E.

8 Conecte la corriente.

Encienda la corriente en la caja de interruptores

o en el interruptor que controla el sistema de

calefacción/refrigeración.

MS39591

Apagado

Encendido

Caja de interruptores

Interruptor

9 Vuelva al termostato

Confirme que la pantalla muestre SETUP

(CONFIGURACIÓN). Si es así, seleccione USING

APP (A TRAVÉS DE LA APLICACIÓN) y continúe

con “Setup Using App” (Configuración mediante

la aplicación), ó seleccione ON DEVICE (EN EL

DISPOSITIVO) y continúe con “Configuration”

(Configuración) en la página siguiente.

M39557

Hold

Set To

Smart

Lore

ipsu

dolor

sit

amet

Configuración del sistema

Configuración con la aplicación First Alert by Resideo

1 Inicie la configuración con la aplicación.

Toque USING APP (A TRAVÉS DE LA APLICACIÓN) en el

termostato

2 Su termostato está listo para ser configurado utilizando la app First Alert

by Resideo

a) Descargue la app First Alert de la App Store o desde Google Play.

b) Abra la aplicación de First Alert. Su termostato debería aparecer

en Termostato encontrado. Para continuar, presione SET UP NOW

(CONFIGURAR AHORA) como se muestra a continuación. Si su termostato

no aparece, cree una cuenta (si es necesario) o inicie sesión en su cuenta

de First Alert. A continuación, seleccione el termostato X2S que desee

instalar.

c) La aplicación First Alert le guiará por el resto de la conﬁguración.

MCR37180

Thermostat Found:

SET UP NOW

MCR37191

Configure la hora y la fecha

Durante la instalación, el termostato ya tendrá el año parpadeando una vez que seleccione

ON DEVICE (EN EL DISPOSITIVO).

NOTA: La hora y la fecha se ajustan automáticamente cuando el cliente registra el

termostato en una cuenta First Alert.

Hora

1. Presione MENU en el termostato

2. Presione ↑ o ↓ para ir a TIME (HORA) y presione

SELECT (SELECCIONAR)

3. Presione ↑ o ↓ para elegir el formato de reloj de

12 o 24 horas y presione NEXT (SIGUIENTE)

4. Presione ↑ o ↓ para ajustar la hora y presione

NEXT (SIGUIENTE).

Fecha

1. Presione MENU en el termostato

2. Presione ↑ o ↓ para ir a DATE (FECHA) y presione

SELECT (SELECCIONAR)

3. Presione ↑ o ↓ para elegir YEAR (AÑO) y presione

NEXT (SIGUIENTE)

4. Presione ↑ o ↓ para elegir MONTH (MES) y

presione NEXT (SIGUIENTE)

5. Presione ↑ o ↓ para elegir DATE (FECHA) y

presione SAVE & EXIT (GUARDAR Y SALIR).

MS39509

MODE

Heat

FAN

Auto

Indoor

Hold

M39510

Hold

Configuración del sistema

En la configuración inicial, el termostato entrará en el

menú ISU después de ajustar la hora y la fecha. Si entra

en el menú ISU después de la configuración inicial, siga

los siguientes pasos:

1. Mantenga pulsado el botón inferior izquierdo y

Flecha arriba ↑ durante 5 segundos para acceder

al INSTALLER SETUP (CONFIGURACIÓN DEL

INSTALADOR)

2. La pantalla muestra el número de la ISU a la

izquierda y configuración de la ISU a la derecha.

Cuando aparezca un número de ISU, presione ↑

o ↓ para cambiar la configuración de esa ISU.

3. Después de elegir la configuración correcta

para una ISU, presione NEXT (SIGUIENTE) para

avanzar a la siguiente configuración.

4. Para finalizar la configuración, presione el

botón SAVE & EXIT (GUARDAR Y SALIR); esto

guardará su configuración y volverá a la pantalla

de inicio.

M39612

Hold

M39506

Hold

Configuración

Opciones de configuración del instalador (ISU)

ISU Nombre de la ISU

Opciones ISU (configuración predeterminada en negrita)

1040

Opciones de programación

(Si no desea establecer una

programación de horario, utilice

el ajuste predeterminado, entre en

el Menú “Schedule” [horario] tras

completar la configuración y después

seleccione “Off” [apagado])

1 = 1 semana (todos los días iguales)

2 = 5-2 Programable (días de la semana y fin de semana separados)

3 = 5-1-1 Programable (sábado y domingo separados)

4 = 7 días programable (cada día por separado)

1050 Escala de indicación de temperatura

F = Fahrenheit (El valor predeterminado varía según el modelo)

C = Celsius

2000 Tipo de sistema de calefacción

1 = Calefacción convencional de aire forzado

2 = Bomba de calor

3 = Calefacción (caldera)

5 = Ninguno (Sólo frío)

(Si no está seguro de qué tipo de sistema tiene, consulte el material de lectura de su sistema de calefacción/refrigeración o llame a

un profesional de HVAC. Si selecciona el tipo de sistema incorrecto, el termostato no hará funcionar el equipo como está previsto).

2010 Tipo de equipo de calefacción

Calefacción convencional de aire forzado. 1 = Aire forzado a gas de

eficiencia estándar

2 = Aire forzado a gas de alta eficiencia

3 = Aire forzado con aceite

4 = Aire forzado eléctrico

5 = Fan Coil de agua caliente

La ISU 2010 no se muestra cuando 2000 = bomba de calor

Calefacción Radiante:

9 = Calefacción radiante por agua caliente

12 = Vapor

2060

Polaridad de la válvula inversora

0= O (O/B en Refrigeración. El cable O está conectado a la

terminal O/B y controla la refrigeración)

1=B (O/B en Calefacción.El cable B se conecta a la terminal O/B y

controla la calefacción)

(El material de lectura que viene con su equipo de bomba de calor debe

indicar si la válvula inversora está energizada en modo de calefacción o de

refrigeración.)

2070 Etapas de refrigeración / compresor

0, 1, 2 (Seleccione el número de Etapas. Para bombas de calor, sólo

admite 1 etapa).

2071

Etapas de calefacción/Etapas de

calefacción de respaldo

Etapas de calefacción: 1, 2

Etapas de calefacción de respaldo 0, 1

2180

Tipo de calefacción auxiliar de

reserva (para Sistemas de Bomba

de Calor)

31=Aire forzado eléctrico

Éste termostato sólo admite calefacción de reserva eléctrica. Si su bomba

de calor utiliza una fuente de calefacción de reserva de gas o gasóleo, éste

termostato no debe utilizarse.

Continúa en la página siguiente

Dependiendo de la configuración del sistema, puede que no todas las opciones estén

disponibles

ISU Nombre de la ISU Opciones ISU (por defecto en negrita)

3000

Cambio automático

0 = Oculto (sólo manual)

1 = Activado (Automático disponible. En modo automático, el

termostato cambia automáticamente entre calefacción y refrigeración

para mantener la temperatura interior deseada. Esta opción no es

recomendable si la temperatura exterior se mantiene a menudo por

debajo de 50 °F (10 °C) durante los meses de invierno.)

4090

Respuesta Inteligente

0=No

1=Sí

Smart Response es un ajuste de confort. El equipo de calefacción o

refrigeración se encenderá antes, asegurando que la temperatura interior

coincida con el punto de ajuste a la hora programada.

4103

Punto mínimo de ajuste de

calefacción

De 32 °F a 50 °F Predeterminado 40°F

0 °C a 10,0 °C Predeterminado 4,5 °C

No lo ajuste a un valor inferior a los 4,5 °C (40 °F), a menos que

esté instalado en un lugar donde las tuberías no corran riesgo de

congelarse.

7110

Recordatorio de sustitución del

filtro de aire

(El tiempo de ejecución solo

cuenta el tiempo en que la

calefacción, el enfriamiento o el

ventilador están funcionando)

0 = Apagado

1 = 10 días de funcionamiento

2 = 20 días de funcionamiento

3 = 30 días de funcionamiento

4 = 45 días de funcionamiento

5 = 60 días de funcionamiento

6 = 90 días de funcionamiento

7 = 120 días de funcionamiento

8 = 150 días de funcionamiento

9 = 30 días naturales

10 =45 días naturales

11 =60 días naturales

12 =75 días naturales

13 =3 meses naturales

14 =4 meses naturales

15 =5 meses naturales

16 =6 meses naturales

17 =9 meses naturales

18 =12 meses naturales

19 =15 Meses naturales

14003 Retroiluminación

0 = Bajo demanda

1 = Continuo

Se necesita un cable común para mantener el brillo de la luz de fondo.

14004 Brillo de la retroiluminación

1 - 5

Sólo se muestra si se selecciona Retroiluminación Continua.

14005

Selección de la pantalla de

inactividad

0 - Información mínima mostrada

1 - Punto de configuración mostrado en la pantalla inactiva

2 - Información máxima mostrada en pantalla

14006

Centro de mensajes de la

pantalla de reposo (Sólo

disponible si se seleccionan

las configuraciones 0 ó 1 en

14005).

1 - Hora

2 - Temperatura exterior*

3 - Humedad exterior*

4 - Humedad interior

*Estos ajustes sólo se muestran

cuando el termostato está

registrado en la aplicación

14007

Centro de mensajes de la

pantalla de inicio

14010 Formato del reloj 12/24

14015 Horario de verano

0=Apagado

1=Activado

Opciones de configuración del instalador, continúa en la página anterior

MS39568

HOME

9:41

Schedule

Schedule Off

Trends

Runtime

Modes

Fan

Auto

System

Auto

Temperature

Cooling to

24.0°

48%

Temperature Humidity

Thermostat

22.5º

Heat to

Dashboard

Acceda al

menú

Ajuste la

temperatura

deseada

Programe el confort de

su hogar

Seleccione el

modo del sistema

Auto/Heat (Calef.)/

Cool (Refrig.)/Off/

EM Heat (Calor de

Emergencia)

Seleccione el modo

de Ventilador Auto/On

(Encendido)/(Circulate)

Circulación.

Cómo utilizar su aplicación First Alert

¿Interesado en más productos de Resideo? Visite honeywellhome.com para conocer todos

los productos disponibles conectados mediante la aplicación de First Alert.

La App se mejora regularmente y puede cambiar.

Protección integrada del compresor

Pueden ocurrir daños si el compresor de su sistema se reinicia demasiado pronto después

del apagado. Esta función obliga al compresor a esperar unos minutos antes de volver

a arrancar. Durante el tiempo de espera, la pantalla mostrará el mensaje Waiting For

Equipment (esperando equipo) debajo de la lectura de temperatura ambiente.

Cuando haya transcurrido el tiempo de espera seguro, el mensaje desaparecerá y el

termostato mostrará “Heat on” o “Cool On”.

MS39528

FAN

Funcionamiento del sistema

Ajustes

1. Presione el botón MODE (MODO) para pasar

al siguiente modo disponible del Sistema

2. Recorra los modos hasta que se muestre el

modo de sistema deseado

Los modos del sistema disponibles varían

según el modelo y los ajustes del sistema.

Modos del sistema:

• AUTO

• HEAT (CALEFACCIÓN)

• COOL (REFRIGERACIÓN)

• EM HEAT (CALEFACCIÓN DE EMERGENCIA)

• OFF (APAGADO)

MS39511

Heat

FAN

Auto

Indoor

Hold

MODE

Ajustes de funcionamiento del ventilador

1. Presione el botón FAN (VENTILADOR)

para pasar al siguiente modo de ventilador

disponible

2. Desplácese por los modos hasta que

aparezca el modo de ventilador deseado

Los modos de Ventilador disponibles varían

según la configuración del sistema.

Modos de ventilador:

• AUTO: El ventilador funciona sólo cuando el

sistema de calefacción o refrigeración está

encendido

• ON (ENCENDIDO): El ventilador está siempre

encendido

• CIRC: El ventilador funciona aproximadamente

el 33% del tiempo para hacer circular el aire

MS39512

Heat

FAN

Auto

Indoor

Hold

MODE

Programar horario

Puede programar cuatro periodos de tiempo cada día, con diferentes

ajustes para los días laborables y los fines de semana. Le

recomendamos que utilice los preajustes que se muestran en la

tabla de la derecha; estos preajustes están diseñados para reducir

sus gastos de calefacción/refrigeración.

WAKE (DESPERTAR): Ajuste la hora a la que se despierta y la

temperatura deseada durante la mañana hasta que salga a trabajar.

AWAY (AUSENTE): Ajuste la hora a la que saldrá del hogar y la

temperatura deseada mientras esté fuera (normalmente una

temperatura de ahorro de energía).

HOME (EN CASA): Ajuste la hora a la que regresa al hogar y la

temperatura deseada por la noche hasta la hora de acostarse.

SLEEP (DORMIR): Ajuste la hora de acostarse y a la temperatura nocturna que desee

(normalmente una temperatura de bajo consumo).

Calefacción

Refrigeración

Wake

(despertar

)

(6:00 am)

25.5

Away

(ausente)

(8:00 am)

29.5

Home

(en casa)

(6:00 pm)

25 .5

Sleep

(dormir)

(10:00

pm)

16.5

MS36013

Grados Celsius

Ajuste de los horarios de programación

(Esto también puede realizarse utilizando la

aplicación First Alert)

1. Presione MENU. Presione ↑ o

↓ hasta que aparezca SCHED

(PROGRAMACIÓN) .

2. Aparecerá un recuadro alrededor de

ON u OFF en la pantalla. Si desea

utilizar un horario, presione ↑ o ↓ para

seleccionar ON. Presione SELECT

(SELECCIONAR) para editar la

programación o presione EXIT (SALIR)

para salir del menú.

3. Si edita la programación, presione

SELECT (SELECCIONAR) para editar el

día o los días que parpadean en la

pantalla.

4. La palabra Wake (Despertar) debería

parpadear. Presione NEXT

(SIGUIENTE). Presione ↑ o ↓ para

activar o desactivar este periodo

programado. Tenga en cuenta que si

selecciona Off, se desactivará este

periodo de programación. Presione

NEXT (SIGUIENTE).

5. Si el periodo de programación se ha

ajustado en ON, la hora parpadeará.

Presione ↑ o ↓ para ajustar el tiempo de

este periodo. Presione NEXT (SIGUIENTE).

6. El punto de ajuste de calefacción

parpadeará. Presione ↑ o ↓ para ajustar el punto de ajuste de calefacción para este

período. Presione NEXT (SIGUIENTE).

7. El punto de ajuste de Refrigeración parpadeará. Presione ↑ o ↓ para ajustar el punto

de ajuste de Refrigeración para este periodo. Presione NEXT (SIGUIENTE).

Hold

MS39532

Hold

8. La pantalla mostrará el siguiente periodo de programación parpadeando. Repita

los pasos 4 - 7 para los ajustes de los horarios Away (Fuera), Home (Hogar) y Sleep

(Dormir). Una vez completados todos los ajustes de programación para el día o días

seleccionados, repita estos pasos para los demás días.

9. Presione el botón SAVE & EXIT (GUARDAR Y SALIR) en la parte superior izquierda.

Al editar un horario existente, puede avanzar hasta el ajuste que desee cambiar, editar dicho

ajuste y pulsar el botón SAVE & EXIT (GUARDAR Y SALIR) para guardar los cambios.

Dependiendo del tipo de horario para el que se haya configurado el termostato, los días

pueden agruparse o configurarse individualmente.

Función de respuesta inteligente

Esta función permite que el termostato "aprenda" cuánto tardan la caldera y el aire

acondicionado en alcanzar los ajustes de temperatura programados, de modo que la

temperatura se alcance a la hora que usted la haya establecido. Por ejemplo:

Ajuste la hora de despertarse a las 6 de la mañana y la temperatura a 70°F (21°C). La

calefacción se encenderá antes de las 6 am, por lo que la temperatura será de a 70°F

(21°C) para cuando usted se despierte a las 6. El mensaje "Active Recovery (Recuperación

activa)" aparece cuando el sistema se activa antes de un periodo de tiempo programado.

Anulación de la programación

de horario (Temporal)

1. Presione ↑ o ↓ para ajustar la

temperatura.

2. Una vez alcanzada la temperatura

de ajuste deseada, no es necesario

realizar ninguna otra acción. La nueva

temperatura de ajuste se mantendrá

hasta que comience el siguiente periodo

de tiempo programado.

3. Presione el botón SAVE (GUARDAR)

o espere a que se agote el tiempo de

espera y vuelva a la pantalla de inicio.

Para cancelar la Retención Temporal, presione

y suelte el botón HOLD (RETENER) para

recorrer los ajustes hasta seleccionar CANCEL

HOLD (CANCELAR RETENCIÓN) .

M39531

Hold

Anulación de la programación

de horario (Permanente)

1. Presione ↑ o ↓ para ajustar la

temperatura.

2. Una vez alcanzada la temperatura de

consigna deseada, presione y suelte el

botón HOLD (RETENER) para recorrer

los ajustes hasta que se seleccione

HOLD PERMANENTLY (RETENER

PERMANENTEMENTE) .

3. Presione el botón SAVE (GUARDAR)

o espere a que se agote el tiempo de

espera y vuelva a la pantalla de inicio.

Para cancelar la retención permanente,

presione y suelte el botón HOLD (RETENER)

para recorrer los ajustes hasta que se

seleccione CANCEL HOLD (CANCELAR

RETENCIÓN) .

Alertas

Cuando una alerta está activa, un icono

aparecerá en la parte inferior de la pantalla.

1. Presione MENU y utilice ↑ o ↓ hasta

que se muestre la alerta. Las alertas

activas serán los primeros elementos

del menú que se muestren.

2. Presione SELECT (SELECCIONAR)

para mostrar el número de alerta.

3. Una alerta no se puede anular.

Si hay más de una alerta activa,

presionando el botón NEXT

(SIGUIENTE) podrá ver los números

de alerta adicionales. Presione EXIT

(SALIR) para volver a la pantalla de

inicio.

Algunas alertas pueden ser resueltas por

el propietario, por ejemplo Ajustar hora

y fecha. Otras alertas pueden requerir

una llamada de servicio al instalador

profesional.

M39513

Hold

M39592

Hold

Número de

alerta

Significado de la alerta

164 Fallo de la bomba de calor. La bomba de calor está energizando la

terminal L para indicar una falla.

170 Fallo en la Memoria del Termostato. Problema interno con la

memoria del termostato.

171 Ajuste la hora y la fecha.

173 Error del Sensor Interno. Problema con el sensor de temperatura

incorporado.

388 Registrar el termostato en línea

Si no utiliza la aplicación, los

mensajes relacionados con

el WiFi y la aplicación pueden

descartarse entrando en el menú

WiFi y desactivando el WiFi.

399 Sin Conexión a Internet

400 Señal WiFi Perdida

602 Fallo del sensor de humedad

607 Error de Comunicación WiFi

Recordatorios

Cuando un recordatorio esté activo, un icono

aparecerá en la parte inferior de la pantalla.

1. Presione MENU y utilice ↑ o ↓

hasta que se muestre el recordatorio

activo. Las alertas y recordatorios

activos serán los primeros elementos

de menú mostrados.

2. Presione SELECT (SELECCIONAR)

para mostrar el recordatorio.

3. Una vez seleccionado verá el mensaje

recordatorio en texto desplazable. Presione

DISMISS (DESCARTAR) para restablecer

el recordatorio o presione EXIT (SALIR) para volver a la pantalla de inicio sin

restablecer el recordatorio.

Si hay más de un recordatorio activo, presione el botón NEXT (SIGUIENTE) para ver todos

los recordatorios que no se hayan reiniciado.

M39515

Hold

Con los termostatos X2S se incluye una pieza decorativa blanca y otra gris

para adaptarse a las diferentes preferencias de los usuarios.

MS39542

MODE

Cool

FAN

Auto

Indoor

Hold

Following

Schedule

M39535

M39536

Para sustituir una pieza decorativa,

sepárela del termostato...

...y luego encaje la nueva

pieza decorativa.

Reemplazo de la pieza decorativa

Vídeo en:

Solución de problemas

La pantalla está en

blanco

• Revise el interruptor y, si es necesario, reinícielo.

• Asegúrese de que el interruptor de alimentación del sistema de calefacción y

refrigeración esté encendido.

• Asegúrese de que las conexiones de los cables (especialmente el cable C) son

seguras.

• Compruebe que el interruptor deslizante R/Rc está configurado si el Rc no tiene un

cable separado conectado.

La calefacción o

la refrigeración no

funcionan

• Cuando funcione la calefacción, la pantalla mostrará HEAT ON (CALEF. ENCENDIDA)

en la parte inferior derecha de la pantalla

• Cuando esté funcionando en frío, la pantalla mostrará COOL ON (REFR.

ENCENDIDA) en la parte inferior derecha de la pantalla

• Si la pantalla muestra WAITING FOR EQUIPMENT (ESPERANDO EQUIPO) bajo la

lectura de temperatura, está en modo de retardo del compresor para proteger

el sistema. Espere 5 minutos para ver si el termostato realiza una llamada de

calefacción o refrigeración.

• Si la pantalla no indica una llamada de calefacción o refrigeración o WAITING FOR

EQUIPMENT (ESPERANDO EQUIPO), verifique el ajuste del modo, el punto de ajuste

de la temperatura y la temperatura ambiente

Si se presiona la flecha arriba o abajo

• La parte superior izquierda de la pantalla muestra el ajuste de modo

• La parte superior derecha muestra el punto de ajuste

• El centro de la pantalla muestra la temperatura ambiente

Si el problema persiste

• Compruebe el interruptor y reajústelo si es necesario

• Asegúrese de que el interruptor de alimentación del sistema de calefacción y

refrigeración está encendido

• Asegúrese de que la puerta del horno está bien cerrada

La calefacción o la

calefacción auxiliar

funciona con la

refrigeración

• Verifique que no hay un cable conectado a W para los sistemas de bomba de calor.

Consulte la sección Cableado

• Para aplicaciones de bomba de calor, la válvula de inversión está activada en Calor

en algunas bombas de calor y en Frío en otras bombas de calor. Verifique que la ISU

2060 está ajustado correctamente

• Verifique que no haya cables en cortocircuito. Busque secciones de cable expuestas

en el UWP

La calefacción

o la calefacción

auxiliar funcionan

sin necesidad

de calefacción o

refrigeración.

• Verifique que la pantalla no indica HEAT ON (CALEF. ENCENDIDA), COOL ON (REFR.

ENCENDIDA) o AUX HEAT ON (CALEF. AUX ENCENDIDA)

• Verifique que no hay un cable conectado a W para los sistemas de bomba de calor.

Consulte la sección Cableado.

• Verifique que no haya cables en cortocircuito. Busque secciones de cable expuestas

en el UWP

No puede cambiar

el punto de ajuste al

ajuste deseado

• Verifique el ajuste del modo Heat (Calefacción), Cool (Refrigeración), Auto, or Em

Heat (Calefacción de emergencia) en la parte superior izquierda de la pantalla)

Los rangos para estos modos son:

• Calefacción o Calefacción de emergencia: 32 ºF a 90 ºF (0 ºC a 32,0 ºC)-

• Refrigeración: 50 ºF a 99 ºF (10,0 ºC a 37,0 ºC)

WAITING FOR

EQUIPMENT

(ESPERANDO EQUIPO)

mostrado en pantalla

bajo temperatura

ambiente

• La función de protección del compresor está activada. Espere unos minutos a que el

sistema se reinicie de forma segura para evitar dañar el compresor.

Preguntas frecuentes

¿El termostato inteligente X2S seguirá funcionando si se pierde la conexión WiFi?

Sí, la temperatura puede ajustarse directamente en el termostato. Sin embargo, algunas funciones,

incluida la geofence, se gestionan únicamente a través de la app First Alert y no funcionarán mientras

la conexión esté caída. El termostato volverá a conectarse automáticamente al WiFi una vez que se

restablezca la red.

Se ha realizado un cambio en la app First Alert pero no ha aparecido en el termostato inteligente X2S.

Puede haber un pequeño retraso después de realizar cambios de temperatura y ajustes en la app First

Alert.

¿Puede haber varios usuarios para la geofence?

Sí, puede haber múltiples usuarios. La geofence se activará en función de la última persona que salga y la

primera que regrese. Para utilizar correctamente el geovallado con múltiples usuarios:

• Cada usuario debe crear su propia cuenta.

• Cada usuario debe utilizar su nombre de usuario y contraseña en todos sus dispositivos, incluidos

los teléfonos inteligentes y las tabletas.

• No debe haber dos usuarios que compartan la misma cuenta.

¿Puede más de un usuario controlar el termostato con la aplicación?

Sí. Utilice la aplicación First Alert by Resideo para invitar a otros usuarios a descargarla y compartir el

control de sus termostatos. En la aplicación, vaya al ícono de menú, seleccione “Users” (Usuarios) y

después seleccione “invite user” (invitar usuario).

Nota: Todas las personas con acceso a un termostato comparten los mismos privilegios de usuario. Los

usuarios añadidos podrán cambiar los ajustes del termostato, así como añadir o eliminar a otros usuarios.

¿Hay alguna forma de ampliar la intensidad de la señal?

El alcance o distancia de la señal WiFi viene determinado por el router. Consulte el manual del router para

obtener información adicional.

Hay una alerta que dice Señal WiFi Perdida. ¿Qué significa?

La señal WiFi del termostato se ha perdido. Espere a que el termostato se vuelva a conectar o seleccione

una nueva red dentro del menú de conﬁguración de la app First Alert. Si el termostato no puede volver a

conectarse, deberá solucionar los problemas del router para determinar la causa.

¿Por qué el termostato aparece como desconectado (icono WiFi tachado) en la parte inferior de la

pantalla del termostato?

Si el termostato muestra en pantalla un icono de WiFi tachado, o aparece como desconectado en la

aplicación First Alert by Resideo, éste no está conectado al WiFi. Si su termostato estaba previamente

conectado al WiFi y ha perdido la conexión, asegúrese de que el router está encendido y emitiendo. Puede

que sea necesario restablecer la red WiFi del hogar apagando y encendiendo el router. Consulte el manual

de instrucciones del router para obtener instrucciones sobre cómo realizar un reinicio de alimentación.

Una vez restablecida la red, el termostato volverá a conectarse automáticamente.

No se ha recibido un correo electrónico de activación.

Se enviará un correo electrónico de activación. Se necesita un correo electrónico de activación para

completar la conﬁguración de la cuenta. Si no se recibe un correo electrónico de activación transcurridos

cinco minutos, compruebe la carpeta de correo no deseado de la cuenta de correo electrónico.

Si no lo encuentra en la carpeta Spam, haga clic en el botón Reenviar y se volverá a enviar el correo

electrónico de activación. Si sigue sin recibir el correo electrónico de activación, póngase en contacto con

el equipo de asistencia técnica llamando al 1-800-633-3991 para obtener ayuda.

Para obtener asistencia con este producto, visite honeywellhome.com

O llame gratuitamente al servicio de atención al cliente de Resideo al 1-800-633-3991

Asistencia al cliente

Para obtener información sobre la garantía, visite Honeywellhome.com/support

Garantía limitada de 2 años

Información reglamentaria

REGLAMENTO FCC

47 CFR § 15.19 (a)(3)

Este dispositivo cumple con la parte 15 de las normas de

la FCC. La operación está sujeta a las dos condiciones

siguientes:

1 Este dispositivo no puede causar interferencias

perjudiciales, y

2 Este dispositivo debe aceptar cualquier interferencia

recibida, incluyendo interferencias que puedan causar

un funcionamiento no deseado.

47 CFR § 15.21 (sólo EE.UU.)

Los cambios o modificaciones no aprobados

expresamente por la parte responsable del cumplimiento

podrían anular la autoridad del usuario para operar el

equipo.

47 CFR § 15.105 (b)

Consulte https://customer.resideo.com/en-US/support/

residential/codes-and-standards/FCC15105/Pages/

default.aspx para obtener información adicional de la FCC

para este producto.

DECLARACIÓN DE EXPOSICIÓN A RF

ADVERTENCIA:

Las antenas utilizadas para estos transmisores deben

instalarse de forma que proporcionen una distancia de

separación de al menos 20 cm de todas las personas y no

deben ubicarse ni funcionar junto con ninguna otra antena

o transmisor.

Las operaciones en las bandas 5150-5250 MHz y 5250-

5330 MHz son solo para uso en interiores, para reducir el

potencial de interferencia dañina a los sistemas satelitales

móviles de canal compartido.systems.

NORMATIVA IC RSS-GEN

Este aparato contiene transmisor(es)/receptor(es)

exento(s) de licencia que cumple(n) con las RSS exentas

de licencia de Innovación, Ciencia y Desarrollo Económico

de Canadá. La operación está sujeta a las dos condiciones

siguientes:

1 Este dispositivo no debe causar interferencias.

2 Este aparato debe aceptar cualquier interferencia,

incluidas las que puedan causar un funcionamiento no

deseado del aparato.

DECLARACIÓN DE EXPOSICIÓN A RF

ADVERTENCIA:

Las antenas utilizadas para estos transmisores deben

instalarse de forma que proporcionen una distancia de

separación de al menos 20 cm de todas las personas y no

deben ubicarse ni funcionar junto con ninguna otra antena

o transmisor.

Las operaciones en las bandas 5150-5250 MHz y 5250-

5330 MHz son solo para uso en interiores, para reducir el

potencial de interferencia dañina a los sistemas satelitales

móviles de canal compartido.systems.

PRECAUCIÓN: PELIGRO DE DAÑOS AL EQUIPO

La protección del compresor se puentea durante las pruebas. Para evitar

daños en el equipo, evite poner en marcha el compresor rápidamente.

PRECAUCIÓN: PELIGRO ELÉCTRICO

Puede causar descargas eléctricas o daños en el equipo. Desconecte la

corriente antes de comenzar la instalación.

PRECAUCIÓN: AVISO SOBRE RESIDUOS ELECTRÓNICOS

El producto no debe desecharse con otros residuos domésticos. Consultar

los centros de acopio autorizados o recicladores autorizados más cercanos.

La correcta eliminación de los equipos al final de su vida útil ayudará a

evitar consecuencias negativas para el medio ambiente y la salud humana.

PRECAUCIÓN: AVISO DE MERCURIO

Si este producto sustituye a un control que contiene mercurio en un tubo

sellado, no tire el control antiguo a la basura. Póngase en contacto con la

autoridad local de gestión de residuos para obtener instrucciones sobre el

reciclaje y la eliminación adecuada.

Declaración de la FCC disponible en: https://customer.resideo.com/en-US/support/

residential/codes-and-standards/FCC15105/Pages/default.aspx

Resideo Inc.,

Scottsdale, AZ 85254

www.resideo.com 33-00689EFS-05 SA Rev. 11-25

Este producto está fabricado por Resideo Technologies, Inc., Scottsdale, AZ, 1-800-633-3991

33-00689EFS-06

Regulatory Information

FCC REGULATIONS

47 CFR § 15.19 (a)(3)

This device complies with part 15 of the FCC Rules.

Operation is subject to the following two conditions:

1 This device may not cause harmful interference, and

2 This device must accept any interference received,

including interference that may cause undesired

operation.

47 CFR § 15.21 (USA only)

Changes or modifications not expressly approved by the

party responsible for compliance could void the user’s

authority to operate the equipment.

47 CFR § 15.105 (b)

See https://customer.resideo.com/en-US/support/

residential/codes-and-standards/FCC15105/Pages/

default.aspx for additional FCC information for this

product.

RF EXPOSURE STATEMENT

WARNING:

The antenna(s) used for these transmitters must be

installed to provide a separation distance of at least 20 cm

from all persons and must not be co-located or operating

in conjunction with any other antenna or transmitter.

Operations in the 5150-5250 MHz band and in the 5250-

5350 MHz band are restricted to Indoor use only.

IC REGULATIONS

RSS-GEN

This device contains licence-exempt transmitter(s)/

receiver(s) that comply with Innovation, Science and

Economic Development Canada’s licence-exempt RSS(s).

Operation is subject to the following two conditions:

1 This device may not cause interference.

2 This device must accept any interference, including

interference that may cause undesired operation of the

device.

RF EXPOSURE STATEMENT

WARNING:

The antenna(s) used for these transmitters must be

installed to provide a separation distance of at least 20 cm

from all persons and must not be co-located or operating

in conjunction with any other antenna or transmitter.

Operations in the bands 5150-5250 MHz and 5250-

5330 MHz is only for indoor use to reduce the potential

for harmful interference to co-channel mobile satellite

systems

Informations réglementaires

RÉGLEMENTATION FCC

47 CFR § 15.19 (a)(3)

Cet appareil est conforme à la partie 15 des règles de la

FCC. Son fonctionnement est soumis aux deux conditions

suivantes :

1 Cet appareil ne doit pas provoquer d'interférences

nuisibles, et

2 Cet appareil doit accepter toute interférence reçue, y

compris les interférences susceptibles de provoquer un

fonctionnement indésirable.

47 CFR § 15.21 (USA uniquement)

Les changements ou modifications non expressément

approuvés par la partie responsable de la conformité

peuvent annuler le droit de l'utilisateur à faire fonctionner

l'équipement.

47 CFR § 15.105 (b)

Consultez le site https://customer.resideo.com/en-US/

support/residential/codes-and-standards/FCC15105/

Pages/default.aspx pour obtenir des informations

supplémentaires sur la FCC pour ce produit.

DÉCLARATION D’EXPOSITION AUX RF

MISE EN GARDE :

Les antennes utilisées pour ces émetteurs doivent être

installées de façon à assurer une distance de séparation

d’au moins 20 cm de toutes les personnes et ne doivent

pas être co-installées ou exploitées conjointement avec

une autre antenne ou un autre émetteur.

Les opérations dans la bande 5150-5250 MHz et dans la

bande 5250-5350 MHz sont limitées à une utilisation en

intérieur uniquement.

RÉGLEMENTATION IC

RSS-GEN

Cet appareil contient un (des) émetteur(s)/récepteur(s)

exempté(s) de licence qui est (sont) conforme(s) au(x)

RSS(s) exempté(s) de licence du ministère de l'Innovation,

des Sciences et du Développement économique du

Canada. Son fonctionnement est soumis aux deux

conditions suivantes :

1 Cet appareil ne doit pas provoquer d'interférences.

2 Cet appareil doit accepter toute interférence, y compris

les interférences susceptibles de provoquer un

fonctionnement indésirable de l'appareil.

DÉCLARATION D’EXPOSITION AUX RF

MISE EN GARDE :

Les antennes utilisées pour ces émetteurs doivent être

installées de façon à assurer une distance de séparation

d’au moins 20 cm de toutes les personnes et ne doivent

pas être co-installées ou exploitées conjointement avec

une autre antenne ou un autre émetteur.

Les dispositifs fonctionnant dans les bandes 5150-5250

MHz et 5250-5350 MHz sont réservés uniquement pour

une utilisation à l’intérieur afin de réduire les risques de

brouillage préjudiciable aux systèmes de satellites mobiles

utilisant les mêmes canaux.

Honeywell RTH2CWF Smart Thermostat Compatible

Product's Documents

User Manual

Specifications

Honeywell RTH2CWF Questions and Answers
