CONTENTS

Introduction

.......................................................................................................... 2

Disposing of your used product

...................................................................... 2

Read This Before Starting

............................................................................... 4

Location to Mount the Touch Module and Mounting Procedure

..... 6

1. Packaged Items

............................................................................................. 7

2. Parts Names

.................................................................................................... 7

Front face

........................................................................................................... 7

Cover Inside

....................................................................................................... 8

Rear Face

.......................................................................................................... 8

3. Setup Procedure

............................................................................................ 9

4. Download the Software Program

............................................................ 9

5. Mount the Touch Module at the Top of the Screen

........................ 10

6. Connecting the USB Cable

..................................................................... 12

7. How to Use the Antireﬂection Sheet

.................................................... 13

8. Speciﬁcations

............................................................................................... 14

ENG-2

Introduction

Thank you for purchasing the NEC Touch Module, NP01TM, hereinafter called the touch mod-

ule or this product in this manual.

By connecting this product to an NEC projector in combined use with an interactive white

board kit, it enables to draw on a screen by fingers instead of using a stylus pen.

Finger touch operation can not be carried on only by this product in independent use.

Make sure to use this product in combined use with the interactive whiteboard kit (camera unit).

Supported interactive whiteboard kit (as of Feb. 2015)

NP03Wi

Supported projectors (as of Feb. 2015)

NP-M352WS, NP-M302WS, NP-M332XS,

NP-UM351W, NP-UM301W, NP-UM361X, NP-UM301X,

NP-UM280X, NP-UM330X, NP-UM280W, NP-UM330W

Disposing of your used product

EU-wide legislation as implemented in each Member State requires that used electrical and

electronic products carrying the mark (left) must be disposed of separately from normal

household waste. When you dispose of such products, please follow the guidance of your

local authority and/or ask the shop where you purchased the product.

After collecting the used products, they are reused and recycled in a proper way. This effort

will help us reduce the wastes as well as the negative impact such as mercury contained in

parts to the human health and the environment at the minimum level.

The mark on the electrical and electronic products only applies to the current European

Union Member States.

Products and company names mentioned in this installation manual may be the trademarks or regis-

tered trademarks of their respective holders.

Note:

(1) Unauthorized reprinting of the contents of this manual is prohibited.

(2) The contents of this manual are subject to change in the future without notice.

(3) The contents of this manual have been prepared with scrupulous care, but please notify

NEC should you have any doubts or notice any mistakes or omissions.

(4) Please note that NEC will accept no responsibility whatsoever for claims for damages, lost

earnings, etc., arising from the use of this product, regardless of article (3) above.

(5) NEC will replace any manuals presenting incorrect collation or missing pages.

ENG-3

DOC Compliance Notice (for Canada only)

This Class B digital apparatus complies with Canadian ICES-003.

RF Interference (for USA only)

WARNING

The Federal Communications Commission does not allow any modiﬁcations or changes to the

unit EXCEPT those speciﬁed by NEC Display Solutions of America, Inc. in this manual. Failure

to comply with this government regulation could void your right to operate this equipment. This

equipment has been tested and found to comply with the limits for a Class B digital device,

pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection

against harmful interference in a residential installation. This equipment generates, uses, and can

radiate radio frequency energy and, if not installed and used in accordance with the instructions,

may cause harmful interference to radio communications. However, there is no guarantee that

interference will not occur in a particular installation.

If this equipment does cause harmful interference to radio or television reception, which can be

determined by turning the equipment off and on, the user is encouraged to try to correct the

interference by one or more of the following measures:

• Reorientorrelocatethereceivingantenna.

• Increasetheseparationbetweentheequipmentandreceiver.

• Connectthe equipment intoanoutletona circuitdifferentfromthattowhichthe receiveris

connected.

• Consultthedealeroranexperiencedradio/TVtechnicianforhelp.

WARNING TO CALIFORNIA RESIDENTS:

Handlingthecables suppliedwith this productwill exposeyou to lead,a chemical known to

the State of California to cause birth defects or other reproductive harm. WASH HANDS AFTER

HANDLING.

DECLARATION OF CONFORMITY

This device complies with Part 15 of FCC Rules. Operation is subject to the following two

conditions. (1) This device may not cause harmful interference, and (2) this device must accept

any interference received, including interference that may cause undesired operation.

U.S.Responsible Party: NEC Display Solutions of America, Inc.

Address: 500 Park Boulevard, Suite 1100

Itasca, Illinois 60143-1248

Tel. No.: (630) 467-3000

Type of Product: Touch Module

Equipment Classiﬁcation: Class B Peripheral

Model No.: NP01TM

We hereby declare that the equipment speciﬁed above conforms to the technical

standards as speciﬁed in the FCC Rules.

ENG-4

Read This Before Starting

About the pictograms

To ensure safe and proper use of the product, this installation manual uses a number of picto-

grams to prevent injury to you and others as well as damage to property.

The pictograms and their meanings are described below. Be sure to understand them thor-

oughly before reading this manual.

WARNING

Failing to heed this pictogram and handling the product errone-

ously could result in accidents leading to death or major injury.

CAUTION

Failing to heed this pictogram and handling the product errone-

ously could result in personal injury or damage to surrounding

property.

Examples of pictograms

The



symbol indicates instructions urging caution (including warnings). A con-

crete indication of the caution is given within the symbol.

The symbol indicates prohibited actions. A concrete indication of the prohib-

ited action is given within the symbol.

The



symbol indicates required actions. A concrete indication of the required

action is given within the symbol.

WARNING

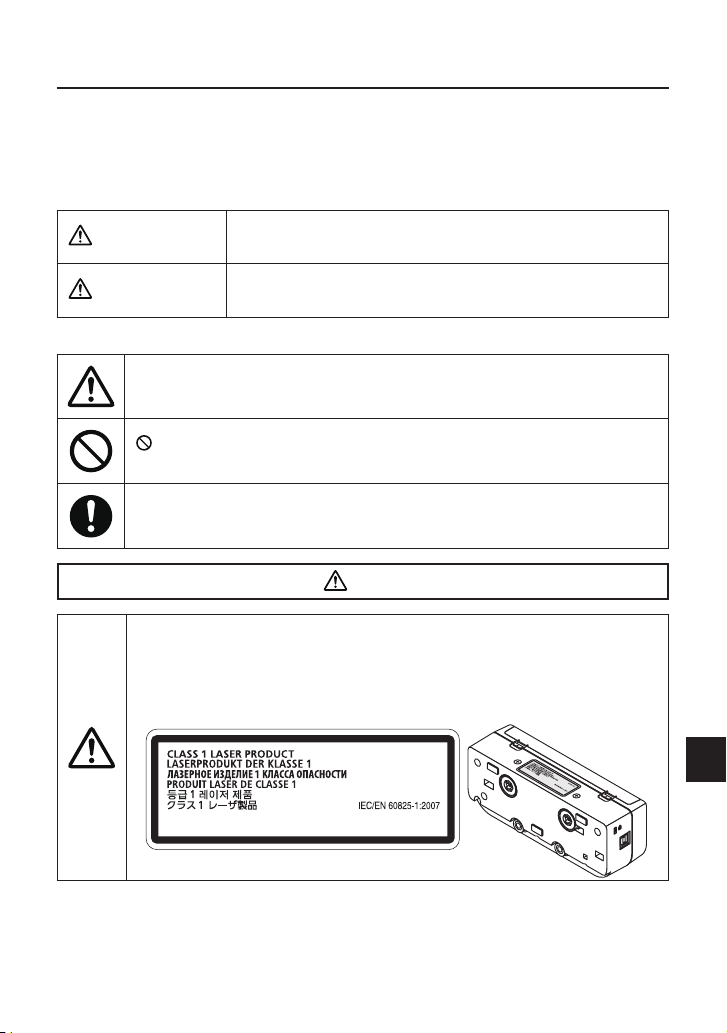

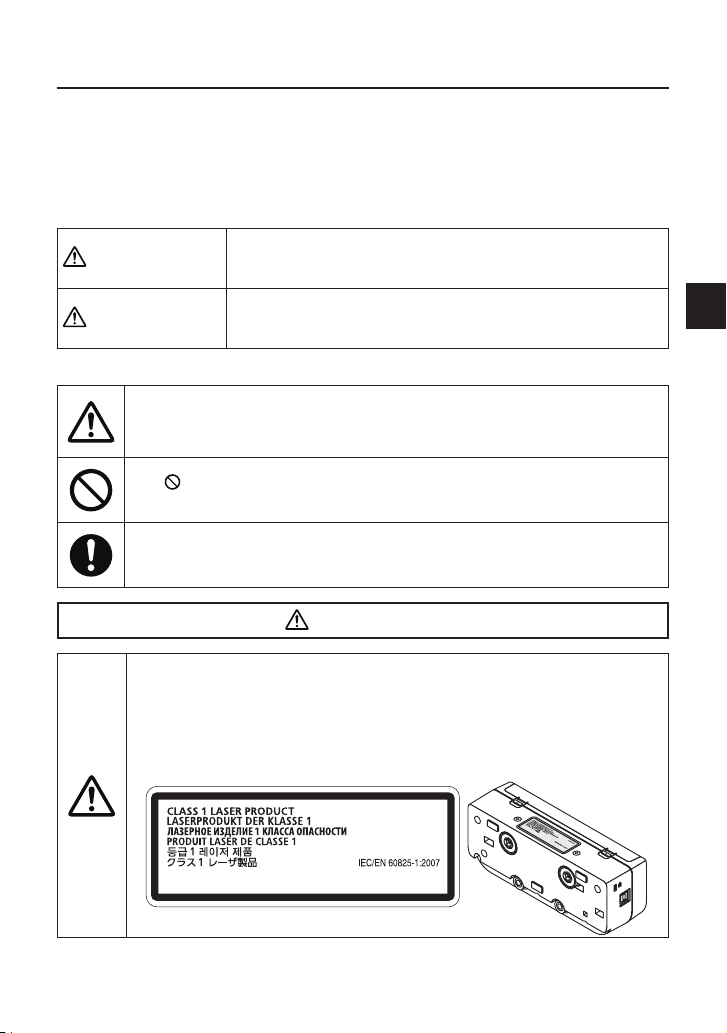

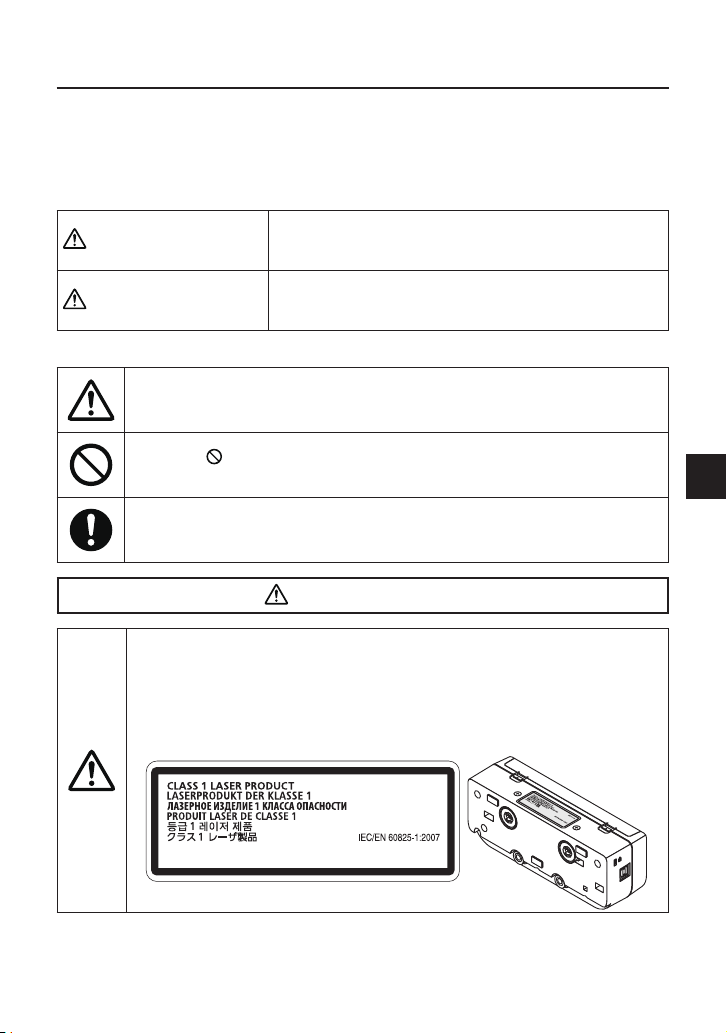

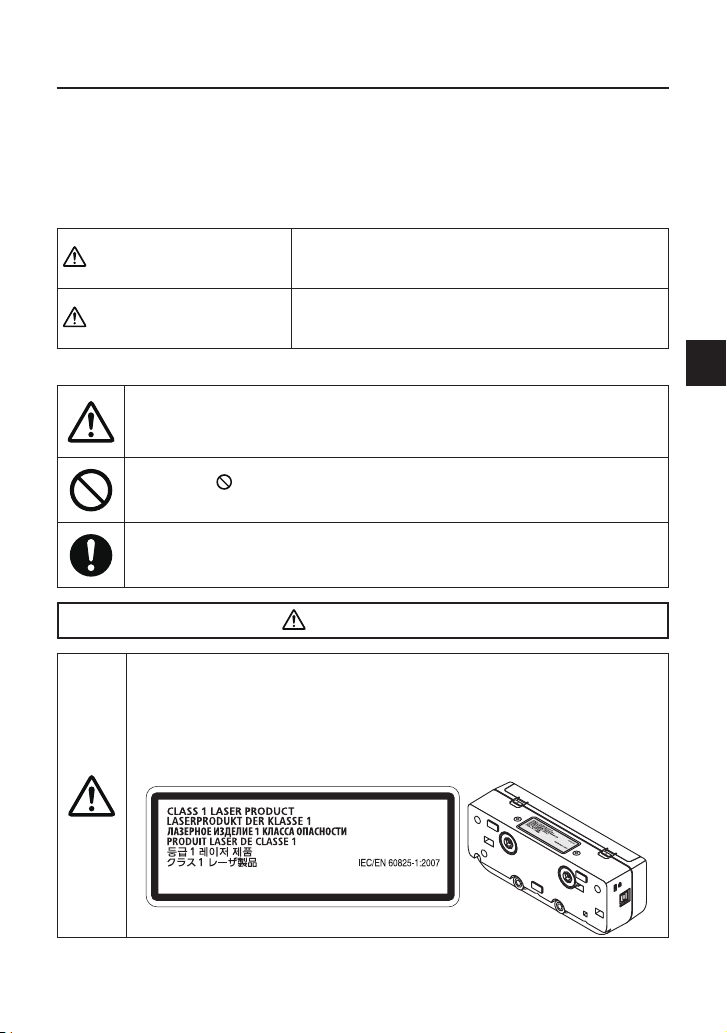

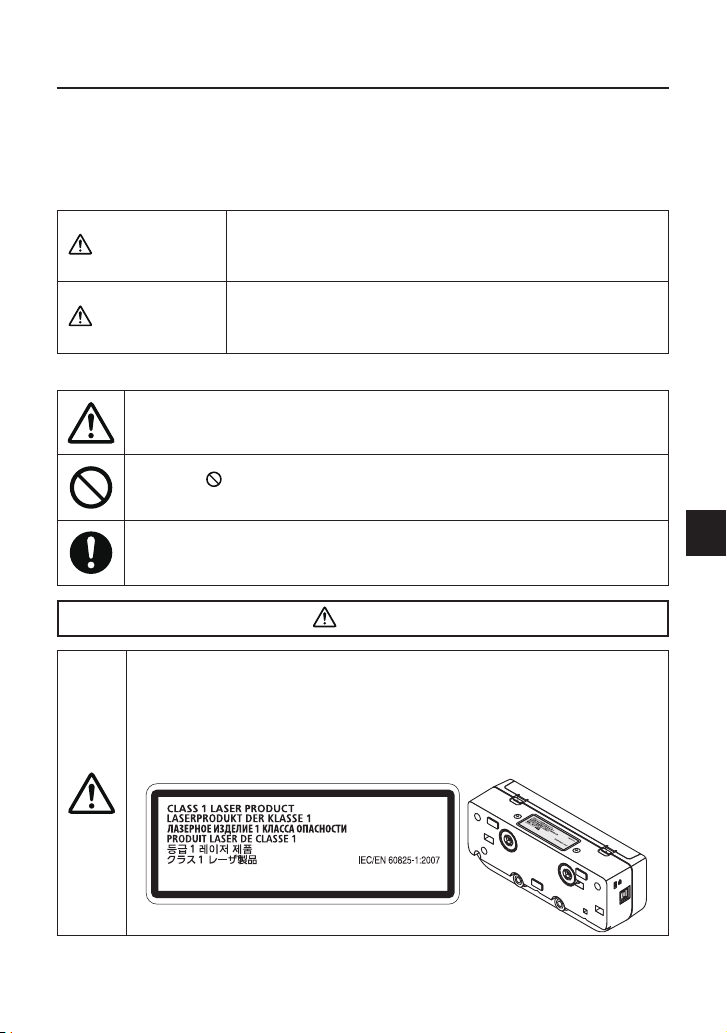

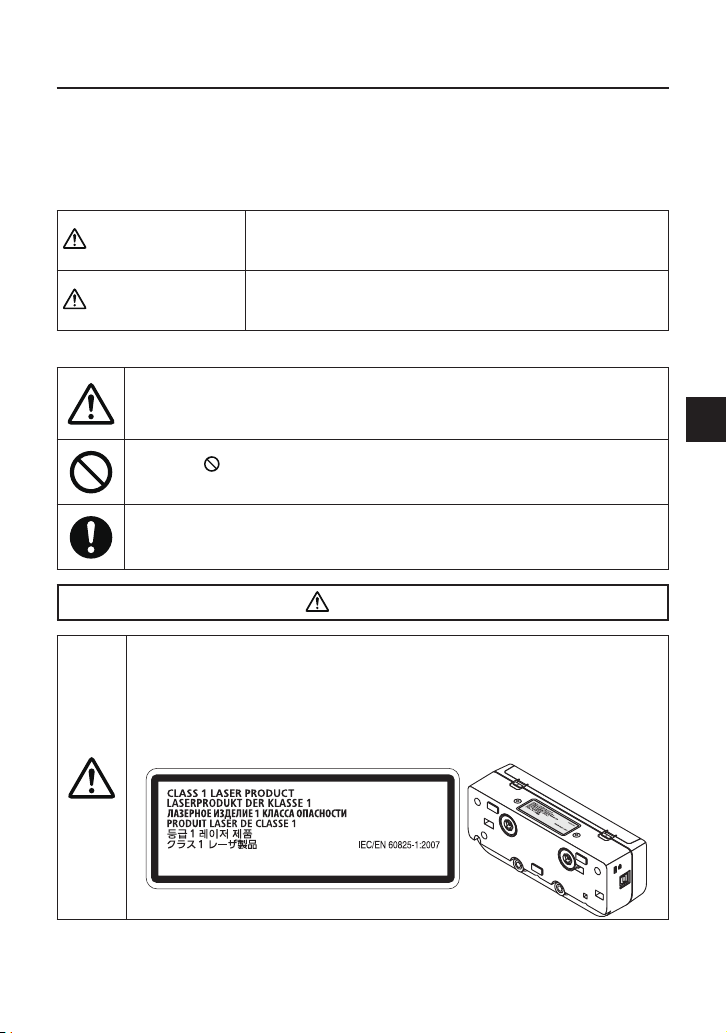

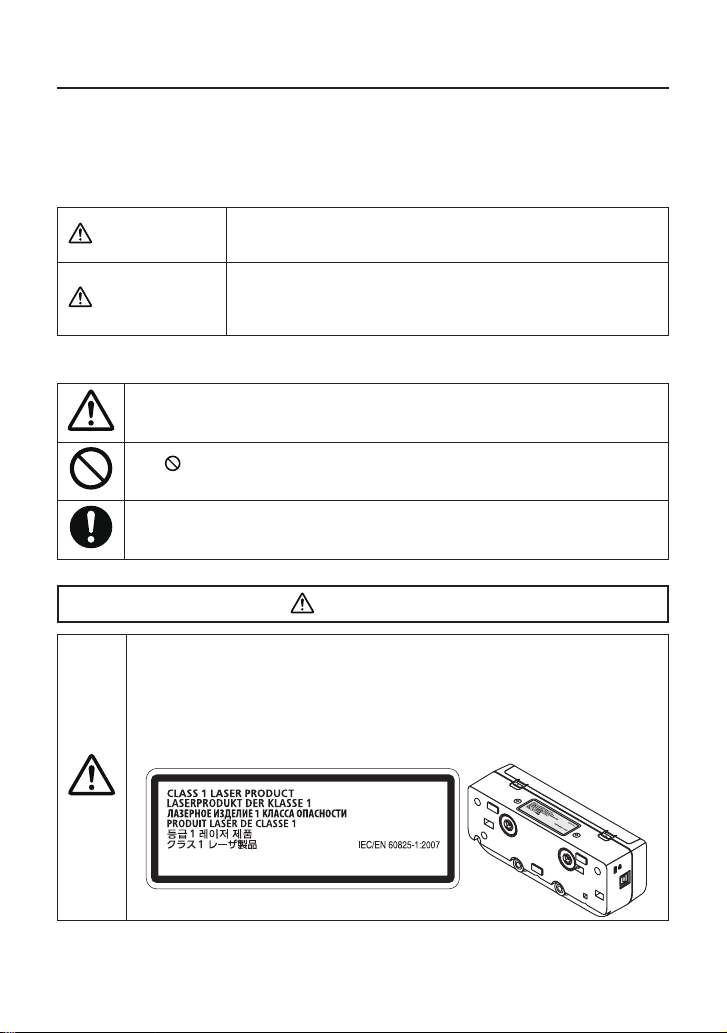

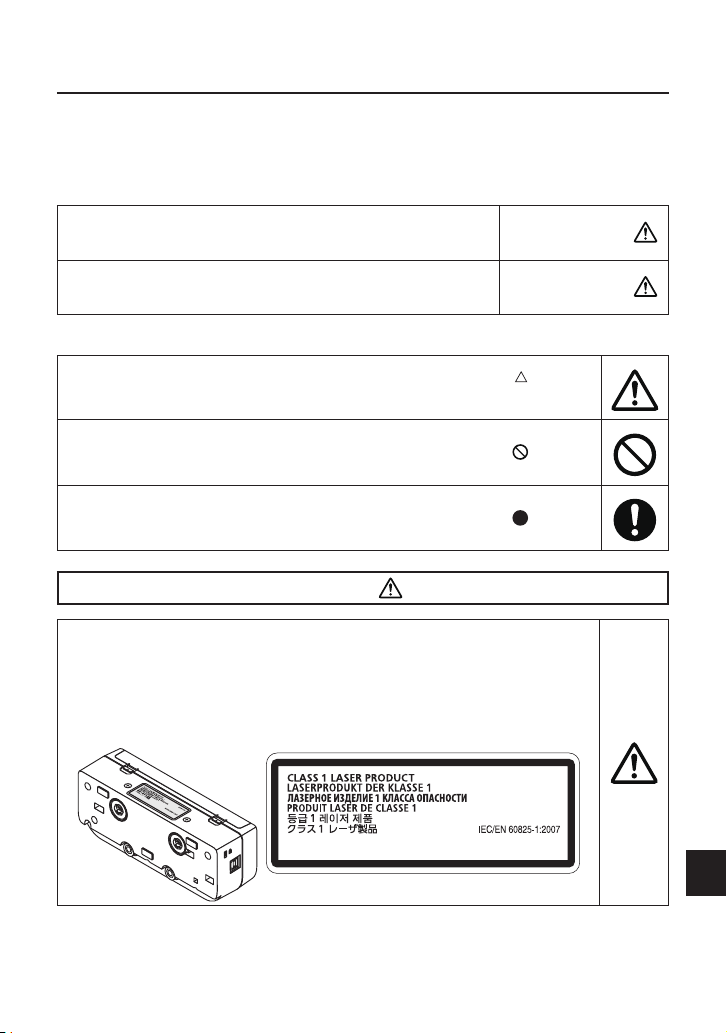

Laser Safety Caution

• Laserdiodeissealedinthisproduct.Useofcontrolsoradjustmentsofproce-

dures other than those specified herein may result in hazardous radiation expo-

sure.

• ThisproductisclassifiedasClass1ofIEC60825-1:2007.

• ThecautionandexplanatorylabelsoftheCLASS1LASERPRODUCTSisonthe

side face of this product body.

24L80101

ENG-5

WARNING

• Donotlookintothelaserdiffusionpartwhilethetouchmoduleison.Serious

damage to your eyes could result.

• Thefollowingcautionpictogramisindicatednearthelaserdiffusionpart.

• Keepanyopticalitems(aloupe,areflectingmirror,etc.)outoftheprojection

screen area. Visual impairment could result.

• Donotremoveanyscrewsbesidesthespecifiedscrewsinthisinstallation

manual for mounting /demounting this product.

• Donotdisassembleandremodel.Donotsubjectthisproducttoshockorex-

cessive forces. It may cause of fire, shock and laser light leakage.

Contact your dealer for the inspection, adjustment and repair.

• Donotplacethisproductindampplace.Avoiddrippingorsplashingwater

near this product. If water has been spilled into this product, contact your

dealer.

• Donotinsertanymetalorflammableobjects.Itmaycauseoffireandshock.

Pay enough attention to children. If something should fall into this product,

disconnect the USB cable connecting with the projector and contact your

dealer.

• ThepowerforthisproductissuppliedfromtheUSBportonthesupported

projector via the USB cable supplied with this product.

Wrong connection may cause of fire and shock.

CAUTION

• Ifthetouchmoduleismountedwiththebuilt-inmagnets,takeappropriate

countermeasure from falling down. If not, the touch module may fall down and

may cause of injury.

Take security measure by an item supports the MicroSaver® security system.

ENG-6

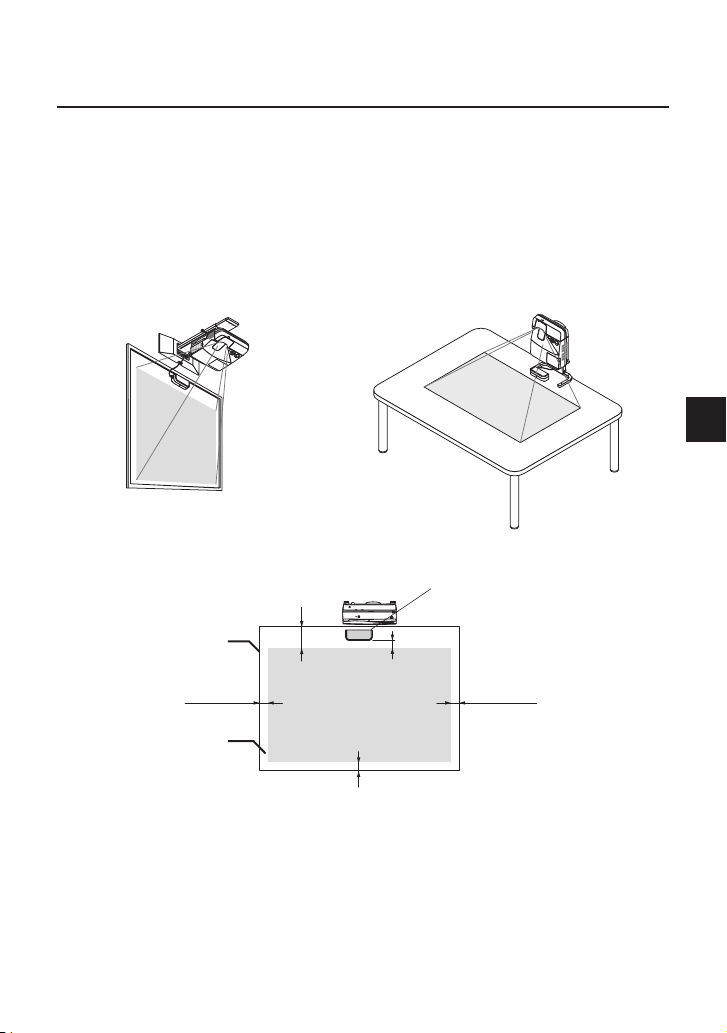

Location to Mount the Touch Module and Mounting Procedure

• Thetouchmoduleisnotusedoutdoorandintheareadirectsunlightorstronglightstrikes

the screen surface. Operation in bright circumstance as beside a window, near a fi lament

lamp, or a halogen lamp issues much infrared light may cause of malfunction.

• Mountthetouchmoduleontoascreenofwhichsurfacedeflectioniswithin8mm.For

smooth operations, recommend to use a screen which surface defl ection is within 3mm.

• Thetouchmoduleusablescreensizeisfrom60”to100”.

• Forusingthetouchmodule,installtheprojectorbyawallmountunit,aceilingmountunit,

or a table mount unit. If the projector installed on a desktop, the touch module cannot be

used.

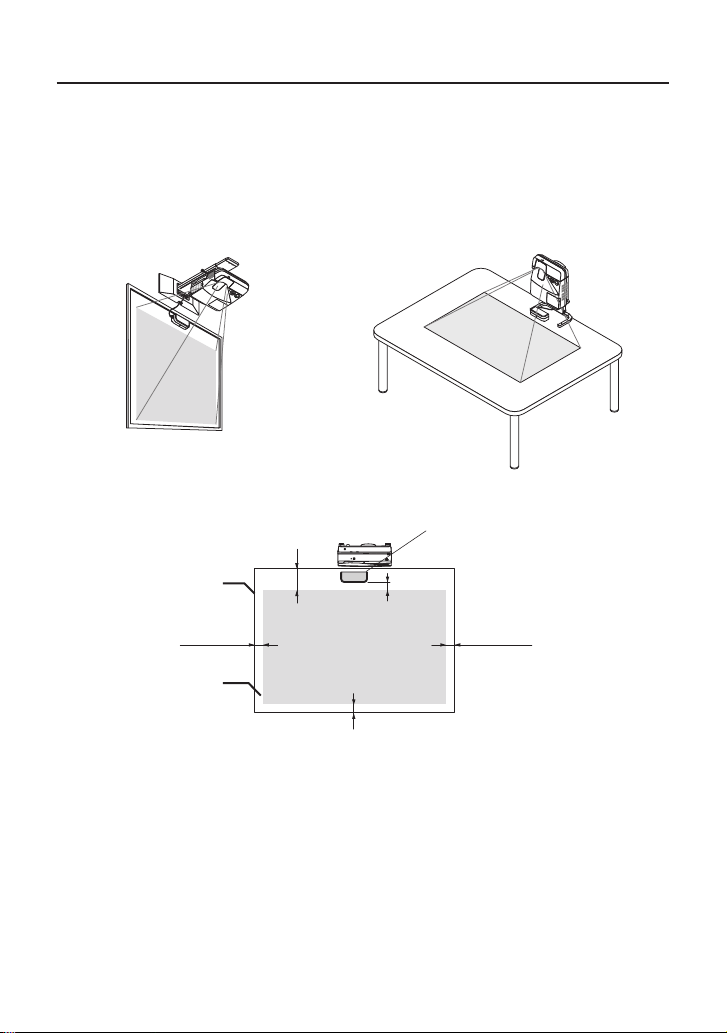

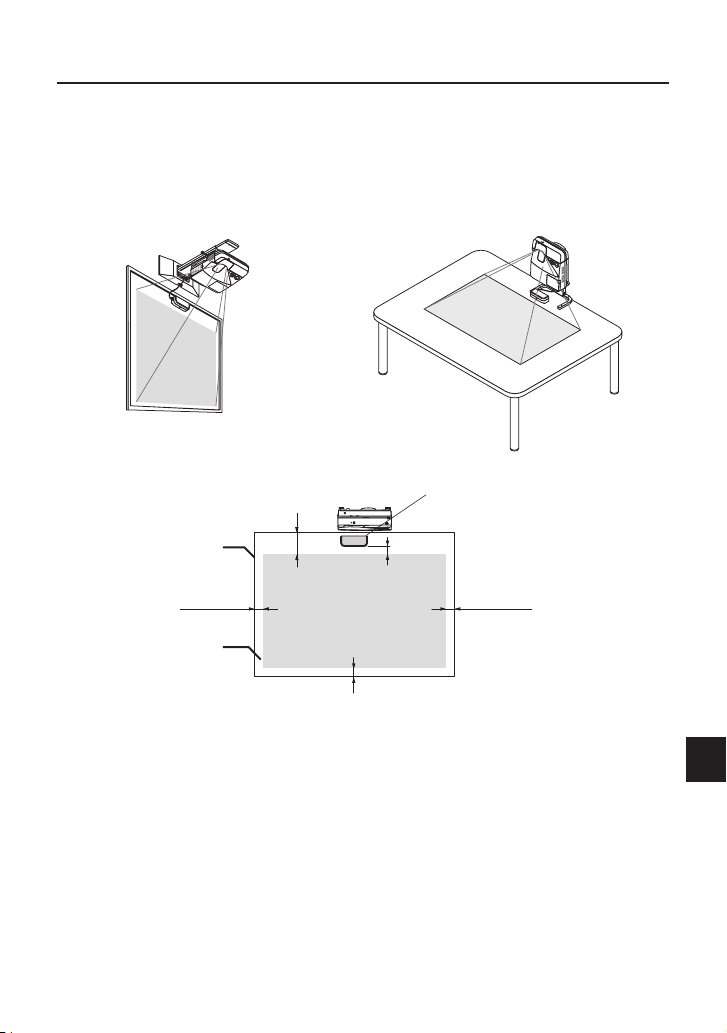

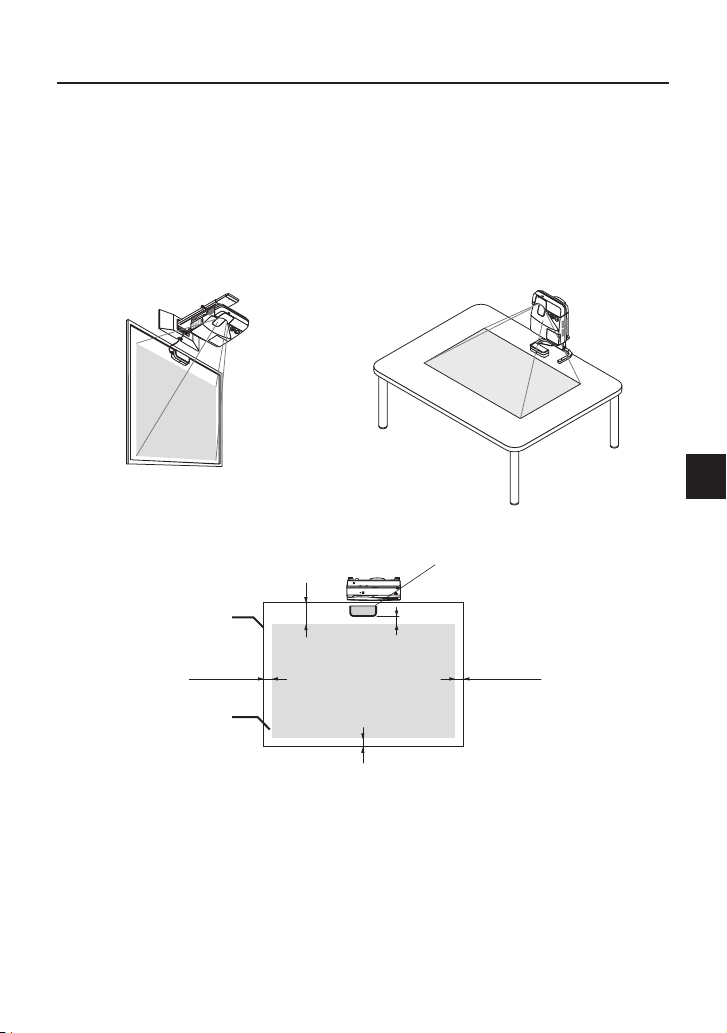

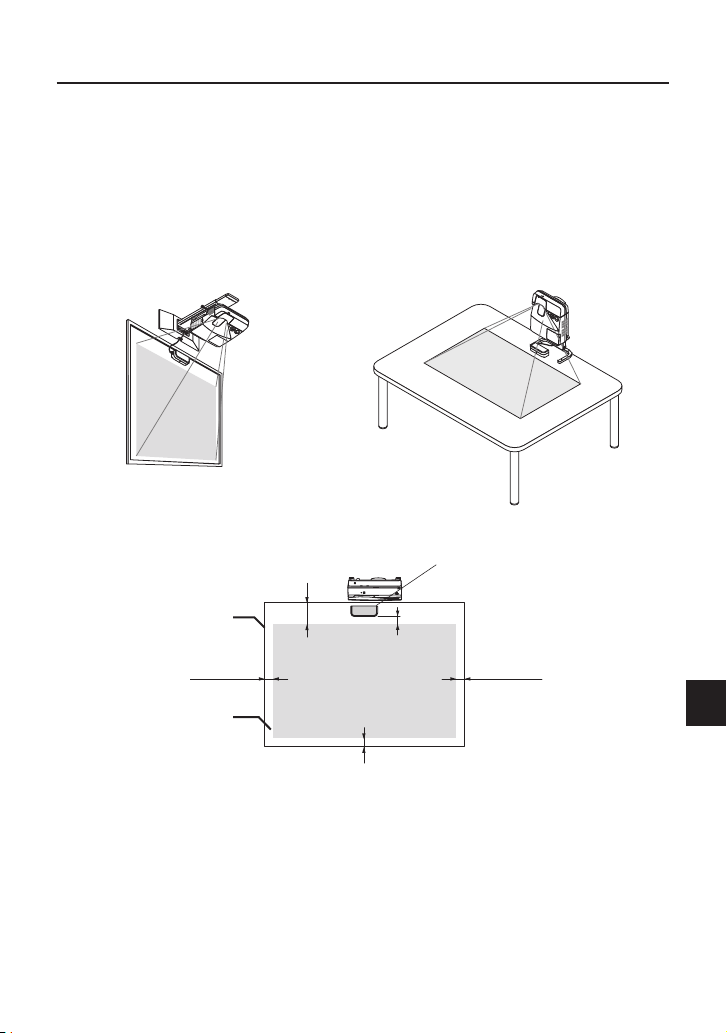

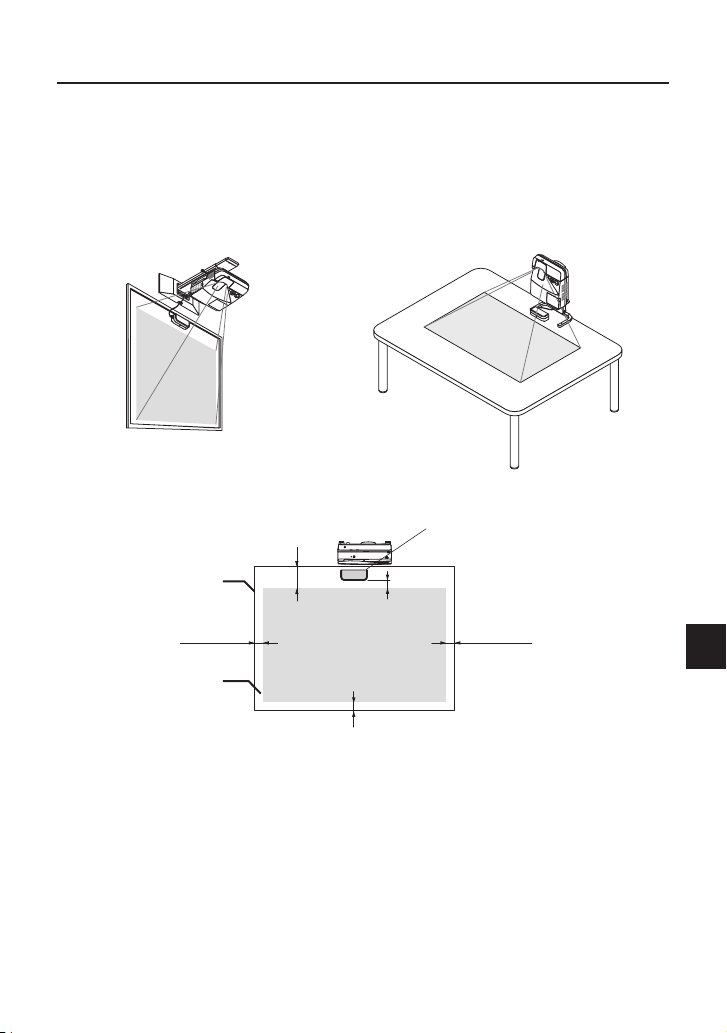

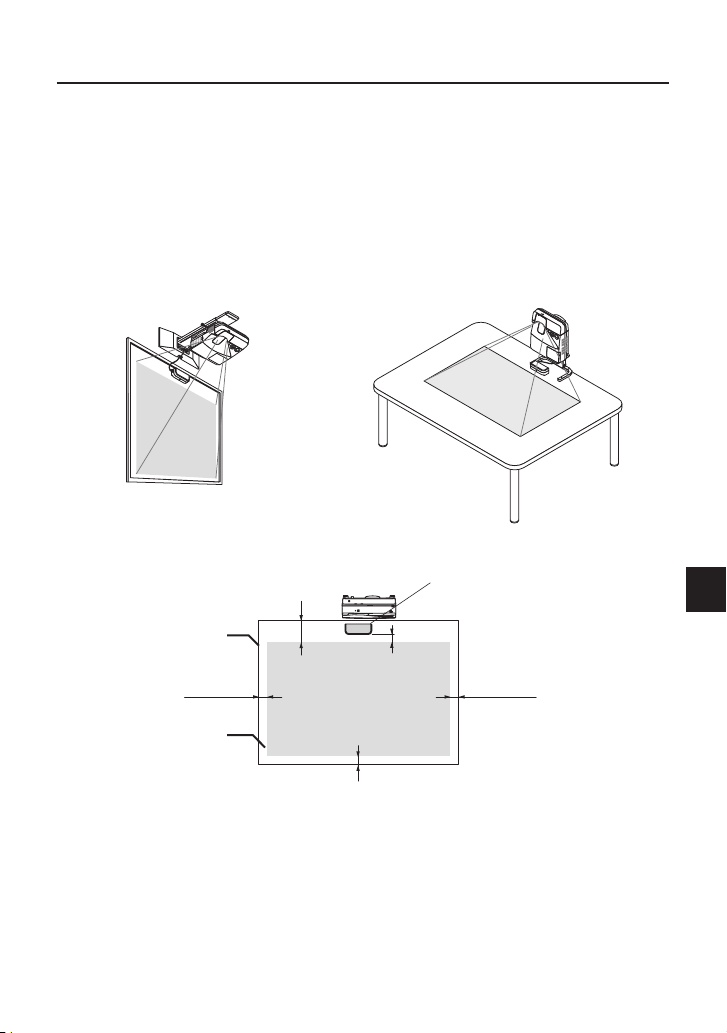

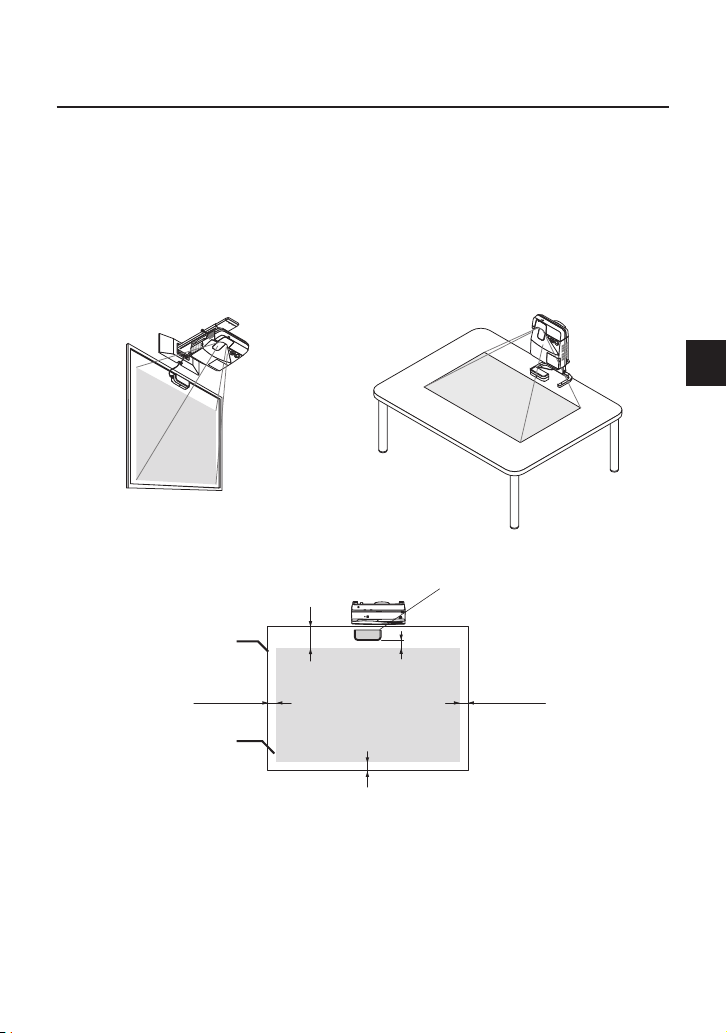

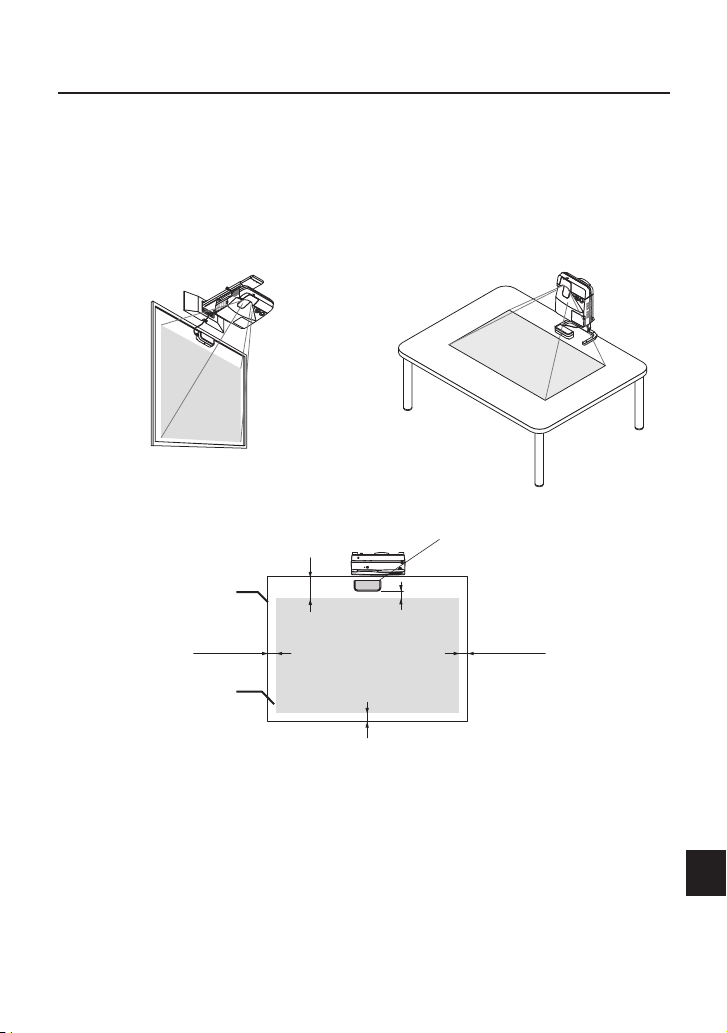

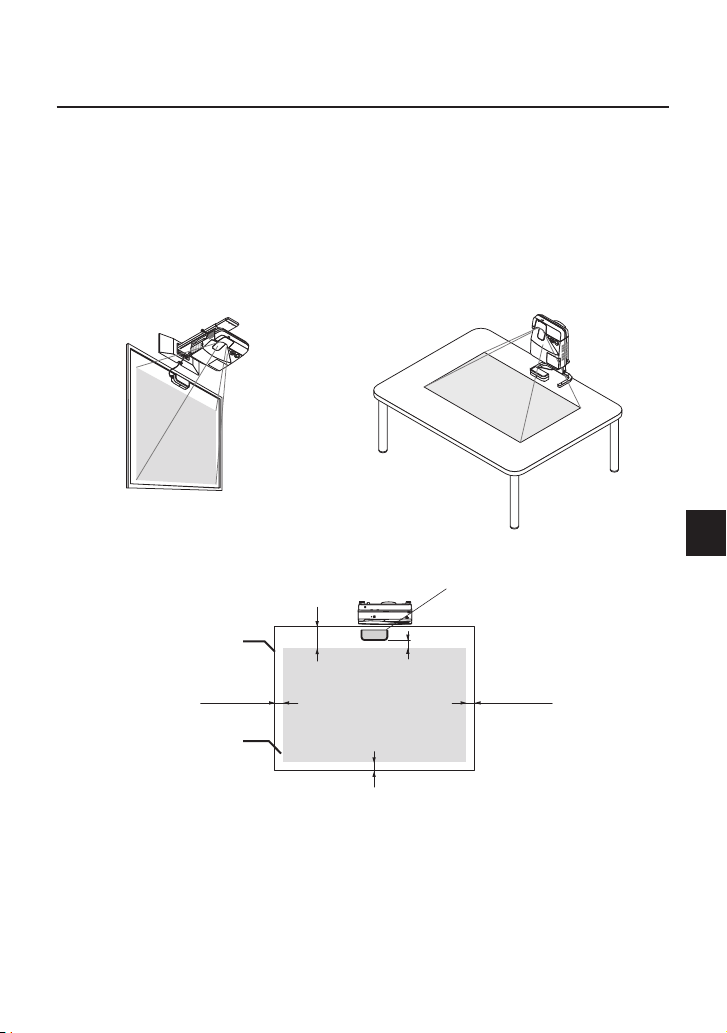

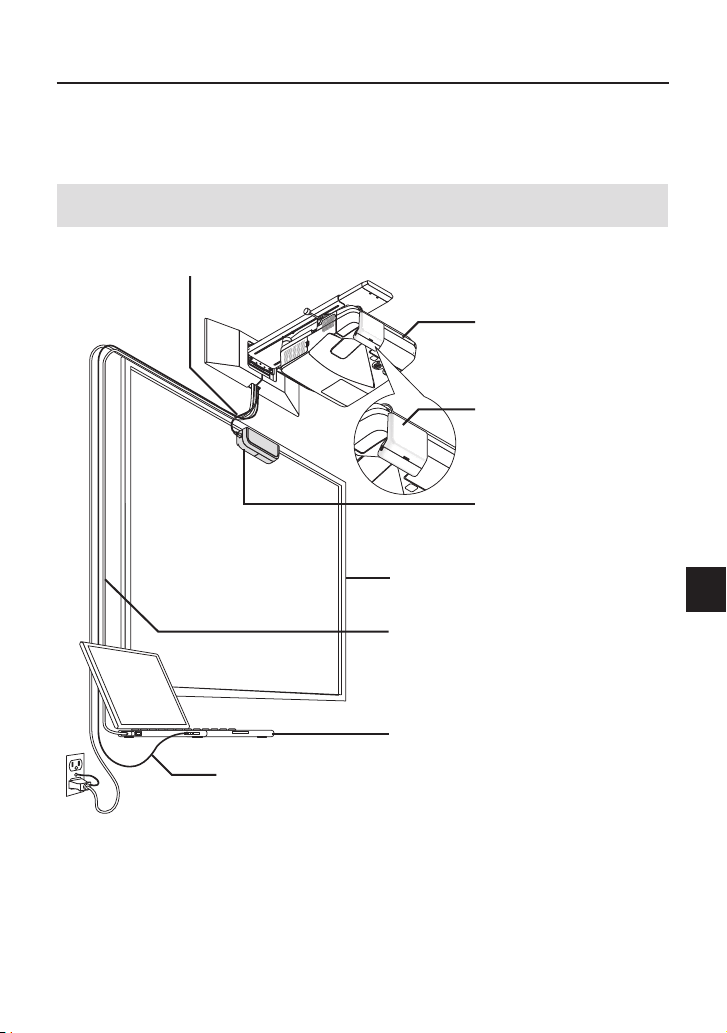

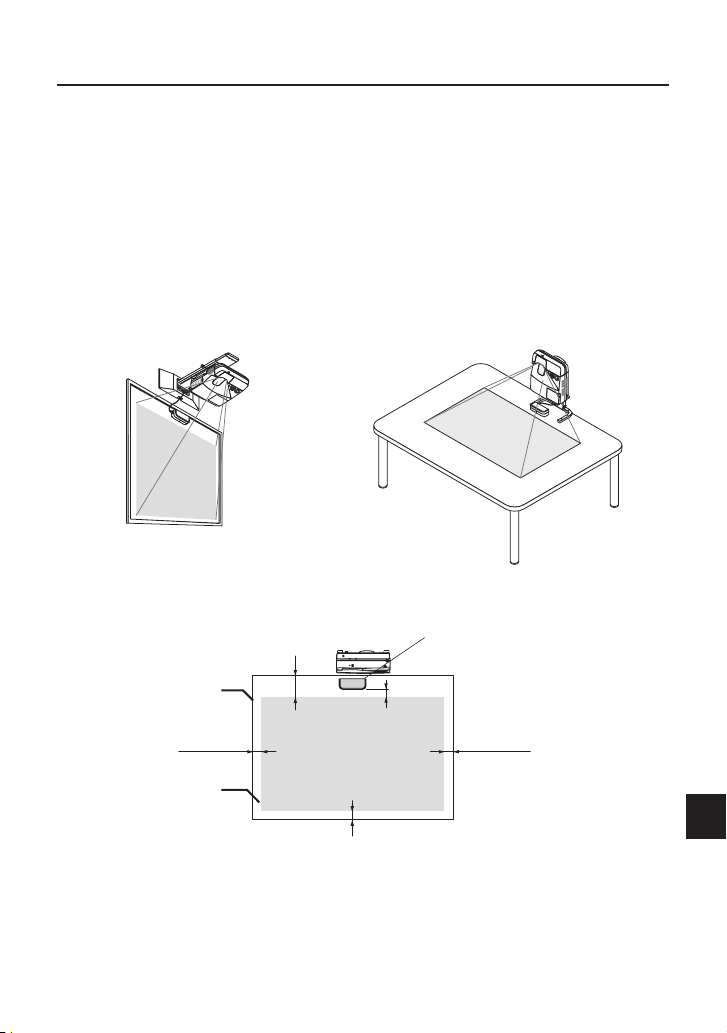

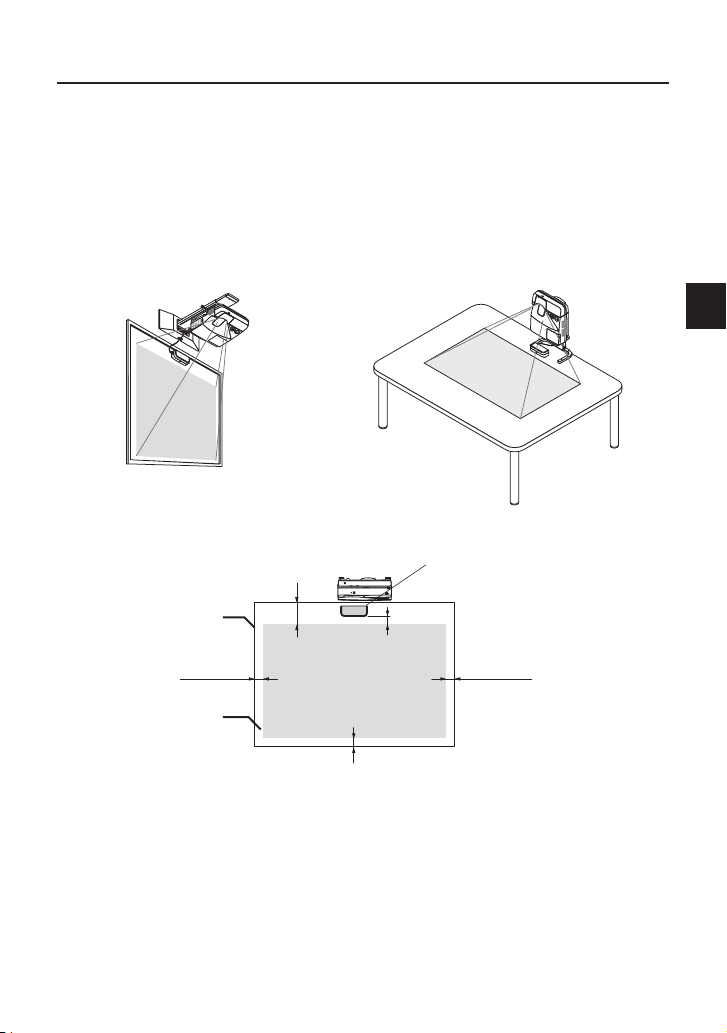

• Mountthetouchmoduleatthepositionasthebelowillustrationconsideringtheimagepro-

jection area.

Touch module

Over 100 mm / 4 inches

Screen

Projection area

Over 25 mm / 1 inch

25mm - 100mm

/ 1 - 4 inches

* Pay attention to mount not to cut into the projection light.

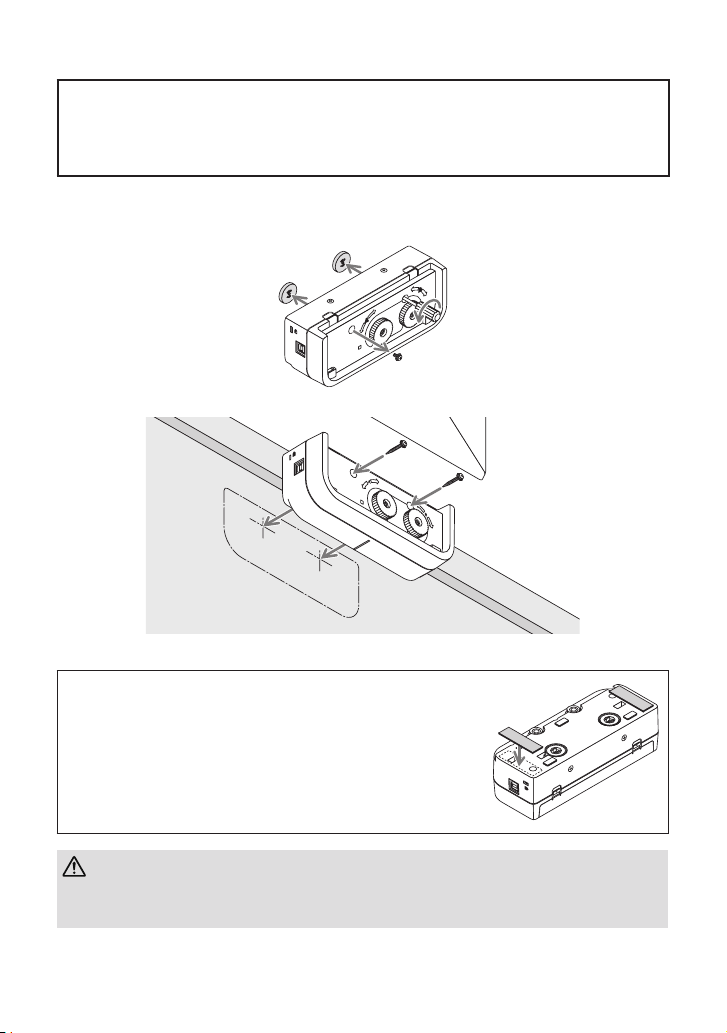

• Forsecuringthetouchmodule,usethebuilt-inmagnetorcommerciallyavailablescrews.

• Forusingcommerciallyavailablescrews,preparetwo(2)boltsofwhichnominaldiameteris

3mm. Choose an appropriate bolt to your circumstances.

ENG-7

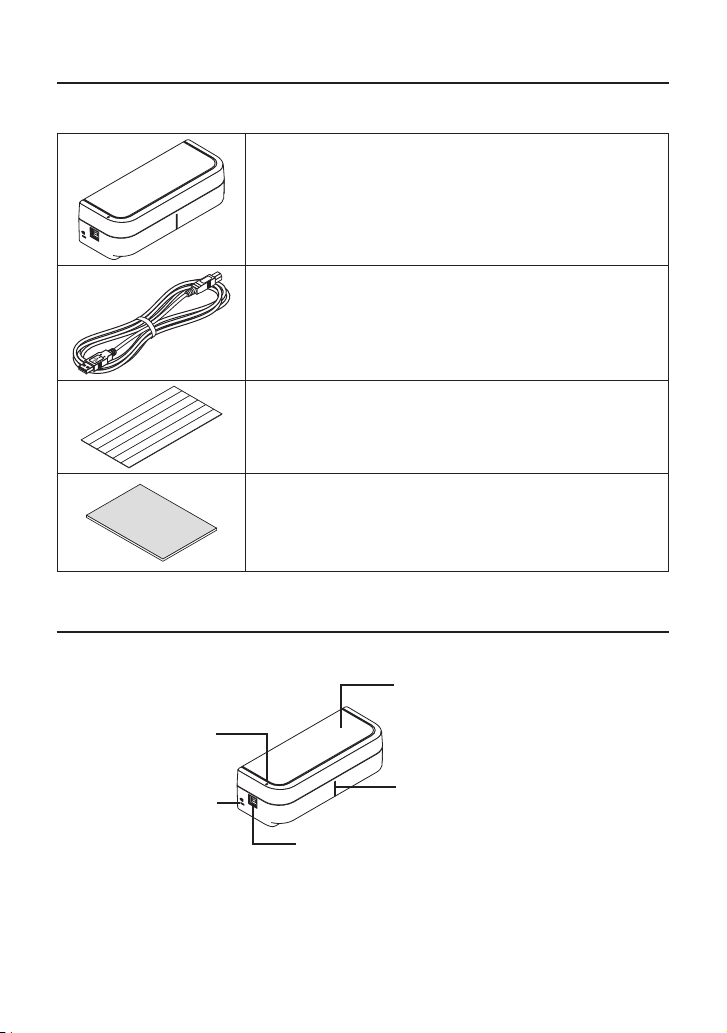

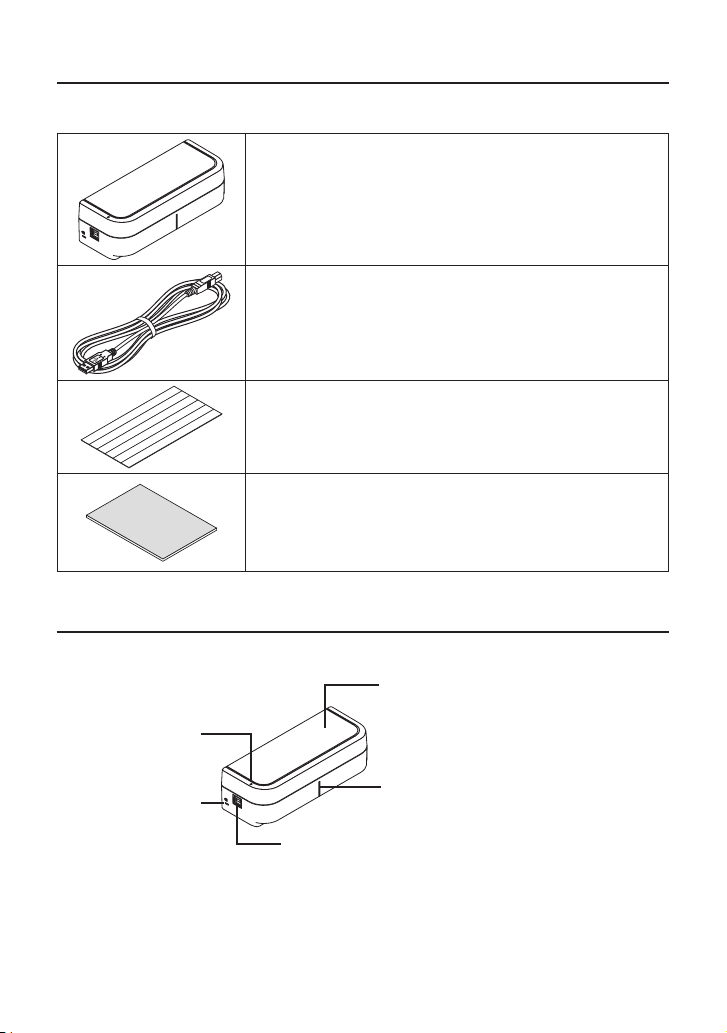

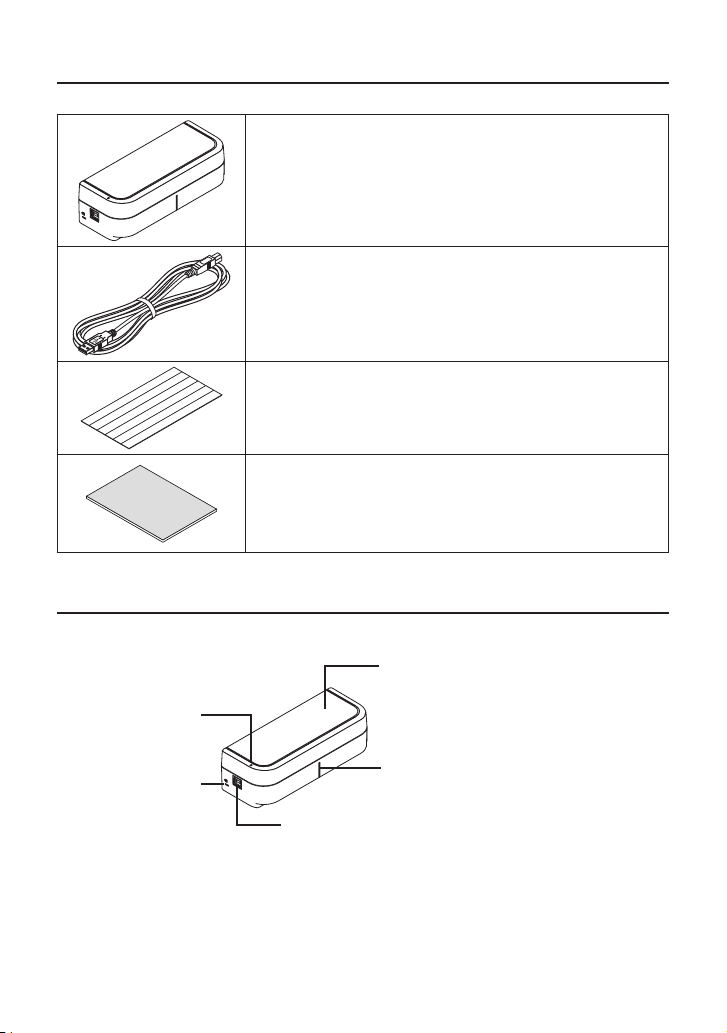

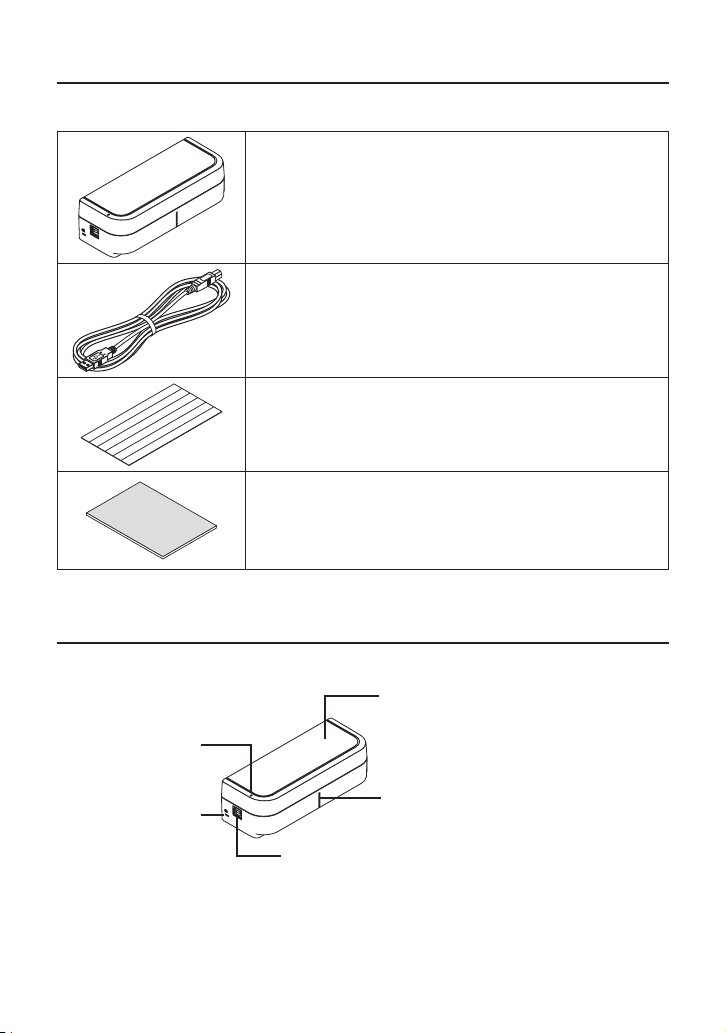

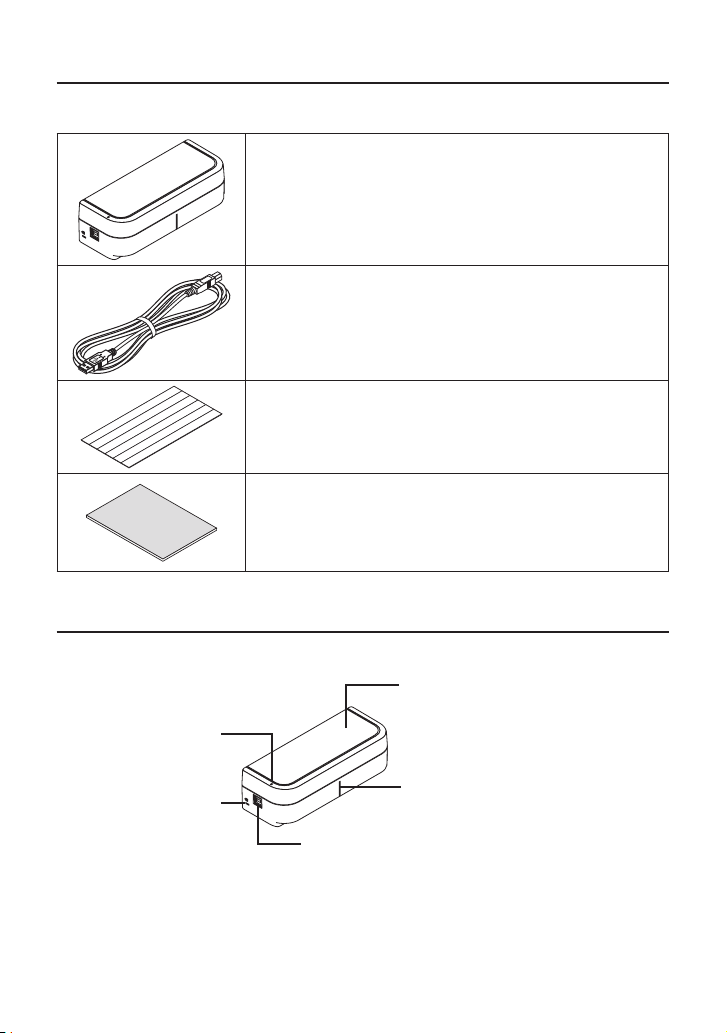

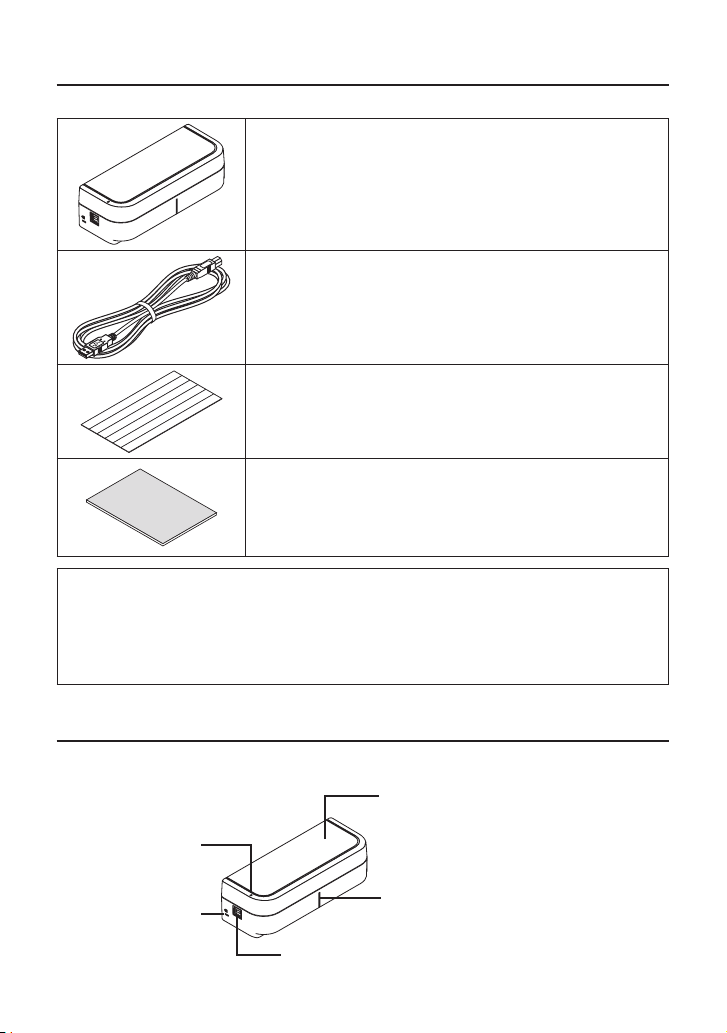

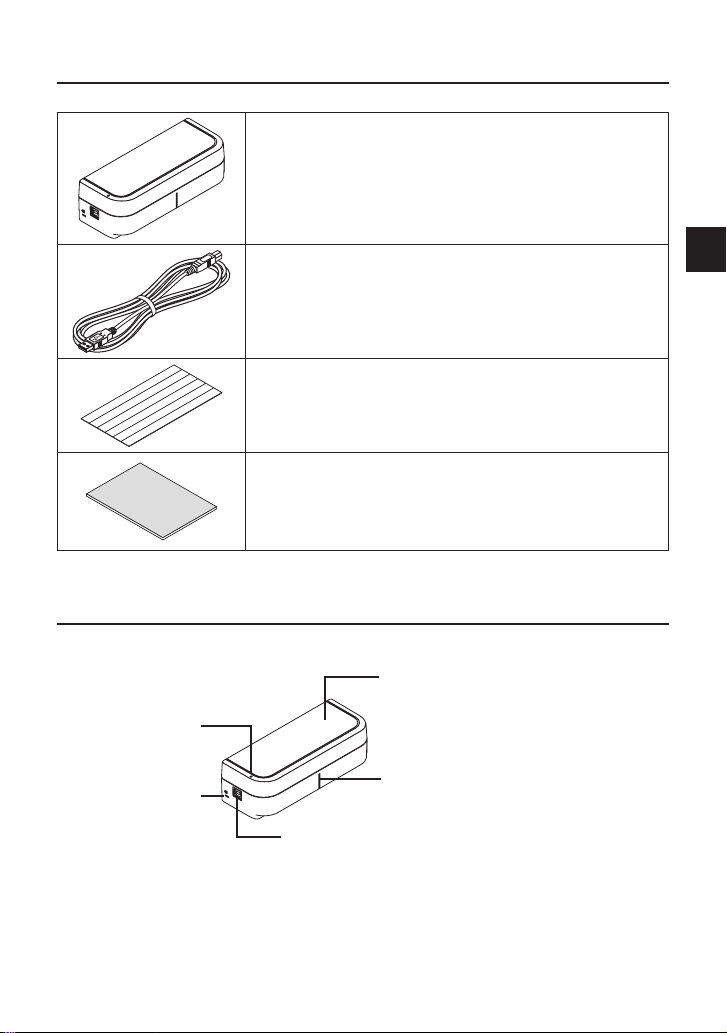

1. Packaged Items

Makesureyourboxcontainseverythinglisted.Ifanypiecesaremissing,contactyourdealer.

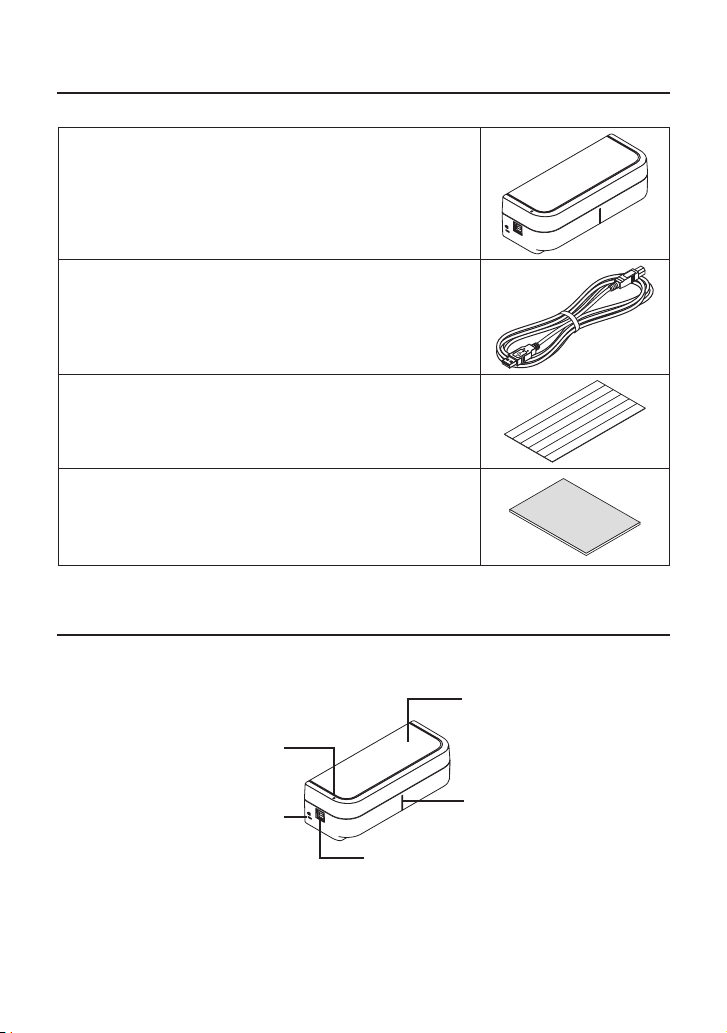

Touch Module

Mount at the top of a screen or a white board projected an image

by a projector.

USB cable (3.0 m / 118 inches) x 1 (*For power supply)7N520086

For connecting the USB port on the touch module (type B) and the

USB port on a projector (type A)

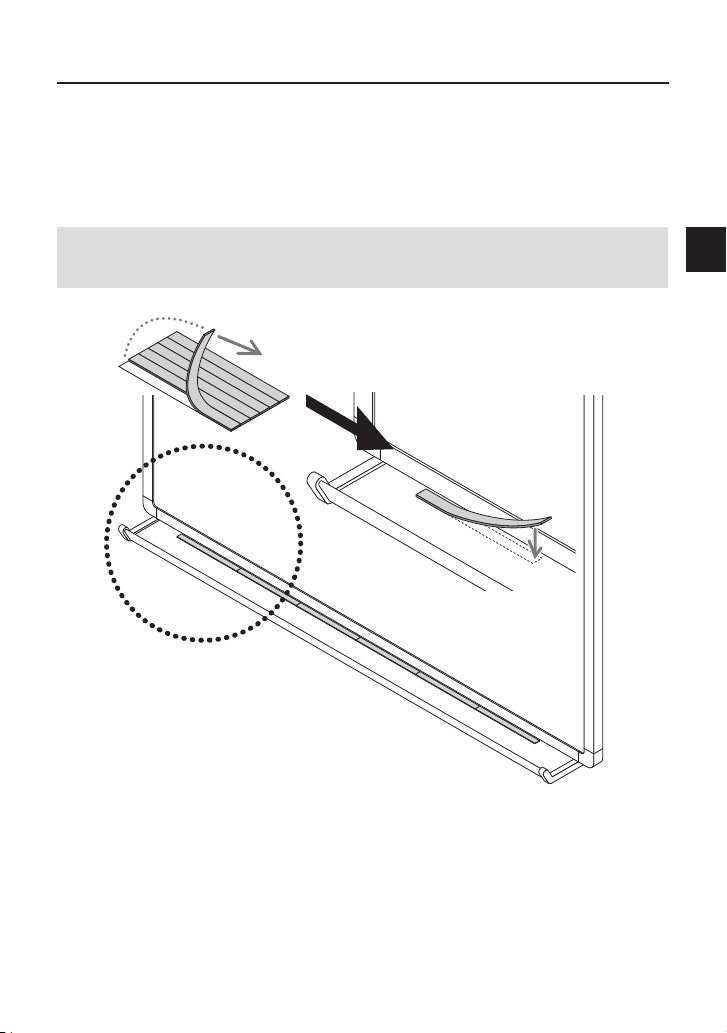

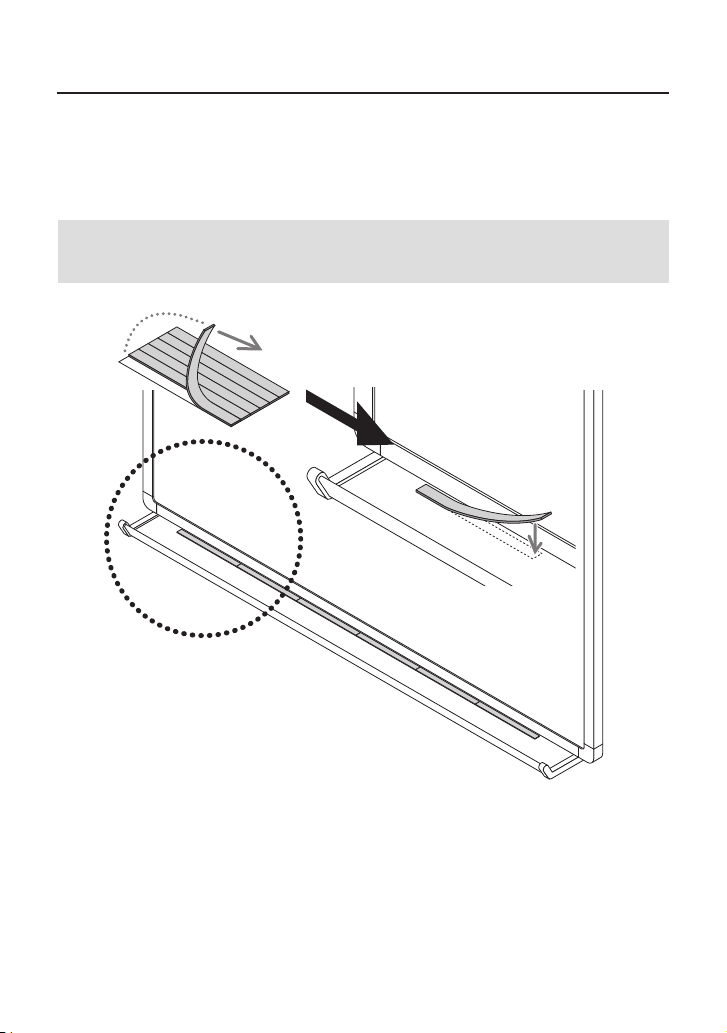

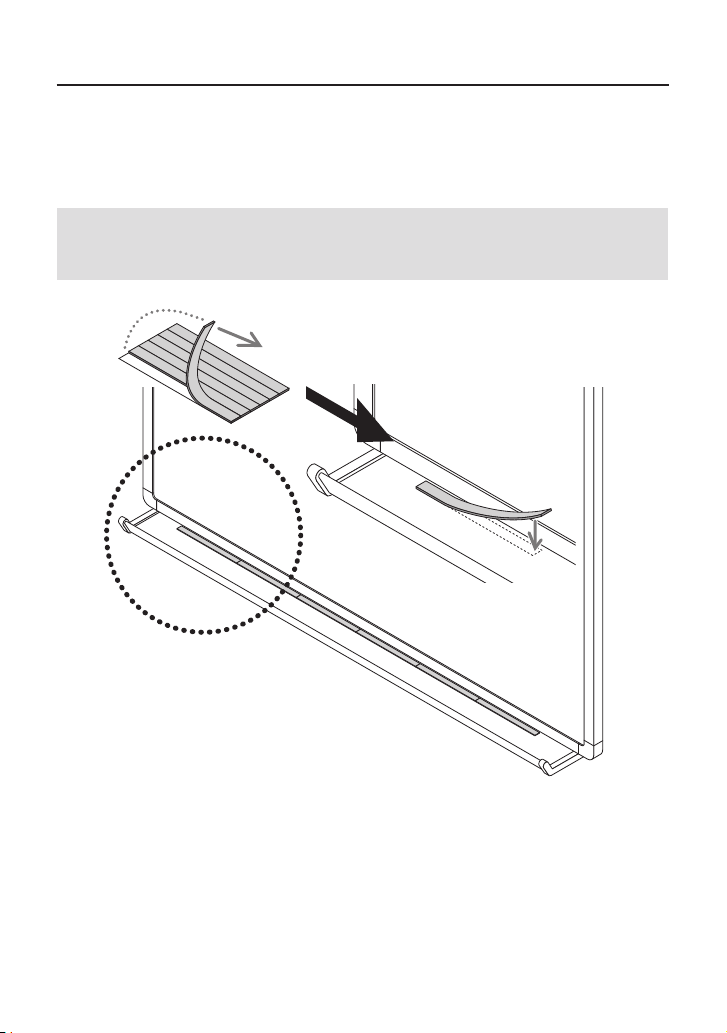

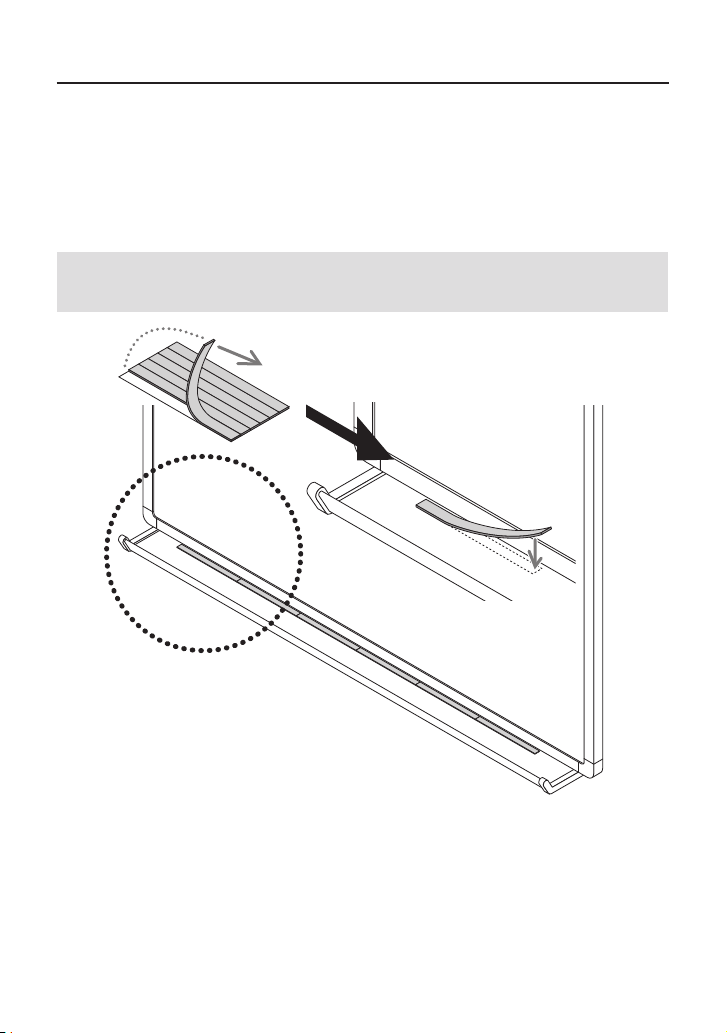

Antireﬂection sheet (Length 175 mm / 7 inches, 12 pcs)

For hiding bumps and obstructions around the screen that dis-

ables to draw utilizing the touch module.

Installation manual (this document)

2. Parts Names

Front face

Dial Cover

USB Port (type B) (*For power supply)

Power Indicator

Security Slot

Centering line

ENG-8

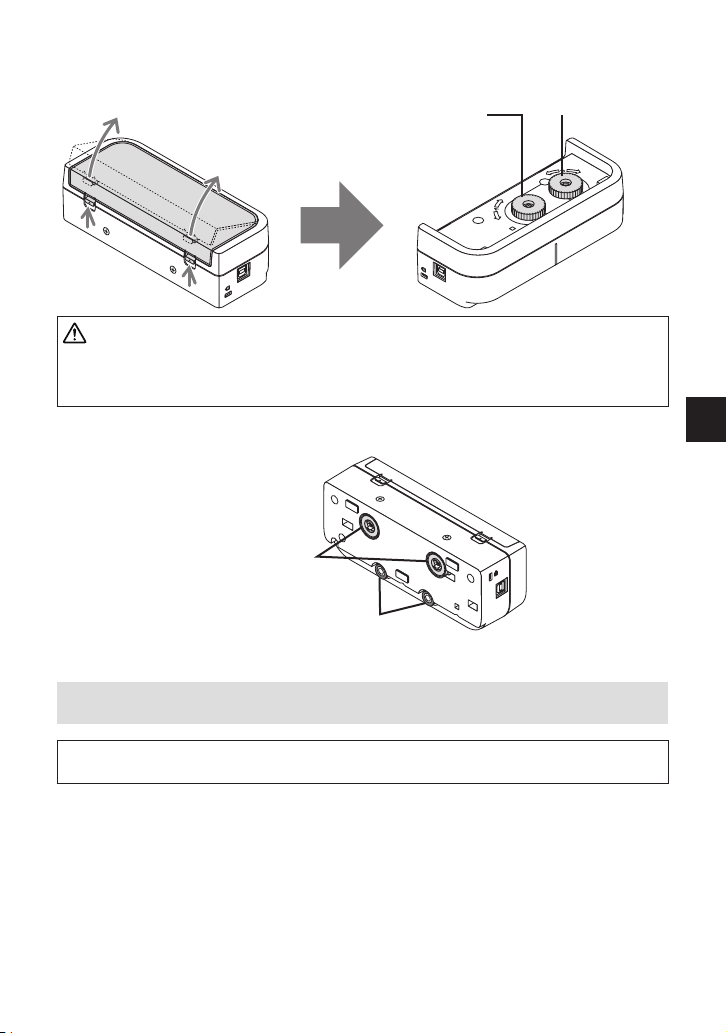

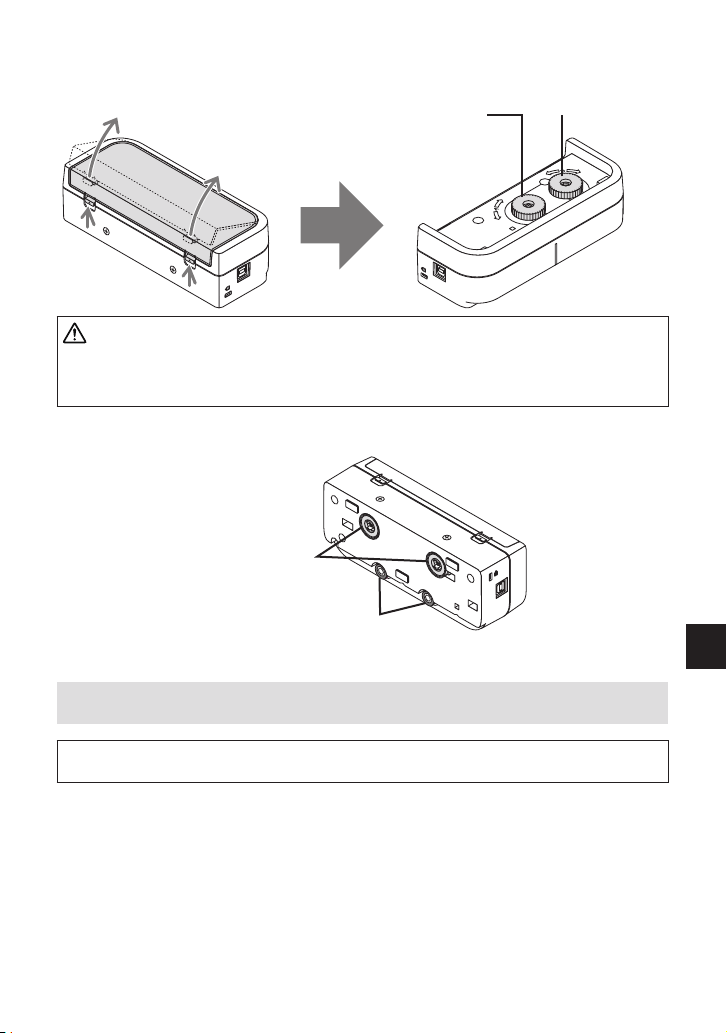

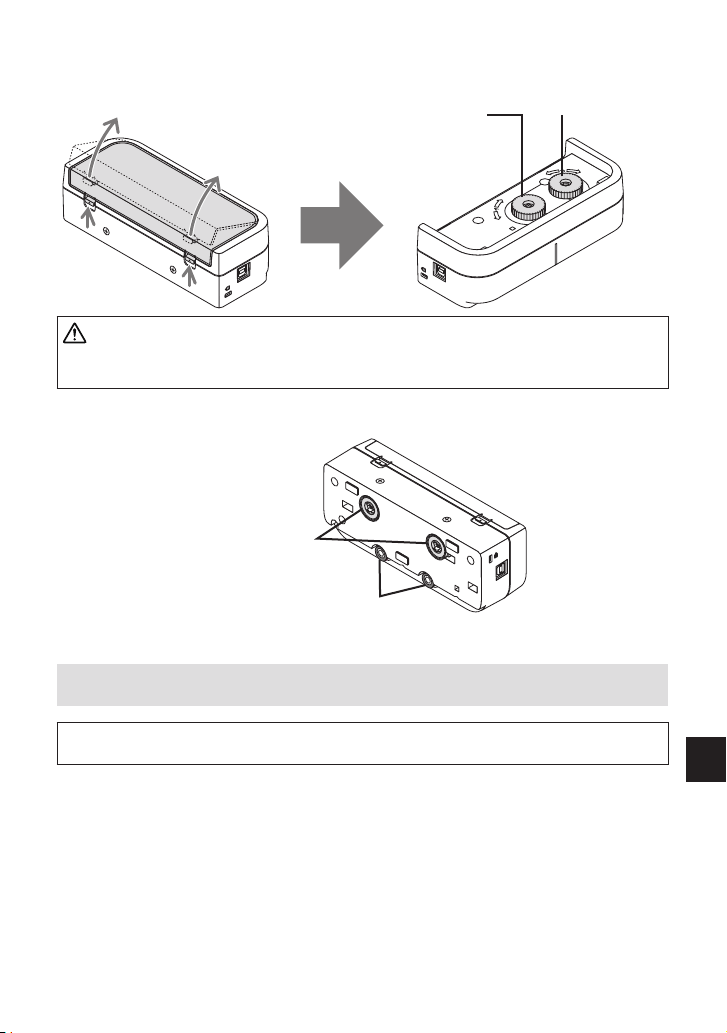

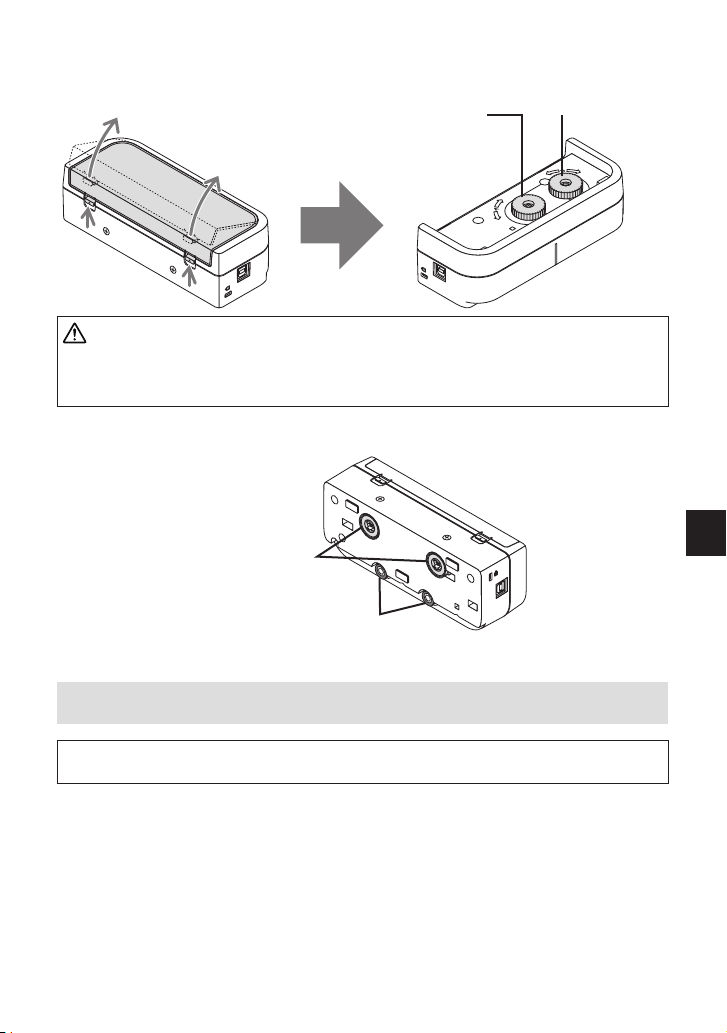

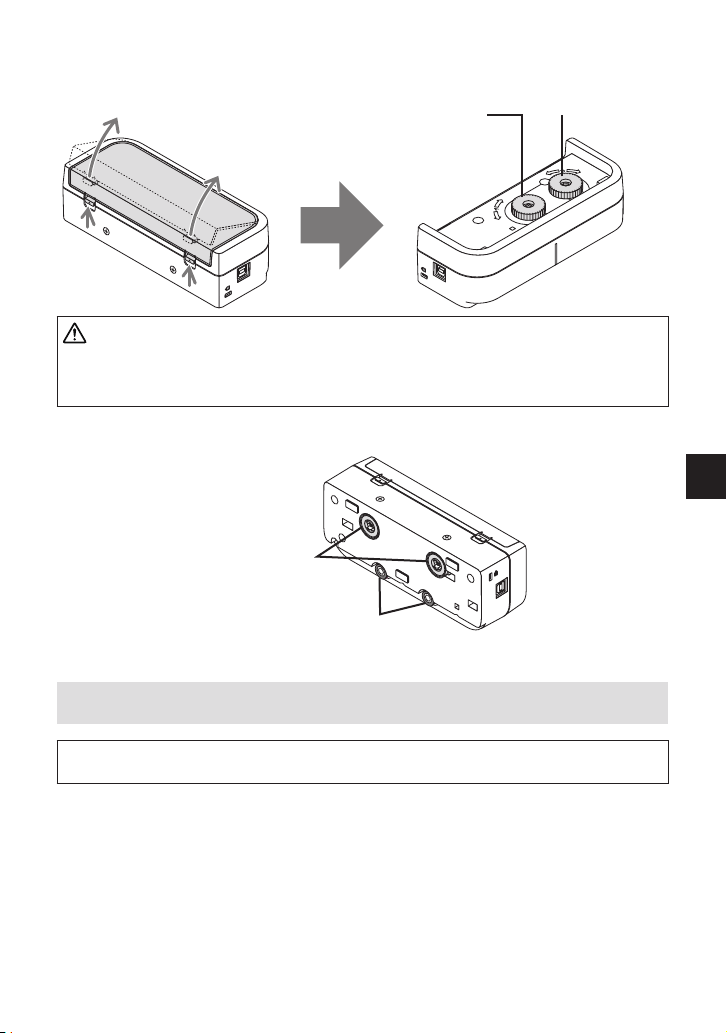

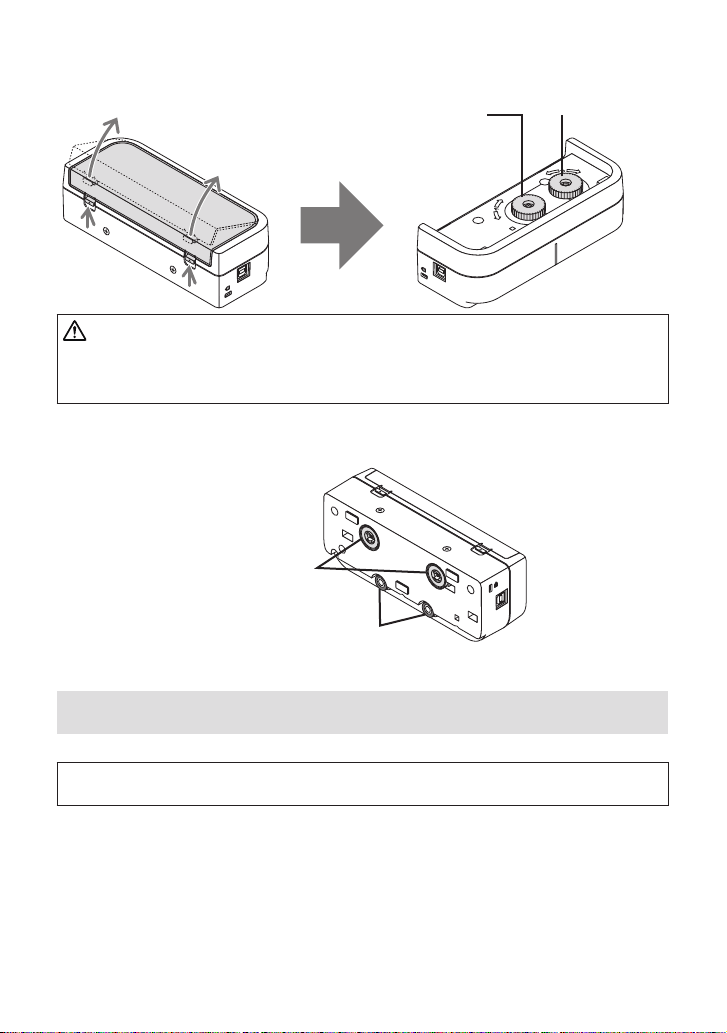

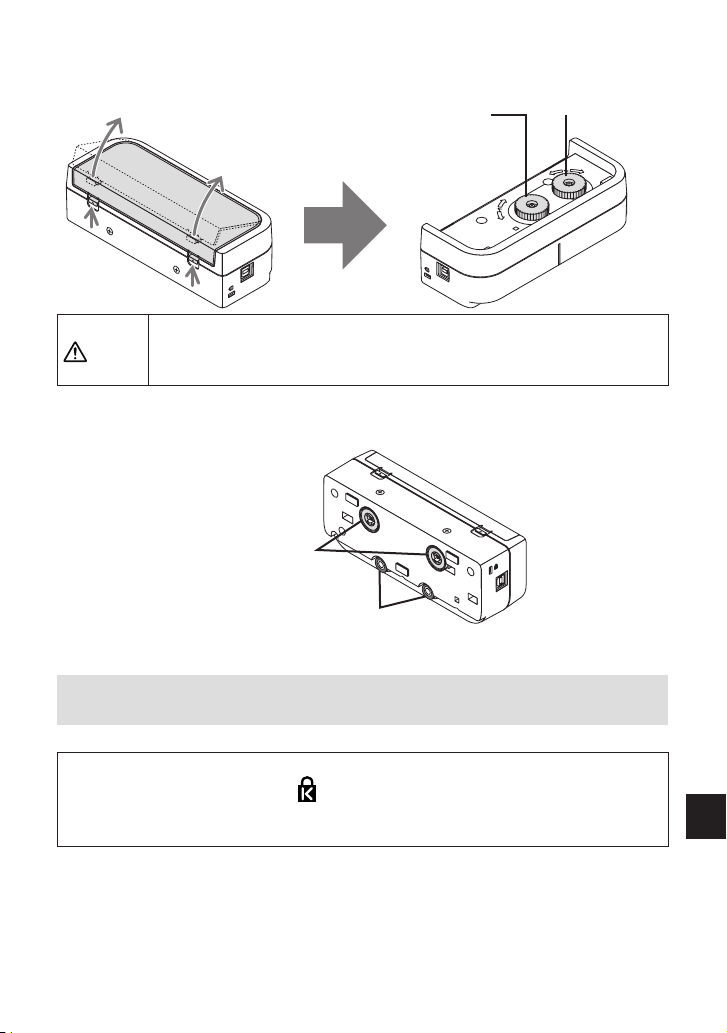

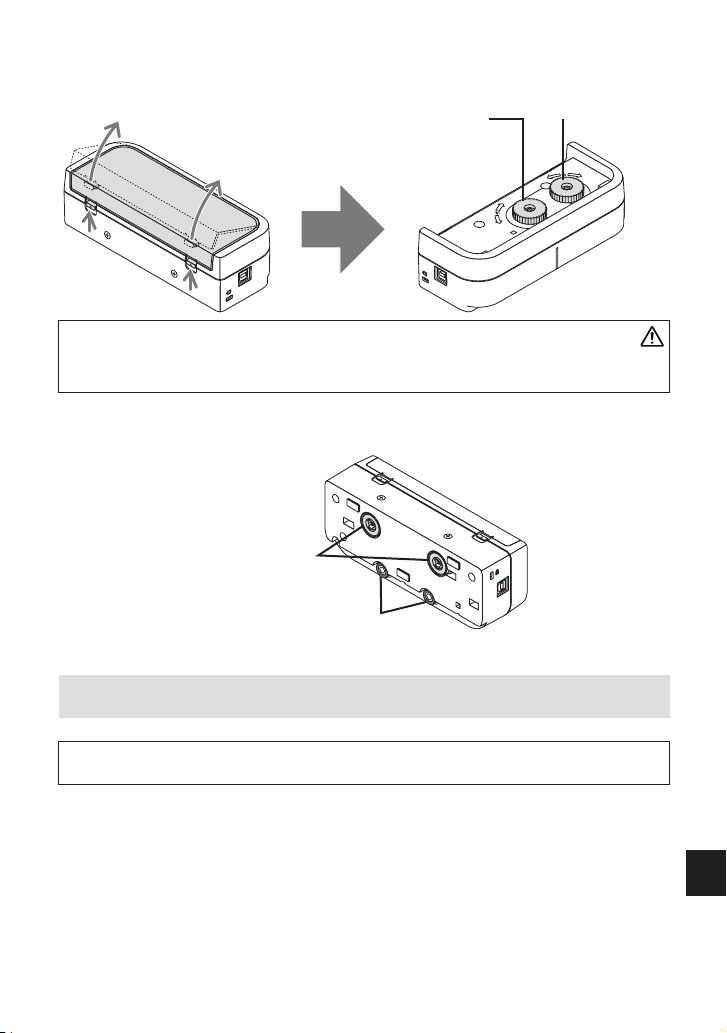

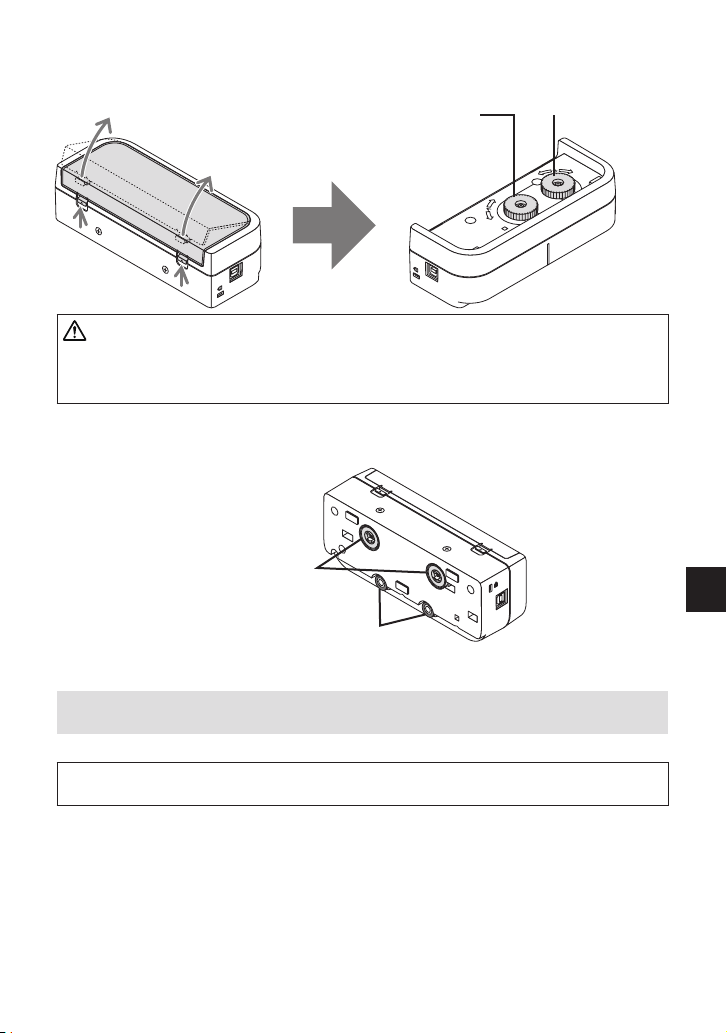

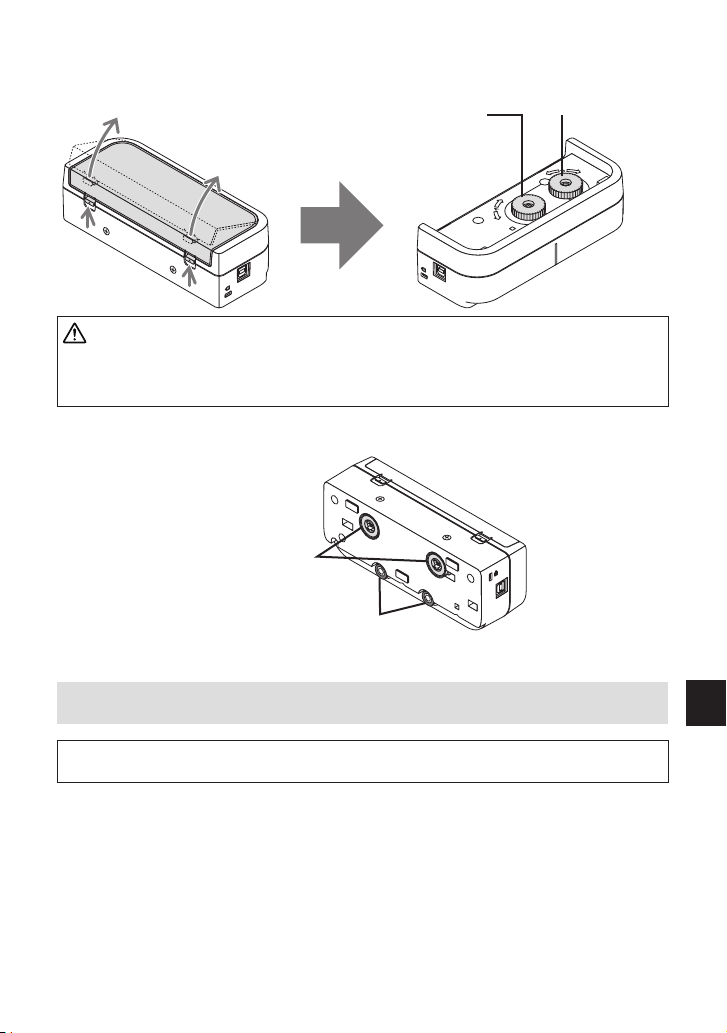

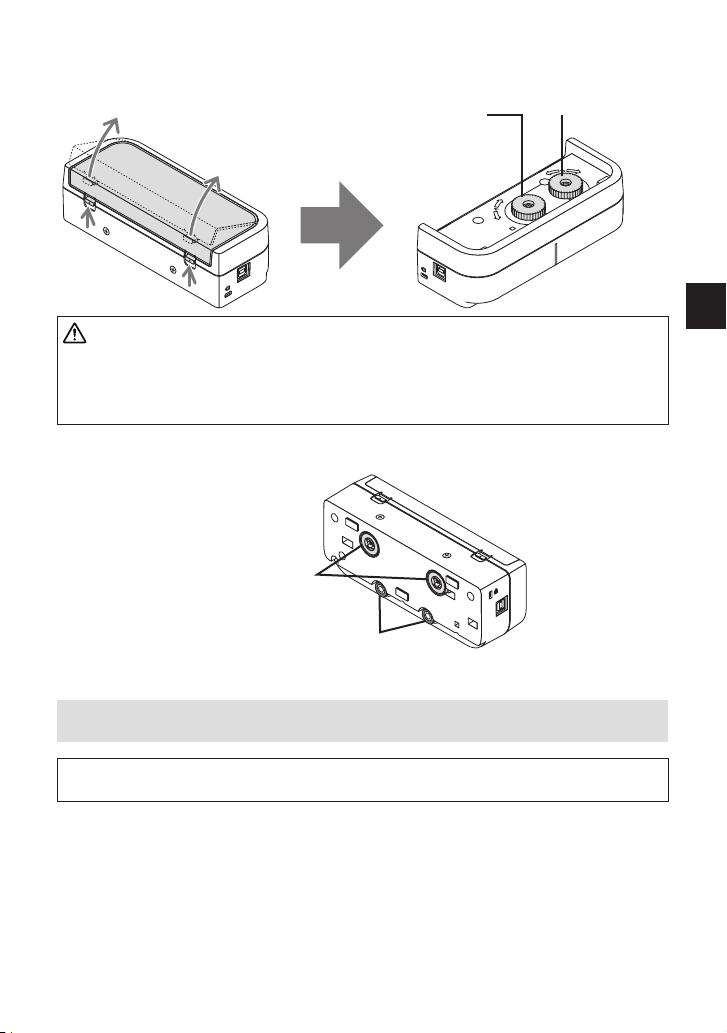

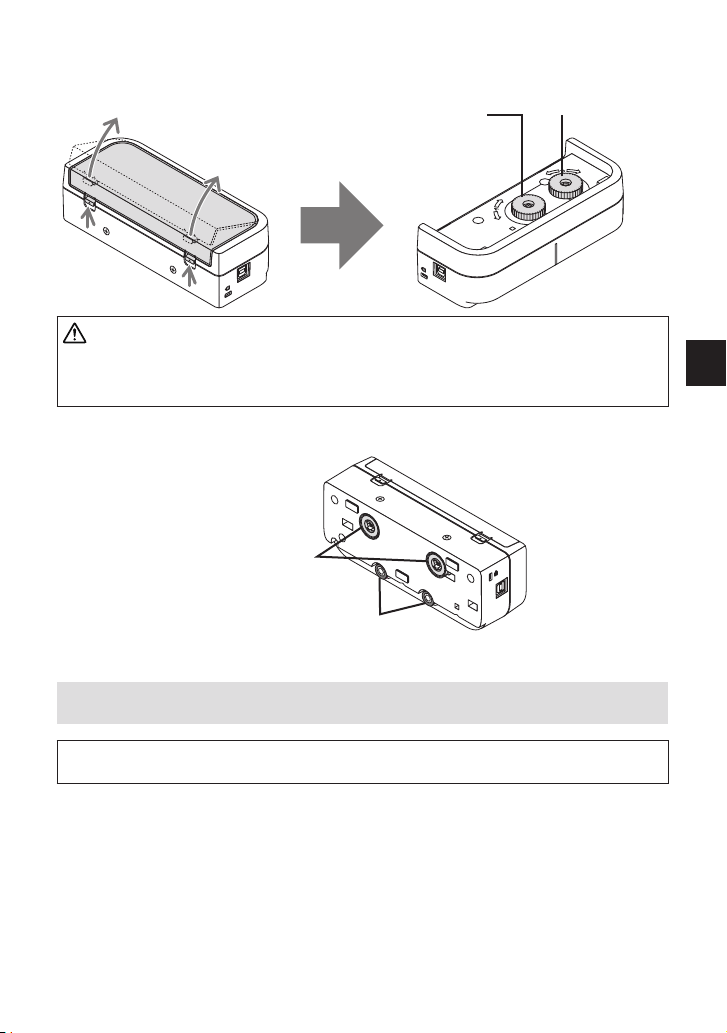

Cover Inside

Adjustment Dial A

Adjustment Dial B

CAUTION

• Whenthetouchmoduleismountedonascreenorawhiteboardbymagnets,holdthe

touch module and then remove the cover. Otherwise, the touch module may fall down and

may cause of injury.

Rear Face

Laser diffusion port

Magnet

Caution:

•Donottouchthelaserdiffusionports.Itmaycauseofmalfunction.

Note:

The security slot supports the MicroSaver® Security system.

ENG-9

3. Setup Procedure

STEP 1 Download and install the software program onto the computer.



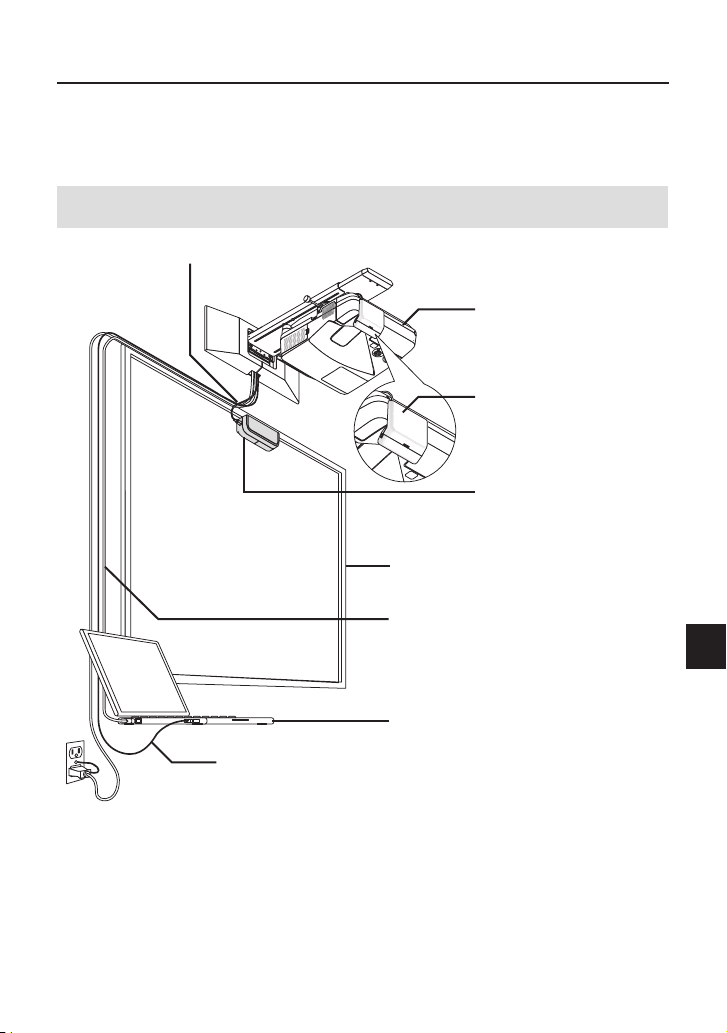

STEP 2 Connect the interactive whiteboard kit to the projector for enable to use the stylus

pen.



STEP 3 Perform the calibration of the camera.



STEP 4 Mount the touch module at the top of the screen.



STEP 5 Connect the USB cable.



STEP 6 Perform the touch module adjustment.

Note:

• ConcerningtodetailsoftheSTEP1(Howtoinstallthesoftwareprogram),theSTEP3(How

to calibrate the camera), and the STEP6 (How to adjust the touch module), refer to the

software manual that is available from our company website.

4. Download the Software Program

Perform the calibration of the camera unit for the interactive whiteboard kit and adjustment of

the touch module for using the touch module.

The exclusive software program is available from our company website. Please visit our sup-

port site also about operational conditions as supported OS:

URL: http://www.nec-display.com/dl/en/index.html

PDF (Portable Document Format) explains the operations of camera calibration by the software

program and adjustment of the touch module is available. To view or print the PDF ﬁles Adobe

Reader

is required.

ENG-10

5. Mount the Touch Module at the Top of the Screen

• Built-inmagnetsareloadedontherearfaceofthetouchmoduleasthefactorydefault

setting. No need to secure the touch module by screws on a screen or a white board that

attracts magnets.

• Forusingthetouchmoduleonascreenorawhiteboardthatdoesnotattractmagnets,

remove the built-in magnet from the rear face of the touch module and secure the touch

module with commercially available screws.

• Usecommerciallyavailablescrews(2pcs)innominaldiameter3mm.Prepareboltsthat

are appropriate for your circumstances.

• Projecttheadjustmentscreeninthesoftwareprogram.Thecenterpositionadjustmentline

would be displayed, Align this with the centering line on the touch module.

• Refertopage5aboutthetouchmodulemountingproceduresbythe tableprojection

mount unit.

Note:

• DonotconnecttheUSBcablebeforemountingthetouchmoduleontothescreen.

[1] Decide the position to mount the touch module referring the below picture.

Touch module

Over 25 mm / 1 inch

25mm - 100mm

/ 1 - 4 inches

Over 100 mm / 4 inches

Screen

Projection area

Over 25 mm / 1 inch

* Pay attention to mount not to cut into the projection light.

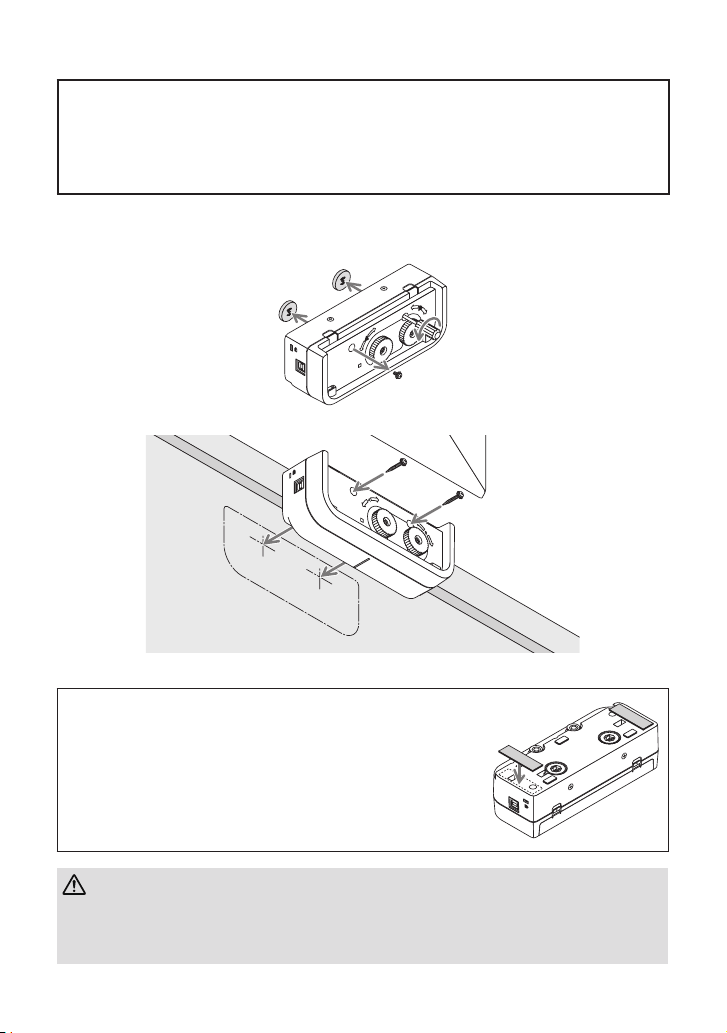

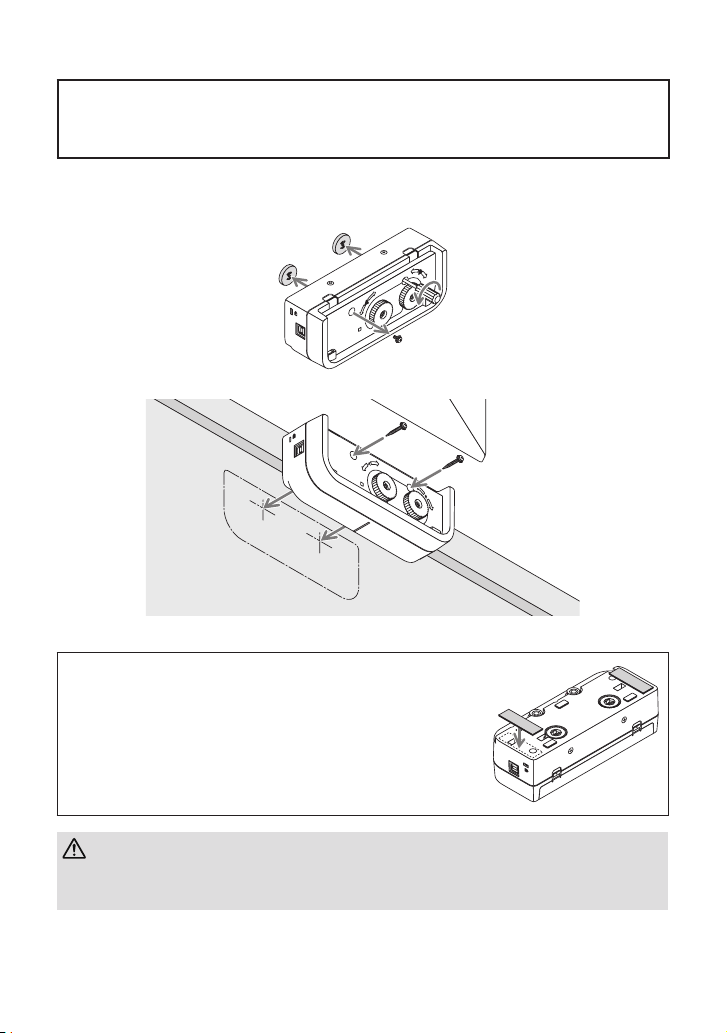

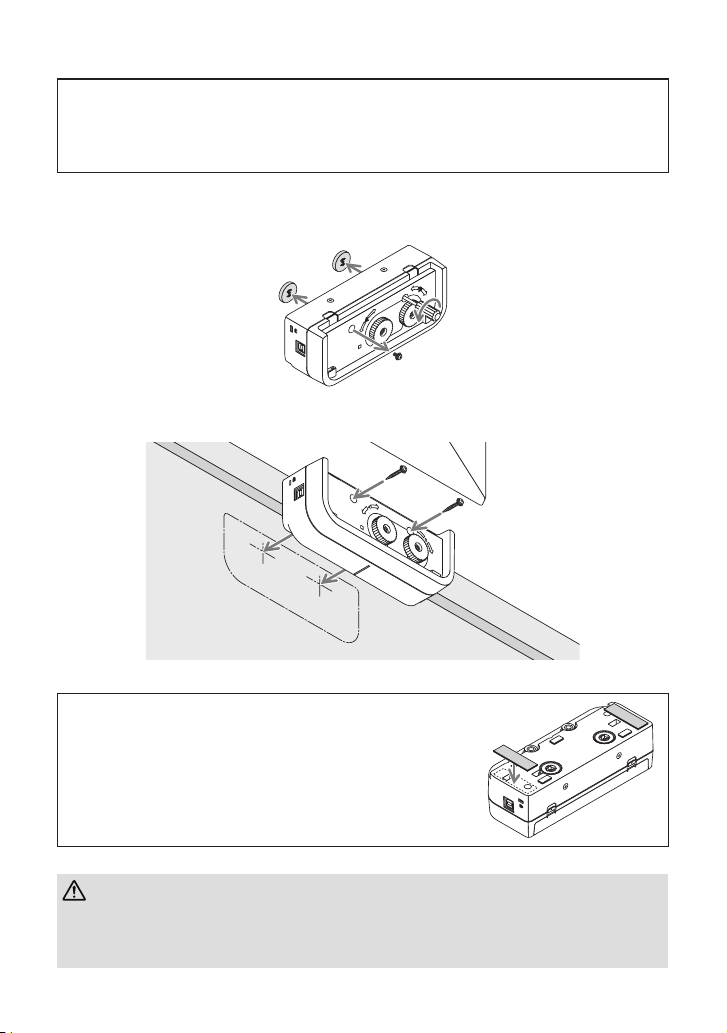

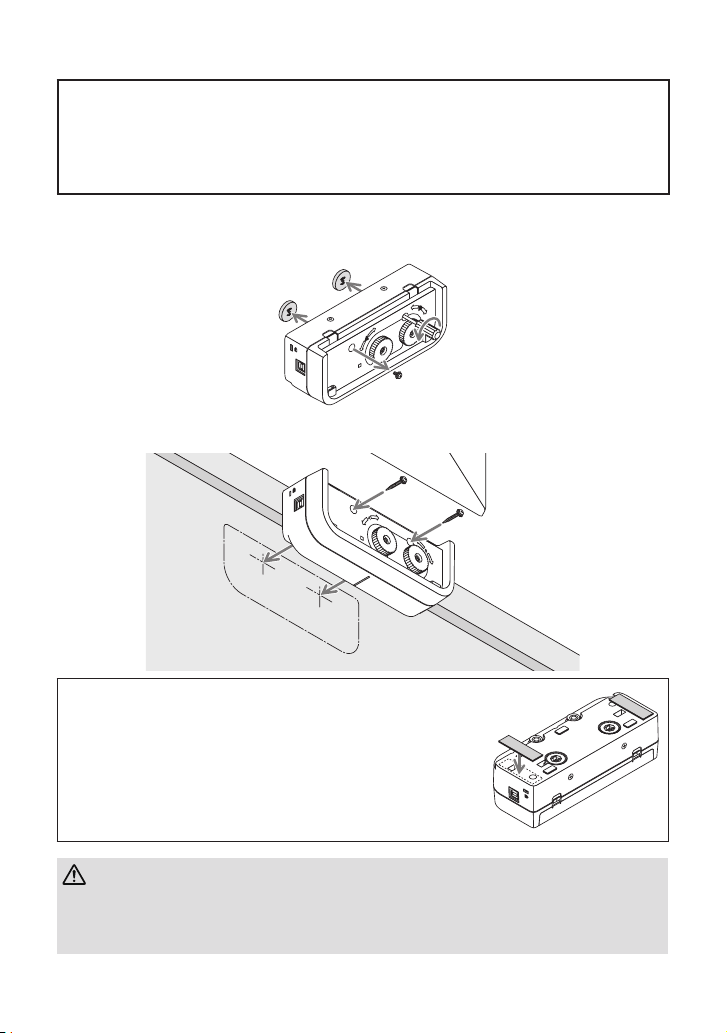

[2] Mount the touch module onto the screen.

Mounting by the built-in magnets

• Puttherearfaceofthetouchmoduleontoascreenorawhiteboardsincethetouchmodule

has built-in magnets on its rear face as the factory default setting.

• Incase,mountingthetouchmodulebythebuilt-inmagnets,takeappropriatecountermeasure

from falling down. Prepare the commercially available Kensington security wire and connect it

to the security slot on the touch module.

ENG-11

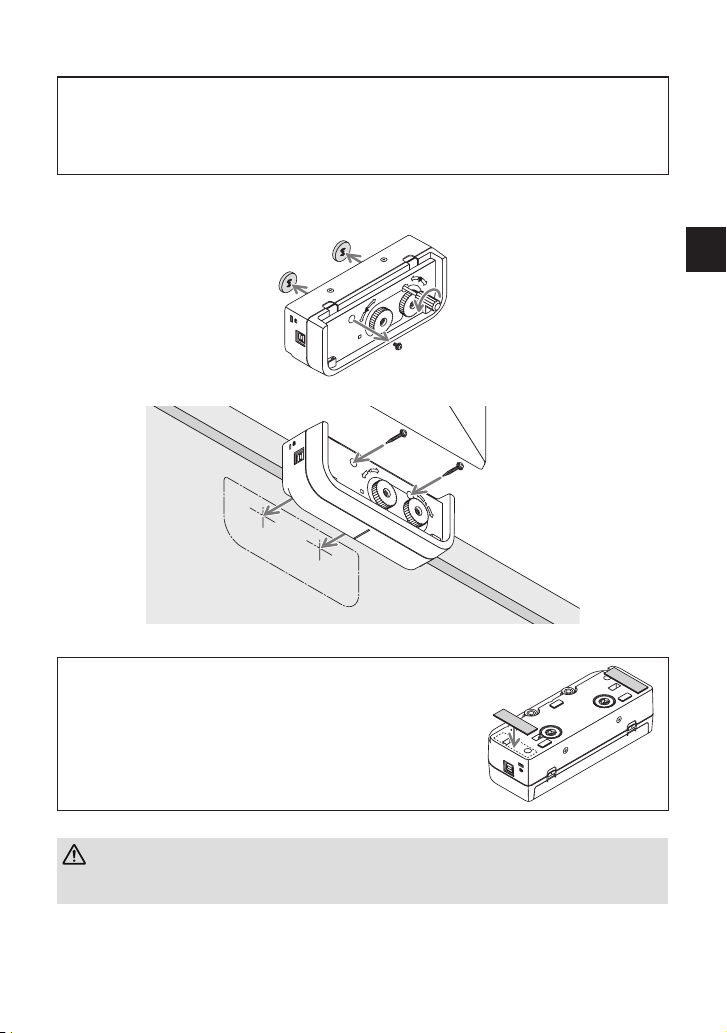

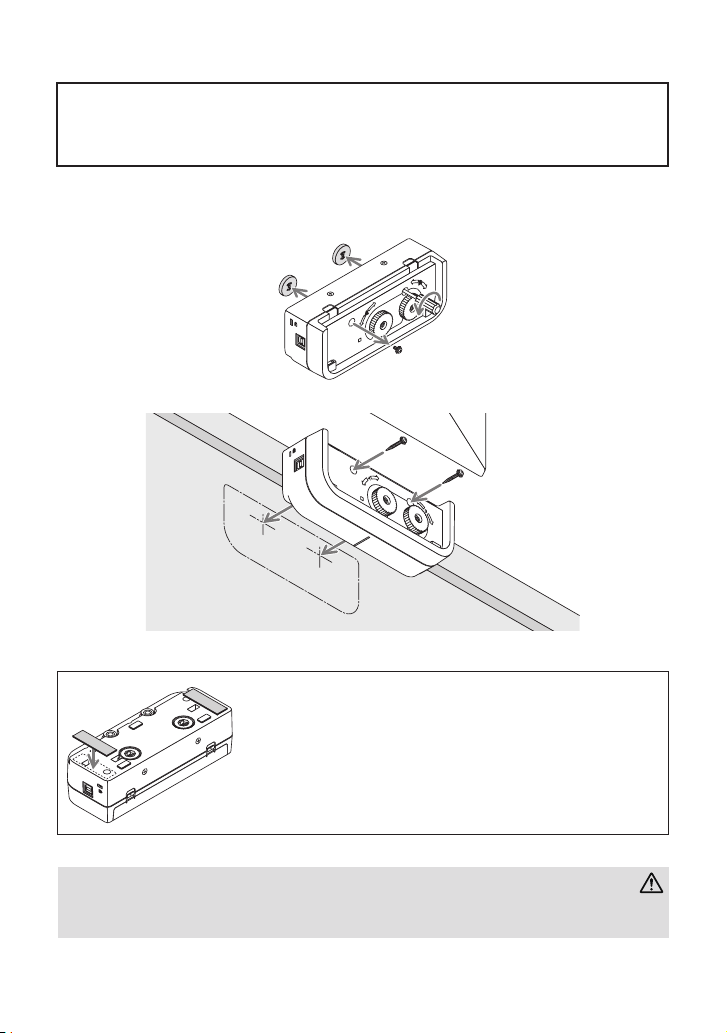

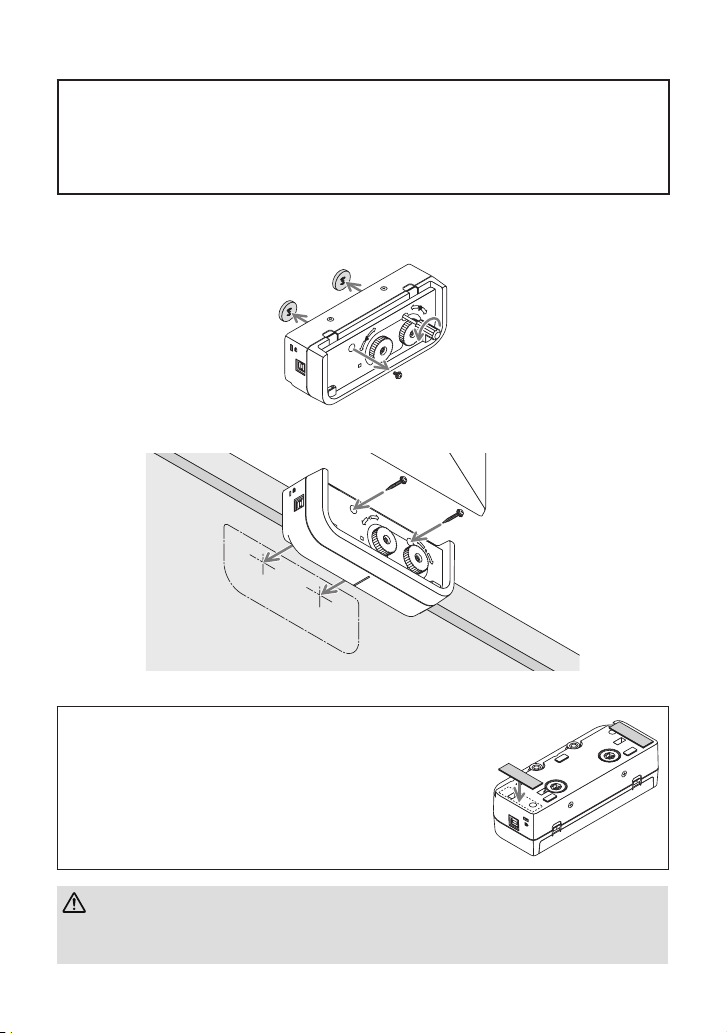

Mounting by commercially available screws

IMPORTANT

• Beforemountingthetouchmodulebycommerciallyavailablescrews,makesurethead-

justment of the touch module (hereinafter described) can be performed properly. Please

consider temporally mount until proper performance of adjustment can be checked. Take

preventivemeasurefromfallingdownforthetemporallymount,too.

• Utilizethemagnetsetholesformountingthetouchmodulebyscrews.

Remove the magnets from the touch module by a plus headed Phillips driver. Keep the removed

magnets and screws.

•

Mount the touch module onto a screen or a white board by commercially available screws.

Reference

• Forusingthetableprojectionmountunit,securethetouch

module by a commercially available double sided adhesive

tape sealed on the rear face of the touch module.

Prepare the double sided adhesive tape of which thick-

ness is in the range from 1.2 mm to 1.5 mm.

CAUTION

• Donotuseadoublesidedadhesivetapebesidesformountingthetouchmoduleona

table. It may cause of injury by fallen down touch module.

ENG-12

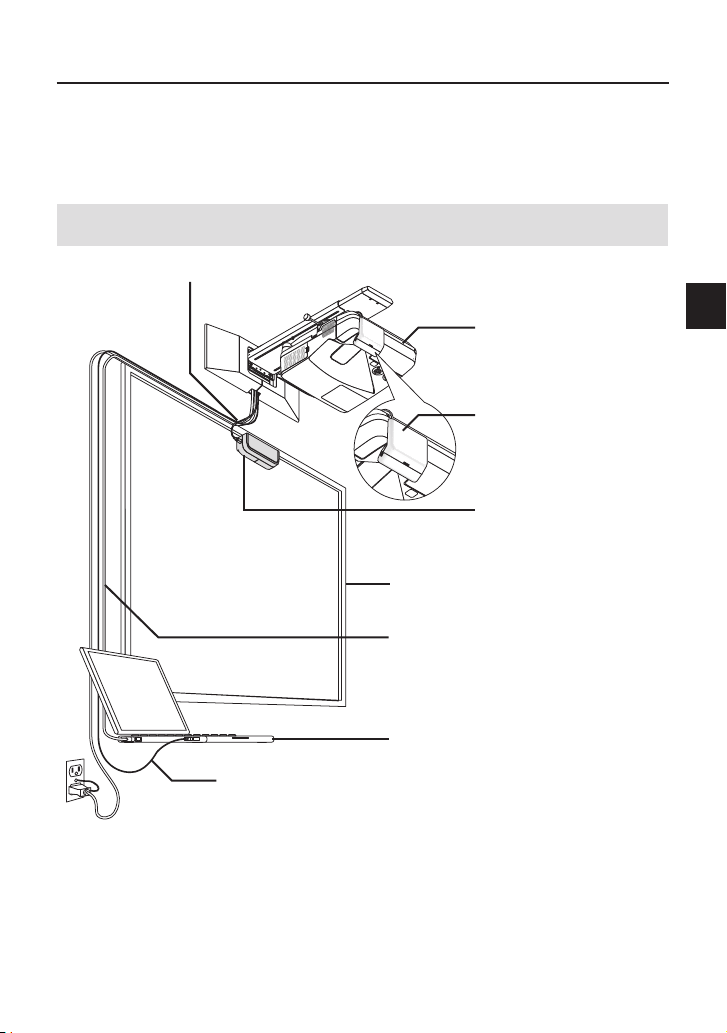

6. Connecting the USB Cable

Connect the USB port (type B) on the touch module and the USB port (type A) on the projector

by the USB cable supplied with the touch module.

• Makesuretheprojectorandthecomputerareconnectedbythecomputercable.

• MakesurethecameraunitandthecomputerareconnectedbytheUSBcable.(fortheoptional

interactive whiteboard kit)

Note:

• DonotconnecttotheUSBportontheprojectorforawirelessLANunit.

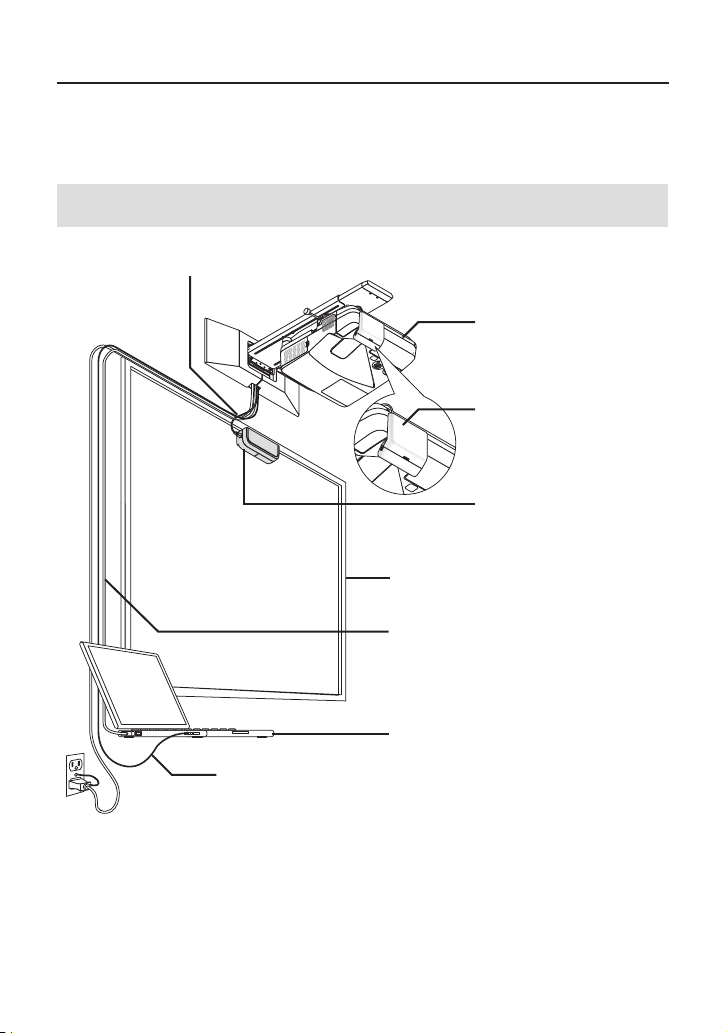

USB cable (for connecting with the touch module)

Projector

Camera unit

Screen or whiteboard

Touch module

USB Cable (for connecting with the interactive

whiteboard kit)

Computer cable

Computer

ENG-13

7. How to Use the Antireﬂection Sheet

Use the antireﬂection sheet supplied with the touch module when ﬁnger drawing is

disabled caused on reﬂection issued by an object laying at the bottom of a screen

such as a pen tray, a whiteboard or a screen frame, etc. Stick on the antireﬂection

sheet to cut the laser beam diffused by the touch module not to hit the reflection

caused object.

Note:

• Donotpeeloffthereflectionsheetonceit’sstuck.Repetitionofstickingonandoffwill

deteriorate the adhesive force of the sheet.

ENG-14

8. Speciﬁcations

Model name NP01TM

Laser class Class 1 (IEC60825-1:2007)

Internal laser diode Total laser power: 200 mW (

2 pcs)

Wavelength: 830 nm

Input terminal USB Type B x 1

Power requirement /

Nominal electric current

DC5V / 400 mA

Power consumption 2W

Weight 290 g / 0.64 lbs

External Dimensions 190(W)

•

74.5(D)

•

56.8 (H) (unit in mm) / 7.48(W)

•

2.93(D)

•

2.24(H) (unit in inch) (not including protrusion)

Effective range 60 to 100 inches

Operating temperature and

humidity

5° to 40°C (41° to 104°F) 20% to 80% (non-condensing)

Storage temperature and

humidity

-10° to 50°C (14° to 122°F ) 20% to 80% (noncondensing)

Berührungsmodul

NP01TM

Installationsanleitung

INHALT

Einführung

............................................................................................................. 2

Entsorgung Ihres Altgeräts

.............................................................................. 2

Lesen Sie dies vor dem Beginn

.................................................................... 3

Montagestelle des Berührungsmoduls und Montageverfahren

........ 5

1. Enthaltene Teile

.............................................................................................. 6

2. Teilebezeichnungen

...................................................................................... 6

Vorderseite

......................................................................................................... 6

Abdeckung innen

.............................................................................................. 7

Rückseite

........................................................................................................... 7

3. Ablauf der Einrichtung

................................................................................. 8

4. Herunterladen des Softwareprogramms

.............................................. 8

5. Montieren Sie das Berührungsmodul oben am Bildschirm

........... 9

6.AnschlussdesUSB-Kabels

.................................................................... 11

7. Verwendung der Antireﬂexfolie

.............................................................. 12

8. Technische Daten

........................................................................................ 13

GER-2

Einführung

VielenDankfürdenKaufdesNEC-BerührungsmodulsNP01TM,indiesemHandbuchnachfol-

gend als das Berührungsmodul oder dieses Produkt bezeichnet.

Wird dieses Produkt an einen NEC-Projektor angeschlossen und zusammen mit einem interakti-

ven Whiteboard-Set verwendet, kann man mit einem Eingabestift statt mit Fingern auf einem Bild-

schirm schreiben.

Es ist nicht möglich, nur dieses Produkt zu verwenden, um die Bedienung mit dem Finger durch-

zuführen.

VerwendenSiediesesProduktnurzusammenmitdeminteraktivenWhiteboard-Set(Kameraein-

heit).

Unterstütztes interaktives Whiteboard-Set (Stand Feb. 2015)

NP03Wi

Unterstützte Projektoren (Stand Feb. 2015)

NP-M352WS, NP-M302WS, NP-M332XS,

NP-UM351W, NP-UM301W, NP-UM361X, NP-UM301X,

NP-UM280X, NP-UM330X, NP-UM280W, NP-UM330W

Entsorgung Ihres Altgeräts

Die EU-weite Gesetzgebung, wie sie in jedem einzelnen Mitgliedstaat gilt, bestimmt, dass

benutzte elektrische und elektronische Geräte mit dieser Markierung (links) getrennt vom

normalen Haushaltsabfall entsorgt werden müssen. Folgen Sie beim Entsorgen eines sol-

chen Gerätes bitte den Anweisungen Ihrer örtlichen Behörde und/oder konsultieren Sie den

Händler, bei dem Sie das Gerät erworben haben.

Nach der Sammlung benutzter Geräte werden diese erneut verwendet und ordnungsge-

mäß recycelt. Das trägt dazu bei, die Abfallmenge zu reduzieren sowie die negativen Aus-

wirkungen, beispielsweise des in den Teilen enthaltenen Quecksilbers, auf die Gesundheit

und die Umwelt möglichst gering zu halten.

Die Markierung auf elektrischen und elektronischen Geräten gilt nur für die gegenwärtigen

Mitgliedstaaten der Europäischen Union.

Die in dieser Installationsanleitung verwendeten Produkte und Firmennamen können Warenzeichen

oder eingetragene Warenzeichen der jeweiligen Inhaber sein.

Hinweis:

(1) Der unerlaubte Nachdruck der Inhalte dieser Bedienungsanleitung ist untersagt.

(2) Der Inhalt dieser Bedienungsanleitung kann zukünftig ohne Vorankündigung geändert wer-

den.

(3) Die Inhalte dieser Bedienungsanleitung wurden mit großer Sorgfalt zusammengestellt, bitte

benachrichtigen Sie jedoch NEC, wenn Sie Zweifel haben oder Fehler oder Auslassungen

bemerken.

(4) Beachten Sie bitte, dass NEC keinerlei Haftung für Ansprüche für Schäden, entgangene Ge-

winne usw. übernimmt, die aus dem Gebrauch dieses Produkts resultieren, ungeachtet des

oben in Artikel (3) Genannten.

(5) NEC ersetzt alle Handbücher mit falschen Textvergleichen oder fehlenden Seiten.

GER-3

Lesen Sie dies vor dem Beginn

Über die Piktogramme

Um einen sicheren und ordnungsgemäßen Betrieb des Produkts zu gewährleisten, werden in die-

sem Handbuch eine Anzahl von Piktogrammen verwendet, um Sie und andere vor Verletzungen

sowie Sachschäden zu schützen.

Diese Piktogramme und deren Bedeutung werden unten beschrieben. Vergewissern Sie sich, dass

Sie sie vollständig verstehen, bevor Sie dieses Handbuch lesen.

WARNUNG

Die Nichtbeachtung dieses Piktogramms und eine fehlerhafte

Handhabung des Produkts können zu Unfällen mit Todesfolge oder

schweren Verletzungen führen.

VORSICHT

Die Nichtbeachtung dieses Piktogramms und eine fehlerhafte Hand-

habung desProdukts könnenzueinerKörperverletzungoder zu

Sachschäden an umliegenden Objekten führen.

Beispiele der Piktogramme

Das



-Symbol weist darauf hin, dass Vorsicht geboten (einschließlich Warnungen)

ist. Ein konkreter Hinweis auf die Vorsichtsmaßnahme ist in diesem Symbol darge-

stellt.

Das -Symbol kennzeichnet verbotene Handlungen. Ein konkreter Hinweis auf die

verbotene Handlung ist in diesem Symbol dargestellt.

Das



-Symbol kennzeichnet erforderliche Handlungen. Ein konkreter Hinweis auf

die erforderliche Handlung ist in diesem Symbol dargestellt.

WARNUNG

Laser-Sicherheitswarnungen

• LaserdiodeistindiesemProduktverschlossen.DieVerwendungvonBedienele-

menten oder die Änderung von Prozeduren in Abweichung von den in diesem

Handbuch beschriebenen könnte zu einer gefährlichen Strahlenbelastung führen.

• DiesesProduktistalseinGerätderKlasse1vonIEC60825-1:2007eingestuft.

• DieWarn-undErklärungsaufkleberCLASS1LASERPRODUCTSbefindensichauf

der Seite dieses Projektorgehäuses.

24L80101

GER-4

WARNUNG

• SehenSienichtindenLaserstreuungsteil,währenddasBerührungsmodulein-

geschaltet ist. Dies könnte schwere Augenschäden zur Folge haben.

• DasfolgendeWarnpiktogrammbefindetsichnahedesLaserstreuungsteils.

• HaltenSiealleoptischenElemente(eineLupe,einReflektorspiegelusw.)vom

Projektionsflächenbereich fern. Dies könnte zu Beeinträchtigungen des Sehver-

mögens führen.

• EntfernenSienurdieindieserInstallationsanleitungangegebenenSchrauben

für die Montage/Demontage dieses Produkts.

• Nichtauseinandernehmenund verändern.SetzenSiedieses Produkt keinen

ErschütterungenoderübermäßigemKraftaufwandaus.DieskannzuBrand,

Schlag und Laserlichtaustritt führen.

Wenden Sie sich für die Inspektion, Einstellung und Reparatur an Ihren Händler.

• StellenSiediesesGerätnichtaneinemfeuchtenOrtauf.VermeidenSieTropf-

oder Spritzwasser in der Nähe dieses Produkts. Wenn Wasser in dieses Produkt

verschüttet wurde, wenden Sie sich an Ihren Händler.

• SteckenSiekeineMetall-oderbrennbarenGegenständehinein.Dieskannzu

einemBrandundSchlagführen.PassenSiegutaufKinderauf.Sollteetwasin

diesesProduktfallen,ziehenSiedasUSB-Kabelab,dasandenProjektorange-

schlossen ist, und wenden Sie sich an Ihren Händler.

• DieStromversorgungfürdiesesProdukterfolgtüberdenUSB-Anschlussam

unterstütztenProjektorüberdasUSB-Kabel,dasdiesemProduktbeiliegt.

Falscher Anschluss kann zu einem Brand und Schlag führen.

VORSICHT

• WirddasBerührungsmodulmitdenintegriertenMagnetenangebracht,ergreifen

Sie entsprechende Gegenmaßnahmen, damit es nicht herunterfällt. Ansonsten

könnte das Berührungsmodul herunterfallen und eine Verletzung verursachen.

Ergreifen Sie Sicherheitsmaßnahmen durch ein Element, das das MicroSaver®-

Sicherheitssystem unterstützt.

GER-5

Montagestelle des Berührungsmoduls und Montageverfahren

• DasBerührungsmodulwirdnichtimFreienverwendetundnichtaneinemOrtmitdirektem

Sonnenlicht oder wo starkes Licht auf die Bildschirmoberfläche trifft. Beim Betrieb in heller

Umgebung, wie neben einem Fenster, nahe einer Glühlampe oder einer Halogenlampe, wird

viel Infrarotlicht ausgestrahlt, was eine Fehlfunktion verursachen kann.

• MontierenSiedasBerührungsmodulaneinemBildschirm,dessenOberflächenabweichung

innerhalb von 8 mm liegt. Wir empfehlen für einen problemlosen Betrieb die Nutzung eines

Bildschirms, dessen Oberflächenabweichung innerhalb von 3 mm liegt.

• DieverwendbareBildschirmgrößedesBerührungsmodulsreichtvon60”bis100”.

• InstallierenSiefürdieNutzungdesBerührungsmodulsdenProjektormiteinerWandhalterung,

einer Deckenhalterung oder Tischhalterung. Wenn der Projektor auf einem Tisch installiert

wird, kann das Berührungsmodul nicht verwendet werden.

• MontierenSiedasBerührungsmodulanderPosition,dieindernachfolgendenAbbildungdar-

gestellt ist, und berücksichtigen Sie die Bildprojektionsfläche.

Berührungsmodul

Über 100 mm/4 Zoll

Bildschirm

Projektionsﬂäche

Über 25 mm/1 Zoll

25 mm - 100 mm

/1-4 Zoll

* Achten Sie bei der Montage darauf, das Gerät nicht im Bereich des Projektionslichtstrahls zu mon-

tieren.

• NutzenSiezurBefestigungdesBerührungsmodulsdenintegriertenMagnetenoderimHandel

erhältliche Schrauben.

• BereitenSiefürimHandelerhältlicheSchraubenzwei(2)SchraubenmiteinemNenndurch-

messer von 3 mm vor. Wählen Sie eine für Ihre Umstände geeignete Schraube.

GER-6

1. Enthaltene Teile

VergewissernSiesich,dassIhrKartonalleaufgeführtenTeileenthält.SollteirgendeinTeilfehlen,wen-

den Sie sich bitte an Ihren Händler.

Berührungsmodul

Montieren Sie es oben auf einem Bildschirm oder Whiteboard, auf

den/das ein Bild vom Projektor projiziert wird.

USB-Kabel(3,0m/118Zoll)x1(*FürStromversorgung)7N520086

Für den Anschluss des USB-Anschlusses am Berührungsmodul (Typ

B) und des USB-Anschlusses an einen Projektor (Typ A)

Antireﬂexfolie (Länge 175 mm/7 Zoll, 12 Stk.)

Zum VerbergenvonUnebenheiten und Blockierungen um den

Bildschirm herum, die verhindern, dass mit dem Berührungsmodul

gezeichnet werden kann.

Installationshandbuch (dieses Dokument)

2. Teilebezeichnungen

Vorderseite

Regler-Abdeckung

USB-Anschluss (Typ B) (*Für Stromversorgung)

Power-Anzeige

Sicherheitsschlitz

Mittellinie

GER-7

Abdeckung innen

Einstellrad A

Einstellrad B

VORSICHT

• Wenndas BerührungsmodulmitMagnetenaneinemBildschirmoderWhiteboardange-

bracht wird, halten Sie das Berührungsmodul und nehmen Sie anschließend die Abdeckung

ab. Andernfalls könnte das Berührungsmodul herunterfallen und eine Verletzung verursa-

chen.

Rückseite

Laserstreuungsanschluss

Magnet

Vorsicht:

•BerührenSienichtdieLaserstreuungsanschlüsse.DieskanneineFehlfunktionverursachen.

Hinweis:

Der Sicherheitsschlitz unterstützt das MicroSaver®-Sicherheitssystem.

GER-8

3. Ablauf der Einrichtung

SCHRITT 1 Laden Sie die Software auf den Computer herunter und installieren Sie sie.



SCHRITT 2 Schließen Sie das interaktive Whiteboard-Set am Projektor an, um den Eingabestift ver-

wenden zu können.



SCHRITT 3 Führen Sie die Kalibrierung der Kamera durch.



SCHRITT 4 Montieren Sie das Berührungsmodul oben am Bildschirm.



SCHRITT 5 Schließen Sie das USB-Kabel an.



SCHRITT 6 Führen Sie die Berührungsmoduleinstellung durch.

Hinweis:

• BeziehenSiesichfürEinzelheitenzuSCHRITT1(InstallationdesSoftwareprogramms),zu

SCHRITT3(KalibrierungderKamera)undzuSCHRITT6(EinstellungdesBerührungsmo-

duls) auf das Softwarehandbuch, das auf unserer Firmenwebseite erhältlich ist.

4. Herunterladen des Softwareprogramms

FührenSiedieKalibrierungderKameraeinheitfürdasinteraktiveWhiteboard-SetunddieEinstel-

lung des Berührungsmoduls für die Nutzung des Berührungsmoduls durch.

Das exklusive Softwareprogramm ist auf unserer Firmenwebseite erhältlich. Besuchen Sie bitte

unsere Support-Seite auch zu Betriebsbedingungen für unterstützte Betriebssysteme:

URL: http://www.nec-display.com/dl/en/index.html

PDF(PortableDocumentFormat)erläutertdieBedienungenderKamerakalibrierungdurchdas

Softwareprogramm und die Einstellung des Berührungsmoduls ist verfügbar. Zum Anzeigen und

Ausdrucken der PDF-Dateien ist der Adobe Reader

erforderlich.

GER-9

5. Montieren Sie das Berührungsmodul oben am Bildschirm

• IntegrierteMagnetebefindensichstandardmäßigaufderRückseitedesBerührungsmoduls.

Das Berührungsmodul muss nicht mit Schrauben an einem Bildschirm oder Whiteboard be-

festigt werden, der/das Magnete anzieht.

• FürdieNutzungdesBerührungsmoduls aufeinemBildschirmoder Whiteboard,der/das

keine Magnete anzieht, entfernen Sie den integrierten Magneten von der Rückseite des Be-

rührungsmoduls und befestigen Sie das Berührungsmodul mit im Handel erhältlichen Schrau-

ben.

• VerwendenSieimHandelerhältlicheSchrauben(2Stk.)miteinemNenndurchmesservon3

mm. Bereiten Sie Schrauben vor, die für Ihre Umstände geeignet sind.

• ProjizierenSiedenEinstellbildschirmimSoftwareprogramm.DiemittlerePositionseinstelllinie

wird angezeigt, richten Sie sie mit der Mittellinie am Berührungsmodul aus.

• SieheSeite5fürdasMontageverfahrendesBerührungsmodulmitderTischprojektionshalte-

rung.

Hinweis:

• SchließenSiedasUSB-KabelnichtvorderMontagedesBerührungsmodulsamBildschirm

an.

[1] Legen Sie die Montageposition des Berührungsmoduls mithilfe des nachfolgenden

Bildes fest.

Berührungsmodul

Über 25 mm/1 Zoll

25 mm - 100 mm

/1-4 Zoll

Über 100 mm/4 Zoll

Bildschirm

Projektionsﬂäche

Über 25 mm/1 Zoll

* Achten Sie bei der Montage darauf, das Gerät nicht im Bereich des Projektionslichtstrahls zu mon-

tieren.

[2] Montieren Sie das Berührungsmodul am Bildschirm.

Montieren Sie die integrierten Magnete

• BringenSiedieRückseitedesBerührungsmodulsamBildschirmoderWhiteboardan,dadasBe-

rührungsmodul standardmäßig integrierte Magnete auf der Rückseite hat.

• WenndasBerührungsmodulmitdenintegriertenMagnetenangebrachtwird,ergreifenSieent-

sprechende Gegenmaßnahmen, damit es nicht herunterfällt. Bereiten Sie den im Handel erhältli-

chen Kensington-Sicherheitsdraht vor und schließen Sie ihn am Sicherheitsschlitz am Berührungs-

modul an.

GER-10

Montage mit im Handel erhältlichen Schrauben

WICHTIG

•

VergewissernSiesichvorderMontagedesBerührungsmodulsmitimHandelerhältlichenSchrau-

ben, dass die Einstellung des Berührungsmoduls (im Folgenden beschrieben) ordnungsgemäß

durchgeführtwerdenkann.ErwägenSiebitteeinevorübergehendeMontage,bisdieordnungsge-

mäßeDurchführungder Einstellungkontrolliertwerdenkann.ErgreifenSievorbeugendeMaßnah-

men, damit das Gerät nicht von der vorübergehenden Halterung herunterfällt.

•

Nutzen Sie die vorgegebenen Magnetbohrungen zur Montage des Berührungsmoduls mit Schrauben.

Entfernen Sie die Magnete mit einem Kreuzschlitzschraubendreher vom Berührungsmodul. Bewahren

Sie die entfernten Magnete und Schrauben auf.

•

Montieren Sie das Berührungsmodul an einem Bildschirm oder Whiteboard mit im Handel erhältlichen

Schrauben.

Referenz

• BefestigenSiefürdieNutzungderTischprojektionshal-

terung das Berührungsmodul mit im Handel erhältlichem

doppelseitigklebendenKlebebandanderRückseitedes

Berührungsmoduls.

 BereitenSiedasdoppelseitigklebendeKlebebandmitei-

ner Breite von 1,2 mm bis 1,5 mm vor.

VORSICHT

• NutzenSieeindoppelseitigklebendesKlebebandnurfürdieMontagedesBerührungsmo-

duls auf einem Tisch. Sonst kann eine Verletzung durch das herunterfallende Berührungs-

modul verursacht werden.

GER-11

6. Anschluss des USB-Kabels

Schließen Sie den USB-Anschluss (Typ B) am Berührungsmodul und den USB-Anschluss (Typ A)

amProjektormitdemUSB-Kabelan,dasdemBerührungsmodulbeiliegt.

• VergewissernSiesich,dassderProjektorundComputerdurchdasComputerkabelverbunden

sind.

• VergewissernSiesich,dassdieKameraeinheitundderComputerdurchdasUSB-Kabelverbun-

den sind. (für das optionale interaktive Whiteboard-Set)

Hinweis:

• SchließenSiefüreinWLAN-GerätnichtdenUSB-AnschlussamProjektoran.

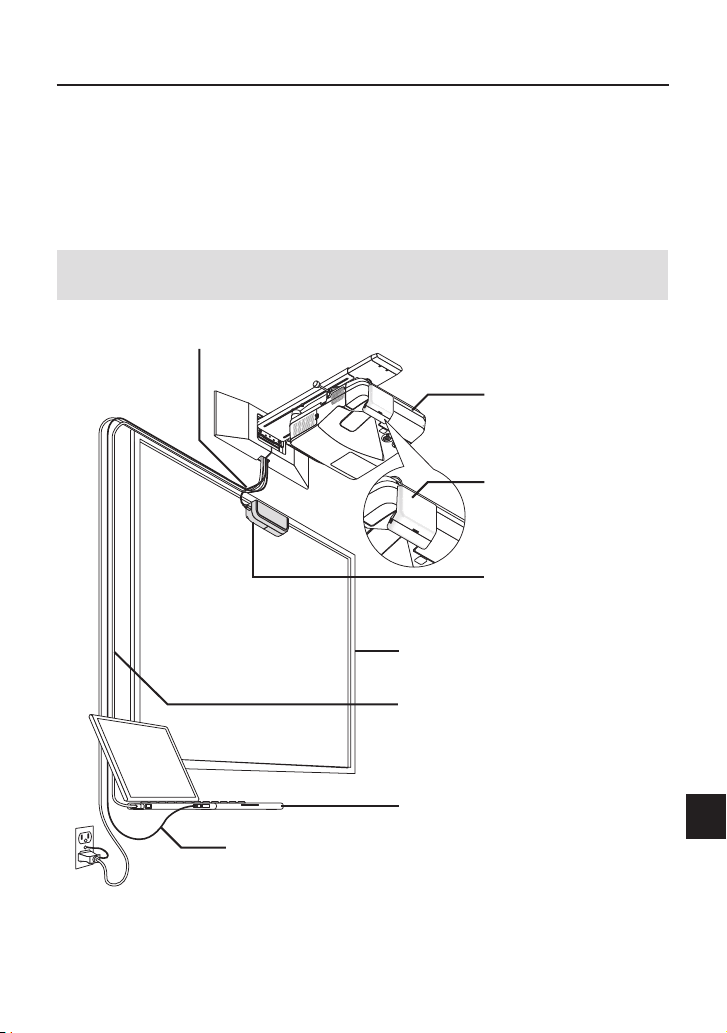

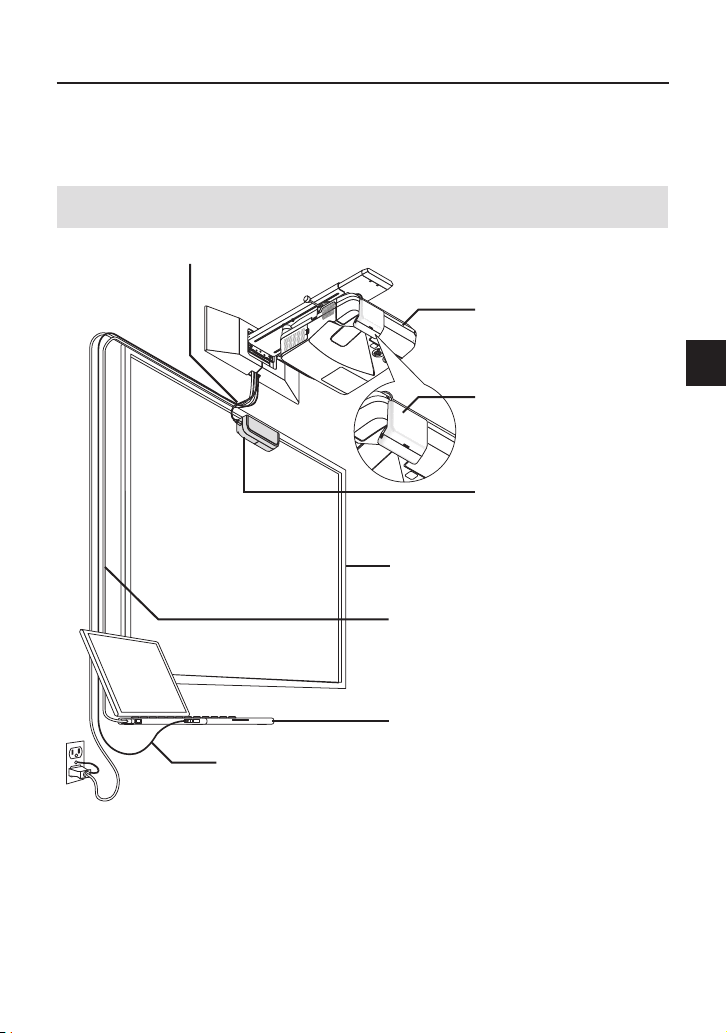

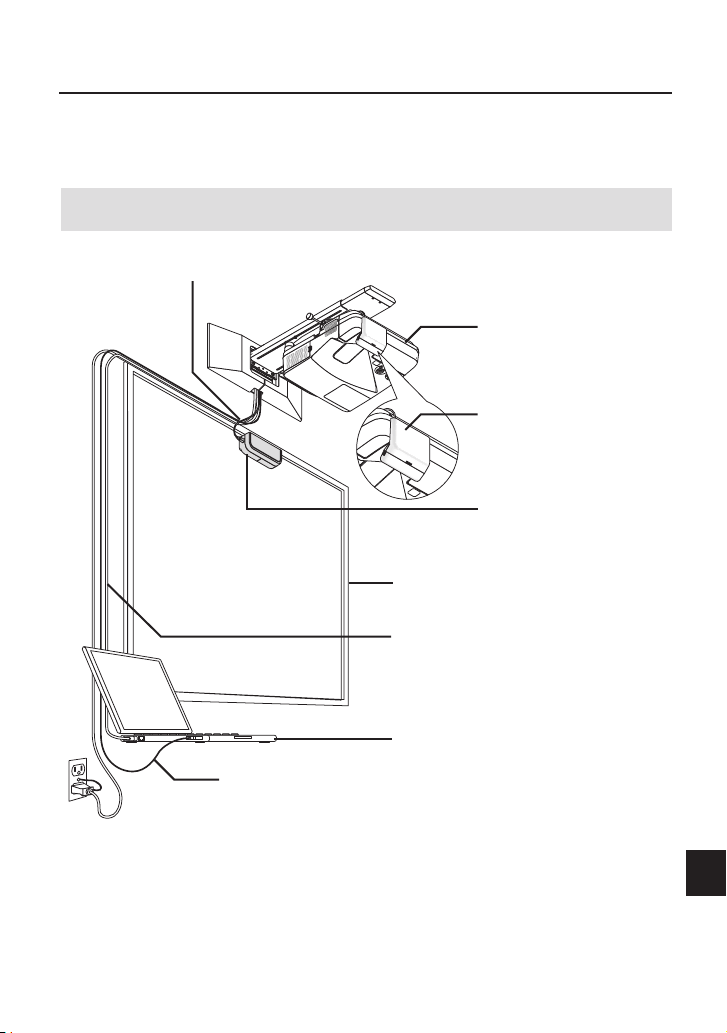

USB-Kabel (für den Anschluss mit dem Berührungsmodul)

Projektor

Kameraeinheit

Bildschirm oder Whiteboard

Berührungsmodul

USB-Kabel (für den Anschluss an das interaktive

Whiteboard-Set)

Computerkabel

Computer

GER-12

7. Verwendung der Antireﬂexfolie

Verwenden Sie die Antireflexfolie, die dem Berührungsmodul beiliegt, wenn das

Zeichnen mit Fingern deaktiviert ist, da eine Reﬂexion durch ein Objekt verursacht

wurde, das unten am Bildschirm liegt, wie eine Stiftablage, ein Whiteboard- oder Bild-

schirmrahmen usw. Befestigen Sie die Antireﬂexfolie, damit der Laserstrahl, der vom

Berührungsmodul gestreut wird, nicht das Objekt trifft, das die Reﬂexion verursacht

hat.

Hinweis:

• ZiehenSiedieReflexfolienichtab,sobaldsiefestklebt.DurchwiederholtesAnklebenund

AbziehenverschlechtertsichdiehaftendeKraftderFolie.

GER-13

8. Technische Daten

Modellbezeichnung NP01TM

Laserklasse

Klasse1(IEC60825-1:2007)

Interne Laserdiode Gesamtlaserleistung: 200 mW (

2 Stk.)

Wellenlänge: 830 nm

Eingangsanschluss USB-Typ B x 1

Strombedarf/

Elektrischer Nennstrom

Gleichstrom 5 V/400 mA

Stromverbrauch 2 W

Gewicht 290 g

Außenabmessungen 190 (B)

•

74,5 (T)

•

56,8 (H) (Einheit in mm)/7,48 (B)

•

2,93 (T)

•

2,24 (H) (Einheit in Zoll) (ohne Vorsprung)

Effektiver Bereich 60 bis 100 Zoll

Betriebstemperatur und

Luftfeuchtigkeit

5 ° bis 40 °C (41 ° bis 104 °F) 20 % bis 80 % (nicht kondensie-

rend)

Lagertemperatur und Luft-

feuchtigkeit

-10 ° bis 50 °C (14 ° bis 122 °F) 20 % bis 80 % (nicht kondensie-

rend)

Module tactile

NP01TM

Manuel d'installation

TABLE DES MATIÈRES

Introduction

.......................................................................................................... 2

Mise au rebut de votre produit usagé

............................................................ 2

À lire avant de commencer

............................................................................. 3

Emplacement pour monter le module tactile et la procé-

dure de montage

................................................................................... 5

1. Pièces emballées

.......................................................................................... 6

2. Noms des pièces

........................................................................................... 6

Face avant

......................................................................................................... 6

Couvercle intérieur

............................................................................................ 7

Face arrière

........................................................................................................ 7

3. Procédure de conﬁguration

....................................................................... 8

4. Téléchargez le logiciel

................................................................................. 8

5. Montez le module tactile en haut de l'écran

....................................... 9

6. Connexion du câble USB

......................................................................... 11

7. Comment utilisez la feuille anti-réﬂexion

............................................ 12

8. Caractéristiques

........................................................................................... 13

FRA-2

Introduction

Nousvousremercionsd’avoirachetélemoduletactileNEC,NP01TM,ci-aprèsappelélemodule

tactile ou ce produit dans ce manuel.

En connectant ce produit à un projecteur NEC dans l'utilisation conjointe avec un kit de tableau

blanc interactif, il permet d'écrire sur un écran avec les doigts au lieu d'utiliser un stylet.

Le toucher tactile avec les doigts ne peut être réalisé uniquement avec ce produit lors d'une utili-

sation indépendante.

Assurez-vousd’utiliserceproduitenutilisationconjointeaveclekitdetableaublancinteractif

(caméra).

Kitdetableaublancinteractifprisencharge(àcompterdeFév.2015)

NP03Wi

Projecteurs compatibles (à compter de Fév. 2015)

NP-M352WS, NP-M302WS, NP-M332XS,

NP-UM351W, NP-UM301W, NP-UM361X, NP-UM301X,

NP-UM280X, NP-UM330X, NP-UM280W, NP-UM330W

Mise au rebut de votre produit usagé

Lalégislationeuropéenne,appliquéedanstouslesÉtatsmembres,exigequelesproduits

électriques et électroniques utilisés portant la marque (à gauche) doivent être mis au rebut

séparément des autres ordures ménagères. Lorsque vous mettez au rebut ces produits,

veuillez suivre les recommandations des autorités locales et/ou demandez conseil au ma-

gasin qui vous a vendu le produit.

Une fois ces produits mis au rebut, ils sont réutilisés et recyclés de manière appropriée. Cet

effort nous aidera à réduire au niveau minimum les déchets et leurs conséquences négati-

ves,commeparexemplecellescauséesparlemercurecontenudanscertainespiècessur

la santé humaine et l'environnement.

Lamarquegurantsurlesproduitsélectriquesetélectroniquesnes’appliquequ’auxétats

membres actuels de l’Union Européenne.

DOC Avis de conformation (pour le Canada uniquement)

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Les noms de produits et d'entreprises mentionnés dans ce manuel d'installation peuvent être des

marques déposées ou des marques commerciales de leurs propriétaires respectifs.

Remarque :

(1) Toute reproduction non autorisée du contenu de ce manuel est interdite.

(2) Le contenu de ce mode d'emploi pourra être soumis à des modiﬁcations sans préavis dans

le futur.

(3) Le contenu de ce manuel a été préparé avec le plus grand soin, mais veuillez informer NEC

si vous avez des doutes ou si vous remarquez toute erreur ou omission.

(4) Veuillez noter que NEC ne saurait être tenu pour responsable de toute réclamation concer-

nant des dommages, pertes de proﬁts, etc. causés par l'utilisation de ce produit sans pren-

dre en compte l'article (3) ci-dessus.

(5) NEC va remplacer tous manuels présentant un classement incorrect ou des pages man-

quantes.

FRA-3

À lire avant de commencer

À propos des pictogrammes

Pourassurerlasécuritéetand’utiliserleproduitcorrectement,cemanueld'installationutiliseun

certainnombredepictogrammespouréviterdevousblesserainsiqued’autrespersonnesetdes

dégâts matériels.

Les pictogrammes et leur signiﬁcation sont décrits ci-dessous. Assurez-vous de bien les avoir

compris avant de poursuivre la lecture de ce manuel.

ATTENTION

Ne pas respecter ce pictogramme et manipuler le produit

par erreur peut provoquer un accident risquant de provo-

quer la mort ou de graves blessures.

MISE EN GARDE

Ne pas respecter ce pictogramme et manipuler le produit

de manière erronée peut entraîner des blessures ou des

dommages aux biens environnants.

Exemples de pictogrammes

Le symbole



indique qu'il est nécessaire de prendre des précautions (y compris

des avertissements). Une indication précise de la mise en garde est donnée dans le

symbole.

Le symbole indique des actions interdites. Une indication précise de l'action

interdite est donnée dans le symbole.

Le symbole



indique les actions requises. Une indication précise de l'action re-

quise est donnée dans le symbole.

ATTENTION

Précautions de sécurité relatives au laser

• Unediodelaserestscelléedansceproduit.L’utilisationdecommandesoude

réglages de procédures autres que ce qui est décrit ici pourrait provoquer une ex-

position dangereuse à des radiations.

• Ceproduitestclasséproduitdeclasse1delanormeIEC60825-1:2007.

• LesétiquettesexplicativesetdemiseengardedesPRODUITSLASERDECLAS-

SE 1 se trouve du côté latéral du boîtier de ce produit.

24L80101

FRA-4

ATTENTION

• Neregardezpasdanslapartiedeprojectionlaserlorsquelemoduletactileest

en marche. Cela pourrait provoquer de graves dommages oculaires.

• Lepictogrammedemiseengardesuivantestindiquéprèsdelapartiedepro-

jection laser.

• Gardeztouslesélémentsoptiques(uneloupe,unmiroirréfléchissant,etc.)en

dehors de la zone de projection de l'écran. Cela pourrait affecter la vision.

• Neretirezpasdevisenplusdecellesspécifiéesdanscemanueld'installation

pour le montage/démontage de ce produit.

• Nedémontezpasetnemodifiezpas.Nesoumettezpasceproduitàdeschocs

ou des forces excessives. Cela risque de provoquer un incendie, un choc élec-

trique et une fuite de lumière laser.

Contactez votre revendeur pour l'inspection, le réglage ou la réparation.

• Veuilleznepasplacerceproduitdansunendroithumide.Évitezdefairetomber

desgouttesd'eauoud'éclabousserceproduit.Sidel’eaus'estinfiltréeàl’inté-

rieur de ce produit, contactez votre revendeur.

• N'insérezpasd'objetsmétalliqueouinflammables.Celarisquedecauserunin-

cendie et un choc électrique. Faites suffisamment attention aux enfants. Si quel-

que chose venait à tomber dans ce produit, débranchez le câble USB connecté

au projecteur et contactez votre revendeur.

• L'alimentationpourceproduitestalimentédepuisleportUSBsurleprojecteur

pris en charge via le câble USB fourni avec ce produit.

Une mauvaise connexion risque de causer un incendie et un choc électrique.

MISE EN GARDE

• Silemoduletactileestmontéaveclesaimantsintégrés,prenezlescontre-me-

sures appropriées contre la chute. Sinon, le module tactile risque de tomber et

de provoquer des blessures.

Prenez les mesures de sécurité avec un élément qui prend en charge le système

de sécurité MicroSaver®.

FRA-5

Emplacement pour monter le module tactile et la procé-

dure de montage

• Lemoduletactilen'estpasutiliséàl'extérieuretdanslazonedelumièredirectdusoleilou

une lumière forte frappe la surface de l'écran. Fonctionnement en situation comme à côté

d'une fenêtre, à proximité d'une lampe à incandescence, ou d'un éclairage halogène émettant

beaucoup de lumière infrarouge risque de causer un dysfonctionnement.

• Montezlemoduletactilesurl'écrandontlasurfacededéflectionsoitdansles8mm.Pourdes

opérations facilitées, nous recommandons l'utilisation d'un écran dont la surface de déflection

est dans un rayon de 3 mm.

• Latailledel'écranutilisabledumoduletactileestde60”à100”.

• Pourl'utilisationaveclemoduletactile,installezleprojecteursurunsupportmural,unsupport

de plafond ou un support de table. Si le projecteur est installé sur un bureau, le module tactile

ne peut pas être utilisé.

• Montezlemoduletactilesurlapositioncommel'illustrationci-dessousenprenantencompte

la zone de projection de l'image.

Module tactile

Plus de 100 mm / 4 pouces

Écran

Zone de projection

Plus de 25 mm / 1 pouce

25 mm - 100 mm

/ 1 - 4 pouces

* Faites attention à monter sans couper la lumière de projection.

• Pourfixerlemoduletactile,utilisezl'aimantintégréoulesvisdisponiblesdanslecommerce.

• Pourl'utilisationdevisdisponiblesdanslecommerce,préparezdeux(2)boulonsdontledia-

mètre nominal est de 3 mm. Choisissez un boulon approprié à vos circonstances.

FRA-6

1. Pièces emballées

Assurez-vous que la boîte contient tous les éléments de la liste. S'il manque des pièces, contactez

votre revendeur.

Module tactile

Montez en haut d'un écran ou d'un tableau blanc projetant une

image d'un projecteur.

Câble USB (3,0 m / 118 pouces) x 1 (*Pour l'alimentation)

7N520086

Pour connecter le port USB situé sur le module tactile (type B) et le

port USB sur un projecteur (type A)

Feuille anti-réﬂexion (longueur 175 mm / 7 pouces, 12 pcs)

Pour cacher les bosses et obstacles autour de l'écran qui désacti-

vent la fonction de dessin utilisant le module tactile.

Manuel d'installation (ce document)

2. Noms des pièces

Face avant

Couvercle de la molette

Port USB (type B) (*Pour l'alimentation)

Voyantd'alimentation

Encoche de sécurité

Ligne de centrage

FRA-7

Couvercle intérieur

Molette de réglage A

Molette de réglage B

MISE EN GARDE

• Lorsquelemoduletactileestmontésurunécranouuntableaublancàl'aided'aimants,

maintenez le module tactile puis retirez le couvercle. Autrement, le module tactile risque de

tomber et de provoquer des blessures.

Face arrière

Port d'émission laser

Aimant

Mise en garde :

•Netouchezpaslesportsd'émissiondelaser.Celarisquedecauserundysfonctionnement.

Remarque :

Cette encoche de sécurité est compatible avec le système de sécurité MicroSaver ®.

FRA-8

3. Procédure de conﬁguration

ÉTAPE 1 Téléchargez et installez le logiciel sur l'ordinateur.



ÉTAPE 2 Connectez le kit du tableau blanc interactif sur le projecteur pour activer l'utilisation du

stylet.



ÉTAPE 3 Effectuer l’étalonnage de la caméra.



ÉTAPE 4 Montez le module tactile en haut de l'écran.



ÉTAPE 5 Connectez le câble USB.



ÉTAPE 6 Effectuez le réglage du module tactile.

Remarque :

• Concernantlesdétailsdel'ÉTAPE1(commentinstallerlelogiciel),l'ÉTAPE3(commentéta-

lonnerlacaméra),etl'ÉTAPE6(commentréglerlemoduletactile),reportez-vousaumode

d'emploi du logiciel qui est disponible dans le site internet de notre société.

4. Téléchargez le logiciel

Effectuez l'étalonnage de la caméra pour le kit du tableau blanc interactif et le réglage du module

tactile pour l'utilisation du module tactile.

Le logiciel exclusif est disponible dans le site internet de notre société. Veuillez vous rendre sur

notre site de support également pour des conditions de fonctionnement comme le système d'ex-

ploitation pris en charge :

URL : http://www.nec-display.com/dl/en/index.html

PDF (Format de document portable) explique les fonctionnements de l'étalonnage de la caméra

par le logiciel et le réglage du module tactile est disponible. Pour visualiser ou imprimer les ﬁ-

chiers PDF, Adobe Reader

est nécessaire.

FRA-9

5. Montez le module tactile en haut de l'écran

• Lesaimantsintégréssontchargésdanslafacearrièredumoduletactiledanslesparamètres

par défaut. Pas besoin de fixer le module tactile à l'aide de vis sur un écran ou un tableau

blanc qui attire les aimants.

• Pourl'utilisationdumoduletactilesurunécranouun tableau blancquin'attirepasles

aimants, retirez l'aimant intégré de la face arrière du module tactile et fixez le module tactile

avec des vis disponible dans le commerce.

• Utilisezdesvisdisponiblesdanslecommerce(2pcs)avecundiamètrenominalde3mm.

Préparez des boulons qui sont adaptés à vos circonstances.

• Projetezl'écranderéglagedanslelogiciel.Lalignederéglagedelapositioncentrales'affi-

chera, alignez ceci avec la ligne de centrage sur le module tactile.

• Reportez-vousàlapage5àproposdesprocéduresdemontagedumoduletactilesurle

support de la table.

Remarque :

• NeconnectezpaslecâbleUSBavantlemontagedumoduletactilesurl'écran.

[1] Choisissez la position pour le montage du module tactile en vous reportant à

l'image ci-dessous.

Module tactile

Plus de 25 mm / 1 pouce

25 mm - 100 mm

/ 1 - 4 pouces

Plus de 100 mm / 4 pouces

Écran

Zone de projection

Plus de 25 mm / 1 pouce

* Faites attention à monter sans couper la lumière de projection.

[2] Montez le module tactile sur l'écran.

Montage par les aimants intégrés

• Placezlafacearrièredumoduletactilesurunécranouuntableaublancpuisquelemoduletactile

possède des aimants intégrés sur sa face arrière en tant que paramètre par défaut.

• Silemoduletactileestmontéaveclesaimantsintégrés,prenezlescontre-mesuresappropriées

contre la chute. Préparez le fil de sécurité Kensington disponible dans le commerce et connectez-

le à l'encoche de sécurité sur le module tactile.

FRA-10

Montage par des vis disponibles dans le commerce

IMPORTANT

• Avantlemontagedumoduletactilepardesvisdisponiblesdanslecommerce,assurez-vous

que le réglage du module tactile (décrit ci-après) peut être effectué correctement. Veuillez

prendre en compte un montage temporaire jusqu'à ce qu'une performance de réglage puisse

être vériﬁée. Prenez des mesures préventives contre la chute du montage temporaire égale-

ment.

• Utilisezlesoricesdénisd'aimantpourlemontagedumoduletactileparvis.

Retirez les aimants du module tactile à l'aide d'un tournevis cruciforme. Gardez les aimants et vis

retirés.

•

Montez le module tactile sur un écran ou un tableau blanc avec des vis disponible dans le commerce.

Référence

• Pourutiliserlesupportdemontagedetable,fixezlemo-

dule tactile à l'aide d'un ruban adhésif à double face scellé

disponible dans le commerce sur la face arrière du module

tactile.

Préparez le ruban adhésif à double face dont l'épaisseur

est dans la plage de 1,2 mm à 1,5 mm.

MISE EN GARDE

• N'utilisezpasunrubanadhésifàdoublefaceàpartpourmonterlemoduletactilesurune

table. Cela risque de causer des blessures par la chute du module tactile.

FRA-11

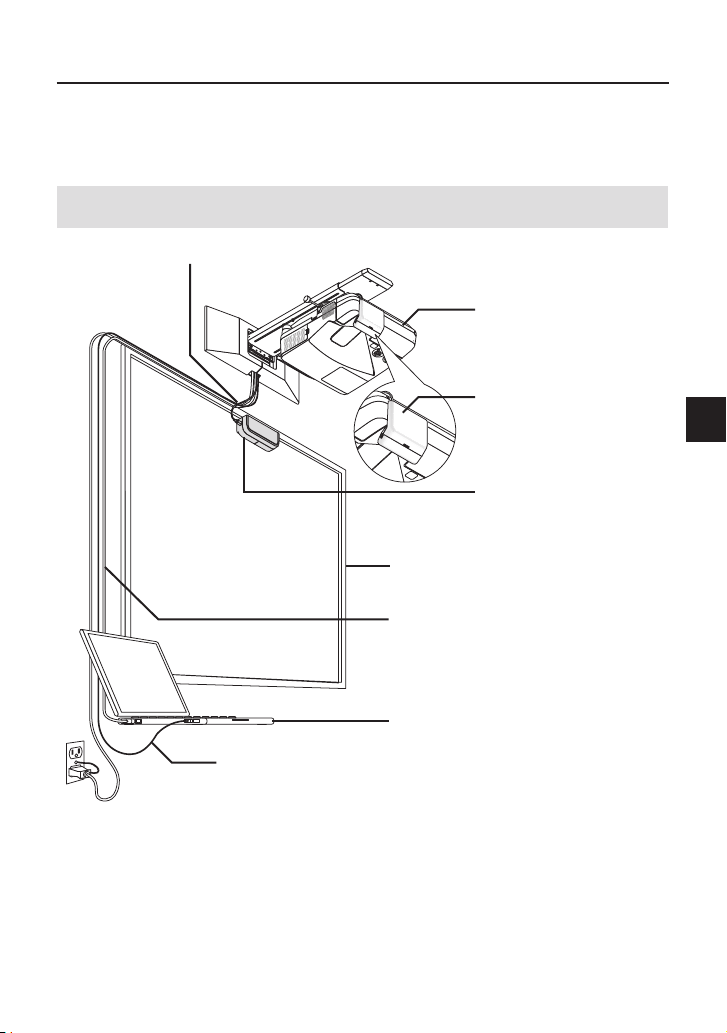

6. Connexion du câble USB

Connectez le port USB (type B) sur le module tactile et le port USB (type A) sur le projecteur à

l'aide du câble USB fourni avec le module tactile.

• Assurez-vousqueleprojecteuretl'ordinateursontconnectésparlecâbledel'ordinateur.

• Assurez-vousquelacaméraetl'ordinateursontconnectésparlecâbleUSB.(pourlekitdeta-

bleau blanc interactif optionnel)

Remarque :

• NeconnectezpasauportUSBsurleprojecteurpouruneunitéderéseaulocalsansfil.

CâbleUSB(pourlaconnexionaveclemoduletactile)

Projecteur

Caméra

Écran ou tableau blanc

Module tactile

CâbleUSB(pourlaconnexionaveclekitdeta-

bleau blanc interactif)

Câble de l'ordinateur

Ordinateur

FRA-12

7. Comment utilisez la feuille anti-réﬂexion

Utiliser la feuille anti-réﬂexion fournie avec le module tactile lorsque le dessin avec les

doigts est désactivé provoqué par une réﬂexion causée par un objet en bas de l'écran

commeunstylo,untableaublancouuncadredel’écran,etc.Apposezlafeuilleanti-

réﬂexion pour couper le faisceau laser diffusé par le module tactile pour ne pas heur-

ter l'objet causant la réﬂexion.

Remarque :

• Nedétachezpaslefeuillederéflexionunefoisqu'elleestcollée.Colleretdécollerdema-

nière répétée détériore la force adhésive de la feuille.

FRA-13

8. Caractéristiques

Nom du modèle NP01TM

Classe du laser Classe 1 (IEC60825-1:2007)

Diode laser interne

Puissance totale du laser : 200 mW (

2 pcs)

Longueur d'onde : 830 nm

Borne d'entrée USB Type B x 1

Alimentation requise /

Courant électrique nominal

DC5V / 400 mA

Consommation électrique 2 W

Poids 290 g / 0,64 lbs

Dimensions externes 190(W)

•

74,5(D)

•

56,8 (H) (unité en mm) / 7,48(W)

•

2,93(D)

•

2,24(H) (unité en pouce) (saillie non incluse)

Portée effective 60 à 100 pouces

Température de fonctionne-

ment et humidité

5 ° à 40 °F (41 ° à 104 °F) 20 % à 80 % (sans condensation)

Température de rangement

et humidité

-10 ° à 50 °C (14 ° à 122 °F) 20 % à 80 % (sans condensation)

Modulo a sﬁoramento

NP01TM

Manuale di installazione

SOMMARIO

Introduzione

.......................................................................................................... 2

Smaltimento del prodotto usato

..................................................................... 2

Leggere questo prima di iniziare

.................................................................. 3

Posizione per il montaggio del modulo a sﬁoramento e

procedura di montaggio

...................................................................... 5

1. Articoli contenuti nella confezione

.......................................................... 6

2. Nomi dei componenti

.................................................................................. 6

Lato anteriore

.................................................................................................... 6

Coperchio interno

............................................................................................. 7

Lato posteriore

.................................................................................................. 7

3. Procedura di conﬁgurazione

..................................................................... 8

4. Scaricare il programma software

............................................................ 8

5. Montare il modulo a sﬁoramento sulla parte superiore

dello schermo

......................................................................................... 9

6. Collegamento del cavo USB

................................................................... 11

7. Come utilizzare il foglio antiriﬂesso

...................................................... 12

8. Speciﬁche tecniche

.................................................................................... 13

ITA-2

Introduzione

Grazie per aver acquistato il Modulo a sfioramento NEC, NP01TM, di seguito denominato il mo-

dulo a sfioramento o il prodotto nel presente manuale.

Il collegamento di questo prodotto a un proiettore NEC in uso combinato con un kit interattivo

lavagna bianca, consente di disegnare su uno schermo con le dita invece di utilizzare una penna a

stilo.

L’operazionedisfioramentoconleditanonpuòessereeffettuatasoloattraversol’usoindipen-

dente di questo prodotto.

Assicurarsi di usare questo prodotto in uso combinato con il kit interattivo lavagna bianca (unità

videocamera).

Kitinterattivolavagnabiancasupportato(alfebbraio2015)

NP03Wi

Proiettori supportati (al febbraio 2015)

NP-M352WS, NP-M302WS, NP-M332XS,

NP-UM351W, NP-UM301W, NP-UM361X, NP-UM301X,

NP-UM280X, NP-UM330X, NP-UM280W, NP-UM330W

Smaltimento del prodotto usato

La legislazione EU applicata in ogni Stato membro prevede che i prodotti elettrici ed elet-

tronici usati recanti il simbolo (a sinistra) debbano essere smaltiti separatamente dai normali

riﬁuti domestici. Per lo smaltimento di tali prodotti, seguire le indicazioni delle autorità locali

e/o rivolgersi al negozio in cui è stato acquistato il prodotto.

Dopo la raccolta dei prodotti usati, essi vengono riutilizzati e riciclati in modo appropriato.

Questo sforzo contribuirà a ridurre al minimo la quantità di riﬁuti nonché l’impatto negativo

che elementi quali il mercurio contenuto in alcune parti possono avere sulla salute umana e

sull’ambiente.

Il simbolo sui prodotti elettrici ed elettronici si riferisce soltanto agli attuali Stati membri

dell’Unione Europea.

I nomi di prodotti o società menzionati nel presente manuale di installazione possono essere i marchi

o i marchi registrati dei loro rispettivi proprietari.

Nota:

(1) La riproduzione non autorizzata dei contenuti di questo manuale è proibita.

(2) I contenuti del presente manuale sono soggetti a future modiﬁche senza preavviso.

(3) I contenuti del presente manuale sono stati predisposti con cura scrupolosa, ma si prega di

comunicare a NEC in caso di dubbi o se si notano errori o omissioni.

(4) Si noti che NEC non si assume alcuna responsabilità relativa a reclami per danni, perdite di

protti,ecc.,risultantidall’usodiquestodispositivo,indipendentementedall’articolo(3)so-

pra indicato.

(5) NEC sostituirà qualsiasi manuale presenti fascicolazioni errate o pagine mancanti.

ITA-3

Leggere questo prima di iniziare

Informazioni sui pittogrammi

Per garantire un uso corretto e sicuro del prodotto, questo manuale di installazione utilizza un cer-

tonumerodipittogrammiinmododaevitarelesioniall’utenteeadaltriedanniallecose.

I pittogrammi e il loro signiﬁcato sono descritti di seguito. Assicurarsi di comprenderli appieno pri-

ma di leggere il presente manuale.

AVVISO

Nontenercontodiquestopittogrammael’usoerroneodelpro-

dotto potrebbero provocare incidenti che portano a morte o lesio-

ni gravi.

ATTENZIONE

Nontenercontodiquestopittogrammael’usoerroneodelpro-

dotto potrebbero provocare lesioni personali o danni alle proprietà

circostanti.

Esempi di pittogrammi

Il simbolo



indica le istruzioni che raccomandano cautela (compresi gli avverti-

menti).Un’indicazionespecicadeltipodiprecauzionevienedataall’internodel

simbolo.

Il simbolo indicaleazioniproibite.Un’indicazionespecicadeltipodiazione

proibitavienedataall’internodelsimbolo.

Il simbolo



indicaleazionirichieste.Un’indicazionespecicadeltipodiazione

richiestavienedataall’internodelsimbolo.

AVVISO

Precauzioni di sicurezza del laser

• Ildiodolaserèsigillatoinquestoprodotto.L’usodicontrollioregolazionidiproce-

dure diverse da quelle qui specificate possono risultare in una esposizione a radia-

zioni pericolose.

• QuestoprodottoèclassificatocomeClasse1diIEC60825-1:2007.

• LeetichettediavvertenzaedesplicativedeiPRODOTTILASERCLASSE1sitrova-

no sul lato destro del corpo di questo prodotto.

24L80101

ITA-4

AVVISO

• Nonguardarenell’areadidiffusionedellaserquandoilmoduloasfioramentoè

acceso. In tal modo si possono causare lesioni gravi agli occhi.

• Ilseguentepittogrammadiprecauzioneèindicatoaccantoall’areadidiffusione

del laser.

• Teneretuttiglielementiottici(unalentediingrandimento,unospecchiorifletten-

te,ecc.)lontanodall’areadelloschermodiproiezione.Potrebberisultarneuna

minorazione visiva.

• Nonrimuoverealcunavitesenonlevitispecificatenelpresentemanualediin-

stallazione per montare/smontare questo prodotto.

• Nonsmontareerimodellare.Nonsottoporrequestoprodottoaurtioforzeec-

cessive. Potrebbe essere causa di incendio, scosse elettriche o perdite di luce

laser.

Contattare il proprio rivenditore per il controllo, la regolazione e la riparazione.

• Nonposizionarequestoprodottoinluogoumido.Evitaredifarcadereospruz-

zareacquavicinoaquestoprodotto.Seèstataversatadell’acquaall’internodi

questo prodotto, contattare il proprio rivenditore.

• Noninserirealcunoggettometallicoo infiammabile.Potrebbeprovocareun

incendio o scosse elettriche. Prestare sufficiente attenzione ai bambini. Se qual-

cosadovessecadereall’internodiquestoprodotto,scollegareilcavoUSBche

collega al proiettore e contattare il proprio rivenditore.

• L’alimentazioneperquestoprodottovienefornitadallaportaUSBsulproiettore

supportato attraverso il cavo USB in dotazione con questo prodotto.

 Uncollegamentoerratopuòcausareincendioscosseelettriche.

ATTENZIONE

• Seilmoduloasfioramentovienemontatoconimagnetiincorporati,adottare

le contromisure necessarie per evitare che cada. In caso contrario, il modulo a

sfioramento potrebbe cadere e potrebbe causare lesioni.

Adottare misure di sicurezza tramite un elemento consente di supportare il siste-

ma di sicurezza MicroSaver®.

ITA-5

Posizione per il montaggio del modulo a sﬁoramento e procedu-

ra di montaggio

• Ilmoduloasfioramentononvieneutilizzatoall’esternoenell’areaincuilalucedirettadelsole

ounalucefortecolpiscelasuperficiedelloschermo.L’utilizzoincondizionidilucefortecome

accanto a una finestra, vicino a una lampada a incandescenza o a una lampada alogena che

emette molta luce a infrarossi potrebbe causare un malfunzionamento.

• Montareilmoduloasfioramentosopraunoschermolacuideviazionedisuperficiesiaentro

gli8mm.Peroperazioniregolari,siraccomandal’usodiunoschermolacuideviazionedisu-

perficie sia entro i 3 mm.

• Ladimensionedelloschermoutilizzabiledelmoduloasfioramentovada60”a100”.

• Perl’utilizzodelmoduloasfioramento,installareilproiettoretramiteunaunitàdimontaggio

aparete,un’unitàdimontaggioasoffittoounaunitàdimontaggiodatavolo.Seilproiettore

viene installato sul piano di un tavolo, il modulo a sfioramento non potrà essere utilizzato.

• Montareilmoduloasfioramentonellaposizionemostratanellafigurasottostanteconsideran-

dol’areadiproiezionedell’immagine.

Modulo a sﬁoramento

Oltre100 mm / 4 pollici

Schermo

Area di proiezione

Oltre 25 mm / 1 pollice

25 mm - 100 mm

/ 1 - 4 pollici

* Prestare attenzione a montare senza tagliare la luce di proiezione.

• Perfissareilmoduloasfioramento,utilizzareilmagneteincorporatoodellevitidisponibiliin

commercio.

• Perl’utilizzodivitidisponibiliincommercio,predisporredue(2)bulloniilcuidiametronomina-

le sia 3 mm. Scegliere un bullone adatto alle circostanze.

ITA-6

1. Articoli contenuti nella confezione

Assicurarsi che la scatola contenga tutti gli oggetti elencati. Se mancano dei componenti, rivolgersi al

proprio rivenditore.

Modulo a sﬁoramento

Montare in cima a uno schermo o a una lavagna bianca proiettata

un’immagine da un proiettore.

Cavo USB (3,0 m / 118 pollici) x 1 (*Per alimentazione

elettrica)7N520086

Per collegare la porta USB al modulo a sﬁoramento (tipo B) e la por-

ta USB su un proiettore (tipo A)

Foglio antiriﬂesso (Lunghezza 175 mm / 7 pollici, 12 pezzi)

Per nascondere i perni e le ostruzioni attorno allo schermo che im-

pediscono di disegnare utilizzando il modulo a sﬁoramento.

Manuale di installazione (questo documento)

2. Nomi dei componenti

Lato anteriore

Coperchio ghiera

Porta USB (tipo B) (*Per alimentazione elettrica)

Indicatore di alimentazione

Fessura di sicurezza

Centraggio linea

ITA-7

Coperchio interno

Ghiera di regolazione A

Ghiera di regolazione B

ATTENZIONE

• Quandoilmoduloasfioramentoèmontatosuunoschermoosuunalavagnabiancatramite

magneti, tenere fermo il modulo a sfioramento e quindi rimuovere il coperchio. In caso con-

trario, il modulo a sfioramento potrebbe cadere e potrebbe causare lesioni.

Lato posteriore

Porta diffusione laser

Magnete

Attenzione:

•Nontoccareleportedidiffusionedellaser.Ciòpotrebbeprovocareunmalfunzionamento.

Nota:

La fessura di sicurezza supporta il sistema di sicurezza MicroSaver ®.

ITA-8

3. Procedura di conﬁgurazione

PASSAGGIO 1 Scaricare e installare il programma software sul computer.



PASSAGGIO 2 Collegare il kit interattivo lavagna bianca al proiettore per abilitare l’uso della pen-

na a stilo.



PASSAGGIO 3 Eseguire la calibrazione della videocamera.



PASSAGGIO 4 Montare il modulo a sﬁoramento sulla parte superiore dello schermo.



PASSAGGIO 5 Collegare il cavo USB.



PASSAGGIO 6 Eseguire la regolazione del modulo a sﬁoramento.

Nota:

• PerquantoriguardaidettaglidelPASSAGGIO1(Comeinstallareilprogrammasoftware),

del PASSAGGIO 3 (Come calibrare la videocamera) e del PASSAGGIO 6 (Come regolare il

modulo a sﬁoramento), fare riferimento al manuale del software che è disponibile sul sito

web della nostra azienda.

4. Scaricare il programma software

Eseguirelacalibrazionedell’unitàvideocameraperilkitinterattivolavagnabiancaelaregolazione

del modulo a sﬁoramento per utilizzare il modulo a sﬁoramento.

L’esclusivoprogrammasoftwareèdisponibilenelsitowebdellanostraazienda.Visitareancheil

nostro sito di supporto relativamente alle condizioni di funzionamento come i Sistemi Operativi

supportati:

URL: http://www.nec-display.com/dl/en/index.html

Il PDF (Portable Document Format) spiega le operazioni della calibrazione della videocamera tra-

mite il programma software ed è disponibile la regolazione del modulo a sﬁoramento. Per visualiz-

zare o stampare i ﬁle PDF, è necessario Adobe Reader

ITA-9

5. Montare il modulo a sﬁoramento sulla parte superiore

dello schermo

• Imagnetiintegratisonocaricatisullatoposterioredelmoduloasfioramentocomeimposta-

zione predefinita di fabbrica. Non è necessario fissare il modulo a sfioramento tramite viti su

uno schermo o su una lavagna bianca che attrae i magneti.

• Perutilizzareilmoduloasfioramentosuunoschermoounalavagnabiancachenonattragga

i magneti, rimuovere il magnete integrato dal lato posteriore del modulo a sfioramento e fis-

sare il modulo a sfioramento con viti disponibili in commercio.

• Utilizzarevitidisponibiliincommercio(2pezzi)condiametronominale3mm.Predisporre

bulloni che siano adatti alle circostanze.

• Proiettareloschermodiregolazionenelprogrammasoftware.Lalineadiregolazionedella

posizione centrale dovrebbe essere visualizzata. Allineare questa con la linea centrale sul mo-

dulo a sfioramento.

• Fareriferimentoapagina5circaleproceduredimontaggiodelmoduloasfioramentotramite

l’unitàdimontaggiodellaproiezionedatavolo.

Nota:

• NoncollegareilcavoUSBprimadimontareilmoduloasoramentosulloschermo.

[1] Stabilire la posizione in cui montare il modulo a sﬁoramento facendo riferimento

all’immagineseguente.

Modulo a sﬁoramento

Oltre 25 mm / 1 pollice

25 mm - 100 mm

/ 1 - 4 pollici

Oltre100 mm / 4 pollici

Schermo

Area di proiezione

Oltre 25 mm / 1 pollice

* Prestare attenzione a montare senza tagliare la luce di proiezione.

[2] Montare il modulo a sﬁoramento sullo schermo.

Montaggio tramite magneti incorporati

• Posizionareillatoposterioredelmoduloasfioramentosulloschermoosullalavagnabiancapoi-

ché il modulo a sfioramento ha magneti incorporati sul suo lato posteriore come impostazione

predefinita di fabbrica.

• Incasodimontaggiodelmoduloasfioramentotramiteimagnetiincorporati,adottarelecontro-

misure necessarie per evitare che cada. Predisporre il cavo di sicurezza Kensington disponibile in

commercio e collegarlo alla fessura di sicurezza sul modulo a sfioramento.

ITA-10

Montaggio tramite viti disponibile in commercio

IMPORTANTE

• Primadimontareilmoduloasoramentotramitevitidisponibiliincommercio,accertarsiche

la regolazione del modulo a sﬁoramento (d’ora in avanti descritto) possa essere eseguita cor-

rettamente. Prendere in considerazione un montaggio temporaneo ﬁno a quando non possa

essere controllata una corretta esecuzione di regolazione. Inoltre, adottare misure preventive

per evitare la caduta dal montaggio temporaneo.

• Utilizzareiforiimpostatidelmagneteperilmontaggiodelmoduloasoramentotramiteviti.

Rimuovere i magneti dal modulo a sﬁoramento tramite un cacciavite Phillips con testa a croce.

Tenere da parte i magneti e le viti rimosse.

•

Montare il modulo a sﬁoramento su uno schermo o una lavagna bianca tramite viti disponibili in com-

mercio.

Riferimento

• Perl’utilizzodell’unitàdimontaggiodella proiezioneda

tavolo, fissare il modulo a sfioramento tramite un nastro

biadesivo disponibile in commercio attaccato al lato po-

steriore del modulo a sfioramento.

Preparare il nastro biadesivo il cui spessore sia nella gam-

ma tra 1,2 mm e 1,5 mm.

ATTENZIONE

• Nonutilizzareunnastrobiadesivosenonperilmontaggiodelmoduloasfioramentosuun

tavolo.Ciòpotrebbecausarelesionidovuteallacadutadelmoduloasfioramento.

ITA-11

6. Collegamento del cavo USB

Collegare la porta USB (tipo B) sul modulo a sﬁoramento e la porta USB (tipo A) sul proiettore tra-

mite il cavo USB in dotazione con il modulo a sﬁoramento.

• Assicurarsicheilproiettoreeilcomputersianocollegatialcavodelcomputer.

• Assicurarsichel’unitàvideocameraeilcomputersianocollegatitramiteilcavoUSB.(perilkitinte-

rattivo opzionale lavagna bianca)

Nota:

• NoncollegarelaportaUSBsulproiettoreperunaunitàLANwireless.

Cavo USB (per il collegamento con il modulo a sﬁoramento)

Proiettore

Unità videocamera

Schermo o lavagna bianca

Modulo a sﬁoramento

Cavo USB (per il collegamento con il kit interatti-

vo lavagna bianca)

Cavo per computer

Computer

ITA-12

7. Come utilizzare il foglio antiriﬂesso

Utilizzare il foglio antiriﬂesso in dotazione con il modulo a sﬁoramento quando il dise-

gno con le dita è disabilitato a causa di un riﬂesso emesso da un oggetto posto sulla

parte inferiore dello schermo come un portapennarello, una lavagna bianca o una

cornice dello schermo, ecc. Attaccare il foglio antiriﬂesso per tagliare il raggio laser

diffusodalmoduloasoramentopernoncolpireilriessocausatodall’oggetto.

Nota:

• Nonstaccareilfoglioantiriflessounavoltaattaccato.Attaccareestaccareripetutamente

deteriorerà la forza adesiva del foglio.

ITA-13

8. Speciﬁche tecniche

Nome del modello NP01TM

Classe laser Classe 1 (IEC60825-1:2007)

Diodo laser interno Potenza totale laser: 200 mW (

2 pezzi)

Lunghezzad’onda:830nm

Terminale di ingresso USB Tipo B x 1

Requisiti di alimentazione /

Corrente elettrica nominale

CC5V / 400 mA

Consumo energetico 2 W

Peso 290 g / 0,64 lbs

Dimensioni esterne 190(W)

•

74,5(D)

•

56,8 (H) (unità in mm) / 7,48(W)

•

2,93(D)

•

2,24(H) (unità in pollici) (esclusa sporgenza)

Intervallo effettivo Da 60 a 100 pollici

Temperatura di funziona-

mento e umidità

Da 5 ° a 40 °C (da 41 ° a 104 °F) da 20% a 80% (senza condensa)

Temperatura di conserva-

zione e umidità

Da -10 ° a 50 °C (da 14 ° a 122 °F) da 20% a 80% (senza conden-

sa)

Módulo táctil

NP01TM

Manual de instalación

CONTENIDO

Introducción

......................................................................................................... 2

Cómo deshacerse del producto utilizado

...................................................... 2

Lea esto antes de empezar

............................................................................ 3

Ubicación y procedimiento de montaje del módulo táctil

.................. 5

1. Artículos incluidos

......................................................................................... 6

2. Nombres de las piezas

................................................................................ 6

Cara delantera

................................................................................................... 6

Interior de la cubierta

........................................................................................ 7

Cara trasera

....................................................................................................... 7

3. Procedimiento de conﬁguración

.............................................................. 8

4. Descarga del programa del software

..................................................... 8

5. Monte el módulo táctil en la parte superior de la pantalla

............. 9

6. Conexión del cable USB

.......................................................................... 11

7. Modo de empleo de la lámina anti-reﬂectante

................................ 12

8. Especiﬁcaciones

.......................................................................................... 13

SPA-2

Introducción

Gracias por adquirir el Módulo táctil de NEC, NP01TM, de ahora en adelante denominado en este

manual como el módulo táctil o este producto.

Al conectar este producto a un proyector NEC en combinación con un kit de pizarra interactiva,

podrá dibujar sobre una pantalla utilizando los dedos en lugar de tener que utilizar un lápiz óptico.

La operación táctil con los dedos no puede realizarse utilizando únicamente este producto inde-

pendientemente.

Asegúrese de utilizar este producto en combinación con el kit de pizarra interactiva (unidad de

cámara).

Kitdepizarrainteractivacompatible(apartirdefebrerode2015)

NP03Wi

Proyectores compatibles (a partir de febrero de 2015)

NP-M352WS, NP-M302WS, NP-M332XS,

NP-UM351W, NP-UM301W, NP-UM361X, NP-UM301X,

NP-UM280X, NP-UM330X, NP-UM280W, NP-UM330W

Cómo deshacerse del producto utilizado

La legislación de la UE puesta en práctica en cada estado miembro demanda que los pro-

ductos eléctricos y electrónicos usados que lleven la marca (izquierda) sean desechados

separadamente de la basura doméstica. Cuando se deshaga de tales productos, siga los

consejos de su autoridad local y/o pregunte en la tienda en la que adquirió el producto.

Después de recoger los productos usados, se reutilizan y reciclan de forma adecuada. Di-

cho esfuerzo ayuda a reducir a un nivel mínimo la cantidad de deshechos así como el im-

pacto negativo sobre la salud humana y el medioambiente, como por ejemplo el causado

por el mercurio contenido en las piezas.

La marca en los productos eléctricos y electrónicos se aplica sólo a los actuales estados

miembros de la Unión Europea.

Los productos y nombres de empresas mencionados en este manual del instalación pueden ser mar-

cas comerciales o marcas comerciales registradas de sus respectivos titulares.

Nota:

(1) Está prohibida la reimpresión no autorizada del contenido de este manual.

(2) El contenido de este manual está sujeto a futuros cambios sin previo aviso.

(3) El contenido de este manual ha sido preparado minuciosamente, sin embargo, si tiene algu-

na duda o advierte la presencia de errores u omisiones, notifíqueselo a NEC.

(4) Tenga en cuenta que NEC no se hace responsable de las reclamaciones por daños, pérdida

de ganancias, etc., resultantes del uso de este producto, sin importar el artículo (3) mencio-

nado anteriormente.

(5) NEC sustituirá los manuales que presenten una paginación incorrecta o le falten páginas.

SPA-3

Lea esto antes de empezar

Acerca de los pictogramas

Para garantizar el uso seguro y correcto del producto, este manual de instalación utiliza varios

pictogramas para evitar lesiones en los usuarios y terceros, así como daños a la propiedad.

Estos pictogramas y sus signiﬁcados se describen a continuación. Asegúrese de comprenderlos

completamente antes de leer este manual.

ADVERTENCIA

No prestar atención a este pictograma y manipular el produc-

to incorrectamente puede causar accidentes resultantes en

lesiones graves o mortales.

PRECAUCIÓN

No prestar atención a este pictograma y manipular el produc-

to incorrectamente puede causar lesiones personales o daños

en la propiedad circundante.

Ejemplos de pictogramas

El símbolo



indica instrucciones que piden precaución (incluyendo advertencias).

Con el símbolo se proporciona una indicación concreta de la precaución.

El símbolo indica acciones prohibidas. Con el símbolo se proporciona una indi-

cación concreta de la acción prohibida.

El símbolo



indica acciones necesarias. Con el símbolo se proporciona una indi-

cación concreta de la acción necesaria.

ADVERTENCIA

Precaución sobre la seguridad del láser

• Enesteproductoexisteundiodoláserprecintado.Elusodecontrolesoajustesde

procedimientos diferentes a los especificados aquí puede resultar en exposición a

radiación peligrosa.

• EsteproductohasidoclasificadocomoClase1delIEC60825-1:2007.

• LasetiquetasexplicativasydeprecaucióndelosPRODUCTOSLÁSERDECLASE

1 se encuentran en la cara lateral del cuerpo de este producto.

24L80101

SPA-4

ADVERTENCIA

• Nomirealapiezadedifusiónlásermientraselmódulotáctilestéencendido.

Podría producir lesiones graves en sus ojos.

• Elsiguientepictogramadeprecauciónseencuentraindicadocercadelapieza

de difusión láser.

• Mantengatodoslosartículosópticos(lupas,espejosreflectantes,etc.)alejados

de la zona de la pantalla de proyección. Podrían producirse daños en la visión.

• Noretireningúntornillodistintodelostornillosespecificadosenestemanual

de instalación durante el montaje/desmontaje de este producto.

• Nodesmonteniremodele.Nosometaesteproductoaimpactosnigolpesfuer-

tes. Podría causar un incendio, descargas eléctricas y la fuga de la luz del láser.

Si es necesario realizar tareas de inspección, ajuste y reparación, contacte con

su proveedor.

• Nocoloqueesteproductoenlugaresconhumedad.Evitesalpicadurasogoteos

de agua cerca de este producto. Si derrama agua sobre el producto, póngase

en contacto con su proveedor.

• Nointroduzcaobjetosmetálicosniinflamables.Podríaprovocarunincendioy

descargas eléctricas. Preste atención cuando haya niños cerca. Si algún objeto

penetra en el interior de este producto, desconecte el cable USB que se conec-

ta al proyector y póngase en contacto con su distribuidor.

• ElproductorecibelaenergíaatravésdelpuertoUSBdelproyectorcompatible

mediante el cable USB suministrado con el producto.

Una conexión incorrecta podría causar incendios y descargas eléctricas.

PRECAUCIÓN

• Sielmódulo táctilestáinstaladomedianteelusodelosimanes integrados,

tome las medidas adecuadas para evitar su caída. De lo contrario, el módulo

táctil podría caerse y causar lesiones.

Tome las medidas de seguridad adecuadas mediante elementos compatibles

con el sistema de seguridad de MicroSaver®.

SPA-5

Ubicación y procedimiento de montaje del módulo táctil

• Nouseelmódulotáctilenexterioresnienzonasenlasqueestéexpuestoalaluzdirectadel

sol o en las que fuerte iluminación incida sobre la superficie de la pantalla. El uso en entornos

con mucha luz, como por ejemplo al lado de una ventana o cerca de lámparas incandescen-

tes o halógenas que emitan excesiva luz infrarroja, puede causar funcionamientos incorrectos.

• Monteelmódulotáctilsobreunapantallacuyasuperficiedeflectoraseencuentredentrode8

mm. Para un mayor rendimiento, se recomienda usar una pantalla cuya superficie deflectora

esté dentro de 3 mm.

• Eltamañodepantallautilizabledelmódulotáctilesde60”a100”.

• Parautilizarelmódulotáctil,instaleelproyectorutilizandounaunidaddemontajedepared,

una unidad de montaje de techo o una unidad de montaje de mesa. Si ha instalado el proyec-

tor en un escritorio, no podrá usar el módulo táctil.

• Monteelmódulotáctilenlaposiciónindicadaenlasiguienteilustraciónteniendoencuentael

área de proyección de la imagen.

Módulo táctil

Más de 100 mm/4 pulgadas

Pantalla

Área de proyección

Más de 25 mm/1 pulgada

25 mm - 100 mm

/1 - 4 pulgadas

* Preste atención durante el montaje para evitar cortar la luz de proyección.

• Utiliceelimánsuministradootornilloscomercialmentedisponiblesparaasegurarelmódulo

táctil.

• Sivaautilizartornilloscomercialmentedisponibles,preparedos(2)pernosconundiámetro

nominal de 3 mm. Seleccione el perno más adecuado a sus necesidades.

SPA-6

1. Artículos incluidos

Asegúrese de que la caja contiene todos los elementos que aparecen en la lista. Si falta alguna pieza,

póngase en contacto con su distribuidor.

Módulo táctil

Monte en la parte superior de una pantalla o de una pizarra que

proyecte una imagen mediante un proyector.

Cable USB (3,0 m/118 pulgadas) x 1 (*Para el suministro de ali-

mentación) 7N520086

ParalaconexiónalpuertoUSBdelmódulotáctil(tipoB)yelpuerto

USB de un proyector (tipo A)

Lámina anti-reﬂectante (longitud 175 mm/7 pulgadas, 12 pzas.)

Para ocultar los bultos y obstrucciones alrededor de la pantalla que

deshabilitan el dibujo mediante el uso del módulo táctil.

Manual de instalación (este documento)

2. Nombres de las piezas

Cara delantera

Cubierta del dial

Puerto USB (tipo B) (*Para el suministro de alimentación)

Indicador de alimentación

Ranura de seguridad

Línea de centrado

SPA-7

Interior de la cubierta

Dial de ajuste A

Dial de ajuste B

PRECAUCIÓN

• Almontarelmódulotáctilenunapantallaopizarraconimanes,sujeteelmódulotáctily,a

continuación, extraiga la cubierta. De lo contrario, el módulo táctil podría caerse y causar

lesiones.

Cara trasera

Puerto de difusión láser

Imán

Precaución:

•Notoquelospuertosdedifusióndelláser.Podríaprovocarunfuncionamientoincorrecto.

Nota:

La ranura de seguridad es compatible con el sistema de seguridad MicroSaver®.

SPA-8

3. Procedimiento de conﬁguración

PASO 1 Descargue e instale el programa del software en el ordenador.



PASO 2 Conecte el kit de pizarra interactiva en el proyector para habilitar el uso del lápiz óptico.



PASO 3 Calibre la cámara.



PASO 4 Monte el módulo táctil en la parte superior de la pantalla.



PASO 5 Conecte el cable USB.



PASO 6 Ajuste el módulo táctil.

Nota:

• ParamásinformaciónsobreelPASO1(Instalacióndelprogramadelsoftware),elPASO

3 (Calibración de la cámara) y el PASO 6 (Ajuste del módulo táctil), consulte el manual del

software disponible en el sitio web de nuestra compañía.

4. Descarga del programa del software

Calibre la unidad de la cámara para el kit de la pizarra interactiva y ajuste el módulo táctil para el

uso del módulo táctil.

El programa del software exclusivo está disponible en el sitio web de nuestra compañía. Consulte

igualmente nuestro sitio de soporte para más información sobre las condiciones operativas, como

por ejemplo los SO compatibles:

URL: http://www.nec-display.com/dl/en/index.html

Existe disponible un PDF (Portable Document Format) que explica las operaciones de calibración

de la cámara mediante el programa del software y el ajuste del módulo táctil. Para ver o imprimir

los archivos PDF es necesario Adobe Reader

SPA-9

5. Monte el módulo táctil en la parte superior de la pantalla

• Losimanesintegradosseencuentranenlacaratraseradelmódulotáctildeformaprede-

terminada. No es necesario asegurar el módulo táctil con tornillos en una pantalla ni en una

pizarra que atraigan imanes.

• Parausarelmódulotáctilenunapantallaopizarraquenoatraiganimanes,retireelimán

integrado de la cara trasera del módulo táctil y asegure el módulo táctil con tornillos comer-

cialmente disponibles.

• Usetornilloscomercialmentedisponibles(2pzas.)conundiámetronominalde3mm.Prepa-

re pernos adecuados a sus necesidades.

• Proyectelapantalladeajusteenelprogramadelsoftware.Lalíneadeajustedelaposición

central debe aparecer visualizada. Alinéela con la línea de centrado del módulo táctil.

• Consultelapágina5paramásinformaciónsobrelosprocedimientosdemontajedelmódulo

táctil con la unidad de montaje de proyección en mesa.

Nota:

• NoconecteelcableUSBantesdemontarelmódulotáctilenlapantalla.

[1] Decida la posición de montaje del módulo táctil consultando la siguiente imagen.

Módulo táctil

Más de 25 mm/1 pulgada

25 mm - 100 mm

/1 - 4 pulgadas

Más de 100 mm/4 pulgadas

Pantalla

Área de proyección

Más de 25 mm/1 pulgada

* Preste atención durante el montaje para evitar cortar la luz de proyección.

[2] Monte el módulo táctil en la pantalla.

Montaje mediante los imanes integrados

• Coloquelacaratraseradelmódulotáctilenunapantallaopizarra,yaqueelmódulotáctilposee

imanes integrados en su cara trasera de forma predeterminada.

• Sielmódulotáctilvaaserinstaladomedianteelusodelosimanesintegrados,tomelasmedidas

adecuadas para evitar su caída. Prepare el cable de seguridad Kensington comercialmente dispo-

nible y conéctelo a la ranura de seguridad del módulo táctil.

SPA-10

Montaje con tornillos comercialmente disponibles

IMPORTANTE

• Antesdemontarelmódulotáctilcontornilloscomercialmentedisponibles,asegúresedeque

el ajuste del módulo táctil (descrito posteriormente) puede realizarse correctamente. Realice

el montaje de manera provisional hasta que pueda comprobar que puede realizar correcta-

mente el ajuste. Tome igualmente las medidas preventivas necesarias para evitar caídas du-

rante el montaje temporal.

• Utilicelosoriciosdeajustedelimánparamontarelmódulotáctilcontornillos.

 ExtraigalosimanesdelmódulotáctilconundestornilladorPhillipsdecabezadeestrella.Guarde

losimanesytornillosextraídos.

•

Monte el módulo táctil en una pantalla o pizarra usando tornillos comercialmente disponibles.

Referencia

• Sivaausarlaunidaddemontajedeproyecciónenmesa,

asegure el módulo táctil con cinta adhesiva de doble cara

comercialmente disponible sellada en la cara trasera del

módulo táctil.

Prepare cinta adhesiva de doble cara con un grosor de

entre 1,2 mm a 1,5 mm.

PRECAUCIÓN

• No usecintaadhesivadedoblecaraexceptoparaelmontajedelmódulotáctil enuna

mesa. Podría causar lesiones si el módulo táctil se cae.

SPA-11

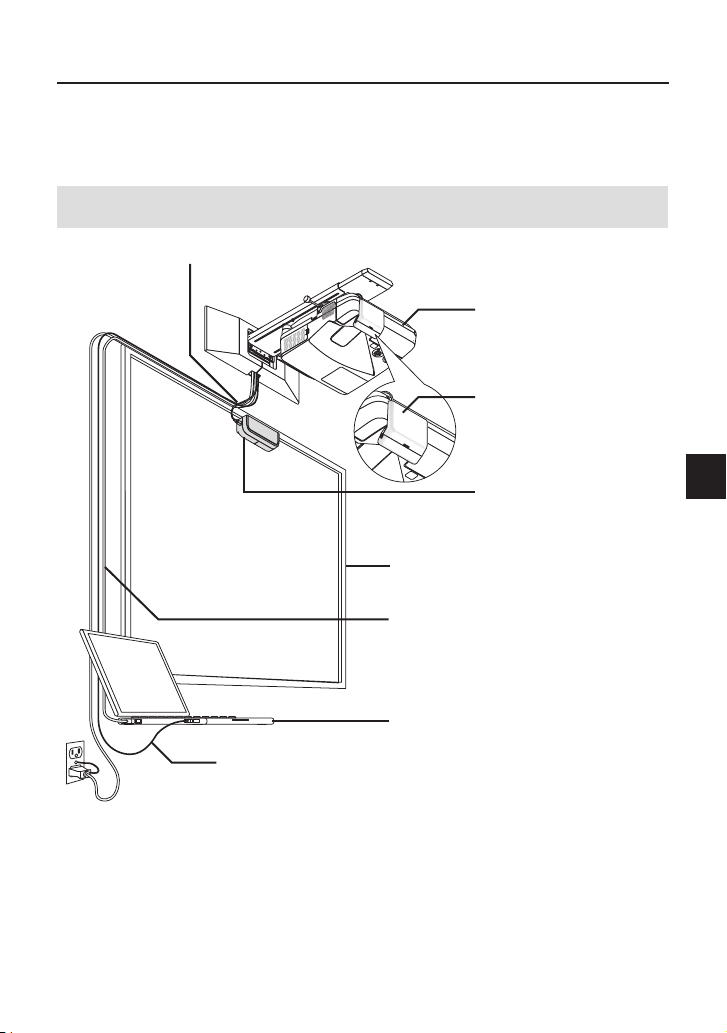

6. Conexión del cable USB

Conecte el puerto USB (tipo B) en el módulo táctil y el puerto USB (tipo A) en el proyector con el

cable USB suministrado con el módulo táctil.

• Asegúresedequeelproyectoryelordenadoresténconectadosmedianteelcabledelordenador.

• Asegúresedequelaunidaddelacámarayelordenadoresténconectadosmedianteelcable

USB. (para el kit de pizarra interactiva opcional)

Nota:

• NoconectaralpuertoUSBdelproyectorparaunaunidadLANinalámbrica.

CableUSB(paralaconexiónconelmódulotáctil)

Proyector

Unidad de cámara

Pantalla o pizarra

Módulo táctil

CableUSB(paralaconexiónconelkitdepizarra

interactiva)

Cable del ordenador

Ordenador

SPA-12

7. Modo de empleo de la lámina anti-reﬂectante

Utilice la lámina anti-reﬂectante suministrada con el módulo táctil cuando no pueda

dibujar con los dedos a causa de la reﬂexión emitida por un objeto que se encuentre

en la parte inferior de una pantalla, como por ejemplo una bandeja para rotuladores,

un marco de pantalla, etc. Pegue la lámina anti-reﬂectante para evitar que el haz de

luz emitido por el módulo táctil incida sobre el objeto que está causando la reﬂexión.

Nota:

• Unavezpegada,nodespeguelaláminaanti-reflectante.Pegarlaydespegarlarepetidamen-

te deteriorará la capacidad adhesiva de la lámina.

SPA-13

8. Especiﬁcaciones

Nombre del modelo NP01TM

Clase de láser Clase 1 (IEC60825-1:2007)

Diodo láser interno Potencia total del láser: 200 mW (

2 pzas.)

Longitud de onda: 830 nm

Terminal de entrada Tipo USB B x 1

Requisitos de alimentación/

Corriente eléctrica nominal

CC 5 V/400 mA

Consumo de energía 2 W

Peso 290 g/0,64 lbs

Dimensiones externas 190 (An.)

•

74,5 (Pr.)

•

56,8 (Al.) (unidad en mm)/7,48 (An.)

•

2,93

(Pr.)

•

2,24 (Al.) (unidad en pulgadas) (sin incluir salientes)

Rango efectivo 60 a 100 pulgadas

Temperatura y humedad de

funcionamiento

5 a 40 °C (41 a 104 °F) 20 % a 80 % (sin condensación)

Temperatura y humedad de

almacenamiento

-10 a 50 °C (14 a 122 °F) 20 % a 80 % (sin condensación)

Módulo de Toque

NP01TM

Manual de Instalação

ÍNDICE

Introdução

............................................................................................................. 2

Descarte do produto usado

............................................................................ 2

Leia Isto Antes de Iniciar

................................................................................. 3

Local para montar o Módulo de Toque e procedimento

de montagem

.......................................................................................... 5

1. Itens embalados

............................................................................................ 6

2. Nomes das peças

......................................................................................... 6

Face dianteira

.................................................................................................... 6

Interior da tampa

.............................................................................................. 7

Face traseira

...................................................................................................... 7

3. Procedimento da instalação

..................................................................... 8

4. Baixar o Programa de Software

............................................................... 8

5. Montar o Módulo de Toque em cima da tela.

..................................... 9

6. Conexão do cabo USB

............................................................................. 11

7. Como Usar a Folha de Antirreﬂexo

...................................................... 12

8. Especiﬁcações

............................................................................................. 13

POR-2

Introdução

Obrigado por comprar o Módulo de Toque NEC, NP01TM, doravante designado como módulo de

toque ou este produto neste manual.

Ao conectar este produto a um projetor NEC em uso combinado com um kit de quadro branco

interativo, ele habilita o desenho na tela usando os dedos em vez de uma caneta stylus.

A operação de toque com os dedos não pode ser executada somente por este produto em uso

independente.

Certifique-se de utilizar este produto em uso combinado com o kit de quadro branco interativo

(unidade da câmera).

Kitdequadrobrancointerativocompatível(apartirdefevereirode2015)

NP03Wi

Projetores compatíveis (a partir de fevereiro de 2015)

NP-M352WS, NP-M302WS, NP-M332XS,

NP-UM351W, NP-UM301W, NP-UM361X, NP-UM301X,

NP-UM280X, NP-UM330X, NP-UM280W, NP-UM330W

Descarte do produto usado

AlegislaçãonaUEimplementadaemcadaEstadoMembroexigequeosprodutoselétri-

cos e eletrônicos com esta marca (à esquerda) devem ser descartados separadamente

dolixodomésticonormal.Quandovocêdescartartaisprodutos,sigaasorientaçõesdas

autoridades locais e/ou pergunte à loja onde você comprou o produto.

Depois de coletar os produtos usados, eles serão reutilizados e reciclados da maneira

apropriada. Este esforço ajudar-nos-á a reduzir a um nível mínimo os resíduos bem como

o impacto negativo para a saúde humana e para o ambiente, tal como o do mercúrio con-

tido em algumas peças.

A marca nos produtos elétricos e eletrônicos se aplica somente aos Estados Membros da

União Europeia.

Nomes de produtos e de empresas mencionados neste manual de instalação podem ser marcas co-

merciais ou marcas comerciais registradas de seus respectivos proprietários.

Nota:

(1) Éproibidaareimpressãonãoautorizadadoconteúdodestemanual.

(2) O conteúdo deste manual está sujeito a alterações futuras sem aviso prévio.

(3) O conteúdo deste manual foi preparado com atenção meticulosa, mas agradecemos que

notiﬁque a NEC se tiver quaisquer dúvidas ou notar quaisquer erros ou omissões.

(4) Por favor, tenha em observância que a NEC não aceitará qualquer responsabilidade por re-

clamações, danos, perda de ganhos, etc., resultantes da utilização deste produto, indepen-

dentemente do artigo (3) acima.

(5) A NEC substituirá quaisquer manuais que apresentem uma comparação incorreta ou falta

de páginas.

POR-3

Leia Isto Antes de Iniciar

Sobre os pictogramas

Para assegurar a utilização correta e segura do produto, este manual de instalação usa alguns

pictogramas para evitar lesões a você e a terceiros, bem como danos à propriedade.

Os pictogramas e seus signiﬁcados são descritos abaixo. Certiﬁque-se de entendê-los completa-

mente antes de ler este manual.

AVISO

A não observância deste pictograma e manuseio do produto er-

radamente poderá resultar em acidentes que levem à morte ou

ferimento grave.

CUIDADO

A não observância deste pictograma e manuseio do produto erra-

damente, poderá resultar em acidente pessoal ou dano à proprie-

dade circundante.

Exemplos de pictogramas

O símbolo



indica instruções recomendando cuidado (incluindo avisos). Uma in-

dicação concreta do cuidado é dada dentro do símbolo.

O símbolo indica ações proibidas. Uma indicação concreta da ação proibida é

dada dentro do símbolo.

O símbolo



indica as ações necessárias. Uma indicação concreta da ação ne-

cessária é dada dentro do símbolo.

AVISO

Aviso de Segurança do Laser

• Olaserdediodoestáseladonesteproduto.Ousodecontrolesouajustesdos

procedimentos diferente dos aqui especificados pode resultar em exposição preju-

dicial à radiação.

• EsteprodutoéclassificadocomoClasse1deIEC60825-1:2007.

• AsetiquetasexplicativasedeavisosdosPRODUTOSALASERDECLASSE1se

encontram na lateral do corpo deste produto.

24L80101

POR-4

AVISO

• Nãoolheatravésdapeçadedifusãodolaserquandoomódulodetoqueestiver

ligado. Seus olhos poderão ser seriamente danificados.

• Oseguintepictogramadecuidadoéindicadopróximodapeçadedifusãodo

laser.

• Mantenhaqualqueritemótico(lupa,espelhorefletor,etc.)foradaáreadatela

de projeção. Isto pode resultar em incapacidade visual.

• Nãoremovanenhumoutroparafusoalémdosespecificadosnestemanualde

instalação para a montagem/desmontagem deste produto.

• Nãoabranemremodele.Nãosubmetaesteprodutoachoquesouforçasex-

cessivas. Isso poderá causar incêndio, choque e vazamento da luz do laser.

Para inspeção, ajuste e reparos, entre em contato com o revendedor.

• Nãocoloqueesteprodutoemlugaresúmidos.Evitepingarouderramarágua

perto deste produto. Se a água tiver sido derramada neste produto, contate seu

revendedor.

• Nãoinsiranenhumobjetometálicoouinflamável.Issopoderácausarincêndio

ou choque. Preste atenção às crianças. Se algo cair dentro deste produto, des-

conecte o cabo USB conectado ao projetor e entre em contato com seu reven-

dedor.

• AenergiaparaesteprodutoéfornecidapelaportaUSBnoprojetorcompatível,

através do cabo USB fornecido com este produto.

Uma conexão errada poderá causar incêndio ou choque.

CUIDADO

• Seomódulodetoqueformontadocomosímãsembutidos,tomeasdevidas

providências contra quedas. Caso contrário, o módulo de toque poderá cair e

provocar ferimentos.

Tome medidas de segurança com um item que seja compatível com o sistema

de segurança MicroSaver®.

POR-5

Local para montar o Módulo de Toque e procedimento de

montagem

• Omódulodetoquenãodeveserusadoaoarlivreeemáreasondeluzsolardiretaouluzforte

atinja a superfície da tela. Operação em circunstância de muita claridade, como ao lado de

uma janela, próximo a uma lâmpada incandescente ou de halogênio com muita luz infraver-

melho, pode causar mau funcionamento.

• Monteomódulodetoqueemumatelacujadeflexãodesuperfícieestejadentrode8mm.

Para operações suaves, recomenda-se usar uma tela cuja deflexão de superfície esteja dentro

de 3 mm.

• Otamanhodetelautilizávelparaomódulodetoqueéde60”a100”.

• Parautilizaçãodomódulodetoque,instaleoprojetoremumaunidadedemontagemnapa-

rede, no teto ou na mesa. Se o projetor for instalado em um desktop, o módulo de toque não

poderá ser usado.

• Monteomódulodetoquenaposiçãoindicadanailustraçãoabaixo,consideradoaáreade

projeção da imagem.

Módulo de toque

Acima de 100 mm / 4 pol.

Tela

Área de projeção

Acima de 25 mm / 1 pol.

25 mm - 100 mm

/ 1 - 4 pol.

* Preste atenção para que a montagem não obstrua a luz de projeção.

• Paraprenderomódulodetoque,useoímãembutidoouparafusosdisponíveiscomercial-

mente.

• Parautilizaçãodeparafusosdisponíveiscomercialmente,preparedois(2)ferrolhoscomdiâ-

metro nominal de 3 mm. Escolha um ferrolho apropriado para suas circunstâncias.

POR-6

1. Itens embalados

Conraseacaixacontémtudooqueestálistado.Sefaltaralgumacoisa,entreemcontatocomo

revendedor.

Módulo de Toque

Monte em cima de uma tela ou quadro branco projetando a imagem

de um projetor.

Cabo USB (3,0 m / 118 pol.) x 1 (*Para fornecimento de energia)

7N520086

Para conectar a porta USB no módulo de toque (tipo B) e a porta

USB em um projetor (tipo A)

Folha de anti-reﬂexo (Comprimento 175 mm / 7 pol., 12 pçs.)

Paraescondersaliênciaseobstruçõesaoredordatelaquedesati-

vam o desenho através do módulo de toque.

Manual de instalação (este documento)

2. Nomes das peças

Face dianteira

Tampa do disco

Porta USB (tipo B) (*Para fornecimento de energia)

Indicador de energia

Slot de Segurança

Linha de centralização

POR-7

Interior da tampa

Disco de Ajuste A

Disco de Ajuste B

CUIDADO

• Quandoomódulodetoqueestiver montadoemumatelaouquadrobrancoatravésde

ímãs, segure o módulo de toque e depois remova a tampa. Caso contrário, o módulo de

toque poderá cair e provocar ferimentos.

Face traseira

Porta de difusão do laser

Ímã

Cuidado:

•Nãotoquenasportasdedifusãodolaser.Issopoderácausarmaufuncionamento.

Nota:

O slot de segurança é compatível com o sistema de segurança MicroSaver®.

POR-8

3. Procedimento da instalação

PASSO 1 Baixeeinstaleoprogramadesoftwarenocomputador.



PASSO 2 Conecte o kit de quadro branco interativo ao projetor para ativar a utilização da caneta

stylus.



PASSO 3 Faça a calibração da câmera.



PASSO 4 Monte o módulo de toque em cima da tela.



PASSO 5 Conecte o cabo USB.



PASSO 6 Faça o ajuste do módulo de toque.

Nota:

• ParadetalhesarespeitodoPASSO1(Comoinstalaroprogramadesoftware),doPASSO3

(Como calibrar a câmera) e do PASSO6 (Como ajustar o módulo de toque), consulte o ma-

nual do software que encontra-se disponível no website de nossa empresa.

4. Baixar o Programa de Software

Faça a calibração da unidade da câmera para o kit de quadro branco interativo e o ajuste do mó-

dulo de toque para utilização do mesmo.

O programa de software exclusivo encontra-se disponível no website de nossa empresa. Por fa-

vor, visite também o nosso site para suporte a respeito de condições operacionais, tais como os

SOs compatíveis:

URL: http://www.nec-display.com/dl/en/index.html

Um PDF (Portable Document Format, Formato de Documento Portátil) com explicações das

operações de calibração da câmera através do programa de software e do ajuste do módulo de

toque está disponível. Para exibir ou imprimir os arquivos PDF, é necessário o Adobe Reader

POR-9

5. Montar o Módulo de Toque em cima da tela.

• Osímãsembutidosencontram-senafacetraseiradomódulodetoquecomoconfiguração

padrão de fábrica. Não é necessário prender o módulo de toque com parafusos em uma tela

ou quadro branco que atraia ímãs.

• Parausaromódulodetoqueemumatelaouquadrobrancoquenãoatraiamímãs,removao

ímã embutido da face traseira do módulo de toque e prenda o módulo de toque com parafu-

sos disponíveis comercialmente.

• Useparafusoscomercialmentedisponíveis(2pçs.)comdiâmetronominalde3mm.Prepare

ferrolhos que sejam adequados para suas circunstâncias.

• Projeteateladeajustenoprogramadesoftware.Alinhadeajusteparaposiçãocentralserá

exibida. Alinhe com a linha de centralização no módulo de toque.

• Consulteapágina5paraosprocedimentosdemontagemdomódulodetoquenaunidade

de montagem de projeção na mesa.

Nota:

• NãoconecteocaboUSBantesdemontaromódulodetoquesobreatela.

[1] Decida a posição para montar o módulo de toque usando a imagem abaixo como

referência.

Módulo de toque

Acima de 25 mm / 1 pol.

25 mm - 100 mm

/ 1 - 4 pol.

Acima de 100 mm / 4 pol.

Tela

Área de projeção

Acima de 25 mm / 1 pol.

* Preste atenção para que a montagem não obstrua a luz de projeção.

[2] Monte o módulo de toque na tela.

Montagem com os ímãs embutidos

• Coloqueafacetraseiradomódulodetoqueemumatelaouquadrobranco,vistoqueomódulo

de toque é fornecido com ímãs embutidos em sua face traseira como configuração padrão de

fábrica.

• Nocasodeomódulodetoquesermontadocomosímãsembutidos,tomeasdevidasprovi-

dências contra quedas. Prepare o cabo de segurança Kensington disponível comercialmente e

conecte-o ao slot de segurança no módulo de toque.

POR-10

Montagem com parafusos disponíveis comercialmente

IMPORTANTE

• Antesdemontaromódulodetoque com parafusosdisponíveiscomercialmente,certique-

se de que o ajuste do módulo de toque (descrito daqui por diante) possa ser realizado de-

vidamente. Por favor, considere uma montagem temporária até que a realização adequada

do ajuste possa ser veriﬁcada. Tome medidas preventivas contra quedas para a montagem

temporária.

• Utilizeoconjuntodeorifíciosdosímãsparaamontagemdomódulodetoquecomparafusos.

Remova os ímãs do módulo de toque com uma chave de fenda Phillips (plus head). Guarde os

ímãs e parafusos removidos.

•

Monte o módulo de toque em uma tela ou quadro branco com parafusos disponíveis comercialmente.

Referência

• Parautilizaraunidadedemontagemdeprojeçãonamesa,

prenda o módulo de toque com um fita adesiva de dupla

face disponível comercialmente, selando a face traseira do

módulo de toque.

Prepare uma fita adesiva de dupla face cuja grossura es-

teja entre 1,2 mm a 1,5 mm.

CUIDADO

• Nãouseumafitaadesivadeduplafaceemoutrassituaçõesquenãoparaamontagemdo

módulo de toque em uma mesa. Isso poderá causar ferimentos provocados pela queda do

módulo de toque.

POR-11

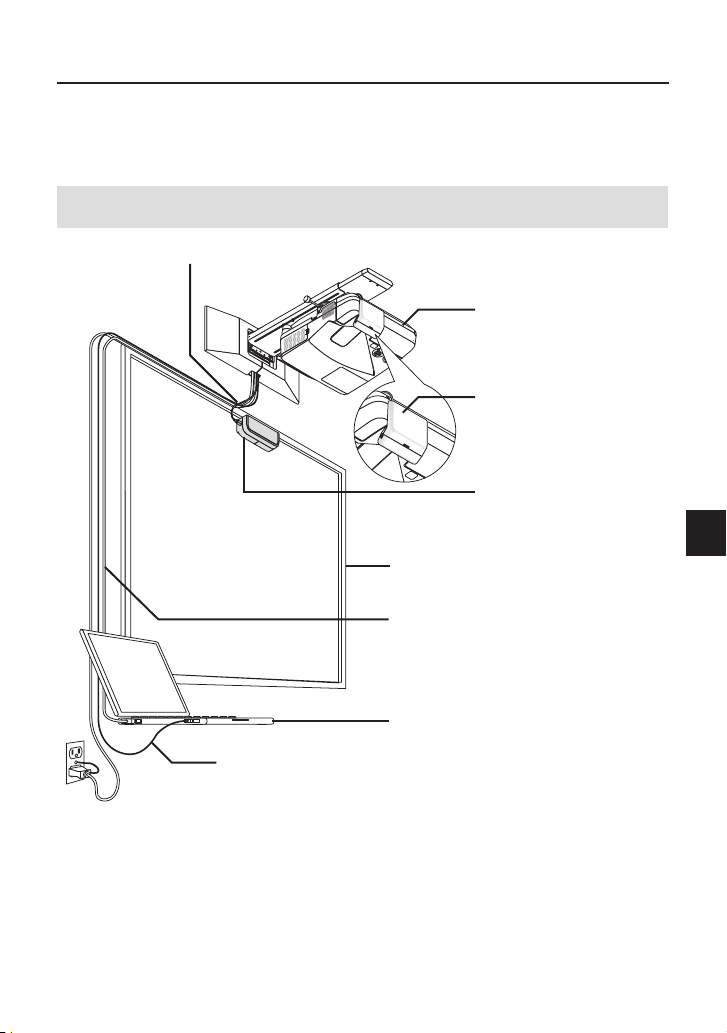

6. Conexão do cabo USB

Conecte a porta USB (tipo B) no módulo de toque e a porta USB (tipo A) no projetor através do

cabo USB fornecido com o módulo de toque.

• Certifique-sedequeoprojetoreocomputadorestãoconectadospelocabodocomputador.

• Certifique-sedequeaunidadedacâmeraeocomputadorestãoconectadospelocaboUSB.(para

o kit de quadro branco interativo opcional)

Nota:

• NãoconecteàportaUSBnoprojetorparaumaunidadeLANsemfios.

CaboUSB(paraconexãocomomódulodetoque)

Projetor

Unidade da câmera

Tela ou quadro branco

Módulo de toque

CaboUSB(paraconexãocomokitdequadro

branco interativo)

Cabo do computador

Computador

POR-12

7. Como Usar a Folha de Antirreﬂexo

Use a folha de antirreflexo fornecida com o módulo de toque quando o desenho

através dos dedos estiver desativado devido ao reﬂexo causado por um objeto que

se encontra na parte inferior da tela, tal como uma bandeja de canetas, um quadro

branco ou uma moldura da tela, etc. Cole a folha de antirreﬂexo de forma que o feixe

de laser difundido pelo módulo de toque não atinja o objeto causador do reﬂexo.

Nota:

• Nãodescasqueafolhadereflexoapóssercolada.Colaredescolarrepetidamentefarácom

que a força adesiva da folha se deteriore.

POR-13

8. Especiﬁcações

Nome do modelo NP01TM

Classe do laser Classe 1 (IEC60825-1:2007)

Laser de diodo interno Potência total do laser: 200 mW (

2 pçs.)

Comprimento de onda: 830 nm

Terminal de entrada USB tipo B x 1

Requisito de energia /

Corrente elétrica nominal

CC 5 V / 400 mA

Consumo de energia 2 W

Peso 290 g / 0,64 lbs

Dimensões Externas 190 (L)

•

74,5 (D)

•

56,8 (A) (unidade em mm) / 7,48 (L)

•

2,93 (D)

•

2,24 (A) (unidade em polegadas) (não incluindo protrusão)

Faixa efetiva 60 a 100 polegadas

Temperatura e umidade de

operação

5° a 40°C (41° a 104°F) 20% a 80% (sem condensação)

Temperatura e umidade de

armazenamento

-10° a 50°C (14° a 122°F) 20% a 80% (sem condensação)

Сенсорный модуль

NP01TM

Руководство по установке

СОДЕРЖАНИЕ

Введение

.......................................................................................................................................................2

Утилизация бывшего в использовании изделия

..............................................................2

Прочтите это перед началом работы

.................................................................................3

Место для установки сенсорного модуля и процедура установки

.......5

1. Содержание упаковки

................................................................................................................6

2. Название деталей

............................................................................................................................6

Передняя сторона

..............................................................................................................................6

Внутренность крышки

......................................................................................................................7

Задняя сторона

.....................................................................................................................................7

3. Порядок установки

........................................................................................................................8

4. Загрузите программное обеспечение

........................................................................8

5. Установите сенсорный модуль наверху экрана

.................................................9

6. Подсоединение USB-кабеля

............................................................................................... 11

7. Как использовать антиотражающий лист

............................................................. 12

8. Технические характеристики

............................................................................................ 13

RUS-2

Введение

Благодарим за приобретение сенсорного модуля NP01TM компании NEC, именуемого далее в этом

руководстве сенсорный модуль или это изделие.

Путем подключения этого изделия к проектору NEC при совместном использовании с комплектом

интерактивной белой доски оно позволяет рисовать на экране пальцами вместо использования

сенсорного пера.

Сенсорные операции пальцами нельзя выполнять при отдельном использовании только этого из-

делия.

Обязательно используйте это изделие в сочетании с комплектом интерактивной белой доски (блок

камеры).

Поддерживаемый комплект интерактивной белой доски (по состоянию на февраль 2015 г.)

NP03Wi

Поддерживаемые проекторы (по состоянию на февраль 2015 г.)

NP-M352WS, NP-M302WS, NP-M332XS,

NP-UM351W, NP-UM301W, NP-UM361X, NP-UM301X,

NP-UM280X, NP-UM330X, NP-UM280W, NP-UM330W

Утилизация бывшего в использовании изделия

Действующее в каждой стране-участнице законодательство Европейского Союза требует,

чтобы бывшие в использовании электрические или электронные изделия, обозначенные мет-

кой слева, утилизировались отдельно от обычных бытовых отходов. При утилизации таких из-

делий следуйте постановлениям местных властей и/или проконсультируйтесь с персоналом

магазина, в котором было приобретено изделие.

После сбора бывших в использовании изделий они перерабатываются и используются вто-

рично соответствующим образом. Эта мера помогает уменьшить объемы отходов, а также

снизить до минимального уровня негативное влияние на здоровье людей и состояние окру-

жающей среды, которое способна оказать содержащаяся в деталях ртуть.

Обозначение на электрических и электронных изделиях применяется только для настоящих

государств-членов Европейского Союза.

Названия изделий и компаний, упоминаемых в этом руководстве по установке, могут быть торговыми

марками или зарегистрированными торговыми марками их соответствующих владельцев.

Примечание:

(1) Неразрешенное переиздание содержимого этого руководства запрещено.

(2) Содержимое этого руководства подлежит будущим изменениям без уведомления.

(3) Содержимое этого руководства подготовлено особенно тщательно, однако если у вас возник-

нут любые сомнения или вы заметите какие-либо ошибки или опущения, пожалуйста, уведо-

мите об этом NEC.

(4) Пожалуйста, примите во внимание, что NEC не принимает никакой ответственности по пре-

тензиям ущерба, неполученного дохода и т. п., возникающим из-за использования этого изде-

лия независимо от статьи (3) выше.

(5) NEC заменит любые руководства с неправильной подборкой информации или отсутствующи-

ми страницами.

RUS-3

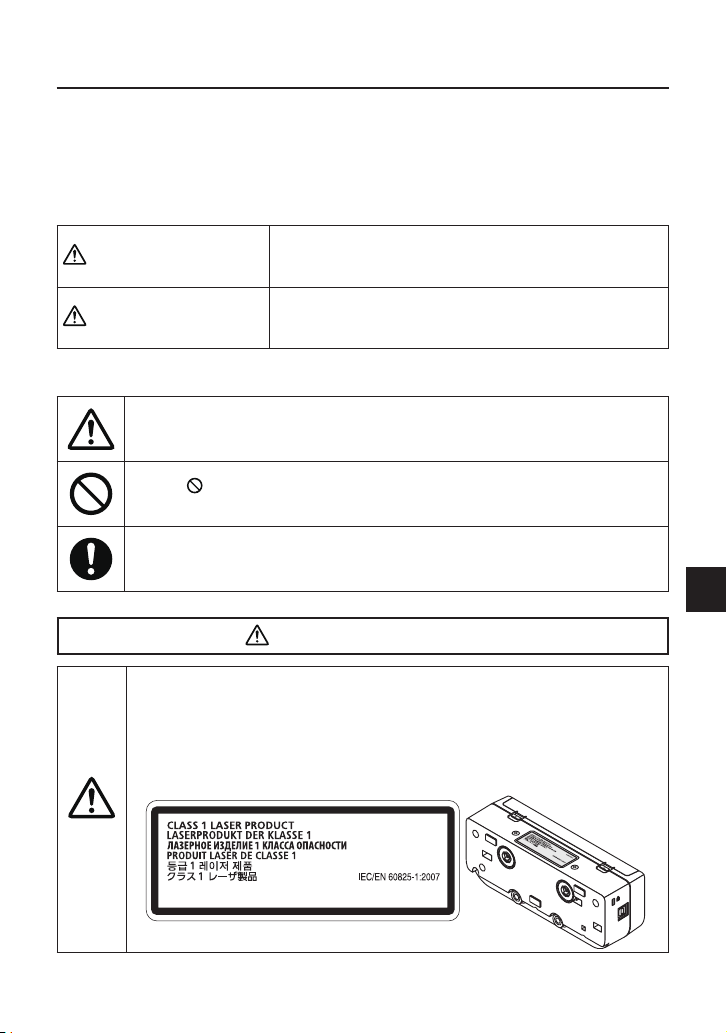

Прочтите это перед началом работы

О пиктограммах

Для обеспечения безопасного и правильного использования изделия руководство по установке ис-

пользует несколько пиктограмм, чтобы предотвратить получение травмы вами и другими лицами, а

также повреждение имущества.

Пиктограммы и их значения описаны ниже. Обязательно полностью поймите их значение перед

чтением этого руководства.

ПРЕДУПРЕЖДЕНИЕ

Игнорирование этой пиктограммы и неправильное обращение

с изделием может привести к несчастным случаям с летальным

исходом или тяжелой травмой.

ВНИМАНИЕ

Игнорирование этой пиктограммы и неправильное обращение

с изделием может привести к физическому ущербу или по-

вреждению окружающего имущества.

Примеры пиктограмм

Символ



обозначает инструкции, требующие внимания (включая предупреждения).

Конкретное обозначение предупреждения приведено внутри символа.

Символ обозначает запрещенные действия. Конкретное обозначение запрещен-

ного действия приведено внутри символа.

Символ



обозначает требуемые действия. Конкретное обозначение требуемого

действия приведено внутри символа.

ПРЕДУПРЕЖДЕНИЕ

Предупреждение безопасности относительно лазера

• Вэтомустройствегерметичносмонтированлазерныйдиод.Использованиеэлемен-

тов управления или процедур регулировки, отличных от указанных в данном доку-

менте, может вызвать опасное радиоактивное излучение.

• ДанноеизделиеимеетклассификациюКласса1IEC60825-1:2007.

• ПредупреждающееипояснительноеобозначениеЛАЗЕРНЫЕИЗДЕЛИЯКЛАССА1

находится на боковой стороне корпуса изделия.

24L80101

RUS-4

ПРЕДУПРЕЖДЕНИЕ

• Несмотритевчастьдиффузиилазера,когдасенсорныймодульвключен.Этомо-

жет серьезно повредить глаза.

• Следующаяпредупреждающаяпиктограмманаходитсярядомсчастьюдиффузии

лазера.

• Держителюбыеоптическиеэлементы(лупа,отражающеезеркалоит.д.)вотдале-

нииотобластипроекционногоэкрана.Этоможетпривестикухудшениюзрения.

• Неудаляйтелюбыевинты,кромеуказанныхвинтоввэтомруководствепоуста-

новке для монтажа/демонтажа этого изделия.

• Неразбирайтеинепеределывайте.Неподвергайтеэтоизделиеударамилииз-

лишнейсиле.Этоможетвызватьпожар,поражениеэлектрическимтокомиутеч-

ку лазерного излучения.

Свяжитесь с вашим дилером для проверки, регулировки и ремонта.

• Нерасполагайтеэтоизделиевовлажномместе.Избегайтекапельилиразбрызги-

вания воды рядом с этим изделием. Если вода пролилась внутрь изделия, обрати-

тесь к своему дилеру.

• Невставляйтелюбыеметаллическиеиливоспламеняющиесяпредметы.Этомо-

жет привести к возгоранию и поражению электрическим током. Уделяйте доста-

точно внимания детям. Если что-нибудь упало внутрь этого изделия, отсоедините

USB-кабель, подсоединенный к проектору, и свяжитесь с дилером.

• ЭлектропитаниедляэтогоизделияподаетсяизUSB-портанаподдерживаемом

проекторе через USB-кабель, поставляемый с этим изделием.

Неправильное соединение может привести к пожару или поражению электриче-

ским током.

ВНИМАНИЕ

• Еслисенсорныймодульмонтируетсяпосредствомвстроенныхмагнитов,прими-

те соответствующие контрмеры против падения. В противном случае сенсорный

модуль может упасть вниз и причинить травму.

Примите меры безопасности при помощи элемента, поддерживающего систему

безопасности MicroSaver®.

RUS-5

Место для установки сенсорного модуля и процедура установки

• Сенсорныемодулинеиспользуютсявнепомещенияивобластивоздействияпрямогосолнеч-

ногосветаилияркогосветанаповерхностьэкрана.Эксплуатациявяркихусловиях,например,

вблизи окна, рядом с лампой накаливания или галогенной лампой, излучающей сильный ин-

фракрасный свет, может привести к неисправной работе.

• Устанавливайтесенсорныймодульнаэкран,деформацияповерхностикоторогонаходитсяв

пределах 8 мм. Для устойчивого функционирования рекомендуется использовать экран с де-

формацией поверхности в пределах 3 мм.

• Размердопустимогокиспользованиюэкранасенсорногомодулясоставляетот60до100дюй-

мов.

• Дляиспользованиясенсорногомодуляустановитепроекторприпомощиустройстванастенно-

го крепления, устройства потолочного крепления или устройства настольного крепления. Если

проектор установлен на рабочий стол, сенсорный модуль нельзя использовать.

• Установитесенсорныймодульвположение,какпоказанонарисункениже,сучетомобласти

проекции изображения.

Сенсорный модуль

Более 100 мм / 4 дюймов

Экран

Область проекции

Более 25 мм / 1 дюйма

25 мм - 100 мм

/ 1 - 4 дюйма

* Обратите внимание, чтобы установленное изделие не мешало проекционному свету.

• Длязакреплениясенсорногомодуляиспользуйтевстроенныймагнитилидоступныевпродаже

винты.

• Дляиспользованиядоступныхвпродажевинтовподготовьтедва(2)болтаноминальнымдиа-

метром 3 мм. Выберите болт, соответствующий вашим условиям.

RUS-6

1. Содержание упаковки

Убедитесь, что в комплект входят все предметы, перечисленные ниже. Если какие-либо элементы отсут-

ствуют, свяжитесь с вашим дилером.

Сенсорный модуль

Установите наверху экрана или на белой доске, на которую проектор

проецирует изображение.

USB-кабель (3,0 м / 118 дюймов) x 1 (*для источника питания)

7N520086

Для соединения USB-порта на сенсорном модуле (тип В) и USB-порта

на проекторе (тип А)

Антиотражающий лист (длина 175 мм / 7 дюймов, 12 шт.)

Для скрытых неровностей и препятствий вокруг экрана, которые не

позволяют рисовать при помощи сенсорного модуля.

Руководство по установке (этот документ)

2. Название деталей

Передняя сторона

Крышка поворотных регуляторов

USB-порт (тип B) (*для источника питания)

Индикатор питания

Слот безопасности

Центровая линия

RUS-7

Внутренность крышки

Поворотный регулятор А

Поворотный регулятор В

ВНИМАНИЕ

• Когдасенсорныймодульустановленнаэкранеилибелойдоскеприпомощимагнитов,возь-

мите и удерживайте сенсорный модуль, а затем снимите крышку. В противном случае сенсор-

ный модуль может упасть вниз и причинить травму.

Задняя сторона

Порт диффузии лазера

Магнит

Внимание:

•Неприкасайтеськпортамдиффузиилазера.Этоможетпривестикнеисправнойработе.

Примечание:

Слот безопасности поддерживает систему безопасности MicroSaver®.

RUS-8

3. Порядок установки

ШАГ 1 Загрузите и установите программное обеспечение на компьютер.



ШАГ 2 Подсоедините комплект интерактивной белой доски к проектору для возможности ис-

пользования сенсорного пера.



STEP 3 Выполнение калибровку камеры.



ШАГ 4 Установите сенсорный модуль наверху экрана.



ШАГ 5 Подсоедините USB-кабель.



ШАГ 6 Выполните регулировку сенсорного модуля.

Примечание:

• ПодробностиШАГА1(Какустановитьпрограммноеобеспечение),ШАГА3(Каквыполнитька-

либровкукамеры),иШАГА6(Какотрегулироватьсенсорныймодуль)смотритевруководстве

по программному обеспечению, которое доступно на интернет-странице нашей компании.

4. Загрузите программное обеспечение

Выполните калибровку устройства камеры для комплекта интерактивной белой доски и регулиров-

ку сенсорного модуля для использования сенсорного модуля.

Эксклюзивноепрограммноеобеспечениедоступнонаинтернет-страниценашейкомпании.Также

посетите наш сайт поддержки для получения информации относительно условий эксплуатации,

таких как поддерживаемые ОС:

URL: http://www.nec-display.com/dl/en/index.html

PDF (формат переносимых документов) объясняет операции калибровки камеры при помощи про-

граммного обеспечения и доступные регулировки сенсорного модуля. Для просмотра или печати

PDF-файлов требуется программа Adobe Reader

RUS-9

5. Установите сенсорный модуль наверху экрана

• Встроенныемагнитывставленыназаднейсторонесенсорногомодулявкачествефабричной

настройки по умолчанию. Нет необходимости закреплять сенсорный модуль при помощи вин-

тов на экране или белой доске, которые притягивают магниты.

• Дляиспользованиясенсорногомодулянаэкранеилибелойдоске,которыенепритягивают

магниты, удалите встроенные магниты на задней части сенсорного модуля и закрепите сенсор-

ный модуль доступными в продаже винтами.

• Используйтедоступныевпродажевинты(2шт.)номинальнымдиаметром3мм.Подготовьте

болты, которые соответствуют вашим условиям.

• Спроецируйтерегулировочныйэкранвпрограммномобеспечении.Будетотображеналиния

регулировки центрального положения, совместите ее с центровой линией на сенсорном моду-

ле.

• Смотритестраницу5относительнопроцедурустановкисенсорногомодуляприпомощи

устройства установки настольного проецирования.

Примечание:

• НеподсоединяйтеUSB-кабельдоустановкисенсорногомодулянаэкран.

[1] Определите положение установки сенсорного модуля согласно рисунку ниже.

Сенсорный модуль

Более 25 мм / 1 дюйма

25 мм - 100 мм

/ 1 - 4 дюйма

Более 100 мм / 4 дюймов

Экран

Область проекции

Более 25 мм / 1 дюйма

* Обратите внимание, чтобы установленное изделие не мешало проекционному свету.

[2] Установите сенсорный модуль на экран.

Установка при помощи встроенных магнитов

• Поместитезаднюючастьсенсорногомодулянаэкранилибелуюдоску,таккаксенсорныймодуль

имеет встроенные магниты на своей задней части в качестве фабричной настройки по умолчанию.

• Еслисенсорныймодульмонтируетсяприпомощивстроенныхмагнитов,примитесоответствую-

щие контрмеры против падения. Подготовьте доступный в продаже предохранительный провод

Kensington и подсоедините его к слоту безопасности на сенсорном модуле.

RUS-10

Установка при помощи доступных в продаже винтов

ВАЖНО

• Передустановкойсенсорногомодуляпосредствомдоступныхвпродажевинтовубедитесь,

что регулировка сенсорного модуля (описанная далее) может быть выполнена правильно. По-

жалуйста,учтитевременнуюустановкудлявозможностипроверкирегулировкиправильной

работы. Также примите превентивные меры от падения для временной установки.

• Используйтеустановочныеотверстиямагнитовдлямонтажасенсорногомодуляпосредствомвин-

тов.

Удалите магниты из сенсорного модуля крестообразной отверткой. Сохраните удаленные магниты и

винты.

•

Установите сенсорный модуль на экран или белую доску при помощи доступных в продаже винтов.

Справка

• Дляиспользованияустройстваустановкинастольнойпро-

екции закрепите сенсорный модуль доступной в продаже

двусторонней клейкой лентой на задней части сенсорного

модуля.

Подготовьте двустороннюю клейкую ленту толщиной от 1,2

мм до 1,5 мм.

ВНИМАНИЕ

• Используйтедвустороннююклейкуюлентутолькодляустановкисенсорногомодулянастоле.

В противном случае это может привести к травме вследствие падения сенсорного модуля.

RUS-11

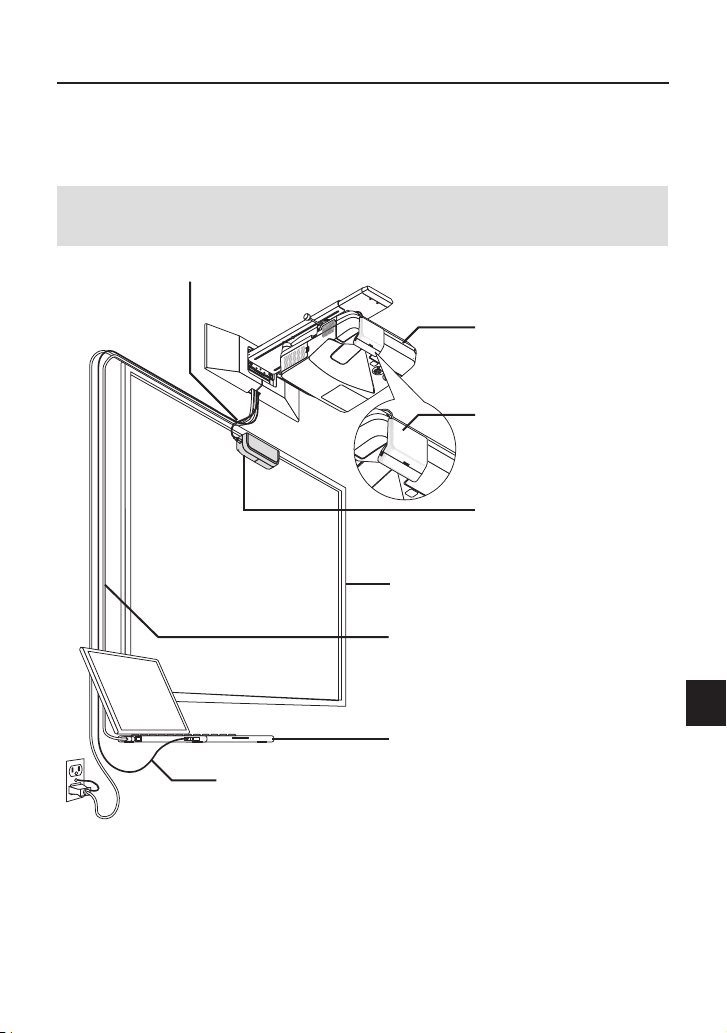

6. Подсоединение USB-кабеля

Соедините USB-порт (тип В) на сенсорном модуле и USB-порт (тип А) на проекторе USB-кабелем в

комплекте с сенсорным модулем.

• Убедитесь,чтопроекторикомпьютерсоединеныкомпьютернымкабелем.

• Убедитесь,чтоустройствокамерыикомпьютерсоединеныUSB-кабелем.(длядополнительногоком-

плекта интерактивной белой доски)

Примечание:

• НеподсоединяйтекUSB-портунапроектореустройствобеспроводнойсети.

USB-кабель (для соединения с сенсорным модулем)

Проектор

Блок камеры

Экран или белая доска

Сенсорный модуль

USB-кабель (для соединения с комплектом инте-

рактивной белой доски)

Компьютерный кабель

Компьютер

RUS-12

7. Как использовать антиотражающий лист

Используйте антиотражающий лист в комплекте с сенсорным модулем, когда рисо-

вание пальцами невозможно вследствие отражения, создаваемого предметом, рас-

положенным внизу экрана, таким как лоток для пишущих ручек, белая доска или рамка

экрана и т. д. Наклейте антиотражающий экран для среза лазерного луча, рассеиваемо-

го сенсорным модулем, чтобы он не попадал на объект, вызывающий отражение.

Примечание:

• Неотклеивайтеотражающийлистпослеегоприлипания.Повторныеприклеиванияиотклеи-

вания снизят силу прилипания листа.

RUS-13

8. Технические характеристики

Название модели NP01TM

Класс лазера

Класс1(IEC60825-1:2007)

Внутренний лазерный диод Общая мощность лазера: 200 мВт (

2 шт.)

Длина волны: 830 нм

Входной разъем USB Тип В x 1

Требуемая мощность /

Номинальный электриче-

ский ток

5 В пост. т. / 400 мА

Потребляемая мощность 2 Вт

Вес 290 г / 0,64 фунта

Внешние размеры

190(Ш)

•

74,5 (Д)

•

56,8(В)(вмм)/7,48(Ш)

•

2,93 (Д)

•

2,24 (В) (в

дюймах) (не включая выступ)

Рабочий диапазон От 60 до 100 дюймов

Рабочая температура и

влажность

От 5 °C до 40 °C (от 41 °F до 104 °F) от 20 % до 80 % (без конденсата)

Температура и влажность

хранения

От -10 °C до 50 °C (от 14 °F до 122 °F) от 20 % до 80 % (без конденса-

та)

Dokunmatik Modül

NP01TM

Kurulum Kılavuzu

İÇİNDEKİLER

Giriş

.....................................................................................................................................................................2

Kullanılmış ürünlerinizin atılması

...................................................................................................2

Başlamadan Önce Bunu Okuyun

................................................................................................3

Dokunmatik Modülün Montaj Yeri ve Montaj Prosedürü

......................................5

1. Ambalajlı Öğeler

.................................................................................................................................6

2. Parça Adları

.............................................................................................................................................6

Ön yüz

.........................................................................................................................................................6

İç Kapak

......................................................................................................................................................7

Arka Yüz

......................................................................................................................................................7

3. Kurulum Prosedürü

..........................................................................................................................8

4. Yazılım Programını İndirin

...........................................................................................................8

5. Dokunmatik Modülü Ekranın Üst Kısmına Monte Edin.

.....................................9

6. USB Kablosunu Bağlama

........................................................................................................... 11

7. Yansımaya Karşı Tabaka Nasıl Kullanılır

......................................................................... 12

8. Teknik Özellikler

............................................................................................................................... 13

TUR-2

Giriş

Bu kılavuzda bundan sonra dokunmatik modül veya bu ürün olarak adlandırılacak NEC Dokunmatik Mo-

dül NP01TM’yi satın aldığınız için teşekkür ederiz.

Bu ürünü bir interaktif beyaz tahta kiti ile birlikte kullanılan bir NEC projektörüne bağlayarak, bir ekran

üzerine bir elektronik kalem kullanmak yerine parmaklarınızla çizim yapmanıza olanak sağlar.

Parmakla dokunmatik kullanım yalnızca bu ürünün bağımsız kullanılması ile gerçekleştirilemez.

Bu ürünü interaktif beyaz tahta kiti (kamera ünitesi) ile birlikte kullandığınızdan emin olun.

Desteklenen interaktif beyaz tahta kiti (Şub. 2015 itibariyle)

NP03Wi

Desteklenen projektörler (Şub. 2015 itibariyle)

NP-M352WS, NP-M302WS, NP-M332XS,

NP-UM351W, NP-UM301W, NP-UM361X, NP-UM301X,

NP-UM280X, NP-UM330X, NP-UM280W, NP-UM330W

Kullanılmış ürünlerinizin atılması

AB genelindeki yasalar her Üye Devlet’te uygulandığı gibi, kullanılmış elektrik ve elektronik ürün-

lerden (soldaki) işareti taşıyanların normal evsel atıklardan ayrı olarak atılmasını gerektirir. Bu gibi

ürünlerin atılması sırasında, lütfen yerel idarenin talimatlarına uyun ve/veya ürünü satın aldığınız

mağazadan bilgi isteyin.

Kullanılmış ürünler toplandıktan sonra tekrar kullanılır ve uygun şekilde geri dönüşümleri sağlanır.

Bu çaba atıkları azaltmanın yanında parçalarda bulunan cıva gibi insan sağlığı ve çevreye olan ne-

gatif etkiyi de en az düzeye indirmekte bize yardımcı olacaktır.

Elektrikli ve elektronik ürünler üzerindeki işaret yalnızca şu andaki Avrupa Birliği Üyesi Ülkelerde

geçerlidir.

Bu kurulum kılavuzunda bahsedilen ürün ve şirket isimleri ilgili hak sahiplerinin ticari markaları veya tescilli

ticari markaları olabilirler.

Not:

(1) Bu kılavuzun içeriklerinin izinsiz çoğaltılması yasaktır.

(2) Bu kılavuzun içeriği önceden haber verilmeksizin ileriki zamanlarda değiştirilebilir.

(3) Bu kılavuzun içeriği büyük bir özenle hazırlanmıştır, ancak herhangi bir şüpheniz varsa veya herhan-

gi bir hata ya da eksiklik fark ederseniz lütfen NEC’e bildirin.

(4) Lütfen NEC’in yukarıdaki madde (3)’e bakılmaksızın bu ürünün kullanımından doğan hasarlar, ka-

zanç kayıpları, vb. iddialar için herhangi bir sorumluluk kabul etmeyeceğini unutmayın.

(5) NEC yanlış tanımlama veya eksik sayfalar içeren tüm kılavuzları değiştirecektir.

TUR-3

Başlamadan Önce Bunu Okuyun

Resimli diyagramlar hakkında

Ürünün güvenli ve doğru kullanımını sağlamak için, bu kurulum kılavuzu, malın zarar görmesinin yanı sıra

sizin ve başkalarının yaralanmasını önlemek üzere bir dizi resimli diyagram kullanmaktadır.

Resimli diyagramlar ve anlamları aşağıda açıklanmıştır. Bu kılavuzu okumadan önce bunları tamamen an-

ladığınızdan emin olun.

UYARI

Bu resimli diyagrama uyulmaması ve ürünün hatalı bir şekilde kullanıl-

ması, ölüme veya ciddi yaralanmalara yol açan kazalara neden olabilir.

DİKKAT

Bu resimli diyagrama uyulmaması ve ürünün hatalı bir şekilde kullanıl-

ması, kişisel yaralanmalara veya çevredeki malların hasar görmesine

neden olabilir.

Resimli diyagram örnekleri



sembolü dikkat gerektiren talimatları gösterir (uyarılar dahil). Uyarının somut bir göste-

rimi sembol içinde verilir.

sembolü yasak eylemleri gösterir. Yasaklanan eylemin somut bir gösterimi sembol için-

de verilir.



sembolü gerekli eylemleri gösterir. Gerekli eylemin somut bir gösterimi sembol içinde

verilir.

UYARI

Lazer Güvenlik Uyarısı

• Lazerdiyotbuürüniçindeyalıtımlıbirşekildebulunur.Buradabelirtilenlerindışındaki

kontrollerin kullanımı veya işlemlerin ayarlanması, tehlikeli radyasyona maruz kalınması-

na sebep olabilir.

• Buürün,IEC60825-1:2007standardınagöreSınıf1olaraksınıflandırılmaktadır.

• SINIF1LAZERÜRÜNLERİuyarıveaçıklayıcıetiketleri,buürüngövdesininyantarafındadır.

24L80101

TUR-4

UYARI

• Dokunmatikmodülaçıkkenlazerdifüzyonparçasınıniçinebakmayın.Gözlerinizciddi

şekilde zarar görebilir.

• Aşağıdakiuyarıresimlidiyagramı,lazerdifüzyonparçasınınyakınındagösterilir.

• Tümoptiköğeleri(birbüyüteç,yansıtıcıbirayna,vb.)yansıtmaekranıalanındanuzak

tutun. Görme bozukluğuna sebep olabilir.

• Buürününmontajı/sökülmesiiçinbukurulumkılavuzundabelirtilenvidalardışında

hiçbir vidayı sökmeyin.

• Parçalarınaayırmayınveyenidenmodellemeyin.Buürünüdarbelereveyaaşırıkuv-

vetlere maruz bırakmayın. Yangına, elektrik çarpmasına ve lazer ışık sızıntısına neden

olabilir.

Muayene, ayarlama ve onarım için satıcınızla iletişim kurun.

• Buürününemlibiryereyerleştirmeyin.Buürününyakınınasudamlatmaktanveyasıç-

ratmaktan kaçının. Eğer bu ürünün içine su dökülmüşse, satıcınızla iletişime geçin.

• Herhangimetalveyayanıcınesnelersokmayın.Yangınaveyaelektrikçarpmasına

neden olabilir. Çocuklara yeterince dikkat edin. Eğer bu ürünün içine bir şey düşerse,

projektör ile bağlanan USB kablosunun bağlantısını kesin ve satıcınızla iletişime geçin.

• Buürüniçingerekengüç,buürünilebirlikteverilenUSBkablosuaracılığıyladestekle-

nen projektör üzerindeki USB bağlantı noktasından sağlanır.

Yanlış bağlantı yangına ve elektrik çarpmasına neden olabilir.

DİKKAT

• Eğerdokunmatikmodüldahilimıknatıslarilemonteedilirse,düşmeyekarşıuygunön-

lemleri alın. Aksi takdirde, dokunmatik modül düşebilir ve yaralanmaya neden olabilir.

MicroSaver® güvenlik sistemini destekleyen bir öğe ile güvenlik önlemi alın.

TUR-5

Dokunmatik Modülün Montaj Yeri ve Montaj Prosedürü

• Dokunmatikmodülaçıkalanlardavedoğrudangüneşışığıalanveyaekranyüzeyinegüçlüışıkgelen

alanlarda kullanılmaz. Bir pencere yanı, bir ampullü lamba veya fazla kızılötesi ışık veren bir halojen

lamba yakını gibi parlak ortam şartlarında kullanılması arızaya neden olabilir.

• Dokunmatikmodülüyüzeysapması8mmiçindeolanbirekranüzerinemonteedin.Düzgünçalışma

için, yüzey sapması 3 mm içinde olan bir ekran kullanılması tavsiye edilir.

• Dokunmatikmodülünkullanılabilirekranboyutu60”ila100”arasındadır.

• Dokunmatikmodülükullanmakiçin,projektörünkurulumunubirduvarmontajünitesi,birtavan

montaj ünitesi veya bir masa montaj ünitesi ile yapın. Projektörün kurulumu bir masaüstüne yapılmış-

sa, dokunmatik modül kullanılamaz.

• Dokunmatikmodülügörüntüyansıtmaalanınıgözönündebulundurarakaşağıdakiçizimdekikonu-

ma monte edin.

Dokunmatik modül

100 mm / 4 inç üzerinde

Ekran

Yansıtma alanı

25 mm / 1 inç üzerinde

25 mm - 100 mm

/ 1 - 4 inç

* Projeksiyon lambasını engellemeyecek şekilde monte etmeye özen gösterin.

• Dokunmatikmodülüsabitlemekiçin,dahilimıknatısıveyapiyasadabulunanvidalarkullanın.

• Piyasadabulunanvidalarıkullanmakiçin,nominalçapı3mmolaniki(2)cıvatahazırlayın.Kendiduru-

munuza uygun cıvatayı seçin.

TUR-6

1. Ambalajlı Öğeler

Kutunuzun listelenen her şeyi içerdiğinden emin olun. Eksik bir parça varsa, satıcınızla iletişim kurun.

Dokunmatik Modül

Bir projektör ile görüntü yansıtılan bir ekranın veya bir beyaz tahtanın üst

kısmına monte edin.

USB kablosu (3,0 m / 118 inç) x 1 (*Güç kaynağı için) 7N520086

Dokunmatik modül üzerindeki USB bağlantı noktasını (B tipi) ve bir projek-

tör üzerindeki USB bağlantı noktasını (A tipi) bağlamak için

Yansıtmaz tabaka (Uzunluk 175 mm / 7 inç, 12 parça)

Dokunmatik modülü kullanarak çizim yapmayı devre dışı bırakan ekran

etrafındaki tümsek ve engelleri gizlemek için.

Kurulum kılavuzu (bu belge)

2. Parça Adları

Ön yüz

Kadran kapağı

USB Bağlantı Noktası (B tipi) (*güç beslemesi için)

Güç göstergesi

Güvenlik Yuvası

Ortalama çizgisi

TUR-7

İç Kapak

Ayar Kadranı A

Ayar Kadranı B

DİKKAT

• Dokunmatikmodülbirekranveyabirbeyaztahtaüzerinemıknatıslarlamonteedildiğinde,dokun-

matik modülü tutun ve daha sonra kapağı çıkarın. Aksi takdirde, dokunmatik modül düşebilir ve

yaralanmaya neden olabilir.

Arka Yüz

Lazer difüzyon portu

Mıknatıs

Dikkat:

•Lazerdifüzyonportlarınadokunmayın.Arızayanedenolabilir.

Not:

Güvenlik yuvası MicroSaver ® Güvenlik sistemini destekler.

TUR-8

3. Kurulum Prosedürü

ADIM 1 Yazılım programını bilgisayara indirin ve yükleyin.



ADIM 2 Elektronik kalemin kullanılmasını etkinleştirmek için interaktif beyaz tahta kitini projektöre bağ-

layın.



ADIM 3 Kameranın kalibrasyonunu yapın.



ADIM 4 Dokunmatik modülü ekranın üst kısmına monte edin.



ADIM 5 USB kablosunu bağlayın.



ADIM 6 Dokunmatik modül ayarını yapın.

Not:

• ADIM1(Yazılımprogramınasılyüklenir),ADIM3(Kameranasılkalibreedilir)veADIM6(Dokunmatik

modül nasıl ayarlanır) adımlarının ayrıntıları ile ilgili olarak, şirket İnternet sitemizde mevcut yazılım

kılavuzuna başvurun.

4. Yazılım Programını İndirin

İnteraktif beyaz tahta kiti için kamera ünitesinin kalibrasyonunu ve dokunmatik modülü kullanmak için

dokunmatik modülün ayarını yapın.

Özel yazılım programı şirket İnternet sitemizde mevcuttur. Lütfen operasyonel koşullar ve desteklenen

İşletim Sistemleri ile ilgili olarak da destek sitemizi ziyaret edin:

URL: http://www.nec-display.com/dl/en/index.html

PDF (Portable Document Format (Taşınabilir Belge Biçimi)) yazılım programı ile kamera kalibrasyonu iş-

lemlerini açıklar ve dokunmatik modül ayarı da mevcuttur. PDF dosyalarını görüntülemek veya yazdırmak

için Adobe Reader

gerekir.

TUR-9

5. Dokunmatik Modülü Ekranın Üst Kısmına Monte Edin.

• Dahilimıknatıslarfabrikavarsayılanayarıolarakdokunmatikmodülünarkayüzüneyüklenmiştir.

Dokunmatik modülü mıknatısları çeken bir ekran veya bir beyaz tahta üzerine vidalarla sabitlemeye

gerek yoktur.

• Dokunmatikmodülümıknatıslarıçekmeyenbirekranveyabirbeyaztahtaüzerindekullanmakiçin,

dahili mıknatısları dokunmatik modülün arka yüzünden çıkarın ve dokunmatik modülü piyasada

satılan vidalar ile sabitleyin.

• Nominalçapı3mmolan(2adet)piyasadasatılanvidalarkullanın.İçindebulunduğunuzkoşullara

uygun cıvatalar hazırlayın.

• Yazılımprogramındakiayarlamaekranınıyansıtın.Merkezkonumayarlamaçizgisigörüntülenecektir,

bunu dokunmatik modüldeki ortalama çizgisi ile hizalayın.

• Dokunmatikmodülümasaprojeksiyonmontajünitesiilemonteetmeprosedürleriileilgili5.sayfaya

başvurun.

Not:

• DokunmatikmodülüekranüzerinemonteetmedenönceUSBkablosunubağlamayın.

[1] Aşağıdaki resme başvurarak dokunmatik modülün monte edileceği konuma karar verin.

Dokunmatik modül

25 mm / 1 inç üzerinde

25 mm - 100 mm

/ 1 - 4 inç

100 mm / 4 inç üzerinde

Ekran

Yansıtma alanı

25 mm / 1 inç üzerinde

* Projeksiyon lambasını engellemeyecek şekilde monte etmeye özen gösterin.

[2] Dokunmatik modülü ekran üzerine monte edin.

Dahili mıknatıslar ile monte etme

• Dokunmatikmodülvarsayılanfabrikaayarıolarakarkayüzündedahilimıknatıslarasahipolduğuiçindo-

kunmatik modülün arka yüzünü bir ekran veya bir beyaz tahtaya yerleştirin.

• Dokunmatikmodülüdahilimıknatıslarilemonteetmedurumunda,düşmeyekarşıuygunönlemleralın.

Piyasada satılan Kensington güvenlik kablosunu hazırlayın ve onu dokunmatik modül üzerindeki güvenlik

yuvasına bağlayın.

TUR-10

Piyasada satılan vidalar ile monte etme

ÖNEMLİ

• Dokunmatikmodülüpiyasadasatılanvidalarilemonteetmedenönce,dokunmatikmodülünayarı-

nın (buradan sonra tarif edilir) doğru şekilde yapıldığından emin olun. Lütfen uygun ayar performan-

sıkontroledilebilenekadargeçiciolarakmonteetmeyidüşünün.Geçicimontajiçindedüşmeyekarşı

önleyiciönlemleralın.

• Mıknatısayardeliklerinidokunmatikmodülüvidalarilemonteetmekiçinkullanın.

Mıknatısları dokunmatik modülden bir artı uçlu Phillips tornavida ile sökün. Söktüğünüz mıknatısları ve

vidaları saklayın.

•

Dokunmatik modülü bir ekran veya bir beyaz tahta üzerine piyasada satılan vidalar ile monte edin.

Referans

• Masaprojeksiyonmontajünitesinikullanmakiçin,dokunmatik

modülü, dokunmatik modülün arka yüzüne yapıştırılan piyasa-

da satılan çift taraflı yapışkan bant ile sabitleyin.

Kalınlığı 1,2 mm ila 1,5 mm aralığında olan çift taraflı yapışkan

bantı hazırlayın.

DİKKAT

• Dokunmatikmodülübirmasaüzerinemonteetmekdışındaçifttaraflıyapışkanbantkullanmayın.

Dokunmatik modülün düşmesi ile yaralanmaya neden olabilir.

TUR-11

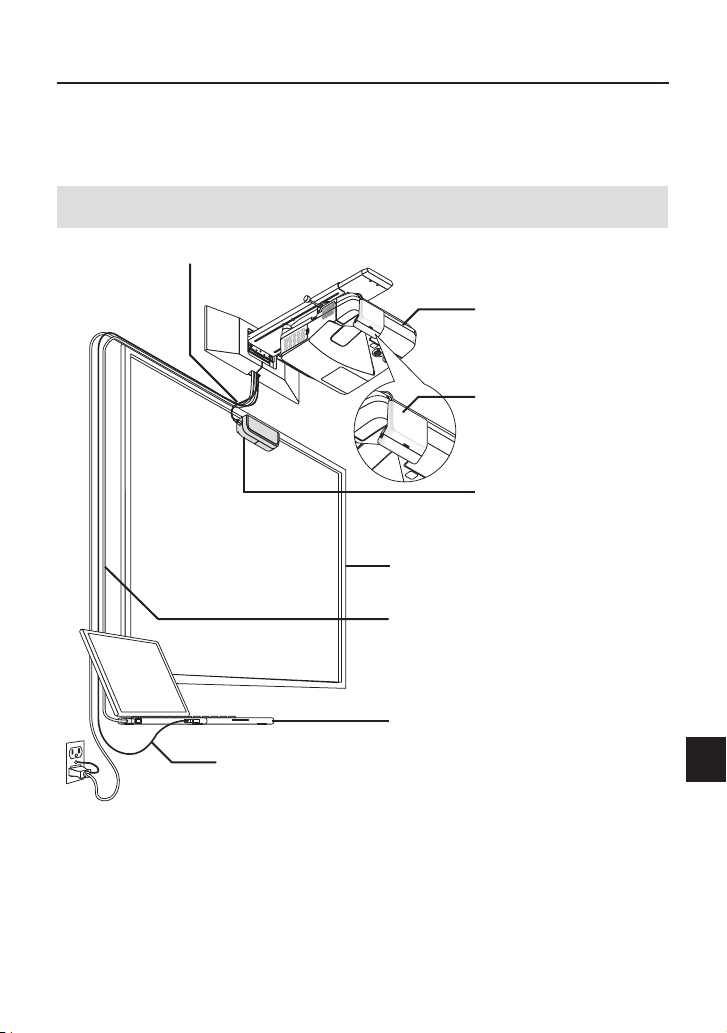

6. USB Kablosunu Bağlama

Dokunmatik modül üzerindeki USB bağlantı noktasını (B tipi) ve projektör üzerindeki USB bağlantı nokta-

sını (A tipi), dokunmatik modül ile birlikte verilen USB kablosu ile bağlayın.

• Projektörvebilgisayarın,bilgisayarkablosuilebağlıolduğundaneminolun.

• Kameraünitesivebilgisayarın,USBkablosuilebağlıolduğundaneminolun.(opsiyonelinteraktifbeyaz

tahta kiti)

Not:

• ProjektörüzerindekiUSBbağlantınoktasınabirkablosuzLANünitesiiçinbağlantıyapmayın.

USB kablosu (dokunmatik modül ile bağlantı için)

Projektör

Kamera ünitesi

Ekran veya beyaz tahta

Dokunmatik modül

USB Kablosu (interaktif beyaz tahta kiti ile bağlantı için)

Bilgisayar kablosu

Bilgisayar

TUR-12

7. Yansımaya Karşı Tabaka Nasıl Kullanılır

Dokunmatik modül ile birlikte verilen yansımaya karşı tabakayı bir ekranın altında yatan

kalem tepsisi, bir beyaz tahta veya ekran çerçevesi, vb gibi bir nesnenin yansıması nedeniyle

parmakla çizim devre dışı bırakıldığında kullanın. Yansımaya karşı tabakayı dokunmatik mo-

dül tarafından yayılan lazer ışını yansımaya neden olan nesneye vurmayacak şekilde yapıştı-

rın.

Not:

• Yansımatabakasınıbirkezyapıştırdıktansonrasökmeyin.Arkaarkayayapıştırıpsökmektabaka

üzerindeki yapışkan gücünü zayıflatacaktır.

TUR-13

8. Teknik Özellikler

Model adı NP01TM

Lazer sınıfı

Sınıf1(IEC60825-1:2007)

Dahili lazer diyotu

Toplam lazer gücü: 200 mW (

2 adet)

Dalga boyu: 830 nm

Giriş terminali USB B Tipi x 1

Güç gereksinimi /

Nominal elektrik akımı

DC 5 V / 400 mA

Güç tüketimi 2 W

Ağırlık 290 g / 0,64 lbs

Dış Boyutlar

190(G)

•

74,5(D)

•

56,8 (Y) (birim mm) / 7,48(G)

•

2,93(D)

•

2,24(Y)

(birim inç) (çıkıntılar hariç)

Etkin mesafe 60 ila 100 inç

Çalışma sıcaklığı ve nem oranı 5 °C ila 40 °C (41 °F ila 104 °F) %20 ila %80 (yoğuşmasız)

Depolama sıcaklığı ve nem -10 °C ila 50 °C (14 °F ila 122 °F) %20 ila %80 (yoğuşmasız)

Moduł dotykowy

NP01TM

Instrukcjamontażu

SPISTREŚCI

Wstęp

.................................................................................................................................................................2

Utylizacja zużytego produktu

.........................................................................................................2

Przeczytać przed uruchomieniem

.............................................................................................3

Miejsce montażu modułu dotykowego i procedura montażu

..........................5

1. Elementy znajdujące się w opakowaniu

.........................................................................6

2. Nazwy części

..........................................................................................................................................6

Przednia powierzchnia

.......................................................................................................................6

Wnętrze pokrywy

..................................................................................................................................7

Tylna powierzchnia

..............................................................................................................................7

3. Procedura konﬁguracji

..................................................................................................................8

4. Pobieranie oprogramowania

...................................................................................................8

5.Zamontujmodułdotykowyugóryekranu

..................................................................9

6. Podłączanie kabla USB

............................................................................................................... 11

7. Jak korzystać z arkusza antyreﬂeksyjnego

................................................................. 12

8. Dane techniczne

.............................................................................................................................. 13

POL-2

Wstęp

Dziękujemy za zakup interaktywnego modułu dotykowego firmy NEC, NP01TM, w niniejszej instrukcji

zwanego dalej modułem dotykowym lub niniejszym produktem.

Podłączenie niniejszego produktu do projektora firmy NEC, używanego w połączeniu z zestawem interak-

tywnejtablicymultimedialnej,pozwalarysowaćnaekranieprzyużyciupalcówzamiastrysika.

Obsługa dotykowa jest niemożliwa w przypadku niezależnego używania tylko niniejszego produktu.

Niniejszego produktu należy używać w połączeniu z zestawem interaktywnej tablicy multimedialnej (ka-

mera).

Obsługiwany zestaw interaktywnej tablicy multimedialnej (zgodnie ze stanem na luty 2015)

NP03Wi

Obsługiwane projektory (zgodnie ze stanem na luty 2015)

NP-M352WS, NP-M302WS, NP-M332XS,

NP-UM351W, NP-UM301W, NP-UM361X, NP-UM301X,

NP-UM280X, NP-UM330X, NP-UM280W, NP-UM330W

Utylizacjazużytegoproduktu

Przepisy unijne wprowadzone w każdym państwie członkowskim Unii Europejskiej wymagają, by

zużyte urządzenia elektryczne i elektroniczne, opatrzone takim znakiem (umieszczony po lewej

stronie), były utylizowane oddzielnie od zwykłych odpadów gospodarczych. Przy utylizacji takich

produktów należy postępować zgodnie z wytycznymi lokalnej administracji i/lub zapytać się o

sposób postępowania w sklepie, gdzie nabyto dany produkt.

Po zebraniu zużytych produktów zostają one w odpowiedni sposób wykorzystane ponownie i

poddane recyklingowi. Takie postępowanie pozwala naszej ﬁrmie ograniczyć ilość odpadów oraz

ograniczyć do minimum negatywny wpływ na środowisko i zdrowie ludzkie związany na przykład

z rtęcią zawartą w częściach.

Wyżej wymienione oznaczenie produktów elektrycznych i elektronicznych odnosi się tylko do ak-

tualnych Państw Członkowskich Unii Europejskiej.

Wszelkie produkty lub nazwy ﬁrm wymienione w niniejszej instrukcji montażu mogą być znakami towarowy-

mi lub zastrzeżonymi znakami towarowymi odpowiednich właścicieli.

Uwaga:

(1) Nieautoryzowane kopiowanie niniejszej instrukcji jest zabronione.

(2) Zawartośćniniejszejinstrukcjimożewprzyszłościuleczmianiebezpowiadomienia.

(3) Treść niniejszej instrukcji została przygotowana z najwyższą starannością, ale w razie wątpliwości i

wprzypadkuzauważeniabłędówlubpominięć,proszępoinformowaćotymrmęNEC.

(4) Proszęzwrócićuwagę,żermaNECnieponosiżadnejodpowiedzialnościzaszkody,utraconeko-

rzyści etc. wynikające z użytkowania niniejszego produktu, bez względu na treść artykułu (3) powy-

żej.

(5) NEC wymieni wszelkie instrukcje z błędnie scalonymi lub brakującymi stronami.

POL-3

Przeczytać przed uruchomieniem

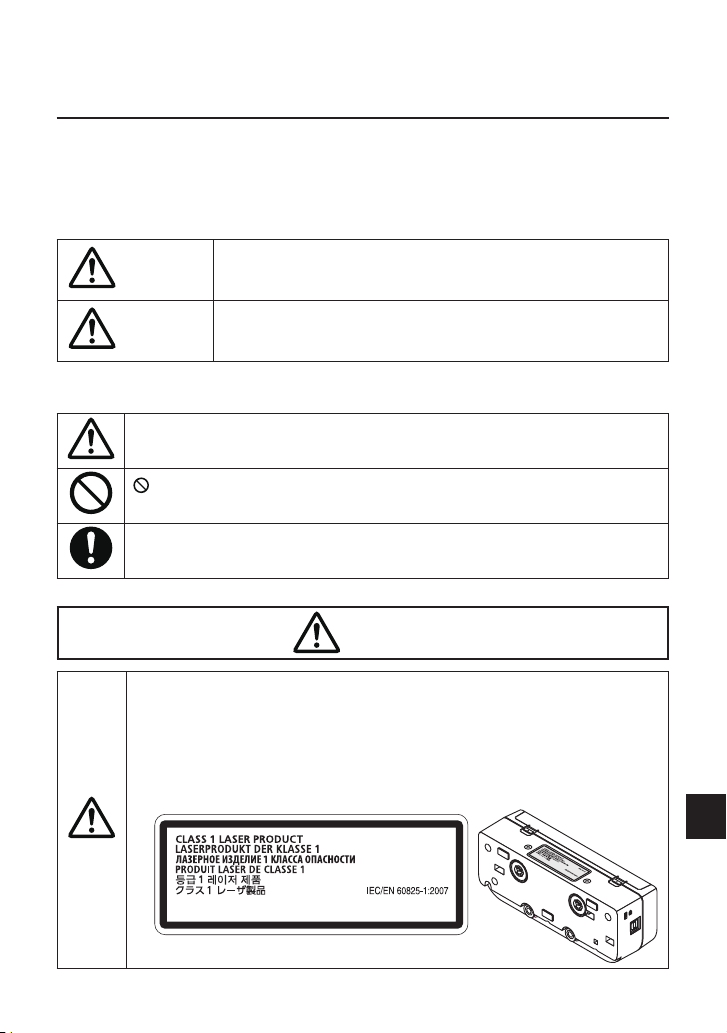

Informacjeopiktogramach

W celu zapewnienia bezpiecznego i poprawnego użytkowania produktu, w tej instrukcji montażu zasto-

sowanokilkapiktogramów,dotyczącychzapobieganiaobrażeniomciałaużytkownikaiinnychosóboraz

zapobiegania uszkodzeniu mienia.

Piktogramyiichznaczeniezostałyopisaneponiżej.Zapoznajsiędobrzezeznaczeniempiktogramów

przed przystąpieniem do lektury tej instrukcji.

OSTRZEŻENIE

Nieprzestrzeganie treści tego ostrzeżenia i błędna obsługa produktu

mogąprowadzićdowypadkówpowodującychśmierćlubpoważne

obrażenia ciała.

PRZESTROGA

Nieprzestrzeganie treści tego ostrzeżenia i błędna obsługa produktu

mogąprowadzićdoobrażeńciałalubuszkodzeniamieniawokółpro-

duktu.

Przykładowe piktogramy

Symbol



oznacza polecenia wymagające uwagi (w tym ostrzeżenia). Oznaczenie kon-

kretnej przestrogi znajduje się wewnątrz symbolu.

Symbol oznacza działania zakazane. Oznaczenie konkretnego zakazanego działania

znajduje się wewnątrz symbolu.

Symbol



oznacza wymagane działania. Oznaczenie konkretnego wymaganego działa-

nia znajduje się wewnątrz symbolu.

OSTRZEŻENIE

Ostrzeżeniedotyczącebezpieczeństwalasera

• Wniniejszyproduktwbudowanajestdiodalaserowa.Używanieinnychprocedurstero-

wania lub regulacji niż te określone w niniejszej instrukcji może doprowadzić do naraże-

nia na działanie niebezpiecznego promieniowania.

• Niniejszyproduktjestsklasyfikowanyjakoproduktklasy1wgnormyIEC60825-1:2007.

• PrzestrogaietykietyobjaśniająceoPRODUKTACHLASEROWYCHKLASY1znajdująsięz

boku obudowy niniejszego produktu.

24L80101

POL-4

OSTRZEŻENIE

• Niewolnospoglądaćwczęśćemitującąlaserprzywłączonymmoduledotykowym.

Może to spowodować poważne uszkodzenie wzroku.

• Wpobliżuczęściemitującejlaserznajdujesięponiższypiktogramzprzestrogą.

• Trzymaćwszelkieelementyoptyczne(lupę,lusterkoitp.)pozaobszaremwyświetlane-

go ekranu. W przeciwnym wypadku może dojść do uszkodzenia wzroku.

• Podczasmontażulubdemontażuniniejszegoproduktu,nienależywykręcaćśrubin-

nych niż wskazane w tej instrukcji montażu.

• Niewolnorozmontowywaćaniprzerabiać.Nienależypoddawaćniniejszegoproduktu

wstrząsom ani silnemu naciskowi. Może to doprowadzić do pożaru, porażenia prądem

lub wycieku światła laserowego.

 Informacjedotycząceprzeglądu,regulacjiinaprawymożnauzyskaćusprzedawcy.

• Nieumieszczaćniniejszegoproduktuwwilgotnymmiejscu.Należyunikaćkapania

lub chlapania wody blisko niniejszego produktu. Jeśli na niniejszy produkt wyleje się

woda, należy skontaktować się ze sprzedawcą.

• Niewkładaćdośrodkametalowychaniłatwopalnychprzedmiotów.Możetospowo-

dowaćpożarlubporażenieprądem.Zachowaćnależytąostrożnośćprzydzieciach.

Jeśli coś wpadnie do niniejszego produktu, należy odłączyć kabel USB łączący z pro-

jektorem i skontaktować się ze sprzedawcą.

• NiniejszyproduktjestzasilanyzportuUSBobsługiwanegoprojektorapoprzezkabel

USB dołączony do niniejszego produktu.

Niewłaściwe podłączenie może spowodować pożar lub porażenie prądem.

PRZESTROGA

• Jeślimodułdotykowyjestzamocowanyzapomocąwbudowanychmagnesów,należy

podjąć odpowiednie działania zabezpieczające przed upadkiem. W przeciwnym wy-

padku moduł dotykowy może upaść i spowodować obrażenia ciała.

Należy zapewnić bezpieczeństwo przy użyciu elementu obsługującego system zabez-

pieczający MicroSaver®.

POL-5

Miejsce montażu modułu dotykowego i procedura montażu

• Modułudotykowegonienależyużywaćnazewnątrziwmiejscubezpośredniegonasłonecznieniaani

w miejscu, gdzie silne światło pada bezpośrednio na powierzchnię ekranu. Praca przy dużej jasności

otoczenia,naprzykładprzyoknie,żarówcelublampiehalogenowej,powodujeemitowaniedużej

ilości światła podczerwonego i może spowodować usterkę.

• Zamontowaćmodułdotykowynaekranie,któregoodkształceniepowierzchnimieścisięwgranicy

8 mm. Aby uzyskać płynne działanie, zaleca się używanie ekranu z odkształceniem powierzchni do 3

mm.

• Rozmiarużytkowyekranumodułudotykowegowynosiod60”do100”.

• Abykorzystaćzmodułudotykowego,należyzainstalowaćprojektorprzypomocyściennejjednostki

mocującej, sufitowej jednostki mocującej lub jednostki do mocowania na stole. Jeśli projektor zosta-

nie zainstalowany na biurku, używanie modułu dotykowego będzie niemożliwe.

• Zamocowaćmodułdotykowywpozycjiwzględemobszaruwyświetlaniaprzedstawionejnaponiższej

ilustracji.

Moduł dotykowy

Ponad 100 mm / 4 cale

Ekran

Obszar wyświetlania

Ponad 25 mm / 1 cal

25 mm - 100 mm

/ 1 - 4 cali

* Należy uważać, aby mocowanie nie zasłaniało światła projekcyjnego.

• Abyzamocowaćmodułdotykowy,należyużyćwbudowanegomagnesulubdostępnychwsprzedaży

śrub.

• Wprzypadkuużywaniadostępnychwsprzedażyśrub,należyprzygotowaćdwie(2)śruby,których

zwykła średnica wynosi 3 mm. Wybrać śrubę odpowiednią do okoliczności.

POL-6

1. Elementy znajdujące się w opakowaniu

Należy upewnić się, że w pudełku znajdują się wszystkie elementy wymienione na liście. W przypadku braku

jakichkolwiek elementów należy skontaktować się ze sprzedawcą.

Moduł dotykowy

Zamocować u góry ekranu lub białej tablicy, na których wyświetlany jest

obraz z projektora.

Kabel USB (3,0 m / 118 cali) x 1 (*Do podłączenia zasilania)7N520086

Do połączenia portu USB na module dotykowym (typu B) i portu USB na

projektorze (typu A)

Arkusz antyreﬂeksyjny (Długość 175 mm / 7 cali, 12 szt.)

Do ukrywania nierówności i przeszkód na ekranie, które uniemożliwiają

rysowanie przy pomocy modułu dotykowego.

Instrukcjamontażu(niniejszydokument)

2. Nazwy części

Przedniapowierzchnia

Pokrywa pokręteł

Port USB (typ B) (*Do podłączenia zasilania)

Wskaźnik zasilania

Gniazdo zabezpieczające

Linia centrująca

POL-7

Wnętrze pokrywy

Pokrętło regulacji A

Pokrętło regulacji B

PRZESTROGA

• Gdynaekranielubbiałejtablicyzapomocąmagnesówzamocowanyjestmodułdotykowy,należy

przytrzymać moduł dotykowy, a następnie zdjąć pokrywę. W przeciwnym wypadku moduł dotyko-

wy może upaść i spowodować obrażenia ciała.

Tylnapowierzchnia

Port dyfuzji lasera

Magnes

Przestroga:

•Niewolnodotykaćportówdyfuzjilasera.Możetospowodowaćusterkę.

Uwaga:

Gniazdo zabezpieczające obsługuje system zabezpieczający MicroSaver®.

POL-8

3. Procedura konﬁguracji

KROK 1 Pobierz i zainstaluj oprogramowanie na komputerze.



KROK 2 Podłącz zestaw interaktywnej tablicy multimedialnej do projektora, aby umożliwić używanie

rysika.



KROK 3 Przeprowadź kalibrację kamery.



KROK 4 Zamontuj moduł dotykowy u góry ekranu.



KROK 5 Podłącz kabel USB.



KROK 6 Wykonaj regulację modułu dotykowego.

Uwaga:

• SzczegółydotycząceKROKU1(Jakzainstalowaćoprogramowanie),KROKU3(Jakskalibrowaćka-

merę) i KROKU6 (Jak wyregulować moduł dotykowy) znajdują się w instrukcji oprogramowania

dostępnej na stronie internetowej naszej ﬁrmy.

4. Pobieranie oprogramowania

Wykonaj kalibrację kamery dla zestawu interaktywnej tablicy multimedialnej i regulację modułu dotyko-

wego w celu korzystania z modułu dotykowego.

Specjalne oprogramowanie jest dostępne na stronie internetowej naszej ﬁrmy. Odwiedź także naszą wi-

trynę wsparcia technicznego, gdzie opisano warunki eksploatacyjne i obsługiwane systemy operacyjne:

URL: http://www.nec-display.com/dl/en/index.html

DokumentPDF(PortableDocumentFormat)wyjaśniasposóbkalibracjikameryprzezoprogramowanie

i dostępną regulację modułu dotykowego. Aby oglądać lub drukować pliki PDF wymagany jest program

Adobe Reader

POL-9

5. Zamontuj moduł dotykowy u góry ekranu

• Wbudowanemagnesysązaładowanenatylnejpowierzchnimodułudotykowego,jakodomyślne

ustawienie fabryczne. Na ekranie lub białej tablicy przyciągających magnesy nie ma potrzeby moco-

wania modułu dotykowego za pomocą śrub.

• Abyużywaćmodułudotykowegonaekranielubbiałejtablicy,którenieprzyciągająmagnesów,na-

leży usunąć wbudowane magnesy z tylnej powierzchni modułu dotykowego i przymocować moduł

dotykowy za pomocą dostępnych w sprzedaży śrub.

• Użyjdostępnychwsprzedażyśrub(2szt.)onormalnejśrednicy3mm.Przygotujśrubyodpowiednie

dowarunków.

• Wyświetlekranregulacjizapomocąoprogramowania.Zostaniewyświetlonaliniaregulacjiśrodko-

wego położenia. Dopasuj ją do linii centrującej na module dotykowym.

• Informacjeomontażumodułudotykowegozapomocąjednostkimocowaniadoprojekcjinastole

znajdują się na stronie 5.

Uwaga:

• NienależypodłączaćkablaUSBprzedprzymocowaniemmodułudotykowegodoekranu.

[1] Określ położenie montażu modułu dotykowego, odnosząc się do poniższego rysunku.

Moduł dotykowy

Ponad 25 mm / 1 cal

25 mm - 100 mm

/ 1 - 4 cali

Ponad 100 mm / 4 cale

Ekran

Obszar wyświetlania

Ponad 25 mm / 1 cal

* Należy uważać, aby mocowanie nie zasłaniało światła projekcyjnego.

[2]Zamontujmodułdotykowynaekranie.

Mocowanieprzypomocywbudowanychmagnesów

• Umieśćtylnąpowierzchnięmodułudotykowegonaekranielubbiałejtablicy,ponieważmodułdotykowy

posiada wbudowane magnesy na tylnej powierzchni jako domyślne ustawienie fabryczne.

• Wprzypadkumocowaniamodułudotykowegoza pomocąwbudowanychmagnesów,należypodjąć

odpowiednie działania zabezpieczające przed upadkiem. Przygotuj dostępny w sprzedaży kabel zabez-

pieczający Kensington i podłącz go do gniazda zabezpieczającego na module dotykowym.

POL-10

Mocowanie za pomocą dostępnych w sprzedaży śrub

WAŻNE

• Przedzamocowaniemmodułudotykowegozapomocądostępnychwsprzedażyśrub,upewnijsię,że

regulacjamodułudotykowego(opisanaponiżej)możezostaćpoprawnieprzeprowadzona.Dopóki

niezostaniesprawdzoneodpowiedniedziałaniaregulacji,najlepiejwykonaćmocowanietymczaso-

we.Należyrównieżpodjąćodpowiedniedziałaniazabezpieczającemocowanietymczasoweprzed

upadkiem.

• Należywykorzystaćotworypomagnesach,abyzamocowaćmodułdotykowyzapomocąśrub.

Magnesy należy usunąć z modułu dotykowego przy pomocy śrubokręta krzyżakowego. Zachowaj wyjęte

magnesy i śruby.

•

Zamocuj moduł dotykowy na ekranie lub białej tablicy za pomocą dostępnych w sprzedaży śrub.

Informacje

• Abykorzystaćzjednostkimocowaniadoprojekcjinastole,

zamocuj moduł dotykowy dostępną w sprzedaży dwustronną

taśmą samoprzylepną na tylnej powierzchni modułu dotyko-

wego.

Przygotuj dwustronną taśmę samoprzylepną o grubości od 1,2

mm to 1,5 mm.

PRZESTROGA

• Nienależyużywaćdwustronnejtaśmysamoprzylepnejdomocowaniainnegoniżmocowanie

modułu dotykowego na stole. W przeciwnym wypadku moduł dotykowy może upaść, powodując

obrażenia ciała.

POL-11

6. Podłączanie kabla USB

Połącz port USB (typ B) na module dotykowym i port USB (typ A) na projektorze, używając kabla USB do-

łączonego do modułu dotykowego.

• Należyupewnićsię,żeprojektorikomputersąpołączonekablemkomputerowym.

• Należyupewnićsię,żekameraikomputersąpołączonekablemUSB.(dotyczyopcjonalnegozestawu

interaktywnej tablicy multimedialnej)

Uwaga:

• NienależypodłączaćdoportuUSBnaprojektorzewprzypadkuurządzeniabezprzewodowejsieci

LAN.

Kabel USB (do połączenia z modułem dotykowym)

Projektor

Kamera

Ekran lub biała tablica

Moduł dotykowy

Kabel USB (do połączenia z zestawem interaktywnej

tablicy multimedialnej)

Przewód komputerowy

Komputer

POL-12

7. Jak korzystać z arkusza antyreﬂeksyjnego

Użyj dołączonego do modułu dotykowego arkusza antyreﬂeksyjnego, gdy rysowanie pal-

cem jest wyłączone z powodu odbicia przedmiotu leżącego u dołu ekranu, takiego jak po-

jemniknadługopisy,obramowaniebiałejtablicylubekranuitp.Załóżarkuszantyreeksyjny,

abyskrócićwiązkęlaserowąemitowanąprzezmodułdotykowy,takabynietraaławobiekt

powodujący odbicie.

Uwaga:

• Poprzyklejeniuarkuszaantyrefleksyjnegonienależygoodklejać.Wielokrotneprzyklejanieiodkle-

janie spowoduje pogorszenie przyczepności arkusza.

POL-13

8. Dane techniczne

Nazwa modelu NP01TM

Klasa lasera

Klasa1(IEC60825-1:2007)

Wewnętrzna dioda laserowa

Całkowita moc lasera: 200 mW (

2 szt.)

Długość fali: 830 nm

Gniazdo USB Typ B x 1

Wymagania dotyczące zasila-

nia /

Prąd znamionowy

DC5V / 400 mA

Zużycieenergii 2 W

Waga 290 g / 0,64 lbs

Wymiary zewnętrzne

190(szer.)

•

74,5(głęb.)

•

56,8 (wys.) (w mm) / 7,48(szer.)

•

2,93(głęb.)

•

2,24(wys.) (w calach) (bez wystających części)

Efektywny zasięg 60 do 100 cali

Robocza temperatura i wilgot-

ność powietrza

5° do 40°C (41° do 104°F) 20% do 80% (bez kondensacji)

Temperatura i wilgotność

powietrza przechowywania

-10° do 50°C (14° do 122°F ) 20% do 80% (bez kondensacji)

터치 모듈

NP01TM

설치 설명서

소개

.......................................................................................................................... 2

사용된 제품을 폐기

.......................................................................................... 2

설치하기 전 확인 사항

...................................................................................... 3

터치 모듈 장착 위치 및 설치 절차

................................................................. 5

1. 상자 내용물

...................................................................................................... 6

2. 각 부분 명칭

..................................................................................................... 6

앞면

.................................................................................................................... 6

덮개 내부

........................................................................................................... 7

뒷면

.................................................................................................................... 7

3. 설치 절차

.......................................................................................................... 8

4. 소프트웨어 프로그램 다운로드

................................................................. 8

5. 화면 상단에 터치 모듈 장착

....................................................................... 9

6. USB 케이블로 연결

..................................................................................... 11

7. 반사방지 시트 사용 방법

........................................................................... 12

8. 사양

................................................................................................................... 13

KOR-2

소개

NEC 터치 모듈 ( 모델명 : NP01TM, 이후 본 설명서에서는 터치 모듈 또는 이 제품으로 호칭 ) 을 구

입해 주셔서 대단히 감사합니다 .

이 제품을 NEC 프로젝터에

연결하여 대화형 화이트 보드 키트와 함께 사용하면 , 스타일러스 펜 대

신 손가락을 사용해서 화면에 그림을 그릴 수 있습니다 .

이 제품만 독립적으로 사용해서는 손가락 터치 작업을 수행할 수 없습니다 .

이 제품은 대화형 화이트 보드 키트 ( 카

메라

장치 ) 와 함께 사용하도록 하십시오 .

지원되는 대화형 화이트 보드 키트 (2015 년

2 월 현재 )

NP03Wi

지원되는 프로젝터 (

2015 년

2 월 현재 )

NP-M352WS, NP-M302WS, NP-M332XS,

NP-UM351W,

NP-UM301W

, NP-UM361X, NP-UM301X,

NP-UM351WiK, NP-UM361XiK,

NP-UM280X, NP-UM330X, NP-UM280W

, NP-UM330W

사용된 제품을 폐기

각 회원국에서 시행하는 EU 법률 규정에 따라 , 이 표시 ( 왼쪽 ) 가 있는 사용된 전기 전자

제품은 일반 생활 쓰레기와 별도로 폐기 처분해야 합니다 . 이러한 제품을 폐기할 때 해당

지역 당국의 지침을 따르거나 제품 구매점에 문의하십시오 .

사용된 제품은 수거

후 적절한 방법으로 재사용 또는 재활용됩니다 . 이러한 노력은 폐기

물을 줄여줄 뿐만

아니라 부품에 함유된 수은 등이 인체 건강과 환경에 미치는 부정적인

영향을 최소화하는데 도움이 될 것입니다 .

전기 전자 제품에 있는 표시는 현재 EU 회원국에만 적용됩니다 .

이 설치 설명서에 언급된 제품과 회사명은 각 소유권자의 상표 또는 등록 상표일 수 있습니다 .

주 :

(1) 이

설명서의 내용을 무단으로 복제하는 행위는 금지되어 있습니다 .

(2) 이

설명서의 내용은 사전 예고 없이 변경될 수 있습니다 .

(3) 이 설

명서의 내용은 신중한 주의를 기울여 준비되었지만 확실하지 않은 부분이나 실수 또는

누락이 있는 경우 NEC 에

알려주시기 바랍니다 .

(4) NEC 는

위의 (3) 항과 관계 없이 이 제품을 사용하면서 발생한 모든 손해 , 이익의 손실 등의 모

든 클레임에 대해 일체 그 책임을 지지 않음을 유의해 주시기 바랍니다 .

(5) 배

열이 잘못되었거나 누락된 페이지가 있는 설명서는 NEC 에서

교환해 드립니다 .

KOR-3

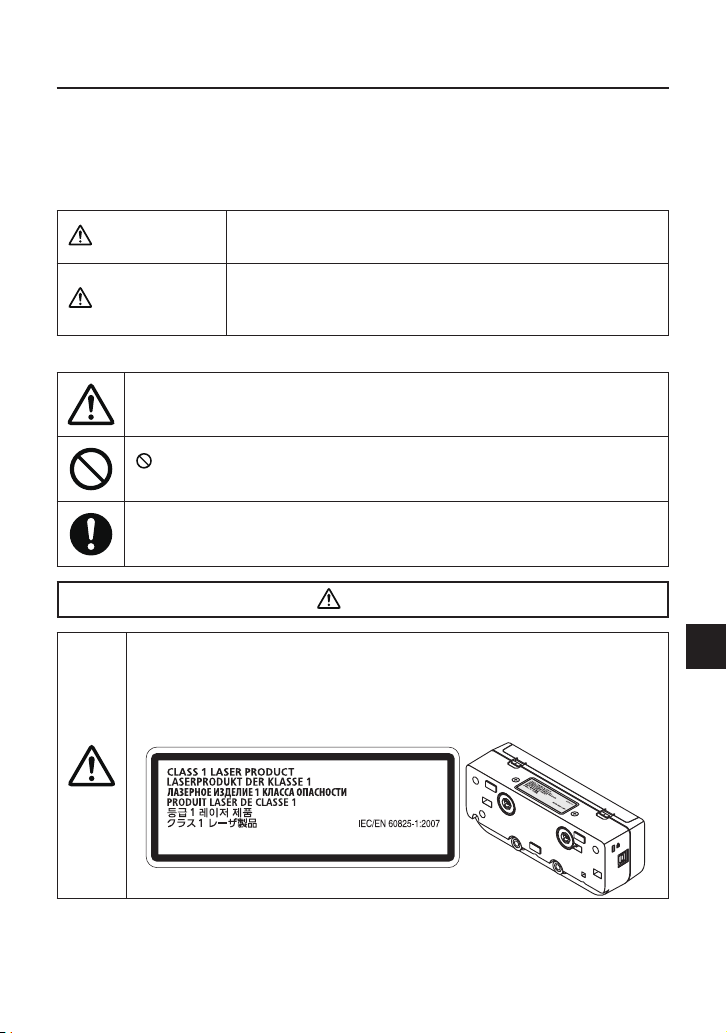

설치하기 전 확인 사항

픽토그램 소개

이 제품의 안전하고 올바른 사용을 보장하기 위해 이 설치 설명서에서는 여러 가지 픽토그램을 사용

하여 사용자와 타인의 부상과 재산상의 손해가 발생하지 않도록 하고 있습니다 .

이러한 픽

토그램과 해당

의미는 아래에서 설명합니다 . 이 설명서를 읽기 전에 이러한 내용을 충분

히 숙지하시기 바랍니다 .

경고

이 픽토그램을 무시하고 제품을 잘못 취급하면 중상이나 사망에 이

르는 사고가 발생할 수 있습니다 .

주의사항

이 픽토그램을 무시하고 제품을 잘못 취급하면 신체 부상이나 재산

상의 손해를 초래할 수 있습니다 .

픽토그램의 예



기호는 주의 ( 경고 포함 ) 를 요하는 지침을 나타냅니다 . 주의를 구체적으로 나타

낸 표시는 기호 안에 있습니다 .

기호는 금지된 행위를 나타냅니다 . 금지된 행위를 구체적으로 나타낸 표시는 기

호 안에 있습니다 .



기호는 필요한 행위를 나타냅니다 . 필요한 행위를 구체적으로 나타낸 표시는 기

호 안에 있습니다 .

경고

레이저 안전 주의

• 이 제품에는 레이저 다이오드가 밀봉되어 있습니다 . 여기에 명시된 사항 이외의 절

차 제어 또는 조정을 시도할 경우 유해한 방사능에 노출될 수 있습니다 .

• 이

제품은 IEC60825-1:2007 의 클래스 1 로 분류됩니다 .

• CLASS 1 LASER PRODUCTS 에

대한 주의 및 설명 라벨은 프로젝터 본체 측면에 부

착되어 있습니다 .

24L80101

KOR-4

경고

• 터치 모듈이 켜져 있을 때 레이저 확산 부분을 들여다보지 마십시오 . 눈에 심각한

손상을 입을 수 있습니다 .

• 다음 주의사항 픽토그램은 레이저 확산 부분 근처에 표시되어 있습니다 .

• 광학 품목 ( 확대경 , 반사경 등 ) 을 투사 화면 영역에 놓지 마십시오 . 시력이 손상

될 수 있습니다 .

• 이 제품을 장착하거나 분리할 때 정해진 나사 이외의 다른 어떤 나사도 풀지 마십

시오 .

• 분해하거나 개조하지

마십시오 . 이 제품에 충격을 주거나 과도한 힘을 가하지 마

십시오 . 화재 ,

감전 및 레이저 광 손실의 원인이 됩니다 .

점검 ,

조정 , 수리에 관한 내용은 해당 구입처에 문의하십시오 .

• 습한 장소에 제품을 두지 마십시오 . 제품 근처에서 물을 흘리거나 튀기지 마십시

오 . 제품 내부에 물이 들어간 경우에는 구입처에 연락하십시오 .

• 금속성 또는 인화성 물체를 넣지 마십시오 . 화재 및 감전 사고를 일으킬 수 있습

니다 . 어린이가 있을 때는 각별히 주의를 기울이십시오 . 제품 내부에 이물질이 떨

어진 경우에는 프로젝터와

연결된 USB 케이블을 분리한 후 구입처에 연락하십시

오 .

• 제품의 전원은 제품과 함께 제공된 USB 케이블을 지원되는 프로젝터의 USB 포트

에 연결하여 공급합니다 .

잘못 연결하면 화재 및 감전 사고가 발생할 수 있습니다 .

주의사항

• 내장 자석을 이용해 터치 모듈을 장착한 경우에는 떨어지지 않도록 적절한 대책을

강구하십시오 . 그렇지 않으면 , 터치 모듈이 떨어져 다칠 수 있습니다 .

MicroSaver® 보안 시스템을 지원하는 품목으로 보안 조치를 취하십시오 .

KOR-5

터치 모듈 장착 위치 및 설치 절차

• 터치 모듈은 옥외 및 직사 광선 또는 강한 빛이 화면 표면에 닿는 장소에서 사용하지 않습니다 .

창문 옆 , 필라멘트 램프 또는 할로겐 램프 근처처럼 적외선이 많이 방출되는 밝은 환경에서 사용

하면

고장이 발생할 수 있습니다 .

• 미

세면 굴곡이

8mm 이내인 화면에 터치 모듈을 장착하십시오 . 원활한 사용을 위해서는 미세면

굴곡이 3mm 이내인 화면의 사용을 권장합니다 .

• 터

치 모듈을 사용할 수 있는 화면 크기는 60~100 인치입니다 .

•

터치 모듈을

사용하려면 프로젝터를 벽면 장착 장치 , 천장 장착 장치 또는 탁상 장착 장치로 설

치하십시오 .

프로젝터를 책상에 설치하면 터치 모듈을 사용할 수 없습니다 .

• 터치 모듈을 이미지 투사 영역을 고려해서 아래 그림과 같은 위치에 장착합니다 .

터치 모듈

100 mm/4 인치 이상

화면

투사 영역

25 mm/1 인치 이상

25mm - 100mm

/ 1 - 4 인치

* 투사광을 침범하지 않도록 주의해서 장착합니다 .

• 터치 모듈을 고정하려면 내장 자석이나 시중에 판매되는 일반 나사를 사용합니다 .

• 시중에 판

매되는 나사를 사용할 경우에는 공칭 직경 3mm 의 볼트 2 개를 준비합니다 . 주어진

상황에 맞는 볼트를 선택합니다 .

KOR-6

1. 상자 내용물

열거된 내용물이 빠짐없이 들어있는지 확인하십시오 . 내용물이 하나라도 부족한 경우 구입처에 문

의하십시오 .

터치 모듈

프로젝터에 의하여 이미지가 투사되는 화면 또는 화이트 보드의 상

단에 장착합니다 .

USB 케이블 (3.0 m / 118 인치 ) x 1 (* 전원 공급용 ) 7N520086

터치 모듈의 USB 포트 (B 형 ) 와 프로젝터의 USB 포트 (A 형 ) 를 연

결하기 위한 용도입니다

반사방지 시트 ( 길이 175 mm / 7 인치 , 12 개 )

터치 모듈을 사용해 그릴 수 없게 만드는 화면의 요철과 방해물을

숨기기 위한 용도입니다 .

설치 설명서 ( 본 문서 )

2. 각 부분 명칭

앞면

다이얼 덮개

USB 포트 (B 형 ) (* 전원 공급용 )

전원 표시등

보안 슬롯

중심선

KOR-7

덮개 내부

조절 다이얼 A

조절 다이얼 B

주의사항

• 터치 모듈을 화면 또는 화이트 보드에 장착할 때 자석을 이용한 경우에는 터치 모듈을 잡은 후

에 덮개를 제거하십시오 .

그렇지 않으면 , 터치 모듈이 떨어져 다칠 수 있습니다 .

뒷면

레이저 확산 포트

자석

주의사항 :

• 레이저 확산 포트를 만지지 마십시오 . 고장을 일으킬 수 있습니다 .

주 :

보안 슬롯은 MicroSaver ® 보안 시스템을 지원합니다 .

KOR-8

3. 설치 절차

1 단계 소프트웨어 프로그램을 컴퓨터에 다운로드하여 설치합니다 .



2 단계 대화형 화이트 보드 키트를 프로젝트에 연결하여 스타일러스 펜을 사용할 수 있도록

합니다 .



3 단계 카메라 보정을 실시합니다 .



4 단계 터치 모듈을 화면 상단에 장착합니다 .



5 단계 USB 케이블을 연결합니다 .



6 단계 터치 모듈을 조정합니다 .

주 :

• 1 단계 ( 소프트웨어 프로그램 설치 방법 ), 3 단계 ( 카메라 보정 방법 ) 및 6 단계 ( 터치 모듈 조

정 방법 ) 에

관한 세부 사항은 당사 웹사이트에서 이용 가능한 소프트웨어 설명서를 참조하십

시오 .

4. 소프트웨어 프로그램 다운로드

대화형 화이트 보드 키트에 대한 카메라 장치 보정을 실시하고 터치 모듈 사용을 위한 터치 모듈 조

정 작업을 수행합니다 .

전용 소

프트웨어 프로그램은

당사 웹사이트에서 이용할 수 있습니다 . 지원되는 OS 에 따른 작동 조

건에 관해서 알아보려면 저희 지원 사이트를 방문하시기 바랍니다 .

URL: http://www.

nec-display

.com/dl/en/index.html

소 프 트 웨 어 프

로 그 램 을 통 한 카 메 라 보 정 과 터 치 모 듈 조 정 작 업 에 대 한 설 명 이 포 함 된

PDF(Portable Document

Format) 파일을 이용할 수 있습니다 . PDF 파일을 보거나 인쇄하려면

Adobe Reader

가 필요합니다 .

KOR-9

5. 화면 상단에 터치 모듈 장착

• 내장 자석은 공장 출하시 기본 설정에 의해 터치 모듈 뒷면에 넣어져 있습니다 . 자석이 붙는 화

면이나 화이트 보드의 경우에는 터치 모듈을 나사로 고정할 필요가 없습니다 .

• 자

석이 붙지

않는 화면이나 화이트 보드에 터치 모듈을 사용할 경우에는 터치 모듈 뒷면의 내장

자석을 제거한 후 시중에서 판매되는 나사로 터치 모듈을 고정하십시오 .

• 시

중에 판매되는

공칭 직경 3 mm 의 나사 (2 개 ) 를 사용하십시오 . 주어진 상황에 맞는 볼트를

준비합니다 .

• 소

프트웨어 프로그램의

조정 화면을 투사합니다 . 중심 위치 조정선이 표시될 것입니다 . 이 조

정선이 터치 모듈의 중심선과 나란하도록 맞춥니다 .

• 탁상 투사 장착 장치로 터치 모듈을 장착하는 절차에 관해서는 5 페이지를

참고하십시오 .

주 :

• 터치 모듈을 화면에 장착하기 전에 USB 케이블을 연결하지 마십시오 .

[1] 아래 그림을 참고해서 터치 모듈을 장착할 위치를 정합니다 .

터치 모듈

25 mm/1 인치 이상

25mm - 100mm

/ 1 - 4 인치

100 mm/4 인치 이상

화면

투사 영역

25 mm/1 인치 이상

* 투사광을 침범하지 않도록 주의해서 장착합니다 .

[2] 터치 모듈을 화면에 장착합니다 .

내장 자석으로 장착

• 공장 출하시

기본 설정에 의해 터치 모듈 뒷면에 자석이 내장되어 있으므로 터치 모듈 뒷면을 화

면 또는 화이트보드에 갖다 대십시오 .

• 이

러한 경우에는

내장 자석을 이용해 터치 모듈을 장착할 경우에는 떨어지지 않도록 적절한 대

책을 강구하십시오 . 시중에

판매되는 Kensington 보안 와이어를 준비하여 터치 모듈의 보안 슬

롯에 연결합니다 .

KOR-10

시중에 판매되는 나사로 장착

중요

• 시중에 판매되는 나사로 터치 모듈을 장착하기 전에 터치 모듈 조정 작업 ( 아래에 설명되어 있음 )

을 제대로 수행할 수 있는지 확인합니다 .

조정이 제대로 수행되는지 확인할 수 있을 때까지 임시 장

착하는 것을 고려해 보십시오 .

임시 장착할 경우 떨어지지 않도록 방지 대책도 취하십시오 .

• 나사로 터치 모듈을 장착할 경우 자석 설치 구멍을 이용하십시오 .

십자 스크루드라이버를

사용해 터치 모듈에서 자석을 제거합니다 . 제거한 자석과 나사는 따로

보관해 둡니다 .

•

시중에 판매되는 나사를 사용해 터치 모듈을 화면 또는 화이트 보드에 장착합니다 .

참고

• 탁상 투사 장착 장치를 사용하려면 , 터치 모듈 뒷면에 시중

에 판매되는 양면 접착 테이프를 붙여 터치 모듈을 고정합

니다 .

두께가 1.2mm ~ 1.5mm 인 양면 접착 테이프를 준비합니

다 .

주의사항

• 터치 모듈을 탁상에 장착하는 경우 이외에는 양면 접착 테이프를 사용하지 마십시오 . 터치 모

듈이 떨어져 다칠 수 있습니다 .

KOR-11

6. USB 케이블로 연결

터치 모듈의 USB 포트 (B 형 ) 와 프로젝터의 USB 포트 (A 형 ) 를 터치 모듈과 함께 제공된 USB 케

이블로 연결하십시오 .

• 프

로젝터와 컴퓨터를 컴퓨터 케이블로 연결했는지 확인하십시오 .

•

카메라 장치와

컴퓨터를 USB 케이블로 연결했는지 확인하십시오 . ( 선택 사양인 대화형 화이트

보드 키트용 )

주 :

• 무선 LAN 장치의 경우 프로젝터의 USB 포트에 연결하지 마십시오 .

USB 케이블 ( 터치 모듈 연결용 )

프로젝터

카메라 장치

화면 또는 화이트 보드

터치 모듈

USB 케이블 ( 대화형 화이트 보드 키트 연결용 )

컴퓨터 케이블

컴퓨터

KOR-12

7. 반사방지 시트 사용 방법

펜 트레이 , 화이트 보드 또는 화면 프레임 등과 같은 화면 하단의 물체로 인해 반사가

발생해 손가락으로 그릴

수 없을 경우 터치 모듈과 함께 제공된 반사방지 시트를 사용

하십시오 . 반사방지

시트를 붙여서 터치 모듈에 의해 퍼진 레이저 빔이 반사 유발 물체

에 닿지 않도록 차단하십시오 .

주 :

• 반사방지 시트를 일단 붙였으면 떼어내지 마십시오 . 붙였다 떼기를 반복하면 시트의 접착력

이 떨어지게 됩니다 .

KOR-13

8. 사양

모델명 NP01TM

레이저 클래스 클래스 1(IEC60825-1:2007)

내부 레이저 다이오드

총 레이저 출력 : 200 mW (

2 개 )

파장 : 830 nm

입력

단자 USB B 형 x 1

전원

요구사항 /

정격 전류

DC5V / 400 mA

전력 소비 2W

중량 290 g / 0.64 파운드

외부 크기

190( 폭 )

•

74.5( 깊이 )

•

56.8 ( 높이 ) (mm

단위 ) / 7.48( 폭 )

•

2.93( 깊이 )

•

2.24( 높이 ) ( 인치

단위 ) ( 돌출부 제외 )

유효 거리 60 ~ 100 인치

작동 온도 및 습도 5° ~ 40° C (41° ~ 104° F) 20% ~ 80% ( 결로

현상이 없음 )

보관 온도 및 습도 -10° ~ 50° C (14° ~ 122°

F) 20% ~ 80% ( 결로 현상이 없음 )

タッチモジュール

NP01TM

設置説明書



 .................................................................................2



 ........................................................3

..........5

 ....................................................................6

 ..........................................................................6

前面

....................................................................................6

カバー内部

...........................................................................7

背面

....................................................................................7

 ................................8

 ......................................8

 ...................9

6. USB

 ...................................................11

 .................................................12

 ..................................................................................13

 ..................................................................13

 .........................................................15

JPN-2

はじめに

NP01TM













 2015  2 

NP03Wi

 2015  2 

NP-M352WSJD、NP-M302WSJD、NP-UM351WJL、NP-UM361XJL、NP-

UM330XJL、NP-UM330WJL

※上記の型名の末尾に「-N2」、「-N3」が付いている機種でも使用可能です。

 B 





 VCCI-B

輸出に関する注意事項







NEC 





●廃棄について



ご注意

1 

2 

3 



4 3



5 

JPN-3

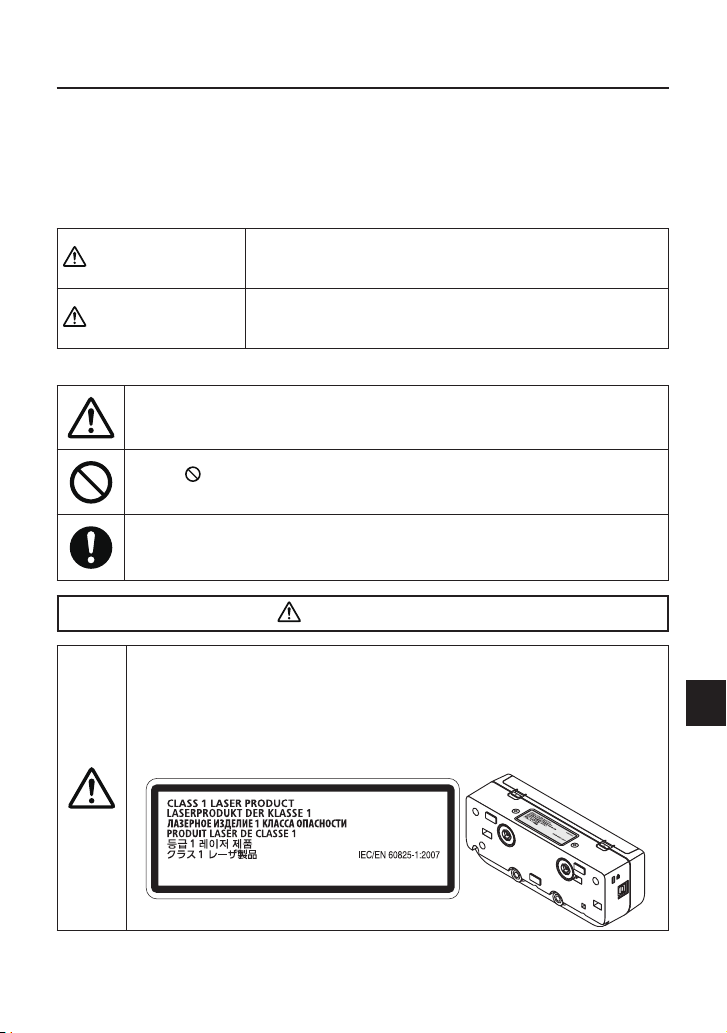

本製品を安全にお使いいただくために、ご使用の前に必

ずお読みください

絵表示について







警告





注意





絵表示の例

 







 



警告

󱾀 



 IEC60825-1

2007  1 

 1 



24L80101

JPN-4

警告

󱾀 





󱾀 



󱾀 



󱾀 



 NEC 



󱾀 

 NEC 



󱾀 







 USB  NEC 



󱾀  USB 

 USB 



注意

󱾀 









JPN-5

タッチモジュールの設置場所および取り付け方法について

󱾁 







󱾁  8mm 

 3mm 



󱾁 60  100 

󱾁 







󱾁 



タッチモジュール

100mm 以上

スクリーン面

投写範囲

25mm 以上

25mm 〜 100mm

★

★プロジェクターの投写光を遮らない位置に設置してください。

󱾁 



󱾁  3mm 2 



JPN-6

1. 同梱の部品一覧



プロジェクターから映像を投写するスクリーンやボード

の上部に取り付けます。

USB 3m1 7N520086

タッチモジュールの USB ポート（タイプ B）とプロジェ

クターの USB ポート（タイプ A）を接続します。

 175mm12 

スクリーンの周囲にある凸や障害物が原因で、タッチモ

ジュール使った描画が行えない場合に、障害物を隠すよ

うに貼り付けます。



タッチモジュールの設置方法を説明しています。

本書の巻末に日本国内の保証書を記載しています。

参考

󲄂 



󲄂 



2. 各部の名称

前面

調整ダイヤルカバー

USB ポート（タイプ B）（※電源供給用）

電源インジケータ

盗難防止用ロック

センター位置合わせ

ライン

JPN-7

カバー内部

調整ダイヤル A

調整ダイヤル B

注意

 





背面

レーザ発光部

マグネット

注意

󲄂 

参考

󲄂  





JPN-8

3. タッチモジュールを使用するまでの流れ

ステップ 1 ドライバソフトをダウンロードし、コンピュータにインストールする。

⬇

ステップ 2 プロジェクターに電子黒板キットを接続し、電子ペンを使用できるよ

うにする。

⬇

ステップ 3 カメラのキャリブレーションを行う。

⬇

ステップ 4 タッチモジュールをスクリーン上部に取り付ける。

⬇

ステップ 5 USB ケーブルを接続する。

⬇

ステップ 6 タッチモジュールの調整を行う

注意

󲄂







4. ドライバソフトをダウンロードする









 OS 



URL http://www.nec-display.com/dl/jp/pj/soft/lineup.html





JPN-9

5. タッチモジュールをスクリーン上部に取り付ける

󲄂 





󲄂 



󲄂  3mm 2 



󲄂 



󲄂  10 



注意

󲄂

 USB 

[1] 

タッチモジュール

100mm 以上

25mm 以上

25mm 〜 100mm

★

スクリーン面

投写範囲

★プロジェクターの投写光を遮らない位置に設置してください。

[2] 



󲄂 タッチモジュールの背面には工場出荷時にマグネットが内蔵されていますので、

そのままスクリーンやボードに取り付けてください。

󲄂 マグネットを用いて取り付ける場合は、必ず落下防止の措置を施してください。

市販のケンジントン社製セキュリティワイヤー対応商品をお買い求めのうえ、タッ

チモジュールの盗難防止用ロックに接続してください。

JPN-10



重要

・

市販のネジを使って取付ける前に、本書の次ページ以降で説明しているタッチモ

ジュールの調整が正常に行えるかを確認してください。それまでは、仮の固定方法

をご検討ください。その際、タッチモジュールが落下しないようにご注意ください。

󲄂 ネジを使って取り付ける場合は、マグネット固定用の穴を利用します。

プラスドライバーを使って、タッチモジュールからマグネットを取り外してくだ

さい。取り外したマグネットとネジは大切に保管してください。

󲄂

市販のネジを使ってタッチモジュールをスクリーンやボードに取り付けてください。

参考

󲄂





 1.2  1.5mm 



注意

󲄂 





JPN-11

6. USB ケーブルを接続する

 USB  B USB 

 A USB 

• プロジェクターとコンピュータがコンピュータケーブルで接続されていることを

確認してください。

• カメラユニットとコンピュータが USB ケーブルで接続されていることを確認して

ください（別売の電子黒板キットの場合）。

注意

󲄂

 LAN  USB 

USB ケーブル（タッチモジュール用）

プロジェクター

カメラユニット

スクリーンまたはホワイトボード

タッチモジュール

USB ケーブル（電子黒板キット用）

コンピュータケーブル

コンピュータ

JPN-12

7. 反射防止シートの使いかた









注意

󲄂 



JPN-13

8. 仕様

 NP01TM

  1IEC60825-1:2007







200mW (  2  )

830nm

 USB  B  1

 DC5V/400mA

 2W

 290g

 190(  )  74.5(  )  56.8 (  )mm



60  100 



5  4020  80

 

10  5020  80

9. 保証とサービス

保証書

この商品には保証書を添付しております。保証書は必ず「お買い上げ日・販売店名」

などの記入をお確かめのうえ、販売店から受け取っていただき内容をよくお読みのあ

と大切に保存してください。

保証書は、本書記載内容で無料修理を行うことをお約束するものです。（下記の保証

規定をご覧ください）

お買い上げの日から保証書に記載している期間中に故障が発生した場合は、保証書を

ご提示の上、NEC プロジェクター・カスタマサポートセンターにご依頼ください。

保証期間経過後の修理

修理すれば使用できる場合には、ご希望により有料で修理させていただきます。

ご不明な点や修理に関するご相談

製品の故障、修理に関するご質問は

NEC プロジェクター・カスタマサポートセンター

にお願いいたします。

電話番号：0120-610-161

受付時間：9:00 〜 18:00（土・日・祝日、その他特定日を除く）

JPN-14

保証規定

1. 取扱説明書、本体添付ラベル等の注意書きに基づくお客様の正常なご使用状態の

もとで保証期間中に万一故障した場合は、無料にて故障箇所を当社所定の方法で

修理させていただきますので、NEC プロジェクター・カスタマサポートセンター

に保証書を添えてお申し出ください。

修理を行うために交換された旧部品、または機器の一部は、当社にて回収いたし

ます。

なお、本製品のハードウェア部分の修理に限らせていただき、お客様がご使用の

ソフトウェア、データ等の破損は保証致しかねます。

2. 本製品の故障、またはその使用によって生じた直接、間接の損害については当社

はその責任を負わないものとします。

3. 次のような場合には、保証期間中でも有料修理になります。

（1）本保証書のご提示がない場合。

（2）本保証書に、保証期間、型名、および販売店名の記入のない場合、または字句

を書き替えられた場合。

（3）お客様による輸送、移動時の落下、衝撃等お客様の取り扱いが適正でないため

に生じた故障、損傷の場合。

（4）お客様による使用上の誤り、あるいは不当な改造、修理による故障及び損傷。

（5）火災、塩害、ガス害、地震、落雷、および風水害、その他天災地変、あるいは

異常電圧などの外部要因に起因する故障及び損傷。

（6）高温・多湿の場所、車輛、船舶、煙・油煙・たばこの煙・埃の多い場所等で使

用された場合に生ずる故障および損傷。

（7）本製品に接続している当社指定以外の機器および消耗品に起因する故障および

損傷。

（8）正常なご使用状態のもとで部品が自然消耗、摩耗、劣化により故障した場合。

（9）お客様のご要望により、当社から出張にて修理に伺う場合は、出張に要する実

費を申し受けます。

4. ご不明な点は、NEC プロジェクター・カスタマサポートセンターにご相談ください。

5. 本保証書は日本国内においてのみ有効です。

This warranty is valid only in Japan.

年月日サービス内容担当者

• この保証書は本書に明示した期間、条件のもとにおいて無料修理をお約束するもの

です。従ってこの保証書によってお客様の法律上の権利を制限するものではありま

せん。

保証期間経過後の修理などについてご不明の場合は、NEC プロジェクター・カス

タマサポートセンターにお問い合わせください。

• 補修用性能部品の保有期間は、製造打切後 5 年です。

JPN-15

タッチモジュール保証書



型名 NP01TM ★製造番号

★お

フリガナ

客様名様

法人名・部署名

※ご法人の場合のみご記入ください。

★ご住所〒

電話番号

★お買い上げ日

年月日

★取扱販売店名・住所・電話番号

保証期間（お買い上げ日より）

本体

1 ヶ年

★印の欄に記入のない場合は保証致しかねますので、必ずご記入ください。

★印の欄はボールペンでご記入ください。

◇ご販売店様へ

お買い上げ日、貴店名、ご住所、電話番号をご記入のうえ、本保証書をお客様にお渡しください。

◇お客様へ

お客様名、ご住所、電話番号をご記入ください。

本書は再発行致しませんので、紛失しないよう大切に保存してください。

NEC ディスプレイソリューションズ株式会社

東京都港区三田一丁目

4 番 28 号

（ご担当者名）

   


NP01TM


2 ............................................................................................................

2 ..........................................................................



3 ............................................................................................

5 .........................................

6 ...............................................................

6 ...........................................................................................

6 .............................................................................................

7 ...................................................................................

7 ..............................................................................................

8 ........................................................................................

8 .............................................................................

9 .............................

11 ....................................................................................USB

12 .......................................................

13 ...............................................................................................


ARA-2





NEC



NP01TM





































)





NP03Wi

)







NP-M332XS



NP-M302WS



NP-M352WS



NP-UM301X



NP-UM361X



NP-UM301W



NP-UM351W



NP-UM330W



NP-UM280W



NP-UM330X



NP-UM280X



























































 

 



NEC







NEC











NEC

 

ARA-3

















































 

























 



IEC60825-1:2007









 



 







24L80101

ARA-4

ريذحت



 



 



 







 

















 



 









 













 

USB











USB



USB

 







 

هيبنت

 











MicroSaver®

 

ARA-5







 









 



 

 





 

















 











 



ARA-6





















7N520086





USB



USB



   

USB



)























USB









ARA-7







 



















MicroSaver®



ARA-8



 

 

 

 

.USB

 

 



 

















http://www.nec-display.com/dl/en/index.html

URL





PDF



Adobe Reader



PDF





ARA-9





 



 





 





 



 





USB

 

[



















[



 



 







ARA-10





 













 



 



 



 









 



















 



ARA-11

USB

لباك ليصوت -6





USB





USB





USB



 



USB

 





LAN



USB

 

USB











USB





ARA-12



             











 



ARA-13





NP01TM



(IEC60825-1:2007)











USB























×



 ×





 ×



 ×













Turkish RoHS information relevant for Turkish market

EEE Yönetmeliğine Uygundur.

Ukrainian RoHS Information relevant for Ukrainian market

English

Declaration of Conformity

withtherequirementsofTechnicalRegulationontheRestrictionOftheuseofcertainHazardousSubstances

in Electrical and Electronic Equipment

(adopted by Order Nº 1057 of Cabinet of Ministers of Ukraine)

The Product is in conformity with the requirements of Technical Regulation on the Restriction Of the use of certain

HazardousSubstancesinelectricalandelectronicequipment(TRonRoHS).

ThecontentofhazardoussubstancewiththeexemptionoftheapplicationslistedintheAnnexNº2ofTRonRoHS:

1. Lead (Pb) – not over 0,1wt % or 1000wt ppm;

2. Cadmium (Cd) – not over 0,01wt % or 100wt ppm;

3. Mercury(Hg)–notover0,1wt%or1000wtppm;

4. Hexavalentchromium(Cr

) – not over 0,1wt % or 1000wt ppm;

5. Polybrominated biphenyls (PBBs) – not over 0,1wt % or 1000wt ppm;

6. Polybrominated diphenyl ethers (PBDEs) – not over 0,1wt % or 1000wt ppm.

NEC Display Solutions, Ltd.

Ukrainian

Декларація про Відповідність

Вимогам Технічного Регламенту Обмеження Використання деяких Небезпечних Речовин в

електричному та електронному обладнанні

(затвердженого Постановою Nº 1057 Кабінету Міністрів України)

Виріб відповідає вимогам Технічного Регламенту Обмеження Використання деяких Небезпечних Речовин в елек-

тричному та електронному обладнанні (ТР ОВНР).

Вміст небезпечних речовин у випадках, не обумовлених в Додатку Nº 2 ТР ОВНР, :

1. свинець(Pb) – не перевищує 0,1 % ваги речовини або в концентрації до 1000 частин на мільйон;

2. кадмій (Cd)– не перевищує 0,01 % ваги речовини або в концентрації до 100 частин на мільйон;

3. ртуть(Hg)–неперевищує0,1%вагиречовиниабовконцентраціїдо1000частиннамільйон;

4. шестивалентний хром (Cr

) – не перевищує 0,1 % ваги речовини або в концентрації до 1000 частин на

мільйон;

5. полібромбіфеноли (PBB) – не перевищує 0,1% ваги речовини або в концентрації до 1000 частин на міль-

йон;

6. полібромдефенілові ефіри (PBDE) – не перевищує 0,1 % ваги речовини або в концентрації до 1000 частин

на мільйон.

NEC Display Solutions, Ltd.

Russian

Декларация о Соответствии

Требованиям Технического Регламента об Ограничении Использования некоторых Вредных Веществ в

электрическом и электронном оборудовании

(утверждённого Постановлением Nº 1057 Кабинета Министров Украины)

Изделие соответствует требованиям Технического Регламента об Ограничении Использования некоторых Вред-

ных Веществ в электрическом и электронном оборудовании (ТР ОИВВ).

Содержание вредных веществ в случаях, не предусмотренных Дополнением Nº 2 ТР ОИВВ:

1. свинец (Pb) – не превышает 0,1 % веса вещества или в концентрации до 1000 миллионных частей;

2. кадмий (Cd) – не превышает 0,01 % веса вещества или в концентрации до 100 миллионных частей;

3. ртуть(Hg)–непревышает0,1%весавеществаиливконцентрациидо1000миллионныхчастей;

4. шестивалентный хром (Cr

) – не превышает 0,1 % веса вещества или в концентрации до 1000 миллион-

ных частей;

5. полибромбифенолы (PBB) – не превышает 0,1 % веса вещества или в концентрации до 1000 миллионных

частей;

6. полибромдифеноловые эфиры (PBDE) – не превышает 0,1 % веса вещества или в концентрации до 1000

миллионных частей.

NEC Display Solutions, Ltd.

Printed in China

In Europe

NEC Display Solutions Europe GmbH

Address: Landshuter Allee 12-14

D-80637 München, Germany

Telephone: +49 89 99699 0

Email: infomail@nec-displays.com

In North America

NEC Display Solutions of America, Inc.

Address: 500 Park Boulevard, Suite 1100

Itasca,

Illinois

60143, U.S.A.

Telephone: +1 800 836 0655

In Oceania

Australia

AWA Limited.

Address: 151 Arthur Street

Homebush West NSW 2140 Australia

Customer Call Centre

Telephone: 0297647777

Email Address: commercialsupport@awa.

com.au

New Zealand

Visual Group Ltd.

Address: 28 Walls Road Penrose Auckland

New Zealand

Telephone: 095250740

Email Address: sarah.reed@visualgroup.co.nz

In South America

Brazil

Videocorp Brasil

Address: Avenida Conselheiro Rodrigues

Alves Nro. 820 / Sala 15 - 2°

Andar - Vila Mariana

São Paulo - SP - Brasil

CEP 04014-002

Telefone: + 55-11-2924.2910 / + 55-11-

2924.2911

In Asia

NEC Display Solutions, Ltd.

Address: 686-1, Nishioi, Oi-Machi, Ashigaraka-

mi-Gun,

Kanagawa 258-8533, Japan

Telephone: +81 465 85 2369

NEC Solutions (China) Co.,Ltd.

Address: Rm 1903, Shining Building,35

Xueyuan Rd,

Haidian District Beijing 100191, P.R.C.

Telephone: +8610 59342706

NEC Hong Kong Ltd.

Address: 25/F.,The Metropolis Tower,10

Metropolis

Drive, Hunghom, Kowloon, Hong Kong

Telephone: +852 2369 0335

NEC Taiwan Ltd.

Address: 7F, No.167, SEC.2, Nan King East

Road,

Taipei, Taiwan, R.O.C.

Telephone: +886 2 8500 1710

NEC Asia Paciﬁc Pte Ltd.

Address: 401 Commonwealth Drive, #07-02,

Haw Par

Technocentre, Singapore 149598

Telephone: +65 6 799 6188

NEC Corporation of Malaysia Sdn. Bhd.

Address: 33rd Floor, Menara TA One, 22,

Jalan P.

Ramlee, 50250 Kuala Lumpur, Malaysia

Telephone: +6 03 2178 3600 (ISDN)

*7N8N5422*

NEC NP01TM Interactive Touch Module

Product's Documents

Installation Manual

Specifications

NEC NP01TM Questions and Answers
