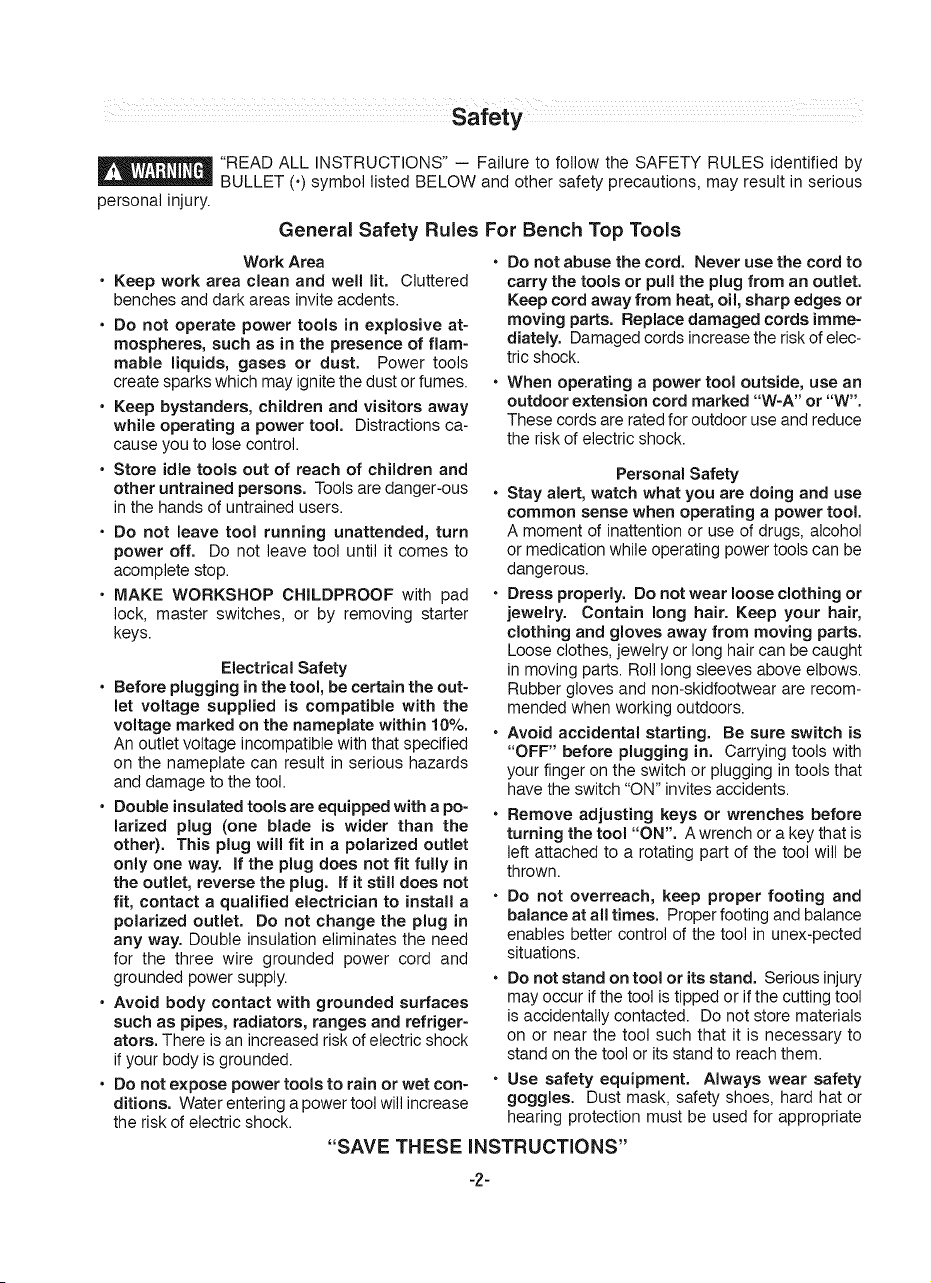

_ "READ ALL INSTRUCTIONS" -- Failure to follow the SAFETY RULES identified by

__ BULLET (o)symbol listed BELOW and other safety precautions, may result in serious

personal injury.

General Safety Rules For Bench Top Tools

Work Area • Do not abuse the cord. Never use the cord to

• Keep work area clean and well lit. Cluttered

benches and dark areas invite acdents.

• Do not operate power tools in explosive at-

mospheres, such as in the presence of flam-

mable liquids, gases or dust. Power tools

create sparks which may ignite the dust or fumes.

• Keep bystanders, children and visitors away

while operating a power tool. Distractions ca-

cause you to lose control.

• Store idle tools out of reach of children and

other untrained persons. Tools are danger-ous

in the hands of untrained users.

• Do not leave tool running unattended, turn

power off. Do not leave tool until it comes to

acomplete stop.

• MAKE WORKSHOP CHILDPROOF with pad

lock, master switches, or by removing starter

keys.

Electrical Safety

• Before plugging in the tool, be certain the out-

let voltage supplied is compatible with the

voltage marked on the nameplate within 10%.

An outlet voltage incompatible with that specified

on the nameplate can result in serious hazards

and damage to the tool.

• Double insulated tools are equipped with a po- .

larized plug (one blade is wider than the

other). This plug will fit in a polarized outlet

only one way. if the plug does not fit fully in

the outlet, reverse the plug. if it still does not

fit, contact a qualified electrician to install a "

polarized outlet. Do not change the plug in

any way. Double insulation eliminates the need

for the three wire grounded power cord and

grounded power supply.

• Avoid body contact with grounded surfaces

such as pipes, radiators, ranges and refriger-

ators. There is an increased risk of electric shock

if your body is grounded.

• Do not expose power tools to rain or wet con- "

ditions. Water entering a power tool will increase

the risk of electric shock.

"SAVE THESE

carry the tools or pull the plug from an outlet.

Keep cord away from heat, oil, sharp edges or

moving parts. Replace damaged cords imme-

diately. Damaged cords increase the risk of elec-

tric shock.

When operating a power tool outside, use an

outdoor extension cord marked "W-A" or "W".

These cords are rated for outdoor use and reduce

the risk of electric shock.

Personal Safety

• Stay alert, watch what you are doing and use

common sense when operating a power tool.

A moment of inattention or use of drugs, alcohol

or medication while operating power tools can be

dangerous.

• Dress properly. Do not wear loose clothing or

jewelry. Contain long hair. Keep your hair,

clothing and gloves away from moving parts.

Loose clothes, jewelry or long hair can be caught

in moving parts. Roll long sleeves above elbows.

Rubber gloves and non-skidfootwear are recom-

mended when working outdoors.

• Avoid accidental starting. Be sure switch is

"OFF" before plugging in. Carrying tools with

your finger on the switch or plugging in tools that

have the switch "ON" invites accidents.

Remove adjusting keys or wrenches before

turning the tool "ON". A wrench or a key that is

left attached to a rotating part of the tool will be

thrown.

Do not overreach, keep proper footing and

balance at all times. Proper footing and balance

enables better control of the tool in unex-pected

situations.

Do not stand on tool or its stand. Serious injury

may occur if the tool is tipped or if the cutting tool

is accidentally contacted. Do not store materials

on or near the tool such that it is necessary to

stand on the tool or its stand to reach them.

Use safety equipment. Always wear safety

goggles. Dust mask, safety shoes, hard hat or

hearing protection must be used for appropriate

INSTRUCTIONS"

-2-

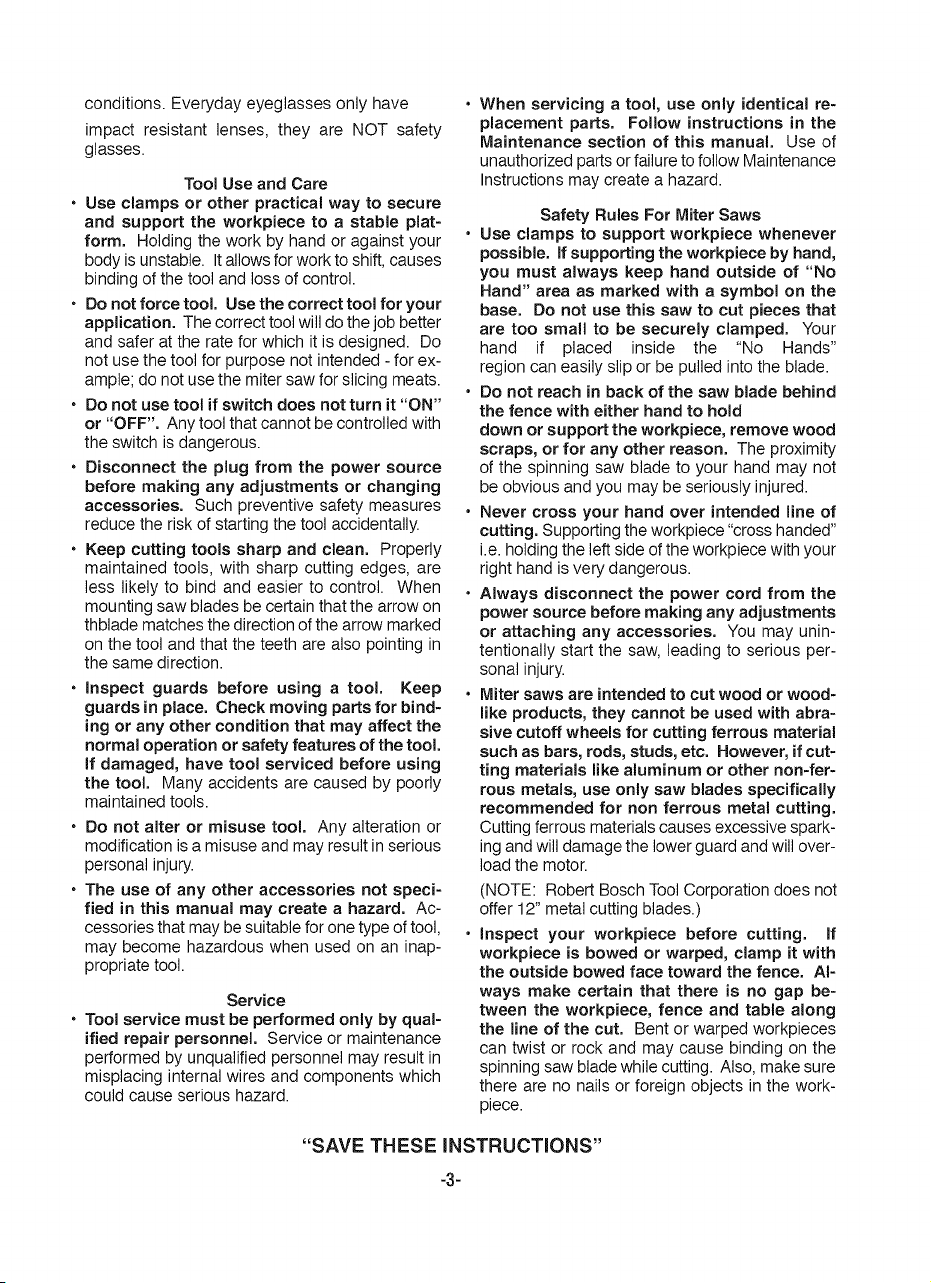

conditions. Everyday eyeglasses only have

impact resistant lenses, they are NOT safety

glasses.

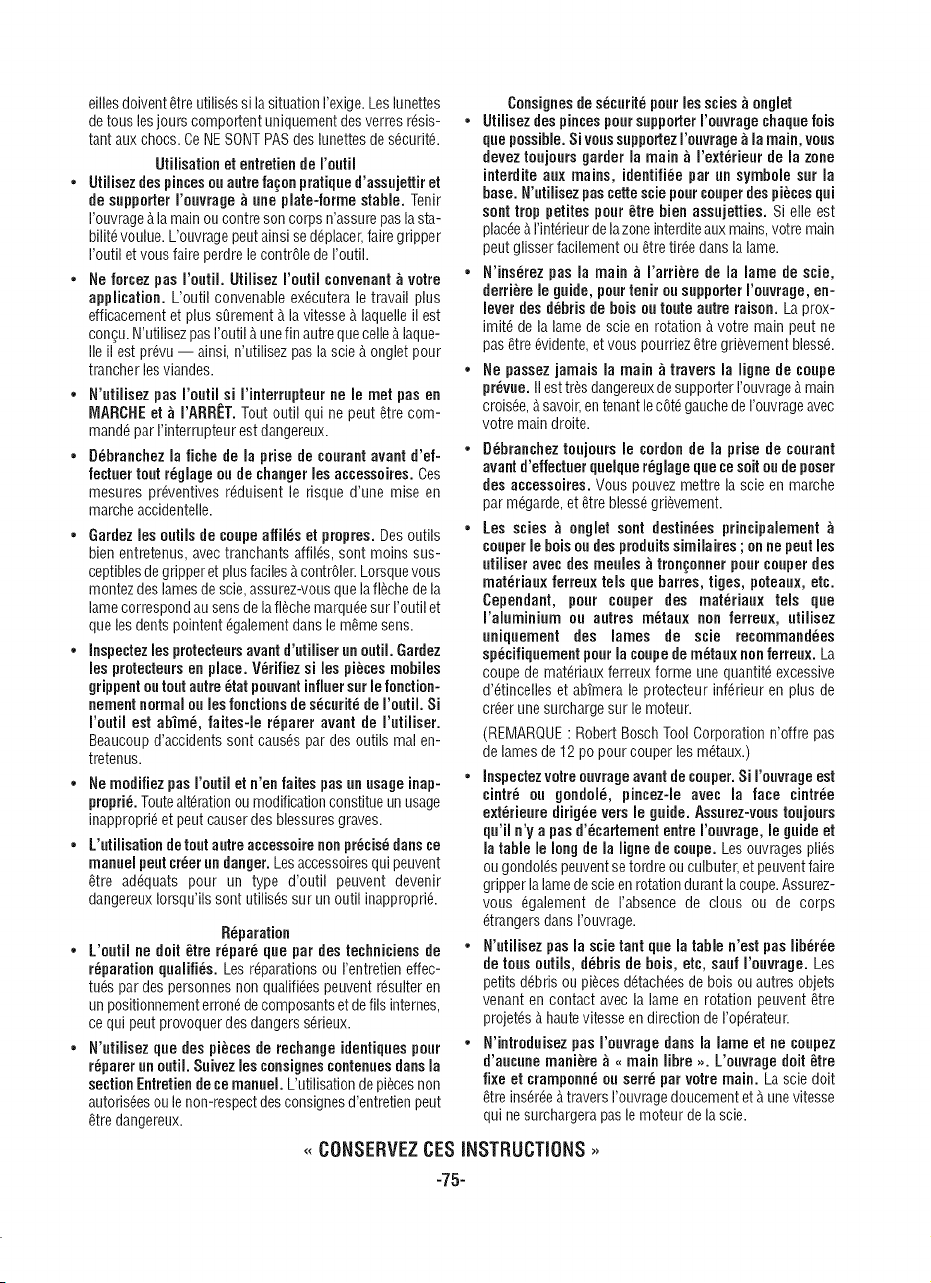

Tool Use and Care

• Use clamps or other practical way to secure

and support the wotkpiece to a stable plat-

form. Holding the work by hand or against your

body is unstable. Itallows for work to shift, causes

binding of the tool and loss of control.

• Do not force tool. Use the correct tool for your

application. The correct tool will do the job better

and safer at the rate for which it is designed. Do

not use the tool for purpose not intended - for ex-

ample; do not use the miter saw for slicing meats.

• Do not use tool if switch does not turn it "ON"

or "OFF". Any tool that cannot be controlled with

the switch is dangerous.

• Disconnect the plug from the power source

before making any adjustments or changing

accessories. Such preventive safety measures

reduce the risk of starting the tool accidentally.

• Keep cutting tools sharp and clean. Properly

maintained tools, with sharp cutting edges, are

less likely to bind and easier to control. When

mounting saw blades be certain that the arrow on

thblade matches the direction of the arrow marked

on the tool and that the teeth are also pointing in

the same direction.

• Inspect guards before using a tool. Keep

guards in place. Check moving parts for bind-

ing or any other condition that may affect the

normal operation or safety features of the tool.

If damaged, have tool serviced before using

the tool. Many accidents are caused by poorly

maintained tools.

• Do not alter or misuse tool. Any alteration or

modification is a misuse and may result in serious

personal injury.

• The use of any other accessories not speci-

fied in this manual may create a hazard. Ac-

cessories that may be suitable for one type of tool,

may become hazardous when used on an inap-

propriate tool.

Service

• Tool service must be performed only by qual-

ified repair personnel. Service or maintenance

performed by unqualified personnel may result in

misplacing internal wires and components which

could cause serious hazard.

When servicing a tool, use only identical re-

placement parts. Follow instructions in the

Maintenance section of this manual. Use of

unauthorized parts or failure to follow Maintenance

Instructions may create a hazard.

Safety Rules For Miter Saws

• Use clamps to support wotkpiece whenever

possible, if supporting the workpiece by hand,

you must always keep hand outside of "No

Hand" area as marked with a symbol on the

base. Do not use this saw to cut pieces that

are too small to be securely clamped. Your

hand if placed inside the "No Hands"

region can easily slip or be pulled into the blade.

• Do not reach in back of the saw blade behind

the fence with either hand to hold

down or support the workpiece, remove wood

scraps, or for any other reason. The proximity

of the spinning saw blade to your hand may not

be obvious and you may be seriously injured.

• Never cross your hand over intended line of

cutting. Supporting the workpiece "cross handed"

i.e. holding the left side of the workpiece with your

right hand is very dangerous.

• Always disconnect the power cord from the

power source before making any adjustments

or attaching any accessories. You may unin-

tentionally start the saw, leading to serious per-

sonal injury.

• Miter saws are intended to cut wood or wood-

like products, they cannot be used with abra-

sive cutoff wheels for cutting ferrous material

such as bars, rods, studs, etc. However, if cut-

ting materials like aluminum or other non-fer-

rous metals, use only saw blades specifically

recommended for non ferrous metal cutting.

Cutting ferrous materials causes excessive spark-

ing and will damage the lower guard and will over-

load the motor.

(NOTE: Robert Bosch Tool Corporation does not

offer 12" metal cutting blades.)

Inspect your workpiece before cutting. If

wotkpiece is bowed or warped, clamp it with

the outside bowed face toward the fence. Al-

ways make certain that there is no gap be-

tween the workpiece, fence and table along

the line of the cut. Bent or warped workpieces

can twist or rock and may cause binding on the

spinning saw blade while cutting. Also, make sure

there are no nails or foreign objects in the work-

piece.

"SAVE THESE INSTRUCTIONS"

-3-

• Do not use the saw until the table is clear of all

tools, wood scraps, etc., except the work-

piece. Small debris or loose pieces of wood or

other objects that contact the revolving blade can

be thrown with high speed at the operator.

• Do not feed workpiece into the blade or cut

"freehand" in any way. Workpiece must be

stationary and clamped or braced by your

hand. Saw must be fed through the workpiece

smoothly and at a rate which will not overload the

saw's motor.

• Cut only one workpiece at a time. Multiple

workpieces cannot be adequately clamped or

braced and may bind on the blade or shift during

cutting.

• Be certain the miter saw is mounted or placed

on a level, firm work surface before using. A

level and firm work surface reduces the risk of the

miter saw becoming unstable.

• Plan your work. Provide adequate support

accessories such as tables, saw horses, table

extension, etc. for workpieces wider or longer

than the table top (see page 20). Workpieces

longer or wider than the miter saw table can tip if

notsecurely supported. If the cutoff piece or work-

piece tips it can lift the lower guard or be thrown

by the spinning blade.

• Do not use another person as a substitute for

a table extension or as additional support. Un-

stable support for the workpiece can cause the

blade to bind or the workpiece to shift

during the cutting operation pulling you and the

helper into the spinning blade.

• The cutoff piece must not be jammed against

or pressured by any other means against the

spinning saw blade. If confined, i.e. using length

stops, it could get wedged against the blade and

thrown violently.

• Always use a clamp or a fixture designed to

properly support round material such as

dowel rods, or tubing. Rods have a tendency to

roll while being cut, causing the blade to "bite" and

pull the work with your hand into the blade.

• When cutting irregularly shaped work-pieces,

plan your work so it will not slip and pinch the

blade and be torn from your hand.

A piece of molding, for example, must liefiat or be

held by a fixture or jig that will not let it twist, rock

or slip while being cut.

• Let the blade reach full speed before contact-

ing the workpiece. This will help avoid thrown

workpieces.

"SAVE THESE

• If the workpiece or blade becomes jammed or

bogged down, turn miter saw "OFF" by releas-

ing switch. Wait for all moving parts to stop

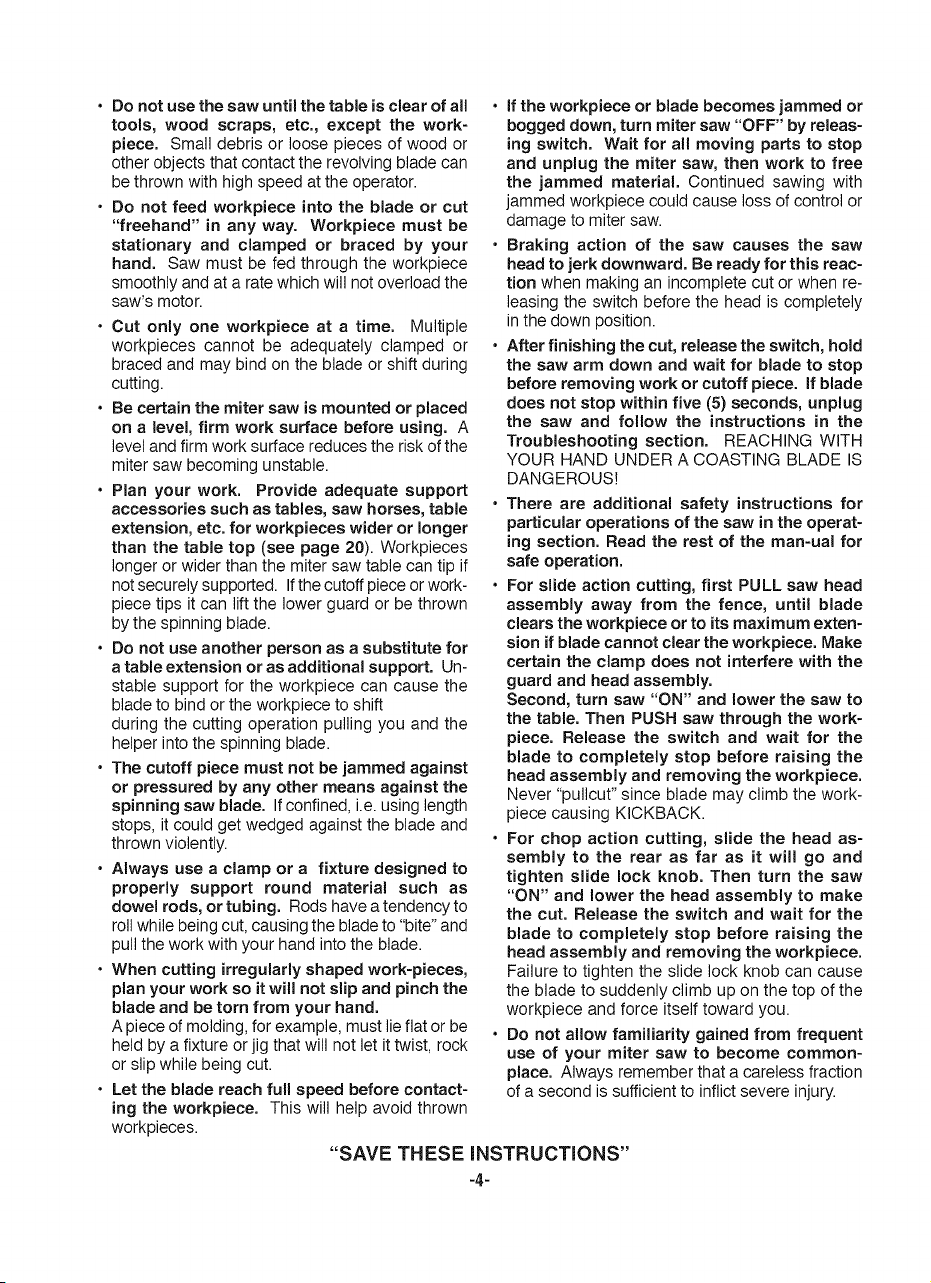

and unplug the miter saw, then work to free

the jammed material. Continued sawing with

jammed workpiece could cause loss of control or

damage to miter saw.

• Braking action of the saw causes the saw

head to jerk downward. Be ready for this reac-

tion when making an incomplete cut or when re-

leasing the switch before the head is completely

in the down position.

• After finishing the cut, release the switch, hold

the saw arm down and wait for blade to stop

before removing work or cutoff piece, if blade

does not stop within five (5) seconds, unplug

the saw and follow the instructions in the

Troubleshooting section. REACHING WITH

YOUR HAND UNDER A COASTING BLADE IS

DANGEROUS!

• There are additional safety instructions for

particular operations of the saw in the operat-

ing section. Read the rest of the man-ual for

safe operation.

• For slide action cutting, first PULL saw head

assembly away from the fence, until blade

clears the workpiece or to its maximum exten-

sion if blade cannot clear the workpiece. Make

certain the clamp does not interfere with the

guard and head assembly.

Second, turn saw "ON" and lower the saw to

the table. Then PUSH saw through the work-

piece. Release the switch and wait for the

blade to completely stop before raising the

head assembly and removing the workpiece.

Never "pullcut" since blade may climb the work-

piece causing KICKBACK.

• For chop action cutting, slide the head as-

sembly to the rear as far as it will go and

tighten slide lock knob. Then turn the saw

"ON" and lower the head assembly to make

the cut. Release the switch and wait for the

blade to completely stop before raising the

head assembly and removing the workpiece.

Failure to tighten the slide lock knob can cause

the blade to suddenly climb up on the top of the

workpiece and force itself toward you.

• Do not allow familiarity gained from frequent

use of your miter saw to become common-

place. Always remember that a careless fraction

of a second is sufficient to inflict severe injury.

INSTRUCTIONS"

-4-

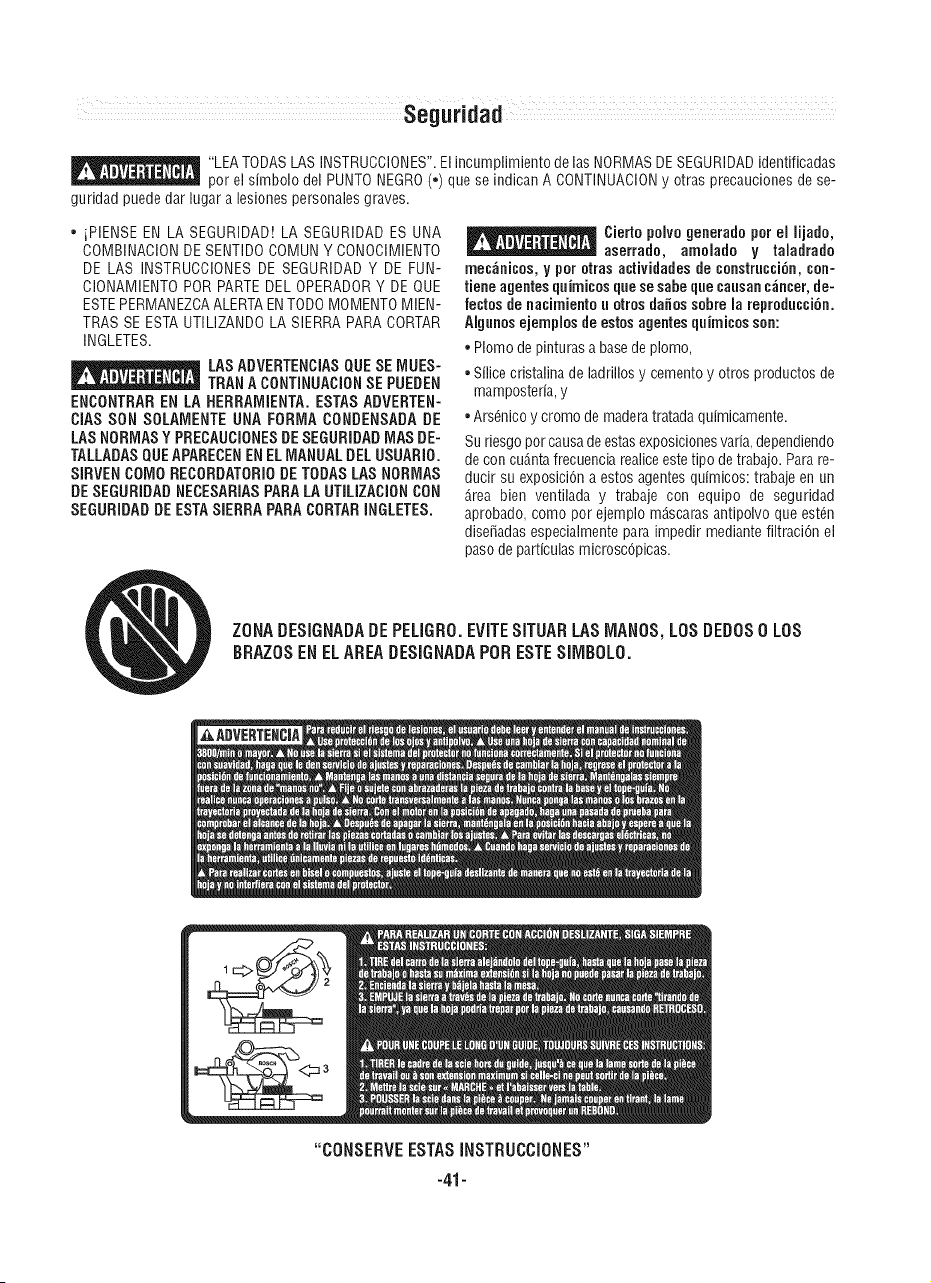

_ READ ALL INSTRUCTIONS" -- Failure to follow the SAFETY RULES identified by

BULLET (o)symbol listed BELOW and other safety precautions, may result in serious per-

sonal injury.

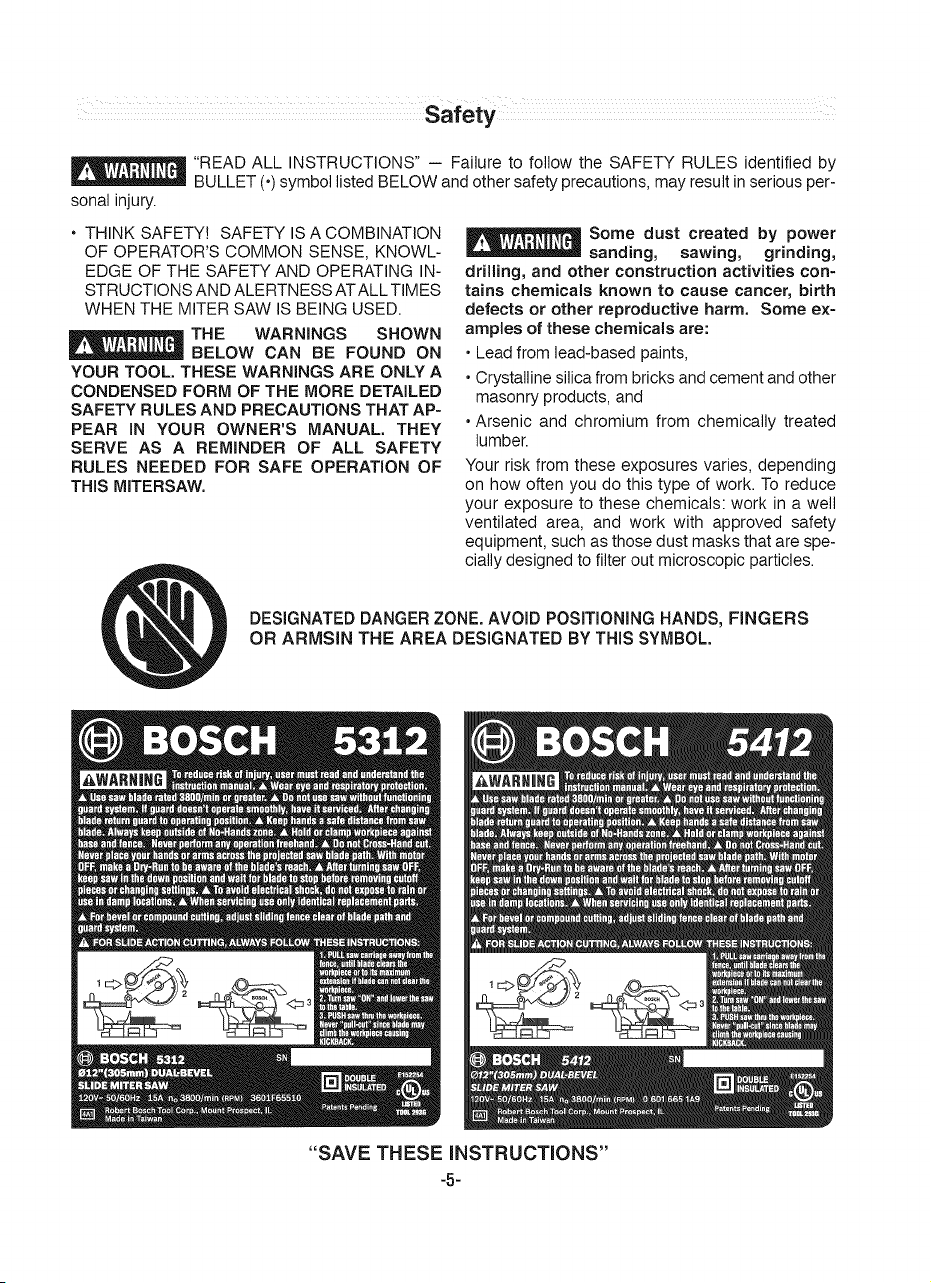

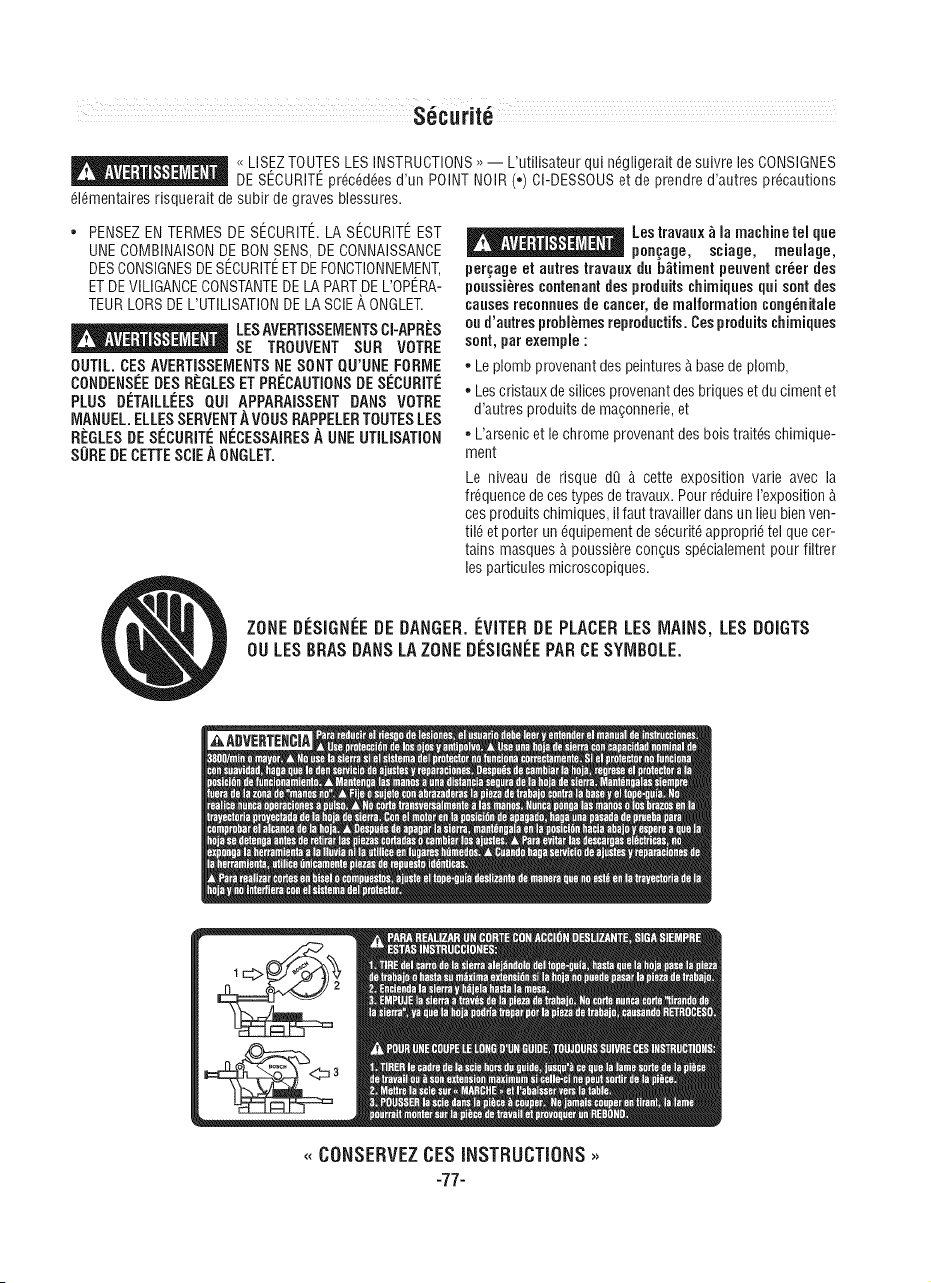

• THINK SAFETY! SAFETY IS A COMBINATION

OF OPERATOR'S COMMON SENSE, KNOWL-

EDGE OF THE SAFETY AND OPERATING IN-

STRUCTIONS AND ALERTNESS AT ALL TIMES

WHEN THE MITER SAW IS BEING USED.

THE WARNINGS SHOWN

BELOW CAN BE FOUND ON

YOUR TOOL. THESE WARNINGS ARE ONLY A

CONDENSED FORM OF THE MORE DETAILED

SAFETY RULES AND PRECAUTIONS THAT AP-

PEAR iN YOUR OWNER'S MANUAL. THEY

SERVE AS A REMINDER OF ALL SAFETY

RULES NEEDED FOR SAFE OPERATION OF

THIS MITERSAW.

Some dust created by power

sanding, sawing, grinding,

drilling, and other construction activities con-

tains chemicals known to cause cancer, birth

defects or other reproductive harm. Some ex-

amples of these chemicals are:

• Lead from lead-based paints,

• Crystalline silica from bricks and cement and other

masonry products, and

• Arsenic and chromium from chemically treated

lumber.

Your risk from these exposures varies, depending

on how often you do this type of work. To reduce

your exposure to these chemicals: work in a well

ventilated area, and work with approved safety

equipment, such as those dust masks that are spe-

cially designed to filter out microscopic particles.

DESIGNATED DANGER ZONE. AVOID POSiTiONING HANDS, FINGERS

OR ARMSIN THE AREA DESIGNATED BY THIS SYMBOL.

"SAVE THESE INSTRUCTIONS"

"5"

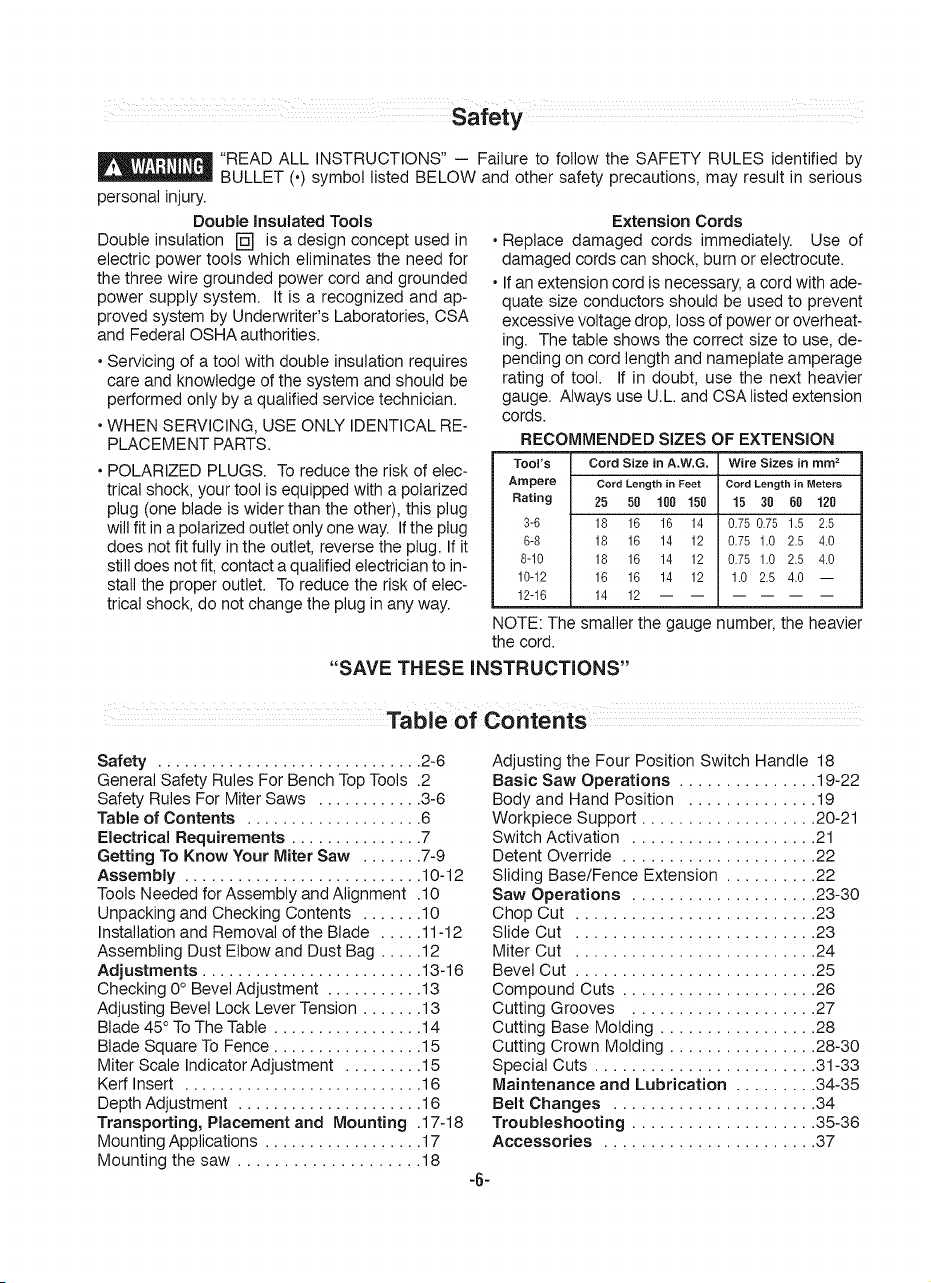

_ READ ALL INSTRUCTIONS" -- Failure to follow the SAFETY RULES identified by

BULLET (,) symbol listed BELOW and other safety precautions, may result in serious

personal injury.

Double insulated Tools

Double insulation [] is a design concept used in

electric power tools which eliminates the need for

the three wire grounded power cord and grounded

power supply system. It is a recognized and ap-

proved system by Underwriter's Laboratories, CSA

and Federal OSHA authorities.

• Servicing of a tool with double insulation requires

care and knowledge of the system and should be

performed only by a qualified service technician.

• WHEN SERVICING, USE ONLY IDENTICAL RE-

PLACEMENT PARTS.

• POLARIZED PLUGS. To reduce the risk of elec-

trical shock, your tool is equipped with a polarized

plug (one blade is wider than the other), this plug

will fit in a polarized outlet only one way. Ifthe plug

does not fit fully in the outlet, reverse the plug. If it

still does not fit, contact a qualified electrician to in-

stall the proper outlet. To reduce the risk of elec-

trical shock, do not change the plug in any way.

Extension Cords

• Replace damaged cords immediately. Use of

damaged cords can shock, burn or electrocute.

• Ifan extension cord is necessary, a cord with ade-

quate size conductors should be used to prevent

excessive voltage drop, loss of power or overheat-

ing. The table shows the correct size to use, de-

pending on cord length and nameplate amperage

rating of tool. If in doubt, use the next heavier

gauge. Always use U.L. and CSA listed extension

cords.

RECOMMENDED SIZES

Tool's Cord Size in A.W.G,

Ampere Cord LerBgth in Feet

Rating 25 50 188 150

3-6 18 16 16 14

6-8 18 16 14 12

8-10 18 16 14 12

10-12 16 16 14 12

12-16 14 12

)F EXTENSION

Wire Sizes in mm 2

Cord Length in Meters

15 30 60 120

0.75 0.75 1.5 2.5

0.75 1.0 2.5 4.0

1.0 2.5 4.0 --

NOTE: The smaller the gauge number, the heavier

the cord.

"SAVE THESE INSTRUCTIONS"

Safety .............................. 2-6

General Safety Rules For Bench Top Tools .2

Safety Rules For Miter Saws ............ 3-6

Table of Contents .................... 6

Electrical Requirements ............... 7

Getting To Know Your Miter Saw ....... 7-9

Assembly ........................... 10-12

Tools Needed for Assembly and Alignment .10

Unpacking and Checking Contents ....... 10

Installation and Removal of the Blade ..... 11-12

Assembling Dust Elbow and Dust Bag ..... 12

Adjustments ......................... 13-16

Checking 0° Bevel Adjustment ........... 13

Adjusting Bevel Lock Lever Tension ....... 13

Blade 45° To The Table ................. 14

Blade Square To Fence ................. 15

Miter Scale Indicator Adjustment ......... 15

Kerr Insert ........................... 16

Depth Adjustment ..................... 16

Transporting, Placement and Mounting .17-18

Mounting Applications .................. 17

Mounting the saw .................... 18

Adjusting the Four Position Switch Handle 18

Basic Saw Operations ............... 19-22

Body and Hand Position .............. 19

Workpiece Support ................... 20-21

Switch Activation .................... 21

Detent Override ..................... 22

Sliding Base/Fence Extension .......... 22

Saw Operations .................... 23-30

Chop Cut .......................... 23

Slide Cut .......................... 23

Miter Cut .......................... 24

Bevel Cut .......................... 25

Compound Cuts ..................... 26

Cutting Grooves .................... 27

Cutting Base Molding ................. 28

Cutting Crown Molding ................ 28-30

Special Cuts ........................ 31-33

Maintenance and Lubrication ......... 34-35

Belt Changes ...................... 34

Troubleshooting .................... 35-36

Accessories ....................... 37

-6-

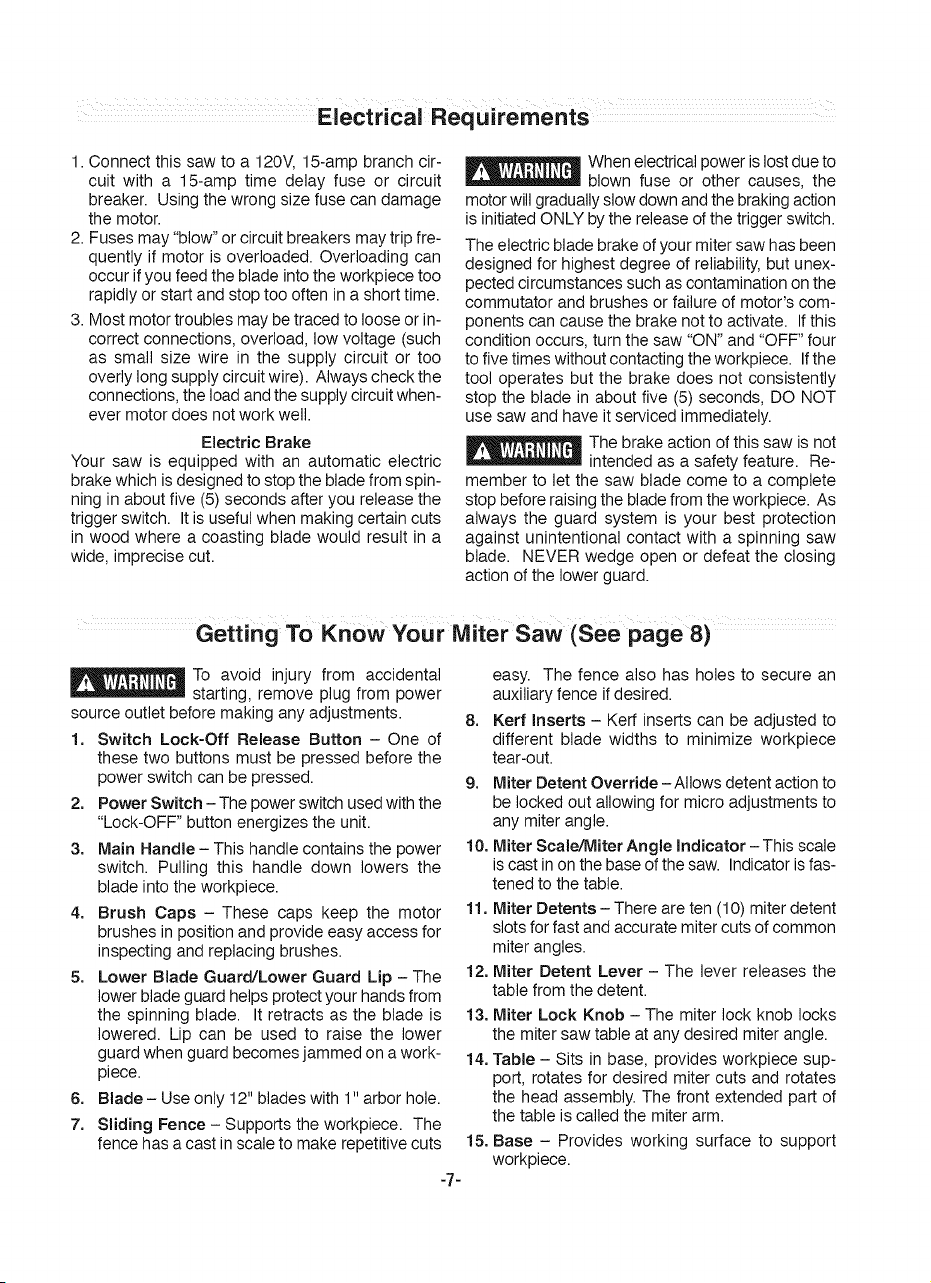

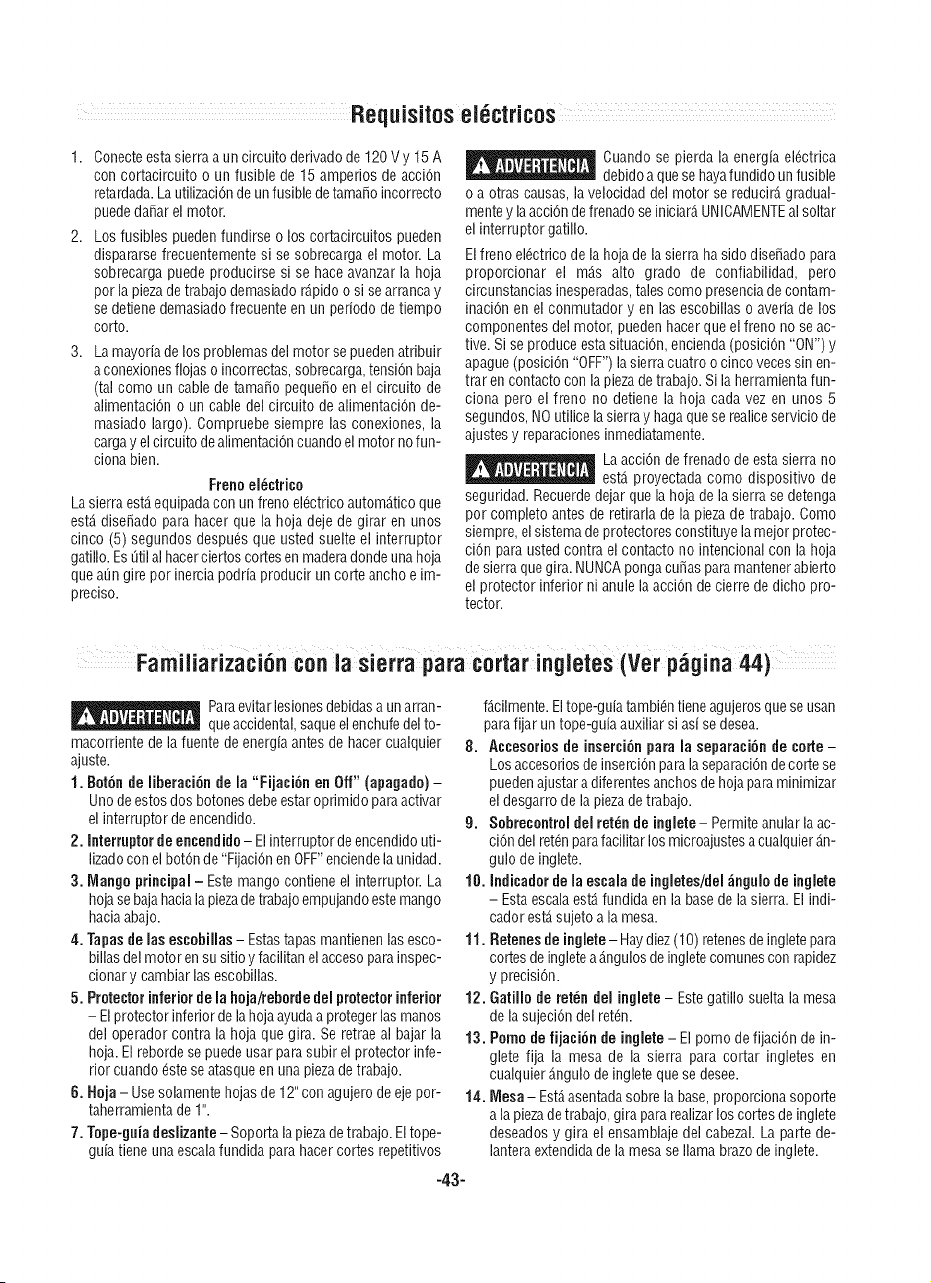

1. Connect this saw to a 120V, 15-amp branch cir-

cuit with a 15-amp time delay fuse or circuit

breaker. Using the wrong size fuse can damage

the motor.

2. Fuses may "blow" or circuit breakers may trip fre-

quently if motor is overloaded. Overloading can

occur if you feed the blade into the workpiece too

rapidly or start and stop too often in a short time.

3. Most motor troubles may be traced to loose or in-

correct connections, overload, low voltage (such

as small size wire in the supply circuit or too

overly long supply circuit wire). Always check the

connections, the load and the supply circuit when-

ever motor does not work well.

Electric Brake

Your saw is equipped with an automatic electric

brake which is designed to stop the blade from spin-

ning in about five (5) seconds after you release the

trigger switch. It is useful when making certain cuts

in wood where a coasting blade would result in a

wide, imprecise cut.

When electrical power is lost due to

__ blown fuse or other causes, the

motor will gradually slow down and the brakingaction

is initiated ONLY by the release of the trigger switch.

The electric blade brake of your miter saw has been

designed for highest degree of reliability, but unex-

pected circumstances such as contamination on the

commutator and brushes or failure of motor's com-

ponents can cause the brake not to activate. If this

condition occurs, turn the saw "ON" and "OFF" four

to five times without contacting the workpiece. Ifthe

tool operates but the brake does not consistently

stop the blade in about five (5) seconds, DO NOT

use saw and have it serviced immediately.

The brake action of this saw is not

intended as a safety feature. Re-

member to let the saw blade come to a complete

stop before raising the blade from the workpiece. As

always the guard system is your best protection

against unintentional contact with a spinning saw

blade. NEVER wedge open or defeat the closing

action of the lower guard.

Getting To Know Your IVliter Saw (See page 8)

To avoid injury from accidental

-- starting, remove plug from power

source outlet before making any adjustments.

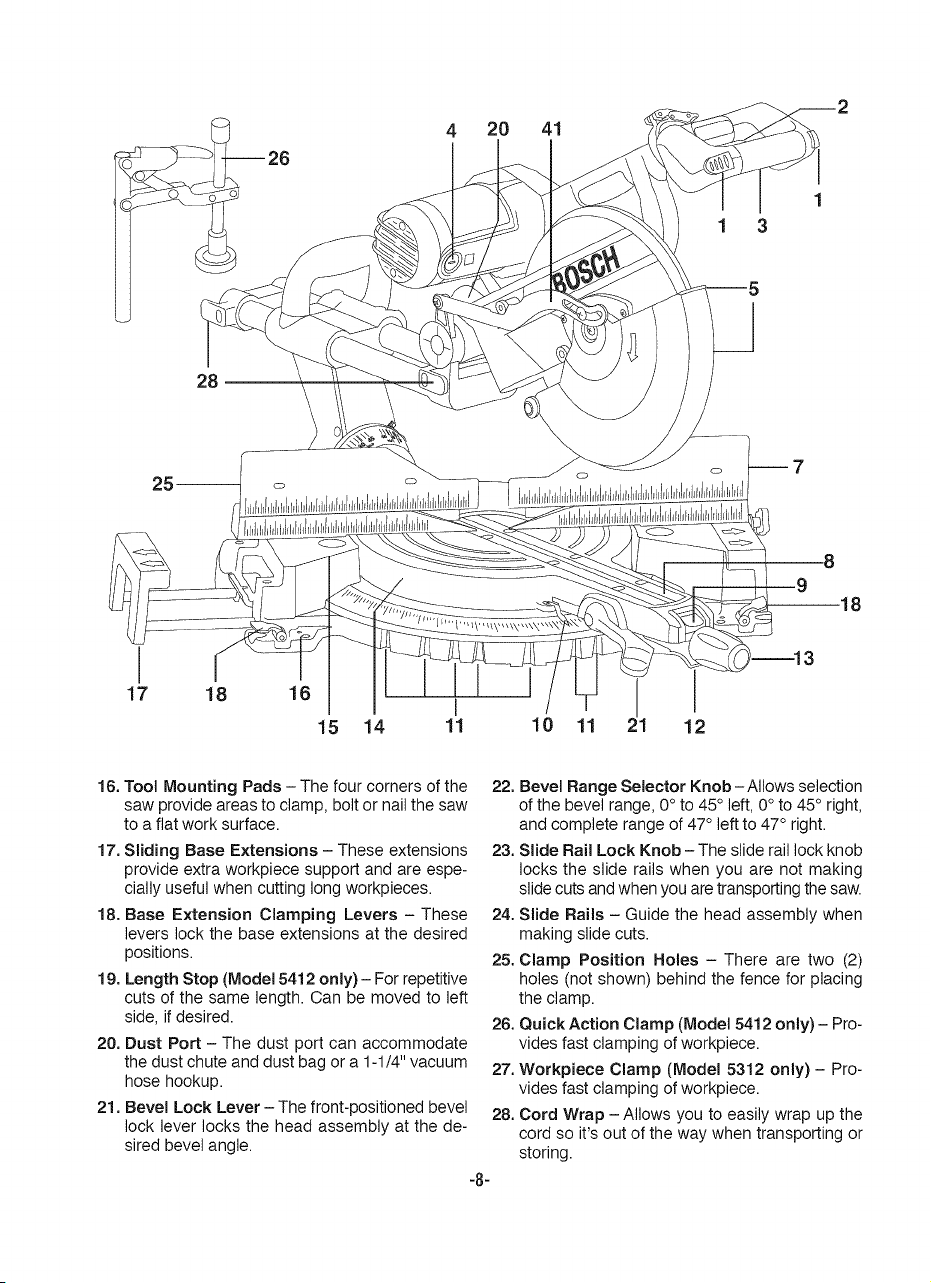

1. Switch Lock-Off Release Button - One of

these two buttons must be pressed before the

power switch can be pressed.

2. Power Switch - The power switch usedwith the

"Lock-OFF" button energizes the unit.

3. Main Handle- This handle contains the power

switch. Pulling this handle down lowers the

blade into the workpiece.

4. Brush Caps - These caps keep the motor

brushes in position and provide easy access for

inspecting and replacing brushes.

5. Lower Blade Guard/Lower Guard Lip - The

lower blade guard helps protect your hands from

the spinning blade. It retracts as the blade is

lowered. Lip can be used to raise the lower

guard when guard becomes jammed on a work-

piece.

6. Blade- Use only 12" blades with 1" arbor hole.

7. Sliding Fence- Supports the workpiece. The

fence has a cast in scale to make repetitive cuts

-7-

easy. The fence also has holes to secure an

auxiliary fence if desired.

8. Kerr Inserts - Kerf inserts can be adjusted to

different blade widths to minimize workpiece

tear-out.

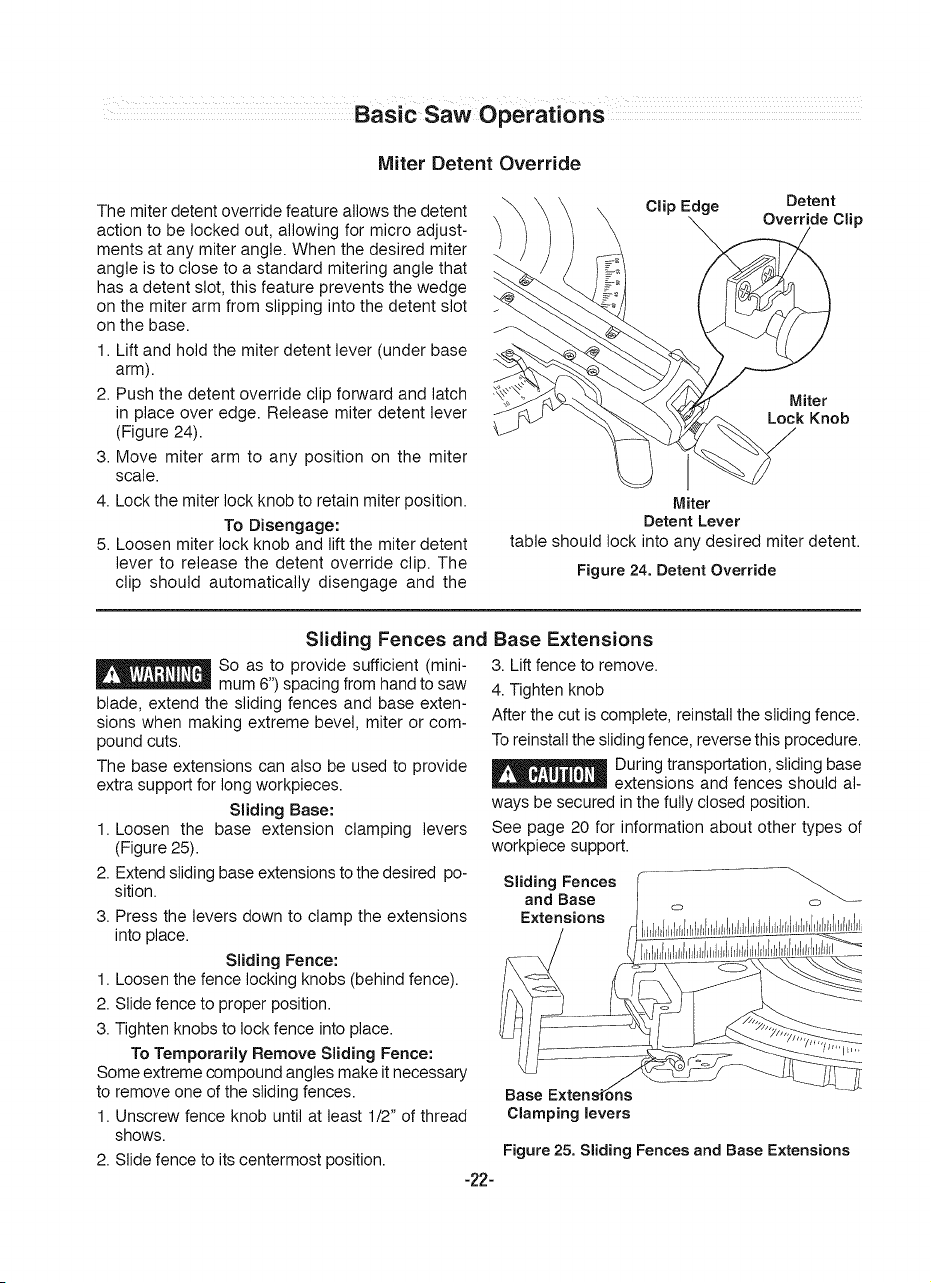

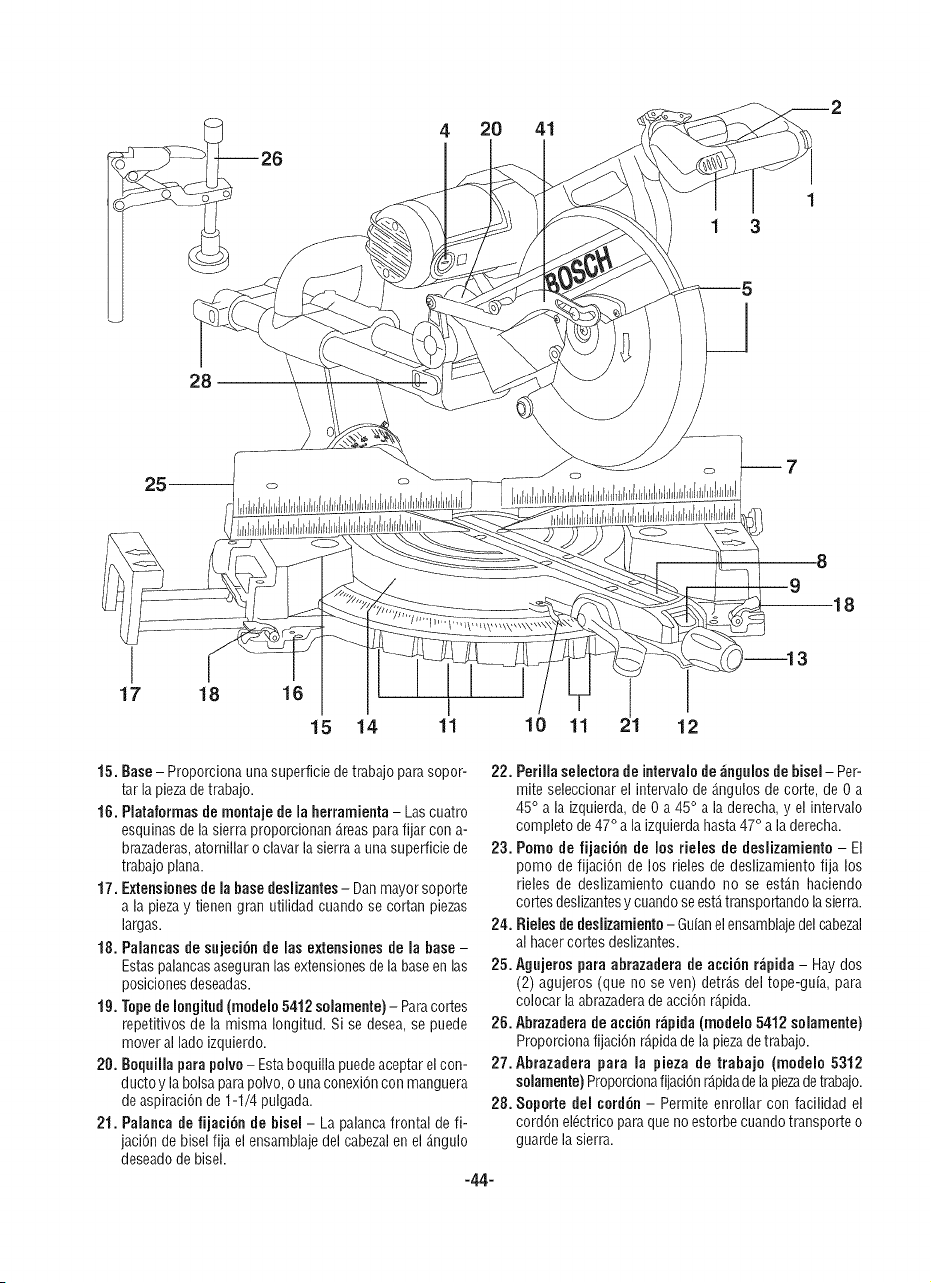

9. Miter Detent Override -Allows detent action to

be locked out allowing for micro adjustments to

any miter angle.

10. Miter Scale,Jilter Angle indicator - This scale

is cast in on the base of the saw. Indicator is fas-

tened to the table.

11. Miter Detents - There are ten (10) miter detent

slots for fast and accurate miter cuts of common

miter angles.

12. Miter Detent Lever - The lever releases the

table from the detent.

13. Miter Lock Knob - The miter lock knob locks

the miter saw table at any desired miter angle.

14. Table - Sits in base, provides workpiece sup-

port, rotates for desired miter cuts and rotates

the head assembly. The front extended part of

the table is called the miter arm.

15. Base - Provides working surface to support

workpiece.

4 20 41

1 3

18 16

15 14 11

10 11 11 12

16. Tool Mounting Pads - The four corners of the

saw provide areas to clamp, bolt or nail the saw

to a fiat work surface.

17. Sliding Base Extensions - These extensions

provide extra workpiece support and are espe-

cially useful when cutting long workpieces.

18. Base Extension Clamping Levers - These

levers lock the base extensions at the desired

positions.

19. Length Stop (Model 5412 only) - For repetitive

cuts of the same length. Can be moved to left

side, if desired.

20. Dust Port - The dust port can accommodate

the dust chute and dust bag or a 1-1/4" vacuum

hose hookup.

21. Bevel Lock Lever - The front-positioned bevel

lock lever locks the head assembly at the de-

sired bevel angle.

-8-

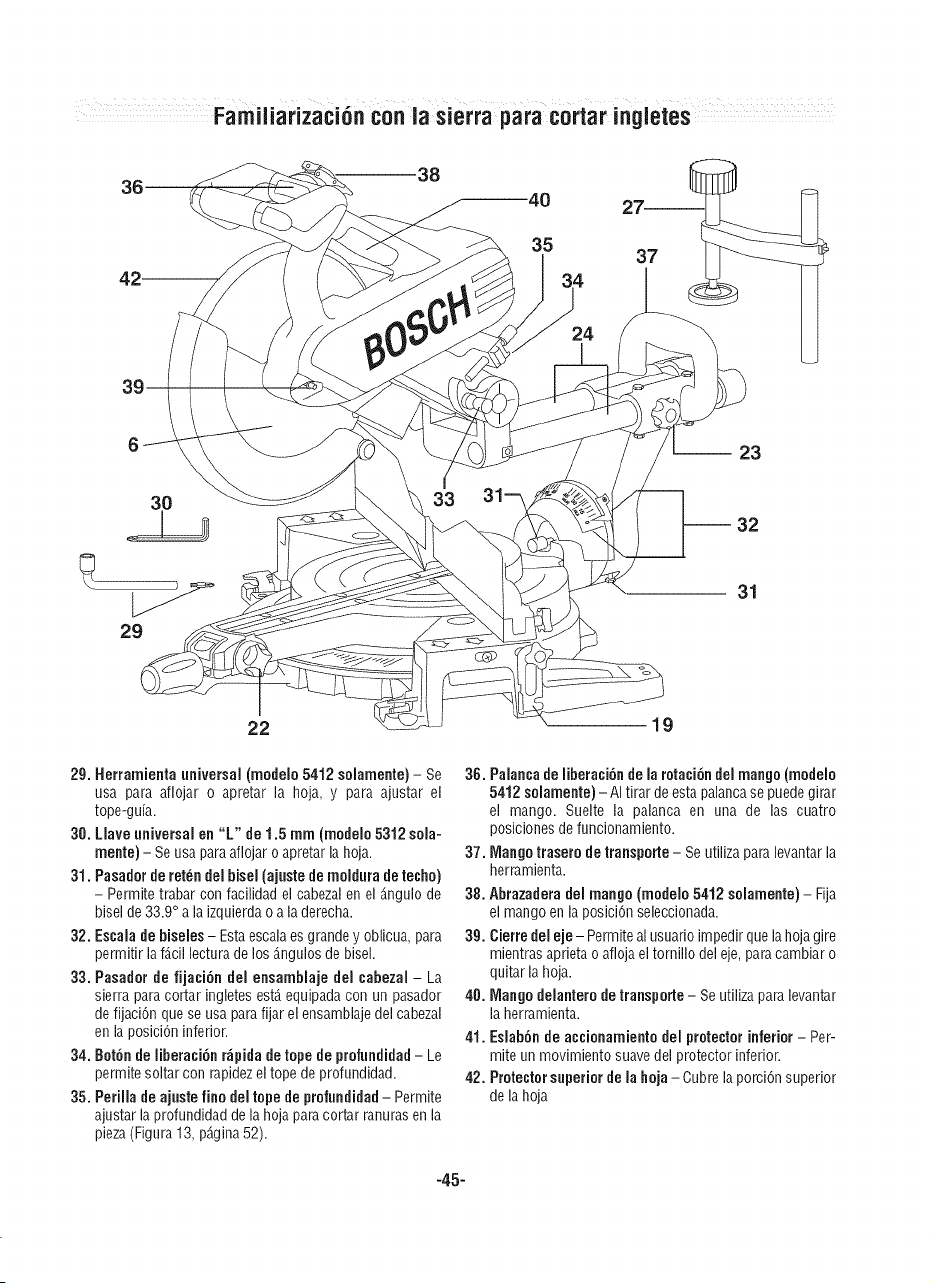

22. Bevel Range Selector Knob- Allows selection

of the bevel range, 0° to 45° left, 0° to 45 ° right,

and complete range of 47 ° left to 47 ° right.

23. Slide Rail Lock Knob -The slide rail lock knob

locks the slide rails when you are not making

slide cuts and when you are transporting the saw.

24. Slide Rails - Guide the head assembly when

making slide cuts.

25. Clamp Position Holes - There are two (2)

holes (not shown) behind the fence for placing

the clamp.

26. Quick Action Clamp (Model 5412 only) - Pro-

vides fast clamping of workpiece.

27. Workpiece Clamp (Model 5312 only) - Pro-

vides fast clamping of workpiece.

28. Cord Wrap - Allows you to easily wrap up the

cord so it's out of the way when transporting or

storing.

22 19

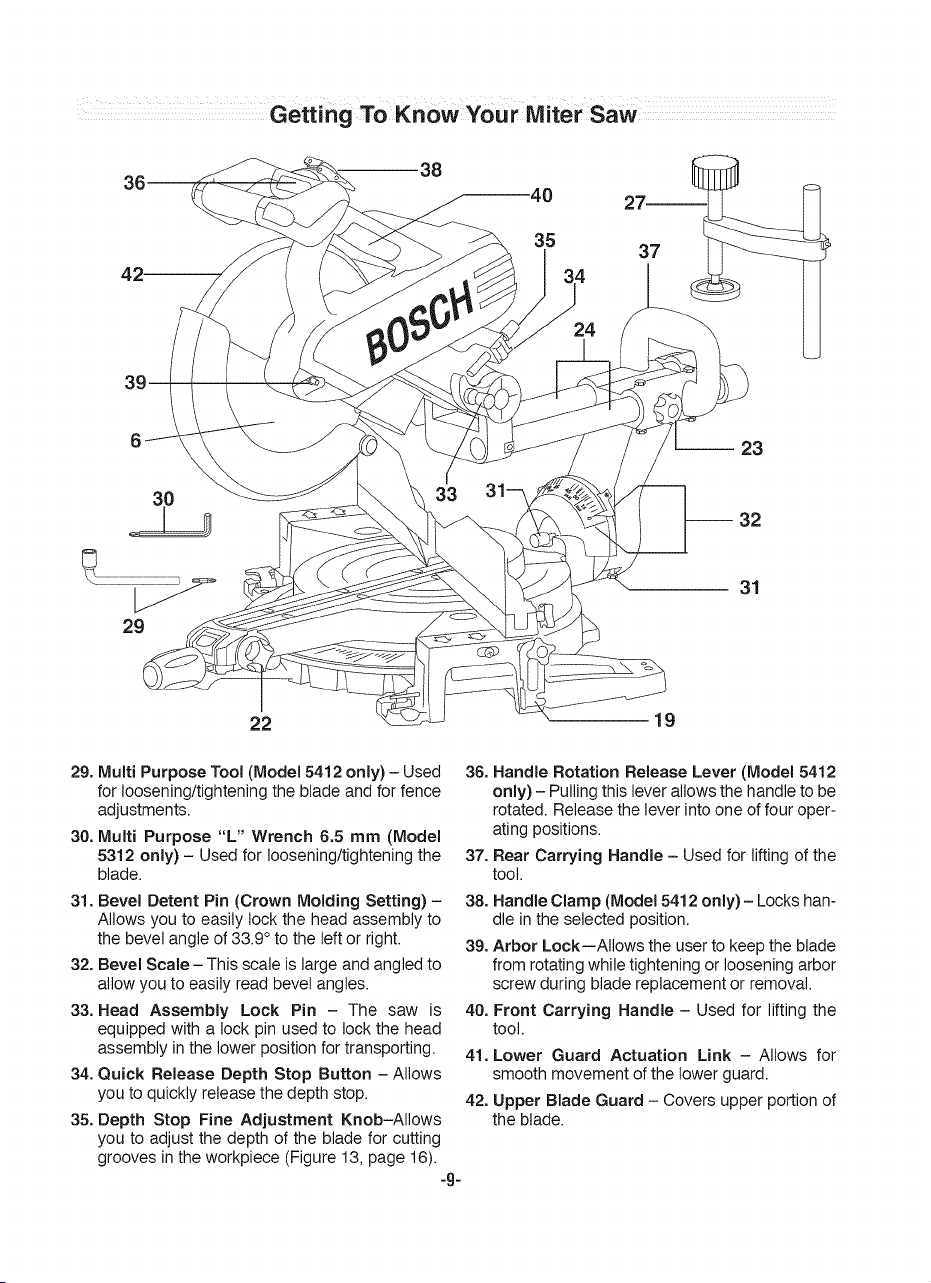

29. Multi Purpose Tool (Model 5412 only) - Used

for loosening/tightening the blade and for fence

adjustments.

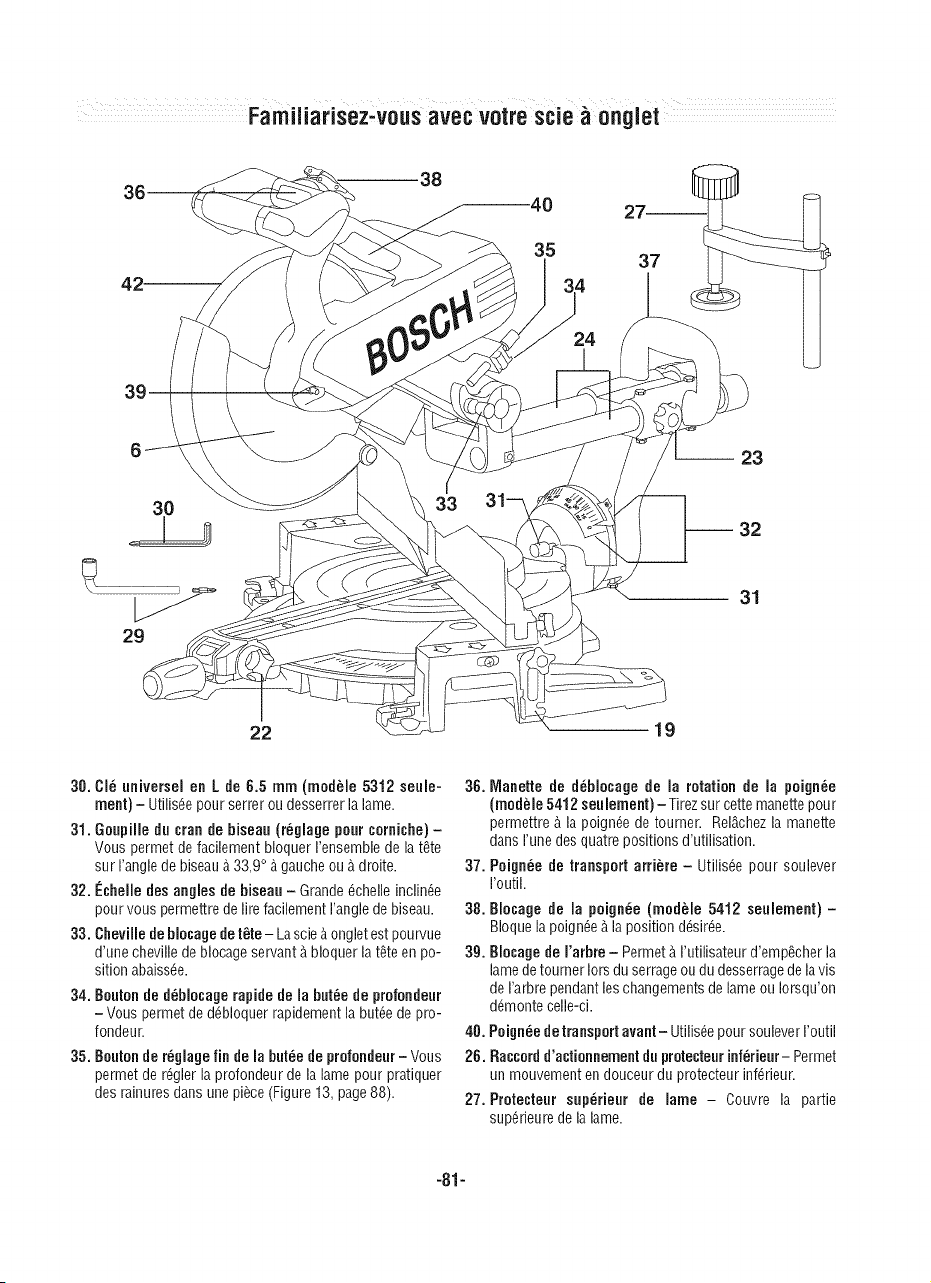

30. Multi Purpose "L" Wrench 6.5 mm (Model

5312 only) - Used for loosening/tightening the

blade.

31. Bevel Detent Pin (Crown Molding Setting) -

Allows you to easily lock the head assembly to

the bevel angle of 33.9 ° to the left or right.

32, Bevel Scale -This scale is large and angled to

allow you to easily read bevel angles.

33. Head Assembly Lock Pin - The saw is

equipped with a lock pin used to lock the head

assembly in the lower position for transporting.

34. Quick Release Depth Stop Button - Allows

you to quickly release the depth stop.

35. Depth Stop Fine Adjustment Knob-Allows

you to adjust the depth of the blade for cutting

grooves in the workpiece (Figure 13, page 16).

-g-

36.

37.

38.

39.

Handle Rotation Release Lever (Model 5412

only) - Pullingthis lever allows the handle to be

rotated. Release the lever into one of four oper-

ating positions.

Rear Carrying Handle - Used for lifting of the

tool.

Handle Clamp (Model 5412 only) - Locks han-

dle in the selected position.

Arbor Lock--Allows the user to keep the blade

from rotating while tightening or loosening arbor

screw during blade replacement or removal.

40. Front Carrying Handle - Used for lifting the

tool.

41. Lower Guard Actuation Link - Allows for

smooth movement of the lower guard.

42, Upper Blade Guard - Covers upper portion of

the blade.

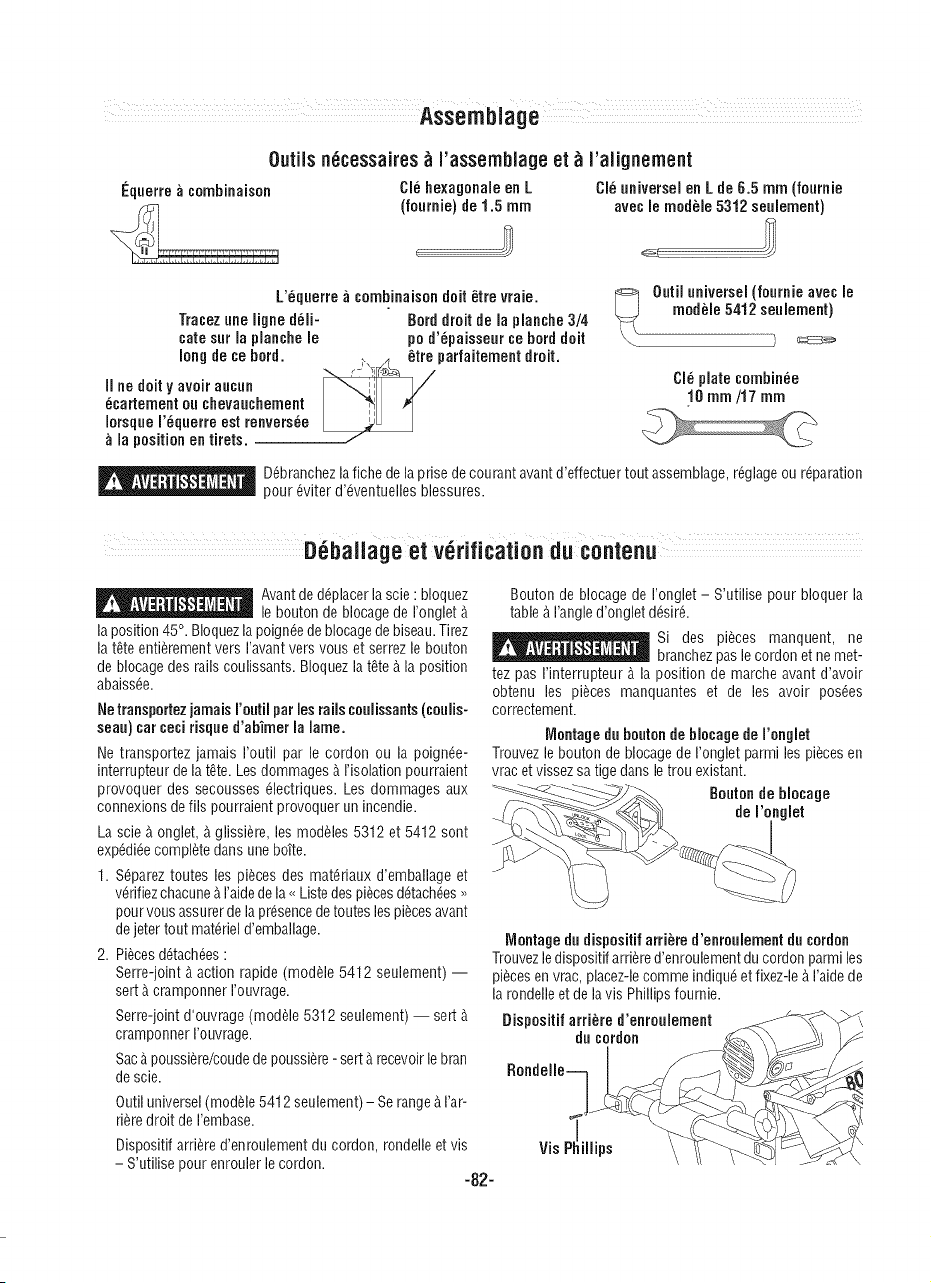

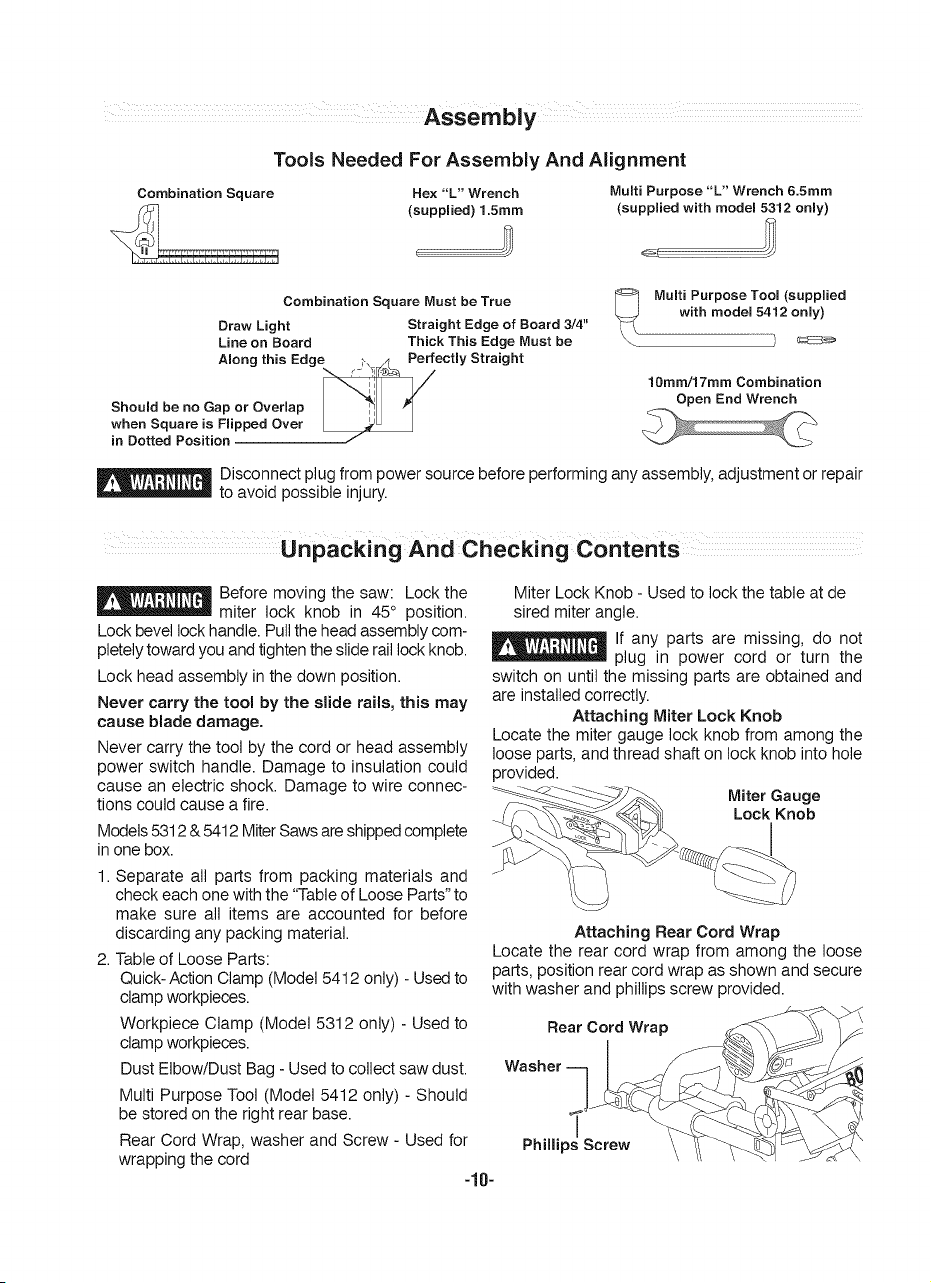

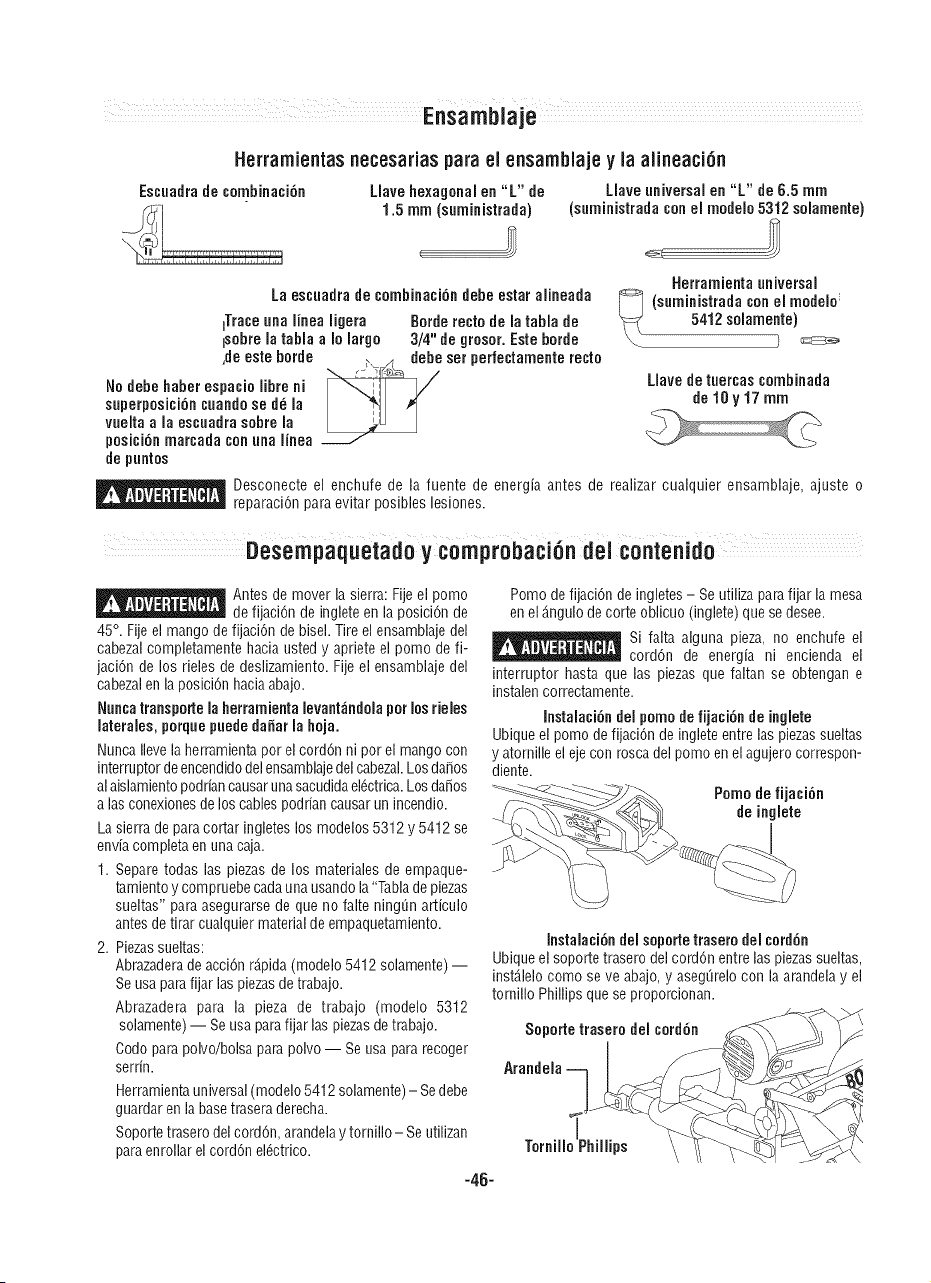

ToolsNeededForAssembly And Alignment

Combination Square Hex "L" Wrench Multi Purpose "L" Wrench 6.5ram

(suppmied) 1.5ram (suppmied with modem 5312 onmy)

Combination Square Must be True

Draw Light Straight Edge of Board 3/4"

Line on Board Thick This Edge Must be

Amongthis Edge _" ,r_ Perfectmy Straight

..oo,00oooo 0o ovo ,a0

when Square is Flipped Over I _'_i

in Dotted Position J

Multi Purpose Tool (supplied

with model 5412 only)

10mm/17mm Combination

Open End Wrench

_ Disconnect plug from power source before performing any assembly, adjustment or repair

__ to avoid possible injury.

Unpacking And Checking Contents

_ efore moving the saw: Lock the

miter lock knob in 45° position.

Lock bevel lock handle. Pull the head assembly com-

pletely toward you and tighten the slide rail lock knob.

Lock head assembly in the down position.

Never carry the tool by the slide rails, this may

cause blade damage.

Never carry the tool by the cord or head assembly

power switch handle. Damage to insulation could

cause an electric shock. Damage to wire connec-

tions could cause a fire.

Models5312 & 5412 MiterSaws are shipped complete

in one box.

1. Separate all parts from packing materials and

check each one with the "Table of Loose Parts" to

make sure all items are accounted for before

discarding any packing material.

2. Table of Loose Parts:

Quick-Action Clamp (Model 5412 only) - Used to

clamp workpieces.

Workpiece Clamp (Model 5312 only) - Used to

clamp workpieces.

Dust Elbow/Dust Bag - Used to collect saw dust.

Multi Purpose Tool (Model 5412 only) - Should

be stored on the right rear base.

Rear Cord Wrap, washer and Screw - Used for

wrapping the cord

-10-

Miter Lock Knob - Used to lock the table at de

sired miter angle.

lf any parts are missing, do not

__ plug in power cord or turn the

switch on until the missing parts are obtained and

are installed correctly.

Attaching Miter Lock Knob

Locate the miter gauge lock knob from among the

loose parts, and thread shaft on lock knob into hole

provided.

Miter Gauge

Lock Knob

Attaching Rear Cord Wrap

Locate the rear cord wrap from among the loose

parts, position rear cord wrap as shown and secure

with washer and phillips screw provided.

Rear Cord Wrap

installation And Removal Of The Blade

_ isconnect plug from power source

before performing any assembly,

adjustment or repair to avoid possible injury.

1. The miter saw is equipped with a lock pin used to

lock the miter saw inthe lower position. Torelease,

push the handle down slightly and pull the lock pin

to its full out position and rotate 90 °.

NOTE:Ifthe lock pin is stuck and will not pullout when

the handle is pushed down slightly, you may have to

adjust the depth stop bolt (see Depth Adjustment,

page 16) slightly so the handle can be pushed down

and the lock pin can be pulled out.

2. Rotate the lower guard by hand. Loosen front

cover screw to a point that cover plate can be lifted

(Figure 1).

3. Rotate the cover plate counterclockwise so the

blade bolt is exposed (Figure 1).

4. Press and hold the arbor lock (See figure on page

9). Use the multi purpose tool or multi purpose "L"

wrench to remove the blade bolt by turning wrench

clockwise.

5. Remove the blade bolt, outer washer and the

blade. Inner washer does not need to be removed

(Figure 2).

6. To install the 12" blade, fit blade between the chip

deflectors and onto the arbor shaft, and onto 1"

support ringon the inner washer (Figure 3). NOTE:

Make sure the rotation arrow on the blade matches

the clockwise rotation arrow on the lower guard.

To avoid injury,do not use a blade

larger or smaller than 12" diameter

and 1" arbor.

7. Replacethe outer washer in it's proper orientation,

and tighten blade bolt finger tight. Press the arbor

lock and tighten blade bolt securely using multi pur-

pose tool or multi purpose "L" wrench, but do not

overtighten.

8. Rotate cover plate clockwise to original position.

Tighten the front cover plate screw.

_ Tighten the cover plate screw.

Loose cover plate screw may in-

terfere with and hang-up lower blade guard.

Never use saw without cover plate securely in

place. Lower guard will not function properly.

9. Be sure the arbor lock is released so the blade

turns freely.

_ After installing a new blade,

make sure the blade does not in-

-11-

terfere with the table insert at the 0° and 45° bevel

positions, Lower the blade into the table slot and

check for any contact with the baseor turn table struc-

ture. If blade contacts base or table, seek authorized

service.

10. Place multi purpose tool or multi purpose "L"

wrench in rubber grommet in right rear of tool.

Lower

Cover _ ..... _"_-,, Guard

Front

Cover

Plate

Screw

Outer Washer

Rear Cover Upper Blade

Plate Screw Guard Bolt

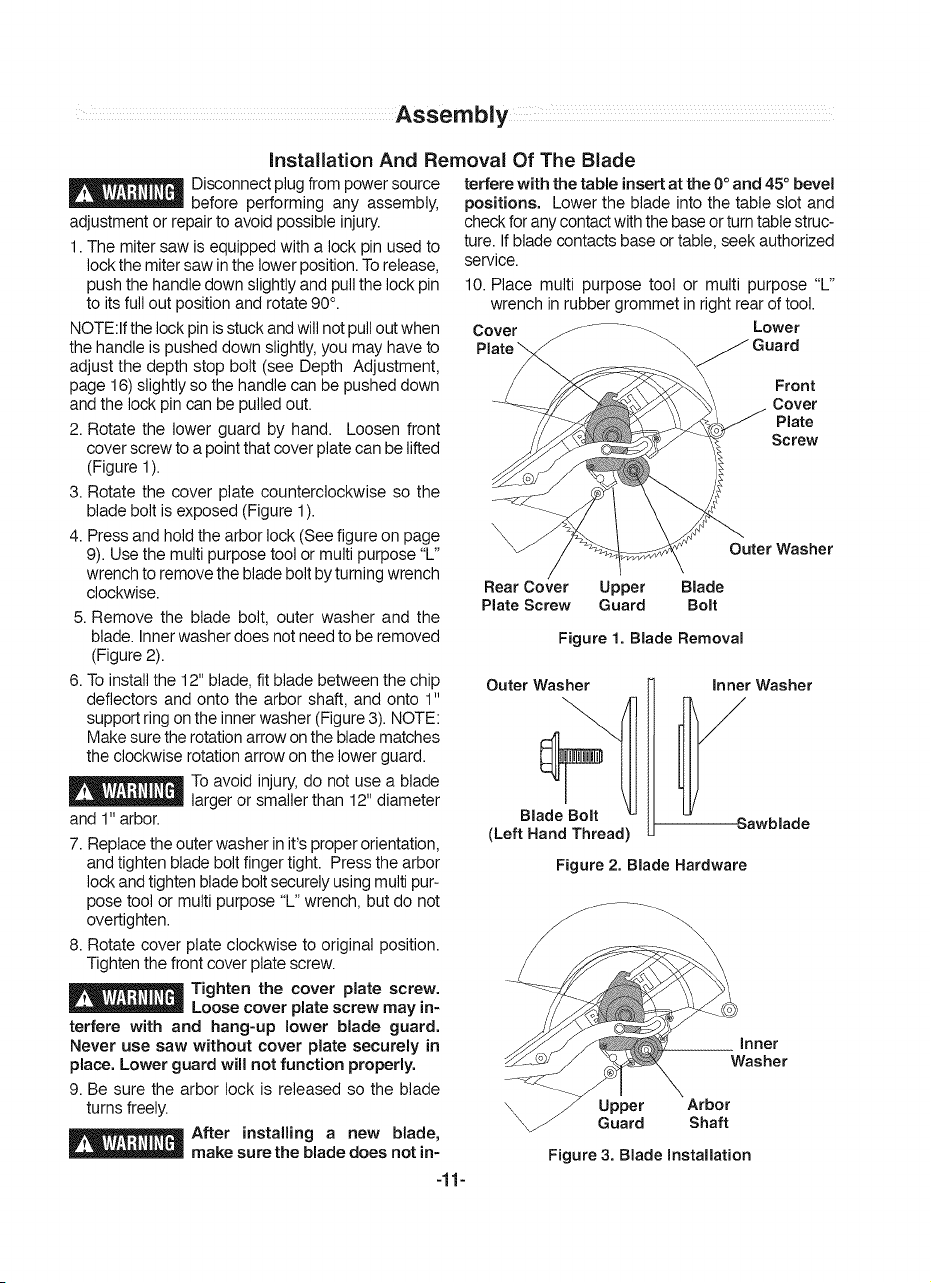

Figure 1. Blade Removal

Outer Washer

Blade Bolt

(Left Hand Thread

Inner Washer

Sawblade

Figure 2. Blade Hardware

Inner

Washer

Upper Arbor

Guard Shaft

Figure 3. Blade Installation

Assembly

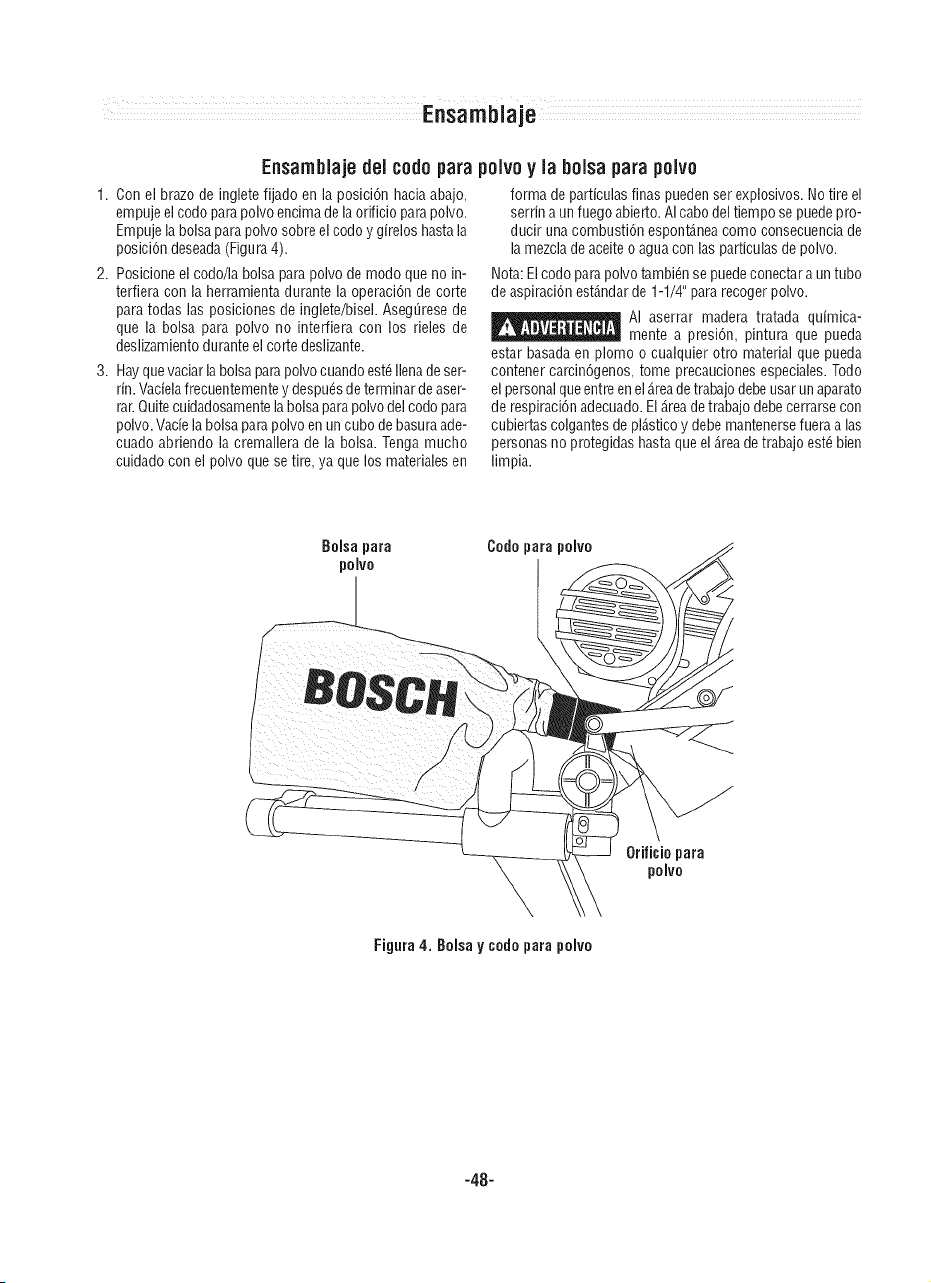

Assembling Dust Elbow And Dust Bag

1. With the miter arm locked in the down position,

push the dust elbow onto the dust port. Push the

dust bag onto the elbow and rotate both to de-

sired position. (Figure 4).

2. Position dust chute/bag so that it does not inter-

fere with the tool during the cutting operation for

all miter/bevel settings. Make sure dust bag

does not interfere with the slide rails during slide

cutting.

3. The dust bag requires emptying when full of

sawdust. Empty it frequently and after comple-

tion of sawing. Carefully remove dust bag from

dust elbow. Empty dust bag in proper trash

bin by unzipping the bag. Be extremely careful

of dust disposed, materials in fine particle form

may be explosive. Do not throw sawdust on an

openfire. Spontaneous combustion, may in

time, result from mixture of oil or water with dust

particles.

Note: The dust port also accepts a standard 1-1/4"

vacuum tube for dust collection.

When sawing chemically pres-

sure treated lumber, paint that

may be lead based, or any other materials that

may contain carcinogens, use special precau-

tions. A suitable respirator must be worn by all per-

sonnel entering the work area. Work area should

be sealed by plastic sheeting and persons not pro-

tected should be kept out until work area is thor-

oughly cleaned.

Dust Bag

Dust Elbow

Dust Port

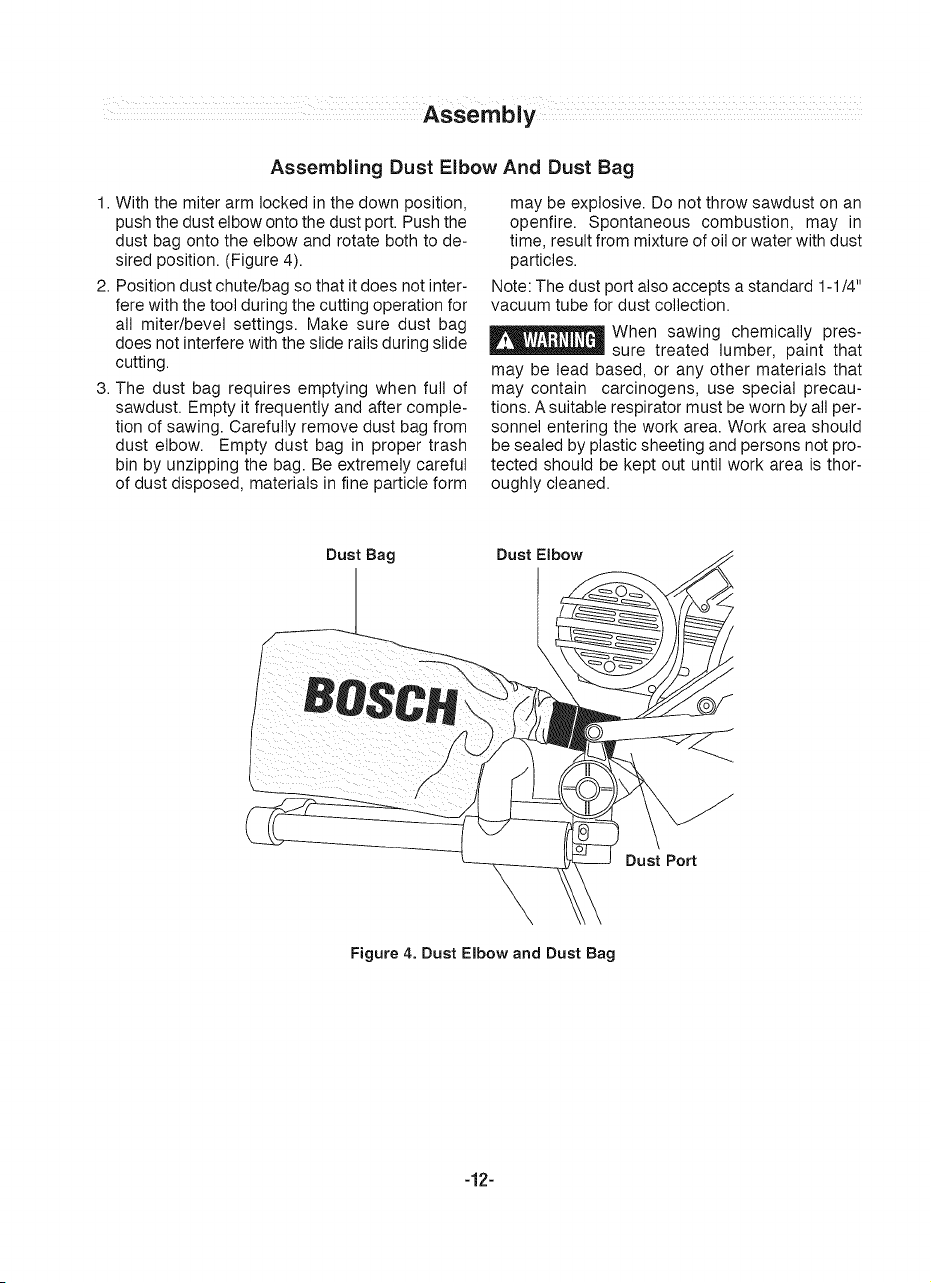

Figure 4. Dust Elbow and Dust Bag

-12-

Disconnect plug from power

source before performing any as-

sembly, adjustment or repair to avoid possible injury.

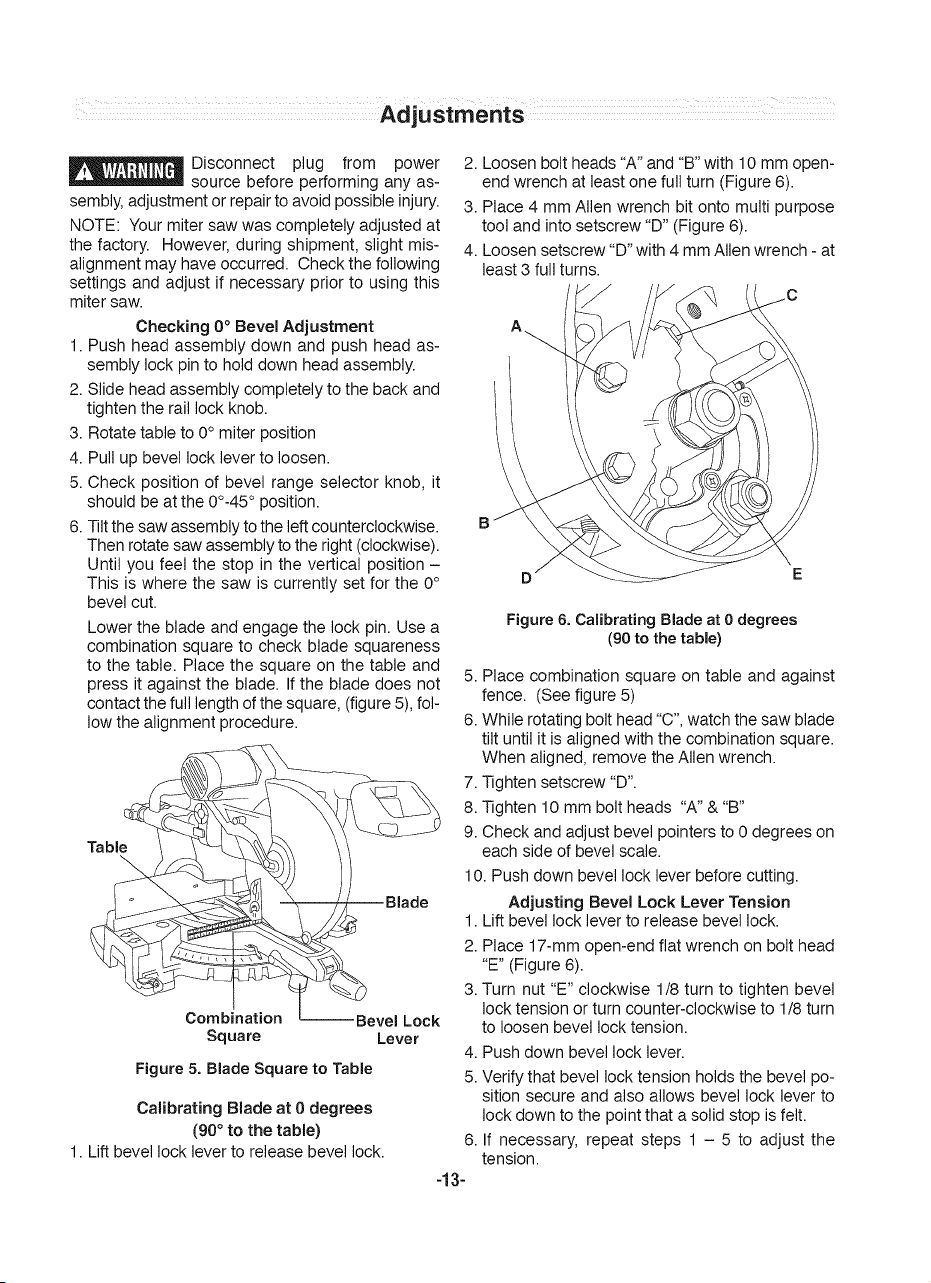

NOTE: Your miter saw was completely adjusted at

the factory. However, during shipment, slight mis-

alignment may have occurred. Check the following

settings and adjust if necessary prior to using this

miter saw.

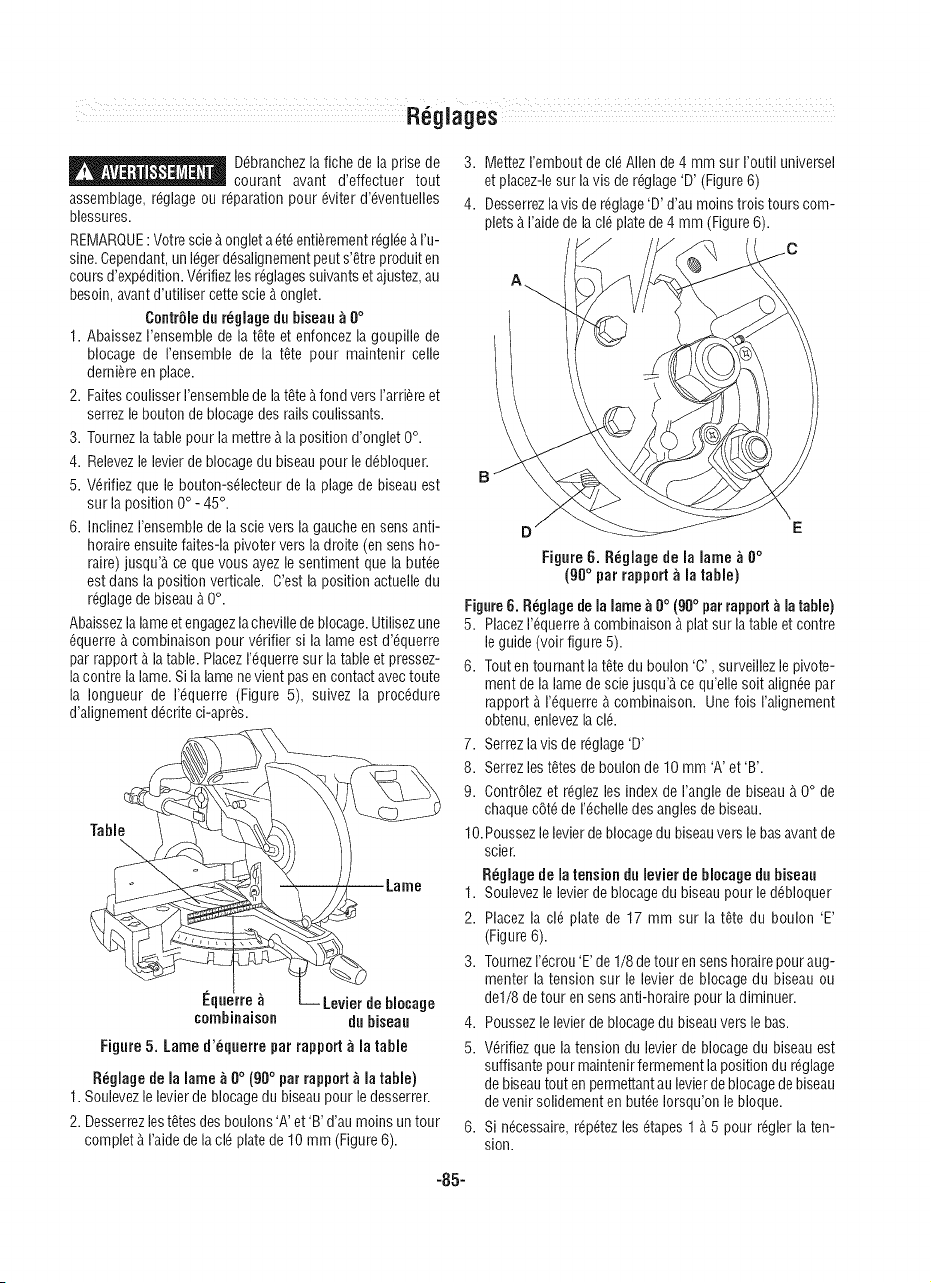

Checking 0° Bevel Adjustment

1. Push head assembly down and push head as-

sembly lock pin to hold down head assembly.

2. Slide head assembly completely to the back and

tighten the rail lock knob.

3. Rotate table to 0° miter position

4. Pull up bevel lock lever to loosen.

5. Check position of bevel range selector knob, it

should be at the 00-45° position.

6. Tilt the saw assembly to the left counterclockwise.

Then rotate saw assembly to the right (clockwise).

Until you feel the stop in the vertical position -

This is where the saw is currently set for the 0°

bevel cut.

Lower the blade and engage the lock pin. Use a

combination square to check blade squareness

to the table. Place the square on the table and

press it against the blade. If the blade does not

contact the full length of the square, (figure 5), fol-

low the alignment procedure.

Table

Combination --Bevel Lock

Square Lever

Figure 5. Blade Square to Table

Calibrating Blade at 0 degrees

(90 ° to the table)

1. Lift bevel lock lever to release bevel lock.

2. Loosen bolt heads "A" and "B" with 10 mm open-

end wrench at least one full turn (Figure 6).

3. Place 4 mm Alien wrench bit onto multi purpose

tool and into setscrew "D" (Figure 6).

4. Loosen setscrew "D" with 4 mm Alien wrench - at

least 3 full turns.

Figure 6. Calibrating Blade at 0 degrees

(90 to the table)

5. Place combination square on table and against

fence. (See figure 5)

6. While rotating bolt head "C", watch the saw blade

tilt until it is aligned with the combination square.

When aligned, remove the Allen wrench.

7. Tighten setscrew "D".

8. Tighten 10 mm bolt heads "A" & "B"

9. Check and adjust bevel pointers to 0 degrees on

each side of bevel scale.

10. Push down bevel lock lever before cutting.

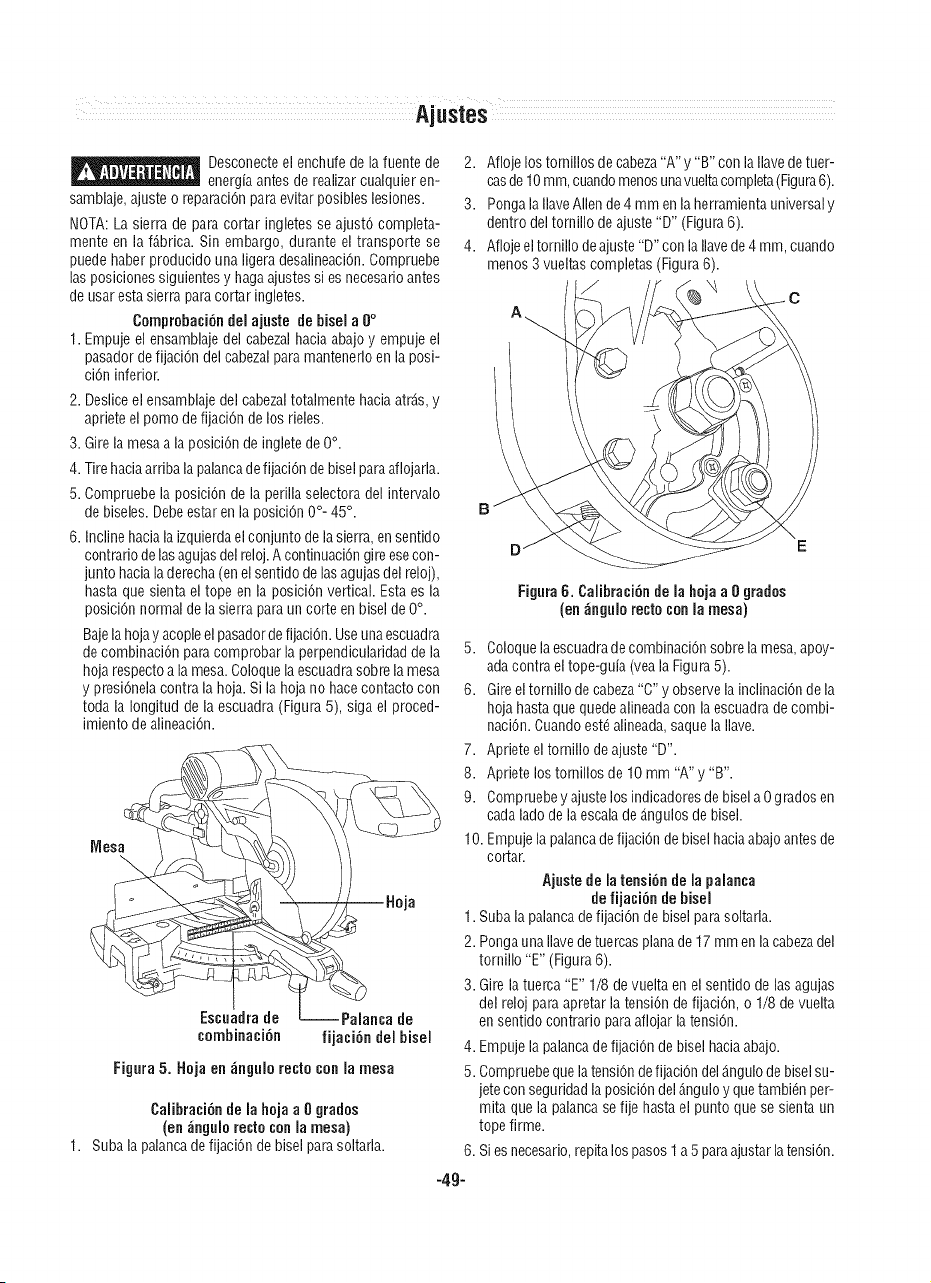

Adjusting Bevel Lock Lever Tension

1. Lift bevel lock lever to release bevel lock.

2. Place 17-mm open-end fiat wrench on bolt head

"E" (Figure 6).

3. Turn nut "E" clockwise 1/8 turn to tighten bevel

lock tension or turn counter-clockwise to 1/8 turn

to loosen bevel lock tension.

4. Push down bevel lock lever.

5. Verify that bevel lock tension holds the bevel po-

sition secure and also allows bevel lock lever to

lock down to the point that a solid stop is felt.

If necessary, repeat steps 1 - 5 to adjust the

tension.

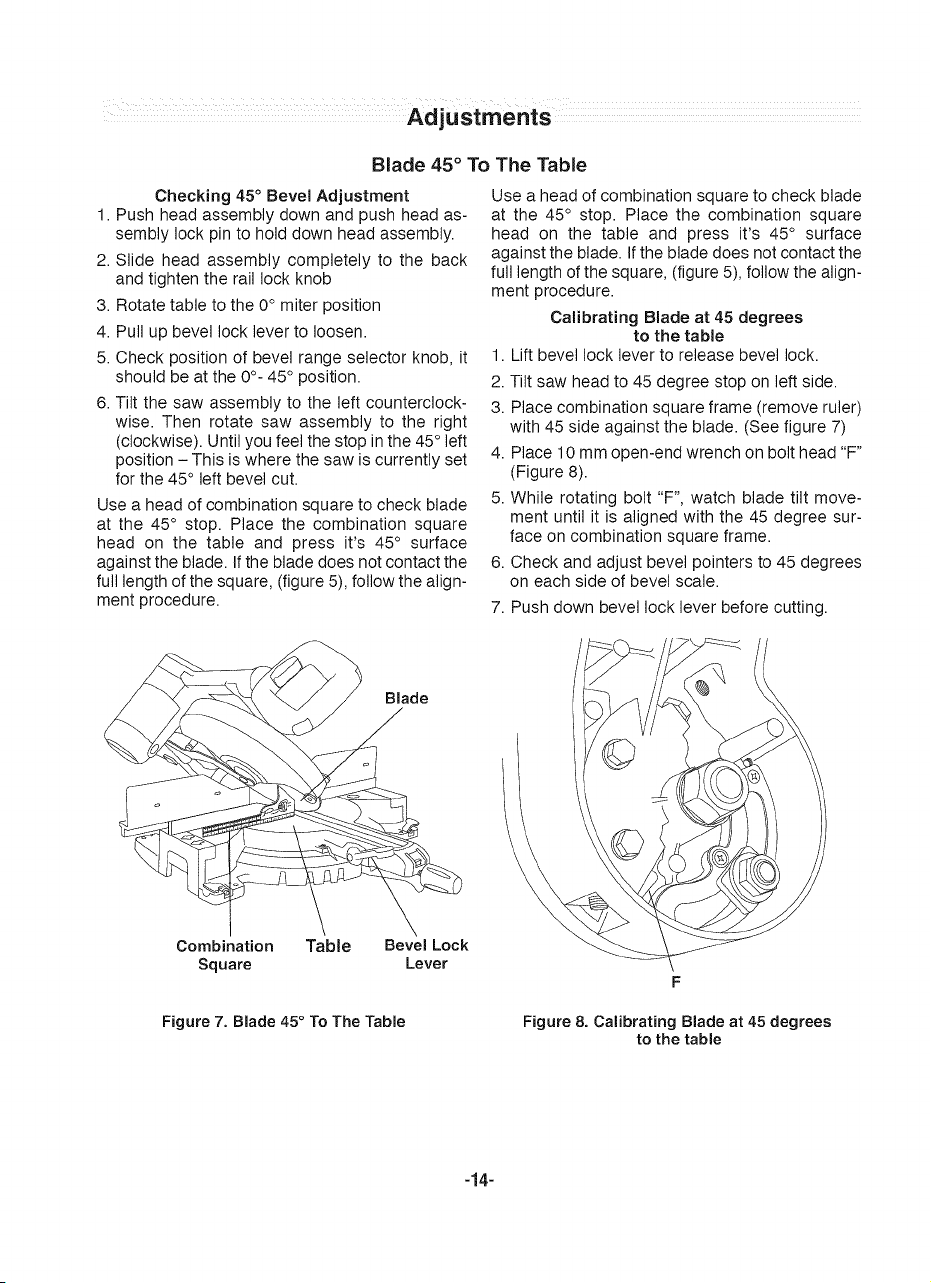

Blade 45 ° To The Table

Checking 45° Bevel Adjustment

1. Push head assembly down and push head as-

sembly lock pin to hold down head assembly.

2. Slide head assembly completely to the back

and tighten the rail lock knob

3. Rotate table to the 0° miter position

4. Pull up bevel lock lever to loosen.

5. Check position of bevel range selector knob, it

should be at the 0°- 45 ° position.

6. Tilt the saw assembly to the left counterclock-

wise. Then rotate saw assembly to the right

(clockwise). Until you feel the stop in the 45 ° left

position - This is where the saw is currently set

for the 45 ° left bevel cut.

Use a head of combination square to check blade

at the 45 ° stop. Place the combination square

head on the table and press it's 45 ° surface

against the blade. If the blade does not contact the

full length of the square, (figure 5), follow the align-

ment procedure.

Use a head of combination square to check blade

at the 45 ° stop. Place the combination square

head on the table and press it's 45 ° surface

against the blade. If the blade does not contact the

full length of the square, (figure 5), follow the align-

ment procedure.

Calibrating Blade at 45 degrees

to the table

1. Lift bevel lock lever to release bevel lock.

2. Tilt saw head to 45 degree stop on left side.

3. Place combination square frame (remove ruler)

with 45 side against the blade. (See figure 7)

4. Place 10 mm open-end wrench on bolt head "F"

(Figure 8).

5. While rotating bolt "F", watch blade tilt move-

ment until it is aligned with the 45 degree sur-

face on combination square frame.

6. Check and adjust bevel pointers to 45 degrees

on each side of bevel scale.

7. Push down bevel lock lever before cutting.

Blade

Combination Table Bevel Lock

Square Lever

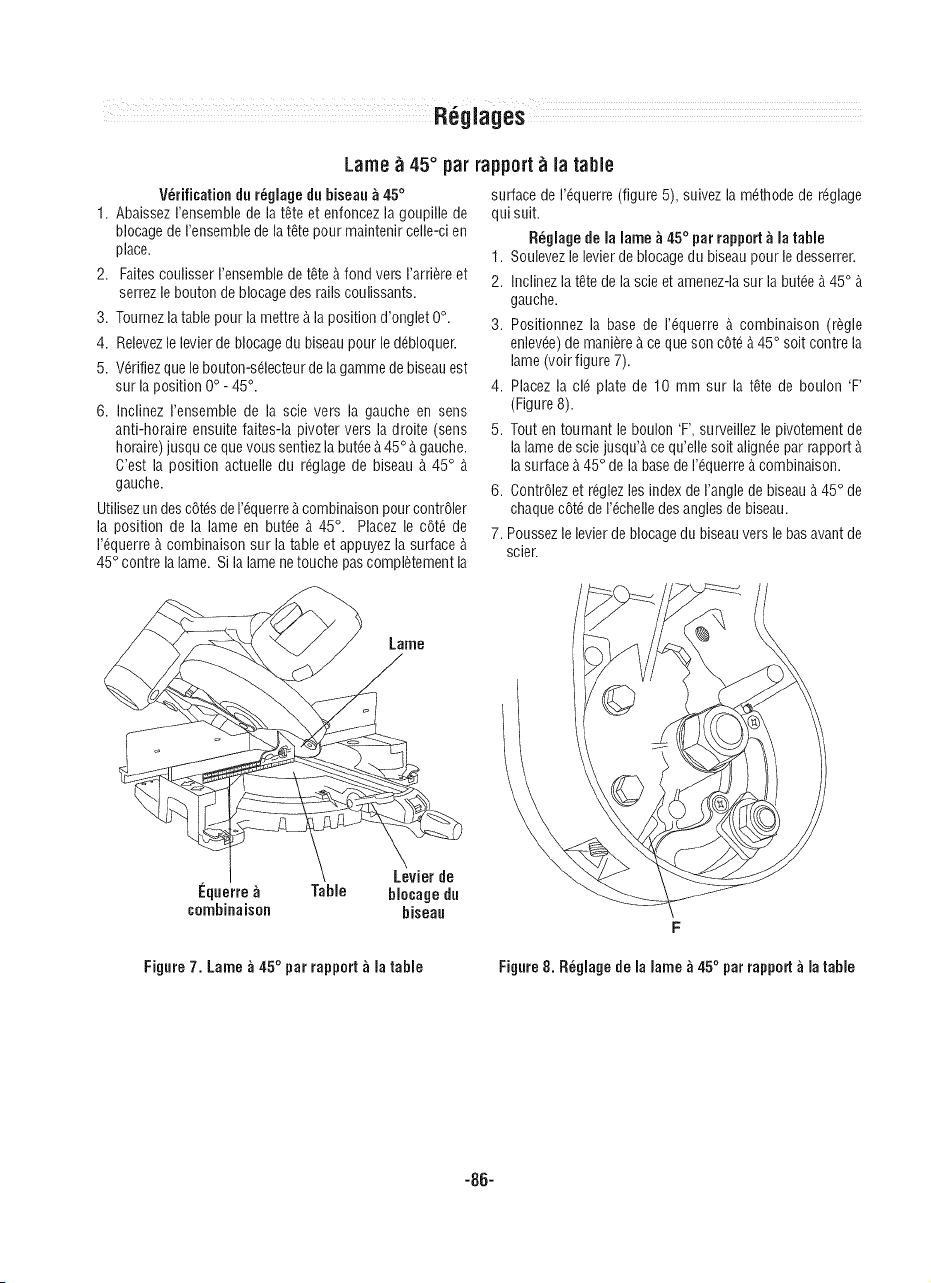

Figure 7. Blade 45 ° To The Table Figure 8. Calibrating Blade at 45 degrees

to the table

-14-

Adjustments

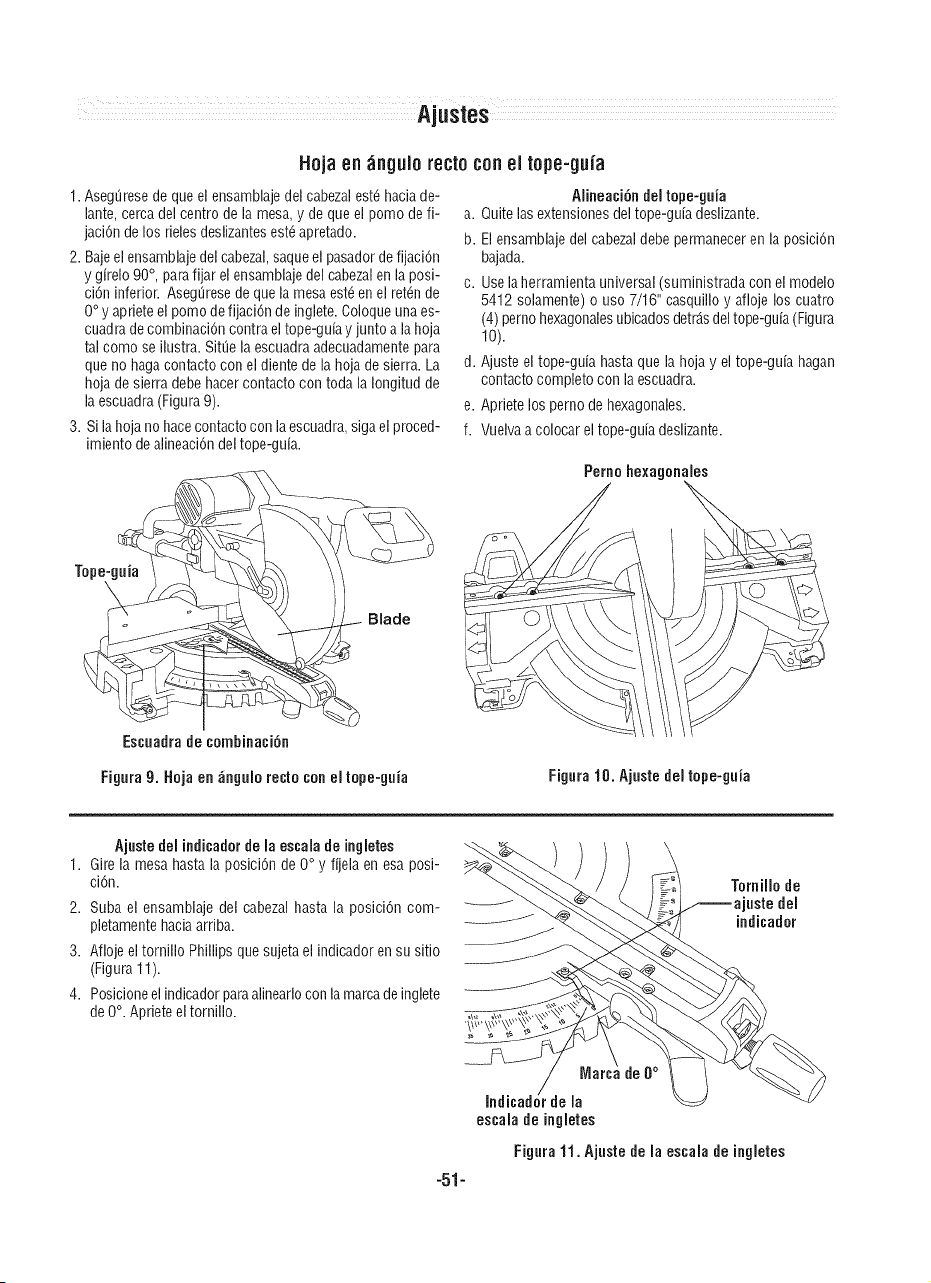

Blade Square to Fence

1. Make sure head assembly is pushed forward

near the center of the table and slide rail lock a.

knob is tightened, b.

2. Lower the head assembly, pull the lock pin out

and rotate it90 °, rotate to lock the head assembly c.

in the down position. Make sure table is in 0°

detent and tighten miter lock knob. Place a com-

bination square against the fence and next to the

blade as illustrated. Locate the square properly d.

so it does not contact the tooth of saw blade.The

saw blade should contact the full length of the e.

square (Figure 9). f.

3. If blade does not contact the square, follow the

fence alignment procedure.

Fence alignment

Remove sliding fence extensions.

The head assembly should remain in lowered po-

sition.

Use multi purpose tool (supplied with model 5412

only) or use a 7/16" socket and loosen four (4) hex

bolts behind fence (Figure 10).

Adjust fence until blade and the fence has full

contact with the square.

Tighten hex bolts.

Re-attach sliding fence.

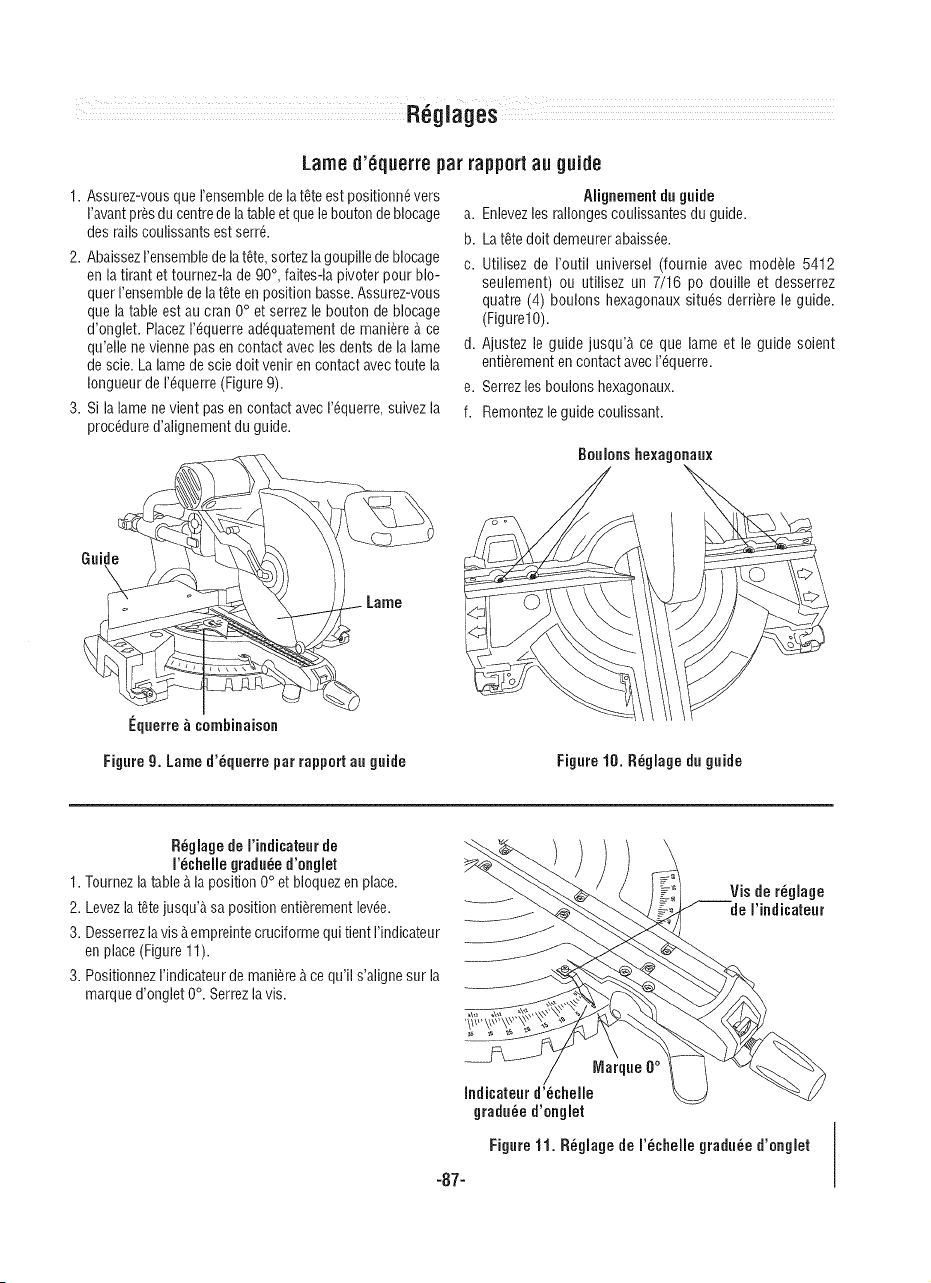

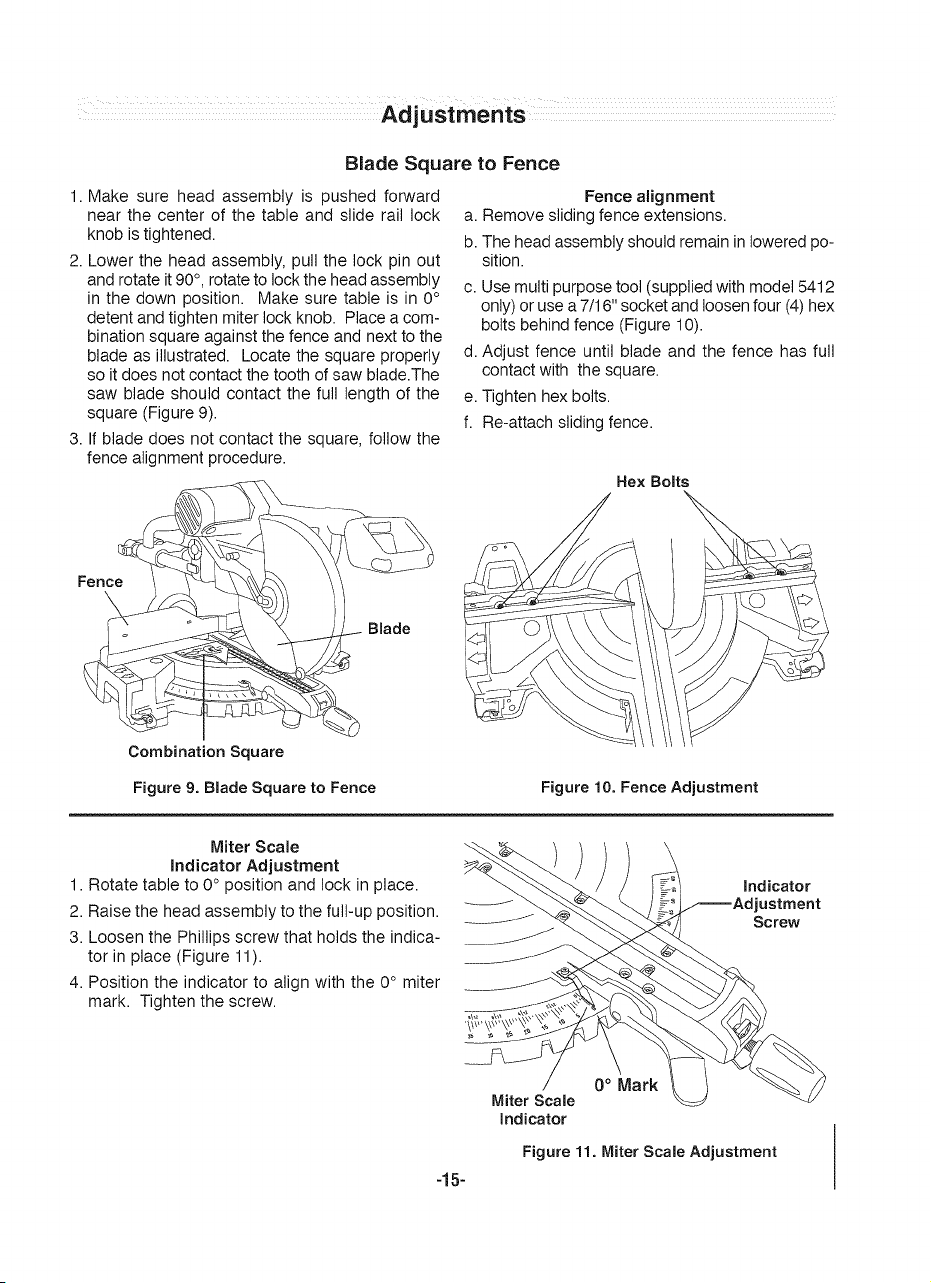

Hex Bolts

Fence

Blade

Combination Square

Figure 9. Blade Square to Fence Figure 10. Fence Adjustment

Miter Scale

indicator Adjustment

1. Rotate table to 0° position and lock in place.

2. Raise the head assembly to the full-up position.

3. Loosen the Phillips screw that holds the indica-

tor in place (Figure 11).

4. Position the indicator to align with the 0° miter

mark. Tighten the screw.

-15-

indicator

ustment

Screw

0 ° Mark

Miter Scale

Indicator

Figure 11. Miter Scale Adjustment

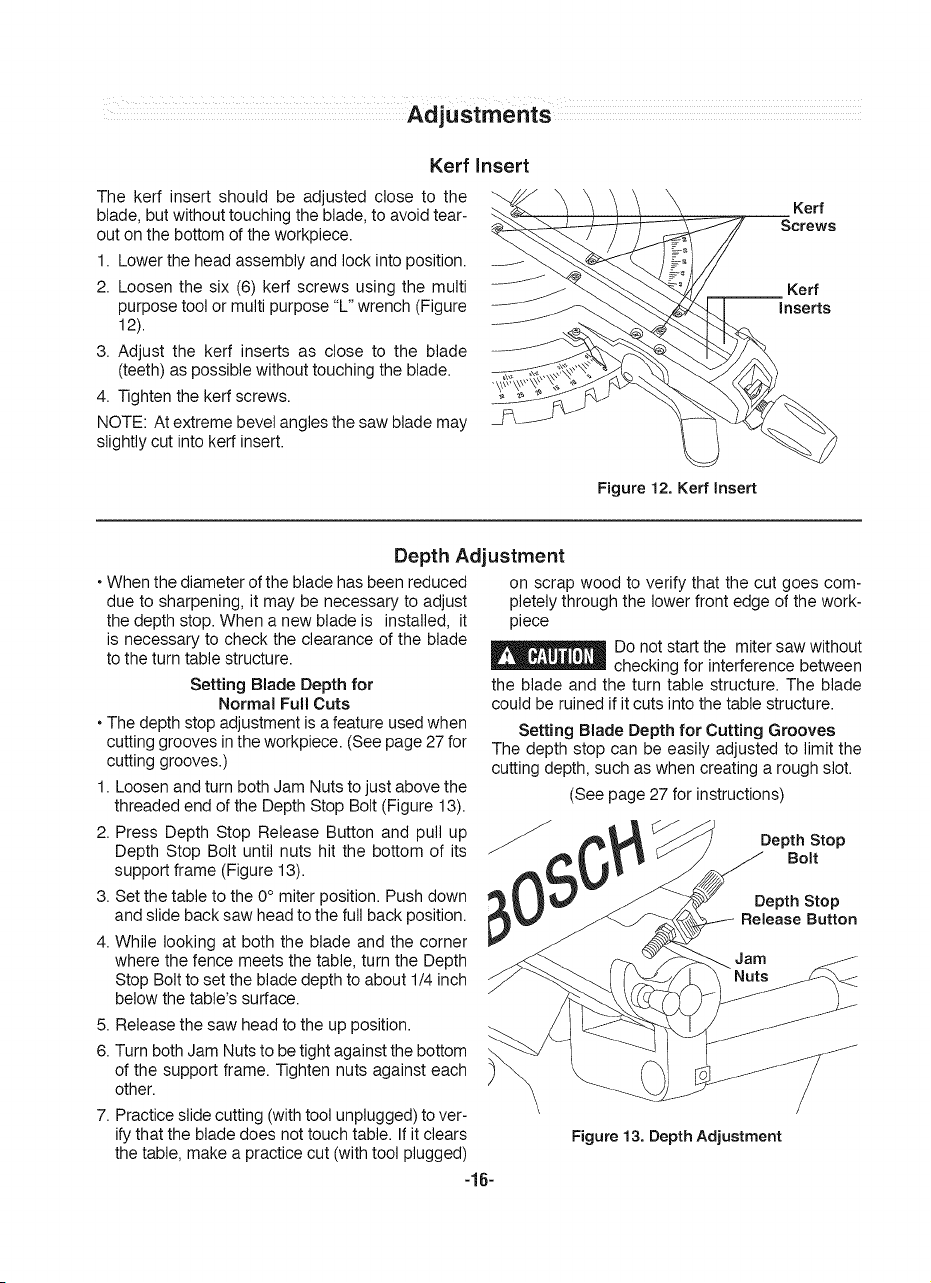

Kerr

The kerf insert should be adjusted close to the

blade, but without touching the blade, to avoid tear-

out on the bottom of the workpiece.

1. Lower the head assembly and lock into position.

2. Loosen the six (6) kerr screws using the multi

purpose tool or multi purpose "L" wrench (Figure

12).

3. Adjust the kerf inserts as close to the blade

(teeth) as possible without touching the blade.

4. Tighten the kerf screws.

NOTE: At extreme bevel angles the saw blade may

slightly cut into kerr insert.

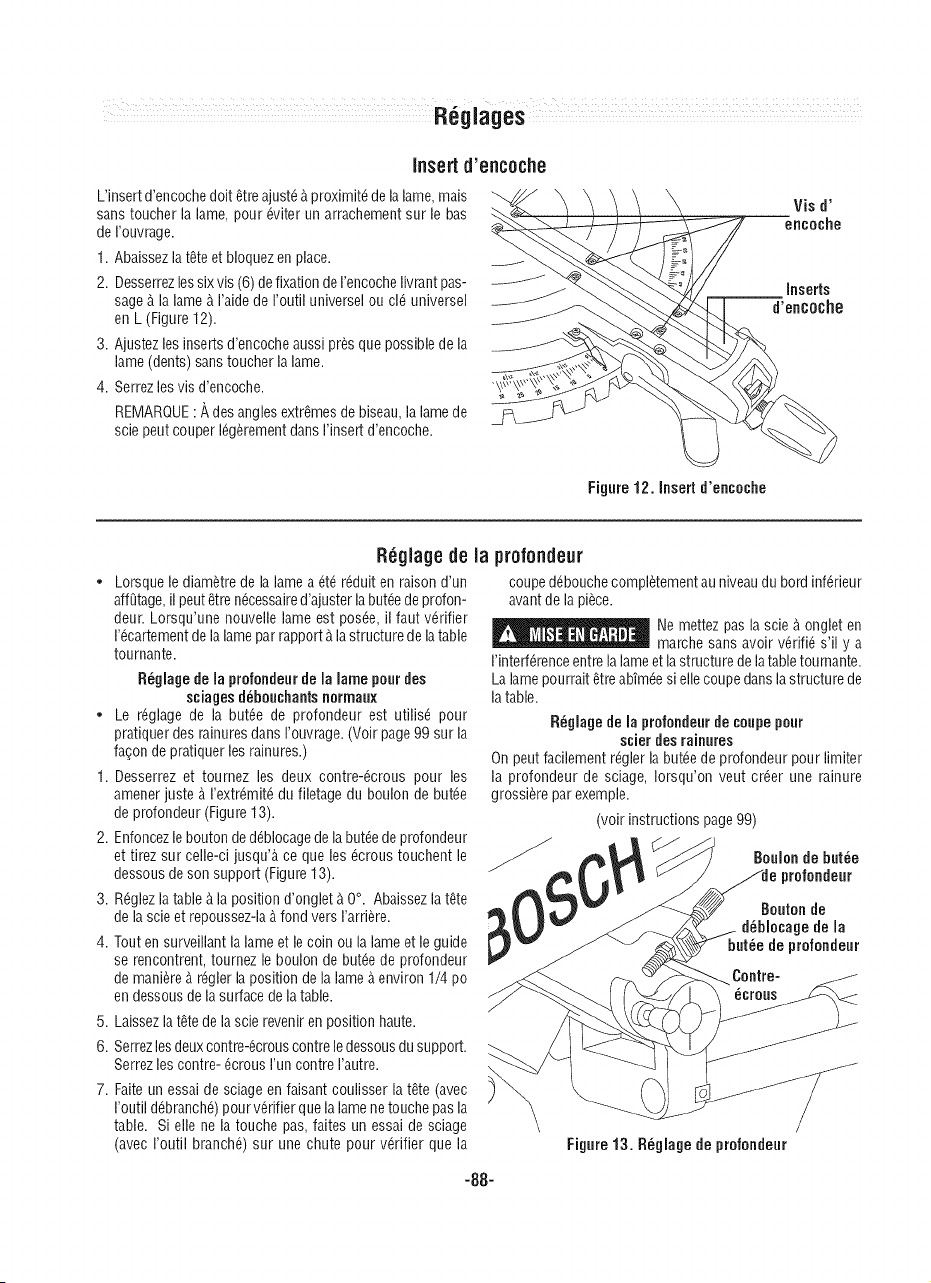

Insert

Figure 12. Kerf Insert

Kerr

Screws

Kerf

Inserts

Depth Adjustment

• When the diameter of the blade has been reduced

due to sharpening, it may be necessary to adjust

the depth stop. When a new blade is installed, it

is necessary to check the clearance of the blade

to the turn table structure.

Setting Blade Depth for

Normal Full Cuts

• The depth stop adjustment is a feature used when

cutting grooves in the workpiece. (See page 27 for

cutting grooves.)

1. Loosen and turn both Jam Nuts to just above the

threaded end of the Depth Stop Bolt (Figure 13).

2. Press Depth Stop Release Button and pull up

Depth Stop Bolt until nuts hit the bottom of its

support frame (Figure 13).

3. Set the table to the 0° miter position. Push down

and slide back saw head to the full back position.

4. While looking at both the blade and the corner

where the fence meets the table, turn the Depth

Stop Bolt to set the blade depth to about 1/4 inch

below the table's surface.

5. Release the saw head to the up position.

6. Turn both Jam Nuts to be tight against the bottom

of the support frame. Tighten nuts against each

other.

on scrap wood to verify that the cut goes com-

pletely through the lower front edge of the work-

piece

Do not start the miter saw without

checking for interference between

the blade and the turn table structure. The blade

could be ruined if it cuts into the table structure.

Setting Blade Depth for Cutting Grooves

The depth stop can be easily adjusted to limit the

cutting depth, such as when creating a rough slot.

(See page 27 for instructions)

Depth Stop

Bolt

Depth Step

Release Button

7. Practice slide cutting (with tool unplugged) to ver-

ify that the blade does not touch table. If it clears

the table, make a practice cut (with tool plugged)

Figure 13. Depth Adjustment

-16-

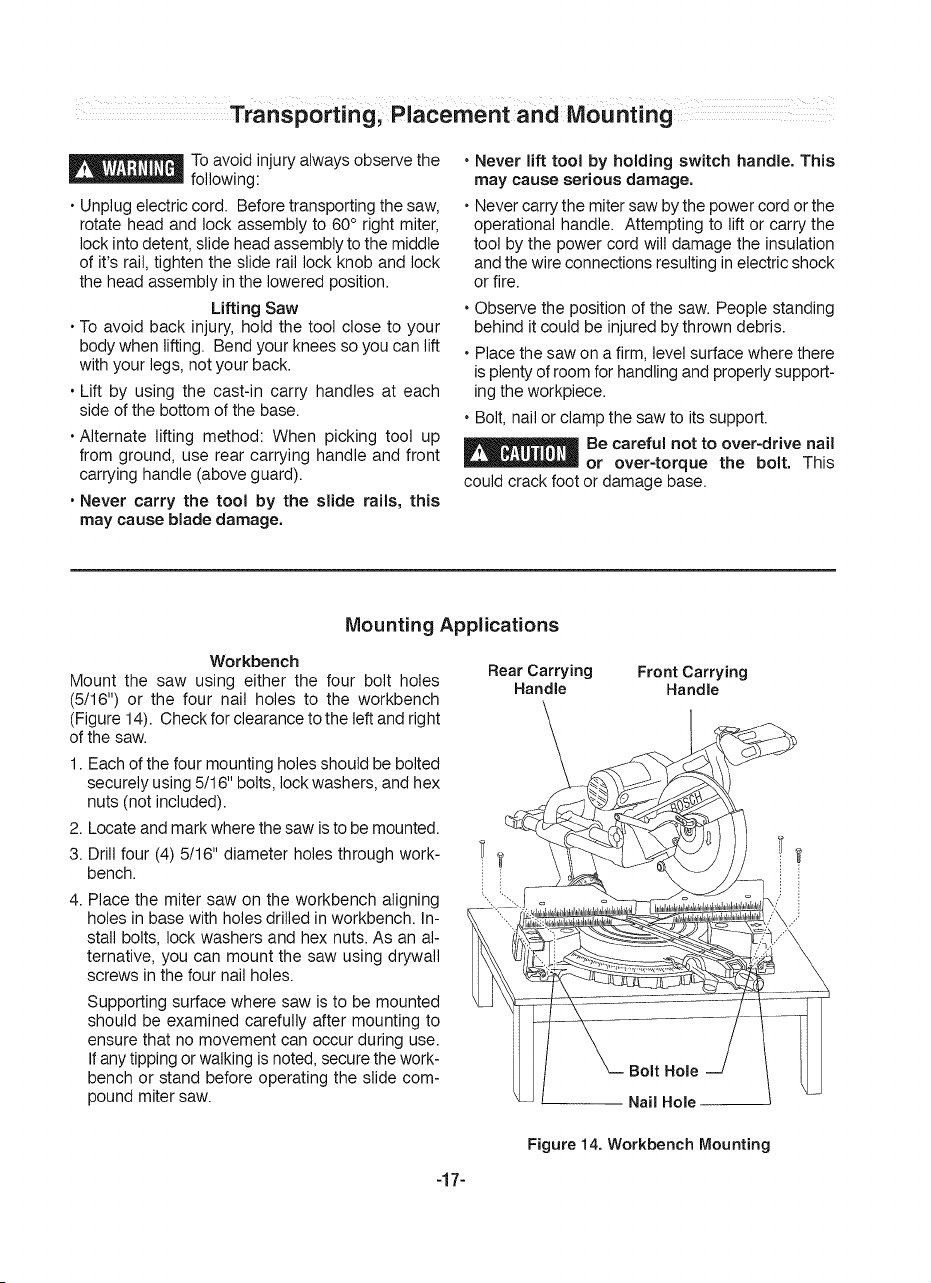

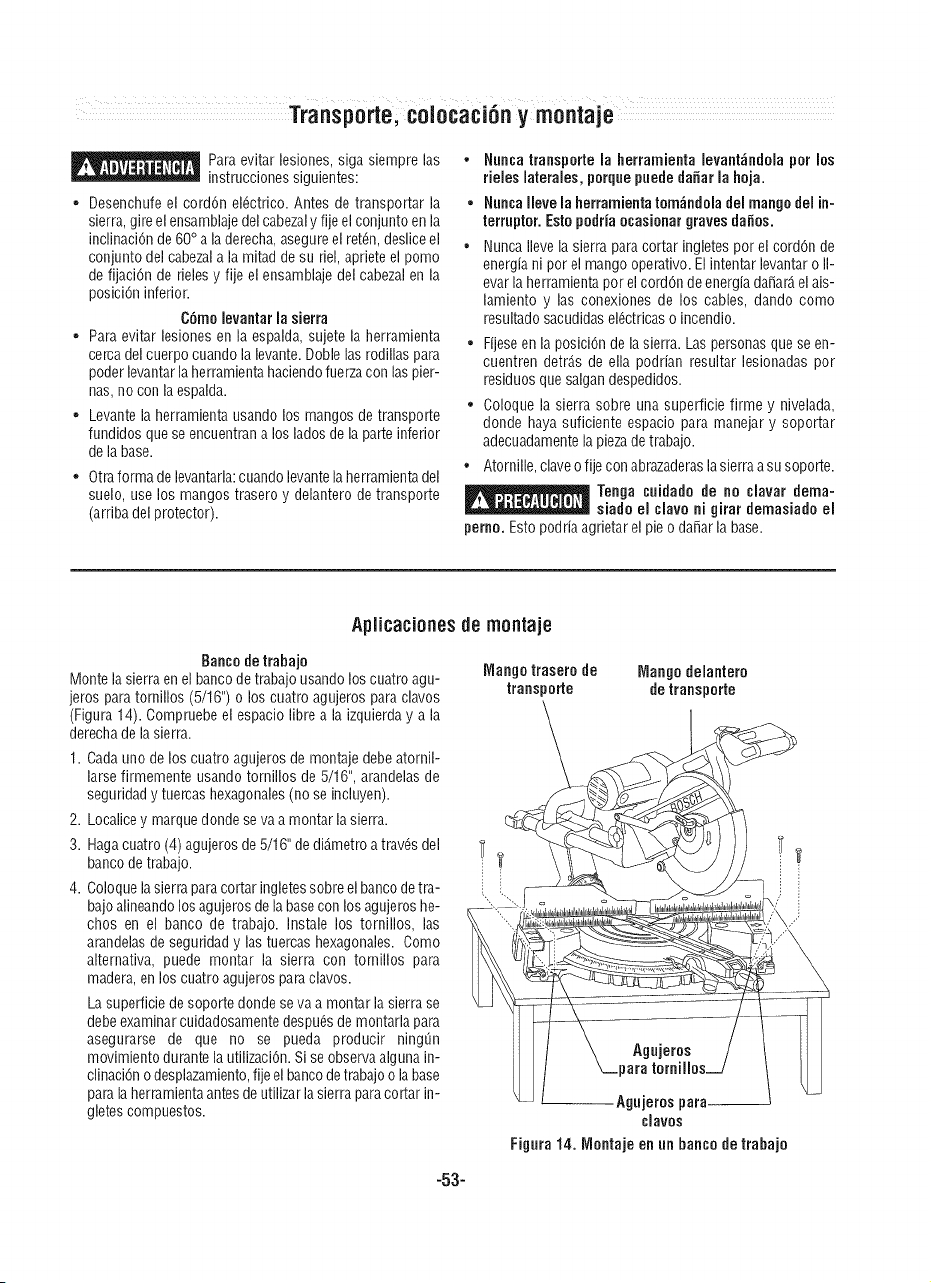

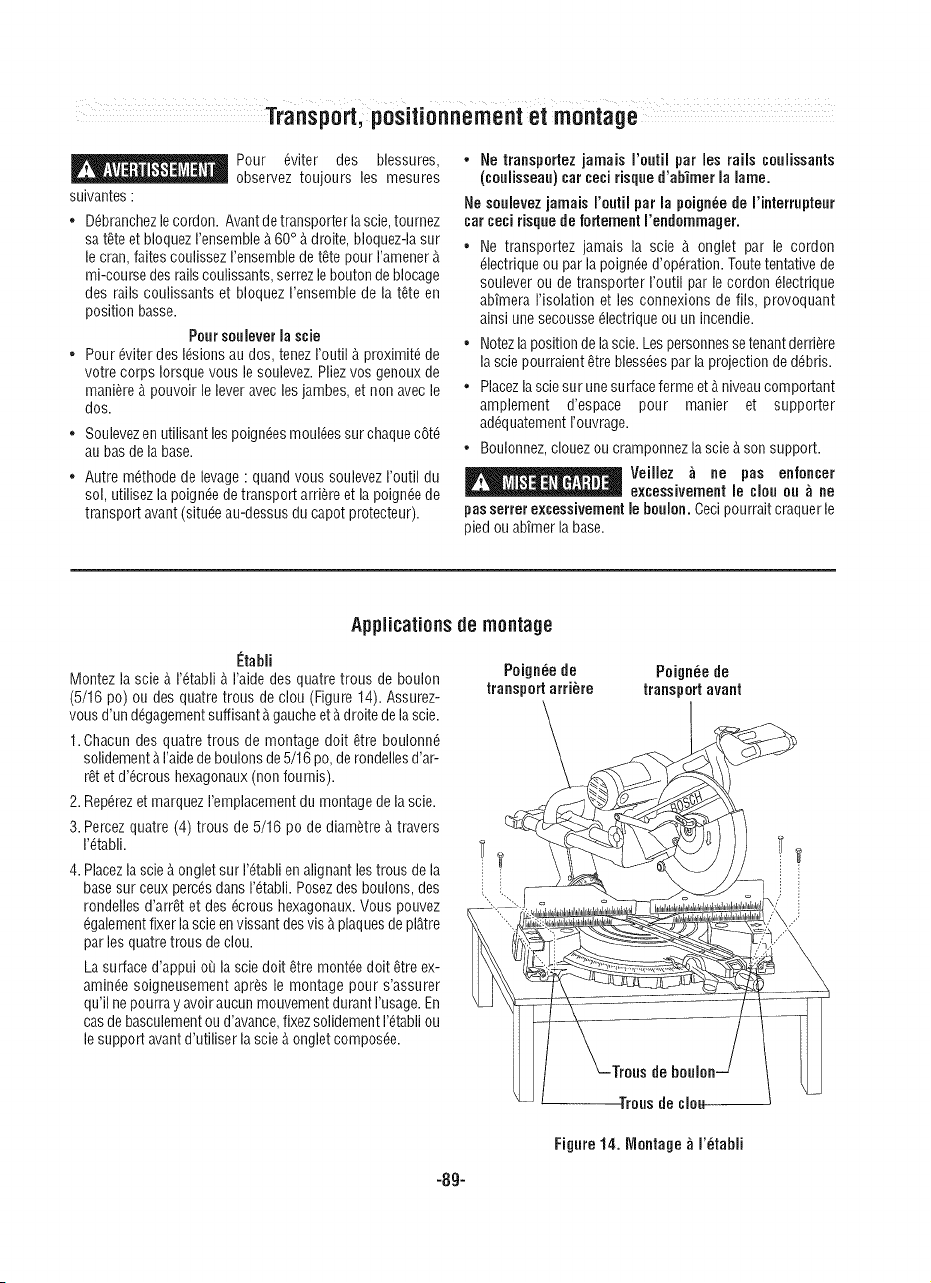

Transportingl Placement and lVlounting

To avoid injury always observe the

following:

• Unplug electric cord. Before transporting the saw,

rotate head and lock assembly to 60° right miter,

lock into detent, slide head assembly to the middle

of it's rail, tighten the slide rail lock knob and lock

the head assembly in the lowered position.

Lifting Saw

• To avoid back injury, hold the tool close to your

body when lifting. Bend your knees so you can lift

with your legs, not your back.

• Lift by using the cast-in carry handles at each

side of the bottom of the base.

• Alternate lifting method: When picking tool up

from ground, use rear carrying handle and front

carrying handle (above guard).

• Never carry the tool by the slide rails, this

may cause blade damage.

• Never lift tool by holding switch handle. This

may cause serious damage,

• Never carry the miter saw by the power cord or the

operational handle. Attempting to lift or carry the

tool by the power cord will damage the insulation

and the wire connections resulting in electric shock

or fire.

• Observe the position of the saw. People standing

behind it could be injured by thrown debris.

• Place the saw on a firm, level surface where there

is plenty of room for handling and properly support-

ing the workpiece.

• Bolt, nail or clamp the saw to its support.

Be careful not to over-drive nail

or over-torque the bolt, This

could crack foot or damage base.

Mounting Applications

Workbench

Mount the saw using either the four bolt holes

(5/16") or the four nail holes to the workbench

(Figure 14). Check for clearance to the left and right

of the saw.

1. Each of the four mounting holes should be bolted

securely using 5/16" bolts, lock washers, and hex

nuts (not included).

2. Locate and mark where the saw is to be mounted.

3. Drill four (4) 5/16" diameter holes through work-

bench.

4. Place the miter saw on the workbench aligning

holes in base with holes drilled in workbench. In-

stall bolts, lock washers and hex nuts. As an al-

ternative, you can mount the saw using drywall

screws in the four nail holes.

Supporting surface where saw is to be mounted

should be examined carefully after mounting to

ensure that no movement can occur during use.

If any tipping or walking is noted, secure the work-

bench or stand before operating the slide com-

pound miter saw.

Rear Carrying Front Carrying

Handle Handle

Nail Hole-

Figure 14. Workbench Mounting

-17-

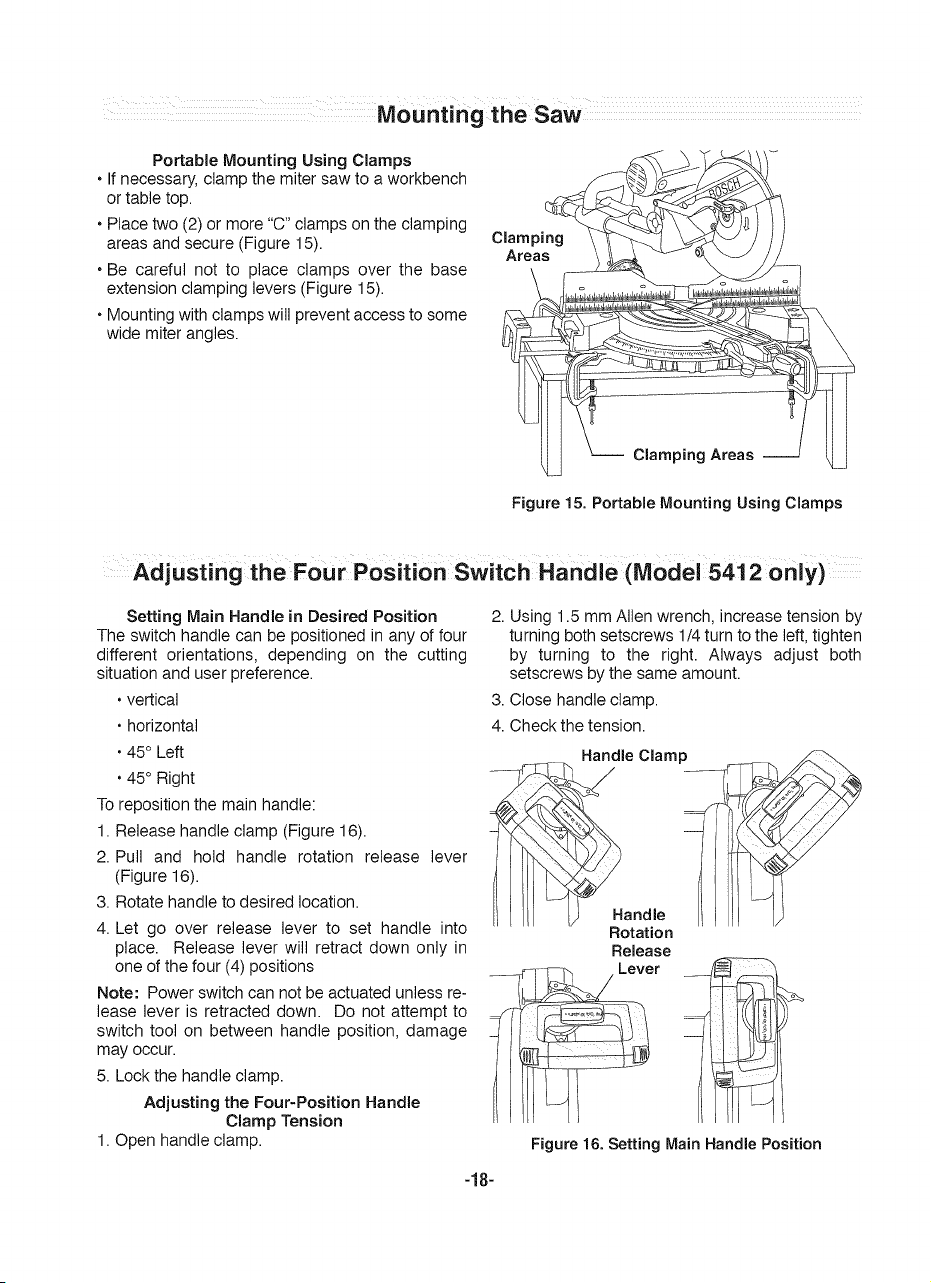

Portable Mounting Using Clamps

• If necessary, clamp the miter saw to a workbench

or table top.

• Place two (2) or more "C" clamps on the clamping

areas and secure (Figure 15).

• Be careful not to place clamps over the base

extension clamping levers (Figure 15).

• Mounting with clamps will prevent access to some

wide miter angles.

Clamping

Areas

Clamping Areas

Figure 15. Portable Mounting Using Clamps

Adjusting the Four Position Switch Handle (Model 5412 only)

Setting Main Handle in Desired Position

The switch handle can be positioned in any of four

different orientations, depending on the cutting

situation and user preference.

• vertical

• horizontal

• 45° Left

• 45° Right

To reposition the main handle:

1. Release handle clamp (Figure 16).

2. Pull and hold handle rotation release lever

(Figure 16).

3. Rotate handle to desired location.

4. Let go over release lever to set handle into

place. Release lever will retract down only in

one of the four (4) positions

Note: Power switch can not be actuated unless re-

lease lever is retracted down. Do not attempt to

switch tool on between handle position, damage

may occur.

5. Lock the handle clamp.

Adjusting the Four-Position Handle

Clamp Tension

1. Open handle clamp.

2. Using 1.5 mm Alien wrench, increase tension by

turning both setscrews 1/4 turn to the left, tighten

by turning to the right. Always adjust both

setscrews by the same amount.

3. Close handle clamp.

4. Check the tension.

Handle Clamp /_

Rotation

Release

Lever

Figure 16. Setting Main Handle Position

-18-

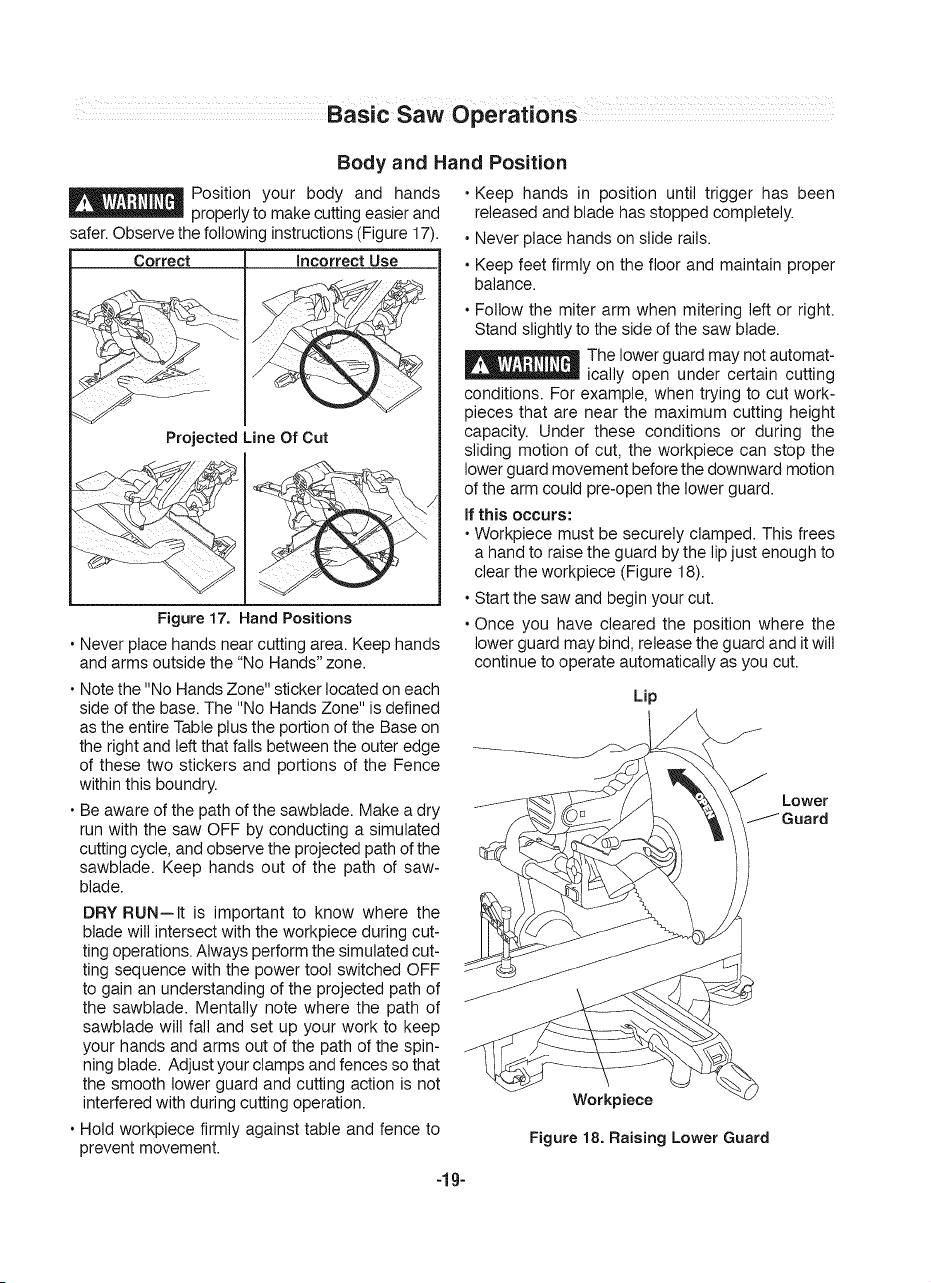

BasicSaw Operations

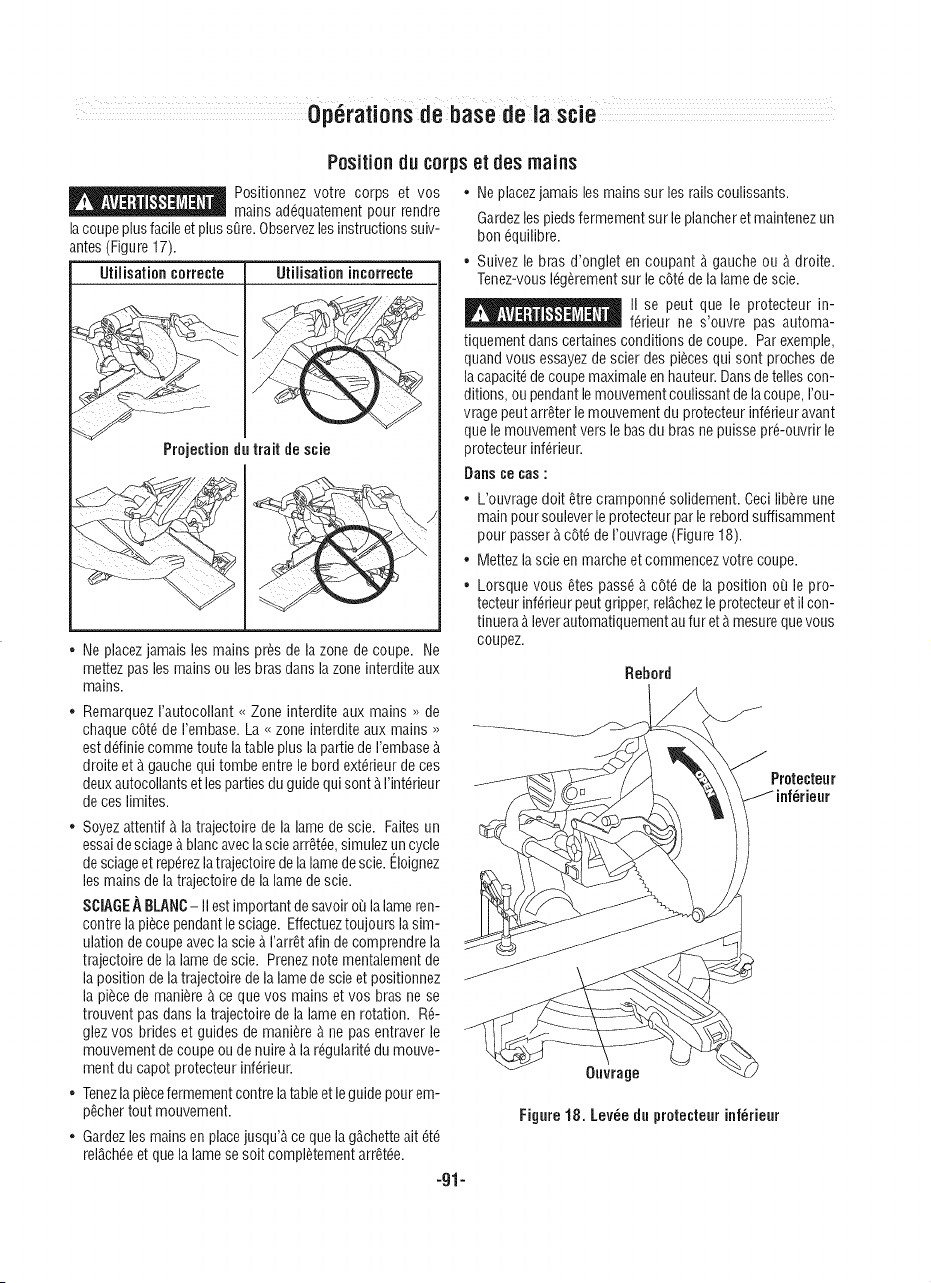

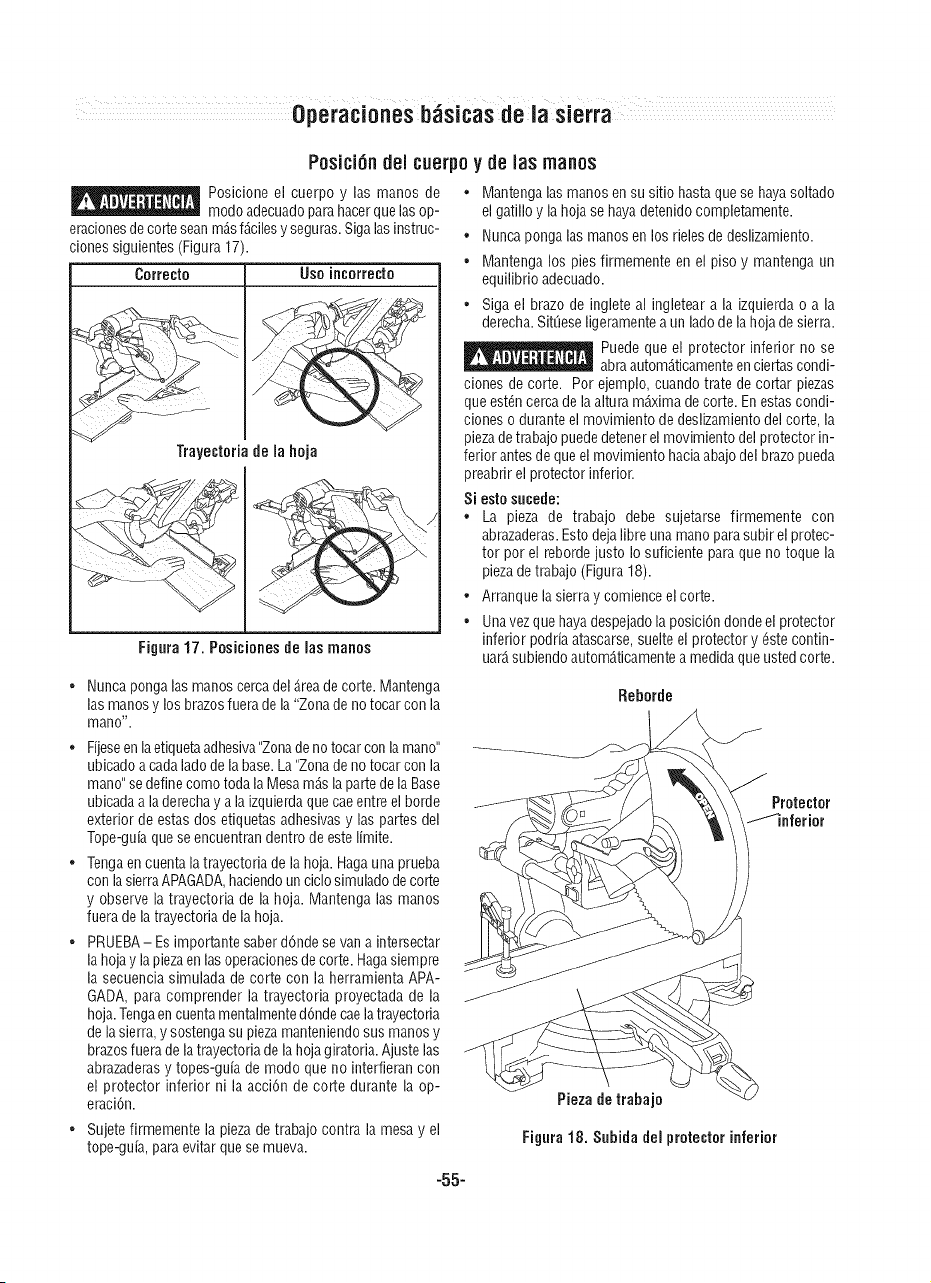

Body and Hand Position

_ osition your body and hands

properly to make cutting easier and

safer. Observe the following instructions (Figure 17).

Correct

Incorreqt ,Use......

Projected Line Of Cut

Figure 17. Hand Positions

• Never place hands near cutting area. Keep hands

and arms outside the "No Hands" zone.

• Keep hands in position until trigger has been

released and blade has stopped completely.

• Never place hands on slide rails.

• Keep feet firmly on the floor and maintain proper

balance.

• Follow the miter arm when mitering left or right.

Stand slightly to the side of the saw blade.

The lower guard may not automat-

ically open under certain cutting

conditions. For example, when trying to cut work-

pieces that are near the maximum cutting height

capacity. Under these conditions or during the

sliding motion of cut, the workpiece can stop the

lower guard movement before the downward motion

of the arm could pre-open the lower guard.

If this occurs:

• Workpiece must be securely clamped. This frees

a hand to raise the guard by the lip just enough to

clear the workpiece (Figure t 8).

• Start the saw and begin your cut.

• Once you have cleared the position where the

lower guard may bind, release the guard and it will

continue to operate automatically as you cut.

• Note the "No Hands Zone" sticker located on each

side of the base. The "No Hands Zone" is defined

as the entire Table plus the portion of the Base on

the right and left that fails between the outer edge

of these two stickers and portions of the Fence

within this boundry.

• Be aware of the path of the sawblade. Make a dry

run with the saw OFF by conducting a simulated

cutting cycle, and observe the projected path of the

sawblade. Keep hands out of the path of saw-

blade.

DRY RUN--It is important to know where the

blade will intersect with the workpiece during cut-

ting operations. Always perform the simulated cut-

ting sequence with the power tool switched OFF

to gain an understanding of the projected path of

the sawblade. Mentally note where the path of

sawblade will fall and set up your work to keep

your hands and arms out of the path of the spin-

ning blade. Adjust your clamps and fences so that

the smooth lower guard and cutting action is not

interfered with during cutting operation.

• Hold workpiece firmly against table and fence to

prevent movement.

Figure 18. Raising Lower Guard

-lg-

BasicSawOperations

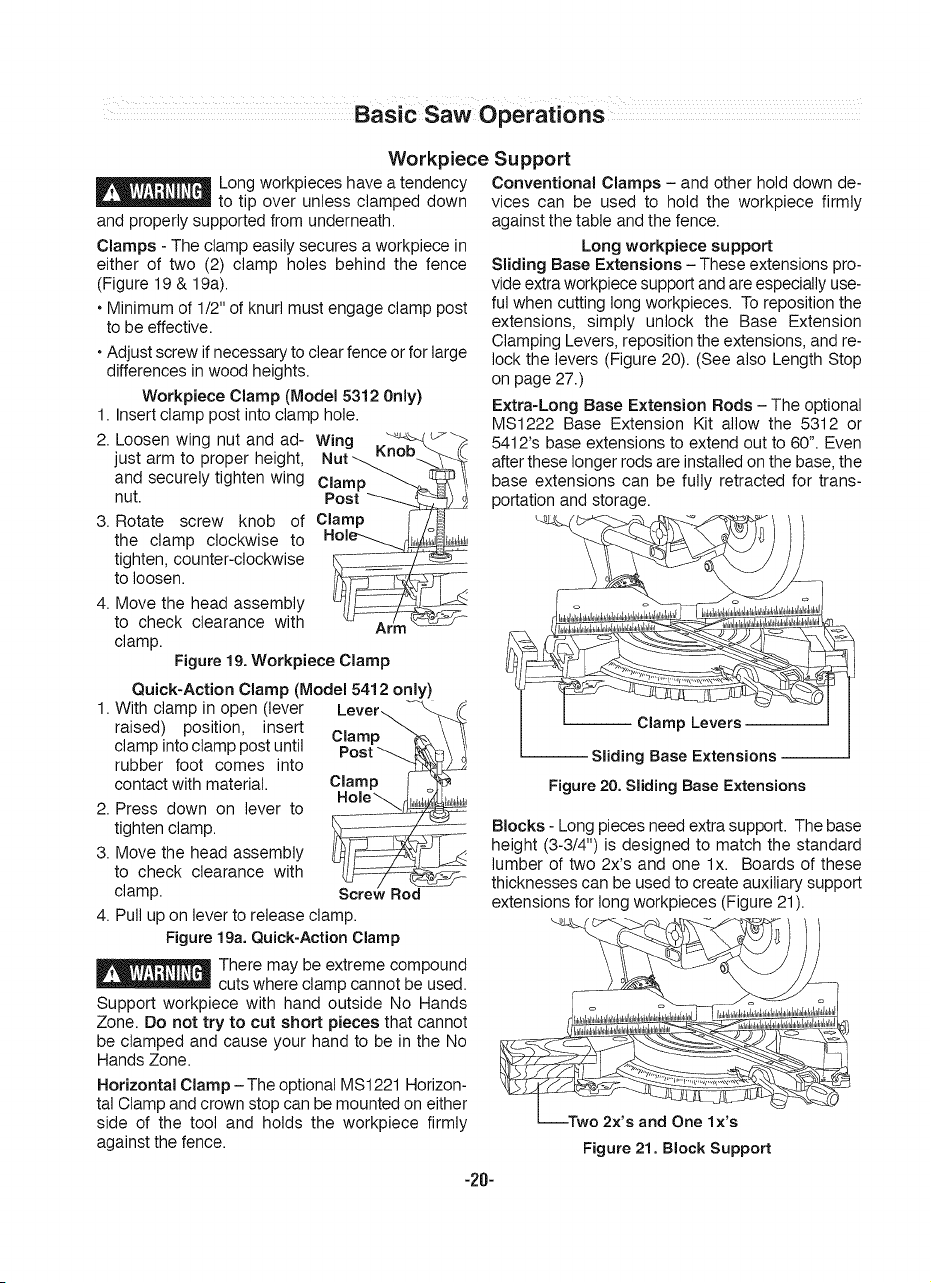

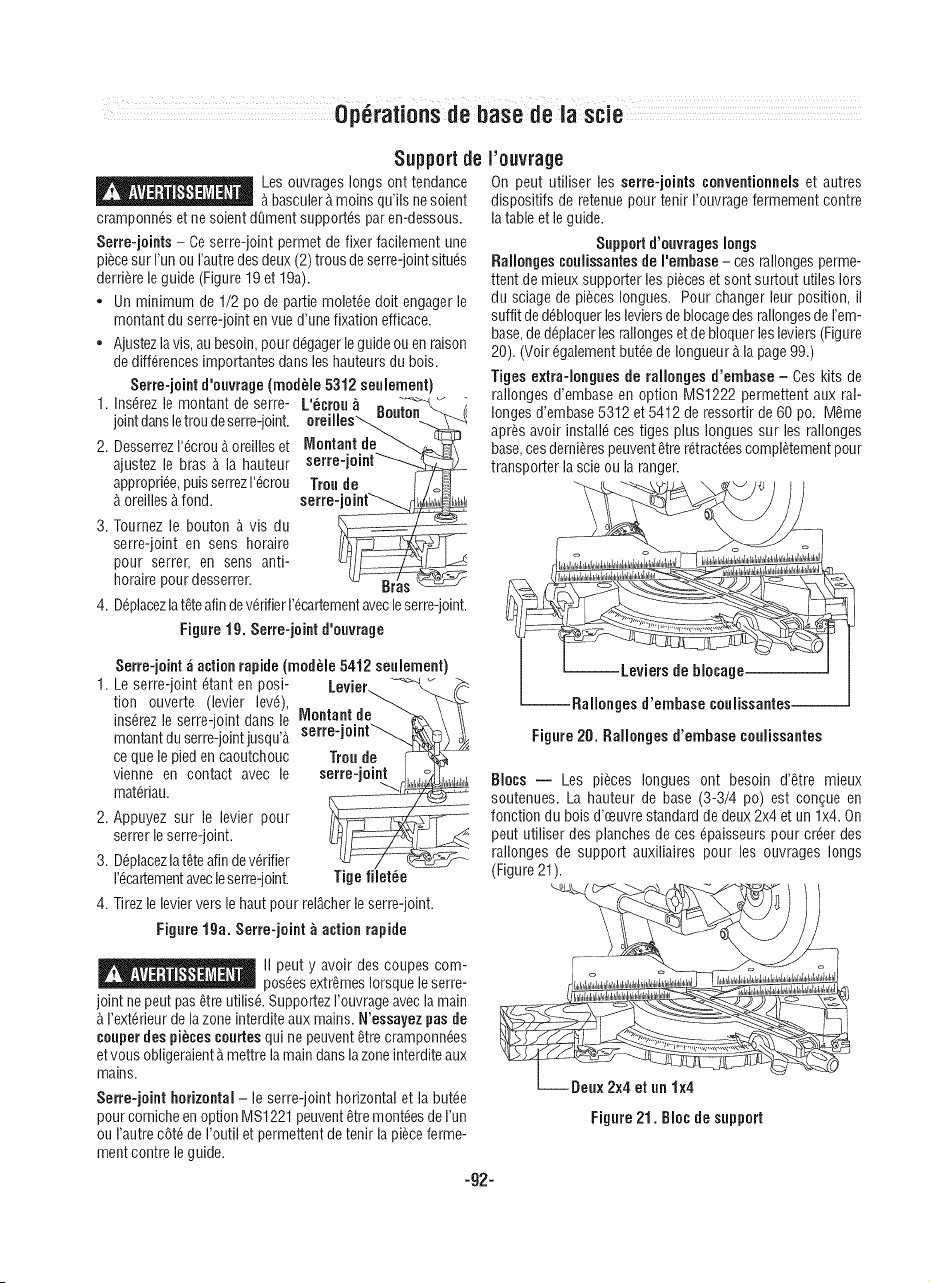

Workpiece Support

Long workpieces have a tendency

_to tip over unless clamped down

and properly supported from underneath.

Clamps - The clamp easily secures a workpiece in

either of two (2) clamp holes behind the fence

(Figure 19 & 19a).

• Minimum of 1/2" of knurl must engage clamp post

to be effective.

• Adjust screw if necessary to clear fence or for large

differences in wood heights.

Workpiece Clamp (Model 5312 0nly)

1. Insert clamp post into clamp hole.

2. Loosen wing nut and ad- Wing

just arm to proper height,

and securely tighten wing

nut.

3. Rotate screw knob of

the clamp clockwise to

tighten, counter-clockwise

to loosen.

4. Move the head assembly

to check clearance with Ar

clamp.

Figure 19. Workpiece Clamp

Quick-Action Clamp (Model 5412 only)

1. With clamp in open (lever

raised) position, insert Clamp

clamp into clamp post until Post

rubber foot comes into

contact with material. Clamp

2. Press down on lever to

tighten clamp.

3. Move the head assembly

to check clearance with

clamp.

4. Pull up on lever to release clamp.

Figure19a. Quick-ActionClamp

_ There may be extreme compound

cuts where clamp cannot be used.

Support workpiece with hand outside No Hands

Zone. Do not try to cut short pieces that cannot

be clamped and cause your hand to be in the No

Hands Zone.

Horizontal Clamp - The optional MS1221 Horizon-

tal Clamp and crown stop can be mounted on either

side of the tool and holds the workpiece firmly

against the fence.

Conventional Clamps - and other hold down de-

vices can be used to hold the workpiece firmly

against the table and the fence.

Long workpiece support

Sliding Base Extensions - These extensions pro-

vide extra workpiece support and are especially use-

ful when cutting long workpieces. To reposition the

extensions, simply unlock the Base Extension

Clamping Levers, reposition the extensions, and re-

lock the levers (Figure 20). (See also Length Stop

on page 27.)

Extra-Long Base Extension Rods - The optional

MS1222 Base Extension Kit allow the 5312 or

5412's base extensions to extend out to 60". Even

after these longer rods are installed on the base, the

base extensions can be fully retracted for trans-

portation and storage.

Figure 20. Sliding Base Extensions

Blocks - Long pieces need extra support. The base

height (3-3/4") is designed to match the standard

lumber of two 2x's and one lx. Boards of these

thicknesses can be used to create auxiliary support

extensions for long workpieces (Figure 21).

Figure 21. Block Support

-20-

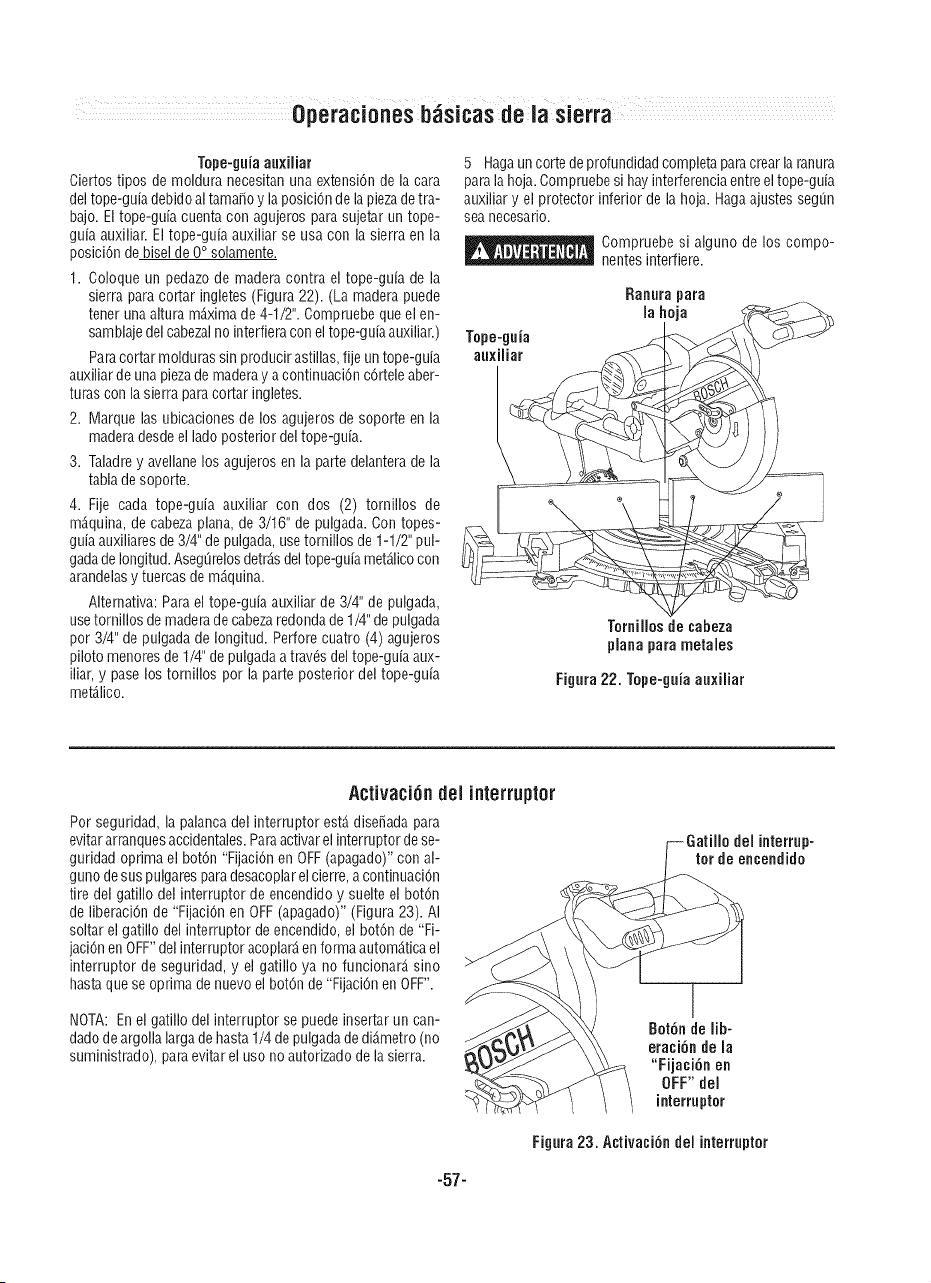

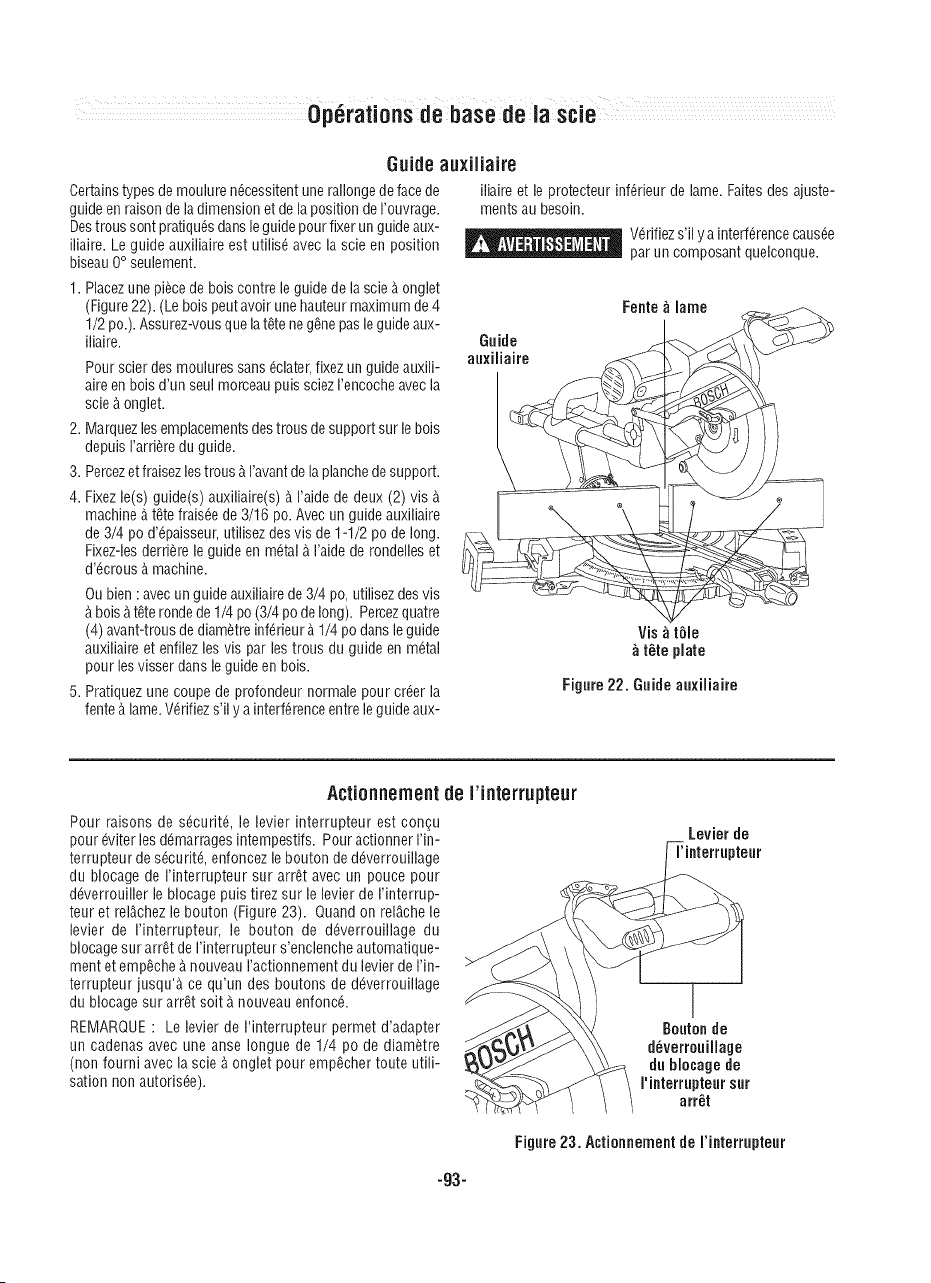

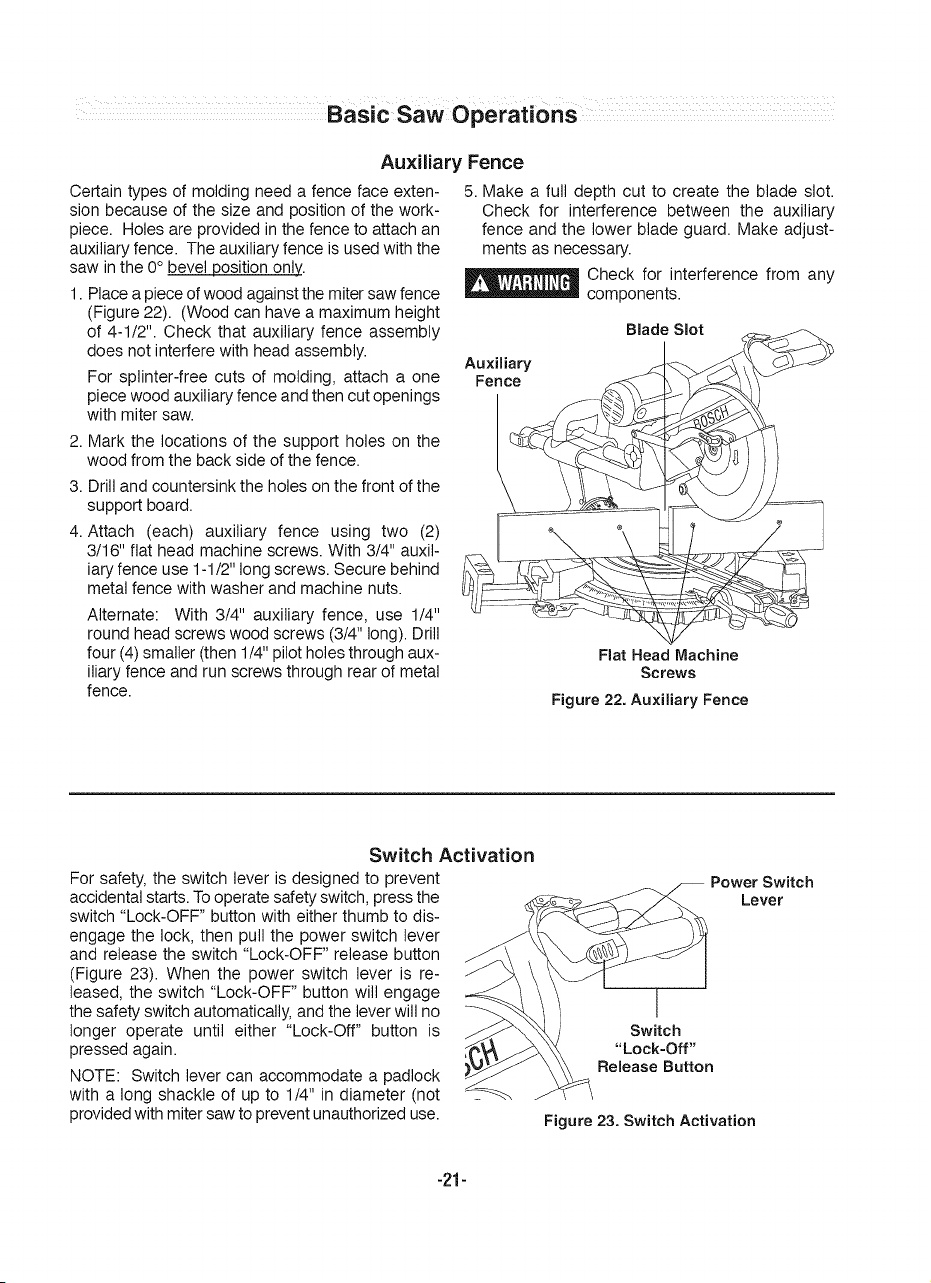

Auxiliary Fence

Certain types of molding need a fence face exten-

sion because of the size and position of the work-

piece. Holes are provided in the fence to attach an

auxiliary fence. The auxiliary fence is used with the

saw in the 0° bevel position only..

1. Place a piece of wood against the miter saw fence

(Figure 22). (Wood can have a maximum height

of 4-1/2". Check that auxiliary fence assembly

does not interfere with head assembly.

For splinter-free cuts of molding, attach a one

piece wood auxiliary fence and then cut openings

with miter saw.

2. Mark the locations of the support holes on the

wood from the back side of the fence.

3. Drill and countersink the holes on the front of the

support board.

4. Attach (each) auxiliary fence using two (2)

3/16" flat head machine screws. With 3/4" auxil-

iary fence use 1-1/2" long screws. Secure behind

metal fence with washer and machine nuts.

Alternate: With 3/4" auxiliary fence, use 1/4"

round head screws wood screws (3/4" long). Drill

four (4) smaller (then 1/4" pilot holes through aux-

iliary fence and run screws through rear of metal

fence.

5. Make a full depth cut to create the blade slot.

Check for interference between the auxiliary

fence and the lower blade guard. Make adjust-

ments as necessary.

_ Check for interference from any

components.

Auxiliary

Fence

Blade Slot

Flat Head Machine

Screws

Figure 22. Auxiliary Fence

Switch Activation

For safety, the switch lever is designed to prevent

accidental starts. To operate safety switch, press the

switch "Lock-OFF" button with either thumb to dis-

engage the lock, then pull the power switch lever

and release the switch "Lock-OFF" release button

(Figure 23). When the power switch lever is re-

leased, the switch "Lock-OFF" button will engage

the safety switch automatically, and the lever will no

longer operate until either "Lock-Off" button is

pressed again.

NOTE: Switch lever can accommodate a padlock

with a long shackle of up to 1/4" in diameter (not

provided with miter saw to prevent unauthorized use.

Switch

"Lock-Off"

Release Button

Power Switch

Lever

Figure 23. Switch Activation

-21-

Basic Saw Operations

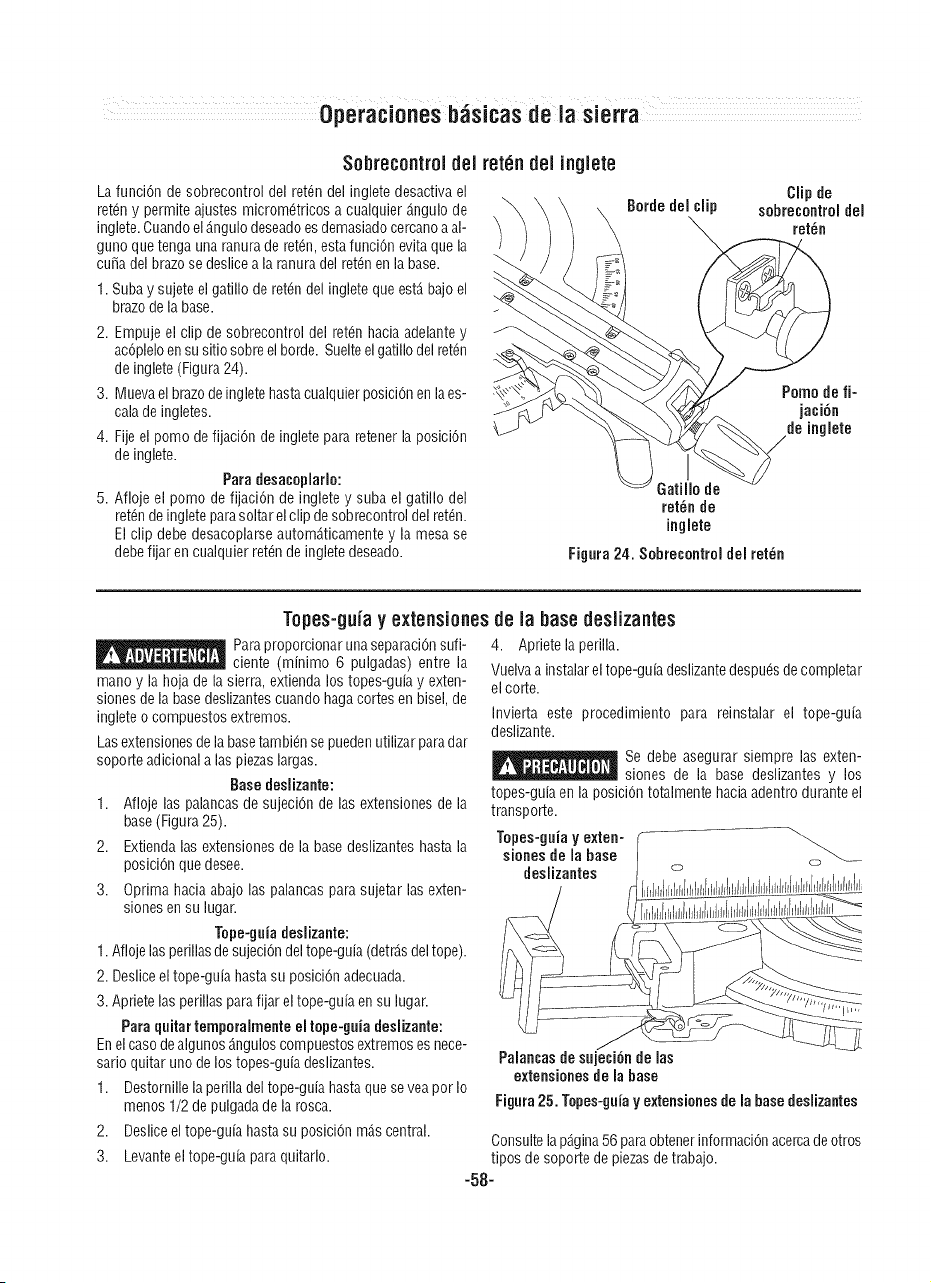

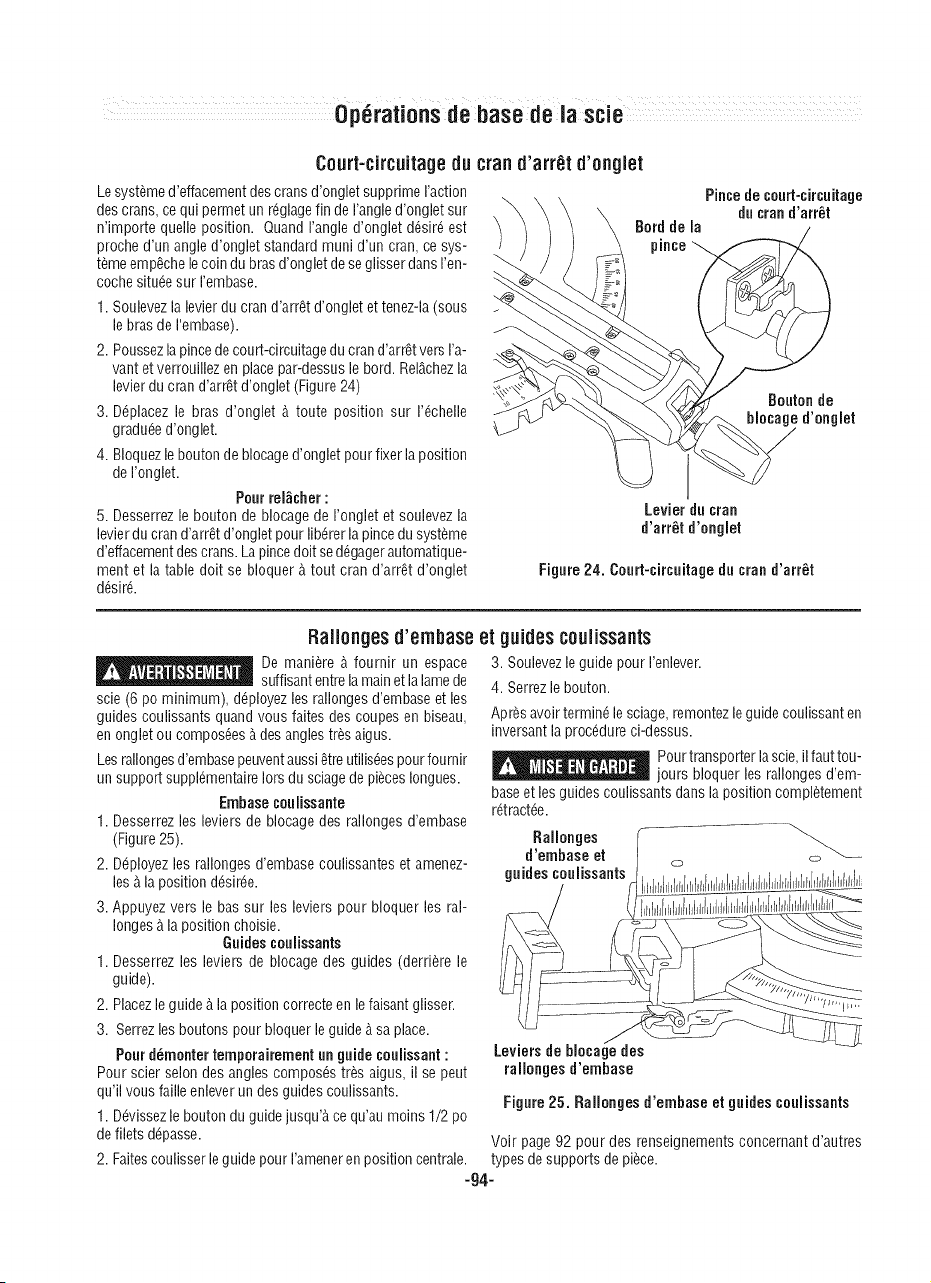

Miter Detent Override

The miter detent override feature allows the detent

action to be locked out, allowing for micro adjust-

ments at any miter angle. When the desired miter

angle is to close to a standard mitering angle that

has a detent slot, this feature prevents the wedge

on the miter arm from slipping into the detent slot

on the base.

1. Lift and hold the miter detent lever (under base

arm).

2. Push the detent override clip forward and latch

in place over edge. Release miter detent lever

(Figure 24).

3. Move miter arm to any position on the miter

scale.

4. Lock the miter lock knob to retain miter position.

To Disengage:

5. Loosen miter lock knob and lift the miter detent

lever to release the detent override clip. The

clip should automatically disengage and the

Clip Edge Detent

Override Clip

Miter

Lock Knob

Miter

Detent Lever

table should lock into any desired miter detent.

Figure 24. Detent Override

Sliding Fences and Base Extensions

So as to provide sufficient (mini- 3. Lift fence to remove.

mum 6") spacing from hand to saw 4. Tighten knob

blade, extend the sliding fences and base exten-

sions when making extreme bevel, miter or com-

pound cuts.

The base extensions can also be used to provide

extra support for long workpieces.

Sliding Base:

1. Loosen the base extension clamping levers

(Figure 25).

2. Extend sliding base extensions to the desired po-

sition.

3. Press the levers down to clamp the extensions

into place.

Sliding Fence:

1. Loosen the fence locking knobs (behind fence).

2. Slide fence to proper position.

3. Tighten knobs to lock fence into place.

To Temporarily Remove Sliding Fence:

Some extreme compound angles make it necessary

to remove one of the sliding fences.

1. Unscrew fence knob until at least 1/2" of thread

shows.

2. Slide fence to its centermost position.

-22-

After the cut is complete, reinstall the sliding fence.

Toreinstall the sliding fence, reverse this procedure.

_ uring transportation, sliding base

extensions and fences should al-

ways be secured in the fully closed position.

See page 20 for information about other types of

workpiece support.

Sliding Fences o'S-

and Base

Extensions

Base

Clamping levers

Figure 25. Sliding Fences and Base Extensions

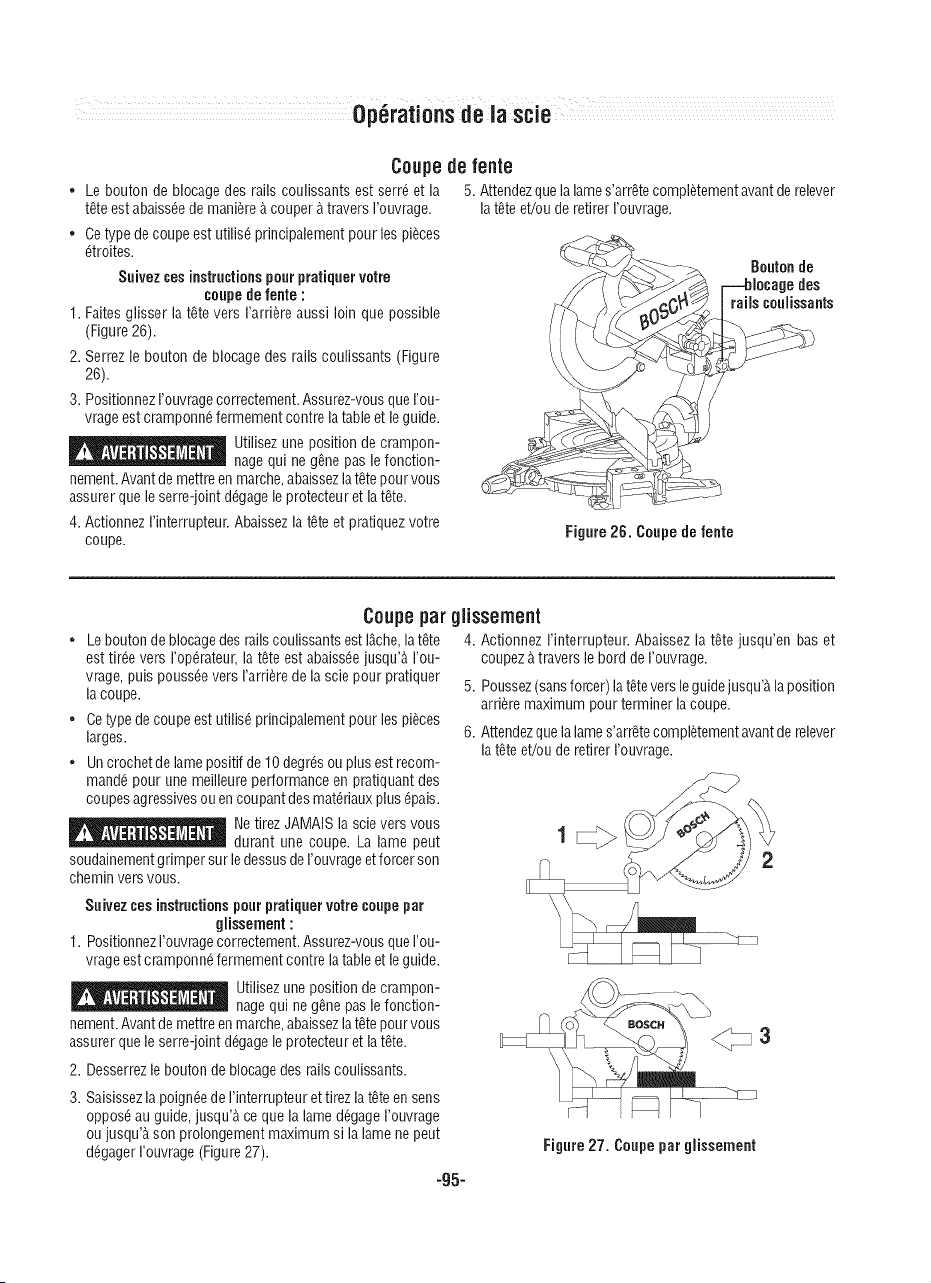

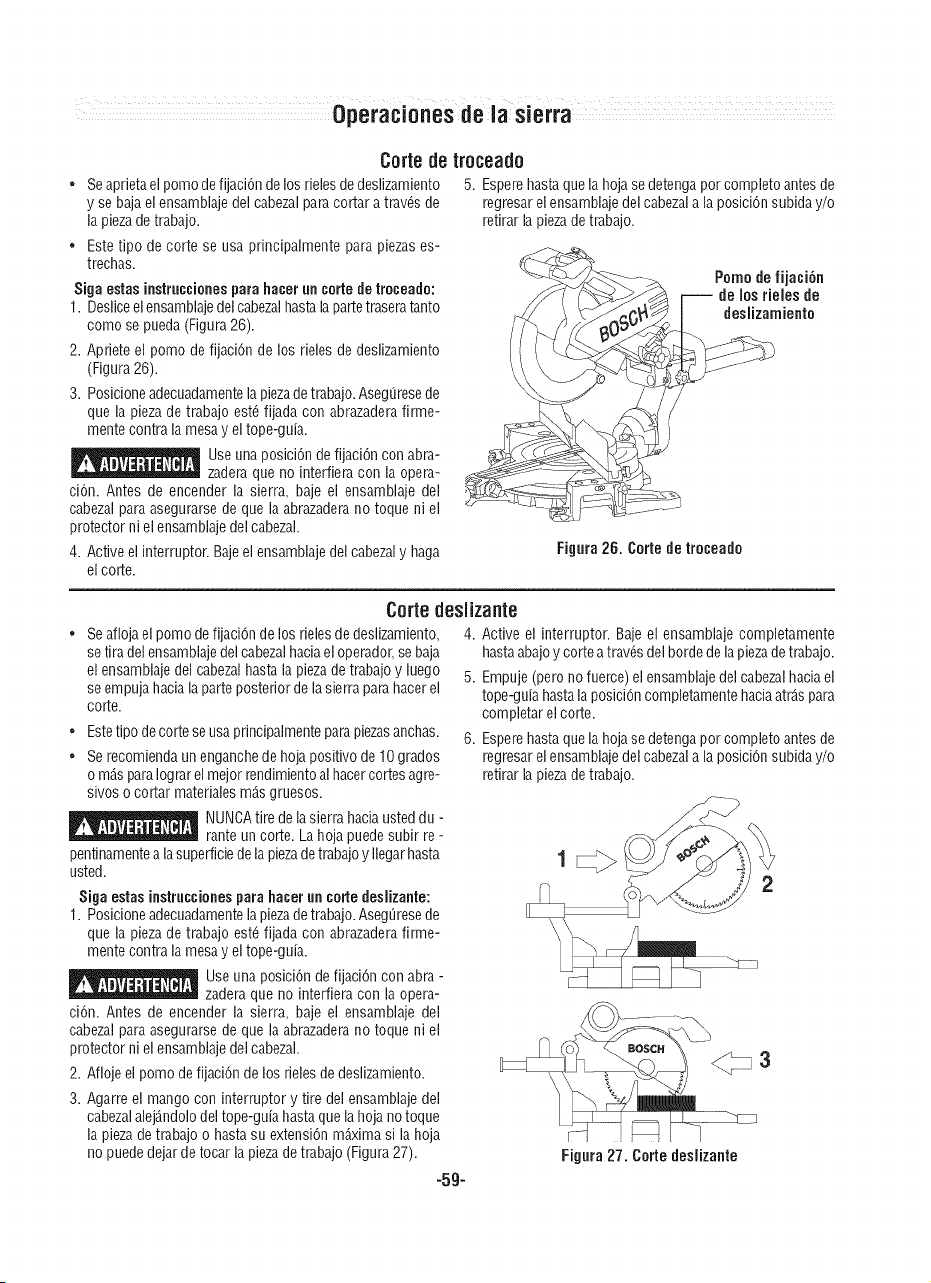

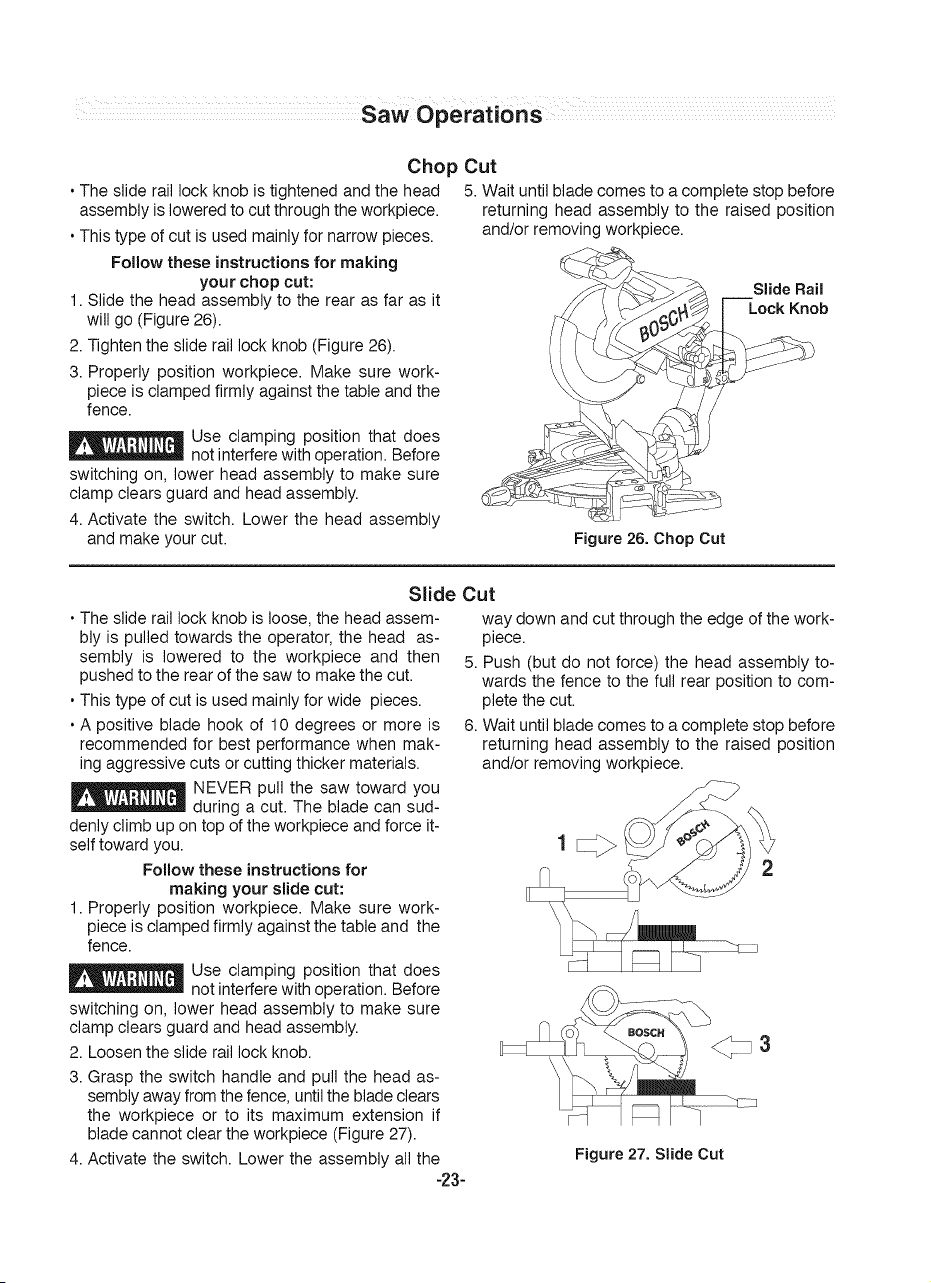

Chop Cut

• The slide rail lock knob is tightened and the head

assembly is lowered to cut through the workpiece.

• This type of cut is used mainly for narrow pieces.

Follow these instructions for making

your chop cut:

1. Slide the head assembly to the rear as far as it

will go (Figure 26).

2. Tighten the slide rail lock knob (Figure 26).

3. Properly position workpiece. Make sure work-

piece is clamped firmly against the table and the

fence.

Use clamping position that does

not interfere with operation. Before

switching on, lower head assembly to make sure

clamp clears guard and head assembly.

4. Activate the switch. Lower the head assembly

and make your cut.

5. Wait until blade comes to a complete stop before

returning head assembly to the raised position

and/or removing workpiece.

Slide Rail

Figure 26. Chop Cut

Slide Cut

• The slide rail lock knob is loose, the head assem-

bly is pulled towards the operator, the head as-

sembly is lowered to the workpiece and then

pushed to the rear of the saw to make the cut.

• This type of cut is used mainly for wide pieces.

• A positive blade hook of 10 degrees or more is

recommended for best performance when mak-

ing aggressive cuts or cutting thicker materials.

_ NEVER pull the saw toward you

during a cut. The blade can sud-

denly climb up on top of the workpiece and force it-

self toward you.

Follow these instructions for

making your slide cut:

1. Properly position workpiece. Make sure work-

piece is clamped firmly against the table and the

fence.

way down and cut through the edge of the work-

piece.

5. Push (but do not force) the head assembly to-

wards the fence to the full rear position to com-

plete the cut.

6. Wait until blade comes to a complete stop before

returning head assembly to the raised position

and/or removing workpiece.

Use clamping position that does

not interfere with operation. Before

switching on, lower head assembly to make sure

clamp clears guard and head assembly.

2. Loosen the slide rail lock knob.

3. Grasp the switch handle and pull the head as-

sembly away from the fence, until the blade clears

the workpiece or to its maximum extension if

blade cannot clear the workpiece (Figure 27).

4. Activate the switch. Lower the assembly all the

-23-

Figure 27. SJJde Cut

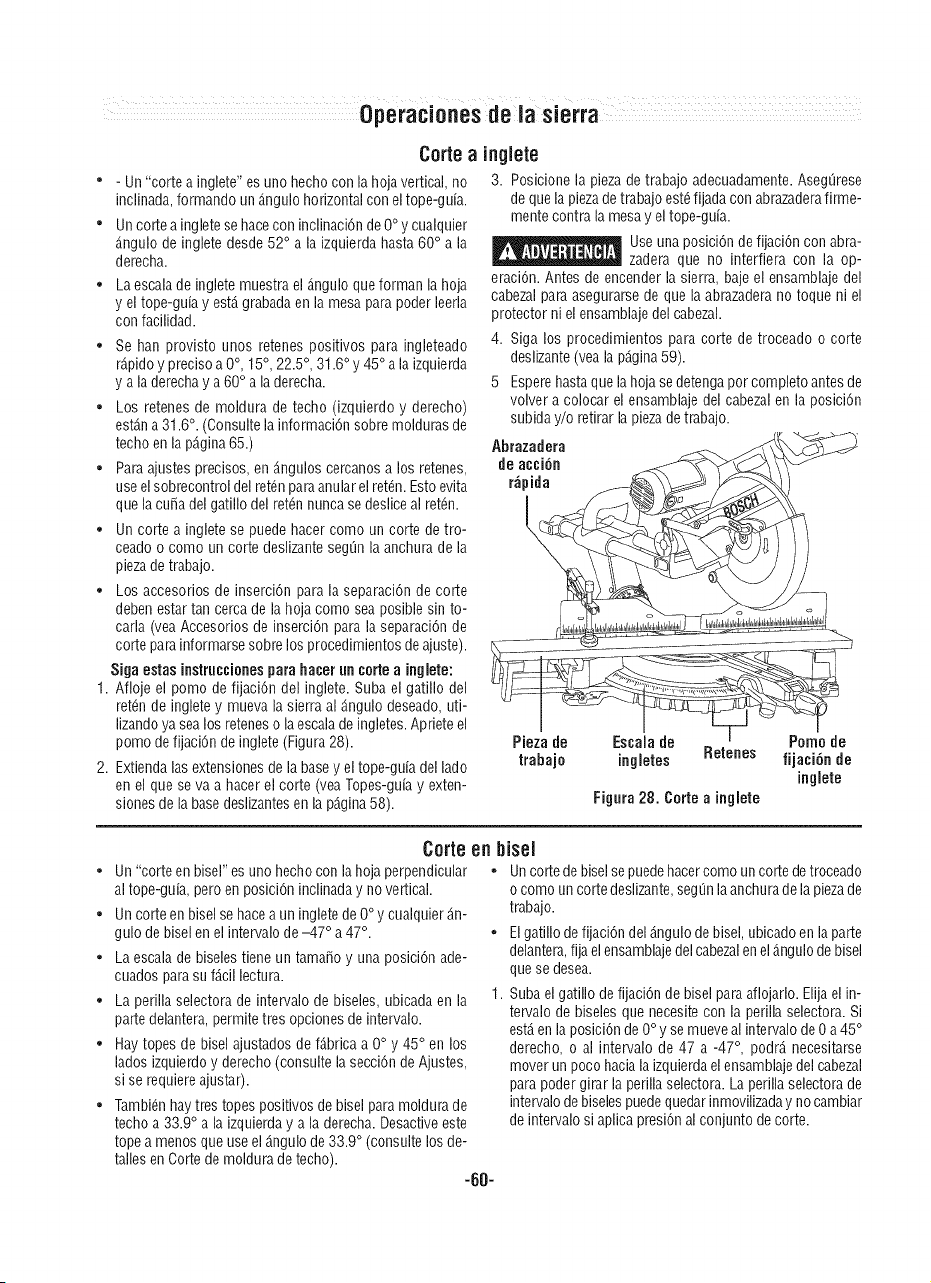

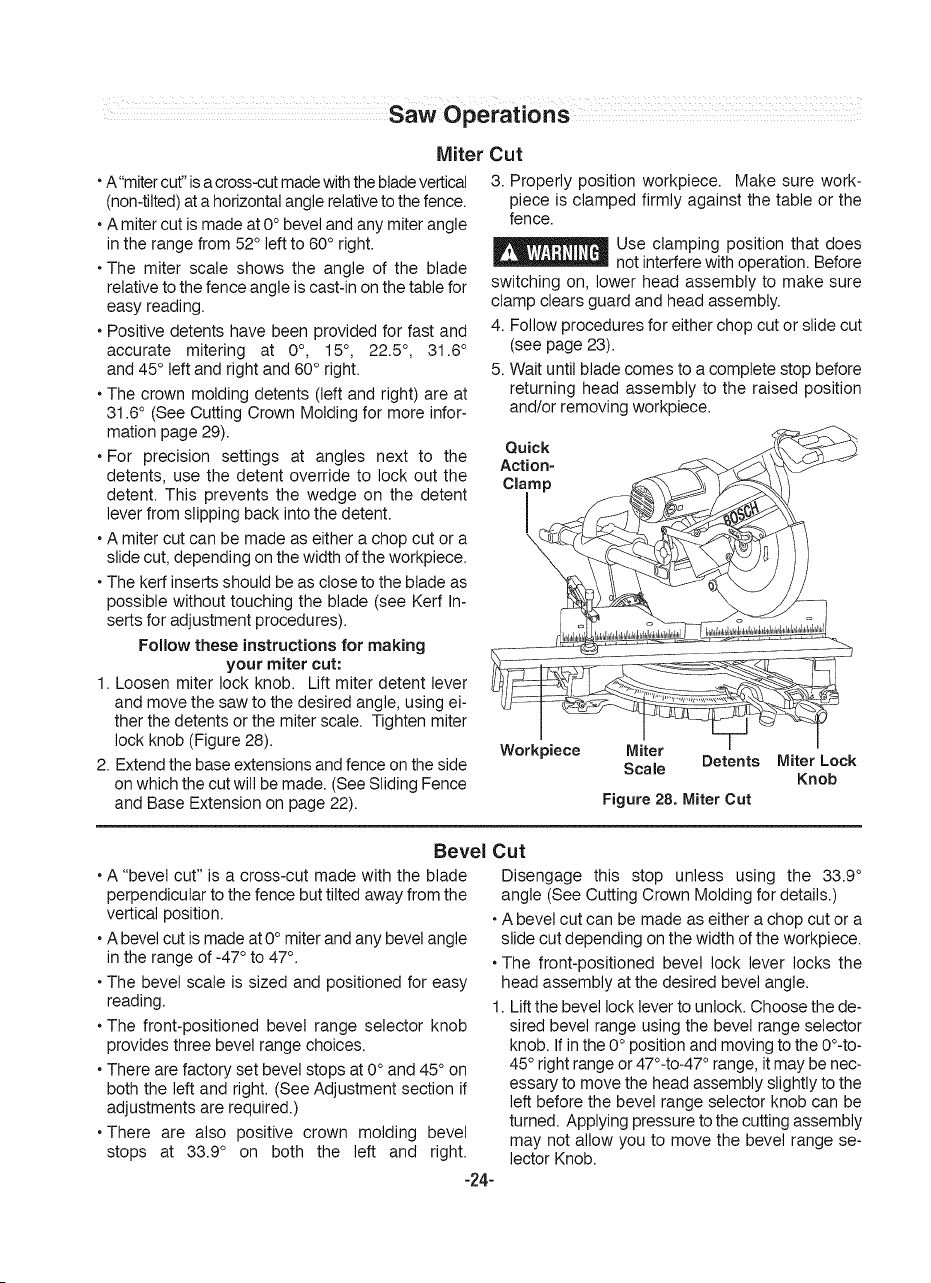

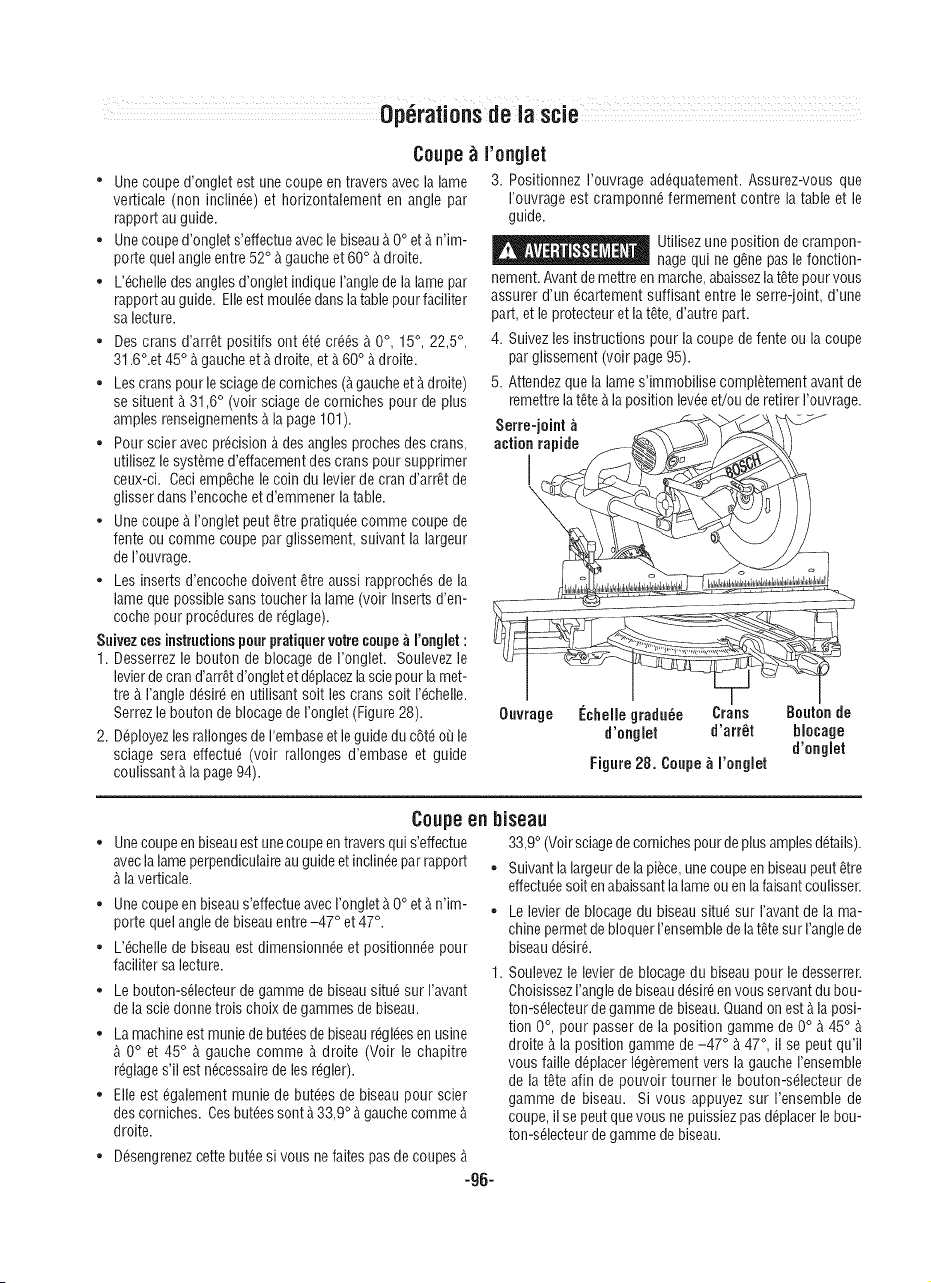

Miter Cut

• A"miter cut" isa cross-cutmade with the bladevertical

(non-tilted)at a horizontal angle relativeto the fence.

• A miter cut is made at O° bevel and any miter angle

in the range from 52° left to 60° right.

• The miter scale shows the angle of the blade

relative to the fence angle is cast-in on the table for

easy reading.

• Positive detents have been provided for fast and

accurate mitering at 0°, 15°, 22.5 °, 31.6°

and 45° left and right and 60° right.

• The crown molding detents (left and right) are at

31.6° (See Cutting Crown Molding for more infor-

mation page 29).

• For precision settings at angles next to the

detents, use the detent override to lock out the

detent. This prevents the wedge on the detent

lever from slipping back into the detent.

• A miter cut can be made as either a chop cut or a

slide cut, depending on the width of the workpiece.

• The kerf inserts should be as close to the blade as

possible without touching the blade (see Kerf In-

serts for adjustment procedures).

Follow these instructions for making

your miter cut:

1. Loosen miter lock knob. Lift miter detent lever

and move the saw to the desired angle, using ei-

ther the detents or the miter scale. Tighten miter

lock knob (Figure 26).

2. Extend the base extensions and fence on the side

on which the cut will be made. (See Sliding Fence

and Base Extension on page 22).

3. Properly position workpiece. Make sure work-

piece is clamped firmly against the table or the

fence.

Use clamping position that does

not interfere with operation. Before

switching on, lower head assembly to make sure

clamp clears guard and head assembly.

4. Follow procedures for either chop cut or slide cut

(see page 23).

5. Wait until blade comes to a complete stop before

returning head assembly to the raised position

and/or removing workpiece.

Quick

Action-

Climp

Workpiece

Miter

Scale Detents

Figure 28. Miter Cut

Miter Lock

Knob

Bevel Cut

• A "bevel cut" is a cross-cut made with the blade

perpendicular to the fence but tilted away from the

vertical position.

• A bevel cut is made at 0° miter and any bevel angle

in the range of -47° to 47 °.

• The bevel scale is sized and positioned for easy

reading.

• The front-positioned bevel range selector knob

provides three bevel range choices.

• There are factory set bevel stops at 0° and 45° on

both the left and right. (See Adjustment section if

adjustments are required.)

• There are also positive crown molding bevel

stops at 33.9 ° on both the left and right.

-24-

Disengage this stop unless using the 33.9 °

angle (See Cutting Crown Molding for details.)

• A bevel cut can be made as either a chop cut or a

slide cut depending on the width of the workpiece.

• The front-positioned bevel lock lever locks the

head assembly at the desired bevel angle.

1. Lift the bevel lock lever to unlock. Choose the de-

sired bevel range using the bevel range selector

knob. If in the 0° position and moving to the 0°-to-

45 ° right range or 47°-to-47° range, it may be nec-

essary to move the head assembly slightly to the

left before the bevel range selector knob can be

turned. Applying pressure to the cutting assembly

may not allow you to move the bevel range se-

lector Knob.

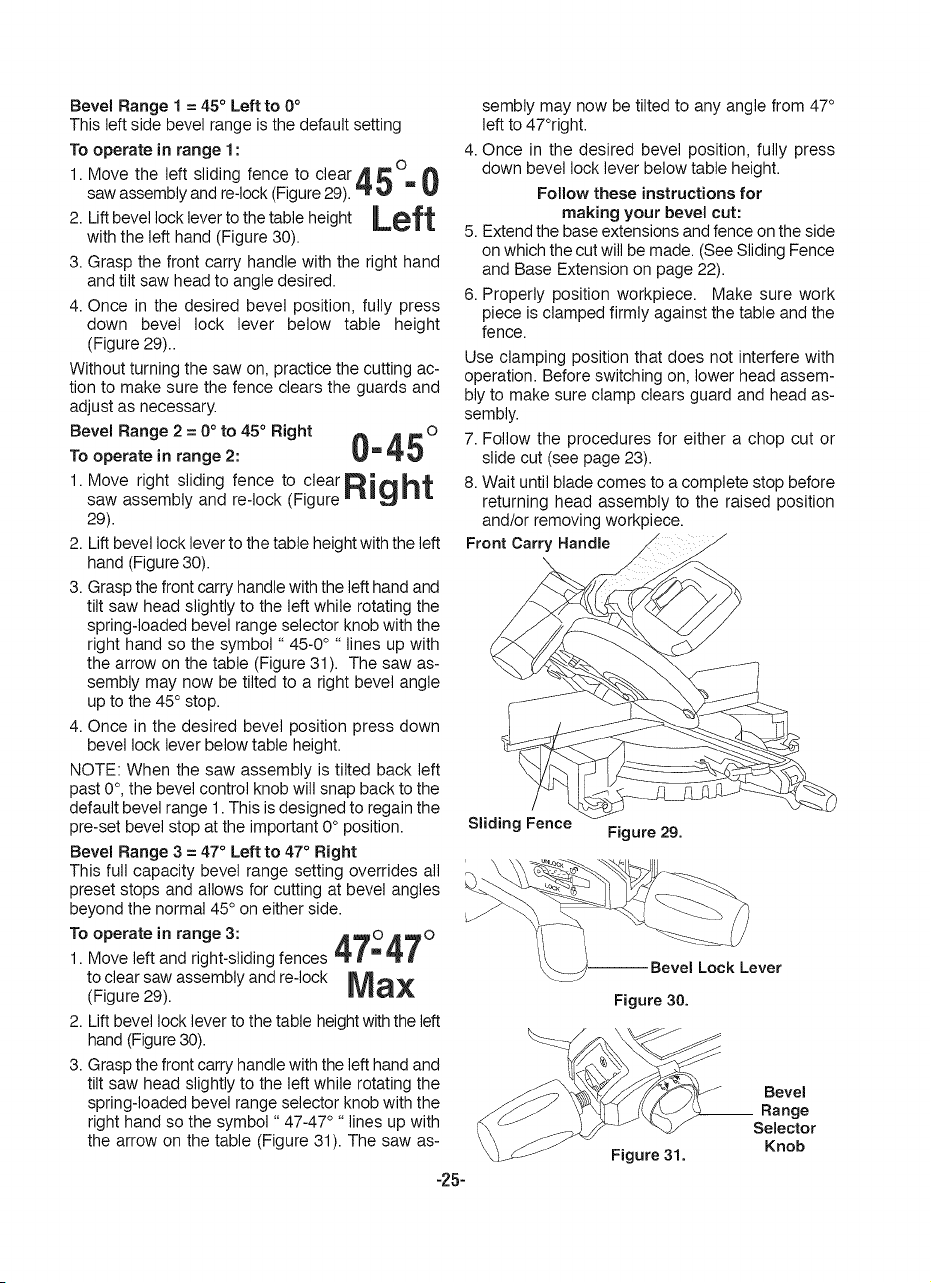

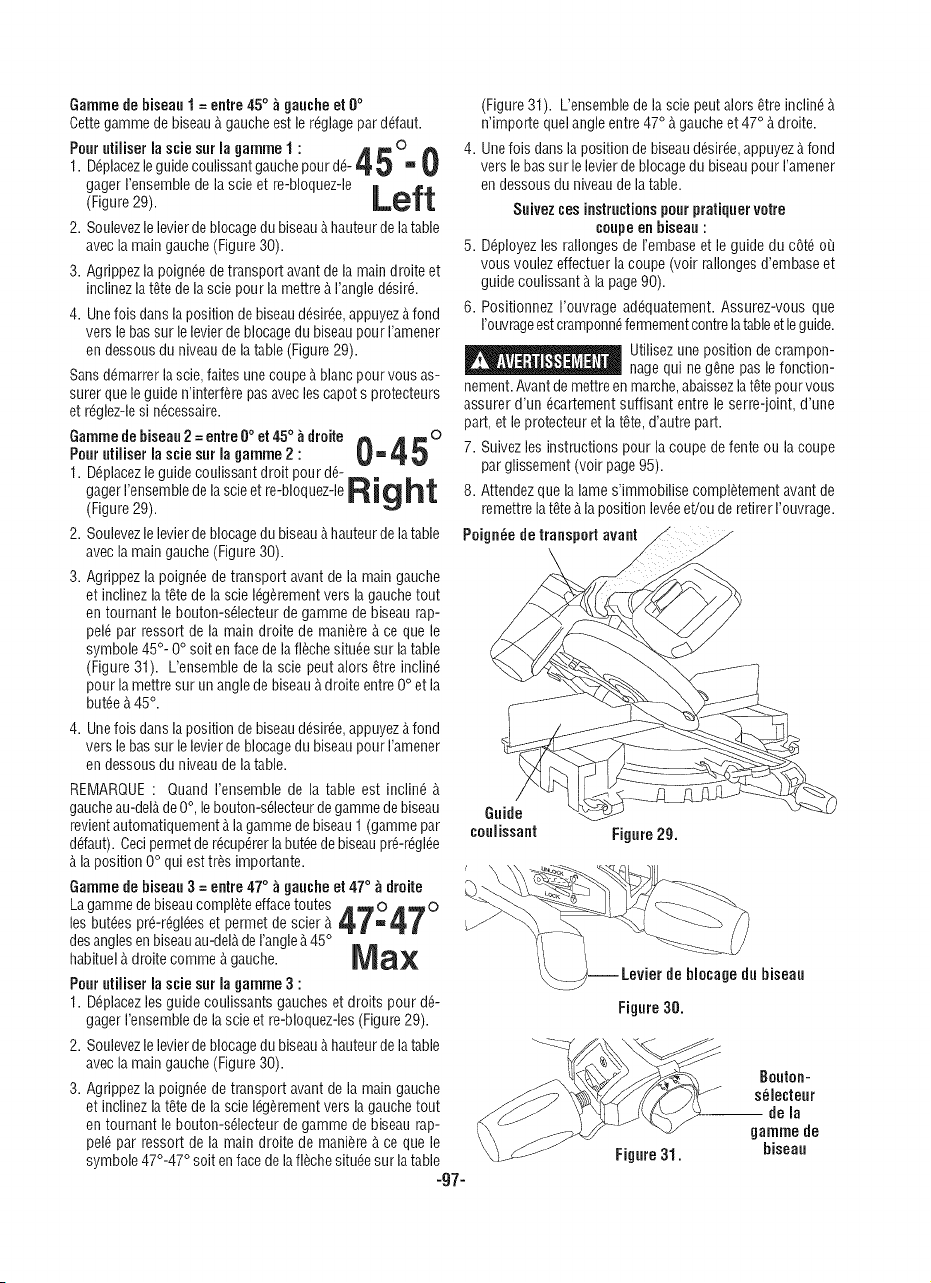

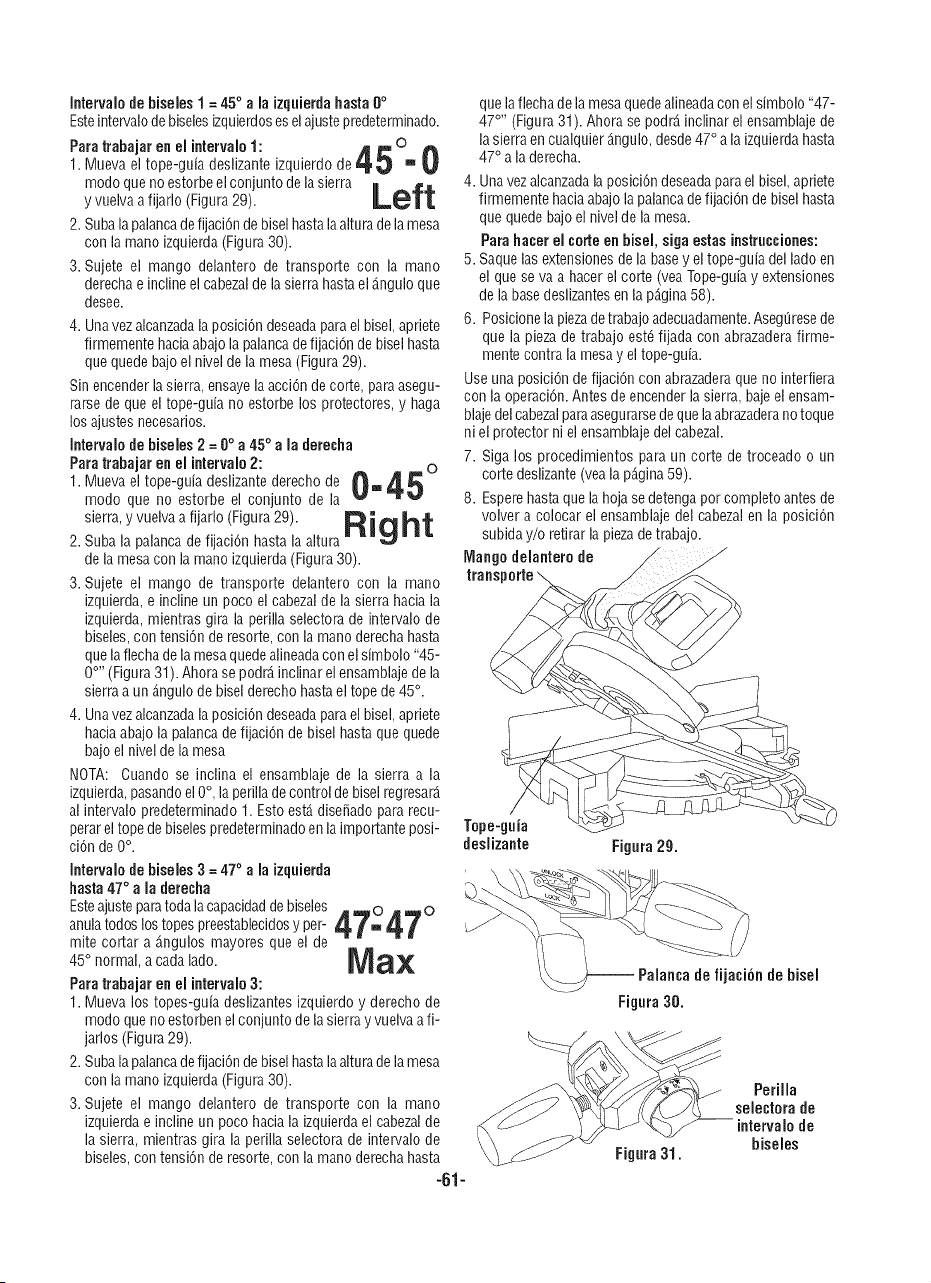

BevelRange1=45°Leftto0°

Thisleftsidebevelrangeisthedefaultsetting

Tooperateinrange1:

1.MovetheleftslidingfencetoclearA_°

saw assembly and re-lock (Figure 29). _

2.Li.bevellocklevertothetableheightLeft

with the left hand (Figure 30).

3. Grasp the front carry handle with the right hand

and tilt saw head to angle desired.

4. Once in the desired bevel position, fully press

down bevel lock lever below table height

(Figure 29)..

Without turning the saw on, practice the cutting ac-

tion to make sure the fence clears the guards and

adjust as necessary.

Bevel Range 2 = 0° to 45 ° Right o

To operate in range 2: 0"45

1. Move right sliding fence to clear_::_itlh, _

saw assembly and re-lock (Figure _ "' _::_' "_"

29).

2. Lift bevel lock lever to the table height with the left

hand (Figure 30).

3. Grasp the front carry handle with the left hand and

tilt saw head slightly to the left while rotating the

spring-loaded bevel range selector knob with the

right hand so the symbol " 45-0 ° " lines up with

the arrow on the table (Figure 31). The saw as-

sembly may now be tilted to a right bevel angle

up to the 45° stop.

4. Once in the desired bevel position press down

bevel lock lever below table height.

NOTE: When the saw assembly is tilted back left

past 0°, the bevel control knob will snap back to the

default bevel range 1. This is designed to regain the

pre-set bevel stop at the important 0° position.

Bevel Range 3 = 47° Left to 47° Right

This full capacity bevel range setting overrides all

preset stops and allows for cutting at bevel angles

beyond the normal 45° on either side.

To operate in range 3: 47047°

1. Move left and right-sliding fences

to clear saw assembly and re-lock MaX

(Figure 29).

2. Lift bevel lock lever to the table height withthe left

hand (Figure 30).

3. Grasp the front carry handle with the left hand and

tilt saw head slightly to the left while rotating the

spring-loaded bevel range selector knob with the

right hand so the symbol "47-47 °" lines up with

the arrow on the table (Figure 31). The saw as-

-25-

sembly may now be tilted to any angle from 47°

left to 47°right.

4. Once in the desired bevel position, fully press

down bevel lock lever below table height.

Follow these instructions for

making your bevel cut:

5. Extend the base extensions and fence on the side

on which the cut will be made. (See Sliding Fence

and Base Extension on page 22).

6. Properly position workpiece. Make sure work

piece is clamped firmly against the table and the

fence.

Use clamping position that does not interfere with

operation. Before switching on, lower head assem-

bly to make sure clamp clears guard and head as-

sembly.

7. Follow the procedures for either a chop cut or

slide cut (see page 23).

8. Wait until blade comes to a complete stop before

returning head assembly to the raised position

and/or removing workpiece.

Front Carry Handle

Sliding Fence

Figure 29.

Lock Lever

Figure 30.

Figure 31.

Bevel

__Range

Sele_or

Knob

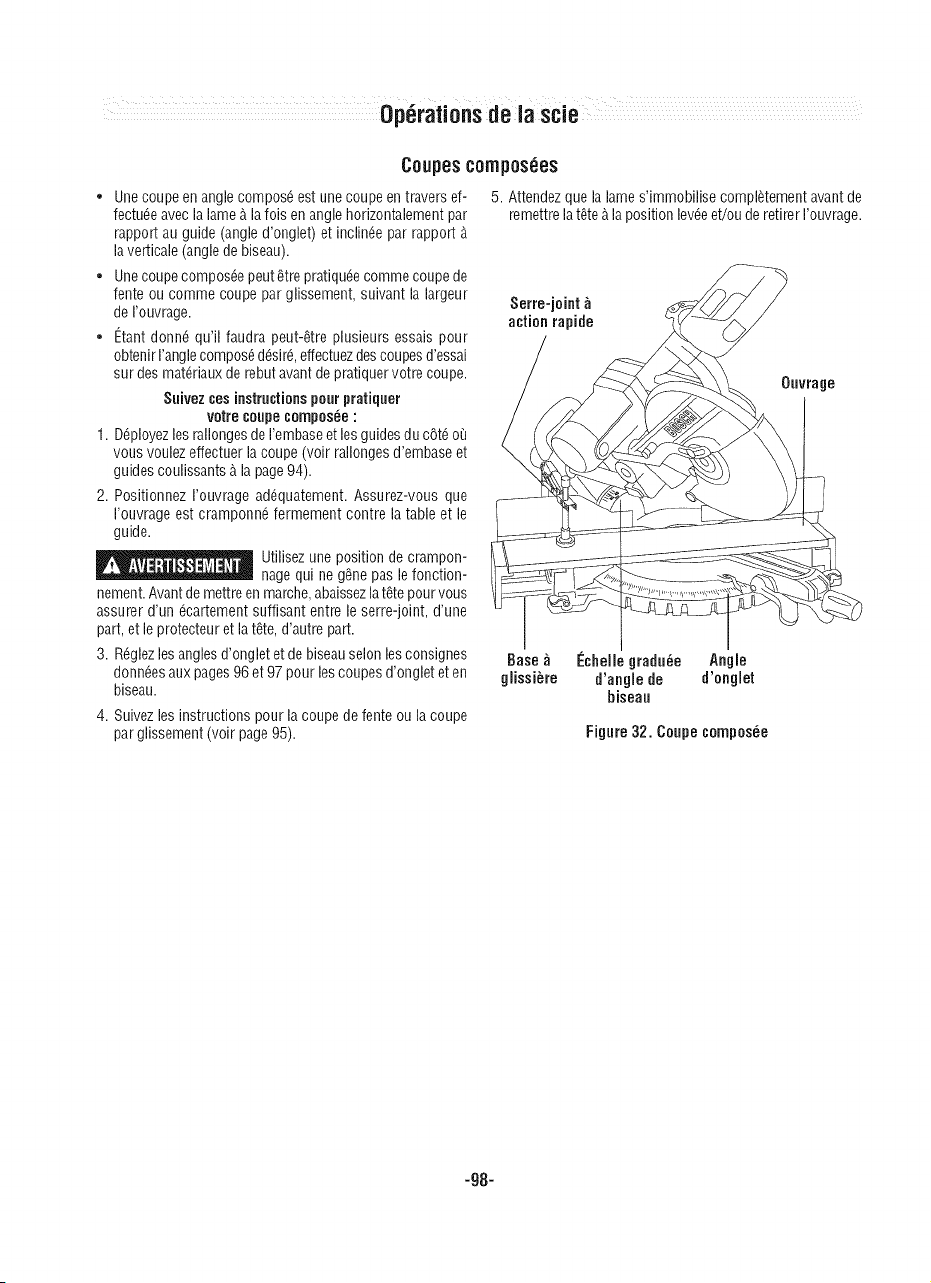

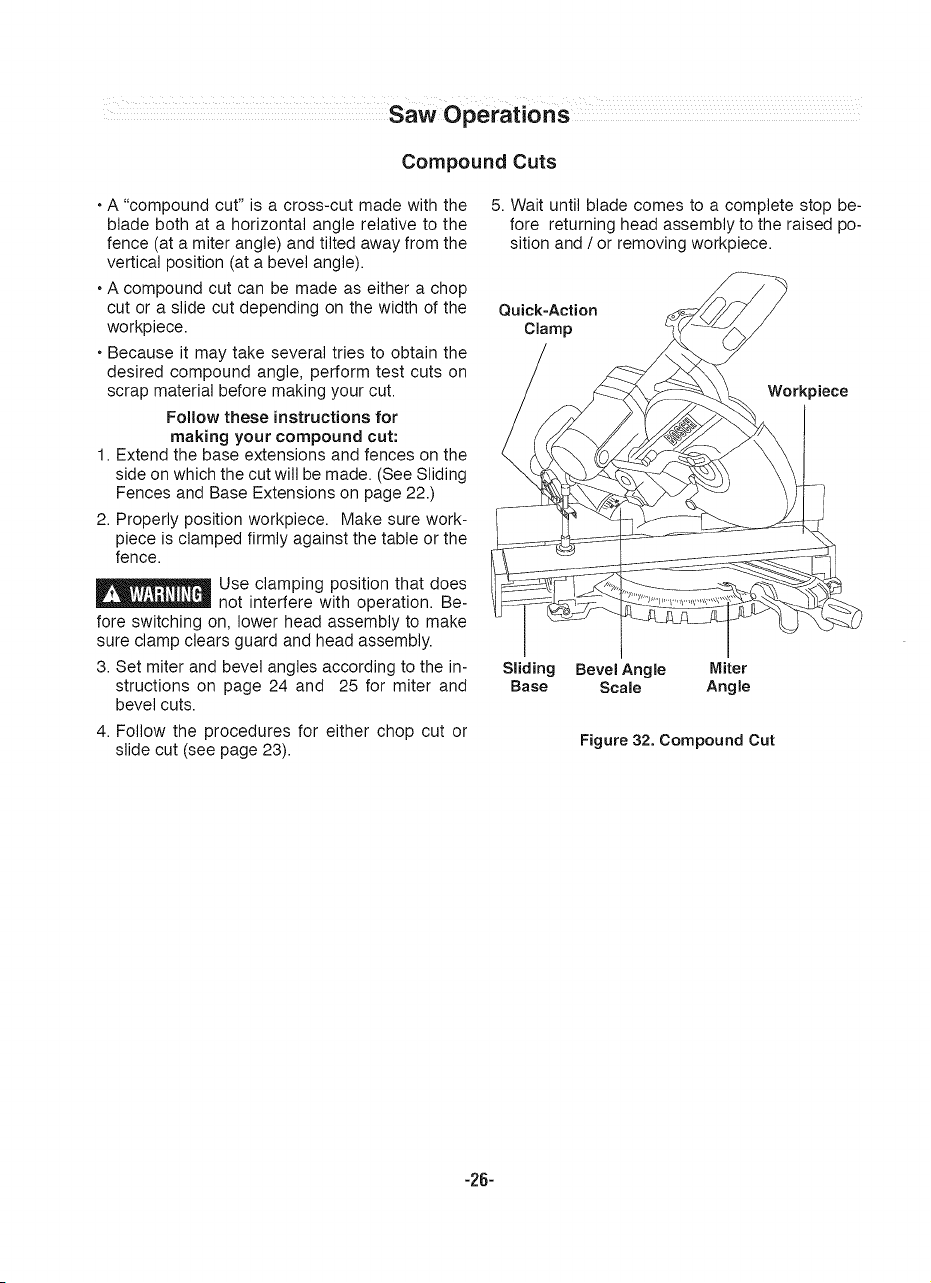

Compound Cuts

• A "compound cut" is a cross-cut made with the

blade both at a horizontal angle relative to the

fence (at a miter angle) and tilted away from the

vertical position (at a bevel angle).

• A compound cut can be made as either a chop

cut or a slide cut depending on the width of the

workpiece.

• Because it may take several tries to obtain the

desired compound angle, perform test cuts on

scrap material before making your cut.

Follow these instructions for

making your compound cut:

1. Extend the base extensions and fences on the

side on which the cut will be made. (See Sliding

Fences and Base Extensions on page 22.)

2. Properly position workpiece. Make sure work-

piece is clamped firmly against the table or the

fence.

Use clamping position that does

not interfere with operation. Be-

fore switching on, lower head assembly to make

sure clamp clears guard and head assembly.

3. Set miter and bevel angles according to the in-

structions on page 24 and 25 for miter and

bevel cuts.

4. Follow the procedures for either chop cut or

slide cut (see page 23).

5. Wait until blade comes to a complete stop be-

fore returning head assembly to the raised po-

sition and / or removing workpiece.

Quick-Action

Clamp

Workpiece

Sliding Bevel Angle Miter

Base Scale Angle

Figure 32. Compound Cut

-26-

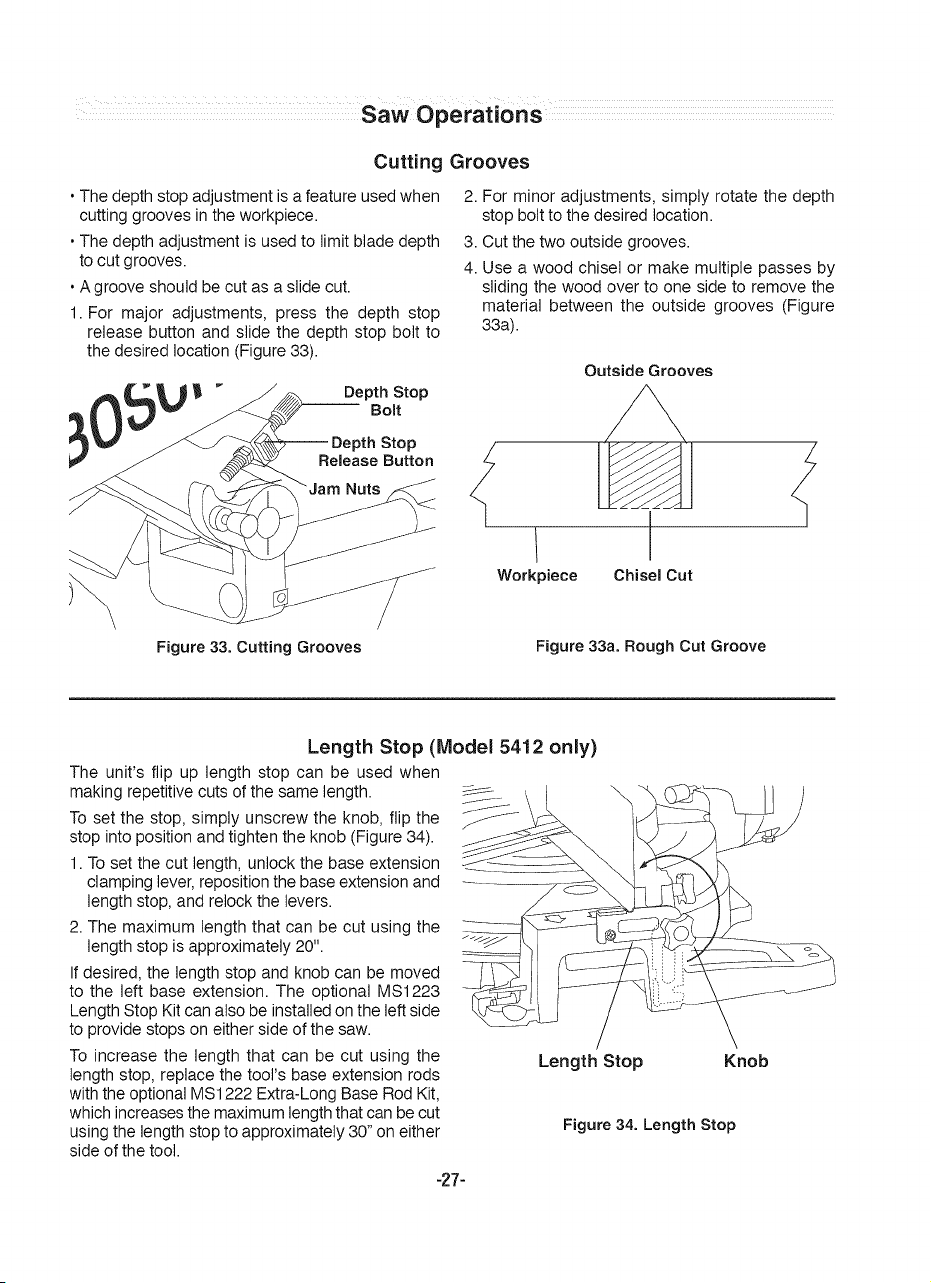

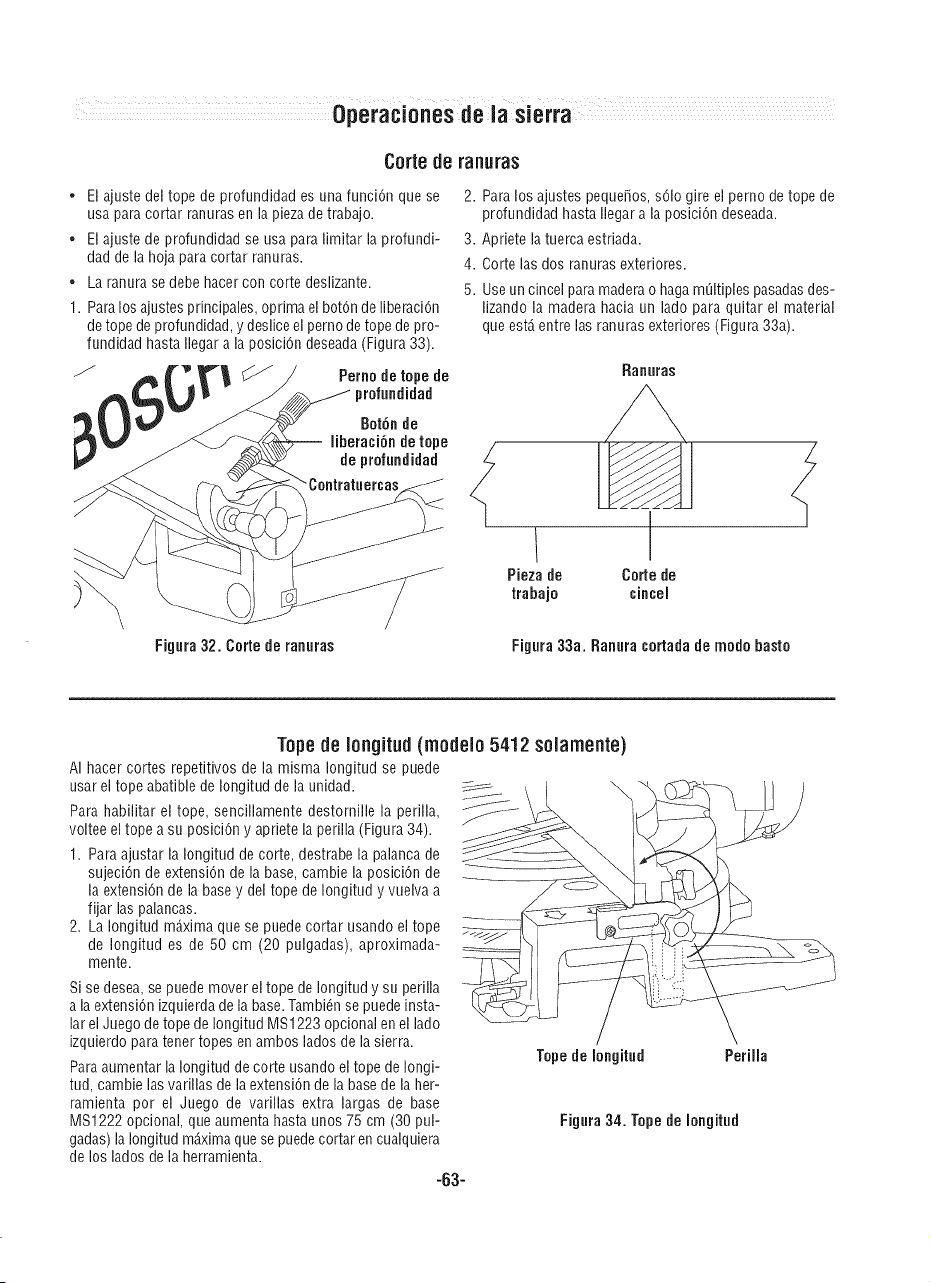

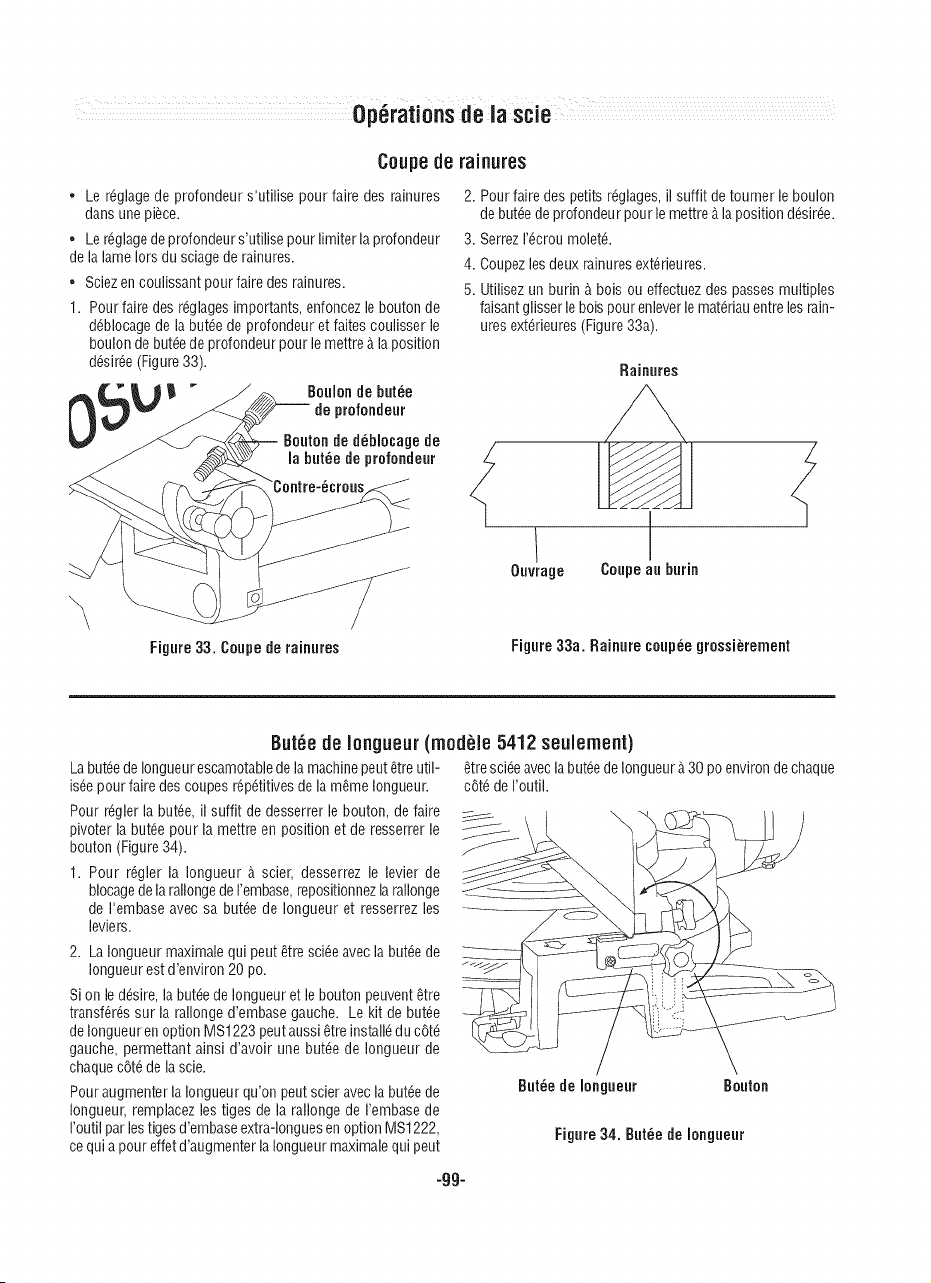

Cutting Grooves

• The depth stop adjustment is a feature used when

cutting grooves in the workpiece.

• The depth adjustment is used to limit blade depth

to cut grooves.

• A groove should be cut as a slide cut.

1. For major adjustments, press the depth stop

release button and slide the depth stop bolt to

the desired location (Figure 33).

Depth Stop

Bolt

Stop

Release Button

2. For minor adjustments, simply rotate the depth

stop bolt to the desired location.

3. Cut the two outside grooves.

4. Use a wood chisel or make multiple passes by

sliding the wood over to one side to remove the

material between the outside grooves (Figure

33a).

Workpiece

Outside Grooves

Chisel Cut

Figure 33. Cutting Grooves

Figure 33a. Rough Cut Groove

Length Stop (Model 5412 only)

The unit's flip up length stop can be used when

making repetitive cuts of the same length.

To set the stop, simply unscrew the knob, flip the _-

stop into position and tighten the knob (Figure 34).

1. To set the cut length, unlock the base extension

clamping lever, reposition the base extension and

length stop, and relock the levers.

2. The maximum length that can be cut using the

length stop is approximately 20". _/_

If desired, the length stop and knob can be moved

to the left base extension. The optional MS1223

Length Stop Kit can also be installed on the left side

to provide stops on either side of the saw.

To increase the length that can be cut using the

length stop, replace the tool's base extension rods

with the optional MS1222 Extra-Long Base Rod Kit,

which increases the maximum length that can be cut

using the length stop to approximately 30" on either

side of the tool.

Length Stop Knob

Figure 34. Length Stop

-27-

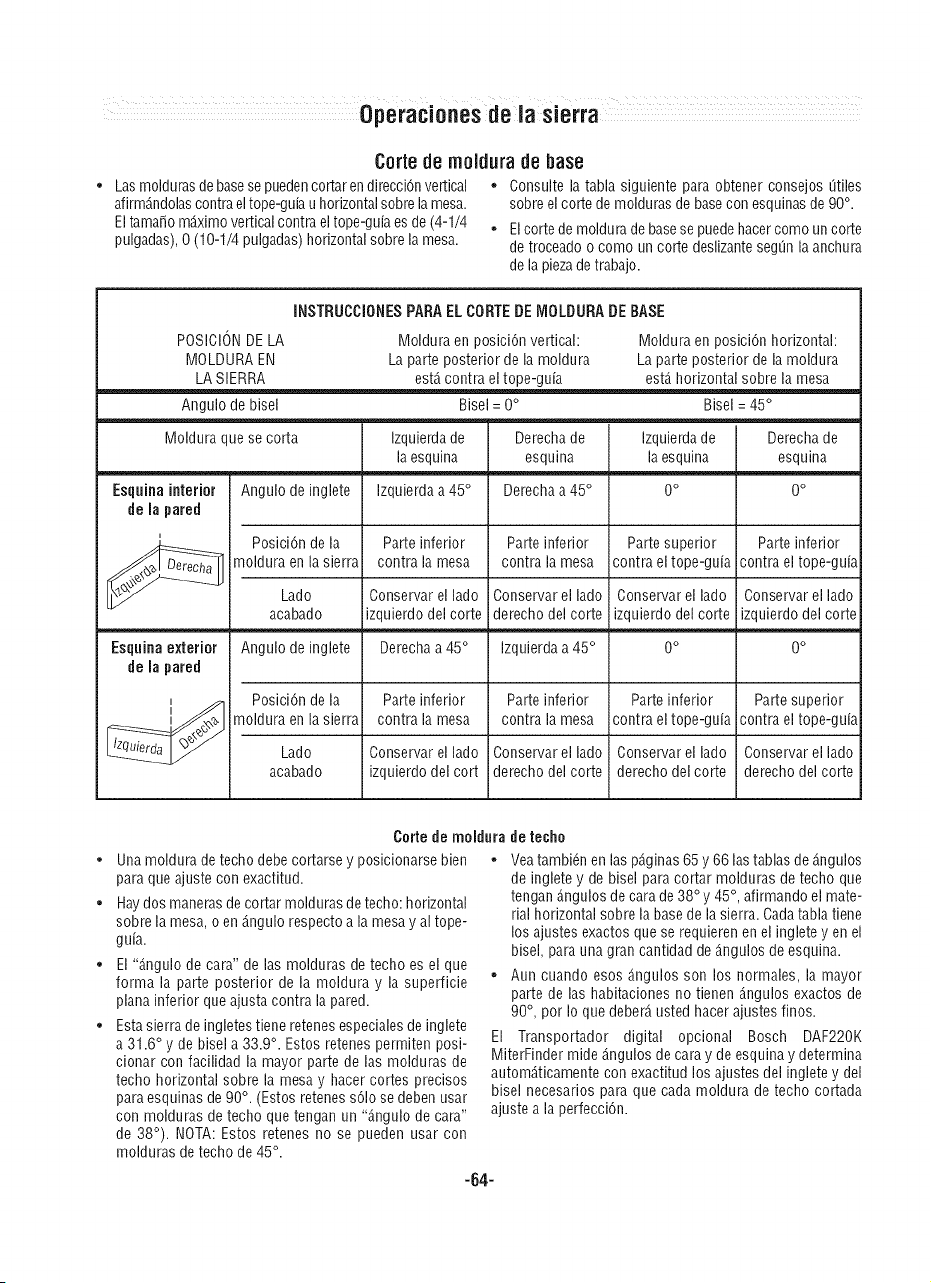

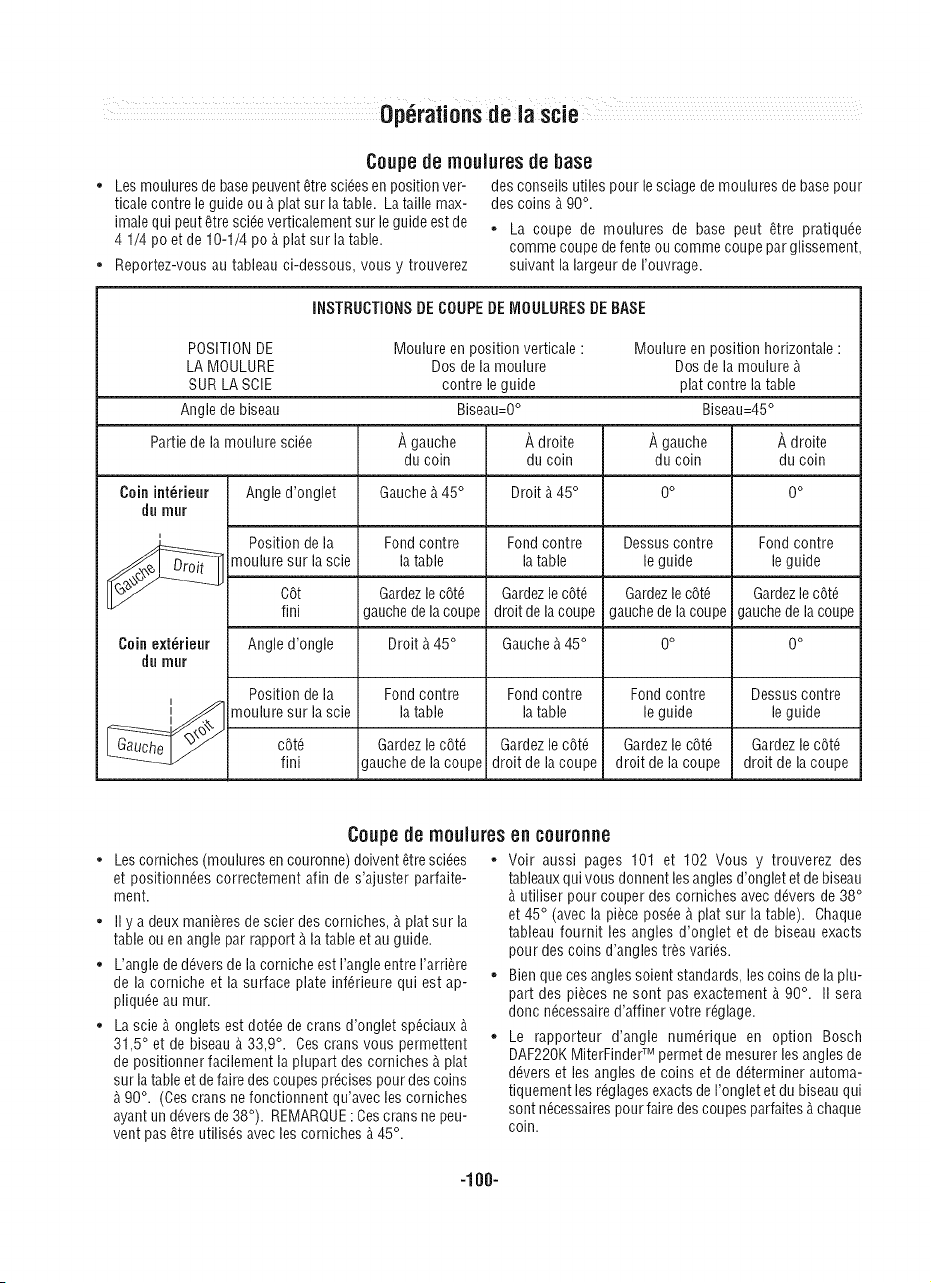

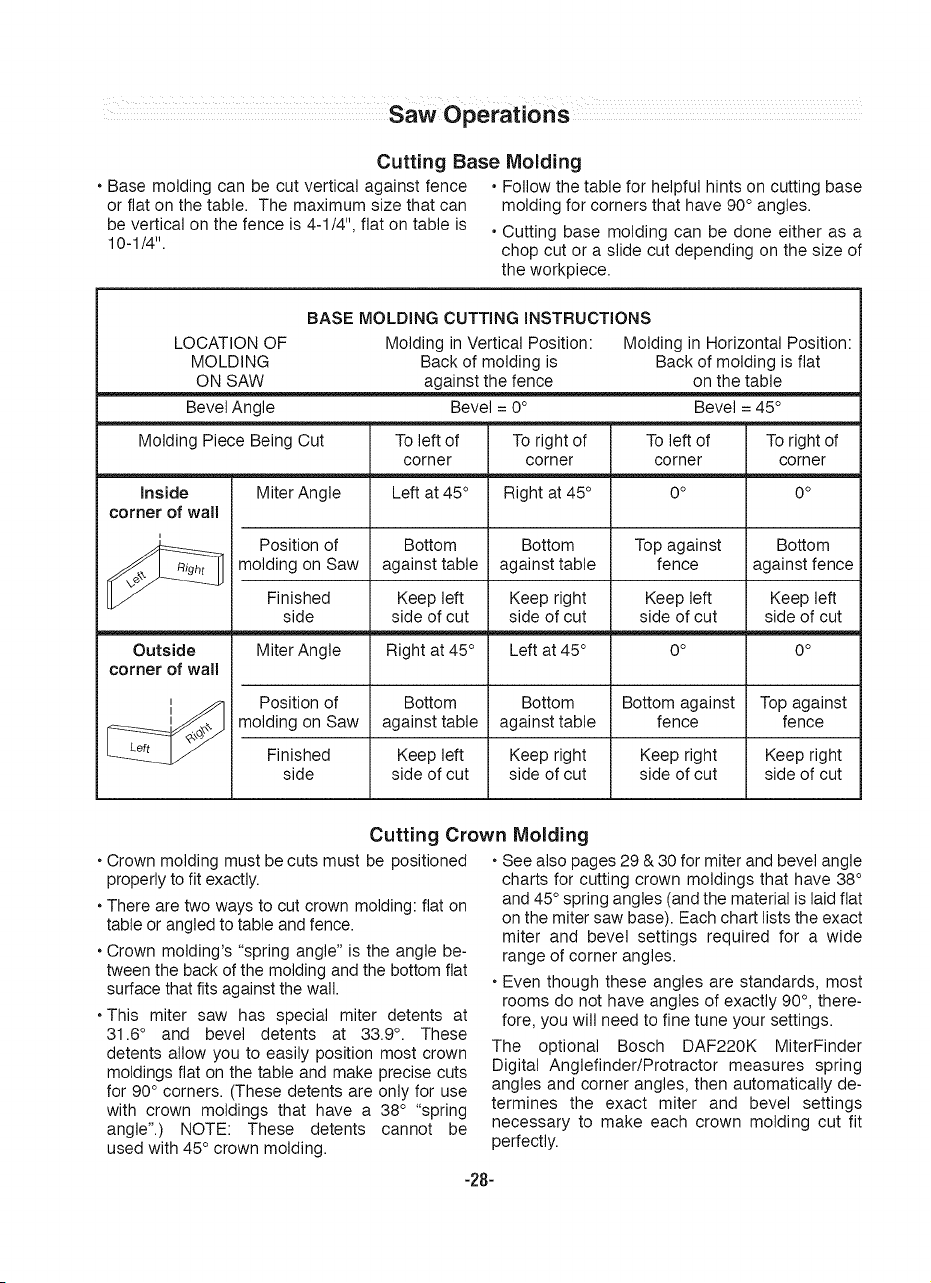

CuttingBaseMolding

• Basemoldingcanbecutverticalagainstfence •Followthetableforhelpfulhintsoncuttingbase

orfiatonthetable.Themaximumsizethatcan moldingforcornersthathave90°angles.

beverticalonthefenceis4-1/4",fiatontableis •Cuttingbasemoldingcanbedoneeitherasa

10-1/4". chopcutoraslidecutdependingonthesizeof

theworkpiece.

LOCATIONOF

MOLDING

ONSAW

BevelAngle

BASE MOLDING CUTTING iNSTRUCTiONS

Molding in Vertical Position: Molding in Horizontal Position:

Back of molding is Back of molding is flat

against the fence on the table

Bevel = 0° Bevel = 45°

Molding Piece Being Cut

To left of

corner

To right of

corner

To left of

corner

To right of

corner

inside

corner of wall

Outside

corner of wall

Miter Angle

Position of

molding on Saw

Finished

side

Miter Angle

Left at 45 °

Bottom

against table

Keep left

side of cut

Right at 45 °

Bottom

against table

Keep right

side of cut

Left at 45 °

0 o

Top against

fence

Keep left

side of cut

0 o

Bottom

against fence

Keep left

side of cut

0 o

Position of Bottom Bottom Bottom against Top against

molding on Saw against table against table fence fence

Finished Keep left Keep right Keep right Keep right

side side of cut side of cut side of cut side of cut

Cutting Crown Molding

• Crown molding must be cuts must be positioned

properly to fit exactly.

• There are two ways to cut crown molding: fiat on

table or angled to table and fence.

• Crown molding's "spring angle" is the angle be-

tween the back of the molding and the bottom fiat

surface that fits against the wall.

• This miter saw has special miter detents at

31.6 ° and bevel detents at 33.9 °. These

detents allow you to easily position most crown

moldings fiat on the table and make precise cuts

for 90° corners. (These detents are only for use

with crown moldings that have a 38 ° "spring

angle".) NOTE: These detents cannot be

used with 45 ° crown molding.

• See also pages 29 & 30 for miter and bevel angle

charts for cutting crown moldings that have 38 °

and 45° spring angles (and the material is laid fiat

on the miter saw base). Each chart lists the exact

miter and bevel settings required for a wide

range of corner angles.

• Even though these angles are standards, most

rooms do not have angles of exactly 90 °, there-

fore, you will need to fine tune your settings.

The optional Bosch DAF220K MiterFinder

Digital Anglefinder/Protractor measures spring

angles and corner angles, then automatically de-

termines the exact miter and bevel settings

necessary to make each crown molding cut fit

perfectly.

-28-

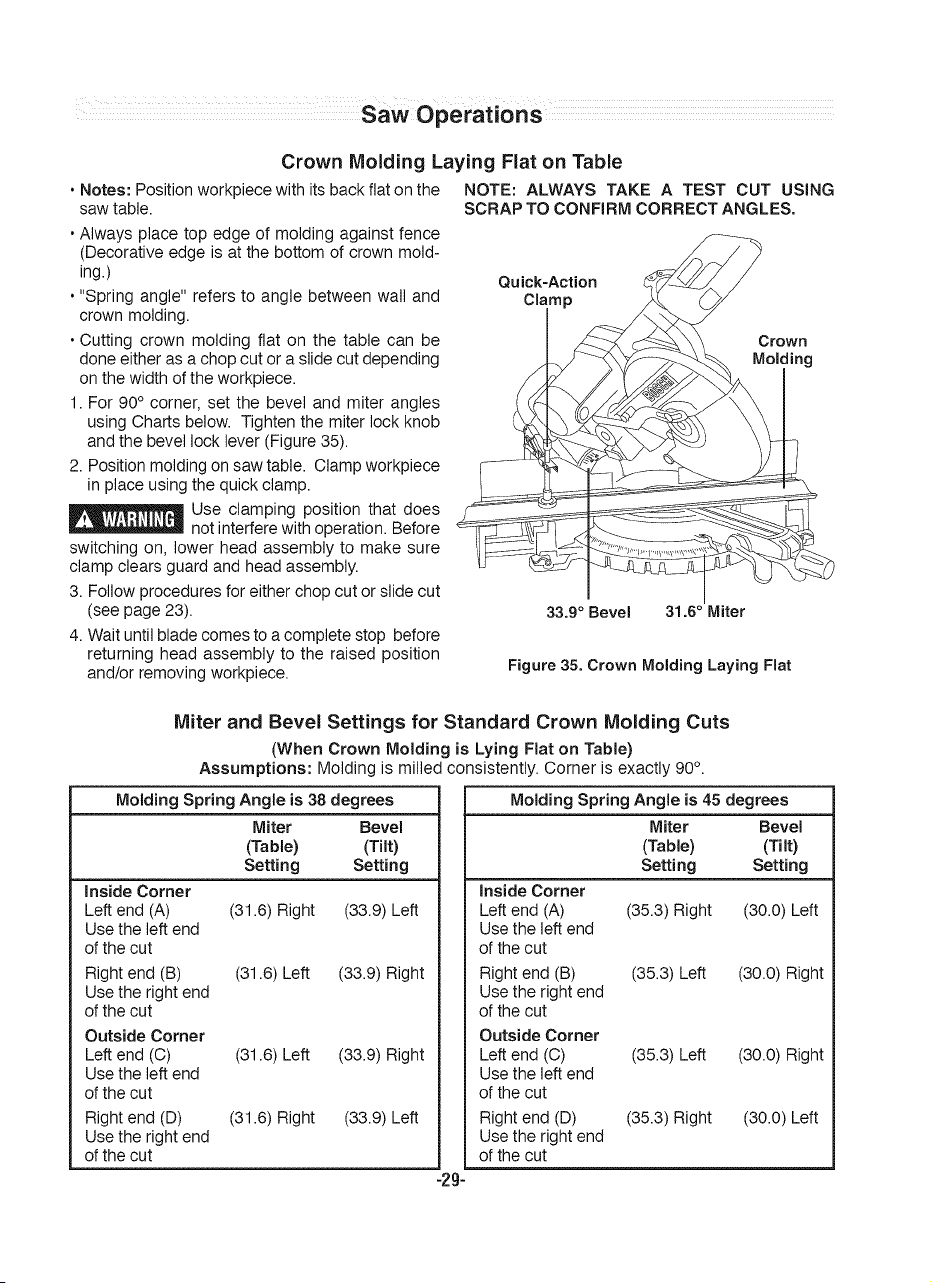

Crown Molding Laying Flat on Table

• Notes: Position workpiece with itsback fiat on the NOTE: ALWAYS TAKE A TEST CUT USING

saw table. SCRAP TO CONFIRM CORRECT ANGLES.

• Always place top edge of molding against fence

(Decorative edge is at the bottom of crown mold-

ing.)

• "Spring angle" refers to angle between wall and

crown molding.

• Cutting crown molding fiat on the table can be

done either as a chop cut or a slide cut depending

on the width of the workpiece.

1. For 90° corner, set the bevel and miter angles

using Charts below. Tighten the miter lock knob

and the bevel lock lever (Figure 35).

2. Position molding on saw table. Clamp workpiece

in place using the quick clamp.

Use clamping position that does

not interfere with operation. Before

switching on, lower head assembly to make sure

clamp clears guard and head assembly.

3. Follow procedures for either chop cut or slide cut

(see page 23).

4. Wait until blade comes to a complete stop before

returning head assembly to the raised position

and/or removing workpiece.

Quick-Action

Clamp

Crown

Molding

33.9 ° Bevel 31.6 ° Miter

Figure 35. Crown Molding Laying Flat

Miter and Bevel Settings for Standard Crown Molding Cuts

(When Crown Molding is Lying Flat on Table)

Assumptions: Molding is milled consistently. Corner is exactly 90 °.

Molding Spring Angle is 38 degrees

Miter Bevel

(Table) (Tilt)

Setting Setting

Inside Corner

Left end (A) (31.6) Right (33.9) Left

Use the left end

of the cut

Right end (B) (31.6) Left (33.9) Right

Use the right end

of the cut

Outside Corner

Left end (C) (31.6) Left (33.9) Right

Use the left end

of the cut

Right end (D) (31.6) Right (33.9) Left

Use the right end

of the cut

Molding Spring Angle is 45 degrees

Miter Bevel

(Table) (Tilt)

Setting Setting

Inside Corner

Left end (A) (35.3) Right (30.0) Left

Use the left end

of the cut

Right end (B) (35.3) Left (30.0) Right

Use the right end

of the cut

Outside Corner

Left end (C) (35.3) Left (30.0) Right

Use the left end

of the cut

Right end (D) (35.3) Right (30.0) Left

Use the right end

of the cut

-2g-

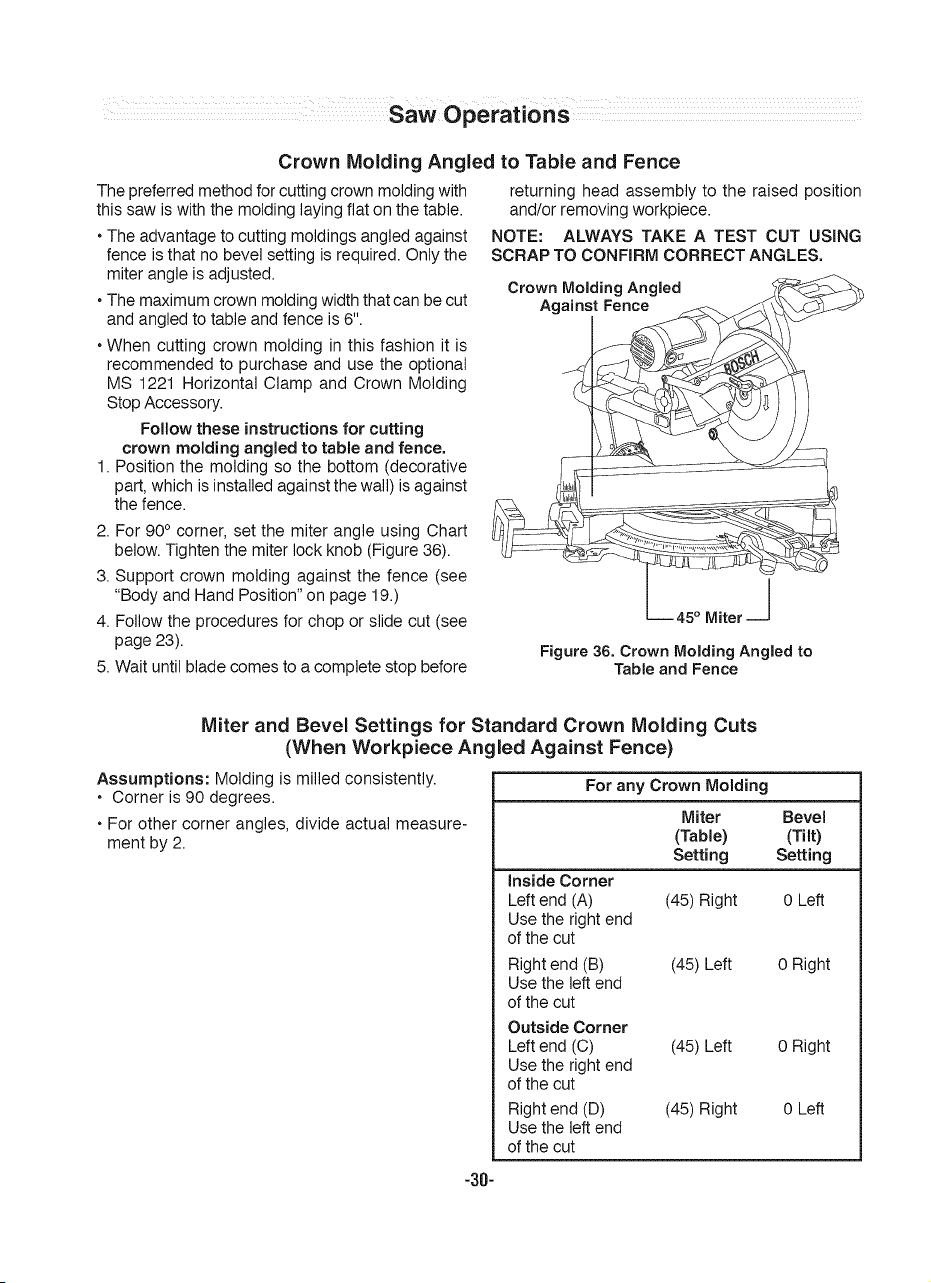

CrownMoldingAngled to Table and Fence

The preferred method for cutting crown molding with

this saw is with the molding laying fiat on the table.

• The advantage to cutting moldings angled against

fence is that no bevel setting is required. Only the

miter angle is adjusted.

• The maximum crown molding width that can be cut

and angled to table and fence is 6".

• When cutting crown molding in this fashion it is

recommended to purchase and use the optional

MS 1221 Horizontal Clamp and Crown Molding

Stop Accessory.

Follow these instructions for cutting

crown molding angled to table and fence,

1. Position the molding so the bottom (decorative

part, which is installed against the wall)is against

the fence.

2. For 90° corner, set the miter angle using Chart

below. Tighten the miter lock knob (Figure 36).

3. Support crown molding against the fence (see

"Body and Hand Position" on page 19.)

4. Follow the procedures for chop or slide cut (see

page 23).

5. Wait until blade comes to a complete stop before

returning head assembly to the raised position

and/or removing workpiece.

NOTE: ALWAYS TAKE A TEST CUT USING

SCRAP TO CONFIRM CORRECT ANGLES,

Crown Molding Angled __

L--- 45 ° Miter --J

Figure 36. Crown Molding Angled to

Table and Fence

Miter and Bevel Settings for Standard Crown Molding Cuts

(When Workpiece Angled Against Fence)

Assumptions: Molding is milled consistently.

• Corner is 90 degrees.

• For other corner angles, divide actual measure-

ment by 2.

For any Crown Molding

Miter Bevel

(Table) (Tilt)

Setting Setting

inside Corner

Left end (A) (45) Right 0 Left

Use the right end

of the cut

Right end (B) (45) Left 0 Right

Use the left end

of the cut

Outside Corner

Left end (C) (45) Left 0 Right

Use the right end

of the cut

Right end (D) (45) Right 0 Left

Use the left end

of the cut

-30-

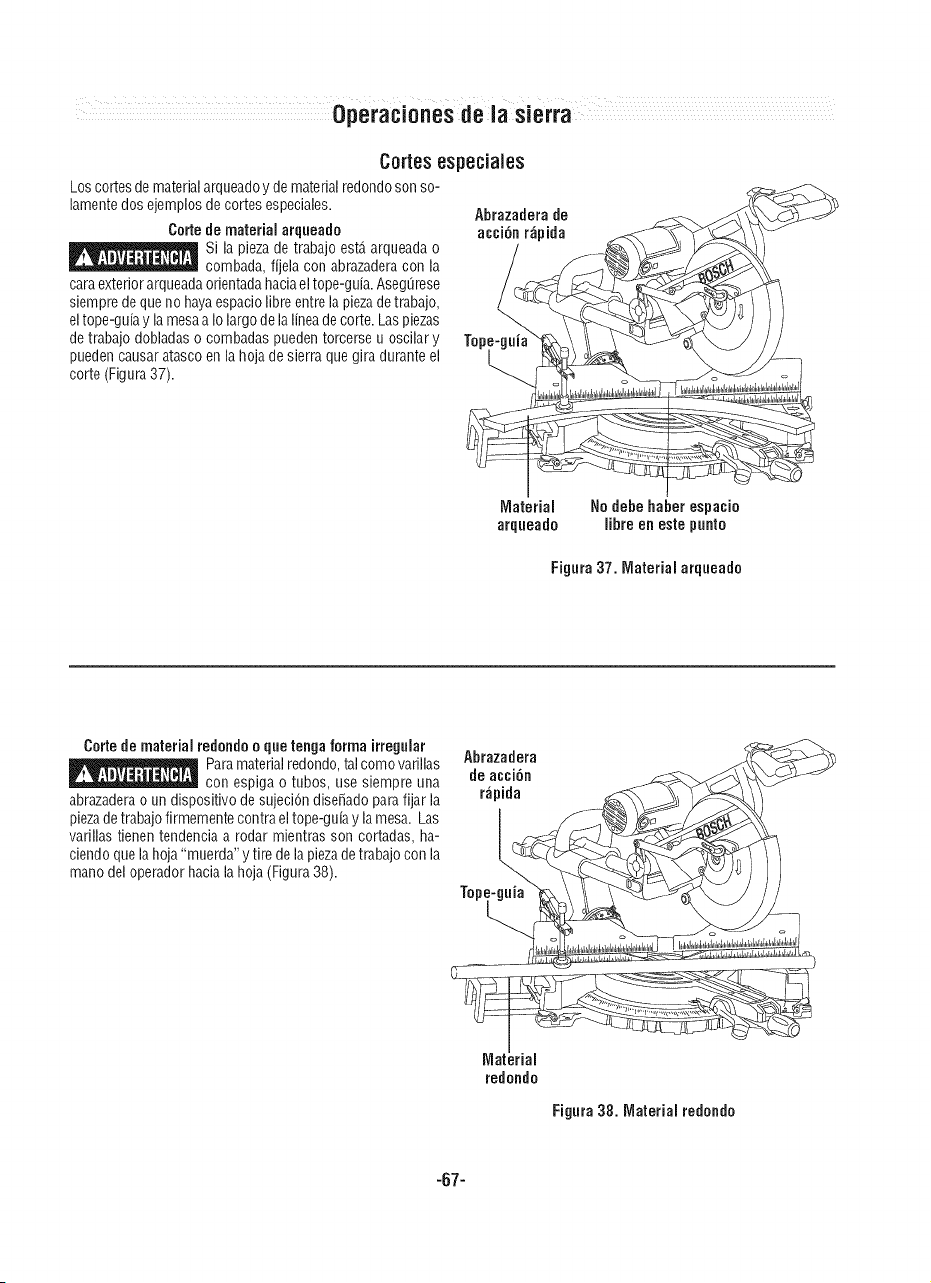

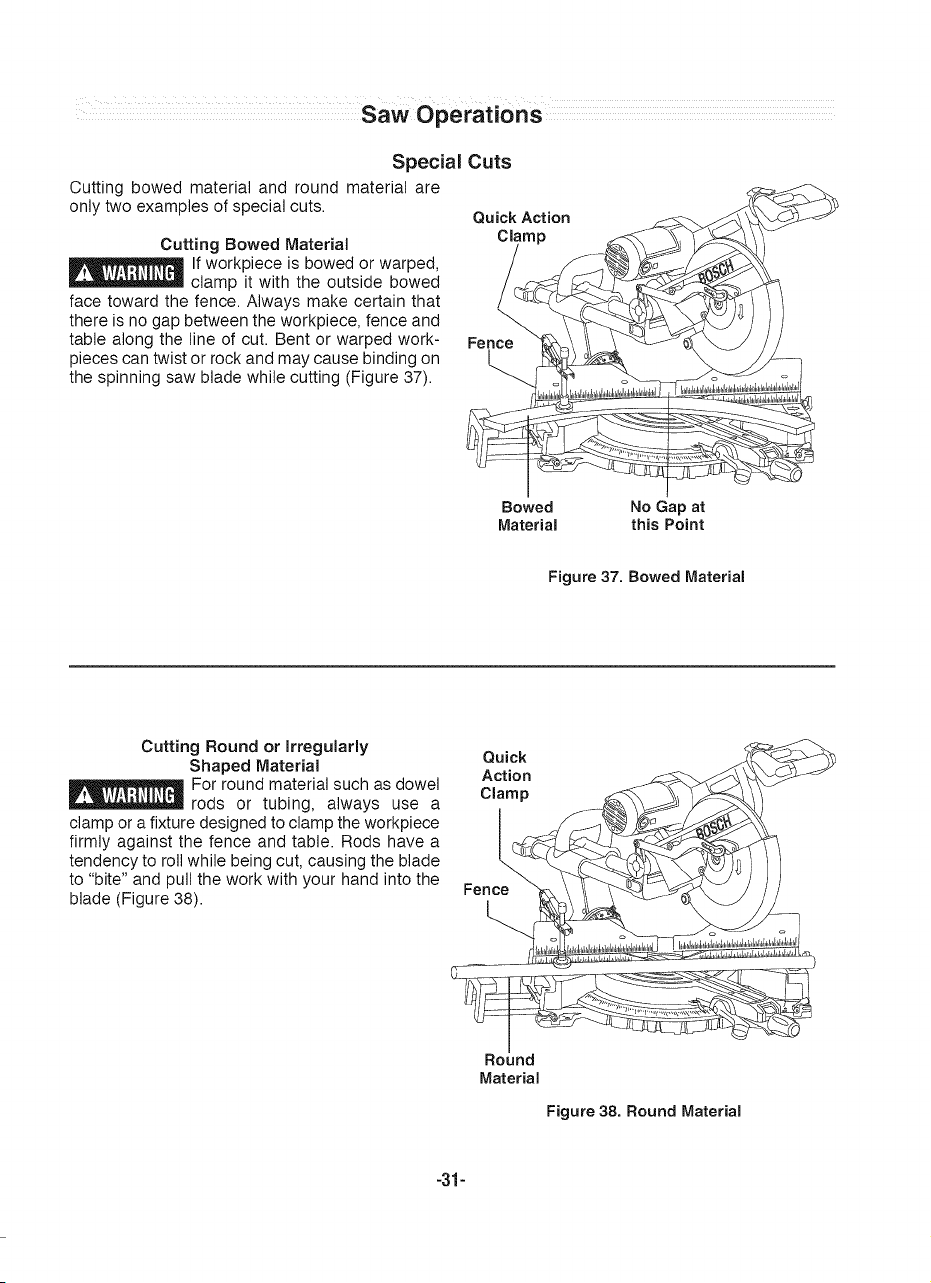

Special Cuts

Cutting bowed material and round material are

only two examples of special cuts.

Cutting Bowed Material

lf workpiece is bowed or warped,

clamp it with the outside bowed

face toward the fence. Always make certain that

there is no gap between the workpiece, fence and

table along the line of cut. Bent or warped work-

pieces can twist or rock and may cause binding on

the spinning saw blade while cutting (Figure 37).

Quick Action

Clamp

Fence

Bowed

Material

No Gap at

this Point

Figure 37. Bowed Material

Cutting Round or Irregularly

Shaped Material

For round material such as dowel

rods or tubing, always use a

clamp or a fixture designed to clamp the workpiece

firmly against the fence and table. Rods have a

tendency to roll while being cut, causing the blade

to "bite" and pull the work with your hand into the

blade (Figure 38).

Quick

Action

Clamp

Fence

Round

Material

Figure 38. Round Material

-31-

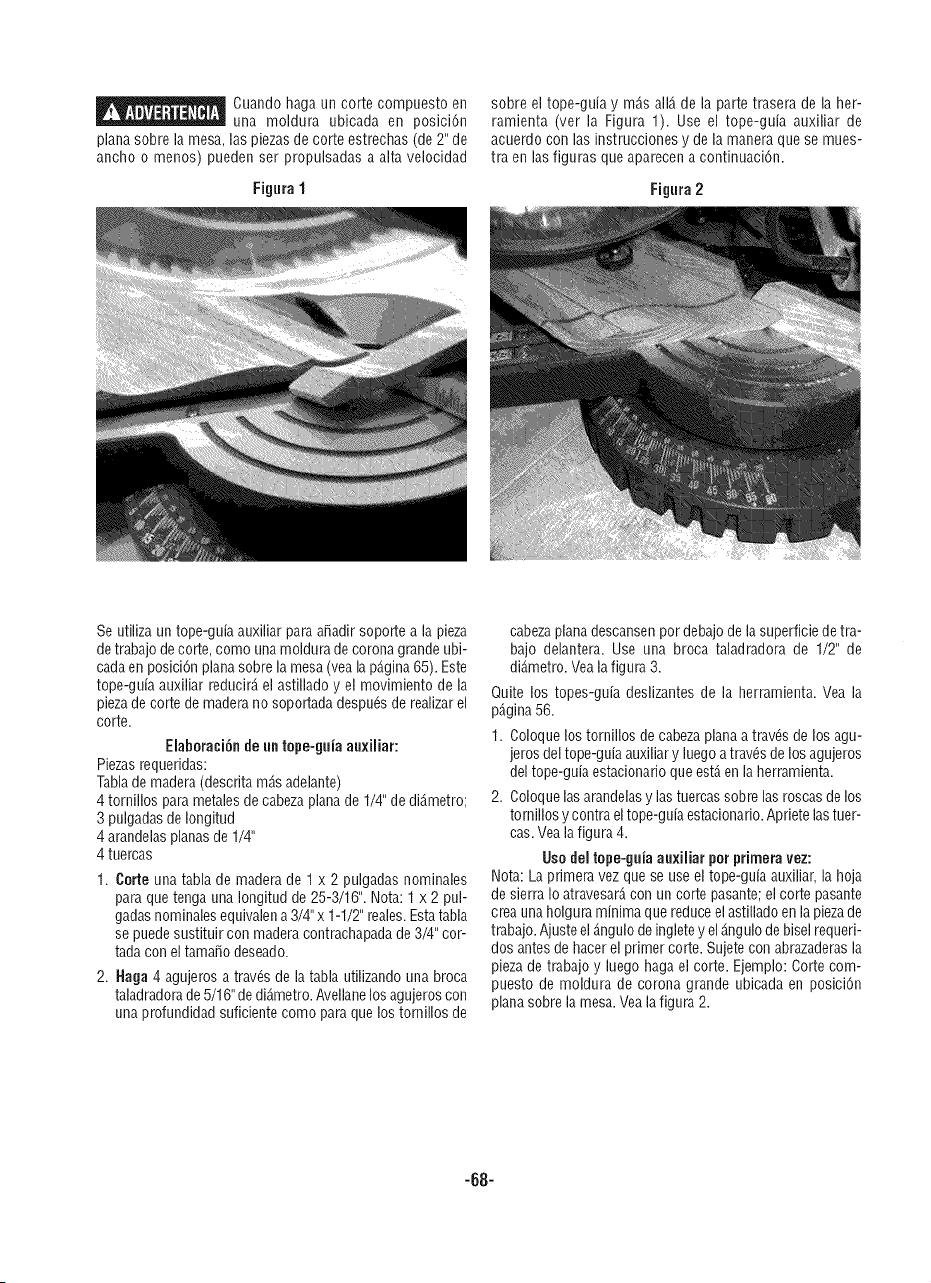

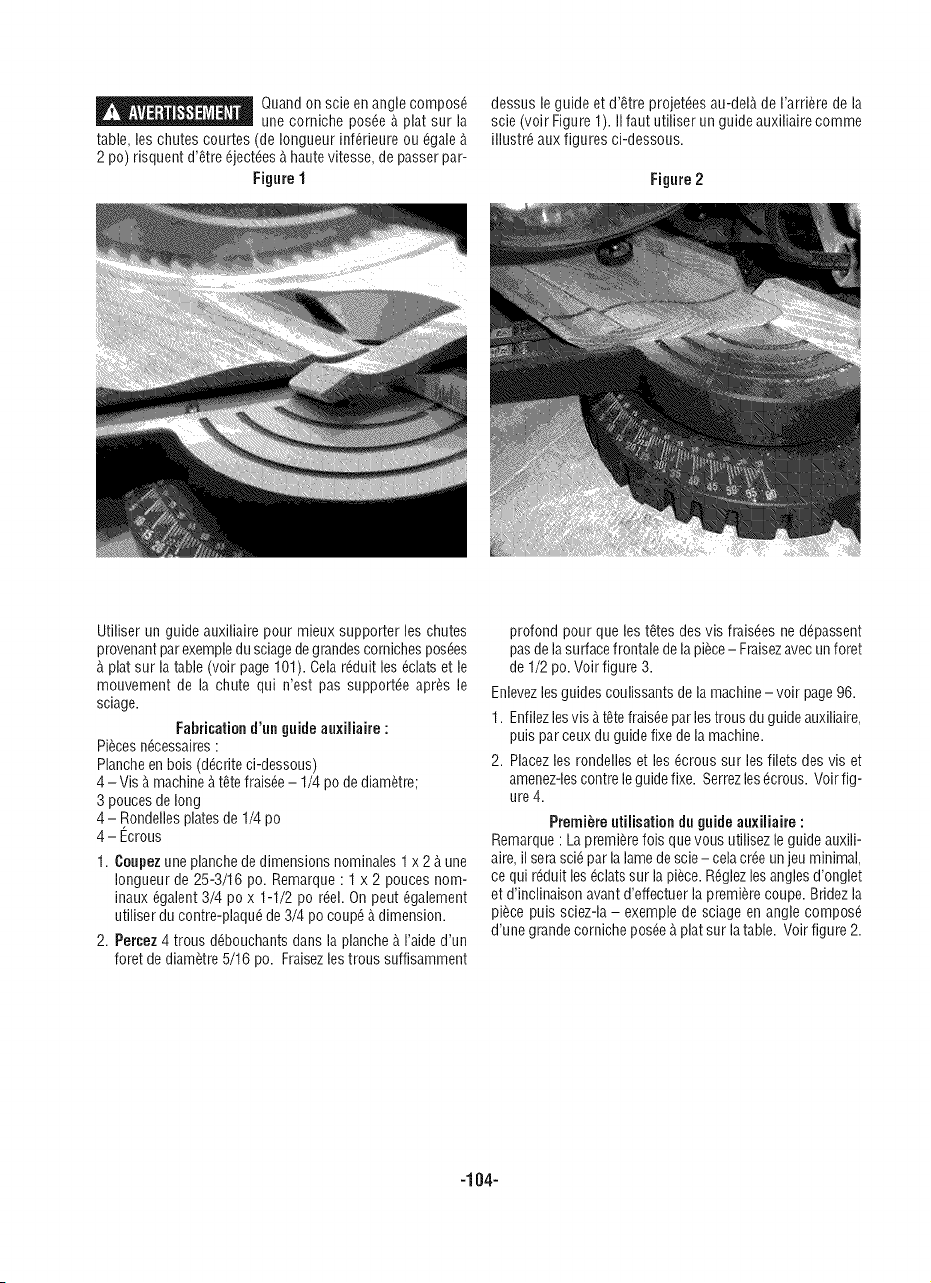

When making a compound cut on

a molding lying flat on the table,

narrow cut off pieces (2" or less in width) may be

Figure 1

propelled at high speed over the fence and beyond

the back of the tool (see Figure 1). Use auxiliary

fence as instructed and shown in figures below.

Figure 2

An auxiliary fence is used to add support to the cut

off work piece such as large crown molding flat on

the table (see page 29). It will reduce splintering and

movement of the unsupported cut off piece of wood

after the cut is made.

Making an Auxiliary Fence:

Required pieces:

Wood Board (described below)

4 - Flat Head Machine Screws - 1/4" diameter; 3

inches long

4 - 1/4" Flat Washers

4- Nuts

1. Cut a nominal 1 x 2 inch wood board to a length

of 25-3/16" long. Note: 1 x 2 inch nominal

equals 3/4" x 1-1/2" actual. 3/4" plywood cut to

size may be substituted.

2. Drill 4 holes through the board using a 5/16" di-

ameter drill bit. Countersink the holes deep

enough so that the flat head screws will rest

below the front work surface - use a 1/2" diam-

eter drill bit. See figure 3.

Remove the sliding fences from the tool - see page

15.

1. Place the flat head screws through the holes in

the auxiliary fence, then the holes in the station-

ary fence on the tool.

2. Place the washers and nuts over the screw

threads and against the stationary fence.

Tighten nuts. See figure 4.

1st Time Use of the Auxiliary Fence:

Note: The 1st time the auxiliary fence is used, it will

be cut through by the saw blade - cutting through

creates minimal clearance which reduces splintering

on the work piece. Set the miter angle and the bevel

angle required before making the first cut. Clamp the

work piece, then make cut - example: compound

cutting large crown molding flat on the table. See

figure 2.

-32-

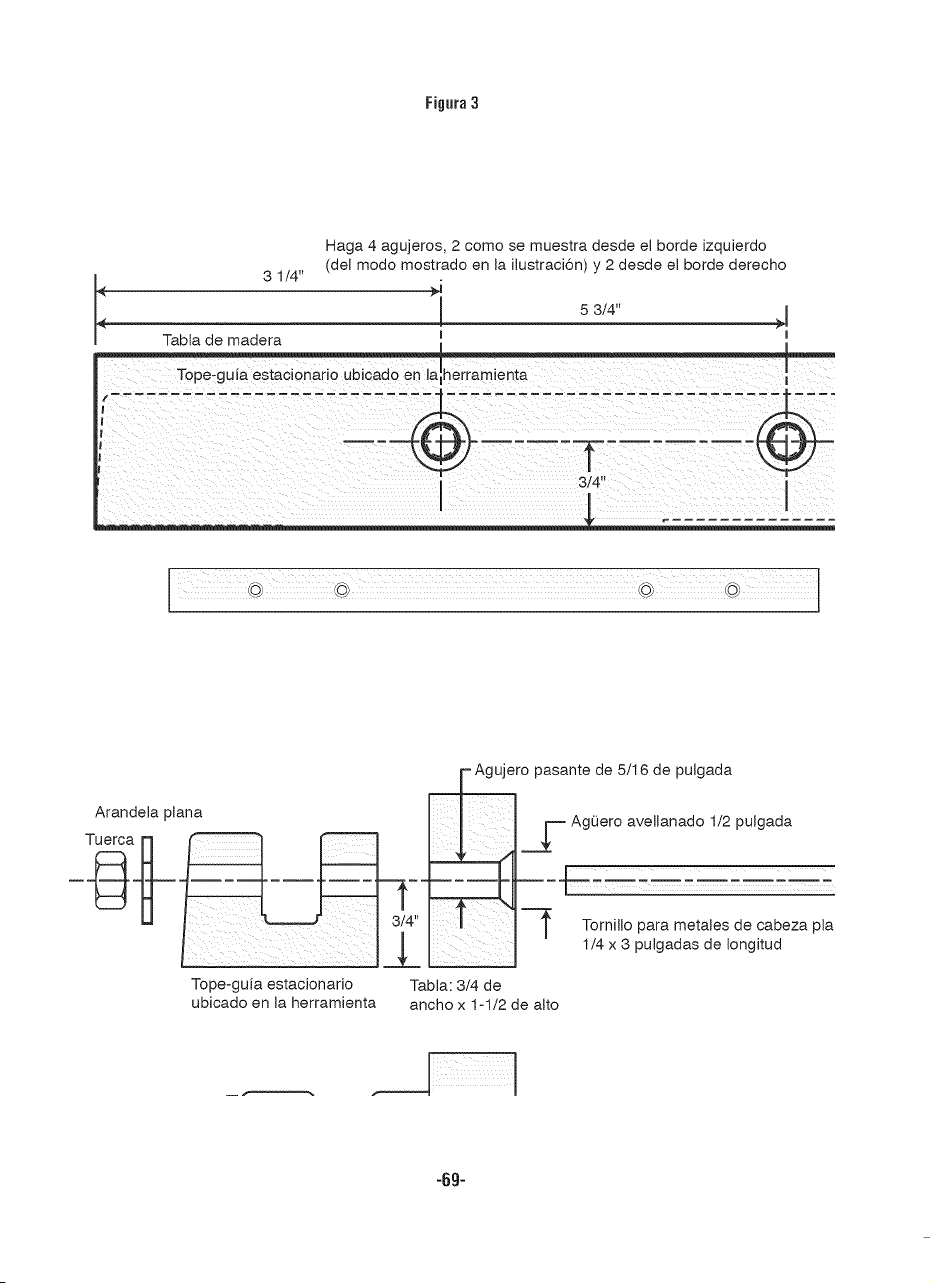

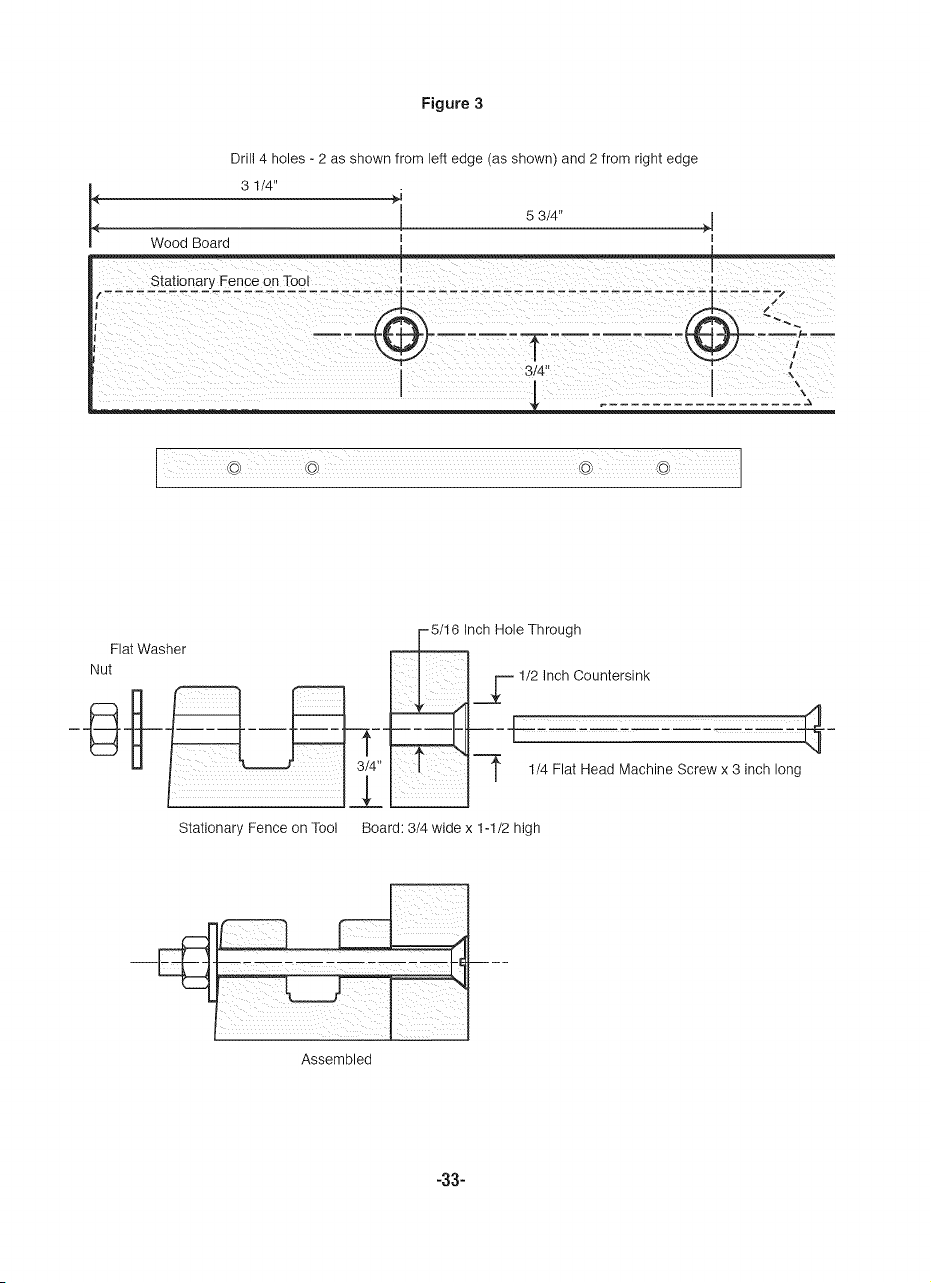

Figure 3

Dril! 4 holes - 2 as shown from left edge (as shown) and 2 from right edge

Wood Board u

Stationary Fence 0n Too!

3/41' I

F,5/16 Inch Hole Through

Flat Washer

Nut I I IF-" 1/2 Inch Countersink

Stationary Fence on Tool Board: 3/4 wide x 1-1/2 high

Assembled

-33-

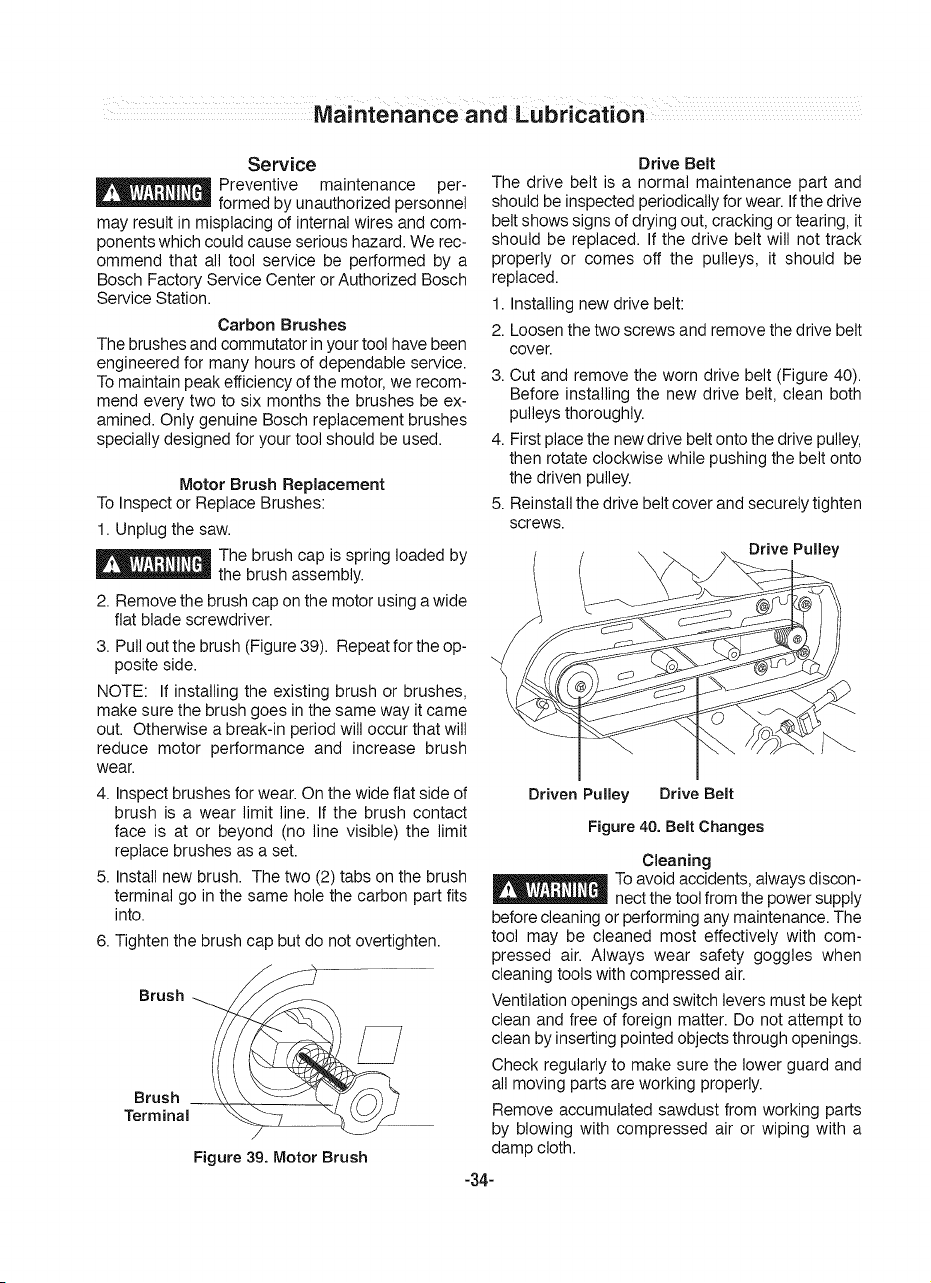

Maintenance and Lubrication

Service

_ Preventive maintenance per-

formed by unauthorized personnel

may result in misplacing of internal wires and com-

ponents which could cause serious hazard. We rec-

ommend that all tool service be performed by a

Bosch Factory Service Center or Authorized Bosch

Service Station.

Carbon Brushes

The brushes and commutator in your tool have been

engineered for many hours of dependable service.

To maintain peak efficiency of the motor, we recom-

mend every two to six months the brushes be ex-

amined. Only genuine Bosch replacement brushes

specially designed for your tool should be used.

Motor Brush Replacement

To Inspect or Replace Brushes:

1. Unplug the saw.

The brush cap is spring loaded by

the brush assembly.

2. Remove the brush cap on the motor using a wide

fiat blade screwdriver.

3. Pull out the brush (Figure 39). Repeat for the op-

posite side.

NOTE: If installing the existing brush or brushes,

make sure the brush goes in the same way it came

out. Otherwise a break-in period will occur that will

reduce motor performance and increase brush

wear.

4. Inspect brushes for wear. On the wide fiat side of

brush is a wear limit line. If the brush contact

face is at or beyond (no line visible) the limit

replace brushes as a set.

5. Install new brush. The two (2) tabs on the brush

terminal go in the same hole the carbon part fits

into.

6. Tighten the brush cap but do not overtighten.

Brush

Terminal

Figure 39. Motor Brush

Drive Belt

The drive belt is a normal maintenance part and

should be inspected periodically for wear. If the drive

belt shows signs of drying out, cracking or tearing, it

should be replaced. If the drive belt will not track

properly or comes off the pulleys, it should be

replaced.

1. Installing new drive belt:

2. Loosen the two screws and remove the drive belt

cover.

3. Cut and remove the worn drive belt (Figure 40).

Before installing the new drive belt, clean both

pulleys thoroughly.

4. First place the new drive belt onto the drive pulley,

then rotate clockwise while pushing the belt onto

the driven pulley.

5. Reinstall the drive belt cover and securely tighten

screws.

Drive Pulley

Driven Pulley Drive Belt

Figure 40. Belt Changes

Cleaning

To avoid accidents, always discon-

nect the tool from the power supply

before cleaning or performing any maintenance. The

tool may be cleaned most effectively with com-

pressed air. Always wear safety goggles when

cleaning tools with compressed air.

Ventilation openings and switch levers must be kept

clean and free of foreign matter. Do not attempt to

clean by inserting pointed objects through openings.

Check regularly to make sure the lower guard and

all moving parts are working properly.

Remove accumulated sawdust from working parts

by blowing with compressed air or wiping with a

damp cloth.

-34-

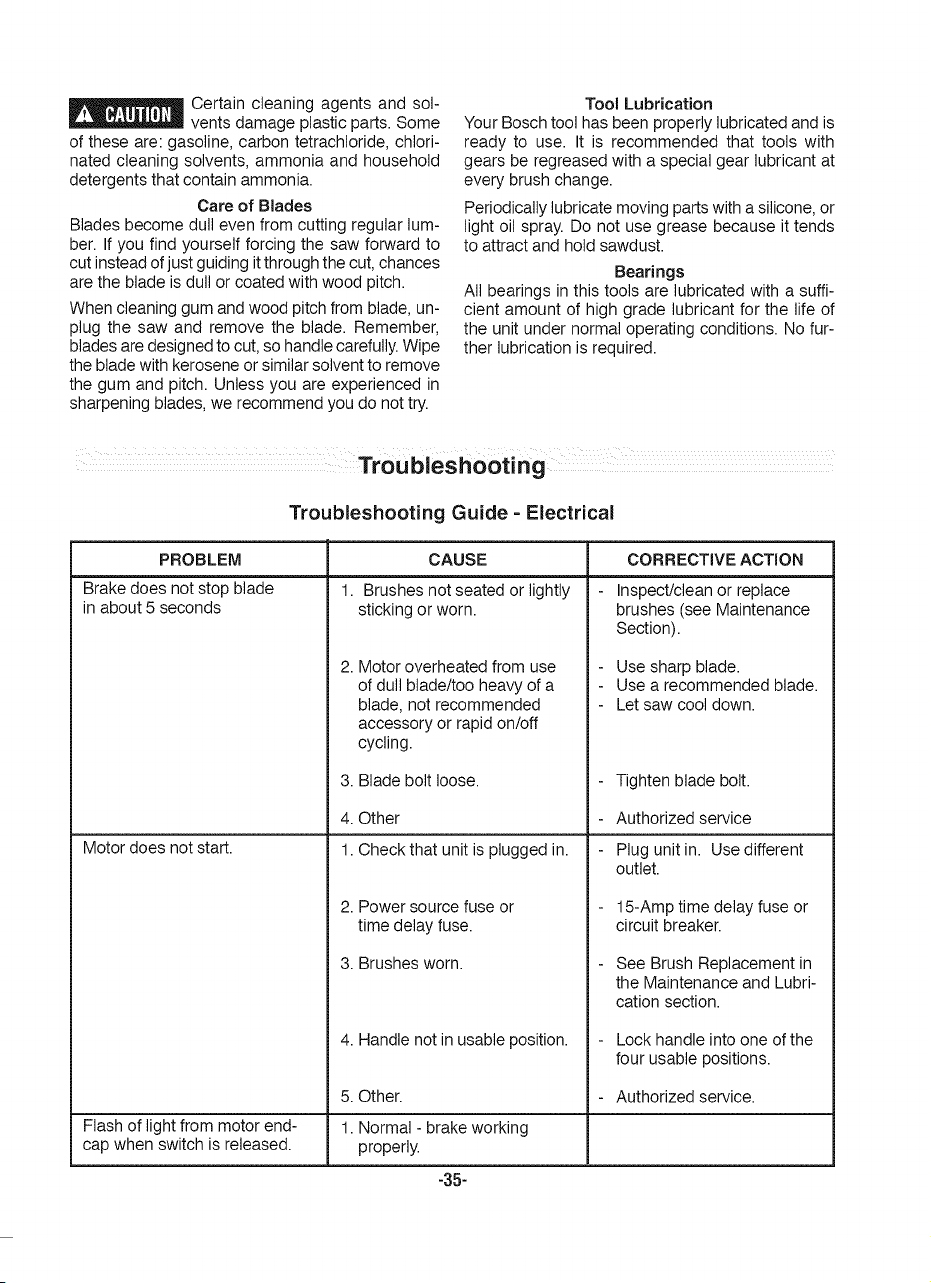

_ Certain cleaning agents and sol-

vents damage plastic parts. Some

of these are: gasoline, carbon tetrachloride, chlori-

nated cleaning solvents, ammonia and household

detergents that contain ammonia.

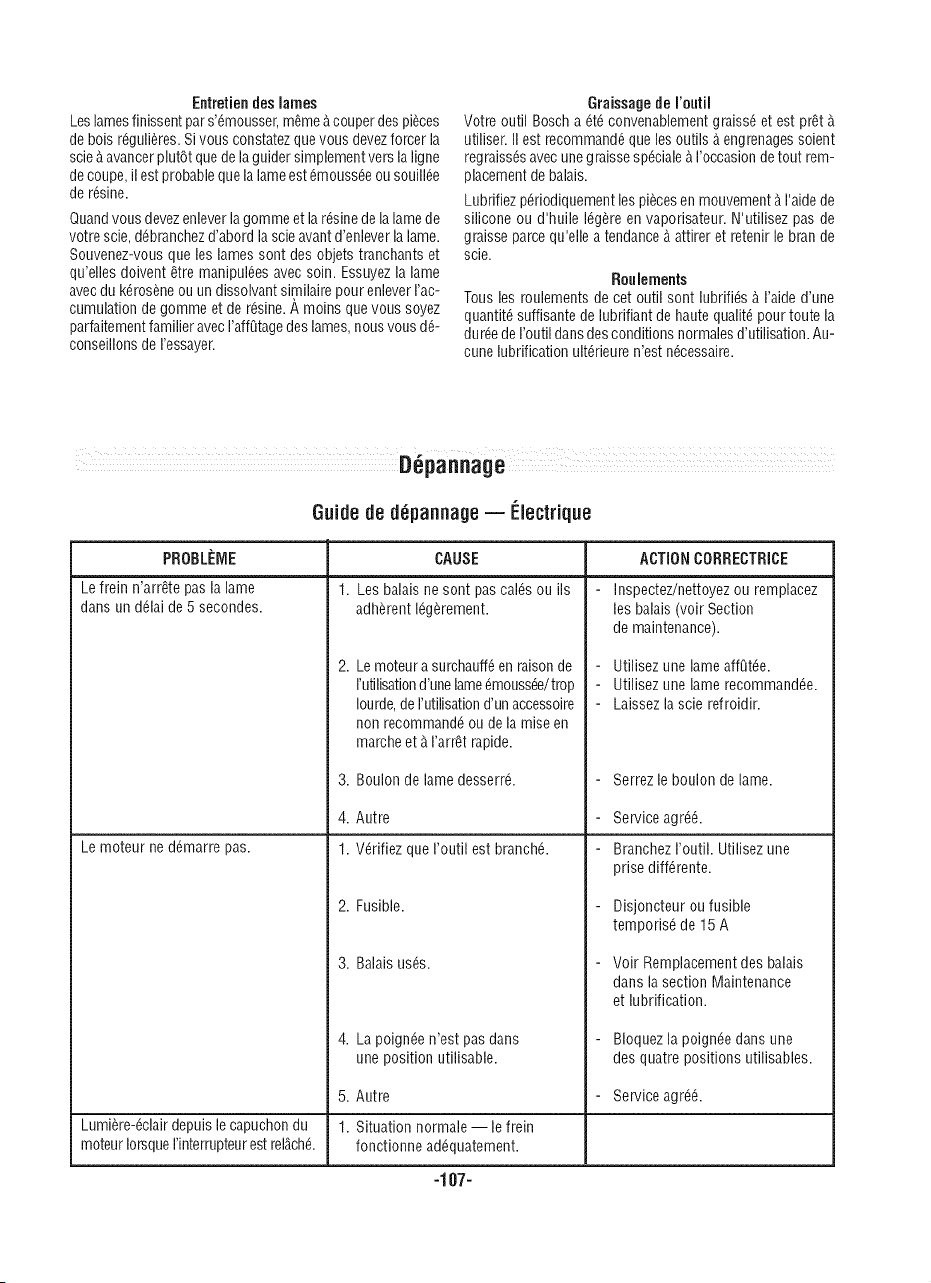

Care of Blades

Blades become dull even from cutting regular lum-

ber. If you find yourself forcing the saw forward to

cut instead of just guiding it through the cut, chances

are the blade is dull or coated with wood pitch.

When cleaning gum and wood pitch from blade, un-

plug the saw and remove the blade. Remember,

blades are designed to cut, so handle carefully. Wipe

the blade with kerosene or similar solvent to remove

the gum and pitch. Unless you are experienced in

sharpening blades, we recommend you do not try.

Tool Lubrication

Your Bosch tool has been properly lubricated and is

ready to use. It is recommended that tools with

gears be regreased with a special gear lubricant at

every brush change.

Periodically lubricate moving parts with a silicone, or

light oil spray. Do not use grease because it tends

to attract and hold sawdust.

Bearings

All bearings in this tools are lubricated with a suffi-

cient amount of high grade lubricant for the life of

the unit under normal operating conditions. No fur-

ther lubrication is required.

Troubleshooting Guide - Electrical

PROBLEM CAUSE CORRECTIVE ACTION

Brake does not stop blade 1. Brushes not seated or lightly Inspect/clean or replace

in about 5 seconds sticking or worn. brushes (see Maintenance

Motor does not start.

2. Motor overheated from use

of dull blade/too heavy of a

blade, not recommended

accessory or rapid on/off

cycling.

3. Blade bolt loose.

4. Other

1. Check that unit is plugged in.

2. Power source fuse or

time delay fuse.

3. Brushes worn.

4. Handle not in usable position.

Section).

Use sharp blade.

Use a recommended blade.

Let saw cool down.

Tighten blade bolt.

Authorized service

Plug unit in. Use different

outlet.

15-Amp time delay fuse or

circuit breaker.

See Brush Replacement in

the Maintenance and Lubri-

cation section.

Lock handle into one of the

four usable positions.

5. Other. Authorized service.

Flash of light from motor end- 1. Normal - brake working

cap when switch is released, properly.

-35-

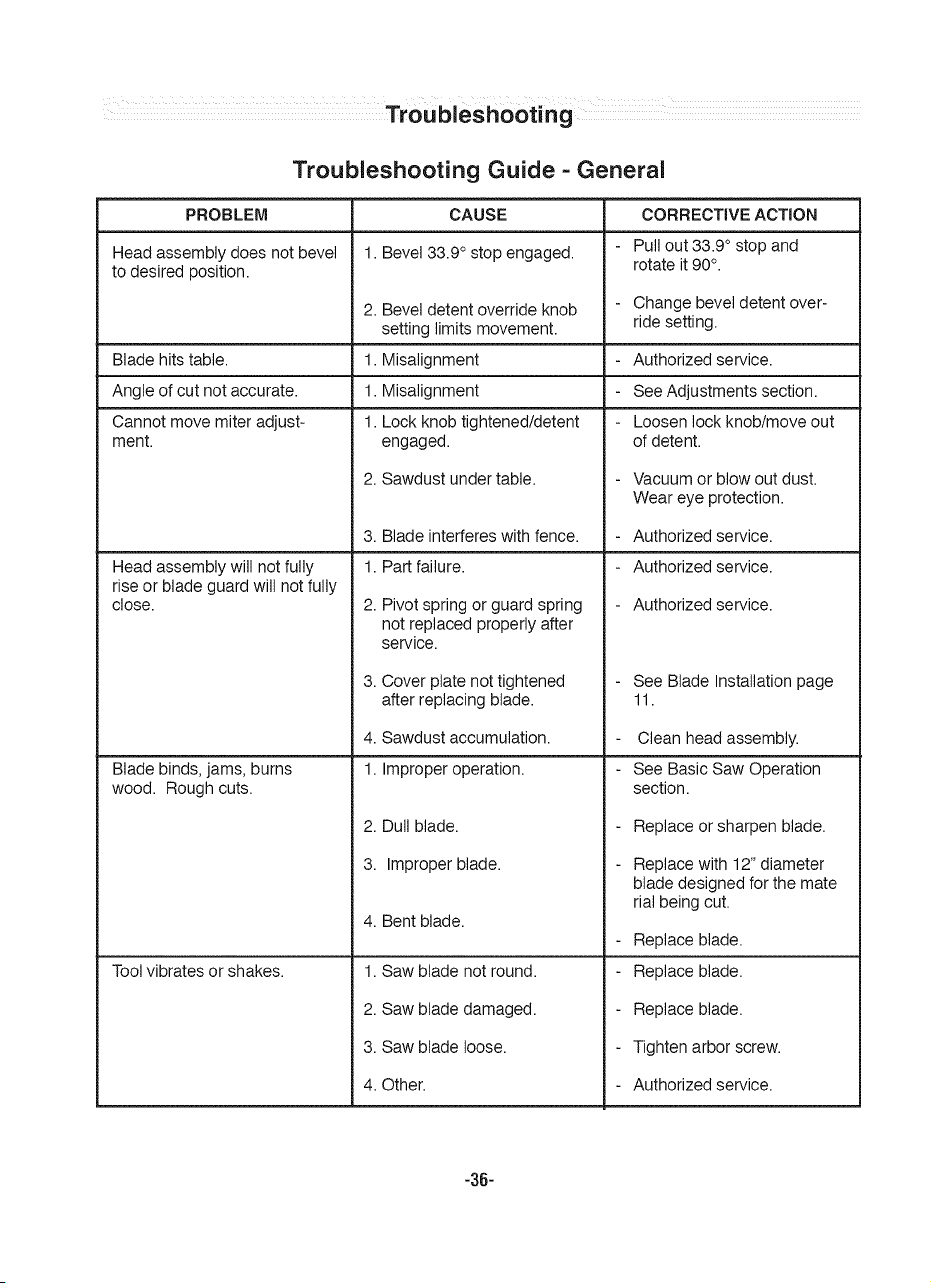

Troubleshooting Guide = General

PROBLEM

Head assembly does not bevel

to desired position.

Blade hits table.

Angle of cut not accurate.

Cannot move miter adjust-

ment.

Head assembly will not fully

rise or blade guard will not fully

close. 2.

Blade binds, jams, burns

wood. Rough cuts.

Tool vibrates or shakes.

CAUSE

1. Bevel 33.9 ° stop engaged.

2. Bevel detent override knob

setting limits movement.

1. Misalignment

1. Lock knob tightened/detent

engaged.

2. Sawdust under table.

3. Blade interferes with fence.

1. Part failure.

Pivot spring or guard spring

not replaced properly after

service.

3. Cover plate not tightened

after replacing blade.

4. Sawdust accumulation.

1. Improper operation.

2. Dull blade.

3. Improper blade.

4. Bent blade.

1. Saw blade not round.

2. Saw blade damaged.

3. Saw blade loose.

4. Other.

CORRECTWE ACTION

Pull out 33.9° stop and

rotate it 90°.

Change bevel detent over-

ride setting.

Authorized service.

See Adjustments section.

Loosen lock knob/move out

of detent.

Vacuum or blow out dust.

Wear eye protection.

Authorized service.

See Blade Installation page

11.

Clean head assembly.

See Basic Saw Operation

section.

Replace or sharpen blade.

Replace with 12" diameter

blade designed for the mate

rial being cut.

Replace blade.

Tighten arbor screw.

Authorized service.

-36-

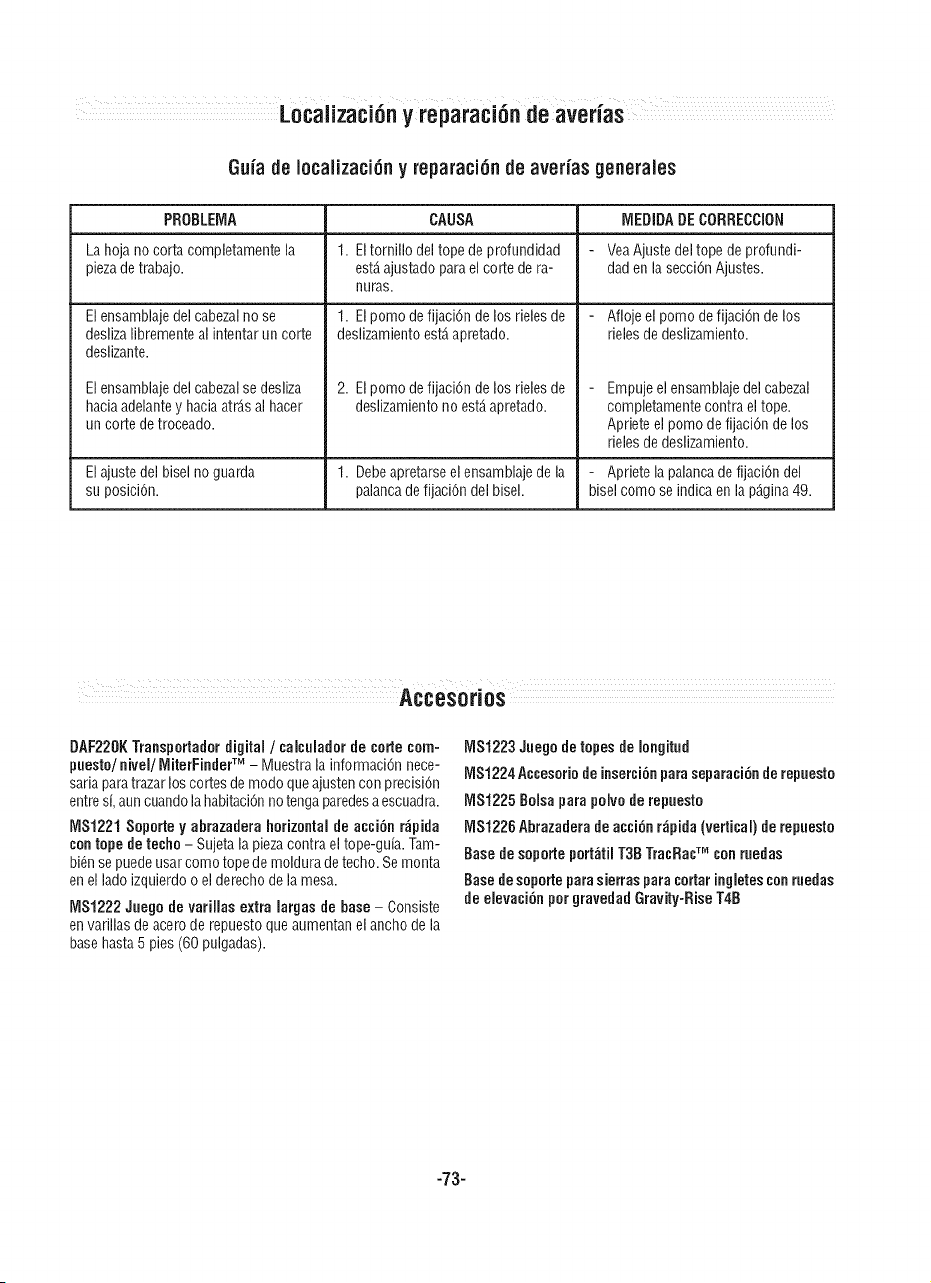

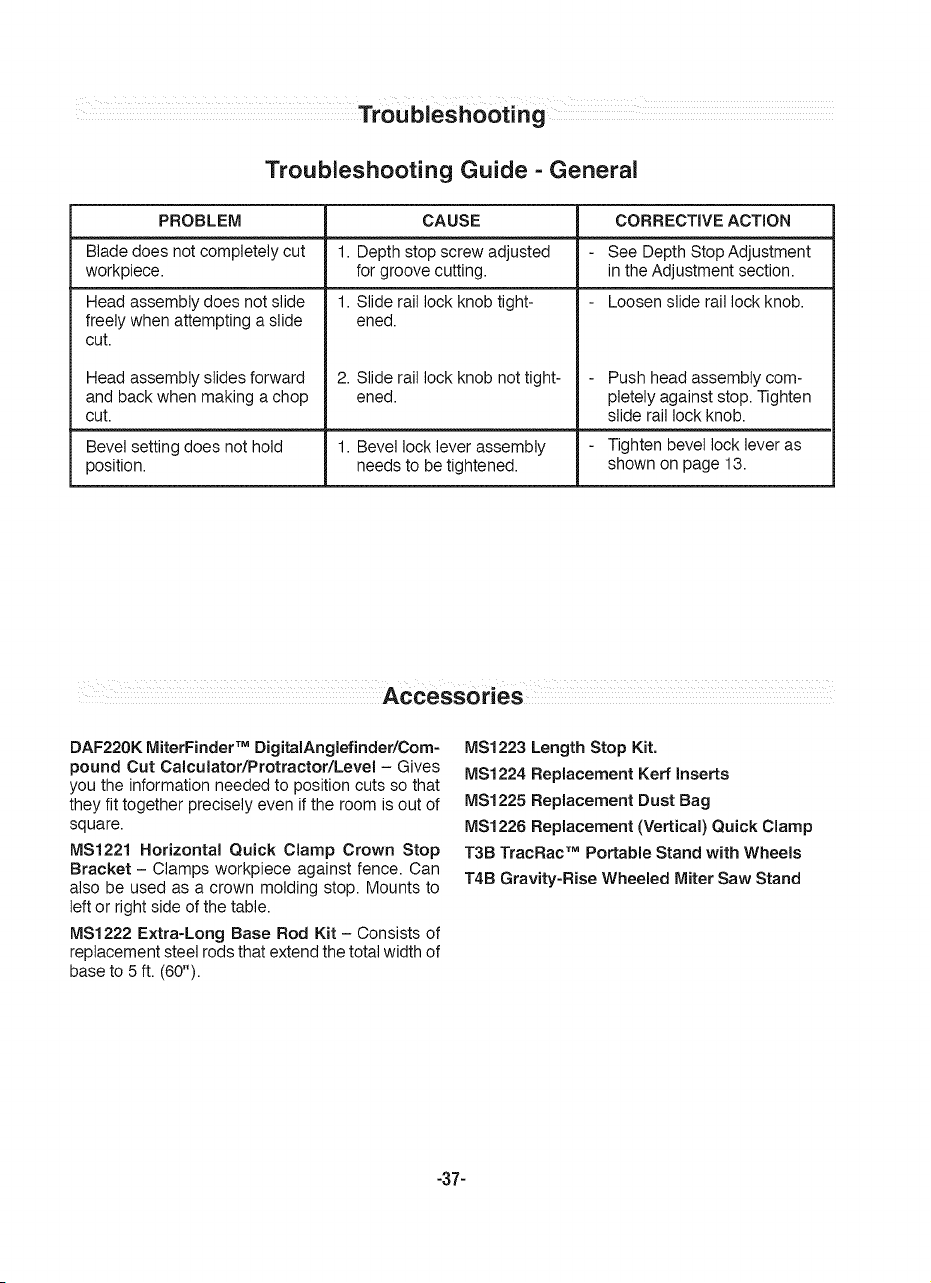

Troubleshooting Guide - General

PROBLEM CAUSE CORRECTIVE ACTION

Blade does not completely cut 1. Depth stop screw adjusted See Depth Stop Adjustment

workpiece, for groove cutting, in the Adjustment section.

Head assembly does not slide 1. Slide rail lock knob tight- Loosen slide rail lock knob.

freely when attempting a slide ened.

cut.

Head assembly slides forward 2. Slide rail lock knob not tight- Push head assembly corn-

and back when making a chop ened. pletely against stop. Tighten

cut. slide rail lock knob.

Bevel setting does not hold

position.

Bevel lock lever assembly

needs to be tightened.

Tighten bevel lock lever as

shown on page 13.

DAF220K MiterFinder TM DigitalAnglefinder/Com-

pound Cut Calculator/Protractor/Level - Gives

you the information needed to position cuts so that

they fit together precisely even if the room is out of

square.

MS1221 Horizontal Quick Clamp Crown Stop

Bracket - Clamps workpiece against fence. Can

also be used as a crown molding stop. Mounts to

left or right side of the table.

MS1222 Extra-Long Base Rod Kit - Consists of

replacement steel rods that extend the total width of

base to 5 ft. (60").

MS1223 Length Stop Kit,

MS1224 Replacement Kerr inserts

MS1225 Replacement Dust Bag

MS1226 Replacement (Vertical) Quick Clamp

T3B TracRacTM Portable Stand with Wheels

T4B Gravity-Rise Wheeled Miter Saw Stand

-37-

_ "LEATODAS LAS INSTRUCCIONES".El incumpiimiento de las NORMASDESEGURIDADidentificadas

__ per el simboIo del PUNTONEGRO(.) que se indican A CONTINUACIONy otras precauciones de se-

guridad puededar lugar a lesiones personales graves.

Norrnas generaies de seguridadpara herrarnientas para tabiero de banco

Area de trabajo

. iVlantenga limpiay bien iinminadael _rea de trabajo. Los

bancos desordenadosy las_.reasoscuras invitan a que se

produzcan accidentes.

. No ntilice herramientas mec_nicas en atmOsferasexplo

sivas,tales come lasexistentes en presenciade liqnidos,

gases o pelves inflamables. Las herramientas mec_.nicas

generan chispas y _stas puedendar lugar a la igniciOndel

poivo o los vapores.

. Mantenga alejadas alas personas qne se encnentren

presentes, a los ni_os y a los visitantes mientras est_

ntilizando nna herramienta mec_nica. Lasdistracciones

puedenhacefle perder el control.

. Gnarde las herramientas qne no est_ nsandofnera del

alcance de los ni_osy otras personasnocapacitadas. Las

herramientas son peligrosas en las manes de los usuarios

no capacitados.

. No deje desatendida la herramienta en marcha.

Ap_gnela. No deje la herramienta hasta que se haya

detenido per complete.

. HAGA EL TALLERA PRLIEBADE NINOScon candados,

interruptores maestros o quitando las Ilavesde arranque.

Segnridad el_ctrica

. Antes de enchnfar la herramienta, asegdresede qne la

tension del tomacorriente es compatible con la tension

especificadaen la plata del fabricante dentro de nnmar-

gen de110%. Una tension del tomacorriente incompatible

con la que se especificaen laplaca delfabricante puededar

come resultado peligros gravesy da_os a la herramienta.

. Las herramientascon aislamientodoble est_n eqnipadas

con nn enchnfe polarizado(nn terminal esm_s anchoqne

el otro). Este enchnfe entrar_ en nn tomacorriente

poiarizado soiamente de una manera. Si el enchnfe no

entra per complete en el tomacorriente, d_le la vnelta. Si

signesin entrar, pOngaseen contacto con nnelectricista

competente parainstalarnntomacorrientepolarizado.No

haga ningdnripe de cambioen el enchnfe. El aisiamiento

dobie elimina la necesidadde un cordon de energiade tres

cables conectado a tierra y de una fuente de energia

conectadaa tierra.

. Evite el contacto del cnerpo con las superficiesconectadas

a tierra, tales come tnberias, radiadores, estnfas de

¢ocina y refrigeradores.Hay mayor riesgo de que se pro-

duzcansacudidaselOctricassisu cue_o est_conectadoa tierra.

. No exponga las herramientas mecdnicas a la Iluvia ni a

sitnaciones hdmedas. La entrada de agua en una herra-

mienta mec_.nicaaumentar_,el riesgo de que se produzcan

sacudidasel_ctricas.

. No abuse del cordon. Nunca use el cordon para Ilevar las

herramientasni tire de _1para desconectario del toma-

corriente. Mantengael cordon alejado del taler, el aceite,

los hordes afiladoso las piezasmbviles. Cambie los cot-

dones dafiados inmediatamente. Los cordones dafiados

aumentanel riesgode que seproduzcansacudidasei_ctricas.

. Cnandontilice nnaherramientamec_nica a la intemperie,

nse nn cordon de extension para intemperie marcado

"W-A" o "W". Estos cordones tienen capacidad nominal

para use a la intemperie y reducen el riesgo de que se

produzcansacudidas el_ctricas.

Segnridad personal

. Mant_ngasealerta, fijese en Io qne est_ haciendoy nse

el sentido comdn al ntilizar nna herramienta mec_nica.

Un memento de descuido o el consume de drogas, alcohol

o medicamentosmientrasseutilizanherramientasmec_.nicas

puedeser peligroso.

. Vistase adecnadamente. No se ponga ropa holgada ni

joyas.Snj_tese el polo largo. Mantenga el polo, la ropay

los gnantes alejados de las piezas mbviles. La ropa

hoigada, las joyas o el pete largo pueden quedar atrapados

en las piezasmOviles.SQbaselas mangas largasper encima

de los codes. Serecomiendanguantes de cauchoy calzado

antideslizantecuando setrabaja a la intemperie.

. Evite el arranqne accidental. Asegdrese de qne el

interrnptorest_ en la posicibn"OFF" (apagado)antes de

enchnfarla herramienta. El Ilevar las herramientas con el

dedo en el interrupter o el enchufar las herramientas que

tienen el interrupter en la posiciOn "ON" (encendido) invita

a que se produzcanaccidentes.

. Qnite las Ilaves de ajnste o las Ilavesde tnerca antesde

ENCENDERla herramienta. UnaIlavede tuercao de ajuste

que se dejepuesta en una piezagiratoria de la herramienta

saidr_.despedida.

. No intentealcanzar demasiado lejos. Mantenga nnapoyo

de los pies y nn eqnilibrio adecnados en rode memento.

Elapoyo de los pies y el equilibrio adecuados permiten un

mejor control de la herramientaensituaciones inesperadas.

. No se snba en la herramienta ni en sn base. Se pueden

producirlesionesgravessi la herramientavuelcao si se hace

contacto con la herramienta de corte accidentalmente. No

guarde materiales sobre ni cerca de la herramienta de tal

mode quesea necesariosubirsea laherramientao a su base

para alcanzarlos.

"CONSERVEESTASINSTRUCCIONES"

-38-

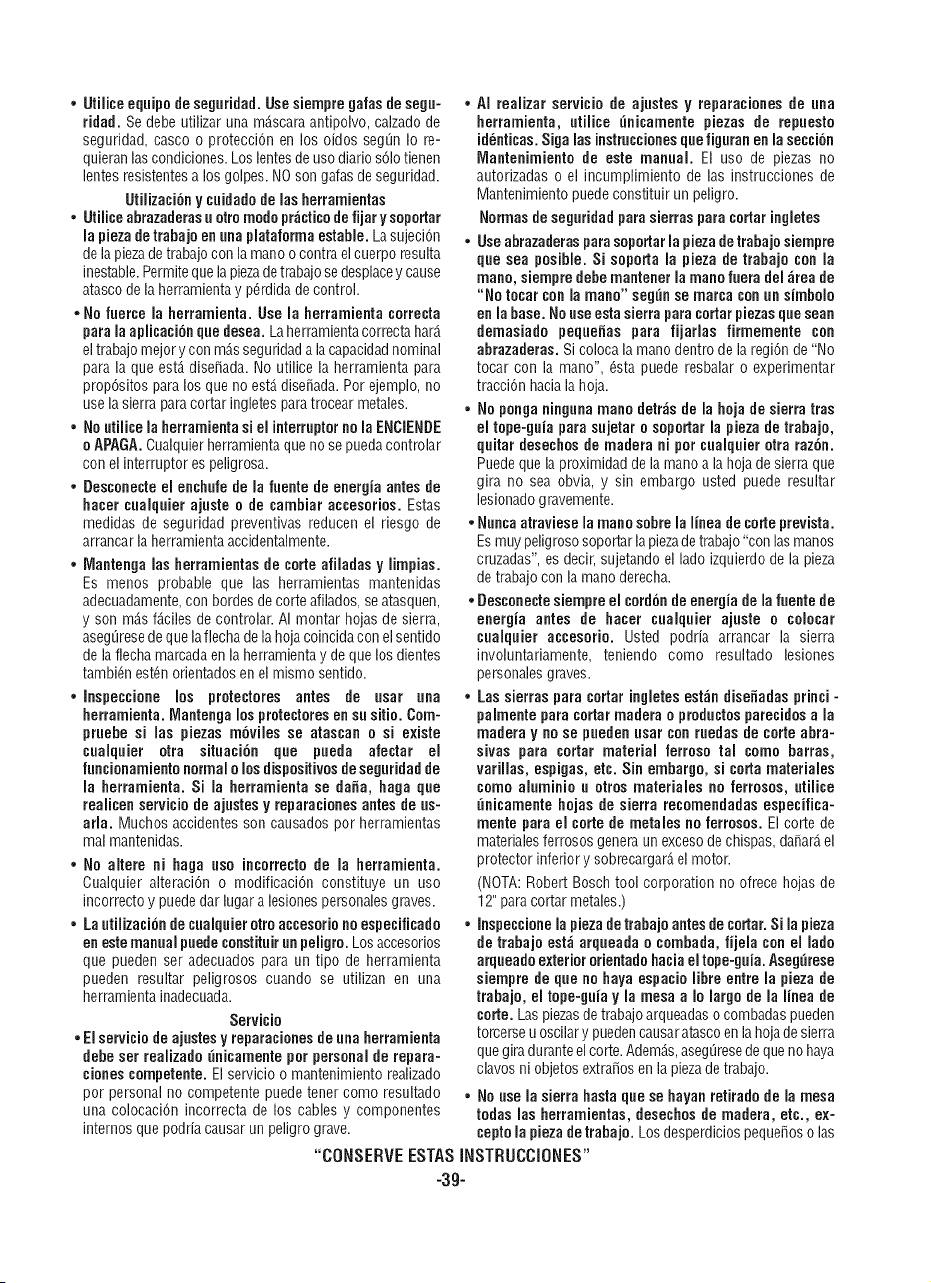

. Lltiliceeqnipo de seguridad.Use siempre gafas de segn-

ridad. Se debe utilizar una m_scara antipolvo, calzado de

seguridad, casco o protecci0n en los oidos segQn Io re-

quieran lascondiciones. Los lentesde use diarios01otienen

lentes resistentes a los golpes. NOson gafas de seguridad.

UtilizaciOny cnidado de Insherramientas

* Utiiiceabrazaderasn otromode practicede fijary soportar

la piezade trabajo en una piataformaestable. La sujeci0n

de la piezade trabajocon la mane o contra el cuerpo resulta

inestable.Permite quela piezade trabajosedesplacey cause

atasco de la herramientay p_rdidade control.

* No fuerce la herramienta. Use la herramienta correcta

para la aplicaciOn qnedesea. Laherramientacorrecta har_.

el trabajoreeler y con m_.sseguridada lacapacidadnominal

para la que est_ disefiada. No utilice la herramienta para

prop0sitos para los que no est,. dise_ada. Per ejemplo, no

use la sierra para cortar ingletes para trocear metales.

* No ntiiicela herramientasi el interrnptornola ENCiENDE

o APAGA.Cualquierherramienta que no se puedacontrolar

con el interrupter espeligrosa.

* Desconecteel enchnfe de la fuente de energia antes de

hacer cualqnier ajnste o de cambiar accesorios. Estas

medidas de seguridad preventivas reducen el riesgo de

arrancar la herramienta accidentalmente.

. Mantenga Insherramientas de corte afiladas y limpias.

Es menos probable que las herramientas mantenidas

adecuadamente,con bordesde corte afilados, se atasquen.

y son m_.sf_.cilesde controlar. AI montar hojas de sierra.

aseg0resede que laflechade lahoja coincida con el sentido

de laflecha marcada en la herramientay de que los dientes

tambi_n est_n orientados en el mismo sentido.

= Inspeccione los protectores antes de usar nna

herramienta. Mantenga los protectoresen su sitio. Com-

pruebe si Ins piezas mbviies se atascan o si existe

cnalquier otra situacibn qne pueda afectar el

fnncionamientonormal o los dispositivosde seguridad de

la herramienta. Si la herramienta se dafia, haga que

reaiicen serviciode ajnstes y reparacionesantes de us-

aria. Muchos accidentes son causados per herramientas

real mantenidas.

* No aitere ni haga use incorrecto de la herramienta.

Cualquier alteraciOn o modificaciOn constituye un use

incorrecto y puededar lugar a lesiones personalesgraves.

* LautilizaciOn decnalquierotroaccesorio noespecificado

en este manual puedeconstitnirnnpeligro. Losaccesorios

que pueden ser adecuados para un tipo de herramienta

pueden resultar peligrosos cuando se utilizan en una

herramienta inadecuada.

Servicio

, Elserviciode ajnstes y reparacionesde nna herramienta

debe ser realizado [inicamente per personal de repara-

clonescompetente. El servicio o mantenimiento realizado

per personal no competente puede tener come resultado

una colocaci0n incorrecta de los cables y componentes

internes que podria causar un peligro grave.

* AI realizar servicio de ajnstes y reparaciones de nna

herramienta, ntilice =inicamente piezas de repuesto

id_nticas. Sign Insinstmcciones qne fignranen la seccibn

Mantenimiento de este manual. El use de piezas no

autorizadas o el incumplimiento de las instrucciones de

Mantenimiento puedeconstituir un peligro.

Normas de seguridad parasierras para cortaringletes

* Useabrazaderasparasoportar la piezadetrabajo siempre

que sea posible. Si soporta la pieza de trabajo con la

mane, siempre debemantener la mane fnera del _rea de

"No tocar con la mane" segeinse marca conun simbolo

en la base. Nonse esta sierrapara cortarpiezasque sean

demasiado pequefias para fijarlas firmemente con

abrazaderas. Si coloca la mane dentro de la region de "No

tocar con la mane", _sta puede resbalar o experimentar

tracciOn haciala hoja.

* No ponga ningunamane detr_s de la hoja de sierra tras

el tope-guia para snjetar o soportarla pieza de trabajo,

quitar desechos de madera ni per cualquier otra razOn.

Puedeque la proximidad de la mane a la hoja de sierra que

gira no sea obvia, y sin embargo usted puede resultar

lesionado g ravemente.

* Nnncaatraviese la mane sobrela linea de corte prevista.

Esmuy peligrososoportar lapiezade trabajo"con lasmanes

cruzadas", es decir, sujetando el lade izquierdode la pieza

de trabajo con la mane derecha.

* Desconectesiempre el cordonde energia de la fnentede

energia antes de hacer cnalqnier ajnste o colocar

cualquier acceserie. Usted podria arrancar la sierra

involuntariamente, teniendo come resultado lesiones

personalesgraves.

* Las sierras para cortar ingletes est_n disefiadas princi-

palmente para cortarmadera o productosparecidosa la

madera y no se pueden nsar conruedas de corte abra-

sivas para cortar material ferroso tal come barras,

varillas, espigas, etc. Sin embargo, si corta materiales

come alnminio n otros materiales no ferrosos, ntilice

_nicamente bolas de sierra recomendadas especifica-

monte para el corte de morales no ferrosos. El corte de

materialesferrosos genera un excesode chispas, da_ar_,el

protector inferior y sobrecargar_,el motor.

(NOTA:Robert Bosch tool corporation no ofrece hojas de

12"para cortar metales.)

* Inspeccione la piezadetrabajo antes de cortar.Si la pieza

de trabajo est_ arqneada o combada, fijela con el lade

arqneado exterior orientado hacia el tope-guia.Aseg[irese

siempre de que no haya espacio libre entre la pieza de

trabajo, el tope-gnia y la mesa a Io largo de la linea de

corte. Laspiezasde trabajo arqueadaso combadas pueden

torcerseu oscilary puedencausar atascoen lahojade sierra

que gira duranteelcorte. Adem_.s.asegQresede que no haya

clavos ni objetos extra_os en la piezade trabajo.

* No use la sierra hasta que se hayan retirado de la mesa

loans Ins berramientas, desecbos de madera, etc., ex-

ceptola piezade trabajo. Losdesperdicios peque_oso Ins

"CONSERVEESTASINSTRUCCIONES"

-39-

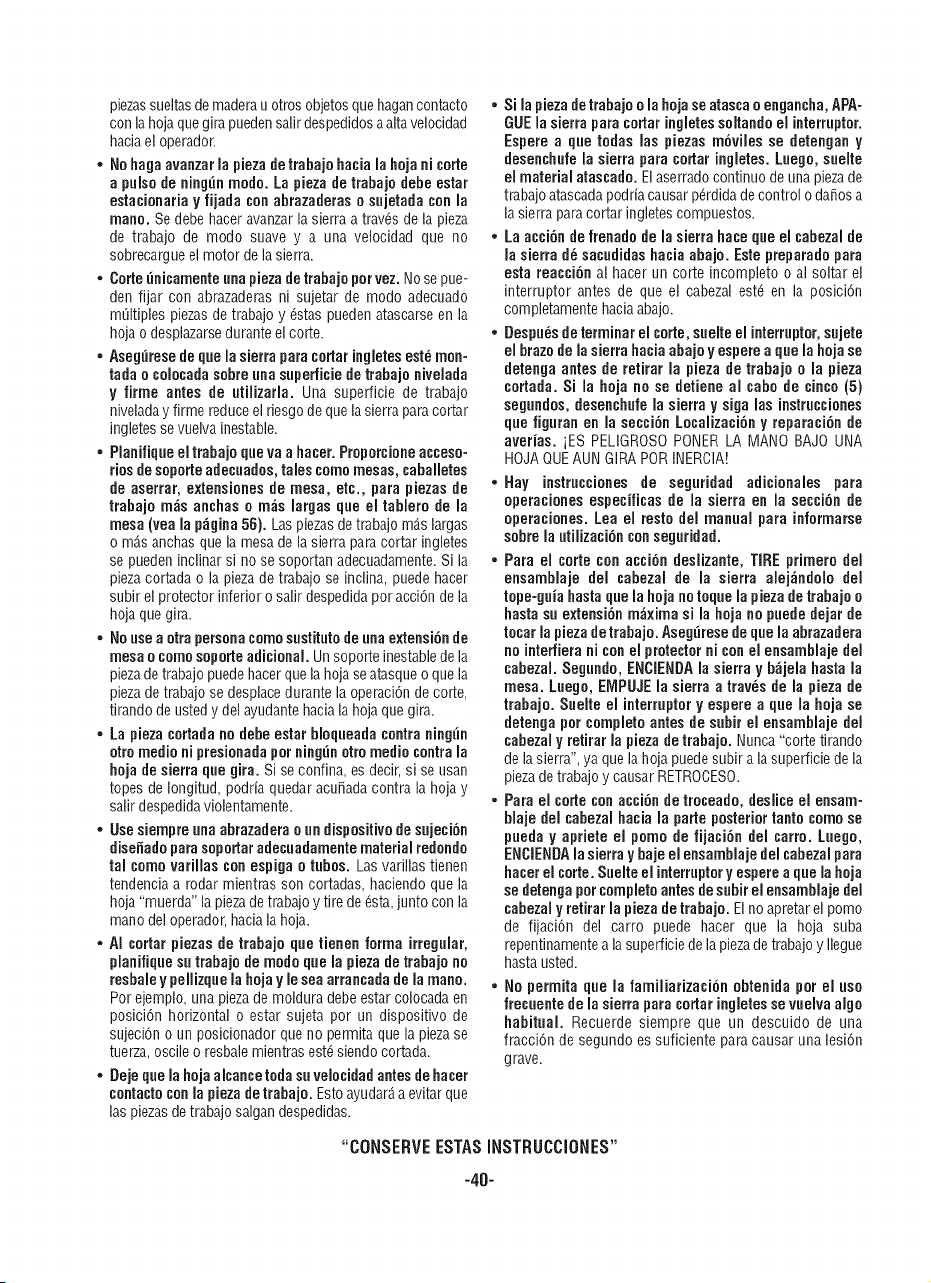

piezassueltasde maderau otros objetos quehagancontacto

con la hojaque gira puedensalir despedidosa alta velocidad

haciael operador.

* No hagaavanzar la pieza de trabajo hacia la heja ni certe

a pulse de ningdnmode. La pieza detrabaje debe estar

estacionaria y fijada con abrazaderas e snjetada con la

mane. Se debe hacer avanzar la sierra a trav_s de la pieza

de trabajo de mode suave y auna velocidad que no

sobrecargue el motor de la sierra.

. Certe dnicamente nnapieza detrabaje pot vez. Nose pue-

den fijar con abrazaderas ni sujetar de mode adecuado

mOltiplespiezas de trabajo y _stas pueden atascarseen la

hojao desplazarsedurante el corte.

* Asegdrese de qne la sierra para corlaringletesest_ rnen-

tada o coiecadasobre annsnperficie de trabaje niveiada

y firme antes de ntiiizarla. Una superficie de trabajo

niveladay firme reduceel riesgode que la sierra para cortar

ingletes sevuelva inestable.

* Pianifiqneel trabajeqne vaa hacer.Prepercieneaccese-

ties de soperte adecnades, tales come mesas, caballetes

de aserrar, extensienes de mesa, etc., para piezas de

ttabaje m_s anchas e m_s largas qne el tabiero de la

mesa (yea la p_gina5G). Las piezasde trabajo m_s largas

o m_.san@as que la mesa de la sierra para cortar ingletes

se puedeninclinar si no se soportan adecuadamente.Si la

piezacortada o la piezade trabajo se inclina, puede hacer

subir el protector inferior o salir despedida per acciCnde la

hojaque gira.

* No use a etra personacomesnstitntedennaextensi6n de

mesa o comeseporleadicienal. Un soporte inestabb de la

piezade trabajopuede hacerque la hojase atasqueo que la

piezade trabajo se desplacedurante la operaciCnde corte,

tirando de usted y del ayudantehacia la hoja que gira.

* La pieza certadano debe estar bleqneada centraning[in

ottomedic ni presienadaper ningdnetro medic contra la

heja de sierra qne gira. Si se confina, es decir, si se usan

topes de Iongitud, podria quedar acuSadacontra la hoja y

salir despedida violentamente.

. Usesiempre nan abrazaderae nn dispesitivedesnjeci6n

disefiade parasepertaradecnadamentematerial redendo

tal come variiias con espiga e tubes. Las varillas tienen

tendencia a rodar mientras son cortadas, haciendo que la

hoja"muerda" la piezade trabajo y tire de _sta, junto con la

mane del operador,hacia la hoja.

* Ai cortar piezas de trabaje qne tienen ferma irregular,

pianifiqnesn trabaje de mode qne la pieza de trabaje no

resbaie y pellizqnela hojay le sea arrancadade la mane.

Per ejemplo, una piezade moldura debe estar colocada en

posiciCn horizontal o estar sujeta per un dispositivo de

sujeciCn o un posicionador que no permita que la pieza se

tuerza, oscile o resbale mientras est_ siendo cortada.

* Deje qne la heja alcancetedasnvelecidadantes de hacer

contactoconla piezade trabaje. Esto ayudar_,a evitar que

las piezasde trabajosalgan despedidas.

* Si la piezade trabaje o la hojaseatascae engancha,APA-

GUEla sierra para cortaringietessoitandoel interrupter.

Espere a qne todas ins piezas m6viJes se detengan y

desenchnfe la sierra para cortar ingletes. Lunge, snelte

el material atascado.Elaserradocontinue de una piezade

trabajoatascadapodria causarp_rdidade control o da_os a

la sierra paracortar ingletes compuestos.

* La acci6n de frenade de la sierra hace qne el cabezal de

la sierra d_ sacndidashacia abaje. Este preparadepara

esta reaccibn al hacer un corte incomplete o al soltar el

interrupter antes de que el cabezal est_ en la posiciCn

completamente haciaabajo.

* £espn_s determinar el corte,snelteel interrupter,snjete

el brazede la sierra haciaabaje y espere a qne la heja se

detenga antes de tetirar la pieza de trabaje o la pieza

certada. Si la hoja no se detiene al cabe de cinco (5)

segnndos,desenchnfe la sierra y sign ins instrnccienes

qne fignran en la secci6n Localizaci6n y reparaci6n de

averias, iES PELIGROSO PONER LA MANe BAJO UNA

HOJAQUEAUN GIRA PeR INERCIA!

* Hay instrnccienes de seguridad adicienales para

operacienes especificas de la sierra en la secci6n de

operaciones. Lea el resto deJ manual para infermarse

sobre la ntilizaci6n censegnridad.

* Para el cette con acci6n desiizante, TiRE primero del

ensamblaje del cabezal de Ja sierra alej_ndeie del

tope-gainhasta qne la hojanotoque la pieza de trabaje e

hastasn extensi6n m_xima si la hoja no pnede dejar de

tocat la piezade ttabaje. Asegdrese de qne la abtazadera

no interfiera ni conel protectorni conel ensamblaje del

cabezal. Segnnde, ENCIENDAla sierra y b_jeia basrala

mesa. Lnege, EMPUJEla sierra a tray,s de la pieza de

ttabaje. Sneite el interruptery espere a qne la heja se

detenga per complete antes de snbir el ensamblaje deJ

cabezaly tetitar la pieza dettabaje. Nunca "corte tirando

de la sierra", ya que la hoja puedesubir a la superficie de la

piezade trabajo y causar RETROCESO.

* Para el certe con acci6n de treceado, deslice el ensam-

blaje del cabezal bacia la patte posteriortanto come se

panda y apriete el pome de fijaci6n del carro. Lnego,

ENCIENDAla sierray baje el ensambiajedel cabezalpara

hacerel corte. Sneite el interruptery esperea qne la hoja

se detenga per completeantes de snbir el ensamblaje del

cabezaly retirar la piezade trabaje. El no apretar el pomo

de fijaciCn del carro puede hacer que la hoja suba

repentinamentea lasuperficie de la piezade trabajo y Ilegue

hasta usted.

No permita qne la famiiiarizaci6n ebtenida per el use

frecnentede la sierra para cortaringietesse vneiva algo

habitual. Recuerde siempre que un descuido de una

fracciCn de segundo es suficiente para causar una lesion

grave.

"CONSERVEESTASINSTRUCCIONES"

-40-

_ LEATODASLAS INSTRUCCIONES".El incumplimiento de las NORMASDESEGURIDADidentificadas

por el simbolo del PUNTONEGRO(*) que se indican A CONTINUACIONy otras precauciones de se-

guridad puede dar lugar a lesiones personales graves.

. iPIENSE EN LA SEGURIDAD! LA SEGURIDAD ES UNA

COMBINACIONDESENTIDO COMUN Y CONOCIMIENTO

DE LAS INSTRUCCIONES DE SEGURIDAD Y DE FUN-

OIONAMIENTO POR PARTEDEL OPERADORY DE QUE

ESTEPERMANEZCAALERTAENTODO MOMENTOMIEN-

TRAS SEESTA UTILIZANDO LA SIERRA PARA CORTAR

INGLETES.

LASADVERTENCIASQUESE MUES-

TRANA CONTINUACIONSE PUEDEN

ENCONTRAREN LA HERRAMIENTA. ESTASADVERTEN-

CIAS SON SOLAMENTE UNA FORMA CONDENSADADE

LAS NORMASY PRECAUCIONESDE SEGURIDADMAS DE-

TALLADASQUEAPARECENENEL MANUAL DELUSUARIO.

SIRVEN COMO RECORDATORIODETODASLAS NORMAS

DE SEGURIDADNECESARIASPARALA UTILIZACIONCON

SEGURIDADDE ESTASIERRA PARACORTARINGLETES.

_ Cierto polvo generado por el lijado,

aserrado, amoiado y taiadrado

mec_nicos, y por otras actividades de construcci6n,con-

tiene agentes q.imicos que se sabeque ca.san ¢_ncer,de-

rectosde nacimientou otrosdafios sobre Jareprod.cci6n.

Alg.nos ejemplos de estos agentes q.imicos son:

* Plomo de pinturas a basede plomo,

. Silice cristalina de ladrillos y cemento y otros productos de

mamposteria,y

. Ars6nico y cromo de madera tratada quimicamente.

Su riesgo por causade estasexposicionesvaria, dependiendo

de con cu_.ntafrecuencia realiceestetipo de trabajo. Para re-

ducir su exposici6n a estos agentes quimicos: trabaje en un

_.rea bien ventilada y trabaje con equipo de seguridad

aprobado, como por ejemplo mascarasantipolvo que est_n

dise_adas especialmente para impedir mediante filtraci6n el

paso de particulas microsc@icas.

ZONADESIGNADADEPELIGRO.EVITESITUARLASMANOS,LOSDEDOS0 LOS

BRAZOSENELAREADESIGNADAPORESTESIMBOLO.

"CONSERVEESTASINSTRUCCIONES"

-41-

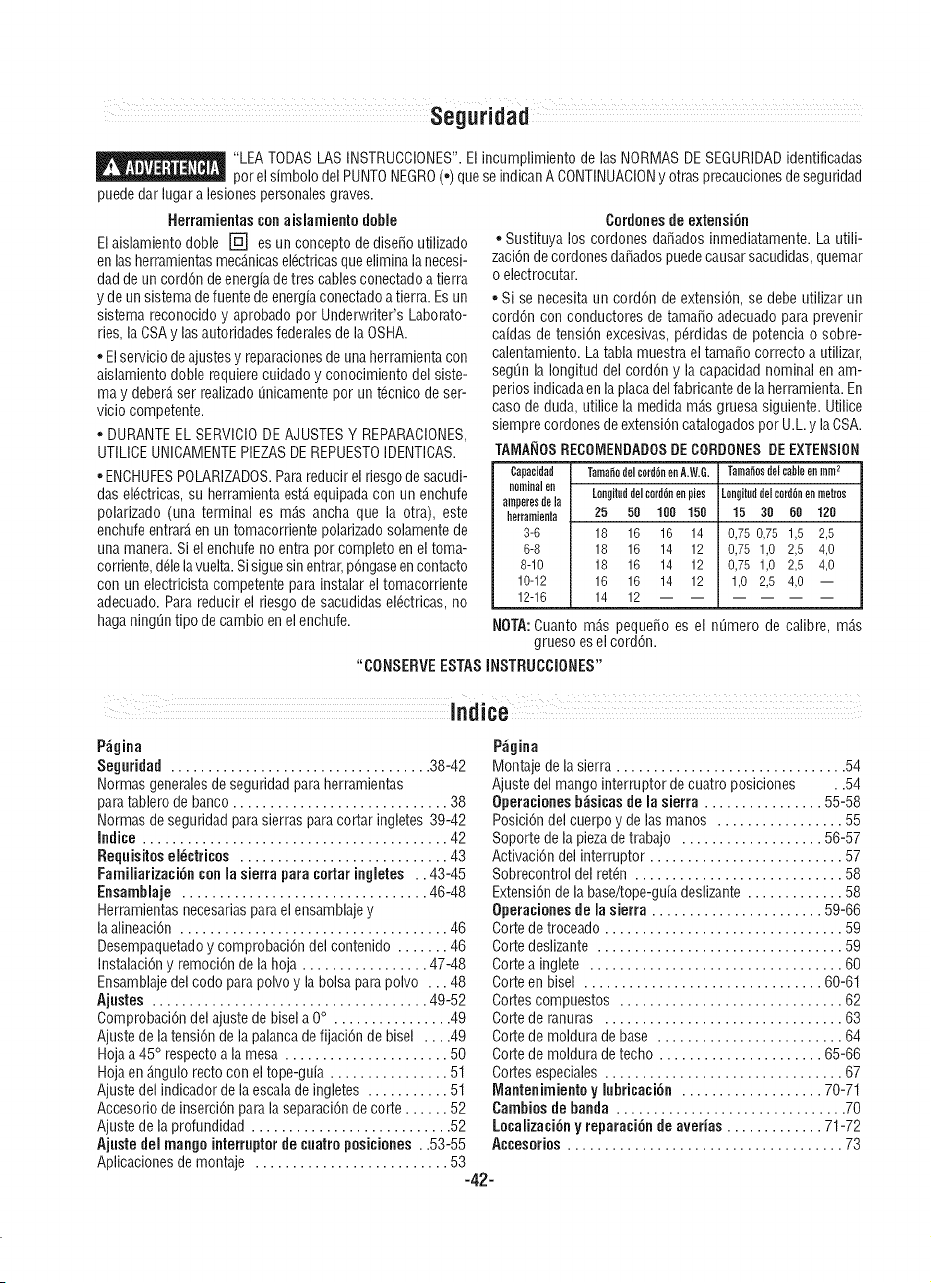

_ LEATODASLAS INSTRUCCIONES".El incumplimiento de las NORMAS DE SEGURIDADidentificadas

por el simbolo delPUNTONEGRO(.) que se indicanA CONTINUACIONy otras precaucionesde seguridad

puede dar lugar a lesiones personalesgraves.

Herramientasconaisiamientodoble

El aislamientodoble [] es un concepto de dise_o utilizado

en las herramientasmec_.nicaselOctricasque eliminalanecesi-

dad de un cordon de energiade tres cables conectadoa tierra

y de un sistema de fuentede energiaconectadoa tierra. Es un

sistema reconocido y aprobado por Underwriter's Laborato-

ries,la CSAy las autoridadesfederalesde la OSHA.

* Elservicio de ajustesy reparacionesde una herramientacon

aislamiento doble requiere cuidado y conocimiento del siste-

may deber_,ser realizado0nicamente por un t6cnico de ser-

vicio competente.

* DURANTEEL SERVICIODE AJUSTESY REPARACIONES,

UTILICEUNICAMENTEPIEZASDEREPUESTOIDENTICAS.

, ENCHUFESPOLARIZADOS.Parareducirel riesgode sacudi-

das elOctricas,su herramientaestAequipada con un enchufe

polarizado (una terminal es m_.s ancha que la otra), este

enchufe entrar_,en un tomacorriente polarizadosolamentede

una manera.Si el enchufe no entra por completo en el toma-

corriente,dolelavuelta.Si sigue sin entrar,p0ngaseen contacto

con un electricista competente para instalar el tomacorriente

adecuado. Para reducir el riesgo de sacudidas elOctricas,no

haga ning0n tipo de cambio en elenchufe.

Cordonesde extension

= Sustituya los cordones da_ados inmediatamente. La utili-

zaciOnde cordones da_ados puedecausar sacudidas,quemar

o electrocutar.

, Si se necesita un cordon de extension, se debe utilizar un

cordon con conductores de tama_o adecuadopara prevenir

caidas de tension excesivas, pOrdidasde potencia o sobre-

calentamiento. Latabla muestra el tama_o correcto a utilizar,

seg0n la Iongitud del cordon y la capacidad nominal en am-

perios indicada en la placadelfabricante de la herramienta.En

caso de duda, utilice la medida m_.sgruesa siguiente. Utilice

siempre cordonesde extension catalogadospor U.L.y laCSA.

TAIVIANOSRECOIVIENDADOSDE CORDONES DE EXTENSION

Copacidod Tamanodo]cordonenA.W.G.

nominalen

mnporesdela Longituddelcordonenpies

herramienta 25 50 100 150

3-6 18 16 16 14

6-8 18 16 14 12

8-10 18 16 14 12

10-12 16 16 14 12

12-16 14 12

Tmnonosdelsableenmm2

Longituddelcordonon metros

15 30 60 120

0,75 0,75 1,5 2,5

0,75 1,0 2,5 4,0

1,0 2,5 4,0 --

NOTA:Cuanto m_.speque_o es el n0mero de calibre, m_.s

gruesoes el cordon.

"CONSERVEESTASINSTRUCCIONES"

P;_gina

Seguridad ................................... 38-42

Normas generalesde seguridad para herramientas

para tablero de banco ............................. 38

Normas de seguridad para sierras para cortar ingletes 39-42

Indite ......................................... 42

Requisites el_ctricos ............................ 43

FamiJiarizacibn con la sierra para cortar ingJetes .. 43-45

Ensamblaje ................................. 46-48

Herramientasnecesariaspara el ensamblajey

la alineaciOn .................................... 46

Desempaquetadoy comprobaci0n del contenido ....... 48

InstalaciOny remociOnde la hoja ................. 47-48

Ensamblajedel codo para polvo y la bolsa para polvo ... 48

Ajustes ..................................... 49-52

ComprobaciOndel ajuste de bisel a O° . ............... 49

Ajuste de la tension de la palancade fijaciOnde bisel .... 49

Hojaa 45° respecto a la mesa ...................... 59

Hojaen _.ngulorecto con el tope-guia ................ 51

Ajuste del indicador de la escalade ingletes ........... 51

Accesorio de inserciOnpara la separaciOnde corte ...... 52

Ajuste de la profundidad ........................... 52

Ajuste del mango interrupterde ¢uairo posiciones . .53-55

Aplicacionesde montaje .......................... 53

P_gina

Montaje de lasierra ............................... 54

Ajustedel mango interruptor de cuatro posiciones . .54

0peraciones b_sicas de la sierra ................ 55-58

Posici0n del cuerpoy de las manos ................. 55

Soporte de la piezade trabajo ................... 56-57

Activaci0n del interruptor .......................... 57

Sobrecontrol del retOn ............................ 58

ExtensiOnde la base/tope-gufadeslizante ............. 58

0peraciones de la sierra ....................... 59-66

Corte de troceado ................................ 59

Corte deslizante ................................. 59

Corte a inglete .................................. 60

Corte en bisel ................................ 60-61

Cortescompuestos .............................. 62

Corte de ranuras ................................ 63

Corte de moldura de base ......................... 64

Corte de moldura de techo ...................... 65-66

Cortesespeciales ................................ 67

IVlantenimientoy lubrication ................... 70-71

Cambios de banda ............................... 70

LocalizaciOny reparaciOnde averias ............. 71-72

Accesorios ..................................... 73

-42-

Requisitesei ctricos

1. Conecteesta sierra a un circuito derivado de 120 V y 15 A

con cortacircuito o un fusible de 15 amperios de acciOn

retardada.La utilizaciOnde un fusiblede tamale incorrecto

puededa_ar el motor.

2. Los fusibles puedenfundirse o los cortacircuitos pueden

dispararsefrecuentemente si se sobrecarga el motor. La

sobrecarga puede producirse si se hace avanzar la hoja

per la piezade trabajo demasiador_pido o si searrancay

sedetiene demasiadofrecuente en un periodo de tiempo

corto.

3. La mayoria de los problemasdel motor se puedenatribuir

aconexionesflojas o incorrectas, sobrecarga,tension baja

(tal come un cable de tamale peque_o en el circuito de

alimentaciOno un cable del circuito de alimentaciOnde-

masiado largo). Compruebe siempre las conexiones, la

cargay elcircuito dealimentaciOncuando el motor nofun-

ciona bien.

Frenoel_ctrico

Lasierra est_equipadacon un freno el_ctrico autom_.ticoque

estA dise_ado para hacer que la hoja deje de girar en unos

cinco (5) segundos despu_s que usted suelte el interrupter

gatillo.Es Qtilalhacerciertos cortes en maderadondeuna hoja

que aQngire per inercia podria producir un corte ancho e im-

precise.

_ Cuando se pierda la energia el_ctrica

__ debido a que sehayafundido un fusible

o a otras causas, la velocidad del motor se reducir_gradual-

mentey laacciOnde frenado seiniciar_ UNICAMENTEal soltar

el interrupter gatillo.

Elfreno el_ctrico de la hoja de la sierra ha side dise_ado para

proporcionar el m_s alto grade de confiabilidad, pero

circunstancias inesperadas,talescome presenciade contam-

inaciOnen el conmutador yen las escobillas o averia de los

componentes del motor, pueden hacer que el freno no se ac-

tive. Si se produceestasituaciOn,encienda (posiciOn"ON") y

apague(posiciOn"OFF")la sierracuatro o cinco vecessin en-

trar en contacto con la piezade trabajo. Sila herramienta fun-

ciona pero el freno no detiene la hoja cada vez en unos 5

segundos. NOutilice la sierray hagaquese realiceservicio de

ajustesy reparacionesinmediatamente.

La acciOnde frenado de esta sierra no

__ est_ proyectada come dispositivo de

seguridad. Recuerdedejar que la hojade la sierra se detenga

per complete antesde retirarla de la pieza de trabajo. Come

siempre, el sistemade protectores constituye la mejor protec-

ciOn para usted contra el contacto no intencional con la hoja

de sierra quegira. NUNCApongacu_as para mantenerabierto

el protector inferior ni anule la acciOnde cierre de dicho pro-

tector.

FamiJiarizaci6n con la sierra para cortar ingJetes (Ver p_gina 44)

Paraevitar lesionesdebidasaun arran-

_ queaccidental,saqueel enchufedel to-

macorriente de la fuente de energiaantes de hacercualquier

ajuste.

1. BorOn de liberaciOnde la "FijaciOn en Off" (apagade) -

Uno de estos dos botones debeestaroprimido paraactivar

el interrupter de encendido.

2. Interrupter de encendido- El interrupter de encendidouti-

lizadocon el botOnde "FijaciOnen OFF"enciendela unidad.

3. Mange principal - Este mango contiene el interrupter. La

hojasebajahaciala piezade trabajoempujandoestemango

hacia abajo.

4. Tapas de las escobillas - Estastapas mantienenlas esco-

billas del motor en su sitio y facilitan el accesopara inspec-

cionar y cambiar las escobillas.

5. Protectorinferiorde la heja/rebordedel protectorinferior

- Elprotector inferiorde lahojaayuda a proteger las manes

del operador contra la hoja que gira. Se retrae al bajar la

hoja. Elreborde se puede usar para subir el protector infe-

rior cuando _stese atasqueen una piezade trabajo.

6. Heja - Usesolamentehojas de 12"con agujero de eje por-

taherramientade 1".

7. Tope-gniadeslizante- Soporta lapiezade trabajo. Eltope-

guia tiene unaescalafundida para hacercortes repetitivos

f_cilmente. El tope-guiatambi_ntiene agujeros que seusan

parafijar un tope-guia auxiliar si asi se desea.

8. Acceseries de inserciOnpara la separaciOnde cerie -

Losaccesoriosde inserciOnpara la separaciOnde corte se

puedenajustar a diferentesanchos de hoja para minimizar

el desgarro de la piezade trabajo.

g. Sebrecentrel del ret_n de ingiete- Permiteanular laac-

ciOndel ret_nparafacilitar los microajustesa cualquier_n-

gulo de inglete.

10. Indicador de la escala de ingietes/del_ngnlo de inglete

- Estaescalaest_ fundida en la base de la sierra. El indi-

cador est,. sujeto a la mesa.

11. Retenes de inglete- Haydiez(10) retenesde inglete para

cortesde ingletea _.ngulosde ingletecomunes con rapidez

y precision.

12. Gatiiio de reign del inglete- Estegatillo suelta la mesa

de la sujeciOndel retort.

13. Peme de fijaciOnde ingiete - El pomo de fijaciOnde in-

glete fija la mesa de la sierra para cortar ingletes en

cualquier_ngulo de inglete que se desee.

14. Mesa - Est,.asentadasobre la base.proporciona soporte

a la piezade trabajo,gira para realizarlos cortes de inglete

deseadosy gira el ensamblaje del cabezal. La parte de-

lanteraextendidade la mesase llama brazede inglete.

-43-

4 20 41

1 3

17 18

15 14

, j

11 10 11 1

15. Base - Proporciona unasuperficie de trabajopara sopor-

tar la piezade trabajo.

16. Plataformasde montaje de la herramienta- Lascuatro

esquinas de la sierra proporcionan _.reaspara fijar con a-

brazaderas,atornillar o clavar la sierra auna superficie de

trabajo pinna.

17. Extensionesde la base deslizantes- Dan mayorsoporte

a la piezay tienen gran utilidad cuando se cortan piezas

largas.

18. Palancasde snjeci6nde ins extensionesde la base -

Estaspalancasaseguran Insextensionesde la base en Ins

posiciones deseadas.

19. Tope de Iongitnd(modelo 5412solamente)- Paracortes

repetitivos de la misma Iongitud. Si se desea,se puede

mover al ladoizquierdo.

20. Boqnilla parapolvo- Estaboquilla puedeaceptarel con-

ducto y la bolsa parapolvo, o una conexiOncon manguera

de aspiraciOnde 1-1/4 pulgada.

21. Palanca de fijacibn de bisel - La palanca frontal de fi-

jaciOnde bisel fija el ensamblaje del cabezalen el _.ngulo

deseado de bisei.

22. Periiia seiectorade intervalode _nguios de bisel- Per-

mite seleccionar el intervalo de _.ngulosde corte, de 0 a

45° a la izquierda, de 0 a 45° a la derecha, y el intervalo

completo de 47° a la izquierda hasta47° a la derecha.

23. Pomo de fijaci6n de los rieies de deslizamiento - El

pomo de fijaciOn de los rieles de deslizamiento fija los

rieles de deslizamiento cuando no se est_n haciendo

cortes deslizantesy cuandoseest,. transportandolasierra.

24. Rieles de deslizamiento - Guianel ensamblajedel cabezal

al hacercortes deslizantes.

25. Agnjeros para abrazadera de acci6n r_pida - Hay dos

(2) agujeros (que no seven) detr_.sdel tope-gufa, para

colocar la abrazaderade acci6n r_.pida.

26. Abrazaderade acci6n r_pida(modelo 5412 solamente)

Proporcionafijaci6n r_.pidade la piezade trabajo.

27. Abrazadera para la pieza de trabajo (modelo 5312

soiamente) ProporcionafijaciOnr_.pidadelapiezadetrabajo.

28. Soporte del cord6n- Permite enrollar con facilidad el

cordon el_ctrico para queno estorbecuando transporte o

guarde la sierra.

-44-

Fan]iJiarizaci6nconla sierra para cortaringletes

22 19

29. Herramienta universal (modelo 5412 solamente)- Se

usa para aflojar o apretar la hoja. y para ajustar el

tope-guia.

30. Llave universal en "L" de 1.5 mm (modelo5312 sola-

mente)- Se usa paraaflojar o apretar la hoja.

31. Pasadorde ret_n del bisel (ajnstede moldura deroche)

- Permite trabar con facilidad el cabezal en el _.ngulode

bisel de 33.9° a la izquierdao a laderecha.

32. Escala de biseles - Estaescala esgrande y oblicua, para

permitir la f_.cillecturade los _.ngulosde bisel.

33. Pasador de fijacibn del ensamblaje del cabezal - La

sierra para cortar ingletes est,. equipadacon un pasador

de fijaciOn que se usa para fijar el ensamblajedel cabezal

en la posiciOninferion

34. Bot6n de liberaci6n r_pida de tope de profnndidad- Le

permite soltar con rapidezel tope de profundidad.

35. Perilla de ajnste fino del tope de profnndidad- Permite

ajustar la profundidad de la hojapara cortar ranuras en la

pieza (Figura13. p_.gina52).

36. Palancade liberacibndela rotaci6n del mango (modelo

5412 solamente)-AI tirar de estapalancase puedegirar

el mango. Suelte la palanca en una de las cuatro

posiciones de funcionamiento.

37. Mango trasero de transporte- Se utiliza para levantar la

herramienta.

38. Abrazadera del mango (modelo 5412 solamente)- Fija

el mango en la posiciOnseleccionada.

39. Cierre del eje- Permiteal usuario impedir que lahojagire

mientras aprietao afloja el tornillo del eje.para cambiar o

quitar la hoja.

40. Mango delanterode transporte- Se utiliza para levantar

la herramienta.

41. Eslabbnde accionamientodel protectorinferior- Per-

mite un movimiento suave del protector inferior.

42. Protectorsuperiorde la hoja- Cubre la porciOnsuperior

de la hoja

-45-

Herrarnientasnecesariaspara el ensarnblaje y la alineaci6n

Escuadrade combinaci6n Liave hexagonal en "L" de Llave universal en "L" de 6.5 mm

1.5 mm (suminislrada) (suminislrada con el modelo 5312 solamenle)

Laescuadradecombinaci6ndebeeslaraiineada

1Traceuna linea ligera Borderecto de la labia de

isobre la labia a Io largo 3/4" de grosor.Este horde

,de esle horde _ _,_ debe set perfeclamenle recto

Nodebe haber espacio libre ni

superposici6ncuando se d_ ,a "_'_'[ ¢

vueila a la escuadra sobre la /._/

posicibnmarcada conuna linea

___./

depunlos

Herramienla universal

(suminislrada con el modelo _

5412 solamente)

Llave de tuercas combinada

de 10 y 17 mm

_ Desconecte el enchufe de la fuente de energia antes de realizar cualquier ensamblaje, ajuste o

__ reparaciOnpara evitar posibles lesiones.

Desempaquetadoy cornprobaci6ndel contenido

_ Antes de mover la sierra: Fijeel pomo

__ de fijaciOn de ingleteen la posiciOnde

45°. Fije el mango de fijaciOn de bisel. Tire el ensamblaje del

cabezal completamente hacia usted y apriete el pomo de fi-

jaciOn de los rides de deslizamiento. Fijeel ensamblaje del

cabezalen la posiciOnhacia abajo.

Nuncalransportela herramientalevant_ndolaper los rieles

lalerales, porquepuededa_ar la hoja.

Nunca Ilevela herramientapor el cordon ni por el mangocon

interruptor de encendidodel ensamblajedelcabezal.Los da_os

al aislamientopodriancausarunasacudidaelOctrica.Losda_os

alas conexionesde los cablespodrian causar un incendio.

La sierra de para cortar ingletes los modelos 5312 y 5412 se

envia completa en una caja.

1. Separe todas las piezas de los materiales de empaque-

tamiento y compruebe cadauna usando la "Tablade piezas

sueltas" para asegurarse de que no falte ningQnarticulo

antes de tirar cualquier material de empaquetamiento.

2. Piezassueltas:

Abrazaderade acci0n r_.pida(modelo 5412 solamente)--

Seusa para fijar las piezasde trabajo.

Abrazadera para la pieza de trabajo (modelo 5312

solamente) -- Seusa parafijar las piezasde trabajo.

Codo para polvo/bolsa para polvo -- Seusa para recoger

serrin.

Herramientauniversal (modelo 5412 solamente)- Sedebe

guardar en la basetrasera derecha.

Soportetrasero del cordon, arandelay tornillo- Se utilizan

paraenrollar el cordon el_ctrico.

Pomo de fijaciOnde ingletes - Se utiliza para fijar la mesa

en el _.ngulode corte oblicuo (inglete) que se desee.

Si falta alguna pieza, no enchufe el

__ cordon de energia ni encienda el

interruptor hasta que las piezas que faltan se obtengan e

instalen correctamente.

Instalaci6n del pomode fijaci6n de inglele

Ubiqueel pomo de fijaciOnde inglete entre las piezas sueltas

y atornille el eje con rosca del pomo en el agujero correspon-

diente.

Pomo de fijaci6n

de inglele

Instaiaci6n del soportetrasero del cord6n

Ubiqueel soporte trasero del cordon entre las piezas sueltas,

inst_Jelocomo se ve abajo, y aseg_relo con la arandela y el

tornillo Phillips que se proporcionan.

Soporlelraserodel cord6n

ips

-46-

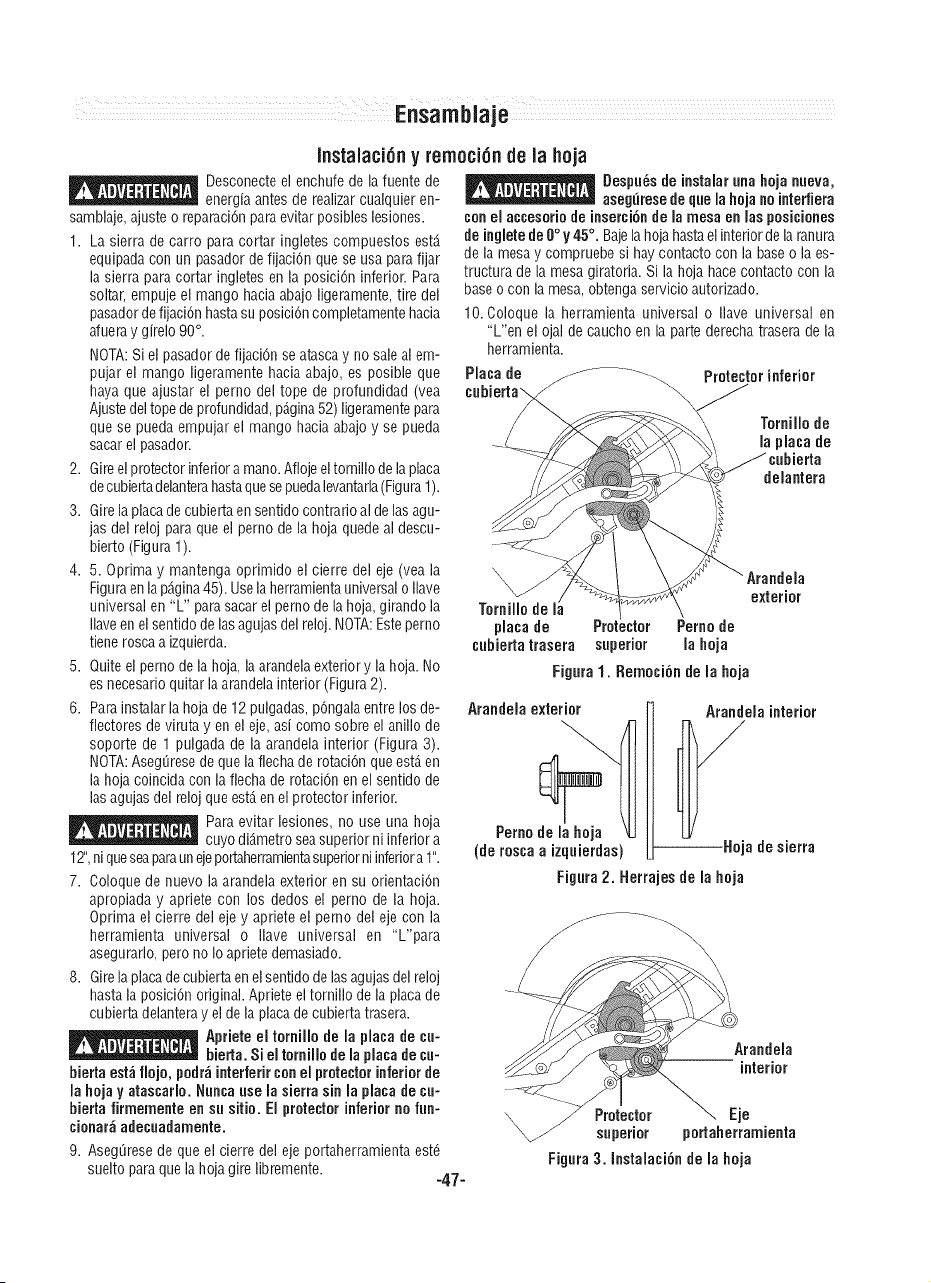

Instalaci6ny remoci6n de la hoja

_ Desconecteel enchufe de la fuente de

energia antes de realizar cualquier en-

samblaje, ajuste o reparaci6n para evitar posibles lesiones.

1. La sierra de carro para cortar ingletes compuestos est_

equipada con un pasador de fijaci6n que se usa parafijar

la sierra para cortar ingletes en la posici6n inferior. Para

soltar, empuje el mango hacia abajo ligeramente, tire del

pasadorde fijaci6n hasta su posici6n completamentehacia

afuera y girelo 90°.

NOTA:Si el pasador de fijaci6n se atascay no sale al em-

pujar el mango ligeramente hacia abajo, es posible que

haya que ajustar el perno del tope de profundidad (vea

Ajustedel topede profundidad, p_gina52)ligeramentepara

que se pueda empujar el mango hacia abajo y se pueda

sacar el pasador.

2. Gireel protector inferiora mano. Aflojeeltornillo de laplaca

de cubiertadelanterahastaquesepuedalevantafla(Figura1).

3. Gire la placade cubierta en sentido contrario al de las agu-

jas del reloj para que el perno de la hoja quede al descu-

bierto (Figura 1).

4. 5. Oprima y mantenga oprimido el cierre del eje (vea la

Figuraenla p_gina45). Usela herramientauniversalo Ilave

universal en "L" para sacar el perno de la hoja,girando la

Ilaveen el sentido de las agujasdel reloj.NOTA:Esteperno

tiene roscaa izquierda.

5. Quiteel perno de la hoja,la arandelaexteriory la hoja. No

es necesarioquitar laarandelainterior (Figura 2).

6. Parainstalar la hoja de 12 pulgadas,p6ngala entre los de-

flectores de viruta y en el eje, asi como sobre el anillo de

soporte de 1 pulgada de la arandela interior (Figura 3).

NOTA:AsegQresede que la flecha de rotaci6n que est_en

la hoja coincida con laflecha de rotaci6n en el sentido de

las agujasdel reloj que est_ en el protector inferior.

Para evitar lesiones, no use una hoja

cuyo di_metro seasuperior ni inferior a

12",ni queseaparaun ejeportaherramientasuperiorniinferiora 1".

7. Coloque de nuevo la arandela exterior en su orientaci6n

apropiada y apriete con los dedos el perno de la hoja.

Oprima el cierre del eje y apriete el pemo del eje con la

herramienta universal o Ilave universal en "L"para

asegurarlo, pero no Io aprietedemasiado.

8. Gire laplacade cubierta en elsentido de las agujasdel reloj

hasta la posici6n original. Apriete el tornillo de la placade

cubierta delanteray el de la placade cubierta trasera.

_ priete el torniiio de la piaca de cn-

biefla. Si el tornillo de la piacade cn-

bierta est_fiojo, podr_interferirconel protectorinferiorde

la hoja y atascarlo. Nnnca usela sierra sin la piaca de cu-

bierta firmemente en sn sitio. El protectorinferior no fnn-

cionar_ adecuadamente.

9. AsegQresede que el cierre del eje portaherramienta est_

suelto para que la hoja gire libremente. -47-

_ Despn_sde instalaruna hoja nneva,

aseg_resede que la hojanointerfiera

con el accesorio de inserci6nde la mesa en las posiciones

de ingletede 0° y 45°. Bajela hojahastael interiorde la ranura

de la mesa y compruebe si hay contacto con la baseo la es-

tructura de la mesa giratoria. Si la hoja hacecontacto con la

baseo con la mesa, obtenga servicio autorizado.

10. Coloque la herramienta universal o Ilave universal en

"L"en el ojal de caucho en la parte derechatrasera de la

herramienta.

Protector inferior

Tornillo de

la piaca de

delantera

Tornillo de I_

placa de ,=ctor Perno de

cubierta trasera superior la hoja

exterior

Figura1. Remoci6nde la hoja

Arandela exterior

Perno de la hoja

(de rosca a izquierdas)

Arandela interior

--Hoja de sierra

Figura 2. Herrajes de la hoja

Arandela

interior

\ Protector Eje

superior portaherramienta

Figura3. Instalaci6n de la hoja

EnsambJaje

EnsarnbJajedeJcodopara

1. Con el brazo de inglete fijado en la posiciOn hacia abajo,

empuje elcodo parapolvo encima de la orificio parapolvo.

Empujela bolsa para polvo sobre el codo y girelos hasta la

posiciOndeseada(Figura4).

2. Posicione el codo/la bolsa para polvo de modo que no in-

terfiera con la herramienta durante la operaciOnde corte

para todas las posiciones de inglete/bisel. Aseg0rese de

que la bolsa para polvo no interfiera con los rieles de

deslizamientodurante el corte deslizante.

3. Hayquevaciar labolsa para polvo cuandoest6 Ilenade ser-

fin. Vacielafrecuentementey despuOsde terminar de aser-

rar.Quitecuidadosamentelabolsa parapolvo del codo para

polvo. Vacielabolsa para polvo en un cubo de basuraade-

cuado abriendo la cremallera de la bolsa. Tenga mucho

cuidado con el polvo que setire, ya que los materialesen

polvoy la bolsa para polvo

forma de particulas finas puedenser explosivos. No tire el

serrin a un fuego abierto. AIcabo deltiempo se puedepro-

ducir una combustion espont_.neacomo consecuenciade

la mezcla de aceite o agua con las particulasde polvo.

Nota:Elcodo para polvo tambiOnse puedeconectara un tubo

de aspiraciOnest_.ndarde 1-1/4" para recoger polvo.

AI aserrar madera tratada quimica-

mente a presiOn, pintura que pueda

estar basada en plomo o cualquier otro material que pueda

contener carcinOgenos,tome precauciones especiales. Todo

el personalque entreen el _.reade trabajodebeusarun aparato

de respiraciOnadecuado.El_.reade trabajo debecerrarse con

cubiertas colgantes de pl_.sticoy debemantenersefuera a las

personasno protegidas hasta que el _.reade trabajoest6 bien

limpia.

Bolsa para

polvo

Codoparapolvo

Orificiopara

polvo

Figura4. Bolsay codoparapolvo

-48-

_ Desconecteel enchufe de la fuente de

energiaantes de realizar cualquier en-

samblaje, ajuste o reparaci6n para evitar posibles lesiones.

NOTA:La sierra de para cortar ingletes se ajust6 completa-

mente en la f_.brica. Sin embargo, durante el transporte se

puedehaber producido una ligeradesalineaci6n. Compruebe

las posiciones siguientesy hagaajustes si es necesarioantes

de usar estasierra para cortar ingletes.

Comprobaci6n del ajuste de bisel a 0°

1. Empuje el ensamblajedel cabezalhacia abajo y empuje el

pasadorde fijaci6n del cabezalpara mantenerlo en la posi-

ci6n inferior.

2. Deslice el ensamblajedel cabezaltotalmente haciaatr_.s,y

aprieteel pomo de fijaci6n de los rieles.

3. Gire la mesa a la posici6n de ingletede 0°.

4. Tire haciaarriba la palancade fijaci6n de biselpara aflojarla.

5. Compruebe la posici6n de la perilla selectora del intervalo

de biseles. Debeestar en la posici6n 0°- 45°.

6. Incline haciala izquierdael conjunto de la sierra,en sentido

contrariode las agujasdel reloj.A continuaci6ngire ese con-

junto hacia laderecha(en el sentido de las agujasdel reloj),

hasta que sienta el tope en la posici6n vertical. Esta es la

posici6n normal de la sierra para un corte en bisel de 0°.

Bajela hojay acopleelpasadordefijaci6n. Useunaescuadra

de combinaci6n para comprobar la perpendicularidadde la

hoja respectoa la mesa.Coloque la escuadrasobre lamesa

y presi6nela contra la hoja. Si la hoja no hace contacto con

toda la Iongitud de la escuadra (Figura 5), siga el proced-

imiento de alineaci6n.

Mesa

2. Afloje los tomillos de cabeza"A" y "B" con laNavedetuer-

casde 10ram, cuandomenosunavueltacompleta(Figura6).

3. Pongala NaveAllen de 4 mm en la herramientauniversaly

dentro del tornillo de ajuste "D" (Figura6).

4. Aflojeel tornillo deajuste "D" con laIlavede 4 ram, cuando

menos 3 vueltas completas (Figura 6).

FiguraG.Calibra¢i6nde lahojaa 0 grados

(en_ngulorectoconla mesa)

5. Coloque laescuadrade combinaciOnsobrela mesa, apoy-

ada contra el tope-guia (veala Figura 5).

6. Gire el tornillo de cabeza"C" y observe la inclinaciOnde la

hoja hastaque quede alineadacon la escuadrade combi-

naciOn.Cuandoest6alineada,saque la Nave.

7. Apriete el tornillo de ajuste "D".

8. Apriete los tornillos de 10 mm "A" y "B".

9. Compruebey ajuste los indicadores de bisel a 0 grados en

cadalado de la escalade _.ngulosde bisel.

10. Empuje la palancade fijaciOnde biselhacia abajo antes de

co[tar.

Escuadra de --Palan¢a de

¢ombina¢i6n fija¢i6n del bisel

Figura 5. Noja en _ngulo recto con la mesa

Calibra¢i6n de la hoja a 0 grados

(en ;_ngulore¢locon la mesa)

Subala palancade fijaciOnde bisel parasoltarla.

Ajuste de la tensi6n de la palanca

de fija¢i6n de bisel

1. Suba la palancade fijaciOnde bisel parasoltarla.

2. Pongauna Navede tuercas planade 17 mm en la cabezadel

tornillo "E" (Figura 6).

3. Gire la tuerca "E" 1/8 de vuelta en el sentido de las agujas

del reloj paraapretar la tensi6n de fijaci6n, o 1/8 de vuelta

en sentido contrario paraafiojar la tensi6n.

4. Empujela palancade fijaci6n de bisel hacia abajo.

5. Compruebeque latensi6n defijaci6n del _.ngulode biselsu-

jetecon seguridadla posici6n del_.nguloy que tambi6n per-

mita que la palancase fije hasta el punto que se sienta un

tope firme.

6. Si esnecesario,repitalos pasos1 a 5 paraajustar latensi6n.

-49-

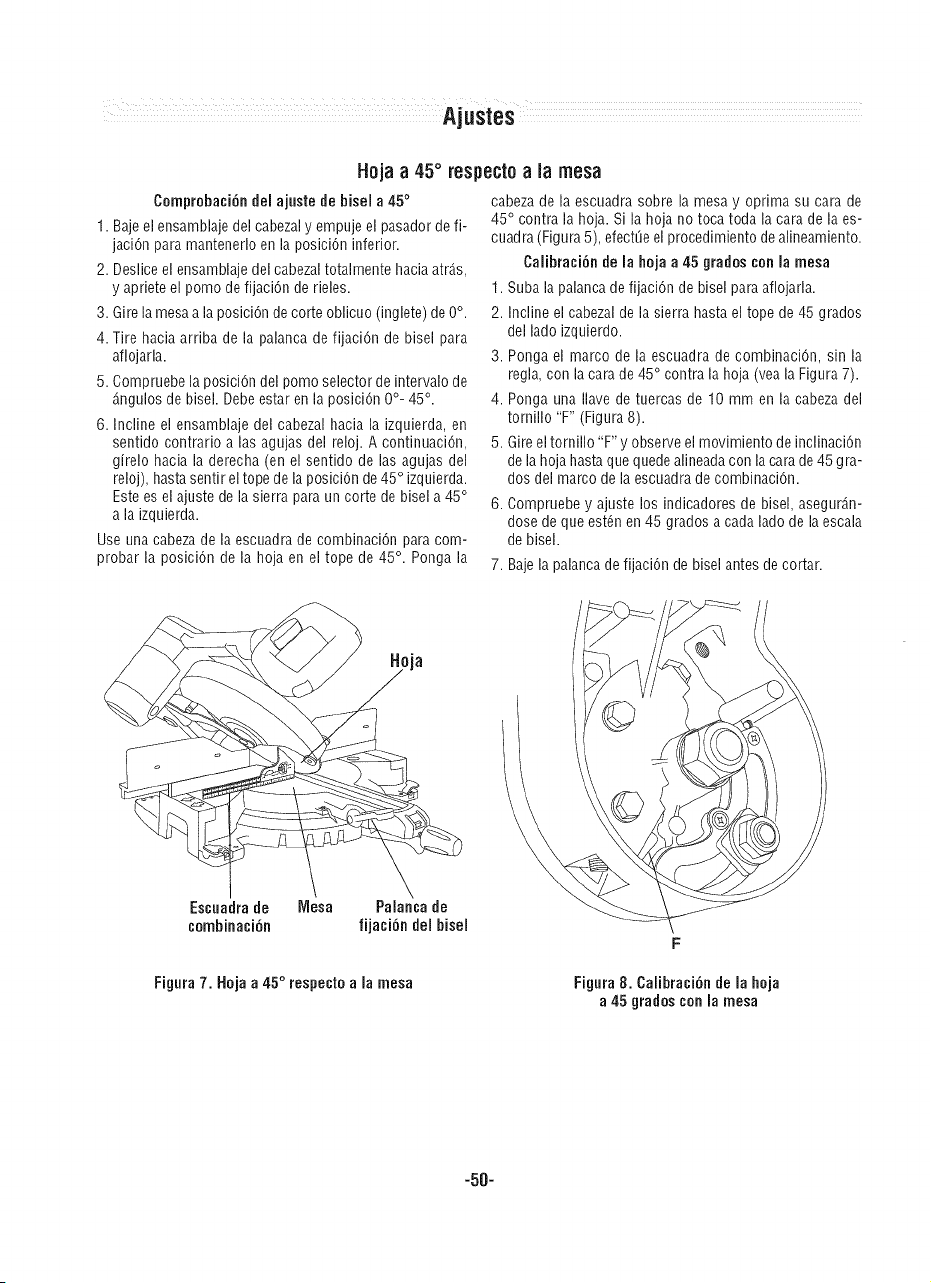

Hoja a 45° respectoa la mesa

Comprobacibn del ajuste de bisel a 45°

1. Baje el ensamblaje del cabezaly empuje el pasador de fi-

jaciOnpara mantenerlo en la posiciOn inferior.

2. Deslice el ensamblaje del cabezaltotalmente hacia atr_s,

y apriete el pomo de fijaciOn de rieles.

3. Gire la mesa a la posiciOnde corte oblicuo (inglete) de 0°.

4. Tire hacia arriba de la palanca de fijaciOn de bisel para

afiojarla.

5. Compruebe la posiciOndel pomo selector de intervalo de

_ngulos de bisel. Debeestar en la posiciOn0°- 45°.

6. incline el ensamblaje del cabezal hacia la izquierda, en

sentido contrafio alas agujas del reloj. A continuaciOn,

girelo hacia la derecha (en el sentido de las agujas del

reloj), hasta sentir el tope de la posiciOn de 45° izquierda.

Este es el ajuste de la sierra para un corte de bisel a 45°

a la izquierda.

Use una cabeza de la escuadra de combinaciOn para com-

probar la posiciOn de la hoja en el tope de 45 °. Ponga la

cabeza de la escuadra sobre la mesa y optima su cara de

45 ° contra la hoja. Si la hoja no toca toda la cara de la es-

cuadra (Figura 5), efect_e el procedimiento de alineamiento.

Calibraci6n de la hoja a 45 grados con la mesa

1. Suba la palanca de fijaciOn de bisel para aflojafla.

2. Incline el cabezalde la sierra hasta el tope de 45 grados

del lado izquierdo.

3. Ponga el marco de la escuadra de combinaciOn, sin la

regla, con la cara de 45° contra la hoja (vea la Figura 7).

4. Ponga una Ilave de tuercas de 10 mm en la cabeza del

tomillo "F" (Figura 8).

5. Gire el tomillo "F" y observe el movimiento de inclinaciOn

de la hoja hastaque quede alineadacon lacara de 45 gra-

dos del marco de la escuadra de combinaciOn.

6. Compruebe y ajuste los indicadores de bisel, asegur_n-

dose de que est_n en 45 grados a cada lado de la escala

de bisel.

7. Baje la palanca de fijaciOn de bisel antes de cortar.

Escuadra de Mesa Palanca de

combinaci6n fijaci6n del bisel

Figura7. Hoja a 45° respecto a la mesa Figura8. Calibracibn de la hoja

a 45 grados con la mesa

-50-

Hoja en _ngulo rectocon el tope-oufa

1. AsegQresede que el ensamblajedel cabezalest_ hacia de-

lante, cerca del centro de la mesa, y de que el pomo de fi-

jaciOnde los rieles deslizantesest_ apretado.

2. Bajeel ensamblajedel cabezal,saque el pasadorde fijaciOn

y girelo 99°, para fijar el ensamblaje del cabezalen la posi-

ci0n inferior. AsegQresede que la mesa est_ en el ret_n de

9° y aprieteel pomo de fijaciOnde inglete. Coloqueuna es-

cuadrade combinaciOncontra el tope-guiay junto a la hoja

tal como se ilustra. Sit_e la escuadraadecuadamente para

que no haga contacto con el diente de la hoja de sierra. La

hoja de sierra debe hacer contacto con toda la Iongitud de

la escuadra(Figura 9).

3. Si lahoja no hacecontacto con laescuadra,siga el proced-

imiento de alineaciOndel tope-guia.

Alineaci6n del tope-guia

a. Quite las extensiones del tope-guia deslizante.

b. El ensamblajedel cabezaldebe permaneceren la posiciOn

bajada.

c. Uselaherramienta universal (suministrada con el modelo

5412 solamente) o uso 7/16" casquillo y afloje los cuatro

(4) perno hexagonalesubicadosdetr_sdeltope-guia (Figura

10).

d. Ajuste el tope-guia hastaque la hoja y el tope-guia hagan

contacto completo con laescuadra.

e. Apriete los perno de hexagonales.

f. Vuelvaa colocar el tope-guia deslizante.

Perno hexagonales

Tope-guia

Escuadrade combinaci6n

i Blade

Figura9. Hojaen_ngulorectoconel tope-guia

Figura10.Ajustedeltope-guia

Ajustedel indicadorde la escala de ingletes

1. Gire la mesa hasta la posiciOnde 0° y fijela en esa posi-

ciOn.

2. Suba el ensamblaje del cabezal hasta la posiciOn com-

pletamentehacia arriba.

3. Afloje el tornillo Phillips que sujeta el indicador en su sitio

(Figura11).

4. Posicioneel indicadorpara alineadocon lamarcade inglete

de 9% Apfiete el tomillo.

Tornillode

ustedel

indicador

escala de ingietes

Figura 11. Ajuste de la escala de ingletes

-51-

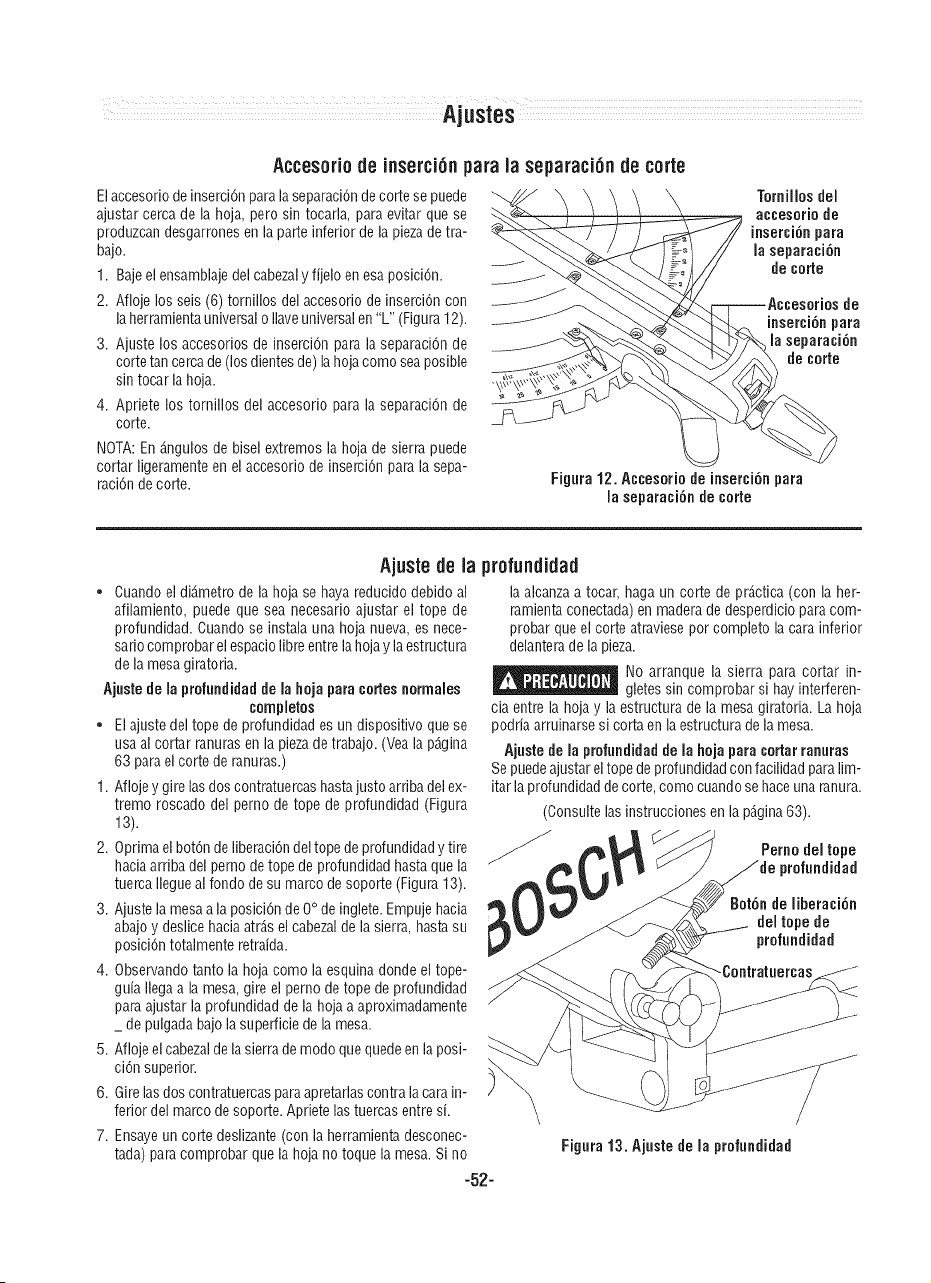

Accesoriode inserci6npara la separaci6nde corte

Elaccesorio de inserciOnpara la separaciOnde corte se puede

ajustar cerca de la hoja, pero sin tocarla, para evitar que se

produzcan desgarrones en la parle inferior de la piezade tra-

bajo.

1. Bajeel ensamblaje delcabezaly fijelo en esa posiciOn.

2. Afioje los sets (6) tornillos del accesorio de inserciOncon

laherramienta universalo Ilaveuniversal en "L" (Figura 12).

3. Ajuste los accesorios de inserciOn para la separaciOnde

cortetan cerca de (los dientesde) la hoja como seaposible

sin tocar la hoja. .\\,,,_

4. Apriete los tornillos del accesorio para la separaciOnde

corte.

Tornillosdel

accesoriode

inserci6npara

laseparaci6n

detorte

mserci6npara

la separaci6n

de corte

NOTA:En _.ngulosde bisel extremos la hoja de sierra puede

cortar ligeramente en el accesorio de inserciOnpara la sepa-

raci6n de corte.

Figura 12. Accesorio de inserci6n para

la separaci6n de corte

Ajustede la profundidad

. Cuando el di_.metrode la hoja se haya reducido debido al

afilamiento, puede que sea necesario ajustar el tope de

profundidad. Cuandose instala una hoja nueva, es nece-

sariocomprobar el espaciolibre entre lahojay la estructura

de la mesagiratoria.

Ajuste de la profundidadde la hojapara cortes normales

completos

= El ajustedel tope de profundidad es un dispositivo que se

usa al cortar ranuras en la piezade trabajo. (Veala p_.gina

63 para el corte de ranuras.)

1. Afiojey gire las dos contratuercashastajusto arriba del ex-

tremo roscado del perno de tope de profundidad (Figura

13).

2. Optima el bot6n de liberaciOndel tope de profundidady tire

hacia arriba del perno de tope de profundidad hasta que la

tuerca Ilegueal fondo de su marco de soporte (Figura13).

3. Ajuste la mesa a la posiciOnde 0 ° de inglete. Empuje hacia

abajo y deslice hacia atr_.sel cabezalde la sierra, hastasu

posiciOntotalmente retraida.

4. Observando tanto la hoja como la esquina donde el tope-

guia Ilegaa la mesa,gire el perno de tope de profundidad

para ajustar la profundidad de la hoja a aproximadamente

_ de pulgada bajo la superficie de la mesa.

5. Afioje elcabezalde la sierra de modo que quedeen la posi-

ciOnsuperior.

6. Gire las dos contratuercaspara apretarlascontra la carain-

ferior del marco de soporte. Apriete las tuercas entre st.

7. Ensayeun corte deslizante(con la herramienta desconec-

tada) para comprobar que la hoja no toque la mesa. Si no

-52-

la alcanza a tocar, haga un corte de pr_.ctica(con la her-

ramientaconectada)en madera de desperdicio para com-

probar que el corte atraviesepor completo la cara inferior

delanterade lapieza.

No arranque la sierra para cortar in-

gletes sin comprobar si hay interferen-

cia entre la hoja y la estructura de la mesa giratoria. La hoja

podria arruinarsesi corta en la estructura de la mesa.

Ajuste de la profundidadde la hoja para cortarranuras

Sepuedeajustarel tope de profundidad con facilidad para lim-

itar la profundidad de corte,como cuando se haceuna ranura.

(Consulte las instrucciones en la p_.gina63).

Perno del tope

profundidad

Bot6n de liberaci6n

del tope de

profundidad

Figura13.Ajuste de la profundidad

Transporteicolocaci6ny montaje

Para evitar lesiones, siga siempre las

instrucciones siguientes:

. Desenchufe el cordon el_ctrico. Antes de transportar la

sierra, gire elensamblajedel cabezaly fije el conjunto en la

inclinaciOnde 60° a la derecha,asegureel ret_n, desliceel

conjunto del cabezala la mitad de su riel, apriete el pomo

de fijaciOn de rieles y fije el ensamblaje del cabezalen la

posiciOninferior.

C6mo levantarla sierra

. Para evitar lesiones en la espalda, sujete la herramienta

cerca del cuerpo cuando la levante. DoNe Ins rodillaspara

poder levantar la herramientahaciendofuerzacon Ins pier-

nas, no con la espalda.

. Levante la herramientausando los mangos de transporte

fundidos quese encuentran a los lados de la parte inferior

de la base.

. Otraforma de levantarla:cuandolevantela herramientadel

suelo, use los mangos trasero y delantero de transporte

(arriba del protector).

. Nanca transporte la herramienta levant_ndola por los

rieles laterales, porqnepnede da_ar la hoja.

. Nnncalleve la herramientatom_ndoia del mangodel in-

terrnptor.Estopodriaocasionargraves dafios.

. Nunca Ileve la sierra para cortar ingletes por el cordon de

energia ni por el mango operativo. El intentar levantar o II-

evar la herramientapor el cordon de energia da_ar_,el ais-

lamiento y las conexiones de los cables, dando como

resultadosacudidas el_ctricaso incendio.

. Fijeseen la posiciOnde la sierra. Laspersonas que se en-

cuentren detr_.s de ella podrian resultar lesionadas por

residuos quesalgan despedidos.

. Coloque la sierra sobre una superficie firme y nivelada,

donde haya suficiente espacio para manejar y soportar

adecuadamentela piezade trabajo.

. Atornille, claveo fije con abrazaderasla sierraa su soporte.

_ enga cnidado de no clavar dema-

siado el clavo ni girar demasiado el

perno.Esto podriaagrietar el pieo dafiar la base.

Aplicaciones de rnontaje

Bancode trabajo

Monte lasierra en el banco de trabajo usando los cuatro agu-

jeros para tornillos (5/16") o los cuatro agujeros para clavos

(Figura 14). Compruebe el espacio libre a la izquierda y a la

derechade lasierra.

1. Oada uno de los cuatro agujeros de montaje debe atornil-

larse firmemente usando tornillos de 5/16", arandelas de

seguridad y tuercas hexagonales(no se incluyen).

2. Localicey marquedonde se vaa montar la sierra.

3. Hagacuatro (4) agujeros de 5/16" de di_.metroa trav_s del

banco de trabajo.

4. Coloque la sierrapara cortar ingletessobre el banco de tra-

bajo alineandolos agujeros de la basecon los agujeros he-

chosen el banco de trabajo. Instale los tornillos, Ins

arandelas de seguridad y las tuercas hexagonales. Como

alternativa, puede montar la sierra con tornillos para

madera, en los cuatro agujeros para clavos.

La superficie de soporte dondese vaa montar la sierra se

debe examinar cuidadosamentedespu_sde montarla para

asegurarse de que no se pueda producir ningQn

movimiento durante la utilizaciOn.Si se observaalguna in-

clinaciOno desplazamiento,fije el banco detrabajo o la base

para laherramientaantesde utilizar lasierra para co[tar in-

gletes compuestos.

Mango trasero de Mango deiantero

transporte de transporte

clavos

Figura 14. iVlontajeen an banco detrabajo

-53-

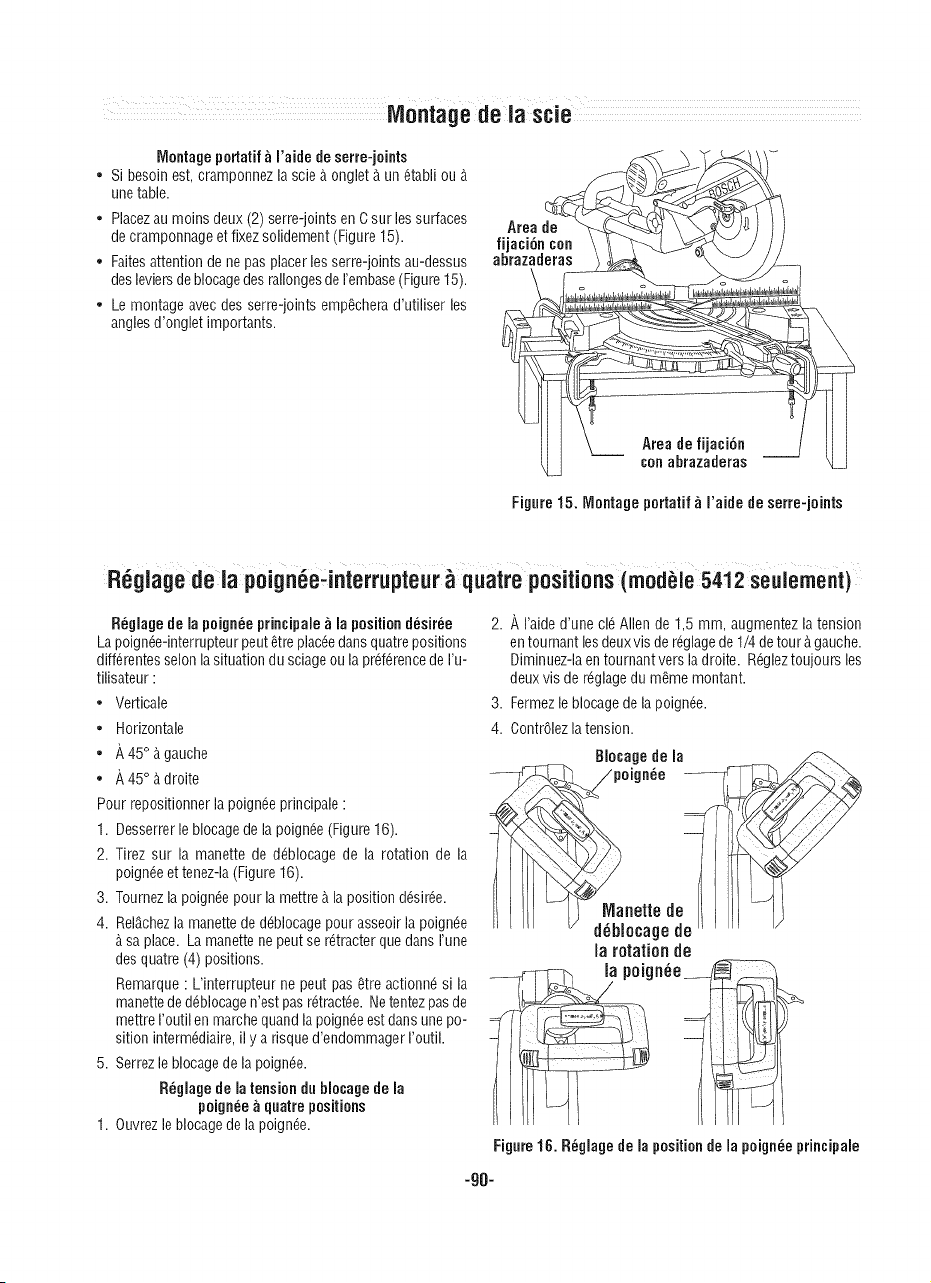

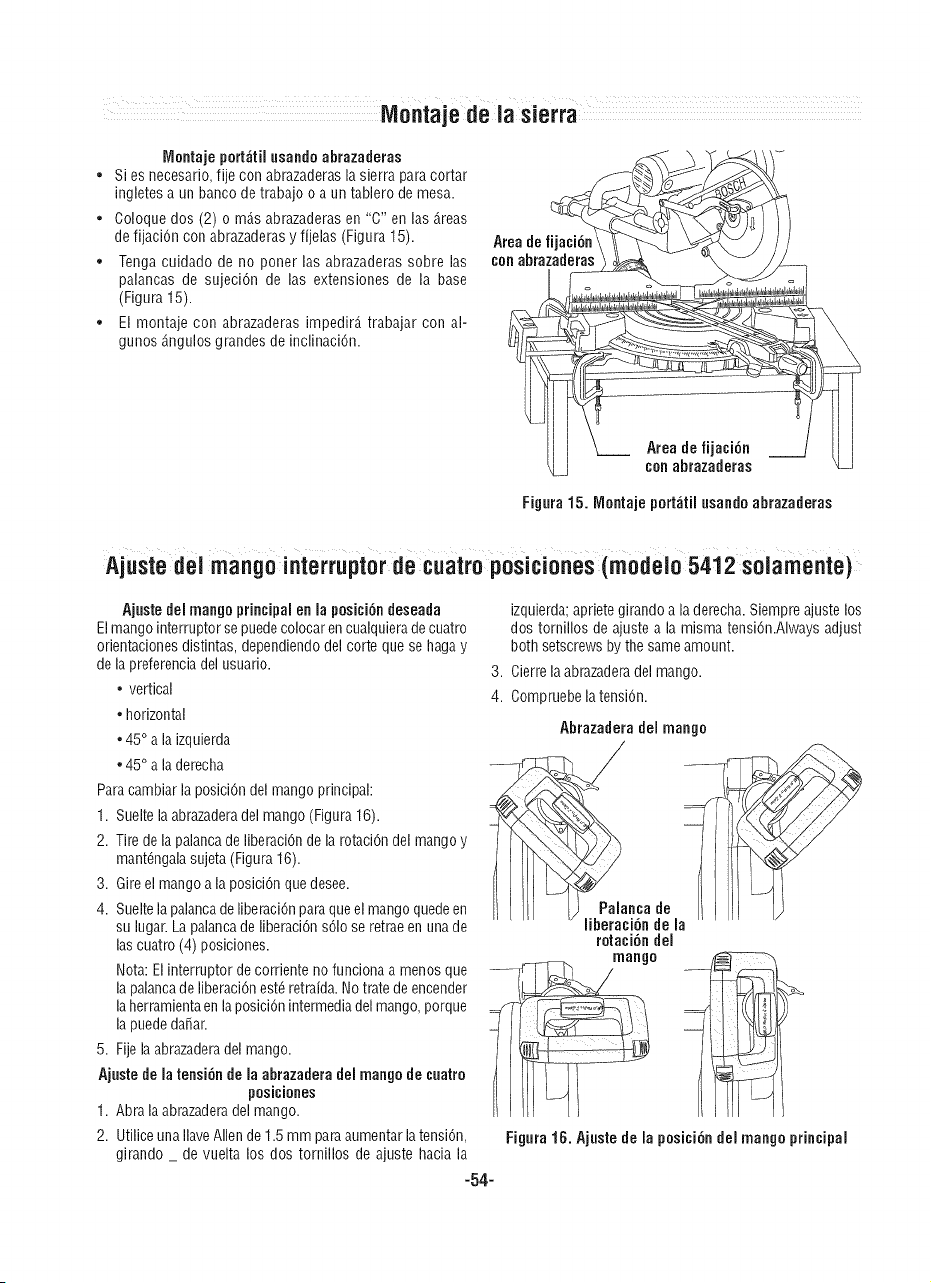

Montaje de la sierra

Montaje portdtil usando abrazaderas

* Si es necesario, fije con abrazaderas la sierra para cortar

ingletes a un banco de trabajo o aun tablero de mesa.

* Coloque dos (2) o m_s abrazaderas en "C" en las _reas

de fijaci0n con abrazaderasy fijelas (Figura 15).

* Tenga cuidado de no porter las abrazaderas sobre las

palancas de sujeci0n de las extensiones de la base

(Figura 15).

* El montaje con abrazaderas impedir_ trabajar con al-

gunos _ngulos grandes de inclinaci0n.

Area de f

conabrazad_

I I _ Area defijaciOn

[_j conabrazaderas

Fignra15.Montajeport_tilusandoabrazaderas

Ajuste deimangointerruptorde cuatro posiciones(mo(ieio5412 soiamente)

Ajnste del mango principal an la posici6ndeseada

Elmango interruptor sepuedecolocar en cualquierade cuatro

orientaciones distintas, dependiendo del corte que se haga y

de la preferenciadel usuario.

. vertical

. horizontal

.45 ° a la izquierda

* 45° a laderecha

Para cambiar la posici0n del mango principal:

1. Suelte laabrazaderadel mango (Figura 16).

2. Tire de la palancade liberaci0n de la rotaci0n del mango y

mant_ngalasujeta (Figura 16).

3. Gire el mango a laposici0n que desee.

4. Sueltela palancade liberaci0npara que el mangoquedeen

su lugar. La palancade liberaci0n sOlose retraeen una de

las cuatro (4) posiciones.

Nota: El interruptor de corriente no funciona a menos que

la palancade liberaci0n est_ retraida. No trate de encender

laherramienta en laposici0n intermediadel mango,porque

la puededa_ar.

5. Fije la abrazaderadel mango.

Ajnste de la tensionde la abrazadera del mango de cnatro

posiciones

1. Abra la abrazaderadel mango.

2. Utilice una IlaveAllen de 1.5 mm para aumentar latension,

girando _ de vuelta los dos tornillos de ajuste hacia la

-54-

izquierda;apriete girando a laderecha. Siempreajuste los

dos tomillos de ajuste a la misma tensi0n.Aiways adjust

both setscrews by the same amount.

3. Cierre la abrazaderadel mango.

4. Compruebe latension.

Abrazadera del mango

rotaci6n del

mango

Figura1G.Ajustedela posici6ndel mangoprincipal

Operaciones b sicas de la sierra

Posici6ndel cuerpoy de las rnanos

_ osicione el cuerpo y las manos de

modo adecuadoparahacerque las op-

eracionesde corte sean m_.sf_.cilesy seguras.Sign Ins instruc-

clones siguientes (Figura17).

Correcto

Usoincorrecto

Trayectoriade la hoja

Figura 17. Posiciones de ins manos

* Mantenga las manos en su sitio hastaque se hayasoltado

el gatillo y la hoja se hayadetenido completamente.

, Nuncaponga las manos en los rieles de deslizamiento.

, Mantenga los pies firmemente en el piso y mantengaun

equilibrio adecuado.

,Siga el brazo de inglete al ingletear a la izquierda o a la

derecha.Sittiese ligeramenteaun lado de la hoja de sierra.

_ Puede que el protector inferior no se

abra autom_.ticamenteen ciertascondi-

ciones de corte. Por ejemplo, cuando trate de co[tar piezas

que est_n cerca de la altura maxima de corte. Enestascondi-

cioneso durante el movimiento de deslizamiento del corte, la

piezade trabajopuededetenerel movimiento del protector in-

ferior antesde queel movimiento haciaabajo del brazo pueda

preabrir el protector inferior.

Si esto sncede:

, La pieza de trabajo debe sujetarse firmemente con

abrazaderas.Esto dejalibre una manopara subir el protec-

tor por el reborde justo Io suficiente para que no toque la

piezade trabajo (Figura 18).

,, Arranque lasierra y comience el corte.

,, Unavez que haya despejado la posiciOndondeel protector

inferior podria atascarse,suelte el protector y 6ste contin-

uar_.subiendoautom_.ticamentea medida que usted corte.

. Nunca pongalas manos cerca del _treade corte. Mantenga

las manos y los brazosfuera de la "Zonade no tocar con la

mano".

* Fijeseen la etiquetaadhesiva"Zonade no tocar con la mano"

ubicado a cadalado de la base. La"Zonade no tocar con la

mano" sedefine comotoda la Mesam_.sla partede la Base

ubicada a la derechay a la izquierdaque caeentre el horde

exterior de estas dos etiquetas adhesivasy las partes del

Tope-guiaque se encuentrandentro de este limite.

,Tenga en cuenta latrayectoria de la hoja. Haga una prueba

con lasierraAPAGADA,haciendoun ciclo simulado decorte

y observe la trayectoria de la hoja. Mantenga las manos

fuera de la trayectoria de la hoja.

, PRUEBA- Esimportante saber d6nde sevan a intersectar

la hoja y lapiezaen las operacionesde corte. Hagasiempre

la secuencia simulada de corte con la herramienta APA-

GADA, para comprender la trayectoria proyectada de la

hoja.Tengaen cuenta mentalmentedOndecaelatrayectoria

de lasierra,y sostengasu piezamanteniendosus manos y

brazos fuera de la trayectoria de la hojagiratoria. Ajustelas

abrazaderasy topes-guia de modo que no interfieran con

el protector inferior ni la acciOn de corte durante la op-

eraciOn.

Reborde

__ Protector

nferior

Pieza de trabajo

, Sujete firmemente la piezade trabajo contra la mesa y el

tope-guia, para evitar quese mueva.

Figura 18. Subida del protector inferior

-55-

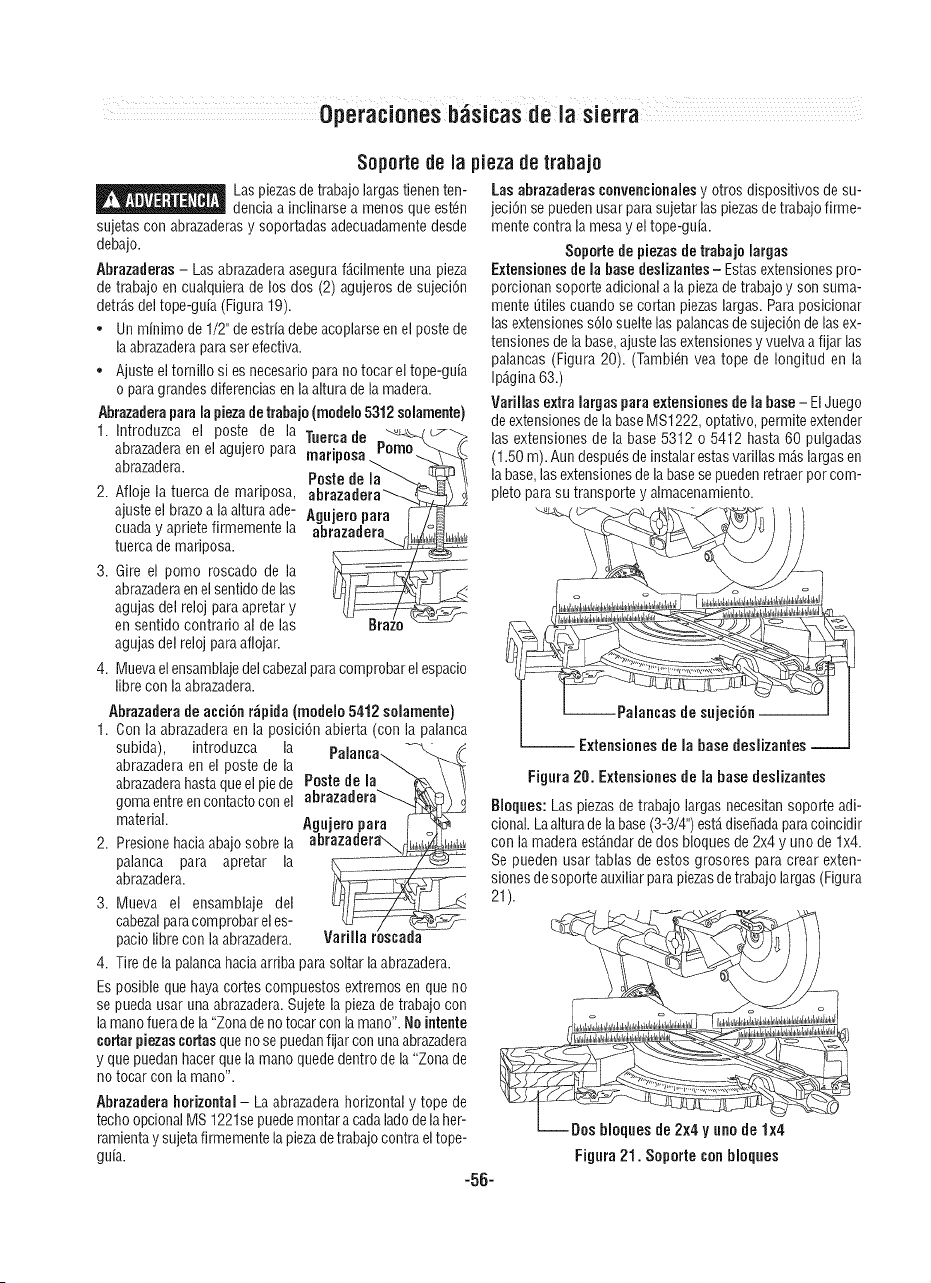

Soporte de la

Laspiezasde trabajo laroastienenten-

dencia a inclinarse a menos que est_n

sujetas con abrazaderasy soportadas adecuadamentedesde

debajo.

Abrazaderas - Las abrazaderaasegura f_.cilmenteuna pieza

de trabajo en cualquiera de los dos (2) agujeros de sujeci6n

detr_.sdeltope-guia (Figura 19).

. Un minimo de 1/2" de estria debeacoplarseen el poste de

la abrazaderaparaser efectiva.

. Ajusteel tornillo si es necesariopara no tocar el tope-guia

o paragrandes diferencias en la altura de la madera.

Abrazaderapara la piezade trabajo (modelo5312solamente)

1. Introduzca el poste de la Tuercade ._ "_

abrazaderaen el agujero para mariposa _'omo _(_

abrazadera. Poste de la'a_-_ _ _!

2. Afioje la tuerca de mariposa, abrazadera_._

ajuste el brazo a la altura ade- Agujero para I /o

cuadayapriete firmemente la abrazadera _1,._ hJ,h_

tuerca de mariposa. __'_'"

3. Gire el pomo roscado de la __

abrazaderaen el sentidode las

agujas del reloj para apretar y

en sentido contrario al de las

agujas del reloj para aflojar.

4. Muevaelensamblajedelcabezalparacomprobar elespacio

libre con la abrazadera.

Abrazadera de acci6n rdpida (modelo 5412 solamente)

1. Con la abrazaderaen la posici6n abierta (con la palanca

subida), introduzca la Palanca_,,

abrazaderaen el poste de la

abrazaderahasta queel pie de

gomaentre en contactoconel

material.

2. Presionehacia abajo sobre la

palanca para apretar la

abrazadera.

Poste de la

Agujero para

abrazadera_

3. Mueva el ensamblaje del

cabezalpara comprobarel es-

pacio libre con la abrazadera, a

4. Tire de la palancahacia arriba para soltar la abrazadera.

Es posible que haya cortes compuestos extremos en que no

se pueda usar una abrazadera.Sujete la piezade trabajo con

la manofuera de la"Zona deno tocarcon la mano". No intente

¢ortarpiezas¢ortasque no se puedanfijar conuna abrazadera

y quepuedan hacerque la mano quededentro de la "Zona de

no tocar con la mano".

Abrazadera horizontal- La abrazaderahorizontal y tope de

techo opcional MS 1221sepuedemontar a cadalado de laher-

ramientay sujetafirmemente la piezade trabajocontra eltope-

guia.

pieza de trabajo

Las abrazaderasconvencionales y otros dispositivos de su-

jeci6n se puedenusar para sujetar las piezasde trabajofirme-

mentecontra lamesa y el tope-guia.

Soporte de piezas de trabajo largas

Extensiones de la base deslizanles- Estasextensionespro-

porcionansoporte adicional a la piezade trabajo y son suma-

mente Qtilescuando se cortan piezaslargas. Paraposicionar

las extensioness61osuelte las palancasde sujeci6n de las ex-

tensiones de labase. ajuste las extensionesy vuelvaa fijar las

palancas (Figura 20). (Tambi_n vea tope de Iongitud en la

Ip_.gina63.)

Varillas extra largaspara extensiones de la base- El Juego

de extensiones de labaseMS1222. optativo,permite extender

las extensiones de la base 5312 o 5412 hasta 60 pulgadas

(1.50 m). Aun despu_sde instalarestas varillas m_.slargas en

labase. las extensionesde la base sepueden retraerpor com-

pletopara su transportey almacenamiento.

-56-

Figura 20. Extensiones de la base deslizantes

Bloques: Laspiezas de trabajo largas necesitan soporte adi-

cional. Laalturade la base(3-3/4")est,.dise_adaparacoincidir

con la maderaest_.ndarde dos bloques de 2x4 y uno de lx4.

Se pueden usar tablas de estos grosores para crear exten-

sionesde soporte auxiliarpara piezasde trabajo largas(Figura

21).

Figura 21. Soporte con bloques

Clperacionesb isicasde la sierra

Tope-guia auxiliar

Ciertostipos de moldura necesitan una extension de la cara

del tope-guiadebido al tama_oy laposici0n de lapiezade tra-

bajo. Eltope-guia cuenta con agujeros para sujetar un tope-

guia auxiliar. El tope-guia auxiliar se usa con la sierra en la

posici0n de bisel de 0° solamente.

1. Coloque un pedazo de madera contra el tope-guia de la

sierra para cortar ingletes (Figura22). (La madera puede

tener una altura m_.ximade 4-1/2". Compruebeque el en-

samblajedel cabezalno interfiera con el tope-guia auxiliar.)

Paracortar molduras sin producir astillas,fije un tope-guia

auxiliar de una piezade maderay a continuaci0n c0rtele aber-

turas con la sierra para cortar ingletes.

2. Marque las ubicaciones de los agujeros de soporte en la

madera desde el ladoposterior del tope-guia.

3. Taladrey avellane los agujeros en la parte delanterade la

tablade soporte.

4. Fije cada tope-guia auxiliar con dos (2) tornillos de

m_.quina,de cabezaplana, de 3/16" de pulgada. Con topes-

guia auxiliaresde 3/4" de pulgada,use tornillos de 1-1/2" pul-

gadade Iongitud. AsegQrelosdetr_.sdeltope-guia met_Jicocon

arandelasy tuercas de m_.quina.

Alternativa: Para el tope-guia auxiliar de 3/4" de pulgada.

usetornillos de maderade cabezaredondade 1/4"de pulgada

por 3/4" de pulgada de Iongitud. Perfore cuatro (4) agujeros

piloto menores de 1/4"de pulgadaa trav_s del tope-guiaaux-

iliar, y pase los tornillos por la parte posterior del tope-guia

met_Jico.

5 Hagaun corte de profundidad completaparacrear la ranura

para lahoja. Compruebesi hay interferenciaentre eltope-guia

auxiliary el protector inferior de la hoja. Haga ajustessegQn

seanecesario.

_ Compruebe si alguno de los compo-

nentes interfiere.

Tope-guia

auxiliar

Tornillosdecabeza

planaparametales

Figura22. Tope-guiaauxiliar

Activaci6ndei interruptor

Por seguridad, la palancadel interruptor est,.dise_ada para

evitar arranquesaccidentales.Paraactivarel interruptor de se-

guridad optima el bot0n "Fijaci0n en OFF(apagado)" con al-

guno de sus pulgares para desacoplarel cierre,a continuaci0n

tire del gatillo del interruptor de encendido y suelte el bot0n

de liberaci0n de "Fijaci0n en OFF(apagado)" (Figura 23). AI

soltar el gatillo del interruptor de encendido,el bot0n de "Fi-

jaci0n en OFF"del interruptor acoplar_,en forma autom_.ticael

interruptor de seguridad, y el gatillo ya no funcionar_,sino

hasta que seoprima de nuevo el bot0n de "Fijaci0n en OFF".

NOTA: En el gatillo del interruptor se puede insertar un can-

dado de argolla larga de hasta 1/4 de pulgada dedi_.metro(no

suministrado), para evitar el uso no autorizadode lasierra,

del interrup-

tor de encendido

BotOn de lib-

eraciOn de la

"FijaciOn en

OFF" del

interruptor

Figura23. Activaci6ndel interruptor

-57-

Operaciones b sicas de la sierra

Sobrecontrol del ret6n del inolete

La funci6n de sobrecontrol del ret6n del inglete desactiva el

ret6n y permite ajustes microm6tricos a cualquier D.ngulode

inglete. Cuandoel D.ngulodeseadoesdemasiadocercanoa al-

guno quetenga una ranurade ret6n,esta funci6n evita que la

curia del brazose deslice a la ranura del ret6nen la base.

Clip de

Borde del clip sobrecontroldel

ret_n

1. Suba y sujete el gatillo de ret6n del inglete que estD.bajoel

brazode labase.

2. Empuje el clip de sobrecontrol del ret6n hacia adelantey

ac6pleloen su sitio sobreel borde. Suelteelgatillo del ret6n

de inglete (Figura 24).

3. Mueva el brazode ingletehasta cualquierposici6n en laes-

cala de ingletes.

4. Fije el pomo de fijaci6n de inglete para retener la posici6n

de inglete.

Para desacoplarlo:

5. Afioje el pomo de fijaci6n de inglete y suba el gatillo del

ret6n de inglete parasoltar elclip de sobrecontrol del ret6n.

El clip debe desacoplarseautomD.ticamentey la mesa se

debefijar en cualquier ret6n de inglete deseado.

Gatiiio de

ret_n de

ingiete

Figura 24. Sobrecontrol del ret_n

Pomode fi-

jaci6n

de inglete

Topes-guiay extensiones de la base deslizantes

Paraproporcionar unaseparaci6nsufi-

ciente (minimo 6 pulgadas) entre la

mano y la hoja de la sierra, extienda los topes-guia y exten-

stones de la base deslizantescuando hagacortes en bisel, de

inglete o compuestos extremos.

Lasextensionesde la basetambi6n se puedenutilizar paradar

soporte adicional a las piezaslargas.

Base deslizante:

1. Afioje las palancas de sujeci6n de las extensionesde la

base(Figura 25).

2. Extienda las extensionesde la basedeslizantes hasta la

posici6n que desee.

3. Oprima hacia abajo las palancas para sujetar las exten-

stones en su lugar.

Tope-guiadeslizante:

1. Aflojelas perillas de sujeci6ndel tope-guia(detrD.sdel tope).

2. Desliceel tope-guia hasta su posici6n adecuada.

3. Apriete las perillas para fijar el tope-guia en su lugar.

Para quitar temporalmente el tope-guiadeslizante:

Enel caso dealgunos D.nguloscompuestos extremos es nece-

sario quitar uno de los topes-guia deslizantes.

1. Destornille la perilla deltope-guia hasta que sevea por Io

menos 1/2 de pulgada de la rosca.

2. Desliceel tope-guia hasta su posici6n mD.scentral.

3. Levanteel tope-guia para quitarlo.

4. Aprietelaperilla.

Vuelvaa instalar eltope-guia deslizantedespu6sde completar

el corte.

Invierta este procedimiento para reinstalar el tope-guia

deslizante.

Se debe asegurar siempre las exten-

stones de la base deslizantes y los

topes-guia en la posici6n totalmente haciaadentro durante el

transporte.

Topes-gniay exten-

stones de la base o"'--._ _

desiizantes

Palancasde snjeci6n de las

extensiones de la base

Fignra25. Topes-gnia7 extensionesde la base deslizantes

Consultela pD.gina56 paraobtener informaci6nacercade otros

tipos de soporte de piezasde trabajo.

-58-

Operaciones de Jasierra

Corte de ffoceado

* Se aprietael pomo de fijaci0n de los rielesde deslizamiento

y se bajael ensamblaje del cabezalpara cortar a trav_s de

ia piezade trabajo.

. Este tipo de corte se usa principalmente para piezas es-

trechas.

Siga estas instruccionespara hacerun cortedetroceado:

1. Desliceel ensamblajedelcabezalhasta lapartetraseratanto

como se pueda(Figura 26).

2. Apriete el pomo de fijaciOnde los rides de deslizamiento

(Figura 26).

3. Posicioneadecuadamentela piezade trabajo.AsegQresede

que la pieza de trabajo est_ fijada con abrazaderafirme-

mente contra la mesa y el tope-guia.

Useuna posiciOn de fijaciOn con abra-

zaderaque no interfiera con la opera-

ciOn. Antes de encender la sierra, baje el ensamblaje del

cabezal para asegurarse de que la abrazaderano toque ni el

protector ni el ensamblajedel cabezal.

4. Active el interruptor. Bajeel ensamblajedel cabezaly haga

el corte.

5. Esperehasta que la hojase detengapor completo antes de

regresar el ensamblajedel cabezala la posiciOnsubida y/o

retirar la piezade trabajo.

Pomo de fijaci6n

de los rieles de

lento

Figura2G.Cortedetroceado

Corte deslizante

. Se afloja el pomo de fijaciOnde los rielesde deslizamiento,

se tira del ensamblajedelcabezalhacia eloperador, se baja

el ensamblaje del cabezalhasta la piezade trabajo y luego

se empuja hacia la parte posterior de lasierra para hacer el

corte.

* Estetipo de corte seusa principalmentepara piezasanchas.

* Se recomiendaun enganchede hoja positivo de 10grados

o m_.spara Iograrelmejor rendimientoal hacercortes agre-

sivos o cortar materialesm_.sgruesos.

_ UNCAtire de lasierra haciausted du -

rante un corte. Lahoja puede subir re

pentinamentea la superficiede la piezade trabajoy Ilegarhasta

usted.

Siga estas instruccionespara hacerun corte deslizante:

1. Posicioneadecuadamentela piezade trabajo.Aseg_resede

que la pieza de trabajo est_ fijada con abrazaderafirme-

mente contra la mesa y el tope-guia.

Useuna posiciOnde fijaciOncon abra -

zadera que no interfiera con la opera-

ciOn. Antes de encender la sierra, baje el ensamblaje del

cabezal para asegurarse de que la abrazaderano toque ni el

protector ni el ensamblajedel cabezal.

2. Afioje el pomo de fijaciOnde los rieles de deslizamiento.

3. Agarre el mango con interruptor y tire del ensamblajedel

cabezalalej_.ndolodeltope-guia hasta que la hojano toque

la piezade trabajo o hastasu extension maxima si la hoja

no puededejar de tocar ia piezade trabajo (Figura 27).

-59-

4. Active el interruptor. Baje el ensamblaje completamente

hastaabajoy corte a trav_s del borde de lapiezade trabajo.

5. Empuje (pero no fuerce) el ensamblajedel cabezalhacia el

tope-guiahastala posiciOncompletamentehaciaatr_.spara

completar el corte.

6. Esperehasta que la hojase detengapor completo antes de

regresar el ensamblajedel cabezala la posiciOnsubida y/o

retirar la piezade trabajo.

Figura27. Corte deslizante

Corte

" - Un "corte a inglete" es uno hecho con la hojavertical, no

inclinada,formando un _.ngulohorizontal con el tope-guia.

" Un corte a inglete sehacecon inclinaci6n de 0° y cualquier

_.ngulo de inglete desde 52 ° a la izquierda hasta 60° a la

derecha.

. La escalade inglete muestrael _.nguloque forman la hoja

y el tope-guia y est,. grabadaen la mesapara poder leerla

con facilidad.

. Se han provisto unos retenes positivos para ingleteado

r_.pidoy preciso a 0°, 15°, 22.5°, 31.6° y 45° a la izquierda

y a la derecha y a 60° a la derecha.

. Los retenes de moldura de techo (izquierdo y derecho)

est_.na 31.6°. (Consulte la informaci6n sobre molduras de

techo en la p_.gina65.)

. Paraajustes precisos, en _.nguloscercanosa los retenes,

useelsobrecontrol del ret6n para anularel ret6n. Estoevita

que la cuba del gatillo del ret6n nunca se deslice al ret6n.

. Un corte a inglete se puede hacer como un corte de tro-

ceado o como un corte deslizantesegOn la anchura de la

piezade trabajo.

. Los accesorios de inserci6n para la separaci6n de corte

deben estar tan cerca de la hoja como sea posiblesin to-

carla (vea Accesorios de inserci6n para la separaci6n de

corte para informarse sobre los procedimientos de ajuste).

Siga estas instruc¢ionespara hacer un ¢orte a inglete:

1. Afloje el pomo de fijaciOn del inglete. Suba el gatillo del

ret6n de inglete y mueva la sierra al _.ngulodeseado, uti-

lizandoya sea los reteneso laescalade ingletes. Apriete el

pomo de fijaciOnde inglete (Figura28).

2. Extiendalas extensionesde la base y el tope-guia del lado

en el que se va a hacer el corte (vea Topes-guia y exten-

stones de la basedeslizantesen la p_.gina58).

a inglete

3. Posicione la pieza de trabajo adecuadamente.AsegOrese

de que la piezade trabajoest6 fijada con abrazaderafirme-

mente contra la mesa y el tope-guia.

Useuna posiciOn de fijaciOn con abra-

zadera que no interfiera con la op-

eraciOn.Antes de encender la sierra, baje el ensamblaje del

cabezal para asegurarse de que la abrazaderano toque ni el

protector ni el ensamblaje delcabezal.

4. Siga los procedimientos para corte de troceado o corte

deslizante(vea la p_.gina59).

5 Esperehastaque la hojase detengapor completo antes de

volver a colocar el ensamblaje del cabezalen la posiciOn

subida y/o retirar la piezade trabajo.

Abrazadera _ __

Pieza de Escala de ' Pomo de

trabajo ingletes Retenes fljaci6n de

inglete

Figura 28. Corte a inglete

Corte

. Un "corte en bisel" es uno hechocon lahoja perpendicular

al tope-guia, pero en posiciOninclinaday no vertical.

. Un corte en biselse hacea un inglete de O° y cualquier_.n-

gulo de biselen el intervalode -47 ° a 47°.

. La escala de biselestiene un tama_o y una posici@ ade-

cuados para su f_.cillectura.

. La perilla selectora de intervalo de biseles, ubicada en la 1.

parte delantera, permite tres opciones de intervalo.

. Hay topes de bisel ajustados de f_.bricaa 0° y 45° en los

lados izquierdoy derecho (consulte lasecciOnde Ajustes.

si se requiereajustar).

. Tambi6nhay tres topespositivos de bisel para moldura de

techo a 33.9° a la izquierday a la derecha.Desactiveeste

tope a menos que use el_.ngulode 33.9° (consulte los de-

talles en Corte de moldura de techo).

-riO-

en bisel

. Uncorte de biselse puedehacercomo un corte detroceado

o como un corte deslizante,segOnla anchura de la piezade

trabajo.

Elgatillo defijaciOndel _.ngulode bisel, ubicadoen laparte

delantera,fija el ensamblajedel cabezalen el_.ngulode bisel

quese desea.

Subael gatillo de fijaciOn de bisel paraafiojarlo. Elijael in-

tervalo de biseles que necesite con la perilla selectora. Si

est,. en la posiciOnde 0° y semueve al intervalo de 0 a 45°

derecho, o al intervalo de 47 a -47 °, podr_, necesitarse

mover un poco haciala izquierdael ensamblajedel cabezal

para poder girar la perilla selectora. La perilla selectorade

intervalodebiselespuedequedarinmovilizaday no cambiar

de intervalo si aplicapreston al conjunto de corte.

Intervalodebiseles 1 = 45° a la izquierdahasta 0°

Esteintervalode biselesizquierdosesel ajustepredeterminado.

Paratrabajar en el intervaio1: A E 'O

1. Mueva el tope-guia deslizante izquierdo de _"__,_D=' U

modo que no estorbeelconjunto de lasierra

y vuelva a fijaflo (Figura 29). Left

2. Subala palancadefijaci0n de bisel hastalaaltura de lamesa

con la mano izquierda (Figura30).

3. Sujete el mango delantero de transporte con la mano

derechae incline el cabezalde la sierra hasta el _.nguloque

desee.

4. Unavez alcanzadala posici0n deseadapara el bisel,apriete

firmemente haciaabajo la palancade fijaci0n de bisel hasta

que quede bajo el nivel de la mesa (Figura29).

Sin encender la sierra, ensayela acci0n de corte, para asegu-

rarse de que el tope-guia no estorbe los protectores, y haga

los ajustes necesarios.

Intervalo de biseles2 = 0° a 45° a la derecha

Paratrabajar en el intervalo2: o

1. Mueva el tope-guia deslizantederecho de 0 _ 4 5

modo que no estorbe el conjunto de la

sierra,yvuelvaafiiarlo(Hgura29) R i G h t

2. Suba la palanca de fijaci0n hasta la altura == =_,n ==-

de la mesacon la mano izquierda(Figura 30).

3. Sujete el mango de transporte delantero con la mano

izquierda,e incline un poco el cabezalde la sierra hacia la

izquierda, mientras gira la perilla selectora de intervalo de

biseles,con tension de resorte,con la mano derecha hasta

que laflecha de la mesaquedealineadacon elsimbolo "45-

O°'' (Figura31). Ahorase podr_ inclinarel ensamblajede la

sierra aun _ngulo de biselderecho hastael tope de 45°.

4. Unavez alcanzadala posici0n deseadapara el bisel,apriete

hacia abajola palancade fijaci0n de bisel hasta que quede

bajo el nivelde la mesa

NOTA: Cuando se inclina el ensamblaje de la sierra a la

izquierda,pasandoel O°, la perillade control de bisel regresar_

al intervalo predeterminado 1. Esto est_dise_ado para recu-

perareltope de biseles predeterminadoen la importante posi-

ci0n de 0°.

Intervalo de biseles3 = 47° a la izquierda

hasta47° a la derecha

Esteajuste paratodalacapacidad de biseles 470470anula todos los topes preestablecidosy per-

mite cortar a _ngulos mayores que el de

45° normal, a cadalado. MaX

Paratrabajar en el intervalo3:

1. Mueva los topes-guia deslizantes izquierdo y derecho de

modo que no estorben el conjunto de la sierra y vuelva a fi-

jaflos (Figura29).

2. Subala palancadefijaci0n de bisel hastalaaltura de lamesa

con la mano izquierda (Figura30).

3. Sujete el mango delantero de transporte con la mano

izquierda e incline un poco hacia la izquierdael cabezalde

la sierra, mientras gira la perilla selectora de intervalo de

biseles, con tension de resorte,con la mano derecha hasta

-61-

quelaflecha de la mesa quedealineadacon el simbolo "47-

47°'' (Figura 31). Ahora se podr_,inclinar el ensamblaje de

lasierra en cualquier_.ngulo,desde47° a la izquierdahasta

47° a laderecha.

4. Unavez alcanzadala posici0n deseadapara el bisel,apfiete

firmemente hacia abajo lapalancade fijaci0n de bisel hasta

que quedebajo el nivel de la mesa.

Para hater el torte en bisel, siga estas instrucciones:

5. Saquelas extensionesde la base y el tope-guia del lado en

el que se va a hacer el corte (vea Tope-guiay extensiones

de la basedeslizantes en la p_gina 58).

6. Posicionelapiezade trabajoadecuadamente.Aseg_resede

que la pieza de trabajo est_ fijada con abrazaderafirme-

monte contra la mesa y el tope-guia.

Use una posici0n de fijaci0n con abrazaderaque no interfiera

con la operaci0n. Antes de encender la sierra, bajeel ensam-

blajedel cabezalparaasegurarsede que laabrazaderano toque

ni el protector ni el ensamblajedel cabezal.

7. Siga los procedimientos para un corte de troceado o un

corte deslizante(vea la p_gina59).

8. Esperehasta que la hojase detengapot completo antesde

volver a colocar el ensamblaje del cabezal en la posici0n

subida y/o retirarla piezade trabajo.

Mango deiantero de

Tope-gnia

deslizante

Fignra29.

de fijaciOnde bisel

Figura30.

Figura31.

Perilla

selectora de

intervalo de

biseles

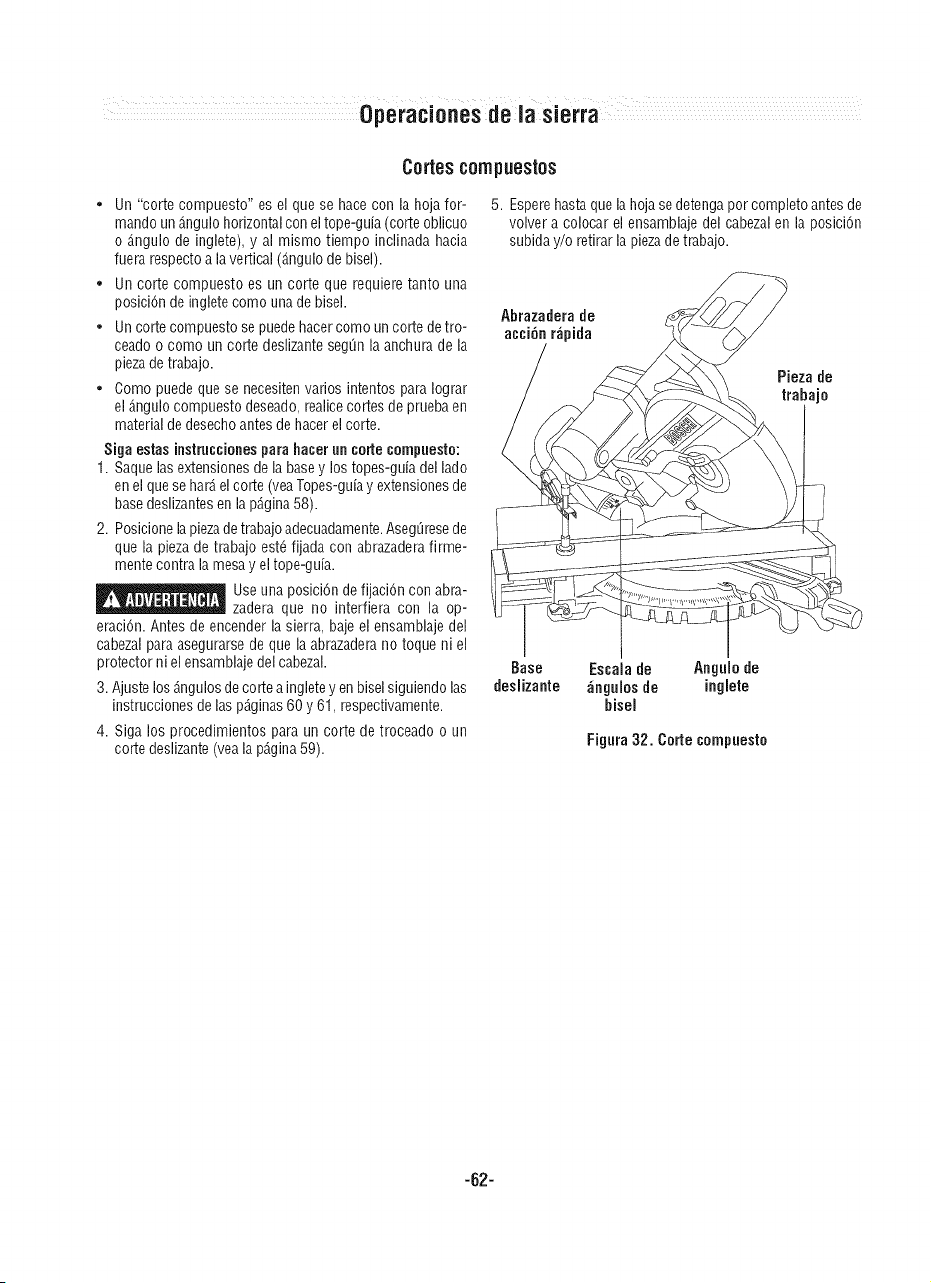

Operaciones de la sierra

Cortes cornpuss|os

* Un "corte compuesto" es el que se hace con la hoja for-

mando un _.ngulohorizontalcon el tope-guia (corte oblicuo

o _.ngulo de inglete), y al mismo tiempo inclinada hacia

fuera respectoa lavertical (_.ngulode bisel).

* Un corte compuesto es un corte que requiere tanto una

posici6n de inglete como una de bisel.

* Un corte compuesto se puedehacer como un corte de tro-

ceado o como un corte deslizantesegQn la anchurade la

piezade trabajo.

* Como puede que se necesitenvarios intentos para Iograr

el _.ngulocompuesto deseado, realicecortes de prueba en

material de desecho antes de hacer el corte.

Siga estas instruccionespara hacer un corte compuesto:

1. Saque las extensionesde la basey los topes-guia del lado

en el que se harAel corte (veaTopes-guiay extensionesde

basedeslizantesen la pAgina58).

2. Posicionela piezade trabajoadecuadamente.AsegQresede

que la piezade trabajo est_ fijada con abrazaderafirme-

mente contra la mesa y el tope-guia.

Useuna posiciOnde fijaciOncon abra-

zadera que no interfiera con la op-

eraciOn.Antes de encender la sierra, baje el ensamblaje del

cabezal para asegurarse de que la abrazaderano toque ni el

protector ni el ensamblajedel cabezal.

3. Ajustelos _ngulos de corte a ingleteyen biselsiguiendo las

instrucciones de las p_ginas60 y 61, respectivamente.

4. Siga los procedimientos para un corte de troceado o un

corte deslizante(vea la p_gina 59).

5. Esperehasta que la hoja sedetenga porcompleto antesde

volver a colocar el ensamblaje del cabezalen la posiciOn

subida y/o retirar la piezade trabajo.

Abrazaderade

acci6nrdpida

Pieza de

trabajo

Base

deslizante

Escaia de Angulo de

_ngnios de ingiete

bisel

Figura 32. Corte compnesto

-62-

OperacJonesde la sierra

Cortede ranuras

* El ajuste del tope de profundidad es una funciOn que se

usa para cortar ranuras en la pieza de trabajo.

* El ajuste de profundidad se usa para limitar la profundi-

dad de la hoja para cortar ranuras.

* La ranura se debe hacer con corte deslizante.

1. Paralos ajustes principales, oprima el botOnde liberaciOn

de tope de profundidad, y @slice el perno de tope de pro-

fundidad hasta Ilegar a la posiciOn deseada(Figura 33).

Pernodetopede

,rofundidad

Bot6n de

liberaciOnde tope

de profundidad

2. Para los ajustes pequefios, solo gire el perno de tope de

profundidad hasta Ilegar a la posiciOndeseada.

3. Apriete la tuerca estriada.

4. Corte las dos ranuras exteriores.

5. Useun cincel para madera o hagam_ltiples pasadasdes-

lizando la madera hacia un lado para quitar el material

que est,. entre las ranuras exteriores (Figura 33a).

Pieza de

trabajo

_arluras

Corte de

cincel

Figura32. Cortede ranuras Figura33a. Ranuracortadade modobasto

Topede Iongitud (rnodelo 5412 solarnente)

AI hacer cortes repetitivos de la misma Iongitud se puede

usar el tope abatible de Iongitud de la unidad. _-

Para habilitar el tope, sencillamente destornille la perilla, _-

voltee el tope a su posiciOny apriete la perilla (Figura 34).

1. Para ajustar la Iongitud de corte, destrabe la palanca de

sujeciOnde extension de la base, cambie la posiciOn de

la extension de la basey del tope de Iongitud y vuelva a

fijar las palancas.

2. La Iongitud m_.ximaque se puedecortar usando el tope

de Iongitud es de 50 cm (20 pulgadas), aproximada- _/_.

mente.

Sise desea, se puede mover el tope de Iongitud y su perilla

a la extension izquierda de la base. Tambi_n se puede insta-

larel Juego de tope de Iongitud MS1223 opcional en el lado

izquierdo para tener topes en ambos lados de la sierra.

Paraaumentar la Iongitud de corte usando el tope de Iongi-

tud, cambie las varillas de la extension de la base de la her-

ramienta por el Juego de varillas extra largas de base

MS1222 opcional, que aumenta hasta unos 75 cm (30 pul-

gadas) la Iongitud m_.ximaque se puedecortar en cualquiera

de los lados de la herramienta.

Tope de Iongitud

Perilla

Figura34. Tope de Iongitud

-63-

Cortede moldurade base

Lasmolduras de basese puedencortar en direcciOnvertical = Consulte la tabla siguiente para obtener consejos _tiles

afirm_.ndolascontra eltope-guia u horizontalsobre lamesa. sobre el corte de molduras de base con esquinasde 99°.

Eltama_o m_ximo verticalcontra eltope-guia esde (4-1/4 . El corte de moldura de base sepuede hacercomo un corte

pulgadas). 9 (19-1/4 pulgadas) horizontal sobre la mesa. de troceado o como un corte deslizanteseg_n la anchura

de la piezade trabajo.

POSICIONDE LA

MOLDURA EN

LA SIERRA

Angulo de bisel

INSTRUCCIONESPARAELCORTEDEMOL[iURADEBASE

Moldura en posiciOnvertical:

La parte posterior de la moldura

est,. contra el tope-guia

Bisel = 9°

Moldura en posiciOnhorizontal:

La parte posterior de la moldura

est,. horizontal sobre la mesa

Bisel = 45°

Moldura que se corta

Esqninainterior

de la pared

Esquinaexterior

de la pared

Angulo de inglete

PosiciOn de la

moldura en la sierra

Lado

acabado

Angulo de inglete

Izquierda de

la esquina

Izquierda a 45°

Parte inferior

contra la mesa

Conservarel lado

izquierdo del corte

Derechaa 45°

Derechade

esquina

Derechaa 45°

Parte inferior

contra la mesa

Conservar el lado

derecho del corte

Izquierda a 45°

Izquierdade

laesquina

0 o

Parte superior

contra el tope-guia

Conservar el lado

izquierdo del corte

0 o

Derechade

esquina

Parte inferior

contra el tope-guia

Conservar el lado

izquierdo del corte

0 o

PosiciOn de la Parte inferior Parte inferior Parte inferior Parte superior

moldura en la sierra contra la mesa contra la mesa contra el tope-guia contra el tope-guia

Lado Conservarel lado Conservar el lado Conservar el lado Conservar el lado

acabado izquierdo del cort derecho del corte derecho del corte derecho del corte

Corte de moidura

Una moldura de techo debe cortarse y posicionarse bien

para que ajuste con exactitud.

Haydos maneras de cortar molduras de techo: horizontal

sobre la mesa. o en _.ngulorespecto a la mesay al tope-

guia.

= El "_.ngulo de cara" de las molduras de techo es el que

forma la parte posterior de la moldura y la superficie

plana inferior que ajusta contra la pared.

= Esta sierra de ingletes tiene retenesespeciales de inglete

a 31.6 ° y de bisel a 33.9°. Estos retenes permiten posi-

cionar con facilidad la mayor parte de las molduras de

techo horizontal sobre la mesa y hacer cortes precisos

para esquinas de 90°. (Estos retenessolo sedeben usar

con molduras de techo que tengan un "_.ngulode cara"

de 38°). NOTA:Estos retenes no se pueden usar con

molduras de techo de 45°.

detecho

. Veatambi_n en las p_.ginas65 y 66 las tablas de _.ngulos

de inglete y de bisel para cortar molduras de techo que

tengan _.ngulosde cara de 38 ° y 45°, afirmando el mate-

rial horizontal sobre la base de la sierra. Cadatabla tiene

los ajustes exactos que se requieren en el inglete yen el

bisel, para una gran cantidad de _.ngulosde esquina.

= Aun cuando esos _.ngulos son los normales, la mayor

parte de las habitaciones no tienen _.ngulos exactos de

90°, por Io que deber_,usted hacer ajustes finos.

El Transportador digital opcional Bosch DAF220K

MiterFinder mide _.ngulosde cara y de esquina y determina

autom_.ticamente con exactitud los ajustes del inglete y del

bisel necesarios para que cada moldura de techo cortada

ajuste a la perfecciOn.

-64-

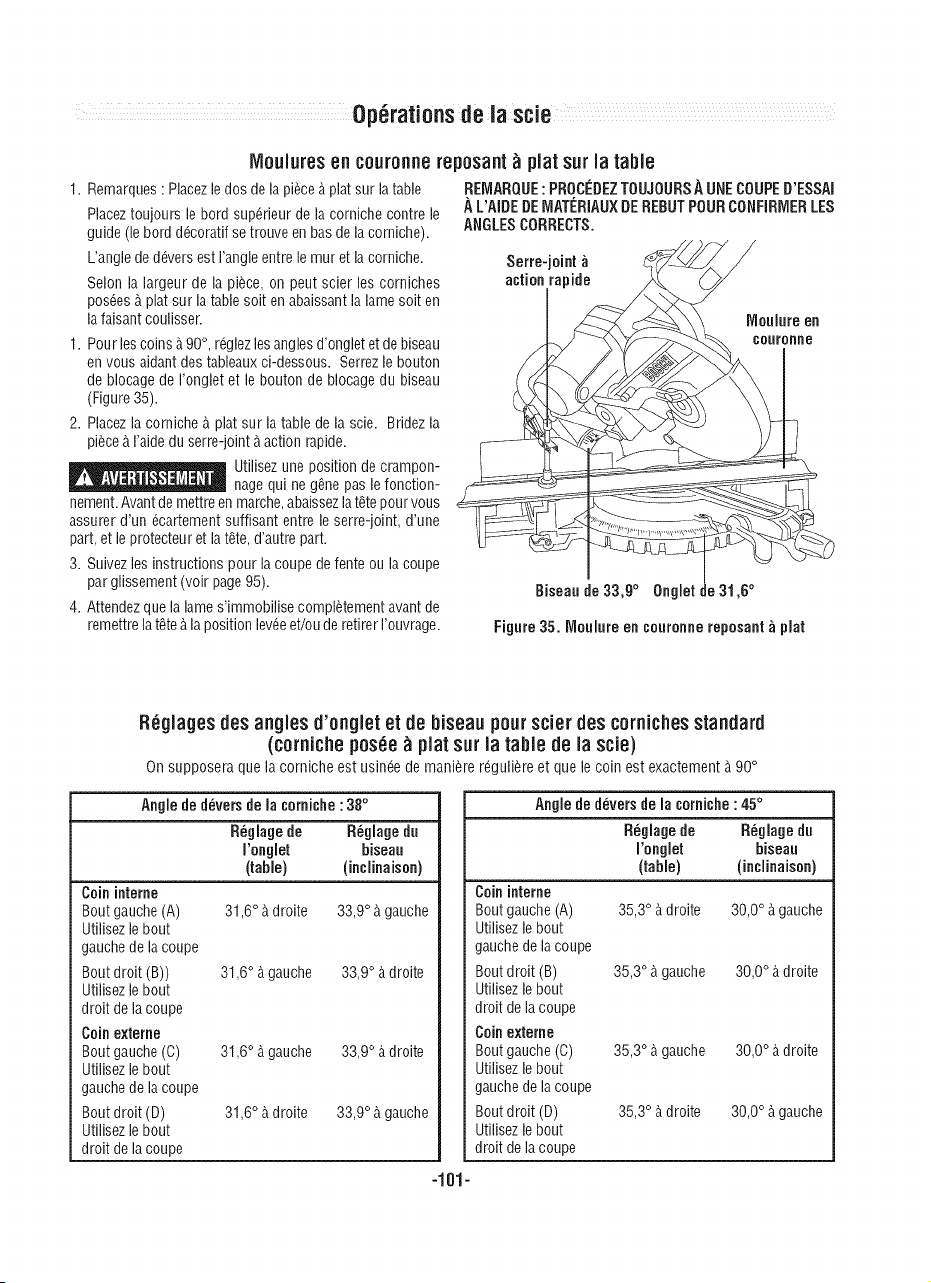

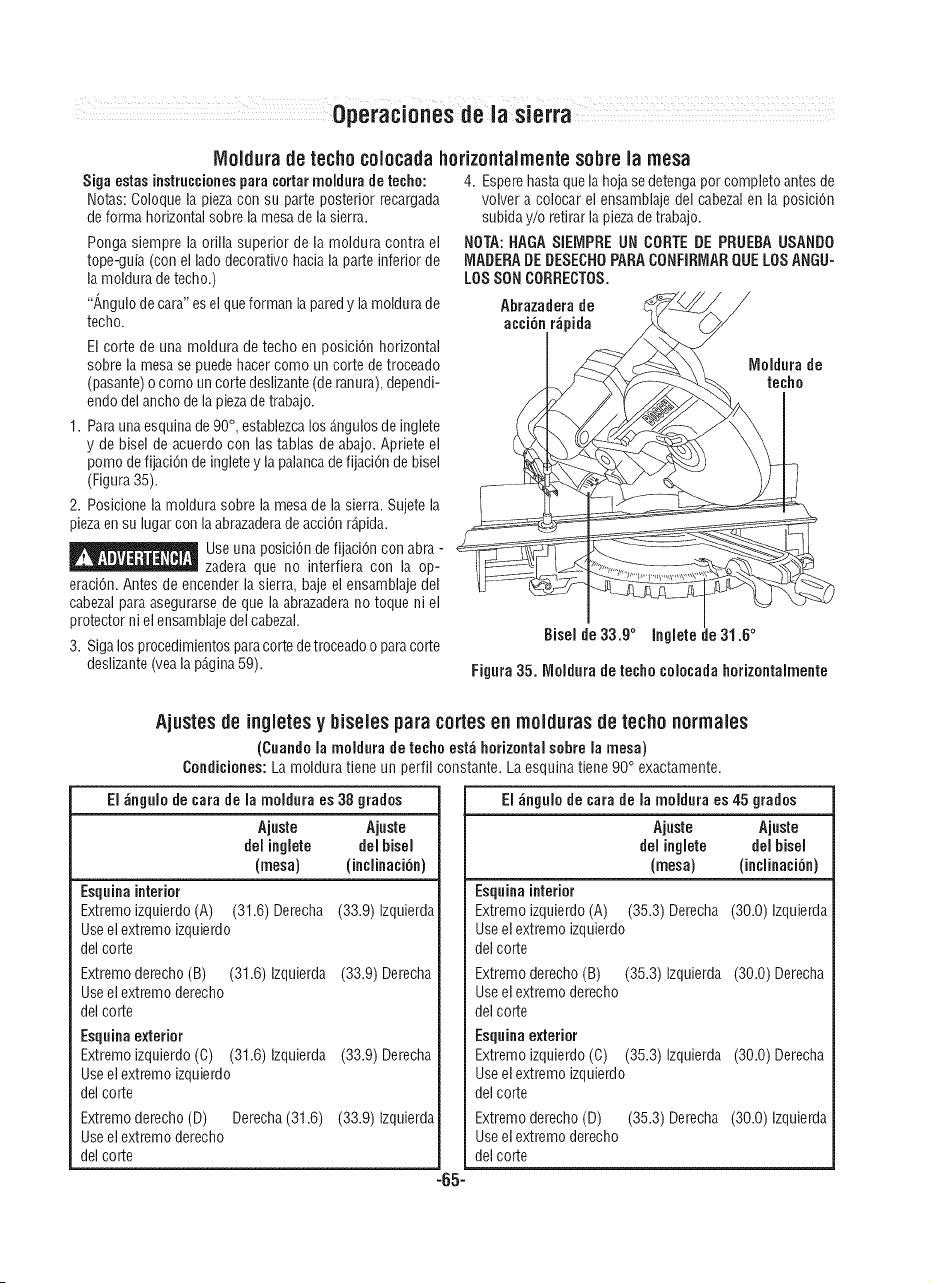

Operaciones dela sierra

MoJdurade rochecolocadahorizontairnentesobre la mesa

Siga estas instrnccionespara cortar moidnra deroche:

Notas: Coloque la piezacon su parte posterior recaroada

de forma horizontalsobre la mesa de la sierra.

Ponga siempre la orilla superior de la moldura contra el

tope-guia (con el lade decorative hacia la parte inferior de

la moldura de techo.)

"_,ngulode cara" esel queforman la paredy la moldurade

techo.

El corte de una moldura de techo en posiciOnhorizontal

sobre la mesase puede hacer come un corte de troceado

(pasante) o come un corte deslizante(de ranura),dependi-

endo del anchode la piezade trabajo.

1. Parauna esquinade 90°, establezcalos _ngulosde inglete

y de bisel de acuerdo con las tablas de abajo. Apriete el

pomo de fijaciOnde ingletey la palancade fijaciOnde bisel

(Figura35).

2. Posicionela moldura sobre la mesade la sierra. Sujete la

piezaen su lugar con laabrazaderade acciOnr_,pida.

Useuna posiciOnde fijaciOncon abra -

zadera que no interfiera con la op-

eraciOn.Antes de encender la sierra, baje el ensamblaje del

cabezal para asegurarse de que la abrazaderano toque ni el

protector ni el ensamblajedel cabezal.

3. Siga los procedimientosparacorte detroceado o paracorte

deslizante(vea la p_gina59).

4. Esperehastaquelahojasedetengapercompleteantesde

volvera colocarelensamblajedel cabezalen laposiciOn

subiday/o retirarlapiezade trabajo.

NOTA:HAGASIEMPREUN CORTEDE PRUEBAUSANDO

IVlADERADEDESECHOPARACONFIRIVlARQUELOSANGU-

LOSSeN CORRECTOS.

Moldnrade

techo

Bisel de 33.9 ° Inglete de 31.6 °

Figura 35. Moldura de techo colocadahorizontalmente

Ajustesde ingletesy biseles para cortesen rnoldurasde roche norrnales

(Cnando la moldnra de techo est_ horizontalsobre la mesa)

Condiciones: La moldura tiene un perfil constante. La esquina tiene 90° exactamente.

El _ngulo de tara de la moldura es 38 grades

Ajnste Ajnste

del inglete del bisel

(mesa) (inclinaci6n)

Esqninainterior

Extreme izquierdo (A) (31.6) Derecha (33.9) Izquierda

Useel extreme izquierdo

del corte

Extreme derecho (B) (31.6) Izquierda (33.9) Derecha

Useel extreme derecho

del corte

Esqninaexterior

Extreme izquierdo (C) (31.6) Izquierda (33.9) Derecha

Useel extreme izquierdo

del corte

Extreme derecho (D) Derecha(31.6) (33.9) Izquierda

Useel extreme derecho

del corte

El _ngnlo de tara de la moldura es 45 grades

Ajnste Ajnste

del inglete del bisel

(mesa) (inclinaci6n)

Esqninainterior

Extremoizquierdo(A) (35.3) Derecha (30.O) lzquierda

Useel extreme izquierdo

del corte

Extreme derecho (B) (35.3) Izquierda (30.0) Derecha

Useel extremederecho

del corte

Esqninaexterior

Extreme izquierdo(C) (35.3) Izquierda (30.0) Derecha

Useel extreme izquierdo

del corte

Extreme derecho (D) (35.3) Derecha (39.9) Izquierda

Useel extremederecho

del corte

-65-

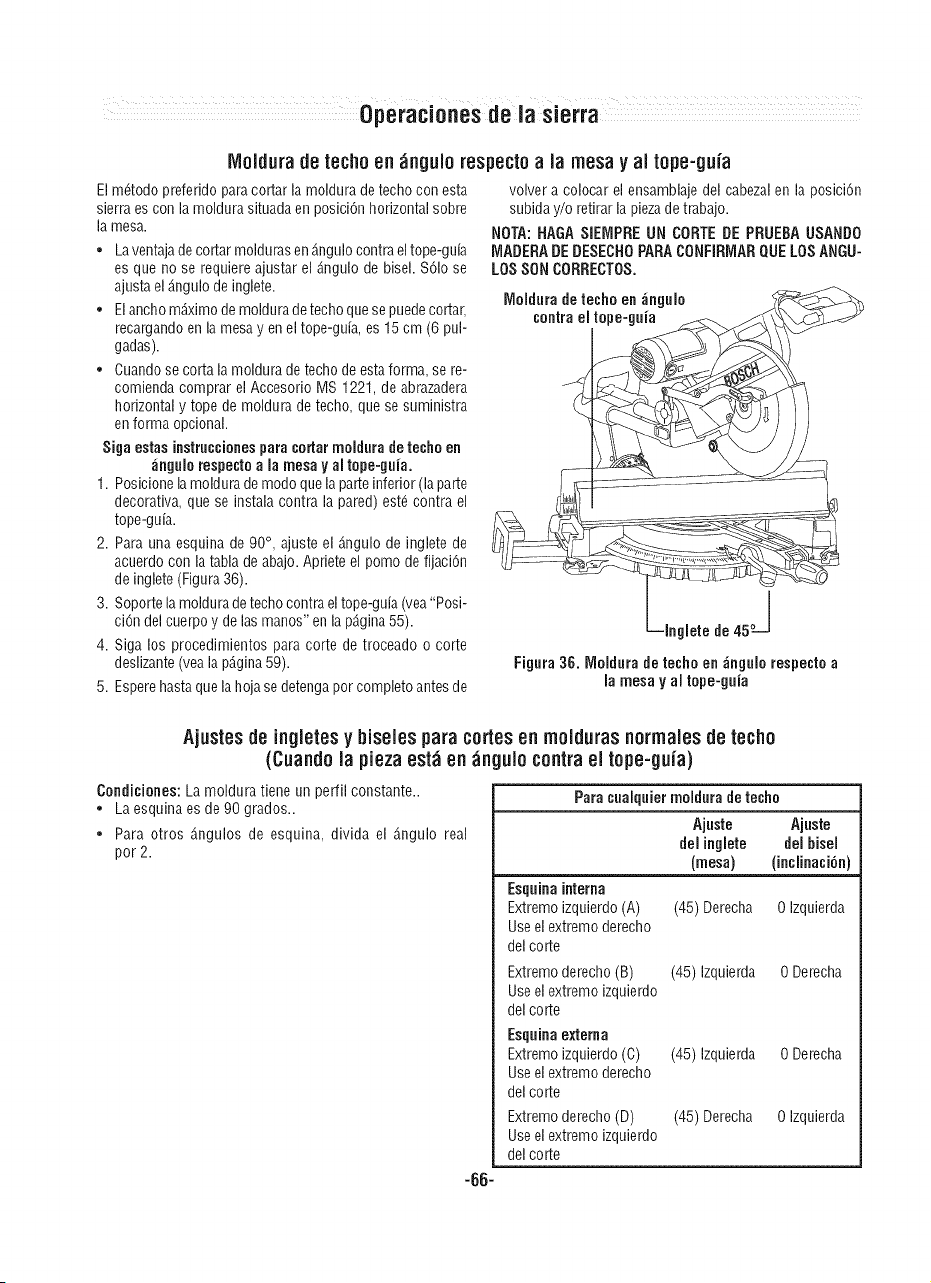

Operacioneslasierra

MoJdurade techo en _noulo respectoa la mesa y al tope-guia

El m_todo preferido para cortar la moldura de techo con esta

sierra es con la moldura situada en posiciOnhorizontal sobre

la mesa.

* La ventajadecortar moiduras en _.ngulocontrael tope-guia

es que no se requiere ajustar el _.ngulode bisel. SOlose

ajusta el _.ngulode inglete.

* El ancho mAximo de moldura de techo que sepuedecortar,

recargandoen la mesayen el tope-guia, es 15 cm (6 pul-

gadas).

Cuandose corta la moldura de techo de esta forma, se re-

comienda comprar el Accesorio MS 1221, de abrazadera

horizontal y tope de moldura de techo, que se suministra

en forma opcional.

Siga estas instruccionespara cortarmoidura de techo en

_ngulo respectoa la mesa y al tope-guia.

1. Posicionela moldurade modo quela parte inferior (la parte

decorativa, que se instala contra la pared) est_ contra el

tope-guia.

2. Para una esquina de 90°, ajuste el _.ngulode inglete de

acuerdo con la tabla de abajo. Apriete el pomo de fijaciOn

de inglete (Figura36).

3. Soporte lamoldura de techo contrael tope-guia (vea "Posi-

ciOndel cuerpoy de las manos" en la p_.gina55).

4. Siga los procedimientos para corte de troceado o corte

deslizante(vea la p_.gina59).

5. Esperehasta que la hoja se detenga por completo antesde

volver a colocar el ensamblaje del cabezalen la posiciOn

subida y/o retirar la piezade trabajo.

NOTA: HAGASIEiVlPREUN CORTEDE PRUEBAUSANDO

IVlADERADEDESECHOPARACONFIRIVlARQUE LOSANGU-

LOSsen CORRECTOS.

Moldura detecho en _ngulo __-_

L-ingiete de 45 J

Figura3G. Moidura de techo en _ngulo respecto a

la mesa y al tope-guia

Ajustesde inoletes y biseJespara cortes en moiduras normalesde techo

(Cuando la pieza est_en _ngulo contrael tope-guia)

Condiciones: La moldura tiene un perfil constante..

= La esquina es de 90 grados..

= Para otros _.ngulos de esquina, divida el _.ngulo real

por2.

Paracualquiermolduradetecho

Ajuste Ajuste

delinglete del bisel

(mesa) (inclinaci6n)

Esquinainterna

Extremo izquierdo (A) (45) Derecha OIzquierda

Useel extremo derecho

del corte

Extremo derecho(B) (45) Izquierda 0 Derecha

Useel extremo izquierdo

del corte

Esquinae_erna

Extremo izquierdo (C) (45) Izquierda 0 Derecha

Useel extremo derecho

del corte

Extremo derecho(D) (45) Derecha 0 Izquierda

Useel extremo izquierdo

del corte

-6G-

Operacionesde la sierra

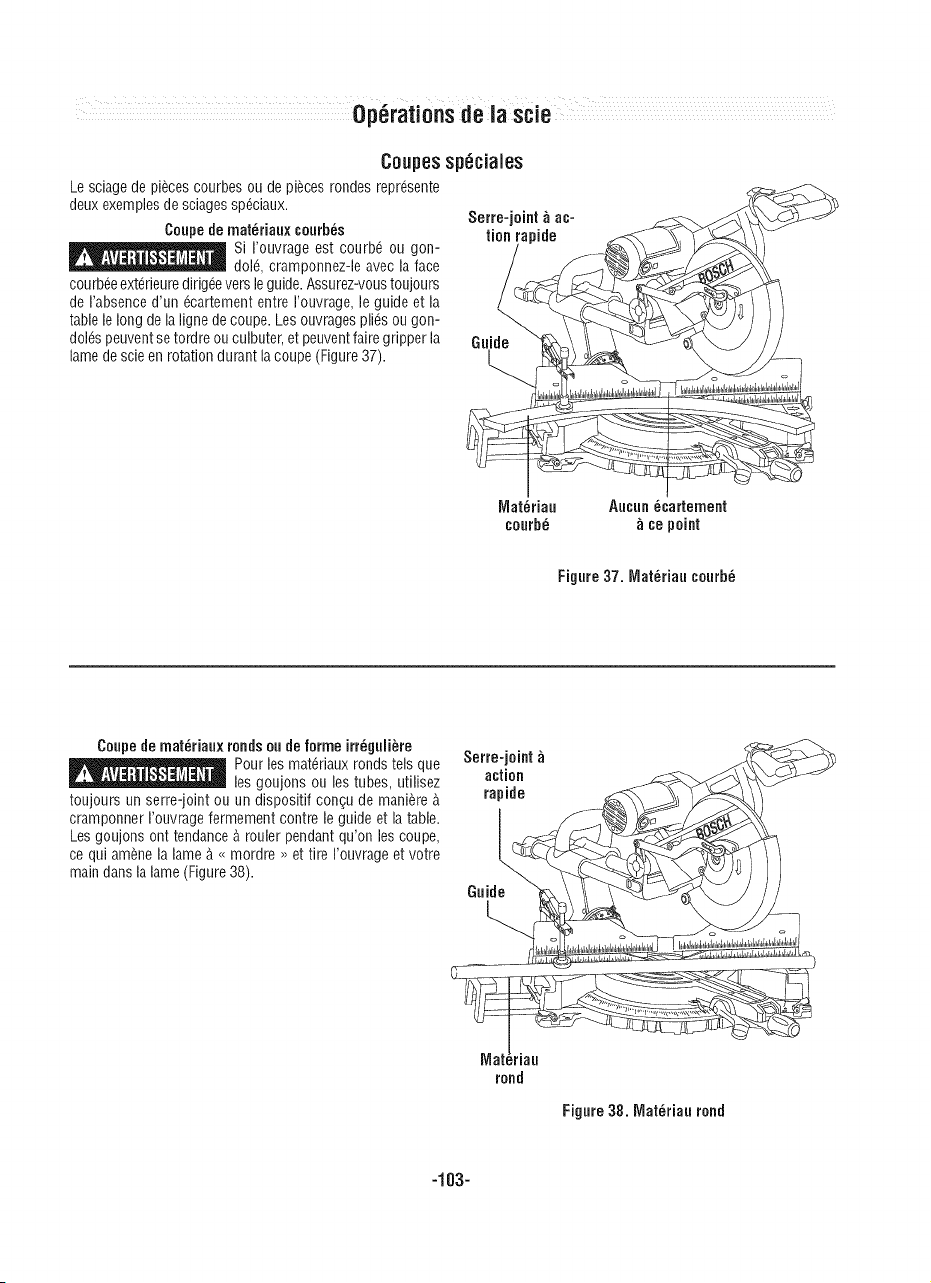

Cortes especiales

Loscortes de material arqueadoy de material redondoson so-

lamentedos ejemplos de cortes especiales.

Corte de material arq.eado

Si la pieza de trabajo est_ arqueada o

combada, fijela con abrazaderacon la

cara exteriorarqueadaorientadahaciael tope-guia.Aseg_rese

siempre de queno hayaespaciolibre entre la piezade trabajo,

el tope-guia y la mesaa Io largo de lalinea de corte. Las piezas

de trabajo dobladas o combadas puedentorcerse u oscilar y Top,

puedencausar atasco en la hoja de sierra que gira durante el

corte (Figura 37).

Material

arq.eado

No debe haber espacio

libre en este p.nto

Fig.ra 37. Materialarq.eado

Corte de material redondo o q.e tenga forma irreg.lar

Paramaterial redondo,talcomo varillas

con espiga o tubos, use siempre una

abrazaderao un dispositivo de sujeciOndisefiado para fijar la

piezade trabajofirmemente contra el tope-guiay lamesa. Las

varillas tienen tendencia a rodar mientras son cortadas, ha-

ciendo que la hoja"muerda" y tire de lapiezade trabajo con la

mano del operador hacia la hoja(Figura 38).

Abrazadera

de acci6n

r_pida

Top

Fig.ra 38. Materialredondo

-67-

_ Cuando haga un corte compuesto en

una moldura ubicada en posiciOn

plana sobre la mesa,las piezas de corte estrechas (de 2" de

ancho o menos) pueden set propulsadas a alta velocidad

Figura1

sobre el tope-guia y m_s allfi de la parte trasera de la her-

ramienta (ver la Figura 1). Use el tope-guia auxiliar de

acuerdo con las instrucciones y de la manera que se mues-

tra en las figuras que aparecen a continuaciOn.

Figura2

Se utiliza un tope-guia auxiliar para afiadir soporte a la pieza

de trabajo de corte, como una moldura de coronagrande ubi-

cadaen posiciOnplana sobre la mesa(vea la p_gina65). Este

tope-guia auxiliar reducir_ el astillado y el movimiento de la

piezade corte de madera no soportada despu_sde realizarel

corte.

Elaboraci6n de un tope-guia auxiliar:

Piezas requeridas:

Tablade madera (descrita m_s adelante)

4 tornillos para metalesde cabezaplana de 1/4" de di_metro;

3 pulgadasde Iongitud

4 arandelasplanasde 1/4"

4 tuercas

1. Corte una tabla de madera de 1 x 2 pulgadas nominales

para que tenga una Iongitud de 25-3/16". Nota: 1 x 2 pul-

gadas nominales equivalena 3/4" x 1-1/2" reales.Estatabla

se puedesustituir con madera contrachapadade 3/4" cor-

tada con el tama_o deseado.

2. Haga 4 agujeros a trav_s de la tabla utilizando una broca

taladradorade 5/16" dedi_metro. Avellanelos agujeroscon

una profundidad suficiente como para que los tornillos de

cabezaplanadescansen pot debajo de lasuperficie de tra-

bajo delantera. Use una broca taladradora de 1/2" de

di_metro.Vea lafigura 3.

Quite los topes-guia deslizantes de la herramienta. Vea la

p_.gina56.

1. Coloque los tornillos de cabezaplana a trav_s de los agu-

jeros del tope-guia auxiliary luego a trav_s de los agujeros

deltope-guia estacionario que est_ en la herramienta.

2. Coloque las arandelasy las tuercas sobre las roscas de los

tomillos y contrael tope-guiaestacionario.Apriete las tuer-

cas. Vealafigura 4.

Usodel tope-guiaauxiiiar por primera vez:

Nota: La primera vez que se use el tope-guia auxiliar, la hoja

de sierra Io atravesar_ con un corte pasante; el corte pasante

crea una holgura minima que reduceel astilladoen la piezade

trabajo. Ajusteel_.ngulode ingletey el_ngulo de bisel requeri-

dos antes de hacer el primer corte. Sujete con abrazaderasla

piezade trabajo y luego haga el corte. Ejemplo: Cortecom-

puesto de moldura de corona grande ubicada en posiciOn

plana sobre la mesa. Vealafigura 2.

-68-

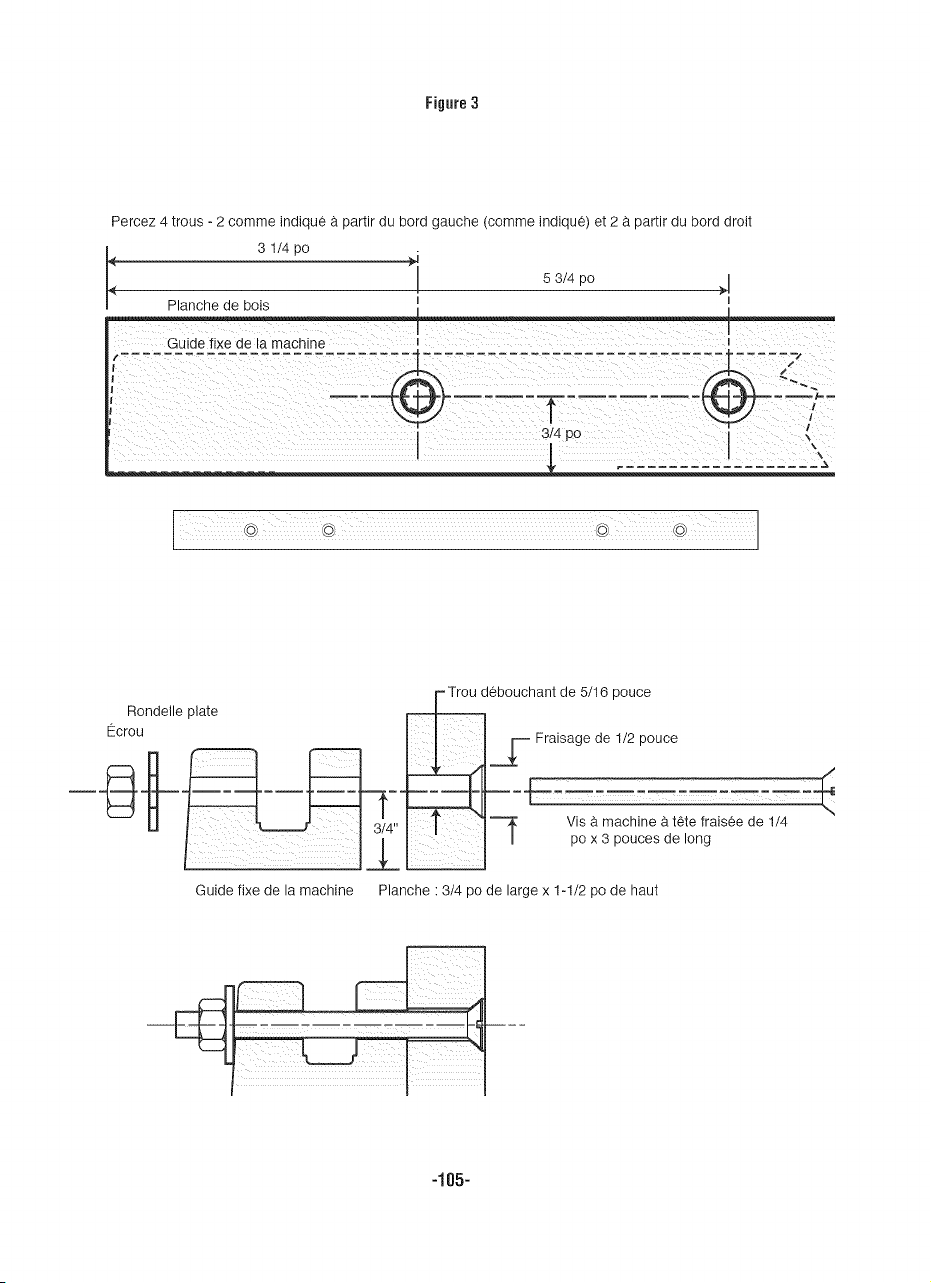

Figura3

Haga 4 agujeros, 2 como se muestra desde el borde izquierdo

3 1/4" (del modo mostrado en la ilustraci6n) y 2 desde el borde derecho

i 5 3/4"

Tope-guia estacionario ubicado en Jalmherramienta

i 3/4"

Arandela plana

Tuerca

- Agujero pasante de 5/16 de pulgada

j AgQero avellanado 1/2 pulgada

Tope-guia estacionario

ubicado en la herramienta

Tabla: 3/4 de

ancho x 1-1/2 de alto

Tornillo para metales de cabeza pla

1/4 x 3 pulgadas de Iongitud

-6g-

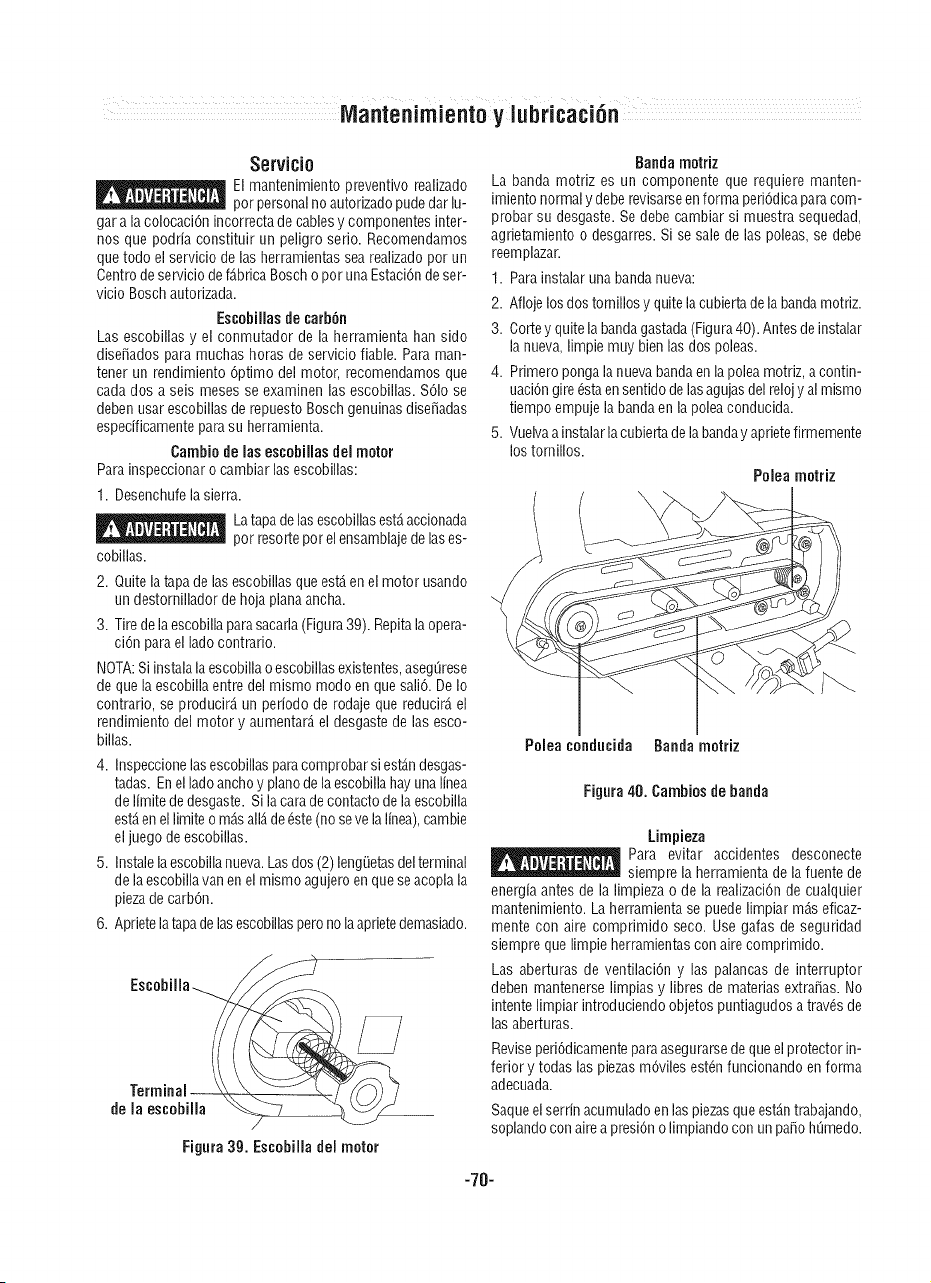

lViantenimiento y iubricaci6n

Servicio

EI mantenimiento preventivo realizado

por personal no autorizadopudedar lu-

gar a la colocaciOnincorrectade cablesy componentes inter-

nos que podria constituir un peligro serio. Recomendamos

que todo el servicio de las herramientas sea realizadopor un

Centro deservicio def_.bricaBoscho por unaEstaciOnde ser-

vicio Bosch autorizada.

Escobillasde carb6n

Las escobillas y el conmutador de la herramienta han sido

disefiados para muchas horas de servicio fiable. Para man-

tener un rendimiento 6ptimo del motor, recomendamosque

cada dos a seis meses se examinen las escobillas. %1o se

deben usar escobillasde repuesto Bosch genuinasdisefiadas

especificamentepara su herramienta.

gamble de Ins escobillas del motor

Para inspeccionar o cambiar las escobillas:

1. Desenchufela sierra.

Latapade las escobillasest,. accionada

por resortepor elensamblajede las es-

cobillas.

2. Quite la tapade las escobillas queest,.en el motor usando

un destornillador de hoja planaancha.

3. Tire de laescobilla parasacarla(Figura 39). Repitala opera-

ciOnpara el lado contrario.

NOTA:Si instala la escobilla o escobillas existentes,aseg[irese

de que la escobillaentre del mismo modo en que saliO.De Io

contrario, se producir_,un periodo de rodaje que reducir_,el

rendimiento del motor y aumentar_,el desgastede las esco-

billas.

4. Inspeccionelasescobillas paracomprobar si estAndesgas-

tadas. Enel ladoancho y piano de la escobilla hayuna linea

de limite de desgaste. Si la carade contacto de la escobilla

est,.enel limite o m_.sall_.de _ste(no seve lalinea),cambie

el juego de escobillas.

5. Instalela escobillanueva. Lasdos (2) leng_etasdel terminal

de la escobillavanen el mismo agujero en quese acoplala

piezade carb6n.

6. Aprietelatapade las escobillaspero no laaprietedemasiado.

Terminal ._./

de la escobilla

Figura 39. Escobilla del motor

Bandamotriz

La banda motriz es un componente que requiere manten-

imiento normaly debe revisarseen forma periOdicapara com-

probar su desgaste. Se debe cambiar si muestra sequedad.

agrietamiento o desgarres. Si se sale de las poleas, se debe

reemplazar.

1. Parainstalar una banda nueva:

2. Afloje losdos tornillosy quitelacubierta de labandamotriz.

3. Cortey quite labandagastada(Figura40). Antes de instalar

la nueva,limpie muy bien las dos poleas.

4. Primero pongala nueva bandaen la poleamotriz, a contin-

uaciOngire_staen sentidode las agujasdelrelojy al mismo

tiempo empuje la bandaen la poleaconducida.

5. Vuelvaa instalarlacubiertade la banday aprietefirmemente

los tornillos.

Polea motriz

Poleaconducida Bandamotriz

Figura 40. Cambios de banda

Limpieza

Para evitar accidentes desconecte

siempre la herramientade lafuente de

energia antes de la limpieza o de la realizaciOnde cualquier

mantenimiento. La herramientase puede limpiar m_.seficaz-

mente con aire comprimido seco. Use gafas de seguridad

siempre que limpie herramientas con aire comprimido.

Las aberturas de ventilaciOn y las palancas de interruptor

deben mantenerse limpias y libres de materias extrafias. No

intente limpiar introduciendo objetos puntiagudos a trav_s de

las aberturas.

ReviseperiOdicamentepara asegurarsede que elprotector in-

ferior y todas las piezasm6viles est_n funcionando en forma

adecuada.

Saqueelserrin acumulado en las piezasque estAntrabajando.

soplando conaire a presiOno limpiando conun patioh[imedo.

-70-

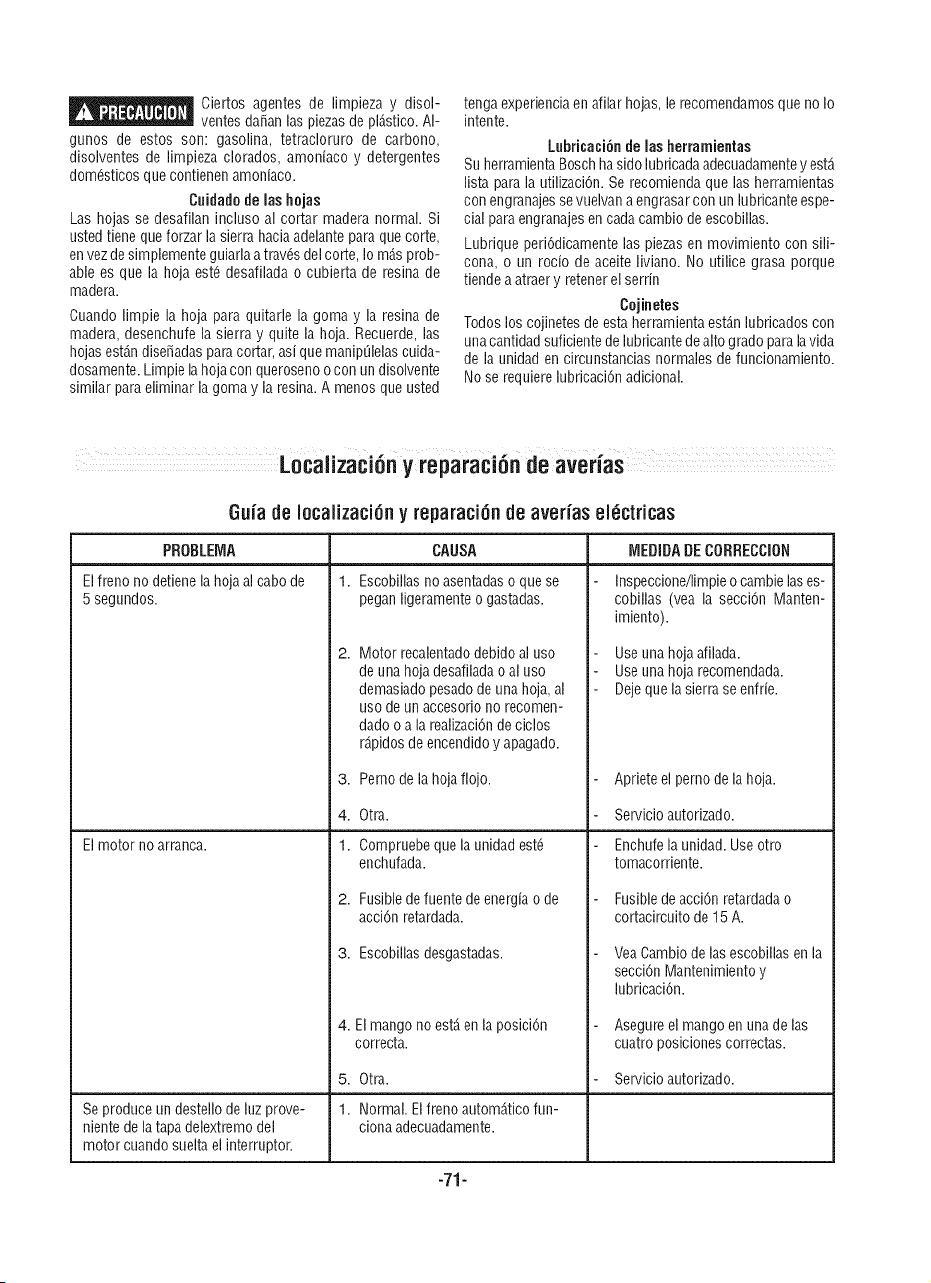

_ Ciertos agentes de limpieza y disol-

ventes dafian las piezasde pl_stico. AI-

gunos de estos son: gasolina, tetracloruro de carbono,

disolventes de limpieza clorados, amoniaco y detergentes

dom_sticos quecontienen amoniaco.

Cuidado de las hojas

Las hojas se desafilan incluso al cortar madera normal. Si

usted tiene que forzar la sierra haciaadelante para que corte.

en vez de simplementeguiarla a trav6sdel corte. Io m_s prob-

able es que la hoja est_ desafilada o cubierta de resina de

madera.

Cuando limpie la hoja para quitarle la goma y la resina de

madera, desenchufe la sierra y quite la hoja. Recuerde. las

hojasest_n disefiadaspara cortar, asi quemaniptilelas cuida-

dosamente. Limpie lahojacon queroseno o con un disolvente

similar para eliminar la goma y la resina. A menos que usted

tengaexperienciaen afilarhojas, le recomendamosque no Io

intente.

Lubricaci6nde las herramientas

Su herramientaBoschha sido lubricadaadecuadamentey est_

lista para la utilizaciOn.Se recomienda que las herramientas

con engranajesse vuelvan a engrasarcon un lubricanteespe-

cial para engranajesen cada cambio de escobillas.

Lubrique periOdicamentelas piezasen movimiento con sili-

cona. o un rocio de aceite liviano. No utilice grasa porque

tiende a atraery retenerel serrin

Cojinetes

Todoslos cojinetes de esta herramientaest_n lubricados con

unacantidad suficientede lubricante de alto grado para lavida

de la unidad en circunstancias normales de funcionamiento.

No se requierelubricaciOnadicional.

LocaiJzacJ6ny reparacJ6nde averias

6uia de Iocalizaci6n y reparaci6nde averias electricas

PROBLEMA CAUSA MEDIDADECORRECCION

Elfreno no detiene la hojaal cabo de

5 segundos.

El motor no arranca.

Se produce un destello de luz prove-

niente de la tapadelextremo del

motor cuando suelta el interruptor.

1. Escobillasno asentadas o que se

peganligeramenteo gastadas.

Motor recalentadodebido al uso

de una hoja desafilada o al uso

demasiado pesadode una hoja. al

usode un accesorio no recomen-

dado o a la realizaciOnde ciclos

r_pidos de encendidoy apagado.

Pernode la hojaflojo.

Otra.

Compruebeque la unidad est_

enchufada.

2. Fusibledefuente de energiao de

acciOnretardada.

3. Escobillasdesgastadas.

4. El mango no est,. en la posiciOn

correcta.

5. Otra.

1. Normal. Elfreno autom_tico fun-

ciona adecuadamente.

Inspeccione/limpieo cambielas es-

cobillas (vea la secciOn Manten-

imiento).

Use una hoja afilada.

Use una hoja recomendada.

Dejeque lasierra se enfrie.

Aprieteel perno de la hoja.

Servicio autorizado.

Enchufe la unidad. Useotro

tomacorriente.

Fusiblede acciOnretardada o

cortacircuito de 15 A.

VeaCambio de las escobillasen la

secciOnMantenimiento y

lubricaciOn.

Asegure el mango en una de las

cuatro posiciones correctas.

Servicio autorizado.

-71-

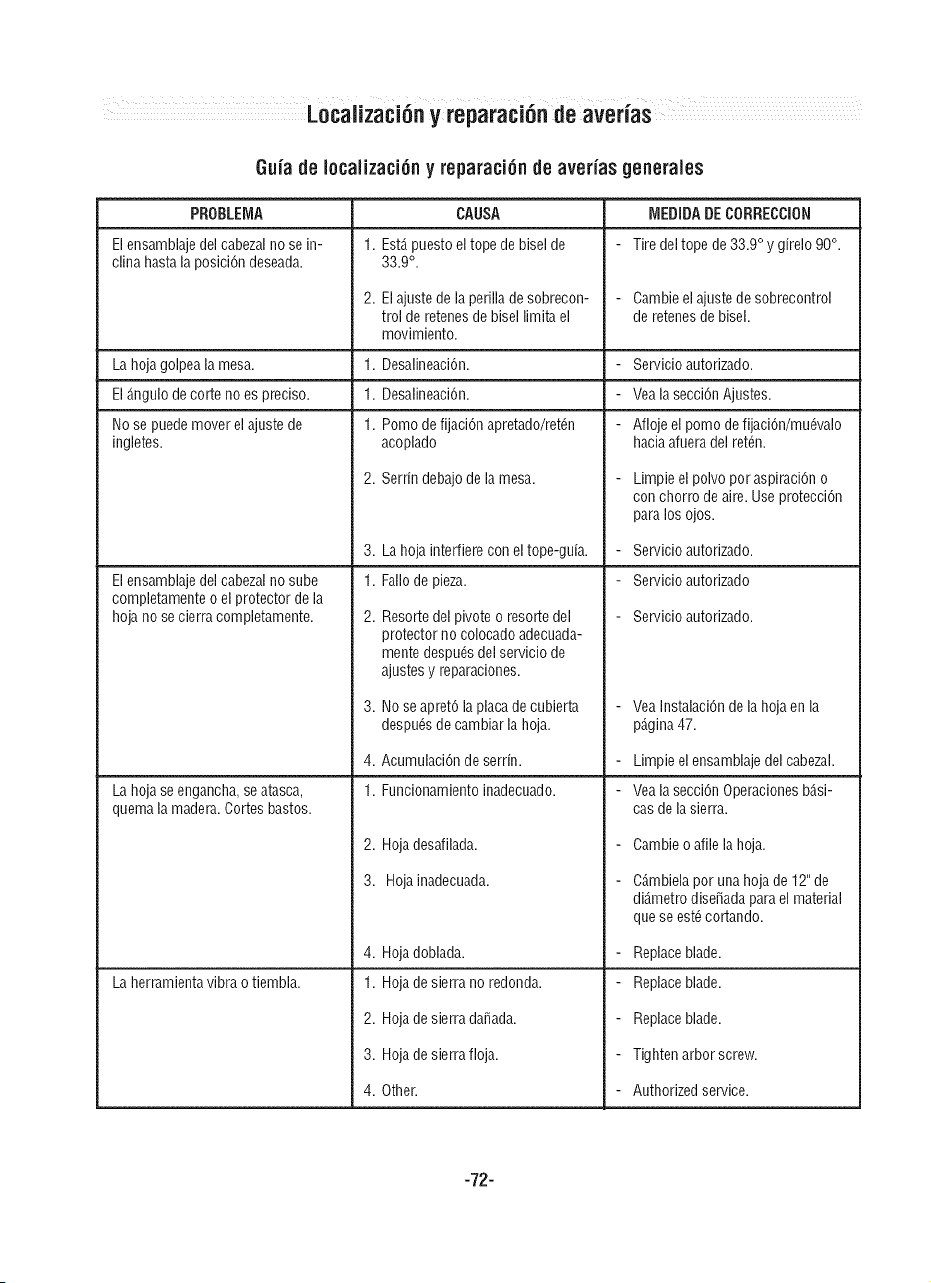

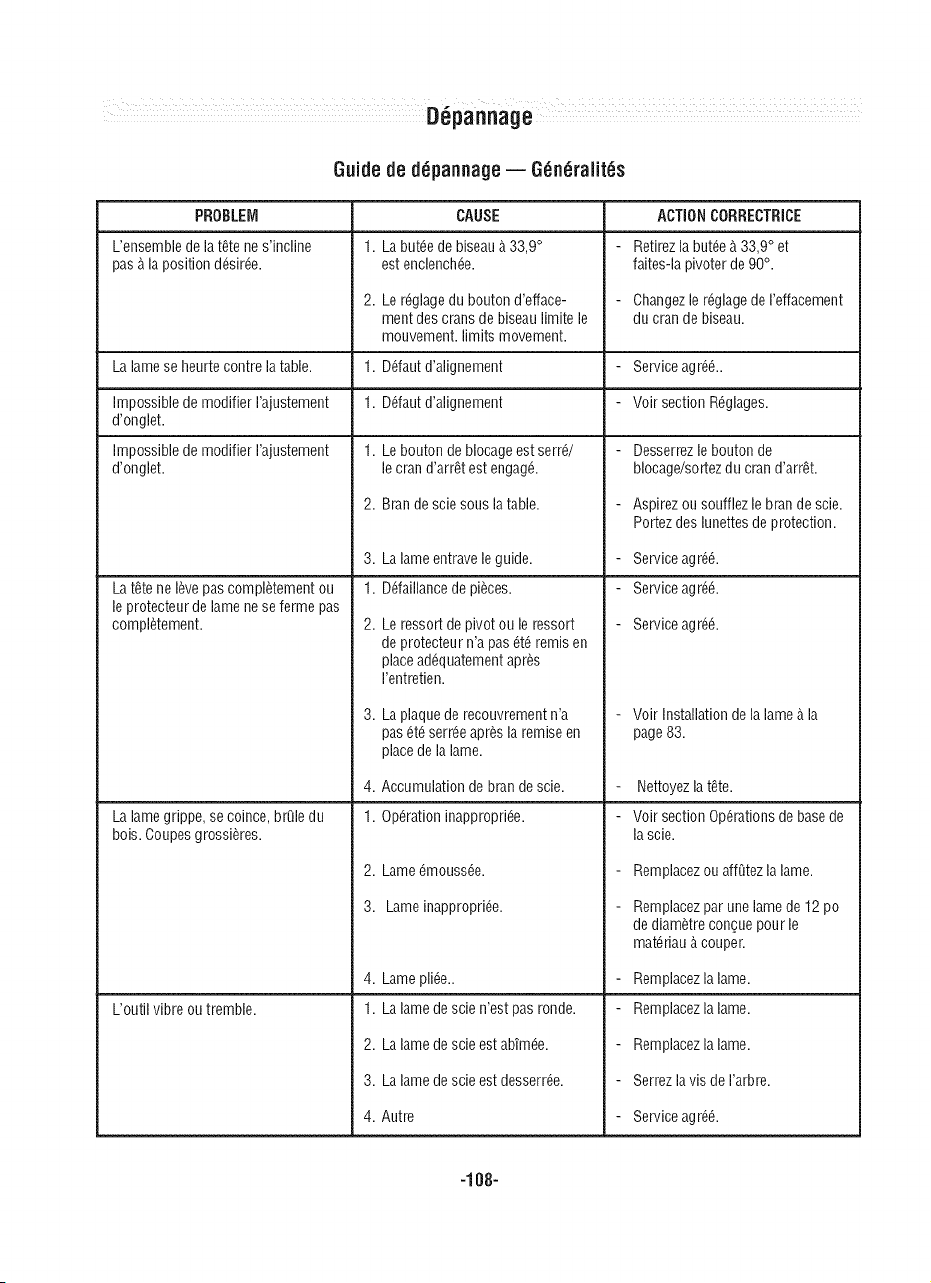

LocaiJzaci6n y reparaci6ndeaverias

Guiade JocaJizaci6ny reparaci6nde avedas generaJes

PROBLEIVlA

Elensamblajedel cabezal no se in-

clina hastala posici6n deseada.

La hoja golpea la mesa.

El4ngulo de corte no es preciso.

No se puede mover el ajuste de

ingletes.

Elensamblajedel cabezal no sube

completamente o el protector de la

hoja no se cierra completamente.

Lahojaseengancha,seatasca,

quemala madera.Cortesbastos.

La herramienta vibra o tiembla.

CAUSA

1. Est,.puesto el tope de bisel de

33.9° .

2. El ajuste de la perilla de sobrecon-

trol de retenes de bisel limita el

movimiento.

1. DesalineaciOn.

1. Pomo de fijaciOnapretado/ret@

acoplado

2. Serrin debajo de la mesa.

3. La hoja interfierecon el tope-guia.

1. Fallode pieza.

2. Resortedel pivote o resorte del

protector no colocado adecuada-

mentedespu6s delservicio de

ajustesy reparaciones.

3. No se apret6 la placa de cubierta

despu_sde cambiar la hoja.

4. Acumulaci6n de serrin.

1. Funcionamientoinadecuado.

2. Hojadesafilada.

3. Hojainadecuada.

4. Hojadoblada.

1. Hojade sierra no redonda.

2. Hojade sierra dafiada.

3. Hojade sierra floja.

4. Other.

MEDIBABECORRECCION

Tiredeltopede33.9° y girelo90°.

Cambieel ajuste de sobrecontrol

de retenes de bisel.

Servicio autorizado.

Vea lasecciOnAjustes.

Afioje el pomo de fijaciOn/mu_valo

haciaafuera del ret@.

Limpie el polvo por aspiraciOno

con chorro de aire. UseprotecciOn

para los ojos.

Servicio autorizado.

Servicio autorizado

Servicio autorizado.

Vea InstalaciOnde la hoja en la

p_.gina47.

Limpie el ensamblajedel cabezal.

Vea lasecciOnOperacionesb_.si-

cas de la sierra.

Cambieo afile la hoja.

C_.mbielapor una hojade 12"de

di_.metrodisefiadapara el material

quese est_cortando.

Replaceblade.

Tighten arbor screw.

Authorized service.

-72-

LocalizatiOn y reparaciOnde avefias

Guiade IocalizaciOny reparaciOnde avefiasgenerales

PROBLEIViA IViEDIBADECORRECCION

La hoja 11ocorta completamente la VeaAjuste del tope de profundi-

piezade trabajo, dad en la secci0n Ajustes.

Elensamblajedel cabezalno se

desliza libremente al intentar un corte

deslizante.

Elensamblajedel cabezalse desliza

haciaadelantey haciaatr_.sal hacer

un corte de troceado.

CAUSA

1. El tornillo del tope de profundidad

estA ajustadopara el corte de ra-

nuras.

1. El pomo de fijaci0n de los rielesde

deslizamiento est,. apretado.

2. El pomo de fijaciOnde los rielesde

deslizamiento no est,. apretado.

Afloje el pomo de fijaciOnde los

rielesde deslizamiento.

Empujeel ensamblajedel cabezal

completamente contra el tope.

Apriete el pomo de fijaci0n de los

rielesde deslizamiento.

Elajuste del bisel no guarda 1. Debeapretarseel ensamblajede la Apriete la palancade fijaci0n del

su posici0n, palancade fijaci0n del bisel, bisel como se indica en la p_gina 49.

DAF220KTransportadordigital / calculador de corte com-

pnesto/nivel/MiterFinderTM - Muestra la informaci0n nece-

saria paratrazar los cortes de modo que ajustencon precision

entre si. aun cuandola habitaci0nno tengaparedesa escuadra.

IVl81221Soporte y abrazadera horizontalde acciOn r_pida

contope de techo- Sujeta la piezacontra el tope-guia. Tam-

bi_nsepuede usarcomo tope de moldura de techo. Semonta

en el lado izquierdo o el derechode la mesa.

MS1222 Jnego de varillas extra largas de base - Consiste

en varillas de acero de repuesto que aumentan el ancho de la

basehasta5 pies (60 pulgadas).

MS1223 Juego de topesde Iongitud

MS1224Accesorio de inserci6nparaseparaci6nde repuesto

IVIS1225Boisa para poivode repuesto

MS1226 Abrazaderade acci6nr_pida (vertical) de repnesto

Base de soporteport,Ill T3B TracRacTM conrnedas

Basede soporteparasierraspara cortaringietesconrnedas

de elevaciOn porgravedad Gravity-RiseT4B

-73-

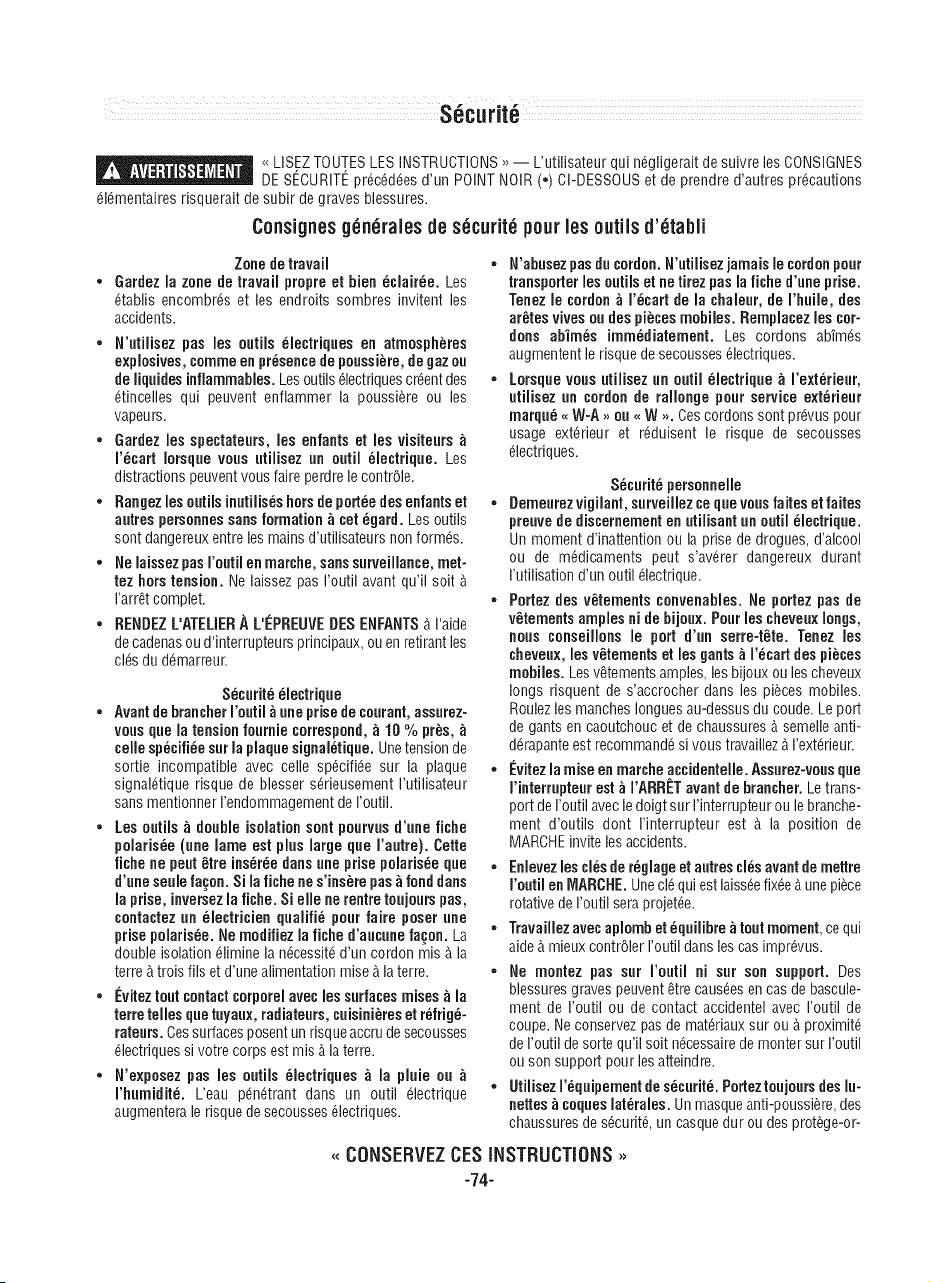

__ <<LIS,EZTOUTESLES INSTRUCTIONS>>-- L'utilisateur qui nCgligeraitde suivre les CONSIGNES

_DE SECURITEpr_c_dCesd'un POINTNOIR ( ) CI-DESSOUSet de prendre d'autres precautions

_l_mentaires risquerait de subir de graves blessures.

Consignes g_n_rales de s_curJt_ pourles outils d'_tabli

Zone de travail

Gardez la zone de travail propre et bien _clairee. Les

_tablis encombr_s et les endroits sombres invitent les

accidents.

* N'ntilisez pus los outils eiectriqnes en atmospheres

explosives, comme en presencede ponssiere,de gaz on

de liqnidesinflammables.Les outils 6lectriquescr_entdes

_tincelles qui peuvent enflammer la poussi_re ou les

vapeurs.

* Gardez los spectatenrs, los enfants el los visitenrs

I'ecart Iorsqnevons ntilisez nn ontil eiectriqne. Les

distractions peuventvous faire perdre lecontrOle.

* Rangez los ontils inntiliseshorsde porteedes enfants el

antres personnessans formation_ cot egard. Los outils

sont dangereuxentre les mains d'utilisateurs non form,s.

, Ne laissez pasrontil en marche, sanssurveillance,met-

tez horstension. Ne laissez pas routil avant qu'il soft &

rarret complet.

* RENDEZL'ATELIERA L'EPREUVEDES ENFANTS_.I'aide

de cadenasou d'interrupteurs principaux, ou en retirant les

cl_s du d_marreur.

Secnrite electriqne

,, Avant de brancher I'ontil_ une prisede conrant, assurez-

yeas qne la tension fournie correspond, _ 10 % pros,

cello specifiee snr la plaquesignaietiqne.Unetension de

sortie incompatible avec celle spCcifi_e sur la plaque

signal_tique risque de blesser s_rieusement I'utilisateur

sans mentionner I'endommagementde I'outil.

* Los ontils _ double isolation sont ponrvnsd'nne fiche

polarisee (une lame est plus large qne I'antre). Cette

fiche ne pent _tre inseree duns nne prise polarisee qne

d'nne sortiefa_on. Si la fiche ne s'insere pus_ fond duns

la prise, inversezla fiche. Si elle ne rentre tonjonrs pus,

contactezan eiectricien qnaiifie pour faire poser nne

prise poiarisee. Ne modifiez la fiche d'ancnne fa_on. La

double isolation _limine la n_cessit_d'un cordon mis _.la

terre _.trois ills et d'une alimentation mise _.laterre.

,, Evitez tout contactcorporel avec los snrfacesraises _ la

terre relies qnetnyanx, radiatenrs, cnisinieres et refrige-

ratenrs. Cessurfacesposent un risqueaccru de secousses

_lectriques si votre corps est mis &la terre.

, N'exposez pus los ontils electriqnes _ la plnie on

I'hnmidit& L'eau p_n_trant darts un outil _lectrique

augmenterale risque de secousses_lectriques.

, N'abnsez pusdn cordon. N'ntilisez jamais le cordonpour

transporterles ontils et ne tirezpas la fiche d'nneprise.

Tenez le cordon _ I'ecart de la chaienr, de I'hniie, des

ar_tes viveson des pieces mobiles. Remplacez los cor-

dons abimes immediatement. Los cordons abim_s

augmentent le risque de secousses 61ectriques.

,, Lorsqnevons ntilisez nn ontil electriqne _ I'exterienr,

ntilisez nn cordon de rallonge pour service exterienr

marque ,, W-A >,on ,, W >,.Cescordons sont pr_vus pour

usage ext_rieur et r_duisent le risque de secousses

_lectriques.

Secnrite personnelle

,, gemenrez vigilant,snrveillez ce qne vonsfaites et faites

prenve de discernement en ntilisant an ontil electriqne.

Un moment d'inattention ou la prise de drogues, d'alcool

ou de m_dicaments peut s'av_rer dangereux durant

rutilisation d'un outil _lectrique.

,, Portez des v_tements convenables. Ne portez pus de

v_tementsamples ni de bijoux. Pour los chevenx longs,

nous conseillons le port d'un serre-t_te. Tenez los

chevenx, los vetementset los gants _ I'ecart des pieces

mobiles. Lesvetements amples,les bijoux ou les cheveux

longs risquent de s'accrocher dans les pieces mobiles.

Roulezles manchesIongues au-dessusdu coude. Le port

de gants en caoutchouc et de chaussures & semelle anti-

d_rapanteest recommand_ si vous travaillez_.I'ext_rieur.

, Evitez la raise en marche accidentelle. Assnrez-vons qne

I'interrnptenr est _ I'ARR[:Tavant de brancher.Le trans-

port de I'outil avec le doigt sur rinterrupteur ou lebranche-

ment d'outils dont I'interrupteur est & la position de

MARCHEinvite les accidents.

. Enievezlos ciesde regiageet antres ciesavant demettre

I'ontil en IVIARCHE.Unecl_ quiest laiss_efix_e _.une piece

rotative de I'outil sera projet_e.

. fravaillez avec aplomb et eqnilibre _ tout moment, cequi

aide _.mieux contrOler routil dans les cas impr_vus.

,, Be montez pus snr I'ontil ni snr son support. Des

blessures graves peuvent etre caus_.esen cas de bascule-

merit de I'outil ou de contact accidentel avec I'outil de

coupe. Ne conservez pas de mat_riaux sur ou & proximit_

de routil de sorte qu'il soit n_cessairede monter sur routil

ou son support pour les atteindre.

* Utiiisez I'eqnipement de secnrit& PorteztonjonrsdesIn-

nettes _ coqneslateraies. Un masque anti-poussiere, des

chaussures de s_curit_, un casquedur ou des protege-or-

,, CONSERVEZCESINSTRUCTIONS,,

-74-

eilles doivent_tre utilis_ssi la situation I'exige. Leslunettes

de tousles jours comportent uniquement desverres r_sis-

tant aux chocs. Ce NESONTPASdes lunettes de s_curit_.

Utilisation et entretien de rontil

Utilisezdes pincesonautre fa_on pratiqued'assnjettiret

de supporter I'onvrage _ nne piate-forme stable. Tenir

rouvrage _ la main ou contreson corps n'assurepas la sta-

bilit_ voulue. L'ouvrage peutainsi se d@lacer,faire gripper

routil et vous faire perdrele contrOlede routil.

He forcez pus I'ontil. Utilisez I'outil convenant _ votre

application. L'outil convenable ex_cutera le travail plus

efficacement et plus s0rement Ala vitesse A laquelle il est

congu. N'utilisez pas I'outil _.unefin autre que celle_.laque-

lie il est pr_vu-- ainsi, n'utilisez pas la scie A onglet pour

trancher los viandes.

, N'ntilisez pus I'outil si I'interrupteur ne le met pus en

MARCHEet _ I'ARRET. Tout outil qui ne pout _tre com-

mand6 parrinterrupteur est dangereux.

= ID_branchez la fiche de la prise de conrant avant d'ef-

fectnertout r_glage on de changer los accessoires. Cos

mesures preventives r_duisent le risque d'une mise en

marcheaccidentelle.

,, Gardez los ontils de coupe affilCs et propres.Des outils

bien entretenus, avec tranchants affil_s, sont moins sus-

ceptiblesde gripperet plus faciles_.contrClenLorsquevous

montez des lamesde scie, assurez-vousque lafl_che de la

lamecorrespond au sensde lafl_che marquCesur I'outil et

que les dents pointent 6galementdons le m_mesens.

* Inspectezlos protecteursavantd'ntiiiser anoutil. Gardez

los protecteursen place. V_rifiez si los pi_ces mobiles

grippent outoutautre _tat ponvantinfluersur le fonction-

nement normalou losfonctions de s_cnrit_ de I'outil. Si

I'outil est abim_, faites-le r_parer avant de I'ntiliser.

Beaucoup d'accidents sont causCspar des outils mal en-

tretenus.

, Ne modifiez pusrontil et n'en faites pusun usage inap-

propri&Toutealterationou modificationconstitue un usage

inappropri_ et peut causer des blessures graves.

* L'utiiisationdetont autre accessoirenonpr_cis_dons ¢e

mannel pentcrier nn danger. Les accessoiresquipeuvent

_tre ad_quats pour un type d'outil peuvent devenir

dangereux Iorsqu'ils sont utilis_ssur un outil inappropri&

R@aration

= L'outil ne dolt _tre r_par_ que par des techniciens de

r_parationqualifies. Les r@arations ou I'entretien effec-

tu_s par des personnes non qualifi_es peuvent r_sulter en

un positionnementerron6decomposantset de fils internes,

ce qui peut provoquer des dangerssCrieux.

* B'utilisez que des pi_ces de rechange identiques pour

r@arer nn outil. Suivez los consignes contennes donsla

sectionEntretien de ce manuel. L'utilisationde pi_cesnon

autoris_esou lenon-respect des consignesd'entretienpout

_tre dangereux.

Consignes de s_cnrit_pourlos sties _ onglet

= Utilisez des pintospoursupporterI'ouvrage ¢haqne lois

que possible.Si vonssupportezI'onvrage _ la main,vous

devez tonjours garder la main _ I'ext_rienr de la zone

interdite anx mains, identifi_e par un symbole sur la

base. B'utilisez puscette scie pourconper des pi_cesqui

sont trop petites pont _tre bien assnjetties. Si elle est

plac_e_ I'int_rieurde lazone interditeauxmains,votre main

pout glisser facilement ou Otretir_e dans la lame.

= B'inserez pus la main _ I'arriere de la lame de sole,

derriere le guide, ponttenir ou supporterI'ouvrage, on-

lever des d_bris de bois on route antre raison. La prox-

imitY,de la lame de scie en rotation _.votre main peut ne

pus etre_vidente,et vous pourriez Otregri_vement bless_.

= Be passezjamais la main _ travers la ligne de coupe

pr_vue. II est tr_s dangereuxde supporter I'ouvrage_ main

crois_e,&savoir,en tenantle cOt_gauchede rouvrage avec

votre main droite.

* IDebrancheztoujours le cordonde la prise de conrant

avant d'effectner quelque r_glage qne cesoftonde poser

des accessoires. Vous pouvez mettre la scie en marche

par m_garde,et _tre bless_ gri_vement.

= Los scies _ onglet sont destinies principalement

conperle bois ou des prodnitssimilaires ; on ne pent los

ntiliser avec des monies _ tron_onner pont couper des

mat_riaux ferreux tels que burros, tiges, poteaux, etc.

Cependant, pour ¢ouper des mat_riaux tels que

I'alnminium on antres m_taux non ferreux, utilisez

nniqnement des lames de scie recommand_es

sp_cifiqnementpourla coupe de m_tanx nonferreux. La

coupe de mat_riaux ferreux forme une quantit_ excessive

d'_tincelles et aNmera le protecteur inf_rieur en plus de

crier une surcharge sur le moteur.

(REMARQUE: Robert BoschTool Corporation n'offre pas

de lamesde 12 pc pour couper los m_taux.)

* Inspectezvotreouvrage avant de couper.Si rouvrage est

cintr_ ou gondola, pincez-ie avec la face cintr_e

ext_rienre dirig_e vers le guide. Assnrez-vons toujours

qu'il n'y a pusd'_cartemententre I'onvrage, le guideet

la table le longde la ligne de conpe. Losouvrages plies

ou gondolaspeuvent setordre ou culbuter, et peuvent faire

gripper la lamedescie en rotationdurant lacoupe. Assurez-

vous %alement de I'absence de clous ou de corps

_trangers dans I'ouvrage.

= B'utilisez pus la scie rant qne la table n'est puslib_r_e

de tons ontils, d_bris de bois, etc, sanf I'ouvrage. Los

petits d_bris ou pi_ces d_tach_esde bois ou autres objets

venant en contact avec la lame en rotation peuvent _tre

projet_s _ hautevitesse en direction de I'op_rateur.

* B'introduisez pus I'ouvrage dons la lame el ne coupez

d'aucune mani_re _ ,<main libre ,,. L'ouvrage dolt _tre

fixe et cramponn_ on serr_ par votre main. La scie dolt

_tre ins_r_eb.travers I'ouvragedoucement et b.unevitesse

qui ne surchargera pas le moteur de lascie.

,, CONSERVEZCESINSTRUCTIONS,,

-75-

Coapeznn seal ouvrage _ la lois. Lesouvrages multiples

nepeuvent etre cramponn_sou serr_s ad_quatement,et ils

peuventgripper sur lalame ou sed@lacer durant lacoupe.

Assnrez-vons qne la scie _ onglet est montee on placee

snr nne surface de travail ferme et _ niveau avant de

rutiliser. Une surface de travail ferme et & niveau r_duit le

risque d'instabilit_ de lascie _.onglet.

Pianifiez votre travail. Obtenez des accessoires de

support adequats teis qne tables, chevaiets de scienr,

raiionge de table, etc. ponr les onvragespluslarges on

pinslongsqne le dessns de la table (volt page92). Les

ouvragesplus longs ou plus larges que latablede lascie _.

onglet peuvent basculer s'ils ne sont pus support_s

ad_quatement.Si la piecetron(_onnCeou I'ouvragebascule,

il peut leverleprotecteurinf_rieur ou etre projet_par lalame

en rotation.

N'ntilisez pusaneantre personneen remplacementd'ane

rallongede table oncommesnpportsnpplementaire.Un

support instable de rouvrage peut faire gripper la lame ou

d@lacer I'ouvragedurant la coupe,tirant ainsi votre assis-

tant et vous-mOmeduns la lame en rotation.

* La piece tron#onneene dolt pusetre bioquee contrela

lame de scie en rotation ni _tre presseepar ancnn antre

moyen contre celle-ci. Si elle est captive, en utilisant des

butCesde Iongueur,par exemple,elle pourrait _tre coinc_e

contre la lame et _tre projet_eviolemment.

= Utiliseztonjonrs nnserre-jointsonnndispositif conch de

mani_re _ supporteradeqnatementles materianx ronds

tels qne los gonjons on los tribes. Los goujons ont

tendance _.rouler pendant qu'on les coupe, ce qui amine

la lame _.<<mordre >>et tire rouvrage et votre main dans la

lame.

= Encoupant des onvragesde forme irregnliere, planifiez

votretravail de maniere _ ce qne I'onvragene glisse pus

et ne viennepuspincer la lame, pouretre ensuite tire de

votre main. Une piece de moulure dolt ainsi _tre posse

platet _tre tenuepar un dispositif ou unemonture qui rem-

p_cherade tordre, basculerou glisser pendantla coupe.

= Laissezla lame atteindre nnevitesse maximum avant de

la mettre en contact avec I'ouvrage. Ceciaidera_._viter la

projection d'ouvrages.

, Si I'ouvrage on la lame se bloqne on se coince, mettez

la scie _ ongiet _ i'ARRETen rel_chant I'interruptenr.

Attendez que tontes los pieces mobiles s'arr_tent et

debranchezla scie_ ongletavant de liberer losmateriaux

coinces. Lefait de continuer _.scier avec I'ouvragecoinc_

pourrait entrafner une perte de contrCle ou des dommages

_.la scie _.onglet compos_e.

La tote de scie est seconee vers le bus sons I'effet de

I'action de freinage de lascie. Soyez pr_t _ cettereaction

en pratiquant une coupe incomplete ou en relb.chantI'inter-

rupteur avantque la tote nesoit compl_tement descendue.

Apres avoir lorraine la coupe, rel_chez I'interrnptenr,

tenez le bras de la scie en bus et attendezque la lame

s'arr_teavantde retirer rouvrage on la piecetron_onnee.

Si la lame ne s'arrete pus duns nn delai de cinq (5)

secondes, debranchezla scie el snivez les consignes

apparaissant duns la section D@annage. IL EST

DANGEREUXD'INSERERLA MAIN SOUS UNE LAME EN

TRAIN DES'IMMOBILISER.

II existe des consignes de securitesupplementaires pour

los operations particuiieres de la scie duns la section

relative an fonctionnement. Lisezle reste [in mannel pour

nne ntiiisation sCrede la sole.

Pour ane coupe _ action coalissante, TIREZ d'abord

I'ensemble de t_te de scie _ I'ecart[in guide, jnsqn'_ ce

que la lame degage I'onvrageon jnsqn'_ son prolonge-

ment maximnm si la lame ne pentdegagerronvrage. As-

snrez-vousqne le serre-joint ne g_ne pus I'ensemble de

protectenret tete. IVlettezensnite la scie en IMIARCHEet

abaissez la scie jnsqu'_ la table. POUSSEZaiors la scie

travers I'onvrage. Rel_chez I'interrnpteurel attendez

qne la lame s'arr_te compl_tement avant de relever

I'ensemble de t_te et de retirer I'onvrage. Ne jamais <<

coupez en tirant >>car la lame pout grimper sur rouvrage

causantainsi un REBOND.

* Pournnecoupe_ action de fente, faitesgiisser I'ensem-

hie de t_te versI'arri_re anssi loinqne possibleel serrez

le bonton deblocagede glissi_re. IVlettezensnite la scie

enIVIARCHEet abaissez rensemble delete pourpratiqner

la coupe.Rel_chezI'interrnpteurel attendez qne la lame

s'arr_te compl_tement avant de relever I'ensemble de

tete et de rotifer ronvrage. Sile boutonde blocagede glis-

si_re n'est pus serr_, la lame peut soudainement grimper

sur ledessus de I'ouvrage et forcer son chemin vers vous.

, Ne laissez pus la familiarite tiree d'une utilisation

frequente devotre scie _ onglet attennervotre vigilance.

N'oubliezjamais qu'une fraction de seconde d'insouciance

suffit _ causer des blessuresgraves.

,, CONSERVEZCESINSTRUCTIONS,,

-76-

<<LISEZTOUTESLES INSTRUCTIONS>>-- L'utilisateur qui n6gligerait de suivre les CONSIGNES

DE SECURITCpr_c_d_es d'un POINT NOIR (*) CI-DESSOUSet de prendre d'autres precautions

_l_mentaires risquerait de subir de graves blessures.

* PENSEZEN TERMESDESECURITC.LA SECURITCEST

UNECOMBINAISONDEBeN SENS,DECONNAISSANCE

DESCONSIGNESDESECURITCETDEFONCTIONNEMENT,

ETDEVILIGANCECONSTANTEDELAPARTDEL'OPERA-

TEURLORSDEL'UTILISATIONDELASCIE,_ONGLET.

_ ESAVERTISSEMENTSCI-APRES

SE TROUVENTSUR VOTRE

OUTIL.CESAVERTISSEIVlENTSNESONTQU'UNEFORME

CONDENSEEDESREGLESETPRECAUTIONSDESECURiTE

PLUS DETAILLEESQUI APPARAiSSENTDANSVOTRE

MANUEL.ELLESSERVENTAVOUSRAPPELERTOUTESLES

REGLESDESI_CURITENF:CESSAIRESA UNEUTILISATION

SOREDECETTESOlEA ONGLET.

Les travanx _ la machine tel que

pon#age, sciage, moulage,

portage et autres travanx du b_timent peuventcrier des

ponssi_rescontenantDes proBuitschimiquesqui sent Des

causes reconnnesde cancer, de malformation cong_nitale

oud'autresprobl_mesreprodnctifs. Cosprodnitschimiqnes

sont, par exempie :

. Le piomb provenant despeintures & base de piomb,

. Loscristaux de silices provenantdes briques et du ciment et

d'autres produits de ma_onnerie,et

. L'arsenic et le chrome provenant des bois trait_s chimique-

ment

Le niveau de risque dQ _. cette exposition varie avec la

fr6quence de ces types de travaux. Pour r_duire I'exposition &

ces produits chimiques, il faut travailler dansun lieu bien ven-

til_ et porter un _quipement de s_curit_ appropri6 tel que cer-

tains masques & poussi_re census sp6cialement pour filtrer

les particules microscopiques.

ZONEDESIGNF:EDEDANGER.EVITERDEPLACERLESMAINS,LESDOIGTS

OULESBRASDANSLAZONEDESIGNI_EPARCESYIVIBOLE.

,, CONSERVEZCESiNSTRUCTiONS,,

-77-

<<LIS,EZTOUTFS LFS INSTRUCTIONS>>-- L'utilisateur qui n6gligerait de suivre les CONSIGNFS

_DE SECURITEpr_c_d_es d'un POINT NOIR ( ) CI-DESSOUSet de prendre d'autres precautions

_l_mentaires risquerait de subir de graves blessures.

Double isolation

Ladouble isolation [] est utilis_e dansles outils _lectriques

pour _liminer le besoinde cordon d'alimentation avec prisede

terre et de dispositif d'alimentation _.prisede terre. Fileestho-

mologu_e parI'Underwriter's Laboratories,I'ACNORet I'OSHA.

. L'entretiend'un outil _.double isolationexige laconnaisance

du syst_me et la comp6tenced'un technicien qualifi_.

. EN CAS D'FNTRFTIFN,N'UTILISEZ QUEDES PIECESDE

RECHANGFIDFNTIQUFS.

. FICHESPOLARISI_FS.Pour r_duire leisquede chocs _lectri-

ques, votre outil est 6quip_ d'une fiche polaris_e (une lame

plus large que I'autre) elle ne s'enfiche que d'une mani_re

dans une prise polaris_e.Si la fiche n'entre pas_.fond dans

laprise, tournez-lad'un demi-tour.Si elle refuseencored'en-

trer, demandez_.un _lectricien qualifi_ d'installer une prise

appropri_e. Pour r_duire le isque de chocs _lectriques, ne

modifiez lafiche d'aucunefagon.

Railonges

= Remplacez imm_diatement toute rallonge endommag_e.

L'utilisationde rallongesendommag_esrisquede provoquer

un choc _lectrique, des brQluresou I'_lectrocution.

, Fn cas de besoind'une rallonge,utilisezun cordon decalibre

satisfaisant pour _viter toute chute de tension, perte de

courant ou surchauffe.Letableauci-contre indiquelecalibre

des rallonges recommand_esen fonction de leur Iongueur

et de I'intensit_ indiqu_e sur la plaque du constructeur de

I'outil. Fn cas de doute, optez pour le prochain calibre in-

f_rieur. Utilisez toujours des rallonges homologu_es par

I'U.L. et I'ACNOR.

DIMENSIONSIDERALLONGESRECOIVliVIANIDEES

Tool's Cord Size in A.W.G, Wire Sizes in mm 2

Ampere

Rating

3-6

6-8

8-10

10-12

12-16

Cord Length in Feet

25 58 108 158

18 16 16 14

18 16 14 12

16 16 14 12

14 12

Cord Length in Meters

15 30 68 120

0.750.75 1.5 2.5

0.75 1.0 2.5 4.0

1.0 2.5 4.0 --

RFMARQUF : Plus lecalibre est petit, plus lefil est gros.

,, CONSERVEZCESINSTRUCTIONS,,

Tabledes rnatJ res

Secnrite .................................... 74-78

Consignes g_n_ralesde s_curit_ pour les outils d'_tabli 74-75

Consignes de s_curit_ pour les scies &onglet ....... 75-78

Table des matieres .............................. 78

Specifications electriqnes ........................ 79

Familiarisez-vons ave¢ votrescie _ onglet ........ 79-81

Assemblage ................................. 82-84

Outils n_cessaires& I'assemblageet & ralignement ..... 82

D_ballageet v_rification du contenu ................. 82

Poseet d@ose de la lame ...................... 83-84

Assemblagedu coude de poussi_re et du sac _.poussi_re 84

Reglages ................................... 85-88

Contr0le du r6glagedu biseau_.0° . ................. 85

R_glagede la tension du levier de blocagedu biseau .... 85

Lame_.45° par rapport &la table .................... 86

Lamed'_querre par rapportau guide ................ 87

R_glage de I'indicateur d'_chelle d'onglet ........... 87

Insert d'encoche ................................. 88

R_glage de la profondeur ....................... 88

Transport,positionnementet montage ........... 89-90

Applications de montage .......................... 89

Montage de la scie ............................... 90

R_glagede lapoign_e-interrupteur _.quatre positions ... 90

Operations de base de la scie .................. 90-94

Position du corps et des mains ..................... 91

Support de I'ouvrage ............................. 92

Actionnement de I'interrupteur ..................... 98

Court-circuitagedu cran d'arrSt ..................... 94

Rallongede base/guide_.glissi_re ................... 94

Operations de la scie ......................... 95-102

Coupe de fente ............................... 95

Coupe par glissement .......................... 95

Coupe_.ronglet ................................. 96

Coupeen biseau .............................. 96-97

Coupescompos_es .............................. 98

Coupe de rainures ............................ 99

Coupe de moulures de base ................... 100

Coupede moulures en couronne .............. 101-102

Coupessp_ciales .......................... 108-105

iVlaintenance et Inbrification ................ 106-107

Remplacement de la ¢onrroie ................... 106

Depannage .............................. 107-108

Accessoires .................................. 109

-78-

Sp6cJfJcations61ectriques

1. Branchezcette sciesur un circuit de d_rivationde 120V, 15

A avec disjoncteur ou fusible _.action diff6r@ de 15 A.

L'utilisation du mauvais type de fusible peut abimer le

moteur.

2. Les fusibles peuvent sauter ou les disjoncteurs peuventse

d_clencher souvent sile moteur est surcharg& II peut y

avoir surchargesi vous introduisez la lame dans I'ouvrage

trop rapidementou si vous mettezen marcheet _.rarret trop

souvent darts un p6riode br_ve.

3. La plupart des troubles de moteur sont attribuables _.des

connexions I_.chesou incorrectes, _.une surcharge, _.une

bassetension(telle quefil de petit calibredartslecircuit d'al-

imentation oufil trop longde circuit d'alimentation).V6rifiez

toujours lesconnexions, lachargeet le circuitd'alimentation

chaquefois que le moteur nefonctionne pas bien.

Frein _lectrique

Votre scieest@uip@ d'un frein @ctrique automatiquequiest

con(;ude ma@re _.emp_cher la lame de tourner environ cinq

(5) secondesapresque vous ayezrel_.ch6lagAchettede corn-

man@. Oette particularit6 est utile pour pratiquer certaines

coupes dans le bois alors qu'une lame qui se d@lace par in-

ertie entratneraitune coupe largeet impr@ise.

_ Lorsqu'il y a panne de courant en

__ raison d'un fusible grill_ ou

d'autres causes, le moteur ralentit progressivement et Faction

de freinage est amorc@ UNIQUEMENTpar le rel&chementde

lag_.chettede commande.

Lefrein @ctrique de lame de votre scie a _t_con(;u envue du

plus haut niveaude fiabilit_, mais il se peut que lefrein ne soit

pasactionn_sous reffet de circonstancesimpr_vues telles que

lacontamination sur le commutateur et les balais ou la d6fail-

lancedes composants du moteur. Dartscecas, mettez la scie

en MARCHEet & I'ARRET quatre ou cinq fois en _vitant tout

contact entre la scie et le mat_riau. Si I'outil fonctionne mais

lefrein n'arr_te pasuniform_ment la lameen environ cinq (5)

secondes, N'utilisez PASlascie et faitesdar@arer imm_diate-

mont.

_ L'action de freinage de cette scie

__ n'est pas destin@ _. servir de

mesure de s_curit& N'oubliez pas de hisser la lame de scie

s'arr@r compl@ment avantde laretirer du mat_riau.Comme

toujours, lesystemede protecteursconstitue la meilleurefagon

d'_viter le contact accidentelavec une lame de sciequi tou rne.

Vous ne devezJAMAIS ouvrir en for(;ant ni emp_cher I'action

de fermeture du protecteur inf_rieur.

Familiarisez-vousavec votrescie onglet(VoJrpage80)

Pour _viter les blessures r_sultant

__ d'une mise en marcheaccidentelle,

d@ranchez la fiche de la prise de courant avant d'effectuer

quelque r_glageque ce soit.

1. Beuten de d_biocageduverroniiiaqederinterrnptenr snr

arr_t- II faut appuyer sur un deces deux boutons avant de

pouvoir appuyersur rinterrupteur.

2. Interrupteur - L'interrupteur utilis_ avec le bouton de

blocage _.rarr_t <<Lock-OFF>>met la scie sous tension.

3. Poignee principale - Oette poign@ comprend I'interrup-

tour. Abaissezda pour faire descendre la lame et la faire

p@_trer dans la piece.

4. Capnchons de baiai- Oescapuchons gardent los balaisde

moteur en placeet facilitent rac@s pour inspectionet rein-

placement desbalais.

5. Protectenr inf@ienr de lame/reberd de pretectenr in-

ferieur- Leprotecteur inf_rieurde lame aide_.prot_ger vos

mains contre la lame en rotation. II se r_tracte au fur et _.

mesure que lalame est abaiss@.Le rebord peutOtreutilis_

pour lever le protecteur inf6rieur Iorsque le protecteur se

coince sur un ouvrage.

6. Lame - Utilisezuniquement des lames de 12 po avec un

trou d'arbre de 1 po.

7. Gnide ceniissant- Supporte I'ouvrage. Le guide pos@de

une _chelle gradu@ incorpor@ pour faciliter les coupes _.

r@_tition. Le guide comporte _galementdes trous qui ser-

vent _.fixer un guide auxiliaire, si d_sir_.

8. Inserts d'encoche - Les inserts d'encoche peuvent _tre

ajust_s _.diff@entes largeurs de lame afin de r_duire au

minimum los risquesd'arrachement de rouvrage.

g. Conrt-circnitage dn cran d'arr_t d'englet- Permet d'in-

hiber lecran d'arrOtet d'ainsi effectuer des micro-r_glages

_.tout angle d'onglet.

10. Indicatenr d'angie d'onglet/_cheiie d'ongiet - Cette

_chelleest moul@ dartsla basede lascie. L'indicateur est

fix_ _.latable.

11. Cransd'onglet- II y a dix (10) encoches pour crans d'on-

gletpermettantde ser_gler rapidementet pr_cis_mentaux

anglesd'onglet los plus courants.

12. Levierde cran d'onglet- Celevier efface le cran, perme-

ttant ainsi de lib_rer la table.

13. Bontonde biecage d'ongiet - Lebouton de blocaged'on-

gletbloque latablede la scie_.onglet _.tout angle d'onglet

d_sir_.

14. Table - Repose dans la base, supporte rouvrage, tourne

pour coupes _.onglet d_sir@s et toume la t_te. La partie

avant prolong@ de la tableest appel@ le brasd'onglet.

15. Base- Assure une surface de travail pour supporter rou-

wage.

-79-

4 20 41

1 3

18 16

15 14

11 10

16. Conssinets de montage de rontil- Lesquatre coins de

lascie comportent des surfaces permettantde crampon-

nor, boulonner ou clouer la scie _.une surface de travail

plate.

17. Rallongesd'embaseconlissantes-Ces rallongesappor-

tent un support suppl_mentaire _.la piece et sont surtout

utiles pour le sciagedes pi_cesIongues.

18. Leviersdeblocage desrallonges d'embase- Cesleviers

bloquent los rallongesd'embase _.la positiond_sir_e.

19. Butte de Iongnenr (modUle 5412 senlement) - Pour

faire des sciages _ r@_tition de la m0me Iongueur. On

peut la placer _.gauche si on le d_sire.

20. Raccord d'aspiration - Le raccord d'aspiration s'adapte

sur I'_vacuation des poussi_res et le sac _.poussi_re ainsi

qu'_.un tuyau d'aspiration de 1-1/4 po.

21. Levier de blocage du biseaa - Le levier de blocage du

biseaupositionn6 _ ravant permet de bloquer rensemble

de la t_te _.I'anglede biseaud_sir_.

22. Bonton-s_lectenrde la gamme de bisean - Permet de

choisir lagamme d'anglesde biseaude 0° _.45° _.gauche,

de 0° _.45° _.droite ou la plagecomplNe de 47° _.gauche

_.47° _.d roite.

23. Bontonde blocage du conlissean - Le bouton de blocage

des rails coulissants (coulisseau) bloque ces derniers

quand on ne scie pas en faisant coulisser la scie ou

Iorsqu'on transporte lascie.

24. Rails conlissants- Guident I'ensemble de t_te Iorsque

vous pratiquezdes coupes par glissement.

25. "Irons de positionnementde la bride _ action rapide- II

y a deux (2) trous (non illustr_s) derriere le guide qui per-

mettent de monter la bride _.action rapide.

26. Serre-joint _ action rapide (modUle 5412 senlement) -

Permet un cramponnage rapidede rouvrage.

27. Serre-joint d'onvrage (modUle 5312 senlement) -

Permet un cramponnage rapidede rouvrage.

28. Bispositif d'enronlement dn cordon- Vous permetd'en-

rouler facilement le cordon pour le ranger quand vous

transportez ou quevous entreposezla scie.

29.0hill nniversel (mod_le 5412 senlement)- Utilis6epour

serrer ou desserrer la lameet pour r_gler le guide.

-80-

Familiarisez:vousavecvotrescie onglet

30. CI_ nniversel en L de 6.5 mm (mod_le 5312 senle-

ment)- Utilis_e pour serrer ou desserrer la lame.

31. Gonpille [in ¢ran de bisean (r_glage pour ¢orniche) -

Vous permet de facilement bloquer I'ensemble de la t_te

sur I'anglede biseau&33,9° &gauche ou &droite.

32. Echelle des angles de bisean - Grande _chelle inclin6e

pour vous permettre de fire facilement I'anglede biseau.

33. Chevillede blocage de tote- Lascie &onglet est pourvue

d'une chevillede blocageservant &bloquer la t_te en po-

sition abaiss_e.

34. Bonton de d_blocagerapide de la butte de profondenr

- Vous permet de d_bloquer rapidement la butte de pro-

fondeur.

35. Benton de r_giagefin de la butte deprofondenr-Vous

permet de r6gler la profondeur de la lame pour pratiquer

des rainuresdarts une piece (Figure 13, page88).

36. lVlanette de deblocage de la rotation de la poignee

(modele 5412 senlement) - Tirezsur cette manettepour

permettre & la poign6e de tourner. Rel&chezla manette

dansI'une des quatre positions d'utilisation.

37. Poign_e de transport arri_re - Utilis6e pour soulever

I'outil.

38. Blocage de la peign_e (modele 5412 senlement) -

Bloque la poign_e_.la position d_sir_e.

39. Blocagede rarbre - Permet_.I'utilisateur d'emp_cher la

lamede tourner Iorsdu serrageou du desserragede la vis

de I'arbre pendantles changements de lame ou Iorsqu'on

d_montecelle-ci.

40. Poigneede transport avant- Utilis_e pour soulever I'outil

26. Raccerd d'actionnement dn protectenrinf_rienr- Permet

un mouvement en douceur du protecteur inf_rieur.

27. Protectenr snperienr de lame - Couvre la partie

sup6rieurede la lame.

-81-

Outils n_cessaires_ I'assernblageet _ I'alionement

Eqnerre _ combinaison CI_ hexagonaie en L CI_ nniversel en L de 6.5 mm (fonrnie

(fonrnie) de 1.5 mm avec le module 5312 seniement)

L'_qnerre _ combinaison dolt _tre vraie.

Traceznne ligne d_li- Borddroit de la planche 3/4

care snr la planchele po d'@aissenr ce borddolt

long de ce bord. parfaitement droit.

II ne dolt y avoir aucnn

_cartement on chevanchement

IorsqneI'_qnerre est renvers_e

la position en tirets.

Outil nniversel (fonrnie avec le

module 5412 seulement)

CI_platecombin_e

10 mm/17 mm

_ D_,branchezla fiche de la prise de courant avant d'effectuer tout assemblage,r%lage ou r@aration

__ pour _,viterd'_ventuelles blessures.

D ballageet v6rificationdu contenu

_ Avant de d@lacer lascie : bloquez

__ le bouton de blocagede ronglet _.

la position 45°. Bloquezla poign_ede blocagede biseau.Tirez

la tete entierement vers ravant vers vous et serrez le bouton

de blocage des rails coulissants. Bloquez la tete & la position

abaiss_e.

Netransportez jamais rontil par les railsconlissants(conlis-

sean) car ceci risqued'abimer la lame.

Ne transportez jamais I'outil par le cordon ou la poign6e-

interrupteur de latete. Les dommages & risolation pourraient

provoquer des secousses _lectriques. Les dommages aux

connexions de fils pourraient provoquer un incendie.

La scie _.onglet, _.glissiere, les modeles 5312 et 5412 sont

exp6di_ecomplete dans une botte.

1. S@arez toutes les pieces des mat_riaux d'emballage et

v6rifiezchacune_.I'aidede la<<Listedes piecesd_tach_es>>

pour vous assurer de la presencede toutes les piecesavant

de jeter tout materiel d'emballage.

2. Piecesd_tach_es :

Serre-joint _.action rapide (modele 5412 seulement) --

sert _.cramponner rouvrage.

Serre-jointd'ouvrage (modele 5312 seulement) -- sert _.

cramponner rouvrage.

Sac_.poussiere/coudede poussiere- sert _.recevoirle bran

de scie.

Outiluniversel (modele 5412 seulement)- Serange _.rar-

riere droit de rembase.

Dispositifarriered'enroulementducordon,rondelleet vis

- S'utilisepourenroulerle cordon.

-82-

Bouton de blocage de I'onglet - S'utilise pour bloquer la

table_.rangle d'onglet d_sir_.

Si des pieces manquent, ne

__ branchezpas le cordon et ne met-

tez pas rinterrupteur _. la position de marche avant d'avoir

obtenu les pieces manquantes et de les avoir pos6es

correctement.

Montage dn bonton de blocage de I'onglet

Trouvezle bouton de blocage de I'onglet parmi les pieces en

vracet vissezsa tige dans letrou existant.

Bontonde blocage

de I'onglet

Montage dn dispositif arriere d'enronlement dn cordon

Trouvezledispositif arriered'enroulement du cordon parmi les

piecesen vrac, placez-lecomme indiqu_ et fixez-le _.I'aide de

la rondelle et de lavis Phillips fournie.

Dispositifarriered'enronlement

dncordon

Vis ps

Pose et d_posede la lame

_ D@ranchezla fiche de la prisede

courantavantd'effectuertoutassem-

blage,r_glageou r@arationpour _viterd'_ventuellesblessures.

1. La scie b onglet est pourvue d'une cheville de blocagequi

sert _ bloquer la scie b onglet en position inf_deure. Pour

rel_cher,poussezI_g_rementla poign@ vers lebas et tirez

la cheville de blocage jusqu'b sa position de d@loiement

maximum et toumez de 90°.

REMARQUE: Si lacheville de blocage est coinc@ et nese

tire pas vers I'ext_rieur Iorsque la poign@ est pouss@

I_g_rementvers lebas, ilvous sera peut-_tren6cessaired'a-

luster I%_rement la boulonde la but@ de profondeur (volt

R_glagede la but@ de profondeur, page 88) de mani_re

pouvoir pousser lapoign@ vers le baset tirer la chevillede

blocagevers I'ext_rieur.

2. Toumez le protecteur inf6deur b la main. Desserrez lavis

avant de la plaque de recouvrement suffisamment pour

pouvoir soulever cettedemi_re (Figure 1).

3. Tournezla plaquede recouvrementen sens anti-horaire de

mani_re b exposer le boulon de lame (Figure1).

4. Appuyezsur leb,locagede I'arbreet maintenezde(volt figure

la page 81). A I'aide de routil universel ou cl_ universel

en L, enlevez le boulon de lame en tournant la cl_ dans le

sens horaire. REMARQUE: Le boulon de lame est muni

d'un filetage b gauche.

5. Retirez leboulon de lame, la rondelleext_rieure et la lame.

IIn'estpas n6cessairede retirerlarondelleint_rieure(Figure2).

6. Pour installer une lamede 12 po, positionnezcelle-ci entre

les d_flecteurs b copeaux et piacezdasur la tige de I'arbre

puis sur r@aulement de 1 po dont est dot@ la rondelle

int_rieure (Figure 3). REMARQUE: Assurez-vous que la

fl_che de rotation de la lame correspond b lafl_che de rota-

tion en sens horaire sur le protecteur inf_rieur.

_ Pou r_viter d'_ventuelles blessures,

n'utilisez pas de lame de plus ou

de moins que 12 po de diam@e et arbrede 1 po.

7. Remettezla rondelle ext_rieureen place dans son orienta-

tion correcteet serrezleboulon delame b la main. Enfoncez

le blocagede I'arbreet serrezI' _crou de lamefermement

raide de I'outil universel ou cl_ universel en L. Ne serrez

toutefois pastrop fort.

8. Toumez laplaque de recouvrementen sens horaire b sapo-

sition d'ofigine. Serrezlavis avant ainsi quelavis at@re de

la plaque de recouvrement.

Serrez la vis de la plaque de re-

r, -

couvrement. Une vis I_che

plaqnede reconvrementpent g_ner le protecteurinf_rienr

de lame et suspendrece dernier. N'utiiisez jamais la scie

sans la plaque de reconvrement solidement en place. Le

protecteurinf_rieurne fonctionnera pas ad_quatement.

9. Assurez-vous que le blocage de I'arbre est rel_,ch_de

-83-

mani_reb ce que lalame toume librement.

_ Apr_s avoir pos_ nne nonvelle

lame, assurez-vousque la lame

ne g_ne pas I'insert de table anx positionsde biseande 0

et de 45 degr_s. Abaissezla lame dans lafente de la tableet

v_rifiez s'il y a quelque contact que cesoft avec la base ou la

structurede latabletournante.Si la lamevient encontact avec

la base ou latable, obtenezun service autoris6.

19.Rangez routil universel ou cl_ universel en L dans la ron-

delle isolante situ@ b I'ar@re droit de la machine.

Plaque de _ ............._ Protecteur

recouvrement \ inf_rieur

Vis event

de la

plaque de

reconwe-

ment

\ Rondelle

\ ext_rieure

Vis arri_re Boulon de

de la plaque Protecteur lame

derecouvrement sup@four

Figure 1. D_pose de la lame

Rondelle ext@ienre

gonlondelame

(filet gauche)

Lame de scie

-- Lame de scie

Figure 2. Ferrures de lame

Rondelle

int@ieure

Tige de

sup_rieur I'arbre

Figure 3. Pose de lame

Asssmblag8

Assemblage du coudede poussi_reet du sac_ poussi_re

1. Le bras d'onglet _tant bloqu_ en position descendue,

poussez le coude de poussi_re sur la orifice poussi_re.

Enfoncezle sac _.poussi_re sur le coude et faites pivoter

les deux pi_ces pour les mettre dans la position d_sir_e.

(Figure4).

2. Positionnez lecoude/sac _.poussi_re de mani_re_.ce qu'il

ne g_ne pas I'outil durant la coupe pour tous les r_glages

d'onglet et de biseau.Assurez-vous que lesac _.poussi_re

ne g_ne pas les rails coulissants durant la coupe par

glissement.

3. Le sac dolt _tre vid6 Iorsqu'il est plein de bran de scie.

Videz-le souvent et apr_s avoir fini de scier. Retirez

soigneusement le sac _. poussi_re du coude _.poussi_re.

Videz le sac _.poussi_redans une poubelle appropri_e en

ouvrant lafermeture _.glissi_re du sac. Faitesparticuli_re-

ment attention au bran de scie mis au rebut car les fines

particulesde mati_res peuvent_tre explosives.Nejetez pas

de bran de scie dans un feu ouvert. Une combustion

spontan_e peut parfois r_sulter d'un m_lange d'huile ou

d'eau avecdes particulesde poussi_re.

Remarque : Le coude _.poussi_re peut _galement _tre fix_ _.

un tube d'aspiration standard de 1-1/4 po pour collecte de la

poussi_re.

_ edoublezde prudence en sciant

du bois trait_ chimiquement sous

pression,de la peinturepouvant _tre _.basede plomb ou tout

autre mat_riau pouvant contenir des agents canc_rig_nes.Un

respirateur ad6quat dolt _tre port_ par tous les personnes

p6n6trantdans I'airede travail. L'aire de travaildolt _trescell_e

_.I'aidede feuilles en plastique,et les personnesnon protegees

doivent _tre maintenues_tI'ext_rieurjusqu'_,ce que la zonede

travail soit nettoy_e_.fond.

Sac

po_ssi_re

Coude de

pogssi_re

Orifice

poussibre

Figure4. Coude et sac _ poussi_re

-84-

_ D_branchezla fiche de la prise de

courant avant d'effectuer tout

assemblage, r_glageou r@aration pour _viter d'_ventuelles

blessures.

REMARQUE: Votre scie_.onglet a _t_ enti_rement r%l_e _.I'u-

sine. Cependant,un I%er d_salignementpeut s'_tre produit en

cours d'exp_dition. V_rifiez les r_glagessuivants et ajustez,au

besoin,avant d'utiliser cette scie _.onglet.

Co=itr_led=ir_glage d=ibisea=i_ 0°

1. Abaissez I'ensemble de la t_te et enfoncez la goupille de

blocage de rensemble de la tote pour maintenir celle

derni_re en place.

2. Faitescoulisser I'ensemblede la t_teb fond vers I'arri_reet

serrez le bouton de blocage des rails coulissants.

3. Tournezla table pour la met[re _la position d'onglet 0°.

4. Relevezle levierde blocagedu biseaupour le d_bloquer.

5. V6rifiez que le bouton-s_lecteur de la plage de biseauest

sur la position 0° - 45°.

6. Inclinez I'ensemblede la scie vers la gauche en sons anti-

horaire ensuitefaites-la pivoter vers la droite (en sens ho-

raire) jusqu'b ce que vous ayez le sentiment que la but6e

est darts la position verticale. C'est la position actuelle du

r_glagede biseau_.0 °.

Abaissezlalame et engagezlacheville de blocage.Utilisezune

_querre _ combinaison pour v_rifier si la lame est d'_querre

par rapport_.la table. Placezr_querre sur la table et pressez-

lacontre la lame. Si la lamene vient pasen contact avectoute

la Iongueur de I'_querre (Figure 5), suivez la proc6dure

d'alignement d_crite ci-apr_s.

Table

Eq=ierrea Levier de blocage

combi=iaiso=i d=ibisea=i

Fig=ire5. Lamed'eq=ierreparrapport_ latable

R_glage de la lame _ 0° (g0° par rapport_ la table)

1. Soulevezle levier de blocage du biseau pour le desserreE

2. Desserrezlestotesdes boulons 'A' et 'B' d'au moins un tour

complet _.raide de lacl_ plate de 10 mm (Figure 6).

-85-

3. Met[ez rembout de cl_ Allen de 4 mm sur routil universel

et placez-le sur la vis de r_glage'D' (Figure 6)

4. Desserrezlavis de r_glage'D' d'au moins trois tours com-

plets _.raide de lacl_ plate de 4 mm (Figure 6).

D E

Fig=ire6. R_giage de la lame _ O°

(90 ° par rapport_ la table)

Fig=ire6. R_glage de la lame _ 0° (90° par rapport _ la table)

5. PlacezI'_querre_.combinaison_.plat sur la tableet contre

le guide (voir figure 5).

6. Tout en toumant lat_te du boulon 'C', surveillez le pivote-

ment de la lame de scie jusqu'_,ce qu'elle soit align_epar

rapport _.I'_querre _.combinaison. Une fois ralignement

obtenu, enlevezla cir.

Serrezla vis de r_glage'D'

Serrezles totes de boulon de 10 mm 'A' et 'B'.

ContrOlezet r_glez les index de I'angle de biseau _.0° de

chaque c6t_de I'_chelledesangles de biseau.

10.Poussezle levier de blocagedu biseauvers le basavant de

scier.

Reglage de la tensio=i d=ilevier de blocage d=ibisea=i

1. Soulevezle levier de blocagedu biseau pour le d_bloquer

2. Placez la cl_ plate de 17 mm sur la t_te du boulon 'E'

(Figure6).

3. ToumezI'_crou 'E' de 1/8 de tour ensens horaire pour aug-

menter la tension sur le levier de blocage du biseau ou

de1/8 de tour en sens anti-horaire pour ladiminuer.

4. Poussez lelevier de blocagedu biseauvers le bas.

5. V_rifiez que la tension du levier de blocage du biseau est

suffisante pour maintenirfermement la positiondu r_glage

de biseautout en permettantau levier de blocagede biseau

de venir solidement en butte Iorsqu'on le bloque.

6. Si n_cessaire,r@_tez les _tapes 1 _.5 pour r_gler la ten-

sion.

Lame _ 45 ° par rapport_ la table

Verification d. reglage d. biseau _ 45°

1. AbaissezI'ensemble de la t_te et enfoncez la goupille de

blocagede I'ensemble de la t_te pour maintenir celle-ci en

place.

2. Faitescoulisser I'ensemble de t_te _.fond vers I'arri_re et

serrez le bouton de blocagedes rails coulissants.

3. Toumez latable pour la mettre _.la position d'onglet 0°.

4. Relevezle levier de blocagedu biseau pour le d_bloquer.

5. V6rifiez quele bouton-s61ecteurde lagamme de biseauest

sur la position 0 ° - 45°.

6. Inclinez I'ensemble de la scie vers la gauche en sens

anti-horaire ensuite faites-la pivoter vers la droite (sens

horaire) jusqu ceque vous sentiez la butte _.45° _.gauche.

C'est la position actuelle du r_glage de biseau _. 45° _.

gauche.

Utilisezun descOt_sde I'_querreb.combinaison pour contrOler

la position de la lame en butte b. 45°. Placez le cOt_ de

r6querre b.combinaison sur la table et appuyezla surface b.

45° contre la lame. Si la lame ne touche pas compl_tement la

surface de I'_querre (figure 5), suivez la m_thode de r_glage

qui suit.

R_giage de la lame _ 45° par rapport_ la table

1. Soulevezle levier de blocagedu biseaupour le desserren

2. Inclinez la t_te de la scie et amenez-lasur la butte b.45° b.

gauche.

3. Positionnez la base de I'_querre b. combinaison (r_gle

enlev_e)de mani_reb.ce que son cOt_b.45 ° soit contre la

lame (voir figure 7).

4. Placez la cl_ plate de 10 mm sur la t_te de boulon 'F'

(Figure8).

5. Tout en toumant le boulon 'F', surveillez le pivotement de

la lame de sciejusqu'_ ce qu'elle soit align_e par rapport b.

la surface b.45 ° de la basede I'_querreb.combinaison.

6. ContrOlezet r_glez les index de I'angle de biseau b.45 ° de

chaque c6t_ de r_chelle des angles de biseau.

7. Poussez le levierde blocagedu biseauvers le basavant de

scien

Lame

Levierde

Equerre_ Table blocaged.

combinaison bisea.

Fig.re7. Lame_ 45° parrapport_ la table Fig.re8. R_glagede lalame_45° parrapport_ latable

-86-

Lame d'6querre par rapportau guide

1. Assurez-vousque rensemble de la t_teest positionn_vers

ravant prosdu centrede latable et que lebouton de blocage

des rails coulissants estserr_.

2. AbaissezI'ensemblede la t_te,sortez la goupille de blocage

en la tirant et tournez-la de 90°, faites-la pivoter pour blo-

quer rensemble de la t_te en position basse.Assurez-vous

que la table est au cran 0° et serrez le bouton de blocage

d'onglet. Placez I'_querre ad_quatement de mani_re & ce

qu'elle ne vienne pas en contact avec les dents de la lame

de scie. La lame de scie dolt venir en contact avec toute la

Iongueur de r_querre (Figure 9).

3. Si la lame ne vient pas en contact avec r_querre, suivez la

proc6dure d'alignement du guide.

Alignement du guide

a. Enlevezles rallongescoulissantes du guide.

b. La t_te dolt demeurer abaiss6e.

c. Utilisez de I'outil universel (fournie avec module 5412

seulement) ou utilisez un 7/16 po douille et desserrez

quatre (4) boulons hexagonaux situ_s derriere le guide.

(Figure10).

d. Ajustez le guide jusqu'A ce que lame et le guide soient

enti_rement en contact avec I'_querre.

e. Serrezles boulons hexagonaux.

f. Remontezle guide coulissant.

Bouionshexagonaux

Guide

Equerre _ combinaison

Figure g. Lame d'_querre par rapport au guide Figure 10. R_glage du guide

R_glage de I'indicateurde

I'_chelle gradu_e d'onglet

1. Tournezla table_.la position 0° et bloquez en place.

2. Levezlat_te jusqu'_,sa position enti_rementlevee.

3. Desserrezlavis _.empreinte cruciforme qui tient I'indicateur

en place(Figure 11).

3. PositionnezI'indicateur de mani_re _.ce qu'il s'aligne sur la

marque d'onglet 0°. Serrezlavis.

Vis de r_glage

de I'indicateur

Marque 0°

Indicateurd'_chelle

gradu_e d'onglet

Figure11. R_glage de I'_¢helle gradu_e d'onglet

-87-

insertd'encoche

L'insert d'encochedolt _tre ajust__.proximit_ de la lame.mais

sans toucher la lame. pour _viter un arrachement sur le bas

de rouvrage.

1. Abaissezlat_te et bloquezen place.

2. Desserrezlessix vis (6) defixation de I'encochelivrant pas-

sage_.la lame _.I'aidede routil universel ou cl_ universel

en L (Figure 12).

3. Ajustez les inserts d'encoche aussi pros que possible de la

lame (dents) sans toucher la lame.

4. Serrezles vis d'encoche.

REMARQUE• A des anglesextremes de biseau, la lame de

scie peut couper I_g_rementdartsrinsert d'encoche.

Vis d'

enconhe

inserts

d'encoche

Figure 12. insert d'encoche

Reglagede la profondeur

Lorsque le diam_tre de la lamea _t_ r_duit en raison d'un

affOtage,il peut _tre n_cessaired'ajuster la butte de profon-

deur. Lorsqu'une nouvelle lame est pos6e, il faut v6rifier

r_cartement de lalame par rapport_.lastructure de la table

tournante.

R_glagede la profondeurde la lame pourdes

sciagesd_bouchantsnormaux

* Le r_glage de la butte de profondeur est utilis_ pour

pratiquer des rainuresdans rouvrage. (Voir page 99 sur la

fagon de pratiquer les rainures.)

1. Desserrez et tournez les deux contre-_crous pour les

amener juste _.rextr_mit_ du filetage du boulon de butte

de profondeur (Figure 13).

2. Enfoncezle boutonde d_blocagede la butte de profondeur

et tirez sur celle-ci jusqu'_, ce que les _crous touchent le

dessous de son support (Figure13).

3. R6glezla table _.la position d'onglet _.0°. Abaissezla t_te

de la scie et repoussez-la_.fond vers rarri_re.

4. Tout en surveillant la lame et le coin ou la lame et leguide

se rencontrent, tournez le boulon de butte de profondeur

de mani_re _.r_gler la position de la lame _.environ 1/4 po

en dessous de la surface de la table.

5. Laissezla t_te de la scie revenir en position haute.

6. Serrezles deux contre-6crouscontrele dessousdu support.

Serrezles contre- _crous I'un contre I'autre.

7. Faite un essai de sciage en faisant coulisser la t_te (avec

routil d_branch6)pour v6rifier que la lamene touche pas la

table. Si elle ne la touche pas. faites un essai de sciage

(avec routil branch,) sur une chute pour v_rifier que la

coupe d_bouchecompl_tement au niveaudu bord inf6rieur

avant de la piece.

Ne mettez pas la scie _.onglet en

marche sans avoir v_rifi_ s'il y a

rinterf_renceentre la lameet lastructure de la table tournante.

La lame pourrait _tre abfm_esi ellecoupe dartslastructure de

latable.

R_glagede la profondenrde coupepour

scierdes rainnres

Onpeut facilement r_gler la butte de profondeur pour limiter

la profondeur de sciage. Iorsqu'on veut crier une rainure

grossi_re par exemple.

(voir instructions page99)

Bouionde butte

,rofondenr

Boutonde

d_biocage de la

bnt_e de profondenr

Fignre13. R_glagedeprofondenr

-88-

Transport,positionnementet montage

Pour _viter des blessures,

observez toujours les mesures

suivantes :

, D_,branchezlecordon. Avant de transporter lascie, toumez

sa tete et bloquezrensemble _,60° &droite, bloquez-lasur

le cran, faites coulissez rensemble de t_te pour I'amener _,

mi-course des rails coulissants,serrezle boutonde blocage

des rails coulissants et bloquez I'ensemble de la t_te en

position basse.

Poursoulever la scie

. Pour _viter des I_sionsau dos, tenezroutil & proximit_ de

votre corps Iorsque vous le soulevez. Pliezvos genoux de

mani_re _,pouvoir le leveravec les jambes, et non avec le

dos.

, Soulevezen utilisant les poign_esmoul_es sur chaque c6t_

au bus de la base.

, Autre m_thode de levage : quand vous soulevez I'outil du

sol, utilisez la poign_e de transport arriere et lapoign_e de

transport avant (situ_e au-dessus du capot protecteur).

* Ne transportezjamais I'outil par les rails coulissants

(coulisseau) car ceci risque d'abimer la lame.

Be souievezjamais routil par la poign_e de I'interrupteur

car cecirisque de fortementJ'endommager.

* Ne transportez jamais la scie _, onglet par le cordon

_lectriqueou par la poign_e d'op6ration. Toutetentative de

soulever ou de transporter I'outil par le cordon 61ectrique

abfmera I'isolation et les connexions de fils, provoquant

ainsi une secousse_lectriqueou un incendie.

, Notezla positionde la scie.Lespersonnessetenantderriere

la scie pourraient _tre bless_,espar la projection de d_bris.

, Placezlascie sur unesurface ferme et_ niveaucomportant

amplement d'espace pour manier et supporter

ad_quatementrouvrage.

, Boulonnez,clouez ou cramponnez lascie _,sonsupport.

Veillez _ ne pus enfoncer

excessivement le clou ou _ ne

pussetter excessivement le boulon.Cecipourrait craquer le

pied ou abfmer la base.

Applications de montage

Etabli

Montez la scie _.I'_tabli _.I'aide des quatre trous de boulon

(5/16 po) ou des quatre trous de clou (Figure 14). Assurez-

vous d'un d_gagementsuffisant _.gaucheet _.droite de la scie.

1. Chacun des quatre trous de montage doit _tre boulonn_

solidement_.raide de boulons de5/16 po, de rondellesd'ar-

r_tet d'_crous hexagonaux(non fou mis).

2. Rep_rezet marquez I'emplacementdu montage de la scie.

3. Percez quatre (4) trous de 5/16 po de diam_tre _.travers

r_tabli.

4. Placezla scie_.onglet sur I'_tabli en alignant les trous de la

basesur ceux perc6s darts I'_tabli. Posezdes boulons, des

rondelles d'arr_t et des _crous hexagonaux. Vous pouvez

_galementfixer la scieen vissant desvis _.plaquesde pl_.tre

par les quatre trous de clou.

La surface d'appui oa la scie doit _tre mont_e doit _tre ex-

aminee soigneusement apr_s le montage pour s'assurer

qu'il ne pourray avoir aucunmouvement durant I'usage.En

casde basculementou d'avance,fixezsolidement I'_tabli ou

lesupport avant d'utiliser la scie _.onglet compos_e.

Poigneede Poignee de

transport arri_re transport avant

Figure 14. Montage _ I'etabli

-Sg-

Montag8 de Ja scJ8

Montage portatif_ I'aide de serre-joints

* Si besoin est, cramponnezla scie _.onglet _.un _tabli ou _.

une table.

* Placezau moins deux (2) serre-joints en Csur les surfaces

de cramponnage et fixez solidement (Figure 15).

. Faites attention de ne pas placer les serre-joints au-dessus

desleviersde blocagedes rallongesde rembase (Figure15).

Le montage avec des serre-joints emp_chera d'utiliser les

angles d'onglet importants.

Area de

fijacibncon

abrazaderas

Area de fijaci6n

con abrazaderas

Figure15. Montage portatif _ I'aide de serre-joints

R6glagedela poJgn6eqnterrupteurquatrepositions(modUle5412seulement)

R_glage de la poign_eprincipale _ la positiond_sir_e

La poign_e-interrupteurpeut _tre plac_edans quatre positions

diff_rentes selon lasituation du sciageou la preferencede I'u-

tilisateur :

* Verticale

* Horizontale

* A 45° _.gauche

* A 45° _.droite

Pour repositionner la poign_e principale :

1. Desserrerle blocagede la poign_e (Figure 16).

2. Tirez sur la manette de d_blocage de la rotation de la

poign_eet tenez-la(Figure 16).

3. Tournez lapoign6e pour la mettre _.la position d_sir_e.

4. Rel&chezla manettede d6blocagepour asseoir la poign6e

_.sa place. La manette ne peut se r_tracterque dans rune

des quatre (4) positions.

Remarque : L'interrupteur ne peut pas _treactionn_ si la

manettede d_blocagen'est pas r_tract_e. Netentez pasde

mettre routil en marche quand la poign_eest dansune po-

sition interm_diaire, il y a risque d'endommager routil.

5. Serrezle blocagede la poign6e.

R_qiage de la tensiondn blocaqe de la

poign_e_ qnatre positions

1. Ouvrezle blocagede la poign_e.

2. A I'aide d'une cl_ Allen de 1,5 mm, augmentez la tension

en tournant lesdeuxvis de r_glagede 1/4 de tour _.gauche.

Diminuez-la entournant vers ladroite. R6gleztoujours les

deuxvis de r_glagedu m_me montant.

3. Fermezle blocagede la poign_e.

4. OontrOlezlatension.

Blocage de la

Fignre16. Reglagedelapositiondela poigneeprincipale

-90-

Op6rations de base de la scie

Positiondu corpset des mains

_ ositionnez votre corps et vos

mains ad6quatementpour rendre

lacoupe plusfacile et plus sore.Observezlesinstructions suiv-

antes (Figure17).

Utilisation correcte Utilisation incorrecte

Projection dn trait de scie

* Ne placezjamais les mains pr6s de la zonede coupe. Ne

mettez pas les mains ou les bras dans la zone interdite aux

mains.

* RemarquezI'autocollant <<Zone interdite aux mains >>de

chaque c6t_ de I'embase. La <<zone interdite aux mains >>

est d_finiecomme toute la table plus la pattiede rembase

droite et _.gauche qui tombe entre le bord ext_rieur de ces

deuxautocollantset les parties du guidequi sont _.rint_rieur

de ces limites.

* Soyezattentif _.la trajectoire de la lame de scie. Faites un

essaide sciage _.blancavec lascie arr_t@,simulez un cycle

de sciageet rep6rezla trajectoirede la lamede scie. Eloignez

les mains de la trajectoire de la lame de scie.

SCIAGEA BLANC- II est important de savoiroQlalame ren-

contre la piecependantle sciage. Effectueztoujours la sim-

ulation de coupe avec lascie _.rarr_t afin de comprendre la

trajectoire de la lamede scie. Prenez note mentalementde

la position de latrajectoire de lalame de scie et positionnez

la piece de ma@re _.ce que vos mains et vos bras ne se

trouvent pas darts la trajectoire de la lameen rotation. R6-

glez vos brides et guides de mani_re _.ne pas entraver le

mouvement de coupe ou de nuire _.la r_gularit_ du mouve-

merit du capot protecteur inf_rieur.

. Tenezlapiecefermementcontre latableet leguide pour em-

p_cher tout mouvement.

Gardezles mains en placejusqu'A ce que la g_.chetteait 6t_

rel_.ch@et que la lame se soit complNement arr_t@.

Ne placezjamais les mains sur les rails coulissants.

Gardezles pieds fermement sur le plancher et maintenezun

bon _quilibre.

Suivez le bras d'onglet en coupant _.gauche ou _.droite.

Tenez-vousI_g_rementsur le cOt_de la lamede scie.

11se peut que le protecteur in-

f_rieur ne s'ouvre pas automa-

tiquement darts certainesconditions de coupe. Par exemple,

quandvous essayezde scier des pi_cesqui sont proches de

lacapacit_ de coupe maximale en hauteuEDartsde tellescon-

ditions, ou pendantlemouvementcoulissant de la coupe,I'ou-

wage peut arrSterle mouvementdu protecteur inf_rieur avant

que le mouvement vers le basdu bras ne puisse pr_-ouvrir le

protecteur inf_rieuE

DaBSce cas :

* L'ouvragedolt _tre cramponn_ solidement. Ceci lib_re une

mainpour soulever leprotecteur par le rebordsuffisamment

pour passer_.cOt_de rouvrage (Figure 18).

Mettez lascie en marcheet commencez votre coupe.

Lorsque vous _tes pass6 A cOt_ de la position o_ le pro-

tecteur inf_rieurpout gripper, rel_.chezleprotecteuret il con-

tinuera_.leverautomatiquementau fur et _.mesurequevous

coupez.

Rebord

_ P.rotectenr

iflferlenr

Fignre 18. Levee an protectenrinf@ienr

-91-

Op6rations debase de lascie

Support de

Les ouvrages longs ont tendance

_.basculer_.moins qu'ils ne soient

cramponn6s et ne soient dQmentsupport_s par en-dessous.

Serre-joints - Ceserre-joint permet de fixer facilement une

piecesur I'un ou rautredes deux(2) trous de serre-joint situ_s

derriere le guide (Figure 19 et 19a).

, Un minimum de 1/2 po de pattie molet_e doit engager le

montant du serre-joint en vue d'une fixation efficace.

, Ajustez lavis, au besoin,pour d6gagerleguide ou en raison

de differences importantes dans les hauteursdu bois.

Serre-joint d'onvrage(modUle5312 senlement)

1. Ins6rez le montant de serre- L'_cron _ " _"t'_ i

joint dans letrou deserre-joint, oreilles:--_ #°at°n "_-4

2. Desserrez1'6crou& oreilleset Montant de'_'-... _ P

ajustez le bras _, la hauteur serre-joint_ __

appropri_e,puisserrezl'_crou Tronde 'o[

_,oreilles _,fond. serre _-

3. Tournez le bouton _.vis du "_ _

serre-joint en sens horaire _

pour serrer, en sens anti-

horaire pour desserrer. _r a_s

4. D@lacezlatoteafindev_rifier I'_cartementavecleserre-joint.

Figure 19. Serre-joint d'onvrage

J'ouvrag8

On peut utiliser les serre-joints conventionnelset autres

dispositifs de retenue pour tenir rouvrage fermement contre

latable et le guide.

Support d'onvrages longs

Rallonges conlissantes de I'embase -ces rallonges perme-

ttent de mieux supporter les piGceset sont surtout utiles Iors

du sciage de pi_ces Iongues. Pour changer leur position, il

suffit dedGbloquerles leviersde blocagedesrallongesde rem-

base,de d@lacer les rallongeset de bloquer les leviers(Figure

20). (Voir Ggalementbutte de Iongueur _,lapage 99.)

Tiges extra-longnes de rallonges d'embase - Ces kits de

rallonges d'embase en option MS1222 permettent aux ral-

Ionges d'embase 5312 et 5412 de ressortir de 60 po. M_me

apr_s avoir install6 ces tiges plus Iongues sur les rallonges

base,cesderni_respeuvent_tre r_tract_escompINement pour

transporter la scie ou la ranger.

Serre-joint _ action rapide (modUle 5412 senlement)

I. Le serre-joint 6tant en posi-

tion ouverte (levier lev_),

ins_rez le serre-joint dans le Montant de

montantdu serre-jointjusqu'_.

ce que le pied en caoutchouc Tron de

vienne en contact avec le serre-joll

mat_riau.

2. Appuyez sur le levier pour

serrer le serre-joint.

3. D_,placezla toteafinde v_rifier

I'_cartementavecleserre-joint. Tige filet_e

4. Tirez le leviervers le haut pour rel&cherle serre-joint.

Fignre 19a. Serre-joint _ action rapide

11peut y avoir des coupes com-

pos6esextremesIorsque leserre-

joint ne peut pas _tre utilis& Supportez I'ouvrageavec lamain

_.I'ext_rieurde la zoneinterdite aux mains. N'essayez pas de

conper des pi_cesconrtes qui ne peuvent _tre cramponn_es

et vous obligeraientb.mettre lamain dartslazone interdite aux

mains.

Serre-joint horizontal- le serre-joint horizontal et la butte

pour cornicheen option MS1221 peuvent_tre mont_esde I'un

ou I'autre c6t_ de routil et permettentde tenir la piece ferme-

ment contre leguide.

Leviers de blocage

--Rallonges d'embase conlissantes--

Fignre 20. Rallonges d'embase conlissantes

Blocs -- Les pi_ces Iongues ont besoin d'etre mieux

soutenues. La hauteur de base (3-3/4 po) est con(_ueen

fonction du bois d'oeuvrestandardde deux 2x4 et un lx4. On

peut utiliser des planches de ces @aisseurs pour crier des

rallonges de support auxiliaires pour les ouvrages longs

(Figure21).

Fignre21. Blocde snpport

-92-

Op6rations de basede la scJe

Guide auxiliaire

Certainstypes de moulure n_cessitentune rallongede face de

guide en raison de ladimension et de la position de I'ouvrage.

Destrous sont pratiqu_sdans leguide pour fixer un guide aux-

iliaire. Le guide auxiliaire est utilis6 avec la scie en position

biseau0° seulement.

iliaire et le protecteur inf6rieur de lame. Faitesdes ajuste-

ments au besoin.

_ 6rifiezs'il y a interf@encecaus@

par un composant quelconque.

1. Placezune piecede bois contre le guide de lascie _.onglet

(Figure 22).(Le bois peut avoir une hauteur maximum de 4

1/2 po.). Assurez-vousque lat_te ne g_nepasle guide aux-

iliaire.

Pour scier des moulures sans _clater,fixez un guide auxili-

aire en bois d'un seul morceaupuis sciez rencoche avec la

scie _.onglet.

2. Marquez les emplacementsdes trous de support sur le bois

depuis rarri_re du guide.

3. Percezet fraisezles trous _.ravant de la planchedesupport.

4. Fixez le(s) guide(s) auxiliaire(s) _.I'aide de deux (2) vis _.

machine _.t_te frais@ de 3/16 po. Avecun guide auxiliaire

de 3/4 po d'@aisseur, utilisezdes vis de 1-1/2 po de long.

Fixezdes der@re le guide en m_tal _.raide de rondelleset

d'_crous _.machine.

Guide

auxiliaire

Fente _ lame

Ou bien : avec un guide auxiliaire de 3/4 po, utilisezdes vis

_.bois_.t_te ronde de 1/4 po (3/4 po de long). Percezquatre

(4) avant-trous de diam_tre inf_rieur_.1/4 po dartsle guide

auxiliaire et enfilez les vis par les trous du guide en m_tal

pour lesvisser dartsle guide en bois.

5. Pratiquezune coupe de profondeur normale pour cr@r la

fente _.lame. VGrifiezs'il y a interf@enceentre le guide aux-

Vis _ tGle

tete plate

Figure 22. Guide auxiliaire

Actionnementde I'interrupteur

Pour raisons de s_curit_, le levier interrupteur est con(_u

pour _viter les d_marrages intempestifs. Pour actionner rin-

terrupteur de s6curit& enfoncez le bouton de d_verrouillage

du blocage de I'interrupteur sur arr_t avec un pouce pour

d_verrouiller le blocage puis tirez sur le levier de rinterrup-

teur et rel_.chezle bouton (Figure 23). Quand on rel_.chele

levier de rinterrupteur, le bouton de d_verrouillage du

blocagesur arr_t de rinterrupteur s'enclenche automatique-

merit et emp_che _.nouveau I'actionnement du levier de I'in-

terrupteur jusqu'_, ce qu'un des boutons de d_verrouillage

du blocage sur arr_t soit _.nouveau enfonc6.

REMARQUE: Le levier de I'interrupteur permet d'adapter

un cadenas avec une arise Iongue de 1/4 po de diam_tre

(non fourni avec la scie _.onglet pour emp_cher toute utili-

sation non autoris@).

Levierde

I'interrupteur

Bouton de

deverrouillage

du blocage de

I'interrupteur sur

arr_t

Figure 23. Actionnement de I'interrupteur

-93-

Op6rations de basede la scJe

Court-circuitage du

Le syst_me d'effacement descrans d'onglet supprime raction

descrans, ce qui permet un r_glagefin de I'angled'onglet sur

n'importe quelle position. Quand I'angle d'onglet d_sir_ est

proche d'un angled'onglet standard muni d'un cran, ce sys-

teme emp_chelecoin du bras d'onglet de seglisser dansren-

coche situ_e sur rembase.

1. Soulevezla levier du cran d'arr_t d'onglet et tenez-la(sous

le bras de I'embase).

2. Poussezla pincede court-circuitagedu crand'arr_t vers I'a-

vant et verrouillez en place par-dessusle bord. Rel_.chezla

levier du cran d'arr_t d'onglet (Figure 24)

3. D_placez le bras d'onglet _. toute position sur r_chelle

gradu_ed'onglet.

4. Bloquez le boutonde blocaged'onglet pour fixer la position

de ronglet.

Pourrel_cher:

5. Desserrez le bouton de blocagede I'onglet et soulevez la

levier du cran d'arr_t d'onglet pour lib_rer la pincedu systeme

d'effacementdes crans. La pincedolt se d6gagerautomatique-

merit et la table dolt se bloquer _.tout cran d'arr_t d'onglet

d_sir_.

crand'arr_t d'onglet

Pincede court-circuitage

ducran d'arr_t

Bordde la

pince

Boutonde

biocage d'onglet

Levier de=cran

d'arr_t d'ongiet

Figure24. Court-circuitageducrand'arr_t

Rallongesd'ernbase et guides coulissants

De mani_re _.fournir un espace

suffisant entre lamain et lalame de

scie (6 po minimum), d_ployez les rallonges d'embaseet les

guides coulissants quandvous faites des coupes en biseau,

en onglet ou compos_es_.des angles tr_s aigus.

Lesrallongesd'embase peuventaussi_tre utilis_espour fournir

un support suppl_mentaireIors du sciagede pi_cesIongues.

Embasecoulissante

1. Desserrez les leviers de blocage des rallonges d'embase

(Figure25).

2. D_ployez les rallonges d'embase coulissantes et amenez-

les _.la position d_sir_e.

3. Appuyez vers le bas sur les leviers pour bloquer les ral-

Ionges _.laposition choisie.

Guidescoulissants

1. Desserrez les leviers de blocage des guides (derriere le

guide).

2. Placezle guide _.la position correcte en le faisant glisser.

3. Serrezles boutons pour bloquer le guide _.sa place.

Pourd_monter temporairementunguide coulissant:

Pour scier selon des angles compos_s tr_s aigus, il se peut

qu'il vous faille enleverun des guides coulissants.

1. D_vissezle bouton du guide jusqu'_,ce qu'au moins 1/2 po

de filets d_passe.

2. Faitescoulisser le guidepour ramener en position centrale.

3. Soulevezle guide pour I'enlever.

4. Serrezle bouton.

Apr6s avoirtermin_ le sciage, remontezleguide coulissant en

inversantla proc6dure ci-dessus.

Pourtransporter lascie, il faut tou-

jours bloquer les rallonges d'em-

baseet les guides coulissants dans la position compl6tement

r_tract_e.

Rallonges _-

d'embase st

guides coulissants

Leviers de blocagedes

rallonges d'embase

Figure25. Rallonges d'embase st guides coulissants

Voir page 92 pour des renseignements concernant d'autres

types de supports de piece.

-94-

Operations de la scie

Coupe de lento

, Le bouton de blocage des rails coulissants est serr_ et la

t_te est abaiss6ede mani_re _.couper _.travers rouvrage.

, Ce type de coupe est utilis6 principalement pour les pi_ces

_troites.

Suivez cosinstructionspourpratiquervotre

coupede fente :

1. Faites glisser la t_te vers I'arri_re aussi loin que possible

(Figure 26).

2. Serrez le bouton de blocage des rails coulissants (Figure

26).

3. Positionnezrouvrage correctement.Assurez-vousquerou-

wage est cramponn6 fermement contre latable et le guide.

_ Utilisez une position de crampon-

nage qui ne g_ne pas le fonction-

nement.Avant de mettre en marche,abaissezlat_te pour vous

assurer que le serre-joint d6gagele protecteur et la t_te.

4. Actionnez rinterrupteur. Abaissezla t_te et pratiquez votre

coupe.

5. Attendezque la lames'arr_tecompINementavant de relever

la t_te et/ou de retirer rouvrage.

goutonde

locage des

s coulissants

Figure 26. Coupe de lento

Coupe par

* Le bouton de blocagedes rails coulissants est I&che,la t_te

est tir_e vers rop_rateur, la t_te est abaiss6ejusqu'_. I'ou-

vrage, puis pouss6e vers rarri_re de la scie pour pratiquer

la coupe.

, Ce type de coupe est utilis6 principalement pour les pi_ces

larges.

, Un crochet de lame positif de 10 degr_sou plus est recom-

mand_ pour une meilleure performanceen pratiquant des

coupesagressivesou en co@ant desmat_riaux plus @ais.

Ne tirez JAMAIS la scie vers vous

durant une coupe. La lame peut

soudainementgrimper sur ledessus de rouvrage et forcer son

chemin vers vous.

Suivez cos instructionspourpratiquervotre coupe par

glissement :

1. PositionnezI'ouvragecorrectement.Assurez-vousqueI'ou-

wage est cramponn_ fermement contre la table et le guide.

_ Utilisezune position de crampon-

nagequi ne g_ne pas le fonction-

nement.Avant de mettre en marche,abaissezlat_te pour vous

assurer que le serre-joint d_gagele protecteur et la t_te.

2. Desserrezle bouton de blocage des rails coulissants.

3. Saisissezla poign_e de I'interrupteur et tirez la t_teen sens

oppos6 au guide, jusqu'_,ce que la lame d_gageI'ouvrage

ou jusqu'_,son prolongement maximum si la lame ne peut

d_gagerI'ouvrage (Figure 27).

-95-

glissement

4. Actionnez I'interrupteur. Abaissez la t_te jusqu'en bas et

coupez &travers le bord de rouvrage.

5. Poussez(sansforcer) ]a t_tevers le guidejusqu'_ laposition

arri_re maximum pour terminer la coupe.

6. Attendezquela lame s'arr_tecomplNement avantde relever

la t_te et/ou de retirer rouvrage.

Figure 27. Coupe par glissement

Operationsdela scie

Coupe

* Une coupe d'onglet est une coupe en travers avec la lame

verticale (non inclin_e) et horizontalement en angle par

rapport au guide.

. Unecoupe d'onglet s'effectueavec le biseau_.0° et _.n'im-

porte quel angleentre 52° _.gauche et 60° _.droite.

L'_chelledesangles d'onglet indique I'anglede la lame par

rapportau guide. Elleestmoul_e dans la tablepour faciliter

sa lecture.

* Des crans d'arrOt positifs ont 6t_ cr_s _.0 °, 15°, 22,5°,

31.6°.et 45° _.gauche et _.droite, et _.60° _.droite.

. Lescrans pour lesciagede corniches (_.gaucheet _.droite)

se situent _.31,6° (voir sciage de comiches pour de plus

amples renseignements_.la page 101).

. Pour scier avec precision & des angles proches des crans,

utilisezle systOmed'effacementdes crans pour supprimer

ceux-ci. CeciempOchele coin du levier de cran d'arrOt de

glisser dans I'encoche et d'emmener la table.

Une coupe _.I'onglet peut Otrepratiqu6e comme coupe de

fente ou comme coupe par glissement, suivant la largeur

de I'ouvrage.

. Les inserts d'encoche doivent Otreaussi rapproch_s de la

lameque possible sans toucher la lame (voir Inserts d'en-

coche pour procedures de r_glage).

Suivez cesinstructionspourpratiquervotrecoupe_ ronglet :

1. Desserrez le bouton de blocage de I'onglet. Soulevez le

levierde crand'arrOtd'ongletet d@lacezlasciepour lamet-

tre _.I'angled_sir_ en utilisant soit les crans soit I'_chelle.

Serrezle bouton de blocage de ronglet (Figure 28).

2. D_ployezles rallongesde I'embase et le guidedu cOt_o8 le

sciage sera effectu_ (voir rallonges d'embase et guide

coulissant _.la page94).

ronglet

3. Positionnez I'ouvrage ad_quatement. Assurez-vous que

rouvrage est cramponn_ fermement contre la table et le

guide.

_ Utilisezune position de crampon-

nagequi ne gone pas le fonction-

nement.Avant de mettre en marche,abaissezlatote pour vous

assurer d'un _cartement suffisant entre le serre-joint, d'une

part, et le protecteuret la tote, d'autre part.

4. Suivez les instructions pour la coupe de fente ou la coupe

par glissement (voir page95).

5. Attendezque la lame s'immobilise complOtementavant de

remettre la tote_.laposition leveeet/ou de retirerI'ouvrage.

Ouvrage Echelle gradu_e Crans Bouton de

d'ongiet d'arr_t biocage

d'ongiet

Figure 28. Coupe _ I'onglet

Coupe

Unecoupe en biseauest unecoupe en traversqui s'effectue

avec lalame perpendiculaireau guideet inclin_epar rapport

_.laverticale.

* Unecoupe en biseaus'effectue avec I'onglet_.0° et _.n'im-

porte quel anglede biseau entre -47 ° et 47°.

. L'_chellede biseau est dimensionn_e et positionn_e pour

faciliter sa lecture.

Le bouton-s61ecteurde gamme de biseau situ_ sur ravant

de la sciedonne trois choix de gammes de biseau.

La machineest muniede buttes de biseaur_gl_esen usine

_. 0° et 45° _.gauche comme _. droite (Voir le chapitre

r_glages'il est n_cessairede les r_gler).

. Elle est _galement munie de buttes de biseau pour scier

des corniches. Cesbuttes sont _.33,9° _.gauchecomme _.

droite.

* D_sengrenezcette butte si vous ne faites pas de coupes b.

en biseau

33,9° (Voirsciagede comiches pour de plusamplesd_tails).

. Suivantla largeurde lapiOce,une coupe en biseaupeut Otre

effectu_esoit en abaissantlalame ou enla faisantcoulisser.

-96-

* Le levier de blocage du biseau situ_ sur I'avantde la ma-

chine permet de bloquer rensemble de latote sur rangle de

biseau d_sir_.

Soulevezle levier de blocage du biseau pour le desserrer.

ChoisissezI'anglede biseaud_sir_ en vous servant du bou-

ton-s_lecteurde gamme de biseau. Quandon est &la posi-

tion 0°, pour passer de la position gamme de 0° _.45° _.

droite & la position gamme de -47 ° _.47°, il se peut qu'il

vous faille d_placer I_gOrementvers la gauche I'ensemble

de la tote afin de pouvoir tourner le bouton-s_lecteur de

gamme de biseau. Si vous appuyez sur I'ensemble de

coupe, il se peut que vous ne puissiezpas d_placer le bou-

ton-s_lecteurde gamme de biseau.

Gammede biseau I = entre 45° _ gauche et O°

Cettegammede biseau_.gaucheest le r_glagepar d_faut.

Pourutiliser la sciesur la gamme 1 : A _,o

1. D_placezle guidecoulissantgauchepour d_- &J,t,_ " U

gager rensemble de la sole etre-bloquez-le(Figure29). Left

2. Soulevezlelevier de blocagedu biseaub.hauteur de latable

avec la maingauche (Figure 30).

3. Agrippez la poign_ede transport avant de la main droite et

inclinezla t_te de la scie pour la mettre _.rangle d_sir_.

4. Unefois dans la position de biseaud_sir6e,appuyez_.fond

vers lehas sur le levier de blocagedu biseau pour ramener

en dessous du niveaude la table(Figure 29).

Sansd_marrer la scie,faites une coupe _.blanc pour vous as-

surer que le guide n'interf6re pasavec les capot s protecteurs

et r6glez-lesi n6cessaire.

Gammede biseau2 = entre O° et 45° _ droite _, m _ o

Pourutiliser la s¢iesur la gamme 2 : U m 4'

1. D@lacezle guide coulissant droit pour d_- _. ,, •

gager rensemble de lascie et re-bloquez-le _,-__ g J'_'[

(Figure29).

2. Soulevezlelevier de blocagedu biseau_.hauteur de latable

avec la maingauche (Figure 30).

3. Agrippez la poign6e de transport avantde la main gauche

et inclinez la t_te de la scie 16g_rementvers la gauche tout

en tournant le bouton-s_lecteur de gamme de biseau rap-

pel_ par ressort de la main droite de mani_re _.ce que le

symbole 45°- 0° soit en face de la fl_che situ6esur la table

(Figure 31). L'ensemble de la scie peut alors _tre inclin6

pour la mettre sur un angle de biseau_.droite entre 0 ° et la

butte & 45°.

4. Unefois dans la position de biseaud_sir_e,appuyez_.fond

vers lebas sur le levier de blocagedu biseau pour ramener

en dessous du niveaude la table.

REMARQUE: Quand I'ensemble de la table est inclin6 _t

gaucheau-del_,de 0°, le bouton-s_lecteurde gammede biseau

revientautomatiquement &la gammede biseau 1 (gamme par

ddaut). Cecipermet de r6cup_rerlabutte de biseaupr6-r6gl6e

_.la position 0° qui est tr_s importante.

Gammede biseau3 = entre 47° _ gauche et 47° _ droite

Lagamme de biseaucompleteefface toutes 47.o470

les buttes pr_-r_gl_eset permet de scier

desanglesen biseauau-del_,de I'angle_.45°

habituel_.droite comme _.gauche. Magi

Pour utiliser la s¢iesur la gamme 3 :

1. D@lacezles guide coulissants gauches et droits pour d_-

gager rensemble de lascie et re-bloquez-les(Figure 29).

2. Soulevezlelevier de blocagedu biseau_.hauteur de latable

avec la maingauche (Figure 30).

3. Agrippez la poign6e de transport avantde la main gauche

et inclinez la t_te de la scie I_gerementvers la gauche tout

en tournant le bouton-s61ecteurde gamme de biseau rap-

pel_ par ressort de la main droite de mani_re _.ce que le

symbole 470-47° soit en facede lafl6che situ_e sur la table

-97-

(Figure 31). L'ensemblede la scie peut alors _tre inclin_ _.

n'importe quel angle entre 47° _.gauche et 47° _.droite.

4. Unefois dans la position de biseaud_sir_e, appuyezAfond

vers le bassur lelevier de blocagedu biseaupour ramener

en dessous du niveaude la table.

Suivez ces instructionspourpratiquervotre

coupe en biseau :

5. D@loyezles rallonges de rembase et le guide du cOt_o_

vous voulez effectuer la coupe (voir rallongesd'embase et

guide coulissant_.la page90).

6. Positionnez I'ouvrage ad_quatement. Assurez-vous que

rouvrageestcramponn_fermementcontrelatableet leguide.

_ Utilisezune position de crampon-

__ nagequi ne g_ne pas lefonction-

nement.Avantde mettre en marche,abaissezlat_te pour vous

assurer d'un _cartement suffisant entre le serre-joint, d'une

part, et le protecteur et la t_te, d'autre part.

7. Suivez les instructions pour la coupe de fente ou la coupe

par glissement (voir page95).

8. Attendez que la lame s'immobilise complNement avant de

remettre lat_te _.la position leveeetJoude retirer I'ouvrage.

Poign_e de transport avant

Guide

coulissant

Figure29.

-- Levier de blocage du biseau

Figure30.

Figure 31.

Bouton-

s_lecteur

de la

gamme de

biseau

Operations de Jascie

Coupes compos_es

= Une coupe en angle compos6 est une coupe en travers ef-

fectu_e avec la lame _.la fois en angle horizontalement par

rapport au guide (angle d'onglet) et inclin_e par rapport _.

laverticale (anglede biseau).

= Unecoupe compos6e peut_tre pratiqu_ecomme coupe de

fente ou comme coupe par glissement, suivant la largeur

de rouvrage.

Etant donn_ qu'il faudra peut-_tre plusieurs essais pour

obtenirI'anglecompos_d_sir_, effectuezdescoupesd'essai

sur des mat_riaux de rebut avant de pratiquervotre coupe.

Snivez ces instructionspourpratiqner

votre coupecompos_e:

1. D_ployezles rallongesde I'embase et les guides du c0t6 o_

vous voulez effectuer la coupe (voir rallongesd'embase et

guides coulissants _.la page94).

2. Positionnez I'ouvrage ad_quatement. Assurez-vous que

rouvrage est cramponn_ fermement centre la table et le

guide.

_ Utilisezune position de crampon-

nagequi ne gSne pas lefonction-

nement.Avantde mettreen marche,abaissezla t_te pour vous

assurer d'un _cartement suffisant entre le serre-joint, d'une

part, et le protecteur et la t_te,d'autre part.

3. R6glezInsanglesd'onglet et de biseauselon Insconsignes

donn_es aux pages96 et 97 pour les coupesd'onglet et en

biseau.

4. Suivez Insinstructions pour lacoupe de fente ou la coupe

par glissement (voir page 95).

5. Attendezque la lames'immobilise compl_tement avant de

remettre la t_te_.laposition leveeet/ou de retirerrouvrage.

Serre-joint

actionrapide

Ouvrage

Base

glissi_re

Echellegradn_e Angle

d'angle de d'onglet

biseau

Figure 32. Coupe compos_e

-gS-

Operations de la scie

Coupe d8 rairlures

* Le r_glagede profondeur s'utilise pour faire des rainures

darts une piece.

= Le r6glagede profondeur s'utilise pour limiter laprofondeur

de la lameIors du sciage de rainures.

Sciez en coulissant pour faire des rainures.

1. Pourfaire des r6glagesimportants, enfoncezle bouton de

d_blocagede la butte de profondeur et faites coulisser le

boulon de butte de profondeur pour le mettre _ laposition

d_sir_e (Figure 33).

Boulonde butte

de profondeur

Boutonde d_blocage de

la butte de profondeur

2. Pour faire des petits r_glages, il suffit de tourner le boulon

de butte de profondeur pour lemettre A laposition d_sir_e.

3. Serrezr_crou moietY.

4. Coupezles deux rainures ext_rieures.

5. Utilisez un burin A bois ou effectuez des passes multiples

faisantglisserle bois pour enleverle mat_riauentre les rain-

ures ext_rieures(Figure 33a).

Rainures

Ouvrage Coupe au burin

Figure33. Coupe de rainures

Figure 33a. Rainure couple grossi_rement

Butte de Iongueur(modUle5412 seulement)

Labutte de Iongueurescamotablede lamachinepeut _tre util- _tre sci_eaveclabutte de Iongueur_.30 po environ de chaque

isle pour faire des coupes r_p6titives de la m_me Iongueur. cOt_de routil.

Pour r_gler la butte, il suffit de desserrer le bouton, de faire

pivoter la butte pour la mettre en position et de resserrer le

bouton (Figure34).

1. Pour r_gler la Iongueur _ scier, desserrez le levier de

blocagede larallongede I'embase,repositionnezla rallonge

de I'embase avec sa butte de Iongueur et resserrez les

leviers.

2. La Iongueur maximale qui peut _tre sci_eavec la butte de

Iongueur est d'environ 20 po.

Sion le d_sire, la butte de Iongueuret le bouton peuvent _tre

transformssur la rallonge d'embase gauche. Le kit de butte

de Iongueur en option MS1223 peut aussi _treinstall_du cOt_

gauche, permettant ainsi d'avoir une butte de Iongueur de

chaque cOt_de la scie.

Pour augmenterla Iongueur qu'on peut scier avec la but6ede

Iongueur, remplacez les tiges de la rallonge de rembase de

routil par lestiges d'embase extra-longuesen option MS1222,

ce qui a pour effetd'augmenter la Iongueur maximale qui peut

Butte de Ionqueur Bouton

Figure 34. Butte de Ion queur

-gg-

Operations de la scie

Coupe de rnouluresde base

= Les moulures de base peuventetre sci_es en position ver- des conseils utiles pour le sciage de moulures de base pour

ticalecontreleguideou_.platsurlatable. Lataille max- descoins _.90°.

imalequipeutetresci_everticalementsurleguideestde . La coupe de moulures de base peut etre pratiqu6e

4 1/4 po et de 10-1/4 po _.plat sur la table, comme coupe de fente ou comme coupe par glissement,

Reportez-vous au tableau ci-dessous, vous y trouverez suivant la largeur de rouvrage.

INSTRUCTIONSDECOUPEDEMOULURESDEBASE

POSITIONDE Moulure en position verticale : Moulure en position horizontale :

LA MOULURE Dos de la moulure Dos de la moulure _.

SUR LA SCIE contre le guide plat contre la table

Angle de biseau Biseau=O° Biseau=45°

Partie de la moulure sci_e

Coinint_rieur

dumet

Coinext_rienr

dumet

Angle d'onglet

Positiondela

mouluresur lascie

C6t

fini

Angle d'ongle

Positiondela

mouluresur lascie

cOt_

fini

A gauche

du coin

Gauche_.45°

Fond contre

la table

Gardezle cOt_

gauche de lacoupe

Droitb.45°

Fond contre

la table

Gardezle cOt_

gauche de la coupe

A droite

du coin

Droit_.45°

Fond contre

la table

Gardezle cOt_

droit de la coupe

Gauche_.45°

Fond contre

la table

Gardez le cOt_

droit de la coupe

A gauche

du coin

0 o

Dessuscontre

le guide

Gardez lecOt_

gauche de lacoupe

0 o

Fond contre

le guide

Gardez le cOt_

droit de la coupe

A droite

du coin

0 o

Fond contre

le guide

Gardezle cOt_

gauche de lacoupe

0 o

Dessuscontre

le guide

Gardez le cOt_

droit de la coupe

Coupe de mogJures ell cogrorl[le

Lescorniches (moulures en couronne) doivent etre sci_es = Voir aussi pages 101 et 102 Vous y trouverez des

et positionn_escorrectementafin de s'ajusterparfaite-

ment.

II y a deux mani_res de scier des corniches, _.plat sur la

table ou en angle par rapport _.la table et au guide.

L'angle de d_vers de la corniche est I'angle entre rarriere

de la corniche et la surface plate inf6rieure qui est ap-

pliqu_e au tour.

La scie _.onglets est dot_e de crans d'onglet sp6ciaux _.

31,5 ° et de biseau _.33,9 °. Ces crans vous permettent

de positionner facilement la plupart des corniches _.plat

sur la table et de faire des coupes pr_cises pour descoins

_.90°. (Ces crans ne fonctionnent qu'avec les corniches

ayant un d_vers de 38°). REMARQUE: Cescrans ne peu-

vent pas etre utilis6s avec les corniches _.45 °.

tableauxqui vous donnent les angles d'onglet et de biseau

_.utiliser pour couper des corniches avec d_vers de 38°

et 45° (avec la piece posse _. plat sur la table). Ohaque

tableau fournit les angles d'onglet et de biseau exacts

pour des coins d'angles tr_s varies.

Bien que ces angles soient standards, les coins de la plu-

part des pieces ne sont pas exactement _.90 °. II sera

doric n_cessaire d'affiner votre r6glage.

Le rapporteur d'angle num_rique en option Bosch

DAF220KMiterFinderTM permet de mesurer les angles de

d_vers et les angles de coins et de d_terminer automa-

tiquement les r_glages exacts de I'onglet et du biseau qui

sont n_cessairespour faire des coupes parfaites _.chaque

coin.

-100-

Operationsde la scie

Moulures en couronnereposant_ plat sur la table

1. Remarques: Placezle dos de la piece _.plat sur la table

Placeztoujours le bord sup_rieur de la corniche contre le

guide (le bord d_coratif se trouve en has de la comiche).

L'anglede d_vers est I'angle entre lemur et la comiche.

Solon la largeur de la piece, on peut scier los corniches

pos_es _.plat sur la table soit en abaissant la lame soit en

la faisant coulisser.

1. Pour les coins _.90°, r_glez les anglesd'onglet et de biseau

en vous aidant des tableauxci-dessous. Serrezle bouton

de blocage de I'onglet et le bouton de blocage du biseau

(Figure35).

2. Placezla comiche _.plat sur la table de la scie. Bridez la

piece _.I'aide du serredoint _.action rapide.

_ Utilisez une position de crampon-

nage qui ne g_ne pas le fonction-

nement.Avant de mettre en marche,abaissezlatote pour vous

assurer d'un _cartement suffisant entre le serre-joint, d'une

part, et le protecteuret la t_te, d'autre part.

3. Suivez les instructions pour la coupe de fente ou la coupe

par glissement (voir page95).

4. Attendez que la lames'immobilise complNement avant de

remettre lat_te _.la position leveeet/ou de retirer I'ouvrage.

REIVlARQUE: PROCEOEZTOUJOURSAUNECOUPED'ESSAI

A L'AIDEDEMATERIAUXDEREBUTPOURCONFIRMERLES

ANGLESCORRECTS.

Serre-joint_ /

actionrapide

MonInre en

cogronn8

Biseau de33,9 ° 0nglet de31,G°

Figure 35. iVloulureen couronne reposant _ plat

R_glages des angles d'onolet et de biseaupourscier des cornichesstandard

(corniche posse_ plat sur la table de la scie)

On supposera que la corniche est usin_e de mani_re r_guli_re et que le coin est exactement b.90 °

Angle de deversde la corniche : 38°

R_giage de R_qiage an

I'onglet bisean

(table) (inclinaison)

Coin interne

Boutgauche (A) 31,B° _.droite 33,9° _.gauche

Utilisezle bout

gauche de lacoupe

Boutdroit (B)) 31,B° _.gauche 33,9° _.droite

Utilisezle bout

droit de lacoupe

Coin externe

Boutgauche (C) 31,6° _.gauche 33,9° _.droite

Utilisezle bout

gauche de lacoupe

Boutdroit (D) 31,B° _.droite 33,9° _.gauche

Utilisezle bout

droit de lacoupe

Angle de deversde la corniche: 45°

R_glage de R_glage an

I'onglet bisean

(table) (inclinaison)

Coin interne

Boutgauche (A) 35,3° b.droite 30,0° b.gauche

Utilisezle bout

gauche de la coupe

Boutd roit (B) 35,3° _.gauche 30,0° _.droite

Utilisezle bout

droit de la coupe

Coin externe

Boutgauche (C) 35,3° b.gauche 30,0° b.droite

Utilisezle bout

gauche de la coupe

Boutd roit (D) 35,3° _.droite 30,0° _.gauche

Utilisezle bout

droit de la coupe

-101-

Operationsde la scJe

Moulure en couronne_ angle par rapport_ la table et au guide

= La m_thode pr_f_r_e pour scier des corniches avec cette

scie est de poser la corniche _ plat sur la table.

= L'avantage de scier les corniches inclin6es contre leguide

est qu'il n'est pas n_cessaire de r6gler le biseau. Seul

I'angle d'onglet doit _tre r_gl_.

La largeur maximale de la corniche qui peut _tre sci_e

inclin_e contre la table et le guide est de 6 po.

Quand on scie des corniches de cette mani_re, il est con-

seill_ d'acheter et d'utiliser le serre-joint horizontal et

I'accessoire de butte pour corniche en option MS1221.

Suivez ¢es instructionspour ¢ouper les moulures en

couronne_ angle par rapport _ la table et au guide :

1. Placez la corniche de sorte que le bas (partie d_corative

install_e contre le tour) se trouve contre le guide.

2. Pour les coins & 99°, r_glez I'angle d'onglet en vous

servant du tableau ci-dessous. Serrez les bouton de

blocage de I'onglet (Figure 36).

3. Positionnez la moulure de mani_re & ce qu'elle repose

contre le guide (voir Position du corps et des mains & la

page 91).

4. Suivez les instructions pour la coupe defente ou lacoupe

par glissement (voir page 95).

5. Attendez que la lame s'imrnobilise cornpl_tement avant

de remettre la t_te & la position levee et/ou de retirer

I'ouvrage.

REMARQUE: PROCEOEZTOUJOURSAUNECOUPEO'ES-

SAI A L'AIDEDE MATERIAU×DE REBUTPOURCON-

FIRMERLESANGLESCORRECTS.

Moulure

eu couronue _1 __'-_

°°°'°°°i o'o0

45 °

Figure3G. Moulure en couronne_ angle par rapport

la table et au guide

R_glagesdes anqles d'onglet et de bisean pourscier des cornichesstandard

(cornicheinclin_e contrele guide)

Onsupposeraque lacorniche est usin_ede mani_rer_guli_re.

Le coin est A90°.

Pour des angles de coins diff6rents, diviser la mesure de

rangle r_el par 2.

Pour routes les ¢orniches

R_glage de R_glage du

I'onglet biseau

(table) (inclinaison)

Coin interne

Bout gauche (A) 45° b.droite 0° b.gauche

Utilisez le bout

droit de la coupe

Bout droit (B) 45° _ gauche 9° _ droite

Utilisez le bout

gauche de la coupe

Coin externe

Bout gauche (C) 45° b.gauche 0° b.droite

Utilisez le bout

droit de la coupe

Bout droit (D) 45° _ droite 9° _ gauche

Utilisez le bou

gauche de la coupe

-102-

Operations de Jascie

Coupes

Lesciage de pi_ces courbes ou de pi_ces rondes repr_sente

deux exemplesde sciagessp6ciaux.

Coupe de mat_rianx conrb_s

Si I'ouvrage est courb_ ou gon-

dola, cramponnez-le avec la face

courb_eext_rieuredirig_evers leguide. Assurez-voustoujours

de I'absence d'un _cartement entre I'ouvrage, le guide et la

table le long de la ligne de coupe. Les ouvrages plies ou gon-

dolas peuvent setordre ou culbuter, et peuventfaire gripper la

lamede scie en rotation durant la coupe (Figure37).

speciales

Serre-joint _ ac- __

G]i i

iVlat_rian Ancnn _cartement

conrb_ _ ce point

Figure37. iVlat_riaucourb_

Coupe de mat_riaux ronds on de forme irr_gnli_re

Pour les mat_riaux ronds tels que

les goujons ou les tubes, utilisez

toujours un serre-joint ou un dispositif con(;u de mani_re

cramponner I'ouvrage fermement contre le guide et la table.

Lesgoujons ont tendance & rouler pendant qu'on les coupe,

ce qui amine la lame _.<<mordre >>et tire I'ouvrage et votre

maindans la lame(Figure 38).

Serre-joint

action

rapide

Guide

Mat,_rian

rond

Fignre38. iVlat_rianrond

-103-

_ Quandonscieen anglecompos6

unecornichepos6e_.plat sur la

table,leschutescourtes(deIongueurinf6rieureou _gale_.

2 po)risquentd'etre_jectees_.hautevitesse,depasserpar-

Figure1

dessus le guide et d'etre projet_,esau-del_,de I'arri_re de la

scie (voir Figure 1). IIfaut utiliser un guide auxiliaire comme

illustr_ aux figures ci-dessous.

Figure2

Utiliser un guide auxiliaire pour mieux supporter les chutes

provenant par exempledu sciagede grandescorniches pos_es

_,plat sur la table (voir page 101). Celar_duit les _clatset le

mouvement de la chute qui n'est pas support_e apr_s le

sciage.

Fabricationd'un guide auxiliaire :

Pi_ces n_cessaires:

Plancheen bois (d_crite ci-dessous)

4 - Vis &machine &tete frais6e - 1/4 po de diametre;

3 pouces de long

4 - Rondelles platesde 1/4 po

4 - Ecrous

1. Coupez une planchede dimensions nominales 1 x 2 _,une

Iongueur de 25-3/16 po. Remarque : 1 x 2 pouces nom-

inaux _galent 3/4 po x 1-1/2 po r_el. On peut _,galement

utiliser du contre-plaqu_ de 3/4 po coup6 _,dimension.

2. Percez4 trous d_bouchants dans la planche& I'aide d'un

foret de diam_tre 5/16 po. Fraisezles trous suffisamment

profond pour que les t_tes des vis frais6es ne d@assent

pasde lasurface frontale de la piece- Fraisezavec unforet

de 1/2 po. Voir figure 3.

Enlevezles guides coulissants de la machine-voir page96.

1. Enfilezlesvis _,t_,tefrais_e par les trous du guide auxiliaire,

putspar ceux du guide fixe de la machine.

2. Placezles rondelles et les _crous sur les filets des vis et

amenez-lescontre leguidefixe. Serrezles_crous. Voirfig-

ure 4.

Premiere utilisation du guide auxiliaire :

Remarque: La premiere fois que vous utilisez le guide auxili-

aire, il sera sci_par la lame de scie- cela cr_eun jeu minimal,

ce qui r_duit les _clats sur la piece. R6glezles anglesd'onglet

et d'inclinaison avant d'effectuer la premi6re coupe. Bridez la

piece puts sciez-la - exemple de sciage en angle compos6

d'une grande corniche pos6e _,plat sur latable. Voir figure 2.

-104-

Figure3

Percez 4 trous - 2 comme indiqu¢ a partir du bord gauche (comme indiqu6) et 2 a. partir du bord droit

5 3/4 po

Guide fixe de la machine i i

Rondelle plate

Ecrou

Guide fixe de la machine

debouchant de 5/16 pouce

j Fraisage de 1/2 pouce

Vis _t machine a. tCte fraisee de 1/4

pox 3 pouces de long

Planche • 3/4 po de large x 1-1/2 po de haut

-105-

Maintenanceetlubriftcation

EfltretJefl

_ L'entretien pr_ventif effectu6 par

des personnesnon autofis@s peut

entrainerun positionnementerron6 descomposantset desfils

internes, et ainsi causerdes dangerss_v_rs.II est recomman-

d_ que I'entretienet la r@aration de nos outils soient confi_s

_.un centre de service-usine Bosch ou _.un centre de service

apr_s-vente Boschagree.

Balais de charbon

Les balais et le collecteur de votre outil ont 6t_ con(_uspour

donner plusieurs heuresde fonctionnement sans alias. Pour

maintenir le moteur en forme, nous recommandons d'exam-

iner les balaistousles deux_.six mois. Vous nedevriezutiliser

que les balais de rechange d'origine Bosch qui conviennent

sp6cialement_.votre outil.

Remplacementdes baiais dumoteur

Pour inspecterou remplacer les balais:

1. DGbranchezlascie.

Courroie d'entrainement

La courroie d'entrainement est une piece d'entretien normal.

Elle doit _tre inspect@ p_riodiquement pour contrOler son

usure. Sielle pr_sentedes signesde s6chage,desfissures ou

des d_chirures, il convient de laremplacer. Si elle ne parvient

pas _. rester correctement dans I'alignement ou qu'elle

s'_chappe des poulies, il faut la remplacer.

1. Installationd'une courroie neuve :

2. Desserrezles deux vis et enlevez le capot de la courroie

d'entratnement.

3. Coupez et enlevez la courroie us@ (Figure 40). Avant

d'installer lacou rroie neuve,nettoyezbien les deuxpoulies.

4. D'abord, placezla nouvelle courroie d'entrainement sur la

poulie menante, ensuite faites tourner cette derni_re en

senshorairetout enpoussantlacourroiesur lapouliemen@.

5. Remontezle capot de la courroie d'entrainement et serrez

les vis fermement.

Le capuchon de balai est charg_

par ressortpar I'ensemblede balai.

2. Retirez le capuchon de balai sur le moteur _.raide d'un

tournevis _.lame platelarge.

3. Tirez le balai vers I'ext_rieur (Figure 39). R@6tez pour le

cOt_oppos6.

REMARQUE: Si vous posezleou les balaisexistants,assurez-

vous que le balaiest ins_r_de lam_mefagon qu'il en est sorti.

Sinon, il s'ensuivraune p_riodede rodagequi r6duirala perfor-

mance du moteur et accrottrarusure desbalais.

4. Inspectez les balais poury relevertout signe d'usure. Une

ligne de limite d'usure apparaTtsur le cOt_ plat large du

balai.Si lafacede contact du balai est _.ou au-deB.(aucune

ligne visible) de la limite, remplacezles balais en ensem-

ble.

5. Posezle nouveaubalai.Lesdeux (2) languettessur laborne

du balai s'in@rent dansle m_metrou que celuidans lequel

est ins6r@la piece en carbone.

6. Serrezle capuchon de balai sans, toutefois, serrer exces-

sivement.

Borne

de balai

Figure 3g. Balai du moteur

Poulie men_e Courroie

d'entrainement

Figure 40. Remplacement de la courroieNettoyage

Pour _viter le risque d'accidents,

d@ranchez toujours I'outil de la

prisede courant avantde proc6der au nettoyageou _ rentre-

tien. Vous pouveztr_s bien le nettoyer _.Fair sec comprim_.

Danscecas, porteztoujours des lunettes de s@urit_.

Gardezles prises d'air et les interrupteurs propres et libres de

d@ris. N'essayezpasde les nettoyeren introduisantdes objets

pointus dans leurs ouvertures.

Wrifiez r_guli_rementpour vous assurer que le protecteur in-

f6rieur et toutes les pi_ces en mouvement fonctionnent

ad_quatement.

Enlevezle bran de scie accumul_ sur les pi_ces de travail en

soufflant _.I'aide d'air comprim_ ou en essuyant avec un

chiffon humide.

_ ertains produits de nettoyage et

dissolvants dont la gazoline, le

t_trachlorure de carbone, les nettoyeurs chlor_s, I'ammoni-

aque et les d_tergents m@agers contenant de rammoniaque

peuventabimer les pi_cesen plastique.

-106-

Entretien des lames

Leslamesfinissentpar s'6mousser,m_me_.couperdes pi_ces

de bois r_guli_res.Si vous constatez quevous devezforcer la

scie _ avancerplutOtque de la guider simplement versla ligne

de coupe, il est probablequela lame est 6mouss@ou souill@

de r_sine.

Quandvous devezenlever lagomme et la r_sinede la lame de

votre scie. d@ranchez d'abord lascie avantd'enlever lalame.

Souvenez-vousque les lames sont des objets tranchants et

qu'elles doivent _tre manipul@s avec soin. Essuyez la lame

avec du k_ro@neou un dissolvant si,milairepour enlever I'ac-

cumulation de gomme et de r_sine. A moins quevous soyez

parfaitementfamilier avec I'affQtagedes lames,nous vous d_-

conseillons de ressayer.

Graissage de I'outil

Votre outil Bosch a 6t_ convenablementgraiss6 et est pr_t _.

utiliser. II est recommand6 que les outils _ engrenages soient

regraiss_savec une graissesp6ciale_.roccasion de tout rein-

placementde balais.

Lubrifiez p_riodiquement les pi_cesen mouvement _.I'aide de

silicone ou d'huile I_g_re en vaporisateur. N'utilisez pas de

graisse parce qu'elle a tendance_.attirer et retenir le bran de

scie.

Rouiements

Tousles roulements de cet outil sont lubrifi6s _ I'aide d'une

quantit_ suffisante de lubrifiant de haute qualit_ pour toute la

dur@de I'outil dansdesconditions normalesd'utilisation. Au-

cunelubrification ult_rieure n'est n_cessaire.

Guidede d@annage = I:_'lectrique

PROBLEIVlE CAUSE ACTION CORRECTRICE

Le frein n'arr_te pas la lame 1. Les balais ne sont pas cal_s ou ils Inspectez/nettoyez ou remplacez

dans un d_lai de 5 secondes, adherent I_g_rement. les balais (voir Section

Le moteur ne d_marre pas.

2. Le moteur a surchauff_en raison de

I'utilisationd'une lame_mouss@/trop

Iourde.de rutilisationd'un accessoire

non recommand_ ou de la raise en

marcheet _.rarr_t rapide.

3. Boulon de lame desserr_.

4. Autre

1. V6rifiez que I'outil est branch,.

2. Fusible.

3. Balais us6s.

4. La poign@ n'est pas dans

une position utilisable.

de maintenance).

Utilisez une lame aff0t@.

Utilisez une lame recommand@.

Laissez la scie refroidir.

- Serrez le boulon de lame.

- Service agr_6.

BranchezI'outil. Utilisez une

prise diff6rente.

Disjoncteur ou fusible

temporis6 de 15 A

- Voir Remplacement des balais

dans la section Maintenance

et lubrification.

Bloquezla poign@ dans une

des quatre positions utilisables.

5. Autre - Serviceagr_6.

Lumi_re-6clairdepuislecapuchondu 1. Situationnormale-- lefrein

moteurIorsquerinterrupteurestrel_.ch_, fonctionnead_quatement.

-107-

Guidede d6panuage = G_n_ralit_s

PROBLEM

L'ensemblede lat_te ne s'incline

pas_ la position d_sir_e.

CAUSE

La butte de biseau_.33,9°

estenclench_e.

Le r_glage du bouton d'efface-

merit des cransde biseaulimite le

mouvement, limits movement.

ACTIONCORRECTRICE

Retirezla butte b 33,9° et

faites-la pivoter de 99°.

Changezle r_glagede I'effacement

du cran de biseau.

La lame se heurte centre latable. 1. D_fautd'alignement Serviceagr_6..

Impossible de modifier rajustement 1. D_fautd'alignement Voir section R6glages.

d'onglet.

Le bouton de blocageest serrd

le cran d'arr_t est engage.

2. Bran de scie sous la table.

3. La lame entravele guide.

1. D_faillancede pi_ces.

Impossible de modifier rajustement

d'onglet.

La t_te ne I_ve pas compl_tement ou

le protecteur de lame ne seferme pas

compl_tement. 2. Le ressort de pivot ou le ressort

de protecteur n'a pas_t_ remis en

placead_quatementapr_s

rentretien.

La plaque de recouvrement n'a

pas6t_ serr_e apr_sla remise en

placede la lame.

La lame grippe, se coince, brQledu

bois. Coupes g rossi_res.

4. Accumulation de bran de scie.

1. Op6rationinappropri_e.

2. Lame_mouss6e.

3. Lameinappropri_e.

4. Lame pli_e..

1. La lame de scie n'est pas ronde.

2. La lame de scie est abtm_e.

3. La lame de scie est desserr_e.

4. Autre

L'outil vibre ou tremble.

Desserrezle bouton de

blocage/sortezdu cran d'arr_t.

Aspirez ou souffiez le brande scie.

Portezdes lunettes de protection.

Serviceagr_6.

Voir Installation de la lame _.la

page83.

Nettoyez lat_te.

Voir section Op6rations de base de

lascie.

Remplacezou aff0tez la lame,

Remplacezpar une lame de 12 po

de diametre congue pour le

mat_riau_.couper.

Remplacezla lame,

Serrezlavis de rarbre.

Serviceagr_6.

-108-

Guidede d6pannage = G_n_ralit_s

PROBLEM CAUSE ACTIONCORRECTRICE

La lame necoupe pascompl_tement 1. Lavis de butte de profondeur est Voir R6glagede la butte de pro-

I'ouvrage. r_gl_epour la coupede rainures, fondeur darts la section R6glages.

La t_te ne glisse pas librement

IorsqueI'on tente une coupe par

glissement.

La t_te glisse vers I'avantet I'arri_re

en pratiquant unecoupe de fente.

1. Le bouton de blocagedes rails

coulissants estserr_.

2. Le bouton de blocagedes rails

coulissants n'est pas serr_.

Desserrezle bouton de blocage

des rails coulissants.

Poussezla t_te enti_rement contre

la but6e.Serrez le bouton de

blocagedes rails coulissants.

Le r_glage du biseaune 1. L'ensembledu levier de blocage Resserrezle levier de blocage du

reste pasen position, du biseaudolt _tre resserr_, biseaucomme illustr__.la page85.

OAF220K Niveau/rapporteur/caicniateur d'angies com-

pos_s/rapportenrd'anglennm_riqneMiterFinderTM- II vous

fournit les donn6es dont vous avez besoin pour positionner

les coupes de mani_re _.ce qu'elles s'ajustent pr_cis6ment

m_mequand le coin n'est pas d'_querre.

MS1221 Support de butte de corniche pourserre-jointhor-

izontal_ action rapide.- Bridela piececontre le guide. Peut

aussi s'utiliser comme butte Iors du sciage de corniches. Se

monteA droite ou _.gauche de la table.

MS1222 Kit de tiges d'embase extra-longnes - Comprend

des tiges de rechangeen acier qui am_nentlalargeur totale de

I'embase_.5 pieds (60 po)

MS1223 Kitde butte de Iongnenr

MS1224 insertsd'encochede table de rechange

MS1225 Sac _ ponssi_rede rechange

MS1226 Serre-joint _ action rapide (vertical) de rechange

Socie portableT3B TracRacTM avec roues

Support de scie _ ongiet snr tone Gravity-RiseT4B

-10g-

Notes:

-110-

Hotas:

Remarques•

-111-

2610009642 10/09 F:2610009642 10/09 F 10/20/09 r_t.,t_ Page 112

LiMiTED WARRANTY OF BOSCH PORTABLE AND BENCHTOP POWER TOOLS

Robert Bosch Tool Corporation ('Seller') warrants to the original purchaser only, that all BOSCHportable and benchtop power tools will be free from defects in

material or workmanship for a period of one year from date of purchase. SELLER'S SOLE OBLIGATION AND YOUR EXCLUSIVE REMEDY under this Limited

Warranty and, to the extent permitted by law, any warranty or condition implied by law, shall be the repair or replacement of parts, without charge, which are de-

fective in material or workmanship and which have not been misused, carelessly handled, or misrepaired by persons other than Seller or Authorized Service

Station. To make a claim under this Limited Warranty, you must return the complete portable or benchtop power tool product, transportation prepaid, to any

BOSCHFactory Service Center or Authorized Service Station. ForAuthorized BOSCH Power Tool Service Stations, please refer to your phone directory.

THIS LIMITED WARRANTY DOESNOTAPPLY TO ACCESSORYITEMS SUCH AS CIRCULAR SAW BLADES,DRILL BITS, ROUTER BITS, JIGSAW BLADES, SAND-

ING BELTS, GRINDING WHEELS AND OTHER RELATED ITEMS.

ANY IMPLIED WARRANTIES SHALL BE LIMITED IN DURATIONTO ONEYEARFROM DATE OFPURCHASE. SOMESTATESIN THE U.S., SOME CANADIANPROV -

INCESDO NOTALLOW LIMITATIONS ON HOW LONGAN IMPLIED WARRANTY LASTS, SO THE ABOVE LIMITATION MAY NOT APPLYTO YOU.

IN NO EVENT SHALL SELLER BE LIABLE FORANY INCIDENTALOR CONSEQUENTIALDAMAGES (INCLUDING BUT NOT LIMITED TO LIABILITY FOR LOSS OF

PROFITS) ARISING FROMTHE SALE OR USE OF THIS PRODUCT.SOME STATESIN THE U.S. AND SOME CANADIAN PROVINCES DONOT ALLOW THE EX-

CLUSION OR LIMITATION OF INCIDENTAL OR CONSEQUENTIAL DAMAGES,SO THE ABOVELIMITATION OR EXCLUSION MAY NOT APPLY TO YOU.

THIS LIMITED WARRANTY GIVES YOU SPECIFICLEGAL RIGHTS, AND YOU MAY ALSO HAVEOTHER RIGHTS WHICH VARY FROM STATE TO STATE IN THE

U.S., PROVINCE TO PROVINCE IN CANADAAND FROMCOUNTRY TO COUNTRY.

THIS LIMITED WARRANTY APPLIES ONLYTO PORTABLEAND BENCHTOPELECTRICTOOLS SOLD WITHIN THE UNITED STATESOF AMERICA,CANADA AND

THE COMMONWEALTH OF PUERTORICO. FORWARRANTY COVERAGEWITHIN OTHERCOUNTRIES,CONTACTYOUR LOCALBOSCHDEALER ORIMPORTER.

GARANTJE LIMITEE DES OUTILS I!LECTRJQOES PORTATIFS ET B'I_TABLI BOSCH

Robert Bosch Tool Corporation (le <<vendeur >>)garantit _ I'acheteur initial seulement que tousles outils 61ectriques portatifs et d'Otabli BOSCHeeront exempts

de vices de matOriaux ou d'exOcution pendant une pOriode d'un an depuis la date d'achat. LA SEULE OBLIGATIONDU VENDEUR ET LE SEUL RECOURS DELA-

CHETEUR sous la prOsente garantie limitOe, et en autant que la Ioi le permette sous toute garantie ou condition implicite qui en dOcoulerait, sera I'obligation de

remplacer ou r@arer gratuitement les pi_ces dOfectueuses matOriellement ou comme fabrication, pourvu que lesdites dOfectuositOs ne soient pas attribuables

un usage abusif ou _ quelque rOparation bricolOe par quelqu un d autre que le vendeur ou le personnel dune station-service agr66e. Pour prOsenter une rOcla-

mation en vertu de cette garantie limitOe, vous devez renvoyer I'outil 61ectrique portatif ou d'Otabli complet, port payO,_ tout centre de service agr66 ou centre

de service usine. Veuillez consulter votre annuaire tOIOphonique pour les adresses.

LA PRESENTEGARANTIE NE S'APPLIQUE PASAUX ACCESSOIRESTELS QUELAMES DESCIES CIRCULAIRES, MECHES DE PERCEUSES,FERSDE TOUPIES,

LAMES DE SCIES SAUTEUSES, COURROIES DE PON_AGE, MEULES ETAUTRES ARTICLES DU GENRE.

TOUTE GARANTIE IMPLICITE SERA LIMITEE COMME DUREE A UN AN/_ COMPTER DE LA DATE DACHAT. CERTAINS ETATS AMERICAINS, CERTAINES

PROVINCESCANADIENNES N ADMETTANT PAS LE PRINCIPE DE LA LIMITATION DE LA DUREEDES GARANTIES IMPLICITES, IL EST POSSIBLE QUE LES

LIMITATIONS CI-DESSUS NE S'APPLIQUENT PAS A VOTRE CAS.

EN AUCUN CAS LE VENDEUR NE SAUR,AITETRETENU POUR RESPONSABLEDES INCIDENTS OUDOM,MAGES IN,DIRECTS (INCLUANT, MAIS NE SE LIMITANT

PASAUX PERTES DE PROFITS) CONSECUTIFSA LA VENTE OUL'USAGE DECE PRODUIT. CERTAINSETATSAMERICAINS ET CERTAINESPROVINCESCANA-

DIENNES N'ADMETTANT PAS LE PRINCIPE DE LA LIMITATION NI L'EXCLUSION DES DOMMAGES INDIRECTS ETCONSEQUENTIELS, IL EST POSSIBLE QUE

LES LIMITATIONS OU EXCLUSIONS CI-DESSUS NE S'APPLIQUENT PAS A VOTRE CAS.

LA PRESENTEGARANTIE VOUS ACCORDE DES DROITS BIEN DETERMINES, Y COMPRIS POSSIBLEMENT CERTAINS DROITS VARIABLES DANS LES DIF-

FERENTS ETATS AMERICAINS, PROVINCES CANADIENNE ETDE PAYSA PAYS.

CETTE GARANTIE LIMITEE NE S'APPLIQUE QU'AUX OUTILS ELECTRIQUES PORTATIFSETD'ETABLI VENDUS AUX ETATS-UNIS D'AMERIQUE, AU CANADA

ET AU COMMONWEALTH DE PORTORICO. POURCOUVERTUREDE GARANTIE DANS LESAUTRES PAYS,CONTACTEZVOTRE IMPORTATEUROU REVENDEUR

BOSCHLOCAL.

GARANTiA LIMITADA PARA HERRAMIENTAS MECANICAS PORTATILES Y PARA TABLERO BE BANCO BOSCH

Robert Bosch Tool Corporation ("el Vendedor") garantiza, t3nicamente al comprador original, que todas las herramientas mec_nicas port,tiles y para tablero de

banco BOSCH estar_n libres de defectos de material o de fabricaciOn durante un periodo de un a_o a partir de la fecha de compra. LA UNICA OBLIGACION

DEL VENDEDORY EL RECURSO EXCLUSIVOQUEUSTED TIENEbajo esta Garantia Limitada y, hasta donde la ley Io permita, bajo cualquier garantia o condiciOn

implicita pot ley, consistir_ en la reparaciOn o sustituciOn sin costo de las piezas que presenten defectos de material o de fabricaciOn y que no hayan sido uti-

lizadas incorrectamellte, manejadas descuidadamente o reparadas incorrectamente pot personas que no sean el Vendedor o una EstaciOn de servicio autorizada.

Para efectuar una reclamaciOn bajo esta Garantia Limitada, usted debe devolver el producto, que consiste en la herramiel]ta mec_nica port_til o para tablero

de banco completa, con el transporte pagado, a cualquier Centro de servicio de f_brica o EstaciOnde servicio autorizada. Para Estaciones de servicio autorizadas

de herramientas mec_nicas BOSCH, por favor, coneulte el directorio telefOnico.

ESTA GARANTIA LIMITADA NO SE APLICA A ARTICULOS ACCESORIOS TALES COMO HOJAS PARA SIERRAS CIRCULARES, BROCAS PARA TALADROS,

BROCAS PARA FRESADORAS, HOJAS PARA SIERRAS DE VAIVEN, CORREAS PARA LIJAR, RUEDAS DE AMOLAR Y OTROS ARTICULOS RELACIONADOS.

TODAS LAS GARANTIAS IMPLICITAS TENDRAN UNA DURACION LIMITADA A UN ANO A PARTIR DE LA FECHA DE COMPRA. ALGUNOS ESTADOS DE LOS

EE.UU.Y ALGUNAS PROVINCIAS CANADIENSES NO PERMITEN LIMITACIONES EN CUANTO A LA DURACION DE UNA GARANTIA IMPLICITA, POR LO QUE

ES POSIBLEQUE LA LIMITACION ANTERIOR NO SEA APLICABLE EN EL CASO DE USTED.

EL VENDEDOR NO SERA RESPONSABLE EN NINGUN CASO DENINGUN DAiqO INCIDENTAL 0 EMERGENTE(INCLUYENDO PERO NO LIMITADO A RESPON-

SABILIDAD POR PERDIDA DE BENEFICIOS) QUE SE PRODUZCACOMO CONSECUENCIA DE LA VENTA 0 UTILIZACION DE ESTE PRODUCTO.ALGUNOS ES-

TADOS DE LOS EE.UU. Y ALGUNAS PROVINCIAS CANADIENSES NO PERMITEN LA EXCLUSION 0 LIMITACION DE LOS DAiqOS INCIDENTALES 0

EMERGENTES, POR LO QUE ES POSIBLE QUE LA LIMITACION 0 EXCLUSION ANTERIOR NOSEA APLICABLE EN EL CASO DE USTED.

ESTAGARANTIA LIMITADA LE CONFIEREA USTED DERECHOSLEGALES ESPECIFICOSY ES POSIBLEQUE USTEDTAMBIEN TENGA OTROSDERECHOS QUE

VARIAN DEESTADOA ESTADOEN LOS EE.UU., DE PROVINCIAA PROVINCIAENCANADA Y DE UN PAlS A OTRO.

ESTAGARANTIA LIMITADA SEAPLICA SOLAMENTEA HERRAMIENTASELECTRICASPORTATILESY PARATABLERO DE BANCOVENDIDAS EN LOS ESTADOS

UNIDOS DEAMERICA, CANADA Y EL ESTADOLIBRE ASOCIADO DE PUERTO RICO. PARA COBERTURADE GARANTIA EN OTROS PAISES, PONGASE EN

CONTACTOCON SU DISTRIBUIDOR 0 IMPORTADOR LOCAL DE BOSCH.

Exportado por: Robert Bosch Tool Corporation Mt. Prospect, IL 60056-2230, E.U.A.

Importado en M_xico por: Robert Bosch, S.A. de C.V.,Calle Robert Bosch No. 405, Zona Industrial,

Toluca, Edo. de M_xico, C.P.50070, Tel. (722) 2792300

2610009642 10/09 Printed in Taiwan

Bosch 5312 12 In. Dual-Bevel Slide Miter Saw

Product's Documents

Operating/Safety instructions

Specifications

Bosch 5312 Questions and Answers
