ASSEMBLY MANUAL & PARTS LIST MANUEL DE MONTAGE & LISTE DE PIECES
RETAIN FOR FUTURE REFERENCE VEUILLEZ CONSERVER POUR REFERENCE ULTERIEURE
1-800-265-2150
20084-E78 REV N 09/18
REGAL 590
9582-44
9582-47
REGAL 590 PRO
9583-44
9583-47
-
-
-
- -
-

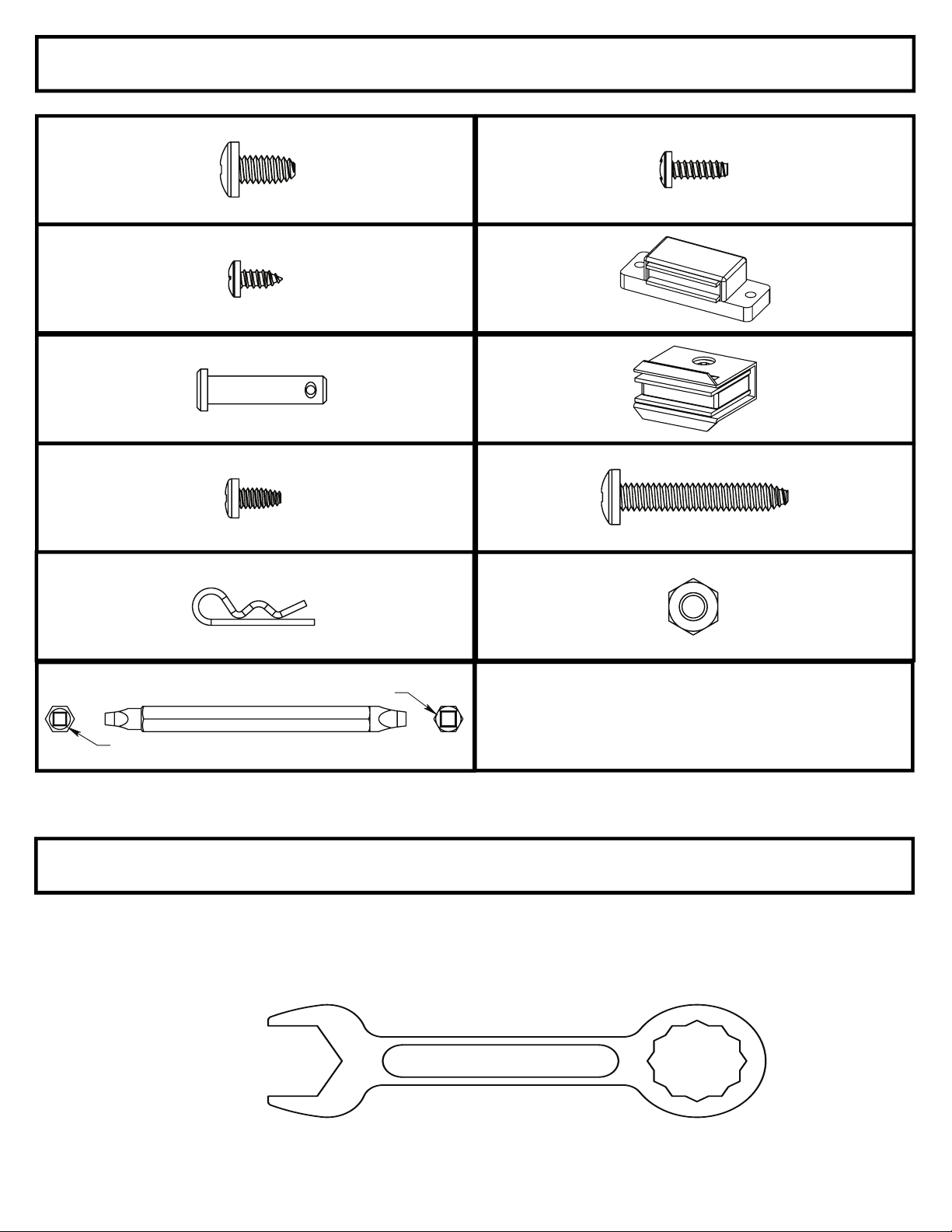

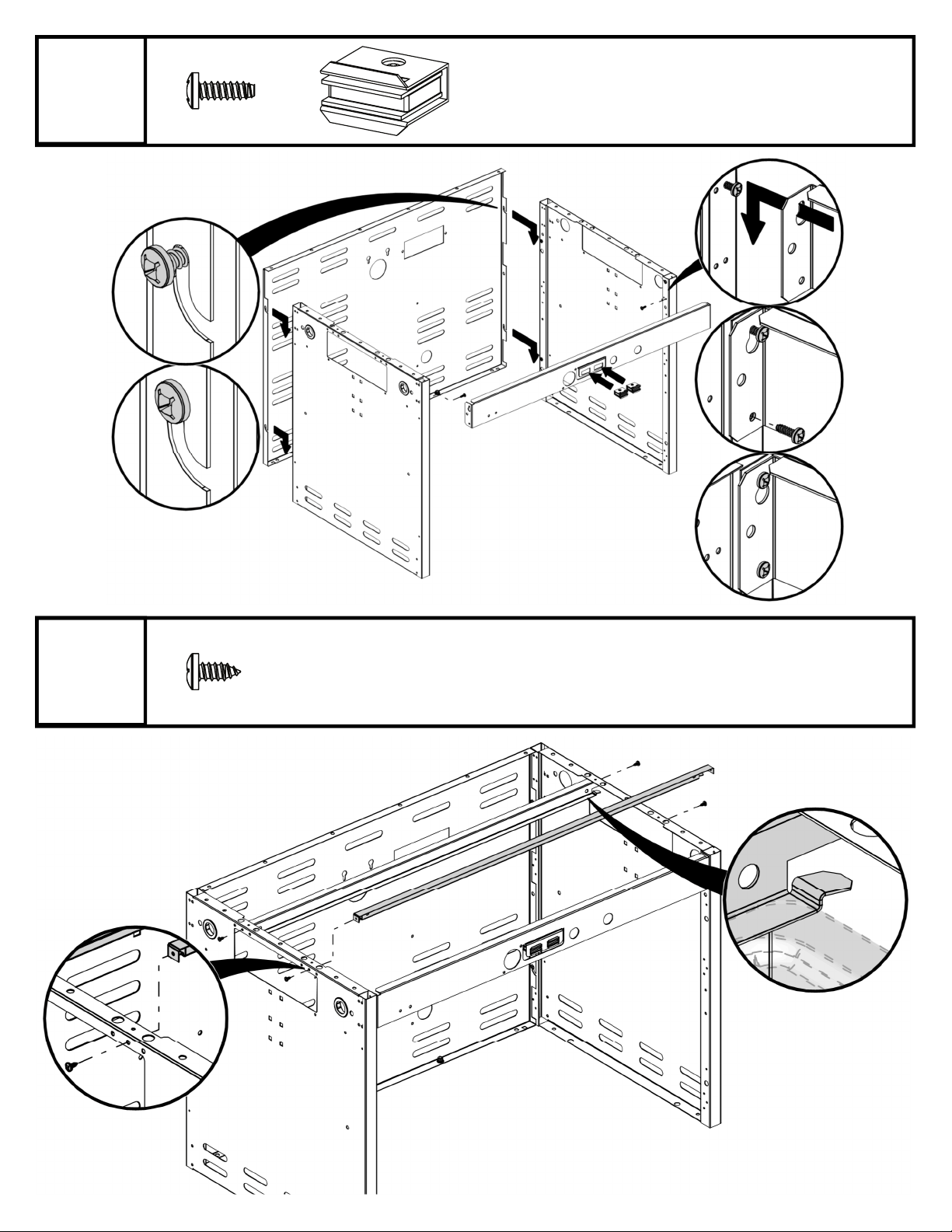

7/16"
#3 ROBERTSON
#2 ROBERTSON

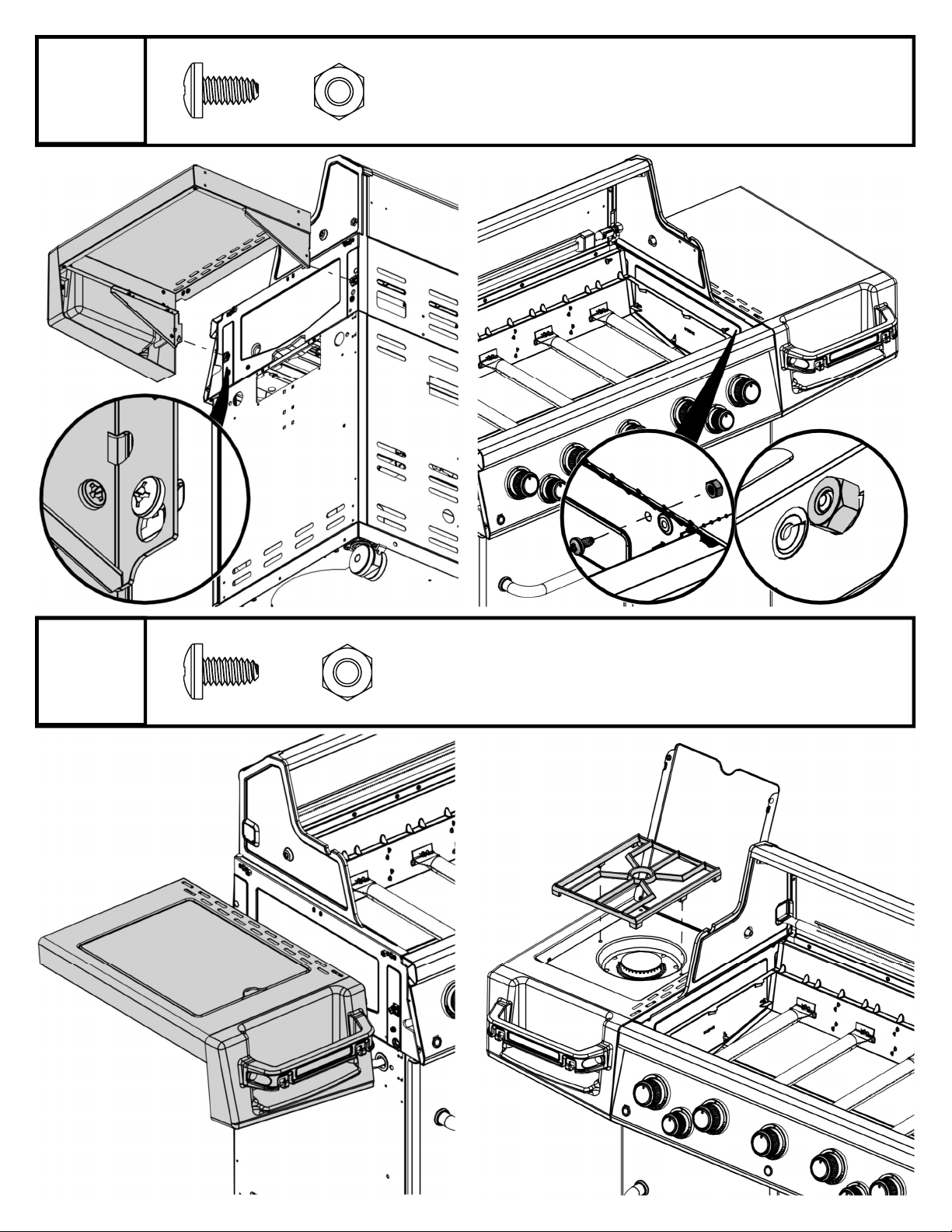

A
C
A
C

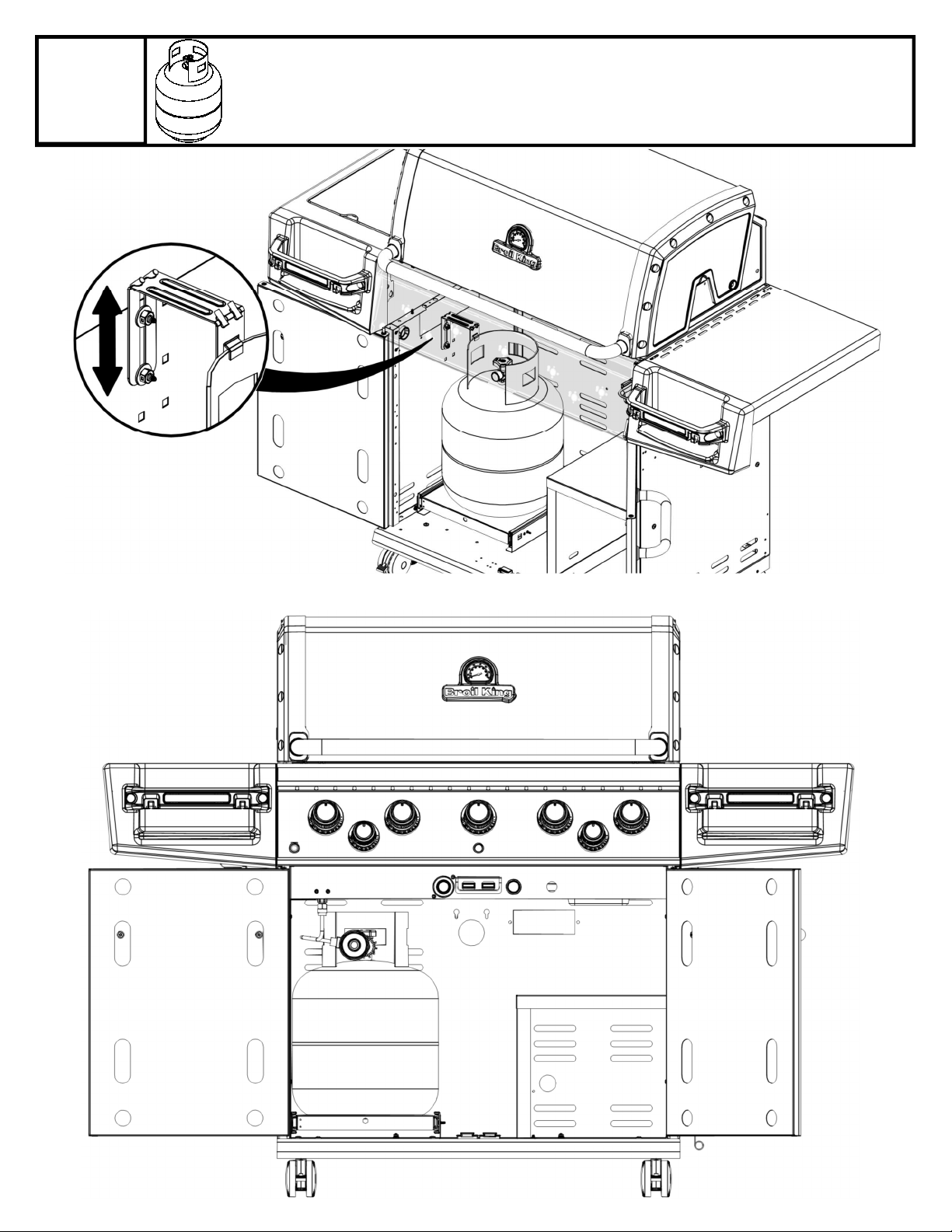

A
B
C
B
B
A
A
B
B
C
C

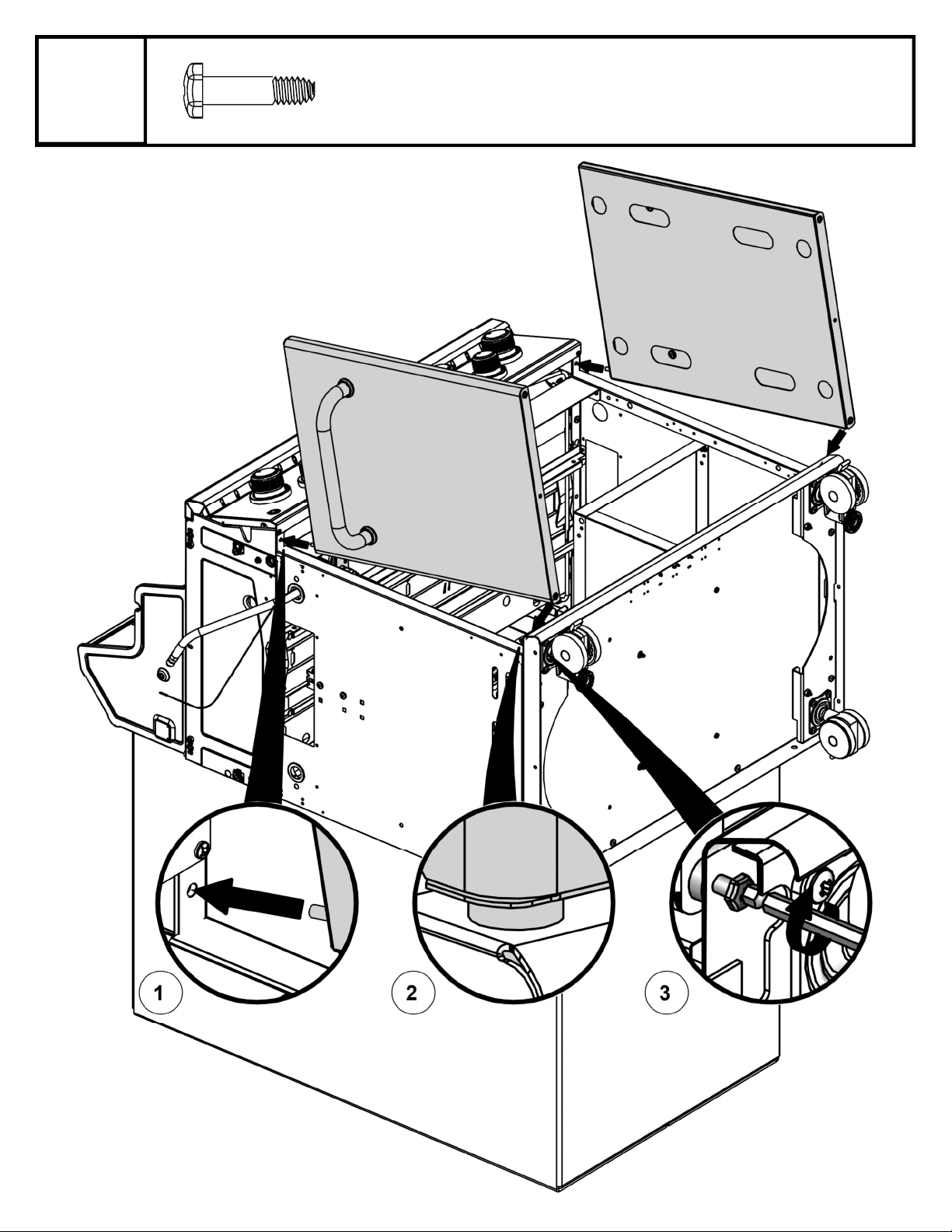

1
2
3
4
1
2
3
4

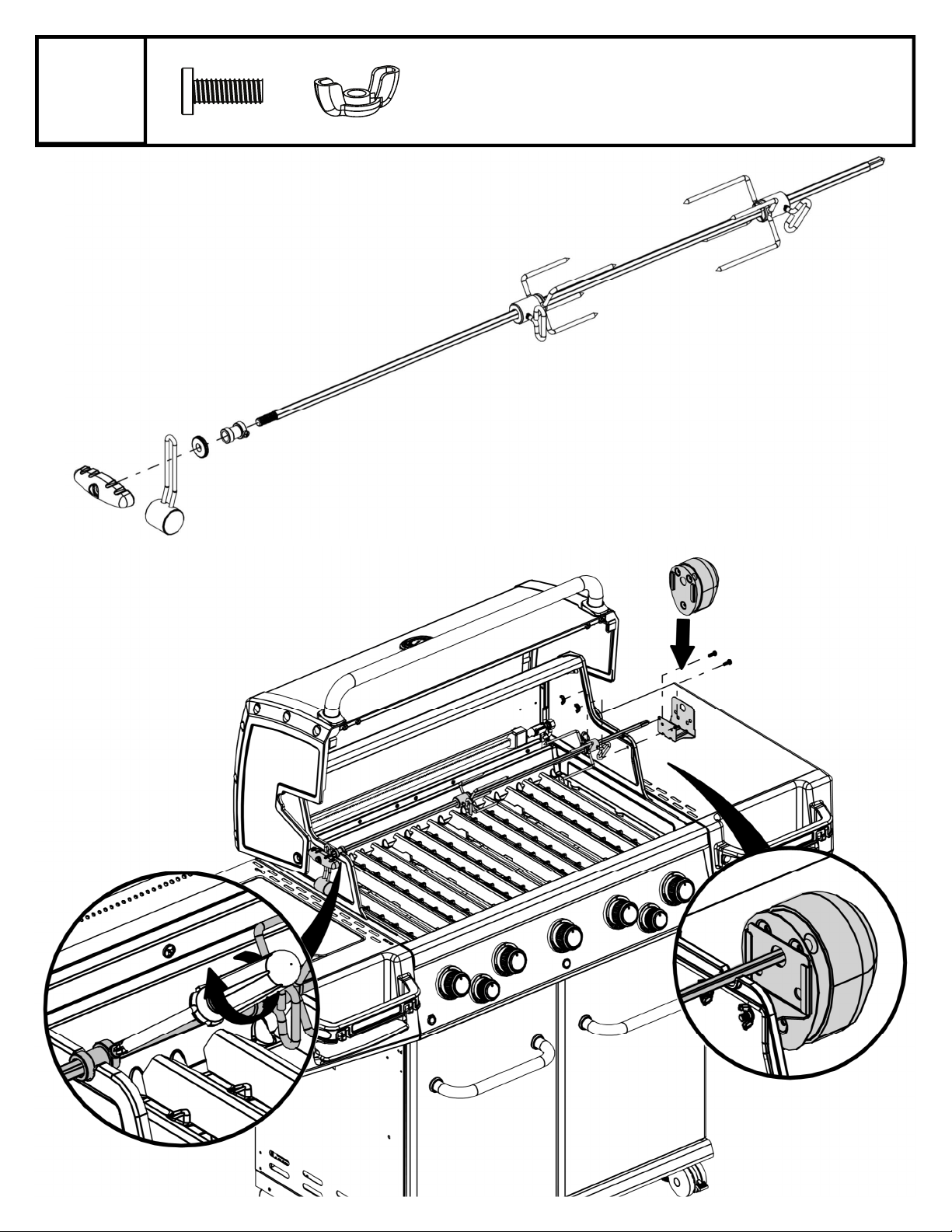

1
2
3

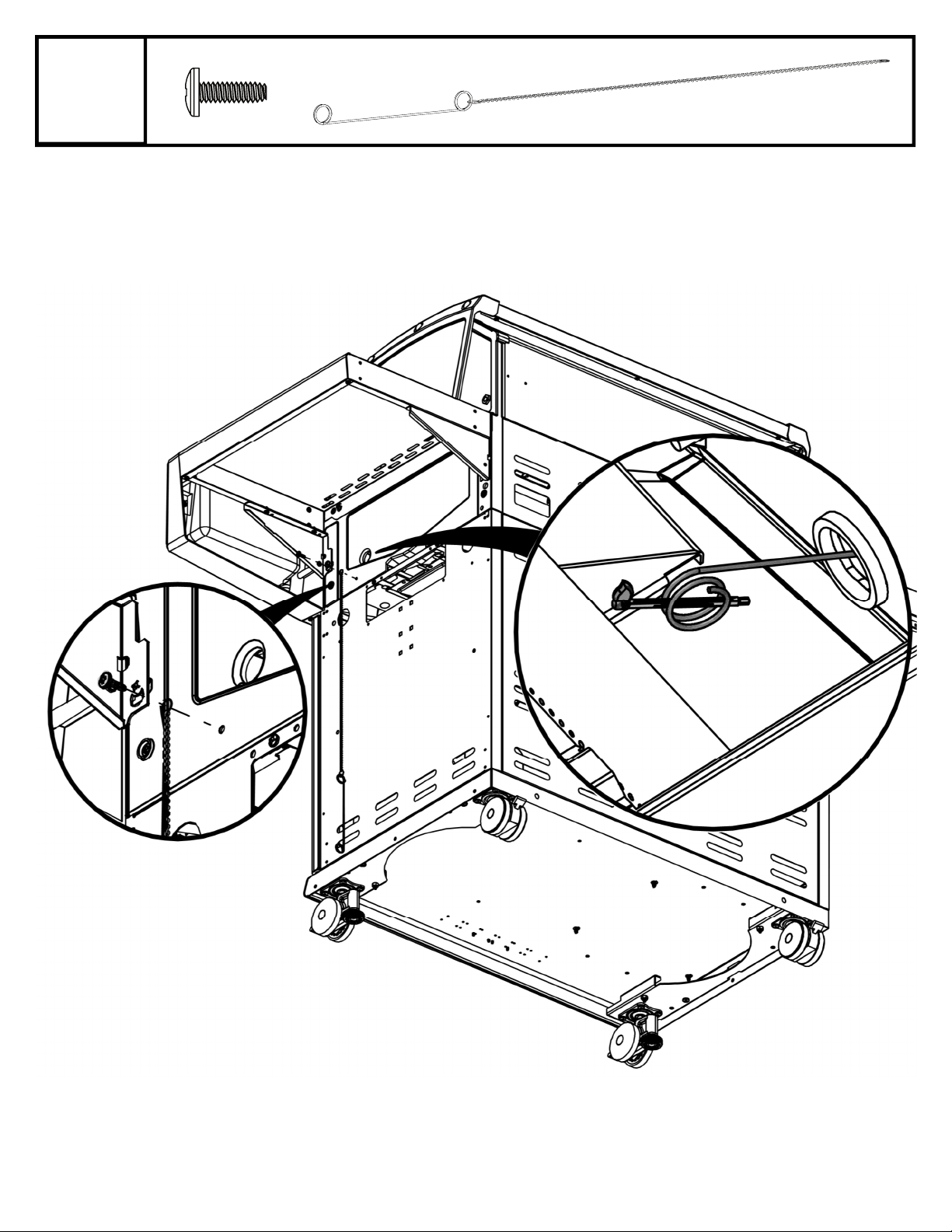

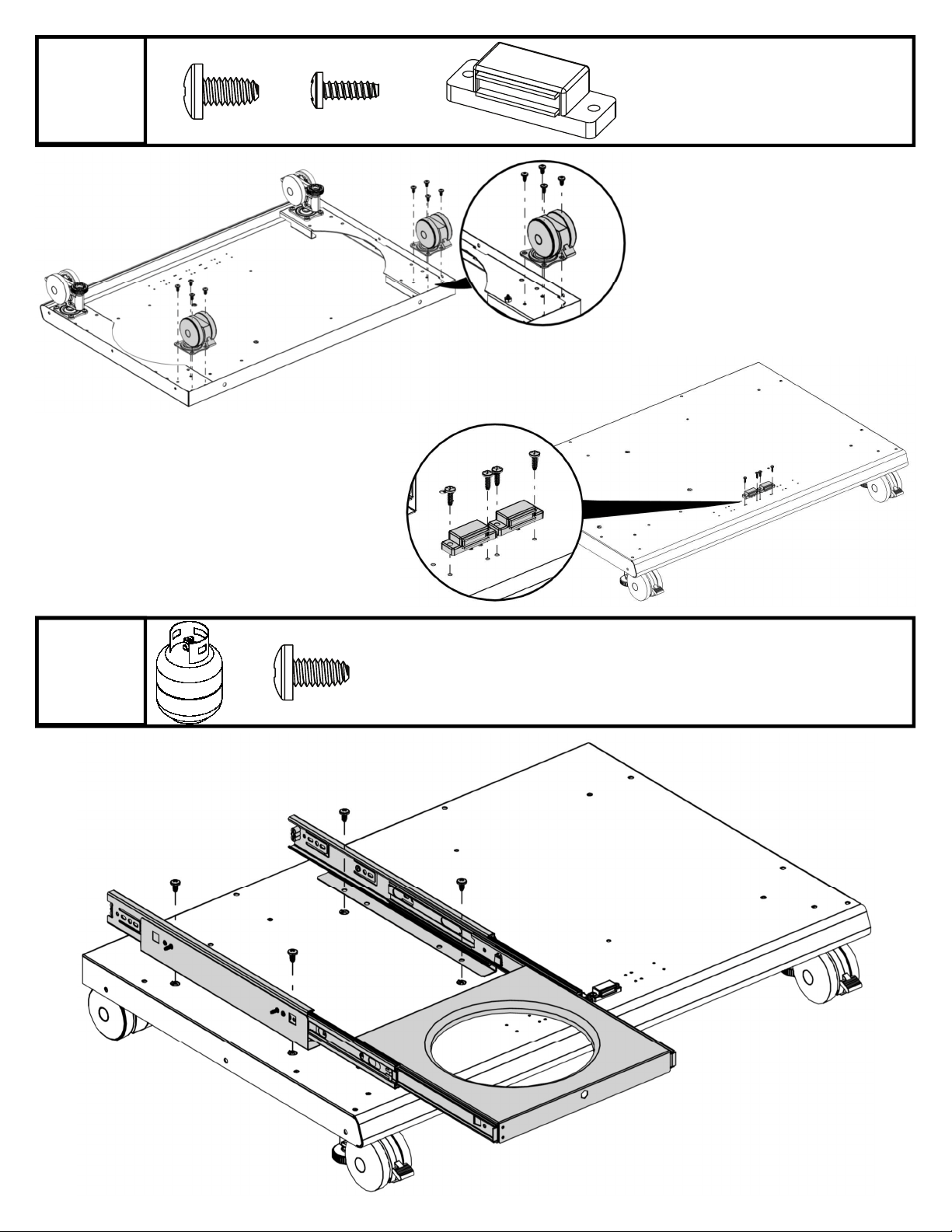

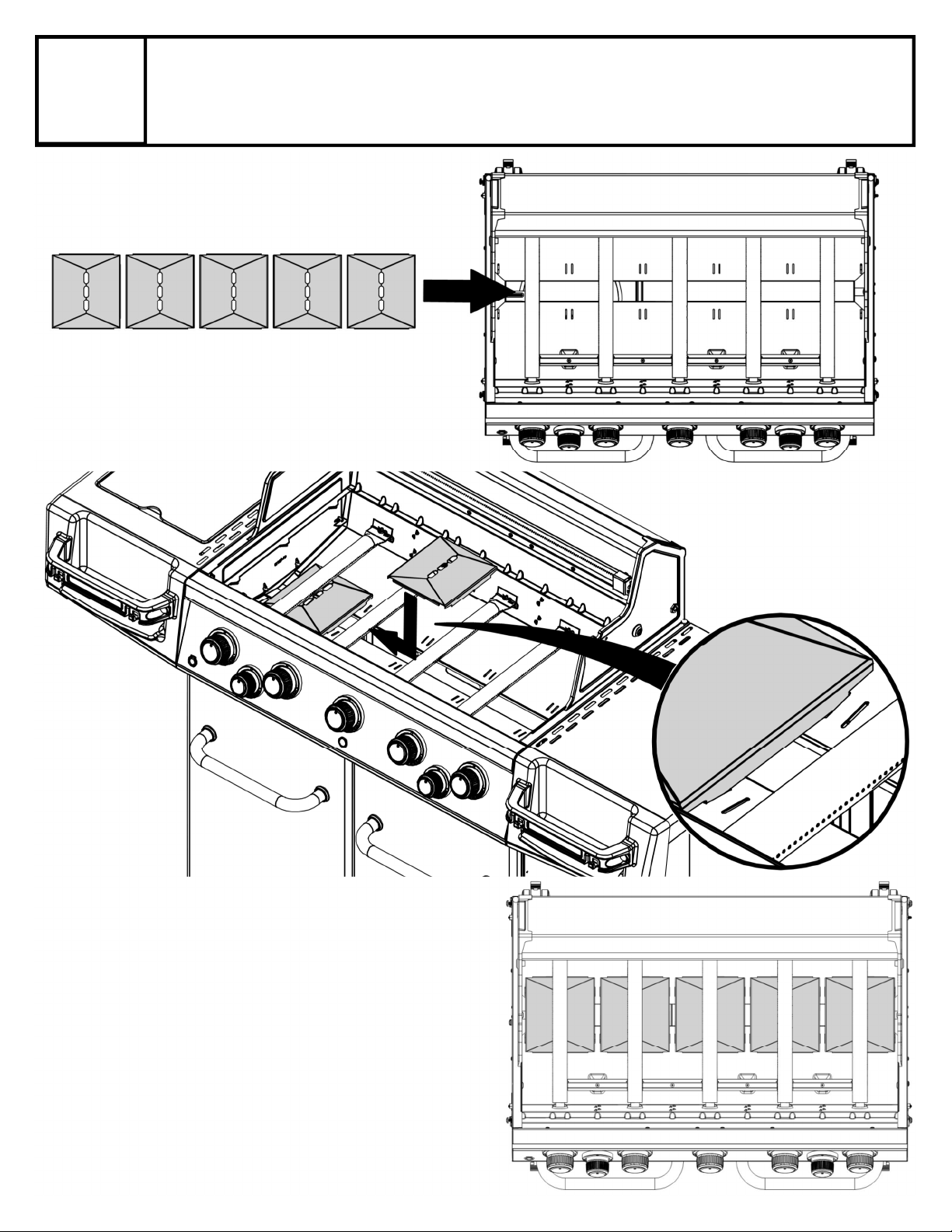

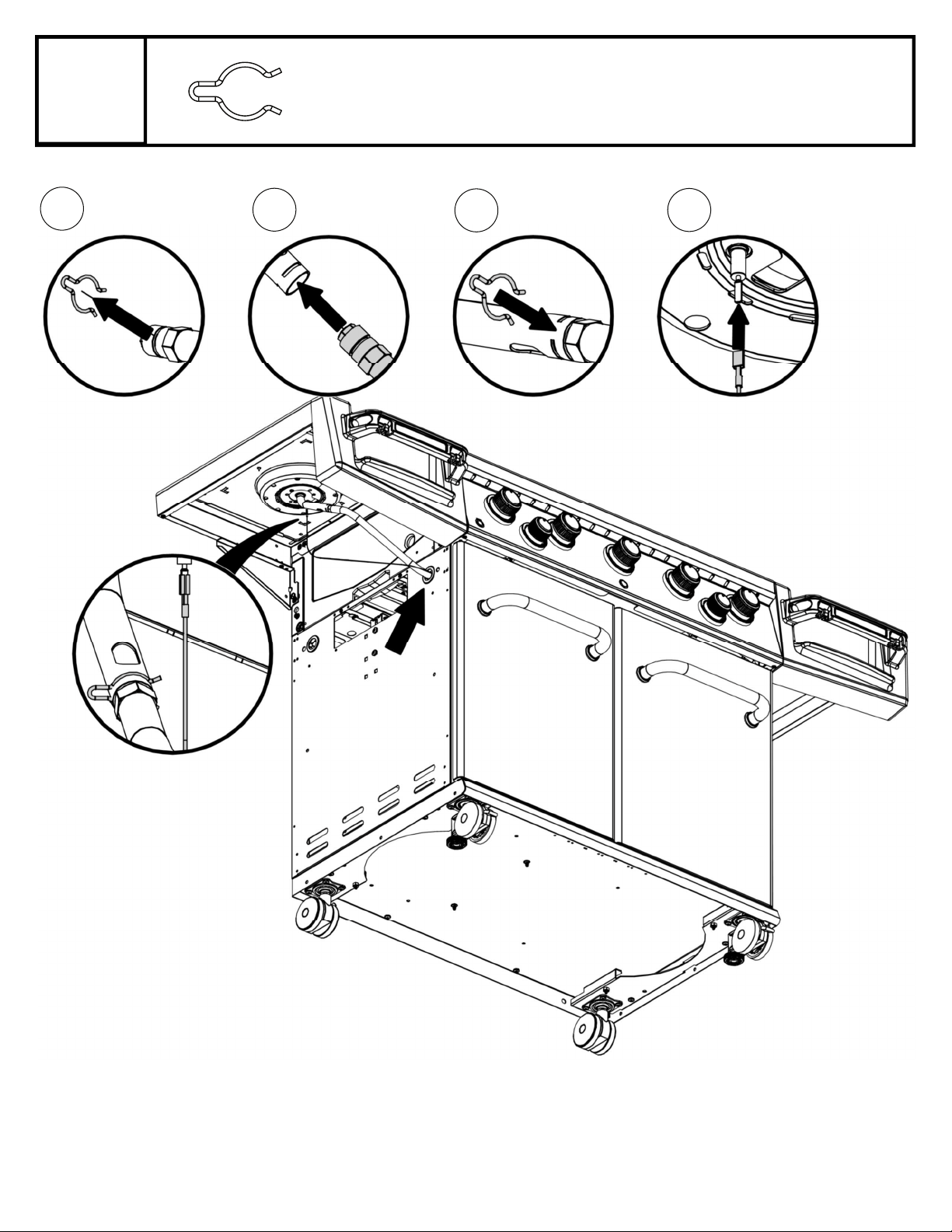

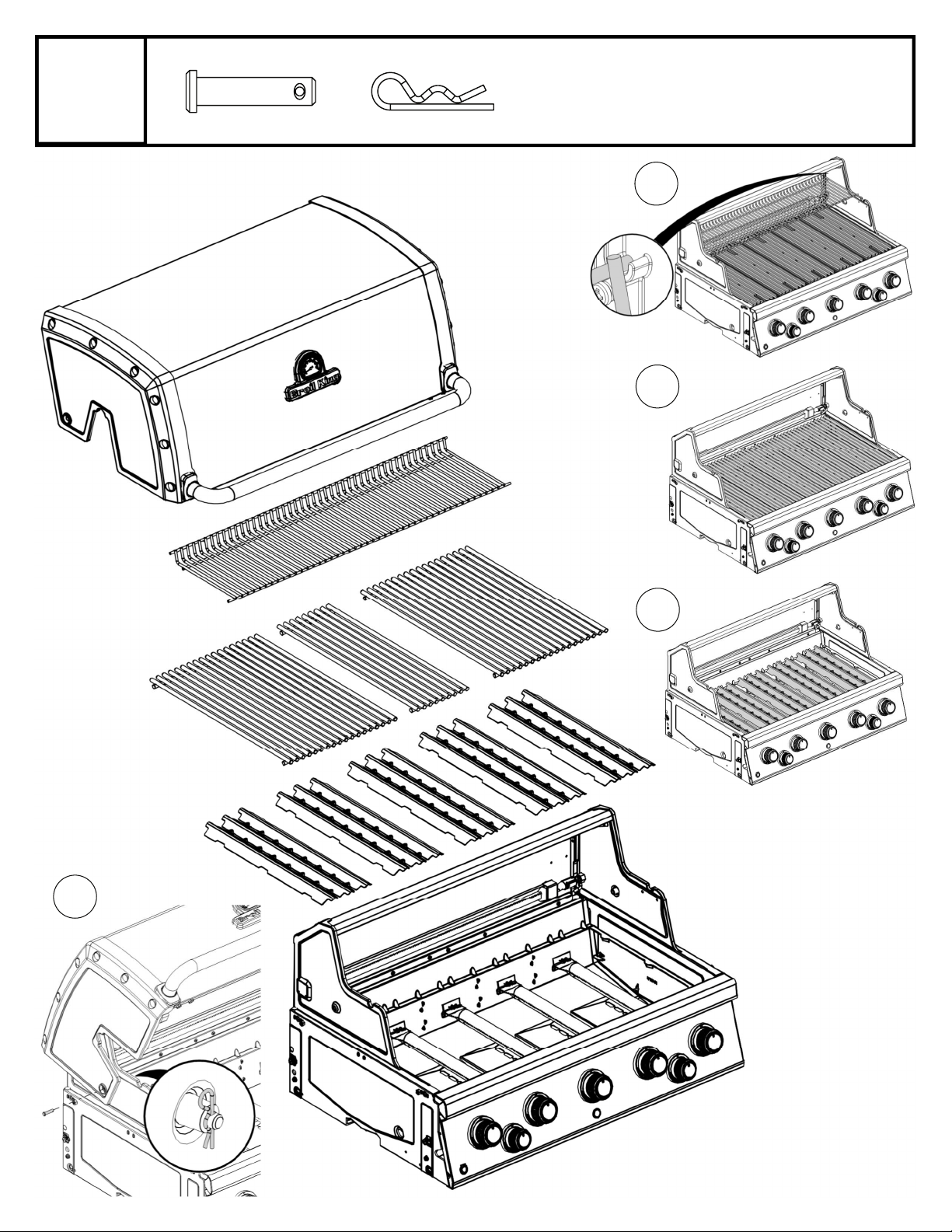

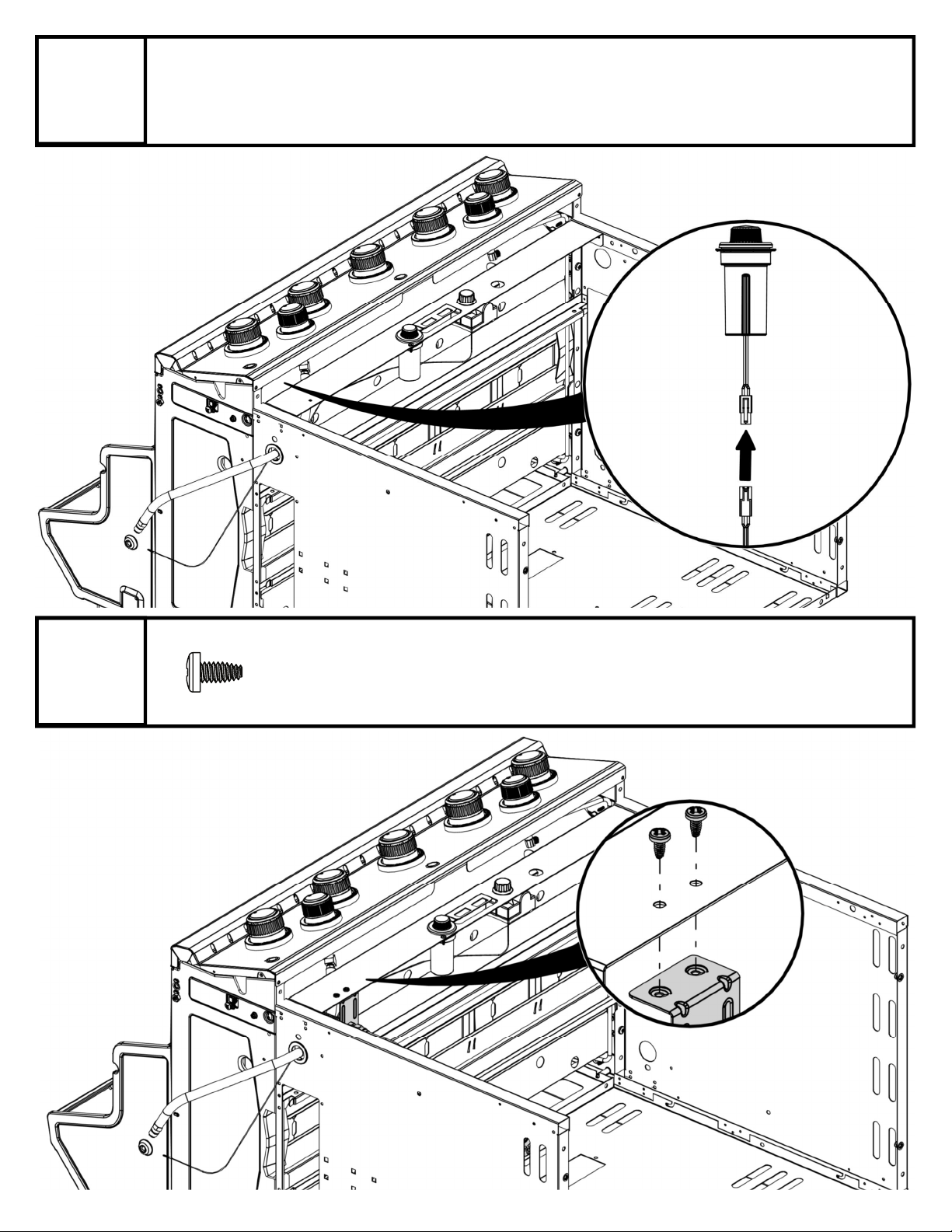

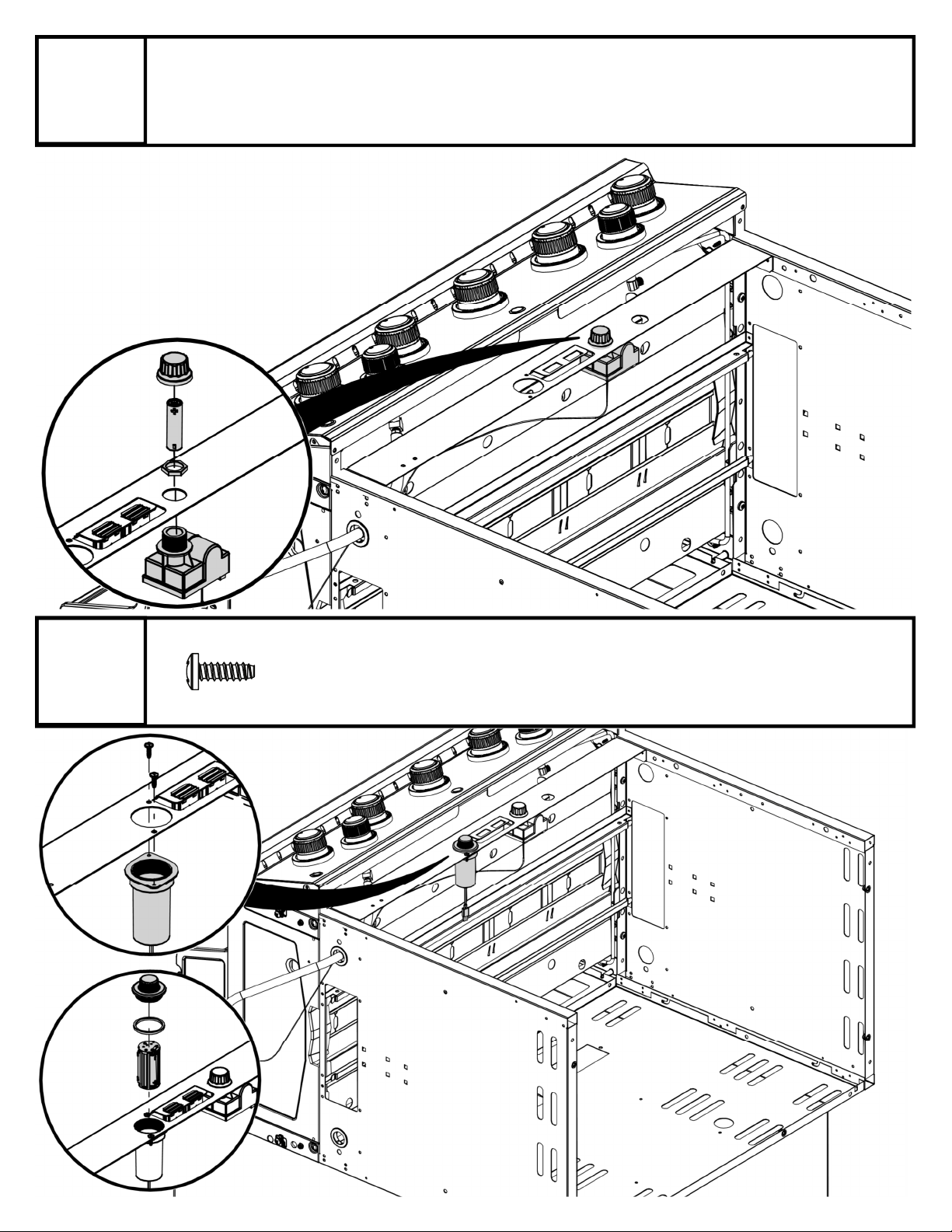

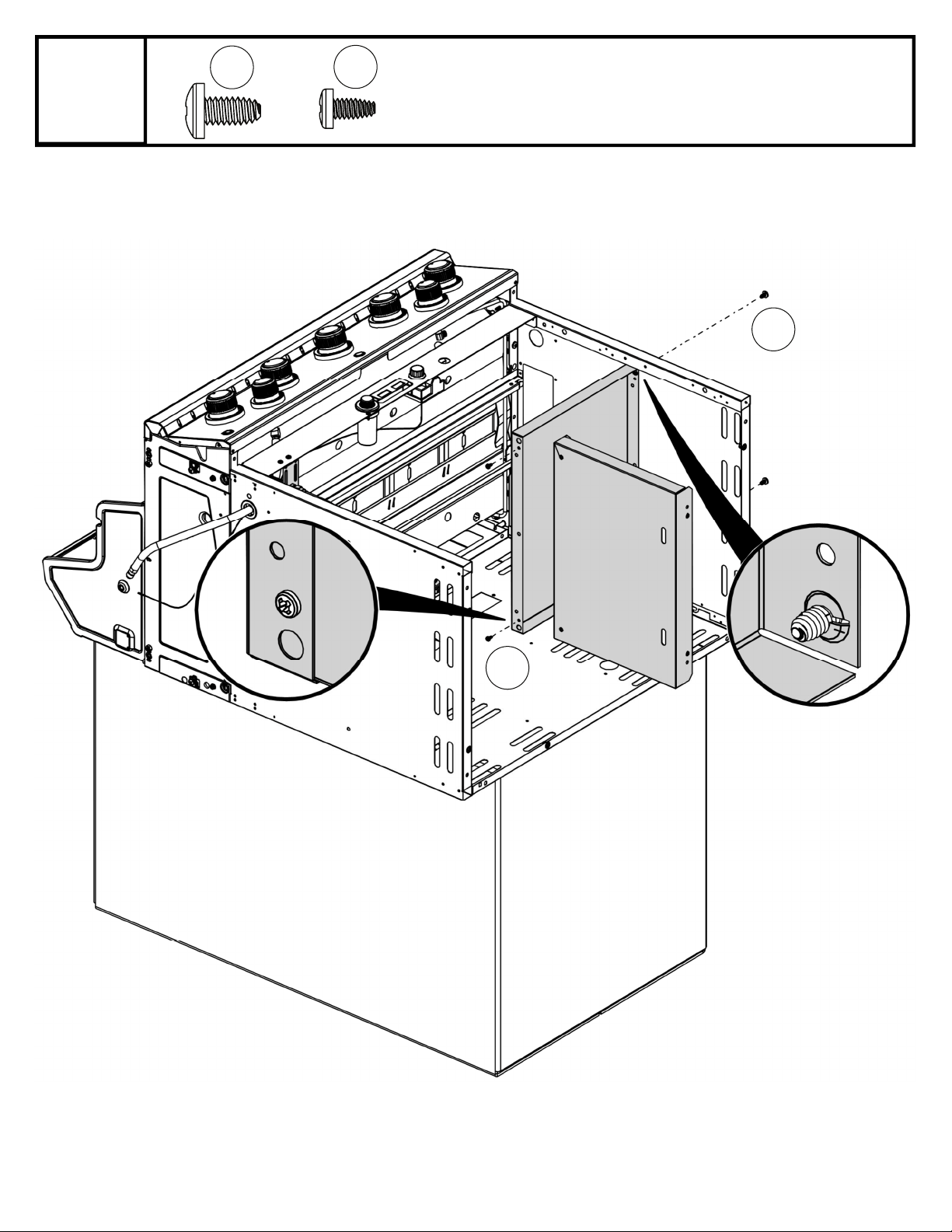

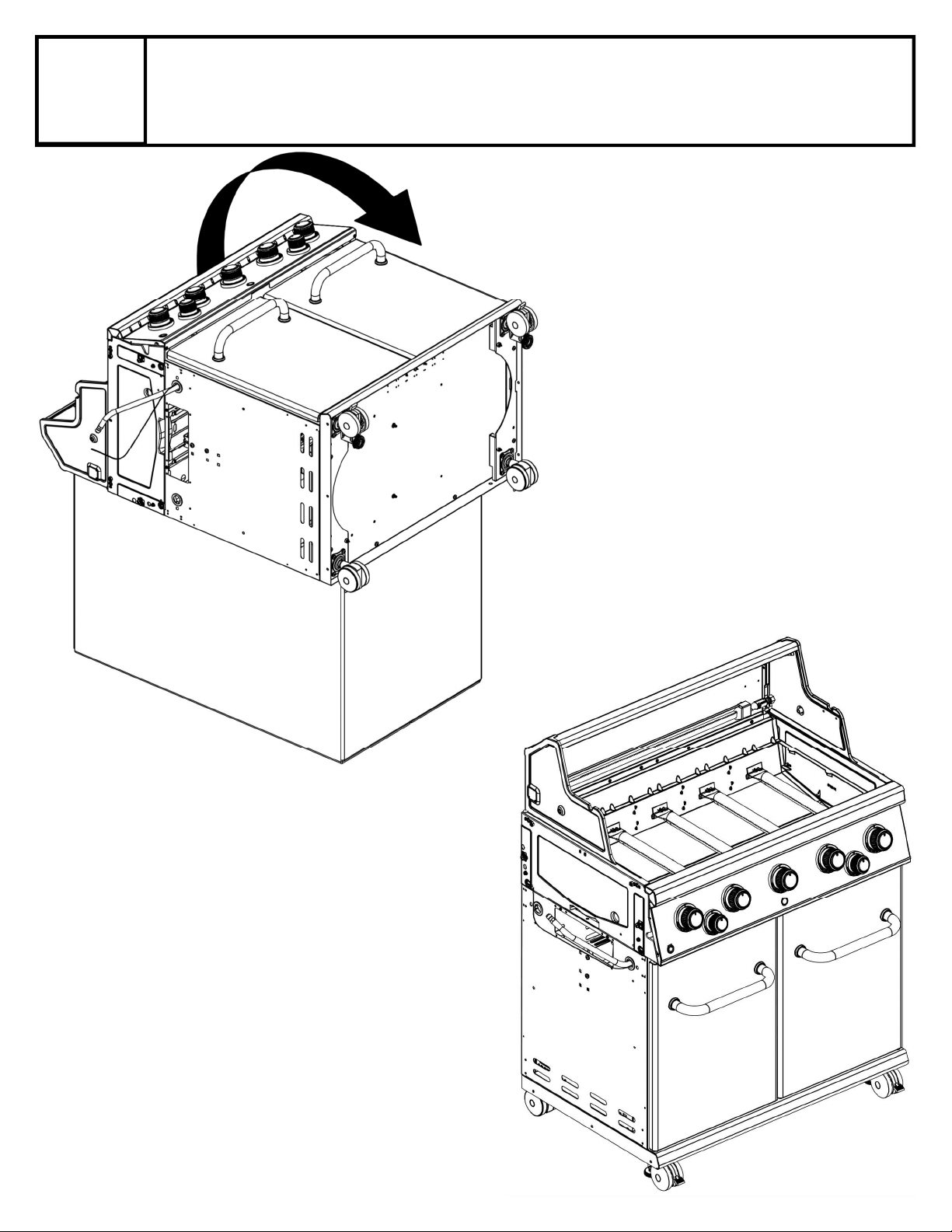

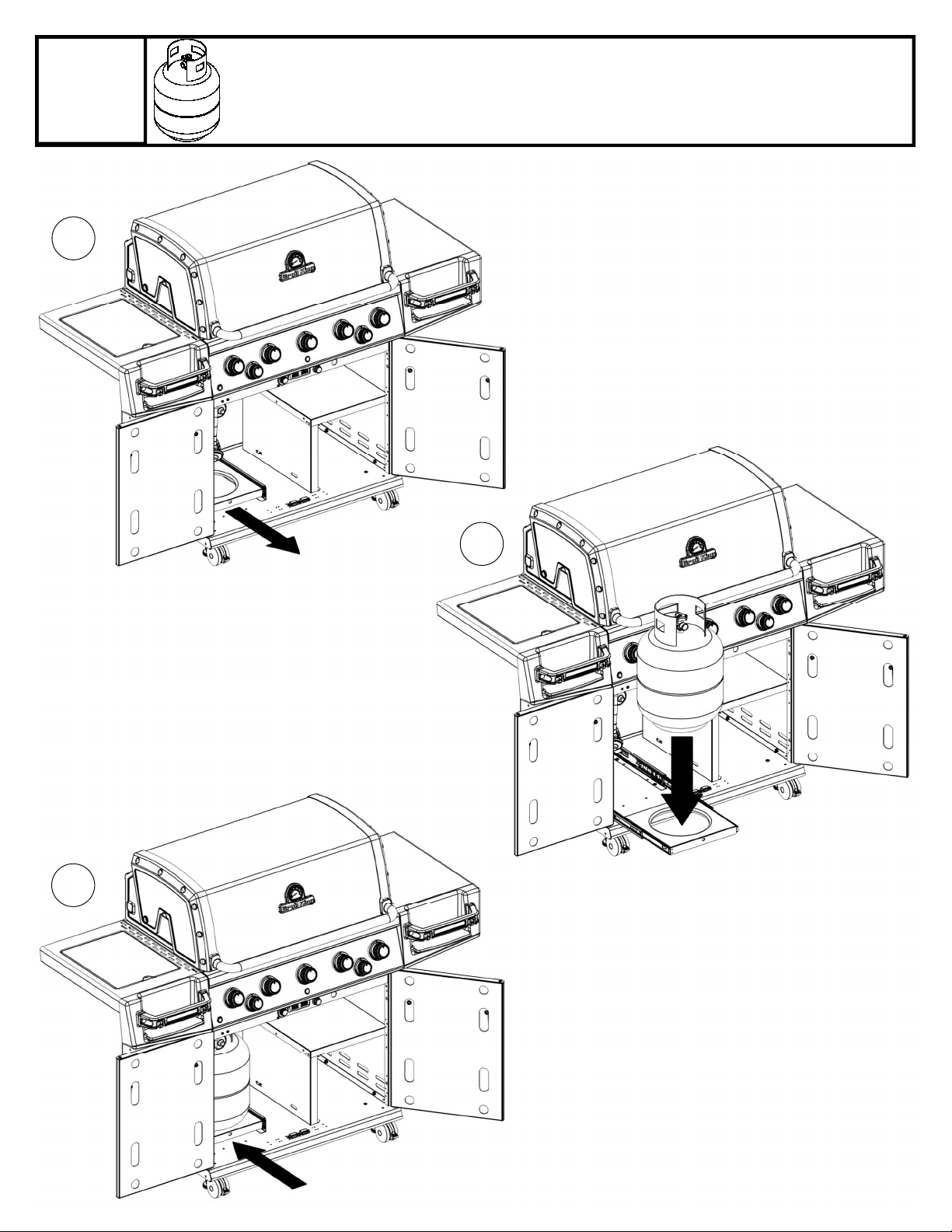

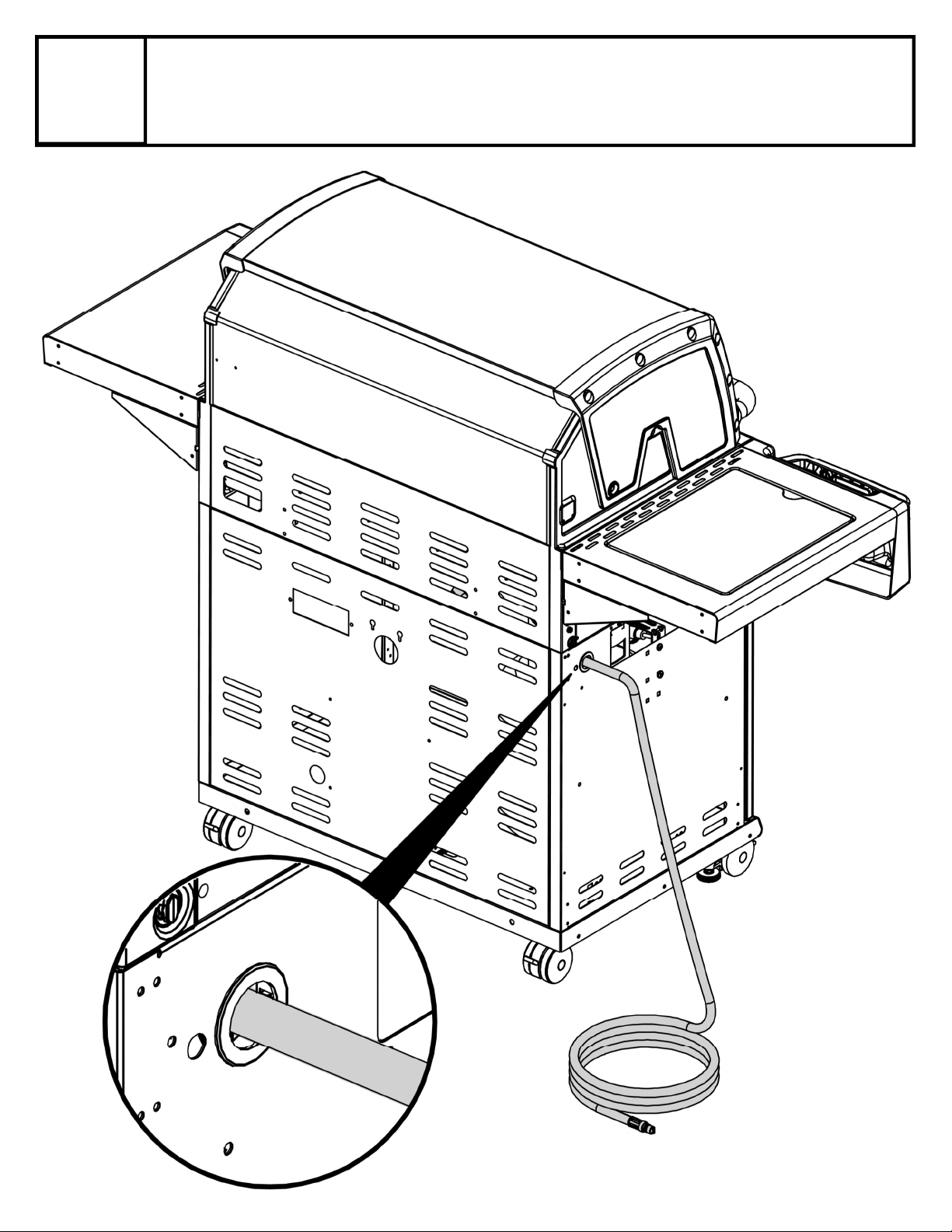

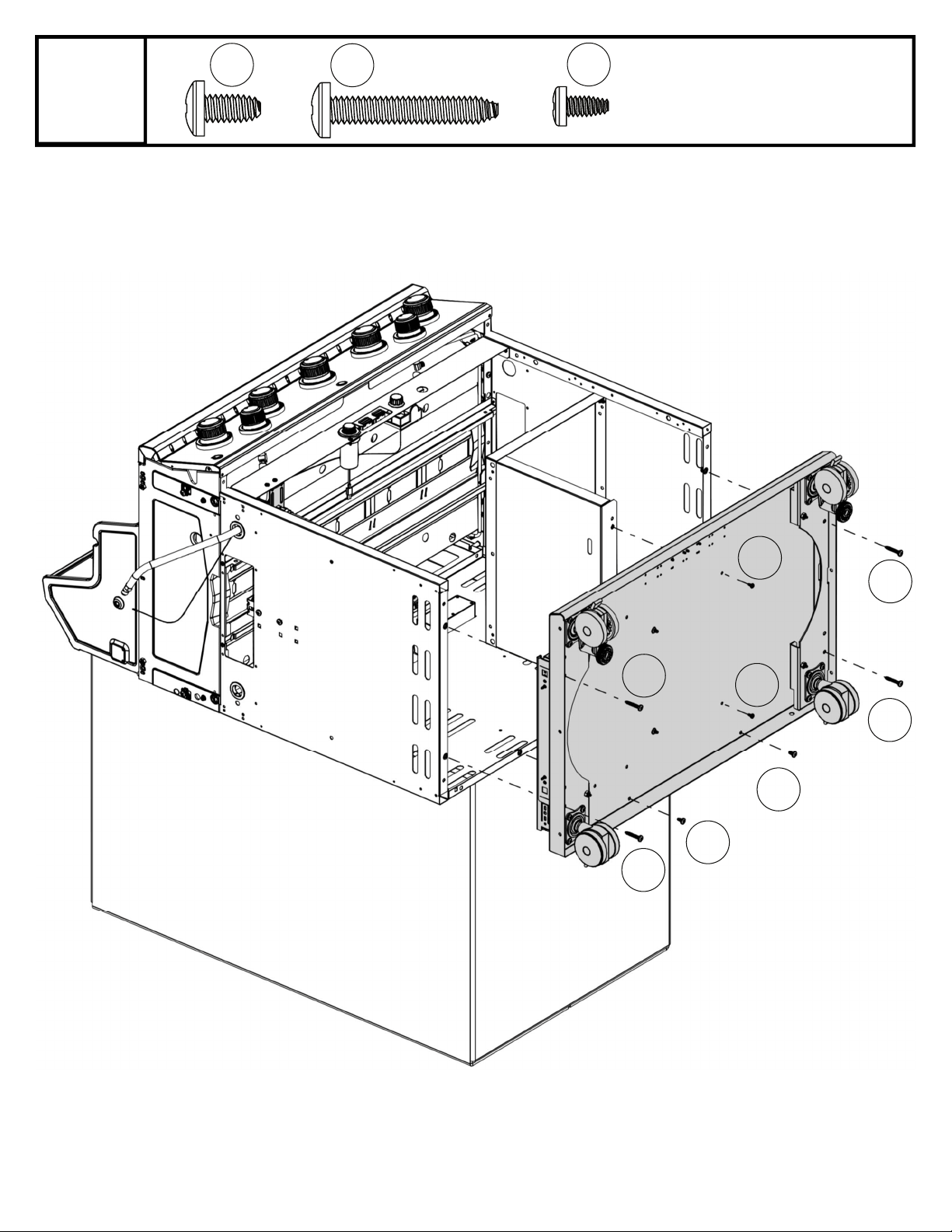

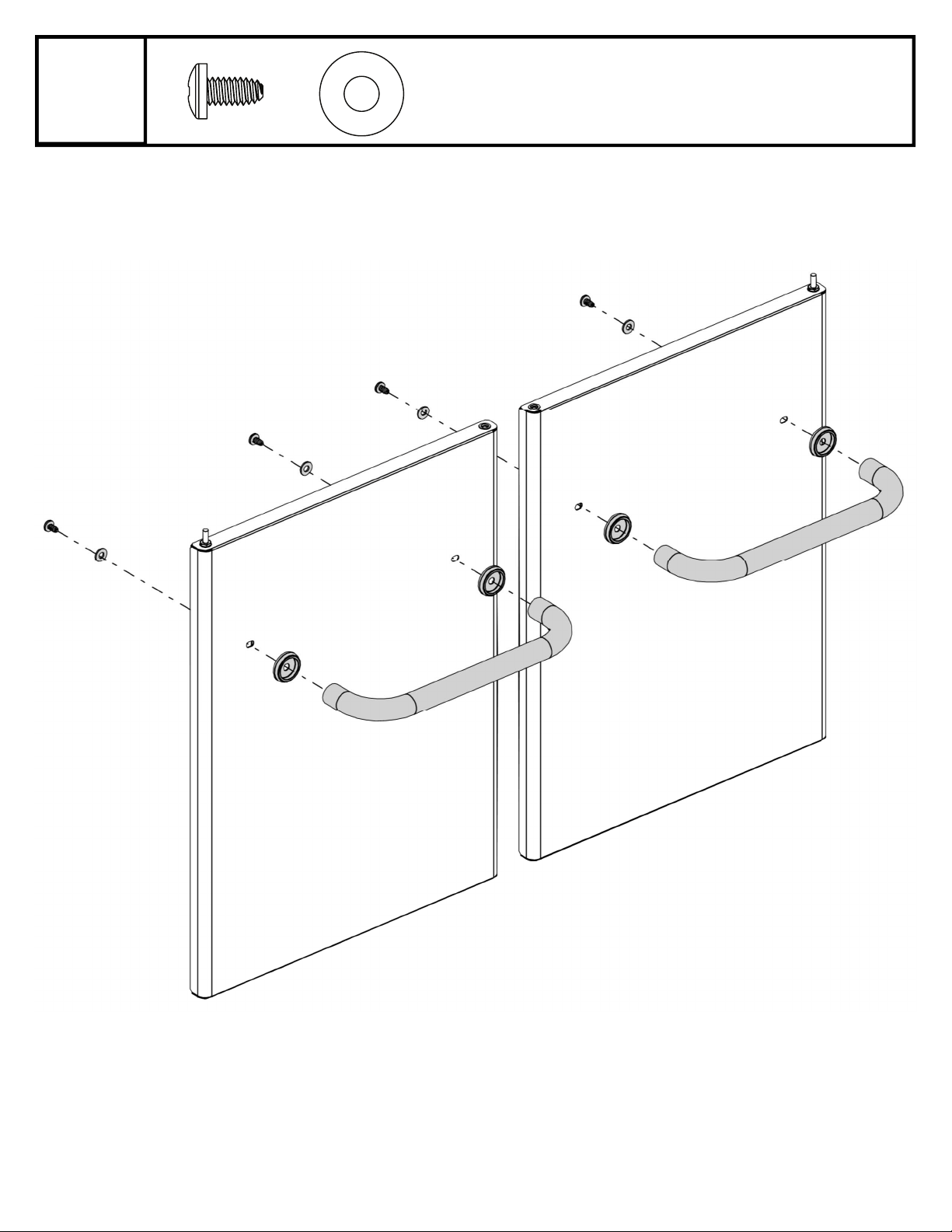

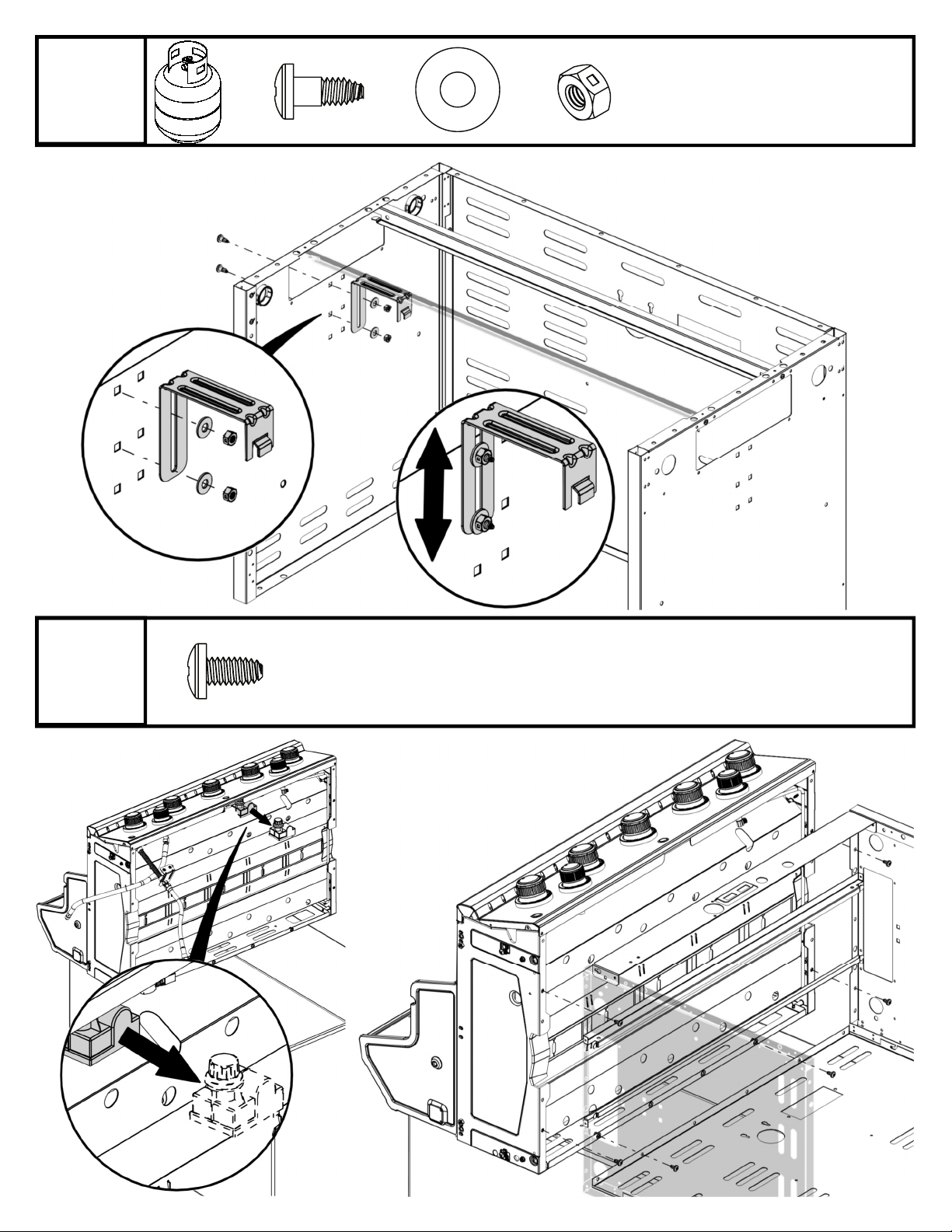

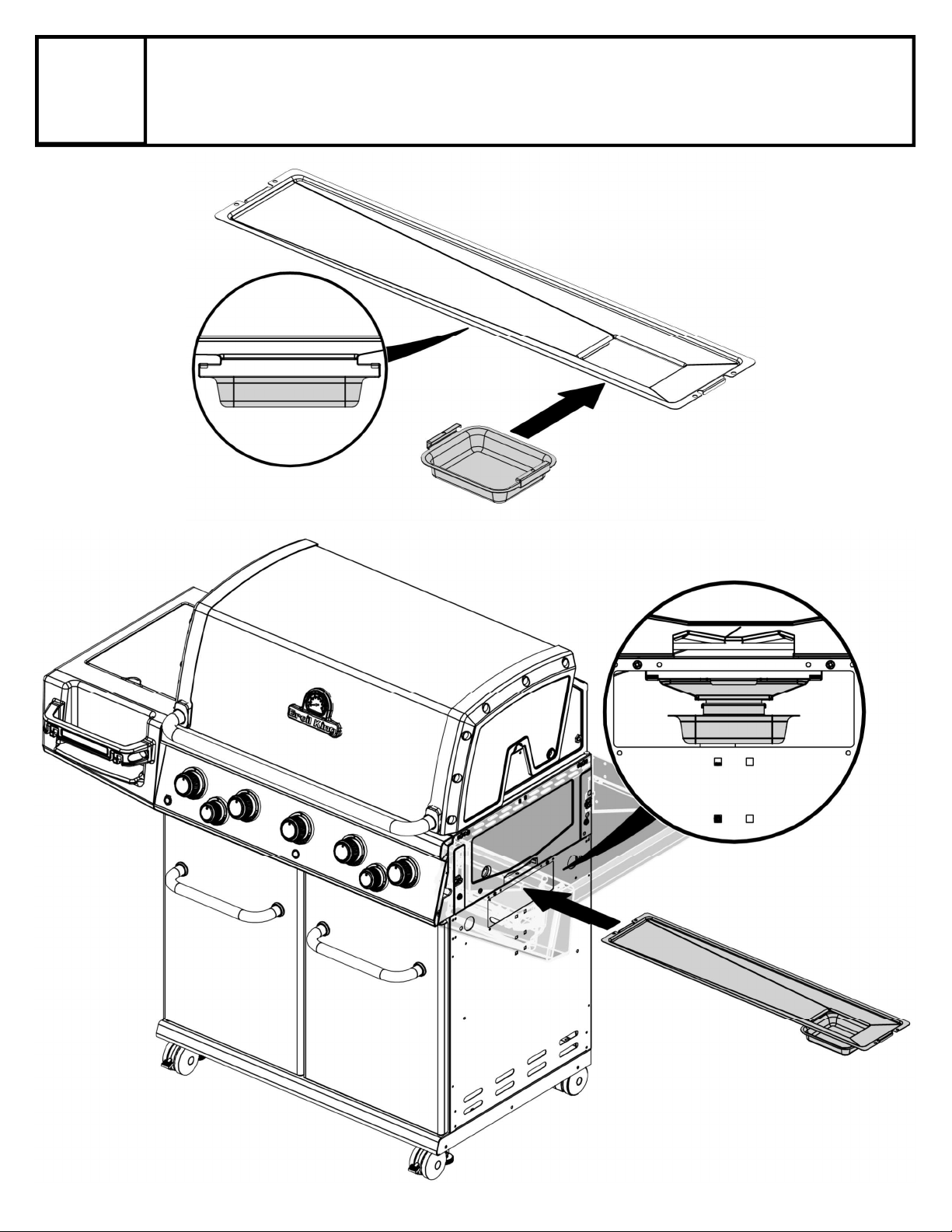

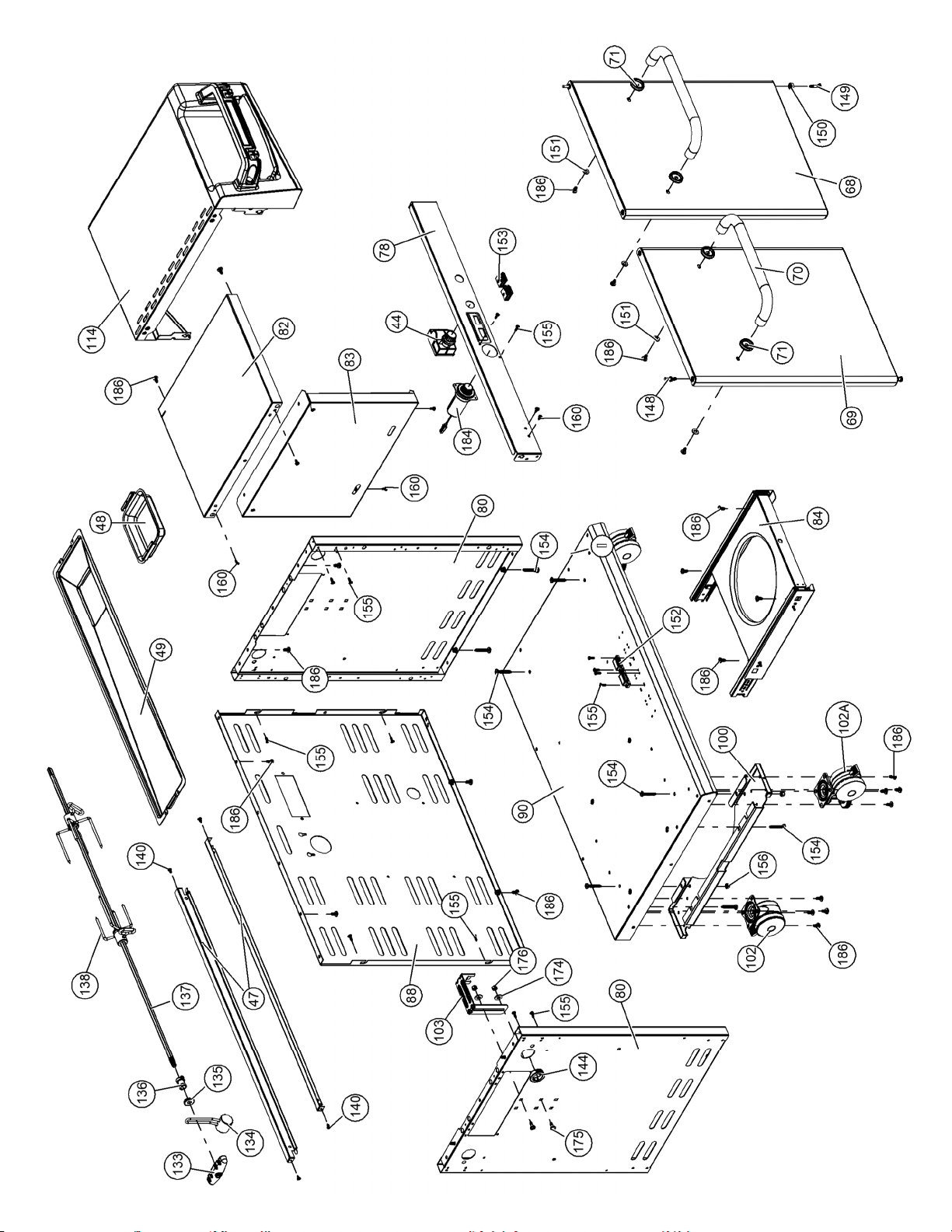

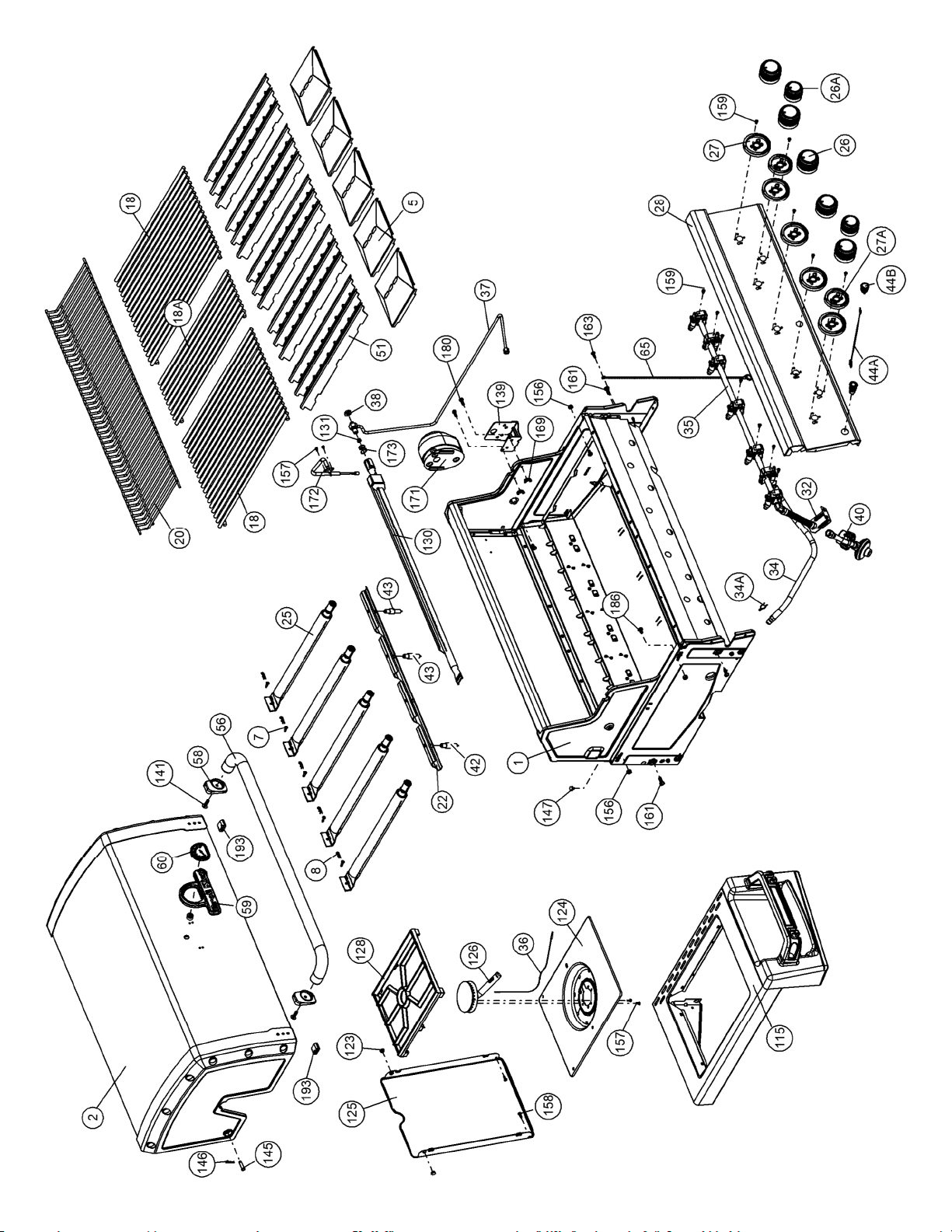

PARTS LIST / LISTE DES PIECES / LISTA DE PARTES
KEY # ITEM # DESCRIPTION DESCRIPTION DESCRIPTION 9582-44 9582-47 9583-44 9583-47
1 27006-003 FIRE BOX ASSEMBLY FOUR HORNO 1 1 1 1
2 86006-301 LID ASSEMBLY LE COUVERCLE TAPA 1 1 • •
86006-303 LID ASSEMBLY LE COUVERCLE TAPA • • 1 1
5 27249-904 GREASE SHIELD PROTECTION CONTRE LA GRAISSE PROTECTOR CONTRA GRASA 5 5 5 5
7 Y-11544 SCREW - BURNER VIS - BRÛLEUR TORNILLO - QUEMADOR 5 5 5 5
8 S21242 BURNER CLIP ATTACHE DE CHEVILLE GANCHO PARA EL REMOLQUE 5 5 5 5
18 22022-284 GRID GRILLE REJILLA 2 2 2 2
18A 22005-284 GRID GRILLE REJILLA 1 1 1 1
20 22006-991 GRID - WARMING RACK GRILLE - MAINTIEN AU CHAUD REJILLA - ESTANTE PARA CALENTAR 1 1 1 1
22 22026-904 COLLECTOR BOX RECIPIENT CAJA RECOLECTORA 1 1 1 1
25 22909-104LP BURNER BRÛLEUR QUEMADOR 5 • 5 •
22909-104NG BURNER BRÛLEUR QUEMADOR • 5 • 5
26 22001-769 CONTROL KNOB BOUTON DE CONTROLE PERILLA DE CONTROL 5 5 5 5
26A 22001-669 CONTROL KNOB BOUTON DE CONTROLE PERILLA DE CONTROL 2 2 2 2
27 22002-264 CONTROL BEZEL MONTURE DE CONTROLE PANEL DE CONTROL 5 5 5 5
27A 22001-164 CONTROL BEZEL MONTURE DE CONTROLE PANEL DE CONTROL 2 2 2 2
28 22006-883 CONTROL COVER PANNEAU DE CONTROLE CUBIERTA DE CONTROL 1 1 1 1
32 10111-15A HOSE TUYAU MANGUERA 1 1 1 1
34 S13473-091 HOSE-SIDE BURNER TUYAU DU BRULEUR LATERAL PL MANGUERA - QUEMADOR LATERAL 1 • 1 •
S13473-132 HOSE-SIDE BURNER TUYAU DU BRULEUR LATERAL PL MANGUERA - QUEMADOR LATERAL • 1 • 1
34A Y-11230 COTTER PIN ATTACHE DE CHEVILLE CHAVETA 1 1 1 1
35 29006-074 CONTROL ASSEMBLY SOUPAPE MECANISMO DE CONTROL 1 • 1 •
29006-077 CONTROL ASSEMBLY SOUPAPE MECANISMO DE CONTROL • 1 • 1
36 10342-T21 ELECTRODE – SIDE BURNER ELECTRODE – BRULEUR DE COTE ELECTRODO - QUEMADOR LATERAL 1 1 1 1
37 20809-957 TUBE-REAR BURNER ASSY TUBE DE BRÛLEUR ARRIÈRE TUBO, QUEMADOR POSTERIOR 1 1 1 1
38 Y-11990 HEX NUT ÉCROU TUERCA HEXAGONAL 1 1 1 1
40 10114-16 HOSE & REGULATOR TUYAU ET REGULATEUR PL MANGUERA Y REGULADOR 1 • 1 •
10111-K45 HOSE NATURAL GAS TUYAU (GAZ NATUREL) MANGUERA DE GAS NATURAL • 1 • 1
42 10342-E22 ELECTRODE ELECTRODE ELECTRODO 1 1 1 1
43 10342-E12 ELECTRODE ELECTRODE ELECTRODO 2 2 2 2
44 10342-45 ELECTRONIC IGNITOR ALLUMAGE ÉLECTRONIQUE ENCENDEDOR ELECTRÓNICO 1 1 1 1
44A 25070-92 WIRE - IGNITOR FIL ÉLECTRIQUE - ALLUMAGE CABLE - ENCENDEDOR 1 1 1 1
44B 25070-93 BUTTON - IGNITOR BOUTON - ALLUMAGE PULSADOR - ENCENDEDOR 1 1 1 1
47 21036-991 GREASE RAIL GUIDE DU BAC A GRAISSE RIEL DE GRASA 2 2 2 2
48 22009-901 GREASE PAN CUVETTE A GRAISSE BANDEJA PARA LA GRASA 1 1 1 1
49 27056-901 GREASE TRAY PLATEAU A GRAISSE BANDEJA RECOLECTORA DE GRASA 1 1 1 1
51 22209-904 FLAV-R-WAVE ® FLAV-R-WAVE ®
FLAV-R-WAVE
®
5 5 5 5
56 24006-12A HANDLE POIGNÉE MANGO 1 1 1 1
58 54009-936 BEZEL MONTURE PANEL 2 2 2 2
59 10081-BK630 NAMEPLATE PLAQUE D’IDENTIFICATION PLACA CON NOMBRE 1 1 1 1
60 10571-6 HEAT INDICATOR INDICATEUR DE CHALEUR INDICADOR DE TEMPERATURA 1 1 1 1
65 20005-000 MATCH LIGHT - STICK ALLUMETTES CERILLA - VARILLA 1 1 1 1
68 23276-311A DOOR PORTE PUERTA 1 1 • •
23276-213A DOOR PORTE PUERTA • • 1 1
69 23276-331A DOOR PORTE PUERTA 1 1 • •
23276-233A DOOR PORTE PUERTA • • 1 1
PARTS LIST / LISTE DES PIECES / LISTA DE PARTES
KEY # ITEM # DESCRIPTION DESCRIPTION DESCRIPTION 9582-44 9582-47 9583-44 9583-47
70 21106-13 HANDLE POIGNÉE MANGO 2 2 2 2
71 21070-13 BEZEL MONTURE PANEL 4 4 4 4
78 21336-111 BRACKET - DOOR CATCH CROCHET DE PORTE SOPORTE - RETÉN DE PUERTA 1 1 1 1
80 21109-905R SIDE PANEL PANNEAU LATERALE PANEL LATERAL 2 2 2 2
82 25208-201 CABINET SHELF L'ETAGERE DU CABINET ESTANTE - GABINETE 1 1 1 1
83 21036-901 CABINET SHELF SUPPORT SUPPORT POUR L'ETAGERE SOPORTE PARA ESTANTE DE GABINETE 1 1 1 1
84 21099-10A BASE - TANK TABLETTE INFERIEUR BASE - TANQUE 1 • 1 •
88 21306-925R PANEL - REAR PANNEAU - ARRIÈRE PANEL - POSTERIOR 1 1 1 1
90 51096-955 BASE TABLETTE INFERIEURE BASE 1 1 1 1
100 21039-911 BRACKET – CASTOR SUPPORT SUPPORT DE ROULLETTE SOPORTE - PARA RUEDITA 2 2 2 2
102 10892-23 CASTOR ROULETTES RUEDITA 2 2 2 2
102A 10892-285 CASTOR ROULETTES RUEDITA 2 2 2 2
103 21009-951 TANK BRACKET SUPPORT DU RESERVOIR SOPORTE - TANQUE LP 1 • 1 •
114 23001-614 SHELF - RIGHT PLANCHETTE LATERALE ESTANTE 1 1 1 1
115 23001-654 SHELF - LEFT PLANCHETTE LATERALE ESTANTE 1 1 1 1
123 Y-12117 BUSHING DOUILLE COJINETE 2 2 2 2
124 23000-271 SIDE BURNER BODY SUPPORT DE BRULEUR DE COTE ESTANTE - QUEMADOR LATERAL 1 1 1 1
125 23000-253 SIDE BURNER COVER COUVERCLE LATÉRAL CUBIERTA - QUEMADOR LATERAL 1 1 1 1
126 10390-R81A SIDE BURNER BRULEUR DE COTE QUEMADOR LATERAL 1 1 1 1
128 23009-99 GRID GRILLE REJILLA 1 1 1 1
130 27905-354 BURNER ROTISSERIE BRÛLEUR DE TOURNEBROCHE QUEMADOR PARA ROSTIZAR 1 1 1 1
131 10693-109 REAR BURNER-ORIFICE ORIFICE DU BRÛLEUR ARRIÈRE QUEMADOR POSTERIOR - ORIFICIO 1 • 1 •
10693-160 REAR BURNER-ORIFICE ORIFICE DU BRÛLEUR ARRIÈRE QUEMADOR POSTERIOR - ORIFICIO • 1 • 1
133 S15271 HANDLE POIGNEE MANGO 1 1 1 1
134 S15270 BALANCER CONTREPOIS BALANCEADOR 1 1 1 1
135 S15299 WASHER RONDELLE ARANDELA 1 1 1 1
136 S15263 BUSHING COL COJINETE 1 1 1 1
137 S15259 SPIT ROD BROCHETTE BARRA ROSTIZADORA 1 1 1 1
138 S15287 4 PRONG FORKS FOURCHETTE A 4 FOURCHON HORQUILLAS DE 4 PUNTAS 2 2 2 2
139 57039-901 ROTISSERIE BRACKET SUPPORT SOPORTE DEL ROSTIZADOR 1 1 1 1
140 S21125
SCREW # 8 X 1/2 VIS #8 X 1/2
TORNILLO # 8 X 1/2
4 4 4 4
141 Y-12860 BOLT 1/4-20 X 1 BOULON 1/4-20 X 1 PERNO - 1/4-20 X 1 2 2 2 2
144 Y-12220 BUSHING DOUILLE COJINETE 1 2 1 2
145 S21235 HINGE PIN GOUPILLE DE CHARNIÈRE CLAVIJA DE BISAGRA 2 2 2 2
146 S21233 HITCH PIN CLIP ATTACHE DE CHEVILLE GANCHO PARA EL REMOLQUE 2 2 2 2
147 Y-11231 LID BUMPER BUTOIR DU COUVERCLE TOPE DE LA TAPA 2 2 2 2
148 10240-20 DOOR PIN GOUPILLE DE LA PORTE CLAVIJA DE LA PUERTA 2 2 2 2
149 Y-11551 SHOULDER SCREW 1/4-20 X 1 GOUPILLE DE LA PORTE CLAVIJA DE LA PUERTA 2 2 2 2
150 Y-12124 DOOR PIN CAP CAP PORTE PIN TAPA DE CLAVIJA DE LA PUERTA 2 2 2 2
151 Y-12857 WASHER RONDELLE ARANDELA 4 4 4 4
152 Y-12222 MAGNET AIMANT IMÁN 2 2 2 2
153 Y-12223 SNAP IN MAGNET AIMANT IMÁN DE AJUSTE 2 2 2 2
154 Y-11560 SCREW 1/4-20 X 1-1/2 VIS 1/4-20 X 1-1/3 TORNILLO 1/4-20 X 1-1/2 8 8 8 8
155 S21124 SCREW #8 X 1/2 VIS #8 X 1/2 TORNILLO #8 X 1/2 14 14 14 14
156 Y-11793 NUT 1/4-20 ECROU 1/4-20 TUERCA 1/4-20 4 4 4 4
157 Y-12835 SCREW #6-32 X 1/4 VIS #6-32 X 1/5 TORNILLO #6-32 X 1/4 4 4 4 4
PARTS LIST / LISTE DES PIECES / LISTA DE PARTES
KEY # ITEM # DESCRIPTION DESCRIPTION DESCRIPTION 9582-44 9582-47 9583-44 9583-47
158 Y-12646 SCREW SHOULDER #8 X 1/2 VIS SHOULDER #8 X 1/3 TORNILLO - DE HOMBRO #8 X 1/2 2 2 2 2
159 S21136
SCREW # 8-32 X 3/8 VIS #8-32 X 3/8
TORNILLO #8-32 X 3/8
14 14 14 14
160 Y-29304 BOLT #10-24 X 3/8 BOULON #10-24 X 3/8 PERNO #10-24 X 3/8 6 2 6 2
161 Y-12310 SCREW 1/4-20 X 3/4 VIS 1/4-20 X 3/4 TORNILLO 1/4-20 X 3/4 4 4 4 4
163 S35094 SCREW #10-24 X 5/8 VIS #10-24 X 5/8 TORNILLO #10-24 X 5/8 1 1 1 1
169 S21061 WING NUT ECROU PAPILLON TUERCA MARIPOSA 2 2 2 2
171 S15247 MOTOR MOTEUR MOTOR 1 1 1 1
172 S15508 ELECTRODE ELECTRODE ELECTRODO 1 1 1 1
173 S21362 SPRING RESSORT RESORTE 1 1 1 1
174 S21255 WASHER RONDELLE ARANDELA 2 • 2 •
175 Y-11546 SCREW - 1/4:20 X 5/8 BOULON - 1/4:20 X 5/8 TORNILLO 1/4-20 X 5/8 2 • 2 •
176 Y-11795 NUT 1/4-20 ECROU 1/4-20 TUERCA 1/4-20 2 • 2 •
180 S35095 SCREW #10-24 X 5/8 VIS #10-24 X 5/8 TORNILLO #10-24 X 5/8 2 2 2 2

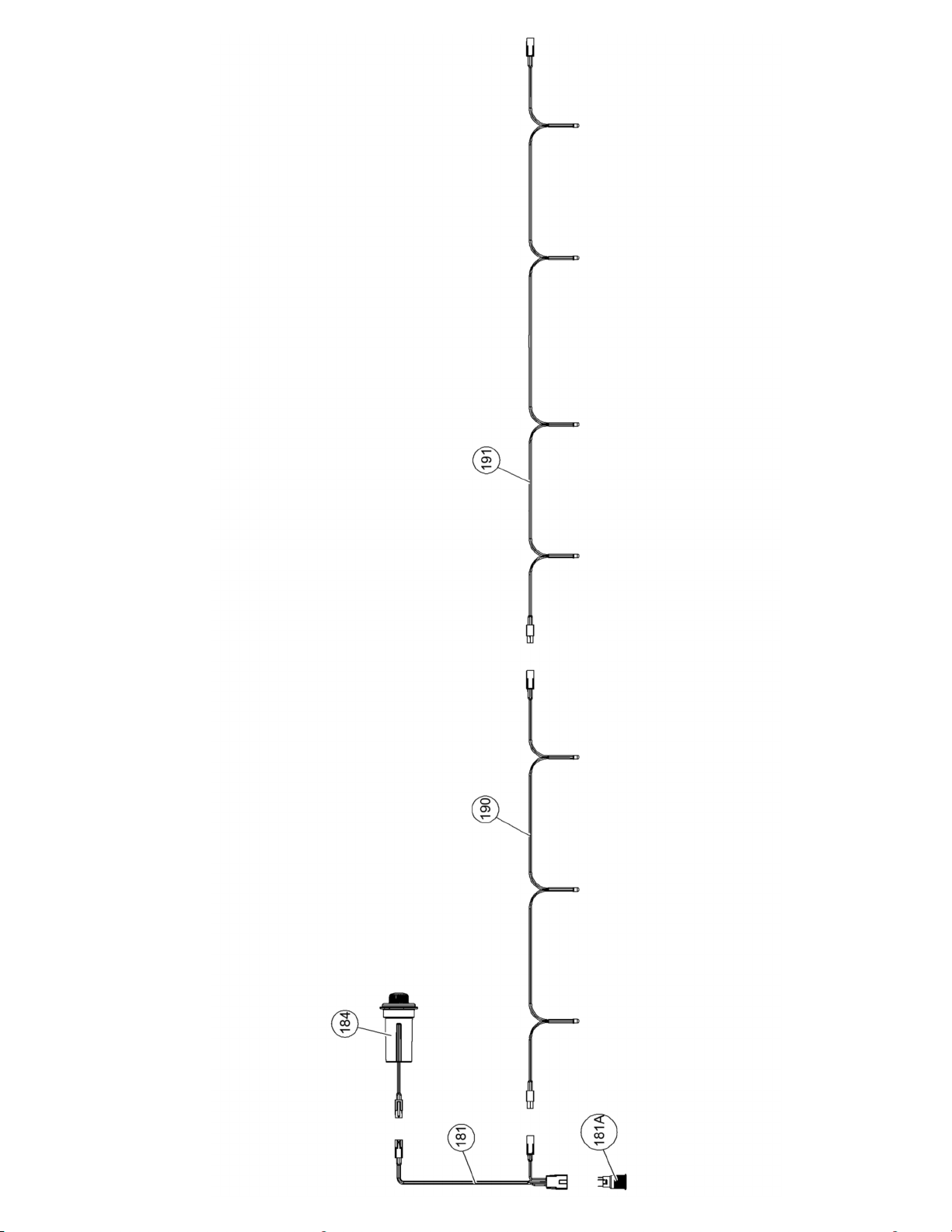

181 25030-73 WIRE - BATTERY PACK LE FIL - TRANSFORMATEUR DE ALAMBRE - TRANSFORMADOR 1 1 1 1
181A 25070-95 LIGHT SWITCH COMMUTATEUR LEGER INTERRUPTOR DE LA LUZ 1 1 1 1
184 25080-80 BATTERY PACK BATTERIE BATERÍA 1 1 1 1
186 Y-12865 SCREW 1/4-20 X 3/4 VIS 1/4-20 X 3/4 TORNILLO 1/4-20 X 3/4 38 32 38 32
190 25020-83 WIRE - LED LIGHT DIODES ÉLECTROLUMINESCENTES DE ALAMBRE - DIODO LUMINOSO 1 1 1 1
191 25020-84 WIRE - LED LIGHT DIODES ÉLECTROLUMINESCENTES DE ALAMBRE - DIODO LUMINOSO 1 1 1 1
193 SP11-25 LID BUMPER BUTOIR DU COUVERCLE TOPE DE LA TAPA 2 2 2 2
