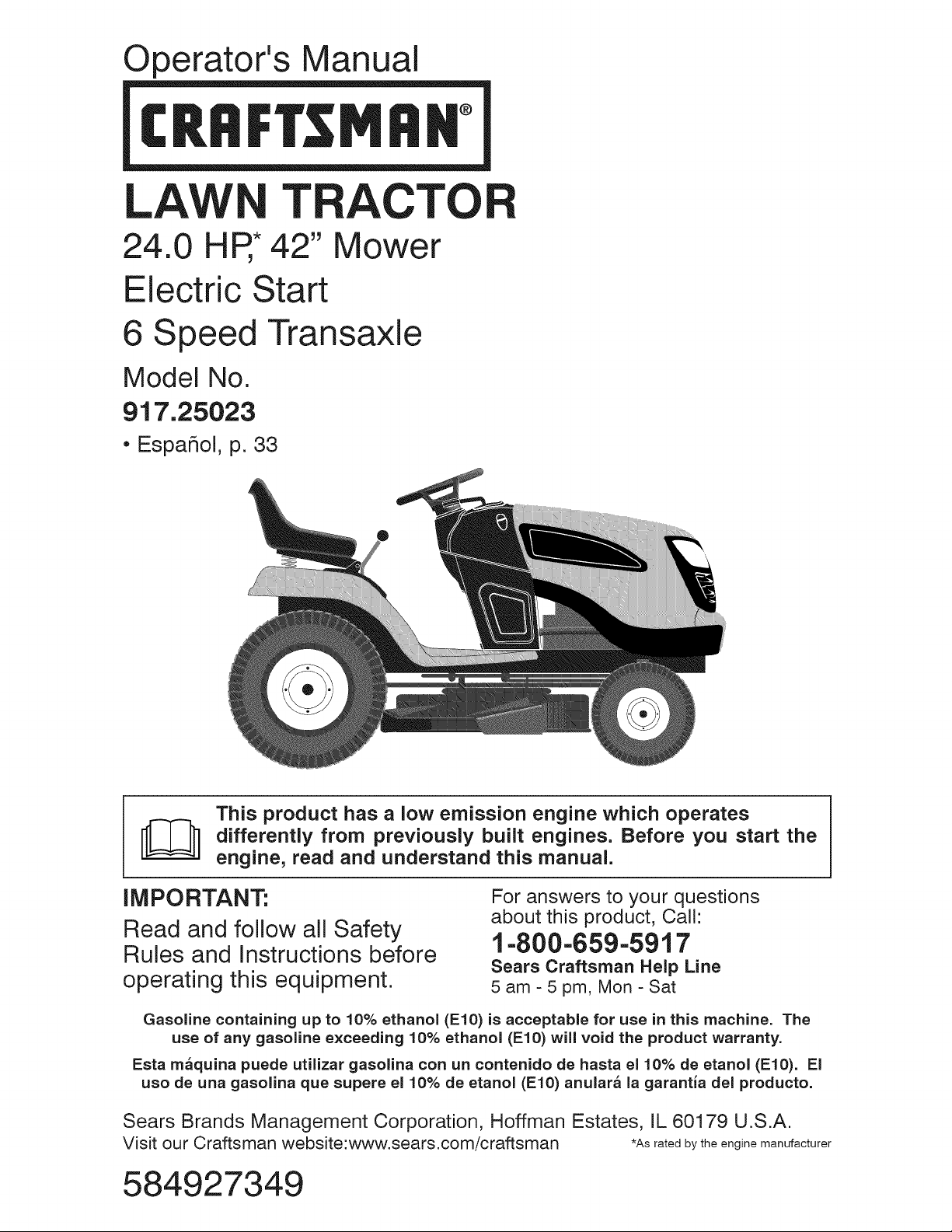

Operator's Manual
i
®
LAW TRACTO
24.0 HR* 42" Mower
Electric Start
6 Speed Transaxle
Model No.
917.25023
• EspaSol, p. 33
This product has a low emission engine which operates
differently from previously built engines. Before you start the
engine, read and understand this manual.
IMPORTANT:
Read and follow all Safety
Rules and Instructions before
operating this equipment.
For answers to your questions
about this product, Call:
1-800-659-5917
Sears Craftsman Help Line
5 am - 5 pm, Mon- Sat
Gasoline containing up to 10% ethanol (EIO) is acceptable for use in this machine. The
use of any gasoline exceeding 10% ethanol (EIO) will void the product warranty.
Esta maquina puede utilizar gasolina con un contenido de hasta el 10% de etanol (EIO). El
uso de una gasolina que supere el 10% de etanol (EIO) anular_ la garantia del producto.
Sears Brands Management Corporation, Hoffman Estates, IL 60179 U.S.A.
Visit our Craftsman website:www.sears.com/craftsman *As rated by the engine manufacturer
584927349

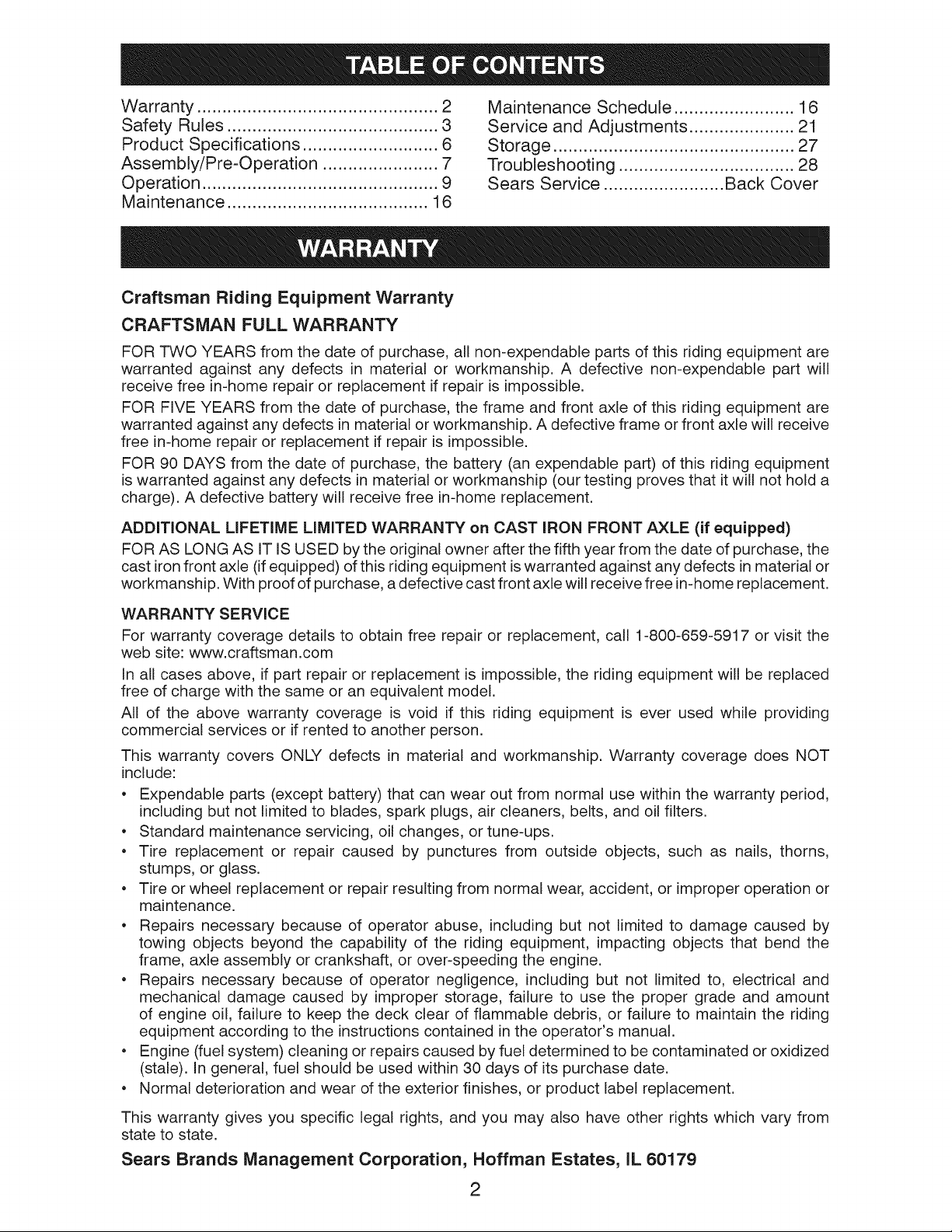

Warranty ................................................ 2
Safety Rules .......................................... 3

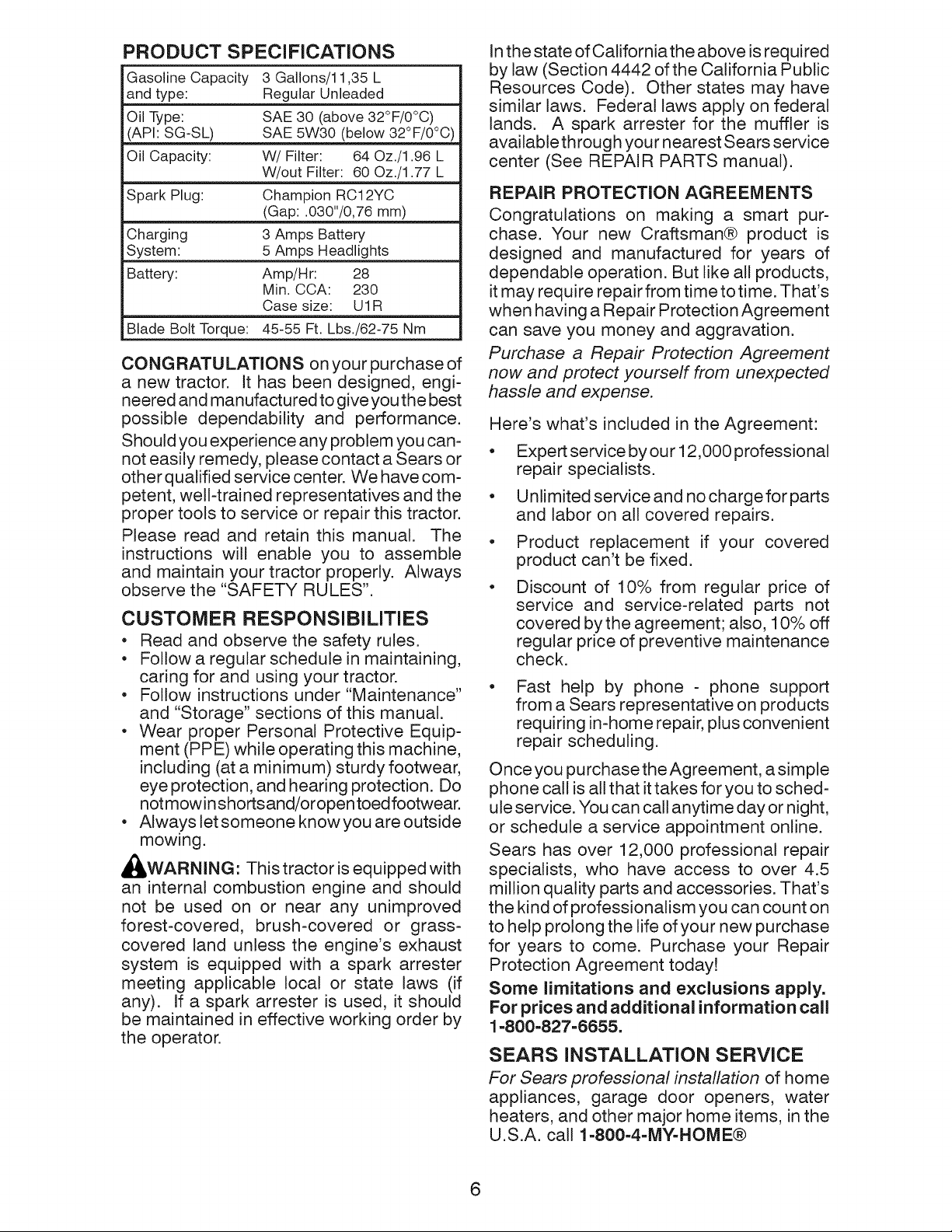

Product Specifications ........................... 6

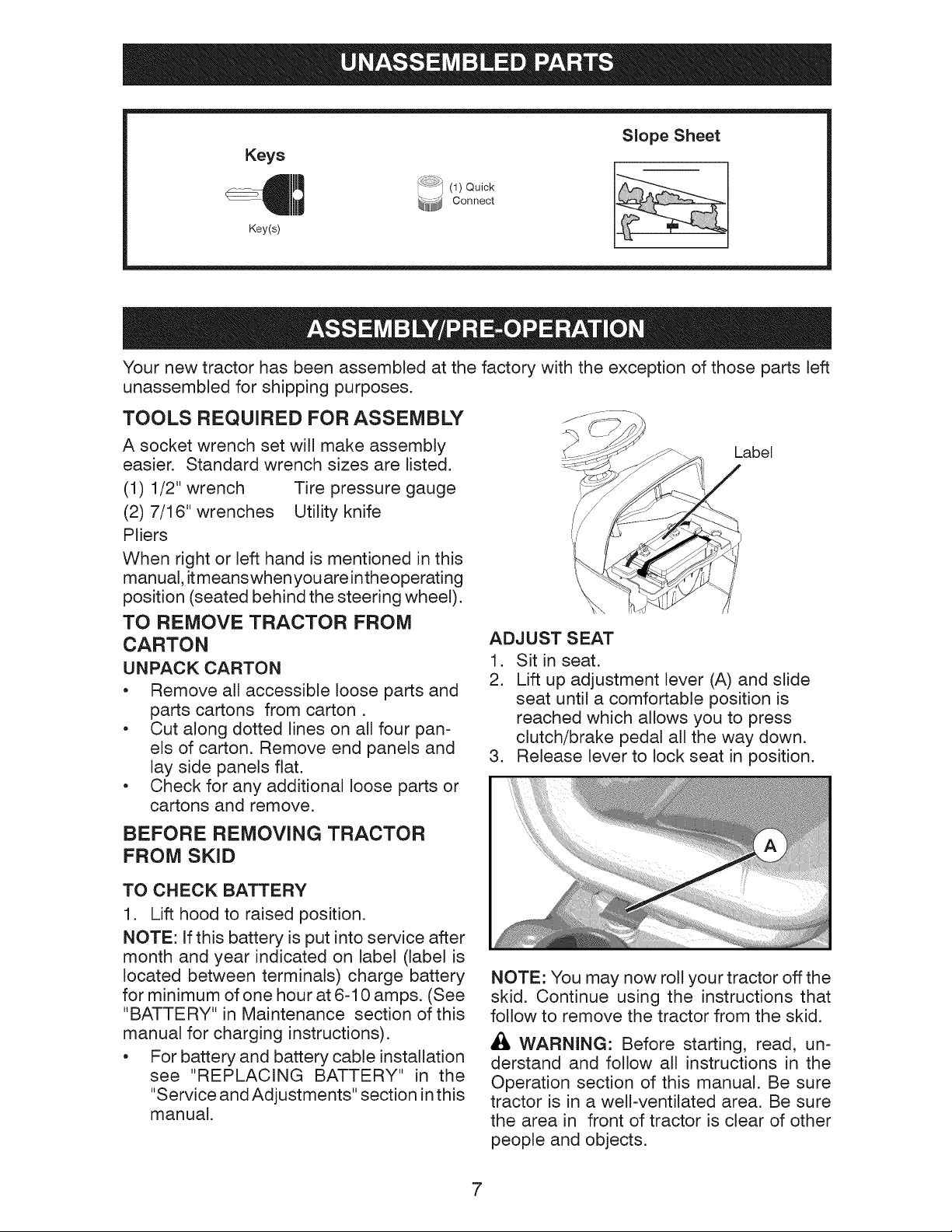

Assembly/Pre-Operation ....................... 7
Operation ............................................... 9

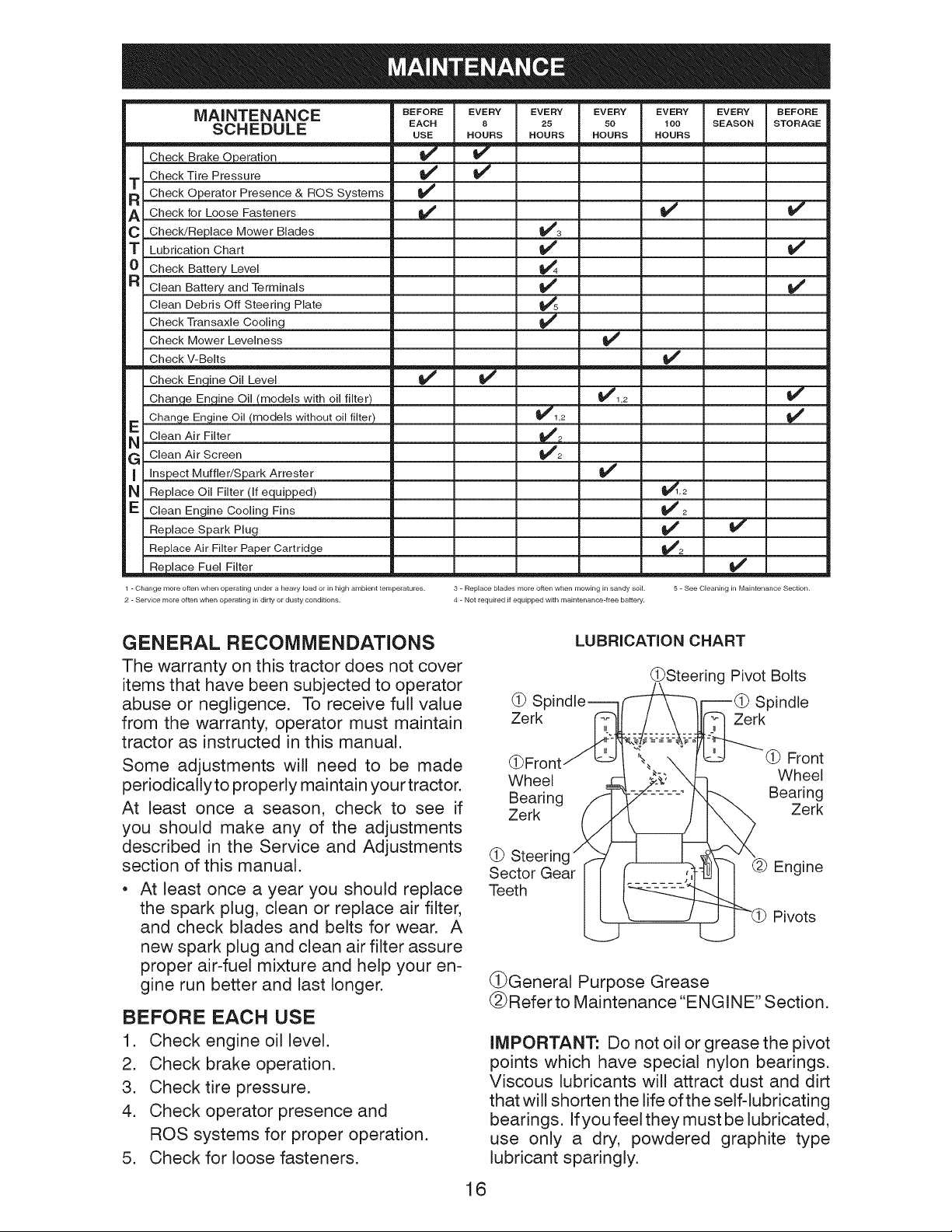

Maintenance ........................................ 16
Maintenance Schedule ........................ 16

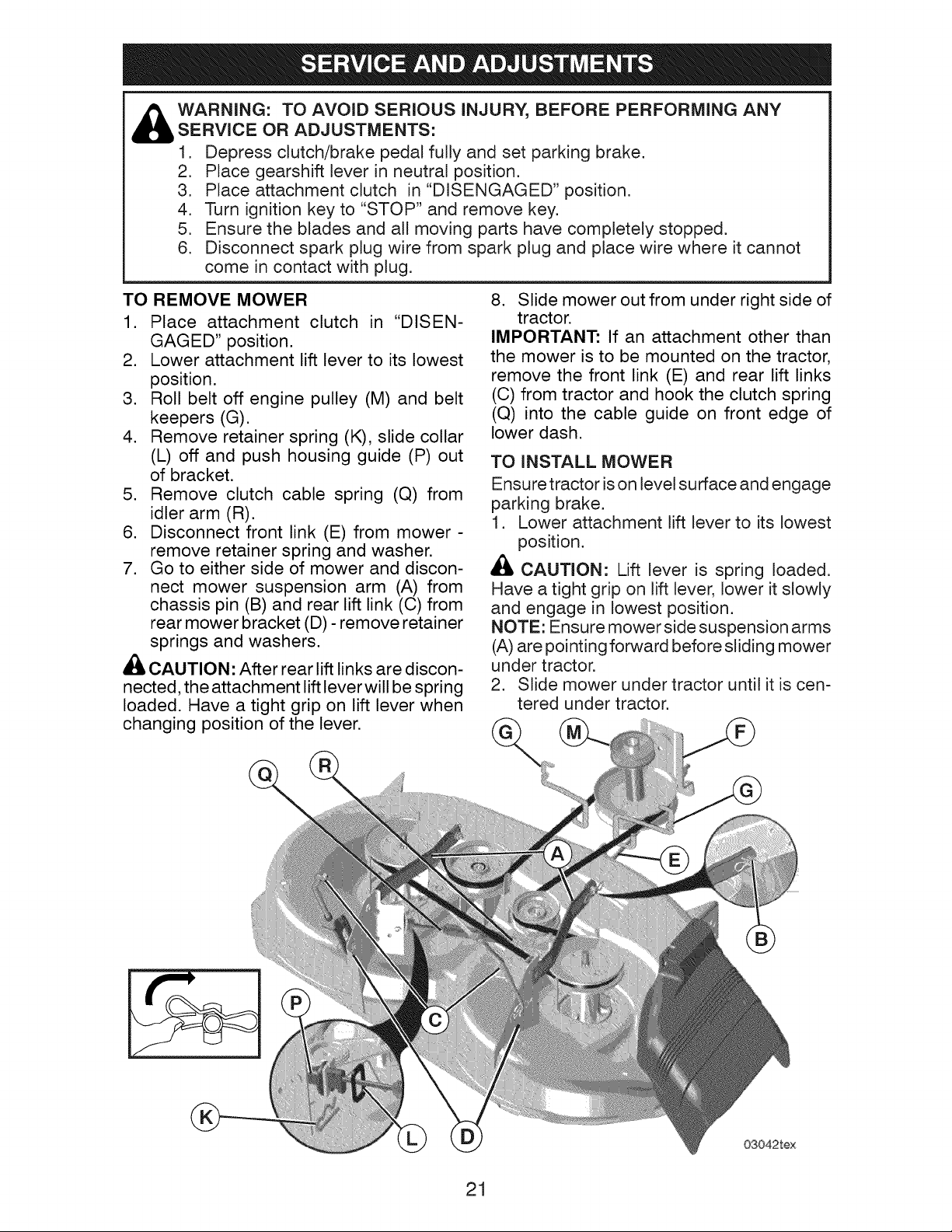

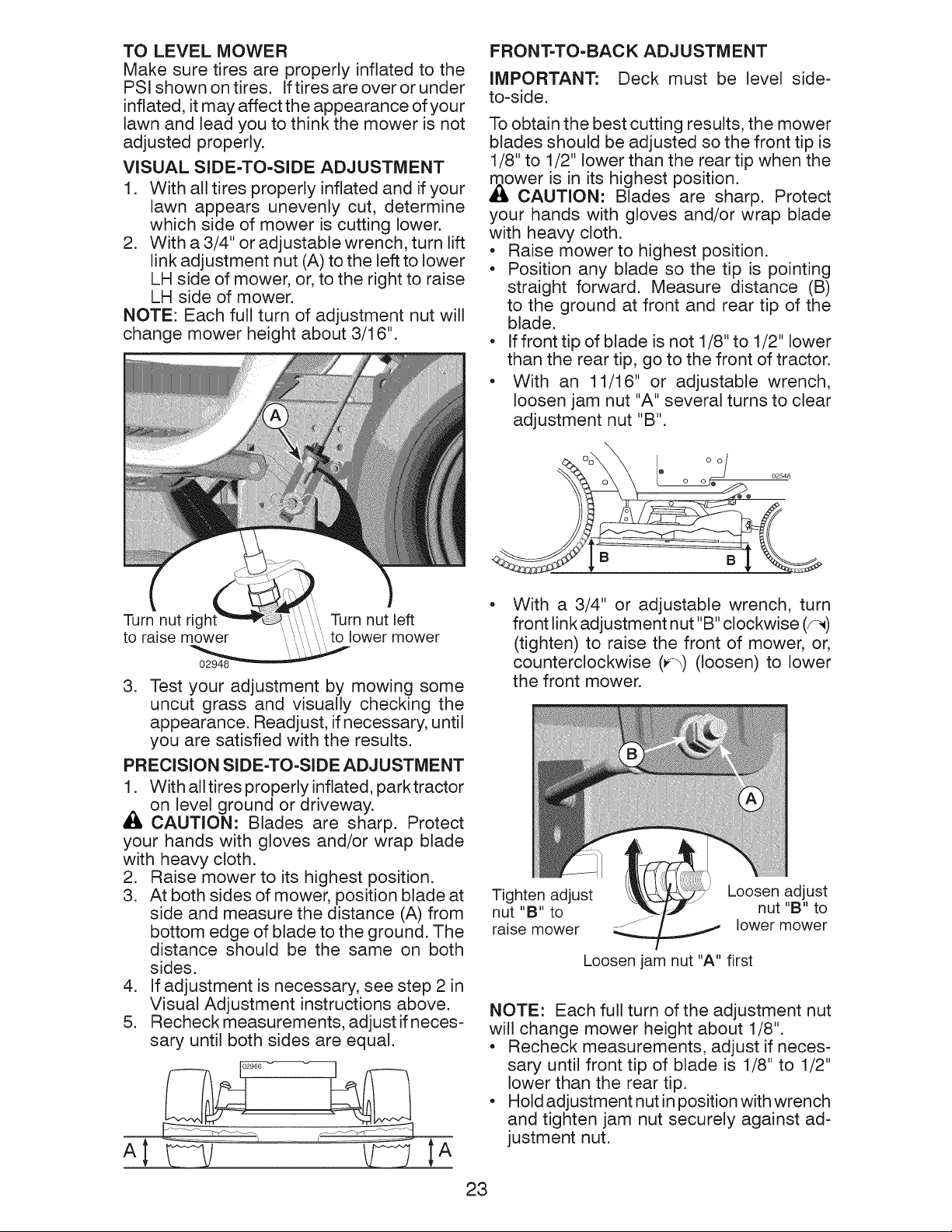

Service and Adjustments ..................... 21

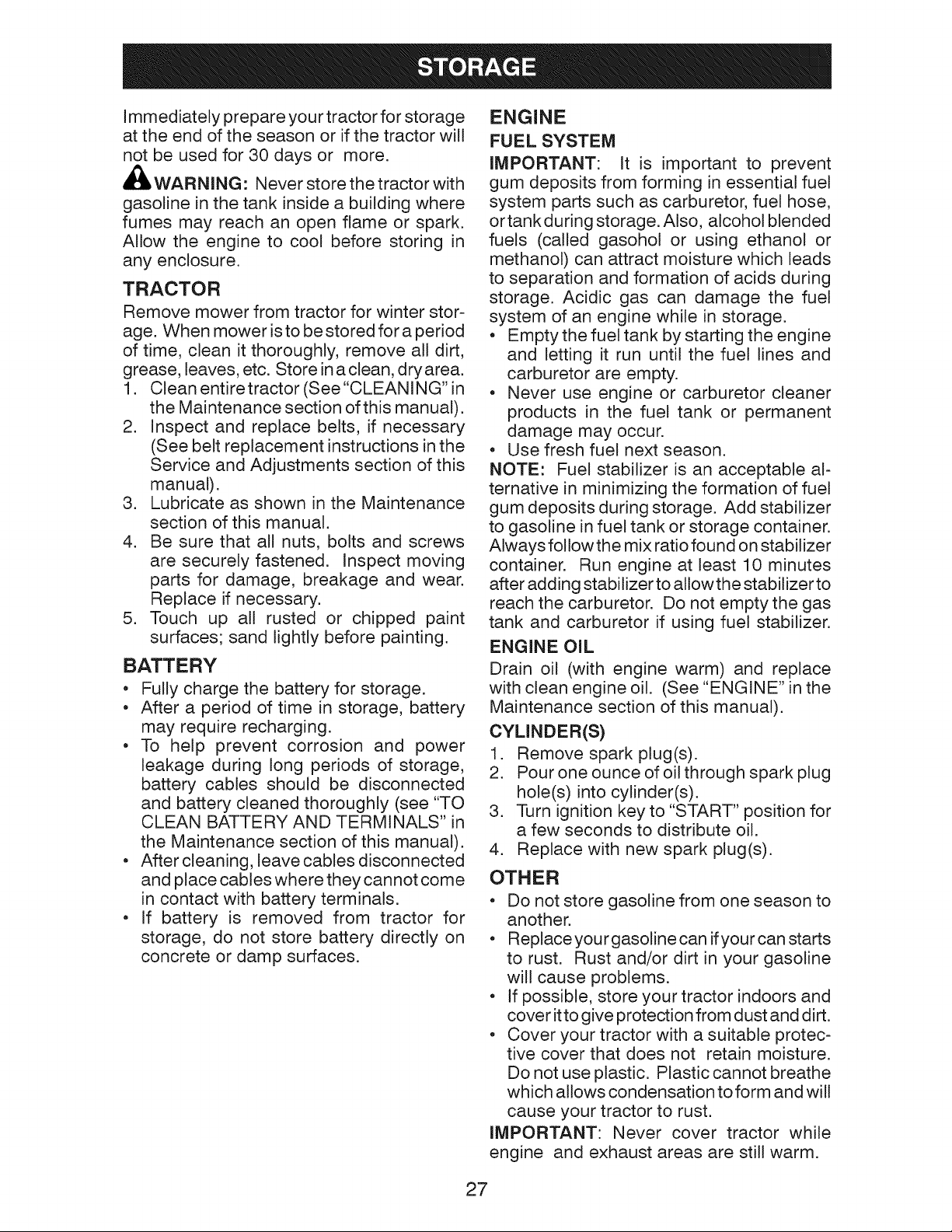

Storage ................................................ 27

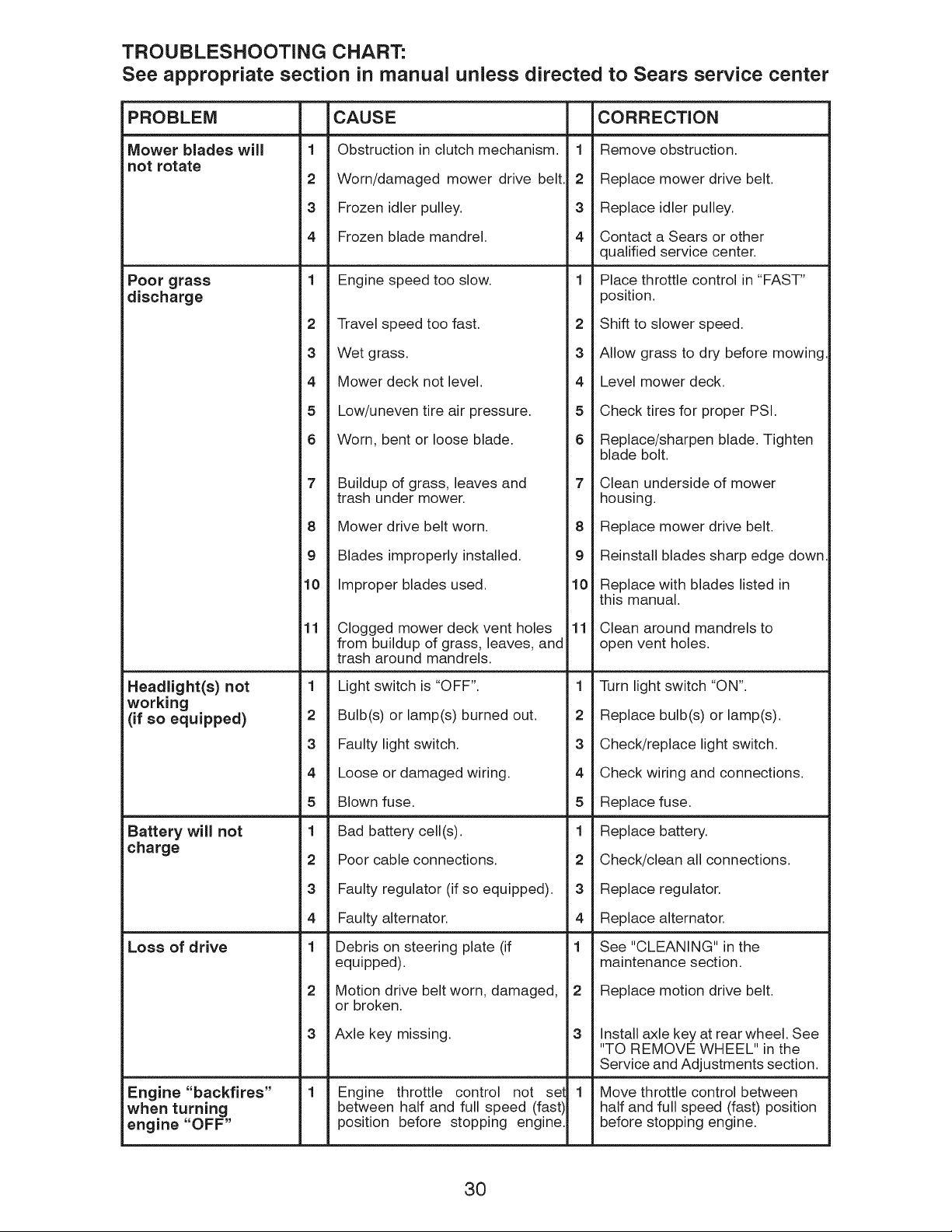

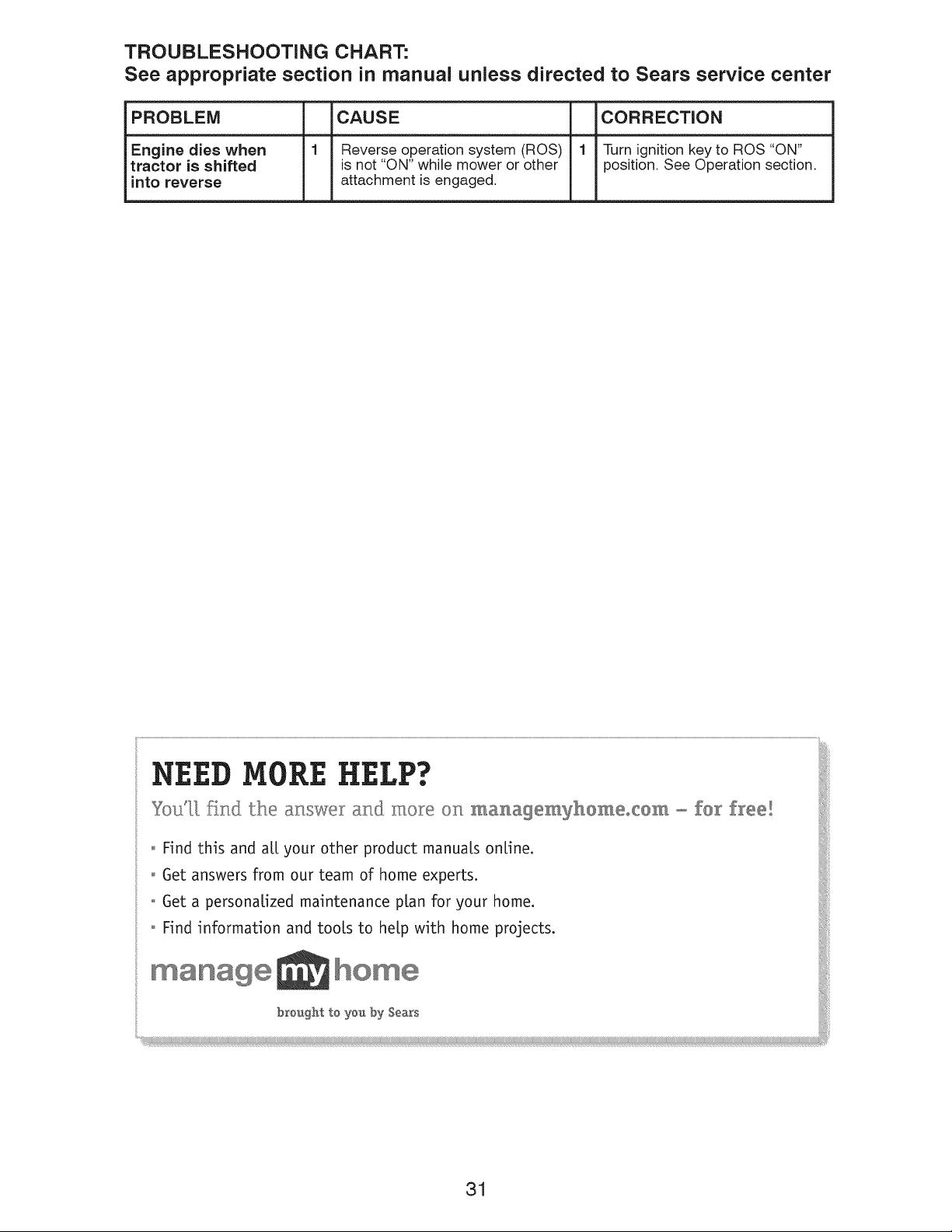

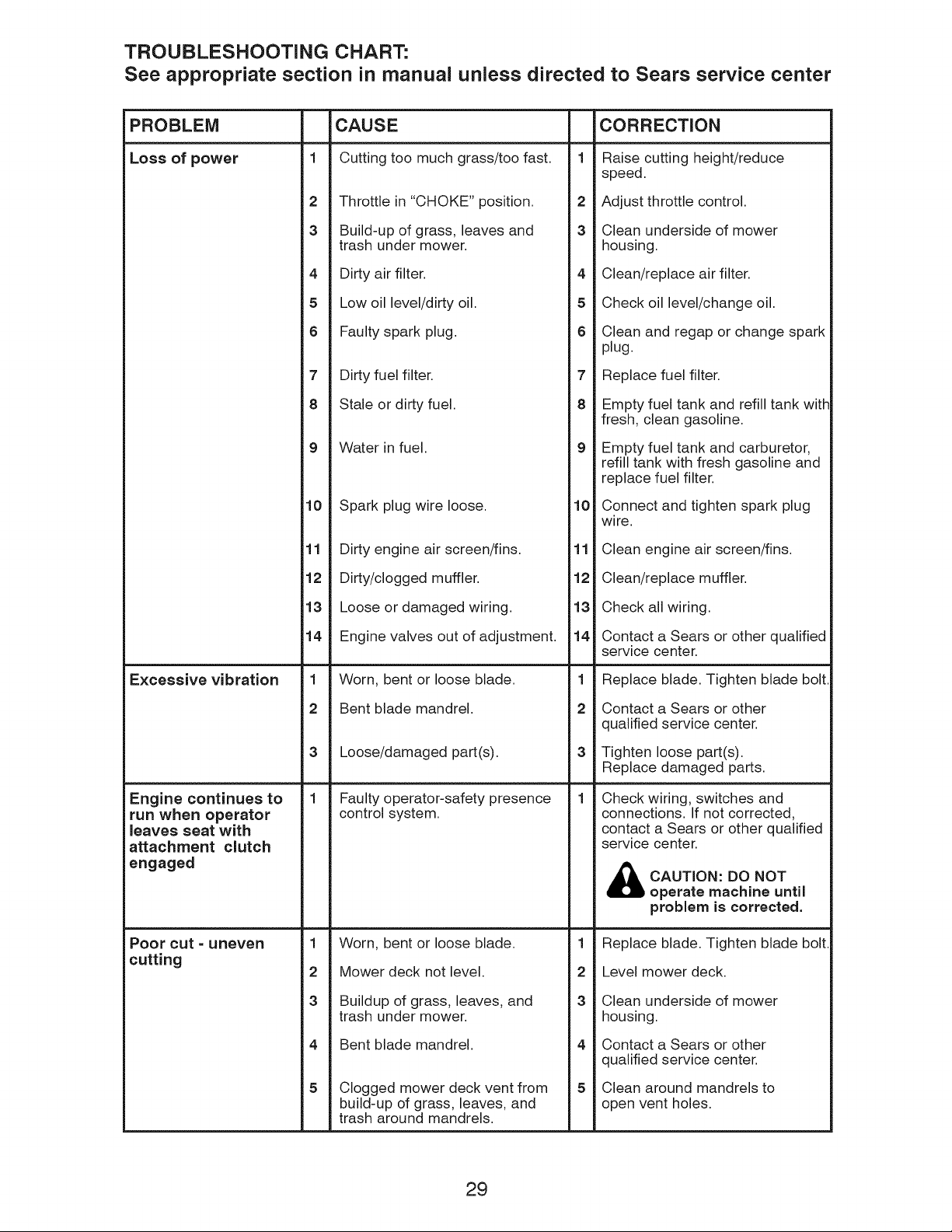

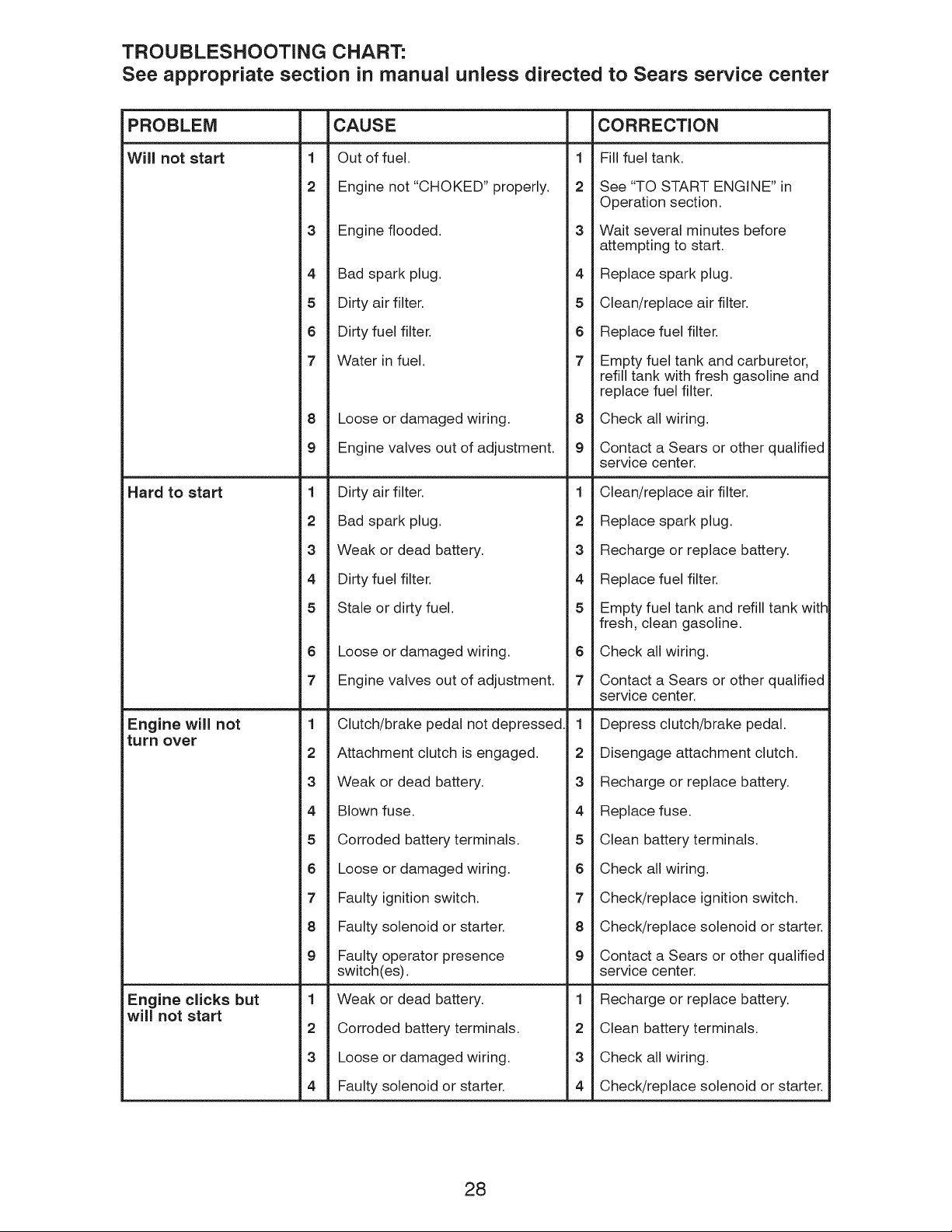

Troubleshooting ................................... 28
Sears Service ........................ Back Cover
Craftsman Riding Equipment Warranty
CRAFTSMAN FULL WARRANTY
FOR TWO YEARS from the date of purchase, all non-expendable parts of this riding equipment are
warranted against any defects in material or workmanship. A defective non-expendable part will
receive free in-home repair or replacement if repair is impossible.
FOR FIVE YEARS from the date of purchase, the frame and front axle of this riding equipment are
warranted against any defects in material or workmanship. A defective frame or front axle will receive
free in-home repair or replacement if repair is impossible.
FOR 90 DAYS from the date of purchase, the battery (an expendable part) of this riding equipment
is warranted against any defects in material or workmanship (our testing proves that it will not hold a
charge). A defective battery will receive free in-home replacement.
ADDITIONAL LIFETIME LIMITED WARRANTY on CAST IRON FRONT AXLE (if equipped)
FOR AS LONG AS IT IS USED by the original owner after the fifth year from the date of purchase, the
cast iron front axle (if equipped) of this riding equipment is warranted against any defects in material or
workmanship. With proof of purchase, a defective cast front axle will receive free in-home replacement.
WARRANTY SERVICE
For warranty coverage details to obtain free repair or replacement, call 1-800-659-5917 or visit the
web site: www.craftsman.com
In all cases above, if part repair or replacement is impossible, the riding equipment will be replaced
free of charge with the same or an equivalent model.
All of the above warranty coverage is void if this riding equipment is ever used while providing
commercial services or if rented to another person.
This warranty covers ONLY defects in material and workmanship. Warranty coverage does NOT
include:
• Expendable parts (except battery) that can wear out from normal use within the warranty period,
including but not limited to blades, spark plugs, air cleaners, belts, and oil filters.
• Standard maintenance servicing, oil changes, or tune-ups.
• Tire replacement or repair caused by punctures from outside objects, such as nails, thorns,
stumps, or glass.
• Tire or wheel replacement or repair resulting from normal wear, accident, or improper operation or
maintenance.
• Repairs necessary because of operator abuse, including but not limited to damage caused by
towing objects beyond the capability of the riding equipment, impacting objects that bend the
frame, axle assembly or crankshaft, or over-speeding the engine.
• Repairs necessary because of operator negligence, including but not limited to, electrical and
mechanical damage caused by improper storage, failure to use the proper grade and amount
of engine oil, failure to keep the deck clear of flammable debris, or failure to maintain the riding
equipment according to the instructions contained in the operator's manual.
• Engine (fuel system) cleaning or repairs caused by fuel determined to be contaminated or oxidized
(stale). In general, fuel should be used within 30 days of its purchase date.
• Normal deterioration and wear of the exterior finishes, or product label replacement.
This warranty gives you specific legal rights, and you may also have other rights which vary from
state to state.
Sears Brands Management Corporation, Hoffman Estates, IL 60179
2

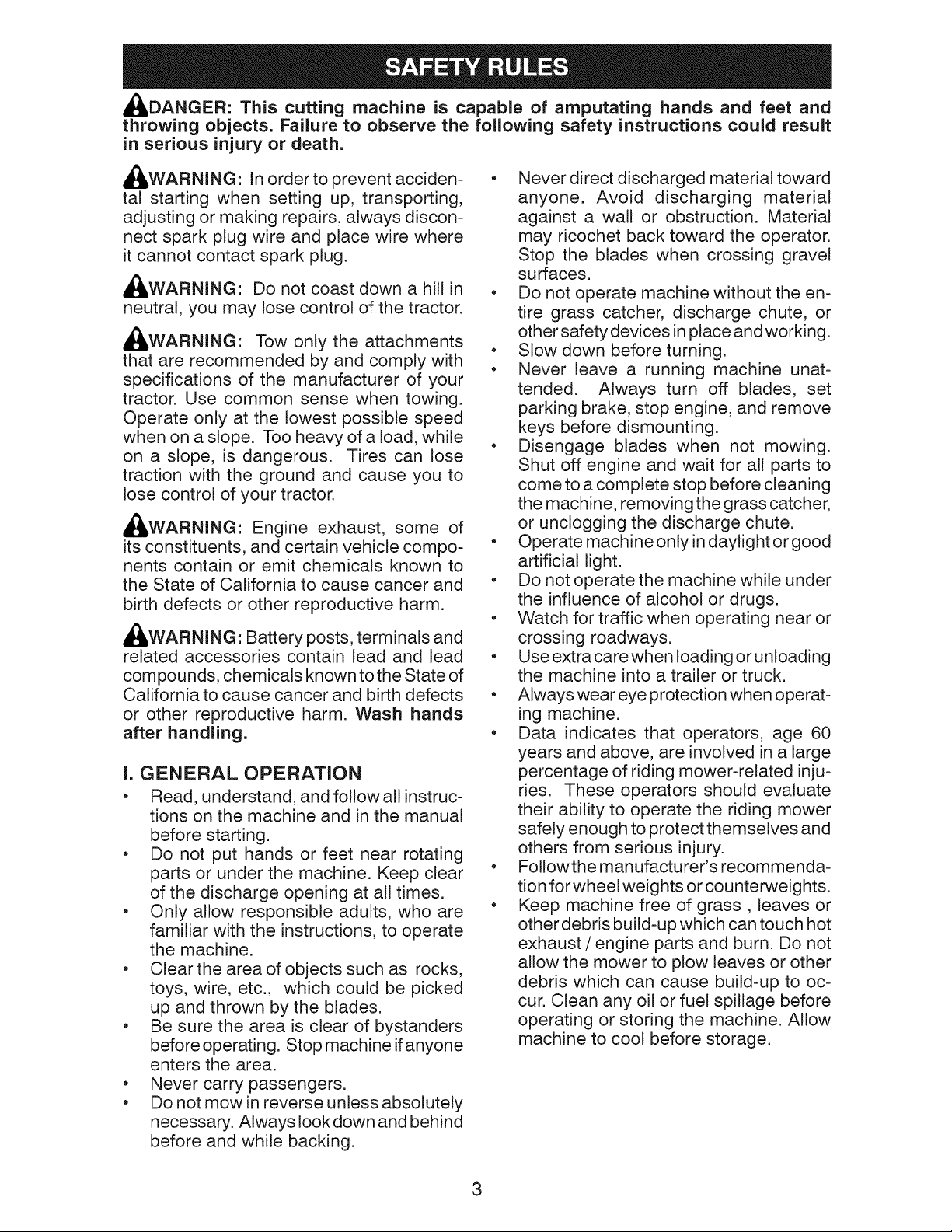

_DANGER: This cutting machine is capable of amputating hands and feet and
throwing objects. Failure to observe the following safety instructions could result
in serious injury or death.
_I, WARNING: In orderto prevent acciden-
tal starting when setting up, transporting,
adjusting or making repairs, always discon-
nect spark plug wire and place wire where
it cannot contact spark plug.
_,WARNING: Do not coast down a hill in
neutral, you may lose control of the tractor.
_I, WARNING: Tow only the attachments
that are recommended by and comply with
specifications of the manufacturer of your
tractor. Use common sense when towing.
Operate only at the lowest possible speed
when on a slope. Too heavy of a load, while
on a slope, is dangerous. Tires can lose
traction with the ground and cause you to
lose control of your tractor.
_WARNING: Engine exhaust, some of
its constituents, and certain vehicle compo-
nents contain or emit chemicals known to
the State of California to cause cancer and
birth defects or other reproductive harm.
_I, WARNING: Battery posts, terminals and
related accessories contain lead and lead
compounds, chemicals known to the State of
California to cause cancer and birth defects
or other reproductive harm. Wash hands
after handling.
I. GENERAL OPERATION
• Read, understand, and followall instruc-
tions on the machine and in the manual
before starting.
• Do not put hands or feet near rotating
parts or under the machine. Keep clear
of the discharge opening at all times.
• Only allow responsible adults, who are
familiar with the instructions, to operate
the machine.
• Clear the area of objects such as rocks,
toys, wire, etc., which could be picked
up and thrown by the blades.
• Be sure the area is clear of bystanders
before operating. Stop machine if anyone
enters the area.
• Never carry passengers.
• Do not mow in reverse unless absolutely
necessary. Always look down and behind
before and while backing.
• Never direct discharged materialtoward
anyone. Avoid discharging material
against a wall or obstruction. Material
may ricochet back toward the operator.
Stop the blades when crossing gravel
surfaces.
• Do not operate machine without the en-
tire grass catcher, discharge chute, or
other safety devices in place and working.
• Slow down before turning.
• Never leave a running machine unat-
tended. Always turn off blades, set
parking brake, stop engine, and remove
keys before dismounting.
• Disengage blades when not mowing.
Shut off engine and wait for all parts to
come to a complete stop before cleaning
the machine, removing the grass catcher,
or unclogging the discharge chute.
• Operate machine onlyin daylight or good
artificial light.
• Do not operate the machine while under
the influence of alcohol or drugs.
• Watch for traffic when operating near or
crossing roadways.
• Use extra care when loading or unloading
the machine into a trailer or truck.
• AIways wear eye protection when operat-
ing machine.
• Data indicates that operators, age 60
years and above, are involved in a large
percentage of riding mower-related inju-
ries. These operators should evaluate
their ability to operate the riding mower
safely enough to protect themselves and
others from serious injury.
• Followthemanufacturer'srecommenda-
tion for wheel weights or counterweights.
• Keep machine free of grass, leaves or
other debris build-up which can touch hot
exhaust / engine parts and burn. Do not
allow the mower to plow leaves or other
debris which can cause build-up to oc-
cur. Clean any oil or fuel spillage before
operating or storing the machine. Allow
machine to cool before storage.
3

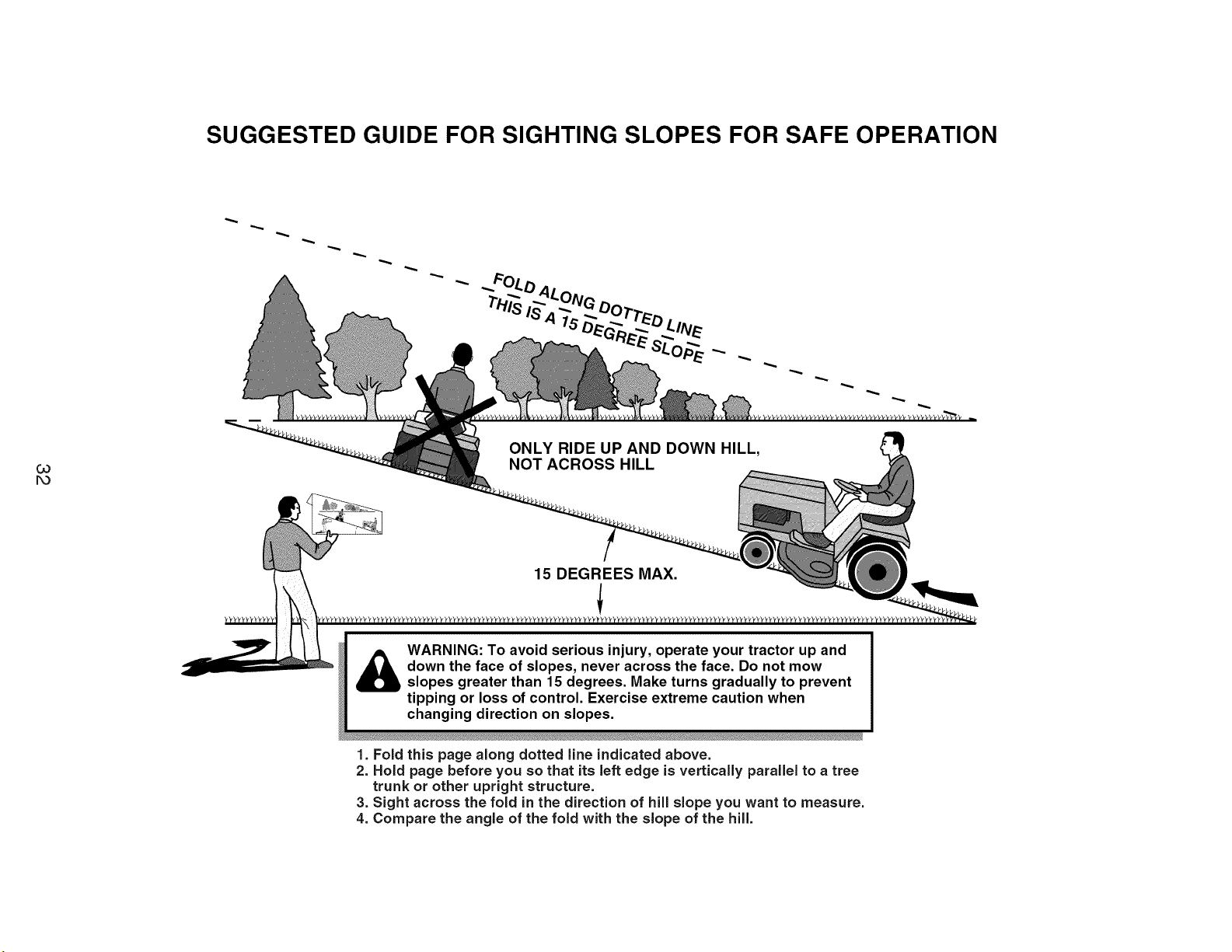

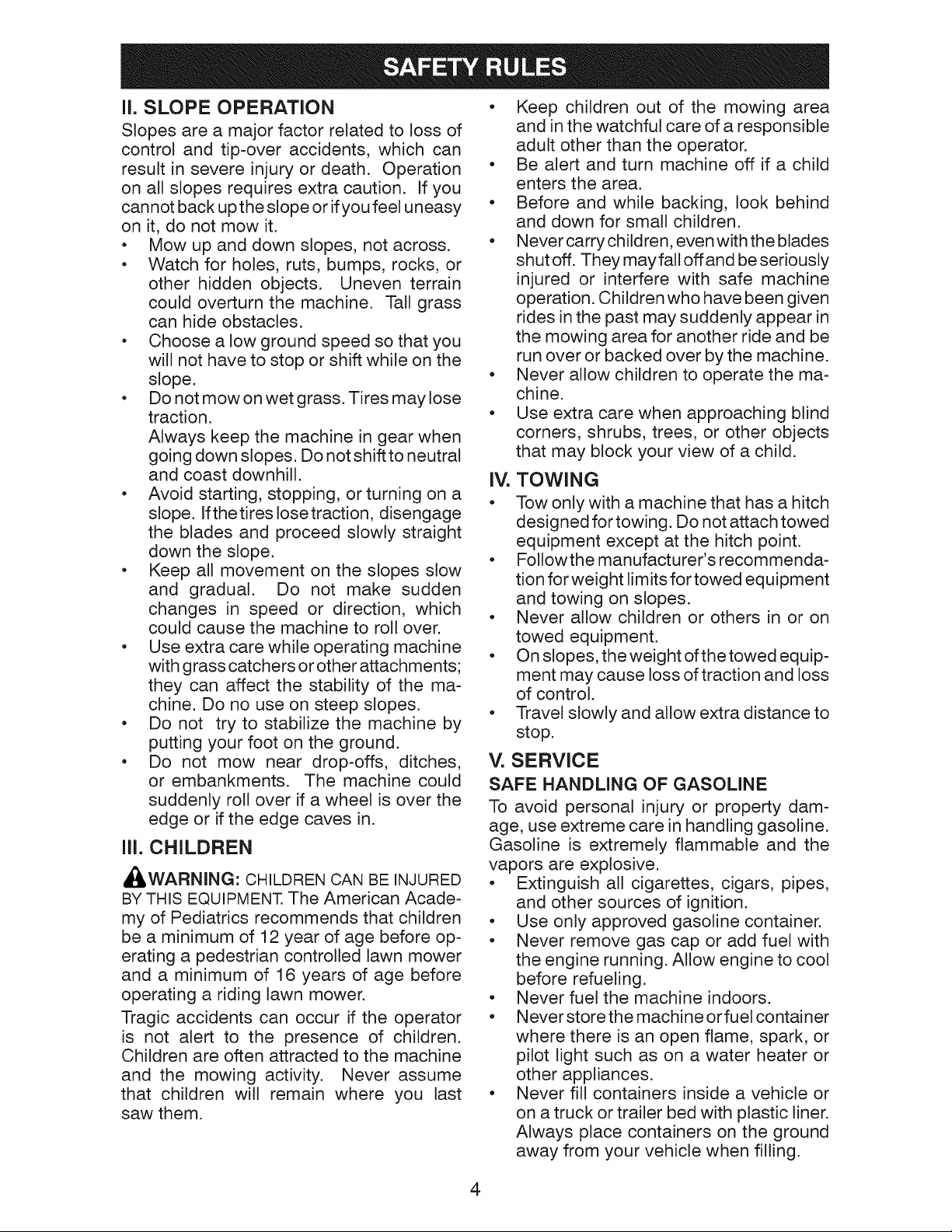

li. SLOPE OPERATION
Slopes are a major factor related to loss of
control and tip-over accidents, which can
result in severe injury or death. Operation
on all slopes requires extra caution. If you
cannot back up the slope or ifyou feel uneasy
on it, do not mow it.
• Mow up and down slopes, not across.
• Watch for holes, ruts, bumps, rocks, or
other hidden objects. Uneven terrain
could overturn the machine. Tall grass
can hide obstacles.
• Choose a low ground speed so that you
will not have to stop or shift while on the
slope.
• Do not mow on wet grass. Tires may lose
traction.
Always keep the machine in gear when
going down slopes. Do not shift to neutral
and coast downhill.
• Avoid starting, stopping, or turning on a
slope. Ifthetires Iosetraction, disengage
the blades and proceed slowly straight
down the slope.
• Keep all movement on the slopes slow
and gradual. Do not make sudden
changes in speed or direction, which
could cause the machine to roll over.
• Use extra care while operating machine
with grass catchers or other attachments;
they can affect the stability of the ma-
chine. Do no use on steep slopes.
• Do not try to stabilize the machine by
putting your foot on the ground.
• Do not mow near drop-offs, ditches,
or embankments. The machine could
suddenly roll over if a wheel is over the
edge or if the edge caves in.
Iii. CHILDREN
_WARNING: CHILDREN CAN BE INJURED
BY THIS EQUIPMENT. The American Acade-
my of Pediatrics recommends that children
be a minimum of 12 year of age before op-
erating a pedestrian controlled lawn mower
and a minimum of 16 years of age before
operating a riding lawn mower.
Tragic accidents can occur if the operator
is not alert to the presence of children.
Children are often attracted to the machine
and the mowing activity. Never assume
that children will remain where you last
saw them.
• Keep children out of the mowing area
and in the watchful care of a responsible
adult other than the operator.
• Be alert and turn machine off if a child
enters the area.
• Before and while backing, look behind
and down for small children.
• Nevercarrychildren, even with the blades
shut off. They may fall off and be seriously
injured or interfere with safe machine
operation. Children who have been given
rides in the past may suddenly appear in
the mowing area for another ride and be
run over or backed over by the machine.
• Never allow children to operate the ma-
chine.
• Use extra care when approaching blind
corners, shrubs, trees, or other objects
that may block your view of a child.
IV. TOWING
• Tow only with a machine that has a hitch
designed for towing. Do not attach towed
equipment except at the hitch point.
• Followthemanufacturer'srecommenda-
tion for weight limits for towed equipment
and towing on slopes.
• Never allow children or others in or on
towed equipment.
• On slopes, the weight ofthetowed equip-
ment may cause loss of traction and loss
of control.
• Travel slowly and allow extra distance to
stop.
V. SERVICE
SAFE HANDLING OF GASOLINE
To avoid personal injury or property dam-
age, use extreme care in handling gasoline.
Gasoline is extremely flammable and the
vapors are explosive.
• Extinguish all cigarettes, cigars, pipes,
and other sources of ignition.
• Use only approved gasoline container.
• Never remove gas cap or add fuel with
the engine running. Allow engine to cool
before refueling.
• Never fuel the machine indoors.
• Neverstorethe machine orfuel container
where there is an open flame, spark, or
pilot light such as on a water heater or
other appliances.
• Never fill containers inside a vehicle or
on a truck or trailer bed with plastic liner.
Always place containers on the ground
away from your vehicle when filling.
4

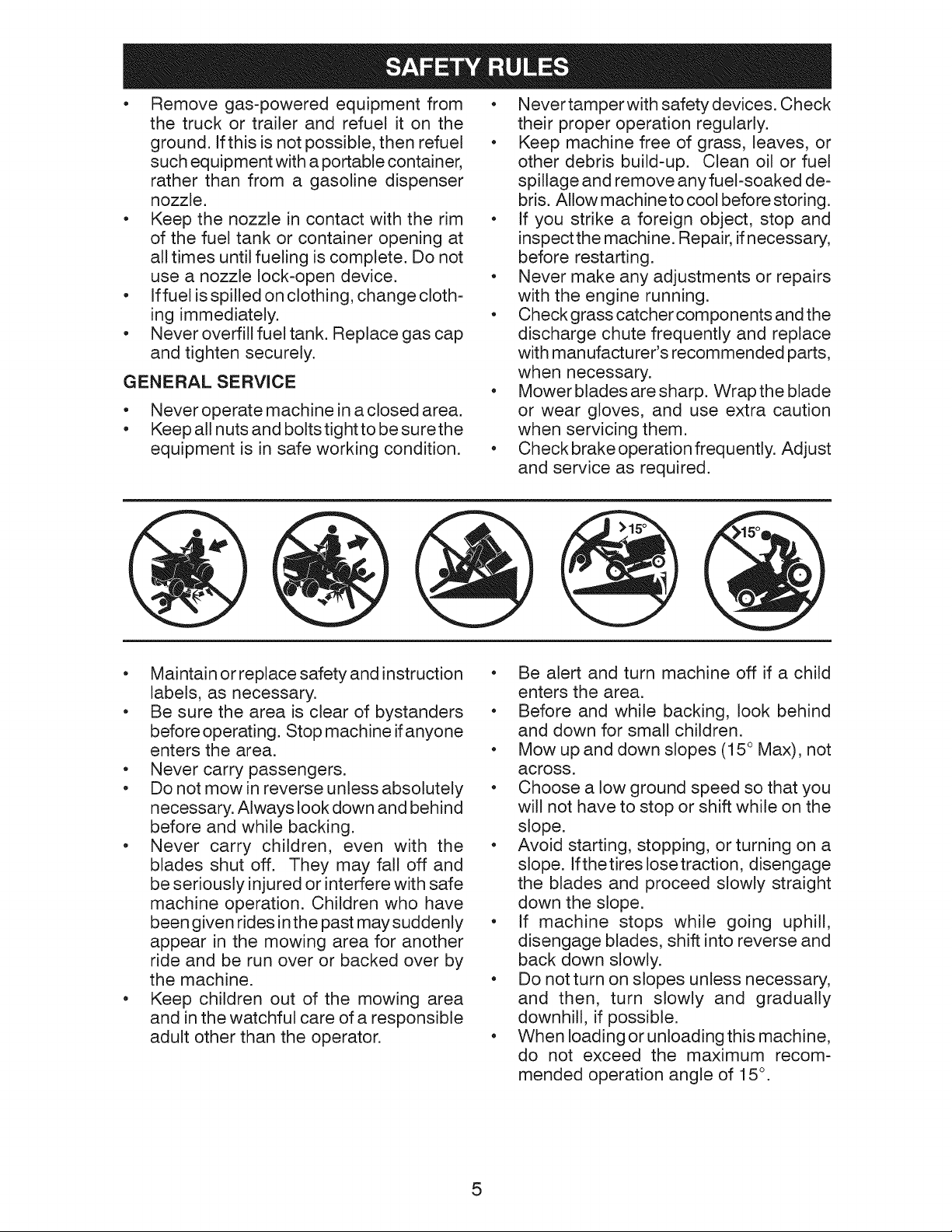

• Remove gas-powered equipment from
the truck or trailer and refuel it on the
ground. Ifthis is not possible, then refuel
such equipment with a portable container,
rather than from a gasoline dispenser
nozzle.
• Keep the nozzle in contact with the rim
of the fuel tank or container opening at
all times until fueling is complete. Do not
use a nozzle lock-open device.
• Iffuel is spilled on clothing, change cloth-
ing immediately.
• Never overfill fuel tank. Replace gas cap
and tighten securely.
GENERALSERVlCE
• Never operate machine in aclosed area.
• Keep all nuts and bolts tight to be surethe
equipment is in safe working condition.
• Nevertamperwithsafetydevices. Check
their proper operation regularly.
• Keep machine free of grass, leaves, or
other debris build-up. Clean oil or fuel
spillage and remove any fuel-soaked de-
bris. Allow machineto cool before storing.
• If you strike a foreign object, stop and
inspectthe machine. Repair, if necessary,
before restarting.
• Never make any adjustments or repairs
with the engine running.
• Checkgrasscatchercomponentsandthe
discharge chute frequently and replace
with manufacturer's recommended parts,
when necessary.
• Mower blades are sharp. Wrap the blade
or wear gloves, and use extra caution
when servicing them.
• Check brake operation frequently. Adjust
and service as required.
• Maintain orreplace safetyand instruction
labels, as necessary.
• Be sure the area is clear of bystanders
before operating. Stop machine if anyone
enters the area.
• Never carry passengers.
• Do not mow in reverse unless absolutely
necessary. Always look down and behind
before and while backing.
• Never carry children, even with the
blades shut off. They may fall off and
be seriously injured or interfere with safe
machine operation. Children who have
been given rides in the past may suddenly
appear in the mowing area for another
ride and be run over or backed over by
the machine.
• Keep children out of the mowing area
and in the watchful care of a responsible
adult other than the operator.
• Be alert and turn machine off if a child
enters the area.
• Before and while backing, look behind
and down for small children.
• Mow up and down slopes (15 ° Max), not
across.
• Choose a low ground speed so that you
will not have to stop or shift while on the
slope.
• Avoid starting, stopping, or turning on a
slope. Ifthetires Iosetraction, disengage
the blades and proceed slowly straight
down the slope.
• If machine stops while going uphill,
disengage blades, shift into reverse and
back down slowly.
• Do not turn on slopes unless necessary,
and then, turn slowly and gradually
downhill, if possible.
• When loading or unloading this machine,
do not exceed the maximum recom-
mended operation angle of 15 °.
5

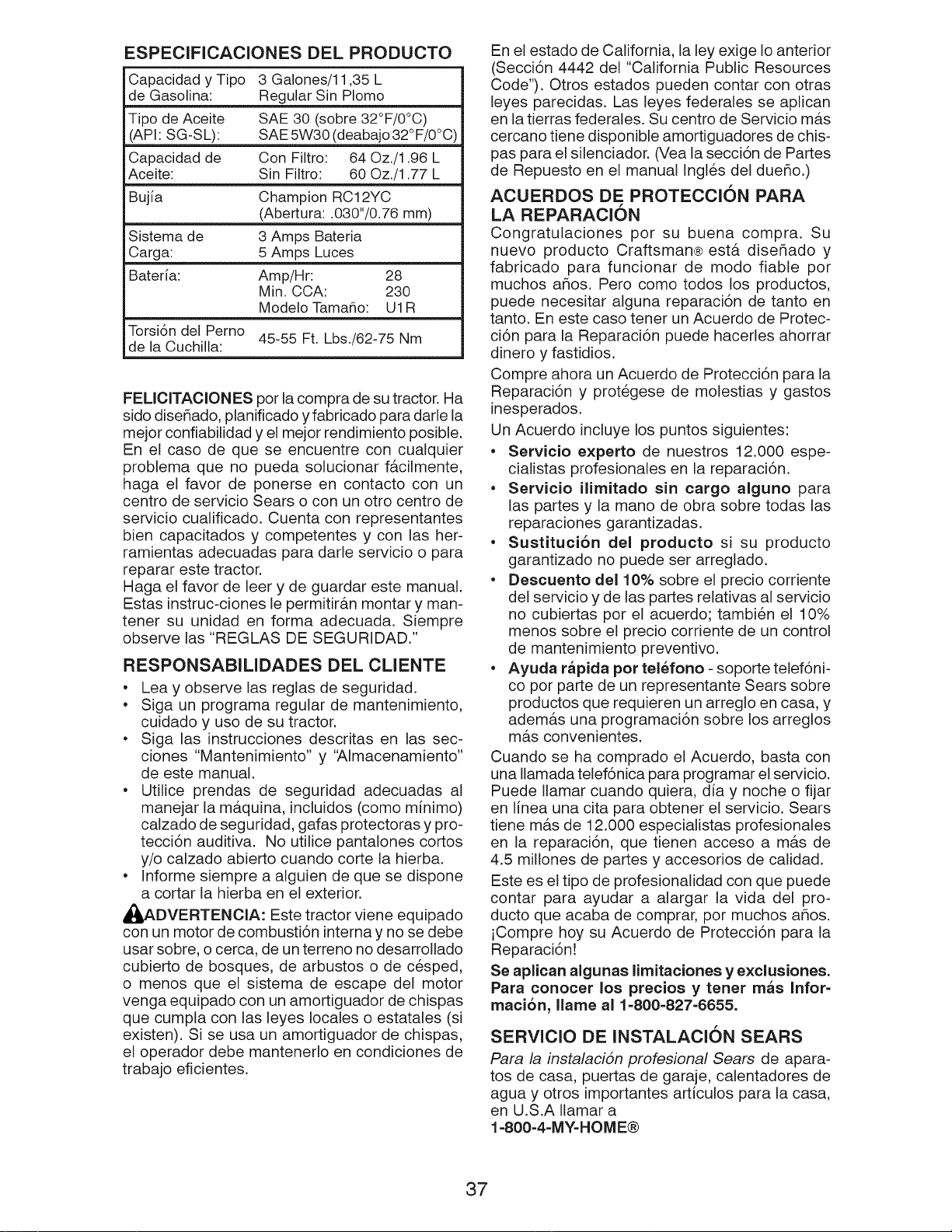

PRODUCT SPECIFICATIONS
Gasoline Capacity 3 Gallons/11,35 L
and type: Regular Unleaded
Oil Type: SAE 30 (above 32°F/0°0)
API: SG-SL) SAE 5W30 (below 32°F/0°0)
Oil Capacity: W/Filter: 64 Oz./1.96 L
W/out Filter: 60 Oz./1.77 L
Spark Plug: Champion RC12YC
(Gap: .030"/0,76 mm)
Charging 3 Amps Battery
System: 5 Amps Headlights
Battery: Amp/Hr: 28
Min. CCA: 230
Case size: U1R
Blade Bolt Torque: 45-55 Ft. Lbs./62-75 Nm
CONGRATULATIONS on your purchase of
a new tractor. It has been designed, engi-
neered and manufactured to give you the best
possible dependability and performance.
Should you experience any problem you can-
not easily remedy, please contact a Sears or
other qualified service center. We have com-
petent, well-trained representatives and the
proper tools to service or repair this tractor.
Please read and retain this manual. The
instructions will enable you to assemble
and maintain your tractor properly. Always
observe the "SAFETY RULES".
CUSTOMER RESPONSIBILITIES
• Read and observe the safety rules.
• Follow a regular schedule in maintaining,
caring for and using your tractor.
• Follow instructions under "Maintenance"
and "Storage" sections of this manual.
• Wear proper Personal Protective Equip-
ment (PPE) while operating this machine,
including (at a minimum) sturdy footwear,
eye protection, and hearing protection. Do
not mowin shortsand/oropentoed footwear.
• Always let someone know you are outside
mowing.
_IbWARNING: This tractor is equipped with
an internal combustion engine and should
not be used on or near any unimproved
forest-covered, brush-covered or grass-
covered land unless the engine's exhaust
system is equipped with a spark arrester
meeting applicable local or state laws (if
any). If a spark arrester is used, it should
be maintained in effective working order by
the operator.
In the state of Californiathe above is required
by law (Section 4442 of the California Public
Resources Code). Other states may have
similar laws. Federal laws apply on federal
lands. A spark arrester for the muffler is
available through your nearest Sears service
center (See REPAIR PARTS manual).
REPAIR PROTECTION AGREEMENTS
Congratulations on making a smart pur-
chase. Your new Craftsman® product is
designed and manufactured for years of
dependable operation. But like all products,
it may require repair from time to time. That's
when having a Repair Protection Agreement
can save you money and aggravation.
Purchase a Repair Protection Agreement
now and protect yourself from unexpected
hassle and expense.
Here's what's included in the Agreement:
• Expert service by our 12,000 professional
repair specialists.
Unlimited service and no charge for parts
and labor on all covered repairs.
Product replacement if your covered
product can't be fixed.
Discount of 10% from regular price of
service and service-related parts not
covered bythe agreement; also, 10% off
regular price of preventive maintenance
check.
Fast help by phone - phone support
from a Sears representative on products
requiring in-home repair, plus convenient
repair scheduling.
Once you purchase the Agreement, a simple
phone call is all that it takes for you to sched-
ule service. You can call anytime day or night,
or schedule a service appointment online.
Sears has over 12,000 professional repair
specialists, who have access to over 4.5
million quality parts and accessories. That's
the kind of professionalism you can count on
to help prolong the life of your new purchase
for years to come. Purchase your Repair
Protection Agreement today!
Some limitations and exclusions apply.
For prices and additional information call
1-800-827=6655.
SEARS INSTALLATION SERVICE
For Sears professional installation of home
appliances, garage door openers, water
heaters, and other major home items, in the
U.S.A. call 1-800=4-MY=HOME®
6
Keys
-- i (1) Quick
_nd¢ Co_eot
Key(s)
Slope Sheet
Your new tractor has been assembled at the factory with the exception of those parts left
unassembled for shipping purposes.
TOOLS REQUIRED FOR ASSEMBLY
A socket wrench set will make assembly
easier. Standard wrench sizes are listed.
(1) 1/2" wrench
(2) 7/16" wrenches
Pliers
Tire pressure gauge
Utility knife
When right or left hand is mentioned in this
manual, it meanswhenyou areintheoperating
position (seated behind the steering wheel).
TO REMOVE TRACTOR FROM
CARTON
UNPACK CARTON
• Remove all accessible loose parts and
parts cartons from carton.
• Cut along dotted lines on all four pan-
els of carton. Remove end panels and
lay side panels flat.
• Check for any additional loose parts or
cartons and remove.
Label
ADJUST SEAT
1. Sit in seat.
2. Lift up adjustment lever (A) and slide
seat until a comfortable position is
reached which allows you to press
clutch/brake pedal all the way down.
3. Release lever to lock seat in position.
BEFORE REMOVING TRACTOR
FROM SKID
TO CHECK BATTERY
1. Lift hood to raised position.
NOTE: If this battery is put into service after
month and year indicated on label (label is
located between terminals) charge battery
for minimum of one hour at 6-10 amps. (See
"BATTERY" in Maintenance section of this
manual for charging instructions).

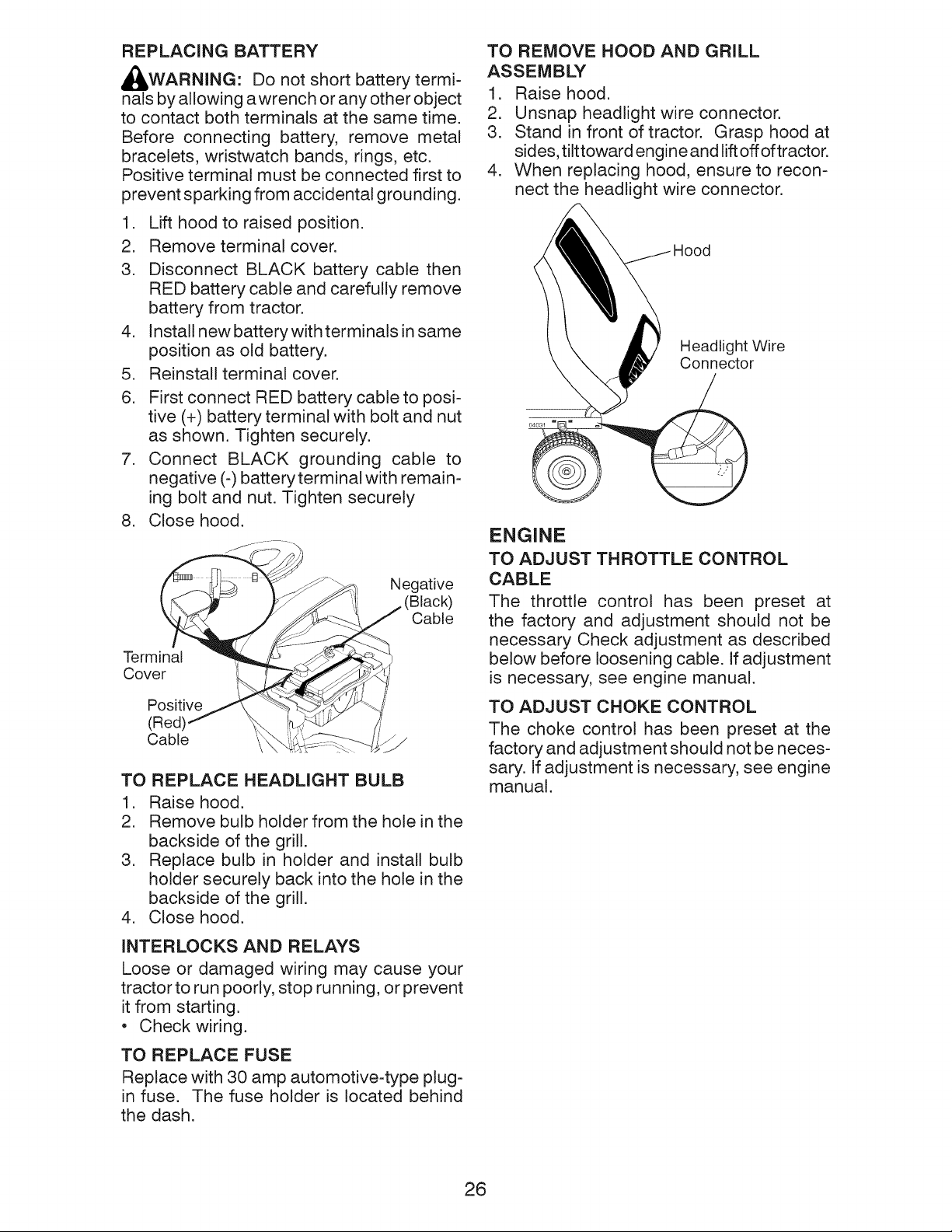

• For battery and battery cable installation
see "REPLACING BATTERY" in the
"Service and Adjustments" section in this
manual.
NOTE: You may now roll your tractor off the
skid. Continue using the instructions that
follow to remove the tractor from the skid.
WARNING: Before starting, read, un-
derstand and follow all instructions in the
Operation section of this manual. Be sure
tractor is in a well-ventilated area. Be sure
the area in front of tractor is clear of other
people and objects.
7

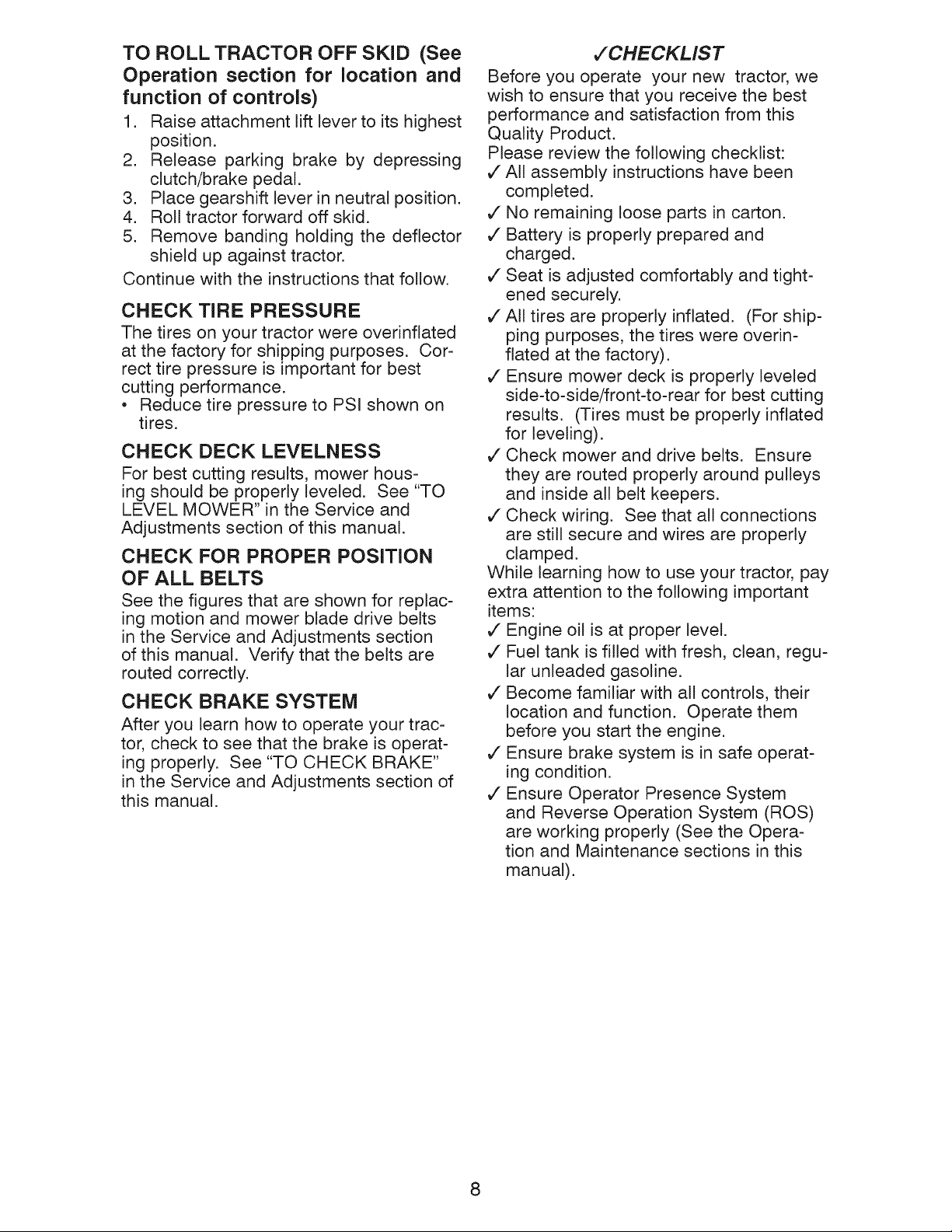

TO ROLL TRACTOR OFF SKID (See
Operation section for location and
function of controls)
1. Raise attachment lift lever to its highest
position.
2. Release parking brake by depressing
clutch/brake pedal.
3. Place gearshift lever in neutral position.
4. Roll tractor forward off skid.
5. Remove banding holding the deflector
shield up against tractor.
Continue with the instructions that follow.
CHECK TIRE PRESSURE
The tires on your tractor were overinflated
at the factory for shipping purposes. Cor-
rect tire pressure is important for best
cutting performance.
• Reduce tire pressure to PSI shown on
tires.
CHECK DECK LEVELNESS
For best cutting results, mower hous-
ing should be properly leveled. See "TO
LEVEL MOWER" in the Service and
Adjustments section of this manual.
CHECK FOR PROPER POSITION
OF ALL BELTS

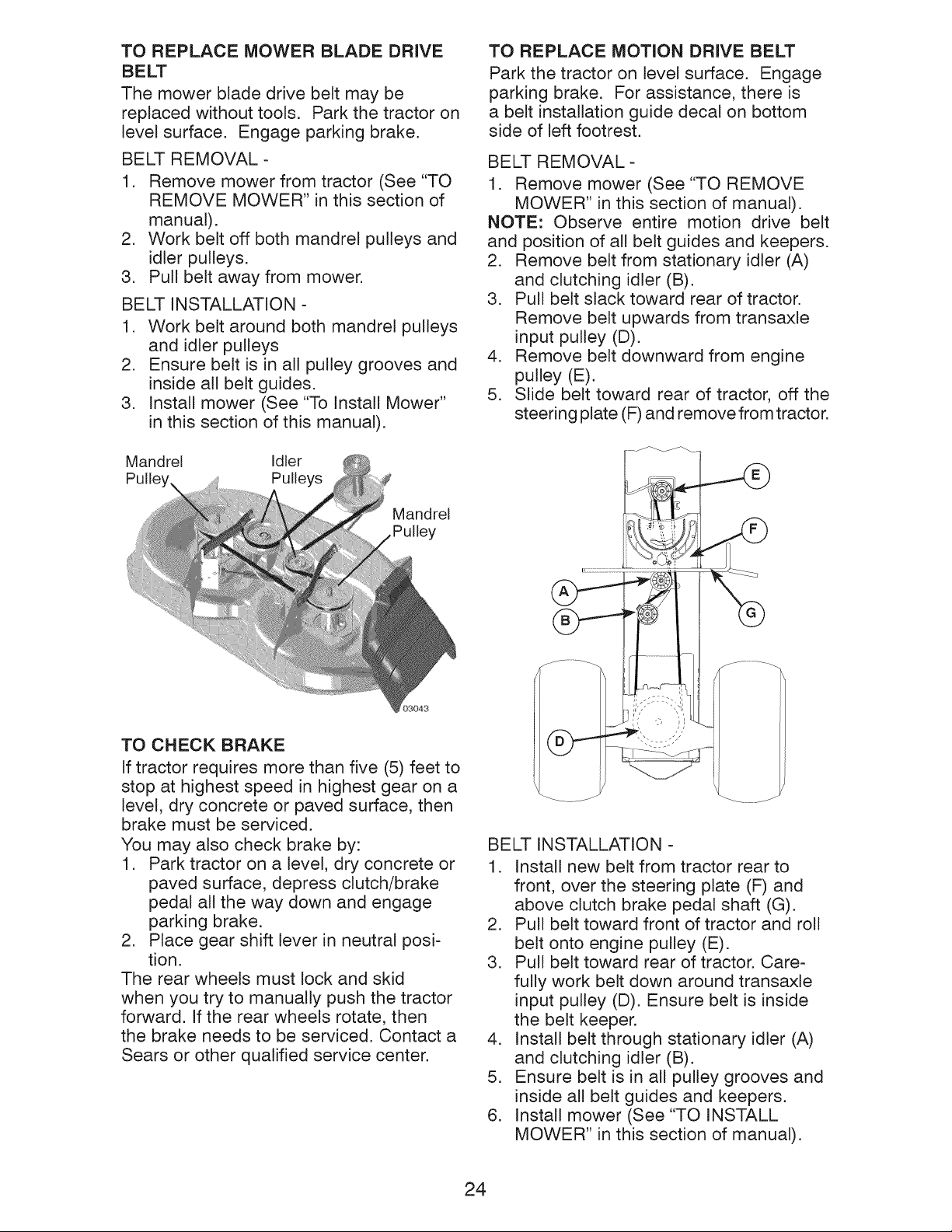

See the figures that are shown for replac-
ing motion and mower blade drive belts
in the Service and Adjustments section
of this manual. Verify that the belts are
routed correctly.
CHECK BRAKE SYSTEM
After you learn how to operate your trac-
tor, check to see that the brake is operat-
ing properly. See "TO CHECK BRAKE"
in the Service and Adjustments section of
this manual.
,/CHECKLIST
Before you operate your new tractor, we
wish to ensure that you receive the best
performance and satisfaction from this
Quality Product.
Please review the following checklist:
V" All assembly instructions have been
completed.
V" No remaining loose parts in carton.
V" Battery is properly prepared and
charged.
V" Seat is adjusted comfortably and tight-
ened securely.
¢" All tires are properly inflated. (For ship-
ping purposes, the tires were overin-
flated at the factory).
V" Ensure mower deck is properly leveled
side-to-side/front-to-rear for best cutting
results. (Tires must be properly inflated
for leveling).
V" Check mower and drive belts. Ensure
they are routed properly around pulleys
and inside all belt keepers.
V" Check wiring. See that all connections
are still secure and wires are properly
clamped.
While learning how to use your tractor, pay
extra attention to the following important
items:
V" Engine oil is at proper level.
V" Fuel tank is filled with fresh, clean, regu-
lar unleaded gasoline.
V" Become familiar with all controls, their
location and function. Operate them
before you start the engine.
V" Ensure brake system is in safe operat-
ing condition.
V" Ensure Operator Presence System
and Reverse Operation System (ROS)
are working properly (See the Opera-
tion and Maintenance sections in this
manual).
8

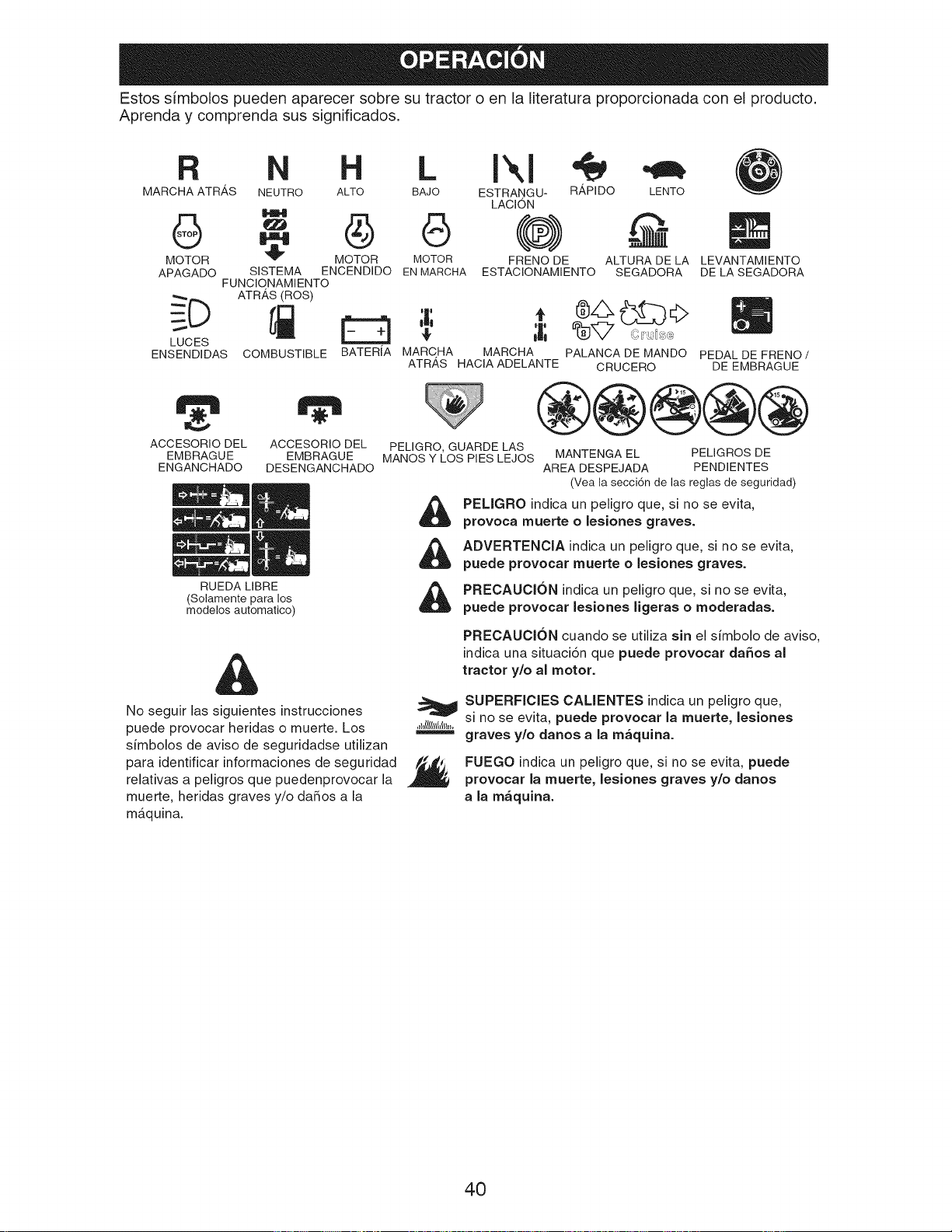

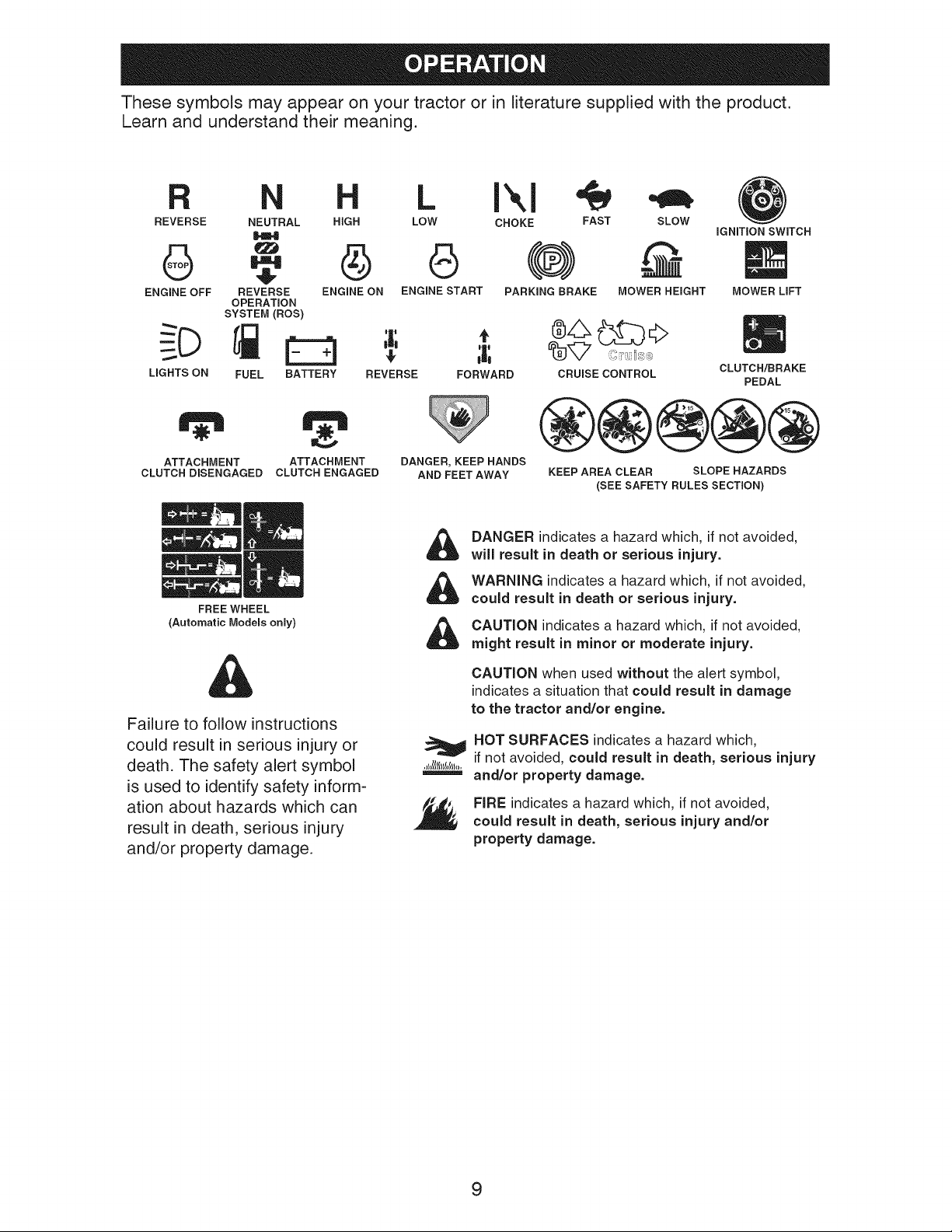

These symbols may appear on your tractor or in literature supplied with the product.
Learn and understand their meaning.
R N H L
REVERSE NEUTRAL HIGH LOW
ENGINE OFF REVERSE ENGINE ON ENGINE START
OPERATION
SYSTEM (ROS)
LIGHTS ON
FUEL BATTERY
ATTACHMENT
CLUTCH DISENGAGED
ATTACH M ENT
CLUTCH ENGAGED
FREE WHEEL
(Automatic Models only)
Failure to follow instructions
could result in serious injury or
death. The safety alert symbol
is used to identify safety inform-
ation about hazards which can
result in death, serious injury
and/or property damage.
I\1
CHOKE FAST SLOW
PARKING BRAKE MOWER HEIGHT
iGNITION SWITCH
MOWER LiFT
J;
REVERSE
4'
FORWARD
DANGER, KEEP HANDS
AND FEET AWAY
CRUISE CONTROL CLUTCH/BRAKE
PEDAL
KEEP AREA CLEAR SLOPE HAZARDS
(SEE SAFETY RULES SECTION)
&
&
&
,Jl_llllll/JIl_,,
DANGER indicates a hazard which, if not avoided,
will result in death or serious injury.
WARNING indicates a hazard which, if not avoided,
could result in death or serious injury.
CAUTION indicates a hazard which, if not avoided,
might result in minor or moderate injury.
CAUTION when used without the alert symbol,
indicates a situation that could result in damage
to the tractor and/or engine.
HOT SURFACES indicates a hazard which,
if not avoided, could result in death, serious injury
and/or property damage.
FiRE indicates a hazard which, if not avoided,
could result in death, serious injury and/or
property damage.
9

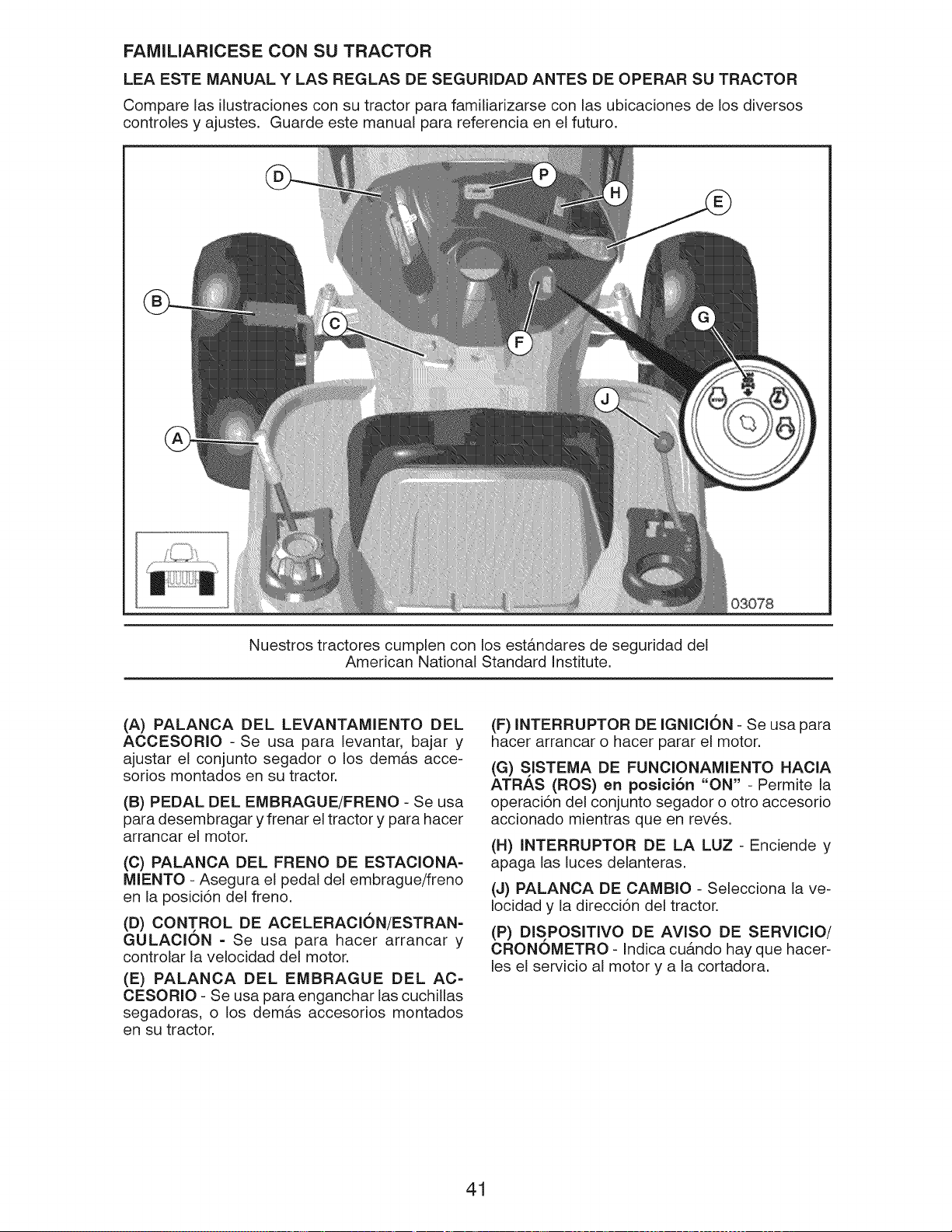

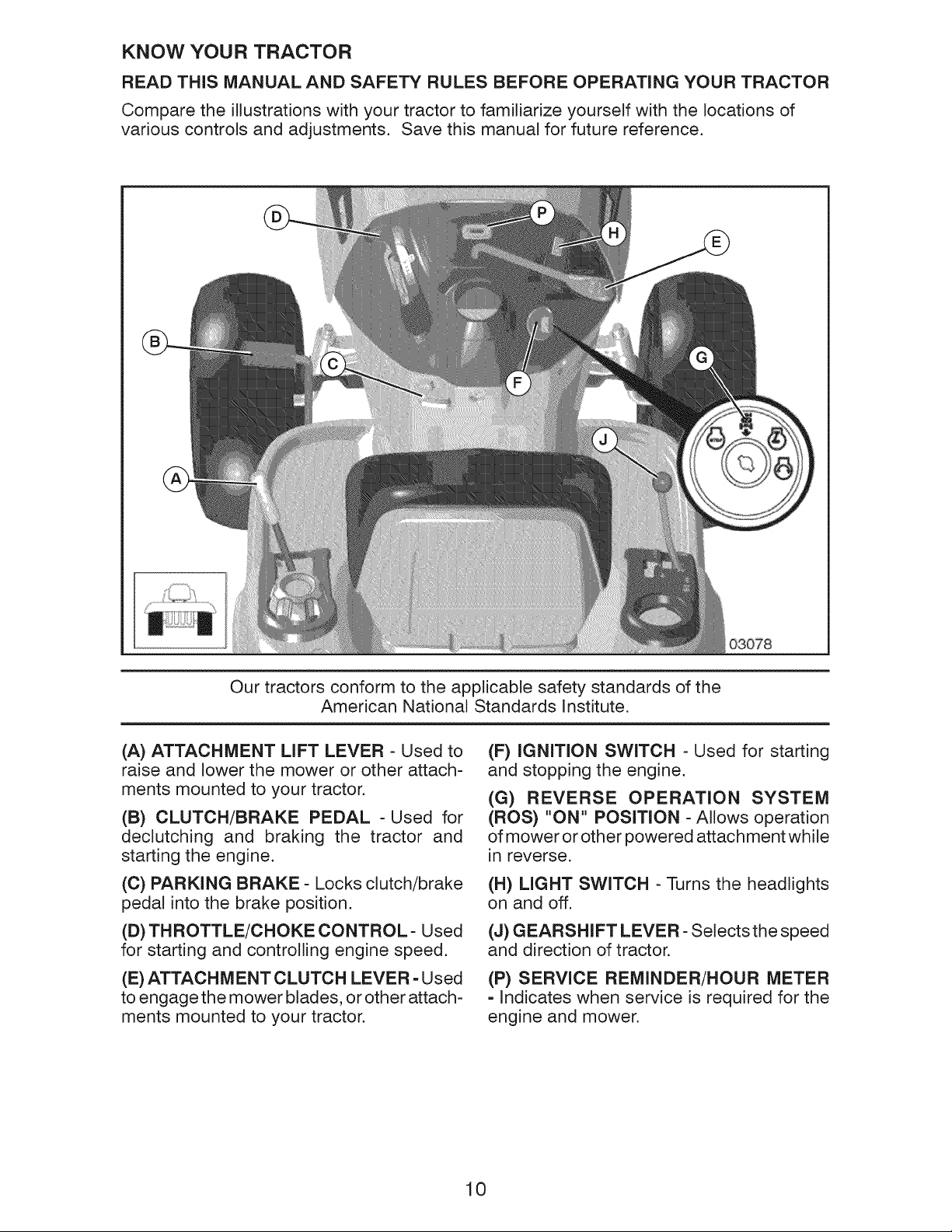

KNOW YOUR TRACTOR
READ THIS MANUAL AND SAFETY RULES BEFORE OPERATING YOUR TRACTOR
Compare the illustrations with your tractor to familiarize yourself with the locations of
various controls and adjustments. Save this manual for future reference.
03078
Our tractors conform to the applicable safety standards of the
American National Standards Institute.
(A) ATTACHMENT LIFT LEVER - Used to
raise and lower the mower or other attach-
ments mounted to your tractor.
(B) CLUTCH/BRAKE PEDAL -Used for
declutching and braking the tractor and
starting the engine.
(C) PARKING BRAKE - Locks clutch/brake
pedal into the brake position.
(D) THROTTLE/CHOKE CONTROL- Used
for starting and controlling engine speed.
(E) ATTACH M ENT CLUTCH LEVER - Used
to engage the mower blades, or other attach-
ments mounted to your tractor.
(F) IGNITION SWITCH - Used for starting
and stopping the engine.
(G) REVERSE OPERATION SYSTEM
(ROS) "ON" POSITION - Allows operation
of mower or other powered attachment while
in reverse.
(H) LIGHT SWITCH - Turns the headlights
on and off.
(J) GEARSHIFT LEVER- Selects the speed
and direction of tractor.
(P) SERVICE REMINDER/HOUR METER
- Indicates when service is required for the
engine and mower.
10

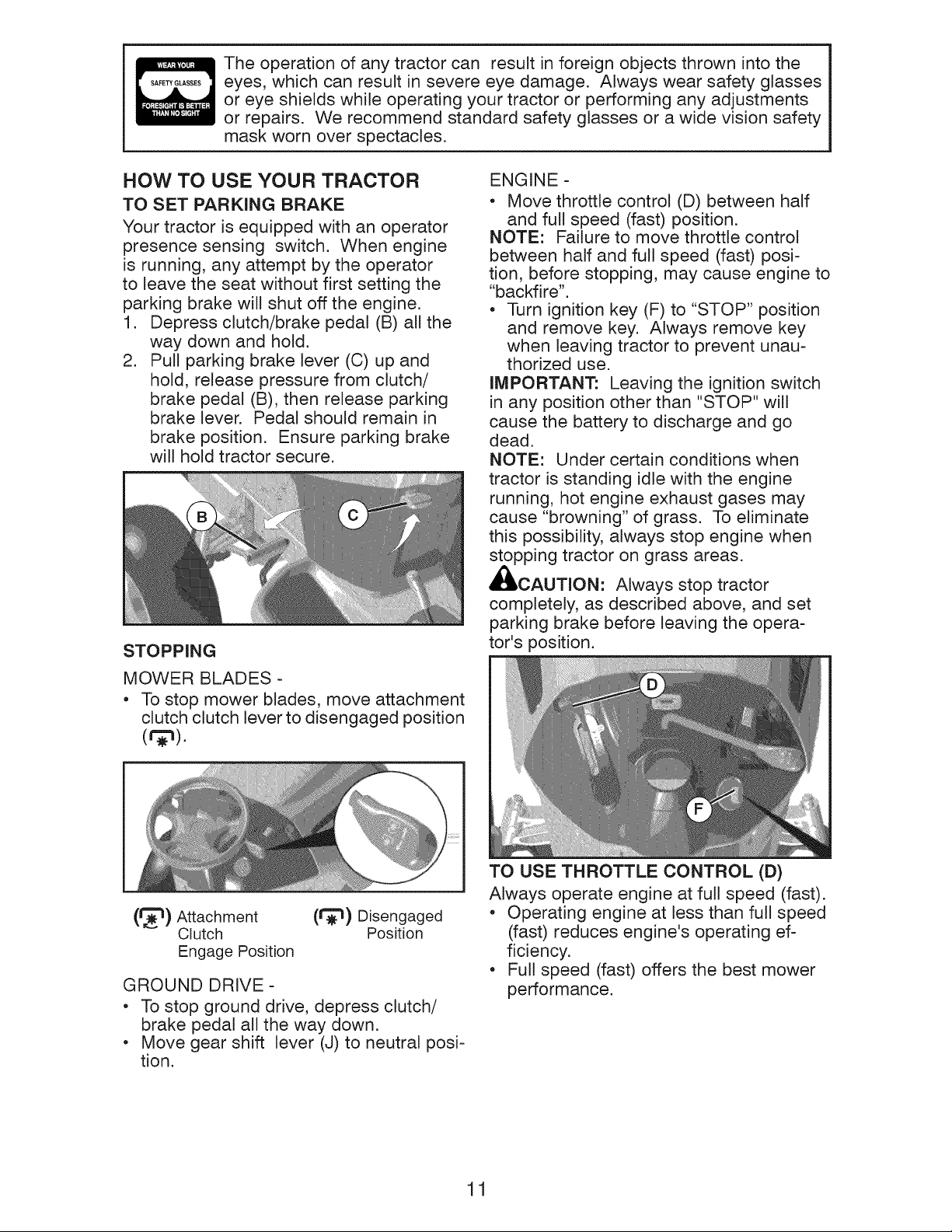

The operation of any tractor can result in foreign objects thrown into the
eyes, which can result in severe eye damage. Always wear safety glasses
or eye shields while operating your tractor or performing any adjustments
or repairs. We recommend standard safety glasses or a wide vision safety
mask worn over spectacles.

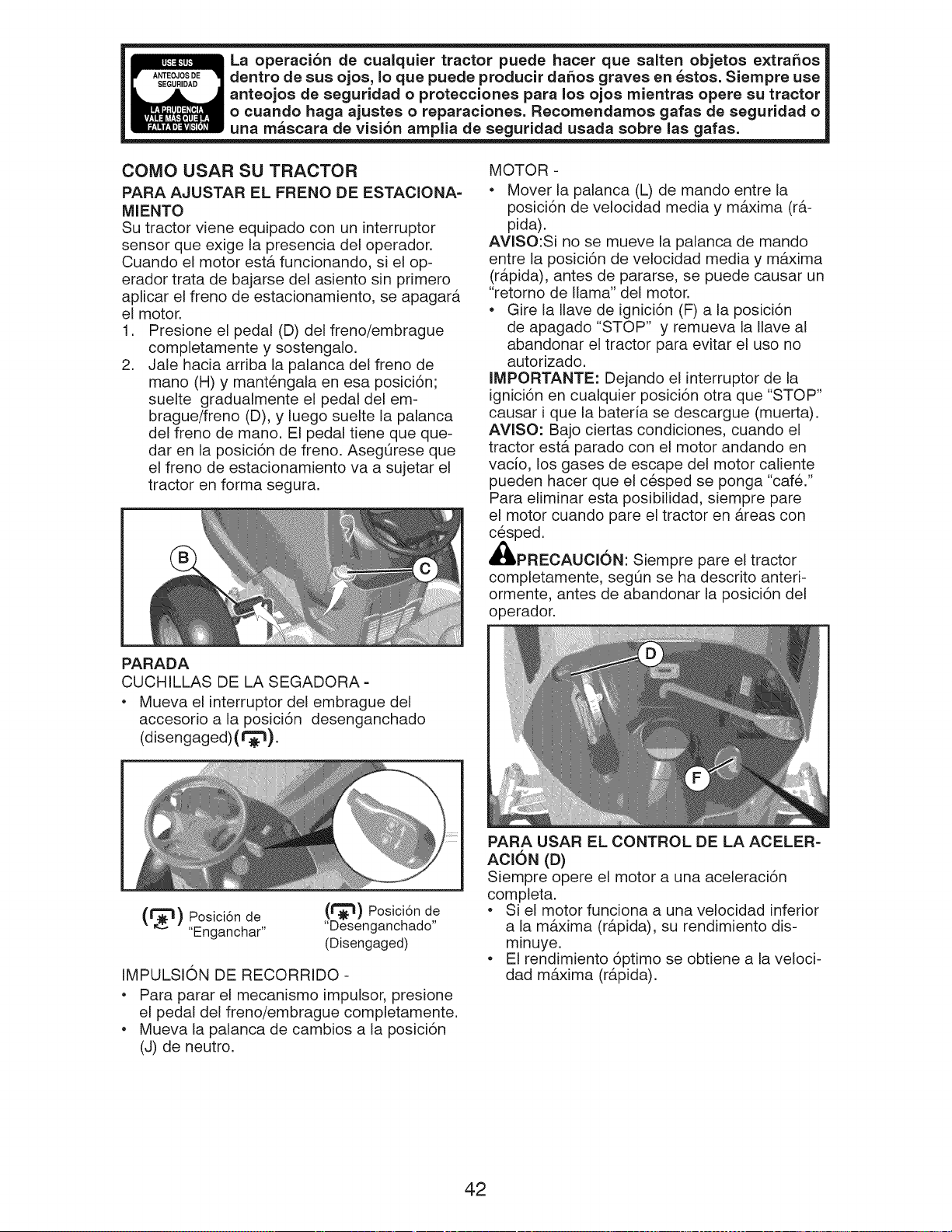

HOW TO USE YOUR TRACTOR
TO SET PARKING BRAKE
Your tractor is equipped with an operator
presence sensing switch. When engine
is running, any attempt by the operator
to leave the seat without first setting the
parking brake will shut off the engine.
1. Depress clutch/brake pedal (B) all the
way down and hold.
2. Pull parking brake lever (C) up and
hold, release pressure from clutch/
brake pedal (B), then release parking
brake lever. Pedal should remain in
brake position. Ensure parking brake
will hold tractor secure.
STOPPING
MOWER BLADES -
• To stop mower blades, move attachment
clutch clutch lever to disengaged position
ENGINE -
• Move throttle control (D) between half
and full speed (fast) position.
NOTE: Failure to move throttle control
between half and full speed (fast) posi-
tion, before stopping, may cause engine to
"backfire".
• Turn ignition key (F) to "STOP" position
and remove key. Always remove key
when leaving tractor to prevent unau-
thorized use.
IMPORTANT: Leaving the ignition switch
in any position other than "STOP" will
cause the battery to discharge and go
dead.
NOTE: Under certain conditions when
tractor is standing idle with the engine
running, hot engine exhaust gases may
cause "browning" of grass. To eliminate
this possibility, always stop engine when
stopping tractor on grass areas.
_ICAUTION: Always stop tractor
completely, as described above, and set
parking brake before leaving the opera-
tor's position.
(t_l) Attachment (1"_11)Disengaged
Clutch Position
Engage Position
GROUND DRIVE-
, To stop ground drive, depress clutch/
brake pedal all the way down.
• Move gear shift lever (J) to neutral posi-
tion.
TO USE THROTTLE CONTROL (D)
Always operate engine at full speed (fast).
• Operating engine at less than full speed
(fast) reduces engine's operating ef-
ficiency.
• Full speed (fast) offers the best mower
performance.
11

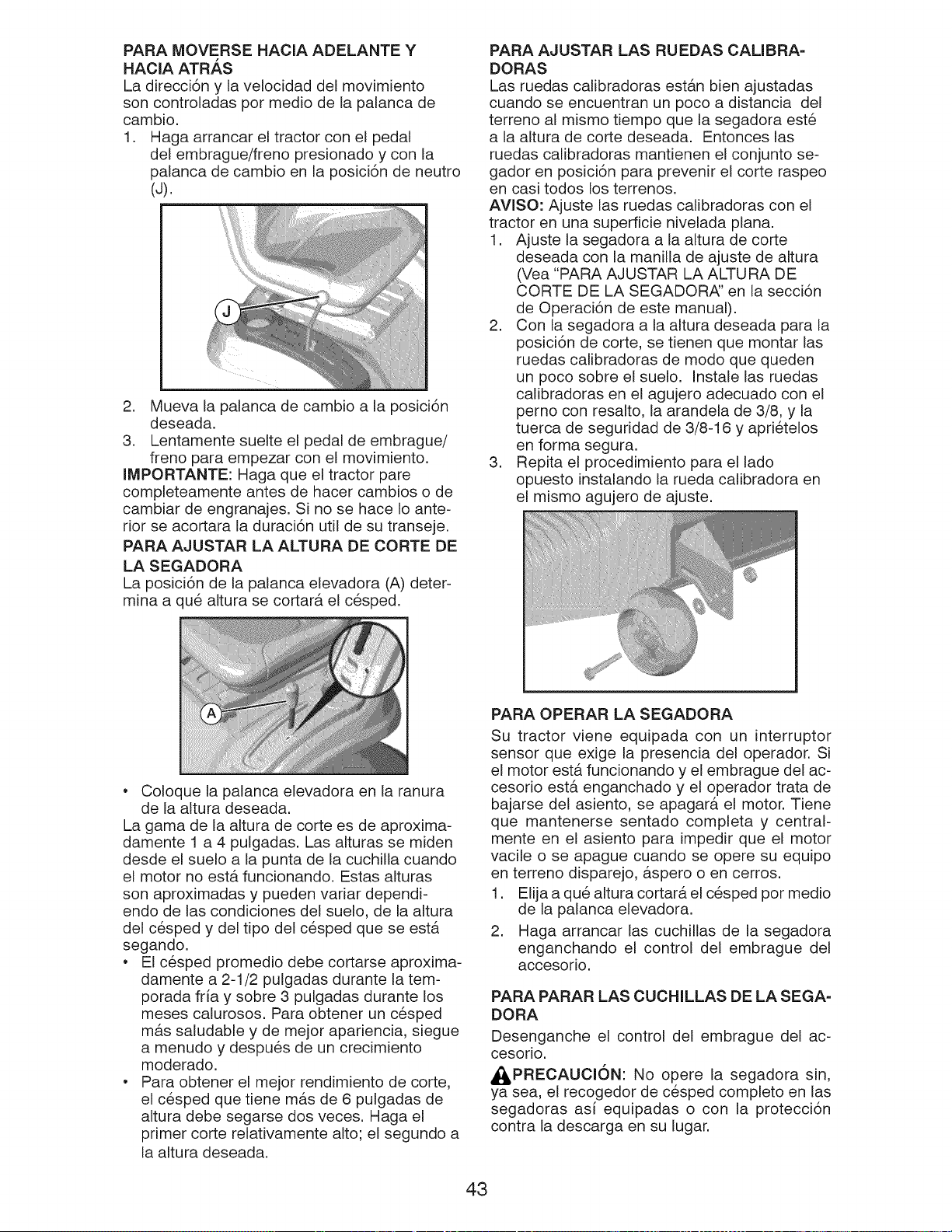

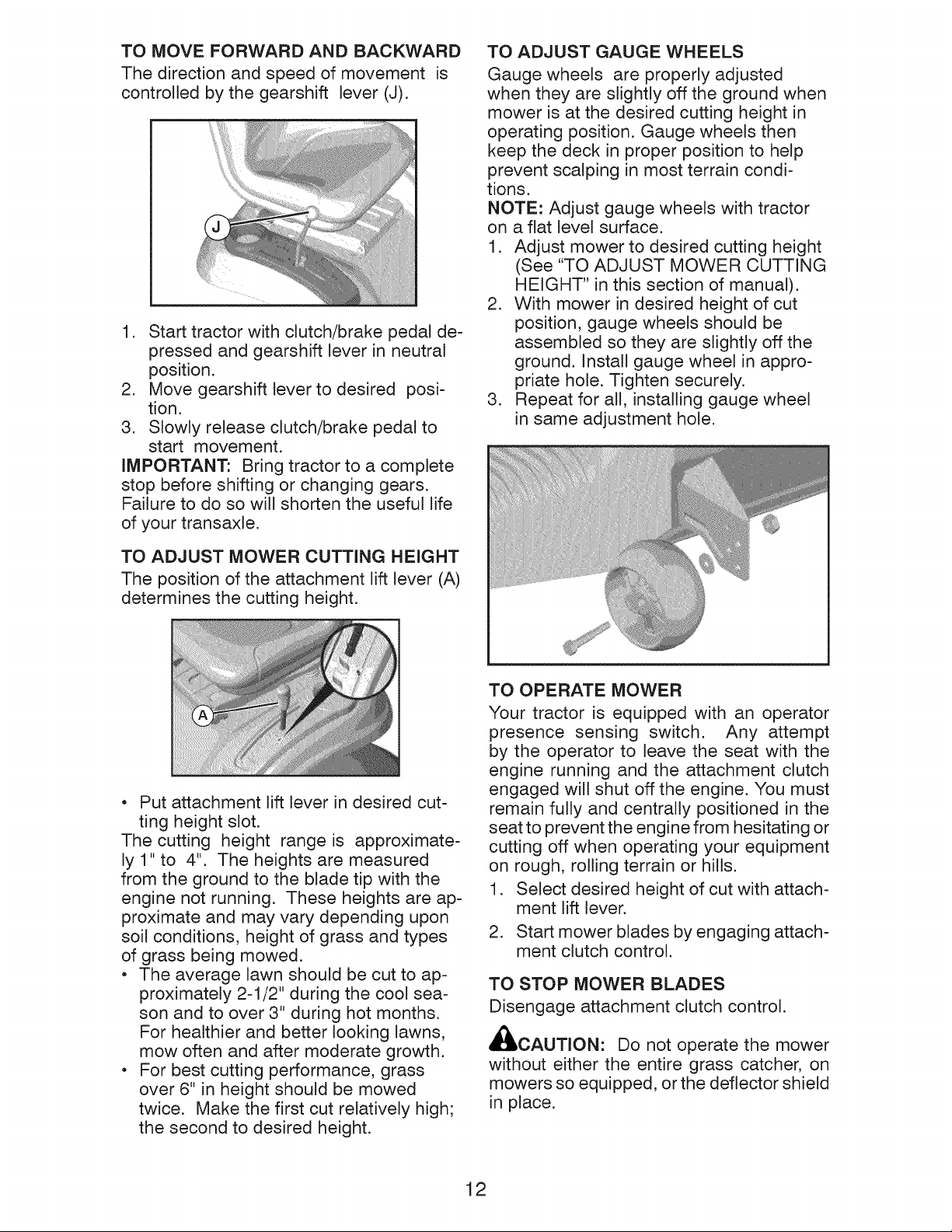

TO MOVE FORWARD AND BACKWARD
The direction and speed of movement is
controlled by the gearshift lever (J).
1. Start tractor with clutch/brake pedal de-
pressed and gearshift lever in neutral
position.
2. Move gearshift lever to desired posi-
tion.
3. Slowly release clutch/brake pedal to
start movement.
IMPORTANT: Bring tractor to a complete
stop before shifting or changing gears.
Failure to do so will shorten the useful life
of your transaxle.
TO ADJUST MOWER CUTTING HEIGHT
The position of the attachment lift lever (A)
determines the cutting height.
TO ADJUST GAUGE WHEELS
Gauge wheels are properly adjusted
when they are slightly off the ground when
mower is at the desired cutting height in
operating position. Gauge wheels then
keep the deck in proper position to help
prevent scalping in most terrain condi-
tions.
NOTE: Adjust gauge wheels with tractor
on a flat level surface.
1. Adjust mower to desired cutting height
(See "TO ADJUST MOWER CUTTING
HEIGHT" in this section of manual).
2. With mower in desired height of cut
position, gauge wheels should be
assembled so they are slightly off the
ground. Install gauge wheel in appro-
priate hole. Tighten securely.
3. Repeat for all, installing gauge wheel
in same adjustment hole.
• Put attachment lift lever in desired cut-
ting height slot.
The cutting height range is approximate-
ly 1" to 4". The heights are measured
from the ground to the blade tip with the
engine not running. These heights are ap-
proximate and may vary depending upon
soil conditions, height of grass and types
of grass being mowed.
• The average lawn should be cut to ap-
proximately 2-1/2" during the cool sea-
son and to over 3" during hot months.
For healthier and better looking lawns,
mow often and after moderate growth.
• For best cutting performance, grass
over 6" in height should be mowed
twice. Make the first cut relatively high;
the second to desired height.
TO OPERATE MOWER
Your tractor is equipped with an operator
presence sensing switch. Any attempt
by the operator to leave the seat with the
engine running and the attachment clutch
engaged will shut off the engine. You must
remain fully and centrally positioned in the
seat to prevent the engine from hesitating or
cutting off when operating your equipment
on rough, rolling terrain or hills.
1. Select desired height of cut with attach-
ment lift lever.
2. Start mower blades by engaging attach-
ment clutch control.
TO STOP MOWER BLADES
Disengage attachment clutch control.
_CAUTION: Do not operate the mower
without either the entire grass catcher, on
mowers so equipped, or the deflector shield
in place.
12
REVERSE OPERATION SYSTEM (ROS)
Your tractor is equipped with a Reverse
Operation System (ROS). Any attempt by
the operator to travel in the reverse direction
with the attachment clutch engaged will shut
off the engine unless ignition key is placed
in the ROS "ON" position.
_L, WARNING" Backing up with the at-
tachment clutch engaged while mowing is
strongly discouraged. Turning the ROS "ON",
to allow reverse operation with the attach-
ment clutch engaged, should only be done
when the operator decides it is necessary to
reposition the machine with the attachment
engaged. Do not mow in reverse unless
absolutely necessary.
USING THE REVERSE OPERATION
SYSTEM -
Only use if you are certain no children or
other bystanders will enter the mowing area.
1. Depress clutch/brake pedal all the way
down and hold.
2. With engine running, turn ignition key
counterclockwise to ROS "ON" position.
3. Look down and behind before and while
backing.
4. Move gearshift leverto reverse (R) posi-
tion and slowly release clutch/brake pedal
to start movement.
5. When use ofthe ROS is no longer needed,
turn the ignition key clockwise to engine
"ON" position.
ROS "ON" Position
Engine "ON" Position
(Normal Operating)
TO OPERATE ON HILLS
_I_,WARNING: Do not drive up or down
hills with slopes greater than 15 ° and do
not drive across any slope. Use the slope
guide provided at the back of this manual.
• Choose the slowest speed before start-
ing up or down hills.
• Avoid stopping or changing speed on
hills.
• If stopping is absolutely necessary, push
clutch/brake pedal quickly to brake posi-
tion and engage parking brake.
• Move gearshift lever to 1st gear. En-
sure you have allowed room for tractor
to roll slightly as you restart movement.
• To restart movement, slowly release
parking brake and clutch/brake pedal.
• Make all turns slowly.
TO TRANSPORT
• Raise attachment lift lever to its highest.
• When pushing or towing your tractor,
ensure gearshift lever is in neutral posi-
tion.
• Do not push or tow tractor at more than
five (5) MPH.
NOTE: To protect hood from damage
when transporting your tractor on a truck
or a trailer, ensure hood is closed and
secured to tractor. Use an appropriate
means of tying hood to tractor (rope, cord,
etc.).
TOWING CARTS AND OTHER ATTACH=
MENTS
Tow only the attachments that are recom-
mended by and comply with specifications
of the manufacturer of your tractor. Use
common sense when towing. Too heavy
of a load, while on a slope, is dangerous.
Tires can lose traction with the ground and
cause you to lose control of your tractor.
SERVICE REMINDER/HOUR METER
Service reminder shows the total number of
hours the engine has run and indicates when
the engine or mower needs servicing. After
every 50 hours of operation the oil can icon
will stay on for 2 hours or until a manual reset
occurs. To reset the display manually turn
the ignition switch to the on position, then
the off position five times (1 second on, 1
second off). To service engine and mower,
see the Maintenance section of this manual.
NOTE: Service reminder runs when the
ignition key is in any position but "STOP".
For accurate reading, be sure key remains
in the "STOP" position when engine is not
running.
13

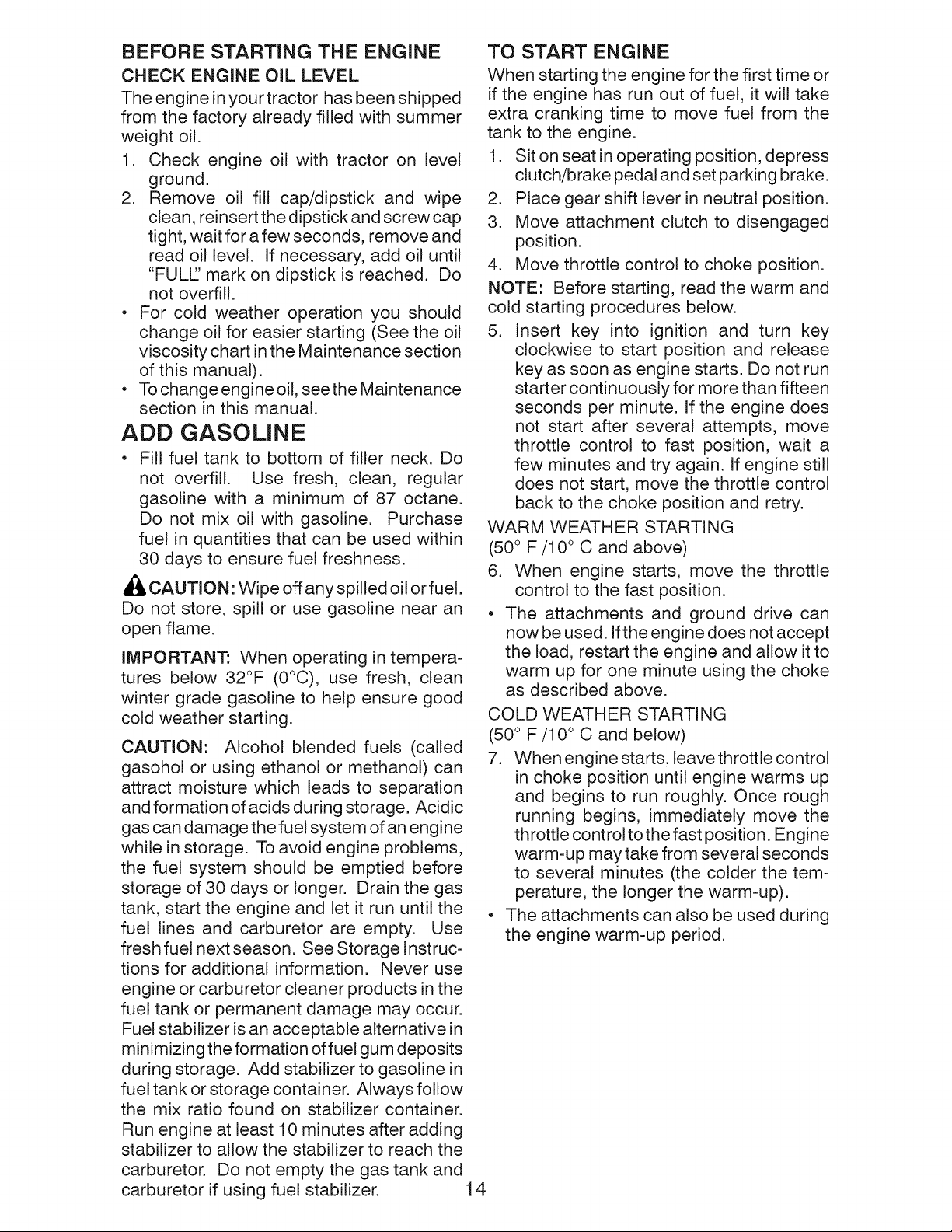

BEFORE STARTING THE ENGINE
CHECK ENGINE OIL LEVEL
The engine in your tractor has been shipped
from the factory already filled with summer
weight oil.
1. Check engine oil with tractor on level
ground.
2. Remove oil fill cap/dipstick and wipe
clean, reinsert the dipstick and screw cap
tight, wait for a few seconds, remove and
read oil level. If necessary, add oil until
"FULL' mark on dipstick is reached. Do
not overfill.
• For cold weather operation you should
change oil for easier starting (See the oil
viscosity chart in the Maintenance section
of this manual).
• To change engine oil, seethe Maintenance
section in this manual.
ADD GASOLINE
• Fill fuel tank to bottom of filler neck. Do
not overfill. Use fresh, clean, regular
gasoline with a minimum of 87 octane.
Do not mix oil with gasoline. Purchase
fuel in quantities that can be used within
30 days to ensure fuel freshness.
,_ CAUTION: Wipe offany spilled oil or fuel.
Do not store, spill or use gasoline near an
open flame.
IMPORTANT: When operating in tempera-
tures below 32°F (0°C), use fresh, clean
winter grade gasoline to help ensure good
cold weather starting.
CAUTION: Alcohol blended fuels (called
gasohol or using ethanol or methanol) can
attract moisture which leads to separation
and formation of acids during storage. Acidic
gas can damage the fuel system of an engine
while in storage. To avoid engine problems,
the fuel system should be emptied before
storage of 30 days or longer. Drain the gas
tank, start the engine and let it run until the
fuel lines and carburetor are empty. Use
fresh fuel next season. See Storage Instruc-
tions for additional information. Never use
engine or carburetor cleaner products in the
fuel tank or permanent damage may occur.
Fuel stabilizer is an acceptable alternative in
minimizing the formation offuel gum deposits
during storage. Add stabilizer to gasoline in
fuel tank or storage container. Always follow
the mix ratio found on stabilizer container.
Run engine at least 10 minutes after adding
stabilizer to allow the stabilizer to reach the
carburetor. Do not empty the gas tank and
carburetor if using fuel stabilizer.
TO START ENGINE
When starting the engine for the first time or
if the engine has run out of fuel, it will take
extra cranking time to move fuel from the
tank to the engine.
1. Sit on seat in operating position, depress
clutch/brake pedal and set parking brake.
2. Place gear shift lever in neutral position.
3. Move attachment clutch to disengaged
position.
4. Move throttle control to choke position.
NOTE: Before starting, read the warm and
cold starting procedures below.
5. Insert key into ignition and turn key
clockwise to start position and release
key as soon as engine starts. Do not run
starter continuously for more than fifteen
seconds per minute. If the engine does
not start after several attempts, move
throttle control to fast position, wait a
few minutes and try again. If engine still
does not start, move the throttle control
back to the choke position and retry.
WARM WEATHER STARTI N G
(50 ° F/10 ° C and above)
6. When engine starts, move the throttle
control to the fast position.
• The attachments and ground drive can
now be used. Ifthe engine does not accept
the load, restart the engine and allow it to
warm up for one minute using the choke
as described above.
COLD WEATHER STARTING
(50 ° F/10 ° C and below)
7. When engine starts, leave throttle control
in choke position until engine warms up
and begins to run roughly. Once rough
running begins, immediately move the
throttle control to the fast position. Engine
warm-up may take from several seconds
to several minutes (the colder the tem-
perature, the longer the warm-up).
• The attachments can also be used during
the engine warm-up period.
14

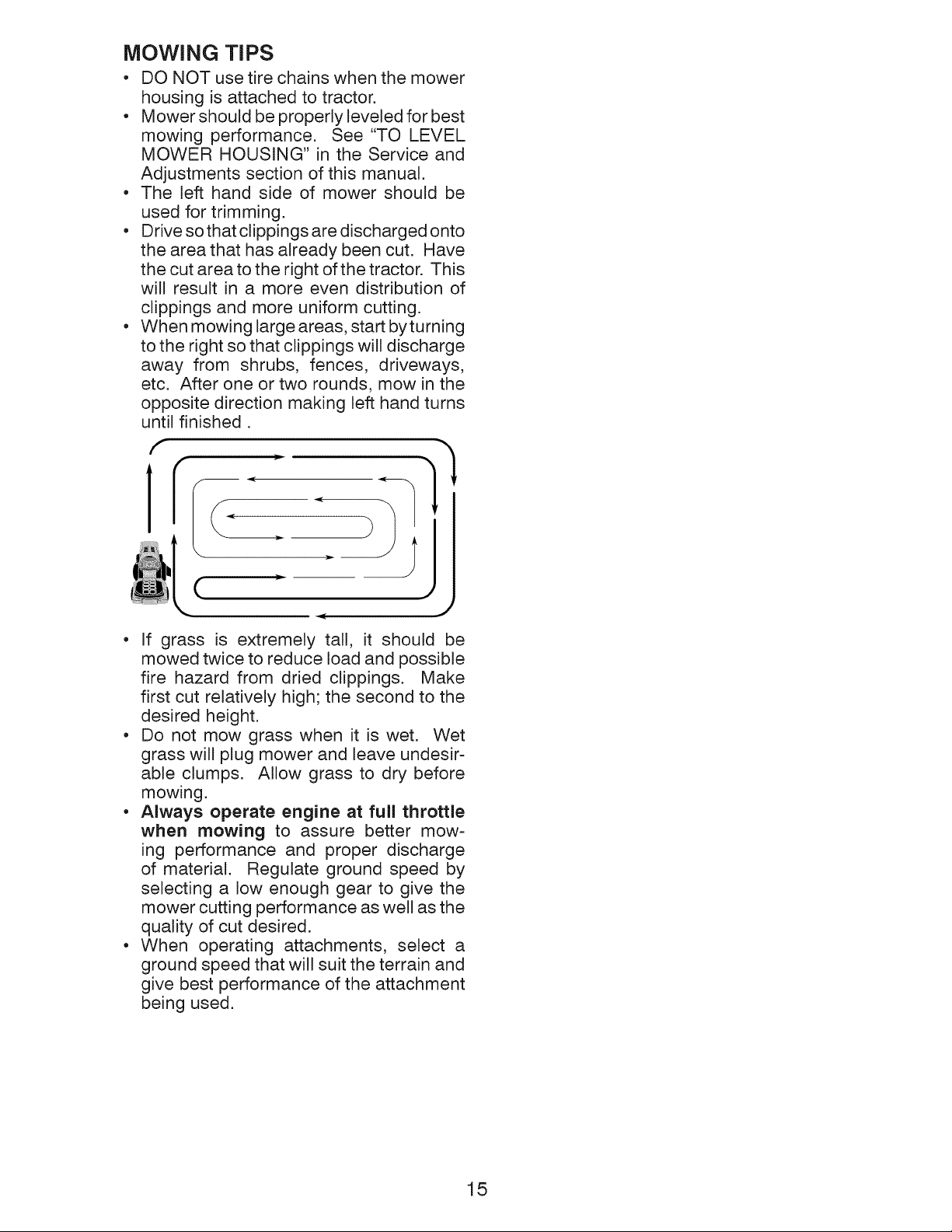

MOWING TiPS
• DO NOT use tire chains when the mower
housing is attached to tractor.
• Mower should be properly leveled for best
mowing performance. See "TO LEVEL
MOWER HOUSING" in the Service and
Adjustments section of this manual.
• The left hand side of mower should be
used for trimming.
• Drive sothat clippings are discharged onto
the area that has already been cut. Have
the cut area to the right ofthe tractor. This
will result in a more even distribution of
clippings and more uniform cutting.
• When mowing large areas, start byturning
to the right so that clippings will discharge
away from shrubs, fences, driveways,
etc. After one or two rounds, mow in the
opposite direction making left hand turns
until finished.
(
}=
j
• If grass is extremely tall, it should be
mowed twice to reduce load and possible
fire hazard from dried clippings. Make
first cut relatively high; the second to the
desired height.
• Do not mow grass when it is wet. Wet
grass will plug mower and leave undesir-
able clumps. Allow grass to dry before
mowing.
• Always operate engine at full throttle
when mowing to assure better mow-
ing performance and proper discharge
of material. Regulate ground speed by
selecting a low enough gear to give the
mower cutting performance as well as the
quality of cut desired.
• When operating attachments, select a
ground speed that will suit the terrain and
give best performance of the attachment
being used.
15
MAINTENANCE BEFORE EVERY EVERY EVERY EVERY EVERY BEFORE
SCHEDULE EACH 8 25 50 100 SEASON STORAGE
USE HOURS HOURS HOURS HOURS
Check Brake Operation
Check Tire Pressure
RT Check Operator Presence & ROS Systems
A Check for Loose Fasteners
C Check/Replace Mower Blades
IT Lubrication Chart
0 Check Battery Level
R Clean Battery and Terminals
Clean Debris Off Steering Plate
Check Transaxle Cooling
Check Mower Levelness
Check V-Belts
m
Check Engine Oil Level
Change Engine Oil (models with oil filter)
Change Engine Oil (models without oil filter)
NE Clean Air Filter
G Clean Air Screen
I Inspect Muffler/Spark Arrester
N Replace Oil Filter (If equipped)
E Clean Engine Cooling Fins
Replace Spark Plug
Replace Air Filter Paper Cartridge
m R_olace Fuel Filter
v' v'
v'
v'
v'
.__.__
v'12
V'
1 - Change more often when operating under a heavy load or in high ambient temperatures.
2 - Service more often when operating in dirty or dusty conditions.
3 - Replace blades more often when mowing in sandy soil.
4 - Not required if equipped with maintenance-free battery.
5 - See Cleaning in Maintenance Section.
GENERAL RECOMMENDATIONS
The warranty on this tractor does not cover
items that have been subjected to operator
abuse or negligence. To receive full value
from the warranty, operator must maintain
tractor as instructed in this manual.
Some adjustments will need to be made
periodicallyto properly maintain your tractor.
At least once a season, check to see if
you should make any of the adjustments
described in the Service and Adjustments
section of this manual.
At least once a year you should replace
the spark plug, clean or replace air filter,
and check blades and belts for wear. A
new spark plug and clean air filter assure
proper air-fuel mixture and help your en-
gine run better and last longer.
BEFORE EACH USE
1. Check engine oil level.
2. Check brake operation.
3. Check tire pressure.
4. Check operator presence and
ROS systems for proper operation.
5. Check for loose fasteners.
LUBRICATION CHART
@ Spindle----q
Zerk _
@Front /
Wheel
Bearing
Zerk
@ Steering /
Sector Gear
Teeth .......
Wheel
Bearing
Zerk
@ Engine
Pivots
(_)General Purpose Grease
(_Refer to Maintenance "ENGINE" Section.
iMPORTANT: Do not oil or grease the pivot
points which have special nylon bearings.
Viscous lubricants will attract dust and dirt
that will shorten the life of the self-lubricating
bearings. If you feel they must be lubricated,
use only a dry, powdered graphite type
lubricant sparingly.
16

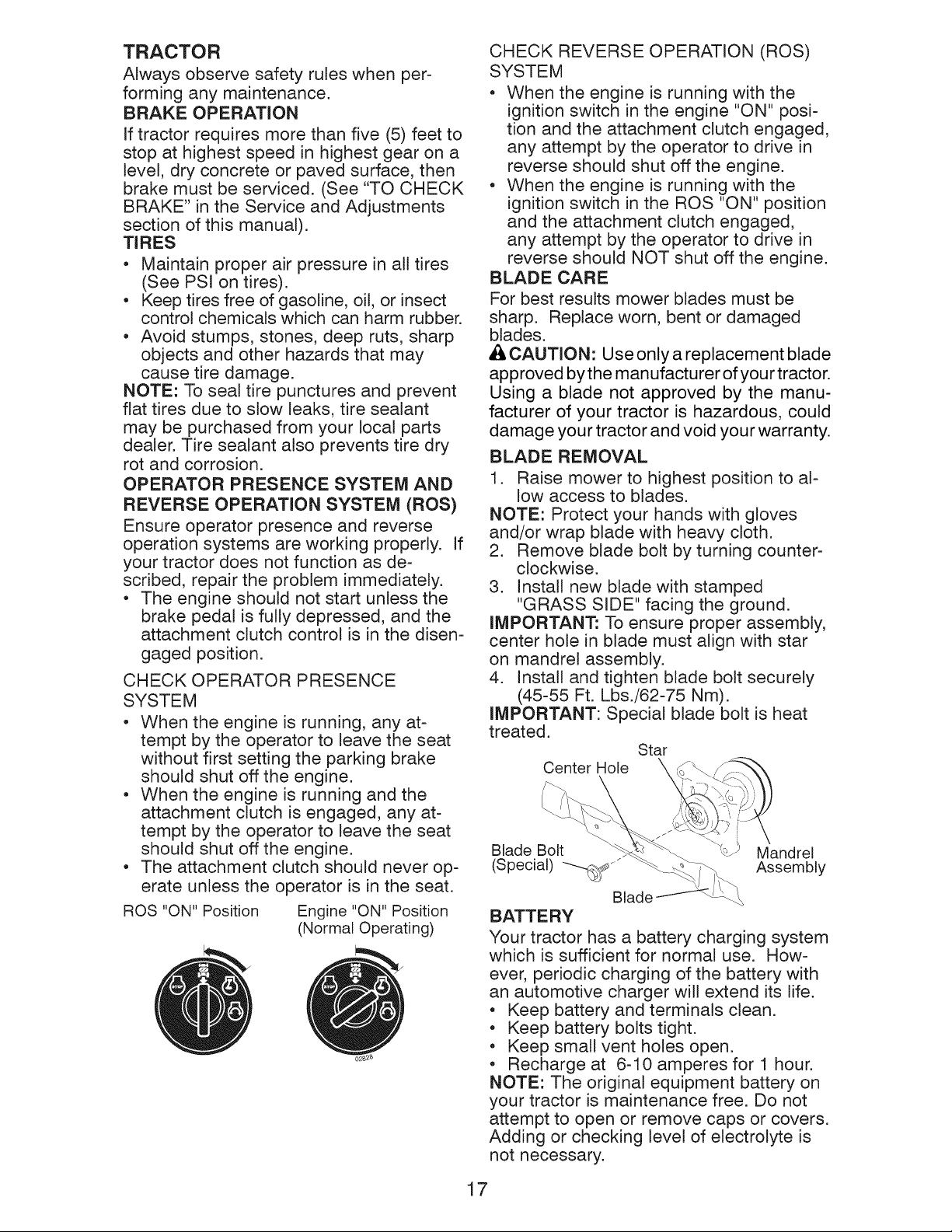

TRACTOR
Always observe safety rules when per-
forming any maintenance.
BRAKE OPERATION
If tractor requires more than five (5) feet to
stop at highest speed in highest gear on a
level, dry concrete or paved surface, then
brake must be serviced. (See "TO CHECK
BRAKE" in the Service and Adjustments
section of this manual).
TIRES
• Maintain proper air pressure in all tires
(See PSI on tires).
• Keep tires free of gasoline, oil, or insect
control chemicals which can harm rubber.
• Avoid stumps, stones, deep ruts, sharp
objects and other hazards that may
cause tire damage.
NOTE: To seal tire punctures and prevent
flat tires due to stow leaks, tire sealant
may be purchased from your local parts
dealer. Tire sealant also prevents tire dry
rot and corrosion.
OPERATOR PRESENCE SYSTEM AND
REVERSE OPERATION SYSTEM (ROS)
Ensure operator presence and reverse
operation systems are working properly. If
your tractor does not function as de-
scribed, repair the problem immediately.
• The engine should not start unless the
brake pedal is fully depressed, and the
attachment clutch control is in the disen-
gaged position.
CHECK OPERATOR PRESENCE
SYSTEM
• When the engine is running, any at-
tempt by the operator to leave the seat
without first setting the parking brake
should shut off the engine.
• When the engine is running and the
attachment clutch is engaged, any at-
tempt by the operator to leave the seat
should shut off the engine.
• The attachment clutch should never op-
erate unless the operator is in the seat.
ROS "ON" Position
Engine "ON" Position
(Normal Operating)
CHECK REVERSE OPERATION (ROS)
SYSTEM
• When the engine is running with the
ignition switch in the engine "ON" posi-
tion and the attachment clutch engaged,
any attempt by the operator to drive in
reverse should shut off the engine.
• When the engine is running with the
ignition switch in the ROS "ON" position
and the attachment clutch engaged,
any attempt by the operator to drive in
reverse should NOT shut off the engine.
BLADE CARE
For best results mower blades must be
sharp. Replace worn, bent or damaged
blades.
A CAUTION: Use only a replacement blade
approved bythe manufacturer of your tractor.
Using a blade not approved by the manu-
facturer of your tractor is hazardous, could
damage your tractor and void your warranty.
BLADE REMOVAL
1. Raise mower to highest position to al-
low access to blades.
NOTE: Protect your hands with gloves
and/or wrap blade with heavy cloth.
2. Remove blade bolt by turning counter-
clockwise.
3. Install new blade with stamped
"GRASS SIDE" facing the ground.
IMPORTANT: To ensure proper assembly,
center hole in blade must align with star
on mandrel assembly.
4. Install and tighten blade bolt securely
(45-55 Ft. Lbs./62-75 Nm).
IMPORTANT: Special blade bolt is heat
treated.
Star
Center Hole X
Blade Bolt Mandrel
(Special) ------f_ _ Assembly
Blade
BATTERY
Your tractor has a battery charging system
which is sufficient for normal use. How-
ever, periodic charging of the battery with
an automotive charger will extend its life.
• Keep battery and terminals clean.
• Keep battery bolts tight.
• Keep small vent holes open.
• Recharge at 6-10 amperes for 1 hour.
NOTE: The original equipment battery on
your tractor is maintenance free. Do not
attempt to open or remove caps or covers.
Adding or checking level of electrolyte is
not necessary.
17
TO CLEAN BATTERY AND TERMINALS
Corrosion and dirt on the battery and termi-
nals can cause the battery to "leak" power.
1. Disconnect BLACK battery cable first
then RED battery cable and remove
battery from tractor.
2. Rinsethe batterywith plain waterand dry.
3. Clean terminals and battery cable ends
with wire brush until bright.
4. Coat terminals with grease or petro-
leum jelly.
5. Reinstall battery (See "REPLACING
BATTERY" in the SERVICE AND AD-
JUSTMENTS section of this manual).
TRANSAXLE MAINTENANCE
Keep transaxle free from build-up of dirt and
chaff which can restrict cooling.
Do not attempt to clean transaxle while
engine is running or while the transaxle is
hot. To prevent possible damage to seals,
do not use high pressure water or steam to
clean transaxle.
V-BELTS
Check V-belts for deterioration and wear after
100 hours of operation and replace if neces-
sary. The belts are not adjustable. Replace
belts if they begin to slip from wear.
ENGINE
LUBRICATION
Only use high quality detergent oil rated
with API service classification SG-SL.
Select the oil's SAE viscosity grade
according to your expected operating
temperature.
SAE VISCOSITY GRADES
F -20 0 30 32 40 60 80 100
c -_0 -2; -,0 ; 1'o _0 _0 4o
TEMPERATURE RANGE ANTICIPATED BEFORE NEXT OIL CHANGE
oil vise chart1 e
NOTE: Although multi-viscosity oils (5W30,
10W30 etc.) improve starting in cold weather,
they will result in increased oil consumption
when used above 32°F/0°C. Check your
engine oil level more frequently to avoid
possible engine damage from running low
on oil.
Change the oil after every 50 hours of op-
eration or at least once a year if the tractor
is not used for 50 hours in one year.
Check the crankcase oil level before starting
the engine and after each eight (8) hours
of operation. Tighten oil fill cap/dipstick
securely each time you check the oil level.
TO CHANGE ENGINE OIL
Determine temperature range expected
before oil change. All oil must meet API
service classification SG-SL
• Be sure tractor is on level surface.
• Oil will drain more freely when warm.
• Catch oil in a suitable container.
1. Remove oil fill cap/dipstick. Be careful
not to allow dirt to enter the engine when
changing oil.
2. Slide oil drain extension from the docking
position on the engine blower housing
and extend outward from engine.
Docking
Position
Oil Drain
ExtenS_.cap
3. To open, twist cap counter-clockwise
4. After oil is drained completely, replace
cap and twist clockwise until it stops.
5. Re-attach oil drain extension to engine
blower housing.
6. Refill enginewith oilthrough oilfill dipstick
tube. Pour slowly. Do not overfill. For ap-
proximate capacity see "PRODUCT SP-
ECIFICATIONS" section of this manual.
.
Use gauge on oil fill cap/dipstick for
checking level. For accurate reading,
tighten dipstick cap securely onto the
tube before removing dipstick. Keep oil
at "FULl" line on dipstick. Tighten cap
onto the tube securely when finished.
ENGINE OiL FILTER
Replace the engine oil filter every season
or every other oil change if the tractor is
used more than 100 hours in one year.
AIR FILTER
Your engine will not run properly using
a dirty air filter. Service air cleaner more
often under dusty conditions. See engine
manual.
18
CLEAN AIR SCREEN
The air screen is over the air intake blower
located on top of engine. The air screen
must be kept free of dirt and chaff to prevent
engine damage from overheating. Clean with
a wire brush or compressed air to remove
dirt and stubborn dried gum fibers.
ENGINE COOLING SYSTEM
To ensure proper cooling, make sure the
grass screen, cooling fins, and other exter-
nal surfaces of the engine are kept clean
at all times.
Every 100 hours of operation (more often
under extremely dusty, dirty conditions),
remove the blower housing and other cooling
shrouds. Clean the cooling fins and external
surfaces as necessary. Ensure the cooling
shrouds are reinstalled.
NOTE: Operating the engine with a blocked
grass screen, dirty or plugged cooling fins,
and/or cooling shrouds removed will cause
engine damage due to overheating.
MUFFLER
Inspect and replace corroded muffler and
spark arrester (if equipped) as it could cre-
ate a fire hazard and/or damage.
SPARK PLUG(S)
Replace spark plug(s) at the beginning
of each mowing season or after every
100 hours of operation, whichever occurs
first. Spark plug type and gap setting are
shown in "PRODUCT SPECIFICATIONS"
section of this manual.
IN=LINE FUEL FILTER
The fue! filter should be replaced once
each season. If fuel filter becomes
clogged, obstructing fuel flow to carbure-
tor, replacement is required.
1. With engine cool, remove filter and
plug fuel line sections.
2. Place newfuel filter in position in fuel line
with arrow pointing towards carburetor.
3. Ensure there are no fuel line leaks and
clamps are properly positioned.
4. Immediately wipe up any spilled gaso-
line.
Clamp
CLEANING
• Clean engine, battery, seat, finish, etc.
of all foreign matter.
• Clean debrisfrom steering plate. Debris
can restrict clutch/brake pedal shaft move-
ment, causing belt slip and loss of drive.
& CAUTION: Avoid all pinch points and
movable parts
Clutch/brake pedal
Clean
top
Steerinc
Steering System, Dash, Fender
and Mower Not Shown
• Keep finished surfaces and wheels free
of all gasoline, oil, etc.
• Protect painted surfaces with automotive
type wax.
Except for the washout port (if equipped),
we do not recommend using a garden hose
or pressure washer to clean the outside of
your tractor unless the engine and transmis-
sion are covered to keep water out. Water
in engine or transmission will shorten the
useful life of your tractor. Use compressed
air or a leaf blower to remove grass, leaves
and trash from outside tractor and mower.
19
DECK WASHOUT PORT
Your tractor's deck is equipped with a wash-
out port as part of its deck wash system. It
should be utilized after each use.
1. Drive the tractor to a level, clear spot
on your lawn, near enough to a water
spigot for your garden hose to reach.
iMPORTANT: Make certain the tractor's
discharge chute is directed AWAY from your
house, garage, parked cars, etc. Remove
bagger chute or mulch cover if attached.
2. Make sure the attachment clutch control
is in the "DISENGAGED" position, set
the parking brake, and stop the engine.
3. Thread the nozzle adapter (packaged
with your tractor's Operator's Manual)
onto the end of your garden hose.
4. Pull back the lock collar of the nozzle
adapter and push the adapter onto the
deck washout port at the left end of the
mower deck. Release the lock collar to
lock the adapter on the nozzle.
Nozzle _E ,''''_ H°se
Adapter _..._ Washout Port
9. Pull back the lock collar of the nozzle
adapter to disconnect the adapter from
the nozzle washout port.
10. Move the tractor to a dry area, prefer-
ably a concrete or paved area. Place
the attachment clutch control in the
"ENGAGED" position to remove excess
water and to help dry before putting the
tractor away.
_IbWARNING: A broken or missing washout
fitting could expose you or others to thrown
objects from contact with the blade.
• Replace broken or missing washout fitting
immediately, prior to using mower again.
• Plug any holes in mower with bolts and
Iocknuts.
IMPORTANT" Tug hose ensuring connec-
tion is secure.
5. Turn the water on.
6. While sitting in the operator's position
on the tractor, re-start the engine and
place the throttle lever in the Fast ",_"
position.
iMPORTANT: Recheck the area to ensure
the area is clear. Ensure no children are in
the area while cleaning the deck.
. Move the tractor's attachment clutch
control to the "ENGAGED" position.
Remain in the operator's position
with the cutting deck engaged until the
deck is cleaned.
. Move the tractor's attachment clutch
control to the "DISENGAGED" posi-
tion. Turn the ignition key to the STOP
position to turn the tractor's engine off.
Turn the water off.
20
WARNING: TO AVOID SERIOUS INJURY, BEFORE PERFORMING ANYSERVICE OR ADJUSTMENTS:
1. Depress clutch/brake pedal fully and set parking brake.
2. Place gearshift lever in neutral position.
3. Place attachment clutch in "DISENGAGED" position.
4. Turn ignition key to "STOP" and remove key.
5. Ensure the blades and all moving parts have completely stopped.
6. Disconnect spark plug wire from spark plug and place wire where it cannot
come in contact with plug.
TO REMOVE MOWER
1. Place attachment clutch in "DISEN-
GAGED" position.
2. Lower attachment lift lever to its lowest
position.
3. Roll belt off engine pulley (M) and belt
keepers (G).
4. Remove retainer spring (K), slide collar
(L) off and push housing guide (P) out
of bracket.
5. Remove clutch cable spring (Q) from
idler arm (R).
6. Disconnect front link (E) from mower -
remove retainer spring and washer.
7. Go to either side of mower and discon-
nect mower suspension arm (A) from
chassis pin (B) and rear lift link (C) from
rear mower bracket (D) - remove retainer
springs and washers.
Al_ CAUTION: After rear lift links are discon-
nected, the attachment lift lever will be spring
loaded. Have a tight grip on lift lever when
changing position of the lever.
8. Slide mower out from under right side of
tractor.
IMPORTANT: If an attachment other than
the mower is to be mounted on the tractor,
remove the front link (E) and rear lift links
(C) from tractor and hook the clutch spring
(Q) into the cable guide on front edge of
lower dash.
TO INSTALL MOWER
Ensure tractor is on level surface and engage
parking brake.
1. Lower attachment lift lever to its lowest
position.
_, CAUTION: Lift lever is spring loaded.
Have a tight grip on lift lever, lower it slowly
and engage in lowest position.
NOTE: Ensure mower side suspension arms
(A) are pointing forward before sliding mower
under tractor.
2. Slide mower under tractor until it is cen-
tered under tractor.
%
03042te×
21
3. ATTACH MOWER SIDE SUSPENSION
ARMS (A) TO CHASSIS - Position hole
in arm over pin (B) on outside of tractor
chassis and secure with retainer spring.
4. Repeat on opposite side of tractor.
7. Insert end of link (E) into hole in front
mower bracket (H) and secure with
washer and retainer spring (J).
.
ATTACH REAR LIFT LINKS (C) - Lift
rear corner of mower and position slot
in link assembly over pin (D) on rear
mower bracket and secure with washer
and retainer spring.
8. Hook end of clutch cable spring (Q) into
hole in idler arm (R).
9. Push clutch cable housing guide (P) into
bracket, slide collar (L) onto guide and
secure with retainer spring (K).
10. Install belt onto engine pulley (M) and belt
keepers (G).
.
ATTACH FRONT LINK (E) - Work from
left side of tractor. Insert rod end of link
assembly through front hole in tractor
front suspension bracket (F).
IMPORTANT: Check belt for proper routing
in all mower pulley grooves.
11. Raise attachment lift lever to highest
position.
12. If necessary, adjust gauge wheels before
operating mower as shown in the Opera-
tion section of this manual.
0304,2rex
22
TO LEVEL MOWER
Make sure tires are properly inflated to the
PSI shown on tires. Iftires are over or under
inflated, it may affect the appearance of your
lawn and lead you to think the mower is not
adjusted properly.
VISUAL SIDE-TO-SIDE ADJUSTMENT
1. With all tires properly inflated and if your
lawn appears unevenly cut, determine
which side of mower is cutting lower.
2. With a 3/4" or ad ustable wrench, turn lift
link adjustment nut (A) to the left to lower
LH side of mower or, to the right to raise
LH side of mower.
NOTE: Each full turn of adjustment nut will
change mower height about 3/16".
Turn nut rig
to raise mower
',, Turn nut left
',,,"to lower mower
3. Test your adjustment by mowing some
uncut grass and visually checking the
appearance. Readjust, if necessary, until
you are satisfied with the results.
PRECISION SIDE-TO-SIDE ADJUSTMENT
1. With all tires properly inflated, parktractor
on level ground or driveway.
_, CAUTION: Blades are sharp. Protect
your hands with gloves and/or wrap blade
with heavy cloth.
2. Raise mower to its highest position.
3. At both sides of mower, position blade at
side and measure the distance (A) from
bottom edge of blade to the ground. The
distance should be the same on both
sides.
4. If adjustment is necessary, see step 2 in
Visual Adjustment instructions above.
5. Recheck measurements, adjust if neces-
sary until both sides are equal.
FRONT=TO=BACK ADJUSTM ENT
IMPORTANT: Deck must be level side-
to-side.
To obtain the best cutting results, the mower
blades should be adjusted so the front tip is
1/8" to 1/2" lower than the rear tip when the
,i_ower is in its highest position.
CAUTION: Blades are sharp. Protect
your hands with gloves and/or wrap blade
with heavy cloth.
• Raise mower to highest position.
• Position any blade so the tip is pointing
straight forward. Measure distance (B)
to the ground at front and rear tip of the
blade.
• If front tip of blade is not 1/8" to 1/2" lower
than the rear tip, go to the front of tractor.
• With an 11/16" or adjustable wrench,
loosen jam nut "A" several turns to clear
adjustment nut "B".
B B
With a 3/4" or adjustable wrench, turn
front link adjustment nut "B" clockwise (s,_)
(tighten) to raise the front of mower, or,
counterclockwise (v-_) (loosen) to lower
the front mower.
Tighten adjust Loosen adjust
nut "B" to nut "B" to
..jz------ lower mower
raise mower
Loosen jam nut "A" first
NOTE: Each full turn of the adjustment nut
will change mower height about 1/8".
• Recheck measurements, adjust if neces-
sary until front tip of blade is 1/8" to 1/2"
lower than the rear tip.
• Hold adjustment nut in position with wrench
and tighten jam nut securely against ad-
justment nut.
23
TO REPLACE MOWER BLADE DRIVE
BELT
The mower blade drive belt may be
replaced without tools. Park the tractor on
level surface. Engage parking brake.
BELT REMOVAL-
1. Remove mower from tractor (See "TO
REMOVE MOWER" in this section of
manual).
2. Work belt off both mandrel pulleys and
idler pulleys.
3. Pull belt away from mower.
BELT INSTALLATION -
1. Work belt around both mandrel pulleys
and idler pulleys
2. Ensure belt is in all pulley grooves and
inside all belt guides.
3. Install mower (See "To Install Mower"
in this section of this manual).
Mandrel Idler
Pulle_ Pulleys
Mandrel
TO REPLACE MOTION DRIVE BELT
Park the tractor on level surface. Engage
parking brake. For assistance, there is
a belt installation guide decal on bottom
side of left footrest.
BELT REMOVAL-
1. Remove mower (See "TO REMOVE
MOWER" in this section of manual).
NOTE: Observe entire motion drive belt
and position of all belt guides and keepers.
2. Remove belt from stationary idler (A)
and clutching idler (B).
3. Pull belt slack toward rear of tractor.
Remove belt upwards from transaxle
input pulley (D).
4. Remove belt downward from engine
pulley (E).
5. Slide belt toward rear of tractor, off the
steering plate (F) and remove from tractor.
TO CHECK BRAKE
If tractor requires more than five (5) feet to
stop at highest speed in highest gear on a
level, dry concrete or paved surface, then
brake must be serviced.
You may also check brake by:
1. Park tractor on a level, dry concrete or
paved surface, depress clutch/brake
pedal all the way down and engage
parking brake.
2. Place gear shift lever in neutral posi-
tion.
The rear wheels must lock and skid
when you try to manually push the tractor
forward. If the rear wheels rotate, then
the brake needs to be serviced. Contact a
Sears or other qualified service center.
BELT INSTALLATION -
1. Install new belt from tractor rear to
front, over the steering plate (F) and
above clutch brake pedal shaft (G).
2. Pull belt toward front of tractor and roll
belt onto engine pulley (E).
3. Pull belt toward rear of tractor. Care-
fully work belt down around transaxle
input pulley (D). Ensure belt is inside
the belt keeper.
4. Install belt through stationary idler (A)
and clutching idler (B).
5. Ensure belt is in all pulley grooves and
inside all belt guides and keepers.
6. Install mower (See "TO INSTALL
MOWER" in this section of manual).
24
TRANSAXLE GEAR SHIFT LEVER NEU=
TRAL ADJUSTMENT
The transaxle should be in neutral when
the gear shift lever is in neutral (N) (lock
gate) position. The adjustment is preset
at the factory; however, if adjustment is
needed, proceed as follows:
1. Ensure transaxle is in neutral (N).
NOTE: When the tractor rear wheels
move freely, the transaxle is in neutral.
2. Loosen adjustment bolt in front of the
right rear wheel.
3. Position the gear shift lever in the neu-
tral (N) position.
4. Tighten adjustment bolt securely.
NOTE: If additional clearance is needed
to get to adjustment bolt, move mower
deck height to the lowest position.
Gearshift Lever
Adjustment Bolt
Neutral
Lock
Gate
TO REMOVE WHEEL FOR REPAIRS
1. Block up axle securely.
2. Remove axle cover, retaining ring and
washers to allow wheel removal (rear
wheels have a square key - Do not lose).
3. Repair tire and reassemble.
NOTE: On rear wheels only: align
grooves in rear wheel hub and axle. Insert
square key.
4. Replace washers and snap retaining
ring securely in axle groove.
5. Replace axle cover.
NOTE: To seal tire punctures and prevent
flat tires due to slow leaks, purchase and
use tire sealant from Sears. Tire sealant
also prevents tire dry rot and corrosion.
Washers
Retaining
Ring
FRONT WHEEL TOE=IN/CAMBER
Your new tractor front wheel toe-in and
camber is set at the factory and is normal.
The front wheel toe-in and camber are not
adjustable. If damage has occurred to
affect the factory set front wheel toe-in or
camber, contact a Sears or other qualified
service center.
TO START ENGINE WITH A WEAK BAT=
TERY
_L, WARNING: Lead-acid batteries gener-
ate explosive gases. Keep sparks, flame
and smoking materials away from batter-
ies. Always wear eye protection when
around batteries.
If your battery is too weak to start the en-
gine, it should be recharged. (See "BAT-
TERY" in the MAINTENANCE section of
this manual).
If "jumper cables" are used for emergency
starting, follow this procedure:
IMPORTANT: Your tractor is equipped
with a 12 volt system. The other vehicle
must also be a 12 volt system. Do not use
your tractor battery to start other vehicles.
TO ATTACH JUMPER CABLES -
1. Connect one end of the RED cable
to the POSITIVE (+) terminal of each
battery(A-B), taking care not to short
against tractor chassis.
2. Connect one end of the BLACK cable
to the NEGATIVE (-) terminal (C) of
fully charged battery.
3. Connect the other end of the BLACK
cable (D) to good chassis ground,
away from fuel tank and battery.
TO REMOVE CABLES, REVERSE
ORDER -
1. BLACK cable first from chassis and
then from the fully charged battery.
2. RED cable last from both batteries.
Weak or Dead Fully Charged
Battery Battery
Axle Cover
I
',.Square Key (Rear
Wheel Only)
25
REPLACING BATTERY
WARNING: Do not short battery termi-
nals by allowing awrench or any other object 1.
to contact both terminals at the same time. 2.
Before connecting battery, remove metal 3.
bracelets, wristwatch bands, rings, etc.
Positive terminal must be connected first to 4.
prevent sparking from accidental grounding.
,
2.
3.
.
.
6.
.
Lift hood to raised position.
Remove terminal cover.
Disconnect BLACK battery cable then
RED battery cable and carefully remove
battery from tractor.
Install new battery with terminals in same
position as old battery.
Reinstall terminal cover.
First connect RED battery cable to posi-
tive (+) battery terminal with bolt and nut
as shown. Tighten securely.
Connect BLACK grounding cable to
negative (-) batteryterminal with remain-
ing bolt and nut. Tighten securely
8. Close hood.
Negative
Cable
Terminal
Cover
Positive
(Red)
Cable
TO REPLACE HEADLIGHT BULB
1. Raise hood.
2. Remove bulb holder from the hole in the
backside of the grill.
3. Replace bulb in holder and install bulb
holder securely back into the hole in the
backside of the grill.
4. Close hood.
INTERLOCKS AND RELAYS
Loose or damaged wiring may cause your
tractor to run poorly, stop running, or prevent
it from starting.
• Check wiring.
TO REPLACE FUSE
Replace with 30 amp automotive-type plug-
in fuse. The fuse holder is located behind
the dash.
TO REMOVE HOOD AND GRILL
ASSEMBLY
Raise hood.
Unsnap headlight wire connector.
Stand in front of tractor. Grasp hood at
sides, tilt toward engine and lift off oftractor.
When replacing hood, ensure to recon-
nect the headlight wire connector.
Hood
\ _,// Headlight Wire
ENGINE
TO ADJUST THROTTLE CONTROL
CABLE
The throttle control has been preset at
the factory and adjustment should not be
necessary Check adjustment as described
below before loosening cable. If adjustment
is necessary, see engine manual.
TO ADJUST CHOKE CONTROL
The choke control has been preset at the
factory and adjustment should not be neces-
sary. If adjustment is necessary, see engine
manual.
26
Immediately prepare your tractor for storage
at the end of the season or if the tractor will
not be used for 30 days or more.
_WARNING: Never store the tractor with
gasoline in the tank inside a building where
fumes may reach an open flame or spark.
Allow the engine to cool before storing in
any enclosure.
TRACTOR
Remove mower from tractor for winter stor-
age. When mower is to be stored for a period
of time, clean it thoroughly, remove all dirt,
grease, leaves, etc. Store in a clean, dryarea.
1. Clean entire tractor (See"CLEANING" in
the Maintenance section of this manual).
2. Inspect and replace belts, if necessary
(See belt replacement instructions in the
Service and Adjustments section of this
manual).
3. Lubricate as shown in the Maintenance
section of this manual.
4. Be sure that all nuts, bolts and screws
are securely fastened. Inspect moving
parts for damage, breakage and wear.
Replace if necessary.
5. Touch up all rusted or chipped paint
surfaces; sand lightly before painting.
BATTERY
• Fully charge the battery for storage.
• After a period of time in storage, battery
may require recharging.
• To help prevent corrosion and power
leakage during long periods of storage,
battery cables should be disconnected
and battery cleaned thoroughly (see "TO
CLEAN BATTERY AND TERMINALS" in
the Maintenance section of this manual).
• After cleaning, leave cables disconnected
and place cables where they cannot come
in contact with battery terminals.
• If battery is removed from tractor for
storage, do not store battery directly on
concrete or damp surfaces.
ENGINE
FUEL SYSTEM
IMPORTANT: It is important to prevent
gum deposits from forming in essential fuel
system parts such as carburetor, fuel hose,
ortank during storage. Also, alcohol blended
fuels (called gasohol or using ethanol or
methanol) can attract moisture which leads
to separation and formation of acids during
storage. Acidic gas can damage the fuel
system of an engine while in storage.
• Empty the fuel tank by starting the engine
and letting it run until the fuel lines and
carburetor are empty.
• Never use engine or carburetor cleaner
products in the fuel tank or permanent
damage may occur.
• Use fresh fuel next season.
NOTE: Fuel stabilizer is an acceptable a!-
ternative in minimizing the formation of fuel
gum deposits during storage. Add stabilizer
to gasoline in fuel tank or storage container.
Always followthe mix ratio found on stabilizer
container. Run engine at least 10 minutes
after adding stabilizer to allowthe stabilizer to
reach the carburetor. Do not empty the gas
tank and carburetor if using fuel stabilizer.
ENGINE OIL
Drain oil (with engine warm) and replace
with clean engine oil. (See "ENGINE" in the
Maintenance section of this manual).
CYLINDER(S)
1, Remove spark plug(s).
2. Pour one ounce of oil through spark plug
hole(s) into cylinder(s).
3. Turn ignition key to "START" position for
a few seconds to distribute oil.
4. Replace with new spark plug(s).
OTHER
• Do not store gasoline from one season to
another.
• Replace your gasoline can if your can starts
to rust. Rust and/or dirt in your gasoline
will cause problems.
• If possible, store your tractor indoors and
cover it to give protection from dust and dirt.
• Cover your tractor with a suitable protec-
tive cover that does not retain moisture.
Do not use plastic. Plastic cannot breathe
which allows condensation to form and will
cause your tractor to rust.
IMPORTANT: Never cover tractor while
engine and exhaust areas are still warm.
27
TROUBLESHOOTING CHART:
See appropriate section in manual unless directed to Sears service center
PROBLEM CAUSE
Will not start 1
2
Hard to start
Engine will not
turn over
Engine clicks but
will not start
Out of fuel.
Engine not "CHOKED" properly.
3 Engine flooded.
4 Bad spark plug.
5 Dirty air filter.
6 Dirty fuel filter.
7 Water in fuel.
8 Loose or damaged wiring.
9 Engine valves out of adjustment.
1 Dirty air filter.
2 Bad spark plug.
3 Weak or dead battery.
4 Dirty fuel filter.
5 Stale or dirty fuel.
6 Loose or damaged wiring.
7 Engine valves out of adjustment.
1 Clutch/brake pedal not depressed.
2 Attachment clutch is engaged.
3 Weak or dead battery.
4 Blown fuse.
5 Corroded battery terminals.
6 Loose or damaged wiring.
7 Faulty ignition switch.
8 Faulty solenoid or starter.
9 Faulty operator presence
switch(es).
1 Weak or dead battery.
2 Corroded battery terminals.
3 Loose or damaged wiring.
4 Faulty solenoid or starter.
CORRECTION
1 Fill fuel tank.
2 See "TO START ENGINE" in
Operation section.
3 Wait several minutes before
attempting to start.
4 Replace spark plug.
5 Clean/replace air filter.
6 Replace fuel filter.
7 Empty fuel tank and carburetor,
refill tank with fresh gasoline and
replace fuel filter.
8 Check all wiring.
9 Contact a Sears or other qualified
service center.
1 Clean/replace air filter.
2 Replace spark plug.
3 Recharge or replace battery.
4 Replace fuel filter.
5 Empty fuel tank and refill tank with
fresh, clean gasoline.
6 Check all wiring.
7 Contact a Sears or other qualified
service center.
1 Depress clutch/brake pedal.
2 Disengage attachment clutch.
3 Recharge or replace battery.
4 Replace fuse.
5 Clean battery terminals.
6 Check all wiring.
7 Check/replace ignition switch.
8 Check/replace solenoid or starter.
9 Contact a Sears or other qualified
service center.
1 Recharge or replace battery.
2 Clean battery terminals.
3 Check all wiring.
4 Check/replace solenoid or starter.
28
TROUBLESHOOTING CHART:
See appropriate section in manual unless directed to Sears service center
CAUSE
1 Cutting too much grass/too fast.
2 Throttle in "CHOKE" position.
3 Build-up of grass, leaves and
trash under mower.
4 Dirty air filter.
5 Low oil level/dirty oil.
6 Faulty spark plug.
7 Dirty fuel filter.
8 Stale or dirty fuel.
PROBLEM
Loss of power
9 Water in fuel.
10 Spark plug wire loose.
Excessive vibration
11 Dirty engine air screen/fins.
12 Dirty/clogged muffler.
13 Loose or damaged wiring.
14 Engine valves out of adjustment.
Engine continues to
run when operator
leaves seat with
attachment clutch
engaged
Poor cut = uneven
cutting
1 Worn, bent or loose blade.
2 Bent blade mandrel.
3 Loose/damaged part(s).
1 Faulty operator-safety presence
control system.
1 Worn, bent or loose blade.
2 Mower deck not level.
3 Buildup of grass, leaves, and
trash under mower.
4 Bent blade mandrel.
5
Clogged mower deck vent from
build-up of grass, leaves, and
trash around mandrels.
CORRECTION
1 Raise cutting height/reduce
speed.
2 Adjust throttle control.
3 Clean underside of mower
housing.
4 Clean/replace air filter.
5 Check oil level/change oil.
6 Clean and regap or change spark
plug.
7 Replace fuel filter.
8 Empty fuel tank and refill tank witl-
fresh, clean gasoline.
9 Empty fuel tank and carburetor,
refill tank with fresh gasoline and
replace fuel filter.
10 Connect and tighten spark plug
wire.
11 Clean engine air screen/fins.
12 Clean/replace muffler.
13 Check all wiring.
14 Contact a Sears or other qualified
service center.
1 Replace blade. Tighten blade bolt
2 Contact a Sears or other
qualified service center.
3 Tighten loose part(s).
Replace damaged parts.
1 Check wiring, switches and
connections. If not corrected,
contact a Sears or other qualified
service center.
CAUTION: DO NOT
operate machine until
problem is corrected.
1 Replace blade. Tighten blade bolt
2 Level mower deck.
3 Clean underside of mower
housing.
4 Contact a Sears or other
qualified service center.
5 Clean around mandrels to
open vent holes.
29
TROUBLESHOOTING CHART:
See appropriate section in manual unless directed to Sears service center
PROBLEM
Mower blades will
not rotate
Poor grass
discharge
Headlight(s) not
working
(if so equipped)
Battery will not
charge
Loss of drive
Engine "backfires"
when turning
engine "OFF"
CAUSE
1 Obstruction in clutch mechanism.
2 Worn/damaged mower drive belt.
3 Frozen idler pulley.
4 Frozen blade mandrel.
1 Engine speed too slow.
2 Travel speed too fast.
3 Wet grass.
4 Mower deck not level.
5 Low/uneven tire air pressure.
6 Worn, bent or loose blade.
7 Buildup of grass, leaves and
trash under mower.
8 Mower drive belt worn.
9 Blades improperly installed.
10 Improper blades used.
11 Clogged mower deck vent holes
from buildup of grass, leaves, and
trash around mandrels.
1 Light switch is "OFF".
2 Bulb(s) or lamp(s) burned out.
3 Faulty light switch.
4 Loose or damaged wiring.
5 Blown fuse.
1 Bad battery cell(s).
2 Poor cable connections.
3 Faulty regulator (if so equipped).
4 Faulty alternator.
1 Debris on steering plate (if
equipped).
2 Motion drive belt worn, damaged,
or broken.
3 Axle key missing.
Engine throttle control not sel
between half and full speed (fast)
position before stopping engine.
CORRECTION
1 Remove obstruction.
2 Replace mower drive belt.
3 Replace idler pulley.
4 Contact a Sears or other
qualified service center.
1 Place throttle control in "FAST"
position.
2 Shift to slower speed.
3 Allow grass to dry before mowing.
4 Level mower deck.
5 Check tires for proper PSI.
6 Replace/sharpen blade. Tighten
blade bolt.
7 Clean underside of mower
housing.
8 Replace mower drive belt.
9 Reinstall blades sharp edge down.
10 Replace with blades listed in
this manual.
11 Clean around mandrels to
open vent holes.
1 Turn light switch "ON".
2 Replace bulb(s) or lamp(s).
3 Check/replace light switch.
4 Check wiring and connections.
5 Replace fuse.
1 Replace battery.
2 Check/clean all connections.
3 Replace regulator.
4 Replace alternator.
1 See "CLEANING" in the
maintenance section.
2 Replace motion drive belt.
Install axle key at rear wheel. See
"TO REMOVE WHEEL" in the
Service and Adjustments section.
Move throttle control between
half and full speed (fast) position
before stopping engine.
30
TROUBLESHOOTING CHART:
See appropriate section in manual unless directed to Sears service center
PROBLEM CAUSE CORRECTION
Engine dies when
tractor is shifted
into reverse
Reverse operation system (ROS) 1 Turn ignition key to ROS "ON"
is not "ON" while mower or other position. See Operation section.
attachment is engaged.
NEED MORE HELP?
Youqlfkl the answer:as_dmoire<mmanagemyhemeo{om- for free[
o Find this and a[[ your other product manuals online.
o Get answers from our team of home experts.
o Get a personalized maintenance plan for your home.
o Find information and too[s to he[p with home projects.
brought to you by Sears
31
SUGGESTED GUIDE FOR SIGHTING SLOPES FOR SAFE OPERATION
liVE
FO
ONLY RIDE UP AND DOWN HILL,
NOT ACROSS HILL
15 DEGREES MAX.
_b ARNING: To avoid serious injury, operate your tractor up and
down the face of slopes, never across the face. Do not mow
slopes greater than 15 degrees. Make turns gradually to prevent
tipping or loss of control. Exercise extreme caution when
changing direction on slopes.
1. Fold this page along dotted line indicated above.
2. Hold page before you so that its left edge is vertically paralleJto a tree
trunk or other upright structure.
3. Sight across the ford in the direction of hill slope you want to measure.
4. Compare the angle of the fold with the slope of the hill.
Garantia ....................................................... 33
Reglas de Seguridad ................................... 34
Especificaciones del Producto ..................... 37
Montaje/Pre Operaci6n ................................ 38
Operaci6n .................................................... 40
Mantenimiento ............................................. 47
Programa de Mantenimiento ....................... 47
Servicio y Ajustes ........................................ 52
Almacenamiento .......................................... 58
Identificaci6n de Problemas ........................ 59
Servicio Sears .......................... Contraportada
Garantia para equipos tractores Craftsman
GARANTiA COMPLETA DE CRAFTSMAN
POR DOS ANOS desde la fecha de compra, todas las partes no sustituibles de este equipo tractor est_.n
garantizadas contra cualquier defecto de material o mano de obra. Una parte no sustituible defectuosa
recibir6, reparaci6n o reemplazo gratuito en casa si la reparaci6n es imposible.
POR CINCO ANOS desde la fecha de compra, el bastidor y el eje delantero de este equipo tractor est_.n
garantizados contra cualquier defecto de material o mano de obra. Un bastidor o eje delantero defectuoso
recibir_, reparaci6n o reemplazo gratuito en casa si la reparaci6n es imposible.
DURANTE 90 DiAS desde la fecha de compra, la bater[a (una parte sustituible) de este equipo tractor
est,. garantizada contra cualquier defecto de material o mano de obra (nuestra prueba comprueba que no
contendr_, carga). Una bater[a defectuosa recibir_, un reemplazo gratuito en casa.
GARANTiA LIMITADA DE POR VIDA ADICIONAL en el EJE DELANTERO DE HIERRO COLADO (si
esta provisto)
DURANTE EL TIEMPO EN QUE SE USE por el propietario original despu@s del quinto a_o a partir de la
fecha de compra, el eje delantero de hierro colado (si est,. provisto) de este equipo tractos est,. garantizado
contra cualquier defecto de material o mano de obra. Con el comprobante de compra, un eje delantero de
hierro colado recibir_, un reemplazo gratuito en casa.
SERVIClO DE GARANT{A
Para conocer los detalles de la cobertura de garantia para obtener una reparaci6n o reemplazo gratuito,
Ilame al 1-800-659-5917 6 visite el sitio web: www. craftsman.com
En todos los casos anteriores, si el reemplazo es imposible, el equipo tractor ser_. sustituido sin cargo con
el mismo modelo o uno equivalente.
Toda la cobertura de garantia anterior ser6. nula si este equipo tractor se utiliza alguna vez para brindar
servicios comerciales o si se alquila a otra persona.
Esta garantia cubre 0NICAMENTE defectos de material y mano de obra. La cobertura de garantia NO incluye:
• Partes sustituibles (excepto la bater[a) que se puedan desgastar por el uso normal dentro del per[odo de
garant[a incluso, pero sin limitarse a, cuchillas, buj[as, filtros de aire, correas y filtros de aceite.
• Servicios de mantenimiento est_.ndar, cambios de aceite o afinaciones.
• Reemplazo o reparaci6n de neum_.ticos por pinchazos causados por objetos externos como clavos,
espinas, tocones o vidrios.
• Reemplazo o reparaci6n de neum_.ticos o ruedas por desgaste normal, accidentes o por operaci6n o
mantenimiento incorrectos.
• Reparaciones necesarias por abuso del operador incluso, pero sin limitarse a, da_os causados por
remolcar objetos que superen la capacidad del equipo tractor, chocar contra objetos que doblen el
bastidor, el ensamble del eje o el cigL)e_al o sobrepasar la velocidad del motor.
• Reparaciones necesarias por negligencia del operador, incluso (pero sin limitarse a ello) da6os el@ctricos
y mec6.nicos causados por el almacenamiento incorrecto, por no usar el grado y la cantidad correctos de
aceite de motor, por no mantener del muelle libre de residuos inflamables o por no mantener el equipo
tractor de acuerdo con las instrucciones que contiene el manual del operador.
• Limpieza o reparaciones del motor (sistema de combustible) cuando se determina que se us6
combustible contaminado y oxidado (sarro). En general, el combustible debe usarse dentro de los 30
d[as posteriores a su compra.
• Deterioro y desgaste normal de los acabados exteriores o sustituci6n de r6tulos de productos.
Esta garantia le otorga derechos legales especificos, y usted tambi@n puede tener otros derechos que
var[an de un estado a otro.
Sears Brands Management Corporation, Hoffman Estates, IL 60179
33
_PELIGRO: Esta Maquina cortadora es capaz de arnputar las rnanosy los pies y de lanzar
objetos, si no se observan las instrucciones de seguridad siguientes se pueden producir
lesiones graves o la rnuerte.
_DVERTENCIA: Siempre desconecte el alam-
bre de la bujia y p6ngalo donde no pueda entrar
en contacto con la bujia, para evitar el arranque
por accidente, durante la preparaci6n, el trans-
porte, el ajuste o cuando se hacen reparaciones.
_DVERTENClA: No avance cuesta abajo a pun-
to muerto ya que podria perder el control del tractor.
_DVERTENClA: Remolque solamente los
accesorios recomendados y conformes alas
caracteristicas indicadas por el fabricante de su
tractor. Tenga cuidado y prudencia al utilizar el
tractor. Cuando se encuentre en un declive, oper
utilizando exclusivamente la velocidad m&s baja.
En caso de un declive una carga excesiva po-
dria resultar peligrosa. Los neum&ticos pueden
perder la tracci6n con el suelo y hacerle perder
el control de su tractor.
_ADVERTENCIA: El tubo de escape del motor,
algunos de sus constituyentes y algunos com-
ponentes del vehiculo contienen o desprenden
productos quimicos conocidos en el Estado de
California como causa de c&ncer y defectos al
nacimiento u otros daflos reproductivos.
_DVERTENCIA: Los bornes, terminales y ac-
cesorios relativos de la bateria contienen plomo
o compuestos de plomo, productos quimicos
conocidos en el Estado de California como causa
de c&ncer y defectos al nacimiento u otros daflos
reproductivos. Lavar las rnanos despues de
manipularlos.
I. FUNCIONAMIENTO GENERAL
• Leer, entender y seguir todas las instrucciones
sobre la m&quina y en el manual antes de
empezar.
• No poner las manos o los pies cerca de partes
giratorias o debajo de la m&quina, mantener
siempre limpia la abertura de descarga.
• Permitir el funcionamiento de la m&quina s61o
a adultos que tengan familiaridad con las
instrucciones.
• Limpiar el &rea de objetos como piedras,
juguetes, cables, etc. que pueden ser recogi-
dos y disparados con las cuchillas.
• Asegurarse de que el &rea este libre de otras
personas antes de ponerla en marcha. Parar
la m&quina si alguien entra en el &tea.
• Nunca Ilevar pasajeros.
• No cortar marcha atr&s al no set absolu-
tamente necesario. Mirar siempre abajo y
delante mientras se procede atr&s.
• Nunca dirigir el material descargado hacia na-
die. Evitar descargar material contra paredes
u obstrucciones. El material podria rebotar
hacia el operador. Parar las cuchillas cuando
se pasan superficies de grava.
34
• No maneje la m&quina si no tiene la trampa
para cesped completa, la canaleta de descarga
u otros dispositivos de seguridad en su lugar
yen funcionamiento.
• Ralentizar antes de girar.
• Nunca dejar una m&quina encendida sin vigi-
lancia. Apagar siempre las cuchillas, poner el
freno de estacionamiento, parar el motor, y
quitar las Ilaves antes de bajar.
• Desenganche las hojas cuando no este cortan-
do cesped. Apague el motor y espere hasta que
todas las partes se detengan por completo an-
tes de limpiar la m&quina, retirar la trampa para
cesped o destapar la canaleta de descarga.
• Hacer funcionar la m&quina s61o con la luz del
dia o luz artificial buena.
• No hacer funcionar la m&quina estando bajo
los efectos de alcohol o droga.
•Poner atenci6n al tr&fico cuando se opera
cerca de calles o se cruzan.
• Poner la m&xima atenci6n al cargar o descar-
gar la m&quina en una caravana o cami6n.
• Llevar siempre gafas de protecci6n cuando se
hace funcionar la m&quina.
• Los datos indican que los operadores a partir
de los 60 aflos est&n afectados por un gran
porcentaje de heridas relativas a la conducci6n
del cortacesped. Estos operadores tendrian
que evaluar su habilidad de hacer funcionar
el cortacesped de modo Io bastante seguro
para proteger a si mismos y a otras personas
de heridas graves.
• Seguir las recomendaciones del fabricante
para los pesos y contrapesos de las ruedas.
• Mantener la m&quina libre de hierba, hojas u
otros escombros que pueden tocar el tubo de
escape/partes del motor calientes y quemarse.
No permitir que el puente del cortacesped
cargue hojas u otros residuos que pueden
causar acumulaciones. Limpiar toda salpica-
dura de aceite o carburante antes de hacer
operaciones sobre la m&quina o guardarla.
Dejarla enfriar antes de guardarla.
II. FUNCIONAMIENTO EN PENDIENTES
Las pendientes son el mayor factor de accidentes
relativos a la perdida de control y vuelco, que
pueden causar severas heridas o muerte. El fun-
cionamiento en pendientes requiere una atenci6n
extra. Si no es posible hacer marcha atr&s en una
pendiente o si te sientes incomodo, no la cortes.
• Cortar hacia arriba y abajo de una pendiente,
no de modo horizontal.
• Poner atenciones a los hoyos, las raices, los
bultos, las piedras u otros objetos escondidos.
El terreno irregular puede volcar la m&quina.
La hierba alta puede esconder obst&culos.
• Escogeruna velocidadde marchabajade
modoquenoseanecesariopararseocambiar
estandoen unapendiente.
• Nocortarlahierbamojada.Lasruedaspueden
perdertracci6n.
Ponersiempreuna marchacuandose esta
en pendientes.Noponerenpuntomuertoe ir
cuestaabajo.
• Evitararrancar,pararseogirarenunapendien-
te.Silasruedaspierdentracci6n,desconectar
lascuchillasy procederdespaciocuestaabajo
en la pendiente.
• Mantenertodo los movimientosen las pen-
dienteslentosy gradual.No hacercambios
repentinosde velocidado direcci6n,ya que
puedencausarel escapede la maquina.
• Ponerlam_,ximaatenci6ncuandolamaquina
funcionacon captadoresde hierbau otros
dispositivosenganchados;puedenafectarla
estabilidadde la m_,quina.Nousaren pendi-
entesempinados.
• Nointentarestabilizarla m_,quinaponiendoel
pieen elterreno.
• Nocortarcercade bajadas,cunetasy orillas.
Lasmaquinapuedevolcarseimprovisamente
si unaruedaest,,enel bordeo sehunde.
III. NI IOS
_,ADVERTENClA: LOS NIKIOS PUEDEN
SUFRIR DANOS CON EL USO DE ESTE EQUI-
PO. La Academia Estadounidense de Pediatria
(American Academy of Pediatrics) recomienda
que s61o se permita a niflos con una edad mini-
ma de 12 aflos manejar m_tquinas cortacesped
manuales, y al menos de 16 aflos para manejar
tractores cortacesped.
Si el operador no pone atenci6n a la presencia
de los niflos pueden ocurrir accidentes tragicos.
Los niflos a menudo estan atraidos por la maqui-
nay las actividad de cortar. No dar pot hecho
de que los niflos se queden adonde estaban la
Oltima vez que los vistes.
• Mantener los niflos fuera del area de corte y
vigilados por un adulto responsable que no sea
el operador.
• Estar alerta y apagar la m_,quina si un niflos
entra en el area.
• Antes y durante la marcha atras, mirar adelante
y abajo para ver si hay niflos pequeflos.
• Nunca Ilevar niflos, incluso si hay las cuchillas
apagadas. Podrian caer y herirse seriamente
o interferir con el funcionamiento seguro de la
maquina, los niflos que se han Ilevado prec-
edentemente pueden aparecer de pronto en el
area de corte por otto paseo y ser atropellados
o tumbados por la maquina.
• Nunca dejar que los niflos manipulen la m_,-
quina.
• Tenet el maximo cuidado cuando se acerca
a cantos ciegos, arbustos, _trboles u otros
objetos que pueden impedir la vista de niflos.
IV. REMOLQUE
• Remolcar s61o con una maquina que tenga un
gancho diseflado para remolcar. Enganchar el
equipo o remolcar s61o en el punto dispuesto
al efecto.
• Seguir las recomendaciones del productor con
respecto a los limites del equipo por remolcar
y el remolque en pendientes.
• Nunca permitir que niflos u otras personas
esten dentro del equipo pot remolcar.
• En pendientes, el peso del equipo remolcado
puede causar la perdida de tracci6n y la per-
dida de control.
• Viajar despacio y dejar m_,s distancia para
frenar.
V. SERVICIO
MANIPULACION SEGURA DE LA GASOLINA
Para evitar heridas personales o daflos a las
cosas, poner el maximo cuidado a la hora de
manipular la gasolina. La gasolina es extrema-
mente inflamable y los vapores son explosivos.
• Apagar todos los cigarrillos, cigarros, pipas y
otras fuentes de ignici6n.
• Usar s61o contenedores para gasolina aproba-
dos.
• Nunca quitar el tap6n de la gasolina o afladir
carburante con el motor en marcha, dejar
enfriar el motor antes del abastecimiento de
la gasolina.
• Nunca abastecer la m_,quina al interior de un
local.
• Nunca guardar la maquina o el contenedor
del carburante donde haya una llama abierta,
chispas o una luz piloto como un calentador
de agua u otros dispositivos.
• Nunca Ilenar los contenedores al interior de
un vehiculo o en una caravana o cami6n
recubiertos con un forro de plastico. Colocar
siempre los contenedores en el terreno lejos
del vehiculo cuando se esta Ilenando.
• Quitar el equipo de gas del cami6n o caravana
y abastecerlo en el terreno. Si no es posible,
abastecer dicho equipo con un contenedor por-
t_,til, mas bien que de un surtidor de gasolina.
• Mantener la boquilla a contacto del borde
del dep6sito de carburante o la abertura del
contenedor durante toda la operaci6n de
abastecimiento. No utilizar un dispositivo con
boquilla cerrada-abierta.
• Si se vierte carburante sobre la ropa, cambi-
arse la ropa inmediatamente.
• Nunca Ilenar el dep6sito mas de Io debido.
Volver a colocar el tap6n del gas y cerrar de
modo firme.
35
OPERAClONES DE SERVIClO GENERALES
• Nunca hacer funcionar la m&quina en un &rea
cerrada.
• Mantener todas las tuercas y pernos apretados
para asegurarse de que trabaja en condiciones
seguras.
• Nunca modificar los dispositivos de seguridad.
Controlar su correcto funcionamiento regular-
mente.
• Mantener la m&quina libre de hierba, hojas
u otros residuos acumulados. Limpiar las
salpicaduras de aceite o carburante y quitar
cualquier cosa mojada con carburante. Dejar
que la m&quina se enfrie antes de guardarla.
• Si se golpea un objeto ajeno, hay que pararse
e inspeccionar la m&quina. Reparar, si es
necesario, antes de volver a poner en marcha.
• Nunca hacer ningOn ajuste o reparaci6n con
el motor en funci6n.
• Verifique los componentes de la trampa para
cesped y la canaleta de descarga con frecuen-
ciay sustituya con repuestos recomendados
por el fabricante cuando sea necesario.
• Las cuchillas del cortacesped son afiladas.
Envolver la cuchilla, ponerse guantes y poner
la m&xima atenci6n cuando se hacen opera-
ciones en elias.
• Controlar el funcionamiento del freno frecuent-
emente. Ajustar y hacer las operaciones de
mantenimiento cuando eso sea necesario.
• Mantener y sustituir las etiquetas de seguridad
e instrucci6n, cuando sea necesario.
• Asegurarse de que el &rea este libre de otras
personas antes de ponerla en marcha, para la
m&quina si alguien entra en el &tea.
• Nunca Ilevar pasajeros.
• No cortar marcha atr&s al no ser absolutamente
necesario. Mirar siempre abajo y delante
mientras se procede atr&s.
• Nunca Ilevar niflos, incluso si hay las cuchillas
apagadas. Podrian caer y herirse seriamente
o interferir con el funcionamiento seguro de la
m&quina, los niflos que se han Ilevado prec-
edentemente pueden aparecer de pronto en el
&tea de corte pot otto paseo y ser atropellados
o tumbados por la m&quina.
• Mantener los niflos fuera del &rea de corte y
vigilados pot un adulto responsable que no sea
el operador.
• Estar alerta y apagar la m&quina si un niflos
entra en el &tea.
• Antes y durante la marcha atr&s, mirar adelante
y abajo para vet si hay niflos pequeflos.
• Cortar hacia arriba y abajo de una pendiente
(15 ° M&x), no de modo horizontal.
• Escoger una velocidad de marcha baja de
modo que no sea necesario pararse o cambiar
estando en una pendiente.
• Evitar arrancar, pararse o girar en una pendien-
te. Si las ruedas pierden tracci6n, desconectar
las cuchillas y proceder despacio cuesta abajo
en la pendiente.
• Si la m&quina se para mientras va cuesta
arriba, desconectar las cuchillas, poner la
marcha atr&s y ir hacia atr&s despacio.
• No girar estando en pendientes si no es nece-
sario, y luego girar despacio y gradualmente
cuesta abajo, si es posible.
• AI cargar o descargar la m&quina, no sobrepase
el &ngulo m&ximo recomendado de 15°.
36
ESPECIFICACIONES DEL PRODUCTO
Capacidad y Tipo 3 Galones/11,35 L
de Gasolina: Regular Sin Plomo
Tipo de Aceite SAE 30 (sobre 32°F/0°C)
(API: SG-SL): SAE 5W30 (deabajo 32 °F/0°C)
Capacidad de Con Filtro: 64 Oz./1.96 L
Aceite: Sin Filtro: 60 Oz./1.77 L
Bujia Champion RC12YC
(Abertura: .030"/0.76 mm)
Sistema de 3 Amps Bateria
Carga: 5 Amps Luces
Bateria: Amp/Hr: 28
Min. CCA: 230
Modelo Tama6o: U1R
Torsi6n del Perno
45-55 Ft. Lbs./62-75 Nm
de la Cuchilla:
FELIClTAClONES pot la compra de su tractor. Ha
sido dise_ado, planificado y fabricado para darle la
mejor confiabilidad y el mejor rendimiento posible.
En el caso de que se encuentre con cualquier
problema que no pueda solucionar f&cilmente,
haga el favor de ponerse en contacto con un
centro de servicio Sears o con un otro centro de
servicio cualificado. Cuenta con representantes
bien capacitados y competentes y con las her-
ramientas adecuadas para darle servicio o para
reparar este tractor.
Haga el favor de leer y de guardar este manual.
Estas instruc-ciones le permitir&n montar y man-
tenet su unidad en forma adecuada. Siempre
observe las "REGLAS DE SEGURIDAD."
RESPONSABILIDADES DEL CLIENTE
• Lea y observe las reglas de seguridad.
• Siga un programa regular de mantenimiento,
cuidado y uso de su tractor.
• Siga las instrucciones descritas en las sec-
ciones "Mantenimiento" y 'Almacenamiento"
de este manual.
• Utilice prendas de seguridad adecuadas al
manejar la m&quina, incluidos (como minimo)
calzado de seguridad, gafas protectoras y pro-
tecci6n auditiva. No utilice pantalones cortos
y/o calzado abierto cuando corte la hierba.
• Informe siempre a alguien de que se dispone
a cortar la hierba en el exterior.
_DVERTENClA: Este tractor viene equipado
con un motor de combusti6n interna y no se debe
usar sobre, o cerca, de un terreno no desarrollado
cubierto de bosques, de arbustos o de cesped,
o menos que el sistema de escape del motor
venga equipado con un amortiguador de chispas
que cumpla con las leyes locales o estatales (si
existen). Si se usa un amortiguador de chispas,
el operador debe mantenerlo en condiciones de
trabajo eficientes.
En el estado de California, la ley exige Io anterior
(Secci6n 4442 del "California Public Resources
Code"). Otros estados pueden contar con otras
leyes parecidas. Las leyes federales se aplican
en la tierras federales. Su centro de Servicio m&s
cercano tiene disponible amortiguadores de chis-
pas para el silenciador. (Vea la secci6n de Partes
de Repuesto en el manual Ingles del dueho.)
ACUERDOS DE PROTECCI6N PARA
LA REPARACION
Congratulaciones por su buena compra. Su
nuevo producto Craftsman® est& diseSado y
fabricado para funcionar de modo fiable por
muchos aSos. Pero como todos los productos,
puede necesitar alguna reparaci6n de tanto en
tanto. En este caso tenet un Acuerdo de Protec-
ci6n para la Reparaci6n puede hacerles ahorrar
dinero y fastidios.
Compre ahora un Acuerdo de Protecci6n para la
Reparaci6n y protegese de molestias y gastos
inesperados.
Un Acuerdo incluye los puntos siguientes:
• Servicio experto de nuestros 12.000 espe-
cialistas profesionales en la reparaci6n.
• Servicio ilimitado sin cargo alguno para
las partes y la mano de obra sobre todas las
reparaciones garantizadas.
• Sustituci6n del producto si su producto
garantizado no puede set arreglado.
• Descuento del 10% sobre el precio corriente
del servicio y de las partes relativas al servicio
no cubiertas pot el acuerdo; tambien el 10%
menos sobre el precio corriente de un control
de mantenimiento preventivo.
• Ayuda rapida pot tel6fono - soporte telef6ni-
co por parte de un representante Sears sobre
productos que requieren un arreglo en casa, y
adem&s una programaci6n sobre los arreglos
m&s convenientes.
Cuando se ha comprado el Acuerdo, basta con
una Ilamada telef6nica para programar el servicio.
Puede Ilamar cuando quiera, dia y noche o fijar
en I{nea una cita para obtener el servicio. Sears
tiene m&s de 12.000 especialistas profesionales
en la reparaci6n, que tienen acceso a mas de
4.5 millones de partes y accesorios de calidad.
Este es el tipo de profesionalidad con que puede
contar para ayudar a alargar la vida del pro-
ducto que acaba de comprar, por muchos ahos.
iCompre hoy su Acuerdo de Protecci6n para la
Reparaci6n!
Se aplican algunas limitaciones y exclusiones.
Para conocer los precios y tenet mas Infor=
maci6n, llame al 1-800-827=6655.
SERVICIO DE INSTALACI6N SEARS
Para la instalacidn profesional Sears de apara-
tos de casa, puertas de garaje, calentadores de
agua y otros importantes art{culos para la casa,
en U.S.A Ilamar a
1=800=4=MY=HOME®
37
Llaves
Llaves
(1) Accesorio del conexi6n
Hoja de pendiente
Su tractor nuevo ha sido montado en la fabrica con la excepci6n de aquellas partes que no se han
montado por razones de envio.
HERRAMIENTAS NECESARIAS PARA
EL MONTAJE
Un juego de Ilaves de tubo facilitara el montaje.
A continuaci6n se enumeran los tamaflos de las
Ilaves estandar.
(1) Llave de 1/2" Cuchillo
(2) Llaves de 7/16" Medidor de presi6n
Pinzas
Cuando en este manual se mencionan los termi-
nos "mano derecha" o "mano izquierda" se refiere a
cuando usted se encuentra en la posici6n de oper-
aci6n (sentado/a detras del volante de direcci6n).
PARA REMOVER EL TRACTOR DE
LA CAJA DE CARTON
DESEMPAQUE LA CAJA DE CARTON
• Remueva todas las partes sueltas que
esten accesibles, y las cajas de partes, de
la caja de cart6n grande.
• Cortar a Io largo de las lineas de puntos
en todos los cuatro paneles de cart6n.
Remover los paneles de cierre y aplanar
los paneles laterales.
• Revise si hay partes sueltas adicionales o
cart6n y remuevalas.
ANTES DE REMOVER EL TRACTOR DE
LA CORREDERA
Etiqueta
AJUSTE EL ASIENTO
1. Sientese sobre el asiento.
2. Levante la palanca del ajuste (A) hacia arriba
y mueva el asiento hasta que alcance una
posici6n c6moda que le permita presionar
completamente sobre el pedal del em-
brague/freno.
3. Desconecte la palanca para trabar el asiento
en la posici6n.
VERIFIQUE LA BATERiA
1. Levante del capota a la posici6n levantada.
AVISO: Siesta bateria esta utilizada despues del
mes y aflo indicado sobre la etiqueta (la etiqueta
que se encuentra entre los terminales), cargue la
bateria por un minimo de una hora a 6-10 amps.
(Vea "BATERiA' en la secci6n de Mantenimento
de este manual).
• Para instale la bateria, y cable de la
bateria, realice el procedimiento descrito en
"REEM PLAZAR LA BATERIA' del capitulo de
Servicio y Ajustes de este manual.
AVlSO: Ahora puede sacar el tractor de la tarima.
ContinOe usando las instrucciones que siguen
para retirar el tractor de la tarima.
_ADVERTENClA: Antes de empezar, leer,
entender y seguir todas las instrucciones presen-
tes en la secci6n Operaciones de este manual.
Asegurarse que el tractor este en un area bien
ventilada. Asegurarse que la zona delante del
tractor este libre de otras personas y objetos.
38
.
3.
4.
5.
PARA HACER RODAR EL TRACTOR FUERA
DE LA CORREDERA (VEA LA SECClON DE
LA OPERAClON PARA LA LOCALIDAD Y LA
FUNClON DE LOS CONTROLES)
1. Levante la palanca de levantamiento del ac-
cesorio a su posici6n m&s alta.
Suelte el freno de estacionamiento presion-
ando el pedal del embrague/freno.
Ponga la palanca de cambios en la posici6n
de neutro.
Haga rodar el tractor hacia delante fuera de
la corre-dera.
Remueva las bandas que sujetan la protec-
ci6n contra la descarga en contra del tractor.
Continuar con las siguientes instrucciones.
REVISION DE LA PRESION DE LAS
LLANTAS
Las Ilantas en su unidad fueron infladas de-
masiado en la f&brica pot razones de envio. La
presi6n de las Ilantas correctas es importante
para obtener el mejor rendimiento en el corte.
• Reduzca la presi6n de los neum&ticos a la PSI
que se indica en estos.
REVISION DE LA NIVELAClON DEL
CONJUNTO
Para obtener los mejores resultados en el corte,
la caja de la segadora tiene que estar nivelada
en la forma adecuada. Vea "PARA NIVELAR
LA CAJA DE LA SEGADORA" en la secci6n de
Servicio y Ajustes de este manual.
REVISION DE LA POSlClON ADECUADA
DE TODAS LAS CORREAS
Yea las figuras que aparecen para cambiar las
correas de impulsi6n de la cuchilla de la sega-
dora y de movimiento en la secci6n de Servicio y
Ajustes de este manual. Verifique que las correas
slgan su paso correcto.
REVISION DEL SISTEMA DE FRENOS
Una vez que usted haya aprendido a manejar su
tractor, verifique que el freno funcione correcta-
mente. Ver "PARA VERIFICAR Sl FUNCIONA
BIEN EL FRENO" en el capitulo de servicio y
ajustes de este manual.
,/LISTA DE REVISION
Antes de operar y de disfrutar de su trac-
tor nuevo, le deseamos que reciba el mejor
rendimiento y la mayor satisfaccion de este
producto de calidad.
Haga el favor de revisar la lista a continuacion:
,/Se han completado todas las instrucciones
de montaje.
,/ No quedan partes sueltas en la caja de
cart6n.
,/ La bateria est& preparada y cargada en
forma adecuada.
,/ El asiento ha sido ajustado en forma c6moda
y apretado en forma segura.
,/Todas las Ilantas han sido infladas en forma
adecuada. (Para fines de envio, las Ilantas
se inflaron demasiado en la f&brica.)
,/AsegOrese que el conjunto segador este
nivelado en forma adecuada, de lado a lado
y desde adelante hacia atr&s, para obtener
los mejores resultados en el corte. (Las
Ilantas tienen que estar infladas en forma
adecuada para la nivelaci6n.)
,/ Revise las correas de impulsi6n y de la
segadora. AsegOrese que recorran el paso
adecuado alrededor de las poleas y dentro
de todos los fijadores de las correas.
,/ Revise el alambrado. Fijese que todas las
conexiones todavia esten seguras y que los
alambres esten sujetos en forma adecuada.
A! mismo tiempo que aprende a como usar su
tractor, preste atenci6n extra a los puntos de
importancia que se presentan a continuaci6n:
,/ El aceite del motor tiene que Ilegar al nivel
adecuado.
,/ El estanque de combustible tiene que estar
Ileno con gasolina sin plomo regular, nueva y
limpia.
,/ Familiaricese con todos los controles - su
ubicaci6n y su funci6n. Op@elos antes de
hacer arrancar el motor.
,/AsegOrese que el sistema de frenos este en
una condici6n de operaci6n segura.
,/Asegurarse de que el Sistema de Presencia
del Operador y el Sistema de Funcionamien-
to Atr&s (ROS) funcionan de modo adecuado
(Vet las Secciones de Funcionamiento y
Mantenimiento en este manual).
39
Estos simbolos pueden aparecer sobre su tractor o en la literatura proporcionada con el producto.
Aprenda y comprenda sus significados.
R N H L !\1 ¢
MARCHA ATRAS NEUTRO ALTO SAdO ESTRANGU- R_,PIDO LENTO
LACION
MOTOR _ MOTOR MOTOR FRENO DE ALTURA DE LA
APAGADO SISTEMA ENCENDIDO EN MARCHA ESTACIONAMIENTO SEGADORA
FUNCIONAMIENTO
ATR,_,S(ROS)
LUCES
ENSENDIDAS COMBUSTIBLE
LEVANTAMIENTO
DE LA SEGADORA
BATERIA MARCHA MARCHA PALANCADE MANDO PEDALDEFRENO/
ATRAS HACIAADELANTE CRUCERO DEEMBRAGUE
ACCESORIO DEL ACCESORIO DEL
EMBRAGUE EMBRAGUE
ENGANCHADO DESENGANCHADO
RUEDA LIBRE
(Solamente para los
modelos automatico)
®@®@@
PELIGRO, GUARDE LAS
MANOSY LOSPIESLEJOS MANTENGAEL PELIGROSDE
AREA DESPEJADA PENDIENTES
(Vea la secci6n de las reglas de seguridad)
PELIGRO indica un peligro que, si no se evita,
provoca muerte o lesiones graves.
ADVERTENClA indica un peligro que, si no se evita,
puede provocar muerte o lesiones graves.
PRECAUCION indica un peligro que, si no se evita,
puede provocar lesiones ligeras o moderadas.
PRECAUCION cuando se utiliza sin el simbolo de aviso,
indica una situaci6n que puede provocar daSos al
tractor y/o al motor.
No seguir las siguientes instrucciones
puede provocar heridas o muerte. Los
simbolos de aviso de seguridadse utilizan
para identificar informaciones de seguridad
relativas a peligros que puedenprovocar la
muerte, heridas graves y/o daSos a la
maquina.
SUPERFICIES CALIENTES indica un peligro que,
si no se evita, puede provocar la muerte, lesiones
graves y/o danos a la m_quina.
FUEGO indica un peligro que, si no se evita, puede
provocar la muerte, lesiones graves y/o danos
a la m_quina.
40
FAMILIARICESE CON SU TRACTOR
LEA ESTE MANUAL Y LAS REGLAS DE SEGURIDAD ANTES DE OPERAR SU TRACTOR
Compare las ilustraciones con su tractor para familiarizarse con las ubicaciones de los diversos
controles y ajustes. Guarde este manual para referencia en el futuro.
O3078
Nuestros tractores cumplen con los est&ndares de seguridad del
American National Standard Institute.
(A) PALANCA DEL LEVANTAMIENTO DEL
ACCESORIO - Se usa para levantar, bajar y
ajustar el conjunto segador o los dem&s acce-
sorios montados en su tractor.
(B) PEDAL DEL EMBRAGUE/FRENO - Se usa
para desembragar y frenar el tractor y para hacer
arrancar el motor.
(C) PALANCA DEL FRENO DE ESTACIONA-
MIENTO - Asegura el pedal del embrague/freno
en la posici6n del freno.
(D) CONTROL DE ACELERACION/ESTRAN=
GULAClON = Se usa para hacer arrancar y
controlar la velocidad del motor.
(E) PALANCA DEL EMBRAGUE DEL AC-
CESORIO - Se usa para enganchar las cuchillas
segadoras, o los dem&s accesorios montados
en su tractor.
(F) INTERRUPTOR DE IGNICION - Se usa para
hacer arrancar o hacer parar el motor.
(G) S ISTEMA DE FUNCIONAMIENTO HACIA
ATRAS (ROS) en posici6n "ON" - Permite la
operaci6n de! conjunto segador o otro accesorio
accionado mientras queen reves.
(H) INTERRUPTOR DE LA LUZ - Enciende y
apaga las luces delanteras.
(J) PALANCA DE CAMBIO - Selecciona la ve-
Iocidad y la direcci6n del tractor.
(P) DIS,POSITIVO DE AVISO DE SERVICIO/
CRONOMETRO - Indica cu&ndo hay que hacer-
les el servicio al motor y a la cortadora.
41
La operaci6n de cuaiquier tractor puede hacer que salten objetos e×traflos
dentro de sus ojos, Io que puede producir daflos graves en estos. Siempre use
anteojos de seguridad o protecciones para los ojos mientras opere su tractor
o cuando haga ajustes o reparaciones. Recomendamos gafas de seguridad o
una mascara de visi6n ampiia de seguridad usada sobre las gafas.
COMO USAR SU TRACTOR
PARA AJUSTAR EL FRENO DE ESTACIONA=
MIENTO
Su tractor viene equipado con un interruptor
sensor que exige la presencia del operador.
Cuando el motor est& funcionando, si el op-
erador trata de bajarse del asiento sin primero
aplicar el freno de estacionamiento, se apagar&
el motor.
1. Presione el pedal (D) del freno/embrague
completamente y sostengalo.
2. Jale hacia arriba la palanca del freno de
mano (H) y mantengala en esa posici6n;
suelte gradualmente el pedal del em-
brague/freno (D), y luego suelte la palanca
del freno de mano. El pedal tiene que que-
dar en la posici6n de freno. AsegOrese que
el freno de estacionamiento va a sujetar el
tractor en forma segura.
MOTOR -
• Mover la palanca (L) de mando entre la
posici6n de velocidad media y m&xima (r&-
pida).
AVlSO:Si no se mueve la palanca de mando
entre la posici6n de velocidad media y m&xima
(r&pida), antes de pararse, se puede causar un
"retorno de llama" del motor.
• Gire la Ilave de ignici6n (F) a la posici6n
de apagado "STOP" y remueva la Ilave al
abandonar el tractor para evitar el uso no
autorizado.
IMPORTANTE: Dejando el interruptor de la
ignici6n en cualquier posici6n otra que "STOP"
causar i que la bateria se descargue (muerta).
AVlSO: Bajo ciertas condiciones, cuando el
tractor esta parado con el motor andando en
vacio, los gases de escape del motor caliente
pueden hacer que el cesped se ponga "cafe."
Para eliminar esta posibilidad, siempre pare
el motor cuando pare el tractor en areas con
cesped.
_PRECAUCl6N: Siempre pare el tractor
completamente, segOn se ha descrito anteri-
ormente, antes de abandonar la posici6n del
operador.
PARADA
CUCHILLAS DE LA SEGADORA =
• Mueva el interruptor del embrague del
accesorio a la posici6n desenganchado
(disengaged)(¢_).
(1"_1) Posici6n de
"Enganchar"
(t'_ll) Posici6n de
"Desenganchado"
(Disengaged)
IMPULSION DE RECORRIDO -
• Para parar el mecanismo impulsor, presione
el pedal del freno/embrague completamente.
• Mueva la palanca de cambios a la posici6n
(J) de neutro.
PARA USAR EL CONTROL DE LA ACELER-
ACION (D)
Siempre opere elmotor a una aceleraci6n
completa.
• Si el motor funciona a una velocidad inferior
a la maxima (rapida), su rendimiento dis-
minuye.
• El rendimiento 6ptimo se obtiene a la veloci-
dad m_,xima (rapida).
42
PARA MOVERSE HACIA ADELANTE Y
HACIA ATR.,_S
La direcci6n y la velocidad del movimiento
son controladas por medio de la palanca de
cambio.
1. Haga arrancar el tractor con el pedal
del embrague/freno presionado y con la
palanca de cambio en la posici6n de neutro
(d).
2. Mueva la palanca de cambio a la posici6n
deseada.
3. Lentamente suelte el pedal de embrague/
freno para empezar con el movimiento.
IMPORTANTE: Haga que el tractor pare
completeamente antes de hacer cambios o de
cambiar de engranajes. Si no se hace Io ante-
rior se acortara la duraci6n util de su transeje.
PARA AJUSTAR LA ALTURA DE CORTE DE
LA SEGADORA
La posici6n de la palanca elevadora (A) deter-
mina a que altura se cortar6, el cesped.
PARA AJUSTAR LAS RUEDAS CAUBRA=
DORAS
Las ruedas calibradoras est&n bien ajustadas
cuando se encuentran un poco a distancia del
terreno al mismo tiempo que la segadora este
a la altura de corte deseada. Entonces las
ruedas calibradoras mantienen el conjunto se-
gador en posici6n para prevenir el corte raspeo
en casi todos los terrenos.
AVlSO: Ajuste las ruedas calibradoras con el
tractor en una superficie nivelada plana.
1. Ajuste la segadora a la altura de corte
deseada con la manilla de ajuste de altura
(Vea "PARA AJUSTAR LA ALTURA DE
CORTE DE LA SEGADORA" en la secci6n
de Operaci6n de este manual).
2. Con la segadora a la altura deseada para la
posici6n de corte, se tienen que montar las
ruedas calibradoras de modo que queden
un poco sobre el suelo. Instale las ruedas
calibradoras en el agujero adecuado con el
perno con resalto, la arandela de 3/8, y la
tuerca de seguridad de 3/8-16 y aprietelos
en forma segura.
3. Repita el procedimiento para el lado
opuesto instalando la rueda calibradora en
el mismo agujero de ajuste.
• Coloque la palanca elevadora en la ranura
de la altura deseada.
La gama de la altura de corte es de aproxima-
damente 1 a 4 pulgadas. Las alturas se miden
desde el suelo a la punta de la cuchilla cuando
el motor no est6. funcionando. Estas alturas
son aproximadas y pueden variar dependi-
endo de las condiciones del suelo, de la altura
del cesped y del tipo del cesped que se esta
segando.
• El cesped promedio debe cortarse aproxima-
damente a 2-1/2 pulgadas durante la tem-
porada fria y sobre 3 pulgadas durante los
meses calurosos. Para obtener un cesped
m6.s saludable y de mejor apariencia, siegue
a menudo y despues de un crecimiento
moderado.
• Para obtener el mejor rendimiento de corte,
el cesped que tiene mas de 6 pulgadas de
altura debe segarse dos veces. Haga el
primer corte relativamente alto; el segundo a
la altura deseada.
PARA OPERAR LA SEGADORA
Su tractor viene equipada con un interruptor
sensor que exige la presencia del operador. Si
el motor est6. funcionando y el embrague del ac-
cesorio est6. enganchado y el operador trata de
bajarse del asiento, se apagar6, el motor. Tiene
que mantenerse sentado completa y central-
mente en el asiento para impedir que el motor
vacile o se apague cuando se opere su equipo
en terreno disparejo, aspero o en cerros.
1. Elija a que altura cortar6, el cesped por medio
de la palanca elevadora.
2. Haga arrancar las cuchillas de la segadora
enganchando el control del embrague del
accesorio.
PARA PARAR LAS CUCHILLAS DE LA SEGA-
DORA
Desenganche el control del embrague del ac-
cesorio.
,_PRECAUCI6N: No opere la segadora sin,
ya sea, el recogedor de cesped completo en las
segadoras asi equipadas o con la protecci6n
contra la descarga en su lugar.
43
FUNCIONAMIENTO ATRAS
Tu tractor est& equipado con el Sistema de
Funcionamiento Atr&s (ROS). Cualquier tenta-
tiva del operador de viajar marcha atr&s con el
embrague puesto apagar& el motor a menos
que la Ilave de ignici6n se ponga en la posici6n
de "ON" del ROS.
ATENCl6N: Ir marcha atr&s con el embrague
puesto para cortar, no es recomendable. Po-
niendo el ROSen posici6n "ON", para permitir
el funcionamiento atr&s con el embrague
puesto, se tiene que hacer s61o cuando el ope-
rador Io considera necesario para reposicionar
la m&quina con el dispositivo embragado. No
siegue en reves a rnenos que sea absoluta-
rnente necesario.
USAR EL SISTEMA DE FUNCIONAMIENTO
ATR,_S -
Utilice el tractor solamente si est& seguro de
que no ingresar&n nihos ni otras personas
o animales al &rea donde se va a cortar el
cesped.
1. Presionar el pedal embrague/freno hasta el
fondo y mantenerlo apretado.
2. Con el motor en marcha, girar la Ilave
del interruptor de la ignici6n en el sentido
inverso al de las agujas del reloj hasta la
posici6n "ON".
3. Mire hacia abajo y hacia atr&s no sSIo antes
de ir marcha atr&s, sino mientras este yen-
do marcha atr&s.
4. Mover la palanca del cambio en la posiciSn
atr&s (R) y soltar despacio el pedal del em-
brague/freno para empezar el movimiento.
5. Cuando el uso del ROS es m&s necesario,
de vuelta a la Ilave de igniciSn en el sentido
de las agujas del reloj hasta la posici6n
"ON".
Posici6n ROS "ON" Motor en posici6n "ON"
PARA OPERAR EN CERROS
_I,ADVERTENOIA: No maneje hacia arriba o ha-
cia abajo en cerros con pendientes superiores a
15° y no maneje atravesando ninguna pendiente.
Utilice la guia de la pendiente proporcionada en
la parte posteriora de este manual.
• Escoja la velocidad m&s lenta antes de ar-
rancar hacia arriba o hacia abajo en cerros.
• Evite parar o cambiar la velocidad en cerros.
• Si es absolutamente necesario el parar, empuje
el pedal del embrague/freno r&pidamente a
la posici6n de freno y enganche el freno de
estacionamiento.
• Mueva la palanca de cambio a primera.
AsegOrese que ha dejado suficiente lugar para
que el tractor pueda rodar un poco cuando
vuelva a empezar el movimiento.
• Para volver a empezar el movimiento, suelte
lentamente el freno de estacionamiento y el
pedal del embrague/freno.
• Gire siempre lentamente.
PARA TRANSPORTAR
• Levante la palanca de levantamiento del ac-
cesorio a su posici6n m&s alta.
• Cuando empuje o arrastre su tractor asegOrese
que la palanca de cambio este en la posici6n
neutro.
• No empuje o arrastre le tractor a m&s de cinco
(5) MPH.
AVlSO: Para proteger el cap6 contra el daho cu-
ando transporte su tractor en un cami6n o remol-
cador, asegOrese que el cap6 este cerrado y ase-
gurado al tractor. Use los medios apropiados para
amarrar el cap6 al tractor (cuerdas, cordeles, etc.).
REMOLQUE DE CARRETILLAS O OTROS
ACCESORIOS
Remolque solamente los accesorios recomenda-
dos y especificados por el fabricante del tractor.
Use sentido comQn cuado este remolcando. Las
cargas pesadas, cuando este yendo sobre una
pendiente, son peligrosas, las Ilantas pueden
perder su tracciSn con el terreno y pueden oca-
sionar que pierda el control de su tractor.
44
MECANISMO DE AVISO DE SERVIClO /
CRONOMETRO
El recordatorio de servicio muestra el nOmero total
de horas de funcionamiento del motor e indica
el momento en que el motor o la cortadora de
cesped necesita mantenimiento. Despues de cada
50 horas de funcionamiento, el icono de lata de
aceite permanece encendido durante 2 horas o
hasta que se realiza el restablecimiento manual.
Para restablecer la pantalla manualmente, gire el
interruptor de arranque a la posici6n de encendido
y despues a la de apagado cinco veces (1
segundo encendido, 1 segundo apagado). Para
el mantenimiento del motor y de la cortadora de
cesped, consulte la secci6n Mantenimiento de
este manual.
NOTA: El recordatorio de servicio se activa cuando
la Ilave de contacto est& en cualquier posici6n
que no sea "STOP". Para una lectura precisa,
la Ilave debe permanecer en la posici6n "STOP"
cuando el motor no est,, en marcha.
ANTES DE HACER ARRANCAR EL
MOTOR
REVISE EL NIVEL DE ACEITE DEL MOTOR
El motor de su tractor se envia de fabrica ya Ileno
con aceite de peso para verano.
1. Revise el aceite del motor con el tractor en
terreno nivelado.
2. Remueva latapa/varilla indicadora de nivel de
relleno del aceite y limpielas, vuelva a insertar
la varilla indicadora de nivel y atornille la tapa
hasta que quede apretada, espere pot unos
cuantos segundos, remuevala y lea el nivel
del aceite. Si es necesario, agregue aceite
hasta que se haya alcanzado la marca Ileno
(FULL) en la varilla indicadora de nivel. No
Io Ilene demasiado.
• Para la operaci6n en clima frio, debe cambiar
el aceite para poder arrancar mas facilmente
(Vea "Tabla de Viscosidad Del Aceite" en la
secci6n de Mantenimento de este manual).
• Para cambiar el aceite del motor, vea la secci6n
de Mantenimento en este manual.
AGREGUE GASOLINA
Llene el tanque de combustible hasta la parte
inferior del cuello de relleno. No Io Ilene de mas.
Use gasolina normal nueva y limpia con un
minimo de 87 octanos. No mezcle aceite con
gasolina. Compre combustible en cantidades
que se puedan usar en 30 dias para asegurar
la frescura del combustible.
A s
A_,PRECAUCION: Limpie el aceite o el com-
bustible derramado. No almacene, derrame o use
gasolina cerca de una llama expuesta.
IMPORTANTE: Cuando se opere en temperatu-
ras por debajo de 32°F (0°C) use gasolina de
invierno limpia y nueva para auedar a asegurar
un buen arranque en clima frio.
PRECAUCION: Los combustibles mezclados con
alcohol (llamados gasohol o que usan etanol o
metanol) pueden atraer la humedad, Io que pro-
voca la separaci6n y formaci6n de &cidos durante
el almacenamiento. El gas acido puede dahar el
sistema de combustible de un motor mientras se
encuentra en almacenamiento. Para evitar prob-
lemas con el motor, el sistema de combustible se
debe vaciar antes del almacenamiento durante
30 dias o mas. Drene el tanque de gasolina, ar-
ranque el motor y hagalo funcionar hasta que las
tuberias de combustible y del carburador esten
vacias Use combustible nuevo en la temporada
siguiente. Consulte las Instrucciones de Aima-
cenamiento para obtener informaci6n adicional.
Nunca use productos limpiadores para motor o
carburador en el tanque de combustible porque
puede provocar dahos irreparables. El estabiliza-
dor de combustible es una alternativa aceptable
para minimizar la formaci6n de dep6sitos de
goma de combustible durante el almacenamiento.
Agregue estabilizador a la gasolina en el tanque
de combustible o recipiente de almacenamiento.
Siga siempre la proporci6n de mezcla que se
encuentra en el recipiente del estabilizador. Deje
funcionar el motor al menos durante 10 minutos
despues de agregar el estabilizador para permitir
que el estabilizador Ilegue al carburador. No vacie
el tanque de gasolina y el carburador si utiliza
estabilizador de combustible.
PARA HACER ARRANCAR EL MOTOR
AI hacer arrancar el motor por la primera vez o
si se ha acabado el combustible del motor, se
necesitara tiempo para e! arranque extra para
mover el combustible desde el estanque hasta
el motor.
.
.
3.
4.
Sientase en el sill6n en la posici6n de oper-
aci6n, suelte el pedal del embrague/freno y
ponga el freno de estacionamiento.
Ponga la palanca de cambio en la posici6n
de neutro.
Mueva el embrague del accesorio a la
posici6n desenganchado disengaged.
Mueva la palanca de control de la aceleraci6n
a la posici6n de estrangulaci6n.
AVlSO: Antes de arrancar, lea las instruccio-
nes siguientes para el arranque en clima frio y
templado.
5. Inserte la Ilave en la ignici6n y gire la Ilave en
el sentido que giran las manillas del reloj a la
posici6n de arranque start, y suelte la Ilave
tan pronto como arranque el motor. No haga
funcionar el arrancador continuamente por
mas de quince segundos por minuto. Si el
motor no arranca despues de intentarlo varias
veces, mueva el control de la aceleraci6n a
la posici6n de rapido, espere unos cuantos
minutos y trate de nuevo. Si el motor sigue sin
funcionar, mueva el control de la aceleraci6n
a la posici6n de estrangulaci6n y intente de
nuevo.
45
ARRANQUE CON TIEMPO TEMPLADO
(50 ° Y/10 ° C M_,S)
6. Cuando arranque el motor, mueva el control
de la aceleraci6n a la posici6n de r&pido.
• Los accesorios y el embrague ahora pueden
set utilizados. Si el motor no acepta esta carga,
vuelva a arrancar el motor para permitirle que
se caliente por un minuto utilizando el estran-
gulador como describido arriba.
ARRANQUE CON TIEMPO FRiO
(50 ° Y/10 ° C MENOS)
7. AI hacer arrancar el motor, mantenga el
control de la aceleraci6n a la posici6n de
estrangulaci6n hasta que el motor se caliente
y empieze funcionar mal. Una vez que emp-
ieze a funcionar mal, mueva inmediatamente
el control de la aceleraci6n a la posici6n
rapida. El calentamiento del motor puede
tomar a partir de varios segundos a varios
minutos (cuanto mas fria es la temperatura,
mas largo es el calentamiento).
• Los accesorios pueden set utilizados durante
el periodo del recalentamiento.
AVlSO: Si se encuentra a mucha altura (sobre
3000 pies) o en clima frio (por debajo de 32°F/
0°C), la mezcla del combustible del carburador
debe set ajustada para el mejor rendimiento
del motor. (Vea "PARA AJUSTAR EL CARBU-
RADOR" en la secci6n de Servicio y Ajustes de
este manual).
CONSEJOS PARA SEGAR
• NO use cadenas de Ilanta cuando la carcasa
de la cortadora de cesped este colocada en el
tractor.
• La segadora debe estar nivelada en forma
adecuada para obtener el mejor rendimiento
al segar. Vea "PARA NIVELAR LA CAJA DE
LA SEGADORA" en la secci6n de Servicio y
Ajustes de este manual.
• El lado izquierdo de la segadora se debe usar
para recorte.
• Maneje de modo que los recortes se descar-
guen en el &rea que ya ha sido cortada. Man-
tenga el &rea de corte a la derecha del tractor.
Esto producira una distribuci6n mas pareja de
los recortes y un corte mas uniforme.
• AI segar las area grandes, empiece girando a
la derecha de modo que los recortes se des-
carguen, alejandose de los arbustos, cercos,
entradas de autom6viles, etc. Despues de una
o dos vueltas, siegue en la direcci6n opuesta,
haciendo virajes a la izquierda, hasta que
termine.
f
(
• Si el cesped est& demasiado alto, se debe
segar dos veces para reducir la carga y los
posibles peligros de incendio debido a los
recortes secos. Haga el primer corte relativa-
mente alto; el segundo a la altura deseada.
• No siegue el cesped cuando est& mojado. El
cesped mojado taponar& la segadora y dejar&
montones indeseables. Permita que se seque
el cesped antes de segarlo.
• Siempre opere el motor con una aceleraci6n
completa cuando siegue para asegurarse
de conseguir un mejor rendimiento y una
descarga apropiada de los materiales. Regule
la velocidad de recorrido seleccionando un
cambio Io suficientemente bajo para obtener un
rendimiento de corte de parte de su segadora
y tambien la calidad del corte deseada.
• Cuando opere con accesorios, seleccione una
velocidad de recorrido que se acomode a! ter-
reno y le permita obtener el mejor rendimiento
del accesorio que se est& usando.
46
PROGRAMA DE MANTENIMIENTO ANTES DE CADA CADA CADA CADA
CADA USO 8 HORAS 25 HORAS 50 HORAS 100 HORAS
Revisar la operaci6n del freno _ _'
Revisar la presi6n de las Ilantas _
Verificar la sistemas presencia del operador y sistemas "ROS"
T Revi ..... ihay sujetad ....... Itos _ _#
a Afilar/cambiar las cuchillas de la segadora _3
C_ Tabla de lubricacion
T Revisar el nivel de bateria _4
0 Limpiar la bateria y los tereminaies
R Limpie los residuos de la placa de direcci6n. _5
Revisar el enfriamiento del transeje
Compruebe la nivelaci6n del cortacespedes
Inspeccione las correas trapezoidales
Revisar el nivel del aceite del motor _
Cambiar el aceite del motor (Modelos con filtro de aceite) _1,2
Cambiar el aceite del motor (Modelos sin filtro de aceite) _1,2
Limpiar el filtro de aire _2
T Limpiar la rejilla de aire _2
O Inspeccionar el silenciador/amortiguador de chispas
R Cambiar el filtro de aceite (si equipado) _1,2
Limpiar las aletas de enfriamiento _2
Cambiar la bujia
Cambiar el cartucho de papel del filtro de aire _2
Cambiar el filtro de combustible
1- Cambiar m&s a menudo cuando se opere bajo carga pesada o en ambientes con altas temperaturas
2- Dar servicio rn&s a menudo cuando se opere en condiciones sucias o polvorosas.
3- Cambiar las cuchillas m_s a menudo cuando se siegue en suelo arenoso.
4- No requeddo si equipado con una bat eria libre de mantenimiento.
CADA ALMACENAMIENTC
TEMPORADA
5- Yea "LIMPIEZA" en la secciSn de
Mantenimento de este manual
RECOMENDACIONES GENERALES
La garanfia de este tractor no cubre los arficu-
los que han estado sujetos al abuso o a la neg-
ligencia del operador. Para recibir todo el valor
de la garanfia, el operador tiene que mantener
la segadora segQn las instrucciones descritas
en este manual.
Hay algunos ajustes que se tienen que hacer
en forma peri6dica para poder mantener su
tractor adecuadamente.
AI menos una vez cada estaci6n comprobar
si es necesario efectuar los adjustes descritos
en las secciones de Servicio y Ajustes de este
manual.
• Una vez al aSo, cambie la bujia, limpie o
cambie el filtro de aire y revise si las cuchil-
las y las correas est&n desgastadas. Una bu-
jia nueva y un filtro de aire limpio aseguran
una mezcla de aire-combustible adecuada y
le ayudan a que su motor funcione mejor y
que dure m&s.
ANTES DE CADA USO
1. Revise el nivel del aceite del motor.
2. Revise la operaci6n de los frenos.
3. Revise la presi6n de las Ilantas.
4. Verifique que el sistema de presencia del
operado y ROS funcionen adecuatamente.
5. Revise si hay sujetadores sueltos.
LUBRICATION CHART
(_) Accesorio --
de Grasa del
Arbot
(_) Accesorio
de Grasa det
Rodamiento de
la Rueda
Delantera
Perno articutado del volant
-(_ Accesorio
de Grasa
det Arbot
Accesorio
de Grasa del
Rodamiento de
la Rueda
Delantera
det engranaje
de Sector de
Direcci6n
Motor
Pivote
de Cambio
(_ Grasa de proposito general
(_) Refierase a ta secci6n deI"MOTOR" en Mantenimiento
IMPORTANTE: No aceite o engrase los puntos
pivotes, los que tienen rodamientos de nil6n
especiales. Los lubricantes viscosos atraer&n
polvo y mugre, Io que acortara la duraci6n de
los rodamientos. Si cree que lubricarse, use
solamente un lubricante tipo grafito de polvo seco
en forma moderada.
47
TRACTOR
Siempre observe las reglas de seguridad
cuando de mantenimiento.
OPERAClON DEL FRENO
Si el tractor necesita m&s de cinco (5) pies para
detenerse a la maxima velocidad al cambio m&s
alto en una superficie nivelada, de hormig6n o
pavimentada, hay que hacerle el servicio al freno.
Vet "PARA VERIFICAR Sl FUNCIONA BIEN EL
FRENO" en el capitulo de Servicio y ajustes de
este manual.
LLANTAS
• Mantenga todos los neum&ticos con la
presi6n de aire adecuada (Ver la PSI que se
indica en estos).
• Mantenga las Ilantas sin gasolina, aceite o
substancias quimicas para control de insec-
tos que pueden daflar la goma.
• Evite los tocones, las piedras, las grietas pro-
fundas, los objetos afilados y otros peligros
que pueden daflar alas Ilantas.
AVlSO: Para arreglar las Ilantas perforadas
y pera prevenir que tenga Ilantas pinchadas a
causa de pequeflas fugas, puede comprar el
sello para Ilantas de su comerciante de partes
de repuesto m&s cercano. EIsello previene que
las Ilantas se sequen y tambien la corrosi6n.
SlSTEMA PRESENClA OPERADOR Y
SISTEMA FUNClONAMIENTO ATRAS (ROS)
Asegurarse de que el sistema de presencia
del operador y el sistema funcionamiento atr&s
funcionen bien. Si tu tractor no funci6n como
descrito, reparar el problema inmediatamente.
• El motor no arrancar& si el pedal de embra-
gue/freno est& completamente presionado y
el mando del embrague del accesorio est&
desconectado:
VE_RIFIEZ SlSTEMA PRESENCIA OPERADOR
• Cuando el motor est& en marcha, cualquier
tentativa del operador de abandonar el
asiento sin haber puesto el freno de estacio-
namiento primero, apagar& el motor.
• Cuando el motor est& en marcha y el embra-
gue del accesorio est& conectado, cualquier
tentativa del operador de abandonar el
asiento, apagar& el motor.
• El embrague del accesorio no tendria que
funcionar nunca si el operador no est& en su
asiento.
Posici6n ROS "ON"
Motor en posici6n "ON"
(Operaci6n Normal)
• Cuando el motor est& en marcha con el
interruptor de Ilave del sistema de funcio-
namiento atr&s (ROS) en la posici6n "ON"
y el embrague del accesorio conectado, cual-
quier tentativa del operador de viajar marcha
atr&s, NO apagar& el motor.
CUIDADO DE LA CUCHILLA
Para obtener resultados 6ptimos, las cuchil-
las de la cortadora deben estar afiladas.
Reemplace las cuchillas que esten gastadas,
dobladas o dafladas.
REMOCl6N DE LA CUCHILLA
1. Levante la segadora a su posici6n m&s alta
para permitir el acceso alas cuchillas.
AVlSO: Proteja sus manos con guantes y/o
envuelva la cuchilla con una tela gruesa.
2. Remueva el perno de la cuchilla dandole
vueltas en el sentido inverso al de las agu-
jas de! reloj.
3. Instale la nueva cuchilla con el estampado
"THIS SIDE UP" en la direccion de la sega-
dora y del conjunto del mandril.
IMPORTANTE: Para asegurar la instalacion
apropiada, posicione el agujero central de la
cuchilla con la estrella del conjunto del mandril.
4. Instale y apriete el perno de la cuchilla
firmemente (Par 45-55 pies/libras).
IMPORTANTE: El perno especial de la cuchilla
es termotratado.
Agujero Estretla
Central X
Perno-_ _ Conjunto det
de la "-_ _
Mandril
Cuchitla "_
Cuchitla
BATEFIiA
Su tractor cuenta con un sistema de carga de
la bateria que es suficiente para el uso normal.
Sin embargo, si se carga la bateria peri6dica-
mente, con un cargador de autom6viles, se
prolongar& su duraci6n.
• Mantenga la bateria y los terminales limpios.
• Mantenga los pernos de la bateria apreta-
dos.
• Mantenga los agujeros de ventilaci6n peque-
flos abiertos.
• Vuelva a cargar de 6-10 amperes pot 1 hora.
AVlSO: La bateria del equipo original de su
tractor no becesita servicio. No intente abrir o
remover las tapas o cubiertas. No esnecesario
ahadir o verificar el nivel del electr61ito.
VERIFIE_Z SISTEMA FUNCIONAMIENTO
ATRA,S (ROS)
• Cuando el motor est& en marcha con el in-
terruptor de Ilave en posici6n de motor "ON"
y el embrague del accesorio conectado, cual-
quier tentativa del operador de viajar marcha
atras, apagara el motor.
PARA LIM PIAR LA BATE RiAY LOSTERM INALES
La corrosi6n y la mugre de la bateria y de
los terminales pueden producir "escapes" de
potencia en la bateria.
1. Remueva la protecci6n de los terminales.
2. Desconecte el cable de la bateria NEGRO
primero y luego el cable de la bateria
ROJO y remueva la bateria del tractor.
48
3. Enjuague la bateria con agua corriente y
sequela.
4. Limpie los terminales y los extremos del
cable de la bateria con un cepil(o de alam-
bre hasta que queden brillantes.
5. Cubra los terminales con grasa o parafina.
6. Reinstale la bateria (Vea "Reemplazar la
Bateria" en la secci6n de Servicio y ajustes
de este manual).
ENFRIAMIENTO DEL TRANSEJE
Mantenga el transeje sin acumulaci6n de mugre
o paja que puede restringir el enfriamiento.
No trate de limpiar el ventilador o la transmisi6n
cuando el motor este funcionando o mientras la
transmisi6n este caliente.
,
Remueva la tapa/varilla (ndicadora de nivel
para relleno del aceite. Tenga cuidado de no
permitir que la mugre entre en el motor cuando
cambie el aceite.
2. Deslice el accesor(o de purga del aceite desde
la posici6n de ensamblaje en el alojamiento
de la turbina del motor y separelo del motor.
3. Para abrirlo, gire la tapa hacia la izquierda.
4. Unavez que hayavaciado completamente el
aceite, vuelva a colocar la tapa y girela hacia
la derecha hasta el tope.
Posici6n de Extensor
Ensamblaje de drenaje
del aceite
CORREAS V
Revise las correas V para verificar si existe
deterioro y desgaste despues de 100 horas de
operaci6n y cambielas s( es necesar(o. Las cor-
reas no son ajustables. Cambie las correas si
empiezan a deslizarse debido al desgaste.
MOTOR
LUBRICACION
Use solamente aceite de detergente de alta
calidad clasificado con la clasificaci6n SG-SL de
servicio API. Seleccione la calidad de viscosidad
de( aceite SAE segOn su temperatura de oper-
aci6n esperada.
CALIDADES DE VISCOSIDAD DE SAE
F -20 0 30 32 40 60 80 100
i i i i i
C -30 -2_0 -10 0 1_0 20 30 40
,SAMA DE TEMPERATURA ANTICIPADA ANTES DEL PROXIMO CAMBIO DE ACEITE
oil visc chart1
AVlSO: A pesar de que los aceites de multivisco-
sidad (5W30, 10W30, etc.) mejoran el arranque
en clima frio, estos aceites de multiviscosidad van
a aumentar el consumo de aceite cuando se usan
en temperaturas sobre 32 ° F (0° C). Revise el
nivel del aceite del motor m&s a menudo, para
evitar un posible daflo en el motor, debido a que
no tiene suficiente aceite.
Cambie el aceite despues de 50 horas de oper-
aci6n o por Io menos una vez al aflo s( el tractor
se utiliza menos 50 horas el aflo.
Revise el nivel del aceite del c&rter antes de ar-
rancar el motor y despues de cada ocho (8) horas
de uso continuado. Apriete la tapa del relleno/
varilla indicadora de nivel del aceite en forma
segura cada vez que revise el nivel del aceite.
PARACAMBIAR ELACEITE DEL MOTOR
Determine la gama de la temperatura esperada
antes de cambiar el aceite. Todo el aceite debe
cumplir con la clasificaci6n de servicioAPI SG-SL.
• AsegOrese que eltractor este en una superficie
nivelada.
• El aceite se drenar& m&s f&cilmente cuando
este caliente.
• Recoja el aceite en un envase adecuado.
Casq
,
6.
,
Vuelva a fijar el accesorio de purga del aceite
en el alojamiento de la turbina del motor.
Vuelva a Ilenar el motor con aceite a traves
del tubo de la varilla indicadora de nivel para
relleno del aceite. Vacielo lentamente. No Io
Ilene demasiado. Para la capacidad aproxi-
mada vea las "Especificaciones del Producto"
secci6n de este manual.
Use un medidor en latapa/varilla indicadora del
nivel para relleno del aceite para revisar el nivel.
Mantenga el aceite en (a linea de Ileno (FULL)
en la varilla (ndicadora de nivel. Apriete latapa
en el tubo en forma segura cuando termine.
FILTRO DE ACEITE DEL MOTOR
Cambie el filtro de aceite del motor cada tem-
porada ovez por medio que cambie el aceite,
si el tractor se usa m_,s de 100 horas en un
afio.
FILTRO DEL AIRE
Su motor puede sufrir averias y funcionar de
manera incorrecta con un filtro de( aire sucio.
Dele servicio al filtro de aire m&s a menudo si se
usa en condiciones polvorosas. Vea la manual
de la motor.
LIMPIEZA DE LA REJILLA DE AIRE
La pantalla de aire esta sobre el soplador de la
toma de aire que se ubica en la parte superior
del motor. La pantalla de aire se debe mantener
libre de suciedad y paja para evitar que el motor
se dafle pot sobrecalentamiento. Limpie con un
cepil(o de alambre o con aire comprimido para
retirar la suciedad y las fibras de goma secas
dificiles de quitar.
49
SISTEMA DE ENFRIAMIENTO DE AIRE
Para asegurar un enfriamiento adecuado,
aseg0rese que la rejilla del cesped, las aletas
de enfriamiento, y otras superficies externas del
motor se mantengan limpias en todo momento.
Cada 100 horas de operaci6n (m&s a menudo
bajo condiciones extremadamente polvorosas
o sucias), remueva la caja del ventilador y otras
tapas de enfriamiento. Limpie las aletas de en-
friamiento y las superficies externas, seg0n sea
necesario. AsegOrese que se vuelvan a instalar
las tapas de enfriamiento.
AVlSO: Si se opera la m&quina con una rejilla
del cesped bloqueada, sucia, o con las aletas de
enfriamiento taponadas, y/o las tapas de enfria-
miento removidas se producir& daflo en el motor
debido al calentamiento excesivo.
SILENClADOR
Inspeccione y cambie el silenciador corroido y
el amortiguador de chispas (si viene equipado)
pues pueden crear un peligro de incendio y/o
daflos.
BUJiA(S)
Cambie las bujia(s) al comienzo de cada
temporada de siega o despues de cada 100
horas de operaci6n, Io que suceda primero. El
tipo de bujia y e! ajuste de la abertura aparecen
en "ESPECIFICACIONES DEL PRODUCTO"
secci6n de este manual.
FILTRO DE COMBUSTIBLE EN LINEA
El filtro de combustible debe cambiarse una
vez cada temporada. Si el filtro de combustible
se tapona, obstruyendo el flujo del combustible
hacia el carburador, es necesario cambiarlo.
1. Con el motor frio, remueva elfiltro ytapone
las secciones de la linea de combustible.
2. Ponga el filtro de combustible nuevo en su
posici6n en la linea de combustible con la
flecha seflalando hacia el carburador.
3. AsegOrese de que no hayan fugas en la
linea del combustible y que las grapas
esten colocadas en forma adecuada.
4. Inmediatamente limpie toda la gasolina der-
ramada.
LIMPIEZA
Limpie todo material extraflo del motor, la
bateria, el asiento, el pulido, etc.
Limpie los desechos de la placa guia. Los
desechos pueden limitar el movimiento del
eje del pedal del freno/embrague, Io que
hat& que patine la correa y que se pierda la
tracci6n.
_ILPRECAUCl6N:
Evite todos los puntos de
SISTEMA DE DIRECCI6N, SALPICADERO,
GUARDABARROS Y SEGADORA NO MOSTRADOS
• Mantenga las superficies pulidas y las ruedas
sin derrames de gasolina, aceite, etc.
• Proteja las superficies pintadas con cera tipo
automotriz.
Excepto pot el puerto de lavado (si est& inclui-
do), se recomienda no utilizar una manguera de
jardin ni el lavado a presi6n para limpiar la parte
externa de su tractor, a menos que el motor y la
transmisi6n esten cubiertos para protegerlos del
agua. Si entra agua en el motor o la transmisi6n
se reducir& la vida Qtil del tractor. Utilice aire
comprimido o un soplador de hojas para retirar el
cesped, las hojas y la basura de la parte externa
del tractor y de la cortadora de cesped.
Abrazadera _ of_'_
Filtro de _--_. / J j })O) -')
combustible __
50
PUERTO DE LAVADO DE LA CUBIERTA
La plataforma del tractor est& equipada con un
puerto de lavado como parte del sistema de la-
vado de la plataforma. Se debe utilizar despues
de cada uso,
1. Lleve el tractor a un lugar horizontal y despejado
de su c6sped, Io bastante cerca de una boca
de riego como para que Ilegue la manguera del
jardin.
IMPORTANTE: AsegOrese de que la boca de des-
carga deltractor est& orientada LEJOS de su casa,
garaje, coches aparcados, etc. Quite la boca de
ensacado o cubierta de mantillo si est,, acoplada.
2. Mueva el control del embrague del accesorio
a la posici6n "DESENGANCHADO", ponga el
freno de estacionamiento y apague el motor.
3. Enrosque el adaptador de la boquilla (empa-
quetado con el manual del operador del trac-
tor) en el extremo de la manguera del jardin.
4. Eche hacia atr&s la abrazadera de cierre del
adaptador de la boquilla y empuje 6ste en el
puerto de lavado de la cubierta en el extremo
izquierdo de la cubierta de la segadora. Suelte
la abrazadera de cierre para fijar el adaptador
en la boquilla.
,_,,,,,,,,_Mangu era
Adaptador de Boquilla--_,_ Puerto de
Lavado
a manguera para asegu-
rarse de que la conexi6n est,, bien fija.
5. Abra la Ilave del agua.
6. Desde la posici6n del operador del tractor,
vuelva a arrancar el motor y ponga la palanca
de aceleraci6n en la posici6n "Fast" (r&pido).
IMPORTANTE: Vuelva a revisar el &rea para ase-
gurar que est& despejada. AsegOrese de que no
haya niSos en el &rea mientras limpia la plataforma.
7. Mueva el control del embrague del accesorio a
la posici6n "ENGANCHAR". Mant6ngase en la
posici6n del operador con la cubierta de corte
acoplada hasta que la cubierta est6 limpia.
8. Mueva el control del embrague del accesorio a
la posici6n "DESENGANCHADO". Gire la Ilave
de encendido a la posici6n STOP para apagar
el motor del tractor. Cierre la Ilave del agua.
9. Tire hacia atr&s la abrazadera de cierre del
adaptador de la boquilla para desconectar el
adaptador del puerto de lavado de la cubierta.
10. Lleve el tractor a una zona seca, preferente-
mente de cemento o pavimentada. Mueva el
control del embrague del accesorio a la posici6n
"ENGANCHAR" para quitar el exceso de aguay
ayudar a que se seque antes de guardar el tractor.
_ DVERTEN ClA:Sielaccesoriodelavadoest_
roto o no est,, Ud. y otras personas estar_n
expuestos a que la hoja les lance aquellos
objetos con los que entre en contacto.
• Sustituya inmediatamente el accesorio de
lavado roto o que falta antes de voIver a usar
la segadora.
• Tape todos los orificios de la segadora con
pernos y tuercas de seguridad.
51
ADVERTENCIA:PARA EVITAR LESIONES SERIAS, ANTES DE DAR CUALQUIER
SERVICIO O DE HACER AJUSTES:
1. Presione el pedal del embrague/freno completamente y aplique el freno de estacionamiento.
2. Ponga la palanca de cambios en la posici6n de neutro.
3. Ponga el embrague del accesorio en la posici6n desenganchado (DISENGAGED).
4. Ponga la Ilave de ignici6n en la posici6n de apagado (STOP) y remuevala.
5. AsegQrese que las cuchillas y que todas las partes movibles se hayan detenido completamente.
6. Desconecte el alambre de la bujia y p6ngalo en donde no pueda entrar en contacto con esta.
PARA DESMONTAR LA CORTADORA DE
CESPED
1. Suelte el embrague poniendolo en la posici6n
"DISENGAGED" ("DESACTIVADO").
2. Baje la palanca elevadora de montaje a la
posici6n de m&s abajo.
3. Ruede la correa de polea del motor (M) y
fijadors de la correa (G).
4. Retire el resorte de sujeciSn (K), deslice la
abrazadera (L) hasta quitarla, y saque a
presi6n la guia de la caja (P) hasta que se
salga del soporte.
5. Retire el resorte del cable del embrague (Q)
del brazo del engranaje (R).
6. Desconecte la pieza de uni6n anterior (E) de
la cortadora - retire el resorte de contenci6n
y la arandela.
7. Por uno de los lados de la cortadora, desco-
necte el brazo de suspensi6n de la cortadora
(A) del chasis y la pieza de uni6n posterior
(C) de la barra posterior de la cortadora
(D) - retire los resortes de contenci6n y las
arandelas.
_, CUIDADO: Una vez que se desconecten las
piezas de uniSn posteriores, la palanca elevadora
funcionara a resorte. Sujete con fuerza la palanca
elevadora al cambiarla de posici6n.
8. Deslice la cortadora por debajo del lado
derecho del tractor.
IMPORTANTE: Si se monta un accesorio dife-
rente del cortacesped al tractor, hay que quitar
el estribo frontal (E) y los estribos traseros de
elevaci6n (C) del tractor y enganchar el resorte
de embrague (Q) en la guia del cable en el borde
frontal del salpicadero mas bajo.
INSTALE LA SEGADORA
AsegQrese de que el tractor se encuentre en una
superficie nivelada, y ponga el freno de mano.
1. Haga descender la palanca elevadora a su
_posici6n mas baja.
CUIDADO: La palanca elevadora funciona
a resorte. Suj6tela con fuerza, hagala descender
lentamente y tr_.nquela en la posici6n mas baja.
NOTA: CerciSrese de que los brazos de sus-
pensi6n de los lados de la segadora (A) esten
dirigidos hacia adelante antes de deslizarla pot
2. Deslice la SEGADORA por debajo del tractor
hasta que quede bien centrada debajo de este.
3. FIJE LOS BRAZOS DE SUSPENSION LATE-
RALES DE LA CORTADORA (A) AL CHASIS
Ubique el orificio del brazo encima de la
clavija (B) que hay en la parte exterior del
chasis del tractor, y fijelo con una resorte de
contenci6n.
®
03042rex
52
,
5.
Realice el mismo procedimiento en el otro
lado del tractor.
FIJE LAS PIEZAS DE PROPULSION POS-
TERIORES (C) - Levante la parte posterior
de la cortadora, ubique la ranura de la pieza
de uni6n (D) por encima de la clavija que hay
en la barra posterior de la cortadora y fijela
con una arandela y un resorte de contenci6n.
9. Retire el resorte de sujeci6n (K), deslice la
abrazadera (L) hasta quitarla, y saque a
presi6n la guia de la caja (P) hasta que se
salga del soporte.
10. Instale la correa pasandola por encima de la
polea del motor (M) y fijadors de la correa
(G).
6. FIJE LA PIEZA DE UNION ANTERIOR (E)
- Trabaje por el lado izquierdo del tractor.
Introduzca el extremo de la barra de la pieza
de uni6n pot el orificio anterior de la barra de
suspensi6n anterior del tractor (F).
7. Introduzca el otto extremo de la pieza de
uni6n (E) en el orificio que se encuentra en
la barra anterior de la cortadora (H), y fijelo
por medio de una arandela y un resorte de
contenci6n (J).
8. Retire el resorte del cable del embrague (Q)
del brazo del engranaje (R).
IMPORTANTE: Verifique que la correa encaje
bien en todas las ranuras de las poleas de la
cortadora.
11. Suba la palanca elevadora a la posici6n de
m_,s arriba.
12. Si es necesario, ajuste las rueditas del calibre
antes de poner en funcionamiento la corta-
dora, como se ilustra en el capitulo de Manejo
de este manual.
®
03042tex
53
PARA NIVELAR LA SEGADORA
Aseg_rese de que los neum&ticos esten inflados
a la PSI que se indica en estos. Si est&n de-
masiado inflados o poco inflados, el cesped no
le quedar& bien cortado, Io cual podr& Ilevarlo a
pensar que la segadora no est& bien regulada.
REGULACION VISUAL DE LADO A LADO
1. Si todos los neum&ticos est&n correctamente
inflados y el cesped parece haber quedado
cortado desparejo, determine que lado de la
cortadora est& cortando m&s al ras.
2. Con una Ilave inglesa de 3/4" o de calibre reg-
ulable, haga girar hacia la izquierda la tuerca
de ajuste de la pieza de uni6n (A) para bajar
lado izquierdo la cortadora, o bien h&gala gJrar
hacia lado derecho la derecha para subirla.
NOTA: Cada vuelta completa de la tuerca de
ajuste hat& variar la altura de la cortadora aproxi-
madamente 3/1 6".
5. Vuelva a verificar las medidas y ajuste nueva-
mente, en caso necesario, hasta que ambos
lados queden iguales.
AJUSTE DE DELANTE A ATR,_S
IMPORTANTE: El piso debe quedar bien nive-
lado de lado a lado.
Para que el cesped le quede perfectamente cor-
tado, las cuchillas de la cortadora deben ajustarse
de tal manera que la punta anterior quede 1/8" a
1/2" m&s abajo que la punta posterior cuando la
cortadora se encuentre en su posici6n m&s alta.
_I, CUIDADO: Las cuchillas son afiladas. Prote-
jase las manos con guantes o envuelva las cuchil-
las con tela gruesa, o bien haga ambas cosas.
• Suba la segadora a la posici6n m&s alta.
• Ubique cualquiera de las hojas de la cuchilla
de tal manera que la punta quede apuntando
directamente hacia adelante. Mida la distancia
(B) que hay entre la punta anterior y el suelo y
entre la punta posterior y el suelo.
Haga girar la
tuerca hacia la
derecha para
subir la segadora
Haga girar la
tuerca hacia la
izquierda para
bajar la segadora
3. Pruebe la regulaci6n realizada cortando
cesped que ann no haya cortado y observando
c6mo queda. Vuelva a ajustar, en caso nece-
sario, hasta obtener resultados satisfactorios.
REGULACION DE LA PRECISION DE LADO
A LADO
1. Con todos los neum&ticos correctamente
inflados, estacione el tractor a nivel del suelo
o en la entrada a la casa.
CUIDADO: Las cuchillas son afiladas. Prote-
jase las manos con guantes o envuelva las cuchil-
las con tela gruesa, o bien haga ambas cosas.
2. Suba la segadora a la posici6n m&s alta.
3. A ambos lados de la cortadora, ubique la
cuchilla hacia un lado y mida la distancia (A)
que hay entre el borde inferior de la cuchilla
y el suelo. Dicha distancia debe ser la misma
a ambos lados.
.
En caso que sea necesario realizar un ajuste,
lea los paso 2 de las instrucciones de Regu-
laci6n Visual que aparecen m&s arriba.
B
• Si la punta anterior de la hoja de la cuchilla no
est& 1/8" a 1/2" m&s abajo que la punta poste-
rior, dirijase a la parte de adelante del tractor.
• Con una Ilave inglesa de 11/16" o de calibre
regulable, afloje la tuerca A, d&ndole varias
vueltas para despejar la tuerca de ajuste B.
• Con una Ilave ajustable de 3/4", gire la tuerca
de ajuste de eslab6n frontal (B) hacia la dere-
cha (s_) (apriete) para elevar el frente de la
cortadora de cesped, o hacia la izquierda (_)
(afloje) para bajar el frente de la cortadora
de cesped.
Ajuste la tuerca Afloje la tuerca
de regutaci6n de de regulaci6n de
altura B para le- altura B para bajar
vantar lasegadora la segadora
J
_029so-_-,,,-_.--,-- Afloje la tuerca A primero
NOTA: Cada vuelta completa de la tuerca de
ajuste har& variar la altura de la cortadora 1/8".
• Vuelva a verificar las medidas y ajuste nueva-
mente, en caso necesario, hasta que la punta
anterior de la hoja de la cuchilla quede 1/8" a
1/2" m&s abajo que la punta posterior.
• Mantenga en la posici6n la tuerca de ajuste
pot medio de una Ilave inglesa, y apriete bien
la tuerca contra dicha tuerca de ajuste.
54
CONTROLAR Y AJUSTAR EL FRENO
Si el tractor exige m&s de cinco (5) pies para
pararse a una velocidad m&s alta en el cambio
m&s alto en una superficie nivelada de hor-
mig6n seco o pavimentada, entonces se debe
controlar y ajustar el freno.
CONTROL DEL FRENO
1. Aparcar el tractor en una superficie nivelada
de hormig6n seco o pavimentada, presionar
el pedal del freno hasta el fondo y accionar
el freno de estacionamiento.
2. Ponga la palanca de cambios en punto
muerto.
Las ruedas traseras tiene que bloquearse y pa-
tinar cuando se intenta empujar hacia adelante
el tractor manualmente. Si las ruedas traseras
giran, es necesario ajustar el freno o sustituir
las zapatas.
PARA CAMBIAR LA CORREA DE IMPUL-
SI6N DE LA CUCHILLA SEGADORA
La correa de impulsi6n de la cuchilla segadora
se puede cambiar sin herramientas. Estacione el
tractor en una superficie nivelada. Enganche el
freno de estacionamiento.
REMOCION DE LA CORREA
1. Remueva la segadora del tractor (Vea "PARA
REMOVER LA SEGADORA' de esta secci6n
de este manual).
2. Haga salir la correa de las poleas del mandril
y de las poleas de guia.
3. Tire la correa alej&ndola de la segadora.
INSTALACION DE LA CORREA
1. Haga rodar la correa alredeor de ambas
poleas del mandrin y de las poleas-guias.
2. AsegOrese las correas esten en todas las
ranuras de las peleas y al interior todas las
guias de la correa.
3. Instale la segadora (vea" PARA INSTALAR LA
SEGADORA" en esta secci6n de este manual).
Polea del Poteas de
Mandril Guia
DESMONTAJE DE LA CORREA
1. Desmonte la SEGADORA (Vet "PARA DES-
MONTAR LA SEGADORA' en este capitulo
del manual).
NOTA: Observe bien toda la correa de impulsi6n
de movimiento, asi como tambien la posici6n
de las guias y los dispositivos de protecci6n o
guardacorreas.
2. Retire la correa del pi56n estacionario (A) y
del pi56n de embrague (B).
3. Jale el cable de la correa hacia la parte de atr&s
del tractor. Retire la correa moviendola hacia
arriba desde la polea de entrada del eje (D).
4. Retire la correa moviendola hacia abajo desde
la polea del motor (E).
5. Deslice la correa hacia la parte de atr&s del
tractor, retirela del dispositivo de direcci6n (F)
y s&quela del tractor.
MONTAJE DE LA CORREA
1. Pase la correa nueva desde la parte de atr&s
a la parte de adelante del tractor, por encima
de la placa de direcci6n (F) y del v&stago del
pedal de embrague / freno (G).
2. Jale la correa hacia la parte de adelante del
tractor y p&sela por encima de la polea del
motor (E).
3. Jale la correa hacia la parte de atr&s del trac-
tor. Con mucho cuidado, dirijala hacia abajo
y p&sela alrededor de la polea de entrada al
eje (D). AsegQrese de que la correa encaje
dentro del dispositivo de protecci6n o guard-
acorrea.
4. Pase la correa a traves del pin6n estacionario
(A) y del pi56n del embrague (B).
5. AsegQrese de que la correa encaje en todas
las ranuras de las poleas yen todos los deles
y protecciones.
6. Instale la SEGADORA (Vet "PARA INSTA-
LAR LA CORTADORA' en este capitulo del
manual).
Polea del
Mandril
03043
PARA CAMBIAR LA CORREA DE IMPULSI6N
DE MOVIMIENTO
Estacione el tractor en una superficie nivelada.
Ponga el freno de mano. En caso que necesite
asistencia, del lado de abajo del apoyapies
izquierdo hay una guia pr&ctica para el montaje
de la correa.
55
REGULACION DE LA PALANCA DE VELOCI=
DADES NEUTRO DEL CAMBIO MEC_,NICO
CON DIFERENCIAL Y TRACCION ANTERIOR
El cambio mec&nico con diferencial y tracci6n an-
terior tiene que estar en posici6n neutro cuando
la relativa palanca est& en posici6n (cierre met&li-
co. La regulaci6n ya est& predefinida pot la Casa
constructora, pero si es necesario efectuar m&s
regulaciones, proceder de la siguiente manera:
1. Asegurarse que el cambio mec&nico con
diferencial y tracci6n anterior este en posici6n
neutro.
AVlSO: Cuando las ruedas posteriores del trac-
tor se mueven libremente, el cambio mec&nico
est& en neutro.
2. Soltar el perno de regulaci6n en la parte
anterior de la rueda posterior derecha.
3. Colocar la palanca de velocidades en posici6n
neutro.
4. Apretar a fondo e! perno de regulaci6n.
AVlSO: Desplazar el piano de trabajo de la sega-
dora hasta la posici6n m&s baja para aumentar el
juego al fin de acceder al perno de regulaci6n.
Palanca de Velocidades
det Cambio
Neutro Cierre
Perno de
Velocidades
PARA REMOVER LAS RUEDAS PARA
HACER REPARACIONES
1. BIoquee el eje en forma segura.
2. Remueva la cubierta del eje, el anillo de reten-
ci6n y las arandelas para permitir la remoci6n
de las ruedas (la rueda trasera contiene una
Ilave cuadrada - no la pierda).
3. Repare la Ilanta y vuelvala a montar.
Arandelas
Anillo de
Retenci6n
Cubierta
del eje
\
Llave Cuadrada (rueda .___
trasera solamente)
AVISO: En las ruedas traseras solamente: alJnee
las ranuras en el cubo de la rueda trasera en el
eje. Inserte la Ilave cuadrada.
4. Vuelva a colocar las arandelas e inserte el anillo
de retenci6n en formaseguraen laranuradeleje.
5. Vuelva a colocar la cubierta del eje.
AVlSO: Para arreglar las Ilantas perforadas
y p@a prevenir que tenga llantas pinchadas a
causa de pequeSas fugas, comprar de su com-
merciante Sears y utilizar el sello para Ilantas.
EIsello previene que las llantas se sequen y
tambien la corrosi6n.
56
IMPRESION / INCLINACION DE LAS RUEDAS
DELANTERAS
La impresi6n e inclinaci6n de las ruedas delan-
teras de su nuevo tractor vienen asi de f&brica y
son normales. La impresi6n y la inclinaci6n de las
ruedas delanteras no son regulabies. En caso
que se produzca algOn daSo que afecte la im-
presi6n o la inclinaci6n de las ruedas delanteras
tal como vinieron de f&brica, p6ngase en contacto
con un centro de servicios Sears u otto centro de
servicios autorizado.
PARA HACER ARRANCAR EL MOTOR CON
UNA BATERiA BAJA
_DVERTENCiA: Las baterias de &cido-plo-
mo generan gases explosivos. Mantenga las
chispas, las llamas y los materiales para fumar
alejados de las baterias. Siempre use una pro-
tecci6n para los ojos alrededor de las baterias.
Si su bateria est& demasiado baja como para
hacer arrancar el motor tiene que volverse a
cargar. (Vea "Bateria" en la secci6n de Manten-
imiento de este manual).
Si se usan "cables de empalme" para un ar-
ranque de emergencia, siga este procedimiento:
IMPORTANTE: Su tractor esta equipado con un
sistema de 12 volts. El otto vehiculo tambien tiene
que tenet un sistema de 12 volts. No use la bateria
de su tractor para hacer arrancar a otros vehiculos.
PARA ADJ U NTAR LOS CABLES DE EM PALM E -
1. Conecte cada extremo del cable ROJO con el
terminal (A-B) POSmVO (+) de cada bateria,
preocup&ndose de no hacer cortocircuito en
el chasis.
2. Conecte un extremo del cable NEGRO con
el terminal (C) NEGATIVO (-) de una bateria
completamente cargada.
3. Conecte el otro extremo del cable (D) NEGRO
con un buena CONEXION A TIERRA DEL
CHASIS, alejado del estanque de combus-
tible y de la bateria.
PARA REMOVER LOS CABLES, INVlERTA EL
ORDEN
1. El cable NEGRO primero del chasis y luego de
la bateria completamente cargada.
2. El cable ROJO al Oltimo de ambas baterias.
Bateria Debil Bateria
o Descargada Completamente
Cargada
REEMPLAZARLA BATERIA
_DVERTENCIA: Nohagacortocircuitoconlos
terminalesde la bateriaal permitirqueunaIlave
detuercao cualquierotroobjetoentreencontacto
conambosterminalesa lamismavez. Antesde
instalarlabateriaremuevalaspulserasdemetal,
los relojesde pulserade metal,losanillos,etc.
Elterminalpositivotienequeconectarseprimero
paraevitarlas chispasdebidoa la conexi6na
tierraporaccidente.
1. Levantamoslacapotaalaposici6nlevantada.
2. Remuevela protecci6nde losterminales.
3. Desconecteel cablede la bateriaNEGRO
primeroy luegoel cablede la bateriaROJO
y remuevala bateriadeltractor.
4. Instalela nuevabateriaconlosterminosen
mismaposici6ncomolabateriavieja.
5. Reemplazamoscubiertaterminal.
6. Primero,conecteel cabledelabateriaROJO
con el terminal positivo(+) con el perno
hexagonaly la tuercaseg0nse muestra.
Aprietelosenformasegura.
7. Conecteelcabledeconexi6natierraNEGRO
alterminalnegativo(-)conelpernohexagonal
y latuercaquequeden.Aprietelosenforma
segura.
8. Cerramosla capota.
Cable Negro
(Negativo)
Cubierta
Terminal
PARA REMOVER EL CONJUNTO DEL CAPO
Y DEL ENREJADO
1. Levante el cap6.
2. Desabroche el conector del alambre de las
luces delanteras.
3. P&rese delante del tractor. Agarre el cap6 en
los lados, inclinelo un poco hacia el motor y
s&quelo del tractor.
4. Paravolvera instalarel cap6, aseg0rese devolver
a conectar el conector del alambre de las luces.
Conector del
alambre de
las Luces
Delanteras
MOTOR
PARA AJUSTAR EL CABLE DE CONTROL DE
LA ACELERACION
El control de la aceleraci6n ha sido preajustado
en la f&brica y no deberia necesitar ajustes. Re-
vise los ajustes que se describen a continuaci6n,
antes de soltar el cable. Si el ajuste es necesario,
vea de manual de motor.
Cable
Rojo
(Positivo)
PARA CAMBIAR LA BOMBILLA DE LA LUZ
DELANTERA
1. Levante el cap6.
2. Tire el sujetador de la bombilla fuera del
agujero en la parte trasera del enrejado.
3. Cambie la bombilla en el sujetador y empuje
el sujetador de la bombilla, en forma segura,
hacia atr&s en el agujero en la parte trasera
del enrejado.
4. Cierre el cap6.
ENTRECIERREY RELES
El alambrado suelto o daflado puede producir el
mal funcionamiento de su tractor, o que deje de
funcionar, o le impida el arrancar.
• Revise el alambrado.
PARA AJUSTAR EL CONTROL DE
ESTRANGULAClON
El control de la estrangulaci6n ha sido preajusta-
do en la f&brica y no deberia necesitar ajustes.
PARA CAMBIAR EL FUSIBLE
C&mbielo pot un fusible tipo enchufable de 30
amps, tipo automotriz. El sujetador del fusible
est& ubicado detr&s del tablero.
57
Inmediatamente prepare su tractor para el alma-
cenamiento al final de la temporada o si el tractor
no se va a usar por 30 dias o m&s.
_DVERTENCIA: Nunca almacene el tractor
con gasolina en el estanque dentro de un edificio
en donde los gases pueden alcanzar una llama
expuesta o una chispa. Permita que el motor se
enfrie antes de almacenarlo en cualquier recinto
privado.
TRACTOR
Cuando el tractor se va a almacenar por cierto
periodo de tiempo, limpiela cuidadosamente,
quite toda la mugre, la grasa, las hojas, etc.
Gu&rdela en una &tea limpia y seca.
1. Limpie todo el tractor (vea "LIMPIEZA' en la
secci6n de Mantenimiento en este manual).
2. Inspeccione y cambie las correas, si es nece-
sario (vea las instrucciones para el cambio de
las correas en la secci6n de Servicio y Ajustes
de este manual).
3. Lubriquelo, segOn se muestra en la secci6n
de Mantenimiento de este manual.
4. AsegOrese que todas las tuercas, los pernos y
los tornillos esten sujetados en forma segura.
Inspeccione las partes movibles para verificar
si hay daflo, rotura o desgaste. C&mbielas si
es necesario.
5. Retoque todas superficies pintadas oxidadas
o picadas; aplique lija antes de pintar.
BATERiA
• Cargue la bateria completamente antes de
guardarla.
• Despues de cierto periodo de tiempo en alma-
cenamiento, la bateria puede necesitar volver
a cargarse.
• Para ayudar a evitar la corrosi6n y las fugas
de potencia durante largos periodos de alma-
cenamiento, se deben desconectar los cables
de la bateria y se debe limpiar cuidadosamen-
te (vea "PARA LIMPIAR LA BATERIA Y LOS
TERMINALES" en la secci6n de Mantenimien-
tode este manual).
• Despues de limpiarla, deje los cables desco-
nectados y p6ngalos en donde no puedan
entrar en contacto con los terminales de la
bateria.
• Si se remueve la bateria del tractor para el
almacenamiento, no la guarde directamente
sobre concreto o sobre superficies hOmedas.
MOTOR
SISTEMA DE COMBUSTIBLE
IMPORTANTE: Es important evitar que se for-
man depositos de goma en partes fundamen-
tales del sistema de combus-tible tales como el
carburador, el filtro del combustible, la manguera
del combustibles mezclados con alcohol (cono-
cido como gasohol o que tienen etanol o meta-
nol) pueden atraer humedad, Io que conduce a
la separaci6n y a la formaci6n de acudos du-
rante elalmacenamiento. La gasolina acidica
puede daflar el sistema de combustible de un
motor durante el periodo de almacenamiento.
• Vaciar el dep6sito del carburante poniendo en
marcha el motor y dej&ndolo funcionar hasta que
el carburante termine el carburador este vacio.
• Nunca use los productos para limpieza del carbu-
rador o del motor en el estanque de combustible
pues se pueden producir daflos permanentes.
• Use combustible nuevo la pr6xima temporada.
AVlSO: El estabilizador de combustible es una
alternativa aceptable para reducir a un minimo
la formaci6n de dep6sitos de goma en el com-
bustible durante el periodo de almacenamiento.
Agregue estabilizador a la gasolina en el es-
tanque de combustible o en el envase para el
almacenamiento. Siempre siga la proporci6n de
mezcla que se encuentra en el envase del estabi-
lizador. Haga funcionar el motor por Io menos 10
minutos despues de agregar el estabilizador, para
permitir que este Ilegue al carburador. No vaciar la
gasolina del estanque de gasolina y el carburador
si se est& usando estabilizador de combustible.
ACEITE DEL MOTOR
Drene el aceite (con el motor caliente) y cambielo
con aceite de motor limpio. (Vea "MOTOR" en
la secci6n de Mantenimiento" de este manual.)
CILINDRO(S)
1. Remueva la(s) bujia(s).
2. Vacie una onza de aceite a traves del
agujero(s) de la bujia en el cilindro(s).
3. Gire la Ilave de ignici6n a la posici6n de '_,r-
ranque" (Start), pot unos cuantos segundos
para distribuir el aceite.
4. Cambie por bujia(s) nueva(s).
OTROS
• No guarde la gasolina de unatemporadaa la otra.
• Cambie el envase de la gasolina si se emp-
ieza a oxidar. La oxidaci6n y/o la mugre en su
gasolina producir&n problemas.
• Si es posible, guarde su unidad en un recinto
cerrado y cObrala para protegerla contra el
polvo y la mugre.
• Cubra su unidad con un forro protector ad-
ecuado que no retenga la humedad. No use
pl&stico. El pl&stico no puede respirar, Io que
permite la formaci6n de condensaci6n, Io que
producir& la oxidaci6n de su unidad.
IMPORTANTE: Nunca cubra el tractor mientras el
motor y las areas de escape todavia estan calientes.
58
IDENTIFICACK)N DE PROBLEMAS:
Yea la secci6n apropiada en el manual a menos que este dirigido a un centro de servicio Sears.
PROBLEMA CAUSA CORRECCK3N
No arranca 1. Sin combustible. 1. Llene et estanque de combustible.
2. Motor sin Ia"ESTRANGULACION" 2. Vea"PARA HACER ARRANCAR EL MO-
(CHOKE) adecuada.
Motor ahogado.
4. Bujia mata.
5. Filtro de aire sucio.
6. Filtro de combustible sucio.
7. Agua en el combustible.
El motor no
la vuelta
8,
9.
Atambrado suelto o daSado.
V&Ivutas del motor desajustadas.
3,
4,
5.
6.
7.
8,
TOR" en la secci6n de operaci6n.
Espere varios minutos antes detratar de
arrancar.
Cambie la bujia.
Limpie/cambie et filtro de aire.
Cambie el filtro de combustible.
Vaciar et estanque de combustible y et
carburador, vuetva a Ilenar el estanque
con gasolina nueva cambie el filtro de
combustible.
Revise todo et atambrado.
1. Fittro de aire sucio.
2. Bujia mala.
3. Bateria baja 0 descargada.
4. Filtro de combustible sucio.
5. Combustible rancio 0 sucio.
6. Atambrado suetto 0 dahado.
7. Valvulas del motor desajustadas.
1,
2.
3.
4.
5.
6.
7.
8.
9.
Pedal del freno no presionado.
Elembraguedelaccesorioest&enganchado.
9,
1,
2.
3.
4.
5.
6,
7.
1,
2.
Pongase en contacto con un centro de
servicio cualificado "SEARS".
Limpie/cambie el filtro de aire.
Cambie la bujia.
Vuelva a cargar o cambie la bateria.
Cambie et filtro de combustible.
Vaciar et estanque de combustible y vuelva
a llenarlo con gasolina nueva.
Revise todo et alambrado.
Pongase en contacto con un centro de
servicio cualificado "SEARS".
Presione et pedal det freno.
Desenganche el embrague det accesorio.
Bateria baja o descargada.
Fusible quemado.
Terminales de la bater{a corro{dos.
Atambrado suetto o daSado.
Interruptor de la ignici6n fallado.
Sotenoide o arrancador fattados.
3,
4.
5.
6.
7.
8.
Vuelva a cargar o cambie la bated&
Cambie et fusible.
Limpie los terminates de la bateria.
Revise todo et atambrado.
Revise/cambie et interruptor de la ignici6n.
Revise/cambie et solenoide o arrancador.
Interruptor(es) que exige(n) la presencia 9. Pongase en contacto con un centro de
del operador faltado, servicio cualificado "SEARS".
El motor
suena pero
nO ar ral3ca
2,
3.
4.
1.
2.
3.
4.
5.
6.
7.
8.
P_rdida de
fuerza
Bateria baja o descargada
Terminales de la bateria corroidos.
Atambrado suetto o daSado.
Sotenoide o arrancador fallados.
Corta mucho cesped, muy rapido.
Aceterac[6n en la posici6n de "ESTRAN-
GULACION" (CHOKE).
Acumulaci6n de cesped, hojas y basura
1,
2.
3.
4.
1,
2.
3,
Vuelva a cargar o cambie la bateria.
Limpie los terminales de la bated&
Revise todo et atambrado.
Revise/cambie el sotenoide o arrancador.
Eleve taattura de corte/reduzca tavelocid&d
Ajuste el control de la aceleraci6n.
Limpie la parte inferior de la cajade la
debajo de la segadora.
Fittro de aire sucio.
Nivel de aceite bajo/aceite sucio.
Bujia faltada.
Filtro de combustible sucio.
Combustible rancio o sucio.
4,
5.
6.
7,
8.
segadora.
Limpie/cambie et fittro de aire.
Revise et nivet de aceite/cambie et aceite.
Limpie y vuetva a ajustar la abertura o
cambie la bujia.
Cambie et filtro de combustible.
Vaciar et estanque de combustible y vuelva
a ![enar]o con gaso!!na nueva_
59
IDENTIFICACION DE PROBLEMAS:
Yea la secci6n apropiada en el manual a menos que este dirigido a un centro de servicio Sears.
PROBLEMA CAUSA CORRECCI6N
P_rdida de
fuerza
(sigue)
Vibraci6n
excesiva
El motor cont-
inQafunciona-
ndo cuando el
operador se
baja del asie-
nto con el em-
brague del
acce-sorio
enganchado
9. Agua en el combustible.
10. Atambrado de la bujia suetto.
11. Rejilta/atetas de aire det motor sucias.
12. Silenciador sucio/taponado.
13. Atambrado suetto 0 daflado.
15. V&Ivutas del motor desajustadas.
9. Vaciar etestanque de combustible yetcarbu-
rador, vuelva a tlenar et estanque con gaso-
lina nueva y cambie elfiltro de combustible.
10. Conecte y apriete et atambre de la bujia.
11. Limpie las rejilla/aletas de aire del motor.
12. Limpie/cambie et silenciador.
13. Revise todo et alambrado.
15. Pongase en contacto con un centro de
servicio cuatificado "SEARS".
1. Cuchitla desgastada, doblada 0 suelta.
2. Mandril de la cuchitla doblado.
3. Parte(s) suelta(s)/da_ada(s).
1. Cambie la cuchilla. Apriete el perno de
la cuchitla.
2. Cambie la mandril de la cuchilla.
3. Apriete la(s) parte(s). Oambie las partes
dafladas.
Sistema de control que exige la presencia
del operador -seguridad faltado.
Revise et alambrado, los interruptores
y la conexiones.Si no est&n correctas,
Pongase en contacto con un centro de
servicio cualificado "SEARS".
i_lb PRECAUCION: NO opere la
m_quina sino hasta haber
corregido el problerna.
El corte
disparejo
1. Cuchitla desgastada, doblada o suelta.
2. El conjunto segador no est&nivetado.
3. Acumutaci6n de cesped, hojas y basura
debajo de la segadora.
4. Mandril de la cuchilla dobtado.
5. Los agujeros de ventitaci6n del conjunto
segador taponadosdebido a la acumu-
laci6n dece-sped, hojas y basura alred-
edorde los mandriles.
1. Cambie la cuchilla. Apriete el perno de
la cuchitta.
2. Nivete et conjunto segador.
3. Limpie la parte inferior de la cajade la
segadora.
4. Cambie la mandril de la cuchilla.
5. Limpie alrededor de los mandriles para
abrir los de ventitaci6n.
Las
cuchillas
segadoras
no rotan
1. Obstrucci6n en et mecanismodelembrague.
2. La correa de imputsi6n de tasegadora est&
desgastada/daflada.
3. Polea de guia atascada.
4. Mandril de la cuchitla atascado.
1. Remueva la obstrucci6n.
2. Cambie la correa de imputsi6n de la
segadora.
3. Cambie la potea de guia.
4. Cambie la mandril de la cuchitla.
Mala des=
carga del
c_sped
1. Velocidad det motor muy lenta.
2. Vetocidad de recorrido demasiado r&pida.
3. Oesped mojado.
4. Et conjunto segador no est&nivelado.
5. Presi6n de aire de las Ilantas baja 0
dispareja.
6. Cuchitla desgastada, doblada 0 suelta.
7. Acumutaci6n de cesped, hojas y basura
debajo de la segadora.
8. La correa de imputsi6n de la segadora est&
desgastada 0 desajustada.
9. Las cuchitlas est&n mal coninstaladas.
10. Cuchitlas inadecuadas en uso.
11.
Los agujeros de ventilaci6n del conjunto
agujeros segador taponados debido a la
acumulaci6n de cesped, hojas y basura
alrededor de los mandriles.
1. Ponga et controt de la aceleraci6n en la
posici6n de "RAPIDO" (fast).
2. Cambie a una vetocidad m&s lenta.
3. Permita que se seque el cespedantes
de segar.
4. Nivete et conjunto segador.
5. Revise tas tlantas para verificarque tienen
la presi6n de aire.
6. Cambie/afile la cuchitla. Apriete el perno
de la cuchilla.
7. Limpie ta parte inferior de la cajade la
segadora.
8. Oambie/ajuste la correa de imputsi6n de
la segadora.
9. Vuelva a instalar las cuchillas elborde afilado
hacia abajo.
10. Cambie pot las cuchillas enumeradas en
este manual.
11. Limpie atrededor de los mandriles para
abrir los de ventitaci6n.
60
IDENTIFICACK)N DE PROBLEMAS:
Yea la secci6n apropiada en el manual a menos que este dirigido a un centro de servicio Sears.
Las luz
(ces) de
lantera(s)
no funcio-
nando
La bateria
no carga
P_rdida de
impulsi6n
El motor tien
"coRtraex=
plosiones"
cuaRdo se
"APAGA"
El tractor
se ponen
marcha
atr_s
1,
2.
3.
4.
1,
2,
3,
1,
1,
El interruptor est& 'APAGADO"(OFF).
Bombilla(s) o t&mpara(s) quemada(s).
Interruptor de la luz fallado.
Alambrado suetto o daSado.
Fusible quemado.
Elemento(s) de la bateria malo(s).
Malas conexiones de cables.
Regutador faltado (si equipado).
Alternador fallado.
Residuos es en de la ptaca de direcci6n
(Si los tiene).
La correa de movimiento es gastado o
quebrado.
Llave cuadrada de eje es ausente.
El control de taaceleraci6n del motor no rue
ajustado en la posici6n de vetocidad media
y m&xima (r&pida) antes de para el motor.
El sistema de funcionamiento atr&s (ROS)
no est& "ON", cuando enganche la sega-
dora o otto accesorio.
1,
2.
3.
4.
1,
2,
3,
1,
1,
"ENCIEND,_' (ON) et interruptor.
Cambie la bombilla(s) o I_.mpara(s).
Revise/cambie et interruptor de la luz.
Revise el alambrado y las conexiones.
Cambie el fusible.
Cambie la bateria.
Revise/limpie todas las cables.
Cambie et regutador.
Cambie el alternador.
Vea "LI M PIEZ,_' en la secci6n de Manteni-
mento de este manual.
Reemplace ta correa de movimien-to esta
gastada, daSada o rota.
Vea "PARA REMOVER LAS RUEDAS"
en la secci6n de Servicio y Ajustes de
este manual.
Mueva et control de la aceteraci6n a la
posici6n de vetocidad media y m&xima
(r&pida) antes de para el motor.
Girar et ROSen la posici6n "ON".Vea la
secci6n de operaci6n.
61
GUiA SUGERIDA PARA lViEDIR LAS PENDIENTES CON LA VISTA PARA UNA
OPERACI()N SEGURA
SOLAMENTE ANDE CUESTA ARRIBA O
CUESTA ABAJO Y NO ATRAVIESE EL CERRO
03
(.O
15 GRADOS MAX.
3
ADVERTENCIA: Para evitar dafios graves, haga funcionar su tractor arriba_
y abajo de las pendientes, nunca transversalmente con respecto alas |
pend entes No cortar pend entes mayores de 15 grados Haga os
/
virajes gradualmente para evitar volcarse o la p_rdida de control. |
Tenga mucho cuidado cuando cambie de direcci6n en las pendientes.
1. Plegar esta pagina a Io largo de la linea punteada arriba indicada.
2. Tener la pagina ante de si mismos de modo que su borde izquierdo sea vertical
paralelo al tronco del arbol u otra estructura vertical.
3. Mirar a traves dei pliegue en direcci6n de la pendiente que se quiere medir.
4. Comparar el angulo dei ptiegue con la pendiente del terreno.
: oFindthisandaLLyourotherproductmanualsonline.
oGetanswersfromourteamofhomeexperts.
: oGetapersonalizedmaintenanceplanforyourhome.
oFindinformationandtoolstohelpwithhomeprojects.
brol_ght to you by $ea_s
Your Home
For repair - in your home - of all major brand appliances,
lawn and garden equipment, or heating and cooling systems,
no matter who made it, no matter who sold it!
For the replacement parts, accessories and
owner's manuals that you need to do-it-yourself.
For Sears professional installation of home appliances
and items like garage door openers and water heaters.
1-800-4-MY-HOME ® Anytime, day or night
(1-800-469-4663) (U.S.A. and Canada)
www.sears.com www.sears.ca
Our Home
For repair of carry-in products like vacuums, lawn equipment,
and electronics, call or go on-line for the nearest
Sears Parts and Repair Center.
1-800-488-1222 Anytime, day or night (U.S.A. only)
www.sears.com
To purchase a protection agreement (U.S.A.)
or maintenance agreement (Canada) on a product serviced by Sears:
1-800-827-6655 (U.S.A.) 1-800-361-6665 (Canada)
Para pedirservicio de reparaci6n
a domicilio, y para ordenar piezas:
1-888-SU-HOGAR ®
(1-888-784-6427)
Au Canada pourservice en frangais:
1-800-LE-FOYERMc
(1-800-533-6937)
www.sears.ca
Se /rs
© Sears Brands, LLC
® Registered Trademark / TMTrademark / SMService Mark of Sears Brands, LLC
® Marca Registrada / TMMarca de F_brica / SMMarca de Servicio de Sears Brands, LLC
uc Marque de commerce / MDMarque d&posee de Sears Brands, LLC
03.04.13 JM Printed in the U.S.A.
