ASSEMBLY MANUAL & PARTS LIST - MANUEL DE MONTAGE & LISTE DE PIECES - MANUAL DE ARMADO Y LISTA DE PARTES
RETAIN FOR FUTURE REFERENCE - VEUILLEZ CONSERVER POUR REFERENCE ULTERIEURE - CONSERVAR PARA FUTURAS CONSULTAS
1-800-265-2150
10084-E38 REV B 11/19
SIGNET 320B SIGNET 320
9464-54 9468-54ED
9464-57 9468-57ED
SIGNET 320
9468-54
9468-57

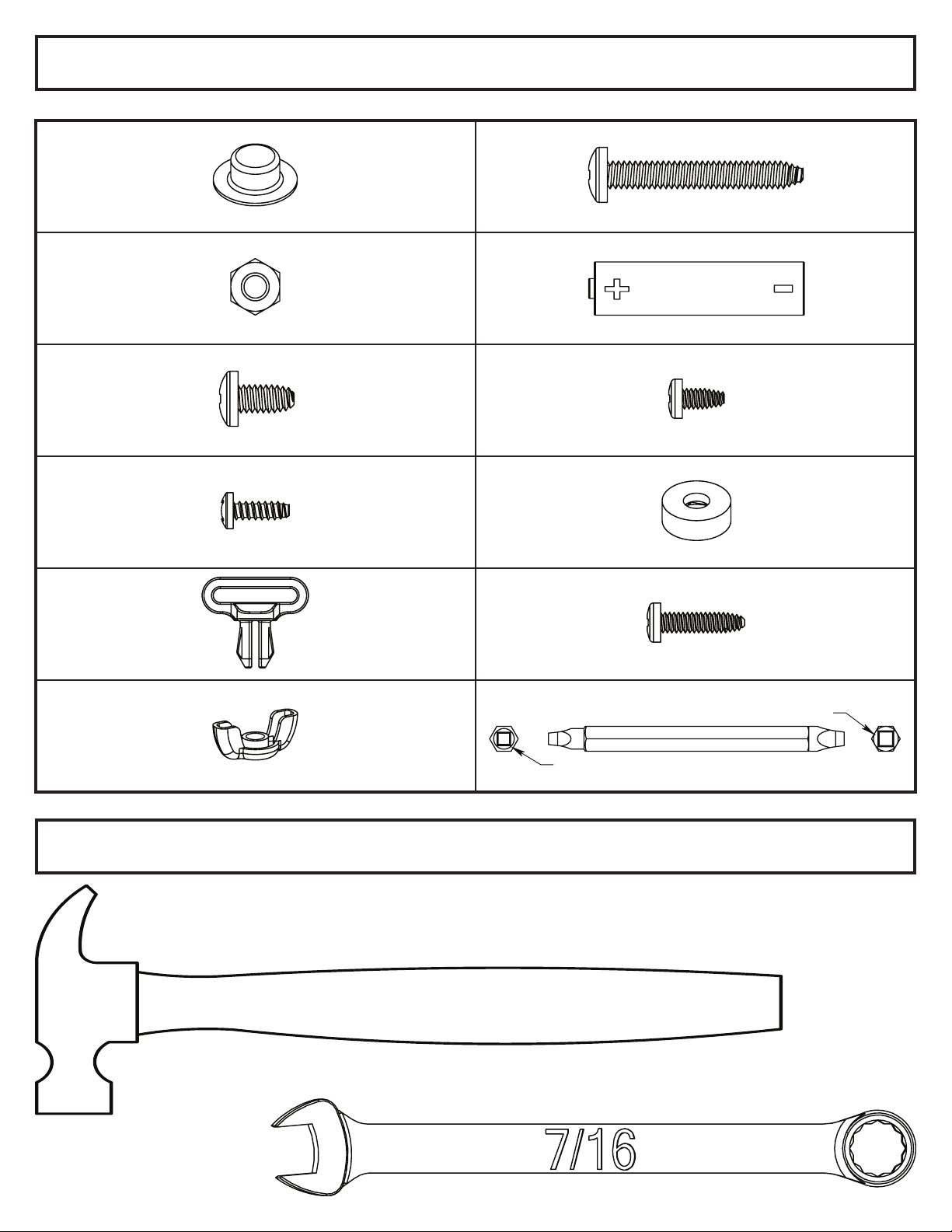

HARDWARE INCLUDED / MATERIAL INCLUS
TOOLS REQUIRED / OUTILS NECESSAIRES
S21420 (2) Y-11561 (4)
Y-11793 (2) AAA (1)
Y-12865 (8) Y-29304 (2)
S21124 (2) Y-12124 (2)
Y-12673 (2) Y-29306 (2)
S21061 (2)
#3 ROBERTSON
#2 ROBERTSON

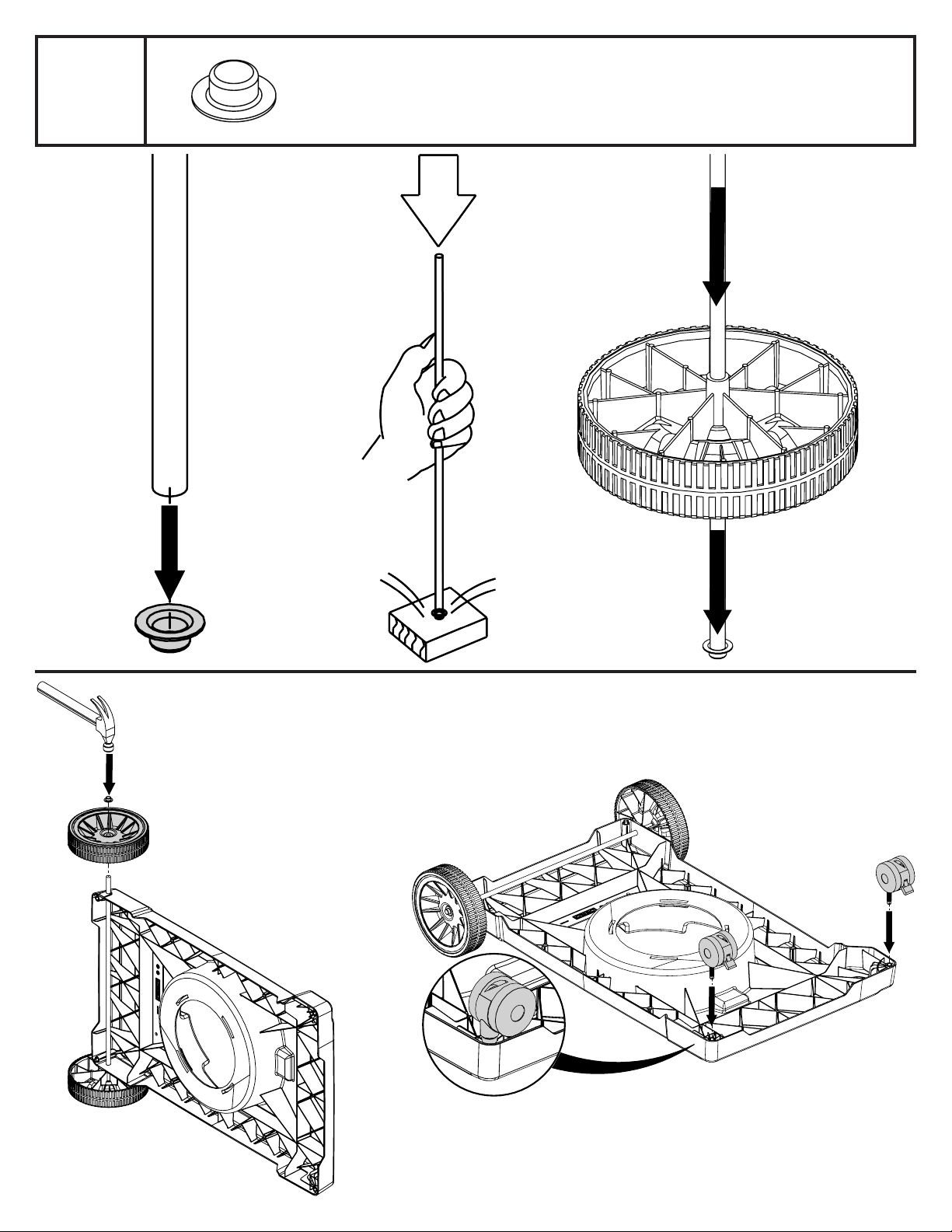

1
(2)

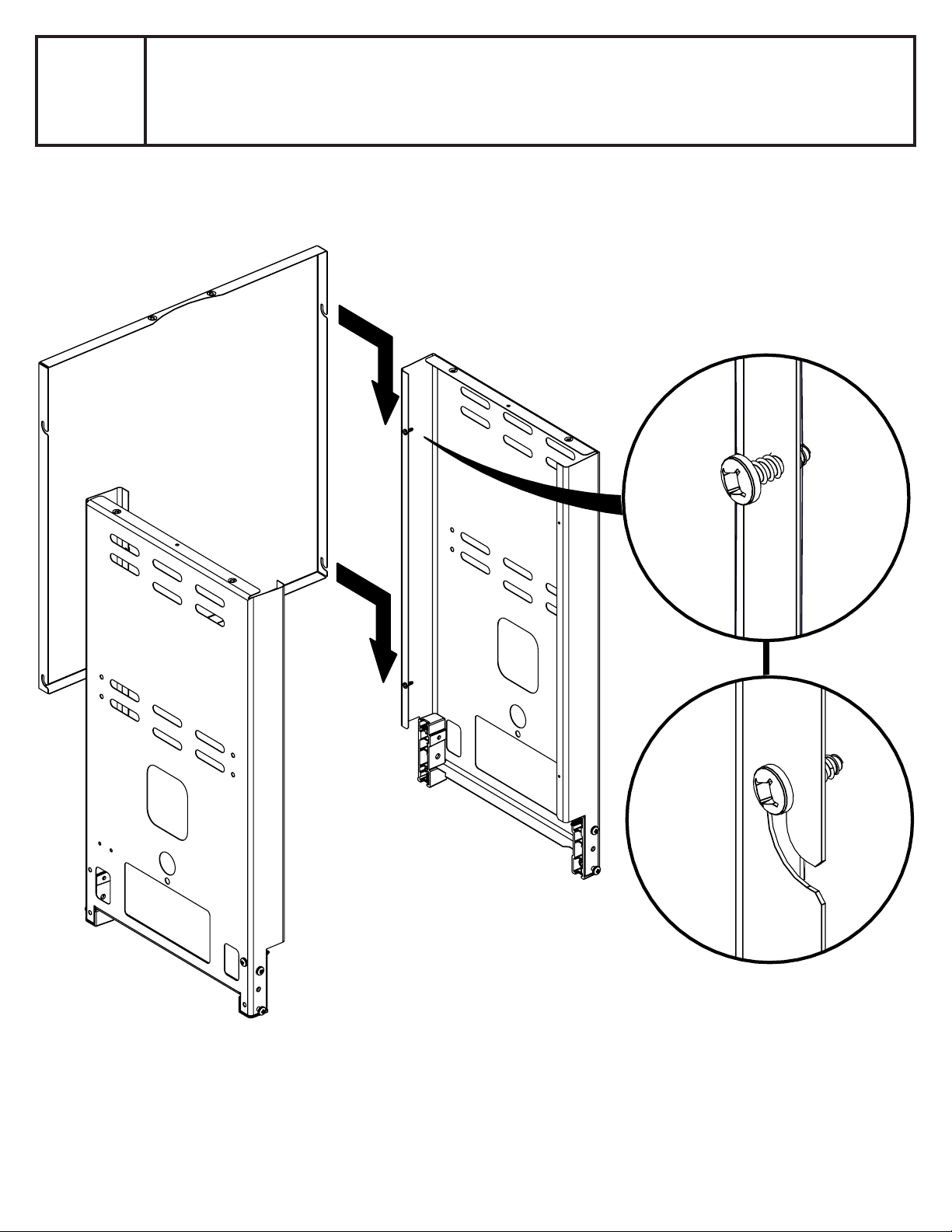

2

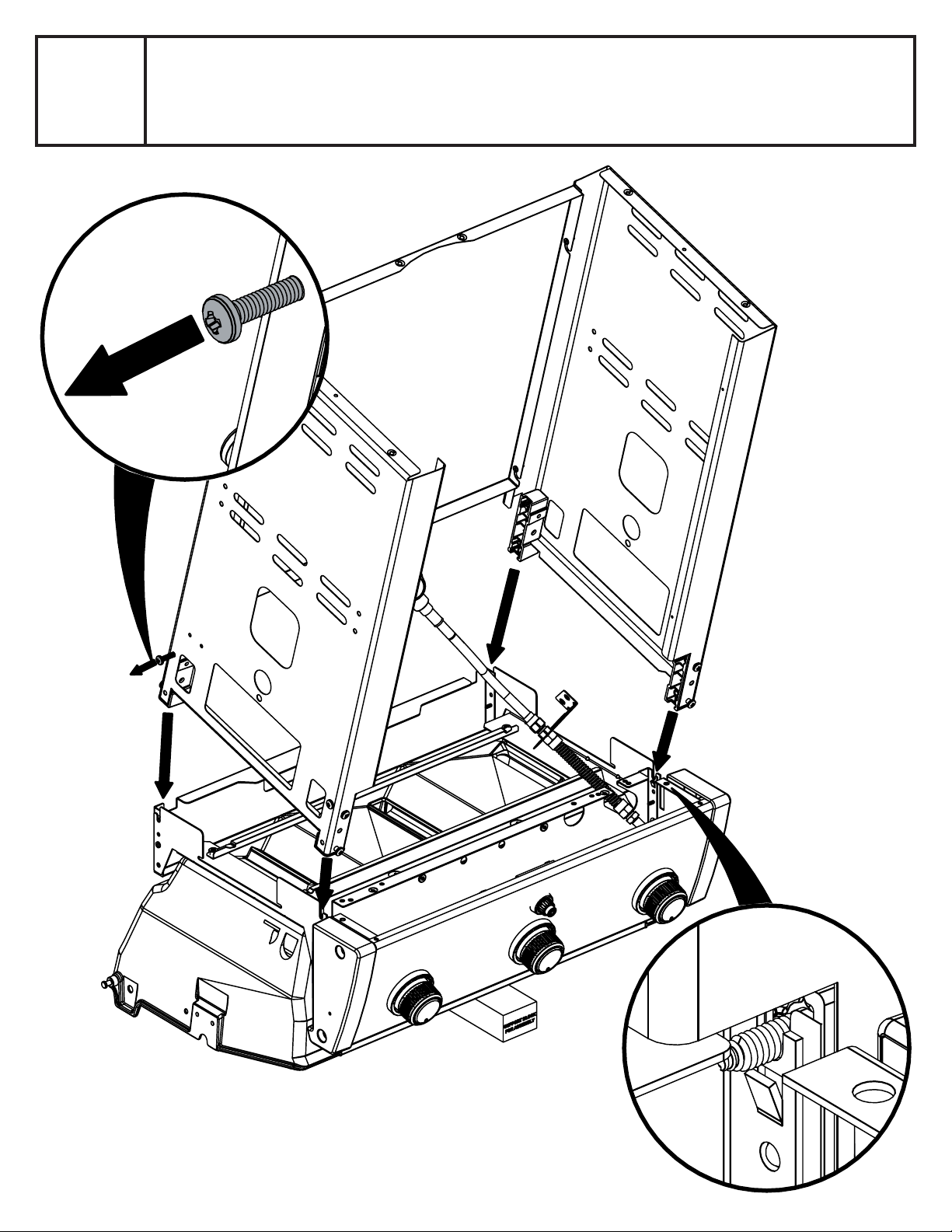

3

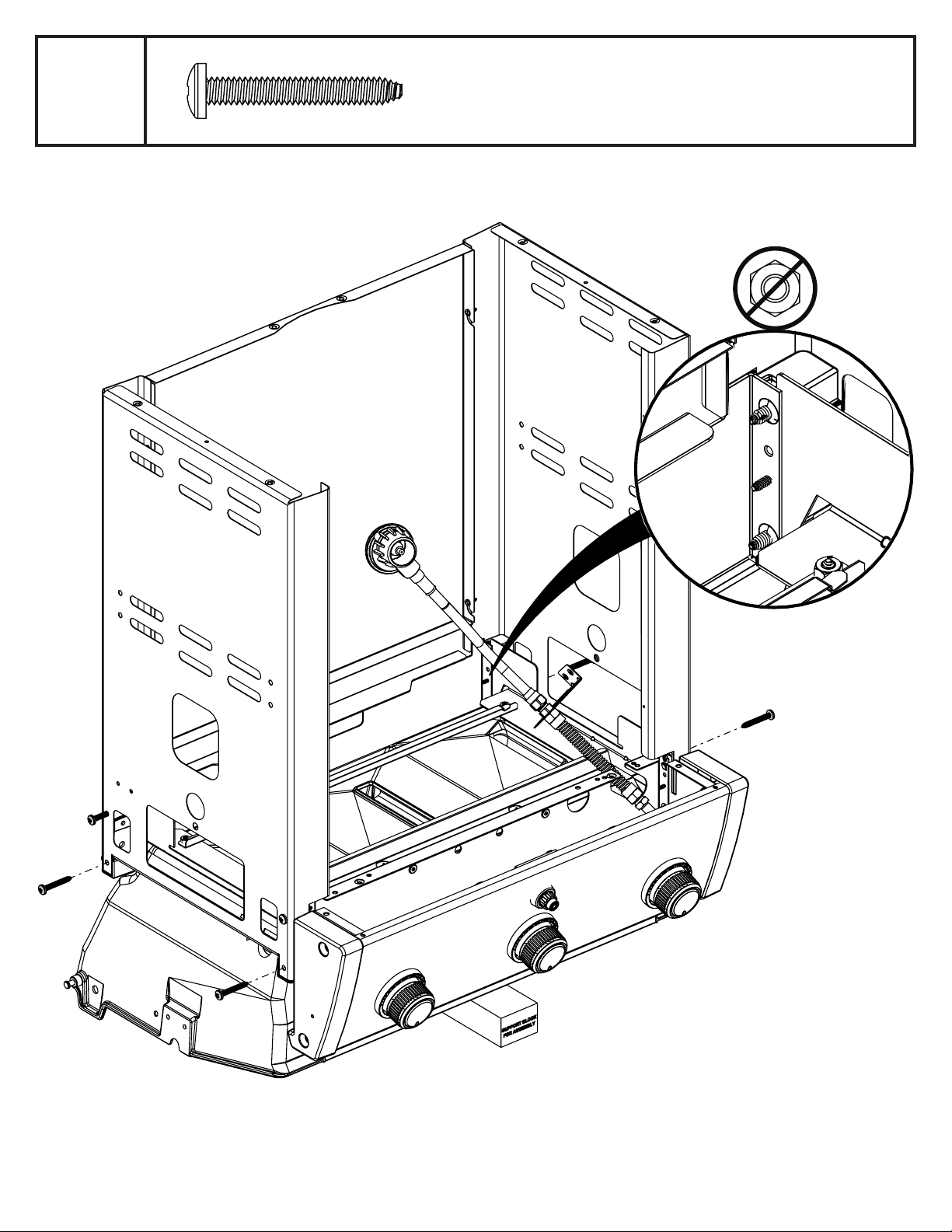

4
(4)

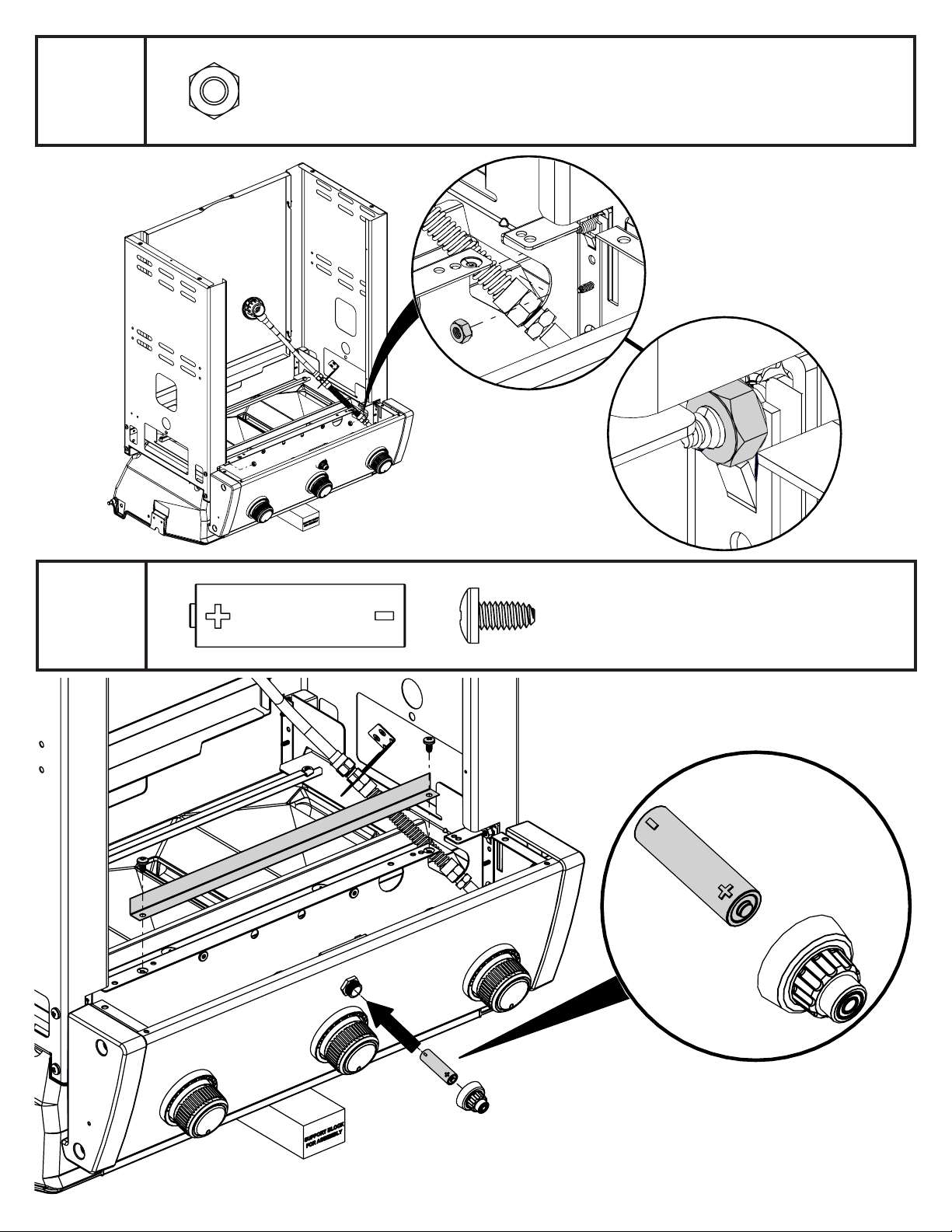

5
(2)
6
(1) AAA (2)

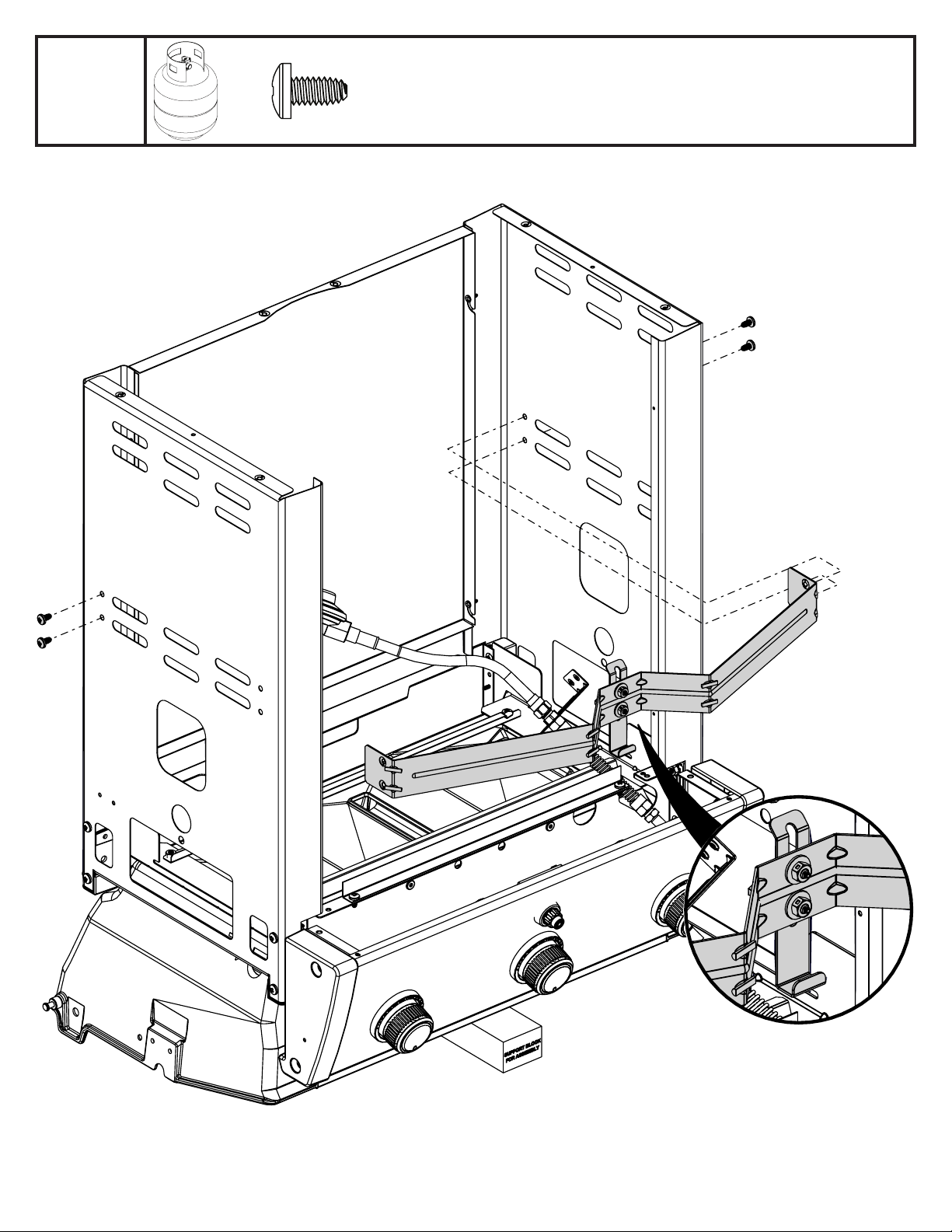

7
(4)

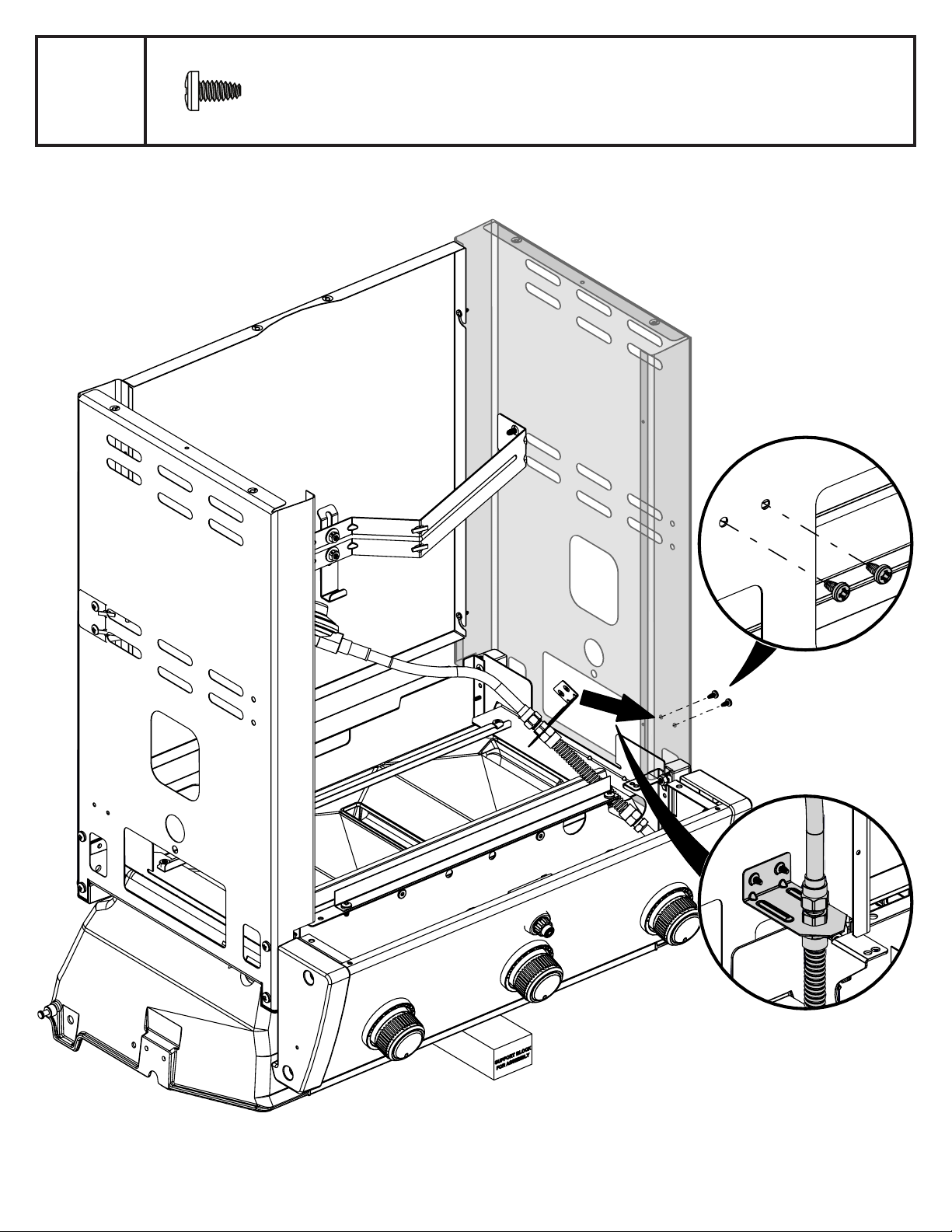

8
(2)

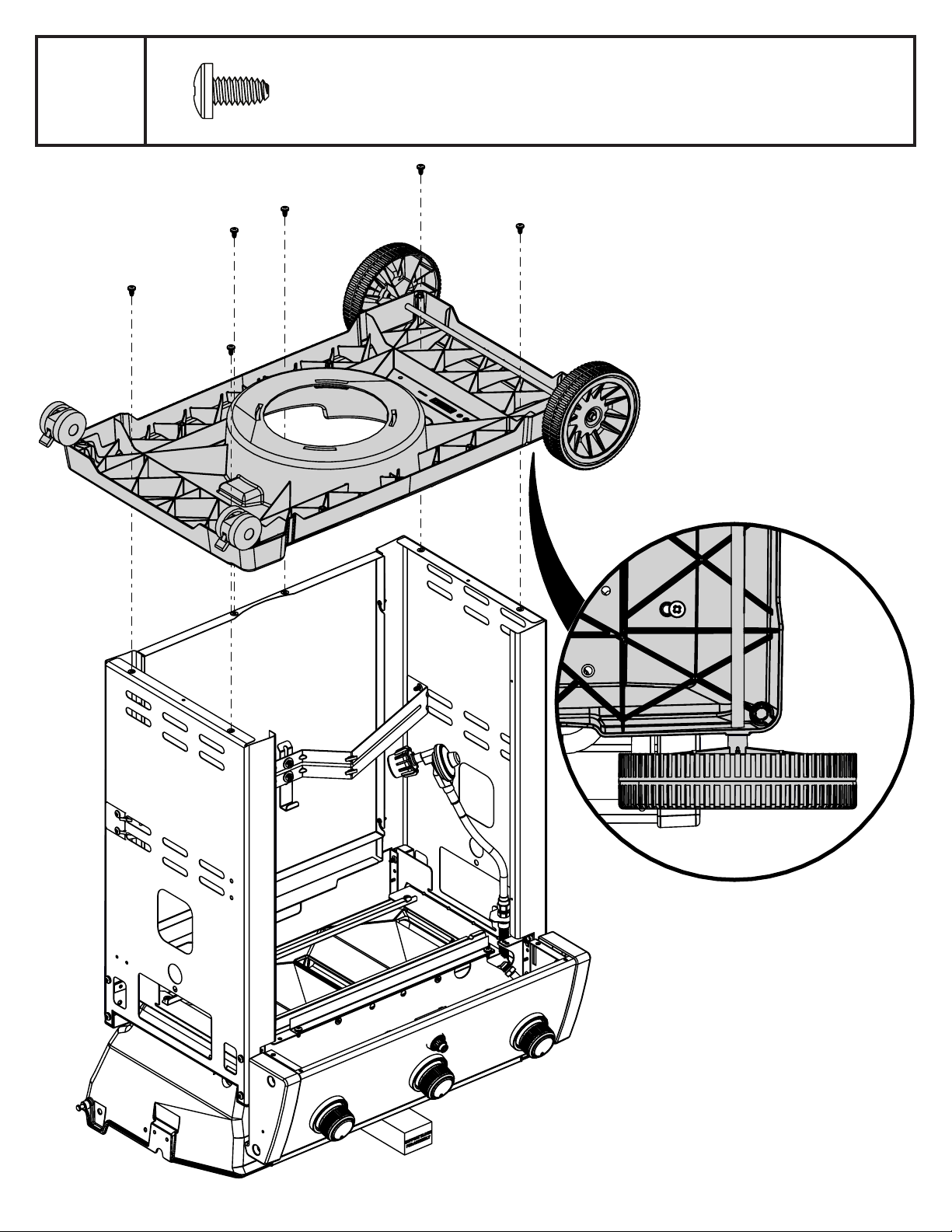

9
(6)

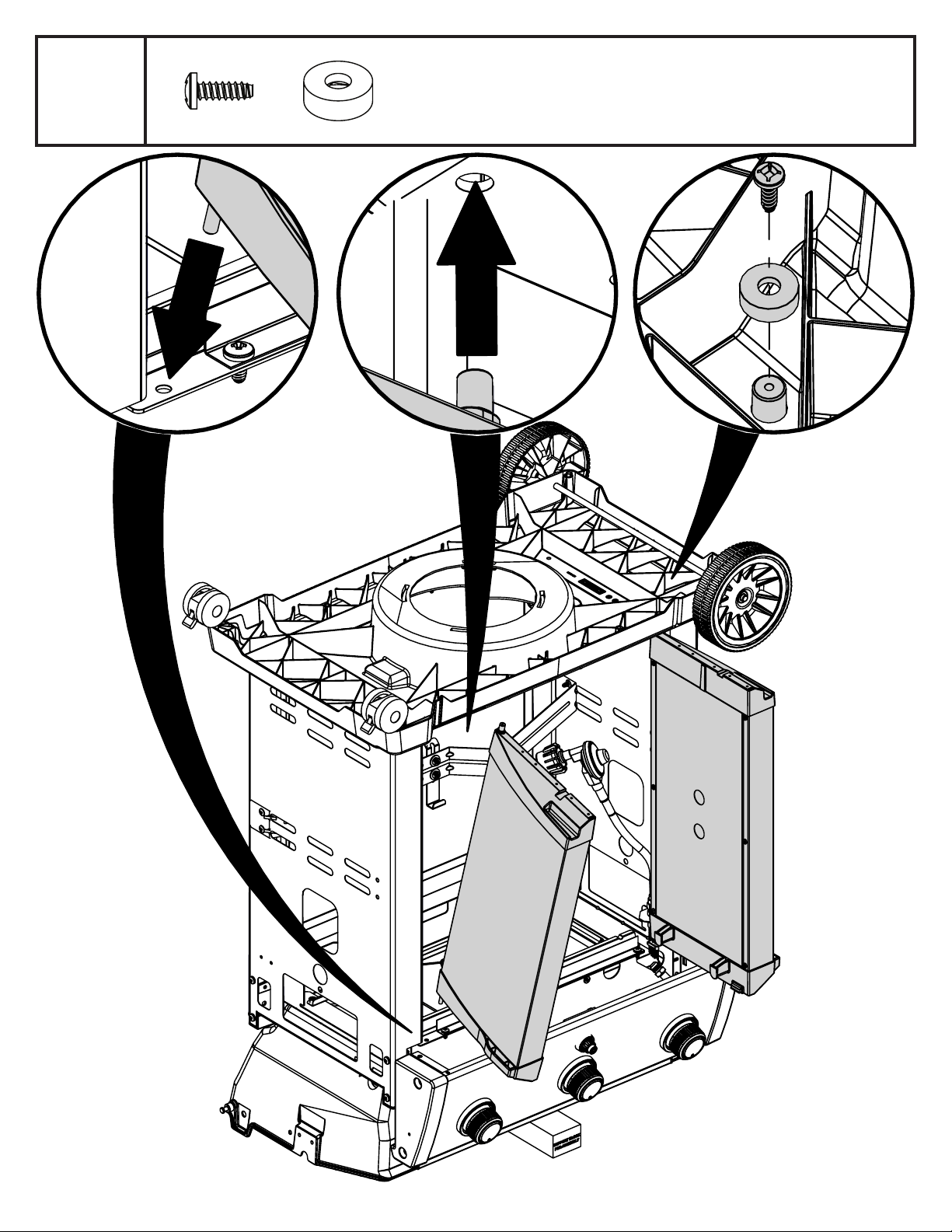

10
(2) (2)

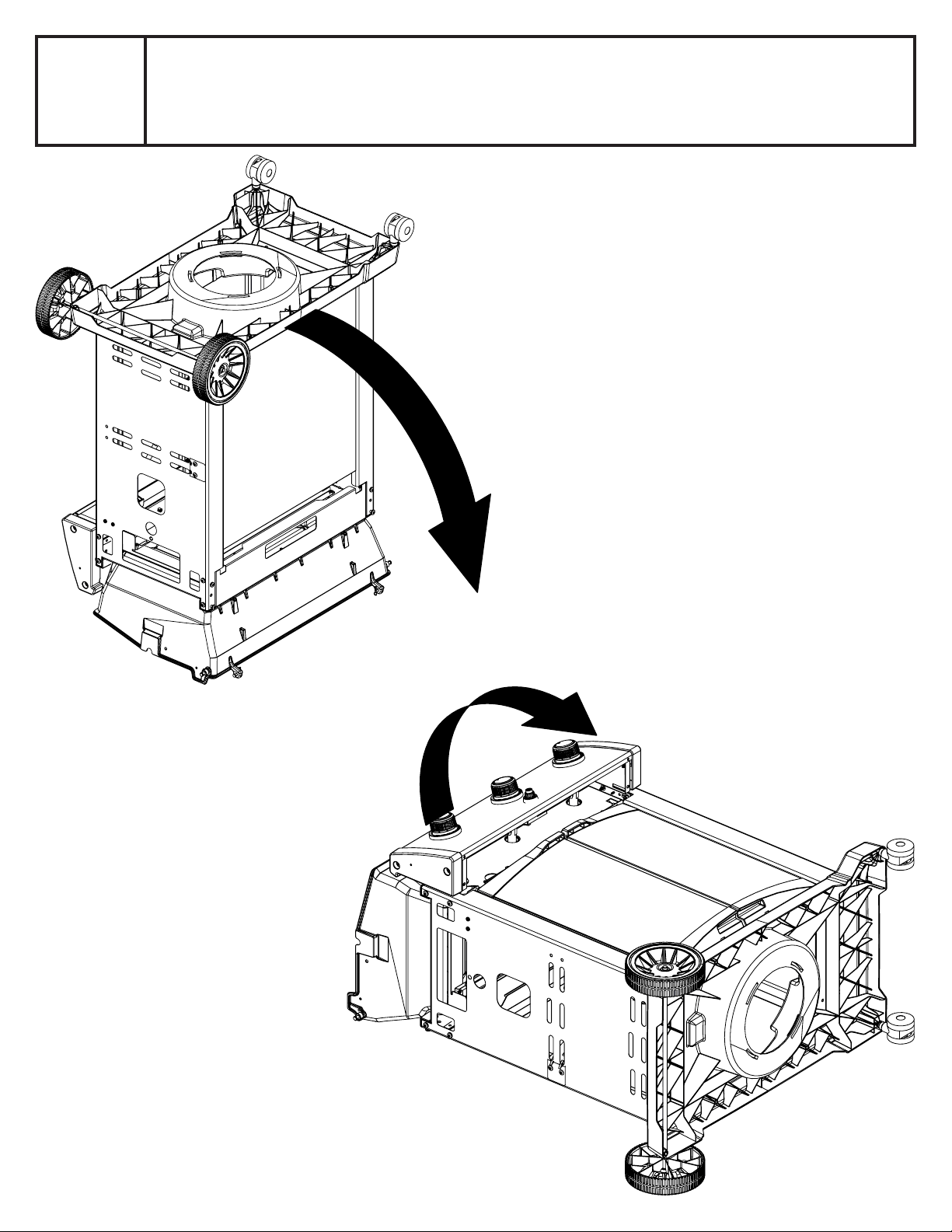

11

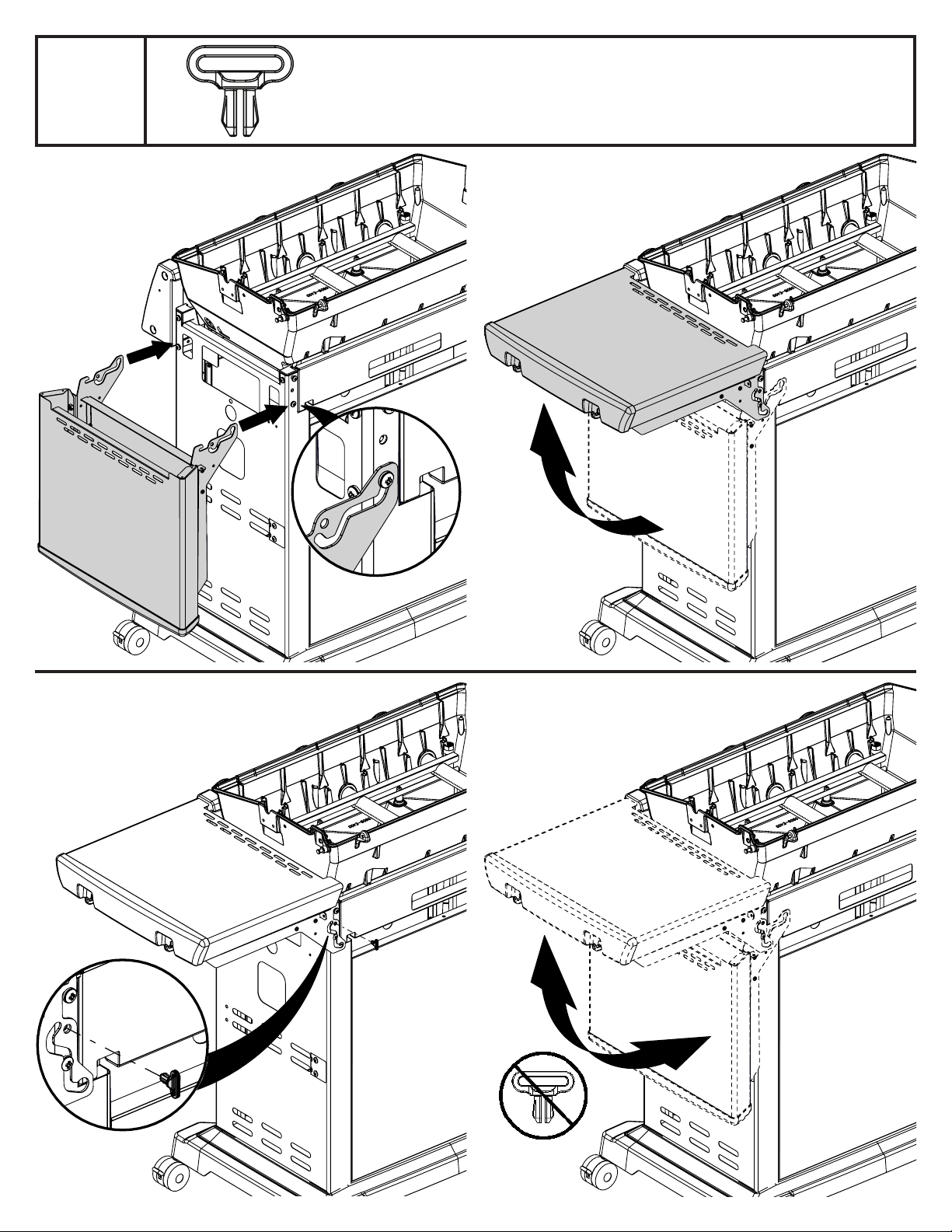

12
(2)

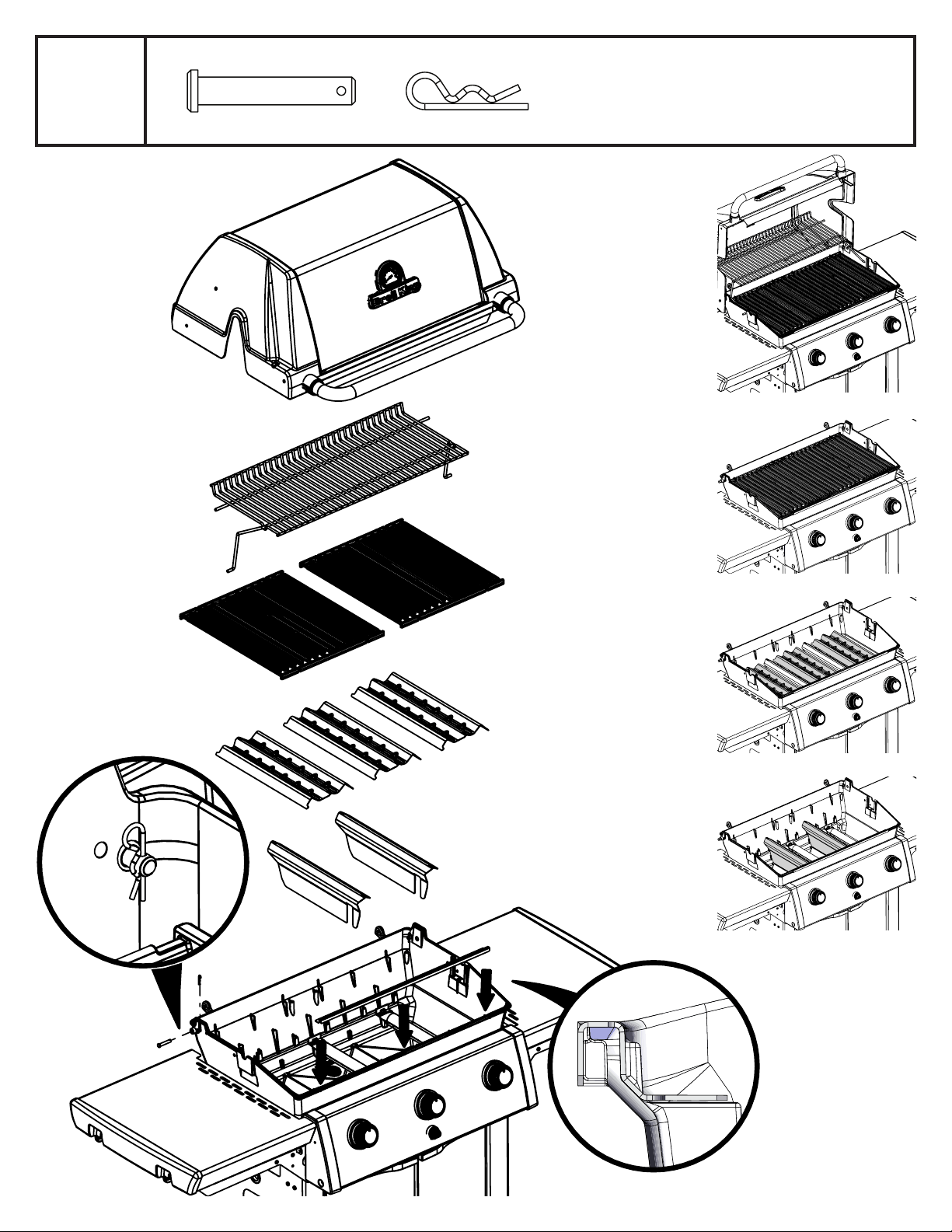

13
(2) (2)

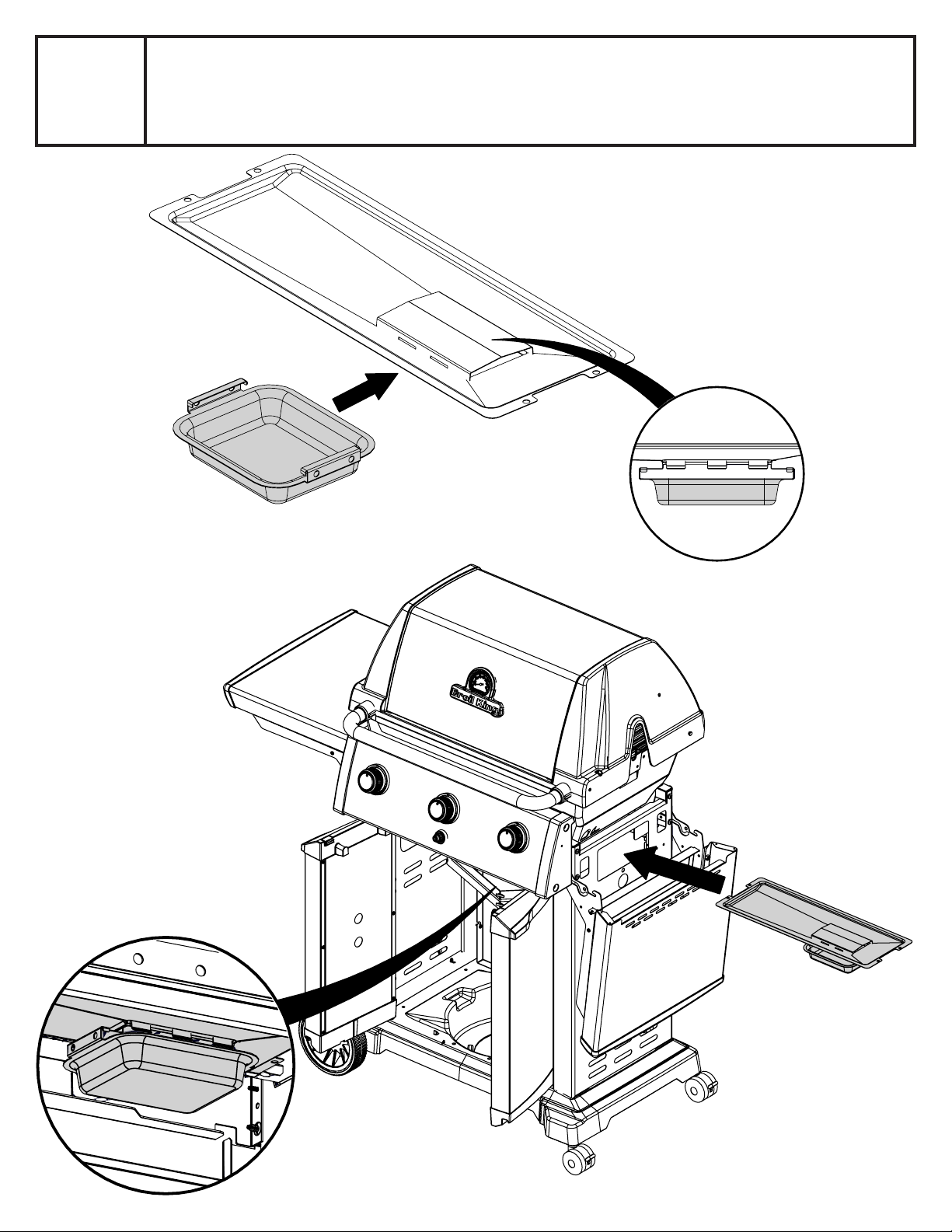

14
15

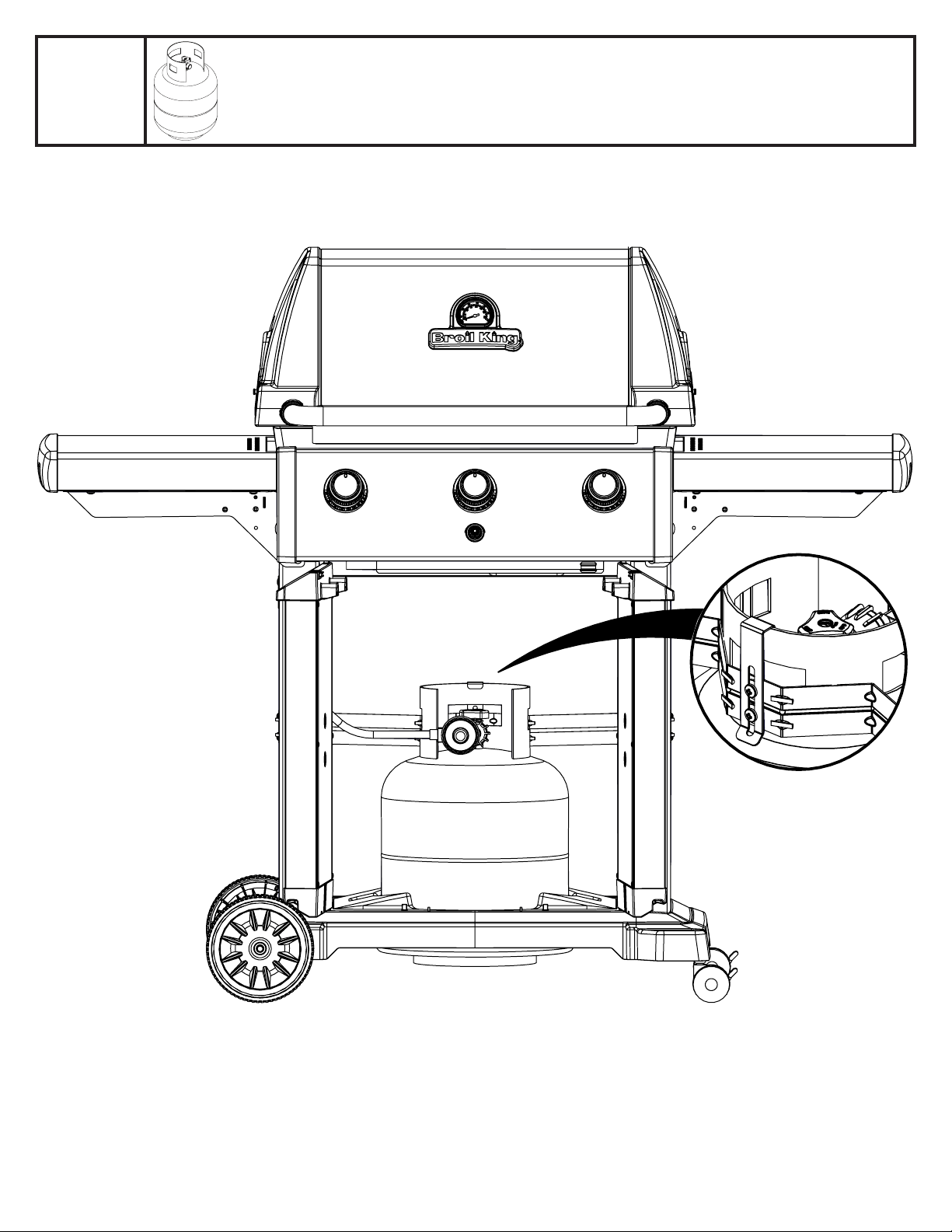

16

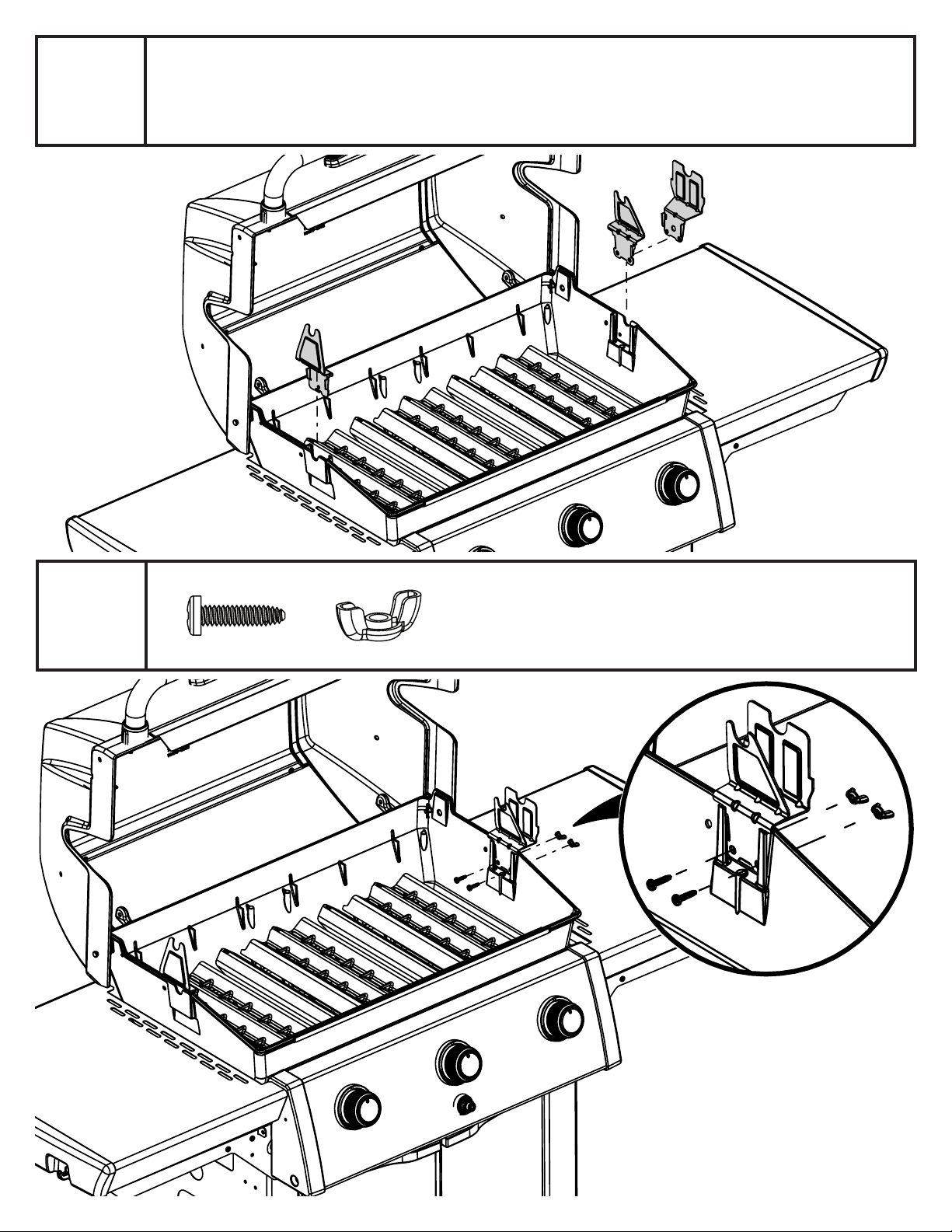

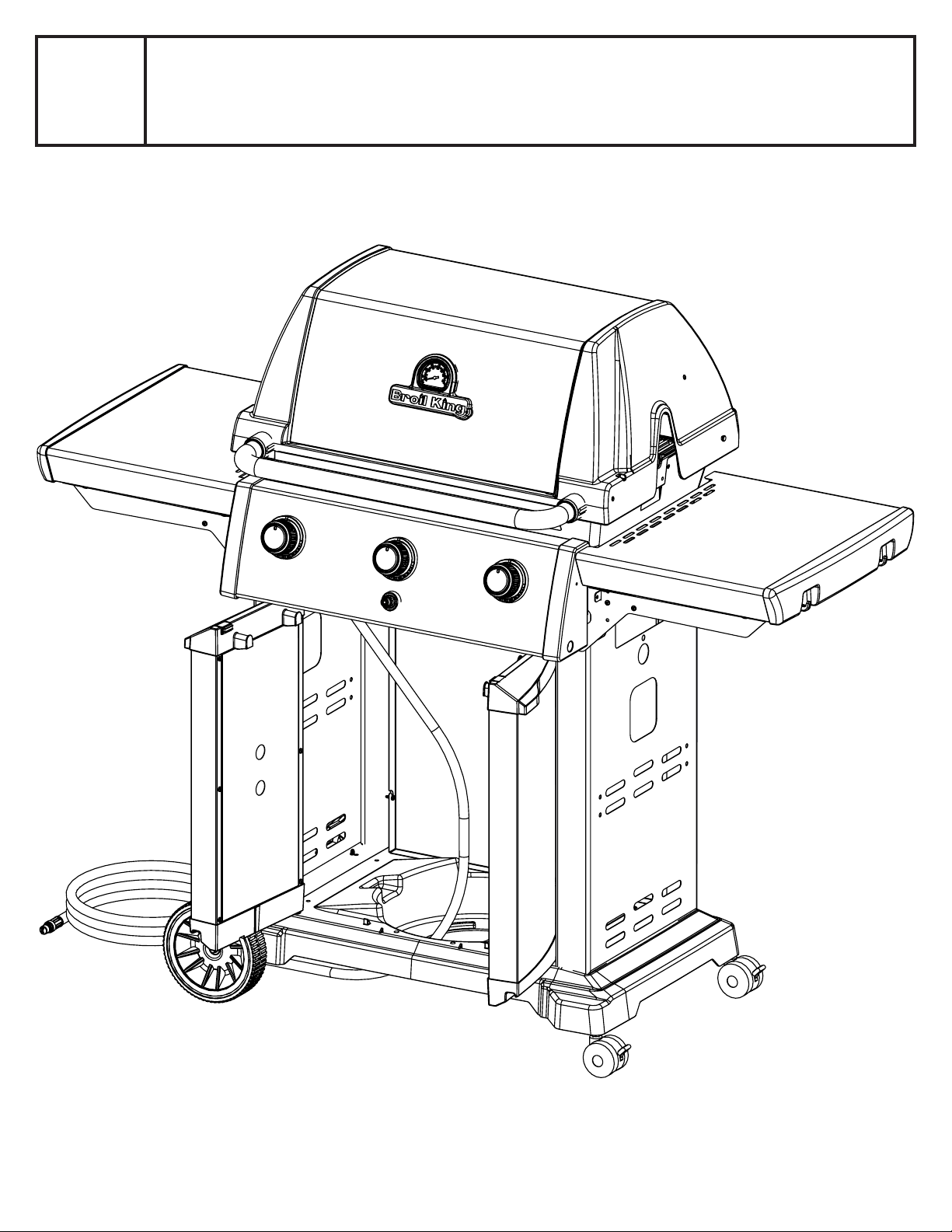

17
18
(2) (2)

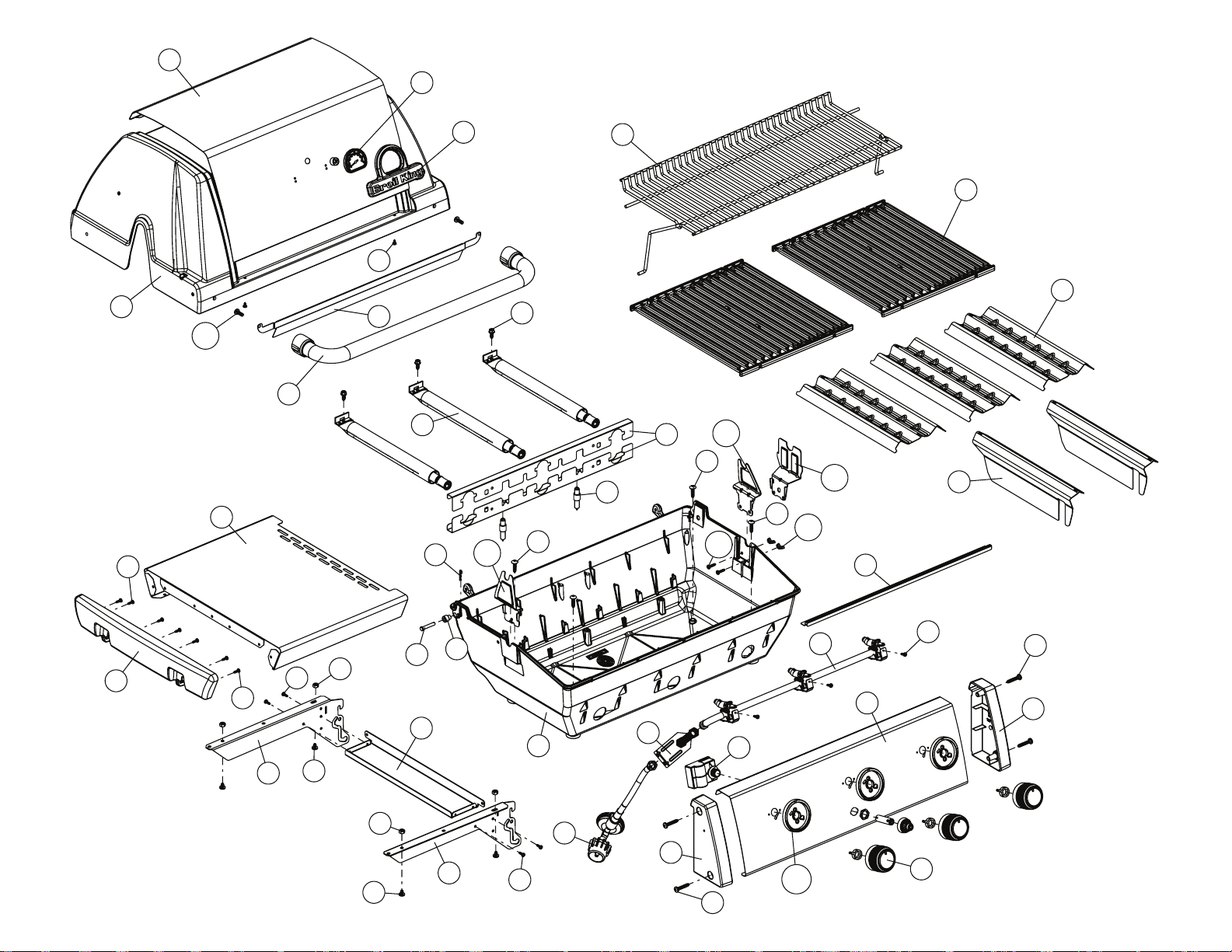

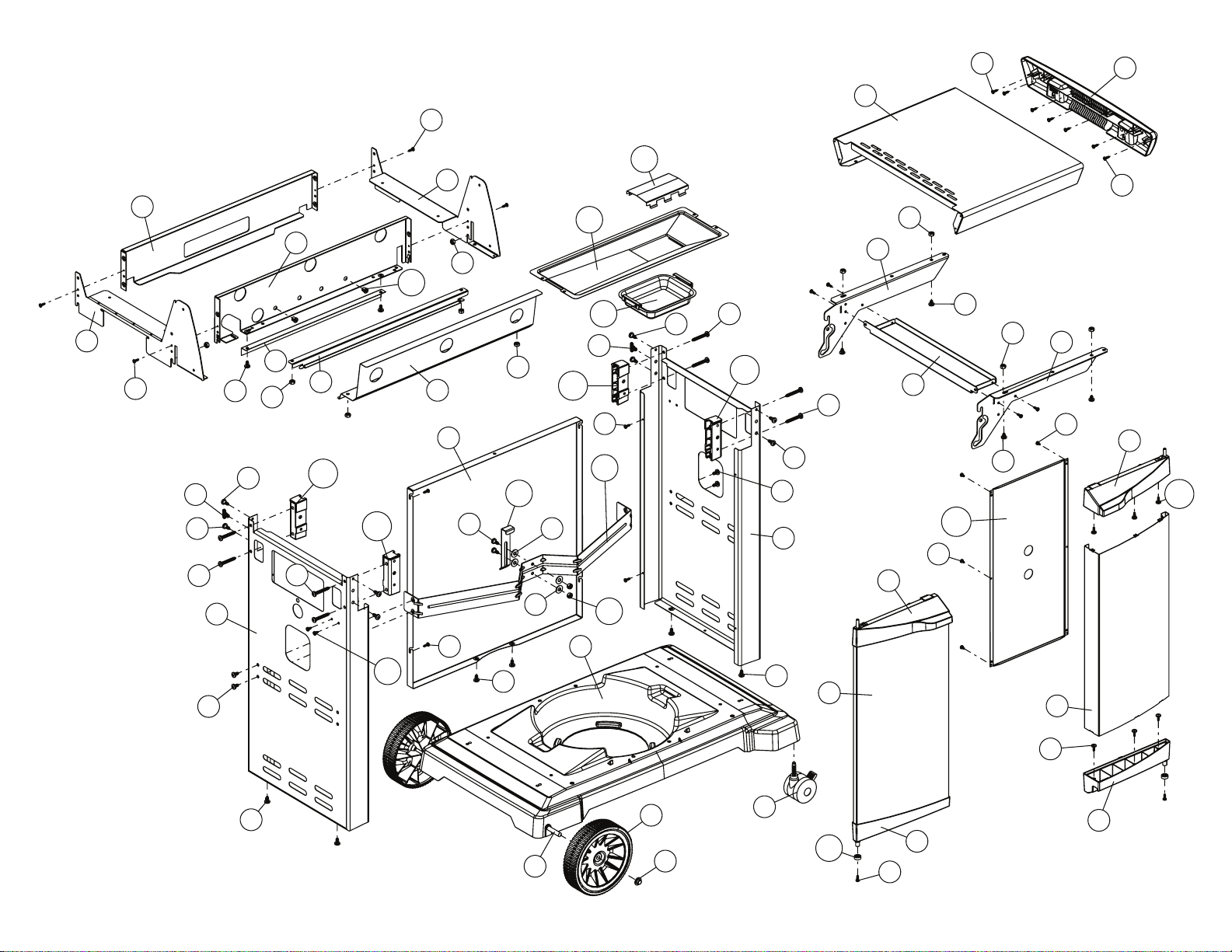

PARTS LIST / LISTE DES PIECES
KEY # ITEM #
DESCRIPTION DESCRIPTION 9464-54 9464-57 9468-54 9468-57 9468-54ED 9468-57ED
1 10909-E401 CASTING BOTTOM FOND DU FOYER 1 1 1 1 1 1
2 10473-E392 CASTING TOP COUVERCLE DU GRIL 1 1 1 1 1 1
3 10081-BK630 NAMEPLATE PLAQUE D’IDENTIFICATION 1 1 1 1 1 1
4 10958-E400A TOP CASTING INSERT PANNEAU DE COUVERCLE • • 1 1 • •
10958-E401A TOP CASTING INSERT PANNEAU DE COUVERCLE 1 1 • • 1 1
5 10571-6 HEAT INDICATOR INDICATEUR DE CHALEUR 1 1 1 1 1 1
6 10240-15 HINGE PIN GOUPILLE DE CHARNIÈRE 2 2 2 2 2 2
6A S21237 HINGE SPACER ENTRETOISE DE CHARNIÈRE 2 2 2 2 2 2
7 S21233 HITCH PIN CLIP ATTACHE DE CHEVILLE 2 2 2 2 2 2
9 10225-T436 GRID - PORCELAIN GRILLE 2 2 2 2 2 2
10 10222-E400 FLAV-R-WAVE FLAV-R-WAVE 3 3 3 3 3 3
11 10225-E391 GRID - WARMING RACK GRILLE 1 1 1 1 1 1
12 10222-E401 DIVIDER DIVISEUR 2 2 2 2 2 2
13 10184-R83 BOSS EXTENSION CROCHET DE RALLONGEMENT 1
1 1 1 1 1
15 10390-E20LP BURNER BRÛLEUR 3 • 3 • 3 •
10390-E20NG BURNER BRÛLEUR • 3 • 3 • 3
17 10342-245 ELECTRONIC IGNITOR ALLUMEUR ÉLECTRONIQUE 1 1 1 1 1 1
18 10342-E12 ELECTRODE ELECTRODE 2 2 2 2 2 2
19 10342-E400A COLLECTOR BOX BOÎTE DE COLLECTEUR 1 1 1 1 1 1
20 10111-16A HOSE TUYAU 1 1 1 1 1 1
21 10444-E30 CONTROL ASSEMBLY LP ASSEMBLÉE DE CONTROLE PL 1 • 1 • 1 •
10444-E31 CONTROL ASSEMBLY NG ASSEMBLÉE DE CONTROLE GN • 1 • 1 • 1
22 10114-16 HOSE & REGULATOR LP TUYAU ET REGULATEUR PL 1 • 1 • 1 •
10111-K45 HOSE NATURAL GAS TUYAU (GAZ NATUREL) • 1 • 1 • 1
23 22001-768 CONTROL KNOB BOUTON DE CONTROLE 3 3 3 3 3 3
23A 10472-E38 CONTROL BEZEL MONTURE DE CONTROLE 3 3 3 3 3 3
30 10194-E434SIG CONTROL COVER PANNEAU DE CONTROLE • • 1 1 1 1
10194-E436SIG CONTROL COVER
PANNEAU DE CONTROLE 1 1 • • • •
31 10711-E34 EDGE CAP - CONTROL COVER PAC DE BORD 1 1 1 1 1 1
32 10711-E33 EDGE CAP - CONTROL COVER PAC DE BORD 1 1 1 1 1 1
33 10184-F96 RADIATION SHIELD ÉCRAN DE CHALEUR 1 1 1 1 1 1
34 10184-F97 GREASE RAIL GUIDE DU BAC A GRAISSE 1 1 1 1 1 1
35 10184-E501 SUPPORT-CASTING-LEFT SUPPORT GAUCHE DU FOYER 1 1 1 1 1 1
36 10184-E511 SUPPORT-CASTING-RIGHT SUPPORT DROIT DU FOYER 1 1 1 1 1 1
37 10184-E651 SUPPORT - SHELF-LEFT SUPPORT TABLETTE DE GAUCHE 2 2 2 2 2 2
PARTS LIST / LISTE DES PIECES
KEY # ITEM #
DESCRIPTION DESCRIPTION 9464-54 9464-57 9468-54 9468-57 9468-54ED 9468-57ED
37A 10184-E63 SUPPORT - SHELF-LEFT SUPPORT TABLETTE DE GAUCHE 2 2 2 2 2 2
38 10184-E641 SUPPORT - SHELF-RIGHT SUPPORT TABLETTE DE DROIT 2 2 2 2 2 2
38A 10184-E62 SUPPORT - SHELF-RIGHT SUPPORT TABLETTE DE DROIT 2 2 2 2 2 2
39 10956-E881 BRACE-REAR SUPPORT ARRIERE 1 1 1 1 1 1
40 10958-E81 BASE TABLETTE INFERIEURE 1 1 1 1 1 1
41 10956-E591 BRACE-FRONT SUPPORT AVANT 1 1 1 1 1 1
42 10958-E79 DOOR PORTE • • 2 2 • •
10958-E781 DOOR PORTE 2 2 • • 2 2
42A 10958-E851 DOOR – INNER PORTE INTÉRIEURE 2 2 2 2 2 2
43 10958-E761 SIDE PANEL BLK PANNEAU LATERALE 2 2 2 2 2 2
44 10958-E901 PANEL - REAR PANNEAU - ARRIÈRE 1 1 1 1 1 1
45 10184-E931 BRACKET - DOOR CATCH CROCHET DE PORTE 1 1 1 1 1 1
48 10184-E691 SHELF BRACKET SUPPORT POUR TABLETTE 2 2 2 2 2 2
50 10711-E92 SHELF PLANCHETTE LATERALE •
• 2 2 2 2
10711-E821 SHELF PLANCHETTE LATERALE 2 2 • • • •
52 10184-E78A DOOR - TOP CAP - LEFT PORTE - DESSUS - GAUCHE 1 1 1 1 1 1
53 10184-E76 DOOR - BOTTOM CAP - LEFT PORTE - DESSOUS - GAUCHE 1 1 1 1 1 1
54 10184-E79A DOOR - TOP CAP - RIGHT PORTE - DESSUS - DROIT 1 1 1 1 1 1
55 10184-E77 DOOR - BOTTOM CAP - RIGHT PORTE - DESSOUS - DROIT 1 1 1 1 1 1
56 10892-7G WHEEL ROUE 2 2 2 2 2 2
60 10711-E49 END CAP - SHELF MONTURE D'EMBOUT 2 2 2 2 2 2
72 S21420 PUSH NUT POUSSE ECROU 2 2 2 2 2 2
73 10184-E124 HANDLE SHEILD ÉCRAN - POIGNÉE 1 1 1 1 1 1
74 S21084 SCREW - #14 X 5/8 VIS - #14 X 5/8 3 3 3 3 3 3
75 24005-12AB HANDLE POIGNÉE 1 1 1 1 1 1
76 S21255 WASHER RONDELLE 4 • 4 • 4 •
78 10892-15 CASTOR ROULETTES 2 2 2 2 2 2
79 Y-11561 BOLT – 1/4:20 x 1 3/4 BOULON - 1/4:20 X 1 3/4 8 8 8 8 8 8
80 Y-11546 SCREW- 1/4-20 X 5/8 VIS – 1/4-20 X 5/8 10 8 10 8 10 8
81 Y-12860 SCREW – 1/4-20 X 1 3/8 VIS – 1/4-20 X 1 3/8 8 8 8 8 8 8
82 Y-12673 SHELF - LOCK PIN GOUPILLE DE SERRURE 2 2 2 2 2 2
83 Y-12855 SCREW 1/4-20 X 3/8 VIS 1/4-20 X 3/8 8 8 8 8 8 8
84 S15170 AXLE ESSIEU 1 1 1 1 1 1
85 Y-12865 SCREW- 1/4-20 X 1/2 VIS – 1/4-20 X 1/2 12 8 12 8 12 8
86 Y-11545 SCREW 1/4-20 X 1 3/8 VIS 1/4-20 X 1 3/8 4 4 4 4 4 4
PARTS LIST / LISTE DES PIECES
KEY # ITEM #
DESCRIPTION DESCRIPTION 9464-54 9464-57 9468-54 9468-57 9468-54ED 9468-57ED
87 Y-11793 NUT- 1/4-20 ECROU – 1/4-20 14 14 14 14 14 14
96 S21125 SCREW – 8 X 1/2 VIS - 8 X 1/2 16 16 16 16 16 16
98 S21124 SCREW – 8 X 1/2 VIS - 8 X 1/2 35 35 35 35 35 35
98A Y-12643 SCREW – 8 X 1/2 VIS - 8 X 1/2 12 12 12 12 12 12
115 Y-29304 SCREW 10-24 X 3/8 VIS 10-24 X 3/8 2 2 2 2 2 2
122 57054-902 GREASE TRAY PLATEAU A GRAISSE 1 1 1 1 1 1
123 52009-902 GREASE PAN CUVETTE A GRAISSE 1 1 1 1 1 1
124 52049-91 SHIELD - GREASE TRAY ÉCRAN - PLATEAU A GRAISSE 1 1 1 1 1 1
135 Y-12119 3/8 HEYCO BUSHING DOUILLE DE 3/8 HEYCO 2 2 2 2 2 2
136 10184-E43 ROTISSERIE SHIELD BOUCLIER DE ROTISSERIE 1 1 1 1 1 1
137 10184-E42 ROTISSERIE BRACKET CROCHET DE ROTISSERIE 1 1 1 1 1 1
138 10184-E44 ROTISSERIE SHIELD BOUCLIER DE ROTISSERIE 1 1 1 1 1 1
139 S21061 WING NUT ECROU PAPILLON 2 2 2 2 2 2
140 Y-29306 BOLT - 10-24 x 3/4 BOULON - 10-24 x 3/4
2 2 2 2 2 2
141 Y-12310 SCREW - 1/4-20 X 3/4 VIS - 1/4-20 x 3/4 2 2 2 2 2 2
150 10184-E211 TANK CLAMP PINCE-CITERNES 1 • 1 • 1 •
151 10184-E201 TANK STRAP SANGLE RÉSERVOIR 1 • 1 • 1 •
154 Y-11795 LOCK NUT CROU DE BLOCAGE 2 • 2 • 2 •
155 Y-12124 DOOR PIN CAP PORTE PIN PAC 2 2 2 2 2 2
9
74
10
15
19
18
12
22
139
137
140
81
136
13
96
81
17
6A
7
6
86
4
1
81
32
2
20
73
138
5
21
141
30
98
3
75
31
23A
98
86
83
11
87
37
23
48
50
38
83
98
87
98
60
98
79
98
36
123
83
87
87
124
96
122
96
38
39
135
42A
55
45
35
85
41
42
87
48
98
98A
37
60
34
87
83
98
40
50
54
78
85
98
87
33
155
53
98
85
85
79
82
80
98
151
42
98
52
80
38A
76
43
150
44
76
154
84
80
37A
56
85
72
85
43
80
82
80
37A
79
38A
115
79
