Operating/Safety Instructions

Consignes de sécurité/d’utilisation

Instrucciones de funcionamiento y seguridad

RH328VC

RH328VCQ

2610048691.qxp_RH328VC 10/4/17 9:09 AM Page 1

-2-

Work area safety

Keep work area clean and well lit. Cluttered

or dark areas invite accidents.

Do not operate power tools in explosive

atmospheres, such as in the presence of

flammable liquids, gases or dust. Power

tools create sparks which may ignite the dust

or fumes.

Keep children and bystanders away while

operating a power tool. Distractions can

cause you to lose control.

Electrical safety

Power tool plugs must match the outlet.

Never modify the plug in any way. Do not

use any adapter plugs with earthed

(grounded) power tools. Unmodified plugs

and matching outlets will reduce risk of

electric shock.

Avoid body contact with earthed or grounded

surfaces such as pipes, radiators, ranges

and refrigerators. There is an increased risk

of electric shock if your body is earthed or

grounded.

Do not expose power tools to rain or wet

conditions. Water entering a power tool will

increase the risk of electric shock.

Do not abuse the cord. Never use the cord

for carrying, pulling or unplugging the power

tool. Keep cord away from heat, oil, sharp

edges or moving parts. Damaged or entangled

cords increase the risk of electric shock.

When operating a power tool outdoors,

use an extension cord suitable for outdoor

use. Use of a cord suitable for outdoor use

reduces the risk of electric shock.

If operating a power tool in a damp location

is unavoidable, use a Ground Fault Circuit

Interrupter (GFCI) protected supply. Use of

an GFCI reduces the risk of electric shock.

Personal safety

Stay alert, watch what you are doing and

use common sense when operating a

power tool. Do not use a power tool while

you are tired or under the influence of drugs,

alcohol or medication. A moment of inattention

while operating power tools may result in

serious personal injury.

Read all safety warnings and all instructions. Failure to follow the

warnings and instructions may result in electric shock, fire and/or serious

injury.

SAVE ALL WARNINGS AND INSTRUCTIONS FOR FUTURE REFERENCE

The term “power tool” in the warnings refers to your mains-operated (corded) power tool or

battery-operated (cordless) power tool.

General Power Tool Safety Warnings

Safety Symbols

The definitions below describe the level of severity for each signal word. Please read the manual

and pay attention to these symbols.

This is the safety alert symbol. It is used to alert you to potential

personal injury hazards. Obey all safety messages that follow this

symbol to avoid possible injury or death.

DANGER indicates a hazardous situation which, if not avoided, will

result in death or serious injury.

WARNING indicates a hazardous situation which, if not avoided, could

result in death or serious injury.

CAUTION, used with the safety alert symbol, indicates a hazardous

situation which, if not avoided, will result in minor or moderate injury.

2610048691.qxp_RH328VC 10/4/17 9:09 AM Page 2

-3-

Rotary Hammer Safety Rules

Wear ear protectors. Exposure to noise can

cause hearing loss.

Use auxiliary handle(s), if supplied with the

tool. Loss of control can cause personal injury.

Hold power tools by insulated gripping

surfaces, when performing an operation

where the cutting tool may contact hidden

wiring or its own cord. Cutting accessory

contacting a "live" wire may make exposed

metal parts of the power tool "live" and could

give the operator an electric shock.

Use clamps or another practical way to

secure and support the workpiece to a

stable platform. Holding the work by hand

or against your body leaves it unstable and

may lead to loss of control.

Do not drill, fasten or break into existing

walls or other blind areas where electrical

wiring may exist. If this situation is

unavoidable, disconnect all fuses or circuit

breakers feeding this worksite.

Use a metal detector to determine if there

are gas or water pipes hidden in the work

area or call the local utility company for

assistance before beginning the

operation. Striking or cutting into a gas line

will result in explosion. Water entering an

electrical device may cause electrocution.

Use personal protective equipment. Always

wear eye protection. Protective equipment

such as dust mask, non-skid safety shoes, hard

hat, or hearing protection used for appropriate

conditions will reduce personal injuries.

Prevent unintentional starting. Ensure the

switch is in the off-position before

connecting to power source and / or battery

pack, picking up or carrying the tool.

Carrying power tools with your finger on the

switch or energizing power tools that have the

switch on invites accidents.

Remove any adjusting key or wrench before

turning the power tool on. A wrench or a

key left attached to a rotating part of the power

tool may result in personal injury.

Do not overreach. Keep proper footing and

balance at all times. This enables better

control of the power tool in unexpected

situations.

Dress properly. Do not wear loose clothing

or jewelry. Keep your hair, clothing and

gloves away from moving parts. Loose

clothes, jewelry or long hair can be caught in

moving parts.

If devices are provided for the connection

of dust extraction and collection facilities,

ensure these are connected and properly

used. Use of dust collection can reduce dust-

related hazards.

Power tool use and care

Do not force the power tool. Use the

correct power tool for your application. The

correct power tool will do the job better and

safer at the rate for which it was designed.

Do not use the power tool if the switch does

not turn it on and off. Any power tool that

cannot be controlled with the switch is

dangerous and must be repaired.

Disconnect the plug from the power source

and/or the battery pack from the power tool

before making any adjustments, changing

accessories, or storing power tools. Such

preventive safety measures reduce the risk of

starting the power tool accidentally.

Store idle power tools out of the reach of

children and do not allow persons unfamiliar

with the power tool or these instructions to

operate the power tool. Power tools are

dangerous in the hands of untrained users.

Maintain power tools. Check for misalignment

or binding of moving parts, breakage of

parts and any other condition that may

affect the power tool’s operation. If damaged,

have the power tool repaired before use.

Many accidents are caused by poorly

maintained power tools.

Keep cutting tools sharp and clean. Properly

maintained cutting tools with sharp cutting

edges are less likely to bind and are easier to

control.

Use the power tool, accessories and tool

bits etc. in accordance with these instructions,

taking into account the working conditions

and the work to be performed. Use of the

power tool for operations different from those

intended could result in a hazardous situation.

Service

Have your power tool serviced by a qualified

repair person using only identical

replacement parts. This will ensure that the

safety of the power tool is maintained.

2610048691.qxp_RH328VC 10/4/17 9:09 AM Page 3

-4-

Always use the side handle for maximum

control over torque reaction or kick-back.

Never attempt to operate this tool with

one hand. The slip clutch engages if you

firmly control the tool during a torque reaction

or kickback.

Always wear safety goggles or eye

protection when using this tool. Use a

dust mask or respirator for applications

that generate dust. Safety goggles or eye

protection will help deflect fragments of the

material that may be thrown toward your face

and eyes. Dust generated or gases released

from the material you are cutting (i.e.

asbestos insulated pipes, radon) may cause

respiratory difficulties.

Use thick cushioned gloves and limit the

exposure time by taking frequent rest

periods. Vibration caused by hammer-drill

action may be harmful to your hands and

arms.

Position the cord clear of rotating bit. Do

not wrap the cord around your arm or

wrist. If cord becomes entangled with the

spinning bit it could entrap you causing

serious personal injury.

Position yourself to avoid being caught

between the tool or side handle and walls

or posts. Should the bit become bound or

jammed in the work, the reaction torque of

the tool could crush your hand or leg.

Do not strike the bit with a handheld

hammer or sledgehammer when

attempting to dislodge a bound or

jammed bit. Fragments of metal from the bit

could dislodge and strike you or bystanders.

Never place the tool down until the bit or

accessory has come to a complete stop.

Do not use dull or damaged bits and

accessories. Dull or damaged bits have a

greater tendency to bind in the workpiece.

When removing the bit from the tool avoid

contact with skin and use proper

protective gloves when grasping the bit or

accessory. Accessories may be hot after

prolonged use.

Do not run the tool while carrying it at

your side. A spinning bit could become

entangled with clothing and injury may result.

Additional Safety Warnings

GFCI and personal protection devices like

electrician’s rubber gloves and footwear will

further enhance your personal safety.

Do not use AC only rated tools with a DC

power supply. While the tool may appear to

work, the electrical components of the AC

rated tool are likely to fail and create a hazard

to the operator.

Keep handles dry, clean and free from oil

and grease. Slippery hands cannot safely

control the power tool.

Develop a periodic maintenance schedule

for your tool. When cleaning a tool be

careful not to disassemble any portion of

the tool since internal wires may be

misplaced or pinched or safety guard return

springs may be improperly mounted.

Certain cleaning agents such as gasoline,

carbon tetrachloride, ammonia, etc. may

damage plastic parts.

Risk of injury to user. The power cord must only

be serviced by a Bosch Factory Service Center

or Autho rized Bosch Service Station.

Some dust created by

power sanding, sawing,

grinding, drilling, and other construction

activities contains chemicals known to

cause cancer, birth defects or other

reproductive harm. Some examples of

these chemicals are:

• Lead from lead-based paints,

• Crystalline silica from bricks and cement and

other masonry products, and

• Arsenic and chromium from chemically-

treated lumber.

Your risk from these exposures varies,

depending on how often you do this type of

work. To reduce your exposure to these

chemicals: work in a well ventilated area, and

work with approved safety equipment, such as

those dust masks that are specially designed

to filter out microscopic particles.

2610048691.qxp_RH328VC 10/4/17 9:09 AM Page 4

-5-

Symbols

IMPORTANT: Some of the following symbols may be used on your tool. Please study them

and learn their meaning. Proper interpretation of these symbols will allow you to operate the

tool better and safer.

Symbol Designation / Explanation

V Volts (voltage)

A Amperes (current)

Hz Hertz (frequency, cycles per second)

W Watt (power)

kg Kilograms (weight)

min Minutes (time)

s Seconds (time)

⌀

Diameter (size of drill bits, grinding wheels, etc.)

No load speed (rotational speed at no load)

n Rated speed (maximum attainable speed)

.../min

Revolutions or reciprocation per minute (revolutions, strokes, surface speed,

orbits etc. per minute)

0 Off position (zero speed, zero torque...)

1, 2, 3, ...

I, II, III,

Selector settings (speed, torque or position settings. Higher number means

greater speed)

Infinitely variable selector with off (speed is increasing from 0 setting)

Arrow (action in the direction of arrow)

Alternating current (type or a characteristic of current)

Direct current (type or a characteristic of current)

Alternating or direct current (type or a characteristic of current)

Class II construction (designates double insulated construction tools)

Earthing terminal (grounding terminal)

2610048691.qxp_RH328VC 10/4/17 9:09 AM Page 5

-6-

Symbols (continued)

Conforms to

UL Standard 60745-1

UL Standard 60745-2-6

Certified to

CAN/CSA Standard C22.2 No. 60745-1-07

CAN/CSA Standard C22.2 No. 60745-2-6-04

IMPORTANT: Some of the following symbols may be used on your tool. Please study them

and learn their meaning. Proper interpretation of these symbols will allow you to operate the

tool better and safer.

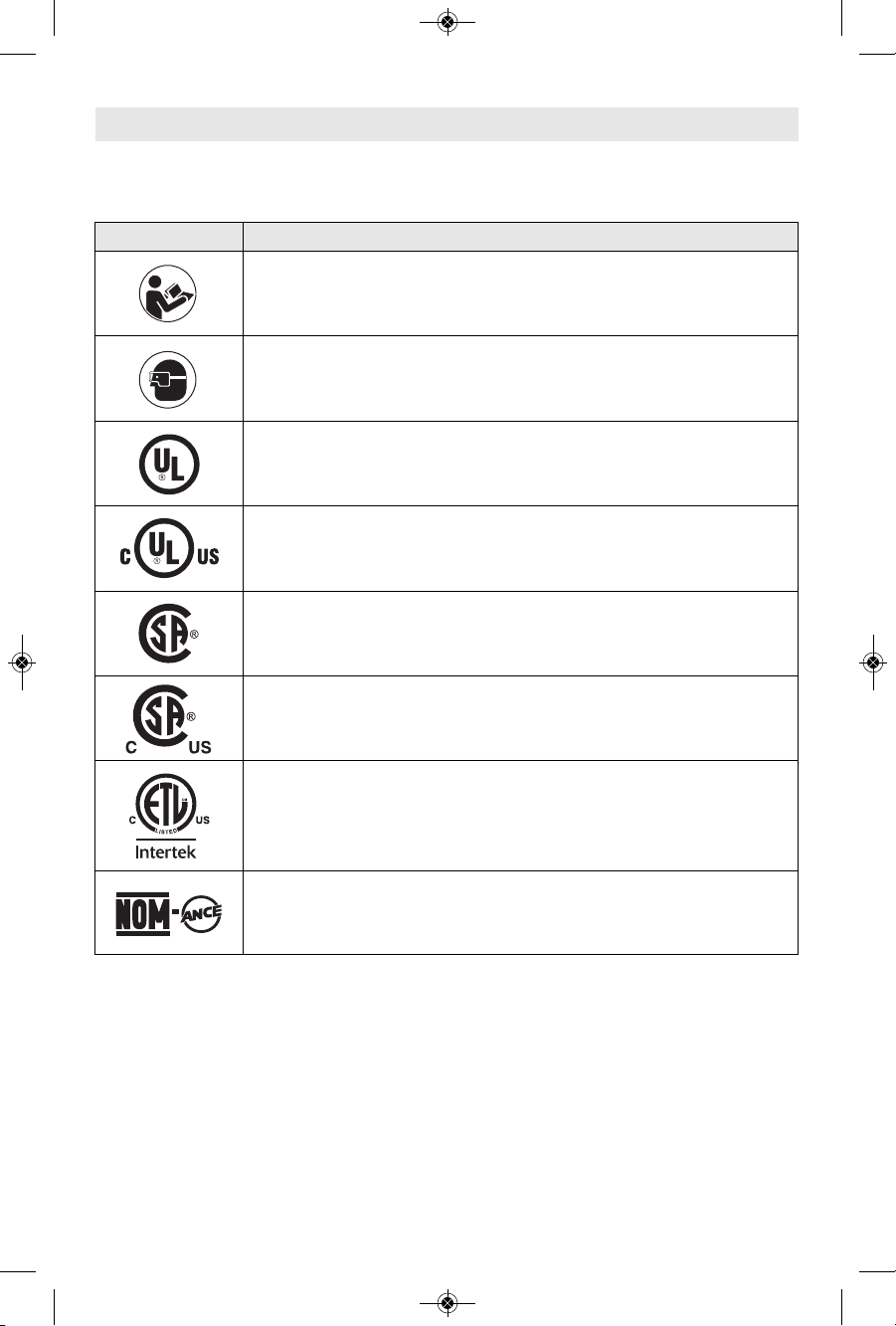

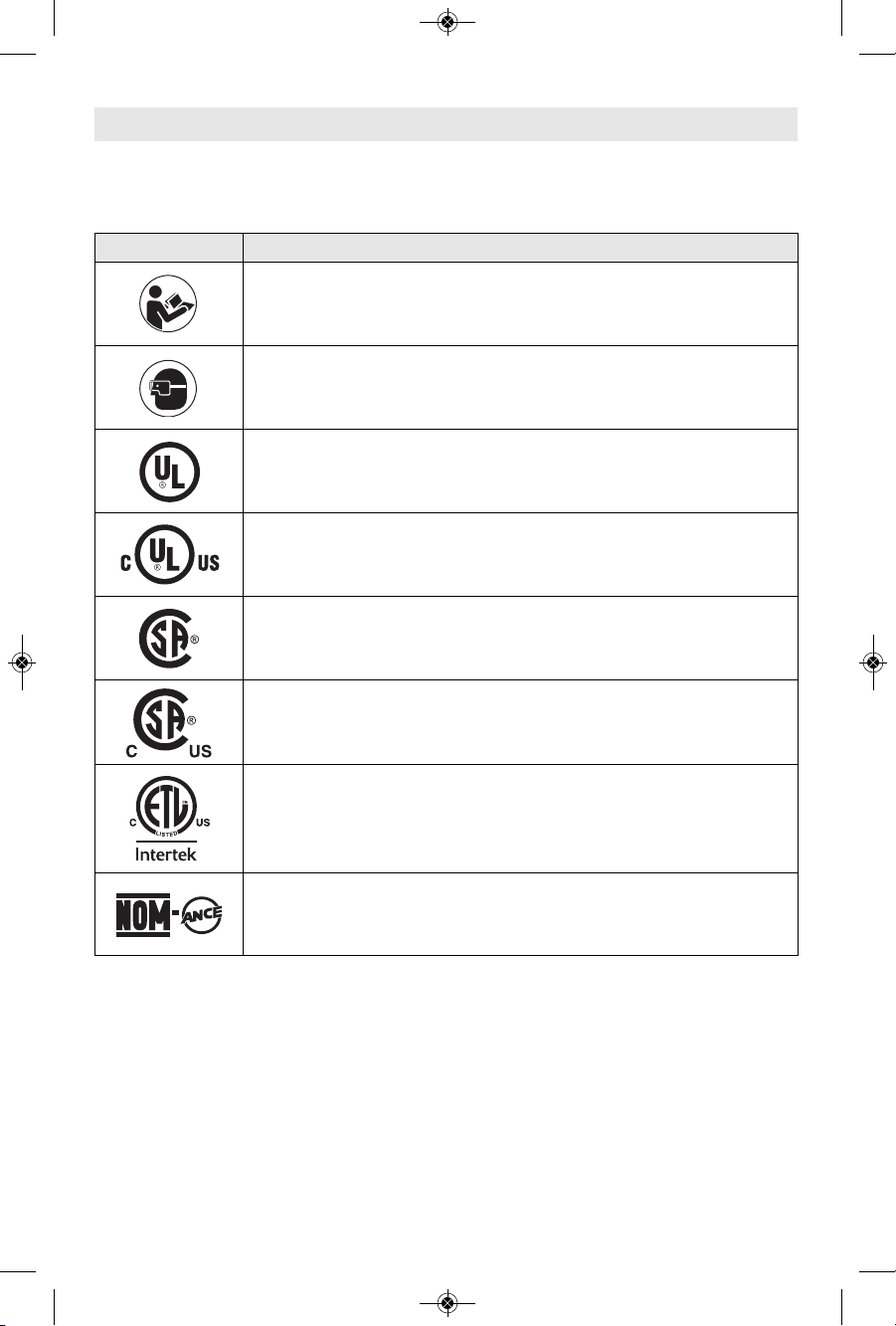

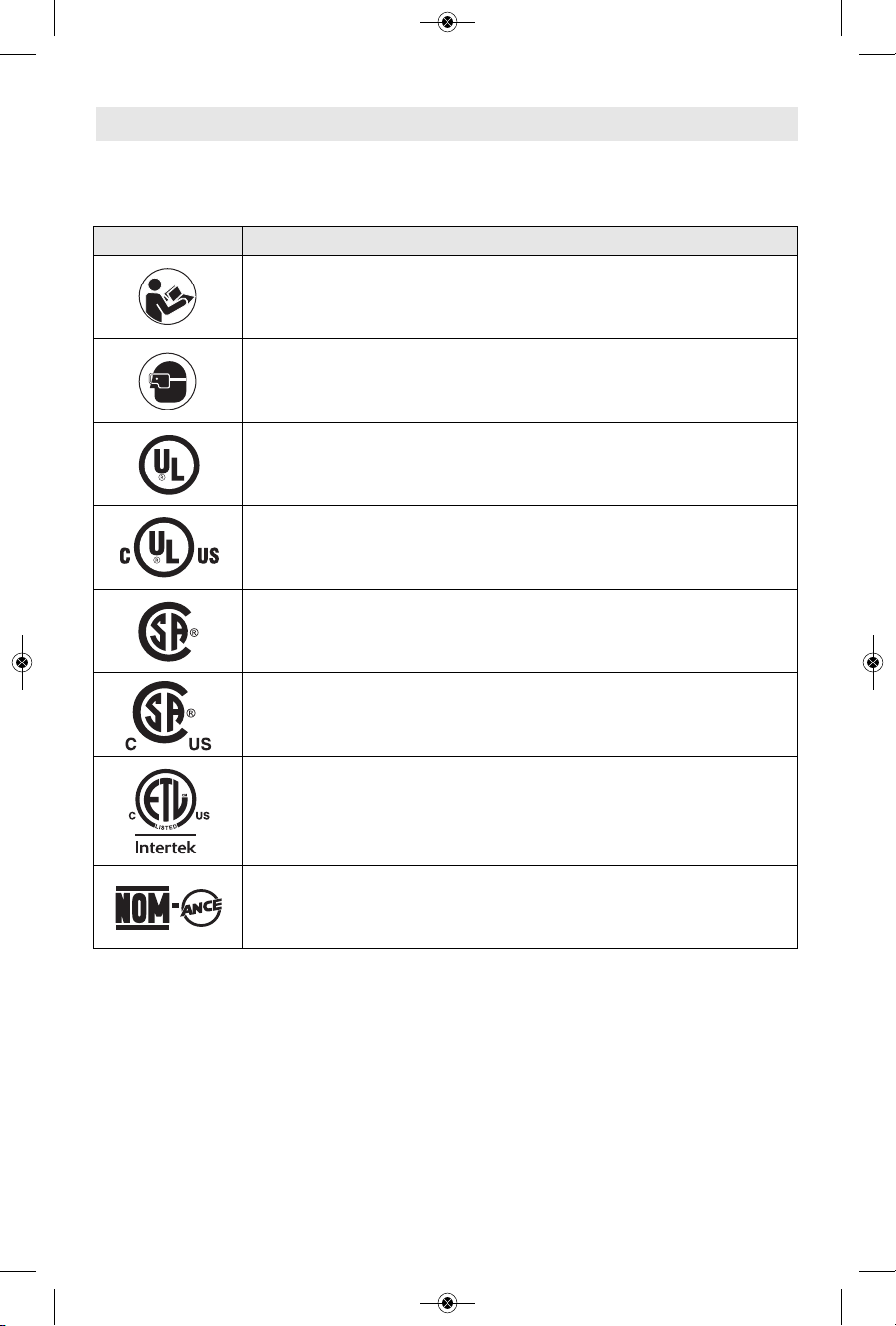

Symbol Designation / Explanation

Alerts user to read manual

Alerts user to wear eye protection

This symbol designates that this tool is listed by Underwriters Laboratories.

This symbol designates that this tool is listed by Underwriters Laboratories,

to United States and Canadian Standards.

This symbol designates that this tool is listed by the Canadian Standards

Association.

This symbol designates that this tool is listed by the Canadian Standards

Association, to United States and Canadian Standards.

This symbol designates that this tool is listed by the Intertek Testing

Services, to United States and Canadian Standards.

This symbol designates that this tool complies to NOM Mexican Standards.

2610048691.qxp_RH328VC 10/4/17 9:09 AM Page 6

-7-

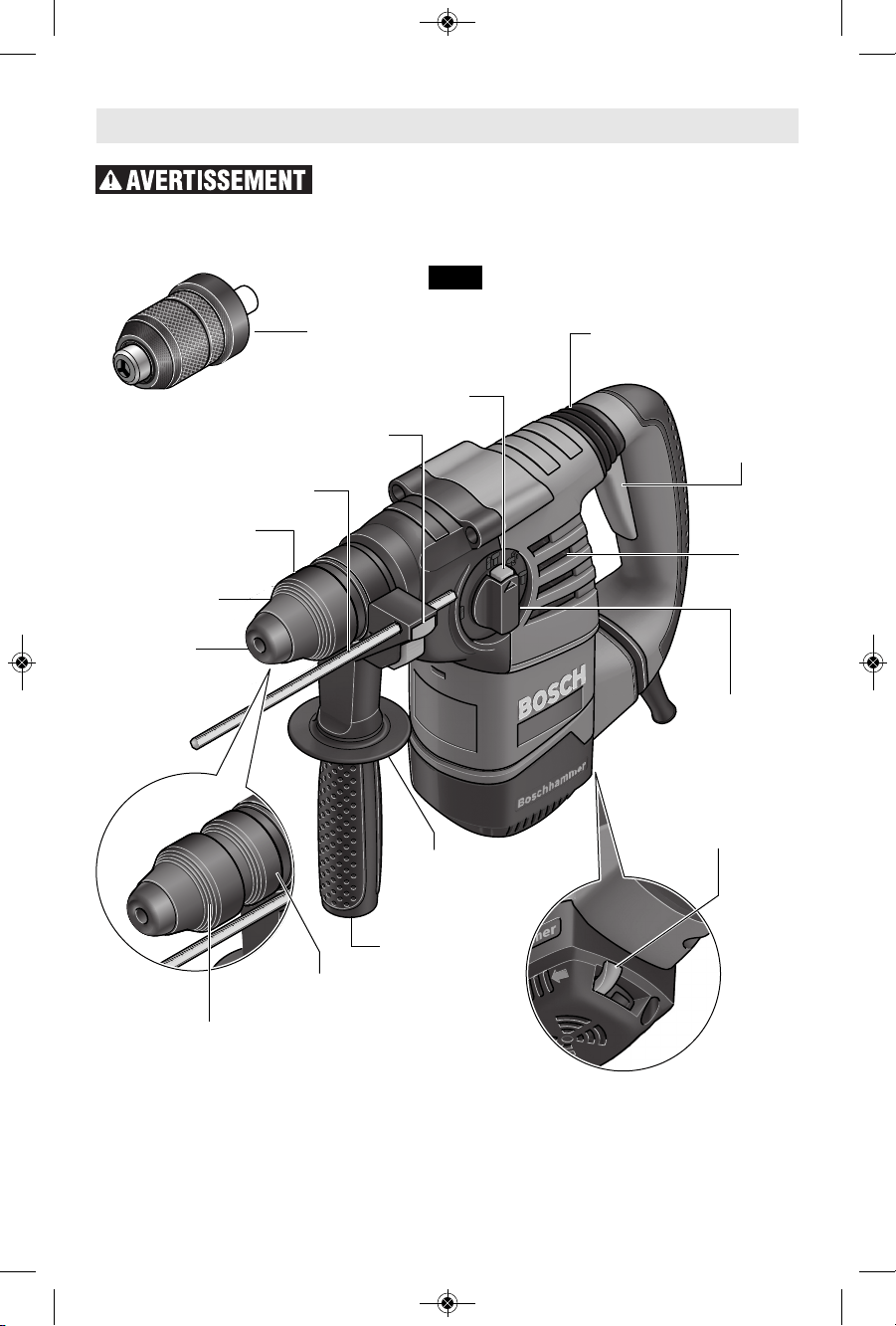

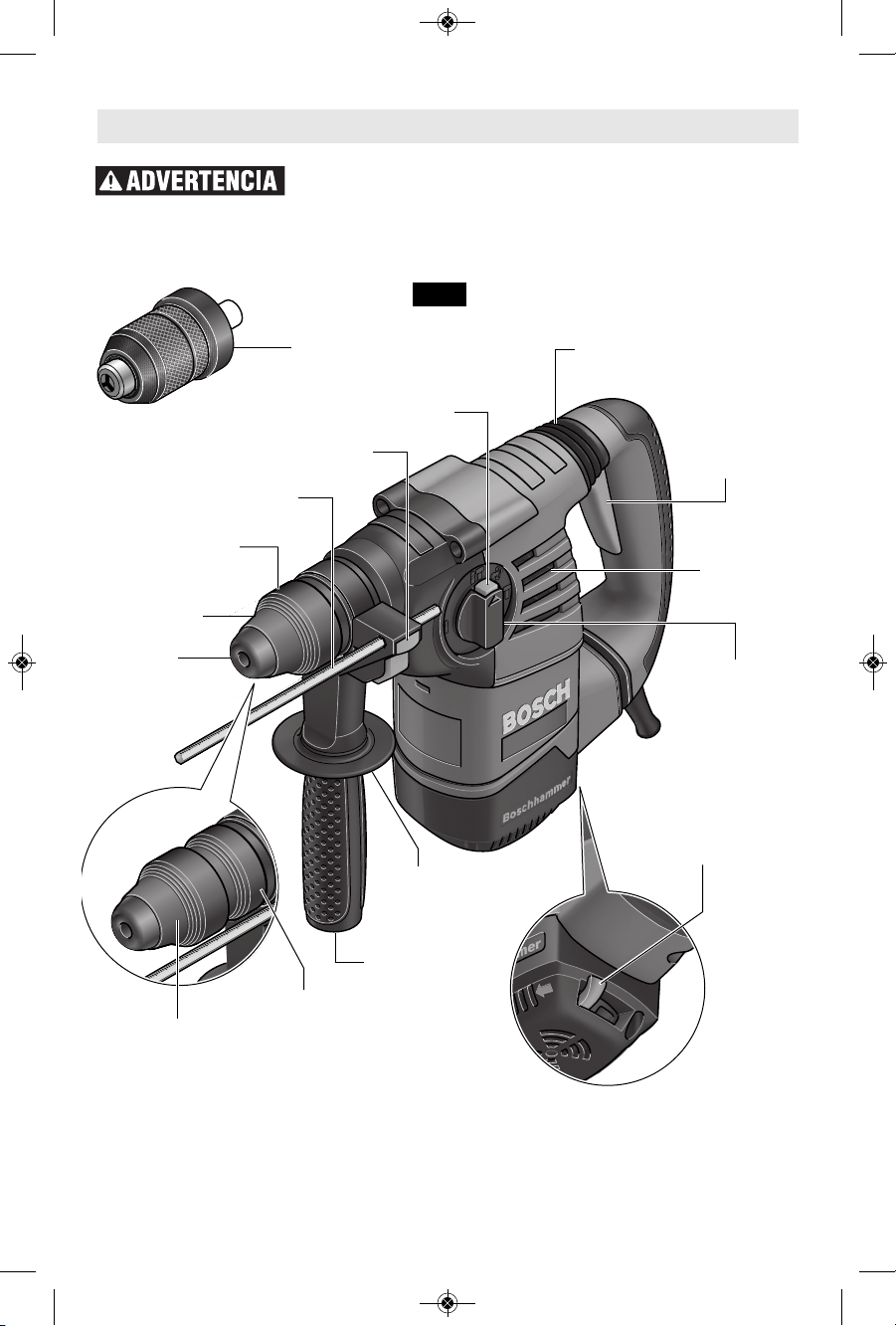

Functional Description and Specifications

Disconnect the plug from the power source before making any

assembly, adjustments or changing accessories. Such preventive

safety measures reduce the risk of starting the tool accidentally.

Model number RH328VC & RH328VCQ

Shank style SDS-plus

Maximum Capacities:

Carbide tipped bits 1-1/8"

Thin wall core bits 3-1/4"

Rotary Hammer

NOTE: For tool specifications refer to the nameplate on your tool.

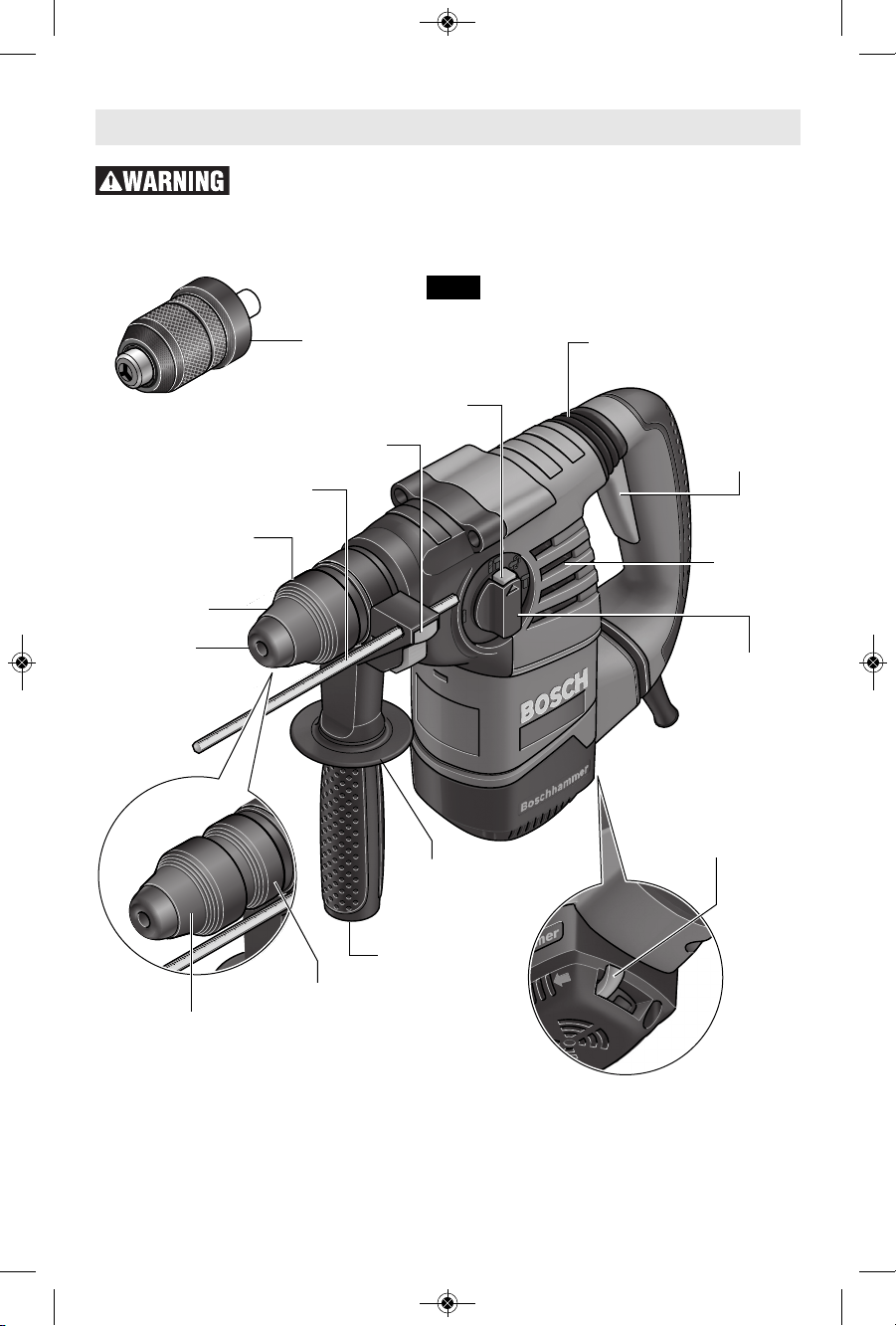

DEPTH GAUGE RELEASE BUTTON

LOCKING

RING

LOCKING SLEEVE

SDS-plus

CHUCK

AUXILIARY

HANDLE

HAND GRIP

VIBRATION DAMPER

HANDLE / HAMMER MECHANISM

VARIABLE

SPEED

TRIGGER

SWITCH

FORWARD /REVERSE

SWITCH

DRILL/HAMMER

DRILL

SELECTION DIAL

FIG. 1

DEPTH GAUGE

DUST

SHIELD

3-JAW CHUCK

(Not included, available

as accessory)

VENTILATION

OPENINGS

RELEASE BUTTON SELECTION DIAL

SDS-plus

QUICK CHANGE CHUCK

(Model RH328VCQ only)

2610048691.qxp_RH328VC 10/4/17 9:09 AM Page 7

-8-

Disconnect the plug from

the power source before

making any assembly, adjustments or

changing accessories. Such preventive

safety measures reduce the risk of starting the

tool accidentally.

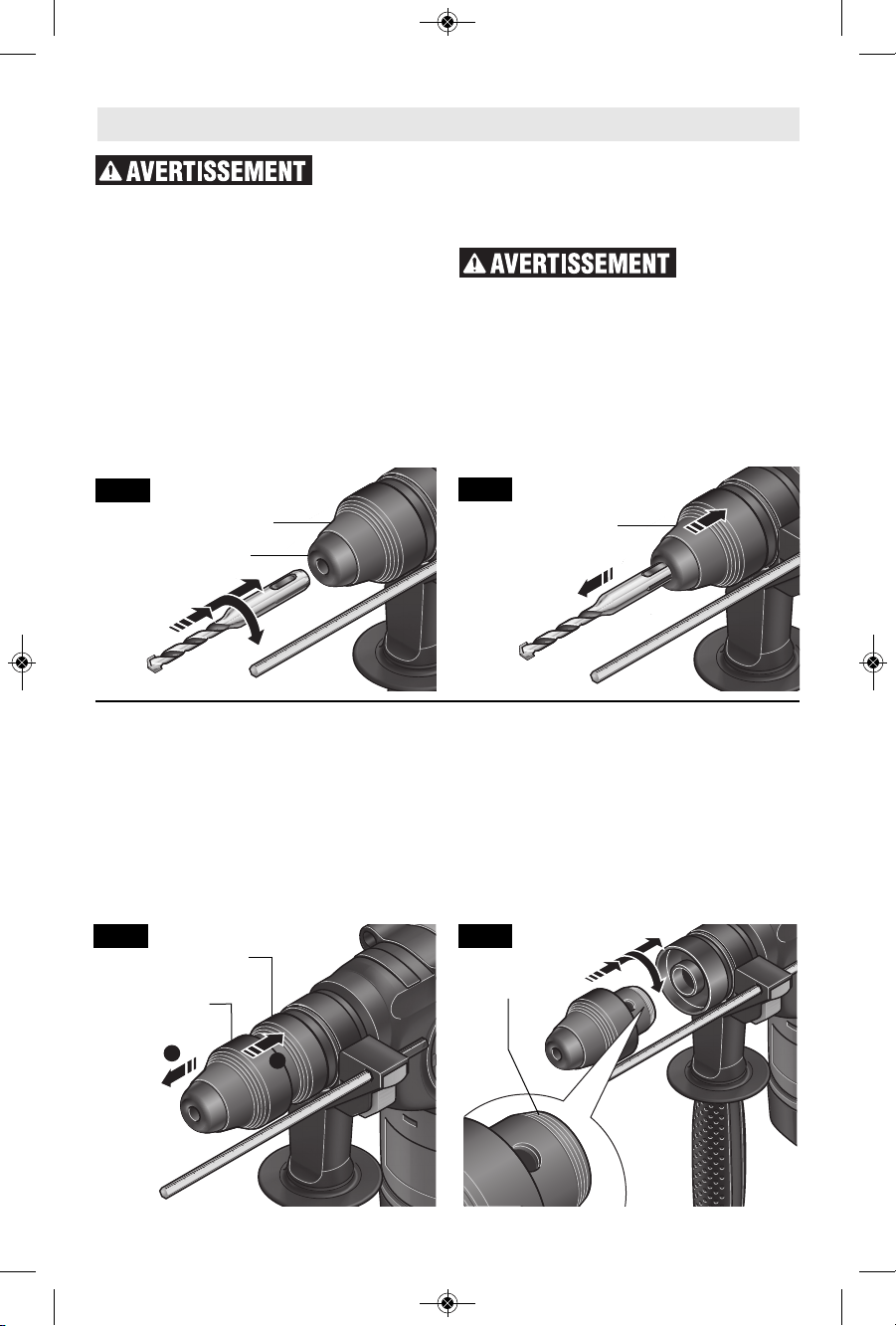

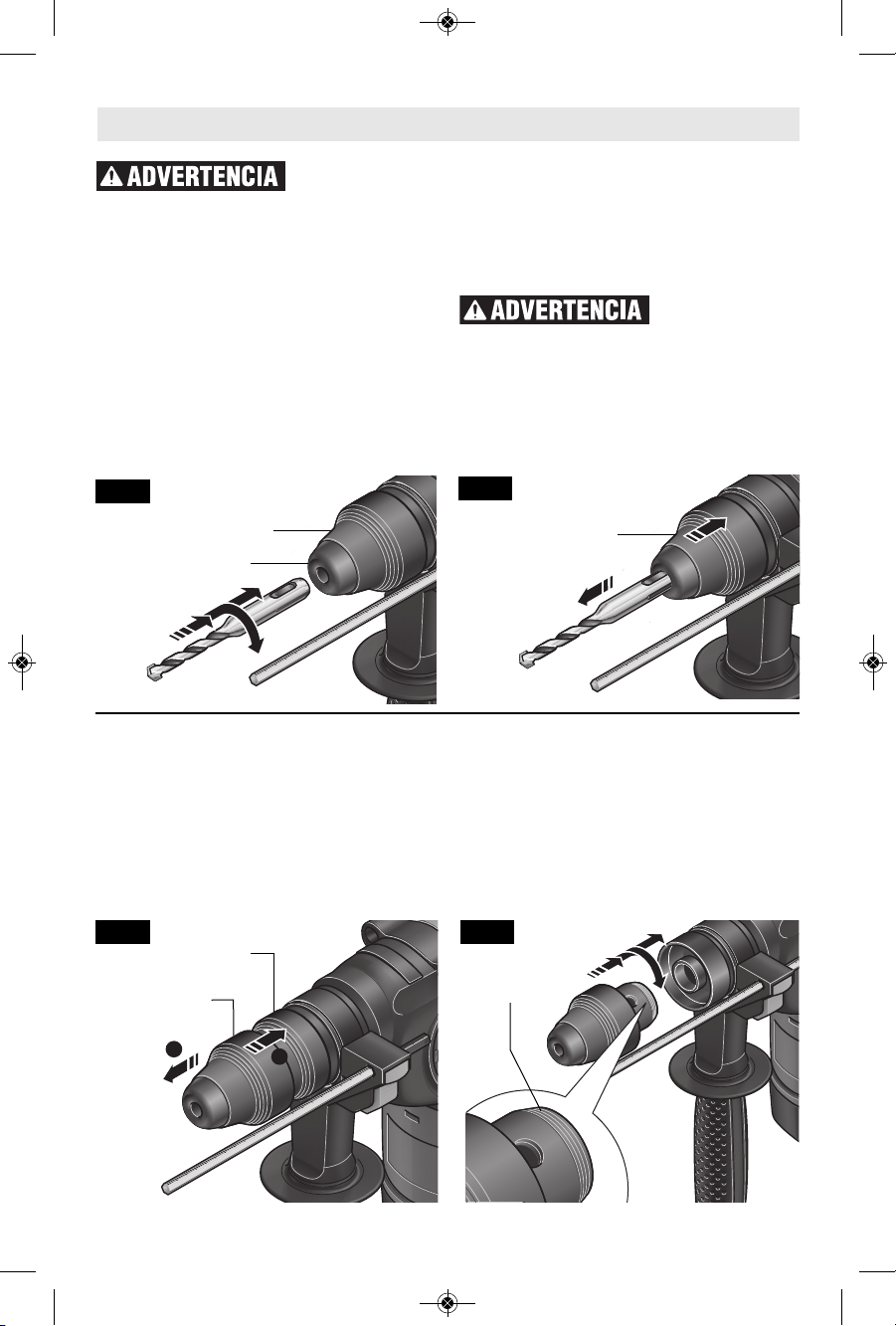

INSTALLING SDS-plus

ACCESSORIES

Clean the insert shank end of the accessory to

remove any debris, then lightly grease with a

light oil or lubricant.

Insert accessory into the chuck through the

dust shield, while twisting and pushing inward

until it locks automatically into place. Pull

outward on the accessory to be certain it is

locked into the chuck (Fig. 2).

NOTE: The high efficiency available from the

rotary hammers can only be obtained if sharp

and undamaged accessories are used. The

"cost" to maintain sharp and undamaged

accessories is more than offset by the "time

saved" in operating the tool with sharp

accessories.

REMOVING SDS-plus

ACCESSORIES

Accessories may be hot

after use. Avoid contact

with skin and use proper protective gloves or

cloth to remove.

To remove an accessory, pull locking sleeve

backward and pull bit forward. All accessories

should be wiped clean after removing (Fig. 3).

Note: when replacing original SDS-plus quick

change chuck, always make sure the replace-

ment chuck has the proper number of

identification grooves.

REMOVING THE SDS-plus

QUICK CHANGE CHUCK

(Model RH328VCQ only)

Grasp the locking ring of the SDS-plus quick

change chuck and pull forcefully in direction of

arrow A while pulling chuck in direction of

arrow B and remove from tool (Fig. 4).

ATTACHING SDS-plus

QUICK CHANGE CHUCK

(Model RH328VCQ only)

Before attaching the chuck apply a light coat of

grease to end of the shank.

Grasp the SDS-plus chuck firmly with your

hand and push it onto the tool with a twisting

motion until you hear it lock into place (Fig. 5).

FIG. 2

FIG. 3

FIG. 4

FIG. 5

LOCKING

RING

DUST SHIELD

LOCKING SLEEVE

Assembly

SDS-plus

QUICK

CHANGE CHUCK

SDS-plus

CHUCK

IDENTIFICATION

GROOVES

2610048691.qxp_RH328VC 10/4/17 9:09 AM Page 8

-9-

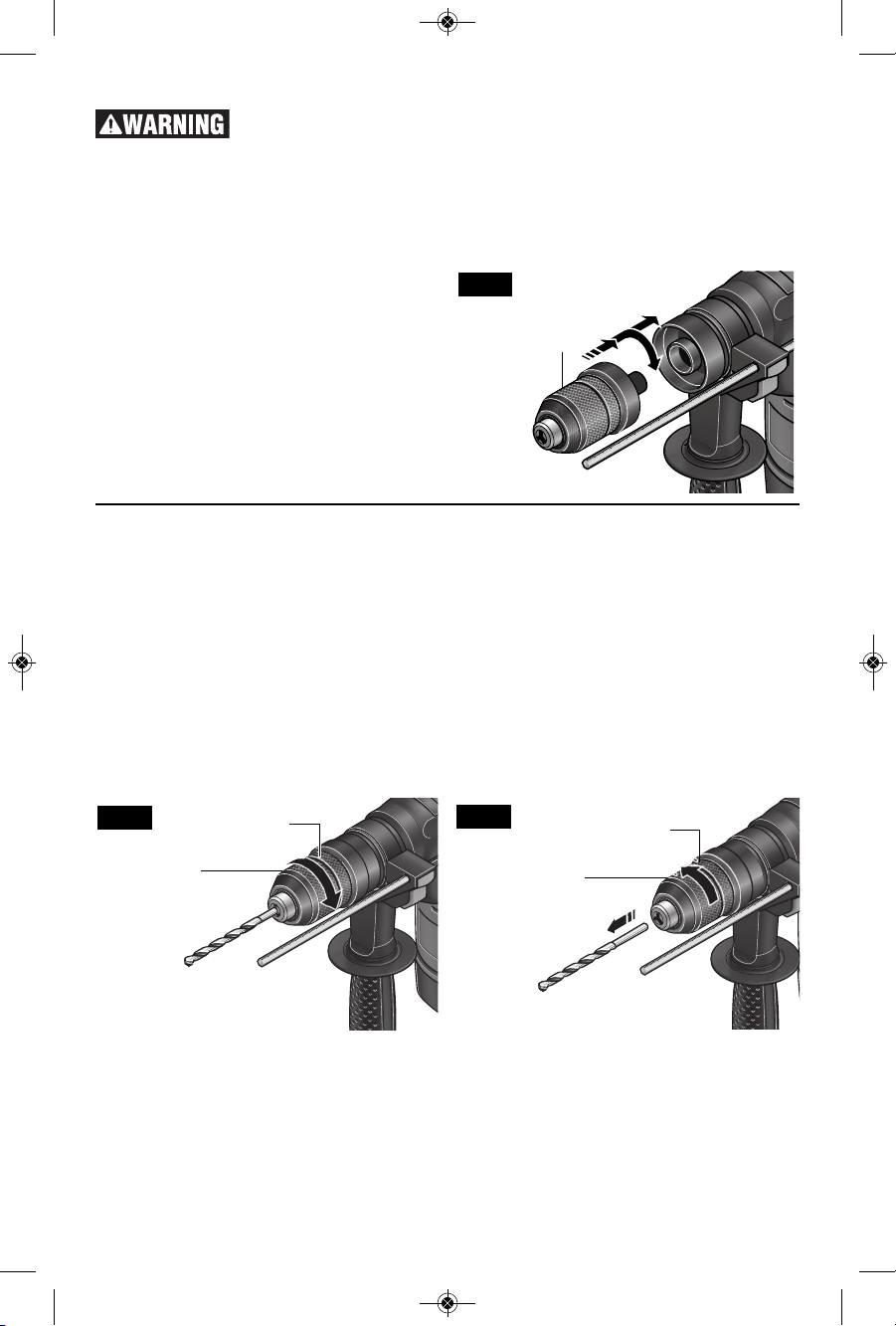

INSTALLING ACCESSORIES

3-JAW CHUCK

(Model RH328VCQ only)

(Not included, available as accessory)

Hold chuck collar with one hand and rotate

chuck sleeve in direction of arrow with the

other hand until the jaws are open (Fig. 7).

For small bits, open jaws enough to insert the

bit up to the flutes. For large bits, insert the bit

as far as it will go.

Insert bit, hold the chuck collar with one hand

and rotate chuck sleeve in direction of arrow

with the other hand until it latches. Then clamp

the accessory by continuing to turn the chuck

sleeve forcefully in direction of arrow until you

hear a ratcheting sound (Fig. 8).

Note: If after opening the chuck completely

you hear a ratcheting sound when closing,

simply open it a quarter turn and then resume

closing the chuck. The ratcheting sound will

stop.

REMOVING ACCESSORIES

3-JAW CHUCK

To remove a accessory, hold chuck collar with

one hand and rotate chuck sleeve in direction

of arrow with the other hand until the

accessory can be removed (Fig. 8).

FIG. 7

FIG. 8

CHUCK

COLLAR

CHUCK

SLEEVE

CHUCK

COLLAR

CHUCK

SLEEVE

Do not carry the tool by the

chuck. Tool may

unexpectedly fall if the chuck is not fully

engaged.

The SDS-plus chuck can easily be exchanged

for the 3-jaw chuck.

Hammer drilling and chiseling are only

possible when using the SDS-plus chuck with

SDS-plus shank accessories.

The 3-jaw chuck converts your tool for use with

a variety of straight shank bits for drilling and

driving.

REMOVING THE SDS-plus

CHUCK

(Model RH328VCQ only)

Grasp the locking ring of the SDS-plus chuck

and pull forcefully in direction of arrow and

remove from tool (Fig. 4).

ATTACHING THE 3-JAW CHUCK

(Model RH328VCQ only)

(Not included, available as accessory)

Grasp the 3-jaw chuck firmly with your hand

and push it onto the tool with a twisting motion

until you hear it lock into place (Fig. 6).

Pull outward on the chuck to be certain it is

locked into the tool.

FIG. 6

3-JAW

CHUCK

2610048691.qxp_RH328VC 10/4/17 9:09 AM Page 9

-10-

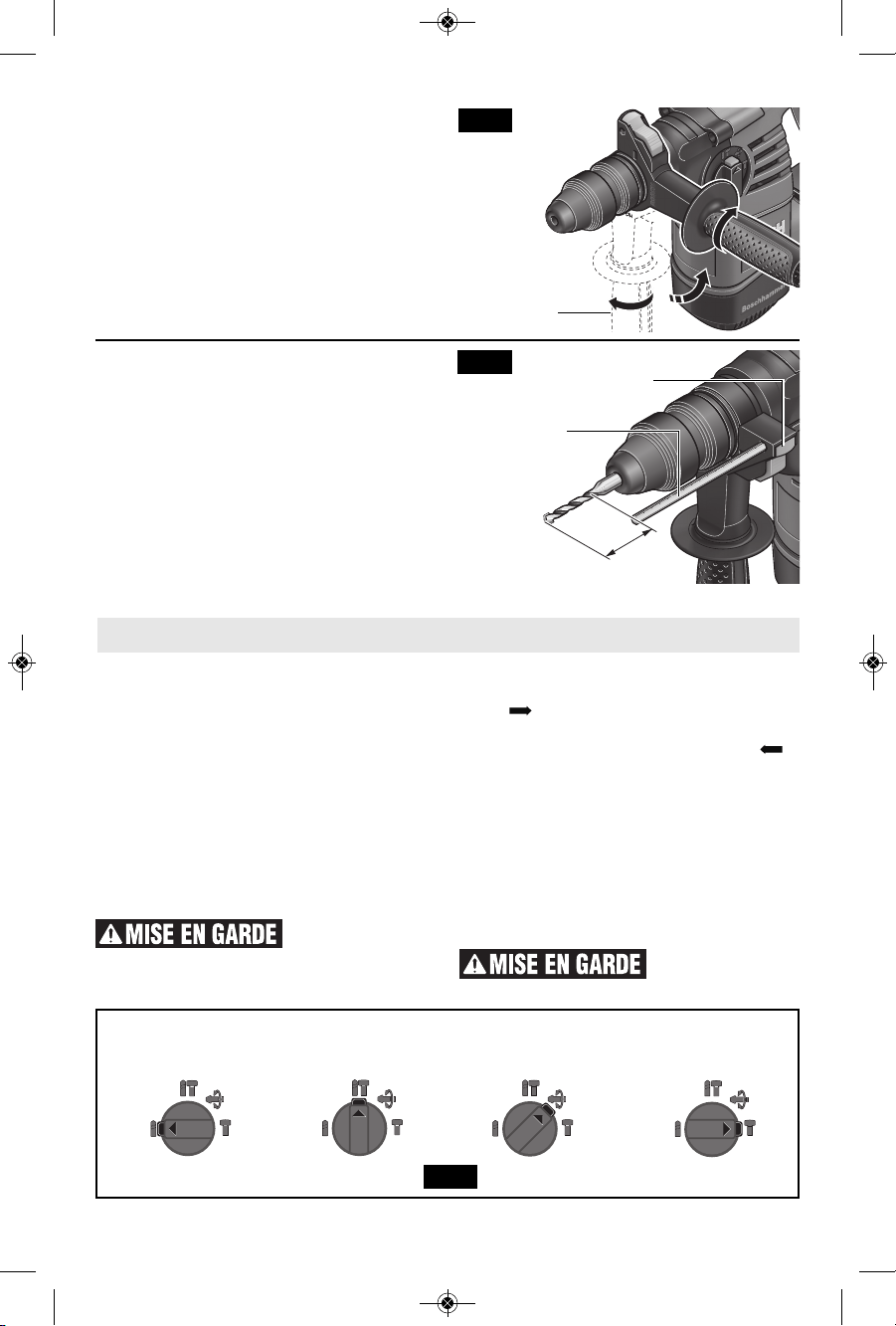

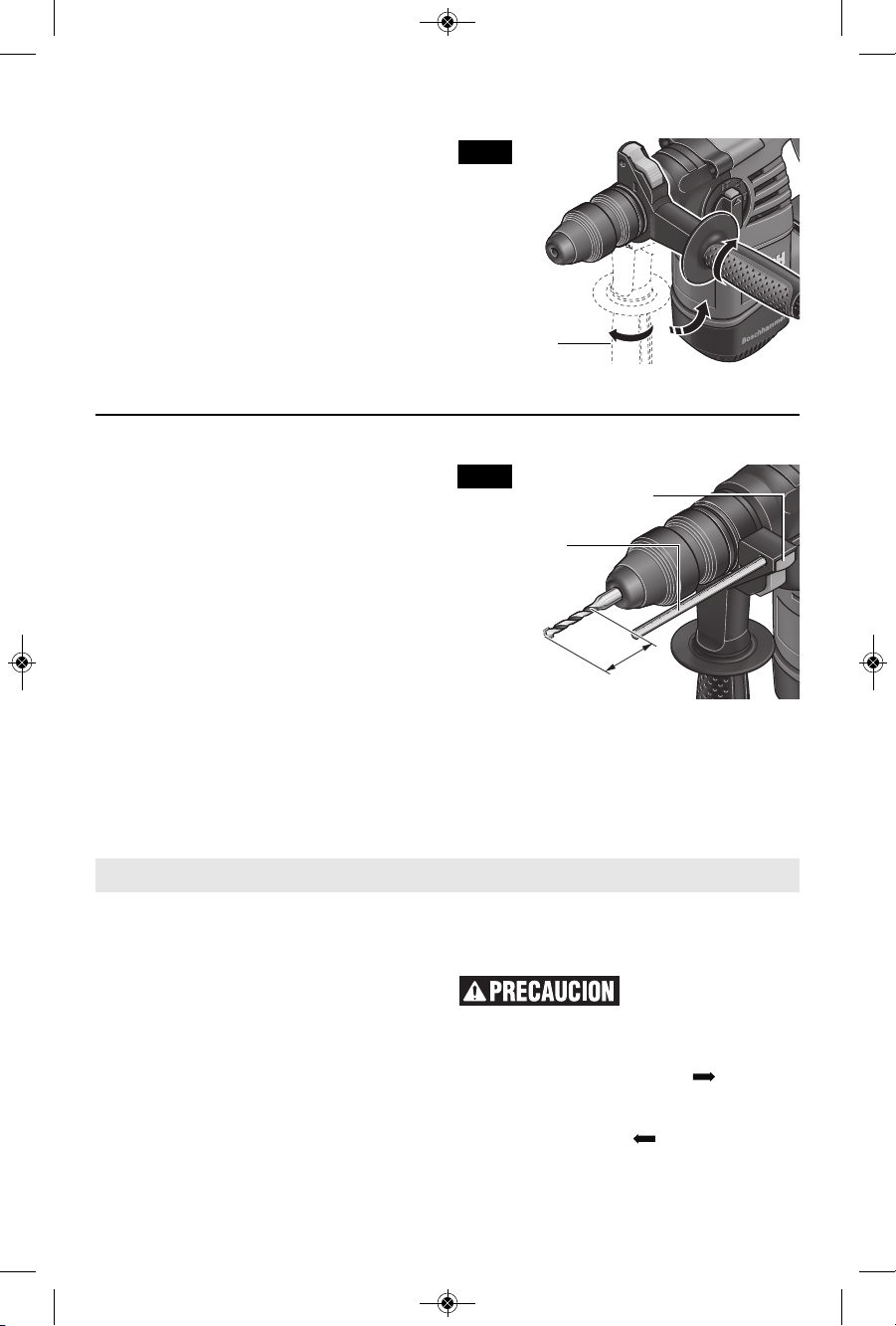

AUXILIARY HANDLE

The tool must be supported with the auxiliary

handle, which can be swiveled 360˚. To

reposition and/or swivel the handle, loosen

the hand grip, move the handle to the

desired position along the barrel and

securely retighten the hand grip (Fig. 9).

DEPTH GAUGE

Your drilling depth can be pre-set and/or

repeated by using the depth gauge.

Setting depth: After the auxiliary handle is

installed, make sure the accessory has been

fully inserted into the tool holder before

setting the depth gauge (Fig. 10).

To adjust depth, push the depth gauge

release button, slide the depth gauge to

desired depth and release pressure on

button to lock the depth gauge in place.

HAND GRIP

FIG. 9

DEPTH GAUGE

RELEASE BUTTON

DEPTH GAUGE

FIG. 10

VARIABLE SPEED CONTROLLED

TRIGGER SWITCH

Your tool is equipped with a variable speed

trigger switch. The tool can be turned "ON" or

"OFF" by squeezing or releasing the trigger.

The speed can be adjusted from the minimum

to maximum nameplate RPM by the pressure

you apply to the trigger. Apply more pressure

to increase the speed and release pressure to

decrease speed (Fig. 1).

FORWARD/REVERSE SWITCH

The reversing switch is used to reverse rotation

of the bit (Fig. 1).

The reversing switch

should only be activated

when the motor is "OFF" and when bit is at a

complete standstill.

To use tool in "Forward" rotation move switch

torward the arrow that depicts forward.

"Reverse" the rotation of the bit move the

switch torward arrow that depicts reverse.

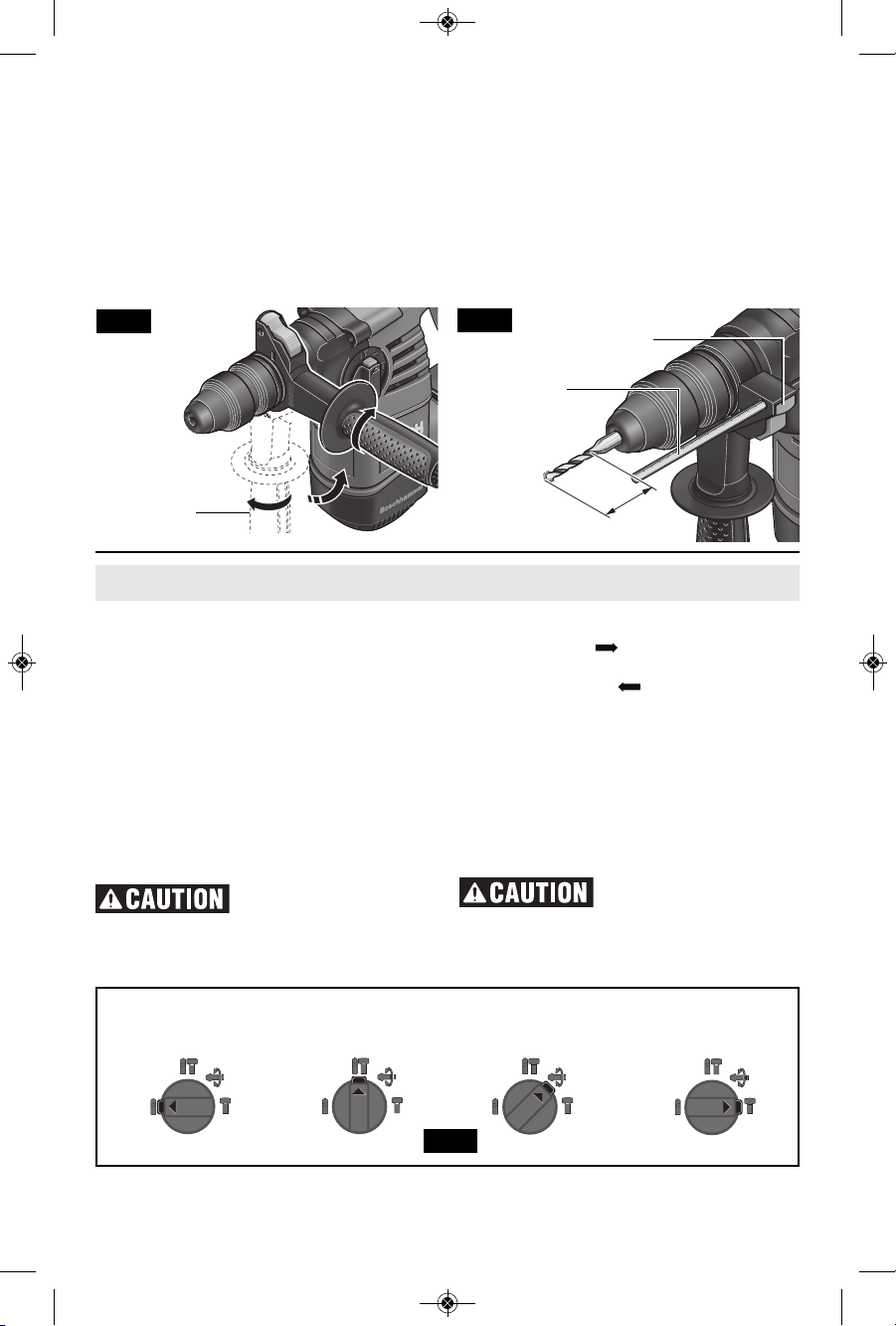

SELECTOR DIAL

The selector dial allows the tool to be set for

various drilling/hammer drilling and chipping

applications. Depress release button and

turn selector dial right or left depending on

the below applications (Fig. 11).

When using demolition or chipping bits such as

bull points, chisels, spades, gouges, etc. the

“Hammer Only” mode must be selected.

Do not operate the

selection dial until the

tool comes to a complete stop. Shifting during

rotation of the chuck can cause damage to the

tool.

Operating Instructions

Drilling only: Drilling/hammering: Vario-lock Hammering only:

used for drilling used for drilling allows for 12 desired used for light

wood, steel, etc. concrete positions of “hammer” chipping work

FIG. 11

2610048691.qxp_RH328VC 10/4/17 9:09 AM Page 10

-11-

"VARIO-LOCK"- SELECTOR DIAL

The vario-lock can be set in any one of twelve

positions (30˚ increments). Choose a position

which is best suited for your operation. The

Vario-Lock position is intended for use with

chipping bits such as bull points, spades,

gouges, etc.

Rotate the selector dial, to the “vario-lock”

setting. Next, rotate the locking sleeve,

along with the accessory, to the desired

position. Then turn the selector dial to the

“hammer only” setting and slightly turn the

locking sleeve to have it automatically lock

into a definite position.

VIBRATION DAMPER HANDLE /

HAMMER MECHANISM

The integrated vibration damper in the main

handle and hammer mechanism reduces

vibrations (Fig. 1).

SLIP CLUTCH

The tool has a internal pre-set slip clutch. The

output spindle will stop rotating if the accessory

binds and overloads the tool.

TOOL TIPS

Following a few simple tips will reduce wear

on the tool and the chance of injury to the

operator.

The high efficiency available from the BOSCH

Rotary Hammer can only be obtained if sharp

and undamaged drilling tools are used. Note

that the costs for maintaining sharp drilling

tools are more than offset by the time lost in

operating dull drilling tools.

All grease packed hammers require a short

time to warm up. Depending on the

temperature, this time will vary from

approximately 15 seconds (90° F) to 2

minutes (32° F). The tool will exert its full

power and hammering action after the heat

from impact hammering has spread, softening

the grease.

CARBIDE TIPPED BITS

Used for drilling stone, concrete, cement,

brick, cinder block and other unusually hard

non-metals. The Rotary Hammer is designed

for “SDS” Carbide Tipped Bits up to 3/4 inch

diameter.

3 JAW CHUCK

The 3 Jaw Chuck can convert your tool for

use with straight shank bits.

You will extend the life of your bits and do

neater work if you always put the bit in contact

with the workpiece BEFORE pulling the

trigger. During operation, hold the drill firmly

and exert moderate, steady pressure. Too

much pressure at low speed will stall the

hammer. Too little pressure will keep the bit

from cutting and cause excess friction by

sliding over the surface. This can be

damaging to the drill and bit.

Shanks of all drill bits should be wiped clean

prior to using and immediately after removing.

RECALL THESE INSTRUCTIONS FOR

SAFE OPERATION:

1. Some materials require slow drilling

speeds; whereas, others require higher speed

to produce the best results.

2. All work must be supported or secured

before drilling and steady, even pressure

applied in line with the drill bit.

3. As the drill bit cuts through the opposite

side, reduce the pressure and continue

running the drill as the bit is withdrawn.

Materials such as glass, porcelain, ceramics,

tiles, plastics, etc., should be drilled at low

speeds with specially designed drill bits and

lubricants.

DRILLING WOOD OR PLASTIC

If backing block is not used, ease up on the

pressure just before the bit breaks through the

wood to avoid splintering. Complete the hole

from the opposite side immediately after the

point breaks through. If bit binds, reverse the

drilling operation to help remove the bit from

the work.

DRILLING METAL

Make a center punch in the material for easier

starting. Use enough pressure to keep the bit

cutting. If the bit is allowed to merely spin in

the hole, it will become dull within a short time.

When drilling a larger hole, it is faster and

easier on your power pack to first make a

smaller hole and enlarge it to the required

size. Lubricate the tip of the bit occasionally

with CUTTING OIL for easier metal drilling. If

bit binds, reverse the drilling to help remove

the bit from the work.

DRILLING MASONRY

Use carbide-tipped SDS-plus

bit for cinder

block, mortar, common brick, soft stone and

other materials. The amount of pressure to be

used is dependent upon the type of material

being drilled. Soft materials require less

pressure while the hard materials need more

pressure to prevent the drill bit from spinning.

2610048691.qxp_RH328VC 10/4/17 9:09 AM Page 11

-12-

Dust Extraction

For selection of dust collection systems and

operating instructions, see the Operating /

Safety Instructions for ‘Dust Extraction

Attachments for Hammers and Hammer Drills’

included with your tool or with the dust

extraction attachment.

Service

Preventive maintenance

performed by unauth-

orized per so n nel may result in misplacing of

internal wires and components which could

cause serious hazard. We recommend that all

tool service be performed by a Bosch Factory

Service Center or Autho rized Bosch Service

Station.

TOOL LUBRICATION

Your Bosch tool has been properly lubricated

and is ready to use. It is recommended that

tools with gears be regreased with a special

gear lubricant at every brush change.

CARBON BRUSHES

The brushes and commutator in your tool have

been engineered for many hours of dependable

service. To maintain peak efficiency of the

motor, we recommend every two to six months

the brush es be examined. Only genuine Bosch

replace ment brushes specially designed for

your tool should be used.

BEARINGS

Every second brush change, the bearings

should be replaced at Bosch Factory Service

Center or Au thorized Bosch Service Station.

Bearings which become noisy (due to heavy

load or very abrasive material cut ting) should

be replaced at once to avoid overheating or

motor failure.

Cleaning

To avoid accidents always

dis connect the tool from

the power supply before cleaning or

performing any main tenance. The tool may be

cleaned most effectively with compressed dry air.

Always wear safety gog gles when cleaning

tools with compressed air.

Ventilation openings and switch levers must be

kept clean and free of foreign matter. Do not at -

tempt to clean by inserting pointed objects

through openings.

Certain cleaning agents

and sol vents damage

plastic parts. Some of these are: gasoline,

carbon tetrachlo ride, chlo rinated cleaning

solvents, ammonia and house hold detergents

that contain ammonia.

Maintenance

If an extension cord is

necessary, a cord with

adequate size conductors that is capable

of carrying the current necessary for your

tool must be used. This will prevent

excessive voltage drop, loss of power or

overheating. Grounded tools must use 3-wire

extension cords that have 3-prong plugs and

receptacles.

NOTE: The smaller the gauge number, the

higher the cord capacity.

RECOMMENDED SIZES OF EXTENSION CORDS

120 VOLT ALTERNATING CURRENT TOOLS

Tool’s

Ampere

Rating

Cord Size in A.W.G. Wire Sizes in mm

Cord Length in Feet Cord Length in Meters

25 50 100 150

15 30 60 120

3-6

6-8

8-10

10-12

12-16

–

0.75

1.0

–

0.75

1.0

2.5

–

1.5

2.5

4.0

–

2.5

4.0

–

Extension Cords

* Auxiliary Handle

* Carrying case

(*= standard equipment)

(**= optional accessories)

Accessories

2610048691.qxp_RH328VC 10/4/17 9:09 AM Page 12

-13-

Veuillez lire tous les avertissements et toutes les consignes de sécurité. Si

l'on n'observe pas ces avertissements et ces consignes de sécurité, il existe un

risque de choc électrique, d'incendie et/ou de blessures corporelles graves.

CONSERVEZ TOUS LES AVERTISSEMENTS ET TOUTES LES CONSIGNES

DE SÉCURITÉ POUR RÉFÉRENCE FUTURE.

Dans les avertissements, le terme « outil électroportatif » se rapporte à votre outil branché sur le secteur (avec fil) ou

à votre outil alimenté par piles (sans fil).

Avertissements généraux concernant la sécurité des outils électroportatifs

Sécurité du lieu de travail

Maintenez le lieu de travail propre et bien éclairé.

Les risques d’accident sont plus élevés quand on

travaille dans un endroit encombré ou sombre.

N’utilisez pas d’outils électroportatifs dans des

atmosphères explosives, comme par exemple en

présence de gaz, de poussières ou de liquides

inflammables. Les outils électroportatifs produisent

des étincelles qui risquent d’enflammer les poussières

ou les vapeurs.

Éloignez les enfants et les visiteurs quand vous vous

servez d’un outil électroportatif. Vous risquez une

perte de contrôle si on vous distrait.

Sécurité électrique

Les fiches des outils électroportatifs doivent

correspondre à la prise. Il ne faut absolument jamais

modifier la fiche. N’utilisez pas d’adaptateur de prise

avec des outils électroportatifs munis d’une fiche de

terre. Le risque de choc électrique est moindre si on

utilise une fiche non modifiée sur une prise qui lui

correspond.

Évitez tout contact du corps avec des surfaces reliées

à la terre tels que tuyaux, radiateurs, gazinières ou

réfrigérateurs. Le risque de choc électrique augmente

si votre corps est relié à la terre.

N’exposez pas les outils électroportatifs à la pluie ou

à l’humidité. Si de l’eau pénètre dans un outil

électroportatif, le risque de choc électrique augmente.

Ne maltraitez pas le cordon. Ne vous en servez

jamais pour transporter l’outil électroportatif, pour le

tirer ou pour le débrancher. Éloignez le cordon de la

chaleur, des huiles, des arêtes coupantes ou des

pièces mobiles. Les cordons abîmés ou emmêlés

augmentent les risques de choc électrique.

Si vous utilisez un outil électroportatif à l’extérieur,

employez une rallonge conçue pour l’extérieur. Ces

rallonges sont faites pour l’extérieur et réduisent le

risque de choc électrique.

S'il est absolument nécessaire d'utiliser l'outil

électroportatif dans un endroit humide, utilisez une

alimentation protégée par un disjoncteur de fuite de

terre (GFCI). L'utilisation d'un disjoncteur GFCI réduit

les risques de choc électrique.

Sécurité personnelle

Restez concentré, faites attention à ce que vous

faites, et servez-vous de votre bon sens lorsque vous

utilisez un outil électroportatif. N'employez pas

d’outils électroportatifs quand vous êtes fatigué ou

sous l’emprise de drogues, d’alcool ou de

médicaments. Quand on utilise des outils

Symboles relatifs à la sécurité

Les définitions ci-dessous décrivent le niveau de gravité pour chaque terme signalant un danger. Veuillez lire le

mode d’emploi et lire la signification de ces symboles.

C’est le symbole d’alerte relatif à la sécurité. Il est utilisé pour vous

avertir de l’existence possible d’un danger de lésion corporelle.

Obéissez à tous les messages relatifs à la sécurité qui suivent ce

symbole pour éviter tout risque de blessure ou même de mort.

DANGER indique une situation dangereuse qui, si elle n’est pas

évitée, causera la mort d’une personne ou une blessure grave.

AVERTISSEMENT indique une situation dangereuse qui, si elle

n’est pas évitée, pourrait causer la mort d’une personne ou une

blessure grave.

MISE EN GARDE, conjointement avec le symbole d’alerte en

liaison avec la sécurité, indique une situation dangereuse qui, si

elle n'est pas évitée, causera une blessure légère ou modérée.

2610048691.qxp_RH328VC 10/4/17 9:10 AM Page 13

-14-

Règles de sécurité concernant les marteaux rotatifs

Portez des protecteurs d'oreilles quand vous utilisez

des perceuses à percussion. L'exposition au bruit

peut causer une perte d'acuité auditive.

Utilisez la ou les poignée(s) auxiliaire(s) si elle

est/elles sont fournie(s) avec l'outil. Une perte de

contrôle pourrait causer des blessures physiques.

Tenez l’outil électroportatif par ses surfaces de

préhension isolées lorsque vous effectuez une

opération à l’occasion de laquelle l’accessoire de

coupe risque d’entrer en contact avec un fil caché

ou avec son propre cordon d’alimentation. Tout

contact de l’accessoire de coupe avec un fil sous

tension risque de mettre aussi sous tension les

parties métalliques exposées de l’outil électroportatif,

ce qui pourrait causer un choc électrique pour

l’opérateur.

Utilisez des brides ou d’autres moyens pratiques de

brider ou de supporter la pièce sur une plate-forme

stable. Tenir la pièce à la main ou contre le corps est

instable et risque de résulter en une perte de contrôle.

Ne percez, fixez et ne rentrez pas dans des murs

existants ou autres endroits aveugles pouvant abriter

électroportatifs, il suffit d’un moment d’inattention pour

causer des blessures corporelles graves.

Utilisez des équipements de sécurité personnelle.

Portez toujours une protection oculaire. Le port

d'équipements de sécurité tels que des masques

antipoussières, des chaussures de sécurité

antidérapantes, des casques de chantier et des

protecteurs d'oreilles dans des conditions appropriées

réduira le risque de blessure corporelle.

Évitez les démarrages intempestifs. Assurez-vous que

l'interrupteur est dans la position arrêt (Off) avant de

brancher l'outil dans une prise de courant et/ou un

bloc-piles, de le ramasser ou de le transporter. Le

transport d'un outil électroportatif avec le doigt sur la

gâchette ou le branchement de cet outil quand

l'interrupteur est en position de marche (ON) est une

invite aux accidents.

Enlevez toutes les clés de réglage avant de mettre

l’outil électroportatif en marche. Si on laisse une clé

sur une pièce tournante de l’outil électroportatif, il y a

risque de blessure corporelle.

Ne vous penchez pas. Conservez toujours une bonne

assise et un bon équilibre. Ceci vous permettra de

mieux maîtriser l’outil électroportatif dans des situations

inattendues.

Habillez-vous de manière appropriée. Ne portez pas

de vêtements amples ou de bijoux. Attachez les

cheveux longs. N’approchez pas les cheveux, les

vêtements ou les gants des pièces en mouvement.

Les vêtements amples, les bijoux ou les cheveux longs

risquent d’être happés par les pièces en mouvement.

Si l’outil est muni de dispositifs permettant le

raccordement d’un système d’aspiration et de

collecte des poussières, assurez-vous que ces

dispositifs sont raccordés et utilisés correctement.

L'utilisation d'un dépoussiéreur peut réduire les dangers

associés à l'accumulation de poussière.

Utilisation et entretien des outils

électroportatifs

Ne forcez pas sur l’outil électroportatif. Utilisez l’outil

électroportatif qui convient à la tâche à effectuer.

L’outil qui convient à la tâche fait un meilleur travail et

est plus sûr à la vitesse pour lequel il a été conçu.

Ne vous servez pas de l’outil électroportatif si son

interrupteur ne parvient pas à le mettre en marche ou

à l’arrêter. Tout outil électroportatif qui ne peut pas

être commandé par son interrupteur est dangereux et

doit être réparé.

Débranchez la fiche de la prise ou enlevez le bloc-pile

de l’outil électroportatif avant tout réglage,

changement d’accessoires ou avant de ranger l’outil

électroportatif. De telles mesures de sécurité

préventive réduisent le risque de démarrage intempestif

de l’outil électroportatif.

Rangez les outils électroportatifs dont vous ne vous

servez pas hors de portée des enfants et ne permettez

pas à des personnes qui ne connaissent pas l’outil

électroportatif ou qui ignorent ces consignes de s’en

servir. Les outils électroportatifs sont dangereux dans

les mains d’utilisateurs inexpérimentés.

Entretenez les outils électroportatifs. Vérifiez que les

pièces mobiles sont alignées correctement et ne

coincent pas. Vérifiez qu’il n’y a pas de pièces

cassées ou d’autre circonstance qui risquent

d’affecter le fonctionnement de l’outil électroportatif.

Si l’outil est abîmé, faites-le réparer avant de

l’utiliser. De nombreux accidents sont causés par des

outils électroportatifs mal entretenus.

Maintenez les outils coupants affûtés et propres. Les

outils coupants entretenus correctement et dotés de

bords tranchants affûtés sont moins susceptibles de

coincer et sont plus faciles à maîtriser.

Utilisez l'outil électroportatif, les accessoires et les

embouts d'outil, etc. conformément à ces

instructions, en tenant compte des conditions de

travail et des travaux à réaliser. L'emploi d’outils

électroportatifs pour des tâches différentes de celles

pour lesquelles ils ont été prévus peut résulter en une

situation dangereuse.

Entretien

Faites réparer votre outil électroportatif par un agent

de service qualifié n’utilisant que des pièces de

rechange identiques. Ceci assure que la sécurité de

l’outil électroportatif est préservée.

2610048691.qxp_RH328VC 10/4/17 9:10 AM Page 14

-15-

des fils électriques. Si cette situation est inévitable,

débranchez tous les fusibles ou les disjoncteurs

alimentant ce site.

Utilisez un détecteur de métaux afin d’établir s’il y a

des tuyaux d’eau ou à gaz dissimulés dans l’aire de

travail ou appelez la compagnie de service public

locale pour assistance avant de commencer

l’opération. Le fait de frapper une conduite de gaz ou

de couper dans celle-ci provoquera une explosion.

L’eau pénétrant dans un appareil électrique peut

entraîner une électrocution.

Utilisez toujours la poignée auxiliaire pour un

contrôle maximal sur le rebond ou la réaction de

couple. Ne tentez jamais d'utiliser cet outil d'une

seule main. L’embrayage à friction s’enclenche si vous

tenez fermement l’outil quand celui-ci subit un couple

de réaction ou un recul brutal.

Portez toujours des lunettes à coques latérales ou

des lunettes de protection en utilisant cet outil.

Utilisez un respirateur ou un masque antipoussières

pour les applications qui produisent de la poussière.

Les lunettes de sécurité ou la protection oculaire

permettent de dévier les fragments de matériau qui

pourraient être projetés vers votre visage et vos yeux.

La poussière générée ou les gaz libérés par le matériau

que vous travaillez (par ex. tuyaux à isolation amiante,

radon) peuvent causer des difficultés respiratoires.

Utilisez des gants rembourrés épais et limitez le

temps d'exposition en prenant des pauses

fréquentes. Les vibrations causées par l'action du

marteau-perceuse peuvent être nocives pour vos mains

et vos bras.

Placez le cordon à l'écart du foret en rotation.

N'enroulez pas le cordon autour de votre bras ou de

votre poignet. Si vous perdez contrôle et que le cordon

s'enroule autour de votre bras ou de votre poignet, il

peut vous emprisonner et vous blesser.

Placez-vous de manière à éviter d'être pris entre

l'outil ou la poignée latérale et les murs ou les

montants. Si le foret se coince ou grippe dans

l'ouvrage, le couple de réaction de l'outil pourrait

écraser votre main ou votre pied.

Ne frappez pas le foret avec une masse ou un

marteau à main en tentant de déloger un foret

grippé ou coincé. Des fragments métalliques

pourraient se détacher du foret et vous frapper ou

frapper des personnes présentes.

Ne posez jamais l'outil jusqu'à ce que le foret ou

l'accessoire se soit arrêté complètement.

N'utilisez pas de forets et d'accessoires émoussés

ou endommagés. Les forets émoussés ou

endommagés ont tendance à gripper dans l'ouvrage.

En retirant le foret de l'outil, évitez tout contact avec

la peau et utilisez des gants protecteurs appropriés

en saisissant le foret ou l'accessoire. Les accessoires

peuvent être chauds après une utilisation prolongée.

Ne laissez pas l'outil en marche tout en le portant à

votre côté. Le foret en rotation peut s'emmêler avec les

vêtements et causer des blessures.

Avertissements supplémentaires concernant la sécurité

L’emploi d’un GFCI et de dispositifs de protection

personnelle tels que gants et chaussures d’électricien en

caoutchouc améliorent votre sécurité personnelle.

N’utilisez pas un outil conçu uniquement pour le C.A.

sur une alimentation en C.C. Même si l’outil semble

fonctionner, les composants électriques d’un outil prévu

pour le C.A. tomberont probablement en panne et

risquent de créer un danger pour l’utilisateur.

Maintenez les poignées sèches et exemptes d’huile et

de graisse. On ne pas maîtriser un outil électroportatif

en toute sécurité quand on a les mains glissantes.

Créez un agenda d’entretien périodique pour votre

outil. Quand vous nettoyez un outil, faites attention

de n’en démonter aucune pièce car il est toujours

possible de mal remonter ou de pincer les fils

internes ou de remonter incorrectement les ressorts

de rappel des capots de protection. Certains agents de

nettoyage tels que l’essence, le tétrachlorure de

carbone, l’ammoniaque, etc. risquent d’abîmer les

plastiques.

Risque de blessure pour l'utilisateur. Le cordon

d'alimentation électrique ne doit être réparé que par un

Centre de service usine de Bosch ou par une Station

service agréée de Bosch.

Les travaux à la

machine tel que

ponçage, sciage, meulage, perçage et autres travaux

du bâtiment peuvent créer des poussières contenant

des produits chimiques qui sont des causes

reconnues de cancer, de malformation congénitale ou

d’autres problèmes reproductifs. Ces produits

chimiques sont, par exemple :

• Le plomb provenant des peintures à base de plomb,

• Les cristaux de silices provenant des briques et du

ciment et d’autres produits de maçonnerie, et

• L’arsenic et le chrome provenant des bois traités

chimiquement.

Le niveau de risque dû à cette exposition varie avec la

fréquence de ces types de travaux. Pour réduire

l’exposition à ces produits chimiques, il faut travailler

dans un lieu bien ventilé et porter un équipement de

sécurité approprié tel que certains masques à poussière

conçus spécialement pour filtrer les particules

microscopiques.

2610048691.qxp_RH328VC 10/4/17 9:10 AM Page 15

-16-

Symboles

PORTAN

T :

Certains des symboles suivants peuvent être utilisé

s sur votre outil. Veuillez les étudier et apprendr

leur signification. Une interprétation appropriée d

e ces symboles vous perm

ettra d'utiliser l'outil de façon plus

efficace et plus sûre.

Symbole Désignation / Explication

V Volts (voltage)

A Ampéres (courant)

Hz Hertz (fréquence, cycles par seconde)

W Watt (puissance)

kg Kilogrammes (poids)

min Minutes (temps)

s Seconds (temps)

⌀

Diamétre (taille des mèches de perceuse, meules, etc.)

Vitesse à vide (vitesse de rotation, à vide)

n Vitesse nominale (vitesse maximum pouvant être atteinte)

.../min

Tours ou mouvement alternatif par minute (tours, coups, vitesse en surface, orbites, etc.,

par minute)

0 Position d'arrêt (vitesse zéro, couple zéro ...)

1, 2, 3, ...

I, II, III,

Réglages du sélecteur (Réglages de vitesse, de couple ou de position. Un nombre plus

élevé signifie une vitesse plus grande)

Sélecteur variable à l'infini avec arrêt (La vitesse augmente depuis le réglage 0)

Flèche (action dans la direction de la flèche)

Courant alternatif (type ou caractéristique du courant)

Courant continu (type ou caractéristique du courant)

Courant alternatif ou continu (type ou caractéristique du courant)

Construction classe II (désigne des outils construits avec double isolation)

Borne de terre (borne de mise à la terre)

2610048691.qxp_RH328VC 10/4/17 9:10 AM Page 16

-17-

Symboles (suite)

Conforme à

Norme UL 60745-1

Norme UL 60745-2-6

Certifié conforme à

Norme CAN/CSA C22.2 N° 60745-1-07

Norme CAN/CSA C22.2 N° 60745-2-6-04

IMPORTANT : Certains des symboles suivants peuvent être utilisés sur votre outil. Veuillez les étudier et apprendre

leur signification. Une interprétation appropriée de ces symboles vous permettra d'utiliser l'outil de façon plus

efficace et plus sûre.

Symbole Désignation / Explication

Alerte l’utilisateur pour lire le mode d’emploi

Alerte l’utilisateur pour porter des lunettes de sécurité

Ce symbole signifie que cet outil est approuvé par Underwriters Laboratories.

Ce symbole signifie que cet outil est approuvé par Underwriters Laboratories

selon les normes des États-Unis et du Canada.

Ce symbole signifie que cet outil est approuvé par l'Association canadienne de

normalisation.

Ce symbole signifie que cet outil est approuvé par l'Association canadienne de

normalisation selon les normes des États-Unis et du Canada.

Ce symbole signifie que cet outil est approuvé par Intertek Testing Services selon

les normes des États-Unis et du Canada

Ce symbole signifie que cet outil se conforme aux normes mexicaines NOM.

2610048691.qxp_RH328VC 10/4/17 9:10 AM Page 17

-18-

Description fonctionnelle et spécifications

Débranchez la fiche de la prise de courant avant d'effectuer quelque

assemblage ou réglage que ce soit ou de changer les accessoires. Ces

mesures de sécurité préventive réduisent le risque d'une mise en marche accidentelle de l'outil.

Marteau rotatif

Numéro de modèle RH328VC et RH328VCQ

Type de tige SDS-plus

Capacités maximales :

Mèches à pointe au carbure 29 mm

Mèches creuses à paroi mince 83 mm

REMARQUE : Pour spécifications de l'outil, reportez-vous à la plaque signalétique de votre outil.

BOUTON DE BLOCAGE DE LA BUTÉE

DE PROFONDEUR

BAGUE DE

VERROUILLAGE

MANCHON DE

VERROUILLAGE

MANDRIN

SDS-plus

POIGNEE

AUXILIAIRE

POIGNEE (PRISE)

POIGNÉE D'AMORTISSEMENT

DES VIBRATIONS/MÉCANISME

D'ACTIONNEMENT DU

MARTEAU

GÂCHETTE DE

COMMANDE À

VITESSE

VARIABLE

INTERRUPTEUR

D'INVERSION DE

MARCHE

CADRAN DE

SÉLECTION DE

PERCEUSE/PERCEUSE

À PERCUSSION

FIG. 1

BUTÉE DE PROFONDEUR

PARE-

POUSSIÈRE

MANDRIN À 3 MORS

(Non fourni, disponible à

titre d’accessoire)

OUVERTURES

VENTILATION

BOUTON DE

DÉCLENCHEMENT

SDS-plus

MANDRIN À CHANGEMENT RAPIDE

(modèle RH328VCQ seulement)

2610048691.qxp_RH328VC 10/4/17 9:10 AM Page 18

-19-

Débranchez la

fiche de la prise

de courant avant d'effectuer quelque assemblage ou

réglage que ce soit ou de changer les accessoires. Ces

mesures de sécurité préventive réduisent le risque d'une

mise en marche accidentelle de l'outil.Nettoyez la tige de

l’embout pour en enlever toute saleté, puis enduisez-la

modérément d’une huile ou graisse légère.

INSTALLATION D’ACCESSOIRES SDS-PLUS

Nettoyez la tige de l’embout de l’accessoire pour en

enlever toute saleté, puis enduisez-la modérément d’une

huile ou graisse légère.

Au pare-poussière, introduisez l’accessoire dans la

mandrin de retenue tout en le tordant et l’enfonçant

jusqu’à ce qu’il se verrouille auto ma tiquement en place.

Tirez sur l’embout pour vous assurer qu’il est bien

engagé dans la mandrin (Fig. 2).

REMARQUE : Le marteau rotatif ne produira les résultats

attendus que si vous l’équipez d’accessoires bien affûtés

et en parfait état. Les frais d’entretien des accessoires

sont minimes comparés au temps que vous épargnerez.

DÉMONTAGE D’ACCESSOIRES SDS-PLUS

Les accessoires

peurent être

chauds après l’usage. Évitez tout contact avec la peau et

utilisez un chiffon ou des gants protecteurs appropriés

pour déposer.

Pour retirer un accessoire, tirez et tenez le manchon de

verrouillage vers l’arrière, et tirez le embout vers l’avant.

Essuyez tous les accessoires pour les nettoyer après les

avoir enlevés (Fig. 3).

Remarque : lors du remplacement du mandrin SDS-

plus à changement rapide original, assurez-vous

toujours que le mandrin de remplacement a le nombre

approprié de rainures d'identification.

RETRAIT DU MANDRIN À CHANGEMENT

RAPIDE SDS-plus

(modèle RH328VCQ seulement)

Saisissez la bague de verrouillage du mandrin à

changement rapide SDS-plus et tirez avec force dans le

sens de la flèche A tout en tirant sur le mandrin dans le

sens de la flèche B, et retirez ce dernier de l'outil (Fig. 4).

MONTAGE DU MANDRIN À CHANGEMENT

RAPIDE SDS-plus

(modèle RH328VCQ seulement)

Avant de monter le mandrin, appliquez une légère

couche de graisse à l'extrémité de la tige.

Saisissez fermement le mandrin SDS-plus avec votre

main et poussez-le à l'intérieur de l'outil avec un

mouvement de torsion jusqu'à ce que vous entendiez

un déclic indiquant qu'il est bien à sa place (Fig. 5).

Assemblage

FIG. 2

FIG. 3

PARE-POUSSIÈRE

MANCHON DE

VERROUILLAGE

MANDRIN SDS-plus

FIG. 4

FIG. 5

BAGUE DE

VERROUILLAGE

SDS-plus

QUICK

CHANGE CHUCK

RAINURES

D'IDENTIFICATION

2610048691.qxp_RH328VC 10/4/17 9:10 AM Page 19

-20-

Ne portez pas l’outil

par le mandrin car il

risque de tomber de manière inattendue si le mandrin

n’est pas enclenché à fond.

On peut facilement remplacer le mandrin SDS-plus par le

mandrin à 3 mors.

Le perçage à percussion et le burinage ne sont possibles

qu’avec le mandrin SDS-plus et des accessoires à queue

SDS-plus.

Le mandrin à 3 mors permet de convertir l’outil afin

d’utiliser avec une variété d’embouts à queue lisse pour

percer ou pour visser.

RETRAIT DU MANDRIN SDS-plus

(modèle RH328VCQ seulement)

Agrippez la bague de verrouillage du mandrin SDS-plus

et tirez fort dans le sens de la flèche, puis enlevez-le de

l’outil (Fig. 4).

MONTAGE DU MANDRIN À 3 MORS

(modèle RH328VCQ seulement)

(Non fourni, disponible à titre d’accessoire)

Agrippez le mandrin à 3 mors fermement à la main et

poussez-le sur l’outil avec un mouvement de rotation

jusqu’à ce que vous l’entendiez s’enclencher à sa place

(Fig. 6).

Tirez sur le mandrin pour vous assurer qu’il est

verrouillé dans l’outil.

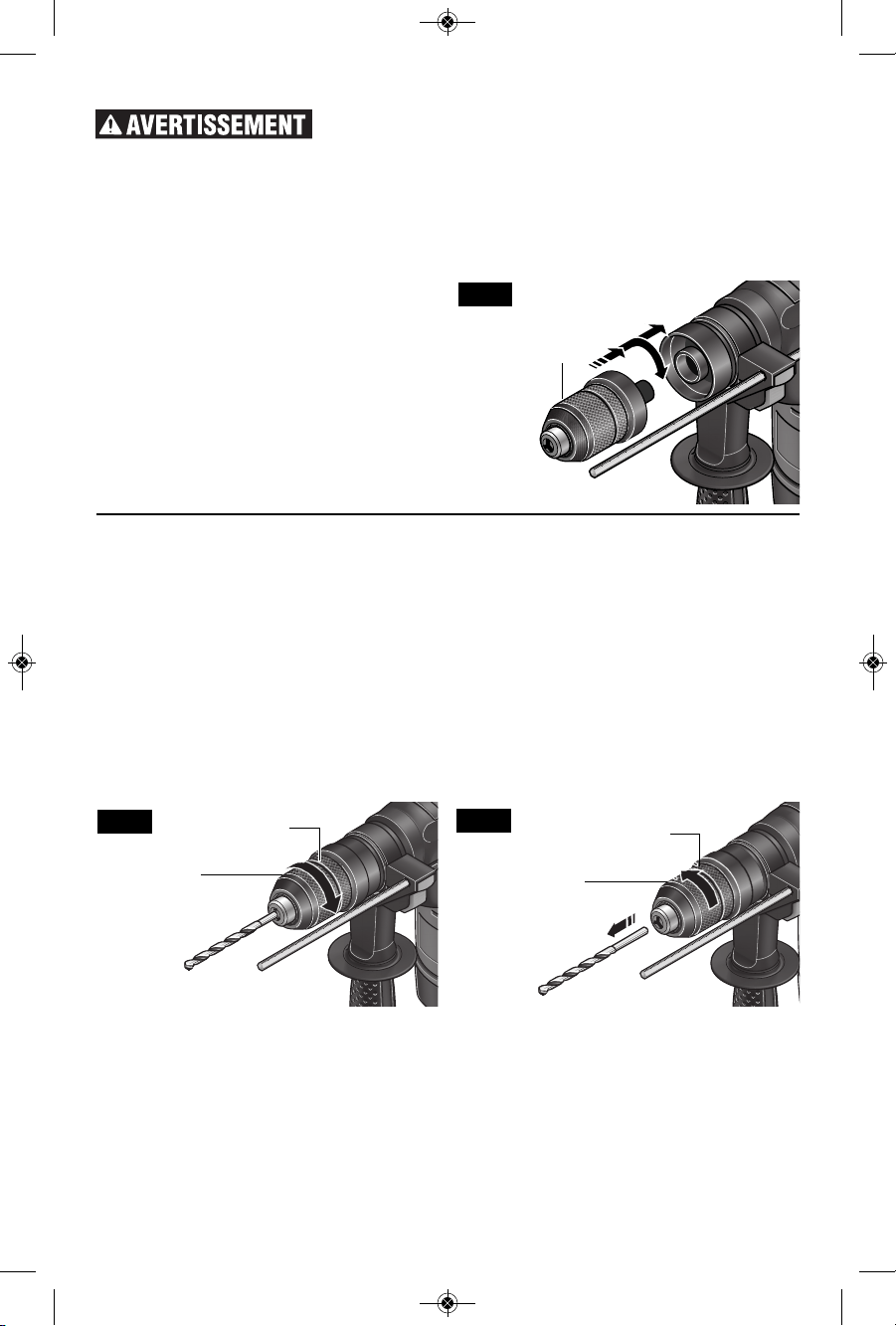

FIG. 6

MANDRIN

À 3 MORS

INSTALLATION D’ACCESSOIRES

MANDRIN À 3 MORS

(modèle RH328VCQ seulement)

(Non fourni, disponible à titre d’accessoire)

Tenez la bague du mandrin d’une main et de l’autre

tournez le manchon du mandrin dans le sens de la

flèche jusqu’à ce que les mors soient ouverts (Fig. 7).

Pour les petits embouts, ouvrez les mors juste assez

pour enfoncer l’embout jusqu’aux cannelures. Enfoncez

les gros forets à fond.

Enfoncez l’embout, tenez la bague du mandrin d’une

main et de l’autre tournez le manchon du mandrin dans

le sens de la flèche jusqu’à ce qu’il se verrouille.

Ensuite, serrez l’accessoire en continuant de tourner le

manchon du mandrin avec force dans le sens de la

flèche jusqu’à ce que vous entendiez un cliquetis

(Fig. 8).

Remarque: Si après avoir ouvert le mandrin

complètement, vous entendez un cliquetis quand vous

le fermez, il suffit de le réouvrir d’un quart de tour puis

de recommencer à le fermer. Le cliquetis disparaîtra.

DÉMONTAGE D’ACCESSOIRES

MANDRIN À 3 MORS

Pour démonter un accessoire, tenez la bague du

mandrin d’une main et de l’autre tournez le manchon

du mandrin dans le sens de la flèche jusqu’à ce que

vous puissiez enlever l’accessoire. (Fig. 8).

FIG. 7

FIG. 8

BAGUE DU

MANDRIN

MANCHON DU

MANDRIN

BAGUE DU

MANDRIN

MANCHON DU

MANDRIN

2610048691.qxp_RH328VC 10/4/17 9:10 AM Page 20

-21-

POIGNEE AUXILIAIRE

La poignée auxiliaire, qui pivote sur 360°, doit être

utilisée pour supporter l’outil. Pour repositionner

et/ou faire pivoter la poignée, desserrez la manette,

déplacez la poignée à la position désiré le long du

cylindre, puis resserrez fermenment la manette

(Fig. 9).

BUTÉE DE PROFONDEUR

La butée de profondeur permet de pré-régler la

profondeur de perçage ou d’effectuer des perçages

répétitifs à une profondeur donnée.

Réglage de la profondeur : Après avoir installé la

poignée auxiliaire, assurez-vous que l’accessoire est

inséré à fond du porte-outil avant de régler la butée de

profondeur (Fig. 10).

Pour régler la profondeur, appuyez sur le bouton de

blocage de la butée de profondeur et faites coulisser

cette dernière pour l’amener à la profondeur désirée.

Relâchez ensuite le bouton de blocage pour bloquer la

butée de profondeur en place.

POIGNEE

(PRISE)

FIG. 9

BOUTON DE BLOCAGE

DE LA BUTÉE DE

PROFONDEUR

BUTÉE DE

PROFONDEUR

FIG. 10

Consignes de fonctionnement

GACHETTE DE COMMANDE A VITESSE VARIABLE

Votre outil est équipée d’une gâchette de commande à

vitesse variable. Vous pouvez mettre la outil en

marche ou au repos en appuyant ou en relâchant

respectivement la gâchette.

Dépendant de la pression exercée sur la gâchette, il

est possible de régler la vitesse dans les limites

minimale et maximale spécifiées sur la plaquette

emblématique. Exercez plus de pression pour

augmenter la vitesse et moins pour la diminuer (Fig. 1).

INTERRUPTEUR D'INVERSION DE MARCHE

L'interrupteur d'inversion de marche est utilisé pour

inverser le sens de rotation de l'embout (Fig. 1).

L ’ i n t e r r u p t e u r

d’inversion de marche

ne doit être actionné que lorsque le moteur est à

l’arrêt et lorsque la embout est complètement arrêtée.

Pour utiliser l'outil dans le sens de rotation « Avant »,

déplacez l'interrupteur vers la flèche orientée vers

l'avant .

Pour inverser le sens de rotation de l'embout, déplacez

l'interrupteur vers la flèche orientée vers l'arrière .

CADRAN SELECTEUR

Le cadran sélecteur permet de régler l'outil en fonction

de différentes applications de perçage ou de perçage à

percussion. Appuyez sur le bouton de déclenchement

et tournez le cadran sélecteur à droite ou à gauche

suivant les applications ci-après (Fig. 11).

Lorsque vous utilisez des mèches de démolition ou

de dégrossissage telles que burins, vrilles, gouges,

etc., vous devez sélectionner le mode «Marteau

seulement».

N'actionnez pas le

cadran sélecteur avant

Perçage seulement :

Perçage/martelage :

Vario-lock :

Martelage seulement :

servant à percer dans

servant à percer le

permet de régler le

servant au travail peu

le bois, l’acier, etc.

béton

martelage de 12 façons

exigeant de burinage

FIG. 11

2610048691.qxp_RH328VC 10/4/17 9:10 AM Page 21

-22-

que l'outil ne se soit arrêté complètement. Le

mouvement durant la rotation du mandrin peut

endommager l'outil.

CADRAN SELECTEUR — « VARIO-LOCK »

Le dispositif peut être réglé à deuzième positions

différentes (30° entre elles). Choisissez le réglage qui

convient à votre opération particulière. La position

Vario-Lock s’utilise avec les embouts de

dégrossissage tels que burins, vrilles, gouges, etc.

Tournez le cadran sélecteur au réglage « vario-lock ».

Ensuite, tournez à la position désirée le manchon de

verrouillage ainsi que l’accessoire. Réglez ensuite le

cadran sélecteur à « martelage seulement » et

tournez légèrement le manchon de verrouillage de

sorte qu’il assume automatiquement une position

définitive.

POIGNÉE D'AMORTISSEMENT DES

VIBRATIONS/MÉCANISME D'ACTIONNEMENT

DU MARTEAU

L'amortisseur de vibrations et le mécanisme

d'actionnement du marteau intégrés réduisent les

vibrations (Fig. 1).

ACCOUPLEMENT A GLISSEMENT

L’outil renferme un accouplement à glissement

préréglé. L’arbre arrêtera de tourner si l’accessoire

grippe et surcharge l’outil.

CONSEILS PRATIQUES

Le fait d’observer quelques simples conseils réduira

l’usure de l’outil et le risque de blessures.

Vous ne bénéficierez du rendement maximal du

marteau rotatif Bosch que si vous utilisez l’équipement

de forage bien affûté et en bon état. Sachez que les

frais d’affûtage de l’équipement de forage sont très

minimes, comparé au temps perdu par l’utilisation

d’outils émoussés.

Tous les marteaux garnis de graisse prennent un

certain temps à se réchauffer. Selon la température, le

délai variera entre 15 secondes (90 ˚F) et 2 minutes

(32 ˚F). Le marteau déployera toute son énergie et sa

capacité de martelage après que la chaleur produite par

la percussion se sera propagée, amolissant la graisse.

FORETS A POINTE AU CARBURE:

Utilisés pour le perçage dans la pierre, le béton, la

brique, le ciment et d’autres matériaux non métalliques

anormalement durs. Le marteau rotatif convient aux

forets à pointe de carbure «SDS» de diamètre allant

jusqu’à 3/4 de pouce.

MANDRIN À 3 MORS

Le mandrin à 3 mors permet de convertir votre outil

afin d’utiliser des embouts à queue lisse.

Vous prolongerez la durée de vos forets et obtiendrez

de meilleurs résultats si vous prenez l’habitude de les

poser sur la surface à percer AVANT d’appuyer sur la

gâchette. Pendant le perçage, tenez fermement le

marteau en exerçant une pression modérée et

constante. Une pression exagérée à basse vitesse

provoquera l’arrêt du marteau. Une pression

insuffisante empêchera le foret de pénétrer dans le

matériau et provoquera le frottement exagéré et le

patinage sur la surface à percer. Vous risqueriez ainsi

d’endommager le marteau et le foret.

Il faudrait essuyer à fond la tige des forets

immédiatement avant et après l’usage.

POUR VOTRE SECURITE, SOUVENEZ-VOUS:

1. Certains matériaux doivent être percés aux basses

vitesses, alors qu’avec d’autres les hautes vitesses

produisent de meilleurs résultats.

2. Il importe de bien assujettir le matériau à percer et

de maintenir une pression uniforme en ligne avec le

foret.

3. Arrêtez de peser dès que le foret traverse le côté

opposé du matériau et maintenez l’outil en marche

durant le retrait du foret.

Les matériaux tels que le verre, la porcelaine, la

céramique, la tuile, le plastique, etc. devraient être

percés à basse vitesse avec les forets appropriés et de

l’huile.

PERÇAGE DANS LE BOIS OU LE PLASTIQUE

Si un bloc d’appui n’est pas utilisé, relâchez la pression

immé di ate ment avant que le foret ne traverse le bois

afin d’éviter l’éclatement du bois. Terminez le trou du

côté opposé immédi atement après que la pointe ait

traversé. Si le foret se grippe, inversez l’opération de

perçage pour aider à retirer le foret de la pièce.

PERÇAGE DANS LE MÉTAL

Pratiquez un trou central au poinçon dans le matériau

pour faciliter l’approche. Utilisez suffisamment de

pression pour que le foret continue à couper. Si on

laisse le foret tourner tout sim plement dans le trou, il

s’émoussera rapidement. Pour percer un trou de

dimensions plus grandes, il est plus rapide et plus facile

pour votre bloc-piles de pratiquer d’abord un trou plus

petit, puis de l’agrandir aux dimensions nécessaires.

Lubrifiez parfois la pointe du foret à l’aide d’HUILE DE

COUPE pour faciliter le perçage des métaux. Si le foret

se grippe, inversez l’opération de perçage pour aider à

retirer le foret de la pièce.

PERÇAGE DE MAÇONNERIE

Utilisez des forets à pointe carbure SDS-plus

pour les

parpaings, le mortier, la brique ordinaire, la pierre

tendre et autres matériaux. La quantité de pression à

utiliser dépend du type de matériau percé. Les

matériaux tendres nécessitent moins de pression tandis

que les matériaux durs nécessitent une plus grande

pression pour empêcher le foret de tourner.

2610048691.qxp_RH328VC 10/4/17 9:10 AM Page 22

-23-

* Poignée auxiliaire

* Étui

(* = équipement standard)

(** = accessoire en option)

Accessoires

Service

Tout entretien

préventif effectué

par des personnels non autorisés peut résulter en

mauvais placement de fils internes ou de pièces, ce

qui peut présenter un danger grave. Nous vous

conseillons de faire faire tout l’entretien par un centre

de service d’usine Bosch ou une station service

agréée Bosch.

LUBRIFICATION DE L’OUTIL

Votre outil Bosch a été lubrifié correctement en usine

et il est prêt à l’utilisation. Nous vous conseillons de

re-graisser les outils qui comportent des engrenages

avec un lubrifiant à engrenages spécial à chaque fois

que vous changez les balais.

BALAIS OU CHARBONS

Les balais (ou charbons) et le collecteur de votre outil

ont été conçus pour apporter de nombreuses heures

de fonctionnement fiable. Pour maintenir le

rendement du moteur à son maximum, nous vous

conseillons de contrôler les balais tous les deux à six

mois. Il ne faut utiliser que des balais de rechange

Bosch d’origine et conçus pour votre outil.

PALIERS

Après environ 300 à 400 heures de fonctionnement ou

tous les deux changements de balais, il est conseillé

de faire remplacer les paliers par un centre de service

d’usine Bosch ou une station service agréée Bosch. Si

les paliers commencent à faire du bruit (à cause de

surcharges importantes ou du toupillage de matériaux

très abrasifs) il faut les faire remplacer immédiatement

pour éviter la surchauffe ou une panne de moteur.

Nettoyage

Pour éviter les

accidents, il faut

toujours débrancher l’outil avant de le nettoyer ou

de l’entretenir. Le meilleur moyen de nettoyer l’outil

est d’utiliser de l’air comprimé sec. Il faut toujours

porter des lunettes de protection quand on utilise de

l’air comprimé.

Les ouïes de ventilation et les leviers de l’interrupteur

doivent rester propres et exempts de corps étrangers.

Ne tentez pas de les nettoyer en enfonçant des objets

pointus dans les orifices.

Certains agents de

nettoyages et certains

dissolvants abîment les pièces en plastique. Parmi

ceux-ci se trouvent: l’essence, le tétrachlorure de

carbone, les dissolvants de nettoyage chlorés,

l’ammoniaque ainsi que les détergents domestiques

qui en contiennent.

Entretien

Si un cordon de

rallonge s'avère

nécessaire, vous devez utiliser un cordon avec

conducteurs de dimension adéquate pouvant porter le

courant nécessaire à votre outil. Ceci préviendra une

chute excessive de tension, une perte de courant ou une

surchauffe. Les outils mis à la terre doivent utiliser des

cordons de rallonge trifilaires pourvus de fiches à trois

broches ainsi que des prises à trois broches.

REMARQUE : Plus le calibre du cordon est petit, plus sa

capacité est élevée.

DIMENSIONS DE RALLONGES RECOMMANDÉES

OUTILS 120 VOLTS COURANT ALTERNATIF

Intensité

nominale

de l’outil

Calibre A.W.G. Calibre en mm

Longueur en pieds Longueur en mètres

25 50 100 150 15 30 60 120

3-6

6-8

8-10

10-12

12-16

–

0.75

1.0

–

0.75

1.0

2.5

–

1.5

2.5

4.0

–

2.5

4.0

–

Cordons de rallonge

Extraction de la poussière

Pour parcourir la sélection des systèmes de collecte de

la poussière et pour lire le mode d’emploi, consultez le

document intitulé « Mode d’emploi / Consignes de

sécurité » relatif aux « Accessoires d’extraction de

poussière pour marteaux ordinaires et marteaux

perforateurs » accompagnant votre outil ou l’accessoire

d’extraction de poussière.

2610048691.qxp_RH328VC 10/4/17 9:10 AM Page 23

-24-

Lea todas las advertencias de seguridad y todas las instrucciones. Si no se

siguen las

advertencias e instrucciones, el resultado podría ser sacudidas eléctricas,

incendio y/o lesiones graves.

GUARDE TODAS LAS ADVERTENCIAS E INSTRUCCIONES

PARA REFERENCIA FUTURA

La expresión “herramienta mecánica” en las advertencias se refiere a su herramienta mecánica alimentada por la red

eléctrica (herramienta alámbrica) o su herramienta mecánica alimentada por baterías (herramienta inalámbrica).

Advertencias generales de seguridad para herramientas mecánicas

Seguridad del área de trabajo

Mantenga el área de trabajo limpia y bien iluminada.

Las áreas desordenadas u oscuras invitan a que se

produzcan accidentes.

No utilice herramientas mecánicas en atmósferas

explosivas, como por ejemplo en presencia de

líquidos, gases o polvos inflamables. Las

herramientas mecánicas generan chispas que pueden

incendiar el polvo o los vapores.

Mantenga alejados a los niños y a las personas que

estén presentes mientras esté utilizando una

herramienta mecánica. Las distracciones pueden

hacerle perder el control de la herramienta.

Seguridad eléctrica

Los enchufes de las herramientas mecánicas deben

coincidir con el tomacorriente. No modifique nunca el

enchufe de ningún modo. No use enchufes

adaptadores con herramientas mecánicas conectadas

a tierra (puestas a tierra). Los enchufes no

modificados y los tomacorrientes coincidentes

reducirán el riesgo de sacudidas eléctricas.

Evite el contacto del cuerpo con las superficies

conectadas o puestas a tierra, tales como tuberías,

radiadores, estufas y refrigeradores. Hay un aumento

del riesgo de sacudidas eléctricas si el cuerpo del

operador se conecta o pone a tierra.

No exponga las herramientas mecánicas a la lluvia o

a condiciones mojadas. La entrada de agua en una

herramienta mecánica aumentará el riesgo de que se

produzcan sacudidas eléctricas.

No maltrate el cordón de energía. No use nunca el

cordón para transportar la herramienta mecánica,

tirar de ella o desenchufarla. Mantenga el cordón

alejado del calor, el aceite, los bordes afilados o las

piezas móviles. Los cordones dañados o enganchados

aumentan el riesgo de que se produzcan sacudidas

eléctricas.

Cuando utilice una herramienta mecánica en el

exterior, use un cordón de extensión adecuado para

uso a la intemperie. La utilización de un cordón

adecuado para uso a la intemperie reduce el riesgo de

que se produzcan sacudidas eléctricas.

Si es inevitable utilizar una herramienta mecánica en

un lugar húmedo, utilice una fuente de energía

protegida por un interruptor de circuito accionado por

corriente de pérdida a tierra (GFCI). El uso de un GFCI

reduce el riesgo de sacudidas eléctricas.

Seguridad personal

Manténgase alerta, fíjese en lo que está haciendo y

use el sentido común cuando esté utilizando una

Símbolos de seguridad

Las definiciones que aparecen a continuación describen el nivel de gravedad de cada palabra de señal de

seguridad. Por favor, lea el manual y preste atención a estos símbolos.

Éste es el símbolo de alerta de seguridad. Se utiliza para alertarle

a usted de posibles peligros de lesiones corporales. Obedezca

todos los mensajes de seguridad que sigan a este símbolo para

evitar posibles lesiones o muerte.

PELIGRO indica una situación peligrosa que, si no se evita,

causará la muerte o lesiones graves.

ADVERTENCIA indica una situación peligrosa que, si no se evita,

podría causar la muerte o lesiones graves.

PRECAUCIÓN, cuando se utiliza con el símbolo de alerta de

seguridad, indica una situación peligrosa que, si no se evita,

causará lesiones leves o moderadas.

2610048691.qxp_RH328VC 10/4/17 9:10 AM Page 24

-25-

Normas de seguridad para martillos giratorios

Use protectores de oídos con los taladros de

percusión. La exposición al ruido puede causar

pérdida de audición.

Utilice el mango o mangos auxiliares si se

suministran con la herramienta. La pérdida de

control puede causar lesiones corporales.

Agarre la herramienta eléctrica por las superficies

de agarre con aislamiento cuando realice una

operación en la que el accesorio de corte pueda

entrar en contacto con cables ocultos o con su

propio cable de alimentación. El accesorio de corte

que entre en contacto con un cable que tenga

corriente puede hacer que las partes metálicas de la

herramienta eléctrica que estén al descubierto tengan

corriente y podrían causar una descarga eléctrica al

operador.

Use abrazaderas u otro modo práctico de sujetar y

soportar la pieza de trabajo en una plataforma

estable. Si se sujeta la pieza de trabajo con la mano o

herramienta mecánica. No use una herramienta

mecánica cuando esté cansado o bajo la influencia de

drogas, alcohol o medicamentos. Un momento de

distracción mientras esté utilizando herramientas

mecánicas podría causar lesiones corporales graves.

Use equipo de protección personal. Use siempre

protección de los ojos. El equipo de protección, como

por ejemplo una máscara antipolvo, calzado de

seguridad antideslizante, casco o protección de oídos,

utilizado para las condiciones apropiadas, reducirá las

lesiones corporales.

Evite el arranque accidental. Asegúrese de que el

interruptor esté en la posición de apagado antes de

conectar la herramienta a la fuente de energía y / o al

paquete de batería, levantar la herramienta o

transportarla. Transportar herramientas mecánicas

con un dedo en el interruptor o encender herramientas

mecánicas que tengan el interruptor en la posición de

encendido invita a que se produzcan accidentes.

Quite todas las llaves de ajuste o de tuerca antes de

encender la herramienta mecánica. Una llave de

tuerca o de ajuste que se deje colocada en una pieza

giratoria de la herramienta mecánica podría causar

lesiones corporales.

No intente alcanzar demasiado lejos. Mantenga un

apoyo de los pies y un equilibrio apropiados en todo

momento. Esto permite controlar mejor la herramienta

mecánica en situaciones inesperadas.

Vístase adecuadamente. No use ropa holgada ni

alhajas holgadas. Mantenga el pelo, la ropa y los

guantes alejados de las piezas móviles. La ropa

holgada, las alhajas holgadas o el pelo largo pueden

quedar atrapados en las piezas móviles.

Si se proporcionan dispositivos para la conexión de

instalaciones de extracción y recolección de polvo,

asegúrese de que dichas instalaciones estén

conectadas y se usen correctamente. El uso de

dispositivos de recolección de polvo puede reducir los

peligros relacionados con el polvo.

Uso y cuidado de las herramientas

mecánicas

No fuerce la herramienta mecánica. Use la

herramienta mecánica correcta para la aplicación que

desee realizar. La herramienta mecánica correcta hará

el trabajo mejor y con más seguridad a la capacidad

nominal para la que fue diseñada.

No use la herramienta mecánica si el interruptor no la

enciende y apaga. Toda herramienta mecánica que no

se pueda controlar con el interruptor es peligrosa y

debe ser reparada.

Desconecte el enchufe de la fuente de energía y/o el

paquete de batería de la herramienta mecánica antes

de hacer cualquier ajuste, cambiar accesorios o

almacenar herramientas mecánicas. Dichas medidas

preventivas de seguridad reducen el riesgo de arrancar

accidentalmente la herramienta mecánica.

Guarde las herramientas que no esté usando fuera

del alcance de los niños y no deje que personas que

no estén familiarizadas con la herramienta mecánica

o con estas instrucciones utilicen la herramienta. Las

herramientas mecánicas son peligrosas en manos de

usuarios que no hayan recibido capacitación.

Mantenga las herramientas mecánicas. Compruebe si

hay piezas móviles desalineadas o que se atoran, si

hay piezas rotas y si existe cualquier otra situación

que podría afectar el funcionamiento de la

herramienta mecánica. Si la herramienta mecánica

está dañada, haga que la reparen antes de usarla.

Muchos accidentes son causados por herramientas

mecánicas mantenidas deficientemente.

Mantenga las herramientas de corte afiladas y

limpias. Es menos probable que las herramientas de

corte mantenidas apropiadamente, con bordes de corte

afilados, se atoren, y dichas herramientas son más

fáciles de controlar.

Utilice la herramienta mecánica, los accesorios, las

brocas de la herramienta, etc., de acuerdo con estas

instrucciones, teniendo en cuenta las condiciones de

trabajo y el trabajo que se vaya a realizar. El uso de la

herramienta mecánica para operaciones distintas a

aquéllas para las que fue diseñada podría causar una

situación peligrosa.

Servicio de ajustes y reparaciones

Haga que su herramienta mecánica reciba servicio de

un técnico de reparaciones calificado, utilizando

únicamente piezas de repuesto idénticas. Esto

asegurará que se mantenga la seguridad de la

herramienta mecánica.

2610048691.qxp_RH328VC 10/4/17 9:10 AM Page 25

-26-

contra el cuerpo, se crea una situación inestable que

podría causar pérdida de control.

No taladre, rompa, ni haga trabajo de sujeción en

paredes existentes ni en otras áreas ciegas donde

pueda haber cables eléctricos. Si esta situación es

inevitable, desconecte todos los fusibles o cortacircuitos

que alimentan este sitio de trabajo.

Utilice un detector de metales para determinar si hay

tuberías de gas o de agua ocultas en el área de

trabajo o llame a la compañía local de servicios

públicos para obtener asistencia antes de comenzar la

operación. Golpear o cortar una tubería de gas

producirá una explosión. La entrada de agua en un

dispositivo eléctrico puede causar electrocución.

Utilice siempre el mango auxiliar para tener un control

máximo sobre la reacción de par motor o retroceso.

Nunca intente manejar esta herramienta con una

mano. El embrague deslizante se acopla si usted

controla firmemente la herramienta durante una reacción

de par motor o retroceso.

Use siempre gafas de seguridad o protección de los

ojos cuando utilice esta herramienta. Use una

máscara antipolvo o un respirador para aplicaciones

que generan polvo. Las gafas de seguridad o la

protección de los ojos ayudarán a desviar los

fragmentos del material que puedan salir despedidos

hacia la cara y los ojos. El polvo generado o los gases

liberados por los materiales que esté cortando (por ej.,

tuberías con aislamiento de asbesto, radón) pueden

causar dificultades respiratorias

Use guantes con almohadillado grueso y limite el

tiempo de exposición tomando frecuentes períodos de

descanso. La vibración causada por la acción de

percusión y taladrado puede ser perjudicial para las

manos y los brazos.

Posicione el cordón de modo que esté alejado de la

broca que gira. No enrolle el cordón alrededor del

brazo o de la muñeca. Si pierde el control y tiene el

cordón enrollado en el brazo o en la muñeca, el cordón

puede atraparle y causarle lesiones.

Sitúese de modo que evite ser atrapado entre la

herramienta o el mango lateral y las paredes o los

postes. Si la broca se atasca o se engancha en la

pieza de trabajo, el par motor de reacción de la

herramienta podría aplastarle la mano o la pierna.

No golpee la broca con un martillo de mano ni con una

herramienta de martilleo cuando intente soltar una

broca atascada o enganchada. Se podrían soltar

fragmentos de metal de la broca y golpearle a usted o

golpear a las personas que se encuentren presentes.

Nunca deje la herramienta en ningún lugar hasta que

la broca o el accesorio se haya detenido por completo.

No utilice brocas ni accesorios desafilados o dañados.

Las brocas o accesorios desafilados o dañados pueden

atascarse frecuentemente en la pieza de trabajo,

causando una reacción de par motor.

Al sacar la broca de la herramienta, evite el contacto

con la piel y use guantes de protección adecuados al

agarrar la broca o el accesorio. Los accesorios pueden

estar calientes después de un uso prolongado.

No tenga en marcha la herramienta mientras la lleva a

su lado. La broca taladradora que gira puede

engancharse en la ropa y se pueden producir lesiones.

Advertencias de seguridad adicionales

Un GFCI y los dispositivos de protección personal,

como guantes de goma y calzado de goma de

electricista, mejorarán más su seguridad personal.

No use herramientas mecánicas con capacidad

nominal solamente para CA con una fuente de

energía de CC. Aunque pueda parecer que la

herramienta funciona correctamente, es probable que

los componentes eléctricos de la herramienta con

capacidad nominal para CA fallen y creen un peligro

para el operador.

Mantenga los mangos secos, limpios y libres de

aceite y grasa. Las manos resbalosas no pueden

controlar de modo seguro la herramienta mecánica.

Desarrolle un programa de mantenimiento periódico

de la herramienta. Cuando limpie una herramienta,

tenga cuidado de no desmontar ninguna de sus

partes, ya que los cables internos podrían reubicarse

incorrectamente o pellizcarse, o los resortes de

retorno de los protectores de seguridad podrían

montarse incorrectamente. Ciertos agentes de

limpieza, tales como gasolina, tetracloruro de carbono,

amoníaco, etc., podrían dañar las piezas de plástico.

Riesgo de lesiones para el usuario. El cordón de energía

debe recibir servicio de ajustes y reparaciones

solamente por un Centro de Servicio de Fábrica Bosch o

una Estación de Servicio Bosch Autorizada.

Cierto polvo generado

por el lijado,

aserrado, amolado y taladrado mecánicos, y por

otras actividades de construcción, contiene agentes

químicos que se sabe que causan cáncer, defectos de

nacimiento u otros daños sobre la reproducción.

Algunos ejemplos de estos agentes químicos son:

• Plomo de pinturas a base de plomo,

• Sílice cristalina de ladrillos y cemento y otros

productos de mampostería, y

• Arsénico y cromo de madera tratada químicamente.

Su riesgo por causa de estas exposiciones varía,

dependiendo de con cuánta frecuencia realice este tipo

de trabajo. Para reducir su exposición a estos agentes

químicos: trabaje en un área bien ventilada y trabaje con

equipo de seguridad aprobado, como por ejemplo

máscaras antipolvo que estén diseñadas especialmente

para impedir mediante filtración el paso de partículas

microscópicas.

2610048691.qxp_RH328VC 10/4/17 9:10 AM Page 26

-27-

Símbolos

IMPORTANTE: Es posible que algunos de los símbolos siguientes se usen en su herramienta. Por favor,

estúdielos y aprenda su significado. La interpretación adecuada de estos símbolos le permitirá utilizar la

herramienta mejor y con más seguridad.

Símbolo Désignación / Explicación

V Volt (tensión)

A Ampere (corriente)

Hz Hertz (frecuencia, ciclos por segundo)

W Watt (potencia)

kg Kilogramo (peso)

min Minuto (tiempo)

s Segundo (tiempo)

⌀

Diámetro (tamaño de las brocas taladradoras, muelas, etc)

Velocidad sin carga (velocidad rotacional sin carga)

n Velocidad nominal (máxima velocidad obtenible)

.../min

Revoluciones o alternación por minuto (revoluciones, golpes, velocidad de superficie,

órbitas, etc., por minuto)

0 Posición "off" (velocidad cero, par motor cero...)

1, 2, 3, ...

I, II, III,

Graduaciones del selector (graduaciones de velocidad, par motor o posición. Un número

más alto significa mayor velocidad)

Selector infinitamente variable con apagado (la velocidad aumenta desde la graduación de 0)

Flecha (Acción en la dirección de la flecha)

Corriente alterna (tipo o una característica de corriente)

Corriente continua (tipo o una característica de corriente)

Corriente alterna o continua (tipo o una característica de corriente)

Construcción de clase II (designa las herramientas de construcción con aislamiento doble)

Terminal de toma de tierra (terminal de conexión a tierra)

2610048691.qxp_RH328VC 10/4/17 9:10 AM Page 27

-28-

Símbolos (continuación)

Cumple con las siguientes normas:

Estándar UL 60745-1

Estándar UL 60745-2-6

Certificado conforme a las siguientes normas:

Estándar CAN/CSA C22.2 No. 60745-1-07

Estándar CAN/CSA C22.2 No. 60745-2-6-04

IMPORTANTE: Es posible que algunos de los símbolos siguientes se usen en su herramienta. Por favor,

estúdielos y aprenda su significado. La interpretación adecuada de estos símbolos le permitirá utilizar la

herramienta mejor y con más seguridad.

Símbolo Désignación / Explicación

Alerta al usuario para que lea el manual.

Alerta al usuario para que use protección de los ojos.

Este símbolo indica que esta herramienta está catalogada por Underwriters

Laboratories.

Este símbolo indica que Underwriters Laboratories ha catalogado esta herramienta

indicando que cumple con las normas estadounidenses y canadienses.

Este símbolo indica que esta herramienta está catalogada por la Canadian

Standards Association.

Este símbolo indica que la Canadian Standards Association ha catalogado esta

herramienta indicando que cumple con las normas estadounidenses y canadienses.

Este símbolo indica que Intertek Testing Services ha catalogado esta herramienta

indicando que cumple con las normas estadounidenses y canadienses.

Este símbolo indica que esta herramienta cumple con la norma mexicana

oficial (NOM).

2610048691.qxp_RH328VC 10/4/17 9:10 AM Page 28

-29-

Descripción funcional y especificaciones

Desconecte el enchufe de la fuente de energía antes de realizar cualquier

ensamblaje o ajuste, o cambiar accesorios. Estas medidas de seguridad

preventivas reducen el riesgo de arrancar la herramienta accidentalmente.

Martillo giratorio

Número de modelo RH328VC y RH328VCQ

Estilo de cuerpo SDS-plus

Capacidad máxima:

Brocas con punta de carburo 29 mm

Brocas para de pared delgada 83 mm

NOTA: Para obtener las especificaciones de la herramienta, consulte la placa del fabricante colocada en la herramienta.

BOTÓN DE LIBERACION DEL

CALIBRE DE PROFUNDIDAD

ANILLO DE

FIJACIÓN

MANGUITO DE

FIJACIÓN

MANDRIL

SDS-plus

MANGO

AUXILIAR

EMPUNADURA

MANGO CON AMORTIGUADOR DE

LAS VIBRACIONES / MECANISMO

DE PERCUSIÓN

INTERRUPTOR

GATILLO DE

VELOCIDAD

VARIABLE

INTERRUPTOR DE

AVANCE/INVERSIÓN

DIAL DE SELECCION

TALADRO/TALADRO

DE PERCUSION

FIG. 1

CALIBRE DE

PROFUNDIDAD

PROTECTOR

ANTIPOLVO

MANDRIL DE 3 MORDAZAS

(No incluida, disponible

como accesorio)

ABERTURAS DE

VENTILACIÓN

BOTÓN DE LIBERACIÓN

DEL DIAL SELECTOR

MANDRIL DE CAMBIO

RÁPIDO SDS-plus

(modelo RH328VCQ

solamente)

2610048691.qxp_RH328VC 10/4/17 9:10 AM Page 29

-30-

Desconecte el enchufe

de la fuente de

energía antes de realizar cualquier ensamblaje o

ajuste, o cambiar accesorios. Estas medidas de

seguridad preventivas reducen el riesgo de arrancar la

herramienta accidentalmente.

INSTALACIÓN DE ACCESORIOS SDS-PLUS

Limpie el extremo de inserción del cuerpo del accesorio

para quitar los residuos que éste pueda tener y luego

engráselo ligeramente con un aceite o lubricante ligero.

Introduzca el accesorio en el mandril a través del

protector antipolvo a la vez que lo hace girar y lo empuja

hacia adentro hasta que quede fijo en su sitio

automáticamente. Tire del accesorio hacia afuera para

asegurarse de que ha quedado fijo dentro del soporte de

la mandril (Fig. 2).

NOTA: La alta eficiencia proporcionada por los martillos

giratorios sólo se puede obtener si se utilizan accesorios

afilados y sin daños. El “costo” de mantener accesorios

afilados y sin daños es sobradamente compensado por

el “tiempo que se ahorra” al hacer funcionar la

herramienta con accesorios afilados.

REMOCIÓN DE ACCESORIOS SDS-PLUS

Los accesorios pueden

estar calientes después

de la utilización. Evite el contacto con la piel y utilice

guantes de protección o un paño protector adecuados

para quitar dichos accesorios.

Para quitar un accesorio, tire hacia atrás del mango de

fijación, sujételo y tire de la broca hacia adelante. Todos

los accesorios deben limpiarse después de quitarlos

(Fig. 3).

Ensamblaje

FIG. 2

FIG. 3

PROTECTOR ANTIPOLVO

MANGUITO DE

FIJACIÓN

MANDRIL SDS-plus

FIG. 4

FIG. 5

ANILLO DE

FIJACIÓN

SDS-plus

QUICK

CHANGE CHUCK

RANURAS DE

IDENTIFICACION

Nota: Cuando reemplace el mandril de cambio rápido

SDS-plus original, asegúrese siempre de que el mandril

de repuesto tenga el número apropiado de ranuras de

identificación.

REMOCIÓN DEL MANDRIL DE CAMBIO

RÁPIDO SDS-plus

(modelo RH328VCQ solamente)

Agarre el anillo de fijación del mandril de cambio rápido

SDS-plus, jale con fuerza en el sentido de la flecha A

mientras jala el mandril en el sentido de la flecha B y

retire el mandril de la herramienta (Fig. 4).

INSTALACIÓN DEL MANDRIL DE CAMBIO

RÁPIDO SDS-plus

(modelo RH328VCQ solamente)

Antes de instalar el mandril, aplique una capa ligera de

grasa al extremo del vástago.

Agarre firmemente con la mano el mandril SDS-plus y

empújelo sobre la herramienta con un movimiento de

giro hasta que oiga que se bloquea en la posición

correcta (Fig. 5).

2610048691.qxp_RH328VC 10/4/17 9:10 AM Page 30

-31-

INSTALACIÓN DE ACCESORIOS

MANDRIL DE 3 MORDAZAS

(modelo RH328VCQ solamente)

(No incluida, disponible como accesorio)

Sujete el collarín del mandril con una mano y gire el

manguito del mandril en el sentido de la flecha con la

otra mano hasta que las mordazas estén abiertas

(Fig. 7).

En el caso de brocas pequeñas, abra las mordazas lo

suficiente como para poder introducir la broca hasta

las estrías. En el caso de brocas grandes, introduzca la

broca tanto como se pueda.

Introduzca la broca, sujete el collarín del mandril con

una mano y gire el manguito del mandril en el sentido

de la flecha con la otra mano hasta que quede

acoplado. Luego, fije el accesorio, para lo cual deberá

seguir girando con fuerza el manguito del mandril en el

sentido de la flecha hasta que oiga un sonido de

carraca (Fig. 8).

Nota: Si después de abrir completamente el mandril

oye un sonido de carraca cuando lo cierre,

simplemente ábralo un cuarto de vuelta y luego siga

cerrándolo. El sonido de carraca parará.

REMOCIÓN DE ACCESORIOS

MANDRIL DE 3 MORDAZAS

Para quitar un accesorio, sujete el collarín del mandril

con una mano y gire el manguito del mandril en el

sentido de la flecha con la otra mano hasta que se

pueda quitar el accesorio (Fig. 8).

CAMBIO DEL MANDRIL

No transporte la herramienta agarrándola por el mandril.

La herramienta podría caerse inesperadamente si el

mandril no está completamente acoplado.

El mandril SDS-plus se puede intercambiar fácilmente por

el mandril de 3 mordazas.

El taladrado de percusión y el cincelado son posibles

solamente cuando se usa el mandril SDS-plus con

accesorios de cuerpo SDS-plus.

El mandril de 3 mordazas convierte la herramienta para

utilizarla con una variedad de brocas de cuerpo recto para

taladrar y apretar tornillos.

REMOCIÓN DEL MANDRIL SDS-plus

(modelo RH328VCQ solamente)

Agarre el anillo de fijación del mandril SDS-plus, tire de

él con fuerza en el sentido de la flecha y quítelo de la

herramienta (Fig. 4).

INSTALACIÓN DEL MANDRIL DE 3 MORDAZAS

(modelo RH328VCQ solamente)

(No incluida, disponible como accesorio)

Agarre firmemente el mandril de 3 mordazas con la

mano y empújelo sobre la herramienta con un

movimiento de torsión hasta que oiga cómo se bloquea

en su sitio (Fig. 6).

Tire hacia afuera del mandril para estar seguro de que

está fijo en la herramienta.

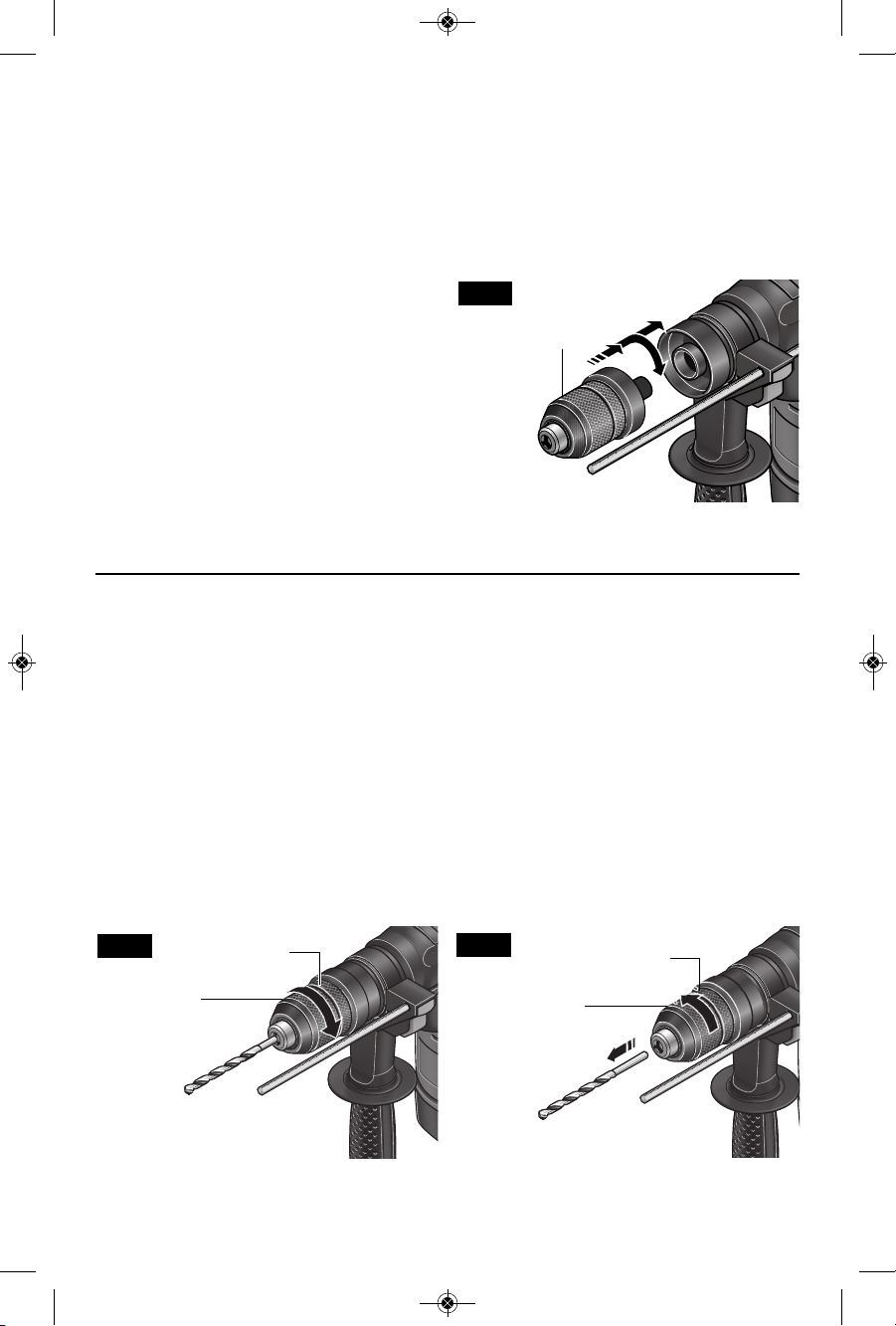

FIG. 6

MANDRIL DE

3 MORDAZAS

FIG. 7

FIG. 8

MANGUITO

DEL MANDRIL

MANGUITO

DEL MANDRIL

COLLARÍN DEL

MANDRIL

COLLARÍN DEL

MANDRIL

2610048691.qxp_RH328VC 10/4/17 9:10 AM Page 31

-32-

MANGO AUXILIAR

La herramienta se debe sujetar con el mango auxiliar, el

cual se puede girar 360°. Para reposicionar y/o hacer

girar el mango, afloje la empuñadura, mueva el mango

hasta la posición deseada a lo largo del cuerpo

cilíndrico y vuelva a apretar firmemente la empuñadura

(Fig. 9).

CALIBRE DE PROFUNDIDAD

La profundidad de perforación se puede prefijar y/o

repetir utilizando el calibre de profundidad.

Ajuste de la profundidad: Después de instalar el mango

auxiliar, asegúrese de que el accesorio se haya

introducido completamente en el portaherramienta

antes de ajustar el calibre de profundidad (Fig. 10).

Para ajustar la profundidad, oprima el botón de

liberación del calibre de profundidad, deslice dicho

calibre hasta la profundidad deseada y deje de ejercer

presión sobre el botón para fijar el calibre de

profundidad en su sitio.

EMPUNADURA

FIG. 9

BOTÓN DE LIBERACION

DEL CALIBRE DE

PROFUNDIDAD

CALIBRE DE

PROFUNDIDAD

FIG. 10

INTERRUPTOR GATILLO DE VELOCIDAD

VARIABLE CONTROLADA

La herramienta se controla con un interruptor gatillo de

velocidad variable. La herramienta se puede encender

(posición “ON”) o apagar (posición “OFF”) apretando o

soltando el gatillo.

La velocidad se puede ajustar desde las RPM mínimas

hasta las RPM máximas indicadas en la placa del

fabricante por medio de la presión que usted ejerce

sobre el gatillo. Ejerza más presión para aumentar la

velocidad y disminuya la presión para reducir la

velocidad (Fig. 1).

INTERRUPTOR DE AVANCE/INVERSIÓN

El interruptor de inversión se utiliza para invertir el

sentido de rotación de la broca (Fig. 1).

El interruptor de inversión

sólo se debe activar cuando

el motor esté apagado (“OFF”) y cuando la broca se

encuentre completamente detenida.

Para utilizar la herramienta en rotación de "Avance",

mueva el interruptor hacia la flecha que muestra

avance.

Para "Invertir" el sentido de rotación de la broca, mueva

el interruptor hacia la flecha que muestra inversión.

Instrucciones de funcionamiento

2610048691.qxp_RH328VC 10/4/17 9:10 AM Page 32

-33-

DIAL DE SELECCION DE TALADRO/TALADRO DE

PERCUSION

El dial selector permite ajustar la herramienta para

varias aplicaciones de taladrado y taladrado de

percusión. Oprima el botón de liberación y gire el dial

selector hasta la derecha o hacia la izquierda según las

aplicaciones que se indican a continuación (Fig. 11).

Al usar brocas de demoler o de desbastar, tales como

brocas de punta rompedora, de cincel, de pala, de

media caña, etc., se debe seleccionar el modo de

“martillo solamente”.

No accione el dial de

selección hasta que la

herramienta se haya detenido por completo. Si se

gira el dial mientras el embrague está girando, la

herramienta puede dañarse.

DIAL SELECTOR — FIJACION VARIABLE

La fijación variable se puede ajustar en cualquiera de

doce posiciones (incrementos de 30°). Elija la posición

más idónea para la operación que usted desea realizar.

La posición de "fijación variable" está diseñada para

utilizarse con brocas de desbastar, tales como brocas

de punta rompedora, brocas de pala, brocas de

media caña, etc.

Gire el dial selector hasta la posición de fijación variable.

A continuación, gire el manguito de fijación, junto con el

accesorio, hasta la posición deseada. Luego, gire el dial

selector hasta la posición de “martilleo únicamente” y

gire ligeramente el manguito de fijación para hacer que

éste quede fijo automáticamente en una posición

determinada.

Taladrado únicamente:

Taladrado/martilleo:

Fijación variable:

Martilleo únicamente:

utilizado para

permite 12 posiciones

utilizado para

taladrar madera,

taladrar concreto

deseadas de accesorios

trabajo de desbastado

acero, etc.

de “martillo”

ligero

FIG. 11

MANGO CON AMORTIGUADOR DE LAS

VIBRACIONES / MECANISMO DE PERCUSIÓN

El amortiguador de las vibraciones integrado en el

mango principal y el mecanismo de percusión reducen

las vibraciones (Fig. 1).

EMBRAGUE DESLIZANTE

Esta herramienta está dotada con un embrague

deslizante interno preajustado. El husillo de salida dejará

de girar si el accesorio se atasca y sobrecarga la

herramienta.

CONSEJOS PARA LA HERRAMIENTA

El seguir unos cuantos consejos simples reducirá el

desgaste de la herramienta y las posibilidades de

lesiones del operador.

La alta eficacia que proporciona el martillo giratorio

BOSCH sólo se puede obtener si se utilizan

herramientas de taladrado afiladas y sin daños.

Observe que los costos de mantener afiladas las

herramientas de taladrado son sobradamente

compensados por el tiempo que deja de perderse si se

utilizaran herramientas de taladrado desafiladas.

Todos los martillos lubricados por llenado de grasa

requieren un corto período de tiempo para calentarse.

Según la temperatura, este período variará desde

aproximadamente 15 segundos (90˚F) hasta 2 minutos

(32˚F). La herramienta funcionará a plena potencia y

proporcionará una acción de martilleo máxima después

de que el calor generado por el martilleo por impacto se

haya propagado, ablandando la grasa.

BROCAS CON PUNTA DE CARBURO

Utilizadas para taladrar piedra, concreto, cemento,

ladrillo, ladrillo de cenizas y otros no metales

extraordinariamente duros. El martillo giratorio está

diseñado para brocas con punta de carburo “SDS” de

hasta 3/4 de pulgada de diámetro.

MANDRIL DE 3 MORDAZAS

El mandril de 3 moradazas puede convertir la

herramienta para utilizarla con brocas de cuerpo recto.

Usted prolongará la vida de las brocas y realizará un

trabajo mejor ejecutado si siempre pone la broca en

contacto con la pieza de trabajo ANTES de apretar el

gatillo. Durante el funcionamiento, sujete el taladro

firmemente y ejerza una presión moderada y uniforme.

Una presión excesiva a baja velocidad hará que el

martillo se detenga. Una presión demasiado pequeña

no permitirá que la broca corte y producirá un exceso

de fricción al patinar sobre la superficie. Esto puede ser

perjudicial para el taladro y para la broca.

2610048691.qxp_RH328VC 10/4/17 9:10 AM Page 33

-34-

El cuerpo de todas las brocas para taladro se debe

limpiar antes de la utilización de éstas e inmediatamente

después de quitarlas.

RECUERDE ESTAS INSTRUCCIONES PARA UN

FUNCIONAMIENTO CON SEGURIDAD:

1. Algunos materiales requieren velocidades de

taladrado lentas, mientras que otros requieren una

velocidad de taladrado más alta para producir los

mejores resultados.

2. Todas las piezas de trabajo se deben apoyar o fijar

antes de taladrar y se debe ejercer una presión firme y

uniforme en línea con la broca.

3. Cuando la broca atraviese la pieza de trabajo y llegue

al otro lado, reduzca la presión y continúe haciendo

funcionar el taladro a medida que va sacando la broca.

Los materiales tales como vidrio, porcelana, cerámica,

loseta, plástico, etc., se deben taladrar a velocidades

bajas con brocas para taladro y lubricantes diseñados

especialmente.

TALADRADO DE MADERA O PLASTICO

Si no se utiliza un bloque de refuerzo, disminuya la

presión justo antes de que la broca atraviese

completamente la madera para evitar el astillado.

Termine el agujero desde la parte posterior

inmediatamente después de que la punta atraviese la

pieza de trabajo. Si la broca se atasca, invierta la

operación de taladrado para ayudar a sacar la broca de

la pieza de trabajo.

TALADRADO DE METAL

Realice una punzonadura para marcar en el material a

fin de comenzar más fácilmente. Ejerza suficiente

presión para hacer que la broca siga cortando. Si se

permite que la broca se limite a girar en el agujero sin

avanzar, ésta se desafilará en poco tiem po. Al taladrar

un agujero más grande, es más rápido y gasta menos el

paquete de baterías hacer primero un agujero más

pequeño y agrandarlo hasta el tamaño requerido.

Lubrique la punta de la broca de vez en cuando con

ACEITE PARA COR TAR para taladrar metal más

fácilmente. Si la broca se atasca, invierta el taladrado

para ayudar a sacar la broca de la pieza de trabajo.

No se recomienda taladrar agujeros de más de 3/8" de

diámetro en acero suave con un grosor superior a 1/8".

El taladrado de metal consume rápidamente la energía

del paquete de baterías.

TALADRADO DE MAMPOSTERÍA

Utilice una broca SDS-plus

con punta de carburo para

ladrillo de cenizas, mortero, ladrillo común, piedra

blanda y otros materiales. La cantidad de presión a

ejercer depende del tipo de material que se está

taladrando. Los materiales blandos requieren menos

presión, mientras que los materiales duros

ne ce sitan más presión para evitar que la broca dé

vueltas sin avanzar.

Extracción de polvo

Para obtener una selección de sistemas de recolección

de polvo e instrucciones de utilización, consulte las

Instrucciones de utilización / seguridad para

“Aditamentos de extracción de polvo para martillos y

taladros de percusión” incluidas con su herramienta o

con el aditamento de extracción de polvo.

2610048691.qxp_RH328VC 10/4/17 9:10 AM Page 34

-35-

* Mango auxiliar

* Estuche de transporte

(* = equipo estándar)

(** = accesorios opcionales)

Accesorios

Servicio

El mantenimiento

preventivo rea lizado

por personal no autorizado pude dar lugar a la

colocación in correcta de cables y com ponentes

internos que podría constituir un peligro serio.

Recomendamos que todo el servicio de las herramientas

sea realizado por un Centro de servicio de fábrica Bosch

o por una Estación de servicio Bosch autorizada.

LUBRICACIÓN DE LAS HERRAMIENTAS

Su herramienta Bosch ha sido lubricada adecuadamente

y está lista para la utilización. Se recomienda que las

herramientas con engranajes se vuelvan a engrasar con

un lubricante especial para engranajes en cada cambio

de escobillas.

ESCOBILLAS DE CARBÓN

Las escobillas y el conmutador de la herramienta han

sido diseñados para muchas horas de servicio fiable.

Para man tener un rendimiento óptimo del motor,

recomendamos que cada dos a seis meses se examinen

las esco billas. Sólo se deben usar escobillas de repuesto

Bosch genuinas di señadas específicamente para su

herramienta.

RODAMIENTOS

Después de cada segundo cambio de escobillas, los

rodamientos deben cambiarse en un Centro de servicio

de fábrica Bosch o en una Estación de servicio Bosch

autorizada. Los roda mientos que se vuelven ruidosos

(debido a la carga pesada o al corte de materiales muy

abrasivos) deben ser sus ti tuidos inme dia tamente para

evitar el sobre calentamiento o el fallo del motor.

Limpieza

Para evitar accidentes

desconecte siempre la

herra mienta de la fuente de energía antes de la

limpieza o de la realización de cual quier

mantenimiento. La herramienta se puede limpiar más

eficazmente con aire comprimido seco. Use gafas de

segu ridad siempre que limpie herramientas con aire

comprimido.

Las aberturas de ventilación y las palancas de interruptor

deben mante nerse limpias y libres de materias extrañas.

No intente limpiar intro du ciendo objetos puntiagudos a

través de las aberturas.

Ciertos agentes de

limpieza y disol ventes

dañan las piezas de plástico. Algunos de estos son:

gasolina, tetracloruro de carbono, disolventes de

limpieza clorados, amoníaco y detergentes domésticos

que contienen amoníaco.

Mantenimiento

Si es necesario un

cordón de extensión,

se debe usar un cordón con conductores de tamaño

adecuado que sea capaz de transportar la corriente

necesaria para la herramienta. Esto evitará caídas de

tensión excesivas, pérdida de potencia o

recalentamiento. Las herramientas conectadas a tierra

deben usar cordones de extensión de 3 hilos que tengan

enchufes de 3 terminales y receptáculos para 3

terminales.

NOTA: Cuanto más pequeño sea el número de calibre,

más alta será la capacidad del cordón.

TAMAÑOS RECOMENDADOS DE CORDONES DE EXTENSION

HERRAMIENTAS DE 120 V CORRIENTE ALTERNA

Capacidad

nominal en

amperes de la

herramienta

Tamaño del cordón en A.W.G. Tamaños del cable en mm

Longitud del cordón en pies Longitud del cordón en metros

25 50 100 150 15 30 60 120

3-6

6-8

8-10

10-12

12-16

–

0.75

1.0

–

0.75

1.0

2.5

–

1.5

2.5

4.0

–

2.5

4.0

–

Cordones de extensión

2610048691.qxp_RH328VC 10/4/17 9:10 AM Page 35

2610048691 10/17

Exportado por: Robert Bosch Tool Corporation Mt. Prospect, IL 60056-2230, E.U.A.

Importado en México por: Robert Bosch, S.A. de C.V., Calle

Robert Bosch No. 405, Zona Industrial, Toluca, Edo. de

México, C.P. 50070, Tel. (722) 2792300

LIMITED WARRANTY OF BOSCH PORTABLE AND BENCHTOP POWER TOOLS

Robert Bosch Tool Corporation (“Seller”) warrants to the original purchaser only, that all BOSCH portable and benchtop power tools will be free from defects in

material or workmanship for a period of one year from date of purchase. SELLER’S SOLE OBLIGATION AND YOUR EXCLUSIVE REMEDY under this Limited

Warranty and, to the extent permitted by law, any warranty or condition implied by law, shall be the repair or replacement of parts, without charge, which are

defective in material or workmanship and which have not been misused, carelessly handled, or misrepaired by persons other than Seller or Authorized Service

Station. To make a claim under this Limited Warranty, you must return the complete portable or benchtop power tool product, transportation prepaid, to any

BOSCH Factory Service Center or Authorized Service Station. For Authorized BOSCH Power Tool Service Stations, please refer to your phone directory.

THIS LIMITED WARRANTY DOES NOT APPLY TO ACCESSORY ITEMS SUCH AS CIRCULAR SAW BLADES, DRILL BITS, ROUTER BITS, JIGSAW BLADES,

SANDING BELTS, GRINDING WHEELS AND OTHER RELATED ITEMS.

ANY IMPLIED WARRANTIES SHALL BE LIMITED IN DURATION TO ONE YEAR FROM DATE OF PURCHASE. SOME STATES IN THE U.S.,SOME CANADIAN PRO V -

INCES DO NOT ALLOW LIMITATIONS ON HOW LONG AN IMPLIED WARRANTY LASTS, SO THE ABOVE LIMITATION MAY NOT APPLY TO YOU.

IN NO EVENT SHALL SELLER BE LIABLE FOR ANY INCIDENTAL OR CONSEQUENTIAL DAMAGES (INCLUDING BUT NOT LIMITED TO LIABILITY FOR LOSS OF

PROFITS) ARISING FROM THE SALE OR USE OF THIS PRODUCT. SOME STATES IN THE U.S. AND SOME CANADIAN PROVINCES DO NOT ALLOW THE

EXCLUSION OR LIMITATION OF INCIDENTAL OR CONSEQUENTIAL DAMAGES, SO THE ABOVE LIMITATION OR EXCLUSION MAY NOT APPLY TO YOU.

THIS LIMITED WARRANTY GIVES YOU SPECIFIC LEGAL RIGHTS, AND YOU MAY ALSO HAVE OTHER RIGHTS WHICH VARY FROM STATE TO STATE IN THE

U.S., PROVINCE TO PROVINCE IN CANADA AND FROM COUNTRY TO COUNTRY.

THIS LIMITED WARRANTY APPLIES ONLY TO PORTABLE AND BENCHTOP ELECTRIC TOOLS SOLD WITHIN THE UNITED STATES OF AMERICA, CANADA AND

THE COMMONWEALTH OF PUERTO RICO. FOR WARRANTY COVERAGE WITHIN OTHER COUNTRIES, CONTACT YOUR LOCAL BOSCH DEALER OR

IMPORTER.

GARANTIE LIMITÉE DES OUTILS ÉLECTRIQUES PORTATIFS ET D'ÉTABLI BOSCH

Robert Bosch Tool Corporation (le « vendeur ») garantit à l'acheteur initial seulement que tous les outils électriques portatifs et d'établi BOSCH seront

exempts de vices de matériaux ou d'exécution pendant une période d'un an depuis la date d'achat. LA SEULE OBLIGATION DU VENDEUR ET LE SEUL

RECOURS DE L’ACHETEUR sous la présente garantie limitée, et en autant que la loi le permette sous toute garantie ou condition implicite qui en découlerait,

sera l’obligation de remplacer ou réparer gratuitement les pièces défectueuses matériellement ou comme fabrication, pourvu que lesdites défectuosités ne

soient pas attribuables à un usage abusif ou à quelque réparation bricolée par quelqu’un d’autre que le vendeur ou le personnel d’une station-service agréée.

Pour présenter une réclamation en vertu de cette garantie limitée, vous devez renvoyer l'outil électrique portatif ou d'établi complet, port payé, à tout centre

de service agréé ou centre de service usine. Veuillez consulter votre annuaire téléphonique pour les adresses.

LA PRÉSENTE GARANTIE NE S’APPLIQUE PAS AUX ACCESSOIRES TELS QUE LAMES DE SCIES CIRCULAIRES, MÈCHES DE PERCEUSES, FERS DE

TOUPIES, LAMES DE SCIES SAUTEUSES, COURROIES DE PONÇAGE, MEULES ET AUTRES ARTICLES DU GENRE.

TOUTE GARANTIE IMPLICITE SERA LIMITÉE COMME DURÉE À UN AN À COMPTER DE LA DATE D’ACHAT. CERTAINS ÉTATS AMÉRICAINS, CERTAINES

PROVINCES CANADIENNES N’ADMETTANT PAS LE PRINCIPE DE LA LIMITATION DE LA DURÉE DES GARANTIES IMPLICITES, IL EST POSSIBLE QUE LES

LIMITATIONS CI-DESSUS NE S’APPLIQUENT PAS À VOTRE CAS.

EN AUCUN CAS LE VENDEUR NE SAURAIT ÊTRE TENU POUR RESPONSABLE DES INCIDENTS OU DOMMAGES INDIRECTS (INCLUANT, MAIS NE SE

LIMITANT PAS AUX PERTES DE PROFITS) CONSÉCUTIFS À LA VENTE OU L’USAGE DE CE PRODUIT. CERTAINS ÉTATS AMÉRICAINS ET CERTAINES

PROVINCES CANADIENNES N’ADMETTANT PAS LE PRINCIPE DE LA LIMITATION NI L’EXCLUSION DES DOMMAGES INDIRECTS ET CONSÉQUENTIELS, IL

EST POSSIBLE QUE LES LIMITATIONS OU EXCLUSIONS CI-DESSUS NE S’APPLIQUENT PAS À VOTRE CAS.

LA PRÉSENTE GARANTIE VOUS ACCORDE DES DROITS BIEN DÉTERMINÉS, Y COMPRIS POSSIBLEMENT CERTAINS DROITS VARIABLES DANS LES

DIFFÉRENTS ÉTATS AMÉRICAINS, PROVINCES CANADIENNE ET DE PAYS À PAYS.

CETTE GARANTIE LIMITÉE NE S'APPLIQUE QU'AUX OUTILS ÉLECTRIQUES PORTATIFS ET D'ÉTABLI VENDUS AUX ÉTATS-UNIS D'AMÉRIQUE, AU CANADA

ET AU COMMONWEALTH DE PORTO RICO. POUR COUVERTURE DE GARANTIE DANS LES AUTRES PAYS, CONTACTEZ VOTRE IMPORTATEUR OU

REVENDEUR BOSCH LOCAL.

GARANTIA LIMITADA PARA HERRAMIENTAS MECANICAS PORTATILES Y PARA TABLERO DE BANCO BOSCH

Robert Bosch Tool Corporation ("el Vendedor") garantiza, únicamente al comprador original, que todas las herramientas mecánicas portátiles y para tablero

de banco BOSCH estarán libres de defectos de material o de fabricación durante un período de un año a partir de la fecha de compra. LA UNICA OBLIGACION

DEL VENDEDOR Y EL RECURSO EXCLUSIVO QUE USTED TIENE bajo esta Garantía Limitada y, hasta donde la ley lo permita, bajo cualquier garantía o

condición implícita por ley, consistirá en la reparación o sustitución sin costo de las piezas que presenten defectos de material o de fabricación y que no

hayan sido utilizadas inco rrectamente, manejadas descuidadamente o reparadas incorrectamente por personas que no sean el Vendedor o una Estación de

servicio autorizada. Para efectuar una reclamación bajo esta Garantía Limitada, usted debe devolver el producto, que consiste en la herramienta mecánica

portátil o para tablero de banco completa, con el transporte pagado, a cualquier Centro de servicio de fábrica o Estación de servicio autorizada. Para

Estaciones de servicio autorizadas de herramientas mecánicas BOSCH, por favor, consulte el directorio telefónico.

ESTA GARANTIA LIMITADA NO SE APLICA A ARTICULOS ACCESORIOS TALES COMO HOJAS PARA SIERRAS CIRCULARES, BROCAS PARA TALADROS,

BROCAS PARA FRESADORAS, HOJAS PARA SIERRAS DE VAIVEN, CORREAS PARA LIJAR, RUEDAS DE AMOLAR Y OTROS ARTICULOS RELACIONADOS.

TODAS LAS GARANTIAS IMPLICITAS TENDRAN UNA DURACION LIMITADA A UN AÑO A PARTIR DE LA FECHA DE COMPRA. ALGUNOS ESTADOS DE LOS

EE.UU. Y ALGUNAS PROVINCIAS CANADIENSES NO PERMITEN LIMITACIONES EN CUANTO A LA DURACION DE UNA GARANTIA IMPLICITA, POR LO QUE

ES POSIBLE QUE LA LIMITACION ANTERIOR NO SEA APLICABLE EN EL CASO DE USTED.

EL VENDEDOR NO SERA RESPONSABLE EN NINGUN CASO DE NINGUN DAÑO INCIDENTAL O EMERGENTE (INCLUYENDO PERO NO LIMITADO A

RESPONSABILIDAD POR PERDIDA DE BENEFICIOS) QUE SE PRODUZCA COMO CONSECUENCIA DE LA VENTA O UTILIZACION DE ESTE PRODUCTO.

ALGUNOS ESTADOS DE LOS EE.UU. Y ALGUNAS PROVINCIAS CANADIENSES NO PERMITEN LA EXCLUSION O LIMITACION DE LOS DAÑOS

INCIDENTALES O EMERGENTES, POR LO QUE ES POSIBLE QUE LA LIMITACION O EXCLUSION ANTERIOR NO SEA APLICABLE EN EL CASO DE USTED.

ESTA GARANTIA LIMITADA LE CONFIERE A USTED DERECHOS LEGALES ESPECIFICOS Y ES POSIBLE QUE USTED TAMBIEN TENGA OTROS DERECHOS QUE

VARIAN DE ESTADO A ESTADO EN LOS EE.UU., DE PROVINCIA A PROVINCIA EN CANADA Y DE UN PAIS A OTRO.

ESTA GARANTIA LIMITADA SE APLICA SOLAMENTE A HERRAMIENTAS ELECTRICAS PORTATILES Y PARA TABLERO DE BANCO VENDIDAS EN LOS

ESTADOS UNIDOS DE AMERICA, CANADA Y EL ESTADO LIBRE ASOCIADO DE PUERTO RICO. PARA COBERTURA DE GARANTIA EN OTROS PAISES,

PONGASE EN CONTACTO CON SU DISTRIBUIDOR O IMPORTADOR LOCAL DE BOSCH.

!2610048691!

2610048691.qxp_RH328VC 10/4/17 9:10 AM Page 36

Bosch RH328VC SDS-Plus 8-Amp Corded 1-1/8" Rotary Hammer Drill

Product's Documents

Operating & Safety Instructions

Specifications

Bosch RH328VC Questions and Answers
