Lesen Sie vor der ersten Benut-

zung Ihres Gerätes diese Origi-

nalbetriebsanleitung, handeln Sie danach

und bewahren Sie diese für späteren Ge-

brauch oder für Nachbesitzer auf.

– Die Wasserenthärtungsanlagen WS 50

und WS100 dürfen ausschließlich zur

Enthärtung von Wasser verwendet wer-

den.

Das Wasser darf nur für technische

Zwecke verwendet werden.

Die Anlage ist geeignet für Stadtwasser

bzw. Wasser das eine damit vergleich-

bare Qualität hat.

Die Anlage arbeitet nach dem Prinzip

des Ionenaustauscherverfahrens im

Neutralaustausch.

– Die Anlage darf nicht zur Produktion

von Trinkwasser verwendet werden

(mögliche Gesundheitsschädigung!).

– Das Zulaufwasser (Rohwasser) muss

frei von Eisen, Mangan, Schwermetal-

len, Öl sowie größeren Mengen von or-

ganischen Stoffen sein. Trinkwasser

erfüllt diese Bedingungen.

– Kann der Vordruck des Zulaufwassers

(max. 6 bar) überschritten werden,

muss in der Zuleitung zur Wasserent-

härtungsanlage eine Schutzeinrichtung

gegen Überdruck eingebaut werden.

Unbehandeltes Wasser, meist Trinkwas-

ser, Stadtwasser oder Brunnenwasser.

Mit einer Enthärtungsanlage behandeltes

Wasser, enthält keine Härtebildner wie Cal-

cium und Magnesium.

Auch Filterbehälter oder Filtertank ge-

nannt. Dieser enthält das Ionenaustau-

scherharz, mit dem das Wasser enthärtet

wird.

Filtermaterial im Austauscherbehälter, mit

dem das Wasser enthärtet wird.

Die Regeneration des Ionenaustauscher-

harzes erfolgt durch Spülung mit einer

Kochsalzlösung. Dazu wird der WS Rege-

nerator benötigt.

Das Steigrohr steht zentral im Austau-

scherbehälter und leitet das Wasser von

unten zurück zum Anschlussadapter.

Am unteren Ende des Steigrohrs befindet

sich die Filterdüse, die das Harz im Behäl-

ter hält, aber Wasser durchlässt.

Die Verpackungsmaterialien sind re-

cyclebar. Bitte werfen Sie die Verpa-

ckungen nicht in den Hausmüll, sondern

führen Sie diese einer Wiederverwertung

zu.

Altgeräte enthalten wertvolle recyc-

lingfähige Materialien, die einer Ver-

wertung zugeführt werden sollten.

Bitte entsorgen Sie Altgeräte deshalb über

geeignete Sammelsysteme.

Hinweise zu Inhaltsstoffen (REACH)

Aktuelle Informationen zu Inhaltsstoffen fin-

den Sie unter:

www.kaercher.de/REACH

In jedem Land gelten die von unserer zu-

ständigen Vertriebsgesellschaft herausge-

gebenen Garantiebedingungen. Etwaige

Störungen an Ihrem Gerät beseitigen wir

innerhalb der Garantiefrist kostenlos, so-

fern ein Material- oder Herstellungsfehler

die Ursache sein sollte. Im Garantiefall

wenden Sie sich bitte mit Kaufbeleg an Ih-

ren Händler oder die nächste autorisierte

Kundendienststelle.

Verwenden Sie ausschließlich Original

KÄRCHER Ersatzteile. Eine Ersatzteil-

übersicht finden Sie am Ende dieser Be-

triebsanleitung.

 Gefahr

Warnt vor einer unmittelbar drohenden Ge-

fahr, die zu schweren Körperverletzungen

oder zum Tod führt.

몇 Warnung

Warnt vor einer möglicherweise gefährli-

chen Situation, die zu schweren Körperver-

letzungen oder zum Tod führen könnte.

Vorsicht

Hinweis auf eine möglicherweise gefährli-

che Situation, die zu leichten Verletzungen

oder zu Sachschäden führen kann.

– Personen die mit der Aufstellung, In-

standhaltung und Bedienung der Anla-

ge zu tun haben müssen entsprechend

qualifiziert sein, die entsprechenden

Vorschriften und die Betriebsanleitung

kennen und beachten.

– Umbauten und nicht vom Hersteller au-

torisierte Veränderungen sind aus Si-

cherheitsgründen untersagt.

– Das Gerät mit den Arbeitseinrichtungen

ist vor Benutzung auf den ordnungsge-

mäßen Zustand und die Betriebssicher-

heit zu prüfen. Falls der Zustand nicht

einwandfrei ist, darf es nicht benutzt

werden.

– Der Hersteller haftet nicht für eventuelle

Schäden, die durch nicht bestimmungs-

gemäßen Gebrauch oder falsche Be-

dienung verursacht werden.

– Dieses Gerät ist nicht dafür bestimmt,

durch Personen mit eingeschränkten

physischen, sensorischen oder geisti-

gen Fähigkeiten benutzt zu werden.

Das Gerät darf nicht von Kindern oder

nicht unterwiesenen Personen betrie-

ben werden.

Kinder sollten beaufsichtigt werden, um

sicherzustellen, dass sie nicht mit dem

Gerät spielen.

– Das Gerät darf nur von Personen be-

nutzt werden, die in der Handhabung

unterwiesen und ausdrücklich mit der

Benutzung beauftragt sind.

– Gerät auf einer ebenen Fläche abstel-

len und gegen Wegrollen sichern (z.B.

durch Unterlegkeile unter den Rädern).

– Das Gerät nicht in ungeeignetem Ge-

lände bewegen.

 Gefahr

Verletzungsgefahr!

Gerät nur mit Schutzbrille bedienen, warten

und reinigen.

Steckverbindungen stehen unter Druck,

vor Lösen der Steckverbindungen Anlage

drucklos machen.

Inhaltsverzeichnis

Bestimmungsgemäße Verwen-

dung . . . . . . . . . . . . . . . . . . DE . . 1

Allgemeine Hinweise . . . . . DE . . 1

Sicherheitshinweise . . . . . . DE . . 1

Gerätebeschreibung . . . . . . DE . . 2

Vorbereitung . . . . . . . . . . . . DE . . 2

Betrieb . . . . . . . . . . . . . . . . DE . . 2

Pflege und Wartung . . . . . . DE . . 3

Störungshilfe. . . . . . . . . . . . DE . . 3

Bestimmungsgemäße Ver-

wendung

Voraussetzungen für den Betrieb

Wassertemperatur des

Zulaufwasser (Rohwas-

ser)

min: 5° C

max: 30 ° C

Umgebungstemperatur

Immer

im Betrieb

> 0 ° C

max: 40 ° C

Vordruck des Zulaufwas-

sers (Rohwasser

min: 2 bar

max: 6 bar

wasser-

schlagfrei

Allgemeine Hinweise

Begriffsdefinition

Rohwasser

Weichwasser

Austauscher

Ionenaustauscherharz

Regeneration

Steigrohr

Filterdüse

Umweltschutz

Garantie

Ersatzteile

Symbole in der Betriebsanleitung

Sicherheitshinweise

Anwendung

Bedienung

2 DE

- 2

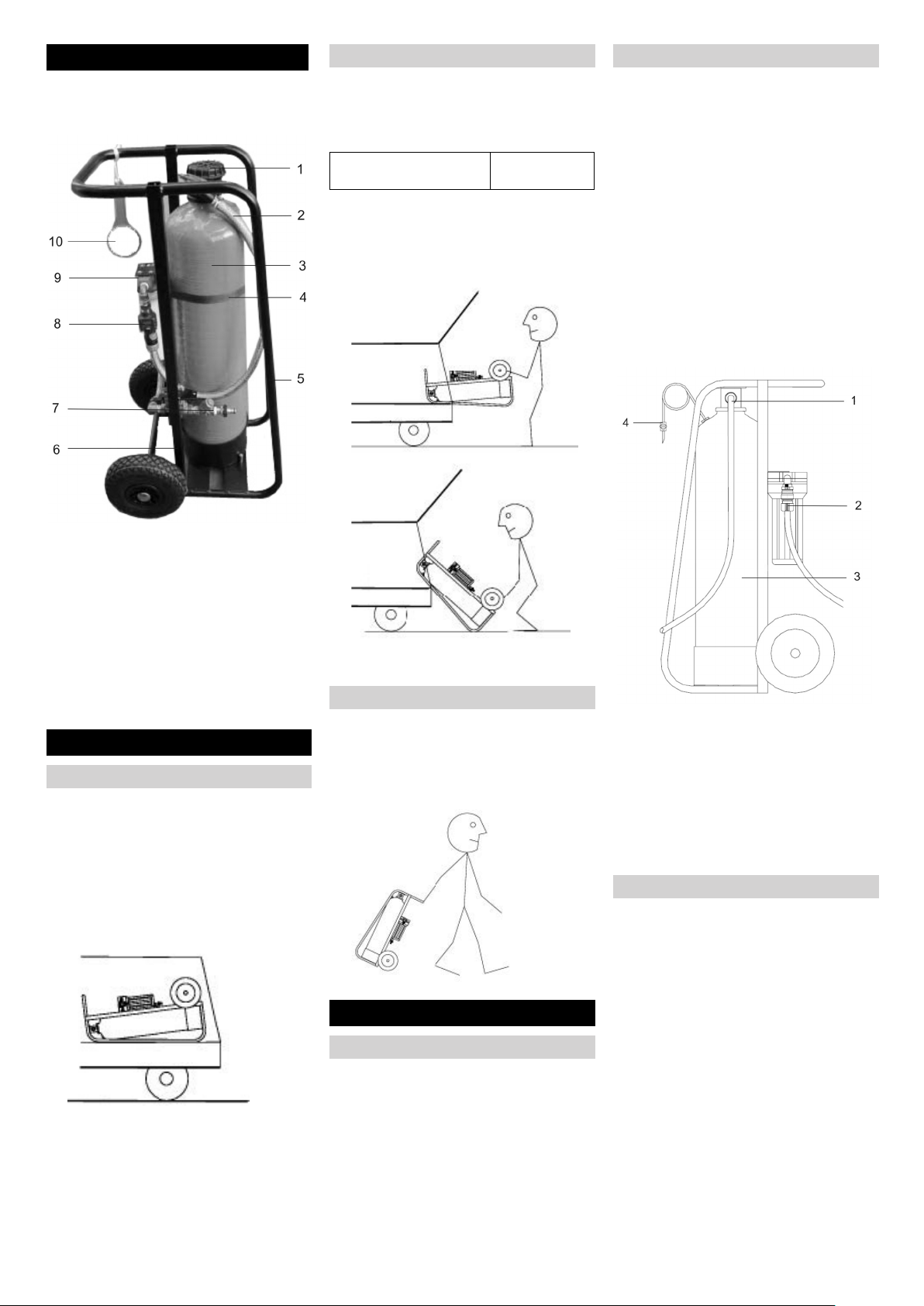

Bei fehlendem Zubehör oder bei Transport-

schäden benachrichtigen Sie bitte ihren

Händler.

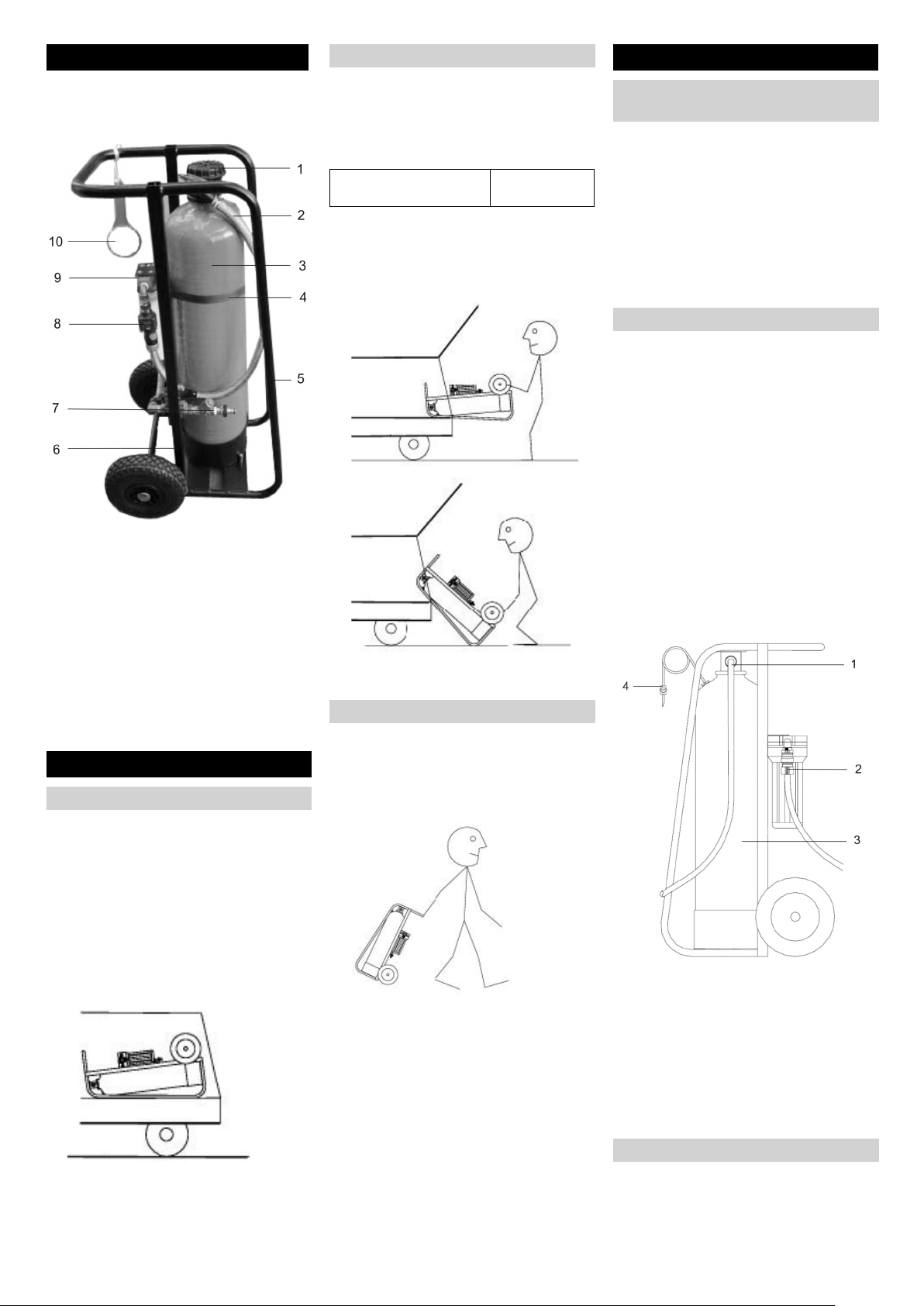

1 Tankadapter/Anschlussadapter

2 Verbindungsschlauch Filter/Tank

3 Tank (Austauscher)

4 Spanngurt

5 Transportschienen

6 Rahmen, fahrbar

7 Schmutztrenner mit Schmutzfänger

8 Messuhr

9 Filter

10 Schlüssel für Vorfilter

Vorsicht

Verletzungsgefahr! Beim Bewegen der An-

lage darauf achten, dass die persönliche

Belastbarkeit nicht überschritten wird.

 Beim Transport im Fahrzeug stehend

oder auf den Transportschienen lie-

gend transportieren und entsprechend

sichern.

 Gefahr

Verletzungsgefahr, Beschädigungsgefahr!

Gewicht des Gerätes beim Verladen be-

achten!

 Anlage abladen:

Die Anlage an der Achse der Räder aus

dem Fahrzeug ziehen und über die La-

dekante auf den Boden absetzen. Am

Griff nehmen und ganz aufstellen.

 Anlage aufladen:

In umgekehrter Reihenfolge aufladen.

 Die Anlage am Griff festhalten, nach

hinten kippen und schieben oder zie-

hen. Nach dem Fahren die Anlage auf

einer ebenen Fläche standsicher ab-

stellen.

– Dichtheit der Anlage prüfen.

– Batteriezustand (Batteriezustandsan-

zeige im Display Messuhr) prüfen, ggf.

austauschen. Batterietyp CR2032.

– Spanngurt prüfen, ggf. ersetzen.

– Verschmutzung Filterkerze prüfen, ggf.

ersetzen (Bestell-Nr. 6.761-361.0).

 Gefahr

Kippgefahr! Die Anschlussschläuche so

verlegen, dass die Anlage nicht durch Zug

an den Schläuchen umkippen kann.

Stolpergefahr! Die Schläuche so verlegen,

dass keine Verletzung erfolgen kann (z. B.

durch Stolpern).

Vorsicht

Die Anlage muss während der Nutzung

frostfrei aufgestellt werden. Die erforderli-

chen Verbindungen zur Wasserversorgung

und zum Weichwasserverbraucher müs-

sen berücksichtigt werden.

Beim Anschließen der Einheit sind die je-

weils gültigen Normen sowie die Vorschrif-

ten der Versorger zu beachten.

1 Ausgang Weichwasser

2 Zulauf Rohwasser

3 Tank (Austauscher)

4 Entleer-/Entlüftungsventil

 Zulauf Rohwasser (Stadtwasser) an-

schließen.

 Verbraucher am Ausgang Weichwas-

seranschluss anschließen.

 Wasserversorgung öffnen und Tank

(Austauscher) füllen lassen.

 System entlüften, dazu Entlüftungsven-

til öffnen bis keine Luft mehr entweicht.

Gerätebeschreibung

Vorbereitung

Gerät transportieren

Abladen

Transportgewicht (WS 50) 35 kg

(WS 100) 40 kg

Gerät fahren

Betrieb

Tägliche Kontrollen vor Betrieb

Gerät anschließen

Weichwasser produzieren

3DE

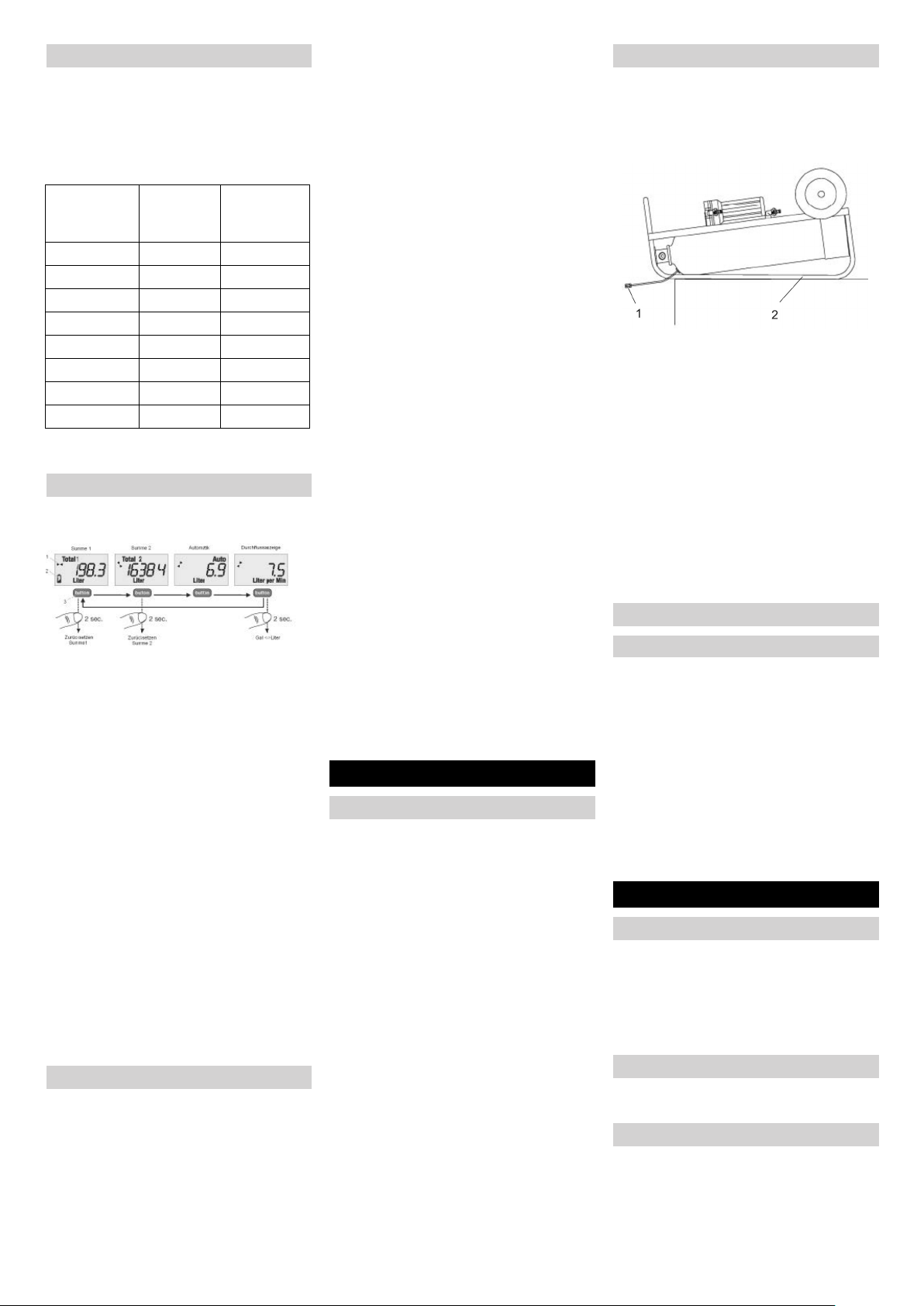

- 3

 Wasserhärte des Rohwassers mit Här-

temessbesteck (Bestell-Nr. 6.768-

003.0) ermitteln, oder beim Versorger

anfragen).

 Kapazität Weichwasser in nachfolgen-

der Tabelle ablesen.

 Die Produktionsmenge kann über die

Messuhr angezeigt werden.

Die Messuhr schaltet sich automatisch ein

sobald Wasser fließt.

Durch kurzes Drücken des Buttons kann in

die verschiedenen Anzeigen umgeschaltet

werden.

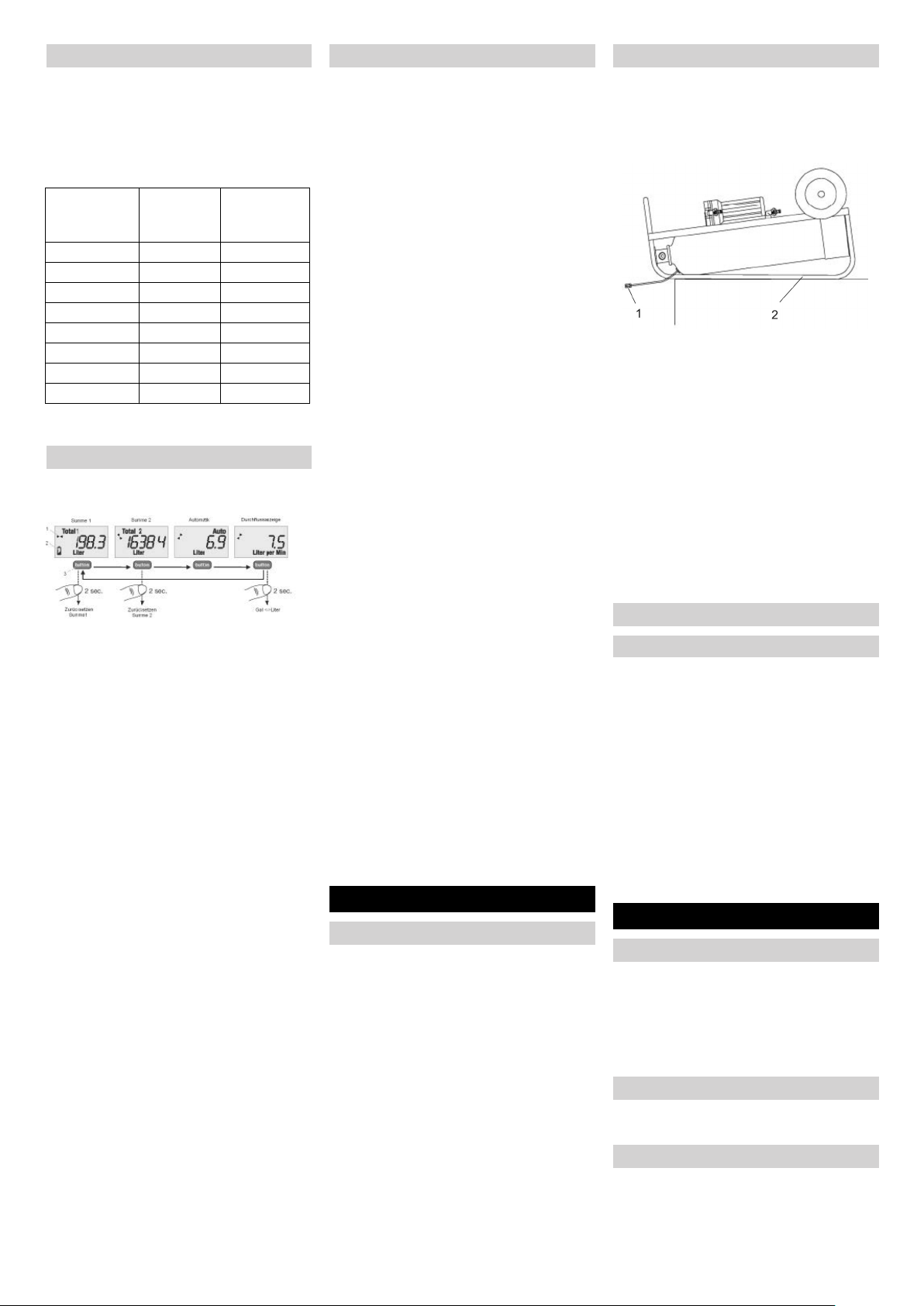

Im Display der Messuhr kann folgendes an-

gezeigt werden:

– Volumenzähler 1

zeigt die erzeugte Menge Weichwasser

in Liter an

Hinweis: Das Zurücksetzen der Volu-

menzählers erfolgt durch Drücken des

Buttons für mindestens 2 Sekunden.

– Volumenzähler 2

Hinweis: Beide Volumenzähler kön-

nenunabhängig voneinander zurückge-

setzt werden.

– Automatik

– Durchflussmenge

zeigt die aktuelle Durchflussmenge in

Liter/min an.

Hinweis: Durch Drücken des Button für

mindestens 2 Sekunden schaltet die

Anzeige zwischen Liter/min und Gal/

min um.

Für die Bestimmung der Erschöpfung des

Weichwassers gibt es 2 Möglichkeiten:

– über die Anzeige des Volumenzählers

am Display der Messuhr.

– durch Messung der Wasserhärte am

Weichwasserausgang mit dem Härte-

messbesteck für Weichwasser (Bestell-

Nr. 6.768-004.0).

Zur Regeneration der Anlage gibt es 2

Möglichkeiten.

– Wenn WS Regenerator vorhanden: An-

lage an WS Regenerator anschließen.

Die Beschreibung dazu der Betriebsan-

leitung WS Regenerator entnehmen.

– Harzfüllung im Tank (Austauscher) er-

setzen.

 Anlage drucklos machen.

 Schlauch am Weichwasseranschluss

abziehen.

 Verbindungsschlauch Filter/Tank ab-

ziehen.

 Spanngurt lösen und Einheit aus Rah-

men entnehmen.

 Tankadapter mit Schlüssel lösen und

ausschrauben.

 Steigrohr aus dem Tank ziehen.

 Tank umdrehen und Harz in einem ge-

eigneten Behälter auffangen.

 Tank mit Wasser ausspülen.

 Neues Harz einfüllen (Bestell-Nr. 6.761-

031.0 - 25 kg).

Hinweis: Zum Einfüllen einen Trichter

verwenden, Harz mit Wasser einspülen.

WS 50 - 12,5 Liter

WS 100 - 25 Liter

 Nachdem das Harz eingefüllt ist, Tank

vollends mit Wasser befüllen.

 Steigrohr in den Tank stecken (kein Werk-

zeug verwenden), mit Wasser befüllen und

gleichzeitig vorsichtig nach unten drücken

bis der Grund erreicht ist.

Hinweis: Darauf achten, dass das

Steigrohr zentral im Tank ist.

 Anlage in umgekehrter Reihenfolge

wieder zusammenbauen.

 Gefahr

Verletzungsgefahr!

Gerät nur mit Schutzbrille bedienen, warten

und reinigen.

Steckverbindungen stehen unter Druck,

vor Lösen der Steckverbindungen Anlage

drucklos machen.

Vorsicht

Beschädigungsgefahr! Bei Frostgefahr

Tank entleeren.

1 Entleerventil

2 Transportschienen

 Schlauch zwischen Filter und Tank ab-

ziehen und leer laufen lassen.

 Filter öffnen und entleeren.

 Schlauch am Weichwasseranschluss

abziehen.

 Einheit auf die Transportschienen kippen.

 Entleerventil am Schlauch öffnen.

Hinweis: Ventil möglichst weit unter-

halb des Tanks bringen, das erleichtert

das Ablaufen des Wassers im Tank.

Ist das Wasser abgelaufen, kann die Anla-

ge Frost ausgesetzt werden.

– Dichtheit der Anlage prüfen.

– Batteriezustand (Batteriezustandsan-

zeige im Display Messuhr) prüfen, ggf.

austauschen. Batterietyp CR2032.

– Spanngurt prüfen, ggf. ersetzen.

– Verschmutzung Filterkerze prüfen, ggf.

ersetzen (Bestell-Nr. 6.761-361.0).

– Radlager schmieren.

– Schläuche und Kupplungen auf Schä-

den überprüfen.

Anlage erschöpft

 Wenn WS Regenerator vorhanden: An-

lage an WS Regenerator anschließen

und regenerieren.

 Harzfüllung im Tank (Austauscher) er-

setzen.

Untere Düse am Steigrohr defekt

 Düse ersetzen.

Anschlussadapter nicht richtig angezo-

gen

 Adapter mit Schlüssel festziehen.

Dichtung defekt

 Prüfen und ersetzen.

Weichwasserkapazität ermitteln

Wasserhärte

°dH

WS 50

Kapazität

WS 100

Kapazität

5 10,0 20,0

10 5,0 10,0

12 4,2 8,3

14 3,6 7,1

16 3,1 6,3

18 2,8 5,6

20 2,5 5,0

22 2,3 4,5

Messuhr

Regeneration

Erschöpfte Anlage regenerieren

Harzfüllung im Tank ersetzen

Pflege und Wartung

Allgemeine Hinweise

Frostgefahr

Tank entleeren bei Frostgefahr

Wartungsarbeiten

Tägliche Kontrollen vor Betrieb

Wartung alle 3 Monaten

Störungshilfe

Kein Weichwasser

Harzaustritt

Undichtheit

4 DE

- 1

Please read and comply with

these original instructions prior

to the initial operation of your appliance and

store them for later use or subsequent own-

ers.

– The water softening plants WS 50 and

WS100 must exclusively be used for

softening water.

The water may only be used for techni-

cal purposes.

The plant is suitable for town water or

water of similar quality.

The plant works on the principle of ion

exchanger process in neutral ex-

change.

– The plant must not be used for the pro-

duction of drinking water (possible dam-

age to health!)

– The feed water (raw water) must be free

of iron, manganese, heavy metals, oil

as well as larger quantities of organic

substances. Drinking water meets

these requirements.

– If the inlet pressure of the feed water

(max. 6 bar) could be exceeded, a pro-

tective device against overpressure

must be installed in the supply line to

the water softening plant.

Untreated water, mostly drinking water,

town water or well water.

Water treated with the softening plant does

not contain hardening minerals such as cal-

cium and magnesium.

Also called filter container or filter tank. It

contains the ion exchanger resin with which

the water is softened.

Filter material in the exchanger container

that is used to soften the water.

The regeneration of the ion exchanger res-

in takes place by means of rinsing it with a

saline solution. For this purpose the WS re-

generator is required.

The rising pipe stands centrally in the ex-

changer container and leads the water from

the bottom back to the connecting adapter.

At the lower end of the rising pipe there is a

filter nozzle that keeps the resin in the con-

tainer but lets the water pass through.

The packaging material can be recy-

cled. Please do not place the packag-

ing into the ordinary refuse for

disposal, but arrange for the proper

recycling.

Old appliances contain valuable ma-

terials that can be recycled. Please

arrange for the proper recycling of old

appliances. Please dispose your old

appliances using appropriate collec-

tion systems.

Notes about the ingredients (REACH)

You will find current information about the

ingredients at:

www.kaercher.com/REACH

The warranty terms published by the rele-

vant sales company are applicable in each

country. We will repair potential failures of

your appliance within the warranty period

free of charge, provided that such failure is

caused by faulty material or defects in man-

ufacturing. In the event of a warranty claim

please contact your dealer or the nearest

authorized Customer Service centre.

Please submit the proof of purchase.

Use only original KÄRCHER spare parts.

You will find a list of spare parts at the end

of these operating instructions.

 Danger

Warns about immediate danger which can

lead to severe injuries or death.

몇 Warning

Warns about possible danger which could

lead to severe injuries or death.

Caution

Points out a possibly dangerous situation

which can lead to light injuries or property

damage.

– Persons that are concerned with the in-

stallation, maintenance and operation

of the plant must be correspondingly

qualified and know and comply with the

relevant regulations and operating in-

structions.

– Modifications and changes that are not

authorised by the manufacturer are pro-

hibited for safety reasons.

– The machine with working equipment

must be checked to ensure that it is in

proper working order and is operating

safely prior to use. Otherwise, the appli-

ance must not be used.

– The manufacturer is not responsible for

any damages that may occur on ac-

count of improper use or wrong opera-

tions.

– This appliance is not intended for use

by persons with reduced physical, sen-

sory or mental capabilities.

The appliance must not be operated by

children or persons who have not been

instructed accordingly.

Children should be supervised to pre-

vent them from playing with the appli-

ance.

– The appliance may only be used by in-

structed personnel that is expressly

commissioned with the use.

– Park the appliance on a level surface

and secure it against rolling away (e.g.

by means of wheel chocks underneath

the wheels).

– Do not move the appliance in unsuita-

ble terrain.

 Danger

Risk of injury!

Always wear protective goggles when op-

erating, maintaining and cleaning the appli-

ance.

The plug connections are under pressure,

depressurise the plant prior to detaching

the plug connections.

Contents

Proper use . . . . . . . . . . . . . EN . . 1

General information . . . . . . EN . . 1

Safety instructions . . . . . . . EN . . 1

Description of the Appliance EN . . 2

Preparation . . . . . . . . . . . . . EN . . 2

Operation . . . . . . . . . . . . . . EN . . 2

Maintenance and care . . . . EN . . 3

Troubleshooting . . . . . . . . . EN . . 3

Proper use

Prerequisites for operation

Water temperature of the

feed water (raw water)

min: 5° C

max: 30 ° C

Ambient temperature

Always

in operation

> 0 ° C

max: 40 ° C

Inlet pressure of the feed

water (raw water

min: 2 bar

max: 6 bar

free of water

impact

General information

Terminology

Raw water

Soft water

Exchanger

Ion exchanger resin

Regeneration

Rising pipe

Filter nozzle

Environmental protection

Warranty

Spare parts

Symbols in the operating

instructions

Safety instructions

Application

Operations

5EN

- 2

In the event of missing accessories or any

transport damage, please contact your

dealer.

1 Tank adapter/connecting adapter

2 Connection hose filter/tank

3 Tank (exchanger)

4 Tie down strap

5 Transport rails

6 Frame, navigable

7 Dirt separator with dirt trap

8 Dial gauge

9 Filter

10 Key for pre-filter

Caution

Risk of injury! When moving the plant, en-

sure that the personal strength is not ex-

ceeded.

 When transporting the appliance in a

vehicle, transport it upright or lying on

the transport rails and secure it appro-

priately.

 Danger

Risk of injury, risk of damage!

Observe the weight of the appliance when

you load it!

 Unloading the plant:

Pull the plant out of the vehicle holding

the axle of the wheels and place it on

the ground via the sill. Use the handle to

completely raise it.

 Loading the plant:

Load in reverse order.

 Hold the plant on the handle, tilt it back-

wards and push or pull. After moving,

place the plant securely on an even sur-

face.

– Check plant for leaks.

– Check battery status (battery status in-

dicator in the display dial gauge), re-

place if necessary. Battery type

CR2032.

– Check tie down strap, replace as nec-

essary.

– Check the soiling of the candle, replace

as necessary (order no. 6.761-361.0).

 Danger

Risk of tipping! Route the connection hoses

in a way that the plant cannot tip over due

to pulling on the hoses.

Tripping hazard! Route the hoses in a way

that they do not cause injuries (e.g. by trip-

ping).

Caution

During use the plant must be set up at a

frost-free location. The necessary connec-

tions to the water supply and the soft water

consumer must be considered.

When connecting the unit, the relevant ap-

plicable standards and the regulations of

the providers must be observed.

1 Outlet soft water

2 Inlet raw water

3 Tank (exchanger)

4 Drain/bleed valve

 Connect raw water inlet (town water).

 Connect consumer to the soft water

connection outlet.

 Open the water supply and have the

tank (exchanger) filled.

 Bleed the system, in order to do so,

open the bleed valve until no more air

escapes.

Description of the Appliance

Preparation

Transporting the device

Unloading

Transport weight (WS 50) 35 kg

(WS 100) 40 kg

Drive the machine

Operation

Daily checks prior to operation

Connecting the appliance

Producing soft water

6 EN

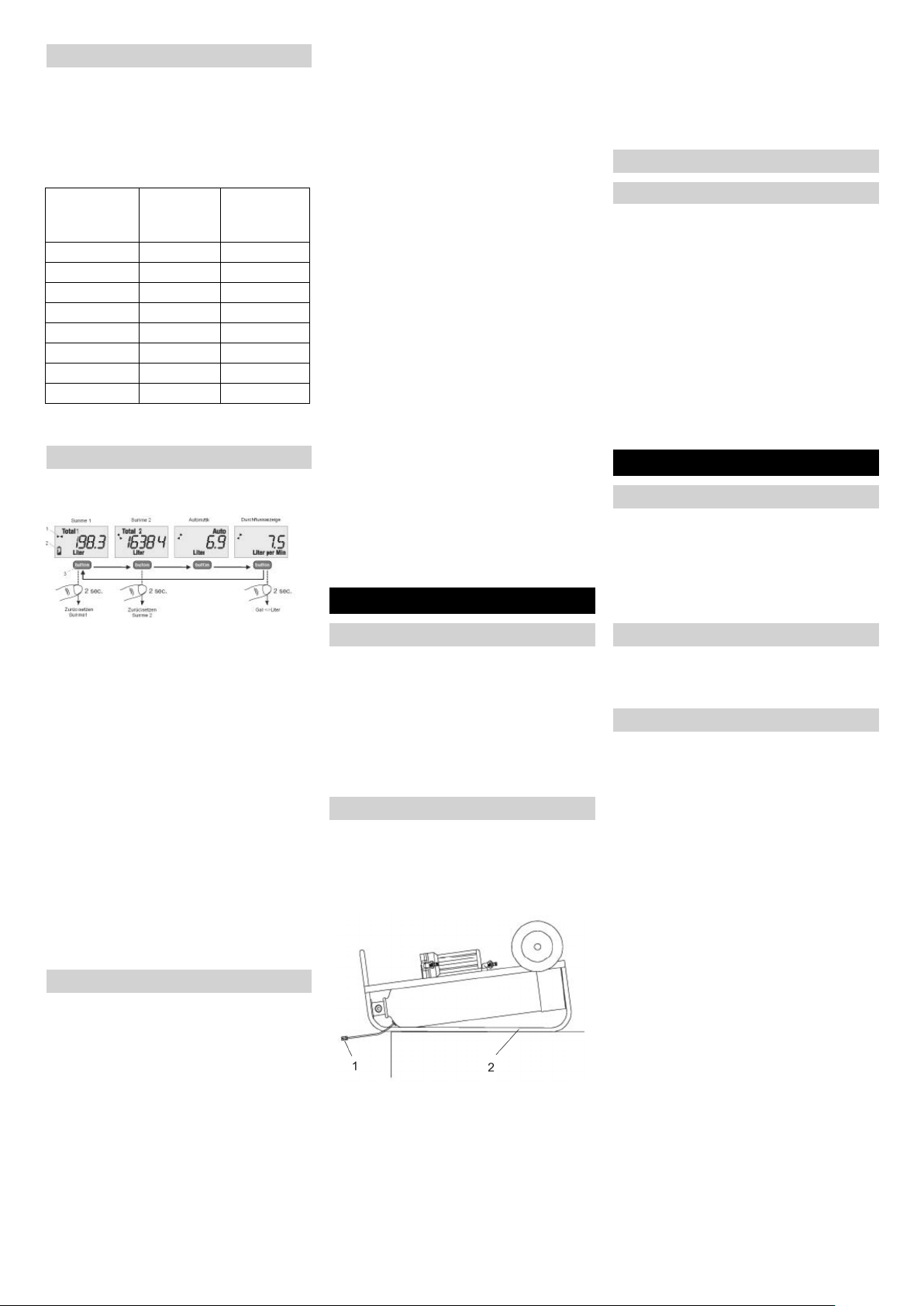

- 3

 Determine the water hardness of the

raw water using a hardness measuring

device (order no. 6.768-003.0) or ask

your provider.

 Read soft water capacity in the follow-

ing table.

 The output can be shown via the dial

gauge.

The dial gauge automatically switches on

as soon as water flows.

By shortly pushing the button you can

switch between the different displays.

The following can be shown on the display

of the dial gauge:

– Volume counter 1

shows the generated quantity of soft

water in litres

Note: The volume counter is reset by

pushing the button for at least 2 sec-

onds.

– Volume counter 2

Note: Both volume counters can indi-

vidually be reset.

– Automatic

– Flow volume

shows the current flow rate in litres/min.

Note: The display switches between li-

tres/min and gal/min when pushing the

button for at least 2 seconds.

There are 2 ways to determine the deple-

tion of the soft water:

– via the indicator of the volume counter

on the display of the dial gauge.

– by measuring the water hardness at the

soft water outlet by means of the hard-

ness measuring device for soft water

(order no. 6.768-004.0).

There are 2 ways to regenerate the plant.

– If a WS regenerator is available: Con-

nect the plant to the WS regenerator.

See operating instructions of the WS re-

generator for description.

– Replace resin filling in the tank (exchanger).

 Depressurize the system.

 Remove the hose from the soft water

connection.

 Remove connection hose filter/tank.

 Release the tie down strap and remove

unit from the frame.

 Loosen and screw out the tank adapter

using the key.

 Pull the rising pipe out of the tank.

 Turn the tank around and collect the

resin in a suitable container.

 Flush tank with water.

 Fill in new resin (order no. 6.761-031.0

- 25 kg).

Note: Use a funnel for filling, flush resin

in with water.

WS 50 - 12.5 litres

WS 100 - 25 litres

 After the resin has been filled in, fill the

tank completely with water.

 Insert the rising pipe in the tank (do not

use tools), fill with water and simultane-

ously push it down carefully until it

reaches the bottom.

Note: Ensure that the rising pipe is in

the centre of the tank.

 Reassemble the plant in reverse order.

 Danger

Risk of injury!

Always wear protective goggles when op-

erating, maintaining and cleaning the appli-

ance.

The plug connections are under pressure,

depressurise the plant prior to detaching

the plug connections.

Caution

Risk of damage! Drain the tank if there is a

risk of frost.

1 Drain valve

2 Transport rails

 Remove the hose between the filter and

the tank and let it drain.

 Open and drain the filter.

 Remove the hose from the soft water

connection.

 Tip the unit onto the transport rails.

 Open the drain valve on the hose.

Note: Bring the valve as far as possible

below the tank, this facilitates the drain-

ing of the water in the tank.

If the water is drained, the plant is save to

be exposed to frost.

– Check plant for leaks.

– Check battery status (battery status in-

dicator in the display dial gauge), re-

place if necessary. Battery type

CR2032.

– Check tie down strap, replace as nec-

essary.

– Check the soiling of the candle, replace

as necessary (order no. 6.761-361.0).

– Lubricate wheel bearing.

– Check hoses and couplings for dam-

age.

Plant depleted

 If a WS regenerator is available: Con-

nect the plant to the WS regenerator

and regenerate it.

 Replace resin filling in the tank (ex-

changer).

Lower nozzle on the rising pipe defec-

tive

 Replace the nozzle.

Connecting adapter not properly tight-

ened

 Tighten adapter using key.

Seal defective

 Check and replace.

Determining the soft water capacity

Water

hardness

° dH

WS 50

Capacity

WS 100

Capacity

5 10,0 20,0

10 5,0 10,0

12 4,2 8,3

14 3,6 7,1

16 3,1 6,3

18 2,8 5,6

20 2,5 5,0

22 2,3 4,5

Dial gauge

Regeneration

Regenerating depleted plant

Replacing the resin filling in the tank (ex-

changer).

Maintenance and care

General notes

Risk of frost

Draining the tank if there is a risk of frost

Maintenance Works

Daily checks prior to operation

Maintenance every 3 months

Troubleshooting

No soft water

Resin leakage

Leakage

7EN

- 1

Lire cette notice originale avant

la première utilisation de votre

appareil, se comporter selon ce qu'elle re-

quièrt et la conserver pour une utilisation

ultérieure ou pour le propriétaire futur.

– Les installations d'adoucissement

d'eau WS 50 et WS 100 doivent exclu-

sivement être utilisées pour l'adoucis-

sement de l'eau.

L'eau doit être utilisé uniquement à des

fins techniques.

L'installation est adaptée à l'eau de ville

ou à l'eau qui est d'une qualité compa-

rable.

L'installation travaille selon le principe

du processus d'échange d'ions en

échange neutre.

– L'installation ne doit pas être utilisée à

des fins de production d'eau potable

(dangers possibles pour la santé !).

– L'eau d'arrivée (eau brute) doit être

exemptes de fer, de manganèse, de

métaux lourds, d'huile et de très

grandes quantités de substances orga-

niques. L'eau potable remplit ces condi-

tions.

– Si la pression préliminaire de l'eau d'ar-

rivée (max. 6 bar) peut être dépassée,

un dispositifs de sécurité doit être mon-

té dans la conduite d'alimentation allant

vers l'installation d'adoucissement

d'eau pour éviter une surpression.

eau non traitée, le plus souvent eau po-

table, eau de ville ou eau de puits.

Eau traitée avec un adoucisseur, ne

contient pas de substances à l'origine du

tartre comme le calcium et le magnésium.

également appelé réservoir avec filtre. Il

contient de la résine échangeuse d'ions

avec laquelle l'eau est adoucie.

Matériel filtrant dans le réservoir de

l'échangeur avec lequel l'eau est adoucie.

La régénération de la résine échangeuse

d'ions se fait par un rinçage avec une solu-

tion saline. Le régénérateur WS est requis

pour cela.

Le tube montant se trouve au centre du ré-

servoir de l'échangeur et conduit l'eau de-

puis le dessous vers l'adaptateur de

raccordement.

À l'extrémité inférieure du tube montant se

trouve la buse filtrante qui contient la résine

dans le réservoir mais qui laisse passer

l'eau.

Les matériaux constitutifs de l’embal-

lage sont recyclables. Ne pas jeter

les emballages dans les ordures mé-

nagères, mais les remettre à un sys-

tème de recyclage.

Les appareils usés contiennent des

matériaux précieux recyclables les-

quels doivent être apportés à un sys-

tème de recyclage. Pour cette raison,

utilisez des systèmes de collecte

adéquats afin d'éliminer les appareils

usés.

Instructions relatives aux ingrédients

(REACH)

Les informations actuelles relatives aux in-

grédients se trouvent sous :

www.kaercher.com/REACH

Dans chaque pays, les conditions de ga-

rantie en vigueur sont celles publiées par

notre société de distribution responsable.

Les éventuelles pannes sur l’appareil sont

réparées gratuitement dans le délai de va-

lidité de la garantie, dans la mesure où

celles-ci relèvent d'un défaut matériel ou

d'un vice de fabrication. En cas de recours

en garantie, adressez-vous à votre reven-

deur ou au service après-vente agréé le

plus proche munis de votre preuve d'achat.

Utiliser uniquement des pièces de re-

change de la marque Kärcher

. Vous trou-

verez une liste des pièces de rechanges à

la fin de cette notice.

 Danger

Signale la présence d'un danger imminent

entraînant de graves blessures corporelles

et pouvant avoir une issue mortelle.

몇 Avertissement

Signale la présence d'une situation éven-

tuellement dangereuse pouvant entraîner

de graves blessures corporelles et même

avoir une issue mortelle.

Attention

Remarque relative à une situation éven-

tuellement dangereuse pouvant entraîner

des blessures légères ou des dommages

matériels.

– Les personnes qui doivent s'occuper de

l'installation, de l'entretien et de la com-

mande de l'installation doivent être qua-

lifiées en conséquence ; de plus, elles

doivent connaître et respecter les direc-

tives correspondantes et le manuel

d'utilisation.

– Les modifications et les transformations

non autorisées par le fabricant sont in-

terdites pour des raisons de sécurité.

– Il est nécessaire de contrôler l'état et la

sécurité du fonctionnement de l'appa-

reil et de ses équipements avant toute

utilisation. Ne pas utiliser l'appareil si

son état n'est pas irréprochable.

– Le fabricant décline tout responsabilité

en cas de dommages issus d'une utili-

sation non conforme ou incorrecte de

l'appareil.

– Cet appareil n'est pas destiné à être uti-

lisé par des personnes avec des capa-

cités physiques, sensorielles ou

mentales restreintes.

L’appareil ne doit jamais être utilisé par

des enfants ni par des personnes non

avisées.

Les enfants doivent être surveillés pour

s'assurer qu'ils ne jouent pas avec l'ap-

pareil.

– L'appareil doit uniquement être utilisé

par des personnes qui connaissent sa

manipulation et qui sont explicitement

chargées de son l'utilisation.

– Placer l'appareil sur une surface plane

et le sécuriser afin qu'il ne puisse pas

rouler (par exemple par une cale sous

les roues).

– Ne pas déplacer l'appareil sur un terrain

non adapté.

Table des matières

Utilisation conforme . . . . . . FR . . 1

Consignes générales . . . . . FR . . 1

Consignes de sécurité . . . . FR . . 1

Description de l’appareil . . . FR . . 2

Préparation . . . . . . . . . . . . . FR . . 2

Fonctionnement . . . . . . . . . FR . . 2

Entretien et maintenance . . FR . . 3

Consignes de dépannage. . FR . . 4

Utilisation conforme

Conditions pour l'exploitation

Température de l'eau d'ar-

rivée (eau brute)

mini : 5° C

maxi : 30 ° C

Température ambiante

toujours

pendant le fonctionnement

> 0 ° C

maxi : 40 ° C

pression préliminaire mini : 2 bar

maxi : 6 bar

sans coup de

bélier

Consignes générales

définition des notions

Eau brute

Eau de trempage

échangeur

résine échangeuse d'ions

Régénération

Tuyau montant

Buse filtrante

Protection de l’environnement

Garantie

Pièces de rechange

Symboles utilisés dans le mode

d'emploi

Consignes de sécurité

Application

Utilisation

8 FR

- 2



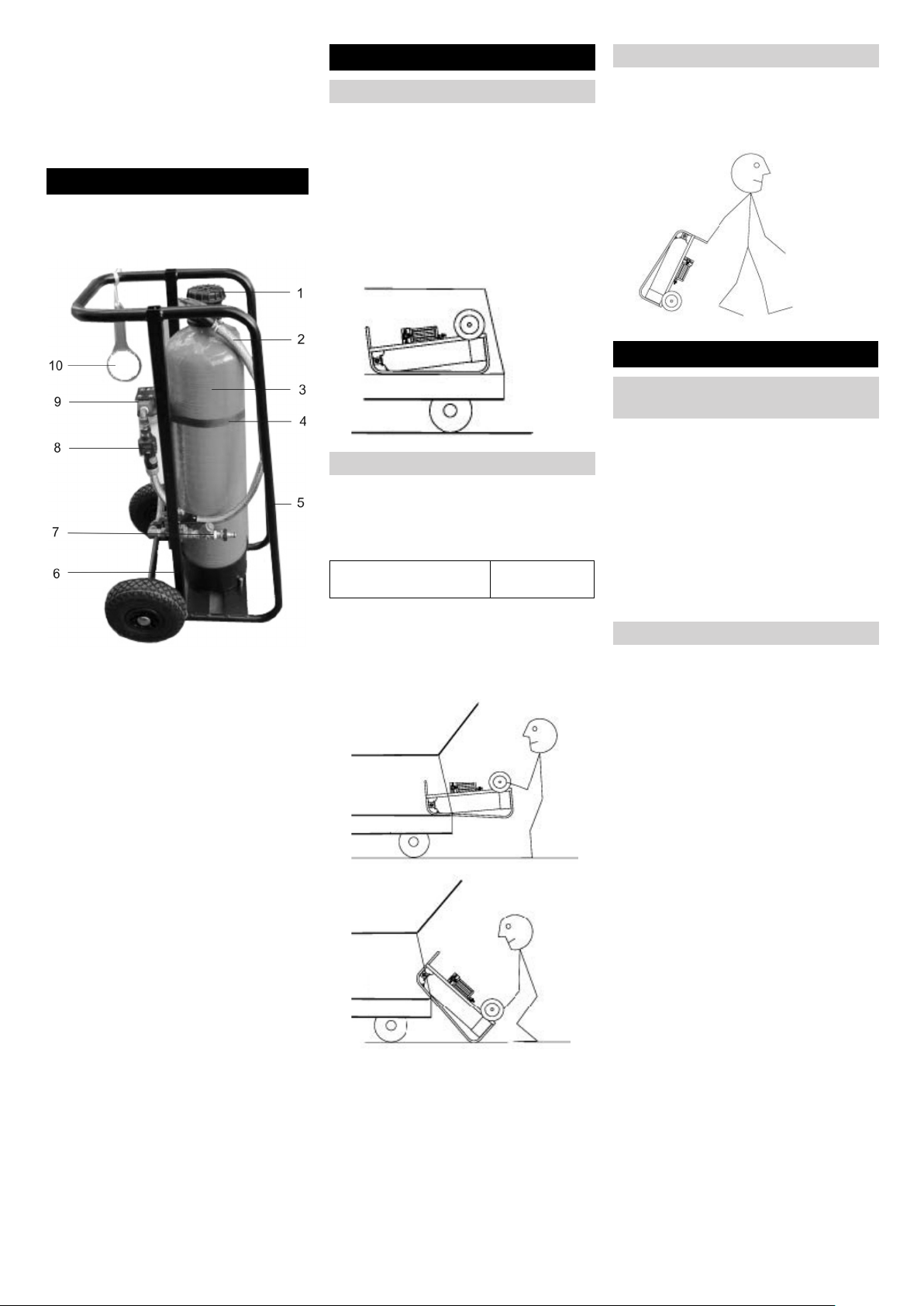

Danger

Risque de blessure !

Utiliser, entretenir et nettoyer l'appareil uni-

quement avec des lunettes de protection.

Les connexions sont sous pression ; mettre

l'installation hors pression avant de desser-

rer les connexions.

S'il manque des accessoires ou en cas de

dommages imputables au transport, infor-

mer immédiatement le revendeur.

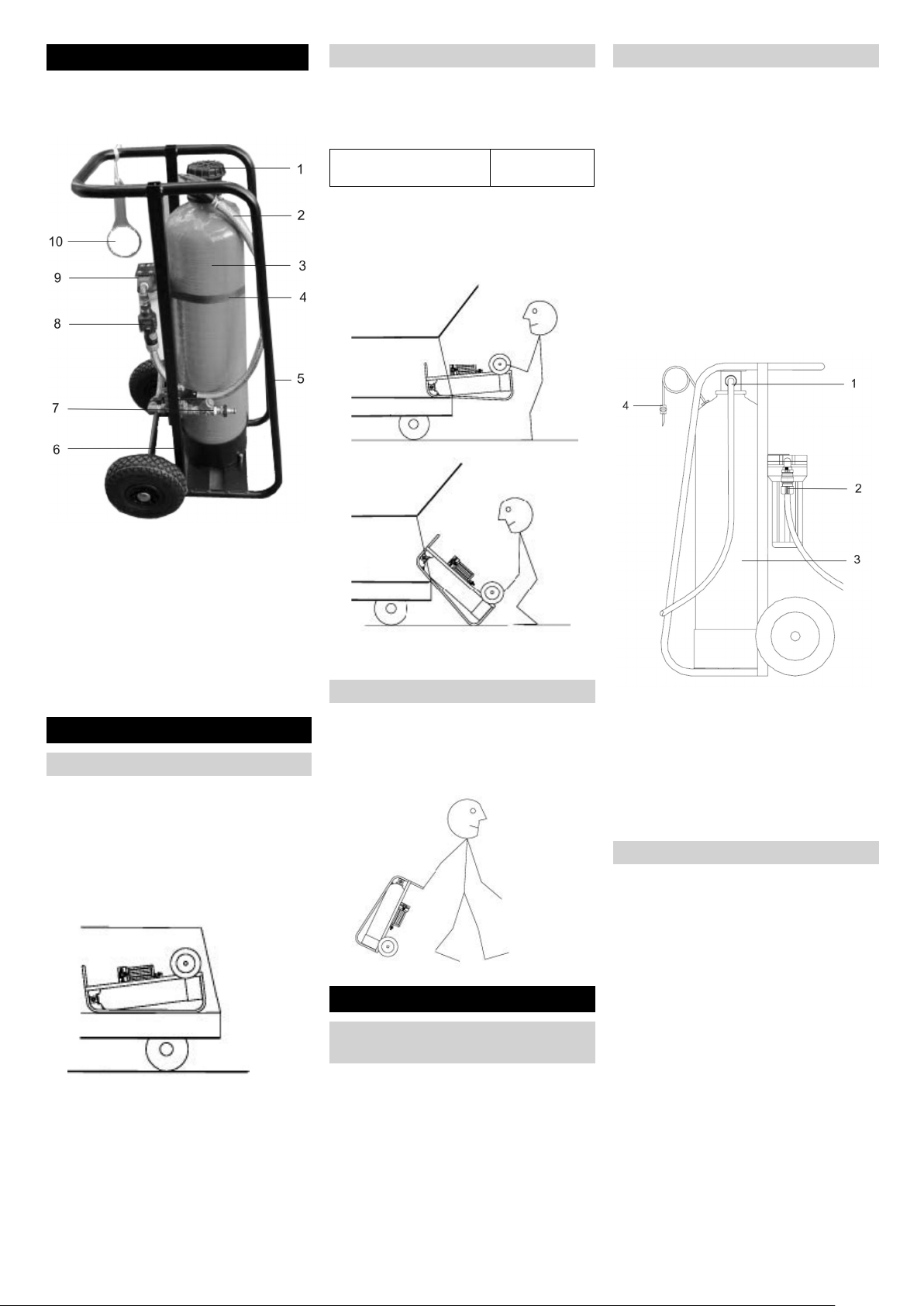

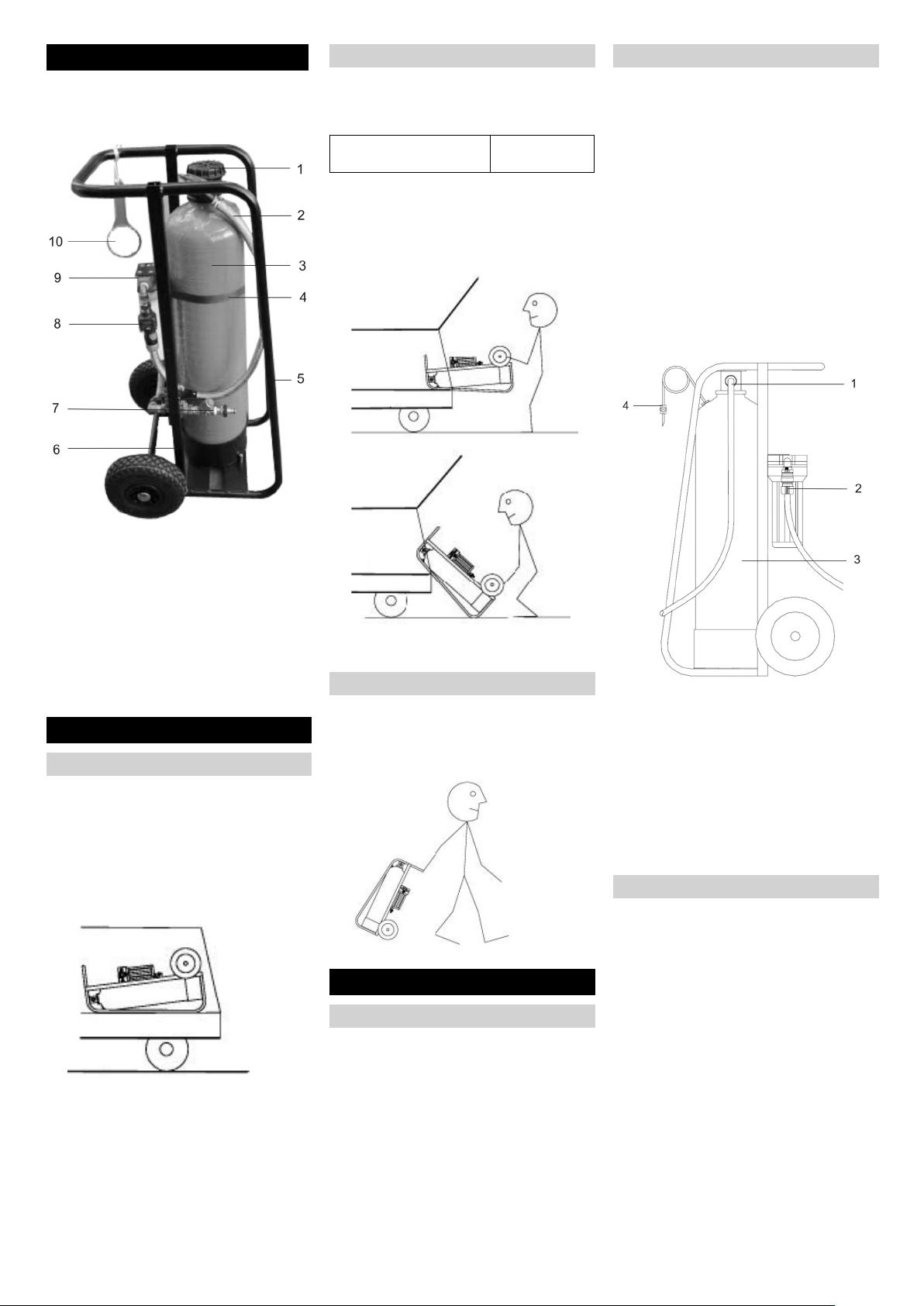

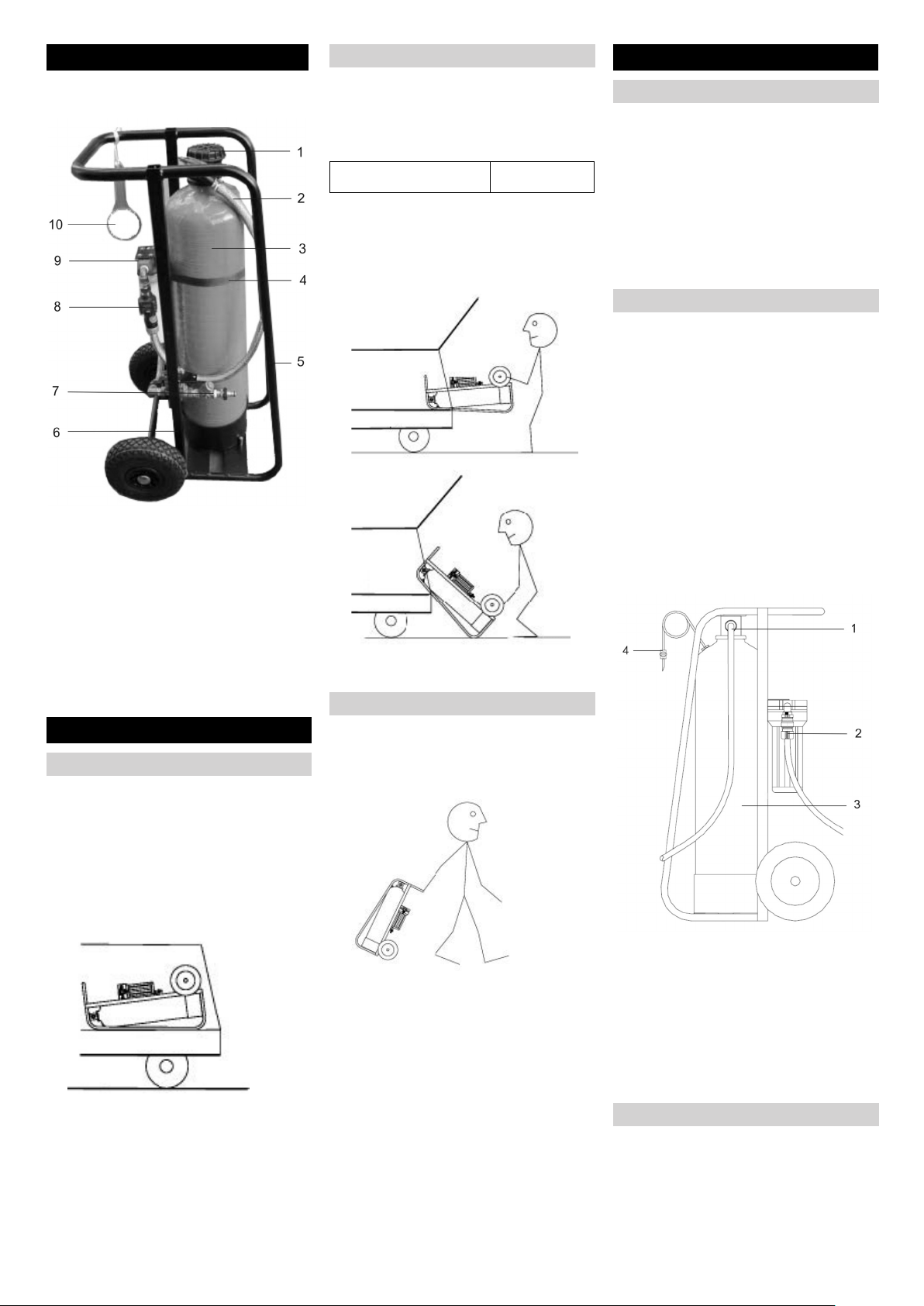

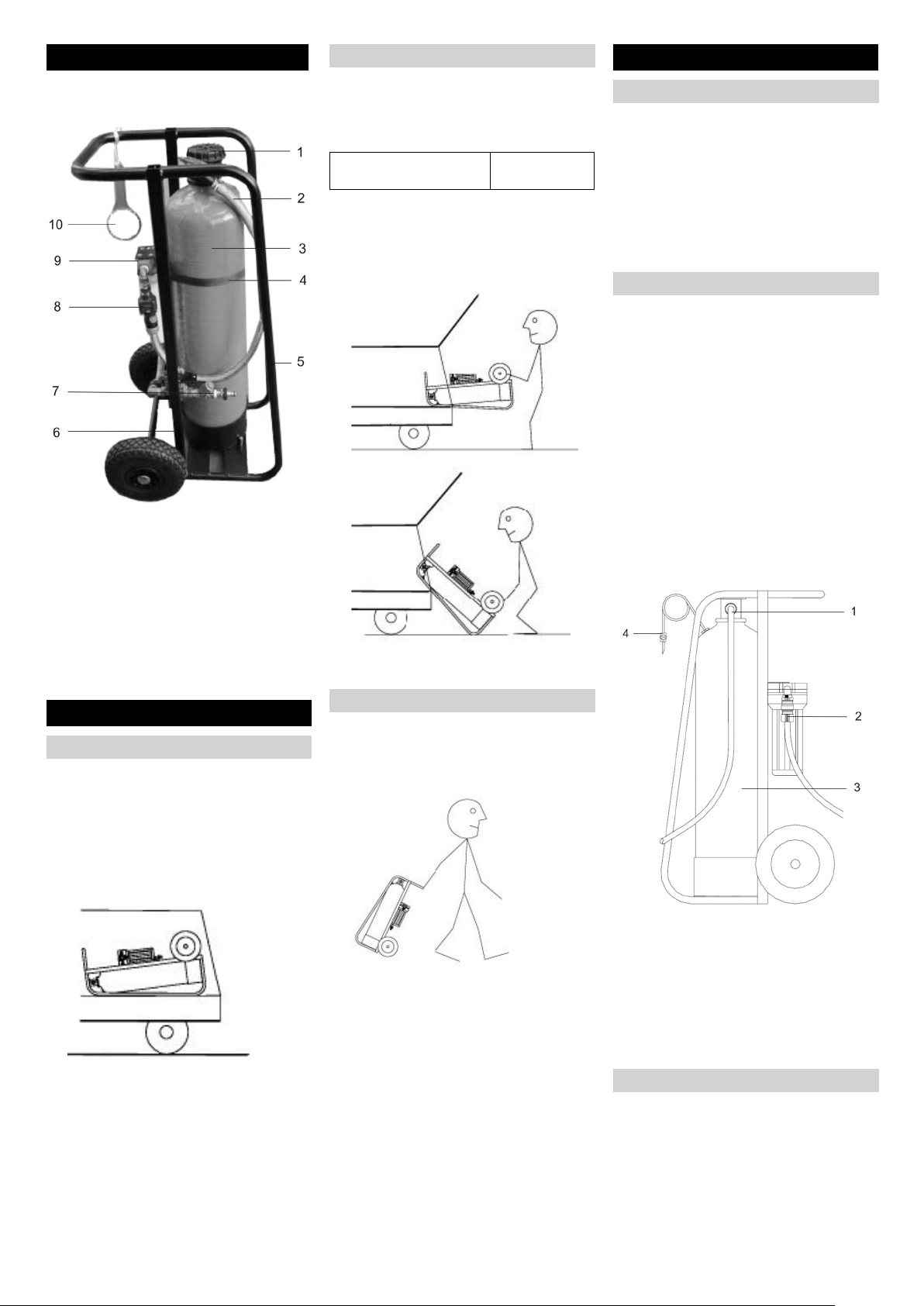

1 Adaptateur de réservoir / adaptateur de

raccordement

2 flexible de raccordement filtre / réser-

voir

3 réservoir (échangeur)

4 tendeur

5 rails de transport

6 cadre, mobile

7 séparateur de salissures avec collec-

teurs d'impuretés

8 heure de mesure

9 Filtre

10 clé pour le préfiltre

Attention

Risque de blessure ! Lors du déplacement

de l'installation, veiller à ce que la résis-

tance de la personne ne doit pas être dé-

passée.

 Lors du transport dans le véhicule,

transport debout ou couché sur des

rails de transport et sécurisé en consé-

quence.

 Danger

Risque de blessure, de dommage !

Respecter le poids de l'appareil lors du

transport !

 Décharger l'installation :

Sortir l'installation du véhicule sur l'axe

des roues et le reposer sur le sol par le

bord de chargement. La saisir par la

poignée et la relever complètement.

 Charger l'installation :

Charger en suivant les étapes dans le

sens inverse.

 Tenir l'installation par la poignée, la

basculer vers l'arrière et la pousser ou

la tirer. Après le déplacement, poser

l'installation sur une surface plane.

– Vérifier l'étanchéité de l'installation.

– Vérifier le niveau de la batterie (affi-

chage du niveau de la batterie à l'écran

du comparateur à cadran) ; le cas

échéant, le remplacer. Type de batterie

CR2032.

– Contrôler le tendeur ; le cas échéant, le

remplacer.

– Vérifier l'encrassement de la bougie

filtrante ; le cas échéant, la remplacer

(référence 6.761-361.0).

 Danger

Risque de basculement ! Poser les

flexibles de raccordement de telle sorte

que l'installation ne puisse pas basculer par

une traction sur les flexibles.

Risque de trébuchement ! Poser les

flexibles de telle sorte qu'aucune blessure

ne puisse se produire (par ex. en cas de

trébuchement).

Attention

L'installation doit être installée à l'abri du

gel pendant l'utilisation. Les connexions

nécessaires à l'alimentation en eau pour

les consommateurs d'eau douce doivent

être prises en compte.

Lors du raccordement de l'unité, les

normes en vigueur ainsi que les directives

du fournisseur doivent être respectées.

Description de l’appareil

Préparation

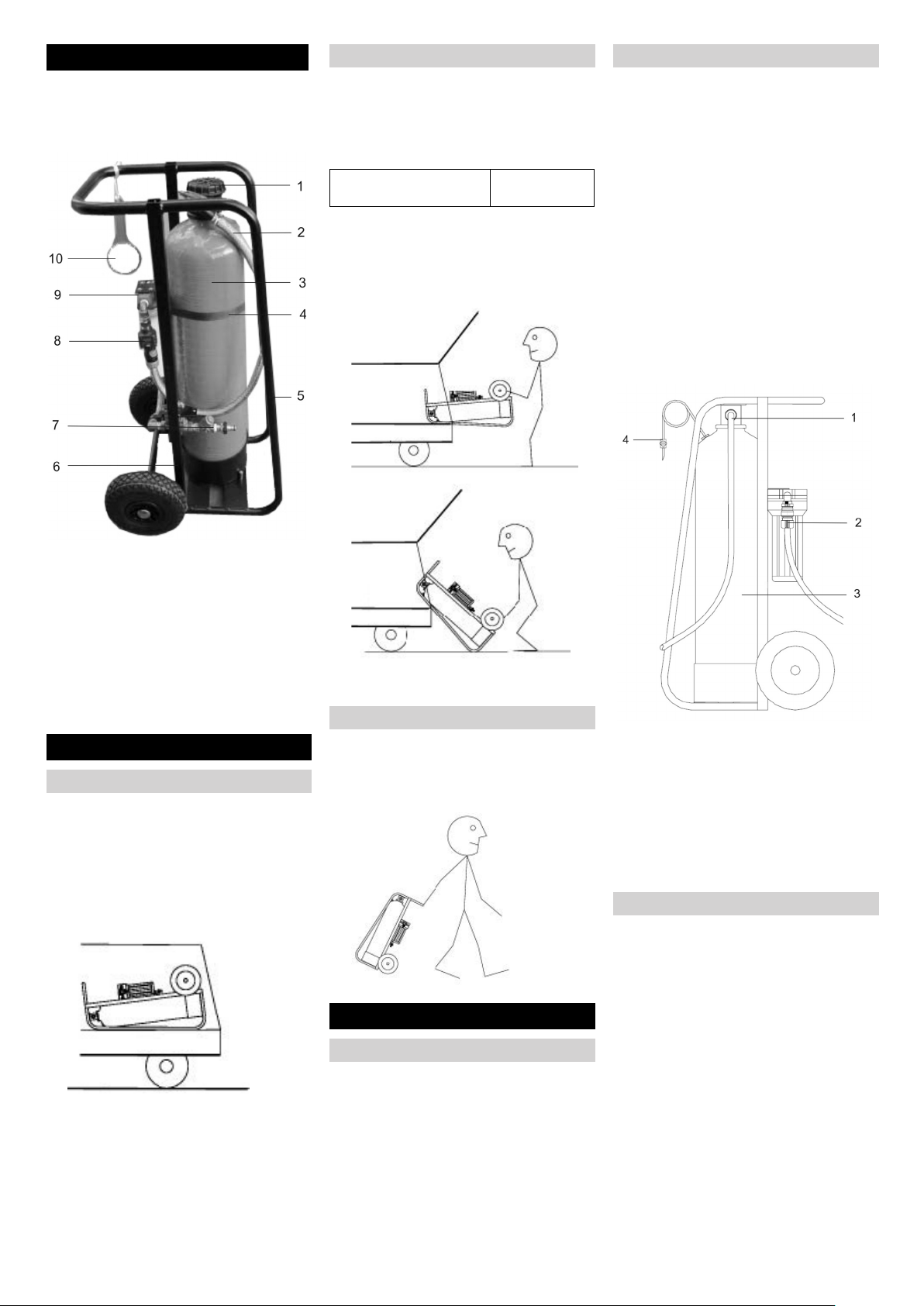

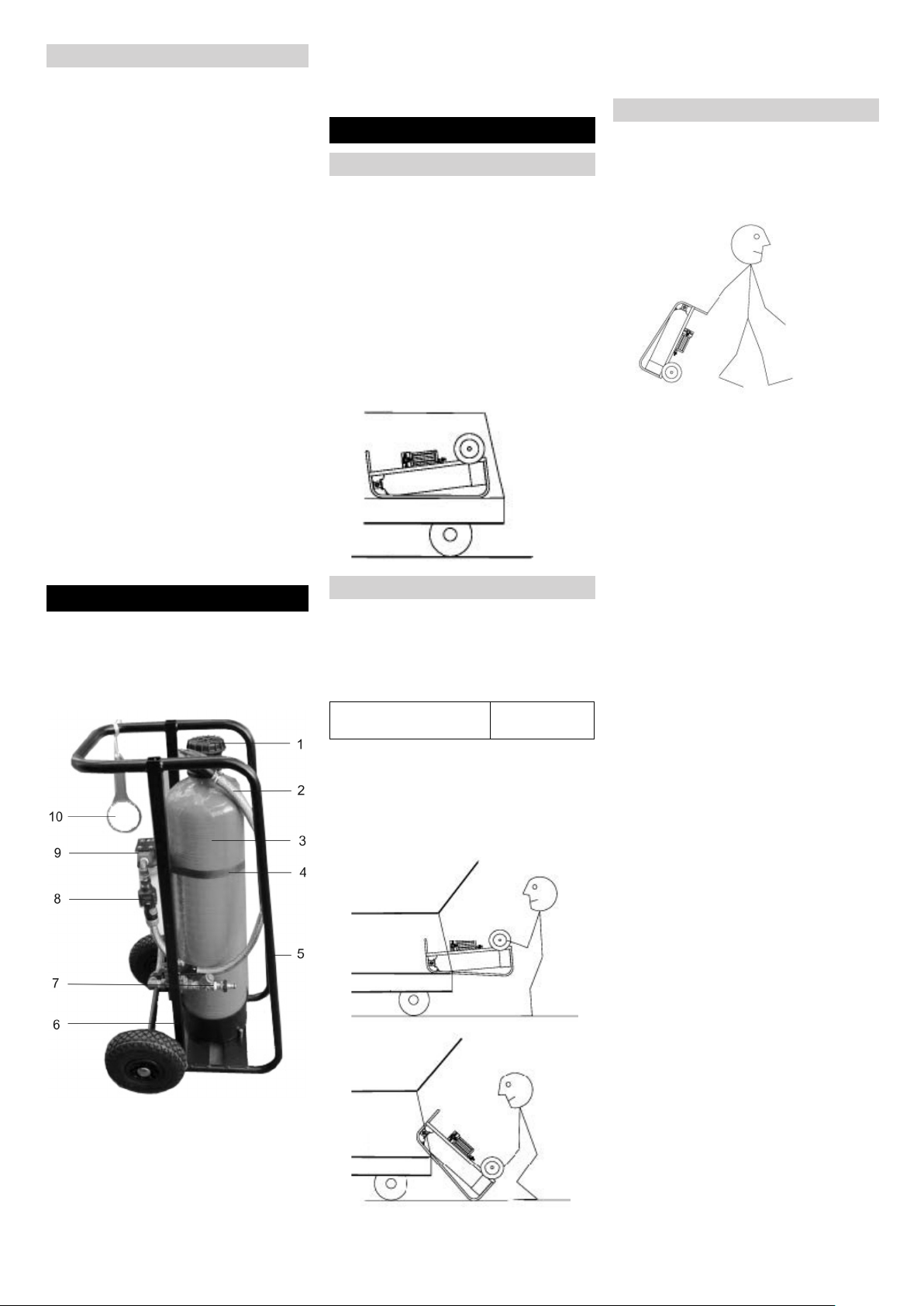

Transporter l'appareil

Déchargement de la machine

Poids de transport (WS 50) 35 kg

(WS 100) 40 kg

Déplacer la balayeuse

Fonctionnement

Contrôles quotidiens avant

l'exploitation

Raccorder l'appareil

9FR

- 3

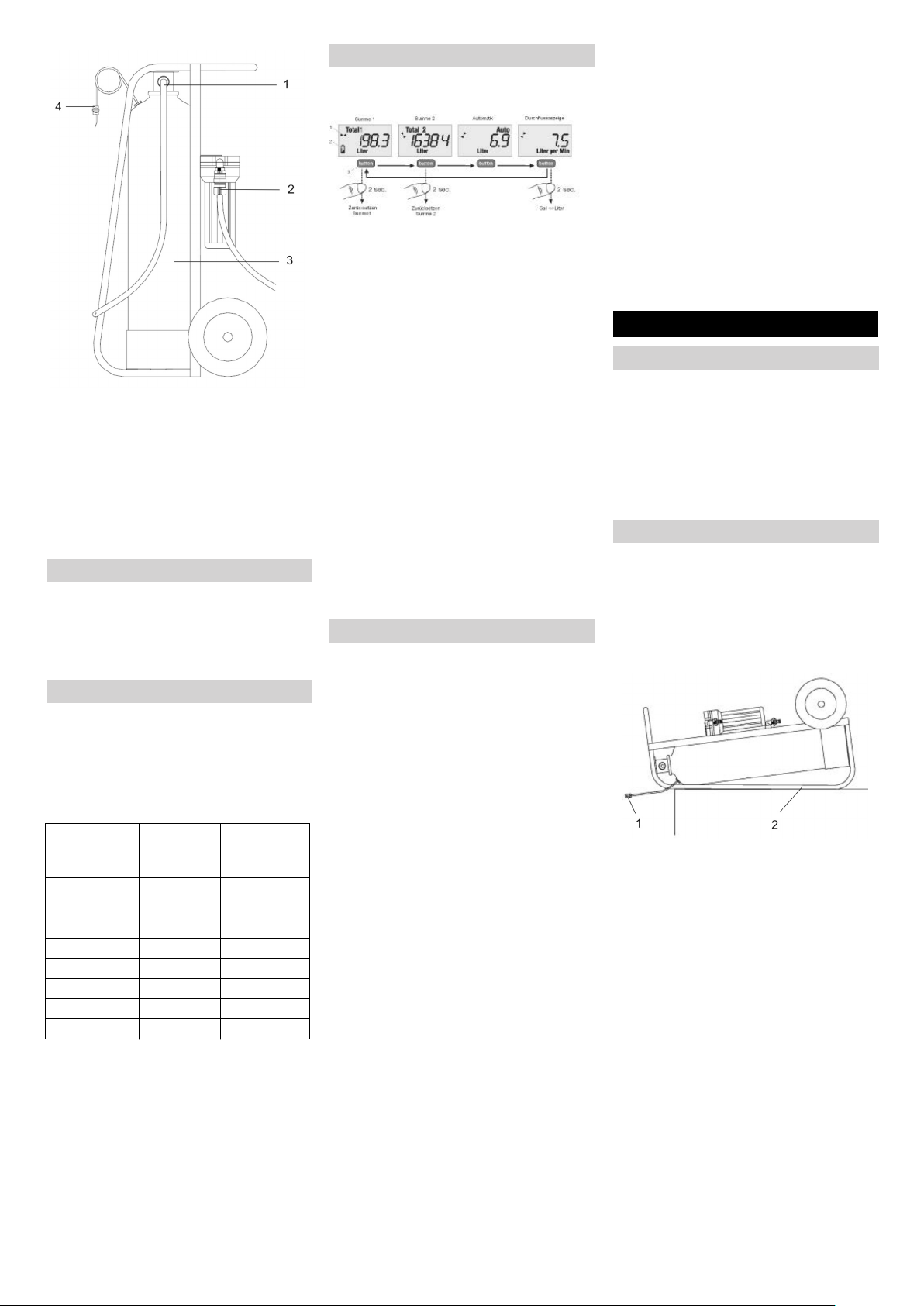

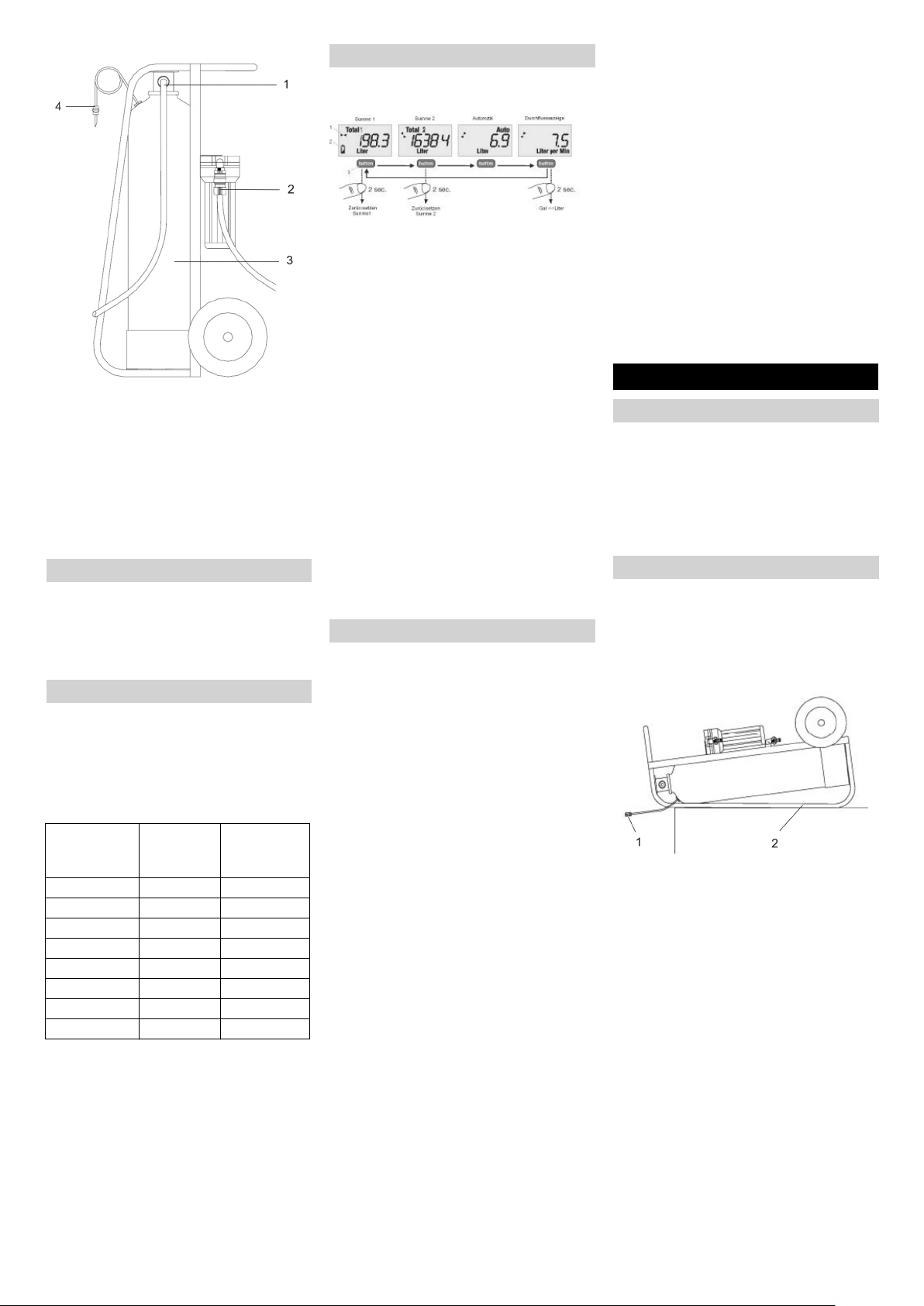

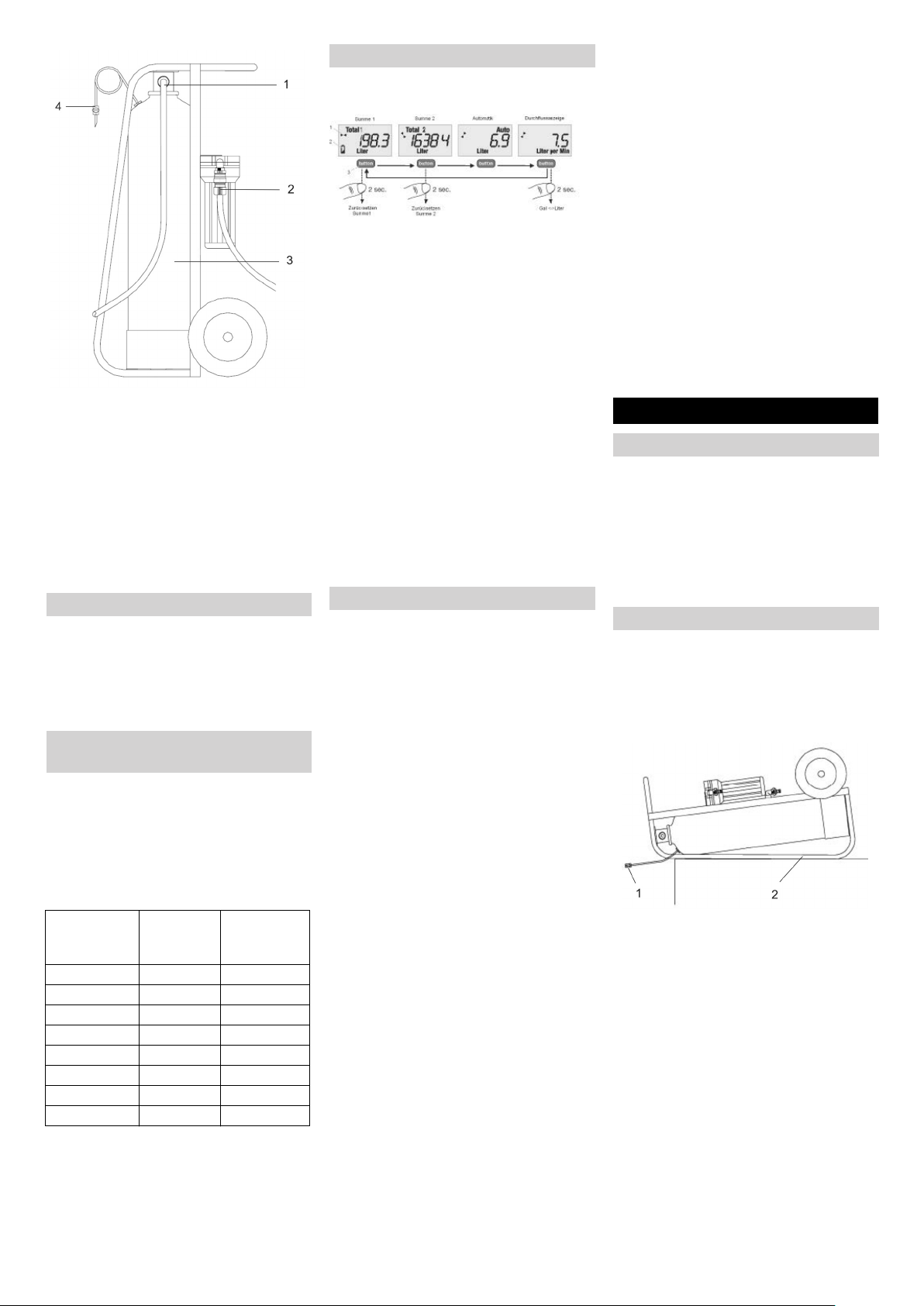

1 Sortie de l'eau douce

2 Arrivée de l'eau brute

3 réservoir (échangeur)

4 Soupape de vidange / de ventilation

 Raccorder l'arrivée d'eau brute (eau de

ville).

 Raccorder le consommateur à la sortie

du raccordement d'eau douce.

 Ouvrir l'alimentation en eau et remplir le

réservoir (échangeur).

 Purger le système ; pour cela, ouvrir la

soupape de purge jusqu'à plus d'air ne

s'échappe.

 Calculer la dureté de l'eau brute avec

l'outil de mesure de la dureté (référence

6.768.003.0) ou la demander à votre

fournisseur d'eau.

 Relever la capacité de l'eau douce dans

le tableau suivant.

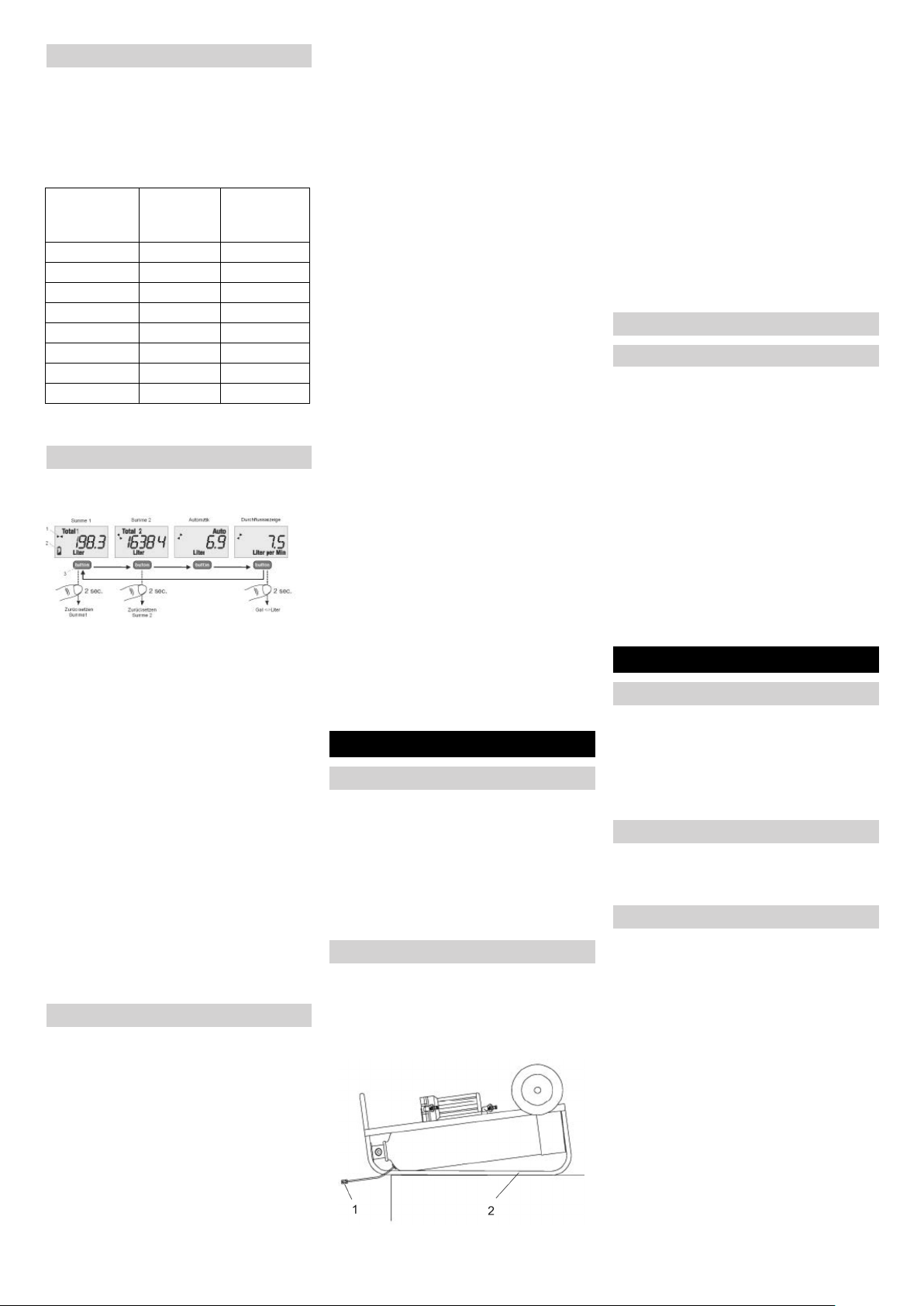

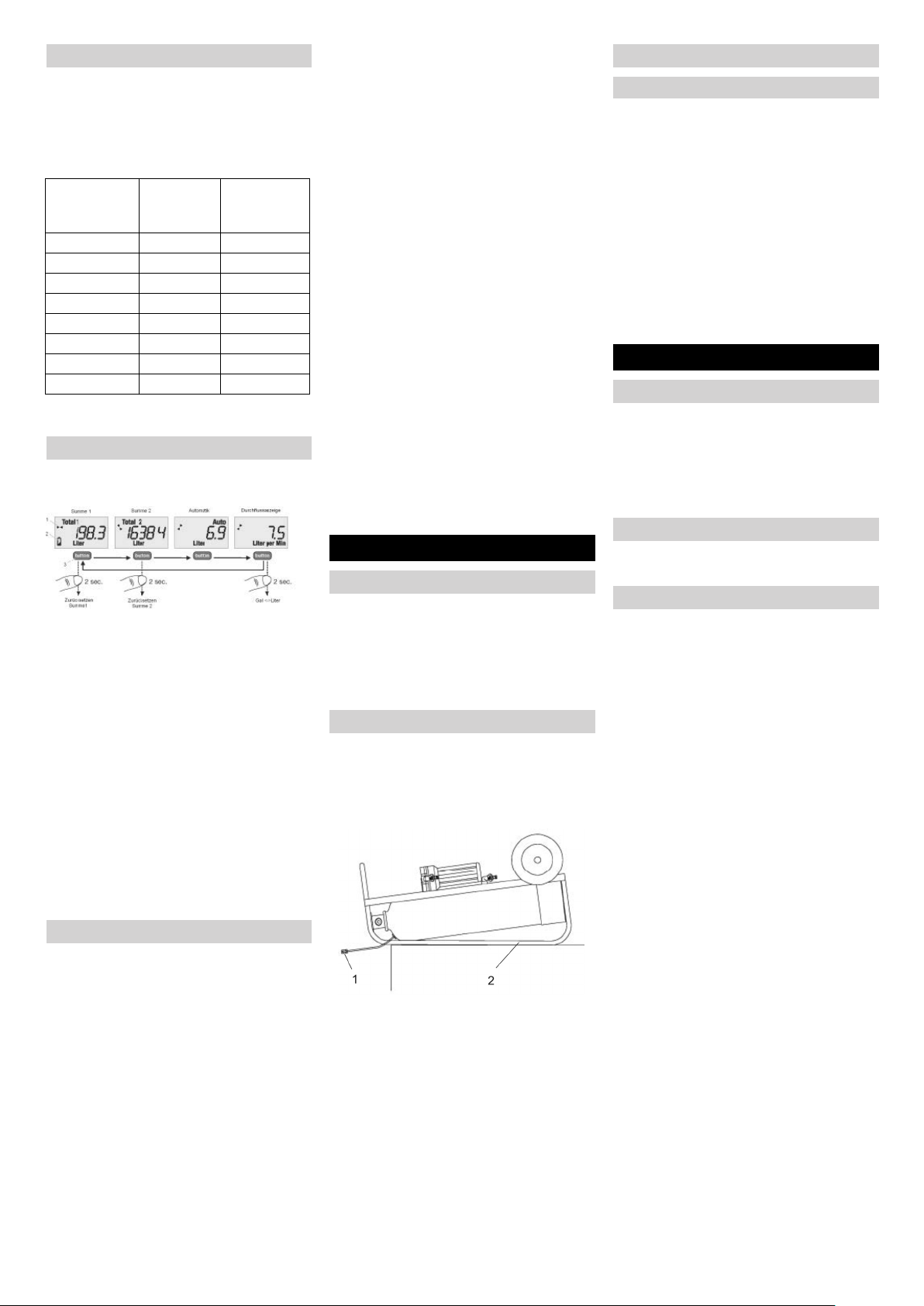

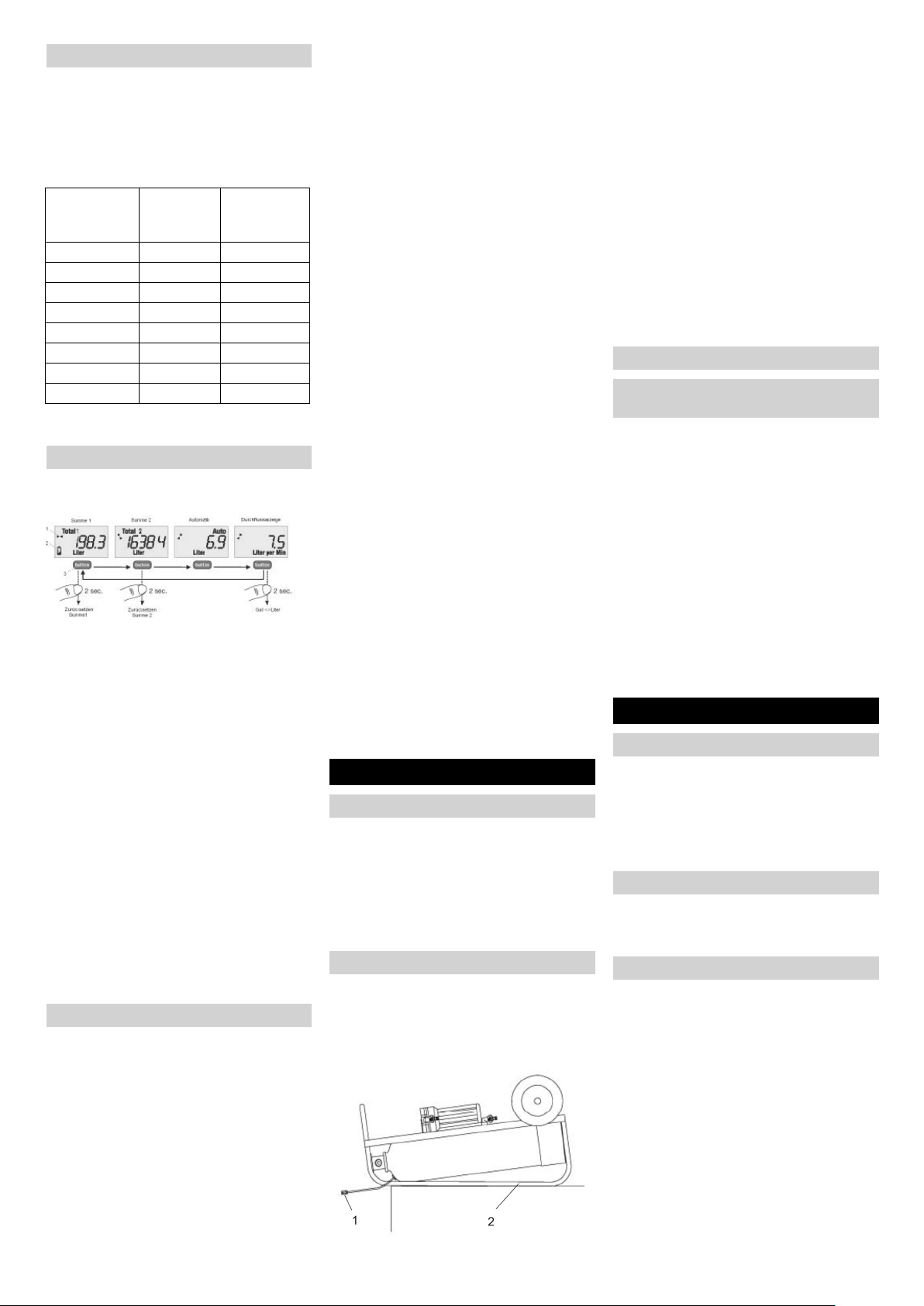

 Le volume de production peut être affi-

ché dans le comparateur à cadran.

Le comparateur se met automatiquement

en service dès que l'eau coule.

Il est possible de permuter entre les diffé-

rents affichages par une brève pression sur

le bouton.

Les éléments suivants peuvent être affi-

chés à l'écran du comparateur à cadran :

– compteur volumétrique 1

affiche le débit d'eau douce produit en

litres

Remarque : La réinitialisation du

compteur volumétrique se fait par une

pression d'au moins 2 secondes sur le

bouton.

– compteur volumétrique 2

Remarque : Les deux compteurs volu-

métriques peuvent être réinitialisés in-

dépendamment l'un de l'autre.

– Automatique

– Débit

affiche le débit actuel en litres/min.

Remarque : L'affichage permute entre

litres/min et Gal/min par une pression

d'au moins 2 secondes sur le bouton.

Pour confirmer l'épuisement de l'eau

douce, il existe 2 possibilités :

– par l'affichage du compteur volumé-

trique sur l'écran du comparateur à ca-

dran.

– par la mesure de la dureté de l'eau au

niveau de la sortie d'eau douce avec

l'outil de mesure de la dureté pour l'eau

douce (référence 6.768-004.0).

Pour régénérer l'installation, il existe deux

possibilités.

– Si le régénérateur WS est présent :

Raccorder l'installation au régénérateur

WS. Trouver la description à ce sujet

dans le manuel d'utilisation du régéné-

rateur WS.

– Remplacer la résine dans le réservoir

(échangeur).

 Mettre l'installation hors pression.

 Retirer le flexible au niveau du raccor-

dement d'eau douce.

 Retirer le flexible de raccordement filtre

/ réservoir.

 Desserrer le tendeur et retirer l'unité du

cadre.

 Desserrer et dévisser l'adaptateur du

réservoir avec une clé.

 Retirer le tube montant du réservoir.

 Pivoter le réservoir et collecter la résine

dans un récipient approprié.

 Rincer le réservoir à l'eau.

 Verser de la nouvelle résine (référence

6.761-031.0 - 25 kg).

Remarque : Pour remplir, utiliser un

entonnoir ; rincer la résine à l'eau.

WS 50 - 12,5 litres

WS 100 - 25 litres

 Une fois que la résine est ajoutée, rem-

plir complètement le réservoir avec de

l'eau.

 Enficher le tube montant dans le réser-

voir (ne pas d'utiliser d'outil), remplir

avec de l'eau et appuyer avec précau-

tion simultanément vers le bas jusqu'à

ce que le sol soit atteint.

Remarque : Veiller à ce que le tube

montant soit au centre du réservoir.

 Remonter l'installation en suivant les

étapes dans le sens inverse.

 Danger

Risque de blessure !

Utiliser, entretenir et nettoyer l'appareil uni-

quement avec des lunettes de protection.

Les connexions sont sous pression ; mettre

l'installation hors pression avant de desser-

rer les connexions.

Attention

Risque d'endommagement ! Vidanger le

réservoir en cas de risque de gel.

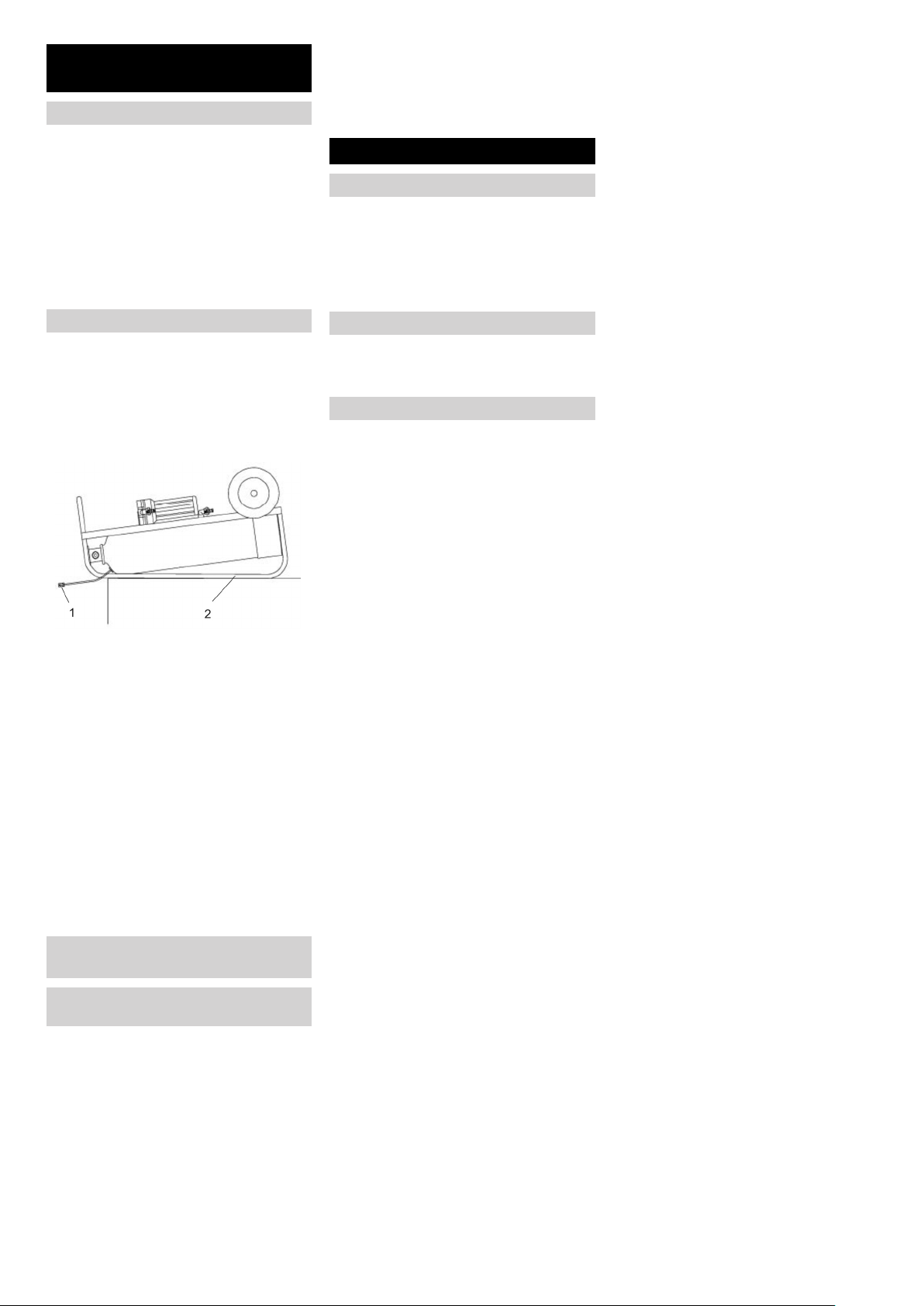

1 soupape de vidange

2 rails de transport

 Retirer le flexible entre le filtre et le ré-

servoir et laisser le réservoir se vider.

 Ouvrir et vider le filtre.

 Retirer le flexible au niveau du raccor-

dement d'eau douce.

 Basculer l'unité sur les rails de trans-

port.

 Ouvrir la vanne de vidange au niveau

du flexible.

Remarque : Amener la vanne le plus

loin possible sous le réservoir ; cela

simplifie l'écoulement de l'eau dans le

réservoir.

Si l'eau s'est écoulée, l'installation peut être

mise en hors gel.

Produire l'eau douce

Calculer la capacité de l'eau douce

Dureté de

l'eau

° dH

WS 50

Capacité

WS 100

Capacité

5 10,0 20,0

10 5,0 10,0

12 4,2 8,3

14 3,6 7,1

16 3,1 6,3

18 2,8 5,6

20 2,5 5,0

22 2,3 4,5

heure de mesure

Régénération

Régénérer l'eau épuisée

Remplacer la résine dans le réservoir

Entretien et maintenance

Consignes générales

Risque de gelée

Vidanger le réservoir en cas de risque de

gel

10 FR

- 4

– Vérifier l'étanchéité de l'installation.

– Vérifier le niveau de la batterie (affi-

chage du niveau de la batterie à l'écran

du comparateur à cadran) ; le cas

échéant, le remplacer. Type de batterie

CR2032.

– Contrôler le tendeur ; le cas échéant, le

remplacer.

– Vérifier l'encrassement de la bougie

filtrante ; le cas échéant, la remplacer

(référence 6.761-361.0).

– Lubrifier le palier de roue.

– Contrôler l'état des flexibles et des rac-

cords.

Installation épuisée

 Si le régénérateur WS est présent :

Raccorder l'installation au régénérateur

WS et la régénérer.

 Remplacer la résine dans le réservoir

(échangeur).

Buse inférieure défectueuse sur le tube

montant

 Substituer la busette.

Adaptateur de raccordement non tiré

correctement

 Serrer l'adaptateur avec une clé

Joint défectueux

 Vérifier et remplacer.

Travaux de maintenance

Contrôles quotidiens avant

l'exploitation

Maintenance tous les 3 mois

Consignes de dépannage

Pas d'eau douce

Sortie de résine

Manque d'étanchéité

11FR

- 1

Prima di utilizzare l'apparecchio

per la prima volta, leggere le

presenti istruzioni originali, seguirle e con-

servarle per un uso futuro o in caso di riven-

dita dell'apparecchio.

– Gli impianti di addolcimento dell'acqua

WS 50 e WS100 possono essere utiliz-

zati esclusivamente per la decalcifica-

zione dell'acqua.

L'acqua deve essere impiegata solo per

scopi tecnici.

L'impianto è idoneo alle acque urbane o

acque con qualità paragonabile.

L'impianto lavora secondo il principio di

procedura dello scambiatore di ioni nel-

lo scambio neutro.

– Non utilizzare l'impianto per la produ-

zione di acqua potabile (Possibili danni

alla salute!).

– L'acqua in entrata (acqua grezza) deve

essere esente di ferro, mangano, me-

talli pesanti, olio nonché di quantità

grandi di sostanze organiche. L'acqua

potabile soddisfa queste condizioni.

– Se la pressione di mandata dell'acqua

in entrata (max 6 bar) può essere supe-

rata, nella tubazione di mandata verso

l'impianto di addolcimento dell'acqua

deve essere installato un dispositivo di

protezione contro sovrappressione.

Acqua non trattata, principalmente acqua

potabile, acqua urbana o acqua del pozzo.

Acqua trattata con un impianto di addolci-

mento, non contiene elementi di durezza

come calcio e magnesio.

Denominati anche recipiente filtrante o ser-

batoio filtrante. Questo contiene la resina a

scambio ionico con la quale l'acqua viene

decalcificata.

Materiale filtrante nel serbatoio scambiato-

re, con il quale l'acqua viene decalcificata.

La rigenerazione della resina a scambio io-

nico avviene tramite risciacquo con una so-

luzione salina. A tal proposito si necessita

di un rigeneratore WS.

Il tubo di mandata è collocato centralmente

nel serbatoio scambiatore e dirige l'acqua

dal basso indietro all'adattatore collegato.

All'estremità inferiore del tubo di mandata

si trova l'ugello filtrante, il quale mantiene la

resina nel serbatoio, ma che fa passare

l'acqua.

Tutti gli imballaggi sono riciclabili. Gli

imballaggi non vanno gettati nei rifiuti

domestici, ma consegnati ai relativi

centri di raccolta.

Gli apparecchi dimessi contengono

materiali riciclabili preziosi e vanno

perciò consegnati ai relativi centri di

raccolta. Si prega quindi di smaltire

gli apparecchi dimessi mediante i si-

stemi di raccolta differenziata.

Avvertenze sui contenuti (REACH)

Informazioni aggiornate sui contenuti sono

disponibili all'indirizzo:

www.kaercher.com/REACH

Le condizioni di garanzia valgono nel ri-

spettivo paese di pubblicazione da parte

della nostra società di vendita competente.

Entro il termine di garanzia eliminiamo gra-

tuitamente eventuali guasti all’apparec-

chio, se causati da difetto di materiale o di

produzione. Nei casi previsti dalla garanzia

si prega di rivolgersi al proprio rivenditore,

oppure al più vicino centro di assistenza

autorizzato, esibendo lo scontrino di acqui-

sto.

Impiegare solamente ricambi originali

KÄRCHER. La lista dei pezzi di ricambio è

riportata alla fine del presente manuale

d'uso.

 Pericolo

Avverte da un rischio imminente che deter-

mina lesioni corporee gravi o la morte.

몇 Attenzione

Avverte da una probabile situazione perico-

losa che potrebbe determinare lesioni cor-

poree gravi o la morte.

Attenzione

Indica una probabile situazione pericolosa

che potrebbe determinare danni leggeri a

persone o danni alle cose.

– Tutte le persone incaricate dell'installa-

zione, la messa in funzione, la manu-

tenzione, la riparazione ed il

funzionamento dell'impianto devono

essere adeguatamente qualificati, co-

noscere ed osservare il presente ma-

nuale e le relative regolamentazioni.

– Per motivi di sicurezza sono interdette

trasformazioni e cambiamenti non auto-

rizzati dal costruttore.

– Prima dell'uso assicurarsi del perfetto

stato e del funzionamento sicuro

dell'apparecchio e delle attrezzature di

lavoro. In caso contrario è vietato usar-

lo.

– Il produttore non è responsabile per

eventuali danni causati dall'uso impro-

prio e/o uso che non corrisponde a

quello conforme a destinazione.

– Questo apparecchio non è indicato ad

essere utilizzato da persone con limita-

te capacità fisiche, sensoriali o mentali.

L'apparecchio non deve essere utilizza-

to da bambini e da persone non autoriz-

zate.

I bambini devono essere sorvegliati af-

finché non giochino con l'apparecchio.

– L'apparecchio deve essere utilizzato

solo da persone istruite sul rispettivo

uso e che sono espressamente incari-

cate con l'uso.

– Appoggiare l'apparecchio su una su-

perficie piana e bloccarlo affinché non

possa rotolare via (p. es. con dei cunei

sotto le ruote).

– Non movimentare l'apparecchio su ter-

reni non adatti.

 Pericolo

Rischio di lesioni!

Usare, eseguire la manutenzione e pulire

l'apparecchio solo con occhiali di protezio-

ne.

Raccordi a innesto sono sotto pressione,

depressurizzare l'impianto prima di stac-

carli.

Indice

Uso conforme a destinazione IT . . 1

Avvertenze generali . . . . . . IT . . 1

Norme di sicurezza . . . . . . . IT . . 1

Descrizione dell’apparecchio IT . . 2

Preparazione . . . . . . . . . . . IT . . 2

Funzionamento . . . . . . . . . . IT . . 2

Cura e manutenzione . . . . . IT . . 3

Risoluzione guasti. . . . . . . . IT . . 3

Uso conforme a destinazione

Presupposti per il funzionamento

Temperatura dell'acqua di

mandata (acqua grezza)

min: 5 °C

max: 30 °C

Temperatura ambiente

Sempre

in funzione

> 0 °C

max: 40 °C

Pressione di mandata

dell'acqua in entrata (ac-

qua grezza)

min: 2 bar

max: 6 bar

esente dda

colpi d'ariete

Avvertenze generali

Definizione dei termini

Acqua grezza

Acqua dolce

Scambiatore

Resina a scambio ionico

Rigenerazione

Tubo di mandata

Ugello filtrante

Protezione dell’ambiente

Garanzia

Ricambi

Simboli riportati nel manuale d'uso

Norme di sicurezza

Impiego

Uso

12 IT

- 2

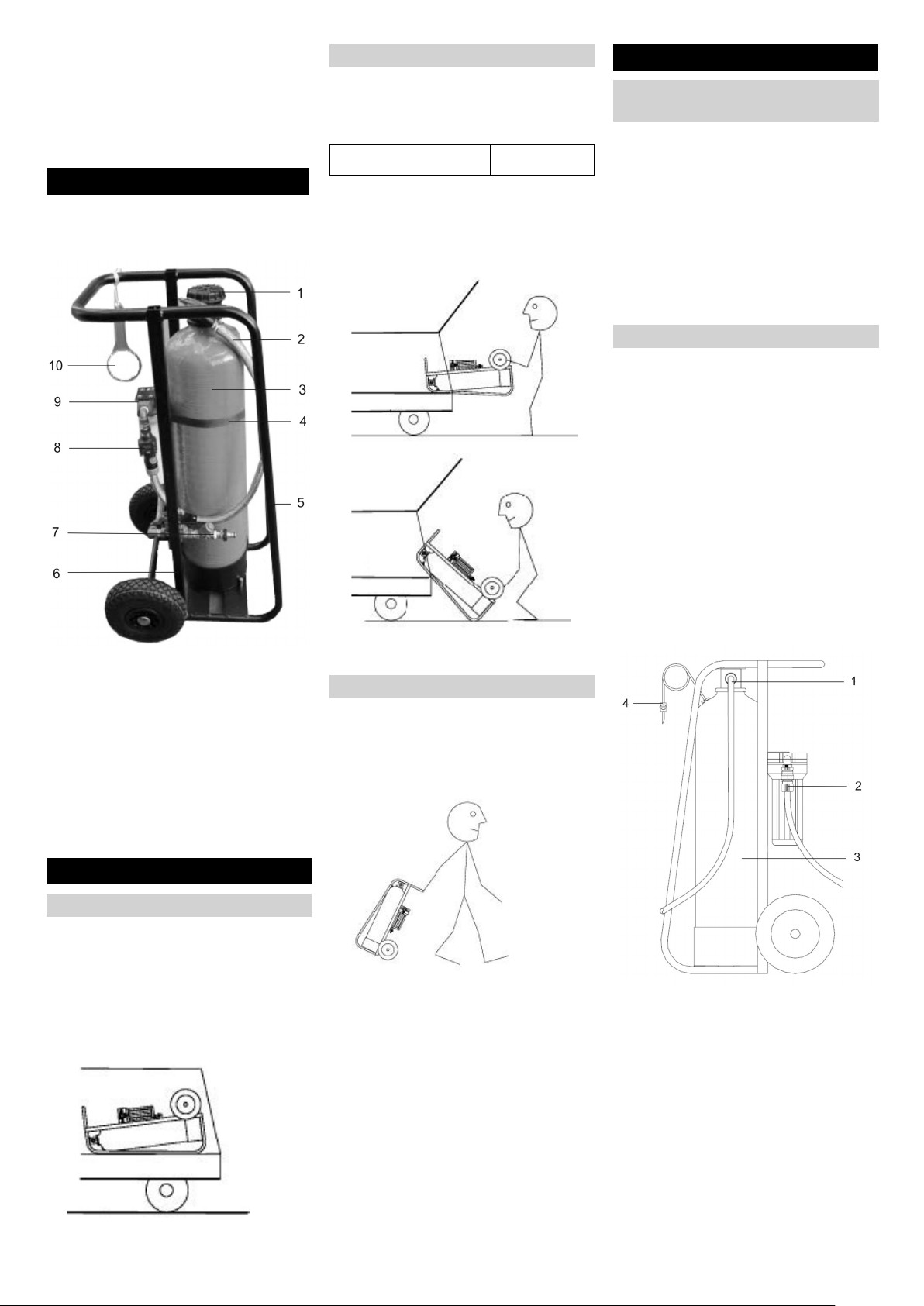

In caso di accessori assenti o danni dovuti

al trasporto si prega di contattare il rivendi-

tore.

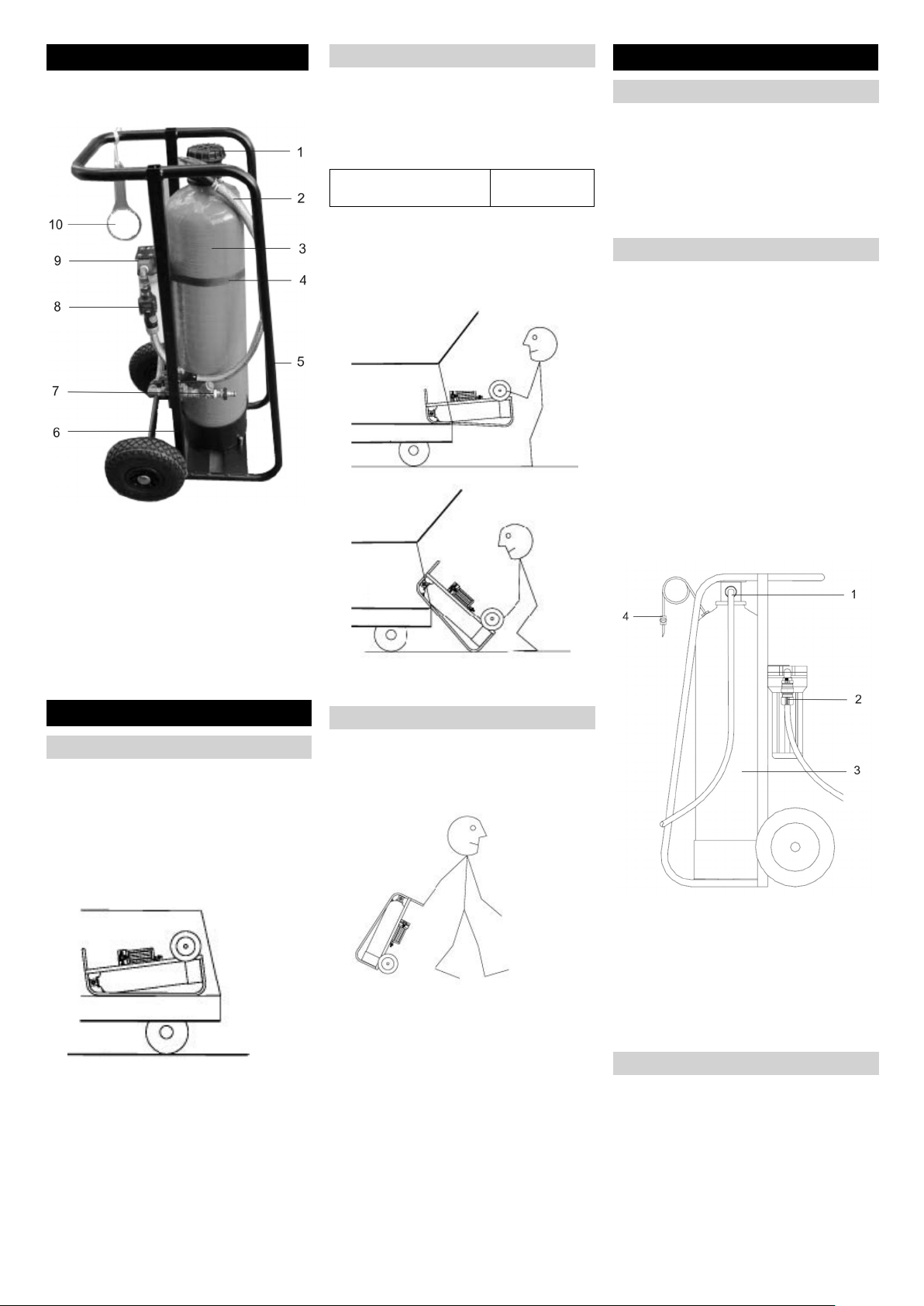

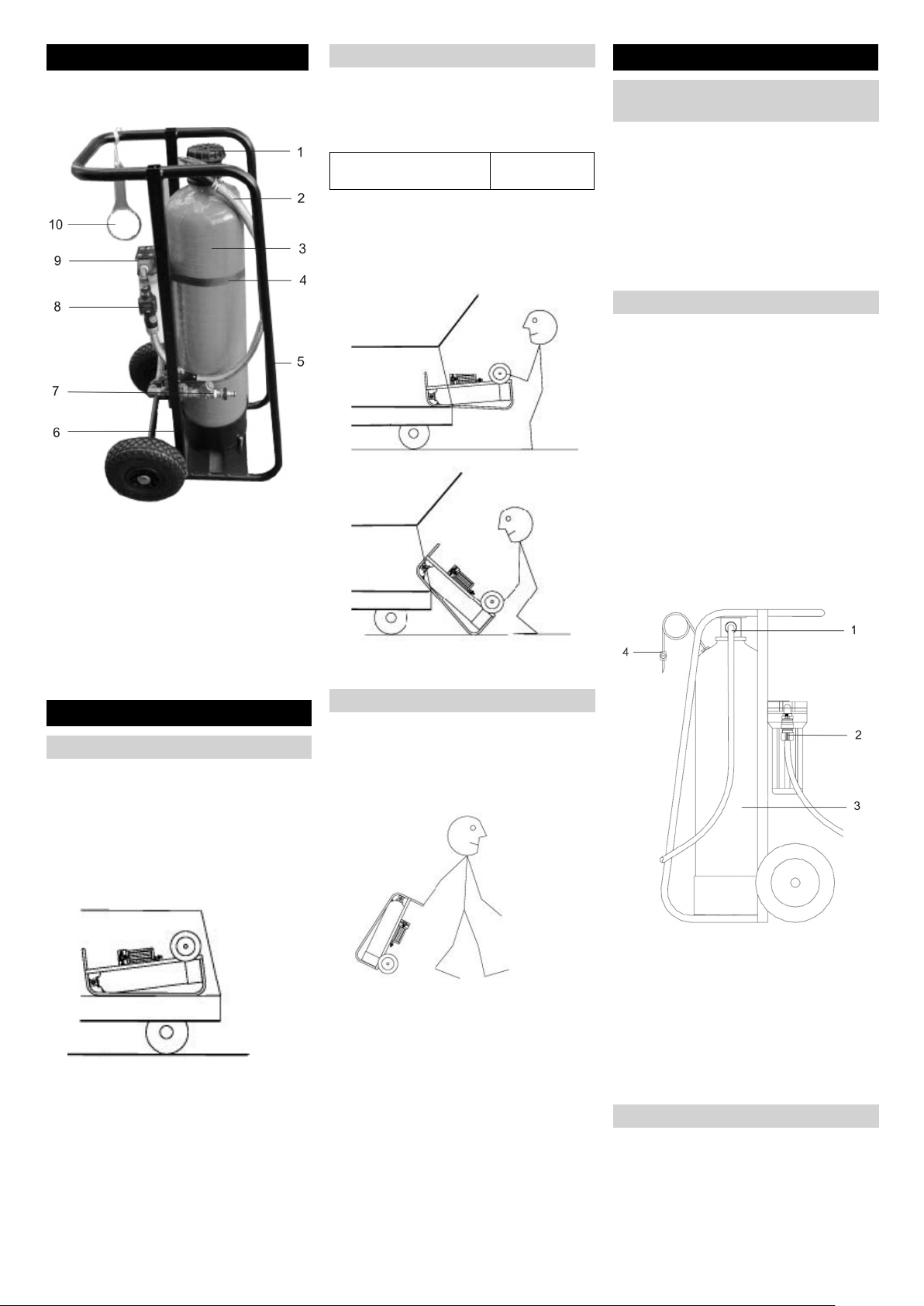

1 Adattatore serbatoio/adattatore colle-

gato

2 Tubo flessibile di collegamento filtro-

serbatoio

3 Serbatoio (scambiatore)

4 Cintura di serraggio

5 Binari di trasporto

6 Telaio, mobile

7 Separatore sporco con parasporco

8 Minimetro

9 Filtro

10 Chiave per prefiltro

Attenzione

Pericolo di lesioni! Durante il movimento

dell'impianto fare attenzione che non ven-

ga superata la capacità di carico personale.

 Per il trasporto in un veicolo, metterlo

dritto in piedi oppure appoggiarlo in

orizzontale sui binari di trasporto e bloc-

carlo adeguatamente.

 Pericolo

Rischio di lesioni, rischio di danneggiamenti!

Osservare il peso dell'apparecchio al cari-

camento!

 Scaricare l'impianto:

Tirare l'impianto fuori dal veicolo affer-

randolo all'assale delle ruote e appog-

giarlo oltre il bordo di carico sul

pavimento. Afferrarlo dal manico e rad-

drizzarlo completamente su.

 Caricare l'impianto:

Caricarlo nella sequenza inversa.

 Afferrare l'impianto dal manico, ribaltar-

lo indietro e spingerlo o tirarlo. Dopo la

traslazione, appoggiare l'impianto su

una superficie piana e stabile.

– Verificare la tenuta stagna dell'impianto.

– Verificare lo stato della batteria (indica-

tore di stato della batteria sul display,

minimetro), event. sostituirla. Tipo di

batteria CR2032.

– Verificare la cintura di serraggio, event.

sostituirla.

– Verificare lo sporco del filtro a candela,

event. sostituirlo (N. d'ordinazione

6.761-361.0).

 Pericolo

Pericolo di ribaltamento! Posare i tubi fles-

sibili di collegamento in modo che l'impian-

to non possa ribaltarsi dovuto alla trazione

dei tubi flessibili.

Pericolo d'inciampare! Posare i tubi flessi-

bili in modo non possano provocare lesioni

(ad es. inciampando).

Attenzione

Per l'utilizzo, l'impianto va piazzato in modo

sia esente di gelo. I raccordi necessari all'ali-

mentazione di acqua e verso l'utenza di ac-

qua dolce vanno presi in considerazione.

Al collegamento del gruppo vanno osserva-

te le norme in vigore e le prescrizioni degli

enti erogatori.

1 Uscita acqua dolce

2 Mandata acqua grezza

3 Serbatoio (scambiatore)

4 Valvola di svuotamento/di sfiato

 Collegare la mandata dell'acqua grezza

(acqua urbana).

 Collegare le utenze all'uscita dell'attaco

acqua dolce.

 Aprire l'alimentazione dell'acqua e lascia-

re riempire il serbatoio (scambiatore).

 Sfiatare il sistema, aprire a ciò la valvo-

la di sfiato finché non fuoriesce più aria.

Descrizione dell’apparecchio

Preparazione

Trasportare l'apparecchio

Operazione di scarico

Peso di trasporto (WS 50) 35 kg

(WS 100) 40 kg

Guida

Funzionamento

Controlli quotidiani prima del

funzionamento

Collegamento dell'apparecchio

Produzione di acqua dolce

13IT

- 3

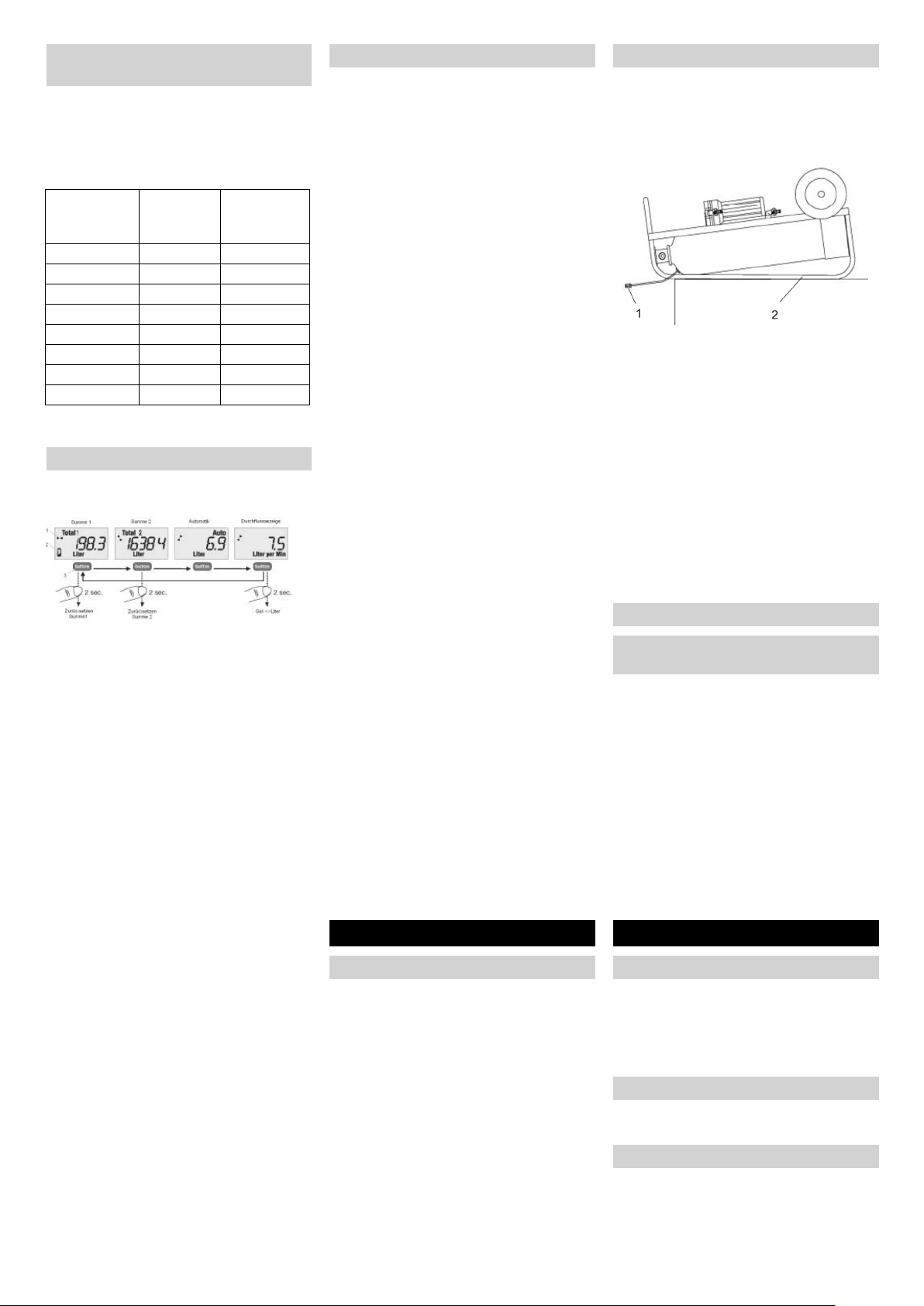

 Rilevare la durezza dell'acqua grezza

con strumento di misurazione durezza

(N. d'ordinazione 6.768-003.0), oppure

chiederla all'erogatore).

 Leggere la capacità dell'acqua dolce

nella tabella successiva.

 La quantità prodotta può essere visua-

lizzata tramite il minimetro.

Il minimetro viene automaticamente attiva-

to non appena scorre dell'acqua.

Premendo breve il pulsante è possibile

commutare nelle diverse visualizzazioni.

Nel display del minimetro può essere vi-

sualizzato quanto segue:

– Contatore volumetrico 1

visualizza la quantità prodotta di acqua

dolce in litri

Indicazione: L'azzeramento del conta-

tore volumetrico avviene premendo il

pulsante per almeno 2 secondi.

– Contatore volumetrico 2

Indicazione: Entambi i contatore volu-

metrici possono essere azzerati indi-

pendentemente l'uno dall'altro.

– Automatico

– Portata

visualizza la quantità attuale di portata

in litri/min.

Indicazione: Premendo il pulsante per

almeno 2 minuti, la visualizzazione

cambia tra litri/min e gal/min.

Per la determinazione dell'esaurimento

dell'acqua dolce vi sono 2 possibilità:

– mediante la visualizzazione del conta-

tore volumetrico sul display del minime-

tro.

– mediante misurazione della durezza

dell'acqua all'uscita dell'acqua dolce

con lo strumento di misurazione della

durezza per acqua dolce (N. d'ordina-

zione 6.768-004.0).

Per la rigenerazione dell'impianto vi sono 2

possibilità.

– Alla presenza di un rigeneratore WS: Col-

legare l'impianto al rigeneratore WS. La

descrizione a ciò è riportata nelle istruzio-

ni per l'uso del rigeneratore WS.

– Sostituire la resina riempita nel serbato-

io (scambiatore).

 Depressurizzare l'impianto.

 Estrarre il tubo flessibile dall'attacco

dell'acqua dolce.

 Estrarre il tubo flessibile di collegamen-

to filtro-serbatoio.

 Allentare la cintura di serraggio e rimuo-

vere il gruppo dal telaio.

 Allentare l'adattatore serbatoio con la

chiave e svitarlo.

 Estrarre il tubo di mandata dal serbatoio.

 Capovolgere il serbatoio e raccogliere

la resina in un recipiente idoneo.

 Sciacquare il serbatoio con acqua.

 Riempire della nuova resina (N. d'ordi-

nazione 6.761-031.0 - 25 kg).

Indicazione: Utilizzare un imbuto per ri-

empire, sciacquare dentro la resina con

acqua.

WS 50 - 12,5 litri

WS 100 - 25 litri

 Dopo aver riempito la resina, rabbocca-

re il serbatoio completamente di acqua.

 Infilare il tubo di mandata nel serbatoio

(non utilizzare attrezzi), riempire con ac-

qua e contemporaneamente premerlo in

basso fino a raggiungere il fondo.

Indicazione: Fare attenzione che il tubo

di mandata sia collocato centralmente

nel serbatoio.

 Riassemblare l'impianto in ordine inverso.

 Pericolo

Rischio di lesioni!

Usare, eseguire la manutenzione e pulire

l'apparecchio solo con occhiali di protezione.

Raccordi a innesto sono sotto pressione,

depressurizzare l'impianto prima di stac-

carli.

Attenzione

Pericolo di danneggiamento! Scaricare il

serbatoio in caso di rischio di gelo.

1 Valvola di svuotamento

2 Binari di trasporto

 Estrarre il tubo flessibile tra filtro e ser-

batoio e svuotarlo.

 Aprire e svuotare il filtro.

 Estrarre il tubo flessibile dall'attacco

dell'acqua dolce.

 Ribaltare il gruppo sul binario di traspor-

to.

 Aprire la valvola di svuotamento al tubo

flessibile.

Indicazione: Portare la valvola possi-

bilmente sotto il serbatoio, ciò facilita lo

scarico dell'acqua nel serbatoio.

L'impianto può essere sottoposto al gelo

solo quando l'acqua è stata scaricata.

– Verificare la tenuta stagna dell'impian-

to.

– Verificare lo stato della batteria (indica-

tore di stato della batteria sul display,

minimetro), event. sostituirla. Tipo di

batteria CR2032.

– Verificare la cintura di serraggio, event.

sostituirla.

– Verificare lo sporco del filtro a candela,

event. sostituirlo (N. d'ordinazione

6.761-361.0).

– Lubrificare i cuscinetti ruota.

– Verificare i tubi flessibili e i giunti se ri-

portano danni.

Impianto esaurito

 Alla presenza di un rigeneratore WS:

Collegare l'impianto al rigeneratore WS

e rigenerare.

 Sostituire la resina riempita nel serbato-

io (scambiatore).

Ugello inferiore al tubo di mandata difet-

toso

 Sostituire l'ugello.

Adattatore di collegamento non serrato

correttamente

 Serrare l'adattatore con la chiave.

Guarnizione difettosa

 Verificare e sostituirla.

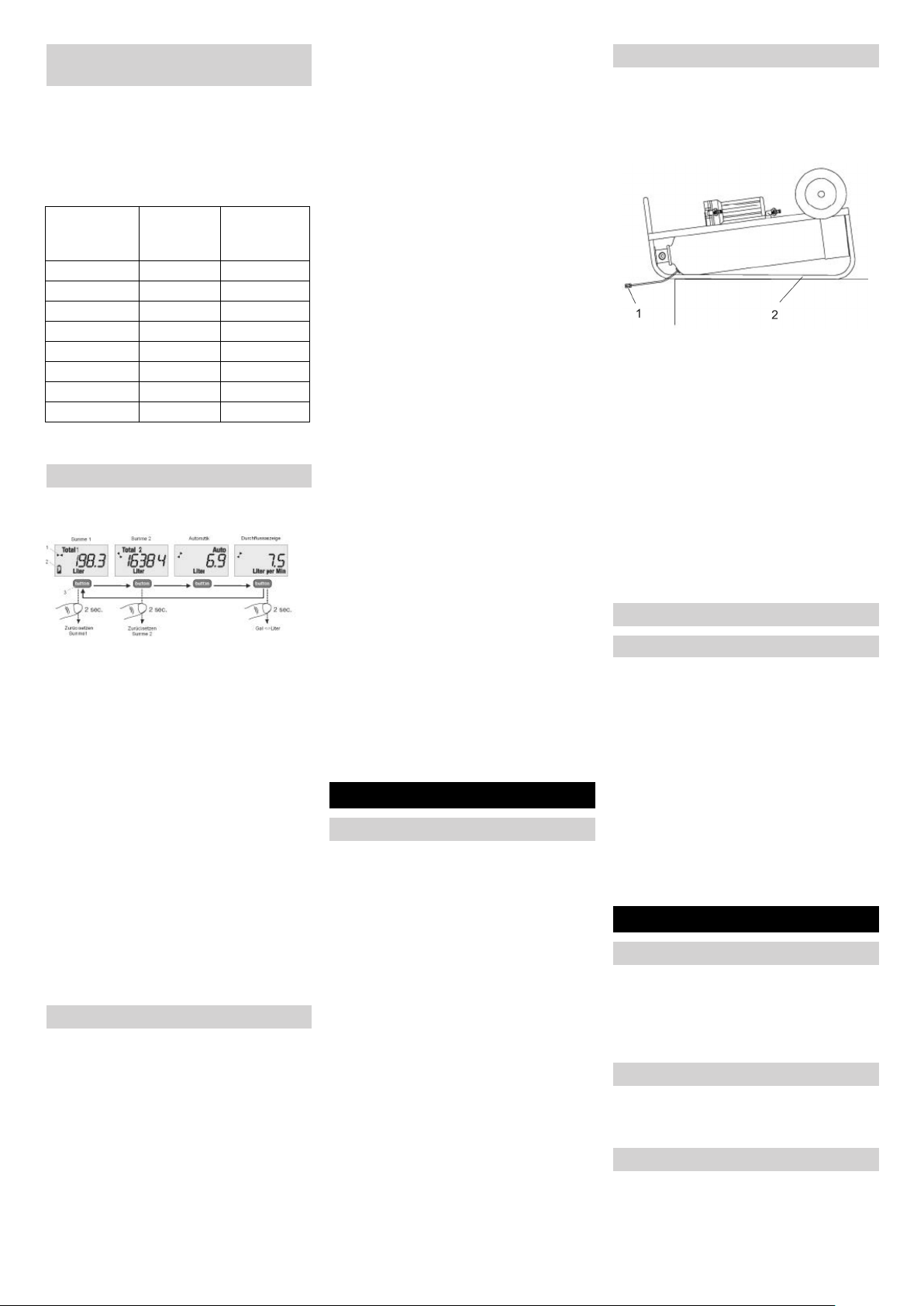

Rilevamento capacità acqua dolce

Durezza ac-

qua

°dH

WS 50

Capacità

WS 100

Capacità

5 10,0 20,0

10 5,0 10,0

12 4,2 8,3

14 3,6 7,1

16 3,1 6,3

18 2,8 5,6

20 2,5 5,0

22 2,3 4,5

Minimetro

Rigenerazione

Rigenerazione dell'impianto esaurito

Sostituzione della resina riempita nel

serbatoio

Cura e manutenzione

Avvertenze generali

Rischio di gelo

Svuotamento serbatoio al rischio di gelo

Interventi di manutenzione

Controlli quotidiani prima del

funzionamento

Manutenzione ogni 3 mesi

Risoluzione guasti

Mancanza di acqua dolce

Fuoriuscita della resina

Perdite

14 IT

- 1

Lees vóór het eerste gebruik

van uw apparaat deze originele

gebruiksaanwijzing, ga navenant te werk

en bewaar deze voor later gebruik of voor

een latere eigenaar.

– De wateronthardingsinstallaties WS 50

en WS100 mogen uitsluitend gebruikt

worden voor de ontharding van water.

Het water mag alleen voor technische

doeleinden gebruikt worden.

De installatie is geschikt voor stadswa-

ter, meer bepaald water dat een daar-

mee vergelijkbare kwaliteit heeft.

De installatie werkt volgens het principe

van het ionenwisselaarproces in de

neutrale uitwisseling.

– De installatie mag niet voor de produc-

tie van drinkwater gebruikt worden (mo-

gelijke schade voor de gezondheid!).

– De watertoevoer (onbehandeld water)

moet vrij zijn van ijzer, mangaan, zware

metalen, olie alsook grotere hoeveelhe-

den organische stoffen. Drinkwater vol-

doet aan deze voorwaarden.

– Wanneer de voordruk van de watertoe-

voer (max. 6 bar) overschreden kan

worden, moet in de toevoerleiding een

beschermingssysteem tegen overdruk

gemonteerd worden.

Onbehandeld water, meestal drinkwater,

stadswater of bronwater.

Met een onthardingsinstallatie behandeld

water bevat geen hardingselementen zoals

calcium en magnesium.

Ook filterreservoir of filtertank genoemd.

Hier zit het ionenwisselaarhars in, waar-

mee het water onthard wordt.

Filtermateriaal in het wisselaarreservoir,

waarmee het water onthard wordt.

De regeneratie van het ionenwisselaarhars

geschiedt door spoelen met een keuken-

zoutoplossing. Daarvoor is de WS regene-

rator nodig.

De stijgbuis staat centraal in het wisselaar-

reservoir en leidt het water van beneden te-

rug naar de aansluitadapter.

Aan het ondereind van de stijgbuis zit de fil-

terdoseur, die het hars in het reservoir

houdt, maar water doorlaat.

Het verpakkingsmateriaal is herbruik-

baar. Deponeer het verpakkingsma-

teriaal niet bij het huishoudelijk afval,

maar bied het aan voor hergebruik.

Onbruikbaar geworden apparaten

bevatten waardevolle materialen die

geschikt zijn voor hergebruik. Lever

de apparaten daarom in bij een inza-

melpunt voor herbruikbare materia-

len.

Aanwijzingen betreffende de inhouds-

stoffen (REACH)

Huidige informatie over de inhoudsstoffen

vindt u onder:

www.kaercher.com/REACH

In ieder land zijn de door ons bevoegde

verkoopkantoor uitgegeven garantiebepa-

lingen van toepassing. Eventuele storingen

aan het apparaat verhelpen wij zonder kos-

ten binnen de garantietermijn, mits een ma-

teriaal of fabrieksfout de oorzaak van deze

storing is. Neem bij klachten binnen de ga-

rantietermijn contact op met uw leverancier

of de dichtstbijzijnde klantenservicewerk-

plaats en neem uw aankoopbewijs mee.

Gebruik uitsluitend originele KÄRCHER-

onderdelen. Een overzicht van de onderde-

len vindt u aan het eind van deze gebruiks-

aanwijzing.

 Gevaar

Waarschuwt voor een direct dreigend ge-

vaar, dat tot ernstige lichamelijke letsels of

de dood leidt.

몇 Waarschuwing

Waarschuwt voor een mogelijk gevaarlijke

situatie, die tot ernstige lichamelijke letsels

of de dood zou kunnen leiden.

Voorzichtig

Verwijzing naar een mogelijk gevaarlijke si-

tuatie, die tot lichte letsels of materiële

schades kan leiden.

– Personen die te maken hebben met de

opstelling, het onderhoud en de bedie-

ning van de installatie moeten dien-

overeenkomstig gekwalificeerd zijn, de

dienovereenkomstige voorschriften en

de gebruiksaanwijzing kennen en nale-

ven.

– Ombouwen en niet door de fabrikant

geautoriseerde veranderingen zijn uit

veiligheidsoverwegingen verboden.

– Het apparaat met de werkinstallaties

moet voor gebruik gecontroleerd wor-

den op deugdelijkheid en bedrijfsveilig-

heid. Indien zij niet in goede staat

verkeren, mag u de apparatuur niet ge-

bruiken.

– De fabrikant is niet aansprakelijk voor

schade die door onoordeelkundig ge-

bruik of verkeerde bediening wordt ver-

oorzaakt.

– Dit apparaat is niet bedoeld om door

personen met beperkte psychische,

sensorische of geestelijke vaardighe-

den te worden gebruikt.

Kinderen of niet-geïnstrueerd perso-

neel mogen het apparaat niet gebrui-

ken.

Kinderen moeten onder toezicht blijven

om te garanderen dat ze niet met het

apparaat spelen.

– Het apparaat mag enkel gebruikt wor-

den door personen die ingewerkt zijn in

de hantering en uitdrukkelijk met het

gebruik zijn belast.

– Het apparaat op een effen oppervlak

zetten en beveiligen tegen wegrollen

(bv. door klemwiggen onder de wielen).

– Het apparaat niet in ongeschikt terrein

verzetten.

 Gevaar

Verwondingsgevaar!

Apparaat alleen met veiligheidsbril bedie-

nen, onderhouden en reinigen.

Stekkerverbindingen staan onder druk,

voor losmaken van de stekkerverbindingen

installatie drukvrij maken.

Inhoudsopgave

Doelmatig gebruik. . . . . . . . NL . . 1

Algemene instructies . . . . . NL . . 1

Veiligheidsinstructies . . . . . NL . . 1

Beschrijving apparaat . . . . . NL . . 2

Voorbereiding . . . . . . . . . . . NL . . 2

Werking. . . . . . . . . . . . . . . . NL . . 2

Onderhoud . . . . . . . . . . . . . NL . . 3

Storingen verhelpen . . . . . . NL . . 3

Doelmatig gebruik

Voorwaarden voor het bedrijf

Watertemperatuur van de

watertoevoer (onbehan-

deld)

min: 5° C

max: 30 ° C

Omgevingstemperatuur

Altijd

operationeel

> 0 ° C

max: 40 ° C

Voordruk van de watertoe-

voer (onbehandeld water

min: 2 bar

max: 6 bar

waterslagvrij

Algemene instructies

Begripsbepalingen

Onbehandeld water

Zacht water

Wisselaar

Ionenwisselaarhars

Regeneratie

Stijgbuis

Filterdoseur

Zorg voor het milieu

Garantie

Reserveonderdelen

Symbolen in de gebruiksaanwijzing

Veiligheidsinstructies

Gebruik

Bediening

15NL

- 2

Mochten er eventueel accessoires ontbre-

ken of mocht u transportschade constate-

ren, neem dan contact op met uw

leverancier.

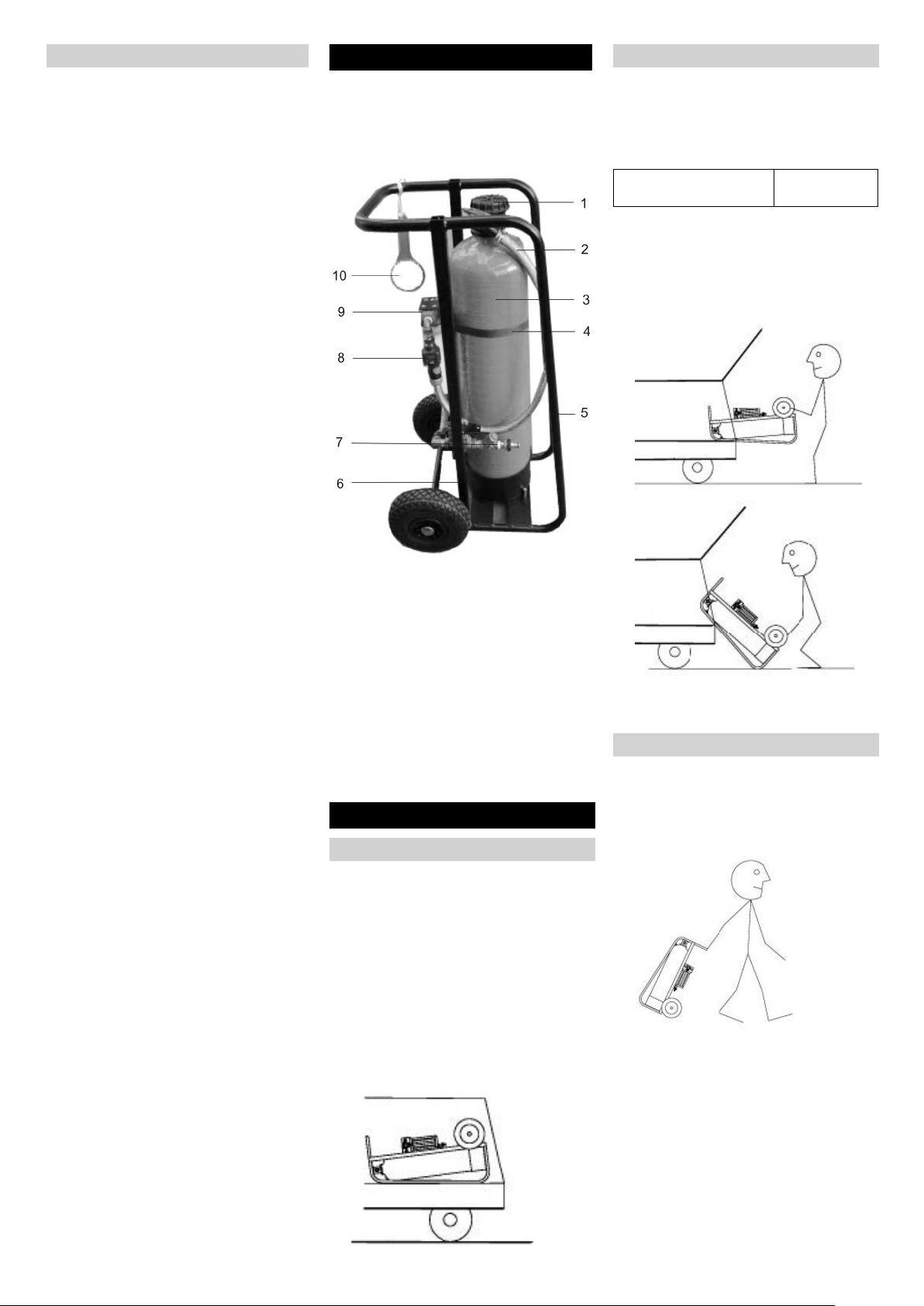

1 Tankadapter/aansluitadapter

2 Verbindingsslang filter/tank

3 Tank (wisselaar)

4 Spanriem

5 Transportrails

6 Chassis, rijdbaar

7 Vuilscheider met vuilvanger

8 Meetklok

9 Filter

10 Sleutel voor voorfilter

Voorzichtig

Letselgevaar! Bij verzetten van de installa-

tie erop letten, dat de persoonlijke belast-

baarheid niet overschreden wordt.

 Bij het transport in het voertuig staand

of op de transportrails liggend transpor-

teren en dienovereenkomstig zekeren.

 Gevaar

Verwondingsgevaar, beschadigingsge-

vaar!

Gewicht van het apparaat bij het verladen

in acht nemen!

 Installatie afladen:

De installatie aan de as van de wielen

uit het voertuig trekken en via de laad-

kant op de grond neerzetten. Aan de

greep pakken en helemaal opstellen.

 Installatie opladen:

In omgekeerde volgorde opladen.

 De installatie aan de greep vasthouden,

naar achteren kiepen en duwen of trek-

ken. Na het rijden de installatie op een

effen oppervlak stabiel neerzetten.

– Dichtheid van de installatie controleren.

– Batterijstand (batterijstatusaanduiding

in het display van de meetklok) contro-

leren, eventueel vervangen. Batterijty-

pe CR2032.

– Spanriem controleren, eventueel ver-

vangen.

– Vervuiling filterkaars controleren, even-

tueel vervangen (bestelnr. 6.761-

361.0).

 Gevaar

Kiepgevaar! De aansluitslangen zo leggen,

dat de installatie niet door trekken aan de

slangen kan omvallen.

Struikelgevaar! De slangen zo leggen, dat

men geen letsel kan oplopen (bijv. door

struikelen).

Voorzichtig

De installatie moet tijdens het gebruik

vorstvrij opgesteld worden. De vereiste ver-

bindingen voor de watervoorziening en

voor de verbruiker van zacht water moeten

in acht genomen worden.

Bij het aansluiten van de eenheid moeten

de geldige normen van dat moment alsook

de voorschriften van de leveranciers in acht

genomen worden.

1 Uitgang zacht water

2 Inlaat onbehandeld water

3 Tank (wisselaar)

4 Aftap-/ontluchtingsklep

 Inlaat onbehandeld water (stadswater)

aansluiten.

 Verbruiker aan de uitgang zacht water-

aansluiting aansluiten.

 Watervoorziening openen en tank (wis-

selaar) laten vullen.

 Systeem ontluchten, daarvoor ontluch-

tingsklep openen totdat geen lucht

meer ontsnapt.

Beschrijving apparaat

Voorbereiding

Apparaat transporteren

Afladen

Transportgewicht (WS 50) 35 kg

(WS 100) 40 kg

Apparaat verrijden

Werking

Dagelijkse controles voor gebruik

Apparaat aansluiten

Zacht water produceren

16 NL

- 3

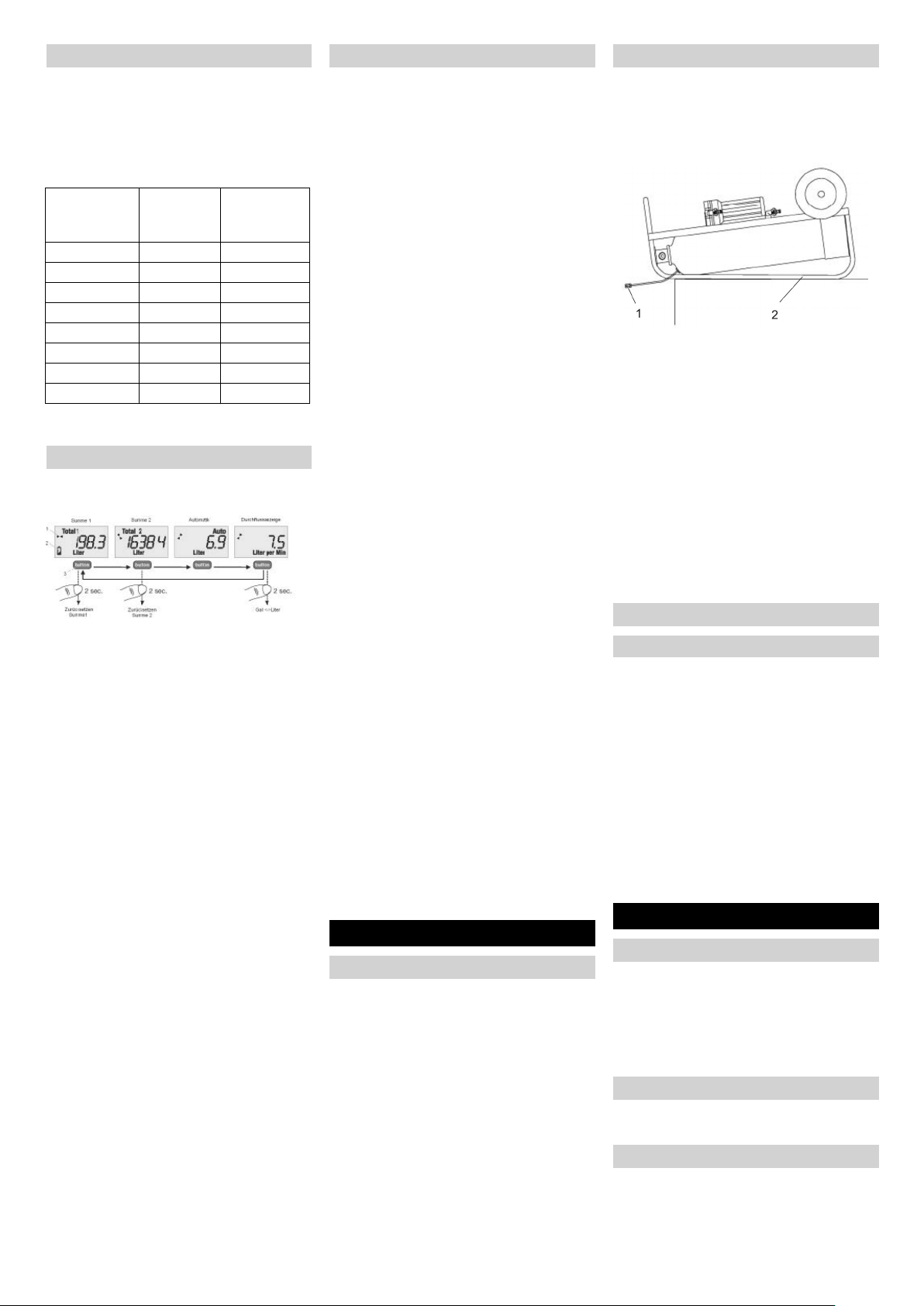

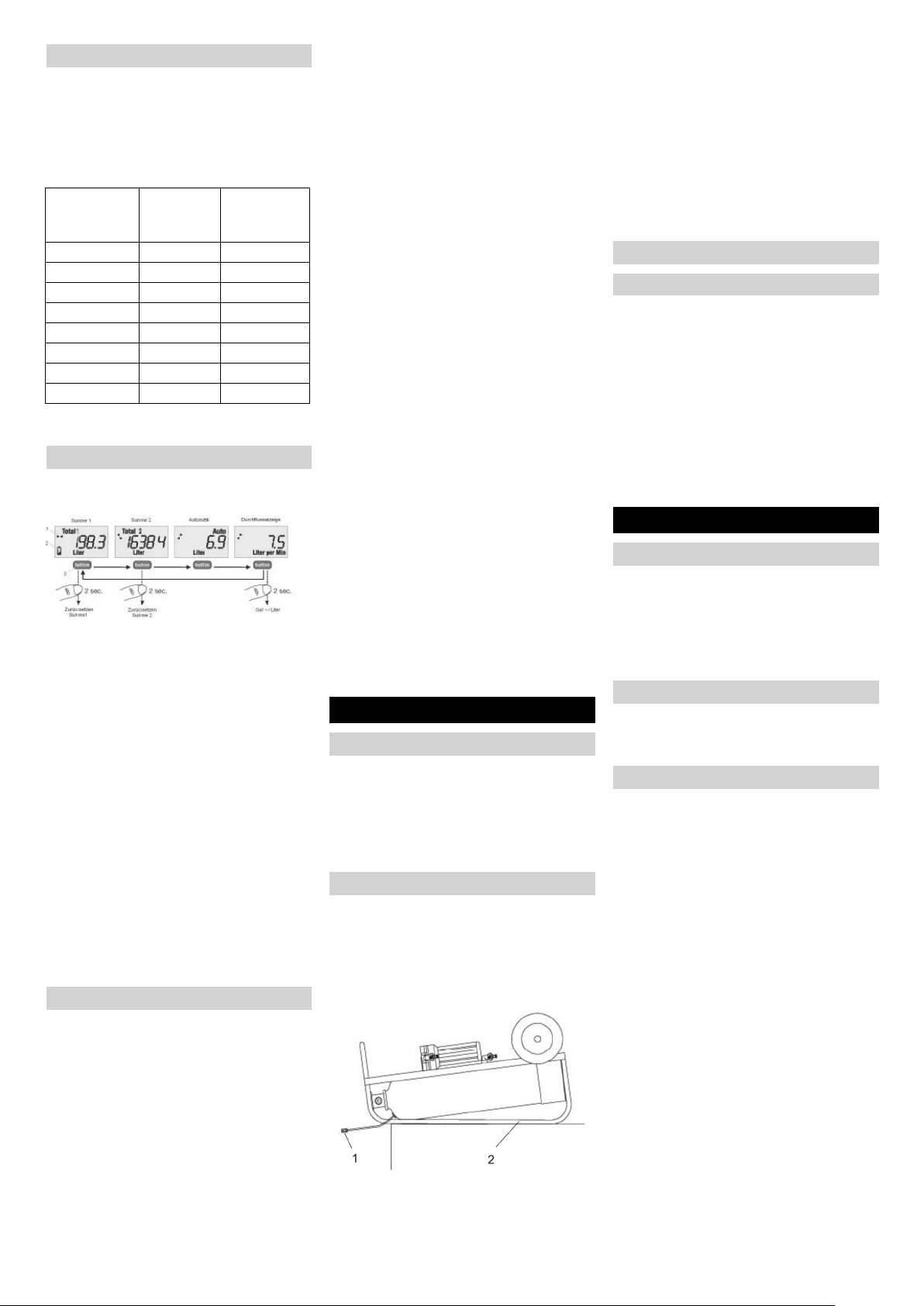

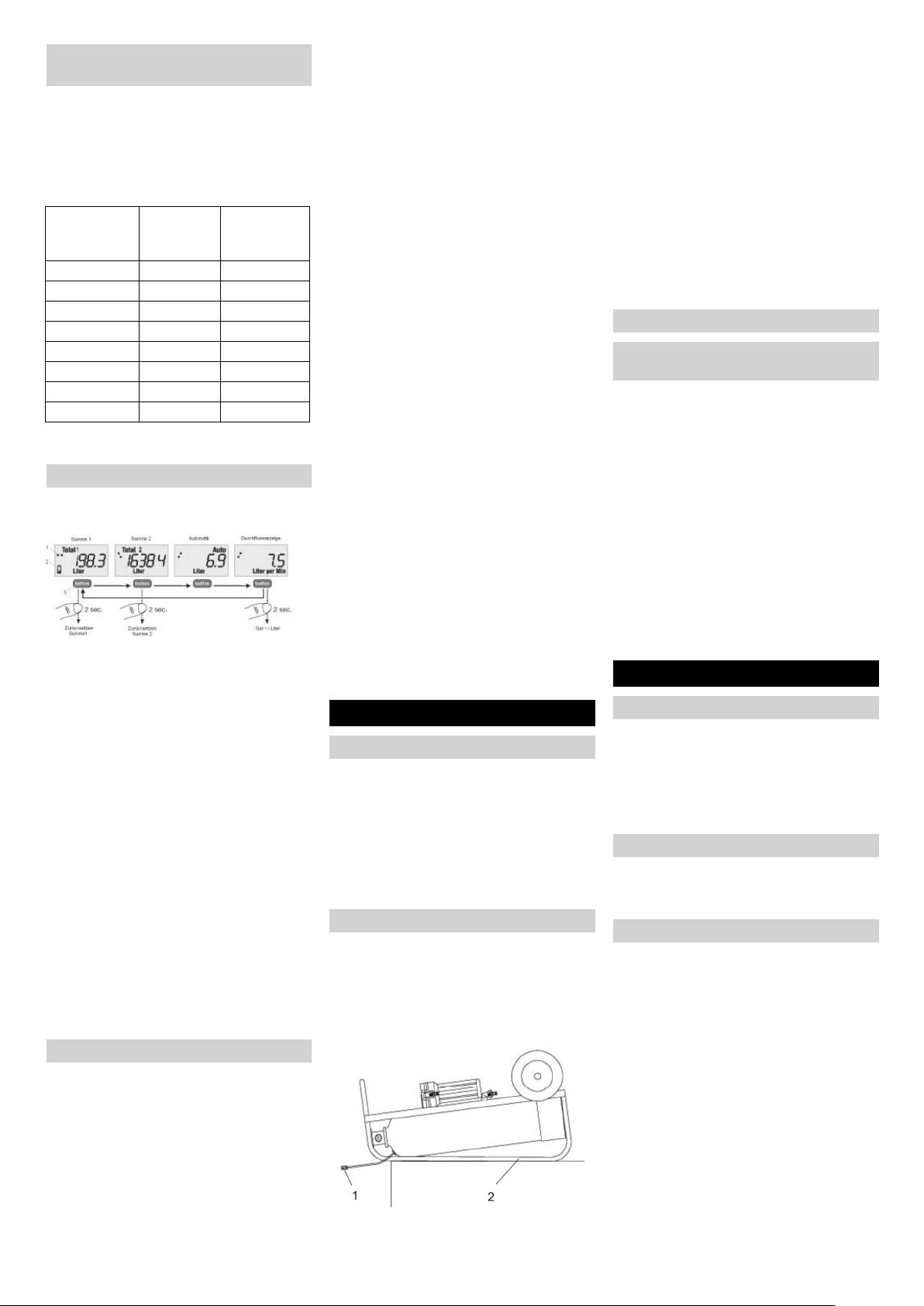

 Waterhardheid van het onbehandelde

water met hardheidmeetkit (bestelnr.

6.768-003.0) bepalen, of bij de leveran-

cier opvragen).

 Capaciteit zacht water in de volgende

tabel aflezen.

 De productiehoeveelheid kan via de

meetklok aangeduid worden.

De meetklok schakelt automatisch in, zo-

dra water stroomt.

Door kort drukken op de knop kan naar de

verschillende aanduidingen omgeschakeld

worden.

In het display van de meetklok kan het vol-

gende aangeduid worden:

– Volumeteller 1

toont de de geproduceerde hoeveel-

heid zacht water in liters

Tip: Het terugzetten van de volumetel-

ler gebeurt door tenminste 2 secondes

op de knop te drukken.

– Volumeteller 2

Tip: Beide volumetellers kunnen onaf-

hankelijk van elkaar teruggezet wor-

den.

– Automatiek

– Debiet

toont het actuele debiet in liters/min.

Tip: Door tenminste 2 secondes op de

knop te drukken schakelt de aanduiding

tussen liters/min en gal/min om.

Voor de bepaling van de uitputting van het

zacht water zijn er 2 mogelijkheden:

– via de aanduiding van de volumeteller

op het display van de meetklok.

– door meten van de waterhardheid aan

de uitgang van het zacht water met de

hardheidmeetkit voor zacht water (be-

stelnr. 6.768-004.0).

Voor de regeneratie van de installatie zijn

er 2 mogelijkheden.

– Bij voorhanden zijn van WS regenera-

tor: installatie aan WS regenerator aan-

sluiten. De beschrijving daarvan treft u

aan in de gebruiksaanwijzing van de

WS regenerator.

– Harsvulling in de tank (wisselaar) ver-

vangen.

 Installatie drukvrij maken.

 Slang van de aansluiting voor zacht wa-

ter aftrekken.

 Verbindingsslang filter/tank aftrekken.

 Spanriem losmaken en eenheid uit

chassis nemen.

 Tankadapter met sleutel losmaken en

uitschroeven.

 Stijgbuis uit de tank trekken.

 Tank omdraaien en hars in een daar-

voor geschikt reservoir opvangen.

 Tank met water uitspoelen.

 Nieuw hars erin doen (bestelnr. 6.761-

031.0 - 25 kg).

Tip: Daarvoor een trechter gebruiken,

hars met water erin gieten.

WS 50 - 12,5 liter

WS 100 - 25 liter

 Wanneer de hars erin zit, tank helemaal

met water vullen.

 Stijgbuis in de tank steken (geen ge-

reedschap gebruiken), met water vullen

en tegelijkertijd voorzichtig naar bene-

den drukken totdat de bodem bereikt is.

Tip: Erop letten, dat de stijgbuis cen-

traal in de tank zit.

 Installatie in omgekeerde volgorde

weer monteren.

 Gevaar

Verwondingsgevaar!

Apparaat alleen met veiligheidsbril bedie-

nen, onderhouden en reinigen.

Stekkerverbindingen staan onder druk,

voor losmaken van de stekkerverbindingen

installatie drukvrij maken.

Voorzichtig

Gevaar voor beschadiging! Bij gevaar voor

bevriezing tank legen.

1 Aftapklep

2 Transportrails

 Slang tussen filter en tank aftrekken en

leeg laten lopen.

 Filter openen en legen.

 Slang van de aansluiting voor zacht wa-

ter aftrekken.

 Eenheid op de transportrails kiepen.

 Aflaatklep op de slang openen.

Tip: Klep zo ver mogelijk onder de tank

brengen, dat vergemakkelijkt het aflo-

pen van het water in de tank.

Wanneer het water eruit is, kan de installa-

tie aan de vorst blootgesteld worden.

– Dichtheid van de installatie controleren.

– Batterijstand (batterijstatusaanduiding

in het display van de meetklok) contro-

leren, eventueel vervangen. Batterijty-

pe CR2032.

– Spanriem controleren, eventueel ver-

vangen.

– Vervuiling filterkaars controleren, eventueel

vervangen (bestelnr. 6.761-361.0).

– Wiellagers smeren.

– Slangen en koppelingen op beschadi-

gingen controleren.

Installatie uitgeput

 Bij voorhanden zijn van WS regenera-

tor: Installatie aan WS regenerator aan-

sluiten en regenereren.

 Harsvulling in de tank (wisselaar) ver-

vangen.

Onderste doseur aan de stijgbuis defect

 Vervang de sproeier.

Aansluitadapter niet juist aangedraaid

 Adapter met sleutel goed aandraaien.

Afdichting defect.

 Controleren en vervangen.

Capaciteit zacht water bepalen

Waterhard-

heid

°dH

WS 50

Capaciteit

WS 100

Capaciteit

5 10,0 20,0

10 5,0 10,0

12 4,2 8,3

14 3,6 7,1

16 3,1 6,3

18 2,8 5,6

20 2,5 5,0

22 2,3 4,5

Meetklok

Regeneratie

Uitgeputte installatie regenereren

Harsvulling in de tank vervangen

Onderhoud

Algemene aanwijzingen

Gevaar voor bevriezing

Tank legen bij gevaar voor bevriezing

Onderhoudswerkzaamheden

Dagelijkse controles voor gebruik

Onderhoud om de 3 maanden

Storingen verhelpen

Geen zacht water

Vrijkomen van hars

Lekkage

17NL

- 1

Antes del primer uso de su apa-

rato, lea este manual original,

actúe de acuerdo a sus indicaciones y

guárdelo para un uso posterior o para otro

propietario posterior.

– Las instalaciones de descalcificación

de agua WS 50 y WS100 solo se pue-

den utilizar exclusivamente para des-

calcificar agua.

El agua solo se puede usar con fines

técnicos.

La instalación es apropiada para agua

urbana o agua con calidad equiparable.

La instalación trabaja de acuerdo al

principio del proceso de intercambio de

iones en el intercambio neutro.

– La instalación no se puede utilizar para

producir agua potable (¡posiblemente

nocivo para la salud!).

– El agua de alimentación (agua no depu-

rada) tiene que estar libre de hierro,

manganeso, metales pesados, aceite,

así como grandes cantidades de sus-

tancias orgánicas. El agua potable

cumple estas condiciones.

– Si se puede superar la presión previa

del agua de alimentación (máx. 6 bar),

en el conducto que va hacia la instala-

ción de descalcificación de agua hay

que integrar un dispositivo protector

contra la sobrepresión.

Agua no tratada, generalmente agua pota-

ble, agua urbana o agua de manantial.

Con una instalación de descalcificación, el

agua tratada no contiene endurecedores

como calcio o magnesio.

También llamado depósito o recipiente del

filtro. Este contiene resina intercambiadora

de iones con la que se descalcifica el agua.

Material filtrante en el recipiente intercam-

biador con el que se descalcifica el agua.

La regeneración de la resina intercambia-

dora de iones se realiza mediante un en-

juague con una solución salina. Para ello

se necesita el regenerador WS.

El tubo ascendente está situado en el cen-

tro del recipiente intercambiador y deriva el

agua desde abajo de vuelta al adaptador

de conexión.

En el extremo inferior del tubo ascendente

está la boquilla filtrante que mantiene la re-

sina en el recipiente, pero deja pasar el

agua.

Los materiales de embalaje son reci-

clables. Por favor, no tire el embalaje

a la basura doméstica; en vez de ello,

entréguelo en los puntos oficiales de

recogida para su reciclaje o recupe-

ración.

Los aparatos viejos contienen mate-

riales valiosos reciclables que debe-

rían ser entregados para su

aprovechamiento posterior. Por este

motivo, entregue los aparatos usa-

dos en los puntos de recogida previs-

tos para su reciclaje.

Indicaciones sobre ingredientes

(REACH)

Encontrará información actual sobre los in-

gredientes en:

www.kaercher.com/REACH

En todos los países rigen las condiciones

de garantía establecidas por nuestra em-

presa distribuidora. Las averías del aparato

serán subsanadas gratuitamente dentro

del periodo de garantía, siempre que se

deban a defectos de material o de fabrica-

ción. En un caso de garantía, le rogamos

que se dirija con el comprobante de com-

pra al distribuidor donde adquirió el aparato

o al servicio al cliente autorizado más

próximo a su domicilio.

Emplear únicamente repuestos originales

de KÄRCHER. Al final de este manual de

instrucciones encontrará un listado resumi-

do de repuestos.

 Peligro

Advierte de un peligro inminente que aca-

rrea lesiones de gravedad o la muerte.

몇 Advertencia

Advierte de una situación que puede ser

peligrosa, que puede acarrear lesiones de

gravedad o la muerte.

Precaución

Indicación sobre una situación que puede

ser peligrosa, que puede acarrear lesiones

leves o daños materiales.

– Las personas que tengan que ver con

el montaje, la reparación y el manejo de

la instalación deben tener la cualifica-

ción apropiada, conocer las normativas

correspondiente y respetar el manual

de instrucciones.

– Las alteraciones y modificaciones no

autorizadas por el fabricante están pro-

hibidas por motivos de seguridad.

– Antes de utilizar el equipo con sus dis-

positivos de trabajo, compruebe que

esté en perfecto estado y que garantice

la seguridad durante el servicio. Si no

está en perfecto estado, no debe utili-

zarse.

– El fabricante no asume responsabilidad

alguna por los daños que pudieran de-

rivarse de un uso inadecuado o inco-

rrecto.

– Este aparato no es apto para ser utiliza-

do por personas con capacidades físi-

cas, sensoriales e intelectuales

limitadas.

Los niños o las personas no instruidas

sobre su uso no deben utilizar el aparato.

Se debe supervisar a los niños para

asegurarse de que no juegan con el

aparato.

– El aparato solo debe ser utilizado por

personas que hayan sido instruidas en

el manejo o se les haya encargado ex-

presamente el uso.

– Colocar el aparato sobre una superficie

llana y asegurarlo para evitar que se

mueva de forma accidental (p.ej. colo-

cando una cuña debajo de las ruedas).

– No mover el aparato en terreno no

apropiado.

Índice de contenidos

Uso previsto . . . . . . . . . . . . ES . . 1

Indicaciones generales . . . . ES . . 1

Indicaciones de seguridad . ES . . 1

Descripción del aparato . . . ES . . 2

Preparativos . . . . . . . . . . . . ES . . 2

Funcionamiento . . . . . . . . . ES . . 2

Cuidados y mantenimiento . ES . . 3

Subsanación de averías . . . ES . . 3

Uso previsto

Requisitos para el funcionamiento

Temperatura del agua de

alimentación (agua no de-

purada)

min: 5° C

máx: 30 ° C

Temperatura ambiente

Siempre

en funcionamiento

> 0 ° C

máx: 40 ° C

Presión previa del agua de

alimentación (agua no de-

purada

min: 2 bares

máx.: 6 bares

sin martillo de

agua

Indicaciones generales

Definición del concepto

Agua no depurada

Agua blanda

Intercambiador

Resina intercambiadora de iones

Regeneración

tubo ascendente

Boquilla filtrante

Protección del medio ambiente

Garantía

Piezas de repuesto

Símbolos del manual de

instrucciones

Indicaciones de seguridad

Empleo

Manejo

18 ES

- 2



Peligro

Peligro de lesiones

Operar, revisar y limpiar el aparato solo

con gafas protectoras.

Las conexiones insertables están bajo pre-

sión, antes de soltarlas, quitar la presión a

la instalación.

En caso de detectar que faltan accesorios

o o que han surgido daños durante el trans-

porte, informe a su distribuidor.

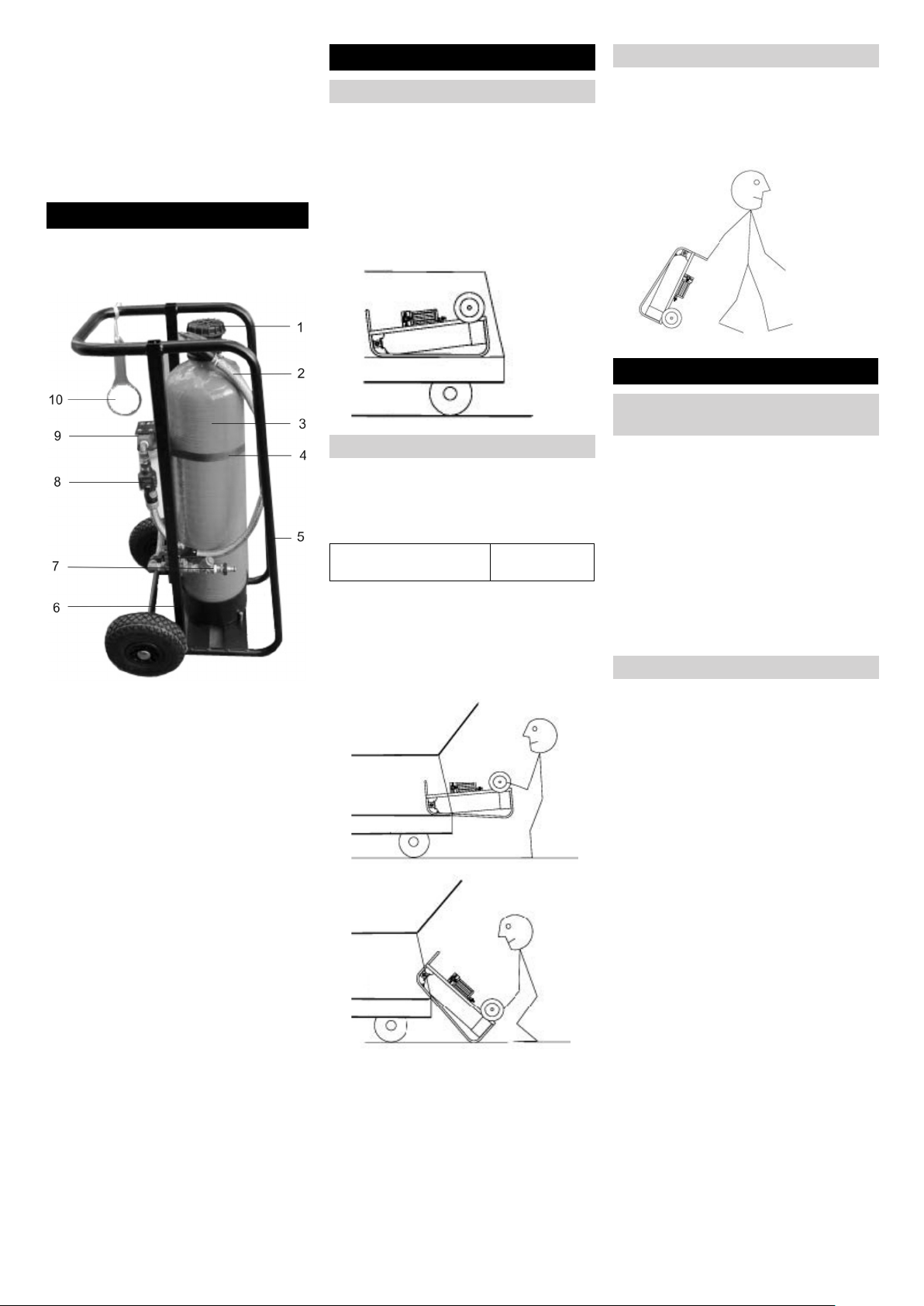

1 Adaptador del depósito/conexión

2 Manguera de conexión filtro/depósito

3 Depósito (intercambiador)

4 Cinturón de sujeción

5 Carriles de transporte

6 Bastidor, móvil

7 Separador de suciedad con el colector

de suciedad

8 Reloj temporizador

9 filtro

10 Llave para el prefiltro

Precaución

Peligro de lesiones Al mover la instalación,

procurar que no se supere la capacidad de

carga personal.

 Transportar de pie en un vehículo o so-

bre carriles de transporte en horizontal

y asegurar según corresponda.

 Peligro

Peligro de lesiones, peligro de daños.

Respetar el peso del aparato para la carga.

 Descarga de la instalación:

tirar de la instalación por el eje de las

ruedas para sacarla del vehículo y po-

sar en el suelo por el borde de carga.

Coger por el asa y posar totalmente.

 Cargar la instalación:

cargar siguiendo los pasos a la inversa.

 Sujetar la instalación por el asa, bascu-

lar hacia atrás y desplazar o tirar de

ella. Tras el desplazamiento, posar la

instalación sobre una superficie llane y

estable.

– Comprobar la hermetización de la ins-

talación.

– Comprobar el estado de la batería (indi-

cador de estado de la batería en la pan-

talla del temporizador), cambiar si es

necesario. Tipo de batería CR2032.

– Examinar el cinturón de sujeción y cam-

biarla si fuera necesario.

– Comprobar la suciedad la bujía filtrante

y sustituir si es necesario (nº de pedido

6.761-361.0).

 Peligro

¡Peligro de vuelco! Colocar las mangueras

de conexión de forma que la instalación no

pueda volcar al tirar de las mangueras.

¡Peligro de tropezar! Colocar las mangue-

ras de forma que no se puedan producir le-

siones (p.ej. por tropiezos).

Precaución

La instalación se tiene que montar a prue-

ba de heladas durante el uso. Se tiene que

tener en cuenta las conexiones necesarias

con el suministro de agua y el usuario de

agua blanda.

Al conectar la unidad se tiene que respetar

las normas vigentes correspondientes y las

directrices del abastecedor.

1 Salida de agua blanda

2 Alimentación de agua no depurada

3 Depósito (intercambiador)

4 Válvula de vaciado/ventilación

 Conectar la alimentación de agua no

depurada (agua urbana).

 Conectar el usuario a la salida de la

toma de agua blanda.

Descripción del aparato

Preparativos

Transportar el aparato

Descarga

Peso de transporte (WS 50) 35 kg

(WS 100) 40 kg

Conducción del aparato

Funcionamiento

Controles diarios antes de operar la

instalación

Conectar el equipo

19ES

- 3

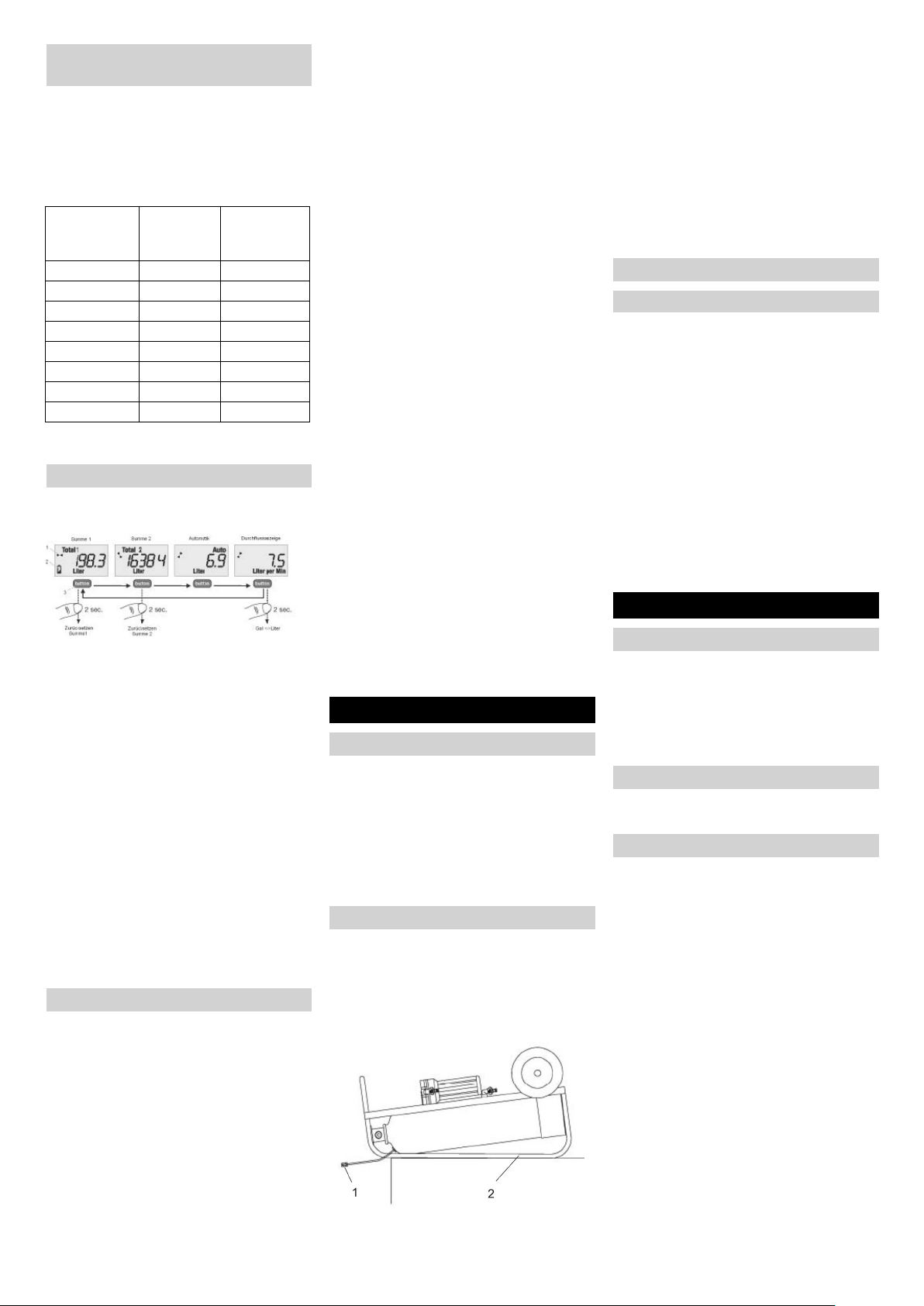

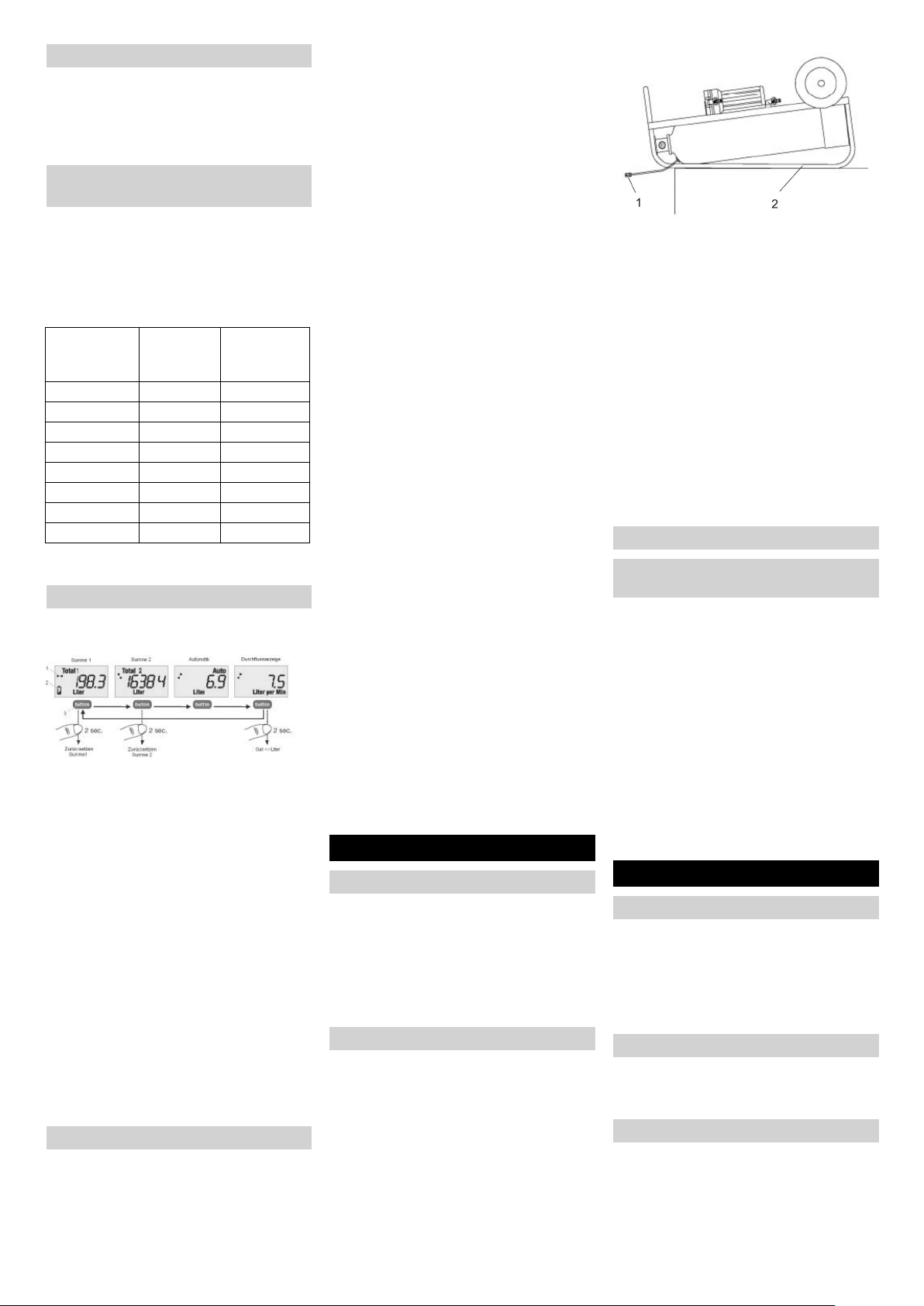

 Abrir el suministro de agua y llenar el

depósito (intercambiador).

 Ventilar el sistema, para ello abrir la vál-

vula de ventilación hasta que no salga

más aire.

 Calcular la dureza del agua no depura-

da con el instrumento de medición de

dureza (nº de pedido 6.768-003.0), o

consultar al suministrador).

 Consultar la capacidad de agua blanda

en la siguiente tabla.

 La cantidad de producción se puede

mostrar con el temporizador.

El reloj temporizador se conecta automáti-

camente tan pronto como fluye agua.

Si se pulsa brevemente el botón, se puede

cambiar de una pantalla a otra.

En la pantalla del reloj temporizador se

puede mostrar los siguiente:

– contador de volumen 1

muestra la cantidad de agua blanda ge-

nerada en litros

Indicación: para restablecer el conta-

dor de volumen pulsar el botón durante

al menos 2 segundos.

– contador de volumen 2

Indicación: ambos contadores de volu-

men se puede restablecer indepen-

dientemente uno del otro.

– Automático

– cantidad de flujo

muestra el caudal actual en litros/min.

Indicación: si se pulsa el botón durante

al menos 2 segundos, se cambia de li-

tros/min a gal/min.

Para determinar el agotamiento del agua

blanda hay 2 posibilidades:

– a través de la pantalla del contador de

volumen en la pantalla del reloj tempo-

rizador.

– midiendo la dureza del agua en la sali-

da de agua blanda con el instrumento

de medición de dureza para agua blan-

da (nº de pedido 6.768-004.0).

Para regenerar la instalación hay 2 posibi-

lidades.

– Si hay un regenerador WS: conectar la

instalación al regenerador WS. Consul-

tar la decripción del manual de instruc-

ciones del regenerador WS.

– Sustituir el relleno de resina del depósi-

to (intercambiador).

 Despresurizar la instalación.

 Extraer la manguera de la toma de

agua blanda.

 Extraer la manguera de conexión del fil-

tro/depósito.

 Soltar el cinturón de sujeción y extraer

la unidad del bastidor.

 Soltar el adaptador del depósito con lla-

ve y desenroscar.

 Sacar el tubo ascendente del depósito.

 Girar el depósito y recoger la resina en

un recipiente apropiado.

 Aclare el recipiente con agua.

 Rellenar con resina nueva (nº de pedi-

do 6.761-031.0 - 25 kg).

Indicación: Para llenar utilizar un em-

budo, enjuagar resina con agua.

WS 50 - 12,5 litros

WS 100 - 25 litros

 Después de rellenar con resina, llenar

el recipiente hasta arriba con agua.

 Insertar el tubo ascendente en el reci-

piente (no utilizar ninguna herramien-

ta), rellenar con agua y,

simultáneamente, presionar con cuida-

do hacia abajo hasta alcanzar el suelo.

Indicación: procurar que el tubo ascen-

dente estén en el centro del depósito.

 Montar de nuevo la instalación en el or-

den inverso.

 Peligro

Peligro de lesiones

Operar, revisar y limpiar el aparato solo

con gafas protectoras.

Las conexiones insertables están bajo pre-

sión, antes de soltarlas, quitar la presión a

la instalación.

Precaución

¡Peligro de daños! Vaciar el depósito en

caso de riesgo de heladas.

1 Válvula de vaciado

2 Carriles de transporte

 Extraer la manguera situada entre el fil-

tro y el depósito y dejarla en marcha

para que se vacíe.

 Abrir y vaciar el filtro.

 Extraer la manguera de la toma de

agua blanda.

 Bascular la unidad en los carriles de

transporte.

 Abrir la válvula de vaciado a la manguera.

Indicación: Colocar la válvula lo más

debajo del depósito posible para que

facilite la salida de agua al depósito.

Una vez salida el agua, se puede exponer

la instalación a las heladas.

– Comprobar la hermetización de la ins-

talación.

– Comprobar el estado de la batería (indi-

cador de estado de la batería en la pan-

talla del temporizador), cambiar si es

necesario. Tipo de batería CR2032.

– Examinar el cinturón de sujeción y cam-

biarla si fuera necesario.

– Comprobar la suciedad la bujía filtrante

y sustituir si es necesario (nº de pedido

6.761-361.0).

– Lubricar el alojamiento de la rueda.

– Comprobar si las mangueras y los aco-

plamientos están dañados.

Instalación agotada

 Si hay un regenerador WS: conectar la

instalación al regenerador WS y rege-

nerar.

 Sustituir el relleno de resina del depósi-

to (intercambiador).

Boquilla inferior del tubo ascendente

defectuosa

 Sustituir la boquilla.

El adaptador de conexión no está apre-

tado correctamente

 Apretar el adaptador con llave.

Junta defectuosa

 Comprobar y sustituir.

Producir agua blanda

Calcular la capacidad de agua

blanda

Dureza del

agua

° dH

WS 50

Capacidad

WS 100

Capacidad

5 10,0 20,0

10 5,0 10,0

12 4,2 8,3

14 3,6 7,1

16 3,1 6,3

18 2,8 5,6

20 2,5 5,0

22 2,3 4,5

Reloj temporizador

Regeneración

Regenerar la instalación agotada

Sustituir el relleno de resina del depósito

Cuidados y mantenimiento

Indicaciones generales

Riesgo de helada

Vaciar el depósito en caso de riesgo de

heladas

Trabajos de mantenimiento

Controles diarios antes de operar la

instalación

Mantenimiento cada 3 meses

Subsanación de averías

Sin agua blanda

Salida de resina

Falta de estanqueidad

20 ES

- 1

Leia o manual de manual origi-

nal antes de utilizar o seu apare-

lho. Proceda conforme as indicações no

manual e guarde o manual para uma con-

sulta posterior ou para terceiros a quem

possa vir a vender o aparelho.

– As instalações para o amaciamento da

água WS 50 e WS100 só podem ser

utilizadas exclusivamente para o ama-

ciamento de água.

A água só pode ser utilizada para fins

técnicos.

A instalação é adequada para águas

municipais ou águas que tenham uma

água igual.

A instalação trabalha segundo o princí-

pio da permutação de iões na permuta

neutra.

– A instalação não pode ser utilizada

para a produção de água potável (pos-

síveis perigos de saúde!).

– A água de admissão (água bruta) deve

estar isenta de ferro, manganês, metais

pesados, óleo e de grandes quantida-

des de substâncias orgânicas. A água

potável cumpre estes requisitos.

– Se for possível a subida excessiva da

pressão da água de admissão (máx. 6

bar), é necessário instalar um dispositi-

vo de protecção contra sobrepressão

na linha adutora da instalação de ama-

ciamento da água.

Água não tratada, frequentemente água

potável, águas municipais ou águas de po-

ços.

Água tratada em instalações de amacia-

mento, isenta de endurecedores como, por

exemplo, cálcio e magnésio.

Também designado por recipiente filtrante

ou tanque filtrante. Este contém a resina do

permutador de iões com o qual a água é

amaciada.

Material filtrante no recipiente permutador

com o qual a água é amaciada.

A regeneração da resina permutadora de

iões é realizada através da lavagem com

um solução salina. Para isto é necessário o

regenerador WS.

O tubo de extensão está situado numa po-

sição central no recipiente permutador e

transporta a água de baixa para o adapta-

dor de conexão.

Na extremidade inferior do tubo filtrante si-

tua-se o bico filtrante que retém a resina no

recipiente, mas que permite a passagem

da água.

Os materiais de embalagem são reci-

cláveis. Não coloque as embalagens

no lixo doméstico, envie-as para uma

unidade de reciclagem.

Os aparelhos velhos contêm mate-

riais preciosos e recicláveis e deve-

rão ser reutilizados. Por isso, elimine

os aparelhos velhos através de siste-

mas de recolha de lixo adequados.

Avisos sobre os ingredientes (REACH)

Informações actuais sobre os ingredientes

podem ser encontradas em:

www.kaercher.com/REACH

Em cada país vigem as respectivas condi-

ções de garantia estabelecidas pelas nos-

sas Empresas de Comercialização.

Eventuais avarias no aparelho durante o

período de garantia serão reparadas, sem

encargos para o cliente, desde que se trate

dum defeito de material ou de fabricação.

Em caso de garantia, dirija-se, munido do

documento de compra, ao seu revendedor

ou ao Serviço Técnico mais próximo.

Utilize exclusivamente peças de reposição

originais da KÄRCHER. No final do presen-

te Manual de instruções, encontra-se uma

lista das peças sobressalentes.

 Perigo

Adverte para um perigo eminente que pode

conduzir a graves ferimentos ou à morte.

몇 Advertência

Adverte para uma possível situação peri-

gosa que pode conduzir a graves ferimen-

tos ou à morte.

Atenção

Aviso para uma possível situação perigosa

que pode conduzir a ferimentos leves ou

danos materiais.

– As pessoas que estejam encarregues

de trabalhos de montagem, manuten-

ção e operação da instalação devem

ser devidamente qualificadas e devem

respeitar as prescrições em vigor, bem

como o conteúdo do manual de instrui-

ções.

– Por razões de segurança não são per-

mitidas alterações construtivas e adap-

tações não autorizadas pelo

fabricantes.

– Antes de utilizar o aparelho e os res-

pectivos dispositivos de trabalho, verifi-

que se estão em bom estado e seguros

no funcionamento. Se tiver dúvidas

quanto ao bom estado do aparelho, não

o utilize.

– O fabricante não se responsabiliza por

danos provenientes do uso impróprio

ou incorrecto deste aparelho.

– Este aparelho não é adequado para a

utilização por pessoas com capacida-

des físicas, sensoriais e psíquicas re-

duzidas.

Este aparelho não deve ser manobrado

por crianças ou pessoas não instruí-

das.

As crianças devem ser supervisiona-

das de modo a assegurar que não brin-

cam com o aparelho.

– O aparelho só pode ser utilizado por

pessoas que tenham sido devidamente

instruídas sobre o manuseamento e

que tenham sido expressamente en-

carregadas para a realização dos tra-

balhos.

– Posicionar o aparelho sobre uma su-

perfície plana e imobilizar (p. ex. com

cunhas nas rodas).

– Não transportar o aparelho sobre pavi-

mentos inadequados.

 Perigo

Perigo de lesões!

Limpar, operar e realizar trabalhos de ma-

nutenção no aparelho apenas com óculos

de protecção adequados.

Os conectores estão sob pressão. Des-

pressurizar a instalação antes de desco-

nectar os conectores.

Índice

Utilização conforme as disposi-

ções . . . . . . . . . . . . . . . . . . PT . . 1

Instruções gerais . . . . . . . . PT . . 1

Avisos de segurança . . . . . PT . . 1

Descrição da máquina . . . . PT . . 2

Preparação . . . . . . . . . . . . . PT . . 2

Funcionamento . . . . . . . . . . PT . . 2

Conservação e manutenção PT . . 3

Localização de avarias . . . . PT . . 3

Utilização conforme as

disposições

Pré-requisitos para o

funcionamento

Temperatura da água de

admissão (água bruta)

mín: 5° C

máx: 30 ° C

Temperatura ambiente

Sempre

durante o funcionamento

> 0 ° C

máx: 40 ° C

Pressão da água de ad-

missão (água bruta

mín: 2 bar

máx: 6 bar

água sem pi-

cos de pres-

são

Instruções gerais

Definição do conceito

Água bruta

Água mole

Permutador

Resina permutadora de iões

Regeneração

Tubo de extensão

Bico filtrante

Proteção do meio-ambiente

Garantia

Peças sobressalentes

Símbolos no Manual de Instruções

Avisos de segurança

Aplicação

Manuseamento

21PT

- 2

Contacte imediatamente o vendedor, em

caso de falta de acessórios ou no caso de

danos de transporte.

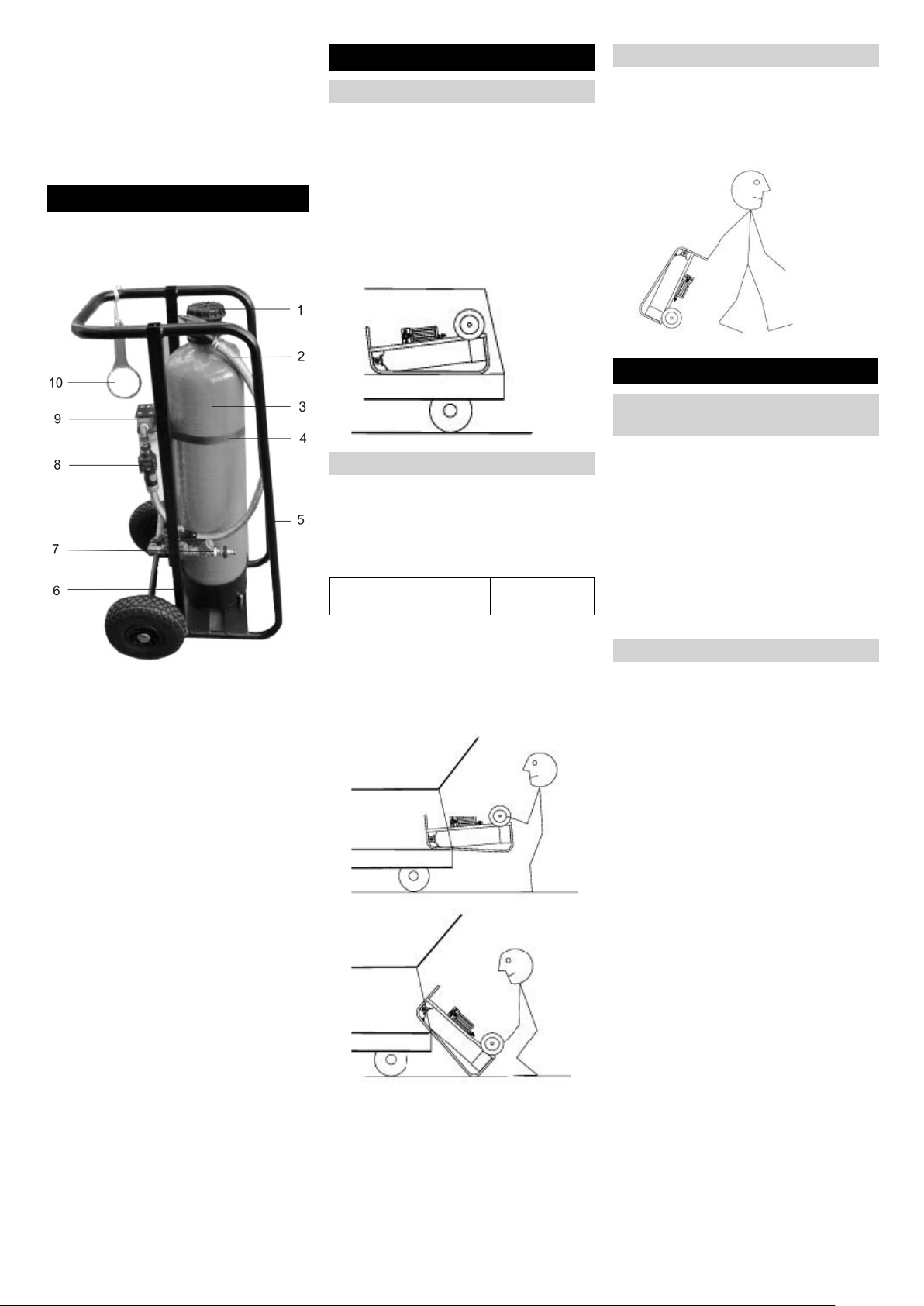

1 Adaptador do tanque/Adaptador de co-

nexão

2 Tubo de conexão filtro/tanque

3 Tanque (permutador)

4 Cinta de fixação

5 Calhas de transporte

6 Quadro, móvel

7 Separador de impurezas com colector

de impurezas

8 Comparador

9 Filtro

10 Chave para pré-filtro

Atenção

Perigo de lesões! Durante a deslocação da

instalação deve ter-se em atenção que o

operador não seja exposto a esforços ex-

cessivos.

 Durante o transporte em cima de um

veículo, a instalação deve ser transpor-

tada na vertical ou na horizontal sobre

as calhas de transporte e com protec-

ções de transporte adequadas.

 Perigo

Perigo de ferimentos, perigo de danos!

Ter atenção ao peso do aparelho durante

os trabalhos de carregamento/descarrega-

mento.

 Descarregar a instalação:

Puxar a instalação pelo eixo das rodas

e pousar em cima do pavimento. Agar-

rar pela pega e posicionar completa-

mente em cima do pavimento.

 Carregar a instalação:

proceder da forma inversa.

 Agarrar a instalação pela pega, inclinar

para trás e empurrar ou puxar. Após o

transporte deve-se posicionar e imobili-

zar a instalação sobre uma superfície

plana.

– Controlar a estanqueidade da instalação.

– Controlar o estado da bateria (indicador

do estado da bateria no display do com-

parador) e eventualmente trocar. Tipo

de bateria CR2032.

– Controlar e event. substituir a cinta de

fixação.

– Controlar se a vela filtradora está suja e

event. substituir (n.º encomenda 6.761-

361.0).

 Perigo

Perigo de instabilidade! Instalar os tubos

de conexão de forma que a instalação não

possa tombar.

Perigo de tropeçamento! Instalar os tubos

de forma a evitar possíveis acidentes e fe-

rimentos (p. ex. devido ao tropeçamento).

Atenção

A instalação em funcionamento deve ser

instalada num local protegido contra gea-

da. As conexões necessárias para a ali-

mentação da água até ao consumidor de

água macia devem ser consideradas.

Durante a conexão da unidade devem ser

respeitadas as normas e prescrições em

vigor.

1 Saída da água macia

2 Admissão da água bruta

3 Tanque (permutador)

4 Válvula de esvaziamento/purga do ar

 Conectar a admissão da água bruta

(água municipais).

 Conectar o consumidor na saída da co-

nexão da água mole.

 Abrir a alimentação da água e encher o

tanque (permutador).

 Abrir a válvula de purga do ar para san-

grar o sistema.

Descrição da máquina

Preparação

Transportar o aparelho

Descarregar

Peso de transporte (WS 50) 35 kg

(WS 100) 40 kg

Conduzir o aparelho

Funcionamento

Controlos diários antes do

funcionamento

Conectar o aparelho

Produzir água mole

22 PT

- 3

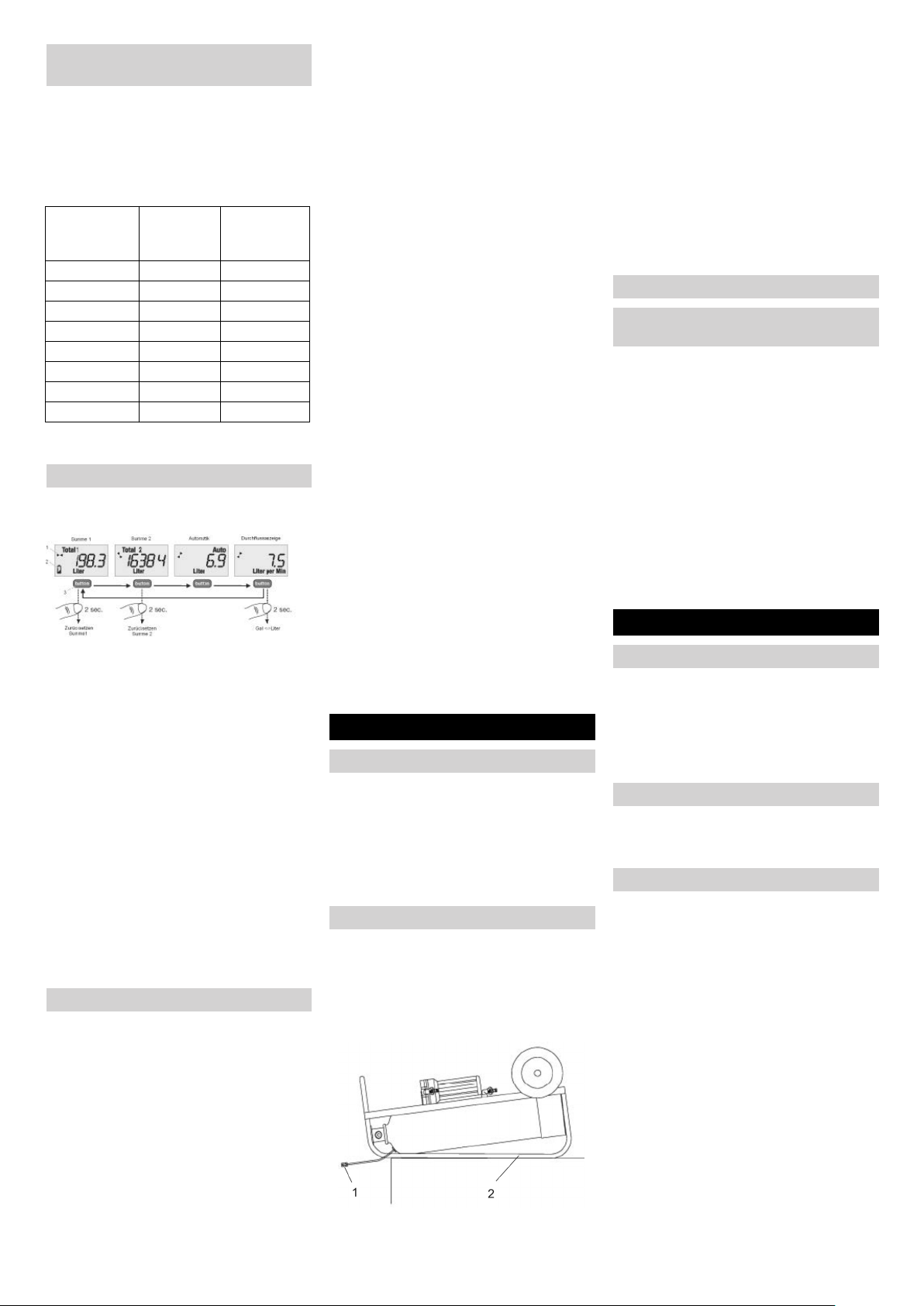

 Determinar a dureza da água bruta com

os instrumentos de medição (n.º enco-

menda 6.768-003.0) ou consultar o for-

necedor da água).

 Ler a capacidade da água mole na ta-

bela seguinte.

 A quantidade produção pode ser con-

sultada no comparador.

O comparador liga automaticamente com a

alimentação da água.

Premindo brevemente o botão é possível

alternar entre diferentes indicações.

No display do comparador podem ser indi-

cadas as seguintes informações:

– Contador volúmico 1

indica a quantidade de água macia pro-

duzida em litros

Aviso: A reposição do contador volúmi-

co é realizada através do accionamen-

to do botão durante, pelo menos, 2

segundos.

– Contador volúmico 2

Aviso: Ambos os contadores volúmi-

cos podem ser zerados independente-

mente.

– Automático

– Volume de débito

mostra o actual caudal volúmico em li-

tros/min.

Aviso: Premindo o botão durante, pelo

menos, 2 segundos a indicação comuta

entre Litros/min e Gal/min.

Existem duas possibilidades para determi-

nar a saturação da água macia:

– através da indicação do contador volú-

mico no display do comparador.

– através da medição da dureza da água,

na saída da água mole, com os instru-

mentos de medição (n.º encomenda

6.768-004.0).

Existem duas possibilidades para a rege-

neração da instalação.

– Se dispor de um regenerador WS: Co-

nectar a instalação ao regenerador

WS. Consultar a descrição no manual

de instruções do regenerador WS.

– Substituir o recheio de resina no tanque

(permutador).

 Despressurizar a instalação.

 Retirar o tubo da conexão da água macia.

 Retirar o tubo de conexão filtro/tanque.

 Soltar a cinta de fixação e retirar a uni-

dade do quadro.

 Soltar o adaptador do tanque com a

chave e desenroscar.

 Retirar o tubo de extensão do tanque.

 Virar o tanque ao contrário e recolher a

resina com um recipiente adequado.

 Enxaguar o tanque com água.

 Inserir uma nova resina (n.º encomen-

da 6.761-031.0 - 25 kg).

Aviso: Utilizar um funil para encher e

enxaguar a resina com água.

WS 50 - 12,5 litros

WS 100 - 25 litros

 Encher o tanque completamente com

água, assim que tiver inserido toda a

resina.

 Inserir o tubo de extensão no tanque

(não utilizar ferramenta), encher com

água e pressionar simultaneamente

para baixo até atingir o fundo.

Aviso: Ter em atenção que o tubo de ex-

tensão esteja centralmente no tanque.

 Montar a instalação na ordem inversa.

 Perigo

Perigo de lesões!

Limpar, operar e realizar trabalhos de ma-

nutenção no aparelho apenas com óculos

de protecção adequados.

Os conectores estão sob pressão. Des-

pressurizar a instalação antes de desco-

nectar os conectores.

Atenção

Perigo de danos! Esvaziar o tanque em

caso de perigo de geada.

1 Válvula de esvaziamento

2 Calhas de transporte

 Retirar o tubo entre o filtro e o tanque e

esvaziar.

 Abrir e esvaziar o filtro.

 Retirar o tubo da conexão da água ma-

cia.

 Inclinar a unidade para cima da calha

de transporte.

 Abrir a válvula de esvaziamento no tu-

bo.

Aviso: Posicionar a válvula, o mais que

possível, por baixo do tanque de modo

a facilitar o escoamento da água.

Assim que a água tiver sido escoada é pos-

sível expor a instalação a temperaturas ne-

gativas.

– Controlar a estanqueidade da instala-

ção.

– Controlar o estado da bateria (indicador

do estado da bateria no display do com-

parador) e eventualmente trocar. Tipo

de bateria CR2032.

– Controlar e event. substituir a cinta de

fixação.

– Controlar se a vela filtradora está suja e

event. substituir (n.º encomenda 6.761-

361.0).

– Lubrificar o rolamento das rodas

– Controlar os tubos e acoplamentos re-

lativamente a danos.

Instalação saturada

 Se dispor de um regenerador WS: Co-

nectar a instalação ao regenerador WS

e regenerar.

 Substituir o recheio de resina no tanque

(permutador).

Bico inferior no tubo de extensão com

defeito

 Substituir bocal.

Adaptador de conexão mal apertado

 Apertar o adaptador com chave.

Vedante com defeito

 Verificar e substituir.

Determinar a capacidade da água

mole

Dureza da

água

° dH

WS 50

Capacidade

WS 100

Capacidade

5 10,0 20,0

10 5,0 10,0

12 4,2 8,3

14 3,6 7,1

16 3,1 6,3

18 2,8 5,6

20 2,5 5,0

22 2,3 4,5

Comparador

Regeneração

Regenerar uma instalação saturada

Substituir o recheio de resina no tanque.

Conservação e manutenção

Instruções gerais

Perigo de geada

Esvaziar o tanque em caso de perigo de

geada

Trabalhos de manutenção

Controlos diários antes do

funcionamento

Manutenção todos os 3 meses

Localização de avarias

Sem água macia

Saída de resina

Fuga

23PT

- 1

Læs original brugsanvisning in-

den første brug, følg anvisnin-

gerne og opbevar vejledningen til senere

efterlæsning eller til den næste ejer.

– Vandblødgøringsanlæggene WS 50 og

WS100 må udelukkende bruges til

blødgøring af vand.

Vandet må kun bruges til tekniske for-

mål.

Anlægget er egnet for industrivand,

hhv. vand med lignende kvalitet.

Anlægget arbejder efter princippet af

ionudskiftningmetoden i neutraludskift-

ning.

– Anlægget må ikke bruges til produktion

af drikkevand (mulige sundhedsska-

der!).

– Tilløbsvandet (råvand) skal være fri for

jern, mangan, tungmetaller, olie som

også store mængder af organiske stof-

fer. Drikkevand opfylder disse betingel-

ser.

– Hvis tilløbsvandets fortryk (max. 6 bar)

kan overskrides, skal der indbygges en

beskyttelsesanordning mod overtryk i

vandblødgøringsanlæggets tilløbsled-

ning.

Ubehandlet vand, mest drikkevand, indu-

strivand eller brøndvand

Vand som blev behandlet med et blødgø-

ringsanlæg, indeholder ingen stoffer som

indgår i hærdningsstrukturen som f.eks.

calcium og magnesium.

Også kaldt filterbeholder eller filtertank.

Denne indeholder ion-udskiftningsharpik-

sen, med hvilken vandet blødgøres.

Filtermateriale i udskifterbeholderen, med

hvilket vandet blødgøres.

Regenerationen af ion-udskifterharpiksen

gennemføres via skylning med saltopløs-

ning. Hertil bruges WS regeneratoren.

Stigrøret står centralt i udskifterbeholderen

og leder vandet nedefra tilbage til tilslut-

ningsadapteren.

I stigrørets nederste ende sidder filterdy-

sen, som holder harpiksen i beholderen,

men lader vandet strømme igennem.

Emballagen kan genbruges. Smid

ikke emballagen ud sammen med det

almindelige husholdningsaffald, men

aflever den til genbrug.

Udtjente apparater indeholder værdi-

fulde materialer, der kan og bør afle-

veres til genbrug. Aflever derfor

udtjente apparater på en genbrugs-

station eller lignende.

Henvisninger til indholdsstoffer

(REACH)

Aktuelle oplysninger til indholdsstoffer fin-

der du på:

www.kaercher.com/REACH

I de enkelte lande gælder de af vore for-

handlere fastlagte garantibetingelser.

Eventuelle fejl på apparatet afhjælpes gra-

tis inden for garantien, såfremt fejlen kan

tilskrives en materiale- eller produktionsfejl.

Hvis De ønsker at gøre garantien gælden-

de, bedes De henvende Dem til Deres for-

handler eller nærmeste kundeservice

medbringende kvittering for købet.

Benyt udelukkende originale reservedel fra

KÄRCHER. Bag i denne betjeningsvejled-

ning finder De en oversigt over reservede-

le.

 Risiko

En umiddelbar truende fare, som kan føre

til alvorlige personskader eller død.

몇 Advarsel

En muligvis farlig situation, som kan føre til

alvorlige personskader eller til død.

Forsigtig

En muligvis farlig situation, som kan føre til

personskader eller til materialeskader.

– Personer som er betroet med opstilling,

vedligeholdelse og betjening af anlæg-

get, skal være tilsvarende kvalificeret

og kende og overholde de tilsvarende

forskrifter og driftsvejledningen.

– Modifikationer og ændringer som ikke

er godkendt fra producenten er af sik-

kerhedsgrunde forbudt.

– Maskinen og dens arbejdsanordninger

skal kontrolleres med henblik på fejlfri

tilstand og driftssikkerhed, inden maski-

nen tages i brug. Hvis maskinen ikke er

i en fejlfri tilstand, må den ikke benyttes.

– Producenten garanterer ikke for even-

tuelle skader som blev forårsaget af

ikke bestemmelsesmæssigt brug eller

ukorrekt betjening af apparatet.

– Dette apparat er ikke beregnet til brug

af personer med nedsatte fysiske, sen-

soriske eller åndelige evner.

Højtryksrenseren må ikke anvendes af

børn eller af personer, der ikke er blevet

instrueret i brugen.

Børn skal være under opsyn, så de ikke

har mulighed for at lege med maskinen.

– Apparatet må kun anvendes af perso-

ner, som er blevet instrueret i brugen og

som udtrykkeligt er blevet opfordret her-

til.

– Placer anlægget på en plan overflade

og sikr det mod at rulle bort (f.eks. ved

at lægge en kile under hjulene).

– Bevæg anlægget ikke i uegnet terræn.

 Risiko

Fysisk Risiko!

Betjen, vedligehold og rens anlægget kun

med beskyttelsesbriller.

Stikforbindelser er trykførende og skal

være trykløs inden de løsnes fra anlægget.

Indholdsfortegnelse

Bestemmelsesmæssig anven-

delse . . . . . . . . . . . . . . . . . . DA . . 1

Generelle henvisninger. . . . DA . . 1

Sikkerhedsanvisninger . . . . DA . . 1

Beskrivelse af apparatet . . . DA . . 2

Forberedelse. . . . . . . . . . . . DA . . 2

Drift . . . . . . . . . . . . . . . . . . . DA . . 2

Pleje og vedligeholdelse . . . DA . . 3

Afhjælpning af fejl . . . . . . . . DA . . 3

Bestemmelsesmæssig an-

vendelse

Forudsætninger til driften

Tilløbsvandets tempera-

tur (råvand)

min: 5° C

max: 30 ° C

Omgivelsestemperatur

Altid

i drift

> 0 ° C

max: 40 ° C

Tilløbsvandets fortryk (rå-

vand

min: 2 bar

max: 6 bar

trykstødsfri

Generelle henvisninger

Definition af begreber

Råvand

Blødvand

Udskifter

Ion-udskifterharpiks

Regeneration

Stigrør

Filterdyse

Miljøbeskyttelse

Garanti

Reservedele

Symbolerne i driftsvejledningen

Sikkerhedsanvisninger

Anvendelse

Betjening

24 DA

- 2

Kontakt venligst forhandleren, hvis der

mangler tilbehør eller ved transportskader.

1 Tankadapter/tilslutningsadapter

2 Forbindelsesslange filter/tank

3 Tank (udskifter)

4 Spænderem

5 Transportskinner

6 Ramme, bevægeligt

7 Snavsadskiller med snavssamler

8 Måleur

9 Filter

10 Nøgle til forfilter

Forsigtig

Fysisk Risiko! Hvis anlægget bevæges skal

der holdes øje med, at den personlige be-

lastbarhed ikke overskrides.

 Transport stående i køretøj eller liggen-

de på transportskinnerne og tilsvarende

sikret.

 Risiko

Fare for tilskadekomst, fare for beskadigel-

se!

Hold øje med maskinens vægt ved læsnin-

gen!

 Aflæsse anlægget:

Træk anlægget på hjulenes aksel ud af

køretøjet og placer det på jorden over

læssekanten. Tag fat i grebet og opstil

anlægget helt.

 Læsse anlægget:

Læs anlægget i omvendt rækkefølge.

 Hold anlægget fast i grebet, tip det tilba-

ge og skub eller træk. Efter anlægget

køre skal det placeres stabilt på en plan

overflade.

– Kontroller om anlægget er tæt.

– Kontroller batteristatus (batteri-status-

indikator i displayet "Måleur"), udskift

evt., batteritype CR2032.

– Kontroller spænderemmen, udskift evt.

– Kontroller filterlyset, udskift evt. (bestil-

lingsnr. 6.761-361.0).

 Risiko

Risiko for at vælte! Nedlæg tilslutningsslan-

gerne således, at anlægget ikke kan vælte

hvis der trækkes i slangerne.

Fare for at snuble! Nedlæg slangerne såle-

des, at de ikke kan føre til personskader

(f.eks. ved at snuble).

Forsigtig

Under brugen skal anlægget opstilles såle-

des, at det er frostfrit. De nødvendige for-

bindelser til vandforsyningsnette til

blødgøringsvandforbrugerne skal overhol-

des.

Ved tilslutning af enheden skal de gælden-

de standarder som også forskrifterne af for-

syningsselskaberne overholdes.

1 Udgang blødvand

2 Tilløb råvand

3 Tank (udskifter)

4 Tømnings-/udluftningsventil

 Tilslutte tilløb råvand (byvand).

 Tilslut forbrugere på blødgøringsvand-

tilslutningens udgang.

 Åbn vandforsyningen og lad tanken

(udskifter) fylde op.

 Udluft systemet, åbn hertil udluftnings-

ventilen indtil der ikke længere træder

luft ud.

Beskrivelse af apparatet

Forberedelse

Transport af maskinen

Aflæsning

Transportvægt (WS 50) 35 kg

(WS 100) 40 kg

Kørsel med maskinen

Drift

Daglige kontroller før driften

Tilslutte anlægget

Producere blødvand

25DA

- 3

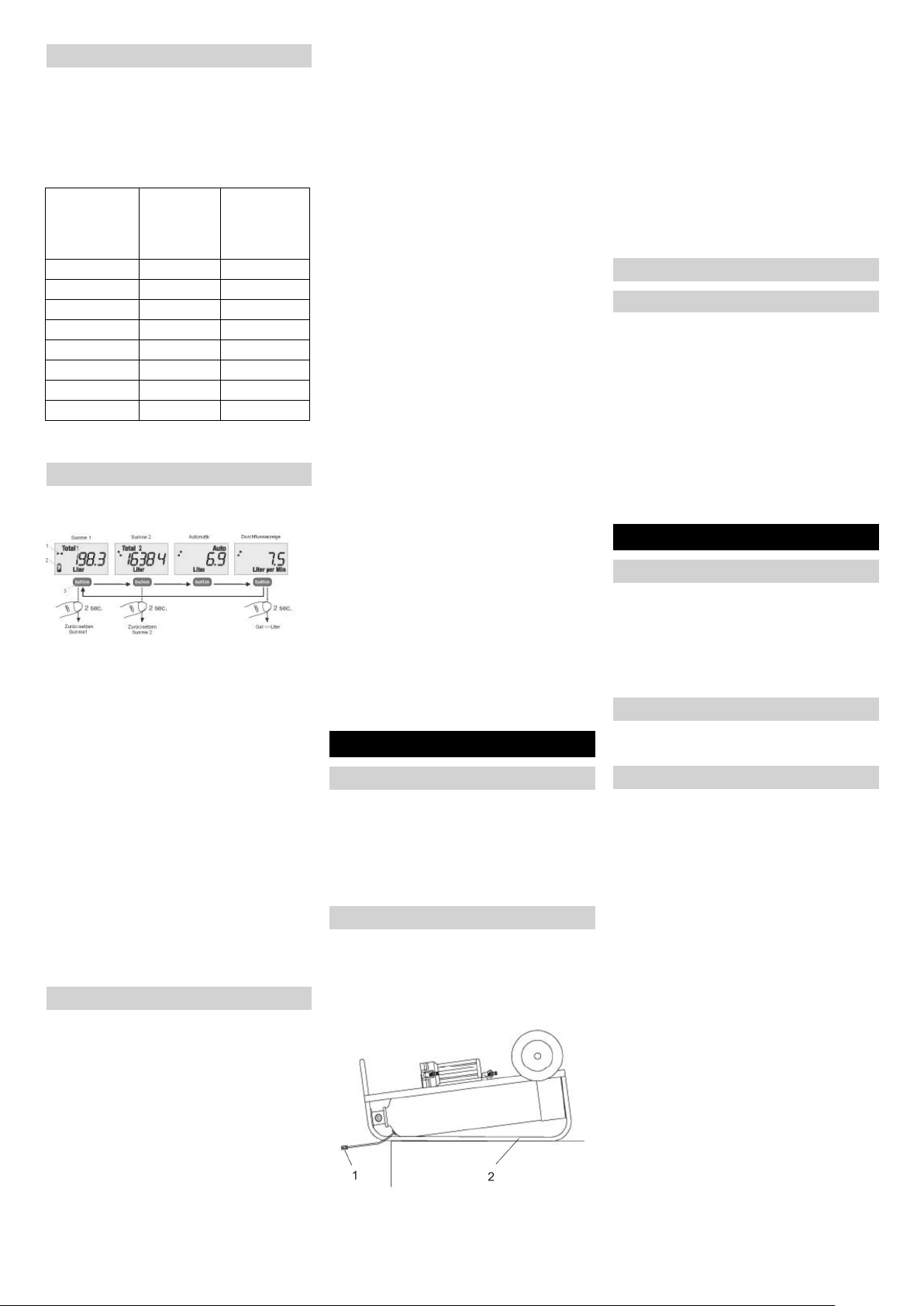

 Oplys råvandets hårdhed med hård-

hedsmåleren (bestillingsnr. 6.768-

003.0), eller kontakt forsyningsselvska-

bet).

 Aflæs blødvandets kapacitet i efterføl-

gende tabel.

 Produktionsmængden kan vises via

måleuret.

Måleuret tilkobles automatisk så snart der

strømmer vand.

Et kort tryk på knappen kan skifte de for-

skellige visninger.

I måleurets display kan følgende vises:

– Volumentæller 1

viser den producerede mængde blød-

vand i liter

Bemærk: Nulstilling af volumentælle-

ren foretages via et tryk på knappen for

mindst 2 sekunder.

– Volumentæller 2

Bemærk: Begge volumentæller kan

nulstilles separat.

– Automatik

– Gennemstrømningsmængde

viser den aktuelle gennemstrømnings-

mængde i liter/min.

Bemærk: Via et tryk på knappen for

mindst 2 sekunder skifter visningen

mellem liter/min og gal/min.

For at fastlægge blødvandets "udmattelse"

findes der to muligheder:

– via visningen af volumentælleren på

måleurets display.

– via måling af vandets hårdhed på blød-

vandsudgangen med en hårdhedsmå-

ler for blødvand (bestillingsnr. 6.768-

004.0).

Til regeneration af anlægget findes 2 mulig-

heder.

– Hvis WS regeneratoren er til stede: Til-

slut anlægget til WS regeneratoren. Be-

skrivelsen hertil kan efterlæses i

driftsvejledningen WS regenerator.

– Udskifte harpiksfyldningen i tanken (ud-

skifter).

 Tag trykket fra anlægget.

 Træk slangen fra blødvandstilslutnin-

gen.

 Træk forbindelsesslange filter/tank ud.

 Løsn spænderemmen og tag enheden

ud af rammen.

 Løsn tankadapteren med nøglen og

skru den ud.

 Træk stigrøret ud af tanken.

 Vend tanken og opsaml harpiksen med

en egnet beholder.

 Skyl tanken med vand.

 Påfyld ny harpiks (bestillingsnr. 6.761-

031.0 - 25 kg).

Bemærk: Brug en tragt til påfyldning,

skyld harpiksen ind med vand.

WS 50 - 12,5 liter

WS 100 - 25 liter

 Efter påfyldning af harpiksen skal tan-

ken fyldes op med vand.

 Sæt stigrøret ind i tanken (brug ikke

værktøj), fyld med vand og tryk det

samtidigt forsigtigt ned indtil bunden er

nået.

Bemærk: Hold øje med, at stigrøret sid-

der centralt i tanken.

 Anlægget monteres igen i omvendt

rækkefølge.

 Risiko

Fysisk Risiko!

Betjen, vedligehold og rens anlægget kun

med beskyttelsesbriller.

Stikforbindelser er trykførende og skal

være trykløs inden de løsnes fra anlægget.

Forsigtig

Risiko for beskadigelse! Tøm tanken ved

frostfare.

1 Tømningsventil

2 Transportskinner

 Træk slangen ud mellem filter og tank

og dræn den.

 Åbn og tøm filteret.

 Træk slangen fra blødvandstilslutnin-

gen.

 Tip enheden på transportskinnerne.

 Åbn tømningsventilen ved slangen.

Bemærk: Placer ventilen helst meget

langt forneden af tanken, det letter tøm-

ning af vandet i tanken.

Hvis vandet er tømt, kan anlægget udsæt-

tes for frost.

– Kontroller om anlægget er tæt.

– Kontroller batteristatus (batteri-status-

indikator i displayet "Måleur"), udskift

evt., batteritype CR2032.

– Kontroller spænderemmen, udskift evt.

– Kontroller filterlyset, udskift evt. (bestil-

lingsnr. 6.761-361.0).

– Smør hjullejer.

– Kontroller slanger og koblinger for ska-

der.

Anlægget udmattet

 Hvis WS regeneratoren er til stede: Til-

slut anlægget til WS regeneratoren og

lad det regenerere.

 Udskifte harpiksfyldningen i tanken (ud-

skifter).

Nedre dyse på stigrøret defekt

 Erstat dysen.

Tilslutningsadapter ikke strammet kor-

rekt

 Stram adapteren med nøglen.

Tætning defekt

 Kontroller og udskift.

Oplyse blødvandskapacitet

Vandets

hårdheds-

grad

° dH

WS 50

Kapacitet

WS 100

Kapacitet

5 10,0 20,0

10 5,0 10,0

12 4,2 8,3

14 3,6 7,1

16 3,1 6,3

18 2,8 5,6

20 2,5 5,0

22 2,3 4,5

Måleur

Regeneration

Regenerere et udmattet anlæg

Udskift harpiksfyldningen i tanken

Pleje og vedligeholdelse

Generelle henisninger

Frostfare

Tøm tanken ved frostfare

Vedligeholdelsesarbejder

Daglige kontroller før driften

Vedligeholdelse hver 3 måneder

Afhjælpning af fejl

Intet blødvand

Harpiks træder ud

Utæthed

26 DA

- 1

Før første gangs bruk av appa-

ratet, les denne originale bruks-

anvisningen, følg den og oppbevar den for

senere bruk eller for overlevering til neste

eier.

– Vannavkalkingsanlegget WS 50 og

WS100 skal utelukkende brukes for av-

kalking av vann.

Vannes skal kun brukes til tekniske for-

mål.

Anlegget er egnet for ledningsvann,

eventuelt vann med sammenlignbar

kvalitet.

Anlegget arbeider etter prinsippet med

ionebytteprosess med nøytralt utbytte.

– Anlegget skal ikke brukes for produk-

sjon av drikkevann (mulig helsefare!).

– Tilløpsvannet (råvann) skal være fri for

jern, mangan, tungmetaller, olje og

større mengder av organiske stoffer.

Drikkevann oppfyller disse betingelse-

ne.

– Kan fortrykket på tilførselsvannet

(maks. 6 bar) overskrides, må det i til-

førselsledningen til vannavkalkingsan-

legget monteres en beskyttelse mot

overtrykk.

Ubehandlet vann, som regel ledningsvann,

byvann eller brønnvann.

Vann som er behandlet med vannavkal-

kingsanlegget inneholder ikke kalsium og

magnesium som gir hardt vann.

Også kalt filterbeholder eller filtertank. Den-

ne inneholder ionebytterharpiks som bru-

kes for å avkalke vannet.

Filtermateriale i bytterbeholderen som bru-

kes for å avkalke vannet.

Regenerering av ionebytterharpiksen skjer

ved å spyle med en løsning av vanlig salt.

Da trengs WS Regenerator.

Stigerøret står sentralt i bytterbeholderen

og leder vannet nedenfra tilbake til kob-

lingsadapteren.

På nedre ende av stigerøret finnes en filter-

dyse som holder harpiksen i beholderen,

men som slipper gjennom vannet.

Materialet i emballasjen kan resirku-

leres. Ikke kast emballasjen i hus-

holdningsavfallet, men lever den inn

til resirkulering.

Gamle maskiner inneholder verdifulle

materialer som kan resirkuleres. Dis-

se bør leveres inn til gjenvinning.

Gamle maskiner skal derfor avhen-

des i egnede innsamlingssystemer.

Anvisninger om innhold (REACH)

Aktuell informasjon om stoffene i innholdet

finner du under:

www.kaercher.com/REACH

Vår ansvarlige salgsorganisasjon for det

enkelte land har utgitt garantibetingelsene

som gjelder i det aktuelle landet. Eventuelle

feil på maskinen blir reparert gratis i ga-

rantitiden dersom disse kan føres tilbake til

material- eller produksjonsfeil. Ved behov

for garantireparasjoner, vennligst henvend

deg med kjøpskvitteringen til din forhandler

eller nærmeste autoriserte kundeservice.

Det må kun brukes originale KÄRCHER re-

servedeler. En reservedelsoversikt finnes

på slutten av denne bruksanvisningen.

 Fare

Advarer mot en umiddelbar truende fare

som kan føre til store personskader eller til

død.

몇 Advarsel

Advarer mot en mulig farlig situasjon som

kan føre til store personskader eller til død.

Forsiktig!

Informerer om en mulig farlig situasjon som

kan føre til mindre personskader eller til

materielle skader.

– Personer som er beskjeftiget med opp-

sett, vedlikehold og betjening av anleg-

get skal være kvalifisert for det, og skal

kjenne de aktuelle forskrifter og bruks-

anvisningen.

– Ombygging eller forandringer som ikke

er godkjente av produsenten er forbudt

av sikkerhetsgrunner.

– Før bruk skal det kontrolleres at maski-

nen med arbeidsinnretningene er i for-

skriftsmessig og driftssikker tilstand.

Apparat og tilbehør må ikke brukes der-

som det ikke er i feilfritt stand.

– Produsenten er ikke ansvarlig for even-

tuelle skader forårsaket av ikke-tiltenkt

eller feil bruk.

– Dette apparatet er ikke ment for bruk av

personer med nedsatte fysiske, senso-

riske eller mentale ferdigheter.

Høytrykksvaskeren må ikke brukes av

barn, eller personer som ikke er kjent

med hvordan høytrykksvaskeren fun-

gerer.

Barn skal holdes under tilsyn for å sikre

at de ikke leker med apparatet.

– Apparatet må kun brukes av personer

som er opplært i bruken av dette og

som uttrykkelig er blitt autoriserte til det-

te arbeidet.

– Plasser maskinen på et jevnt underlag

og sikre den mot utilsiktet bevegelse

(f.eks med stoppeklosser under hjule-

ne).

– Ikke beveg maskinen i uegnet terreng.

 Fare

Fare for skade!

Betjen, vedlikehold og rengjør alltid maski-

nen med vernebriller på.

Tilkoblingene står under trykk, ta trykket av

anlegget før du løsner koblingene.

Innholdsfortegnelse

Forskriftsmessig bruk . . . . . NO . . 1

Generelle merknader . . . . . NO . . 1

Sikkerhetsanvisninger. . . . . NO . . 1

Beskrivelse av apparatet . . NO . . 2

Forberedelser . . . . . . . . . . . NO . . 2

Drift . . . . . . . . . . . . . . . . . . . NO . . 2

Pleie og vedlikehold . . . . . . NO . . 3

Feilretting . . . . . . . . . . . . . . NO . . 3

Forskriftsmessig bruk

Forutsetninger for drift

Vanntemperatur på tilfør-

selsvann (råvann)

min: 5° C

maks: 30 ° C

Omgivelsestemperatur

Alltid

ved bruk

> 0 ° C

maks: 40 ° C

Fortrykk på tilførselsvann

(råvann

min: 2 bar

maks: 6 bar

fri for vannstøt

Generelle merknader

Begrepsdefinisjon

Råvann

Mykt vann

Bytter

Ionebytterharpiks

Regenerering

Stigerør

Filterdyse

Miljøvern

Garanti

Reservedeler

Symboler i bruksanvisningen

Sikkerhetsanvisninger

Anvendelse

Betjening

27NO

- 2

Ved manglende tilbehør eller ved transport-

skader, vennligst informer forhandleren.

1 Tankadapter/tilkoblingsadapter

2 Koblingsslange filter/tank

3 Tank (bytter)

4 Stropp

5 Transportskinner

6 Ramme, kjørbar

7 Smusseparator med smussfanger

8 Måleur

9 Filter

10 Nøkkel for forfilter

Forsiktig!

Fare for personskade! Ved bevegelse av

anlegget, pass på at den personlige belast-

barheten ikke overskrides.

 Ved transport i bil, la den stå eller ligge

på transportskinnene, og sikre etter be-

hov.

 Fare

Fare for personskade, fare for materiell

skade!

Pass på vekten av maskinen ved lossing.

 Losse av anlegget:

Trekk anlegget på hjulakslingen ut av

bilen og sett det ned på bakken over

lastekanten. Ta tak i håndtaket og sett

det rett opp.

 Laste anlegget:

Lastes i motsatt rekkefølge.

 Hold anlegget i håndtaket, vipp bakover

og trekk eller skyv. Etter transporten,

sett anlegget stødig på et plant under-

lag.

– Kontroller anlegget for tetthet.

– Kontroller batteritilstanden (indikator for

batteritilstand i displayet måleur), even-

tuelt skift ut. Batteritype CR2032.

– Kontroller stroppen og skift om nødven-

dig

– Kontroller tilsmussing av stavfilter, skift

ut om nødvendig (bestillingsnr. 6.761-

361.0).

 Fare

Veltefare! Strekk tilkoblingsslangene slik at

anlegget ikke kan velte ved trekk i slange-

ne.

Fare for å snuble! Legg slangene slik at in-

gen kan komme til skade (f.eks. ved å snu-

ble).

Forsiktig!

Anlegget må plasseres slik at det er sikret

mot frost ved bruk. Det må tas hensyn til de

nødvendige tilkoblingene til vannforsyning

og forbrukspunkt av mykt vann.

Ved tilkobling av enheten skal de aktuelle

standardene og leverandørens forskrifter

følges.

1 Utgang mykt vann

2 Tilførsel råvann

3 Tank (bytter)

4 Tømme-/utluftingsventil

 Koble til tilløp råvann (byvann).

 Koble til forbrukerne på utgangen for

mykt vann.

 Åpne vannforsyningen og fyll tanken

(bytteren).

 Luft ut systemet ved å åpne utluftings-

ventilen til det ikke kommer ut mer luft.

Beskrivelse av apparatet

Forberedelser

Transport av maskinen

Lossing

Transportvekt (WS 50) 35 kg

(WS 100) 40 kg

Kjøring av maskinen

Drift

Daglige kontroller før drift

Koble til maskinen

Produsere mykt vann

28 NO

- 3

 Registrer vannhardheten på råvannet

ved hjelp av hardhetsmåler (bestillings-

nr. 6.768-003.0), eller spør vannleve-

randøren).

 Les av kapasiteten for mykt vann i føl-

gende tabell.

 Produksjonsmengden kan vises ved

hjelp av måleuret.

Måleuret kobler seg automatisk inn når det

strømmer vann.

Ved kort å trykke på knappen kan de ulike

visningene kobles om.

I displayet på måleuret kan følgende vises:

– Volummåler 1

viser mengden produsert mykt vann i liter

Merk: Nullstilling av volummåleren

skjer ved å trykke på knappen i minst 2

sekunder.

– Volummåler 2

Merk: Begge volummålerne kan null-

stilles uavhengig av hverandre.

– Automatikk

– Gjennomstrømningsmengde

viser den aktuelle gjennomstrømningen

i liter/min.

Merk: Ved å trykke på knappen i minst

2 sekunder kobler visningen om mellom

l/min og Gal/min.

For bestemmelse av produksjon av mykt

vann er det 2 muligheter:

– ved visning av volummåleren ved dis-

play på måleuret.

– ved måling av vannhardheten på mykt-

vannsutgangen med hardhetsmåler for

mykt vann (bestillingsnr. 6.768-004.0).

For regenerering av anlegget er det 2 mu-

ligheter.

– Dersom WS Regenerator er tilgjenge-

lig: Koble anlegget til WS Regenerator.

Beskrivelsen av dette finner du i bruks-

anvisningen for WS Regenerator.

– Erstatte harpiksfyllingen i tanken (bytte-

ren).

 Gjør anlegget trykkløst.

 Trekk slangen av myktvanntilkoblingen.

 Trekk av koblingsslange filter/tank

 Løsne stroppen og ta enheten ut av

rammen.

 Løsne tankadapteren ved hjelp av nøk-

kelen og skru den av.

 Trekk stigerøret ut av tanken.

 Snu tanken og samle opp harpiksen i

en egnet beholder.

 Tanken skylles med vann.

 Fyll på ny harpiks (bestillingsnr. 6.761-

031.0 - 25 kg).

Merk: Bruk en trakt ved fyllingen, skyll

inn harpiksen ved hjelp av vann.

WS 50 - 12,5 Liter

WS 100 - 25 Liter

 Etter at det er fylt på harpiks, fyll opp

tanken med vann.

 Sett stigerøret i tanken (ikke bruk verk-

tøy), fyll opp med vann og trykk samti-

dig forsiktig ned til bunnen er nådd.

Merk: Pass da på at stigerøret står midt

i tanken.

 Monter sammen anlegget igjen i om-

vendt rekkefølge.

 Fare

Fare for skade!

Betjen, vedlikehold og rengjør alltid maski-

nen med vernebriller på.

Tilkoblingene står under trykk, ta trykket av

anlegget før du løsner koblingene.

Forsiktig!

Fare for skade! Tøm tanken ved fare for

frost.

1 Tømmeventil

2 Transportskinner

 Trekk av slangen mellom filter og tank,

la det renne tomt.

 Åpne og tøm filteret.

 Trekk slangen av myktvanntilkoblingen.

 Vipp enheten opp på transportskinne-

ne.

 Åpne tømmeventilen på slangen.

Merk: Plasser ventilen så langt under

tanken som mulig, det gjør det lettere å

tømme tanken for vann.

Når vannet er rent ut, vil anlegget tåle frost.

– Kontroller anlegget for tetthet.

– Kontroller batteritilstanden (indikator for

batteritilstand i displayet måleur), even-

tuelt skift ut. Batteritype CR2032.

– Kontroller stroppen og skift om nødven-

dig

– Kontroller tilsmussing av stavfilter, skift

ut om nødvendig (bestillingsnr. 6.761-

361.0).

– Smøre hjullager.

– Kontroller slanger og koblinger for ska-

der.

Anlegget er oppbrukt

 Dersom WS Regenerator er tilgjenge-

lig: Koble anlegget til WS Regenerator

og regenerer.

 Erstatte harpiksfyllingen i tanken (bytte-

ren).

Nedre dyse på stigerøret er defekt

 Sett på dysen.

Tilkoblingsadapter ikke ordentlig tiltruk-

ket

 Trekk til adapter med nøkkelen.

Pakning defekt

 Kontroller og skift ut.

Registrere myktvannskapasitet

Vannhardet

° dH

WS 50

Kapasitet

WS 100

Kapasitet

5 10,0 20,0

10 5,0 10,0

12 4,2 8,3

14 3,6 7,1

16 3,1 6,3

18 2,8 5,6

20 2,5 5,0

22 2,3 4,5

Måleur

Regenerering

Regenerere forbrukt anlegg

Erstatte harpiksfyllingen i tanken

Pleie og vedlikehold

Generelle merknader

Frostfare

Tømme tanken ved fare for frost

Vedlikeholdsarbeider

Daglige kontroller før drift

Vedlikehold hver 3. måned

Feilretting

Intet mykt vann

Harpiks kommer ut

Utetthet

29NO

- 1

Läs bruksanvisning i original

innan aggregatet används första

gången, följ anvisningarna och spara drifts-

anvisningen för framtida behov, eller för

nästa ägare.

– Vattenavhärdningsanläggningarna WS

50 och WS100 får uteslutande använ-

das för avhärdning av vatten.

Vattnet endast användas för tekniska

ändamål.

Anläggningen är lämpligt för stads-

vatten resp. för vatten med en jämför-

bar kvalitet.

Anläggningen arbetar enligt principen

jonutbytesförfarande i neutralutbyte.

– Anläggningen får intet användas för

produktion av dricksvatten (möjlig häl-

sofara!).

– Tilloppsvattnet (råvatten) måste vara

fritt från järn, mangan, tungmetaller,

olja samt större mängder organiska äm-

nen. Dricksvatten uppfyller dessa krav.

– Om tilloppsvattnets förtryck (max 6 bar)

kan överskridas, måste en skyddsan-

ordning mot övertryck byggas in i til-

loppsledningen till

vattenavhärdningsanläggningen.

Obehandlat vatten, mestadels råvatten,

stadsvatten eller brunnsvatten.

Med en avhärdningsanläggning behandlat

vatten, innehåller inga härdningsmedel

som kalcium eller magnesium.

Kallas även filterbehållare eller filtertank.

Den innehåller jonbyteshartset med vilken

vattnet avhärdas.

Filtermaterial i bytesbehållaren, med vilket

vattnet avhärdas.

Regenereringen av jonbyteshartset sker

genom spolning med en koksaltlösning.

För detta behövs regeneratorn.

Stigröret står i mitten av bytesbehållaren

och leder vattnet underifrån tillbaka till an-

slutningsadaptern.

På stigrörets nedre ände sitter filtermun-

stycket som håller kvar hartset i behållaren

men släpper igenom vattnet.

Emballagematerialen kan återvinnas.

Kasta inte emballaget i hushållsso-

porna utan för dem till återvinning.

Skrotade aggregat innehåller återvin-

ningsbara material som bör gå till

återvinning. Överlämna skrotade ag-

gregat till ett lämpligt återvinnings-

system.

Upplysningar om ingredienser (REACH)

Aktuell information om ingredienser finns

på:

www.kaercher.com/REACH

I respektive land gäller de garantivillkor

som publicerats av våra auktoriserade dist-

ributörer. Eventuella fel på aggregatet re-

pareras utan kostnad under förutsättning

att det orsakats av ett material- eller tillverk-

ningsfel. I frågor som gäller garantin ska du

vända dig med kvitto till inköpsstället eller

närmaste auktoriserade serviceverkstad.

Använd endast originalreservdelar från

KÄRCHER. En reservdelslista finns i slutet

av denna bruksanvisning.

 Fara

Varnar för en omedelbart överhängande

fara som kan leda till svåra skador eller

dödsfall.

몇 Varning

Varnar för en möjligen farlig situation som

kan leda till svåra skador eller döden.

Varning

Information om en möjligen farlig situation

som kan leda till lätta skador eller materiel-

la skador.

– Personer som arbetar med uppställ-

ning, iståndsättning och skötsel av an-

läggningen måste ha en lämplig

kvalifikation, känna till och följa tillämp-

bara föreskrifter och bruksanvisningen.

– Ombyggnationer och förändringar som

inte har auktoriserats av tillverkaren är

förbjudna av säkerhetsskäl.

– Kontrollera maskinen och arbetsanord-

ningarnas föreskriftsenliga tillstånd och

driftssäkerhet före användningen. Om

tillståndet inte är korrekt får den inte tas

i bruk.

– Tillverkaren påtar sig inget ansvar för

eventuella skador som uppkommer på

grund av felaktig användning eller fel-

aktig hantering.

– Aggregatet är inte avsett att användas

av personer med fysiska, sensoriska el-

ler psykiska funktionshinder.

Aggregatet får inte användas av barn

eller personer som inte har tillräcklig

kunskap.

Barn ska hållas under uppsikt så att de

inte leker med aggregatet.

– Maskinen får endast användas av per-

sonal som har instruerats i dess hand-

havande och uttryckligen har fått

uppdraget att arbeta med maskinen.

– Ställ upp maskinen på ett plant under-

lag och säkra den så att den inte kan

rulla iväg (t.ex. med kilar under hjulen).

– Förflytta inte maskinen i olämplig ter-

räng.

 Fara

Risk för skada!

Använd alltid skyddsglasögon när du han-

terar, underhåller eller rengör maskinen.

Stickanslutningar står under tryck, gör an-

läggningen trycklös innan stickanslutningar

lossas.

Innehållsförteckning

Ändamålsenlig användning. SV . . 1

Allmänna anvisningar . . . . . SV . . 1

Säkerhetsanvisningar . . . . . SV . . 1

Beskrivning av aggregatet . SV . . 2

Förberedning . . . . . . . . . . . SV . . 2

Drift . . . . . . . . . . . . . . . . . . . SV . . 2

Skötsel och underhåll . . . . . SV . . 3

Åtgärder vid fel . . . . . . . . . . SV . . 3

Ändamålsenlig användning

Förutsättningar för driften

Tilloppsvattnets vatten-

temperatur (råvatten)

min: 5° C

max: 30 ° C

Omgivande temperatur

Alltid

i drift

> 0 ° C

max: 40 ° C

Tilloppsvattnets förtryck

(råvatten)

min: 2 bar

max: 6 bar

fritt från väts-

keslag

Allmänna anvisningar

Begreppsdefinition

Råvatten

Mjukvatten

Jonbytare

Jonbytesharts

Regenerering

Stigrör

Filtermunstycke

Miljöskydd

Garanti

Reservdelar

Symboler i bruksanvisningen

Säkerhetsanvisningar

Användning

Handhavande

30 SV

- 2

Kontakta din försäljare om något tillbehör

saknas eller om det finns transportskador.

1 Tankadapter/anslutningsadapter

2 Förbindelseslang filter/tank

3 Tank (jonbytare)

4 Spännband

5 Transportskenor

6 Ram, körbar

7 Smutsfrånskiljare med smutsfångare

8 Mätindikator

9 Filter

10 Nyckel till förfilter

Varning

Risk för skada! Se vid förflyttning av an-

läggningen till att den personliga belastbar-

heten inte överskrids.

 Vid transport i ett fordon ska maskinen

stå upp och vid transport på trans-

portskenorna ska maskinen ligga ner. I

båda fallen ska maskinen säkras på

lämpligt sätt.

 Fara

Risk för personskador, risk för materialska-

dor!

Tänk på maskinens vikt vid lastningen!

 Lasta av anläggningen:

Dra ut anläggningen ur fordonet på hju-

lens axlar och sätt ner den på marken

över lastkanten. Ta tag i handtaget och

räta upp anläggningen helt.

 Lasta på anläggningen:

Lasta på i omvänd ordningsföljd.

 Håll fast anläggningen i handtaget, tip-

pa den bakåt och skjut eller dra den.

Ställ efter körningen upp anläggning-

ens stabilt på en jämn yta.

– Kontrollera anläggningens täthet.

– Kontrollera batteritillståndet (batteriindi-

kator på mätindikatorns display), byt ut

vid behov. Batterityp CR2032.

– Kontrollera spännband, byt ut vid be-

hov.

– Kontrollera nedsmutsning filterstift, byt

ut vid behov (Artikel nr. 6.761-361.0).

 Fara

Risk för vältning! Dra anslutningsslangarna

så att anläggningen inte kan tippa genom

att man drar i slangarna.

Snubbelrisk! Dra slangarna så att inga per-

soner kan skadas (t.ex. genom snubbling).

Varning

Anläggningen måste stå frostfritt under an-

vändningen. De nödvändiga anslutningar-

na till vattenförsörjningen till

mjukvattenförbrukarna måste beaktas.

När enheten ansluts ska respektive gällan-

de normer samt försörjarens föreskrifter

beaktas.

1 Utgång mjukt vatten

2 Tillopp råvatten

3 Tank (jonbytare)

4 Tömnings-/avluftningsventil

 Anslut tillopp råvatten (stadsvatten).

 Anslut förbrukare till utgången på mjuk-

vattenanslutningen.

 Öppna vattenförsörjningen och fyll på

tanken (jonbytare).

 Avlufta systemet genom att öppna av-

luftningsventilen tills ingen luft längre

kommer ut.

Beskrivning av aggregatet

Förberedning

Transportera aggregatet

Lasta av

Transportvikt (WS 50) 35 kg

(WS 100) 40 kg

Köra maskinen

Drift

Daglig kontroll innan drift

Ansluta maskinen

Producera mjukt vatten

31SV

- 3

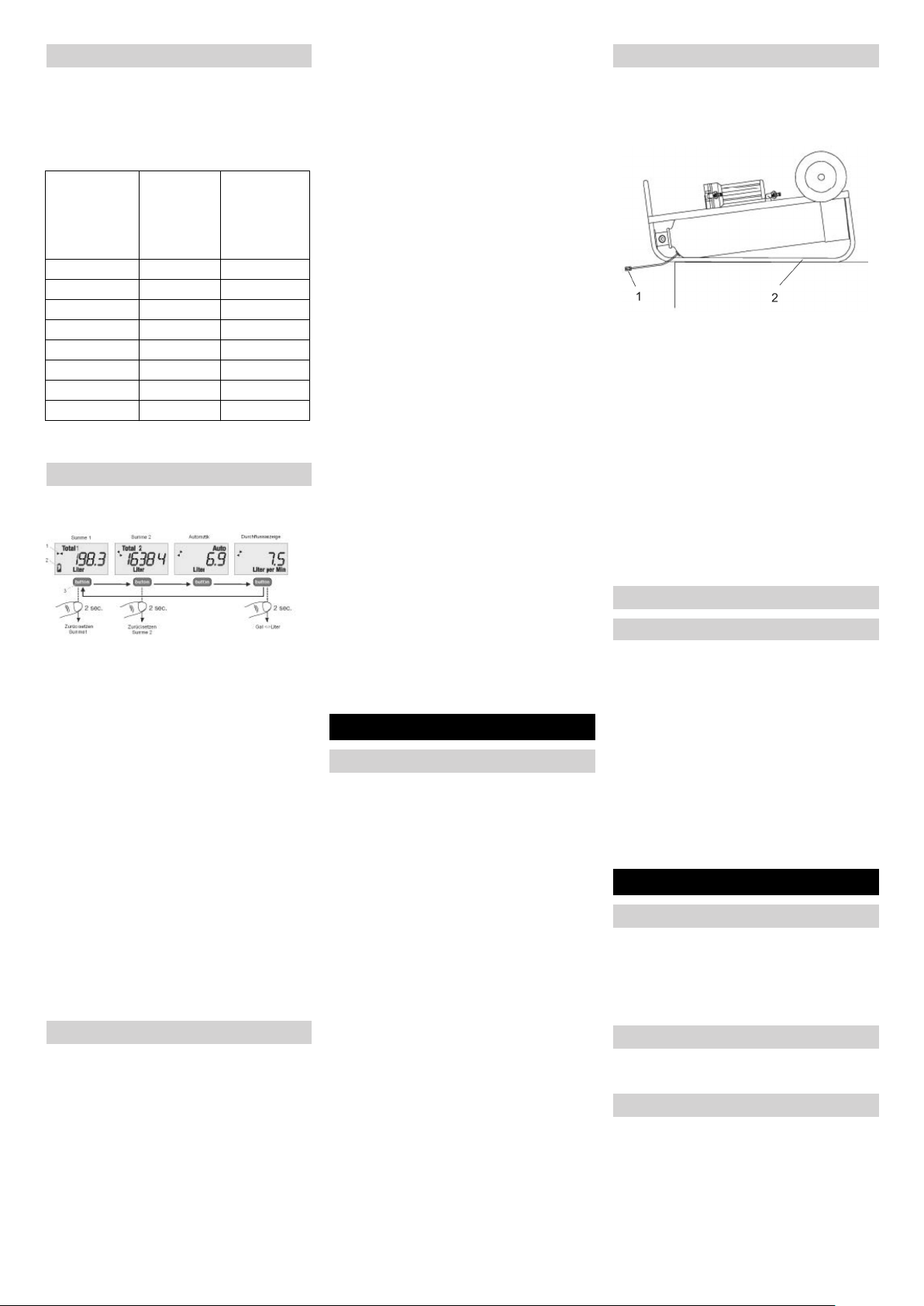

 Bestäm råvattnets hårdhet med hård-

hetsmätningsbestick (Artikel nr. 6.768-

003.0), eller fråga hos försörjaren).

 Läs av mjukvattenkapacitet i följande

tabell.

 Produktionsmänden kan visas med

mätindikatorn.

Mätindikatorn startas automatiskt så snart

vatten flödar.

Genom att trycka på knappen kan man

koppla om till de olika indikeringslägena.

På mätindikatrons display kan följande in-

formation visas.

– Volymmätare 1

visar den producerade mängden mjukt

vatten i liter

Observera: Återställningen av volym-

mätaren görs genom att man trycker på

knappen under minst 2 sekunder.

– Volymmätare 2

Observera: Båda volymmätarna kan

återställas oberoende av varandra.

– Automatik

– Genomflödesmängd

visar den aktuella genomflödesmäng-

den i liter/min.

Observera: Genom att man trycker på

knappen under minst 2 sekunder kopp-

lar anläggningen om mellan liter/min

och Gal/min.

Det går att bestämma uttömningen av det

mjuka vattnet på 2 sätt:

– via volymmätarens indikering på mätin-

dikatorns display.

– genom att mäta vattnets hårdhet vid

mjukvattenutgången med hårdhetsmät-

ningsbestick för mjukt vatten (Artikel nr.

6.768-004.0).

Det går att regenerera anläggningen på 2

olika sätt.

– Om WS regenerator finns: Anslut an-

läggningen till WS regeneratorn. Be-

skrivningen av hur detta görs finns i WS

regeneratorns bruksanvisning.

– Byta hartsfyllning i tanken (jonbytare).

 Gör anläggningen trycklös.

 Dra av slangen från mjukvattenanslut-

ningen.

 Dra av förbindelseslang filter/tank.

 Lossa spännbandet och ta ur enheten

ur ramen.

 Lossa tankadaptern med nycken och

skruva ur den.

 Drag ut stigröret ur tanken.

 Vänd på tanken och samla upp hartset

i en lämplig behållare.

 Spola ur tanken med vatten.

 Fyll på nytt harts (Artikel nr. 6.761-

031.0 - 25 kg).

Observera: Använd en tratt vid påfyll-

ningen, spola in harts med vatten.

WS 50 - 12,5 liter

WS 100 - 25 liter

 Efter att hartset har fyllts på, fyll tanken

fullständigt med vatten.

 Stick in stigröret i tanken (använd inget

verktyg), fyll på med vatten och tryck

det samtidigt försiktigt nedåt tills det når

botten.

Observera: Se till att stigröret sitter i

mitten av tanken.

 Sätt sedan ihop anläggningen i omvänd

ordningsföljd.

 Fara

Risk för skada!

Använd alltid skyddsglasögon när du han-

terar, underhåller eller rengör maskinen.

Stickanslutningar står under tryck, gör an-

läggningen trycklös innan stickanslutningar

lossas.

Varning

Risk för skada! Töm tanken vid frostrisk.

1 Tömningsventil

2 Transportskenor

 Dra av slangen mellan filter och tank

och låt den bli tom.

 Öppna och töm filter.

 Dra av slangen från mjukvattenanslut-

ningen.

 Tippa enheten på transportskenorna.

 Öppna tömningsventilen på slangen.

Observera: Placera ventilen så långt

under tanken som möjligt, detta under-

lättar att vattnet rinner ut ur tanken.

När vattnet har tömts ut kan anläggningen

utsättas för frost.

– Kontrollera anläggningens täthet.

– Kontrollera batteritillståndet (batteriindi-

kator på mätindikatorns display), byt ut

vid behov. Batterityp CR2032.

– Kontrollera spännband, byt ut vid be-

hov.

– Kontrollera nedsmutsning filterstift, byt

ut vid behov (Artikel nr. 6.761-361.0).

– Smörj hjullager.

– Undersök om det finns skador på kopp-

lingar och slangar.

Anläggningen utmattad

 Om WS regenerator finns: Anslut an-

läggningen till WS regeneratorn och re-

generera.

 Byta hartsfyllning i tanken (jonbytare).

Nedre munstycke på stigrör defekt.

 Byt ut munstycke.

Anslutningsadapter ej riktigt åtdragen.

 Dra fast adapter med nyckel.

Tätning defekt.

 Kontrollera och byt ut.

Bestämma mjukvattenkapacitet

Vattenhård-

het / Vandets

hårdheds-

gradt

° dH

WS 50

Kapacitet

WS 100

Kapacitet

5 10,0 20,0

10 5,0 10,0

12 4,2 8,3

14 3,6 7,1

16 3,1 6,3

18 2,8 5,6

20 2,5 5,0

22 2,3 4,5

Mätindikator

Regenerering

Regenerera uttömd anläggning

Byta hartsfyllning i tanken

Skötsel och underhåll

Allmänna hänvisningar

Frostrisk

Tömma tank vid frostrisk

Underhållsarbeten

Daglig kontroll innan drift

Underhåll var 3:e månad

Åtgärder vid fel

Inget mjukt vatten

Harts läger ut

Otäthet

32 SV

- 1

Lue käyttöohje ennen laitteesi

käyttämistä, säilytä käyttöohje

myöhempää käyttöä tai mahdollista myö-

hempää omistajaa varten.

– Vedenpehmennyslaitteistoja WS 50 ja

WS100 saa käyttää ainoastaan veden

pehmentämiseen.

Vettä saa käyttää vain teknisiin tarkoi-

tuksiin.

Laitteisto soveltuu kaupunkivedelle tai

vedelle, jonka laatu on vastaava.

Laitteisto toimii ioninvaihtomenetelmä -

periaatteella käyttäen neutraalivaihtoa.

– Laitteistoa ei saa käyttää juomaveden

tuotantoon (mahdollisesti haitallista ter-

veydelle!).

– Tulovedessä (raakavedessä) ei saa

olla rautaa, mangaania, raskasmetalle-

ja, öljyä eikä suurempia määriä or-

gaanisia aineita. Juomavesi täyttää

nämä edellytykset.

– Jos tuloveden esipaine (maks. 6 bar)

voi ylittyä, vedenpehmennyslaitteeseen

tulevaan tulojohtoon on asennettava

ylipaineelta suojaava suojalaite.

Käsittelemätön vesi, useimmiten juomave-

si, kaupunkivesi tai kaivovesi.

Vedenpehmennyslaitteistolla käsitelty vesi,

ei sisällä vettä kovettavia aineita kuten kal-

siumia ja magnesiumia.

Kutsutaan myös nimellä suodatinsäiliö tai

suodatintankki. Vaihdin sisältää ioninvaih-

tohartsia, jolla vesi pehmennetään.

Suodatinmateriaali vaihdinsäiliössä, jolla

vesi pehmennetään.

Ioninvaihtohartsin regenerointi suoritetaan

keittosuolaliuoksella huuhtelemalla. Tähän

tarvitaan WS Regeneraattori.

Nousuputki on vaihdinsäiliön keskellä ja

johtaa veden alhaalta takaisin liitäntäadap-

teriin.

Nousuputken alapäässä on suodatinsuu-

tin, joka pitää hartsin säiliössä, mutta pääs-

tää veden virtaamaan hartsin lävitse.

Pakkausmateriaalit ovat kierrätettä-

viä. Älä käsittelee pakkauksia kotita-

lousjätteenä, vaan toimita ne

jätteiden kierrätykseen.

Käytetyt laitteet sisältävät arvokkaita

kierrätettäviä materiaaleja, jotka tulisi

toimittaa kierrätykseen. Tästä syystä

toimita kuluneet laitteet vastaaviin ke-

räilylaitoksiin.

Huomautuksia materiaaleista (REACH)

Ajantasaisia tietoja ainesosista löytyy osoit-

teesta:

www.kaercher.com/REACH

Kussakin maassa ovat voimassa valtuutta-

mamme myyntiorganisaation julkaisemat

takuuehdot. Materiaali- ja valmistusvirheis-

tä aiheutuvat virheet laitteessa korjaamme

takuuaikana maksutta. Takuutapauksessa

ota yhteys ostotositteen kanssa jälleen-

myyjään tai lähimpään valtuutettuun huol-

toon.

Käytä vain alkuperäisiä KÄRCHER-vara-

osia. Varaosaluettelo löytyy tämän käyttö-

ohjeen lopusta.

 Vaara

Varoittaa välittömästi uhkaavasta vaarasta,

joka voi aiheuttaa vakavan ruumiinvamman

tai johtaa kuolemaan.

몇 Varoitus

Varoittaa mahdollisesti vaarallisesta tilan-

teesta, joka voi aiheuttaa vakavan ruumiin-

vamman tai voi johtaa kuolemaan.

Varo

Viittaus mahdollisesti vaaralliseen tilantee-

seen, joka voi aiheuttaa lievän ruumiinvam-

man tai aineellisia vahinkoja.

– Henkilöiden, jotka ovat tekemisissä lait-

teen asennuksen, kunnossapidon ja

käytön kanssa, tulee olla päteviä kysei-

siin tehtäviin ja tuntea asiaa koskevat

määräykset ja tämä käyttöohje sekä

noudattaa niitä.

– Rakennemuutokset ja valmistajan hy-

väksymättömät muutokset ovat turvalli-

suussyistä kiellettyjä.

– Ennen lailleen käyttöä on tarkistettava

yhdessä toimintalaitteiden kanssa, että

se on asianmukaisessa kunnossa ja

käyttöturvallisuus on taattu. Jos kunto

ei ole moitteeton, laitteen ja varusteiden

käyttö ei ole sallittua.

– Valmistaja ei vastaa mahdollisista va-

hingoista, jotka johtuvat ohjeidenvastai-

sesta tai väärästä käytöstä.

– Tätä laitetta ei ole tarkoitettu sellaisten

henkilöiden käytettäväksi, joiden aistit,

fyysiset tai henkiset kyvyt ovat rajoittu-

neet.

Lapset tai perehtymättömät henkilöt ei-

vät saa käyttää laitetta.

Lapsia on valvottava sen varmistami-

seksi, että he eivät leiki laitteen kanssa.

– Laitetta saavat käyttää vain sellaiset

henkilöt, jotka on opastettu laitteen kä-

sittelyyn ja ovat erityisesti valtuutettu

käyttämiseen.

– Aseta laite tasaiselle alustalle ja varmis-

ta poisvierimisen varalta (esim. kiilat

pyörien alle).

– Älä siirrä laitetta sopimattomassa

maastossa.

 Vaara

Loukkaantumisvaara!

Käytä, huolla ja puhdista laitetta vain suoja-

laseja käyttäen.

Pistokeliitännät ovat paineellisia, tee lait-

teisto paineettomaksi ennen pistokeliitän-

töjen irrottamista.

Sisällysluettelo

Tarkoituksenmukainen käyttö FI . . 1

Yleisiä ohjeita . . . . . . . . . . . FI . . 1

Turvaohjeet . . . . . . . . . . . . . FI . . 1

Laitekuvaus. . . . . . . . . . . . . FI . . 2

Esivalmistelu. . . . . . . . . . . . FI . . 2

Käyttö . . . . . . . . . . . . . . . . . FI . . 2

Hoito ja huolto. . . . . . . . . . . FI . . 3

Häiriönpoisto. . . . . . . . . . . . FI . . 3

Tarkoituksenmukainen käyttö

Käytön edellytykset

Tuloveden (raakaveden)

lämpötila

min: 5° C

maks: 30 ° C

Ulkoilman lämpötila

Aina

käytössä

> 0 ° C

maks: 40 ° C

Tuloveden esipaine (raa-

kaveden)

min: 2 bar

maks: 6 bar

paineiskuton

Yleisiä ohjeita

Käsitteiden määritykset

Raakavesi

Pehmeä vesi

Vaihdin

Ioninvaihtohartsi

Regenerointi

Nousuputki

Suodatinsuutin

Ympäristönsuojelu

Takuu

Varaosat

Käyttöohjeessa esiintyvät symbolit

Turvaohjeet

Käyttö

33FI

- 2

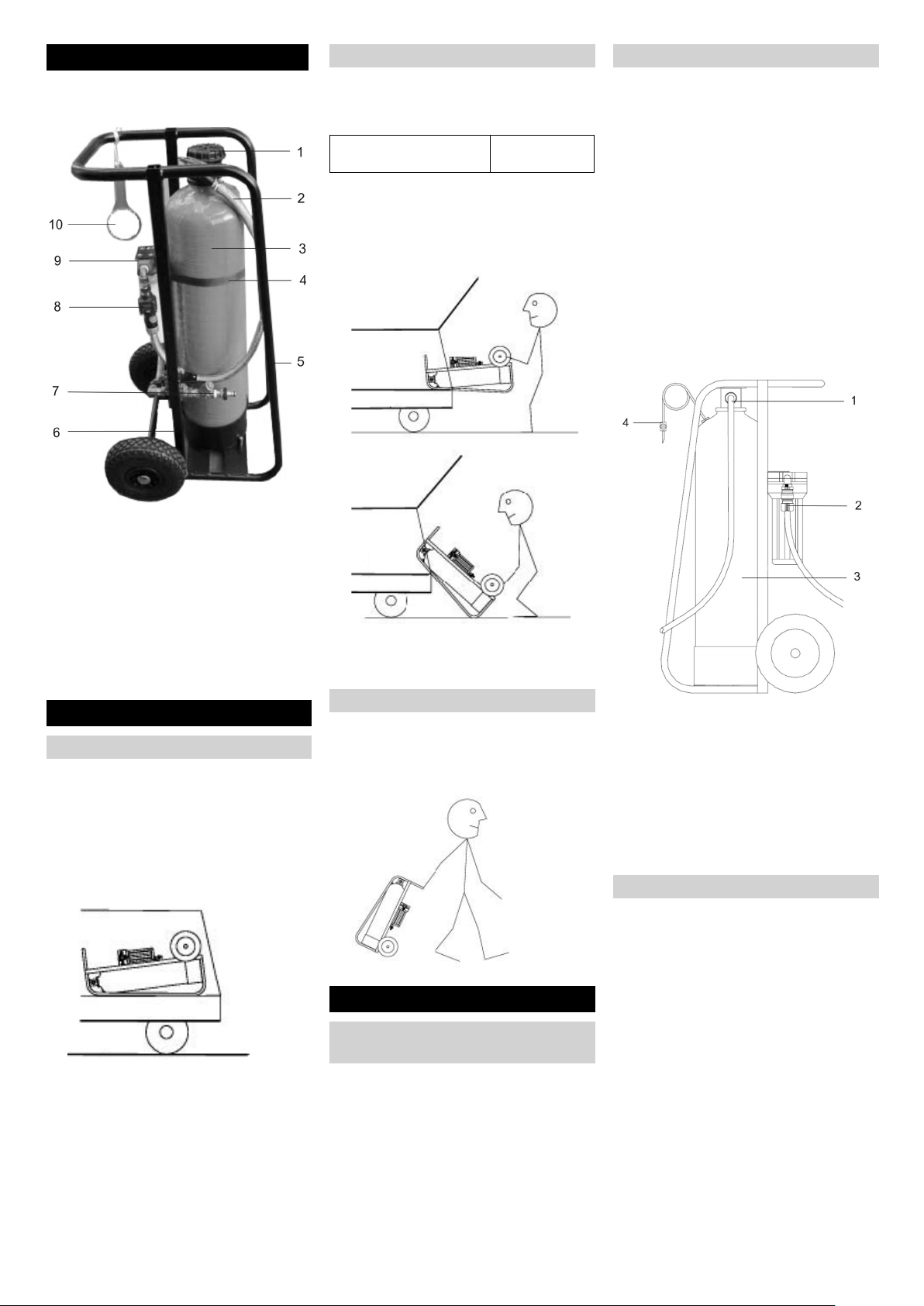

Ota yhteys jälleenmyyjään, jos varusteita

puuttuu tai havaitset kuljetusvahinkoja.

1 Tankkiadapteri/liitäntäadapteri

2 Yhdysletku suodatin/tankki

3 Tankki (vaihdin)

4 Kiinnityshihna

5 Kuljetuskiskot

6 Kehys, varustettu pyörillä

7 Lianerotin likasihdillä

8 Mittakello

9 Suodatin

10 Avain esisuodattimelle

Varo

Loukkaantumisvaara! Huomioi laitteistoa

siirrettäessä, että henkilökohtaista kuormi-

tettavuutta ei ylitetä.

 Varmista laitteisto kunnollisesti kun sitä

kuljetetaan ajoneuvossa seisaaltaan tai

kuljetuskiskoilla maaten.

 Vaara

Loukkaantumisvaara, vaurioitumisvaara!

Huomioi lastattaessa laitteen paino!

 Laitteiston poisto kuljetuslavalta:

Vedä laitteisto pyörien akselista pois

ajoneuvosta ja aseta alustalle lavan

reunan ylitse. Ota kiinni kahvasta ja

käännä laitteisto pystyyn.

 Laitteiston lastaaminen ajoneuvoon:

Tee lastaaminen päinvastaisessa jär-

jestyksessä.

 Pidä laitteistoa kiinni kahvasta, kallista

taaksepäin ja työnnä tai vedä. Kun lait-

teisto on siirretty, aseta se tukevasti ta-

saiselle alustalle.

– Tarkasta laitteiston tiiviys.

– Tarkasta pariston kunto (pariston kun-

non näyttö mittakellon displayllä), vaih-

da tarvittaessa. Paristotyyppi CR2032.

– Tarkasta kiinnityshihna, vaihda tarvitta-

essa.

– Tarkasta suodatuskynttilän likaantunei-

suus, vaihda tarvittaessa (Tilausnume-

ro 6.761-361.0).

 Vaara

Kaatumisvaara! Johda liitäntäletkut siten,

että laitteisto ei voi kaatua letkuista vedet-

täessä.

Kompastumisvaara! Johda letkut siten, että

loukkaantumista ei voi tapahtua (esim.

kompastumisesta johtuen).

Varo

Laitteiston tulee olla käytön aikana asetet-

tuna pakkaselta suojattuun paikkaan. Täl-

löin tulee huomioida myös tarvittavat

yhteydet vedensyöttöön ja pehmeän veden

käyttäjään.

Yksikköä liitettäessä on huomioitava voi-

massa olevat normit ja vedensyöttäjän

määräykset.

1 Pehmeän veden lähtö

2 Raakaveden tulo

3 Tankki (vaihdin)

4 Tyhjennys-/ilmausventtiili

 Liitä raakaveden (kaupunkiveden) tu-

loon.

 Liitä kuluttaja pehmeän veden liitännän

lähtöön.

 Avaa vedensyöttö ja anna tankin (vaih-

timen) täyttyä.

 Ilmaa järjestelmä, tee se ilmausventtii-

liä avaamalla, kunnes ilmaa ei enää tu-

le.

Laitekuvaus

Esivalmistelu

Laitteen kuljetus

Purkaminen lavalta

Kuljetuspaino (WS 50) 35 kg

(WS 100) 40 kg

Laitteen ajaminen

Käyttö

Päivittäiset tarkastukset ennen

käyttöä

Laitteen liittäminen

Pehmeän veden tuottaminen

34 FI

- 3

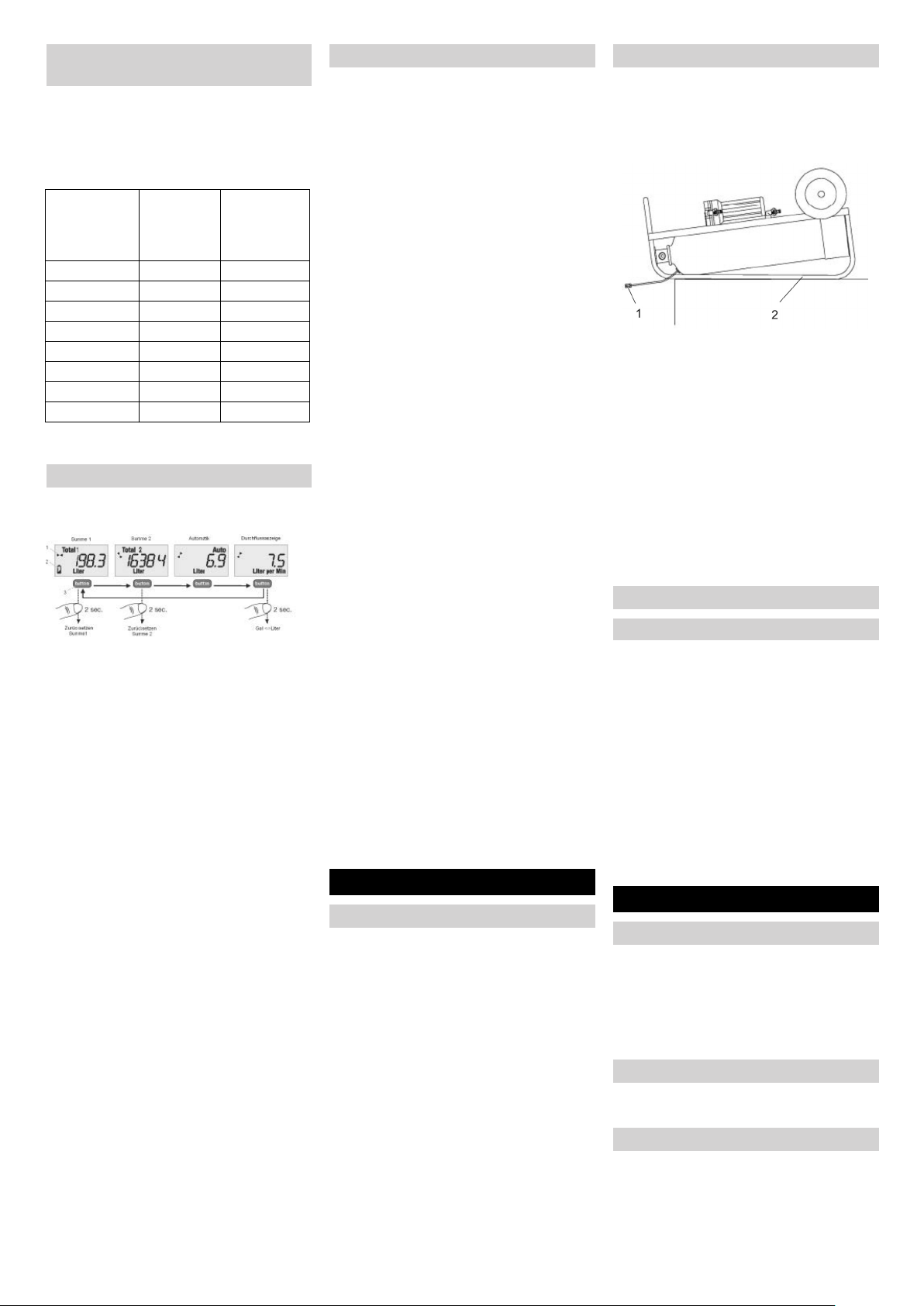

 Määritä raakaveden kovuus kovuuden

mittauslaitteella (tilausnumero 6.768-

003.0), tai kysy vesilaitokselta).

 Lue vedenpehmentimen kapasiteetti

seuraavasta taulukosta.

 Tuotantomäärän voi näyttää mittakellol-

la.

Mittakello kytkeytyy automaattisesti päälle

heti, kun vesi virtaa.

Painiketta lyhyesti painamalla voi vaihtaa

eri näyttöjen välillä.

Mittakellon displayllä voi näyttää seuraavat

asiat:

– Volyymilaskuri 1

näyttää tuotetun pehmeän veden mää-

rän litroina

Huomautus: Volyymilaskurin nollaus

suoritetaan painamalla painiketta vä-

hintään 2 sekunnin ajan.

– Volyymilaskuri 2

Huomautus: Molemmat volyymilasku-

rit voidaan nollata toisistaan riippumat-

ta.

– Automatiikka

– Läpivirtausmäärä

näyttää nykyisen läpivirtausmäärän lit-

roina/minuutti.

Huomautus: Painikkeen painaminen

vähintään 2 sekunnin ajan vaihtaa näy-

tön välillä litraa/minuutti ja gallonaa/mi-

nuutti.

Pehmeän veden vähenemisen määrittämi-

seen on 2 mahdollisuutta:

– mittakellon displayn volyyminäytön

näytöltä

– mittaamalla vedenkovuus pehmeän ve-

den lähdöstä pehmeän veden mittaus-

laitteella (tilausnumero 6.768-004.0).

Laitteiston regeneroimiseksi on 2 mahdolli-

suutta.

– Kun käytössä on WS Regenerator: Liitä

laitteisto WS Regeneraattoriin. Ohjeet

saat WS Regeneraattorin käyttöohjeesta.

– Vaihda tankissa (vaihtimessa) oleva

hartsitäyttö.

 Tee laitteisto paineettomaksi.

 Vedä pehmeän veden liitännän letku irti.

 Vedä suodatin/tankki-yhdysletku irti.

 Irrota kiinnityshihna ja poista yksikkö

kehyksestä.

 Löysää tankkiadapteri avaimella ja kier-

rä irti.

 Vedä nousuputki ulos tankista.

 Käännä tankki ylösalaisin ja valuta hart-

si sopivaan astiaan.

 Huuhtele tankki puhtaaksi vedellä.

 Täytä uudella hartsilla (tilausnumero

6.761-031.0 - 25 kg).

Huomautus: Käytä täyttämiseen sup-

piloa, huuhtele hartsi sisään vedellä.

WS 50 - 12,5 litraa

WS 100 - 25 litraa

 Kun hartsi on tankissa, täytä tankki ve-

dellä.

 Pistä nousuputki tankkiin (älä käytä mi-

tään työkalua), täytä vedellä ja paina

varovasti samanaikaisesti alas kunnes

tankin pohja on saavutettu.

Huomautus: Huomioi, että nousuputki

osuu tankin keskelle.

 Kokoa laitteisto uudelleen vastakkai-

sessa järjestyksessä.

 Vaara

Loukkaantumisvaara!

Käytä, huolla ja puhdista laitetta vain suoja-

laseja käyttäen.

Pistokeliitännät ovat paineellisia, tee lait-

teisto paineettomaksi ennen pistokeliitän-

töjen irrottamista.

Varo

Vaurioitumisvaara! Tyhjennä tankki pakka-

sen uhatessa.

1 Tyhjennysventtiili

2 Kuljetuskiskot

 Vedä suodattimen ja tankin välinen let-

ku irti ja anna valua tyhjäksi.

 Avaa ja tyhjennä suodatin.

 Vedä pehmeän veden liitännän letku irti.

 Käännä yksikkö kuljetuskiskojen päälle.

 Avaa letkussa oleva tyhjennysventtiili.

Huomautus: Vie venttiili mahdollisim-

man alas tankin alapuolelle, tämä hel-

pottaa veden virtaamista pois tankista.

Kun vesi on valunut pois, laitteiston voi al-

tistaa pakkaselle.

– Tarkasta laitteiston tiiviys.

– Tarkasta pariston kunto (pariston kun-

non näyttö mittakellon displayllä), vaih-

da tarvittaessa. Paristotyyppi CR2032.

– Tarkasta kiinnityshihna, vaihda tarvitta-

essa.

– Tarkasta suodatuskynttilän likaantunei-

suus, vaihda tarvittaessa (Tilausnume-

ro 6.761-361.0).

– Voitele pyörien laakerit.

– Tarkasta letkut ja liittimet vaurioiden va-

ralta.

Laitteisto loppuumkäytetty

 Kun käytössä on WS Regenerator: Liitä

laitteisto WS Regeneraattoriin ja suorita

regenerointi.

 Vaihda tankissa (vaihtimessa) oleva

hartsitäyttö.

Nousuputken alasuutin viallinen

 Vaihda suutin uuteen.

Liitäntäadapteri ei ole kunnolla kiristetty

 Kiristä adapteri avaimella.

Tiiviste viallinen

 Tarkasta ja vaihda.

Vedenpehmentimen kapasiteetin

määrittäminen

Vedenko-

vuus

° dH (kovuus-

aste)

WS 50

Kapasiteetti

WS 100

Kapasiteetti

5 10,0 20,0

10 5,0 10,0

12 4,2 8,3

14 3,6 7,1

16 3,1 6,3

18 2,8 5,6

20 2,5 5,0

22 2,3 4,5

Mittakello

Regenerointi

Loppuun käytetyn laitteiston regenrointi

Tankissa olevan hartsitäytön vaihtami-

nen

Hoito ja huolto

Yleisiä ohjeita

Jäätymisvaara

Tankin tyhjentäminen pakkasen uhatessa

Huoltotoimenpiteet

Päivittäiset tarkastukset ennen käyttöä

Huolto joka 3. kuukausi

Häiriönpoisto

Ei pehmeää vettä

Hartsia vuotaa ulos

Epätiiviyttä

35FI

- 1

Πριν χρησιμοποιήσετε τη συ-

σκευή σας για πρώτη φορά, δια-

βάστε αυτές τις πρωτότυπες οδηγίες

χρήσης, ενεργήστε σύμφωνα με αυτές και

κρατήστε τις για μελλοντική χρήση ή για τον

επόμενο ιδιοκτήτη.

– Οι εγκαταστάσεις αποσκλήρυνσης νε-

ρού WS 50 και WS100 πρέπει να χρη-

σιμοποιούνται αποκλειστικά για την

αποσκλήρυνση του νερού.

Το νερό πρέπει να χρησιμοποιείται

μόνο για τεχνικούς σκοπούς.

Η εγκατάσταση είναι κατάλληλη για το

δημοτικό δίκτυο ύδρευσης και/ή για

νερό αντίστοιχης ποιότητας.

Η εγκατάσταση λειτουργεί σύμφωνα με

την αρχή της διαδικασίας εναλλάκτη ιό

ντων σε ουδέτερη εναλλαγή.

– Η εγκατάσταση δεν πρέπει να χρησιμο-

ποιείται για την παραγωγή πόσιμου νε-

ρού (πιθανές βλάβες στην υγεία!).

– Το προσαγόμενο νερό (ακατέργαστο

νερό) δεν πρέπει να περιέχει σίδηρο,

μαγγάνιο, βαρέα μέταλλα, λάδια, κα-

θώς και μεγάλες ποσότητες οργανικών

ουσιών. Το πόσιμο νερό πληροί αυτές

τις προϋποθέσεις.

– Εάν υπάρχει πιθανότητα υπέρβασης

της προπίεσης του προσαγόμενου νε-

ρού (μέγ. 6 bar), πρέπει να τοποθετηθεί

στον αγωγό προσαγωγής της εγκατά-

στασης αποσκλήρυνσης νερού μια

προστατευτική διάταξη κατά της υπερ-

πίεσης.

Μη επεξεργασμένο νερό, συνήθως πόσιμο

νερό, νερό από δημοτικά δίκτυα ύδρευσης

ή νερό γεώτρησης.

Νερό επεξεργασμένο σε εγκατάσταση

αποσκλήρυνσης. Δεν περιέχει σκληρυντι

κά, όπως ασβέστιο και μαγνήσιο.

Ονομάζεται επίσης δοχείο ή δεξαμενή φίλ-

τρου. Περιέχει τη ρητίνη του εναλλάκτη ιό-

ντων, με την οποία πραγματοποιείται η

αποσκλήρυνση του νερού.

Υλικό φιλτραρίσματος στο δοχείο εναλλά-

κτη, με το οποίο πραγματοποιείται η απο-

σκλήρυνση του νερού.

Η αναγέννηση της ρητίνης εναλλάκτη ιό-

ντων πραγματοποιείται

μέσω της έκπλυ-

σης με διάλυμα χλωριούχου νατρίου. Για το

σκοπό αυτόν απαιτείται ένας αναγεννητής.

Ο ανοδικός σωλήνας βρίσκεται στο κέντρο

του δοχείου εναλλάκτη και μεταφέρει το

νερό από τον πυθμένα πίσω στο σύνδε-

σμο.

Στο κάτω άκρο του ανοδικού σωλήνα βρί-

σκεται το ακροφύσιο φίλτρου, το οποίο συ-

γκρατεί τη

ρητίνη μέσα στο δοχείο, αλλά

αφήνει το νερό να εκρεύσει.

Τα υλικά συσκευασίας είναι ανακυ-

κλώσιμα. Μην πετάτε τη συσκευασία

στα οικιακά απορρίμματα, αλλά πα-

ραδώστε την προς ανακύκλωση.

Οι παλιές συσκευές περιέχουν ανα-

κυκλώσιμα υλικά, τα οποία θα πρέπει

να παραδίδονται προς επαναχρησι-

μοποίηση. Για το λόγο αυτό αποσύ-

ρετε τις παλιές συσκευές με

κατάλληλες διαδικασίες συγκέντρω-

σης αποβλήτων.

Υποδείξεις για τα συστατικά (REACH)

Ενημερωμένες πληροφορίες για τα συστα-

τικά μπορείτε να βρείτε στη διεύθυνση:

www.kaercher.com/REACH

Σε κάθε χώρα ισχύουν οι όροι εγγύησης

που εκδόθηκαν από την αρμόδια εταιρία

μας προώθησης πωλήσεων. Αναλαμβά-

νουμε τη δωρεάν αποκατάσταση οποιασ-

δήποτε βλάβης στη

συσκευή σας, εφόσον

οφείλεται σε αστοχία υλικού ή κατασκευα-

στικό σφάλμα, εντός της προθεσμίας που

ορίζεται στην εγγύηση. Σε περίπτωση που

επιθυμείτε να κάνετε χρήση της εγγύησης,

παρακαλούμε απευθυνθείτε με την απόδει-

ξη αγοράς στο κατάστημα από το οποίο

προμηθευτήκατε τη συσκευή ή στην πλησι-

έστερη εξουσιοδοτημένη υπηρεσία τεχνι-

κής εξυπηρέτησης

πελατών μας.

Χρησιμοποιείτε αποκλειστικά γνήσια

ανταλλακτικά KARCHER. Επισκόπηση

ανταλλακτικών θα βρείτε στο τέλος των πα-

ρόντων οδηγιών χειρισμού.

 Κίνδυνος

Προειδοποιεί για έναν άμεσα επαπειλούμε-

νο κίνδυνο, ο οποίος μπορεί να οδηγήσει σε

σοβαρό τραυματισμό ή θάνατο.

몇 Προειδοποίηση

Προειδοποιεί για μια ενδεχομένως επικίν-

δυνη κατάσταση, η οποία μπορεί να οδηγή-

σει σε σοβαρό τραυματισμό ή θάνατο.

Προσοχή

Υπόδειξη για μια ενδεχομένως επικίνδυνη

κατάσταση, η οποία μπορεί να οδηγήσει σε

ελαφρό τραυματισμό ή υλικές βλάβες.

– Τα άτομα που ασχολούνται με την τοπο-

θέτηση, τη συντήρηση και το χειρισμό

της εγκατάστασης πρέπει να διαθέτουν

τα ανάλογα προσόντα, καθώς επίσης

να γνωρίζουν και να τηρούν τους σχετι-

κούς κανονισμούς και τις οδηγίες λει-

τουργίας.

– Απαγορεύονται για λόγους ασφαλείας

οι τροποποιήσεις και οι αλλαγές που

δεν είναι εγκεκριμένες από τον κατα-

σκευαστή.

– Προτού την χρησιμοποιήσετε, ελέγχετε

την κατάσταση και την ασφάλεια λει-

τουργίας της μηχανής και των εξαρτη-

μάτων της. Μην χρησιμοποιείτε τη

μηχανή εάν η κατάσταση της δεν είναι

άψογη.

– Ο κατασκευαστής δεν ευθύνεται για εν-

δεχόμενες ζημιές, που οφείλονται σε μη

ενδεδειγμένη χρήση ή σε λάθος χειρι-

σμό.

– Η συσκευή αυτή δεν ενδείκνυται για

χρήση από άτομα με περιορισμένες σω-

ματικές, αισθητηριακές ή πνευματικές

ικανότητες.

Δεν επιτρέπεται η χρήση της συσκευής

από παιδιά ή άτομα που δεν έχουν ενη-

μερωθεί σχετικά με το χειρισμό της.

Τα παιδιά πρέπει να βρίσκονται υπό

επιτήρηση, ώστε να εξασφαλιστεί ότι

δεν παίζουν με

τη συσκευή.

– Η συσκευή μπορεί να χρησιμοποιηθεί

μόνο από άτομα που έχουν γνώση του

τρόπου χειρισμού και έχουν λάβει ρητή

εντολή χρήσης.

– Τοποθετήστε τη συσκευή σε μια επίπε-

δη επιφάνεια και ασφαλίστε την για να

μην κυλίσει (π.χ. με τάκους κάτω από

τους τροχούς).

– Η συσκευή δεν πρέπει να κινείται σε

ακατάλληλο έδαφος.

Πίνακας περιεχομένων

Αρμόζουσα χρήση. . . . . . . . EL . . 1

Γενικές υποδείξεις. . . . . . . . EL . . 1

Υποδείξεις ασφαλείας . . . . . EL . . 1

Περιγραφή συσκευής . . . . . EL . . 2

Προετοιμασία . . . . . . . . . . . EL . . 2

Λειτουργία. . . . . . . . . . . . . . EL . . 2

Φροντίδα και συντήρηση . . EL . . 3

Συμβουλές σε περίπτωση βλά-

βης . . . . . . . . . . . . . . . . . . . EL . . 4

Αρμόζουσα χρήση

Προϋποθέσεις λειτουργίας

Θερμοκρασία του προσα-

γόμενου νερού (ακατέργα-

στο νερό)

ελάχ.: 5° C

μέγ.: 30 ° C

Θερμοκρασία περιβάλλο-

ντος

Πάντα

σε λειτουργία

> 0 ° C

μέγ.: 40 ° C

Προπίεση του προσαγό-

μενου νερού (ακατέργα-

στο νερό

ελάχ.: 2 bar

μέγ.: 6 bar

χωρίς κρού-

ση ύδατος

Γενικές υποδείξεις

Ορισμοί

Ακατέργαστο νερό

Μαλακό νερό

Εναλλάκτης

Ρητίνη εναλλάκτη ιόντων

Αναγέννηση

Ανοδικός σωλήνας

Ακροφύσιο φίλτρου

Προστασία περιβάλλοντος

Εγγύηση

Ανταλλακτικά

Σύμβολα στο εγχειρίδιο οδηγιών

Υποδείξεις ασφαλείας

Χρήση

Χειρισμός

36 EL

- 2



Κίνδυνος

Κίνδυνος τραυματισμού!

Χρησιμοποιείτε, συντηρείτε και καθαρίζετε

τη συσκευή φορώντας προστατευτικά γυα-

λιά.

Οι βυσματικές συνδέσεις βρίσκονται υπό

πίεση. Εκτονώστε εντελώς την πίεση στην

εγκατάσταση, πριν λύσετε τις βυσματικές

συνδέσεις.

Εάν λείπουν εξαρτήματα ή έχουν προκλη-

θεί ζημιές κατά τη μεταφορά, παρακαλούμε

ενημερώστε τον προμηθευτή σας.

1 Προσαρμογέας δεξαμενής/Προσαρμο-

γέας σύνδεσης

2 Ελαστικός σωλήνας σύνδεσης φίλτρου/

δεξαμενής

3 Δεξαμενή (εναλλάκτης)

4 Ιμάντας συγκράτησης

5 Ράγες μεταφοράς

6 Πλαίσιο, μετακινούμενο

7 Διαχωριστής ρύπων με φίλτρο

8 Μετρητικό ρολόι

9 Φίλτρο

10 Κλειδί για προφίλτρο

Προσοχή

Κίνδυνος τραυματισμού! Κατά την κίνηση

της εγκατάστασης, λάβετε υπόψη ότι δεν

πρέπει να υπερβείτε την ατομική αντοχή.

 Κατά τη μεταφορά στο όχημα, μεταφέ-

ρετε τη συσκευή

σε όρθια θέση ή σε ξα-

πλωτή θέση πάνω στις ράγες

μεταφοράς και στερεώστε την ανάλογα.

 Κίνδυνος

Κίνδυνος τραυματισμού, κίνδυνος βλάβης!

Κατά τη φόρτωση λάβετε υπόψη το βάρος

της συσκευής!

 Εκφόρτωση της εγκατάστασης:

Τραβήξτε από το όχημα την εγκατάστα-

ση από τον άξονα των τροχών και απο-

θέσετε την στο δάπεδο από το άκρο

φόρτωσης. Κρατήστε την από τη λαβή

και στήστε την κανονικά.

 Φόρτωση εγκατάστασης:

Φορτώστε την με την αντίστροφη σειρά.

 Κρατήστε καλά την εγκατάσταση από

τη λαβή, γείρετέ την προς τα πίσω και

σπρώξτε ή τραβήξτε την. Μετά την οδή-

γηση της εγκατάστασης, αποθέστε την

σε μια σταθερή, επίπεδη επιφάνεια.

– Ελέγξτε την εγκατάσταση για διαρροές.

– Ελέγξτε την κατάσταση της μπαταρίας

(ένδειξη κατάστασης μπαταρίας στην

οθόνη μετρητικού ρολογιού) και αντικα-

ταστήστε την κατά περίπτωση. Τύπος

μπαταρίας CR2032.

– Ελέγξτε τον ιμάντα συγκράτησης και

αντικαταστήστε τον κατά περίπτωση.

– Ελέγξτε τη ρύπανση του διηθητικού κη-

ρίου και αντικαταστήστε το κατά περί-

πτωση (κωδ. παραγγελίας 6.761-

361.0).

 Κίνδυνος

Κίνδυνος ανατροπής! Περάστε τους ελαστι-

κούς σωλήνες σύνδεσης έτσι, ώστε η εγκα-

τάσταση να μην μπορεί να ανατραπεί όταν

τραβιούνται οι ελαστικοί σωλήνες.

Κίνδυνος πρόσκρουσης! Περάστε τους ελα-

στικούς σωλήνες έτσι, ώστε να αποτραπεί

οποιοσδήποτε τραυματισμός (π.χ. από

πρόσκρουση).

Προσοχή

Κατά τη χρήση της, η εγκατάσταση πρέπει

να τοποθετηθεί σε

μέρος χωρίς παγετό. Να

ληφθούν υπόψη οι απαιτούμενες συνδέσεις

με το έδαφος παροχής νερού και τον κατα-

ναλωτή μαλακού νερού.

Κατά τη σύνδεση της μονάδας να τηρούνται

τα εκάστοτε πρότυπα σε ισχύ, καθώς και οι

κανονισμοί του παρόχου.

Περιγραφή συσκευής

Προετοιμασία

Μεταφορά του μηχανήματος

Εκφόρτωση

Βάρος μεταφοράς (WS 50) 35 kg

(WS 100) 40 kg

Οδήγηση της μηχανής

Λειτουργία

Καθημερινοί έλεγχοι πριν από τη

λειτουργία

Σύνδεση συσκευής

37EL

- 3

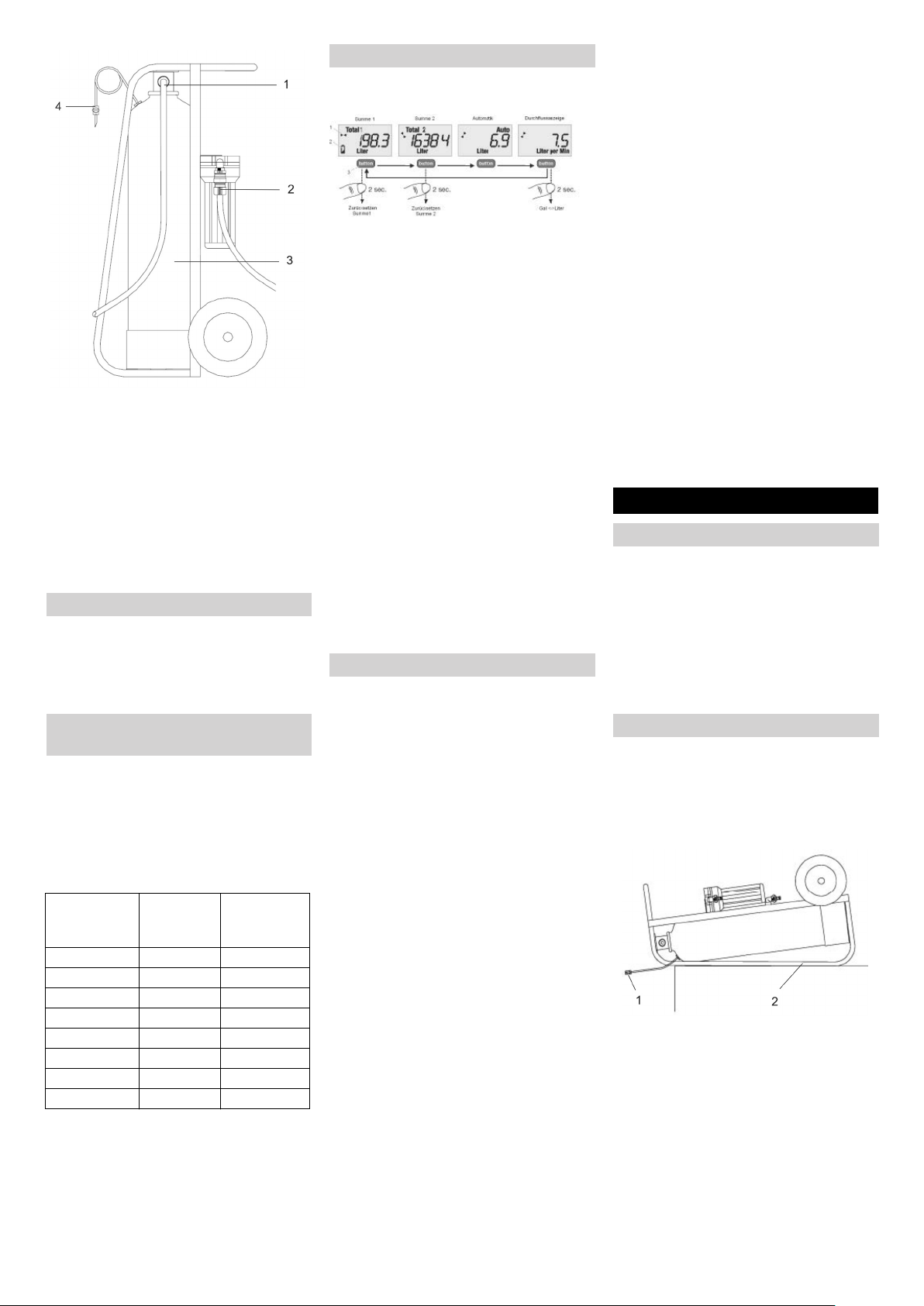

1 Έξοδος μαλακού νερού

2 Αγωγός προσαγωγής ακατέργαστου

νερού

3 Δεξαμενή (εναλλάκτης)

4 Βαλβίδα εκκένωσης/εξαερισμού

 Συνδέστε τον αγωγό προσαγωγής ακα-

τέργαστου νερού (δημοτικό δίκτυο

ύδρευσης).

 Συνδέστε τον καταναλωτή στην έξοδο

σύνδεσης μαλακού νερού.

 Ανοίξτε την παροχή νερού και αφήστε

τη δεξαμενή (εναλλάκτης) να γεμίσει.

 Κάντε εξαέρωση του συστήματος, ανοί-

γοντας τη

βαλβίδα εξαερισμού, έως

ότου να μην εξέρχεται πια αέρας.

 Προσδιορίστε τη σκληρότητα του ακα-

τέργαστου νερού με ένα εργαλείο μέ-

τρησης σκληρότητας (κωδ.

παραγγελίας 6.768-003.0) ή απευθυν-

θείτε στον πάροχο).

 Για την απόδοση του μαλακού νερού

ανατρέξτε στον ακόλουθο πίνακα.

 Η παραγόμενη ποσότητα εμφανίζεται

στο μετρητικό ρολόι.

Το μετρητικό ρολόι

ενεργοποιείται αυτόμα-

τα όταν ρέει νερό.

Με στιγμιαία πίεση του κουμπιού μπορείτε

να μετακινηθείτε από τη μια ένδειξη στην

άλλη.

Στην οθόνη του μετρητικού ρολογιού εμφα-

νίζονται τα εξής:

– Ογκομετρητής 1

εμφανίζει την παραγόμενη ποσότητα

μαλακού νερού σε λίτρα

Υπόδειξη: Ο μηδενισμός του ογκομε-

τρητή είναι δυνατός με πάτημα του κου-

μπιού για τουλάχιστον 2 δευτερόλεπτα.

– Ογκομετρητής 2

Υπόδειξη: Οι δύο ογκομετρητές μπο-

ρούν να μηδενιστούν αυτόνομα και

κατά περίπτωση.

– Αυτόματο σύστημα

– Ποσότητα ροής

εμφανίζει την τρέχουσα ποσότητα ροής

σε λίτρα/λεπτό.

Υπόδειξη: Με πάτημα του κουμπιού

για τουλάχιστον 2 δευτερόλεπτα, μπο-

ρείτε να μεταβείτε από την ένδειξη λί-

τρου/λεπτό στην ένδειξη γαλονιού/

λεπτό.

Για τον προσδιορισμό της εξάντλησης του

μαλακού νερού υπάρχουν 2 δυνατότητες:

– μέσω της ένδειξης του ογκομετρητή

στην οθόνη του μετρητικού ρολογιού.

– με μέτρηση της σκληρότητας του νερού

στην έξοδο μαλακού νερού με το εργα-

λείο μέτρησης σκληρότητας για μαλακό

νερό (κωδ. παραγγελίας 6.768-004.0).

Για την αναγέννηση της εγκατάστασης

υπάρχουν 2 δυνατότητες.

– Εάν υπάρχει αναγεννητής WS: Συνδέ-

στε την εγκατάσταση στον αναγεννητή

WS. Η περιγραφή της διαδικασίας αυ-

τής περιλαμβάνεται στις οδηγίες λει-

τουργίας του αναγεννητή WS.

– Αντικαταστήστε τη ρητίνη στη δεξαμενή

(εναλλάκτης).

 Εκτονώστε εντελώς την πίεση στην

εγκατάσταση.

 Τραβήξτε τον ελαστικό σωλήνα της

σύνδεσης μαλακού νερού.

 Τραβήξτε τον ελαστικό σωλήνα σύνδε-

σης φίλτρου/δεξαμενής.

 Χαλαρώστε τον ιμάντα συγκράτησης

και αφαιρέστε τη μονάδα από το πλαί-

σιο.

 Λύστε τον προσαρμογέα δεξαμενής με

το κλειδί και

ξεβιδώστε τον.

 Τραβήξτε τον ανοδικό σωλήνα από τη

δεξαμενή.

 Αναποδογυρίστε τη δεξαμενή και συλ-

λέξτε τη ρητίνη σε ένα κατάλληλο δο-

χείο.

 Ξεπλύνετε τη δεξαμενή με νερό.

 Γεμίστε με καινούρια ρητίνη (κωδ. πα-

ραγγελίας 6.761-031.0 - 25 kg).

Υπόδειξη: Για την πλήρωση χρησιμο-

ποιήστε μια χοάνη και εισάγετε νερό

στη ρητίνη.

WS 50 - 12,5 λίτρα

WS 100 - 25 λίτρα

 Αφού προσθέσετε τη ρητίνη, γεμίστε

πλήρως τη δεξαμενή με νερό.

 Εισαγάγετε τον ανοδικό σωλήνα στη

δεξαμενή (μην χρησιμοποιείτε εργα-

λεία), γεμίστε με νερό και πιέστε προσε-

κτικά προς τα κάτω, ώσπου να φτάσει

στον πυθμένα.

Υπόδειξη: Φροντίστε να βρίσκεται ο

ανοδικός σωλήνας στο κέντρο της δε-

ξαμενής.

 Επανασυναρμολογήστε

την εγκατάστα-

ση με την αντίστροφη σειρά.

 Κίνδυνος

Κίνδυνος τραυματισμού!

Χρησιμοποιείτε, συντηρείτε και καθαρίζετε

τη συσκευή φορώντας προστατευτικά γυα-

λιά.

Οι βυσματικές συνδέσεις βρίσκονται υπό

πίεση. Εκτονώστε εντελώς την πίεση στην

εγκατάσταση, πριν λύσετε τις βυσματικές

συνδέσεις.

Προσοχή

Κίνδυνος πρόκλησης ζημιάς! Εκκενώστε τη

δεξαμενή όταν υπάρχει κίνδυνος παγετού.

1 Βαλβίδα εκκένωσης

2 Ράγες μεταφοράς

 Τραβήξτε τον ελαστικό σωλήνα μεταξύ

του

φίλτρου και της δεξαμενής και αφή-

στε τον να τρέξει μέχρι να αδειάσει.

 Ανοίξτε και αδειάστε το φίλτρο.

 Τραβήξτε τον ελαστικό σωλήνα της

σύνδεσης μαλακού νερού.

 Γείρετε τη μονάδα πάνω στις ράγες με-

ταφοράς.

 Ανοίξτε τη βαλβίδα εκκένωσης του ελα-

στικού σωλήνα.

Παραγωγή μαλακού νερού

Προσδιορισμός της απόδοσης

μαλακού νερού

Σκληρότητα

νερού

° dH

WS 50

Απόδοση

WS 100

Απόδοση

5 10,0 20,0

10 5,0 10,0

12 4,2 8,3

14 3,6 7,1

16 3,1 6,3

18 2,8 5,6

20 2,5 5,0

22 2,3 4,5

Μετρητικό ρολόι

Αναγέννηση

Αναγέννηση της εξαντλημένης εγκατά-

στασης

Αντικατάσταση της ρητίνης στη δεξαμενή

Φροντίδα και συντήρηση

Γενικές υποδείξεις

Κίνδυνος παγετού

Εκκένωση δεξαμενής σε κίνδυνο παγε-

τού

38 EL

- 4

Υπόδειξη: Τοποθετήστε τη βαλβίδα

όσο γίνεται πιο κάτω από τη δεξαμενή,

ώστε να διευκολύνετε την εκροή του νε-

ρού της δεξαμενής.

Όταν εκρεύσει εντελώς το νερό, η εγκατά-

σταση μπορεί να εκτεθεί σε συνθήκες πα-

γετού.

– Ελέγξτε την εγκατάσταση για διαρροές.

– Ελέγξτε την κατάσταση της μπαταρίας

(ένδειξη κατάστασης μπαταρίας στην

οθόνη μετρητικού ρολογιού) και αντικα-

ταστήστε την κατά περίπτωση. Τύπος

μπαταρίας CR2032.

– Ελέγξτε τον ιμάντα συγκράτησης και

αντικαταστήστε τον κατά περίπτωση.

– Ελέγξτε τη ρύπανση του διηθητικού κη-

ρίου και αντικαταστήστε το κατά περί-

πτωση (κωδ. παραγγελίας 6.761-

361.0).

– Λιπάνετε τα έδρανα των τροχών.

– Ελέγξτε τους ελαστικούς σωλήνες και

τους συνδέσμους για βλάβες.

Η εγκατάσταση έχει εξαντληθεί

 Εάν υπάρχει αναγεννητής WS: Συνδέ-

στε την εγκατάσταση στον αναγεννητή

WS και κάντε αναγέννηση.

 Αντικαταστήστε τη ρητίνη στη δεξαμενή

(εναλλάκτης).

Βλάβη στο κάτω ακροφύσιο του ανοδι-

κού σωλήνα

 Αντικαταστήστε το ακροφύσιο.

Ο προσαρμογέας σύνδεσης δεν είναι

σωστά σφιγμένος



Σφίξτε τον προσαρμογέα με ένα κλειδί.

Ελαττωματική μόνωση

 Ελέγξτε και αντικαταστήστε.

Εργασίες συντήρησης

Καθημερινοί έλεγχοι πριν από τη λει-

τουργία

Συντήρηση ανά 3 μήνες

Συμβουλές σε περίπτωση

βλάβης

Δεν υπάρχει μαλακό νερό

Εκροή ρητίνης

Έλλειψη στεγανότητας

39EL

- 1

Cihazın ilk kullanımından önce

bu orijinal kullanma kılavuzunu

okuyun, bu kılavuza göre davranın ve daha

sonra kullanım veya cihazın sonraki sahip-

lerine vermek için bu kılavuzu saklayın.

– WS 50 ve WS100 su sertliği giderme

sistemleri sadece suyun sertliğini gider-

mek için kullanılmalıdır.

Su, sadece teknik amaçlarla kullanıl-

malıdır.

Sistem, şehir suyu ve benzer kalitede

sular için uygundur.

Sistem, nötr alışverişte iyon alışverişi

yöntemine göre çalışır.

– Sistem, içme suyu üretimi için kullanıl-

mamalıdır (olası sağlık sorunları!).

– Giriş suyu (ham su) demir, manganez,

ağır metaller, yağ ve büyük miktarlarda

organik maddeler içermemelidir. İçme

suyu bu koşulları karşılar.

– Giriş suyunun ön basıncı (maks. 6 bar)

aşılamazsa, su sertliği giderme sistemi-

ne giren giriş hattına bir aşırı basınca

karşı koruma tertibatı takılmalıdır.

İşlenmemiş su; genellikle içme suyu, şehir

suyu veya kuyu suyu.

Sertlik giderme sistemiyle işlenmiş su; kal-

siyum veya magnezyum gibi sertleştiriciler

içermez.

Filtre kabı veya filtre tankı olarak da adlan-

dırılır. Bu bileşen, suyun sertliğinin gideril-

diği iyon değiştirme reçinesi içerir.

Suyun sertliğinin giderildiği değiştirme ka-

bındaki filtre malzemesi.

İyon değiştirme reçinesinin rejenerasyonu,

bir yemek tuzu çözeltisiyle yıkanarak ger-

çekleşir. Bunun için WS rejeneratörüne ih-

tiyaç duyulur.

Çıkış borusu, değiştirme kabının merkezin-

de durur ve suyu alttan bağlantı adaptörü-

ne geri iletir.

Çıkış borusunun alttaki ucunda, reçineyi

kapta tutan fakat suyu geçiren filtre memesi

bulunur.

Ambalaj malzemeleri geri dönüş-tü-

rülebilir. Ambalaj malzemelerini evini-

zin çöpüne atmak yerine lütfen tekrar

kullan labilecekleri yerlere gönderin.

Eski cihazlarda, yeniden değerlendir-

me işlemine tabi tutulması gereken

değerli geri dönüşüm malzemeleri

bulunmaktadır. Bu nedenle eski ci-

hazları lütfen öngörülen toplama sis-

temleri aracılığıyla imha edin.

İçindekiler hakkında uyarılar (REACH)

İçindekiler hakkında ayrıntılı bilgileri bulabi-

leceğiniz adres:

www.kaercher.com/REACH

Her ülkede yetkili distribütörümüz tarafın-

dan verilmiş garanti şartları geçerlidir. Ga-

ranti süresi içinde cihazınızda oluşan

muhtemel hasarları, arızanın kaynağ

ı üre-

tim veya malzeme hatası olduğu sürece üc-

retsiz olarak karşılıyoruz. Garanti

hakkınızdan yararlanmanızı gerektiren bir

durum olduğu zaman, ilgili faturanız ile bir-

likte satıcınıza veya size en yakın yetkili

servisimize başvurunuz.

Sadece orijinal KÄRCHER yedek parçaları

kullanın. Bir yedek parça genel bakışını bu

kullanım kılavuzunun sonunda bulabilirsi-

niz.

 Tehlike

Ağır bedensel yaralanmalar ya da ölüme

neden olan direkt bir tehlikeye karşı uyarır.

몇 Uyarı

Ağır bedensel yaralanmalar ya da ölüme

neden olabilecek olası tehlikeli bir duruma

karşı uyarır.

Dikkat

Hafif bedensel yaralanmalar ya da maddi

hasarlara neden olabilecek olası tehlikeli

bir durum uyarısı.

– Sistemin kurulumu, periyodik bakımı ve

kullanımıyla ilgilenen kişiler gerekli nite-

liğe sahip olmalı, ilgili yönetmelikleri ve

kullanma kılavuzunu bilmeli ve dikkate

almalıdır.

– Tadilatlar veya üretici tarafından onay-

lanmamış değişiklikler yapılması, gü-

venlik nedenleriyle yasaktır.

– Cihaz, çalışma düzenekleriyle birlikte

kullanılmadan önce düzgün durum ve

çalışma güvenliği kontrollerinden geçi-

rilmelidir. Eğer hasar veya eksik var ise

kullanılmamalıdır.

– Üretici, amacına uygun olmayan ya da

hatalı kullanım sonucu oluşan hasarlar

için sorumluluk üstlenmez.

– Bu cihazın kısıtlıfiziksel, duyusal veya

ruhsal özelliklere sahip kişiler tarafın-

dan kullanılmasısakıncalıdır.

Cihaz çocuklar veya eğitimsiz kişiler ta-

rafından kullanılmamalıdır.

Cihazla oynamamalarını sağlamak için

çocuklar gözetim altında tutulmalıdır.

– Cihaz, sadece kullanım konusunda eği-

tim almış ve kullanım için açık bir şekil-

de görevlendirilmiş kişiler tarafından

kullanılmalıdır.

– Cihazı düz bir yüzeye koyun ve kayma-

ya karşı emniyete alın (örn. tekerlekle-

rin altına takozlar koyarak).

– Cihazı uygun olmayan bir arazide hare-

ket ettirmeyin.

 Tehlike

Yaralanma tehlikesi!

Cihazı sadece koruyucu gözlükle kullanın,

bakıma tabi tutun ve temizleyin.

Soket bağlantıları basınç altındadır, soket

bağlantılarını gevşetmeden önce sistem-

deki basıncı boşaltın.

İçindekiler

Kurallara uygun kullanım . . TR . . 1

Genel bilgiler. . . . . . . . . . . . TR . . 1

Güvenlik uyarıları . . . . . . . . TR . . 1

Cihaz tanımı . . . . . . . . . . . . TR . . 2

Ön hazırlık . . . . . . . . . . . . . TR . . 2

Çalıştırma . . . . . . . . . . . . . . TR . . 2

Koruma ve Bakım . . . . . . . . TR . . 3

Arıza yardımı . . . . . . . . . . . TR . . 3

Kurallara uygun kullanım

Çalışma için önkoşullar

Giriş suyunun su sıcaklığı

(ham su)

min: 5° C

maks: 30 ° C

Çevre sıcaklığı

Sürekli

Çalışma sırasında

> 0 ° C

maks: 40 ° C

Giriş suyunun ön basıncı

(ham su

min: 2 bar

maks: 6 bar

su kaçağı ol-

madan

Genel bilgiler

Kavram tanımlaması

Ham su

Yumuşak su

Eşanjör

İyon değiştirme reçinesi

Rejenerasyon

Çıkış borusu

Filtre memesi

Çevre koruma

Garanti

Yedek parçalar

Kullanım kılavuzundaki semboller

Güvenlik uyarıları

Kullanım

Kullanımı

40 TR

- 2

Aksesuarların eksik olması durumunda ya

da nakliye hasarlarında yetkili satıcınızı bil-

gilendirin.

1 Tank adaptörü/bağlantı adaptörü

2 Filtre/tank bağlantı hortumu

3 Tank (eşanjör)

4 Gergi kayışı

5Taşıma rayları

6 Çerçeve, hareketli

7 Kir tutucuyla birlikte kir ayırıcı

8 Ölçüm saati

9 Filtre

10 Ön filtreli anahtar

Dikkat

Yaralanma tehlikesi! Sistemi hareket ettirir-

ken, insanların kaldırabileceği maksimum

yükün aşılmamasına dikkat edin.

 Araç içinde taşırken dik veya taşıma

rayları üzerinde yatay konumda taşıyın

ve gerekli şekilde emniyete alın.

 Tehlike

Yaralanma tehlikesi, hasar tehlikesi!

Yükleme sırasında cihazın ağırlığına dikkat

edin!

 Sistemin kamyondan indirilmesi:

Sistemi tekerlek dingilinden tutarak

araçtan çekin ve yükleme kenarı üzerin-

de zemine oturtun. Tutamaktan tutun

ve dik konuma getirin.

 Sistemin yüklenmesi:

Ters sırada yükleyin.

 Sistemi tutamaktan tutun, geriye doğru

yatırın ve itin veya çekin. Hareket ettik-

ten sonra sistemi düz bir yüzey üzerine

ve durma güvenliği sağlanacak şekilde

yerleştirin.

– Sisteme sızdırmazlık kontrolü yapın.

– Akü durumunu (ölçüm saatinin ekranın-

da akü durum göstergesi) kontrol edin,

gerekirse aküyü değiştirin. Akü tipi

CR2032.

– Gergi kayışını kontrol edin, gerekirse

değiştirin.

– Filtre soketindeki kirlenmeyi kontrol

edin, gerekirse soketi değiştirin (Sipariş

No. 6.761-361.0).

 Tehlike

Devrilme tehlikesi! Bağlantı hortumlarını,

sistem hortumlardan çekilerek devrilmeye-

cek şekilde döşeyin.

Tökezlenme tehlikesi! Hortumları, yaralan-

ma oluşmayacak şekilde döşeyin (örn. tö-

kezlenme nedeniyle).

Dikkat

Sistem, kullanım sırasında donma oluşma-

yacak şekilde kurulmalıdır. Su beslemesine

ve yumuşak su tüketicisine gerekli olan

bağlantılar dikkate alınmalıdır.

Ünite bağlanırken, tedarik şirketinin geçerli

normları ve yönetmeliklerine dikkat edilme-

lidir.

1 Yumuşak su çıkışı

2 Ham su girişi

3 Tank (eşanjör)

4Boşaltma/hava tahliye valfı

 Ham su girişini (şehir suyu) bağlayın.

 Tüketiciyi, yumuşak su bağ

lantısının çı-

kışına bağlayın.

 Su beslemesini açın ve tankı (eşanjör)

doldurun.

 Sistemin havasını alın, bunun için, hiç

hava çıkmayana kadar hava tahliye val-

fını açın.

Cihaz tanımı

Ön hazırlık

Cihazın taşınması

İndirme

Taşıma ağırlığı (WS 50) 35 kg

(WS 100) 40 kg

Cihazı sürme

Çalıştırma

Çalışmadan önceki günlük

kontroller

Cihazın bağlanması

Yumuşak su üretimi

41TR

- 3

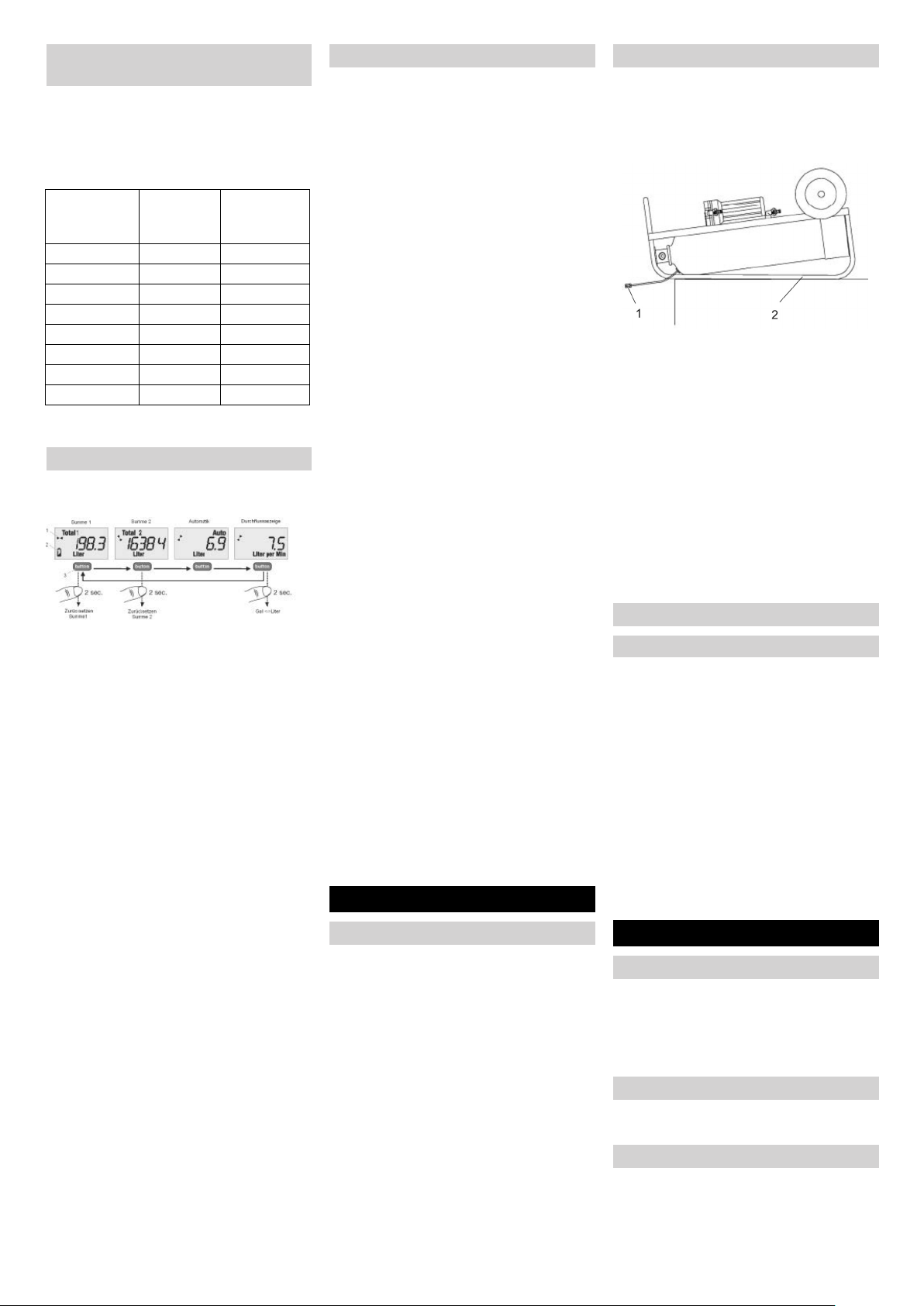

 Ham suyun su sertliğini sertlik ölçme

aksesuarı (Sipariş No. 6.768-003.0) be-

lirleyin veya tedarik şirketine sorun).

 Yumuşak su kapasitesini aşağıdaki tab-

lodan okuyun.

 Üretim miktarı ölçüm saati üzerinden

gösterilebilir.

Suyun akmasıyla birlikte ölçüm saati oto-

matik olarak açılır.

Butona kısa süreli basılarak farklı gösterge-

lere geçilebilir.

Ölçüm saatinin ekranında aşağıdakiler

gösterilebilir:

– Hacim sayacı 1

Üretilen yumuşak su miktarını litre cin-

sinden gösterir

Uyarı: Hacim sayacı, butona en az 2

saniye basılarak sıfırlanır.

– Hacim sayacı 2

Uyarı: Her iki hacim sayacı da birbirle-

rinden bağımsız olarak sıfırlanabilir.

– Otomatik

– Akış miktarı

Güncel akış miktarını litre/dakika cin-

sinden gösterir.

Uyarı: Butona en az 2 saniye basılarak

gösterge litre/dakika ile galon/dakika

arasında değişir.

Yumuşak su tüketimini belirlemek için 2

olanak bulunmaktadır:

– Ölçüm saatinin ekranındaki hacim sa-

yacının göstergesi üzerinden.

– Yumuşak su çıkışındaki su sertliği yu-

muşak su sertlik ölçme aksesuarı ile öl-

çülerek (Sipariş No. 6.768-004.0).

Sistemin rejenerasyonu için 2 olanak bu-

lunmaktadır.

– WS rejeneratörü mevcutsa: Sistemi WS

rejeneratörüne bağlayın. Bu konudaki

açıklamayı WS rejeneratörünün kullan-

ma kılavuzundan alın.

– Tank (eşanjör) içindeki reçine dolumu-

nu değiştirin.

 Sistemi basınçsız duruma getirin.

 Hortumu yumuşak su bağlantısından

çekin.

 Filtre/tank bağlantı hortumunu çekin.

 Gergi kayışını çözün ve üniteyi çerçe-

veden çıkartın.

 Tank adaptörünü anahtarla gevşetin ve

sökün.

 Çıkış borusunu tanktan çekin.

 Tankı ters döndürün ve reçineyi uygun

bir kapta toplayın.

 Tankı suyla yıkayın.

 Yeni reçine doldurun (Sipariş No.

6.761-031.0 - 25 kg).

Uyarı: Doldurmak için bir huni kullanın,

reçineyi suyla yıkayın.

WS 50 - 12,5 litre

WS 100 - 25 litre

 Reçine doldurulduktan sonra, tanka

komple su doldurun.

 Çıkış borusunu tanka sokun (alet kul-

lanmayın), suyla doldurun ve aynı

an-

da, zemine ulaşana kadar dikkatlice

aşağı bastırın.

Uyarı: Çıkış borusunun tankın merke-

zinde olmasına dikkat edin.

 Sistemi ters sırada toplayın.

 Tehlike

Yaralanma tehlikesi!

Cihazı sadece koruyucu gözlükle kullanın,

bakıma tabi tutun ve temizleyin.

Soket bağlantıları basınç altındadır, soket

bağlantılarını gevşetmeden önce sistem-

deki basıncı boşaltın.

Dikkat

Hasar görme tehlikesi! Donma tehlikesinde

tankı boşaltın.

1Boşaltma valfı

2Taşıma rayları

 Hortumu filtre ve tank arasından çekin

ve boşaltın.

 Filtreyi açın ve boşaltın.

 Hortumu yumuşak su bağlantısından

çekin.

 Üniteyi taşıma raylarının üzerine yatırı

 Hortumdaki boşaltma valfını açın.

Uyarı: Valfı mümkün olduğunca tankın

altına getirin, bu sayede tanktaki suyun

tahliye olması kolaylaşır.

Su tahliye olduktan sonra sistem donma

maruz kalabilir.

– Sisteme sızdırmazlık kontrolü yapın.

– Akü durumunu (ölçüm saatinin ekranın-

da akü durum göstergesi) kontrol edin,

gerekirse aküyü değiştirin. Akü tipi

CR2032.

– Gergi kayışını kontrol edin, gerekirse

değiştirin.

– Filtre soketindeki kirlenmeyi kontrol

edin, gerekirse soketi değiştirin (Sipariş

No. 6.761-361.0).

– Tekerlek rulmanlarını yağlayın.

– Hortumlara ve kavramalara hasar kon-

trolü yapın.

Sistem tükenmiş

 WS rejeneratörü mevcutsa: Sistemi WS re-

jeneratörüne bağlayın ve rejenere edin.

 Tank (eşanjör) içindeki reçine dolumu-

nu değiştirin.

Çıkış borusunun altındaki meme arızalı

 Memeyi değiştirin.

Bağlantı adaptörü doğru sıkılmamış

 Adaptörü anahtarla sıkın

Conta arızalı

 Kontrol edin ve değiştirin.

Yumuşak su kapasitesinin

belirlenmesi

Su sertliği

° dH

WS 50

Kapasite

WS 100

Kapasite

5 10,0 20,0

10 5,0 10,0

12 4,2 8,3

14 3,6 7,1

16 3,1 6,3

18 2,8 5,6

20 2,5 5,0

22 2,3 4,5

Ölçüm saati

Rejenerasyon

Tükenen sistemin rejenerasyonu

Tank içindeki reçine dolumunun değişti-

rilmesi

Koruma ve Bakım

Genel bilgiler

Donma tehlikesi

Donma tehlikesinde tankın boşaltılması

Bakım çalışmaları

Çalışmadan önceki günlük kontroller

Her 3 ayda bir bakım

Arıza yardımı

Yumuşak su yok

Reçine çıkışı

Sızdırma

42 TR

- 1

Перед первым применением

вашего прибора прочитайте

эту оригинальную инструкцию по эксплу-

атации, после этого действуйте соответ-

ственно и сохраните ее для

дальнейшего пользования или для сле-

дующего владельца.

– Водоумягчительные установки WS

50 и WS100 следует использовать

исключительно для умягчения воды.

Вода может быть использована толь-

ко для технических целей.

Система подходит для применения с

водой из городского водопровода

или водой, качество которой сравни-

мо с водопроводной.

Система работает по принципу ион-

ного обмена в нейтральной ионооб-

менной смоле.

– Систему не разрешается использо-

вать для производства питьевой

воды (возможный вред для здоро-

вья!).

– Подаваемая вода (сырая вода) не

должна содержать железо, марга-

нец, тяжелые металлы, нефть и

большое количество органических

веществ. Питьевая вода отвечает

данным условиям.

– Если давление подаваемой воды на

входе (макс. 6 бар) превышено, то в

подводящий трубопровод водоумяг-

чительной установки можно устано-

вить устройство для

предотвращения избыточного дав-

ления.

Неочищенная вода, в основном питье-

вая вода, городская водопроводная

вода или колодезная вода.

Благодаря водоумягчительной установ-

ке обработанная вода не содержит со-

лей жесткости, таких, как

соли кальция и

магния.

Также носит название "фильтровальный

резервуар". Он содержит ионообмен-

ную смолу, которая используется для

умягчения воды.

Фильтрующий материал в резервуаре

обменника, благодаря которому проис-

ходит умягчение воды.

Регенерация ионообменной смолы осу-

ществляется путем промывки раство-

ром поваренной соли. Для этого

требуется регенератор WS.

Напорный трубопровод располагается в

центре

резервуара обменника и направ-

ляет воду из нижней части обратно к

адаптеру подключения.

На нижнем конце напорного трубопрово-

да расположена фильтровальная фор-

сунка, в резервуаре которой находится

смола, но через которую может прохо-

дить вода.

Упаковочные материалы пригодны

для вторичной обработки. Поэтому

не выбрасывайте упаковку вместе

с домашними отходами, а сдайте

ее в один из пунктов приема вто-

ричного сырья.

Старые приборы содержат ценные

перерабатываемые материалы,

подлежащие передаче в пункты

приемки вторичного сырья. Поэто-

му утилизируйте старые приборы

через соответствующие системы

приемки отходов.

Инструкции по применению компо-

нентов (REACH)

Актуальные сведения о компонентах

приведены на веб-узле по следующему

адресу:

www.kaercher.com/REACH

В каждой

стране действуют соответст-

венно гарантийные условия, изданные

уполномоченной организацией сбыта

нашей продукции в данной стране. Воз-

можные неисправности прибора в тече-

ние гарантийного срока мы устраняем

бесплатно, если причина заключается в

дефектах материалов или ошибках при

изготовлении. В случае возникновения

претензий в течение гарантийного срока

просьба обращаться, имея при себе

чек

о покупке, в торговую организацию, про-

давшую вам прибор или в ближайшую

уполномоченную службу сервисного об-

служивания.

Используйте только оригинальные запа-

сные части фирмы KARCHER. Описание

запасных частей находится в конце дан-

ной инструкции по эксплуатации.

 Опасность

Предупреждает о грозящей опасно-

сти, которая может привести к тяже-

лым увечьям или к смерти.

몇 Предупреждение

Предупреждает о возможной потенци-

ально опасной ситуации, которая мо-

жет привести к тяжелым увечьям или

к смерти.

Внимание!

Указание относительно возможной по-

тенциально опасной ситуации, кото-

рая может привести к легким травмам

или повлечь материальный ущерб.

– Лица, имеющие отношение к мон-

тажу, текущему ремонту и обслу-

живанию установки, обязаны иметь

соответствующую квалификацию,

знать и соблюдать соответствую-

щие правила и инструкцию по эк-

сплуатации.

– Переоборудование и внесение не

одобренных изготовителем изме-

нений запрещено по соображениям

безопасности.

– Перед началом работы аппарат и

рабочие приспособления следует

проверить на их надлежащее со-

стояние и их соответствие требо-

ваниям безопасности. Если

состояние прибора не является

безупречным, использовать его не

разрешается.

– Изготовитель не несет ответст-

венности за возможные убытки, ко-

торые возникли по причине

использования не по назначению или

вследствие неправильного обслу-

живания.

Оглавление

Использование по назначе-

нию . . . . . . . . . . . . . . . . . . . RU . . 1

Общие указания . . . . . . . . RU . . 1

Указания по технике безопа-

сности. . . . . . . . . . . . . . . . . RU . . 1

Описание прибора . . . . . . RU . . 2

Подготовка. . . . . . . . . . . . . RU . . 2

Эксплуатация . . . . . . . . . . RU . . 3

Уход и техническое обслужи-

вание . . . . . . . . . . . . . . . . . RU . . 4

Устранение неисправностей RU . . 4

Использование по

назначению

Условия эксплуатации

Температура подавае-

мой воды (сырой воды)

мин.: 5° C

макс.: 30 ° C

Окружающая температу-

ра

Всегда

в работе

> 0 ° C

макс.: 40 ° C

Давление подаваемой

воды на входе (сырой

воды

мин.: 2 бара

макс.: 6 бар

без гидрав-

лического

удара

Общие указания

Обозначение понятий:

Сырая вода

Мягкая вода

Обменник

Ионообменная смола

Регенерация

Напорный трубопровод

Фильтровальная форсунка

Защита окружающей среды

Гарантия

Запасные части

Символы в руководстве по

эксплуатации

Указания по технике

безопасности

Использование

43RU

- 2

– Эти приборы не предназначены для

использования людьми с ограничен-

ными физическими, сенсорными или

умственными способностями.

Эксплуатация прибора детьми или

лицами, не прошедшими инструк-

таж, запрещается.

Необходимо следить за детьми,

чтобы они не играли с прибором.

– Устройство может использовать-

ся только лицами, обученными об-

ращению с ним и наделенными

определенными полномочиями для

его применения.

– Установить устройство на ровную

поверхность и принять меры про-

тив непроизвольного качения (на-

пример, установить подкладные

клинья под колеса).

– Не перемещать устройство в не-

приспособленных для этого поме-

щениях.

 Опасность

Опасность получения травм!

В процессе эксплуатации, техническо-

го обслуживания и очистки устройст-

ва необходимо использовать

защитные очки.

Штекерные соединения находятся под

давлением, перед их отсоединением

необходимо сбросить давление в уста-

новке.

При обнаружении недостающих принад-

лежностей или повреждений, получен-

ных во время транспортировки, следует

уведомить торговую организацию, про-

давшую прибор.

1 Адаптер резервуара/адаптер под-

ключения

2 Соединительный шланг фильтр/ре-

зервуар

3 Резервуар (обменник)

4 Натяжной ремень

5 Направляющие рельсы

6 Рамка, подвижная

7 Грязеотделитель с грязеуловителем

8 Счетчик

9 Фильтр

10 Ключ для фильтра предварительной

очистки

Внимание!

Опасность получения травм! При пере-

мещении установки следует не допу-

скать превышения индивидуальной

физической нагрузки.

 При транспортировке в автомобиле

установку следует

располагать в

вертикальном положении, а при

транспортировке на направляющих

рельсах - в горизонтальном, а также

закреплять ее соответствующим

образом.

 Опасность

Опасность для здоровья, опасность

повреждения!

При погрузке следует обратить вни-

мание на вес устройства.

 Выгрузка установки:

Вытянуть установку из автомобиля

за колесную ось и перенести на пол

через погрузочную сторону платфор-

мы. Взять за ручку и полностью уста-

новить на пол.

 Погрузка установки:

Погрузить в обратной последова-

тельности.

 Придерживая

установку за ручку,

опрокинуть ее назад и толкать или

тянуть. После перемещения поста-

вить установку на устойчивой, ров-

ной поверхности.

Эксплуатация

Описание прибора

Подготовка

Транспортировка прибора

Выгрузка аппарата

Транспортный вес (WS 50) 35 кг

(WS 100) 40 кг

Передвижение на аппарате

44 RU

- 3

– Проверить герметичность установки.

– Проверить уровень заряда аккумуля-

тора (индикатор состояния зарядки

аккумулятора на дисплее счетчика),

при необходимости заменить. Тип

аккумулятора CR2032.

– Проверить натяжной ремень, при не-

обходимости заменить.

– Проверить загрязнение свечного

фильтра, при необходимости заме-

нить (№ для заказа 6.761-361.0).

 Опасность

Опасность опрокидывания! Соедини-

тельные шланги прокладывать таким

образом, чтобы система не могла

опрокинуться при движении через

шланг.

Опасность спотыкания! Проклады-

вать шланги таким образом, чтобы не

допустить возможности травмирова-

ния (например, из-за спотыкания).

Внимание!

Установку во время применения следу-

ет устанавливать в местах, защи-

щенных от мороза. Необходимо

предусмотреть

соответствующие

соединения для водоснабжения и по-

требителя умягченной воды .

При подключении устройства следует

соблюдать действующие стандарты

и правила поставщика.

1 Выход умягченной воды

2 Подача сырой воды

3 Резервуар (обменник)

4 Разгрузочный/вентиляционный кла-

пан

 Закрыть подачу сырой воды (город-

ской водопровод).

 Подключить потребителя к выходу

подключения для умягченной воды.

 Открыть подачу воды

и заполнить

резервуар (обменник).

 Удалить воздух из системы, для это-

го открыть воздушный клапан и дер-

жать его открытым до тех пор, пока

не перестанет выходить воздух.

 Определить жесткость сырой воды с

помощью набора для измерения

жесткости воды (№ для заказа 6.768-

003.0), либо узнать ее у поставщика).

 Определить объем

умягченной воды

в следующей таблице.

 Объем производства может отобра-

жаться на счетчике.

Счетчик включается автоматически как

только вода начинает течь.

Кратким нажатием кнопки можно пере-

ключать различные типы уведомлений

На дисплее счетчика могут отображать-

ся следующие уведомления:

– Счетчик объема 1

показывает количество умягченной

воды в литрах

Указание: Сброс счетчика объема

происходит по нажатию кнопки в те-

чение не менее 2 секунд.

– Счетчик объема 2

Указание: Показания обоих счетчи-

ков объема можно сбросить незави-

симо друг от друга.

– Автоматика

– расход

показывает фактическую скорость

потока в л/мин.

Указание: При нажатии на кнопку в

течение 2 секунд можно осуществить

выбор на дисплее между л/мин. и

галлон/мин.

Имеются 2 варианта определения пре-

кращения подачи умягченной воды:

– показания счетчика объема на ди-

сплее счетчика.

– путем измерения жесткости воды на

выходе для мягкой воды с помощью

набора для измерения жесткости

воды (№ для заказа 6.768-004.0).

Существуют 2 варианта регенерации

установки.

– При наличие регенератора WS: Под-

ключить установку к регенератору

WS. Описание см. в руководстве по

эксплуатации регенератора WS.

– Замена смолы в резервуаре (обмен-

ник).

 Сбросить давление в установке.

 Вынуть шланг из подключения для

умягченной воды.

 Вынуть соединительный шланг

фильтр/резервуар.

 Ослабить натяжной ремень и из-

влечь устройство из рамки.

 Ослабить адаптер резервуара с по-

мощью ключа и отвинтить.

 Извлечь напорный трубопровод из

резервуара.

 Повернуть резервуар

и собрать смо-

лу в подходящую емкость.

 Промыть резервуар водой.

 Засыпать новую смолу (№ для зака

за 6.761-031.0 - 25 кг).

Указание: Использовать воронку для

наполнения, промыть смолу водой.

WS 50 - 12,5 литров

WS 100 - 25 литров

 После того, как смола полностью за-

сыпана, следует заполнить резерву-

ар водой.

 Вставить напорный трубопровод в ре-

зервуар (без использования инстру-

ментов), залить воду и одновременно

слегка нажимать трубопровод вниз,

пока не будет достигнуто днище.

Указание: Убедиться, что напорный

трубопровод располагается в центре

резервуара.

 Снова собрать установку в обратной

последовательности.

Эксплуатация

Ежедневные проверки пред

началом работы

Подключение устройства

Производство умягченной воды

Определение объема умягченной

воды

Жесткость

воды

° dH

WS 50

Производи-

тельность

WS 100

Производи-

тельность

5 10,0 20,0

10 5,0 10,0

12 4,2 8,3

14 3,6 7,1

16 3,1 6,3

18 2,8 5,6

20 2,5 5,0

22 2,3 4,5

Счетчик

Регенерация

Регенерация установки

Замена смолы в резервуаре

45RU

- 4



Опасность

Опасность получения травм!

В процессе эксплуатации, техническо-

го обслуживания и очистки устройст-

ва необходимо использовать

защитные очки.

Штекерные соединения находятся под

давлением, перед их отсоединением

необходимо сбросить давление в уста-

новке.

Внимание!

Опасность повреждения! При опасно-

сти замерзания следует опорожнить

резервуар.

1 Разгрузочный клапан

2 Направляющие рельсы

 Снять шланг, соединяющий фильтр

резервуар, и опорожнить.

 Открыть и опорожнить фильтр.

 Вынуть шланг из подключения для

умягченной воды.

 Наклонить устройство на направля-

ющие рельсы.

 Открыть разгрузочный клапан на

шланге.

Указание: Размещать клапан как

можно дальше от резервуара, это об-

легчает процесс слива воды.

Если вода вытекает, то установка может

подвергнуться замерзанию.

– Проверить герметичность установки.

– Проверить уровень заряда аккумуля-

тора (индикатор состояния зарядки

аккумулятора на дисплее счетчика),

при необходимости заменить. Тип

аккумулятора CR2032.

– Проверить натяжной ремень, при не-

обходимости заменить.

– Проверить загрязнение свечного

фильтра, при необходимости заме-

нить (№ для заказа 6.761-361.0).

– Смазать подшипник колеса.

– Проверить шланги и соединения на

наличие повреждений.

Ресурс установки исчерпан

 При наличие регенератора WS: Под-

ключить установку к регенератору

WS и провести регенерацию.

 Замена смолы в резервуаре

(обменник).

Внутренняя форсунка в напорном

трубопроводе неисправна

 Заменить насадку.

Адаптер подключения неправильно

затянут

 Затянуть адаптер с помощью ключа.

Повреждена прокладка

 Проверить и заменить.

Уход и техническое

обслуживание

Общие указания

Опасность замерзания

Опорожнение резервуара при опасно-

сти замерзания

Работы по техническому

обслуживанию

Ежедневные проверки пред началом

работы

Техническое обслуживание через ка-

ждые 3 месяца

Устранение неисправностей

Умягченная вода отсутствует

Проступание смолы

Негерметичность

46 RU

- 1

A készülék első használata előtt

olvassa el ezt az eredeti hasz-

nálati utasítást, ez alapján járjon el és tart-

sa meg a későbbi használatra vagy a

következő tulajdonos számára.

– A WS 50 és WS 100 vízlágyító beren-

dezéseket kizárólag víz lágyítására

szabad használni.

A vizet csak műszaki célokra szabad

felhasználni.

A berendezés városi vízhez ill. ezzel

egyenlő minőségű vízhez alkalmas.

A berendezés az ioncsere eljárás elve

alapján működik.

– A berendezést nem szabad ivóvíz ter-

melésére használni (egészségkároso-

dás lehetséges!).

– A táplálóvíznek (nyersvíz) vastól, man-

gántól, nehézfémektől, olajtól, valamint

nagyobb mennyiségű szerves anyagtól

mentesnek kell lennie. Az ivóvíz teljesíti

ezeket a feltételeket.

– Amennyiben a táplálóvíz előnyomása

(max. 6 bar) túlléphető, akkor a vízlá-

gyító berendezés táplálóvezetékébe

egy biztonsági berendezést kell beépí-

teni a túlnyomás ellen.

kezeletlen víz, legtöbbször ivóvíz, városi

víz vagy kútvíz.

A vízlágyító berendezéssel kezelt víz, nem

tartalmaz keménységet okozó anyagokat,

mint pl. kalciumot és magnéziumot.

Szűrőtartálynak vagy szűrőtanknak is ne-

vezik. Ez tartalmazza az ioncserélő gyan-

tát, amellyel a vizet lágyítani lehet.

Szűrőanyag a cserélő tartályban, amellyel

a vizet lágyítani lehet.

Az ioncserélő gyanta regenerációja kony-

hasó oldattal való átöblítéssel történik. Eh-

hez a WS regenerátorra van szükség.

A szívócső a cserélő tartályban középen áll

és a vizet alulról visszavezeti a csatlakozó

adapterhez.

A szívócső alsó végén található a szűrő fú-

vóka, amely a gyantát a tartályban tartja,

de a vizet átengedi.

A csomagolóanyagok újrahasznosít-

hatók. Ne dobja a csomagolóanyago-

kat a háztartási szemétbe, hanem

gondoskodjék azok újrahasznosítás-

ról.

A régi készülékek értékes újrahasz-

nosítható anyagokat tartalmaznak,

amelyeket tanácsos újra felhasznál-

ni. Ezért a régi készülékeket az arra

alkalmas gyűjtőrendszerek igénybe-

vételével ártalmatlanítsa!

Megjegyzések a tartalmazott anyagok-

kal kapcsolatban (REACH)

Aktuális információkat a tartalmazott anya-

gokkal kapcsolatosan a következő címen

talál:

www.kaercher.com/REACH

Minden országban az illetékes forgalma-

zónk által kiadott garancia feltételek érvé-

nyesek. Az esetleges üzemzavarokat az

Ön készülékén a garancia lejártáig költség-

mentesen elhárítjuk, amennyiben anyag-

vagy gyártási hiba az oka. Garanciális

esetben kérjük, forduljon a vásárlást igazo-

ló bizonylattal kereskedőjéhez vagy a leg-

közelebbi hivatalos szakszervizhez.

Kizárólag eredeti KÄRCHER alkatrészeket

használjon. Ezen Gépkönyv végén talál-

hatja a pótalkatrészek rövid áttekintését.

 Balesetveszély

Azonnal fenyegető veszélyre figyelmeztet,

amely súlyos testi sérüléshez vagy halál-

hoz vezet.

몇 Figyelem!

Esetlegesen veszélyes helyzetre figyel-

meztet, amely súlyos testi sérüléshez vagy

halálhoz vezethet.

Vigyázat

Figyelmeztetés esetlegesen veszélyes

helyzetre, amely könnyű sérüléshez vagy

anyagi kárhoz vezethet.

– Azon személyeknek, akik részt vesz-

nek a berendezés felállításában, kar-

bantartásában és működtetésében,

megfelelően képzettnek kell lenniük, is-

merniük kell és figyelembe kell venniük

a megfelelő előírásokat és a használati

utasítást.

– Átépítések és a gyártó által nem enge-

délyezett változtatások biztonsági

okokból tilosak.

– A készülék és a munkaberendezés

szabályszerű állapotát és üzembizton-

ságát használat előtt ellenőrizni kell. Ha

a készülék állapota nem kifogástalan,

akkor nem szabad használni.

– A gyártó nem felel az olyan esetleges

károkért, amelyek a nem rendeltetés-

szerű használat, vagy hibás kezelés

következtében keletkeznek.

– Ez a készülék nem alkalmas arra, hogy

korlátozott fizikai, érzékelő vagy szelle-

mi képességgel rendelkező személyek

használják.

A készüléket nem használhatják gyer-

mekek és olyan személyek, akiket nem

tanítottak be a készülék használatára.

Gyerekeket felügyelni kell, annak bizto-

sításáért, hogy a készülékkel ne játsza-

nak.

– A készüléket csak olyan személyek

használhatják, akiket a kezelésre beta-

nítottak és akiket a használattal kifeje-

zetten megbíztak.

– A készüléket sík felületen kell felállítani

és elgurulás ellen biztosítani kell (pl. a

kerekek aláékelésével).

– A készüléket ne mozgassa erre nem al-

kalmas terepen.

 Balesetveszély

Sérülésveszély!

A készüléket csak védőszemüveggel sza-

bad kezelni, karbantartani és tisztítani.

Az összedugott csatlakozások nyomás

alatt állnak, az összedugott csatlakozások

kioldása előtt a berendezést nyomásmen-

tessé kell tenni.

Tartalomjegyzék

Rendeltetésszerű használat HU . . 1

Általános megjegyzések . . . HU . . 1

Biztonsági tanácsok . . . . . . HU . . 1

Készülék leírása . . . . . . . . . HU . . 2

Előkészület . . . . . . . . . . . . . HU . . 2

Üzem . . . . . . . . . . . . . . . . . HU . . 2

Ápolás és karbantartás . . . . HU . . 3

Üzemzavarelhárítási segítség HU . . 3

Rendeltetésszerű használat

Feltételek az üzemeltetéshez

A táplálóvíz hőmérséklete

(nyersvíz)

min: 5° C

max: 30 ° C

Környezeti hőmérséklet

Mindig

üzemben

> 0 ° C

max: 40 ° C

A táplálóvíz előnyomása

(nyersvíz)

min: 2 bar

max: 6 bar

vízcsapás

mentes

Általános megjegyzések

Fogalmak meghatározása

Nyersvíz

Lágy víz

Cserélő

Ioncserélő gyanta

Regeneráció

Szívócső

Szűrő fúvóka

Környezetvédelem

Garancia

Alkatrészek

Szimbólumok az üzemeltetési

útmutatóban

Biztonsági tanácsok

Alkalmazás

Használat

47HU

- 2

Hiányzó tartozék vagy szállítási sérülés

esetén kérem, értesítse a kereskedőt.

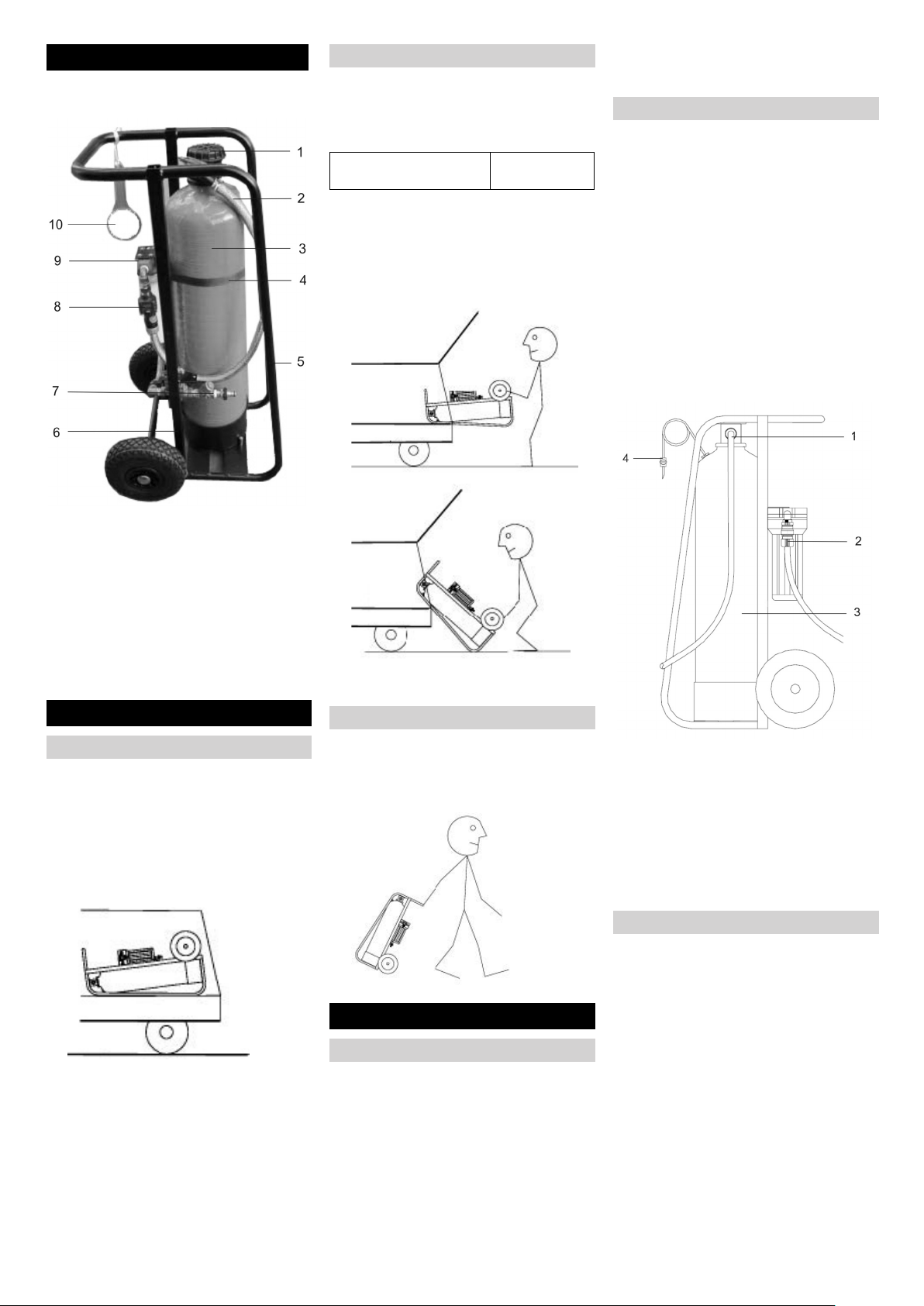

1 Tartály adapter/csatlakozó adapter

2 A szűrő/tartály összekötő tömlője

3 Tartály (cserélő)

4 Feszítőszíj

5 Szállítási sínek

6 Keret, tolható

7 Szennyelválasztó szennyfogóval

8 Mérőóra

9Szűrő

10 Kulcs az előszűrőhöz

Vigyázat

Sérülésveszély! A berendezés mozgatásá-

nál ügyelni kell arra, hogy a személyes te-

herbírást ne lépje túl.

 Járműben történő szállításkor állítva

vagy a szállítási sínekre fektetve kell

szállítani és megfelelően biztosítani.

 Veszély

Sérülésveszély, rongálódásveszély!

Berakodás esetén vegye figyelembe a ké-

szülék súlyát!

 A berendezés lerakása:

A berendezést a kerekek tengelyénél

fogva kell kihúzni a járműből és a rako-

dóperemen keresztül a talajra helyezni.

A markolatnál megfogni és egészen fel-

állítani.

 A berendezés felrakodása:

Fordított sorrendben rakja fel.

 A berendezést a markolatnál fogja,

döntse hátra és tolja vagy húzza. Szál-

lítás után a berendezést sík területen

stabilan állítsa le.

– A berendezés tömítettségének ellenőr-

zése.

– Akkumulátor állapotát (az akkumulátor

állapotának kijelzője a mérőóra kijel-

zőn) ellenőrizni, adott esetben kicserél-

ni. Akkumulátor típusa: CR2032.

– Ellenőrizze a feszítőszíjat adott eset-

ben cserélje ki.

– Ellenőrizze a szűrőgyertya szennye-

zettségét, adott esetben cserélje ki

(megrend. szám: 6.761-361.0).

 Balesetveszély

Borulásveszély! A csatlakozó tömlőket úgy

fektesse le, hogy a berendezés ne tudjon

felborulni, ha a tömlőket meghúzzák.

Botlásveszély! A tömlőket úgy fektesse le,

hogy ne keletkezzen sérülés (pl. botlás mi-

att).

Vigyázat

A berendezést a használat alatt fagymen-

tesen kell felállítani. A vízellátáshoz és a

lágy víz felhasználóhoz szükséges össze-

kötéseket figyelembe kell venni.

Az egység bekötésénél a szolgáltató vo-

natkozó érvényes szabványait, valamint

előírásait figyelembe kell venni.

1 Lágy víz kimenet

2 Nyers víz ellátás

3 Tartály (cserélő)

4 Kiürítő-/szellőzőszelep

 Nyers víz ellátás (városi víz) csatlakoz-

tatása.

 A felhasználót a lágy víz csatlakozás ki-

menetéhez kell csatlakoztatni.

 A vízellátást kinyitni és a tartályt (cseré-

lő) megtölteni.

 A rendszert légteleníteni, ehhez nyissa

ki a légtelenítő szelepet, amíg levegő

már nem jön ki.

Készülék leírása

Előkészület

A készülék szállítása

Lerakás

Szállítási súly (WS 50) 35 kg

(WS 100) 40 kg

Készülék vezetése

Üzem

Napi ellenőrzések az üzem előtt

A készülék bekötése

Lágy víz előállítása

48 HU

- 3

 A nyersvíz keménységét a keménység

mérőeszköz készlettel (megrend.

szám: 6.768-003.0) kiszámítani vagy

az ellátónál megkérdezni.

 A lágy víz kapacitást a következő táblá-

zatról leolvasni.

 A termelési mennyiséget a mérőórán

keresztül tudja megjeleníteni.

A mérőóra automatikusan bekapcsol, amit

a víz folyik.

A gomb rövid megnyomása által váltani le-

het a különböző kijelzők között.

A mérőóra kijelzőjén a következőket lehet

megjeleníteni:

– Térfogat számláló 1

a termelt lágy víz mennyiséget mutatja

literben

Megjegyzés: A térfogat számláló vis-

szaállítása a gomb legalább 2 másod-

percig történő megnyomásával történik.

– Térfogat számláló 2

Megjegyzés: A két térfogat számlálót

egymástól függetlenül lehet visszaállí-

tani.

– Automatika

– Átfolyási mennyiség

az aktuális átfolyási mennyiséget mu-

tatja liter/min.-ben.

Megjegyzés: Ha a gombot legalább 2

másodpercig nyomják a kijelző a liter/

min és Gal/min között kapcsol át.

A lágy víz kimerítésének meghatározására

2 lehetőség van:

– a térfogat számláló kijelzőjén keresztül

a mérőóra kijelzőjén.

– a víz keménységének meghatározása

által a lágy víz kimenetnél a vízkemény-

ség mérőeszköz készlettel (megrend.

szám: 6.768-004.0).

A berendezés regenerálására 2 lehetőség van.

– Ha van WS regenerátor: Csatlakoztas-

sa a WS regenerátort a berendezés-

hez. A leírást lásd a WS regenerátor

üzemeltetési útmutatójában.

– A gyanta töltetet a tartályban (cserélő)

kicserélni.

 Tegye nyomásmentessé a berendezést.

 Húzza le a tömlőt a lágy víz csatlako-

zásról.

 Húzza le a szűrő/tartály összekötő töm-

lőjét.

 Oldja ki a feszítőszíjat és vegye ki az

egységet a keretből.

 A tartály adapterét kulccsal oldja ki és

csavarozza ki.

 Húzza ki a szívócsövet a tartályból.

 Fordítsa meg a tartályt és fogja fel a

gyantát egy erre alkalmas edénnyel.

 A tartályt vízzel öblítse ki.

 Töltsön bele új gyantát (megrendelési

szám: 6.761-031.0 - 25 kg).

Megjegyzés: A betöltéshez használjon

tölcsért, a gyantát vízzel öblítse bele.

WS 50 - 12,5 liter

WS 100 - 25 liter

 Miután betöltötte a gyantát, a tartályt

töltse fel teljesen vízzel.

 A szívócsövet dugja a tartályba (ne

használjon szerszámot), töltse fel víz-

zel, és ugyanakkor óvatosan nyomja le-

felé, amíg eléri a talajt.

Megjegyzés: Ügyeljen arra, hogy a szí-

vócső középen legyen a tartályban.

 A berendezést fordított sorrendben is-

mét rakja össze.

 Balesetveszély

Sérülésveszély!

A készüléket csak védőszemüveggel sza-

bad kezelni, karbantartani és tisztítani.

Az összedugott csatlakozások nyomás

alatt állnak, az összedugott csatlakozások

kioldása előtt a berendezést nyomásmen-

tessé kell tenni.

Vigyázat

Rongálódásveszély! Fagyveszély esetén a

tartályt ki kell üríteni.

1 Leeresztő szelep

2 Szállítási sínek

 Húzza le a tömlőt a szűrő és a tartály

között és hagyja üresre járni.

 Nyissa ki és ürítse ki a szűrőt.

 Húzza le a tömlőt a lágy víz csatlako-

zásról.

 Az egységet billentse a szállítási sínekre.

 Nyissa ki a leeresztő szelepet a tömlőn.

Megjegyzés: A szelepet lehetőleg jóval

a tartály alá helyezze, ez segíti a víz le-

folyását a tartályból.

Ha a víz lefolyt, akkor a berendezést ki le-

het tenni fagynak.

– A berendezés tömítettségének ellenőr-

zése.

– Akkumulátor állapotát (az akkumulátor

állapotának kijelzője a mérőóra kijel-

zőn) ellenőrizni, adott esetben kicserél-

ni. Akkumulátor típusa: CR2032.

– Ellenőrizze a feszítőszíjat adott eset-

ben cserélje ki.

– Ellenőrizze a szűrőgyertya szennye-

zettségét, adott esetben cserélje ki

(megrend. szám: 6.761-361.0).

– A kerékcsapágy zsírzása.

– A tömlők és csatlakozások rongálódá-

sát ellenőrizni.

A berendezés kimerült

 Ha van WS regenerátor: Csatlakoztas-

sa a WS regenerátort a berendezéshez

és regenerálja.

 A gyanta töltetet a tartályban (cserélő)

kicserélni.

Az alsó fúvóka a szívócsőben meghibá-

sodott

 Cserélje ki a szórófejet.

A csatlakozó adapter nincs jól meghúzva

 Az adaptert kulccsal húzza meg.

A tömítés hibás

 Ellenőrizni és kicserélni.

Lágy víz kapacitás kiszámítása:

Vízkemény-

ség

°dH

WS 50

Kapacitás

WS 100

Kapacitás

5 10,0 20,0

10 5,0 10,0

12 4,2 8,3

14 3,6 7,1

16 3,1 6,3

18 2,8 5,6

20 2,5 5,0

22 2,3 4,5

Mérőóra

Regeneráció

A kimerült berendezés regenerálása

A gyanta töltetet cseréje a tartályban

Ápolás és karbantartás

Általános megjegyzések

Fagyveszély

A tartály kiürítése fagyveszély esetén

Karbantartási munkák

Napi ellenőrzések az üzem előtt

Karbantartás 3 havonta

Üzemzavarelhárítási segítség

Nincs lágy víz

Gyanta kifolyás

Szivárgás

49HU

- 1

Před prvním použitím svého za-

řízení si přečtěte tento původní

návod k používání, řiďte se jím a uložte jej

pro pozdější použití nebo pro dalšího maji-

tele.

– Zařízení na změkčování vody WS 50 a

WS100 je povoleno používat výhradně

ke změkčování vody.

Vodu lze používat pouze pro technické

účely.

Zařízení je vhodné pro vodu z veřejné-

ho vodovodu resp. vodu podobné kvali-

ty.

Zařízení pracuje na principu měniče

iontů s neutrální výměnou.

– Zařízení nesmí být používáno k výrobě

pitné vody (může způsobit zdravotní

potíže!).

– Přiváděná voda (nezpracovaná voda)

nesmí obsahovat železo, mangan, těž-

ké kovy, olej ani větší množství organic-

kých látek. Pitná voda tyto předpoklady

splňuje.

– Pokud může být na přívodu překročena

hodnota vstupního tlaku (max. 6 barů),

je nezbytné do vedení k změkčovacímu

zařízení zabudovat ochranné ústrojí

proti přetlaku.

Neošetřená voda, většinou pitná voda,

voda z komunálního vodovodu nebo stud-

niční voda.

Voda zpracovaná změkčovacím zaříze-

ním, neobsahuje žádné prvky tvrdosti jako

je vápník a magnézium.

Zvaný také nádoba na filtr nebo nádrž filtru.

Obsahuje pryskyřici měniče iontů, pomocí

které se voda změkčuje.

Filtrační materiál v nádobě měniče iontů,

pomocí kterého se voda změkčuje.

Regenerace pryskyřice měniče iontů probí-

há vyplachováním za použití roztoku ku-

chyňské soli. K tomu je potřeba WS

regenerátor.

Stoupací trubka je umístěna centrálně v

nádobě měniče a vede vodu zdola zpět k

př

ipojovacímu adaptéru.

Na spodním konci stoupací trubky se na-

chází filtrační tryska, která udržuje prysky-

řici v nádobě, ale propouští vodu.

Obalové materiály jsou recyklovatel-

né. Obal nezahazujte do domácího

odpadu, nýbrž jej odevzdejte k opě-

tovnému zužitkování.

Přístroj je vyroben z hodnotných

recyklovatelných materiálů, které se

dají dobře znovu využít. Likvidujte

proto staré přístroje ve sběrnách k to-

muto účelu určených.

Informace o obsažených látkách

(REACH)

Aktuální informace o obsažených látkách

naleznete na adrese:

www.kaercher.com/REACH

V každé zemi platí záruční podmínky vyda-

né příslušnou distribuční společností. Pří-

padné poruchy zařízení odstraníme během

záruční lhůty bezplatně, pokud byl jejich

příčinou vadný materiál nebo výrobní záva-

dy. V případě uplatňování nároku na záru-

ku se s dokladem o zakoupení obraťte na

prodejce nebo na nejbližší oddělení služeb

zákazníkům.

Používejte výhradně originální náhradní

díly firmy KÄRCHER. Přehled náhradních

dílů najdete na konci tohoto provozního ná-

vodu.

 Nebezpečí!

Varuje před bezprostředně hrozícím ne-

bezpečí, které má za následek těžká fyzic-

ká zranění nebo usmrcení.

몇 Upozornění

Varuje před případnou nebezpečnou situa-

cí, která by mít za následek těžká fyzická

zranění nebo usmrcení.

Pozor

Upozornění na případnou nebezpečnou si-

tuaci, která může vést k lehkým fyzickým

zraněním nebo k věcným škodám.

– Osoby, který jsou pověřeny ustavením,

údržbou a obsluhou zařízení, musí být

splňovat příslušné požadavky na kvali-

fikaci, znát a dodržovat příslušné před-

pisy a provozní návod.

– Přestavby a změny na zařízení, které

nebyly výrobcem povoleny, jsou z bez-

pečnostních důvodů zakázány.

– Přístroj s pracovními zařízením musíte

před použitím zkontrolovat ohledně

řádného stavu a bezpečnosti provozu.

Pokud jejich stav není bez závad, nelze

je používat.

– Výrobce neručí za případné škody, kte-

ré jsou zapříčiněny zacházením podle

předpisů nebo chybnou obsluhou.

– Toto zařízení není určeno k tomu, aby

ho používaly osoby s omezenými fyzic-

kými, smyslovými nebo duševními

schopnostmi.

S přístrojem nesmí pracovat děti nebo

osoby, které nebyly seznámeny s návo-

dem k jeho použití.

Na děti je třeba dohlížet, aby bylo zajiš-

těno, že si se zařízením nebudou hrát.

– Přístroj smějí používat jen osoby, které

jsou obeznámeny s manipulací a které

jsou používáním výslovně pověřeny.

– Uložte přístroj na rovné ploše a zajistě-

te jej proti ujetí (např. pomocí podkláda-

cích klínů pod kolečka).

– Přístrojem nepohybujte v nevhodném

terénu.

 Nebezpečí!

Nebezpečí úrazu!

Přístroj obsluhujte, spravujte a čistěte pou-

ze, pokud budete používat ochranné brýle.

Zástrčkové konektory jsou pod tlakem,

před povolením zástrčkového konektoru

vypusťte ze zařízení tlak.

Obsah

Správné používání přístroje CS . . 1

Obecná upozornění . . . . . . CS . . 1

Bezpečnostní pokyny . . . . . CS . . 1

Popis zařízení . . . . . . . . . . . CS . . 2

Příprava . . . . . . . . . . . . . . . CS . . 2

Provoz. . . . . . . . . . . . . . . . . CS . . 2

Ošetřování a údržba . . . . . . CS . . 3

Odstraňování poruch . . . . . CS . . 3

Správné používání přístroje

Předpoklady pro provoz

Teplota přiváděné vody

(nezpracovaná voda)

min: 5° C

max: 30 ° C

Teplota prostředí

Vždy

v provozu

> 0 ° C

max: 40 ° C

Vstupní tlak přiváděné

vody (nezpracovaná voda

min: 2 bar

max: 6 bar

bez vodního

rázu

Obecná upozornění

Definice pojmu

nezpracovaná voda

Měkká voda

Měnič

Pryskyřice měniče iontů

Regenerace

Stoupací trubka

Filtrační tryska

Ochrana životního prostředí

Záruka

Náhradní díly

Symboly použité v návodu k

obsluze

Bezpečnostní pokyny

Použití

Obsluha

50 CS

- 2

Pokud chybí části příslušenství nebo bylo

transportem poškozeny, obraťte se na vaší

prodejnu.

1 Adaptér nádrže/připojovací adaptér

2 Spojovací hadice filtr/nádrž

3 Nádrž (měnič)

4 Upínací pás

5Přepravní koleje

6 Rám, pojízdný

7 Oddělovač nečistot s lapačem nečistot

8Měřicí hodiny

9 Filtr

10 Klíč pro předřazený filtr

Pozor

Nebezpečí poranění! Při pohybování zaří-

zením dbejte nato, aby nebyla překročena

osobní zátěž.

 Při přepravě ve vozidle zařízení nastav-

te do polohy ve stoje nebo na přeprav-

ních kolejích do polohy v leže a

příslušným způsobem je zajistěte.

 Nebezpečí

Nebezpečí poranění, nebezpečí poškoze-

ní!

Dbejte na hmotnost přístroje při přepravě!

 Vykládání zařízení:

Vytáhněte zařízení za osy kol z vozidla

a přes nakládací hranu je položte na

zem. Uchopte je za rukojeť a zcela jej

postavte.

 Nakládání zařízení:

Nakládání se provádí v opačné po-

sloupnosti.

 Uchopte zařízení za rukojeť, sklopte je

směrem dozadu a táhněte je nebo tlač-

te. Po ukončení jízdy položte zařízení

na rovnou plochu tak, aby bylo stabilní.

– Zkontrolujte těsnost zařízení.

– Zkontrolujte stav baterie (indikátor sta-

vu baterie na displeji měřicí hodiny),

příp. baterii vyměňte. Typ baterie

CR2032.

– Zkontrolujte upínací pás, příp. jej vy-

měňte.

– Kontrola znečistění filtrační svíčky,

příp. ji vyměňte (obj. č. 6 761-361.0).

 Nebezpečí!

Nebezpečí převržení! Připojovací hadice

položte tak, aby nemohlo dojít k převrácení

zařízení při zatahání za hadice.

Nebezpečí zakopnutí! Hadice položte tak,

aby nemohlo dojít ke zranění (například za-

kopnutí).

Pozor

Zařízení musí být při používání umístěno v

prostoru, kde teploty neklesají pod bod

mrazu. Nesmíte zapomenout na potřebné

přípojky ke zdroji vody a spotřebiči měkké

vody.

Při připojování jednotky je nezbytné dodr-

žovat příslušné platné normy a předpisy

dodavatelů.

1 Výstup měkké vody

2Přívod nezpracované vody

3 Nádrž (měnič)

4 Vypouštěcí/odvzdušňovací ventil

 Připojte přívod nezpracované vody (ko-

munální vody).

 Spotřebič připojte k výstupu přípojky

měkké vody.

 Otevřete zásobení vody a nechte napl-

nit nádrž (m

ěnič).

 Odvzdušněte systém tak, že otevřete

odvzdušňovací ventil na tak dlouho, do-

kud vychází vzduch.

Popis zařízení

Příprava

Přeprava zařízení

Vykládka

Přepravní hmotnost (WS 50) 35 kg

(WS 100) 40 kg

Pojíždění přístroje

Provoz

Každodenní kontroly před

provozem

Připojení přístroje

Výroba měkké vody

51CS

- 3

 Tvrdost nezpracované vody změřte po-

mocí nářadí na měření tvrdosti vody

(obj. č. 6.768-003.0), nebo se zeptejte

dodavatele.

 Kapacitu měkké vody zjistěte na násle-

dující tabulce.

 Vyráběné množství lze zobrazit pomocí

měřicích hodin.

Měřicí hodiny se automaticky zapnou,

jakmile začne téct voda.

Pomocí krátkého stisknutí tlačítka je možné

přepínat různá zobrazení.

Na displeji měřicích hodin mohou být zob-

razeny následující indikátory:

– Počítadlo objemu 1

zobrazuje vyrobený objem měkké vody

v litrech

Upozornění: Reset počítadel objemu

se provádí stisknutím tlačítka na mini-

málně 2 vteřiny.

– Počítadlo objemu 2

Upozornění: Obě počítadla objemu je

možné resetovat nezávisle na sobě.

– Automatika

– Průtočné množství

zobrazuje aktuální průtočném množství

v litrech/min.

Upozornění: Stisknutím tlačítka na mi-

nimálně 2 vteřiny se zobrazení přepíná

mezi litry/min a Gal/min.

K určení vyčerpání zásob měkké vody exis-

tují dvě možnosti:

– Pomocí zobrazení počítadla objemu na

displeji měřicích hodin.

– Pomocí měření tvrdosti vody na výtoku

měkké vody pomocí nástroje na měření

tvrdosti vody (obj. č. 6.768-004.0).

Pro regeneraci zařízení existují 2 možnosti.

– Pokud je regenerátor WS k dispozici:

zařízení připojte k regenerátoru WS.

Popis najdete v provozním návodu re-

generátoru WS.

– Výměna náplně pryskyřice v nádrži

(měnič).

 Vypusťte ze zařízení tlak.

 Z přípojky měkké vody odpojte hadici

vytažením.

 Vytáhněte spojovací hadici filtr/nádrž.

 Povolte upínací pás a vyjměte jednotku

z rámu.

 Povolte adaptér nádrže pomocí klíče a

vyšroubujte jej.

 Vytáhněte stoupací trubku z nádrže.

 Otočte nádrž a pryskyřici přelijte do

vhodné nádoby.

 Nádrž vypláchněte vodou.

 Naplňte novou pryskyřici (obj. č. 6.761-

031.0 - 25 kg).

Upozornění: K naplnění použijte trych-

týř, pryskyřici spláchněte vodou.

WS 50 - 12,5 litrů

WS 100 - 25 litrů

 Po naplnění pryskyřice, doplňte nádrž

vodou.

 Do nádrže nasaďte stoupací trubku

(nepoužívat nářadí), naplňte ji vodou a

zárove

ň opatrně tlačte směrem dolů až

se dotknete dna.

Upozornění: Dbejte na to, aby byla

stoupací trubka uprostřed nádrže.

 Zařízení opět sestavte v opačném po-

řadí.

 Nebezpečí!

Nebezpečí úrazu!

Přístroj obsluhujte, spravujte a čistěte pou-

ze, pokud budete používat ochranné brýle.

Zástrčkové konektory jsou pod tlakem,

před povolením zástrčkového konektoru

vypusťte ze zařízení tlak.

Pozor

Nebezpečí poškození! V případě nebezpe-

čí mrazu nádrž vypusťte.

1 Vypouštěcí ventil

2Přepravní koleje

 Vytáhněte hadici mezi filtrem a nádrží a

nechte nádrž vypustit.

 Otevřete filtr a vypusťte.

 Z přípojky měkké vody odpojte hadici

vytažením.

 Překlopte jednotku na přepravní koleje.

 Otevřete vyprazdňovací ventil na hadici.

Upozornění: Natočte ventil do polohy

co možná nejvíce pod nádrží, to usnad-

ní vytékání vody z nádrže.

Pokud voda vytekla, může být zařízení vy-

staveno mrazu.

– Zkontrolujte těsnost zařízení.

– Zkontrolujte stav baterie (indikátor sta-

vu baterie na displeji měřicí hodiny),

příp. baterii vyměňte. Typ baterie

CR2032.

– Zkontrolujte upínací pás, příp. jej vy-

měňte.

– Kontrola znečistění filtrační svíčky,

příp. ji vyměňte (obj. č. 6 761-361.0).

– Promazání ložisek kol.

– Zkontrolujte příp. poškození hadic a

spojek.

Zařízení je vyčerpané

 Pokud je regenerátor WS k dispozici:

Zařízení připojte k regenerátoru WS a

proveďte regeneraci.

 Výměna náplně pryskyřice v nádrži

(měnič).

Spodní tryska na stoupací trubce je vadná

 Vyměňte trysku.

Připojovací adaptér není správně utažen

 Dotáhněte adaptér pomocí klíče.

Těsnění je vadné

 Zkontrolujte a vyměňte.

Zjištění kapacity měkké vody

Tvrdost vody

°dH

WS 50

Kapacita

WS 100

Kapacita

5 10,0 20,0

10 5,0 10,0

12 4,2 8,3

14 3,6 7,1

16 3,1 6,3

18 2,8 5,6

20 2,5 5,0

22 2,3 4,5

Měřicí hodiny

Regenerace

U vyčerpaného zařízení musíte provést

regeneraci

Výměna náplně pryskyřice v nádrži

Ošetřování a údržba

Obecná upozornění

Nebezpečí mrazu

Vypusťte nádrž při nebezpečí mrazu

Údržba

Každodenní kontroly před provozem

Údržba každé 3 měsíce

Odstraňování poruch

Voda není měkká

Únik pryskyřice

Netěsnost

52 CS

- 1

Pred prvo uporabo Vaše napra-

ve preberite to originalno navo-

dilo za uporabo, ravnajte se po njem in

shranite ga za morebitno kasnejšo uporabo

ali za naslednjega lastnika.

– Napravi za mehčanje vode WS 50 in

WS100 se smta uporabljati izključno za

mehčanje vode.

Voda se sme uporabljati le za tehnične

namene.

Naprava je primerna za komunalno

vodo oz. vodo s primerljivo kakovostjo.

Naprava dela po principu postopka ion-

ske izmenjave v nevtralni izmenjavi.

– Naprave se ne sme uporabljati za proi-

zvodnjo pitne vode (možne okvare

zdravja!).

– Dovodna voda (neprečiščena voda)

mora biti brez železa, mangana, težkih

kovin, olja ter večjih količin organskih

snovi. Pitna voda izpolnjuje te pogoje.

– Če se lahko predtlak dovodne vode

(max. 6 barov) preseže, je treba v do-

vod do naprave za mehčanje vode

vgraditi zaščitno pripravo proti nadtla-

ku.

Neobdelana voda, večinoma pitna voda,

komunalna voda ali voda iz vodnjaka.

Z napravo za mehčanje obdelana voda ne

vsebuje snovi, ki povzročajo trdoto vode,

kot sta kalcij in magnezij.

Imenovan tudi filtrirna posoda ali filtrirni re-

zervoar. Le-ta vsebuje smolo ionskega iz-

menjevalnika, s katero se voda mehča.

Filtrirni materialv posodi izmenjevalnika, s

katero se voda mehča.

Regeneracija smole ionskega izmenjeval-

nika se izvede s spiranjem z raztopino ku-

hinjske soli. V ta namen se potrebuje WS

regenerator.

Dvižna cev stoji v središču posode izme-

njevalnika in vodi vodo od spodaj nazaj do

priključnega adapterja.

Na spodnjem koncu dvižne cevi se nahaja

filtrirna šoba, ki smolo zadržuje v posodi,

vodo pa prepušča.

Embalažo je mogoče reciklirati. Pro-

simo, da embalaže ne odlagate med

gospodinjski odpad, pač pa jo oddajte v po-

novno predelavo.

Stare naprave vsebujejo pomembne

materiale, ki so namenjeni za nadalj-

njo predelavo. Zato stare naprave za-

vrzite s pomočjo ustreznih zbiralnih

sistemov.

Opozorila k sestavinam (REACH)

Aktualne informacije o sestavinah najdete

na:

www.kaercher.com/REACH

V vsaki državi veljajo garancijski pogoji, ki

jih določa naše prodajno predstavništvo.

Morebitne motnje na napravi, ki so posledi-

ca materialnih ali proizvodnih napak, v

času garancije brezplačno odpravljamo. V

primeru uveljavljanja garancije, se z origi-

nalnim računom obrnite na prodajalca ozi-

roma najbližji uporabniški servis.

Uporabljajte samo originalne KÄRCHER

jeve nadomestne dele. Pregled nadome-

stnih delov boste našli na koncu tega navo-

dila za uporabo.

 Nevarnost

Opozarja pred neposredno grozečo nevar-

nostjo, ki vodi do težkih telesnih poškodb

ali smrti.

몇 Opozorilo

Opozarja pred možno nevarno situacijo, ki

bi lahko vodila do težkih telesnih poškodb

ali smrti.

Pozor

Opozorilo na možno nevarno situacijo, ki

lahko vodi do lahkih poškodb ali materialne

škode.

– Osebe, ki so udeležene pri postavitvi,

vzdrževanju in upravljanju naprave,

morajo biti ustrezno kvalificirane ter mo-

rajo poznati in upoštevati ustrezne

predpise in navodilo za uporabo.

– Predelave in spremembe, ki jih ni poo-

blastil proizvajalec, so iz varnostnih ra-

zlogov prepovedane.

– Pred uporabo se mora preizkusiti neo-

porečno stanje stroja z delovnimi pripo-

močki in obratovalna varnost. Če stanje

ni brezhibno, stroja ne smete uporablja-

ti.

– Proizvajalec ne odgovarja za morebitno

škodo, ki je povzročena zaradi nena-

menske uporabe ali napačnega rokova-

nja.

– Ta naprava ni namenjena uporabi oseb

z omejenimi fizičnimi, senzoričnimi ali

duševnimi sposobnostmi.

S strojem ne smejo delati otroci, mlado-

letne ali neusposobljene osebe.

Otroke je potrebno nadzorovati, da bi

zagotovili, da se z napravo ne igrajo.

– Napravo smejo uporabljati le osebe, ki

so podušene o ravnanju z napravo in so

izrecno pooblaščene za njeno uporabo.

– Napravo postavite na ravno površino in

jo zavarujte pred kotaljenjem (npr. s

podložno zagozdo pod kolesi).

– Naprave ne premikajte po neustreznem

terenu.

 Nevarnost

Nevarnost poškodb!

Napravo upravljajte, vzdržujte in čistite le z

zaščitnimi očali.

Vtične povezave so pod tlakom, pred izklo-

pom vtičnih povezav spustite tlak iz napra-

ve.

Vsebinsko kazalo

Namenska uporaba . . . . . . SL . . 1

Splošna navodila . . . . . . . . SL . . 1

Varnostna navodila . . . . . . . SL . . 1

Opis naprave . . . . . . . . . . . SL . . 2

Priprava . . . . . . . . . . . . . . . SL . . 2

Obratovanje . . . . . . . . . . . . SL . . 2

Nega in vzdrževanje . . . . . . SL . . 3

Pomoč pri motnjah . . . . . . . SL . . 3

Namenska uporaba

Predpogoji za obratovanje

Temperatura dovodne

vode (neprečiščene vode)

min: 5° C

max: 30 ° C

Temperatura okolice

Vedno

v obratovanju

> 0 ° C

max: 40 ° C

Predtlak dovodne vode

(neprečiščene vode)

min: 2 bar

max: 6 bar

brez vodnega

udara

Splošna navodila

Definicija pojma

Neprečiščena voda

Mehka voda

Izmenjevalnik

Smola ionskega izmenjevalnika

Regeneracija

Dvižna cev

Filtrirna šoba

Varstvo okolja

Garancija

Nadomestni deli

Simboli v navodilu za obratovanje

Varnostna navodila

Uporaba

Upravljanje

53SL

- 2

Pri manjkajočem priboru ali transportnih

škodah obvestite Vašega prodajalca.

1 Adapter rezervoarja/Priključni adapter

2 Povezovalna gibka cev filter/rezervoar

3 Rezervoar (izmenjevalnik)

4 Napenjalni pas

5 Transportne tirnice

6 Ogrodje, vozno

7Ločilnik umazanije z lovilnikom umaza-

nije

8 Merilna ura

9 Filter

10 Ključ za predfilter

Pozor

Nevarnost poškodbe! Pri premikanju na-

prave pazite na to, da se ne prekorači

osebna obremenljivost.

 Pri transportu v vozilu transportirajte v

stoječem položaju ali po transportnih tir-

nicah v ležečem položaju in ustrezno

zavarujte.

 Nevarnost

Nevarnost poškodb, nevarnost poškodova-

nja!

Pri nakladanju upoštevajte težo naprave!

 Razkladanje naprave:

Napravo potegnite za osi koles iz vozila

in ga preko roba prtljažnika odložite na

tla. Primite za ročaj in ga povsem posta-

vite.

 Nakladanje naprave:

Naložite v obratnem vrstnem redu.

 Napravo trdno primite za ročaj, prekuc-

nite nazaj in potisnite ali povlecite. Po

vožnji napravo stabilno odložite na rav-

no površino.

– Preverite tesnost naprave.

– Preverite stanje baterije (prikaz stanja

baterije na zaslonu merilne ure), po po-

trebi jo zamenjajte. Tip baterije

CR2032.

– Preverite napenjalni pas, po potrebi ga

zamenjajte.

– Preverite umazanost fitrskih svečk, po

potrebi jih zamenjajte (naročniška št.

6.761-361.0).

 Nevarnost

Nevarnost prevrnitve! Priključne gibke cevi

položite tako, da se naprava s potegom za

gibke cevi ne more prevrniti.

Nevarnost spotikanja! Gibke cevi položite

tako, da ne more priti do poškodb (npr. za-

radi spotikanja).

Pozor

Naprava mora biti med uporabo postavlje-

na na mestu, kjer ne zmrzuje. Upoštevati je

treba potrebne povezave do oskrbe z vodo

in do porabnika mehke vode.

Pri priključitvi enote je treba upoštevati

vskakoratne veljavne standarde ter predpi-

se oskrbovalca.

1 Izhod mehke vode

2 Dovod neprečiščene vode

3 Rezervoar (izmenjevalnik)

4 Ventil za praznjenje/odzračevanje

 Priključite dovod neprečiščene vode

(komunalne vode).

 Priključite porabnike na izhod priključka

za mehko vodo.

 Odprite oskrbo z vodo in pustite, da se

rezervoar (izmenjevalnik) napolni.

 Odzračite sistem, v ta namen odprite

odzračevalni ventil dokler zrak ne izsto-

pa več.

Opis naprave

Priprava

Transportiranje naprave

Razkladanje

Transportna teža (WS 50) 35 kg

(WS 100) 40 kg

Vožnja stroja

Obratovanje

Dnevne kontrole pred obratovanjem

Priključitev naprave

Proizvajanje mehke vode

54 SL

- 3

 Trdoto neprečiščene vode ugotovite z

merilnim priborom za trdoto (naročni-

ška št. 6.768-003.0), ali povprašajte pri

vaše oskrbovalcu).

 Prostornino mehke vode odčitajte v na-

slednji tabeli.

 Proizvodna količina se lahko prikaže

preko merilne ure.

Merilna ura se avtomatično vklopi, takoj ko

voda teče.

S kratkim pritiskom gumba se lahko preklo-

pi v različne prikaze.

Na zaslonu merilne ure se lahko prikaže

naslednje:

– Števec prostornine 1

kaže proizvedeno količino mehke vode

v litrih

Napotek: Števec prostornine se pona-

stavi s pritiskom gumba za najmanj 2

sekundi.

– Števec prostornine 2

Napotek: Oba števca prostornine se

lahko ponastavita neodvisno drug od

drugega.

– Avtomatika

– Pretok

kaže aktualni pretok v litrih/min.

Napotek: S pritiskom gumba za naj-

manj 2 sekundi se prikaz preklopi med

litri/min in gal/min.

Za določanje izčrpanosti mehke vode ob-

stajata 2 možnosti:

– preko prikaza števca prostornine na za-

slonu merilne ure.

– preko merjenja trdote vode na izhodu

mehke vode z merilnim priborom za tr-

doto mehke vode (naročniška št. 6.768-

004.0).

Za regeneracijo naprave obstajata 2 mo-

žnosti.

– Če obstaja WS regenerator: Napravo

priključite na WS regenerator. Opis za

to razberite v navodilu za uporabo WS

regeneratorja.

– Zamenjajte smolnato polnitev v rezer-

voarju (izmenjevalniku).

 Spustite tlak iz naprave.

 Snemite gibko cev na priključku za

mehko vodo.

 Snemite povezovalno gibko cev filter/

rezervoar.

 Sprostite napenjalni pas in enoto od-

stranite iz ogrodja.

 Adapter rezervoarja s ključem sprostite

in izvijte.

 Iz rezervoarja odstranite dvižno cev.

 Rezervoar obrnite in smolo prestrezite v

ustrezno posodo.

 Rezervoar splaknite z vodo.

 Dodajte novo smolo (naročniška št.

6.761-031.0 - 25 kg).

Napotek: Za polnjenje uporabite lijak,

smolo vlijte z vodo.

WS 50 - 12,5 litrov

WS 100 - 25 litrov

 Potem ko je smola vstavljena, rezervo-

ar do konca napolnite z vodo.

 Dvižno cev vtaknite v rezervoar (ne

uporabljajte orodja), napolnite z vodo in

istočasno previdno pritisnite navzdol,

dokler ne doseže dna.

Napotek: Pazite na to, da je dvižna cev

v središču rezervoarja.

 Napravo ponovno sestavite v obratnem

vrstnem redu.

 Nevarnost

Nevarnost poškodb!

Napravo upravljajte, vzdržujte in čistite le z

zaščitnimi očali.

Vtične povezave so pod tlakom, pred izklo-

pom vtičnih povezav spustite tlak iz napra-

ve.

Pozor

Nevarnost poškodbe! Pri nevarnosti zmrza-

li rezervoar izpraznite.

1 Ventil za praznjenje

2 Transportne tirnice

 Snemite gibko cev med filtrom in rezer-

voarjem in jo pustite, da se izprazni.

 Odprite filter in ga izpraznite.

 Snemite gibko cev na priključku za

mehko vodo.

 Enoto prekucnite na transportne tirnice.

 Odprite ventil za praznjenje na gibki ce-

vi.

Napotek: Ventil namestite čim bolj pod

rezervoar, to olajša iztekanje vode iz re-

zervoarja.

Ko voda izteče, je naprava lahko izposta-

vljena zmrzali.

– Preverite tesnost naprave.

– Preverite stanje baterije (prikaz stanja

baterije na zaslonu merilne ure), po po-

trebi jo zamenjajte. Tip baterije

CR2032.

– Preverite napenjalni pas, po potrebi ga

zamenjajte.

– Preverite umazanost fitrskih svečk, po

potrebi jih zamenjajte (naročniška št.

6.761-361.0).

– Podmažite ležaje koles.

– Preverite gibke cevi in spoje glede

škod.

Naprava izčrpana

 Če obstaja WS regenerator: Napravo

priključite na WS regenerator in jo rege-

nerirajte.

 Zamenjajte smolnato polnitev v rezer-

voarju (izmenjevalniku).

Spodnja šoba na dvižni cevi okvarjena

 Šobo zamenjajte.

Priključni adapter ni pravilno pritegnjen

 Adapter pritegnite s ključem.

Tesnilo okvarjeno

 Preverite in zamenjajte.

Ugotavljanje prostornine mehke

vode

Trdota vode

°dH

WS 50

Kapaciteta

WS 100

Kapaciteta

5 10,0 20,0

10 5,0 10,0

12 4,2 8,3

14 3,6 7,1

16 3,1 6,3

18 2,8 5,6

20 2,5 5,0

22 2,3 4,5

Merilna ura

Regeneracija

Regeneriranje izčrpane naprave

Zamenjava smolnate polnitve v rezervo-

arju

Nega in vzdrževanje

Splošna navodila

Nevarnost zmrzali

Praznjenje rezervoarja pri nevarnosti

zmrzali

Vzdrževanje

Dnevne kontrole pred obratovanjem

Vzdrževanje vsake 3 mesece

Pomoč pri motnjah

Ni mehke vode

Izstopanje smole

Netesnost

55SL

- 1

Przed pierwszym użyciem urzą-

dzenia należy przeczytać orygi-

nalną instrukcję obsługi, postępować

według jej wskazań i zachować ją do póź-

niejszego wykorzystania lub dla następne-

go użytkownika.

– Instalacje do zmiękczania wody WS 50

i WS100 mogą być używane wyłącznie

do zmiękczania wody.

Woda może być stosowana wyłącznie

do celów technicznych.

Instalacja nadaje się do wody miejskiej

wzgl. do wody o porównywalnej jakości.

Instalacja pracuje wg zasady wymiany

jonów w wymianie neutralnej.

– Instalacji nie można stosować do pro-

dukcji wody pitnej (możliwe szkody na

zdrowiu!).

– Woda dopływowa (woda nieuzdatnio-

na) musi być pozbawiona żelaza, man-

ganu, metali ciężkich, oleju oraz

większych ilości substancji organicz-

nych. Woda pitna spełnia te warunki.

– Jeżeli może mieć miejsce przekrocze-

nie ciśnienia wstępnego wody dopływo-

wej (maks. 6 bar), to w dopływie

instalacji do zmiękczania wody należy

wbudować zabezpieczenie przed nad-

ciśnieniem.

Woda nie poddana obróbce, najczęściej

woda pitna, woda miejsca lub woda stu-

dzienna.

Woda poddana obróbce w instalacji zmięk-

czającej wodę; nie zawiera czynników po-

wodujących twardość, jak wapń czy

magnez.

Zwany również pojemnikiem filtracyjnym

lub zbiornikiem filtracyjnym. Zawiera on jo-

nit organiczny, za pomocą którego woda

jest zmiękczana.

Materiał filtracyjny w pojemniku wymienni-

ka, za pomocą którego woda jest zmięk-

czana.

Regeneracja jonitu organicznego odbywa

się przez płukanie roztworem soli kuchen-

nej. Potrzebny do tego jest regenerator

WS.

Rura wznośna ustawiona jest centralnie w

pojemniku wymiennika i prowadzi wodę z

dołu z powrotem do przejściówki.

Na dolnym końcu rury wznośnej znajduje

się dysza filtracyjna, która utrzymuje żywi-

cę w pojemniku, ale pozwala na przedosta-

wanie się wody.

Materia

ły użyte do opakowania nada-

ją się do recyklingu. Opakowania nie

należy wrzucać do zwykłych pojemni-

ków na śmieci, lecz do pojemników

na surowce wtórne.

Zużyte urządzenia zawierają cenne

surowce wtórne, które powinny być

oddawane do utylizacji. Z tego powo-

du należy usuwać zużyte urządzenia

za pośrednictwem odpowiednich sy-

stemów utylizacji.

Wskazówki dotyczące składników

(REACH)

Aktualne informacje dotyczące składników

znajdują się pod:

www.kaercher.com/REACH

W każdym kraju obowiązują warunki gwa-

rancji określone przez odpowiedniego lo-

kalnego dystrybutora. Ewentualne usterki

urządzenia usuwane są w okresie gwaran-

cji bezpłatnie, o ile spowodowane są błę-

dem materiałowym lub produkcyjnym. W

sprawach napraw gwarancyjnych prosimy

kierować się z dowodem zakupu do dystry-

butora lub do autoryzowanego punktu ser-

wisowego.

Stosować wyłącznie oryginalne części za-

mienne firmy KÄRCHER. Lista części za-

miennych znajduje się

na końcu niniejszej

instrukcji obsługi.

 Niebezpieczeństwo

Ostrzega przed bezpośrednim niebezpie-

czeństwem, prowadzącym do ciężkich

obrażeń ciała lub do śmierci.

몇 Ostrzeżenie

Ostrzega przed możliwie niebezpieczną

sytuacją, mogącą prowadzić do ciężkich

obrażeń ciała lub śmierci.

Uwaga

Wskazuje na możliwość wystąpienia nie-

bezpiecznej sytuacji, mogącej prowadzić

do lekkich obrażeń ciała lub do szkód ma-

terialnych.

– Osoby mające do czynienia z ustawie-

niem, konserwacją i obsługą instalacji,

muszą posiadać odpowiednie kwalifika-

cje oraz znać i przestrzegać niniejszej

instrukcji obsługi oraz odpowiednich

przepisów.

– Dokonywanie przebudówek i zmian bez

autoryzacji producenta jest ze wzglę-

dów bezpieczeństwa niedozwolone.

– Przed rozpoczęciem pracy należy

sprawdzić urządzenie z wyposażeniem

roboczym pod kątem prawidłowego

stanu i bezpieczeństwa eksploatacji.

Jeżeli nie jest on poprawny, to sprzętu

takiego nie wolno używać.

– Producent nie odpowiada za ewentual-

ne szkody mające miejsce z racji użyt-

kowania urządzenia niezgodnego z

przeznaczeniem albo niewłaściwej ob-

sługi.

– Niniejsze urządzenie nie jest przewi-

dziane do użytkowania przez osoby o

graniczonych możliwościach fizycz-

nych, sensorycznych wzgl. mentalnych.

Obsługa urządzenia przez dzieci lub

osoby nieprzyuczone jest zabroniona.

Dzieci powinny być nadzorowane, żeby

zapewnić, iż nie będą się bawiły urzą-

dzeniem.

– Urządzenie może być używane tylko

przez osoby, które zostały przeszkolo-

ne w zakresie obsługi i zostały wyraźnie

do tego wyznaczone.

– Ustawić urządzenie na równej po-

wierzchni i zabezpieczyć przed stocze-

niem się (np. za pomocą klinów pod

kołami).

– Nie poruszać urządzenia na nieodpo-

wiednim terenie.

Spis treści

Użytkowanie zgodne z prze-

znaczeniem. . . . . . . . . . . . . PL . . 1

Instrukcje ogólne. . . . . . . . . PL . . 1

Wskazówki bezpieczeństwa PL . . 1

Opis urządzenia . . . . . . . . . PL . . 2

Przygotowanie . . . . . . . . . . PL . . 2

Działanie . . . . . . . . . . . . . . . PL . . 2

Czyszczenie i konserwacja. PL . . 3

Pomoc w usuwaniu usterek PL . . 4

Użytkowanie zgodne z

przeznaczeniem

Wymagania dot. pracy

Temperatura wody

dopływowej (woda

nieuzdatniona)

min: 5°C

max: 30°C

Temperatura otoczenia

Zawsze

w trakcie pracy

> 0°C

max: 40°C

Ciśn. wstępne wody

dopływowej (wody

nieuzdatnionej)

min: 2 bar

max: 6 bar

bez uderzenia

hydrauliczne-

Instrukcje ogólne

Definicja pojęć

Woda nieuzdatniona

Woda miękka

Wymiennik

Jonit organiczny

Regeneracja

Rura wznośna

Dysza filtracyjna

Ochrona środowiska

Gwarancja

Części zamienne

Symbole w instrukcji obsługi

Wskazówki bezpieczeństwa

Zastosowanie

Obsługa

56 PL

- 2



Niebezpieczeństwo

Niebezpieczeństwo zranienia!

Urządzenie obsługiwać, konserwować i

czyścić tylko w okularach ochronnych.

Połączenia wtykowe znajdują się pod ciś-

nieniem; przed poluzowaniem połączeń

wtykowych należy instalację pozbawić ciś-

nienia.

W przypadku stwierdzenia braków w akce-

soriach lub uszkodzeń przy transporcie na-

leży zwrócić się do dystrybutora.

1 Przejściówka zbiornika/adapter przyłą-

czeniowy

2Wąż łączący filtr/zbiornik

3 Zbiornik (wymiennik)

4 Pas mocujący

5 Szyny transportowe

6 Rama, przesuwna

7 Oddzielacz z łapaczem zanieczysz-

czeń

8 Czujnik zegarowy

9 Filtr

10 Klucz do filtra wstępnego

Uwaga

Niebezpieczeństwo zranienia! Przy poru-

szaniu urządzenia zwracać uwagę na to,

by nie przekraczać osobistej obciążalności.

 Transportować w poje

ździe w pozycji

stojącej lub na szynach transportowych

w pozycji leżącej i odpowiednio zabez-

pieczyć.

 Niebezpieczeństwo

Niebezpieczeństwo zranienia, niebezpie-

czeństwo uszkodzenia!

Przy przeładunku należy zwrócić uwagę na

ciężar urządzenia!

 Rozładunek urządzenia:

Pociągnąć urządzenie z pojazdu za oś

kół i odłożyć poprzez krawędź ładunko-

wą na podłodze. Chwycić za uchwyt i

ustawić.

 Ładowanie urządzenia:

Ładować w odwrotnej kolejności.

 Trzymać urządzenie za uchwyt, odchy-

lić do tyłu i popchnąć lub pociągnąć. Po

przesunięciu urządzenia zaparkować ją

w bezpieczny sposób na równej po-

wierzchni.

– Skontrolować szczelność instalacji.

– Sprawdzić stan naładowania akumula-

tora (wskaźnik akumulatora na ekranie

czujnika zegarowego) wzgl. ją wymie-

nić. Typ akumulatora CR2032.

– Sprawdzić, ewent. wymienić pas mocu-

jący.

– Sprawdzić zanieczyszczenie świecy fil-

tra, ewent. ją wymienić (nr katalogowy

6.761-361.0).

 Niebezpieczeństwo

Niebezpieczeństwo przewrócenia się!

Węże przyłączeniowe ułożyć w taki spo-

sób, by urządzenie nie mogło się przewró-

cić przez pociągnięcie wężów.

Niebezpieczeństwo potknięcia się! Ułożyć

węże w taki sposób, by nie można się zra-

nić (np. przez potknięcie się).

Uwaga

Urządzenie należy w trakcie jego używania

ustawić w miejscu chronionym przed mro-

zem. Należy uwzględnić wymagane połą-

czenia z dopływem wody miękkiej.

Przy podłączaniu jednostki należy prze-

strzegać obowiązujących norm i przepi-

sów.

Opis urządzenia

Przygotowanie

Transport urządzenia

Rozładunek

Ciężar w czasie

transportu

(WS 50) 35 kg

(WS 100) 40 kg

Jazda

Działanie

Codzienne kontrole przed pracą

Podłączanie urządzenia

57PL

- 3

1 Wylot wody miękkiej

2 Dopływ wody nieuzdatnionej

3 Zbiornik (wymiennik)

4 Zawór opróżniający/odpowietrzający

 Podłączyć do dopływu wody nieuzdat-

nionej (wody miejskiej).

 Podłączyć odbiornik do przyłącza na

wylocie wody miękkiej.

 Otworzyć dopływ wody i napełnić zbior-

nik (wymiennik).

 Odpowietrzyć układ, w tym celu otwo-

rzyć zawór odpowietrzający, aż prze-

stanie wydobywać się powietrze.

 Określić twardość wody nieuzdatnionej

przy użyciu miernika twardości wody (nr

katalogowy 6.768-003.0) wzgl. zapytać

dostawcę).

 Odczytać objętość wody miękkiej w po-

niższej tabeli.

 Produkowaną ilość moż

na odczytać na

czujniku zegarowym.

Czujnik zegarowy włącza się automatycz-

nie, gdy woda płynie.

Przez krótkie naciśnięcie przycisku można

dokonywać różnych przełączeń.

Na ekranie czujnika zegarowego można

odczytać poniższe informacje:

– Pojemnościomierz 1

wskazuje wytworzoną ilość wody mięk-

kiej w litrach

Wskazówka: Reset pojemnościomie-

rza odbywa się przez naciśnięcie przy-

cisku przez co najmniej 2 sekundy.

– Pojemnościomierz 2

Wskazówka: Obydwa pojemnościo-

mierze można resetować niezależnie

od siebie.

– Automatyczny

– Natężenie przepływu

wskazuje bieżące natężenie przepływu

w litrach na minutę.

Wskazówka: Przez naciśnięcie przyci-

sku przez co najmniej 2 sekundy

wskaźnik przełącza się między l/min a

gal/min.

Do określenia wyczerpania się wody mięk-

kiej istnieją 2 możliwości:

– poprzez wskaźnik pojemnościomierza

na ekranie czujnika zegarowego.

– poprzez pomiar twardości wody na wy-

locie wody miękkiej przy użyciu mierni-

ka twardości wody miękkiej (nr

katalogowy 6.768-004.0).

Do regeneracji urządzenia istnieją 2 możli-

wości.

– Gdy dostępny jest regenerator WS:

Podłączyć urządzenie do regeneratora

WS. Opis znajduje się w instrukcji ob-

sługi regeneratora WS.

– Wymiana żywicy w zbiorniku (wymien-

nik).

 Pozbawić urządzenie ciśnienia.

 Zdjąć wąż na przyłączu miękkiej wody.

 Zdjąć wąż łączący filtr/zbiornik.

 Poluzować pas mocujący i zdjąć jed-

nostkę z ramy.

 Poluzować przejściówkę zbiornika i wy-

kręcić kluczem.

 Wyjąć rurę wznośną ze zbiornika.

 Przekręcić zbiornik i wydobyć żywicę

odpowiednim zbiornikiem.

 Wypłukać zbiornik wodą.

 Umieścić nową żywicę (nr katalogowy

6.761-031.0 - 25 kg).

Wskazówka

: Do wlewania użyć leja,

żywicę wlewać z wodą.

WS 50 - 12,5 l

WS 100 - 25 l

 Po wlaniu żywicy, wypełnić zbiornik wo-

dą.

 Rurę wznośną umieścić w zbiorniku

(nie stosować narzędzi), dolać wody i

jednocześnie docisnąć ostrożnie ku do-

łowi, aż do osiągnięcia dna.

Wskazówka: Zwrócić uwagę na to, by

rura wznośna znalazła się na środku

zbiornika.

 Zestawić urządzenie w odwrotnej kolej-

ności.

 Niebezpieczeństwo

Niebezpieczeństwo zranienia!

Urządzenie obsługiwać, konserwować i

czyścić tylko w okularach ochronnych.

Połączenia wtykowe znajdują się pod ciś-

nieniem; przed poluzowaniem połączeń

wtykowych należy instalację pozbawić ciś-

nienia.

Uwaga

Niebezpieczeństwo uszkodzenia! W przy-

padku zagrożenia mrozem, opróżnić zbior-

nik.

1 Zawór opróżniający

2 Szyny transportowe

 Zdjąć wąż znajdujący się pomiędzy fil-

trem a zbiornikiem i go opróżnić.

 Otworzyć i opróżnić filtr.

 Zdjąć wąż na przyłączu miękkiej wody.

 Przechylić jednostk

ę na szyny trans-

portowe.

 Otworzyć zawór opróżniający przy wę-

żu.

Wskazówka: Zawór umieścić możliwie

daleko poniżej zbiornika; ułatwia to od-

płynięcie wody ze zbiornika.

Po odpłynięciu wody, urządzenie można

poddać działaniu mrozu.

Produkcja wody miękkiej

Określanie objętości wody miękkiej

Twardość

wody

° dH

WS 50

Pojemność

WS 100

Pojemność

5 10,0 20,0

10 5,0 10,0

12 4,2 8,3

14 3,6 7,1

16 3,1 6,3

18 2,8 5,6

20 2,5 5,0

22 2,3 4,5

Czujnik zegarowy

Regeneracja

Regenerowanie wyczerpanych urządzeń

Wymiana żywicy w zbiorniku.

Czyszczenie i konserwacja

Wskazówki ogólne

Zagrożenie mrozem

Opróżnić zbiornik w przypadku zagroże-

nia mrozem

58 PL

- 4

– Skontrolować szczelność instalacji.

– Sprawdzić stan naładowania akumula-

tora (wskaźnik akumulatora na ekranie

czujnika zegarowego) wzgl. ją wymie-

nić. Typ akumulatora CR2032.

– Sprawdzić, ewent. wymienić pas mocu-

jący.

– Sprawdzić zanieczyszczenie świecy fil-

tra, ewent. ją wymienić (nr katalogowy

6.761-361.0).

– Nasmarować łożyska kół.

– Sprawdzić węże i sprzęgła pod kątem

uszkodzeń.

Urządzenie wyczerpane

 Gdy dostępny jest regenerator WS:

Podłączyć urządzenie do regeneratora

WS i je zregenerować.

 Wymiana żywicy w zbiorniku (wymiennik).

Uszkodzona dolna dysza przy rurze

wznośnej

 Wymienić dyszę.

Niewłaściwie założony adapter przyłą-

czeniowy

 Dokręcić przejściówkę kluczem.

Uszkodzona uszczelka

 Sprawdzić i wymienić.

Prace konserwacyjne

Codzienne kontrole przed pracą

Konserwacja co 3 miesiące

Pomoc w usuwaniu usterek

Brak wody miękkiej

Wydostawanie się żywicy

Nieszczelność

59PL

- 1

Înainte de prima utilizare a apa-

ratului dvs. citiţi acest instrucţi-

uni original, respectaţi instrucţiunile

cuprinse în acesta şi păstraţi-l pentru între-

buinţarea ulterioară sau pentru următorii

posesori.

– Instalaţiile de dedurizare a apei WS 50

şi WS100 pot fi utilizate exclusiv pentru

dedurizarea apei.

Apa poate fi utilizată doar cu scopuri

tehnice.

Instalaţia este adecvată doar pentru

apă urbană şi apă de o calitate similară

cu aceasta.

Instalaţia funcţionează pe baza princi-

piului de schimb ionic în schimb neutru.

– Instalaţia nu poate fi utilizată pentru

prepararea apei potabile (riscuri posibi-

le pentru sănătate!).

– Apa de alimentare (apa brută) nu trebu-

ie să conţină fier, mangan, metale gre-

le, ulei şi cantităţi mai mari de materiale

organice. Apa potabilă corespunde

acestor cerinţe.

– Dacă este posibil ca presiunea prelimi-

nară a apei de alimentare să fie depăşi-

tă, în conducta de alimentare a

instalaţiei de dedurizare a apei trebuie

montat un dispozitiv de protecţie contra

suprapresiunii.

Apă netratată, de obicei apă potabilă, apă

urbană sau de fântână

Apa tratată cu instalaţia de dedurizare nu

conţine săruri minerale cum ar fi calciul şi

magneziul.

Se numeşte şi rezervor filtrant sau rezervor

de filtrare. Acesta conţine răşină schimbă-

toare de ioni, cu care se dedurizează apa.

Material de filtrare în rezervorul schimbă-

tor, cu ajutorul căruia se dedurizează apa.

Regenerarea răsinei schimbătoare de ioni

are loc prin spălare cu o soluţie de sare de

gătit. Pentru acesta aveţi nevoie de rege-

neratorul WS.

Coloana ascendentă este situată central în

rezervorul schimbător şi conduce apa îna-

poi dinspre jos la adaptorul de racord.

La cap

ătul de jos a coloanei ascendente se

află duza filtrantă, care reţine răşina în re-

zervor, dar lasă apă să treacă.

Materialele de ambalare sunt recicla-

bile. Ambalajele nu trebuie aruncate

în gunoiul menajer, ci trebuie duse la

un centru de colectare şi revalorifica-

re a deşeurilor.

Aparatele vechi conţin materiale reci-

clabile valoroase, care pot fi supuse

unui proces de revalorificare. Din

acest motiv, vă rugăm să apelaţi la

centrele de colectare abilitate pentru

eliminarea aparatelor vechi.

Observaţii referitoare la materialele con-

ţinute (REACH)

Informaţii actuale referitoare la materialele

conţinute puteţi găsi la adresa:

www.kaercher.com/REACH

În fiecare ţară sunt valabile condiţiile de ga-

ranţie publicate de distribuitorul nostru din

ţara respectivă. Eventuale defecţiuni ale

acestui aparat, care survin în perioada de

garanţie şi care sunt rezultatul unor defecte

de fabricaţie sau de material, vor fi remedi-

ate gratuit. Pentru a putea beneficia de ga-

ranţie, prezentaţi-vă cu chitanţa de

cumpărare la magazin sau la cea mai apro-

piată unitate de service autorizată.

Utilizaţi numai piese de schimb KÄRCHER

originale. Lista pieselor de schimb se afl

ă la

sfârşitul acestor instrucţiuni de utilizare.

 Pericol

Atrage atenţia asupra unui pericol iminent,

care duce la vătămări corporale grave sau

moarte.

몇 Avertisment

Atrage atenţia asupra unei posibile situaţii

periculoase, care ar putea duce la vătămări

corporale grave sau moarte.

Atenţie

Indică o posibilă situaţie periculoasă, care

ar putea duce la vătămări corporale uşoare

sau pagube materiale.

– Persoanele care efectuează instalarea,

întreţinerea şi opererea instalaţiei tre-

buie să deţine o calificare corespunză-

toare şi să cunoască şi respecte

prevederile aferente şi instrucţiunile de

utilizare.

– Modificările şi schimbările care nu au

fost autorizate de către producător sunt

strict interzise.

– Aparatul şi accesoriile trebuie verificate

înainte de utilizare pentru a vedea dacă

sunt în stare bună şi permit utilizarea

aparatului în condiţii de siguranţă. Dacă

starea nu este ireproşabilă, acestea nu

pot fi utilizate.

– Producătorul nu răspunde pentru even-

tualele daune, care sunt cauzate de uti-

lizarea neconformă cu destinaţia

aparatului sau de deservirea incorectă.

– Acest aparat nu este destinat pentru a fi

utilizat de către persoane cu capacităţi

psihice, senzoriale sau mintale limitate.

Nu este permisă utilizarea aparatului de

către copii sau persoane neinstruite.

Nu lăsaţi copii nesupravegheaţi, pentru

a vă asigura, că nu se joacă cu apara-

tul.

– Aparatul poate fi utilizat numai de către

persoane, care au primit instruire referi-

toare la utilizare şi au fost însărcinate

explicit cu utilizarea aparatului.

– Amplasaţi instalaţia pe o suprafaţă pla-

nă şi asiguraţi-o contra deplasării în

mod accidental (de ex. cu pene de fixa-

re dispuse sub roţi).

– Nu deplasaţi instalaţia pe teren neadec-

vat.

 Pericol

Pericol de accidentare!

Operaţi, întreţineţi şi curăţaţi maşina doar

cu ochelari de protecţie.

Racordurile se află sub presiune, înainte de

desprinderea lor depresurizaţi instalaţia.

Cuprins

Utilizarea corectă . . . . . . . . RO . . 1

Observaţii generale. . . . . . . RO . . 1

Măsuri de siguranţă . . . . . . RO . . 1

Descrierea aparatului . . . . . RO . . 2

Pregătire . . . . . . . . . . . . . . . RO . . 2

Funcţionarea. . . . . . . . . . . . RO . . 2

Îngrijirea şi întreţinerea . . . . RO . . 3

Depanarea . . . . . . . . . . . . . RO . . 3

Utilizarea corectă

Condiţii de operare

Temperatura apei de ali-

mentare (apei brute)

min: 5° C

max: 30 ° C

Temperatura ambiantă

Întotdeauna

în timpul funcţionării

> 0 ° C

max: 40 ° C

Presiunea apei de alimen-

tare (apă brută)

min: 2 bari

max: 6 bari

fără lovitură

de apă

Observaţii generale

Definirea termenilor

Apă brută

Apă moale

Schimbător

Răşină schimbătoare de ioni

Regenerare

Coloana ascendentă

Duză de filtrare

Protecţia mediului înconjurător

Garanţie

Piese de schimb

Simboluri din manualul de utilizare

Măsuri de siguranţă

Domenii de utilizare

Utilizarea

60 RO

- 2

Informaţi imediat distribuitorul dumnea-

voastră dacă lipsesc părţi componente sau

dacă intervin defecţiuni la transport.

1 Adaptor rezervor/adaptor de racord

2 Furtun de racord filtru/rezervor

3 Rezervor (schimbător)

4 Curea de fixare

5 Şine de transport

6 Cadru, deplasabil

7 Separator de impurităţi cu filtru de im-

purităţi

8 Contor

9 Filtru

10 Cheie pentru prefiltru

Atenţie

Pericol de accidentare! La deplasarea ma-

şinii ţineţi cont, ca să nu depăşiţi capacita-

tea de efort personală.

 Transportaţi instalaţia în poziţie vertica-

lă în autovehicule şi în poziţie orizontală

pe şinele de transport şi asiguraţi-o în

mod corespunzător.

 Pericol

Pericol de accidentare şi de deteriorare!

La încărcare ţineţi cont de greutatea apara-

tului.

 Descărcarea instalaţiei:

Trageţi instalaţia în afară de la axul roţi-

lor din autovehicul şi depuneţi-o pe po-

dea peste marginea de încărcare.

Apucaţi-o de mâner şi ridicaţi-o.

 Încărcarea instalaţiei:

efectuaţi aceşti paşi în ordine inversă.

 Ţineţi instalaţia de mâner, rabataţi-o în

spate şi împingeţi-o sau trageţi-o. După

deplasare amplasaţi aparatul sigur pe o

suprafaţă plană.

– Verificaţi etanşeitatea instalaţiei.

– Verificaţi starea bateriei (Indicarea stării

bateriei pe ecranul contorului), dacă

este nevoie schimbaţi-o. Tipul bateriei

CR2032.

– Verificaţi cureaua de fixare, înlocuiţi-o,

dacă este nevoie.

– Verificaţi gradul de murdărire a cartuşu-

lui de filtru şi schimbaţi-l, dacă este ne-

voie (nr. de comandă 6.761-361.0).

 Pericol

Pericol de răsturnare! Amplasaţi furtunurile

de racord în aşa fel, încât instalaţia să nu

se răstoarne prin tragere de furtunuri.

Pericol de împiedicare! Amplasaţai furtunu-

rile în aşa fel să nu prezinte pericol de răniri

(de ex. prin împiedicare).

Atenţie

Instalaţia trebuie păstrată în timpul operării

într-un loc ferit de îngheţ. Ţineţi cont de ra-

cordurile necesare de alimentare cu apă şi

la consumatorul de apă moale.

La racordarea instalaţiei ţineţi cont de nor-

mele şi prevederile actual valabile ale dis-

tribuitorului de apă.

1Ieşire apă dedurizată

2 Intrare apă brută

3 Rezervor (schimbător)

4 Supapă de golire/dezaerare

 Racordaţi conducta de alimentare cu

apă brută (apă urbană).

 Conectaţi consumatorul la racordul de

şire a apei dedurizate.

 Începeţi alimentarea cu apă şi umpleţi

rezervorul (schimbătorul).

 Dezaeraţi sistemul, deschideţi supapa

de dezaerare şi aşteptaţi, până cînd nu

se mai evacuează aer.

Descrierea aparatului

Pregătire

Transportul aparatului

Descărcarea

Greutate de transport (WS 50) 35 kg

(WS 100) 40 kg

Deplasarea aparatului

Funcţionarea

Controale zilnice înainte de operare

Conectarea instalaţiei

Producerea apei dedurizate

61RO

- 3

 Determinaţi duritatea apei brute cu un

echipament de măsurare a durităţii (nr.

de comandă 6.768-003.0) sau întrebaţi

distribuitorul.

 Citiţi capacitatea de apă moale în urmă-

torul tabel.

 Cantitatea de producţie este indicată la

contor.

Contorul porneşte automat, dacă apa înce-

pe să curgă.

Prin apăsarea scurtă a butonului puteţi co-

muta între diferitele afişaje.

Pe ecranul contorului sunt afişate următoa-

rele informaţii:

– Contor volum 1

indică cantitatea produsă de apă dedu-

rizată în litri

Indicaţie: Pentru resetarea contorului

de volum apăsaţi butonul timp de cel

puţin 2 secunde.

– Contor volum 2

Indicaţie: Ambele contoare de volum

pot fi resetate independent unele de al-

tele.

– Regim automat

– Debit

indică debitul actual în litri/min,

Indicaţie: Prin apăsarea butonului timp

de cel puţin 2 secunde puteţi comuta in-

dicatorul între litri/min sau gal/min.

Pentru determinarea scăderii calităţii apei

dedurizate există două posibilităţi:

– prin afişajul contorului de volum la ecra-

nul contorului.

– prin măsurarea durităţii apei la ieşirea

apei dedurizate cu echipamentul de

măsurare a durităţii apei (nr. de coman-

dă 6.768-004.0).

Exisă două posibilităţi de regenerare a in-

stalaţiei.

– Dacă dispuneţi de un regenerator WS:

conectaţi instalaţia la regeneratorul

WS. Pentru descrierea acestora con-

sultaţi manualul de operare a regenera-

torului WS.

– Schimbaţi răşina din rezervor (schim-

bător).

 Depresurizaţi instalaţia.

 Desprindeţi şurubul de la racordul de

apă dedurizată.

 Desprindeţi furtunul de racord filtru/re-

zervor.

 Slăbiţi cureaua de fixare şi scoateţi uni-

tatea din cadru.

 Slăbiţi adaptorul rezervorului cu o cheie

şi deşurubaţi-l.

 Scoateţi coloana ascendentă din rezer-

vor.

 Întoarceţi rezervorul şi captaţi răţina

într-un recipient adecvat.

 Spălaţi rezervorul cu apă.

 Introduceţi răşina nouă (nr. de coman-

dă 6.761-031.0 - 25 kg).

Indicaţie: Pentru umplere utilizaţi o pâl-

nie, introduceţi răşina sp

ălând-o cu

apă.

WS 50 - 12,5 litri

WS 100 - 25 litri

 După introducerea răşinei, umpleţi re-

zervorul complet cu apă.

 Introduceţi coloana ascendentă în re-

zervor (nu utilizaţi scule), umpleţi-o cu

apă şi simultan apăsaţi-o cu grijă în jos

până ce atinge fundul.

Indicaţie: Aveţi grijă, ca aceasta să se

afle în poziţie centrală în rezervor.

 Asamblaţi instalaţia în ordine inversă.

 Pericol

Pericol de accidentare!

Operaţi, întreţineţi şi curăţaţi maşina doar

cu ochelari de protecţie.

Racordurile se află sub presiune, înainte de

desprinderea lor depresurizaţi instalaţia.

Atenţie

Pericol de deteriorare! Goliţi rezervorul

dacă există ericol de îngheţ.

1 Supapă de golire

2 Şine de transport

 Desprindeţi furtunul între filtru şi rezer-

vor şi goliţi-l.

 Deschideţi filtrul şi goliţi-l.

 Desprindeţi şurubul de la racordul de

apă dedurizată.

 Rabataţi unitatea pe şinele de transport.

 Deschideţi supapa de golire la furtun.

Indicaţie: Aduceţi supapa cât se poate

de mult în jos, astfel apa se scurge mai

uşor.

Dacă apa este golită, instala

ţia poate fi ex-

pusă la îngheţ.

– Verificaţi etanşeitatea instalaţiei.

– Verificaţi starea bateriei (Indicarea stării

bateriei pe ecranul contorului), dacă

este nevoie schimbaţi-o. Tipul bateriei

CR2032.

– Verificaţi cureaua de fixare, înlocuiţi-o,

dacă este nevoie.

– Verificaţi gradul de murdărire a cartuşu-

lui de filtru şi schimbaţi-l, dacă este ne-

voie (nr. de comandă 6.761-361.0).

– Lubrifiaţi lagărele roţilor.

– Verificaţi furtunurile şi cuplajele în pri-

vinţa deteriorării.

Instalaţia este uzată

 Dacă dispuneţi de un regenerator WS:

conectaţi instalaţia la regeneratorul WS

şi regeneraţi-o.

 Schimbaţi răşina din rezervor (schimbător).

Supapa de jos de la coloana ascendentă

este defectă

 Înlocuiţi duza.

Adaptorul de racord nu este bine strâns

 Strângeţi adaptorul cu o cheie.

Garnitura este defectă

 Verificaţi-o şi înlocuiţi-o.

Determinarea capacităţii de apă

moale

Duritatea

apei

°dH

WS 50

Capacitate

WS 100

Capacitate

5 10,0 20,0

10 5,0 10,0

12 4,2 8,3

14 3,6 7,1

16 3,1 6,3

18 2,8 5,6

20 2,5 5,0

22 2,3 4,5

Contor

Regenerare

Regenerarea instalaţiei uzate

Schimbarea răşinei din rezervor

Îngrijirea şi întreţinerea

Observaţii generale

Pericol de îngheţ

Golirea rezervorului la pericol de îngheţ

Lucrări de întreţinere

Controale zilnice înainte de operare

Întreţinere la fiecare 3 luni

Depanarea

Nu se produce apă dedurizată

Se scurge răşină

Neetanşeităţi

62 RO

- 1

Pred prvým použitím vášho za-

riadenia si prečítajte tento pô-

vodný návod na použitie, konajte podľa

neho a uschovajte ho pre neskoršie použi-

tie alebo pre ďalšieho majiteľa zariadenia.

– Zariadenia na zmäkčenie vody WS 50 a

WS100 sa môžu používať iba na

zmkčenie vody.

Voda sa môže používať iba na technic-

ké účely.

Zariadenie je vhodné pre vodu z mest-

ského vodovodu alebo vodu s porovna-

teľnou kvalitou.

Zariadenie pracuje podľa princípu pro-

cesu výmeny iónov v neutrálnej výme-

ne.

– Zariadenie sa nesmie používať na vý-

robu pitnej vody (možné poškodenie

zdravia!).

– Privádzaná voda (surová voda) musí

byť bez obsahu železa, mangánu, ťaž-

kých kovov, oleja a tiež väčšieho množ-

stva organických látok. Túto podmienku

spĺňa pitná voda.

– Ak sa prekročí tlak privádzanej vody

(max. 6 bar), musí sa do prítoku vody k

zariadeniu na zmäkčenie vody namon-

tovať ochranné zariadenie proti pretla-

ku.

Voda bez úpravy, väčšinou pitná voda,

voda z mestského vodovodu alebo studne.

Voda upravená zariadením na zmäkčenie

vody, nodsahuje žiadne tvrdidlá ako vápnik

alebo magnézium.

Nazývaný tiež filtračná nádoba alebo ná-

drž. Tento výmenník obsahuje živicu na vý-

menu iónov, pomocou ktorej sa zmäkčuje

voda.

Filtračný materiál, pomocou ktorého sa

zmäkčuje voda.

Regenerácia živice na výmenu iónov sa vy-

konáva vyplachovaním roztokom kuchyn-

skej soli. K tomu je potrebný regenerátor

WS.

Výtlaková rúrka sa nachádza v centre ná-

doby výmenníka a vedie vodu zdola späť

so spojovacieho adaptéra.

Na dolnom konci výtlakovej rúrky sa nachá-

dza dýza filtra, ktorá udržiava živicu v nádr-

ži, ale prepúšťa vodu.

Obalové materiály sú recyklovateľné.

Obalové materiály láskavo nevyha-

dzujte do komunálneho odpadu, ale

odovzdajte ich do zberne druhotných

surovín.

Vyradené prístroje obsahujú hodnot-

né recyklovateľné látky, ktoré by sa

mali opät' zužitkovat'. Staré zariade-

nia preto láskavo odovzdajte do

vhodnej zberne odpadových surovín.

Pokyny k zloženiu (REACH)

Aktuálne informácie o zložení nájdete na:

www.kaercher.com/REACH

V každej krajine platia záručné podmienky

našej distribučnej organizácie. Prípadné

poruchy spotrebiča odstránime počas zá-

ručnej lehoty bezplatne, ak sú ich príčinou

chyby materiálu alebo výrobné chyby. Pri

uplatňovaní záruky sa spolu s dokladom o

kúpe zariadenia láskavo obráťte na predaj-

cu alebo na najbližší autorizovaný zákaz-

nícky servis.

Používajte výhradne originálne náhradné

diely značky KÄRCHER. Prehľad náhrad-

ných dielov nájdete na konci tohto prevádz-

kového návodu.

 Nebezpečenstvo

Varuje pred bezprostredne hroziacim ne-

bezpečenstvom, ktoré spôsobí vážne zra-

nenia alebo smrť.

몇 Pozor

V prípade možnej nebezpečnej situácie by

mohlo dôjsť k vážnemu zraneniu alebo

smrti.

Pozor

Upozornenie na možnú nebezpečnú situ-

áciu, ktorá by mohla viesť k ľahkým zrane-

niam alebo vecným škodám.

– Osoby, ktoré sa zaoberajú inštaláciou,

údržbou a obsluhou zariadenia, musia

mať príslušnú kvalifikáciu, poznať a do-

držiavať príslušné pokyny a návod na

používanie.

– Prestavby a zmeny, ktoré neboli autori-

zované výrobcom, nie sú povolené.

– Pred použitím skontrolujte, či sa prístroj

a jeho pracovné vybavenie nachádzajú

v riadnom stave a či je zabezpečená

ich prevádzková bezpečnosť. Pokiaľ

nie je stav v poriadku, nesmie sa použí-

vať.

– Výrobca neručí za prípadné škody, kto-

ré boli spôsobené nesprávnym použí-

vaním alebo chybnou obsluhou.

– Toto zariadenie nie je určené na to, aby

ho používali osoby s obmedzenými fy-

zickými, zmyslovými alebo duševnými

schopnosťami.

Zariadenie nesmú používať deti ani

osoby neznalé.

Deti by mali byť pod dozorom, aby sa

zaistilo, že sa so zariadením nehrajú.

– Prístroj môžu používať iba osoby, ktoré

boli zaškolené do manipulácie a výslov-

ne poverené používaním prístroja.

– Položte prístroj na rovnú plochu a za-

bezpečte ho proti odsunutiu (napr. pod-

ložením klinov pod kolesá).

– Nepohybujte sa prístrojom v nevhod-

nom teréne.

 Nebezpečenstvo

Nebezpečenstvo poranenia!

Obsluhujte, udržiavajte a čistite prístroj iba

s ochrannými okuliarmi.

Zásuvné spoje sú pod tlakom, pred uvoľne-

ním zásuvných spojov musíte zariadenie

uvoľniť od tlaku.

Obsah

Používanie výrobku v súlade s

jeho určením . . . . . . . . . . . . SK . . 1

Všeobecné pokyny . . . . . . . SK . . 1

Bezpečnostné pokyny. . . . . SK . . 1

Popis prístroja. . . . . . . . . . . SK . . 2

Príprava . . . . . . . . . . . . . . . SK . . 2

Prevádzka. . . . . . . . . . . . . . SK . . 2

Starostlivosť a údržba. . . . . SK . . 3

Pomoc pri odstraňovaní porúch SK . . 3

Používanie výrobku v súlade

s jeho určením

Predpoklady pre prevádzku

Teplota privádzanej vody

(surová voda)

min: 5° C

max: 30 ° C

Teplota okolia

vždy

pri prevádzke

> 0 ° C

max: 40 ° C

Tlak privádzanej vody (su-

rová voda)

min: 2 bar.

max: 6 bar.

bez nárazov

vody

Všeobecné pokyny

Definícia pojmu

Surová voda

Mäkká voda

Výmenník

Živica na výmenu iónov

Regenerácia

Výtlaková rúrka

Dýza filtra

Ochrana životného prostredia

Záruka

Náhradné diely

Použité symboly

Bezpečnostné pokyny

Použitie

Obsluha

63SK

- 2

Ak niektoré diely chýbajú, alebo ak zistíte

škody vzniknuté pri preprave, informujte

prosím o tom predajcu.

1 Adaptér nádrže/Spojovací adaptér

2 Spojovacia hadica filter/nádrž

3 Nádrž (výmenník)

4 Napínací pás

5 Transportné koľajnice

6 Rám, pojazdný

7 Oddeľovač nečistoty so zachytávačom

nečistoty

8 Meracie hodiny

9 Filter

10 Kľúč pre predradený filter

Pozor

Nebezpečenstvo zranenia! Pri pohybe za-

riadenia dávajte pozor, aby sa neprekročila

hranica zaťaženia osobami.

 Pri preprave vo vozidle prepravujte za-

riadenie v stojatej polohe alebo v ležatej

polohe na transportných koľajniciach a

zabezpečte ho príslušným spôsobom.

 Nebezpečenstvo

Nebezpečenstvo zranenia, poškodenia!

Pri vykladaní rešpektujte hmotnosť prístro-

ja!

 Vyloženie zariadenia:

Vytiahnite zariadenie za nápravu kolies

z vozidla a položte ho cez nakladaciu

hranu na podlahu. Uchopte ho za ruko-

väť a úplne postavte.

 Naloženie zariadenia:

Naložte zariadenie v opačnom poradí.

 Držte zariadenie pevne za rukoväť, vy-

klopte ho dozadu a posúvajte ho alebo

ťahajte. Po preprave zariadenia odstav-

te zariadenie na pevnej a stabilnej plo-

che.

– Kontrola tesnosti zariadenia.

– Skontrolujte stav batérií (zobrazenie

stavu batérií na displeji meracích ho-

dín), v prípade potreby ich vymeňte.

Typ batérií CR2032.

– Skontrolujte napínací pás, v prípade

potreby ho vymeňte.

– Skontrolujte znečistenie sviečky filtra, v

prípade potreby ju vymeňte (číslo ob-

jednávky 6.761-361.0).

 Nebezpečenstvo

Riziko prevrátenia! Spojovacie hadice mu-

síte uložiť tak, aby sa zariadenie nemohlo

ťahaním hadíc prevrátiť!

Nebezpečenstvo zakopnutia! Hadice musí-

te uložiť tak, aby nemohlo dôjsť k vzniku

zranenia (napr. zakopnutím).

Pozor

Zariadenie musí byť počas používania na-

inštalované na mieste chránenom pred

mrazom. Potrebné pripojenia k zásobova-

niu vodou spotrebiča na mäkkú vodu sa

musia rešpektovať.

Pri pripojení jednotky sa musia vždy dodr-

žiavať platné normy a tiež predpisy dodá-

vateľa vody.

1 Výstup mäkkej vody

2 Prítok surovej vody

3 Nádrž (výmenník)

4 Vyprázdňovací/Odvzdušňovací ventil

 Uzavrite prítok surovej vody (vody z

mestského vodovodu).

 Pripojte spotrebič na výstup prípojky na

mäkkú vodu.

 Otvorte zásobovanie vodou a nechajte

naplniť nádrž (výmenník).

 Odvzdušnite systém, nechajte otvorený

odvzušňovací ventil až dovtedy, kým

neprestane unikať vzduch.

Popis prístroja

Príprava

Preprava prístroja

Vyloženie

Prepravná hmotnosť (WS 50) 35 kg

(WS 100) 40 kg

Jazda s prístrojom

Prevádzka

Denné kontroly pred prevádzkou

Pripojenie prístroja

Výroba mäkkej vody

64 SK

- 3

 Tvrdosť surovej vody sa dá zistiť pomo-

cou prístroja na meranie tvrdosti vody

(číslo objednávky 6.768-003.0), alebo

sa informujte u dodávateľa vody.

 Prečítajte si kapacitu mäkkej vody v na-

sledujúcej tabuľke.

 Vyrobené množstvo sa môže zobraziť

na meracích hodinách.

Meracie hodiny sa zapnú automaticky, keď

začne tiecť voda.

Krátkym stlačením tlačidla sa dá prepínať

na rôzne druhy zobrazení.

Na displeji meracích hodín sa môže zobra-

ziť nasledovné:

– Počítadlo objemu 1

zobrazuje vyrobené množstvo vody v

litroch

Upozornenie: Vynulovanie počítadla

objemu sa vykonáva stlačením tlačidla

na minimálne 2 sekundy.

– Počítadlo objemu 2

Upozornenie: Obe počítadká objemu

sa dajú vynulovať nezávisle od seba.

– Automatika

– Prietok

zobrazuje aktuáne prietokové množ-

stvo v litroch/min.

Upozornenie: Po stlačení tlačidla na

minimálne 2 sekundy sa prepne zaria-

denie medzi litrami/min a galónmi/min.

Pre stanovenie vyčerpania mäkkej vody

existujú 2 možnosti:

– cez zobrazenie počítadla objemu na

displeji meracích hodín.

– meraním tvrdosti vody na výstupe

mäkkej vody pomocou prístroja na me-

ranie tvrdosti vody pre mäkkú vodu (čís-

lo objednávky 6.768-004.0).

Na regeneráciu zariadenia sú k dispozícii 2

možnosti.

– Ak je k dispozícii regenerátor WS: Pri-

pojte zariadenie k regenerátoru WS.

Popis k tomu môžete nájsť v návode na

používanie regenerátora WS.

– Výmena živicovej náplne v nádrži (vý-

menníku).

 Vypnúť v zariadení tlak.

 Vytiahnite hadicu z prípojky na mäkkú

vodu.

 Vytiahnite spojovaciu hadica filtra/nádr-

že.

 Uvoľnite napínací pás a jednotku z rámu.

 Uvoľnite adaptér nádrže kľúčom a vy-

skrutkujte ho.

 Vytiahnite výtlakovú rúrku z nádrže.

 Otočte nádrž a zachyťte živicu vo vhod-

nej nádobe.

 Vypláchnite nádrž vodou.

 Naplňte novou živicou (číslo objednáv-

ky 6.761-031.0 - 25 kg).

Upozornenie: Na plnenie používajte

lievik, vypláchnite živicu vodou.

WS 50 - 12,5 litra

WS 100 - 25 litra

 Po naplnení živicou naplňte kompletnú

nádrž vodou.

 Zasuňte výtlakovú rúrku do nádrže (ne-

používajte k tomu náradie), naplňte vo-

dou a súčasne opatrne zatlačte

smerom dole, kým nedosiahnete dno

nádrže.

Upozornenie: Dávajte pozor, aby sa

rúrka nachádzala v strede nádrže.

 Zariadenie opäť poskladajte v opačnom

poradí.

 Nebezpečenstvo

Nebezpečenstvo poranenia!

Obsluhujte, udržiavajte a čistite prístroj iba

s ochrannými okuliarmi.

Zásuvné spoje sú pod tlakom, pred uvoľne-

ním zásuvných spojov musíte zariadenie

uvoľniť od tlaku.

Pozor

Nebezpečenstvo poškodenia! Pri nebezpe-

čenstve mrazu vyprázdnite nádrž.

1 Vypúšťací ventil

2 Transportné koľajnice

 Vytiahnite hadicu medzi filtrom a nádr-

žou a nechajte vyprázdniť nádrž.

 Otvorte filter a vyprázdnite ho.

 Vytiahnite hadicu z prípojky na mäkkú

vodu.

 Vyklopenie jednotky na transportné ko-

ľajnice.

 Otvorte vypúšťací ventil na hadicic.

Upozornenie: Presuňte pokiaľ možno

ventil čo najhlbšie pod nádrž, uľahčí to

odtok vody z nádrže.

Ak voda vytiekla, môže byť zariadenie vys-

tavené mrazu.

– Kontrola tesnosti zariadenia.

– Skontrolujte stav batérií (zobrazenie

stavu batérií na displeji meracích ho-

dín), v prípade potreby ich vymeňte.

Typ batérií CR2032.

– Skontrolujte napínací pás, v prípade

potreby ho vymeňte.

– Skontrolujte znečistenie sviečky filtra, v

prípade potreby ju vymeňte (číslo ob-

jednávky 6.761-361.0).

– Mazanie ložísk kolesa.

– Kontrola hadíc a spojok na poškodenie.

Zariadenie vyčerpané

 Ak je k dispozícii regenerátor WS: Pri-

pojte zaridenie k regenerátoru WS a vy-

konajte regeneráciu.

 Výmena živicovej náplne v nádrži (vý-

menníku).

Dolná dýza na výtlakovej rúrke defektná

 Dýzu vymeňte.

Spojovací adaptér nie je riadne utiahnutý

 Utiahnite riadne kľúčom adaptér.

Chybné tesnenie

 Skontrolovať a vymeniť.

Zistenie kapacity mäkkej vody

Tvrdosť

vody

°dH

WS 50

Kapacita

WS 100

Kapacita

5 10,0 20,0

10 5,0 10,0

12 4,2 8,3

14 3,6 7,1

16 3,1 6,3

18 2,8 5,6

20 2,5 5,0

22 2,3 4,5

Meracie hodiny

Regenerácia

Regenerácia vyčerpanej vody

Výmena živicovej náplne v nádrži

Starostlivosť a údržba

Všeobecné pokyny

Ohrozenie prístroja mrazom

Vyprázdnenie pri nebezpečenstve mrazu

Údržbárske práce

Denné kontroly pred prevádzkou

Údržba každé 3 mesiace

Pomoc pri odstraňovaní

porúch

Žiadna mäkká voda

Únik živice

Netesnosť

65SK

- 1

Prije prve uporabe Vašeg ure-

đaja pročitajte ove originalne

radne upute, postupajte prema njima i sa-

čuvajte ih za kasniju uporabu ili za sljede-

ćeg vlasnika.

– Postrojenja za omekšavanje vode WS

50 i WS100 smiju se koristiti isključivo u

tu namjenu.

Voda se smije koristiti samo u tehničke

svrhe.

Postrojenje je prikladno za vodu iz vo-

dovoda odnosno vodu takve kvalitete.

Postrojenje radi prema principu postup-

ka neutralne ionske izmjene ionskim iz-

mjenjivačima.

– Postrojenje se ne smije koristiti za proi-

zvodnju vode za piće (mogućno naru-

šavanje zdravlja!).

– U dolaznoj vodi (potrošnoj vodi) ne smi-

ju se nalaziti tragovi željeza, mangana,

teških metala, ulja kao niti veće količine

organskih tvari. Te uvjete ispunjava

voda za piće.

– Ako postoji mogućnost da se predtlak

dolazne vode (maks. 6 bar) prekorači, u

dovodni vod do postrojenja za omekša-

vanje vode treba ugraditi odgovarajući

uređaj za zaštitu od pretlaka.

Netretirana voda, uglavnom ona za piće,

voda iz vodovoda ili bunara.

Voda tretirana uređajem za omekšavanje,

koja ne sadrži agense poput kalcija ili ma-

gnezija.

Naziva se još i filtarska posuda ili filtarski

spremnik. Sadrži ionski izmjenjivu smolu

koja omekšava vodu.

Materijal filtra u posudi izmjenjivača koji

omekšava vodu.

Ionski izmjenjiva smola se regenerira ispi-

ranjem otopinom kuhinjske soli. Za to je po-

treban WS regenerator.

Uzlazna cijev postavljena je po sredini po-

sude izmjenjivača i provodi vodu odozdo

natrag do priključnog prilagodnika.

Na donjem dijelu uzlazne cijevi nalazi se fil-

tarska mlaznica koja zadržava smolu u po-

sudi, ali propušta vodu.

Materijali ambalaže se mogu recikli-

rati. Molimo Vas da ambalažu ne od-

lažete u kućne otpatke, već ih predajte kao

sekundarne sirovine.

Stari uređaji sadrže vrijedne materija-

le koji se mogu reciklirati te bi ih stoga

trebalo predati kao sekundarne siro-

vine. Stoga Vas molimo da stare uređaje

zbrinete preko odgovarajućih sabirnih su-

stava.

Napomene o sastojcima (REACH)

Aktualne informacije o sastojcima možete

pronaći na stranici:

www.kaercher.com/REACH

U svakoj zemlji važe jamstveni uvjeti koje je

izdala naša nadležna organizacija za distri-

buciju. Eventualne smetnje na stroju za vri-

jeme trajanja jamstva uklanjamo besplatno

ukoliko je uzrok greška u materijalu ili proi-

zvodnji. U slučaju koji podliježe garanciji

obratite se, uz prilaganje potvrde o kupnji,

Vašem prodavaču ili najbližoj ovlaštenoj

servisnoj službi.

Upotrebljavajte samo originalne KÄRCHE-

Rove pričuvne dijelove. Pregled pričuvnih

dijelova naći ćete na kraju ovih uputa za

rad.

 Opasnost

Upozorava na neposredno prijeteću opa-

snost koja za posljedicu ima teške tjelesne

ozljede ili smrt.

몇 Upozorenje

Upozorava na moguću opasnu situaciju

koja može prouzročiti teške tjelesne ozlje-

de ili smrt.

Oprez

Upućuje na eventualno opasnu situaciju

koja može prouzročiti lake tjelesne ozljede

ili materijalnu štetu.

– Osobe koje su uključene u postavljanje,

puštanje u rad i rukovanje postrojenjem

moraju posjedovati odgovarajuću kvali-

fikaciju te poznavati i uvažavati odgova-

rajuće propise i upute za rad.

– Iz sigurnosnih su razloga zabranjene

preinake i izmjene koje ne odobri proi-

zvođač.

– Prije uporabe provjerite je li stroj sa svo-

jim radnim komponentama u ispravnom

stanju i siguran za rad. Ako stanje nije

besprijekorno, ne smije se upotreblja-

vati.

– Proizvođač ne preuzima odgovornost

za eventualne štete nastale nenamjen-

skim korištenjem ili pogrešnim opsluži-

vanjem uređaja.

– Ovaj uređaj nije namijenjen za upotrebu

od strane osoba s ograničenim tjele-

snim, osjetilnim ili psihičkim sposobno-

stima.

Uređajem ne smiju rukovati djeca ili ne-

osposobljene osobe.

Nadgledajte djecu kako bi ste bili sigur-

ni da se igraju s uređajem.

– Uređaj smiju koristiti samo osobe koje

su upućene u rukovanje njime i ovlašte-

ne su za njegovu primjenu.

– Postavite stroj na ravnu podlogu i osi-

gurajte ga od samopokretanja (npr. po-

stavljanjem podlagača pod kotače).

– Nemojte pomicati uređaj po nepriklad-

nom terenu.

 Opasnost

Opasnost od ozljeda!

Uređajem radite, čistite ga i održavajte

samo sa zaštitnim naočalama.

Utični spojevi su pod tlakom, prije otpušta-

nja rastlačite sustav.

Pregled sadržaja

Namjensko korištenje . . . . . HR . . 1

Opće napomene . . . . . . . . . HR . . 1

Sigurnosni napuci . . . . . . . . HR . . 1

Opis uređaja . . . . . . . . . . . . HR . . 2

Priprema . . . . . . . . . . . . . . . HR . . 2

U radu . . . . . . . . . . . . . . . . . HR . . 2

Njega i održavanje . . . . . . . HR . . 3

Pomoć u slučaju smetnji . . . HR . . 3

Namjensko korištenje

Preduvjet za rad

Temperatura dolazne

vode (potrošne vode)

min.: 5° C

maks.: 30 ° C

Okolna temperatura

Uvijek

Tijekom rada

> 0 ° C

maks.: 40 ° C

Predtlak dolazne vode

(potrošne vode)

min.: 2 bara

maks.: 6

bara

bez vode-

nog udara

Opće napomene

Definicija pojma

Potrošna voda

Meka voda

Izmjenjivač

Ionski izmjenjiva smola

Regeneracija

Uzlazna cijev

Filtarska mlaznica

Zaštita okoliša

Jamstvo

Pričuvni dijelovi

Simboli u uputama za rad

Sigurnosni napuci

Primjena

Rukovanje

66 HR

- 2

Ako pribor nedostaje ili je oštećen pri tran-

sportu obavijestite o tome svog prodavača.

1 Prilagodnik spremnika i priključni prila-

godnik

2 Spojno crijevo filtar/spremnik

3 Spremnik (izmjenjivač)

4 Zatezni remen

5 Transportne šine

6 Pokretni okvir

7 Odvajač prljavštine s hvatačem

8 Mjerač

9 Filtar

10 Ključ predfiltra

Oprez

Opasnost od ozljeda! Pri prenošenju po-

strojenja pazite na njegovu težinu.

 Prilikom transporta vozilima postrojenje

mora stajati uspravno ili u ležećem po-

ložaju na transportnim šinama i biti pro-

pisno fiksirano.

 Opasnost

Opasnost od ozljeda i oštećenja!

Prilikom pretovara pazite na težinu uređaja!

 Istovar postrojenja:

Izvucite postrojenje s vozila držeći ga

za osovinu kotača i prebacite preko uto-

varne rampe na podlogu. Uhvatite ga

za rukohvat i postavite.

 Utovar postrojenja:

Postupite obrnutim redoslijedom.

 Postrojenje držite za rukohvat, nagnite

prema natrag i gurnite ili povucite. Na-

kon transporta odložite postrojenje na

ravnoj podlozi tako da stoji stabilno.

– Provjerite nepropusnost postrojenja.

– Provjerite napunjenost i po potrebi za-

mijenite bateriju (prikaz na zaslonu mje-

rača). Tip baterije CR2032.

– Provjerite i po potrebi zamijenite zatezni

remen.

– Provjerite zaprljanost i po potrebi zami-

jenite filtar (kataloški br. 6.761-361.0).

 Opasnost

Opasnost od prevrtanja! Priključna crijeva

položite tako da se postrojenje ne može

prekrenuti povlačenjem crijeva.

Opasnost od spoticanja! Crijeva položite

tako da se o njih ne možete ozlijediti (npr.

spoticanjem).

Oprez

Tijekom rada postrojenje mora stajati na

mjestu zaštićenom od smrzavanja. Imajte u

vidu potrebne spojeve za dovod i trošila vo-

de.

Prilikom priključivanja jedinice treba uvaža-

vati mjerodavne norme i propise opskrbnih

poduzeća.

1 Izlaz meke vode

2 Dovod potrošne vode

3 Spremnik (izmjenjivač)

4 Ventil za pražnjenje i odzračivanje

 Priključite dovod potrošne vode (iz vo-

dovoda).

 Priključite trošila na izlazu meke vode.

 Otvorite dovod vode i napunite spre-

mnik (izmjenjivač).

 Potpuno odzračite sustav otvaranjem

odzračnog ventila.

Opis uređaja

Priprema

Transport uređaja

Istovar

Transportna težina (WS 50) 35 kg

(WS 100) 40 kg

Vožnja stroja

U radu

Svakodnevne kontrole prije rada

Priključivanje uređaja

Omekšavanje vode

67HR

- 3

 Odredite tvrdoću potrošne vode odgo-

varajućim mjernim instrumentom (kata-

loški br. 6.768-003.0) ili se raspitajte

kod vodovodnog poduzeća.

 Očitajte kapacitet meke vode u sljede-

ćoj tablici.

 Količina meke vode može se prikazati

na mjeraču.

Mjerač se automatski uključuje čim krene

voda.

Kratkim pritiskom na tipku moguć je odabir

različitih prikaza.

Na zaslonu mjerača može se prikazati slje-

deće:

– Protočni volumen 1

pokazuje količinu meke vode u litrama

Napomena: Prikaz protočne zapremi-

ne poništava se pritiskom na tipku u tra-

janju od najmanje 2 s.

– Protočni volumen 2

Napomena: Oba prikaza protočnog vo-

lumena mogu se poništiti neovisno je-

dan o drugom.

– Automatika

– Količina protoka

pokazuje aktualnu količinu protoka u L/

min.

Napomena: Pritiskom na tipku u traja-

nju od najmanje 2 s prikaz se mijenja s

L/min na Gal/min i natrag.

Za određivanje zasićenja meke vode po-

stoje 2 mogućnosti:

– putem prikaza protočnog volumena na

zaslonu mjerača.

– mjerenjem tvrdoće vode odgovarajućim

mjernim instrumentom na izlazu (kata-

loški br. 6.768-004.0).

Za regeneraciju postrojenja postoje 2 mo-

gućnosti.

– Ako postoji WS regenerator: priključite

postrojenje na WS regenerator. Opis

postupka možete naći u uputama za

rad WS regeneratora.

– Zamijenite smolu u spremniku (izmjenji-

vač).

 Rastlačite postrojenje.

 Skinite crijevo na priključku meke vode.

 Skinite spojno crijevo filtar/spremnik.

 Otpustite zatezni remen i izvadite jedini-

cu iz okvira.

 Ključem odvijte prilagodnik spremnika.

 Izvucite uzlaznu cijev iz spremnika.

 Okrenite spremnik i ispustite smolu u

prikladni sud.

 Isperite spremnik vodom.

 Ulijte novu smolu (kataloški br. 6.761-

031.0 - 25 kg).

Napomena: Za ulijevanje koristite lije-

vak i dodajte nešto vode u smolu.

WS 50 - 12,5 L

WS 100 - 25 L

 Nakon što ste dodali smolu, napunite

spremnik vodom do vrha.

 Utaknite uzlaznu cijev u spremnik (bez

primjene alata), dodajte vodu i istovre-

meno pažljivo pritiskajte na dolje dok ne

dostigne dno.

Napomena: Pazite pritom da uzlazna

cijev stoji u sredini spremnika.

 Sastavite postrojenje obrnutim redosli-

jedom.

 Opasnost

Opasnost od ozljeda!

Uređajem radite, čistite ga i održavajte

samo sa zaštitnim naočalama.

Utični spojevi su pod tlakom, prije otpušta-

nja rastlačite sustav.

Oprez

Opasnost od oštećenja! U slučaju opasno-

sti od mraza ispraznite spremnik.

1 Ventil za pražnjenje

2 Transportne šine

 Odvojite crijevo između filtra i spremni-

ka i ispraznite ga u potpunosti.

 Otvorite i ispraznite filtar.

 Skinite crijevo na priključku meke vode.

 Prekrenite jedinicu na transportne šine.

 Otvorite ventil za pražnjenje na crijevu.

Napomena: Postavite ventil što je mo-

guće niže ispod spremnika kako biste

olakšali ispuštanje vode.

Kad voda istekne, postrojenje se može izlo-

žiti mrazu.

– Provjerite nepropusnost postrojenja.

– Provjerite napunjenost i po potrebi za-

mijenite bateriju (prikaz na zaslonu mje-

rača). Tip baterije CR2032.

– Provjerite i po potrebi zamijenite zatezni

remen.

– Provjerite zaprljanost i po potrebi zami-

jenite filtar (kataloški br. 6.761-361.0).

– Podmažite ležajeve kotača.

– Provjerite ispravnost crijeva i spojki.

Postrojenje je zasićeno

 Ako postoji WS regenerator: priključite

postrojenje na WS regenerator i obavite

regeneraciju.

 Zamijenite smolu u spremniku (izmjenji-

vač).

Donja mlaznica na uzlaznoj cijevi je nei-

spravna

 Zamijenite mlaznicu.

Priključni prilagodnik nije ispravno pri-

tegnut

 Zategnite prilagodnik ključem.

Brtva je neispravna

 Provjerite i zamijenite.

Određivanje kapaciteta meke vode

Tvrdoća

vode

°dH

WS 50

Kapacitet

WS 100

Kapacitet

5 10,0 20,0

10 5,0 10,0

12 4,2 8,3

14 3,6 7,1

16 3,1 6,3

18 2,8 5,6

20 2,5 5,0

22 2,3 4,5

Mjerač

Regeneracija

Regeneracija zasićenog postrojenja

Zamjena smole u spremniku

Njega i održavanje

Opće napomene

Opasnost od smrzavanja

Pražnjenje spremnika u slučaju opasno-

sti od mraza

Radovi na održavanju

Svakodnevne kontrole prije rada

Održavanje svaka 3 mjeseca

Pomoć u slučaju smetnji

Nema meke vode

Smola curi

Propusnost

68 HR

- 1

Pre prve upotrebe Vašeg

uređaja pročitajte ove originalno

uputstvo za rad, postupajte prema njemu i

sačuvajte ga za kasniju upotrebu ili za

sledećeg vlasnika.

– Postrojenja za omekšavanje vode WS

50 i WS100 smeju da se koriste

isključivo u tu namenu.

Voda sme da se koristi samo u tehničke

svrhe.

Postrojenje je prikladno za vodu iz

vodovoda odnosno vodu takvog

kvaliteta.

Postrojenje radi prema principu

postupka neutralne jonske izmene

jonskim izmenjivačima.

– Postrojenje se ne sme koristiti za

proizvodnju vode za piće (zbog

mogućeg narušavanja zdravlja!).

– U dolaznoj vodi (potrošnoj vodi) ne

smeju da se nalaze tragovi gvožđa,

mangana, teških metala, ulja kao ni

veće količine organskih materija. Te

uslove ispunjava voda za piće.

– Ako postoji mogućnost da se

predpritisak dolazne vode (maks. 6 bar)

prekorači, u dovodni vod do postrojenja

za omekšavanje vode treba ugraditi

odgovarajući uređaj za zaštitu od

nadpritiska.

Netretirana voda, uglavnom ona za piće,

voda iz vodovoda ili bunara.

Voda tretirana uređajem za omekšavanje,

koja ne sadrži agense poput kalcijuma ili

magnezijuma.

Naziva se još i filterska posuda ili filterski

rezervoar. Sadrži jonsku smolu koja

omekšava vodu.

Materijal filtera u posudi izmenjivača koji

omekšava vodu.

Jonska smola se regeneriše ispiranjem

rastvorom kuhinjske soli. Za to je potreban

WS regenerator.

Uzlazna cev postavljena je po sredini

posude izmenjivača i provodi vodu odozdo

nazad do priključnog adaptera.

Na donjem delu uzlazne cevi nalazi se

filterska mlaznica koja zadržava smolu u

posudi, ali propušta vodu.

Ambalaža se može ponovo preraditi.

Molimo Vas da ambalažu ne bacate u

kućne otpatke nego da je dostavite

na odgovarajuća mesta za ponovnu

preradu.

Stari uređaji sadrže vredne materijale

sa sposobnošću recikliranja i treba ih

dostaviti za ponovnu preradu. Stoga

stare uređaje odstranjujte preko

primerenih sabirnih sistema.

Napomene o sastojcima (REACH)

Aktuelne informacije o sastojcima možete

pronaći na stranici:

www.kaercher.com/REACH

U svakoj zemlji važe garantni uslovi koje je

izdala naša nadležna distributivna

organizacija. Eventualne smetnje na

uređaju za vreme trajanja garancije

uklanjamo besplatno, ukoliko je uzrok

greška u materijalu ili proizvodnji. U slučaju

koji podleže garanciji obratite se sa

potvrdom o kupovini Vašem prodavcu ili

najbližoj ovlašćenoj servisnoj službi.

Upotrebljavajte samo originalne rezervne

delove firme KÄRCHER. Pregled rezervnih

delova naći ćete na kraju ovog uputstva za

rad.

 Opasnost

Ukazuje na neposredno preteću opasnost

koja dovodi do teških telesnih povreda ili

smrti.

몇 Upozorenje

Ukazuje na eventualno opasnu situaciju

koja može dovesti do teških telesnih

povreda ili smrti.

Oprez

Ukazuje na eventualno opasnu situaciju

koja može dovesti do lakših telesnih

povreda ili izazvati materijalnu štetu.

– Osobe koje su uključene u postavljanje,

puštanje u rad i rukovanje postrojenjem

moraju imati odgovarajuću kvalifikaciju

kao i poznavati i uvažavati

odgovarajuće propise i ovo uputstvo za

rad.

– Iz sigurnosnih razloga su zabranjene

prepravke i izmene koje ne odobri

proizvođač.

– Pre uporabe proverite da li je uređaj sa

svojim radnim komponentama u

ispravnom stanju i siguran za rad. Ako

stanje nije besprekorno, ne sme se

upotrebljavati.

– Proizvođač ne preuzima odgovornost

za eventualne štete nastale

nenamenskim korišćenjem ili

pogrešnim opsluživanjem uređaja.

– Ovaj uređaj nije predviđen da njime

rukuju osobe sa smanjenim fizičkim,

senzornim ili mentalnim mogućnostima

opažanja.

Uređajem ne smeju da rukuju deca,

maloletne ili neosposobljene osobe.

Deca se moraju nadgledati kako bi se

sprečilo da se igraju s uređajem.

– Uređaj smeju da koriste samo osobe

koje su upućene u rukovanje njime i

ovlašćene su za njegovu upotrebu.

– Uređaj postavite na ravnu površinu i

osigurajte ga od samopokretanja (npr.

postavljanjem podlagača pod točkove).

– Nemojte pomerati uređaj po

neprikladnom terenu.

 Opasnost

Opasnost od povreda!

Nosite zaštitne naočare dok uređajem

radite, čistite ga i održavate.

Utični spojevi su pod pritiskom, pre

otpuštanja ispustite pritisak iz sistema.

Pregled sadržaja

Namensko korišćenje . . . . . SR . . 1

Opšte napomene . . . . . . . . SR . . 1

Sigurnosne napomene . . . . SR . . 1

Opis uređaja . . . . . . . . . . . . SR . . 2

Priprema . . . . . . . . . . . . . . . SR . . 2

Rad . . . . . . . . . . . . . . . . . . . SR . . 2

Nega i održavanje. . . . . . . . SR . . 3

Pomoć u slučaju smetnji . . . SR . . 3

Namensko korišćenje

Preduslov za rad

Temperatura dolazne

vode (potrošne vode)

min.: 5° C

maks.: 30 ° C

Tempteratura okoline

Uvek

Tokom rada

> 0 ° C

maks.: 40 ° C

Predpritisak dolazne vode

(potrošne vode)

min.: 2 bara

maks.: 6 bara

bez vodenog

udara

Opšte napomene

Definicija pojma

Potrošna voda

Meka voda

Izmenjivač

Jonska smola

Regeneracija

Uzlazna cev

Filterska mlaznica

Zaštita životne sredine

Garancija

Rezervni delovi

Simboli u uputstvu za rad

Sigurnosne napomene

Primena

Rukovanje

69SR

- 2

Ako pribor nedostaje ili je došlo do

oštećenja prilikom transporta, molimo da o

tome obavestite svog prodavca.

1 Adapter rezervoara i priključni adapter

2 Spojno crevo filter/rezervoar

3 Rezervoar (izmenjivač)

4 Zatezni remen

5 Transportne šine

6 Pokretni okvir

7 Odvajač prljavštine sa hvatačem

8 Merač

9 Filter

10 Ključ predfiltera

Oprez

Opasnost od povreda! Pri prenošenju

postrojenja pazite na njegovu težinu.

 Prilikom transporta vozilima postrojenje

mora stajati uspravno ili u ležećem

položaju na transportnim šinama i biti

propisno fiksirano.

 Opasnost

Opasnost od povreda i oštećenja!

Prilikom pretovara pazite na težinu uređaja!

 Istovar postrojenja:

Izvucite postrojenje s vozila držeći ga

za osovinu točkova i prebacite preko

utovarne rampe na podlogu. Uhvatite

ga za ručku i postavite.

 Utovar postrojenja:

Postupite obrnutim redosledom.

 Postrojenje držite za ručku, nagnite

prema nazad i gurnite ili povucite.

Nakon transporta odložite postrojenje

na ravnoj podlozi tako da stoji stabilno.

– Proverite nepropusnost postrojenja.

– Proverite napunjenost i po potrebi

zamenite bateriju (prikaz na ekranu

merača). Tip baterije CR2032.

– Proverite i po potrebi zamenite zatezni

remen.

– Proverite zaprljanost i po potrebi

zamenite filter (kataloški br. 6.761-

361.0).

 Opasnost

Opasnost od prevrtanja! Priključna creva

položite tako da postrojenje ne može da se

prekrene povlačenjem creva.

Opasnost od saplitanja! Creva položite

tako da se o njih ne možete povrediti (npr.

saplitanjem).

Oprez

Tokom rada postrojenje mora da stoji na

mestu zaštićenom od smrzavanja. Imajte u

vidu potrebne spojeve za dovod i potrošače

vode.

Prilikom priključivanja jedinice treba

uvažavati merodavne norme i propise

preduzeća za snabdevanje vodom.

1 Izlaz meke vode

2 Dovod potrošne vode

3 Rezervoar (izmenjivač)

4 Ventil za pražnjenje i ispuštanje

vazduha

 Priključite dovod potrošne vode (iz

vodovoda).

 Priključite potrošače na izlazu meke

vode.

 Otvorite dovod vode i napunite

rezervoar (izmenjivač).

 Otvaranjem ventila za ispuštanje

vazduha ispustite sav vazduh iz

sistema.

Opis uređaja

Priprema

Transport uređaja

Istovar

Transportna težina (WS 50) 35 kg

(WS 100) 40 kg

Vožnja uređaja

Rad

Svakodnevne kontrole pre rada

Priključivanje uređaja

Omekšavanje vode

70 SR

- 3

 Odredite tvrdoću potrošne vode

odgovarajućim mernim instrumentom

(kataloški br. 6.768-003.0) ili se

raspitajte kod vodovodnog preduzeća.

 Očitajte kapacitet meke vode u sledećoj

tabeli.

 Količina meke vode može se prikazati

na meraču.

Merač se automatski uključuje čim krene

voda.

Kratkim pritiskom na taster moguć je odabir

različitih prikaza.

Na ekranu merača može se prikazati

sledeće:

– Protočni volumen 1

pokazuje količinu meke vode u litrima

Napomena: Prikaz protočne

zapremine poništava se pritiskom na

taster u trajanju od najmanje 2 s.

– Protočni volumen 2

Napomena: Oba prikaza protočnog

volumena mogu se poništiti nezavisno

jedan od drugog.

– Automatika

– Količina protoka

pokazuje trenutnu količinu protoka u L/

min.

Napomena: Pritiskom na taster u

trajanju od najmanje 2 s prikaz se

menja sa L/min na Gal/min i nazad.

Za određivanje zasićenja meke vode

postoje 2 mogućnosti:

– putem prikaza protočnog volumena na

ekranu merača.

– merenjem tvrdoće vode odgovarajućim

mernim instrumentom na izlazu

(kataloški br. 6.768-004.0).

Za regeneraciju postrojenja postoje 2

mogućnosti.

– Ako postoji WS regenerator: priključite

postrojenje na WS regenerator. Opis

postupka možete naći u uputstvu za rad

WS regeneratora.

– Zamenite smolu u rezervoaru

(izmenjivač).

 Ispustite pritisak iz postrojenja.

 Skinite crevo na priključku meke vode.

 Skinite spojno crevo filter/rezervoar.

 Otpustite zatezni remen i izvadite

jedinicu iz okvira.

 Ključem odvijte adapter rezervoara.

 Izvucite uzlaznu cijev iz rezervoara.

 Okrenite rezervoar i ispustite smolu u

prikladnu posudu.

 Isperite rezervoar vodom.

 Sipajte novu smolu (kataloški br. 6.761-

031.0 - 25 kg).

Napomena: Za dolivanje koristite levak

i dodajte nešto vode u smolu.

WS 50 - 12,5 L

WS 100 - 25 L

 Nakon što ste dodali smolu, napunite

rezervoar vodom do vrha.

 Utaknite uzlaznu cev u rezervoar (bez

primene alata), dodajte vodu i

istovremeno pažljivo pritiskajte na dole

dok ne dostigne dno.

Napomena: Pazite pritom da uzlazna

cev stoji u sredini rezervoara.

 Sastavite postrojenje obrnutim

redosledom.

 Opasnost

Opasnost od povreda!

Nosite zaštitne naočare dok uređajem

radite, čistite ga i održavate.

Utični spojevi su pod pritiskom, pre

otpuštanja ispustite pritisak iz sistema.

Oprez

Opasnost od oštećenja! U slučaju

opasnosti od mraza ispraznite rezervoar.

1 Ventil za pražnjenje

2 Transportne šine

 Odvojite crevo između filtera i

rezervoara i ispraznite ga u potpunosti.

 Otvorite filter i ispraznite.

 Skinite crevo na priključku meke vode.

 Prekrenite jedinicu na transportne šine.

 Otvorite ventil za pražnjenje na crevu.

Napomena: Postavite ventil što je

moguće niže ispod rezervoara kako

biste olakšali ispuštanje vode.

Kad voda istekne, postrojenje se može

izložiti mrazu.

– Proverite nepropusnost postrojenja.

– Proverite napunjenost i po potrebi

zamenite bateriju (prikaz na ekranu

merača). Tip baterije CR2032.

– Proverite i po potrebi zamenite zatezni

remen.

– Proverite zaprljanost i po potrebi zamenite

filter (kataloški br. 6.761-361.0).

– Podmažite ležajeve točkova.

– Proverite ispravnost creva i spojnica.

Postrojenje je zasićeno

 Ako postoji WS regenerator: priključite

postrojenje na WS regenerator i obavite

regeneraciju.

 Zamenite smolu u rezervoaru

(izmenjivač).

Donja mlaznica na uzlaznoj cevi je

neispravna

 Zamenite mlaznicu.

Priključni adapter nije ispravno

pritegnut

 Zategnite adapter ključem.

Zaptivka je neispravna

 Proverite i zamenite.

Određivanje kapaciteta meke vode

Tvrdoća

vode

°dH

WS 50

Kapacitet

WS 100

Kapacitet

5 10,0 20,0

10 5,0 10,0

12 4,2 8,3

14 3,6 7,1

16 3,1 6,3

18 2,8 5,6

20 2,5 5,0

22 2,3 4,5

Merač

Regeneracija

Regeneracija zasićenog postrojenja

Zamena smole u rezervoaru

Nega i održavanje

Opšte napomene

Opasnost od smrzavanja

Pražnjenje rezervoara u slučaju

opasnosti od mraza

Radovi na održavanju

Svakodnevne kontrole pre rada

Održavanje svaka 3 meseca

Pomoć u slučaju smetnji

Nema meke vode

Smola curi

Propusnost

71SR

- 1

Преди първото използване на

Вашия уред прочетете това

оригинално инструкцуя упътване за ра-

бота, действайте според него и го запа-

зете за по-късно използване или за

следващия притежател.

– Използването на уредбите за омеко-

тяване на водата WS 50 и WS100 е

позволено само за омекотяване на

вода.

Позволява се използване на водата

само за технически цели.

Уредбата е подходяща за вода от

градски тръбопровод или вода с ек-

вивалентно качество.

Уредбата работи по принципа на ме-

тода за обмен на йони в

неутрален

обмен.

– Уредбата не бива да се използва за

производство на питейна вода (въз-

можно увреждане на здравето!).

– Постъпващата вода (необработена

вода) не трябва да съдържа желязо,

манган, тежки метали, масла както и

големи количества органични веще-

ства. Питейната вода изпълнява

тези условия.

– Ако предварителното налягане на

постъпващата вода (макс. 6 bar)

може да бъде надвишено, в захран-

ващия тръбопровод към уредбата за

омекотяване на водата трябва да се

монтира защитно приспособление

против свръхналягане.

Не третирана вода, най-често питейна

вода, вода от градски тръбопровод или

вода от кладенци.

Третираната с уредба за омекотяване

вода, не

съдържа вещества повишава-

щи твърдостта като калций и магнезий.

Наричан също филтриращ резервоар

или филтрираща цистерна. Той съдър-

жа смолата за обмен на йони, с която се

омекотява водата.

Филтриращ материал в обменния резер-

воар, с който се омекотява водата.

Регенерацията на смолата за обмен на

йони се извършва с

промиване с раз-

твор на готварска сол. За целта е необ-

ходим WS регенераторът.

Напорната тръба стои централно в об-

менния резервоар и отвежда водата от-

долу назад към присъединителния

адаптер.

В долния край на напорната тръба се на-

мира филтриращата дюза, която държи

смолата в резервоара, но пропуска во-

дата.

Опаковъчните

материали могат да

се рециклират. Моля не хвърляйте

опаковките при домашните отпа-

дъци, а ги предайте на вторични

суровини с цел повторна употреба.

Старите уреди съдържат ценни

материали, подлежащи на ре-

циклиране, които могат да бъдат

употребени повторно. Поради това

моля отстранявайте старите уре-

ди, използвайки подходящи за цел-

та

системи за събиране.

Указания за съставките (REACH)

Актуална информация за съставките ще

намерите на:

www.kaercher.com/REACH

Във всяка страна важат гаранционните

условия, публикувани от оторизираната

от нас дистрибуторска фирма. Евенту-

ални повреди на Вашия уред ще отстра-

ним в рамките на гаранционния срок

безплатно, ако се касае за дефект в ма-

териалите или

при производство. В га-

ранционен случай се обърнете към

дистрибутора или най-близкия оторизи-

ран сервиз, като представите касовата

бележка.

Използвайте само оригинални резервни

части на KARCHER. Списък на резерв-

ните части ще намерите в края на насто-

ящото Упътване за работа.

 Опасност

Предупреждава за непосредствено

грозяща опасност, която води до теж-

ки телесни повреди или до смърт.

몇 Предупреждение

Предупреждава за възможна опасна си-

туация, която би могла да доведе до

тежки телесни повреди или смърт.

Внимание

Указание за възможна опасна ситуация,

която би могла да доведе до леки телес-

ни повреди или материални щети.

– Хората, които се занимават с раз-

полагането, техническата под-

дръжка и обслужването на

уредбата, трябва да бъдат съот-

ветно квалифицирани, да познават

и спазват съответните разпоред-

би и упътването за работа.

– От съображения за безопасност са

забранени преустройствата и не

оторизираните от производителя

промени.

– Уредът с приспособленията за ра-

бота преди използване да се прове-

ри за безупречно състояние и

експлоатационна сигурност. Ако

уредът не е в отлично състояние,

използването му е забранено.

– Производителят не поема гаран-

ция за евентуални повреди, които

са причинени поради използване не

по предназначението или неправил-

но обслужване.

– Този уред не е предназначен за об-

служване от лица с ограничени фи-

зически, сензорни или умствени

способности.

Уредът не трябва да се използва

от деца, младежи или неоторизира-

ни лица.

Децата трябва да бъдат под над-

зор, за да се гарантира, че няма да

играят с уреда.

– Използването на уреда е позволено

само от хора, които са обучени за

боравенето с него и са ангажирани

изрично с използването му.

– Разположете уреда на равна по-

върхност и го подсигурете против

самопроизволно предвижване (напр.

с подложни клинове под колелата).

– Не придвижвайте уреда по неподхо-

дящ терен.

Съдържание

Употреба по предназначение BG . . 1

Общи указания . . . . . . . . . BG . . 1

Указания за безопасност . BG . . 1

Описание на уреда . . . . . . BG . . 2

Подготовка. . . . . . . . . . . . . BG . . 2

Експлоатация . . . . . . . . . . BG . . 2

Грижи и поддръжка . . . . . . BG . . 3

Помощ при проблеми . . . . BG . . 4

Употреба по

предназначение

Предпоставки за работата

Температура на постъп-

ващата вода (необрабо-

тена вода)

мин: 5° C

макс: 30 ° C

Околна температура

Винаги

в експлоатация

> 0 ° C

макс: 40 ° C

Предварително наляга-

не на постъпващата

вода (необработена во-

да)

мин: 2 bar

макс: 6 bar

без хидра-

влични удари

Общи указания

Дефиниция за понятието

Необработена вода

Мека вода

Обменник

Смола за обмен на йони

Регенерация

Напорна тръба

Филтрираща дюза

Опазване на околната среда

Гаранция

Резервни части

Символи на Упътването за

употреба

Указания за безопасност

Употреба

Обслужване

72 BG

- 2



Опасност

Опасност от нараняване!

Обслужвайте, поддържайте и почист-

вайте уреда само със защитни очила.

Щекерните съединения са под наляга-

не, преди освобождаване на щекерните

съединения освободете налягането

от уреда.

При липсващи принадлежности или при

транспортни щети моля уведомете Ва-

шия търговец.

1 Адаптер за цистерна/присъедините-

лен адаптер

2 Свързващ маркуч филтър/цистерна

3 Цистерна (обменник)

4 Обтягащ колан

5 Транспортни шини

6 Рамка, подвижна

7 Разделител на мръсотия с уловител

за мръсотия

8 Индикатор със стрелки

9 Филтър

10 Ключ за предварителен филтър

Внимание

Опасност от нараняване! При прид-

вижване на уредбата внимавайте за

това, да не бъде надвишавано личното

натоварване.

 При транспортиране с превозно

средство транспортирайте в изпра-

вено

положение или върху шините за

транспортиране.

 Опасност

Опасност от нараняване, опасност от

увреждане!

При разтоварване имайте пред вид

теглото на уреда!

 Разтоварване на уредбата:

Изтеглете уредбата за оста на коле-

лата от превозното средство и я по-

ставете с товарния ръба върху пода.

Хванете я за дръжката и я разполо-

жете напълно.

 Товарене на уредбата:

Товарете

в обратна последовател-

ност.

 Хванете уредбата за дръжката, на-

клонете я надолу и я бутайте или те-

глете. След придвижване поставете

уредбата стабилно върху равна по-

върхност.

– Проверете плътността на уредбата.

– Проверете състоянието на батерии-

те (индикацията за състоянието на

батериите на дисплея индикатор със

стрелки) евент. сменете. Тип бате-

рии CR2032.

– Проверете обтягащия колан, евент.

го сменете.

– Проверете замърсяването на фил-

триращата свещ, евент. я сменете

(Номер за поръчки 6.761-361.0).

 Опасност

Опасност от преобръщане! Полагай-

те присъединителните маркучи така,

че уредбата да не може да се обърне

при дърпане на маркучите.

Опасност от препъване! Полагайте

маркучите така, че да не може да се

получи нараняване (напр. поради препъ-

ване).

Внимание

По време на използване уредбата

трябва да е разположена на защитено

от

измръзване място. Трябва да бъ-

дат изпълнени необходимите връзки

за подаване на вода към потребителя

на омекотена вода.

При свързване трябва да бъдат спазе-

ни съответно валидните стандарти

както и разпоредбите на захранващи-

те дружества.

Описание на уреда

Подготовка

Транспорт на уреда

Разреждане

Тегло при транспорт (WS 50) 35 кг

(WS 100) 40 кг

Пътуване на уреда

Експлоатация

Ежедневни контроли преди

експлоатация

Свързване на уреда

73BG

- 3

1 Изход омекотена вода

2 Подаване на необработена вода

3 Цистерна (обменник)

4 Вентил за изпразване/обезвъздуша-

ване

 Свържете подаването на необрабо-

тена вода (вода от градски тръбопро-

вод).

 Свържете консуматор на извода за

омекотена вода.

 Отворете подаването на вода и оста-

вете резервоара (обменника) да се

напълни.

 Обезвъздушете системата, за целта

отворете вентила за обезвъздушава-

не, докато спре да излиза въздух.

 Установете твърдостта на необрабо-

тената вода с прибор за измерване

на твърдостта (номер за поръчки

6.768-003.0), или попитайте захран-

ващото дружество).

 Отчетете капацитета на омекотената

вода от следващата таблица.

 Произведеното количество може да

бъде показано от индикатора със

стрелки.

Индикаторът

със стрелки се включва ав-

томатично, щом започне да тече вода.

С кратко натискане на бутона може да се

превключи на различни индикации.

На дисплея на индикатора със стрелки

може да бъде показано следното:

– Обемен брояч 1

показва създаденото количество

омекотена вода в литри

Указание: Нулирането на обемния

брояч се извършва с натискане на

бутона за минимум 2 секунди.

– Обемен брояч 2

Указание: Двата обемни брояча мо-

гат да бъдат нулирани независимо

един от друг.

– Автоматика

– Дебит

показва актуалния дебит в литри/мин.

Указание: Посредством натискане

на бутона за минимум 2 секунди ин-

дикацията се превключва от литри/

мин на гал/мин.

Има 2 възможности за определяне на

изчерпването на омекотена вода:

– с помощта на индикацията на обем-

ния брояч на дисплея на индикатора

със стрелки.

– посредством измерване на твър-

достта на водата на изхода за омеко-

тена вода с прибор за измерване на

твърдостта за омекотена вода (но-

мер за поръчки 6.768-004.0).

Има 2 възможности за регенериране на

уредбата.

– Ако има наличен регенератор WS:

Свържете уредбата към регенератор

WS. Вижте описанието в упътването

за работа на регенератор WS.

– Сменете пълнежа от смола в цистер-

ната (обменника).

 Освободете уредбата от налягане.

 Изтеглете маркуча на извода за оме-

котена вода.

 Изтеглете свързващия маркуч фил-

тър/цистерна.

 Освободете обтягащия колан и сва-

лете звеното от рамката.

 Освободете адаптера за цистерна с

ключ и го развийте.

 Извадете напорната тръба от

цис-

терната.

 Завъртете цистерната и съберете

смолата в подходящ съд.

 Изплакнете цистерната с вода.

 Напълнете нова смола (номер за по-

ръчки 6.761-031.0 - 25 кг).

Указание: За пълненето използвай-

те фуния, изплакнете смолата с во-

да.

WS 50 - 12,5 литра

WS 100 - 25 литра

 След като смолата бъде напълнена,

напълнете цистерната догоре с вода.

 Поставете напорната тръба

в цис-

терната (не използвайте инстру-

мент), напълнете с вода и

едновременно с това внимателно на-

тиснете надолу, докато бъде достиг-

нато дъното.

Указание: Внимавайте, напорната

тръба да застане централно в резер-

воара.

 Отново монтирайте уредбата в обра-

тна последователност.

 Опасност

Опасност от нараняване!

Обслужвайте, поддържайте и почист-

вайте уреда само със защитни очила.

Щекерните съединения са под наляга-

не, преди освобождаване на щекерните

съединения освободете налягането

от уреда.

Внимание

Опасност от увреждане! При опасност

от замръзване изпразнете цистерната.

1 Вентил за изпразване

2 Транспортни шини

 Изтеглете маркуча между филтъра и

цистерната и

я оставете да се из-

празни.

 Отворете филтъра и го изпразнете.

 Изтеглете маркуча на извода за оме-

котена вода.

 Наклонете звеното върху транспорт-

ните шини.

 Отворете вентила за изпразване на

маркуча.

Указание: Поставете вентила по

възможност далече под цистерната,

това улеснява изтичането на водата

в цистерната.

Щом водата изтече

, уредбата може да

бъде излагана на замръзване.

Произвеждане на омекотена вода

Установяване на качеството на

омекотената вода

Твърдост на

водата

° dH

WS 50

Капацитет

WS 100

Капацитет

5 10,0 20,0

10 5,0 10,0

12 4,2 8,3

14 3,6 7,1

16 3,1 6,3

18 2,8 5,6

20 2,5 5,0

22 2,3 4,5

Индикатор със стрелки

Регенерация

Регенериране на изчерпана уредба

Смяна на пълнежа от смола в цистерната

Грижи и поддръжка

Общи указания

Опасност от замръзване

Изпразване на цистерната при опас-

ност от замръзване

74 BG

- 4

– Проверете плътността на уредбата.

– Проверете състоянието на батерии-

те (индикацията за състоянието на

батериите на дисплея индикатор със

стрелки) евент. сменете. Тип бате-

рии CR2032.

– Проверете обтягащия колан, евент.

го сменете.

– Проверете замърсяването на фил-

триращата свещ, евент. я сменете

(Номер за поръчки 6.761-361.0).

– Смажете лагерите на колелата.

– Проверете маркучите и куплунгите

за увреждания.

Уредбата е изтощена

 Ако има наличен регенератор WS:

Свържете уредбата към регенератор

WS и регенерирайте.

 Сменете пълнежа от смола в цистер-

ната (обменника).

Долната дюза на напорната тръба е

дефектна

 Сменете дюзата.

Присъединителният адаптер не е пра-

вилно натегнат

 Затегнете адаптера с ключ.

Уплътнението е дефектно



Проверете и сменете.

Дейности по поддръжката

Ежедневни контроли преди

експлоатация

Поддръжка на всеки 3 месеца

Помощ при проблеми

Няма омекотена вода

Изход на смола

Липса на херметичност

75BG

- 1

Enne sesadme esmakordset ka-

sutuselevõttu lugege läbi algu-

pärane kasutusjuhend, toimige sellele

vastavalt ja hoidke see hilisema kasutami-

se või uue omaniku tarbeks alles.

– Veepehmendussüsteeme WS 50 ja

WS100 võib kasutada eranditult vee

pehmendamiseks.

Vett võib kasutada ainult tehnilisel ots-

tarbel.

Seade sobib munitsipaalveele või võr-

reldava kvaliteediga veele.

Seade töötab vastavalt ioonvahetus-

meetodi põhimõttele neutraalvahetu-

ses.

– Seadet ei tohi kasutada joogivee toot-

miseks (võimalikud tervisekahjustu-

sed!).

– Pealevoolavas vees (toorvees) ei tohi

ola rauda, mangaani, raskemetalle, õli

ega suuremas koguses orgaanilisi ai-

neid. Joogivesi vastab neile tingimuste-

le.

– Kui on võimalik pealevoolava vee eelrõ-

hu (max. 6 bar) ületamine, tuleb vee-

pehmendusseadme toitejuhtmesse

paigaldada ülerõhuvastane kaitse.

Töötlemata vesi, enamasti joogivesi, munit-

sipaalvesi või kaevuvesi.

Veepehmendussüsteemis töödeldud vesi,

ei sisalda selliseid karestavaid komponente

nagu kaltsium ja magneesium.

Nimetatakse ka filtermahutiks või filterpaa-

giks. See sisaldab ioonvaheti vaiku, millega

vett pehmendatakse.

Vaheti mahutis olev filtermaterjal, millega

vett pehmendatakse.

Ioonvaheti vaigu regenereerimine toimub

soolalahusses loputamise teel. Selleks on

vajalik WS regeneraator.

Püstiktoru asub vaheti mahuti keskel ja

suunab vett alt tagasi ühendusadaptrisse.

Püstiktoru alumises osas on filterdüüs, mis

hoiab vaigu mahutis, lastes vee läbi.

Pakendmaterjalid on taaskasutata-

vad. Palun ärge visake pakendeid

majapidamisprahi hulka, vaid suuna-

ke need taaskasutusse.

Vanad seadmed sisaldavad taaska-

sutatavaid materjal, mis tuleks suu-

nata taaskasutusse. Palun

likvideerige vanad seadmed seetõttu

vastavate kogumissüsteemide kau-

du.

Märkusi koostisainete kohta (REACH)

Aktuaalse info koostisainete kohta leiate

aadressilt:

www.kaercher.com/REACH

Igas riigis kehtivad meie volitatud müü-

giesindaja antud garantiitingimused. Sead-

mel esinevad rikked kõrvaldame

garantiiajal tasuta, kui põhjuseks on mater-

jali- või valmistusviga. Garantiijuhtumi kor-

ral palume pöörduda müüja või lähima

volitatud klienditeenistuse poole, esitades

ostu tõendava dokumendi.

Kasutage eranditult KÄRCHERi originaal-

varuosi. Varuosade loend on käesoleva ka-

sutusjuhendi lõpus.

 Oht

Hoiatab vahetult ähvardava ohu eest, mis

võib põhjustada tõsiseid kehavigastusi või

lõppeda surmaga.

몇 Hoiatus

Hoiatab võimaliku ohtliku olukorra eest, mis

võib põhjustada tõsiseid kehavigastusi või

lõppeda surmaga.

Ettevaatust

Viide võimalikule ohtlikule olukorrale, mis

võib põhjustada kergemaid vigastusi või te-

kitada materiaalset kahju.

– Isikutel, kelle ülesandeks on süsteemi

paigaldamine, jooksevremont ja kasu-

tamine, peab olema vastav kvalifikat-

sioon, nad peavad tundma ning järgima

vastavaid eeskirju ja kasutusjuhendit.

– Ohutuskaalutlustel on keelatud ümber-

ehitused ning muudatused, milleks

puudub tootja luba.

– Enne kasutamist tuleb kontrollida sead-

me ja selle tööks vajalikke seadiste sei-

sundit ja töökindlust. Juhul kui seisund

ei ole laitmatu, ei tohi seadet või tarvikut

kasutada.

– Tootja ei vastuta võimalike kahjude

eest, mis on tingitud seadme mittesihi-

pärasest kasutamisest või valest käita-

misest.

– See seade ei ole ette nähtud kasutami-

seks isikute poolt, kelle füüsilised, sen-

soorsed või vaimsed võimed on

piiratud.

Lapsed ega instrueerimata isikud ei tohi

seadmega töötada.

Lapsi tuleb jälgida, kontrollimaks, et

nad seadmega ei mängi.

– Masinat tohivad kasutada ainult isikud,

keda on seadme käsitsemise osas inst-

rueeritud ning kellele on kasutamine ot-

seselt ülesandeks tehtud.

– Paigutage seade tasasele pinnale ja tõ-

kestage veeremahakkamise vastu (nt

rataste alla pandud tõkiskingadega).

– Ärge liigutage seadet selleks sobimatul

pinnasel.

 Oht

Vigastusoht!

Seadme kasutamisel, hooldamisel ja pu-

hastamisel tuleb kanda kaitseprille.

Pistikühendused on rõhu all, enne pistik-

ühenduste lahutamist laske süsteemist

rõhk välja.

Sisukord

Sihipärane kasutamine . . . . ET . . 1

Üldmärkusi . . . . . . . . . . . . . ET . . 1

Ohutusalased märkused. . . ET . . 1

Seadme osad . . . . . . . . . . . ET . . 2

Ettevalmistus . . . . . . . . . . . ET . . 2

Käitamine . . . . . . . . . . . . . . ET . . 2

Korrashoid ja tehnohooldus ET . . 3

Abi rikete korral. . . . . . . . . . ET . . 3

Sihipärane kasutamine

Eeldused tööks

Pealevoolava vee (toor-

vee) temperatuur

min: 5° C

max: 30 ° C

Ümbritsev temperatuur

Alati

töös

> 0 ° C

max: 40 ° C

Pealevoolava vee (toor-

vee) eerõhk

min: 2 bar

max: 6 bar

ilma hüdrauli-

lisest šokita

Üldmärkusi

Mõiste määratlus

Toorvesi

Pehme vesi

Vaheti

Ioonvaheti vaik

Regenereerimine

Püstiktoru

Filterdüüs

Keskkonnakaitse

Garantii

Varuosad

Kasutusjuhendis leiduvad

sümbolid

Ohutusalased märkused

Kasutamine

Käsitsemine

76 ET

- 2

Kui tarvikuid on puudu või transpordikah-

justuste korral teatage palun kaupmehele.

1 Paagi adapter/ühenduse adapter

2 Ühendusvoolik filter/paak

3 Paak (vaheti)

4 Kinnitusrihm

5 Transpordirööpad

6 Raam, teisaldatav

7 Mustusekogujaga mustuseeraldi

8 Indikaatorkell

9 Filter

10 Eelfiltri võti

Ettevaatust

Vigastusoht! Seadet liigutades jälgige, et ei

ületataks individuaalset võimet koormusi

kanda.

 Transportige sõidukis seisvas asendis

või transpordirööbastel lebavana ja fik-

seerige vastavalt.

 Oht

Vigastusoht, kahjustamisoht!

Peale- ja mahalaadimisel pidage silmas

seadme kaalu!

 Seadme mahalaadimine:

Tõmmake seade rataste teljest sõidu-

kist välja ja asetage üle laadimispaku

maha. Võtke käepidemest ja seadke

püstiasendisse.

 Seadme pealelaadimine:

Laadige peale vastupidises järjekorras.

 Hoidke kinni seadme käepidemest, kal-

lutage tahapoole ja lükake või tõmma-

ke. Pärast sõitmist paigutage seade

tasasele pinnale stabiilsesse asendis-

se.

– Kontrollige seadet lekete osas

– Kontrollige aku seisundit (aku seisundi

näit indikaatorkella ekraanil), vajadusel

vahetage välja. Akutüüp CR2032.

– Kontrollige kinnitusrihma, vajadussel

vahetage välja.

– Kontrollige filtriküünal määrdumist, va-

jadusel vahetage välja (tell.-nr 6.761-

361.0).

 Oht

Ümberminekuoht! Paigutage ühendusvoo-

likud nii, et seade ei kukuks ümber, kui voo-

likuid tõmmatakse.

Komistamisoht! Paigutage voolikud nii, et

oleks välistatud vigastused (nt komistamise

tõttu).

Ettevaatust

Kasutamise ajal peab seade olema kohas,

kus temperatuur ei lange allapoole nulli. Ar-

vestada tuleb vajalike ühendustega veeva-

rustuse ning pehme vee tarbijaga.

Seadme ühendamisel tuleb järgida kehti-

vaid standardeid ning veevarustaja eeskir-

ju.

1 Pehme vee äravool

2 Toorvee pealevool

3 Paak (vaheti)

4 Tühjendus-/õhutustamisventiil

 Ühendage toorvee (munitsipaalvee)

pealevool.

 Ühendage tarbija pehme vee liitmiku

väljundiga.

 Avage veevarustus ja laske paagil (va-

hetil) täituda.

 Õhutustage süsteemi. Selleks avage

õhutusventiil, kuni õhku enam välja ei

tule.

Seadme osad

Ettevalmistus

Seadme transport

Mahalaadimine

Transpordikaal (WS 50) 35 kg

(WS 100) 40 kg

Masinaga sõitmine

Käitamine

Igapäevased kasutuseelsed

kontrollimised

Seadme ühendamine

Pehme vee tootmine

77ET

- 3

 Tehke toorvee karedus kindlaks kare-

duse mõõtmise komplekti abil (tell..-nr

6.768-003.0) või küsige varustajalt).

 Lugege pehme vee kogust järgnevast

tabelilst.

 Toodetavat kogust saab vaadata indi-

kaatorkellalt.

Indikaatorkell lülitub automaatselt sisse ko-

he, kui vesi voolama hakkab.

Vajutades korraks nupule saab lülitada eri-

nevate näitude vahel.

Indikaatorkella ekraanile saab kuvad järg-

mist infot:

– Mahuloendur 1

näitab toodetud pehme vee kogust liitri-

tes

Märkus: Mahuloenduri lähtestamiseks

vajutage nupule vähemalt 2 sekundi

vältel.

– Mahuloendur 2

Märkus: Mõlemaid mahuleondureid

saab lähtestada üksteisest sõltumatult.

– Automaatika

– Läbivoolukogus

näitab tegelikku läbivoolukogust liitrites

minutis.

Märkus: Vajutades vähemslt 2 sekundi

vältel nupule, lülitub näit liitritelt minutis

(l/min) ümber gallonitele minutis (gal/

min).

Pehme vee kurnatuse määramiseks on 2

võimalust:

– mahuloenduri näidult indikaatorkella

ekraanil.

– mõõtes vee karedust pehme vee välju-

miskohas, kasutades pehme vee kare-

duse mõõtmise komplekti (tell.-nr

6.768-004.0).

Süsteemi regenereerimiseks on 2 võima-

lust.

– Kui on olemas WS regeneraator: Ühen-

dage seade WS regeneraatoriga. Kirjel-

duse selle kohta leiate WS

regeneraatori kasutusjuhendist.

– Vahetage välja paagis (vahetis) olev

vaik.

 Laske seadmest rõhk välja.

 Tõmmake pehme vee liitmikult voolik

ära.

 Tõmmake ära filtri/paagi ühendusvoo-

lik.

 Vabastage kinnitusrihm ja võtke üksus

raamist välja.

 Keerake paagi adapter võtme abil lahti

ja kruvige välja.

 Tõmmake püstiktoru paagist välja.

 Keerake paak ümber ja koguge vaik so-

bivasse anumasse.

 Peske paak veega puhtaks.

 Täitke uue vaiguga (tell.-nr 6.761-031.0

- 25 kg).

Märkus: Kasutage täitmiseks lehtrit,

uhtuge vaik veega sisse.

WS 50 - 12,5 l

WS 100 - 25 l

 Pärast vaigu lisamist valage paak vett

täis.

 Torgake püsttoru paaki (ärge kasutage

tööriistu), täitke veega ja suruge sama-

aegselt ettevaatlikult alla, kuni toru

jõuab põhja.

Märkus: Jälgige, et püstiktoru oleks

paagi keskel.

 Pange seade vastupidises järjekorras

uuesti kokku.

 Oht

Vigastusoht!

Seadme kasutamisel, hooldamisel ja pu-

hastamisel tuleb kanda kaitseprille.

Pistikühendused on rõhu all, enne pistik-

ühenduste lahutamist laske süsteemist

rõhk välja.

Ettevaatust

Kahjustusoht! Külmumisohu korral tühjen-

dage paak.

1 Tühjendusklapp

2 Transpordirööpad

 Tõmmake voolik filtri ja paagi vahelt ära

ja laske tühjaks voolata.

 Avage filter ja tühjendage.

 Tõmmake pehme vee liitmikult voolik

ära.

 Kallutage seade transpordirööbastele.

 Avage voolikul olev tühjendusventiil.

Märkus: Seadke ventiil võimalikult paa-

gi alla, see muudab vee äravoolu paaki

lihtsamaks.

Kui vesi on välja voolanud, ei karda seade

külma.

– Kontrollige seadet lekete osas

– Kontrollige aku seisundit (aku seisundi

näit indikaatorkella ekraanil), vajadusel

vahetage välja. Akutüüp CR2032.

– Kontrollige kinnitusrihma, vajadussel

vahetage välja.

– Kontrollige filtriküünal määrdumist, va-

jadusel vahetage välja (tell.-nr 6.761-

361.0).

– Määrige rattalaagreid.

– Kontrollige voolikuid ja ühendusi kah-

justuste osas.

Süsteem on kurnatud

 Kui on olemas WS regeneraator: Ühen-

dage seade WS regeneraatoriga ja

regenereerige.

 Vahetage välja paagis (vahetis) olev vaik.

Püstiktoru alumine düüs defektne

 Vahetage düüs välja.

Ühendusadapter ei ole korralikult kinni

 Pingutage adapterit võtmega.

Tihend defektne

 Kontrollige ja vahetage välja.

Pehme vee koguse

kindlakstegemine

Vee karedus

°dH

WS 50

Võimsus

WS 100

Võimsus

5 10,0 20,0

10 5,0 10,0

12 4,2 8,3

14 3,6 7,1

16 3,1 6,3

18 2,8 5,6

20 2,5 5,0

22 2,3 4,5

Indikaatorkell

Regenereerimine

Kurnatud süsteemi regenereerimine

Paagis oleva vaigu vahetamine

Korrashoid ja tehnohooldus

Üldmärkusi

Külmumisoht

Külmumisohu korral tühjendage paak

Hooldustööd

Igapäevased kasutuseelsed

kontrollimised

Hooldus iga 3 kuu järel

Abi rikete korral

Puudub pehme vesi

Vaigu väljumine

Leke

78 ET

- 1

Pirms ierīces pirmās lietošanas

izlasiet instrukcijas oriģinālvalo-

dā, rīkojieties saskaņā ar norādījumiem

tajā un uzglabājiet to vēlākai izmantošanai

vai turpmākiem lietotājiem.

– Ūdens mīkstināšanas iekārtas WS 50

un WS100 atļauts izmantot tikai ūdens

mīkstināšanai.

Ūdeni drīkst izmantot tikai tehniskiem

mērķiem.

Iekārta ir piemērota pilsētas ūdensap-

gādes sistēmas ūdenim vai līdzvērtīgas

kvalitātes ūdenim.

Iekārta darbojas pēc jonu neitrālās ap-

maiņas principa.

– Iekārtu nedrīkst izmantot dzeramā

ūdens ražošanai (iespējams kaitējums

veselībai!).

– Pievadāmais ūdens (jēlūdens) nedrīkst

saturēt dzelzi, mangānu, smagos metā-

lus, eļļu, kā arī organiskās vielas lielā

daudzumā. Dzeramais ūdens šiem no-

sacījumiem atbilst.

– Ja var tikt pārsniegts pievadāmā ūdens

ieejas spiediens (maks. 6 bar), pievadā,

kas ved uz ūdens mīkstināšanas iekār-

tu, ir jāiebūvē ierīce aizsardzībai pret

pārspiedienu.

Neapstrādāts ūdens, parasti dzeramais

ūdens, pilsētas ūdensapgādes sistēmas

ūdens vai akas ūdens.

Ar mīkstināšanas iekārtu apstrādāts ūdens,

nesatur tādus cietinātājus kā kalcijs un

magnijs.

Saukts arī par filtrējošo rezervuāru vai fil-

trējošo trauku. Tas satur jonu apmaiņas

sveķus, ar kuriem tiek mīkstināts ūdens.

Filtr

ējošs materiāls jonu mainītāja traukā,

ar kuru tiek mīkstināts ūdens.

Jonu apmaiņas sveķu reģenerācija notiek,

veicot skalošanu ar vārāmās sāls šķīdumu.

Tam ir nepieciešams WS reģenerators.

Spiediencaurule atrodas jonu mainītāja

trauka centrā un vada ūdeni no lejas atpa-

kaļ uz pieslēguma adapteri.

Spiediencaurules apakšējā galā atrodas

filtra sprausla, kura sveķus notur traukā,

bet ļauj plūst cauri ūdenim.

Iepakojuma materiālus ir iespējams

atkārtoti pārstrādāt. Lūdzu, neizme-

tiet iepakojumu kopā ar mājsaimnie-

cības atkritumiem, bet gan nogādā

jiet

to vietā, kur tiek veikta atkritumu otr-

reizējā pārstrāde.

Nolietotās ierīces satur noderīgus

materiālus, kurus iespējams pārstrā-

dāt un izmantot atkārtoti. Tādēļ lū-

dzam utilizēt vecās ierīces ar

atbilstošu savākšanas sistēmu starp-

niecību.

Informācija par sastāvdaļām (REACH)

Aktuālo informāciju par sastāvdaļām atra-

dīsiet:

www.kaercher.com/REACH

Katrā valstī ir spēkā mūsu uzņēmuma atbil-

dīgās sabiedrības izdotie garantijas nosa-

cījumi. Garantijas termiņa ietvaros

iesp

ējamos Jūsu iekārtas darbības traucē-

jumus mēs novērsīsim bez maksas, ja to

cēlonis ir materiāla vai ražošanas defekts.

Garantijas remonta nepieciešamības gadī-

jumā ar pirkumu apliecinošu dokumentu

griezieties pie tirgotāja vai tuvākajā pilnva-

rotajā klientu apkalpošanas dienestā.

Izmantojiet tikai oriģinālās KÄRCHER re-

zerves daļas. Pārskatu pār rezerves daļām

Jūs varat atrast šīs lietošanas pamācības

beigās.

 Bīstami

Brīdina par tieši draudošām briesmām, ku-

ras rada smagus ķermeņa ievainojumus

vai izraisa nāvi.

몇 Brīdinājums

Brīdina par iespējami bīstamu situāciju,

kura var radīt smagus ķermeņa ievainoju-

mus vai izraisīt nāvi.

Uzmanību

Norāda uz iespējami bīstamu situāciju,

kura var radīt vieglus ievainojumus vai ma-

teriālos zaudējumus.

– Personām, kuras veic iekārtas uzstādī-

šanu, uzturēšanu un lietošanu, jābūt at-

bilstoši kvalificētām, jāpārzina un

jāievēro attiecīgie noteikumi un lietoša-

nas instrukcija.

– Pārbūves un ražotāja neautorizētas iz-

maiņas drošības apsvērumu dēļ ir aiz-

liegtas.

– Pirms lietošanas ir jāpārbauda aparāta

un tā darba aprīkojuma pienācīgais stā-

voklis un ekspluatācijas drošība. Ja to

stāvoklis nav apmierinošs, tad ierīci iz-

mantot nav atļauts.

– Ražotājs neatbild par iespējamiem bo-

jājumiem, kas radušies netabilstošas

izmantošanas vai nepareizas lietoša-

nas rezultātā.

– Šī ierīce nav paredzēta, lai to lietotu

personas ar ierobežotām fiziskām, sen-

soriskām un garīgām spējām.

Ar aparātu nedrīkst strādāt bērni vai ne-

apmācītas personas.

Bērni ir jāuzrauga, lai pārliecinātos, ka

tie nespēlējas ar ierīci.

– Ierīci drīkst lietot tikai cilvēki, kas ir ins-

truēti par tā lietošanu un nepārprotami ir

pilnvaroti lietot iekārtu.

– Novietojiet aparātu uz līdzenas virsmas

un nodrošiniet pret ripošanu (piem., pa-

liekot zem riteņiem ķīļus).

– Nepārvietojiet aparātu pa nepiemērotu

teritoriju.

 Bīstami

Savainojumu gūšanas risks!

Lietojot, apkopjot un tīrot ierīci, valkājiet

aizsargbrilles.

Spraudsavienojumi ir zem spiediena, tādēļ

pirms to atvienošanas samaziniet iekārtā

spiedienu.

Satura rādītājs

Noteikumiem atbilstoša lietoša-

na . . . . . . . . . . . . . . . . . . . . LV . . 1

Vispārējas piezīmes . . . . . . LV . . 1

Drošības norādījumi . . . . . . LV . . 1

Aparāta apraksts. . . . . . . . . LV . . 2

Sagatavošanās . . . . . . . . . . LV . . 2

Darbība . . . . . . . . . . . . . . . . LV . . 2

Kopšana un tehniskā apkope LV . . 3

Traucējumu novēršana . . . . LV . . 3

Noteikumiem atbilstoša

lietošana

Darba priekšnosacījumi

Pievadāmā ūdens (jēl-

ūdens) temperatūra

min.: 5° C

maks.: 30 ° C

Apkārtējās vides tempera-

tūra

Vienmēr

Darbības laikā

> 0 ° C

maks.: 40 ° C

Pievadāmā ūdens (jēl-

ūdens) ieejas spiediens

min.: 2 bar

maks.: 6 bar

bez hidraulis-

kā trieciena

Vispārējas piezīmes

Jēdzienu definīcijas

Jēlūdens

Mīksts ūdens

Jonu mainītājs

Jonu apmaiņas sveķi

Reģenerācija

Spiediencaurule

Filtra sprausla

Vides aizsardzība

Garantija

Rezerves daļas

Lietošanas instrukcijā izmantotie

simboli

Drošības norādījumi

Lietošana

Iekārtas lietošana

79LV

- 2

Ja trūkst piederumi vai transportēšanas lai-

kā radušies bojājumi, lūdzu, informējiet tir-

gotāju.

1 Rezervuāra adapters/pieslēguma

adapters

2 Filtra/rezervuāra savienojuma šļūtene

3 Rezervuārs (jonu mainītāja)

4 Savilcējlente

5 Transportēšanas sliedes

6Rāmis, pārvietojams

7 Netīrumu atdalītājs ar netīrumu savācē-

8Mērinstruments

9 Filtrs

10 Priekšfiltra atslēga

Uzmanību

Savainošanās risks! Pārvietojot iekārtu, se-

kojiet, lai netiktu pārsniegta jūsu individuāli

izturamā slodze.

 Iekārtu transportējiet novietotu stāvus

transportlīdzeklī vai guļus uz transpor-

tēšanas sliedēm un atbilstoši nostipri-

niet.

 Bīstami

Savainošanās risks, bojājumu risks!

Iekraujot vai izkraujot aparātu, ņemiet vērā

tā svaru!

 Iekārtas izkraušana:

Izvelciet iekārtu no transportlīdzekļa aiz

riteņu ass un pāri platformas izkrauša-

nas malai novietojiet uz zemes. Satve-

riet aiz roktura un uzstādiet pilnībā.

 Iekārtas iekraušana:

Iekraušanu veiciet apgrieztā secībā.

 Turiet iekārtu cieši aiz roktura, sagāziet

atpakaļ un stumiet vai velciet. Pēc pār-

vietošanas novietojiet iekārtu stabili uz

līdzenas virsmas.

– Pārbaudiet iekārtas hermētiskumu.

– Pārbaudiet baterijas stāvokli (baterijas

stāvokļa indikators mērinstrumenta dis-

plejā), vajadzības gadījumā bateriju no-

mainiet. Baterijas tips CR2032.

– Pārbaudiet savilcējlenti, vajadzības ga-

dījumā nomainiet.

– Pārbaudiet, vai nav netīra filtra patrona,

vajadzības gadījumā nomainiet (pasūt.

Nr. 6.761-361.0).

 Bīstami

Apgāšanās risks! Pieslēguma šļūtenes iz-

vietojiet tā, lai iekārta nevarētu apgāzties,

pavelkot aiz šļūtenēm.

Paklupšanas risks! Izvietojiet šļūtenes tā,

lai nebūtu iespējams savainoties (piem.,

paklūpot).

Uzmanību

Iekārtai izmantošanas laikā jābūt uzstādītai

no sala drošā vietā. Jāņem vērā ūdensap-

gādei un mīkstā ūdens patērētājiem nepie-

ciešamie savienojumi.

Pieslēdzot vienību, jāievēro attiecīgi spēkā

esošie standarti un apgādes uz

ņēmumu

noteikumi.

1Mīkstā ūdens izplūde

2Jēlūdens pievads

3 Rezervuārs (jonu mainītāja)

4 Iztukšošanas/atgaisošanas vārsts

 Pieslēdziet jēlūdens (pilsētas ūdensap-

gādes sistēmas ūdens) pievadu.

 Mīkstā ūdens izplūdes pieslēgumam

pieslēdziet patērētāju.

 Atveriet ūdens padevi un ļaujiet piepil-

dīties rezervuāram (jonu mainītāja).

 Atverot atgaisošanas vārstu, atgaisojiet

sistēmu, līdz vairs neizplūst gaiss.

Aparāta apraksts

Sagatavošanās

Aparāta pārvietošana

Izkraušana

Transportējamais svars (WS 50) 35 kg

(WS 100) 40 kg

Braukšana ar aparātu

Darbība

Ikdienas pārbaudes pirms

ekspluatācijas

Aparāta pieslēgšana

Mīkstā ūdens ražošana

80 LV

- 3

 Nosakiet jēlūdens cietību ar cietības

mērītāju (pasūt. Nr. 6.768-003.0), vai

noskaidrojiet cietību apgādes uzņēmu-

mā.

 Mīkstā ūdens kapacitāti nosakiet pēc

nākamās tabulas.

 Saražoto daudzumu var redzēt mērins-

trumentā.

Mērinstruments ieslēdzas automātiski, ko-

līdz tek ūdens.

Īsi nospiežot pogu, var pārslēgt dažādās in-

dikācijas.

Mērinstrumenta displejā iespējams redzēt:

– Tilpuma skaitītājs 1

parāda saražotā mīkstā ūdens daudzu-

mu litros

Norāde: Tilpuma skaitītāju atiestata,

nospiežot pogu uz vismaz 2 sekundēm.

– Tilpuma skaitītājs 2

Norāde: Abus tilpuma skaitītājus var at-

iestatīt neatkarīgi vienu no otra.

– Automātika

– Caurplūdes daudzums

parāda pašreizējo caurplūdes daudzu-

mu litros/minūtē.

Norāde: Nospiežot pogu uz vismaz 2

sekundēm, indikācija pārslēdzas no lit-

riem/minūtē uz galoniem/minūtē un ot-

rādi.

Lai noteiktu mīkstā ūdens vājināšanos, pa-

stāv divas iespējas:

– tilpuma skaitītāja indikācijā mērinstru-

menta displejā.

– ar mīkstam ūdenim paredzētu cietības

mērītāju (pasūt. Nr. 6.768-004.0) izmē-

rot ūdens cietību mīkstā ūdens izejā.

Pastāv divas iekārtas reģenerācijas iespējas.

– Ja ir WS reģenerators: Pieslēdziet ie-

kārtu WS reģeneratoram. Aprakstu par

to skatiet WS reģeneratora lietošanas

instrukcijā.

– Nomainiet sveķu pildījumu rezervuārā

(jonu mainītāja).

 Samaziniet iekārtā spiedienu.

 Atvienojiet no mīkstā ūdens pieslēgu-

ma šļūteni.

 Atvienojiet filtra/rezervuāra savienoju-

ma šļūteni.

 Atraisiet savilcējlenti un izņemiet vienī-

bu no rāmja.

 Ar atslēgu atskrūvējiet un izskrūvējiet

rezervuāra adapteri.

 Izvelciet no rezervuāra spiediencauruli.

 Apgrieziet rezervuāru otrādi un piemē-

rotā traukā savāciet sveķus.

 Izskalojiet rezervuāru ar ūdeni.

 Iepildiet jaunus sveķus (pasūt. Nr.

6.761-031.0 - 25 kg).

Nor

āde: Iepildīšanai izmantojiet piltuvi,

sveķus ieskalojiet ar ūdeni.

WS 50 - 12,5 litri

WS 100 - 25 litri

 Pēc tam, kad ir iepildīti sveķi, piepildiet

rezervuāru līdz galam ar ūdeni.

 Ielieciet spiediencauruli rezervuārā (ne-

izmantojiet instrumentus), uzpildiet ar

ūdeni un vienlaicīgi uzmanīgi spiediet

uz leju, līdz ir sasniegta pamatne.

Norāde: Sekojiet, lai spiediencaurule

rezervuārā atrastos tieši tā centrā.

 Salieciet iekārtu kopā apgrieztā secībā.

 Bīstami

Savainojumu gūšanas risks!

Lietojot, apkopjot un tīrot ierīci, valkājiet

aizsargbrilles.

Spraudsavienojumi ir zem spiediena, tādēļ

pirms to atvienošanas samaziniet iekārtā

spiedienu.

Uzmanību

Bojājumu risks! Sala draudu gadījumā re-

zervuāru iztukšojiet.

1 Iztukšošanas vārsts

2 Transportēšanas sliedes

 Atvienojiet šļūteni starp filtru un rezer-

vuāru un ļaujiet tai iztecēt tukšai.

 Atveriet filtru un iztukšojiet to.

 Atvienojiet no mīkstā ūdens pieslēgu-

ma šļūteni.

 Sagāziet vienību uz transportēšanas

sliedēm.

 Atveriet šļūtenes iztukšošanas vārstu.

Norāde: Vārstu izvietojiet pēc iespējas

zemāk zem rezervuāra, tas atvieglo

ūdens iztecēšanu no rezervuāra.

Kad ūdens ir iztecējis, iekārtu var pakļaut

sala iedarbībai.

– Pārbaudiet iekārtas hermētiskumu.

– Pārbaudiet baterijas stāvokli (baterijas

stāvokļa indikators mērinstrumenta dis-

plejā), vajadzības gadījumā bateriju no-

mainiet. Baterijas tips CR2032.

– Pārbaudiet savilcējlenti, vajadzības ga-

dījumā nomainiet.

– Pārbaudiet, vai nav netīra filtra patrona,

vajadzības gadījumā nomainiet (pasūt.

Nr. 6.761-361.0).

– Ieeļļojiet riteņu gultņus.

– Pārbaudiet, vai nav bojātas šļūtenes un

savienojumi.

Iekārta ir novājināta

 Ja ir WS reģenerators: Pieslēdziet ie-

kārtu WS reģeneratoram un veiciet re-

ģenerāciju.

 Nomainiet sveķu pildījumu rezervuārā

(jonu mainītāja).

Bojāta spiediencaurules apakšējā

sprausla

 Nomainiet sprauslu.

Nepietiekami pievilkts pieslēguma

adapters

 Pievelciet adapteri ar atslēgu.

Bojāta blīve

 Pārbaudiet un nomainiet.

Mīkstā ūdens kapacitātes

noteikšana

Ūdens

cietība

°dH

WS 50

Kapacitāte

WS 100

Kapacitāte

5 10,0 20,0

10 5,0 10,0

12 4,2 8,3

14 3,6 7,1

16 3,1 6,3

18 2,8 5,6

20 2,5 5,0

22 2,3 4,5

Mērinstruments

Reģenerācija

Novājinātas iekārtas reģenerācija

Sveķu pildījuma nomaiņa rezervuārā

Kopšana un tehniskā apkope

Vispārējas piezīmes

Sasaluma risks

Rezervuāra iztukšošana sala draudu ga-

dījumā

Apkopes darbi

Ikdienas pārbaudes pirms

ekspluatācijas

Apkope ik pēc 3 mēnešiem

Traucējumu novēršana

Nav mīkstā ūdens

Sveķu noplūde

Sūce

81LV

- 1

Prieš pirmą kartą pradedant

naudotis prietaisu, būtina ati-

džiai perskaityti originalią instrukciją, ja va-

dovautis ir saugoti, kad ja galima būtų

naudotis vėliau arba perduoti naujam savi-

ninkui.

– Vandens minkštinimo sistemos WS 50

ir WS100 gali būti naudojamos tik van-

deniui minkštinti.

Vanduo gali būti naudojamas tik techni-

niams tikslams.

Sistema gali būti naudojama miesto

vandeniui ir analogiškos kokybės van-

deniui.

Sistema veikia neutralios jonų kaitos

principu.

– Sistema netinkama geriamojo van-

dens gamybai (galimas pavojus sveika-

tai!).

– Tiekiamame (gryname) vandenyje ne-

gali būti geležies, mangano, sunkiųjų

metalų, alyvos ir didesnių kiekių mine-

ralinių medžiagų. Geriamasis vanduo

atitinka šias sąlygas.

– Jei gali būti viršytas tiekiamo vandens

pirminis slėgis (maks. 6 bar), vandens

minkštinimo sistemos tiekimo dalyje turi

būti sumontuota apsauginė įranga.

Neapdorotas, dažniausiai geriamasis,

miesto ar šaltinio vanduo.

Vandens minkštinimo sistema apdorotas

vanduo neturi kietinamųjų medžiagų, pa-

vyzdžiui kalcio ar magnio.

Dar vadinamas filtro talpykla. Jame yra

jonų kaitos dervos, kuria minkštinamas

vanduo.

Keitiklio talpykloje esanti filtruojamoji me-

džiaga, kuria minkštinamas vanduo.

Jonų kaitos derva atnaujinama skalaujant

natrio chlorido tirpalu. Tam reikalingas re-

generatorius WS.

Statvamzdis stovi keitiklio talpyklos centre

ir nukreipia vandenį iš apačios atgal į jun-

giamąjį adapterį.

Statvamzdžio gale įrengtas filtruojamasis

antgalis, sulaikantis dervą talpykloje, tačiau

praleidžiantis vandenį.

Pakuotės medžiagos gali būti perdir-

bamos. Neišmeskite pakuočių kartu

su buitinėmis atliekomis, bet atiduoki-

te jas perdirbimui.

Naudotų prietaisų sudėtyje yra vertin-

gų, antriniam žaliavų perdirbimui tin-

kamų medžiagų, todėl jie turėtų būti

atiduoti perdirbimo į

monėms. Todėl

naudotus prietaisus šalinkite pagal

atitinkamą antrinių žaliavų surinkimo

sistemą.

Nurodymai apie sudedamąsias medžia-

gas (REACH)

Aktualią informaciją apie sudedamąsias

dalis rasite adresu:

www.kaercher.com/REACH

Kiekvienoje šalyje galioja mūsų įgaliotų

pardavėjų nustatytos garantijos sąlygos.

Galimus prietaiso gedimus garantijos galio-

jimo laikotarpiu pašalinsime nemokamai,

jei tokių gedimų priežastis buvo netinka-

mos medžiagos ar gamybos defektai. Dėl

garantinių gedimų šalinimo kreipkitės į

savo pardavėją arba artimiausią klientų ap-

tarnavimo tarnybą pateikdami pirkimą pa-

tvirtinantį kasos kvitą.

Naudokite tik originalias KÄRCHER atsar-

gines dalis. Atsarginių dalių apžvalgą rasite

šios naudojimo instrukcijos pabaigoje.

 Pavojus

Įspėja apie gresiantį tiesioginį pavojų, ga-

lintį sukelti sunkius sužalojimus arba mirtį.

몇 Įspėjimas

Įspėja apie galimą pavojų, galintį sukelti

sunkius sužalojimus arba mirtį.

Atsargiai

Nurodo galimą pavojų, galintį sukelti len-

gvus sužalojimus arba materialinius nuos-

tolius.

– Asmenys, surenkantys, techniškai pri-

žiūrintys ir valdantys įrenginį, privalo tu-

rėti reikiamą kvalifikaciją, perskaityti

naudojimo instrukciją bei atitinkamus

reikalavimus ir jų laikytis.

– Dėl saugos draudžiama atlikti įrenginio

perdarymus ir gamintojo nepatvirtintus

pakeitimus.

– Prieš pradėdami darbą įsitikinkite, kad

prietaisas ir jo darbinės dalys yra geros

būklės ir saugūs naudoti. Jei jų būklė

nėra nepriekaištinga, prietaiso negali-

ma naudoti.

– Gamintojas neprisiima atsakomybės už

galimą žalą, atsiradusią naudojant prie-

taisą ne pagal paskirtį ar netinkamai jį

valdant.

– Šis įrenginys neskirtas naudoti asme-

nims su fizine, sensorine ar psichine

negalia.

Su prietaisu draudžiama dirbti vaikams

arba asmenims, kurie nėra išmokyti juo

naudotis.

Vaikus būtina prižiūrėti, kad jie nežaistų

su įrenginiu.

– Prietaisą gali naudoti tik asmenys, iš-

mokyti naudotis įrenginiu ir gavę aiškius

nurodymas juo dirbti.

– Pastatykite įrenginį ant lygaus pavir-

šiaus ir apsaugokite, kad nenuriedėtų

(pvz., padėkite po ratais blokavimo ka-

ladėles).

– Nevežkite įrenginio nepritaikytu pavir-

šiumi.

 Pavojus

Sužalojimų pavojus!

Valdydami ir valydami įrenginį bei atlikdami

jo techninę priežiūrą, būtinai užsidėkite ap-

sauginius akinius.

Kištukinės jungtys yra veikiamos slėgio, to-

dėl norėdami jas atjungti, pirma pašalinkite

iš sistemos slėgį.

Turinys

Naudojimas pagal paskirtį. . LT . . 1

Bendrieji nurodymai . . . . . . LT . . 1

Saugos reikalavimai . . . . . . LT . . 1

Prietaiso aprašymas . . . . . . LT . . 2

Pasiruošimas . . . . . . . . . . . LT . . 2

Naudojimas. . . . . . . . . . . . . LT . . 2

Priežiūra ir aptarnavimas . . LT . . 3

Pagalba atsiradus gedimų . LT . . 3

Naudojimas pagal paskirtį

Eksploatavimo sąlygos

Tiekiamo (gryno) vandens

temperatūra

min.: 5° C

maks.: 30 ° C

Aplinkos temperatūra

nuolat

naudojant

> 0 ° C

maks.: 40 ° C

Tiekiamo (gryno) vandens

pirminis slėgis

min.: 2 bar

maks.: 6 bar

be vandens

smūgių

Bendrieji nurodymai

Sąvokos

Grynas vanduo

Minkštas vanduo

Keitiklis

Jonų kaitos derva

Regeneracija

Statvamzdis

Filtruojamasis antgalis

Aplinkos apsauga

Garantija

Atsarginės dalys

Naudojimo instrukcijoje naudojami

simboliai

Saugos reikalavimai

Naudojimas

82 LT

- 2

Jei trūksta priedų arba yra transportavimo

pažeidimų, praneškite apie tai pardavėjui.

1 Talpyklos adapteris / jungiamasis adap-

teris

2 Filtro / talpyklos jungiamoji žarna

3 Talpykla (keitiklis)

4 Įtempiamasis diržas

5 Transportavimo bėgeliai

6 Važiuojantis korpusas

7 Nešvarumų atskyriklis su gaudykle

8 Matavimo prietaisas

9 Filtras

10 Pirminio filtro raktas

Atsargiai

Sužalojimų pavojus! Judindami įrenginį už-

tikrinkite, kad nebūtų viršyta leistina apkro-

va.

 Transportuodami automobiliu įrenginį

pastatykite arba paguldykite ant trans-

portavimo bėgelių ir tinkamai apsaugo-

kite.

 Pavojus

Susižalojimo pavojus, pažeidimų pavojus!

Perkraudami įrenginį, atsižvelkite į jo svorį!

 Įrenginio iškrovimas:

Įrenginį už ratų ašies ištraukite iš auto-

mobilio ir perkėlę per slenkstį pastatyki-

te ant žemės. Paimkite už rankenos ir

tinkamai pastatykite.

 Įrenginio įkėlimas:

Įrenginį į automobilį kelkite atvirkščia

tvarka.

 Paimkite įrenginį už rankenos, pavers-

kite atgal ir patraukite arba pastumkite.

Baigę važiuoti įrenginį stabiliai pastaty-

kite ant lygaus paviršiaus.

– Patikrinkite įrenginio sandarumą.

– Patikrinkite baterijos būklę (pagal bate-

rijos būklės indikatorių matavimo prie-

taiso ekrane) ir, jei reikia, pakeiskite ją.

Baterijos tipas CR2032.

– Patikrinkite ir, jei reikia, pakeiskite įtem-

piamąjį diržą.

– Patikrinkite, ar neužsiteršusi filtro kase-

tė ir, jei reikia, pakeiskite ją (užsakymo

Nr. 6.761-361.0).

 Pavojus

Apvirtimo pavojus! Jungiamąsias žarnas

nutieskite taip, kad įrenginys neapvirstų dėl

žarnų tempimo.

Pavojus užkliūti! Žarnas nutieskite taip, kad

nekiltų pavojus susižaloti (pavyzdžiui, už-

kliuvus).

Atsargiai

Naudokite įrenginį nuo šalčio apsaugotose

patalpose. Atsižvelkite į būtinas jungtis su

vandens tiekimo sistema ir suminkštinto

vandens vartotojais.

Jungdami įrangą laikykitės galiojančių

standartų ir vandens tiekėjų reikalavimų.

1 Suminkštinto vandens išvadas

2 Gryno vandens įvadas

3 Talpykla (keitiklis)

4 Ištuštinimo / nuorinimo vožtuvas

 Prijunkite gryno (miesto) vandens tieki-

mą.

 Prie suminkštinto vandens išvado pri-

junkite vartotojus.

 Įjunkite vandens tiekimą ir pripildykite

talpyklą (keitiklį).

 Pašalinkite iš sistemos orą – tam atver-

kite nuorinimo vožtuvą ir palaukite, kol

iš jo nebeis oras.

Prietaiso aprašymas

Pasiruošimas

Prietaiso transportavimas

Iškrovimas

Transportavimo svoris (WS 50) 35 kg

(WS 100) 40 kg

Važiavimo režimas

Naudojimas

Kasdienės patikros prieš naudojimą

Įrenginio prijungimas

Suminkštinto vandens gamyba

83LT

- 3

 Vandens kietį nustatykite vandens kie-

čio matavimo priemonėmis (užsakymo

Nr. 6.768-003.0) arba sužinokite iš van-

dens tiekėjo.

 Suraskite suminkštinto vandens kiekį

tolesnėje lentelėje.

 Gaminamas kiekis gali būti rodomas

matavimo prietaise.

Matavimo prietaisas įsijungia automatiškai

pradėjus tekėti vandeniui.

Spustelėję mygtuką galite perjungti įvairius

rodmenis.

Matavimo prietaiso ekrane gali būti rodomi

šie duomenys:

– 1 kiekio skaitiklis

rodo pagaminto suminkštinto vandens

kiekį litrais

Pastaba: Kiekio skaitiklio rodmenis ga-

lite atstatyti palikę paspaustą mygtuką

bent 2 sekundes.

– 2 kiekio skaitiklis

Pastaba: Kiekio skaitiklius galite atsta-

tyti atskirai.

– Automatinis režimas

– Debitas

rodo esamą debitą litrais per minutę.

Pastaba: Palaikę paspaustą mygtuką

bent 2 sekundes, galite perjungti ro-

dmenis tarp litrų ir galonų per minutę.

Suminkštinto vandens sąnaudas patikrinti

galite dviem būdais:

– pagal kiekio skaitiklio rodmenis matavi-

mo prietaiso ekrane;

– pamatavę vandens kietį suminkštinto

vandens išvade vandens kiečio matavi-

mo priemonėmis (užsakymo Nr. 6.768-

003.0).

Sistemą regeneruoti galite dviem būdais.

– Jei yra įrengtas regeneratorius WS: pri-

junkite įrenginį prie regeneratoriaus

WS. Aprašymą rasite regeneratoriaus

WS naudojimo instrukcijoje.

– Pakeiskite dervos užpildą talpykloje

(keitiklyje).

 Pašalinkite iš sistemos slėgį.

 Nutraukite vandens jungties žarną.

 Atjunkite jungiamąją žarną tarp filtro ir

talpyklos.

 Atleiskite įtempiamąjį diržą ir išimkite

įrenginį iš korpuso.

 Raktu atleiskite ir nusukite talpyklos

adapterį.

 Ištraukite statvamzdį iš talpyklos.

 Apsukite talpyklą ir surinkite dervą į tin-

kamą indą.

 Išskalaukite talpyklą vandeniu.

 Įpilkite naujos dervos (užsakymo Nr.

6.761-031.0 - 25 kg).

Pastaba: Pildymui naudokite piltuvėlį,

dervą nuplaukite vandeniu.

WS 50 - 12,5 litrų

WS 100 - 25 litrai

 Įpylę dervos talpyklą iki galo užpildykite

vandeniu.

 Įkiškite į talpyklą statvamzdį (nenaudo-

kite įrankių), užpildykite vandeniu ir tuo

pat metu atsargiai spauskite žemyn, kol

bus pasiektas dugnas.

Pastaba: Užtikrinkite, kad statvamzdis

būtų talpyklos centre.

 Įrenginį surinkite atvirkščia tvarka.

 Pavojus

Sužalojimų pavojus!

Valdydami ir valydami įrenginį bei atlikdami

jo techninę priežiūrą, būtinai užsidėkite ap-

sauginius akinius.

Kištukinės jungtys yra veikiamos slėgio, to-

dėl norėdami jas atjungti, pirma pašalinkite

iš sistemos slėgį.

Atsargiai

Pažeidimo pavojus! Kilus užšalimo pavojui,

ištuštinkite talpyklą.

1 Išleidimo vožtuvas

2 Transportavimo bėgeliai

 Nutraukite žarną tarp filtro ir talpyklos ir

palaukite, kol išbėgs visas skystis.

 Atidarykite ir ištuštinkite filtrą.

 Nutraukite vandens jungties žarną.

 Paverskite įrenginį ant transportavimo

bėgelių.

 Atverkite žarnos išleidimo vožtuvą.

Pastaba: Vožtuvą nuleiskite kuo že-

miau talpyklos, kad vanduo lengviau iš-

tekėtų iš talpyklos.

Jei vanduo išleistas, įrenginys gali būti šal-

toje vietoje.

– Patikrinkite įrenginio sandarumą.

– Patikrinkite baterijos būklę (pagal bate-

rijos būklės indikatorių matavimo prie-

taiso ekrane) ir, jei reikia, pakeiskite ją.

Baterijos tipas CR2032.

– Patikrinkite ir, jei reikia, pakeiskite įtem-

piamąjį diržą.

– Patikrinkite, ar neužsiteršusi filtro kase-

tė ir, jei reikia, pakeiskite ją (užsakymo

Nr. 6.761-361.0).

– Patepkite ratų guolius.

– Patikrinkite, ar nepažeistos žarnos ir

jungtys.

Sistema išsieikvojusi

 Jei yra įrengtas regeneratorius WS: Pri-

junkite įrenginį prie regeneratoriaus WS

ir regeneruokite sistemą.

 Pakeiskite dervos užpildą talpykloje

(keitiklyje).

Pažeistas apatinis antgalis statvamzdyje

 Pakeiskite antgalį.

Netinkamai priveržtas jungiamasis

adapteris

 Raktu tvirtai priveržkite adapterį.

Pažeistas tarpiklis

 Patikrinkite ir pakeiskite.

Suminkštinto vandens kiekio

nustatymas

Vandens

kietis

° dH

WS 50

Talpa

WS 100

Talpa

5 10,0 20,0

10 5,0 10,0

12 4,2 8,3

14 3,6 7,1

16 3,1 6,3

18 2,8 5,6

20 2,5 5,0

22 2,3 4,5

Matavimo prietaisas

Regeneracija

Išsieikvojusios sistemos regeneravimas

Dervos užpildo keitimas talpykloje

Priežiūra ir aptarnavimas

Bendrieji nurodymai

Užšalimo pavojus

Talpyklos ištuštinimas dėl užšalimo pa-

vojaus

Aptarnavimo darbai

Kasdienės patikros prieš naudojimą

Techninės priežiūros darbai kas 3 mėne-

sius

Pagalba atsiradus gedimų

Nėra suminkštinto vandens

Išbėga derva

Nesandarumas

84 LT

- 1

Перед першим застосуванням

вашого пристрою прочитайте

цю оригінальну інструкцію з

експлуатації, після цього дійте

відповідно неї та збережіть її для

подальшого користування або для

наступного власника.

– Водопом'якшувальни установки WS

50 та WS100 слід використовувати

виключно для пом'якшування води.

Вода може бути використана тільки

для технічних цілей.

Система підходить для застосування

з водою з міського водопроводу або

водою, якість якої порівняно з

водопровідною.

Система працює за принципом

іонного обміну в нейтральній

іонообмінній смолі.

– Систему не дозволяється

використовувати для виробництва

питної води (можлива шкода для

здоров'я!).

– Вода (сира вода), що подається, не

повинна містити залізо, марганець,

важкі метали, нафту і велику кількість

органічних речовин. Питна вода

відповідає цим умовам.

– Якщо тиск води, що подається, на

вході (макс. 6 бар) перевищений, то в

трубопровід водопом'якшувальной

установки, що підводить, можна

встановити пристрій для запобігання

надлишковому тиску.

Неочищена вода, в основному питна

вода, міська водопровідна вода або

колодязна вода.

Завдяки водопом'якшувальной

установці оброблена вода не містить

солей жорсткості, таких, як солі кальцію

магнію.

Також носить назву "Фільтрувальний

резервуар". Він містить іонообмінну

смолу, яка використовується для

пом'якшування води.

Матеріал, що фільтрує, в резервуарі

обмінника, завдяки якому відбувається

пом'якшування води.

Регенерація іонообмінної смоли

здійснюється шляхом промивання

розчином куховарської солі. Для цього

потрібний регенератор WS.

Напірний трубопровід розташовується в

центрі резервуару обмінника і

направляє воду з нижньої частини назад

до адаптера підключення.

На нижньому кінці напірного

трубопроводу розташована

фільтрувальна форсунка, в резервуарі

якої знаходиться смола, але через яку

може проходити вода.

Матеріали упаковки піддаються

переробці для повторного

використання. Будь ласка, не

викидайте пакувальні матеріали

разом із домашнім сміттям,

віддайте їх для повторного

використання.

Старі

пристрої містять цінні

матеріали, що можуть

використовуватися повторно.

Тому, будь ласка, утилізуйте старі

пристрої за допомогою

спеціальних систем збору сміття.

Інструкції із застосування

компонентів (REACH)

Актуальні відомості про компоненти

наведені на веб-вузлі за адресою:

www.kaercher.com/REACH

У кожній країні діють умови гарантії,

наданої відповідною фірмою-

продавцем. Неполадки в роботі

пристрою ми усуваємо

безплатно

протягом терміну дії гарантії, якщо вони

викликані браком матеріалу чи

помилками виготовлення. У випадку

чинності гарантії звертіться до продавця

чи в найближчий авторизований

сервісний центр з документальним

підтвердженням покупки.

Використовуйте тыльки оригынальны

запасні частини фірми KARCHER. Опис

запасних частин наприкінці даної

інструкції з експлуатації.

 Обережно!

Запобігає про небезпеку, яка

безпосередньо загрожує та

призводить до тяжких травм чи

смерті.

몇 Попередження

Запобігає про потенційно можливу

небезпечну ситуацію, що може

призвести до тяжких травм чи смерті.

Увага!

Вказівка відносно потенційно можливої

небезпечної ситуації, що може

призвести до легких травм чи

спричинити матеріальні збитки.

– Особи, що мають відношення до

монтажу, поточного ремонту і

обслуговування установки,

зобов'язані мати відповідну

кваліфікацію, знати і дотримувати

відповідні правила та інструкцію з

експлуатації.

– Переобладнання і внесення не

схвалених виготівником змін

заборонене з міркувань безпеки.

– Перед використанням перевірте

належний стан та безпеку

пристрою та обладнання. Якщо

обладнання знаходиться у

небездоганному стані, його не

можна використовувати.

– Виробник не несе відповідальності

за збитки, завдані невідповідним або

неправильним використанням

пристрою.

Перелік

Правильне застосування . UK . . 1

Загальні вказівки . . . . . . . . UK . . 1

Правила безпеки . . . . . . . . UK . . 1

Опис пристрою . . . . . . . . . UK . . 2

Підготовка . . . . . . . . . . . . . UK . . 2

Експлуатація . . . . . . . . . . . UK . . 3

Догляд та технічне

обслуговування . . . . . . . . . UK . . 4

Допомога при усуненні

неполадок . . . . . . . . . . . . . UK . . 4

Правильне застосування

Умови експлуатації

Температура води (сирої

води), що подається

мін.: 5° C

макс.: 30 ° C

Температура

навколишнього

середовища

Завжди

в роботі

> 0 ° C

макс.: 40 ° C

Тиск води, що подається,

на вході (сирої води

мін.: 2 бар

макс.: 6 бар

без

гідравлічного

удару

Загальні вказівки

Позначення понять:

Сира вода

М'яка вода

Обмінник

Іонообмінна смола

Регенерація

Напірний трубопровід

Фільтрувальна форсунка

Захист навколишнього

середовища

Гарантія

Запасні частини

Знаки у посібнику

Правила безпеки

Застосування

85UK

- 2

– Ці пристрої не призначені для

використання людьми з

обмеженими фізичними, сенсорними

або розумовими здібностями.

Забороняється експлуатація

пристрою дітьми або

некваліфікованими особами.

Необхідно стежити за дітьми, щоб

вони не грали із пристроєм.

– Пристрій може використовуватися

лише особами, яких навчено

поводженню з ним та які мають

певні повноваження для його

застосування.

– Встановити пристрій на рівну

поверхню та прийняти заходи

проти довільного скочування

(наприклад, встановити підкладні

клини під колеса).

– Не переміщати пристрій в

непристосованих для цього

приміщеннях.

 Обережно!

Небезпека травмування!

В процесі експлуатації, технічного

обслуговування і очищення пристрою

необхідно використовувати захисні

окуляри.

Штекерні з'єднання знаходяться під

тиском, перед їх від'єднанням необхідно

скинути тиск в установці.

У разі нестачі додаткового обладнання

або ушкоджень, отриманих під час

транспортування, слід повідомте про це

в торговельну організацію, яка продала

апарат

1 Адаптер резервуара/адаптер

підключення

2 З'єднальний шланг фільтр/резервуар

3 Резервуар (обмінник)

4 Натяжний ремінь

5 Направляючі рейки

6 Рамка, рухлива

7 Грязевіддільник з грязевловлювачем

8 Лічильник

9 Фільтр

10 Ключ для фільтру попереднього

очищення

Увага!

Небезпека травмування! При

переміщенні установки слід не

допускати перевищення

індивідуального фізичного

навантаження.

 При транспортуванні в автомобілі

установку слід розташовувати у

вертикальному

положенні, а при

транспортуванні на направляючих

рейках - в горизонтальному, а також

закріплювати її відповідним чином.

 Небезпечно

Небезпека для здоров'я, небезпека

ушкодження!

При вантаженні слід звернути увагу на

вагу пристрою.

 Вивантаження установки:

Витягнути установку з автомобіля за

колісну вісь і перенести на підлогу

через вантажну сторону платформи.

Узяти за ручку і повністю встановити

на підлогу.

 Вантаження установки:

Завантажити в зворотній

послідовності.

 Притримуючи установку за ручку

перевернути її назад і штовхати або

тягнути. Після переміщення

поставити установку на стійкій, рівній

поверхні.

Експлуатація

Опис пристрою

Підготовка

Транспортування приладу

Вивантаження приладу

Транспортна вага (WS 50) 35 кг

(WS 100) 40 кг

Пересування на приладі

86 UK

- 3

– Перевірити герметичність установки.

– Перевірити рівень заряду

акумулятора (індикатор стану

зарядки акумулятора на дисплеї

лічильника), при необхідності

замінити. Тип акумулятора CR2032.

– Перевірити натяжний ремінь, при

необхідності замінити.

– Перевірити забруднення фільтру

свічки, при необхідності замінити (№

для замовлення 6.761-361.0).

 Обережно!

Небезпека перекидання! З'єднальні

шланги прокладати так, щоб система

не могла перекинутися при русі через

шланг.

Небезпека спотикання! Прокладати

шланги так, щоб не допустити

можливості травмування (наприклад,

із-за спотикання).

Увага!

Установку під час застосування слід

встановлювати в місцях, захищених від

морозу. Необхідно передбачити

відповідні з'єднання для

водопостачання і

споживача

пом'якшеної води.

При підключенні пристрою слід

дотримуватися стандартів, що діють,

і правил постачальника.

1 Вихід пом'якшеної води

2 Подача сирої води

3 Резервуар (обмінник)

4 Розвантажний/вентиляційний клапан

 Закрити подачу сирої води (міський

водопровід).

 Підключити споживача до виходу

підключення для пом'якшеної води.

 Відкрити подачу води і заповнити

резервуар (

обмінник).

 Видалити повітря з системи, для

цього відкрити повітряний клапан і

тримати його відкритим, поки не

перестане виходити повітря.

 Визначити жорсткість сирої води за

допомогою набору для виміру

жорсткості води (№ для замовлення

6.768-003.0), або взнати її у

постачальника).

 Визначити об'єм пом'якшеної води в

наступній таблиці.

 Обсяг

виробництва може

відображуватися на лічильнику.

Лічильник вмикається автоматично як

тільки вода починає текти.

Коротким натисненням кнопки можна

перемикати різних типів повідомлень.

На дисплеї лічильника можуть

відображуватися наступні

повідомлення:

– Лічильник об'єму 1

показує кількість пом'якшеної води в

літрах

Вказівка: Скидання лічильника

об'єму відбувається по натисненню

кнопки протягом не менше 2 секунд.

– Лічильник об'єму 2

Вказівка: Показання обох

лічильників об'єму можна скинути

незалежно один від одного.

– Автоматика

– Витрата

показує фактичну швидкість потоку в

л/хв.

Вказівка: При натисненні на кнопку

протягом 2 секунд можна здійснити

вибір на дисплеї між л/хв. і галон/хв.

Є 2 варіанти визначення припинення

подачі пом'якшеної води:

– показання лічильника об'єму на

дисплеї лічильника.

– шляхом виміру жорсткості води на

виході для м'якої води за допомогою

набору для виміру жорсткості води

(№ для замовлення 6.768-004.0).

Існують 2 варіанти регенерації

установки.

– При наявність регенератора WS:

Підключити установку до

регенератора WS. Опис див. в

керівництві по експлуатації

регенератора WS.

– Заміна смоли в резервуарі

(обмінник).

 Скинути тиск в установці.

 Вийняти шланг з підключення для

пом'якшеної води.

 Вийняти з'єднальний шланг фільтр/

резервуар.

 Ослабити натяжний ремінь і

витягнути пристрій з рамки.

 Ослабити адаптер резервуару за

допомогою ключа та відгвинтити.

 Витягнути напірний трубопровід з

резервуару.

 Обернути резервуар і

зібрати смолу

у відповідну ємність.

 Промити резервуар водою.

 Засипати нову смолу (№ для

замовлення 6.761-031.0 - 25 кг).

Вказівка: Використовувати воронку

для наповнення, промити смолу

водою.

WS 50 - 12,5 літрів

WS 100 - 25 літрів

 Після того, як смола повністю

засипана, слід заповнити резервуар

водою.

 Вставити напірний трубопровід в

резервуар (без використання

інструментів), залити воду і

одночасно злегка

натискувати

трубопровід вниз, поки не буде

досягнуте днище.

Вказівка: Переконатися, що

напірний трубопровід

розташовується в центрі резервуару.

 Знову зібрати установку в зворотній

послідовності.

Експлуатація

Щоденні перевірки перед

початком роботи

Підключення пристрою

Виробництво пом'якшеної води

Визначення об'єму пом'якшеної

води

Твердість

води

°dH

WS 50

Продуктив

ність

WS 100

Продуктивні

сть

5 10,0 20,0

10 5,0 10,0

12 4,2 8,3

14 3,6 7,1

16 3,1 6,3

18 2,8 5,6

20 2,5 5,0

22 2,3 4,5

Лічильник

Регенерація

Регенерація установки

Заміна смоли в резервуарі

87UK

- 4



Обережно!

Небезпека травмування!

В процесі експлуатації, технічного

обслуговування і очищення пристрою

необхідно використовувати захисні

окуляри.

Штекерні з'єднання знаходяться під

тиском, перед їх від'єднанням необхідно

скинути тиск в установці.

Увага!

Небезпека ушкодження! При небезпеці

замерзання слід випорожнити

резервуар.

1 Розвантажувальний клапан

2 Направляючі рейки

 Зняти шланг, що з'єднає фільтр і

резервуар, і випорожнити його.

 Відкрити та випорожнити фільтр.

 Вийняти шланг з підключення для

пом'якшеної води.

 Нахилити пристрій на направляючі

рейки.

 Відкрити розвантажувальний клапан

на шлангу.

Вказівка: Розміщувати клапан

якнайдалі від резервуару, це

полегшує процес зливу води.

Якщо вода витікає, то установка може

піддатися замерзанню.

– Перевірити герметичність установки.

– Перевірити рівень заряду

акумулятора (індикатор стану

зарядки акумулятора на дисплеї

лічильника), при необхідності

замінити. Тип акумулятора CR2032.

– Перевірити натяжний ремінь, при

необхідності замінити.

– Перевірити забруднення фільтру

свічки, при необхідності замінити (№

для замовлення 6.761-361.0).

– Змастити підшипник колеса.

– Перевірити шланги і з'єднання на

наявність пошкоджень.

Ресурс установки вичерпаний

 При наявність регенератора WS:

Підключити установку до

регенератора WS і провести

регенерацію.

 Заміна смоли в резервуарі

(обмінник).

Внутрішня форсунка в напірному

трубопроводі несправна

 Замінити насадку.

Адаптер підключення неправильно

затягнутий

 Затягнути адаптер за допомогою

ключа.

Пошкоджена прокладка

 Перевірити і замінити.

Догляд та технічне

обслуговування

Загальні вказівки

Небезпека замерзання

Спорожнення резервуару при

небезпеці замерзання

Профілактичні роботи

Щоденні перевірки перед початком

роботи

Технічне обслуговування через

кожних 3 місяці

Допомога при усуненні

неполадок

Пом'якшена вода відсутня

Виділення смоли

Негерметичність

88 UK

http://www.kaercher.com/dealersearch

Karcher 6.368-463.0 WS 50

Product's Documents

Bedienungsanleitung

Specifications

Karcher 6.368-463.0 Questions and Answers
