OPERATOR’S MANUAL

Model TRJ13STE Form No. SJ-TRJ13STE-880E-MR6

ELECTRIC GRASS TRIMMER + EDGER

13-INCH | 4-AMP

IMPORTANT!

Safety Instructions

All Operators Must Read These

Instructions Before Use

Before using this electric tool, carefully read and observe the

safety rules and instructions listed below. Before starting work,

make sure that you know how to stop the machine in case of

an emergency. The incorrect use of this machine could cause

serious injury. Keep these instructions in a safe place and on

hand so that they can be consulted when required.

mDANGER! The electric grass trimmer + edger should

only be used for cutting lawns and for trimming along the

borders of ower beds. Other uses of the trimmer + edger that

are not indicated in these instructions could damage the unit

or seriously injure the operator.

General Safety

1. Avoid dangerous environments – Do not use appliances

in damp or wet locations. Do not use in rain.

2. Keep children and bystanders away – Children and

other spectators, including pets, should be kept at least

50 feet (15 meters) away from the work area. When the

grass is cut, stones and debris contained in the grass can

be picked up by the trimmer + edger and dispersed into

the air. These ying projectiles can cause blindness or

other bodily injury.

3. Dress properly – Always wear suitable clothing when

using the trimmer + edger to prevent head, hand, or feet

injuries. Do not wear loose clothing or jewelry. They can

get caught in moving parts.

4. Use safety glasses – Also use safety footwear,

snug-tting clothing, protective gloves, hearing and

head protection.

5. Use the right tools – Do not use tools for any job except

that for which they are intended.

6. Avoid unintentional starting – Do not carry plugged-in

tool with nger on the trigger. Make sure the switch is o

before plugging in the tool.

7. Do not abuse the cord – Never carry the tool by the cord

or yank the cord to disconnect it from the receptacle.

Keep the cord away from heat, oil, and sharp edges.

8. Do not force the tool – It will do the job better and with

less likelihood of injury if it is used at the rate for which it

was designed.

9. Do not overreach – Keep proper footing and balance at

all times.

10. Stay alert – Watch what you are doing. Use common

sense. Do not operate the trimmer + edger when you are

tired, or under the inuence of alcohol or drugs.

11. Disconnect the tool – Turn the trimmer + edger o and

disconnect the plug when: the unit is not in use; it is left

unattended; it is being examined because it is not working

correctly; the power supply cable is damaged; the blade is

being removed or changed; or when the trimmer is being

moved from one place to another.

12. Store idle tools indoors – When not in use, tools should

be stored indoors in a dry and high or locked-up place out

of the reach of children.

13. Maintain tools with care – Keep cutting edges sharp

and clean for best performance and to reduce the risk

of injury. Follow instructions for lubricating and changing

accessories. Inspect the trimmer + edger periodically and

replace if damaged. Repair the trimmer + edger only at an

authorized service facility. Keep handles dry, clean, and

free from oil and grease.

14. Checked for damaged parts – Before continuing to

use the trimmer + edger, a guard or other part that is

damaged should be carefully checked to determine that

it will operate properly and perform its intended function.

Check for the alignment of moving parts, binding of

moving parts, breakage of parts, mounting, and any other

condition that may aect the tool’s operation. A guard or

other part that is damaged should be properly repaired or

replaced by an authorized service center unless indicated

elsewhere in this manual.

mCAUTION! The safety guard is critical to the safety of

the operator and the safety of people standing within a safe

distance of the trimmer + edger. The safety guard keeps the

unit in good working order and must always be in place during

operation. Failure to have the guard in place during operation

is dangerous and will void the warranty.

15. Keep away from the cutting line – It can seriously injure

the skin.

16. Do not try to stop the cutting device with your hands –

Always let it come to a stop by itself.

17. Inspect electrical cables – The insulation of the power

cord should be perfectly intact. If the power cord is

damaged or shows any signs of cracks, do not use the

trimmer. Contact your authorized Snow Joe

+ Sun Joe

dealer or call the Snow Joe

+ Sun Joe

customer service

center at 1-866-SNOWJOE (1-866-766-9563).

mCAUTION! The trimmer line spool will continue to rotate

after turning the trimmer OFF. Wait until the trimmer line spool

has completely stopped before making contact.

• Only use the same type of line originally provided with

the tool.

• Do not use the unit to cut grass that is not in contact with

the ground.

• Do not switch the string trimmer + edger ON in enclosed or

poorly ventilated spaces or in the presence of ammable

and/or explosive substances such as liquids, gases, and

powders.

• The user of the trimmer + edger is responsible for any

damage sustained by third parties that has been caused by

the grass trimmer within the working area.

• Only cut during broad daylight or with adequate

articial light.

• Do not cross roads or gravel paths while the unit is

still running.

• When the trimmer + edger is not in use, store it in a dry

place and out of the reach of children.

• The trimmer + edger must be operated in a vertical position,

perpendicular to the ground.

• Check regularly that all screws are properly secured.

Electrical Safety

1. Ground fault circuit interrupter (GFCI) protection should

be provided on the circuit(s) or outlet(s) to be used for

this electric grass trimmer. Receptacles are available

having built-in GFCI protection and may be used for this

measure of safety.

2. Make sure that the mains voltage matches that listed on

the unit's rating label. Using the improper voltage can

damage the motor and injure the user.

3. To reduce the risk of electric shock, this appliance has a

polarized plug (i.e. one blade is wider than the other). Use

this appliance only with a polarized UL-, CSA- or ETL-

listed extension cord recommended for outdoor,

all-weather use.

The appliance plug will t into a polarized extension cord

only one way. If the appliance plug does not t fully into the

extension cord, reverse the plug. If the plug still does not

t, obtain a correct polarized extension cord. A polarized

extension cord will require the use of a polarized wall

outlet. The extension cord plug will t into the polarized

wall outlet only one way. If the plug does not t fully into

the wall outlet, reverse the plug. If the plug still does not

t, contact a qualied electrician to install the proper wall

outlet. Do not modify the appliance plug, extension cord

receptacle, or extension cord plug in any way.

4. To prevent electric shock, use only with an extension cord

suitable for outdoor use, such as SW-A, SOW-A, STW-A,

STOW-A, SJW-A, SJOW-A, SJTW-A, or SJTOW-A.

Before use, check that the extension cord is in good

condition. When using an extension cord, make sure to

use one heavy enough to carry the current your product

will draw. An undersized cord will cause a drop in line

voltage resulting in loss of power and overheating.

5. To prevent the appliance cord from disconnecting from the

extension cord during operation, make a knot with the two

cords as shown in Table 1.

m WARNING m

Electric shock may cause SEVERE INJURY or

DEATH. Heed these warnings:

• Do not allow any part of the electric grass trimmer

+ edger to make contact with water while it is in

operation. If the appliance becomes wet while turned

o, wipe dry before starting.

• Use only a UL-, CSA- or ETL-rated extension cord for

outdoor, all-weather use.

• Do not use an extension cord over 100 ft (30 m).

• Do not touch the appliance or its plug with wet hands

or while standing in water. Wearing rubber boots

oers some protection.

EXTENSION CORD CHART

Extension Cord

Length

Wire Gauge (A.W.G.):

Up to 50 ft

(15 m)

+50 ft - 100 ft

(+15 m - 30 m)

16 14

(B) Connect plug and receptacle

Cord set Appliance cord

(A) Tie cord as shown

Table 1. Method of Securing Extension Cord

Additional Electrical Safety Rules

• The voltage must correspond to the one marked on the

technical data plate (120V~60 Hz). Do not use other sources

of power.

• The power line should have a circuit breaker no lower than

10 A. Consult an electrician if this is not the case.

• Never pass the grass trimmer + edger over the extension

cord when the grass trimmer + edger is in use as this could

cut the cord. Make sure you know where the cord is at

all times.

• Use the special cord restraint hook to connect the

extension cord.

• Never use the tool when it is raining or when excessively

moist and humid conditions are present. Do not

cut damp grass or leave the tool outside overnight.

• The power supply cable should be checked regularly to

make sure it is perfectly intact without any signs of wear or

damage. If the cable is not in good condition, do not use

the unit.

• Only use an extension cable that is rated for outdoor use.

Keep the extension cord away from the cutting area, sharp

edges, heat, fuels, damp areas, and oily surfaces.

• Damage to unit – If the trimmer + edger strikes a foreign

object or becomes entangled with it, stop the tool

immediately. Unplug it, check for damage, and have any

damage repaired before proceeding with operation. Do

not operate the tool with a broken hub or spool. Contact

your authorized Snow Joe

+ Sun Joe

dealer or call

the Snow Joe

+ Sun Joe

customer service center at

1-866-SNOWJOE (1-866-766-9563).

• Damage to cord – Keep power cord away from the rotating

line. If you damage the cord, unplug it from the power

supply before moving the tool or examining the damage.

A damaged cord must be replaced before further use.

• Do not operate portable electric tools in gaseous or

explosive atmospheres – Motors in these tools normally

spark, and the sparks might ignite fumes.

• Maintain appliances with care – Follow instructions for

lubricating and changing accessories. Inspect extension

cords periodically and replace if damaged. Keep handles

dry, clean, and free from oil and grease.

Double-Insulated Appliances

In a double-insulated appliance, two systems of insulation

are provided instead of grounding. No grounding means is

provided on a double-insulated appliance, nor should a means

for grounding be added to the appliance. Servicing a double-

insulated appliance requires extreme care and knowledge

of the system, and should be performed only by qualied

service personnel at an authorized Snow Joe

+ Sun Joe

dealer. Replacement parts for a double-insulated appliance

must be identical to the parts they replace. A double-insulated

appliance is marked with the words “Double Insulation” or

“Double Insulated.” The symbol

(square within a square)

may also be marked on the appliance.

DOUBLE-INSULATED: GROUNDING NOT

REQUIRED. WHEN SERVICING, USE ONLY

IDENTICAL REPLACEMENT PARTS.

This electric grass trimmer + edger is double-insulated,

eliminating the need for a separate grounding system. Use

only identical replacement parts. Read the instructions before

servicing double-insulated appliances. Use this grass trimmer

+ edger only as described in this manual.

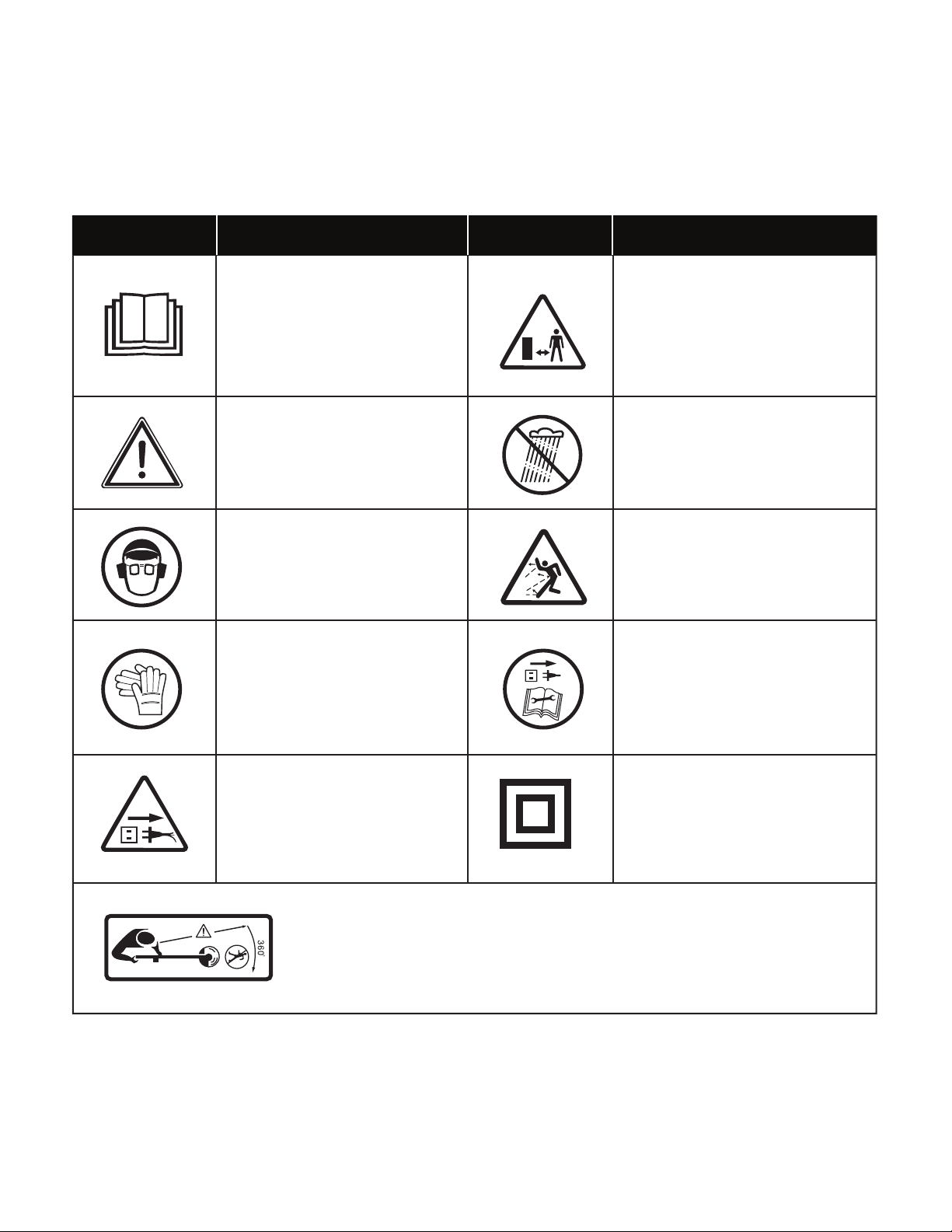

Safety Symbols

The following table depicts and describes safety symbols that may appear on this product. Read, understand, and follow all

instructions on the machine before attempting to assemble and operate.

READ THE OPERATOR'S

MANUAL(S) – Read, understand,

and follow all instructions in the

user manual(s) before attempting

to assemble and operate.

SAFETY ALERT – Indicates

a precaution, a warning, or

a danger.

Immediately remove the plug from

the mains if the power cable is

damaged, frayed, or entangled.

Always keep the power cable away

from heat, oil and sharp edges.

DANGER! Beware of thrown objects to bystanders. Keep bystanders at least

15 m (50 ft) away from the machine.

DOUBLE INSULATION –

When servicing, use only identical

replacement parts.

WARNING! Do not expose the unit

to rain or wet conditions.

WEAR EYE AND HEARING

PROTECTION – For protection

against injury, wear ear defenders

and safety goggles.

Keep bystanders and children

a safe distance away.

Symbols SymbolsDescriptions Descriptions

Wear protective gloves

when using the machine

and handling debris.

Beware of ying objects and

debris.

WARNING! Turn the machine OFF

and disconnect it from the power

supply before inspecting, cleaning,

changing accessories, or conducting

any other maintenance task.

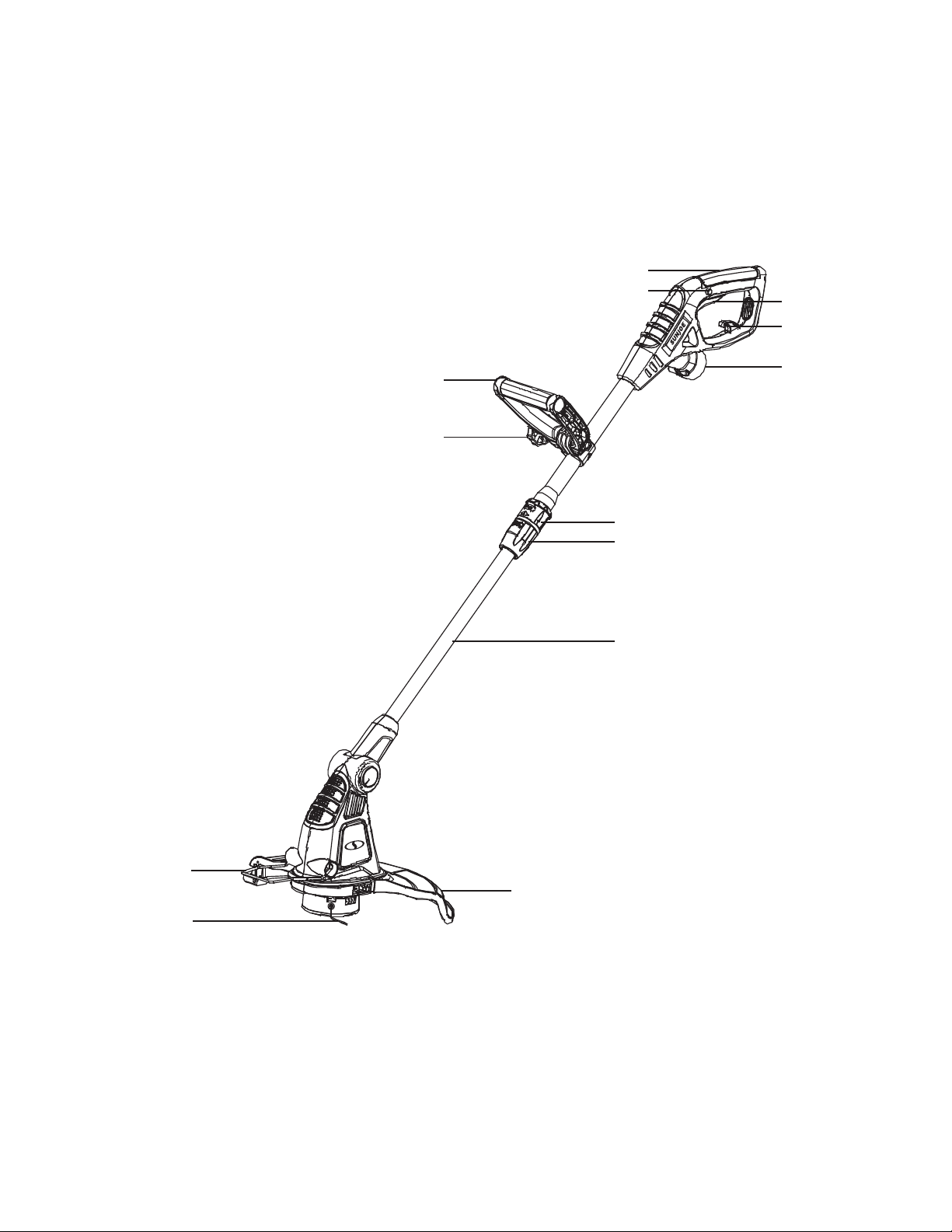

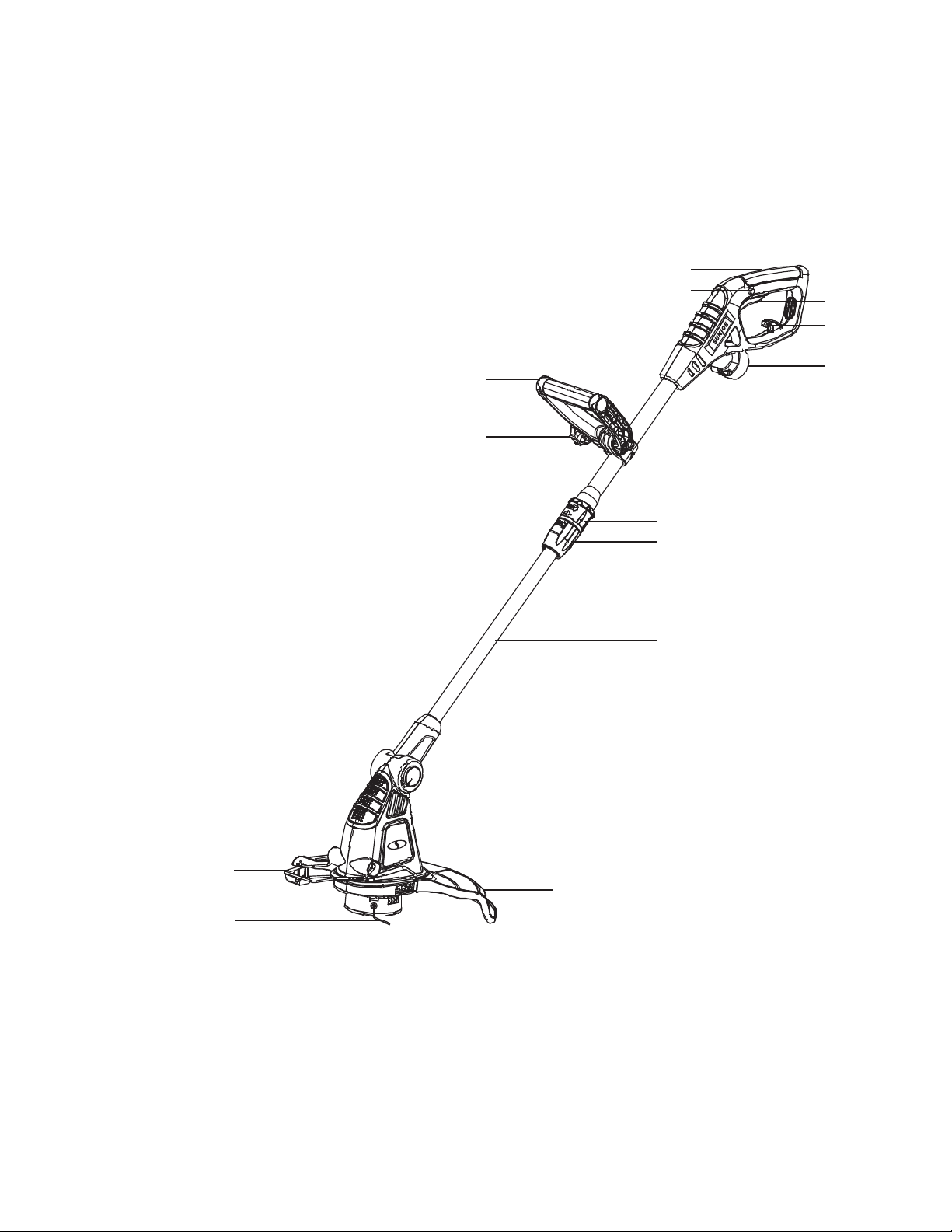

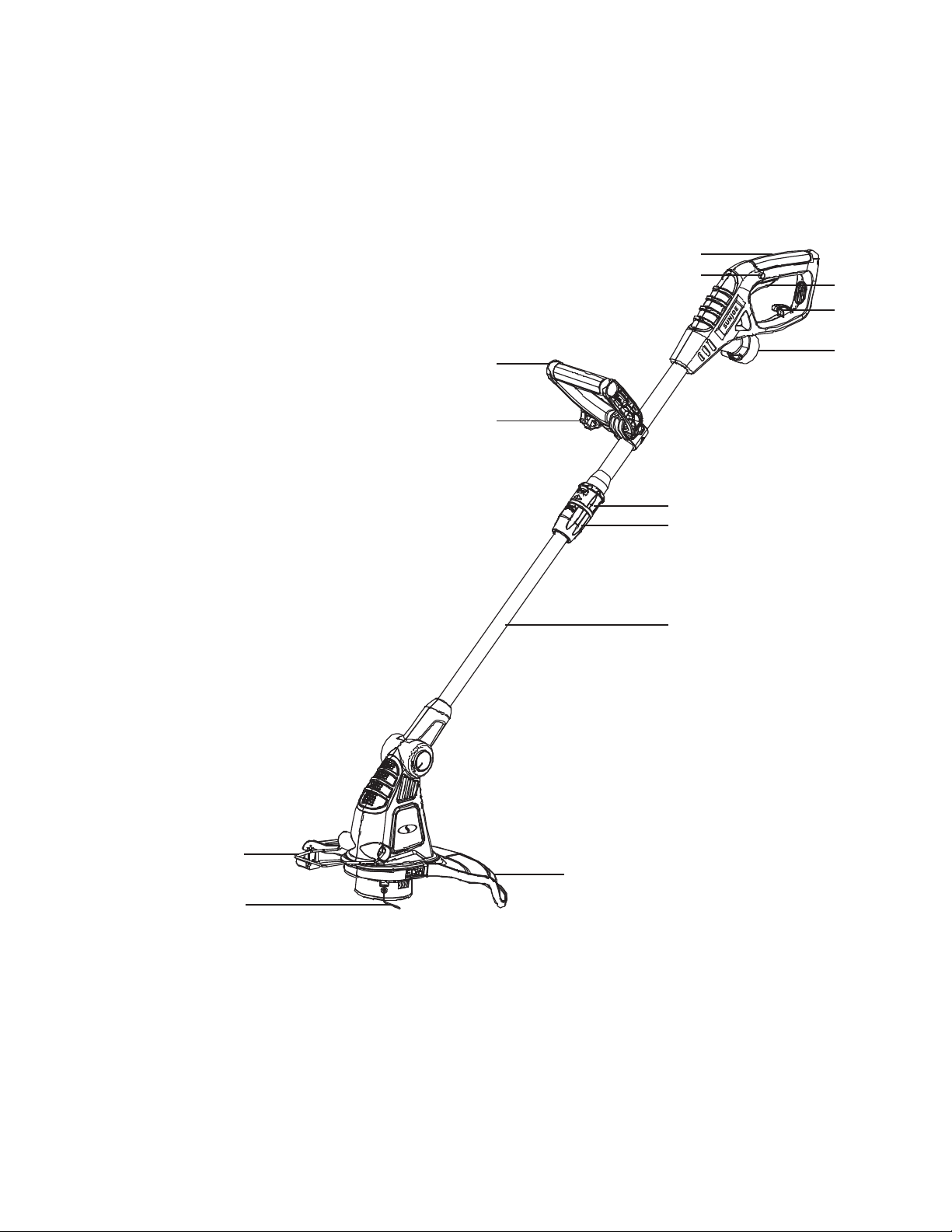

Know Your Electric Grass Trimmer + Edger

Read the owner’s manual and safety instructions carefully before operating the electric grass trimmer + edger. Compare the

illustration below to your electric grass trimmer + edger in order to familiarize yourself with the location of the various controls

and adjustments. Save this manual for future reference.

1. Rear handle

2. Safety lock button

3. ON/OFF trigger switch

4. Extension cord restraint hook

5. Power plug

6. Adjustable auxiliary handle

7. Handle knob

8. Edging coupler

9. Telescoping locking coupler

10. Telescoping tube

11. Edger guide + ower guard

12. Safety guard

13. Nylon cutting line

Technical Data

Motor .................................................................................... 4 A

Rated Voltage ...................................................... 120V ~ 60 Hz

Cutting Swath ...................................................... 13 in. (33 cm)

Spool Length .......................................................... 16.4 ft (5 m)

Telescopic Pole Length ........................................ 41 in. – 50 in.

(104 cm – 127 cm)

Multi-Angle Head .............................................. 0º, 15º, 30º, 45º

No Load Speed .......................................................... 7800 rpm

Spool Advance .......................................................... Auto-feed

Line Diameter ............................................... 0.063 in. (1.6 mm)

Net Weight .......................................................... 5.1 lbs (2.3 kg)

Unpacking

Carton Contents

• Electric grass trimmer + edger

• Safety guard

• Edger guide + ower guard

• Manual with registration card

1. Carefully remove the electric grass trimmer + edger and

check to see that all of the above items are supplied.

2. Inspect the product carefully to make sure no breakage or

damage occurred during shipping. If you nd damaged or

missing parts, DO NOT return the unit to the store. Please

call the Snow Joe

+ Sun Joe

customer service center at

1-866-SNOWJOE (1-866-766-9563).

NOTE: Do not discard the shipping carton and packaging

material until you are ready to use the electric grass

trimmer + edger. The packaging is made of recyclable

materials. Properly dispose of these materials in

accordance with local regulations or save the packaging

for long-term product storage.

IMPORTANT! The equipment and packaging material are

not toys. Do not let children play with plastic bags, foils, or

small parts. These items can be swallowed and pose a

suocation risk!

Assembly

WARNING! Do not connect to power supply until

assembly is complete. Failure to comply could result in

accidental starting and possible serious personal injury.

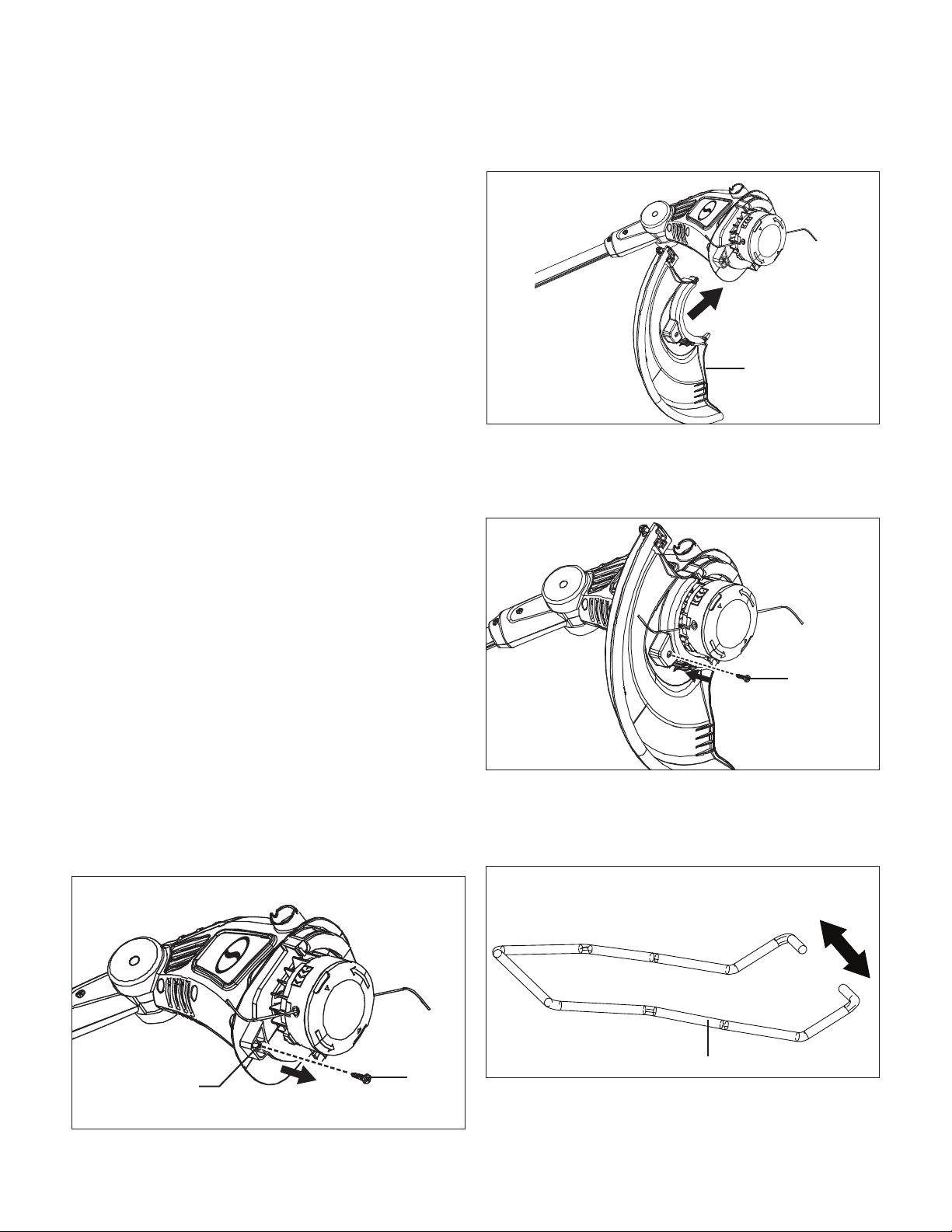

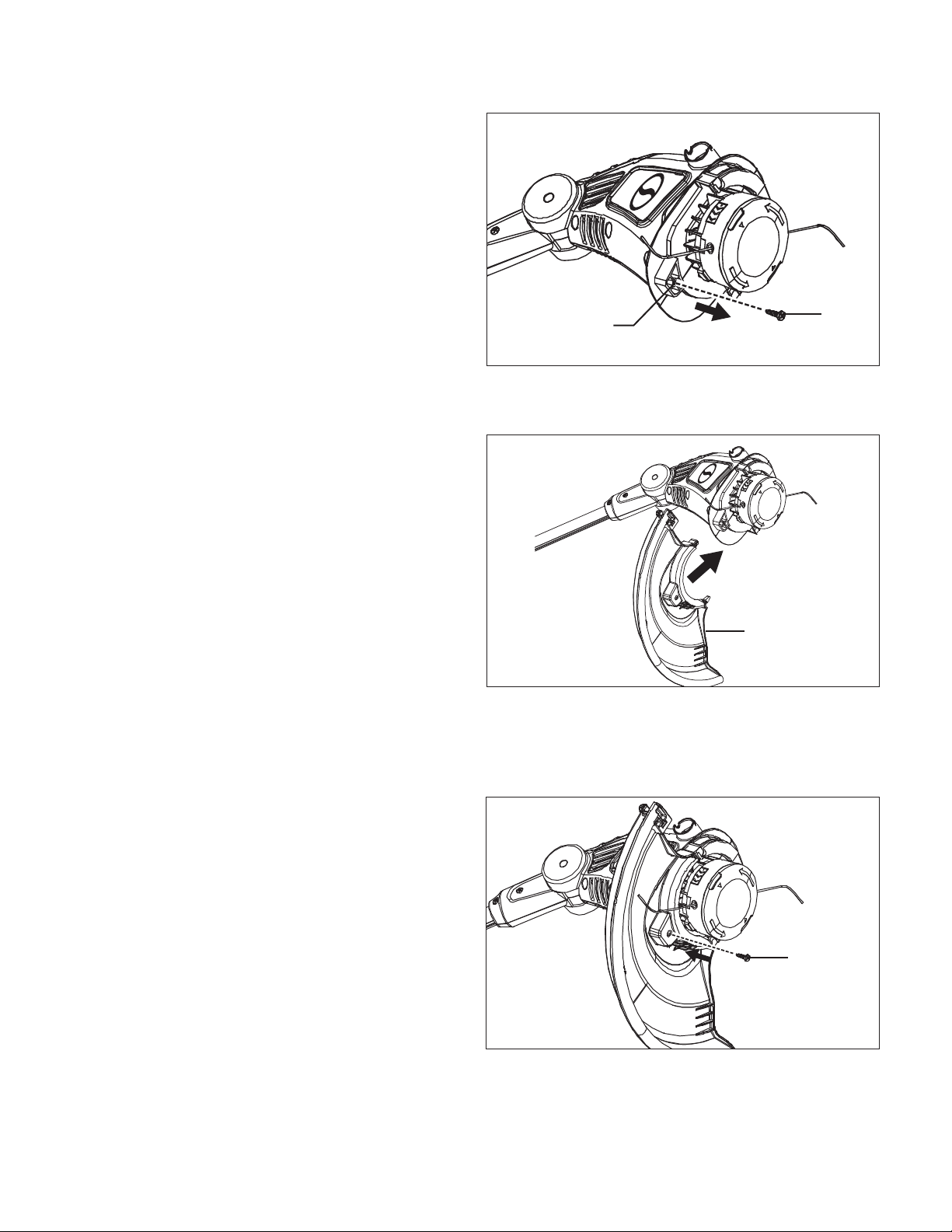

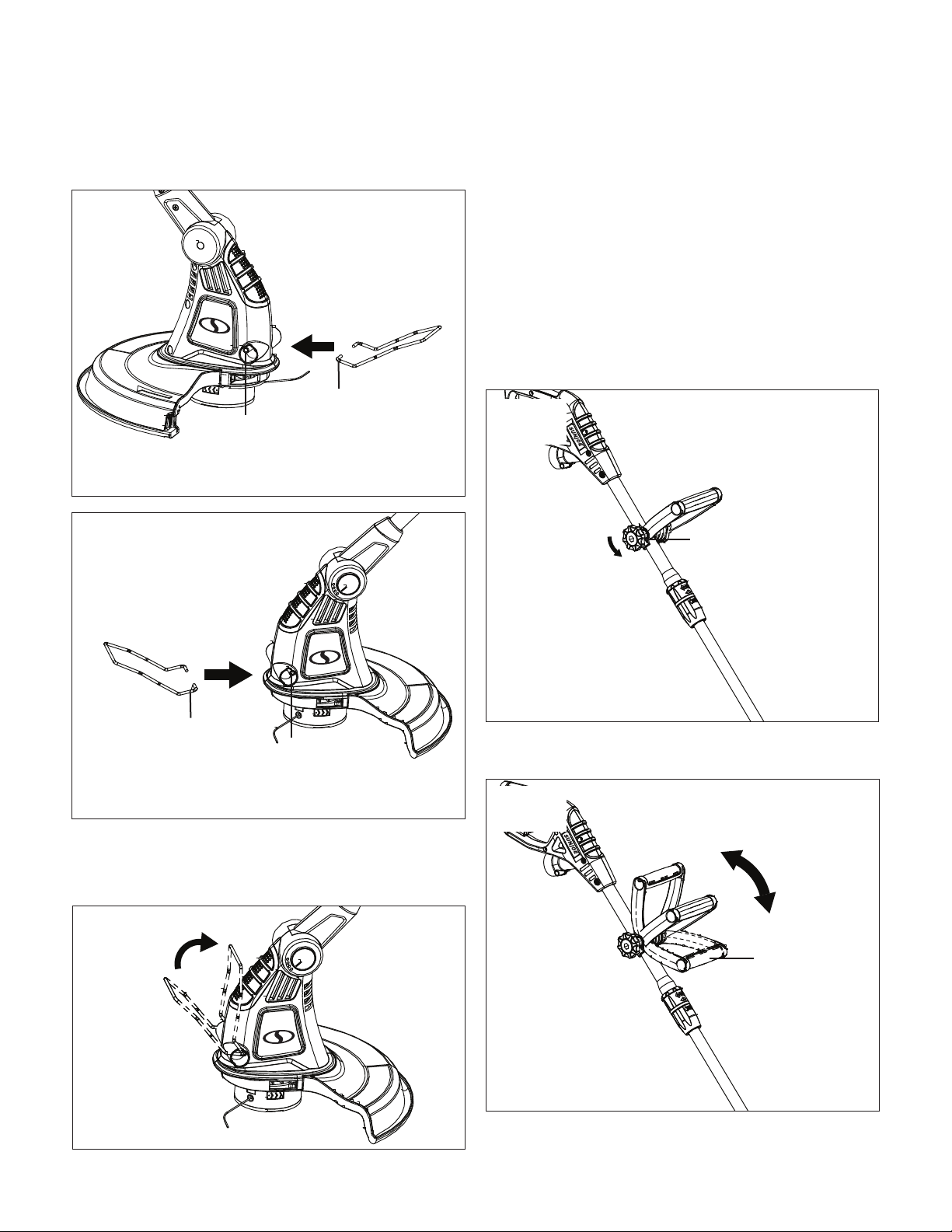

Fitting the Safety Guard

mWARNING! The guard must be properly installed. The

guard provides the operator and other bystanders with some

protection from thrown objects.

1. Using a screwdriver, remove the small screw that is

secured in the small hole in the motor housing (Fig. 1).

2. Place the safety guard in the direction of the arrow shown

to align it with the screw hole in the motor housing

(Fig. 2).

NOTE: Never use the tool unless the safety guard is properly

tted.

3. Firmly press the safety guard into place and secure it to

the trimmer head with the screw provided (Fig. 3).

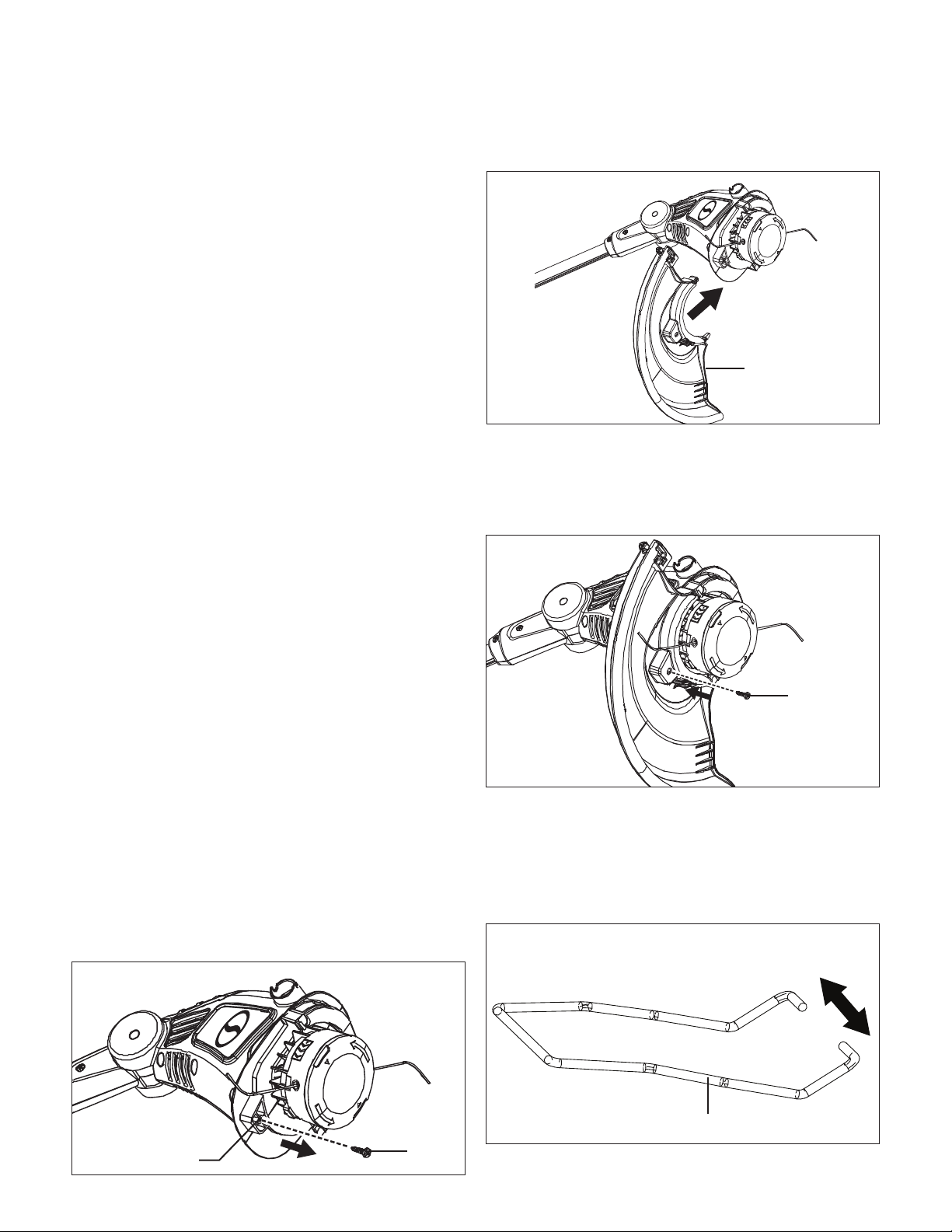

Fitting the Edger Guide + Flower Guard

1. Lightly spread the edger guide + ower guard by hand

while approaching the motor housing (Fig. 4).

Fig. 1

Screw

Small hole

Fig. 2

Safety guard

Fig. 3

Screw

Fig. 4

Edger guide + ower guard

2. While lightly spreading the edger guide + ower guard, t

the curved ends into the small holes on both sides of the

motor housing, and release (Figs. 5 & 6).

3. The edger guide + ower guard can be ipped up so it

stores against the motor housing for convenient storage,

when not in use (Fig. 7).

Operation

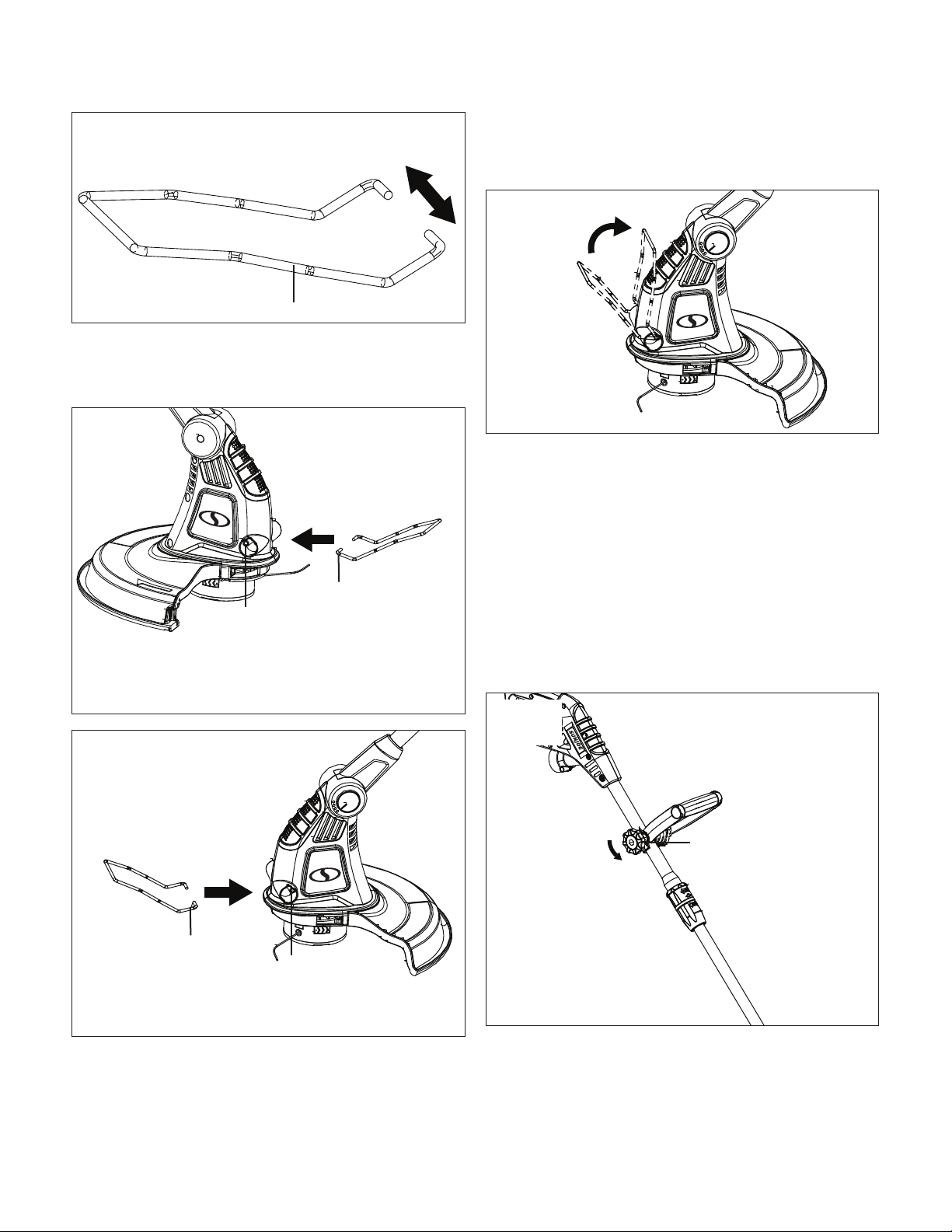

Auxiliary Handle Adjustment

NOTE: For maximum comfort and control, adjust the auxiliary

handle to t your height. Shorter users adjust the auxiliary

handle to a lower position (away from your body). Taller users

adjust the auxiliary handle to an upper position (towards to

your body). Make sure your forearm is straight when using

the machine.

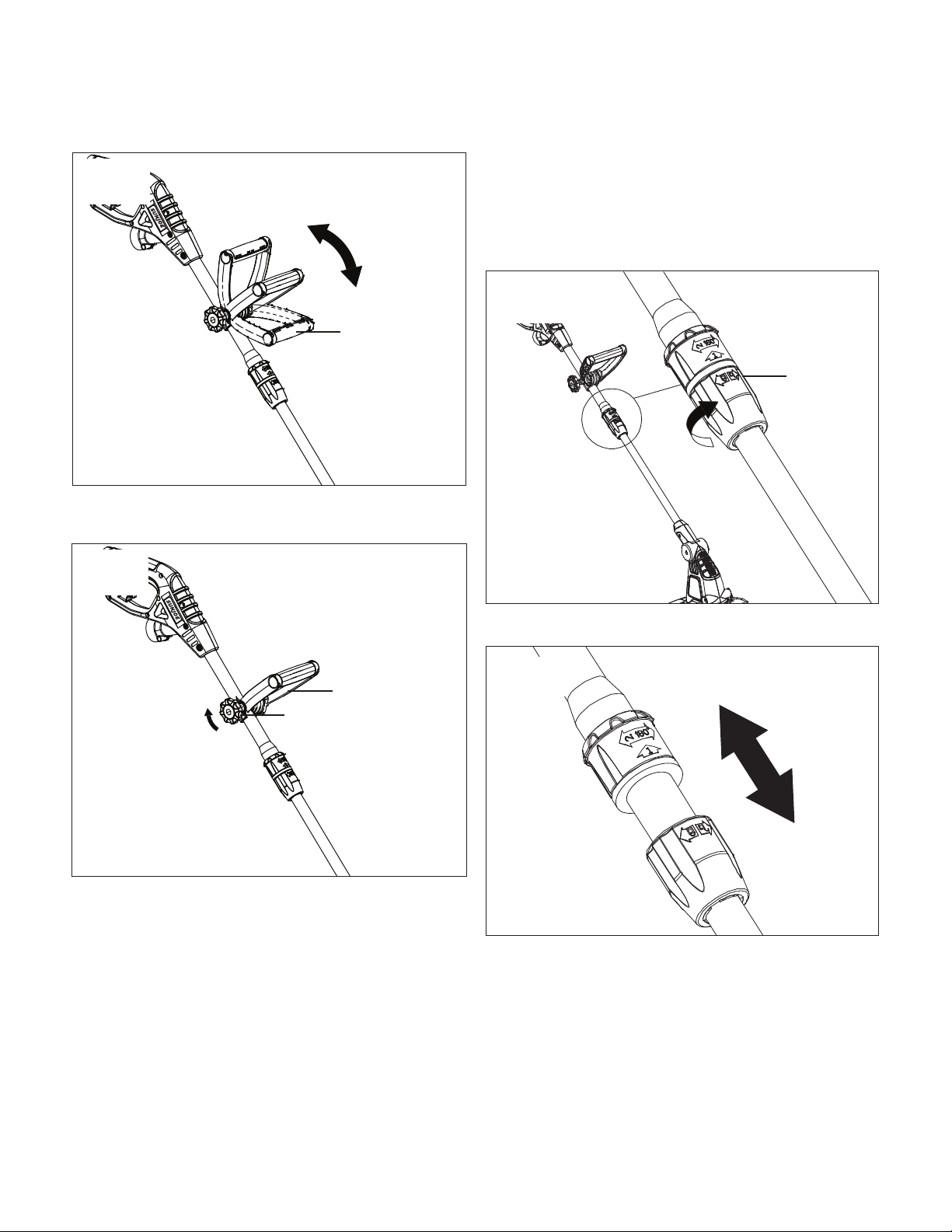

1. Loosen the auxiliary handle by turning the handle knob

counterclockwise (Fig. 8).

2. Adjust the auxiliary handle to a comfortable working

position (Fig. 9).

Fig. 5

Curved ends of

edger guide +

ower guard

Small hole on the

housing

RIGHT SIDE VIEW

Fig. 6

Curved ends of

edger guide +

ower guard

Small hole on the

housing

LEFT SIDE VIEW

Fig. 7

Handle knob

Fig. 8

Auxiliary handle

Fig. 9

3. Turn the handle knob clockwise to tighten and secure the

auxiliary handle in place (Fig. 10).

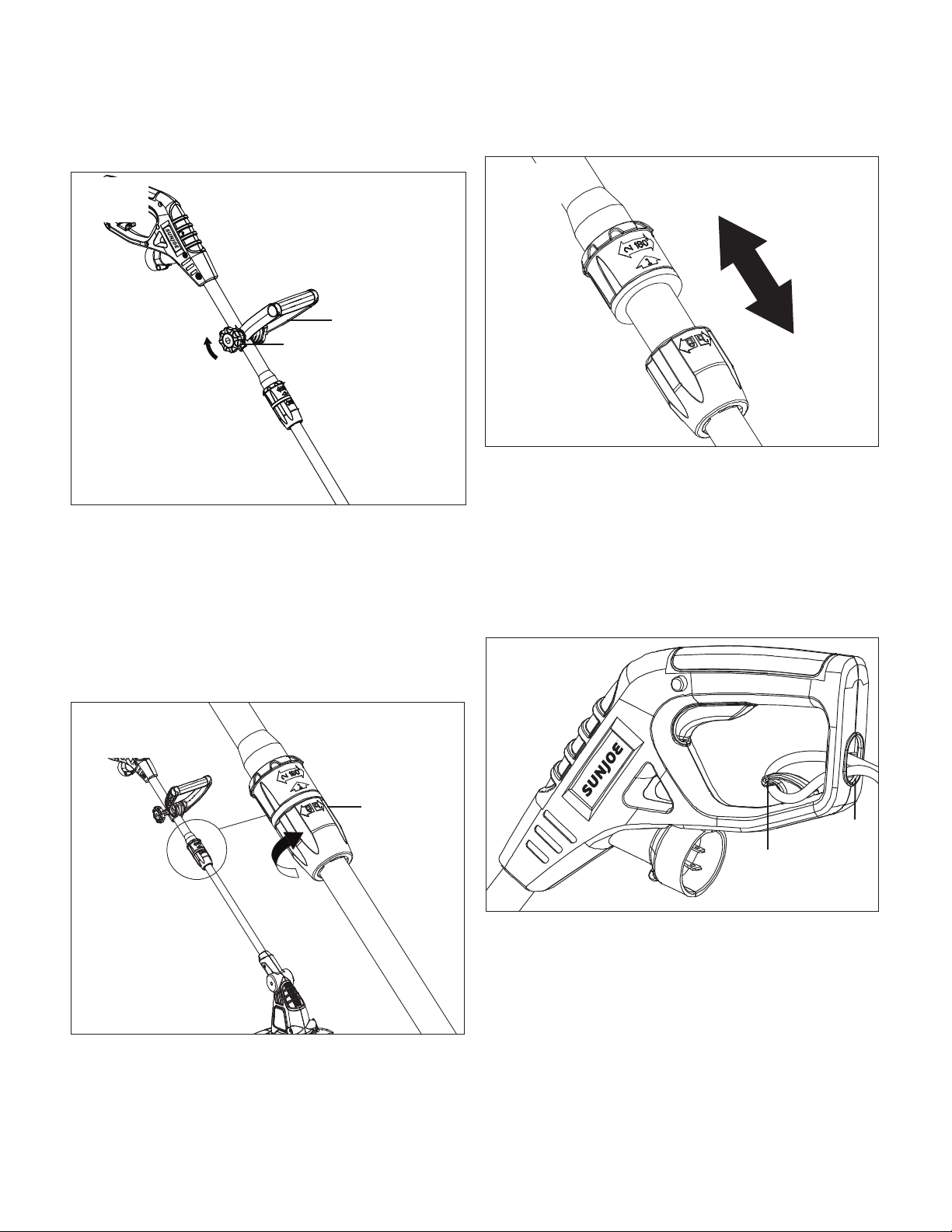

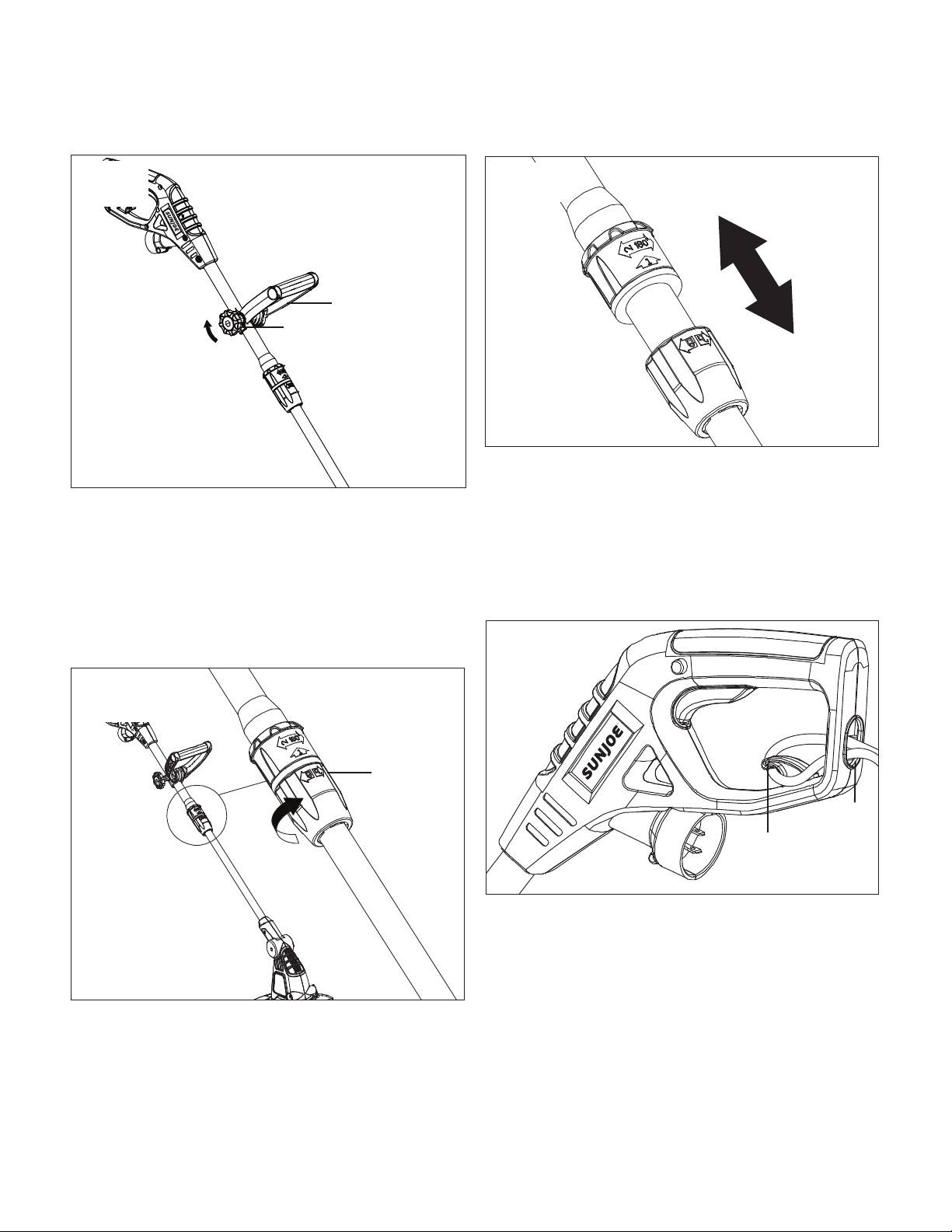

Height Adjustment

The telescoping tube can be extended or shortened for

ease of use.

1. Disconnect the grass trimmer + edger from the power

supply.

2. Unlock the telescoping tube by turning the telescoping

locking coupler clockwise (Fig. 11).

3. Extend the telescoping tube to a comfortable height

(Fig. 12).

4. Lock the telescoping tube in position by turning the

telescoping locking coupler counter-clockwise.

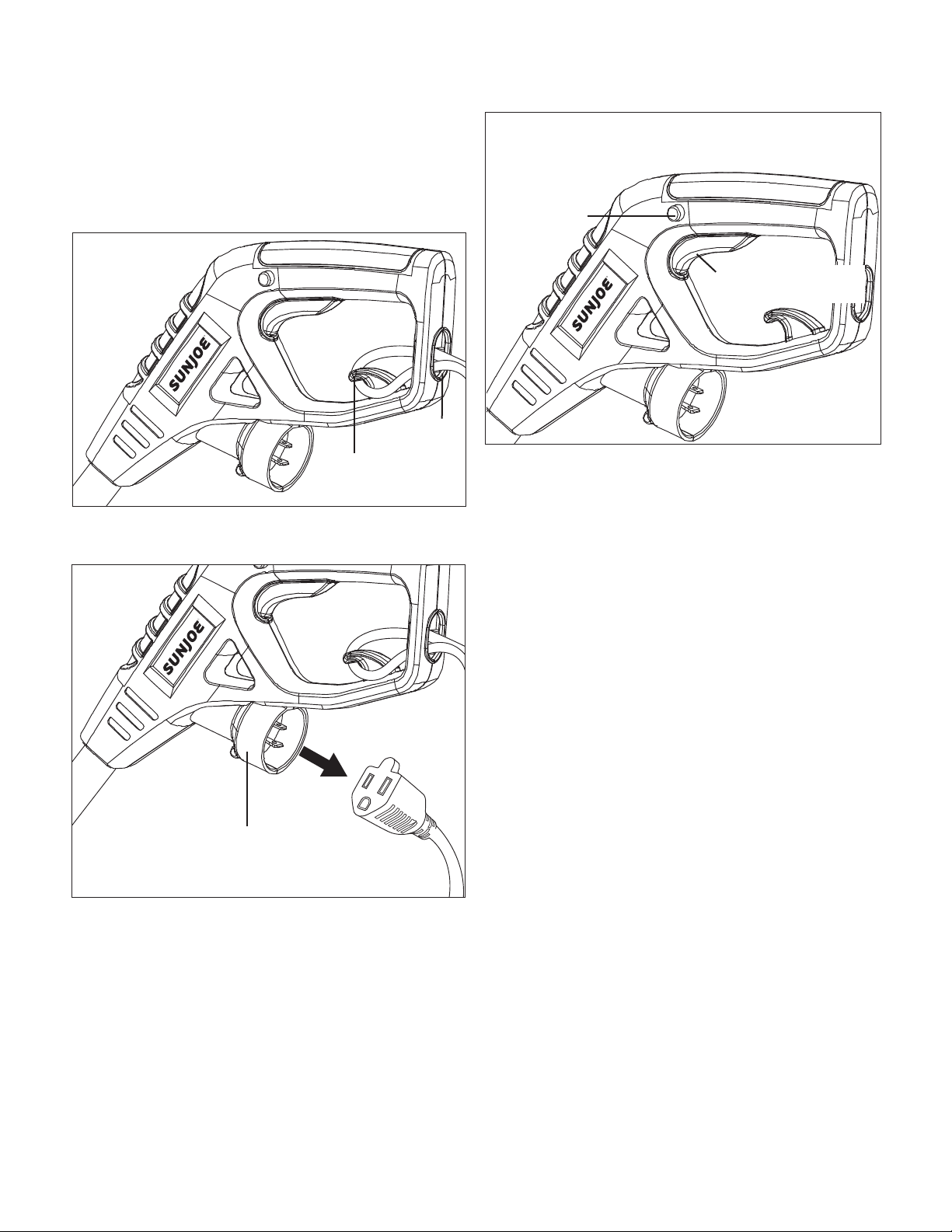

Securing the Extension Cord

1. Make a loop with the extension cord.

2. Insert the loop through the opening in the back of the

upper handle and secure the loop onto the extension cord

restraint hook (Fig. 13).

Auxiliary handle

Fig. 10

Handle knob

Telescoping

locking

coupler

Fig. 11

Fig. 12

Fig. 13

Opening

Extension cord

restraint hook

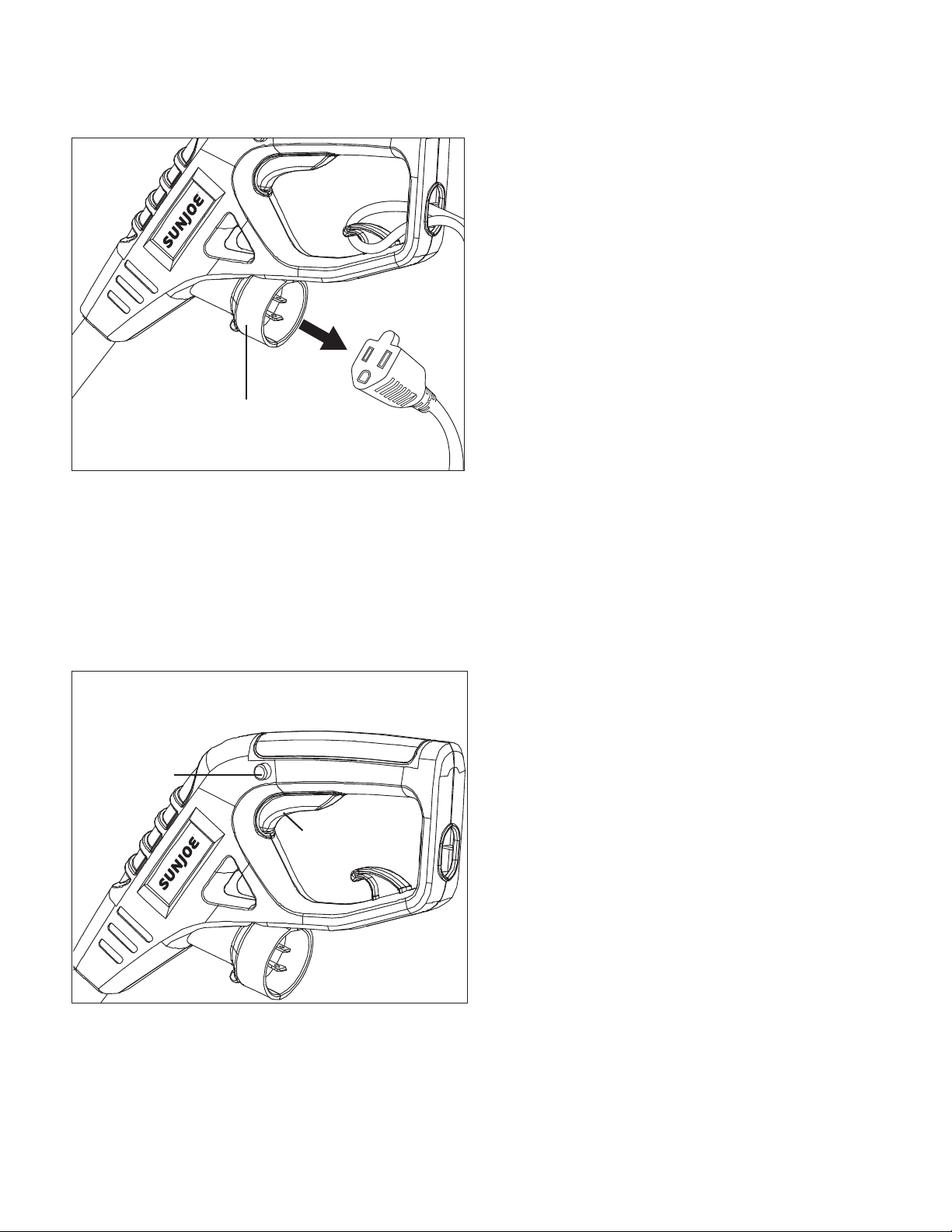

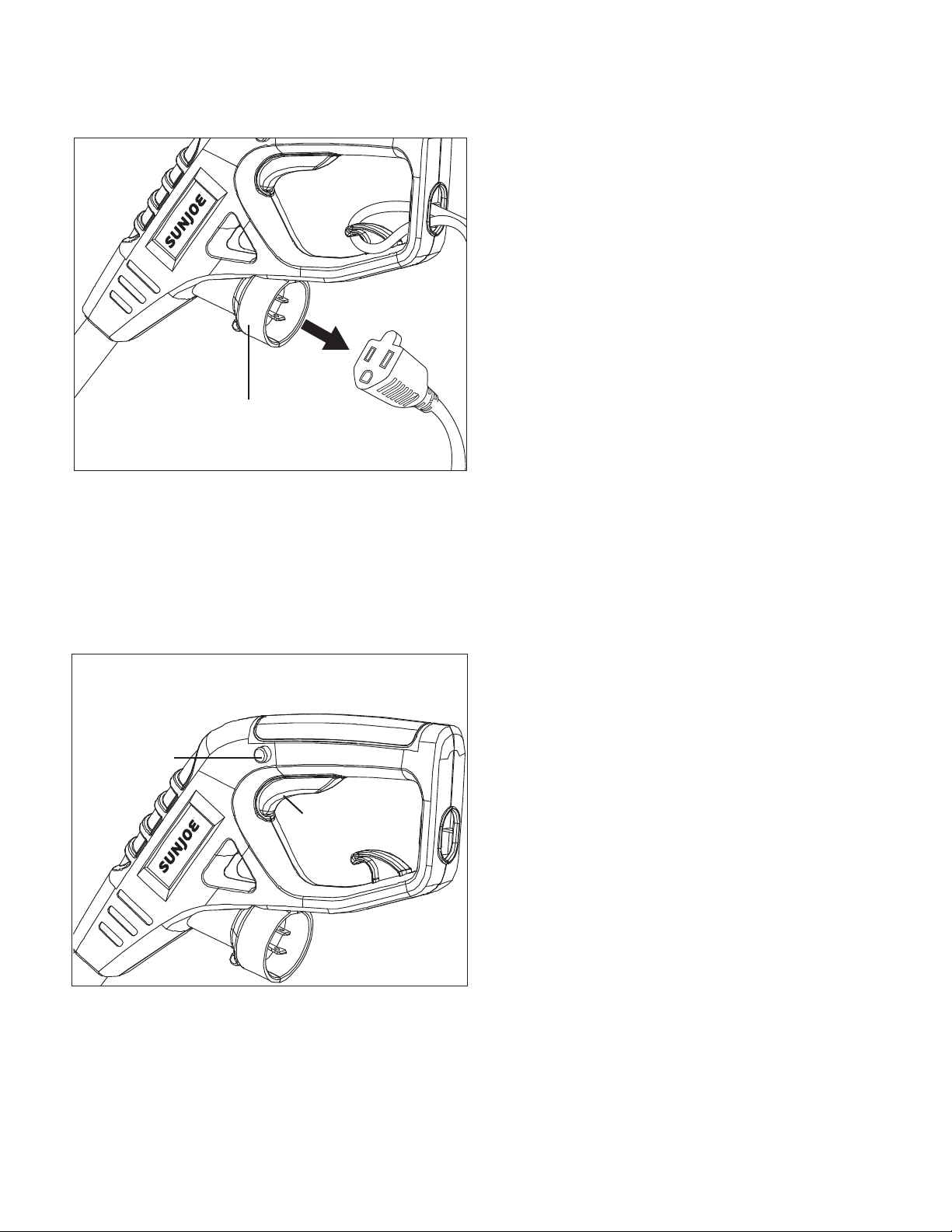

3. Connect the extension cord to the power plug (Fig. 14).

Starting + Stopping

Before you start the unit, make sure the trimmer is not

contacting any object.

1. To turn the grass trimmer + edger ON, press and hold the

safety lock button with your thumb, then squeeze the ON/

OFF trigger switch with your ngers. Once the machine

powers on, you can release the safety button and proceed

with operation (Fig. 15).

2. To switch OFF, release the ON/OFF trigger switch (Fig. 15).

Trimming

• Wear non-slip gloves for maximum grip and protection.

• For the best cutting action against walls, fences, and in high

grass, move the grass trimmer slowly so grass is cut with

the tip of the high speed nylon line.

• Avoid dragging the grass trimmer and string spool hub in

contact with the ground.

• Trim only when grass and weeds are dry.

NOTE: As the weather becomes cooler, the tendency for the

nylon line to break becomes greater. DO NOT USE WHEN

TEMPERATURE IS BELOW 50ºF (10ºC).

• Cut tall grass from top down. This will prevent grass from

wrapping around the shaft housing and string head which

may cause damage from overheating.

• If grass becomes wrapped around the string head:

– Stop the trimmer.

– Unplug the string trimmer.

– Remove the grass.

• Hold the grass trimmer with your right hand on the rear

handle and your left hand on the front auxiliary handle.

The trimmer + edger should be held at a comfortable

position with the rear handle about hip height.

mWARNING! Always hold the trimmer away from

body. Any contact with the grass trimmer cutting head while

operating can result in serious personal injury.

• The life of your nylon line is dependent upon following

instructions for proper use, as well as what is being cut,

and where the cutting is being done.

mWARNING! Remove stones, loose pieces of wood, and

other objects from the cutting area. The string continues to

rotate for a few seconds after switching o the trimmer. Let the

motor come to a complete stop before resuming operation.

Do not rapidly switch the trimmer o and on.

mCAUTION! Always wear eye protection.

Fig. 14

Power plug

Fig. 15

Safety lock

button

ON/OFF trigger

switch

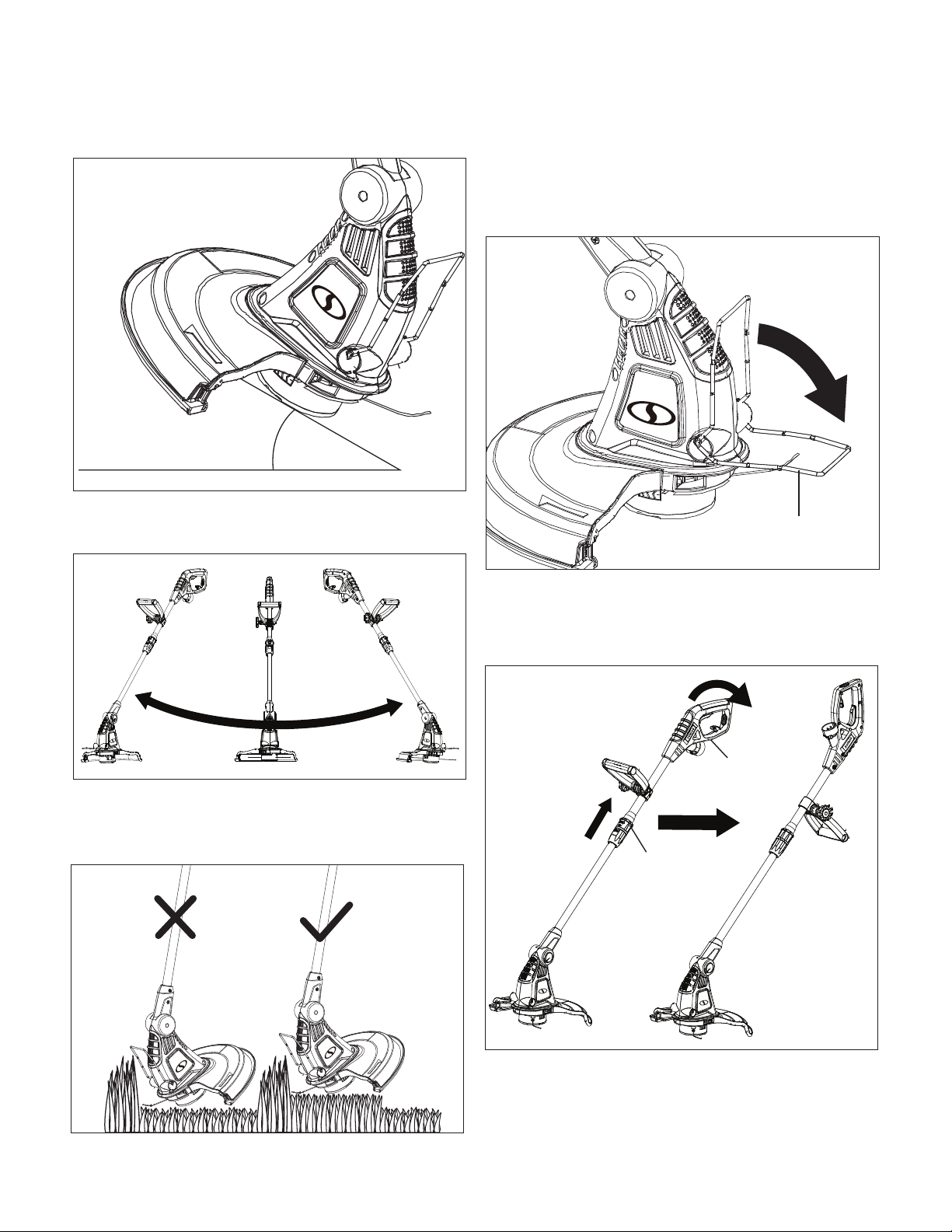

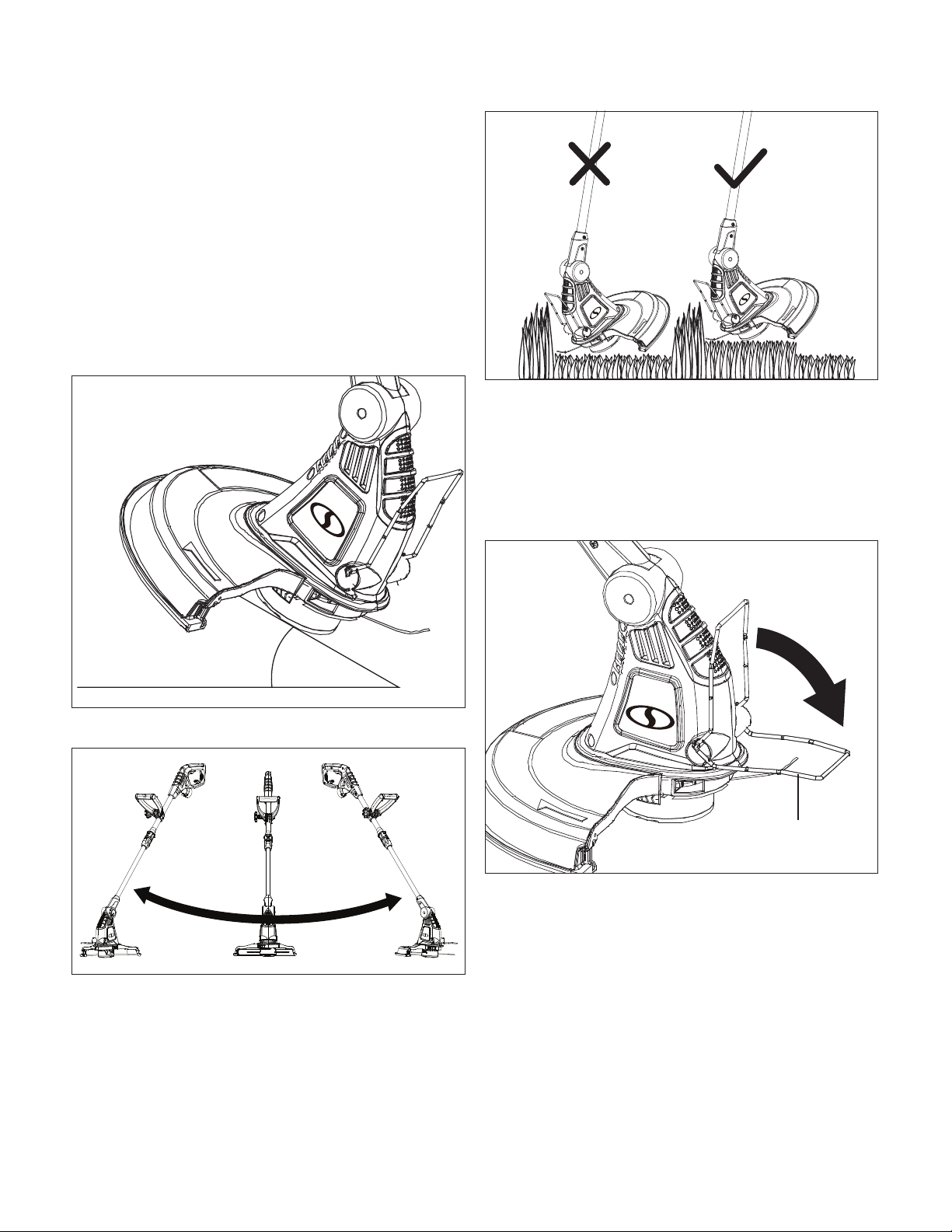

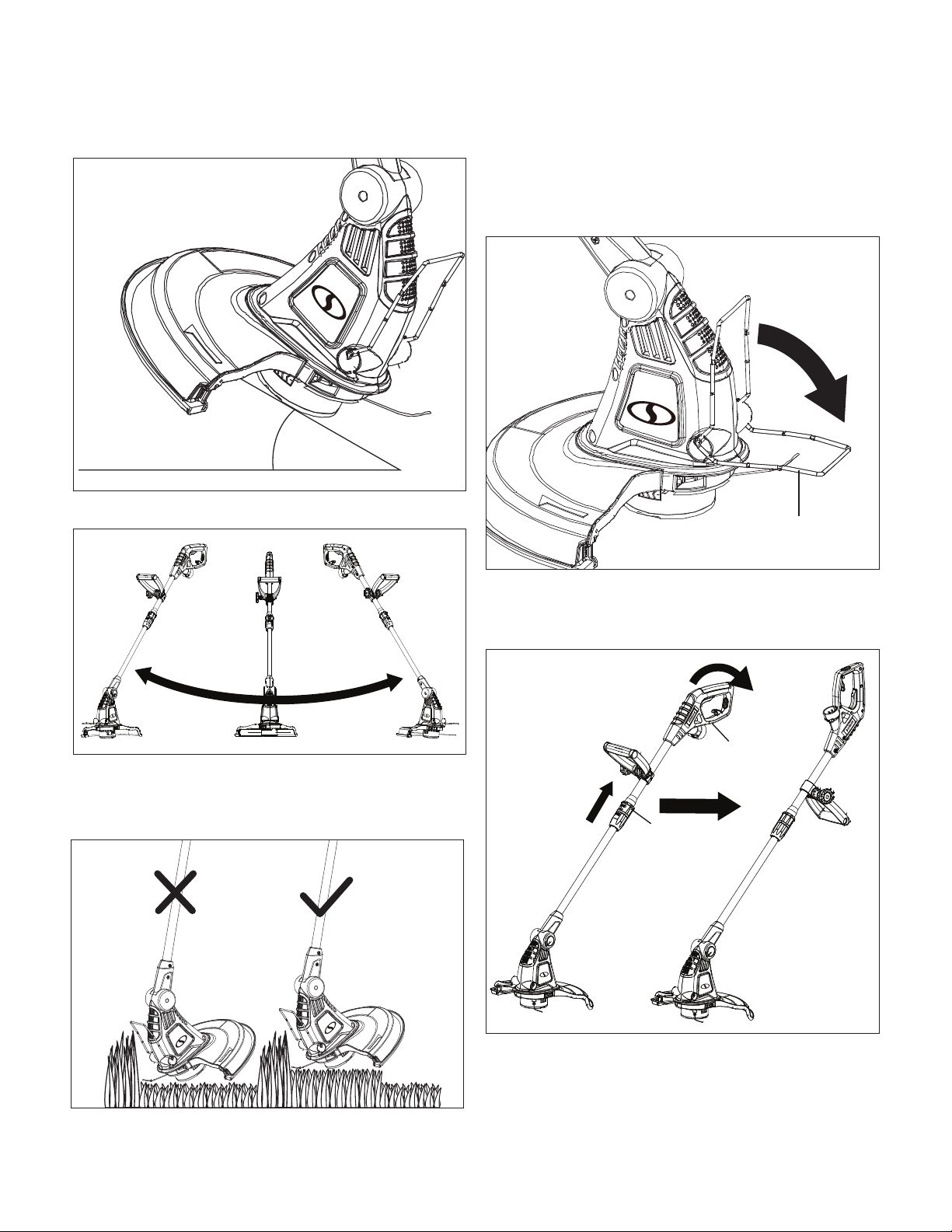

1. Hold the trimmer at an angle of approximately 10 – 30

degrees to the work area (Fig. 16).

2. Slowly swing the trimmer from side to side (Fig. 17).

3. Do not overload your trimmer; instead, take small “bites”

of grass, working from the top to the bottom. This will

keep the machine operating at high speed and will greatly

improve its cutting eciency (Fig. 18).

Edging

1. To convert for maintenance edging, turn OFF and unplug

the tool.

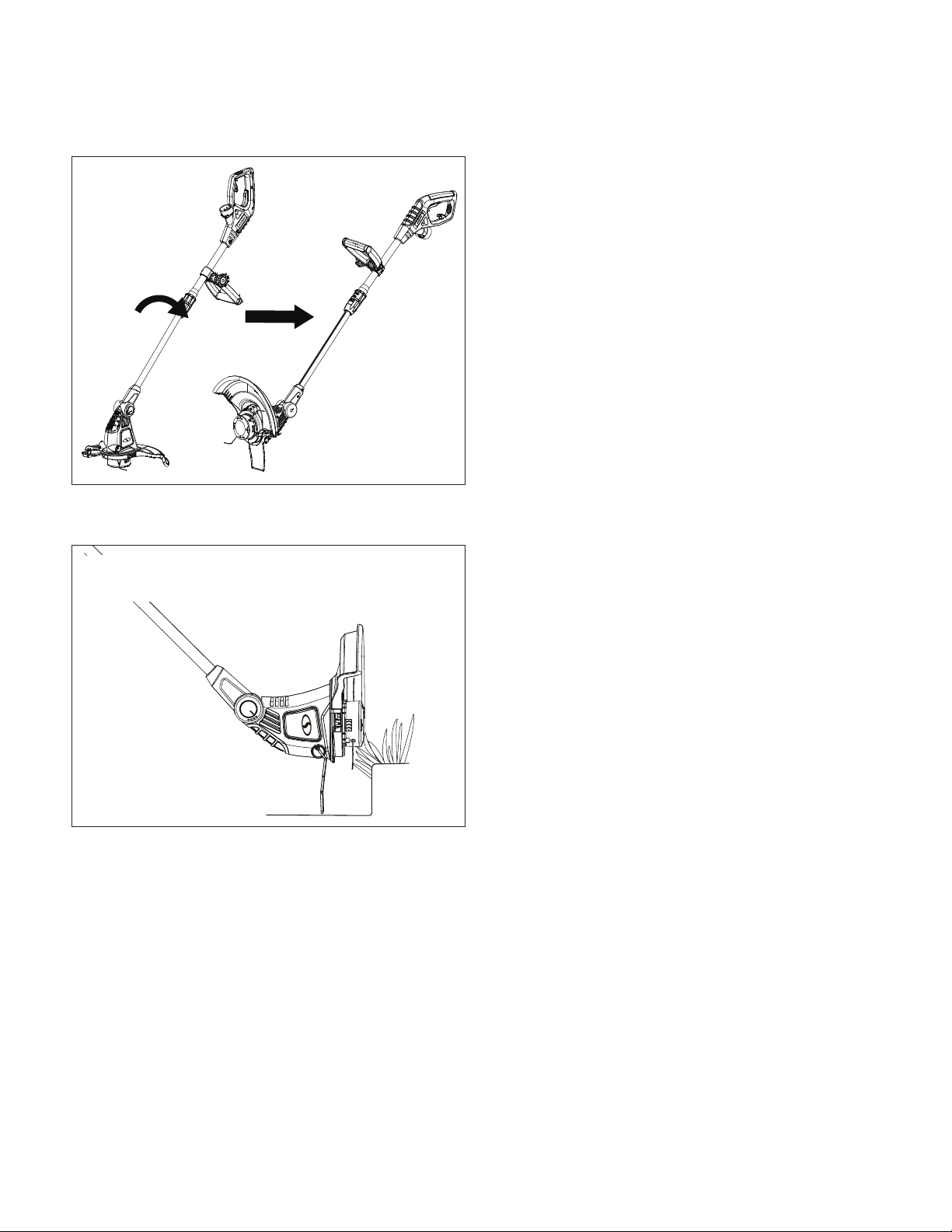

2. To use the edger guide + ower guard, ip it down from its

stored position (Fig. 19).

3. Pull up edging coupler and turn the rear handle

counterclockwise and release (Fig. 20). The tool is locked

in edger mode.

10° – 30°

Fig. 16

Fig. 17

Fig. 18

Fig. 19

Edger guide +

ower guard

Fig. 20

Pull up edging

coupler to

rotate

Rear

handle

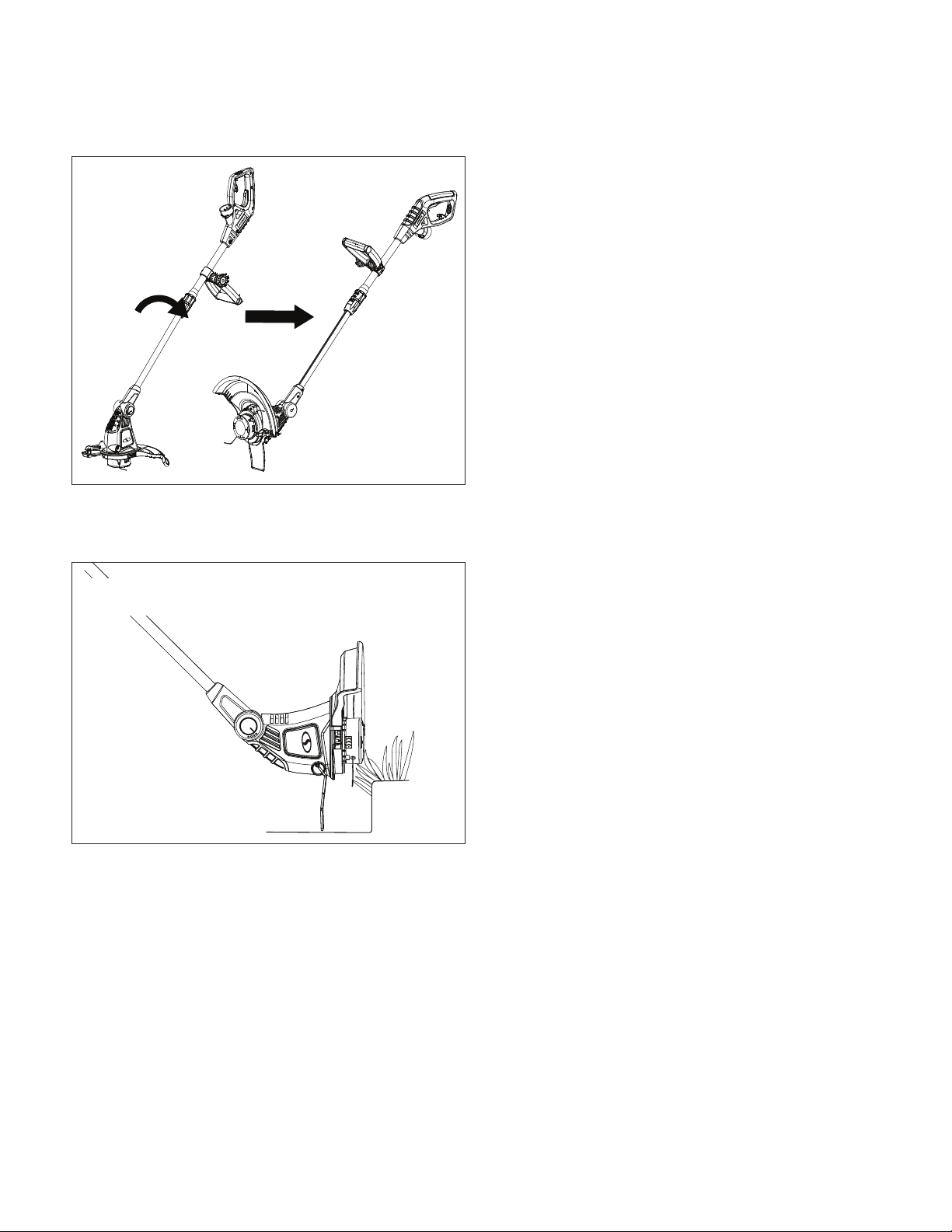

4. Rotate the whole unit 180 degrees. The tool is now ready

to be used in edger mode (Fig. 21).

5. Use the edge of the guard as a guide when cutting near

fences and walls (Fig. 22).

6. Move the edger in a backwards direction when trimming

around edges to avoid damage.

mWARNING! Do not trim near electrical wires.

Advancing Strings

NOTE: Your trimmer uses 0.063 in. (1.6 mm) diameter nylon

line to cut grass and weed quickly and easily. In time, the

tip of the nylon line will become worn and the auto-feed

mechanism will automatically feed and trim a fresh length of

line. The cutting line will wear faster if the cutting is done along

sidewalks or other abrasive surfaces or heavier weeds are

being cut.

The trimmer + edger is equipped with an auto-feed head.

Bumping the head to try to advance the string will damage

trimmer.

1. With the unit running, release the ON/OFF switch trigger.

2. Wait two seconds, and press the ON/OFF switch trigger.

NOTE: The strings will extend approximately 1/4 in. with each

stop and start of the switch trigger until the strings reach the

length of the safety guard.

3. Resume the trimming + edging.

mWARNING! Do not operate the grass trimmer + edger

in a tree, on a ladder, or on a scaold; this is extremely

dangerous.

mWARNING! Do not bump the unit on ground in attempt

to feed line or for any other purpose.

Maintenance

WARNING! Make sure to unplug your electric grass

trimmer + edger before inspecting its parts.

mWARNING! Always wear protective gloves during

maintenance tasks. Do not carry out maintenance when the

motor is running or hot.

• Your trimmer line can dry out over time. To keep your line in

top condition, store spare pre-wound spools or bulk line in

a plastic resealable bag with a tablespoon of water.

• Never use water or chemical cleaners to clean your grass

trimmer + edger. Wipe it clean with a dry cloth.

• Plastic parts may be cleaned by using mild soap and a

damp rag.

• Always store your grass trimmer + edger in a dry place.

Do not allow any liquid to get inside it.

• Keep the motor ventilation slots clean.

• If you see some sparks ashing in the ventilation slots,

this is normal and will not damage your power tool.

IMPORTANT! To ensure product safety and reliability, repairs,

maintenance, and adjustments to this power tool should be

performed only with identical replacement parts. Contact your

authorized Snow Joe

+ Sun Joe

dealer or call the Snow Joe

+ Sun Joe

customer service center at 1-866-SNOWJOE

(1-866-766-9563) for assistance.

Fig. 21

Fig. 22

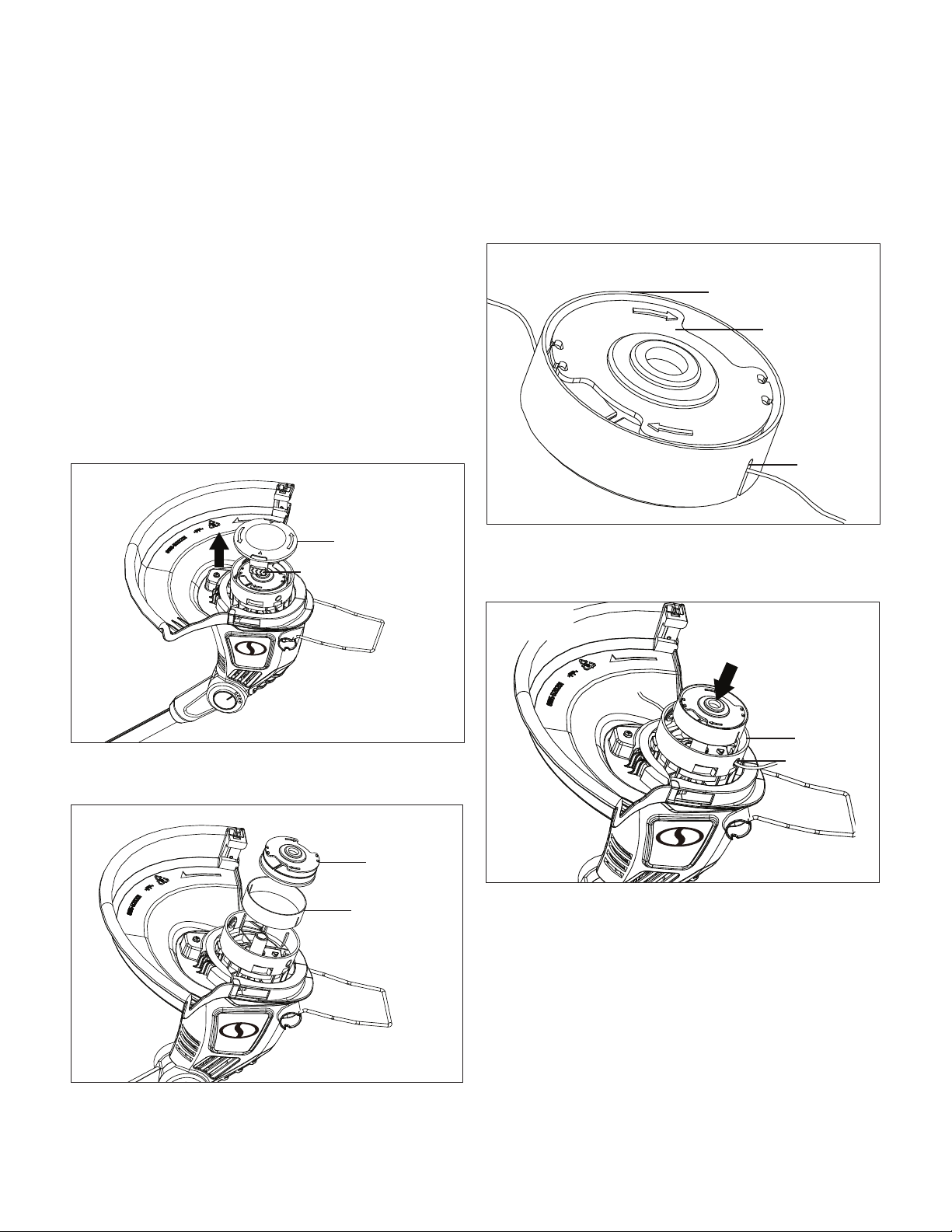

Replacing the Spool + Clearing Jams

and Tangled Lines

mWARNING! Unplug the extension cord from the main

power plug before changing the trimmer line.

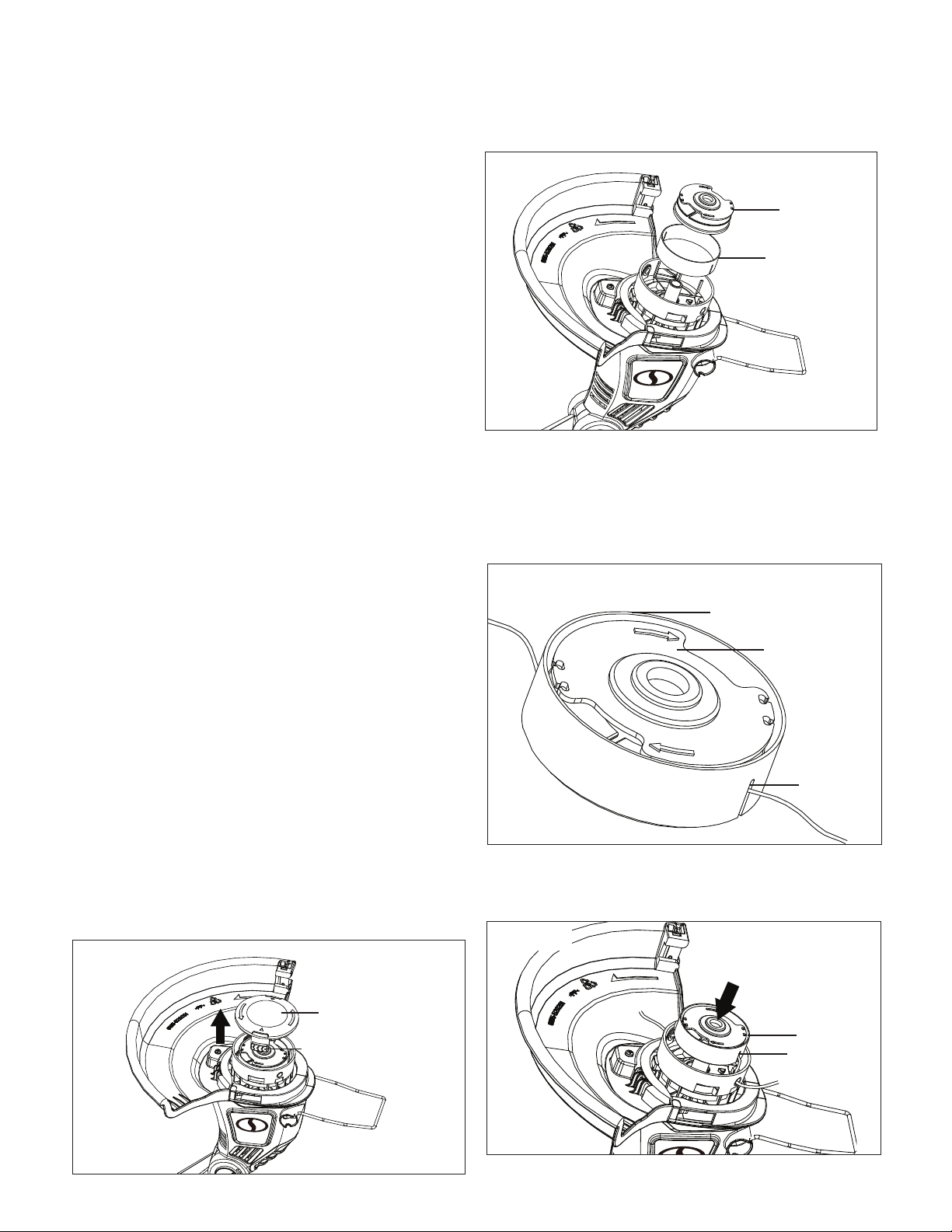

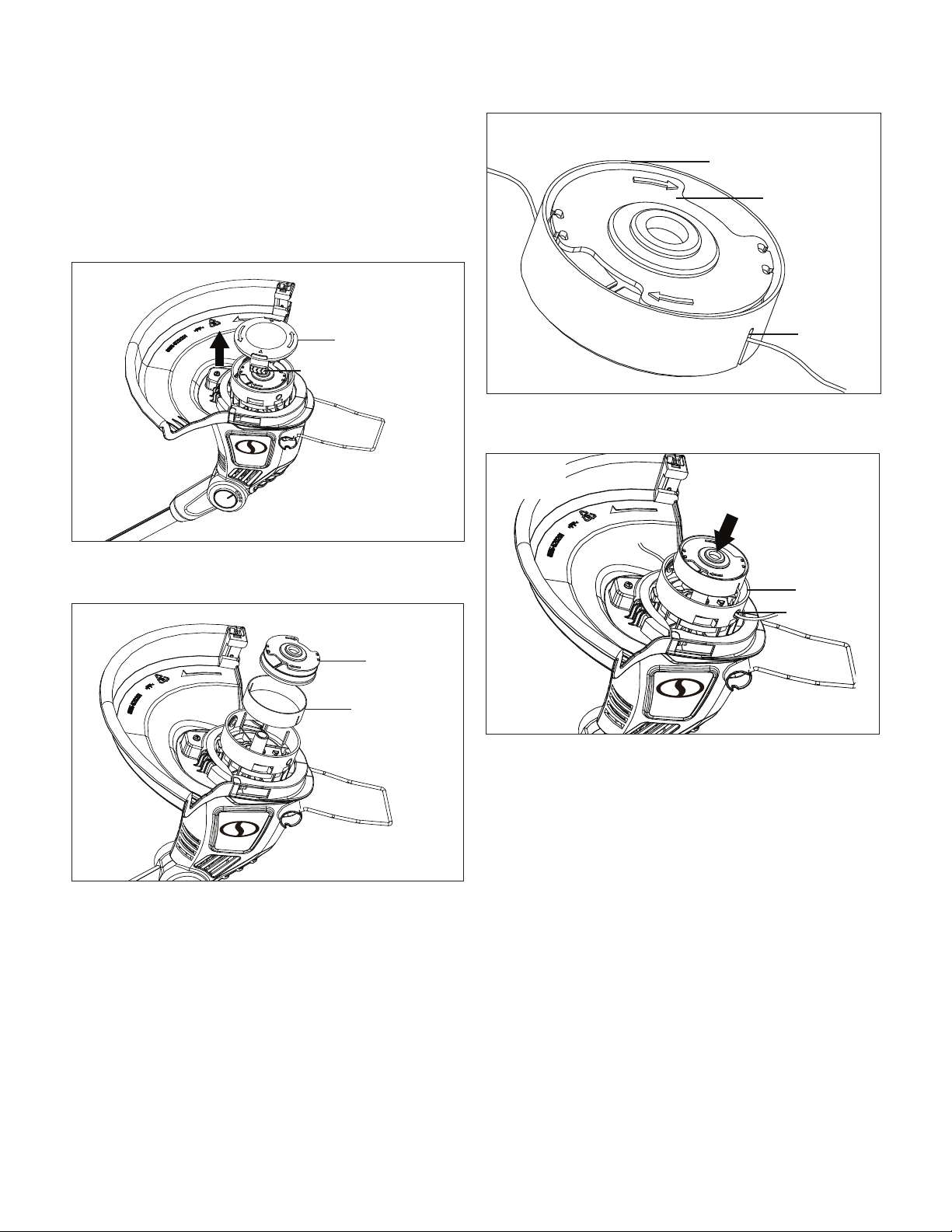

1. Press together both release tabs on the line spool cover

and remove the cover by pulling it straight o (Fig. 23).

2. Lift and remove the sleeve and spool out of the hub

(Fig. 24) and clean out any dirt or grass residue.

3. In case of jams or tangled line, unwrap about 6 inches

(15 cm) of line to ensure that it's not damaged.

4. If it appears undamaged, rewind it and insert each line end

through the two slots on each side of the sleeve. Place the

sleeve over the spool (Fig. 25).

5. Insert each line end through its respective slot on each

side of the hub and gently press the spool down (Fig. 26).

6. Reinstall the spool cover by depressing the release tabs

into their slots in the hub, and push down until the spool

cover clicks into place.

7. Connect the tool to a power source and turn the tool

on. In a few seconds, you will hear the line being cut

automatically to the proper length.

Winding the Line

NOTE: A dual-line factory wound spool (model

TRJ13STE-RS-6PK) is available for easy spool replacement on

the TRJ13STE electric grass trimmer + edger. Visit sunjoe.com

to purchase this accessory online. Should you wish to wind the

line yourself, the instructions are provided below. Self-winding,

however, is NOT recommended because if the line is not

wound properly it can cause the trimmer’s auto feed system

to malfunction. For this reason, users are strongly urged to

purchase the pre-wound spool.

Fig. 23

Spool cover

Tab

Fig. 24

Spool

Sleeve

Fig. 25

Sleeve

Spool

Slot

Fig. 26

Hub

Slot

1. Unplug the grass trimmer.

2. To remove the spool from the trimmer hub, follow steps

1 and 2 from the section "Replacing the Spool + Clearing

Jams and Tangled Lines" beginning on page 12.

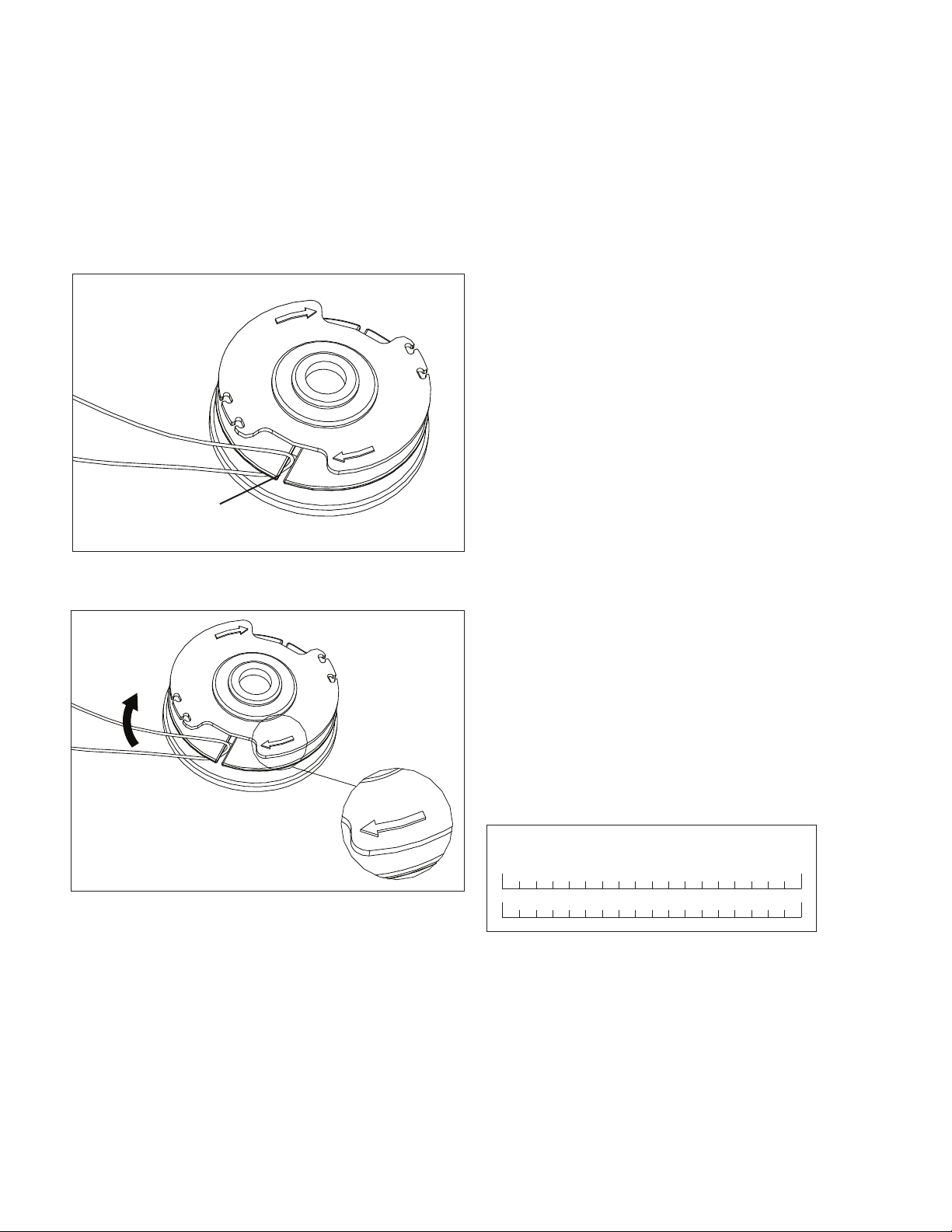

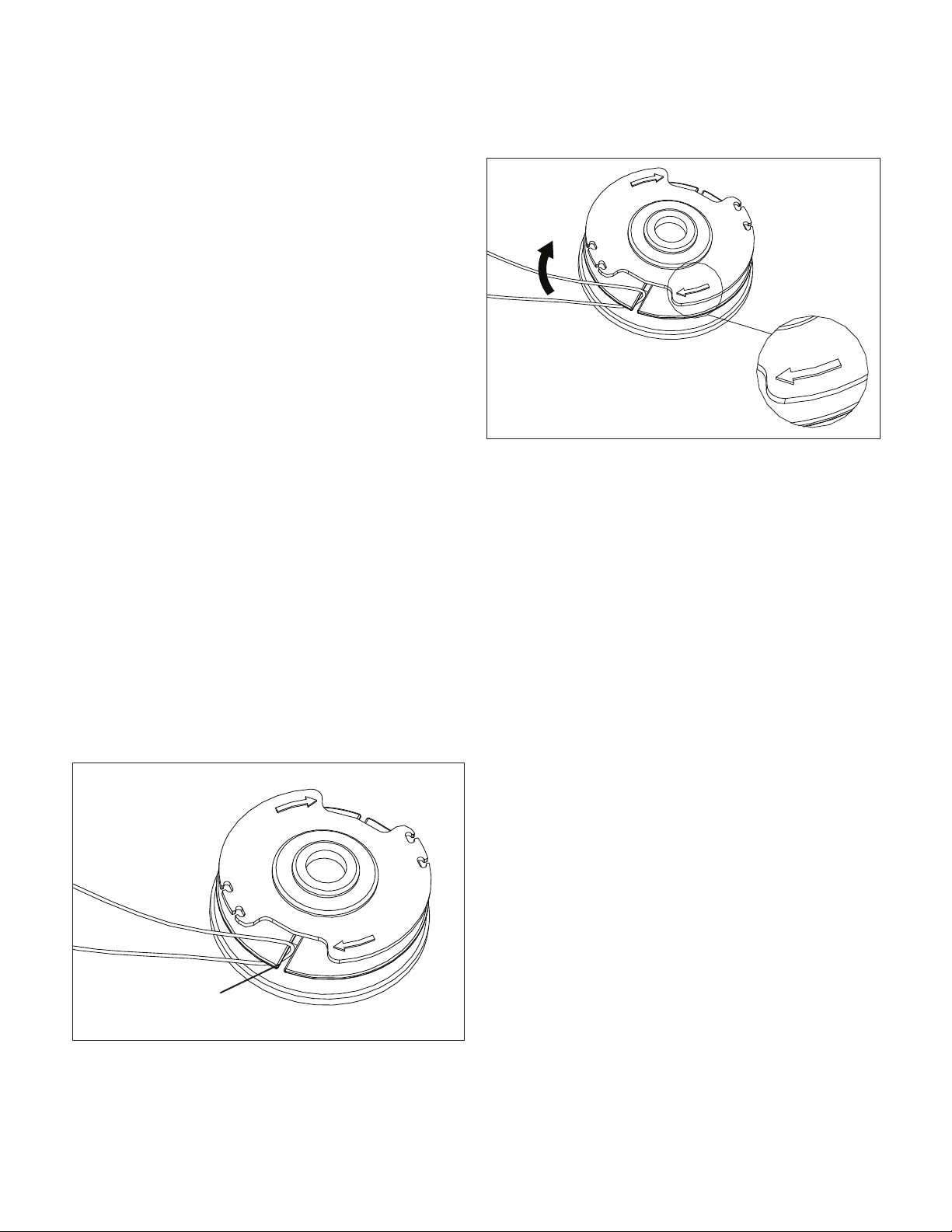

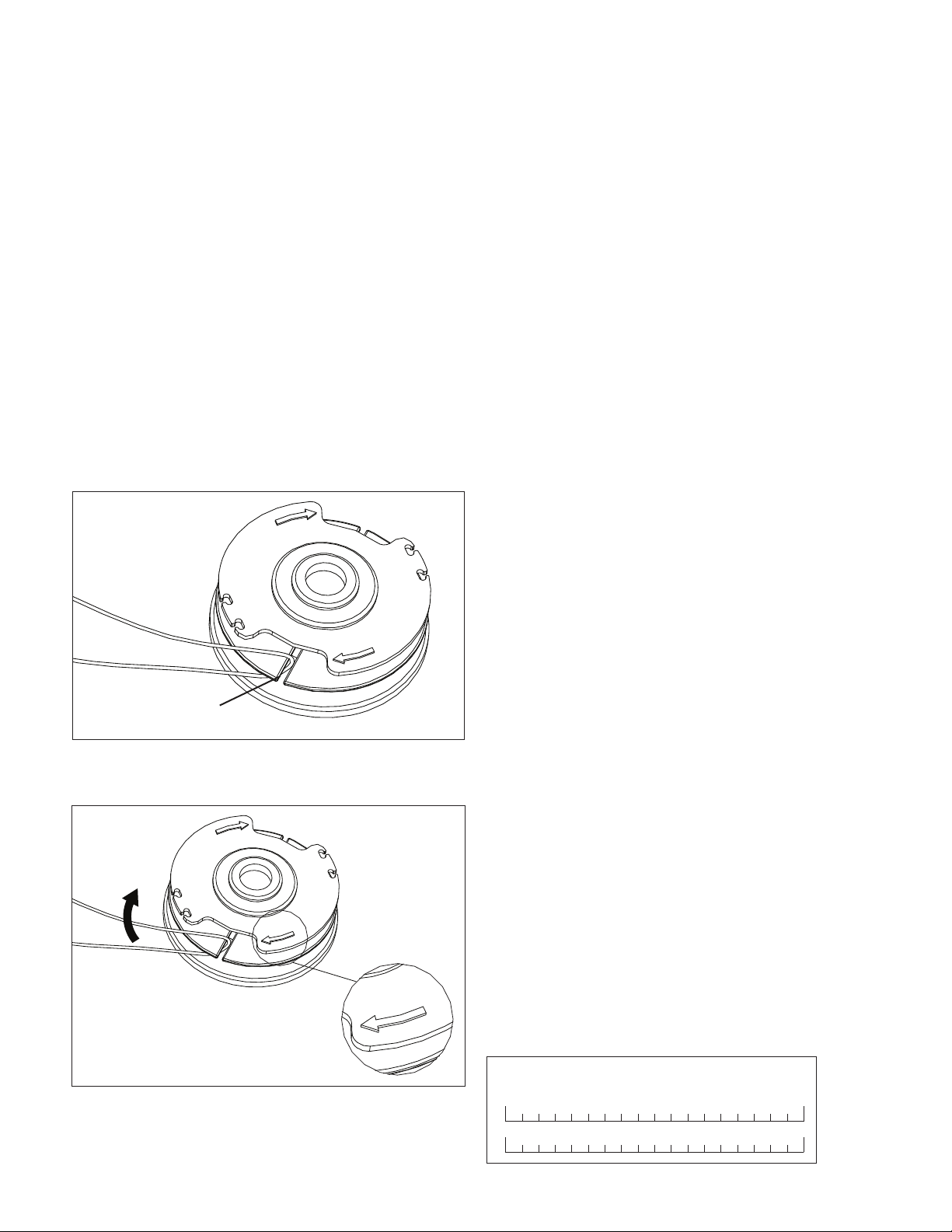

3. Find the middle of a new piece of 0.063 inch nylon line

(up to 16 feet total with 8 feet on both ends), and insert

the middle of the line into the groove in the center of the

spool (Fig. 27).

4. Wind both ends into the grooves using slight tension and

following the direction of the arrows (Fig. 28).

5. Re-install the spool as instructed in steps 4 to 7 of

"Replacing the Spool + Clearing Jams and Tangled Lines".

mCAUTION! Catapulted pieces of nylon line

may cause injury.

NOTE: The maximum recommended length of line in the spool

is 16.4 ft (5 m), with 8 ft (2.5 m) per slot.

mWARNING! Pay attention to the winding direction.

NOTE: Always replace the spool with a new pre-wound spool.

Visit sunjoe.com to purchase the pre-wound spool

(model TRJ13STE-RS-6PK) for this electric trimmer + edger.

IMPORTANT: Keep all areas of the cutting head and cutting

head cover clean. Place the cap back by pushing it rmly

onto the cutting head. To ensure that the cutting head cover

is correctly tted, try to remove it without depressing the two

latches. If it is correctly tted, it should not move.

Storage

Follow these recommendations for storing the trimmer.

• Clean the trimmer + edger thoroughly before storing.

• Store the trimmer + edger in a stable and safe position out

of the reach of children. Keep the trimmer in a dry place

where the temperature is not too hot or too cold.

• When storing the trimmer + edger, do not rest it against the

oor. Hang it by the upper handgrip so that the guard does

not touch anything. If the guard rests against a surface, its

shape and dimensions could be permanently altered, and

could render the machine unsafe to use.

Service and Support

If your Sun Joe

TRJ13STE electric grass trimmer + edger

requires service or maintenance, please call the

Snow Joe

+ Sun Joe

customer service center at

1-866-SNOWJOE (1-866-766-9563).

Model and Serial Numbers

When contacting the company, reordering parts, or arranging

service from an authorized dealer, you will need to provide the

model and serial numbers, which can be found on the decal

located on the housing of the unit. Copy these numbers into

the space provided below.

Fig. 27

Groove

Fig. 28

Record the following numbers from the housing or handle of your

new product:

Model #:

Serial #:

T R J 1 3 S T E

Troubleshooting

Problems Possible Cause Possible Solution

The motor does not

run or the tool runs

slowly.

• Power failure/unit not plugged

into a working receptacle.

• Spool housing cannot rotate freely.

• Cutting line does not protrude.

• Check to make sure the unit is plugged into a working

outlet. Make sure the extension cord is not damaged.

• Remove the spool and clean the slots; carefully remove

any grass and weeds or other debris.

• Cut the spool line o so that it just reaches the line

trimming blade.

• Take the trimmer to an authorized service center if the

trimmer does not start after completing these checks.

• Stop the machine and clean the trimming blade.

• Install a new spool of cutting line.

• Clean the auto feed.

• Remove the spool cover and pull the cutting line until it

reaches the trimming blade.

• Trimming blade bound with

accumulated grass.

• Auto feed out of line.

• Spool bound up.

• Auto feed is dirty.

• Spool line twisted when relled.

• Not enough line is exposed.

Auto line feed does

not work.

• Contact your authorized Snow Joe

+ Sun Joe

dealer

or call Snow Joe

+ Sun Joe

customer service center at

1-866-SNOWJOE (1-866-766-9563).

• Rewind or trim line to line cutter.

• Line cutter in guard is covered,

damaged, or missing.

• Line extends past guard.

Line fails to cut o.

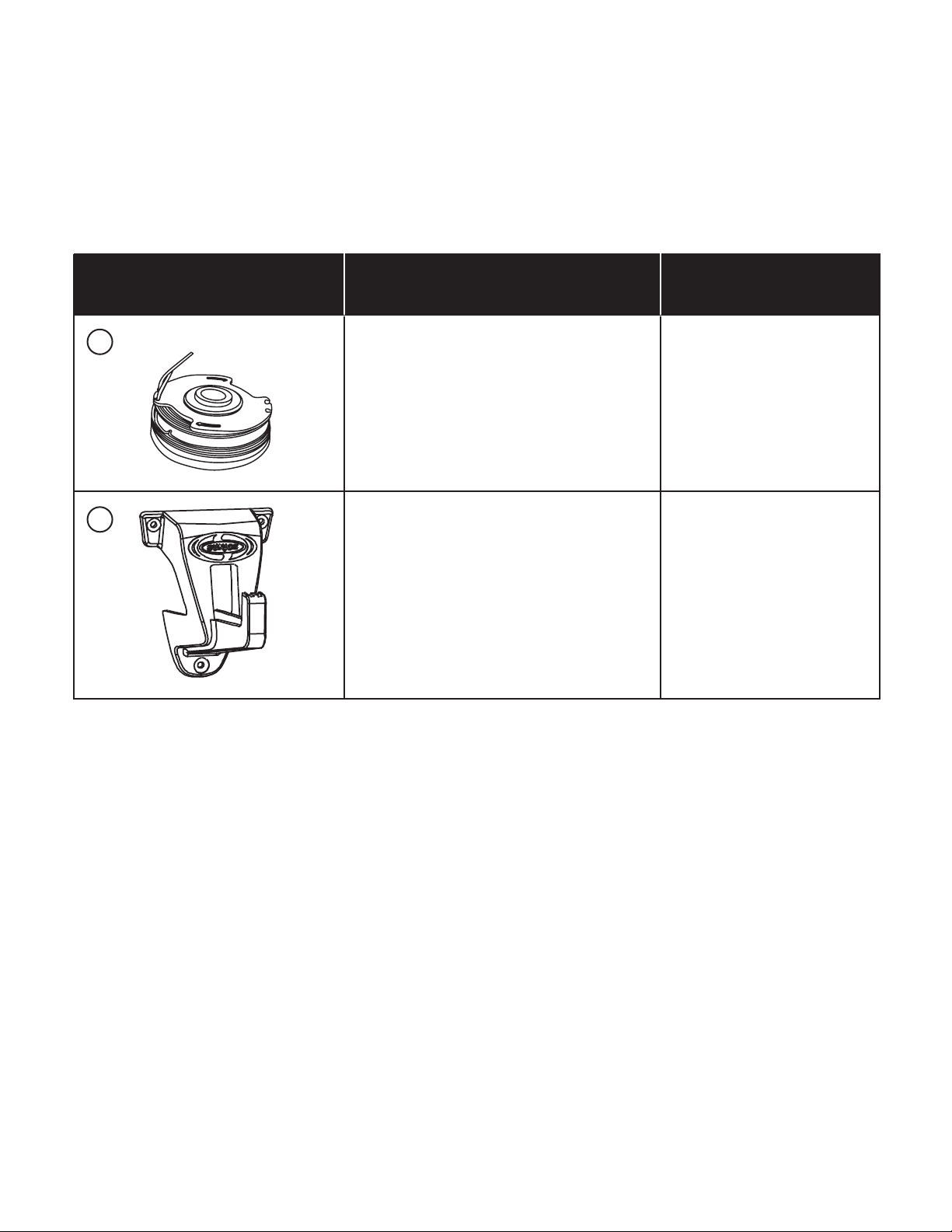

Optional Accessories

WARNING! ALWAYS use only authorized Snow Joe

+ Sun Joe

replacement parts and accessories. NEVER use

replacement parts or accessories that are not intended for use with this electric grass trimmer + edger. Contact Snow Joe

Sun Joe

if you are unsure whether it is safe to use a particular replacement part or accessory with your electric grass trimmer +

edger. The use of any other attachment or accessory can be dangerous and could cause injury or mechanical damage.

NOTE: Accessories are subject to change without any obligation on the part of Snow Joe

+ Sun Joe

to provide notice of such

changes. Accessories can be ordered online at sunjoe.com or via phone by contacting the Snow Joe

+ Sun Joe

customer

service center at 1-866-SNOWJOE (1-866-766-9563).

Dual-line pre-wound spool (6-Pack) TRJ13STE-RS-6PK

ModelAccessories Item

Snow Joe

+ Sun Joe

universal

wall bracket

SJWB

R4_01282020

SNOW JOE

+ SUN JOE

CUSTOMER PROMISE

OUR WARRANTY:

Snow Joe

warrants new, genuine, powered and non-powered Products to be free from defects in material or workmanship when used

for ordinary household use for a period of two years from the date of purchase by the original, end-user purchaser when purchased

from Snow Joe or from one of Snow Joe’s authorized sellers with proof of purchase. Because Snow Joe is unable to control the quality

of its Products sold by unauthorized sellers, unless otherwise prohibited by law, this Warranty does not cover Products purchased from

unauthorized sellers. If your Product does not work or there’s an issue with a specic part that is covered by the terms of this Warranty,

Snow Joe will elect to either (1) send you a free replacement part, (2) replace the Product with a new or comparable product at no

charge, or (3) repair the Product. How cool is that!

This Warranty gives you speciﬁc legal rights, and you may also have other rights which vary from State to State.

PRODUCT REGISTRATION:

Snow Joe strongly encourages you to register your Product. You can register online at snowjoe.com/register, or by printing and

mailing in a registration card available online from our website, or calling our Customer Service Department at 1-866-SNOWJOE

(1-866-766-9563), or by e-mailing us at [email protected]. Failure to register your Product will not diminish your warranty

rights. However, registering your Product will allow Snow Joe to better serve you with any of your customer service needs.

WHO CAN SEEK LIMITED WARRANTY COVERAGE:

This Warranty is extended by Snow Joe to the original purchaser and original owner of the Product.

WHAT IS NOT COVERED?

This Warranty does not apply if the Product has been used commercially or for non-household or rental applications. This Warranty also

does not apply if the Product was purchased from an unauthorized seller. This Warranty also does not cover cosmetic changes that do

not aect performance. Wearing parts like belts, augers, chains and tines are not covered under this Warranty, and can be purchased

at snowjoe.com or by calling 1-866-SNOWJOE (1-866-766-9563).

ABOVE ALL ELSE, Snow Joe, LLC (“Snow Joe”) is dedicated to you, our customer. We strive to make your experience as pleasant as

possible. Unfortunately, there are times when a Snow Joe

, Sun Joe

, or Aqua Joe

product (“Product”) does not work or breaks under

normal operating conditions. We think it’s important that you know what you can expect from us. That’s why we have a Limited Warranty

(“Warranty”) for our Products.

, LLC

GUARDE ESTAS INSTRUCCIONES

Una división de Snow Joe

, LLC

MANUAL DEL OPERADOR

Modelo TRJ13STE Forma No. SJ-TRJ13STE-880S-MR6

PODADORA DE CÉSPED +

BORDEADORA ELÉCTRICA

33 CM | 4 A

¡IMPORTANTE!

Instrucciones de seguridad

Todos los operadores deberán leer

estas instrucciones antes del uso

Antes de utilizar esta herramienta eléctrica, lea

cuidadosamente y siga las normas de seguridad e

instrucciones enumeradas a continuación. Antes de empezar

a trabajar, asegúrese de que usted sepa cómo detener la

máquina en caso de emergencia. El uso incorrecto de esta

máquina puede causar serias lesiones. Mantenga estas

instrucciones en un lugar seguro y a mano para que puedan

ser consultadas cuando sea necesario.

m¡PELIGRO! La podadora + bordeadora eléctrica

debe ser usada solamente para cortar jardines y a lo largo

de los bordes de los canteros. Otros usos de la podadora +

bordeadora, que no estén en estas instrucciones, pueden

dañar la unidad o lesionar severamente al operador.

Seguridad general

1. Evite entornos peligrosos: no use artefactos eléctricos

en lugares húmedos o mojados. No la use bajo la lluvia.

2. Mantenga alejados a los espectadores y niños: los

niños y otros espectadores, incluyendo mascotas,

deberán mantenerse alejados a unos 50 pies (15 metros)

del área de trabajo. Cuando el césped es cortado, las

piedras y escombros contenidos en el césped pueden

ser recogidos por la podadora + bordeadora y ser

dispersados en el aire. Estos proyectiles voladores

pueden causar ceguera u otras lesiones corporales.

Vístase apropiadamente: utilice siempre ropa adecuada al

operar la podadora + bordeadora con el n de evitar lesiones

a la cabeza, manos o pies. No utilice prendas holgadas ni

joyería. Pueden engancharse en las partes móviles.

4. Use gafas protectoras: use también calzado protector,

ropa que se ajuste a su cuerpo, guantes protectores y

protección auditiva y para la cabeza.

5. Utilice las herramientas apropiadas: no use esta

herramienta para ningún otro trabajo excepto para el cual

haya sido diseñada.

6. Evite el encendido involuntario: no lleve la herramienta

enchufada con su dedo sobre el interruptor. Asegúrese de

que el interruptor esté en la posición de apagado antes de

enchufar la herramienta.

7. No abuse del cable: nunca jale la herramienta por el

cable ni tire bruscamente de él para desenchufar la

herramienta del tomacorriente. Mantenga el cable alejado

del calor, aceite y bordes losos.

8. No fuerce la herramienta: hará el trabajo mejor y con

menos posibilidades de lesiones de ser usada a la

velocidad para la cual fue diseñada.

9. No se sobreextienda: mantenga con sus pies balance y

posición adecuados durante todo el tiempo.

10. Manténgase alerta: vea lo que está haciendo. Utilice

su sentido común. No opere la podadora + bordeadora

si usted está cansado o bajo la inuencia del alcohol o

las drogas.

11. Desconecte la herramienta: apague la podadora +

bordeadora y desenchúfela cuando: la podadora +

bordeadora no esté siendo usada, ha sido dejada sin

atender, esté siendo examinada porque no funciona

apropiadamente, su cable de alimentación está dañado;

la cuchilla esté siendo retirada o cambiada, o cuando la

podadora + bordeadora esté siendo transportada de un

lugar a otro.

12. Guarde las herramientas inactivas en interiores:

cuando no estén en uso, las herramientas deben

almacenarse bajo techo en un lugar seco, alto o bajo

llave, fuera del alcance de los niños.

13. Cuide las herramientas: mantenga los bordes cortantes

alados y limpios para un mejor funcionamiento y para

reducir el riesgo de lesiones. Siga las instrucciones para

la lubricación y cambio de accesorios. Inspeccione la

podadora + bordeadora periódicamente y reemplácela

si está dañada. Haga reparar la podadora + bordeadora

únicamente en un centro de servicio autorizado.

Mantenga los mangos secos, limpios y sin aceite o grasa.

14. Verique las partes dañadas: antes de seguir utilizando

la podadora + bordeadora, cualquier protector u otra parte

que esté dañada debe ser examinada cuidadosamente

para determinar si funcionará correctamente o no.

Verique el alineamiento de las partes móviles, las

junturas de las partes móviles y las monturas, y revise

si hay roturas en las partes o cualquier otra condición

que pueda afectar el funcionamiento de la herramienta.

Un protector u otra parte que se encuentren dañados

deberán ser reparados correctamente o reemplazados en

un centro de servicio autorizado a menos que se indique

lo contrario en este manual.

m¡PRECAUCIÓN! El protector es esencial para la

seguridad del operador y de las personas próximas a la

podadora + bordeadora. El protector mantiene a la unidad en

buen estado de funcionamiento y debe estar siempre en su

lugar durante la operación. No tener al protector en su lugar

durante la operación es peligroso e invalidará la garantía.

15. Tenga cuidado con la línea cortadora: puede lesionar

severamente su piel.

16. No trate de detener el dispositivo de corte con sus

manos: siempre deje que se detenga por sí mismo.

17. Inspeccione los cables eléctricos: el aislamiento del

cable de alimentación debe estar perfectamente intacto.

Si el cable de alimentación está dañado o hay señales de

desgaste, no use la podadora + bordeadora. Contacte

a un concesionario autorizado Snow Joe

+ Sun Joe

a la central de servicio al cliente Snow Joe

+ Sun Joe

llamando al 1-866-SNOWJOE (1-866-766-9563).

m¡PRECAUCIÓN! La bobina de la línea cortadora

continuará girando después de haber APAGADO la podadora

+ bordeadora. Espere a que la bobina de la línea cortadora se

haya detenido por completo antes de hacer contacto.

• Utilice solamente el tipo de línea suministrada originalmente

junto con la herramienta.

• No utilice la unidad para cortar césped que no esté en

contacto con el suelo.

• No encienda la podadora + bordeadora eléctrica en

espacios cerrados o de poca ventilación o en presencia de

sustancias inamables y/o explosivas tales como líquidos,

gas, y pólvora.

•

El usuario de la podadora + bordeadora es responsable de

cualquier daño sufrido por terceros y que haya sido causado

por la podadora + bordeadora dentro del área de trabajo.

• Corte solamente a plena luz del día o con luz articial

adecuada.

• No cruce caminos o sendas de grava con la unidad aún

funcionando.

• Cuando la podadora + bordeadora no esté siendo utilizada,

guárdela en un lugar seco y lejos del alcance de los niños.

• La podadora + bordeadora debe ser operada de forma

vertical y perpendicular al suelo.

• Verique regularmente que todos los tornillos estén

ajustados apropiadamente.

Seguridad eléctrica

1. Un interruptor de circuito de falla de conexión a

tierra (GFCI) deberá proteger al(a los) circuito(s) o

tomacorriente(s) a ser utilizado(s) para esta podadora +

bordeadora. Hay receptáculos disponibles con protección

incorporada GFCI y pueden ser utilizados para esta

medida de seguridad.

2. Asegúrese de que el voltaje de la red concuerde con el

que aparece impreso en la etiqueta de características del

producto. Usar la máquina con un voltaje incorrecto de

tomacorriente puede dañar el motor y lesionar al usuario.

3. Para reducir el riesgo de un choque eléctrico, este

artefacto posee un enchufe polarizado (una pata es más

ancha que la otra). Use este artefacto solo con un cable

de extensión polarizado aprobado por UL, CSA o ETL

recomendado para uso en exteriores y todo tipo de clima.

El enchufe del artefacto encajará en el receptáculo del

cable de extensión polarizado solo de una manera. Si el

enchufe del artefacto no entra por completo dentro del

receptáculo del cable de extensión, invierta las clavijas

del enchufe. Si el enchufe aún no encaja de este modo,

obtenga un cable de extensión polarizado correcto. Un

cable de extensión polarizado requerirá el uso de un

tomacorriente polarizado. El enchufe del cable de extensión

encajará en el tomacorriente polarizado de la pared solo de

una manera. Si el enchufe no entra por completo dentro del

tomacorriente de la pared, invierta las clavijas del enchufe.

Si el enchufe aún no encaja de este modo, contacte a un

electricista calicado para la instalación del tomacorriente

de pared apropiado. No modique el enchufe del artefacto,

ni el receptáculo del cable de extensión ni el enchufe del

cable de extensión en forma alguna.

4. Para evitar un choque eléctrico, use solo cables de

extensión adecuados para uso en exteriores, tales como

SW-A, SOW-A, STW-A, STOW-A, SJW-A, SJOW-A,

SJTW-A ó SJTOW-A.

Antes del uso, verique que el cable de extensión esté en

buenas condiciones. Al usar un cable de extensión, asegúrese

de que sea lo sucientemente fuerte para poder transportar

toda la electricidad que su equipo consumirá. Un cable de

extensión demasiado no causará una caída de tensión en la

línea, produciendo pérdida de potencia y recalentamiento.

Un choque eléctrico puede causar LESIONES

SEVERAS o LA MUERTE. Tenga en cuenta estas

advertencias:

• No deje que ninguna parte de la podadora +

bordeadora eléctrica haga contacto con agua

mientras esté funcionando. Si la podadora +

bordeadora se moja mientras está apagada, séquela

antes de encenderlo.

• Use solo un cable de extensión aprobado por UL,

CSA o ETL y recomendado para uso en exteriores

y todo tipo de clima.

• No use un cable de extensión de más de 100 pies

(30 m).

• No toque el artefacto o su enchufe con las manos

húmedas, o mientras esté parado sobre agua. Usar

botas de hule le dará algo de protección.

TABLA DE CABLES DE EXTENSIÓN

m ADVERTENCIA m

Longitud del cable

de extensión:

Calibre de alambre

(A.W.G.):

Hasta 50 pies

(15 m)

+50 pies -100 pies

(+15 m - 30 m)

5. Para evitar que el cable del artefacto se desconecte del

cable de extensión durante el uso, haga un nudo con los

dos cables tal como se muestra en la Tabla 1.

Reglas de seguridad eléctrica

adicionales

• El voltaje debe corresponder con el indicado en la placa de

datos técnicos (120 V ~ 60 Hz). No utilice otras fuentes de

alimentación.

• La fuente de alimentación debe tener un disyuntor de no

menos de 10 A. Consulte con un electricista si este no

es el caso.

• Nunca pase la podadora de césped + bordeadora por

sobre el cable de extensión cuando la podadora +

bordeadora esté funcionando, ya que ésta podría cortar el

cable. Asegúrese de saber siempre dónde está el cable.

• Utilice el gancho de restricción especial para cables para

conectar el cable de extensión.

• Nunca utilice la herramienta cuando esté lloviendo o

cuando existan condiciones excesivamente húmedas. No

corte césped mojado o deje la herramienta en exteriores

durante la noche.

• El cable de alimentación deberá ser revisado regularmente

para asegurar que esté perfectamente intacto, sin señales

de desgaste o daño. Si el cable no está en buenas

condiciones, no utilice la unidad.

• Utilice únicamente un cable de extensión clasicado para

uso en exteriores. Mantenga el cable de extensión alejado

del área de corte, de bordes alados, de fuentes de calor,

de combustibles y de supercies aceitosas, húmedas o

mojadas.

• Daños a la unidad: si la podadora + bordeadora golpea

un objeto extraño o se enreda con éste, deténgala

inmediatamente. Desenchúfela, verique si existen daños

y, de haberlos, haga reparar la unidad antes de proseguir

con la operación. No opere la herramienta si el eje o bobina

están dañados. Contacte a un concesionario autorizado

Snow Joe

+ Sun Joe

o a la central de servicio al cliente

Snow Joe

+ Sun Joe

llamando al 1-866-SNOWJOE

(1-866-766-9563).

• Daños al cable: mantenga el cable de alimentación lejos

de la línea giratoria. Si se daña el cable, desconéctelo del

tomacorriente antes de mover la herramienta o examinar los

daños. Debe reemplazar el cable dañado antes de seguir

usando la herramienta.

• No opere herramientas eléctricas portátiles en

atmósferas gaseosas o volátiles que puedan crear

explosiones: los motores en estas herramientas

normalmente echan chispas, y las chispas pueden

encender los gases.

• Cuide su artefacto: siga las instrucciones para su

lubricación y cambio de accesorios. Inspeccione los cables

de extensión periódicamente y cámbielos si están dañados.

Mantenga los mangos secos, limpios y sin aceite o grasa.

Artefactos de doble aislamiento

En un artefacto de doble aislamiento, se proporcionan dos

sistemas de aislamiento en lugar de una conexión a tierra. Un

artefacto de doble aislamiento no posee conexión a tierra, y

no debe agregársele ninguna. La reparación de un artefacto

de doble aislamiento requiere sumo cuidado y conocimiento

del sistema, y solo debe ser realizada por personal técnico

calicado en un centro de servicio autorizado por Snow Joe

+ Sun Joe

. Las partes de reemplazo de un artefacto de

doble aislamiento deben ser idénticas a las partes originales.

Un artefacto de doble aislamiento está marcado con las

frases “Double Insulation” (“doblemente aislado”) o “Double

Insulated” (“aislamiento doble”). El símbolo

(un cuadrado

dentro de otro) puede también estar marcado en el artefacto.

DOBLE AISLAMIENTO: PUESTA A TIERRA NO

REQUERIDA. AL REPARAR, USE SOLO PARTES

DE REPUESTO IDÉNTICAS.

Esta podadora + bordeadora eléctrica tiene doble aislamiento

y elimina la necesidad de un sistema separado de conexión

a tierra. Use solo partes de repuesto idénticas. Lea las

instrucciones antes de reparar artefactos de doble aislamiento.

Use esta podadora + bordeadora únicamente tal como se

describe en este manual.

(B) Conecte el enchufe y el receptáculo

Cable de

extensión

Cable del

artefacto

(A) Ate el cable como se indica

Tabla 1. Método para asegurar el cable de extensión

Símbolos de seguridad

La siguiente tabla muestra y describe los símbolos de seguridad que pueden aparecer en este producto. Lea, comprenda y siga

todas las instrucciones relacionadas a la unidad antes de intentar ensamblarla y operarla.

LEA EL(LOS) MANUAL(ES) DEL

OPERADOR: lea, comprenda y

siga todas las instrucciones en

el(los) manual(es) antes de intentar

ensamblar y operar la unidad.

ALERTA DE SEGURIDAD: indica

una precaución, advertencia o

peligro.

Retire inmediatamente el enchufe

del tomacorriente si el cable de

alimentación se daña, deshilacha o

enreda. Mantenga siempre el cable

de alimentación alejado del calor,

aceites o bordes alados.

¡PELIGRO! Evite arrojar objetos a los espectadores. Mantenga a los

espectadores alejados por lo menos a 15 m (50 pies) de la máquina.

DOBLE AISLAMIENTO: al prestar

servicio, use solo partes de repuesto

idénticas.

¡ADVERTENCIA! No exponga la

unidad a la lluvia o a condiciones

húmedas.

USE PROTECCIÓN OCULAR Y

AUDITIVA: para protegerse contra

lesiones, use protectores auditivos

y gafas protectoras.

Mantenga a los transeúntes y niños

alejados a una distancia segura.

Símbolo SímboloDescripción Descripción

Utilice guantes protectores al

usar la máquina y al manipular

desechos.

Tenga cuidado con objetos y

escombros voladores.

¡ADVERTENCIA! Apague la

máquina y desconéctela de la

fuente de alimentación antes de

inspeccionarla, limpiarla, cambiarle

accesorios o realizar cualquier otra

tarea de mantenimiento.

Conozca su podadora de césped + bordeadora eléctrica

Lea detenidamente el manual del propietario y las instrucciones de seguridad antes de operar la podadora de césped +

bordeadora eléctrica. Compare la ilustración de abajo con su podadora + bordeadora eléctrica para familiarizarse con la

ubicación de los diversos controles y ajustes. Guarde este manual para futuras referencias.

1. Mango posterior

2. Botón de trabado de seguridad

3. Gatillo interruptor de encendido/apagado

4. Gancho de sujeción para cable de extensión

5. Enchufe de alimentación

6. Mango auxiliar ajustable

7. Perilla de mango

8. Acoplador de bordeado

9. Acoplador de bloqueo telescópico

10. Tubo telescópico

11. Guía de bordeadora + guarda protectora para ores

12. Protector de seguridad

13. Línea de corte de nylon

Datos técnicos

Motor .................................................................................... 4 A

Voltaje nominal ................................................... 120 V ~ 60 Hz

Andana de corte ................................................. 13 plg (33 cm)

Largo de bobina ................................................ 16.4 pies (5 m)

Longitud de tubo telescópico ................... de 41 pies a 50 pies

(104 cm a 127 cm)

Cabezal multi-ángulo de ................................. 0°, 15°, 30°, 45°

Velocidad sin carga ................................................. 7,800 RPM

Avance de bobina .......................................... Autoalimentación

Diámetro de línea ........................................ 0.063 plg (1.6 mm)

Peso neto ............................................................ 5.1 lb (2.3 kg)

Desembalaje

Contenido del paquete

• Podadora de césped + bordeadora eléctrica

• Protector de seguridad

• Guía de bordeadora + guarda protectora para ores

• Manual con tarjeta de registro

1. Retire cuidadosamente la podadora de césped +

bordeadora eléctrica y compruebe que todos los artículos

anteriores estén incluidos.

2. Inspeccione cuidadosamente el producto para asegurarse

de que no haya ocurrido ningún daño o ruptura durante

el transporte. Si alguna parte está dañada o extraviada,

NO DEVUELVA la unidad a la tienda. Comuníquese con

la central de servicio al cliente Snow Joe

+ Sun Joe

llamando al 1-866-SNOWJOE (1-866-766-9563).

NOTA: no se deshaga de la caja de transporte ni del

material de embalaje hasta que usted esté listo para

usar su podadora de césped + bordeadora eléctrica.

El empaquetado está hecho de materiales reciclables.

Deshágase apropiadamente de estos materiales según los

reglamentos locales, o guarde el empaquetado para un

almacenamiento a largo plazo.

¡IMPORTANTE! El equipo y los materiales de embalaje no son

juguetes. No deje que los niños jueguen con bolsas plásticas,

láminas o partes pequeñas. ¡Estos objetos pueden ser

tragados y representan un riesgo de asxia!

Ensamblado

¡ADVERTENCIA! No conecte la herramienta a

la fuente de alimentación hasta que esté completamente

ensamblada. El incumplimiento de esta advertencia puede

resultar en un encendido accidental y posibles lesiones

personales severas.

Colocación del protector de seguridad

m¡ADVERTENCIA! El protector debe estar instalado

correctamente. El protector brinda al operador y a los

transeúntes algo de protección contra objetos lanzados.

1. Usando un destornillador, retire el tornillo pequeño que

está asegurado en el oricio pequeño en la carcasa del

motor (Fig. 1).

2. Coloque el protector de seguridad en dirección de la

echa para alinearlo con la perforación para tornillo en la

carcasa del motor (Fig. 2).

NOTA: nunca use la herramienta a menos que el protector de

seguridad esté colocado correctamente.

3. Presione rmemente el protector de seguridad en su lugar

y asegúrelo en el cabezal de la podadora con el tornillo

proporcionado (Fig. 3).

Colocación de la guía de bordeadora +

guarda protectora para ores

1. Abra levemente la guía de bordeadora + guarda protectora

para ores con la mano, acercándola a la carcasa del

motor (Fig. 4).

Fig. 1

Tornillo

Oricio pequeño

Fig. 2

Protector de

seguridad

Fig. 3

Tornillo

2. Mientras abre levemente la guía de bordeadora + guarda

protectora para ores, coloque los extremos curvos

dentro de los oricios pequeños en ambos lados de la

carcasa del motor, y suéltela (Figs. 5 y 6).

3. La guía de bordeadora + guarda protectora para ores

puede ser levantada hacia arriba y hacia la carcasa del

motor para un almacenamiento conveniente al no ser

usada (Fig. 7).

Operación

Ajuste del mango auxiliar

NOTA: para una máxima comodidad y control, ajuste el mango

auxiliar según su estatura. Los usuarios de menor estatura

deben ajustar el mango auxiliar a una posición más baja (lejos

de su cuerpo). Los usuarios de mayor estatura deben ajustar

el mango auxiliar a una posición más alta (hacia su cuerpo).

Asegúrese de que su antebrazo esté recto al usar la máquina.

1. Aoje el mango auxiliar girando la perilla de mango en

sentido antihorario (Fig. 8).

Fig. 4

Guía de bordeadora + protector para ores

Fig. 5

Extremos curvos

de la guía de

bordeadora +

guarda protectora

para ores

Oricio pequeño

en la carcasa

VISTA LATERAL DERECHA

Fig. 6

Extremos curvos de la

guía de bordeadora +

guarda protectora para

ores

Oricio pequeño

en la carcasa

VISTA LATERAL IZQUIERDA

Fig. 7

Perilla de

mango

Fig. 8

2. Ajuste el mango auxiliar a una posición de trabajo cómoda

para usted (Fig. 9).

3. Gire la perilla de mango en sentido horario para apretar y

asegurar el mango auxiliar en su lugar (Fig. 10).

Ajuste de altura

El tubo telescópico puede ser extendido o acortado para una

facilidad de uso.

1. Desconecte la podadora de césped + bordeadora de la

fuente de alimentación.

2. Destrabe el tubo telescópico girando en sentido horario el

acoplador de trabado telescópico (Fig. 11).

Extienda el tubo telescópico a una altura cómoda (Fig. 12).

4. Trabe el tubo telescópico en su posición girando el

acoplador de trabado telescópico en sentido antihorario.

Mango auxiliar

Fig. 9

Mango auxiliar

Fig. 10

Perilla de mango

Acoplador

de bloqueo

telescópico

Fig. 11

Fig. 12

Aseguramiento del cable de extensión

1. Haga un bucle con el cable de extensión.

2. Inserte el bucle a través de la abertura en la parte

posterior del mango superior y asegure el bucle sobre el

gancho de restricción para cable de extensión (Fig. 13).

3. Conecte el cable de extensión al enchufe de alimentación

(Fig. 14).

Arranque + parada

Antes de que encienda la unidad, asegúrese de que la

podadora + bordeadora de altura no haga contacto con

ningún objeto.

1. Para poner en marcha la podadora + bordeadora, presione

y mantenga presionado el botón de trabado de seguridad

con su pulgar, y luego apriete el gatillo interruptor de

encendido/apagado con sus dedos. Una vez que la

máquina se encienda, usted puede soltar el botón de

trabado de seguridad y proceder con la operación

(Fig. 15).

2. Para apagar la unidad, suelte el gatillo interruptor de

encendido/apagado (Fig. 15).

Podado

• Use guantes anti-deslizantes para un máximo agarre y

protección.

• Para la mejor acción de corte contra paredes y cercas,

así como en césped alto, mueva la podadora de césped

+ bordeadora lentamente de manera que el césped sea

cortado con la punta de la línea de nylon a alta velocidad.

• Evite arrastrar la podadora de césped con el eje de bobina

de línea haciendo contacto con el suelo.

• Solo pode cuando el césped y las hierbas estén secos.

NOTA: a más frío se torna el clima, más aumenta la tendencia a que

la línea de nylon se rompa. NO USE ESTA HERRAMIENTA CUANDO LA

TEMPERATURA ES MENOR A 50ºF (10ºC).

• Corte el césped alto de forma descendiente. Esto evitará

que el césped se enrede alrededor de la carcasa del

eje y cabezal de línea, lo cual puede causar daños por

sobrecalentamiento.

• Si el césped se enreda alrededor del cabezal de línea:

– Detenga la podadora + bordeadora;

– Desenchufe la podadora + bordeadora; y

– Retire el césped.

• Sostenga la podadora de césped + bordeadora con

su mano derecha sobre el mango posterior y su mano

izquierda en el mango frontal auxiliar. La podadora +

bordeadora debe estar sujeta a una posición cómoda, con

el mango posterior a la altura de la cadera.

m¡ADVERTENCIA! Siempre sujete la podadora +

bordeadora lejos de su cuerpo. Cualquier contacto con el

cabezal de corte de la podadora de césped + bordeadora

durante la operación puede causar lesiones personales

severas.

Fig. 13

Apertura

Gancho de sujeción

para cable de

extensión

Fig. 14

Enchufe de

alimentación

Fig. 15

Botón de

trabado de

seguridad

Gatillo interruptor de

encendido/apagado

• El ciclo de vida útil de su línea de nylon depende de un uso

correcto según las instrucciones, así como de lo que se

corta y dónde se corta.

m¡ADVERTENCIA! Retire piedras, pedazos sueltos de

madera y otros objetos del área de corte. La cuchilla continúa

girando por algunos segundos luego de que se apague la

podadora + bordeadora. Deje que el motor se detenga por

completo antes de reanudar la operación. No encienda y

apague rápidamente la podadora + bordeadora.

m¡PRECAUCIÓN! Use siempre protección ocular.

1. Sujete la podadora en un ángulo de aproximadamente 10º

a 30º con respecto al área de trabajo (Fig. 16).

2. Mueva lentamente la podadora de lado a lado (Fig. 17).

3. No sobrecargue su podadora. En su lugar, corte de

a pocos, desde arriba hacia abajo. Esto mantendrá a

la máquina operativa a una alta velocidad y mejorará

considerablemente su rendimiento de corte (Fig. 18).

Bordeado

1. Para convertir la máquina a una bordeadora de

embellecimiento, apague la máquina y desenchúfela del

tomacorriente.

2. Para usar la guía de bordeadora + guarda protectora

para ores, voltéela hacia abajo desde su posición de

almacenamiento (Fig. 19).

3. Jale el acoplador de bordeado, y gire el mango posterior

en sentido antihorario y suéltelo (Fig. 20). La herramienta

ahora está bloqueada en el modo de bordeadora.

10° – 30°

Fig. 16

Fig. 17

Fig. 18

Fig. 19

Guía de bordeadora + guarda

protectora para ores

4. Gire toda la unidad 180 grados. La unidad ahora está lista

para ser usada en modo de bordeadora (Fig. 21).

5. Use el borde del protector como guía al cortar cerca de

vallas y paredes (Fig. 22).

6. Mueva la bordeadora en una dirección hacia atrás al

podar alrededor de los bordes para evitar daños.

m¡ADVERTENCIA! No pode cerca de cables eléctricos.

Avance de la línea de corte

NOTA: su podadora usa una línea de nylon de 0.063 plg

(1.6 mm) de diámetro para cortar césped y hierbas de forma

rápida y fácil. Con el tiempo, la punta de la línea de nylon se

desgastará y el mecanismo de autoalimentación alimentará y

cortará de forma automática una porción nueva de línea. La

línea de corte se desgastará más rápido si el corte se hace

a lo largo de banquetas, o si otras supercies abrasivas o

hierbas más duras son cortadas.

La podadora + bordeadora está equipada con un cabezal de

auto-alimentación. Golpear el cabezal para tratar de hacer

avanzar la línea dañará la podadora.

1. Con la unidad funcionando, suelte el gatillo interruptor de

encendido/apagado.

2. Espere dos segundos, y presione el gatillo interruptor de

encendido/apagado.

NOTA: las líneas se extenderán aproximadamente 0.25 plg

(6 mm) con cada parada y arranque mediante el gatillo

interruptor hasta que la línea alcance el largo del protector de

seguridad.

3. Reinicie el podado + bordado.

m¡ADVERTENCIA! No opere la podadora + bordeadora

en un árbol, sobre una escalera, o en un andamio. Esto es

extremadamente peligroso.

m¡ADVERTENCIA! No golpee la unidad sobre el piso

para intentar alimentar la línea ni para cualquier otro propósito.

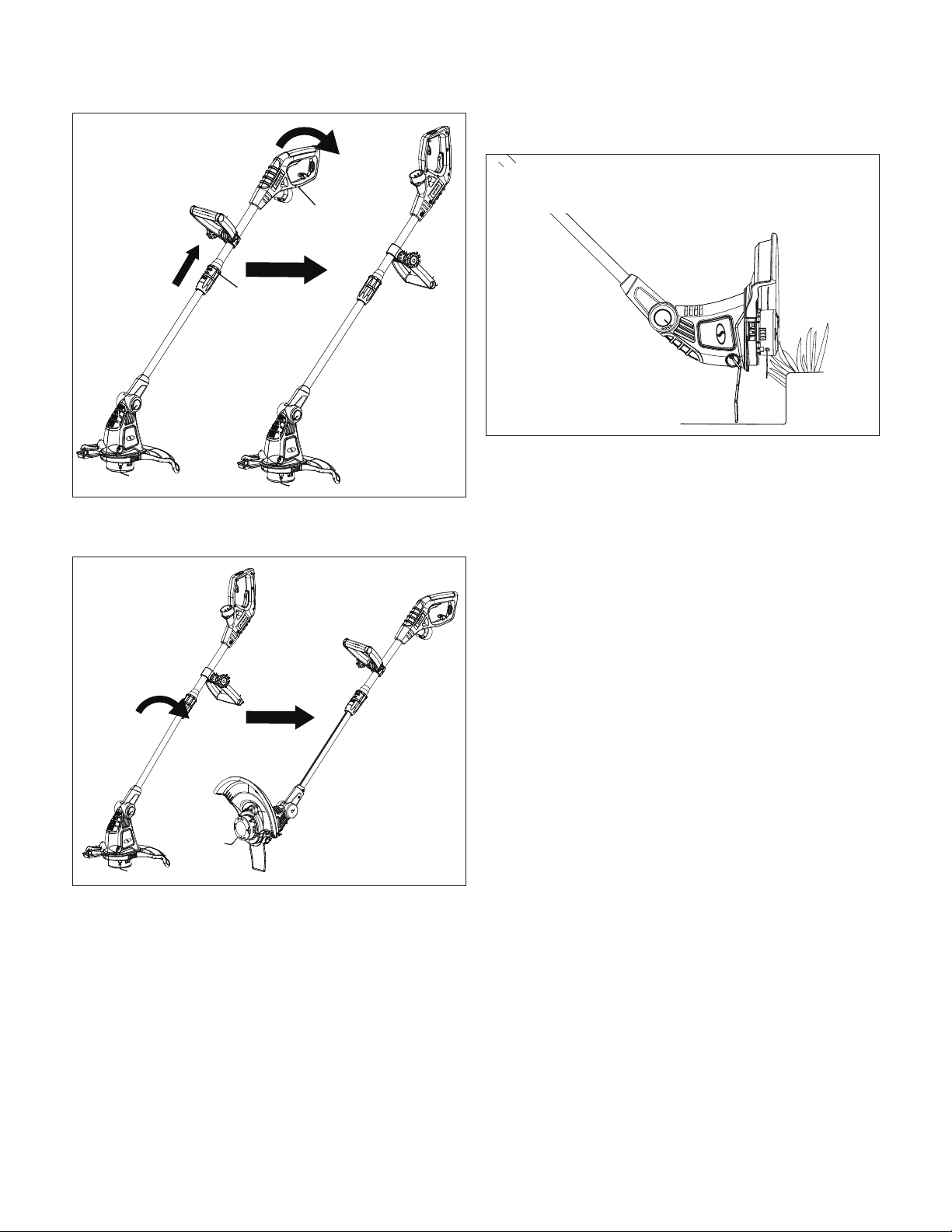

Fig. 20

Jale el acoplador

de bordeado para

rotar

Mango

posterior

Fig. 21

Fig. 22

Mantenimiento

¡ADVERTENCIA! Asegúrese de desenchufar su

podadora + bordeadora eléctrica antes de inspeccionar sus

partes.

m¡ADVERTENCIA! Use siempre guantes protectores

durante las operaciones de mantenimiento. No realice

operaciones de mantenimiento cuando el motor esté caliente

o funcionando.

• La línea de podado se puede secar con el tiempo. Para

mantener la línea en buenas condiciones, guarde las

bobinas pre-devanadas de repuesto o la línea suelta en una

bolsa plástica resellable con una cucharada de agua.

• Nunca limpie su podadora de césped + bordeadora con

agua o limpiadores químicos. Límpiela con un paño seco.

• Las partes plásticas pueden ser limpiadas empleando un

paño húmedo y una solución jabonosa suave.

• Guarde siempre su podadora de césped + bordeadora en

un lugar seco. No permita que entre ningún líquido en la

unidad.

• Mantenga limpias las ranuras de ventilación del motor.

• Si ve algunas chispas a través de las ranuras de

ventilación, no se alarme. Esto es normal y no afectará el

funcionamiento de su herramienta.

¡IMPORTANTE! Para asegurar la seguridad y conabilidad del

producto, las reparaciones, mantenimiento y ajustes a esta

podadora + bordeadora deben ser realizados solo con partes

de repuesto idénticas. Contacte a un concesionario autorizado

Snow Joe

+ Sun Joe

o a la central de servicio al cliente

Snow Joe

+ Sun Joe

llamando al 1-866-SNOWJOE

(1-866-766-9563) para obtener ayuda.

Reemplazo de la bobina + despeje de

obstrucciones y líneas enredadas

m¡ADVERTENCIA! Desenchufe el cable de extensión

del enchufe de la fuente de alimentación antes de cambiar la

línea de corte.

1. Presione al mismo tiempo ambas lengüetas de liberación

en la cubierta de bobina de línea y retire la cubierta

jalándola directamente (Fig. 23).

2. Levante y retire la manga y bobina fuera del eje (Fig. 24) y

retire cualquier suciedad o residuos de césped.

3. En caso de obstrucciones o línea enredada, desenrolle

aproximadamente 6 plg (15 cm) de línea para asegurarse

de que no esté dañada.

4. Si aparenta estar dañada, devánela e inserte cada

extremo de línea a través de las dos ranuras en cada lado

de la manga. Coloque la manga sobre la bobina (Fig. 25).

5. Inserte cada línea a través de su respectiva ranura en

cada lado del eje y presione delicadamente la bobina

hacia abajo (Fig. 26).

Fig. 23

Cubierta de bobina

Lengüeta

Fig. 24

Bobina

Manga

Fig. 25

Manga

Bobina

Ranura

Fig. 26

Eje

Ranura

6. Reinstale la cubierta de la bobina presionando las

lengüetas de liberación hacia dentro de sus ranuras en

el eje, y presione hasta que la cubierta de la bobina haga

“clic” en su lugar.

7. Conecte la herramienta a una fuente de alimentación y

encienda la herramienta. En unos cuantos segundos,

usted oirá la línea siendo cortada de forma automática a la

longitud adecuada.

Devanado de la línea

NOTA: una bobina de doble línea de repuesto devanada de

fábrica (Modelo TRJ13STE-RS-6PK) está disponible para

un fácil reemplazo de bobina en la podadora + bordeadora

eléctrica para césped TRJ13STE. Visite sunjoe.com para

adquirir este accesorio. Si desea devanar la línea por su

cuenta, las instrucciones se encuentran a continuación. Sin

embargo, NO SE RECOMIENDA que el usuario haga el

devanado, ya que si la línea no está devanada apropiadamente

ésta puede causar que el sistema de alimentación automática

de la podadora + bordeadora funcione incorrectamente. Por

este motivo, se recomienda enfáticamente a los usuarios

comprar la bobina pre-devanada.

1. Desenchufe la podadora + bordeadora.

2. Para retirar la bobina del eje de la podadora + bordeadora,

siga los pasos 1 y 2 de la sección “Reemplazo de la

bobina + despeje de obstrucciones y líneas enredadas” en

la página 13.

3. Encuentre el medio de un nuevo pedazo de línea de nylon

de 0.063 plg (1.6 mm) (hasta 16 pies [5 m] en total con 8

pies [2.5 m] en ambos extremos), e inserte el medio de la

línea dentro de la ranura en el centro de la bobina

(Fig. 27).

4. Devane ambos extremos dentro de las ranuras usando

una tensión leve y siga la dirección de las echas (Fig. 28).

5. Reinstale la bobina según lo indicado en los pasos 4 a 7

de “Reemplazo de la bobina + despeje de obstrucciones y

líneas enredadas” en la página 13.

m¡PRECAUCIÓN! Los pedazos de nylon arrojados

pueden causar lesiones.

NOTA: la longitud máxima recomendada de la línea en la

bobina es 16.4 pies (5 m) con 8 pies (2.5 m) por ranura.

m¡ADVERTENCIA! Preste atención a la dirección

del devanado.

NOTA: reemplace siempre la bobina con una nueva bobina

pre-devanada. Visite sunjoe.com para comprar la bobina

pre-devanada (modelo TRJ13STE-RS-6PK) para esta

podadora + bordeadora eléctrica.

IMPORTANTE: mantenga limpias todas las áreas del

cabezal de corte y su cubierta. Coloque de vuelta la tapa

presionándola rmemente contra el cabezal de corte.

Para asegurarse de que el cabezal de corte esté colocado

correctamente, trate de retirarlo sin presionar las dos trabas.

Si está ajustado correctamente, no deberá moverse.

Fig. 27

Ranura

Fig. 28

Almacenamiento

Siga estas recomendaciones para guardar la podadora +

bordeadora.

• Limpie a fondo la podadora + bordeadora antes

de guardarla.

• Guarde la podadora + bordeadora en un lugar estable

y seguro, lejos del alcance de los niños. Mantenga la

podadora + bordeadora en un lugar seco donde la

temperatura no sea ni muy fría ni muy caliente.

• Al guardar la podadora + bordeadora, no la apoye contra

el piso. Cuélguela por la empuñadura superior, de modo

que el protector no toque nada. Si el protector se apoya

contra una supercie, su forma y dimensiones pueden ser

alteradas permanentemente, haciendo que la máquina sea

insegura para su uso.

Servicio y soporte

Si su podadora de césped + bordeadora eléctrica TRJ13STE

de Sun Joe

requiere servicio o mantenimiento, comuníquese

con la central del cliente Snow Joe

+ Sun Joe

llamando al

1-866-SNOWJOE (1-866-766-9563).

Modelo y número de serie

Al contactar a la empresa, ordenar partes de repuesto o

programar una reparación en un centro autorizado, usted

necesitará proporcionar el modelo y número de serie, los

cuales se encuentran en la etiqueta ubicada en la carcasa de

la unidad. Copie estos números en el espacio proporcionado a

continuación.

Registre los siguientes números que se encuentran en la carcasa o

mango de su nuevo producto:

Nº de modelo:

Nº de serie:

T R J 1 3 S T E

Solución de problemas

Problema Causa posible Solución posible

El motor no funciona

o la herramienta

funciona lentamente.

• Falla eléctrica/unidad no enchufada

en tomacorriente activo.

• La carcasa de la bobina no puede

rotar libremente.

• La línea de corte no está

sobresaliendo.

• Verique que la unidad esté enchufada a un

tomacorriente activo. Asegúrese de que el cable de

extensión no esté dañado.

• Retire la bobina y limpie las ranuras, retirando

cuidadosamente el césped, yerbas y residuos.

• Corte la línea de la bobina de manera que apenas

alcance la cuchilla cortadora de línea.

• Lleve la podadora + bordeadora a un centro de servicio

autorizado si la podadora + bordeadora no enciende

después de haber completado las vericaciones.

• Detenga la máquina y limpie la cuchilla cortadora.

• Instale una nueva bobina de línea de corte.

• Limpie la alimentación por golpe.

• Retire la cubierta de la bobina y jale la línea de corte

hasta que alcance la cuchilla cortadora.

• Cuchilla cortadora atascada con

césped acumulado.

• Alimentación por golpe sin línea.

• Bobina enredada.

• Alimentación por golpe sucia.

• La línea de bobina está torcida al

momento de ser colocada.

• No se expone suciente línea.

La alimentación

automática no

funciona.

• Contacte a un concesionario autorizado Snow Joe

Sun Joe

o a la central de servicio al cliente Snow Joe

Sun Joe

llamando al 1-866-SNOWJOE

(1-866-766-9563).

• Devane o corte la línea con la cortadora de línea.

• La cortadora de línea en el protector

está cubierta, dañada o faltante.

• La línea se extiende más allá del

protector.

La línea no se corta.

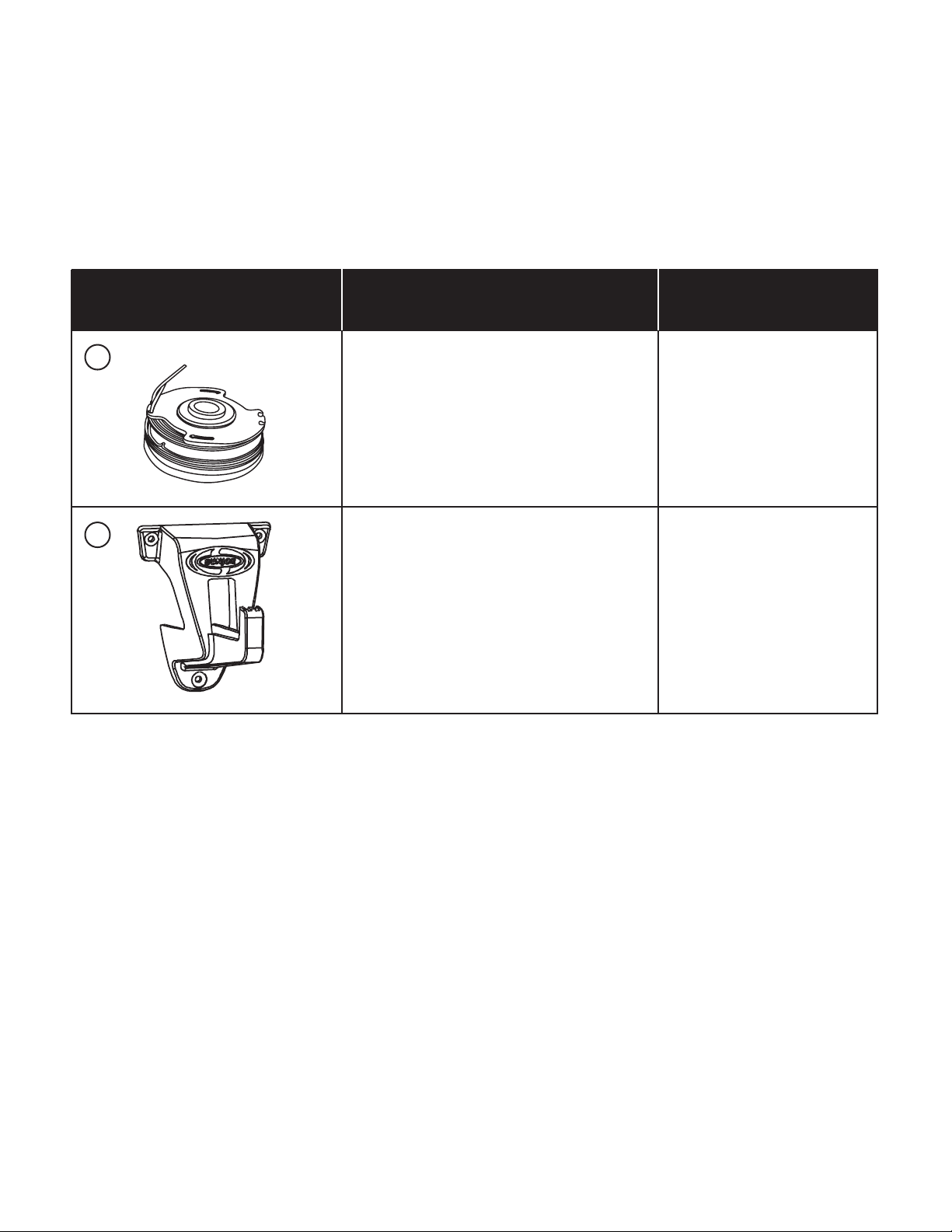

Accesorios

¡ADVERTENCIA! USE SIEMPRE solo partes de repuesto y accesorios Snow Joe

+ Sun Joe

. NUNCA use partes de

repuesto o accesorios que no estén destinados para su uso con esta podadora de césped + bordeadora. Comuníquese con

Snow Joe

+ Sun Joe

si tiene dudas sobre si es seguro usar una parte de repuesto o accesorio en particular con su podadora

de césped + bordeadora eléctrica. El uso de cualquier otro accesorio o parte puede ser peligroso y puede causar lesiones

personales o daños mecánicos.

NOTA: los accesorios están sujetos a cambios sin obligación alguna por parte de Snow Joe

+ Sun Joe

de noticar acerca de

dichos cambios. Los accesorios pueden ser pedidos en línea en sunjoe.com o vía telefónica llamando a la central de servicio al

cliente Snow Joe

+ Sun Joe

al 1-866-SNOWJOE (1-866-766-9563).

Bobina pre-devanada de doble línea

(paquete de 6)

TRJ13STE-RS-6PK

ModeloAccesorio Descripción

Soporte universal de pared

Snow Joe

+ Sun Joe

SJWB

LA PROMESA DE SNOW JOE

+ SUN JOE

AL CLIENTE

NUESTRA GARANTÍA:

Snow Joe

garantiza que sus Productos motorizados y no motorizados, nuevos y genuinos, están libres de defectos materiales o de

mano de obra al ser usados en tareas domésticas normales durante un periodo de dos (2) años a partir de la fecha de compra por parte

del comprador original y usuario nal, cuando este último los compra a través de Snow Joe o un vendedor autorizado por Snow Joe y

ha obtenido un comprobante de compra. Ya que Snow Joe no puede controlar la calidad de sus Productos vendidos por vendedores

no autorizados, a menos que la ley lo prohíba esta Garantía no cubre Productos adquiridos a través de vendedores no autorizados.

Si su Producto no funciona, o hay un problema con una parte especíca que está cubierta por los términos de esta Garantía, Snow

Joe elegirá entre: (1) enviarle una parte de repuesto gratuita; (2) reemplazar el Producto con uno nuevo o similar sin costo alguno; o (3)

reparar el Producto. ¡Un excelente soporte!

Esta Garantía le da derechos legales especíﬁcos, y usted puede también tener otros derechos según el Estado.

REGISTRO DEL PRODUCTO:

Snow Joe le recomienda enfáticamente registrar su Producto. Usted puede registrar su Producto en línea visitando

snowjoe.com/register, imprimiendo y enviando por correo una tarjeta de registro disponible en línea en nuestro sitio

Web, llamando a nuestra central de servicio al cliente al 1-866-SNOWJOE (1-866-766-9563), o enviándonos un e-mail a

[email protected]. Si usted no registra su Producto sus derechos de garantía no disminuirán; sin embargo, registrar su Producto

permitirá que Snow Joe le pueda atender mejor si usted tiene alguna necesidad como cliente.

¿QUIÉN PUEDE SOLICITAR COBERTURA DE GARANTÍA LIMITADA?

Esta Garantía es otorgada por Snow Joe al comprador original y propietario original del Producto.

¿QUÉ NO ESTÁ CUBIERTO?

Esta Garantía no se aplica si el Producto ha sido usado de forma comercial o en aplicaciones no domésticas o de alquiler. Esta Garantía

tampoco se aplica si el Producto fue adquirido desde un vendedor no autorizado. Esta garantía tampoco cubre cambios cosméticos

que no afecten el funcionamiento del Producto. Las partes desgastables como correas, brocas y cuchillas no están cubiertas por esta

Garantía, y pueden ser compradas visitando snowjoe.com o llamando al 1-866-SNOWJOE (1-866-766-9563).

POR SOBRE TODO, en Snow Joe, LLC (“Snow Joe”) estamos dedicados a usted, nuestro cliente. Nos esforzamos por hacer

que su experiencia sea lo más placentera posible. Desafortunadamente, hay veces en que un producto Snow Joe

, Sun Joe

o Aqua Joe

(el “Producto”) no funciona o sufre un desperfecto bajo condiciones normales de operación. Creemos que es importante

que usted sepa que puede conar en nosotros. Es por eso que tenemos esta Garantía Limitada (la “Garantía”) para nuestros Productos.

R4_01282020

, LLC

CONSERVER CES INSTRUCTIONS

Une division de Snow Joe

, LLC

MANUEL D’UTILISATION

Modèle TRJ13STE Formulaire n° SJ-TRJ13STE-880F-MR6

COUPE-GAZON/TAILLE-BORDURE

ÉLECTRIQUE

33 cm | 4 A

IMPORTANT!

Consignes de sécurité

Tous les utilisateurs doivent lire

ces instructions avant d’utiliser

l’outil

Avant d'utiliser cet outil électrique, lire attentivement et

respecter les consignes et les règles de sécurité ci-dessous.

Avant de commencer tout travail, s'assurer de savoir arrêter

la machine en cas d'urgence. La mauvaise utilisation de cet

outil peut être à l'origine de graves blessures. Conserver ces

instructions dans un endroit sûr et à portée de main pour

pouvoir les consulter le cas échéant.

mDANGER! Le coupe-gazon/taille-bordure électrique

devrait être utilisé uniquement pour la coupe des gazons et

le long des bordures et des massifs de eurs. Toutes autres

utilisations que celles décrites dans ce manuel pourraient

endommager le coupe-gazon/taille bordure et blesser

gravement l'utilisateur.

Sécurité générale

1. Éviter les environnements dangereux – N'utilisez pas

d'outils dans les endroits humides. N'utilisez pas l’outil

sous la pluie.

2. Maintenir les enfants et les spectateurs à bonne

distance – Les enfants et les autres spectateurs,

notamment les animaux familiers, doivent être tenus

éloignés d'au moins 15 mètres de la zone de travail.

Quand vous coupez l'herbe, des pierres et des débris

dissimulés dans l'herbe peuvent être ramassés par le

coupe-gazon/taille bordure et être ensuite projetés en l'air.

Ces projectiles volants peuvent rendre aveugle ou blesser

d'autres parties du corps.

3. S'habiller en conséquence – Pour éviter de vous blesser

la tête, les mains ou les pieds, portez toujours des

vêtements appropriés quand vous utilisez le coupe-gazon/

taille bordure. Ne portez pas de vêtements amples ou des

bijoux. Ils peuvent être happés par les pièces mobiles.

4. Porter des lunettes de protection – Portez également

des chaussures de protection, des vêtements serrés

près du corps, des gants de protection, des protecteurs

d'oreilles et une protection de la tête.

5. Utiliser les bons outils – N'utilisez pas d'outils pour des

travaux diérents de ceux pour lesquels il sont destinés.

6. Prévenir les démarrages accidentels – Ne transportez

pas un outil branché en ayant le doigt sur la gâchette.

Avant de brancher l’outil, assurez-vous que l'interrupteur

est sur la position d'arrêt.

7. Ne pas utiliser le cordon à mauvais escient – Ne tirez

jamais l’outil par le cordon et ne tirez pas brusquement sur

le cordon pour le retirer de la prise. Maintenez le cordon

éloigné de la chaleur, de l’huile et des objets tranchants.

8. Ne pas forcer l'outil – Il exécutera le travail ecacement

et dans de meilleures conditions de sécurité s'il est utilisé

au régime pour lequel il a été conçu.

9. Ne pas s'arc-bouter – Restez en permanence sur les

deux pieds pour ne pas perdre l'équilibre.

10. Rester vigilant – Surveillez ce que vous faites. Faites

preuve de bon sens. N'utilisez pas le coupe-gazon/taille

bordure si vous êtes fatigué ou si vous avez consommé

de l'alcool ou de la drogue.

11. Débrancher l’outil – Arrêtez le coupe-gazon/taille

bordure et débranchez-le de la prise électrique

lorsque : l'outil n'est pas utilisé, est laissé sans

surveillance, fait l'objet d'une inspection parce qu'il ne

fonctionne pas correctement, le cordon d'alimentation

est endommagé, la lame est retirée ou en cours de

remplacement ou quand le coupe-gazon est déplacé

d'un endroit à un autre.

12. Remiser l’outil à l’intérieur, à l’arrêt complet – Si vous

n'utilisez pas vos outils, rangez-les à l'intérieur dans un

endroit sec, sous clé et hors de portée des enfants.

13. Entretenir les outils avec soin – Pour qu'ils puissent

être utilisés au mieux de leur rendement et pour réduire le

risque de vous blesser, maintenez les tranchants autés

et propres. Suivez les consignes de lubrication et de

changement d'accessoire. Inspectez périodiquement

le coupe-gazon/taille bordure et remplacez-le s’il est

endommagé. Faites réparer le coupe-gazon/taille bordure

uniquement chez un réparateur agréé. Maintenez les

poignées sèches, propres et exemptes d'huile et

de graisse.

14. Vérier que les pièces ne sont pas endommagées –

Avant de continuer à utiliser le coupe-gazon/taille bordure,

le carter de protection ou toute autre pièce endommagés

doivent être soigneusement vériés pour vous assurer

qu’ils fonctionnent correctement pour l’utilisation à

laquelle ils sont destinés. Vériez l’alignement des pièces

mobiles, qu’aucune pièce ne grippe ou n’est cassée, les

xations et tout autre problème susceptible d’entraver

le bon fonctionnement de l’outil. Sauf indication gurant

ailleurs dans ce manuel, le carter de protection ou toute

pièce endommagés doivent être réparés ou remplacés par

un centre d'entretien et de réparation agréé.

mMISE EN GARDE! Le carter de protection est

essentiel pour la sécurité de l'utilisateur et celle des personnes

ne se tenant pas à bonne distance du coupe-gazon/taille

bordure. Le carter de protection maintient l’outil en bon état

de fonctionnement et doit toujours être en place pendant

son utilisation. Si le carter de protection n'est pas en place

pendant l'utilisation, l’outil est dangereux et sa garantie

sera annulée.

15. Se tenir éloigné du l de coupe – Il peut blesser

gravement la peau.

16. Ne pas essayer d'arrêter le dispositif de coupe en

utilisant les mains – Laissez-le toujours s'arrêter de

lui-même.

17. Inspecter les câbles électriques – L'isolation du cordon

d’alimentation doit être parfaitement intacte. Si le cordon

d’alimentation est endommagé ou présente des signes

de ssures, n'utilisez pas le coupe-gazon. Communiquez

avec un revendeur Snow Joe

+ Sun Joe

agréé ou

appelez le service clientèle Snow Joe

+ Sun Joe

1-866-SNOWJOE (1-866-766-9563).

mMISE EN GARDE! La bobine du l de coupe

continuera à tourner après avoir arrêté le coupe-gazon.

Patienter jusqu'à ce que la bobine du l de coupe se soit

complètement arrêtée avant de la toucher.

• Utilisez uniquement le même type de l de coupe que celui

qui est monté à l'origine sur l’outil.

• N'utilisez pas l’outil pour couper de l'herbe qui n'est pas en

contact avec le sol.

• Ne mettez pas en marche le coupe-gazon/taille bordure à l

dans un espace conné ou mal ventilé ou en présence de

substances inammables ou explosives, par exemple des

liquides, des gaz ou des poudres.

• L'utilisateur du coupe-gazon/taille bordure est responsable

de tous les dommages causés à des tiers par l’outil dans la

zone de travail.

• Utilisez l’outil uniquement quand il fait plein jour, sinon

prévoyez un éclairage articiel.

• Ne traversez pas de routes ou de chemins de gravier quand

l’outil est encore en marche.

• Si vous n'utilisez pas le coupe-gazon/taille bordure, rangez-

le dans un endroit sec et hors de portée des enfants.

• Le coupe-gazon/taille bordure doit être utilisé en position

verticale et perpendiculairement au sol.

• Vériez régulièrement que toutes les vis sont bien serrées.

Sécurité électrique

1. Des dispositifs de protection contre les défauts de terre

(disjoncteurs de fuite de terre) doivent être fournis sur le(s)

circuit(s) ou la(les) prise(s) utilisés pour ce coupe-gazon

électrique. Des prises intégrant un disjoncteur de fuite

de terre sont disponibles et peuvent être utilisées pour

répondre à cette mesure de sécurité.

2. Assurez-vous que la tension de secteur correspond à celle

indiquée sur l'étiquette signalétique de l’outil. L'utilisation

d'une tension inappropriée pourrait endommager le

moteur et blesser l'utilisateur.

3. Pour réduire le risque d’électrocution, cet outil est muni

d'une che polarisée (c.-à-d., une lame est plus large que

l’autre). Utilisez cet outil uniquement avec une rallonge

électrique à che polarisée, homologuée UL, CSA ou ETL,

recommandée pour l'extérieur et tout temps.

La che de l’outil ne s’insère que d’une seule façon dans

une rallonge à che polarisée. Si la che de l’outil ne

rentre pas complètement dans la rallonge, inversez-la.

Si la che ne s’insère toujours pas, procurez-vous une

rallonge à che polarisée. Une rallonge à che polarisée

nécessite l’utilisation d’une prise murale polarisée. La

che polarisée de la rallonge ne s’insère que d’une seule

façon dans la prise murale polarisée. Si la che ne rentre

pas complètement dans la prise murale, inversez-la. Si

la che ne s’insère toujours pas, communiquez avec un

électricien qualié pour qu’il pose une prise adéquate. Ne

modier en aucune façon la che de l’outil, la prise de la

rallonge ou la che de la rallonge.

4. Pour éviter une électrocution, utilisez uniquement une

rallonge électrique appropriée pour l'extérieur, par

exemple SW-A, SOW-A, STW-A, STOW-A, SJW-A,

SJOW-A, SJTW-A ou SJTOW-A.

Avant son utilisation, vériez que la rallonge électrique

est en bon état. Si vous utilisez une rallonge électrique,

assurez-vous qu’elle soit de calibre susant pour le

courant que l’outil va consommer. Une rallonge sous-

dimensionnée provoquera une chute de tension dans les

lignes, ce qui entraînera une perte de puissance et une

surchaue.

5. Pour empêcher que le cordon de l’outil se débranche de la

rallonge électrique pendant son utilisation, faites un nœud

avec les deux cordons comme indique le Tableau 1.

Règles de sécurité électrique

complémentaires

• La tension doit correspondre à celle marquée sur la plaque

signalétique (120 V ~ 60 Hz). N'utilisez pas d'autres sources

d'alimentation électrique.

• Le circuit électrique utilisé ne doit jamais avoir un coupe-

circuit inférieur à 10 A. Consultez un électricien si ce n'est

pas le cas.

• Ne passez jamais le coupe-gazon/taille bordure sur la

rallonge électrique quand il est en marche : la rallonge

pourrait être coupée. Assurez-vous de savoir en

permanence où se trouve le cordon.

• Utilisez le crochet de retenue spécial pour attacher la

rallonge électrique.

• N'utilisez jamais l’outil quand il pleut ou quand l'humidité

est excessive. Ne coupez pas de l'herbe mouillée et ne

laissez pas l’outil à l'extérieur la nuit.

• Le câble d'alimentation électrique doit être vérié

régulièrement pour s'assurer qu'il est parfaitement intact,

qu'il n'est pas endommagé et qu'il ne présente aucun

signe d'usure. Si le câble n'est pas en bon état, n'utilisez

pas l’outil.

• Utilisez uniquement une rallonge électrique conçue pour

l'extérieur. Maintenez la rallonge électrique éloignée de

la zone de coupe, des objets tranchants, de la chaleur,

des carburants, des endroits humides et des surfaces

graisseuses.

• Outil endommagé – Si le coupe-gazon/taille bordure

heurte un corps étranger ou s'emmêle dedans, arrêtez

immédiatement l’outil. Débranchez-le, inspectez-le pour

vérier s’il est endommagé et faites-le réparer avant de

continuer à l'utiliser. N'utilisez pas l’outil si le moyeu ou

la bobine sont cassés. Communiquez avec un revendeur

Snow Joe

+ Sun Joe

agréé ou appelez le service clientèle

Snow Joe

+ Sun Joe

au 1-866-SNOWJOE

(1-866-766-9563).

• Cordon endommagé – Maintenez le cordon d’alimentation

éloigné du l en rotation. Si vous endommagez le cordon,

débranchez l’outil avant de la déplacer ou de l'inspecter

pour vérier s’il est endommagé. Il faut remplacer le cordon

endommagé avant de pouvoir utiliser à nouveau l’outil.

• N'utilisez pas d'outils électriques portables quand il y a

du gaz dans l'air ou quand l'atmosphère est explosive –

Le moteur de ce type d’outils fait des étincelles qui peuvent

enammer des vapeurs.

• Entretenez vos outils avec soin – Suivez les consignes

de lubrication et de changement d'accessoire. Inspectez

périodiquement les rallonges électriques et remplacez-les si

elles sont endommagées. Maintenez les poignées sèches,

propres et exemptes d'huile et de graisse.

m AVERTISSEMENT! m

Toute électrocution peut entraîner des BLESSURES

GRAVES pouvant même être FATALES. Tenir compte

de ces avertissements :

• Ne laisser aucune pièce du coupe-gazon électrique

entrer en contact avec de l'eau pendant son

utilisation. Si la machine se mouille lorsqu’elle n’est

pas en marche, l’essuyer avant de la redémarrer.

• Utiliser uniquement une rallonge électrique

homologuée UL, CSA ou ETL pour l'extérieur et tout

temps.

• Ne pas utiliser de rallonge électrique d’une longueur

supérieure à 30 m.

• Ne pas toucher l’outil ou sa prise de courant les

mains mouillées ou les pieds dans l’eau. Le port de

bottes de caoutchouc ore une certaine protection.

TABLEAU - RALLONGE ÉLECTRIQUE

Longueur de la

rallonge électrique

Calibre de l (AWG) :

Jusqu'à 15 m +15 m -30 m

16 14

(B) Brancher la che dans la prise

Rallonge

électrique

Cordon de l’outil

(A) Nouer les cordons comme sur l’illustration

Tableau 1. Méthode d’attache de rallonge électrique

Outils à double isolation

Les outils à double isolation sont dotés de deux systèmes

d’isolation au lieu d’une mise à la terre. Aucune mise à

la terre n’est prévue sur les outils à double isolation et

aucune mise à la terre ne doit être ajoutée à ces outils.

Toute intervention sur un outil à double isolation exige un

soin extrême et une parfaite connaissance du système et

doit être eectuée uniquement par du personnel technique

qualié chez un revendeur Snow Joe

+ Sun Joe

agréé.

Les pièces de rechange pour un outil à double isolation

doivent être identiques aux pièces d’origine. Les indications

« Double Insulation » (double isolation) ou « Double Insulated »

(doublement isolé) sont marquées sur tous les outils à double

isolation. Le symbole

(carré dans un carré) peut être

également marqué sur l’outil.

DOUBLE ISOLATION : MISE À LA TERRE NON

NÉCESSAIRE. POUR LES RÉPARATIONS,

UTILISER UNIQUEMENT DES PIÈCES DE

RECHANGE IDENTIQUES.

Ce coupe-gazon/taille-bordure électrique est à double

isolation, éliminant ainsi la nécessité d'un système séparé de

mise à la terre. Utilisez uniquement des pièces de rechange

identiques. Lisez les instructions avant d’intervenir sur un

outil à double isolation. Utilisez ce coupe-gazon/taille bordure

uniquement comme le décrit ce manuel.

Symboles de sécurité

Le tableau suivant décrit et explique les symboles de sécurité pouvant être marqués sur cet outil. Lisez, comprenez et suivez

toutes les instructions sur l’outil avant d’essayer de procéder à son assemblage et de l’utiliser.

LIRE LE OU LES MANUELS

D'UTILISATION – Lire,

comprendre et suivre toutes les

consignes de sécurité du ou

des manuels avant d'essayer

d'assembler et d'utiliser l’outil.

ALERTE DE SÉCURITÉ – Indique

une précaution, un avertissement

ou un danger.

Retirer immédiatement la che du

secteur si le cordon d'alimentation

est endommagé, eloché ou

emmêlé. Toujours maintenir le

cordon d'alimentation éloigné de

la chaleur, de l'huile ou des objets

tranchants.

DANGER! Faire attention aux projectiles pouvant atteindre des spectateurs.

Maintenir les spectateurs à une distance d'au moins 15 m de l’outil.

DOUBLE ISOLATION :

pour les réparations, utiliser

uniquement des pièces de rechange

identiques.

AVERTISSEMENT! Ne pas utiliser

l’outil sous la pluie ou par forte

humidité.

PORT OBLIGATOIRE DE

LUNETTES DE SÉCURITÉ ET

DE SERRE-TÊTE ANTIBRUIT –

Pour éviter de se blesser, porter

des protecteurs d'oreilles et des

lunettes de sécurité.

Maintenir les spectateurs et les

enfants à une distance de sécurité

susante.

Symboles SymbolesDescriptions Descriptions

Porter des gants de protection

pour utiliser l’outil et manipuler

des débris.

Prendre garde aux objets et

aux débris volants.

AVERTISSEMENT! Arrêter l’outil

et le débrancher de la source

d'alimentation avant de l'inspecter,

de le nettoyer, de changer des

accessoires ou de conduire toute

autre tâche d'entretien.

Apprenez à connaître votre coupe-gazon/taille-bordure électrique

Lisez attentivement le manuel de l'utilisateur et les consignes de sécurité avant d'utiliser le coupe-gazon/taille-bordure électrique.

Comparez l'illustration ci-dessous avec votre coupe-gazon/taille-bordure électrique pour vous familiariser avec l'emplacement

des divers réglages et commandes. Conservez ce manuel pour pouvoir vous y reporter dans le futur.

1. Poignée arrière

2. Bouton-poussoir de sécurité

3. Gâchette marche-arrêt

4. Crochet de retenue de rallonge électrique

5. Prise

6. Poignée auxiliaire réglable

7. Bouton de poignée

8. Manchon taille-bordure

9. Manchon de verrouillage télescopique

10. Manche télescopique

11. Guide taille-bordure/protège-eurs

12. Carter de protection

13. Fil de coupe nylon

Données techniques

Moteur .................................................................................. 4 A

Tension nominale ................................................ 120 V ~ 60 Hz

Rayon de fauchée ........................................................... 33 cm

Longueur du l de bobine ................................................... 5 m

Longueur du manche télescopique ............... 104 cm à 127 cm

Tête multiangles de ......................................... 0°, 15°, 30°, 45°

Régime à vide ......................................................... 7 800 tr/min

Avancement de la bobine .............................. Auto-alimentation

Diamètre de l ............................................................... 1,6 mm

Poids net .......................................................................... 2,3 kg

Déballage

Contenu de la caisse

• Coupe-gazon/taille-bordure électrique

• Carter de protection

• Guide taille-bordure/protège-eurs

• Manuel et carte d’enregistrement

1. Retirez soigneusement le coupe-gazon/taille-bordure

électrique de la caisse et inspectez-le pour vérier que

tous les éléments énumérés ci-dessus sont fournis.

2. Inspectez soigneusement le contenu pour vous assurer

qu’aucun élément n’a été brisé ou endommagé pendant le

transport. Si vous constatez que des pièces manquent ou

sont endommagées, NE PAS retourner l’outil au magasin.

Veuillez appeler le service clientèle Snow Joe

+ Sun Joe

au 1-866-SNOWJOE (1-866-766-9563).

REMARQUE : ne jetez pas la caisse d'expédition et

l'emballage tant que vous n'êtes pas prêt à utiliser le

coupe-gazon/taille-bordure électrique. L’emballage est

fabriqué dans des matériaux recyclables. Éliminez ces

matériaux de façon appropriée et conformément à la

réglementation ou conservez l’emballage pour le remisage

de longue durée de la machine.

IMPORTANT! Le matériel et l’emballage ne sont pas des

jouets. Ne laissez pas les enfants jouer avec les sacs en

plastique, les feuilles métalliques ou les petites pièces. Ces

éléments peuvent être avalés et présentent un danger de

suocation!

Assemblage

AVERTISSEMENT! Ne pas brancher sur le secteur

tant que l'assemblage n'est pas terminé. Ne pas tenir compte

de cet avertissement peut être à l'origine d'un démarrage

accidentel et, potentiellement, de graves blessures.

Pose du carter de protection

mAVERTISSEMENT! Le carter de protection doit

être correctement posé. Ce carter ore à l'utilisateur et aux

spectateurs une certaine protection contre les projectiles.

1. À l’aide d’un tournevis, retirez la petite vis qui est attachée

dans le petit trou pratiqué dans le caisson moteur (Fig. 1).

2. Placez le carter de protection dans la direction de la èche

pour l’aligner avec le trou de vis du caisson moteur

(Fig. 2).

REMARQUE : n’utilisez jamais l’outil tant que le carter de

protection n’est pas correctement posé.

3. Appuyez fermement sur le carter de protection pour le

mettre en place et attachez-le à la tête du coupe-gazon à

l’aide de la vis fournie (Fig. 3).

Pose du guide taille-bordure/

protège-eurs

1. Écartez légèrement à la main le guide taille-bordure/

protège-eurs tout en approchant le caisson moteur

(Fig 4).

Fig. 1

Vis

Petit trou

Fig. 2

Carter de

protection

Fig. 3

Vis

Fig. 4

Guide taille-bordure/protège-eurs

2. Tout en écartant légèrement le guide taille-bordure/

protège-eurs, faites rentrer les extrémités recourbées

dans les petits trous de chaque côté du caisson moteur,

puis relâchez (Fig. 5 et 6).

3. Pour faciliter le rangement de l’outil quand on ne l’utilise

pas, le guide taille-bordure/protège-eurs peut être

rabattu pour venir s’appuyer contre le caisson moteur

(Fig. 7).

Utilisation

Réglage de la poignée auxiliaire

REMARQUE : pour un confort optimal et un contrôle précis,

ajustez la poignée auxiliaire à votre hauteur. Les utilisateurs de

petite taille peuvent régler la poignée auxiliaire sur la position

inférieure (éloignée du corps). Les utilisateurs de grande taille

peuvent régler la poignée auxiliaire sur la position supérieure

(rapprochée du corps). Assurez-vous d’avoir le bras tendu

quand vous utilisez la machine.

1. Desserrez la poignée auxiliaire en tournant le bouton de

poignée dans le sens contraire des aiguilles d'une montre

(Fig. 8).

2. Ajustez la poignée auxiliaire jusqu'à ce que vous obteniez

une position de travail confortable (Fig. 9).

Fig. 5

Extrémités

recourbées du

guide taille-bordure/

protège-eurs

Petit trou dans le

carter

VUE CÔTÉ DROIT

Fig. 6

Extrémités recourbées

du guide taille-bordure/

protège-eurs

Petit trou dans le

carter

VUE CÔTÉ GAUCHE

Fig. 7

Bouton de

poignée

Fig. 8

Poignée

auxiliaire

Fig. 9

3. Pour mettre en place la poignée auxiliaire, la serrer et

l’attacher, tournez le bouton de poignée dans le sens des

aiguilles d'une montre (Fig. 10).

Réglage en hauteur

Le manche télescopique peut se rallonger ou se raccourcir

pour faciliter l’utilisation de l’outil.

1. Débranchez le coupe-gazon/taille-bordure de la source

d'alimentation électrique.

2. Déverrouillez le manche télescopique en tournant le

manchon de verrouillage télescopique dans le sens des

aiguilles d'une montre (Fig. 11).

3. Déployez le manche télescopique jusqu’à une hauteur

confortable (Fig. 12).

4. Une fois en position, verrouillez le manche télescopique en

tournant le manchon de verrouillage télescopique dans le

sens contraire des aiguilles d'une montre.

Attache de la rallonge électrique

1. Faites une boucle dans la rallonge électrique.

2. Insérez la boucle dans le trou à l'arrière de la poignée

supérieure et attachez la boucle autour du crochet de

retenue de rallonge électrique (Fig. 13).

Poignée auxiliaire

Fig. 10

Bouton de poignée

Manchon de

verrouillage

télescopique

Fig. 11

Fig. 12

Fig. 13

Ouverture

Crochet de retenue

de rallonge

électrique

3. Branchez la rallonge électrique dans la prise (Fig. 14).

Démarrage et arrêt

Avant de démarrer l’outil, assurez-vous qu'il n'est pas en

contact avec quoi que ce soit.

1. Pour mettre en marche le coupe-gazon/taille-bordure,

appuyez sur le bouton-poussoir de sécurité en le

maintenant enfoncé à l’aide du pouce et pressez ensuite

la gâchette en utilisant les doigts. Une fois que l’outil est

en marche, vous pouvez relâcher le bouton-poussoir de

sécurité et commencer à travailler (Fig. 15).

2. Pour arrêter l’outil, relâchez la gâchette (Fig 15).

Taille de gazon

• Portez des gants antidérapants pour une meilleure prise en

main et une protection plus ecace.

• Pour tailler le gazon de façon optimale contre les murs, les

clôtures et quand l’herbe est haute, déplacez lentement

le coupe-gazon de telle sorte que l’herbe soit coupée par

l’extrémité du l de nylon tournant à grande vitesse.

• Évitez de traîner le coupe-gazon et de mettre en contact

avec le sol le moyeu de bobine de l.

• Coupez le gazon uniquement quand l’herbe et les

mauvaises herbes sont sèches.

REMARQUE : au fur et à mesure que le temps se rafraîchit,

le l de nylon a davantage tendance à se casser. NE

PAS UTILISER L’OUTIL QUAND LA TEMPÉRATURE EST

INFÉRIEURE À 10 °C.

• Coupez l’herbe haute de haut en bas. Ceci empêchera

l’herbe de s’enrouler autour du fourreau de l’arbre et de

la tête tournante et d’endommager l’outil suite à une

surchaue.

• Si de l’herbe s’enroule autour de la tête tournante :

– Arrêtez le coupe-gazon.

– Débranchez le coupe-gazon.

– Retirez l’herbe.

• Tenez le coupe-gazon en plaçant la main droite sur la

poignée arrière et la main gauche sur la poignée auxiliaire

avant. Le coupe-gazon/taille bordure doit être tenu en

adoptant une position confortable, la poignée arrière étant à

hauteur des hanches.

mAVERTISSEMENT! Toujours maintenir le coupe-

gazon éloigné du corps. Tout contact avec la tête de coupe

du coupe-gazon pendant son utilisation peut entraîner de

graves blessures.

• La durée de vie du l de nylon dépend des instructions

suivantes d’utilisation appropriée; elle dépend également de

ce qui est coupé et de l’endroit où la coupe est pratiquée.

mAVERTISSEMENT! Retirer de la zone de coupe

les pierres, les morceaux de bois épars et tout autre corps

étranger. Le l continue à tourner pendant quelques secondes

après l'arrêt du coupe-gazon. Laisser le moteur s'arrêter

complètement avant de reprendre la tâche en cours. Éviter

de mettre en marche et d'arrêter le coupe-gazon à très

brefs intervalles.

mMISE EN GARDE! Toujours porter une

protection oculaire.

Fig. 14

Prise

Fig. 15

Bouton-

poussoir de

sécurité

Gâchette

marche-arrêt

1. Tenez le coupe-gazon de façon à ce qu’il forme un angle

de 10 à 30 degrés par rapport au sol (Fig. 16).

2. Balancez lentement le coupe-gazon d'un côté à l'autre

(Fig. 17).

3. Ne surchargez pas votre coupe-gazon; procédez plutôt

par petits « morceaux » de gazon, en travaillant de haut en

bas. Ceci permettra à l’outil de tourner à grande vitesse et

améliorera considérablement son ecacité (Fig. 18).

Taille de bordure

1. Pour passer à la taille de bordure, arrêtez l’outil et

débranchez-le.

2. Pour utiliser le guide taille-bordure/protège-eurs, tirez-le

vers le bas depuis sa position de rangement (Fig. 19).

3. Tirez le manchon taille-bordure vers le haut, tournez la

poignée arrière dans le sens contraire des aiguilles d'une

montre, puis relâchez (Fig. 20). L’outil est verrouillé en

mode taille-bordure.

10° – 30°

Fig. 16

Fig. 17

Fig. 18

Fig. 19

Guide taille-bordure/

protège-eurs

Fig. 20

Tirer vers le

haut le manchon

taille-bordure

pour tourner

Poignée

arrière

4. Tournez l’outil entier de 180 degrés. L’outil est maintenant

prêt à être utilisé en mode taille-bordure (Fig. 21).

5. Quand vous taillez à proximité de clôtures ou de murs,

utilisez le bord du carter de protection comme guide

(Fig. 22).

6. Quand vous taillez autour de bordures, déplacez le taille-

bordure vers l’arrière pour éviter d’endommager quoi que

ce soit.

mAVERTISSEMENT! Ne pas tailler à proximité de

lignes électriques.

Avancement du l

REMARQUE : ce taille-bordure utilise un l de nylon de

1,6 mm de diamètre pour couper l’herbe et les mauvaises

herbes rapidement et facilement. À la longue, l’extrémité du

l de nylon s’usera et le mécanisme d’auto-alimentation fera

avancer le l pour disposer d’une longueur adéquate pour

couper. Le l de coupe s’usera plus rapidement si la coupe

s’eectue le long de trottoirs ou d’autres surfaces abrasives ou

si des mauvaises herbes rebelles sont coupées.

Le coupe-gazon/taille bordure est équipé d’une tête d’auto-

alimentation. Frapper la tête pour essayer de faire avancer le l

endommagera le coupe-gazon.

1. Quand l’outil est en marche, relâchez la gâchette

marche/arrêt.

2. Patientez deux secondes et pressez la gâchette

marche/arrêt.

REMARQUE : le l s’allongera d’environ un quart (¼) de pouce

à chaque arrêt et redémarrage à l’aide de la gâchette, et ce

jusqu’à ce que le l atteigne en longueur le carter

de protection.

3. Recommencez vos travaux de coupe ou de taille.

mAVERTISSEMENT! Ne pas utiliser le coupe-

gazon/taille-bordure dans un arbre, sur une échelle ou un

échafaudage, car ceci est extrêmement dangereux.

mAVERTISSEMENT! Ne pas frapper l’outil sur le sol

pour essayer de faire avancer le l ou pour toute autre raison.

Entretien

AVERTISSEMENT! S'assurer de débrancher le

coupe-gazon/taille-bordure électrique avant d'inspecter

ses composants.

mAVERTISSEMENT! Toujours porter des gants de

protection pendant les tâches d’entretien. Ne pas eectuer

d’entretien quand le moteur tourne ou est chaud.

• À la longue, le l de coupe peut se dessécher. Pour

maintenir votre l en parfait état, rangez les bobines

préenroulées de rechange ou le l de coupe en vrac dans

un sac plastique refermable dans lequel vous aurez ajouté

une cuillerée d'eau.

• Pour nettoyer votre coupe-gazon/taille bordure, n'utilisez

jamais d'eau ou de nettoyants chimiques. Essuyez-le à

l'aide d'un chion propre.

• Les pièces en plastique peuvent se nettoyer au savon doux

et à l'aide d'un chion humide.

• Rangez toujours votre coupe-gazon/taille-bordure dans un

endroit sec. Ne laissez pas de liquide pénétrer dedans.

• Maintenez propres les fentes de ventilation du moteur.

Fig. 21

Fig. 22

• Si vous voyez des étincelles se produire dans les fentes

de ventilation, ceci est normal et n'endommagera pas

l’outil électrique.

IMPORTANT! Pour assurer la sécurité et la abilité de cet outil

électrique, les réparations, l'entretien et les réglages doivent

être eectués uniquement en utilisant des pièces de rechange

identiques. Pour de l'aide, communiquez avec votre revendeur

Snow Joe

+ Sun Joe

agréé ou appelez le service clientèle

Snow Joe

+ Sun Joe

au 1-866-SNOWJOE (1-866-766-9563).

Remplacement de bobine et décoinçage

ou démêlage du l

mAVERTISSEMENT! Débrancher la rallonge électrique

du secteur avant de changer le l de coupe.

1. Appuyez ensemble sur les deux pattes de verrouillage sur

le couvercle de la bobine et retirez le couvercle en tirant

directement dessus (Fig. 23).

2. Levez et retirez le manchon et la bobine du moyeu

(Fig. 24) et nettoyez toute la saleté ou les résidus d’herbe.

3. Dans le cas où le l est coincé ou emmêlé, déroulez

environ 15 cm de l pour vous assurer qu’il n’est

pas endommagé.

4. S’il n’apparaît pas être endommagé, enroulez-le et

insérez chaque extrémité du l à travers les deux fentes

de chaque côté du manchon. Placez le manchon sur la

bobine (Fig. 25).

5. Insérez chaque extrémité du l à travers leur fente

respective de chaque côté du moyeu et appuyez

doucement vers le bas sur la bobine (Fig. 26).

6. Replacez le couvercle de bobine en enfonçant les pattes

de verrouillage dans leur fente du moyeu, puis poussez le

couvercle de bobine vers le bas jusqu’à ce qu’il se mette

en place en cliquant.

7. Branchez l’outil dans une source d’alimentation électrique

et mettez-le en marche. Au bout de quelques secondes,

vous entendrez le l qui se coupe automatiquement à la

longueur appropriée.

Fig. 23

Couvercle de

bobine

Patte

Fig. 24

Bobine

Manchon

Fig. 25

Manchon

Bobine

Fente

Fig. 26

Moyeu

Fente

Enroulement du l

REMARQUE : une bobine enroulée double-l (modèle

TRJ13STE-RS-6PK) est disponible pour le remplacement

facile de bobine sur le coupe-gazon/taille-bordure électrique

TRJ13STE. Visitez le site www.sunjoe.com pour acheter cet

accessoire en ligne. Si vous souhaitez enrouler vous-même le

l, les instructions sont fournies ci-dessous. Il n'est toutefois

PAS recommandé d'enrouler soi-même le l, car si le l

n'est pas correctement enroulé, le système d'avancement

automatique du coupe-gazon pourrait mal fonctionner. Pour

cette raison, il est vivement demandé aux utilisateurs d'acheter

une bobine préenroulée.

1. Débranchez le coupe-gazon.

2. Pour retirer la bobine du moyeu du coupe-gazon, suivez

les étapes 1 et 2 de la section « Remplacement de bobine

et décoinçage ou démêlage du l » commençant en

page 13.

Recherchez le milieu d’un l de nylon neuf de 1,6 mm [soit

5 m au total, 2,5 m entre les deux extrémités] et insérez le

milieu du l dans la rainure au centre de la bobine (Fig. 27).

4. Enroulez le l en boucle inséré dans la rainure en le

tendant légèrement et en suivant la direction des èches

(Fig. 28).

5. Replacez la bobine comme l’indiquent les étapes 4 à 7 de

la section « Remplacement de bobine et décoinçage ou

démêlage du l ».

mMISE EN GARDE! Les bouts de l nylon catapultés

peuvent blesser.

REMARQUE : la longueur maximale recommandée du l de la

bobine est de 5 m, soit 2,5 m par fente.

mAVERTISSEMENT! Faire attention au sens

d'enroulement.

REMARQUE : remplacez toujours la bobine par une bobine

neuve préenroulée. Pour acheter une bobine préenroulée

(modèle TRJ13STE-RS-6PK) pour ce coupe-gazon électrique,

visitez le site sunjoe.com.

IMPORTANT : maintenez propres toutes les parties de la

tête de coupe et de son couvercle. Replacez le couvercle

en le poussant fermement sur la tête de coupe. Pour vous

assurer que le couvercle de la tête de coupe est bien en place,

essayez de le retirer sans enfoncer les deux pattes. S'il est

bien en place, il ne devrait pas bouger.

Remisage

Pour remiser le coupe-gazon, suivez ces recommandations.

• Nettoyez soigneusement le coupe-gazon/taille bordure

avant de le remiser.

• Remisez le coupe-gazon/taille bordure dans une position

stable et sans danger, hors de portée des enfants. Gardez

le coupe-gazon dans un endroit sec où la température n'est

ni trop chaude ni trop froide.

•

Lorsque vous remisez le coupe-gazon/taille bordure, ne le

faites pas reposer sur le sol. Suspendez-le par la poignée

supérieure pour que le carter de protection ne touche rien. Si

le carter de protection repose contre une surface, sa forme et

ses dimensions pourraient changer irréversiblement, ce qui

pourrait rendre l'outil dangereux à utiliser.

Service après-vente et

assistance technique

Si votre coupe-gazon/taille-bordure électrique Sun Joe

TRJ13STE nécessite une réparation ou un entretien, veuillez

appeler le service clientèle Snow Joe

+ Sun Joe

1-866-SNOWJOE (1-866-766-9563).

Numéros de modèle et de

série

Lorsque vous communiquez avec l’entreprise pour

commander des pièces ou prendre rendez-vous pour une

intervention technique chez un revendeur agréé, vous devez

fournir les numéros de modèle et de série qui se trouvent sur

l’étiquette autocollante apposée sur le carter de l’outil. Copiez

ces numéros dans l’espace réservé ci-dessous.

Fig. 27

Rainure

Fig. 28

Veuillez noter les numéros suivants sur le carter ou la poignée de votre

nouvel outil :

N° de modèle :

N° de série :

T R J 1 3 S T E

Dépannage

Problèmes Cause possible Solution possible

Le moteur ne tourne

pas ou l’outil tourne

lentement.

• Panne de courant/outil non branché

dans une prise en bon état.

• Le carter de bobine ne peut pas

tourner librement.

• Vériez si le l de coupe ne dépasse

pas.

• Vériez que l’outil est branché dans une prise de courant

en bon état. Assurez-vous que la rallonge électrique

n’est pas endommagée.

• Retirez la bobine et nettoyez les fentes; retirez avec

précautions l’herbe, les mauvaises herbes ou les autres

débris.

• Coupez le l de la bobine de telle façon qu'il atteigne

juste la lame de coupe du l.

• Amenez le coupe-gazon dans un centre d'entretien et de

réparation agréé s’il ne démarre pas après avoir eectué

ces vérications.

• Arrêtez l’outil et nettoyez la lame de coupe.

• Posez une bobine de l de coupe neuve.

• Nettoyez l’auto-alimentation.

• Retirez le couvercle de bobine et tirez le l de coupe

jusqu'à ce qu'il atteigne la lame de coupe.

• Lame de coupe coincée par de

l’herbe accumulée.

• Plus de l pour l’auto-alimentation.

• Bobine coincée.

• L’auto-alimentation est sale.

• Le l s’est tordu lors du

remplacement de la bobine.

• Il n’y a pas susamment de l à

découvert.

L'alimentation

automatique du l ne

fonctionne pas.

• Communiquez avec un revendeur Snow Joe

+ Sun Joe

agréé ou appelez le service clientèle Snow Joe

Sun Joe

au 1-866-SNOWJOE (1-866-766-9563).

• Enroulez ou coupez le l pour qu’il atteigne juste le

coupe-l.

• Le coupe-l dans le carter

de protection est recouvert,

endommagé ou absent.

• Le l dépasse le carter de

protection.

Le l n’a pas réussi à

se couper.

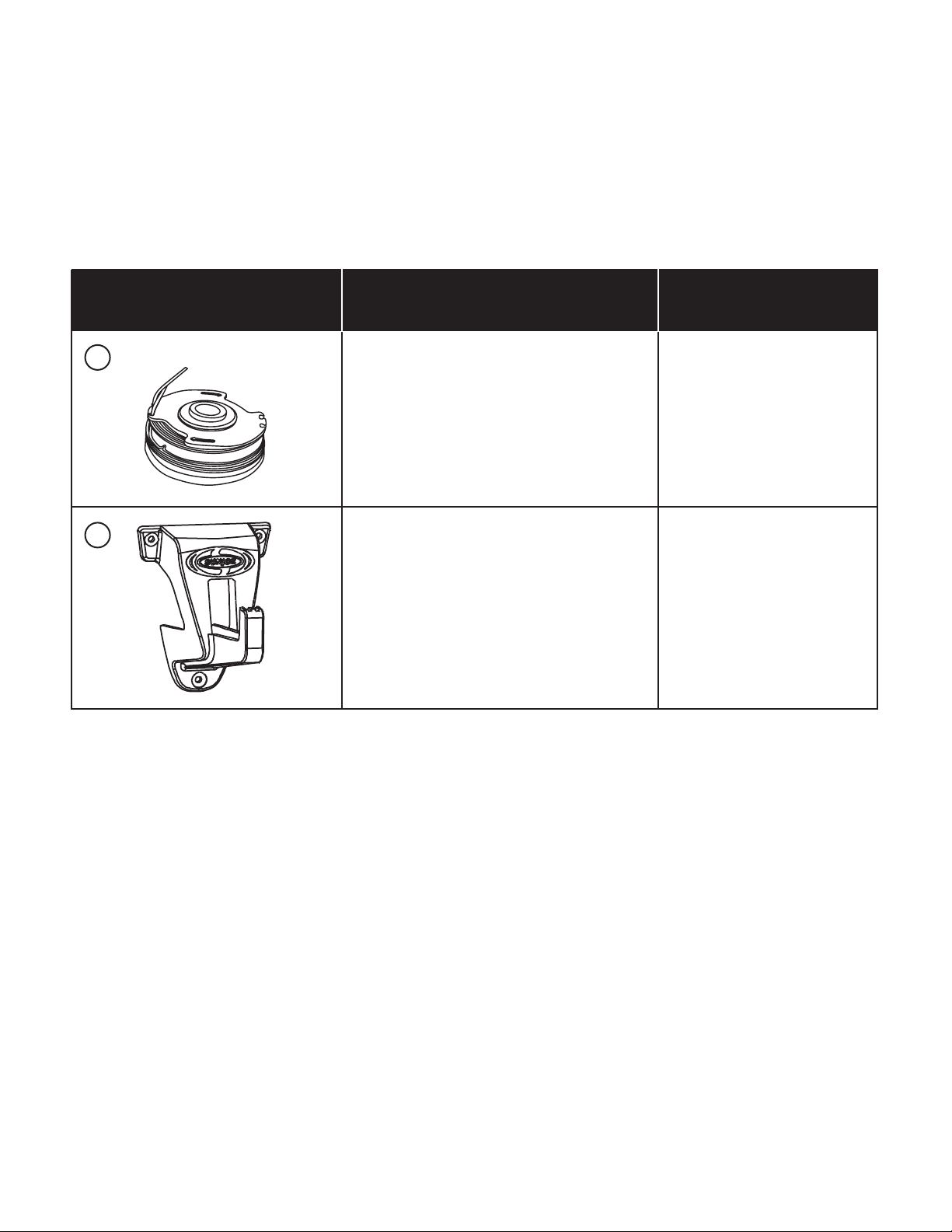

Accessoires

AVERTISSEMENT! TOUJOURS utiliser des pièces de rechange et des accessoires Snow Joe

+ Sun Joe

homologués.

NE JAMAIS utiliser des pièces ou des accessoires qui ne sont pas destinés à être utilisés avec ce coupe-gazon/taille-bordure

électrique. Communiquez avec Snow Joe

+ Sun Joe

si vous n'êtes pas sûr que l'utilisation d'une pièce de rechange ou d'un

accessoire particulier avec votre coupe-gazon/taille-bordure électrique soit sans danger. L’utilisation de tout autre accessoire ou

de toute autre pièce détachée peut être dangereuse et pourrait provoquer des dommages corporels ou mécaniques.

REMARQUE : les accessoires sont sous réserve de changements sans que Snow Joe

+ Sun Joe

soit pour autant tenue

de donner un préavis desdits changements. Les accessoires peuvent être commandés en ligne sur le site sunjoe.com ou par

téléphone en appelant le service clientèle Snow Joe

+ Sun Joe

au 1-866-SNOWJOE (1-866-766-9563).

obine double l préenroulée

(lot de 6)

TRJ13STE-RS-6PK

ModèleAccessoires Description

Support mural universel

Snow Joe

+ Sun Joe

SJWB

LA PROMESSE DE SNOW JOE

+ SUN JOE

À SES CLIENTS

NOTRE GARANTIE :

Snow Joe

déclare et garantit que les Produits neufs, d’origine, électriques ou non électriques sont exempts de vices de matière ou

de fabrication et, lorsqu’ils font l’objet d’une utilisation résidentielle et ménagère ordinaire, les garantit pendant une période de deux

ans à compter de la date d’achat au détail par l’acheteur primitif auprès de Snow Joe ou d’un des revendeurs agréés de Snow Joe,

preuve d’achat à l’appui. Étant donné que Snow Joe ne peut pas contrôler la qualité de ses Produits vendus par des revendeurs non

agréés, sauf stipulation contraire de la loi, la présente Garantie ne couvre pas les Produits achetés auprès de vendeurs non agréés. Si

votre Produit ne fonctionne pas ou si une pièce spécique couverte par les modalités de la présente Garantie fait l’objet d’un problème

quelconque, Snow Joe choisira (1) de vous envoyer une pièce de rechange gratuite, (2) de remplacer le Produit par un produit neuf ou

comparable, gratuitement, ou (3) de réparer le Produit. Génial, n’est-ce pas?

La présente Garantie vous donne des droits judiciaires spéciﬁques, et vous pouvez également avoir d’autres droits qui peuvent

varier d’une province ou d’un territoire à l’autre.

ENREGISTREMENT DU PRODUIT :

Snow Joe vous recommande vivement d’enregistrer votre Produit. Vous pouvez l’enregistrer en ligne sur le site

snowjoe.com/register, ou en imprimant et en envoyant par courrier une carte d’enregistrement oerte en ligne sur notre site Web, ou

par téléphone en appelant notre Service à la clientèle au 1-866-SNOWJOE (1-866-766-9563), ou encore en nous envoyant un courriel à

l’adresse [email protected]. Le fait de ne pas enregistrer l’achat de votre Produit n’a aucune conséquence sur vos droits concernant

la garantie. Toutefois, l’enregistrement de votre Produit permettra à Snow Joe de mieux répondre au moindre besoin que vous pourriez

avoir en matière de service à la clientèle.

QUI PEUT REVENDIQUER LA COUVERTURE DE LA GARANTIE?

La présente Garantie est étendue par Snow Joe à l’acheteur et propriétaire primitif du Produit.

QU’EST-CE QUI N’EST PAS COUVERT?

La présente Garantie ne s’applique pas si le Produit a été utilisé commercialement, pour des travaux non résidentiels ou s’il fait l’objet

d’une location. La présente Garantie ne s’applique pas non plus si le Produit a été acheté auprès d’un revendeur non agréé. La présente

garantie ne couvre pas non plus les changements cosmétiques qui n’aectent pas le rendement. Les pièces d’usure comme les

courroies, les tarières, les chaînes et les dents ne sont pas couvertes au titre de la présente Garantie et peuvent être achetées en ligne

sur le site snowjoe.com ou en appelant le 1-866-SNOWJOE (1-866-766-9563).

Vous êtes notre client et Snow Joe, LLC (« Snow Joe ») SE MET EN QUATRE pour vous servir. Nous nous eorçons de vous rendre

l’utilisation de nos produits aussi plaisante que possible. Malheureusement, il peut arriver qu’un produit Snow Joe

, Sun Joe

Aqua Joe (« Produit ») ne fonctionne pas ou se casse dans des conditions d’utilisation normales. Nous pensons qu’il est important que

vous sachiez ce que vous pouvez attendre de nous. C’est pourquoi nous avons une garantie limitée (« Garantie ») pour nos Produits.

R4_01282020

sunjoe.com

Sun Joe BDL-A0045 Electric All-Purpose Yard Bundle Grass Trimmer + Hedge Trimmer + Cultivator

Product's Documents

TRJ13STE - Trilingual Manual

Specifications

Sun Joe BDL-A0045 Questions and Answers
