Sun Joe BDL-A0199 48-Volt IONMAX Cordless Chain Saw Kit User Manual

, LLC

SAVE THESE INSTRUCTIONS

A Division of Snow Joe

, LLC

OPERATOR’S MANUAL

Model 24V-X2-CS16 Form No. SJ-24V-X2-CS16-880E-MR3

CORDLESS CHAIN SAW

48-VOLT MAX* | 2.0 Ah | 16-INCH

IMPORTANT!

Safety Instructions

All Operators Must Read These

Instructions Before Use

Read all safety warnings and all instructions. Failure to follow

the warnings and instructions may result in electric shock, re

and/or serious injury. Save all warnings and instructions for

future reference.

mDANGER! This indicates a hazardous situation, which,

if not followed, will result in serious injury or death.

mWARNING! This indicates a hazardous situation, which,

if not avoided, could result in serious injury or death.

mCAUTION! This indicates a hazardous situation, which,

if not avoided, could result in minor or moderate injury.

Intended Use

This cordless chain saw was designed and manufactured for

trimming and pruning tree limbs and branches and for cutting

smaller logs up to recommended 14.5 inch (36.8 cm), not to

exceed a max. cut of 15.5 in. (39.4 cm) in diameter depending

on type of wood. All of the wooden objects intended to be cut

with this chain saw should be no thicker than the guide bar's

maximum cutting capabilities.

Improper Use

Any other use diering from the above mentioned applications

poses a serious hazard to the user and may damage both the

tool and your personal property. Examples of improper use

include, but are not limited to:

• Trimming hedges;

• Carving;

• Sectioning pallets, crates, and various packing materials;

• Sectioning furniture or other materials with nails, screws, or

other metal components;

• Butchering meat;

• Using the machine to lift, move, or split objects;

• Using the machine while fastened to xed supports.

Improper use of the machine will invalidate the warranty,

relieve the manufacturer from all liabilities. The user will

consequently be liable for all and any damage or injury to

himself/herself or others.

General Safety

mWARNING! When using cordless yard tools, basic

safety precautions should always be followed to reduce the

risk of re, electric shock, and personal injury, including

the following:

Work Area Safety

1. Keep work area clean and well lit – Cluttered or dark

areas invite accidents.

2. Do not operate power tools in explosive atmospheres,

such as in the presence of ammable liquids, gases

or dust – Power tools create sparks which may ignite the

dust or fumes.

3. Keep children and bystanders away while operating a

power tool – Distractions can cause you to lose control.

Electric Safety

1. Power tool plugs must match the outlet. Never modify

the plug in any way. Do not use any adapter plugs with

earthed (grounded) power tools. Unmodied plugs and

matching outlets will reduce risk of electric shock.

2. Avoid body contact with earthed or grounded

surfaces, such as pipes, radiators, ranges and

refrigerators – There is an increased risk of electric shock

if your body is earthed or grounded.

3. Do not expose power tools to rain or wet conditions

– Water entering a power tool will increase the risk of

electric shock.

4. Do not abuse the cord. Never use the cord for

carrying, pulling or unplugging the power tool. Keep

cord away from heat, oil, sharp edges or moving parts.

Damaged or entangled cords increase the risk of electric

shock.

5. When operating a power tool outdoors, use an

extension cord suitable for outdoor use. Use of a cord

suitable for outdoor use reduces the risk of electric shock.

6. If operating a power tool in a damp location is

unavoidable, use a residual current device (RCD)

protected supply. Use of an RCD reduces the risk of

electric shock.

Personal Safety

1. Stay alert, watch what you are doing and use common

sense when operating a power tool. Do not use a

power tool while you are tired or under the inuence

of drugs, alcohol or medication – A moment of

inattention while operating power tools may result in

serious personal injury.

2. Use personal protective equipment. Always wear

eye protection – Protective equipment such as dust

mask, non-skid safety shoes, hard hat, or hearing

protection used for appropriate conditions will

reduce personal injuries.

3. Prevent unintentional starting. Ensure the switch is

in the o-position before connecting battery packs,

picking up or carrying the tool – Carrying power tools

with your nger on the switch or energising power tools

that have the switch on invites accidents.

4. Remove any adjusting key or wrench before

turning the power tool on – A wrench or a key left

attached to a rotating part of the power tool may result

in personal injury.

5. Do not overreach. Keep proper footing and balance at

all times – This enables better control of the power tool in

unexpected situations.

6. Dress properly. Do not wear loose clothing or

jewellery. Keep your hair, clothing and gloves away

from moving parts – Loose clothes, jewellery or long hair

can be caught in moving parts.

7. If devices are provided for the connection of dust

extraction and collection facilities, ensure these are

connected and properly used – Use of dust collection

can reduce dust-related hazards.

Power Tool Use and Care

1. Do not force the power tool. Use the correct power

tool for your application – The correct power tool will

do the job better and safer at the rate for which it was

designed.

2. Do not use the power tool if the switch does not turn

it on and o – Any power tool that cannot be controlled

with the switch is dangerous and must be repaired.

3. Disconnect the battery packs from the power

tool before making any adjustments, changing

accessories, or storing power tools – Such

preventive safety measures reduce the risk of starting

the power tool accidentally.

4. Store idle power tools out of the reach of children and

do not allow persons unfamiliar with the power tool or

these instructions to operate the power tool – Power

tools are dangerous in the hands of untrained users.

5. Maintain power tools. Check for misalignment or

binding of moving parts, breakage of parts and any

other condition that may aect the power tool’s

operation. If damaged, have the power tool repaired

before use – Many accidents are caused by poorly

maintained power tools.

6. Keep cutting tools sharp and clean – Properly

maintained cutting tools with sharp cutting edges are less

likely to bind and are easier to control.

7. Use the power tool, accessories etc. in accordance

with these instructions, taking into account the

working conditions and the work to be performed –

Use of the power tool for operations dierent from those

intended could result in a hazardous situation.

Battery tool use and care

1. Recharge only with the charger specied by the

manufacturer – A charger that is suitable for one type

of battery pack may create a risk of re when used with

another battery pack.

2. Use power tools only with specically designated

battery packs – Use of any other battery packs may

create a risk of injury and re.

3. When battery packs are not in use, keep them away

from other metal objects, like paper clips, coins, keys,

nails, screws or other small metal objects, that can

make a connection from one terminal to another –

Shorting the battery terminals together may cause burns

or a re.

4. Under abusive conditions, liquid may be ejected from

the battery; avoid contact. If contact accidentally

occurs, ush with water. If liquid contacts eyes,

additionally seek medical help – Liquid ejected from the

battery may cause irritation or burns.

Service

Have your power tool serviced by a qualied repair person

using only identical replacement parts. This will ensure that

the safety of the power tool is maintained.

Chain Saw Safety Warnings

• Keep guards in place. Protective guards should be

checked periodically to ensure they are properly tted and

in correct working order.

• Do not grasp the exposed cutting blade or cutting edges

when picking up or holding the saw. Be sure to encase the

cutting bar in its protective sheath when not in use.

• Keep all parts of the body away from the saw chain

when the chain saw is operating. Before you start the

chain saw, make sure the saw chain is not contacting

anything. A moment of inattention while operating the

chain saw may cause entanglement of your clothing or

body with the saw chain.

• Always hold the chain saw with your right hand on

the rear handle and your left hand on the front handle.

Holding the chain saw with a reversed hand conguration

increases the risk of personal injury and should never be

done.

• Hold the power tool by insulated gripping surfaces

only, because the saw chain may contact hidden

wiring. Saw chains contacting a "live" wire may make

exposed metal part of the power tool "live" and give the

operator a electric shock.

• Wear safety glasses and hearing protection. Further

protective equipment for head, hands, legs and feet is

recommended. Adequate protective clothing will reduce

personal injury by ying debris or accidental contact with

the saw chain.

• Do not operate the chain saw in a tree. Operation of a

chain saw while up in a tree may result in personal injury.

• Always keep proper footing and operate the chain

saw only when standing on a xed, secured and level

surface. Slippery or unstable surfaces such as ladders

may cause a loss of balance or control of the chain saw.

• When cutting a limb that is under tension, be cautious

of spring back. When the tension in the wood bers is

released, the spring-loaded limb may strike the operator

and/or throw the chain saw out of control.

• Use extreme caution when cutting brush and saplings.

The slender material may catch the saw chain and be

whipped toward you or pull you o balance.

• Carry the chain saw by the front handle with the

chain saw switched o and away from your body.

When transporting or storing the chain saw, always

t the guide bar cover. Proper handling of the chain saw

will reduce the likelihood of accidental contact with the

moving saw chain.

• Follow instructions for lubricating, chain tensioning

and changing accessories. An improperly tensioned or

poorly lubricated chain may either break or increase the

chance for kickback.

• Keep handles dry, clean and free from oil and grease.

Greasy, oily handles are slippery and can cause loss

of control.

• Cut wood only. Do not use the chain saw for any other

purpose. For example, do not use the chain saw to

cut plastic, masonry or non-wood building materials.

Using the chain saw in these incorrect ways could result in

serious damage to you and your tool.

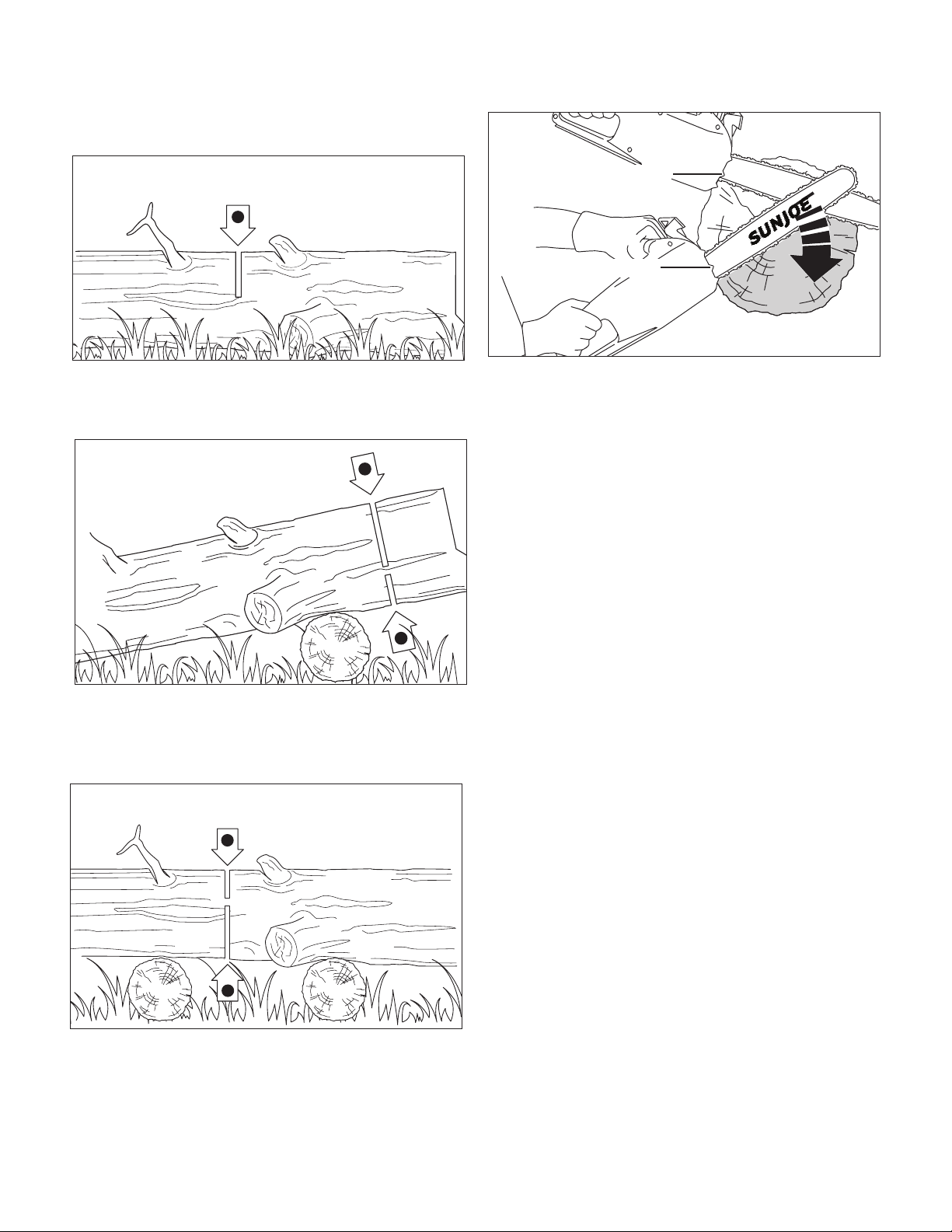

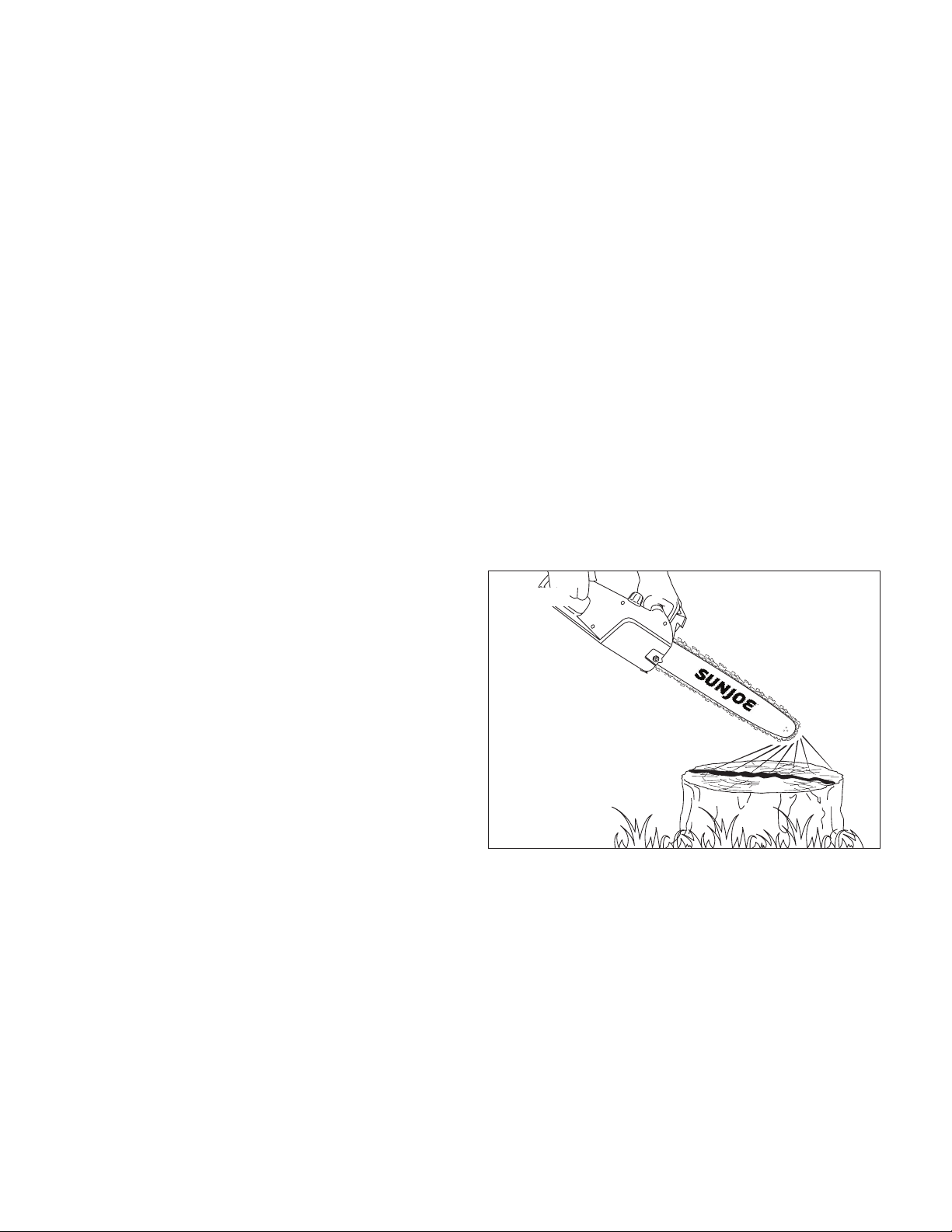

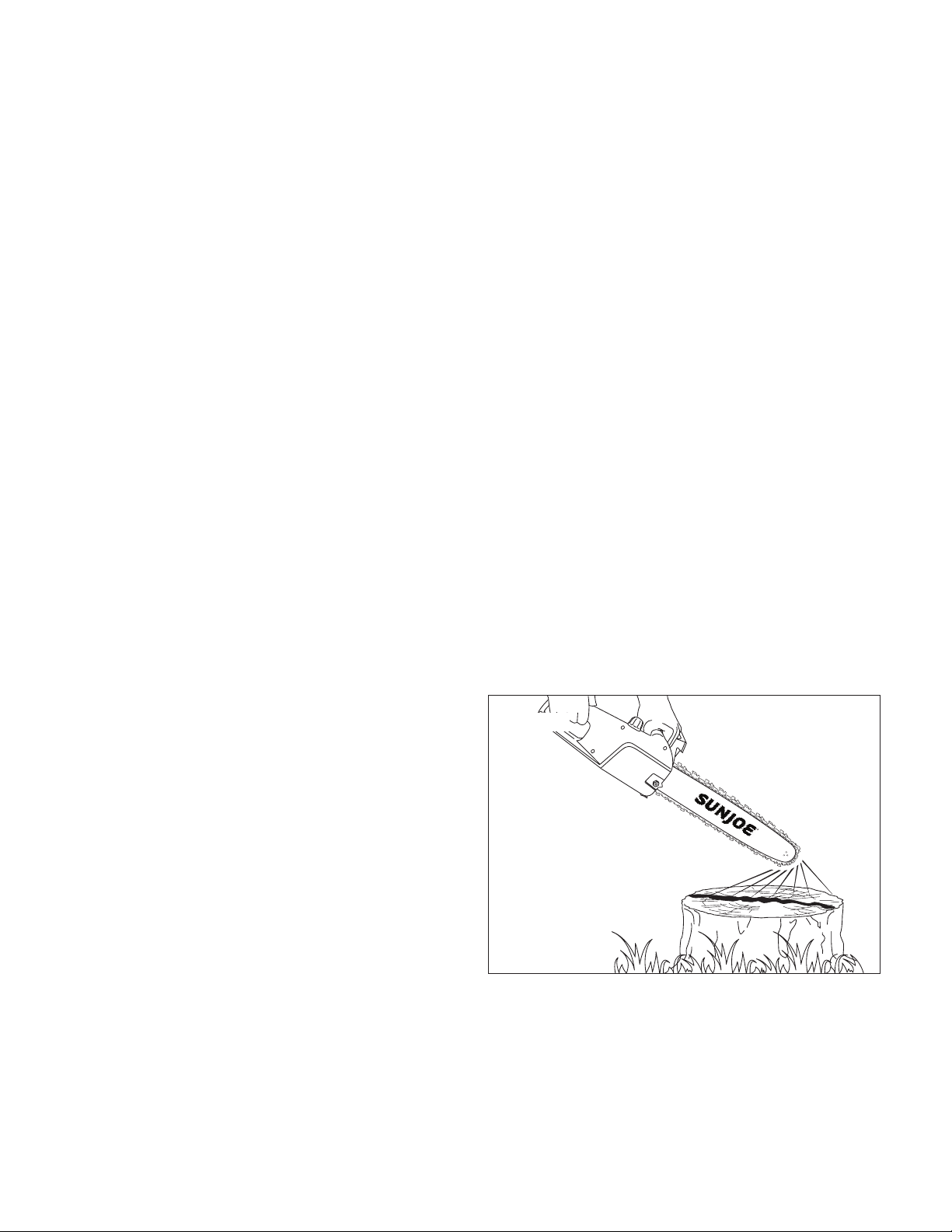

Causes and operator prevention of

kickback

Kickback may occur when the nose or tip of the guide bar

touches an object, or when the wood closes in and pinches

the saw chain in the cut.

Tip contact in some cases may cause a sudden reverse

reaction, kicking the guide bar up and back towards the

operator.

Pinching the saw chain along the top of the guide bar may

push the guide bar rapidly back towards the operator.

Either of these reactions may cause you to lose control of the

saw which could result in serious personal injury. Do not rely

exclusively upon the safety devices built into your saw. As a

chain saw user, you should take several steps to keep your

cutting jobs free from accident or injury.

Kickback is the result of tool misuse and/or incorrect operating

procedures or conditions and can be avoided by taking proper

precautions as given below:

• Maintain a rm grip (right hand on the rear handle and

left hand on the front handle with thumbs and ngers

encircling the respective handles) and position your

body and arms to allow you to resist kickback forces.

Kickback forces can be controlled by the operator if

proper precautions are taken. Do not let go of the

chain saw.

• Do not overreach and do not cut above shoulder

height. This helps prevent unintended tip contact and

enables better control of the unit in unexpected situations.

• Only use replacement bars and chains specied by the

manufacturer. Incorrect replacement of bars and chains

may cause chain breakage and/or kickback.

• Never use a dull or loose chain. Keep the chain sharp and

properly tensioned.

• Follow the manufacturer’s sharpening and

maintenance instructions for the saw chain. Decreasing

the depth gauge height can lead to increased kickback.

Battery & Charger

Safety Instructions

We pay a great deal of attention to the design of every battery

pack to ensure that we supply you with batteries that are safe,

durable and have a high energy density. The battery cells have

a wide range of safety devices. Each individual cell is initially

formatted and its electrical characteristic curves are recorded.

This data is then used exclusively to be able to assemble the

best possible battery packs.

Despite all the safety precautions, caution must always be

exercised when handling batteries. The following points must

be obeyed at all times to ensure safe use. Safe use can only

be guaranteed if undamaged cells are used. Incorrect handling

of the battery pack can cause cell damage.

IMPORTANT! Analyses conrm that incorrect use and poor

care of high-performance batteries are the main factors

responsible for personal and/or product damage.

mWARNING! Use only approved replacement batteries;

other batteries may damage the cordless chain saw and cause

it to malfunction, which can lead to serious personal injury.

mWARNING! Do not use a battery pack or appliance that

is damaged or modied. Damaged or modied batteries may

exhibit unpredictable behavior resulting in re, explosion or risk

of injury.

Do not modify or attempt to repair the appliance or the battery

packs except as indicated in the instructions for use and care.

Have your battery packs serviced by a qualied repair person

using only identical replacement parts. This will ensure that the

safety of the battery pack is maintained.

mCAUTION! To reduce the risk of injury, charge the 24V

iON+ lithium-ion battery pack only in its designated 24V iON+

lithium-ion charger. Other types of chargers present

risk of re, personal injury and damage. Do not wire a battery

pack to a power supply plug or car cigarette lighter. Such

misuse will permanently disable or damage the battery pack.

• Avoid dangerous environments – Do not charge the

battery packs in rain, snow or in damp or wet locations.

Do not use the battery packs or charger in the presence of

explosive atmospheres (gaseous fumes, dust or ammable

materials) because sparks may be generated when inserting

or removing the battery pack, which could lead to a re.

• Charge in a well-ventilated area – Do not block the

charger vents. Keep them clear to allow for proper

ventilation. Do not allow smoking or open ames near a

charging battery pack. Vented gases may explode.

NOTE: The safe temperature range for the battery is

41°F – 105ºF (5°C – 40.5°C). Do not charge the battery

outside in freezing weather; charge it at room temperature.

• Maintain charger cord – When unplugging the charger, pull

the plug, not the cord, from the receptacle to reduce the

risk of damage to the electrical plug and cord. Never carry

the charger by its cord or yank it by the cord to disconnect

it from the receptacle. Keep the cord away from heat, oil

and sharp edges. Make sure the cord will not be stepped

on, tripped over or subjected to damage or stress when the

charger is in use. Do not use the charger with a damaged

cord or plug. Replace a damaged charger immediately.

• Do not use an extension cord unless it is absolutely

necessary – Using the wrong, damaged or improperly

wired extension cord poses a risk of re and electric shock.

If an extension cord must be used, plug the charger into a

properly wired 16 gauge or larger extension cord with the

female plug matching the male plug on the charger. Make

sure that the extension cord is in good electrical condition.

• Charger 24VCHRG-DPC is rated for 120 volt AC only –

The charger must be plugged into an

appropriate receptacle.

• Use only recommended attachments – Use of an

attachment not recommended or sold by the battery

charger or battery pack manufacturer may result in risk of

re, electric shock or personal injury.

• Unplug charger when not in use – Make sure to remove

battery packs from unplugged chargers.

mWARNING! To reduce the risk of electric shock,

always unplug the charger before performing any cleaning or

maintenance. Do not allow water to ow into the charger.

Use a Ground Fault Circuit Interrupter (GFCI) to reduce

shock hazards.

• Do not burn or incinerate battery packs – Battery

packs may explode, causing personal injury or damage.

Toxic fumes and materials are created when battery packs

are burned.

• Do not crush, drop or damage battery packs – Do not

use the battery packs or charger if they have sustained a

sharp blow, been dropped, run over or have been damaged

in any way (i.e. pierced with a nail, hit with a hammer,

stepped on, etc.).

• Do not disassemble – Incorrect reassembly may pose

a serious risk of electric shock, re or exposure to toxic

battery chemicals. If the batteries or charger are damaged,

contact an authorized Snow Joe

+ Sun Joe

dealer or

call the Snow Joe

+ Sun Joe

customer service center at

1-866-SNOWJOE (1-866-766-9563) for assistance.

• Battery chemicals cause serious burns – Never let a

damaged battery pack contact the skin, eyes or mouth. If a

damaged battery pack leaks battery chemicals, use rubber

or neoprene gloves to safely dispose of it. If skin is exposed

to battery uids, wash the aected area with soap and

water and rinse with vinegar. If eyes are exposed to battery

chemicals, immediately ush with water for

20 minutes and seek medical attention. Remove and

dispose of contaminated clothing.

• Do not short circuit – A battery pack will short circuit if

a metal object makes a connection between the positive

and negative contacts on the battery pack. Do not place a

battery pack near anything that may cause a short circuit,

such as paper clips, coins, keys, screws, nails and other

metallic objects. A short-circuited battery pack poses a risk

of re and severe personal injury.

• Store your battery packs and charger in a cool, dry

place – Do not store the battery packs or charger where

temperatures may exceed 105ºF (40.5ºC), such as in

direct sunlight or inside a vehicle or metal building during

the summer.

Information about the battery

1. The battery packs supplied with your cordless chain saw

are only partially charged. The battery packs have to be

charged completely before you use the tool for the

rst time.

2. For optimum battery performance, avoid low discharge

cycles by charging the battery packs frequently.

3. Store the battery packs in a cool place, ideally at 77°F

(25°C) and charged to at least 40%.

4. Lithium-ion batteries are subject to a natural aging

process. The battery packs must be replaced at the latest

when its capacity falls to just 80% of its capacity when

new. Weakened cells in an aged battery pack are no

longer capable of meeting the high power requirements

needed for the proper operation of your chain saw, and

therefore pose a safety risk.

5. Do not throw battery packs into an open re as this poses

a risk of explosion.

6. Do not ignite the battery packs or expose them to re.

7. Do not exhaustively discharge batteries. Exhaustive

discharge will damage the battery cells. The most

common cause of exhaustive discharge is lengthy

storage or non-use of partially discharged batteries. Stop

working as soon as the performance of the batteries falls

noticeably or the electronic protection system triggers.

Place the battery packs in storage only after they have

been fully charged.

8. Protect batteries and the tool from overloads. Overloads

will quickly result in overheating and cell damage inside

the battery housing even if this overheating is not

apparent externally.

9. Avoid damage and shocks. Immediately replace batteries

that have been dropped from a height of more than one

meter or those that have been exposed to violent shocks,

even if the housing of the battery pack appears to be

undamaged. The battery cells inside the battery may have

suered serious damage. In such instances, please read

the waste disposal information for proper battery disposal.

10. If the battery packs suer overloading and overheating,

the integrated protective cuto will switch o the

equipment for safety reasons.

IMPORTANT! Do not press the ON/OFF switch any more

if the protective cut-o has been activated. This may

damage to the battery packs.

11. Use only original battery packs. The use of other batteries

poses a re risk and may result in injuries or an explosion.

Information about the charger and the

charging process

1. Please check the data marked on the rating plate of the

battery charger. Be sure to connect the battery charger

to a power supply with the voltage marked on the rating

plate. Never connect it to a dierent mains voltage.

2. Protect the battery charger and its cord from damage.

Keep the charger and its cord away from heat, oil and

sharp edges. Have damaged cords repaired without delay

by a qualied technician at an authorized Snow Joe

Sun Joe

dealer or call the Snow Joe

+ Sun Joe

customer service center at 1-866-SNOWJOE

(1-866-766-9563).

3. Electrical plugs must match the outlet. Never modify

the plug in any way. Do not use any adapter plugs with

grounded appliances. Unmodied plugs and matching

outlets will reduce the risk of electric shock.

4. Keep the battery charger, battery packs and the cordless

tool out of the reach of children.

5. Do not use the supplied battery charger to charge other

cordless tools.

6. During periods of heavy use, the battery packs will

become warm. Allow the battery packs to cool to

room temperature before connecting it to the charger

to recharge.

7. Do not overcharge batteries. Do not exceed the maximum

charging times. These charging times only apply to

discharged batteries. Frequent insertion of a charged or

partially charged battery pack will result in overcharging

and cell damage. Do not leave batteries in the charger for

days on end.

8. Never use or charge batteries if you suspect that it has

been more than 12 months since the last time they were

charged. There is a high probability that the battery

pack has already suered dangerous damage

(exhaustive discharge).

9. Charging batteries at a temperature below 41°F (5°C) will

cause chemical damage to the cells and may cause a re.

10. Do not use batteries that have been exposed to heat

during the charging process, as the battery cells may have

suered dangerous damage.

11. Do not use batteries that have suered curvature or

deformation during the charging process or those that

exhibit other atypical symptoms (gassing, hissing,

cracking, etc.).

12. Never fully discharge the battery packs (maximum

recommended depth of discharge is 80%). A complete

discharge of the battery packs will lead to premature

aging of the battery cells.

Protection from environmental inuences

1. Wear suitable work clothes. Wear safety goggles.

2. Protect your cordless tool and the battery charger from

moisture and rain. Moisture and rain can cause dangerous

cell damage.

3. Do not use the cordless tool or the battery charger near

vapors and ammable liquids.

4. Use the battery charger and cordless tools only in dry

conditions and at an ambient temperature of 41ºF – 105°F

(5°C – 40.5°C).

5. Do not keep the battery charger in places where the

temperature is liable to reach over 105°F (40.5°C). In

particular, do not leave the battery charger in a car that is

parked in the sunshine.

6. Protect batteries from overheating. Overloads,

overcharging and exposure to direct sunlight will result

in overheating and cell damage. Never charge or work

with batteries that have been overheated – replace them

immediately, if possible.

7. Store the charger and your cordless tool only in dry

locations with an ambient temperature of 41ºF – 105°F

(5°C – 40.5°C). Store your lithium-ion battery packs in a

cool, dry place at a temperature of 77°F (25°C). Protect

the battery packs, charger and cordless tool from humidity

and direct sunlight. Only place fully charged batteries in

storage (charged to at least 40%).

8. Prevent the lithium-ion battery packs from freezing.

Battery packs that were stored below 32°F (0°C) for more

than 60 minutes must be discarded.

9. When handling batteries, be wary of electrostatic

charge. Electrostatic discharges can damage the

electronic protection system and the battery cells. Avoid

electrostatic charging and never touch the battery poles.

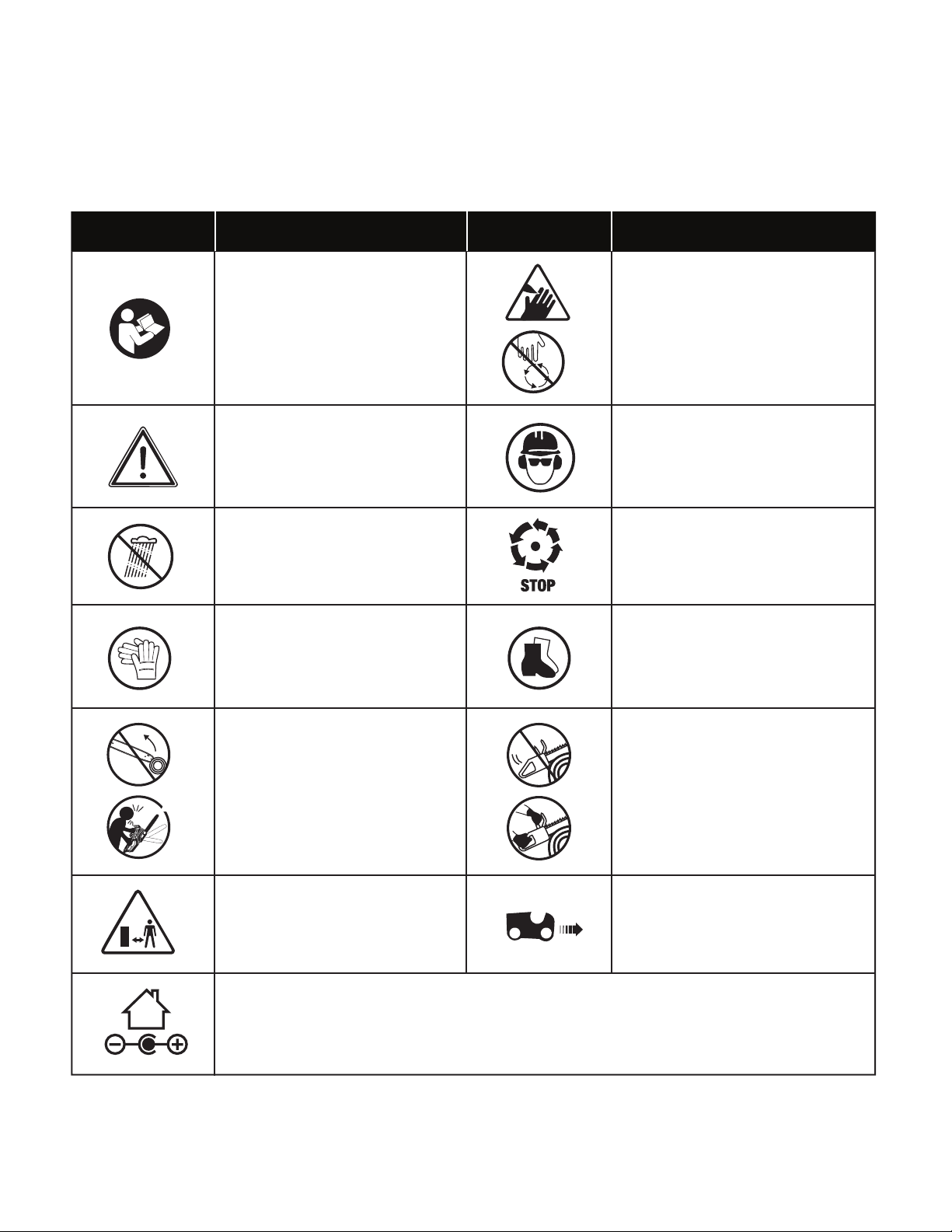

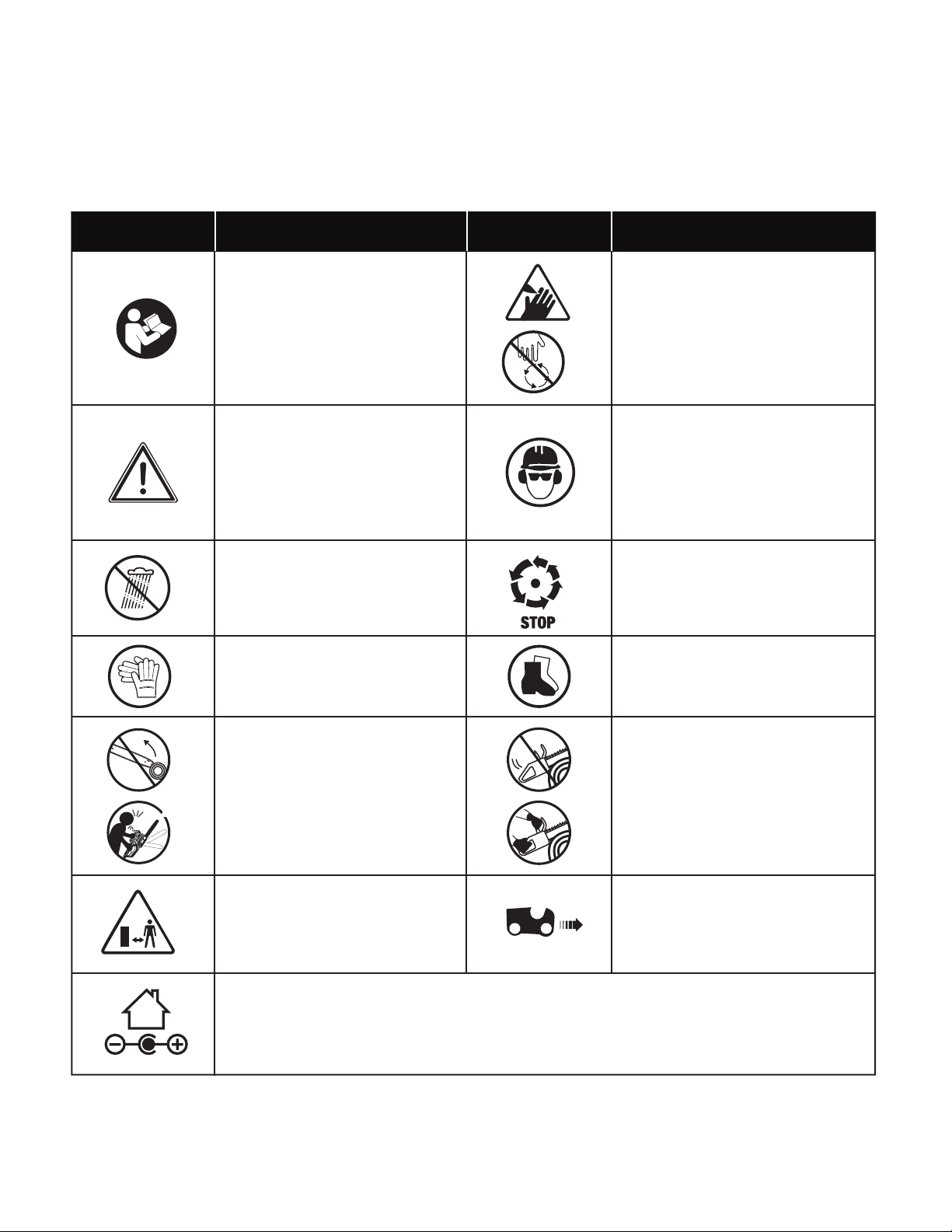

Safety Symbols

The following table depicts and describes safety symbols that may appear on this product. Read, understand, and follow all

instructions on the machine before attempting to assemble and operate.

READ THE OPERATOR'S

MANUAL(S) – Read, understand

and follow all instructions in the

user manual(s) before attempting

to assemble and operate.

SAFETY ALERT – Indicates a

precaution, a warning or a danger.

The moving part will continuously

run for several seconds after you

turn o the machine.

WARNING! Do not expose the unit

to rain or wet conditions.

CAUTION! Avoid contacting the

guide bar tip with any object. Tip

contact may cause the guide bar

to move suddenly upward and

backwards, which may cause

serious injury to the user.

WEAR EYE AND HEARING

PROTECTION – For protection

against injury, wear ear defenders,

safety goggles, and head protection.

WARNING! Two hands are

always to be used when

operating the chain saw.

Correct direction of cutting teeth.

Keep bystanders and children a

safe distance away.

Symbols Symbols

Descriptions

Indoor use only. Only use battery charger indoors.

DANGER! ROTATING

BLADES – Keep hands and

feet away from openings while the

saw is running.

Wear safety footwear at all times to

provide protection against objects

that may accidentally fall on feet.

Wear safety gloves during use to

protect hands.

Know Your Cordless Chain Saw

Read the owner’s manual and safety instructions carefully before operating cordless chain saw. Compare the illustration below to

the cordless chain saw in order to familiarize yourself with the location of the various controls and adjustments. Save this manual

for future reference.

Technical Data

Motor ................................................................... 1200 W brush

Battery Voltage Max* .................................... 48V D.C. (2 x 24V)

Battery Capacity .............................................................. 2.0 Ah

Charger Input

.............................................................. 120V AC,

60 Hz, 160 W

Charger Output

.............................................. 26V DC, 2 x 2.2A

Charge Time Max ................................ 55 min per battery pack

Bar/Chain Length .......................................... 16 inch (40.6 cm)

Oil Tank Capacity ............................................... 5  oz (150 ml)

Cutting Thickness ................................. Max: 15.5 in. (39.4 cm)

Recommended:14.5 in. (36.8 cm)

Net Weight .......................................................... 12.7 lbs (5.8 kg)

*Initial no-load voltage, when fully charged, peaks at 48 volts; nominal voltage under typical load is 43.2 volts.

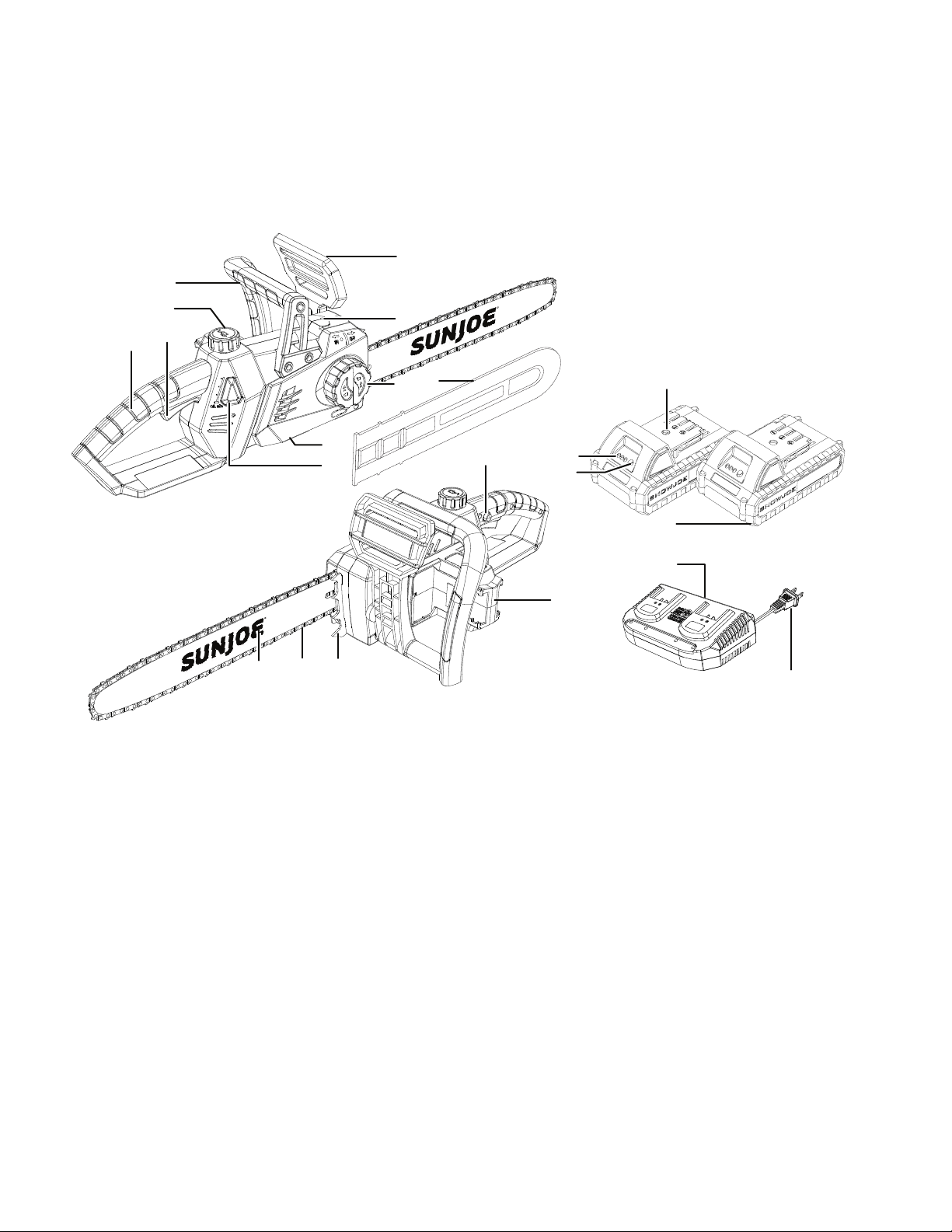

FRONT

1. Front hand brake

2. Front hand grip

3. Oil tank cap

4. Trigger switch

5. Rear handle grip

6. Oil tank

7. Chain/sprocket end cover

8. End cover + chain tensioning knob

9. Working load indicator

10. Cutting bar sheath

11. Charge socket

12. Charger plug

13. 24V iON+ lithium-ion charger

(24VCHRG-DPC)

14. 24V iON+ lithium-ion batteries (2)

(24VBAT-LTE) featuring exclusive

EcoSharp

technology

15. Push button for battery indicator

16. Battery indicators

17. Safety lock button

18. Battery compartment

19. Spiked bumper

20. 16-inch (40.6 cm) cutting chain

21. 16-inch (40.6 cm) guide bar

BACK

192021

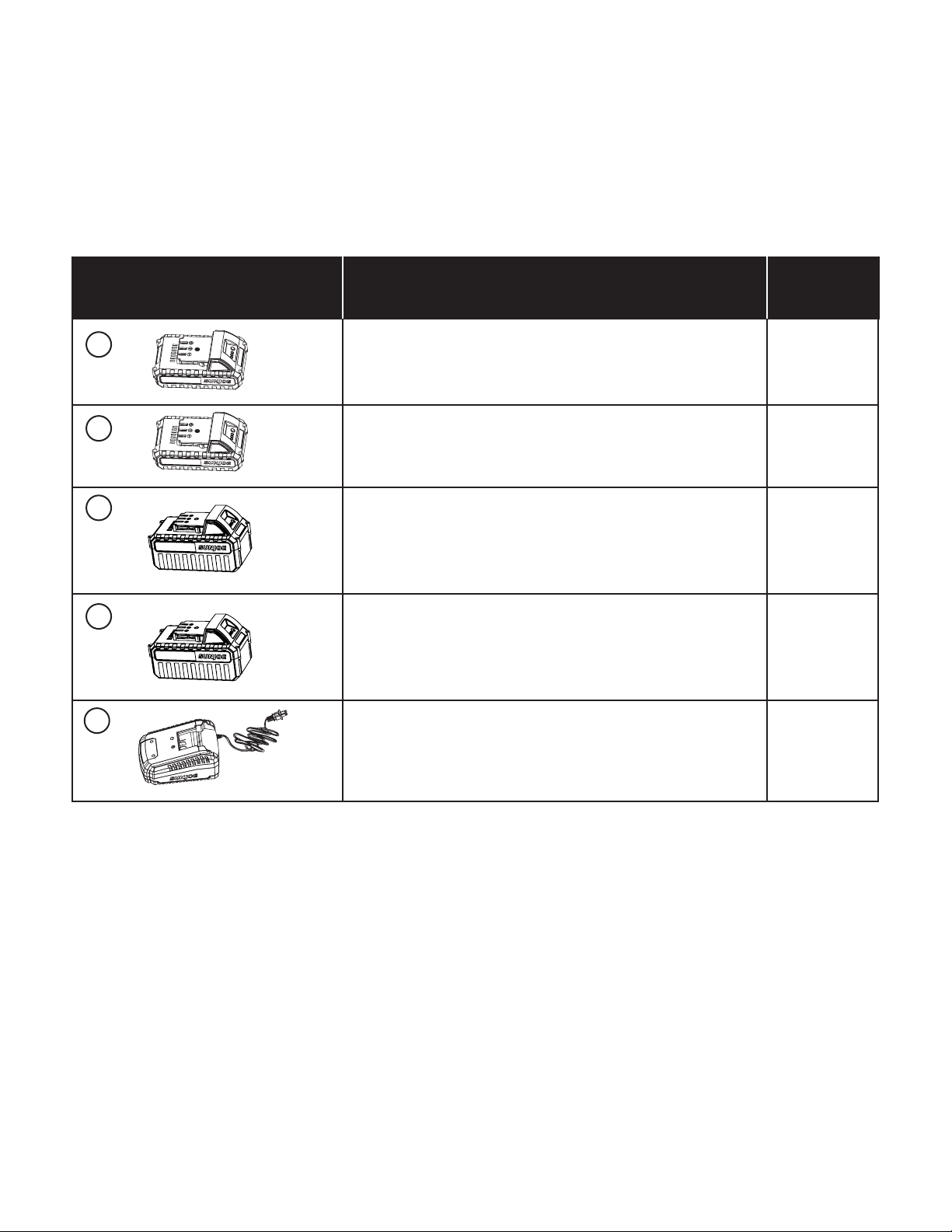

Unpacking

Carton Contents

• Cordless chain saw with chain and bar

• Cutting bar sheath

• 24V iON+ lithium-ion batteries (2)

• 24V iON+ lithium-ion battery charger

• Manual with registration card

1. Carefully remove the cordless chain saw and check to see

that all of the above items are supplied.

2. Inspect the product carefully to make sure no breakage or

damage occurred during shipping. If you nd damaged or

missing parts, DO NOT return the unit to the store. Please

call the Snow Joe

+ Sun Joe

customer service center at

1-866-SNOWJOE (1-866-766-9563).

NOTE: Do not discard the shipping carton and packaging

material until you are ready to use your new cordless

chain saw. The packaging is made of recyclable materials.

Properly dispose of these materials in accordance with

local regulations.

IMPORTANT! The equipment and packaging material are

not toys. Do not let children play with plastic bags, foils,

or small parts. These items can be swallowed and pose a

suocation risk!

Battery Pack Operation

The equipment is powered by 2 lithium-ion batteries. The

battery packs are completely sealed and maintenance free.

mWARNING! The chain saw can only be powered by

both of the batteries together. Use one battery cannot

provide sucient power to the tool. Make sure to use two

batteries of the same voltage and the same capacity. Using

the tool with batteries of dierent capacity will cause damage

to the batteries.

mWARNING! Before rst use, the batteries require at

least 55 mins charge time for each to be fully charged. When

the batteries are at low capacity, recharge for 55 mins again

for each before resuming operation.

Battery Charge Level Indicator

The battery packs are equipped with a push button for

checking the charge level. Simply press the push button

to read o the battery charge level from the LEDs of the battery

indicator:

• All 3 level monitoring LEDs are lit: Battery charge level

is high.

• 2 level monitoring LEDs are lit: Battery charge level is

decreasing. Stop work as soon as possible.

• 1 level monitoring LED is lit: Battery is at. Stop work

IMMEDIATELY and charge the battery. Otherwise the

battery’s service life will be greatly shortened.

NOTE: If the charge level button does not appear to be working,

connect the battery to the charger and charge as needed.

NOTE: Immediately after using the battery packs, the charge

level buttons may display a lower charge than they will if

checked a few minutes later. The battery cells “recover” some

of their charge after resting.

Charger Operation

WARNING! Charge only 24V iON+ lithium-ion

battery packs with their compatible 24V iON+ lithium-ion

charger. Other types of batteries may cause personal injury

and damage.

To reduce the risk of electric shock, do not allow water to ow

into the charger's AC/DC plug.

When to Charge the iON+ 24VBAT-LTE

Lithium-Ion Batteries

NOTE: The iON+ 24VBAT-LTE lithium-ion battery packs do

not develop a "memory" when charged after only a partial

discharge. Therefore, it is not necessary to run down the

battery pack before connecting it with the charger.

• Use the battery charge indicator lights to determine when to

charge your iON+ 24VBAT-LTE lithium-ion battery packs.

• You can "top-o" your battery packs' charge before starting

a big job or after a long day of use.

Charge level button

The battery is at 30% capacity

and requires charging

The battery is at 60% capacity

and requires charging soon

The battery is at full capacity

Light IndicatorsLights

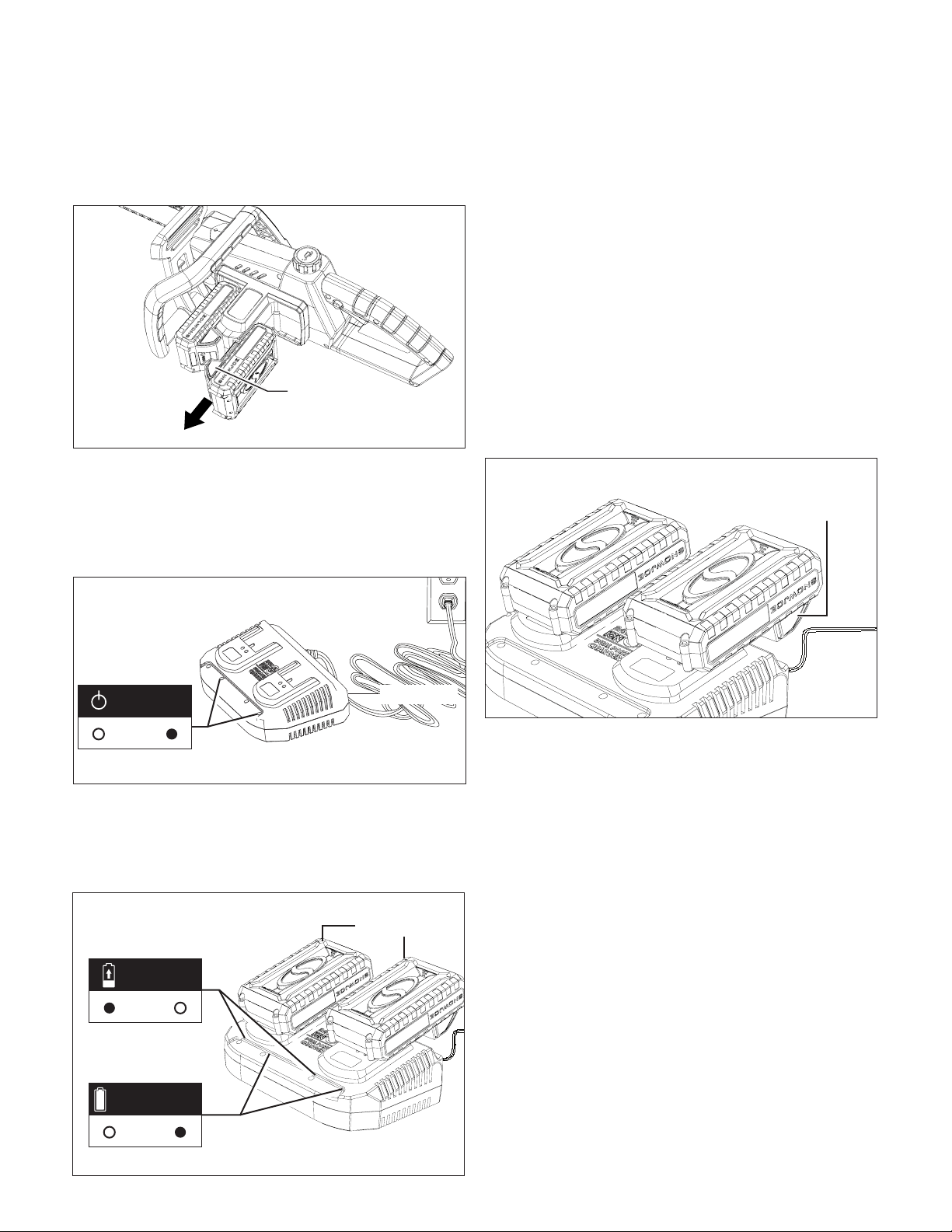

Charging the Batteries

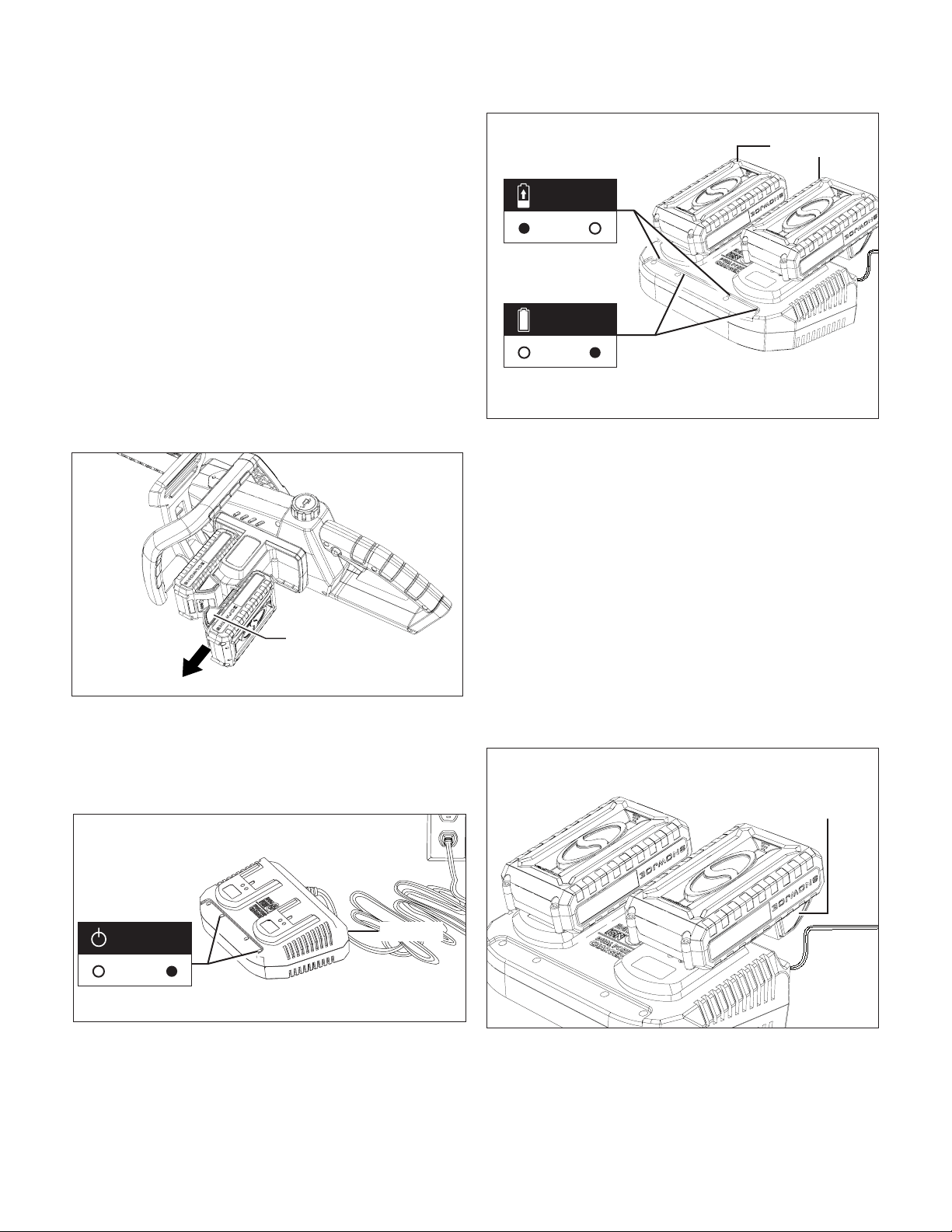

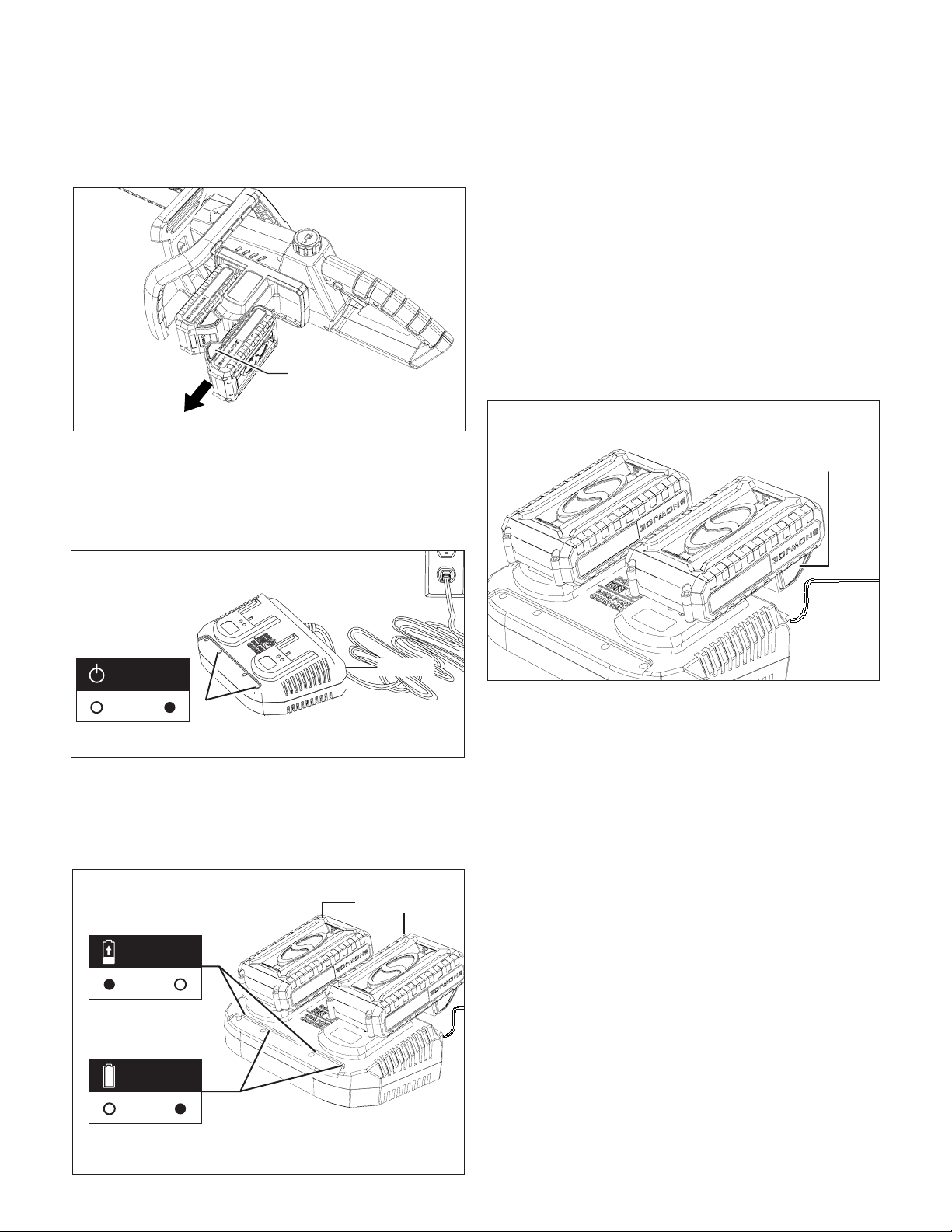

1. Press the push lock buttons on the batteries to pull them

out of the equipment (Fig. 1).

2. Check that the mains voltage is the same as that marked

on the rating plate of the battery charger. Then, insert the

charger's plug into the electrical wall outlet. When you

plug in the charger, two green lights will illuminate and

stay green (Fig. 2).

3. Place the battery packs into the charger by sliding the

packs to lock them into position. When you insert the

batteries into the charger, the two green lights will go

o, and the red lights will illuminate to indicate that the

batteries are charging (Fig. 3).

4. When the charger lights turn green, the batteries are fully

charged (Fig. 3).

NOTE: A fully discharged pack with an internal

temperature in the normal range will fully charge in

55 min (between 32ºF/0ºC and 113ºF/45ºC).

5. If the light indicators do not come on at all, check that

the battery packs are fully seated into the bay. Remove

the battery packs and reinsert. If the problem persists,

contact an authorized Snow Joe

+ Sun Joe

dealer or

call the Snow Joe

+ Sun Joe

customer service center at

1-866-SNOWJOE (1-866-766-9563) for assistance.

6. When charging is complete, remove the batteries from the

charger by pressing the push lock buttons and sliding the

batteries backward to unlock them from the charger

(Fig. 4).

mCAUTION! FIRE HAZARD. When remove the batteries

from the charger, be sure to unplug the charger from the outlet

rst, then remove the batteries from the charger.

mWARNING! This charger does not automatically turn

o when the batteries are fully charged. Please take care not

to leave the batteries in the charger. Switch o or unplug the

charger at the mains when charging is complete.

7. Timely recharging of the batteries will help prolong the

batteries' life. You must recharge the battery packs when

you notice a drop in the equipment's power.

IMPORTANT! Never allow the battery packs to become

fully discharged as this will cause irreversible damage to

the batteries.

Charging a Hot or Cold Battery Pack

The green indicator lights on the charger base indicates that

the battery packs' temperatures are outside the charging

range. Once the packs are within the acceptable range, normal

charging will take place and the red light will be continuous.

Hot or cold battery packs may take longer to charge.

Push lock button

(on both sides)

Fig. 1

Fig. 2

Charger

green

Power on

Fig. 3

Battery packs

red

Charging

green

Fully

Charged

Fig. 4

Push lock

button

Preparing To Work

Checking the Machine

mWARNING! Before performing any checks,

adjustments, repairs or maintenance on the machine, make

sure the batteries are not inserted in the compartments.

Before starting work please:

• Check that all the screws on the machine and the guide

bar are tightly fastened;

• Check that the chain is tensioned correctly, sharp and

there are no signs of any damage;

• Check that hand grips and protection devices are

clean and dry, correctly mounted and securely fastened

to the machine;

• Check that the chain brake is working eciently;

• Check that the trigger switch and the safety button move

freely without forcing and return automatically and rapidly

back to their neutral positions;

• Check that the trigger switch remains locked until the

safety button is pressed;

• Make sure the cooling air vents are not clogged with

sawdust or debris;

• Check that the chain’s oil level is not below the "OIL min"

level mark; if necessary, top up the oil to 1 cm from the

rim of the ller.

NOTE: You must ll the chain oil tank with bar and chain

oil before using your chain saw.

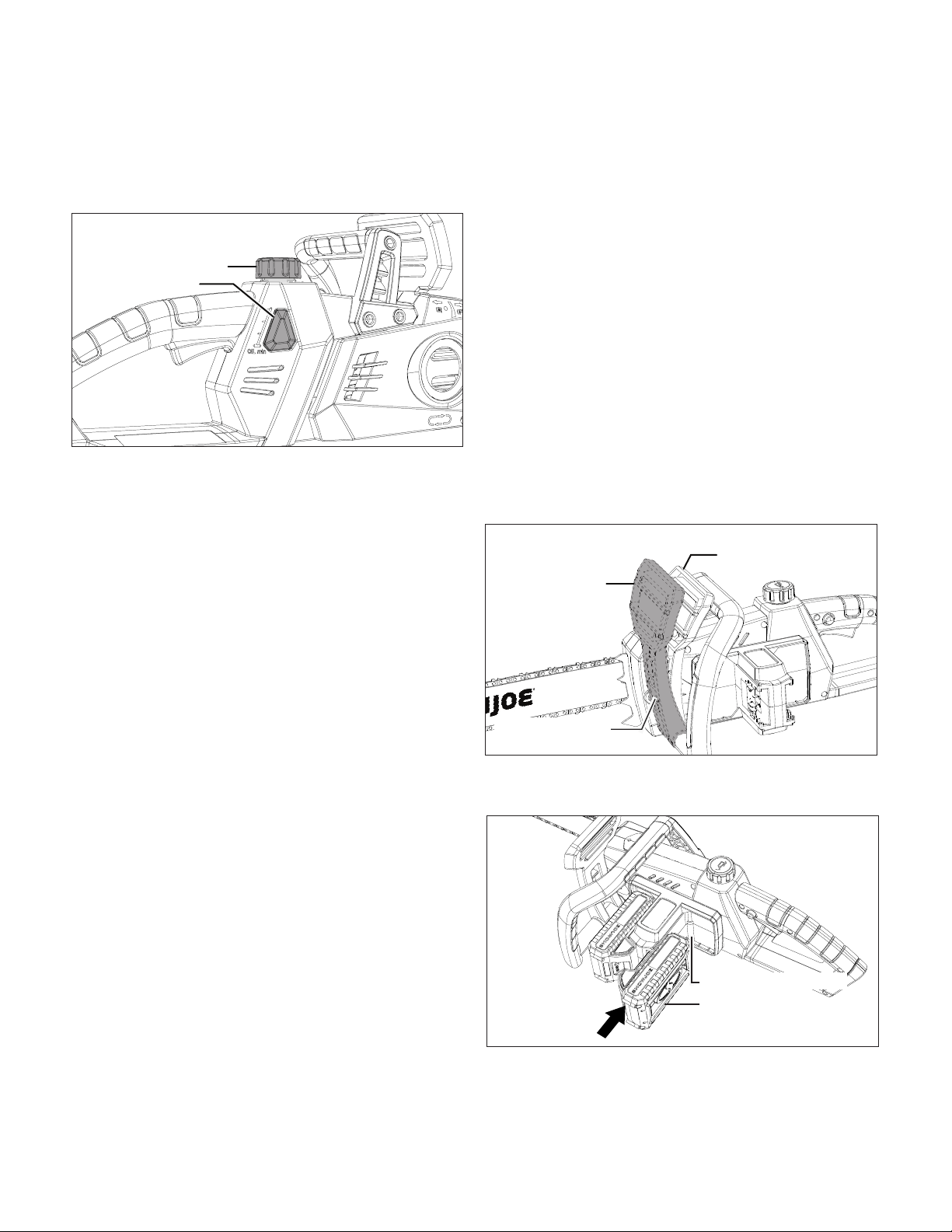

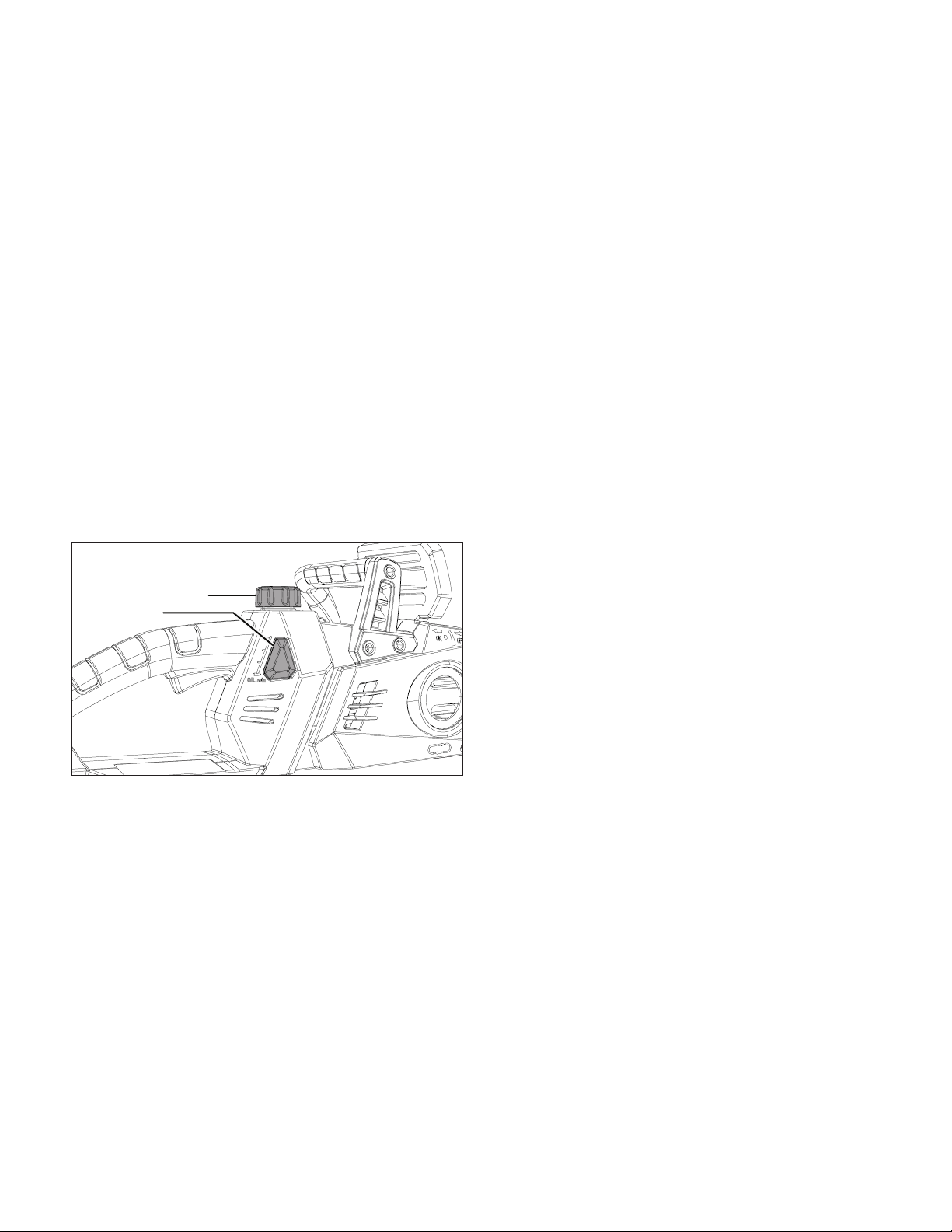

Adjusting the Chain Tension

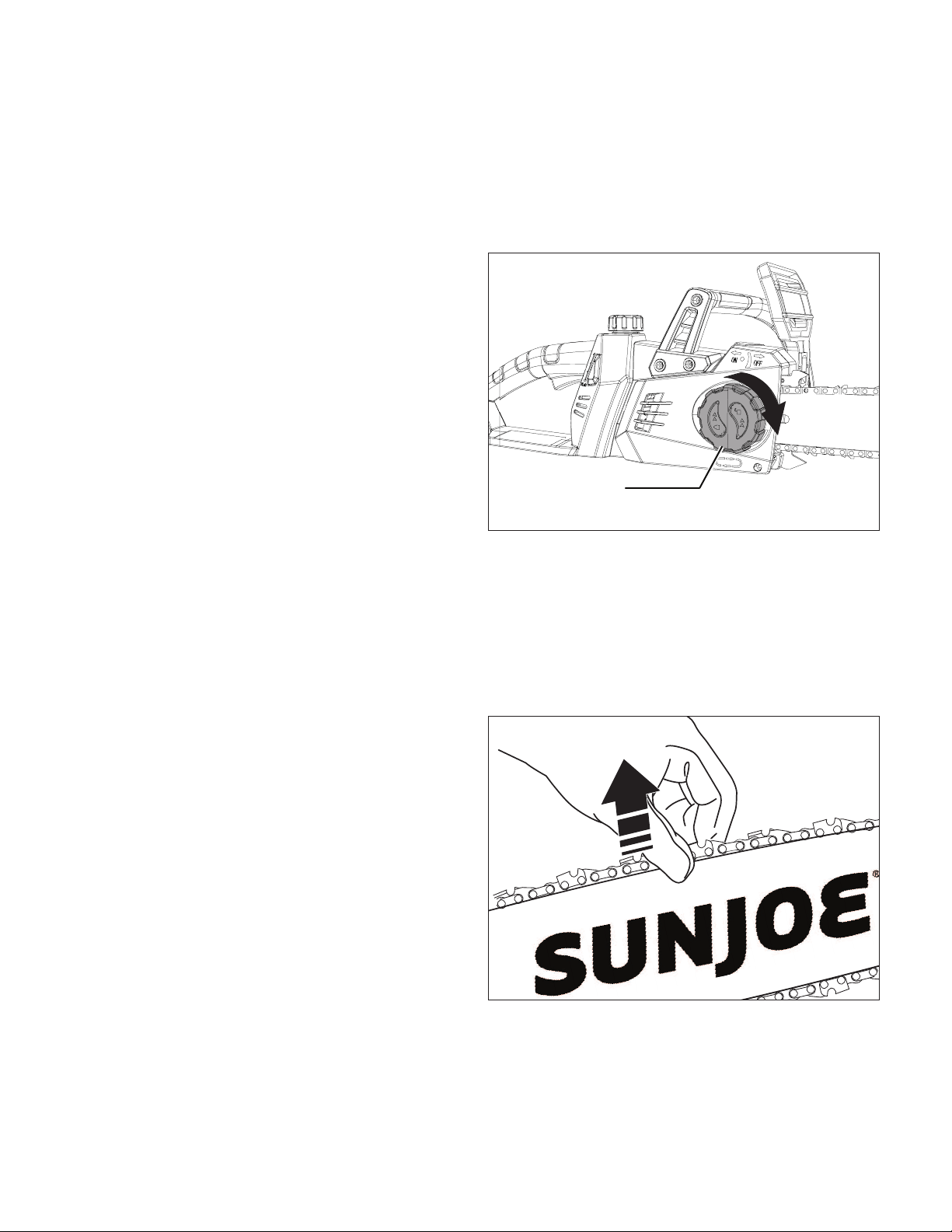

1. Tension the chain by turning the end cover + chain

tensioning knob clockwise (Fig. 5). A cold chain will

be correctly tensioned when there is no slack on the

underside of the guide bar; the chain is snug, but it can be

turned by hand without binding.

NOTE: Pay attention when loosening the chain by turning

the end cover + chain tensioning knob counterclockwise. If

loosened excessively, the knob and end cover may come o.

2. The tension is correct when the drive links on the chain do

not slip out of the chain guide on the bar when the chain

is pulled up from the middle of the bar (Fig. 6).

3. Pull the front hand brake towards the front handle in the

OFF position (Fig. 7). Using a screwdriver, run the chain

along the guide to check that it moves smoothly.

Chain Lubricant

IMPORTANT! Only use a good quality bar and chain oil

designed specically for use with chain saws to ensure optimal

lubrication of the cutting parts. Do not use oil containing

impurities to avoid clogging the tank lter and permanently

damaging the oiler.

IMPORTANT! The chain lubricating oil is bio-degradable. The

use of mineral oil or engine oil can have a serious impact on

the environment. It is essential that you use good quality oil to

lubricate the cutting parts eectively. Used or poor quality oil

does not guarantee good lubrication and reduces the lifespan

of the chain and bar.

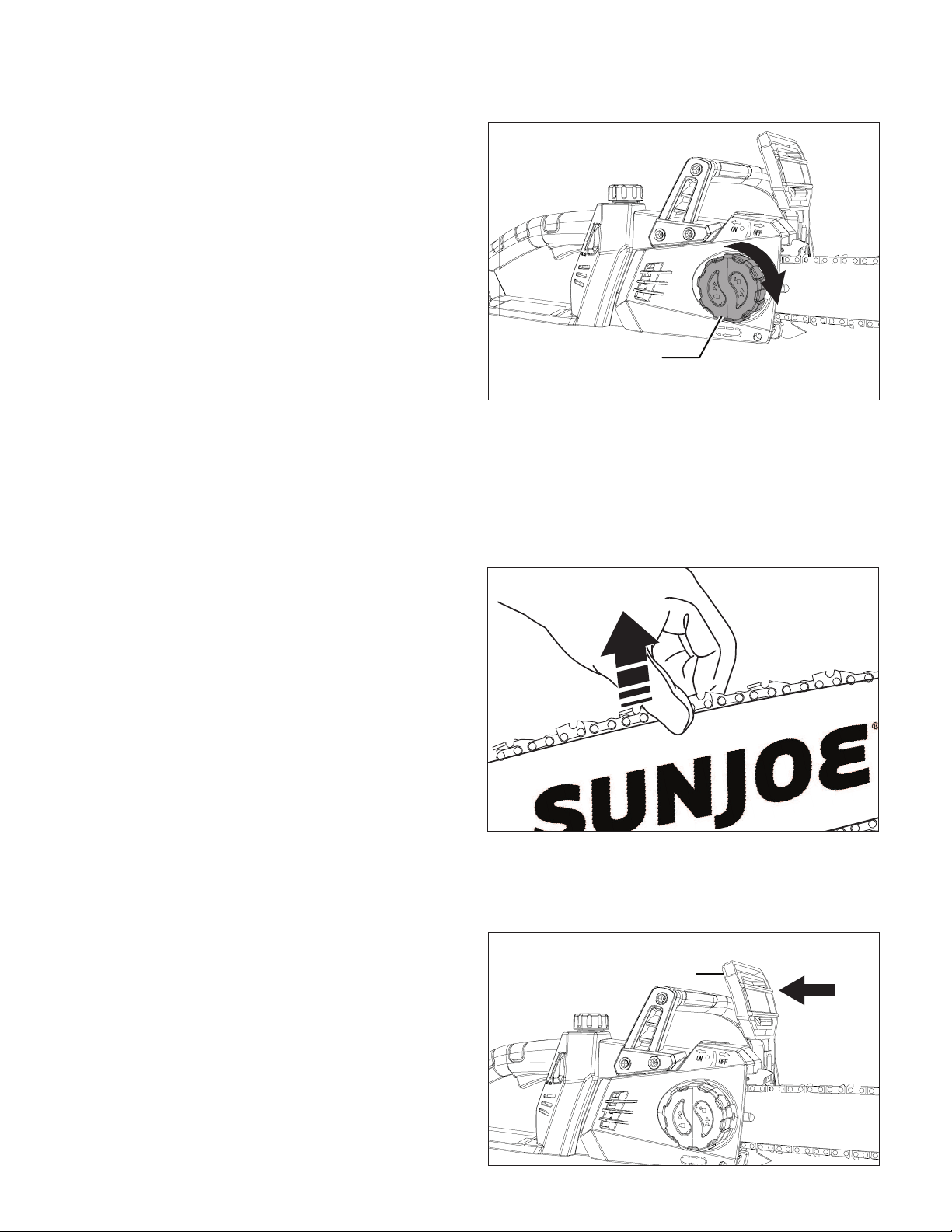

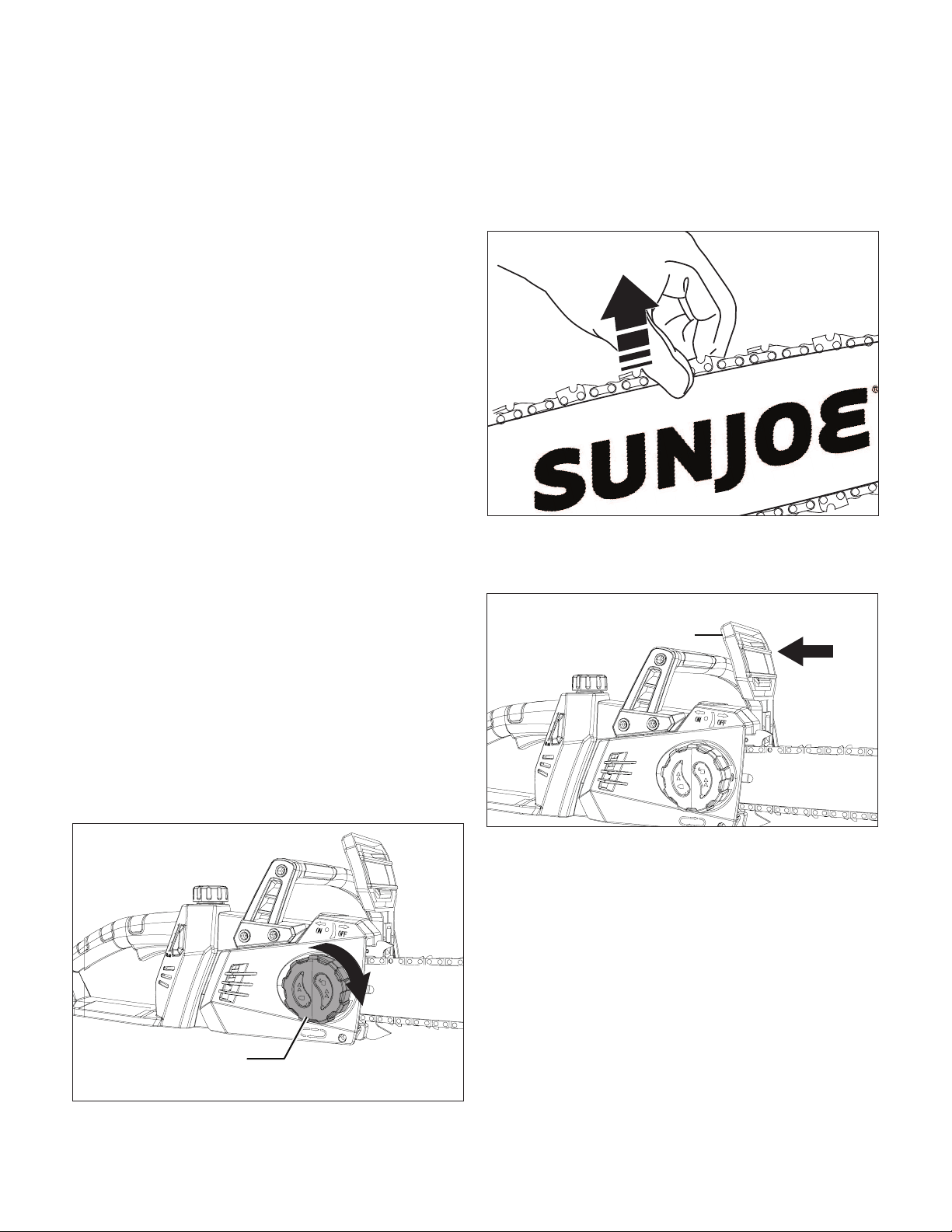

Fig. 5

End cover + chain

tensioning knob

Fig. 6

Fig. 7

Front hand brake

IMPORTANT! Before each use, the oil level should be checked

and topped up to 1 cm from the rim of the ller. To ll the oil

tank, remove the oil tank cap and add the recommended bar

and chain oil. The oil level must not drop below the "OIL min"

level mark, as indicated on the oil tank (Fig. 8).

Operation

Starting and Stopping

mCAUTION! Starting, stopping, and restarting an electric

motor repeatedly within a few seconds can generate a great

deal of heat and damage the motor. To protect the life of your

cordless chain saw, always wait at least ve seconds after

stopping before restarting the saw.

mWARNING! Be sure that the chain is not in contact with

any object when you start the motor.

mWARNING! Keep hands away from chain. Keep hands

on handles. Do not overreach.

A good, rm grip on the tool using both hands will help you

maintain control. Maintain a rm grip by place your right hand

on the rear handle and left hand on the front handle with

thumbs and ngers encircling the respective handles. A rm

grip combined with proper positioning of the handle against

your body will help you maintain control of the saw. Do not let

go of the saw while it is in operation.

mWARNING! Do not operate the cordless chain saw in

a tree, on a ladder, or on a scaold. Using the tool under such

circumstances is extremely dangerous.

mCAUTION! The chain will continue to run for several

seconds after turning o the tool.

Do not use the chain saw under wet conditions. Use extreme

caution when cutting small brush, saplings, or limbs under

tension because slender and tense material may catch the

saw and be whipped toward you, pull you o balance, or

spring back.

Do not use the chain saw to cut vines and/or small underbrush.

mWARNING! Do not let familiarity with this type of tool

prevent you from taking all necessary precautions. Remember

that a careless fraction of a second is sucient to inict

serious injury.

mWARNING! Do not cut trees near electrical wires.

mWARNING! Failure to lubricate the chain will cause

damage to the bar and chain. Use only a good quality bar

and chain oil designed specically for use with chain saws.

NOTE: It is normal for oil to seep from the saw when not in

use. To prevent seepage, empty the oil tank after each use.

When storing the unit for a long period of time (3 months or

longer), be sure the chain is lightly lubricated; this will prevent

rust on the chain and bar sprocket.

1. Prior to each cutting session, run through the daily

checklist (see pg. 19).

2. In the event of an accidental activation, the front hand

brake will engage in the ON position to stop the machine.

Reset the safety brake function by returning the front hand

brake to the OFF position (Fig. 9).

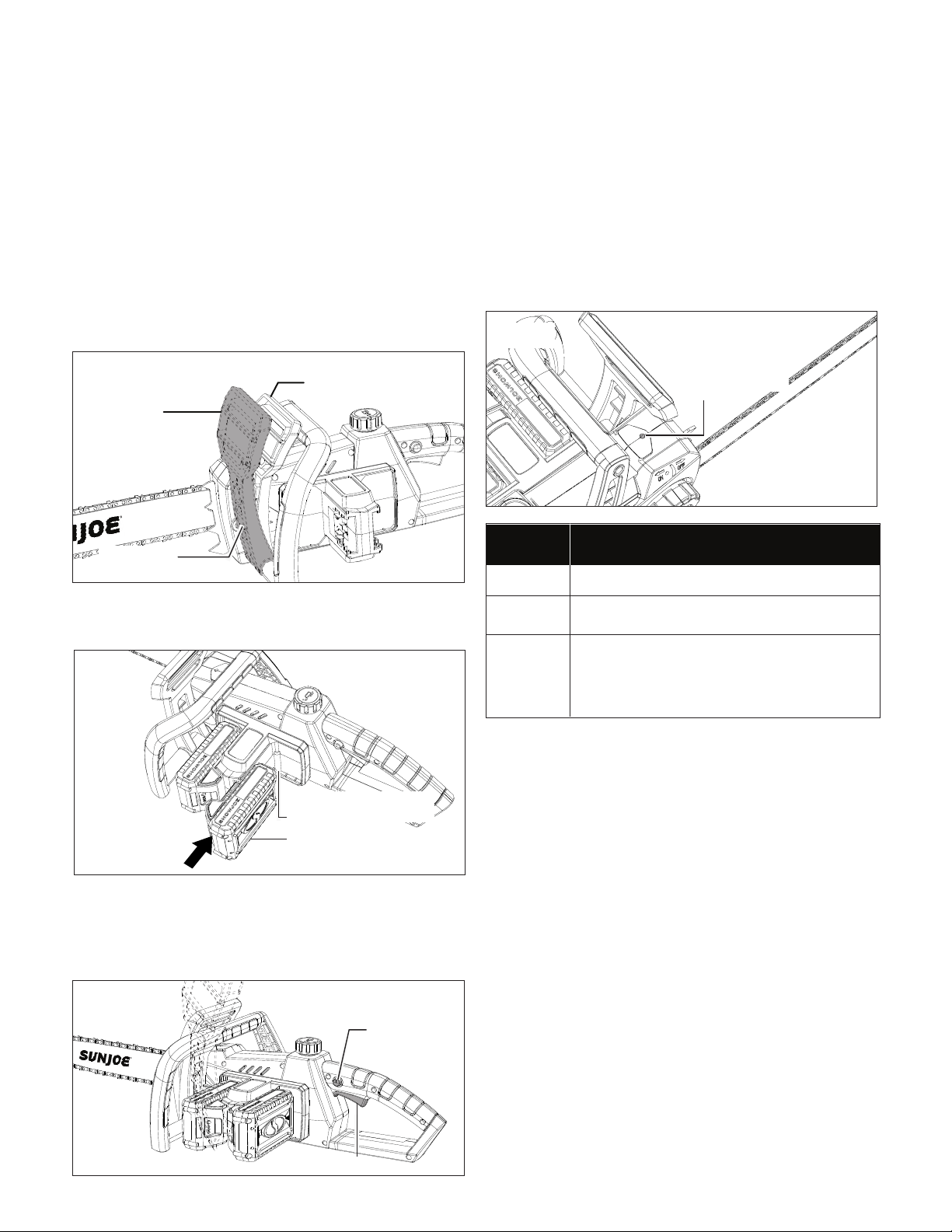

3. Insert both the batteries in the battery compartment

(Fig. 10).

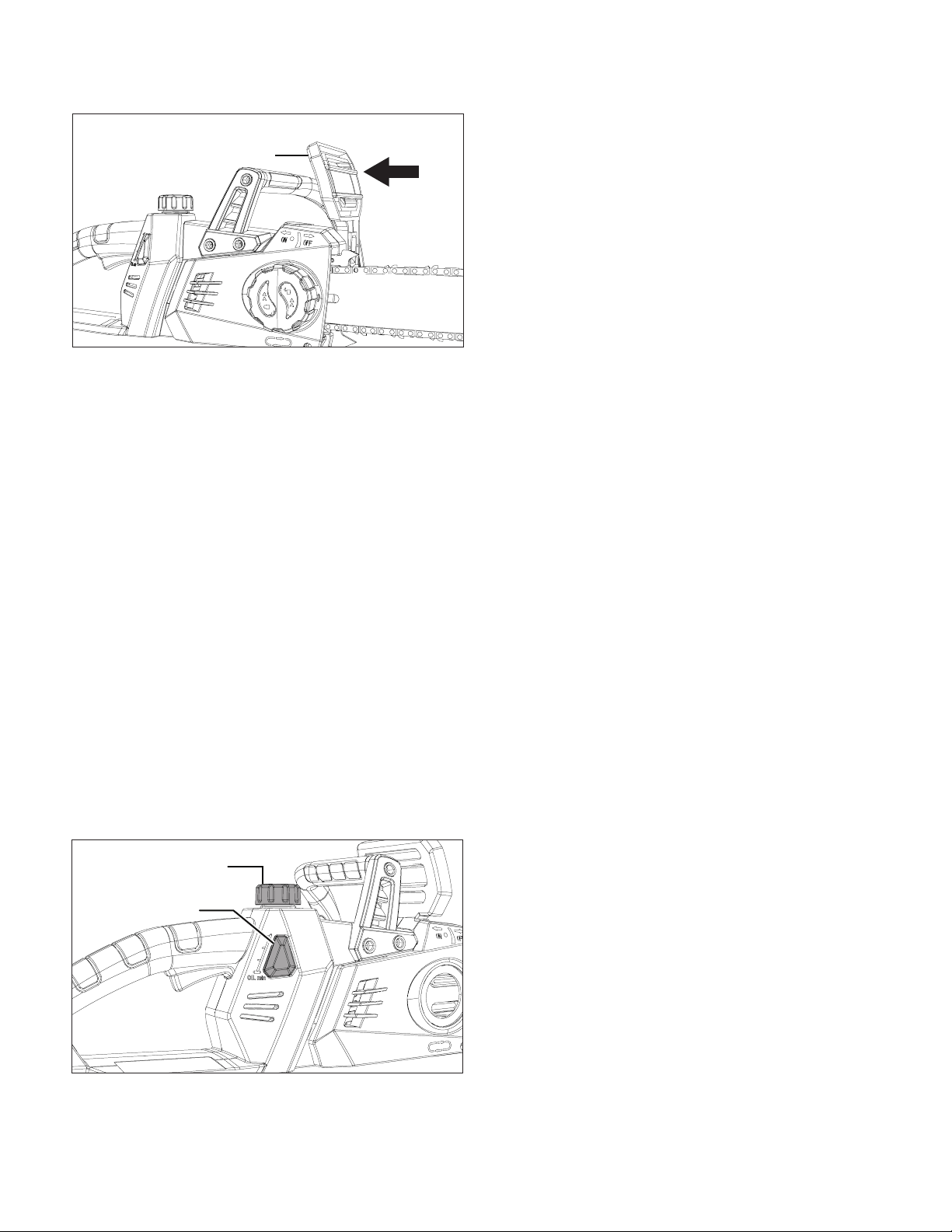

Fig. 8

Oil tank

Oil tank cap

Front hand brake

Fig. 9

ON position

OFF position

Battery pack

Fig. 10

Battery compartment

4. To turn the tool on, hold the chain saw rmly with both

hands on the handles. Press the safety lock button,

then squeeze the trigger switch. When the chain saw is

running, you can release the safety lock button (Fig. 11).

5. To turn the tool o, simply release the trigger switch.

NOTE: Do not squeeze the trigger switch until you are

ready to make a cut.

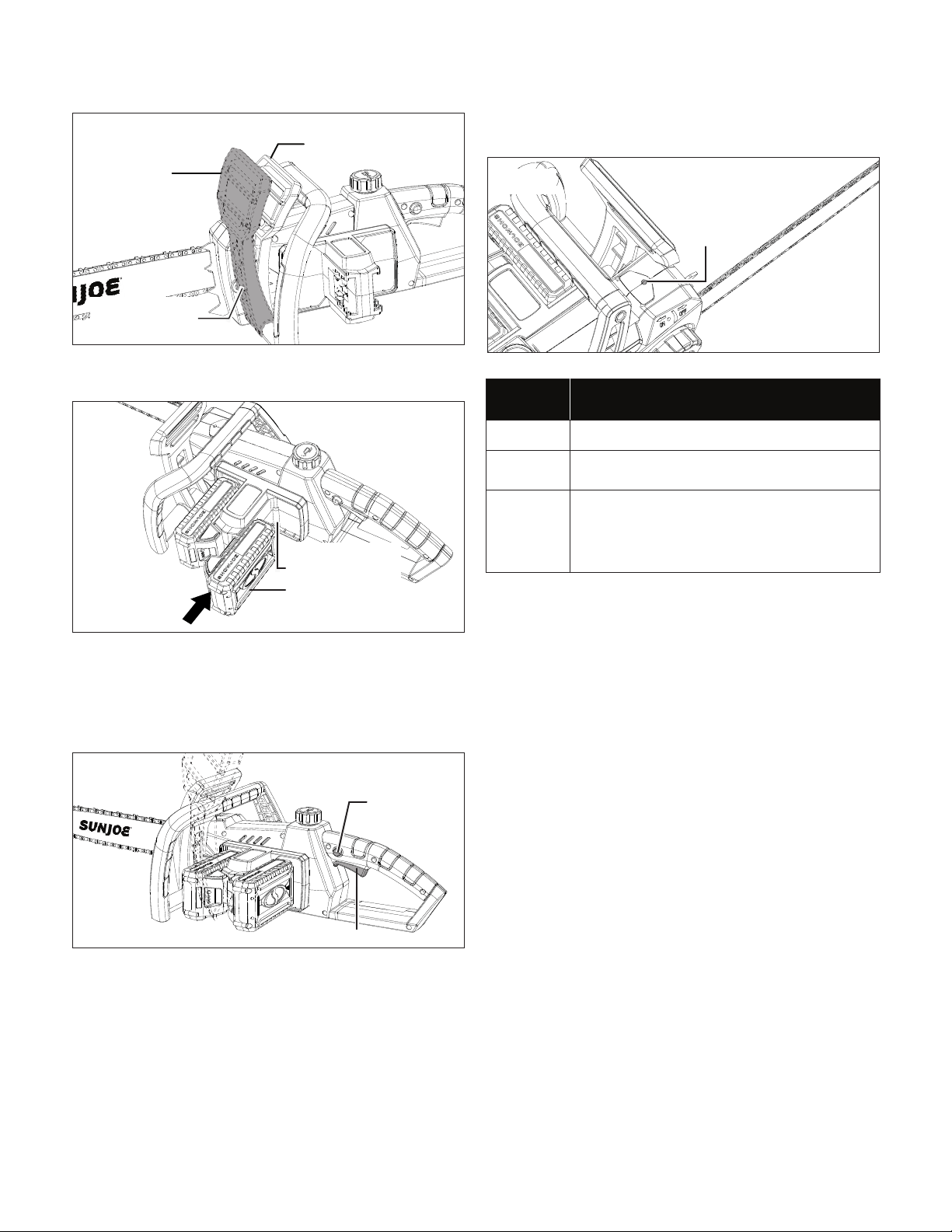

Working Load Indicator

The machine is equipped with an working load indication

system located behind the front hand brake (Fig. 12), which will

be illuminated immediately when battery is installed. Consult to

the table below for the indication of the working status of the

chain saw.

NOTE: If an overload situation happens and the machine

cuts o automatically, switch the machine o and remove the

batteries. Let the machine and batteries cool down for a while

before resuming work.

Operating Tips

WARNING! For your safety and that of others:

1. Do not use the machine without reading the instructions

carefully. Become acquainted with the controls and

the proper use of the machine. Learn how to stop the

machine quickly.

2. Keep in mind that the operator or user is responsible

for accidents or hazards occurring to other people or

their property.

3. Always wear suitable clothing when using the machine.

Wear anti-vibration gloves and other personal

protective equipment.

All the above-mentioned precautions do not, however,

guarantee the prevention of certain risks – i.e. Raynaud’s

phenomenon or Carpal tunnel syndrome. For operators

who use this machine for prolonged periods, it is

therefore recommended to have periodic checkups

on their hands and ngers. If any of the above

mentioned symptoms should appear, please contact a

physician immediately.

4. Work only in daylight or good articial light.

5. Take utmost care when working near metal fences.

6. Take care not to hit the bar hard against foreign objects or

ying debris caused by the movement of the chain.

7. Stop the motor and remove the batteries from

the compartment:

– Whenever you leave the machine unattended;

– Before cleaning, checking or servicing the machine;

– After striking a foreign object. Inspect the machine

for any damage and make repairs before restarting

it again;

– If the machine begins to vibrate abnormally,

immediately look for the cause of the vibrations

and have the machine inspected at an authorized

Snow Joe

+ Sun Joe

dealer or call the Snow Joe

+ Sun Joe

customer service center at

1-866-SNOWJOE (1-866-766-9563) for assistance;

– When the machine is not in use.

IMPORTANT! Always remember that an incorrectly used

chain saw may disturb others and have a serious impact on

the environment.

To respect people and the environment:

• Avoid using the machine in environments or at times of the

day when it may disturb others.

• Scrupulously comply with local regulations and provisions

for the disposal of waste materials after sawing.

• Scrupulously comply with local regulations and provisions

for the disposal of oils, damaged parts or any elements

which have a strong impact on the environment.

• A certain amount of chain lubricating oil is released into

the environment when the machine is running, so only use

biodegradable oils made specically for this use.

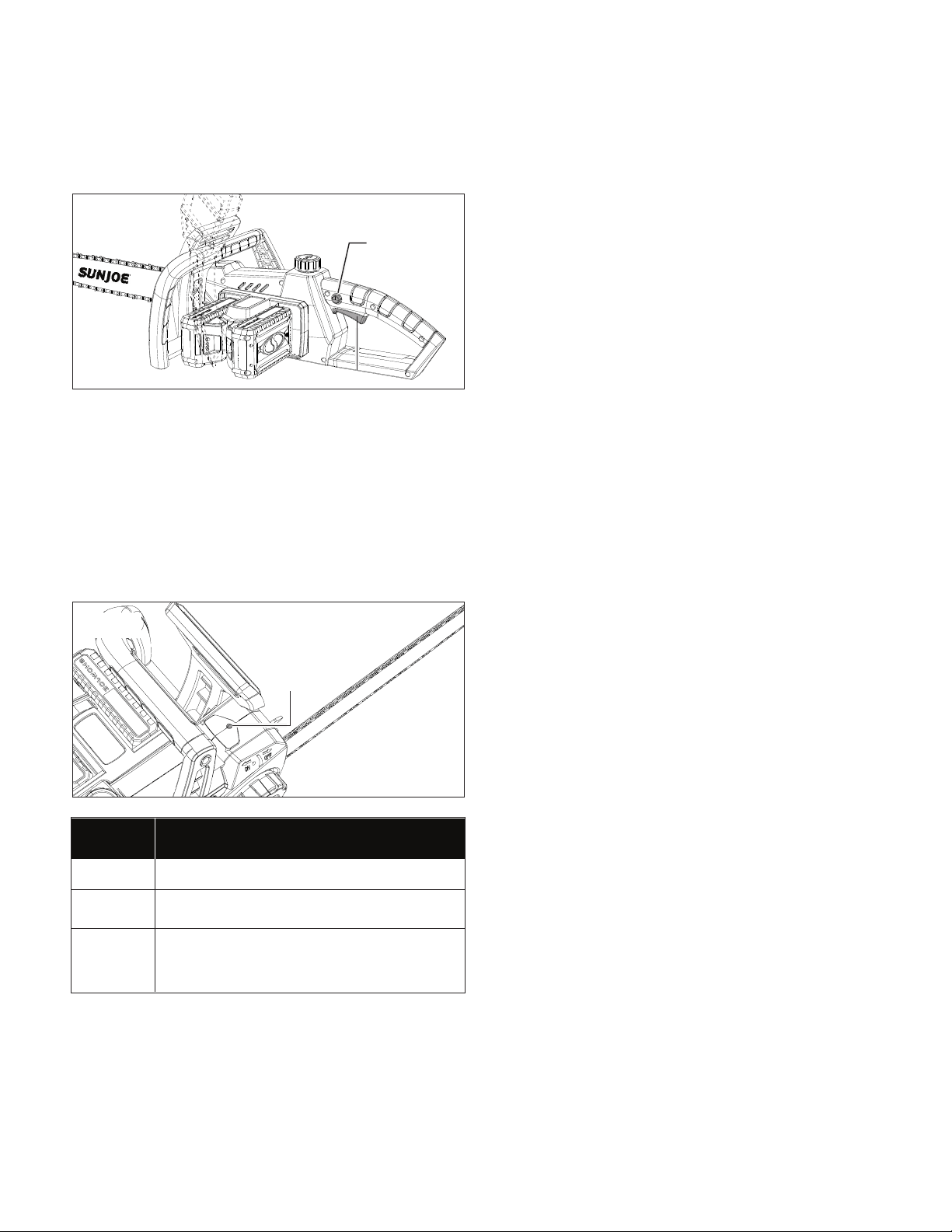

Safety lock

button

Fig. 11

Trigger switch

Working load

indicator

Fig. 12

The saw is ready to make a cut

Light IndicatorsLights

Yellow

The saw is working properlyGreen

The saw is overloaded. Stop working

immediately; Otherwise the circuit is going to

cut o automatically in 2 seconds

Red

• To avoid the risk of re, do not leave the machine with the

motor hot on leaves or dry grass.

mWARNING! It takes specic training to use the machine

for felling and delimbing.

Checks During Work

• Checking the chain tension

The chain tends to stretch gradually as you work, so you need

to check its tension frequently.

IMPORTANT! During the rst period of use (or after replacing

the chain), the chain tension must be checked more frequently

due to settling of the chain.

mWARNING! Never work with the chain loose, as it can

be hazardous if the chain slips out of its guide.

To adjust the chain tension, follow the instructions in

“Adjust Chain Tension” on page 10.

• Checking the oil delivery

IMPORTANT! Never use the machine without lubrication! You

can check the oil level in the tank through the transparent

gauge. Make sure you ll up the oil tank every time you use

the machine. For best results, use only a good quality bar and

chain oil designed specically for use with chain saws.

mWARNING! Make sure the bar and the chain are in

place when you check the oil delivery.

Start the motor and check if the chain oil is delivered as shown

below (Fig. 13).

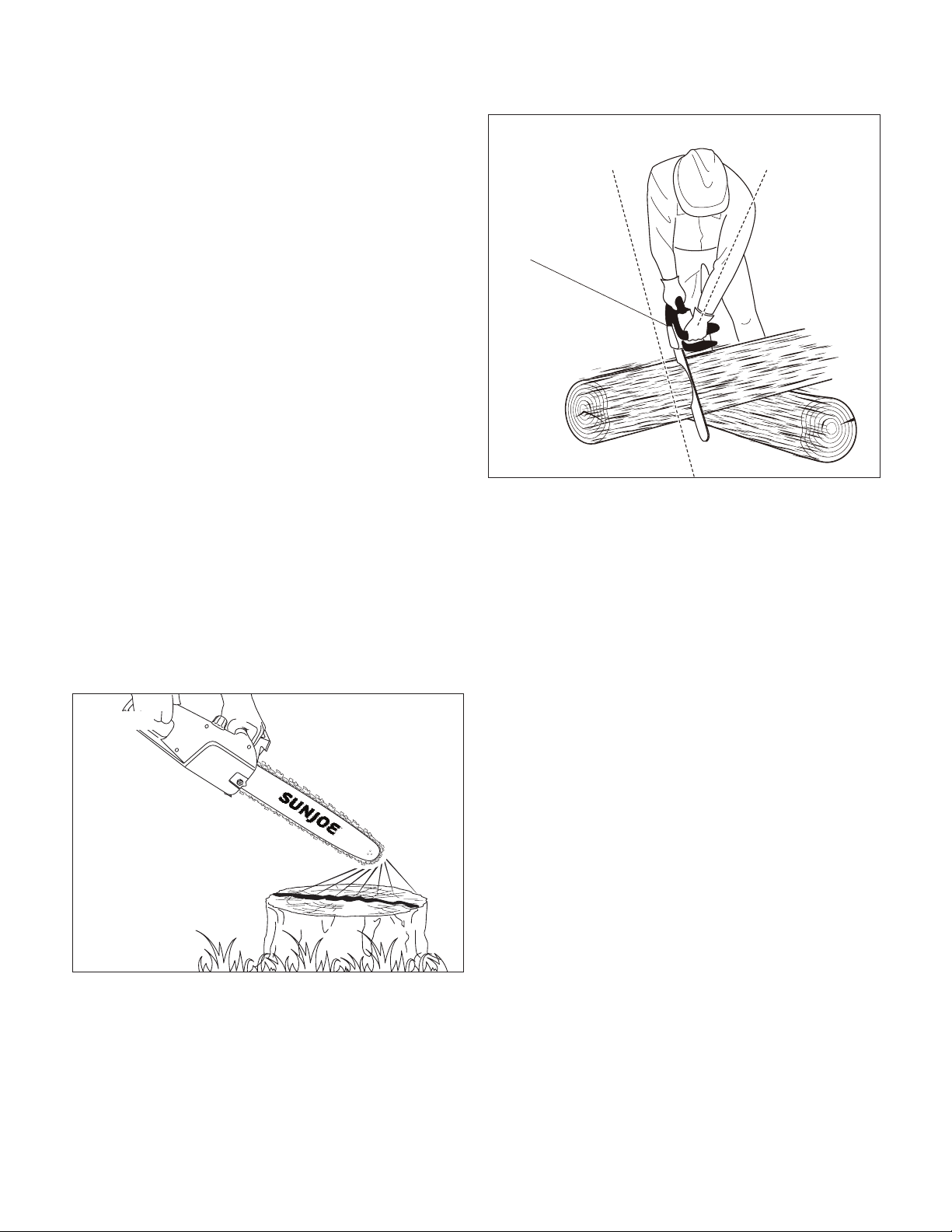

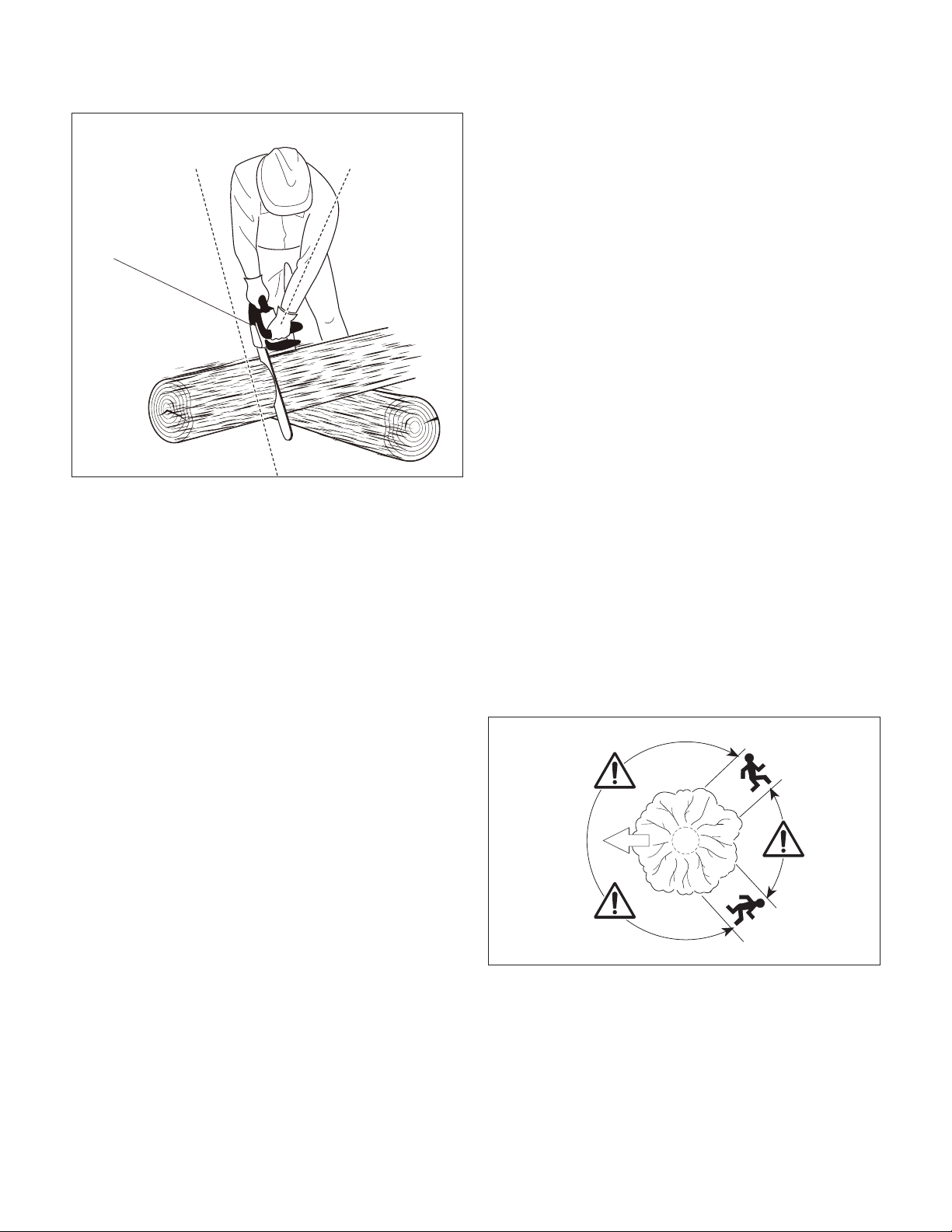

Proper Cutting Stance

• Weight should be balanced with both feet on

solid ground.

• Keep your left arm and elbow locked in a "straight arm"

position to withstand any kickback force (Fig. 14).

• Your body should always be to the left of the chain line.

Basic Cutting Procedures

mWARNING! This unit is designed for trimming branches

and limbs up to recommended 14.5 in. (36.8 cm), not to

exceed a max. cut of

15.5 in. (39.4 cm) in diameter depending

on type of wood. Practice cutting a few small limbs using the

following technique to get the “feel” of using the saw before

you begin a major sawing operation.

• Take the proper stance in front of the wood with the saw

turned o (Fig. 14).

• Squeeze the trigger switch and let the chain accelerate to

full speed before entering the cut.

• Hold the saw with both hands rmly. Always keep your left

hand on the front handle and your right hand on the rear

handle so that your body is to the left of the chain line.

• Keep the unit running the entire time you are cutting,

maintaining a steady speed.

• Let the chain do the work; exert only light downward

pressure. If you force the cut, damage to the bar, chain,

or unit can result.

• Do not put the pressure on the saw at the end of the cut.

• Always cut with both feet on solid ground to prevent falling.

• Do not cut above chest height since it is dicult to

control kickback forces with a saw held high.

Cutting Techniques

Before felling or delimbing for the rst time, practice sawing

logs on the ground or on trestles, so that you can get familiar

with the machine and the most suitable sawing techniques.

mWARNING! Always hold the machine with both hands

when sawing.

Fig. 13

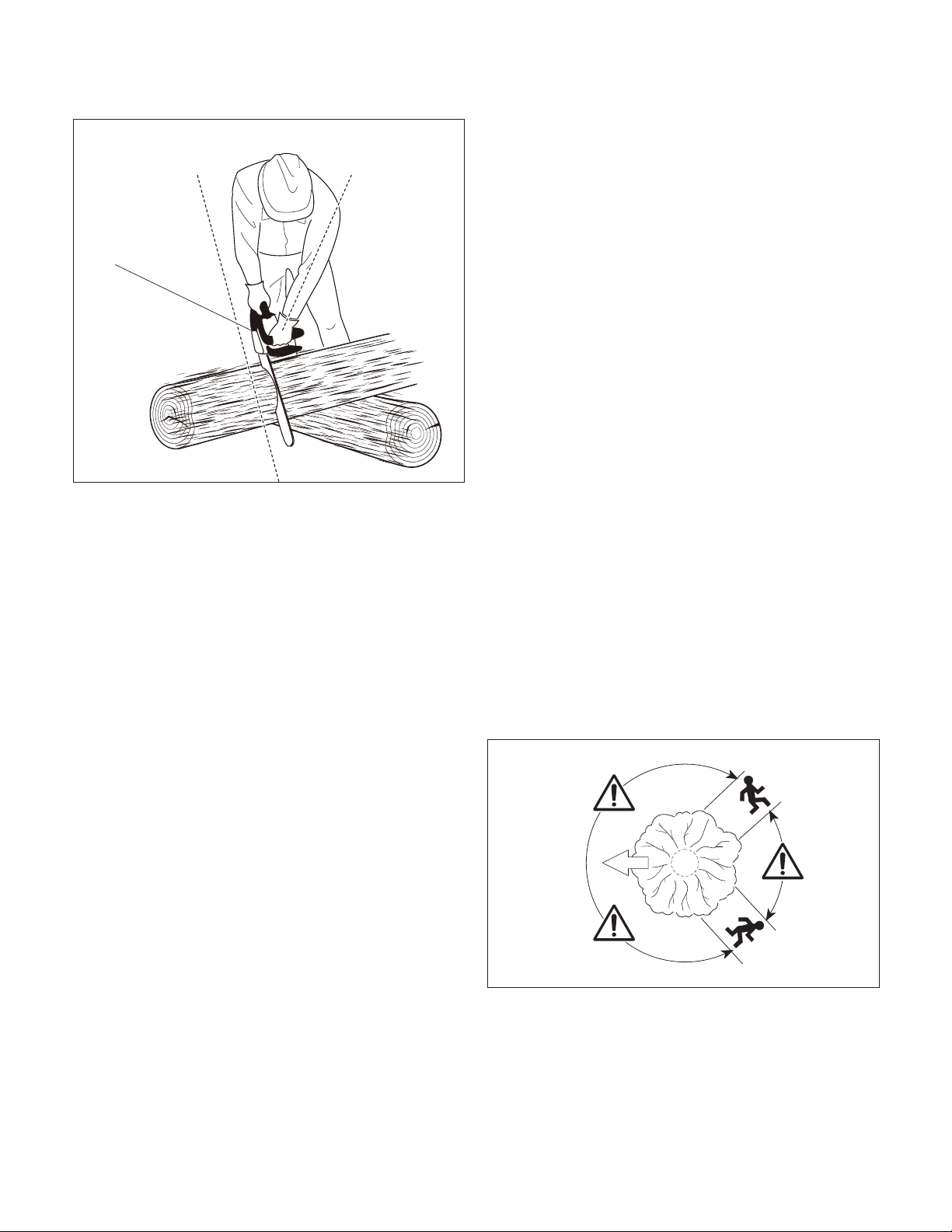

Fig. 14

Chain line

Straight arm

mWARNING! Stop the motor immediately if the chain

stops during sawing. Beware of kickback, which can occur if

the bar contacts an obstacle.

• Felling a tree

i) When bucking and felling are performed by two or more

people at the same time, the felling operation should be

separated from the bucking operation by a distance of at

least twice the height of the tree being felled. Trees should

not be felled in a manner that would endanger any person,

strike any utility line or cause any property damage. If the

tree does make contact with any utility line, the company

should be notied immediately.

ii) The chain saw operator should keep on the uphill side of

the terrain as the tree is likely to roll or slide downhill after

it is felled.

iii) An escape path should be planned and cleared as

necessary before cuts are started. The escape path should

extend back and diagonally to the rear of the expected line

of fall as illustrated (Fig. 15).

iv) Before felling is started, consider the natural lean of the

tree, the location of larger branches and the wind direction

to help you judge which way the tree will fall.

v) Remove dirt, stones, loose bark, nails, staples and wire

from the tree.

• Notching undercut

Make the notch 1/3 the diameter of the tree, perpendicular to

the direction of the fall as illustrated (Fig. 16).

Make the lower horizontal notching cut rst. This will help to

avoid pinching either the saw chain or the guide bar when the

second notch is made.

• Felling back cut

i) Make the felling back cut at least 2 in. (50 mm) higher than

the horizontal notching cut as illustrated (Fig. 16). Keep

the felling back cut parallel to the horizontal notching cut.

Strategically position the felling back cut so that enough

wood is left to act as a hinge. The hinge wood keeps the

tree from twisting and falling in the wrong direction. Do not

cut through the hinge.

ii) As the felling gets close to the hinge, the tree should begin

to fall. If there is any chance that the tree may not fall in

the desired direction or it may rock back and bind the saw

chain, stop cutting before the felling back cut is complete

and use wedges of wood, plastic or aluminium to open the

cut and drop the tree along the desired line of fall.

iii) When the tree begins to fall, remove the chain saw from

the cut, stop the motor, put the chain saw down, then use

the retreat path planned. Be alert for overhead limbs falling

and watch your footing.

• Limbing

Limbing is the process in which branches are removed from a

fallen tree. When limbing, leave larger lower limbs to support

the log o the ground. Remove the small limbs in one cut as

illustrated (Fig. 17). Branches under tension should be cut from

the bottom up to avoid binding the chain saw.

mWARNING! Pay special attention to where the branches

are lying on the ground and recognize the following risks:

1). the branches may be under tension; 2). the direction in which

the branch will fall may dier from that anticipated; 3). the tree

may be unstable after the branch has been cut.

• Bucking a log

mWARNING! Do not buck logs that are larger than the

maximum cutting thickness.

Bucking is the process in which a log is cut into lengths. It is

important to make sure your footing is rm and your weight is

evenly distributed on both feet. When possible, the log should

be raised and supported by the use of limbs, logs, or chocks.

Follow these simple directions for easy cutting:

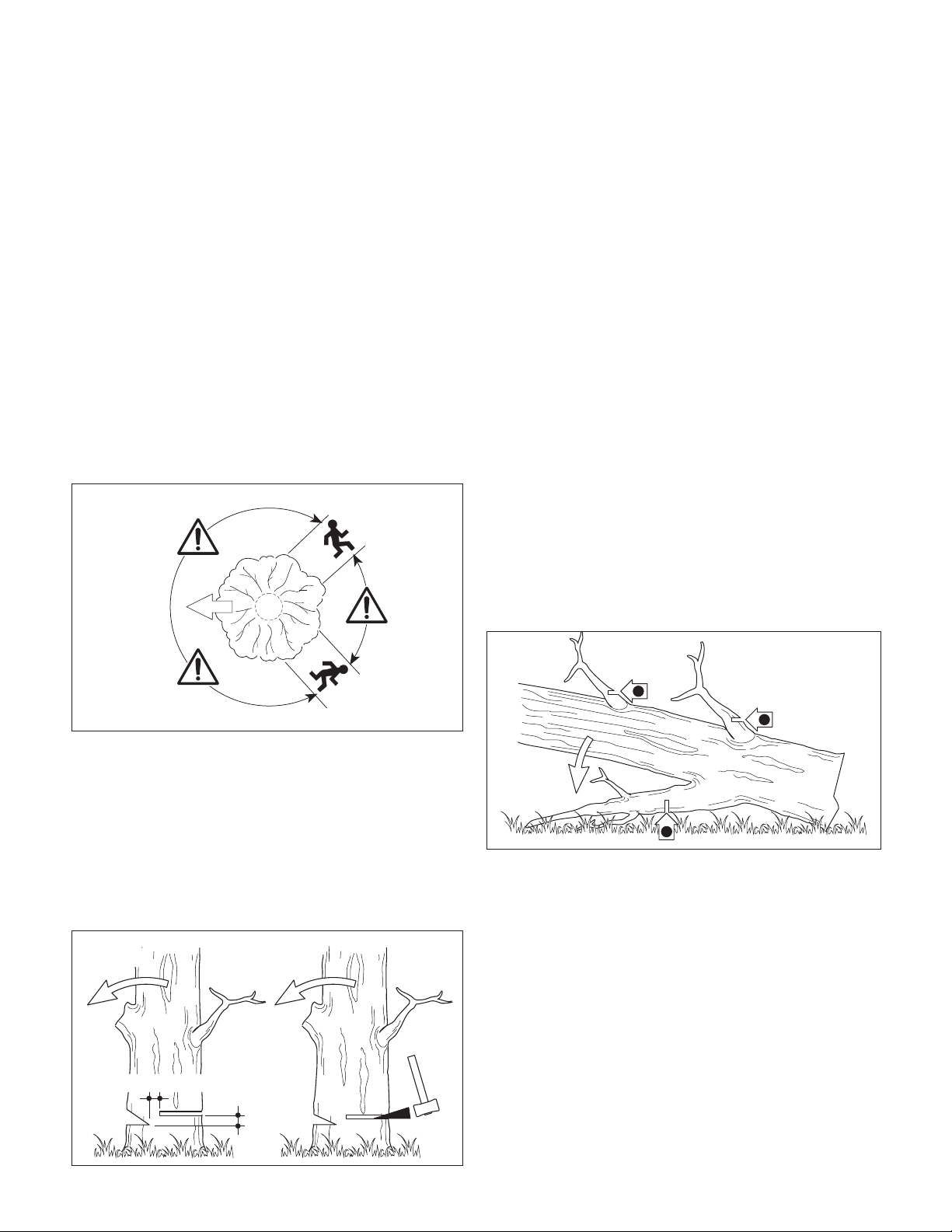

Fig. 15

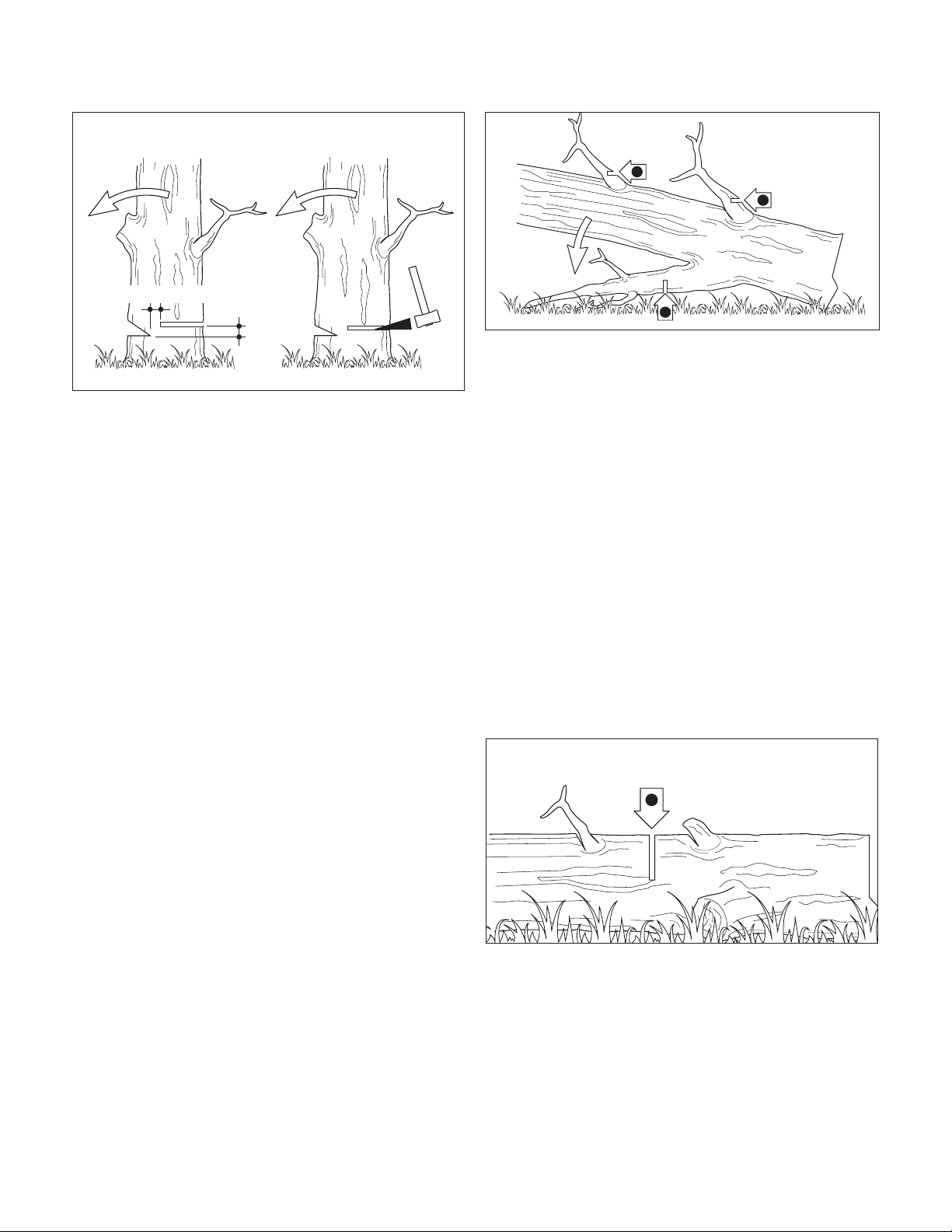

2 inch (50 mm)

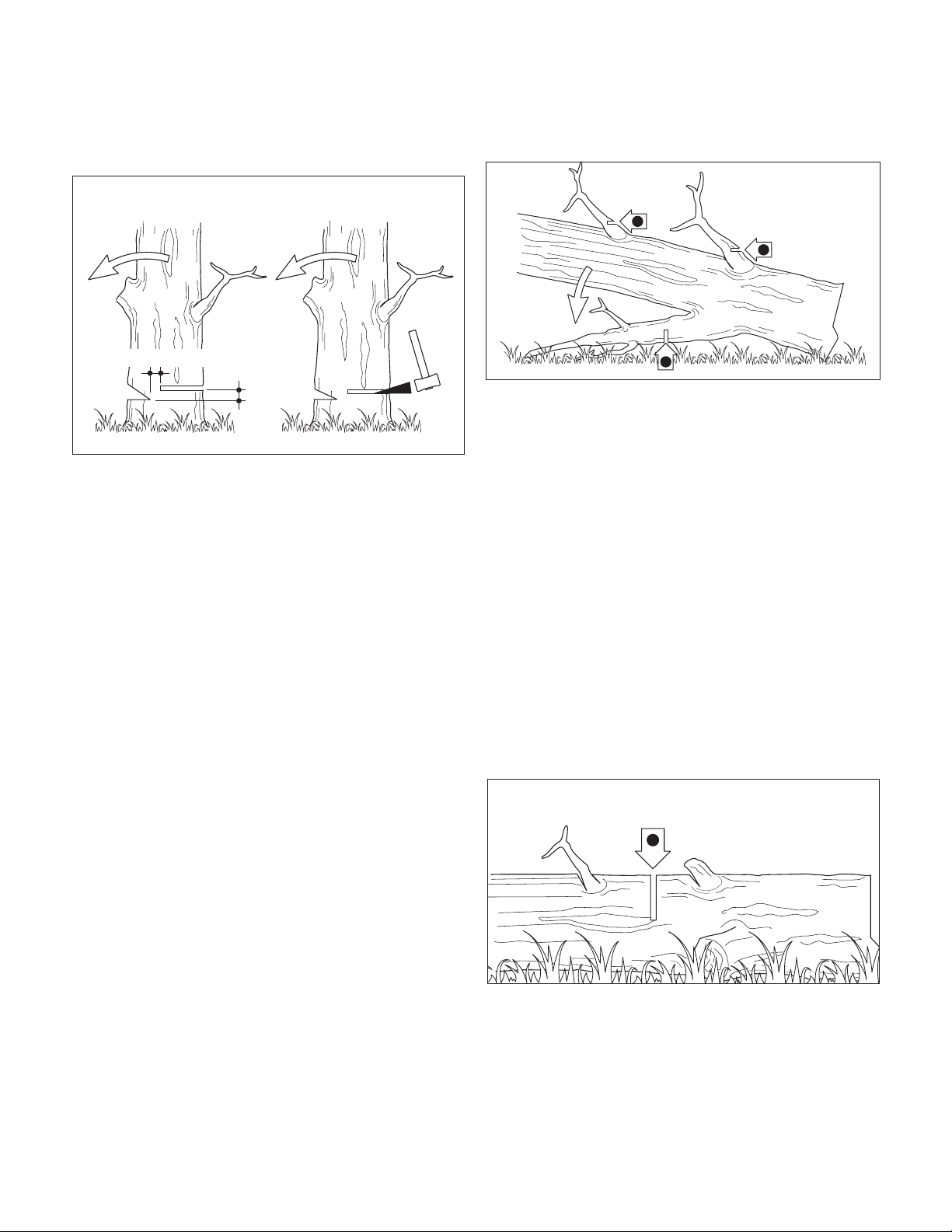

Fig. 16

Fig. 17

• When the log is supported along its entire length as

illustrated (Fig. 18A), cut from the top (overbuck).

• When the log is supported on one end (Fig. 18B), cut 1/3

the diameter from the underside (underbuck). Then make

the nishing cut by overbucking to meet the rst cut.

• When the log is supported on both ends (Fig. 18C), cut

1/3 the diameter from the top (overbuck). Then make the

nishing cut by underbucking the lower 2/3 to meet the

rst cut.

• It is easier to saw a log using the spiked bumper

(Fig. 18D).

– Dig the spiked bumper into the log and use it as a

pivot. Cut with an arched motion to make the bar

penetrate the wood.

– Repeat several times if necessary, changing the point

where you plant the spiked bumper.

– When bucking on a slope, always stand on the uphill

side of the log. When cutting through the log,

maintain control by releasing the cutting pressure

near the end of the cut without relaxing your grip on

the chain saw handles. Do not let the chain contact

the ground.

After completing the cut, wait for the saw chain to stop before

you move the chain saw. Always stop the motor before moving

from tree to tree.

Maintenance

Please contact an authorized Snow Joe

+ Sun Joe

dealer

or call the Snow Joe

+ Sun Joe

customer service center

at 1-866-SNOWJOE (1-866-766-9563) for all maintenance

operations not foreseen in this manual. Any operation

performed in an unauthorized service center or by unqualied

personnel will completely invalidate the warranty.

mWARNING! For your safety and that of others:

• Correct maintenance is essential to maintain the original

eciency and safety of the machine over time.

• Keep all nuts, bolts, and screws tight to be sure the

equipment is in safe working condition.

• Never use the machine with worn or damaged parts.

Damaged parts are to be replaced and never repaired.

• Only use original Snow Joe

+ Sun Joe

replacement

parts. Parts that are not of the same quality can seriously

damage the equipment, compromise safety, and invalidate

the warranty.

mWARNING! Always remove the batteries before

performing any adjustments, maintenance, or repairs to your

cordless chain saw.

• Use protective gloves when handling the bar and chain.

• Keep the bar encased in its sheath, except when working

directly on the bar or the chain.

• Never dispose of oils or other polluting materials in

unauthorized places.

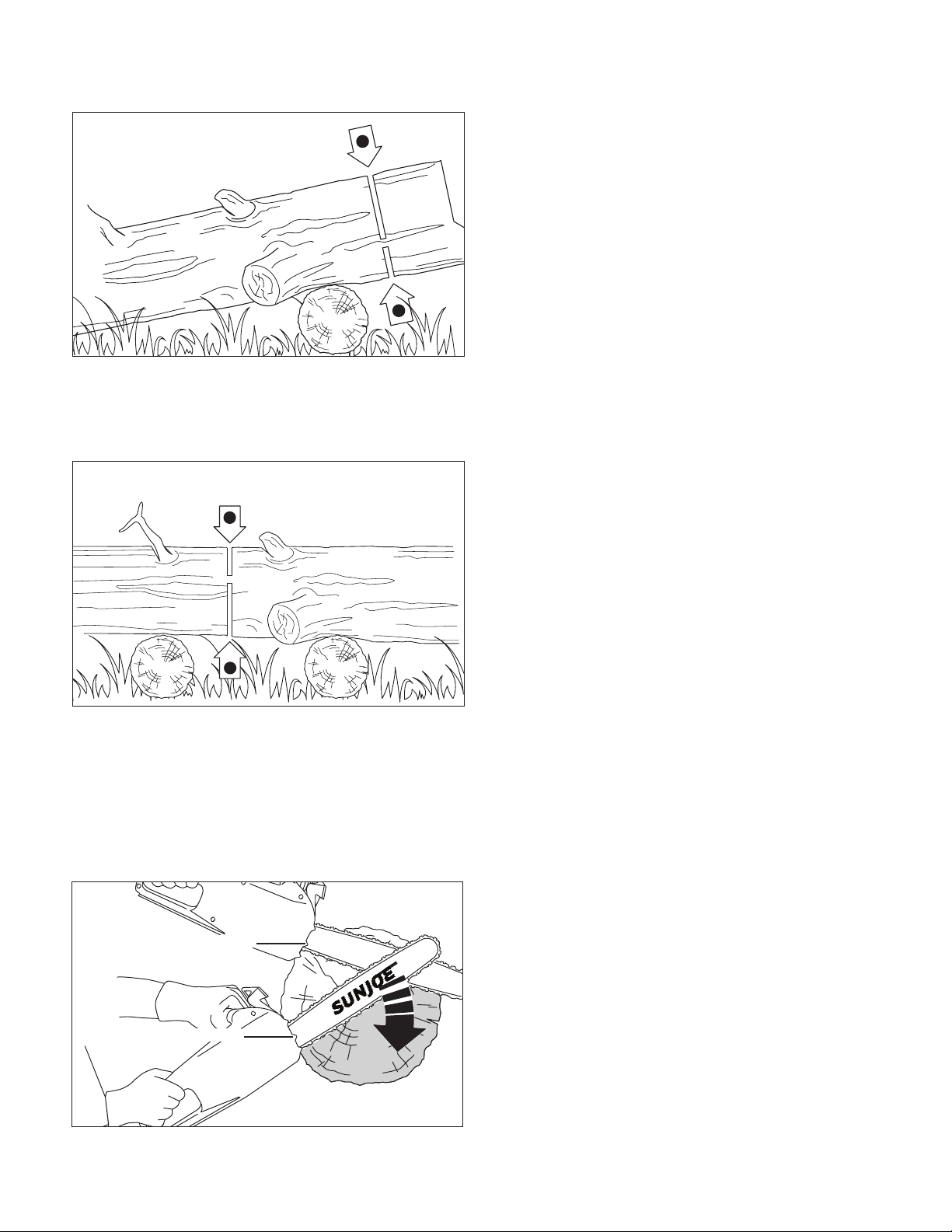

Fig. 18A

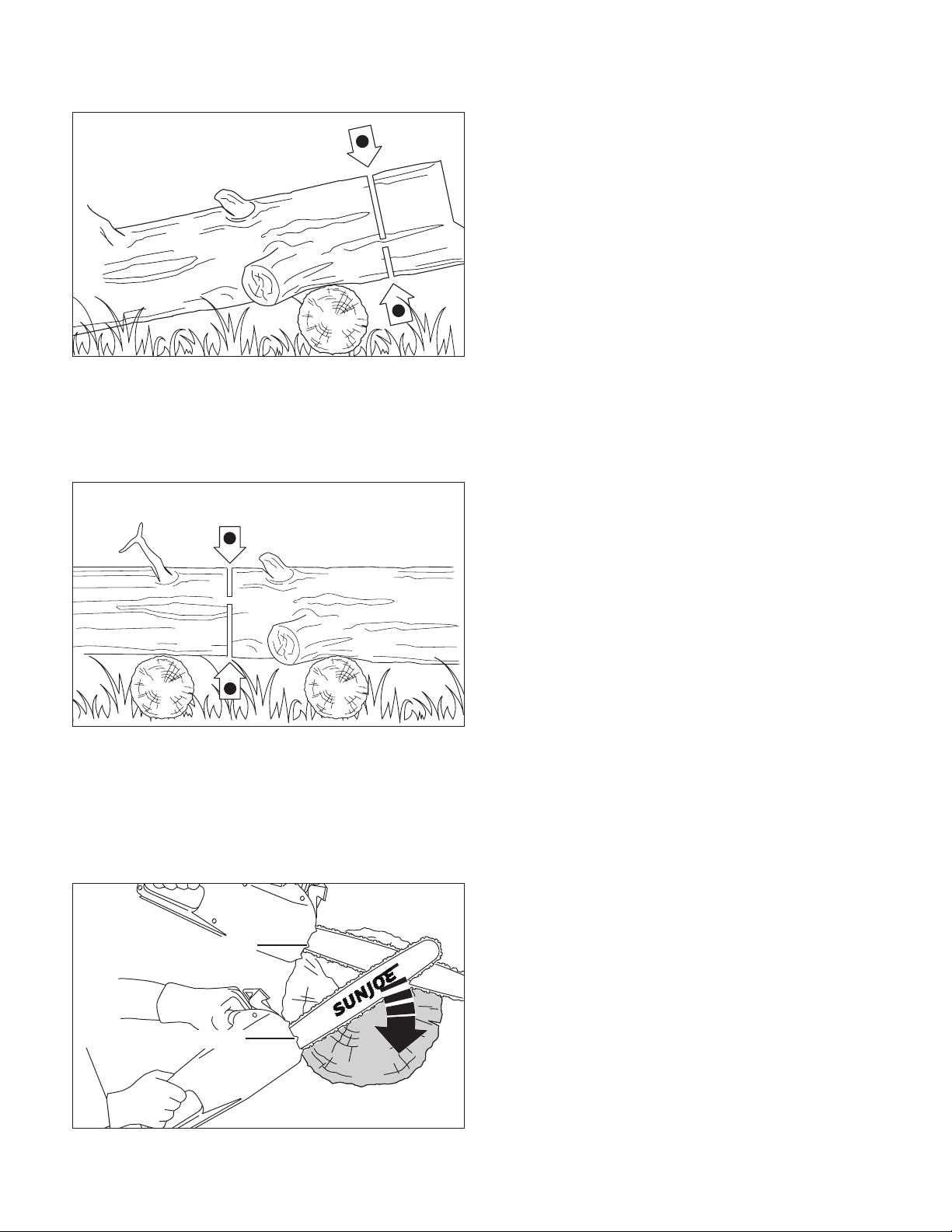

Fig. 18B

Fig. 18C

Fig. 18D

Spiked bumper

Motor Cooling

To avoid overheating and damage to the motor, always keep

the cooling air vents clean and free of sawdust and debris.

Replacing the Guide Bar and Chain

NOTE: When replacing the guide bar and chain, use only

identical replacement parts. Make sure the batteries are not

inserted in the compartment before proceeding with operation.

mWARNING! Always wear heavy-duty gloves when

handling the bar and chain. Mount the bar and chain very

carefully so as not to impair the safety and eciency of the

machine. If in doubt, contact an authorized Snow Joe

Sun Joe

dealer or call the Snow Joe

+ Sun Joe

customer

service center at 1-866-SNOWJOE (1-866-766-9563).

mWARNING! The operation should be completed on a

at and stable surface, with adequate space for moving the

machine and its components.

mDANGER! Never start the motor before installing the

guide bar, chain, and sprocket cover. Without all these parts in

place, the clutch can y o or explode, exposing the user to

potentially serious injuries.

When you rst purchase your chain saw, the chain and bar will

come pre-assembled on the saw. Should you need to replace

the chain in the future, follow the steps below.

1. Unscrew the end cover + chain tensioning knob

counterclockwise to unlock to the end and remove the

chain/sprocket end cover (Fig. 19).

2. Remove the cutting bar and chain from the mounting

surface (Fig. 20).

3. Remove the old chain from the bar.

4. Lay out the new saw chain in a loop and straighten

any kinks. THE SHARP SIDE OF THE TEETH MUST

FACE AWAY FROM YOU IN THE DIRECTION OF THE

CHAIN ROTATION INDICATED ON THE GUIDE BAR

. If the teeth face backwards,

turn the loop over (Fig. 21).

5. Starting at the tip, mount the chain drive links into the

bar groove, leaving a loop at the back of the bar. The

chain will loosely t until it is placed on the sprocket

(Figs. 22 & 23).

NOTE: Make certain of the direction of the chain

. If the chain is mounted

backwards, the saw will vibrate abnormally and will

not cut.

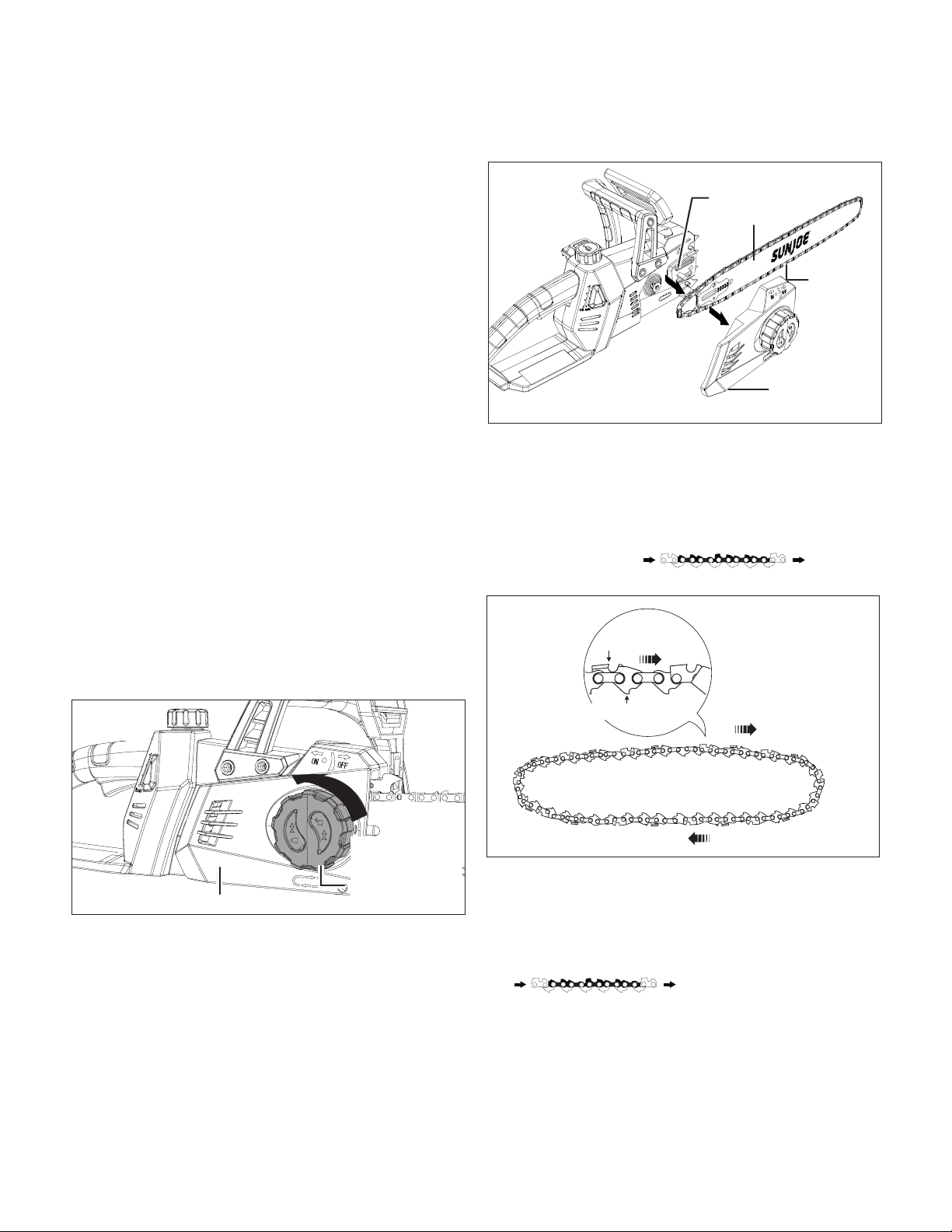

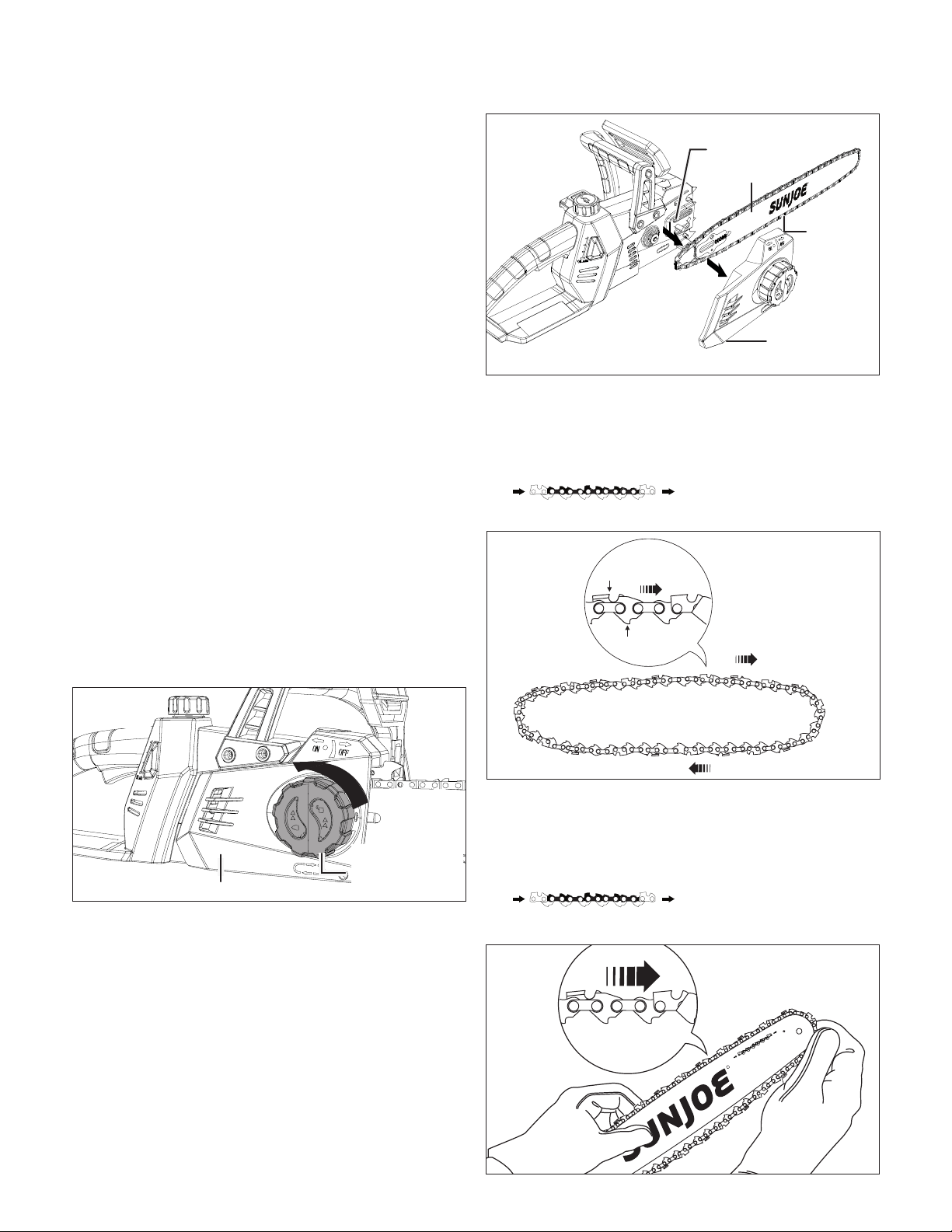

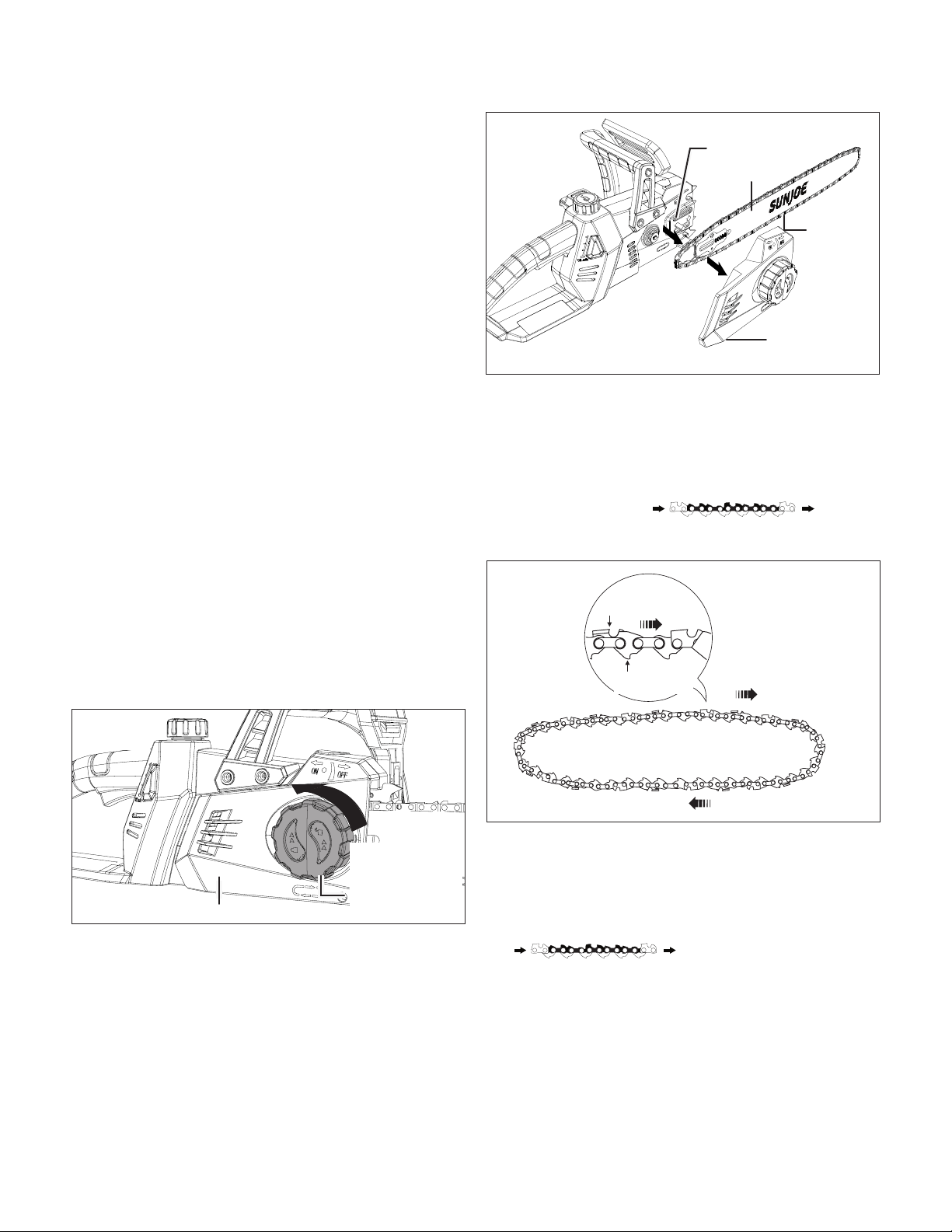

Fig. 19

End cover +

chain tensioning

knob

Chain/sprocket end cover

Fig. 20

Guide bar

Chain/sprocket

end cover

Cutting

chain

Mounting surface

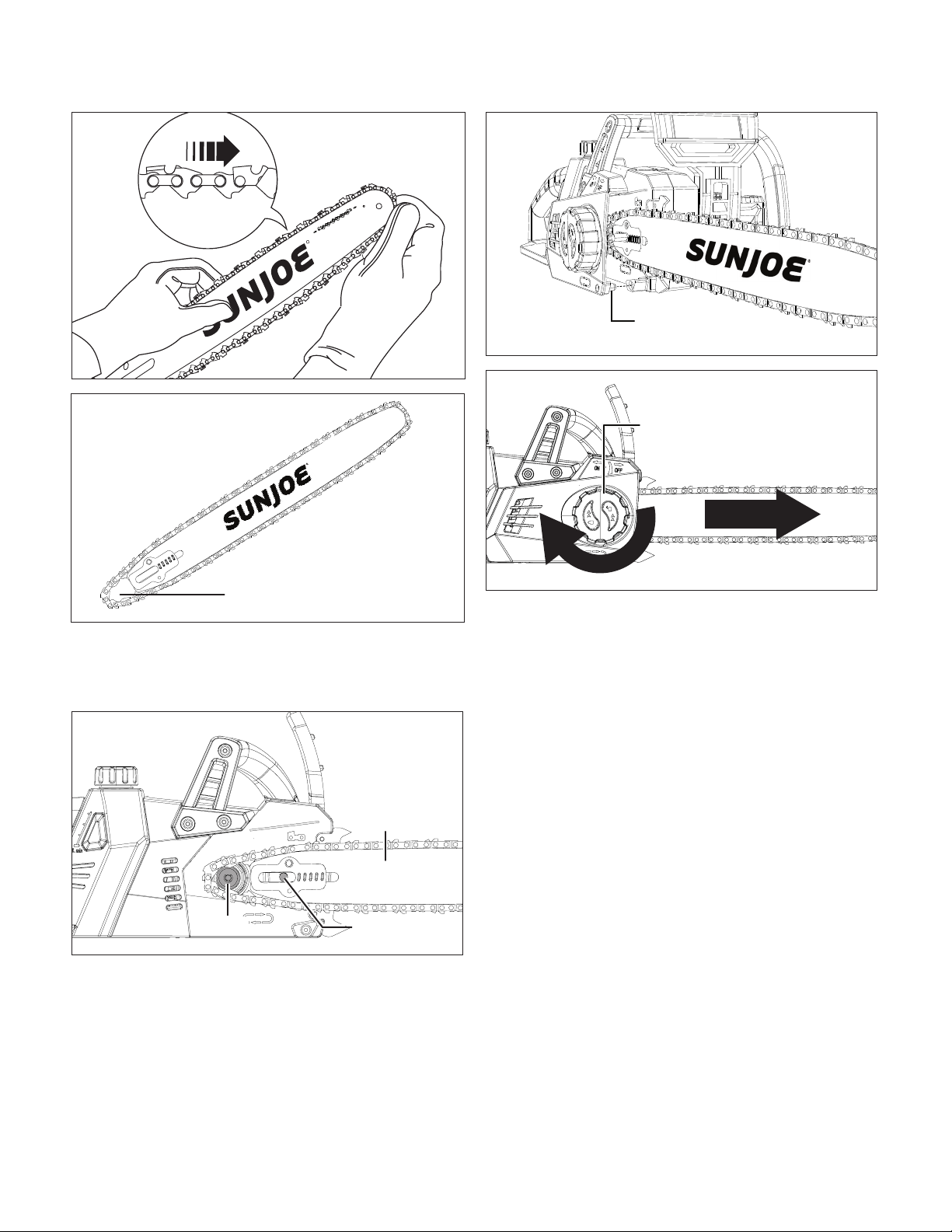

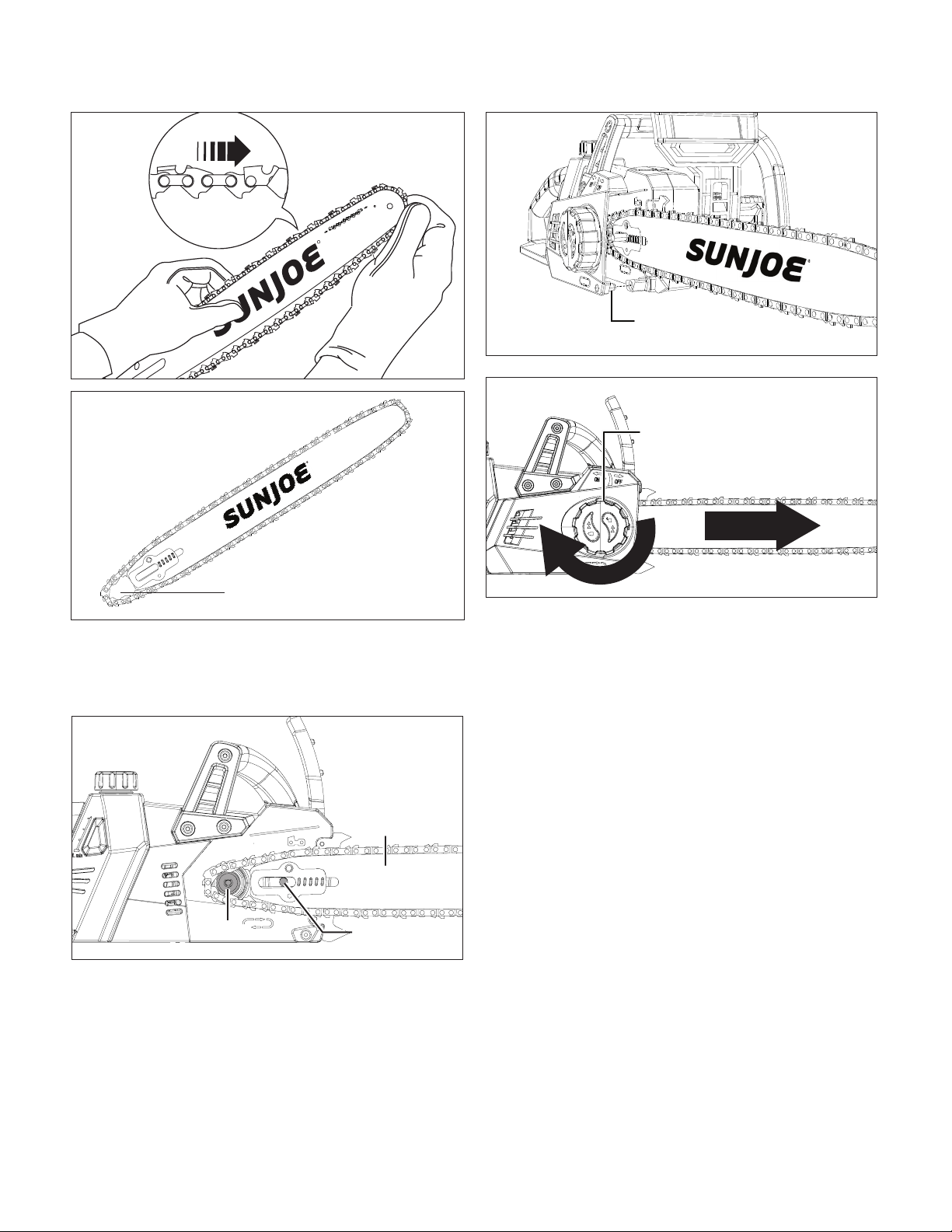

Fig. 21

Chain rotation

Sharp cutting edge

Chain drive link

Fig. 22

6. Mount the guide bar by inserting the stud bolt into the

long slot on the guide bar; arrange the chain loop on the

back of the bar to ensure the sprocket is inserted in the

loop (Fig. 24).

7. Adjust the chain tension by pulling the guide bar + chain

forward, and make sure the chain is fully stretched. Using

your other hand, Fit the chain/sprocket end cover back on

by inserting the small tab located on the right bottom of

the end cover into the hole on the machine body. Turn the

end cover + chain tensioning knob clockwise until you nd

the right chain tension (Figs. 25 – 26).

NOTE: The chain is correctly tensioned when there is no

sag on the underside of the guide bar; the chain is snug,

but can be rotated by hand without binding.

NOTE: If the chain is too tight, it will not rotate. Loosen

the end cover + chain tensioning knob slightly by 1/4 turn

counterclockwise. Ensure that the chain can be rotated

by hand without binding. Do not loosen the end cover +

chain tensioning knob too much otherwise the chain + bar

assembly will come loose.

NOTE: A new chain tends to stretch; check the chain

tension frequently, and adjust tension as required.

Chain Tension

Check the chain tension before using the saw when the chain

is cold. The correct tension of a cold chain is when there is no

slack on the underside of the guide bar; the chain is snug, but

you can rotate it by hand without binding.

During normal saw operation, the temperature of the chain

will increase. The drive links of a correctly tensioned warm

chain will hang approximately 0.050 in. (1.25 mm) out of the

bar groove (Fig. 27). Be aware that a chain tensioned while

warm, may be too tight upon cooling. Check the “cold tension”

before next use. The chain must be re-tensioned whenever the

ats on the drive links hang out of the bar groove (Fig. 27).

NOTE: A new chain tends to stretch. Check the chain tension

frequently and re-tension as needed.

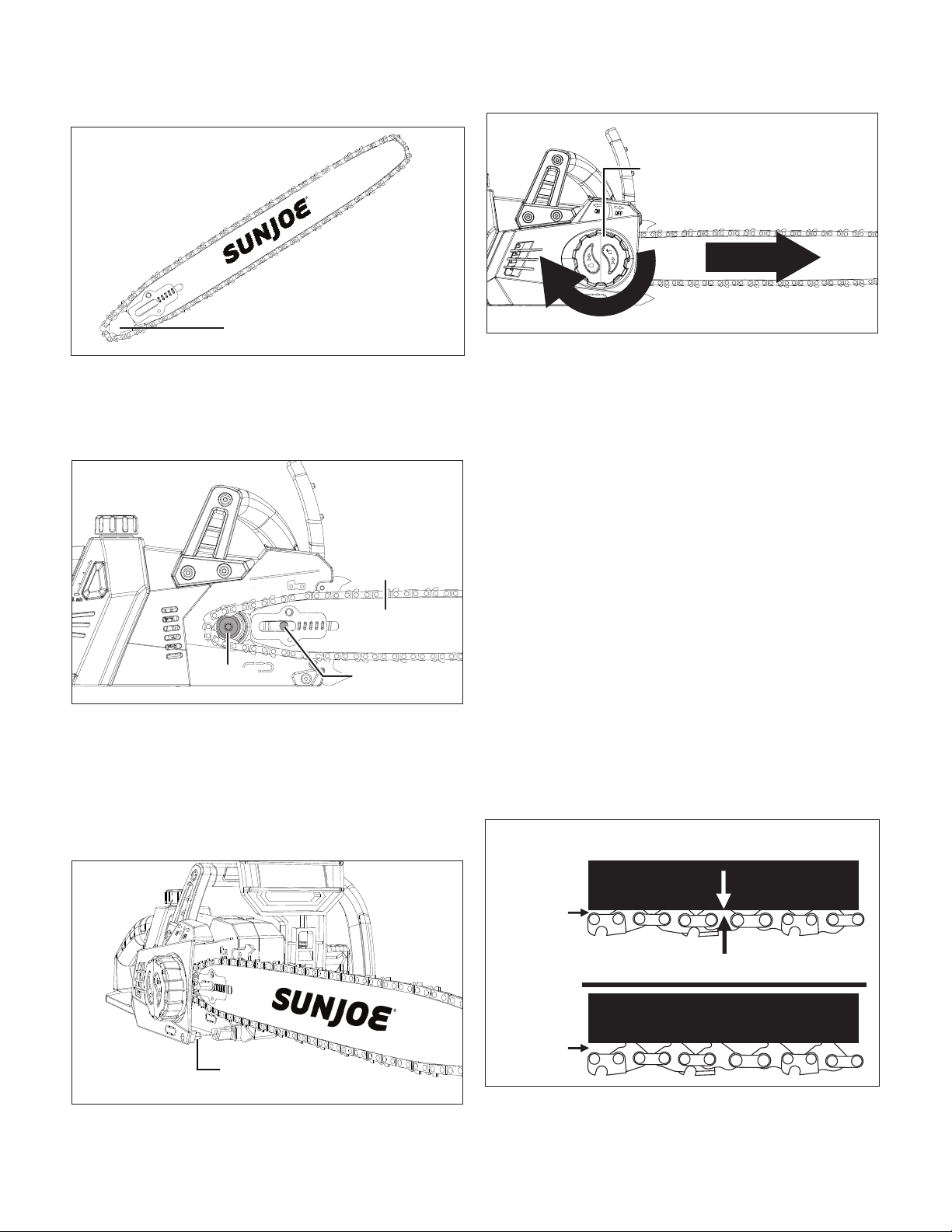

Fig. 23

Loop

Fig. 24

Guide bar

Sprocket Stud bolt

Fig. 25

Insert the tab into

the hole

Fig. 26

End cover + chain

tensioning knob

Pull to stretch

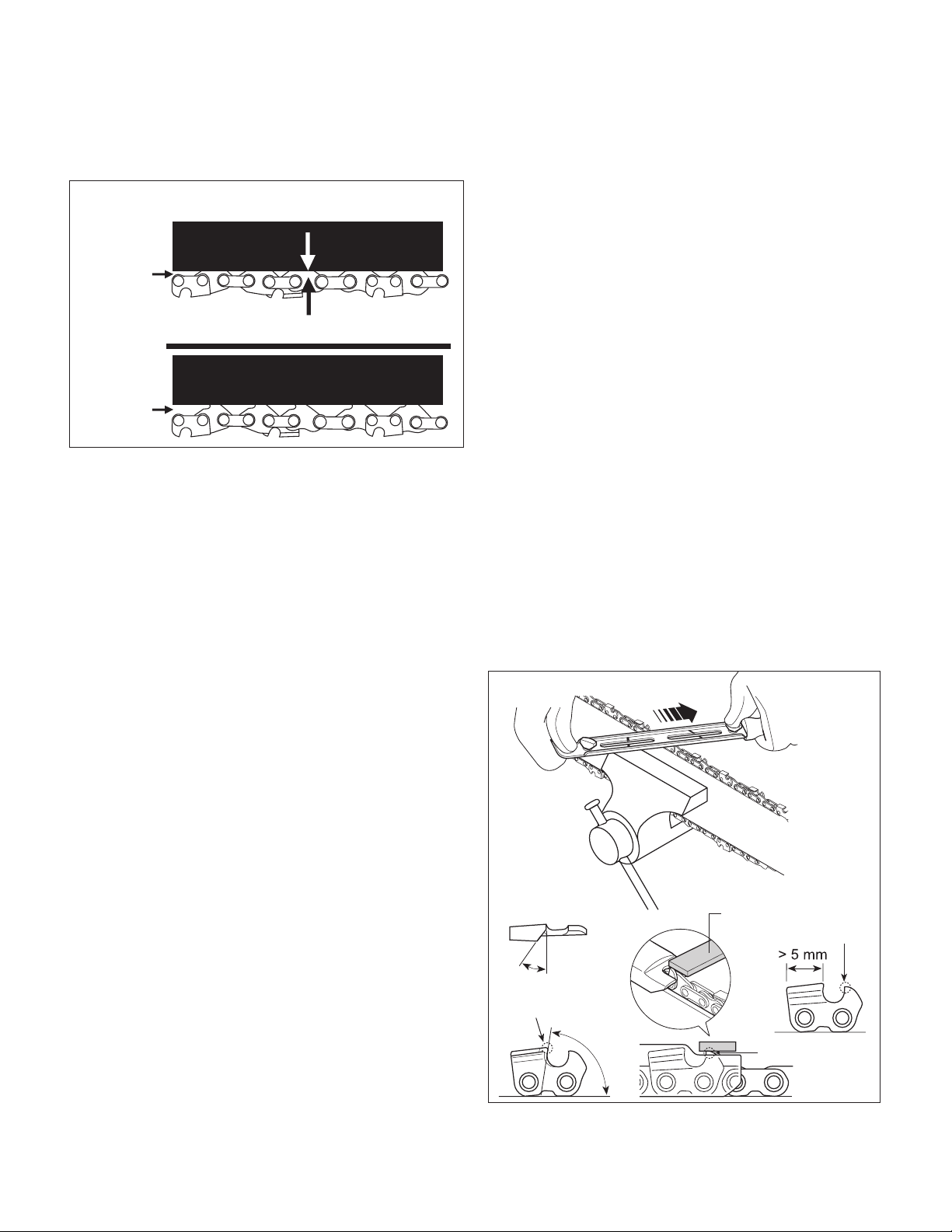

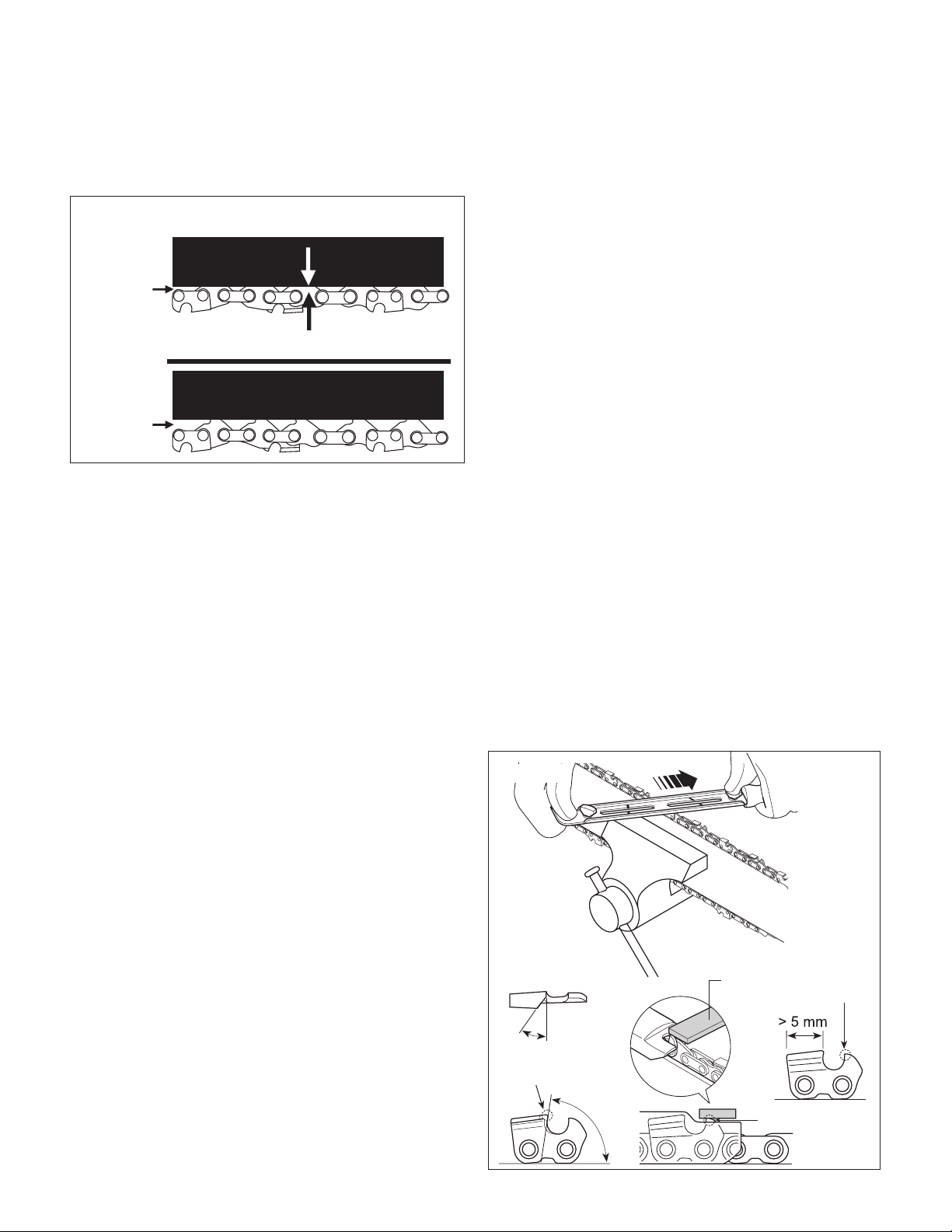

Fig. 27

Properly Adjusted Warm Chain

Approximately .050 in. (1.25 mm)

Flats are

visible here

Flats are not

visible here

Chain Needs Tensioning

Chain Sharpening

mWARNING! To ensure that the saw works safely and

eciently, it is essential that the cutting components are

well-sharpened. It is highly recommended to replace the

chain once it loses its ability to cut cleanly and safely.

It is possible, however, to sharpen the existing chain if the

sharpening is carefully performed. Any work on the chain and

bar requires specic experience and special tools. For safety

purposes, we recommend you contact an authorized

Snow Joe

+ Sun Joe

dealer or call the

Snow Joe

+ Sun Joe

customer service center at

1-866-SNOWJOE (1-866-766-9563).

Sharpening is necessary when:

• The sawdust looks like dust;

• Cutting becomes more dicult;

• The cut is not straight;

• Vibrations increase.

An authorized service center will sharpen the chain using the

right tools to ensure minimum removal of material and even

sharpness on all the cutting edges.

If you sharpen the chain by yourself, it's recommended to

purchase Sun Joe

24V-CSSHRP-LTE chain saw sharpener,

which can be powered by the same 24V iON+ battery with this

cordless chain saw. Visit sunjoe.com or call the Snow Joe

Sun Joe

customer service center at 1-866-SNOWJOE

(1-866-766-9563) to order.

Otherwise, use special round-section les with the right diameter

depending on the type of chain (see “Chain Maintenance Table”

pg. 22).

You need a certain amount of skill and experience to

avoid damaging the cutting edges.

Sharpen the chain as follows (Fig. 28):

• Secure the bar rmly, with the chain mounted, in a

suitable vise.

• Tighten the chain if it is loose.

• Mount the le in the guide and then insert it in the tooth at

a constant angle from the cutting edge.

• Sharpen in a forward motion a few times and repeat this

on all the cutting edges facing the same way (right or left).

• To move the chain forward, use a screwdriver.

• Turn the bar over in the vise and repeat on all the other

cutting edges.

• Check that the depth limiter tooth does not stick out

farther than the inspection tool and le any projecting

parts with a at le, rounding o the edges (Fig. 28).

• After sharpening, remove all traces of ling and dust

and lubricate the chain in an oil bath. Replace the

chain whenever:

– The length of the cutting edges decreases to 5 mm

or less;

– There is too much play between the links and the rivets.

Guide Bar Maintenance

Feathering or burring of the bar rails is a normal process of

bar wear. You should smooth such faults with a le as soon as

they occur.

Replace a bar with any of the following faults:

• wear inside the bar rails permitting the chain to

lay over sideways

• bent guide bar

• cracked or broken rails

• spread rails

Turn the saw over, check the underside of the guide bar, and

make sure that the lubrication holes and chain groove are free

from impurities.

You can purchase replacement parts for your Sun Joe

24V-X2-CS16 cordless chain saw by ordering online at

sunjoe.com or, to order by phone, contact Snow Joe

Sun Joe

customer service at 1-866-SNOWJOE

(1-866-766-9563).

Chain Sprocket

Regularly check the condition of the sprocket and replace it

when wear exceeds 0.5 mm (Fig. 29).

Do not mount a new chain with a worn sprocket or vice-versa.

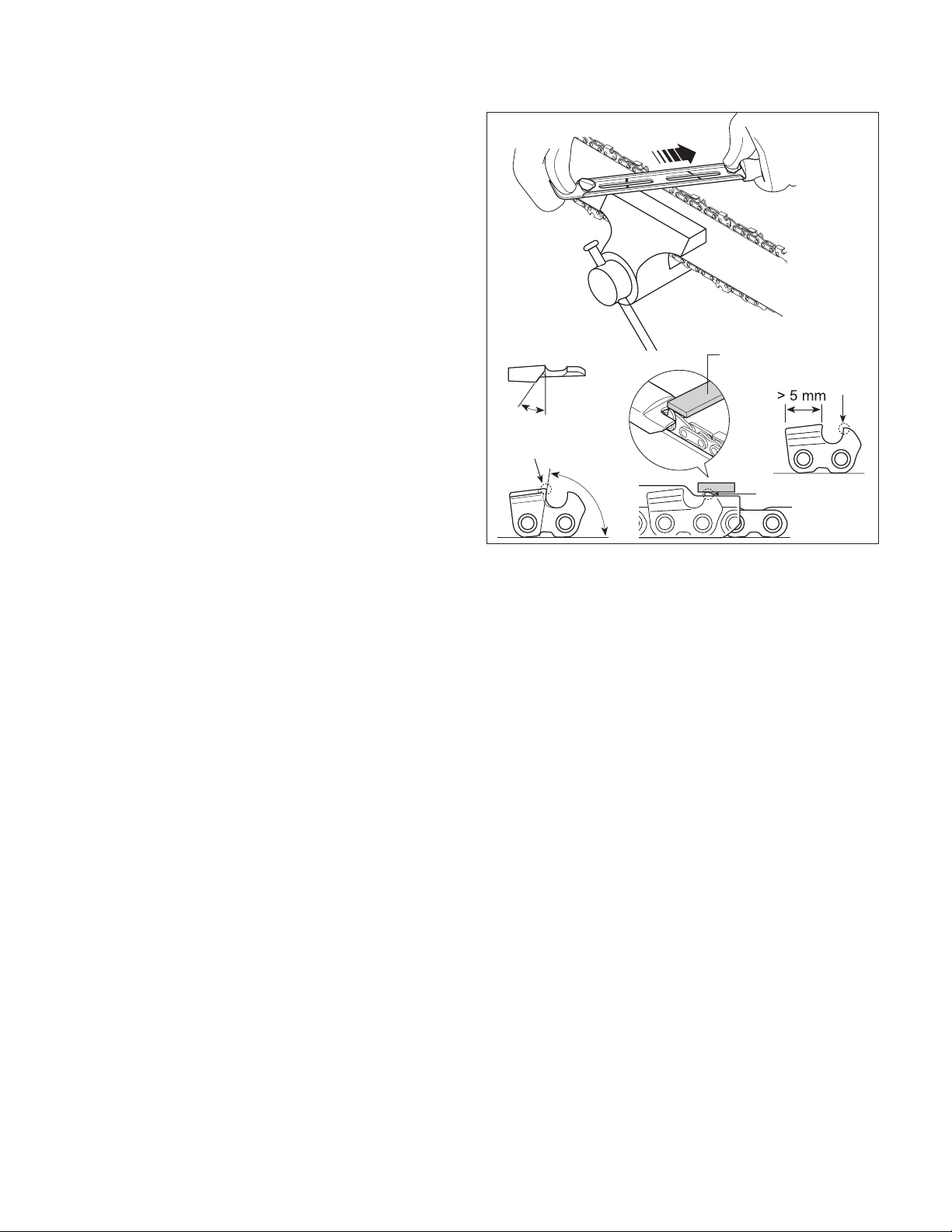

Fig. 28

Inspection tool

Depth limiter tooth

Cutting edge

Depth

limiter

tooth

Troubleshooting

Troubleshooting Tips

Most diculties are easy to x. Consult the troubleshooting

table for common problems and their solutions. If you continue

to experience problems or need repairs beyond these minor

adjustments, please call 1-866-SNOWJOE (1-866-766-9563)

for assistance.

mWARNING! Always remove the batteries before

performing any adjustments, maintenance, or repairs to your

cordless chain saw.

Troubleshooting Table

Daily Checklist, Cleaning

and Storage

Daily Checklist

To help maintain your cordless chain saw for optimum

performance, we recommend you complete this checklist prior

to each work session.

mWARNING! Do not insert the batteries until you have

completed all of the daily checks.

• Inspect for any visible damage to the chain, guide bar, or

motor housing.

• Inspect the oil port and guide bar rails and clean them to

remove any debris.

• Check the chain tension.

• Check the chain teeth for sharpness.

• Check the bar and chain oil level; ll with only new chain

oil specically formulated for chain saws.

NOTE: If you notice anything unusual, such as a vibration

or odd sound, shut the saw OFF immediately. Remove the

batteries and check the saw for any damage.

If you cannot nd the cause of the problem or are uncertain

what to do, then have the saw inspected by an authorized

Snow Joe

+ Sun Joe

dealer or call the Snow Joe

Sun Joe

customer service center at 1-866-SNOWJOE

(1-866-766-9563) before using it.

mCAUTION!

• Remove the batteries and wait at least ve minutes for the

saw to cool before servicing or storing your unit.

• If you drop the saw, carefully inspect it for damage. If the

guide bar is bent, the housing is cracked, the handle is

broken, or if you see any other condition that may aect

the saw’s operation, DO NOT USE the tool. Instead, have

it serviced at an authorized Snow Joe

+ Sun Joe

dealer or call the Snow Joe

+ Sun Joe

customer service

center at 1-866-SNOWJOE (1-866-766-9563).

Cleaning

Use only mild soap and a damp cloth to clean the cordless

chain saw. Never let any liquid get inside the motor housing

and NEVER immerse any part of the saw housing in liquid.

Storage

• Ensure that the guide bar cover is in place when storing.

• Do not store cordless chain saw near chemicals, such

as fertilizers or other harsh solvents. Do not expose

the plastic parts of the unit to brake uids, gasoline,

petroleum-based products, penetrating oils, or the like.

These products are often highly corrosive and may cause

permanent damage, weaken, or destroy the plastic parts

of your unit.

< 0.5 mm

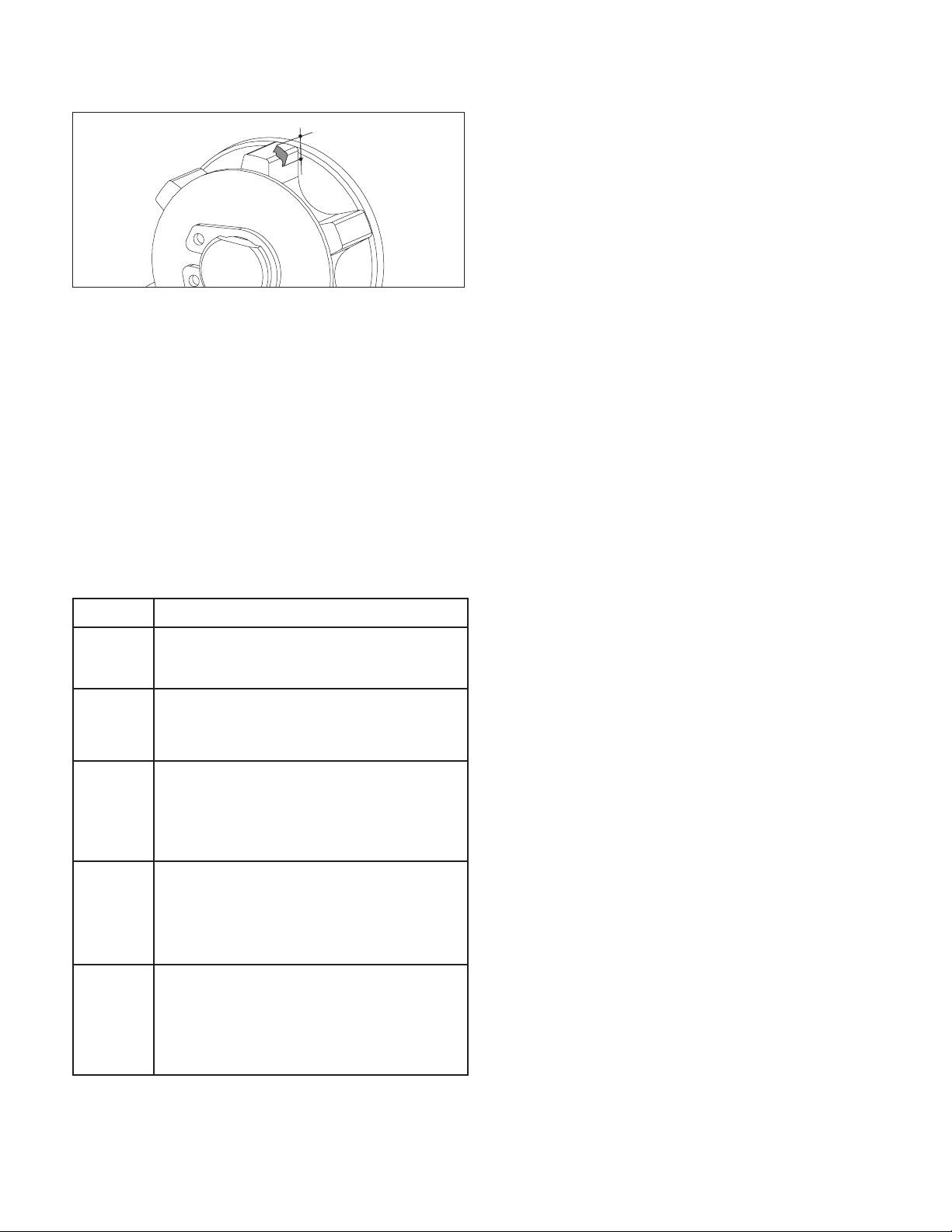

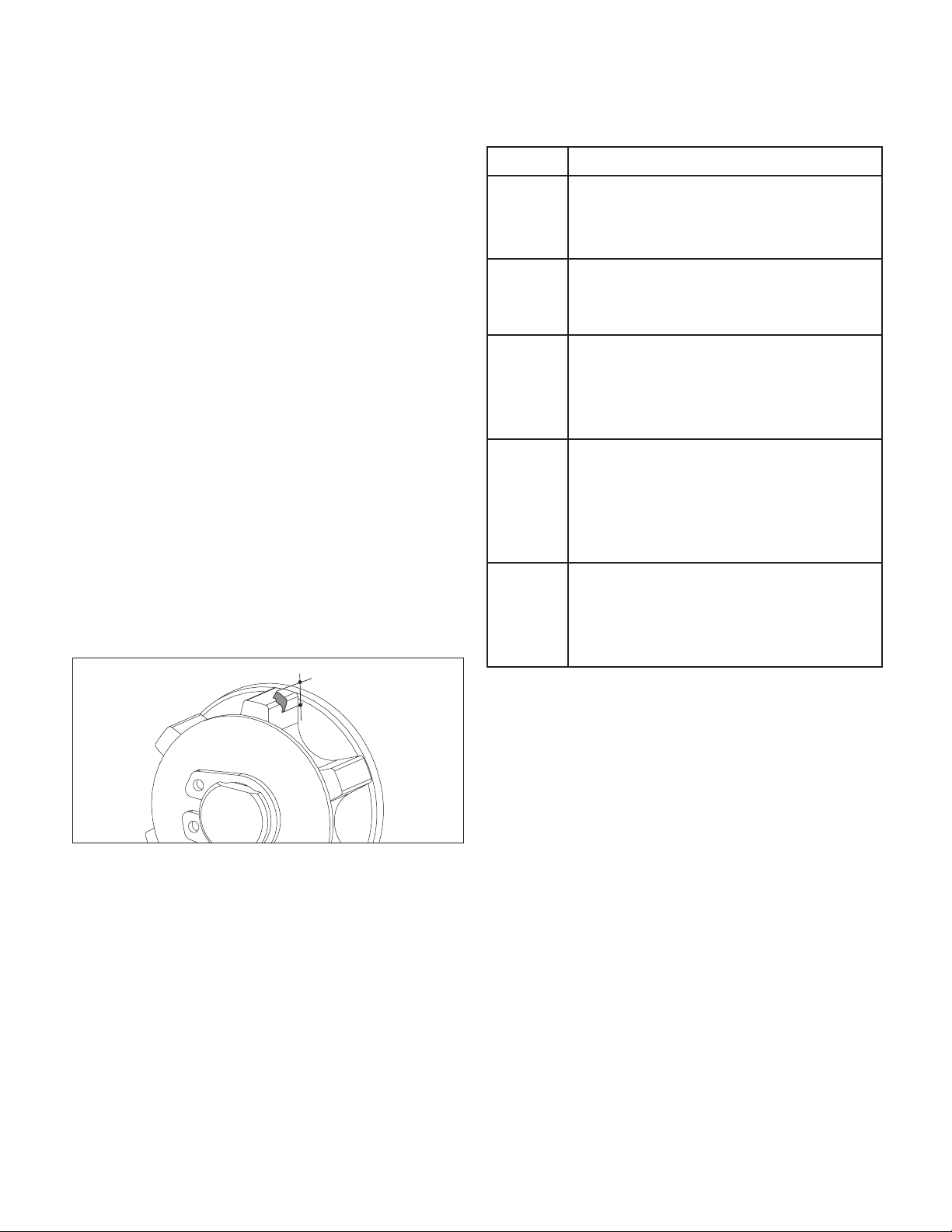

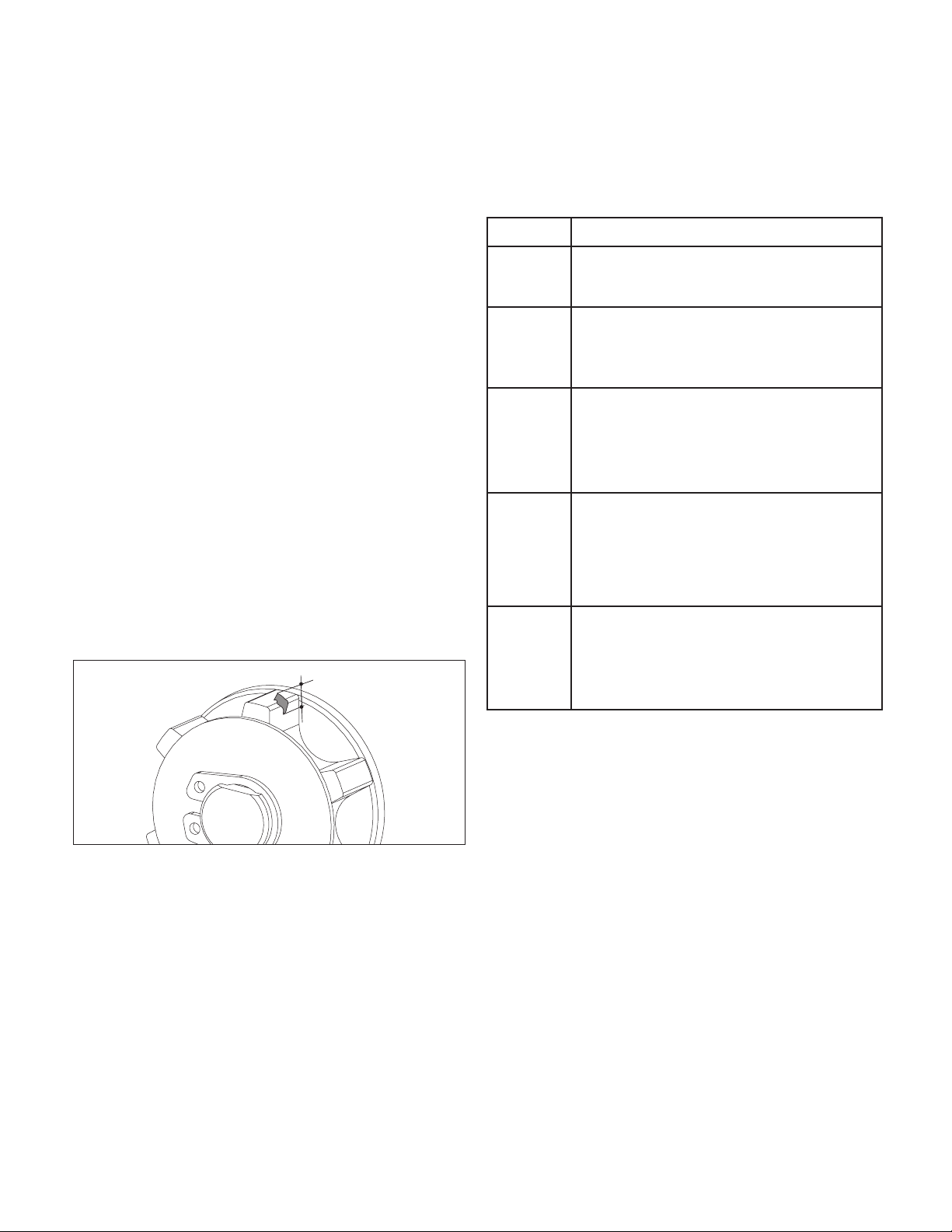

Fig. 29

Problems Corrective Action

The saw

motor fails

to start

• Make sure that the batteries are inserted correctly

• Check charge status and recharge the batteries

• The chain is too tight; re-tension.

• The chain tension is too tight; re-tension.

• The chain oil tank is empty; rell.

• The lubrication holes are plugged; clean them out.

• The chain tension is too tight; re-tension.

• The guide bar or chain is damaged; inspect

and replace the damaged part.

The saw

runs, but

the chain

speed is

low

Bar and

chain

running

hot and

smoking

The saw

motor

runs, but

the chain

is not

turning

The saw

stops during

operation

• Make sure that the batteries are inserted correctly

• Check charge status and recharge the batteries

• The machine is overloaded

• When not in use, your machine should be stored

indoors in a dry and high or locked-up place, out of

the reach of children.

Battery Caution + Disposal

Always dispose of your battery pack according to federal,

state, and local regulations. Contact a recycling agency in your

area for recycling locations.

mCAUTION! Even discharged battery packs contain

some energy. Before disposing, use electrical tape to cover

the terminals to prevent the battery pack from shorting, which

could cause a re or explosion.

mWARNING! To reduce the risk of injury or explosion,

never burn or incinerate a battery pack even if it is damaged,

dead, or completely discharged. When burned, toxic fumes

and materials are emitted into the surrounding atmosphere.

1. Batteries vary according to device. Consult your manual

for specic information.

2. Install only new batteries of the same type in your product

(where applicable).

3. Failure to insert batteries in the correct polarity, as

indicated in the battery compartment or manual, may

shorten the life of the batteries or cause batteries to leak.

4. Do not mix old and new batteries.

5. Do not mix Alkaline, Standard (Carbon-Zinc), or

Rechargeable (Nickel Cadmium, Nickel Metal Hydride, or

Lithium-Ion) batteries.

6. Do not dispose of batteries in re.

7. Batteries should be recycled or disposed of as per state

and local guidelines.

Service and Support

If your Sun Joe

24V-X2-CS16 cordless chain saw requires

service or maintenance, please call 1-866-SNOWJOE

(1-866-766-9563) for assistance.

Model and Serial Numbers

When contacting the company, reordering parts, or arranging

service from an authorized dealer, you will need to provide the

model and serial numbers, which can be found on the decal

located on the housing of the unit. Copy these numbers into

the space provided below.

Record the following numbers from the housing or handle of your

new product:

Model #:

Serial #:

2 4 V - X 2 - C S 1 6

24VCHRG-DPC

Federal Communications Commission

(FCC)

mWARNING! Any changes or modications to this

unit not expressly approved by the party responsible

for compliance could void the user's authority to operate

the equipment.

Class B device:

NOTE: This equipment has been tested and found to comply

with the limits for a Class B digital device, pursuant to part 15

of the FCC Rules.

These limits are designed to provide reasonable protection

against harmful interference in a residential installation.

This equipment generates, uses and can radiate radio

frequency energy and, if not installed and used in accordance

with the instructions, may cause harmful interference to radio

communications.

However, there is no guarantee that interference will not occur

in a particular installation.

If this equipment does cause harmful interference to radio or

television reception, which can be determined by turning the

equipment o and on, the user is encouraged to try to correct

the interference by one or more of the following measures:

• Reorient or relocate the receiving antenna.

• Increase the separation between the equipment

and receiver.

• Connect the equipment into an outlet on a circuit dierent

from that to which the receiver is connected.

• Consult the dealer or an experienced radio/TV technician

for help.

Optional Accessories

WARNING! ALWAYS use only authorized Snow Joe

+ Sun Joe

replacement parts and accessories. NEVER use

replacement parts or accessories that are not intended for use with this saw. Contact Snow Joe

+ Sun Joe

if you are unsure

whether it is safe to use a particular replacement part or accessory with your saw. The use of any other attachment or accessory

can be dangerous and could cause injury or mechanical damage.

24V iON+ Lithium-Ion Battery Quick Charger 24VCHRG-QC

ModelAccessories Item

24V iON+ 2.0 Ah Lithium-Ion Battery

24VBAT-LTE

24V iON+ 2.5 Ah Lithium-Ion Battery

24VBAT-LT

24V iON+ 4.0 Ah Lithium-Ion Battery

24VBAT

24V iON+ 5.0 Ah Lithium-Ion Battery 24VBAT-XR

NOTE: Accessories are subject to change without any obligation on the part of Snow Joe

+ Sun Joe

to provide notice of such

changes. Accessories can be ordered online at sunjoe.com or via phone by contacting the Snow Joe

+ Sun Joe

customer

service center at 1-866-SNOWJOE (1-866-766-9563).

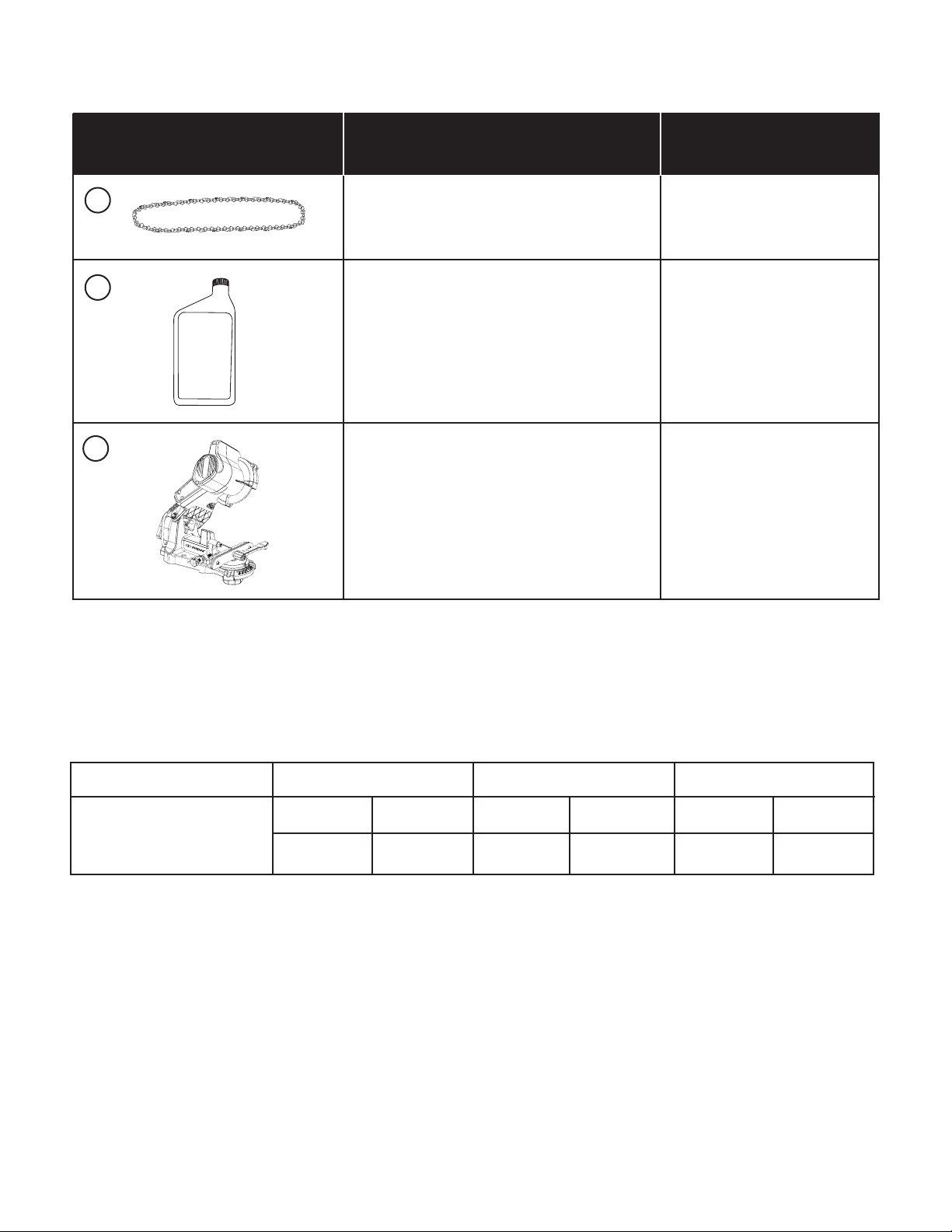

ModelAccessories Item

Sun Joe

16-inch replacement chain

SWJ-16CHAIN

Bar and chain oil

SWJ-OIL

Sold online at sunjoe.com or

you can purchase equivalent

bar and chain oil at your local

hardware store

Sun Joe

24V iON+ Cordless Chain

Saw Sharpener

24V-CSSHRP-LTE

Chain Maintenance Table

3/8

inches mm

Drive Links Chain Pitch Chain Gauge

File Diameter

inches

mm inches mm

9.5 0.050 1.3 45/32

R4_01282020

SNOW JOE

+ SUN JOE

CUSTOMER PROMISE

OUR WARRANTY:

Snow Joe

warrants new, genuine, powered and non-powered Products to be free from defects in material or workmanship when used

for ordinary household use for a period of two years from the date of purchase by the original, end-user purchaser when purchased

from Snow Joe or from one of Snow Joe’s authorized sellers with proof of purchase. Because Snow Joe is unable to control the quality

of its Products sold by unauthorized sellers, unless otherwise prohibited by law, this Warranty does not cover Products purchased from

unauthorized sellers. If your Product does not work or there’s an issue with a specic part that is covered by the terms of this Warranty,

Snow Joe will elect to either (1) send you a free replacement part, (2) replace the Product with a new or comparable product at no

charge, or (3) repair the Product. How cool is that!

This Warranty gives you speciﬁc legal rights, and you may also have other rights which vary from State to State.

PRODUCT REGISTRATION:

Snow Joe strongly encourages you to register your Product. You can register online at snowjoe.com/register, or by printing and

mailing in a registration card available online from our website, or calling our Customer Service Department at 1-866-SNOWJOE

(1-866-766-9563), or by e-mailing us at [email protected]. Failure to register your Product will not diminish your warranty

rights. However, registering your Product will allow Snow Joe to better serve you with any of your customer service needs.

WHO CAN SEEK LIMITED WARRANTY COVERAGE:

This Warranty is extended by Snow Joe to the original purchaser and original owner of the Product.

WHAT IS NOT COVERED?

This Warranty does not apply if the Product has been used commercially or for non-household or rental applications. This Warranty also

does not apply if the Product was purchased from an unauthorized seller. This Warranty also does not cover cosmetic changes that do

not aect performance. Wearing parts like belts, augers, chains and tines are not covered under this Warranty, and can be purchased

at snowjoe.com or by calling 1-866-SNOWJOE (1-866-766-9563).

ABOVE ALL ELSE, Snow Joe, LLC (“Snow Joe”) is dedicated to you, our customer. We strive to make your experience as pleasant as

possible. Unfortunately, there are times when a Snow Joe

, Sun Joe

, or Aqua Joe

product (“Product”) does not work or breaks under

normal operating conditions. We think it’s important that you know what you can expect from us. That’s why we have a Limited Warranty

(“Warranty”) for our Products.

MANUAL DEL OPERADOR

, LLC

GUARDE ESTAS INSTRUCCIONES

Una división de Snow Joe

, LLC

MANUAL DEL OPERADOR

Modelo 24V-X2-CS16 Forma Nº SJ-24V-X2-CS16-880S-MR3

MOTOSIERRA INALÁMBRICA

48 V MAX.* | 2.0 Ah | 40.6 CM

¡IMPORTANTE!

Instrucciones de seguridad

Todos los operadores deberán leer

estas instrucciones antes del uso

Lea todas las advertencias de seguridad y todas las

instrucciones. No seguir las instrucciones y advertencias

puede causar un choque eléctrico, incendio y/o lesiones

personales graves. Conserve todas las advertencias e

instrucciones para futuras referencias.

m ¡PELIGRO! Esto indica una situación peligrosa

que, de no ser evitada, causará lesiones personales

severas o la muerte.

m ¡ADVERTENCIA! Esto indica una situación peligrosa

que, de no ser evitada, puede resultar en lesiones personales

severas o la muerte.

m ¡PRECAUCIÓN! Esto indica una situación peligrosa

que, de no ser evitada, puede resultar en lesiones personales

menores o moderadas.

Uso indicado

Esta motosierra inalámbrica ha sido diseñada y fabricada para

el corte y podado de ramas de árboles y tallos, y para el corte

de troncos pequeños de hasta el diámetro recomendado de

14.5 plg (36.8 cm), sin exceder el diámetro máximo de corte

de 15.5 plg (39.4 cm) según el tipo de madera. Toda la

madera a ser cortada con esta motosierra inalámbrica no

deberá ser más gruesa que el máximo grosor que su

barra-guía pueda cortar.

Uso incorrecto

Cualquier otro uso distinto a los mencionados anteriormente

representa un peligro severo para el usuario y puede dañar

tanto la herramienta como sus propiedades. Ejemplos de uso

incorrecto incluyen, pero no están limitados a:

• Podar arbustos;

• Tallado;

• Seccionar paletas, cajas de madera y diversos materiales

de empacado;

• Seccionar muebles u otros materiales con clavos, tornillos

u otros componentes de metal;

• Cortar carnes;

• Usar la máquina para levantar, mover o partir objetos;

• Usar la máquina mientras esté sujeta a soportes jos.

El uso incorrecto de la máquina invalidará la garantía,

exonerando al fabricante de todas las responsabilidades. El

usuario será, consecuentemente, responsable de todos y

cada uno de los daños o lesiones personales a sí mismo o a

los demás.

Seguridad general

m ¡ADVERTENCIA! Siempre que utilice herramientas

inalámbricas de jardín, usted deberá tomar precauciones

básicas de seguridad para reducir riesgos de incendio, choque

eléctrico o lesiones personales. Dichas precauciones incluyen

las siguientes:

Seguridad de área de trabajo

1. Mantenga el área de trabajo limpia y bien

iluminada: las áreas de trabajo abarrotadas u oscuras

provocan accidentes.

2. No opere herramientas motorizadas en atmósferas

explosivas, tales como en presencia de líquidos,

gases o polvos inamables: las herramientas

motorizadas crean chispas que pueden encender los

líquidos, gases o polvos.

3. Mantenga a los niños y transeúntes alejados mientras

opera una herramienta motorizada: las distracciones

pueden hacer que usted pierda el control.

Seguridad eléctrica

1. El enchufe de la herramienta eléctrica debe encajar

en el tomacorriente. Nunca modique el enchufe de

ninguna manera. No use ningún enchufe adaptador

con herramientas eléctricas puestas a tierra (que

tengan conexión a tierra). El uso de enchufes no

modicados y tomacorrientes equivalentes reducirá el

riesgo de un choque eléctrico.

2. Evite el contacto de su cuerpo con supercies puestas

a tierra tales como tuberías, radiadores, cocinas

eléctricas y refrigeradoras: hay un mayor riesgo de un

choque eléctrico si su cuerpo está puesto a tierra.

3. No exponga las herramientas motorizadas bajo la

lluvia o en entornos mojados: el agua que entre a una

herramienta motorizada incrementará el riesgo de un

choque eléctrico.

4. No maltrate el cable. Nunca use el cable para

transportar, jalar o desenchufar esta herramienta

eléctrica. Mantenga el cable alejado del calor, aceite,

bordes alados o partes en movimiento. Los cables

dañados o enredados aumentan el riesgo de un choque

eléctrico.

5. Cuando opere una herramienta eléctrica en exteriores,

utilice un cable de extensión adecuado para su uso

en exteriores. Usar un cable adecuado para exteriores

reduce el riesgo de un choque eléctrico.

6. Si es inevitable operar una herramienta eléctrica en

un entorno mojado, utilice una fuente de alimentación

protegida por un Dispositivo de Corriente Residual

(RCD por sus siglas en inglés). El uso de un RCD reduce

el riesgo de un choque eléctrico.

Seguridad personal

1. Manténgase alerta, mire lo que está haciendo y

utilice su sentido común al operar una herramienta

motorizada. No utilice la herramienta cuando se

encuentre cansado o bajo la inuencia de drogas,

alcohol o medicamentos: un momento de distracción

durante el uso de herramientas motorizadas podría

ocasionar lesiones personales severas.

2. Use equipos de protección personal. Use siempre

protección ocular: los equipos protectores tales como

máscaras anti-polvo, zapatos antideslizantes, cascos o

protección auditiva, usados bajo condiciones apropiadas,

reducirán el riesgo de lesiones personales.

3. Evite encendidos accidentales: asegúrese de que el

interruptor esté en la posición de apagado antes de

conectar las baterías al artefacto, levantar el artefacto

o transportar el artefacto: llevar una herramienta

motorizada con su dedo sobre el gatillo interruptor, o

conectar una herramienta motorizada a una fuente de

alimentación con el interruptor encendido puede causar

un accidente.

4. Retire cualquier llave de ajuste o llave inglesa antes

de encender la herramienta: una llave inglesa o de otro

tipo conectada a una parte giratoria de la herramienta

motorizada podrían ocasionar lesiones personales.

5. No se extralimite. Mantenga el equilibrio apropiado

en todo momento: esto permite un mejor control de la

herramienta motorizada en situaciones inesperadas.

6. Vístase adecuadamente. No utilice prendas holgadas

ni joyería. Mantenga su cabello, ropa y guantes lejos

de las partes móviles: la ropa holgada, las joyas o el pelo

largo se pueden enganchar en las partes móviles.

7. Si se proporcionan dispositivos para la conexión

de unidades de extracción y recolección de polvo,

Asegúrese de que estos estén conectados y se

utilicen adecuadamente: el uso de dispositivos

de recolección de polvo puede reducir los peligros

relacionados con el polvo.

Uso y cuidado de la herramienta motorizada

1. No fuerce la herramienta motorizada. Utilice la

herramienta motorizada apropiada para lo que

necesita: una herramienta motorizada apropiada hará el

trabajo mejor y de forma más segura a la intensidad para

la cual fue diseñada.

2. No emplee la herramienta motorizada si el gatillo

interruptor no la enciende y apaga: cualquier

herramienta motorizada que no pueda ser controlada

por el interruptor es considerada peligrosa y debe ser

reparada inmediatamente.

3. Desconecte las baterías de la herramienta motorizada

antes de realizar cualquier ajuste, cambiar accesorios

o almacenar la herramienta: estas medidas preventivas

de seguridad reducen el riesgo de un encendido

accidental de la herramienta.

4. Guarde la herramienta motorizada inactiva lejos del

alcance de los niños, y no permita que personas no

familiarizadas con esta herramienta ni con estas

instrucciones la operen: las herramientas motorizadas

son peligrosas en manos de usuarios no capacitados.

5. Cuide su herramienta motorizada. Verique que no

haya partes rotas, desalineamientos o atascamientos

de partes móviles, o cualquier otra condición

que pueda afectar la operación de la herramienta

motorizada. Si la herramienta motorizada está dañada,

hágala reparar antes de su uso: muchos accidentes son

causados por herramientas motorizadas mal mantenidas.

6. Mantenga limpias y aladas las herramientas de

corte: las herramientas de corte mantenidas

adecuadamente, con bordes de corte alados, tienen

menos probabilidades de atascarse y son más fáciles

de controlar.

7. Utilice la herramienta motorizada, accesorios, puntas,

brocas, etc. de acuerdo con estas instrucciones,

tomando en cuenta las condiciones de trabajo y la

tarea a realizar: usar esta herramienta motorizada en

operaciones distintas a las cuales está destinada puede

ser peligroso.

Uso y cuidado de las baterías

1. Recargue solo con el cargador especicado por el

fabricante: un cargador adecuado para un tipo de batería

puede causar un riesgo de incendio al ser usado con otro

tipo de batería.

2. Use artefactos a batería solo con baterías

especícamente diseñadas para estos: el uso

de baterías de otro tipo puede causar incendios o

lesiones personales.

3. Cuando las baterías no estén siendo usadas,

manténgalas alejada de otros objetos metálicos

como monedas, sujetapapeles, clavos, tornillos,

alleres u otros objetos metálicos pequeños que

puedan causar el contacto de un terminal con otro:

cortocircuitar los terminales de las baterías puede causar

quemaduras o un incendio.

4. Bajo condiciones extremas, las baterías pueden

expulsar un líquido. Evite el contacto con este líquido.

Si usted accidentalmente hace contacto con este

líquido, enjuáguese con agua. Si el líquido hace

contacto con los ojos, busque atención médica: el

líquido que sale de las baterías puede causar irritación

o quemaduras.

Servicio

Su herramienta motorizada deberá ser reparada por

una persona calicada usando únicamente partes de

repuesto originales: esto mantendrá la seguridad de la

herramienta motorizada.

Advertencias de seguridad de

motosierras

• Mantenga la guarda en su lugar. Los dispositivos de

seguridad deben ser inspeccionados periódicamente

para garantizar que estén apropiadamente colocados y

funcionando correctamente.

• No sujete esta motosierra por sus cuchillas de corte o

bordes alados al levantarla o transportarla. Asegúrese de

cubrir la barra de corte en su funda protectora cuando no

esté siendo usada.

• Mantenga todas las partes de su cuerpo alejadas

de la motosierra cuando esté funcionando. Antes

de encender la motosierra, asegúrese de que esta

no haga contacto con ningún objeto. Un momento

de distracción durante la operación de la motosierra

puede causar que su cuerpo o ropa se enganchen a la

motosierra.

• Siempre sostenga la motosierra con su mano

derecha en el mango posterior y su mano izquierda

en el mango frontal. Sostener la motosierra con una

conguración invertida de manos incrementa el riesgo de

lesiones personales y no se debe hacer nunca.

• Sujete la herramienta solamente por supercies de

agarre aisladas, debido a que la cadena de corte

puede hacer contacto con alambres ocultos. Las

motosierras que hagan contacto con un alambre con

corriente eléctrica pueden exponer las partes de la

herramienta a la electricidad y provocar un choque

eléctrico al operador.

• Use gafas protectoras y protección auditiva. Se

recomiendan equipos de protección adicionales para

la cabeza, manos, piernas y pies. La ropa protectora

adecuada reducirá las probabilidades de lesiones

personales debido a escombros lanzados o contacto

accidental con la motosierra.

• No opere la motosierra trepado en un árbol. Operar

la motosierra trepado en un árbol puede causar

lesiones personales.

• Mantenga siempre con sus pies una posición y un

balance adecuados, y solo opere la motosierra

estando de pie en una supercie ja, segura y

nivelada. Las supercies resbaladizas o inestables tales

como escaleras pueden causar una pérdida de equilibrio

o de control sobre la motosierra.

• Al cortar una rama que se encuentra bajo tensión,

tenga cuidado con la recuperación elástica de la

madera. Cuando se libera la tensión en las bras de la

madera, la reacción de la rama como un resorte puede

golpear al operador y/o lanzar la motosierra fuera de

control.

• Tenga extremo cuidado al cortar arbustos y brinzales.

El material angosto puede atrapar la motosierra y ser

azotado hacia usted, haciéndole perder el equilibrio.

• Lleve la motosierra por el mango frontal, con la

motosierra apagada y alejada de su cuerpo. Al

transportar o guardar la motosierra, siempre coloque

la cubierta sobre la barra-guía. Una manipulación

correcta de la motosierra reducirá las probabilidades de

un contacto accidental con la motosierra en movimiento.

• Siga las instrucciones para la lubricación de la cadena,

tensionamiento de cadena y cambio de accesorios.

Una cadena tensionada incorrectamente o mal

lubricada puede romperse o incrementar las

probabilidades de contragolpe.

• Mantenga los mangos secos, limpios y sin aceite

ni grasa. Los mangos grasientos y aceitosos son

resbaladizos y pueden hacerle perder el control.

• Solo corte madera. No use la motosierra para

ningún otro propósito. Por ejemplo, no utilice la

motosierra para cortar plástico, concreto o materiales

de construcción que no sean de madera. Usar la

motosierra en dichas formas incorrectas puede resultar

en graves lesiones personales y serios daños a su

herramienta.

Causas y prevención de contragolpes

El contragolpe puede ocurrir cuando la nariz o la punta de la

barra-guía tocan un objeto, o cuando la abertura de corte de la

madera se cierra apretando la motosierra durante el corte.

El contacto de la punta en algunos casos puede causar una

súbita reacción en reversa, lanzando la barra-guía hacia arriba

y hacia atrás, en dirección del operador.

Cuando la cadena de la motosierra es aprisionada a lo largo

de la parte superior de la barra-guía, esta última puede ser

lanzada rápidamente hacia el operador.

Cualquiera de estas reacciones puede hacer que usted pierda

el control de la motosierra y sufra lesiones personales severas.

No se fíe exclusivamente de los dispositivos de seguridad

incorporados a su motosierra. Como usuario de la motosierra,

usted deberá seguir varios pasos para mantener sus trabajos

de corte libres de accidentes o lesiones personales.

El contragolpe es el resultado del mal uso de la herramienta

y/o procedimientos o condiciones incorrectas para su

operación, y puede ser evitado tomando precauciones

apropiadas tales como las siguientes:

• Mantenga una sujeción rme (la mano derecha en

el mango posterior y la mano izquierda en el mango

frontal, con los pulgares y dedos rodeando los mangos

respectivos) y posicione su cuerpo y brazos de

manera que pueda resistir las fuerzas de contragolpe.

Las fuerzas de contragolpe pueden ser controladas por el

operador si se toman precauciones apropiadas. No suelte

la motosierra.

• No se extralimite y no corte por encima de la altura

del hombro. Esto evita un contacto no intencional con

la punta y permite un mejor control de la unidad ante

situaciones inesperadas.

• Utilice solo las barras y cadenas de repuesto

especicadas por el fabricante. Un remplazo incorrecto

de las barra-guías y cadenas puede causar ruptura de

cadenas y/o contragolpes.

• Nunca use una cadena gastada o suelta. Mantenga la

cadena alada y con una tensión adecuada.

• Siga las instrucciones del fabricante sobre alado

y mantenimiento de la motosierra. Reducir la altura

del calibre de profundidad puede aumentar el riesgo de

contragolpes.

Instrucciones de seguridad

para las baterías y el

cargador

Prestamos mucha atención al diseño de cada batería para

garantizar la producción de baterías seguras y durables, con

una alta densidad de energía. Las celdas de las baterías tienen

varios dispositivos de seguridad. Cada celda individual es

inicialmente formateada y sus curvas eléctricas características

son registradas. Estos datos son luego usados exclusivamente

para ensamblar las mejores baterías posibles.

Independientemente de todas las precauciones de seguridad,

se debe tener mucho cuidado al manipular las baterías.

Las siguientes instrucciones deben ser obedecidas en todo

momento para garantizar un uso seguro. Un uso seguro solo

puede ser garantizado si se usan celdas libres de daños. Una

manipulación incorrecta de las baterías puede causar daños

en sus celdas.

¡IMPORTANTE! Los análisis han conrmado que el uso

incorrecto y el cuidado deciente de baterías de alto

rendimiento son las causas principales de lesiones personales

y/o daños al producto.

m ¡ADVERTENCIA! Use solo baterías de repuesto

aprobadas. Otras baterías pueden dañar la motosierra

inalámbrica y provocar un desperfecto que cause lesiones

personales severas.

m ¡ADVERTENCIA! No use baterías o artefactos que

hayan sido dañados o modicados. Las baterías dañadas o

modicadas pueden reaccionar impredeciblemente, causando

un incendio, explosión, o riesgo de lesiones personales.

No modique ni intente reparar el artefacto o las baterías, a

menos que lo haga según lo indicado en las instrucciones de

uso y cuidado.

Haga reparar sus baterías por un técnico calicado empleando

solo partes de repuesto idénticas. Esto garantizará que la

seguridad de las baterías se mantenga intacta.

m ¡PRECAUCIÓN! Para reducir el riesgo de lesiones

personales, cargue las baterías de iones de litio iON+ de 24 V

solo con su cargador de baterías de iones de litio designado,

el iON+ de 24 V. Otros tipos de cargadores presentan riesgos

de incendios, lesiones personales y daños materiales. No

conecte una batería a un enchufe de suministro de electricidad

o encendedor de cigarrillos en un automóvil. Dicho uso

indebido dañará o deshabilitará permanentemente la batería.

• Evite entornos peligrosos: no cargue las baterías bajo

la lluvia o nieve, ni en entornos húmedos o mojados. No

use las baterías ni el cargador en atmósferas explosivas

(gases, polvo o materiales inamables), ya que se pueden

generar chispas al insertar o retirar la batería, provocando

un incendio.

• Cargue las baterías en un área bien ventilada: no

bloquee los conductos de ventilación del cargador.

Manténgalos despejados para permitir una ventilación

adecuada. No permita que se fume o haya llamas abiertas

cerca de una batería siendo cargada. Los gases presentes

pueden explotar.

NOTA: el rango seguro de temperatura para la batería

es de 41°F (5°C) a 105ºF (40.5°C). No cargue la batería

en exteriores a temperaturas congelantes. Cárguela a

temperatura ambiente en interiores.

• Cuide el cable de alimentación del cargador: al

desenchufar el cargador tire del enchufe, no del cable

de alimentación, para desconectarlo del tomacorriente

y así evitar el riesgo de daños al enchufe y cable. Nunca

transporte el cargador colgado de su cable, ni tire del

cable para desconectarlo del tomacorriente. Mantenga

el cable alejado del calor, aceites y bordes alados.

Asegúrese de que el cable no sea pisado, que la gente no

se tropiece con éste, ni que esté sujeto a daños o tensiones

mientras el cargador esté siendo usado. No use el cargador

con un cable o enchufe dañado. Reemplace un cargador

dañado inmediatamente.

• No use un cable de extensión a menos que sea

absolutamente necesario: usar un cable de extensión

incorrecto, dañado o conectado de forma incorrecta

puede causar un incendio o choque eléctrico. Si se

debe usar un cable de extensión, conecte el cargador a

un cable de extensión de calibre 16 (o más grueso) de

alambrado adecuado, con su enchufe hembra encajando

perfectamente en el enchufe macho del cargador. Verique

que el cable de extensión esté en buenas condiciones.

• El cargador 24VCHRG-DPC está especicado solo

para 120 V CA: el cargador debe estar enchufado a un

tomacorriente apropiado.

• Use solo accesorios recomendados: el uso de un

accesorio no recomendado ni vendido por el fabricante

de la batería o cargador de baterías puede resultar

en un riesgo de un choque eléctrico, incendio o

lesiones personales.

• Desenchufe el cargador cuando no esté siendo

usado: asegúrese de retirar las baterías de los

cargadores desenchufados.

m ¡ADVERTENCIA! Para reducir el riesgo de un choque

eléctrico, desenchufe siempre el cargador antes de llevar a

cabo cualquier tarea de limpieza o mantenimiento. No permita

que entre agua dentro del cargador. Use un interruptor de

circuito por falla a tierra (GFCI) para reducir el riesgo de un

choque eléctrico.

• No queme ni incinere baterías Las baterías pueden

explotar causando daños materiales o lesiones personales.

Cuando las baterías son quemadas se generan sustancias

y humos tóxicos.

• No triture, deje caer ni dañe las baterías: no use las

baterías ni el cargador si han sido severamente golpeados,

se han dejado caer, se han aplastado, o han sido dañados

de cualquier forma como por ejemplo perforados con un

clavo, golpeados con un martillo, pisados, etc.

• No desarme las baterías ni el cargador: el reensamblado

incorrecto puede presentar un riesgo severo de choque

eléctrico, fuego o exposición a químicos tóxicos de

las baterías. Si las baterías o cargador están dañados,

contacte a un distribuidor autorizado Snow Joe

Sun Joe

o comuníquese con la central de servicio

al cliente Snow Joe

+ Sun Joe

llamando al

1-866-SNOWJOE (1-866-766-9563) para obtener ayuda.

• Los químicos de las baterías causan severas

quemaduras: nunca deje que una batería dañada haga

contacto con la piel, ojos o boca. Si una batería dañada

deja escapar químicos, use guantes de hule o neopreno

para deshacerse de ella de forma segura. Si la piel es

expuesta a los uidos de la batería, lave el área afectada

con jabón y agua, y enjuague con vinagre. Si los ojos son

expuestos a los químicos, inmediatamente enjuáguelos

con agua durante 20 minutos y busque atención médica.

Quítese y deshágase de las vestimentas contaminadas.

• No cortocircuite los terminales: una batería puede hacer

cortocircuito si un objeto metálico hace conexión entre los

contactos positivo y negativo de la batería. No coloque

una batería cerca de objetos que puedan causar un

cortocircuito tales como monedas, sujetapapeles, tornillos,

clavos, llaves u otros objetos metálicos. Una batería

cortocircuitada representa un riesgo de incendio y lesiones

personales severas.

• Guarde sus baterías y cargador en un lugar fresco y

seco: no guarde las baterías o cargador en lugares donde

las temperaturas puedan exceder los 105ºF (40.5ºC), tales

como bajo la luz directa del sol o dentro de un vehículo o

construcción metálica durante el verano.

Información sobre la batería

1. Las baterías suministradas con su motosierra inalámbrica

están cargadas solo parcialmente. Las baterías tienen que

ser cargadas por completo antes de que usted use su

motosierra por primera vez.

2. Para un óptimo rendimiento de la batería, evite ciclos de

descarga baja cargando frecuentemente las baterías.

3. Guarde las baterías en un lugar fresco, de preferencia a

77°F (25°C) y cargadas al menos a un 40%.

4. Las baterías de iones de litio están sujetas a un proceso

natural de desgaste. Las baterías deben ser reemplazadas

a más tardar cuando su capacidad caiga a un 80% de

su capacidad inicial, cuando estaban nuevas. Las celdas

debilitadas en una batería gastada no son capaces de

cumplir con los requisitos de alta potencia necesarios

para la operación adecuada de su motosierra inalámbrica,

y por tanto representan un riesgo de seguridad.

5. No arroje las baterías al fuego abierto ya que pueden

causar una explosión.

6. No queme las baterías ni las exponga al fuego.

7. No descargue las baterías exhaustivamente. Una

descarga exhaustiva dañará las celdas de la batería.

La causa más común de descarga exhaustiva es

el almacenamiento prolongado o la falta de uso de

baterías parcialmente descargadas. Deje de trabajar

tan pronto como el rendimiento de las baterías caiga

considerablemente o se active el sistema de protección

electrónico. Almacene las baterías únicamente luego de

haberlas cargado por completo.

8. Proteja las baterías y la herramienta contra

sobrecargas. Las sobrecargas causarán rápidamente

un sobrecalentamiento y daños a las celdas dentro

del compartimiento de la batería, incluso si este

sobrecalentamiento no es aparente por fuera.

9. Evite daños y golpes. Reemplace inmediatamente la

batería que se haya caído desde una altura de más de

un metro o que haya sido expuesta a golpes violentos,

incluso si el exterior de la batería aparenta no tener

daños. Las celdas dentro de la batería pueden haber

sufrido daños severos. En dichos casos, lea la

información de eliminación para deshacerse

apropiadamente de la batería.

10. Si las baterías sufren una sobrecarga y

sobrecalentamiento, el sistema interruptor de protección

integrado apagará el equipo por motivos de seguridad.

¡IMPORTANTE! No presione más el gatillo interruptor si el

sistema interruptor de corte de protección se ha activado.

Esto puede dañar las baterías.

11. Use únicamente baterías originales. El uso de

otras baterías puede causar lesiones personales

o una explosión.

Información sobre el cargador y el proceso

de carga

1. Verique la información indicada en la placa de

especicaciones del cargador de batería. Asegúrese

de conectar el cargador de baterías a una fuente de

alimentación que tenga el voltaje indicado en la placa

de especicaciones. Nunca lo conecte a una fuente de

alimentación con voltaje distinto al indicado.

2. Proteja el cargador de baterías y su cable de alimentación

contra daños. Mantenga el cargador y su cable alejados

del calor, grasa, aceite y bordes alados. Haga reparar

sin demora los cables dañados por un técnico calicado

en un distribuidor autorizado Snow Joe

+ Sun Joe

comuníquese con la central de servicio al cliente

Snow Joe

+ Sun Joe

llamando al 1-866-SNOWJOE

(1-866-766-9563).

3. Los enchufes eléctricos deben encajar en los

tomacorrientes. Nunca modique el enchufe de ninguna

manera. No use ningún adaptador de enchufe con

artefactos que tengan conexión a tierra. El uso de

enchufes no modicados y tomacorrientes equivalentes

reducirá el riesgo de un choque eléctrico.

4. Mantenga el cargador de batería, las baterías y la

herramienta inalámbrica lejos del alcance de los niños.

5. No use el cargador de baterías suministrado para cargar

baterías de otras herramientas inalámbricas.

6. Durante periodos de trabajo pesado, las baterías

se calentarán. Permita que las baterías se enfríen a

temperatura ambiente antes de conectarlas al cargador

para su recarga.

7. No sobrecargue las baterías. No exceda los tiempos

máximos de carga. Estos tiempos de carga solo se

aplican a baterías descargadas. La inserción frecuente de

una batería cargada o parcialmente cargada resultará en

una sobrecarga y daños a las celdas. No deje las baterías

en el cargador por días enteros.

8. Nunca use o cargue las baterías si sospecha que han

pasado más de doce (12) meses desde la última vez que

fueron cargadas. Existe una alta probabilidad de que la

batería ya haya sufrido un daño severo

(descarga exhaustiva).

9. Cargar baterías a una temperatura menor de 41°F (5°C)

causará daños químicos a las celdas y puede provocar

un incendio.

10. No use baterías que hayan sido expuestas al calor durante

el proceso de carga, ya que sus celdas pueden haber

sufrido daños severos.

11. No use baterías que se hayan curvado o deformado

durante el proceso de carga, ni aquellas que muestren

otros síntomas atípicos como liberación de gases,

zumbidos, grietas, etc.

12. Nunca descargue por completo las baterías (se

recomienda una profundidad de descarga de un 80%).

Una descarga completa de las baterías causará un

envejecimiento prematuro de las celdas de las baterías.

Protección contra inuencias del entorno

1. Use ropa de trabajo adecuada. Use gafas protectoras.

2. Proteja su herramienta inalámbrica y el cargador de

baterías contra la humedad y la lluvia. La humedad y la

lluvia pueden causar graves daños a las celdas.

3. No use la herramienta inalámbrica ni el cargador de

baterías cerca de vapores o líquidos inamables.

4. Use el cargador de baterías y la herramienta inalámbrica

solo en entornos secos y a una temperatura ambiente de

entre 41ºF (5°C) y 105ºF (40.5°C).

5. No coloque el cargador de baterías en lugares donde

la temperatura pueda superar los 105°F (40.5°C). En

particular, no deje el cargador de baterías en un auto

estacionado bajo la luz directa del sol.

6. Proteja las baterías contra el sobrecalentamiento. Las

sobrecargas, exceso de carga y exposición a la luz directa

del sol darán como resultado un sobrecalentamiento y

daños a las celdas. Nunca cargue ni trabaje con baterías

que hayan estado sobrecalentadas. De ser posible,

reemplácelas inmediatamente.

7. Guarde el cargador de baterías y su herramienta

inalámbrica solo en entornos secos y a una temperatura

ambiente de entre 41ºF (5°C) y 105°F (40.5°C). Guarde sus

baterías de iones de litio en un lugar fresco y seco, a una

temperatura ambiente de 77°F (25°C). Proteja las baterías,

el cargador y la herramienta inalámbrica contra

la humedad y la luz directa del sol. Solo almacene

baterías cargadas por completo (cargadas hasta al

menos un 40%).

8. Evite que las baterías de iones de litio se congelen. Las

baterías almacenadas a una temperatura menor de 32°F

(0°C) por más de 60 minutos deberán ser desechadas.

9. Al manipular baterías, tenga cuidado con las descargas

electrostáticas. Las descargas electrostáticas pueden

dañar el sistema electrónico de protección y las celdas

de la batería. Evite las descargas electrostáticas y nunca

toque los polos de la batería.

Símbolos de seguridad

La siguiente tabla muestra y describe los símbolos de seguridad que pueden aparecer en este producto. Lea, comprenda y siga

todas las instrucciones relacionadas con esta máquina antes de intentar ensamblarla y operarla.

LEA EL(LOS) MANUAL(ES) DEL

OPERADOR: lea, comprenda y

siga todas las instrucciones en

el(los) manual(es) antes de intentar

ensamblar y operar la unidad.

ALERTA DE SEGURIDAD:

indica una precaución,

advertencia o peligro.

La parte móvil seguirá moviéndose

durante varios segundos después

de que usted haya apagado

la máquina

¡ADVERTENCIA! No exponga

la unidad a la lluvia ni a

entornos mojados.

¡PRECAUCIÓN! Evite el contacto

de la punta de la barra-guía con

cualquier objeto. El contacto

con la punta puede causar

que la barra-guía se mueva

repentinamente hacia arriba y

hacia atrás, lo cual puede

causar lesiones personales

severas al usuario.

USE PROTECCIÓN OCULAR,

AUDITIVA Y PARA LA CABEZA:

para evitar lesiones personales, use

protección auditiva, gafas protectoras

y protección para su cabeza.

¡ADVERTENCIA! Al operar

la motosierra se deben usar

siempre las dos manos.

Dirección correcta de las cuchillas

de corte.

Mantenga a los transeúntes

y niños alejados a una

distancia segura.

Símbolo Símbolo

Descripción

Solo para uso en interiores. Utilice el cargador de baterías solamente en interiores.

¡PELIGRO! CUCHILLAS

GIRATORIAS: mantenga las manos

y pies lejos de las aberturas cuando

la motosierra esté funcionando.

Use todo el tiempo calzado

protector para evitar que sus pies

sean golpeados por objetos que

puedan caerles accidentalmente.

Use guantes de seguridad durante

la operación para proteger sus

manos.

Conozca su motosierra inalámbrica

Lea detenidamente el manual del operador y las instrucciones de seguridad antes de operar la motosierra inalámbrica. Compare

la ilustración debajo con la motosierra para familiarizarse con las ubicaciones de sus diversos controles y ajustes. Conserve este

manual para futuras referencias.

Datos técnicos

Motor ............................................................ De escobillas, 1,200 W

Voltaje máximo de batería* ................................... 48 V CC (2 x 24 V)

Capacidad de la batería ..........................................................2.0 Ah

Entrada del cargador ......................................................... 120 V CA;

60 Hz, 160 W

Salida del cargador ............................................. 26 V CC; 2 x 2.2 A

Tiempo máx. de carga de baterías .................... 55 min cada batería

Longitud de barra/cadena ....................................... 16 plg (40.6 cm)

Capacidad de tanque de aceite .................................5  oz (150 ml)

Grosor de corte .................................... Máximo: 15.5 plg (39.4 cm);

Recomendado: 14.5 plg (36.8 cm)

Peso neto .....................................................................12.7 lb (5.8 kg)

*El voltaje inicial sin carga, cuando la batería está cargada por completo, alcanza un máximo de 48 V. El voltaje nominal bajo una carga típica es de 43.2 V.

FRENTE

REVERSO

192021

1. Freno de mano frontal

2. Mango frontal

3. Tapón de tanque de aceite

4. Gatillo interruptor

5. Mango posterior

6. Tanque de aceite

7. Cubierta de extremo de cadena/piñón

8. Cubierta de extremo + perilla

tensionadora de cadena

9. Indicador de carga de trabajo

10. Funda para barra-guía y cadena

11. Receptáculo de carga

12. Conector de cargador

13. Cargador de baterías de iones de litio

iON+ de 24 V (24VCHRG-DPC)

14. Baterías de iones de litio iON+ de

24 V (24VBAT-LTE) (×2) con exclusiva

tecnología EcoSharp

15. Botón pulsador para indicador de

batería

16. Indicadores de batería

17. Botón de trabado de seguridad

18. Compartimiento de batería

19. Tope dentado

20. Cadena de corte de 16 plg (40.6 cm)

21. Barra-guía de 16 plg (40.6 cm)

Desembalaje

Contenido del paquete:

• Motosierra inalámbrica con barra-guía y cadena.

• Funda para barra-guía y cadena.

• Batería de iones de litio iON+ de 24 V (×2)

• Cargador de baterías de iones de litio iON+ de 24 V

• Manual y tarjeta de registro

1. Retire cuidadosamente la motosierra inalámbrica y

compruebe que todos los artículos anteriores estén

suministrados.

2. Inspeccione cuidadosamente el producto para asegurarse

de que no haya ocurrido ningún daño o ruptura durante

su transporte. Si alguna parte está dañada o extraviada,

NO DEVUELVA la unidad a la tienda. Comuníquese con

la central de servicio al cliente Snow Joe

+ Sun Joe

llamando al 1-866-SNOWJOE (1-866-766-9563).

NOTA: no se deshaga de la caja de transporte ni de los

materiales de embalaje hasta que usted esté listo para

usar su motosierra inalámbrica. El empaquetado está

hecho de materiales reciclables. Deseche estos materiales

de acuerdo con los reglamentos de su localidad.

¡IMPORTANTE! El equipo y los materiales de embalaje no

son juguetes. No permita que los niños jueguen con bolsas

plásticas, láminas o partes pequeñas. ¡Estos objetos pueden

ser tragados y representan un riesgo de asxia!

Operación de la batería

La unidad es alimentada con dos baterías de iones de litio.

Las baterías están completamente selladas y no requieren

de mantenimiento.

m ¡ADVERTENCIA! La motosierra solo podrá funcionar

con las dos baterías juntas. Usar solo una batería no dará

suciente alimentación a la herramienta. Asegúrese de

usar dos baterías del mismo voltaje y capacidad. Usar la

herramienta con baterías de diferente capacidad causará un

daño a las baterías.

m ¡ADVERTENCIA! Antes de su primer uso, las baterías

requieren al menos 55 minutos de carga para que cada una

esté cargada por completo. Cuando las baterías estén bajas,

recárguelas por 55 minutos cada una antes de reiniciar la

operación.

Indicador de nivel de carga de batería

Las baterías están equipadas con un botón para comprobar

el nivel de carga. Simplemente presione el botón para

leer el nivel de carga de la batería en los LED indicadores

de la batería:

• Los tres LED indicadores de nivel están encendidos: el

nivel de carga de la batería es elevado.

• Dos LED indicadores de nivel están encendidos: el nivel

de carga de la batería está disminuyendo. Deje de trabajar

tan pronto como sea posible.

• Un LED indicador de nivel está encendido: el nivel

de carga de la batería está bajo. Deje de trabajar

INMEDIATAMENTE y cargue la batería, de otro modo, la

vida útil de la batería se reducirá en gran medida.

NOTA: si el botón de nivel de carga no parece funcionar, conecte

la batería al cargador y cargue según se requiera.

NOTA: inmediatamente luego del uso de las baterías, los

botones de nivel de carga pueden mostrar cargas más bajas

que las que se mostrarán algunos minutos después. Las

celdas de la batería “recuperan” parte de su carga luego de

permanecer inactivas.

Operación del cargador

¡ADVERTENCIA! Cargue las baterías de iones de

litio iON+ de 24 V solo con su cargador de iones de litio

compatible iON+ de 24 V. Otros tipos de cargadores pueden

causar lesiones personales y daños materiales.

Para reducir el riesgo de un choque eléctrico, no permita que

entre agua a la conexión CA/CC del cargador.

Cuándo cargar las baterías de iones de

litio iON+ 24VBAT-LTE

NOTA: las baterías de iones de litio iON+ 24VBAT-LTE no crean

una “memoria” al ser cargadas luego de una descarga parcial.

Por tanto, no hay necesidad de agotar las baterías antes de

colocarlas en el cargador.

• Use las luces indicadoras de carga de batería para

determinar cuándo cargar sus baterías de iones de litio

iON+ 24VBAT-LTE.

• Usted puede cargar por completo sus baterías antes de

empezar un trabajo grande, o luego de un uso prolongado.

Botón de nivel de carga.

La batería está cargada a un 30% y requiere

ser cargada de inmediato.

La batería está cargada a un 60% y requiere

ser cargada pronto.

La batería está cargada por completo.

SignicadoLuces

Carga de baterías

1. Presione los botones pulsadores de trabado en las

baterías para poder extraer las baterías fuera del equipo

(Fig. 1).

2. Compruebe que el voltaje de la red eléctrica sea el

mismo que el indicado en la placa de especicaciones

del cargador de la batería. Luego, inserte el enchufe

del cargador en el tomacorriente de pared. Cuando

enchufe el cargador, dos luces verdes se iluminarán y

permanecerán verdes (Fig. 2).

3. Coloque las baterías en el cargador deslizándolas para

trabarlas en su posición. Cuando usted inserte las

baterías dentro del cargador, las dos luces verdes se

apagarán y las luces rojas se encenderán indicando que

las baterías se están cargando (Fig. 3).

4. Cuando las luces del cargador se tornen verdes,

las baterías estarán totalmente cargadas (Fig. 3).

NOTA: una batería descargada por completo, con una

temperatura interna en el rango normal, se cargará por

completo dentro de 55 min (entre 32ºF [0ºC] y 113ºF

[45ºC]).

5. Si las luces indicadoras no aparecen del todo, verique

que las baterías estén colocadas correctamente en

sus ubicaciones. Retire las baterías y reinsértelas.

Si el problema persiste, contacte a un concesionario

autorizado Snow Joe

+ Sun Joe

o comuníquese con

la central de servicio al cliente Snow Joe

+ Sun Joe

llamando al 1-866-SNOWJOE (1-866-766-9563) para

obtener ayuda.

6. Cuando la carga de las baterías haya nalizado, retire las

baterías del cargador presionando los botones de trabado

y deslizando las baterías hacia atrás para destrabarlas del

cargador (Fig. 4)

m ¡PRECAUCIÓN! PELIGRO DE INCENDIO. Al sacar las

baterías del cargador, asegúrese de desenchufar el cargador

del tomacorriente primero, y luego retirar las baterías del

cargador.

m ¡ADVERTENCIA! Este cargador no se apaga de

forma automática cuando las baterías están completamente

cargadas. No deje las baterías conectadas al cargador.

Apague o desenchufe el cargador cuando la carga haya sido

completada.

7. Una recarga oportuna de las baterías ayudará a prolongar

el ciclo de vida útil de estas. Usted debe recargar la(s)

batería(s) cuando note una caída en la potencia del

equipo.

¡IMPORTANTE! Nunca permita que las baterías se descarguen

por completo ya que esto causará un daño irreversible a las

baterías.

Botón pulsador de

trabado (en ambos

lados)

Fig. 1

Fig. 2

Cargador

Verde

Encendido

Fig. 3

Baterías

Rojo

Cargando

Verde

Cargada por

completo

Fig. 4

Botón de

trabado

Carga de una batería caliente o fría

Las luces verdes indicadoras en la base del cargador indican

que las temperaturas de las baterías están fuera del rango

de carga. Una vez que las baterías estén a una temperatura

dentro del rango aceptable, se cargarán normalmente con las

luces rojas encendidas. Las baterías frías o calientes pueden

tardar más tiempo en cargarse.

Preparación para el trabajo

Inspección de la máquina

m ¡ADVERTENCIA! Antes de realizar cualquier

inspección, ajuste, reparación o mantenimiento en la máquina,

asegúrese de que las baterías no estén insertadas en su

compartimiento.

Antes de empezar a trabajar:

• Compruebe que todos los tornillos en la máquina, así

como la barra-guía, estén ajustados rmemente;

• Compruebe que la cadena esté correctamente tensionada

y alada y que no haya señales de daños;

• Compruebe que los mangos y los dispositivos

de protección estén limpios y secos, montados

correctamente y ajustados de forma segura a la máquina;

• Compruebe que el freno de cadena esté funcionando de

forma eciente;

• Compruebe que el gatillo interruptor y el botón de

seguridad se muevan libremente sin necesidad de

forcejeo y que regresen de forma rápida y automática a

sus posiciones neutrales;

• Compruebe que el gatillo interruptor se mantenga trabado

hasta que el botón de seguridad sea presionado;

• Asegúrese de que las rejillas de ventilación no estén

obstruidas con aserrín o residuos;

• Compruebe que el nivel de aceite de cadena no esté

debajo de la marca de nivel mínimo “OIL min”. De ser

necesario llene el aceite hasta 1 cm del borde del llenador.

NOTA: usted debe llenar el tanque de aceite para

cadena con aceite para barra-guía y cadena antes

de usar su motosierra.

Ajuste de tensión de cadena

1. Tensione la cadena girando la cubierta de extremo +

perilla tensionadora de cadena en sentido horario

(Fig. 5). Una cadena en frío estará tensionada

correctamente cuando no hay una holgura en el lado

inferior de la barra-guía, y la cadena está ajustada pero

puede ser girada a mano sin esfuerzo.

NOTA: preste atención al aojar la cadena girando en sentido

antihorario la cubierta de extremo + perilla tensionadora de

cadena. Si se gira demasiado, la cubierta de extremo + perilla

tensionadora de cadena puede salirse.

2. La tensión es correcta cuando los eslabones de impulso

en la cadena no se escapan de la guía de la cadena en la

barra si la cadena es levantada desde el medio de la barra

(Fig. 6).

3. Jale el freno de mano frontal hacia el mango frontal,

hacia su posición de desactivado (Fig. 7). Usando un

destornillador, haga avanzar la cadena a lo largo de la

guía para comprobar que se mueva con facilidad.

Fig. 5

Cubierta de extremo

+ perilla tensionadora

de cadena

Fig. 6

Fig. 7

Freno de mano

frontal

Lubricante de cadena

¡IMPORTANTE! Solo use un aceite de barra-guía y cadena

de buena calidad, diseñado especícamente para su uso con

motosierras, con el n de garantizar una lubricación óptima

de las partes cortadoras. No use aceite que contenga

impurezas: evitará obstruir el ltro del tanque y dañar

permanentemente el engrasador.

¡IMPORTANTE! El aceite lubricante de la cadena es

biodegradable. El uso de aceite mineral o de motor puede

perjudicar severamente al medioambiente. Es importante

que usted use un aceite de buena calidad para lubricar

efectivamente las partes cortadoras. El aceite usado o de mala

calidad no garantiza una buena lubricación y reduce el ciclo de

vida útil de la barra y la cadena.

¡IMPORTANTE! Antes de cada uso, el nivel de aceite debe

ser vericado y llenado hasta un 1 cm por debajo del borde

del llenador. Para llenar el tanque de aceite, retire la tapa del

tanque de aceite y agregue el aceite recomendado para barra-

guía y cadena. El nivel de aceite no debe caer debajo de la

marca de nivel “OIL min”, tal como se indica en la ventana del

tanque de aceite (Fig. 8).

Operación

Puesta en marcha y parada

m ¡PRECAUCIÓN! El inicio, parada y reinicio de un

motor eléctrico de forma repetida en intervalos de pocos

segundos puede generar una gran cantidad de calor y dañar

el motor. Para proteger el ciclo de vida útil de esta motosierra

inalámbrica, espere al menos cinco segundos, luego de

detenerla, para volverla a encender.

m ¡ADVERTENCIA! Asegúrese de que la cadena no

esté en contacto con ningún objeto cuando usted arranque

el motor.

m ¡ADVERTENCIA! Mantenga las manos alejadas

de la cadena. Mantenga las manos en los mangos.

No se extralimite.

Una sujeción buena y rme de la herramienta, usando ambas

manos, le ayudará a mantenerla controlada. Mantenga una

sujeción rme colocando su mano derecha en el mango

trasero y la mano izquierda en el mango frontal, con los

pulgares y dedos rodeando los mangos respectivos. Una

sujeción rme, combinada con la colocación apropiada

del mango contra su cuerpo, le ayudará a mantener el

control de la motosierra. No suelte la motosierra mientras

esté funcionando.

m ¡ADVERTENCIA! No opere la motosierra inalámbrica

trepado en un árbol, sobre una escalera o en un andamio.

Usar la herramienta en dichas circunstancias es

extremadamente peligroso.

m ¡PRECAUCIÓN! La cadena continuará girando por

varios segundos luego de haber apagado la herramienta.

No utilice esta motosierra inalámbrica en entornos mojados.

Tenga sumo cuidado al cortar arbustos pequeños, brinzales o

ramas bajo tensión ya que el material tenso y angosto puede

ser atrapado por la motosierra y, al recuperarse elásticamente,

ser azotado contra usted, haciéndole perder el equilibrio.

No use la motosierra para cortar plantas trepadoras

y/o maleza.

m ¡ADVERTENCIA! No permita que la familiaridad

con este tipo de herramientas le impida tomar todas las

precauciones necesarias. Recuerde que una fracción de

segundo de descuido es suciente para que ocurran graves

lesiones personales.

m ¡ADVERTENCIA! No corte árboles cerca de

cables eléctricos.

m ¡ADVERTENCIA! No lubricar la cadena causará

daños a la barra-guía y a la cadena. Use solo aceite

para barra-guía y cadena de buena calidad y formulado

especícamente para su uso con motosierras.

NOTA: es normal que el aceite se derrame de la motosierra

cuando no esté siendo usada. Para prevenir derrames, vacíe

el tanque de aceite luego de cada uso. Al guardar la unidad

por un periodo prolongado (como de tres meses o más),

asegúrese de que la cadena esté ligeramente lubricada para

evitar óxido en esta y en el piñón de barra-guía.

1. Antes de cada sesión de corte, revise minuciosamente la

lista de inspección diaria (vea la página 45).

2. En caso de un encendido accidental, el freno de mano

frontal se activará a su posición de activado para detener

la máquina. Reinicie la función de freno de seguridad

devolviendo el freno de mano frontal a la posición de

desactivado (Fig. 9).

Fig. 8

Tanque de

aceite

Tapón de tanque

de aceite

3. Inserte ambas baterías en el compartimiento de baterías

(Fig. 10).

4. Para arrancar la motosierra, sujétela rmemente con

ambas manos en los mangos. Presione el botón de

trabado de seguridad y, sin soltarlo, apriete el gatillo

interruptor. Una vez que la motosierra esté funcionando,

usted puede soltar el botón de trabado de seguridad

(Fig. 11).

5. Para apagar la herramienta, simplemente suelte el

gatillo interruptor.

NOTA: no apriete el gatillo interruptor hasta que usted

esté listo para hacer un corte.

Indicador de carga de trabajo

La máquina está equipada con un sistema indicador de carga

de trabajo ubicado detrás del freno de mano frontal

(Fig. 12), que se iluminará inmediatamente cuando la batería

sea instalada. Consulte la siguiente tabla con las indicaciones

del estado de trabajo de la motosierra.

NOTA: si ocurre una sobrecarga y la máquina se apaga de

forma automática, desactive la máquina y retire las baterías.

Deje que la máquina y las baterías se enfríen por un buen rato

antes de volver a trabajar.

Consejos de operación

¡ADVERTENCIA! Para su seguridad y la

de los demás:

1. No use la motosierra inalámbrica sin antes leer las

instrucciones cuidadosamente. Familiarícese con los

controles y el uso apropiado de la motosierra

inalámbrica. Aprenda a detener rápidamente la

motosierra inalámbrica.

2. Tenga en cuenta que el operador o usuario es

responsable por accidentes o peligros que le ocurran a

otras personas o sus propiedades.

3. Use siempre vestimenta adecuada al usar la motosierra

inalámbrica. Use guantes anti-vibración y otros equipos

de protección personal.

Sin embargo, todas las precauciones mencionadas

anteriormente no garantizan la prevención de ciertos

riesgos, tales como el fenómeno de Raynaud o el

síndrome del túnel carpiano. A los operadores que usen

esta motosierra inalámbrica por periodos prolongados

se les recomienda revisiones médicas periódicas de sus

manos y dedos. Si alguno de los síntomas anteriormente

mencionados aparece, comuníquese inmediatamente con

un médico.

Freno de mano

frontal

Fig. 9

Posición de

activado

Posición de

desactivado

Batería

Fig. 10

Compartimiento

de batería

Botón de

trabado de

seguridad

Fig. 11

Gatillo interruptor

Indicador

de carga de

trabajo

Fig. 12

La motosierra está lista para cortar.

SignicadoLuz

Amarilla

La motosierra funciona correctamente.Verde

La motosierra está sobrecargada. Deje de

trabajar inmediatamente; de otro modo

el circuito apagará la máquina en dos

segundos.

Roja

4. Trabaje solo bajo luz diurna o buena luz articial.

5. Tenga el mayor cuidado al trabajar cerca de

vallas de metal.

6. Tenga cuidado de no golpear la barra-guía duramente

contra objetos extraños o escombros volando causados

por el movimiento de la cadena.

7. Detenga el motor y retire las baterías del compartimiento:

– Cuando deje la motosierra inalámbrica sin atender;

– Antes de limpiar, revisar o reparar la

motosierra inalámbrica;

– Luego de golpear un objeto extraño. Inspeccione la

motosierra en busca de cualquier daño y repárela antes

de volver a usarla;

– Si la motosierra empieza a vibrar de forma anormal,

inmediatamente busque la causa de las vibraciones

y haga inspeccionar la motosierra en un distribuidor

autorizado Snow Joe

+ Sun Joe

, o comuníquese con

la central de servicio al cliente Snow Joe

+ Sun Joe

llamando al 1-866-SNOWJOE (1-866-766-9563) para

obtener ayuda.

– Cuando la motosierra inalámbrica no esté

siendo usada.

¡IMPORTANTE! Recuerde siempre que una motosierra usada

incorrectamente puede perturbar a los demás y afectar

severamente al medioambiente.

Para respetar a las personas y al medioambiente:

• Evite usar la motosierra inalámbrica en entornos o

momentos del día en que se pueda perturbar a los demás.

• Obedezca a conciencia las reglas y disposiciones locales

respecto a la eliminación de materiales de desecho luego

del aserrado.

• Obedezca a conciencia las reglas y disposiciones

locales respecto a la eliminación del aceite, partes

dañadas u otros elementos que puedan afectar

severamente el medioambiente.

• Una cierta cantidad de aceite lubricante de cadena

es liberada al medioambiente cuando la motosierra

inalámbrica está funcionando, por tanto solo use aceites

biodegradables fabricados especícamente para

motosierras de este tipo.

• Para evitar el riesgo de incendio, no deje la máquina con

el motor caliente sobre hojas o césped seco.

m ¡ADVERTENCIA! Se requiere una instrucción

especíca para usar la máquina en tala y desmembrado.

Inspecciones durante el trabajo

• Compruebe la tensión de la cadena

La cadena tiende a extenderse gradualmente mientras trabaja,

así que usted debe vericar su tensión frecuentemente.

¡IMPORTANTE! Durante el primer periodo de uso (o luego

de reemplazar la cadena), la tensión de cadena debe ser

vericada con mayor frecuencia debido al proceso de

estabilización de la cadena.

m ¡ADVERTENCIA! Nunca trabaje con la cadena suelta,

ya que esta puede ser peligrosa si se suelta de su guía.

Para ajustar la tensión de cadena, siga las instrucciones en

“ajuste de tensión de cadena” en la página 35.

• Vericación de la entrega de aceite

¡IMPORTANTE! ¡Nunca use la motosierra inalámbrica sin

lubricación! Usted puede vericar el nivel de aceite en

el tanque a través del medidor transparente. Asegúrese

de llenar el tanque de aceite cada vez que vaya a usar la

motosierra inalámbrica. Para mejores resultados, use solo

aceite para barra-guía y cadena de buena calidad y formulado

especícamente para su uso con motosierras.

m ¡ADVERTENCIA! Asegúrese de que la barra

y la cadena estén en su lugar cuando verique la entrega

de aceite.

Encienda el motor y compruebe que el aceite de cadena sea

entregado tal como se muestra a continuación (Fig. 13).

Postura apropiada para el corte

• Su peso debe estar balanceado con ambos pies, en

terreno sólido.

• Mantenga su brazo y codo izquierdo rmes en una

posición de “brazo recto” para soportar cualquier fuerza

de contragolpe (Fig. 14).

Fig. 13

• Su cuerpo deberá estar siempre a la izquierda de la línea

de cadena.

Procedimientos básicos de corte

m ¡ADVERTENCIA! Esta unidad está diseñada para

podar ramas y tallos de hasta 14.5 plg (36.8 cm) de diámetro,

sin exceder un diámetro máximo de 15.5 plg (39.5 cm)

dependiendo del tipo de madera.

Practique cortando algunas

ramas pequeñas empleando la siguiente técnica para tener

una idea de cómo usar la motosierra antes de empezar una

operación mayor de aserrado.

• Mantenga una postura apropiada frente a la madera con

la motosierra apagada (Fig. 14).

• Apriete el gatillo interruptor de encendido/apagado y deje

que la cadena acelere a su máxima velocidad antes de

proceder a cortar.

• Sujete la motosierra rmemente con ambas manos.

Mantenga siempre su mano izquierda en el mango frontal

y su mano derecha en el mango posterior de manera que

su cuerpo esté a la izquierda de la línea de cadena.

• Mantenga la unidad funcionando todo el tiempo de corte,

a una velocidad constante.

• Deje que la cadena haga su trabajo. Solo aplique una

leve presión hacia abajo. Si fuerza el corte puede dañar la

barra, la cadena o la unidad.

• No aplique presión en la motosierra, hacia el nal

del corte.

• Corte siempre con ambos pies sobre terreno sólido para

evitar caerse.

• No corte por sobre la altura del pecho ya que es difícil

controlar fuerzas de contragolpe con una motosierra

sostenida en alto.

Técnicas de corte

Antes de talar o desmembrar por primera vez, practique

aserrando leños en el piso o sobre soportes con el n de

familiarizarse con la motosierra inalámbrica y las técnicas de

aserrado más adecuadas.

m ¡ADVERTENCIA! Sujete siempre la motosierra

inalámbrica con ambas manos al aserrar.

m ¡ADVERTENCIA! Detenga el motor inmediatamente

si la cadena se detiene durante el aserrado. Tenga cuidado

con los contragolpes que puedan ocurrir si la barra-guía hace

contacto con un obstáculo.

• Tala de un árbol

i) Cuando la tala y el leñado son realizados por dos o más

personas al mismo tiempo, la tala debe ser realizada

separada del leñado a una distancia de por lo menos dos

veces la altura del árbol siendo talado. Los árboles no

deben ser talados de forma que puedan poner en riesgo a

cualquier persona, golpear un cable de servicio público o

causar cualquier daño a la propiedad. Si el

árbol hace contacto con cualquier cable de servicio

público, la empresa de servicio público debe ser

noticada inmediatamente.

ii) El operador de la motosierra debe mantenerse en el lado

colina arriba del terreno, ya que el árbol probablemente

rodará o se deslizará colina abajo luego de ser talado.

iii) Una ruta de escape debe ser planeada y despejada según

sea necesario antes de empezar con los cortes. La ruta

de escape deberá extenderse hacia atrás y diagonal a

la parte posterior de la línea prevista de caída según se

ilustra (Fig. 15).

iv) Antes de empezar con la tala, tome en cuenta la

inclinación natural del árbol, la ubicación de ramas

más grandes y la dirección del viento para ayudarle a

determinar la dirección de caída del árbol.

v) Retire tierra, piedras, corteza suelta, clavos, grapas y

alambres del árbol.

• Socavado de muesca

Haga la muesca a ⅓ del diámetro del árbol, perpendicular a la

dirección de caída tal como se muestra (Fig. 16).

Fig. 14

Línea de cadena

Brazo recto

Fig. 15

Haga el corte de muesca horizontal más bajo primero. Esto

ayudará a evitar el aprisionamiento de la motosierra o de la

barra-guía cuando se haga el segundo corte de muesca.

• Corte de tala

i) Haga el corte de tala al menos 2 plg (50 mm) más alto

que el corte de muesca horizontal tal como se ilustra (Fig.

14). Mantenga el corte de tala paralelo al corte de muesca

horizontal. Posicione estratégicamente el corte de tala

de manera que quede madera suciente para que actúe

como “bisagra”. La madera de “bisagra” evita que el árbol

se tuerza y caiga en la dirección incorrecta. No corte a

través de la “bisagra”.

ii) A medida que el corte de tala se aproxima a la “bisagra”,

el árbol empezará a caer. Si existe alguna posibilidad de

que el árbol pueda no caer en la dirección deseada o

pueda sacudirse hacia atrás y atrapar la motosierra, deje

de cortar antes de que se complete el corte de tala y

use cuñas de madera, plástico o aluminio para abrir el

corte y hacer que el árbol caiga a lo largo de la línea de

caída deseada.

iii) Cuando el árbol empiece a caer, retire la motosierra del

corte, detenga el motor, deje la motosierra y use la ruta

de escape planeada. Esté atento a las ramas de arriba

cayendo y vea dónde está pisando.

• Desramado

El desramado es el proceso en el cual las ramas son retiradas

de un árbol caído. Al desramar, deje las ramas inferiores más

grandes para apoyar el tronco por sobre el piso. Retire las

ramas pequeñas en un solo corte tal como se ilustra (Fig. 17).

Las ramas bajo tensión deberán ser cortadas de abajo hacia

arriba para evitar aprisionar la motosierra.

m ¡ADVERTENCIA! Preste especial atención a dónde

yacen las ramas en el suelo y reconozca los siguientes

riesgos: 1) las ramas pueden estar bajo tensión; 2) la dirección

en la cual la rama caerá puede ser distinta a la anticipada;

y 3) el árbol puede ser inestable luego de que la rama haya

sido cortada.

• Leñado de un tronco

m ¡ADVERTENCIA! No corte troncos que sean más

gruesos que el máximo grosor de corte permitido.

El leñado es el proceso en el cual un tronco es cortado en

pedazos. Es importante asegurarse de que usted se encuentre

parado rmemente y que su peso esté distribuido de forma

uniforme en ambos pies. De ser posible, el tronco debe ser

levantado y apoyado sobre ramas, troncos o cuñas. Siga estas

simples instrucciones para un fácil corte:

• Cuando el tronco es sostenido a través de toda su

longitud tal como se ilustra (Fig. 18A), corte desde arriba

(leñado desde arriba hacia abajo).

• Cuando el tronco es sostenido en un extremo (Fig. 18B),

corte ⅓ del diámetro desde el lado inferior (leñado desde

abajo hacia arriba). Luego haga el corte nal mediante

el leñado desde arriba hacia abajo para encontrar el

primer corte.

2 plg (50 mm)

Fig. 16

Fig. 17

Fig. 18A

• Cuando el tronco es sostenido en sus dos extremos

(Fig. 18C), corte ⅓ del diámetro desde arriba (leñado

desde arriba hacia abajo). Luego haga el corte nal

mediante un leñado desde abajo hacia arriba a través

de los ⅔ inferiores del diámetro para encontrarse con el

primer corte.

• Es más fácil serrar un tronco usando el tope dentado

(Fig. 18D).

– Entierre el tope dentado en el tronco y úselo como

pivote. Corte con un movimiento en arco para hacer

que la barra penetre en la madera.

– Repita varias veces de ser necesario, cambiando el

punto en donde usted plante el tope dentado.

– Al leñar en una pendiente, siempre párese en el lado

colina arriba del tronco. Al cortar a través del tronco,

mantenga el control liberando la presión de corte

cerca al extremo del corte sin relajar su sujeción en los

mangos de la motosierra. No deje que la cadena haga

contacto con el piso.

Luego de completar el corte, espere a que la motosierra

se detenga antes de que usted mueva la motosierra.

Siempre detenga la motosierra inalámbrica antes de pasar de

un árbol a otro.

Mantenimiento

Comuníquese con un distribuidor autorizado Snow Joe

Sun Joe

o comuníquese con la central de servicio al cliente

Snow Joe

+ Sun Joe

llamando al 1-866-SNOWJOE

(1-866-766-9563) para cualquier operación de mantenimiento

no descrita en este manual. Cualquier operación llevada a

cabo en un centro no autorizado o por personal no calicado

invalidará por completo la garantía.

m ¡ADVERTENCIA! Para su seguridad y la de

los demás:

• Un mantenimiento correcto es esencial para conservar

la eciencia y seguridad originales de la motosierra

inalámbrica con el tiempo.

• Mantenga todos los pernos, tuercas y tornillos ajustados

para garantizar que el equipo esté en una condición

segura de funcionamiento.

• Nunca use la motosierra inalámbrica con partes gastadas

o dañadas. Las partes dañadas deben ser reemplazadas,

nunca reparadas.

• Solo use partes de repuesto originales Snow Joe

Sun Joe

. Las partes que no son de la misma calidad

pueden dañar severamente el equipo, comprometer la

seguridad e invalidar la garantía.

m ¡ADVERTENCIA! Siempre retire las baterías antes

de llevar a cabo cualquier ajuste, reparación o tarea de

mantenimiento en su motosierra inalámbrica.

• Use guantes protectores al manipular la barra-guía

y la cadena.

• Mantenga la barra-guía insertada en su funda, excepto al

intervenir directamente en la barra-guía o la cadena.

• Nunca se deshaga de aceites u otros materiales

contaminantes en lugares no autorizados.

Enfriamiento del motor

Para evitar el sobrecalentamiento y daños al motor,

mantenga siempre las rejillas de ventilación limpias y

libres de aserrín y residuos.

Fig. 18B

Fig. 18C

Fig. 18D

Tope dentado

Reemplazo de la barra-guía y cadena

NOTA: al reemplazar la barra-guía y la cadena, use solo

partes de repuesto idénticas. Asegúrese de que las baterías

no estén insertadas en el compartimiento antes de proceder

con la instalación.

m ¡ADVERTENCIA! Use siempre guantes resistentes

al manipular la barra-guía y la cadena. Monte la barra-guía

y cadena de corte con mucho cuidado para no perjudicar la

seguridad y eciencia de la motosierra inalámbrica. Si no está

seguro, contacte a un distribuidor autorizado Snow Joe

Sun Joe

o comuníquese con la central de servicio al cliente

Snow Joe

+ Sun Joe

llamando al 1-866-SNOWJOE

(1-866-766-9563).

m ¡ADVERTENCIA! La operación debe ser hecha en

una supercie plana y estable, con un espacio adecuado para

mover la motosierra inalámbrica y sus componentes.

m ¡PELIGRO! Nunca arranque el motor antes de instalar

la barra-guía, cadena y cubierta de piñón. Sin todas estas

partes en su lugar, el embrague puede explotar o salir volando,

causando graves lesiones personales al usuario.

Cuando usted compre su motosierra, la cadena y la

barra-guía llegarán pre-ensambladas a la carcasa. En caso

necesite reemplazar la cadena en el futuro, siga todos los

pasos a continuación.

1. Desenrosque en sentido antihorario la cubierta de

extremo + perilla tensionadora de cadena para destrabar

el extremo y retirar la cubierta de extremo de cadena/

piñón (Fig. 19).

2. Retire la barra-guía y cadena de la supercie de montaje

(Fig. 20).

3. Retire la cadena antigua de la barra-guía.

4. Coloque la nueva cadena de la motosierra en un

bucle, enderezando cualquier posible pliegue. EL

BORDE AFILADO DE LAS CUCHILLAS DEBE ESTAR

ORIENTADO EN LA DIRECCIÓN OPUESTA A USTED,

SIGUIENDO LA ROTACIÓN DE CADENA INDICADA

EN LA BARRA-GUÍA

. Si las

cuchillas están en sentido opuesto, dé vuelta al bucle

(Fig. 21).

5. Empezando en la punta, monte los eslabones de impulso

de la cadena en la ranura de la barra-guía, dejando un

bucle en la parte posterior de la barra-guía. La cadena

encajará de forma suelta hasta que sea colocada en el

piñón (Figs. 22 y 23).

NOTA: compruebe la dirección correcta de la cadena

. Si la cadena es montada al

revés, la motosierra vibrará de forma anormal y no cortará.

Fig. 19

Cubierta de

extremo + perilla

tensionadora de

cadena

Cubierta de extremo de cadena/piñón

Fig. 20

Barra-guía

Cubierta de

extremo de

cadena/piñón

Cadena

de corte

Supercie de

montaje

Fig. 21

Rotación de

cadena

Borde de corte alado

Eslabón de

impulso de cadena

6. Monte la barra guía insertando el perno de jación en la

ranura larga de la barra guía. Acomode el bucle de cadena

en la parte trasera de la barra para asegurarse de que el

piñón esté dentro del bucle (Fig. 24).

7. Ajuste la tensión de la cadena jalando la barra guía +

cadena hacia adelante, y asegúrese de que la cadena esté

estirada por completo. Usando su otra mano, coloque la

cubierta de extremo de cadena/piñón de vuelta insertando

la lengüeta pequeña ubicada en la parte inferior derecha

de la cubierta de extremo dentro del oricio en el cuerpo

de la motosierra inalámbrica. Gire la cubierta de extremo

+ perilla tensionadora de cadena en sentido horario hasta

que usted encuentre la tensión de cadena correcta

(Figs. 25 y 26).

NOTA: la cadena está tensionada correctamente cuando

no hay una holgura en el lado inferior de la barra-guía

y la cadena está ajustada pero puede ser rotada a mano

sin forzarla.

NOTA: si la cadena está demasiado ajustada, no

girará. Aoje levemente la cubierta de extremo + perilla

tensionadora de cadena girándola ¼ de vuelta en sentido

antihorario. Asegúrese de que la cadena pueda ser rotada

a mano sin forzarla. No aoje demasiado la cubierta de

extremo + perilla tensionadora de cadena, de otro modo

el ensamblado de cadena y barra se soltará.

NOTA: una cadena nueva tiende a estirarse. Compruebe

la tensión de la cadena frecuentemente y ajústela de

ser necesario.

Tensión de la cadena

Verique la tensión de la cadena antes de usar la motosierra,

cuando la cadena esté fría. Una cadena fría está tensionada

correctamente cuando no hay una holgura en el lado inferior

de la barra-guía: la cadena está ajustada, pero usted puede

lograr girarla a mano sin esfuerzo.

Durante la operación normal de la motosierra, la temperatura

de la cadena se incrementará. Los eslabones de impulso

de una cadena caliente tensionada correctamente colgarán

aproximadamente a 0.05 plg (1.25 mm) de la ranura de

la barra-guía (Fig. 27). Tenga en cuenta que una cadena

tensionada cuando está caliente puede terminar demasiado

ajustada al enfriarse.

Fig. 22

Fig. 23

Bucle

Fig. 24

Barra-guía

Piñón

Perno de

jación

Fig. 25

Inserte la lengüeta

en el oricio

Fig. 26

Cubierta de

extremo + perilla

tensionadora de

cadena

Jale para estirar

Verique la “tensión en frío” antes del próximo uso. La cadena

deberá ser re-tensionada cuando las partes planas en los

eslabones de impulso cuelguen de la ranura de la barra (Fig. 27).

NOTA: una cadena nueva tiende a estirarse. Compruebe la

tensión de cadena y re-tensione según se necesite.

Alamiento de la cadena

m ¡ADVERTENCIA! Para asegurarse de que la

motosierra funcione de forma segura y eciente, es esencial

que los componentes de corte estén bien alados. Se

recomienda enfáticamente reemplazar la cadena una vez

que pierda su habilidad de cortar de forma limpia y segura.

Es posible, sin embargo, alar la cadena existente si se hace

con cuidado. Cualquier trabajo en la cadena y barra requiere

de una experiencia especíca y herramientas especiales.

Por motivos de seguridad le recomendamos contactar a un

distribuidor autorizado Snow Joe

+ Sun Joe

o comunicarse

con la central de servicio al cliente Snow Joe

+ Sun Joe

llamando al 1-866-SNOWJOE (1-866-766-9563).

El alamiento es necesario cuando:

• El aserrín parece polvo;

• El corte se vuelve más difícil;

• El corte no es recto;

• Las vibraciones aumentan.

La cadena se puede alar en un centro de servicio autorizado

empleando las herramientas correctas para asegurar un

mínimo retiro de material y un alado parejo en todos los

bordes de corte.

Si usted va a alar la cadena por su cuenta, le recomendamos

comprar el alador de cadena de motosierra

24V-CSSHRP-LTE de Sun Joe

, el cual funciona con una

batería iON+ de 24 V igual a las que alimentan esta motosierra

inalámbrica. Visite sunjoe.com o comuníquese con la central

de servicio al cliente Snow Joe

+ Sun Joe

llamando al

1-866-SNOWJOE (1-866-766-9563).

De otro modo, use limas especiales de secciones redondeadas

con el diámetro correcto, dependiendo del tipo de cadena (ver

“tabla de mantenimiento de cadena” en la página 49).

Usted

necesita un cierto nivel de destreza y experiencia para evitar

dañar los bordes de corte.

Ale la cadena como se indica (Fig. 28):

• Asegure la barra-guía rmemente, con la cadena

montada, en un tornillo de banco adecuado.

• Tensione la cadena si está suelta.

• Monte la lima en la guía y luego insértela en el diente, a un

ángulo constante del borde de corte.

• Ale en un movimiento hacia adelante unas cuantas

veces, y repita en todos los bordes de corte en la misma

dirección (izquierda o derecha).

• Para hacer avanzar la cadena, use un destornillador.

• Voltee la barra-guía en el tornillo de banco y repita en los

demás bordes de corte.

• Compruebe que el diente limitador no sobresalga más

que el instrumento de inspección, y lime cualquier parte

saliente con una lima plana, redondeando los bordes

(Fig. 28).

• Luego del alado, retire todos los residuos de alado

y polvo, y proceda a lubricar la cadena en un baño de

aceite. Reemplace la cadena cuando:

– La longitud de los bordes de corte se reduzca a 5 mm o

menos; o

– Haya demasiada holgura entre los eslabones

y los remaches.

Fig. 27

Cadena caliente ajustada apropiadamente

Aproximadamente 0.05 plg (1.25 mm)

Las partes

planas son

visibles aquí

Las partes

planas no son

visibles aquí

La cadena necesita ser tensionada

Fig. 28

Instrumento

inspección

Diente limitador de

profundidad

Borde de corte

Diente

limitador de

profundidad

Mantenimiento de la barra-guía

El desecado y desbarbado de los rieles de la barra-guía son

fenómenos normales de su desgaste. Usted debe corregir

dichas fallas con una lima tan pronto como ocurran.

Reemplace una barra-guía con cualquiera de las

siguientes fallas:

• Desgaste dentro de los rieles de la barra, dejando que la

cadena yazca de costado;

• Barra-guía doblada;

• Rieles resquebrajados o rotos;

• Rieles partidos.

Voltee la motosierra, inspeccione el lado inferior de la barra-

guía, y asegúrese de que los oricios de lubricación y la ranura

de la cadena estén libres de impurezas.

Usted puede adquirir partes de repuesto para su motosierra

inalámbrica 24V-X2-CS16 de Sun Joe

visitando snowjoe.

com. Para hacer pedidos por teléfono, comuníquese con la

central de servicio al cliente Snow Joe

+ Sun Joe

llamando

al 1-866-SNOWJOE (1-866-766-9563).

Piñón de cadena

Compruebe regularmente la condición del piñón y reemplácelo

cuando el desgaste exceda los 0.5 mm (Fig. 29).

No instale una cadena nueva con un piñón

gastado o viceversa.

Solución de problemas

Consejos para la solución de problemas

La mayoría de problemas son fáciles de resolver. Consulte

la tabla de solución de problemas para problemas comunes

y sus soluciones. Si usted continúa teniendo problemas o

necesita reparaciones más allá de estos ajustes menores,

llame al 1-866-SNOWJOE (1-866-766-9563) para

recibir asistencia.

m ¡ADVERTENCIA! Siempre retire las baterías antes

de llevar a cabo cualquier ajuste, tarea de mantenimiento o

reparación en su motosierra inalámbrica.

Tabla de solución de problemas

Lista de inspección diaria,

limpieza y almacenamiento

Lista de inspección diaria

Para mantener su motosierra inalámbrica funcionando de

forma óptima, le recomendamos completar esta lista de

inspección antes de cada sesión de trabajo.

m ¡ADVERTENCIA! No inserte las baterías hasta que

usted haya completado todas la inspección diaria.

• Inspeccione en busca de cualquier daño a la cadena,

barra-guía o carcasa de motor.

• Inspeccione el puerto de aceite y los rieles de la barra-

guía; y límpielos para retirar cualquier suciedad.

• Inspeccione la tensión de la cadena.

• Verique que las cuchillas de la cadena estén aladas.

• Verique el nivel de aceite para barra-guía y cadena;

llene solo con aceite de cadena nuevo, formulado

especialmente para motosierras.

< 0.5 mm

Fig. 29

Problema Acción correctiva

El motor de

la motosierra

no enciende.

• Asegúrese de que las baterías estén insertadas

correctamente.

• Verique el estado de carga y recargue las baterías.

• La cadena está demasiado ajustada; vuélvala a

tensionar.

• La cadena está demasiado ajustada; vuélvala a

tensionar.

• El tanque de aceite de la cadena está vacío;

vuélvalo a llenar con aceite.

• Los oricios de lubricación están obstruidos;

límpielos.

• La cadena está demasiado ajustada; vuélvala a

tensionar.

• La barra-guía o la cadena están dañadas;

inspeccione y reemplace la parte dañada.

La motosierra

funciona,

pero la

velocidad de

la cadena es

baja.

La barra-guía

y la cadena

funcionan

muy calientes

y echan

humo.

El motor de

la motosierra

funciona,

pero la

cadena no

está girando.

La motosierra

se detiene

durante la

operación.

• Asegúrese de que las baterías estén insertadas

correctamente.

• Verique el estado de carga y recargue las baterías.

• La máquina está sobrecargada.

NOTA: si se percata de algo inusual, tal como una vibración o

sonido extraño, apague la motosierra inmediatamente. Retire

las baterías y revise la motosierra en busca de daños.

Si no puede encontrar la causa del problema o no sabe qué

hacer, haga que un distribuidor autorizado Snow Joe

Sun Joe

inspeccione la motosierra, o comuníquese con la

central de servicio al cliente Snow Joe

+ Sun Joe

llamando al

1-866-SNOWJOE (1-866-766-9563) antes de usarla.

m ¡PRECAUCIÓN!

• Retire las baterías y espere por lo menos cinco

minutos para que la motosierra se enfríe antes de

guardarla o repararla.

• Si usted deja caer la motosierra, inspecciónela

cuidadosamente para comprobar que no se hayan

producido daños. Si la barra-guía está doblada, la

carcasa está quebrada, el mango está roto, o si usted

nota cualquier otra condición que pueda afectar la

operación de la motosierra, NO USE LA MOTOSIERRA.

Más bien, hágala reparar en un distribuidor Snow Joe

+ Sun Joe

autorizado o comuníquese con la central de

servicio al cliente Snow Joe

+ Sun Joe

llamando al

1-866-SNOWJOE (1-866-766-9563).

Limpieza

Use solo detergente suave y un paño mojado para limpiar la

motosierra inalámbrica. No permita que ningún líquido se meta

dentro de la carcasa del motor y NUNCA sumerja ninguna

parte de la carcasa de la motosierra en ningún líquido.

Almacenamiento

• Asegúrese de que la cubierta de la barra-guía esté en su

lugar al momento de almacenar la herramienta.

• No guarde la motosierra inalámbrica cerca de químicos

tales como fertilizantes u otros solventes agresivos. No

exponga las partes plásticas de la unidad a líquidos de

frenos, gasolina, productos a base de petróleo, aceites

penetrantes o sustancias similares. Estos productos

son en su mayoría altamente corrosivos y pueden dañar

permanentemente, debilitar o destruir las partes plásticas

de su producto.

• Cuando no esté siendo usada, su motosierra inalámbrica

deberá ser guardada en interiores, en lugares secos y altos

o bajo llave, lejos del alcance de los niños.

Precaución y eliminación

de la batería

Deshágase de su batería de acuerdo con los reglamentos

federales, estatales y locales. Para encontrar lugares

de reciclaje, comuníquese con un servicio de reciclaje

en su localidad.

m ¡PRECAUCIÓN! Incluso las baterías descargadas

contienen algo de energía. Antes de deshacerse de estas,

use cinta aislante para cubrir los terminales y evitar que la

batería haga cortocircuito, lo cual puede causar una

explosión o incendio.

m ¡ADVERTENCIA! Para reducir el riesgo de lesiones

personales o explosión, nunca queme ni incinere una

batería incluso si está dañada, inservible o completamente

descargada. Al ser quemada, los humos y materiales tóxicos

son lanzados a la atmósfera circundante.

1. Las baterías varían de acuerdo al dispositivo. Consulte su

manual para obtener la información especíca.

2. Instale solo nuevas baterías del mismo tipo en su producto

(donde corresponda).

3. No insertar las baterías con la polaridad correcta, tal

como se indica en el compartimiento de la batería o en el

manual, puede reducir el ciclo de vida útil de las baterías o

causar fugas en estas.

4. No combine baterías nuevas con antiguas.

5. No combine baterías alcalinas, estándar (de zinc-carbono)

o recargables (de níquel-cadmio, de níquel-hidruro

metálico o de iones de litio).

6. No arroje las baterías al fuego.

7. Las baterías deben ser recicladas o desechadas según los

reglamentos locales y estatales.

Servicio y soporte

Si su motosierra inalámbrica 24V-X2-CS16 de Sun Joe

requiere servicio o mantenimiento, llame llamando al

1-866-SNOWJOE (1-866-766-9563) para recibir asistencia.

Modelo y número de serie

Al comunicarse con la empresa, ordenar partes de repuesto

o programar una reparación en un centro autorizado, usted

necesitará proporcionar el modelo y número de serie, los

cuales se encuentran en la etiqueta ubicada en la carcasa

de la unidad. Copie estos números en el espacio

proporcionado a continuación.

Registre los siguientes números que se encuentran en la carcasa

o mango de su nuevo producto:

Modelo:

Nº de serie:

2 4 V - X 2 - C S 1 6

24VCHRG-DPC

Federal Communications Commission

(Comisión Federal de Comunicaciones o

FCC):

m ¡ADVERTENCIA! Cualquier cambio o modicación

a esta unidad no aprobados expresamente por la parte

responsable del cumplimiento pueden hacer que el usuario

pierda el derecho de utilizar el equipo.

Dispositivo Clase B:

NOTA: este equipo ha sido probado y cumple con los límites

de la Clase B de dispositivos digitales, de acuerdo con la

Parte 15 de las normas de la FCC.

Estos límites están diseñados para proporcionar protección

razonable contra interferencias dañinas en una

instalación residencial.

Este equipo genera, usa y puede irradiar energía de

radiofrecuencia y, si no se instala y utiliza de acuerdo con las

instrucciones, puede provocar interferencias perjudiciales en

las comunicaciones radiofónicas.

No obstante, no hay garantía alguna de que no se produzcan

interferencias en una instalación concreta.

Si este equipo llegara a causar una interferencia perjudicial

para la recepción de radio o televisión (la cual se puede

determinar apagando y encendiendo el equipo), se

recomienda que el usuario trate de corregir la interferencia

tomando una o más de las siguientes medidas:

• Reorientar o reubicar la antena receptora.

• Aumentar la distancia entre el equipo y el receptor.

• Conectar el equipo a un tomacorriente correspondiente a

un circuito diferente de aquel al que está conectado

el receptor.

• Consultar con un comerciante o con un técnico

experimentado de radio y televisión.

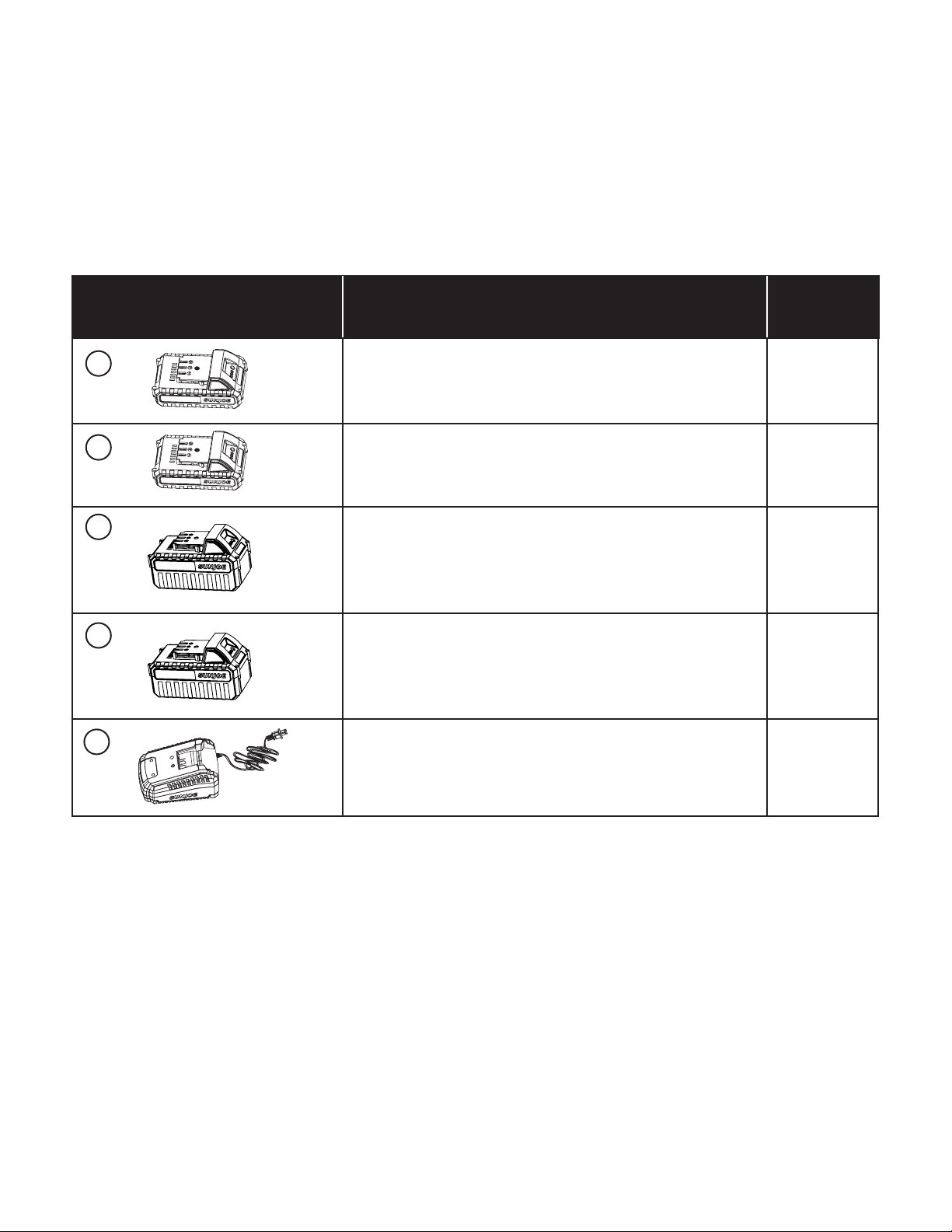

Accesorios opcionales

¡ADVERTENCIA! USE SIEMPRE solo partes de repuesto y accesorios Snow Joe

+ Sun Joe

. NUNCA use partes de

repuesto o accesorios que no estén destinados para su uso con esta motosierra. Comuníquese con Snow Joe

+ Sun Joe

tiene dudas sobre si es seguro usar una parte de repuesto o accesorio en particular con su herramienta. El uso de cualquier otro

accesorio o parte puede ser peligroso y causar lesiones personales o daños mecánicos.

Cargador rápido de batería de iones de litio iON+ de 24 V 24VCHRG-QC

ModeloAccesorio Descripción

Batería de iones de litio iON+ de 24 V y 2.0 Ah

24VBAT-LTE

Batería de iones de litio iON+ de 24 V y 2.5 Ah

24VBAT-LT

Batería de iones de litio iON+ de 24 V y 4.0 Ah

24VBAT

Batería de iones de litio iON+ de 24 V y 5.0 Ah 24VBAT-XR

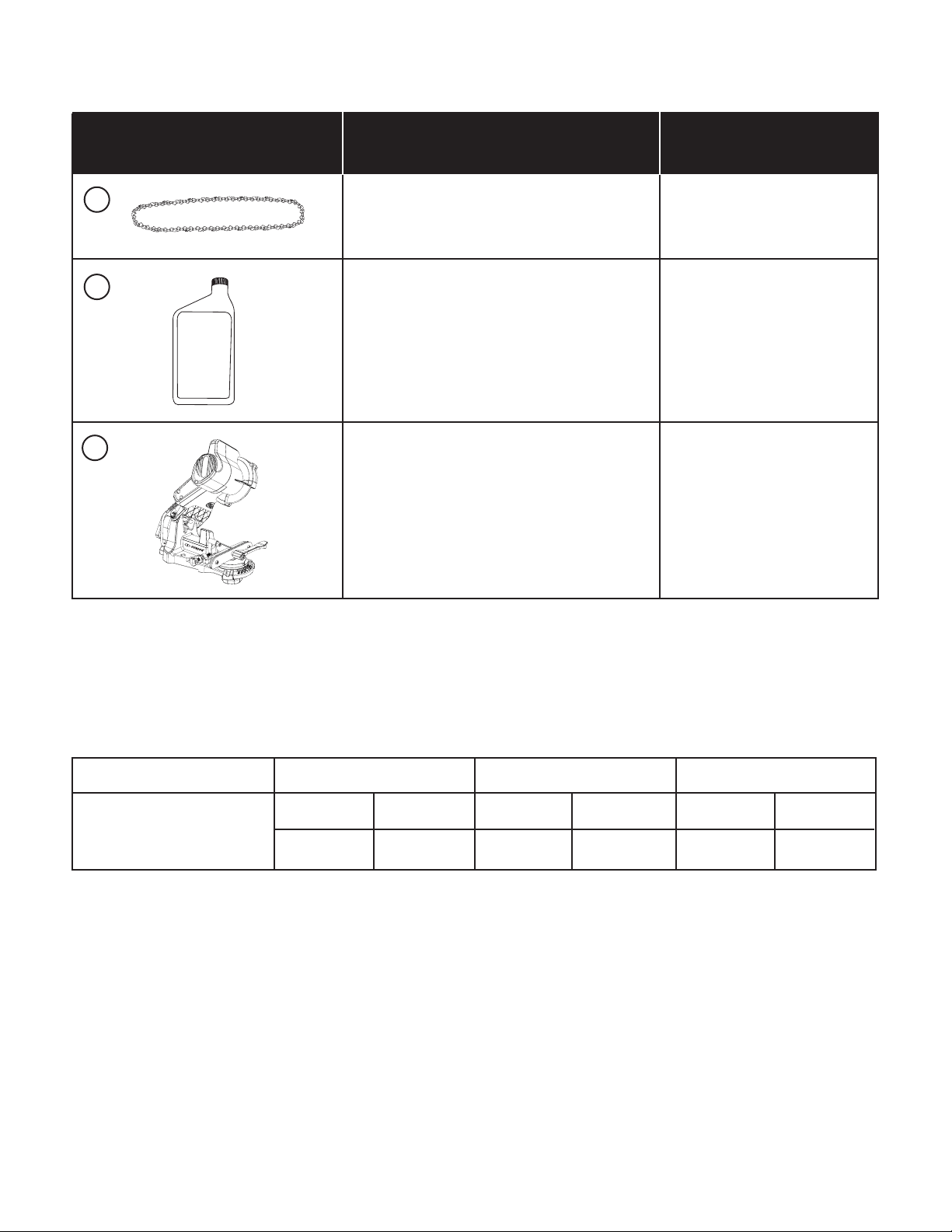

Tabla de mantenimiento de cadena

3/8

Pulgadas Milímetros

Eslabones de impulso Paso de cadena Calibre de cadena

Diámetro de lima

Pulgadas

Milímetros Pulgadas Milímetros

9.5 0.050 1.3 45/32

ModeloAccesorio Descripción

Cadena de repuesto de 16 plg de

Sun Joe

SWJ-16CHAIN

Aceite para barra-guía y cadena

SWJ-OIL

De venta en sunjoe.com, o

puede comprar un aceite

equivalente para barra-guía y

cadena en su ferretería local.

Alador inalámbrico de cadena de

motosierra iON+ de 24 V de Sun Joe

24V-CSSHRP-LTE

NOTA: los accesorios están sujetos a cambios sin obligación alguna por parte de Snow Joe

+ Sun Joe

de noticar sobre

dichos cambios. Los accesorios pueden ser pedidos en línea en sunjoe.com o vía telefónica llamando a la central de servicio al

cliente Snow Joe

+ Sun Joe

llamando al 1-866-SNOWJOE (1-866-766-9563).

LA PROMESA DE SNOW JOE

+ SUN JOE

AL CLIENTE

NUESTRA GARANTÍA:

Snow Joe

garantiza que sus Productos motorizados y no motorizados, nuevos y genuinos, están libres de defectos materiales o de

mano de obra al ser usados en tareas domésticas normales durante un periodo de dos (2) años a partir de la fecha de compra por parte

del comprador original y usuario nal, cuando este último los compra a través de Snow Joe o un vendedor autorizado por Snow Joe y

ha obtenido un comprobante de compra. Ya que Snow Joe no puede controlar la calidad de sus Productos vendidos por vendedores

no autorizados, a menos que la ley lo prohíba esta Garantía no cubre Productos adquiridos a través de vendedores no autorizados.

Si su Producto no funciona, o hay un problema con una parte especíca que está cubierta por los términos de esta Garantía, Snow

Joe elegirá entre: (1) enviarle una parte de repuesto gratuita; (2) reemplazar el Producto con uno nuevo o similar sin costo alguno; o (3)

reparar el Producto. ¡Un excelente soporte!

Esta Garantía le da derechos legales especíﬁcos, y usted puede también tener otros derechos según el Estado.

REGISTRO DEL PRODUCTO:

Snow Joe le recomienda enfáticamente registrar su Producto. Usted puede registrar su Producto en línea visitando

snowjoe.com/register, imprimiendo y enviando por correo una tarjeta de registro disponible en línea en nuestro sitio

Web, llamando a nuestra central de servicio al cliente al 1-866-SNOWJOE (1-866-766-9563), o enviándonos un e-mail a

[email protected]. Si usted no registra su Producto sus derechos de garantía no disminuirán; sin embargo, registrar su Producto

permitirá que Snow Joe le pueda atender mejor si usted tiene alguna necesidad como cliente.

¿QUIÉN PUEDE SOLICITAR COBERTURA DE GARANTÍA LIMITADA?

Esta Garantía es otorgada por Snow Joe al comprador original y propietario original del Producto.

¿QUÉ NO ESTÁ CUBIERTO?

Esta Garantía no se aplica si el Producto ha sido usado de forma comercial o en aplicaciones no domésticas o de alquiler. Esta Garantía

tampoco se aplica si el Producto fue adquirido desde un vendedor no autorizado. Esta garantía tampoco cubre cambios cosméticos

que no afecten el funcionamiento del Producto. Las partes desgastables como correas, brocas y cuchillas no están cubiertas por esta

Garantía, y pueden ser compradas visitando snowjoe.com o llamando al 1-866-SNOWJOE (1-866-766-9563).

POR SOBRE TODO, en Snow Joe, LLC (“Snow Joe”) estamos dedicados a usted, nuestro cliente. Nos esforzamos por hacer

que su experiencia sea lo más placentera posible. Desafortunadamente, hay veces en que un producto Snow Joe

, Sun Joe

o Aqua Joe

(el “Producto”) no funciona o sufre un desperfecto bajo condiciones normales de operación. Creemos que es importante

que usted sepa que puede conar en nosotros. Es por eso que tenemos esta Garantía Limitada (la “Garantía”) para nuestros Productos.

R4_01282020

, LLC

CONSERVER CES INSTRUCTIONS

Une division de Snow Joe

, LLC

MANUEL D'UTILISATION

Modèle 24V-X2-CS16 Formulaire n° SJ-24V-X2-CS16-880F-MR2

SCIE À CHAÎNE SANS CORDON

48 V MAX.* | 2,0 Ah | 40,6 cm

IMPORTANT!

Consignes de sécurité

Tous les utilisateurs doivent lire

ces instructions avant d’utiliser

l’outil

Lire tous les avertissements de sécurité et toutes les

consignes. Le non-respect des avertissements et des

consignes de sécurité pourrait être à l’origine d’une secousse

électrique, d’un incendie et/ou de graves blessures. Conservez

tous les avertissements et consignes pour pouvoir les

consulter dans le futur.

mDANGER! Ceci indique une situation dangereuse qui,

en l’absence de précautions, entraînera des blessures graves

ou même fatales.

mAVERTISSEMENT! Ceci indique une situation

dangereuse qui, en l’absence de précautions, pourrait

entraîner des blessures graves ou même fatales.

mMISE EN GARDE! Ceci indique une situation

dangereuse qui, en l’absence de précautions, pourrait

entraîner des blessures mineures ou modérément graves.

Utilisation prévue

Cette scie à chaîne sans cordon a été conçue et fabriquée

pour tailler et élaguer le branchage et les branches d’arbre

et pour scier de petites bûches mesurant jusqu’à 36,8 cm

d’épaisseur, soit l’épaisseur maximale recommandée, et ayant

en tout cas un diamètre maximal de 39,4 cm, en fonction du

type de bois. Tout ce qui est en bois et qui est destiné à être

scié à l’aide de cette scie à chaîne ne doit pas être plus épais

que les capacités maximales de sciage du guide-chaîne.

Utilisation inappropriée

Toute autre utilisation diérente de celles mentionnées ci-

dessus présente de graves dangers pour l’utilisateur et peut

endommager à la fois l’outil et ses biens personnels. Parmi

les exemples d’utilisation inappropriée peuvent gurer, sans

toutefois s’y limiter :

• la taille de haies;

• la découpe;

• le sectionnement de palettes, de caisses ou de divers

matériaux d’emballage;

• le sectionnement de meubles ou d’autres matériaux ayant

des clous, des vis ou d’autres composants en métal;

• la découpe de pièces de viande;

• l’utilisation de l’outil pour soulever, déplacer ou fendre

des objets;

• l’utilisation de l’outil en l’attachant à des supports xes.

L’utilisation inappropriée de l’outil annule la garantie et dégage

le fabricant de toutes ses responsabilités. Dès lors, l’utilisateur

est responsable de tous les dommages matériels ou corporels,

de quelque nature qu’ils soient, aectant d’autres personnes

ou lui-même.

Sécurité générale

mAVERTISSEMENT! Lors de l’utilisation d’outils de

jardinage sans cordon, il faut toujours prendre des mesures

de sécurité élémentaires pour réduire le risque d’incendie, de

secousse électrique ou de blessure, notamment

les suivantes :

Sécurité de la zone de travail

1. Maintenez la zone de travail propre et bien éclairée :

les endroits encombrés ou sombres sont propices

aux accidents.

2. N’utilisez pas d’outils électriques lorsque l’atmosphère

est explosive, par exemple en présence de liquides

inammables, de gaz ou de poussière : les outils

électriques produisent des étincelles qui peuvent

enammer la poussière ou les vapeurs.

3. Maintenez les enfants et les spectateurs à bonne

distance pendant l’utilisation d’un outil électrique : les

distractions peuvent vous faire perdre le contrôle de l’outil.

Sécurité électrique

1. La che du cordon de l’outil électrique doit

correspondre à la prise. N’apportez aucune

modication, quelle qu’elle soit, à la che. N’utilisez

pas de ches d’adaptation avec les outils électriques

mis à la terre. Des ches non modiées branchées

dans des prises correspondantes réduiront le risque de

secousse électrique.

2. Évitez tout contact du corps avec la surface d’objets

mis à la terre, p. ex., les tuyaux, radiateurs, fourneaux

de cuisine et réfrigérateurs : il y a un risque accru de

secousse électrique si votre corps est relié à la terre.

3. N’utilisez pas d’outils électriques sous la pluie ou par

forte humidité : l’eau qui pénètre dans un outil électrique

augmente le risque de secousse électrique.

4. Ne malmenez pas le cordon. N'utilisez jamais le

cordon pour transporter, tirer ou débrancher l'outil

électrique. Maintenez le cordon éloigné de la chaleur,

de l'huile, d'arêtes tranchantes ou de pièces mobiles.

Les cordons endommagés ou emmêlés augmentent le

risque de secousse électrique.

5. Si vous utilisez un outil électrique à l'extérieur,

équipez-le d'une rallonge électrique prévue pour

l'extérieur. L'utilisation d'un cordon prévu pour l'extérieur

réduit le risque de secousse électrique.

6. S'il est inévitable d'utiliser l'outil électrique dans

un endroit humide, équipez-le d'une alimentation

électrique protégée par un dispositif diérentiel à

courant résiduel. L'utilisation d'un dispositif diérentiel à

courant résiduel réduit le risque de secousse électrique.

Sécurité personnelle

1. Restez vigilant, surveillez ce que vous faites et faites

preuve de bon sens lorsque vous utilisez un outil

électrique. N’utilisez pas d’outil électrique si vous êtes

fatigué ou si vous avez consommé de l’alcool ou de la

drogue ou si vous avez pris des médicaments : lorsque

vous utilisez un outil électrique, un moment d’inattention

peut se traduire par de graves blessures.

2. Utilisez un équipement de protection individuel. Portez

toujours des lunettes de protection : des équipements

de protection, par exemple un masque antipoussières,

des chaussures de sécurité antidérapantes, un casque de

protection ou des protecteurs d’oreille, utilisés dans les

conditions appropriées réduiront le risque de blessures.

3. Prévenez les démarrages accidentels. Avant de

brancher les blocs-piles, de saisir l’outil ou de le

transporter, assurez-vous que l’interrupteur est à la

position d’arrêt : transporter un outil électrique ou le

démarrer en maintenant le doigt sur l’interrupteur peut être

source d’accidents.

4. Retirez toute clé de réglage ou autre clé avant de

mettre en marche l’outil électrique : toute clé qui reste

attachée à une pièce tournante d’un outil électrique peut

entraîner des dommages corporels.

5. Ne vous arc-boutez pas. Restez en permanence sur

les deux pieds pour ne pas perdre l’équilibre : vous

aurez alors un meilleur contrôle de l’outil électrique dans

les situations imprévues.

6. Si des dispositifs sont fournis pour s’attacher à des

installations d’extraction ou de ramassage de la

poussière, assurez-vous qu’ils sont correctement

branchés et exploités : l’utilisation de dispositifs

de dépoussiérage peut réduire les dangers associés

à la poussière.

7. Habillez-vous en conséquence. Ne portez ni vêtements

amples ni bijoux. Maintenez les cheveux, les

vêtements et les gants éloignés de toutes les pièces

mobiles : les vêtements amples, les bijoux ou les cheveux

longs peuvent se prendre dans les pièces mobiles.

Utilisation et entretien des outils électriques

1. Ne forcez pas l’outil électrique. Utilisez l’outil

électrique adéquat pour la tâche à entreprendre : il fera

mieux son travail et d’une façon plus sûre s’il est utilisé au

régime du moteur pour lequel il a été conçu.

2. N’utilisez pas l’outil électrique si l’interrupteur ne

réussit pas à le mettre en marche ou à l’arrêter : un

outil électrique qui ne répond pas aux commandes de

l’interrupteur est dangereux et doit être réparé.

3. Débranchez les blocs-piles de l’outil électrique avant

de procéder à des réglages, de changer d’accessoire

ou de le remiser : ces mesures préventives de sécurité

visent à réduire le risque de démarrage accidentel de

l’outil électrique.

4. Remisez les outils électriques dans un endroit

inaccessible aux enfants et ne les laissez jamais

utiliser par des personnes qui ne sont pas

familiarisées avec leur notice d’utilisation : les outils

électriques sont dangereux quand ils sont entre les mains

d’utilisateurs inexpérimentés.

5. Entretenez vos outils électriques. Vériez si les pièces

mobiles sont correctement alignées et ne grippent

pas, si des pièces sont cassées, et tout ce qui pourrait

compromettre le bon fonctionnement des outils

électriques. Si un outil électrique est endommagé,

faites-le réparer avant de l’utiliser : les outils électriques

mal entretenus sont à l’origine de nombreux accidents.

6. Utiliser l’outil électrique et ses accessoires en

respectant ces instructions et en tenant compte

des conditions de travail et de la tâche à eectuer :

l’utilisation de l’outil électrique pour des travaux diérents

de ceux auxquels il est destiné peut être à l’origine de

situations dangereuses.

7. Maintenez les outils tranchants bien autés et

propres : les outils ayant des tranchants bien autés sont

moins susceptibles de gripper et sont plus maniables.

Utilisation et entretien des batteries

1. Rechargez uniquement à l’aide du chargeur spécié

par le fabricant : un chargeur qui est adapté à un type de

blocs-piles peut présenter un risque d’incendie lorsqu’il

est utilisé avec un autre type de blocs-piles.

2. Utilisez les outils électriques uniquement avec les

blocs-piles spéciquement indiqués : l’utilisation

d’autres blocs-piles peut présenter un risque de blessure

et d’incendie.

3. Lorsque vous n’utilisez pas les blocs-piles, rangez-

les à l’écart d’autres objets métalliques, par exemple

les trombones, pièces de monnaie, clés, clous, vis ou

autres petits objets métalliques qui peuvent établir

un contact entre les deux bornes : le court-circuit des

bornes d’une batterie peut être à l’origine de brûlures ou

d’un incendie.

4. Si le bloc-piles n’est pas adapté, du liquide peut s’en

échapper; évitez tout contact. En cas de contact

accidentel, rincez abondamment à l’eau. En cas

de contact du liquide avec les yeux, consultez un

médecin : le liquide qui s’échappe de la batterie peut

causer une irritation ou des brûlures.

Entretien et réparation

Faites réparer ou entretenir l’outil électrique par un

réparateur qualié utilisant uniquement des pièces de

rechange identiques. C’est à ce prix que la sécurité de l’outil

électrique sera préservée.

Avertissements de sécurité

concernant les scies à chaîne

• Maintenez en place les dispositifs de protection. Ils

doivent être vériés périodiquement pour s’assurer qu’ils

sont bien attachés et en bon ordre de marche.

• Pour ramasser la scie ou la tenir, ne la saisissez pas par

le guide-chaîne ou les bords de coupe s’ils ne sont pas

protégés. Assurez-vous de placer le guide-chaîne dans sa

coie protectrice quand vous n’utilisez pas la scie.

• Lorsque vous l’utilisez, maintenez toutes les parties du

corps éloignées de la scie à chaîne. Avant de démarrer

la scie à chaîne, assurez-vous qu’elle n’est en contact

avec rien. Un moment d’inattention pendant l’utilisation

de la scie à chaîne peut entraîner l’enchevêtrement de vos

vêtements dans la scie à chaîne, une partie de votre corps

pouvant même se prendre dedans.

• Tenez toujours la scie à chaîne en maintenant la main

droite sur la poignée arrière et la main gauche sur la

poignée avant. Si vous ne maintenez pas de cette façon

les mains sur les poignées respectives, vous risquez

davantage de vous blesser et il est par conséquent

vivement déconseillé de ne pas respecter cette consigne

de sécurité.

• Saisissez l'outil électrique en plaçant la main

uniquement sur la surface isolée prévue à cet eet, car

la scie à chaîne peut entrer en contact avec un câble

dissimulé ou son cordon d'alimentation. Lorsqu'une

scie à chaîne touche un l ou un câble « sous tension »,

les pièces métalliques non isolées de l'outil électrique

peuvent elles aussi être « sous tension » et électrocuter

l'utilisateur.

• Portez des lunettes de sécurité et une protection de

l’ouïe. Un équipement de protection supplémentaire

pour la tête, les mains, les jambes et les pieds est

recommandé. Des vêtements de protection appropriés

réduiront le risque d’être blessé par des débris volants

ou à la suite d’un contact accidentel avec la chaîne de la

scie.

• N’utilisez pas la scie à chaîne dans un arbre. Vous

pourriez vous blesser si vous avez grimpé sur un arbre et

si vous utilisez une scie à chaîne.

• Restez toujours sur vos deux pieds et utilisez la scie

à chaîne uniquement lorsque vous êtes debout sur

une surface de niveau, stable et ne présentant aucun

danger. Les surfaces glissantes ou instables, par exemple

les échelles, peuvent vous faire perdre l’équilibre et le

contrôle de la scie à chaîne.

• Lorsque vous coupez une branche qui est sous

tension, veillez au retour soudain en coup de fouet

de la branche. Lorsque la tension des bres de bois se

relâche, la branche, comme sous l’eet d’un ressort, peut

frapper l’utilisateur et/ou lui faire perdre le contrôle de la

scie à chaîne.

• Faites preuve d’une extrême prudence lorsque vous

taillez des haies ou de jeunes arbres. Le branchage

elé peut attraper la chaîne de la scie et se relâcher

brusquement en vous faisant perdre l’équilibre.

• Transportez la scie à chaîne par la poignée avant,

l’outil étant à l’arrêt et éloigné de votre corps. Lorsque

vous transportez ou rangez la scie à chaîne, replacez

toujours la coie du guide-chaîne. En manipulant

de façon appropriée la scie à chaîne, vous réduirez la

probabilité d’un contact accidentel avec la chaîne en

mouvement de la scie.

• Suivez les instructions de lubrication, de tension de

la chaîne et de changement d’accessoire. Une chaîne

mal tendue ou mal lubriée peut se rompre ou être plus

susceptible de présenter des eets de rebond.

• Maintenez les poignées sèches, propres et exemptes

d’huile et de graisse. Les poignées graisseuses ou

huileuses sont glissantes et peuvent vous faire perdre

le contrôle de l’outil.

• Sciez uniquement du bois. N’utilisez pas la scie à

chaîne à d’autres ns. Par exemple, n’utilisez pas la

scie à chaîne pour couper du plastique, des matériaux

de construction de maçonnerie ou qui ne sont pas

en bois. L’utilisation de la scie à chaîne pour ce type de

matériau pourrait gravement vous blesser et endommager

votre outil.

Causes et prévention de l'eet de

rebond pour l'utilisateur

Un eet de rebond peut se produire lorsque le pignon de

renvoi ou l'embout du guide-chaîne touche un objet ou lorsque

le bois se rapproche trop près de la chaîne de la scie et la

pince dans l'entaille en la retenant.

Dans certains cas, le contact avec l'embout peut entraîner une

brusque réaction inverse en faisant rebondir le guide-chaîne

vers l'avant et vers l'arrière en direction de l'utilisateur.

Le pincement de la chaîne de la scie le long de la partie

supérieure du guide-chaîne peut pousser rapidement le guide-

chaîne et le rabattre en direction de l'utilisateur.

L'une ou l'autre de ces réactions peut vous faire perdre le

contrôle de la scie et vous blesser gravement. Ne comptez

pas exclusivement sur les dispositifs de sécurité intégrés à

votre scie. En tant qu'utilisateur de scie à chaîne, vous devez

prendre plusieurs mesures pour que vos travaux de sciage ne

causent ni accident ni blessure.

L'eet de rebond est le résultat d'une mauvaise utilisation

de l'outil et/ou de procédures ou de conditions d'utilisation

inappropriées, ce qui peut être évité en prenant les précautions

qui s'imposent et qui sont fournies ci-dessous :

• Maintenez fermement l'outil (main droite sur la

poignée arrière et main gauche sur la poignée avant,

les deux pouces et les autres doigts autour des

poignées respectives) et positionnez le corps et les

bras de façon à pouvoir résister aux forces de rebond.

Les forces engendrées par l'eet de rebond peuvent

être contrôlées par l'utilisateur si les précautions qui

s'imposent sont prises. Ne vous laissez pas entraîner par

la scie à chaîne.

• Ne vous arc-boutez pas et ne sciez pas plus haut qu'à

hauteur d'épaule. Ceci empêche tout contact accidentel

avec l'embout du guide-chaîne et permet de mieux

contrôler l'outil dans les situations imprévues.

• Utilisez uniquement les guides et les chaînes de

rechange spéciés par le fabricant. Le remplacement

inapproprié d'un guide ou d'une chaîne peut être à

l'origine d'une rupture de la chaîne et/ou d'eets de

rebond.

• N'utilisez jamais une chaîne émoussée ou lâche.

Maintenez la chaîne autée et tendue de façon

appropriée.

• Suivez les consignes d'autage et d'entretien du

fabricant de la chaîne de la scie. Si vous réduisez la

hauteur du guide de profondeur, les eets de rebond

peuvent s'amplier.

Consignes de sécurité

concernant les batteries

et le chargeur

Nous avons consacré beaucoup de temps à la conception de

chaque bloc-piles an de nous assurer de vous fournir des

batteries qui peuvent être utilisées sans danger, sont robustes

et ont une énergie volumique élevée. Les cellules des batteries

sont dotées d’un large éventail de dispositifs de sécurité.

Chaque cellule individuelle est initialement formatée et ses

courbes électriques caractéristiques sont enregistrées. Ces

données sont ensuite utilisées exclusivement pour pouvoir

assembler les meilleurs blocs-piles possible.

Malgré toutes ces mesures de précaution, il faut toujours faire

preuve de prudence lors de la manipulation de batteries. Pour

utiliser sans danger les batteries, les points suivants doivent

être observés en permanence. L’utilisation sans danger peut

uniquement être garantie si les cellules sont intactes. Toute

manipulation inappropriée d’un bloc-piles peut endommager

les cellules.

IMPORTANT! Les analyses conrment que la mauvaise

utilisation de batteries à haut rendement et un entretien

laissant à désirer sont les principaux facteurs responsables de

dommages corporels et/ou matériels.

mAVERTISSEMENT! Utiliser uniquement des batteries

de rechange homologuées. Les autres types de batteries

peuvent endommager la scie à chaîne sans cordon et

empêcher son bon fonctionnement, ce qui peut entraîner de

graves blessures.

mAVERTISSEMENT! Ne pas utiliser un bloc-piles, une

machine ou un outil endommagé ou modié. Les batteries

endommagées ou modiées peuvent se comporter de manière

imprévisible et provoquer un incendie ou une explosion ou

présenter un risque de blessure.

Ne modiez pas l’outil ou les blocs-piles ou n’essayez pas

de les réparer, sauf précisions contraires concernant leur

utilisation ou leur entretien.

Faites réparer ou entretenir vos blocs-piles par un réparateur

qualié utilisant uniquement des pièces de rechange

identiques. C’est à ce prix que la sécurité des blocs-piles

sera préservée.

mMISE EN GARDE! Pour réduire le risque de blessures,

charger les blocs-piles au lithium-ion iON+ 24V uniquement

à l’aide du chargeur au lithium-ion iON+ 24V spéciquement

prévu à cet eet. Les autres types de chargeurs présentent

des risques d’incendie et de dommages corporels et matériels.

Ne brancher aucune batterie sur le secteur ou sur l’allume-

cigare d’une voiture. Le bloc-piles serait dénitivement et

irrémédiablement endommagé.

• Évitez les environnements dangereux : ne chargez

pas les blocs-piles sous la pluie, sous la neige ou dans

les endroits humides. N’utilisez pas les blocs-piles ou le

chargeur lorsque l’atmosphère est explosive (euents

gazeux, poussière ou matières inammables), des étincelles

pouvant se produire lors de l’insertion ou le retrait des

blocs-piles, ce qui pourrait provoquer un incendie.

• Chargez dans un endroit bien ventilé : ne bloquez pas

les orices de ventilation du chargeur. Dégagez le voisinage

immédiat du chargeur pour qu’il soit bien ventilé. Interdisez

de fumer et n’autorisez la présence d’aucune amme nue

à proximité d’un bloc-piles se chargeant. Le gaz dispersé

dans l’atmosphère peut exploser.

REMARQUE : les températures de la plage de sécurité de

la batterie sont comprises entre 5 °C et 40,5 °C. Ne chargez

pas la batterie à l’extérieur lorsqu’il gèle; chargez-la à

température ambiante.

• Prenez soin du cordon du chargeur : lorsque vous

débranchez le chargeur, tirez sur la che dans la prise

et non sur le cordon pour éviter d’endommager la che

électrique et le cordon. Ne tirez jamais le chargeur par le

cordon et ne tirez pas brusquement sur le cordon pour le

retirer de la prise. Maintenez le cordon éloigné de la chaleur,

de l’huile et des arêtes tranchantes. Pendant l’utilisation

du chargeur, assurez-vous que personne ne marche sur

le cordon, ne trébuche dessus et qu’il ne peut être ni

endommagé ni soumis à des tensions ou des

pressions. N’utilisez pas le chargeur si sa che ou

son cordon est endommagé. Remplacez immédiatement

tout chargeur endommagé.

• N’utilisez pas de rallonge électrique, à moins que cela

soit absolument nécessaire : l’utilisation d’une rallonge

électrique mal adaptée, endommagée ou mal branchée

présente des risques d’incendie et de secousse électrique.

S’il s’avère nécessaire d’utiliser une rallonge électrique,

branchez le chargeur dans une rallonge électrique de

calibre 16 ou plus gros, la che femelle correspondant à la

che mâle sur le chargeur. Vériez que la rallonge électrique

est en bon état.

• Le chargeur 24VCHRG-DPC est prévu uniquement pour

120 VCA : il doit être branché dans une prise appropriée.

• Utilisez uniquement des accessoires recommandés :

l’utilisation d’un accessoire non recommandé ou vendu

par le fabricant des blocs-piles ou du chargeur peut

provoquer un incendie, une secousse électrique ou des

dommages corporels.

• Débranchez tout chargeur non utilisé : assurez-vous de

retirer le bloc-piles d’un chargeur débranché.

mAVERTISSEMENT! Pour réduire le risque de

secousse électrique, toujours débrancher le chargeur avant

d’eectuer un nettoyage ou un entretien. Ne pas laisser d’eau

couler dans le chargeur. Pour réduire le risque d’électrocution,

utiliser un disjoncteur diérentiel de fuite de terre (DDFT).

• Ne pas brûler ou incinérer les blocs-piles : ils

peuvent exploser et provoquer des dommages corporels

ou matériels. Des vapeurs et des particules toxiques se

dégagent des blocs-piles qui brûlent.

• N’écrasez pas, ne faites pas tomber ou n’endommagez

pas les blocs-piles : n’utilisez pas les blocs-piles ou le

chargeur s’ils ont reçu un coup brutal, s’ils sont tombés,

s’ils ont été écrasés ou endommagés d’une façon ou d’une

autre (c.-à-d., percés par un clou, frappés d’un coup de

marteau, foulés au pied, etc.).

• Ne rien démonter : un remontage mal eectué peut

présenter des risques importants de secousse électrique,

d’incendie ou d’exposition aux produits chimiques des

batteries. Si les batteries ou le chargeur sont endommagés,

veuillez communiquer avec un revendeur Snow Joe

Sun Joe

agréé ou appeler le service clientèle Snow Joe

Sun Joe

au 1-866-SNOWJOE (1-866-766-9563) pour

de l’aide.

• Les produits chimiques des batteries peuvent

occasionner de graves brûlures : ne laissez jamais un

bloc-piles endommagé entrer en contact avec la peau, les

yeux ou la bouche. Si un bloc-piles endommagé laisse fuir

des produits chimiques, utilisez des gants en caoutchouc

ou en néoprène pour les éliminer sans danger. Si la peau

est entrée en contact avec les uides d’une batterie, lavez

la zone aectée à l’eau et au savon et rincez au vinaigre. Si

les yeux sont entrés en contact avec les produits chimiques

d’une batterie, rincez immédiatement à grande eau pendant

20 minutes et consultez un médecin. Retirez les vêtements

contaminés et jetez-les.

• Ne provoquez pas de court-circuit : un court-circuit se

produira si un objet en métal relie les contacts positif et

négatif d'un bloc-piles. Ne placez aucun bloc-piles près de

tout ce qui peut provoquer un court-circuit, par exemple un

trombone, une pièce de monnaie, une clé, une vis, un clou

ou tout autre objet métallique. Un bloc-piles en court-circuit

présente un risque d’incendie et peut blesser gravement.

• Remisez les blocs-piles et le chargeur dans un endroit

frais et sec : ne rangez pas les blocs-piles ou le chargeur

lorsque la température peut être supérieure à 40,5 °C, par

exemple directement sous les rayons du soleil, à l’intérieur

d’un véhicule ou dans un cabanon à structure métallique

pendant l’été.

Renseignements sur les batteries

1. Les blocs-piles fournis avec votre scie à chaîne sans

cordon ne sont que partiellement chargés. Les blocs-piles

doivent être complètement chargés avant d’utiliser l’outil

pour la première fois.

2. Pour que les blocs-piles fonctionnent de manière

optimale, évitez d’attendre qu’ils soient presque

déchargés et chargez-les fréquemment.

3. Rangez les blocs-piles dans un endroit frais, idéalement à

25 °C et chargez au moins à 40 %.

4. Les batteries au lithium-ion s’usent naturellement avec le

temps. Les blocs-piles doivent être remplacés au plus tard

lorsque leur capacité d’origine, à l’état neuf, chute de

80 %. Les cellules aaiblies de blocs-piles usés ne

peuvent plus produire la forte intensité exigée pour que

votre scie à chaîne fonctionne normalement, ce qui

présente un risque pour la sécurité.

5. Ne jetez pas les blocs-piles dans un feu nu, ils

pourraient exploser.

6. Ne mettez pas le feu aux blocs-piles et ne les exposez pas

à une amme.

7. Ne déchargez jamais complètement les blocs-piles.

Les cellules d’une batterie complètement déchargée

seront endommagées. Le rangement prolongé et la non-

utilisation d’une batterie partiellement déchargée sont les

causes les plus communes d’une décharge complète.

Arrêtez votre travail dès que vous remarquez que la

puissance des batteries chute ou dès que le système de

protection électronique se déclenche. Rangez les blocs-

piles pour une longue période uniquement s’ils sont à

charge complète.

8. Protégez les batteries et l’outil contre les surcharges. Les

surcharges donneront rapidement lieu à une surchaue

et endommageront les cellules à l’intérieur du boîtier de

batterie, même si cette surchaue n’est pas visible de

l’extérieur.

9. Évitez d’endommager les batteries et de les soumettre

à des chocs. Remplacez immédiatement toute batterie

qui est tombée d’une hauteur supérieure à un mètre

ou qui a été soumise à des chocs violents, même si le

boîtier du bloc-piles ne semble pas endommagé. Les

cellules à l’intérieur de la batterie peuvent avoir été

gravement endommagées. Dans ce cas, veuillez lire les

renseignements sur l’élimination des déchets en ce qui

concerne les batteries.

10. Si les blocs-piles sourent d’une surcharge ou d’une

surchaue, le coupe-circuit de protection intégré coupe le

moteur de l’outil pour des raisons de sécurité.

IMPORTANT! N’appuyez plus sur l’interrupteur marche-

arrêt si le coupe-circuit de protection a été activé. Ceci

pourrait endommager les blocs-piles.

11. Utilisez uniquement des blocs-piles d’origine. L’utilisation

d’autres blocs-piles présente un risque d’incendie et

pourrait provoquer des blessures ou une explosion.

Renseignements sur le chargeur et le

processus de charge

1. Veuillez vérier les données marquées sur la plaque

signalétique du chargeur de batterie. Veillez à brancher

le chargeur de batterie sur une source d’alimentation

correspondant à la tension indiquée sur la plaque

signalétique. Ne le branchez jamais sur une tension de

secteur diérente.

2. Protégez le chargeur de batterie et son cordon pour éviter

de les endommager. Maintenez le chargeur et son cordon

éloignés de la chaleur, de l’huile et des objets tranchants.

Faites réparer sans délai les cordons endommagés par un

technicien qualié chez un revendeur Snow Joe

Sun Joe

agréé ou appelez le service clientèle Snow Joe

+ Sun Joe

au 1-866-SNOWJOE (1-866-766-9563).

3. Les ches électriques doivent correspondre à la prise.

N’apportez aucune modication, quelle qu’elle soit, à

la che. N’utilisez pas de che d’adaptation avec les

appareils mis à la terre. Des ches non modiées et

des prises correspondantes réduiront le risque de

secousse électrique.

4. Maintenez hors de portée des enfants le chargeur de

batterie, les blocs-piles et l’outil sans cordon.

5. N’utilisez pas le chargeur de batterie qui est fourni pour

charger d’autres outils sans cordon.

6. Les blocs-piles deviennent chauds après une utilisation

prolongée. Laissez les blocs-piles se refroidir à la

température ambiante avant de les brancher dans le

chargeur pour les charger.

7. Ne chargez pas les batteries de façon excessive. Ne

dépassez pas le temps maximal de charge. Ce temps

de charge ne s’applique qu’aux batteries déchargées.

L’insertion fréquente d’un bloc-piles chargé ou

partiellement chargé provoquera une surcharge et

endommagera les cellules. Ne laissez pas la

batterie branchée dans le chargeur pendant plusieurs

jours consécutifs.

8. N’utilisez ou ne chargez jamais les batteries si vous

soupçonnez qu’il y a plus de 12 mois qu’elles ont été

chargées pour la dernière fois. Il y a une forte probabilité

pour que les blocs-piles soient déjà dangereusement

endommagés (décharge complète).

9. Si vous chargez les batteries à une température inférieure

à 5 °C, vous endommagez les produits chimiques des

cellules, ce qui peut provoquer un incendie.

10. N’utilisez pas les batteries qui ont été exposées à la

chaleur pendant leur charge, car les cellules de batteries

peuvent avoir été dangereusement endommagées.

11. N’utilisez pas les batteries qui se sont bombées ou ont

subi des déformations pendant le processus de charge,

ni celles présentant d’autres symptômes atypiques

(échappement de gaz, siement, ssures, etc.).

12. Ne déchargez jamais complètement les blocs-piles (le

niveau maximal de décharge est de 80 %). La décharge

complète des blocs-piles entraînera le vieillissement

prématuré de leurs cellules.

Protection contre les inuences

environnementales

1. Portez des vêtements de travail adaptés. Portez des

lunettes de sécurité.

2. Protégez votre outil sans cordon et le chargeur de batterie

contre l’humidité et la pluie. L’humidité et la pluie peuvent

endommager dangereusement les cellules.

3. N’utilisez pas l’outil sans cordon ou le chargeur de batterie

près de vapeurs ou de liquides inammables.

4. Utilisez le chargeur de batterie et les outils sans cordon

uniquement en milieu sec, à une température ambiante

comprise entre 5 °C et 40,5 °C.

5. Ne conservez pas le chargeur de batterie dans les endroits

où la température est susceptible d’être supérieure à

40,5 °C. Ne laissez surtout pas le chargeur de batterie

dans une voiture qui stationne au soleil.

6. Protégez les batteries contre les surcharges. Les

surcharges et l’exposition directe aux rayons du

soleil entraînent une surchaue des cellules et les

endommagent. Ne chargez ou n’utilisez jamais de

batteries qui ont surchaué : au besoin, remplacez-les

immédiatement.

7. Rangez le chargeur et votre outil sans cordon uniquement

dans un endroit sec où la température ambiante est

comprise entre 5 °C et 40,5 °C. Rangez vos blocs-piles au

lithium-ion dans un endroit frais et sec à une température

de 25 °C. Protégez les blocs-piles, le chargeur et l’outil

sans cordon contre l’humidité et les rayons du soleil

directs. Rangez uniquement les batteries lorsqu’elles sont

à charge complète (chargée au minimum à 40 %).

8. Veillez à ce que les blocs-piles au lithium-ion ne gèlent

pas. Les blocs-piles qui ont été stockés à une température

inférieure à 0 °C pendant plus de 60 minutes doivent

être éliminés.

9. Lorsque vous manipulez les batteries, prenez garde

aux décharges électrostatiques, car elles peuvent

endommager le système de protection électronique et

les cellules des batteries. Évitez de produire des

charges électrostatiques et ne touchez jamais les pôles

des batteries.

Symboles de sécurité

Le tableau suivant décrit et explique les symboles de sécurité pouvant être marqués sur cet outil. Avant d’essayer de procéder à

son assemblage et de l’utiliser, lisez, comprenez et suivez toutes les instructions sur cet outil.

LIRE LE OU LES MANUELS

D’UTILISATION – Lire,

comprendre et suivre toutes les

instructions du ou des manuels

avant d’essayer d’assembler et

d’utiliser l’outil.

ALERTE DE SÉCURITÉ – Indique

une précaution, un avertissement

ou un danger.

La pièce mobile continuera de

tourner plusieurs secondes après

avoir arrêté l’outil.

AVERTISSEMENT! Ne pas

exposer l’outil à la pluie ou une

forte humidité.

MISE EN GARDE! Éviter de

mettre en contact l’embout du

guide-chaîne avec quoi que ce

soit. Tout contact avec l’embout

peut forcer le guide-chaîne à se

déplacer brusquement vers le

haut et vers l’arrière, ce qui peut

entraîner de graves blessures.

PORTER DES LUNETTES

DE PROTECTION ET DES

PROTECTEURS D’OREILLE – Pour

être protégé contre les blessures,

porter des protecteurs d’oreille, des

lunettes de sécurité et une protection

de la tête.

AVERTISSEMENT! Les

deux mains sont absolument

nécessaires pour utiliser la scie

à chaîne.

Maillons-gouges orientés dans le

bon sens.

Maintenir les spectateurs et les

enfants à une distance de

sécurité susante.

Symboles Symboles

Descriptions

Utilisation uniquement à l’intérieur. Utiliser uniquement le chargeur de batterie à l’intérieur.

DANGER! ROTATIVES LAMES –

Tenir les mains et les pieds

éloignés des ouvertures lorsque la

scie tourne.

Porter en permanence des

chaussures de sécurité pour

protéger les pieds contre toute

chute d’objet accidentelle.

Pour la protection des mains,

porter des gants de sécurité lors

de l’utilisation de l’outil.

Apprenez à mieux connaître votre scie à chaîne sans cordon

Lisez attentivement le manuel d’utilisation et les consignes de sécurité avant d’utiliser la scie à chaîne sans cordon. Pour vous

familiariser avec l’emplacement des diérents réglages et commandes, comparez l’illustration ci-dessous avec votre scie à

chaîne sans cordon. Conservez ce manuel pour pouvoir le consulter dans le futur.

Données techniques

Moteur ............................................................. 1 200 W, à balais

Tension max. des batteries* ........................... 48 VCC (2 x 24 V)

Capacité des batteries ..................................................... 2,0 Ah

Entrée du chargeur ..................................................... 120 VCA,

60 Hz, 160 W

Sortie du chargeur ....................................... 26 VCC, 2 x 2,2 A

Temps max. de charge de batterie ........... 55 min par bloc-piles

Longueur de la chaîne ................................................... 40,6 cm

et du guide-chaîne

Capacité du réservoir d’huile .......................................... 150 ml

Épaisseur de coupe ........................................... Max. : 39,4 cm

Recommandée : 36,8 cm

Poids net .......................................................................... 5,8 kg

*Tension initiale à vide; grimpe à 48 volts une fois à charge complète; la tension nominale sous charge typique est de 43,2 volts.

AVANT

ARRIÈRE

192021

1. Poignée de frein avant

2. Poignée avant

3. Bouchon de réservoir d’huile

4. Gâchette marche-arrêt

5. Poignée arrière

6. Réservoir d’huile

7. Coie arrière de chaîne/pignon

8. Bouton de coie arrière et de tension

de chaîne

9. Témoin de charge de service

10. Coie protectrice de guide-chaîne

11. Prise pour le chargeur

12. Fiche du chargeur

13. Chargeur au lithium-ion iON+ 24V

(24VCHRG-DPC)

14. Batterie au lithium-ion iON+ 24V (2)

(24VBAT-LTE) présentant la technologie

exclusive EcoSharp

15. Bouton-poussoir pour témoins de

charge de batterie

16. Témoins de charge de batterie

17. Bouton-poussoir de sécurité

18. Compartiment à batterie

19. Grie d’abattage

20. Chaîne de 40,6 cm

21. Guide-chaîne de 40,6 cm

Déballage

Contenu de la caisse

• Scie à chaîne sans cordon avec guide-chaîne et chaîne

• Coie protectrice de guide-chaîne

• Batterie au lithium-ion iON+ 24V (2)

• Chargeur de batterie au lithium-ion iON+ 24V

• Manuel et carte d’enregistrement

1. Retirez soigneusement la scie à chaîne sans cordon de la

caisse et inspectez-la pour vérier que tous les éléments

énumérés ci-dessus sont fournis.

2. Inspectez soigneusement le contenu an de vous

assurer qu’aucun élément ne s’est cassé ou n’a été

endommagé pendant le transport. Si vous constatez que

des pièces manquent ou sont endommagées, NE PAS

retourner la caisse au magasin. Veuillez appeler le service

clientèle Snow Joe

+ Sun Joe

au 1-866-SNOWJOE

(1-866-766-9563).

REMARQUE : ne jetez pas la caisse d’expédition et

l’emballage tant que vous n’êtes pas prêt à utiliser votre

nouvelle scie à chaîne sans cordon. L’emballage est

fabriqué dans des matériaux recyclables. Éliminez ces

matériaux de façon appropriée et conformément aux

réglementations locales.

IMPORTANT! L’outil et son emballage ne sont pas

des jouets. Ne laissez pas les enfants jouer avec les sacs

en plastique, les feuilles métalliques ou les petites pièces.

Ces éléments peuvent être avalés et risquent de provoquer

une suocation!

Utilisation des blocs-piles

Cet outil est alimenté par deux batteries au lithium-ion. Les

blocs-piles sont complètement hermétiques et ne nécessitent

absolument aucun entretien.

mAVERTISSEMENT! La scie à chaîne peut uniquement

être alimentée par les deux batteries ensemble. L’utilisation

d’une seule batterie ne peut pas fournir susamment d’énergie

à l’outil. S’assurer d’utiliser deux batteries de même tension et

de même capacité. L’utilisation de l’outil avec des batteries de

diérentes capacités endommagera les batteries.

mAVERTISSEMENT! Avant leur première utilisation,

les batteries nécessitent d’être rechargées pendant au moins

55 min pour être à charge complète. Lorsque les batteries sont

faibles, les recharger pendant 55 min chacune avant de les

utiliser à nouveau.

Témoins de charge de batterie

Les blocs-piles sont équipés d’un bouton-poussoir pour

vérier le niveau de charge. Appuyez simplement sur le

bouton-poussoir pour lire le niveau de charge de batterie

indiqué par les témoins de charge :

• Les témoins de charge sont tous les trois allumés : le

niveau de charge de batterie est élevé.

• Deux témoins de charge sont allumés : le niveau de

charge de batterie diminue. Arrêtez votre travail dès

que possible.

• Un témoin de charge est allumé : la batterie est épuisée.

Arrêtez IMMÉDIATEMENT votre travail et chargez la

batterie. Sinon, la longévité de la batterie s’en trouvera

considérablement réduite.

REMARQUE : si le bouton de niveau de charge ne semble pas

fonctionner, branchez la batterie dans le chargeur et chargez au

besoin.

REMARQUE : immédiatement après avoir utilisé un bloc-

piles, les témoins peuvent acher une charge plus faible que

si la vérication avait eu lieu quelques minutes plus tard. Les

cellules de batterie « récupèrent » une partie de leur charge

après une période de repos.

Utilisation du chargeur

AVERTISSEMENT! Charger uniquement des blocs-

piles au lithium-ion iON+ 24 V dans un chargeur au lithium-

ion iON+ 24 V compatible. Les autres types de batteries

peuvent causer des dommages corporels et matériels.

Pour réduire le risque de secousse électrique, ne laissez pas

d’eau couler dans la che du chargeur CA/CC.

Bouton de niveau de charge

La batterie est à 30 % de sa capacité et

nécessite d’être chargée

La batterie est à 60 % de sa capacité et

nécessite d’être chargée bientôt

La batterie est à charge complète

IndicationsTémoins

Quand charger les batteries au lithium-

ion iON+ 24VBAT-LTE

REMARQUE : les blocs-piles au lithium-ion iON+ 24VBAT-LTE

ne présentent pas « d’eet mémoire » lorsqu’ils sont chargés

après une simple décharge partielle. C’est pourquoi il n’est pas

nécessaire de décharger un bloc-piles avant de le brancher

dans le chargeur.

• Utilisez les témoins de charge pour déterminer quand

charger vos blocs-piles au lithium-ion iON+ 24VBAT-LTE.

• Vous pouvez « compléter » la charge des blocs-piles avant

de démarrer un gros travail ou après une longue journée

d’utilisation.

Comment charger les batteries

1. Appuyez sur le bouton-poussoir de verrouillage de chaque

batterie pour les sortir de l’outil en les tirant (Fig. 1).

2. Vériez que la tension de secteur est la même que celle

marquée sur la plaque signalétique du chargeur de

batteries. Insérez ensuite la che du chargeur dans une

prise murale. Lorsque vous branchez le chargeur, deux

témoins s’allument en vert sans clignoter (Fig. 2).

3. Insérez les blocs-piles dans le chargeur en les faisant

glisser jusqu’à ce qu’ils se mettent en place en se

verrouillant. Lorsque vous insérez les batteries dans le

chargeur, les deux témoins verts s’éteignent et les témoins

rouges s’allument pour indiquer que la charge des

batteries est en cours (Fig. 3).

4. Lorsque les témoins du chargeur passent au vert,

les batteries sont à charge complète (Fig. 3).

REMARQUE : un bloc-piles complètement déchargé dont

la température interne est dans une plage normale se

chargera complètement en 55 min (entre 0 °C et 45 ºC).

5. Si les témoins de charge ne s’allument pas du tout,

vériez que les blocs-piles reposent bien dans leur

compartiment. Retirez les blocs-piles et réinsérez-

les. Si le problème persiste, communiquez avec un

revendeur Snow Joe

+ Sun Joe

agréé ou appelez

le service clientèle Snow Joe

+ Sun Joe

1-866-SNOWJOE (1-866-766-9563) pour de l’aide.

6. Une fois que les blocs-piles sont à charge complète,

retirez-les du chargeur en appuyant sur les boutons-

poussoirs de verrouillage de chaque bloc-piles et en les

faisant glisser vers l’arrière pour les dégager du chargeur

(Fig. 4).

mMISE EN GARDE! RISQUE D’INCENDIE. Avant de

retirer les batteries du chargeur, s’assurer de débrancher

d’abord le chargeur de la prise, puis retirer les batteries du

chargeur.

Bouton-poussoir

de verrouillage

(des deux côtés)

Fig. 1

Fig. 2

Chargeur

vert

Sous

tension

Fig. 3

Blocs-piles

rouge

Charge

en cours

vert

À charge

complète

Fig. 4

Bouton-

poussoir de

verrouillage

mAVERTISSEMENT! Ce chargeur ne s’éteint pas

automatiquement lorsque les batteries sont à charge

complète. Veiller à ne pas laisser les batteries dans le

chargeur. Éteindre le chargeur ou le débrancher du secteur une

fois que les batteries sont à charge complète.

7. En rechargeant les batteries au moment opportun,

vous prolongerez leur durée de vie. Vous devez recharger

les blocs-piles lorsque vous remarquez une chute de

puissance de la machine.

IMPORTANT! Ne laissez jamais les blocs-piles se

décharger complètement, car ceci les endommagerait

irrémédiablement.

Charger un bloc-piles chaud ou froid

Les témoins verts sur la base du chargeur indiquent que la

température des blocs-piles est en dehors de la plage normale

pour se charger. Une fois que la température des blocs-piles

est redevenue acceptable, ils se chargent normalement et

le témoin rouge ne clignote plus. Les blocs-piles chauds ou

froids prennent davantage de temps pour se charger.

Préparation du travail

Vérication de l’outil

mAVERTISSEMENT! Avant d’eectuer des

vérications, des réglages, des réparations ou un entretien

quelconques sur l’outil, s’assurer que les batteries ne sont pas

insérées dans leur compartiment.

Avant de démarrer votre travail, veuillez :

• vérier que toutes les vis sur l’outil et sur le guide-chaîne

sont bien serrées;

• vérier que la chaîne est correctement tendue, raide et

qu’elle n’est pas endommagée;

• vérier que la poignée et les dispositifs de protection sont

propres et secs, correctement montés et solidement

attachés à l’outil;

• vérier que le frein de chaîne fonctionne ecacement;

• vérier que la gâchette marche-arrêt et le bouton-poussoir

de sécurité se manœuvrent librement sans forcer et qu’ils

retournent automatiquement et rapidement à leur

position initiale;

• vérier que la gâchette marche-arrêt reste verrouillée tant

qu’on n’appuie pas sur le bouton-poussoir de sécurité;

• vous assurer que les ouvertures d’aération ne sont pas

obstruées par de la sciure ou des débris;

• vérier que le niveau d’huile de la chaîne n’est pas en

dessous de la marque de niveau « OIL min » et rajouter

au besoin de l’huile jusqu’à 1 cm du bord de l’orice de

remplissage.

REMARQUE : avant d’utiliser la scie à chaîne, il faut

remplir le réservoir en utilisant de l’huile pour guide-chaîne

et chaînes.

Réglage de la tension de chaîne

1. Tendez la chaîne en tournant le bouton de coie arrière

et de tension de chaîne dans le sens horaire (Fig. 5). Une

chaîne froide sera correctement tendue s’il n’y a aucun jeu

sur la face inférieure du guide-chaîne, si la chaîne repose

bien sur le guide-chaîne et si on peut toujours la faire

tourner à la main sans qu’elle se grippe.

REMARQUE : faites attention lorsque vous desserrez la

chaîne en tournant le bouton de coie arrière et de tension de

chaîne dans le sens antihoraire. Si vous la desserrez trop, le

bouton et la coie arrière peuvent se détacher.

2. La tension est la bonne si, lorsque la chaîne est tirée

à hauteur du milieu du guide-chaîne, les maillons

d’entraînement sur la chaîne ne glissent pas hors des

guides de chaîne sur le guide-chaîne (Fig. 6).

3. Tirez la poignée de frein avant vers la poignée avant

pour le mettre en position débrayée (Fig. 7). À l’aide d’un

tournevis, faites tourner la chaîne le long du guide pour

vérier qu’elle se déplace en douceur.

Fig. 5

Bouton de coie

arrière et de

tension de chaîne

Fig. 6

Lubriant de chaîne

IMPORTANT! Utilisez uniquement une huile de bonne qualité

pour guide-chaîne et chaînes conçue spéciquement pour

les scies à chaîne et pour assurer la lubrication optimale des

pièces coupantes. Pour éviter d’obstruer le ltre du réservoir

et d’endommager irrémédiablement le graisseur, n’utilisez pas

d’huile contenant des impuretés.

IMPORTANT! L’huile de lubrication de chaîne est

biodégradable. L’utilisation d’huile minérale ou d’huile

de moteur peut avoir de graves conséquences sur

l’environnement. Il est essentiel que vous utilisiez de l’huile de

bonne qualité pour lubrier ecacement les pièces actives.

L’huile usagée ou de qualité médiocre ne garantit pas une

bonne lubrication et réduit la durée de vie de la chaîne et du

guide-chaîne.

IMPORTANT! Avant chaque utilisation de l’outil, le niveau

d’huile doit être vérié et, au besoin, il faut rajouter de

l’huile pour que le niveau soit à 1 cm du bord de l’orice

de remplissage. Pour remplir le réservoir d’huile, retirez

le bouchon du réservoir et ajoutez l’huile recommandée

pour guide-chaîne et chaînes. Le niveau d’huile ne doit pas

descendre sous la marque de niveau « OIL min », comme

indiqué sur le réservoir d’huile (Fig. 8).

Utilisation

Démarrage et arrêt

mMISE EN GARDE! Le démarrage, l’arrêt et le

redémarrage à répétition d’un moteur électrique et à quelques

secondes d’intervalle peuvent dégager énormément de chaleur

et endommager le moteur. Pour protéger la durée de vie de

votre scie à chaîne sans cordon, attendez toujours au moins

cinq secondes pour redémarrer la scie après l’avoir arrêtée.

mAVERTISSEMENT! Lors du démarrage du moteur,

s’assurer que rien n’est en contact avec la chaîne.

mAVERTISSEMENT! Tenir les mains éloignées de la

chaîne. Maintenir les mains sur les poignées. Ne vous arc-

boutez pas.

En saisissant fermement l’outil des deux mains, vous le

contrôlerez mieux. Tenez fermement la scie en plaçant la main

droite sur la poignée arrière et la main gauche sur la poignée

avant, les pouces et les autres doigts autour des poignées

respectives. Vous maintiendrez le contrôle de la scie en la

saisissant fermement et en plaçant la poignée contre votre

corps. Ne vous laissez pas entraîner par la scie lorsqu’elle est

en marche.

mAVERTISSEMENT! Ne pas utiliser la scie à chaîne

sans cordon dans un arbre, sur une échelle ou sur un

échafaudage. L’utilisation de l’outil dans de telles conditions

est extrêmement dangereuse.

mMISE EN GARDE! La chaîne continuera de tourner

plusieurs secondes après avoir coupé le moteur de l’outil.

N’utilisez pas la scie à chaîne par forte humidité. Redoublez de

prudence lorsque vous sciez des petits buissons, des arbustes

ou des branches sous tension : la matière elée et tendue

peut se prendre dans la scie et se retourner en coup de fouet

sur vous et vous faire perdre l’équilibre ou sauter en arrière.

N’utilisez pas la scie à chaîne pour tailler de la vigne et/ou de

petits fourrés.

mAVERTISSEMENT! Ne pas laisser votre familiarité

avec l’utilisation de ce type d’outils vous empêcher de prendre

toutes les précautions nécessaires. Ne pas oublier qu’une

fraction de seconde d’inattention sut pour se

blesser gravement.

mAVERTISSEMENT! Ne pas scier à proximité de lignes

d’électricité.

mAVERTISSEMENT! Le manque de lubrication de

la chaîne endommagera le guide-chaîne et la chaîne. Utiliser

uniquement une huile de bonne qualité pour guide-chaîne et

chaînes spéciquement conçue pour les scies à chaîne.

Fig. 7

Poignée de frein

avant

Fig. 8

Réservoir

d’huile

Bouchon de

réservoir d’huile

REMARQUE : il est normal que de l’huile suinte de la scie

lorsqu’elle n’est pas utilisée. Pour empêcher les suintements,

videz le réservoir d’huile après chaque utilisation. Lorsque

vous remisez l’outil pendant une longue période (3 mois ou

plus), assurez-vous que la chaîne est légèrement lubriée; ceci

empêchera la chaîne et le pignon du guide-chaîne de rouiller.

1. Avant chaque séance d’utilisation de la scie, pointez la

liste de contrôle quotidienne (voir page 75).

2. En cas de démarrage accidentel, la poignée de frein avant

s’embrayera pour arrêter l’outil. Réarmez la fonction de

freinage de sécurité en remettant la poignée de frein avant

en position débrayée. (Fig. 9).

3. Insérez chacun des deux bloc-piles dans son

compartiment à batterie (Fig. 10).

Pour mettre en marche l’outil, tenez fermement la scie

à chaîne, les deux mains sur les poignées. Appuyez sur

le bouton-poussoir de sécurité, puis pressez la gâchette

marche-arrêt. Une fois que la scie à chaîne a démarré, vous

pouvez relâcher le bouton-poussoir de sécurité (Fig. 11).

5. Pour arrêter l’outil, relâchez simplement la gâchette.

REMARQUE : ne pressez pas la gâchette tant que vous

n’êtes pas prêt à scier.

Témoin de charge de service

L’outil est équipé d’un système indicateur de charge de service

situé derrière la poignée de frein avant (Fig. 12) qui s’allume

immédiatement après insertion des batteries. Consultez le

tableau ci-dessous pour le statut de charge de travail indiqué

par le témoin.

REMARQUE : en cas de surcharge, si l’outil s’arrête

automatiquement, relâchez la gâchette et retirez les batteries.

Laissez l’outil et les batteries se refroidir avant de reprendre

votre travail.

Conseils d’utilisation

AVERTISSEMENT! Pour votre sécurité et celle des

autres :

1. N’utilisez pas l’outil sans lire attentivement les

instructions. Familiarisez-vous bien avec les commandes

et l’utilisation appropriée de l’outil. Apprenez comment

arrêter rapidement l’outil.

2. Gardez à l’esprit que l’utilisateur est responsable des

accidents corporels ou matériels pouvant se produire.

3. Pour utiliser l’outil, portez toujours des vêtements

adaptés. Portez des gants antivibrations et d’autres

équipements de protection individuelle.

Toutefois, toutes les précautions à prendre mentionnées

ci-dessus ne susent pas pour prévenir certains risques,

par exemple le syndrome de Raynaud ou le syndrome

du canal carpien. C’est pourquoi il est recommandé que

les personnes qui utilisent cet outil pendant de longues

Poignée de

frein avant

Fig. 9

Position

embrayée

Position débrayée

Bloc-piles

Fig. 10

Compartiment à

batterie

Bouton-

poussoir de

sécurité

Fig. 11

Gâchette marche-arrêt

Témoin de

charge de service

Fig. 12

La scie est prête à pratiquer une entaille

IndicationsTémoins

Jaune

La scie fonctionne correctementVert

La scie est surchargée. Arrêtez

immédiatement votre travail, sinon le circuit

va arrêter automatiquement l’outil dans deux

secondes.

Rouge

périodes se fassent examiner régulièrement les mains et

les doigts. Si l’un des syndromes mentionnés ci-dessus se

manifeste, veuillez consulter immédiatement un médecin.

4. Travaillez à la lumière du jour ou sous un bon

éclairage articiel.

5. Faites preuve d’une extrême prudence lors de l’utilisation

de la scie à proximité de clôtures en métal.

6. Veillez à ce que des corps étrangers ou des débris volant

sous l’eet du mouvement de la chaîne ne viennent pas

heurter le guide-chaîne.

7. Arrêtez le moteur et retirez les batteries de leur

compartiment :

– toutes les fois que l’outil est laissé sans surveillance;

– avant de nettoyer, vérier l’outil ou intervenir dessus;

– après avoir heurté quoi que ce soit. Inspectez l’outil

pour vérier s’il a été endommagé et réparez-le avant

de le redémarrer;

– si l’outil commence à vibrer anormalement,

recherchez immédiatement la cause des vibrations

et faites inspecter l’outil par un revendeur Snow Joe

+ Sun Joe

agréé ou appelez le service clientèle

Snow Joe

+ Sun Joe

au 1-866-SNOWJOE

(1-866-766-9563) pour de l’aide;

– si l’outil n’est pas utilisé.

IMPORTANT! Souvenez-vous toujours qu’une scie à chaîne

utilisée de façon inappropriée peut déranger d’autres

personnes et gravement perturber l’environnement.

Pour respecter les personnes et l’environnement :

• Évitez d’utiliser l’outil dans des lieux ou à des heures de la

journée où d’autres personnes pourraient être dérangées.

• Conformez-vous scrupuleusement aux réglementations et

dispositions locales pour l’élimination des déchets après

vos travaux de sciage.

• Conformez-vous scrupuleusement aux réglementations

et dispositions locales pour l’élimination des huiles, des

pièces endommagées ou de tout ce qui pourrait perturber

l’environnement.

• Une certaine quantité d’huile de graissage pour chaîne se

répand dans la nature lorsque l’outil tourne; c’est pourquoi

il faut utiliser uniquement des huiles biodégradables

spéciquement conçues pour ce type d’utilisation.

• Pour éviter tout risque d’incendie, ne laissez pas l’outil

sur des feuilles ou de l’herbe sèche quand le moteur est

encore chaud.

mAVERTISSEMENT! Une formation spécique est

nécessaire pour utiliser l’outil pour abattre et ébrancher.

Vérications à eectuer pendant

l’utilisation de l’outil

• Vérication de la tension de la chaîne

La chaîne a tendance à s’étirer progressivement lorsque

vous utilisez l’outil et il vous faut donc vérier fréquemment

sa tension.

IMPORTANT! Pendant la première période d’utilisation (ou

après avoir remplacé la chaîne), la chaîne se met en place et

sa tension doit être vériée plus fréquemment.

mAVERTISSEMENT! Ne jamais utiliser l’outil quand la

chaîne est mal tendue. Ceci peut être dangereux si la chaîne

glisse hors de ses guides.

Pour régler la tension de la chaîne, suivez les instructions dans

« Réglage de la tension de chaîne » en page 64.

• Vérication du niveau d’huile

IMPORTANT! N’utilisez jamais l’outil sans lubrication

susante! Vous pouvez vérier le niveau d’huile dans le

réservoir à travers la jauge transparente. N’oubliez pas de

faire le niveau d’huile à chaque fois que vous utilisez l’outil.

Pour obtenir de meilleurs résultats, utilisez uniquement une

huile de bonne qualité pour guide-chaîne et chaînes conçue

spéciquement pour les scies à chaîne.

mAVERTISSEMENT! Avant de vérier le niveau d’huile,

s’assurer que le guide-chaîne et la chaîne sont en place.

Démarrez le moteur et vériez si la chaîne est bien lubriée

comme cela est illustré ci-dessous (Fig. 13).

Posture appropriée pour le sciage

• Répartissez votre poids sur les deux pieds, debout sur

un sol stable.

• Pour résister à toute force engendrée par l’eet

de rebond, le bras gauche et le coude doivent être

positionnés de manière à ce que le bras soit toujours

« tendu » (Fig. 14).

Fig. 13

• Votre corps doit toujours être à gauche de l’axe

de la chaîne.

Procédures élémentaires de sciage

mAVERTISSEMENT! Cet outil est conçu pour scier de

petites branches et du branchage d’un diamètre maximal de

36,8 cm, ce qui est recommandé, et en tout cas d’un diamètre

toujours inférieur

à 39,4 cm, en fonction du type de bois. Avant

d’entamer des travaux de sciage majeurs, entraînez-vous à

scier de petites branches en utilisant la technique suivante

pour mieux « sentir » la scie.

• Prenez la posture appropriée en vous plaçant devant

l’arbre, la scie étant arrêtée (Fig. 14).

• Avant d’eectuer une entaille, pressez la gâchette marche-

arrêt et laissez la chaîne accélérer jusqu’à ce qu’elle

atteigne sa vitesse maximale.

• Tenez fermement la scie des deux mains. Pour que votre

corps soit à gauche de l’axe de la chaîne, placez toujours

la main gauche sur la poignée avant et la main droite sur la

poignée arrière.

• Laissez la chaîne tourner pendant toute la durée du

sciage; maintenez une vitesse régulière.

• Laissez la chaîne scier pour vous; exercez uniquement une

légère pression vers le bas. Si vous forcez le sciage,

le guide-chaîne, la chaîne ou même l’outil entier peuvent

être endommagés.

• À la n du sciage, n’exercez aucune pression sur la scie.

• Pour éviter de tomber, sciez en ayant toujours les deux

pieds sur un sol stable.

• Ne sciez pas plus haut qu’à hauteur de poitrine, car il est

dicile de contrôler les forces engendrées par l’eet de

rebond en tenant la scie en hauteur.

Techniques de sciage

Avant d’abattre ou d’ébrancher pour la première fois,

entraînez-vous à scier des bûches posées sur le sol ou sur des

tréteaux et familiarisez-vous avec l’outil et les techniques de

sciage les mieux adaptées.

mAVERTISSEMENT! Toujours tenir l’outil des deux

mains pendant le sciage.

mAVERTISSEMENT! Arrêter immédiatement le moteur

si la chaîne s’arrête pendant le sciage. Faire attention aux

eets de rebond qui se produisent si le guide-chaîne rencontre

un obstacle.

• Abattage d’arbre

i) Lorsque le tronçonnage et l’abattage sont eectués par

deux ou plusieurs personnes en même temps, l’opération

d’abattage doit se faire à une distance d’au moins deux

fois la hauteur de l’arbre à abattre de l’endroit où se

fait l’opération de tronçonnage. Les arbres doivent être

abattus en veillant à ce qu’ils ne mettent en danger

aucune personne, ne heurtent aucun câble de service

public et ne causent aucun dommage matériel. Si un

arbre entre en contact avec un câble de service public, la

compagnie concernée doit être immédiatement avertie.

ii) L’utilisateur de la scie à chaîne doit se placer du côté

amont par rapport à l’arbre dans la mesure où celui-ci

roulera ou glissera probablement dans le sens de la pente

une fois abattu.

iii) Il faut prévoir un chemin de retraite et le dégager au

besoin avant de démarrer les travaux de sciage. Le

chemin de retraite doit permettre de s’éloigner par l’arrière

et diagonalement par rapport à la ligne où il est prévu que

l’arbre tombe, comme l’indique la Fig. 15.

iv) Avant de démarrer l’opération d’abattage et pour vous

aider à mieux estimer le côté où l’arbre s’abattra,

tenez compte de l’inclination naturelle de l’arbre, de

l’emplacement des branches les plus grosses et de la

direction du vent.

v) Retirez de l’arbre la pourriture, les pierres, l’écorce prête à

se détacher, les clous, les agrafes et le l métallique.

• Siet d’abattage

Fig. 14

Axe de la chaîne

Bras tendu

Fig. 15

Pratiquez une entaille sur 1/3 du diamètre de l’arbre et

perpendiculairement au sens de la chute, comme l’indique

la Fig. 16.

Pratiquez d’abord l’entaille d’abattage horizontale inférieure.

Ceci empêchera la chaîne ou le guide-chaîne de se pincer

lorsque la seconde entaille sera pratiquée.

• Trait d’abattage

i) Pratiquez le trait d’abattage au moins à 50 mm au-dessus

de l’entaille d’abattage horizontale, comme l’indique

la Fig. 16. Faites en sorte que le trait d’abattage soit

parallèle au siet d’abattage horizontal. Positionnez

intelligemment le trait d’abattage de manière à ce qu’il y

ait susamment de bois pour jouer le rôle de charnière.

La charnière de bois empêche l’arbre de vriller et de

tomber dans la mauvaise direction. N’entamez pas

complètement la charnière.

ii) Quand le trait d’abattage sera susamment proche

de la charnière, l’arbre commencera à tomber. S’il y a

la moindre chance que l’arbre ne tombe pas dans la

direction souhaitée, ou qu’il se balance vers l’arrière et

fasse gripper la chaîne de la scie, arrêtez de scier avant

que le trait d’abattage soit achevé et utilisez des cales en

bois, en plastique ou en aluminium pour ouvrir l’entaille et

faire tomber l’arbre dans la direction souhaitée.

iii) Lorsque l’arbre commence à tomber, retirez la scie à

chaîne de l’entaille, arrêtez le moteur, posez la scie à

chaîne, puis utilisez le chemin de retraite prévu. Soyez

vigilant, faites attention aux branchages en hauteur et

veillez à ne pas perdre l’équilibre.

• Ébranchage

L’ébranchage est un processus qui consiste à élaguer les

branches d’un arbre abattu. Lorsque vous ébranchez, laissez

les grosses branches les plus basses pour qu’elles soutiennent

la grume au-dessus du sol. Retirez les petites branches en

pratiquant une seule entaille comme l’indique la Fig. 17. Les

branches sous tension doivent être sciées depuis le bas et

vers le haut pour empêcher que la scie à chaîne se grippe.

mAVERTISSEMENT! Faire spécialement attention aux

branches reposant sur le sol et tenir compte des dangers suivants :

1). les branches peuvent être sous tension; 2). la direction dans

laquelle la branche tombe peut diérer de celle anticipée; 3).

l’arbre peut être instable une fois que la branche a été sciée.

• Tronçonnage d’une grume

mAVERTISSEMENT! Ne pas tronçonner de

grumes dont le diamètre est supérieur à l’épaisseur de

coupe maximale.

Le tronçonnage est le processus au cours duquel une grume

est sciée en pièces. Il est important d’avoir un bon équilibre

et de bien répartir son poids sur les deux pieds. Au besoin, la

grume doit être soulevée et soutenue au moyen de branches,

de bûches ou de cales. Suivez ces simples indications pour un

tronçonnage facile :

• Lorsque la grume est soutenue sur toute sa longueur

comme l’indique la Fig. 18A, elle est tronçonnée depuis le

dessus (ébranche par dessus).

• Lorsque la grume est soutenue à une seule extrémité

(Fig. 18B), pratiquez une entaille sur 1/3 du diamètre

depuis le dessous (ébranche par dessous). Tronçonnez

ensuite par le dessus en faisant coïncider les deux traits

de scie.

50 mm

Fig. 16

Fig. 17

Fig. 18A

• Lorsque la grume est soutenue aux deux extrémités

(Fig. 18C), pratiquez une entaille sur 1/3 du diamètre

depuis le dessus (ébranche par dessus). Tronçonnez

ensuite par le dessous sur les 2/3 restants en faisant

coïncider les deux traits de scie.

• Il est plus facile de scier une grume en utilisant la grie

d’abattage (Fig. 18D).

– Enfoncez la grie d’abattage dans la grume et

utilisez-la comme pivot. Sciez en faisant un

mouvement d’arc pour faire pénétrer le guide-chaîne

dans le bois.

– Répétez au besoin plusieurs fois en changeant le

point où vous avez planté la grie d’abattage.

– Si vous tronçonnez sur une pente, tenez-vous

toujours du côté amont de la grume. Lorsque vous

sciez à travers la grume, maintenez le contrôle en

relâchant la pression que vous exercez près de

l’extrémité de l’entaille sans pour autant relâcher votre

prise sur les poignées de la scie à chaîne. Ne laissez

pas la chaîne entrer en contact avec le sol.

Une fois que le sciage est achevé, attendez que la chaîne

de la scie s’arrête avant de déplacer la scie à chaîne.

Arrêtez toujours le moteur lorsque vous vous déplacez

d’arbre en arbre.

Entretien

Pour toutes les opérations d’entretien non prévues dans ce

manuel, veuillez communiquer avec un revendeur

Snow Joe

+ Sun Joe

agréé ou appeler le service

clientèle Snow Joe

+ Sun Joe

au 1-866-SNOWJOE

(1-866-766-9563). Toute intervention eectuée par un centre

d’entretien et de réparation non agréé ou par du personnel non

qualié annulera complètement la garantie.

mAVERTISSEMENT! Pour votre sécurité et celle

des autres :

• Il est essentiel d’entretenir correctement l’outil pour

qu’il conserve son ecacité et sa sécurité d’origine au

l du temps.

• Maintenir serrés les écrous, les boulons et les vis pour

s’assurer que le matériel est en bon état de marche et

peut être utilisé sans danger.

• Ne jamais utiliser l’outil si des pièces sont usées ou

endommagées. Les pièces endommagées doivent être

remplacées et jamais réparées.

• Utiliser uniquement des pièces de rechange

d’origine Snow Joe

+ Sun Joe

. Les pièces qui ne

sont pas de la même qualité peuvent gravement

endommager le matériel, compromettre la sécurité et

annuler la garantie.

mAVERTISSEMENT! Toujours retirer les batteries

avant d’eectuer un réglage quelconque, un entretien ou des

réparations sur votre scie à chaîne sans cordon.

• Portez des gants de protection lorsque vous manipulez le

guide-chaîne ou la chaîne.

• Laissez le guide-chaîne dans sa coie protectrice,

sauf lorsque vous travaillez sur le guide-chaîne ou

sur la chaîne.

• N’éliminez jamais d’huile ou d’autres matières polluantes

dans les endroits où cela n’est pas autorisé.

Refroidissement du moteur

Pour empêcher que le moteur surchaue et soit endommagé,

maintenez toujours les ouvertures d’aération propres et

exemptes de sciure et de débris.

Fig. 18B

Fig. 18C

Fig. 18D

Grie d’abattage

Remplacement du guide-chaîne

et de la chaîne

REMARQUE : pour le remplacement du guide-chaîne et

de la chaîne, utilisez uniquement des pièces de rechange

identiques. Avant de procéder à l’opération, assurez-vous que

les batteries ne sont pas insérées dans leur compartiment.

mAVERTISSEMENT! Toujours porter des gants

résistants lors de la manipulation du guide-chaîne et de la

chaîne. Assembler très minutieusement le guide et la chaîne

pour ne pas compromettre la sécurité et l’ecacité de l’outil.

En cas de doute, communiquer avec un revendeur Snow Joe

+ Sun Joe

agréé ou appelez le service clientèle Snow Joe

Sun Joe

au 1-866-SNOWJOE (1-866-766-9563).

mAVERTISSEMENT! L’opération de remplacement doit

être eectuée sur une surface plane et stable, susamment

d’espace étant prévu pour déplacer l’outil et ses composants.

mDANGER! Ne jamais démarrer le moteur avant de poser

le guide-chaîne, la chaîne et le couvre-pignon. Si ces pièces

ne sont pas toutes en place, l’embrayage peut voler en éclats

ou exploser et l’utilisateur peut se blesser gravement.

Lorsque vous achetez la scie à chaîne, la chaîne et le guide-

chaîne sont préassemblés sur la scie. Dans le cas où vous

seriez amené à remplacer la chaîne dans le futur, suivez les

étapes ci-dessous.

1. Pour libérer et retirer la coie arrière de chaîne/pignon,

dévissez complètement le bouton de coie arrière et de

tension de chaîne dans le sens antihoraire (Fig. 19).

2. Retirez le guide-chaîne et la chaîne de la surface de

xation (Fig. 20).

3. Retirez l’ancienne chaîne du guide-chaîne.

4. Disposez la nouvelle chaîne de sciage de manière à ce

qu’elle forme une boucle et en vous assurant qu’elle ne

soit pas tordue. LE CÔTÉ TRANCHANT DES DENTS

NE DOIT PAS VOUS FAIRE FACE ET DOIT ÊTRE DANS

LE SENS DE ROTATION DE LA CHAÎNE INDIQUÉ SUR

LE GUIDE-CHAÎNE

. Si le côté

tranchant vous fait face, retournez la boucle (Fig. 21).

5. En commençant par l’extrémité, montez les maillons

d’entraînement dans la rainure du guide-chaîne en

formant une boucle à l’arrière de celui-ci. La chaîne

s’ajustera en restant lâche jusqu’à ce qu’elle soit placée

sur le pignon (Fig. 22 et 23).

REMARQUE : vériez bien le sens de la chaîne

. Si la chaîne est montée à

l’envers, la scie vibrera anormalement et ne

sciera pas.

Fig. 19

Bouton de coie

arrière et de

tension de

chaîne

Coie arrière de chaîne/pignon

Fig. 20

Guide-chaîne

Coie arrière

de chaîne/

pignon

Chaîne

de sciage

Surface de xation

Fig. 21

Sens de rotation

de la chaîne

Bord de coupe tranchant

Maillon d’entraînement de chaîne

6. Montez le guide-chaîne en insérant le goujon leté dans

la longue fente du guide-chaîne; disposez la boucle de la

chaîne sur l’arrière du guide-chaîne an de vous assurer

que le pignon s’insère dans la boucle (Fig. 24).

7. Réglez la tension de la chaîne en tirant le guide-chaîne et

la chaîne vers l’avant et assurez-vous que la chaîne est

complètement étirée. À l’aide de l’autre main, replacez la

coie arrière de chaîne/pignon en insérant le petit ergot

situé dans la partie inférieure droite de la coie arrière

dans le trou pratiqué dans le caisson de l’outil. Tournez le

bouton de coie arrière et de tension de chaîne dans le

sens horaire jusqu’à ce que vous trouviez la bonne tension

de chaîne (Fig. 25 et 26).

REMARQUE : la chaîne est correctement tendue lorsqu’il

n’y a aucun jeu sur la face inférieure du guide-chaîne,

lorsque la chaîne repose bien sur le guide-chaîne, mais

lorsqu’il est toujours possible de la faire tourner à la main

sans qu’elle se grippe.

REMARQUE : si la chaîne est trop serrée, elle ne tournera

pas. Desserrez légèrement le bouton de coie arrière

et de tension de chaîne d’un quart (1/4) de tour dans le

sens antihoraire. Assurez-vous qu’il est possible de faire

tourner la chaîne à la main sans qu’elle se grippe. Ne

desserrez pas trop le bouton de coie arrière et de tension

de chaîne pour éviter que l’ensemble chaîne et guide-

chaîne ait du jeu.

REMARQUE : les chaînes neuves ont tendance à s’étirer;

vériez fréquemment la tension de la chaîne et, au besoin,

réglez la tension.

Tension de chaîne

Lorsque la chaîne est froide, vériez sa tension avant d’utiliser

la scie. La tension d’une chaîne froide est appropriée lorsqu’il

n’y a aucun jeu sur la face inférieure du guide-chaîne, lorsque

la chaîne repose bien sur le guide, mais lorsqu’il est toujours

possible de la faire tourner à la main sans qu’elle se grippe.

Lorsque la chaîne est utilisée normalement, sa température

augmente. Les maillons d’entraînement d’une chaîne qui

est chaude et correctement tendue pendent en ressortant

d’environ 1,25 mm de la rainure du guide-chaîne (Fig. 27).

Sachez qu’une chaîne bien tendue, lorsqu’elle est chaude,

peut se tendre excessivement en se refroidissant. Vériez la

Fig. 22

Fig. 23

Boucle

Fig. 24

Guide-chaîne

Pignon Goujon leté

Fig. 25

Insérer l’ergot dans

le trou

Fig. 26

Bouton de coie arrière

et de tension de chaîne

Tirer pour étirer

« tension à froid » avant l’utilisation suivante. La chaîne doit

être de nouveau tendue toutes les fois que les méplats sur les

maillons d’entraînement pendent en ressortant de la rainure du

guide-chaîne (Fig. 27).

REMARQUE : une chaîne neuve a tendance à s’étirer.

Vériez fréquemment la tension de la chaîne et, au besoin,

tendez-la à nouveau.

Autage de la chaîne

mAVERTISSEMENT! Pour être certain que la scie

fonctionne ecacement et sans danger, il est essentiel que

les composants de sciage soient bien autés. Il est vivement

recommandé de remplacer la chaîne une fois qu’elle ne

peut plus scier franchement et sans danger. Il est toutefois

possible d’auter la chaîne existante si l’autage est eectué

soigneusement. Tout travail sur la chaîne et le guide-chaîne

nécessite de l’expérience et des outils spéciaux. Par mesure

de sécurité, nous vous recommandons de communiquer avec

un revendeur Snow Joe

+ Sun Joe

agréé ou d’appeler le

service clientèle Snow Joe

+ Sun Joe

au 1 866-SNOWJOE

(1-866-766-9563).

L’aûtage est nécessaire lorsque :

• la sciure ressemble à de la poussière;

• il devient de plus en plus dicile de scier;

• l’entaille n’est pas franche;

• les vibrations augmentent.

Le centre d’entretien et de réparation agréé autera la

chaîne en utilisant les bons outils pour que le minimum de

composants soit déposé et que tous les bords de coupe

soient autés uniformément.

Si vous autez vous-même la chaîne, nous vous

recommandons d’acheter l’auteuse pour scies à chaîne

Sun Joe

24V-CSSHRP-LTE qui peut être alimentée par la

même batterie iON+ 24V que cette scie à chaîne sans cordon.

Visitez le site sunjoe.com ou appelez le service clientèle

Snow Joe

+ Sun Joe

au 1 866-SNOWJOE (1-866-766-9563)

pour commander.

Sinon, utilisez des limes spéciales à section ronde ayant le

diamètre correspondant au type de chaîne (voir « Tableau

d’entretien de la chaîne », page 78).

Vous devez avoir des

compétences et une expérience susantes pour éviter

d’endommager les bords de coupe.

Autez la chaîne comme suit (Fig. 28) :

• Attachez solidement le guide-chaîne dans un étau adapté,

la chaîne étant montée dessus.

• Tendez la chaîne si elle est lâche.

• Montez la lime dans le guide-chaîne et insérez-la ensuite

dans la gouge en formant un angle constant avec le bord

de coupe.

• Limez en eectuant plusieurs fois un mouvement vers

l’avant et répétez l’opération sur tous les bords de coupe

faisant face dans la même direction (droite ou gauche).

• Utilisez un tournevis pour faire avancer la chaîne.

• Retournez le guide-chaîne dans l’étau et répétez

l’opération pour tous les autres bords de coupe.

• Vériez que le tranchant supérieur ne ressort pas

davantage par rapport au niveau du guide de profondeur

et limez tout ce qui dépasse à l’aide d’une lime plate en

autant les bords de coupe (Fig. 28).

• Après l’autage, retirez toutes les traces de limage et

de poussière et lubriez la chaîne dans un bain d’huile.

Remplacez la chaîne toutes les fois que :

– la longueur des bords de coupe se réduit à 5 mm

ou moins;

– il y a trop de jeu entre les maillons et les rivets.

Fig. 27

Chaîne chaude correctement tendue

Environ 1,25 mm

Les méplats

sont visibles

ici

Les méplats

ne sont pas

visibles ici

La chaîne nécessite d’être tendue

Fig. 28

Guide de

profondeur

Tranchant supérieur

Bord de coupe

Tranchant

supérieur

Entretien du guide-chaîne

L’amincissement ou la formation de bavures sur les rainures

du guide-chaîne est une usure normale. Vous devez limer ce

type de défauts dès son apparition.

Remplacez le guide-chaîne lorsqu’il présente les

défauts suivants :

• usure intérieure des rainures du guide-chaîne laissant la

chaîne se déporter sur les côtés;

• guide-chaîne voilé;

• rails ssurés ou cassés;

• rainures écartées.

Retournez la scie, vériez le dessous du guide-chaîne et

assurez-vous que les trous de lubrication et la rainure de

chaîne sont exempts de toute impureté.

Vous pouvez acheter des pièces de rechange pour votre scie

à chaîne Sun Joe

24V-X2-CS16 en les commandant en ligne

sur le site sunjoe.com ou par téléphone en appelant le service

clientèle Snow Joe + Sun Joe

au 1-866-SNOWJOE

(1-866-766-9563).

Pignon d’entraînement

Vériez régulièrement l’état du pignon et remplacez-le lorsqu’il

est usé sur plus de 0,5 mm (Fig. 29).

Ne montez pas une chaîne neuve lorsque le pignon est usé ou

vice-versa.

Dépannage

Conseils de dépannage

La plupart des problèmes se règlent facilement. Consultez le

tableau de dépannage pour les problèmes communs et leurs

solutions. Si les problèmes persistent ou si des réparations

sont nécessaires au-delà de simples réglages, veuillez appeler

le 1-866-SNOWJOE (1-866-766-9563) pour de l’aide.

mAVERTISSEMENT! Toujours retirer les batteries

avant d’eectuer un réglage quelconque, un entretien ou des

réparations sur votre scie à chaîne sans cordon.

Tableau de dépannage

Liste de contrôle

quotidienne, nettoyage

et remisage

Liste de contrôle quotidienne

Pour maintenir le rendement optimal de votre scie à chaîne

sans cordon, nous vous recommandons de pointer cette liste

de contrôle avant chaque utilisation de l’outil.

mAVERTISSEMENT! Ne pas insérer les batteries

tant que toutes les vérications quotidiennes n’ont pas

été eectuées.

• Inspectez la chaîne, le guide-chaîne et le caisson moteur

pour vérier qu’ils ne sont visiblement pas endommagés.

• Inspectez l’orice de remplissage d’huile et les

rainures du guide-chaîne et nettoyez-les pour retirer

tous les débris.

• Vériez la tension de la chaîne.

• Vériez l’autage des dents de la chaîne.

• Vériez le niveau d’huile pour guides-chaînes et chaînes;

faites le niveau en utilisant uniquement une huile fraîche

spéciquement formulée pour les scies à chaîne.

< 0,5 mm

Fig. 29

Problèmes Mesures correctives

Le moteur

de la scie

ne réussit

pas à

démarrer

• Vériez que les batteries sont correctement insérées

• Vériez le statut de charge et rechargez les batteries

• La chaîne est trop serrée; réglez la tension

• La tension de la chaîne est trop forte; réglez la

tension.

• Le réservoir d’huile de la chaîne est vide;

remplissez-le.

• Les trous de lubrication sont bouchés;

nettoyez-les.

• La tension de la chaîne est trop forte; réglez la

tension.

• Le guide-chaîne ou la chaîne sont endommagés;

inspectez et remplacez les pièces endommagées.

La scie

tourne,

mais la

vitesse de

la chaîne

est lente

Guide-

chaîne et

chaîne

dégageant

de la

chaleur et

de la fumée

Le moteur

de la scie

tourne,

mais la

chaîne ne

tourne pas

Le moteur

s’arrête

pendant

l’utilisation

• Vériez que les batteries sont correctement insérées

• Vériez le statut de charge et rechargez les batteries

• L’outil est surchargé

REMARQUE : si vous notez quoi que ce soit d’inhabituel,

par exemple une vibration ou un son étrange, arrêtez

immédiatement la scie. Retirez les batteries et vériez si la scie

n’est pas endommagée.

Si vous ne pouvez pas trouver la cause du problème ou si

vous ne savez pas quoi faire, faites inspecter la scie par un

revendeur Snow Joe

+ Sun Joe

agréé ou appelez le service

clientèle Snow Joe

+ Sun Joe

au 1 866-SNOWJOE

(1-866-766-9563) avant de l’utiliser.

mMISE EN GARDE!

• Retirer les batteries et patienter au moins cinq minutes

pour que la scie se refroidisse avant d’intervenir dessus

ou la remiser.

• Si vous faites tomber la scie, vériez soigneusement

qu’elle n’est pas endommagée. Si le guide-chaîne est

voilé, si le caisson est ssuré, si la poignée est cassée,

ou si vous constatez quoi que ce soit pouvant aecter

le fonctionnement de la scie, NE PAS UTILISER

l’outil. Communiquez avec un centre d’entretien

et de réparation Snow Joe

+ Sun Joe

agréé ou

appelez le service clientèle Snow Joe

+ Sun Joe

1-866-SNOWJOE (1-866-766-9563).

Nettoyage

Utilisez uniquement un savon doux et un chion humide pour

nettoyer la scie à chaîne sans cordon. Ne laissez jamais de

liquide à l’intérieur du caisson moteur et ne plongez JAMAIS

une partie quelconque du caisson de la scie dans un liquide.

Remisage

• Avant de remiser l’outil, assurez-vous que la coie du

guide-chaîne est en place.

• Ne rangez pas la scie à chaîne sans cordon près de

produits chimiques, par exemple des engrais ou d’autres

solvants corrosifs. N’exposez pas les pièces en plastique

de l’outil à des liquides pour freins, de l’essence, des

produits à base de pétrole, des huiles dégrippantes

ou tout ce qui y ressemble. Ces produits sont souvent

extrêmement corrosifs et peuvent endommager, aaiblir

ou détruire de façon permanente les pièces en plastique

de votre outil.

• Si vous ne l’utilisez pas, votre outil doit être remisé

à l’intérieur dans un endroit sec et en hauteur ou sous clé,

hors de portée des enfants.

Mise en garde concernant

les batteries et informations

sur leur élimination

Éliminez toujours les blocs-piles en vous conformant aux

réglementations fédérales, provinciales ou territoriales et

locales. Communiquez avec un organisme de recyclage de

votre région pour obtenir la liste des sites de recyclage.

mMISE EN GARDE! Même déchargé, un bloc-piles

emmagasine une certaine énergie. Avant de l’éliminer, utiliser

du ruban isolant pour couvrir les bornes et empêcher ainsi le

bloc-piles de provoquer un court-circuit, ce qui pourrait causer

un incendie ou une explosion.

mAVERTISSEMENT! Pour réduire le risque de blessure

ou d’explosion, ne jamais brûler ou incinérer un bloc-piles,

même s’il est endommagé, à plat ou complètement déchargé.

En brûlant, des vapeurs et des matières toxiques sont émises

dans l’atmosphère environnante.

1. Les batteries varient selon le type d’outils ou de

machines. Consultez le manuel pour des

renseignements spéciques.

2. Insérez uniquement des blocs-piles neufs de même type

dans votre outil (le cas échéant).

3. Si, en l’insérant, la polarité de la batterie n’est pas

respectée, comme indiqué dans le compartiment à

batterie ou dans le manuel, sa durée de vie pourrait être

réduite ou elle pourrait fuir.

4. Ne mélangez pas des batteries anciennes et des neuves.

5. Ne mélangez pas des batteries alcalines, standard

(carbone/zinc) ou rechargeables (au nickel-cadmium, au

nickel-métal-hydrure ou au lithium-ion).

6. Ne jetez aucune batterie au feu.

7. Les batteries doivent être recyclées ou éliminées en

observant les directives provinciales ou territoriales

et locales.

Service après-vente et

assistance technique

Si votre scie à chaîne sans cordon Sun Joe

24V-X2-CS16

nécessite une intervention technique ou un entretien, veuillez

appeler le 1-866-SNOWJOE (1-866-766-9563) pour de l’aide.

Numéros de modèle

et de série

Lorsque vous communiquez avec l’entreprise pour

commander des pièces ou prendre rendez-vous pour une

intervention technique chez un revendeur agréé, vous devez

fournir les numéros de modèle et de série qui se trouvent

sur l’étiquette autocollante apposée sur le caisson de l’outil.

Copiez ces numéros dans l’espace réservé ci-dessous.

Veuillez noter les numéros suivants sur le caisson ou la poignée

de votre nouveau produit :

N° de modèle :

N° de série :

2 4 V - X 2 - C S 1 6

24VCHRG-DPC

FCC (Commission fédérale des

communications)

mAVERTISSEMENT! Toute modication ou tout

changement apporté à cet appareil et non approuvé par la

partie à qui incombe la responsabilité de sa conformité pourrait

annuler l’autorisation de l’utiliser.

Appareil de Classe B :

REMARQUE : Ce matériel a été testé et il a été constaté

qu’il est conforme aux limites des appareils numériques de

Classe B, conformément à la Partie 15 des Règles de la FCC.

Ces limites sont conçues pour fournir une protection

raisonnable contre le brouillage préjudiciable dans une

installation résidentielle.

Ce matériel génère, utilise et peut rayonner une énergie

de fréquence radio et, s’il n’est pas installé et utilisé

conformément aux instructions, peut être à l’origine d’un

brouillage préjudiciable aux communications radio.

Toutefois, il n’est pas exclu que le brouillage aecte une

installation particulière.

Si cet appareil est à l’origine de brouillage préjudiciable à

la réception radio et télévision, ce qui peut être déterminé

en éteignant et en allumant l’appareil, l’utilisateur est invité

à supprimer le brouillage en prenant une ou plusieurs des

mesures suivantes :

• Réorienter ou repositionner l’antenne de réception.

• Augmenter la distance entre l’appareil

et le récepteur.

• Brancher l’appareil dans la sortie d’un circuit diérent de

celui dans lequel le récepteur est branché.

• Pour de l’aide, consulter le revendeur ou un technicien

radio/télévision qualié.

Accessoires en option

AVERTISSEMENT! TOUJOURS utiliser des pièces de rechange et des accessoires Snow Joe

+ Sun Joe

homologués.

NE JAMAIS utiliser des pièces de rechange ou des accessoires qui ne sont pas destinés à être utilisés avec cette scie.

Communiquez avec Snow Joe

+ Sun Joe

si vous n’êtes pas sûr que l’utilisation d’une pièce de rechange ou d’un accessoire

particulier avec votre outil soit sans danger. L’utilisation de tout autre accessoire ou de toute autre pièce détachée peut être

dangereuse et pourrait provoquer des dommages corporels ou des détériorations d’origine mécanique.

Chargeur rapide de batterie au lithium-ion iON+ 24V 24VCHRG-QC

ModèleAccessoires Description

Batterie au lithium-ion 2,0 Ah iON+ 24V

24VBAT-LTE

Batterie au lithium-ion 2,5 Ah iON+ 24V

24VBAT-LT

Batterie au lithium-ion 4,0 Ah iON+ 24V

24VBAT

Batterie au lithium-ion 5,0 Ah iON+ 24V 24VBAT-XR

ModèleAccessoires Description

Chaîne de rechange de 40,6 cm Sun Joe

SWJ-16CHAIN

Huile pour guide-chaîne et chaînes

SWJ-OIL

(vendue sur le site snowjoe.

com, mais vous pouvez

acheter une huile de même

qualité pour guide-chaîne

et chaînes dans votre

quincaillerie locale)

Auteuse pour scies à chaîne sans

cordon iON+ 24V Sun Joe

24V-CSSHRP-LTE

REMARQUE : les accessoires sont sous réserve de changements sans que Snow Joe

+ Sun Joe

soit pour autant tenue

de donner un préavis desdits changements. Les accessoires peuvent être commandés en ligne sur le site sunjoe.com ou par

téléphone en appelant le service clientèle Snow Joe

+ Sun Joe

au 1-866-SNOWJOE (1-866-766-9563).

Tableau d’entretien de chaîne

3/8

pouces mm

Maillons d’entraînement Pas de chaîne Calibre de chaîne

Diamètre de lime

pouces

mm pouces mm

9,5 0,050 1,3 45/32

LA PROMESSE DE SNOW JOE

+ SUN JOE

À SES CLIENTS

NOTRE GARANTIE :

Snow Joe

déclare et garantit que les Produits neufs, d’origine, électriques ou non électriques sont exempts de vices de matière ou

de fabrication et, lorsqu’ils font l’objet d’une utilisation résidentielle et ménagère ordinaire, les garantit pendant une période de deux

ans à compter de la date d’achat au détail par l’acheteur primitif auprès de Snow Joe ou d’un des revendeurs agréés de Snow Joe,

preuve d’achat à l’appui. Étant donné que Snow Joe ne peut pas contrôler la qualité de ses Produits vendus par des revendeurs non

agréés, sauf stipulation contraire de la loi, la présente Garantie ne couvre pas les Produits achetés auprès de vendeurs non agréés. Si

votre Produit ne fonctionne pas ou si une pièce spécique couverte par les modalités de la présente Garantie fait l’objet d’un problème

quelconque, Snow Joe choisira (1) de vous envoyer une pièce de rechange gratuite, (2) de remplacer le Produit par un produit neuf ou

comparable, gratuitement, ou (3) de réparer le Produit. Génial, n’est-ce pas?

La présente Garantie vous donne des droits judiciaires spéciﬁques, et vous pouvez également avoir d’autres droits qui peuvent

varier d’une province ou d’un territoire à l’autre.

ENREGISTREMENT DU PRODUIT :

Snow Joe vous recommande vivement d’enregistrer votre Produit. Vous pouvez l’enregistrer en ligne sur le site

snowjoe.com/register, ou en imprimant et en envoyant par courrier une carte d’enregistrement oerte en ligne sur notre site Web, ou

par téléphone en appelant notre Service à la clientèle au 1-866-SNOWJOE (1-866-766-9563), ou encore en nous envoyant un courriel à

l’adresse [email protected]. Le fait de ne pas enregistrer l’achat de votre Produit n’a aucune conséquence sur vos droits concernant

la garantie. Toutefois, l’enregistrement de votre Produit permettra à Snow Joe de mieux répondre au moindre besoin que vous pourriez

avoir en matière de service à la clientèle.

QUI PEUT REVENDIQUER LA COUVERTURE DE LA GARANTIE?

La présente Garantie est étendue par Snow Joe à l’acheteur et propriétaire primitif du Produit.

QU’EST-CE QUI N’EST PAS COUVERT?

La présente Garantie ne s’applique pas si le Produit a été utilisé commercialement, pour des travaux non résidentiels ou s’il fait l’objet

d’une location. La présente Garantie ne s’applique pas non plus si le Produit a été acheté auprès d’un revendeur non agréé. La présente

garantie ne couvre pas non plus les changements cosmétiques qui n’aectent pas le rendement. Les pièces d’usure comme les

courroies, les tarières, les chaînes et les dents ne sont pas couvertes au titre de la présente Garantie et peuvent être achetées en ligne

sur le site snowjoe.com ou en appelant le 1-866-SNOWJOE (1-866-766-9563).

Vous êtes notre client et Snow Joe, LLC (« Snow Joe ») SE MET EN QUATRE pour vous servir. Nous nous eorçons de vous rendre

l’utilisation de nos produits aussi plaisante que possible. Malheureusement, il peut arriver qu’un produit Snow Joe

, Sun Joe

Aqua Joe (« Produit ») ne fonctionne pas ou se casse dans des conditions d’utilisation normales. Nous pensons qu’il est important que

vous sachiez ce que vous pouvez attendre de nous. C’est pourquoi nous avons une garantie limitée (« Garantie ») pour nos Produits.

R4_01282020

sunjoe.com

Sun Joe BDL-A0199 48-Volt IONMAX Cordless Chain Saw Kit 16-inch W/ 2 x 4.0-Ah Batteries + Dual Port Charger

Product's Documents

User Manual

Specifications

Sun Joe BDL-A0199 Questions and Answers
