Sunny Health & Fitness SF-B1964 Pro Ii Magnetic Indoor User Manual

PRO II MAGNETIC INDOOR

CYCLING BIKE

SF-B1964

USER MANUAL

English, Page 13~21 IMPORTANT! Please retain owner’s manual for maintenance and adjustment instructions. Your

satisfaction is very important to us, PLEASE DO NOT RETURN UNTIL YOU HAVE CONTACTED US:

support@sunnyhealthfitness.com or 1-877-90SUNNY (877-907-8669).

Español, Page 22~30 ¡IMPORTANTE! Por favor, conserve el manual del usuario para las instrucciones de mantenimiento y

ajuste. Su satisfacción es muy importante para nosotros, SI AL PRODUCTO LE HACE FALTA PARTES,

POR FAVOR NO LO DEVUELVA HASTA TENER CONTACTO CON NOSOTROS:

support@sunnyhealthfitness.com o al 1-877-90SUNNY (877-907-8669).

Français, Page 31~39 IMPORTANT! Veuillez conserver le manuel du propriétaire pour les instructions de réglage et d’entretien.

Votre satisfaction est très importante pour nous, VEUILLEZ NE PAS EFFECTUER DE RETOUR AVANT

DE NOUS AVOIR CONTACTÉ : support@sunnyhealthfitness.com ou 1- 877 – 90SUNNY (877-907-

8669).

Deutsch, Seite 40~47 WICHTIG! Bitte bewahren Sie das Benutzerhandbuch für Wartungs- und Einstellanweisungen auf. Ihre

Zufriedenheit ist besonders wichtig für uns, BITTE SCHICKEN SIE DAS PRODUKT NICHT ZURÜCK,

BEVOR SIE SICH MIT UNS IN VERBINDUNG GESETZT HABEN: [email protected]

oder 1- 877 - 90SUNNY (877-907-8669).

1

IMPORTANT SAFETY INFORMATION

We thank you for choosing our product. To ensure your safety and health, please use this equipment correctly. It is important to

read this entire manual before assembling and using the equipment. Safe and effective use can only be achieved if the

equipment is assembled, maintained, and used properly. It is your responsibility to ensure that all users of the equipment are

informed of all warnings and precautions.

1. Before starting any exercise program, you should consult your physician to determine if you have any medical or physical

conditions that could put your health and safety at risk or prevent you from using the equipment properly. Your physician’s

advice is essential if you are taking medication that affects your heart rate, blood pressure, or cholesterol level.

2. Be aware of your body’s signals. Incorrect or excessive exercise can damage your health. Stop exercising if you experience

any of the following symptoms: pain, tightness in your chest, irregular heartbeat, shortness of breath, lightheadedness,

dizziness, or feelings of nausea. If you do experience any of these conditions, you should consult your physician before

continuing with your exercise program.

3. Keep children and pets away from the equipment. The equipment is designed for adult use only.

4. Use the equipment on a solid, flat level surface with a protective cover for your floor or carpet. To ensure safety, the

equipment should have at least 2 feet (60 CM) of free space all around it.

5. Ensure that all nuts and bolts are securely tightened before using the equipment. The safety of the equipment can only be

maintained if it is regularly examined for damage and/or wear and tear.

6. Always use the equipment as indicated. If you find any defective components while assembling or checking the equipment,

or if you hear any unusual noises coming from the equipment during exercise, discontinue use of the equipment immediately

and do not use until the problem has been rectified.

7. Wear suitable clothing while using the equipment. Avoid wearing loose clothing that may become entangled in the equipment.

8. Do not place fingers or objects into the moving parts of the equipment.

9. The maximum weight capacity of this unit is 240 pounds (110KG).

10. This equipment is not suitable for therapeutic use.

11. To avoid bodily injury and/or damage to the product or property, proper lifting and moving are required.

12. Your product is intended for use in cool and dry conditions. You should avoid storage in extreme cold, hot or damp areas as

this may lead to corrosion and other related problems.

13. This equipment is designed for indoor and home use only; it is not intended for commercial use.

INFORMACIÓN IMPORTANTE DE SEGURIDAD

Gracias por haber elegido nuestro producto. Para garantizar su seguridad y salud, utilice este equipo correctamente. Es

importante que lea todo el manual antes de instalar y usar el equipo. Solo se puede garantizar el uso seguro y eficaz del equipo

si se instala, mantiene y utiliza correctamente. Es su responsabilidad asegurarse de que todos los usuarios de los equipos

conozcan todas las advertencias y precauciones.

1. Antes de comenzar algún programa de ejercicios, deberá consultar con su médico para determinar si tiene alguna condición

médica o física que pudiera poner en riesgo su salud y seguridad o que pudiera impedir que utilice correctamente el equipo.

Es importante que reciba las recomendaciones de su médico en caso de que esté tomando algún medicamento que pudiera

afectar su ritmo cardíaco, presión arterial o nivel de colesterol.

2. Esté atento a las señales que le envía su cuerpo. Ejercitarse de manera incorrecta o excesiva puede dañar su salud. Deje de

hacer ejercicio si experimenta alguno de los siguientes síntomas: dolor, opresión en el pecho, latidos cardíacos irregulares,

falta de aire, sensación de desmayo, mareos o sensación de náuseas. Si presenta alguna de esas condiciones, deberá

consultar con su médico antes de continuar con su programa de ejercicios.

3. Mantenga el equipo lejos del alcance de niños y mascotas. El equipo está diseñado para el uso exclusivo de adultos.

4. Utilice el equipo en una superficie plana y sólida con una cubierta protectora para su piso o alfombra. Para garantizar su

seguridad, el equipo debe tener por lo menos 4 pies (120 cm) de espacio libre a su alrededor.

5. Asegúrese de que todas las tuercas y pernos estén bien ajustados antes de usar el equipo. Solo puede conservarse la

seguridad del equipo si se inspecciona regularmente para detectar daños o desgaste.

6. Siempre utilice el equipo como se indica. Si encuentra algún componente defectuoso mientras instala o revisa el equipo, o si

escucha ruidos extraños que provienen de este mientras se ejercita, deje de utilizarlo inmediatamente y no lo utilice hasta

que el problema se haya corregido.

7. Use ropa adecuada cuando utilice el equipo. Evite usar ropa suelta que pueda enredarse en el equipo.

8. No coloque los dedos u objetos en las piezas móviles del equipo.

9. La capacidad de peso máximo de esta unidad es de 275 libras (125 kg).

10. Este equipo no es adecuado para uso terapéutico.

11. Muévase con cuidado cuando levante y mueva el equipo. Siempre utilice la técnica de levantamiento adecuada y pida ayuda

en caso de que sea necesario.

12. Su producto está diseñado para usarse en un lugar fresco y seco. Debe evitar tenerlo en lugares extremadamente fríos,

calientes o húmedos, ya que podría provocar corrosión y otros problemas afines.

13. ¡Este equipo está diseñado solo para uso interior! ¡No es para uso comercial!

2

INFORMATIONS DE SÉCURITÉ IMPORTANTES

Nous vous remercions d’avoir choisi notre produit. Pour votre santé et votre sécurité, veuillez utiliser correctement cet appareil. Il

est important de lire entièrement le présent manuel avant d’assembler l’appareil et de l’utiliser. L’utilisation sûre et efficace n’est

possible que si l’appareil est correctement assemblé, entretenu et utilisé. Il vous incombe de vous assurer que tous les

utilisateurs de l’appareil soient informés de tous les avertissements et précautions.

1. Avant d’entamer un programme d’exercices, consultez votre médecin pour déterminer si vous avez une quelconque

disposition physique ou médicale susceptible de mettre en danger votre santé et votre sécurité ou de vous empêcher

d’utiliser cet appareil correctement. L’avis de votre médecin est essentiel si vous prenez un médicament pouvant affecter le

rythme cardiaque, la pression ou le niveau de cholestérol.

2. Soyez à l’écoute des signaux de votre corps. Accompli de façon incorrecte ou excessive, l’exercice peut nuire à la santé.

Cessez de faire de l’exercice si vous ressentez l’un des symptômes suivants: douleur, serrement de la poitrine, rythme

cardiaque irrégulier, souffle court, étourdissement, vertige, ou sensations de nausée. Si vous éprouvez l’un de ces états,

consultez votre médecin avant de poursuivre votre programme d’exercice.

3. Gardez les enfants et les animaux de compagnie à distance de l’appareil. L’appareil est conçu pour l’utilisation exclusive par

des adultes.

4. Utilisez l’appareil sur une surface dure, plane et de niveau, avec une protection pour votre parquet ou tapis. Pour un usage

sûr, l’appareil doit disposer d’au moins 120 cm (4 pi) d’espace libre tout autour de lui.

5. Assurez-vous que tous les boulons et écrous soient bien serrés avant d’utiliser l’appareil. La sécurité de l’appareil ne peut

être entretenue qu’à condition de régulièrement vérifier l’absence de dommages ou d’usure.

6. Utilisez toujours l’appareil comme indiqué. Si vous trouvez un composant défectueux lors de l’assemblage ou de la

vérification de l’appareil, ou si vous entendez un bruit inhabituel en provenir pendant l’utilisation, cessez immédiatement

l’exercice et n’employez plus l’appareil tant que le problème n’a pas été résolu.

7. Portez des vêtements adéquats lors de l’utilisation de l’appareil. Évitez les vêtements amples qui risqueraient de se prendre

dans l’appareil.

8. Ne mettez pas le doigt ni aucun objet dans les pièces mobiles de l’appareil.

9. La capacité de poids maximale de cet appareil est de 125 kg (275 lb).

10. Cet appareil n’est pas adapté à un usage thérapeutique.

11. Soulevez et déplacez l’appareil avec précaution. Utilisez toujours les techniques adéquates de levage et demandez de l’aide

si nécessaire.

12. Votre produit est conçu pour usage dans un endroit sec et frais. Éviter de l’entreposer dans un endroit extrêmement froid,

chaud ou humide, car cela peut entraîner de la corrosion et des problèmes du même ordre.

13. Cet appareil est conçu pour un usage intérieur uniquement! Il n’est pas fait pour une utilisation commerciale!

WICHTIGE SICHERHEITSHINWEISE

Wir danken Ihnen, dass Sie sich für unser Produkt entschieden haben. Zur Gewährleistung Ihrer Sicherheit und Gesundheit

verwenden Sie dieses Gerät bitte ordnungsgemäß. Es ist wichtig, diese gesamte Bedienungsanleitung zu lesen, bevor Sie das

Gerät montieren und in Betrieb nehmen. Eine sichere und effektive Nutzung kann nur erreicht werden, wenn das Gerät

ordnungsgemäß montiert, gewartet und verwendet wird. Sie sind dafür verantwortlich, dass alle Benutzer des Geräts über alle

Warnungen und Vorsichtsmaßnahmen informiert werden.

1. Vor Beginn eines jeden Trainingsprogramms ist es ratsam, einen Arzt zu konsultieren, um festzustellen, ob Sie medizinische

oder körperliche Beschwerden haben, die Ihre Gesundheit und Sicherheit gefährden oder verhindern könnten, dass Sie das

Gerät ordnungsgemäß benutzen. Der Rat Ihres Arztes ist unerlässlich, wenn Sie Medikamente einnehmen, die Ihre

Herzfrequenz, Ihren Blutdruck oder Ihren Cholesterinspiegel beeinflussen.

2. Achten Sie auf die Signale Ihres Körpers. Falsches oder übermäßiges Training kann Ihre Gesundheit schädigen. Hören Sie

auf zu trainieren, wenn Sie eines der folgenden Symptome verspüren: Schmerzen, Engegefühl in Ihrer Brust, unregelmäßiger

Herzschlag, Kurzatmigkeit, Benommenheit, Schwindel oder Übelkeit. Wenn Sie einen dieser Zustände bemerken, sollten Sie

Ihren Arzt konsultieren, bevor Sie mit Ihrem Trainingsprogramm fortfahren.

3. Kinder und Haustiere dürfen nicht in der Nähe des Geräts sein. Das Gerät ist nur für den Gebrauch durch Erwachsene

bestimmt.

4. Verwenden Sie das Gerät auf einer festen, ebenen Fläche mit einer Schutzabdeckung für Ihren Boden oder Teppich. Um die

Sicherheit zu gewährleisten, sollte das Gerät ringsum mindestens 120 cm (4 ft) Freiraum haben.

5. Vergewissern Sie sich, dass alle Muttern und Bolzen fest angezogen sind, bevor Sie das Gerät benutzen. Die Sicherheit des

Gerätes kann nur gewährleistet werden, wenn es regelmäßig auf Beschädigungen und/oder Verschleiß überprüft wird.

6. Verwenden Sie das Gerät immer entsprechend den Angaben. Wenn Sie bei der Montage oder Überprüfung des Geräts

defekte Komponenten feststellen oder ungewöhnliche Geräusche vom Gerät während des Trainings hören, stellen Sie die

Verwendung des Geräts sofort ein. In diesem Fall sollten Sie es erst dann wieder in Betrieb nehmen, wenn das Problem

behoben ist.

7. Tragen Sie bei der Benutzung des Gerätes geeignete Kleidung. Vermeiden Sie das Tragen von loser Kleidung, die sich in

der Ausrüstung verfangen kann.

8. Stecken Sie keine Finger oder Gegenstände in die beweglichen Teile des Gerätes.

9. Die maximale Gewichtsbelastbarkeit dieser Einheit beträgt 125 kg (275 Pfund).

10. Dieses Gerät ist nicht für den therapeutischen Einsatz geeignet.

11. Um Personenschäden und/oder Schäden am Produkt oder Eigentum zu vermeiden, ist ein ordnungsgemäßes Hochheben

und Transportieren erforderlich.

12. Ihr Produkt ist für den Einsatz unter kühlen und trockenen Bedingungen bestimmt. Sie sollten die Lagerung in extrem kalten,

heißen oder feuchten Räumen vermeiden, da dies zu Korrosion und anderen damit verbundenen Problemen führen kann.

13. Dieses Gerät ist nur für den Innen- und Heimgebrauch bestimmt; es ist nicht für die gewerbliche Nutzung bestimmt.

3

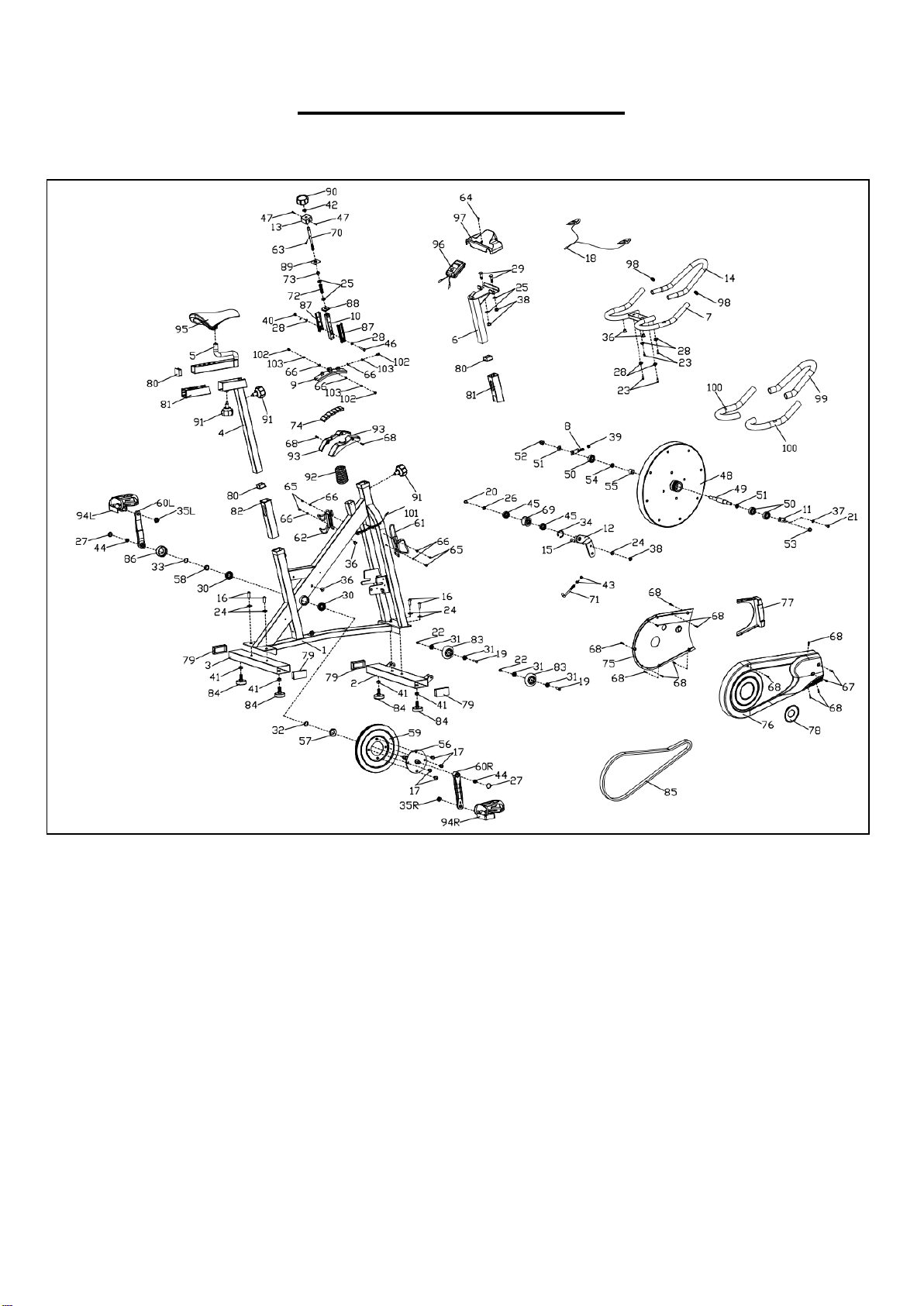

EXPLODED DIAGRAM

4

PARTS LIST

No.

Description

Spec.

Qty.

No.

Description

Spec.

Qty.

1

Main Frame

1

34

C-Clip Washer

D35

1

2

Front Stabilizer

1

35L/R

Nylon Nut

9/16

1pr.

3

Rear Stabilizer

1

36

Wire Plug

4

Seat Post

1

37

Flat Washer

D8*D16*1.5

1

5

Seat Slider

1

38

Nylon Nut

M10

3

6

Handlebar Post

1

39

Nylon Nut

M8

1

7

Handlebar

1

40

Nylon Nut

M6

1

8

Adjustable Belt Bolt

1

41

Hex Nut

M10

4

9

Magnet Holder

1

42

Hex Nut

M10*H5.5

1

10

Tension Adjust Rod

1

43

Hex Nut

M8

2

11

Belt Tensioner

1

44

Flange Nut

M10*1.25

2

12

Idler Wheel Arm

1

45

Bearing

6003

2

13

Brake Fixer

1

46

Hex Bolt

M6*38

1

14

Center Handlebar

1

47

Phillips Flat Screw

M5*10

2

15

Allen Bolt

M10*25

1

48

Flywheel

1

16

Allen Bolt

M10*25

4

49

Flywheel Axle

1

17

Allen Bolt

M10*16

4

50

Bearing

6203

3

18

Pulse Wire

1

51

Flat Washer

Φ12.2*Φ24*2

2

19

Allen Bolt

M8*30

2

52

Acorn Nut

M12*1

1

20

Allen Bolt

M8*20

1

53

Flange Nut

M12*1

1

21

Allen Bolt

M8*12

1

54

Hex Thin Nut

M12*1

1

22

Allen Bolt

M6*12

2

55

Flywheel Axle Spacer

1

23

Allen Cylindrical Bolt

M6*12

4

56

Bottom Bracket

1

24

Flat Washer

D10*D20*2

5

57

Spacer

1

25

Flat Washer

D10*D20*2

4

58

Bottom Bracket Spacer

1

26

Flat Washer

D8*D20*2

1

59

Belt pulley

1

27

Crank Cap

2

60L/R

Crank

1pr.

28

Flat Washer

D6*D12*1.2

6

61

Bottle Holder

1

29

Carriage Bolt

M10*33*10

2

62

Dumbbell Rack

1

30

Bearing

6004RZ

2

63

Phillips Screw

M5*15

1

31

Bearing

608ZZ

4

64

Phillips Screw

M5*10

1

32

Waved Washer

D20*Φ26.5*0.6

1

65

Phillips Flat Screw

M5*12

4

33

C-Clip Washer

D20

1

66

Flat Washer

D5*Φ10*1

7

5

LISTA DE PIEZAS

67

Phillips Screw

M6*12

2

88

Plastic Washer

1

68

Phillips Tapping Screw

ST4.2*16

13

89

Plastic Spacer

1

69

Idler Wheel

1

90

Tension Knob

1

70

Brake Rod

1

91

Pop-pin Knob

3

71

Pull Arm

1

92

Extension Sleeve

1

72

Tension Spring

1

93

Magnet Holder Cover

2

73

Tension Knob Block

1

94L/R

Pedal

1pr.

74

Square Magnet

7

95

Seat

1

75

Inner Belt Cover

1

96

Meter

1

76

Outer Belt Cover

1

97

Handlebar Cover

1

77

Front Cover

1

98

Round Cap

2

78

Crank Cover

1

99

Center Foam Grip

1

79

Square Cap

□80*40*1.5

4

100

Foam Grip

2

80

Square Cap

□38*38*1.5

3

101

Sensor Wire

1

81

Plastic Sleeve

2

102

Hex Bolt

M5*10

3

82

Seat Post Sleeve

1

103

Spring Washer

D5

3

83

Transport Wheel

2

104

Spanner

S14,15,17

1

84

Foot Pad

4

105

Allen Wrench

S6

1

85

Belt

1

106

Spanner

S8,14,22

1

86

Bottom Bracket Cover

1

107

Wrench

S13,15

1

87

Brake Bushing

2

n.°

Descripción

Especificaciones

Cant.

n.°

Descripción

Especificaciones

Cant.

1

Estructura Principal

1

11

Tensor de la Cinta

1

2

Estabilizador

Delantero

1

12

Brazo de la Rueda

Inactiva

1

3

Estabilizador Trasero

1

13

Fijador de Frenos

1

4

Barral del Asiento

1

14

Manubrio Central

1

5

Deslizante del Asiento

1

15

Perno Allen

M10*25

1

6

Barral del Manubrio

1

16

Perno Allen

M10*25

4

7

Manubrio

1

17

Perno Allen

M10*16

4

8

Perno de Cinta

Ajustable

1

18

Cable de Sensor de

Pulso

1

9

Soporte de Imán

1

19

Perno Allen

M8*30

2

10

Varilla de Ajuste de

Tensión

1

20

Perno Allen

M8*20

1

6

21

Perno Allen

M8*12

1

51

Arandela Plana

Φ12.2*Φ24*2

2

22

Perno Allen

M6*12

2

52

Tuerca Hexagonal

M12*1

1

23

Perno Cilíndrico Allen

M6*12

4

53

Tuerca de Brida

M12*1

1

24

Arandela Plana

D10*D20*2

5

54

Tuerca Delgada

Hexagonal

M12*1

1

25

Arandela Plana

D10*D20*2

4

55

Espaciador del Eje del

Volante

1

26

Arandela Plana

D8*D20*2

1

56

Soporte Inferior

1

27

Tapa de la Manivela

2

57

Espaciador

1

28

Arandela Plana

D6*D12*1.2

6

58

Espaciador del

Soporte Inferior

1

29

Perno de Carrocería

M10*33*10

2

59

Polea de Cinta

1

30

Cojinete

6004RZ

2

60L/R

Manivela

1 pr.

31

Cojinete

608ZZ

4

61

Soporte para Botella

1

32

Arandela Ondulada

D20*Φ26.5*0.6

1

62

Rack para Mancuernas

1

33

Arandela de Clip C

D20

1

63

Tornillo Phillips

M5*15

1

34

Arandela de Clip C

D35

1

64

Tornillo Phillips

M5*10

1

35L/R

Tuerca de Nailon

9/16

1 pr.

65

Tornillo Plano Phillips

M5*12

4

36

Enchufe de Cable

4

66

Arandela Plana

D5*Φ10*1

7

37

Arandela Plana

D8*D16*1.5

1

67

Tornillo Phillips

M6*12

2

38

Tuerca de Nailon

M10

3

68

Tornillo Autorroscante

Phillips

ST4.2*16

13

39

Tuerca de Nailon

M8

1

69

Rueda de Transmisión

1

40

Tuerca de Nailon

M6

1

70

Varilla de Freno

1

41

Tuerca Hexagonal

M10

4

71

Brazo de Extracción

1

42

Tuerca Hexagonal

M10*H5.5

1

72

Resorte de Tensión

1

43

Tuerca Hexagonal

M8

2

73

Bloque de la Perilla de

Tensión

1

44

Tuerca de Brida

M10*1.25

2

74

Imán Cuadrado

7

45

Cojinete

6003

2

75

Cubierta Interna de la

Cinta

1

46

Perno Hexagonal

M6*38

1

76

Cubierta Externa de la

Cinta

1

47

Tornillo Plano Phillips

M5*10

2

77

Cubierta Delantera

1

48

Volante

1

78

Cubierta de Manivela

1

49

Eje del Volante

1

79

Tapa Cuadrada

□80*40*1.5

4

50

Cojinete

6203

3

80

Tapa Cuadrada

□38*38*1.5

3

7

LISTE DES ÉLÉMENTS

81

Envoltura de Plástico

2

95

Asiento

1

82

Manga del Barral del

Asiento

1

96

Medidor

1

83

Rueda de Transporte

2

97

Cobertor del Manubrio

1

84

Almohadilla para Pies

4

98

Tapa Redonda

2

85

Cinta

1

99

Agarre de Espuma

Central

1

86

Cubierta del Soporte

Inferior

1

100

Agarre de Espuma

2

87

Buje de Freno

2

101

Cable del Sensor

1

88

Arandela de Plástico

1

102

Perno Hexagonal

M5*10

3

89

Espaciador de

Plástico

1

103

Arandela Elástica

D5

3

90

Perilla de Tensión

1

104

Llave Inglesa

S14,15,17

1

91

Perilla del Resorte de

Regulación

3

105

Llave Allen

S6

1

92

Manga de Extensión

1

106

Llave Inglesa

S8,14,22

1

93

Cubierta del Soporte

de imán

2

107

Llave de Tuercas

S13,15

1

94L/R

Pedal

1 pr.

Nº

Description

Spécification

Qté

Nº

Description

Spécification

Qté

1

Cadre Principal

1

14

Guidon Central

1

2

Stabilisateur Avant

1

15

Boulon Allen

M10 × 25

1

3

Stabilisateur Arrière

1

16

Boulon Allen

M10 × 25

4

Tige de Selle

1

17

Boulon Allen

M10 × 16

4

5

Glissoir de Selle

1

18

Câble du Capteur de

Pouls

1

6

Tige de Guidon

1

19

Boulon Allen

M8 × 30

2

7

Guidon

1

20

Boulon Allen

M8 × 20

1

8

Boulon de Courroie

Réglable

1

21

Boulon Allen

M8 × 12

1

9

Support d’Aimant

1

22

Boulon Allen

M6 × 12

2

10

Tige de Réglage de la

Tension

1

23

Boulon à Six Pans

Cylindrique

M6 × 12

4

11

Tendeur de Courroie

1

24

Rondelle Plate

D10 × D20 × 2

5

12

Bras de Roue Libre

1

25

Rondelle Plate

D10 × D20 × 2

4

13

Fixateur de Frein

1

26

Rondelle Plate

D8 × D20 × 2

1

8

27

Embout de Manivelle

2

56

Support Inférieur

1

28

Rondelle Plate

D6 × D12 × 1,2

6

57

Entretoise

1

29

Boulon de Carrosserie

M10 × 33 × 10

2

58

Entretoise du

Support Inférieur

1

30

Roulement

6004RZ

2

59

Poulie de Courroie

1

31

Roulement

608ZZ

4

60L/R

Manivelle

1 paire

32

Rondelle Ondulée

D20 × Ø26,5 × 0

,6

1

61

Porte-Bouteille

1

33

Rondelle Taillée en C

D20

1

62

Support Pour

Haltères

1

34

Rondelle Taillée en C

D35

1

63

Vis Cruciforme

M5 × 15

1

35L/R

Écrou en Nylon

9/16

1 paire

64

Vis Cruciforme

M5 × 10

1

36

Câble Avec Fiche

4

65

Vis Cruciforme à

Tête Plate

M5 × 12

4

37

Rondelle Plate

D8 × D16 × 1,5

1

66

Rondelle Plate

D5 × Ø10 × 1

7

38

Écrou en Nylon

M10

3

67

Vis Cruciforme

M6 × 12

2

39

Écrou en Nylon

M8

1

68

Vis Taraudeuse

Cruciforme

ST4,2 × 16

13

40

Écrou en Nylon

M6

1

69

Roue Libre

1

41

Écrou Hexagonal

M10

4

70

Tige de Frein

1

42

Écrou Hexagonal

M10 × H5,5

1

71

Bras de Traction

1

43

Écrou Hexagonal

M8

2

72

Ressort de Tension

1

44

Écrou à Embase

M10 × 1,25

2

73

Bloc du Bouton de

Tension

1

45

Roulement

6003

2

74

Aimant Carré

7

46

Boulon Hexagonal

M6 × 38

1

75

Cache Intérieur de la

Courroie

1

47

Vis Cruciforme à Tête

Plate

M5 × 10

2

76

Cache Extérieur de la

Courroie

1

48

Volant d’Inertie

1

77

Cache Avant

1

49

Axe de Volant

d’Inertie

1

78

Carter de Manivelle

1

50

Roulement

6203

3

79

Embout Carré

Ø80 × 40 × 1,5

4

51

Rondelle Plate

Ø12,2 × Ø24 × 2

2

80

Embout Carré

Ø38 × 38 × 1,5

3

52

Écrou Borgne

M12 × 1

1

81

Manchon en

Plastique

2

53

Écrou à Embase

M12 × 1

1

82

Gaine de la Tige de

Selle

1

54

Écrou Hexagonal

Mince

M12 × 1

1

83

Roulette de

Transport

2

55

Entretoise d’Axe du

Volant d’Inertie

1

84

Patin de Pied

4

9

TEILELISTE

85

Courroie

1

97

Couvercle de Guidon

1

86

Couvercle du Support

Inférieur

1

98

Embout Arrondi

2

87

Bague de Frein

2

99

Poignée en Mousse

Centrale

1

88

Rondelle en Plastique

1

100

Poignée en Mousse

2

89

Entretoise en

Plastique

1

101

Câble de Capteur

1

90

Bouton de Tension

1

102

Boulon Hexagonal

M5 × 10

3

91

Bouton à Cliquet

3

103

Rondelle à Ressort

D5

3

92

Manchon d’Extension

1

104

Clé Tricoise

S14, S15, S17

1

93

Couvercle du Support

d’aimant

2

105

Clé Allen

S6

1

94L/R

Pédale

1 paire

106

Clé Tricoise

S8, S14, S22

1

95

Selle

1

107

Clé

S13, S15

1

96

Compteur

1

Nr.

Bezeichnung

Spezif.

Menge

Nr.

Bezeichnung

Spezif.

Menge

1

Hauptrahmen

1

16

Inbusschraube

M10 x 25

4

2

Stabilisator Vorne

1

17

Inbusschraube

M10 x 16

4

3

Stabilisator Hinten

1

18

Impulsdraht

1

4

Sattelstütze

1

19

Inbusschraube

M8 x 30

2

5

Sattelschlitten

1

20

Inbusschraube

M8 x 20

1

6

Lenkerstütze

1

21

Inbusschraube

M8 x 12

1

7

Lenkstange

1

22

Inbusschraube

M6 x 12

2

8

Einstellriemen-

Bolzen

1

23

Innensechskant-

Zylinderbolzen

M6 x 12

4

9

Magnethalter

1

24

Unterlegscheibe

D10 x D20 x 2

5

10

Einstellzugstange

1

25

Unterlegscheibe

D10 x D20 x 2

4

11

Riemenspanner

1

26

Unterlegscheibe

D8 x D20 x 2

1

12

Leitradarm

1

27

Kurbelkappe

2

13

Bremsfixierer

1

28

Unterlegscheibe

D6 x D12 x 1,2

6

14

Mittlere Lenkstange

1

29

Schlossschraube

M10 x 33 x 10

2

15

Inbusschraube

M10 x 25

1

30

Kugellager

6004RZ

2

10

31

Kugellager

608ZZ

4

59

Riemenscheibe

1

32

Wellscheibe

D20 x Φ26,5 x 0,6

1

60L/R

Kurbel

1 P.

33

C-Clip-Scheibe

D20

1

61

Flaschenhalter

1

34

C-Clip-Scheibe

D35

1

62

Hantelablage

1

35L/R

Nylonmutter

9/16

1 P.

63

Kreuzschlitzschraube

M5 x 15

1

36

Kabelstecker

4

64

Kreuzschlitzschraube

M5 x 10

1

37

Unterlegscheibe

D8 x D16 x 1,5

1

65

Phillips-

Flachschraube

M5 x 12

4

38

Nylonmutter

M10

3

66

Unterlegscheibe

D5 x Φ10 x 1

7

39

Nylonmutter

M8

1

67

Kreuzschraube

M6 x 12

2

40

Nylonmutter

M6

1

68

Phillips-

Schneidschraube

ST4,2 x 16

13

41

Sechskantmutter

M10

4

69

Leitrad

1

42

Sechskantmutter

M10 x H5,5

1

70

Bremsstange

1

43

Sechskantmutter

M8

2

71

Zugarm

1

44

Flanschmutter

M10 x 1,25

2

72

Spannfeder

1

45

Kugellager

6003

2

73

Spannknopfblock

1

46

Sechskantschraube

M6 x 38

1

74

Vierkant-Magnet

7

47

Phillips-

Flachschraube

M5 x 10

2

75

Innere

Riemenabdeckung

1

48

Schwungrad

1

76

Äußere

Riemenabdeckung

1

49

Schwungradachse

1

77

Frontabdeckung

1

50

Kugellager

6203

3

78

Kurbelabdeckung

1

51

Unterlegscheibe

Φ12,2 x Φ24 x 2

2

79

Vierkantkappe

□80 x 40 x 1,5

4

52

Hutmutter

M12 x 1

1

80

Vierkantkappe

□38 x 38 x 1,5

3

53

Flanschmutter

M12 x 1

1

81

Kunststoffhülse

2

54

Flache

Sechskantmutter

M12 x 1

1

82

Sattelstützenhülse

1

55

Schwungradachse-

Abstandhalter

1

83

Transportrad

2

56

Tretlager

1

84

Fußpolster

4

57

Abstandhalter

1

85

Riemen

1

58

Tretlager-

Abstandhalter

1

86

Tretlagerabdeckung

1

11

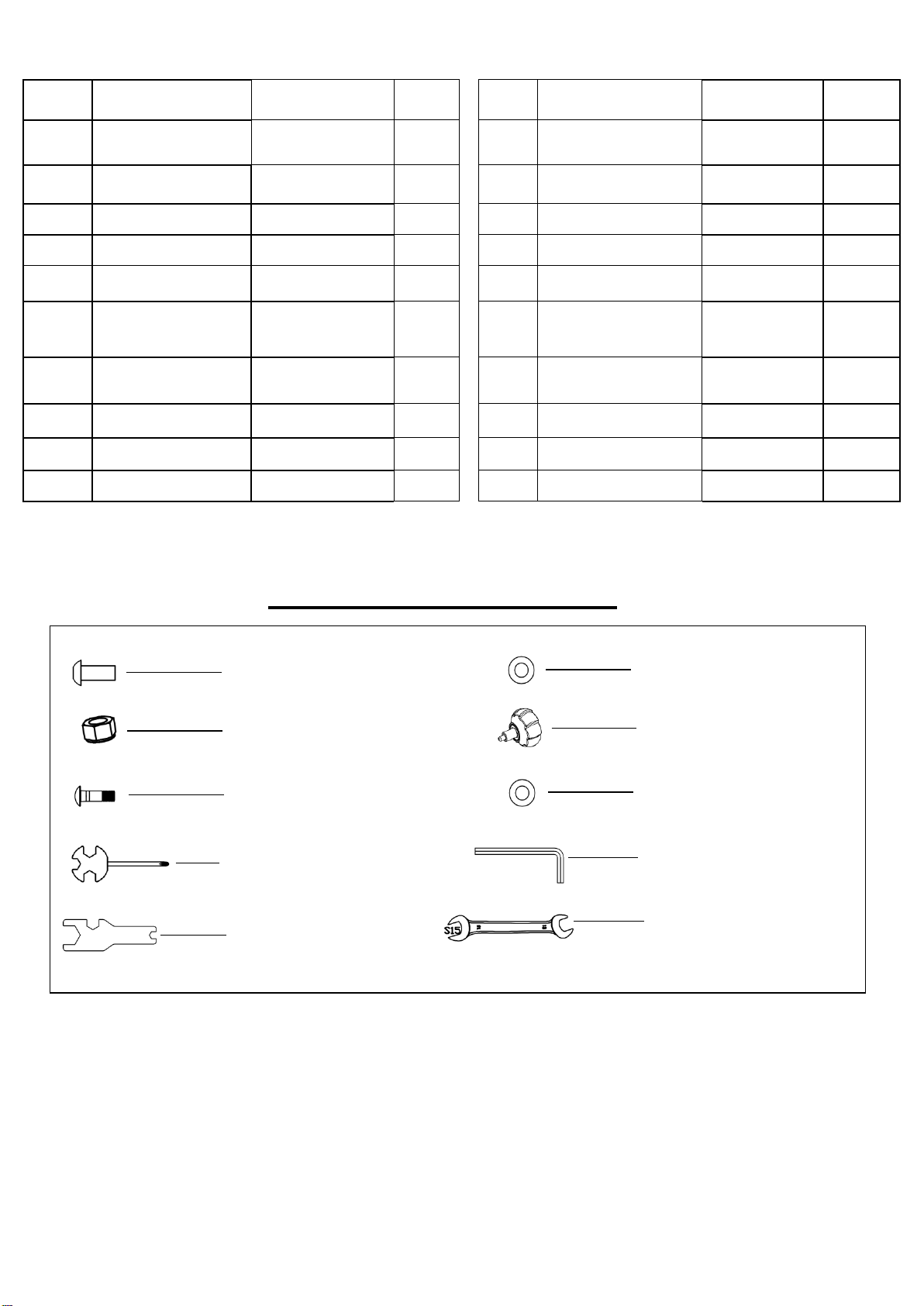

HARDWARE PACKAGE

87

Bremsbuchse

2

98

Runde Kappe

2

88

Kunststoff-

Unterlegscheibe

1

99

Mittlerer

Schaumstoffgriff

1

89

Kunststoffabstandha

lter

1

100

Schaumstoffgriff

2

90

Spannknopf

1

101

Sensordraht

1

91

Pop-Pin-Knopf

3

102

Sechskantschraube

M5 x 10

3

92

Verlängerungshülse

1

103

Federscheibe

D5

3

93

Magnethalter-

Abdeckung

2

104

Schraubenschlüssel

S14,15,17

1

94L/R

Pedal

1 P.

105

Inbusschlüssel

S6

1

95

Sitz

1

106

Schraubenschlüssel

S8,14,22

1

96

Messgeräts

1

107

Schraubenschlüssel

S13,15

1

97

Lenkerabdeckung

1

#16 M10*25 4PCS

#24 D10*D20*2 4PCS

#91 3PCS

#29 M10*33 2PCS

#25 D10*φ20*2 2PCS

#105 S6 1PC

#106 S8,14,22 1PC

#107 S13,15 1PC

#104 S14,15,17 1PC

#38 M10 2PCS

12

Ordering Replacement Parts (U.S. and Canadian Customers only)

Please provide the following information in order for us to accurately identify the part(s) needed:

✓ The model number (found on cover of manual)

✓ The product name (found on cover of manual)

✓ The part number found on the “EXPLODED DIAGRAM” and “PARTS LIST” (found near the front of the

manual)

Please contact us at support@sunnyhealthfitness.com or 1-877-90SUNNY (877-907-8669).

Pedido de piezas de repuesto (solo para clientes de EE. UU. y Canadá)

Proporcione la siguiente información para que podamos identificar con precisión las piezas necesarias:

✓ El número de modelo (se encuentra en la portada del manual).

✓ El nombre del producto (se encuentra en la portada del manual).

✓ El número de pieza que se encuentra en el “ESQUEMA DE LAS PIEZAS” y en la “LISTA DE PIEZAS” (se

encuentra al principio del manual).

Contáctenos en support@sunnyhealthfitness.com o 1-877-90SUNNY (877-907-8669).

Pour commander des pièces de rechange (clients américains et canadiens seulement)

Veuillez fournir les informations suivantes afin que nous puissions identifier avec précision la pièce ou les pièces

requise(s):

✓ Le numéro de modèle (situé sur la couverture du manuel)

✓ Le nom du produit (situé sur la couverture du manuel)

✓ Le numéro de pièce figurant sur le « SCHÉMA ÉCLATÉ » et la « LISTE DES ÉLÉMENTS » (situé vers le

début du manuel)

Veuillez nous contacter à support@sunnyhealthfitness.com ou 1-877-90SUNNY (877-907-8669).

Bestellung von Ersatzteilen (nur für US-amerikanische und kanadische Kunden)

Bitte geben Sie die folgenden Informationen an, damit wir das/die benötigte(n) Teil(e) genau identifizieren können:

✓ Die Modellnummer (finden Sie auf dem Umschlag der Anleitung)

✓ Die Produktbezeichnung (finden Sie auf dem Umschlag der Anleitung)

✓ Die Teilenummer auf der „EXPLOSIONSDARSTELLUNG“ und der „TEILELISTE“ (finden Sie vorne in der

Anleitung)

Bitte kontaktieren Sie uns unter support@sunnyhealthfitness.com oder 1-877-90SUNNY (877-907-8669).

13

ASSEMBLY INSTRUCTIONS

We value your experience using Sunny Health and Fitness products. For assistance with parts or

troubleshooting, please contact us at [email protected] or 1-877-90SUNNY (877-

907-8669).

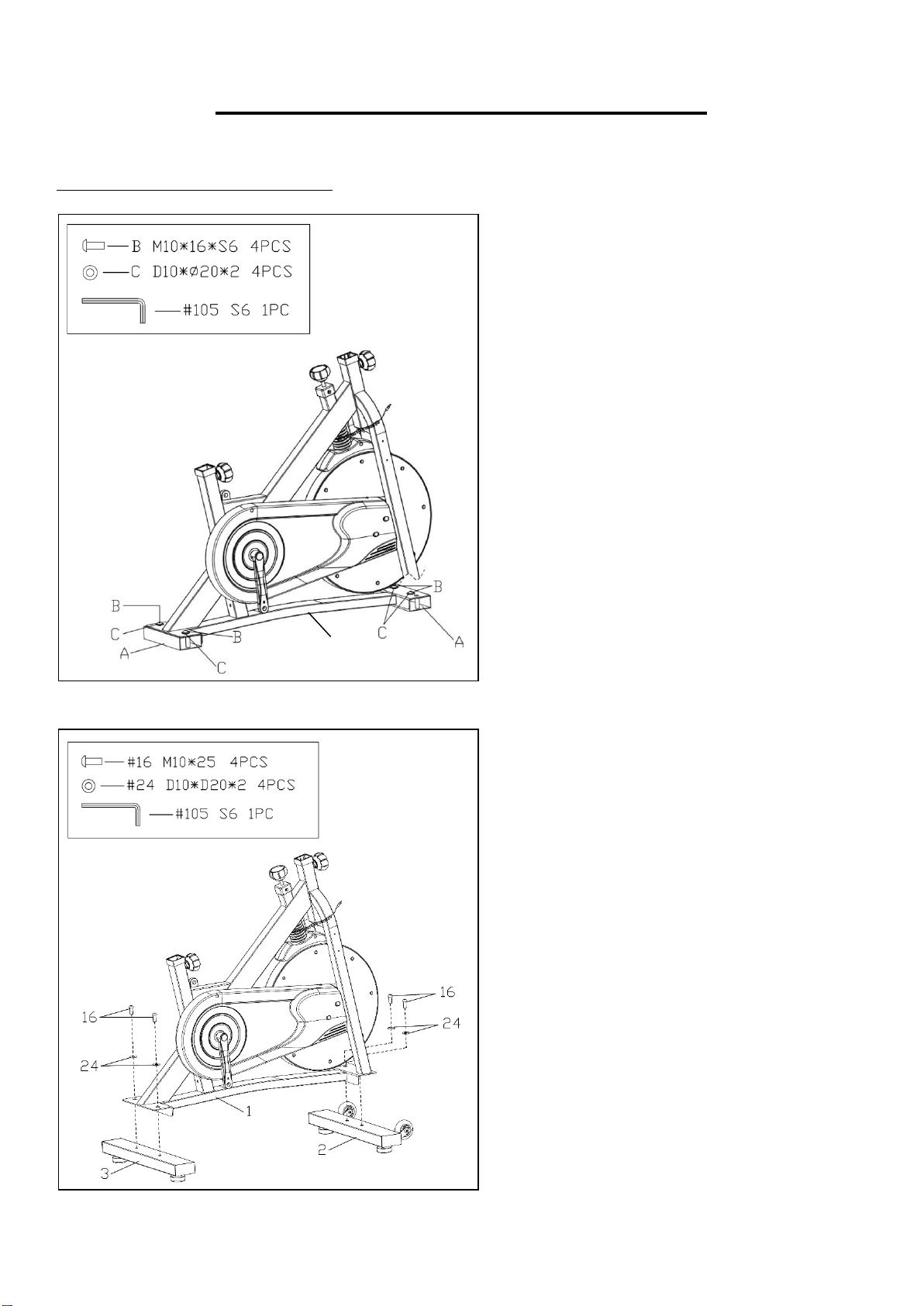

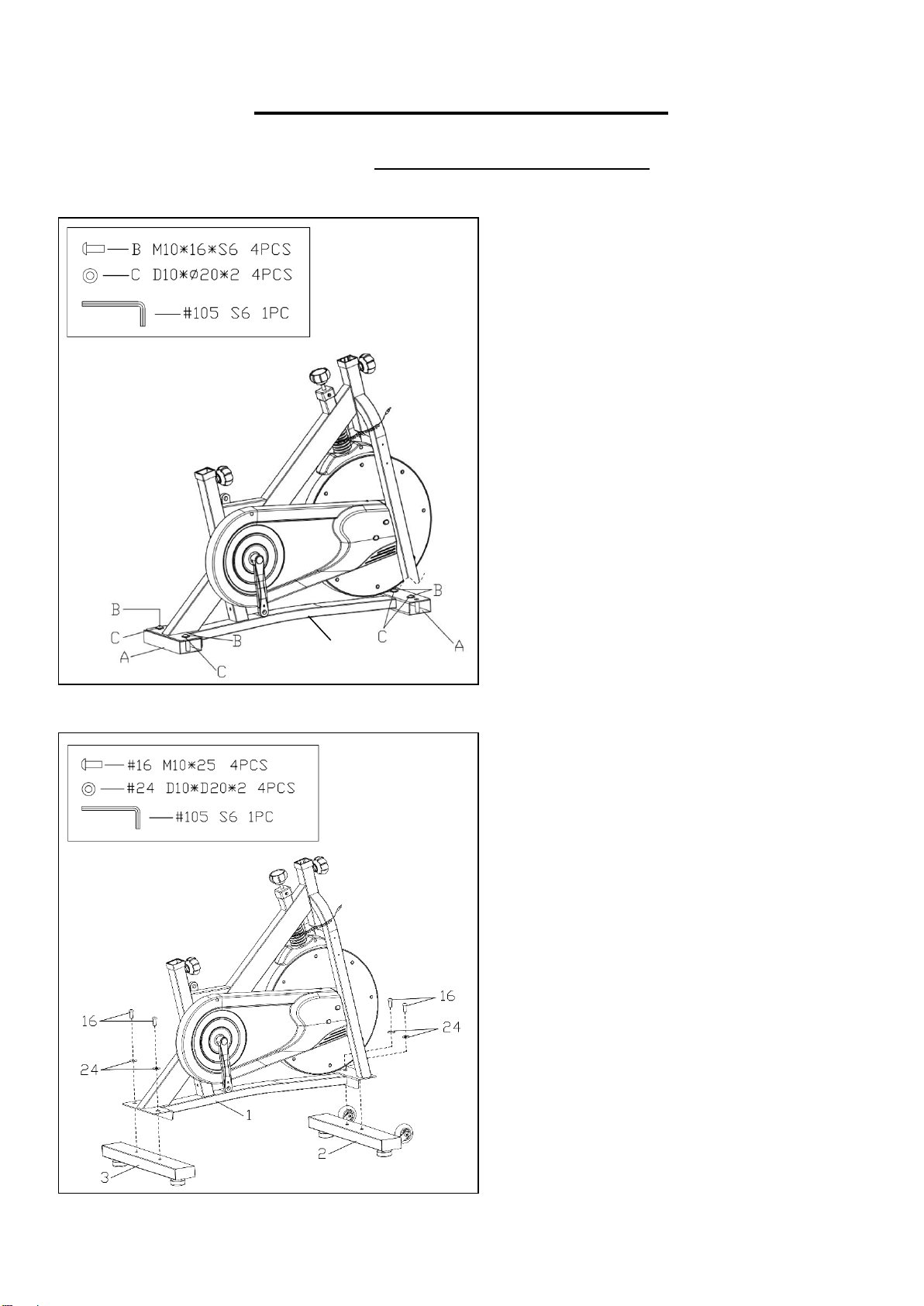

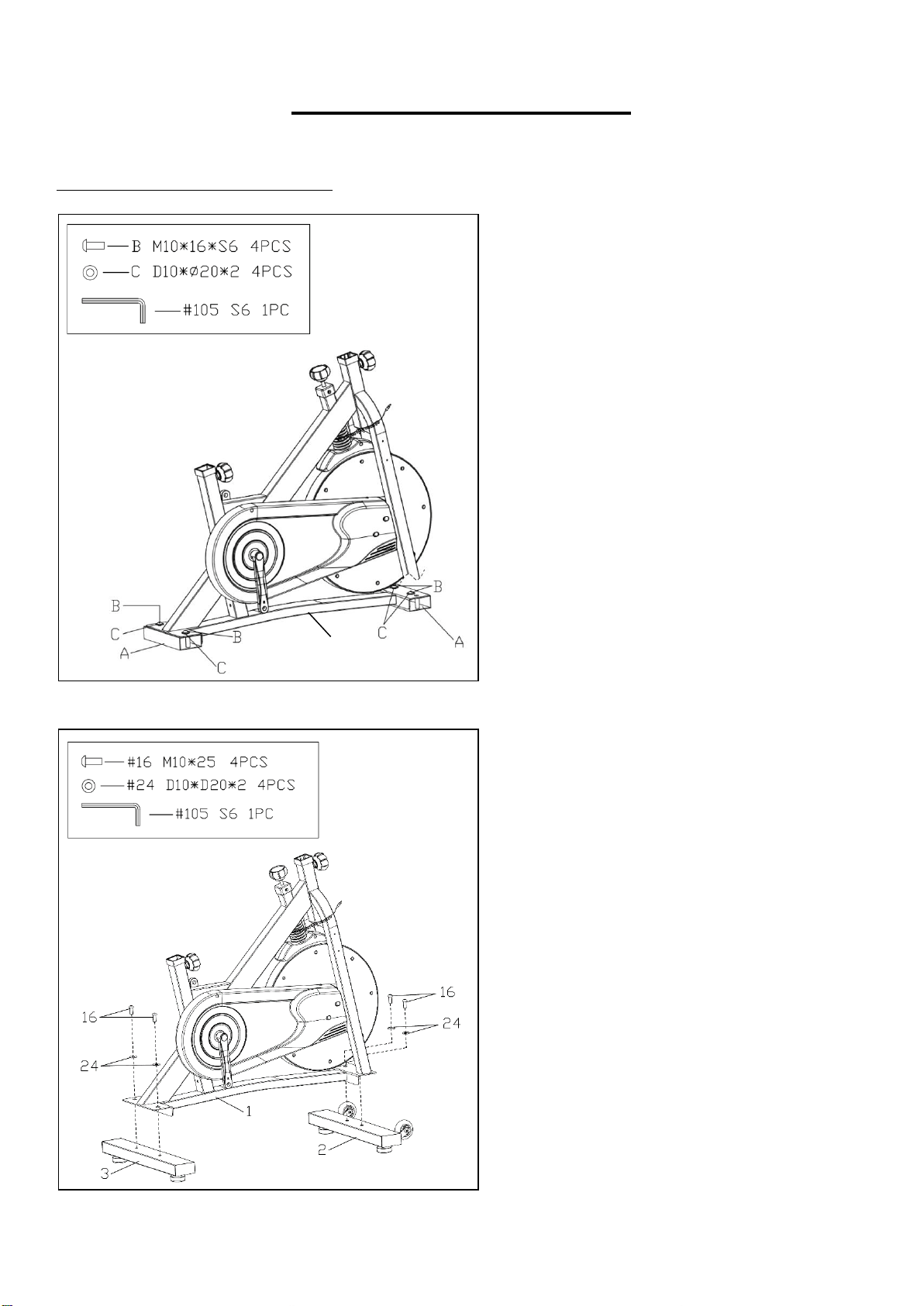

STEP 1:

Use Allen Wrench (No. 105) to unscrew 4

Allen Bolts (No. B), 4 Flat Washers (No.

C) and 2 Shipping Tubes (No. A) from the

Main Frame (No. 1).

OPTIONAL: You may save these parts:

Allen Bolts (No. B), Flat Washers (No. C),

Shipping Tubes (No. A) for future

packaging and transportation of bike.

STEP 2:

Attach the Front & Rear Stabilizers (No. 2

& No. 3) to the Main Frame (No. 1) using 4

Allen Bolts (No. 16) and 4 Flat Washers

(No. 24). Tighten and secure with Allen

Wrench (No. 105).

1

14

We value your experience using Sunny Health and Fitness products. For assistance with parts or

troubleshooting, please contact us at [email protected] or 1-877-90SUNNY (877-

907-8669).

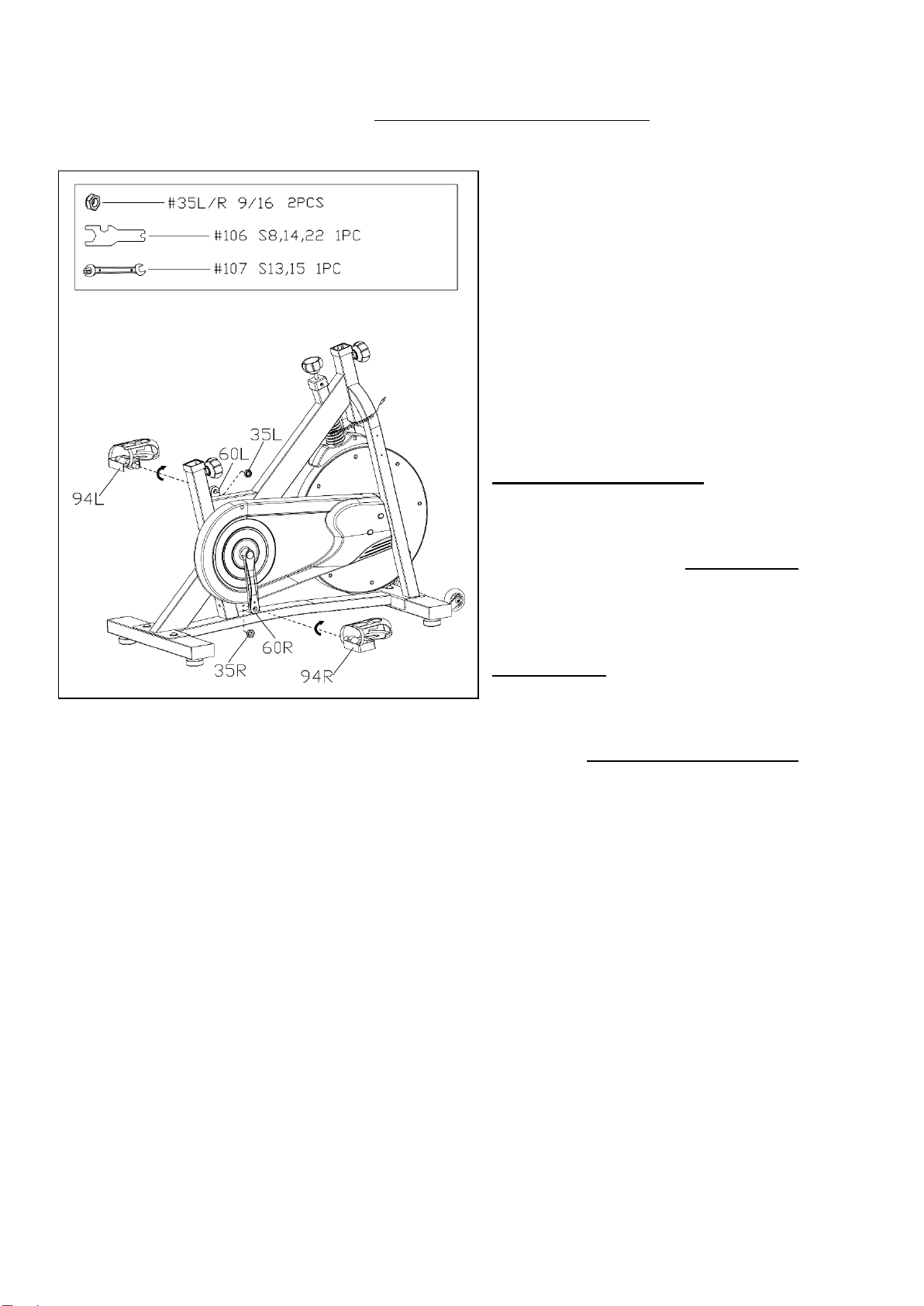

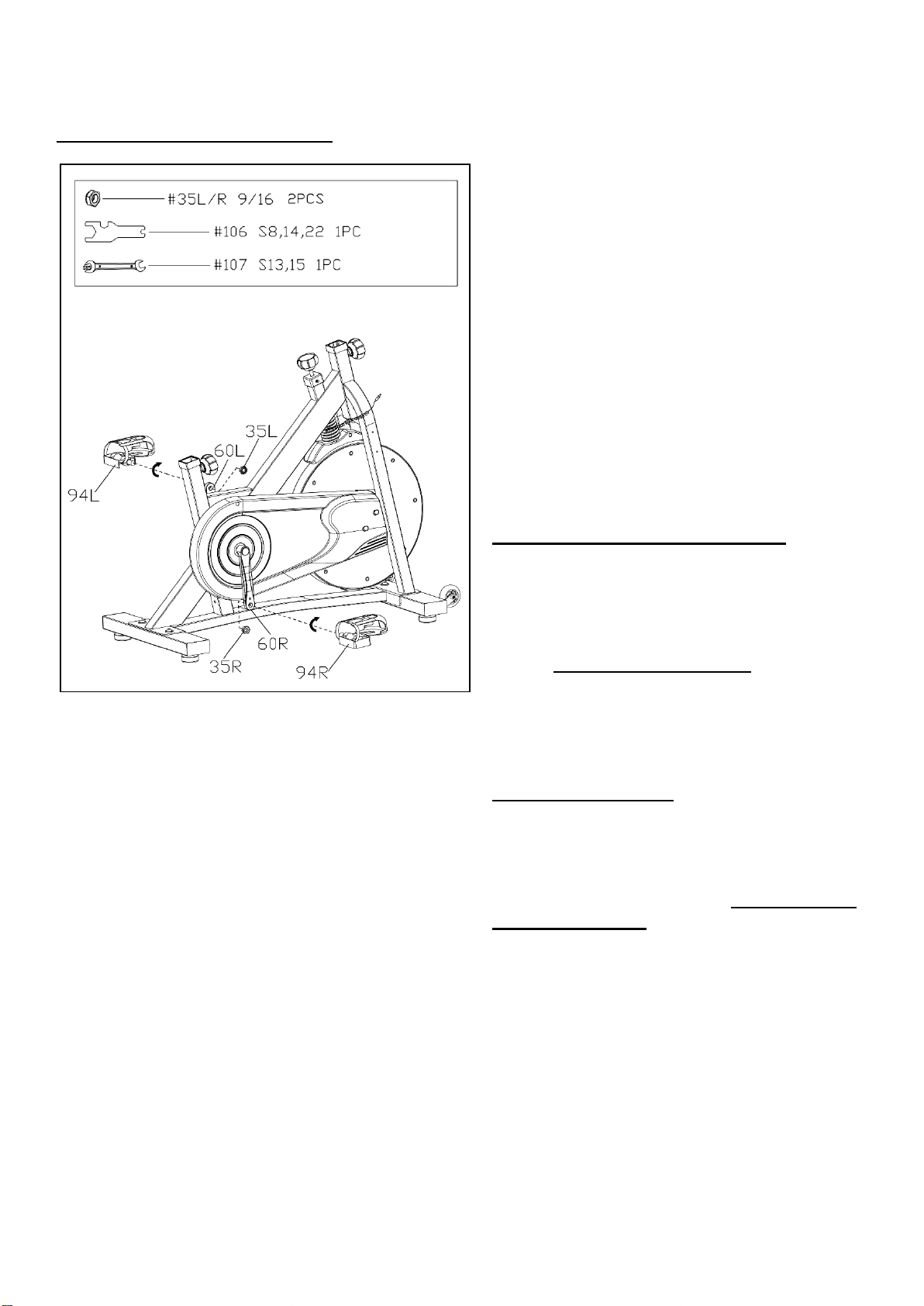

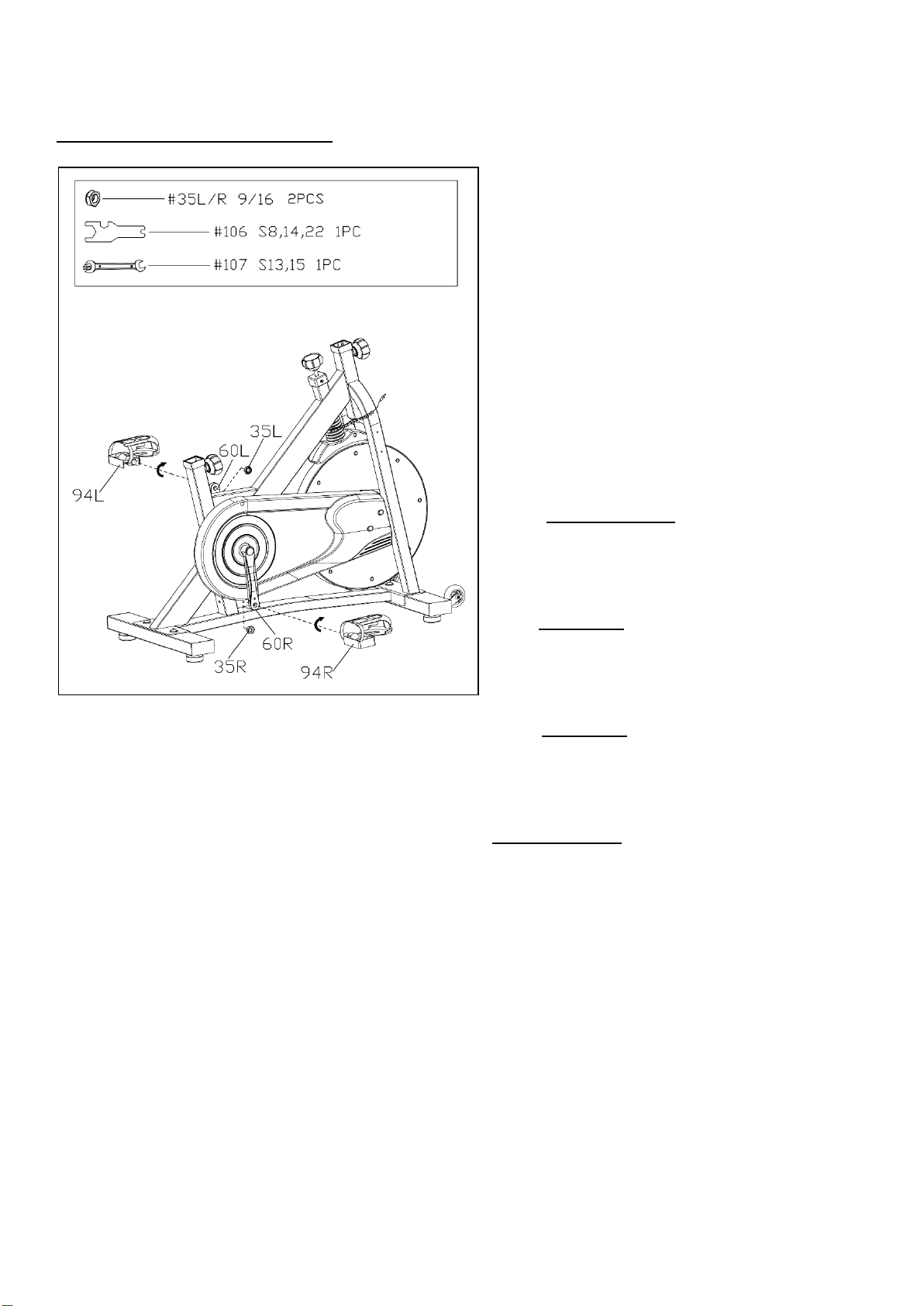

STEP 3:

IMPORTANT! Read instructions

carefully, failure to do so may cause

permanent damage to your bike.

Remove the Left & Right Nylon Nuts (No.

35L/R) located on the Pedals (No. 94L/R).

The Right Nylon Nut (No. 35R) is white on

the inside. The Left Nylon Nut (No. 35L) is

blue on the inside. The Pedals (No. 94L/R)

are marked L and R.

Screw the Left Pedal (No. 94L)

COUNTER-CLOCKWISE into the Left

Crank (No. 60L). Once properly screwed

into place, use the Wrench (No. 107) to

hold the bolt of the pedal and screw the Left

Nylon Nut (No. 35L) CLOCKWISE to the

thread end of the Left Pedal (No. 94L)

securely with Spanner (No. 106).

Screw the Right Pedal (No. 94R)

CLOCKWISE into the Right Crank (No.

60R). Once properly screwed into place,

use the Wrench (No. 107) to hold the bolt

of the pedal and screw the Right Nylon Nut

(No. 35R) COUNTER-CLOCKWISE to the

thread end of the Right Pedal (No. 94R)

securely with Spanner (No. 106).

Make ensure the Pedals (No. 94L/R) are

securely tighten before and during exercise

to avoid any damage to the threads of

Pedals or Cranks.

15

We value your experience using Sunny Health and Fitness products. For assistance with parts or

troubleshooting, please contact us at support@sunnyhealthfitness.com or 1-877-90SUNNY (877-

907-8669).

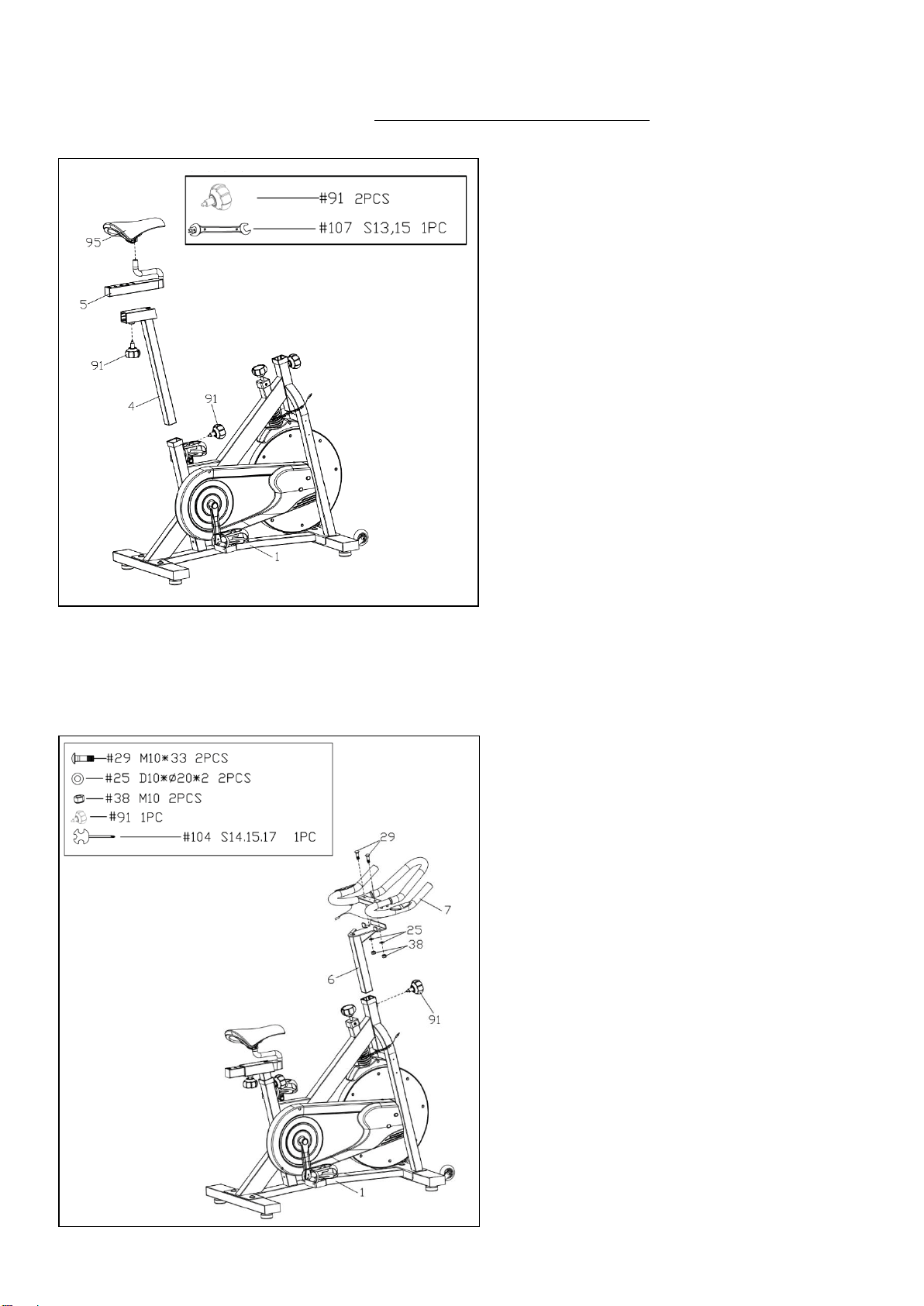

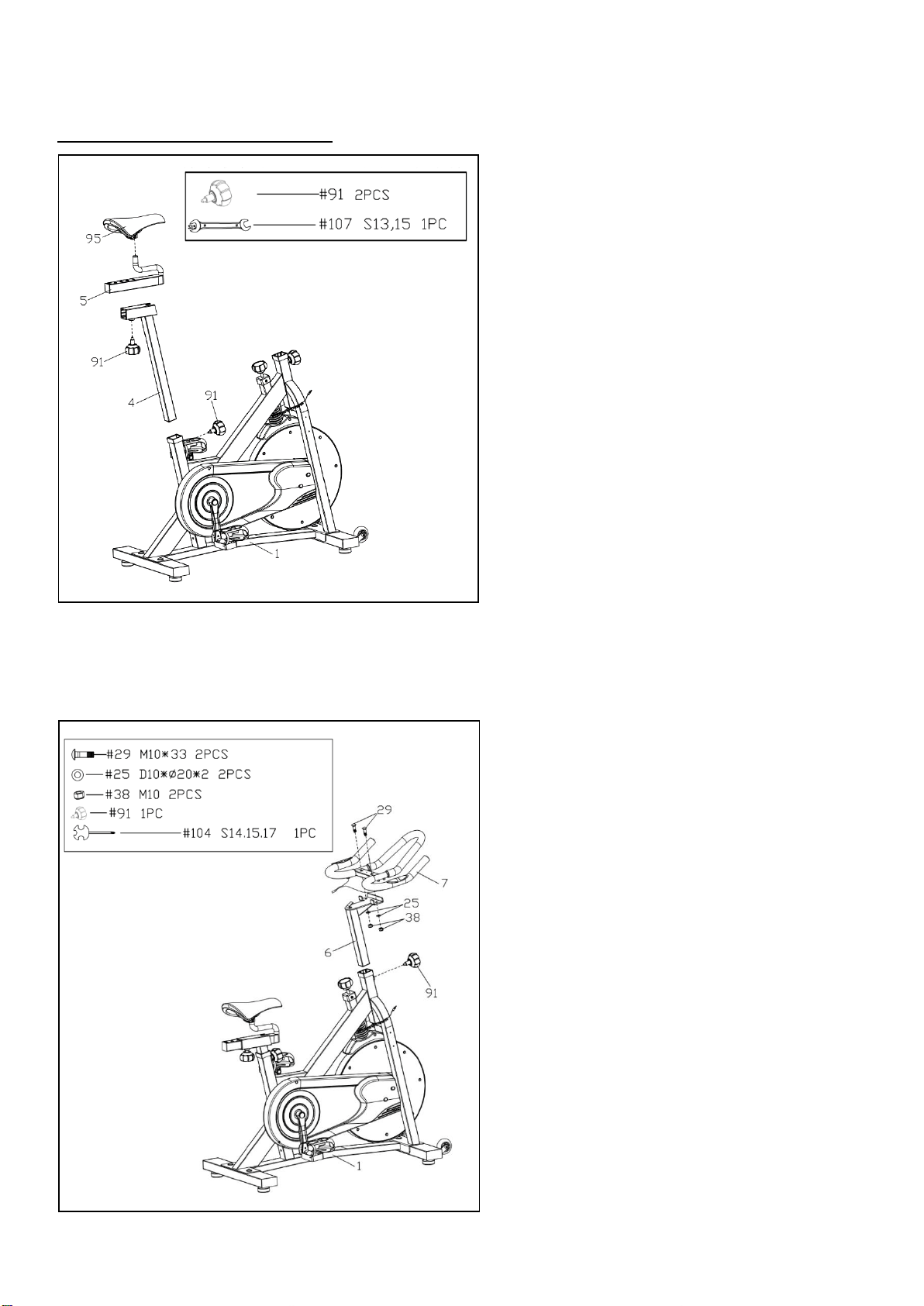

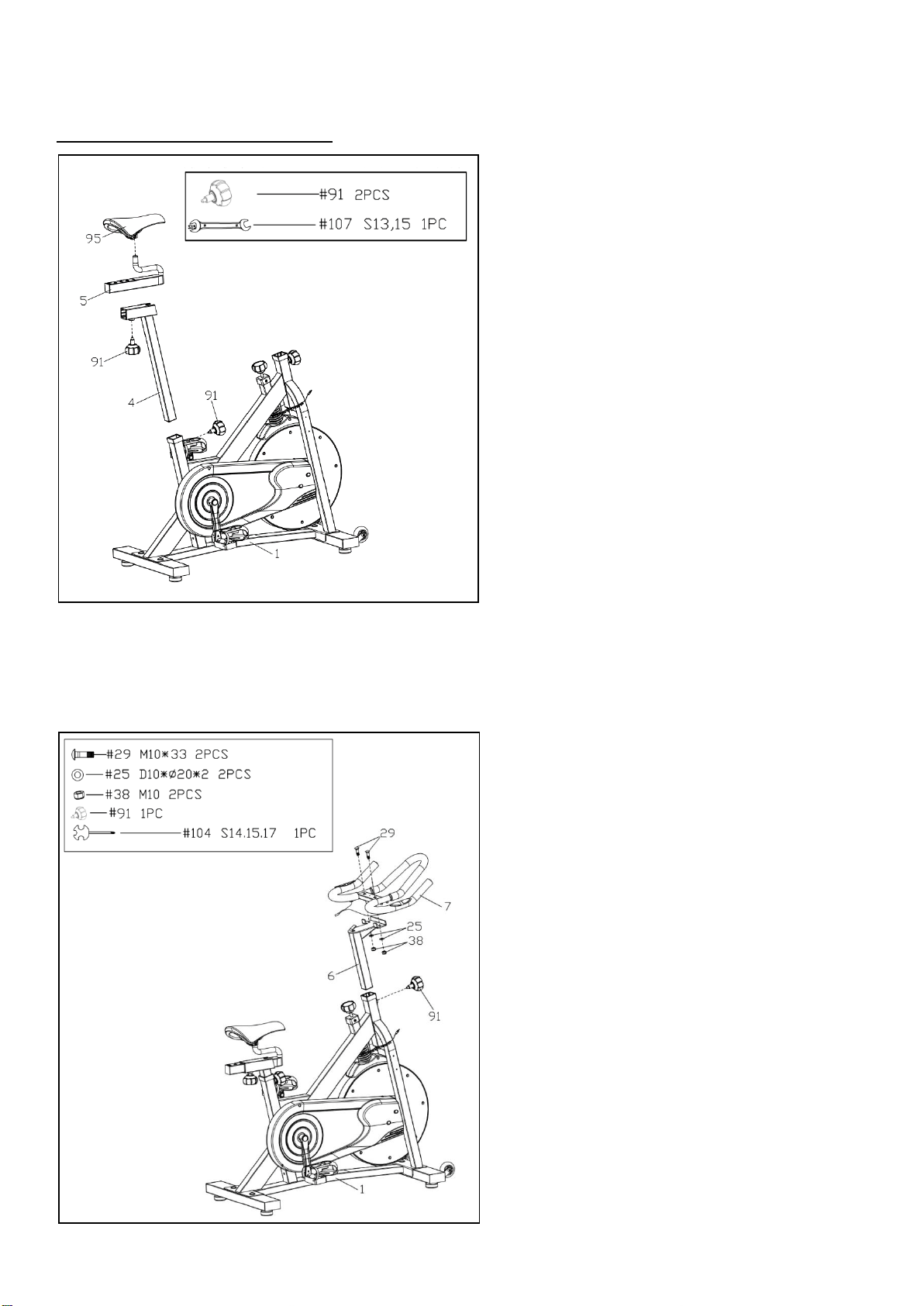

STEP 4:

Loosen and pull out the [main frame seat

post] Pop-pin Knob (No. 91). Insert Seat

Post (No. 4) into the sleeve located on the

back of the Main Frame (No. 1). Adjust the

Seat Post (No. 4) to the desired position

and reinsert and tighten Pop-pin Knob (No.

91) to secure the post in place.

Loosen and pull out the [seat slider] Pop-pin

Knob (No. 91). Insert Seat Slider (No. 5)

into the Seat Post (No. 4). Adjust the Seat

Slider (No. 5) to the desired position and

reinsert and tighten Pop-pin Knob (No. 91)

to secure the post in place.

Secure Seat (No. 95) to the Seat Slider

(No. 5) with Wrench (No. 107).

NOTE: In order to properly tighten the seat,

you will need one open faced wrench to

tighten the nut on each side in opposite

directions of each other.

STEP 5:

Loosen and pull out the [main frame

handlebar post] Pop-pin Knob (No. 91).

Insert Handlebar Post (No. 6) into the

sleeve located on the front of the Main

Frame (No. 1). Adjust the Handlebar Post

(No. 6) to the desired position and reinsert

and tighten the Pop-pin Knob (No. 91) to

secure the post in place.

Attach the Handlebar (No. 7) to the

Handlebar Post (No. 6) using 2 Carriage

Bolts (No. 29), 2 Flat Washers (No. 25)

and 2 Nylon Nuts (No. 38). Tighten and

secure with Spanner (No. 104).

16

We value your experience using Sunny Health and Fitness products. For assistance with parts or

troubleshooting, please contact us at [email protected] or 1-877-90SUNNY (877-

907-8669).

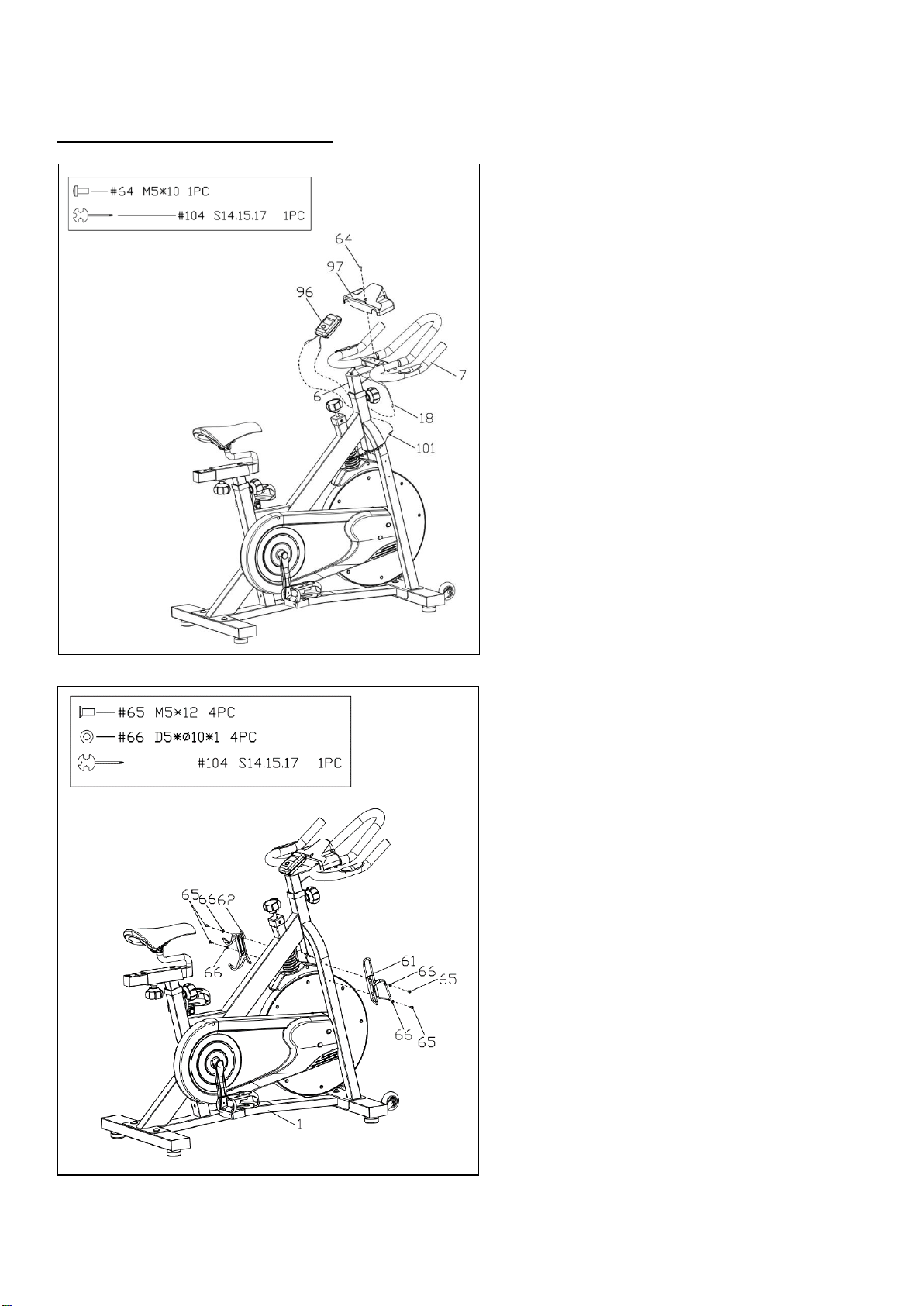

STEP 6:

Remove the preassembled Phillips Screw

(No. 64) from Handlebar (No. 7). Then

attach Handlebar Cover (No. 97) to

Handlebar (No. 7) using the Phillips

Screw (No. 64) that were just removed.

Tighten and secure with Spanner (No.

104).

Connect Pulse Wire (No. 18) and Sensor

Wire (No. 101) to the relative wires of

Meter (No. 96). Then insert the Meter (No.

96) to the bracket of the Handlebar Post

(No. 6).

STEP 7:

Remove the preassembled 4 Phillips Flat

Head Screws (No. 65) and 4 Flat

Washers (No. 66) from Main Frame (No.

1).

Then attach the Bottle Holder (No. 61) &

Dumbbell Rack (No. 62) to Main Frame

(No. 1) using the 4 Phillips Flat Head

Screws (No. 65) and 4 Flat Washers (No.

66) that were just removed. Tighten and

secure with Spanner (No. 104).

The assembly is complete!

17

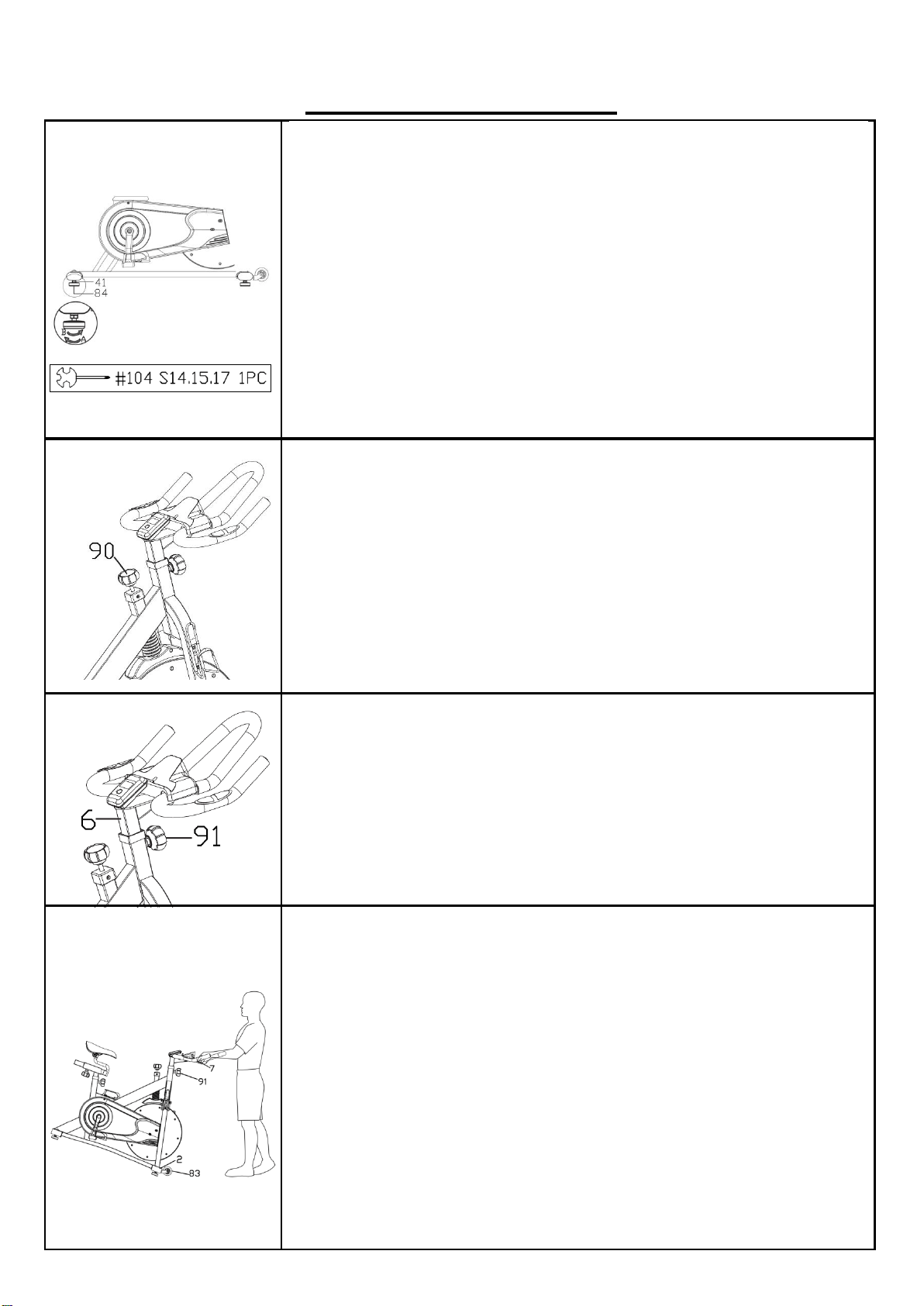

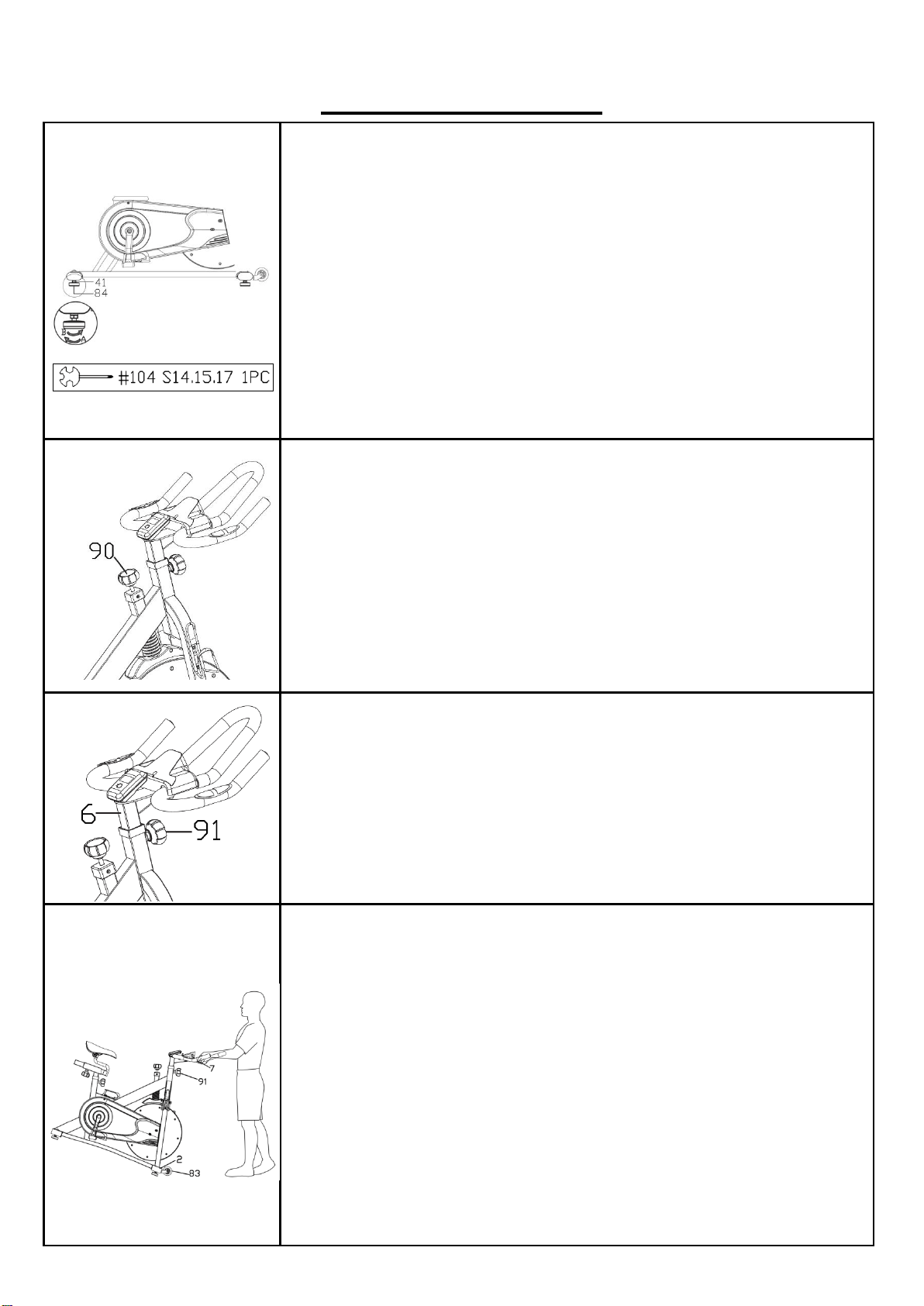

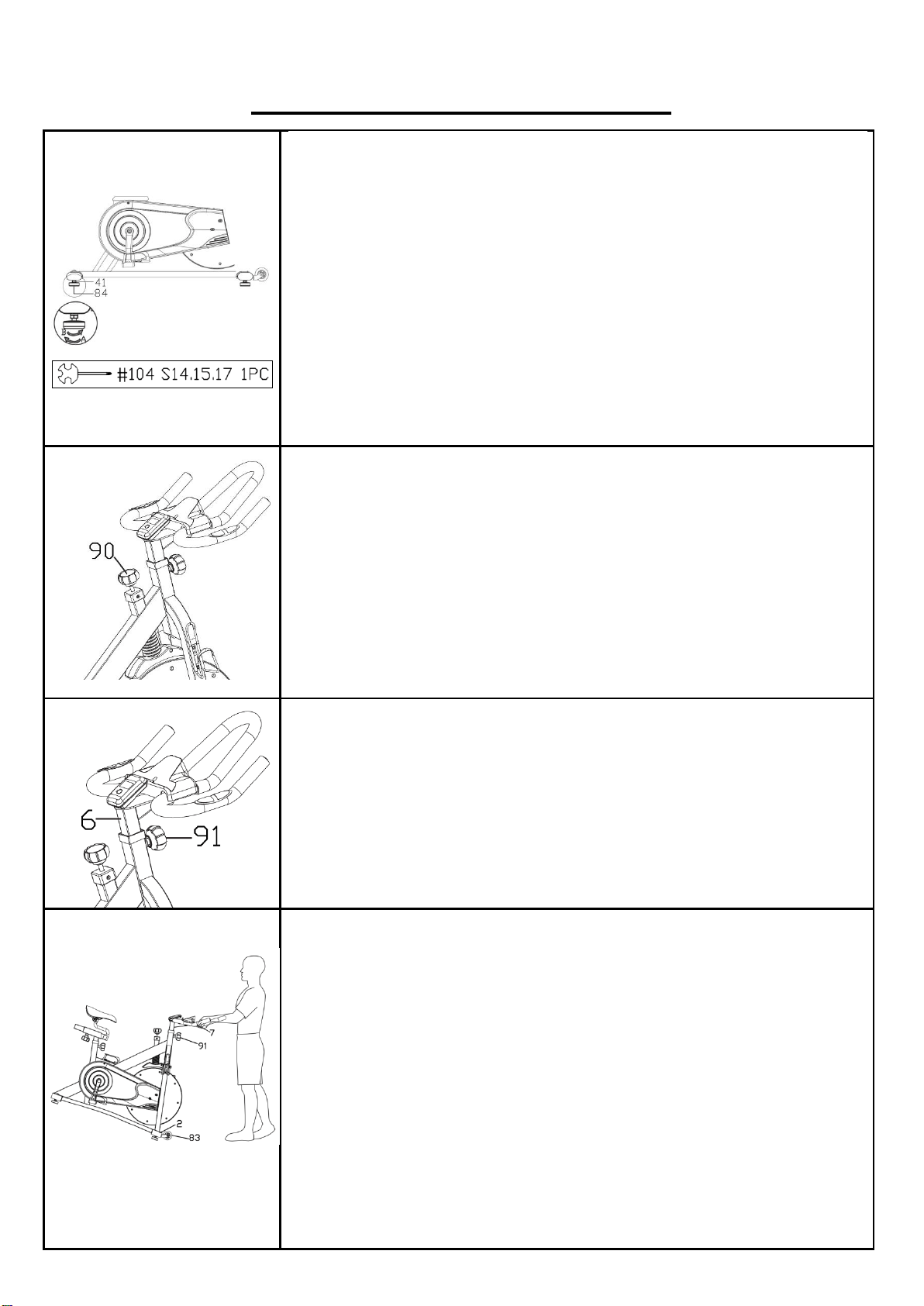

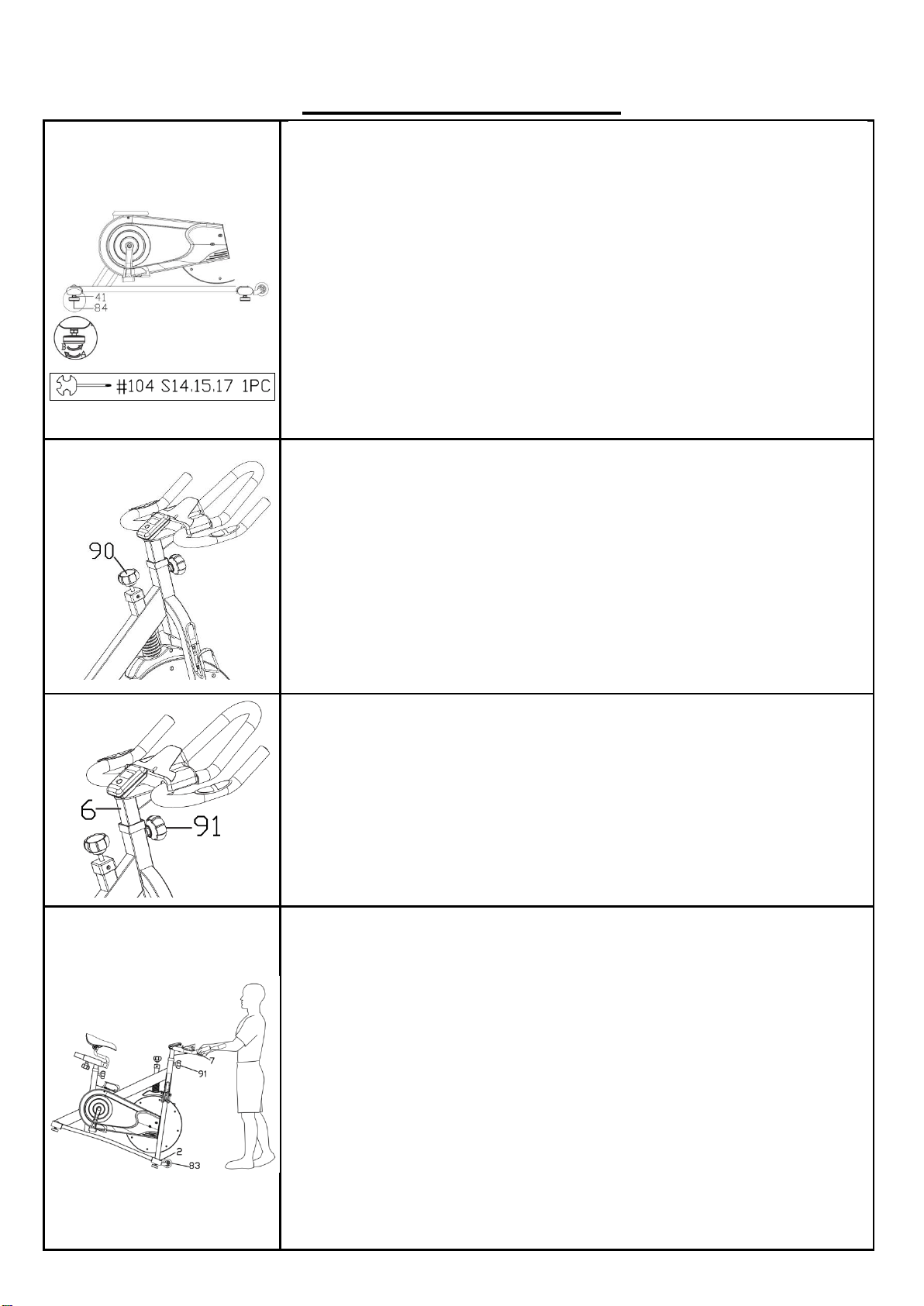

ADJUSTMENT GUIDE

RESISTANCE AND BRAKING:

You may adjust the tension level of the bike by rotating the Tension

Knob (No. 90). To increase the level of resistance, rotate the knob

clockwise. To decrease the level of resistance, rotate the knob

counter-clockwise.

During an exercise, you may stop the bike immediately by pushing-

down on the Tension Knob (No. 90). This is the emergency brake.

ADJUSTING THE HANDLEBAR:

It is important that the handlebar and seat are both set to the correct

height of your body. To adjust the handlebar height, loosen and pull

the Pop-pin Knob (No. 91) outward, then slide the Handlebar Post

(No. 6) up or down to the desired height. Once adjusted re-insert

and tighten the Pop-pin Knob (No. 91) to secure the Handlebar

Post (No. 6) in place.

TRANSPORTING THE BIKE:

To move the bike, first ensure that the Handlebar (No. 7) is properly

secured. If the Handlebar (No. 7) is loose, tighten the Pop-Pin

Knob (No. 91) to secure it. Next, stand at the front of the bike so

that you’re directly in front of the Handlebar (No. 7). Firmly grasp

and hold each side of the Handlebar (No. 7), place one foot on the

front base and tilt the bike towards you until the Transport Wheels

(No. 83) on the Front Stabilizers (No. 2) touch the ground. With the

Transport Wheels (No. 83) on the ground, you can transport the

bike to the desired location with ease.

NOTE: When moving the bike, always use caution as unexpected

impact, such as dropping the bike, may cause injury and affect the

bike’s performance.

ADJUSTING THE BALANCE:

In order to achieve a smooth and comfortable ride during use, you

must ensure the stability of the bike. If you notice that the bike is

unbalanced, you can adjust the Foot Pads (No. 84) located beneath

the Front & Rear Stabilizers (No. 2 & No. 3).

To do so, use the Spanner (No. 104) to loosen the Hex Nut (No.

41) by turning it clockwise (direction A). With the nut loosened,

rotate the Foot Pad (No. 84) until it sits level with the surface that

the bike is on. When you have finished adjusting the Foot Pads

(No. 84), re-tighten the Hex Nut (No. 41) by turning it counter-

clockwise (direction B) using Spanner (No. 104). If required, repeat

this process to adjust the remaining Foot Pads (No. 84).

18

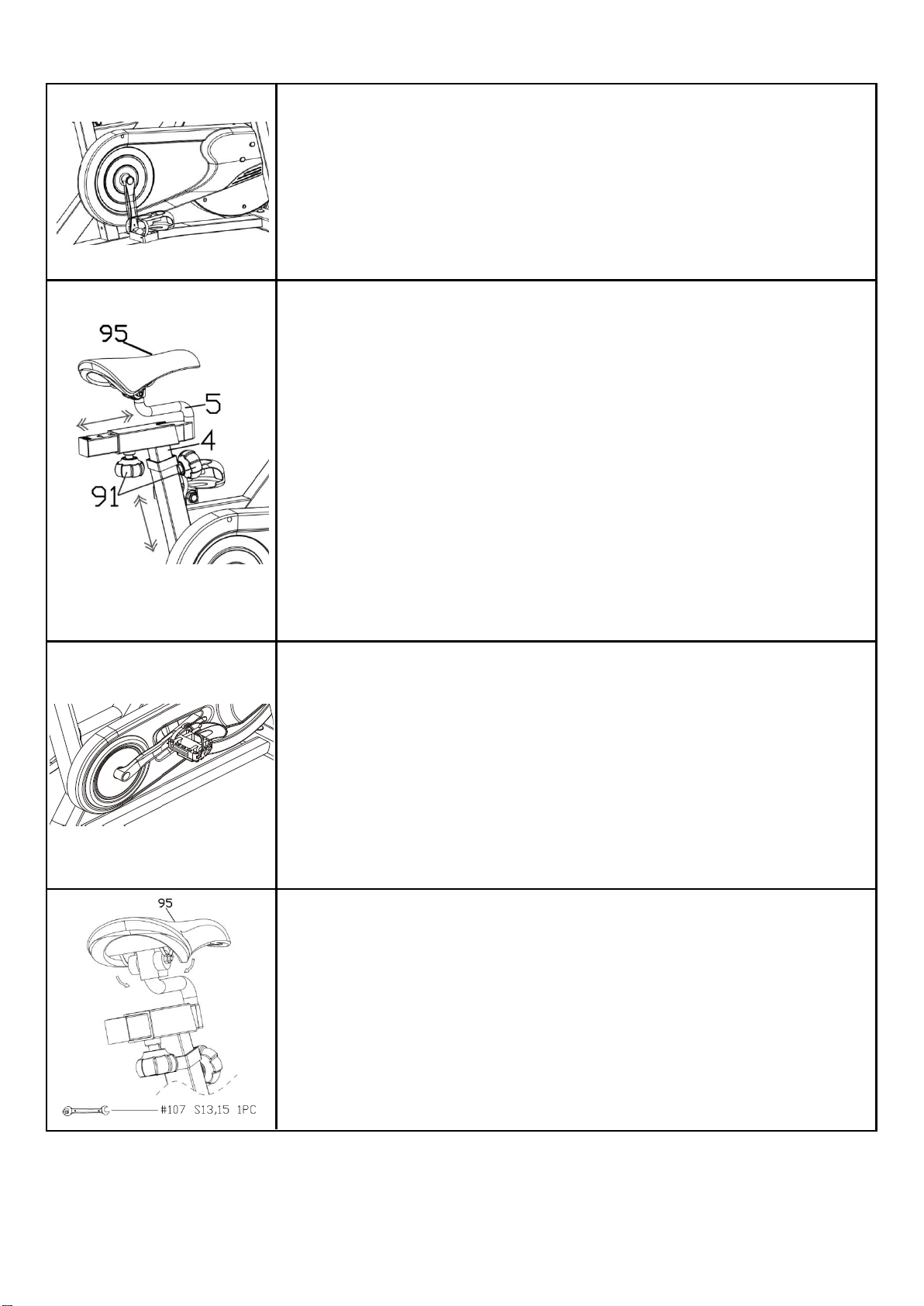

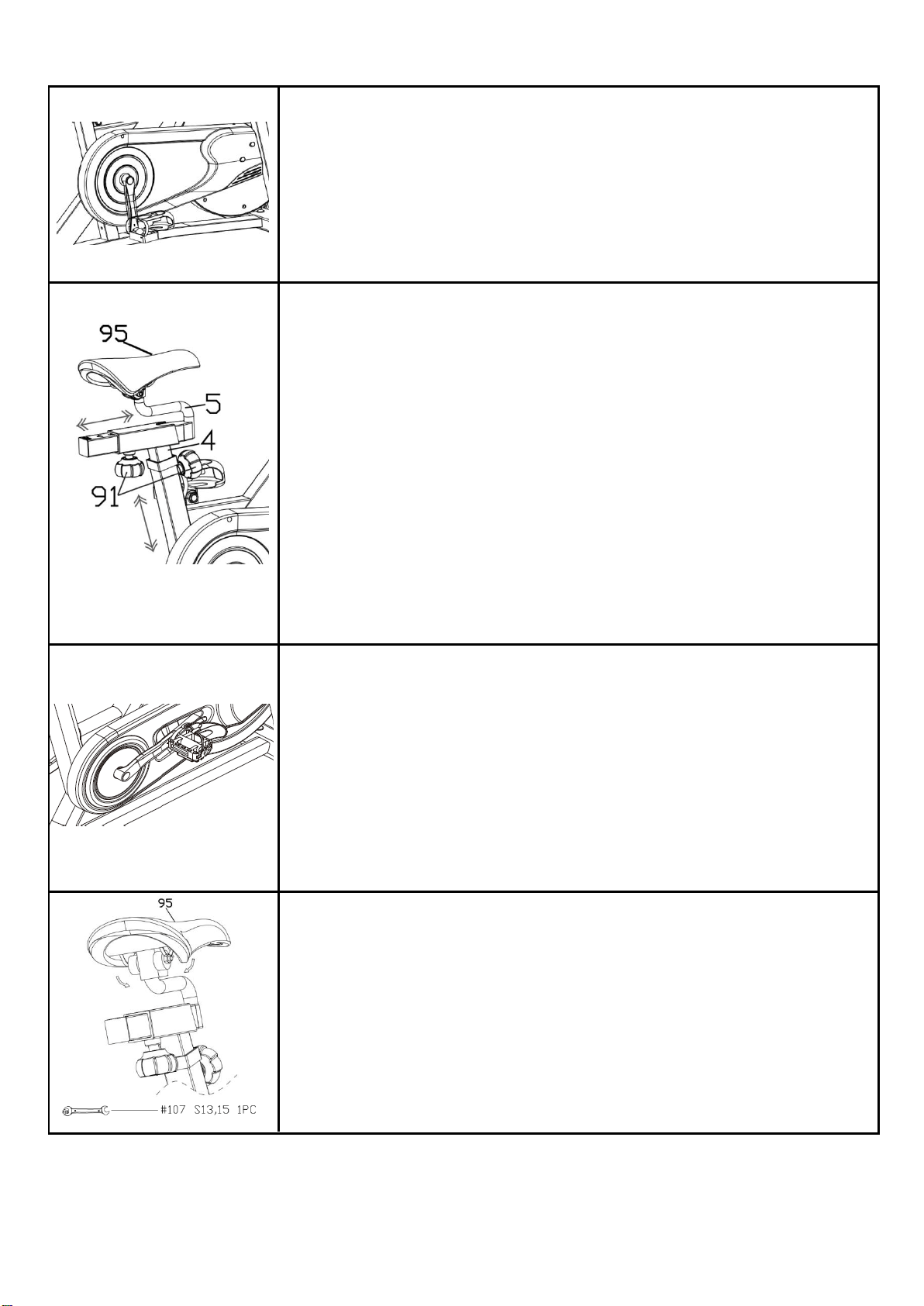

ADJUSTING THE SEAT

The Seat (No. 95) of this bike is fully adjustable as it moves Up,

Down, Fore (forward), Aft (backward).

To adjust the height of the Seat Post (No. 4), loosen and pull the

[seat post] Pop-pin Knob (No. 91) outward, then raise or lower the

Seat (No. 95) to the desired height. Once adjusted, re-insert and

tighten the [seat post] Pop-pin Knob (No. 91) to secure the Seat

(No. 95) in place.

To adjust the Seat (No. 95) back and forth, loosen and pull [seat

slider] Pop-pin Knob (No. 91) outward, then slide the Seat Slider

(No. 5) to the desired position. Once positioned, re-insert and tighten

the [seat slider] Pop-pin Knob (No. 91) to secure the seat slider

tube in place.

CHECKING PEDALS

Ensure all the Nuts, Nut Caps and Pedals are secured and inspect

the equipment regularly. If you should find any defective parts, do

not exercise until they’ve been repaired.

Inspect the pedals before exercise. If they have become loose,

please re-tighten.

TIGHTENING THE SEAT

Please adjust the Hexagon Nuts by using the Wrench (No. 107) if

the Seat (No. 95) is loose.

ADJUSTING THE PEDAL STRAP

Place the ball of each foot in the toe clips so the front of your shoe

fits snugly in the toe clip cage. Rotate one foot to within arm’s reach

and pull the strap until the toe clip cage fits your shoe snugly. Insert

the strap back into the hoop of the toe clip. Repeat this for the other

foot.

19

MAINTENANCE INSTRUCTIONS

This is general information for daily, weekly and monthly maintenance to be performed on your bike.

Version 2.1

Version 1.3

DAILY MAINTENANCE

After each exercise session, wipe down all the

equipment: seat, frame and handlebars. Pay

special attention to the seat post, handlebar

post and belt/chain guard. Sweat is very

corrosive and may cause problems that

require parts replacement later.

1. Get on the bike and engage the drive train.

2. Pay attention to any vibrations felt through

the pedals. If you feel any vibrations, you

may need to tighten the pedals, bottom

bracket, or adjust the drive belt/chain

tension.

3. Use a wrench to tighten the pedals until

they are secure.

MONTHLY MAINTENANCE

1. Check all hardware is secure, such as: bottle

holder, flywheel nuts, belt/chain guard bolts,

brake caliper lock nuts and brake caliper

tension rod nuts.

2. Inspect the brake tension rod for signs of wear

such as missing threads. Clean and lubricate

the brake tension rod.

3. Clean and lubricate the seat post, handlebar

post and seat slider. Remove any buildup of

foreign material.

WEEKLY MAINTENANCE

1. Inspect moving parts and tighten the

hardware.

2. Inspect pull pin frame fittings, making sure

the fittings are snug. Loose frame fittings

may strip out threads over time and cause

extensive damage.

3. Clean and lubricate pop pin assemblies.

Pull on the pin and spray a small amount

of lubricant onto the shaft.

4. Tighten the seat hardware, making sure

the seat is level and centered.

5. Brush and treat the resistance pads.

Remove any foreign material that may

have collected on the pads. Spray the

pads with silicone lubricant. This helps to

reduce noise from friction between the

pads and the flywheel.

6. Visually inspect the bottom bracket, toe

clips and toe straps. If any of them are

loose or disconnected, attach and tighten.

LEATHER BRAKE PAD CARE (If Applicable)

1. Perform this maintenance when the brake

pad is first installed and for the life of the

brake pad. Following these simple

guidelines can increase the life of your

brake pads.

2. Some brake pad assemblies are pre-

lubricated. Squeeze the brake pad. If

lubricant is released, then the pad has been

pre-lubricated.

3. If the brake pad is dry, then coat the brake

pad with 3-n-1 oil. Brush the leather with a

clean, wire bristle brush, and then apply the

oil. The oil should be allowed to soak into

the pad. Repeat 4-5 times until the pad is

saturated, but not dripping with oil. When

the pad is saturated, it will no longer absorb

oil.

4. Inspect the brake pad weekly and lubricate

if needed. The pad should not have a

glazed appearance. If the pad appears

glazed, then brush it with wire brush and

apply lubricant as needed. If any of the

sponge padding is showing through the

leather pad, the brake pad should be

replaced.

20

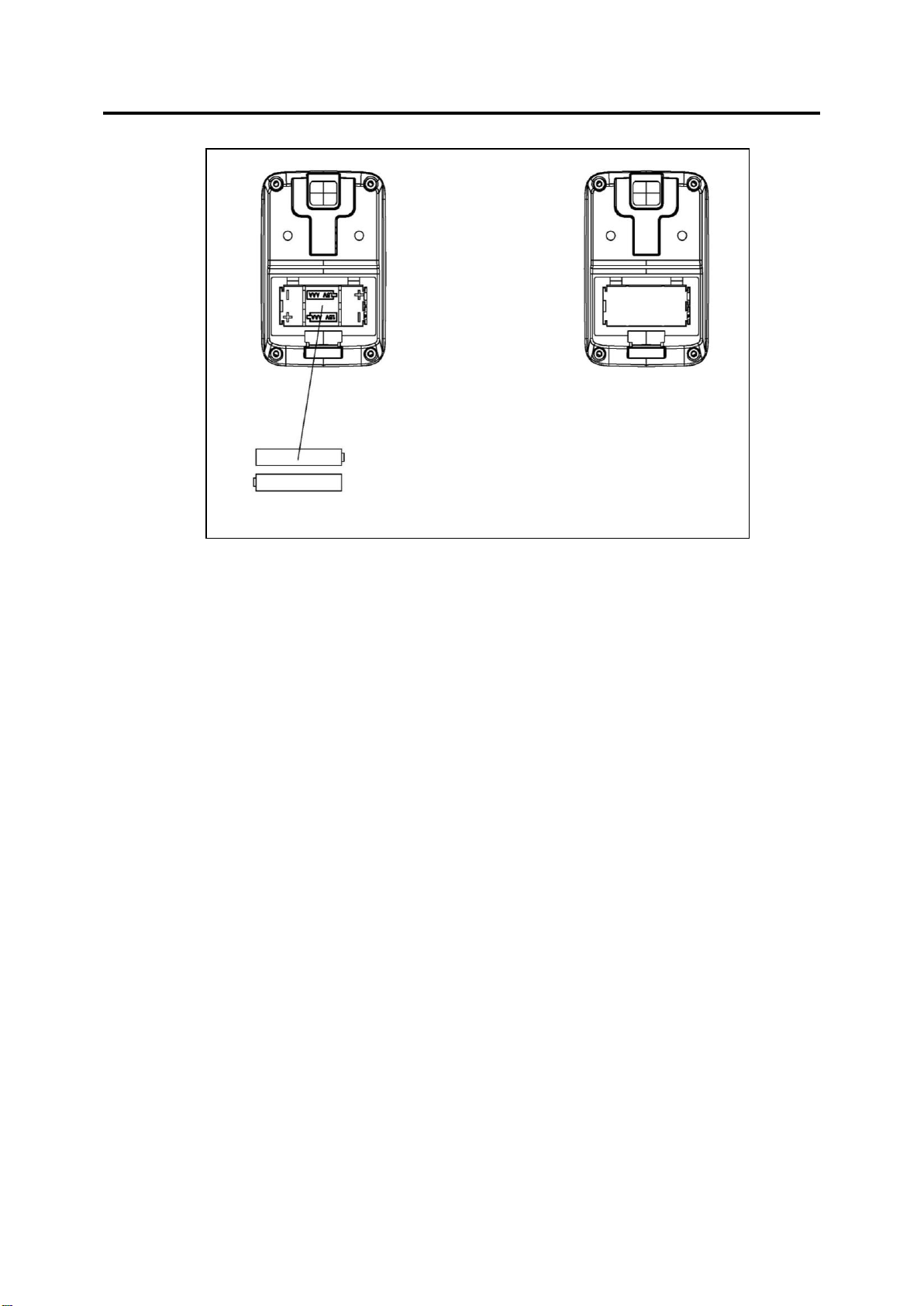

BATTERY INSTALLATION & REPLACEMENT

BATTERY INSTALLATION

The meter uses 2 AAA batteries. Open the battery cover from the back of meter, then

put 2 batteries into the battery compartment. Make sure the (+) and (-) ends of the

batteries are in the correct position. Put the battery cover back.

BATTERY REPLACEMENT

If there is a problem with the display, try changing the batteries first. Open the battery

cover, remove the old batteries, and replace with new batteries. Make sure the (+) and

(-) ends of the batteries are in the correct position. Put the battery cover back. When

changing batteries, always replace both with new batteries. Do not mix old and new

batteries. Dispose the batteries according to the laws and regulations of your local

region.

21

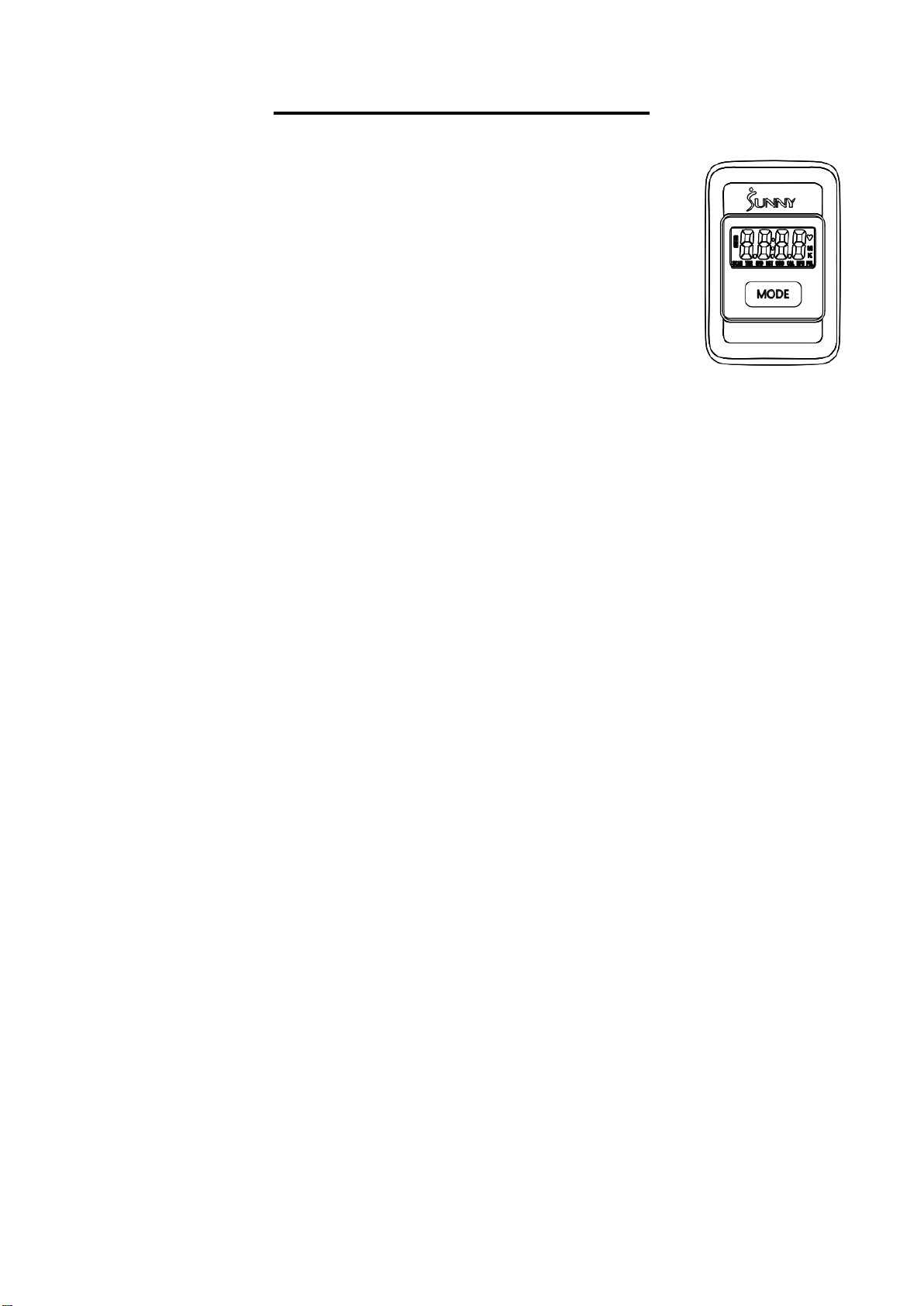

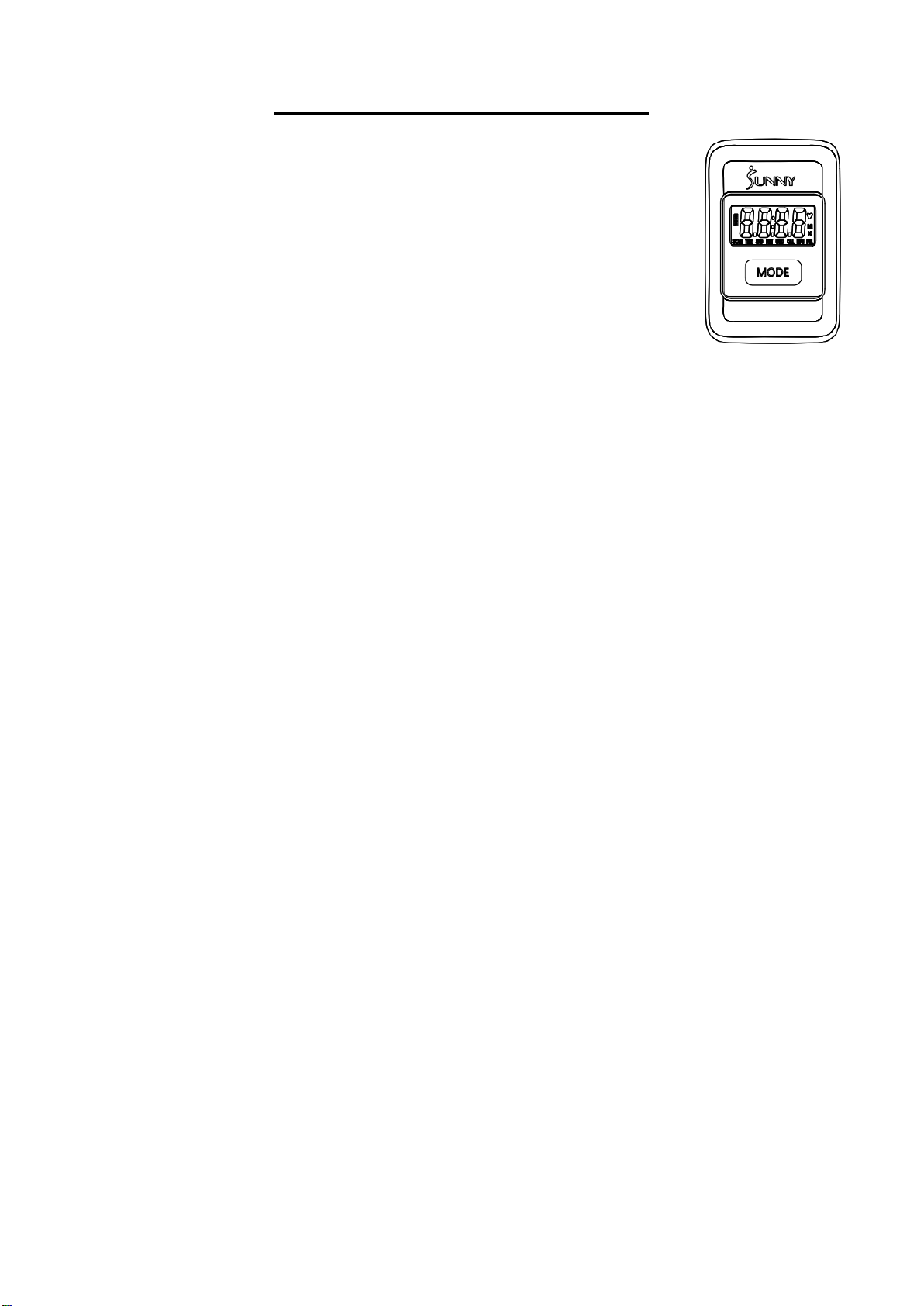

EXERCISE METER

FUNCTION BUTTON:

MODE:

1. Press the button for selection function display value on LCD.

2. Press the button and hold for 2 seconds to reset all values except

odometer to zero.

Note: When the user replaces batteries, all the values will reset to ZERO

automatically.

OPERATIONS:

AUTO ON/OFF: The meter will show the workout value automatically as the user begins to

exercise. When the bike has become inactive or without any exercise over 4 minutes, the meter

will turn off and the workout value on the odometer will be held. While the user starts the

exercise again, the workout value on odometer will accumulate continuously.

AUTO SCAN: After the meter is powered on or the Mode button is pressed, the LCD will display

all function values: TMR-SPD-DIST-CAL-ODO-RPM-PUL (repeat). Every function will display

for 6 seconds.

FUNCTIONS:

SPD (SPEED): Displays the current speed being obtained. The range is from 0.0 to 99.9 MPH

(Mile per Hour).

DST (DISTANCE): Counts the total distance of an exercise from start to finish. The range is

from 0.00 up to 9999 M (Mile).

TMR (TIME): Counts the total time of an exercise from start to finish. The range is from 00:00

up to 99:59.

CAL (CALORIES): Counts the total amount of calories burned during an exercise from start to

finish. The range is from 0.0 to 9999 KCAL. (The data is a rough guide which cannot be used in

medical treatment.)

ODO (ODOMETER): Displays the total amount of distance from the first use. The range is from

0.0 to 9999 M (Mile). User also can press the mode key to display the odometer value.

RPM: Counts each stroke within a minute. The range is from 0 to 400.

PUL (PULSE): Displays the user's heart rate in beats per minute during training. (The data is a rough

guide which cannot be used in medical treatment.)

NOTE: please put your hands on the hand pulses when in PULSE function.

Note:

1. If the meter display is abnormal, please re-install the batteries and try again.

2. Battery Spec: 1.5V UM-4 or AAA (2PCS).

3. The batteries must be removed from the appliance before it is disposed of safely.

Version 1.3

22

INSTRUCCIONES DE MONTAJE

Valoramos su experiencia con los productos de Sunny Health and Fitness. Para obtener ayuda

con las piezas o resolver algún problema, escríbanos a la dirección de correo

[email protected], o llámenos al 1-877-90SUNNY (877-907-8669).

PASO 1:

Use una Llave Allen (n.° 105) para

desentornillar 4 Pernos Allen (n.° B), 4

Arandelas Planas (n.° C) y 2 Tubos de

Envío (n.° A) de la Estructura Principal

(n.° 1).

OPCIONAL: Puede guardar estas piezas:

Pernos Allen (n.° B), Arandelas Planas

(n.° C), Tubos de Envío (n.° A) para el

embalaje y el transporte futuro de la

bicicleta.

PASO 2:

Fije el Estabilizador Delantero y el

Estabilizador Trasero (n.° 2 y n.° 3) a la

Estructura Principal (n.° 1) con 4 Pernos

Allen (n.° 16) y 4 Arandelas Planas

(n.° 24). Apriete y asegure con la Llave

Allen (n.° 105).

1

23

Valoramos su experiencia con los productos de Sunny Health and Fitness. Para obtener ayuda

con las piezas o resolver algún problema, escríbanos a la dirección de correo

[email protected], o llámenos al 1-877-90SUNNY (877-907-8669).

PASO 3:

¡IMPORTANTE! Lea atentamente las

instrucciones, ya que su incumplimiento

podría ocasionar daños permanentes a

la bicicleta.

Retire las Tuercas de Nailon Izquierda y

Derecha (n.° 35L/R) ubicadas en los

Pedales (n.° 94L/R). La Tuerca de Nailon

Derecha (n.° 35R) es blanca por dentro. La

Tuerca de Nailon Izquierda (n.° 35L) es

azul por dentro. Los Pedales (n.° 94L/R)

están marcados como L y R.

Atornille el Pedal Izquierdo (n.° 94L)

HACIA LA IZQUIERDA en la Manivela

Izquierda (n.° 60L). Una vez atornillado

correctamente en el lugar, use la Llave de

Tuercas (n.° 107) para sujetar el perno del

pedal y atornille la Tuerca de Nailon

Izquierda (n.° 35L) HACIA LA DERECHA

al extremo roscado del Pedal Izquierdo

(n.° 94L) con la Llave Inglesa (n.° 106).

Atornille el Pedal Derecho (n.° 94R)

HACIA LA DERECHA en la Manivela

Derecha (n.° 60R). Una vez atornillado

correctamente en el lugar, use la Llave de

Tuercas (n.° 107) para sujetar el perno del

pedal y atornille la Tuerca de Nailon

Derecha (n.° 35R) HACIA LA IZQUIERDA

al extremo roscado del Pedal Derecho

(n.° 94R) con la Llave Inglesa (n.° 106).

Asegúrese de que los Pedales (n.° 94L/R)

estén bien ajustados antes y durante el

ejercicio para evitar cualquier daño en las

roscas de los pedales o las manivelas.

24

Valoramos su experiencia con los productos de Sunny Health and Fitness. Para obtener ayuda

con las piezas o resolver algún problema, escríbanos a la dirección de correo

[email protected], o llámenos al 1-877-90SUNNY (877-907-8669).

PASO 4:

Afloje y extraiga la Perilla del Resorte de

Regulación (n.° 91) [del barral del asiento

de la estructura principal]. Inserte el Barral

del Asiento (n.° 4) en la manga ubicada en

la parte trasera de la Estructura Principal

(n.° 1). Ajuste nuevamente el Barral del

Asiento (n.° 4) a la posición deseada e

inserte y apriete nuevamente la Perilla del

Resorte de Regulación (n.° 91) para

asegurar el barral en su lugar.

Afloje y extraiga la Perilla del Resorte de

Regulación (n.° 91) [del deslizante del

asiento]. Inserte el Deslizante del Asiento

(n.° 5) en el Barral del Asiento (n.° 4).

Ajuste el Deslizante del Asiento (n.° 5) a la

posición deseada e inserte y apriete

nuevamente la Perilla del Resorte de

Regulación (n.° 91) para asegurar el barral

en su lugar.

Asegure el Asiento (n.° 95) al Deslizante

del Asiento (n.° 5) con la Llave de Tuercas

(n.° 107).

NOTA: Para ajustar correctamente el

asiento, necesitará una llave de tuercas

abiertas para apretar la tuerca de cada lado

en direcciones opuestas entre sí.

PASO 5:

Afloje y extraiga la Perilla del Resorte de

Regulación (n.° 91) [del barral del manubrio

de la estructura principal]. Inserte el Barral

del Manubrio (n.° 6) en la manga ubicada

en la parte delantera de la Estructura

Principal (n.° 1). Ajuste el Barral del

Manubrio (n.° 6) a la posición deseada e

inserte y apriete nuevamente la Perilla del

Resorte de Regulación (n.° 91) para

asegurar el barral en su lugar.

Fije el Manubrio (n.° 7) al Barral del

Manubrio (n.° 6) con 2 Pernos de

Carrocería (n.° 29), 2 Arandelas Planas

(n.° 25) y 2 Tuercas de Nailon (n.° 38).

Apriete y asegure con la Llave Inglesa

(n.° 104).

25

Valoramos su experiencia con los productos de Sunny Health and Fitness. Para obtener ayuda

con las piezas o resolver algún problema, escríbanos a la dirección de correo

[email protected], o llámenos al 1-877-90SUNNY (877-907-8669).

PASO 6:

Retire el Tornillo Phillips (n.° 64)

preinstalado del Manubrio (n.° 7). Luego,

fije la Cobertor del Manubrio (n.° 97) al

Manubrio (n.° 7) con el Tornillo Phillips

(n.° 64) que se retiró. Apriete y asegure

con la Llave Inglesa (n.° 104).

Conecte el Cable de Sensor de Pulso

(n.° 18) y el Cable del Sensor (n.° 101) a

los cables correspondientes del Medidor

(n.° 96). Luego, inserte el Medidor (n.° 96)

al soporte del Barral del Manubrio (n.° 6).

PASO 7:

Retire los 4 Tornillos Plano Phillips

(n.° 65) preinstalados y 4 Arandelas

Planas (n.° 66) de la Estructura Principal

(n.° 1).

Luego, fije el Soporte Para Botella

(n.° 61) y el Rack Para Mancuernas

(n.° 62) a la Estructura Principal (n.° 1)

con los 4 Tornillos Plano Phillips (n.° 65)

y las 4 Arandelas Planas (n.° 66) que se

retiraron. Apriete y asegure con la Llave

Inglesa (n.° 104).

¡El armado está completo!

26

GUÍA DE AJUSTES

RESISTENCIA Y FRENADO:

Puede ajustar el nivel de tensión de la bicicleta al girar la Perilla de Tensión

(n.° 90). Para aumentar el nivel de resistencia, gire la perilla hacia la derecha.

Para reducir el nivel de resistencia, gire la perilla hacia la izquierda.

Durante el ejercicio, puede detener la bicicleta inmediatamente empujando hacia

abajo la Perilla de Tensión (n.° 90). Este es el freno de emergencia.

AJUSTE DEL MANUBRIO:

Es importante que tanto el manubrio como el asiento estén fijados a la altura

correcta de su cuerpo. Para ajustar la altura del manubrio, afloje y tire de la

Perilla del Resorte de Regulación (n.° 91) hacia afuera; luego, deslice el Barral

del Manubrio (n.° 6) hacia arriba o hacia abajo hasta la altura deseada. Una vez

ajustado, vuelva a insertar y apretar la Perilla del Resorte de Regulación

(n.° 91) para fijar el Barral del Manubrio (n.° 6) en su lugar.

TRASLADO DE LA BICICLETA:

Para trasladar la bicicleta, primero asegúrese de que el Manubrio (n.° 7) esté

fijado correctamente. Si el Manubrio (n.° 7) está flojo, ajuste la Perilla del

Resorte de Regulación (n.° 91) para asegurarlo. A continuación, párese delante

de la bicicleta de modo que se encuentre en frente del Manubrio (n.° 7). Sujete

firmemente y sostenga cada lado del Manubrio (n.° 7), coloque un pie en la base

delantera e incline la bicicleta hacia usted hasta que las Ruedas de Transporte

(n.° 83) de los Estabilizador Delantero (n.° 2) toquen el suelo. Con las Ruedas

de Transporte (n.° 83) en el suelo, puede transportar la bicicleta al lugar deseado

con facilidad.

NOTA: Al mover la bicicleta, tenga cuidado siempre ya que un impacto

inesperado, como dejar caer la bicicleta, puede causar lesiones y afectar el

rendimiento de la bicicleta.

AJUSTE DEL BALANCE:

Para lograr una conducción suave y cómoda durante el uso, debe asegurar la

estabilidad de la bicicleta. Si nota que la bicicleta está desequilibrada, puede

ajustar las Almohadillas para Pies (n.° 84) ubicadas debajo de los

Estabilizadores Delanteros y Traseros (n.° 2 y n.° 3).

Para hacerlo, use la Llave Inglesa (n.° 104) para aflojar la Tuerca Hexagonal

(n.° 41) girándola hacia la derecha (dirección A). Con la tuerca aflojada, gire la

Almohadilla Para Pies (n.° 84) hasta que quede a nivel con la superficie en la

que está la bicicleta. Cuando haya terminado de ajustar las Almohadillas Para

Pies (n.° 84), vuelva a apretar la Tuerca Hexagonal (n.° 41) girándola hacia la

izquierda (dirección B) con la Llave Inglesa (n.° 104). Si es necesario, repita este

proceso para ajustar las Almohadillas Para Pies (n.° 84) restantes.

27

AJUSTE DEL ASIENTO

El Asiento (n.° 95) de esta bicicleta es totalmente ajustable cuando se mueve Up

(Hacia arriba), Down (Hacia abajo), Fore (Hacia adelante), Aft (Hacia atrás).

Para ajustar la altura del Barral del Asiento (n.° 4), afloje y tire de la Perilla del

Resorte de Regulación (n.° 91) [del barral del asiento] hacia afuera; luego, suba

o baje el Asiento (n.° 95) a la altura deseada. Una vez ajustado, vuelva a insertar

y apretar la Perilla del Resorte de Regulación (n.° 91) [del barral del asiento]

para fijar el Asiento (n.° 95) en su lugar.

Para ajustar el Asiento (n.° 95) hacia atrás y adelante, afloje y tire de la Perilla

del Resorte de Regulación (n.° 91) [del deslizante del asiento] hacia afuera;

luego, deslice el Deslizante del Asiento (n.° 5) a la posición deseada. Una vez

colocada, vuelva a insertar y apretar la Perilla del Resorte de Regulación

(n.° 91) [del deslizante del asiento] para fijar el tubo del deslizante del asiento en

su lugar.

VERIFICACIÓN DE PEDALES

Asegúrese de que todas las tuercas, tapas de tuercas y pedales estén

asegurados, e inspeccione el equipo con frecuencia. Si encuentra alguna pieza

defectuosa, no haga ejercicio hasta que haya sido reparada.

Inspeccione los pedales antes de hacer ejercicio. Si están sueltos, vuelva a

ajustarlos.

AJUSTE DEL ASIENTO

Ajuste las tuercas hexagonales con la Llave de Tuercas (n.° 107) si el Asiento

(n.° 95) está flojo.

AJUSTE DE LA CORREA DEL PEDAL

Coloque la punta de cada pie en las punteras hasta que sus zapatillas encajen

perfectamente en la caja de la puntera. Gire un pie hasta el alcance de su brazo y

tire de la correa hasta que la caja de la puntera encaje perfectamente con su

zapatilla. Inserte la correa de nuevo en el aro de la puntera del pie. Repita para el

otro pie.

28

MANTENIMIENTO Y CUIDADO

Esta es información general para realizar el mantenimiento diario, semanal y mensual en su

bicicleta.

MANTENIMIENTO DIARIO

Después de cada sesión de ejercicio, limpie

todo el equipo: asiento, estructura y

manubrio. Preste especial atención al barral

del asiento, al barral del manubrio y al

protector de la cinta/cadena. El sudor es muy

corrosivo y puede causar problemas que

requieran reemplazo de piezas más adelante.

1. Súbase a la bicicleta y accione el tren de

manejo.

2. Preste atención a cualquier vibración que se

sienta a través de los pedales. Si siente

alguna vibración, es posible que deba apretar

los pedales, el soporte inferior o ajustar la

tensión de la cinta/cadena de manejo.

3. Use una llave de tuercas para apretar los

pedales hasta que estén seguros.

MANTENIMIENTO MENSUAL

1. Verifique que todas las herramientas estén seguras

como: soporte de botella, tuercas del volante,

pernos de protección de la cinta/cadena, tuercas de

seguridad de la pinza de freno y tuercas de la

varilla de tensión de la pinza de freno.

2. Inspeccione la varilla de tensión del freno para

detectar signos de desgaste, como roscas faltantes.

Limpie y lubrique la varilla de tensión del freno.

3. Limpie y lubrique el barral del asiento, el barral

del manubrio y el deslizador del asiento. Elimine

la acumulación de materiales extraños.

MANTENIMIENTO SEMANAL

1. Inspeccione las piezas móviles y asegure las

herramientas.

2. Inspeccione los accesorios de la estructura de

la clavija de tracción, asegurándose de que

los accesorios estén ajustados. Aflojar los

accesorios de la estructura puede desprender

roscas con el tiempo y causar daños

considerables.

3. Limpie y lubrique los ensambles del resorte

de regulación. Tire de la clavija y rocíe una

pequeña cantidad de lubricante en el eje.

4. Ajuste las piezas metálicas del asiento,

asegurándose de que el asiento esté nivelado

y centrado.

5. Cepille y trate las almohadillas de resistencia.

Retire cualquier material extraño que se

pueda haber recogido en las almohadillas.

Rocíe las almohadillas con lubricante de

silicona. Esto ayuda a reducir el ruido de la

fricción entre las almohadillas y el volante.

6. Inspeccione visualmente el soporte inferior,

las punteras y las correas de los pies. Si

alguno de ellos está suelto o desconectado,

coloque y apriete.

CUIDADO DE LA PASTILLA DEL FRENO DE

CUERO

1. Realice este mantenimiento cuando la pastilla del

freno se instale por primera vez y durante toda la

vida útil de la pastilla. Seguir estas instrucciones

sencillas puede aumentar la vida útil de las

pastillas de sus frenos.

2. Algunos conjuntos de pastillas de freno están

prelubricados. Apriete la pastilla de freno. Si se

libera lubricante, entonces la pastilla ha sido

prelubricada.

3. Si la pastilla del freno está seca, cúbrala con

aceite 3 en 1. Cepille el cuero con un cepillo

limpio de cerdas de alambre y luego aplique el

aceite. Permita que el aceite penetre en la

pastilla. Repita de 4 a 5 veces hasta que la

pastilla esté saturada, pero no gotee con aceite.

Cuando la pastilla está saturada, ya no absorberá

el aceite.

4. Inspeccione la pastilla del freno semanalmente y

lubrique si es necesario. La pastilla no debe tener

una apariencia acristalada. Si la pastilla aparece

acristalada, cepíllela con un cepillo de alambre y

aplique lubricante según sea necesario. Si se

observa algo del relleno de esponja a través de la

almohadilla de cuero, se debe reemplazar la

pastilla de freno.

29

INSTALACIÓN Y REEMPLAZO DE LAS PILAS

INSTALACIÓN DE LAS PILAS

El medidor usa 2 pilas AAA. Abra la tapa de las pilas de la parte posterior del medidor,

luego, coloque 2 pilas en el compartimiento de las pilas. Asegúrese de que los

extremos (+) y (-) de las pilas estén en la posición correcta. Vuelva a colocar la tapa

de las pilas.

CAMBIO DE PILAS

Si hay un problema con la pantalla, intente cambiar las pilas primero. Abra la tapa de

las pilas, retire las pilas viejas y reemplácelas con pilas nuevas. Asegúrese de que los

extremos (+) y (-) de las pilas estén en la posición correcta. Vuelva a colocar la tapa

de las pilas. Al cambiar las pilas, reemplácelas siempre con pilas nuevas. No mezcle

pilas viejas y nuevas. Deseche las pilas de acuerdo con las leyes y regulaciones de su

región.

30

MEDIDOR DE EJERCICIO

BOTÓN DE FUNCIÓN:

MODE (MODO):

1. Presione el botón para seleccionar el valor de visualización de la función

en la pantalla LCD.

2. Presione el botón y manténgalo presionado durante 2 segundos para

restablecer todos los valores, excepto el odómetro, a cero.

Nota: Cuando el usuario reemplaza las pilas, todos los valores se

restablecerán a CERO automáticamente.

OPERACIONES:

AUTO ON/OFF (ENCENDIDO/APAGADO AUTOMÁTICO): El medidor mostrará el valor del

entrenamiento automáticamente cuando el usuario comience a hacer ejercicio. Cuando la

bicicleta ha estado inactiva o no se ha realizado ejercicio durante 4 minutos, el medidor se

apagará y se mantendrá el valor del entrenamiento en el odómetro. Mientras el usuario

comienza el ejercicio de nuevo, el valor del entrenamiento en el odómetro se acumulará

continuamente.

AUTO SCAN (ESCANEO AUTOMÁTICO): Después de encender el medidor o presionar el

botón Mode (Modo), la pantalla LCD mostrará todos los valores de función: TMR-SPD-DIST-

CAL-ODO-RPM-PUL (repeat) (TIEMPO-VELOCIDAD-DISTANCIA-CALORÍAS-ODÓMETRO-

RPM-PULSO) (repetir). Todas las funciones se mostrarán durante 6 segundos.

FUNCIONES:

SPD (VELOCIDAD): Muestra la velocidad obtenida. El rango es de 0.0 a 99.9 MPH (millas por

hora).

DST (DISTANCIA): Cuenta el recorrido total de un ejercicio de principio a fin. El rango es de

0.00 hasta 9999 M (millas).

TMR (TIEMPO): Cuenta el tiempo total de un ejercicio de principio a fin. El rango va desde

00:00 hasta 99:59.

CAL (CALORÍAS): Cuenta la cantidad total de calorías quemadas durante un ejercicio de

principio a fin. El rango es de 0.0 a 9999 KCAL. (Los datos son una guía aproximada que no se

puede utilizar en tratamientos médicos).

ODO (ODÓMETRO): Muestra la distancia total desde el primer uso. El rango es de 0.0 hasta

9999 M (millas). El usuario también puede presionar la tecla de modo para mostrar el valor del

odómetro.

RPM (REVOLUCIONES POR MINUTO): Cuenta cada movimiento en un minuto. El rango es

de 0 a 400.

PUL (PULSO): Muestra la frecuencia cardíaca del usuario en latidos por minuto durante el

entrenamiento. (Los datos son una guía aproximada que no se puede utilizar en tratamientos

médicos).

NOTA: Coloque sus manos en los manubrios de pulso cuando esté en la función PULSE

(PULSO).

Nota:

1. Si la pantalla de la Medidor funciona de forma anormal, vuelva a colocar las pilas e intente

nuevamente.

2. Especificaciones de las pilas: 1.5 V UM-4 o AAA (2 pilas).

3. Las pilas deben quitarse del dispositivo antes de desecharlo de manera segura. Versión 1.3

31

INSTRUCTIONS D’ASSEMBLAGE

Votre expérience d’utilisation des produits Sunny Health and Fitness compte pour nous. Pour

obtenir de l’aide avec les pièces et le dépannage, veuillez nous contacter à l’adresse:

[email protected] ou au 1-877-90SUNNY (877-907-8669).

ÉTAPE 1 :

Se servir de la Clé Allen (Nº 105) pour

dévisser les 4 Boulons Allen (Nº B), les

4 Rondelles Plates (Nº C) et les 2 Tubes

d’Expédition (Nº A) du Cadre Principal

(Nº 1).

EN OPTION : Vous pouvez conserver ces

éléments : Boulons Allen (Nº B),

Rondelles Plates (Nº C), Tubes

d’Expédition (Nº A) pour le remballage et

le transport futurs du vélo.

ÉTAPE 2 :

Fixer les Stabilisateurs Avant et Arrière

(Nº 2 et Nº 3) au Cadre Principal (Nº 1) à

l’aide de 4 Boulons Allen (Nº 16) et de

4 Rondelles Plates (Nº 24). Bien serrer

avec la Clé Allen (Nº 105).

1

32

Votre expérience d’utilisation des produits Sunny Health and Fitness compte pour nous. Pour

obtenir de l’aide avec les pièces et le dépannage, veuillez nous contacter à l’adresse:

[email protected] ou au 1-877-90SUNNY (877-907-8669).

ÉTAPE 3 :

IMPORTANT! Lire attentivement les

instructions, le non-respect de celles-ci

pourrait entraîner des dommages

définitifs sur votre vélo.

Retirer les Écrous en Nylon Gauche et

Droit (Nº 35L/R) situés sur les Pédales

(Nº 94L/R). l’Écrou en Nylon Droit

(Nº 35R) est blanc à l’intérieur. l’Écrou en

Nylon Gauche (Nº 35L) est bleu à

l’intérieur. Les Pédales (Nº 94L/R) sont

étiquetées « L » et « R ».

Visser la Pédale Gauche (Nº 94L) dans le

sens ANTIHORAIRE dans la Manivelle

Gauche (Nº 60L). Une fois la pédale

correctement vissée, utiliser la Clé (Nº 107)

pour maintenir le boulon, puis bien visser

l’Écrou en Nylon Gauche (Nº 35L) dans le

sens HORAIRE sur le filetage de la Pédale

Gauche (nº 94L) avec la Clé Tricoise

(Nº 106).

Visser la Pédale Droite (Nº 94R) dans le

sens HORAIRE dans la Manivelle Droite

(Nº 60R). Une fois la pédale correctement

vissée, utiliser la Clé (Nº 107) pour

maintenir le boulon, puis bien visser l’Écrou

en Nylon Droit (Nº 35R) dans le sens

ANTIHORAIRE sur le filetage de la Pédale

Droite (Nº 94R) avec la Clé Tricoise

(Nº 106).

S’assurer que les Péd ales (Nº 94L/R) sont

bien serrées avant et pendant l’exercice

pour éviter d’endommager le filetage des

pédales ou des manivelles.

33

Votre expérience d’utilisation des produits Sunny Health and Fitness compte pour nous. Pour

obtenir de l’aide avec les pièces et le dépannage, veuillez nous contacter à l’adresse:

[email protected] ou au 1-877-90SUNNY (877-907-8669).

ÉTAPE 4 :

Desserrer et tirer le Bouton à Cliquet

(Nº 91) [de la tige de selle sur le cadre

principal]. Insérer la Tige de Selle (Nº 4)

dans la gaine située à l’arrière du Cadre

Principal (Nº 1). Régler la Tige de Selle

(Nº 4) à la position souhaitée, puis réinsérer

et serrer le Bouton à Cliquet (Nº 91) pour

immobiliser la tige.

Desserrer et tirer le Bouton à Cliquet

(Nº 91) [du glissoir de selle]. Insérer le

Glissoir de Selle (Nº 5) dans la Tige de

Selle (Nº 4). Régler le Glissoir de Selle

(Nº 5) à la position souhaitée, puis réinsérer

et serrer le Bouton à Cliquet (Nº 91) pour

immobiliser la tige.

Bien fixer la Selle (Nº 95) au Glissoir de

Selle (Nº 5) avec la Clé (Nº 107).

REMARQUE : Afin de serrer correctement

la selle, il faut se servir d’une clé plate pour

serrer l’écrou simultanément de chaque côté

dans des sens opposés.

ÉTAPE 5 :

Desserrer et tirer le Bouton à Cliquet

(Nº 91) [de la tige de guidon sur le cadre

principal]. Insérer la Tige de Guidon (Nº 6)

dans la gaine située à l’avant du Cadre

Principal (Nº 1). Régler la Tige de Guidon

(Nº 6) à la position souhaitée, puis réinsérer

et serrer le Bouton à Cliquet (Nº 91) pour

immobiliser la tige.

Fixer le Guidon (Nº 7) à la Tige de Guidon

(Nº 6) à l’aide de 2 Boulons de Carrosserie

(Nº 29), de 2 Rondelles Plates (Nº 25) et

de 2 Écrous en Nylon (Nº 38). Bien serrer

avec la Clé Tricoise (Nº 104).

34

Votre expérience d’utilisation des produits Sunny Health and Fitness compte pour nous. Pour

obtenir de l’aide avec les pièces et le dépannage, veuillez nous contacter à l’adresse:

[email protected] ou au 1-877-90SUNNY (877-907-8669).

ÉTAPE 6 :

Retirer la Vis Cruciforme (Nº 64)

préassemblée du Guidon (Nº 7). Fixer

ensuite le Couvercle de Guidon (Nº 97)

au Guidon (Nº 7) à l’aide des Vis

Cruciformes (Nº 64) qui viennent d’être

retirées. Bien serrer avec la Clé Tricoise

(Nº 104).

Raccorder le Câble du Capteur de Pouls

(No 18) et le Câble du Capteur (No 101)

aux câbles respectifs du Compteur

(No 96). Fixer le Compteur (No 96) au

support de la Tige de Guidon (No 6).

ÉTAPE 7 :

Retirer les 4 Vis Cruciformes à Têt e

Plate (Nº 65) et les 4 Rondelles Plates

(Nº 66) préassemblées du Cadre

Principal (Nº 1).

Fixer ensuite le Porte-Bouteille (Nº 61) et

le Support Pour Haltères (Nº 62) au

Cadre Principal (Nº 1) à l’aide des 4 Vis

Cruciformes à Tête Plate (Nº 65) et des

4 Rondelles Plates (Nº 66) qui viennent

d’être retirées. Bien serrer avec la Clé

Tricoise (Nº 104).

L’assemblage est terminé!

35

GUIDE DE RÉGLAGE

RÉSISTANCE ET FREINAGE

Il est possible de régler le niveau de tension du vélo en tournant le

Bouton de Tension (Nº 90). Pour augmenter le niveau de résistance,

tourner le bouton dans le sens horaire. Pour réduire le niveau de

résistance, tourner le bouton dans le sens antihoraire.

Pendant l’exercice, l’utilisateur peut arrêter le vélo immédiatement en

enfonçant le Bouton de Tension (Nº 90). C’est le frein d’urgence.

RÉGLAGE DU GUIDON

Il est important que le guidon et la selle soient tous deux réglés à la

hauteur qui convient à votre corps. Pour régler la hauteur du guidon,

desserrer le Bouton à Cliquet (Nº 91) et le tirer vers l’extérieur, puis faire

coulisser la Tige de Guidon (Nº 6) vers le haut ou vers le bas jusqu’à la

position souhaitée. Une fois le réglage accompli, réinsérer et serrer le

Bouton à Cliquet (Nº 91) pour immobiliser la Tige de Guidon (Nº 6).

TRANSPORT DU VÉLO

Pour déplacer le vélo, vérifier d’abord que le Guidon (Nº 7) est bien fixé.

Si le Guidon (Nº 7) est lâche, resserrer le Bouton à Cliquet (Nº 91) pour

l’immobiliser. Se tenir ensuite devant le vélo, directement en face du

Guidon (Nº 7). Saisir fermement chaque côté du Guidon (Nº 7), placer

ensuite un pied sur la base avant et faire basculer le vélo vers l’avant

jusqu’à ce que les Roulettes de Transport (Nº 83) des Stabilisateurs

Avant (Nº 2) touchent le sol. Une fois les Roulettes de Transport (Nº 83)

au sol, il sera facile de déplacer le vélo jusqu’à l’emplacement souhaité.

REMARQUE : En déplaçant le vélo, toujours procéder avec prudence, car

un choc inattendu, tel que la chute du vélo, peut causer des blessures et

influer sur les performances du vélo.

RÉGLAGE DE L’ÉQUILIBRE

Pour une séance d’entraînement confortable, vérifier que le vélo est

stable. Si le vélo est instable, il est possible de régler les Patins de Pied

(Nº 84) situés sous les Stabilisateurs Avant et Arrière (Nº 2 et Nº 3).

Pour ce faire, utiliser la Clé Tricoise (Nº 104) pour desserrer l’Écrou

Hexagonal (Nº 41) en le tournant dans le sens horaire (direction A). Une

fois l’écrou desserré, tourner le Patin de Pied (No 84) jusqu’à ce qu’il soit

à niveau avec le sol sur lequel se trouve le vélo. Une fois les Patins de

Pied (Nº 84) réglés, resserrer l’Écrou Hexagonal (Nº 41) en le tournant

dans le sens antihoraire (direction B) avec la Clé Tricoise (Nº 104). Si

nécessaire, répéter ce processus pour régler les autres Patins de Pied

(Nº 84).

36

RÉGLAGE DE LA SELLE

La Selle (Nº 95) de ce vélo est entièrement réglable, dans les sens Up

(haut), Down (bas), Fore (avant), Aft (arrière).

Pour régler la hauteur de la Tige de Selle (Nº 4), desserrer le Bouton à

Cliquet (Nº 91) [de la tige de selle] et tirer dessus vers l’extérieur, puis

élever ou abaisser la Selle (Nº 95) au niveau souhaité. Une fois le réglage

accompli, réinsérer et serrer le Bouton à Cliquet (Nº 91) [sur la tige de

selle] pour immobiliser la Selle (Nº 95).

Pour régler la Selle (Nº 95) dans le sens avant-arrière, desserrer le

Bouton à Cliquet (Nº 91) [du glissoir de selle] et le tirer vers l’extérieur,

puis faire coulisser le Glissoir de Selle (Nº 5) jusqu’à la position

souhaitée. Une fois le glissoir de selle en place, réinsérer et serrer le

Bouton à Cliquet (Nº 91) [du glissoir de selle] pour l’immobiliser.

VÉRIFICATION DES PÉDALES

S’assurer que tous les écrous, capuchons d’écrou et pédales sont bien

fixés et vérifier régulièrement l’état du matériel. En cas de détection de

pièces défectueuses, ne pas faire d’entraînement jusqu’à ce qu’elles aient

été réparées.

De même, vérifier les pédales avant de commencer l’entraînement. Si elles

sont desserrées, il faut les resserrer.

RESSERRER LA SELLE

Si la Selle (Nº 95) est desserrée, resserrer les écrous hexagonaux à l’aide

de la Clé (Nº 107).

RÉGLAGE DE LA COURROIE DE PÉDALE

Placer la pointe des pieds dans les cale-pieds de manière à ce que l’avant

de la chaussure soit bien logé dans la cage des cale-pieds. Ramener un

pied à portée de bras et tirer sur la courroie jusqu’à ce que la cage du

cale-pied épouse bien la chaussure. Insérer l’extrémité de la courroie dans

la boucle du cale-pied. Faire de même avec l’autre pied.

37

MAINTENANCE ET ENTRETIEN

Il s’agit d’informations générales concernant l’entretien quotidien, hebdomadaire et mensuel à

effectuer sur votre vélo.

ENTRETIEN QUOTIDIEN

Après chaque séance d’exercice, essuyer

tout l’équipement : la selle, le cadre et le

guidon. Porter une attention particulière à la

tige de selle, à la tige de guidon et au

protège-courroie/chaîne. La transpiration est

très corrosive et peut entraîner des

problèmes nécessitant le remplacement des

pièces plus tard.

1. Monter sur le vélo et engager le train

d’entraînement.

2. Être à l’affût de toute vibration ressentie sur

les pédales. Si des vibrations se font sentir, il

faut peut-être resserrer les pédales, le

support inférieur, ou régler la tension de la

courroie d’entraînement/chaîne.

3. Utiliser une clé pour serrer les pédales

jusqu’à ce qu’elles soient fixées.

ENTRETIEN MENSUEL

1. Vérifier que toute la quincaillerie est bien serrée,

notamment : le porte-bouteille, les écrous du volant

d’inertie, les écrous du protège-courroie/chaîne, les

écrous autofreinés ainsi que les écrous de la tige de

tension des étriers de frein.

2. Inspecter la tige de tension de frein pour vérifier tout

signe d’usure tel que des filetages manquants.

Nettoyer et lubrifier la tige de tension de frein.

3. Nettoyer et lubrifier la tige de selle, la tige de

guidon et le glissoir de selle. Nettoyer toute

matière étrangère accumulée.

ENTRETIEN HEBDOMADAIRE

1. Inspecter les pièces mobiles et serrer la

quincaillerie.

2. Inspecter les raccords de cadre de la

goupille pour vérifier qu’ils sont bien serrés.

Des raccords de cadre desserrés risquent

d’endommager le filetage et de causer des

dommages importants.

3. Nettoyer et lubrifier les assemblages de

bouton à cliquet. Tirer sur le bouton et

pulvériser une petite quantité de lubrifiant sur

l’arbre.

4. Serrer la quincaillerie de la selle en vérifiant

que cette dernière est à niveau et centrée.

5. Brosser et traiter les patins de résistance.

Nettoyer toute matière étrangère accumulée

sur les patins. Pulvériser les patins avec un

lubrifiant au silicone. Cela permet de réduire

le bruit dû au frottement entre les patins et le

volant d’inertie.

6. Inspecter visuellement le support inférieur,

les cale-pieds et les courroies des cale-

pieds. Si l’un d’eux est desserré ou détaché,

rattacher et serrer la pièce.

SOIN DU PATIN DE FREIN EN CUIR

1. Effectuer cet entretien lors de la première

installation du patin de frein et durant toute sa

durée de vie. Suivre ces instructions simples peut

prolonger la durée de vie de vos patins de frein.

2. Certains ensembles de patins de frein sont déjà

lubrifiés. Appuyer sur le patin de frein. Si du

lubrifiant s’écoule, le patin a déjà été lubrifié.

3. Si le patin de frein est sec, l’enduire d’huile 3-en-

1. Brosser le cuir avec une brosse à poils

métalliques propre, puis appliquer l’huile. L’huile

doit pénétrer dans le patin. Répéter l’opération 4

à 5 fois jusqu’à ce que le patin soit saturé, mais

sans que l’huile ne coule. Lorsque le patin est

saturé, il n’absorbe plus l’huile.

4. Inspecter le patin de frein une fois par semaine et

le lubrifier le cas échéant. Le patin ne doit pas

avoir un aspect lustré. Si le patin semble lustré, le

brosser avec une brosse métallique et appliquer

du lubrifiant le cas échéant. Si l’un des

rembourrages en mousse apparaît à travers le

patin de frein en cuir, celui-ci doit être remplacé.

38

INSTALLATION ET REMPLACEMENT DES PILES

INSTALLATION DES PILES

Le compteur utilise 2 piles de type AAA. Ouvrir le couvercle du compartiment à piles

situé à l’arrière du compteur, puis placer 2 piles. Vérifier que les pôles (+) et (-) des

piles sont dans la bonne position. Remettre le couvercle du compartiment à piles.

REMPLACEMENT DES PILES

S’il y a un problème d’affichage, essayer d’abord de changer les piles. Ouvrir le

couvercle du compartiment à piles, retirer les anciennes piles et les remplacer par de

nouvelles. Vérifier que les pôles (+) et (-) des piles sont dans la bonne position.

Remettre le couvercle du compartiment à piles. Lors du changement des piles,

toujours remplacer les deux par des piles neuves. Ne pas mélanger les piles neuves

avec les anciennes. Jeter les piles conformément aux lois et règlements en vigueur

dans votre région.

39

COMPTEUR D’EXERCICE

TOUCHES DE FONCTION :

MODE :

1. Appuyer sur la touche pour sélectionner l’affichage de la valeur de

fonction sur l’écran ACL.

2. Appuyer sur la touche et la maintenir enfoncée pendant 2 secondes pour

remettre à zéro toutes les valeurs, excepté celles de l’odomètre.

Remarque : Lorsque l’utilisateur remplace les piles, toutes les valeurs sont

automatiquement remises à ZÉRO.

FONCTIONNEMENT :

AUTO ON/OFF (MARCHE/ARRÊT AUTO) : Le compteur affiche automatiquement la valeur de

l’exercice en cours lorsque l’utilisateur commence l’entraînement. Lorsque le vélo est inactif ou

qu’il n’y a pas eu d’exercice pendant plus de 4 minutes, le compteur s’éteint et la valeur

d’entraînement affichée sur l’odomètre reste inchangée. À chaque nouvel entraînement, la

valeur de l’odomètre s’ajoute à la précédente.

AUTO SCAN (BALAYAGE AUTOMATIQUE) : Une fois que le compteur est mis en marche ou

que la touche Mode est enfoncée, l’écran ACL affiche toutes les valeurs de fonction : TMR

(DURÉE), SPD (VITESSE), DIST (DISTANCE), CAL (CALORIES), ODO (ODOMÈTRE), RPM

(TR/MIN), PUL (POULS) (affichées à tour de rôle). Chaque fonction s’affichera pendant

6 secondes.

FONCTIONS :

SPD (VITESSE) : Affiche la vitesse actuelle atteinte. La plage est comprise entre 0,0 et

99,9 MI/H (milles par heure).

DST (DISTANCE) : Compte la distance parcourue du début à la fin d’un exercice. La plage est

comprise entre 0,00 et 9 999 MI (milles).

TMR (DURÉE) : Calcule la durée totale du début à la fin d’un exercice. La plage est comprise

entre 00:00 et 99:59.

CAL (CALORIES) : Compte le nombre total de calories brûlées du début à la fin d’un exercice.

La plage est comprise entre 0,0 et 9 999 KCAL. (Ces données sont indicatives et ne doivent

pas être utilisées dans le cadre d’un traitement médical.)

ODO (ODOMÈTRE) : Affiche la distance totale parcourue depuis la première utilisation. La

plage est comprise entre 0,0 et 9 999 MI (milles). L’utilisateur peut également appuyer sur la

touche Mode pour afficher la valeur de l’odomètre.

RPM (TR/MIN) : Calcule les mouvements effectués pendant une minute. La plage est comprise

entre 0 et 400.

PUL (POULS) : Affiche la fréquence cardiaque de l’utilisateur calculée en nombre de battements par

minute pendant l’entraînement. (Ces données sont indicatives et ne doivent pas être utilisées dans

le cadre d’un traitement médical.)

REMARQUE : Tenir les capteurs de pouls entre les mains lorsque la fonction PULSE (POULS)

est activée.

Remarque :

1. Si l’affichage sur le compteur est anormal, retirer et réinstaller les piles, puis réessayer.

2. Caractéristiques des piles : 1,5 V UM-4 ou AAA (2 unités).

3. Avant de ranger l’appareil de manière sûre, les piles doivent être retirées. Version 1.3

40

MONTAGEANLEITUNG

Wir schätzen Ihre Erfahrung im Umgang mit den Produkten von Sunny Health and Fitness. Für

Fragen zu Teilen oder Hilfe bei der Fehlerbehebung kontaktieren Sie uns bitte unter

[email protected] oder 1-877-90SUNNY (877-907-8669).

SCHRITT 1:

Verwenden Sie den Inbusschlüssel (Nr.

105) und schrauben Sie 4

Inbusschrauben (Nr. B), 4

Unterlegscheiben (Nr. C) und 2

Versandhülsen (Nr. A) vom

Hauptrahmen (Nr. 1) ab.

OPTIONAL: Es empfiehlt sich, folgende

Teile aufzubewahren: Inbusschrauben

(Nr. B), Unterlegscheiben (Nr. C),

Versandhülsen (Nr. A) für zukünftige

Verpackung und Transport des Fahrrads.

SCHRITT 2:

Befestigen Sie die Vorderen und Hinteren

Stabilisatoren (Nr. 2 und Nr. 3) mit 4

Inbusschrauben (Nr. 16) und 4

Unterlegscheiben (Nr. 24) am

Hauptrahmen (Nr. 1). Mit dem

Inbusschlüssel (Nr. 105) festdrehen und

sichern.

1

41

Wir schätzen Ihre Erfahrung im Umgang mit den Produkten von Sunny Health and Fitness. Für

Fragen zu Teilen oder Hilfe bei der Fehlerbehebung kontaktieren Sie uns bitte unter

[email protected] oder 1-877-90SUNNY (877-907-8669).

SCHRITT 3:

WICHTIG! Lesen Sie die Anweisungen

sorgfältig durch, da eine Nichtbeachtung

zu dauerhaften Schäden am Fahrrad

führen kann.

Entfernen Sie die Linken und Rechte

Nylonmuttern (Nr. 35L/R) von den

Pedalen (Nr. 94L/R). Die Rechte

Nylonmutter (Nr. 35R) ist auf der

Innenseite weiß. Die Linke Nylonmutter

(Nr. 35L) ist auf der Innenseite blau. Die

Pedale (Nr. 94L/R) sind mit L und R

gekennzeichnet.

Schrauben Sie das Linke Pedal (Nr. 94L)

GEGEN DEN UHRZEIGERSINN in die

Linke Kurbel (Nr. 60L). Nach dem

ordnungsgemäßen Verschrauben halten

Sie den Bolzen des Pedals mit dem

Schraubenschlüssel (Nr. 107) fest und

schrauben Sie die Linke Nylonmutter (Nr.

35L) IM UHRZEIGERSINN mit dem

Schraubenschlüssel (Nr. 106) fest an das

Gewindeende des Linken Pedals (Nr.

94L).

Schrauben Sie das Rechte Pedal (Nr. 94R)

IM UHRZEIGERSINN in die Rechte Kurbel

(Nr. 60R). Nach dem ordnungsgemäßen

Verschrauben halten Sie den Bolzen des

Pedals mit dem Schraubenschlüssel (Nr.

107) fest und schrauben Sie die Rechte

Nylonmutter (Nr. 35R) GEGEN DEN

UHRZEIGERSINN mit dem

Schraubenschlüssel (Nr. 106) fest an das

Gewindeende des Rechten Pedals (Nr.

94R).

Achten Sie darauf, dass die Pedale (Nr.

94L/R) vor und während des Trainings fest

angezogen sind, um Beschädigungen an

den Gewinden der Pedale oder Kurbeln zu

vermeiden.

42

Wir schätzen Ihre Erfahrung im Umgang mit den Produkten von Sunny Health and Fitness. Für

Fragen zu Teilen oder Hilfe bei der Fehlerbehebung kontaktieren Sie uns bitte unter

[email protected] oder 1-877-90SUNNY (877-907-8669).

SCHRITT 4:

Lösen und ziehen Sie den Pop-Pin-Knopf

(Nr. 91) der Hauptrahmen-Sattelstütze

heraus. Stecken Sie die Sattelstütze (Nr. 4)

in die Einsteckhülse auf der Rückseite des

Hauptrahmen (Nr. 1). Stellen Sie die

Sattelstütze (Nr. 4) auf die gewünschte

Position ein, setzen Sie den Pop-Pin-Knopf

(Nr. 91) wieder ein und ziehen Sie ihn fest,

um die Stütze zu fixieren.

Lösen und ziehen Sie den Pop-Pin-Knopf

(Nr. 91) des Sattelschlittens heraus.

Stecken Sie den Sattelschlitten (Nr. 5) in

die Sattelstütze (Nr. 4). Stellen Sie den

Sattelschlitten (Nr. 5) auf die gewünschte

Position ein, setzen Sie den Pop-Pin-Knopf

(Nr. 91) wieder ein und ziehen Sie ihn fest,

um die Stütze zu fixieren.

Befestigen Sie den Sitz (Nr. 95) mit dem

Schraubenschlüssel (Nr. 107) am

Sattelschlitten (Nr. 5).

HINWEIS: Zur ordnungsgemäßen

Befestigung des Sitzes benötigen Sie einen

Maulschlüssel, um die Mutter auf jeder Seite

in entgegengesetzter Richtung zueinander

festzuziehen.

SCHRITT 5:

Lösen und ziehen Sie den Pop-Pin-Knopf

(Nr. 91) der Lenkerstütze heraus. Stecken

Sie die Lenkerstütze (Nr. 6) in die

Einsteckhülse auf der Vorderseite des

Hauptrahmen (Nr. 1). Stellen Sie die

Lenkerstütze (Nr. 6) auf die gewünschte

Position ein, setzen Sie den Pop-Pin-Knopf

(Nr. 91) wieder ein und ziehen Sie ihn fest,

um die Stütze zu fixieren.

Befestigen Sie die Lenkstange (Nr. 7) mit 2

Schlossschrauben (Nr. 29), 2

Unterlegscheiben (Nr. 25) und 2

Nylonmuttern (Nr. 38) an der Lenkerstütze

(Nr. 6). Mit dem Schraubenschlüssel (Nr.

104) festdrehen und sichern.

43

Wir schätzen Ihre Erfahrung im Umgang mit den Produkten von Sunny Health and Fitness. Für

Fragen zu Teilen oder Hilfe bei der Fehlerbehebung kontaktieren Sie uns bitte unter

[email protected] oder 1-877-90SUNNY (877-907-8669).

SCHRITT 6:

Entfernen Sie die vormontierte

Kreuzschlitzschraube (Nr. 64) von der

Lenkstange (Nr. 7). Befestigen Sie dann

die Lenkerabdeckung (Nr. 97) mit der

Kreuzschlitzschraube (Nr. 64), die

gerade entfernt wurde, an der Lenkstange

(Nr. 7). Mit dem Schraubenschlüssel (Nr.

104) festdrehen und sichern.

Verbinden Sie den Impulsdraht (Nr. 18)

und den Sensordraht (Nr. 101) mit den

entsprechenden Kabeln des Messgeräts

(Nr. 96). Stecken Sie dann das

Messgeräts (Nr. 96) in die Halterung der

Lenkerstütze (Nr. 6).

SCHRITT 7:

Entfernen Sie die vormontierten 4 Phillips-

Flachkopfschrauben (Nr. 65) und die 4

Unterlegscheiben (Nr. 66) vom

Hauptrahmen (Nr. 1).

Befestigen Sie dann den Flaschenhalter

(Nr. 61) und die Hantelablage (Nr. 62) mit

den 4 Phillips-Flachkopfschrauben (Nr.

65) und den 4 Unterlegscheiben (Nr. 66),

die gerade entfernt wurden, am

Hauptrahmen (Nr. 1). Mit dem

Schraubenschlüssel (Nr. 104) festdrehen

und sichern.

Die Montage ist abgeschlossen!

44

EINSTELLUNGSANLEITUNG

WIDERSTAND UND BREMSEN:

Sie können das Spannungsniveau des Fahrrads durch Drehen des

Spannknopfs (Nr. 90) einstellen. Um den Widerstandsgrad zu erhöhen,

drehen Sie den Knauf im Uhrzeigersinn. Um den Widerstandsgrad zu

verringern, drehen Sie den Knauf gegen den Uhrzeigersinn.

Während des Trainings können Sie das Fahrrad sofort anhalten, indem

Sie den Spannknopf (Nr. 90) nach unten drücken. Das ist die Notbremse.

EINSTELLEN DER LENKSTANGE:

Es ist wichtig, dass die Lenkstange und der Sitz auf die richtige Höhe im

Verhältnis zu Ihrem Körper eingestellt sind. Um die Höhe der Lenkstange

einzustellen, lösen und ziehen Sie den Pop-Pin-Knopf (Nr. 91) nach

außen. Schieben Sie dann die Lenkerstütze (Nr. 6) nach oben oder unten

auf die gewünschte Höhe. Setzen Sie nach dem Einstellen den Pop-Pin-

Knopf (Nr. 91) wieder ein und ziehen ihn fest um die Lenkerstütze (Nr. 6)

in der Position zu fixieren.

TRANSPORTIEREN DES FAHRRADS:

Zum Transportieren des Fahrrads muss zunächst sichergestellt werden, dass

die Lenkstange (Nr. 7) ordnungsgemäß gesichert ist. Wenn die Lenkstange

(Nr. 7) locker ist, ziehen Sie den Pop-Pin-Knopf (Nr. 91) fest, um sie zu

fixieren. Stellen Sie sich anschließend vor das Fahrrad, sodass Sie sich direkt

vor der Lenkstange (Nr. 7) befinden. Halten Sie die Lenkstange (Nr. 7) auf

beiden Seiten fest, stellen Sie einen Fuß auf die vordere Basis und neigen Sie

das Fahrrad zu sich, bis die Transporträd (Nr. 83) der Vorderen

Stabilisatoren (Nr. 2) den Boden berühren. Mit den Transporträd (Nr. 83)

auf dem Boden können Sie das Fahrrad problemlos an den gewünschten Ort

bringen.

HINWEIS: Wenn Sie das Fahrrad bewegen, sollten Sie immer vorsichtig sein,

da unerwartete Stöße, wie z. B. das Fallenlassen des Fahrrads, Verletzungen

verursachen und die Performance des Fahrrads beeinträchtigen können.

EINSTELLEN DER BALANCE:

Um eine gleichmäßige und komfortable Bewegung zu erreichen, müssen Sie

sicherstellen, dass die Standsicherheit des Fahrrads gewährleistet ist. Wenn Sie

feststellen, dass das Fahrrad nicht im Gleichgewicht ist, sollten Sie die

Fußpolster (Nr. 84) unterhalb der Vorderen und Hinteren Stabilisatoren (Nr.

2 und Nr. 3) einstellen.

Lösen Sie dazu die Sechskantmutter (Nr. 41) mit dem Schraubenschlüssel

(Nr. 104) durch Drehen im Uhrzeigersinn (Richtung A). Drehen Sie das

Fußpolster (Nr. 84) bei gelöster Mutter, bis das Fahrrad eben auf der

Bodenfläche aufliegt. Wenn Sie mit der Einstellung der Fußpolster (Nr. 84)

fertig sind, ziehen Sie die Sechskantmutter (Nr. 41) wieder fest, indem Sie sie

mit dem Schraubenschlüssel (Nr. 104) gegen den Uhrzeigersinn (Richtung B)

drehen. Bei Bedarf wiederholen Sie diesen Vorgang, um die restlichen

Fußpolster (Nr. 84) anzupassen.

45

EINSTELLEN DES SITZES

Der Sitz (Nr. 95) dieses Fahrrads ist stufenlos verstellbar: nach oben (Up),

nach unten (Down), nach vorne (Forward) und nach hinten (Backward).

Um die Höhe der Sattelstütze (Nr. 4) einzustellen, lösen und ziehen Sie

den Pop-Pin-Knopf (Nr. 91) der Sattelstütze nach außen. Heben oder

senken Sie den Sitz (Nr. 95) dann auf die gewünschte Höhe. Setzen Sie

nach dem Einstellen den Pop-Pin-Knopf (Nr. 91) der Sattelstütze wieder

ein und ziehen ihn fest, um den Sitz (Nr. 95) in der Position zu fixieren.

Um den Sitz (Nr. 95) nach vorne und hinten zu verstellen, lösen und

ziehen Sie den Pop-Pin-Knopf (Nr. 91) nach außen. Schieben Sie dann

den Sattelschlitten (Nr. 5) in die gewünschte Position. Setzen Sie nach

dem Einstellen den Pop-Pin-Knopf (Nr. 91) des Sattelschlittens wieder ein

und ziehen Sie ihn fest, um das Sattelschlittenrohr in der Position zu

fixieren.

ÜBERPRÜFEN DER PEDALE

Vergewissern Sie sich, dass alle Muttern, Mutterkappen und Pedale

gesichert sind, und überprüfen Sie das Gerät regelmäßig. Wenn Sie

beschädigte Teile finden sollten, trainieren Sie nicht, bis diese repariert

sind.

Überprüfen Sie vor dem Training die Pedale. Wenn sich diese gelockert

haben, ziehen Sie sie bitte wieder fest.

FESTZIEHEN DES SITZES

Wenn der Sitz (Nr. 95) locker ist, justieren Sie bitte die Sechskantmuttern

mit dem Schraubenschlüssel (Nr. 107).

EINSTELLEN DES PEDALRIEMENS

Platzieren Sie den Fußballen in die Pedalhaken, sodass die Vorderseite

Ihres Schuhs eng in den Pedalhaken-Käfig passt. Bringen Sie einen Fuß in

Armreichweite und ziehen Sie am Riemen, bis der Pedalhaken-Käfig

genau zu Ihrem Schuh passt. Stecken Sie den Riemen wieder in den

Bügel des Pedalhakens. Wiederholen Sie dies für den anderen Fuß.

46

EINLEGEN UND AUSTAUSCHEN DER BATTERIE

EINLEGEN DER BATTERIEN

Der Zähler verwendet 2 AAA-Batterien. Öffnen Sie die Batterieabdeckung von der

Rückseite des Zählers aus und legen Sie dann 2 Batterien in das Batteriefach ein.

Vergewissern Sie sich, dass die Enden (+) und (-) der Batterien in der richtigen

Position sind. Setzen Sie die Batterieabdeckung wieder ein.

AUSTAUSCHEN DER BATTERIEN

Wenn es ein Problem mit dem Display gibt, versuchen Sie zuerst, die Batterien zu

wechseln. Öffnen Sie die Batterieabdeckung, entfernen Sie die alten Batterien und

ersetzen Sie sie durch neue Batterien. Vergewissern Sie sich, dass die Enden (+) und

(-) der Batterien in der richtigen Position sind. Setzen Sie die Batterieabdeckung

wieder ein. Tauschen Sie beim Batteriewechsel immer beide Batterien gegen neue

aus. Verwenden Sie nicht gleichzeitig alte und neue Batterien. Entsorgen Sie die

Batterien gemäß den örtlich geltenden Gesetzen und Vorschriften.

47

TRAININGSMESSGERÄT

FUNKTIONSTASTE:

MODE:

1. Drücken Sie die Taste zur Auswahl des Funktionsanzeigewerts der LCD-

Anzeige.

2. Halten Sie die Taste 2 Sekunden lang gedrückt, um alle Werte außer dem

Kilometerzähler auf Null zurückzusetzen.

Hinweis: Wenn der Benutzer die Batterien austauscht, werden alle Werte

automatisch auf NULL zurückgesetzt.

BETRIEB:

AUTO ON/OFF: Das Messgerät zeigt den Trainingswert automatisch an, wenn der Benutzer mit

dem Training beginnt. Wenn das Fahrrad inaktiv ist oder länger als 4 Minuten keine Übung

durchgeführt wurde, schaltet sich das Messgerät aus und der Trainingswert auf dem

Kilometerzähler wird gehalten. Während der Benutzer wieder mit der Übung beginnt, wird der

Trainingswert auf dem Kilometerzähler kontinuierlich akkumuliert.

AUTO SCAN Nach dem Einschalten des Messgeräts oder dem Drücken der Mode-Taste zeigt

das LCD alle Funktionswerte an: TMR-SPD-DIST-CAL-ODO-RPM-PUL (wiederhole). Jede

Funktion erscheint 6 Sekunden lang.

FUNKTIONEN:

SPD (SPEED): Zeigt die momentan erreichte Geschwindigkeit an. Der Bereich liegt zwischen

0,0 und 99,9 MPH (Meilen pro Stunde).

DST (DISTANCE): Zählt die Gesamtdistanz eines Trainings vom Anfang bis zum Ende. Der

Bereich liegt zwischen 0,00 und 9999 M (Meilen).

TMR (TIME): Zählt die Gesamtzeit eines Trainings vom Anfang bis zum Ende. Der Bereich liegt

zwischen 00:00 und 99:59.

CAL (CALORIES): Zählt die Gesamtzahl der während eines Trainings verbrauchten Kalorien

vom Anfang bis zum Ende. Der Bereich liegt zwischen 0,0 und 9999 KCAL. (Die Daten sind ein

grober Richtwert, der nicht in der medizinischen Behandlung verwendet werden kann.)

ODO (ODOMETER): Zeigt die Gesamtdistanz seit der ersten Nutzung an. Der Bereich liegt

zwischen 0,0 und 9999 M (Meilen). Der Benutzer kann auch die Mode-Taste drücken, um den

Wegstreckenzählerwert anzuzeigen.

RPM: Zählt jede Kurbelumdrehung innerhalb einer Minute. Der Bereich liegt zwischen 0 und

400.

PUL (PULSE): Zeigt die Herzfrequenz des Benutzers während des Trainings in Schlägen pro Minute an.

(Die Daten sind ein grober Richtwert, der nicht in der medizinischen Behandlung verwendet

werden kann.)

HINWEIS: Bitte legen Sie Ihre Hände auf die Handpulssensoren, wenn Sie sich in der PULSE-

Funktion befinden.

Hinweis:

1. Wenn die Anzeige des Messgeräts abnormal ist, legen Sie die Batterien nochmals ein und

versuchen Sie es erneut.

2. Batterie-Spez.: 1,5 V UM-4 oder AAA (2 STK.)

3. Vor der sicheren Entsorgung müssen die Batterien aus dem Gerät entfernt werden.

Version 1.3

48

Sunny Health & Fitness SF-B1964 Pro Ii Magnetic Indoor Sunny Bike

Product's Documents

User Manual

Specifications

Sunny Health & Fitness SF-B1964 Questions and Answers
