HCE160N/1,HCE160X/1
Cooker Hood
Instruction Manual
ENGLISH (EN) ............................................................................. page 001
PORTUGUESE (PT) .................................................................... page 012
ESPAÑOL (ES) ......................................................................... página 023
1
Cooker Hood
Instruction Manual
2
Content
1…………………………………..………………………………Safety instructions
2…………………………………..………………………………Installation
3…………………………………..………………………………Start using your cooker hood
4…………………………………..………………………………Troubleshooting
5…………………………………..………………………………Maintenance and cleaning
6…………………………………..………………………………Environment protection
3
SAFETY INSTRUCTIONS
This manual explains the proper installation and use of your cooker hood,
please read it carefully before using even if you are familiar with the product.
The manual should be kept in a safe place for future reference.

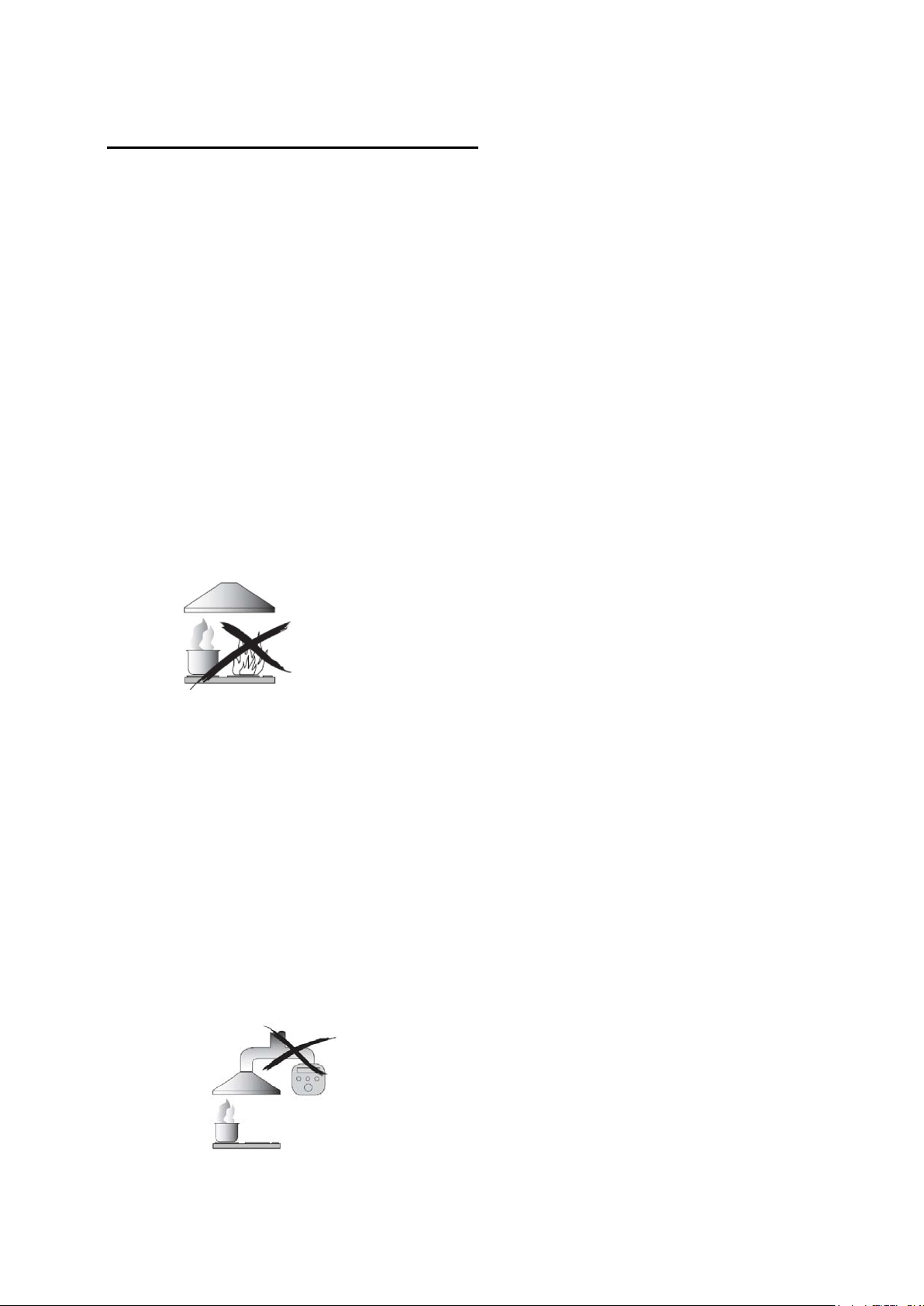

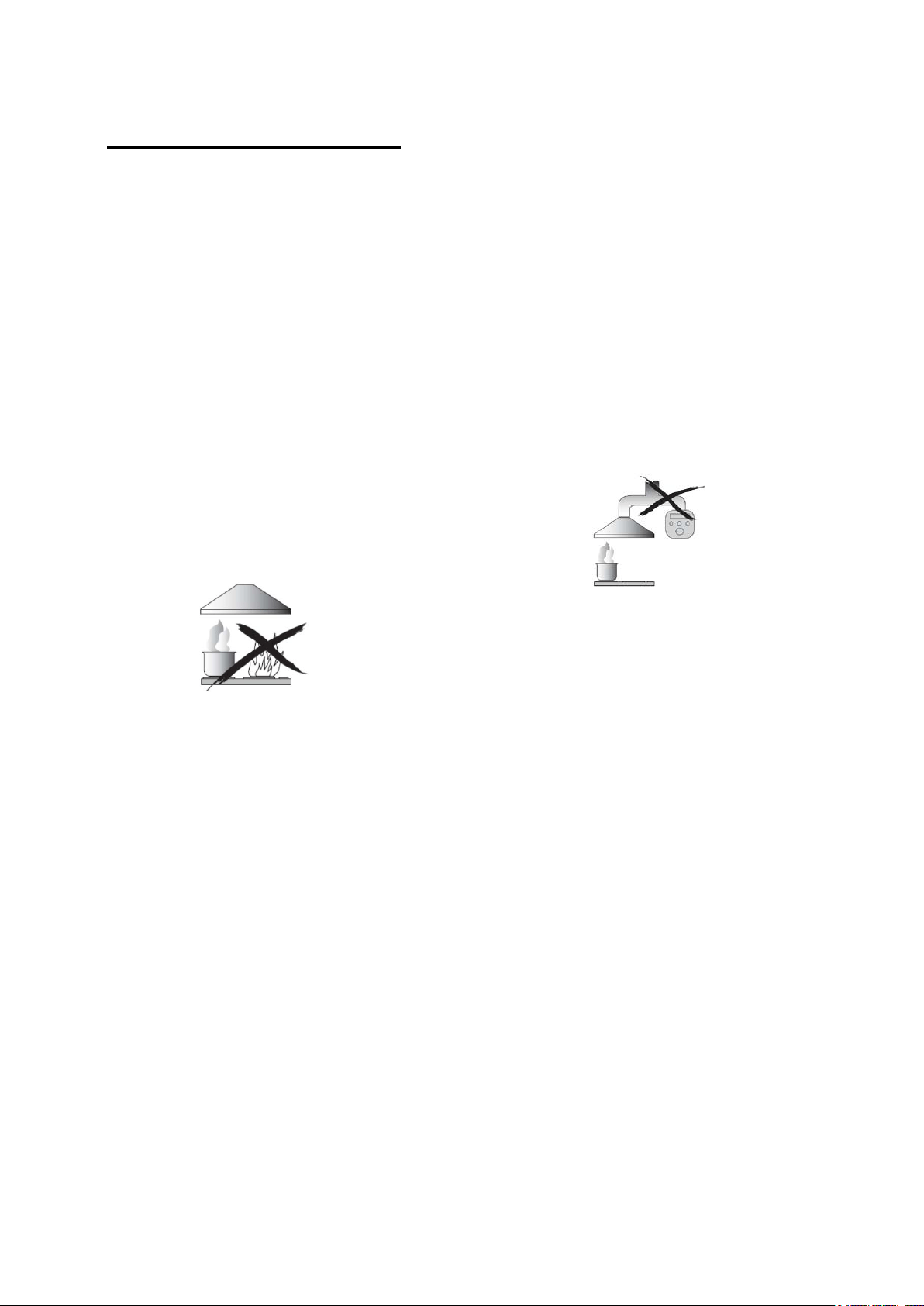

Never to do:
● Do not try to use the cooker hood
without the grease filters or if the filters
are excessively greasy!
●
Do not install above a cooker with a
high level grill.
●Do not leave frying pans unattended
during use because overheated fats or
oils might catch fire.
●
Never leave naked flames under the
cooker hood.
●
If the cooker hood is damaged, do not
attempt to use.
●
Do not flambé under the cooker hood.
●
CAUTION: Accessible parts may
become hot when used with cooking
appliances.
●The minimum distance between the
supporting surface for the cooking
vessels on the hob and the lowest part
of the cooker hood. (When the cooker
hood is located above a gas appliance,
this distance shall be at least 65 cm)
●
The air must not be discharged into a
flue that is used for exhausting fumes
from appliances burning gas or other
fuels. Range hoods and other cooking
fume extractors may adversely affect
the safe operation of appliances
burning gas or other fuels (including
those in other rooms) due to back flow
of combustion gases. These gases
can potentially result in carbon
monoxide poisoning. After installation
of a range hood or other cooking fume
extractor, the operation of open flued
gas appliances should be tested by a
competent person to ensure that back
flow of combustion gases does not
occur.
Always to do:
● Important! Always switch off the
electricity supply at the mains during
installation and maintenance such as
light bulb replacement.
●
The cooker hood must be installed in
accordance with the installation
instructions and all measurements
followed.
●
All installation work must be carried
out by a competent person or qualified
electrician.
●
Please dispose of the packing material
carefully. Children are vulnerable to it.
● Pay attention to the sharp edges
inside the cooker hood especially
during installation and cleaning.
●
Make sure the ducting has no bends
sharper than 90 degrees as this will
reduce the efficiency of the cooker
hood.
●Warning: Failure to install the screws
or fixing device in accordance with
these instructions may result in
electrical hazards
4
●Warning: Before obtaining access to
terminals, all supply circuits must be
disconnected.
Always to do:
●Always put lids on pots and pans
when cooking on a gas cooker.
●
When in extraction mode, air in the
room is being removed by the cooker
hood. Please make sure that proper
ventilation measures are being
observed. The cooker hood removes
odours from room but not steam.
●Cooker hood is for domestic use only.
●
If the supply cord is damaged, it must
be replaced by the manufacturer, its
service agent or similarly qualified
persons in order to avoid a hazard.
●This appliance can be used by
children aged from 8 years and above
and persons with reduced physical,
sensory or mental capabilities or lack
of experience and knowledge if they
have been given supervision or
instruction concerning use of the
appliance in a safe way and
understand the hazards involved.
Children shall not play with the
appliance. Cleaning and user
maintenance shall not be made by
children without supervision.
●Warning: Before obtaining access to
terminals, all supply circuits must be
disconnected.
Always to do:
●
Caution: The appliance and its
accessible parts can become hot
during operation. Be careful to avoid
touching the heating elements.
Children younger than 8 years old
should stay away unless they are
under permanent supervision.
●
There shall be adequate ventilation of
the room when the cooker hood is
used at the same time as appliances
burning gas or other fuels.
●There is a fire risk if cleaning is not
carried out in accordance with the
instructions
●Regulations concerning the discharge
of air have to be fulfilled.
●
Clean your appliance periodically by
following the method given in the
chapter MAINTENANCE.
●
For safety reason, please use only the
same size of fixing or mounting screw
which are recommended in this
instruction manual.
●Regarding the details about the
method and frequency of cleaning,
please refer to maintenance and
cleaning section in the instruction
manual.
●
Cleaning and user maintenance shall
not be made by children without
supervision.
●
When the cooker hood and
appliances supplied with energy other
than electricity are simultaneously in
operation, the negative pressure in the
room must not exceed 4 Pa (4 x 10-5
bar).
●WARNING: Danger of fire: do not
store items on the cooking surfaces.
●
A steam cleaner is not to be used.
●
NEVER try to extinguish a fire with
water, but switch off the appliance and
then cover flame e.g. with a lid or a
fire blanket.
5
INSTALLATION (VENT OUTSIDE)

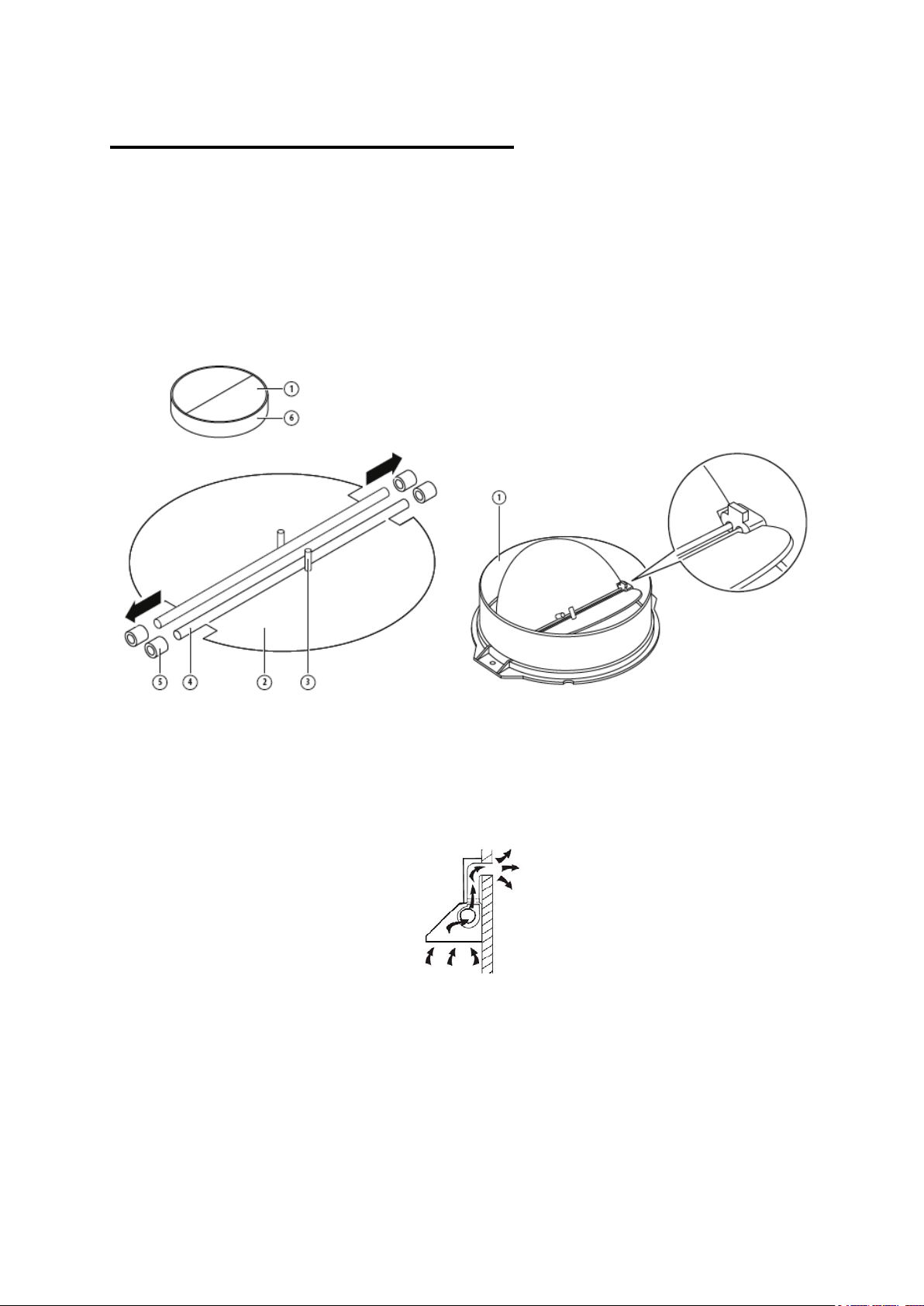

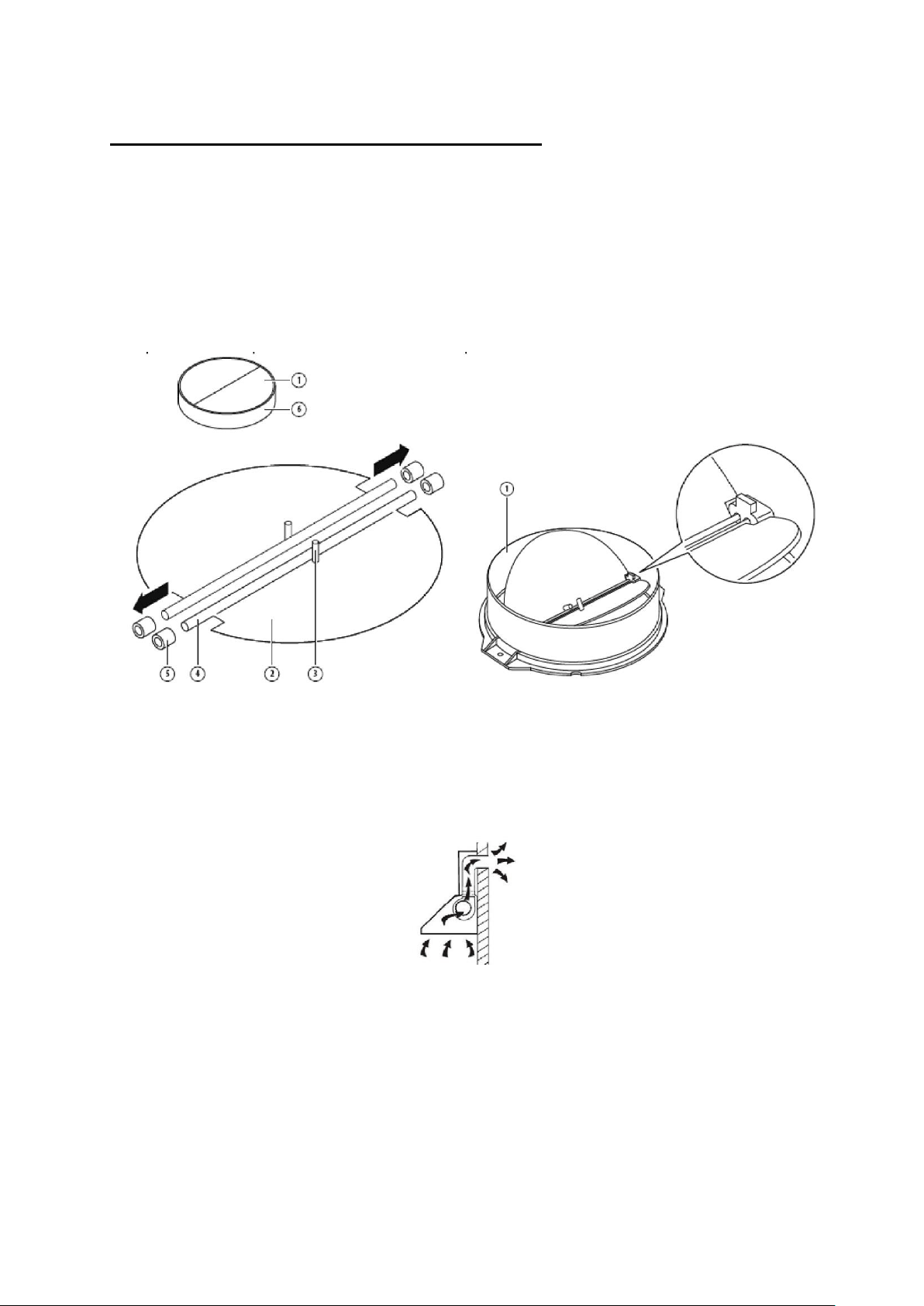

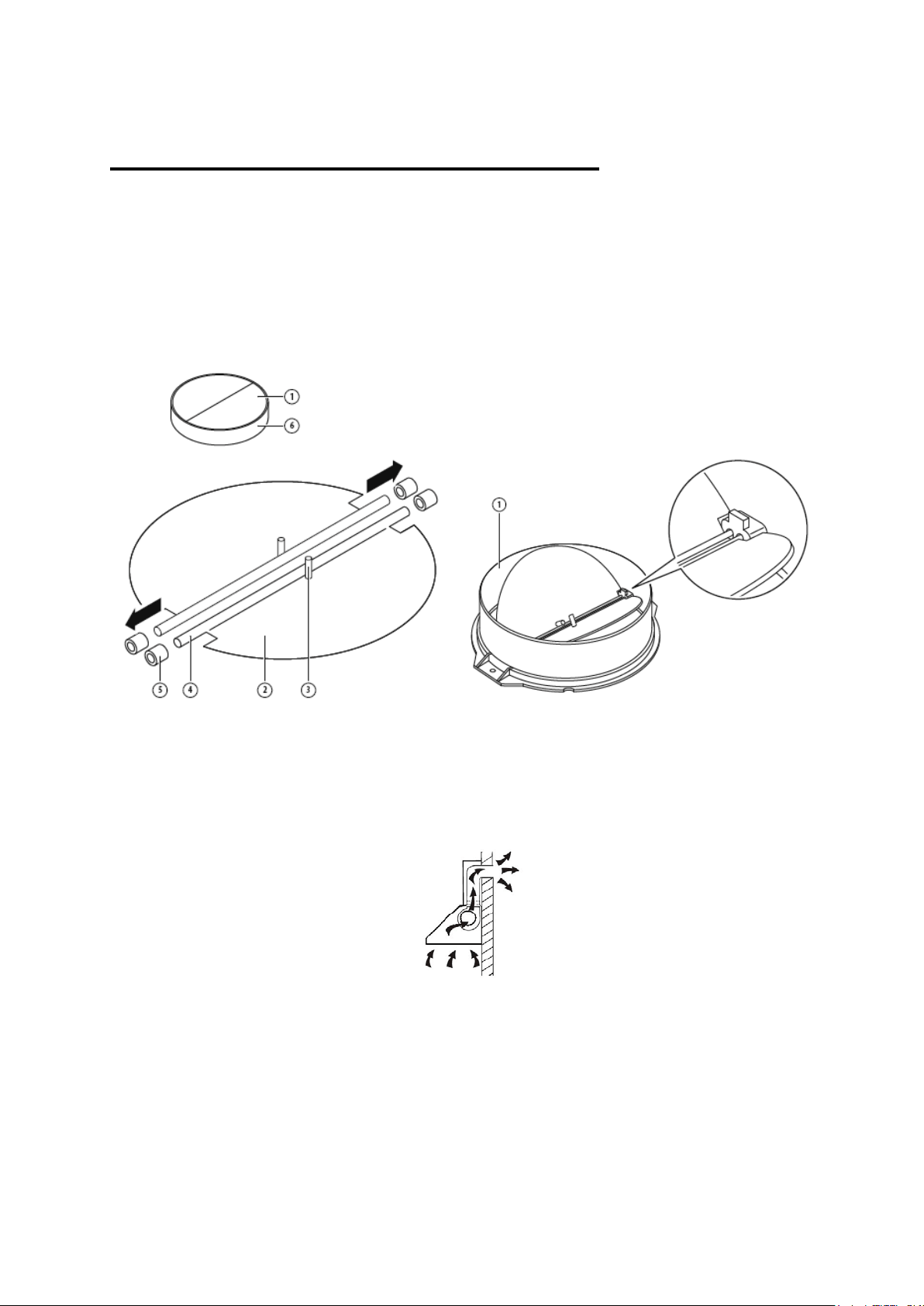

MOUNTING OF THE V-FLAP
If the cooker hood does not have an assembled V-flap 1, you should mount the half-
parts to its body.The images only show an example of how to mount the V-
flap,because the outlet may vary according to different models and configurations.
To mount the V-flap 1 you should:
• Mount two half-parts 2 into the body 6
• the pin 3 should be top oriented;
• the axis 4 should be inserted into the holes 5 on the body;
• repeat all the operations for the 2nd half-part
INSTALLATION
If you have an outlet to the outside, your cooker hood can be connected as below
picture by means of an extraction duct (enamel, aluminum, flexible pipe or non-
flammable material with an interior diameter of 150mm)
1. Before installation, turn the unit off .

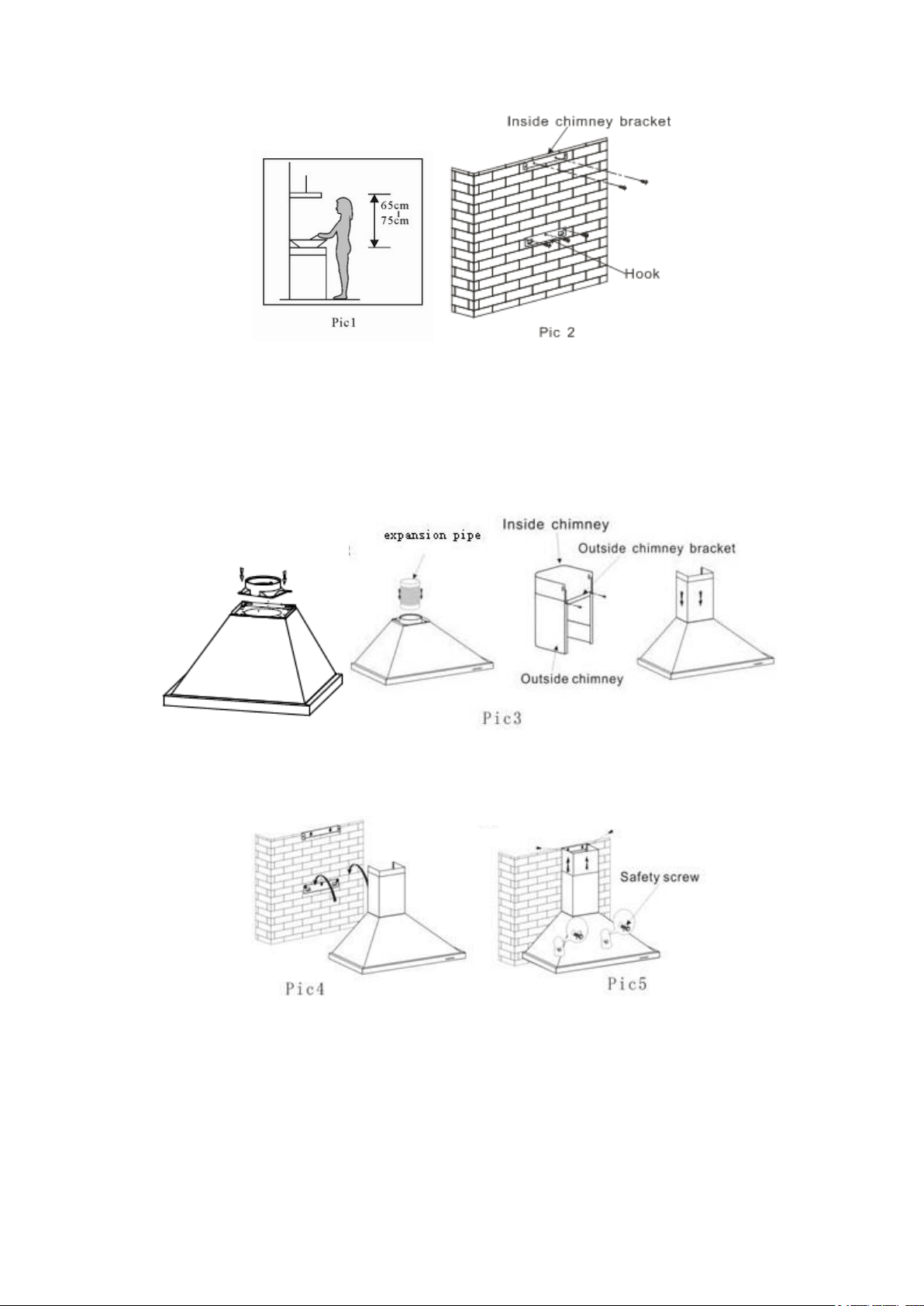

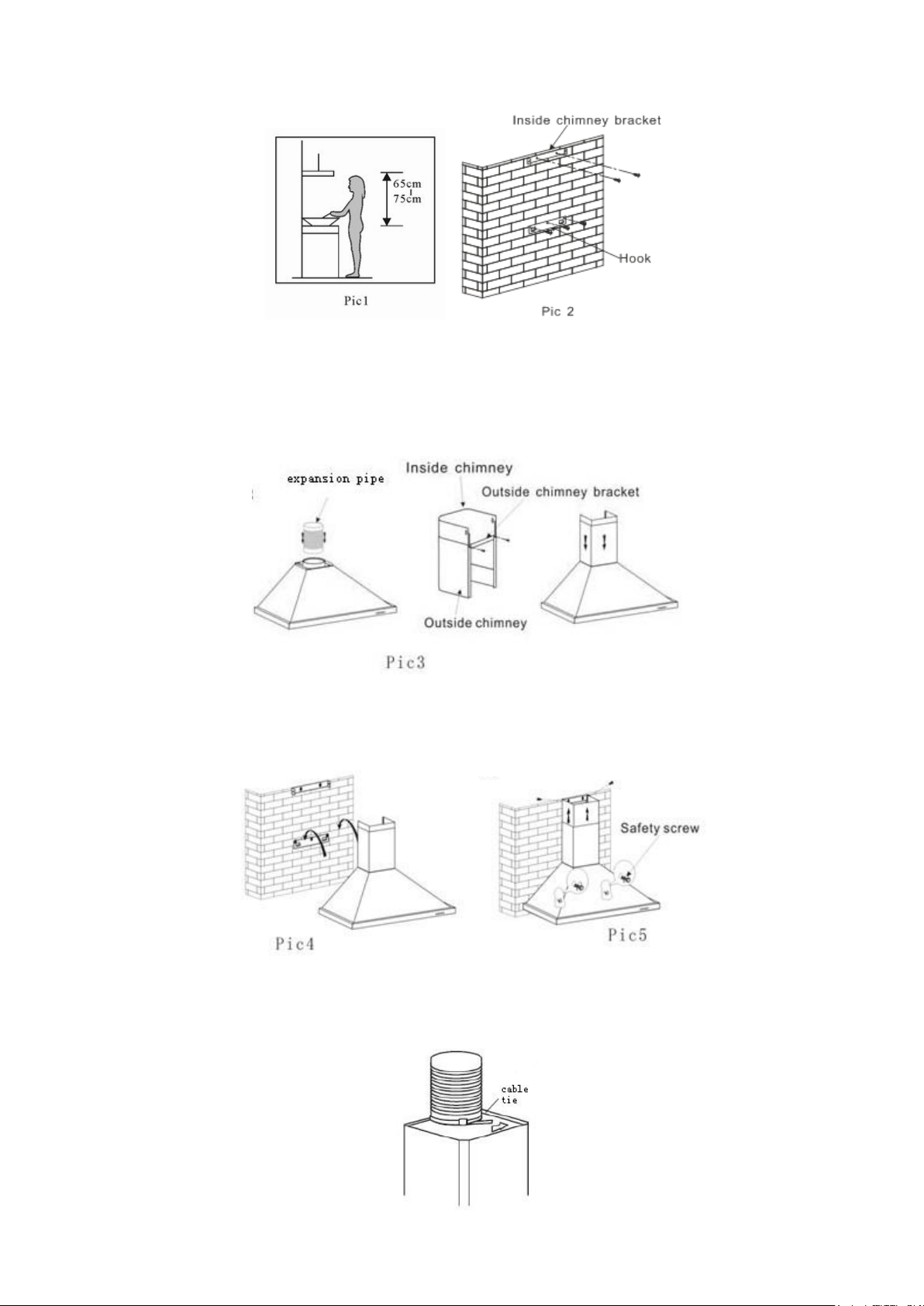

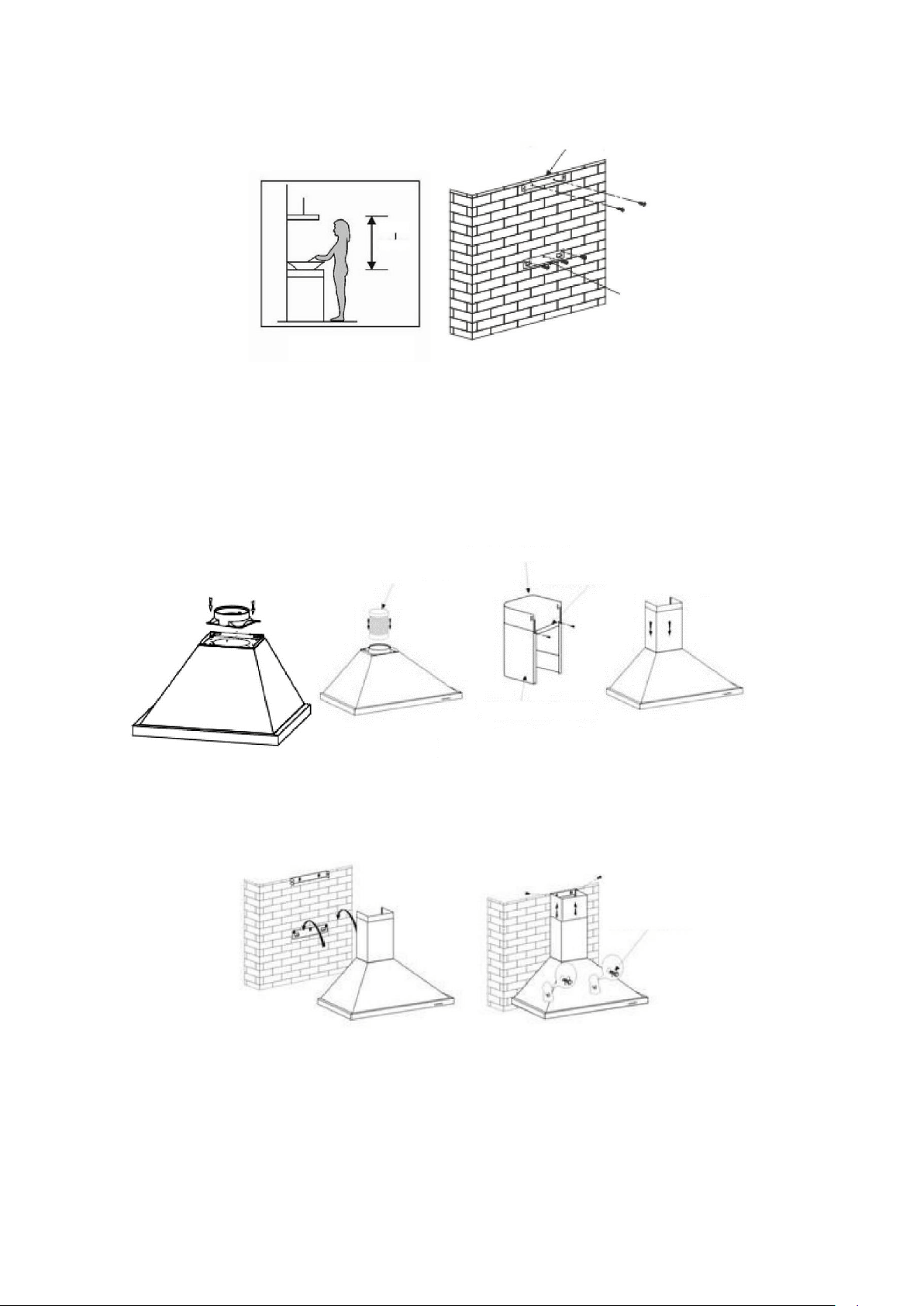

2. The cooker hood should be placed at a distance of 65~75cm above the cooking
surface for best effect.
6
3. Install the hook on a suitable place once the installation height is fixed, and keep it
in line. The fixed position of the inside chimney bracket is the place of chimney. See
pic 2.
4. Install the outlet on the cooker hood with 4pcs screws.Fix the outside chimney
bracket on the outside chimney, and be sure that the inside chimney can be adjusted
the height in it freely as well as fixing the expansion pipe. Afterwards,fix the outlet with

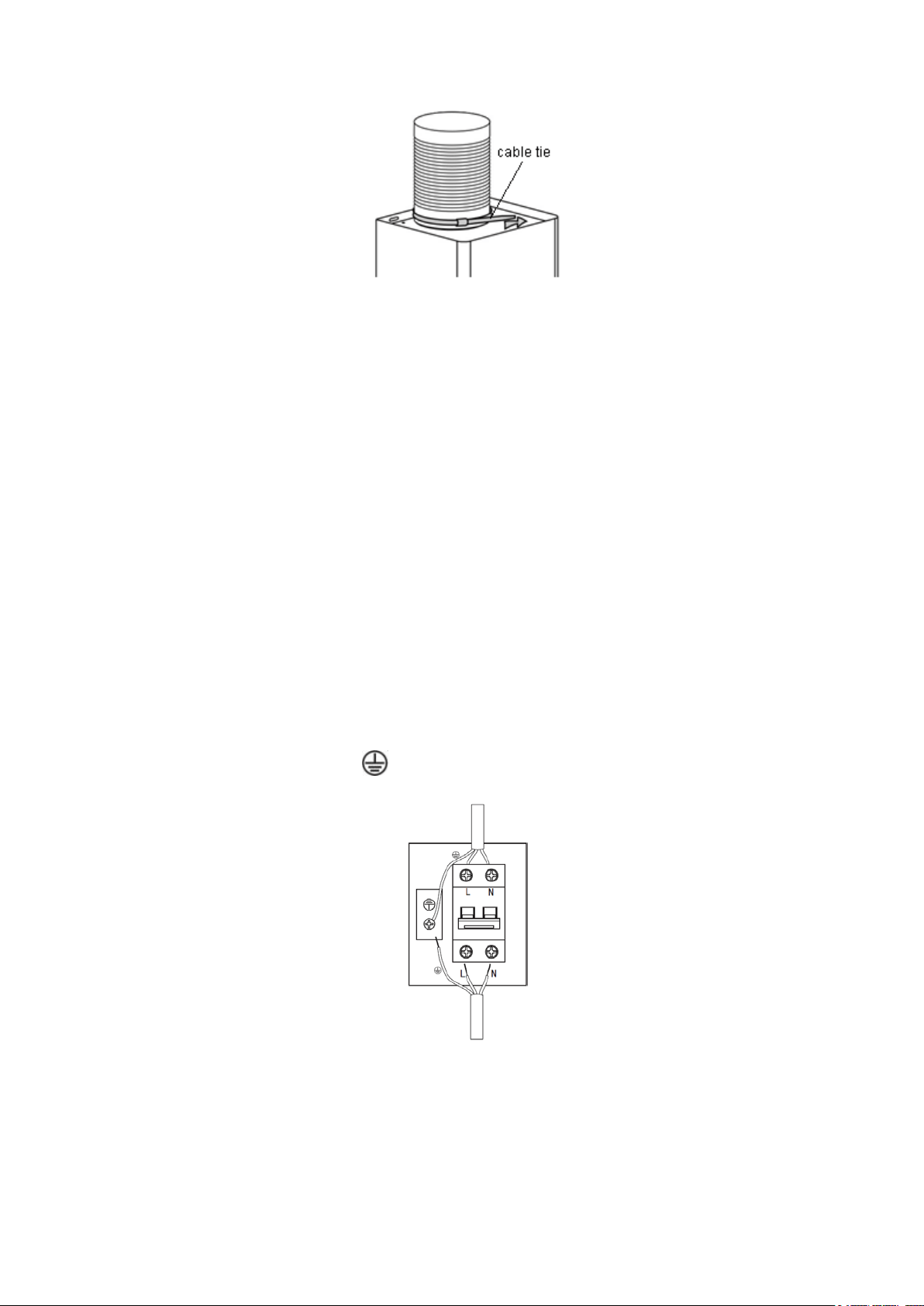

screws and put the expansion pipe with the cable tie on the outlet.Then install the
chimneys on the cooker hood. See Pic 3.
5. Put the cooker hood on the hook. See Pic 4.
6. Adjust the height of the inside chimney to the position of the inside chimney bracket
and fix on it by screw, after adjusting the position, fix the body with safety screw. See
Pic 5. Note:the expansion pipe is not included in the product.
Note: The two safety vents are positioned on the back housing, with diameter of 6mm.

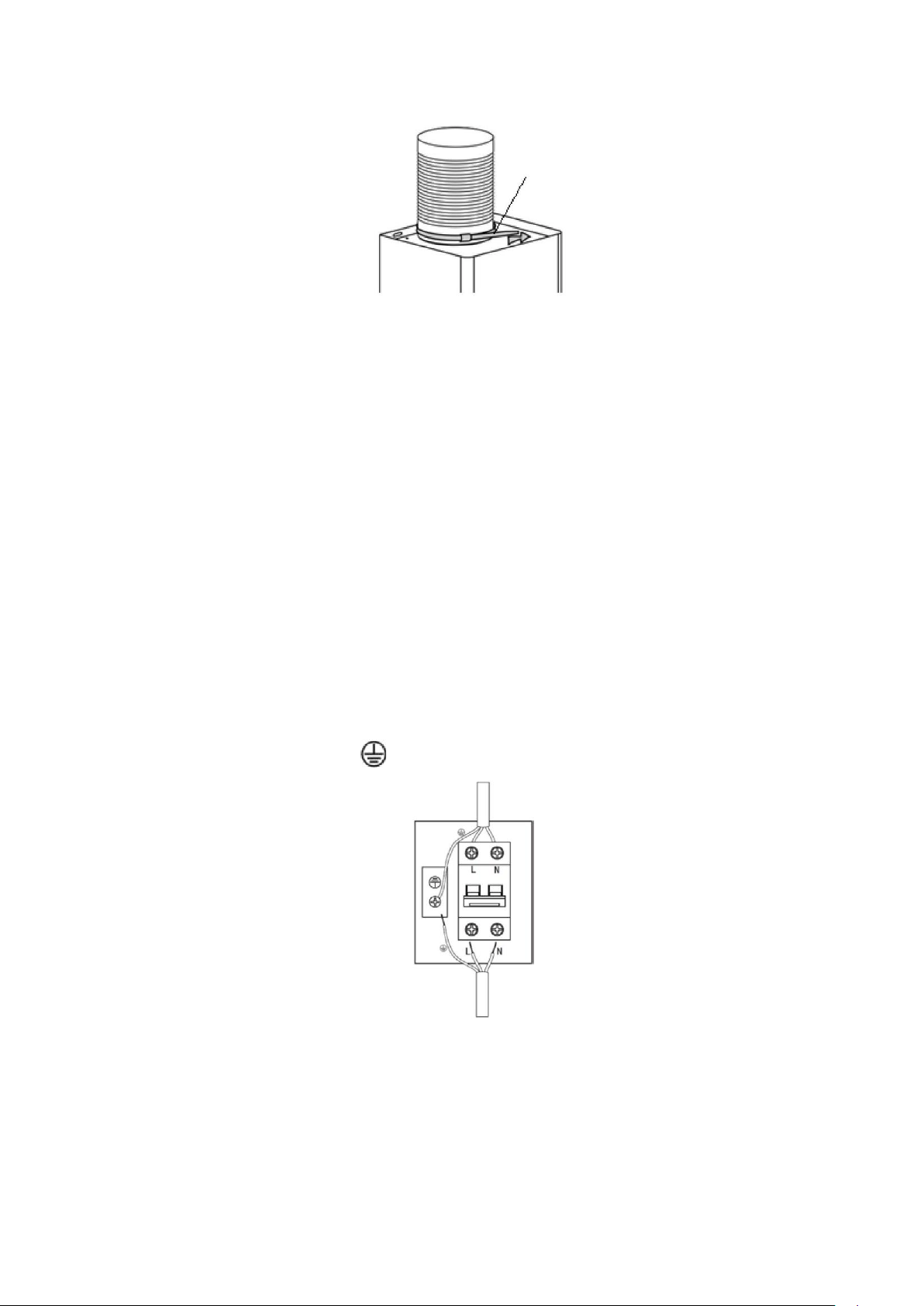

Lay the expansion pipe to the wall outlet. Fix the expansion pipe with a cable tie.
7
Electrical Installation
All installation must be carried out by a competent person or qualified electrician.
Before connecting the mains supply ensure that the mains voltage corresponds to the
voltage on the rating plate.
Direct Connection
The appliance must be connected directly to the mains using an omnipolar circuit
breaker with a
minimum opening of 3mm between the contacts.
The installer must ensure that the correct electrical connection has been made and
that it complies with the wiring diagram.
The cable must not be bent or compressed.
Regularly check the power plug and power cord for damage. If the supply cord is
damaged, it must be replaced by a special cord or assembly available from the
manufacturer or its service agent.
WARNING: This is a Class I appliance and MUST be earthed
This appliance is supplied with a 3 core mains cable coloured as follows:
Brown = L or Live
Blue = N or Neutral
Green and Yellow = E or Earth
HINTS FOR EXHAUST DUCT INSTALLATION
The following rules must be strictly followed to obtain optimal air extraction:
• Keep expansion pipe short and straight.
• Do not reduce the size or restrict expansion pipe.
• When using expansion pipe always install the pipe pulled taut to minimize pressure
loss.
8
• Failure to observe these basic instructions will reduce the performance and increase
noise levels of the cooker hood.
• Any installation work must be carried out by a qualified electrician or competent
person.
•Do not connect the ducting system of the hood to any existing ventilation system
which is being used for any other appliance ,such as warmer tube, gas tube , hot wind
tube.
•The angle of the bend of the expansion pipe should not be less than 120º; you must
direct the pipe horizontally, or, alternatively, the pipe should go up from the initial point
and should be led to an outer wall.

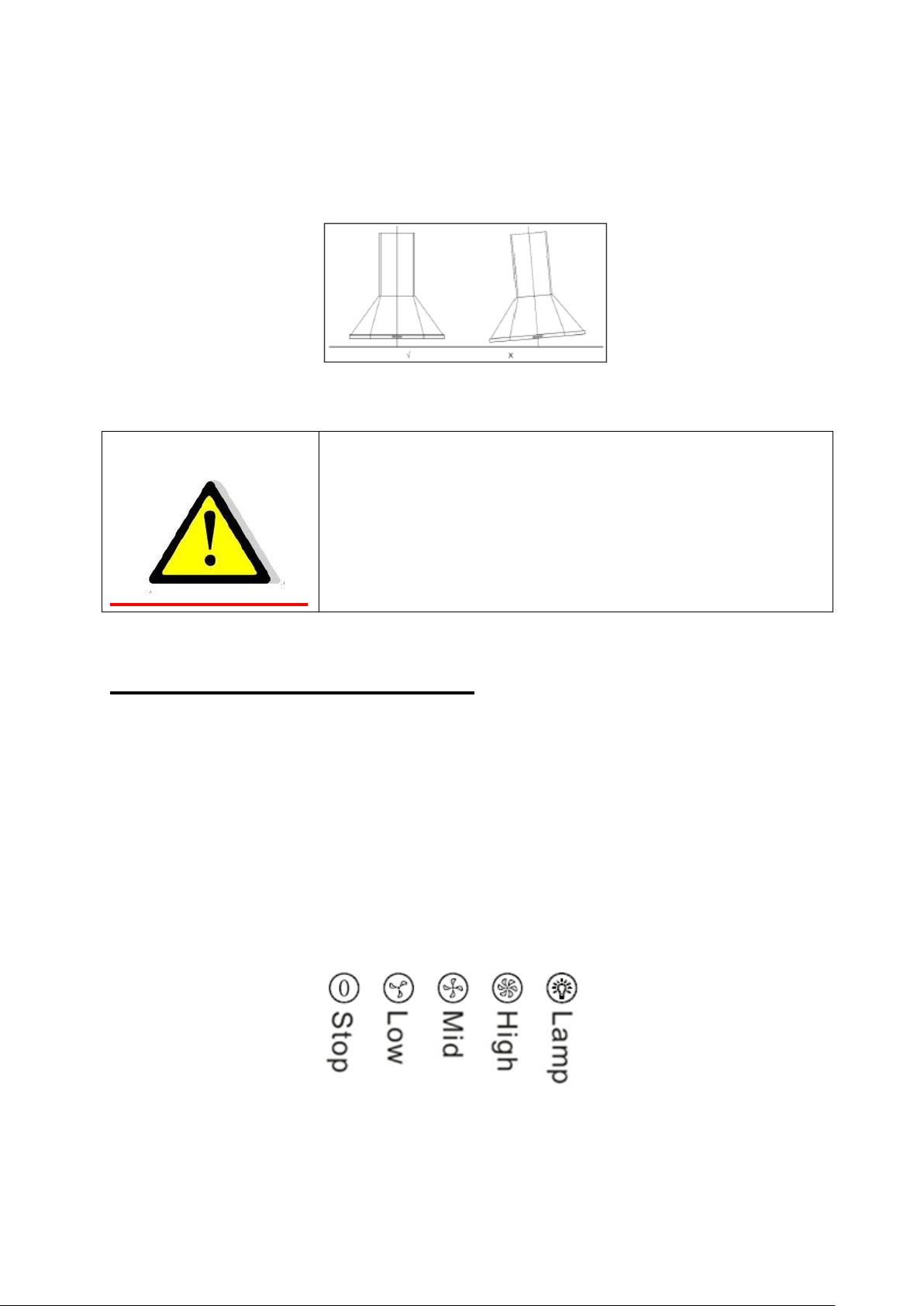

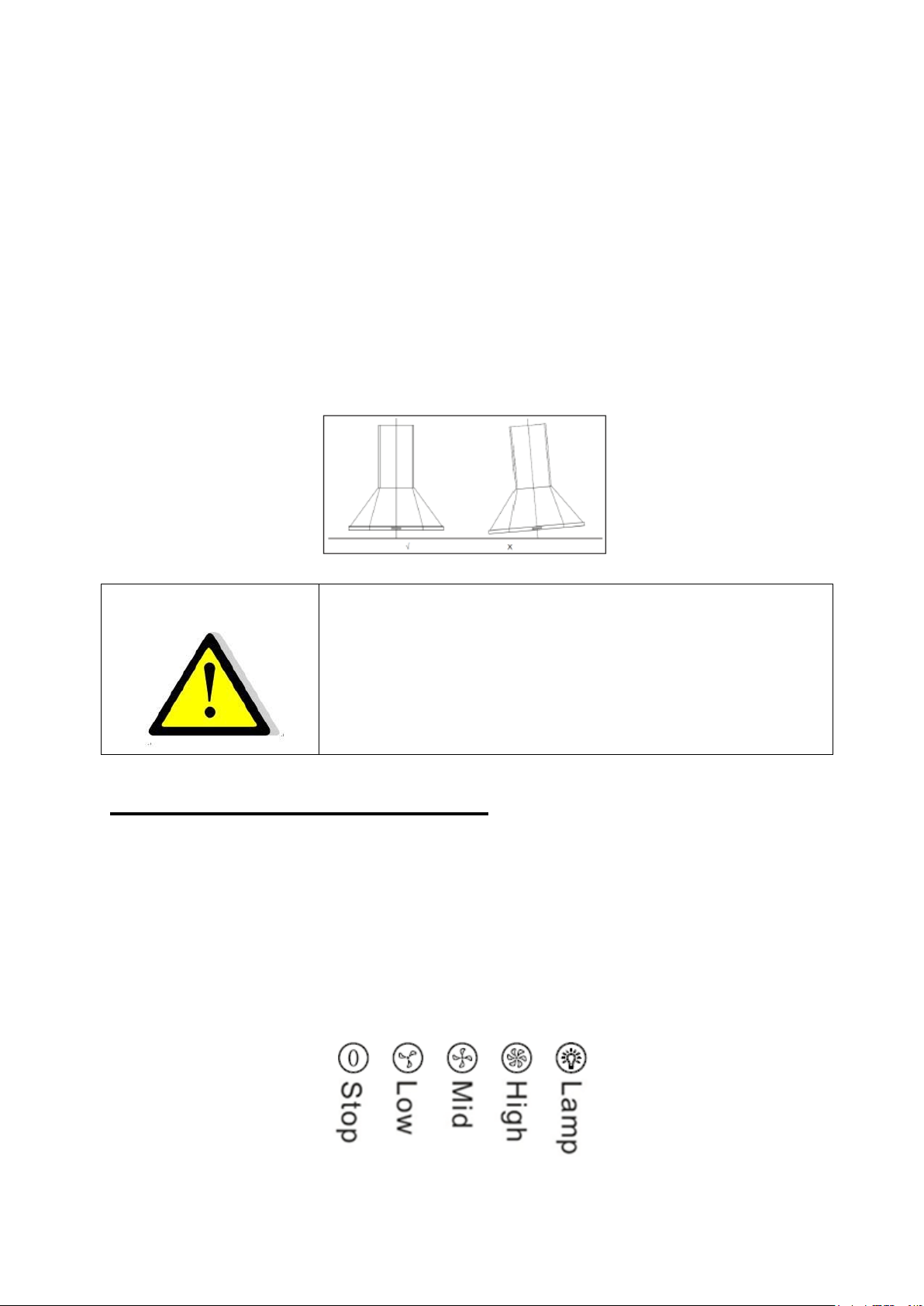

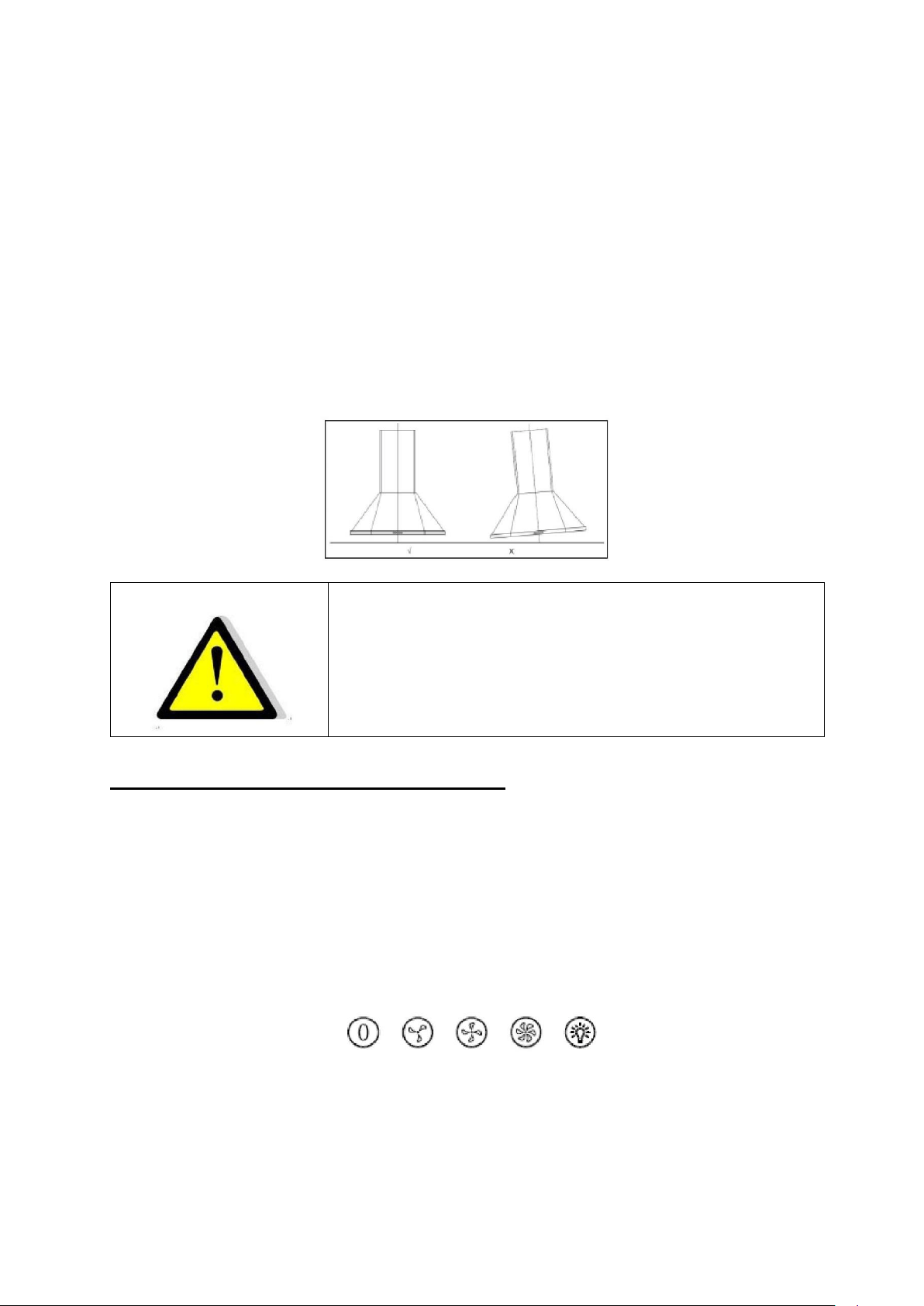

•After the installation ,make sure that the cooker hood is level to avoid grease
collection at on end.
•Ensure the expansion pipe selected for installation complies with relevant standards
and is fire retardant.
WARNING:
For safety reason, please use only the same
size of f ixing or m ounting sc rew which ar e
recommended in this instruction manual.
Failure t o i nstall t
he scr ews or fixing devi ce i n
accordance with these instructions may result in
electrical hazards.
Start Using Your Cooker Hood
Push button
1) Push the stop button, and the motor will stop.
2) Push the low button, and the motor will run at low speed.
3) Push the middle button, and the motor will run at mid speed.
4) Push the high button, and the motor will run at high speed.
5) Push the light button and the two lights will illuminate. Push it again and the light
will turn off.
9
TROUBLESHOOTING
Fault Possible Cause Solution
Light on, but motor
does not work
Fan switch turned off Select a fan switch position.
Fan switch failed Contact service center.
Motor failed Contact service center.
Light does not
work, motor does
not work
House fuses blown Reset/Replace fuses.
Power cord loose or
disconnected
Refit cord to power outlet.
Switch power outlet on.
Oil leakage
One way valve and the outlet
are not tightly sealed
Take down the one way valve
and seal with sealant.
Leakage from the connection of
chimney and cover
Take chimney down and seal.
Lights not working Broken/Faulty globes
Replace globes as per this
instruction.
Insufficient suction
The distance between the
cooker hood and the gas top is
too far
Refit the cooker hood to the
correct distance.
The Cooker hood
inclines
The fixing screw not tight
enough
Tighten the hanging screw and
make it horizontal.
NOTE:
Any electrical repairs to this appliance must conform to your local, state and
federal laws.Please contact the service centre if in any doubt before
undertaking any of the above.Always disconnect the unit from the power source when
opening the unit.
MAINTENANCE AND CLEANING
Caution:
• Before maintenance or cleaning is carried out, the cooker hood should be
disconnected from the main power supply. Ensure that the cooker hood is switched
off at the wall socket.
•
External surfaces are susceptible to scratches and abrasions, so please follow the
cleaning instructions to ensure the best possible result is achieved without damage.
GENERAL
Cleaning and maintenance should be carried out with the appliance cold especially
when cleaning.Avoid leaving alkaline or acid substances (lemon juice, vinegar etc.) on
the surfaces.
10
STAINLESS STEEL
The stainless steel must be cleaned regularly (e.g.weekly) to ensure a long life
expectancy.Dry with a clean soft cloth. A specialized stainless steel cleaning fluid may
be used.
NOTE:
Ensure that wiping is done along with the grain of the stainless steel to prevent any
unsightly crisscross scratching patterns from appearing.
CONTROL PANEL SURFACE
The inlay control panel can be cleaned using warm soapy water. Ensure the cloth is
clean and well wrung before cleaning. Use a dry soft cloth to remove any excess
moisture left after cleaning.
Important
Using neutral detergents and avoid using harsh cleaning chemicals, strong household
detergents or products containing abrasives,as this will affect the appliance of the
appearance and potentially remove any printing of artwork on the control panel and
will void manufactures warrantee.
GREASE MESH FILTERS
The mesh filters can be cleaned by hand. Soak them for about 3 minutes in water with
a mild detergent and then brush it gently with a soft brush. Do not apply too much
pressureso as to avoid any damage to it . (Leave to dry naturally out of direct sun light)
Filters should be washed separately to crockery and kitchen utensils. It is advisable
not to use rinse aid.

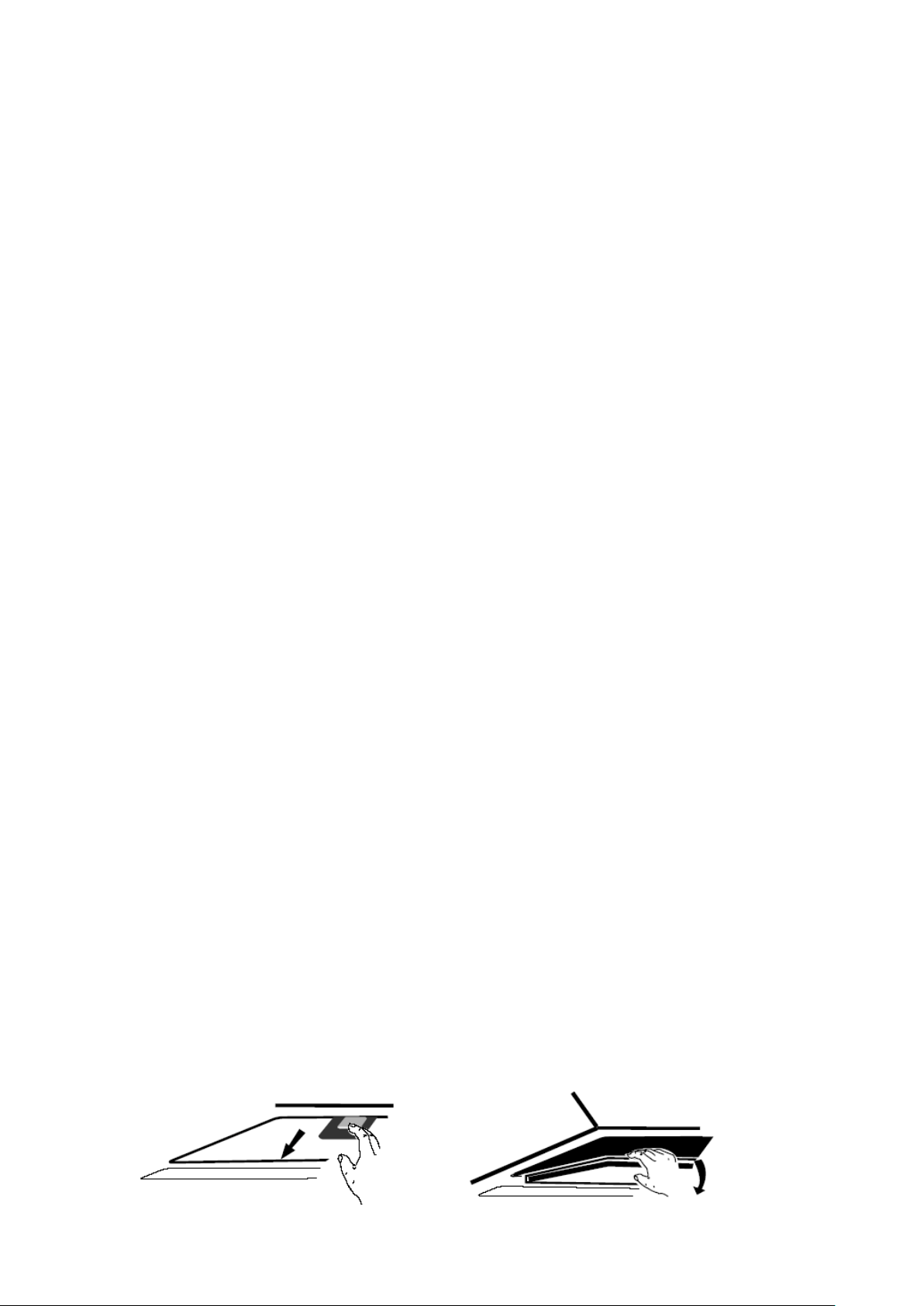

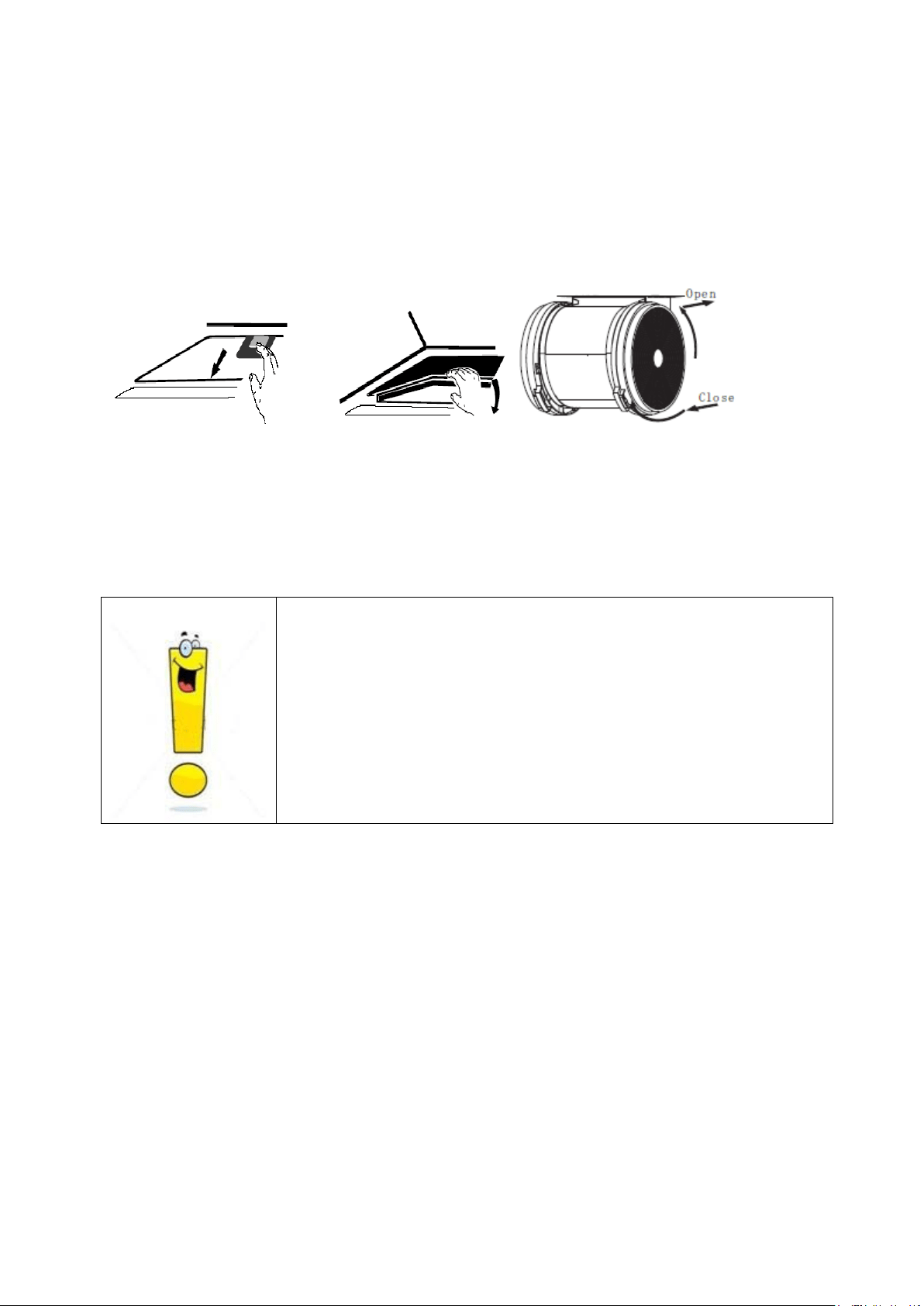

INSTALLING GREASE MESH FILTERS
• To install filters for the following four steps:
- Angle the filter into slots at the back of the hood.
- Push the button on handle of the filter.
- Release the handle once the filter fits into a resting position.
- Repeat to install all filters
CARBON FILTER-not supplied
Activated carbon filter can be used to trap odors. Normally the activated carbon filter
should be changed at three or six months according to your cooking habit. The
installation procedure of activated carbon filter is as below.
11

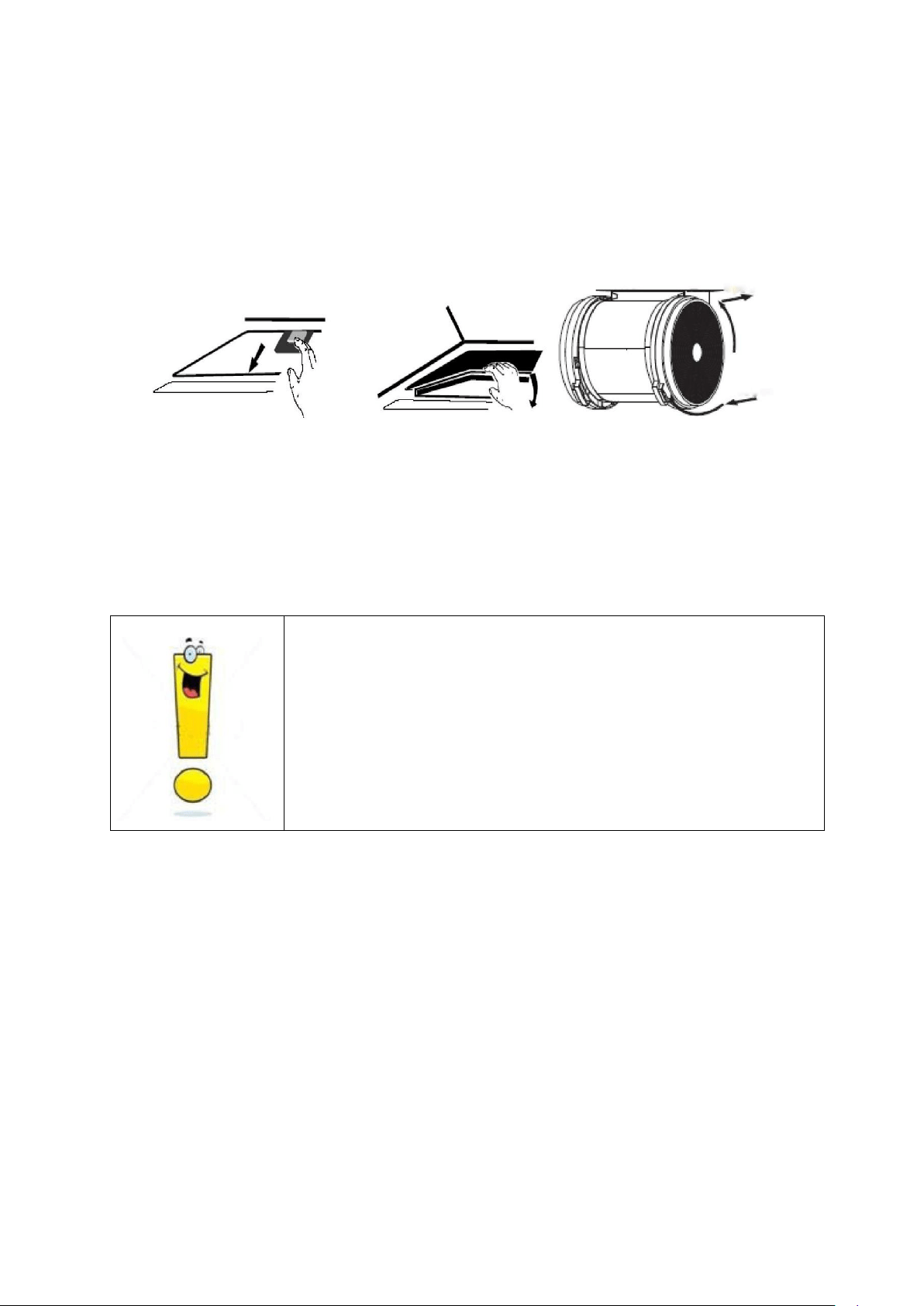

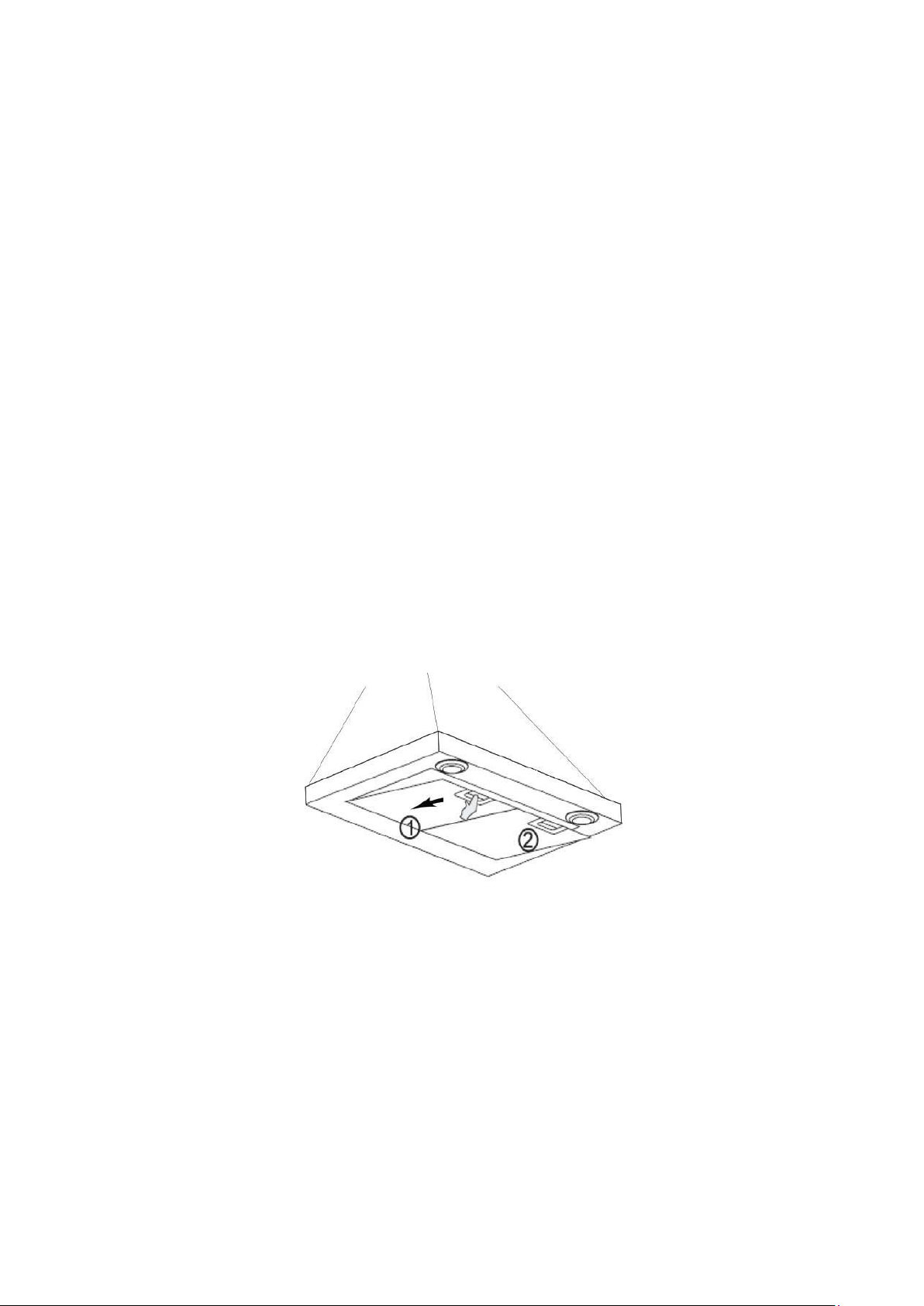

1. Before installing or replacing the carbon filters, disconnect the mains power to the
unit.
2. Press the filter lock and remove the mesh filter.

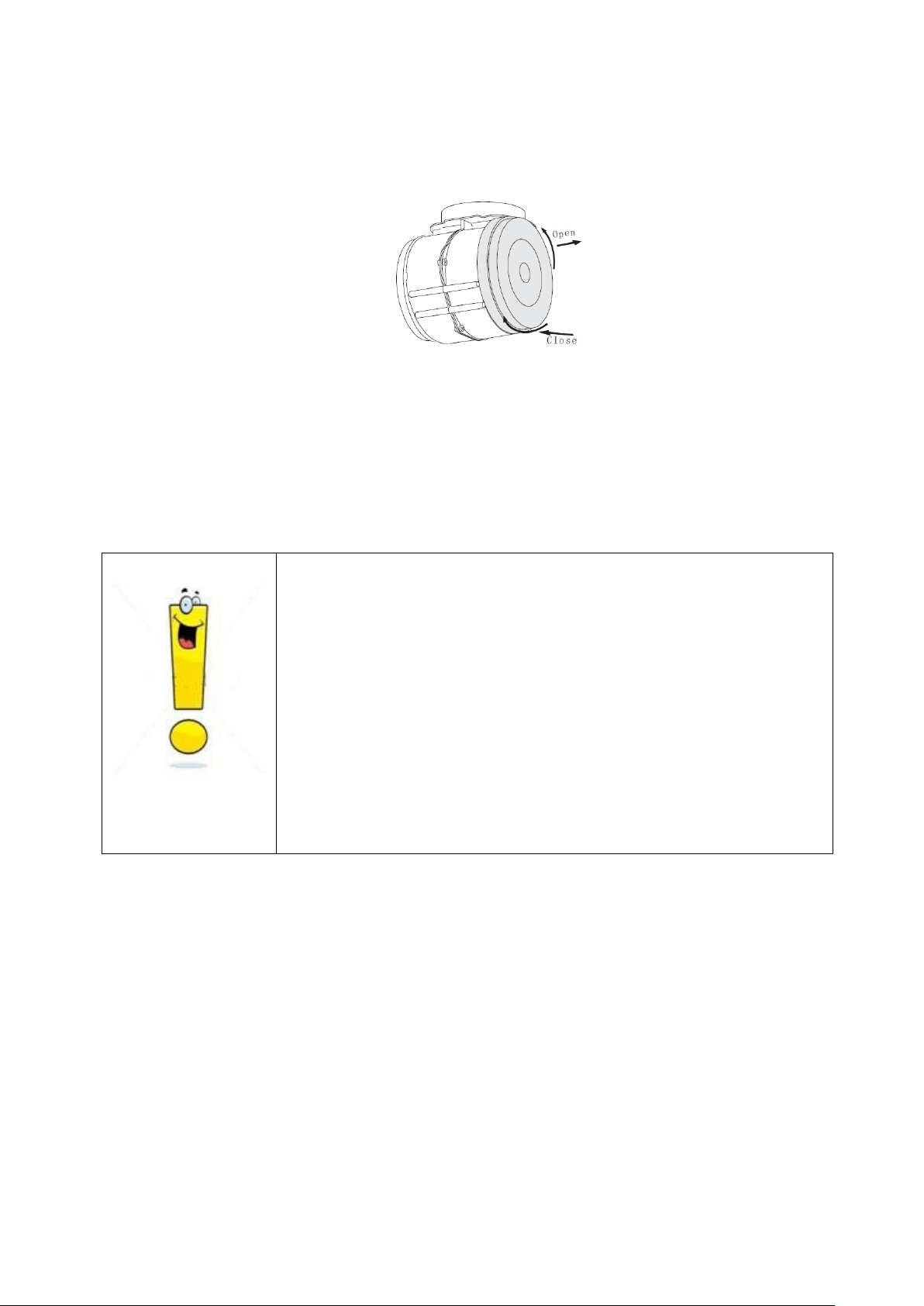

3. Turn the carbon filter on both sides of the motor anti-clockwise. Replace the
carbon filters with the new carbon filters.
4. Place the mesh filter.
5. Connect the power supply to the wall socket.
NOTE:
• Make sure the filter is securely locked. Otherwise, it would loosen and cause
danger.
• When activated carbon filter attached, the suction power will be lowered.
BULB REPLACEMENT
Important :
The bulb must be replaced by the manufacturer, its
service agent or similarly qualified persons.
Always switch of f t he el ectricity su pply bef ore
carrying out any operations on the appliance
. When
handling bulb, make sure it is completely cool down
before any direct contact to hands.
When handling globes hold with a cloth or gloves to
ensur
e perspiration does not come in contact with
the globe as this can reduce the life of the globe.
Note:
Before r eplacing l ight t hat t he co oker hood ca n be i solated f rom t he supply
mains by means of a plug or an all-pole switch.
Protect against danger when changing lights, such as wearing gloves.

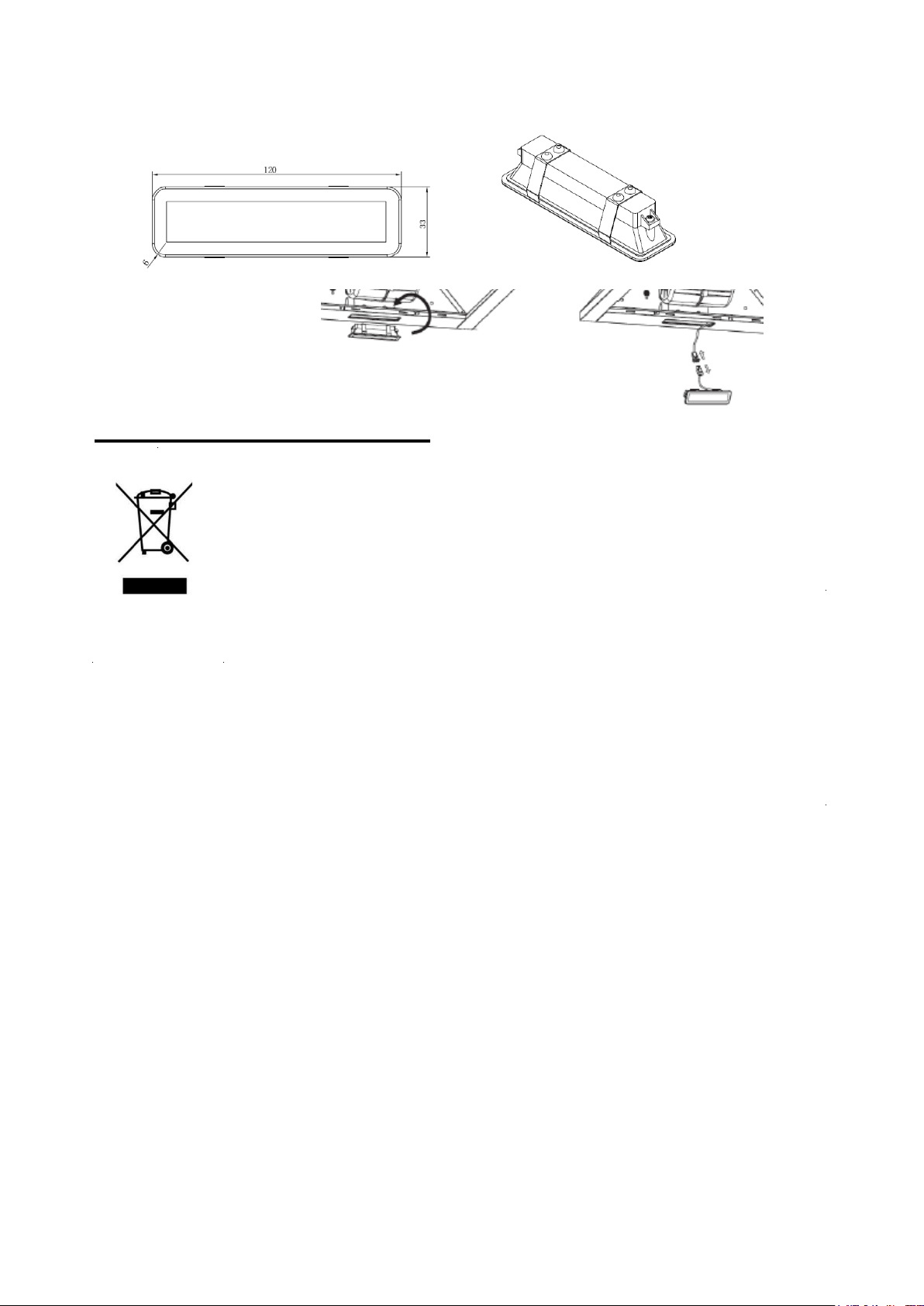

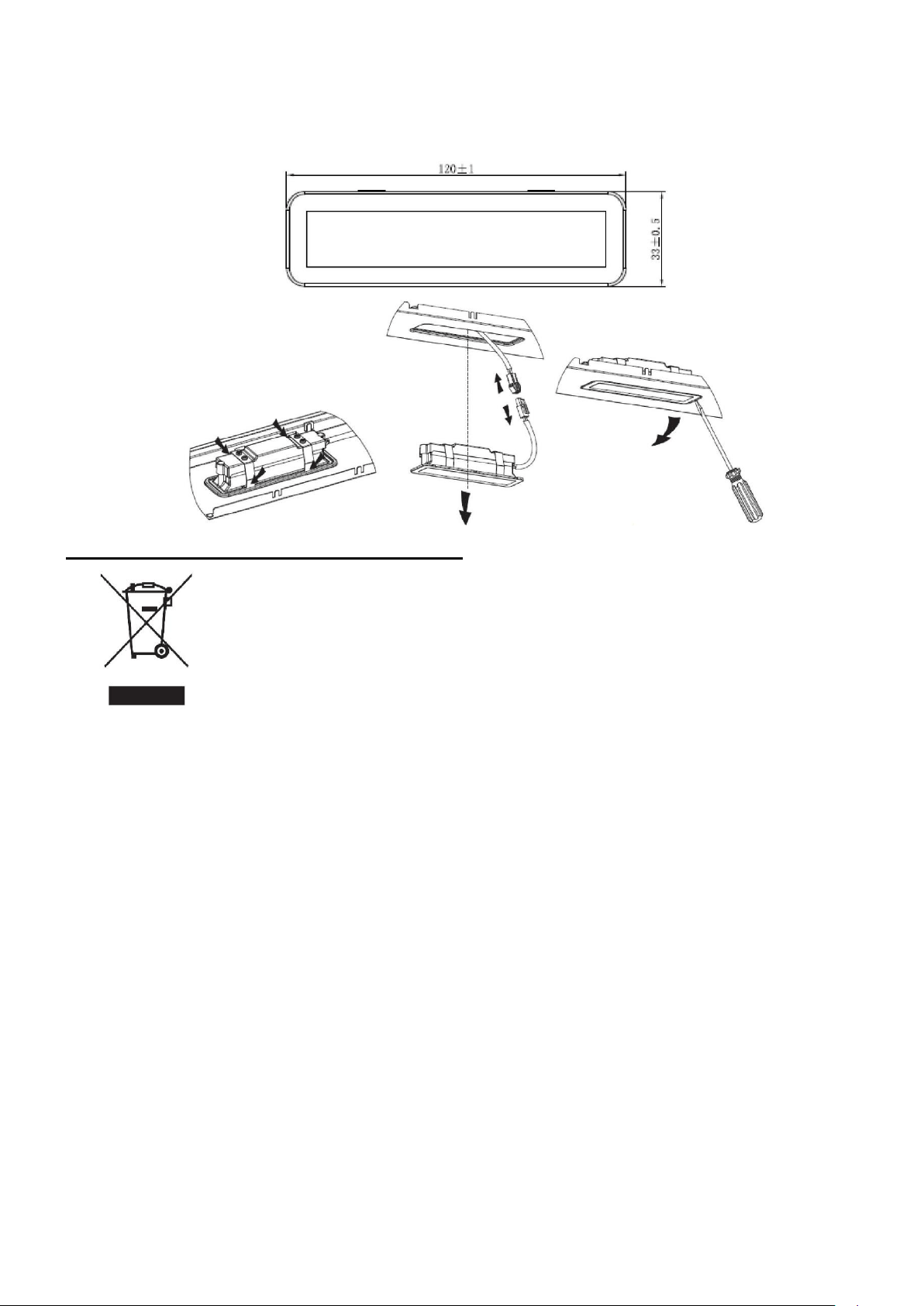

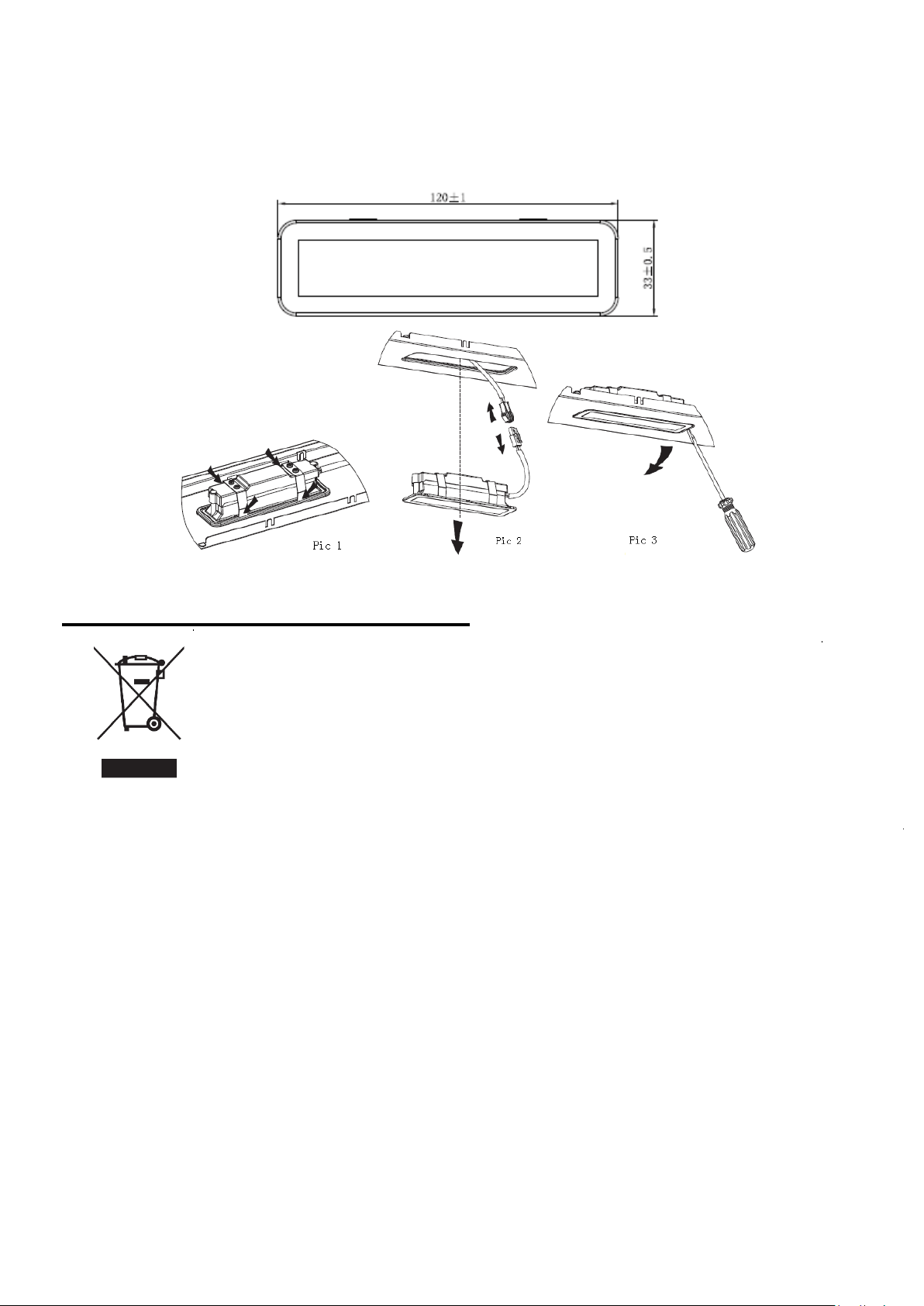

Changing the lights:
Remove the grease filter.
Way 1. Use a tool or the hand to press the spring splinterof both sides of LED light
to the inside, until the light is pressed out, see pic 1.Then slightly pull the light
connecting wire out, and dismantle the terminal of the light connecting wire. See
pic 2.
Way 2.Use straight screwdriver to prize up the LED light bottom edge, see pic 3,
then slightly pull out the LED light and light connecting wire. See pic 2.
Apply the reverse procedure to install the light back.
• ILCOS D code for this lamp is: DBS-2/65-H-120/33
LED modules –rectangle lamp
12
– Max wattage: 1×2 W
– Voltage range: AC110-240V
– Dimensions:
ENVIRONMENTAL PROTECTION:
NOTE:
The following shows how to reduce total environmental impact (e.g. energy use) of the
cooking process).
(1) Install the cooker hood in a proper place where there is efficient ventilation.
(2) Clean the cooker hood regularly so as not to block the airway.
(3) Remember to switch off the cooker hood light after cooking.
(4) Remember to switch off the cooker hood after cooking.
INFORMATION FOR DISMANTLING
Do not dismantle the appliance in a way which is not shown in the user manual. The
appliance could not be dismantled by user. At the end of life, the appliance should
not be disposed of with household waste. Check with you Local Authority or retainer
for recycling advice.
This appliance is labelled in accordance with European Directive 2012/19/EU on Waste Electrical
and Electronic Equipment Regulations 2013 regarding electric and electronic appliances (WEEE).
The WEEE contain both polluting substances (that can have a negative effect on the environment)
and base elements (that can be reused). It is important that the WEEE undergo specific treatments
to correctly remove and dispose of the pollutants and recover all the materials. Individuals can
play an important role in ensuring that the WEEE do not become an environmental problem; it is
essential to follow a few basic rules:
- the WEEE should not be treated as domestic waste;
- the WEEE should be taken to dedicated collection areas managed by the town council or a registered
company.
ln many countries, domestic collections may be available for large WEEEs. When you buy a new appliance, the
old one can be returned to the vendor who must accept it free of charge as a one-off, as long as the appliance
is of an equivalent type and has the same functions as the purchased appliance.
Exaustor
Manual de Instruções
12
Índice
1…………………………………..………………………………Instruções de segurança
2…………………………………..………………………………Instalação
3…………………………………..………………………………Começar a usar o seu exaustor
4…………………………………..………………………………Resolução de problemas
5…………………………………..………………………………Manutenção e limpeza
6…………………………………..………………………………Proteção ambiente
13
INSTRUÇÕES DE SEGURANÇA
Este manual explica a instalação e a utilização correta do seu exaustor, leia-o
atentamente antes de usar o produto, mesmo que já esteja familiarizado com o
mesmo. O manual deve ser mantido num local seguro para referência futura.
Estas instruções deverão estar sempre disponíveis num formato alternativo, por
exemplo, num website ou a pedido, por parte do utilizador num formato como DVD.
O que nunca deve fazer:
● Nunca tente usar o exaustor sem os filtros
de gordura ou se os filtros estiverem
demasiado engordurados!

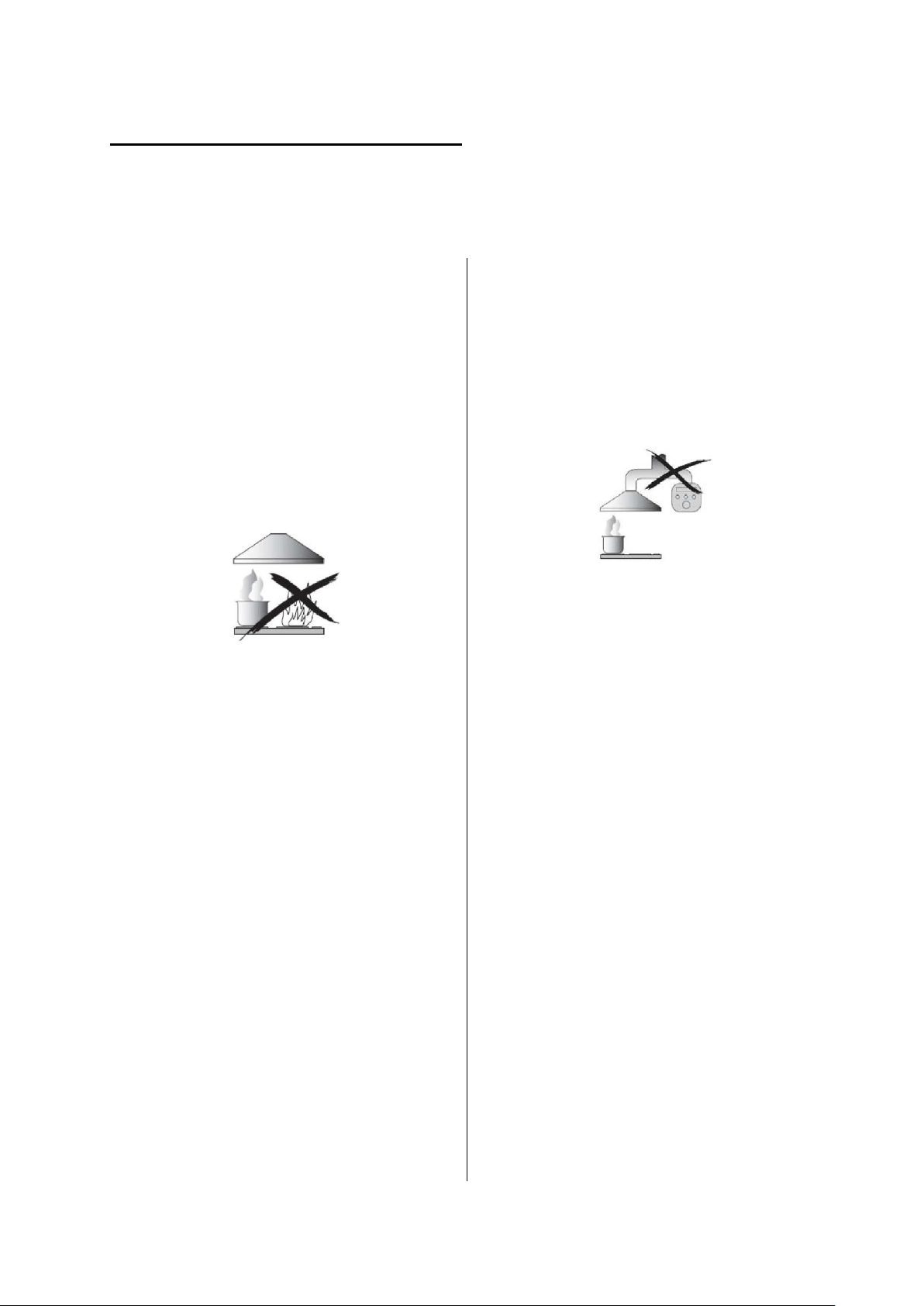

●Não instale sobre um fogão com um
grelhador muito elevado.
●Não deixe frigideiras em uso sem supervisão
porque gorduras ou óleos sobreaquecidos
podem incendiar-se.
●Nunca deixe chamas desprotegidas debaixo
do exaustor.
●Se o exaustor estiver danificado, não tente
utilizá-lo.
●Não faça pratos flambé debaixo do exaustor.
●CUIDADO: As peças acessíveis podem
tornar-se quentes quando usadas com
aparelhos para cozinhar.
●Adistância mínima entre a superfície de
suporte e os recipientes para cozinhar no
fogão e na parte mais baixa do exaustor.
(Quando o exaustor estiver localizado
sobre um aparelho a gás, esta distância
deve ser de pelo menos 65 cm.)
●O ar não deve ser descarregado num cano
de chaminé usado para evacuar fumos de
eletrodomésticos que utilizem gás ou
outros combustíveis.
O que deve fazer sempre:
● Importante Desligue sempre a fonte de
alimentação na fonte durante instalação e
manutenção como, por exemplo, quando
troca uma lâmpada.
●Oexaustor tem de ser instalado em
conformidade com as instruções de
instalação e deve cumprir todas as
medições indicadas.
●Todo o trabalho de instalação tem de ser
realizado por uma pessoa competente ou
por um eletricista qualificado.
●Elimine o material da embalagem
cuidadosamente. As crianças são
vulneráveis a este material.
● Preste atenção às extremidades aguçadas
no interior do exaustor durante a instalação
e limpeza.
●Quando o exaustor estiver colocado por
cima de um aparelho a gás, a distância
mínima entre a superfície de apoio para os
recipientes para cozinhar no fogão e a
parte mais baixa do exaustor tem de ser:
Fogões a gás: 75 cm
Fogões elétricos: 65 cm
Fogões a óleo ou carvão: 75 cm
●Certifique-se de que a canalização não tem
dobras com um ângulo mais apertado que
90 graus uma vez que isto reduz a
eficiência do exaustor.
●Aviso: Se os parafusos ou o dispositivo de
fixação não forem montados de acordo
com estas instruções, podem ocorrer riscos
elétricos.
●Aviso: Antes de obter acesso a terminais,
todos os circuitos de alimentação elétrica
têm de estar desligados.
14
O que deve fazer sempre:
●Coloque sempre tampas nos tachos e
panelas quando estiver a cozinhar num
fogão a gás.
●Quando no modo de extração, o ar na
divisão está a ser removido pelo exaustor.
Certifique-se de que estão a ser cumpridas
as medidas de ventilação apropriadas. O
exaustor remove odores da divisão mas
não o vapor.

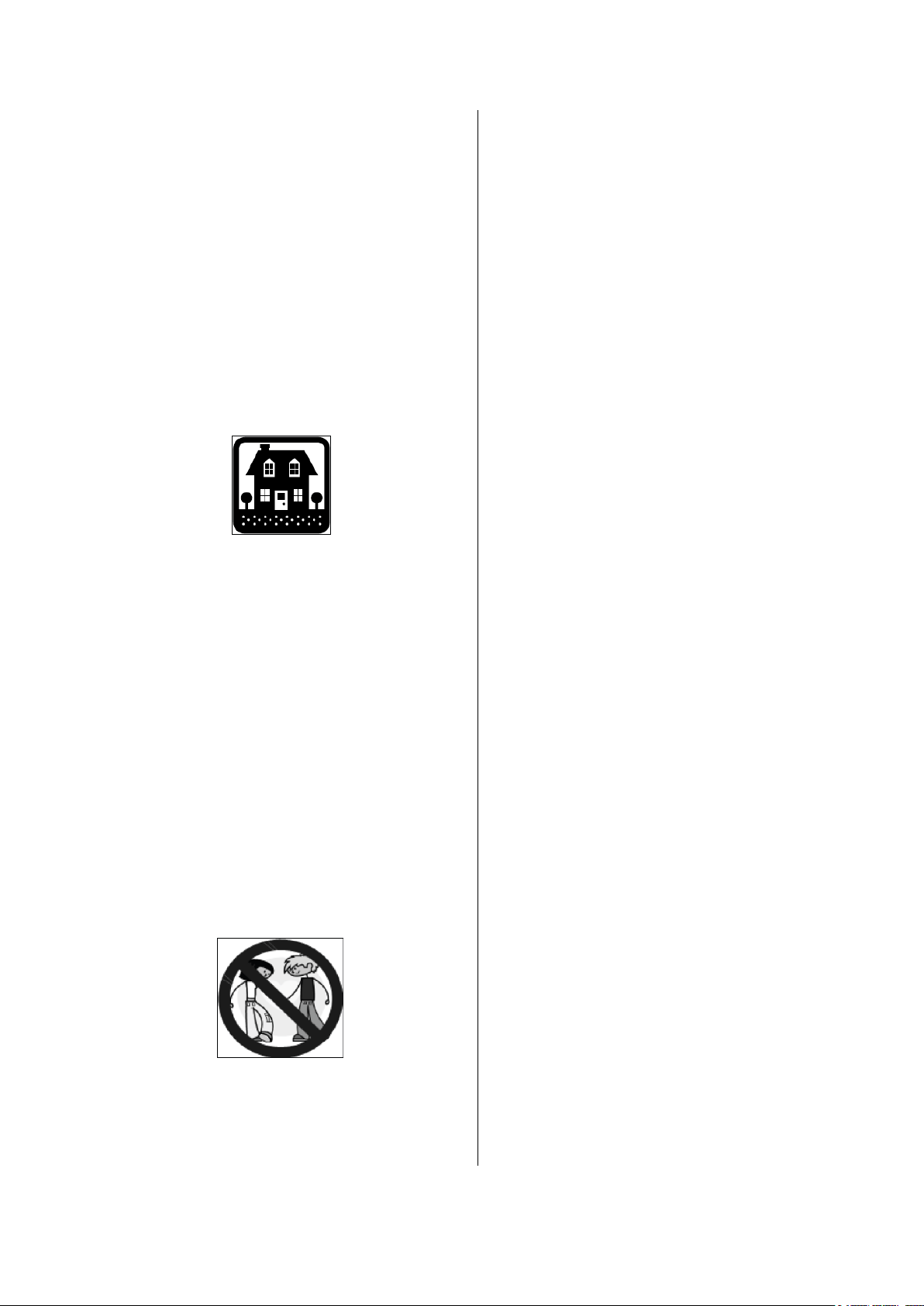

●O exaustor destina-se apenas a uso
doméstico.
●Se o cabo de alimentação estiver danificado,
este tem de ser substituído pelo fabricante,
pelo agente de serviço ou por pessoas
igualmente qualificadas de forma a evitar o
perigo.
●Este aparelho pode ser utilizado por
crianças de idade igual ou superior a 8
anos e por pessoas com capacidades
físicas, sensoriais ou mentais reduzidas ou
falta de experiência e conhecimento, caso
lhes tenha sido fornecida supervisão ou
instruções relativas à utilização do aparelho
de forma segura e desde que
compreendam os perigos envolvidos. As
crianças não devem brincar com o
aparelho. A limpeza e manutenção pelo
utilizador não deve ser realizada por
crianças sem supervisão.
●Aviso: Antes de obter acesso a terminais,
todos os circuitos de alimentação elétrica
têm de estar desligados.
O que deve fazer sempre:
●CUIDADO: O aparelho e as suas peças
acessíveis podem ficar quentes durante o
funcionamento. Tenha o cuidado de evitar
tocar nos elementos de aquecimento.
Crianças com menos de 8 anos devem
manter-se afastadas a menos que estejam
sob constante supervisão.
● Deverá existir uma ventilação adequada da
divisão quando o exaustor estiver a ser
usado ao mesmo tempo que aparelhos que
funcionam a gás ou outros combustíveis.
●Existe o risco de incêndio se a limpeza não
for realizada de acordo com as instruções
●Osregulamentos referentes à descarga de ar
têm de ser acatados.
●Limpe o seu aparelho periodicamente
seguindo o método fornecido no capítulo
MANUTENÇÃO.
●Por motivos de segurança, use apenas o
mesmo tamanho de parafuso de montagem
ou fixação recomendado neste manual de
instruções.
●Erelação a dados sobre o método e sobre a
frequência de limpeza, consulte a secção
de manutenção e limpeza no manual de
instruções.
●A limpeza e a manutenção pelo utilizador
não devem ser realizadas por crianças sem
supervisão.
●Quando o exaustor e aparelhos com
fornecimento de energia que não
eletricidade estiverem simultaneamente em
funcionamento, a pressão negativa na
divisão não deve exceder 4 Pa (4 x 10-5
bar).
●AVISO: Perigo de incêndio: não guarde
artigos em cima das superfícies para
cozinhar.
●Não deve nunca utilizar um aparelho de
limpeza a vapor.
●NUNCA tente extinguir um incêndio com
água, em vez disso desligue o aparelho e,
em seguida, cubra a chama com, por
exemplo, uma tampa ou um cobertor
antifogo.
15
INSTALAÇÃO (VENTILAÇÃO EXTERIOR)
MONTAGEM DA UNIDADE DE ALETAS
Se o exaustor não tiver uma unidade de aletas 1 montada, deve montar as metades na sua
estrutura. As imagens apenas mostram um exemplo de como montar a unidade de aletas, a
saída pode ser diferente de acordo com os diferentes modelos e configuração.
Para montar a unidade de aletas 1 deverá:
• montar duas metades 2 na armação 6
• um pino 3 deve estar orientado para o topo;
• o eixo 4 deve ser inserido nos orifícios 5 na armação;
• repetir todas as operações para a 2ª metade
INSTALAÇÃO
Se tiver uma saída para o exterior, o seu exaustor pode ser ligado como apresentado na
imagem a seguir através de um tubo de extração (tubo flexível ou material não inflamável,
esmalte ou alumínio com um diâmetro interior de 150 mm)
1. Antes de realizar a instalação.
2. O exaustor deve ser colocado a uma distância de 65~75 cm acima da superfície para
cozi
nhar para obter um melhor resultado.
16
3. Instale o fogão num local adequando logo que esteja determinada a altura de instalação e
mantenha-o alinhado. A posição fixa no suporte da chaminé do lado de dentro é o local da
chaminé. Ver Fig. 2
4. Prenda o suporte do exterior da chaminé no lado de fora da chaminé e certifique-se de que
o interior da chaminé pode ser ajustado em altura livremente bem como a fixação do tubo de
extensão. Depois disso, instale o tubo de expansão e a chaminé no exaustor do fogão. Ver
Fig. 3.
5. Ponha o exaustor do fogão no gancho. Ver Fig. 4.
6. Ajuste a altura da chaminé interior para a posição do suporte da chaminé interior e prenda
com o parafuso, depois de ajustar a posição, fixe a armação com o parafuso de segurança.
Ver Fig. 5.
Nota.O tubo telescópico não está incluído no produto
Nota: As duas ventilações de segurança estão posicionadas no alojamento traseiro com um
diâmetr
o de 6 mm. Ponha o tubo de expansão na saída da parede. Fixe o tubo de expansão
com o tensor de cabos na tomada de parede.
17
Instalação elétrica
Toda a instalação deve ser realizada por uma pessoa competente ou por um eletricista
qualificado Antes de conectar a rede, certifique-se de que a tensão da rede corresponda
à indicada na placa de identificação.
Conexão direta
O aparelho deve ser conectado diretamente à rede elétrica usando um disjuntor omnipolar
com um abertura mínima de 3mm entre os contatos.
O instalador deve garantir que a conexão elétrica correta foi feita e que está em
conformidade com o diagrama de fiação.
O cabo não deve ser dobrado ou comprimido.
Verifique regularmente se o plugue e o cabo de alimentação
estão danificados. Se o cabo de alimentação estiver danificado,
deve ser substituído por um cabo ou conjunto especial disponível
no fabricante ou em seu agente de serviço.
AVISO: Este é um aparelho de Classe I e DEVE ser aterrado
Este aparelho é fornecido com um cabo de alimentação de 3 núcleos nas cores a seguir:
Brown = L ou Live
Azul = N ou neutro
Verde e Amarelo = E ou Terra
DICAS PARA INSTALAÇÃO DA CONDUTA DE EXAUSTÃO
As seguintes regras devem ser estritamente seguidas para obter uma extração de ar ideal:
• Mantenha o tubo de expansão curto e direito.
• Não reduza o tamanho nem restrinja o tubo de expansão.
• Quando utilizar o tubo de expansão instale sempre o tubo esticado para minimizar perdas de
pressão.
• O não cumprimento destas instruções básicas irá reduzir o desempenho e aumentar os
níveis de ruído do exaustor.
• Qualquer trabalho de instalação deve ser efetuado por um eletricista qualificado ou pessoa
competente.
•Não ligue o sistema de condutas do exaustor a qualquer sistema de ventilação existente que
esteja a ser utilizado para qualquer outro aparelho, tal como um tubo de aquecimento, tubo de
gás, tubo de vento quente.
•O ângulo de curvatura do tubo de expansão não pode ser inferior a 120º; deve orientar o
tubo horizontalmente ou, em alternativa, o tubo deve ir desde o ponto inicial e deve estar
dirigido para uma parede externa.
•Depois da instalação, certifique-se de que o exaustor está nivelado para evitar a recolha de
gordura no final.
•Certifique-se de que o tubo de expansão selecionado para instalação está em conformidade
com as normas relevantes e é anti-incendio.
AVISO:
Por motivos de segurança, use apenas o
mesmo tamanho de parafuso de montagem ou
f
ixação recom endado nest e m anual de
instruções.
Se os parafusos ou o dispositivo de fixação não
forem m ontados de acordo com es tas
instruções, podem ocorrer riscos elétricos.
Começar a utilizar o exaustor
Botão de pressão
1) Prima o botão "stop" (parar) e o motor para.
2)Prima o botão "low" (baixo) e o motor funciona a baixa velocidade.
3)Prima o botão "middle" (médio) e o motor funciona a velocidade média.
4)Prima o botão "high" (alto) e o motor funciona a velocidade elevada.
5)Prima o bot ão "light" (luz) e as duas luzes acendem-se. Prima novamente e a l uz
apaga-se.
18
RESOLUÇÃO DE PROBLEMAS
Problema Causa possível Solução
Luz acesa, mas o
motor não funciona
Interruptor de ventoinha desligado
Selecione uma posição do
interruptor da ventoinha
Falha do interruptor da ventoinha Contacte o centro de serviço.
Falha do motor Contacte o centro de serviço.
A luz não acende, o
motor não funciona
Fusíveis domésticos fundidos Volte a ligar/substitua os fusíveis.
Cabo de alimentação solto ou
desligado
Volte a ligar o cabo à tomada.
Ligue a alimentação.
Fuga de óleo
A válvula unidirecional e a saída
não estão bem vedadas
Retire a válvula unidirecional e
vede com vedante.
Fuga na ligação da chaminé e
cobertura.
Retire a chaminé e vede.
As luzes não
funcionam
Globos quebrados/defeituosos
Substitua os globos de acordo com
esta
instrução.
Aspiração
insuficiente
A distância entre o exaustor e a
boca a gás é demasiado grande
Volte a posicionar o exaustor de
acordo com uma distância correta.
O exaustor está
inclinado
O parafuso de fixação não está
suficientemente apertado
Aperte o parafuso de pendurar e
certifique-se de que fica na
horizontal.
NOTA:
Quaisquer reparações elétricas a este aparelho devem estar em conformidade com as
suas leis locais, estatais e federais. Contacte o centro de assistência se tiver alguma
dúvida antes de efetuar alguma das operações acima. Desligue sempre a unidade da
rede quando abrir a unidade.
MANUTENÇÃO E LIMPEZA
Cuidado:
• Antes de realizar a manutenção ou limpeza, o exaustor deve ser
desligado da fonte de alimentação. Certifique-se de que o exaustor
está desligado da tomada.
.
19
RESOLUÇÃO DE PROBLEMAS
• As superfícies externas são suscetíveis a riscos e abrasões, por isso siga as instruções de
limpeza para se certificar de que obtém o melhor resultado possível sem ocorrência de
danos.
ASPETOS GERAIS
A limpeza e manutenção deverão ser efetuadas com o aparelho frio especialmente quando se
limpa. Evite deixar substâncias alcalinas ou ácidas (sumo de limão, vinagre, etc.) nas
superfícies.
AÇO INOXIDÁVEL
O aço inoxidável deve ser limpo regularmente (ou seja, semanalmente) para garantir uma
longa esperança de vida. Seque com um pano macio e limpo. Pode utilizar um líquido de
limpeza especializado para aço inoxidável.
NOTA:
Certifique-se de que a limpeza é realizada ao longo do grão do aço inoxidável para impedir a
formação de padrões cruzados antiestéticos.
SUPERFÍCIE DO PAINEL DE CONTROLO
O painel de controlo incorporado pode ser limpo usando água com sabão. Certifique-se de
que o pano está limpo e bem espremido antes de realizar a limpeza. Utilize um pano macio
seco para remover humidade em excesso existente após a limpeza.
Importante
Use detergentes neutros e evite o uso de químicos de limpeza abrasivos, detergentes
domésticos fortes ou produtos com abrasivos, uma vez que estes afetarão a aparência do
aparelho e potencialmente removerão qualquer impressão de ilustrações do painel de
controlo e invalidarão a garantia do fabricante.
FILTROS DE REDE DE GORDURA
Os filtros de rede podem ser limpos manualmente. Mergulhe-os durante cerca de três minutos
em água com um detergente de libertação de gordura e, em seguida, escove-os suavemente
com uma escova suave. Não aplique muita pressão, para evitar danificar os filtros. (Deixe
secar naturalmente sem exposição direta à luz solar.)
Os filtros devem ser limpos separadamente de utensílios de cozinha e louça. É aconselhável
que não use abrilhantador.
INSTALAR OS FILTROS DE REDE DE GORDURA
• Siga os quatro passos a seguir para instalar os filtros:
- Oriente o filtro de acordo com as ranhuras na parte traseira do exaustor.
- Pressione o botão na pega do filtro.
- Liberte a pega assim que o filtro encaixar numa posição de repouso.
- Repita a ação para instalar todos os filtros.
FILTRO DE CARVÃO - não fornecido
É possível usar um filtro de carvão ativado para captar odores. Normalmente o filtro de carvão
ativado deve ser substituído a cada três ou seis meses consoante os seus hábitos de
cozinhar. O procedimento de instalação do filtro de carvão ativado é indicado a seguir.
20

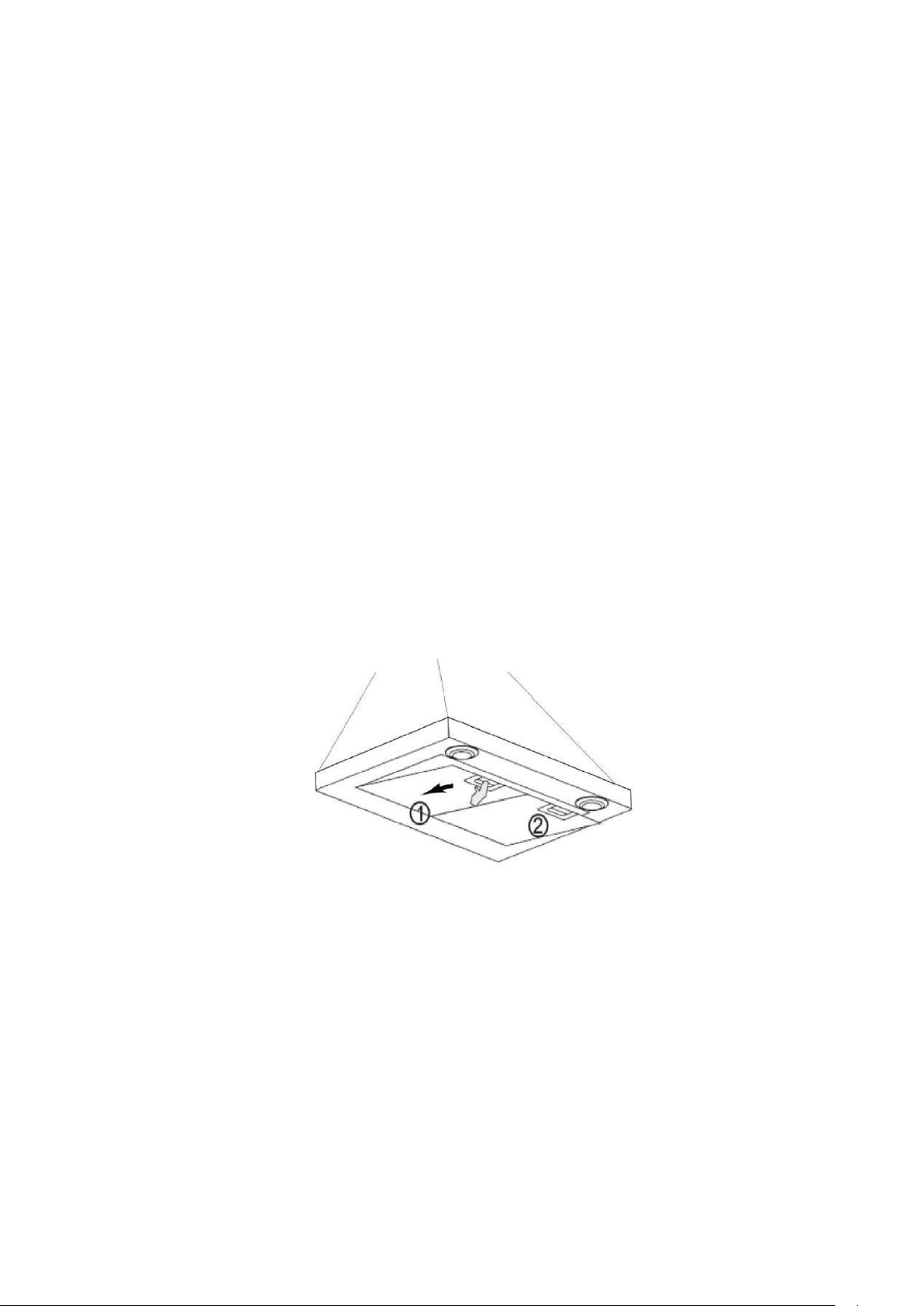

1. Antes de instalar ou substituir os filtros de carvão, remova a energia da unidade.
2. Prima o bloqueio do filtro e remova o filtro de rede.
1. Antes de instalar ou substituir os filtros de carvão, remova a energia da unidade.
2. Prima o bloqueio do filtro e remova o filtro de rede.
1. Antes de instalar ou substituir os filtros de carvão, remova a energia da unidade.
2. Prima o bloqueio do filtro e remova o filtro de rede.
NOTA:
• Certifique-se de que o filtro está bem preso. Caso contrário, este pode soltar-se e
pode constituir um perigo.
• Com um filtro de carvão ativado instalado, o poder de aspiração será reduzido.
SUBSTITUIÇÃO DA LÂMPADA
Importante:
A l âmpada t em de ser substituída p elo f abricante,
pelo seu age nte de serviço o u por p essoas
igualmente qualificadas.
Desligue sempre a f onte d e al imentação an tes de
realizar quaisquer oper ações no aparelho. A o
manusear a lâmpada, certifique-se de que esta está
completamente fria antes de qualquer contacto com
as mãos.
Ao manusear os globos segure-os com um pano ou
com l uvas p ara se ce rtificar qu e t ranspiração não
entra em contacto com os mesmos uma vez que
isso pode reduzir a vida útil do globo.
21
3. Rode o f iltro de ca rvão em ambos os lados do motor no se ntido dos ponteiros
do relógio. Substitua os filtros de carvão pelos novos filtros de carvão.
4. Ponha o filtro de rede.
5. Ligue a alimentação à tomada.
Mudando as luzes:
Remova o filtro de gordura.
Maneira 1. Use uma ferramenta ou a mão para pressionar a lasca da mola
de ambos os lados da luz LED para dentro, até que a luz seja pressionada
para fora, ver foto 1. Em seguida, puxe levemente o fio de conexão da luz para
fora e desmonte o terminal do fio de conexão leve Ver foto 2.
Maneira 2. Use uma chave de fenda reta para levantar a borda inferior da luz
LED, veja a figura 3, a seguir puxe levemente a luz LED e o fio de conexão da
luz. Veja a figura 2.
Aplique o procedimento inverso para instalar a luz de volta.
Nota:
Antes de substituir luz que a coifa pode ser isolado a partir da rede de
fornecimento por meio de uma ficha ou de um comutador de todos os
polos).
Proteja-se contra o perigo ao trocar as luzes, como usar luvas.
PROTEÇÃO DO AMBIENTE:
NOTA:
A seguir indicamos como reduzir o impacto ambiental total (por ex. uso energético) do
processo de cozinhar.
(1) Instale o exaustor num local adequado onde exista uma ventilação eficiente.
(2) Limpe o exaustor regularmente de modo a não bloquear as vias aéreas.
(3) Lembre-se de desligar a luz do exaustor depois de cozinhar.
(4) Lembre-se de desligar o exaustor depois de cozinhar.
INFORMAÇÃO SOBRE DESMANTELAMENTO
Não desmantele o aparelho de um modo não indicado no manual de instruções. O
aparelho não pode ser desmantelado pelo utilizador. No final da sua vida útil, o
aparelho não deve ser eliminado juntamente com os resíduos domésticos. Consulte
a sua autoridade local ou retentor em relação a conselhos de reciclagem.
22
• O código ILCOS D para esta lâmpada é: DBS-2,5/65-H-120/33
– Módulos LED –lâmpada retangular
– Tensão máx.: 1×2 W
– Gama de tensão: CA 110-240 V
– Dimensões:
Este aparelho está rotulado em conformidade com a Diretiva
Europeia 2012/19/UE relativa aos resíduos de equipamentos
elétricos e eletrónicos (REEE) 2013 em relação aos aparelhos
elétricos e eletrónicos. Os REEE contêm substâncias poluentes
(que podem ter um efeito negativo no meio ambiente) e elementos
base (que podem ser reutilizados). É importante que os REEE
sejam submetidos a tratamentos específicos para remover e
eliminar os poluentes e recuperar todos os materiais. As pessoas
podem desempenhar um papel importante para garantir que os
REEE não representem um problema ambiental; é essencial que
sejam cumpridas algumas normas básicas:
- Os REEE não devem ser tratados como lixo doméstico;
- Os REEE devem ser levados para áreas de recolha dedicadas
administradas pelo município ou por uma empresa registada.
Em muitos países, as recolhas domésticas podem estar disponíveis para
grandes REEEs. Quando compra um aparelho novo, o antigo pode ser
devolvido ao revendedor, que deve aceitar tratar da recolha gratuitamente,
desde que o aparelho seja de um tipo equivalente e tenha as mesmas
funções do aparelho fornecido.
23
Campana extractora
Manual de instrucciones
24
Índice
1 ......................................................................... Instrucciones de seguridad
2 ......................................................................... Instalación
3 ......................................................................... Empezar a usar la campana extractora
4 ......................................................................... Solución de problemas
5 ......................................................................... Mantenimiento y limpieza
6 ......................................................................... Protección del medio ambiente
25
INSTRUCCIONES DE SEGURIDAD
Este manual explica la instalación y el uso adecuados de su campana extractora.
Léalo atentamente antes de usarla, incluso si está familiarizado con el producto.
El manual debe guardarse en un lugar seguro para futuras consultas.
Lo que nunca debe hacer:
⚫ ¡No use la campana extractora sin los
filtros de grasa o si los filtros están
excesivamente grasientos!
⚫ No la instale encima de una cocina
con una parrilla de alto nivel.
⚫ No deje las sartenes desatendidas
durante el uso porque las grasas o
aceites sobrecalentados pueden
prenderse en llamas.
⚫ Nunca deje llamas abiertas debajo de
la campana extractora.
⚫ No intente usar la campana extractora
si está dañada.
⚫ No flambee debajo de la campana
extractora.
⚫ PRECAUCIÓN: Las partes accesibles
pueden calentarse cuando se usan
con aparatos de cocina.
⚫ La distancia mínima entre la superficie
de soporte para los utensilios de
cocción en el fogón y la parte más
baja de la campana extractora.
(Cuando la campana se encuentra
encima de una cocina de gas, esta
distancia debe ser de al menos 65 cm).
⚫ El aire no debe extraerse en
conductos usados para expulsar
humos de aparatos que queman gas
u otros combustibles. Las campanas
extractoras y otros extractores de
humos de cocina pueden afectar
negativamente al funcionamiento
seguro de los aparatos que queman
gas u otros combustibles (incluidos los
de otras salas) debido al reflujo de los
gases de combustión. Estos gases
pueden provocar potencialmente una
intoxicación por monóxido de carbono.
Tras la instalación de una campana
extractora u otro extractor de humos
de cocina, una persona competente
debe someter a ensayo el
funcionamiento de los aparatos de
gas abierto para garantizar que no se
produzca un reflujo de los gases de
combustión.
Lo que siempre debe hacer:
⚫ ¡Importante! Apague siempre el
suministro de la red eléctrica durante
la instalación y las actividades de
mantenimiento, como cambiar una
bombilla.
⚫ La campana extractora debe
instalarse de acuerdo con las
instrucciones de instalación y todas
las medidas seguidas.
⚫ Todos los trabajos de instalación deben
ser realizados por una persona
competente o un electricista cualificado.
⚫ Deseche el material de embalaje
cuidadosamente. Los niños son
vulnerables a este.
⚫ Preste atención a los bordes afilados
dentro de la campana extractora,
especialmente durante la instalación
y la limpieza.
⚫ Asegúrese de que los conductos no
tengan dobleces superiores a
90 grados, ya que esto reducirá la
eficiencia de la campana extractora.
⚫ Advertencia: Si los tornillos o el
dispositivo de fijación no se instalan
de acuerdo con estas instrucciones,
pueden producirse riesgos eléctricos.
26
⚫ Advertencia: Antes de obtener acceso
a los terminales, todos los circuitos de
suministro deben estar
desconectados.
Lo que siempre debe hacer:
⚫ Coloque siempre tapas en ollas y
sartenes cuando cocine en una cocina
de gas.
⚫ Cuando se encuentre en el modo de
extracción, la campana extractora
estará extrayendo el aire de la
habitación. Asegúrese de que se
estén observando las medidas de
ventilación adecuadas. La campana
extractora elimina los olores de la
habitación, pero no el vapor.
⚫ La campana extractora es solo para
uso doméstico.
⚫ Si el cable de alimentación está
dañado, debe ser sustituido por el
fabricante, por su servicio técnico o
por cualquier profesional cualificado
similar para evitar riesgos.
⚫ Este electrodoméstico puede ser
utilizado por niños a partir de 8 años y
por personas con capacidades físicas,
sensoriales o mentales reducidas,
o sin experiencia o conocimientos
previos, siempre y cuando hayan
recibido la supervisión y las
instrucciones necesarias para utilizar
el electrodoméstico de forma segura y
comprendan los riesgos que implica.
Los niños no deben jugar con este
electrodoméstico. Las operaciones de
limpieza y mantenimiento no deben
ser realizadas por niños sin supervisión.
⚫ Advertencia: Antes de obtener acceso
a los terminales, todos los circuitos de
suministro deben estar desconectados.
Lo que siempre debe hacer:
⚫ Precaución: El electrodoméstico y sus
accesorios se pueden calentar durante
el uso. Trate de evitar tocar los
elementos de calentamiento. Los
niños menores de 8 años deben
mantenerse alejados a menos que
estén bajo supervisión permanente.
⚫ La habitación debe estar
adecuadamente ventilada cuando la
campana extractora se usa al mismo
tiempo que electrodomésticos que
quemen gas u otros combustibles.
⚫ Existe un riesgo de incendio si la
limpieza no se lleva a cabo de
acuerdo con las instrucciones.
⚫ Deben cumplirse las normativas
relativas a la extracción de aire.
⚫ Limpie su electrodoméstico
periódicamente siguiendo el método
indicado en el capítulo
MANTENIMIENTO.
⚫ Por razones de seguridad, use solo
tornillos de fijación o montaje del
tamaño recomendado en este manual
de instrucciones.
⚫ En cuanto a los detalles sobre el
método y la frecuencia de limpieza,
consulte la sección de mantenimiento y
limpieza en el manual de instrucciones.
⚫ Las operaciones de limpieza y
mantenimiento no deben ser
realizadas por niños sin supervisión.
⚫ Cuando la campana extractora y los
electrodomésticos que funcionan con
energía que no sea electricidad están
funcionando simultáneamente, la
presión negativa en la habitación no
debe superar los 4 Pa (4 x 10-5 bar).
⚫ ADVERTENCIA: Peligro de incendio:
no almacene artículos sobre las
superficies de cocción.
⚫ No se debe utilizar un limpiador a vapor.
⚫ NUNCA intente apagar un incendio
con agua; debe apagar el electro-
doméstico y cubrir posteriormente la
llama, p. ej., con una tapa o una
manta contra incendios.
27
INSTALACIÓN (VENTILACIÓN EXTERIOR)
MONTAJE DE LA TAPA EN V
Si la campana extractora no dispone de una tapa en V 1 montada, debe montar las
mitades en su cuerpo. Las imágenes solo muestran un ejemplo de cómo montar la
tapa en V, ya que la salida puede ser diferente según los diferentes modelos y
configuraciones. Para montar la tapa en V, debe:
Montar las dos mitades 2 en el cuerpo 6.
El pasador 3 debería estar orientado hacia arriba.
El eje 4 debería introducirse en los orificios 5 del cuerpo.
Repita todas las operaciones para la 2ª mitad.
INSTALACIÓN
Si tiene una salida hacia el exterior, su campana extractora puede conectarse por
medio de un conducto de extracción (esmalte, aluminio, tubo flexible o material no
inflamable con un diámetro interior de 150 mm).
1. Antes de la instalación, apague la unidad.
2. La campana extractora debe colocarse a una distancia de 65~75cm por encima de
la superficie de cocción para obtener el mejor efecto.
28
3. Instale el gancho en un lugar adecuado una vez fijada la altura de instalación y
manténgalo alineado. La posición fijada del soporte de la chimenea interior es el lugar
de la chimenea. Vea la figura 2.
4. Instale la salida en la campana extractora con 4 tornillos. Fije el soporte de la
chimenea exterior en la chimenea exterior, y asegúrese de que la chimenea interior se
puede ajustar a la altura libremente, así como la fijación del tubo de expansión. A
continuación, fije la salida con tornillos y coloque el tubo de expansión con la brida
para cables en la salida. Luego instale las chimeneas en la campana extractora.
Vea la figura 3.
5. Coloque la campana extractora en el gancho. Vea la figura 4.
6. Ajuste la altura de la chimenea interior a la posición del soporte de la chimenea
interior y fíjelo con un tornillo; después de ajustar la posición, fije el cuerpo con un
tornillo de seguridad. Vea la figura 5. Nota: El tubo de expansión no está incluido en el
producto.
Nota: Las dos rejillas de ventilación de seguridad están situadas en la carcasa trasera,
con un diámetro de 6 mm.
Coloque el tubo de expansión en la salida de la pared. Fije el tubo de expansión
con una brida para cables.
65 cm
75
cm
Soporte de la chimenea interior
Gancho
Fig 1
Fig 2
Tubo de expansión
Chimenea interior
Soporte de la chimenea exterior
Chimenea exterior
Fig 3
Tornillo de seguridad
Fig 4
Fig 5
29
Instalación eléctrica
Toda la instalación debe realizarla una persona competente o un electricista cualificado.
Antes de conectar la red eléctrica, asegúrese de que la tensión de red corresponde a la
tensión de la placa nominal.
Conexión directa
El electrodoméstico debe conectarse directamente a la red eléctrica utilizando un
disyuntor omnipolar con una abertura mínima de 3 mm entre los contactos.
El instalador debe garantizar que la conexión eléctrica se realice correctamente y que
cumpla con el esquema eléctrico.
El cable no debe estar doblado ni comprimido.
Compruebe regularmente el enchufe y el cable de alimentación para ver si están
dañados. Si el cable de alimentación está dañado, debe ser reemplazado por un cable
especial o por un conjunto disponible del fabricante o de su agente de servicio.
ADVERTENCIA: Este es un aparato Clase I y DEBE estar conectado a tierra.
Este aparato se suministra con un cable de alimentación de 3 núcleos coloreados de
la siguiente manera:
Marrón = L o Directo
Azul = N o Neutro
Verde y amarillo = E o A tierra
CONSEJOS PARA LA INSTALACIÓN DEL CONDUCTO DE ESCAPE
Las siguientes reglas deben ser estrictamente seguidas para obtener una óptima
extracción de aire:
Mantenga el tubo de expansión corto y recto.
No reduzca el tamaño ni restrinja el tubo de expansión.
Cuando utilice el tubo de expansión, instale siempre el tubo tenso para minimizar la
pérdida de presión.
brida para cables
30
La inobservancia de estas instrucciones básicas reducirá el rendimiento y
aumentará los niveles de ruido de la campana extractora.
Cualquier trabajo de instalación debe ser realizado por un electricista cualificado
o una persona competente.
No conecte el sistema de conductos de la campana a ningún sistema de ventilación
existente que se esté utilizando para cualquier otro aparato, como por ejemplo un tubo
calentador, un tubo de gas o un tubo de viento caliente.
El ángulo de curvatura del tubo de expansión no debe ser inferior a 120º; se debe
dirigir la tubería horizontalmente o, alternativamente, la tubería debe subir desde el
punto inicial y debe ser conducida a una pared exterior.
Después de la instalación, asegúrese de que la campana extractora esté nivelada
para evitar que se acumule grasa en los extremos.
Asegúrese de que el tubo de expansión seleccionado para la instalación cumple
con las normas pertinentes y es retardante del fuego.
ADVERTENCIA:
➢ Por razones de seguridad, use solo tornillos de fijación
o montaje del tamaño recomendado en este manual de
instrucciones.
➢ Si los tornillos o el dispositivo de fijación no se instalan
de acuerdo con estas instrucciones, pueden producirse
riesgos eléctricos.
Empezar a usar la campana extractora
Botón
1) Si pulsa el botón «detener», el motor se detendrá.
2) Si pulsa el botón «baja», el motor funcionará a baja velocidad.
3) Si pulsa el botón «media», el motor funcionará a media velocidad.
4) Si pulsa el botón «alta», el motor funcionará a alta velocidad.
5) Si pulsa el botón «luz», las dos luces se encenderán. Púlselo otra vez y la luz se
apagará.
Detener
Baja
Media
Alta
Luz
31
SOLUCIÓN DE PROBLEMAS
Fallo
Causa posible
Solución
La luz está encendida,
pero el motor no
funciona
Interruptor del ventilador apagado
Seleccione una posición para el
interruptor del ventilador.
Fallo del interruptor del ventilador
Póngase en contacto con el centro
de asistencia técnica.
Fallo del motor
Póngase en contacto con el centro
de asistencia técnica.
La luz no funciona, el
motor no funciona
Han saltado los fusibles de la casa
Restablezca/Reemplace los fusibles.
Cable de alimentación suelto o
desconectado
Vuelva a ajustar el cable a la toma
de corriente. Encienda la toma de
corriente.
Fuga de aceite
La válvula de una vía y la salida no
están herméticamente selladas
Desmonte la válvula de una vía y
selle con un sellador.
Fuga en la conexión del tubo de
salida y la cubierta
Desmonte el tubo de salida y séllelo.
Las luces no funcionan
Globos rotos/defectuosos
Sustituya los globos siguiendo estas
instrucciones.
Succión insuficiente
La distancia entre la campana
extractora y el gas está demasiado
lejos
Vuelva a colocar la campana
extractora a la distancia correcta.
La campana extractora
se inclina
El tornillo de fijación no está lo
suficientemente ajustado
Apriete el tornillo de suspensión y
coloque la campana en posición
horizontal.
NOTA:
Cualquier reparación eléctrica de este electrodoméstico debe cumplir con las
leyes locales, estatales y federales. Póngase en contacto con el centro de
asistencia técnica si tiene alguna duda antes de
realizar cualquiera de los pasos anteriores. Desconecte siempre la unidad de la fuente
de alimentación cuando abra la unidad.
MANTENIMIENTO Y LIMPIEZA
Precaución:
Antes de llevar a cabo el mantenimiento o la limpieza, la campana extractora debe
estar desconectada de la fuente de alimentación principal. Asegúrese de que la
campana extractora esté desconectada de la toma de pared.
Las superficies externas son susceptibles a rasguños y abrasiones, por lo tanto,
siga las instrucciones de limpieza para garantizar que se obtenga el mejor
resultado posible sin daños.
GENERAL
La limpieza y el mantenimiento se deben llevar a cabo con el aparato frío, especialmente
durante la limpieza. Evite dejar sustancias alcalinas o ácidas (jugo de limón, vinagre,
etc.) en las superficies.
32
ACERO INOXIDABLE
El acero inoxidable debe limpiarse de forma regular (por ejemplo, semanalmente)
para garantizar una larga vida útil. Séquelo con un paño suave y limpio. Se puede
usar un detergente específico para acero inoxidable.
NOTA:
Asegúrese de que la limpieza se realice siguiendo la trama del acero inoxidable para
evitar que aparezcan los antiestéticos patrones de rayado cruzado.
SUPERFICIE DEL PANEL DE CONTROL
El panel de control incrustado se puede limpiar con agua tibia con jabón. Asegúrese
de que el paño esté limpio y bien escurrido antes de limpiarlo. Use un paño suave y
seco para eliminar el exceso de humedad que queda después de la limpieza.
Importante
Use detergentes neutros y evite el uso de productos químicos de limpieza agresivos,
detergentes domésticos fuertes o productos que contengan abrasivos, ya que esto
afectará a la apariencia del electrodoméstico y posiblemente eliminará cualquier
impresión estética en el panel de control y anulará la garantía del fabricante.
FILTROS DE MALLA PARA LA GRASA
Los filtros de malla se pueden limpiar a mano. Empápelos durante aproximadamente
3 minutos en agua con un detergente suave y luego cepíllelos suavemente con un
cepillo suave. No aplique demasiada presión para evitar daños. (Deje que se sequen
de forma natural pero alejados de la luz directa del sol). Los filtros deben lavarse por
separado de la vajilla y utensilios de cocina. Se aconseja no utilizar abrillantador.
INSTALACIÓN DE LOS FILTROS DE MALLA PARA LA GRASA
Para instalar los filtros, siga los siguientes cuatro pasos:
- Posicione el filtro en las ranuras de la parte posterior de la campana.
- Presione el botón del agarre del filtro.
- Suelte el agarre una vez que el filtro se ajuste en una posición de descanso.
- Repita este proceso para instalar todos los filtros.
FILTRO DE CARBÓN - no incluido
El filtro de carbón activado se puede usar para atrapar los olores. Normalmente,
el filtro de carbón activado debe cambiarse a los tres o seis meses, según sus hábitos
de cocina. El procedimiento de instalación del filtro de carbón activado es el siguiente.
1. Antes de instalar o reemplazar los filtros de carbón, desconecte la alimentación de
la unidad.
33
2. Presione el bloqueo del filtro y retire el filtro de malla.
3. Gire el filtro de carbón de ambos lados del motor en sentido contrario a las agujas
del reloj. Sustituya los filtros de carbón por unos nuevos.
4. Coloque el filtro de malla.
5. Conecte la fuente de alimentación a la toma de corriente.
NOTA:
Asegúrese de que el filtro esté bloqueado de forma segura. De lo contrario,
se aflojaría y causaría daños.
Cuando el filtro de carbón activado esté conectado, la potencia de succión
disminuirá.
SUSTITUCIÓN DE LA BOMBILLA
Importante:
La bombilla debe cambiarla el fabricante, su agente de servicio
o personas con una cualificación similar.
Apague siempre el suministro de electricidad antes de realizar
cualquier operación en el aparato. Cuando manipule la
bombilla, asegúrese de que esté completamente fría antes
de cualquier contacto directo con las manos.
Cuando manipule los globos, sosténgalos con un paño o
guantes para asegurar que la transpiración no entre en
contacto con el globo, ya que esto puede reducir la vida útil
del globo.
Nota:
⚫ Antes de reemplazar la bombilla, la campana extractora se puede aislar de la red
de suministro por medio de un enchufe o un interruptor omnipolar.
⚫ Protéjase del peligro al cambiar las bombillas, como usando guantes.
Sustitución de las luces:
➢ Retire el filtro para la grasa.
➢ Modo 1. Utilice una herramienta o la mano para presionar la punta del resorte de
ambos lados de la luz LED hacia el interior, hasta que la luz salga, vea la figura 1.
A continuación, retire ligeramente el cable que conecta la luz, y desmonte el terminal
del cable de conexión de la luz. Vea la figura 2.
Modo 2. Use un destornillador recto para levantar el borde inferior de la luz LED,
vea la imagen 3, luego extraiga ligeramente la luz LED y el cable de conexión de
la luz. Vea la figura 2.
➢ Aplique el procedimiento inverso para instalar la luz de nuevo.
El código ILCOS D para esta lámpara es: DBS-2/65-H-120/33
Módulos LED - lámpara rectangular
– Potencia máxima: 1 x 2 W
Abrir
Cerrar
34
– Rango de voltaje: AC110-240V
– Medidas:
PROTECCIÓN DEL MEDIO AMBIENTE:
Este electrodoméstico está etiquetado de acuerdo con la Directiva europea 2012/19/UE sobre
Residuos de Aparatos Eléctricos y Electrónicos 2013 sobre aparatos eléctricos y electrónicos
(RAEE). Los RAEE contienen tanto sustancias contaminantes (que pueden tener un efecto
negativo en el medio ambiente) como elementos básicos (que pueden reutilizarse). Es importante
que los RAEE se sometan a tratamientos específicos para desechar y eliminar correctamente los
contaminantes y recuperar todos los materiales reutilizables. Las personas desempeñan un papel
clave a la hora de garantizar que los RAEE no se conviertan en un problema medioambiental.
Para ello, es esencial seguir algunas normas básicas:
- Los RAEE no deben recibir el mismo tratamiento que los residuos domésticos.
- Los RAEE deben llevarse a áreas de recolección específicas gestionadas por el ayuntamiento o por una
empresa registrada.
En muchos países puede haber servicios de recogida a domicilio para RAEE de gran tamaño. Al comprar un
electrodoméstico nuevo, el antiguo puede devolverse al proveedor (que debe aceptarlo de forma gratuita)
siempre y cuando el electrodoméstico antiguo tenga características similares y sea de un tipo equivalente al
electrodoméstico adquirido.
NOTA:
A continuación se muestra cómo reducir el impacto ambiental total (por ejemplo,
mediante el uso de energía) del proceso de cocción.
(1) Instale la campana extractora en un lugar apropiado donde haya una ventilación
eficiente.
(2) Limpie la campana extractora regularmente para no bloquear las vías de salida
del aire.
(3) Recuerde apagar la luz de la campana extractora después de cocinar.
(4) Recuerde apagar la campana extractora después de cocinar.
INFORMACIÓN PARA EL DESMONTAJE
No desmonte el aparato de manera diferente a la mostrada en el manual de
instrucciones. El aparato no puedo ser desmontado por el usuario. Al final de su vida útil,
el electrodoméstico no se debe tirar con la basura doméstica. Consulte con su recolector
de desechos o autoridad local para obtener consejos de reciclaje.
Fig 1
Fig 2
Fig 3
