Owner’s Manual
Quad-Display Desktop
Monitor Stand
Model: DDR1327MQ
1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support
Copyright © 2020 Tripp Lite. All rights reserved.
WARRANTY REGISTRATION
Register your product today and be
automatically entered to win an ISOBAR
®
surge protector in our monthly drawing!
tripplite.com/warranty
CAUTION: DO NOT EXCEED MAXIMUM LISTED WEIGHT CAPACITY. SERIOUS INJURY OR
PROPERTY DAMAGE MAY OCCUR!
75 x 75
100 x 100
27”
MAX
17.6 lb. x 417.6 lb. x 4
(8 kg x 4)(8 kg x 4)
RATEDRATED
Español 11 • Français 21 • Русский 31 • Deutsch 41
2
Important Safety Instructions
Warranty and Product Registration
CAUTION
• Read the entire instruction manual before you start assembly and installation. If you have questions about any of the
instructions or warnings, contact Tripp Lite Support.
• Use with products heavier than the rated weights indicated may result in instability, causing possible injury.
• Mounts must be attached as specified in these instructions. Improper installation may result in damage or serious
personal injury.
• Safety gear and proper tools must be used. This product should only be installed by professionals.
• Ensure the supporting surface will safely support the combined weight of the equipment and all attached hardware
and components.
• Use the mounting screws provided and DO NOT OVERTIGHTEN the mounting screws.
• This product contains small items that could be a choking hazard if swallowed. Keep these items away from children.
• This product is intended for indoor use only. Using this product outdoors could lead to product failure and
personal injury.
• Check that the bracket is secure and safe to use at regular intervals (at least every three months)
5-Year Limited Warranty
Seller warrants this product, if used in accordance with all applicable instructions, to be free from original defects in material and workmanship for a period of
5 years from the date of initial purchase. If the product should prove defective in material or workmanship within that period, Seller will repair or replace the
product, in its sole discretion.
THIS WARRANTY DOES NOT APPLY TO NORMAL WEAR OR TO DAMAGE RESULTING FROM ACCIDENT, MISUSE, ABUSE OR NEGLECT. SELLER MAKES NO
EXPRESS WARRANTIES OTHER THAN THE WARRANTY EXPRESSLY SET FORTH HEREIN. EXCEPT TO THE EXTENT PROHIBITED BY APPLICABLE LAW, ALL IMPLIED
WARRANTIES, INCLUDING ALL WARRANTIES OF MERCHANTABILITY OR FITNESS, ARE LIMITED IN DURATION TO THE WARRANTY PERIOD SET FORTH ABOVE;
AND THIS WARRANTY EXPRESSLY EXCLUDES ALL INCIDENTAL AND CONSEQUENTIAL DAMAGES. (Some states do not allow limitations on how long an implied
warranty lasts, and some states do not allow the exclusion or limitation of incidental or consequential damages, so the above limitations or exclusions may not
apply to you. This warranty gives you specific legal rights, and you may have other rights which vary from jurisdiction to jurisdiction.)
WARNING: The individual user should take care to determine prior to use whether this device is suitable, adequate or safe for the use intended. Since
individual applications are subject to great variation, the manufacturer makes no representation or warranty as to the suitability or fitness of these devices for
any specific application.
PRODUCT REGISTRATION
Visit tripplite.com/warranty today to register your new Tripp Lite product. You’ll be automatically entered into a drawing for a chance to win a FREE Tripp Lite
product!*
* No purchase necessary. Void where prohibited. Some restrictions apply. See website for details.
Tripp Lite has a policy of continuous improvement. Specifications are subject to change without notice. Images may differ slightly from actual products.
3

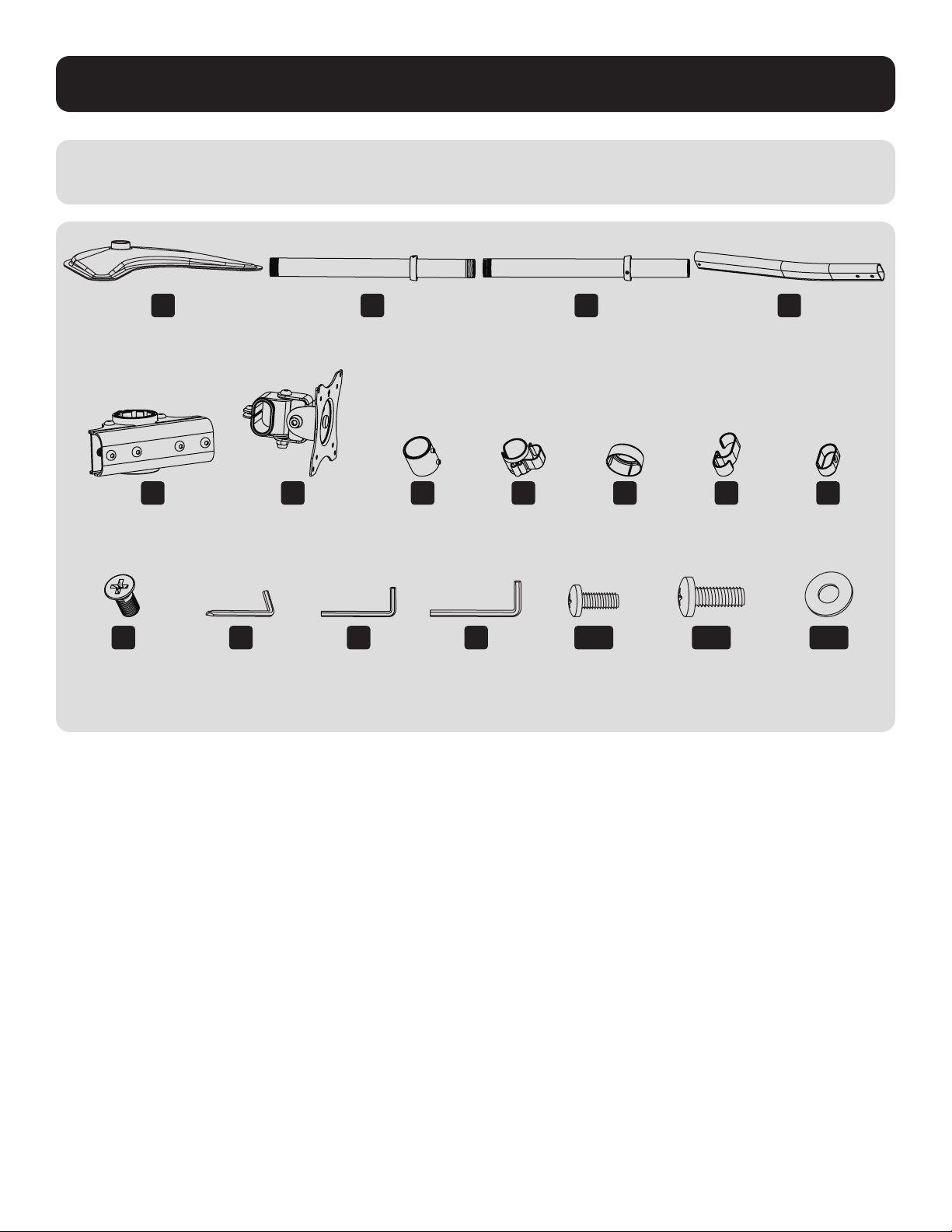

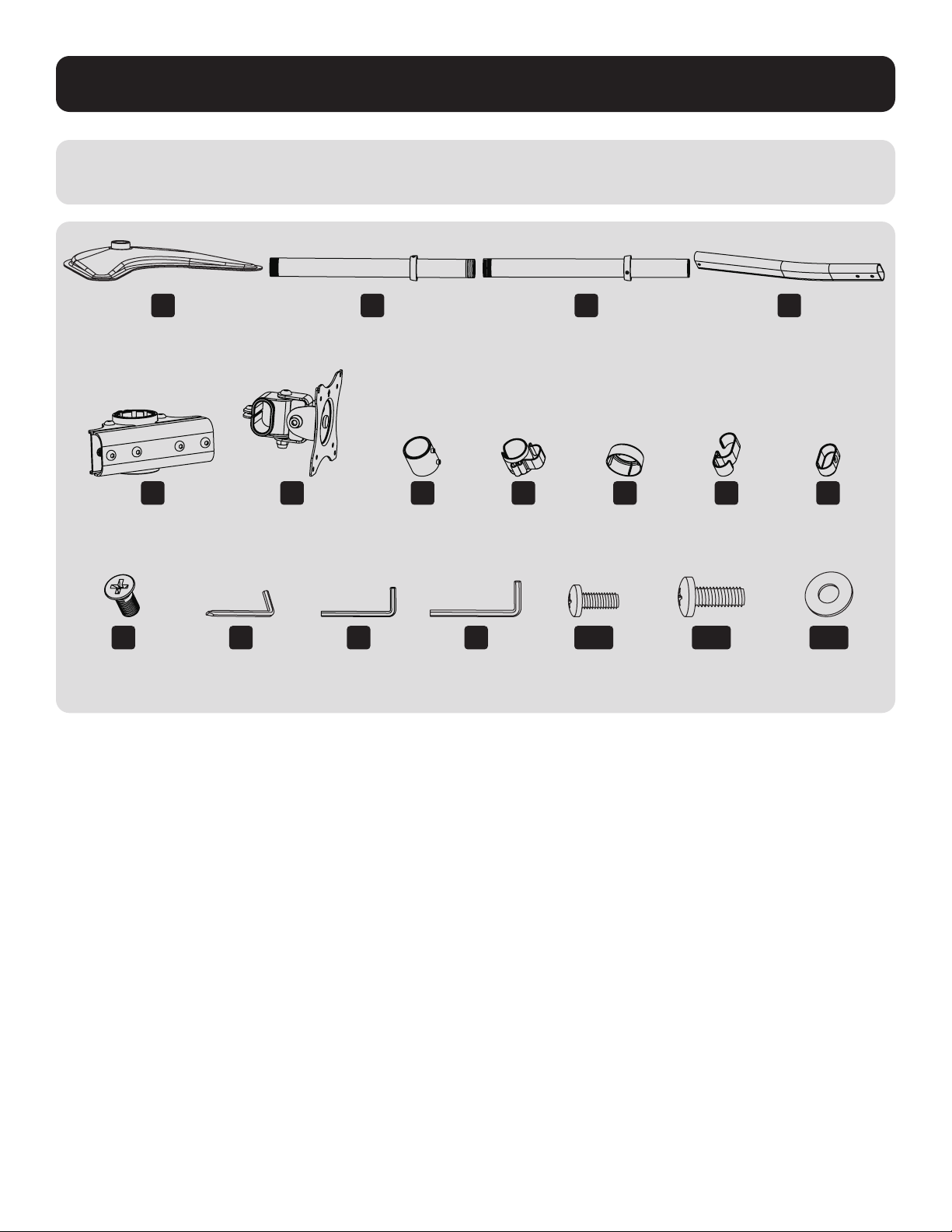

Parts List
IMPORTANT: Before beginning installation, be sure you have received all the parts listed below. If any parts are
missing or faulty, contact Tripp Lite for replacements.
M
3 mm Hex Key
(x1)
A
Base
(x1)
B
Lower Pole
(x1)
C
Upper Pole
(x1)
D
Mount Arm
(x4)
E
Locking Head
Assembly (x2)
L
Flat-Head Screw
(x4)
F
VESA Assembly
Plate (x4)
G
Pole Connector
(x1)
H
Pole Cable
Guide (x2)
I
Base Collar
(x1)
J
Arm Cable
Guide (x4)
K
End Cap
(x4)
N
4 mm Hex Key
(x1)
O
6 mm Hex Key
(x1)
M-A
M4x12 Screw
(x16)
M-C
D5 Washer
(x16)
M-B
M5x12 Screw
(x16)
4
Assembly

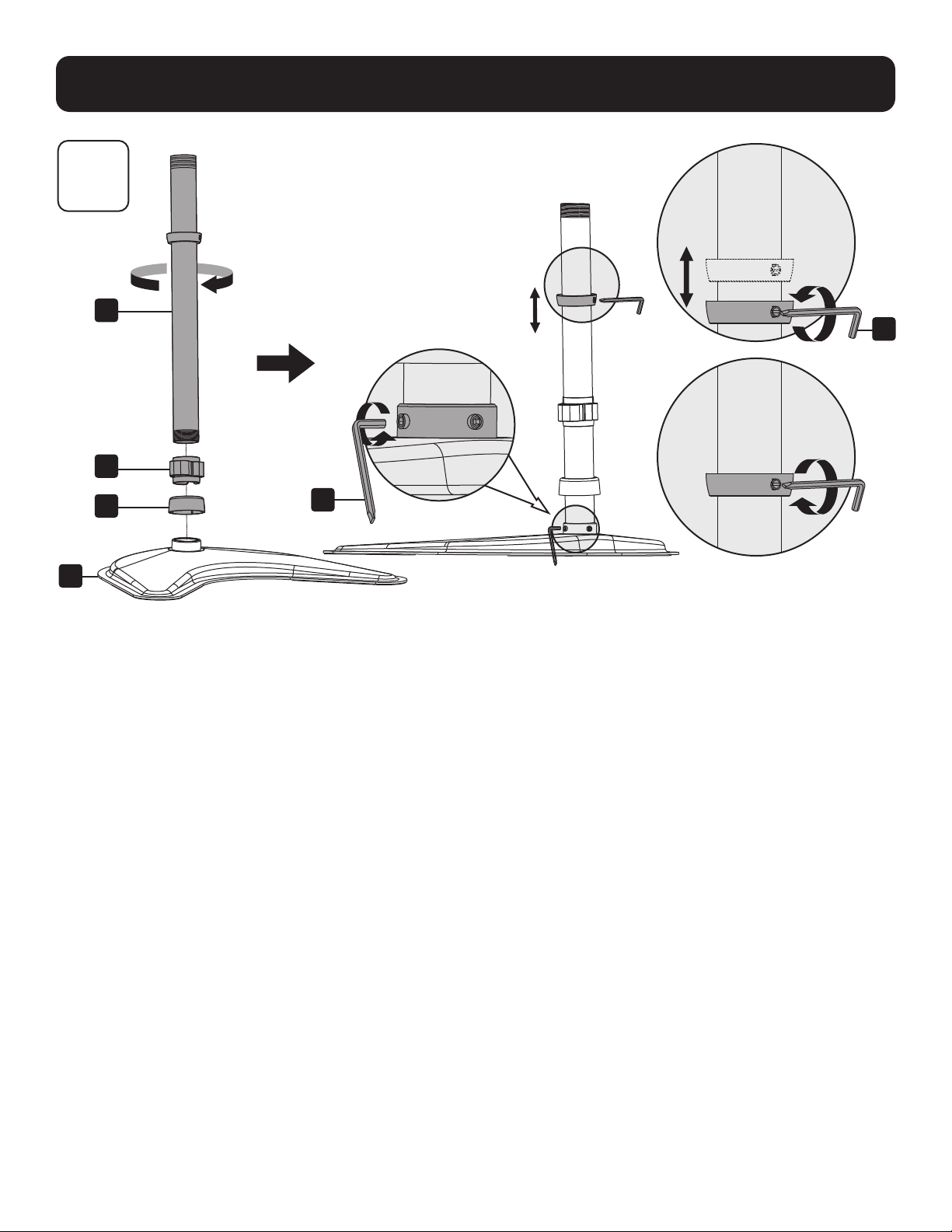

1
B
H
I
A
M
M
5

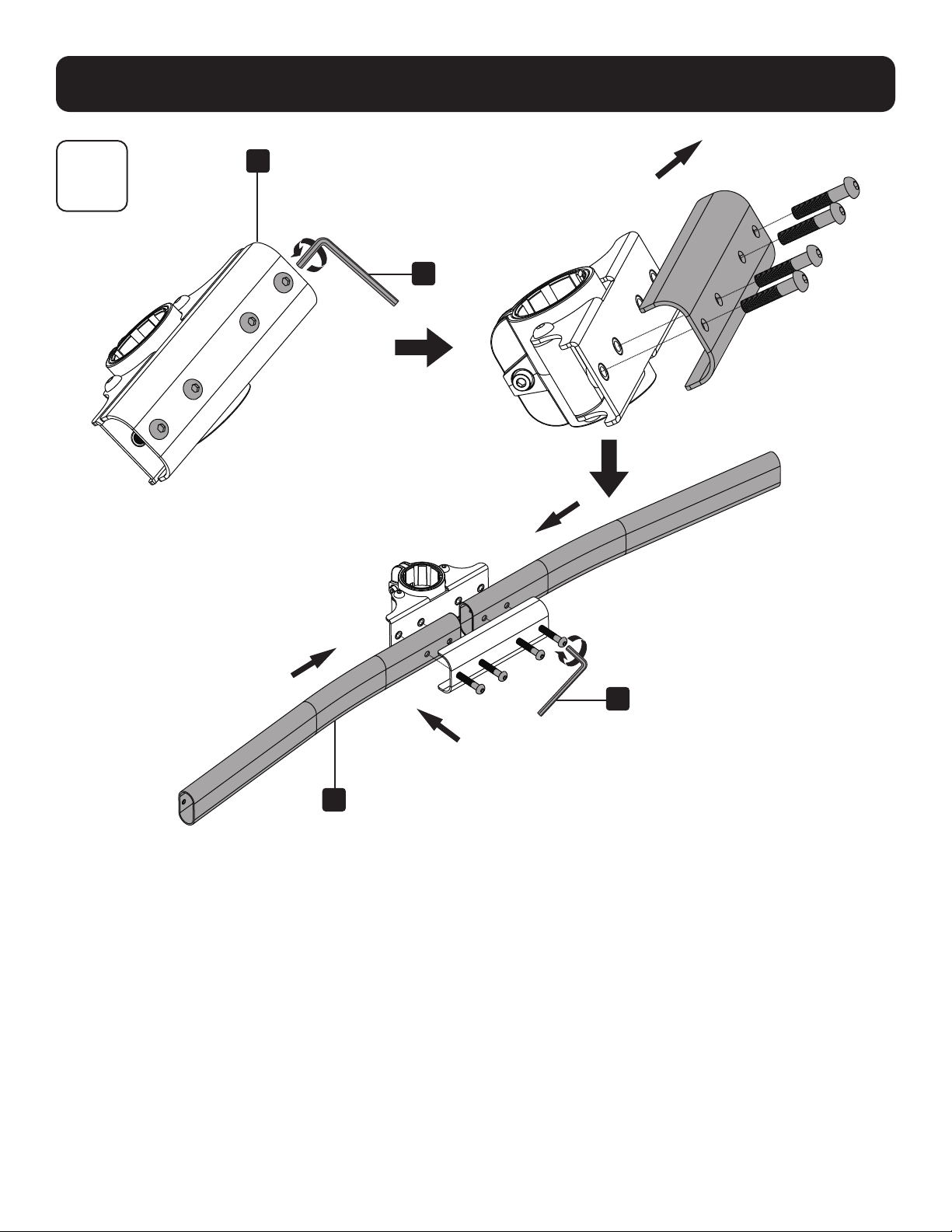

Assembly
2
E
D
N
N
6

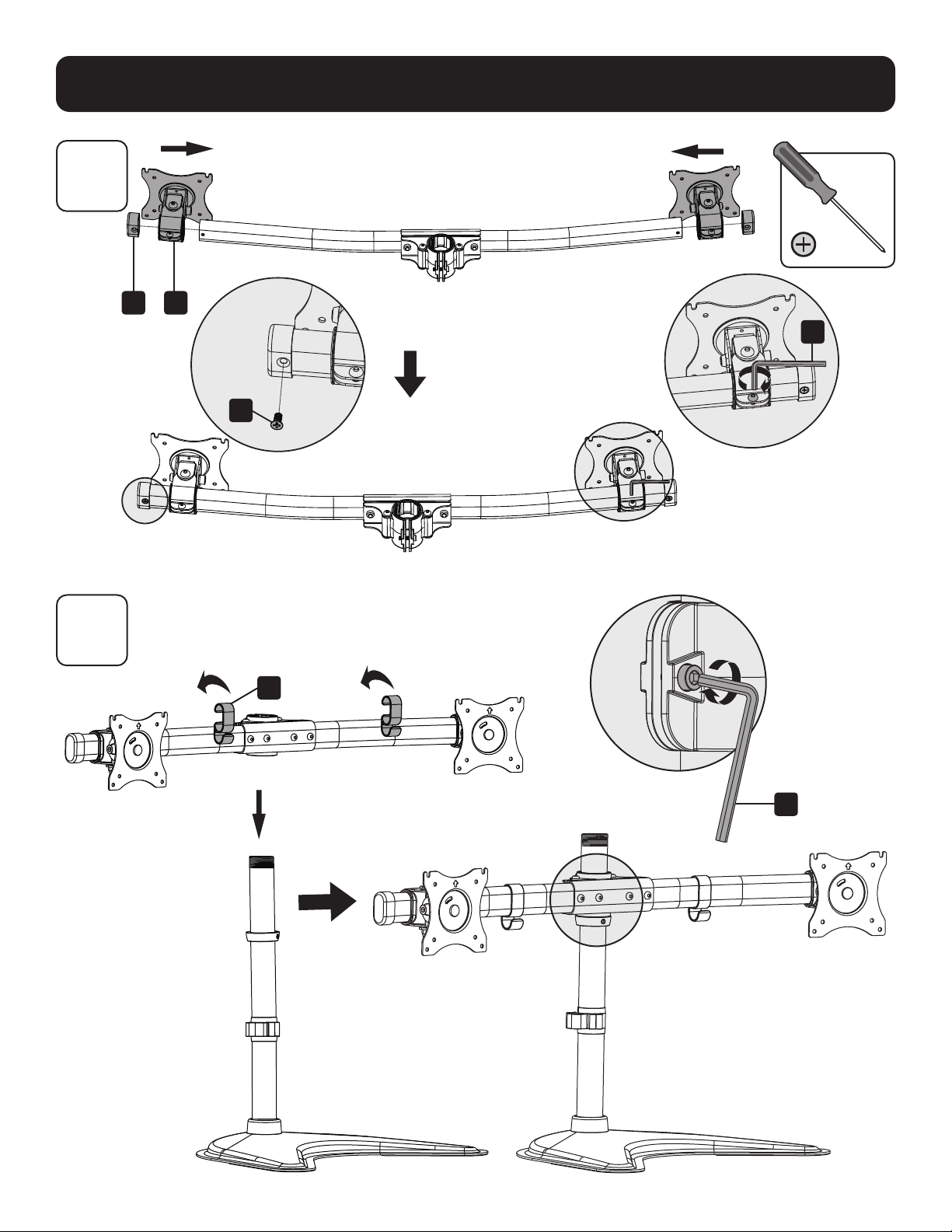

Assembly
3
4
K
L
N
F
N
J
7

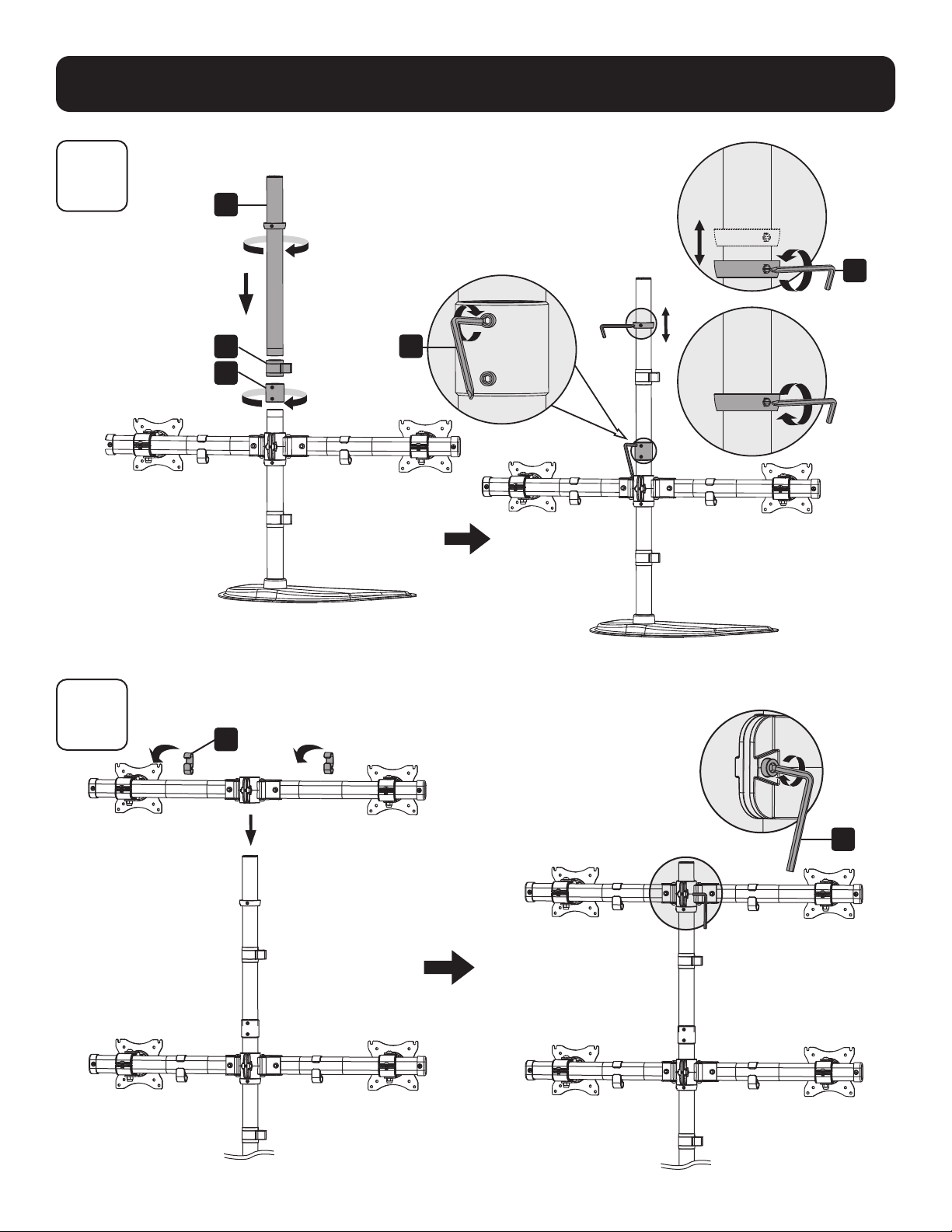

Assembly
5
6
C
H
M
M
G
N
J
8
Assembly
7
TV
M-A M-C
M-B
M-A
M-C
M-B

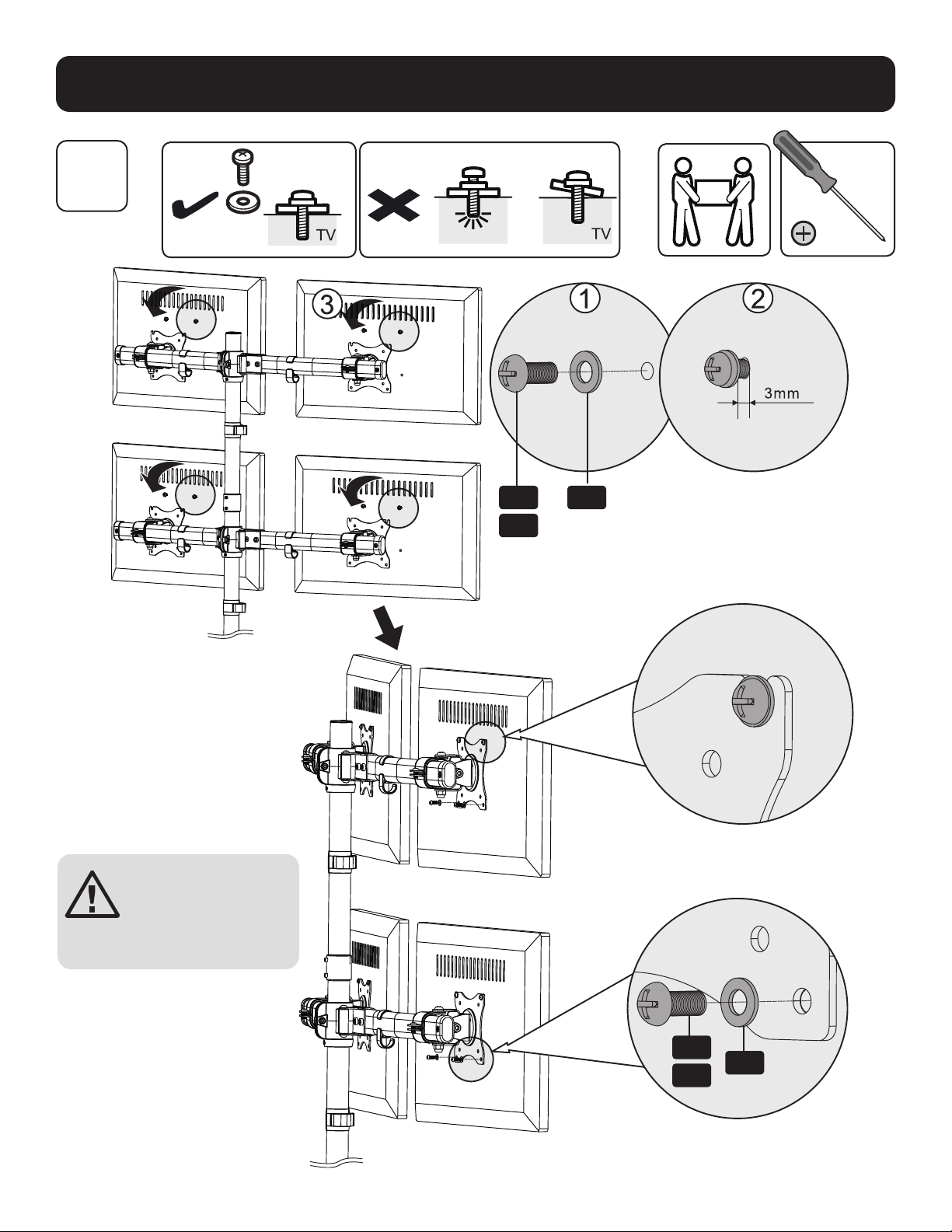

Attach the display to
the VESA plate with
the included screws.
Do not over-tighten
screws.
9

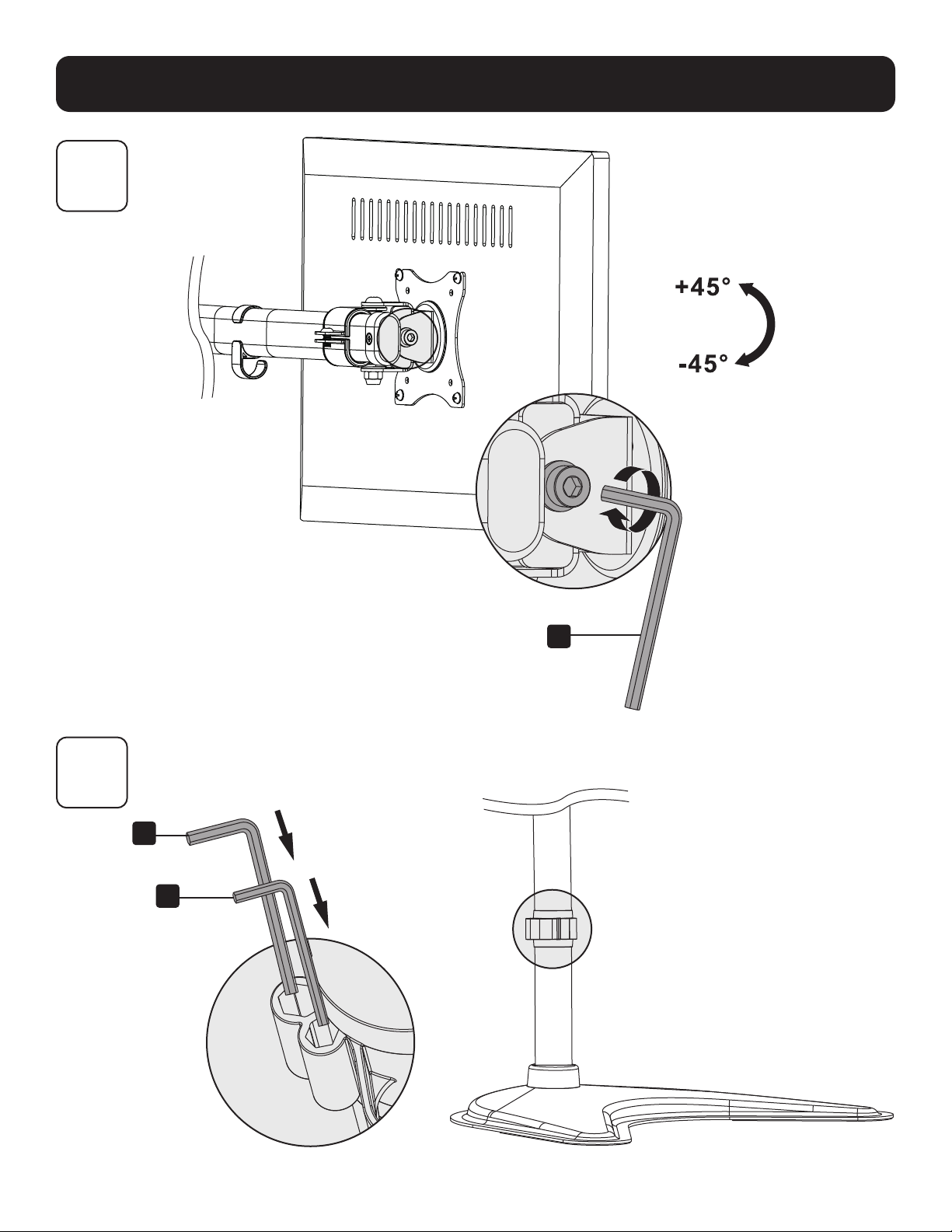

8
9
Assembly
O
O
N

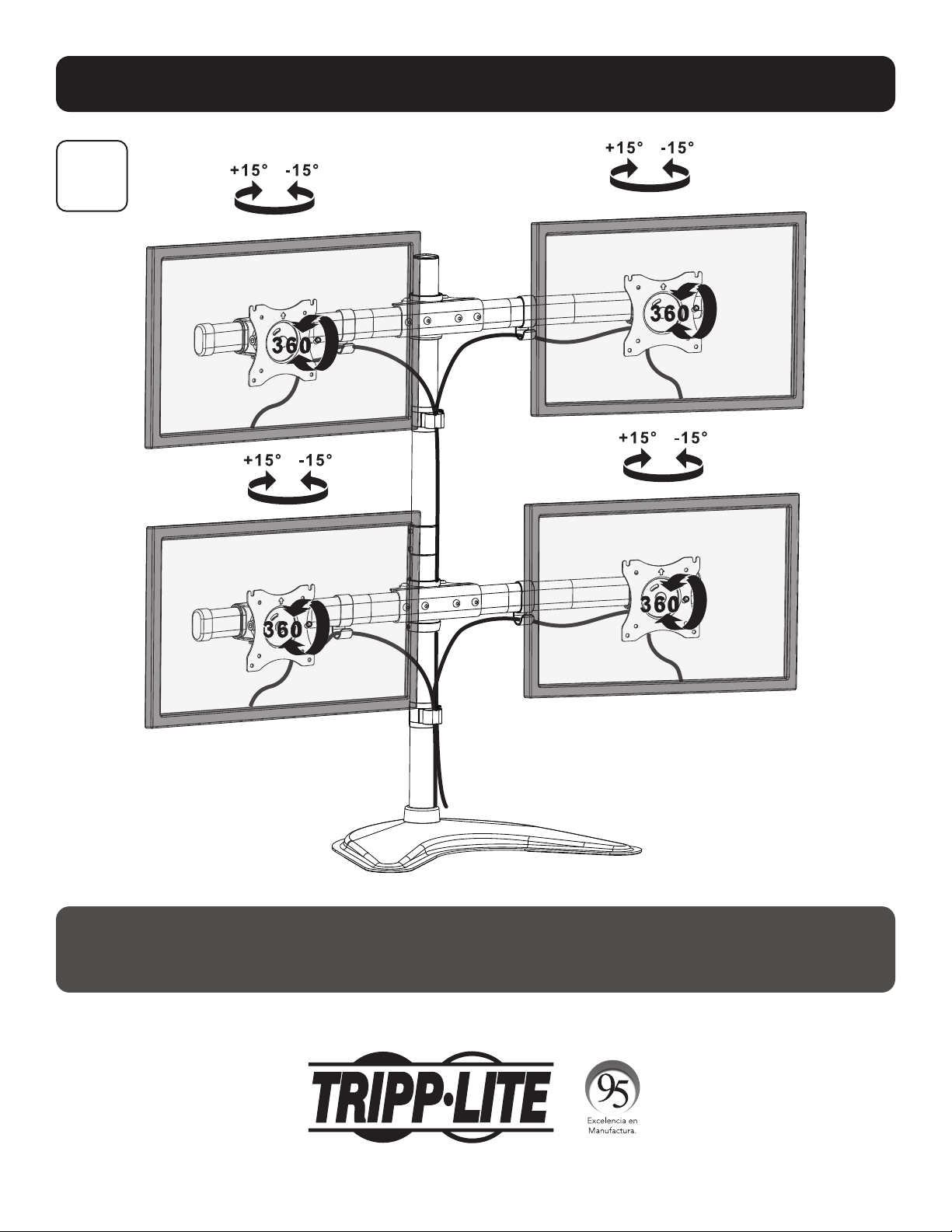

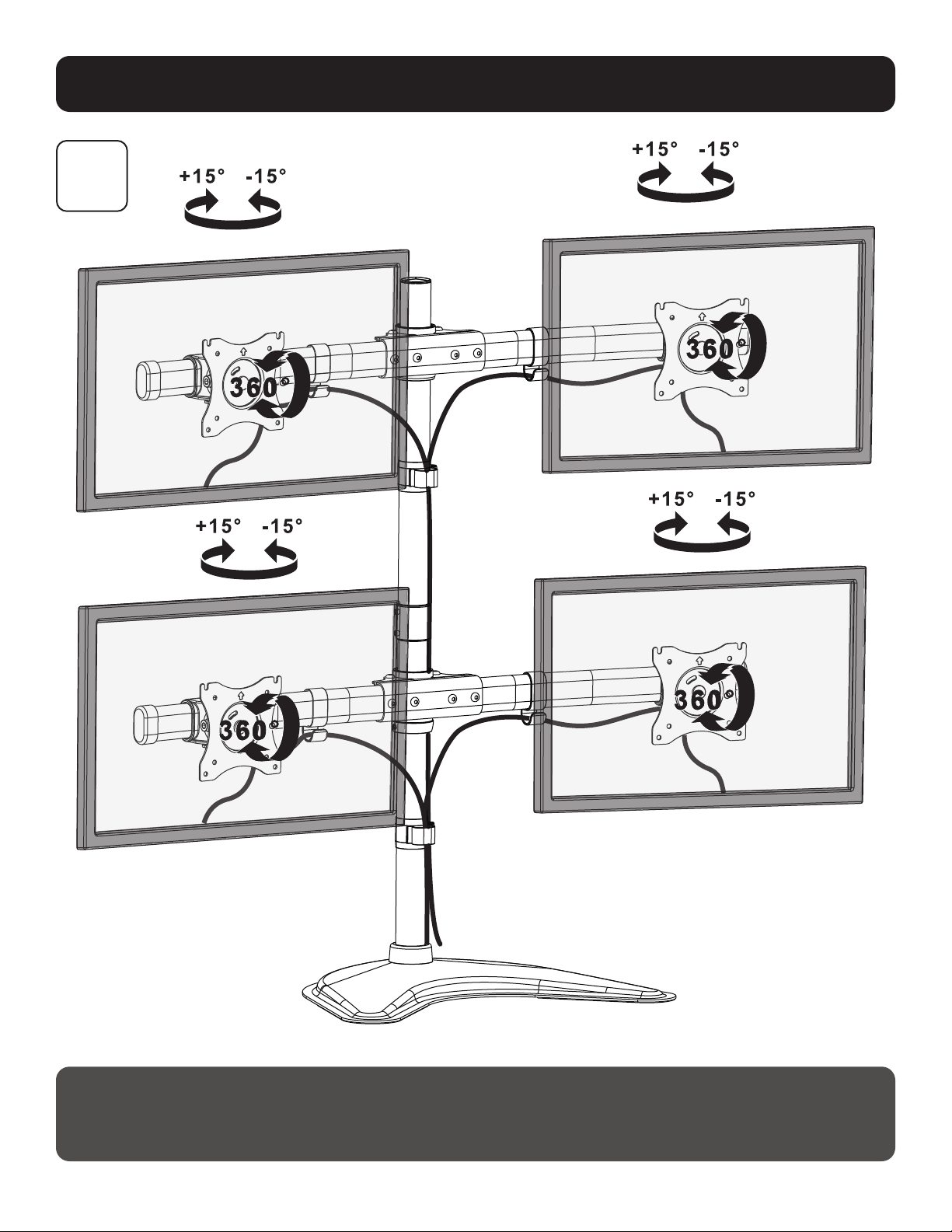

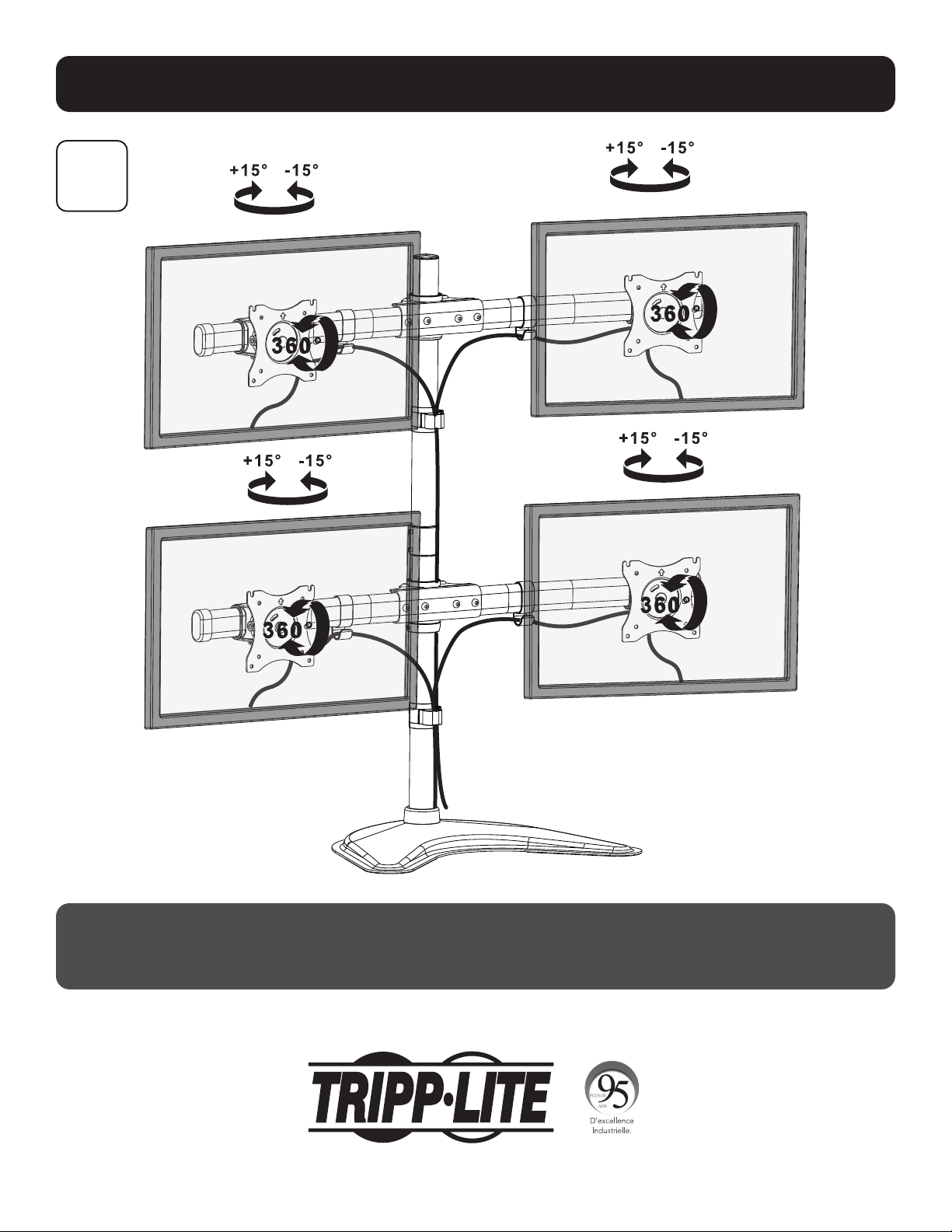

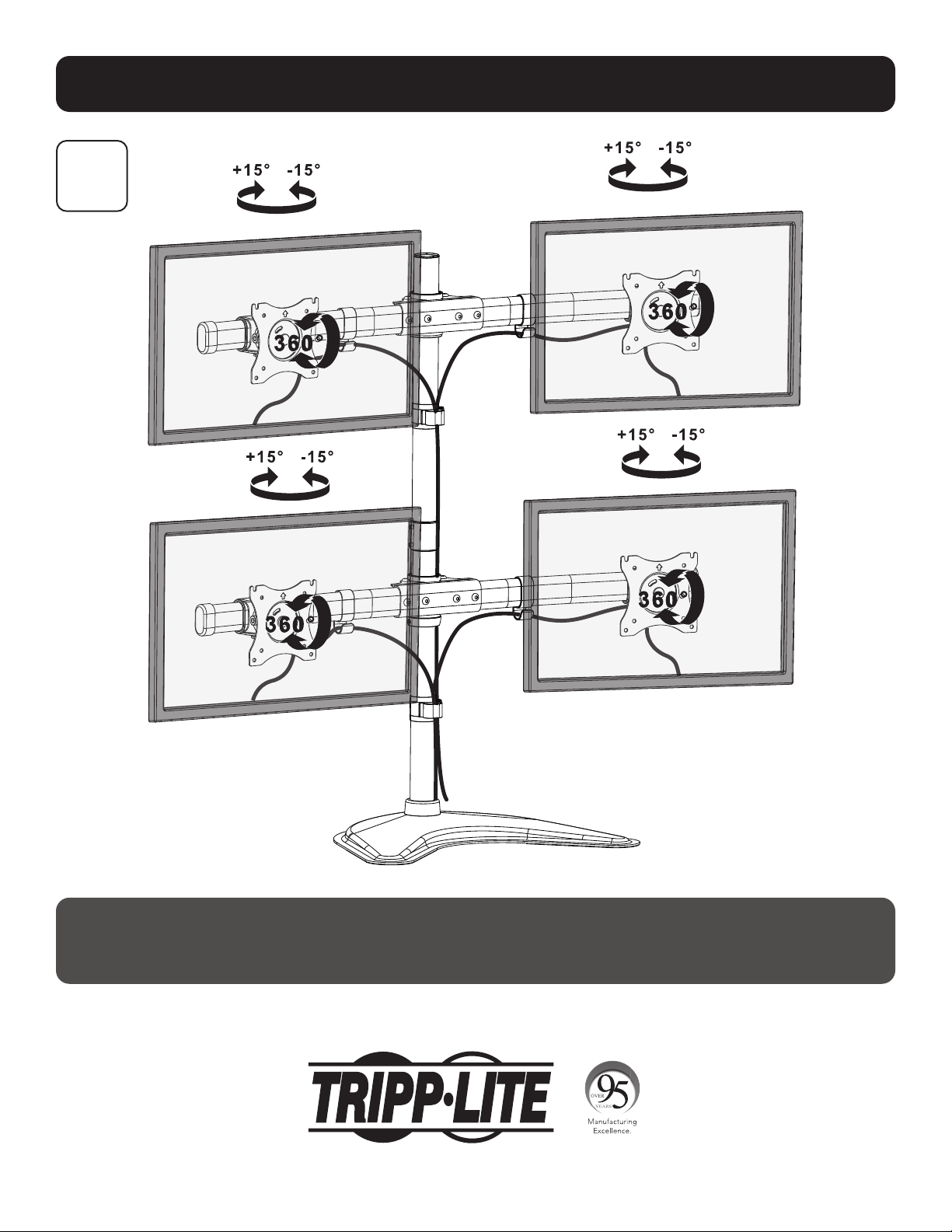

10
10
Assembly
Maintenance
• Check at regular intervals (at least every three months) to be sure the bracket remains secure and safe to use.
• Please visit tripplite.com/support if you have any questions.
1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support
20-06-086 93-3CB7_RevA
