Vertical-Lift
Flat-Screen Desk Stand
MODEL: DDV1727S
CAUTION: DO NOT EXCEED MAXIMUM LISTED WEIGHT CAPACITY. SERIOUS INJURY
OR PROPERTY DAMAGE MAY OCCUR!
1111 W. 35th Street, Chicago, IL 60609 USA • www.tripplite.com/support
Copyright © 2013 Tripp Lite. All rights reserved.
75x75/100x100
27″
MAX
13.2 lb. (6 kg)
13.2 lb. (6 kg)
MAX
MAX
Owner’s Manual
1111 West 35th Street, Chicago, IL 60609 USA • tripplite.com/support
Copyright © 2020 Tripp Lite. All rights reserved.
WARRANTY REGISTRATION
Register your product today and be automatically entered to win
an ISOBAR surge protector in our monthly drawing!
tripplite.com/warranty
Español 5 • Français 9 • Русский 13 • Deutsch 17
2
NOTE: Read the entire instruction manual before you start installation and assembly.
Warranty & Product Registration
WARNING
• Do not begin the installation until you have read and understood the instructions
and warnings contained in this manual. If you have any questions regarding any
of the instructions or warnings, please visit tripplite.com/support.
• This mounting bracket was designed to be installed and utilized ONLY as
specified in this manual. Improper installation of this product may cause damage
or serious injury.
• This product should only be installed by someone of good mechanical ability, with
basic building experience and a full understanding of this manual.
• Make sure that the mounting surface can safely support the combined load of
the equipment and all attached hardware and components.
• Always use an assistant or mechanical lifting equipment to safely lift and position
equipment.
• Tighten screws firmly, but do not over-tighten. Over-tightening can damage the
items, greatly reducing their holding power.
• This product is intended for indoor use only. Using this product outdoors could
lead to product failure and personal injury.
5-Year Limited Warranty
Seller warrants this product, if used in accordance with all applicable instructions, to be free from original defects
in material and workmanship for a period of 5 years from the date of initial purchase. If the product should prove
defective in material or workmanship within that period, Seller will repair or replace the product, in its sole discretion.
THIS WARRANTY DOES NOT APPLY TO NORMAL WEAR OR TO DAMAGE RESULTING FROM ACCIDENT, MISUSE,
ABUSE OR NEGLECT. SELLER MAKES NO EXPRESS WARRANTIES OTHER THAN THE WARRANTY EXPRESSLY
SET FORTH HEREIN. EXCEPT TO THE EXTENT PROHIBITED BY APPLICABLE LAW, ALL IMPLIED WARRANTIES,
INCLUDING ALL WARRANTIES OF MERCHANTABILITY OR FITNESS, ARE LIMITED IN DURATION TO THE WARRANTY
PERIOD SET FORTH ABOVE; AND THIS WARRANTY EXPRESSLY EXCLUDES ALL INCIDENTAL AND CONSEQUENTIAL
DAMAGES. (Some states do not allow limitations on how long an implied warranty lasts, and some states do not
allow the exclusion or limitation of incidental or consequential damages, so the above limitations or exclusions
may not apply to you. This warranty gives you specific legal rights, and you may have other rights which vary from
jurisdiction to jurisdiction).
WARNING: The individual user should take care to determine prior to use whether this device is suitable, adequate
or safe for the use intended. Since individual applications are subject to great variation, the manufacturer makes
no representation or warranty as to the suitability or fitness of these devices for any specific application.
PRODUCT REGISTRATION
Visit tripplite.com/warranty today to register your new Tripp Lite product. You’ll be automatically entered into a
drawing for a chance to win a FREE Tripp Lite product!*
* No purchase necessary. Void where prohibited. Some restrictions apply. See website for details.
Tripp Lite has a policy of continuous improvement. Specifications are subject to change without notice.
Images may differ slightly from actual products.
3

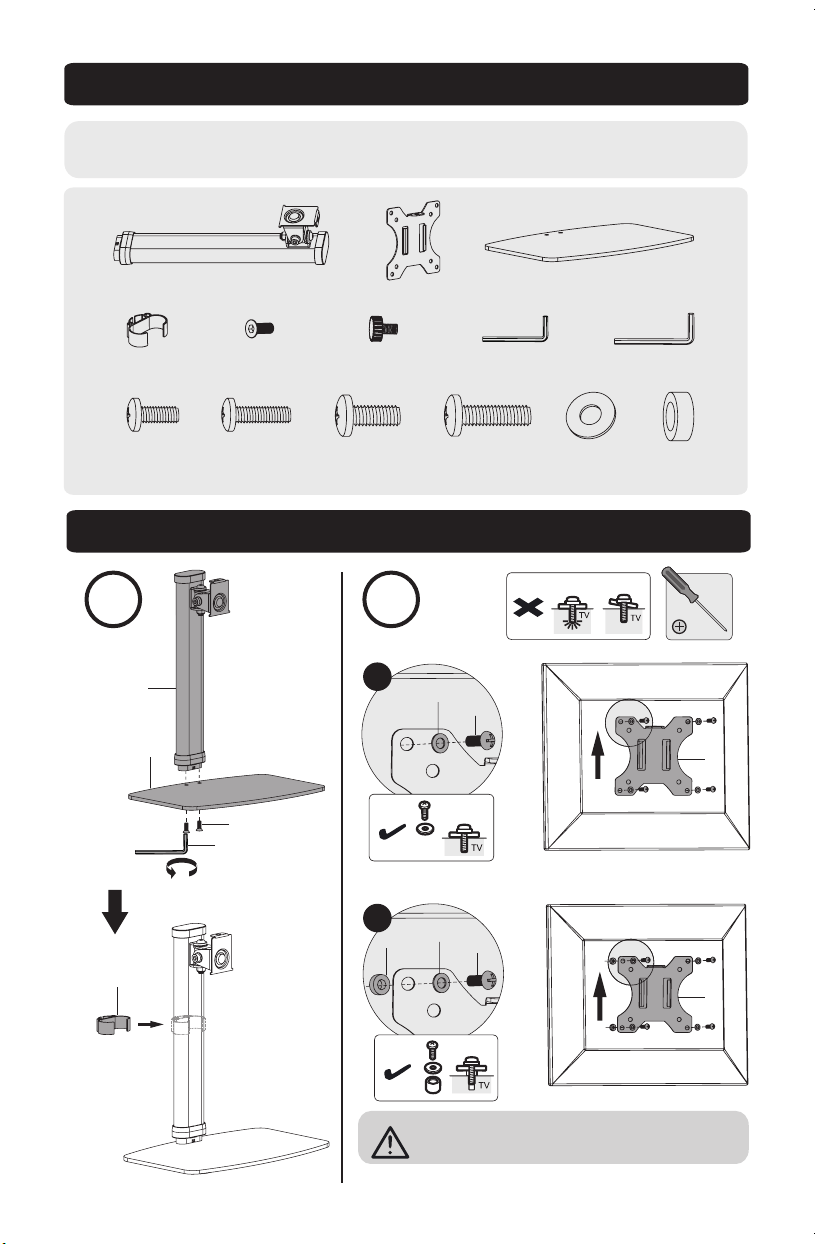

Assembly
Component Checklist
IMPORTANT: Ensure you have received all parts according to the component checklist prior to
installing. If any parts are missing or faulty, visit tripplite.com/support for service.
A (x1)
6 mm (x1)
H
4 mm (x1)
G
F (x1)E (x2)D (x1)
C (x1)
B (x1)
M4x12 (x4)
M-A
M4x16 (x4)
M-B
M5x12 (x4)
M-C
M5x16 (x4)
M-D
D5 (x4)
M-E
(x4)
M-F
21
Attach the display to the VESA plate with the appropriate
included screws. Do not over-tighten screws.
or
a
b
A
C
E
G
B
M-E
M-E
M-F
M-A
M-C
M-B
M-D
B
D
4
1111 West 35th Street, Chicago, IL 60609 USA • tripplite.com/support
19-09-112 • 93-3B45_RevA
12.6 - 19.7″ (32 - 50 cm)

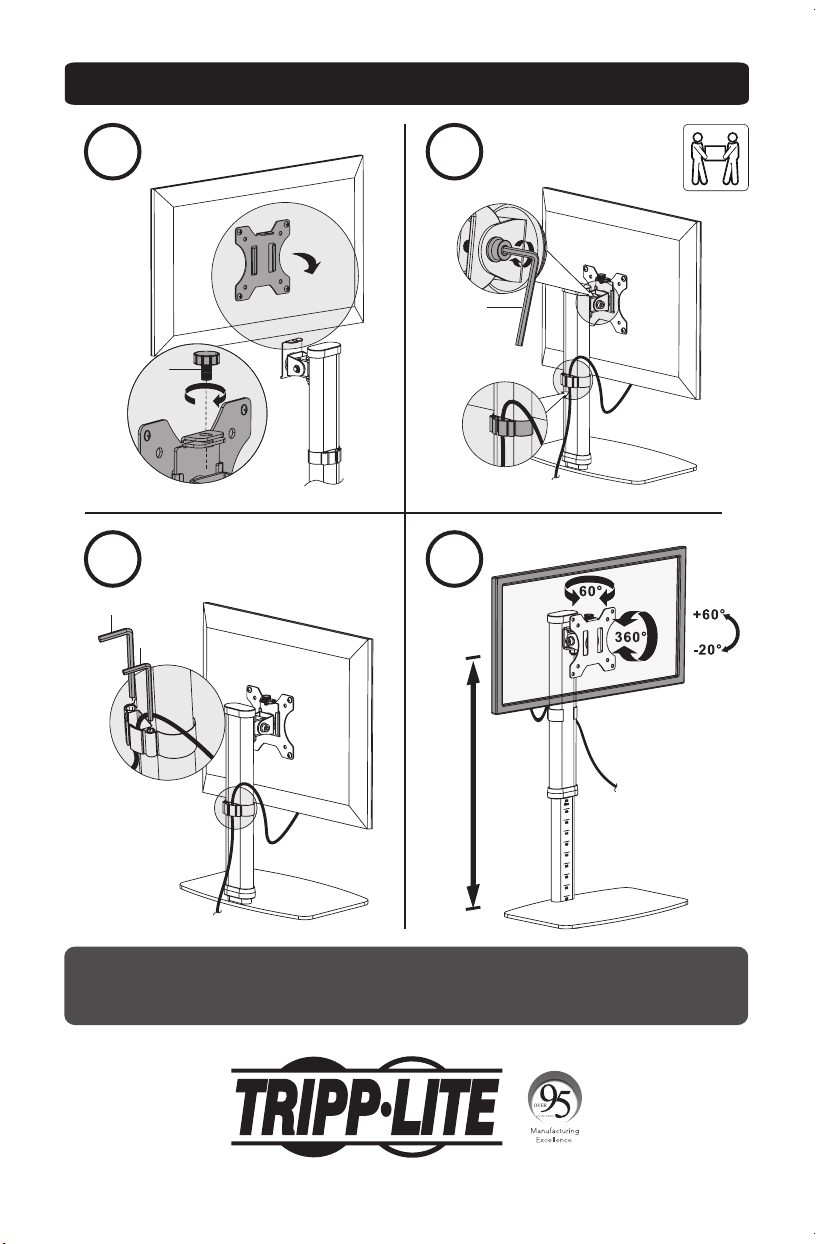

Maintenance
• Check to ensure the bracket is secure and safe to use at regular intervals (at least every three months).
• Please visit tripplite.com/support if you have any questions.
4
6
3
5
Assembly
H
H
G
F
To lower the
display to
the desired
height setting,
first pull the
display to its
uppermost
position.
5
Soporte de Escritorio con Elevación
Vertical para Pantalla Plana
MODELO: DDV1727S
PRECAUCIÓN: NO EXCEDA LA CAPACIDAD DE CARGA MÁXIMA INDICADA. ¡PUEDEN
OCURRIR LESIONES GRAVES O DAÑOS A LA PROPIEDAD!
75x75 / 100x100
27"
MÁXIMO
6 kg [13.2 lb]
6 kg [13.2 lb]
MÁXIMO
MÁXIMO
Manual del Propietario
1111 West 35th Street, Chicago, IL 60609 EE UU • tripplite.com/support
Copyright © 2020 Tripp Lite. Todos los derechos reservados.
English 1 • Français 9 • Русский 13 • Deutsch 17
6
NOTA: Lea todo el manual de instrucciones antes de iniciar la instalación y ensamble.
Garantía
ADVERTENCIA
• No inicie la instalación hasta que haya leído y entendido las instrucciones
y advertencias contenidas en este manual. Si tiene cualquier pregunta con
respecto a cualquiera de las instrucciones o advertencias, visite
tripplite.com/support.
• Este soporte de instalación fue diseñado para ser instalado y utilizado
SOLAMENTE como se especifica en este manual. La instalación incorrecta de
este producto puede causar daños o lesiones severas.
• Este producto debe ser instalado únicamente por alguien con una buena
habilidad mecánica, experiencia básica de construcción y un entendimiento
completo de este manual.
• Cerciórese que la superficie de instalación pueda soportar con seguridad la
carga combinada de todo el equipo, hardware y componentes instalados.
• Utilice siempre un ayudante o equipo de elevación mecánico para levantar y
colocar el equipo con seguridad.
• Apriete los tornillos firmemente pero no en exceso. Apretar excesivamente puede
dañar los componentes, reduciendo severamente su capacidad de soporte.
• Este producto está diseñado para usarse solo en interiores. Usar este producto
en exteriores podría derivar en fallas del producto y lesiones personales.
Garantía Limitada por 5 Años
El vendedor garantiza que este producto, si se usa de acuerdo con todas las instrucciones aplicables, estará libre
de defectos en cuanto a materiales y mano de obra por un período de 5 años a partir de la fecha de compra
inicial. Si el producto resultara defectuoso en material o mano de obra dentro de ese período, el vendedor reparará
o reemplazará el producto a su entera discreción.
ESTA GARANTÍA NO SE APLICA AL DESGASTE NORMAL O A LOS DAÑOS QUE RESULTEN DE ACCIDENTES, USO
INCORRECTO, USO INDEBIDO O NEGLIGENCIA. EL VENDEDOR NO OTORGA GARANTÍAS EXPRESAS DISTINTAS A
LA ESTIPULADA EN EL PRESENTE. SALVO EN LA MEDIDA EN QUE LO PROHÍBAN LAS LEYES APLICABLES, TODAS
LAS GARANTÍAS IMPLÍCITAS, INCLUIDAS TODAS LAS GARANTÍAS DE COMERCIALIZACIÓN O IDONEIDAD, ESTÁN
LIMITADAS EN CUANTO A DURACIÓN AL PERÍODO DE GARANTÍA ESTABLECIDO; ASIMISMO, ESTA GARANTÍA
EXCLUYE EXPRESAMENTE TODOS LOS DAÑOS INCIDENTALES E INDIRECTOS. (Algunos estados no permiten
limitaciones en cuanto a la duración de una garantía y algunos estados no permiten la exclusión o limitación de
daños incidentales o indirectos, de modo que es posible que las limitaciones anteriores no se apliquen a usted.
Esta garantía le otorga derechos legales específicos y usted puede tener otros derechos que pueden variar de una
jurisdicción a otra).
ADVERTENCIA: antes de usarlo, cada usuario debe tener cuidado al determinar si este dispositivo es adecuado o
seguro para el uso previsto. Ya que las aplicaciones individuales están sujetas a gran variación, el fabricante no
garantiza la adecuación de estos dispositivos para alguna aplicación específica.
7
Ensamble
Lista de Comprobación de Componentes
IMPORTANTE: Antes de proceder a instalar, asegúrese de haber recibido todas las partes de acuerdo
con la lista de comprobación de componentes instalación. Si faltase alguna parte o
estuviese dañada, visite tripplite.com/support para solicitar servicio.
A (x1)
6 mm (x1)
H
4 mm (x1)
G
F (x1)E (x2)D (x1)
C (x1)
B (x1)
M4x12 (x4)
M-A
M4x16 (x4)
M-B
M5x12 (x4)
M-C
M5x16 (x4)
M-D
D5 (x4)
M-E
(x4)
M-F
21
Fije la pantalla a la placa VESA con los tornillos adecuados
incluidos. No apriete excesivamente los tornillos.
o
a
b
A
C
E
G
B
M-E
M-E
M-F
M-A
M-C
M-B
M-D
B
D
8
1111 West 35th Street, Chicago, IL 60609 EE UU • tripplite.com/support
19-09-112 • 93-3B45_RevA
32 ~ 50 cm [12.6" ~ 19.7"]
Mantenimiento
• Revise a intervalos regulares (al menos trimestralmente) para asegurarse que el soporte esté bien instalado y
sea seguro para usarse.
• Si tiene alguna pregunta, visite por favor tripplite.com/support.
4
6
3
5.
Ensamble
H
H
G
F
Para bajar
la pantalla
a la altura
deseada, jale
primero la
pantalla a su
posición más
alta.
9
Support de bureau pour écran
plat basculant sur le plan vertical
MODÈLE : DDV1727S
MISE EN GARDE : NE PAS EXCÉDER LA CAPACITÉ PONDÉRALE MAXIMUM INDIQUÉE. CELA
RISQUERAIT DE CAUSER DES BLESSURES GRAVES OU DES DOMMAGES MATÉRIELS!
75 x 75/100 x 100
27 po
MAX.
6 kg (13,2 lb)
6 kg (13,2 lb)
MAX.
MAX.
Manuel de l'utilisateur
1111 West 35th Street, Chicago, IL 60609 USA • tripplite.com/support
Droits d'auteur © 2020 Tripp Lite. Tous droits réservés.
English 1 • Español 5 • Русский 13 • Deutsch 17
10
REMARQUE : Lire le manuel d'instructions dans son intégralité avant de commencer
l'installation et l'assemblage.
Garantie
AVERTISSEMENT
• Ne pas commencer l'installation avant d'avoir lu et compris les instructions et les
avertissements contenus dans le présent manuel. Pour toute question concernant
les instructions ou les avertissements, veuillez visiter tripplite.com/support.
• Ce support de montage a été conçu pour être installé et utilisé UNIQUEMENT
comme spécifié dans le présent manuel. Une mauvaise installation risque de
causer des dommages ou des blessures graves.
• Ce produit ne devrait être installé que par une personne ayant de bonnes
aptitudes en mécanique et une expérience de base en construction de même
qu'une pleine connaissance du présent manuel.
• S'assurer que la surface d'appui peut supporter sans risque la charge combinée de
l'équipement et de tout le matériel et composants attachés.
• Toujours faire appel à un assistant ou utiliser de l'équipement de levage
mécanique pour soulever et mettre en place l'équipement.
• Serrer fermement les vis, mais sans trop serrer. Trop serrer les vis risquerait
d'endommager les articles, réduisant considérablement leur résistance à
l'arrachement.
• Ce produit est prévu pour être utilisé à l'intérieur uniquement. L'utilisation de ce
produit à l'extérieur pourrait entraîner une défaillance du produit et des lésions
corporelles.
Garantie limitée de 5 ans
Le vendeur garantit que ce produit, s'il est utilisé conformément à toutes les instructions applicables, est exempt
de tous défauts de matériaux et de fabrication pour une période de 5 ans à partir de la date d'achat initiale. Si le
produit s'avère défectueux en raison d'un vice de matériaux ou de fabrication au cours de cette période, le vendeur
s'engage à réparer ou remplacer le produit, à sa seule discrétion.
CETTE GARANTIE NE S'APPLIQUE PAS À L'USURE NORMALE OU AUX DOMMAGES RÉSULTANT D'UNE MAUVAISE
UTILISATION, D'UN ABUS OU D'UNE NÉGLIGENCE. LE VENDEUR N'ACCORDE AUCUNE GARANTIE EXPRESSE
AUTRE QUE LA GARANTIE EXPRESSÉMENT DÉCRITE DANS LE PRÉSENT DOCUMENT. SAUF DANS LA MESURE OÙ
CELA EST INTERDIT PAR LA LOI EN VIGUEUR, TOUTE GARANTIE IMPLICITE, Y COMPRIS TOUTES LES GARANTIES
DE QUALITÉ MARCHANDE OU D'ADAPTATION, SONT LIMITÉES À LA PÉRIODE DE GARANTIE CI-DESSUS ET CETTE
GARANTIE EXCLUT EXPRESSÉMENT TOUS DOMMAGES DIRECTS ET INDIRECTS. (Certains États ne permettent pas
de limitations sur la durée d'une garantie implicite, et certains États ne permettent pas l'exclusion ou la limitation
des dommages fortuits ou consécutifs, de sorte que les limitations ou exclusions susmentionnées peuvent ne pas
s'appliquer à vous. Cette garantie vous accorde des droits légaux spécifiques, et vous pouvez avoir d'autres droits
qui varient d'une compétence à l'autre.)
AVERTISSEMENT : L'utilisateur individuel doit prendre soin de déterminer avant l'utilisation si cet appareil est
approprié, adéquat et sûr pour l'usage prévu. Puisque les utilisations individuelles sont sujettes à des variations
importantes, le fabricant ne fait aucune déclaration ou garantie quant à l'aptitude ou l'adaptation de ces dispositifs
pour une application spécifique.
11
Assemblage
Liste de vérification des composants
IMPORTANT :
S'assurer d'avoir reçu toutes les pièces conformément à la liste de vérification
des composants avant de l'installation. Si des pièces sont manquantes ou défectueuses,
visiter tripplite.com/support pour obtenir de l'aide.
A (x1)
6 mm (x1)
H
4 mm (x1)
G
F (x1)E (x2)D (x1)
C (x1)
B (x1)
M4 x 12 (x4)
M-A
M4 x 16 (x4)
M-B
M5 x 12 (x4)
M-C
M5 x 16 (x4)
M-D
D5 (x4)
M-E
(x4)
M-F
2.1
Fixer l'écran à la plaque VESA avec les
vis incluses
appropriées. Ne pas trop serrer les vis.
ou
a
b
A
C
E
G
B
M-E
M-E
M-F
M-A
M-C
M-B
M-D
B
D
12
1111 West 35th Street, Chicago, IL 60609 USA • tripplite.com/support
19-09-112 • 93-3B45_RevA
32 à 50 cm (12,6 à 19,7 po)
Entretien
• Vérifier à intervalles réguliers que le support peut être utilisé de façon sûre et sécuritaire (au moins tous les
trois mois).
• Pour toute question, visiter tripplite.com/support.
4
6
3
5
Assemblage
H
H
G
F
Pour abaisser
l'écran au
réglage de
la hauteur
souhaitée, tirer
d'abord l'écran
à sa position la
plus haute.
13
Подставка с вертикальным подъемом
для дисплеев с плоскими экранами
МОДЕЛЬ: DDV1727S
ВНИМАНИЕ! НЕ ПРЕВЫШАЙТЕ МАКСИМАЛЬНО ДОПУСТИМЫЙ ВЕС.
ЭТО МОЖЕТ ПРИВЕСТИ К СЕРЬЕЗНЫМ ТРАВМАМ ИЛИ ИМУЩЕСТВЕННОМУ УЩЕРБУ!
75x75/100x100
До
27”
До
До
6 кг
6 кг
Руководство пользователя
1111 West 35th Street, Chicago, IL 60609 USA • tripplite.com/support
Охраняется авторским правом © 2020 Tripp Lite. Перепечатка запрещается.
English 1 • Español 5 • Français 9 • Deutsch 17
14
ПРИМЕЧАНИЕ. Перед началом установки и сборки полностью прочитайте руководство.
Гарантийные обязательства
ВНИМАНИЕ!
• Не начинайте установку до тех пор, пока не ознакомитесь со всеми указаниями и предупреждениями
в настоящем руководстве и не поймете их смысл. При возникновении вопросов относительно любых
указаний или предупреждений посетите страницу tripplite.com/support.
• Монтажный кронштейн предназначен для установки и использования ТОЛЬКО в целях, указанных в
настоящем руководстве. Неправильная установка данного изделия может привести к причинению
материального ущерба или существенного вреда здоровью людей.
• Установка данного изделия должна производиться только специалистом с достаточной технической
квалификацией и базовыми навыками строительства, в полной мере понимающим смысл информации,
изложенной в настоящем руководстве.
• Убедитесь в том, что монтажная поверхность может с запасом выдерживать суммарную нагрузку,
создаваемую оборудованием и всеми входящими в комплект деталями оснастки и другими
компонентами.
• Для безопасного подъема и надлежащего размещения оборудования обязательно обращайтесь за
помощью или пользуйтесь грузоподъемным оборудованием.
• Винты следует затягивать плотно, но не перетягивая их. Перетягивание может привести к повреждению
крепежных деталей, что значительно ухудшит прочность крепления.
• Данное изделие предназначено для использования только в закрытых помещениях. Использование
данного изделия на открытом воздухе может привести к его выходу из строя и причинению вреда
здоровью людей.
Условия 5-летней ограниченной гарантии
Продавец гарантирует отсутствие изначальных дефектов материала или изготовления в течение 5 лет с момента первой покупки данного изделия
при условии его использования в соответствии со всеми применимыми к нему указаниями. В случае проявления каких-либо дефектов материала или
изготовления в течение указанного периода Продавец осуществляет ремонт или замену данного изделия исключительно по своему усмотрению.
ДЕЙСТВИЕ НАСТОЯЩЕЙ ГАРАНТИИ НЕ РАСПРОСТРАНЯЕТСЯ НА СЛУЧАИ ЕСТЕСТВЕННОГО ИЗНОСА ИЛИ ПОВРЕЖДЕНИЯ В РЕЗУЛЬТАТЕ АВАРИИ,
НЕНАДЛЕЖАЩЕГО ИСПОЛЬЗОВАНИЯ, НАРУШЕНИЯ ПРАВИЛ ЭКСПЛУАТАЦИИ ИЛИ ХАЛАТНОСТИ. ПРОДАВЕЦ НЕ ПРЕДОСТАВЛЯЕТ НИКАКИХ ЯВНО
ВЫРАЖЕННЫХ ГАРАНТИЙ ЗА ИCКЛЮЧЕНИЕМ ПРЯМО ИЗЛОЖЕННОЙ В НАCTОЯЩЕМ ДОКУМЕНТЕ. ЗА ИСКЛЮЧЕНИЕМ СЛУЧАЕВ, ЗАПРЕЩЕННЫХ
ДЕЙСТВУЮЩИМ ЗАКОНОДАТЕЛЬСТВОМ, ВСЕ ПОДРАЗУМЕВАЕМЫЕ ГАРАНТИИ, ВКЛЮЧАЯ ВСЕ ГАРАНТИИ ПРИГОДНОСТИ ДЛЯ ПРОДАЖИ ИЛИ
ИСПОЛЬЗОВАНИЯ ПО НАЗНАЧЕНИЮ, ОГРАНИЧЕНЫ ПО ПРОДОЛЖИТЕЛЬНОСТИ ДЕЙСТВИЯ ВЫШEУКАЗАННЫМ ГАРАНТИЙНЫМ СРОКОМ; КРОМЕ ТОГО, ИЗ
НАСТОЯЩЕЙ ГАРАНТИИ ЯВНЫМ ОБРАЗОМ ИСКЛЮЧАЮТСЯ ВСЕ ПОБОЧНЫЕ, СЛУЧАЙНЫЕ И КОСВЕННЫЕ УБЫТКИ. (В некоторых штатах не допускается
введение ограничений на продолжительность действия тех или иных подразумеваемых гарантий, а в некоторых - исключение или ограничение
размера побочных или косвенных убытков. В этих случаях вышеизложенные ограничения или исключения могут на вас не распространяться.
Настоящая гарантия предоставляет вам конкретные юридические права, а набор других ваших прав может быть различным в зависимости от
юрисдикции).
ВНИМАНИЕ! До начала использования данного устройства пользователь должен убедиться в том, что оно является пригодным, соответствующим
или безопасным для предполагаемого применения. В связи с большим разнообразием конкретных применений производитель не дает каких-либо
заверений или гарантий относительно пригодности данных изделий для какого-либо конкретного применения или их соответствия каким-либо
конкретным требованиям.
15
Порядок сборки
Перечень комплектации
ВНИМАНИЕ! Перед началом установки убедитесь в наличии всех деталей согласно перечню комплектации.
В случае отсутствия или повреждения каких-либо деталей обратитесь за помощью на страницу tripplite.com/support.
A (1 шт.)
6 мм (1 шт.)
H
4 мм (1 шт.)
G
F (1 шт.)E (2 шт.)D (1 шт.)
C (1 шт.)
B (1 шт.)
M4x12 (4 шт.)
M-A
M4x16 (4 шт.)
M-B
M5x12 (4 шт.)
M-C
M5x16 (4 шт.)
M-D
D5 (4 шт.)
M-E
(4 шт.)
M-F
21
Прикрепите дисплей к пластине VESA с использованием соответствующих
винтов, поставляемых в комплекте. Не перетягивайте винты.
или
a
b
A
C
E
G
B
M-E
M-E
M-F
M-A
M-C
M-B
M-D
B
D
16
1111 West 35th Street, Chicago, IL 60609 USA • tripplite.com/support
19-09-112 • 93-3B45_RevA
32-50 см
Техническое обслуживание
• Регулярно (не реже, чем раз в три месяца) проверяйте надежность крепления кронштейна и безопасность его использования.
• В случае возникновения каких-либо вопросов посетите страницу tripplite.com/support.
4
6
3
5
Порядок сборки
H
H
G
F
Чтобы опустить
дисплей на нужный
уровень, сначала
необходимо
поднять его вверх
до упора.
17
Flachbildschirm-Tischständer,
vertikal einstellbar
MODELL: DDV1727S
ACHTUNG: DIE ANGEBENE MAXIMALE NUTZLAST DARF NICHT ÜBERSCHRITTEN
WERDEN. EINE ÜBERSCHREITUNG KANN ZU SCHWEREN VERLETZUNGEN UND
ERHEBLICHEN SACHSCHÄDEN FÜHREN!
75 x 75/100 x 100
27″
max.
6 kg (13,2 lb.)
6 kg (13,2 lb.)
max.
max.
Benutzerhandbuch
1111 West 35th Street, Chicago, IL 60609 USA • tripplite.com/support
Copyright © 2020 Tripp Lite. Alle Rechte vorbehalten.
English 1 • Español 5 • Français 9 • Русский 13
18
HINWEIS: Lesen Sie das gesamte Handbuch, bevor Sie mit der Installation und Montage beginnen.
Garantie
WARNUNG
• Beginnen Sie nicht mit dem Einbau, bevor Sie die Anweisungen und
Warnhinweise in diesem Handbuch gelesen und verstanden haben. Sollten Sie
Fragen bezüglich der Anweisungen oder Warnhinweise haben, besuchen Sie bitte
tripplite.com/support.
• Diese Halterung sollte ausschließlich wie in diesem Handbuch angegeben
eingebaut und verwendet werden. Die unsachgemäße Installation dieses
Produkts kann zu Schäden und schweren Verletzungen führen.
• Dieses Produkt sollte nur von Personen mit guten mechanischen Fähigkeiten,
grundlegenden Bauerfahrungen und einem kompletten Verständnis dieses
Handbuchs eingebaut werden.
• Stellen Sie sicher, dass die verwendete Montagefläche das Gewicht des Geräts
sowie das zugehörige Material und sämtliche zugehörigen Komponenten tragen
kann.
• Verwenden Sie eine mechanische Hebevorrichtung, um das Gerät sicher
anzuheben und zu positionieren.
• Ziehen Sie die Schrauben fest, aber nicht zu fest an. Durch zu festes Anziehen
können die Schrauben beschädigt werden, wodurch die Haltekraft stark reduziert
wird.
• Dieses Produkt ist nur für den Einsatz in geschlossenen Räumen geeignet.
Die Verwendung dieses Produktes im Freien kann zu Fehlfunktionen und
Verletzungen führen.
5-Jahres-Garantie
Der Verkäufer garantiert für einen Zeitraum von fünf Jahren ab Kaufdatum, dass das Produkt weder Material- noch
Herstellungsfehler aufweist, wenn es gemäß aller zutreffenden Anweisungen verwendet wird. Wenn das Produkt
in diesem Zeitraum Material- oder Herstellungsfehler aufweist, kann der Verkäufer diese Fehler nach eigenem
Ermessen beheben oder das Produkt ersetzen.
DIE NORMALE ABNUTZUNG ODER BESCHÄDIGUNGEN AUFGRUND VON UNFÄLLEN, MISSBRAUCH ODER
UNTERLASSUNG WERDEN VON DIESER GARANTIE NICHT GEDECKT. AUSSER DEN NACHSTEHEND AUSDRÜCKLICH
DARGELEGTEN GARANTIEBEDINGUNGEN ÜBERNIMMT DER VERKÄUFER KEINERLEI GARANTIE. AUSSER WENN
VON DEN GÜLTIGEN GESETZEN UNTERSAGT, SIND ALLE IMPLIZIERTEN GARANTIEN, EINSCHLIESSLICH ALLE
GARANTIEN FÜR DIE GEBRAUCHSTAUGLICHKEIT ODER EIGNUNG AUF DIE OBEN FESTGELEGTE GARANTIEDAUER
BESCHRÄNKT. DIESE GARANTIE SCHLIESST AUSDRÜCKLICH ALLE FOLGESCHÄDEN UND BEILÄUFIG
ENTSTANDENEN SCHÄDEN AUS. (Da einige Länder den Ausschluss oder die Beschränkung von Folgeschäden oder
beiläufig entstandenen Schäden sowie den Ausschluss von implizierten Garantien oder die zeitliche Beschränkung
einer implizierten Garantie untersagen, sind die oben genannten Beschränkungen für Sie möglicherweise nicht
zutreffend. Diese Garantie gibt Ihnen bestimmte Rechte. Sie haben jedoch möglicherweise andere Rechte, die
abhängig von der Gerichtsbarkeit variieren können.)
WARNUNG: Der Benutzer muss vor der Verwendung überprüfen, ob das Gerät für den beabsichtigten Zweck
geeignet und angemessen ist und ob der Einsatz sicher ist. Da die Anwendungen variieren können, übernimmt der
Hersteller keine Garantie bezüglich der Eignung dieser Geräte für einen bestimmten Verwendungszweck.
19
Montage
Komponentenliste
WICHTIG: Überprüfen Sie, ob Sie alle in der Komponentenliste aufgeführten Teile erhalten
haben, bevor Sie mit der Installation beginnen. Wenn Teile fehlen oder fehlerhaft sind, besuchen
Sie tripplite.com/support für den Kundendienst.
A (x1)
6 mm (x1)
H
4 mm (x1)
G
F (x1)E (x2)D (x1)
C (x1)
B (x1)
M4x12 (x4)
M-A
M4x16 (x4)
M-B
M5x12 (x4)
M-C
M5x16 (x4)
M-D
D5 (x4)
M-E
(x4)
M-F
21
Den Bildschirm mit den passenden mitgelieferten
Schrauben an der VESA-Platte befestigen. Ziehen Sie
die Schrauben nicht zu fest an.
oder
a
b
A
C
E
G
B
M-E
M-E
M-F
M-A
M-C
M-B
M-D
B
D
20
1111 West 35th Street, Chicago, IL 60609 USA • tripplite.com/support
19-09-112 • 93-3B45_RevA
12,6 – 19,7 Zoll (32 – 50 cm)
Wartung
• Stellen Sie in regelmäßigen Abständen (mindestens alle drei Monate) sicher, dass die Wandhalterung sicher
angebracht ist.
• Wenn Sie Fragen haben, besuchen Sie bitte tripplite.com/support.
4
6
3
5
Montage
H
H
G
F
Um das
Display auf die
gewünschte
Höhe zu
senken, ziehen
Sie zuerst den
Bildschirm in
die höchste
Position.
