Please read this Easy Setup Guide carefully before operating your product. Keep it for future reference and record the model number and serial
number of the product. See the label attached on the product and quote this information to your dealer if you require service.
Por favor lea esta Guía Rápida cuidadosamente antes de operar su producto. Consérvela para futura referencia y registre el nombre del modelo y
el número de serie del producto. Vea la etiqueta que está pegada en el producto y cite esta información a su centro de venta en caso de requerir
servicio.
ENG
ESP
Veuillez lire ce guide de configuration rapide attentivement avant d’utiliser l’appareil et le conserver pour pouvoir vous y référer plus tard. Veuillez
également noter le modèle et le numéro de série de l’appareil. indiqués sur l’étiquette afin de fournir cette information à votre détaillant si
l’appareil doit être réparé.
FRA
ACCESSORIES / ACCESSOIRES / ACCESORIOS
ENG
The accessories supplied with your product may vary depending on the model.
Product specifications or contents in this manual may be changed without prior notice due to upgrade of product functions.
ESP
Los accesorios proporcionados con el producto pueden variar en función del modelo.
Las especificaciones del producto o el contenido de este manual pueden modificarse sin previo aviso debido a la actualización
de las funciones del producto.
Les accessoires fournis avec l’appareil peuvent varier selon le modèle.
Les caractéristiques des produits ou le contenu de ce manuel peuvent être modifiés sans préavis en raison d’une mise à jour
des fonctions.
FRA
ENG
1.2 kg
Product specifications shown above may be changed without prior notice due to upgrade of product functions.
FRA
1,2 kg
Les caractéristiques de produit affichées ci-dessus peuvent être modifiées sans préavis en raison d’une mise à jour des fonc-
tions.
ESP
1,2 kg
Las especificaciones del producto que se indican anteriormente pueden cambiar sin previo aviso debido a una actualización de
las funciones del producto.
WEIGHTS / POIDS / PESO
ENG
The illustrations in this manual may differ from the actual product.
FRA
Les illustrations présentées dans ce manuel peuvent différer de votre appareil.
ESP
Las ilustraciones de este manual pueden variar con respecto al producto real.
INSTALLING GUIDE BRACKET
INSTALLATION DE LA PLAQUE DE GUIDAGE
INSTALACIÓN DEL SOPORTE DE MONTAJE
ENG

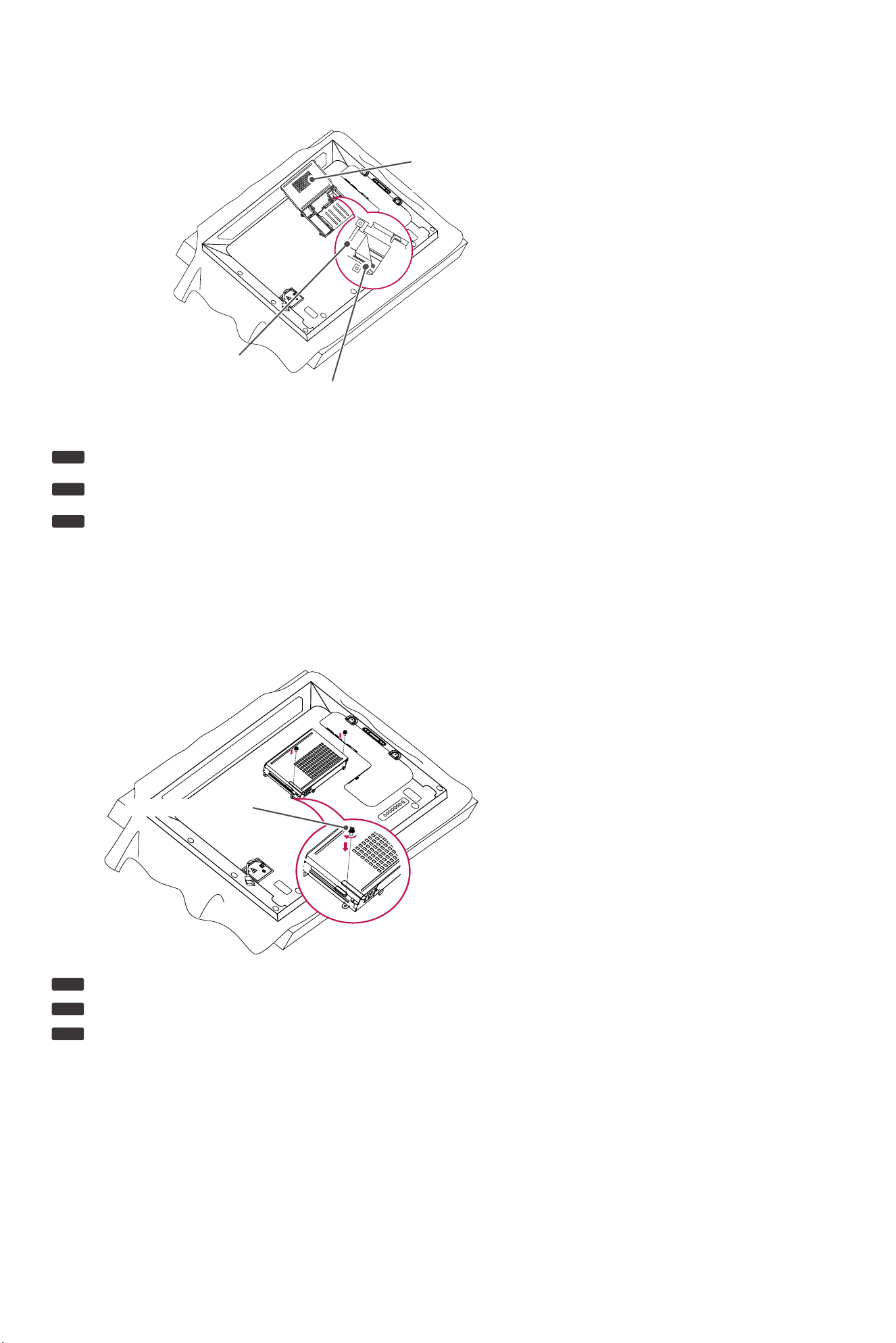

Lay a clean cloth on the floor, put the monitor on it with the screen facing downward, and then remove the screws from the OPS
hole cover on the rear of the monitor with a screwdriver.
FRA
Placez un chiffon propre au sol, posez le moniteur dessus avec l’écran face vers le bas puis, à l’aide d’un tournevis, retirez les vis
du couvercle OPS situé à l’arrière du moniteur.
ESP
Extienda un paño limpio en el suelo, coloque el monitor sobre él con la pantalla hacia abajo y, a continuación, extraiga los tornil-
los de la tapa del orificio de OPS de la parte posterior del monitor con un destornillador.
ENG

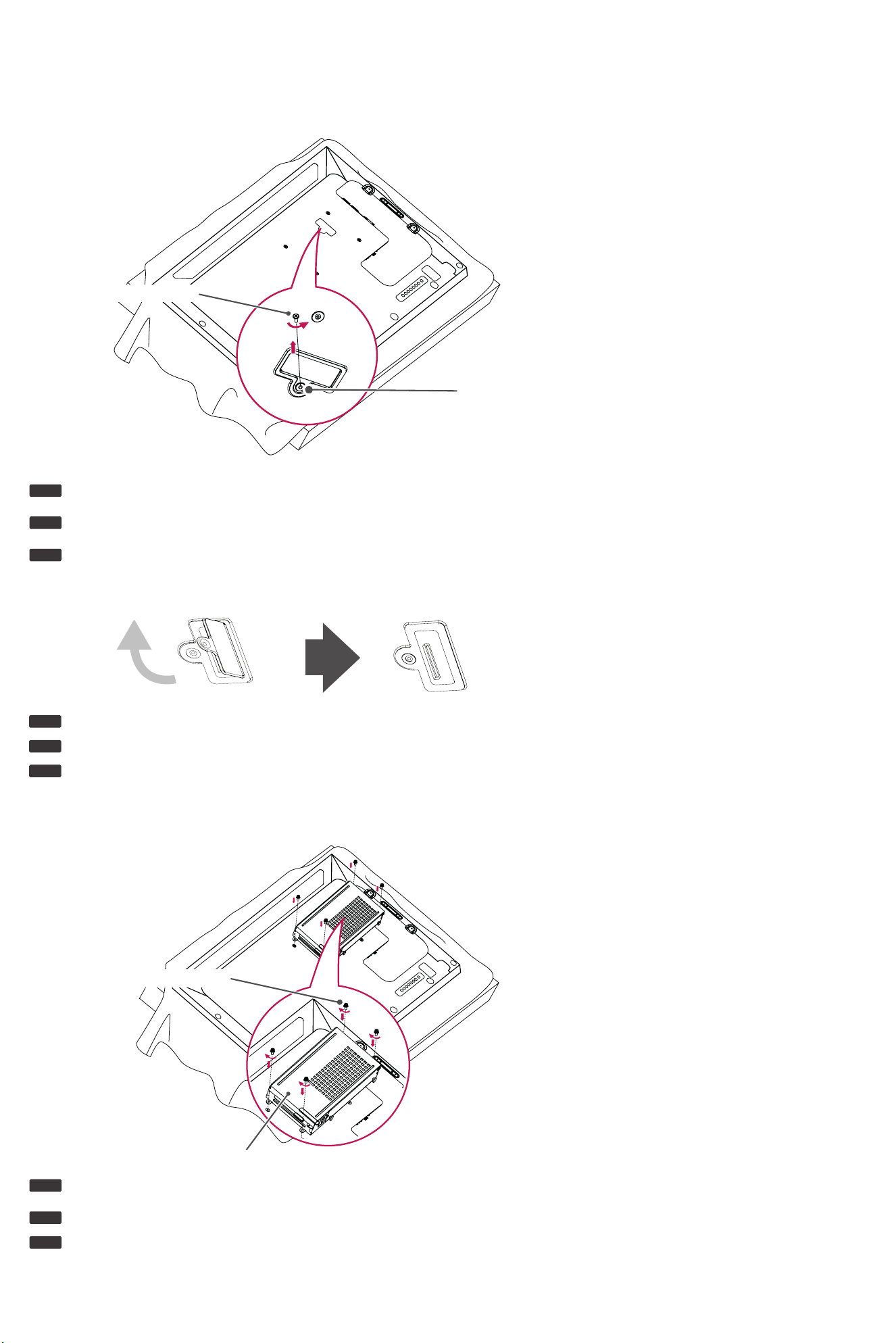

Lift the left side (round part) of the OPS hold cover. Remove the cover.
FRA
Soulevez le côté gauche (partie arrondie) du couvercle OPS et retirez ce dernier.
ESP
Levante la parte izquierda (parte redonda) de la tapa del orificio de OPS. Retire la tapa.
3
ENG

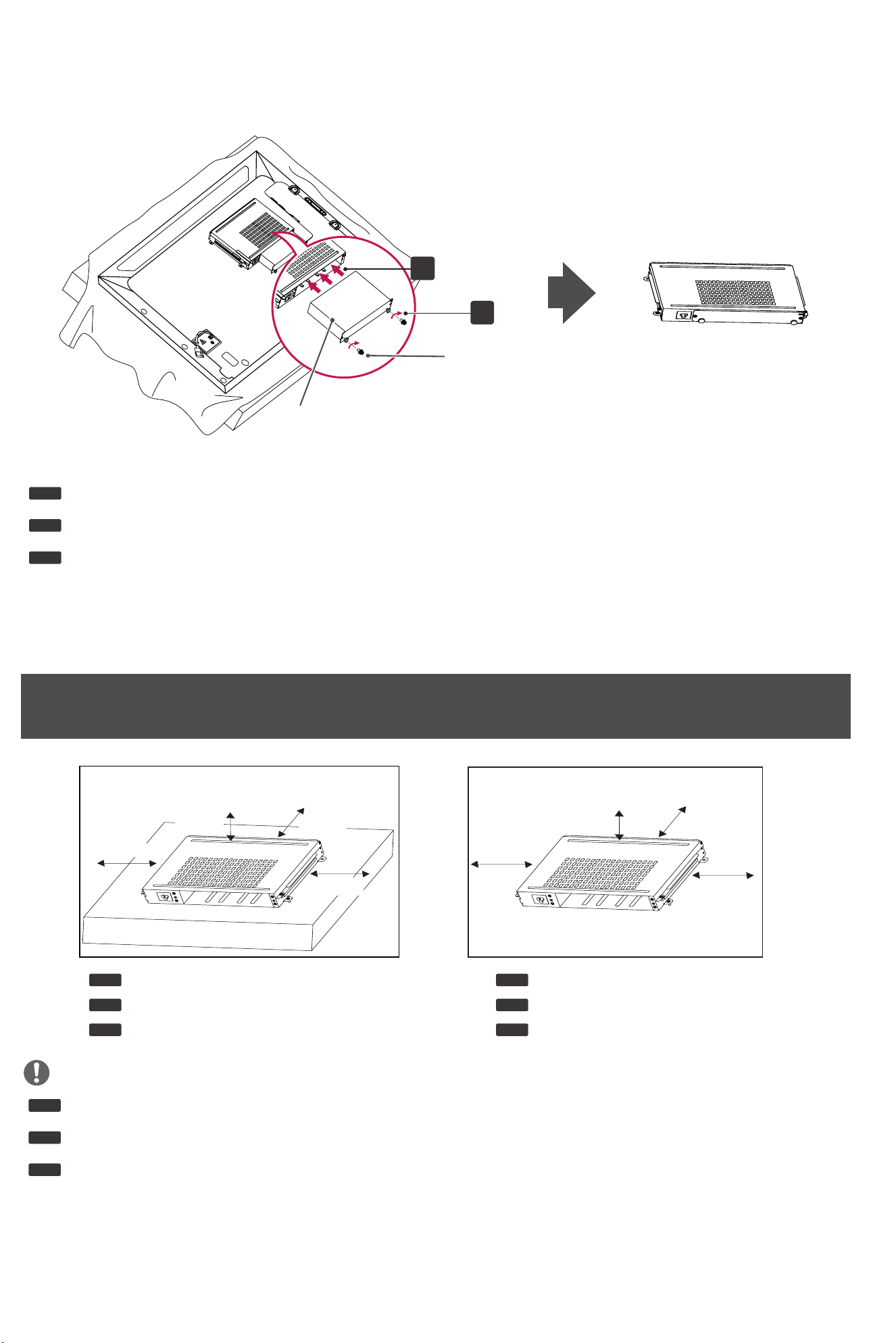

Align the KT-OPS* along the four screw holes on the rear of the set and attach it to the rear of the set using the four screws
provided.
FRA
Alignez le KT-OPS* avec les quatre trous de vis à l’arrière de l’appareil et fixez-le à l’aide des quatre vis fournies.
ESP
Alinee el KT-OPS* con los cuatro orificios para tornillos de la parte posterior del equipo y fíjelo con los cuatro tornillos suminis-
trados.
KT-OPS*
Screw / Vis /Tornillo
OPS Hole Cover / Couvercle OPS / Tapa del orificio de OPS
Screw / Vis / Tornillo
ENG
Cards
Main Unit Power Cable
Screw (M3 x L8), 8 EA
(Fixing screws for KT-OPS*
and metal back cover)
Screw (M3 x L8), 4 EA
(Fixing screws for
plastic back cover)
Connecting
Cable
Y-type Cable
FRA
Cartes
Unité principale Câble d'alimentation
Vis (M3 x L8), 8 ch.
(vis de fixation pour KT-
OPS* et couvercle arrière en
métal)
Vis (M3 x L8), 4 ch.
(vis de fixation pour
couvercle arrière en
plastique)
Câble de
connexion
Câble en Y
ESP
Tarjetas
Unidad principal Cable de alimentación
Tornillo (M3 x L8), 8 EA
(Tornillos de sujeción para
el KT-OPS* y la cubierta
posterior metálica)
Tornillo (M3 x L8), 4 EA
(Tornillos de sujeción
para la cubierta
posterior de plástico)
Cable de
conexión
Cable tipo Y
Only KT-OPSB / KT-OPSB uniquement / Solo KT-OPSB
Módulo de conexión
OPS Mounting Kit
