Bosch GKF125CEK Colt 1.25 HP Variable Speed Fixed Base Palm User Manual

IMPORTANT: IMPORTANT : IMPORTANTE:

Read Before Using Lire avant usage Leer antes de usar

Operating/Safety Instructions

Consignes de fonctionnement/sécurité

Instrucciones de funcionamiento y seguridad

GKF125CE

For English Version Version française Versión en español

See page 2 Voir page 17 Ver la página 32

1-877-BOSCH99 (1-877-267-2499) www.boschtools.com

Call Toll Free for

Consumer Information

& Service Locations

Pour obtenir des informations

et les adresses de nos centres

de service après-vente,

appelez ce numéro gratuit

Llame gratis para

obtener información

para el consumidor y

ubicaciones de servicio

GKF125CE 2610040765 09-15_GKF125CE 9/3/15 12:01 PM Page 1

-2-

Work area safety

Keep work area clean and well lit. Cluttered

or dark areas invite accidents.

Do not operate power tools in explosive

atmospheres, such as in the presence of

flammable liquids, gases or dust. Power

tools create sparks which may ignite the dust

or fumes.

Keep children and bystanders away while

operating a power tool. Distractions can

cause you to lose control.

Electrical safety

Power tool plugs must match the outlet.

Never modify the plug in any way. Do not

use any adapter plugs with earthed

(grounded) power tools. Unmodified plugs

and matching outlets will reduce risk of electric

shock.

Avoid body contact with earthed or grounded

surfaces such as pipes, radiators, ranges

and refrigerators. There is an increased risk

of electric shock if your body is earthed or

grounded.

Do not expose power tools to rain or wet

conditions. Water entering a power tool will

increase the risk of electric shock.

Do not abuse the cord. Never use the cord

for carrying, pulling or unplugging the power

tool. Keep cord away from heat, oil, sharp

edges or moving parts. Damaged or entangled

cords increase the risk of electric shock.

When operating a power tool outdoors,

use an extension cord suitable for outdoor

use. Use of a cord suitable for outdoor use

reduces the risk of electric shock.

If operating a power tool in a damp location

is unavoidable, use a Ground Fault Circuit

Interrupter (GFCI) protected supply. Use of

an GFCI reduces the risk of electric shock.

Personal safety

Stay alert, watch what you are doing and

use common sense when operating a

power tool. Do not use a power tool while

you are tired or under the influence of drugs,

alcohol or medication. A moment of inattention

while operating power tools may result in

serious personal injury.

Use personal protective equipment. Always

wear eye protection. Protective equipment

such as dust mask, non-skid safety shoes, hard

hat, or hearing protection used for appropriate

conditions will reduce personal injuries.

Prevent unintentional starting. Ensure the

switch is in the off-position before

connecting to power source and / or battery

pack, picking up or carrying the tool.

Carrying power tools with your finger on the

switch or energizing power tools that have the

switch on invites accidents.

Remove any adjusting key or wrench before

turning the power tool on. A wrench or a

key left attached to a rotating part of the power

tool may result in personal injury.

Do not overreach. Keep proper footing and

balance at all times. This enables better

control of the power tool in unexpected

situations.

Dress properly. Do not wear loose clothing

or jewelry. Keep your hair, clothing and

gloves away from moving parts. Loose

clothes, jewelry or long hair can be caught in

moving parts.

If devices are provided for the connection

of dust extraction and collection facilities,

ensure these are connected and properly

used. Use of dust collection can reduce dust-

related hazards.

Power tool use and care

Do not force the power tool. Use the

correct power tool for your application. The

correct power tool will do the job better and

safer at the rate for which it was designed.

Do not use the power tool if the switch does

not turn it on and off. Any power tool that

cannot be controlled with the switch is

dangerous and must be repaired.

Read all safety warnings and all instructions. Failure to follow the warnings

and instructions may result in electric shock, fire and/or serious injury.

SAVE ALL WARNINGS AND INSTRUCTIONS FOR FUTURE REFERENCE

The term “power tool” in the warnings refers to your mains-operated (corded) power tool or

battery-operated (cordless) power tool.

WARNING

General Power Tool Safety Warnings

GKF125CE 2610040765 09-15_GKF125CE 9/3/15 12:01 PM Page 2

-3-

Safety Rules for Routers

Hold power tool by insulated gripping

surfaces, because the cutter may contact

its own cord. Cutting a ”live” wire may make

exposed metal parts of the power tool ”live”

and shock the operator.

Use clamps or another practical way to

secure and support the workpiece to a

stable platform. Holding the work by your

hand or against the body leaves it unstable

and may lead to loss of control.

If cutting into existing walls or other blind

areas where electrical wiring may exist is

unavoidable, disconnect all fuses or

circuit breakers feeding this worksite.

Always make sure the work surface is

free from nails and other foreign objects.

Cutting into a nail can cause the bit and the

tool to jump and damage the bit.

Never hold the workpiece in one hand and

the tool in the other hand when in use.

Never place hands near or below cutting

surface. Clamping the material and guiding

the tool with both hands is safer.

Never lay workpiece on top of hard

surfaces, like concrete, stone, etc...

Protruding cutting bit may cause tool to jump.

Always wear safety goggles and dust

mask. Use only in well ventilated area.

Using personal safety devices and working in

safe environment reduces risk of injury.

After changing the bits or making any

adjustments, make sure the collet nut and

any other adjustment devices are

securely tightened. Loose adjustment

device can unexpectedly shift, causing loss

of control, loose rotating components will be

violently thrown.

Never start the tool when the bit is

engaged in the material. The bit cutting

edge may grab the material causing loss of

control of the cutter.

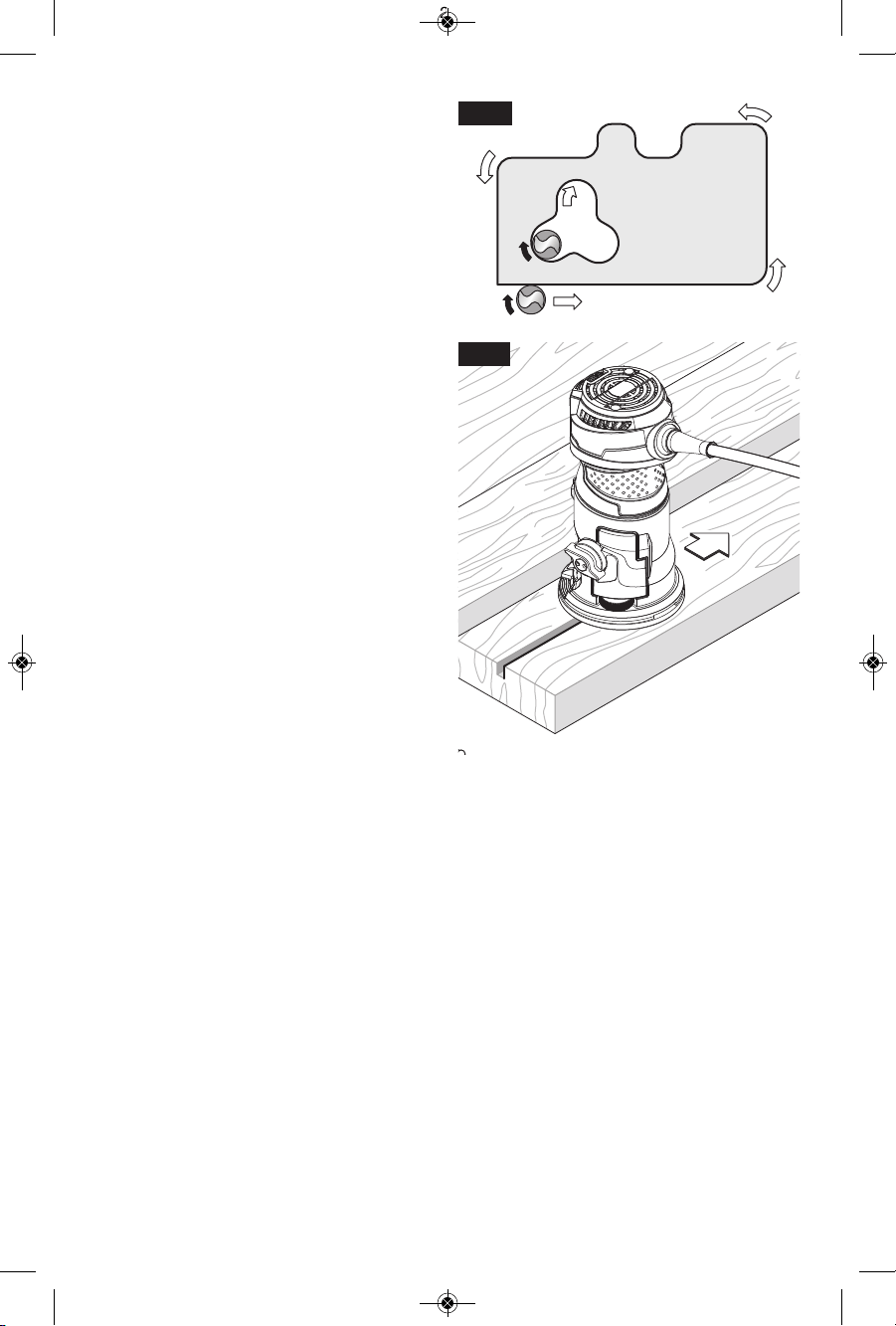

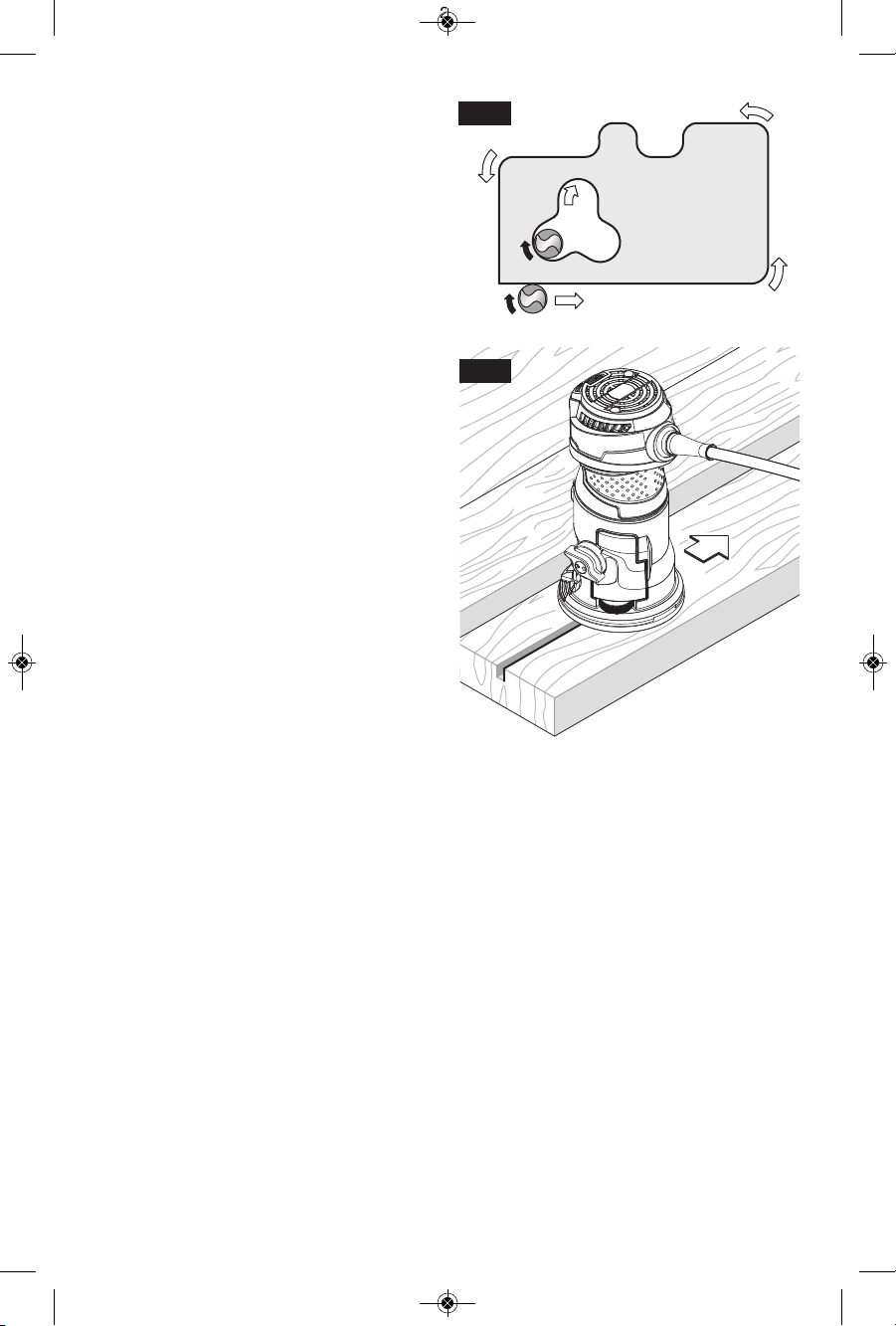

The direction of feeding the bit into the

material is very important and it relates to

the direction of bit rotation. When viewing

the tool from the top, the bit rotates

clockwise. Feed direction of cutting must

be counter-clockwise. NOTE: inside and

outside cuts will require different feed

direction, refer to section on feeding the

router. Feeding the tool in the wrong

direction, causes the cutting edge of the bit

to climb out of the work and pull the tool in

the direction of this feed.

Never use dull or damaged bits. Sharp

bits must be handled with care. Damaged

bits can snap during use. Dull bits require

more force to push the tool, possibly causing

the bit to break.

Disconnect the plug from the power source

and/or the battery pack from the power tool

before making any adjustments, changing

accessories, or storing power tools. Such

preventive safety measures reduce the risk of

starting the power tool accidentally.

Store idle power tools out of the reach of

children and do not allow persons unfamiliar

with the power tool or these instructions to

operate the power tool. Power tools are

dangerous in the hands of untrained users.

Maintain power tools. Check for misalignment

or binding of moving parts, breakage of

parts and any other condition that may

affect the power tool’s operation. If damaged,

have the power tool repaired before use.

Many accidents are caused by poorly

maintained power tools.

Keep cutting tools sharp and clean. Properly

maintained cutting tools with sharp cutting

edges are less likely to bind and are easier to

control.

Use the power tool, accessories and tool

bits etc. in accordance with these instructions,

taking into account the working conditions

and the work to be performed. Use of the

power tool for operations different from those

intended could result in a hazardous situation.

Service

Have your power tool serviced by a qualified

repair person using only identical

replacement parts. This will ensure that the

safety of the power tool is maintained.

GKF125CE 2610040765 09-15_GKF125CE 9/3/15 12:01 PM Page 3

Never touch the bit during or immediately

after the use. After use the bit is too hot to

be touched by bare hands.

Never lay the tool down until the motor

has come to a complete standstill. The

spinning bit can grab the surface and pull the

tool out of your control.

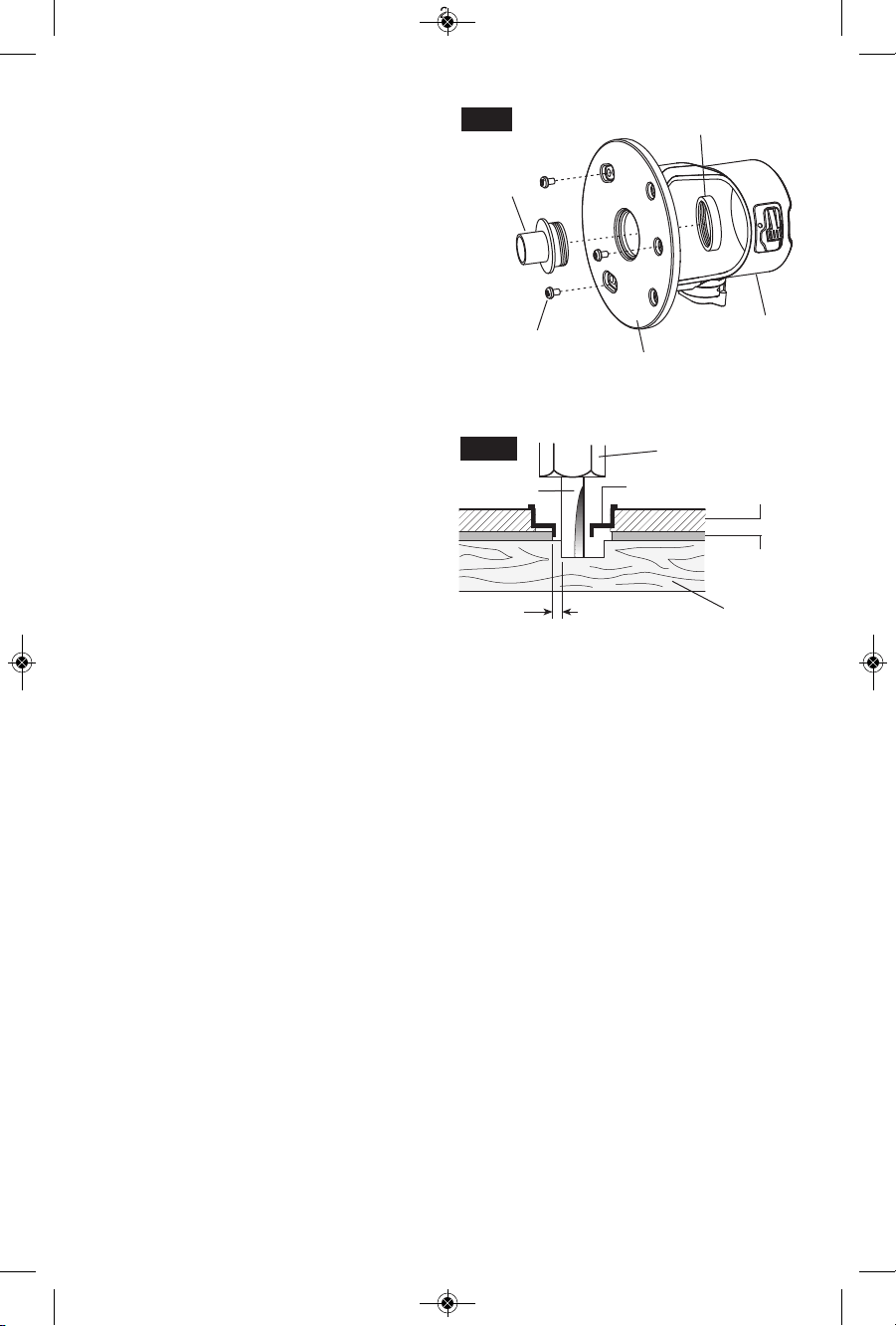

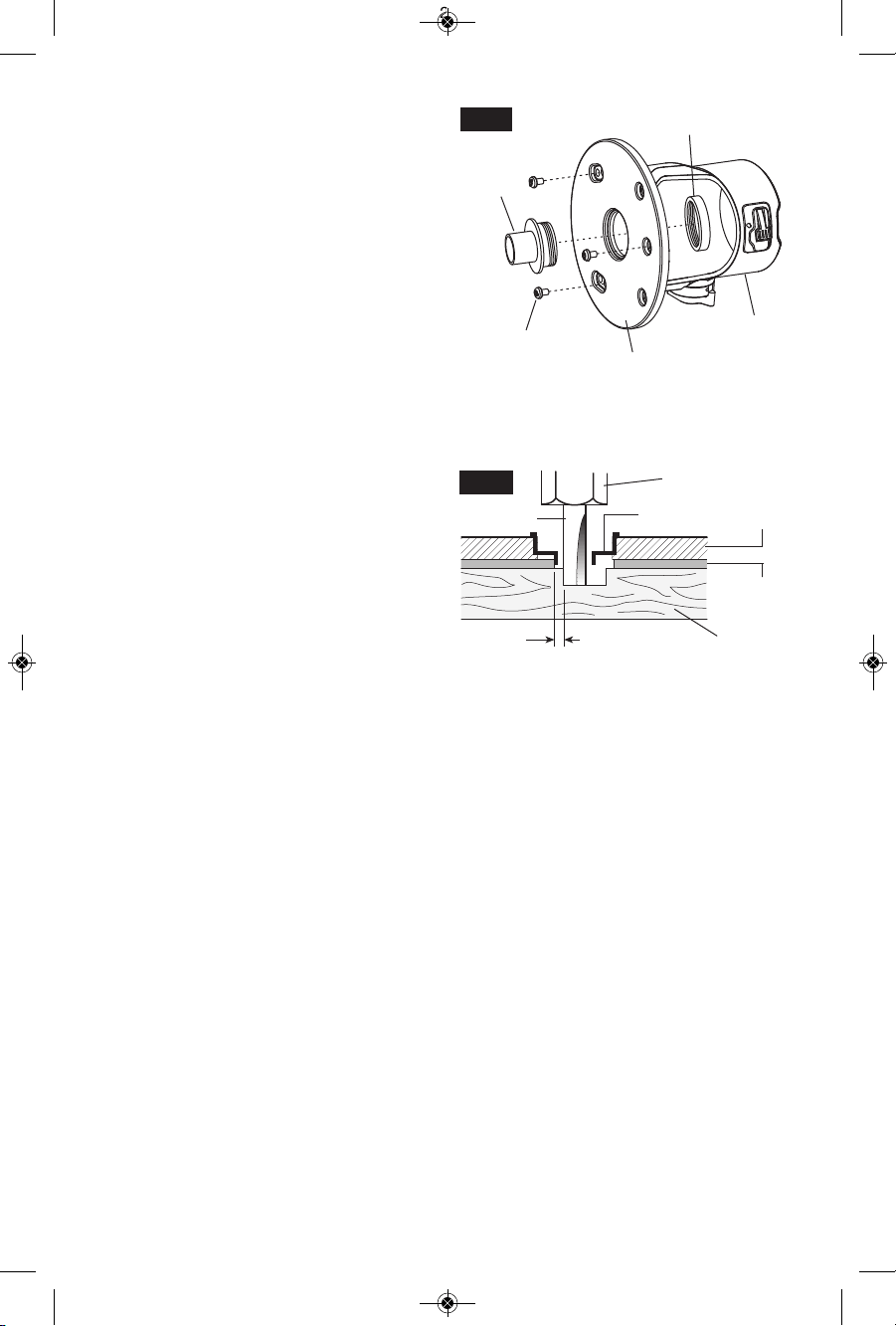

Cutter diameter must be at least 1/4”

smaller than opening for the bit and

cutter.

-4-

Additional Safety Warnings

GFCI and personal protection devices like

electrician’s rubber gloves and footwear will

further enhance your personal safety.

Do not use AC only rated tools with a DC

power supply. While the tool may appear to

work, the electrical components of the AC

rated tool are likely to fail and create a hazard

to the operator.

Keep handles dry, clean and free from oil

and grease. Slippery hands cannot safely

control the power tool.

Use clamps or other practical way to secure

and support the workpiece to a stable

platform. Holding the work by hand or against

your body leaves it unstable and may lead to

loss of control.

Develop a periodic maintenance schedule

for your tool. When cleaning a tool be

careful not to disassemble any portion of

the tool since internal wires may be

misplaced or pinched or safety guard return

springs may be improperly mounted.

Certain cleaning agents such as gasoline,

carbon tetrachloride, ammonia, etc. may

damage plastic parts.

Risk of injury to user. The power cord must only

be serviced by a Bosch Factory Service Center

or Autho rized Bosch Service Station.

Some dust created by power

sanding, sawing, grinding,

drilling, and other construction activities

contains chemicals known to cause cancer,

birth defects or other reproductive harm.

Some examples of these chemicals are:

• Lead from lead-based paints,

• Crystalline silica from bricks and cement and

other masonry products, and

• Arsenic and chromium from chemically-

treated lumber.

Your risk from these exposures varies,

depending on how often you do this type of

work. To reduce your exposure to these

chemicals: work in a well ventilated area, and

work with approved safety equipment, such as

those dust masks that are specially designed

to filter out microscopic particles.

WARNING

GKF125CE 2610040765 09-15_GKF125CE 9/3/15 12:01 PM Page 4

-5-

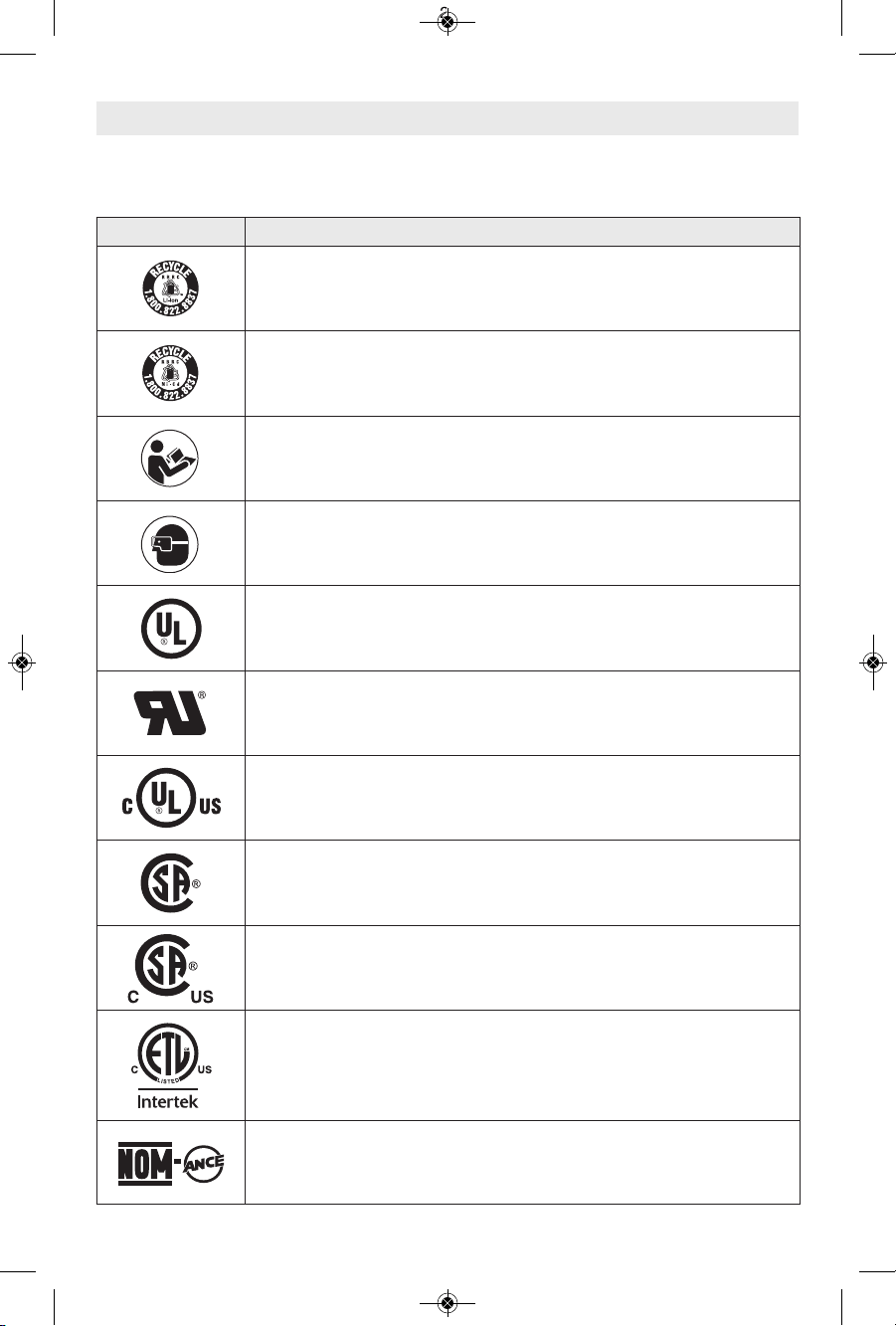

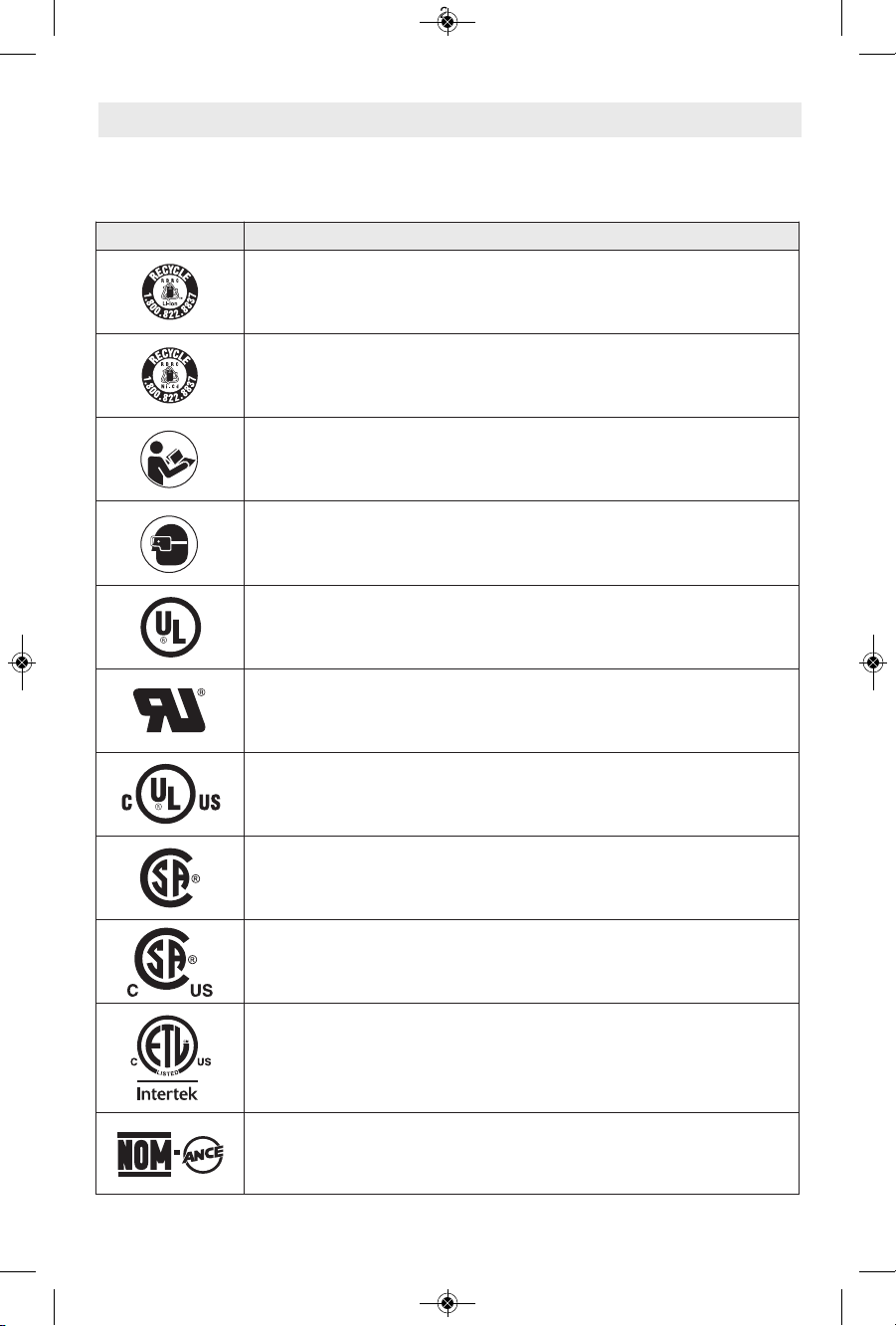

Symbols

IMPORTANT: Some of the following symbols may be used on your tool. Please study them

and learn their meaning. Proper interpretation of these symbols will allow you to operate the

tool better and safer.

Symbol Designation / Explanation

V Volts (voltage)

A Amperes (current)

Hz Hertz (frequency, cycles per second)

W Watt (power)

kg Kilograms (weight)

min Minutes (time)

s Seconds (time)

Diameter (size of drill bits, grinding wheels, etc.)

No load speed (rotational speed at no load)

n Rated speed (maximum attainable speed)

.../min

Revolutions or reciprocation per minute (revolutions, strokes, surface speed,

orbits etc. per minute)

0 Off position (zero speed, zero torque...)

1, 2, 3, ...

I, II, III,

Selector settings (speed, torque or position settings. Higher number means

greater speed)

Infinitely variable selector with off (speed is increasing from 0 setting)

Arrow (action in the direction of arrow)

Alternating current (type or a characteristic of current)

Direct current (type or a characteristic of current)

Alternating or direct current (type or a characteristic of current)

Class II construction (designates double insulated construction tools)

Earthing terminal (grounding terminal)

Warning symbol (alerts user to warning messages)

GKF125CE 2610040765 09-15_GKF125CE 9/3/15 12:01 PM Page 5

-6-

Symbols (continued)

IMPORTANT: Some of the following symbols may be used on your tool. Please study them

and learn their meaning. Proper interpretation of these symbols will allow you to operate the

tool better and safer.

Symbol Designation / Explanation

Designates Li-ion battery recycling program

Designates Ni-Cad battery recycling program

Alerts user to read manual

Alerts user to wear eye protection

This symbol designates that this tool is listed by Underwriters Laboratories.

This symbol designates that this component is recognized by Underwriters

Laboratories.

This symbol designates that this tool is listed by Underwriters Laboratories,

to United States and Canadian Standards.

This symbol designates that this tool is listed by the Canadian Standards

Association.

This symbol designates that this tool is listed by the Canadian Standards

Association, to United States and Canadian Standards.

This symbol designates that this tool is listed by the Intertek Testing

Services, to United States and Canadian Standards.

This symbol designates that this tool complies to NOM Mexican Standards.

GKF125CE 2610040765 09-15_GKF125CE 9/3/15 12:01 PM Page 6

-7-

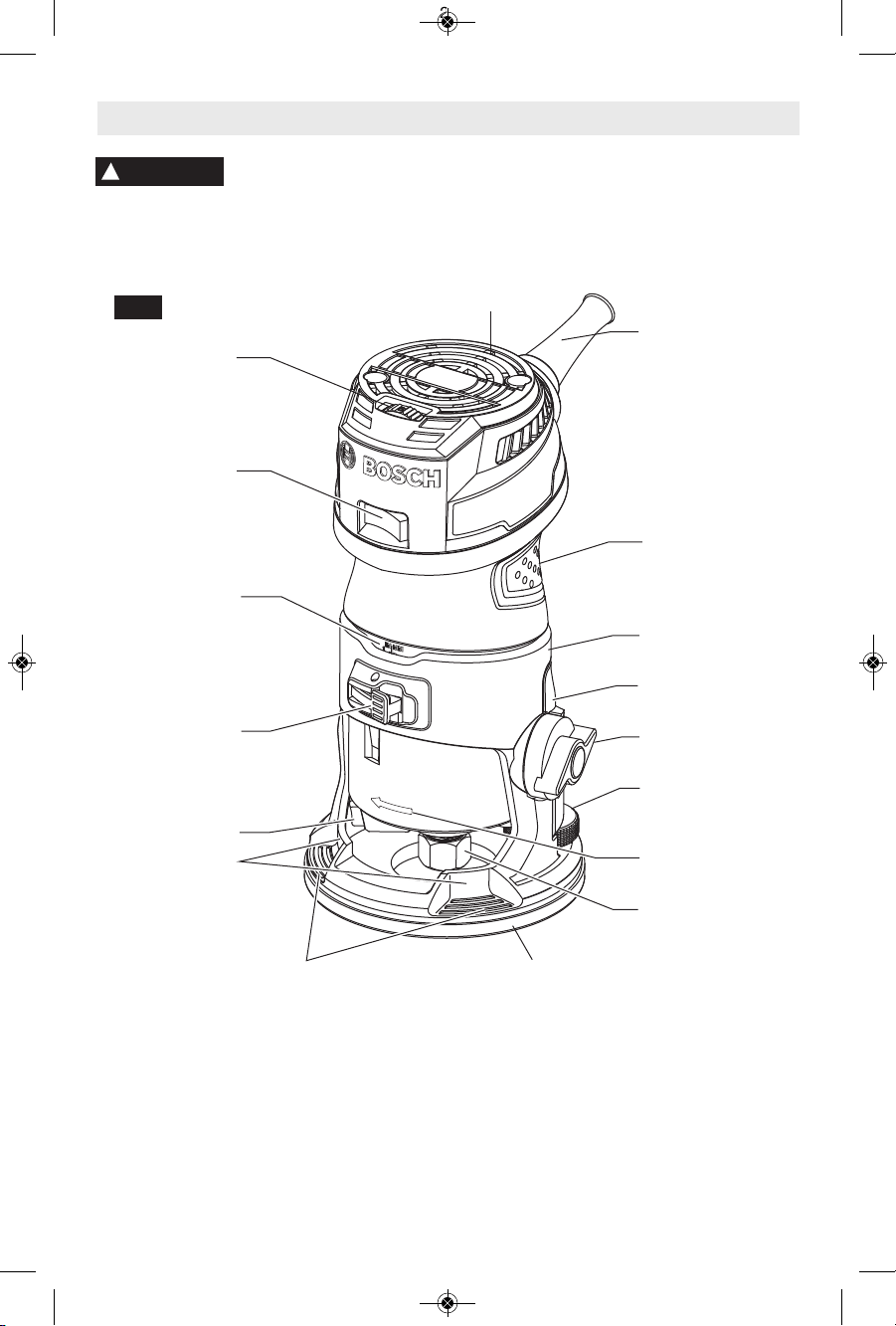

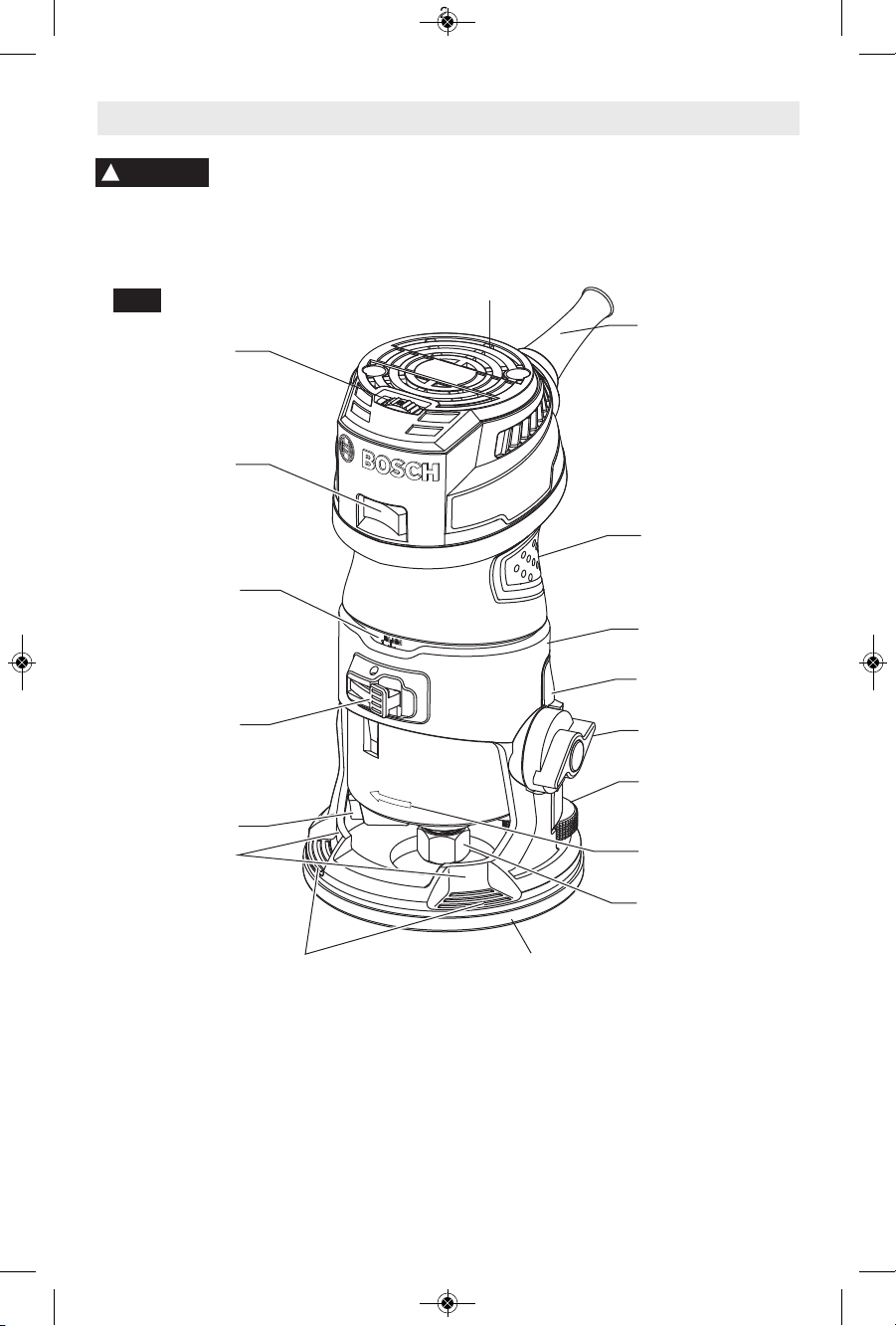

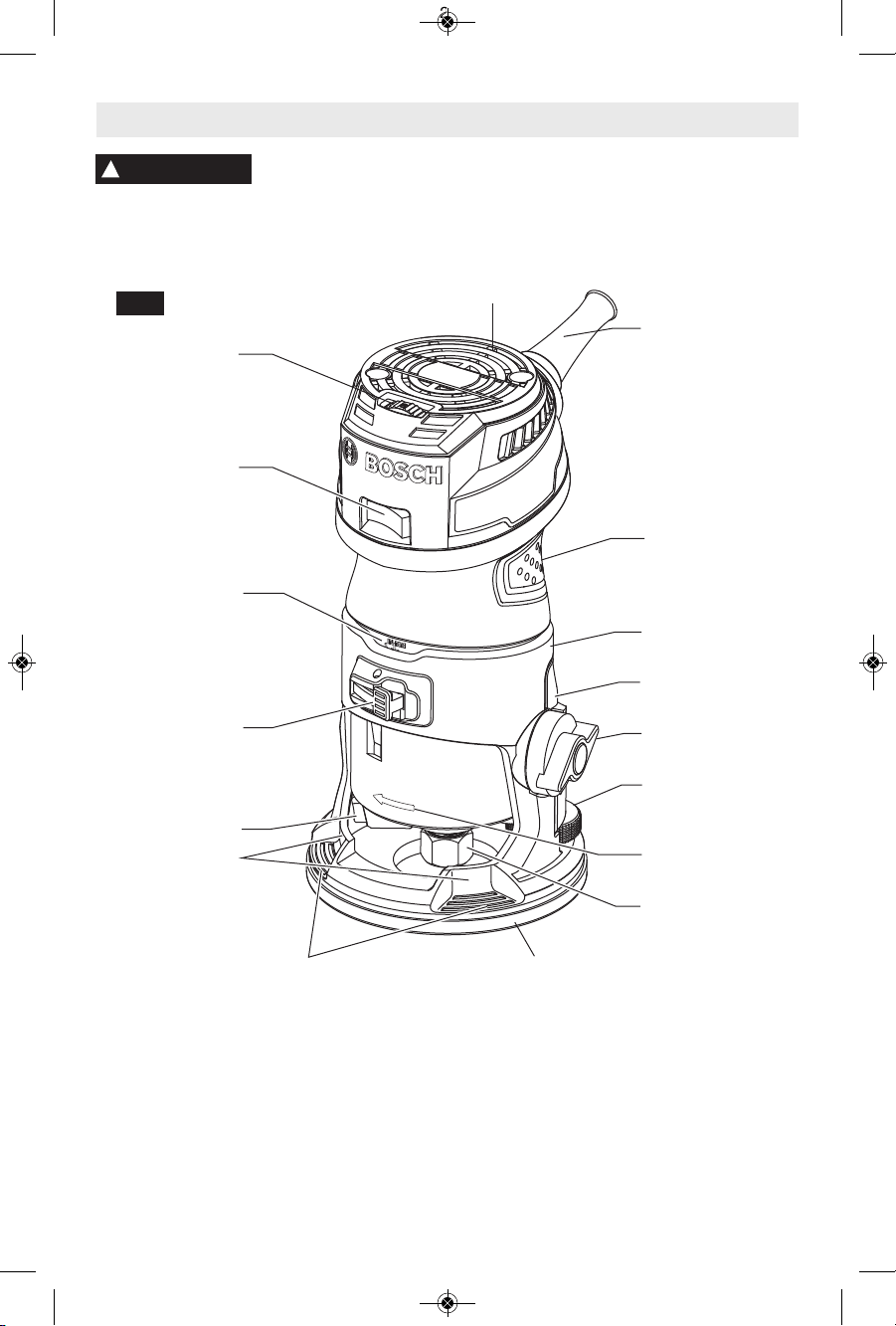

Functional Description and Specifications

Disconnect the plug from the power source before making any

assembly, adjustments or changing accessories. Such preventive safety

measures reduce the risk of starting the tool accidentally.

WARNING

Fixed-Base Palm Router

KNURLED WHEEL

BIT ROTATION ARROW

COLLET NUT

CONTOURED

GRIP AREA

VARIABLE-SPEED

DIAL

FINGER SUPPORT

POCKETS

FINGER GUARDS

POWER CORD

MOTOR RELEASE

BUTTON

DEPTH SCALES

(IMPERIAL AND

METRIC)

SPINDLE LOCK

SUBBASE

RUGGED ALUMINUM

BASE (PR101)

CLAMPING KNOB

FLAP

ROCKER

ON/OFF

SWITCH

AIR VENTS

FIG. 1

Model Number GKF125CE

Bit Capacity 1/4" shank

Max. Cutter Diameter *

* Cutter diameter must be at least 1/4" smaller than opening for

the bit and cutter.

NOTE: For tool specifications refer to the nameplate on your tool.

GKF125CE 2610040765 09-15_GKF125CE 9/3/15 12:01 PM Page 7

SELECTING BITS

Your Bosch palm router is designed for a wide

variety of routing applications that use 1/4"

shank bits. These include woodworking

applications such as edge forming, grooving,

and sign making. This router is also ideal for

trimming laminates, phenolics, and other

materials that have been bonded to a

substrate overhang the substrate typically by

about 1/8" (3 mm).

A wide assortment of router bits with different

profiles are available as accessories. Only use

good quality bits.

To prevent personal injury,

always remove the plug

from power source before removing or in -

stal ling bits or accessories.

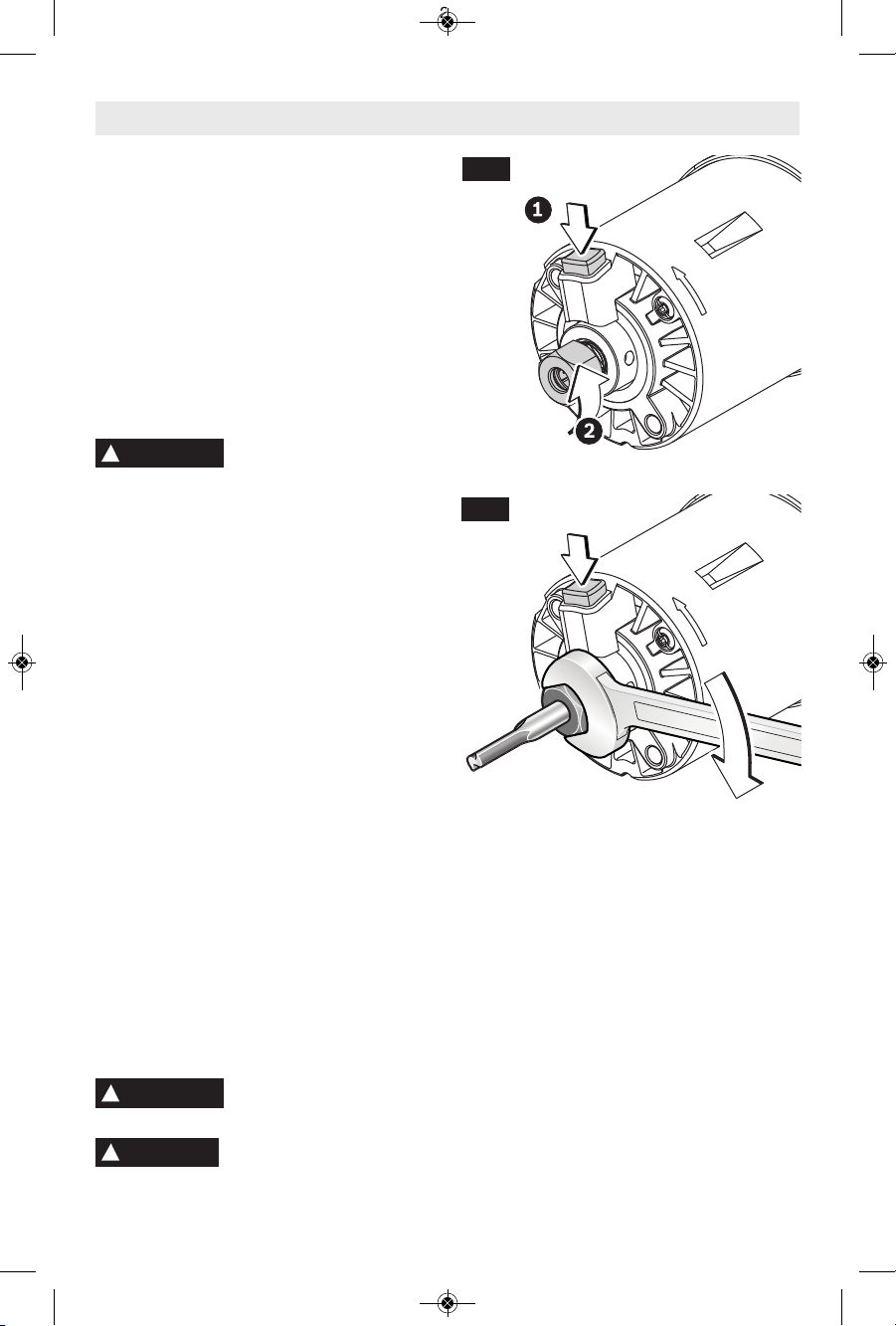

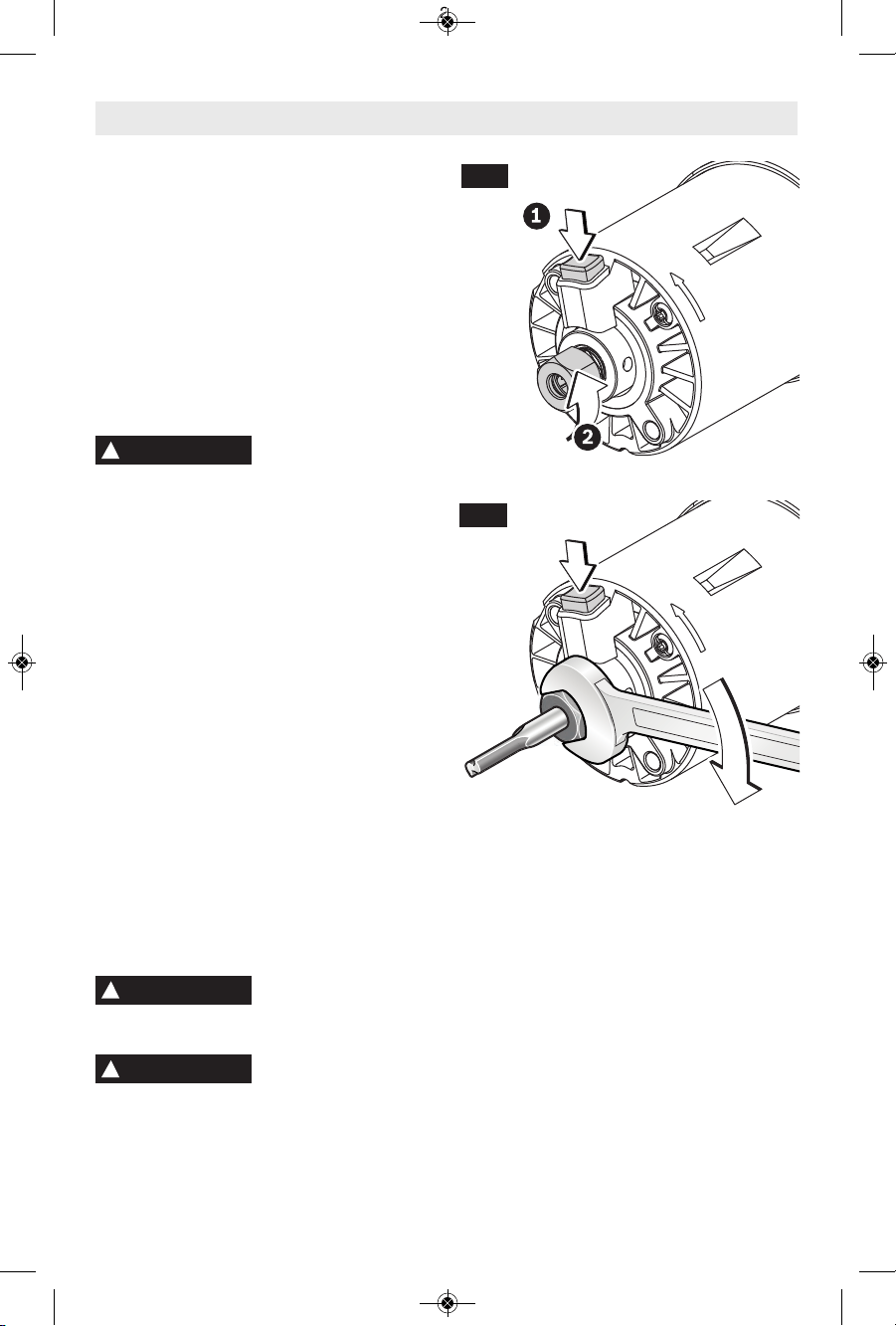

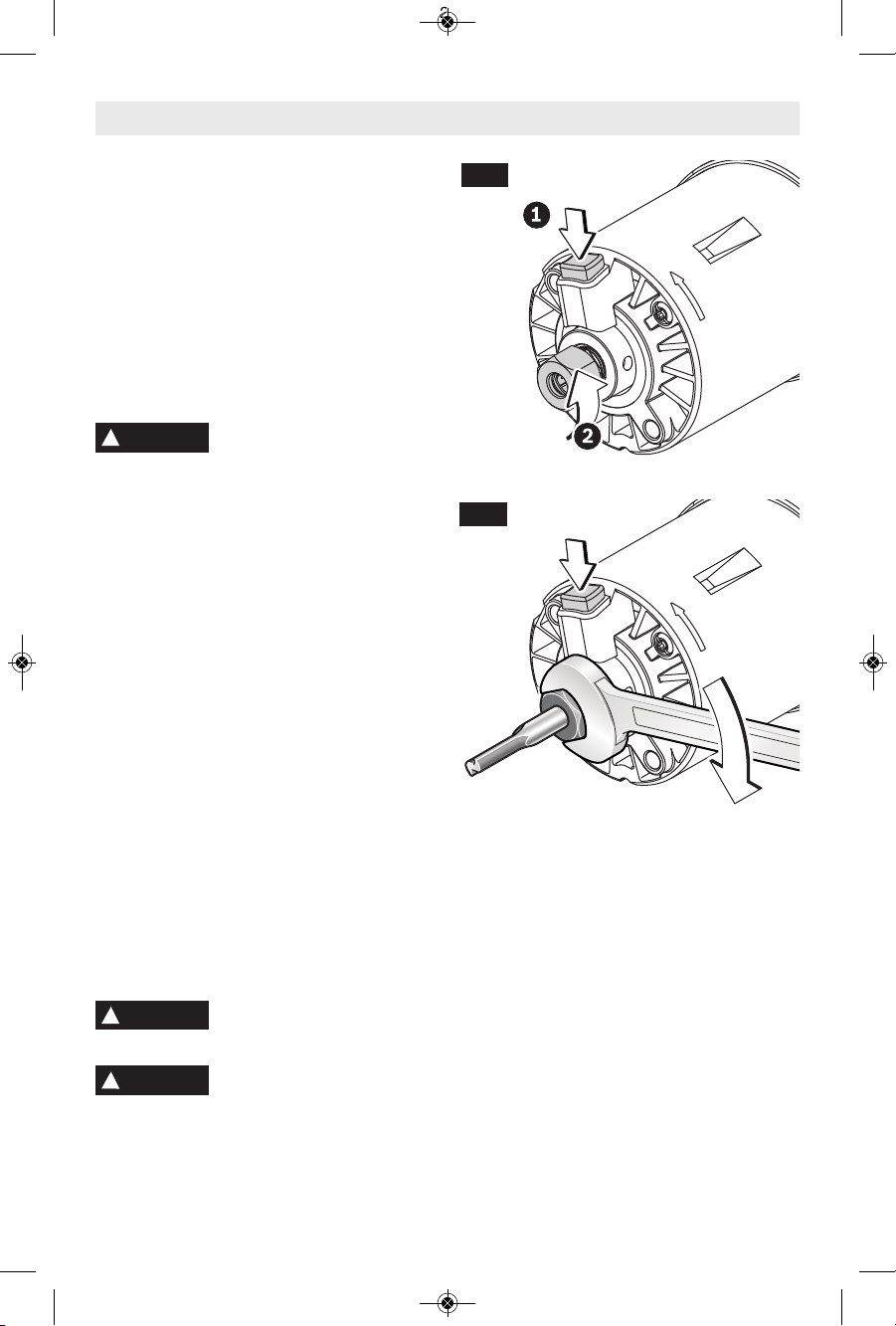

Installing a Router Bit

1. Lay the router or motor on its side. The

router can also be stood "on its head" for bit

changes.

2. Press spindle lock to prevent rotation of

collet chuck. NOTE: it may be necessary to

rotate collet nut to engage spindle lock

(Fig. 3).

3. Next, use the collet wrench to loosen the

collet chuck assembly in a counter-clockwise

direction (viewed from bottom of router).

4. Insert the shank of the router bit into the

collet chuck assembly as far as it will go,

then back the shank out until the cutters are

approximately 1/8" to 1/4" away from the

collet nut face.

5. With the router bit inserted and the spindle

lock engaged, use the collet wrench to firmly

tighten the collet chuck assembly in a

clockwise direction (viewed from bottom of

router) (Fig. 4).

To ensure proper gripping of the router bit and

minimize run-out, the shank of the router bit

must be inserted at least 5/8".

Cutter diameter must be at

least 1/4” smaller than

opening for the bit and cutter.

To prevent damage to tool,

do not tighten collet without

a bit.

NOTE: The bit shank and chuck should be

clean and free of dust, wood, residue, and

grease before assembling.

Removing the Router Bit

1. Press spindle lock to prevent rotation of

collet chuck and turn the collet chuck

assembly in a counter-clockwise direction.

2. Once the collet chuck assembly is loosened,

continue to turn the collet chuck assembly

until it pulls the collet free from the spindle,

and the router bit can be removed.

NOTE: The collet chuck is self-extracting; it is

NOT necessary to strike the collet chuck to

free the router bit.

-8-

Assembly

WARNING

FIG. 3

FIG. 4

WARNING

CAUTION

SPINDLE LOCK

(BASE REMOVED FOR CLARITY)

GKF125CE 2610040765 09-15_GKF125CE 9/3/15 12:01 PM Page 8

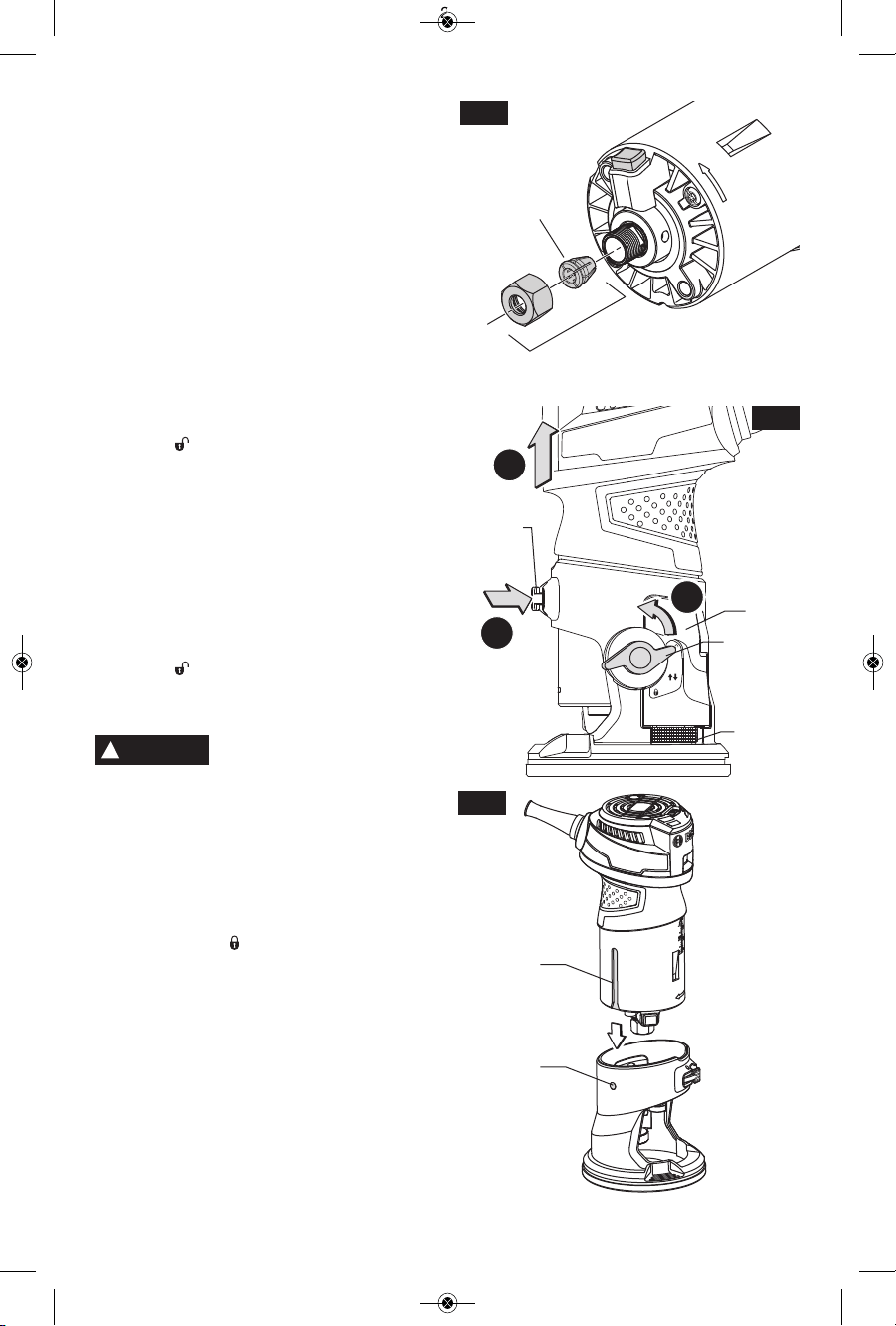

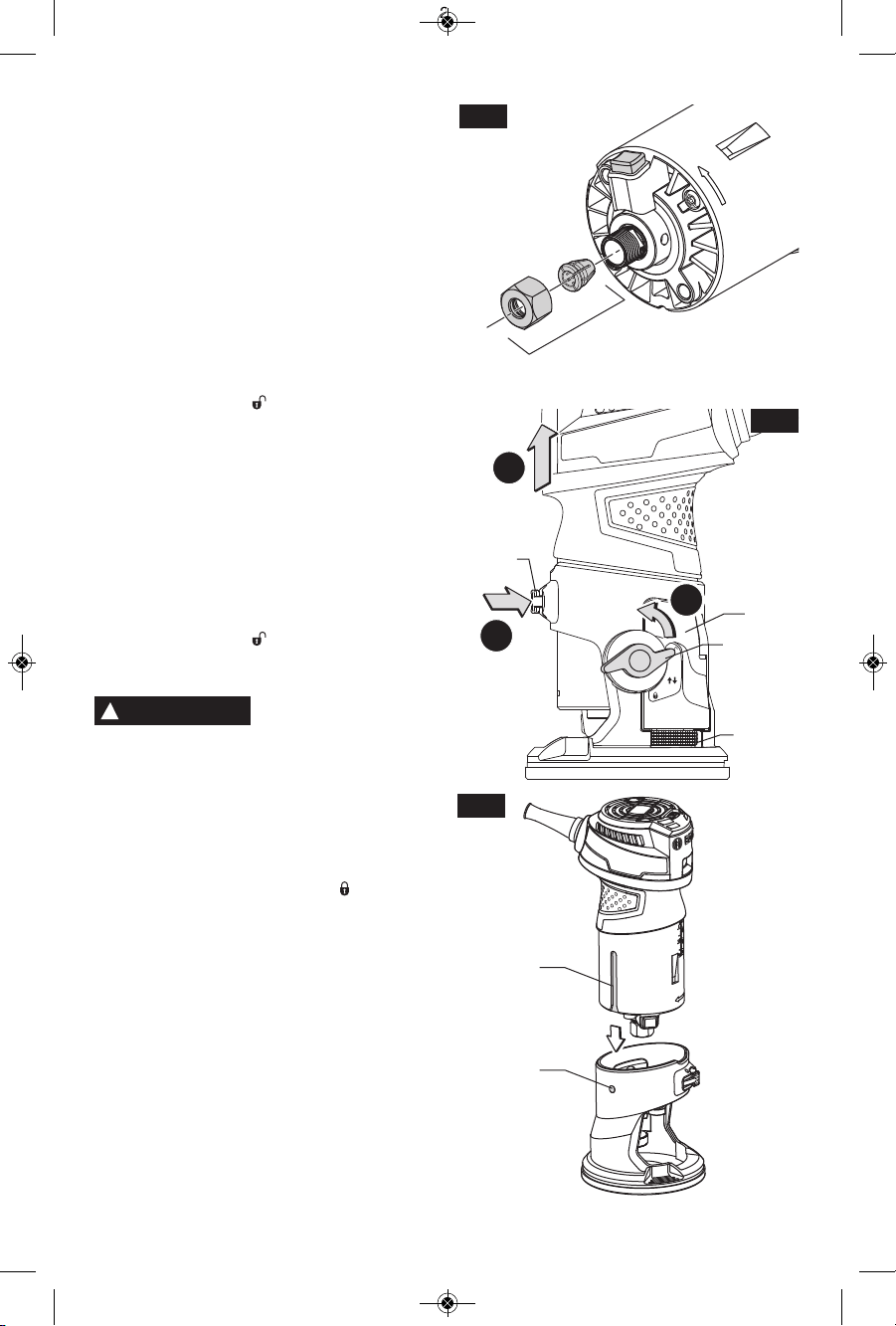

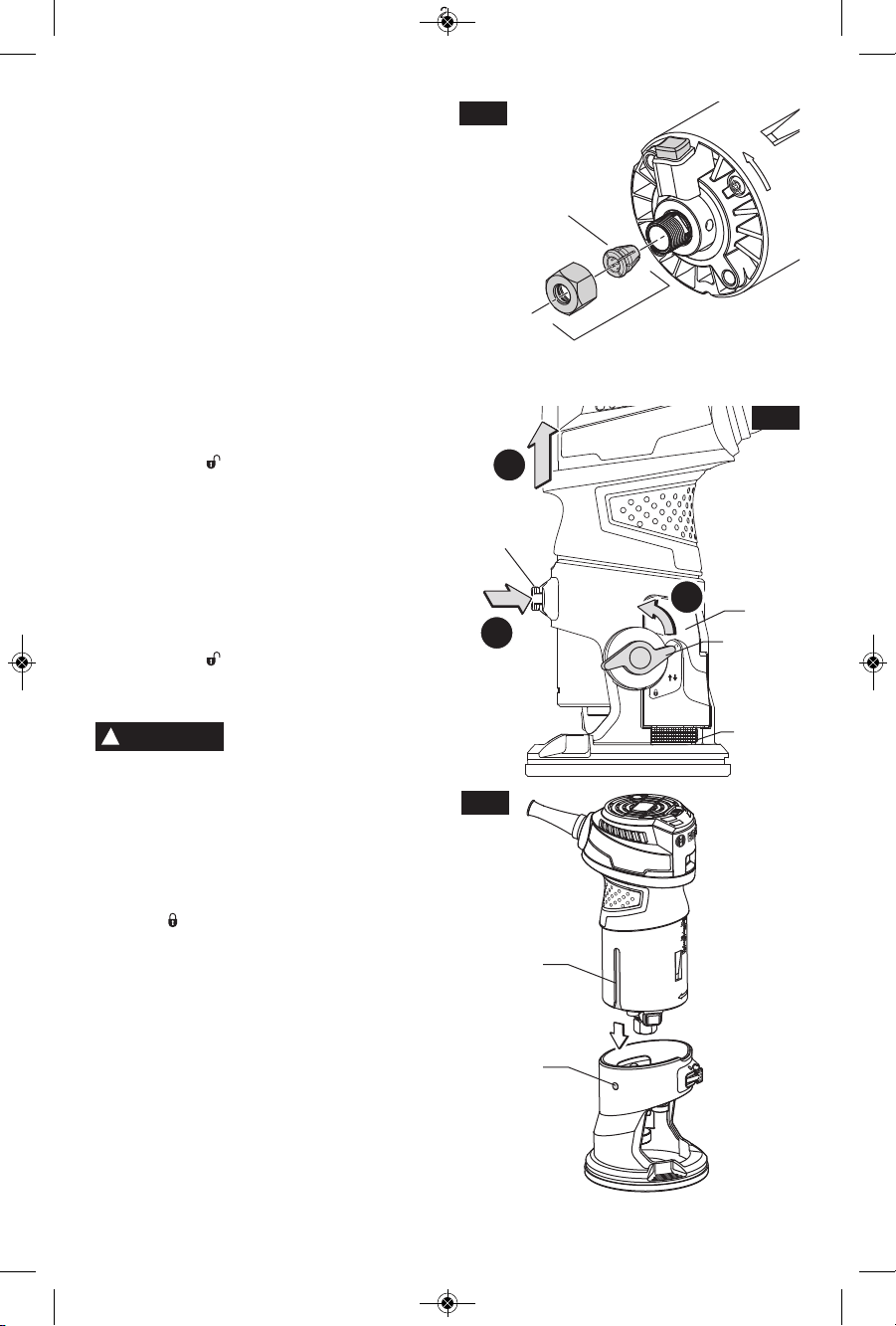

COLLET CHUCK CARE

With the router bit removed, continue to turn

the collet chuck counter-clockwise until it is

free of the shaft. To assure a firm grip,

occasionally blow out the collet chuck with

compressed air, and clean the taper in the

armature assembly shaft with a tissue or fine

brush. The collet chuck is made up of two

component parts that snap together (Fig. 5);

check to see that the collet is properly seated

in the collet chuck nut and lightly thread the

collet chuck back onto the armature shaft.

Replace worn or damaged collet chucks

immediately.

REMOVING MOTOR FROM

PR101 FIXED BASE

1. Turn the clamping knob to the unlocked

position (A, Fig. 6).

2. Pull the motor away from base until it stops.

(Do not press on the flap in the base while

pulling the motor.) (C, Fig. 6).

3. Press and hold the motor release button. (B,

Fig. 6).

4. Pull motor out of base (C, Fig. 6).

INSTALLING THE MOTOR INTO

PR101 FIXED BASE

1. Open the clamping knob to the unlocked

position (A, Fig. 6).

2. Align the slot on the motor with the pin on

the base (Fig. 7)

To avoid pinching injury, keep

all parts of your hands away

from the top rim of the base and away from

metal section of the motor when pushing motor

into base.

3. Push the motor into the base to the

approximate desired position has been

reached. Do not press on the flap in the

base while installing the motor.

4. Turn the clamping knob to the bottom,

locked position (E, Fig. 9). Always make

sure the motor sits tightly in the base.

-9-

COLLET

(with Retainer)

COLLET

CHUCK

NUT

FIG. 5

WARNING

CLAMPING

KNOB

SLOT

MOTOR

RELEASE

BUTTON

FLAP

KNURLED

WHEEL

FIG. 6

FIG. 7

GKF125CE 2610040765 09-15_GKF125CE 9/3/15 12:01 PM Page 9

Disconnect the plug from

the power source before

making any assembly, adjustments or

changing accessories. Such preventive

safety measures reduce the risk of starting

the tool accidentally.

Bosch routers are designed for speed,

accuracy and con venience in performing

cabinet work, fluting, beading, cove-cutting,

rounding edges, dovetailing, etc. They will

enable you to accomplish inlay work,

decorative edges and many types of special

routing.

SETTING THE DEPTH OF CUT

Adjust the depth-of-cut only when the motor is

switched off.

1. Install desired router bit.

2. Place the router on the workpiece.

3. Turn the clamping knob to the top,

unlocked position (A, Fig. 9).

4. Slowly lower the motor until the router bit

touches the workpiece (B, Fig. 9)

5. Note the reading on the scale (above the

motor release button) and add the desired

depth-of-cut to this value to determine the

target scale value.

6. Lower the motor until the target scale value

is reached.

7. Turn the clamping knob to the middle

position symbol, for fine adjustment (C,

Fig. 9). Always make sure the motor is

held tightly in the base.

8. Check the depth-of-cut and make fine

adjustment if necessary (D, Fig. 9). See

FINE DEPTH ADJUSTMENT section

below for details.

9. Turn the clamping knob to the bottom,

locked position (E, Fig. 9). Always

make sure the motor sits tightly in the

base.

Note: the depth of the motor and bit may shift

very slightly when the clamping knob is turned

to the locked position.

10. Make a trial cut to verify that the router is

set to make the cut as desired.

FINE DEPTH ADJUSTMENT

Adjust the depth-of-cut only when the motor is

switched off.

1. Turn the clamping to the middle position

symbol, for fine adjustment (C, Fig. 9).

2. Adjust the desired depth-of-cut with the

knurled wheel on back of base (D, Fig. 9).

Operating Instructions

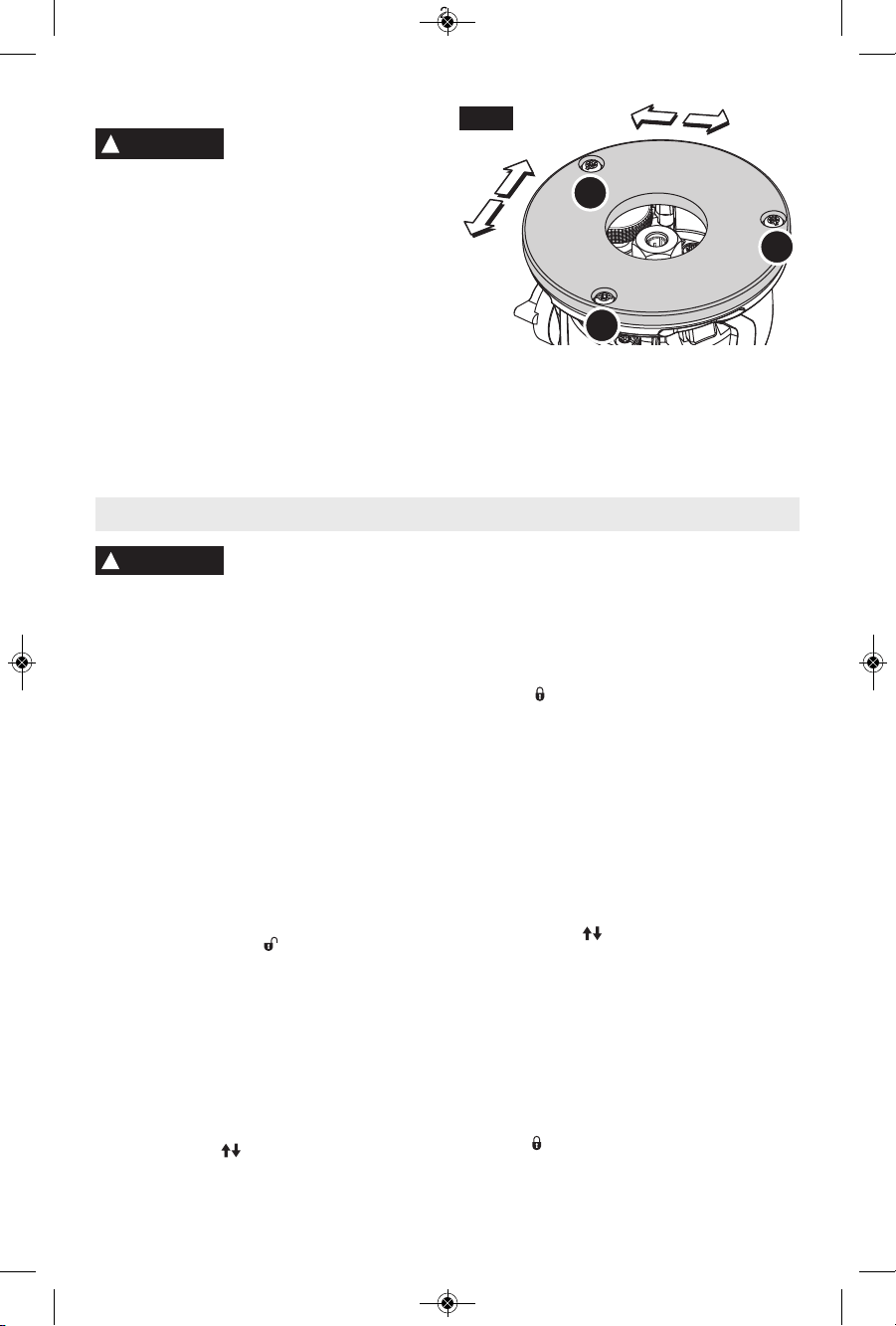

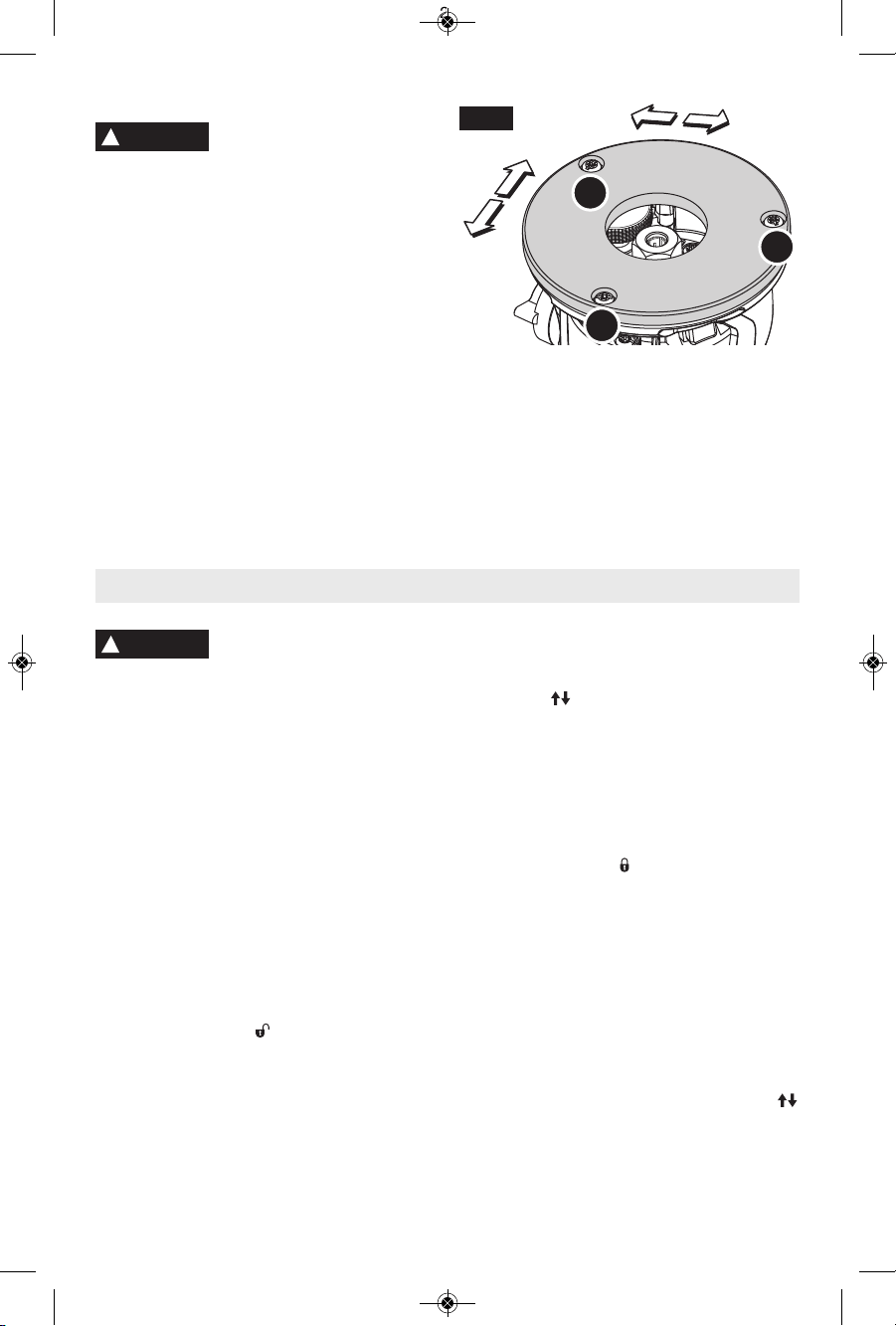

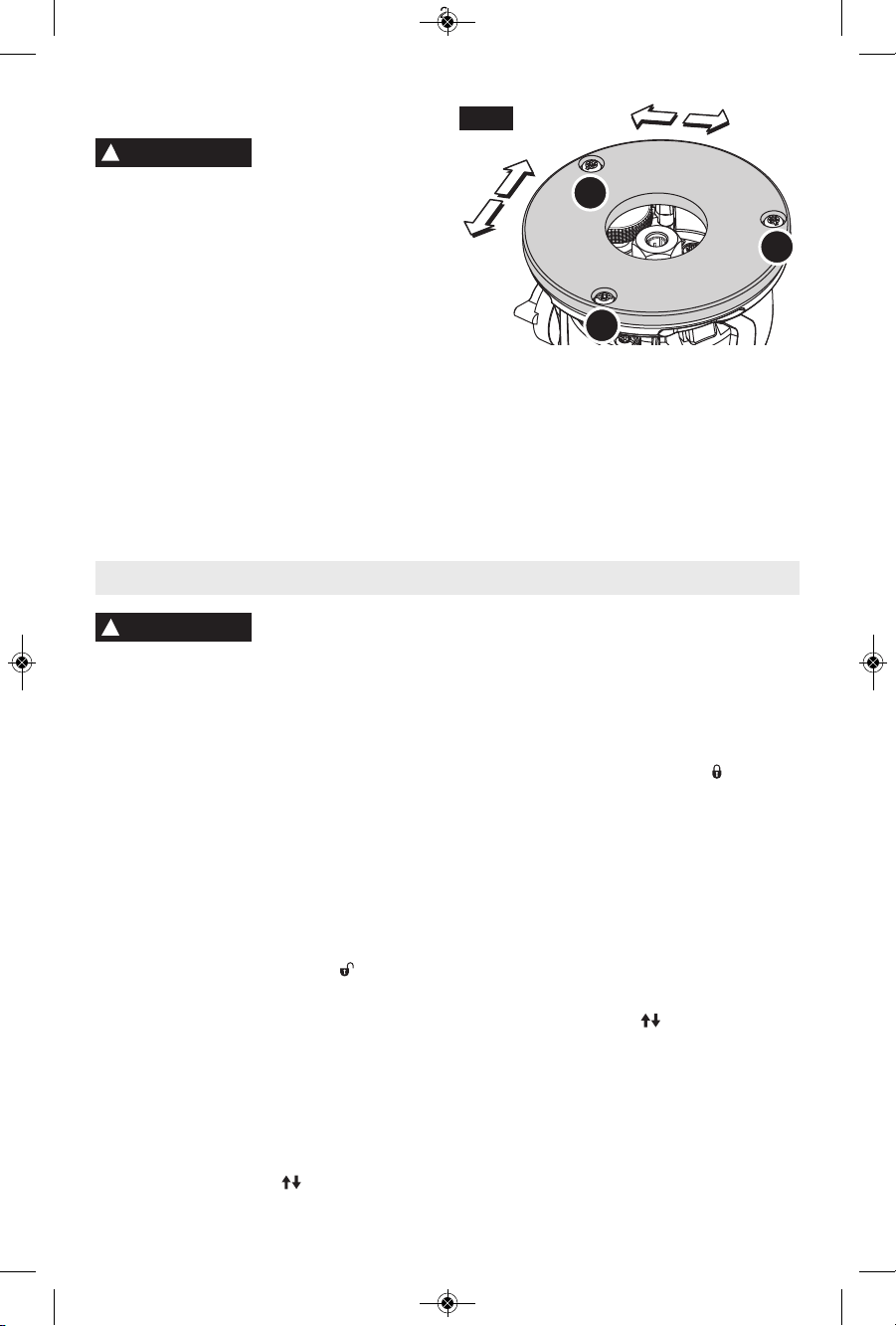

CHECK SUBBASE LOCATION

Cutter diameter must be at

least 1/4” smaller than

opening for the bit and cutter.

Make sure that the bit and its cutter are

centered in the subbase opening. If necessary,

adjust the location of the subbase as follows:

1. Loosen the three screws that hold the

subbase.

2. Adjust the location of the subbase as

needed so that the bit and its cutter are

centered in the subbase opening. The

optional RA1151 centering device makes

this easy.

3. Tighten the three screws that hold the

subbase (Fig. 8).

When the subbase has been centered in this

manner, any part of the subbase can be used

as a guiding surface without worrying about a

difference in the cut line. See "Guiding The

Router" on page 13.

Note: This subbase is not designed for use

with templet guides. The optional PR110

Attachment allows use of templet guides with

this palm router.

-10-

WARNING

FIG. 8

WARNING

GKF125CE 2610040765 09-15_GKF125CE 9/3/15 12:01 PM Page 10

-11-

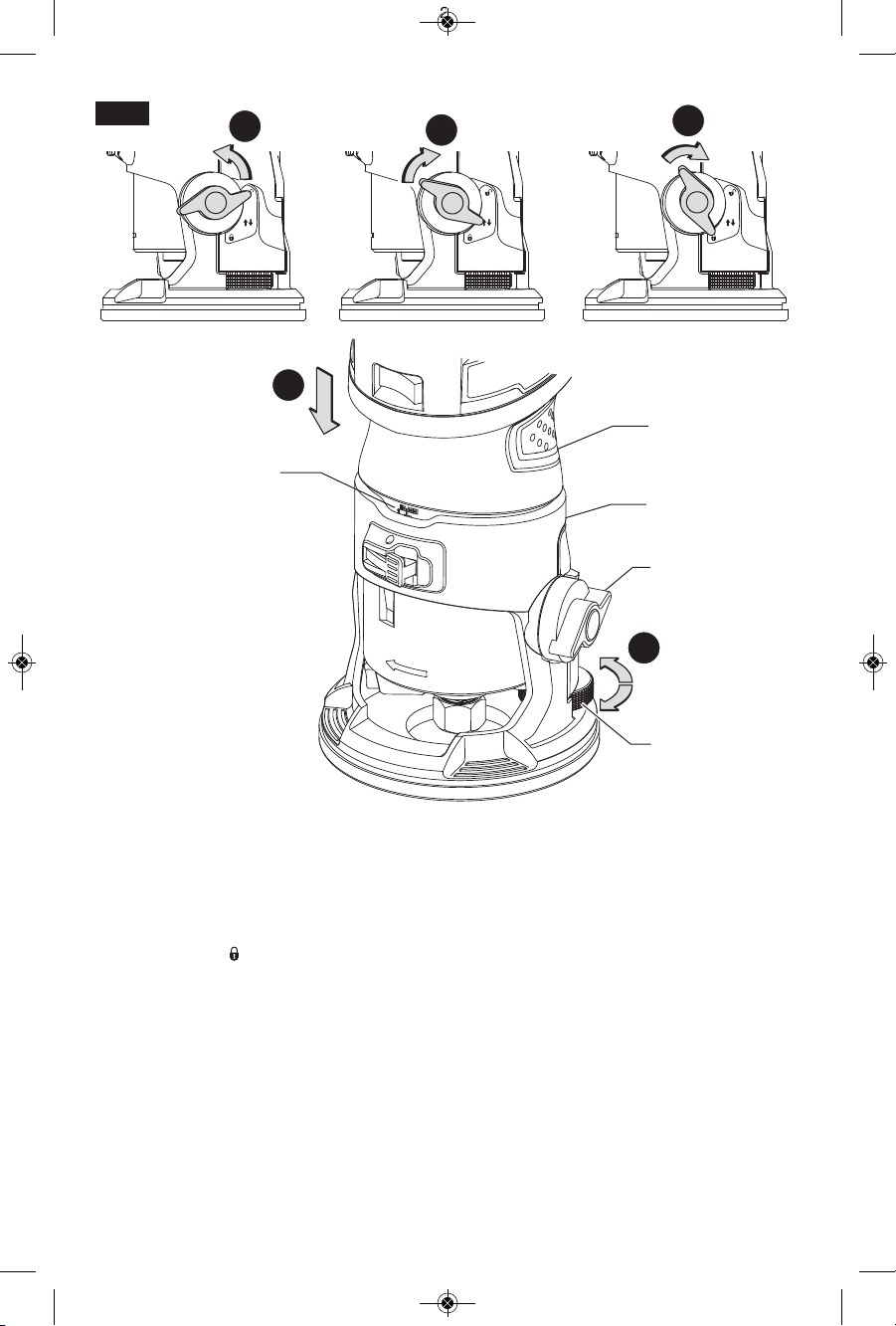

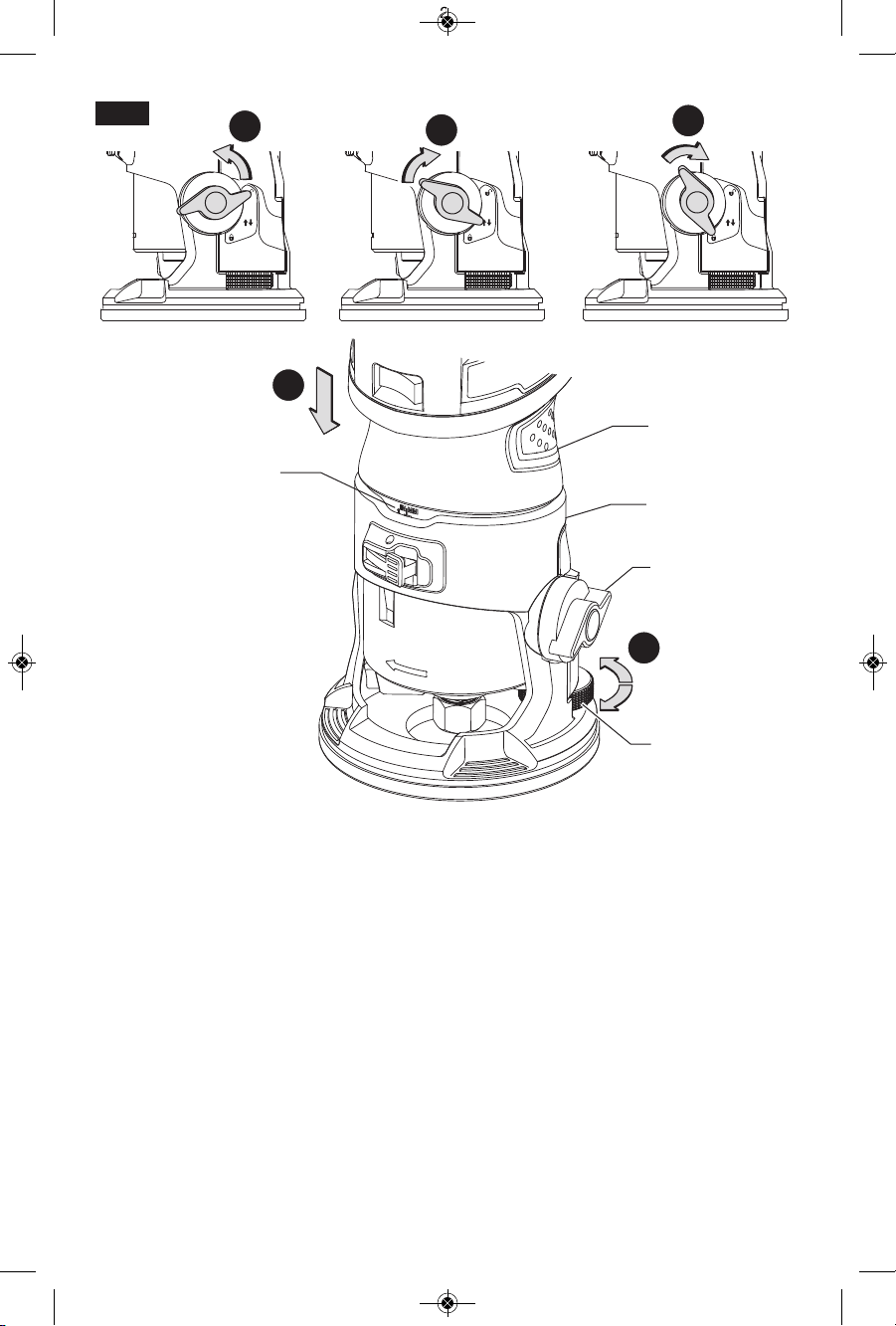

FIG. 9

Rotate the knurled wheel clockwise to

increase the routing depth, counterclockwise

to decrease the cutting depth. Each

complete rotation of the dial equals 1.25 mm

(approximately 3/64").

3. Turn the clamping knob to the bottom,

locked position (E, Fig. 9). Always make

sure the motor sits tightly in the base.

4. Check the depth-of-cut and make an

additional fine adjustment if necessary.

Note: the depth of the motor and bit may shift

very slightly when the clamping knob is turned

to the locked position.

5. Make a trial cut to verify that the router is set

to make the cut as desired.

DEEP CUTS

For deep cuts, make several progressively

deeper cuts by starting at one depth and then

make several subsequent passes, increasing

the cutting depth with each pass.

To be certain that your depth settings are as

desired, you may want to make test cuts in

scrap material before beginning work.

KNURLED WHEEL

DEPTH SCALE

CLAMPING KNOB

MOTOR

BASE

GKF125CE 2610040765 09-15_GKF125CE 9/3/15 12:01 PM Page 11

-12-

ROCKER “ON/OFF” SWITCH

Your tool can be turned “ON” or “OFF” by the

rocker switch located on the motor housing.

One side of the switch is marked “I” for “ON“,

and the other side of switch is marked “O” for

“OFF“.

TO TURN THE TOOL “ON”: Push the side of

the switch marked “I”.

TO TURN THE TOOL “OFF”: Push the side

of the switch marked “O”.

SOFT START FEATURE

Electronic feedback control minimizes torque

twist customary in routers by limiting the speed

at which motor starts.

ELECTRONIC VARIABLE SPEED

CONTROL

The electronic speed control feature allows

motor speed to be matched to cutter size and

material hardness for improved finish,

extended bit life, and higher performance.

Speed changes are achieved by rotating the

Control Dial RIGHT to increase speed or LEFT

to decrease as indicated on housing (Fig. 1).

Speed may be changed while tool is on. The

reference numbers on the dial facilitate re-

setting control to desired speed.

The speed chart indicates the relationship

between settings and application, exact

settings are determined by operator experience

and preference. The bit manufacturer may also

have a speed recommendation.

CONSTANT RESPONSE™ CIRCUITRY

The router's Constant Response™ Circuitry

monitors and adjusts power to maintain the

desired RPM for consistent performance and

control.

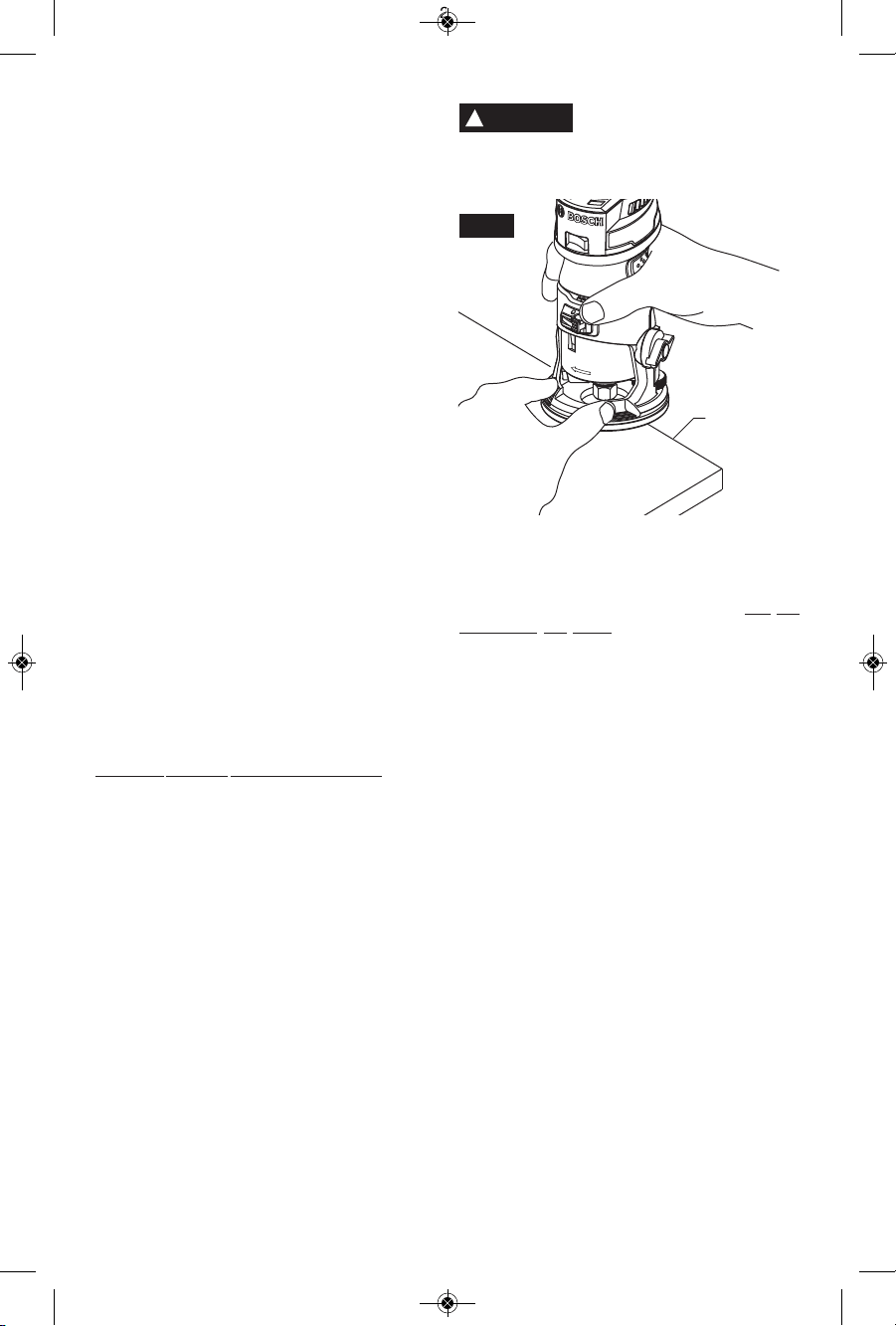

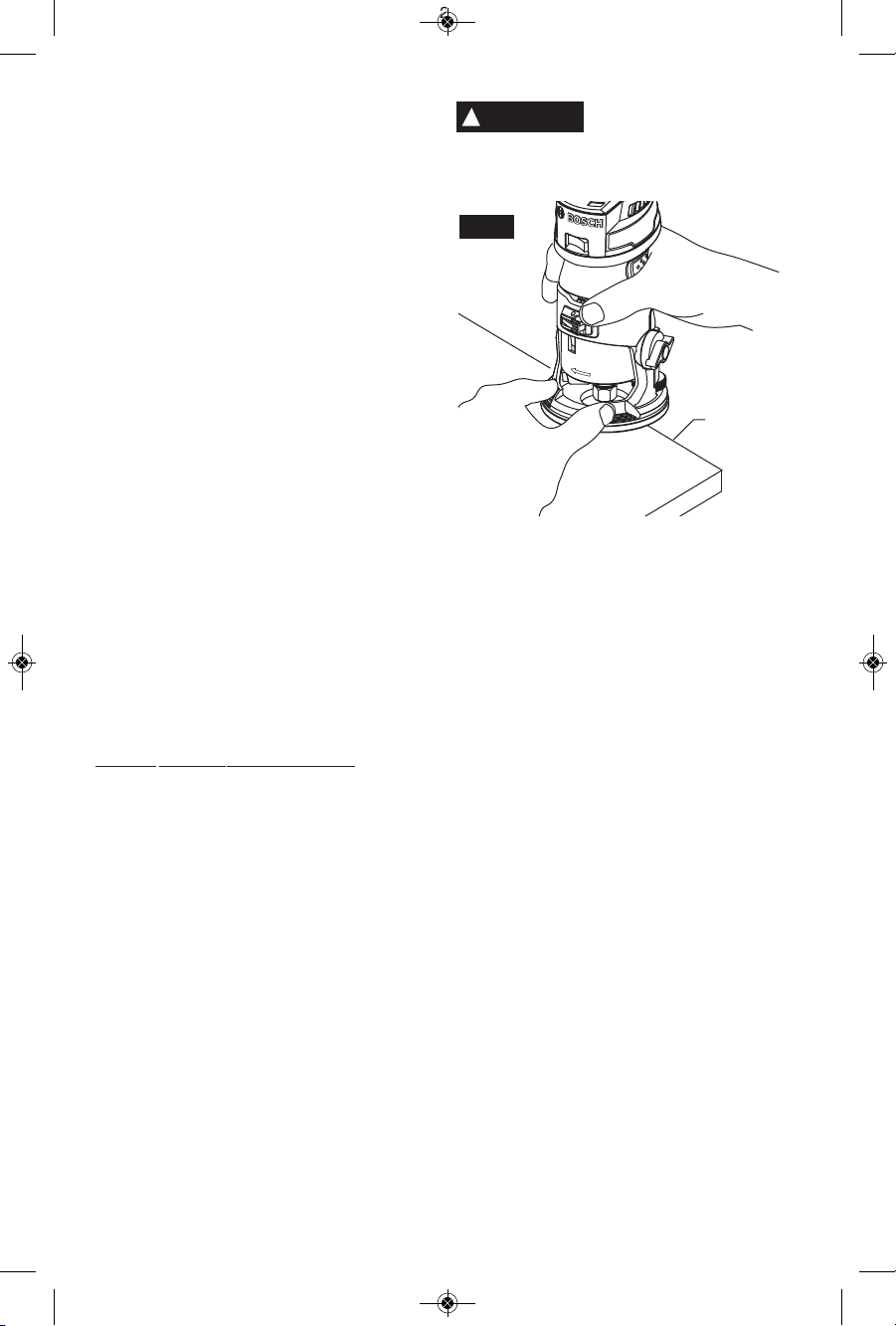

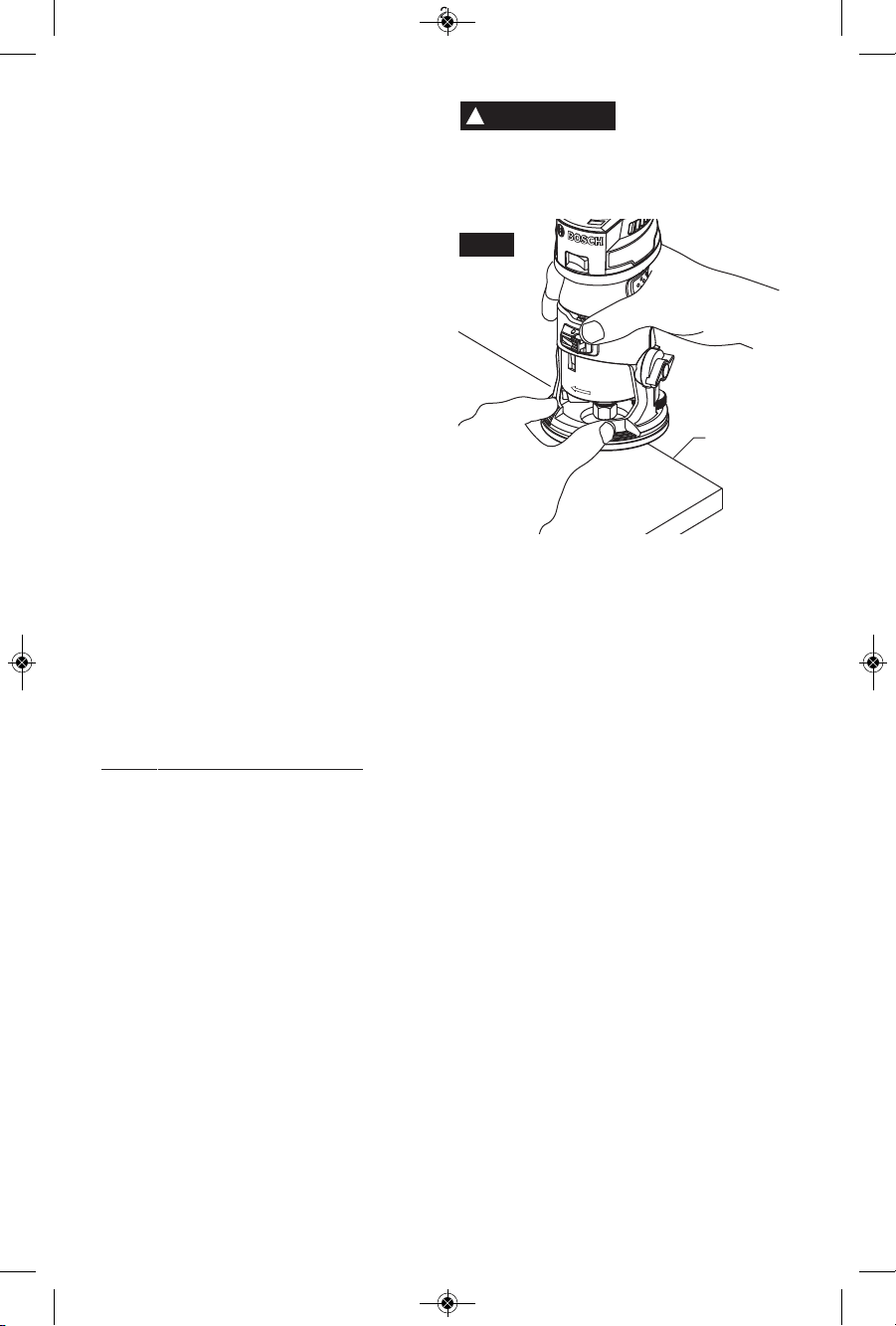

FEEDING THE ROUTER

In addition to the main palm-grip area at the

back of the motor housing and base, the base

has Bosch-exclusive finger support pockets to

provide additional stability for the router. The

pockets feature finger guards to provide a

barrier between the finger pockets and the bit

area (Fig 10).

When using finger pockets,

always place both finger

pockets over the workpiece and always hold

the router in a way that allows you to see your

finger and thumb.

As seen from the top of the router, the bit turns

clockwise and the bit’s cutting edges are

positioned to best cut into the workpiece.

Therefore, the most efficient cut is made by

feeding the router so that the bit turns into

the

workpiece, not away. Figure 11 shows proper

feed for various cuts. How fast you feed

depends on the hardness of the material and

the size of the cut. For some materials, it is

best to make several cuts of increasing depth.

If the router is hard to control, heats up, runs

very slowly or leaves an imperfect cut,

consider these causes:

1. Wrong direction of feed — hard to control.

2. Feeding too fast — overloads motor.

3. Dull bit — overloads motor.

4. Cut is too large for one pass — overloads

motor.

5. Feeding too slow — leaves friction burns on

work.

Feed smoothly and steadily (do not force). You

will soon learn how the router sounds and feels

when it is working best.

Always hold the router off the work when

turning the switch on or off. Contact the work

with the router after the router has reached full

speed, and remove it from the work before

turning the switch off. Operating in this manner

will prolong switch and motor life and will

greatly increase the quality of your work.

DIAL

SETTING RPM APPLICATION

1 16000

2 18000

3 20000

4 22500

5 27500

6 35000

}

Larger-diameter bits

and cutters.

Softwoods, plastics,

laminates, smaller

diameter bits and

cutters

FIG. 10

WORKPIECE

EDGE

WARNING

GKF125CE 2610040765 09-15_GKF125CE 9/3/15 12:01 PM Page 12

RATE OF FEED

When routing or doing related work in wood

and plastics, the best finishes will result if the

depth of cut and feed rate are regulated to

keep the motor operating at high speed. Feed

the router at a moderate rate. Soft materials

require a faster feed rate than hard materials.

The router may stall if improperly used or

overloaded. Reduce the feed rate to prevent

possible damage to the tool. Always be sure

the collet chuck is tightened securely before

use. Always use router bits with the shortest

cutting length necessary to produce the

desired cut. This will minimize router bit run-out

and chatter.

It may be necessary to make the cut in more

than one pass with progressively deeper

settings to avoid overloading the motor. If the

bit cuts freely and the motor does not slow

down, the cutting depth is generally correct.

GUIDING THE ROUTER

The router can be guided through the work in

any of several ways. The method you use

depends, of course, on the demands of the

particular job and on convenience.

For routing operations such as grooving or

dadoing, it is often necessary to guide the tool

in a line parallel to a straight edge. One

method of obtaining a straight cut is to securely

clamp a board or other straightedge to the

work surface, and guide the edge of the router

sub-base along this path (Fig. 12).

FIG. 12

FIG. 11

WORKPIECE

DIRECTION OF ROUTER FEED

-13-

GKF125CE 2610040765 09-15_GKF125CE 9/3/15 12:01 PM Page 13

-14-

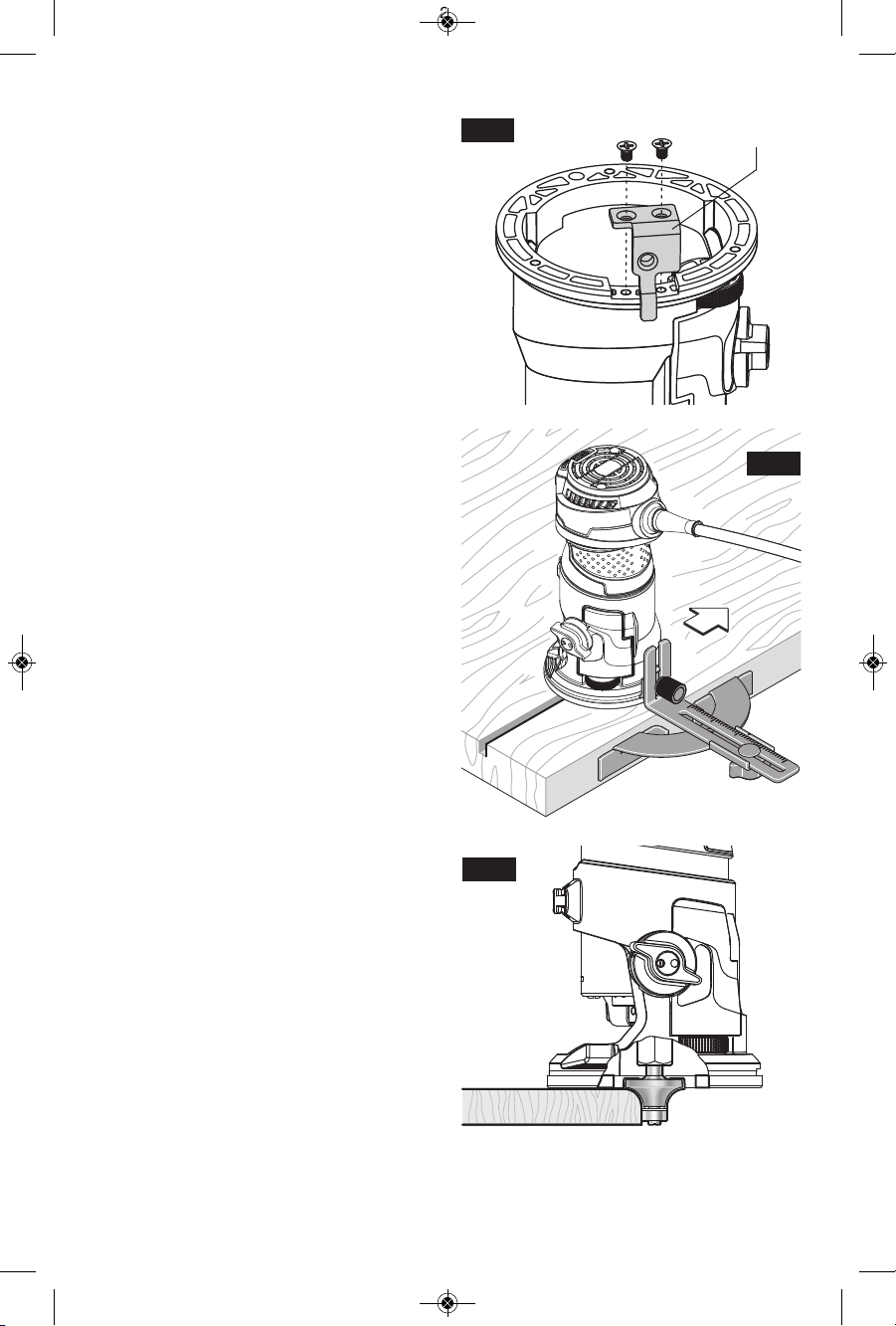

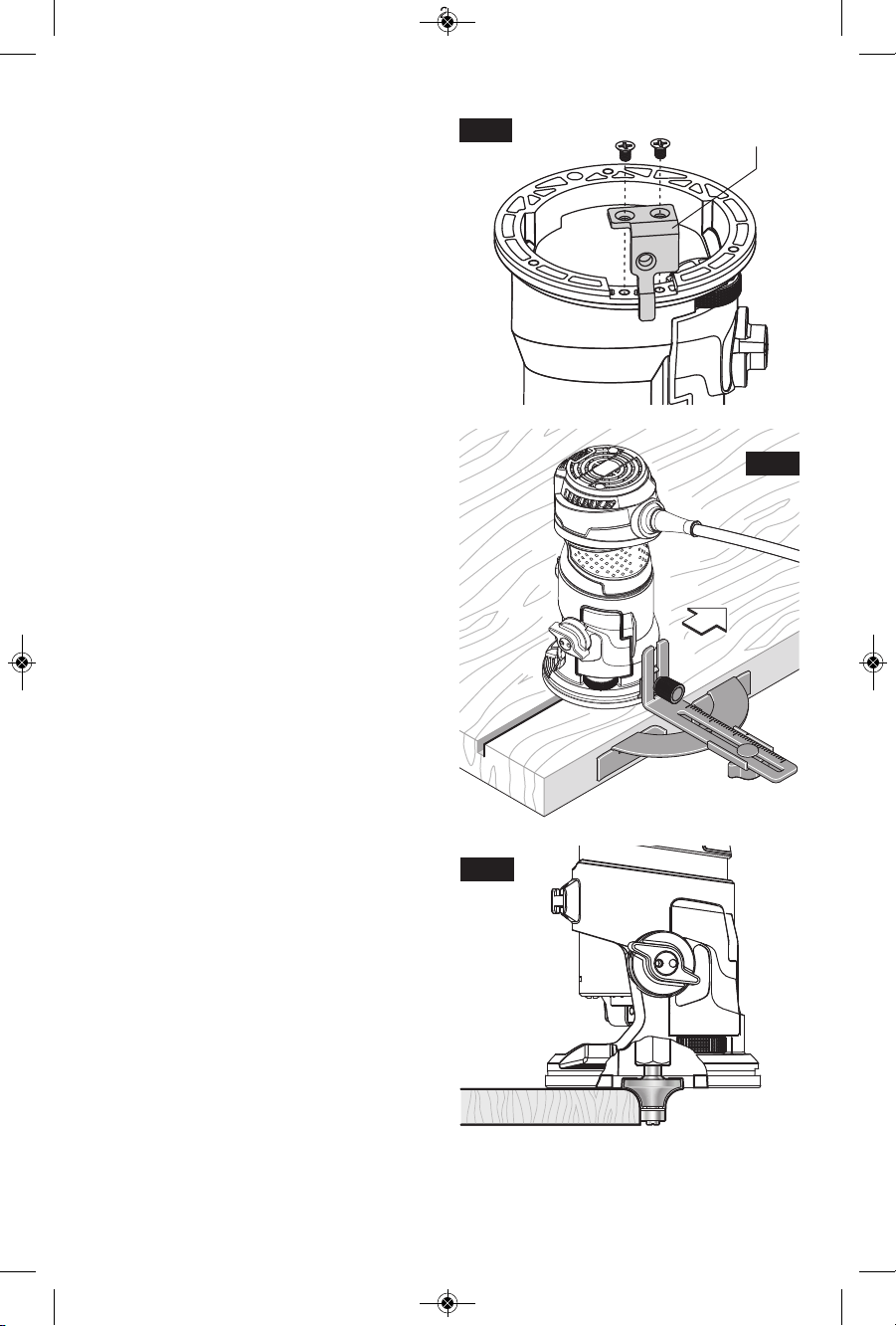

PR102 EDGE GUIDE

The edge guide is an optional accessory that

will guide the router parallel to a straight edge

(Fig. 14).

The edge guide is supplied in two parts held

together with a bolt, wing nut and washer.

Attaching the Edge Guide

1.Remove the subbase by unscrewing the

three screws.

2.Position the adapter in the gap in the base.

3.Fasten the adapter using the two Philips

screws (Fig. 13).

4.Reattach the subbase.

NOTE: See “Check Subbabse Location”

section on how to center the subbase.

5.Attach the edge guide to the adapter using

the knurled screw with two washers (Fig.

14).

The guide features a scale for accurately

positioning the edge guide relative to the bit.

With the guide installed and adjusted, the

router should be fed normally, keeping the

guide in contact with the edge of the workpiece

at all times.

The edge guide can also be positioned directly

under the router base for operations where a

cut is needed close to or at the edge of the

work, such as when rounding off deck planks.

USING SELF-PILOTED BITS

Self-piloted bits have an integral round tip or

ball bearing which rides against the work

surface above or below the cutter to control

horizontal cutting depth (Fig. 15). When using

these bits, neither the roller guide or the

straight guide is required. When guiding

against a laminated surface, use wax or other

lubricant and do not apply excess pressure or

the piloted end may mar the work. Bearing

pilots must be kept clean and free of adhesive

or other residue. Router bit bearings are

sealed and permanently lubricated, and should

be replaced when they no longer turn freely to

avoid damaging the work surface.

FIG. 13

FIG. 14

FIG. 15

ADAPTER

GKF125CE 2610040765 09-15_GKF125CE 9/3/15 12:01 PM Page 14

-15-

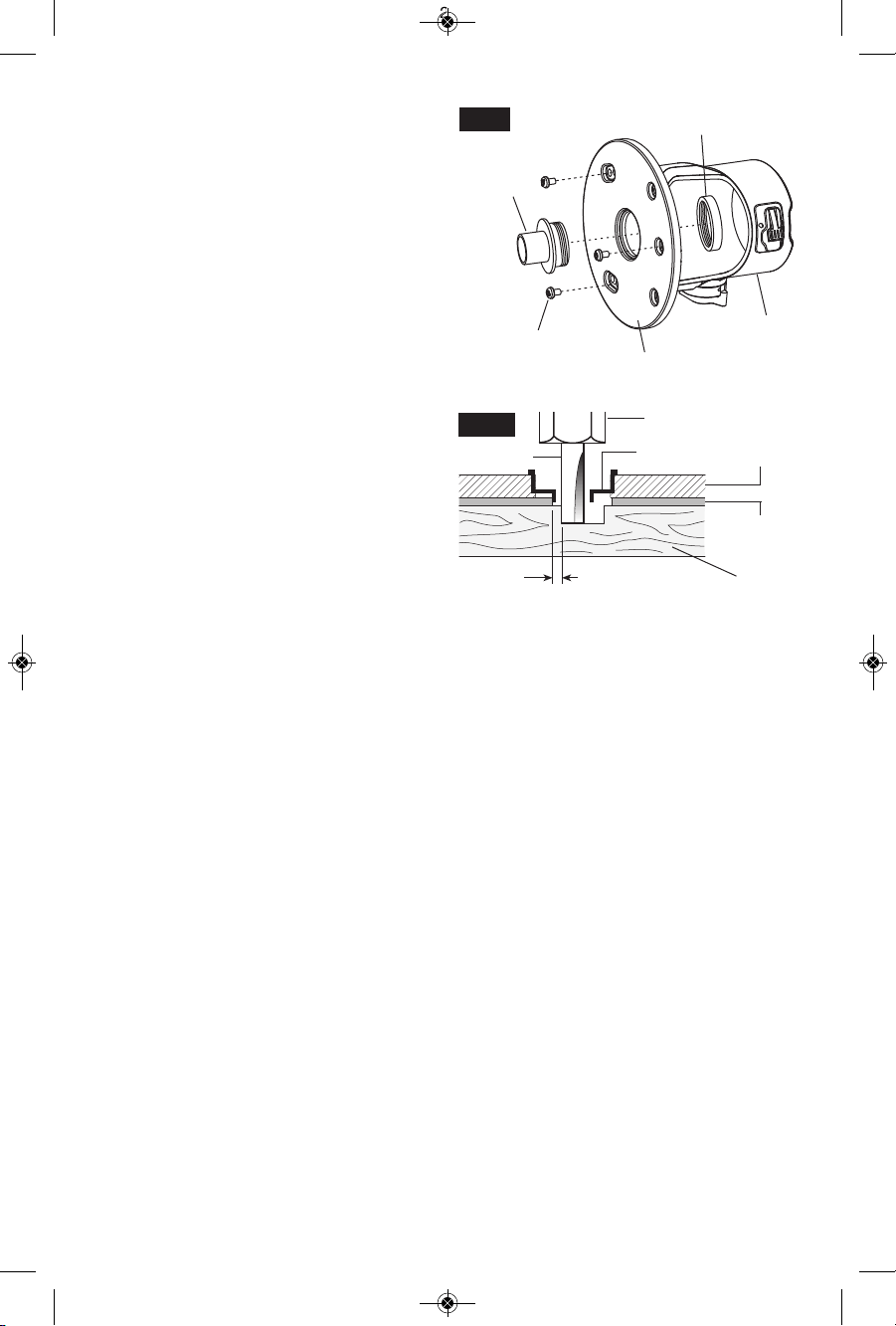

PR110 ROUND SUBBASE AND USE OF

TEMPLET GUIDE BUSHINGS WITH PR101

FIXED BASE

(Available as optional accessories)

Optional large round subbases are available

separately and allow various templet guide

bushings to be used with the palm routers.

Templet guide bushings are used to guide the

router to repeatedly make consistent openings

and inlays using various templets (also referred to

as patterns and jigs). Templets for standard

routing applications are available commercially

and templets for specialty applications are

typically made by users for their specific needs.

The PR110 Round Subbase accepts threaded

templet guide adapters.

PR110 Attachment Round Subbase of

Threaded Templet Guide (Fig. 16)

1. Remove regular subbase.

2. Loosely attach round subbase using panhead

screws that come with that accessory.

3. Attach the threaded templet guide by putting

the templet guide through the bottom and

attaching the ring from the top.

4. Center the templet guide around the bit. (The

optional Bosch RA1151 Centering device can

be used to ensure that the templet guide is

properly centered.)

5. Tighten the panhead screws to hold the

templet guide and subbase in position.

Creating Templets

Templet patterns can be made of plywood,

hardboard, metal or even plastic. The design can

be cut with a router, jigsaw, or other suitable

cutting tool. Remember that the pattern will have

to be made to compensate for the distance

between the router bit and the templet guide (the

“offset”), as the final workpiece will differ in size

from the templet pattern by that amount, due to

the bit position (Fig. 17).

WORKPIECE

ROUTER BIT

OFFSET

TEMPLET

GUIDE

TEMPLET

PATTERN

ROUTER

SUBBASE

FIG. 16

FIG. 17

PR110 SUBBASE

TEMPLET

GUIDE RING

ROUTER

BASE

PANHEAD

SCREWS

TEMPLET

GUIDE

COLLET CHUCK

GKF125CE 2610040765 09-15_GKF125CE 9/3/15 12:02 PM Page 15

The use of other acces sories and attach ments not specified in this

manual may create a hazard.

If an extension cord is

necessary, a cord with

adequate size conductors that is capable

of carrying the current necessary for your

tool must be used. This will prevent

excessive voltage drop, loss of power or

overheating. Grounded tools must use 3-wire

extension cords that have 3-prong plugs and

receptacles.

NOTE: The smaller the gauge number, the

heavier the cord.

RECOMMENDED SIZES OF EXTENSION CORDS

120 VOLT ALTERNATING CURRENT TOOLS

WARNING

Service

Preventive maintenance

performed by unauthorized

personnel may result in misplacing of

internal wires and components which

could cause serious hazard. We

recommend that all tool service be performed

by a Bosch Factory Service Center or Autho -

rized Bosch Service Station.

TOOL LUBRICATION

Your Bosch tool has been properly lubricated

and is ready to use. It is recommended that

tools with gears be regreased with a special

gear lubricant at every brush change.

CARBON BRUSHES

The brushes and commutator in your tool

have been engineered for many hours of

dependable service. To maintain peak

efficiency of the motor, we recommend every

two to six months the brush es be examined.

Only genuine Bosch replace ment brushes

specially designed for your tool should be

used.

BEARINGS

Bearings which become noisy (due to heavy

load or very abrasive material cut ting) should

be replaced at once to avoid overheating or

motor failure.

Cleaning

To avoid accidents always

dis connect the tool from

the power supply before cleaning or

performing any main tenance. The tool may

be cleaned most effectively with compressed

dry air. Always wear safety gog gles when

cleaning tools with compressed air.

Ventilation openings and switch levers must

be kept clean and free of foreign matter. Do

not at tempt to clean by inserting pointed

objects through openings.

Certain cleaning agents

and sol vents damage

plastic parts. Some of these are: gasoline,

carbon tetrachlo ride, chlo rinated cleaning

solvents, ammonia and house hold detergents

that contain ammonia.

WARNING

Maintenance

-16-

WARNING

CAUTION

Extension Cords

Tool’s

Ampere

Rating

Cord Size in A.W.G. Wire Sizes in mm

Cord Length in Feet Cord Length in Meters

25 50 100 150

15 30 60 120

3-6

6-8

8-10

10-12

12-16

–

0.75

1.0

–

0.75

1.0

2.5

–

1.5

2.5

4.0

–

2.5

4.0

–

PR101 Fixed Base*

†

PR102 Edge Guide

†

PR110 Round Subbase for Threaded

Templet Guide

PR111 Plunge base

Router Bits

Case

†

17 mm Collet Nut Wrench*

†

RA1151 Centering Device

Included with GKF125CE

†

Included with GKF125CEK

Accessories & Attachments

WARNING

GKF125CE 2610040765 09-15_GKF125CE 9/3/15 12:02 PM Page 16

-17-

Veuillez lire tous les avertissements et toutes les consignes de sécurité. Si l'on

n'observe pas ces avertissements et ces consignes de sécurité, il existe un risque de

choc électrique, d'incendie et/ou de blessures corporelles graves.

CONSERVEZ TOUS LES AVERTISSEMENTS ET TOUTES LES CONSIGNES

DE SÉCURITÉ POUR RÉFÉRENCE FUTURE.

Dans les avertissements, le terme « outil électroportatif » se rapporte à votre outil branché sur le secteur (avec fil) ou

à votre outil alimenté par piles (sans fil).

Avertissements généraux concernant la sécurité des outils électroportatifs

AVERTISSEMENT

Sécurité du lieu de travail

Maintenez le lieu de travail propre et bien éclairé.

Les risques d’accident sont plus élevés quand on

travaille dans un endroit encombré ou sombre.

N’utilisez pas d’outils électroportatifs dans des

atmosphères explosives, comme par exemple en

présence de gaz, de poussières ou de liquides

inflammables. Les outils électroportatifs produisent

des étincelles qui risquent d’enflammer les poussières

ou les vapeurs.

Éloignez les enfants et les visiteurs quand vous vous

servez d’un outil électroportatif. Vous risquez une

perte de contrôle si on vous distrait.

Sécurité électrique

Les fiches des outils électroportatifs doivent

correspondre à la prise. Il ne faut absolument jamais

modifier la fiche. N’utilisez pas d’adaptateur de prise

avec des outils électroportatifs munis d’une fiche de

terre. Le risque de choc électrique est moindre si on

utilise une fiche non modifiée sur une prise qui lui

correspond.

Évitez tout contact du corps avec des surfaces reliées

à la terre tels que tuyaux, radiateurs, gazinières ou

réfrigérateurs. Le risque de choc électrique augmente

si votre corps est relié à la terre.

N’exposez pas les outils électroportatifs à la pluie ou

à l’humidité. Si de l’eau pénètre dans un outil

électroportatif, le risque de choc électrique augmente.

Ne maltraitez pas le cordon. Ne vous en servez

jamais pour transporter l’outil électroportatif, pour le

tirer ou pour le débrancher. Éloignez le cordon de la

chaleur, des huiles, des arêtes coupantes ou des

pièces mobiles. Les cordons abîmés ou emmêlés

augmentent les risques de choc électrique.

Si vous utilisez un outil électroportatif à l’extérieur,

employez une rallonge conçue pour l’extérieur. Ces

rallonges sont faites pour l’extérieur et réduisent le

risque de choc électrique.

S'il est absolument nécessaire d'utiliser l'outil

électroportatif dans un endroit humide, utilisez une

alimentation protégée par un disjoncteur de fuite de

terre (GFCI). L'utilisation d'un disjoncteur GFCI réduit

les risques de choc électrique.

Sécurité personnelle

Restez concentré, faites attention à ce que vous

faites, et servez-vous de votre bon sens lorsque vous

utilisez un outil électroportatif. N'employez pas

d’outils électroportatifs quand vous êtes fatigué ou

sous l’emprise de drogues, d’alcool ou de

médicaments. Quand on utilise des outils

électroportatifs, il suffit d’un moment d’inattention pour

causer des blessures corporelles graves.

Utilisez des équipements de sécurité personnelle.

Portez toujours une protection oculaire. Le port

d'équipements de sécurité tels que des masques

antipoussières, des chaussures de sécurité

antidérapantes, des casques de chantier et des

protecteurs d'oreilles dans des conditions appropriées

réduira le risque de blessure corporelle.

Évitez les démarrages intempestifs. Assurez-vous que

l'interrupteur est dans la position arrêt (Off) avant de

brancher l'outil dans une prise de courant et/ou un

bloc-piles, de le ramasser ou de le transporter. Le

transport d'un outil électroportatif avec le doigt sur la

gâchette ou le branchement de cet outil quand

l'interrupteur est en position de marche (ON) est une

invite aux accidents.

Enlevez toutes les clés de réglage avant de mettre

l’outil électroportatif en marche. Si on laisse une clé

sur une pièce tournante de l’outil électroportatif, il y a

risque de blessure corporelle.

Ne vous penchez pas. Conservez toujours une bonne

assise et un bon équilibre. Ceci vous permettra de

mieux maîtriser l’outil électroportatif dans des situations

inattendues.

Habillez-vous de manière appropriée. Ne portez pas

de vêtements amples ou de bijoux. Attachez les

cheveux longs. N’approchez pas les cheveux, les

vêtements ou les gants des pièces en mouvement.

Les vêtements amples, les bijoux ou les cheveux longs

risquent d’être happés par les pièces en mouvement.

Si l’outil est muni de dispositifs permettant le

raccordement d’un système d’aspiration et de

collecte des poussières, assurez-vous que ces

dispositifs sont raccordés et utilisés correctement.

L'utilisation d'un dépoussiéreur peut réduire les

dangers associés à l'accumulation de poussière.

GKF125CE 2610040765 09-15_GKF125CE 9/3/15 12:02 PM Page 17

-18-

Tenez l’outil électroportatif par ses surfaces de

préhension isolées parce que l’accessoire de coupe

risque d’entrer en contact avec un fil caché. Tout

contact de l’accessoire de coupe avec un fil sous

tension risque de mettre aussi sous tension les parties

métalliques exposées de l’outil électroportatif, ce qui

pourrait causer un choc électrique pour l’opérateur.

Utilisez des brides ou d’autres moyens pratiques de

brider ou de supporter la pièce sur une plate-forme

stable. Tenir la pièce à la main ou contre le corps la

rend instable et risque de résulter en une perte de

contrôle.

Pour couper dans des murs existants ou autres

endroits aveugles pouvant dissimuler des fils

électriques, débranchez tous les fusibles ou les

disjoncteurs alimentant ce lieu de travail.

Assurez-vous toujours que la surface de travail est

exempte de clous et autres objets étrangers. La coupe

dans un clou peut faire sauter la lame et l'outil, et ainsi

abîmer la lame.

Ne tenez jamais le matériau d'une main et l'outil de

l'autre lorsque vous en faites usage. Ne placez jamais

les mains sous la surface de coupe ou à proximité de

celle-ci. Il est plus sûr de cramponner le matériau et de

guider l'outil des deux mains.

Ne posez jamais le matériau sur des surfaces dures

telles que le béton, la pierre, etc. ... La lame de coupe

en saillie peut faire sauter l'outil.

Portez toujours des lunettes de sécurité et un masque

anti-poussières. N'utilisez l'outil qu'à un endroit bien

aéré. L'utilisation de dispositifs de sécurité personnelle

et le travail dans un environnement sûr réduisent les

risques de blessures.

Après avoir changé les lames ou effectué quelque

réglage que ce soit, assurez-vous que l'écrou de la

douille et tout autre dispositif de réglage sont bien

serrés. Un dispositif de réglage lâche peut bouger

soudainement et causer ainsi une perte de contrôle avec

projection violente des composants en rotation.

Ne mettez jamais l'outil en marche alors que la lame

est enfoncée dans le matériau. Le tranchant de la lame

peut se coincer dans le matériau et vous faire perdre le

contrôle du couteau.

Tenez toujours le couteau des deux mains durant la

mise en marche. Le couple de réaction du moteur peut

faire tordre l'outil.

Le sens d'introduction de la lame dans le matériau

est très important, et il est lié au sens d'introduction

de la lame. Lorsque vous regardez l'outil depuis le

dessus, la lame tourne en sens horaire. Le sens

d'introduction du couteau doit être anti-horaire.

REMARQUE : Les coupes intérieures et extérieures

nécessiteront des sens de déplacement différents -

référez-vous à la section consacrée au sens de

Règles de sécurité concernant les toupies

Utilisation et entretien des outils

électroportatifs

Ne forcez pas sur l’outil électroportatif. Utilisez l’outil

électroportatif qui convient à la tâche à effectuer.

L’outil qui convient à la tâche fait un meilleur travail et

est plus sûr à la vitesse pour lequel il a été conçu.

Ne vous servez pas de l’outil électroportatif si son

interrupteur ne parvient pas à le mettre en marche ou

à l’arrêter. Tout outil électroportatif qui ne peut pas

être commandé par son interrupteur est dangereux et

doit être réparé.

Débranchez la fiche de la prise ou enlevez le bloc-pile

de l’outil électroportatif avant tout réglage,

changement d’accessoires ou avant de ranger l’outil

électroportatif. De telles mesures de sécurité

préventive réduisent le risque de démarrage intempestif

de l’outil électroportatif.

Rangez les outils électroportatifs dont vous ne vous

servez pas hors de portée des enfants et ne permettez

pas à des personnes qui ne connaissent pas l’outil

électroportatif ou qui ignorent ces consignes de s’en

servir. Les outils électroportatifs sont dangereux dans

les mains d’utilisateurs inexpérimentés.

Entretenez les outils électroportatifs. Vérifiez que les

pièces mobiles sont alignées correctement et ne

coincent pas. Vérifiez qu’il n’y a pas de pièces

cassées ou d’autre circonstance qui risquent

d’affecter le fonctionnement de l’outil électroportatif.

Si l’outil est abîmé, faites-le réparer avant de

l’utiliser. De nombreux accidents sont causés par des

outils électroportatifs mal entretenus.

Maintenez les outils coupants affûtés et propres. Les

outils coupants entretenus correctement et dotés de

bords tranchants affûtés sont moins susceptibles de

coincer et sont plus faciles à maîtriser.

Utilisez l'outil électroportatif, les accessoires et les

embouts d'outil, etc. conformément à ces

instructions, en tenant compte des conditions de

travail et des travaux à réaliser. L'emploi d’outils

électroportatifs pour des tâches différentes de celles

pour lesquelles ils ont été prévus peut résulter en une

situation dangereuse.

Entretien

Faites réparer votre outil électroportatif par un agent

de service qualifié n’utilisant que des pièces de

rechange identiques. Ceci assure que la sécurité de

l’outil électroportatif est préservée.

GKF125CE 2610040765 09-15_GKF125CE 9/3/15 12:02 PM Page 18

déplacement de la toupie. Si l'outil est introduit dans le

mauvais sens, le tranchant de la lame peut sortir du

matériau et tirer l'outil dans le sens de cette

introduction.

N'utilisez jamais de lames émoussées ou abîmées.

Les lames affilées doivent être maniées

soigneusement. Les mèches abîmées peuvent se

rompre brusquement durant l'usage. Les lames

émoussées nécessitent plus de force pour pousser

l'outil, causant éventuellement un bris de la lame.

Ne touchez jamais la lame durant ou immédiatement

après l'usage. Après usage, la lame est trop chaude

pour être touchée à main nue.

Ne posez jamais l'outil avant que le moteur ne se soit

arrêté complètement. La lame en rotation peut saisir la

surface et vous faire perdre le contrôle de l'outil.

Le diamètre du tranchant doit être d’au moins 1/4 po

inférieur à celui de l'ouverture pour le fer et le

tranchant.

-19-

Avertissements supplémentaires concernant la sécurité

L’emploi d’un GFCI et de dispositifs de protection

personnelle tels que gants et chaussures d’électricien en

caoutchouc améliorent votre sécurité personnelle.

N’utilisez pas un outil conçu uniquement pour le C.A.

sur une alimentation en C.C. Même si l’outil semble

fonctionner, les composants électriques d’un outil prévu

pour le C.A. tomberont probablement en panne et

risquent de créer un danger pour l’utilisateur.

Maintenez les poignées sèches et exemptes d’huile et

de graisse. On ne pas maîtriser un outil électroportatif

en toute sécurité quand on a les mains glissantes.

Utilisez des brides ou d’autres moyens pratiques de

brider ou de supporter la pièce sur une plate-forme

stable. Tenir la pièce à la main ou contre le corps est

instable et risque de résulter en une perte de contrôle.

Créez un agenda d’entretien périodique pour votre

outil. Quand vous nettoyez un outil, faites attention

de n’en démonter aucune pièce car il est toujours

possible de mal remonter ou de pincer les fils

internes ou de remonter incorrectement les ressorts

de rappel des capots de protection. Certains agents

de nettoyage tels que l’essence, le tétrachlorure de

carbone, l’ammoniaque, etc. risquent d’abîmer les

plastiques.

Risque de blessure pour l'utilisateur. Le cordon

d'alimentation électrique ne doit être réparé que par un

Centre de service usine de Bosch ou par une Station

service agréée de Bosch.

Les travaux à la machine

tel que ponçage, sciage,

meulage, perçage et autres travaux du bâtiment

peuvent créer des poussières contenant des produits

chimiques qui sont des causes reconnues de cancer,

de malformation congénitale ou d’autres problèmes

reproductifs. Ces produits chimiques sont, par

exemple :

• Le plomb provenant des peintures à base de plomb,

• Les cristaux de silices provenant des briques et du

ciment et d’autres produits de maçonnerie, et

• L’arsenic et le chrome provenant des bois traités

chimiquement.

Le niveau de risque dû à cette exposition varie avec la

fréquence de ces types de travaux. Pour réduire

l’exposition à ces produits chimiques, il faut travailler

dans un lieu bien ventilé et porter un équipement de

sécurité approprié tel que certains masques à poussière

conçus spécialement pour filtrer les particules

microscopiques.

AVERTISSEMENT

GKF125CE 2610040765 09-15_GKF125CE 9/3/15 12:02 PM Page 19

-20-

Symboles

IMPORTANT : Certains des symboles suivants peuvent être utilisés sur votre outil. Veuillez les étudier et apprendre

leur signification. Une interprétation appropriée de ces symboles vous permettra d'utiliser l'outil de façon plus

efficace et plus sûre.

Symbole Désignation / Explication

V Volts (voltage)

A Ampéres (courant)

Hz Hertz (fréquence, cycles par seconde)

W Watt (puissance)

kg Kilograms (poids)

min Minutes (temps)

s Seconds (temps)

Diamétre (taille des mèches de perceuse, meules, etc.)

Vitesse à vide (vitesse de rotation, à vide)

n Vitesse nominale (vitesse maximum pouvant être atteinte)

.../min

Tours ou mouvement alternatif par minute (tours, coups, vitesse en surface, orbites, etc.,

par minute)

0 Position d'arrêt (vitesse zéro, couple zéro ...)

1, 2, 3, ...

I, II, III,

Réglages du sélecteur (Réglages de vitesse, de couple ou de position. Un nombre plus

élevé signifie une vitesse plus grande)

Sélecteur variable à l'infini avec arrêt (La vitesse augmente depuis le réglage 0)

Flèche (action dans la direction de la flèche)

Courant alternatif (type ou caractéristique du courant)

Courant continu (type ou caractéristique du courant)

Courant alternatif ou continu (type ou caractéristique du courant)

Construction classe II (désigne des outils construits avec double isolation)

Borne de terre (borne de mise à la terre)

Symbole d'avertissement (Alerte l'utilisateur aux messages d'avertissement)

GKF125CE 2610040765 09-15_GKF125CE 9/3/15 12:02 PM Page 20

-21-

Symboles (suite)

IMPORTANT : Certains des symboles suivants peuvent être utilisés sur votre outil. Veuillez les étudier et apprendre

leur signification. Une interprétation appropriée de ces symboles vous permettra d'utiliser l'outil de façon plus

efficace et plus sûre.

Symbole Désignation / Explication

Désigne le programme de recyclage des piles Li-ion.

Désigne le programme de recyclage des piles Ni-Cad.

Alerte l’utilisateur pour lire le mode d’emploi

Alerte l’utilisateur pour porter des lunettes de sécurité

Ce symbole signifie que cet outil est approuvé par Underwriters Laboratories.

Ce symbole indique que ce composant est reconnu par Underwriters Laboratories.

Ce symbole signifie que cet outil est approuvé par Underwriters Laboratories

selon les normes des États-Unis et du Canada.

Ce symbole signifie que cet outil est approuvé par l'Association canadienne de

normalisation.

Ce symbole signifie que cet outil est approuvé par l'Association canadienne de

normalisation selon les normes des États-Unis et du Canada.

Ce symbole signifie que cet outil est approuvé par Intertek Testing Services selon

les normes des États-Unis et du Canada

Ce symbole signifie que cet outil se conforme aux normes mexicaines NOM.

GKF125CE 2610040765 09-15_GKF125CE 9/3/15 12:02 PM Page 21

-22-

Description fonctionnelle et spécifications

Débranchez la fiche de la prise de courant avant d'effectuer quelque assemblage

ou réglage que ce soit ou de changer les accessoires. Ces mesures de sécurité

préventive réduisent le risque d'une mise en marche accidentelle de l'outil.

AVERTISSEMENT

Numéro de modèle GKF125CE

Capacités de la douille queue de 1/4 po

Max. Cutter Diameter * *

* Le diamètre du tranchant doit être d’au moins 1/4 po inférieur à celui de

l'ouverture pour le fer et le tranchant.

REMARQUE : Pour spécifications de l'outil, reportez-vous à la plaque

signalétique de votre outil.

Toupie à main avec base fixe

MOLETTE STRIÉE

SENS DE ROTATION

DU FER

DOUILLE

ZONE DE PRÉHENSION

CONFORTABLE (PAR LA

PAUME DE LA MAIN)

VARIATEUR

ÉLECTRONIQUE DE

VITESSE

POCHETTES DE

SUPPORT DES DOIGTS

PROTÈGE-DOIGTS

CORDON

BOUTON DE

DÉVERROUILLAGE

DU MOTEUR

ÉCHELLES DE

PROFONDEUR

(MÉTRIQUE ET

ANGLO-SAXONNE)

LEVIER DE BLOCAGE

DE L’ARBRE

SOUS-EMBASE

EMBASE EN

ALUMINIUM

ROBUSTE (PR101)

BOUTON DE

FIXATION

RABAT

INTERRUPTEUR

À BASCULE

MARCHE/ARRÊT

OUÏES DE VENTILATION

FIG. 1

GKF125CE 2610040765 09-15_GKF125CE 9/3/15 12:02 PM Page 22

-23-

Assemblage

CHOIX DES FERS

Votre toupie Bosch à système de préhension par la

paume a été conçue pour une grande variété

d’opérations de toupillage au cours desquelles des

fers à tige de 1/4 po sont utilisés. Ces opérations

comprennent le formage avec croquage des bords, le

rainurage et la fabrication de panneaux. Cette toupie

est également idéale pour l’ébarbage des stratifiés,

des phénoliques et des autres matériaux qui ont été

collés à un support et dépassent de ce dernier

d’environ 1/8 po (3 mm) en moyenne.

Un grand choix de fers avec profiles variés est

disponible en accessoire. Utilisez que des fers de

bonne qualité.

Pour éviter toute blessure

corporelle, il faut toujours

débrancher la prise avant d’enlever ou de monter

un fer ou des accessoires.

Montage des fers

1. Déposez la toupie ou le moteur sur son côté. Il est

également possible de renverser la toupie et de la

faire reposer sur sa tête afin de pouvoir changer le

fer.

2. Appuyez sur le levier de blocage de l’arbre pour

empêcher la douille de tourner. REMARQUE : Il se

peut qu’il faille faire tourner la douille pour

enclencher le blocage de l’arbre (Fig. 3).

3. Ensuite, à l’aide de la clé de douille, desserrez

l’ensemble de douille en tournant en sens anti-

horaire (vu du dessous de la toupie).

4. Enfoncez la queue du fer à fond dans l’ensemble de

douille et ensuite ressortez le fer jusqu’à ce que ses

tranchants soient à peu près entre 1/8 po et 1/4 po

de la face de l’écrou de douille.

5. Une fois le fer en place et le blocage de l’arbre

enclenché, serrez fermement l’ensemble de douille

en sens horaire (vu du dessous de la toupie) à

l’aide de la clé de douille (Fig. 4).

Pour assurer le pincement correct du fer et pour

minimiser son battement, sa queue doit être enfoncée

d’au moins 5/8 po.

Le diamètre du tranchant

doit être d’au moins 1/4 po

inférieur à celui de l'ouverture pour le fer et le

tranchant.

Pour éviter d’abîmer la

machine, il ne faut pas

serrer la douille à vide.

REMARQUE : Avant de monter le fer, vérifiez que sa

queue ainsi que la douille sont propres. Ils doivent

être exempts de poussière, bois, débris et graisse.

Pour enlever un fer de toupie*

1. Appuyez sur le blocage de l’arbre pour empêcher la

douille de tourner et faites tourner l’ensemble de

douille en sens anti-horaire.

2. Une fois que l’ensemble de douille est desserré,

continuez de le tourner jusqu’à ce que la douille

soit libérée de son cône. Vous pouvez alors retirer

le fer.

REMARQUE : La douille est à éjection automatique : il

N’est PAS nécessaire de la frapper pour libérer le fer.

AVERTISSEMENT

MISE EN GARDE

FIG. 3

FIG. 4

LEVIER DE

BLOCAGE DE

L’ARBRE

LEVIER DE BLOCAGE

DE L’ARBRE

(EMBASE SUPPRIMÉE POUR PLUS DE CLARTÉ)

GKF125CE 2610040765 09-15_GKF125CE 9/3/15 12:02 PM Page 23

-24-

ENTRETIEN DE LA DOUILLE

Avec le fer enlevé, continuez de faire tourner la douille

en sens anti-horaire jusqu’à ce qu’elle sorte

complètement de l’arbre. Pour assurer un pincement

ferme, soufflez de temps à temps la douille à l’air

comprimé et nettoyez le cône situé sur l’arbre de

l’ensemble du rotor avec une serviette en papier ou

une brosse fine. La douille est faite de deux pièces qui

s’enclenchent l’une dans l’autre (Fig. 5). Vérifiez que

la pince est correctement assujettie dans l’écrou de

douille et resserrez légèrement la douille sur l’arbre

du rotor. Remplacez immédiatement la douille si elle

est usée ou abîmée.

RETRAIT DU MOTEUR DE SA

BASE FIXE PR101

1. Tourner le bouton de fixation pour le mettre dans sa

position déverrouillée (A, Fig. 6).

2. Tirez sur le moteur en l’éloignant de sa base jusqu’à

ce qu’il cesse de bouger. (N’appuyez pas sur le rabat

dans la base pendant que vous tirez sur le moteur.)

(C, Fig. 6).

3. Appuyez sur le bouton de déverrouillage du moteur

et maintenez-le enfoncé. (B, Fig. 6).

4. Tirez sur le moteur pour le détacher de la base (C,

Fig. 6).

INSTALLATION DU MOTEUR DANS SA

BASE FIXE PR101

1. Ouvrez le bouton de fixation pour le mettre dans sa

position déverrouillée (A, Fig. 6).

2. Alignez la fente du moteur sur la broche de la base

(Fig. 7)

Pour ne pas risquer de vous

pincer, tenez toutes les

parties de vos mains à bonne distance du bord

supérieur de la base et de la section en métal du moteur

pendant que vous enfoncez le moteur dans la base.

3. Poussez le moteur dans la base jusqu’à ce que vous

ayez atteint la position approximative désirée.

N’appuyez pas sur le rabat dans la base pendant que

vous installez le moteur.

4. Tournez le bouton de fixation pour le mettre dans sa

position verrouillée, vers le bas (E, Fig. 9).

Assurez-vous toujours que le moteur repose sans le

moindre jeu dans la base.

FIG. 5

BOUTON

FIXATION

FENTE

BROCHE

BOUTON DE

DÉVERROUIL-

LAGE DU

MOTEUR

RABAT

MOLETTE

STRIÉE

FIG. 6

FIG. 7

DOUILLE

(avec

Détenteur)

DOUILLE

DE MANDRIN

ÉCROU

AVERTISSEMENT

GKF125CE 2610040765 09-15_GKF125CE 9/3/15 12:02 PM Page 24

VÉRIFICATION DE L'EMPLACEMENT

DE LA SOUS-EMBASE

Le diamètre du tranchant

doit être d’au moins 1/4 po

inférieur à celui de l'ouverture pour le fer et le

tranchant.

Assurez-vous que le fer de la toupie et son couteau sont

centrés dans l'ouverture de la sous-embase. Si

nécessaire, ajustez l'emplacement de la sous-embase

de la façon suivante :

1. Desserrez les trois vis qui tiennent la sous-embase en

place.

2. Ajustez l'emplacement de la sous-embase suivant les

besoins de façon à ce que le fer et son couteau

soient centrés dans l'ouverture de la sous-embase.

Le dispositif de centrage RA1151 en option rend ce

centrage très facile.

3. Serrez les trois vis qui tiennent la sous-embase en

place (Fig. 8).

Lorsque l’embase a été centrée de cette manière,

n’importe quelle partie de l’embase peut être utilisée

comme surface de guidage sans devoir s’inquiéter

d’une différence éventuelle dans la ligne de coupe. Voir

« Guidage de la toupie » à la page

13.

Remarque : cette sous-embase n'est pas conçue pour

emploi avec des guides de gabarit. L’élément de fixation

amovible en option PR110 permet l’utilisation de guides

de gabarit avec cette toupie à main.

-25-

AVERTISSEMENT

FIG. 8

Consignes de fonctionnement

Débranchez la fiche de la

prise de courant avant

d'effectuer quelque assemblage ou réglage que ce

soit ou de changer les accessoires. Ces mesures de

sécurité préventive réduisent le risque d'une mise en

marche accidentelle de l'outil.

Les toupies Bosch sont conçues pour faire aisément du

travail rapide et précis en ébénisterie, toupillage,

moulurage de cannelures, baguettes, anses, usinage de

queues d’arondes, etc. Elles vous permettent de faire de

la marqueterie, des bordures décoratives et de

nombreux types de sculptures spéciales.

RÉGLAGE DE LA PROFONDEUR DE COUPE

Ajustez la profondeur de coupe uniquement quand le

moteur est arrêté.

1. Installez le fer de toupie qui vous convient.

2. Placez la toupie sur l’ouvrage.

3. Tournez le bouton de fixation pour le mettre dans sa

position déverrouillée, vers le haut (A, Fig. 9).

4. Abaissez lentement le moteur jusqu’à ce que le fer

de la toupie entre en contact avec l’ouvrage (B, Fig.

5. Notez la valeur affichée sur l’échelle (au-dessus du

bouton de déverrouillage du moteur) et ajoutez la

profondeur de coupe désirée à cette valeur pour

déterminer la valeur d’échelle ciblée.

6. Abaissez le moteur jusqu’à ce que la valeur

d’échelle ciblée soit atteinte.

7. Tournez le bouton de fixation jusqu’au symbole de

position intermédiaire pour effectuer des

réglages précis (C, Fig. 9). Assurez-vous toujours

que le moteur repose sans le moindre jeu dans la

base.

8. Vérifiez la profondeur de coupe et effectuez un

réglage précis si nécessaire (D, Fig. 9). Voir la

section RÉGLAGE PRÉCIS DE LA PROFONDEUR

ci-dessous pour tous détails.

9. Tournez le bouton de fixation pour le mettre dans

sa position verrouillée, vers le bas (E, Fig. 9).

Assurez-vous toujours que le moteur repose sans

le moindre jeu dans la base.

Nota : la profondeur du moteur et du fer peuvent

changer très légèrement lorsque le bouton de fixation

est tourné dans la position verrouillée.

10. Faites une coupe d’essai de façon à vérifier que la

toupie est bien en place pour effectuer la coupe

souhaitée.

RÉGLAGE DE PRÉCISION DE LA PROFONDEUR

Ajustez la profondeur de coupe uniquement quand le

moteur est arrêté.

1. Tournez le bouton de fixation jusqu’au symbole de

position intermédiaire pour effectuer des

réglages précis (C, Fig. 9).

2. Ajustez la profondeur de coupe désirée au moyen de

la molette striée à l’arrière de la base (D, Fig. 9).

Tournez la molette striée dans le sens des aiguilles

d’une montre pour accroître la profondeur de

toupillage, ou dans le sens contraire des aiguilles

d’une montre pour diminuer la profondeur de coupe.

Chaque rotation complète du cadran est égale à 1,25

mm (environ 3/64 po).

AVERTISSEMENT

GKF125CE 2610040765 09-15_GKF125CE 9/3/15 12:02 PM Page 25

-26-

3. Tournez le bouton de fixation pour le mettre dans sa

position verrouillée, vers le bas (E, Fig. 9).

Assurez-vous toujours que le moteur repose sans le

moindre jeu dans la base.

4. Vérifiez la profondeur de coupe et effectuez un

réglage précis additionnel si nécessaire.

Nota : la profondeur du moteur et du fer peuvent

changer très légèrement lorsque le bouton de fixation

est tourné dans la position verrouillée.

5. Réalisez une coupe d’essai pour vous assurer que la

toupie est réglée pour exécuter la coupe comme

vous le souhaitez.

COUPES PROFONDES

Pour la réalisation de coupes profondes, procédez en

effectuant une série de coupes de plus en plus

profondes. Commencez avec une certaine profondeur,

puis faites une série de passes en augmentant la

profondeur de coupe à chaque passe.

Pour être certain que vos réglages de profondeur de

coupe sont comme il faut, il est conseillé de faire des

coupes d’essai dans des déchets de découpe avant de

commencer votre travail.

FIG. 9

MOLETTE STRIÉE

ÉCHELLE DE

PROFONDEUR

BOUTON DE

FIXATION

MOTEUR

BASE

GKF125CE 2610040765 09-15_GKF125CE 9/3/15 12:02 PM Page 26

INTERRUPTEUR À BASCULE MARCHE/ARRÊT

Votre outil peut être mis en marche ou à l'arrêt à l'aide

de l'interrupteur à bascule situé sur le carter du

moteur. Un côté de l'interrupteur est marqué « I » pour

« ON », et l'autre côté est marqué « O » pour « OFF ».

POUR METTRE L'OUTIL EN MARCHE : Poussez le côté

de l'interrupteur marqué « I ».

POUR METTRE L'OUTIL À L'ARRÊT : Poussez le côté

de l'interrupteur marqué « O ».

FONCTION DE DEMARRAGE EN DOUCEUR

Une commande en circuit fermé électronique minimise

le couple de rotation caractéristique des toupies en

limitant la vitesse à laquelle le moteur se met en marche.

VARIATEUR ELECTRONIQUE DE VITESSE

La variateur électronique de vitesse permet de régler le

régime du moteur en fonction de la taille du couteau et

la dureté du matériau pour améliorer la qualité de la

finition, prolonger la durée du fer et assurer un meilleur

rendement. On change la vitesse en tournant le cadran

à DROITE pour l’augmenter, à GAUCHE pour la

diminuer, comme il est indiqué sur le carter (fig. 1). De

même, on peut changer la vitesse pendant que l’outil est

en marche. Les repères du cadran facilitent le réglage à

la vitesse désirée. Le tableau ci-dessous montre les

réglages recommandés par rapport à diverses

applications. Toutefois, la qualité des réglages relève de

l’expérience et de la compétence de l’utilisateur.

Le tableau des vitesses indique le rapport entre la

vitesse et le travail à effectuer. La vitesse exacte est à

déterminer suivant l’expérience et la préférence de

l’utilisateur ou selon les recommandations du fabricant

du fer.

CIRCUIT CONSTANT RESPONSE™

Le circuit Constant Response™ de la toupie contrôle la

puissance et la règle pour maintenir la vitesse désirée

afin de régulariser la performance de la machine et de

rendre celle-ci plus facile à maîtriser.

AVANCE DE LA TOUPIE

En plus de la zone de préhension principale (par la

paume de la main) située à l’arrière du carter du

moteur et de l’embase, il existe des pochettes de

support des doigts (une fonction exclusive de Bosch )

situées sur l’embase afin d’assurer une stabilisation

maximale de la toupie. Les pochettes sont séparées de

la zone de mouvement du fer par des protège-doigts

(Fig. 10).

Lorsque vous utilisez les

pochettes de support des

doigts, placez toujours les deux pochettes au-dessus

de l’ouvrage et tenez toujours la toupie d’une façon qui

vous permette de voir à la fois votre index et votre

pouce.

Comme on peut le voir depuis le dessus de la toupie, le

fer tourne dans le sens horaire et ses bords tranchants

sont positionnés pour produire la meilleure coupe

possible dans l’ouvrage. Ainsi, l’usinage est plus

efficace s’il se fait en poussant à l’opposé du sens de

rotation du bord tranchant du fer plutôt que dans le

même sens. La Figure 11 illustre le sens correct de

l’avance pour divers types de toupillage. La vitesse

d’avance dépend de la dureté du matériau et de la

profondeur de la coupe. Dans certains matériaux, il est

préférable de faire plusieurs passes en augmentant la

profondeur à chaque fois.

Si la toupie est difficile à maîtriser, chauffe, tourne très

lentement ou coupe mal, envisagez les causes

suivantes :

1. Mauvais sens d’avance – Difficile à maîtriser.

2. Avance trop rapide – Moteur surchargé

3. Fer émoussé – Moteur surchargé

4. Coupe trop profonde pour faire en une seule passe –

Moteur surchargé

5. Avance trop lente – Laisse des brûlures dues au

frottement du fer sur la pièce.

Faites avancer la machine régulièrement et sans

hésitation (ne forcez pas). Vous apprendrez rapidement

à reconnaître le fonctionnement optimum de la toupie

au son qu’elle produit et à son comportement.

Tenez toujours la toupie hors de l'ouvrage en mettant

l'interrupteur en marche ou à l'arrêt. Mettez la toupie en

contact avec l'ouvrage après que la toupie ait atteint

son régime maximal, et retirez-la de l'ouvrage avant de

mettre l'interrupteur à l'arrêt. Le fonctionnement de

cette manière prolongera la durée de l'interrupteur et

du moteur, et augmentera grandement la qualité de

votre travail.

-27-

POSITION

CADRAN TR/MIN APPLICATION

1 16000

2 18000

3 20000

4 22500

5 27500

6 35000

}

Métaux non-ferreux, fers

et couteaux de grands

diamètres

Bois tendres, plastiques,

stratifiés, fers et fraises

de petits diamètres

AVERTISSEMENT

FIG. 10

OUVRAGE

BORD DE

L’OUVRAGE

GKF125CE 2610040765 09-15_GKF125CE 9/3/15 12:02 PM Page 27

VITESSE D’AVANCE

Lors du toupillage ou de travaux similaires dans le bois

et le plastique, la meilleure finition s’obtient en réglant

la passe et la vitesse d’avance de manière à laisser le

moteur tourner à haute vitesse. Faites avancer la toupie

à une vitesse modérée. Les matériaux tendres

nécessitent une vitesse d’avance plus élevée que les

matériaux durs.

Il se peut que la toupie cale si elle est utilisée

incorrectement ou si elle est surchargée. Réduisez la

vitesse d’avance pour éviter d’abîmer votre machine.

Assurez-vous toujours que la douille est serrée

fermement avant d’utiliser la machine. Utilisez toujours

les fers les plus courts possibles qui produisent la

coupe désirée afin de minimiser le battement et les

vibrations du fer.

Il peut être nécessaire de réaliser la coupe en plus

d’une passe avec des réglages de plus en plus

profonds pour éviter de surcharger le moteur. Si le fer

coupe librement et le moteur ne ralentit pas, ceci

signifie que la profondeur de coupe est généralement

correcte.

GUIDAGE DE LA TOUPIE

La toupie peut être guidée dans la pièce de plusieurs

manières. La méthode que vous utiliserez dépendra

bien entendu de la tâche à effectuer et de ce qui semble

le plus pratique.

Pour les opérations de toupillage telles que le rainurage

en long ou en travers, il est souvent nécessaire de

guider la machine parallèlement à un bord droit. Par

exemple, on peut effectuer un toupillage droit en

bridant fermement une planche ou une règle sur la

pièce et en guidant le bord de la sous-embase de la

toupie le long de ce guide. (Fig. 12)

-28-

PIÈCE

SENS DE L’AVANCE

FIG. 11

FIG. 12

GKF125CE 2610040765 09-15_GKF125CE 9/3/15 12:02 PM Page 28

-29-

GUIDE DE CHANT PR102

Le guide de chant est un accessoire en option qui

guidera la toupie parallèlement à un bord droit (Fig.

14).

Le guide de chant est fourni en deux parties assujetties

l’une à l’autre par un boulon, un écrou à oreilles et une

rondelle.

Attachement du guide de chant

1. Retirez l’embase en dévissant les trois vis.

2. Positionnez l’adaptateur dans l’écart de la base.

3. Attachez l’adaptateur au moyen des deux vis à

pointe cruciforme (Fig. 13).

4. Rattachez l’embase.

REMARQUE : Voir la section intitulée « Vérification de

l’emplacement de l’embase » pour déterminer comment

centrer l’embase.

5. Attachez le guide de chant à l’adaptateur en utilisant

la molette striée ainsi que deux rondelles (Fig. 14).

Le guide comporte une échelle permettant de

positionner le guide de chant de façon précise par

rapport au fer. Une fois le guide installé et ajusté, vous

pouvez faire avancer le fer normalement, en gardant

toujours le guide en contact avec le bord de l’ouvrage.

Le guide de chant peut également être positionné

directement en dessous de la base de la toupie pour les

opérations dans lesquelles une coupe est nécessaire

sur le bord de l’ouvrage, ou près de celui-ci, comme

pour égaliser les extrémités de planches d’une terrasse.

USAGE DE FERS AUTOGUIDES

Les fers autoguidés sont pourvus d’une pointe arrondie

ou d’un roulement à billes qui roule sur la surface du

matériau, au-dessus ou au-dessous des tranchants,

pour contrôler la profondeur de coupe horizontale

(Fig 15). Lorsque ces fers sont utilisés, il n’est pas

nécessaire d’utiliser le guide coulissant ou le guide

droit. Dans le cas d’une surface stratifiée, utilisez de la

cire ou autre lubrifiant et n’appliquez jamais trop de

force, sinon l’extrémité guidée peut laisser des traces

sur le matériau. Il est impératif de maintenir les guides

à roulement propres, sans adhésif ni autres résidus.

Les roulements des fers de toupie sont scellés et

lubrifiés en permanence; pour éviter d’endommager la

surface du matériau, ils devraient être remplacés quand

ils ne tournent plus rondement.

FIG. 13

FIG. 14

FIG. 15

L’ADAPTATEUR

GKF125CE 2610040765 09-15_GKF125CE 9/3/15 12:02 PM Page 29

-30-

EMBASE RONDE PR110 ET UTILISATION DES BAGUES

DU GUIDE DE GABARIT AVEC LA BASE FIXE PR101

(disponibles comme accessoires en option)

De grandes sous-embases rondes sont disponibles

séparément ; elles permettent l’utilisation de diverses

rondelles guides avec les toupies à système de

préhension par la paume.

Les bagues du guide de gabarit sont utilisées pour guider

la toupie afin de réaliser des ouvertures et des

incrustations uniformes au moyen de divers gabarits

(également appelées gabarits et montages). Les gabarits

pour les applications de toupillage standard sont en vente

dans le commerce, et les gabarits pour les applications

spéciales sont généralement fabriqués par les utilisateurs

eux-mêmes en fonction de leurs besoins spécifiques.

La sous-embase ronde PR110 est compatible avec les

adaptateurs de guides de gabarits filetés.

Fixation du guide de gabarit et de la sous-embase

ronde PR110 (Fig. 16)

1. Retirez la sous-embase standard.

2. Fixez, mais sans serrer pour l’instant, la sous-embase

ronde à l’aide des vis à tête cylindrique bombée qui

sont fournies avec cet accessoire.

3. Attachez le guide de gabarit fileté en l’introduisant au

travers de la partie inférieure et en fixant l’anneau

depuis la partie supérieure.

4. Centrez le guide de gabarit autour du fer. Vous pouvez

utiliser le dispositif de centrage RA1151 Bosch vendu

en option pour assurer que le guide de gabarit est

correctement centré.

5. Serrez les vis à tête cylindrique bombée afin de tenir le

guide de gabarit et la sous-embase en position.

Création de gabarits

Des modèles peuvent être créés à partir de contreplaqué,

de panneaux comprimés, de métal ou même de

plastique. La forme peut être coupée à l’aide d’une toupie,

d’une scie sauteuse ou d’un autre outil de coupe

acceptable. Souvenez-vous que la fabrication du modèle

devra tenir compte de la distance entre le fer de la toupie

et le guide de gabarit (« excentré »), car, du fait de la

position du fer, la différence de taille entre l’ouvrage final

et celle du gabarit correspondra à cette distance (Fig. 17).

DOUILLE

PIÈCE

FER

DÉPORT

GUIDE DE

GABARIT

PROFIL DU

GABARIT

FIG. 17

SOUS-

EMBASE

DE LA TOUPIE

FIG. 16

SOUS-EMBASE

PR110

L’ANNEAU

BASE

VIS À TÊTE

CYLINDRIQUE

BOMBÉE

GUIDE

DE GABARIT

GKF125CE 2610040765 09-15_GKF125CE 9/3/15 12:02 PM Page 30

-31-

Si un cordon de rallonge

s'avère nécessaire, vous

devez utiliser un cordon avec conducteurs de

dimension adéquate pouvant porter le courant

nécessaire à votre outil. Ceci préviendra une chute

excessive de tension, une perte de courant ou une

surchauffe. Les outils mis à la terre doivent utiliser des

cordons de rallonge trifilaires pourvus de fiches à trois

broches ainsi que des prises à trois broches.

REMARQUE : Plus le calibre est petit, plus le fil est gros.

DIMENSIONS DE RALLONGES RECOMMANDÉES

OUTILS 120 VOLTS COURANT ALTERNATIF

AVERTISSEMENT

Entretien

Service

Tout entretien préventif

effectué par des

personnels non autorisés peut résulter en mauvais

placement de fils internes ou de pièces, ce qui peut

présenter un danger grave. Nous vous conseillons de

faire faire tout l’entretien par un centre de service

d’usine Bosch ou une station service agréée Bosch.

LUBRIFICATION DE L’OUTIL

Votre outil Bosch a été lubrifié correctement en usine

et il est prêt à l’utilisation. Nous vous conseillons de

re-graisser les outils qui comportent des engrenages

avec un lubrifiant à engrenages spécial à chaque fois

que vous changez les balais.

BALAIS OU CHARBONS

Les balais (ou charbons) et le collecteur de votre outil

ont été conçus pour apporter de nombreuses heures

de fonctionnement fiable. Pour maintenir le rendement

du moteur à son maximum, nous vous conseillons de

contrôler les balais tous les deux à six mois. Il ne faut

utiliser que des balais de rechange Bosch d’origine et

conçus pour votre outil.

PALIERS

Si les paliers commencent à faire du bruit (à cause de

surcharges importantes ou du toupillage de matériaux

très abrasifs) il faut les faire remplacer immédiatement

pour éviter la surchauffe ou une panne de moteur.

Nettoyage

Pour éviter les accidents,

il faut toujours débrancher

l’outil avant de le nettoyer ou de l’entretenir. Le

meilleur moyen de nettoyer l’outil est d’utiliser de l’air

comprimé sec. Il faut toujours porter des lunettes de

protection quand on utilise de l’air comprimé.

Les ouïes de ventilation et les leviers de l’interrupteur

doivent rester propres et exempts de corps étrangers.

Ne tentez pas de les nettoyer en enfonçant des objets

pointus dans les orifices.

Certains agents de

nettoyages et certains

dissolvants abîment les pièces en plastique. Parmi

ceux-ci se trouvent: l’essence, le tétrachlorure de

carbone, les dissolvants de nettoyage chlorés,

l’ammoniaque ainsi que les détergents domestiques

qui en contiennent.

AVERTISSEMENT

MISE EN GARDE

Cordons de rallonge

Intensité

nominale

de l’outil

Calibre A.W.G. Calibre en mm

Longueur en pieds Longueur en mètres

25 50 100 150 15 30 60 120

3-6

6-8

8-10

10-12

12-16

–

0.75

1.0

–

0.75

1.0

2.5

–

1.5

2.5

4.0

–

2.5

4.0

–

PR101 Base fixe*

†

PR102 Guide de toupie droit

†

PR110 Sous-embase ronde pour guide de

gabarit fileté

PR111 Embase plongeante

Fers à toupie

Mallette de transport

†

Clé à écrou de douille de 17 mm

•

†$

RA1151 Dispositif de centrage

* Inclus avec GKF125CE

†

Inclus avec GKF125CE

Accessoires et compléments

L’utilisation d’autres accessoires et attachements non spécifiés dans ce mode

d’emploi pourrait être dangereuse.

AVERTISSEMENT

GKF125CE 2610040765 09-15_GKF125CE 9/3/15 12:02 PM Page 31

-32-

Lea todas las advertencias de seguridad y todas las instrucciones. Si no se siguen las

advertencias e instrucciones, el resultado podría ser sacudidas eléctricas, incendio y/o lesiones graves.

GUARDE TODAS LAS ADVERTENCIAS E INSTRUCCIONES

PARA REFERENCIA FUTURA

La expresión “herramienta mecánica” en las advertencias se refiere a su herramienta mecánica alimentada por la red

eléctrica (herramienta alámbrica) o su herramienta mecánica alimentada por baterías (herramienta inalámbrica).

Advertencias generales de seguridad para herramientas mecánicas

ADVERTENCIA

Seguridad del área de trabajo

Mantenga el área de trabajo limpia y bien iluminada.

Las áreas desordenadas u oscuras invitan a que se

produzcan accidentes.

No utilice herramientas mecánicas en atmósferas

explosivas, como por ejemplo en presencia de

líquidos, gases o polvos inflamables. Las

herramientas mecánicas generan chispas que pueden

incendiar el polvo o los vapores.

Mantenga alejados a los niños y a las personas que

estén presentes mientras esté utilizando una

herramienta mecánica. Las distracciones pueden

hacerle perder el control de la herramienta.

Seguridad eléctrica

Los enchufes de las herramientas mecánicas deben

coincidir con el tomacorriente. No modifique nunca el

enchufe de ningún modo. No use enchufes

adaptadores con herramientas mecánicas conectadas

a tierra (puestas a tierra). Los enchufes no

modificados y los tomacorrientes coincidentes

reducirán el riesgo de sacudidas eléctricas.

Evite el contacto del cuerpo con las superficies

conectadas o puestas a tierra, tales como tuberías,

radiadores, estufas y refrigeradores. Hay un aumento

del riesgo de sacudidas eléctricas si el cuerpo del

operador se conecta o pone a tierra.

No exponga las herramientas mecánicas a la lluvia o

a condiciones mojadas. La entrada de agua en una

herramienta mecánica aumentará el riesgo de que se

produzcan sacudidas eléctricas.

No maltrate el cordón de energía. No use nunca el

cordón para transportar la herramienta mecánica,

tirar de ella o desenchufarla. Mantenga el cordón

alejado del calor, el aceite, los bordes afilados o las

piezas móviles. Los cordones dañados o enganchados

aumentan el riesgo de que se produzcan sacudidas

eléctricas.

Cuando utilice una herramienta mecánica en el

exterior, use un cordón de extensión adecuado para

uso a la intemperie. La utilización de un cordón

adecuado para uso a la intemperie reduce el riesgo de

que se produzcan sacudidas eléctricas.

Si es inevitable utilizar una herramienta mecánica en

un lugar húmedo, utilice una fuente de energía

protegida por un interruptor de circuito accionado por

corriente de pérdida a tierra (GFCI). El uso de un GFCI

reduce el riesgo de sacudidas eléctricas.

Seguridad personal

Manténgase alerta, fíjese en lo que está haciendo y

use el sentido común cuando esté utilizando una

herramienta mecánica. No use una herramienta

mecánica cuando esté cansado o bajo la influencia

de drogas, alcohol o medicamentos. Un momento de

distracción mientras esté utilizando herramientas

mecánicas podría causar lesiones corporales graves.

Use equipo de protección personal. Use siempre

protección de los ojos. El equipo de protección, como

por ejemplo una máscara antipolvo, calzado de

seguridad antideslizante, casco o protección de oídos,

utilizado para las condiciones apropiadas, reducirá las

lesiones corporales.

Evite el arranque accidental. Asegúrese de que el

interruptor esté en la posición de apagado antes de

conectar la herramienta a la fuente de energía y / o al

paquete de batería, levantar la herramienta o

transportarla. Transportar herramientas mecánicas

con un dedo en el interruptor o encender herramientas

mecánicas que tengan el interruptor en la posición de

encendido invita a que se produzcan accidentes.

Quite todas las llaves de ajuste o de tuerca antes de

encender la herramienta mecánica. Una llave de

tuerca o de ajuste que se deje colocada en una pieza

giratoria de la herramienta mecánica podría causar

lesiones corporales.

No intente alcanzar demasiado lejos. Mantenga un

apoyo de los pies y un equilibrio apropiados en todo

momento. Esto permite controlar mejor la herramienta

mecánica en situaciones inesperadas.

Vístase adecuadamente. No use ropa holgada ni

alhajas holgadas. Mantenga el pelo, la ropa y los

guantes alejados de las piezas móviles. La ropa

holgada, las alhajas holgadas o el pelo largo pueden

quedar atrapados en las piezas móviles.

Si se proporcionan dispositivos para la conexión de

instalaciones de extracción y recolección de polvo,

asegúrese de que dichas instalaciones estén

conectadas y se usen correctamente. El uso de

dispositivos de recolección de polvo puede reducir los

peligros relacionados con el polvo.

GKF125CE 2610040765 09-15_GKF125CE 9/3/15 12:02 PM Page 32

-33-

Agarre la herramienta eléctrica por las superficies

de agarre con aislamiento, porque puede que el

cortador entre en contacto con su propio cable de

alimentación. Si se corta un cable que tenga

corriente, se puede hacer que las partes metálicas de

la herramienta eléctrica que estén al descubierto

tengan corriente y causen una descarga eléctrica al

operador.

Use abrazaderas u otro modo práctico de asegurar y

soportar la pieza de trabajo en una plataforma

estable. Si se sujeta la pieza de trabajo con la mano o

contra el cuerpo, se crea una situación inestable y es

posible que eso cause pérdida de control.

Si el corte en paredes existentes u otras áreas ciegas

donde puedan existir cables eléctricos es inevitable,

desconecte todos los fusibles o cortacircuitos que

alimentan el lugar de trabajo.

Asegúrese siempre de que la superficie de trabajo no

tenga clavos ni otros objetos extraños. El corte de un

clavo puede hacer que la broca y la herramienta salten y

que la broca se dañe.

Nunca tenga la pieza de trabajo en una mano y la

herramienta en la otra al utilizarla. Nunca ponga las

manos cerca o debajo de la superficie de corte. Es

más seguro fijar con abrazaderas el material y guiar la

herramienta con ambas manos.

Nunca ponga la pieza de trabajo sobre superficies

duras, tales como hormigón, piedra, etc... la broca de

corte que sobresale podrá hacer que la herramienta

salte.

Use siempre gafas de seguridad y máscara antipolvo.

Use la herramienta únicamente en un área bien

ventilada. La utilización de dispositivos de seguridad

personal y el trabajar en un entorno seguro reducen el

riesgo de que se produzcan lesiones.

Después de cambiar las brocas o de hacer ajustes,

asegúrese de que la tuerca del portaherramienta y

otros dispositivos de ajuste estén apretados

firmemente. Un dispositivo de ajuste flojo puede

desplazarse inesperadamente, causando pérdida de

control, y los componentes giratorios flojos saldrán

despedidos violentamente.

Nunca arranque la herramienta cuando la broca esté

acoplada en el material. El borde de corte de la broca

puede engancharse en el material, causando pérdida de

control de la cortadora.

Sujete siempre la herramienta con las dos manos

durante el arranque. El par de reacción del motor

puede hacer que la herramienta se tuerza.

El sentido de avance de la broca en el material es

muy importante y está relacionado con el sentido de

giro de la broca. Al mirar a la herramienta desde

Normas de seguridad para fresadoras

Uso y cuidado de las herramientas

mecánicas

No fuerce la herramienta mecánica. Use la

herramienta mecánica correcta para la aplicación que

desee realizar. La herramienta mecánica correcta hará

el trabajo mejor y con más seguridad a la capacidad

nominal para la que fue diseñada.

No use la herramienta mecánica si el interruptor no la

enciende y apaga. Toda herramienta mecánica que no

se pueda controlar con el interruptor es peligrosa y

debe ser reparada.

Desconecte el enchufe de la fuente de energía y/o el

paquete de batería de la herramienta mecánica antes

de hacer cualquier ajuste, cambiar accesorios o

almacenar herramientas mecánicas. Dichas medidas

preventivas de seguridad reducen el riesgo de arrancar

accidentalmente la herramienta mecánica.

Guarde las herramientas que no esté usando fuera

del alcance de los niños y no deje que personas que

no estén familiarizadas con la herramienta mecánica

o con estas instrucciones utilicen la herramienta. Las

herramientas mecánicas son peligrosas en manos de

usuarios que no hayan recibido capacitación.

Mantenga las herramientas mecánicas. Compruebe si

hay piezas móviles desalineadas o que se atoran, si

hay piezas rotas y si existe cualquier otra situación

que podría afectar el funcionamiento de la

herramienta mecánica. Si la herramienta mecánica

está dañada, haga que la reparen antes de usarla.

Muchos accidentes son causados por herramientas

mecánicas mantenidas deficientemente.

Mantenga las herramientas de corte afiladas y

limpias. Es menos probable que las herramientas de

corte mantenidas apropiadamente, con bordes de corte

afilados, se atoren, y dichas herramientas son más

fáciles de controlar.

Utilice la herramienta mecánica, los accesorios, las

brocas de la herramienta, etc., de acuerdo con estas

instrucciones, teniendo en cuenta las condiciones de

trabajo y el trabajo que se vaya a realizar. El uso de la

herramienta mecánica para operaciones distintas a

aquéllas para las que fue diseñada podría causar una

situación peligrosa.

Servicio de ajustes y reparaciones

Haga que su herramienta mecánica reciba servicio de

un técnico de reparaciones calificado, utilizando

únicamente piezas de repuesto idénticas. Esto

asegurará que se mantenga la seguridad de la

herramienta mecánica.

GKF125CE 2610040765 09-15_GKF125CE 9/3/15 12:02 PM Page 33

arriba, la broca gira en el sentido de las agujas del

reloj. El sentido de avance de corte debe ser en

contra de las agujas del reloj. NOTA: Los cortes

interiores y exteriores requerirán un sentido de avance

distinto; consulte la sección sobre avance de la

fresadora. El hacer avanzar la herramienta en sentido

incorrecto hace que el borde de corte de la broca se

salga de la pieza de trabajo y tire de la herramienta en el

sentido de este avance.

Nunca use brocas desafiladas o dañadas. Las brocas

afiladas se deben manejar con cuidado. Las brocas

dañadas pueden romperse bruscamente durante el uso.

Las brocas desafiladas requieren más fuerza para

empujar la herramienta, con lo que es posible que la

broca se rompa.

Nunca toque la broca durante ni inmediatamente

después de la utilización. Después del uso, la broca

está demasiado caliente como para tocarla con las

manos desnudas.

Nunca deje la herramienta hasta que el motor se haya

detenido por completo. La broca que gira puede

engancharse en la superficie y tirar de la herramienta

haciendo que usted pierda el control.

El diámetro del cortador debe ser al menos 1/4" más

pequeño que la abertura para la broca y el cortador.

-34-

Advertencias de seguridad adicionales

Un GFCI y los dispositivos de protección personal,

como guantes de goma y calzado de goma de

electricista, mejorarán más su seguridad personal.

No use herramientas mecánicas con capacidad

nominal solamente para CA con una fuente de

energía de CC. Aunque pueda parecer que la

herramienta funciona correctamente, es probable que

los componentes eléctricos de la herramienta con

capacidad nominal para CA fallen y creen un peligro

para el operador.

Mantenga los mangos secos, limpios y libres de

aceite y grasa. Las manos resbalosas no pueden

controlar de modo seguro la herramienta mecánica.

Use abrazaderas u otro modo práctico de sujetar y

soportar la pieza de trabajo en una plataforma

estable. Si se sujeta la pieza de trabajo con la mano o

contra el cuerpo, se crea una situación inestable que

podría causar pérdida de control.

Desarrolle un programa de mantenimiento periódico

de la herramienta. Cuando limpie una herramienta,

tenga cuidado de no desmontar ninguna de sus

partes, ya que los cables internos podrían reubicarse

incorrectamente o pellizcarse, o los resortes de

retorno de los protectores de seguridad podrían

montarse incorrectamente. Ciertos agentes de

limpieza, tales como gasolina, tetracloruro de carbono,

amoníaco, etc., podrían dañar las piezas de plástico.

Riesgo de lesiones para el usuario. El cordón de energía

debe recibir servicio de ajustes y reparaciones

solamente por un Centro de Servicio de Fábrica Bosch o

una Estación de Servicio Bosch Autorizada.

Cierto polvo generado por el

lijado, aserrado, amolado y

taladrado mecánicos, y por otras actividades de

construcción, contiene agentes químicos que se sabe

que causan cáncer, defectos de nacimiento u otros

daños sobre la reproducción. Algunos ejemplos de

estos agentes químicos son:

• Plomo de pinturas a base de plomo,

• Sílice cristalina de ladrillos y cemento y otros

productos de mampostería, y

• Arsénico y cromo de madera tratada químicamente.

Su riesgo por causa de estas exposiciones varía,

dependiendo de con cuánta frecuencia realice este tipo

de trabajo. Para reducir su exposición a estos agentes

químicos: trabaje en un área bien ventilada y trabaje con

equipo de seguridad aprobado, como por ejemplo

máscaras antipolvo que estén diseñadas especialmente

para impedir mediante filtración el paso de partículas

microscópicas.

ADVERTENCIA

GKF125CE 2610040765 09-15_GKF125CE 9/3/15 12:02 PM Page 34

-35-

Símbolos

IMPORTANTE: Es posible que algunos de los símbolos siguientes se usen en su herramienta. Por favor,

estúdielos y aprenda su significado. La interpretación adecuada de estos símbolos le permitirá utilizar la

herramienta mejor y con más seguridad.

Símbolo Désignación / Explicación

V Volt (tensión)

A Ampere (corriente)

Hz Hertz (frecuencia, ciclos por segundo)

W Watt (potencia)

kg Kilogramo (peso)

min Minuto (tiempo)

s Segundo (tiempo)

Diámetro (tamaño de las brocas taladradoras, muelas, etc)

Velocidad sin carga (velocidad rotacional sin carga)

n Velocidad nominal (máxima velocidad obtenible)

.../min

Revoluciones o alternación por minuto (revoluciones, golpes, velocidad de superficie,

órbitas, etc., por minuto)

0 Posición "off" (velocidad cero, par motor cero...)

1, 2, 3, ...

I, II, III,

Graduaciones del selector (graduaciones de velocidad, par motor o posición. Un número

más alto significa mayor velocidad)

Selector infinitamente variable con apagado (la velocidad aumenta desde la graduación de 0)

Flecha (Acción en la dirección de la flecha)

Corriente alterna (tipo o una característica de corriente)

Corriente continua (tipo o una característica de corriente)

Corriente alterna o continua (tipo o una característica de corriente)

Construcción de clase II (designa las herramientas de construcción con aislamiento doble)

Terminal de toma de tierra (terminal de conexión a tierra)

Símbolo de advertencia (Alerta al usuario sobre mensajes de advertencia)

GKF125CE 2610040765 09-15_GKF125CE 9/3/15 12:02 PM Page 35

-36-

Símbolos (continuación)

IMPORTANTE: Es posible que algunos de los símbolos siguientes se usen en su herramienta. Por favor,

estúdielos y aprenda su significado. La interpretación adecuada de estos símbolos le permitirá utilizar la

herramienta mejor y con más seguridad.

Símbolo Désignación / Explicación

Designa el programa de reciclaje de baterías de Li-ion.

Designa el programa de reciclaje de baterías de Ni-Cd.

Alerta al usuario para que lea el manual.

Alerta al usuario para que use protección de los ojos.

Este símbolo indica que esta herramienta está catalogada por Underwriters

Laboratories.

Este símbolo indica que este componente está reconocido por Underwriters

Laboratories.

Este símbolo indica que Underwriters Laboratories ha catalogado esta herramienta

indicando que cumple con las normas estadounidenses y canadienses.

Este símbolo indica que esta herramienta está catalogada por la Canadian

Standards Association.

Este símbolo indica que la Canadian Standards Association ha catalogado esta

herramienta indicando que cumple con las normas estadounidenses y canadienses.

Este símbolo indica que Intertek Testing Services ha catalogado esta herramienta

indicando que cumple con las normas estadounidenses y canadienses.

Este símbolo indica que esta herramienta cumple con la norma mexicana

oficial (NOM).

GKF125CE 2610040765 09-15_GKF125CE 9/3/15 12:02 PM Page 36

Desconecte el enchufe de la fuente de energía antes de realizar cualquier ensamblaje

o ajuste, o cambiar accesorios. Estas medidas de seguridad preventivas reducen el

riesgo de arrancar la herramienta accidentalmente.

-37-

Descripción funcional y especificaciones

ADVERTENCIA

Número de modelo GKF125CE

Capacidad del portaherramienta cuerpo de 1/4"

Max. Cutter Diameter *

* El diámetro del cortador debe ser al menos 1/4" más pequeño que la abertura

para la broca y el cortador.

NOTA: Para obtener las especificaciones de la herramienta, consulte la placa del

fabricante colocada en la herramienta.

Fresadora de palma con base fija

RUEDA ESTRIADA

FLECHA DE ROTACION

DE LA BROCA

MANDRIL

PORTAHERRAMIENTA

CONFORTABLE

ÁREA DE AGARRE

DE PALMA

CONTROL

ELECTRONICO DE

VELOCIDAD

VARIABLE

BOLSILLOS DE

SOPORTE CON

LOS DEDOS

CORDÓN

BOTÓN DE

LIBERACIÓN DEL

MOTOR

ESCALAS DE

PROFUNDIDAD

(IMPERIAL Y

MÉTRICA)

CIERRE DEL

HUSILLO

SUBBASE

BASE ROBUSTA DE

ALUMINIO (PR101)

POMO DE FIJACIÓN

ALETA

INTERRUPTOR

OSCILANTE DE

ENCENDIDO Y

APAGADO

ABERTURAS DE

VENTILACIÓN

FIG. 1

PROTECTORES

DE LOS DEDOS

GKF125CE 2610040765 09-15_GKF125CE 9/3/15 12:02 PM Page 37

SELECCIÓN DE BROCAS

La fresadora con agarre de palma Bosch está diseñada

para realizar una amplia variedad de aplicaciones de

fresado que usan brocas con vástago de 1/4". Estas

aplicaciones incluyen aplicaciones de elaboración de la

madera, tales como conformado de bordes, ranurado y

realización de letreros. Esta fresadora también es ideal

para recortar materiales laminares, materiales fenólicos

y otros materiales que hayan sido adheridos a un

sustrato y que típicamente sobresalgan del sustrato

aproximadamente 1/8 de pulgada (3 mm).

Hay disponible como accesorios un amplio surtido de

brocas de fresadora con distintos perfiles. Utilice un

cuerpo de broca de 1/2 pulgada siempre que sea

posible, y use solamente brocas de buena calidad.

Para evitar lesiones

personales, saque siempre el

enchufe de la fuente de energía antes de quitar o

instalar brocas o accesorios.

Instalación de una broca de fresadora*

1. Acueste la fresadora o el motor sobre uno de sus

lados. La fresadora también se puede apoyar "sobre

su cabeza" para realizar cambios de broca.

2. Presione el cierre del husillo para evitar la rotación

del mandril portaherramienta. NOTA: Es posible que

sea necesario girar la tuerca del portaherramienta

para acoplar el cierre del husillo (Fig. 3).

3. Seguidamente, use la llave de tuerca para

portaherramienta para aflojar el conjunto de mandril

portaherramienta en sentido contrario al de las

agujas del reloj (visto desde la parte inferior de la

fresadora).

4. Introduzca el cuerpo de la broca de fresadora en el

conjunto del mandril portaherramienta tanto como

se pueda y luego sáquelo parcialmente hasta que los

cortadores estén aproximadamente a una distancia

de 1/8 a 1/4 de pulgada de la cara de la tuerca del

portaherramienta.

5. Con la broca de fresadora introducida y el cierre del

husillo acoplado, utilice la llave de tuerca para

portaherramienta para apretar firmemente el

conjunto de mandril portaherramienta en el sentido

de las agujas del reloj (visto desde la parte inferior

de la fresadora) (Fig. 4).

Para asegurarse de que la broca de fresadora quede

agarrada apropiadamente, así como para minimizar el

descentramiento, el cuerpo de la broca de fresadora

debe introducirse al menos 5/8 de pulgada.

El diámetro del cortador debe

ser al menos 1/4" más pequeño

que la abertura para la broca y el cortador.

Para evitar daños a la

herramienta, no apriete el

portaherramienta si no tiene colocada una broca.

NOTA: El cuerpo de la broca y el mandril deben estar

limpios y no tener polvo, madera, residuos ni grasa

antes de realizar el montaje.

Remoción de la broca de fresadora*

1. Presione el cierre del husillo para impedir la rotación

del mandril portaherramienta y gire el conjunto de

mandril portaherramienta en sentido contrario al de

las agujas del reloj.

2. Una vez que el conjunto de mandril

portaherramienta esté suelto, siga girando dicho

conjunto hasta que suelte el portaherramienta de su

área cónica y entonces la broca de fresadora podrá

quitarse.

NOTA: El mandril portaherramienta es de extracción

automática; NO es necesario golpear el mandril

portaherramienta para soltar la broca de fresadora.

Ensamblaje

-38-

ADVERTENCIA

FIG. 3

FIG. 4

CIERRE DEL

HUSILLO

CIERRE DEL

HUSILLO

(BASE RETIRADA PARA MAYOR CLARIDAD)

PRECAUCION

GKF125CE 2610040765 09-15_GKF125CE 9/3/15 12:02 PM Page 38

CUIDADO DEL MANDRIL PORTAHERRAMIENTA

Con la broca de fresadora quitada, siga girando el

mandril portaherramienta en sentido contrario al de las

agujas del reloj hasta que se suelte del eje. Para

asegurarse de lograr un agarre firme, limpie

ocasionalmente el mandril portaherramienta con aire

comprimido y limpie el área cónica del eje del conjunto

del inducido con un pañuelo de papel o un cepillo fino.

El mandril portaherramienta está constituido por dos

piezas componentes que se acoplan a presión entre sí

(Fig. 5); asegúrese de que el portaherramienta esté

asentado apropiadamente en la tuerca del mandril

portaherramienta y enrosque ligeramente el mandril

portaherramienta de vuelta en el eje del inducido.

Cambie inmediatamente los mandriles

portaherramienta desgastados o dañados.

REMOCIÓN DEL MOTOR DE LA BASE FIJA PR101

1. Gire el pomo de fijación hasta la posición

desbloqueada (A, Fig. 6).

2. Jale el motor alejándolo de la base hasta que se

detenga. (No presione sobre la aleta ubicada en la

base mientras esté jalando el motor) (C, Fig. 6).

3. Presione y mantenga presionado el botón de

liberación del motor (B, Fig. 6).

4. Jale el motor hasta sacarlo de la base (C, Fig. 6).

INSTALACIÓN DEL MOTOR EN LA BASE FIJA PR101

1. Abra el pomo de fijación hasta la posición

desbloqueada (A, Fig. 6).

2. Alinee la ranura ubicada en el motor con el pasador

ubicado en la base (Fig. 7).

Para evitar lesiones por

aplastamiento, mantenga todas

las partes de las manos alejadas del reborde superior de

la base y alejadas de la sección metálica del motor

cuando empuje el motor hacia el interior de la base.

3. Empuje el motor hacia el interior de la base hasta

que se haya alcanzado la posición deseada

aproximada. No presione la aleta ubicada en la base

mientras esté instalando el motor.

4. Gire el pomo de fijación hasta la posición bloqueada

inferior (E, Fig. 9). Asegúrese siempre de que el

motor esté firmemente asentado en la base.

-39-

PORTAHERRAMIENTA

(con Reten)

MANDRIL

PORTAHERRAMIENTA

TUERCA

FIG. 5

POMO DE

FIJACIÓN

RANURA

PASADOR

BOTÓN DE

LIBERACIÓN

DEL MOTOR

ALETA

RUEDA

ESTRIADA

FIG. 6

FIG. 7

ADVERTENCIA

GKF125CE 2610040765 09-15_GKF125CE 9/3/15 12:02 PM Page 39

COMPRUEBE LA UBICACIÓN DE LA SUBBASE

El diámetro del cortador debe

ser al menos 1/4" más pequeño

que la abertura para la broca y el cortador.

Asegúrese de que la broca y su cortador estén

centrados en la abertura de la subbase. Si es necesario,

ajuste la ubicación de la subbase de la manera

1. Afloje los tres tornillos que sujetan la subbase.

2. Ajuste la ubicación de la subbase según sea

necesario para que la broca y su cortador estén

centrados en la abertura de la subbase. El

dispositivo de centrado RA1151 opcional hace que

esto sea fácil.

3. Apriete los tres tornillos que sujetan la subbase

(Fig. 8).

Cuando se haya centrado la subbase de esta manera,

cualquier pieza de la subbase se puede utilizar como

superficie de guiado sin preocuparse acerca de una

diferencia en la línea de corte. Consulte "Guiado de la

fresadora" en la

página 13.

Nota: La subbase no está diseñada para utilizarse con

guías de plantilla. El aditamento PR110 opcional

permite utilizar guías de plantilla con esta fresadora de

palma.

-40-

ADVERTENCIA

FIG. 8

Instrucciones de funcionamiento

Desconecte el enchufe de la

fuente de energía antes de

realizar cualquier ensamblaje o ajuste, o cambiar

accesorios. Estas medidas de seguridad preventivas

reducen el riesgo de arrancar la herramienta

accidentalmente.

Las fresadoras Bosch están diseñadas para brindar

velocidad, precisión y conveniencia en la realización de

trabajo de armarios, fresado de estrías, realización de

molduras convexas, corte de molduras cóncavas,

redondeado de bordes, realización de colas de milano,

etc. Estas fresadoras le permitirán realizar trabajo de

incrustación, bordes decorativos y muchos tipos de

fresado especial.

AJUSTE DE LA PROFUNDIDAD DE CORTE

Ajuste la profundidad de corte solamente cuando el

motor esté apagado.

1. Instale la broca de fresadora deseada.

2. Coloque la fresadora sobre la pieza de trabajo.

3. Gire el pomo de fijación hasta la posición

desbloqueada superior (A, Fig. 9).

4. Baje lentamente el motor hasta que la broca de

fresadora toque la pieza de trabajo (B, Fig. 9)

5. Anote la lectura de la escala (encima del botón de

liberación del motor) y sume la profundidad de corte

deseada a este valor para determinar el valor

objetivo de la escala.

6. Baje el motor hasta que se alcance el valor objetivo

de la escala.

7. Gire el pomo de fijación hasta el símbolo de la

posición central para realizar un ajuste fino (C,

Fig. 9). Asegúrese siempre de que el motor esté

firmemente asentado en la base.

8. Compruebe la profundidad de corte y haga un ajuste

fino si es necesario (D, Fig. 9). Consulte la sección

AJUSTE FINO DE PROFUNDIDAD, que se encuentra

más adelante, para obtener detalles.

9. Gire el pomo de fijación hasta la posición bloqueada

inferior (E, Fig. 9). Asegúrese siempre de que el

motor esté firmemente asentado en la base.

Nota: Puede que la profundidad del motor y de la broca

cambie muy ligeramente al girar el pomo de fijación

hasta la posición bloqueada.

10.Haga un corte de prueba para verificar si la

fresadora está ajustada para realizar el corte tal

como se desea.

AJUSTE DE PROFUNDIDAD FINO

Ajuste la profundidad de corte solamente cuando el

motor esté apagado.

1. Gire el pomo de fijación hasta el símbolo de la

posición central para realizar un ajuste fino (C,

Fig. 9).

2. Ajuste la profundidad de corte deseada con la rueda

estriada ubicada en la parte trasera de la base (D, Fig.

9). Rote la rueda estriada en el sentido de las agujas

del reloj para aumentar la profundidad de fresado, y

en sentido contrario al de las agujas del reloj para

reducir la profundidad de corte. Cada rotación

completa del dial es igual a 1,25 mm

(aproximadamente 3/64 de pulgada).

3. Gire el pomo de fijación hasta la posición bloqueada

inferior (E, Fig. 9). Asegúrese siempre de que el

motor esté firmemente asentado en la base.

ADVERTENCIA

GKF125CE 2610040765 09-15_GKF125CE 9/3/15 12:02 PM Page 40

-41-

FIG. 9

RUEDA ESTRIADA

ESCALA DE

PROFUNDIDAD

POMO DE FIJACIÓN

MOTOR

BASE

4. Compruebe la profundidad de corte y haga un ajuste

fino adicional si es necesario.

Nota: Puede que la profundidad del motor y de la broca

cambie muy ligeramente al girar el pomo de fijación

hasta la posición bloqueada.

5. Haga un corte de prueba para verificar si la fresadora

está ajustada para realizar el corte según se desee.

PARA FIJAR EL MOTOR

Cuando se hayan hecho los ajustes bastos y finos

finales, fije la palanca de fijación de la base para

asegurar los ajustes. (Si se desea una fuerza de sujeción

adicional: utilizando una llave de tuerca de 8 mm, gire la

tuerca de fijación en el sentido de las agujas de reloj

LIGERAMENTE (1/8 de vuelta o menos) y luego pruebe

la sujeción. No apriete excesivamente la tuerca.)

CORTES PROFUNDOS

Para realizar cortes más profundos, haga varios cortes

progresivamente más profundos comenzando a una

profundidad y luego haga varias pasadas subsiguientes,

aumentado la profundidad de corte con cada pasada.

Para estar seguro de que los ajustes de profundidad

son los deseados, es posible que quiera hacer cortes de

prueba en material de desecho antes de comenzar el

trabajo.

GKF125CE 2610040765 09-15_GKF125CE 9/3/15 12:02 PM Page 41

INTERRUPTOR OSCILANTE DE

ENCENDIDO Y APAGADO

La herramienta puede encenderse o apagarse utilizando

el interruptor oscilante ubicado en la caja del motor. Un

lado del interruptor está marcado con la letra "I", que

representa encendido, y el otro lado del interruptor está

marcado con la letra "O", que representa apagado.

PARA ENCENDER LA HERRAMIENTA: Empuje el lado

del interruptor marcado con la letra "I".

PARA APAGAR LA HERRAMIENTA: Empuje el lado del

interruptor que está marcado con la letra "O".

DISPOSITIVO DE ARRANQUE SUAVE

El control electrónico de retroacción minimiza la

torsión debida al par motor habitual en las fresadoras,

al limitar la velocidad a la que el motor arranca.

CONTROL ELECTRONICO DE VELOCIDAD VARIABLE

El dispositivo de control electrónico de velocidad

permite que la velocidad del motor se haga

corresponder con el tamaño del cortador y la dureza del

material a fin de proporcionar un acabado mejor,

prolongar la vida de la broca y producir un rendimiento

mayor. Los cambios de velocidad se logran girando el

dial de control hacia la DERECHA para aumentar la

velocidad y hacia la IZQUIERDA par reducirla, según se

indica en la caja protectora (Fig. 1). La velocidad se

puede cambiar mientras la herramienta está encendida.

Los números de referencia del dial facilitan el cambio de

posición del control a la velocidad deseada.

El cuadro de velocidades indica la relación entre las

posiciones y la aplicación. Las posiciones exactas son

determinadas por la experiencia y preferencia del

operador. El fabricante de la broca también puede tener

una recomendación de velocidades.

CIRCUITERÍA CONSTANT RESPONSE™

La circuitería de respuesta constante Constant

Response™ de la fresadora vigila y ajusta la potencia

para mantener las RPM deseadas con el fin de lograr

un rendimiento y un control uniformes.

AVANCE DE LA FRESADORA

Además del área de agarre de palma principal ubicada

en la parte trasera de la carcasa del motor y la base, la

base tiene bolsillos de soporte con los dedos

exclusivos de Bosch para proporcionar estabilidad

adicional a la fresadora. Los bolsillos cuentan con

protectores de los dedos para proporcionar una barrera

entre los bolsillos de soporte con los dedos y el área de

la broca (Fig. 10).

Cuando utilice los bolsillos de

soporte con los dedos, coloque

siempre ambos bolsillos sobre la pieza de trabajo y

sostenga siempre la fresadora de manera que le

permita a usted ver los dedos índice y pulgar.

Según se ve desde la parte de arriba de la fresadora, la

broca gira en el sentido de las agujas del reloj y los

bordes de corte de la broca están posicionados para

realizar el mejor corte posible en la pieza de trabajo.

Por lo tanto, el corte más eficaz se realiza haciendo

avanzar la fresadora de manera que la broca gire hacia

la pieza de trabajo, no alejándose de ésta. En la Figura

11 se muestra el avance apropiado para varios cortes.

La velocidad de avance depende de la dureza del

material y del tamaño del corte. Para algunos

materiales, es mejor hacer varios cortes cada vez más

profundos.

Si es difícil controlar la fresadora o si la fresadora se

calienta, funciona muy lentamente o deja un corte

imperfecto, considere estas causas:

1. Sentido de avance incorrecto: difícil de controlar.

2. Avance demasiado rápido: sobrecarga el motor.

3. Broca desafilada: sobrecarga el motor.

4. El corte es demasiado grande para una pasada:

sobrecarga el motor.

5. Avance demasiado lento: deja quemaduras por

fricción en la pieza de trabajo.

Haga avanzar suave y firmemente la fresadora (no la

fuerce). Pronto aprenderá el sonido y la sensación de la

fresadora cuando está funcionando mejor.

Sostenga siempre la fresadora de manera que esté

separada de la pieza de trabajo cuando accione el

interruptor para apagarla o encenderla. Ponga la

fresadora en contacto con la pieza de trabajo después

de que la herramienta haya alcanzado su velocidad

plena y retírela de la pieza de trabajo antes de apagarla

accionando el interruptor. Al utilizar la fresadora de

esta manera, se prolongará la duración del interruptor y

del motor y se aumentará considerablemente la calidad

del trabajo que se realiza.

-42-

POSICIÓN

DEL DIAL RPM APLICACIÓN

1 16000

2 18000

3 20000

4 22500

5 27500

6 35000

}

Brocas y cortadores de

diámetro más grande

Maderas blandas,

plásticos, materiales

laminares y brocas y

cortadores de diámetro

más pequeño

ADVERTENCIA

FIG. 10

PIEZA DE

TRABAJO

BORDE DE

LA PIEZA DE

TRABAJO

GKF125CE 2610040765 09-15_GKF125CE 9/3/15 12:02 PM Page 42

-43-

VELOCIDAD DE AVANCE

Al fresar o realizar trabajo relacionado en madera y

plásticos, los mejores acabados se obtendrán si la

profundidad de corte y la velocidad de avance se

regulan para mantener el motor funcionando a alta

velocidad. Haga avanzar la fresadora a una velocidad

moderada. Los materiales blandos requieren una

velocidad de avance más rápida que los materiales

duros.

Es posible que la fresadora se detenga si se utiliza

inapropiadamente o si se sobrecarga. Reduzca la

velocidad de avance para evitar daños posibles a la

herramienta. Asegúrese siempre de que el mandril

portaherramienta esté apretado firmemente antes de

utilizar la herramienta. Utilice siempre brocas de

fresadora con la longitud de corte más corta necesaria

para producir el corte deseado. Esto minimizará el

descentrado y el rechinamiento de la broca de

fresadora.

Puede que sea necesario hacer el corte realizando más

de una pasada con ajustes progresivamente más

profundos para evitar sobrecargar el motor. Si la broca

corta libremente y el motor no pierde velocidad,

generalmente la profundidad de corte es correcta.

GUIADO DE LA FRESADORA

La fresadora puede guiarse por la pieza de trabajo de

cualquiera de varias maneras. El método que usted

utilice depende, por supuesto, de las exigencias del

trabajo específico y de la conveniencia.

Para operaciones de fresado como ranurado o

mortajado, a menudo es necesario guiar la herramienta

en una línea paralela a un borde recto. Un método de

obtener un corte recto es sujetar firmemente un tabla u

otro borde recto a la superficie de la pieza de trabajo y

guiar el borde de la subbase de la fresadora a lo largo

de esta trayectoria (Fig. 12).

FIG. 11

PIEZA DE

TRABAJO

SENTIDO DE AVANCE DE LA FRESADORA

FIG. 12

GKF125CE 2610040765 09-15_GKF125CE 9/3/15 12:02 PM Page 43

GUÍA DE BORDE PR102

La guía de borde es un accesorio opcional que guiará la

fresadora paralela a un borde recto (Fig. 14).

La guía de borde se suministra en dos partes, que

están sujetas una a otra con un perno, una tuerca de

mariposa y una arandela.

Instalación de la guía de borde

1. Retire la subbase desenroscando los tres tornillos.

2. Posicione el adaptador en la holgura de la base.

3. Sujete firmemente el adaptador utilizando los dos

tornillos Philips (Fig. 13).

4. Reinstale la subbase.

NOTA: Consulte la sección “Comprobación de la

ubicación de la subbase” sobre cómo centrar la

subbase.

5. Sujete la guía de borde al adaptador utilizando el

tornillo ranurado con dos arandelas (Fig. 14).

La guía cuenta con una escala para posicionar con

precisión la guía de borde en relación con la broca. Con

la guía instalada y ajustada se deberá hacer avanzar la

fresadora normalmente, manteniendo la guía en

contacto con el borde de la pieza de trabajo en todo

momento.

La guía de borde también se puede posicionar

directamente debajo de la base de la fresadora para

realizar operaciones en las que se necesite un corte

cerca del borde de la pieza de trabajo o en dicho borde,

como por ejemplo al redondear tablas de cubierta.

UTILIZACION DE BROCAS AUTOPILOTADAS

Las brocas autopilotadas tienen una punta redonda o

rodamiento de bola integral que se desplaza apoyado

sobre la superficie de trabajo por encima o por debajo

de los cortadores para controlar la profundidad de

corte horizontal (Fig. 15). Al utilizar estas brocas, no

se requiere la guía de rodillo ni la guía recta. Al guiar

el piloto por una superficie de material laminar, utilice

cera u otro lubricante y no ejerza una presión excesiva

si no el extremo pilotado puede estropear la pieza de

trabajo. Los pilotos de rodamientos se deben

mantener limpios y libres de adhesivo u otros

residuos. Los rodamientos de las brocas de fresadora

están sellados y lubricados permanentemente y se

deben cambiar cuando dejen de girar libremente para

evitar dañar la superficie de trabajo.

-44-

FIG. 13

FIG. 14

FIG. 15

ADAPTADOR

GKF125CE 2610040765 09-15_GKF125CE 9/3/15 12:02 PM Page 44

-45-

SUBBASE REDONDA PR110 Y USO DE LOS

CASQUILLOS DE GUÍA DE PLANTILLA CON LA BASE

FIJA PR101

(Disponibles como accesorios opcionales)

Hay subbases redondas grandes opcionales disponibles

por separado que permiten utilizar diversos casquillos de

guía de plantilla con las fresadoras de palma.

Los casquillos de guía de plantilla se utilizan para guiar la

fresadora con el fin de realizar repetidamente aberturas e

incrustaciones uniformes utilizando diversas plantillas

(conocidas también como patrones y posicionadores).

Los casquillos de guía de plantilla se utilizan para guiar la

fresadora con el fin de realizar repetidamente aberturas e

incrustaciones uniformes utilizando diversas plantillas

(conocidas también como patrones y posicionadores).

Las plantillas para las aplicaciones de fresado estándar

están disponibles comercialmente y las plantillas para

las aplicaciones especiales son elaboradas típicamente

por los usuarios para sus necesidades específicas.

La subbase redonda PR110 acepta los adaptadores de

guía de plantilla roscada.

Instalación de la subbase redonda de la guía de

plantilla roscada PR110 (Fig. 16)

1. Quite la subbase normal.

2. Instale flojamente la subbase redonda utilizando los

tornillos de cabeza troncocónica que vienen con ese

accesorio.

3. Instale la guía de plantilla roscada poniendo la guía de

plantilla a través de la parte inferior e instalando el

anillo desde la parte de arriba.

4. Centre la guía de plantilla alrededor de la broca. (Se

puede usar el dispositivo de centrado Bosch RA1150

opcional para asegurarse de que la guía de plantilla

esté centrada adecuadamente.)

5. Apriete los tornillos de cabeza troncocónica para

sujetar la guía de plantilla y la subbase en la posición

adecuada.

Creación de plantillas

Se pueden hacer patrones de plantilla utilizando madera

contrachapada, tablero de madera prensada, metal e

incuso plástico. El diseño se puede cortar con una

fresadora, una sierra caladora u otra herramienta de

corte adecuada. Recuerde que el patrón se tendrá que

hacer de modo que se compense la distancia entre la

broca de fresadora y la guía de plantilla (la

"excentricidad"), ya que la pieza de trabajo final diferirá

en tamaño del patrón de plantilla en esa cantidad, debido

a la posición de la broca (Fig. 17).

MANDRIL

PORTAHERRAMIENTA

PIEZA DE

TRABAJO

BROCA DE

FRESADORA

COMPENSACIÓN

PATRÓN DE

PLANTILLA

FIG. 17

SUBBASE DE LA

FRESADORA

GUÍA DE

PLANTILLA

FIG. 16

SUBBASE

REDONDA PR110

ANILLO GUÍA

DE PLANTILLA

BASE

TORNILLOS

DE CABEZA

TRONCOCÓNICA

GUÍA DE

PLANTILLA

GKF125CE 2610040765 09-15_GKF125CE 9/3/15 12:02 PM Page 45

-46-

Mantenimiento

Servicio

El mantenimiento preventivo

rea lizado por personal no

autorizado pude dar lugar a la colocación in correcta

de cables y com ponentes internos que podría

constituir un peligro serio. Recomendamos que todo el

servicio de las herramientas sea realizado por un Centro

de servicio de fábrica Bosch o por una Estación de

servicio Bosch autorizada.

LUBRICACIÓN DE LAS HERRAMIENTAS

Su herramienta Bosch ha sido lubricada adecuadamente

y está lista para la utilización. Se recomienda que las

herramientas con engranajes se vuelvan a engrasar con

un lubricante especial para engranajes en cada cambio

de escobillas.

ESCOBILLAS DE CARBÓN

Las escobillas y el conmutador de la herramienta han

sido diseñados para muchas horas de servicio fiable.

Para man tener un rendimiento óptimo del motor,

recomendamos que cada dos a seis meses se examinen

las esco billas. Sólo se deben usar escobillas de repuesto

Bosch genuinas di señadas específicamente para su

herramienta.

RODAMIENTOS

Los roda mientos que se vuelven ruidosos (debido a la

pesada carga o al corte de materiales muy abrasivos)

deben ser sus ti tuidos inme dia tamente para evitar el

sobre calentamiento o el fallo del motor.

Limpieza

Para evitar accidentes

desconecte siempre la herra -

mienta de la fuente de energía antes de la limpieza o

de la realización de cual quier mantenimiento. La

herramienta se puede limpiar más eficazmente con aire

comprimido seco. Use gafas de segu ridad siempre que

limpie herramientas con aire comprimido.

Las aberturas de ventilación y las palancas de interruptor

deben mante nerse limpias y libres de materias extrañas.

No intente limpiar intro du ciendo objetos puntiagudos a

través de las aberturas.

Ciertos agentes de limpieza y

disol ventes dañan las piezas de

plástico. Algunos de estos son: gasolina, tetracloruro de

carbono, disolventes de limpieza clorados, amoníaco y

detergentes domésticos que contienen amoníaco.

ADVERTENCIA

PRECAUCION

ADVERTENCIA

Si es necesario un cordón de

extensión, se debe usar un

cordón con conductores de tamaño adecuado que sea

capaz de transportar la corriente necesaria para la

herramienta. Esto evitará caídas de tensión excesivas,

pérdida de potencia o recalentamiento. Las herramientas

conectadas a tierra deben usar cordones de extensión

de 3 hilos que tengan enchufes de 3 terminales y

receptáculos para 3 terminales.

NOTA: Cuanto más pequeño es el número de calibre,

más grueso es el cordón.

TAMAÑOS RECOMENDADOS DE CORDONES DE EXTENSION

HERRAMIENTAS DE 120 V CORRIENTE ALTERNA

ADVERTENCIA

Cordones de extensión

Capacidad

nominal en

amperes de la

herramienta

Tamaño del cordón en A.W.G. Tamaños del cable en mm

Longitud del cordón en pies Longitud del cordón en metros

25 50 100 150 15 30 60 120

3-6

6-8

8-10

10-12

12-16

–

0.75

1.0

–

0.75

1.0

2.5

–

1.5

2.5

4.0

–

2.5

4.0

–

PR101 - Base fija*

†

PR102 - Guía de borde *

†$

PR110 - Subbase redonda para guía de plantilla

roscada

PR011 - Base de descenso vertical

Brocas de fresadora

Estuche

†

Llave para la tuerca del portaherramienta de 17 mm*

†

RA1151 - Dispositivo de centrado

* Incluida con el modelo GKF125CE

†

Incluida con el modelo GKF125CEK

Accesorios y aditamentos

Es posible que el uso de otros accesorios y aditamentos no especificados en este manual

cree un peligro.

ADVERTENCIA

GKF125CE 2610040765 09-15_GKF125CE 9/3/15 12:02 PM Page 46

-47-

Notes / Remarques / Notas

GKF125CE 2610040765 09-15_GKF125CE 9/3/15 12:02 PM Page 47

LIMITED WARRANTY OF BOSCH PORTABLE AND BENCHTOP POWER TOOLS

Robert Bosch Tool Corporation (“Seller”) warrants to the original purchaser only, that all BOSCH portable and benchtop power tools will be free from defects in

material or workmanship for a period of one year from date of purchase. SELLER’S SOLE OBLIGATION AND YOUR EXCLUSIVE REMEDY under this Limited

Warranty and, to the extent permitted by law, any warranty or condition implied by law, shall be the repair or replacement of parts, without charge, which are

defective in material or workmanship and which have not been misused, carelessly handled, or misrepaired by persons other than Seller or Authorized Service

Station. To make a claim under this Limited Warranty, you must return the complete portable or benchtop power tool product, transportation prepaid, to any

BOSCH Factory Service Center or Authorized Service Station. For Authorized BOSCH Power Tool Service Stations, please refer to your phone directory.

THIS LIMITED WARRANTY DOES NOT APPLY TO ACCESSORY ITEMS SUCH AS CIRCULAR SAW BLADES, DRILL BITS, ROUTER BITS, JIGSAW BLADES,

SANDING BELTS, GRINDING WHEELS AND OTHER RELATED ITEMS.

ANY IMPLIED WARRANTIES SHALL BE LIMITED IN DURATION TO ONE YEAR FROM DATE OF PURCHASE. SOME STATES IN THE U.S., SOME CANADIAN PRO V -

INCES DO NOT ALLOW LIMITATIONS ON HOW LONG AN IMPLIED WARRANTY LASTS, SO THE ABOVE LIMITATION MAY NOT APPLY TO YOU.

IN NO EVENT SHALL SELLER BE LIABLE FOR ANY INCIDENTAL OR CONSEQUENTIAL DAMAGES (INCLUDING BUT NOT LIMITED TO LIABILITY FOR LOSS OF

PROFITS) ARISING FROM THE SALE OR USE OF THIS PRODUCT. SOME STATES IN THE U.S. AND SOME CANADIAN PROVINCES DO NOT ALLOW THE

EXCLUSION OR LIMITATION OF INCIDENTAL OR CONSEQUENTIAL DAMAGES, SO THE ABOVE LIMITATION OR EXCLUSION MAY NOT APPLY TO YOU.

THIS LIMITED WARRANTY GIVES YOU SPECIFIC LEGAL RIGHTS, AND YOU MAY ALSO HAVE OTHER RIGHTS WHICH VARY FROM STATE TO STATE IN THE

U.S., PROVINCE TO PROVINCE IN CANADA AND FROM COUNTRY TO COUNTRY.

THIS LIMITED WARRANTY APPLIES ONLY TO PORTABLE AND BENCHTOP ELECTRIC TOOLS SOLD WITHIN THE UNITED STATES OF AMERICA, CANADA AND

THE COMMONWEALTH OF PUERTO RICO. FOR WARRANTY COVERAGE WITHIN OTHER COUNTRIES, CONTACT YOUR LOCAL BOSCH DEALER OR IMPORTER.

GARANTIE LIMITÉE DES OUTILS ÉLECTRIQUES PORTATIFS ET D'ÉTABLI BOSCH

Robert Bosch Tool Corporation (le « vendeur ») garantit à l'acheteur initial seulement que tous les outils électriques portatifs et d'établi BOSCH seront

exempts de vices de matériaux ou d'exécution pendant une période d'un an depuis la date d'achat. LA SEULE OBLIGATION DU VENDEUR ET LE SEUL

RECOURS DE L’ACHETEUR sous la présente garantie limitée, et en autant que la loi le permette sous toute garantie ou condition implicite qui en découlerait,

sera l’obligation de remplacer ou réparer gratuitement les pièces défectueuses matériellement ou comme fabrication, pourvu que lesdites défectuosités ne

soient pas attribuables à un usage abusif ou à quelque réparation bricolée par quelqu’un d’autre que le vendeur ou le personnel d’une station-service agréée.

Pour présenter une réclamation en vertu de cette garantie limitée, vous devez renvoyer l'outil électrique portatif ou d'établi complet, port payé, à tout centre

de service agréé ou centre de service usine. Veuillez consulter votre annuaire téléphonique pour les adresses.

LA PRÉSENTE GARANTIE NE S’APPLIQUE PAS AUX ACCESSOIRES TELS QUE LAMES DE SCIES CIRCULAIRES, MÈCHES DE PERCEUSES, FERS DE

TOUPIES, LAMES DE SCIES SAUTEUSES, COURROIES DE PONÇAGE, MEULES ET AUTRES ARTICLES DU GENRE.

TOUTE GARANTIE IMPLICITE SERA LIMITÉE COMME DURÉE À UN AN À COMPTER DE LA DATE D’ACHAT. CERTAINS ÉTATS AMÉRICAINS, CERTAINES

PROVINCES CANADIENNES N’ADMETTANT PAS LE PRINCIPE DE LA LIMITATION DE LA DURÉE DES GARANTIES IMPLICITES, IL EST POSSIBLE QUE LES

LIMITATIONS CI-DESSUS NE S’APPLIQUENT PAS À VOTRE CAS.

EN AUCUN CAS LE VENDEUR NE SAURAIT ÊTRE TENU POUR RESPONSABLE DES INCIDENTS OU DOMMAGES INDIRECTS (INCLUANT, MAIS NE SE

LIMITANT PAS AUX PERTES DE PROFITS) CONSÉCUTIFS À LA VENTE OU L’USAGE DE CE PRODUIT. CERTAINS ÉTATS AMÉRICAINS ET CERTAINES

PROVINCES CANADIENNES N’ADMETTANT PAS LE PRINCIPE DE LA LIMITATION NI L’EXCLUSION DES DOMMAGES INDIRECTS ET CONSÉQUENTIELS, IL

EST POSSIBLE QUE LES LIMITATIONS OU EXCLUSIONS CI-DESSUS NE S’APPLIQUENT PAS À VOTRE CAS.

LA PRÉSENTE GARANTIE VOUS ACCORDE DES DROITS BIEN DÉTERMINÉS, Y COMPRIS POSSIBLEMENT CERTAINS DROITS VARIABLES DANS LES

DIFFÉRENTS ÉTATS AMÉRICAINS, PROVINCES CANADIENNE ET DE PAYS À PAYS.

CETTE GARANTIE LIMITÉE NE S'APPLIQUE QU'AUX OUTILS ÉLECTRIQUES PORTATIFS ET D'ÉTABLI VENDUS AUX ÉTATS-UNIS D'AMÉRIQUE, AU CANADA

ET AU COMMONWEALTH DE PORTO RICO. POUR COUVERTURE DE GARANTIE DANS LES AUTRES PAYS, CONTACTEZ VOTRE IMPORTATEUR OU

REVENDEUR BOSCH LOCAL.

GARANTIA LIMITADA PARA HERRAMIENTAS MECANICAS PORTATILES Y PARA TABLERO DE BANCO BOSCH

Robert Bosch Tool Corporation ("el Vendedor") garantiza, únicamente al comprador original, que todas las herramientas mecánicas portátiles y para tablero

de banco BOSCH estarán libres de defectos de material o de fabricación durante un período de un año a partir de la fecha de compra. LA UNICA OBLIGACION

DEL VENDEDOR Y EL RECURSO EXCLUSIVO QUE USTED TIENE bajo esta Garantía Limitada y, hasta donde la ley lo permita, bajo cualquier garantía o

condición implícita por ley, consistirá en la reparación o sustitución sin costo de las piezas que presenten defectos de material o de fabricación y que no

hayan sido utilizadas inco rrectamente, manejadas descuidadamente o reparadas incorrectamente por personas que no sean el Vendedor o una Estación de

servicio autorizada. Para efectuar una reclamación bajo esta Garantía Limitada, usted debe devolver el producto, que consiste en la herramienta mecánica

portátil o para tablero de banco completa, con el transporte pagado, a cualquier Centro de servicio de fábrica o Estación de servicio autorizada. Para

Estaciones de servicio autorizadas de herramientas mecánicas BOSCH, por favor, consulte el directorio telefónico.

ESTA GARANTIA LIMITADA NO SE APLICA A ARTICULOS ACCESORIOS TALES COMO HOJAS PARA SIERRAS CIRCULARES, BROCAS PARA TALADROS,

BROCAS PARA FRESADORAS, HOJAS PARA SIERRAS DE VAIVEN, CORREAS PARA LIJAR, RUEDAS DE AMOLAR Y OTROS ARTICULOS RELACIONADOS.

TODAS LAS GARANTIAS IMPLICITAS TENDRAN UNA DURACION LIMITADA A UN AÑO A PARTIR DE LA FECHA DE COMPRA. ALGUNOS ESTADOS DE LOS

EE.UU. Y ALGUNAS PROVINCIAS CANADIENSES NO PERMITEN LIMITACIONES EN CUANTO A LA DURACION DE UNA GARANTIA IMPLICITA, POR LO QUE

ES POSIBLE QUE LA LIMITACION ANTERIOR NO SEA APLICABLE EN EL CASO DE USTED.

EL VENDEDOR NO SERA RESPONSABLE EN NINGUN CASO DE NINGUN DAÑO INCIDENTAL O EMERGENTE (INCLUYENDO PERO NO LIMITADO A

RESPONSABILIDAD POR PERDIDA DE BENEFICIOS) QUE SE PRODUZCA COMO CONSECUENCIA DE LA VENTA O UTILIZACION DE ESTE PRODUCTO.

ALGUNOS ESTADOS DE LOS EE.UU. Y ALGUNAS PROVINCIAS CANADIENSES NO PERMITEN LA EXCLUSION O LIMITACION DE LOS DAÑOS

INCIDENTALES O EMERGENTES, POR LO QUE ES POSIBLE QUE LA LIMITACION O EXCLUSION ANTERIOR NO SEA APLICABLE EN EL CASO DE USTED.

ESTA GARANTIA LIMITADA LE CONFIERE A USTED DERECHOS LEGALES ESPECIFICOS Y ES POSIBLE QUE USTED TAMBIEN TENGA OTROS DERECHOS QUE

VARIAN DE ESTADO A ESTADO EN LOS EE.UU., DE PROVINCIA A PROVINCIA EN CANADA Y DE UN PAIS A OTRO.

ESTA GARANTIA LIMITADA SE APLICA SOLAMENTE A HERRAMIENTAS ELECTRICAS PORTATILES Y PARA TABLERO DE BANCO VENDIDAS EN LOS

ESTADOS UNIDOS DE AMERICA, CANADA Y EL ESTADO LIBRE ASOCIADO DE PUERTO RICO. PARA COBERTURA DE GARANTIA EN OTROS PAISES,

PONGASE EN CONTACTO CON SU DISTRIBUIDOR O IMPORTADOR LOCAL DE BOSCH.

Exportado por: Robert Bosch Tool Corporation Mt. Prospect, IL 60056-2230, E.U.A.

Importado en México por: Robert Bosch, S.A. de C.V., Calle

Robert Bosch No. 405, Zona Industrial, Toluca, Edo. de

México, C.P. 50070, Tel. (722) 2792300

2610040765 09/15

!2610040765!

GKF125CE 2610040765 09-15_GKF125CE 9/3/15 12:02 PM Page 48

Bosch GKF125CEK Colt 1.25 HP Variable Speed Fixed Base Palm Router Kit

Product's Documents

Operating/Safety Instructions

Specifications

Bosch GKF125CEK Questions and Answers
