Instruction sheet for Hood Cabinet
Feuille d'instructions pour l'armoire à hotte
Hoja de instrucciones para el gabinete de la campana
INSTALLATION INSTRUCTIONS / INSTRUCTIONS D'INSTALLATION / INSTRUCTIONS D'INSTALLATION
DIMESIONS AND CLEARANCES / DIMENSIONS ET DÉGAGEMENTS / DIMENSIONES Y ESPACIOS LIBRES
A
G
B
F
D
H
E
C
I
EORX36SS EORX48SS
A 22 /" (57.8 cm) 22 /" (78.8 cm)
B 31 /" (80.3 cm) 31 /" (80.3 cm)
C 5 /" (14 cm) 5 /" (14 cm)
D 24 /" (61.7 cm) 24 /"(61.5 cm)
E 36 /" (91.9 cm) 48" (122.1 cm)
F 12" (30.4 cm) 12" (30.4 cm)
G 12" (30.4 cm) 12" (30.4 cm)
H 5 /" (13.7 cm) 9 /" (24.2 cm)
I 17 /"(44 cm) 17 /"(44 cm)
A
F
G
B
D
C
E
H
ECTX36SS ECTX48SS
A 36" (91.6 cm) 48" (122.1 cm)
B 34" (86.5 cm) 34" (86.5 cm)
C 5" (12.6 cm) 5" (12.6 cm)
D 22 /" (56.2 cm) 22 /" (56.2 cm)
E 11 /" (30 cm) 11 /" (30 cm)
F 11 /" (30 cm) 11 /" (30 cm)
G 12 /" (30.8 cm) 18 /" (46 cm)
H 15 /"(38.9 cm) 15 /"(38.9 cm)
PARTS INCLUDED / PIÈCES INCLUSES / PIEZAS INCLUIDAS
Vertical supports /
Supports verticaux /
Soportes verticales
2
Horizontal support /
Support horizontal /
Soporte horizontal
1
Hood insert rear bracket (only
for ETRXXXXX hood models)
/ Support du arrière de l'insert
de capot (uniquement pour
ETRXXXXX modelès) / Soporte
trasero del inserto del capó
(sólo para modelos ETRXXXXX)
1
Cabinet /
Armoire /
Gabinete
1
Min. hood installation height for gas cooktop / Hauteur
minimum d'installation de la hotte pour une table de
cuisson à gaz / Altura mínima de instalación de la
campana para superficie de cocina de gas
30" (76.2 cm)
Min. hood installation height for electric cooking surface
/ Hauteur minimale d'installation de la hotte pour
une surface de cuisson électrique / Altura mínima de
instalación de la campana extractora para la superficie
de cocción eléctrica
24" (61 cm)
Hardware bag with /Sac de matériel avec /Bolsa de herramientas con:
4.2 x 15 mm screws /Vis 4,2 x 15 mm
/Tornillos 4.2 x 15 mm
12
Clip nuts / Ecrous de fixation /
Tuercas de clip
4
6 x 16 mm screws /Vis 6 x 16 mm /
Tornillos 6 x 16 mm
4
5.4 x 75 mm screws /Vis 5,4 x 75 mm
/ Tornillos 5.4 x 75 mm
18
10 x 50 mm anchors /
Ancrages 10 x 50 mm /
Taquetes de de 10 x 50 mm
18
5.3 x 20 mm washers /
Rondelles de 5,3 x 20 mm /
Arandelas de 5.3 x 20 mm
18
Mounting template/
Gabarit de montage /
Plantilla de montaje
1
Cabinet / Armoire / Gabinete Hood / Hotte /Campana
EORX36SS EAR634SS & EAR134S4
EORX48SS EAR140S4
ECTX36SS ETR134S1 & ETR634SS
ECTX48SS ETR146SS
FOG0182625
2

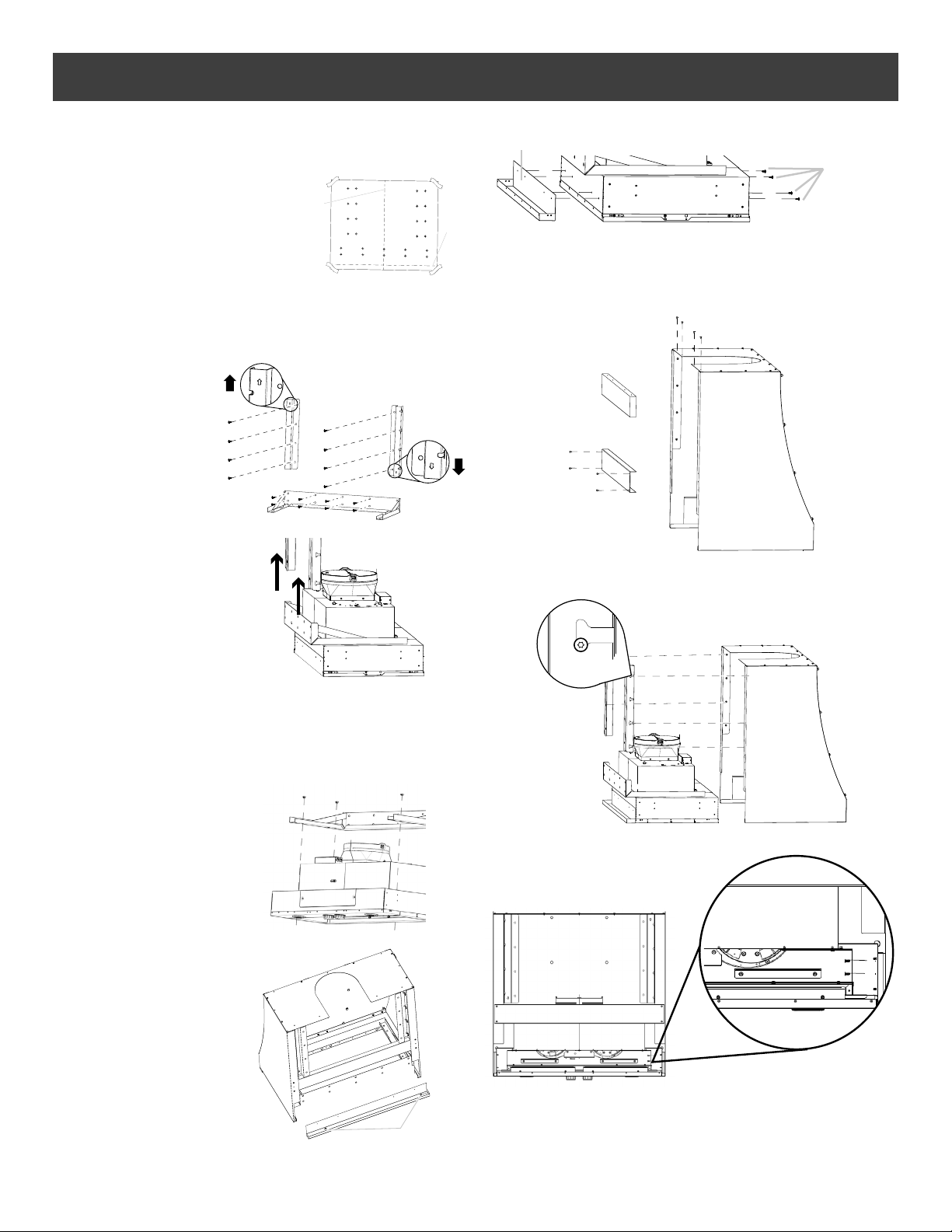

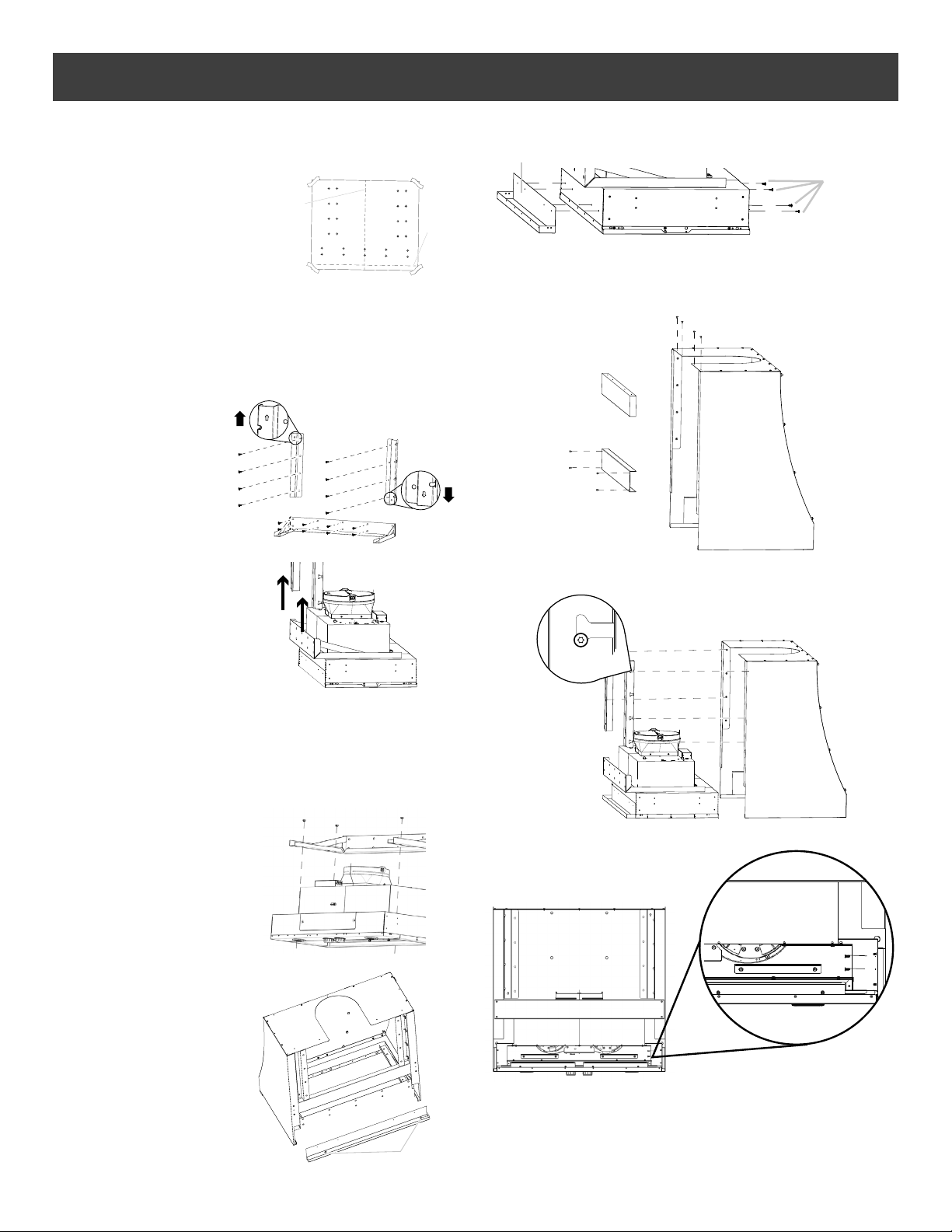

Installation instructions
1. Determine installation heigh according your hood installation
manual information and trace a baseline at the selected
mounting heigh on the wall.
2. Trace a vertical centerline over the baseline.
3. Place the template
on the wall and align
the baseline and
centerline, tape it.
A. Centerline
B. Baseline
A
B
4. Draw the propper holes for horizontal and vertical supports
considering your cabinet model and remove template.
5. Drill ³⁄₁₆” (4.8 mm) pilot holes at marked locations.
6. Place the vertical supports on the wall and fix each with 4 - 5.4
x 75 mm screws using 10 x 50 mm anchors.
7. Place the horizontal
support on the wall
and fix with 10 - 5.4 x
75 mm screws using 10
x 50 mm anchors.
8. Using 2 or more
people, lift the hood
insert near the cabinet
sliding it from below
the supports.
9. Place the hood insert near its mounting position and run the
power supply cable through the strain relief into terminal box
(enough to make connection).
10. Tighten the strain relief screws.
11. Remove hood metal grease filters.
12. Place the hood insert under the horizontal support.
13. Fix the hood insert to
the horizontal support
with 4 - 6 x 16 mm
screws and 4 clip nuts.
14. Only for ETRXXXXX
hood models unscrew
and remove hood
insert rear bracket
support that will be
attached to the back
of the cabinet
A. Screws
A
15. Only for ETRXXXXX hood models attach hood insert rear
bracket support with 4 - 4.2 x 15 mm screws on the back.
A. 4 - 4.2 x 15 mm
screws
B. Rear bracket
A
B
16. Make electrical connection according your hood installation
manual.
17. Unscrew 4 rear and 4 top screws and remove both metalic
and wood support rear brackets from cabinet. Dispose of this
brackets.
18. Lift the hood cabinet beneath the motor housing. Insert the
cabinet pins into the vertical support slots. Once the eight pins
are already inserted, the cabinet stands hanging.
19. Fix the cabinet to hood insert with 4 - 4.2 x 15 mm screws on
each side. Use the following image as a guide.
20. Replace metalic grease filters.
3
ELICA North America
TWO-YEAR LIMITED WARRANTY
TO OBTAIN SERVICE UNDER WARRANTY
Owner must present proof of original purchase date. Please keep a copy of your dated proof of purchase (sales slip) in
order to obtain service under warranty.
PARTS AND SERVICE WARRANTY
For the period of two (2) years from the date of the original purchase, Elica will provide free of charge, non consumable
parts or components that failed due to manufacturing defects. During these two (2) years limited warranty, Elica will also
provide free of charge, all labor and in-home service to replace any defective parts.
WHAT IS NOT COVERED
• Damage or failure to the product caused by accident or act of God, such as, flood, fire or earthquake.
• Damage or failure caused by modification of the product or use of non-genuine parts.
• Damage or failure to the product caused during delivery, handling or installation.
• Damage or failure to the product caused by operator abuse.
• Damage or failure to the product caused by dwelling fuse replacement or resetting of circuit breakers.
• Damage or failure caused by use of product in a commercial application.
• Service trips to dwelling to provide use or installation guidance.
• Light bulbs, metal or carbon filters and any other consumable part.
• Normal wear of finish.
• Wear to finish due to operator abuse, improper maintenance, use of corrosive or abrasive cleaning products/pads and
• When the product has not been operated in accordance with the accompanying instructions for use.
oven cleaner products.
WHO IS COVERED
This warranty is extended to the original purchaser for products purchased for ordinary residential use in North America
(Including the United States, Guam, Puerto Rico, US Virgin Islands & Canada).
This warranty is non-transferable and applies only to the original purchaser and does not extend to subsequent owners of
the product. This warranty is made expressly in lieu of all other warranties, expressed or implied, including, but not limited
to any implied warranty of merchantability or fitness for a particular purpose and all other obligations on the part of Elica
North America, provided, however, that if the disclaimer of implied warranties is ineective under applicable law, the dura-
tion of any implied warranty arising by operation of law shall be limited to two (2) years from the date of original purchase
at retail or such longer period as may be required by applicable law
.
This warranty does not cover any special, incidental and/or consequential damages, nor loss of profits, suered by the
original purchaser, its customers and/or the users of the Products.
WHO TO CONTACT
To obtain service under warranty or for any service related question:
USA & CANADA - Western Provinces
SERVICE POWER
888 732 8018
CANADA - Ontario Province
AGI Services
888 651 2534
CANADA - Quebec & Atlantic Provinces
Ateliers G. Paquette
800 463 0119
•
•
To ensure prompt after-sales service, when you call we will kindly ask you to provide the following information indicated
on the nameplate inside the hood: hood model, 12 NC and date of purchase on original invoice.To access the nameplate,
all you have to do is remove the grease filters.
•
Register your product in
elica.com
and earn a 3
rd
year of factory
warranty, covering all parts
plus in-home labor.
12NC:
Hood model:
Serial No:
Date of purchase on original invoice:
4

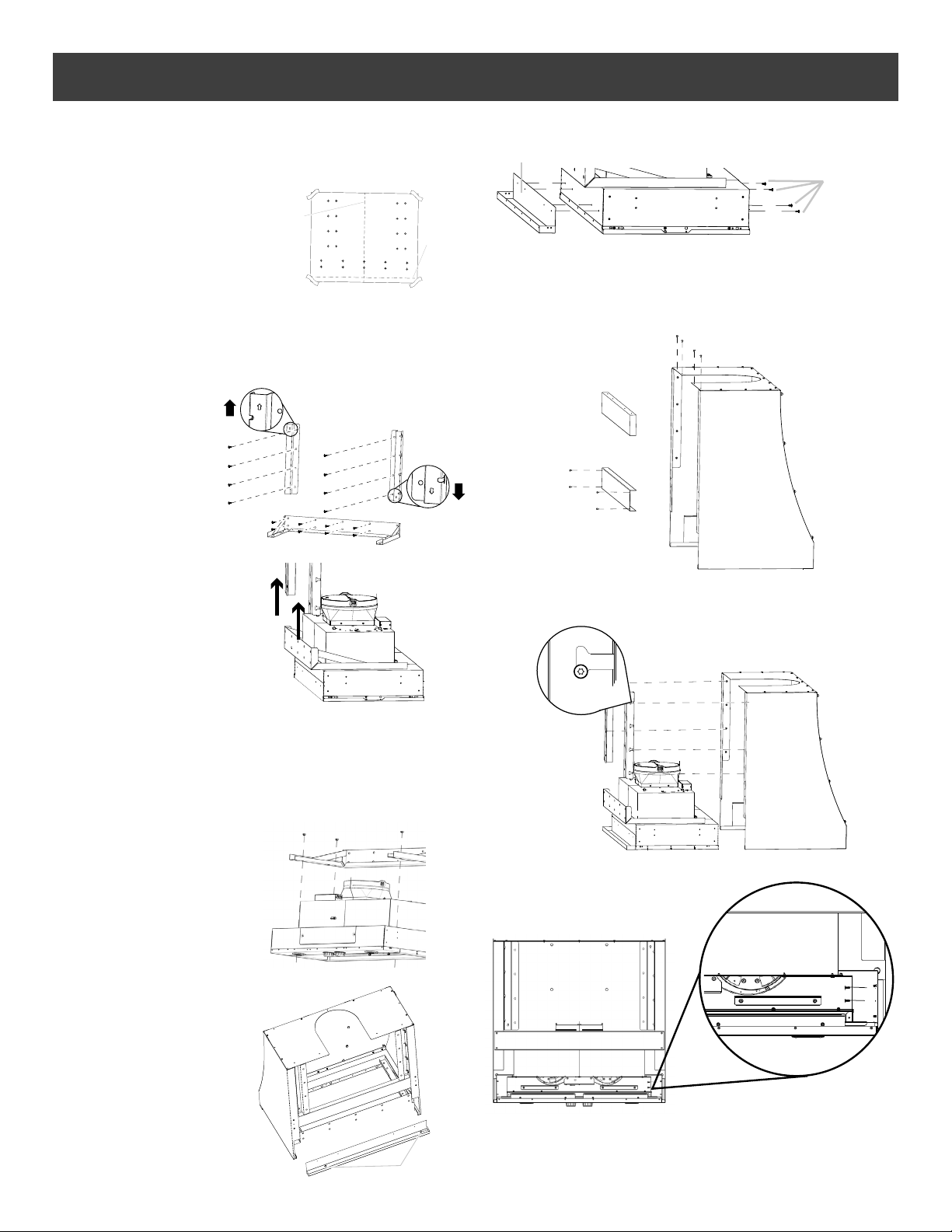

Instructions d'installation
