Models: EBL430S2
EBL436S2
2
ENGLISH
Contents
APPROVED FOR RESIDENTIAL APPLIANCES
FOR RESIDENTIAL USE ONLY
READ AND SAVE THESE INSTRUCTIONS
PLEASE READ ENTIRE INSTRUCTIONS BEFORE PROCEEDING.
INSTALLATION MUST COMPLY WITH ALL LOCAL CODES.
IMPORTANT: Save these Instructions for the Local Electrical Inspector’s use.
INSTALLER: Please leave these Instructions with this unit for the owner.
OWNER: Please retain these instructions for future reference.
Safety Warning: Turn o power circuit at service panel and lock out panel, before wiring this appliance.
Requirement: 120 V~ , 60 Hz. 15 or 20 A Branch Circuit.
ENGLISH .......................................................................................................................................................2
Important Safety Notice ............................................................................................................................................................................................................... 3
Electrical & Installation Requirements ....................................................................................................................................................................................4
Product Dimentions .......................................................................................................................................................................................................................4
List of Materials ................................................................................................................................................................................................................................5
Parts no supplied.......................................................................................................................................................................................................................5
Ducting Options ..............................................................................................................................................................................................................................5
Ductless (Recirculating) .........................................................................................................................................................................................................5
Horizontal Discharge ...............................................................................................................................................................................................................5
Vertical Discharge .....................................................................................................................................................................................................................6
Installation- Ducting Version .....................................................................................................................................................................................................6
Electrical Connection ....................................................................................................................................................................................................................9
Complete Installation .....................................................................................................................................................................................................................9
Description of the Hood ............................................................................................................................................................................................................. 10
Control .........................................................................................................................................................................................................................................10
CFM Reduction System ..............................................................................................................................................................................................................10
Mainteinance .................................................................................................................................................................................................................................... 11
3
Important Safety Notice
CAUTION
FOR GENERAL VENTILATING USE ONLY. DO NOT USE TO
EXHAUST HAZARDOUS OR EXPLOSIVE MATERIALS AND
VAPOURS.
WARNING: TO REDUCE THE RISK OF FIRE, ELECTRIC
SHOCK, OR INJURY TO PERSONS, OBSERVE THE
FOLLOWING:
a) Use this unit only in the manner intended by the
manufacturer. If you have questions, contact the manufacturer.
b) Before servicing or cleaning unit, switch power o at
service panel and lock the service disconnecting means to
prevent power from being switched on accidentally. When
the service disconnecting means cannot be locked, securely
fasten a prominent warning device, such as a tag, to the
service panel.
WARNING: TO REDUCE THE RISK OF FIRE, ELECTRIC
SHOCK, OR INJURY TO PERSONS, OBSERVE THE
FOLLOWING:
a) Installation work and electrical wiring must be done by
qualified person(s) in accordance with all applicable codes
and standards, including fire-rated construction.
b) Sucient air is needed for proper combustion and
exhausting of gases through the flue (chimney) of fuel
burning equipment to prevent back drafting. Follow the
heating equipment manufacturer’s guideline and safety
standards such as those published by the National Fire
Protection Association (NFPA), and the American Society
for Heating, Refrigeration and Air Conditioning Engineers
(ASHRAE), and the local code authorities.
c) When cutting or drilling into wall or ceiling, do not damage
electrical wiring and other hidden utilities.
d) Ducted fans must always be vented to the outdoors.
CAUTION: To reduce risk of fire and to properly exhaust air,
be sure to duct air outside - do not vent exhaust air into
spaces within walls or ceilings, attics or into crawl spaces, or
garages.
WARNING: To reduce the risk of fire or electrical shock,do not
use this fan with any solid-state speed control device.
WARNING: TO REDUCE THE RISK OF FIRE, USE ONLY
METAL DUCTWORK
NOTE: Before any cleaning or maintenance operation,
discon nect hood from the mains by removing the plug or
disconnecting the mains electrical supply.
WARNING: TO REDUCE THE RISK OF A RANGE TOP GREASE
FIRE:
a) Never leave surface units unattended at high settings.
Boilovers cause smoking and greasy spillovers that may ignite.
Heat oils slowly on low or medium settings.
b) Always turn hood ON when cooking at high heat or
when flambeing food (i.e. Crepes Suzette, Cherries Jubilee,
Peppercorn Beef Flambe’).
c) Clean ventilating fans frequently. Grease should not be
allowed to accumulate on fan or filter.
d) Use proper pan size. Always use cookware appropriate for
the size of the surface element.
NOTE: Always wear work gloves for all installation and
maintenance operations
WARNING: To Reduce The Risk Of Fire And Electric Shock,
Install This Rangehood Only With Remote Blower Models
Rated Maximum (Current and/or Horsepower) Or Integral
Blowers Manufactured by (Manufacturer’s Name), Model(s)
(Name of Appliance).
Note: a Maximum recommended remote blower rating
WARNING: TO REDUCE THE RISK OF INJURY TO PERSONS
IN THE EVENT OF A RANGE TOP GREASE FIRE, OBSERVE
THE FOLLOWING:
a
a) SMOTHER FLAMES with a close-fitting lid, cookie sheet,
or metal tray, then turn o the burner. BE CAREFUL TO
PREVENT BURNS. If the flames do not go out immediately,
EVACUATE AND CALL THE FIRE DEPARTMENT.
b) NEVER PICK UP A FLAMING PAN – You may be burned.
c) DO NOT USE WATER, including wet dishcloths or towels –
a violent steam explosion will result.
d) Use an extinguisher ONLY if:
■ You know you have a Class ABC extinguisher, and you
already know how to operate it.
■ The fire is small and contained in the area where it started.
■ The fire department is being called.
■ You can fight the fire with your back to an exit.
a
Based on “Kitchen Fire Safety Tips” published by NFPA.
NOTE: This appliance is not intended for use by persons
(including children) with reduced physical, sensory or mental
capabilities, or lack of experience and knowledge, unless they
have been given supervision or instruction concerning use of
the appliance by a person responsible for their safety.
NOTE: Children should be supervised to ensure that they do
not play with the appliance
4
Electrical & Installation Requirements
IMPORTANT
Observe all governing codes and ordinances.
It is the customer’s responsibility:
• To contact a qualified electrical installer.
• To assure that the electrical installation is adequate and in
conformance with National Electrical Code, ANSI/NFPA
70 — latest edition*, or CSA Standards C22.1-94, Canadian
Electrical Code, Part 1 and C22.2 No.0-M91-latest edition**
and all local codes and ordinances.
• If codes permit and a separate ground wire is used, it is
recommended that a qualified electrician determine that
the ground path is adequate.
• Do not ground to a gas pipe.
• Check with a qualified electrician if you are not sure range
hood is properly grounded.
• Do not have a fuse in the neutral or ground circuit.
IMPORTANT
• Save Installation Instructions for electrical inspector’s use.
• The range hood must be connected with copper wire only.
• The range hood should be connected directly to the fused
disconnect (Or circuit breaker) box through metal electrical
conduit.
• Wire sizes must conform to the requirements of the
National Electrical Code ANSI/NFPA 70 — latest edition*,
or CSA Standards C22.1-94, Canadian Electrical Code Part
1 and C22.2 No. 0-M91 - latest edition** and all local codes
and ordinances.
• A U.L.- or C.S.A.-listed conduit connector must be provided
at each end of the power supply conduit (at the range
hood and at the junction box).
Copies of the standards listed may be obtained from:
* National Fire Protection Association Batterymarch Park Quincy, Massachusetts
02269
** CSA International 8501 East Pleasant Valley Road Cleveland, Ohio 44131-5575
BEFORE INSTALLING THE HOOD
1 For the most ecient air flow exhaust, use a straight run
or as few elbows as possible.
CAUTION: Vent unit to outside of building, only.
2 At least two people are necessary for installation.
3 Fittings material is provided to secure the hood to most
types of walls/ceilings, consult a Qualified Installer, check
if they perfectly fit with your cabinet/wall.
4 Do not use flex ducting.
5 COLD WEATHER installations should have an additional
backdraft damper installed to minimize backward cold
air flow and a nonmetallic thermal break to minimize
conduction of outside temperatures as part of the
ductwork. The damper should be on the cold air side of
the thermal break.
The break should be as close as possible to where the
ducting enters the heated portion of the house.
6 Make up air: Local building codes may require the use
of Make-Up Air Systems when using Ducted Ventilation
Systems greater than specified CFM of air movement. The
specified CFM varies from locale to locale. Consult your
HVAC professional for specific requirements in your area.
If provided with an electrical plug, connect the hood to
a receptacle that complies with current regulations and
placed in an accessible position. Where an electrical
plug is not provided (direct connection to electrical
network) or the plug will not be in an accessible position
after installation, place an approved bipolar switch in
accessible position that provides full disconnection under
overvoltage category III conditions, in accordance with
local wiring rules
Use only with rangehood cord-connection kits that have been
investigated and found acceptable for use with this model
rangehood.
a) Do not operate any fan with a damaged cord or plug.
Discard fan or return to an authorized service facility for
examination and/or repair.
b) Do not run cord under carpeting. Do not cover cord with
throw rugs, runners, or similar coverings. Do not route cord
under furniture or appliances. Arrange cord away from trac
area and where it will not be tripped over.

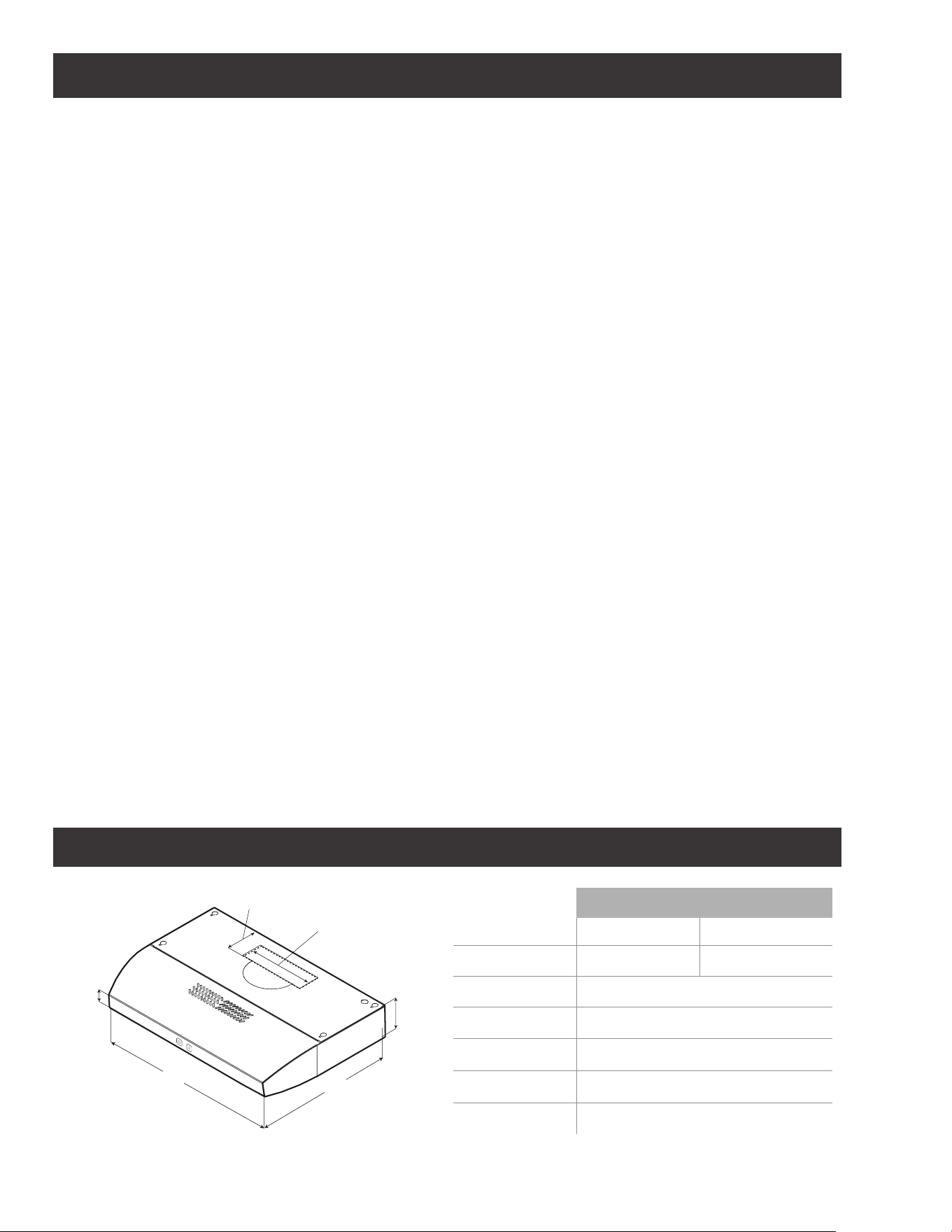

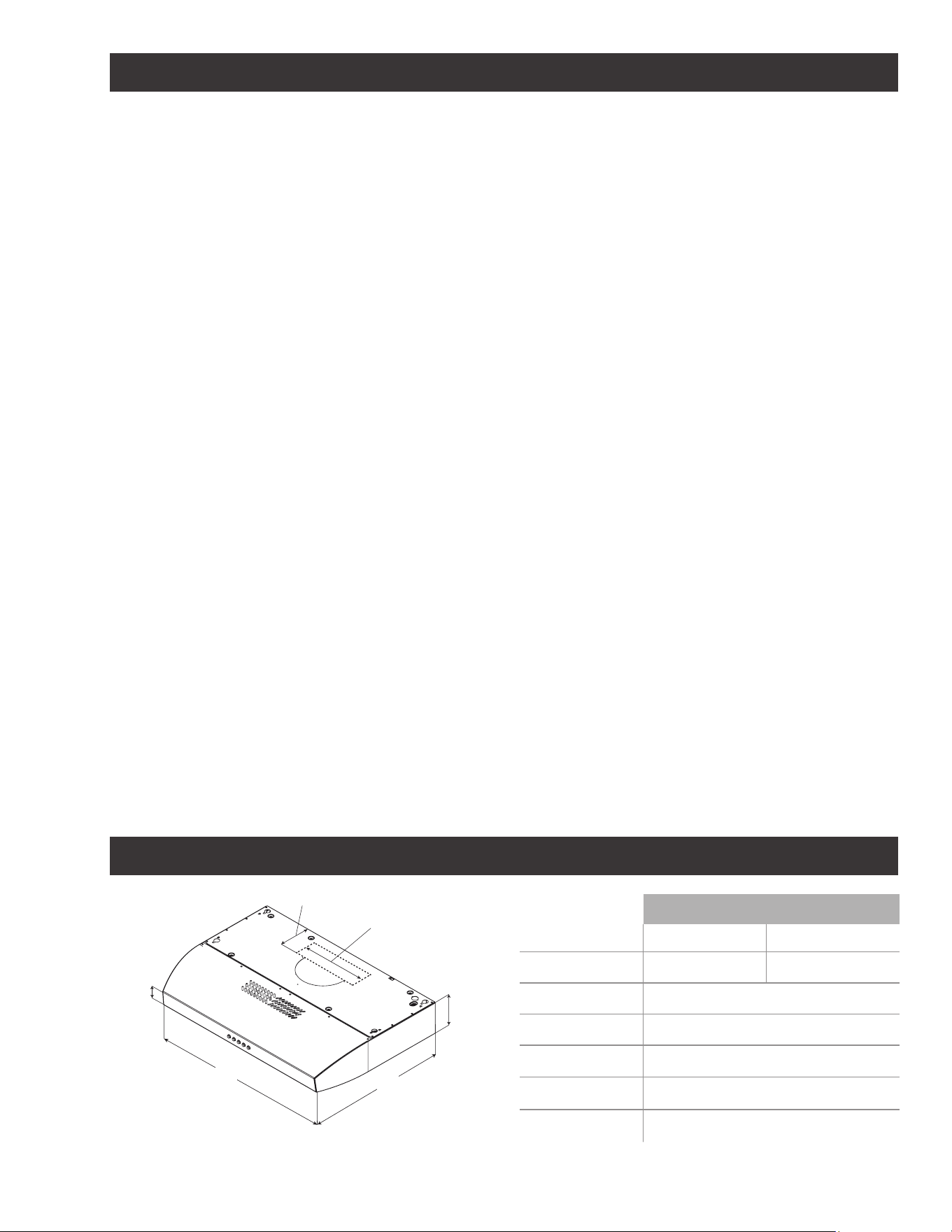

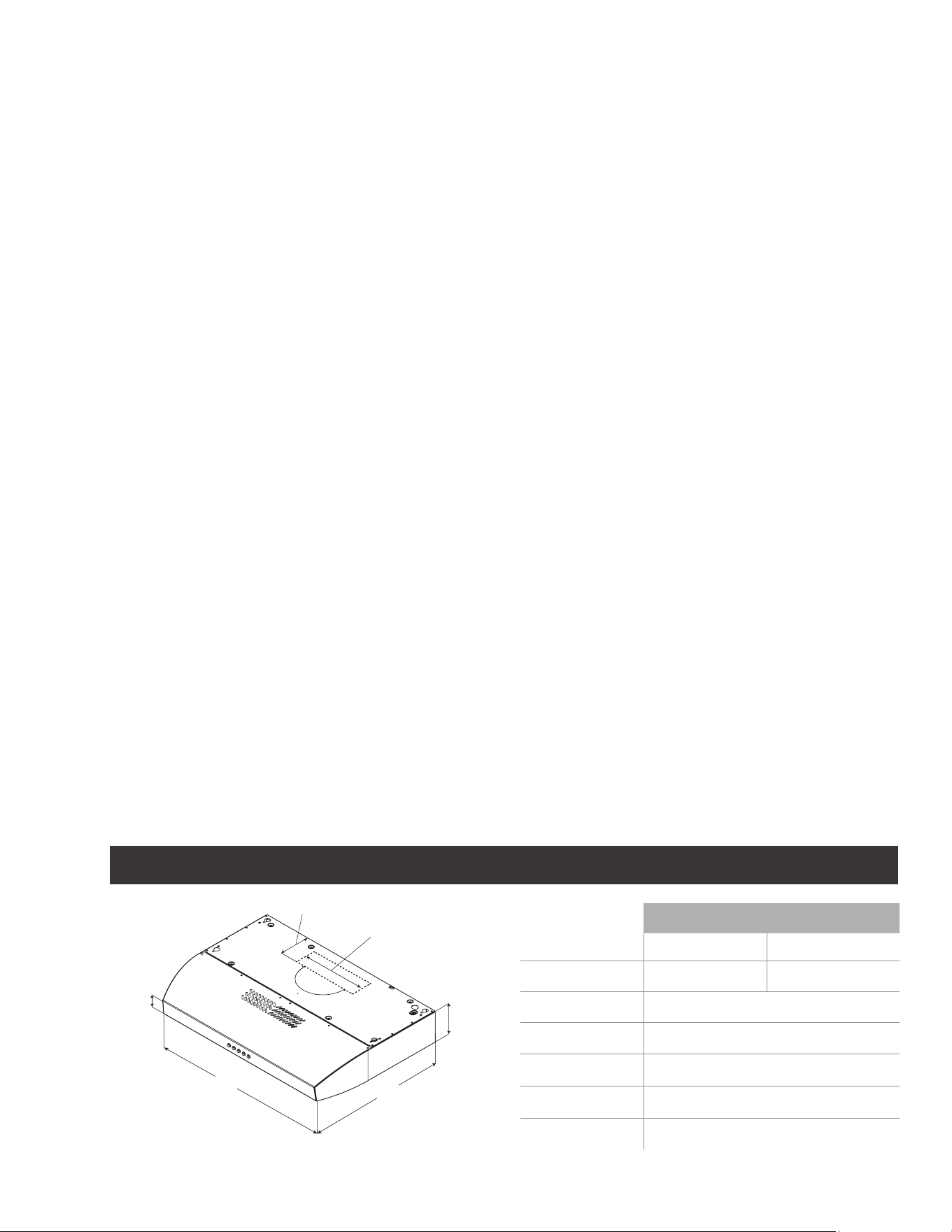

Product Dimentions
E
A
B
C
F
D
Models
EBL430S2 EBL436S2
A 30” (76.2 cm) 36” (91.4 cm)
B 20” (50.8 cm)
C 4
7
⁄10” (12 cm)
D 2
2
⁄5” (5.7 cm)
E 3
1
⁄4” x 10” (8.3 x 25.4 cm)
F 5
1
⁄10” (13 cm)
5

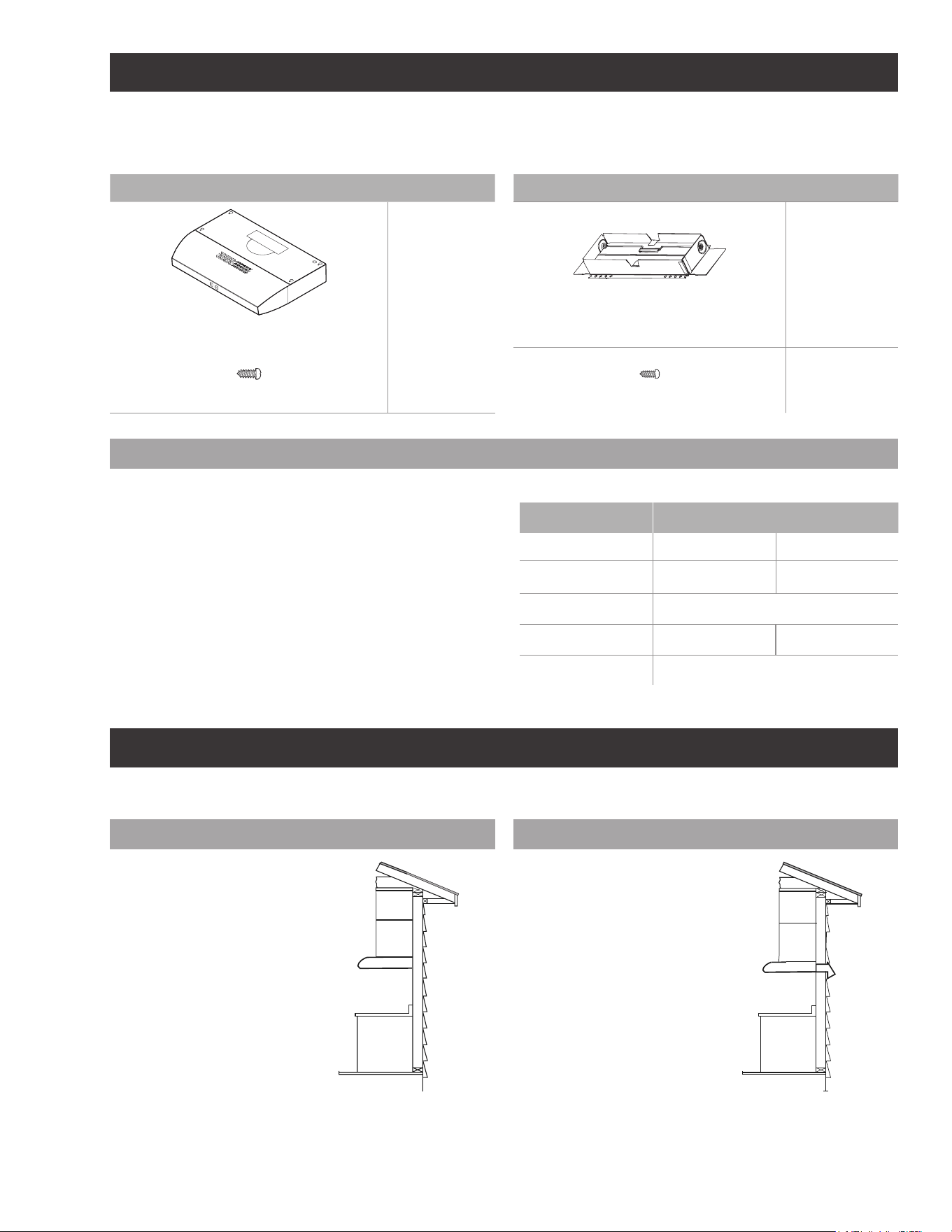

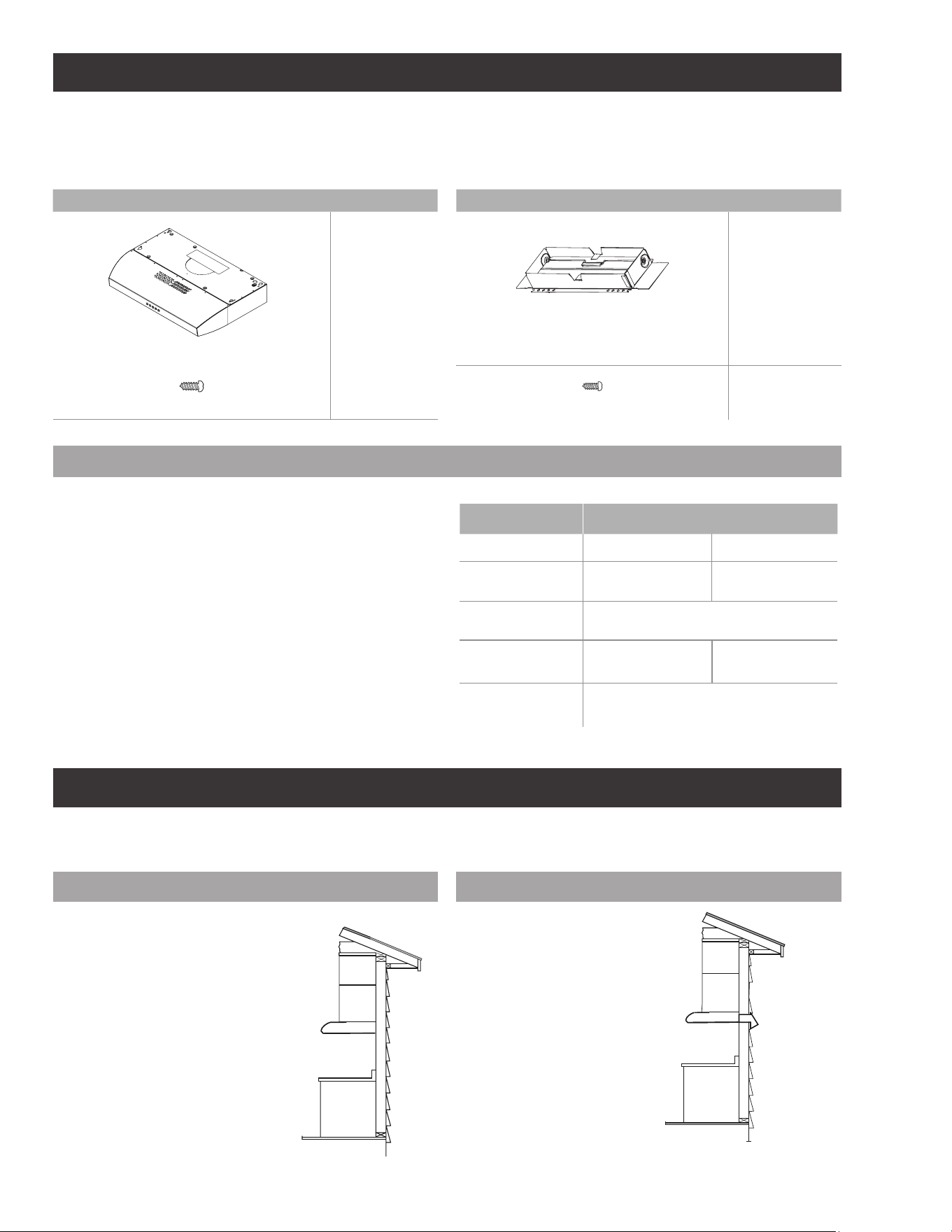

List of Materials
Removing the packaging.
I CAUTION
Remove carton carefully, Wear gloves to protect against sharp
edges.
I WARNING
Remove the protective film covering the product before
putting into operation.
Supplied Part Pieces Supplied Part Pieces
Hood assembly and
LED lamps already installed
1
Rectangular transition 3
1
⁄
4
” x 10” (8.3 x 25.4
cm) with back draft dampers
4
4.5 x 13 mm
1
3.5 x 6.5 mm
3
Parts no supplied
Tools/Materials required
• Drill with 1
1
⁄4” (3.0 cm) drill bit and
1
⁄8” (3.0 mm) drill bit for
pilot holes
• Pencil
• Wire stripper or utility knife
• Tape measure or ruler
• Caulking gun and weatherproof caulking compound
• Saber or keyhole saw
• Metal snips
• Screwdrivers:
- Phillips
- Flat-blade
Optional accessories and consumable parts
KIT # Part
EBL430S2 EBL436S2
Recirculating Kit KIT02178 KIT02179
Valve (damper) Kit KIT02723
Grease Filters Kit GF04BE GF04BF
Make up Air Kit KIT02737B
Ducting Options
Closely follow the instructions set out in this manual. All responsability, for any eventual inconveniences, damages or fires
caused by not complying with the instructions in this manual, is declined.
Ductless (Recirculating)
NOTE:
In cases where it should not
be possible to discharge
cooking fumes and vapour
to the outside, purchase: The
Recirculating Kit.
Horizontal Discharge
Use a rectangular transition
3
1
⁄4” x 10” (8.3 x 25.4 cm) for
discharge of fumes to the
outside.
6

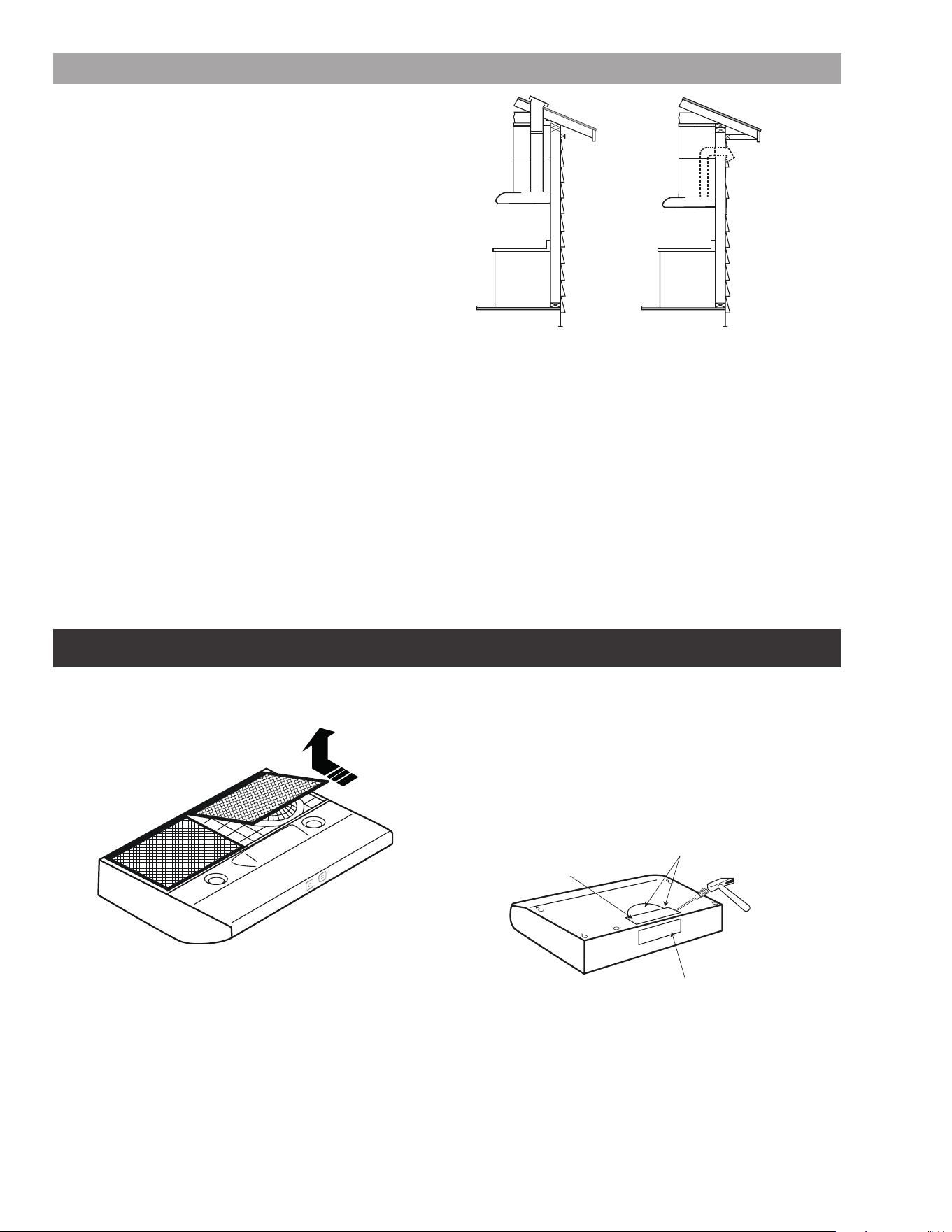

Vertical Discharge
Use a 3
1
⁄4” x 10” (8.3 x 25.4 cm) rectangular transition
or a 7” (17.8 cm) round transition for discharge of
fumes to the outside.
Preparation
Do not cut a joist or stud unless absolutely necessary. If a joist
or stud must be cut, then a supporting frame must be
constructed.
Fittings material is provided to secure the hood to most types
of walls/ceilings.
However, a qualified technician must verify suitability of the
materials in accordance with the type of wall/ceiling.
Before making cutouts, make sure there is proper clearance
within the ceiling or wall for exhaust vent.
I CAUTION
For gas cooktop & range installations mount the hood so the
bottom is at least 30” (76.2 cm) above the cooking surface.
For electric/induction cooktop & range installations mount
the hood so the bottom is at least 25” (65 cm) above the
cooking surface.
There is no maximum mounting height, however, we
recommend mounting the hood no greater than 36” (91.4
cm) above the cooking surface. For every inch (2.54 cm)
above 36” (91.4 cm), fume and moisture capture eciency
diminishes at an increasing rate and may not deliver an
acceptable level of ventilating performance.
This hood is intended for household use.
PLEASE READ THE INSTALLATION MANUAL FOR SPECIFIC
APPLICATION. Check your ceiling height and hood height
before selecting your hood.
Installation- Ducting Version
After having choosen the vent option, proceed as follows:
1 Remove the grease filters.
IATTENTION
If it is intended to use the hood in the recirculating version do
not remove any duct knockouts and order the necessary
charcoal filter from your supplier (see Optional accessories
and consumable parts section).
R1 = Remove only one of the rectangular duct knockouts
according with the discharge direction selected.
R2 = Remove semicircular and rectangular duct top
knockouts.
Rectangular
vertical discharge
R1
R2
R1
Round vertical
discharge
Rectangular
horizontal discharge
7

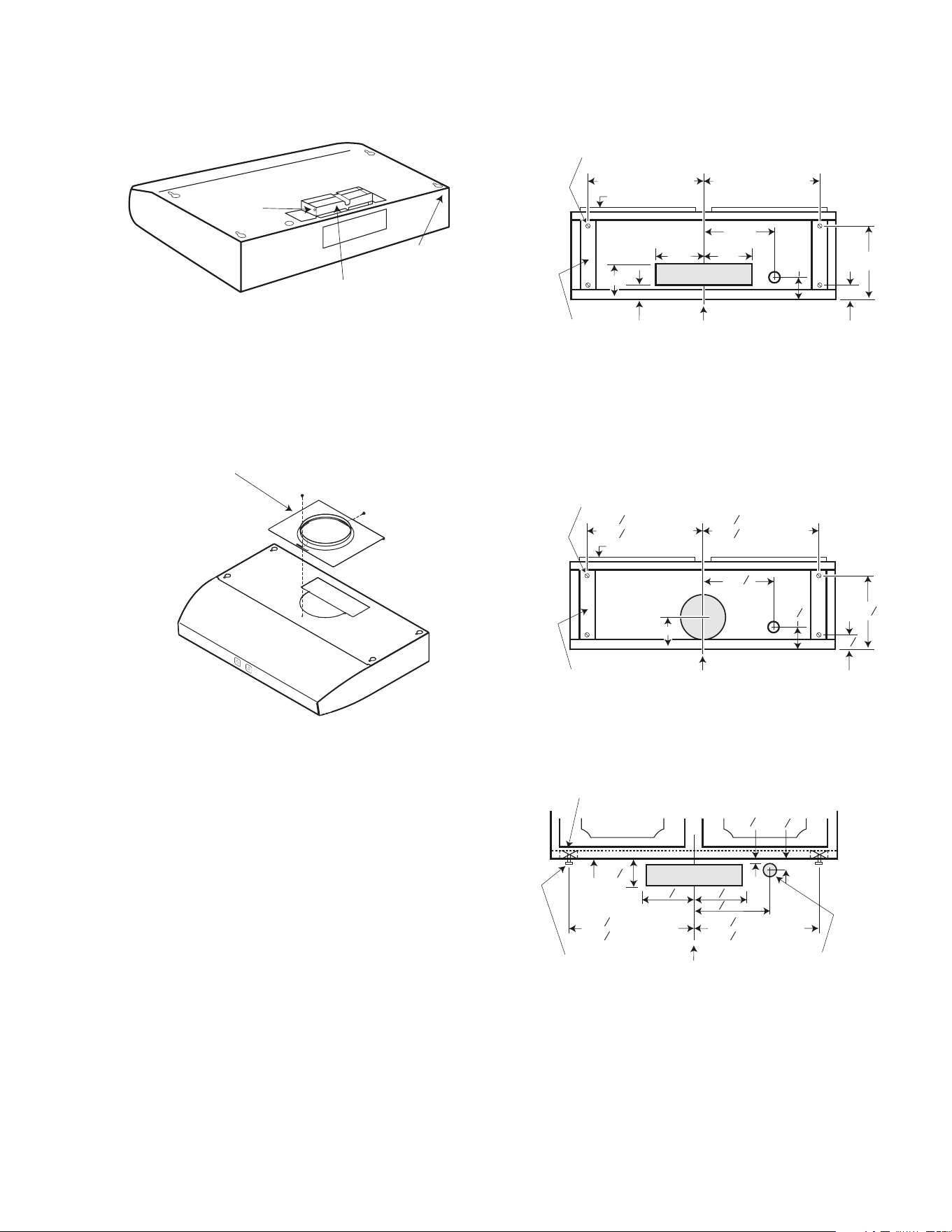

For rectangular ducted discharge installations only
1 Remove wrap from transition.
2 Attach rectangular transition over knockout opening with
3 - 3.5 x 6.5 mm screws.
3 Make sure damper pivot is nearest to top/back edge of
hood.
Rectangular transition
Top/back edge
Pivot
For round ducted discharge installations
Install 7” (17.8 cm) transition with the screws available on
the kit (purchase separately, see Optional accessories and
consumable parts section).
NOTE: The round transition can be installed up to 1 inch on
either side of the hood center to accommodate o-center
ductwork. In extreme ocenter installations, one end of the
duct connector may need to be trimmed to clear the electrical
cable clamp.
7” round transition
Mark and Cut Vent Opening
Use the hood as a template and mark the locations on the
cabinet for the keyhole screw slots.
Select the vent option that your installation will require and
proceed to that section
For a non-vented (recirculating) installation
No additional steps needed.
Outside top exhaust
(Vertical duct– 3
1
⁄4”x 10” rectangular transition)

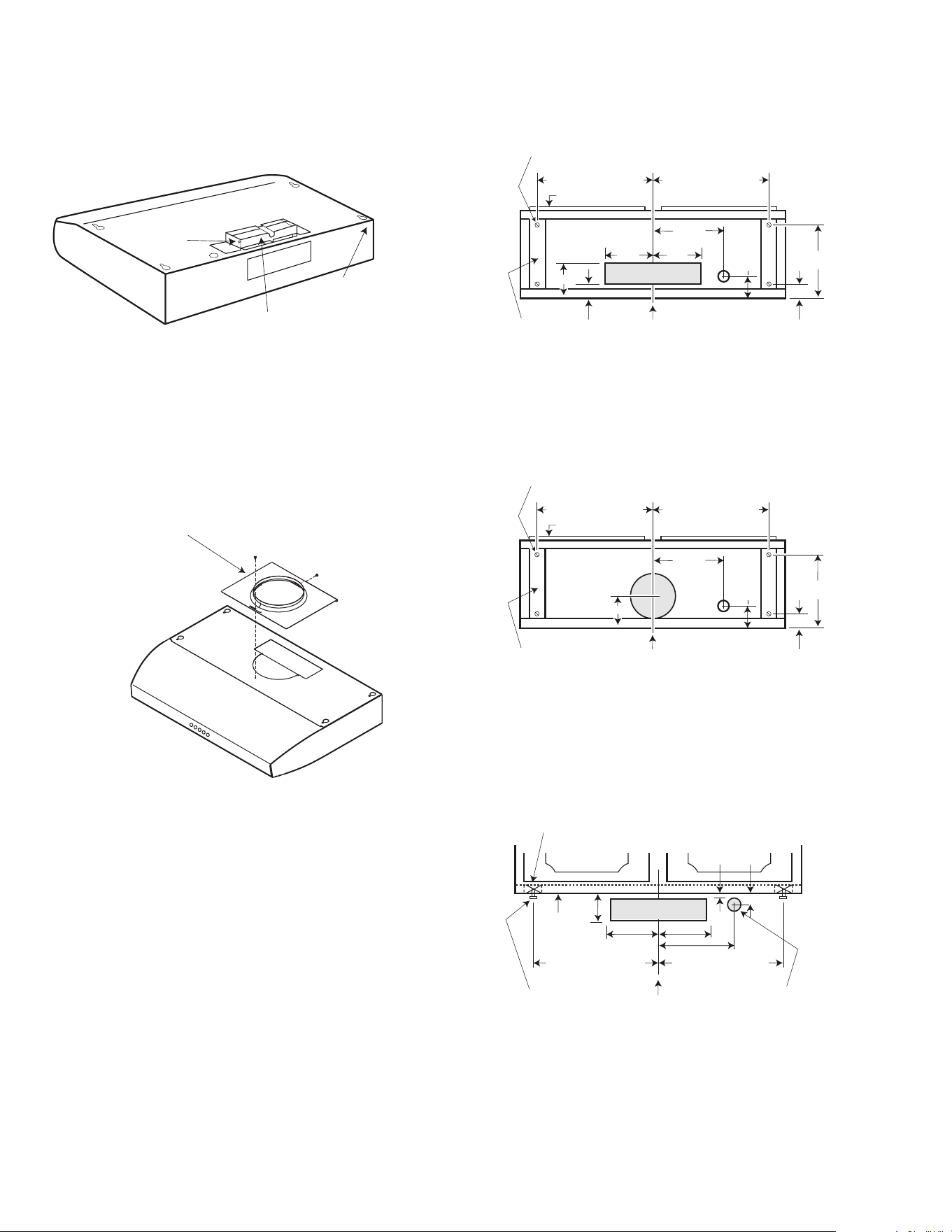

1 Use the diagram or the hood as a template and mark the
locations on the cabinet for ductwork and electrical wiring
and keyhole screw slots.
Centerline Electrical access
hole (in cabinet
bottom)
Wood shims (recessed
bottom cabinets only)
Hood mounting screws (4)
13
15
⁄16” (30” hood)
16
15
⁄16” (36” Hood)
13
15
⁄16” (30” hood)
16
15
⁄16” (36” Hood)
Cabinet front
Cabinet bottom
12
1
⁄2”
5
1
⁄4”
5
1
⁄4”
1
1
⁄4”
1
1
⁄4”
1
1
⁄2”
10
1
⁄2”
5”
Vertical duct
access hole
1 Use saber or keyhole saw to cut a rectangular opening for
vent.
Outside top exhaust
(Vertical duct–7” round transition)
1 Use the diagram or the hood as a template and mark the
locations on the cabinet for ductwork, electrical wiring
and keyhole screw slots.
Wood shims (recessed
bottom cabinets only)
Hood mounting screws (4)
13
15
16” (30” hood)
16
15
16” (36” Hood)
13
15
16” (30” hood)
16
15
16” (36” Hood)
Cabinet front
Cabinet bottom
12
1
2”
1
1
4”
1
1
2”
10
1
2”
5”
HOLE
Access hole for
7” round duct
Centerline
Electrical access hole
(in cabinet bottom)
7” DIA.
2 Use saber or keyhole saw to cut a round opening for vent.
Outside rear exhaust
(Horizontal duct– 3
1
⁄4”x 10” rectangular transition)
1 Use the diagram or the hood as a template and mark the
locations on the cabinet for ductwork, electrical wiring
and keyhole screw slots.
Centerline
Electrical access hole
(in wall)
Cabinet
bottom
Horizontal duct
access hole
Hood mounting
screws (4)
Cabinet front
13
15
16” (30” hood)
16
15
16” (36” Hood)
13
15
16” (30” hood)
16
15
16” (36” Hood)
1
9
16”
3
3
4
5
1
4
”
”5
1
4
”
12
7
16
”
1
8”
3 Use saber or keyhole saw to cut a rectangular opening for
vent.
8

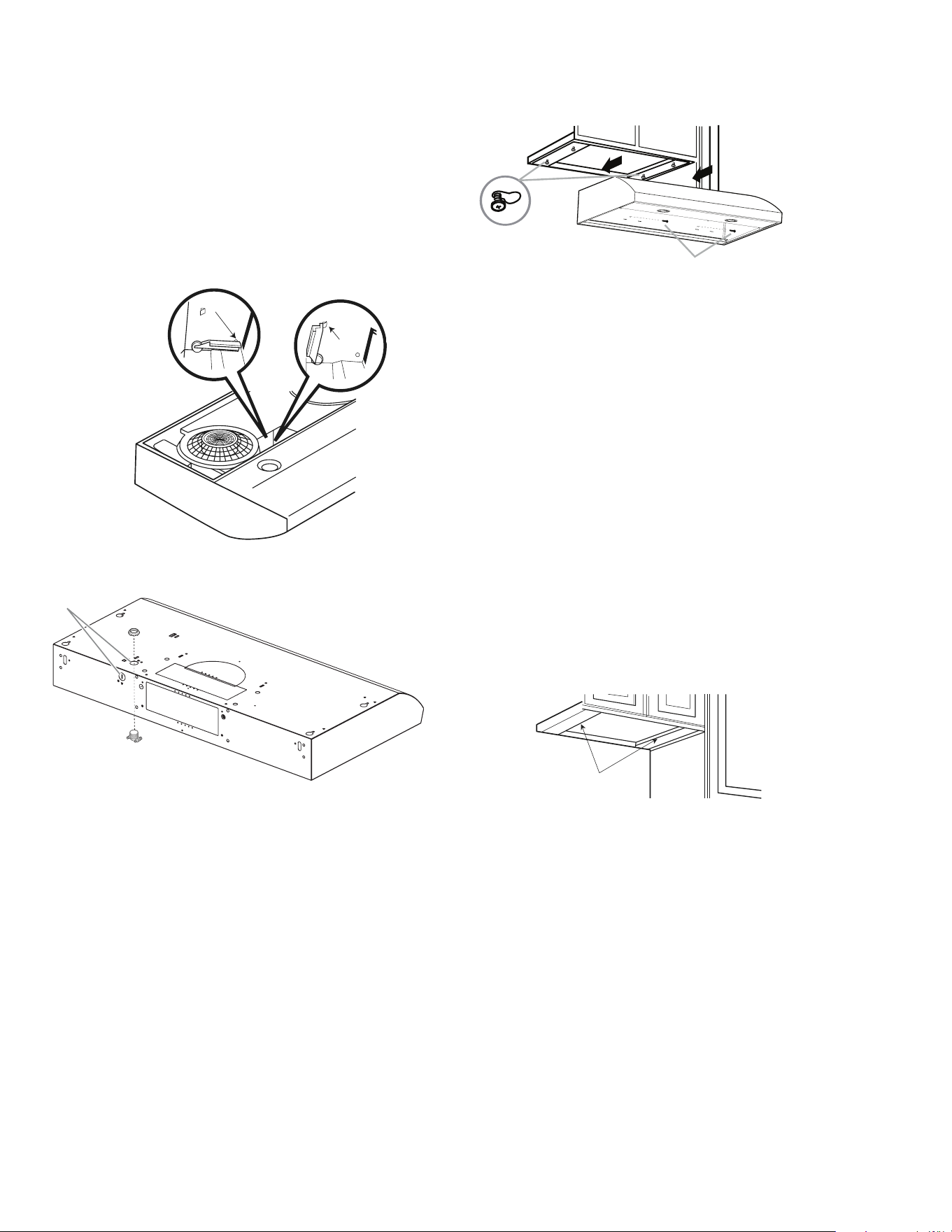

Choose Venting Option
The hood can be set to vent outside or to recirculate air back
into the kitchen. The plastic vent lever is located near the
center of the hood opening.
To vent to the outside, make sure the plastic vent lever is in
the HORIZONTAL position (flat against the metal top of the
hood). To recirculate air into the kitchen, make sure the plastic
vent lever is in the VERTICAL position (flat against the plastic
blower housing).
NOTE: In order to change the vent lever position, you will
need to pull the lever out slightly to clear the plastic tabs.
Hood shown lying upside down
Set for
outside venting
Set for
recirculating
Stop tab
Stop tab
Install Strain Relief
A
Install a UL listed/CSA approved ½” (13 mm) strain relief over
one of the knockouts (A) according to the selected discharge.
Mounting the Hood
1 Drill pilot holes on the thin area of the previously marked
keyhole slots with a ¹/₈” (3 mm) drill bit.
2 Using 2 or more people, lift the hood into final position.
Feed enough electrical wire through the ½” UL listed or
CSA approved strain relief to make connections in the
terminal box. Tighten the strain relief screws.
3 Position the range hood so that the large end of
the keyhole slots are over the mounting screws.
Then push the hood toward the wall so that the
screws are in the neck of the slots. Install the .5
cm x 4.5 cm mounting screws in drywall anchors.
A
B
A. Mounting screws (4)
B. Security screws
3 Tighten the mounting screws, making sure the screws are
in the narrow neck of slots.
4 Tighten the security screws to the wall.
5 For direct wire installations, run the home power supply
cable according to the National Electric Code or CSA
standards and local codes and ordinances. There must
be enough wiring from the fused disconnect (or circuit
breaker) box to make the connection in the range hood
electrical terminal box.
NOTE: Do not reconnect power until the installation is
complete.
OPTIONAL: If you prefer, bend the rear tabs against the
rear of the range hood and attach to the wall using #8-18 x
⁵/₈” (4.2 x 16 mm) truss-head screws.
Connect Vent System
1 Connect the vent work to the range hood.
2 Seal joints with vent clamps or duct tape to make secure
and airtight.
Check that the backdraft dampers work properly.
For recessed bottom cabinet only
If the cabinets have front, side or back trim, make 2 wood
shims the width of the trim and attach them to the cabinet
bottom recess on both sides.
See previous page for marking locations.
Wood shims
1 Cut holes at marked locations for duct and electrical
wiring. For the vertical duct, cut out 3⁄4” extra toward the
front of the cabinet so you can move the duct freely when
installing the hood. It may also ease installation by cutting
the hole 10¹⁄ ₂” instead of 10”.
2 Drive a 4.5 x 13 mm screw (from the hardware packet)
partway into each center of the narrow neck of the keyhole
slots marked on the cabinet bottom.
3 Fix the wiring conduit to the hood.
4 Slide the hood back against the wall. Tighten the mounting
screws. Be sure the screw heads are in the narrow neck of
the keyhole slot. Connect ductwork to hood.
9

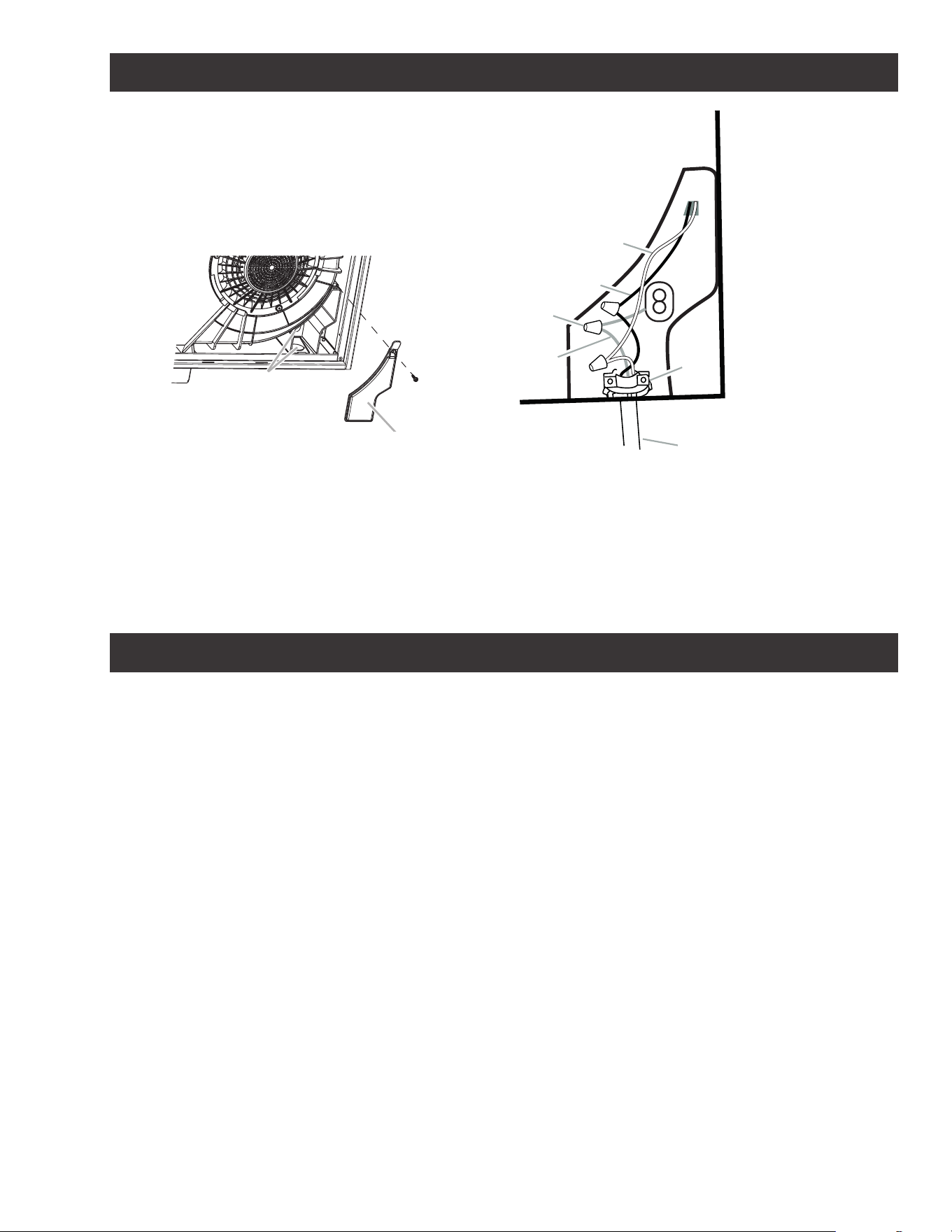

Electrical Connection
IWARNING
ELECTRICAL SHOCK HAZARD.
DISCONNECT POWER BEFORE SERVICING. REPLACE ALL
PARTS AND PANELS BEFORE OPERATING. FAILURE TO DO
SO CAN RESULT IN DEATH OR ELECTRICAL SHOCK.
1 Remove the knockout and the Junction box cover, and
then install the conduit connector (cULus listed) in the
junction box.
A
B
A. Knockout
B. Junction box cover
2 Run 3 wires - black, white, and green - according to the
National Electrical Code and local codes and ordinances,
in 1⁄2” conduit from the service panel to the junction box.
A
B
C
D
E
F
A. White wires
B. Black wires
C. CUL listed wire connector
D. Yellow-green (or bare)
ground wire
E. Homepower supply cable
F. UL listed or CSA approved 1⁄2”
strain relief
iWARNING
ELECTRICALLY GROUND THE BLOWER. CONNECT THE
GROUND WIRE TO THE GREEN AND YELLOW GROUND
WIRES IN THE TERMINAL BOX. FAILURE TO DO SO CAN
RESULT IN DEATH OR ELECTRICAL SHOCK.
3 Connect the black wire from the service panel to the black
or the red in the junction box. Connect the white to white
and green to green-yellow.
4 Close and secure the junction box cover.
Complete Installation
Replace filters.
Check operation of the hood.
If range hood does not operate:
• Check that the circuit breaker is not tripped or the house
fuse blown.
• Disconnect power supply. Check that wiring is correct.
To get the most ecient use from your new range hood,
read the “Mainteinance” section.
Keep your Installation Instructions and Use and Care Guide
close to range hood for easy reference.
10

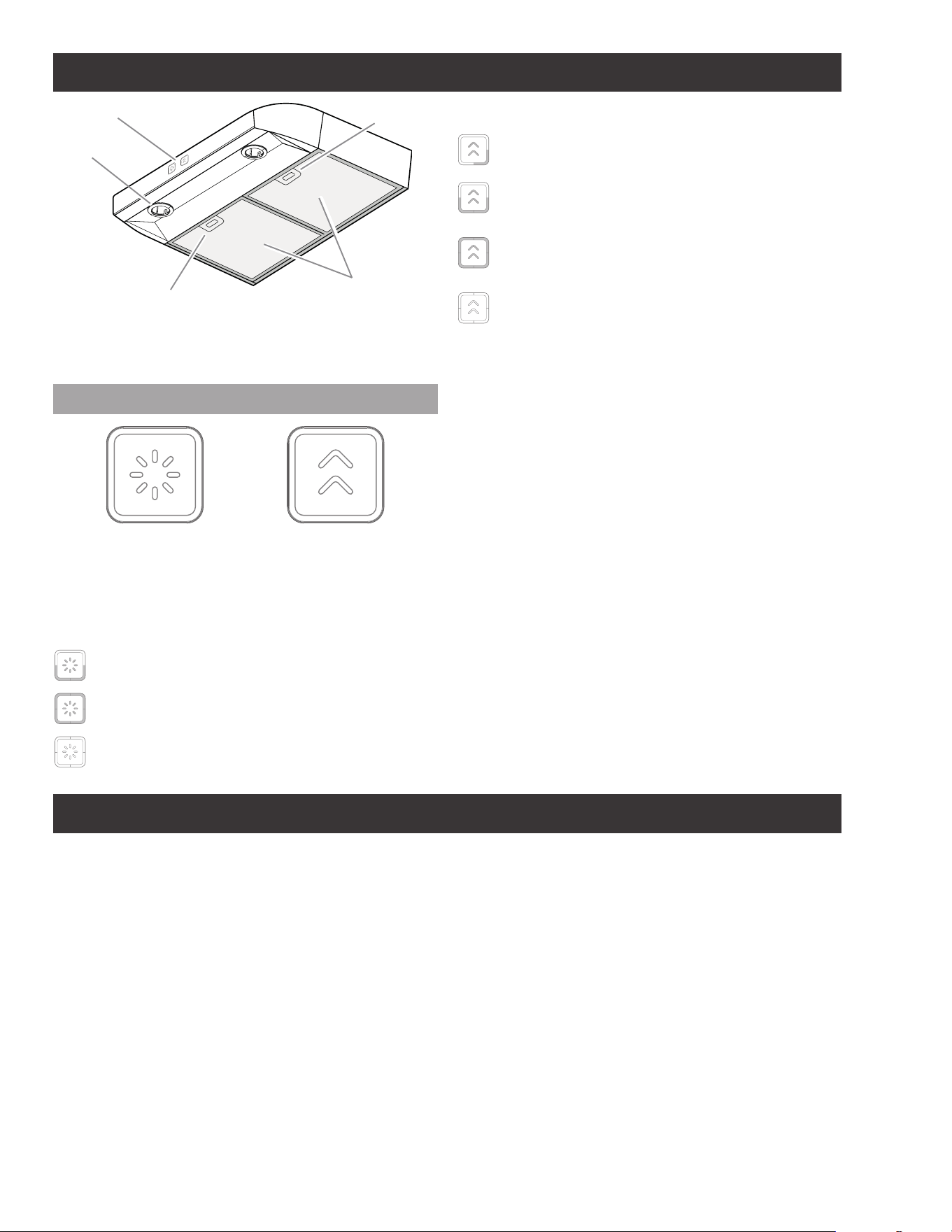

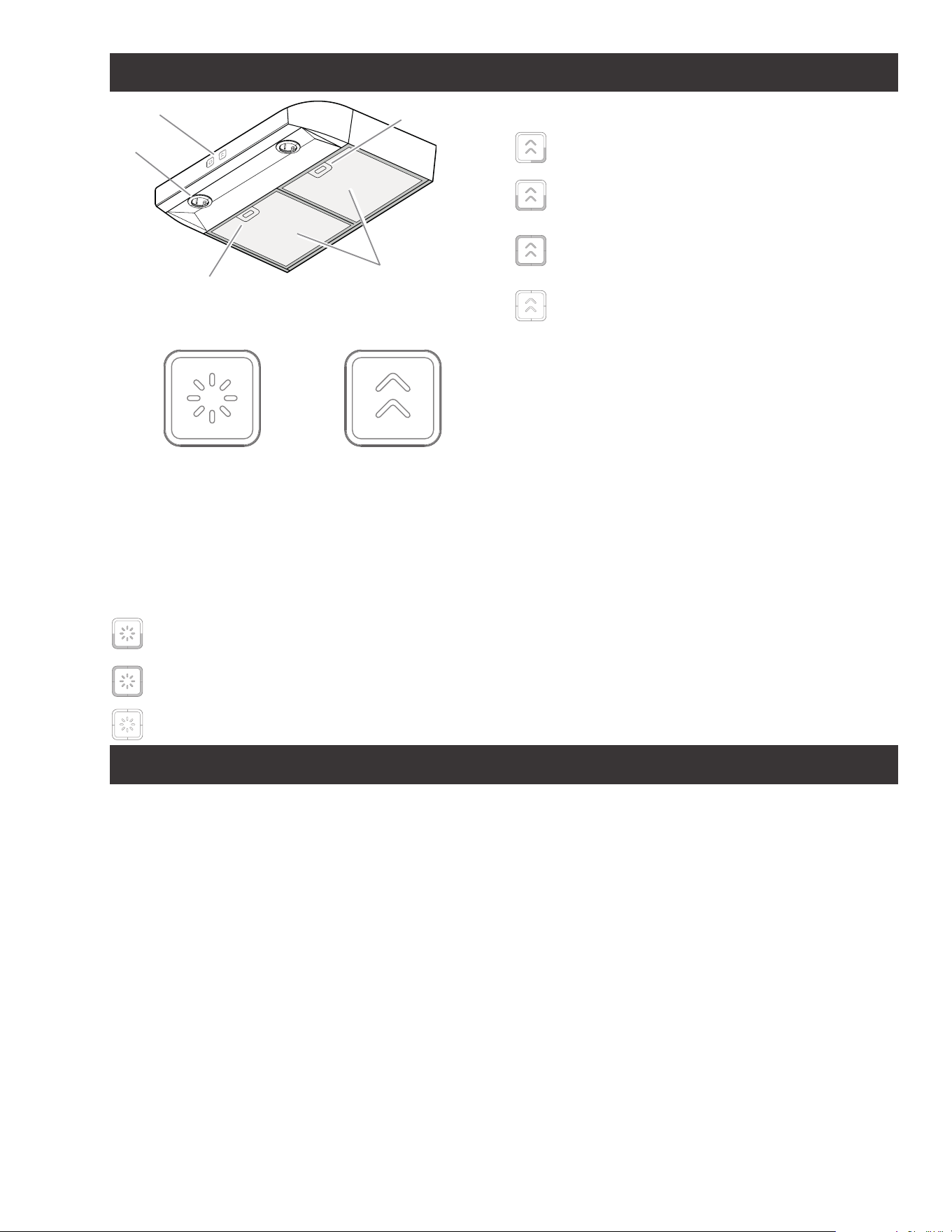

Description of the Hood
2
4
3
3
1
1 Blower and light controls
2 LED lamps
3 Grease filter handle
4 Grease filter
Control
A B
A. Light button
B. Blower button
Operation of the controls
It has a touch keyboard with no need to press the buttons.
Operating the light
The Light On/O button (A) controls both lights.
Press once for turning On soft light and the button sun
icon lightens with the bottom half of the edge slightly.
Press again for regular light and the button will be
completely illuminated.
Press a third time to turn O the light, the whole
button light turns o.
Operating the blower
Press the button (B) to turn On the hood on low
speed, the icon and right low corner of the edge on
button will be illuminated.
Press a second time for medium speed, the icon and
the lower half of the edge on the button enlightens.
Press the button a third time to activate third speed
for five minutes (the full icon and edge will be
illuminated) and then, automatically switch to high
speed.
Press the button a fifth time to turn Off the blower and
button lights.
Change light color
With lights and motor turned Off, press and hold light button
for 3 sec, both buttons will fully illuminate on the current light
color. The buttons can be used to select desired color (Light
<< button backwards, Blower button forward >>)
Available light colors are white (default color), blue, green or
red. To set color, choose one and press both buttons at the
same time.
Sound
To enter sound mode, with lights and motor turned Off
press both buttons at the same time and the upper left
corner of the light button will illuminate with white light. The
buttons can be used to select desired sound (Light <<button
backwards, Blower button forward>>).
Available feedback sounds are regular beep, soft beep and
mute. As the regular and soft beep are selected, the hood
will reproduce each sound. When mute is selected, upper left
corner of the light button will illuminate with red light. To set
sound, choose one and press both buttons at the same time.
CFM Reduction System
Before operating your hood:
Some States and Provinces of the US & Canada restrict the
maximum exhausting airflow of range hoods.
Airflow is measured as cubic feet per minute (CFM).
These maximum levels allowed are detailed in the local code
of your area. Please check local codes to find out if you need
to restrict the maximum airflow of your hood. If your local
code mandates a maximum airflow level below the maximum
airflow of this hood (i.e. 400 CFM), please execute the
procedure below to reduce the maximum airflow.
With blower and light turned O
• Press and hold both buttons at the same time for 3 sec
you will hear a beep and the icon lights (no edge) will
illuminate for 3 seconds.
• This action will disable speed 3 and eectively lower the
maximum airflow to > 300 CFM.
• Locate the CFM certification sticker in the hardware pack.
• Peel and Ax this sticker to a visible area in the blower.This
sticker provides ocial certification to your local inspector
that this hoods maximum airflow has been reduced to >
300 CFM.Indicators of filter saturation:
At regular time intervals, the hood indicates the need of
performing filter maintenance.
Blower button icon blink (no edge):
Perform grease filter maintenance.
Light button blink (no edge):
Perform activated charcoal filter maintenance.
Reset of filter saturation indicators:
With blower Off press and hold the blower button for 3 sec.
Activation of saturation indicator activated charcoal filter:
NOTE: This operation must be performed with the hood off.
This indicator is normally deactivated; press and hold the
blower button for 3 sec. to activate the function: the button
blinks for 1 sec.
To deactivate the function, press and hold the blower button
for 3 sec., the button blinks for half a sec.
11
Cleaning
Do not spray cleaners directly to the control while cleaning the
Hood. The cooker hood should be cleaned regularly (at least
with the same frequency with which you carry out maintenance
of the fat filters) internally and externally. Clean using the
cloth dampened with neutral liquid detergent. Do not use
abrasive products.
DO NOT USE ALCOHOL!
I WARNING:
Failure to carry out the basic cleaning recommendations of the
cooker hood and replacement of the filters may cause fire risks.
Therefore, we recommend oserving these instructions.
The manufacturer declines all responsibility for any damage to
the motor or any fire damage linked to inappropriate maintenance
or failure to observe the above safety recommendations.
Grease Filter
Traps cooking grease particles.
This must be cleaned once a month using non aggressive
detergents, either by hand or in the dishwasher, which must be
set to a low temperature and a short cycle. When washed in
a dishwasher, the grease filter may discolour slightly, but this
does not affect its filtering capacity.

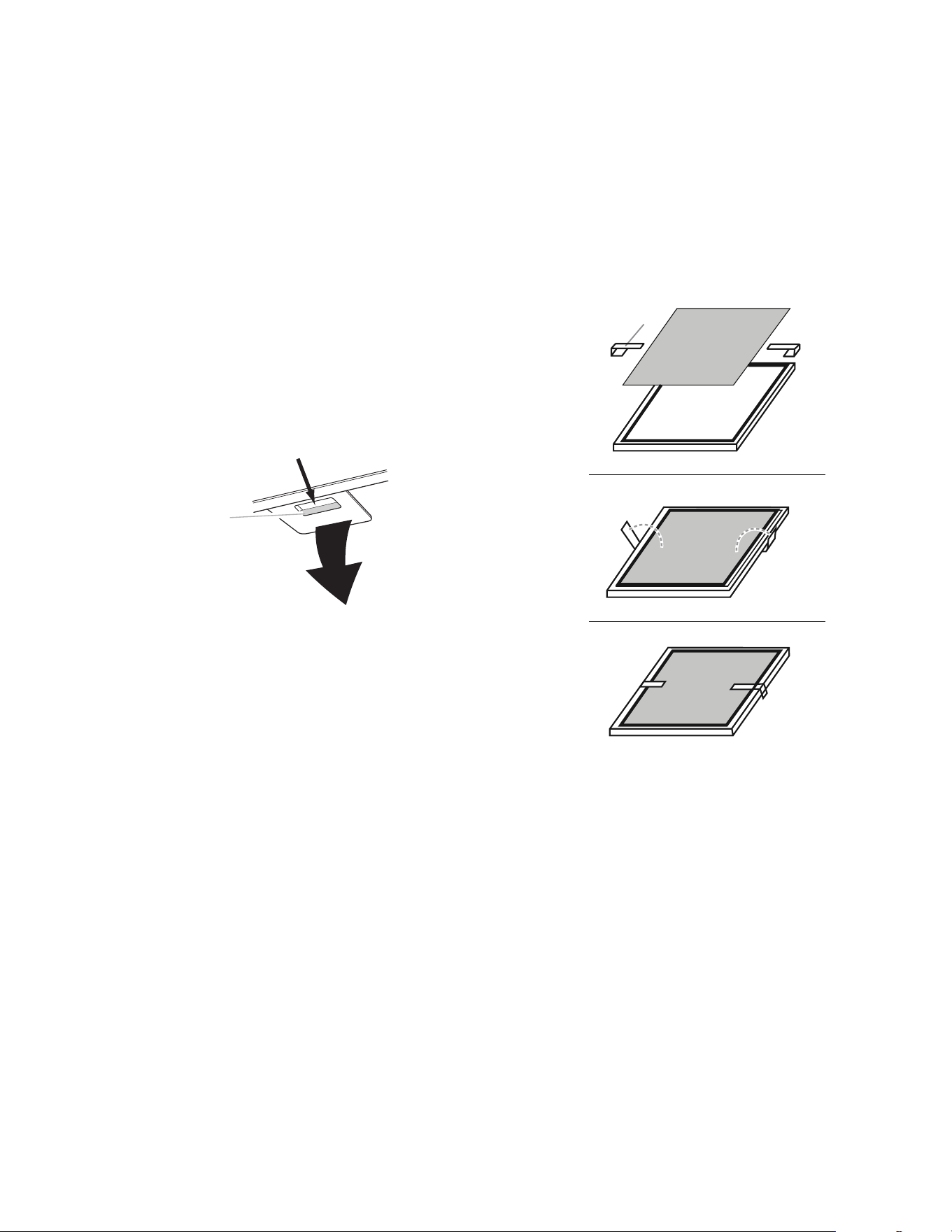

To remove the grease filter, pull the spring release handle.
A
A. Spring handle release
Replacing a LED Lamp
The LED lights are replaceable by a service technician only.
See “Who to contact” section in the warranty for service
contact information.
Charcoal Filter
If the model is not vented to the outside, the air will be
recirculated through disposable charcoal filters that help
remove smoke and odors.
The charcoal filters cannot be cleaned.
They must be replaced.
The charcoal filters are clipped inside of each metal grease
filter (mounting instructions included with charcoal filters kit).
The charcoal filters should be replaced every 4-6 months
(depending on hood usage).
NOTE: DO NOT rinse, or put charcoal filters in an automatic
dishwasher.
NOTE: Charcoal filters are not included with the hood.
They must be ordered from your supplier.
Order the needed kit specifying your hood model and width
size.
Charcoal filter placement (Recirculating accessories)
Fit the charcoal filter mattress on the upper side of each
grease filter.
Use provided springs to fix it in place.
NOTE: When removing for replacing for a new one do not
remove Fixing Springs, simply pull out one and rotate outwards.
Fixing spring
Charcoal filter
Grease filter
top side
12
ELICA North America
TWO-YEAR LIMITED WARRANTY
TO OBTAIN SERVICE UNDER WARRANTY
Owner must present proof of original purchase date. Please keep a copy of your dated proof of purchase (sales slip) in
order to obtain service under warranty.
PARTS AND SERVICE WARRANTY
For the period of two (2) years from the date of the original purchase, Elica will provide free of charge, non consumable
parts or components that failed due to manufacturing defects. During these two (2) years limited warranty, Elica will also
provide free of charge, all labor and in-home service to replace any defective parts.
WHAT IS NOT COVERED
• Damage or failure to the product caused by accident or act of God, such as, flood, fire or earthquake.
• Damage or failure caused by modification of the product or use of non-genuine parts.
• Damage or failure to the product caused during delivery, handling or installation.
• Damage or failure to the product caused by operator abuse.
• Damage or failure to the product caused by dwelling fuse replacement or resetting of circuit breakers.
• Damage or failure caused by use of product in a commercial application.
• Service trips to dwelling to provide use or installation guidance.
• Light bulbs, metal or carbon filters and any other consumable part.
• Normal wear of finish.
• Wear to finish due to operator abuse, improper maintenance, use of corrosive or abrasive cleaning products/pads and
• When the product has not been operated in accordance with the accompanying instructions for use.
oven cleaner products.
WHO IS COVERED
This warranty is extended to the original purchaser for products purchased for ordinary residential use in North America
(Including the United States, Guam, Puerto Rico, US Virgin Islands & Canada).
This warranty is non-transferable and applies only to the original purchaser and does not extend to subsequent owners of
the product. This warranty is made expressly in lieu of all other warranties, expressed or implied, including, but not limited
to any implied warranty of merchantability or fitness for a particular purpose and all other obligations on the part of Elica
North America, provided, however, that if the disclaimer of implied warranties is ineective under applicable law, the dura-
tion of any implied warranty arising by operation of law shall be limited to two (2) years from the date of original purchase
at retail or such longer period as may be required by applicable law
.
This warranty does not cover any special, incidental and/or consequential damages, nor loss of profits, suered by the
original purchaser, its customers and/or the users of the Products.
WHO TO CONTACT
To obtain service under warranty or for any service related question:
USA & CANADA - Western Provinces
SERVICE POWER
888 732 8018
CANADA - Ontario Province
AGI Services
888 651 2534
CANADA - Quebec & Atlantic Provinces
Ateliers G. Paquette
800 463 0119
•
•
To ensure prompt after-sales service, when you call we will kindly ask you to provide the following information indicated
on the nameplate inside the hood: hood model, 12 NC and date of purchase on original invoice.To access the nameplate,
all you have to do is remove the grease filters.
•
Register your product in
elica.com
and earn a 3
rd
year of factory
warranty, covering all parts
plus in-home labor.
12NC:
Hood model:
Serial No:
Date of purchase on original invoice:
13
APPROUVÉ POUR LES APPAREILS DE TYPE RÉSIDENTIEL
POUR UNE UTILISATION RÉSIDENTIELLE SEULEMENT
LISEZ CES INSTRUCTIONS ET CONSERVEZ-LES
VEUILLEZ LIRE CES INSTRUCTIONS AU COMPLET AVANT DE COMMENCER.
L’INSTALLATION DE L’APPAREIL DOIT RESPECTER TOUS LES CODES EN VIGUEUR.
IMPORTANT : Conservez ces instructions afin de pouvoir les remettre à l’inspecteur-électricien de votre région.
INSTALLATEUR : Veuillez laisser ces instructions avec l’appareil pour le propriétaire.
PROPRIÉTAIRE : Veuillez conserver ces instructions pour pouvoir vous y référer plus tard.
Avertissement de sécurité : Coupez l’alimentation du circuit dans le panneau électrique et verrouillez le
panneau avant de raccorder les fils de cet appareil.
Exigence : 120 V~, 60 Hz circuit de dérivation de 15 V~, 20 Hz, de 15 ou 20 A.
Avis de Sécurité Important .......................................................................................................................................................................................................14
Exigences électriques et d’installation ................................................................................................................................................................................. 15
Diimensions du Produit ............................................................................................................................................................................................................... 15
Liste des pièces ............................................................................................................................................................................................................................. 16
Pièces non fournies ............................................................................................................................................................................................................... 16
Méthodes d’évacuation ............................................................................................................................................................................................................... 16
Version sans conduit (Recyclage) .................................................................................................................................................................................... 16
Évacuation horizontale ......................................................................................................................................................................................................... 16
Évacuation verticale ............................................................................................................................................................................................................... 17
Installation - Version à conduit ................................................................................................................................................................................................ 17
Connexion électrique ..................................................................................................................................................................................................................20
Achever l’installation ...................................................................................................................................................................................................................20
Description de la hotte ............................................................................................................................................................................................................... 21
Commandes .............................................................................................................................................................................................................................. 21
Système de réduction des CFM............................................................................................................................................................................................... 21
Entretien .......................................................................................................................................................................................................................................... 22
FRANÇAIS
Table des matières
14
Avis de Sécurité Important
ATTENTION POUR UNE UTILISATION GÉNÉRALE DE
VENTILATION UNIQUEMENT. NE PAS UTILISER POUR
ÉVACUER DES MATIÈRES ET DES VAPEURS DANGEREUSES
OU EXPLOSIVES.
AVERTISSEMENT: POUR RÉDUIRE LES RISQUES D’INCENDIE,
DE CHOC ÉLECTRIQUE OU DE BLESSURES AUX
PERSONNES, RESPECTEZ CE QUI SUIT:
a) N’utilisez cet appareil que de la manière prévue par le
fabricant. Si vous avez des questions, contactez le fabricant.
b) Avant de procéder à l’entretien ou au nettoyage de
l’appareil, coupez l’alimentation au niveau du panneau de
service et verrouillez le dispositif de déconnexion du service
afin d’éviter toute remise sous tension accidentelle. Si le
dispositif de déconnexion ne peut pas être verrouillé, fixez
solidement un dispositif d’avertissement bien visible, tel
qu’une étiquette, sur le panneau de service.
AVERTISSEMENT: POUR RÉDUIRE LES RISQUES D’INCENDIE,
D’ÉLECTROCUTION OU DE BLESSURE, RESPECTEZ LES
POINTS SUIVANTS :
a) Les travaux d’installation et le câblage électrique doivent
être eectués par des personnes qualifiées, conformément
à tous les codes et normes applicables, y compris la
construction à indice de résistance au feu.
b) Une quantité d’air susante est nécessaire pour assurer
une bonne combustion et l’évacuation des gaz par le
conduit (cheminée) des appareils à combustible, afin
d’éviter le refoulement. Suivez les directives du fabricant de
l’équipement de chauage et les normes de sécurité telles
que celles publiées par la National Fire Protection Association
(NFPA) et l’American Society for Heating, Refrigeration and
Air Conditioning Engineers (ASHRAE), ainsi que les autorités
locales compétentes en matière de code.
c) Lorsque vous découpez ou percez un mur ou un plafond,
n’endommagez pas le câblage électrique et les autres services
cachés.
d) Les ventilateurs aspirants doivent toujours être ventilés
vers l’extérieur.
ATTENTION: Afin de réduire les risques d’incendie et
d’évacuer correctement l’air, veillez à évacuer l’air à l’extérieur
- ne pas évacuer l’air à l’intérieur des murs ou des plafonds,
dans les greniers ou les vides sanitaires, ou dans les garages.
AVERTISSEMENT: Pour réduire le risque d’incendie ou de
choc électrique, n’utilisez pas ce ventilateur avec un dispositif
de contrôle de vitesse à semi-conducteurs.
AVERTISSEMENT : POUR REDUIRE LE RISQUE D’INCENDIE,
N’UTILISEZ QUE DES CONDUITS METALLIQUES.
REMARQUE: Avant toute opération de nettoyage ou
d’entretien, débrancher la hotte en retirant la fiche ou en
déconnectant l’alimentation électrique.
AVERTISSEMENT: POUR REDUIRE LE RISQUE D’INCENDIE
DE GRAISSE SUR LA CUISINIERE :
a) Ne laissez jamais les appareils de surface sans surveillance
à des réglages élevés. Les ébullitions provoquent des fumées
et des débordements graisseux qui peuvent s’enflammer.
Faites chauer les huiles lentement à feu doux ou moyen.
b) Allumez toujours la hotte lorsque vous cuisinez à feu vif ou
lorsque vous faites flamber des aliments (par exemple, Crêpes
Suzette, Cherries Jubilee, Peppercorn Beef Flambe’).
c) Nettoyez fréquemment les ventilateurs. La graisse ne doit
pas s’accumuler sur le ventilateur ou le filtre.
d) Utiliser des casseroles de taille appropriée. Utilisez toujours
des ustensiles de cuisine adaptés à la taille de l’élément de
surface.
REMARQUE: Portez toujours des gants de travail pour toutes
les opérations d’installation et d’entretien.
AVERTISSEMENT : Pour réduire les risques d’incendie et de
choc électrique, n’installez cette hotte qu’avec des modèles
de souerie à distance d’une puissance maximale (courant
et/ou chevaux) ou des soueries intégrales fabriquées par
(nom du fabricant), modèle(s) (nom de l’appareil).Note :
a Puissance maximale recommandée pour la souerie à
distance.
AVERTISSEMENT : POUR RÉDUIRE LE RISQUE DE
BLESSURES AUX PERSONNES EN CAS D’INCENDIE DE
GRAISSE DE POÊLE, RESPECTEZ LES DISPOSITIONS
SUIVANTES:a
a) ÉTEIGNEZ LES FLAMMES à l’aide d’un couvercle
hermétique, d’une plaque à biscuits ou d’un plateau
métallique, puis éteignez le brûleur. SOYEZ PRUDENT POUR
ÉVITER LES BRÛLURES. Si les flammes ne s’éteignent pas
immédiatement, EVACUEZ ET APPELEZ LES POMPIERS.
b) Ne ramassez jamais une casserole en feu - Vous pourriez
vous brûler.
c) N’UTILISEZ PAS D’EAU, y compris des torchons ou des
serviettes mouillés - une violente explosion de vapeur
s’ensuivrait.
d) Utilisez un extincteur UNIQUEMENT si:Vous savez que vous
avez un extincteur de classe ABC et vous savez déjà comment
le faire fonctionner.Le feu est petit et contenu dans la zone
où il s’est déclaré.Les pompiers sont appelés.Vous pouvez
combattre le feu en tournant le dos à une sortie.
aSelon les “Conseils de sécurité en cas d’incendie dans la
cuisine” publiés par la NFPA.
REMARQUE: Cet appareil n’est pas destiné à être utilisé par
des personnes (y compris des enfants) dont les capacités
physiques, sensorielles ou mentales sont réduites, ou qui
manquent d’expérience et de connaissances, à moins qu’elles
n’aient reçu une surveillance ou des instructions concernant
l’utilisation de l’appareil de la part d’une personne responsable
de leur sécurité.
REMARQUE : Les enfants doivent être surveillés afin
de s’assurer qu’ils ne jouent pas avec l’appareil.
gences
15
IMPORTANT
Respectez tous les codes et les ordonnances en vigueur.
Le client a la responsabilité de :
• Contacter un électricien-installateur.
• Vérifier que l’installation électrique est adéquate et
conforme avec le Code national de l’électricité, ANSI/
NFPA 70 (la plus récente édition*), ou les normes C22.1-94,
Code canadien de l’électricité, Partie 1 et C22.2 No.0-M91
(La plus récente édition**) de la CSA, ainsi que tous les
codes et les ordonnances de votre région.
• Si le code le permet et que vous utilisez un fil de mise à la
tere distinct, il est recommandé de faire vérifier le chemin
du fil par un électricien.
• Ne pas mettre l’appareil à la terre sur une conduite de gaz.
• Consultez un électricien qualifié si vous n’êtes pas certain
que la hotte est mise à la terre correctement.
• N’installez pas un fusible dans le circuit neutre ou le circuit
de mise à la terre.
IMPORTANT
• Conservez ces instructions afin de pouvoir les remettre à
l’inspecteur-électricien.
• La hotte doit être câblée uniquement à l’aide de fils de
cuivre.
• Il faut raccorder la hotte directement à une boîte à fusible
ou à un disjoncteur par l’entremise d’une canalisation
électrique en métal.
• Le calibre de fil doit être conforme aux exigences du
Code national de l’électricité, ANSI/NFPA 70 (La plus
récente édition*), ou les normes C22.1-94, Code canadien
de l’électricité, Partie 1 et C22.2 0-M91 (La plus récente
édition**) de la CSA, ainsi que tous les codes et les
ordonnances de votre région.
• Il faut prévoir un connecteur de canalisation approuvé
par l’UL ou la CSA à chaque extrémité de la canalisation
d’alimentation (À la hotte et à la boîte de jonction).
Vous pouvez obtenir un exemplaire des normes indiquées en vous adressant à:
* La National Fire Protection Association, Batterymarch Park Quincy,
Massachusetts, 02269
** La CSA International, 8501 East Pleasant Valley Road, Cleveland, Ohio, 44131-
5575
AVANT D’INSTALLER LA HOTTE
1 Pour assurer la ventilation la plus ecace possible,
installez la conduite en ligne droite ou avec le moins de
coudes possibles.
ATTENTION : La sortie de la conduite de ventilation doit
donner sur l’extérieur.
2 Deux personnes sont nécessaires pour eectuer
l’installation.
3 La quincaillerie fournie permet de fixer la hotte à la
plupart des murs et des plafonds; consultez un installateur
qualifié pour vous assurer que la quincaillerie fournie est
adaptée à votre type de mur ou d’armoire.
4 N’utilisez pas de conduit flexible.
5 Dans le cas des endroits sujets aux TEMPÉRATURES
FROIDES, il faut installer un clapet de contre-tirage
supplémentaire afin de minimiser le retour d’air froid et
un isolant thermique non métallique afin de minimiser la
conduction de la température extérieur dans le conduit.
Il faut placer le clapet du côté de l’air froid de l’isolant
thermique.L’isolant doit être placé le plus près possible de
l’endroit où le conduit entre dans la partie chauée de la
maison.
6 Air d’appoint : Le code du bâtiment de votre région
peut exiger l’utilisation d’un système d’air d’appoint si
vous utilisez un système de ventilation à conduit dont le
mouvement d’air dépasse un certain nombre de CFM.
Le nombre de pi3/min varie d’une région à l’autre.
Consultez un professionnel de CVC pour connaître les
exigences précises de votre région.
Si la hotte est munie d’une fiche électrique, la raccorder à un
réceptacle conforme à la réglementation en vigueur et placé
en position accessible. Si la hotte n’est pas équipée d’une
fiche électrique (raccordement direct au réseau électrique)
ou si la fiche ne sera pas en position accessible après
l’installation, placez un interrupteur bipolaire homologué en
position accessible qui assure une déconnexion totale dans
des conditions de surtension de catégorie III, conformément
aux règles de câblage locales.
N’utilisez que des kits de connexion de cordon de hotte qui
ont été examinés et jugés acceptables pour une utilisation
avec ce modèle de hotte.
a) Ne pas faire fonctionner un ventilateur dont le cordon ou
la fiche est endommagé(e). Mettez le ventilateur au rebut
ou renvoyez-le à un centre de service agréé pour qu’il soit
examiné et/ou réparé.
b) Ne pas faire passer le cordon sous la moquette. Ne
pas couvrir le cordon avec des tapis, des patins ou des
revêtements similaires. Ne pas faire passer le cordon sous les
meubles ou les appareils électroménagers. Placez le cordon
à l’écart des zones de circulation et à un endroit où l’on ne
risque pas de trébucher dessus.
Dimensions du Produit
E
A
B
C
F
D
Modèles
EBL430S2 EBL436S2
A 30” (76.2 cm) 36” (91.4 cm)
B 20” (50.8 cm)
C 4
7
⁄10” (12 cm)
D 2
2
⁄5” (5.7 cm)
E 3
1
⁄4” x 10” (8.3 x 25.4 cm)
F 5
1
⁄10” (13 cm)
16

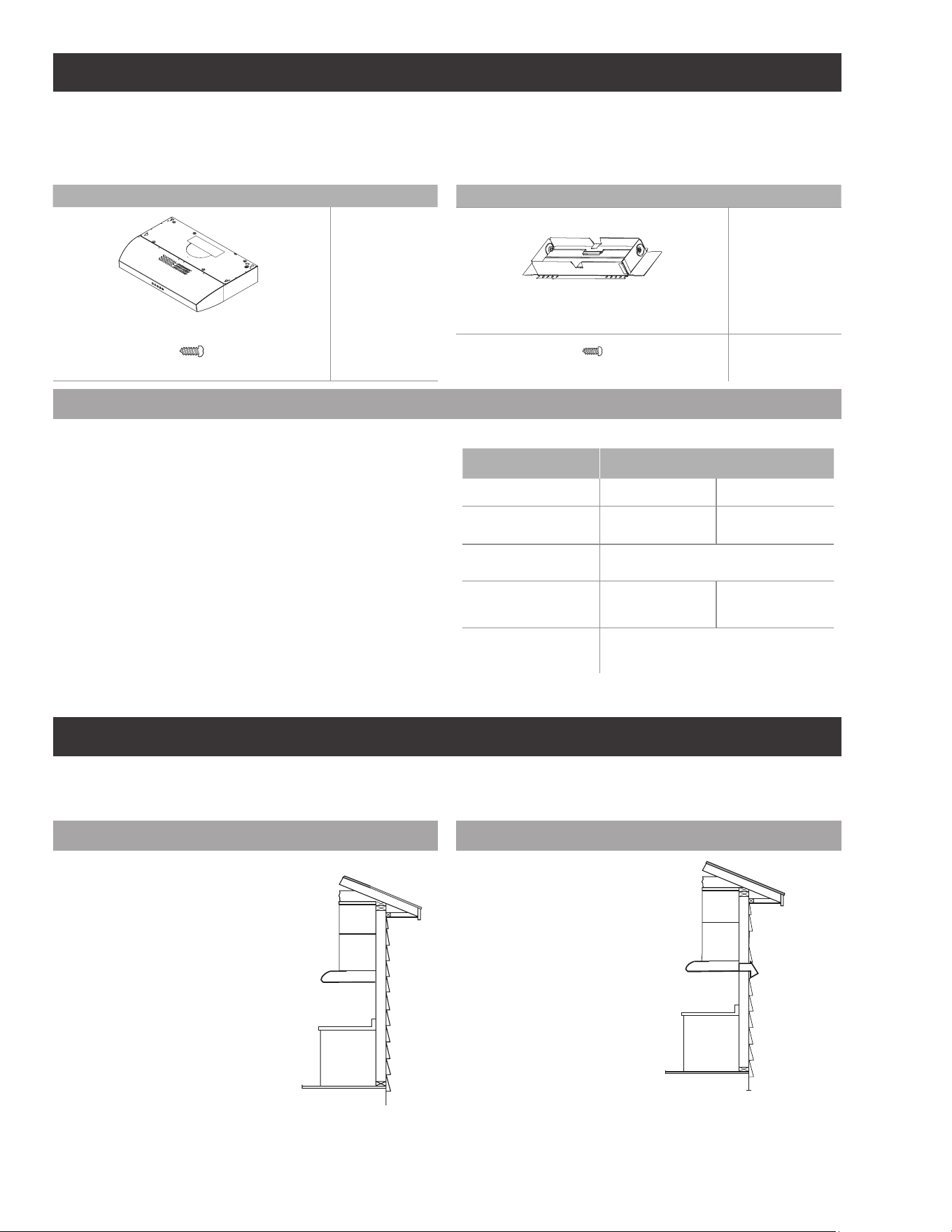

Liste des pièces
Retirer les pièces de leur emballage.
I ATTENTION
Enlever délicatement le carton, porter des gants pour se
protéger des bords coupants.
I AVERTISSEMENT
Enlever le film de protection recouvrant le produit avant de
commencer l’opération.
Pièces Fournies Quantité Pièces Fournies Quantité
Assemblage hotte avec lampes DEL
1
Module connecteur de conduit rectangulaire de
31⁄4” x 10” (8.3 x 25.4 cm)
4
4.5x13 mm
1
3.5x6.5 mm
1
Pièces non fournies
Outils nécessaires
• Perceuse
• Foret de 1
1
⁄4” (3.0 cm)
• Foret de
1
⁄8” (3.0 mm) pour avant-trous
• Crayon
• Pince à dénuder ou couteau utilitaire
• Ruban á mesurer ou règle
• Pistolet à calfeutrage et composé de calfeutrage résistant
aux intempéries
• Tournevis à lame plate
• Tournevis Philips
• Scie sauteuse ou scie à guichet
• Cisaille de ferblantier
Accessoires optionnel
KIT # Pièce
EBL430S2 EBL436S2
Kit de recyclage KIT02178 KIT02179
Kit de valve KIT02723
Kit de filtres à
graisse
GF04BE GF04BF
Kit d’air
conditionné
KIT02737B
Méthodes d’évacuation
Suivez à la lettre les directives présentées dans ce manuel.
Le fabricant refuse toute responsabilité en ce qui a trait à tout préjudice, dommage ou incendie causé par la non observation
des directives contenues dans le présent manuel.
Version sans conduit (Recyclage) Évacuation horizontale
REMARQUE:
Dans le cas de la version sans
conduit (À recyclage) seulement:
procurez-vous la trousse de
conversion en hotte à recyclage.
Utiliser un conduit
rectangulaire de
3
1
⁄4” x 10” (8.3 x 25.4 cm)
17

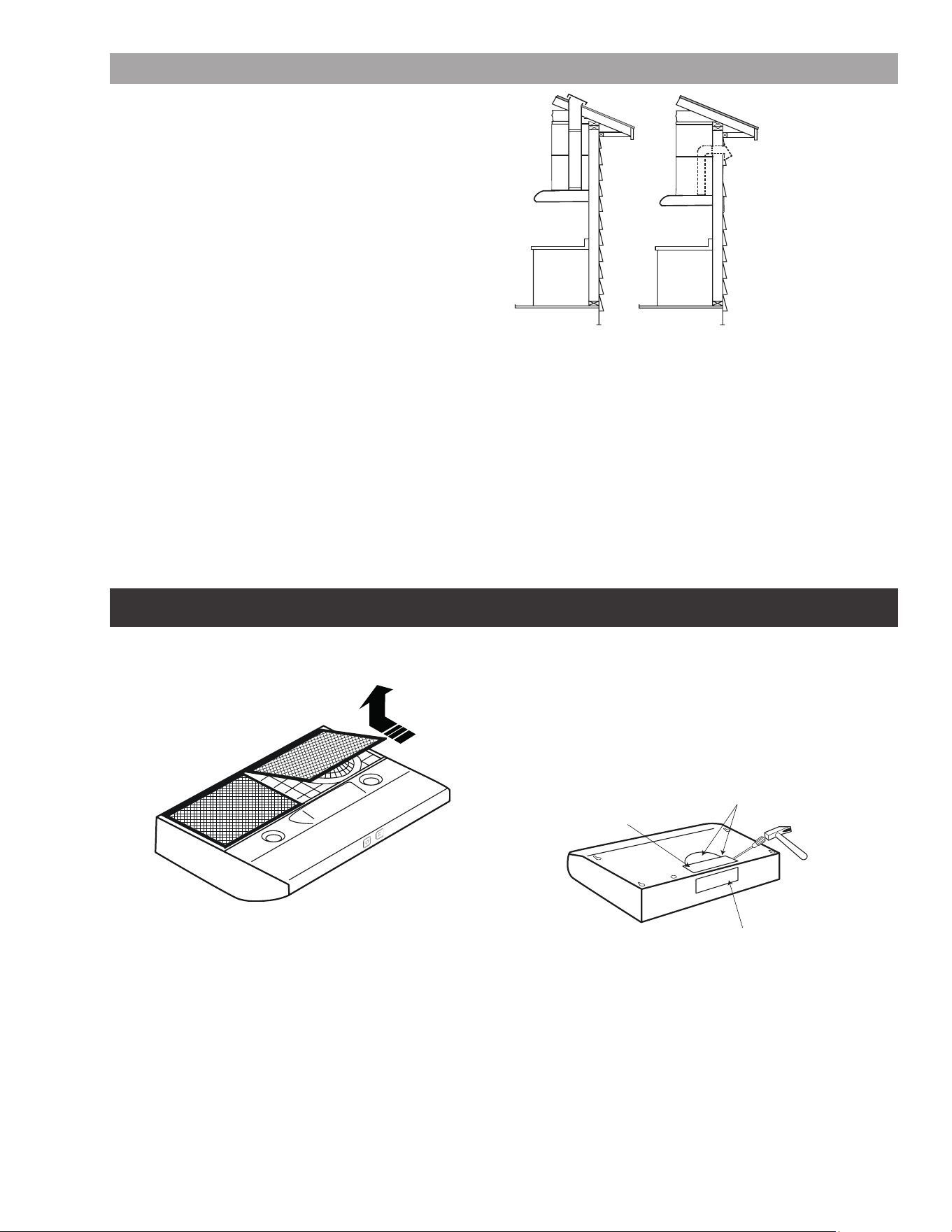

Évacuation verticale
Utiliser un conduit rectangulaire de
3
1
⁄4” x 10” (8.3 x 25.4 cm) ou utiliser un
conduit circulaire de 7” (17.8 cm)
Préparation
Ne coupez pas une solive ou un montant à moins qu’il soit
absolument nécessaire de le faire. Si vous devez couper une
solive ou un montant, vous devez construire un cadre de
soutien.
La quincaillerie fournie permet de fixer la hotte à la plupart
des murs et des plafonds.
Vous devez cependant demander à un technicien qualifié de
vérifier la solidité des matériaux selon le type de mur ou de
plafond.
Avant de couper, assurez-vous qu’il y a un dégagement
susant dans le plafond ou le mur pour passer la conduite de
sortie.
I ATTENTION
Pour l’installation des cuisinieres à gaz: Installer cette hotte de
sorte que le rebord inférieur est à 30” (76.2 cm) au-dessus de la
surface de cuisson.
Pour l’installation des cuisinieres électriques / induction: Installer
cette hotte de sorte que le rebord inférieur est pas moins de 25”
(65 cm) sur la surface de cuisson.
Il est recommandé d’installer cette hotte plus de 36” (91.4
cm) au-dessus de la surface de cuisson. Par pouce (2,54 cm)
supérieure à 36 (91.4 cm) diminuera l’ecacité de la capture de
la fumée et de l’humidité, et la performance de ventilation.
S’IL VOUS PLAÎT LIRE L’INSTALLATION POUR UNE
INSTALLATION SPÉCIFIQUE. Avant de choisir la hotte, vérifiez
la hauteur du plafond et la hauteur maximale de la hotte.
Installation - Version à conduit
Après avoir choisi le type d’évacuation, procéder comme suit:
1 Enlever les filtres à graisse.
IATTENTION
En cas d’utilisation de la hotte avec recyclage d’air, ne pas
enlever les parties prédécoupées pour les conduits et
commander les filtres à charbon nécessaires chez votre
revendeur.
R1 = Enlever uniquement les parties prédécoupées pour les
conduits rectangulaires.
R2 = Enlever les parties prédécoupées pour les conduits
circulaires et rectangulaires.
Décharge
rectangulaire
vertical
R1
R2
R1
Décharge
circulaire
vertical
Décharge
rectangulaire
horizontal
18

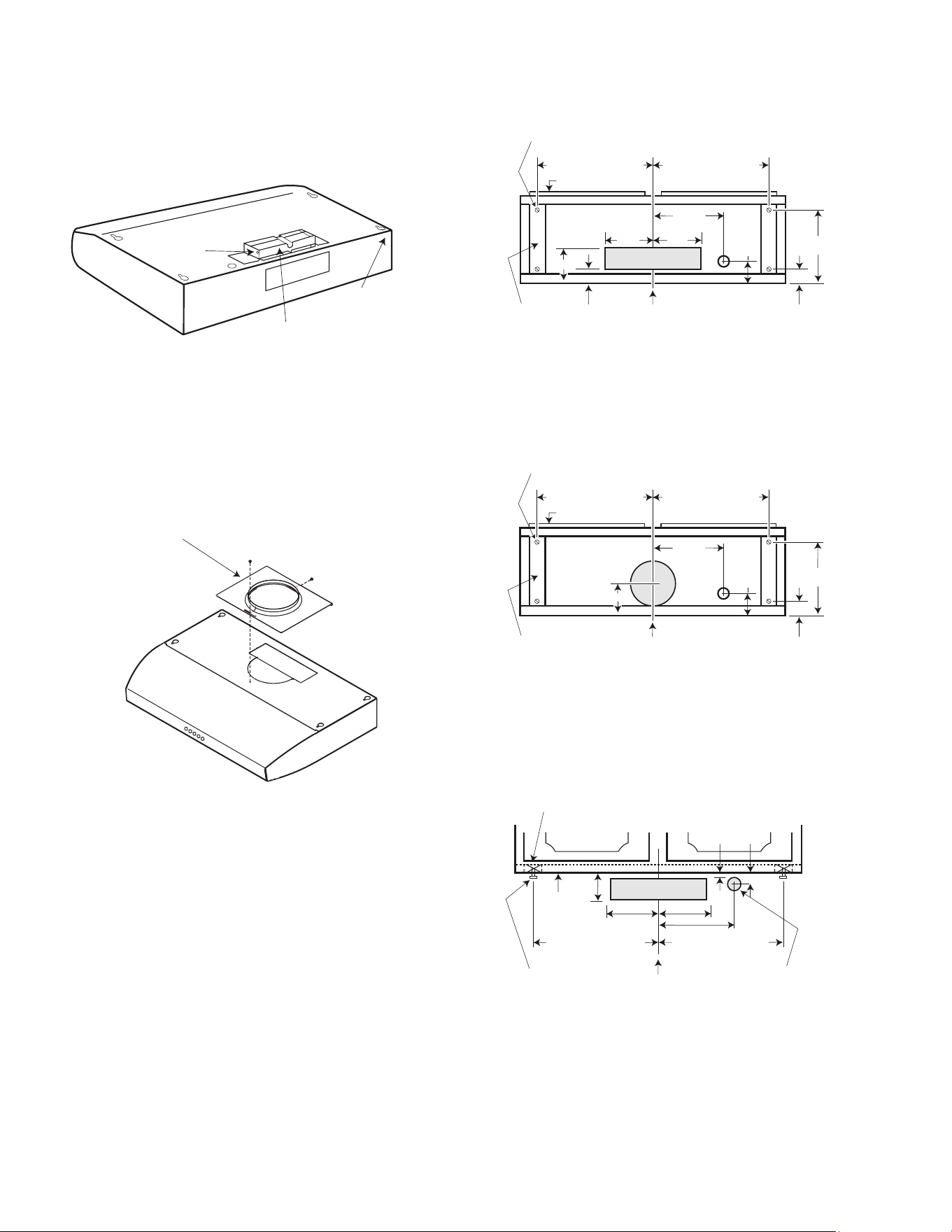

Pour les évacuations avec conduits rectangulaires
uniquement
1 Retirez l’emballage de la transition.
2 Attacher le joint ou la soupape d’évacuation sur
l’ouverture préformée à l’aide des 3 - 3,5 x 6,5 mm vis
prévues à cet eet.
3 S’assurer que les éléments soient le plus proche possible
de la partie arrière en haut de votre hotte.
Enlever la protection du clapet.
Joint/soupape d’évacuation
Partie arriére en
haut
Pivot
Pour les évacuations avec conduits circulaires
Installez la transition de 7” (17,8 cm) à l’aide des vis
disponibles sur le kit (à acheter séparément, voir la section
Accessoires en option et pièces consommables).
REMARQUE: Le raccord circulaire peut être installé jusqu’à
2,5 cm (1 pouce) de part et d’autre du centre de la hotte
pour permettre le décentrage des conduits. Dans le cas de
systèmes d’évacuation très décentrés, la partie terminale
du conduit d’évacuation peut être modifiée pour dégager
l’attache du fil électrique.
Raccord circulaire 7”
Marquez et coupez l’ouverture de l’évent
Utilisez le capot comme modèle et marquez les
emplacements sur l’armoire pour les fentes des vis en trou de
serrure.
Sélectionner le type d’évacuation choisi pour votre hotte et
procéder:
Pour une installation non ventilée (Recyclage d’air)
Aucune étape supplémentaire n’est nécessaire.
Évacuation extérieure par le dessus de la hotte
(Conduit vertical rectangulaire de 3
1
⁄4” x 10”)
1 Utiliser le schéma ou la hotte comme patron et indiquer
sur l’armoire l’emplacement des conduits, des fils
électriques et les fentes réglables pour les vis.
Axe du
centre
Accès au circuit électrique
(à l´arrière du meuble)
Morceaux en bois (pour armoire
encastrée uniquement)
Vis de fixation (4)
13
15
⁄16” (modèle 30”)
16
15
⁄16” (modèle 36”)
13
15
⁄16” (modèle 30”)
16
15
⁄16” (modèle 36”)
Face avant de l’armoire
Fond de l`armoire
12
1
⁄2”
5
1
⁄4”
5
1
⁄4”
1
1
⁄4”
1
1
⁄4”
1
1
⁄2”
10
1
⁄2”
5”
Trou pour le passage
du conduit vertical
2 Utilisez une scie sabre ou une scie à guichet pour
découper une ouverture rectangulaire pour l’évent.
Évacuation extérieure par le dessus de la hotte
(Conduit vertical circulaire de 7”)
1 Utiliser le schéma ou la hotte comme patron et indiquer
sur l’armoire l’emplacement des conduits, des fils
électriques et les fentes réglables pour les vis.
Axe du
centre
Accès au circuit électrique
(à l´arrière du meuble)
Morceaux en bois (pour armoire
encastrée uniquement)
Vis de fixation (4)
13
15
⁄16” (modèle 30”)
16
15
⁄16” (modèle 36”)
13
15
⁄16” (modèle 30”)
16
15
⁄16” (modèle 36”)
12
1
⁄2”
1
1
⁄4”
Face avant de l’armoire
1
1
⁄2”
10
1
⁄2”
Fond de l`armoire
5”
Trou pour le passage du
tube circulaire de 7”
Trou de 8”
de diamètre
2 Utilisez une scie sabre ou une scie en trou de serrure pour
découper une ouverture ronde pour l’évent.
Évacuation extérieure par le dessus de la hotte
(Conduit horizontal- 3 ¹⁄₄ “x 10” transition rectangulaire)
1 Utiliser le schéma ou la hotte comme patron et indiquer
sur l’armoire l’emplacement des conduits, des fils
électriques et les fentes réglables pour les vis.
Axe du
centre
Morceaux en bois (pour armoire
encastrée uniquement)
Face avant
del’armoire
Trou pour le passage
du conduit horizontal
Vis de
fixation (4)
Accès au circuit
électrique (dans le mur)
Fond de
l`armoire
13
15
⁄16” (modèle 30”)
16
15
⁄16” (modèle 36”)
3
3
⁄4”
1
⁄8” 1
9
⁄16”
12
7
⁄16”
5
1
⁄4”5
1
⁄4”
13
15
⁄16” (modèle 30”)
16
15
⁄16” (modèle 36”)
2 Utilisez une scie sabre ou une scie à guichet pour
découper une ouverture rectangulaire pour l’évent.
19
Sélectionner le type d’évacuation choisie pour votre hotte
La hotte peut être installée pour évacuer l’air à l’extérieur ou
pour recycler l’air dans la cuisine. Le levier de ventilation en
plastique est situé près du centre de l’ouverture de la hotte.
Pour évacuer vers l’extérieur, s’assurer que le levier de
ventilation en plastique est en position HORIZONTALE (à
plat contre la partie supérieure métallique de la hotte).
Pour recycler l’air dans la cuisine, s’assurer que le levier de
ventilation en plastique est en position VERTICALE (à plat
contre la protection en plastique de la souerie).
REMARQUE: Pour changer la position du levier de ventilation,
il est nécessaire de pousser légèrement le levier pour dégager
les parties en plastique.
Pour programmer
l´evacuation extèrieure
Pour programmer
le recyclage d´air
Bloquer
l´attache
Bloquer
l´attache
Installer le réducteur de tension
A
Installez une décharge de traction (A) de ½ “(13 mm)
homologuée UL / CSA.
Montage de la hotte
1 À l’aide de 2 personnes ou plus, soulevez le capot
en position fi nale. Faites passer susamment de fil
électrique à travers le serre-câble de ½ ”homologué UL ou
CSA pour eectuer les connexions dans la boîte à bornes.
Serrez les vis de décharge de traction.
2 Positionnez la hotte de manière à ce que la grande
extrémité des fentes en trou de serrure soit sur les vis
de montage. Poussez ensuite la hotte vers le mur afin
que les vis soient dans le col des fentes. Installez les vis
de montage de 0,5 cm x 4,5 cm dans les ancrages pour
cloisons sèches.
3 Positionnez la hotte de manière à ce que la grande extrémité
des fentes en trou de serrure se trouve au-dessus des vis de
montage. Poussez ensuite la hotte vers le mur de façon à ce
que les vis se trouvent dans le col des fentes. Installez les vis
de montage de 0,5 cm x 4,5 cm dans des ancrages pour cloison
sèche.
A
B
A. Vis de montage (4)
B. Vis de sécurité
3 Serrez les vis de montage, en vous assurant que les vis
sont dans le col étroit des fentes.
4 Serrez les vis de sécurité au mur.
5 Pour les installations à fil direct, faites passer le câble d’ali-
mentation domestique conformément au Code national de
l’électricité ou aux normes CSA et aux codes et ordonnan-
ces locaux. Il doit y avoir susamment de câblage du boî-
tier de sectionnement à fusible (ou du disjoncteur) pour
eectuer la connexion dans la boîte à bornes électrique de
la hotte.
REMARQUE: Ne reconnectez pas l’alimentation tant que
l’installation n’est pas terminée.
FACULTATIF: Si vous préférez, pliez les languettes arrière
contre l’arrière de la hotte et fixez-les au mur à l’aide de
vis à tête bombée n ° 8-18 x ⁵/₈ “(4,2 x 16 mm).
Connecter le système de ventilation
1 Connectez le conduit de ventilation à la hotte.
2 Sceller les joints avec des colliers de ventilation ou du
ruban adhésif pour les rendre sûrs et étanches.
3 Vérifiez que les volets anti-retour fonctionnent
correctement.
Pour les armoires inférieures intégrées uniquement
Si les armoires ont une garniture à l’avant, sur le côté ou
à l’arrière, réaliser 2 morceaux de bois de la largeur des
garnitures et les attacher à l’armoire encastrée sur les 2 côtés.
Pour les emplacements des marques, se référer aux
indications à la page précédente.
Morceaux in bois
v
1 Réaliser les trous pour les conduits et les fils électriques
aux emplacements indiqués. Pour le conduit vertical,
agrandir le trou de ³⁄₄” vers le devant de l’armoire pour
pouvoir bouger le conduit plus librement lors de la mise
en place de la hotte. L’installation sera également plus
facile si le trou fait 10½” au lieu de 10”.
2 Serrer une 4,5 x 13 mm vis de fixation (se trouvant dans le
kit de montage) dans chaque petite ouverture des crochets
marqués sur le fond de l’armoire.
3 Raccorder le tube électrique à la hotte.
4 Replacer la hotte contre le mur. Serrer les vis de fixation.
S’assurer que la tête des vis est bien dans la partie plus
étroite des fentes des crochets. Raccorder les conduits à la
hotte.
20
Connexion électrique
I AVERTISSEMENT
RISQUE DE CHOC ÉLECTRIQUE.
DÉBRANCHEZ L’ALIMENTATION AVANT DE PROCÉDER À
L’ENTRETIEN. REMPLACEZ TOUTES LES PIÈCES ET TOUS
LES PANNEAUX AVANT D’UTILISER L’APPAREIL. LE NON-
RESPECT DE CETTE CONSIGNE PEUT ENTRAÎNER LA MORT
OU UN CHOC ÉLECTRIQUE.

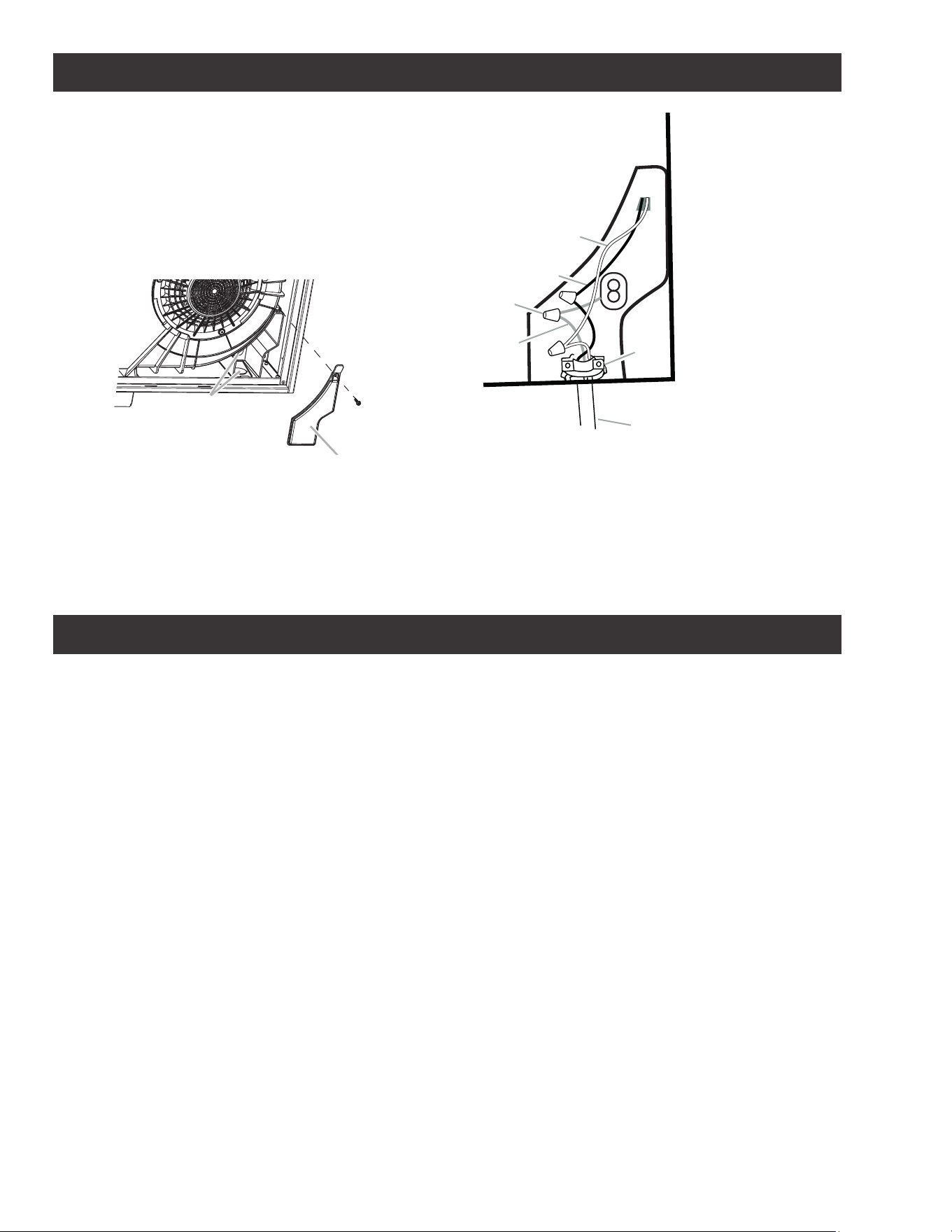

1 Retirez l’alvéole défonçable et le couvercle de la boîte de
jonction et installez un connecteur de canalisation (Listé
dans cULus) dans la boîte de jonction.
A
B
A. Opercule arrachable
B. Couvercle du boîtier
2 Passez trois fils, le noir, le blanc et le vert, en respectant
les normes du code national de l’électricité, ainsi que les
codes et les ordonnances en vigueur dans votre région,
dans une canalisation de ¹⁄₂ po, du panneau de service à la
boîte de jonction.
A
B
C
D
E
F
A. White wires
B. Black wires
C. UL listed wire connector
D. Yellow-green (or bare)
ground wire
E. Homepower supply cable
F. UL listed or CSA approved
1⁄2” strain relief
I AVERTISSEMENT
METTEZ LA SOUFFLANTE À LA TERRE. CONNECTEZ LE FIL
DE TERRE AUX FILS DE TERRE VERT ET JAUNE DANS LA
BOÎTE À BORNES. LE NON-RESPECT DE CETTE CONSIGNE
PEUT ENTRAÎNER LA MORT OU UN CHOC ÉLECTRIQUE.
3 Raccordez le fil noir du panneau de service au fil noir ou
rouge de la boîte jonction, le blanc avec le blanc et le vert
avec le vert/jaune.
4 Fermez le couvercle de la boîte de jonction.
Achever l’installation
Replacer les filtres.
Vérifier que la hotte fonctionne.
Si la hotte ne fonctionne pas:
• Vérifiez que le disjoncteur ne s’est pas déclenché ou que le
fusible n’est pas grillé.
• Débranchez l’alimentation. Vérifiez que les raccords
électriques ont été eectués correctement.
Pour utiliser votre nouvelle hotte de façon optimale, lisez la
section intitulée “Entretien“.
Gardez vos instructions d’installations et d’utilisation près
de la hotte pour pouvoir vous y référer facilement.
21

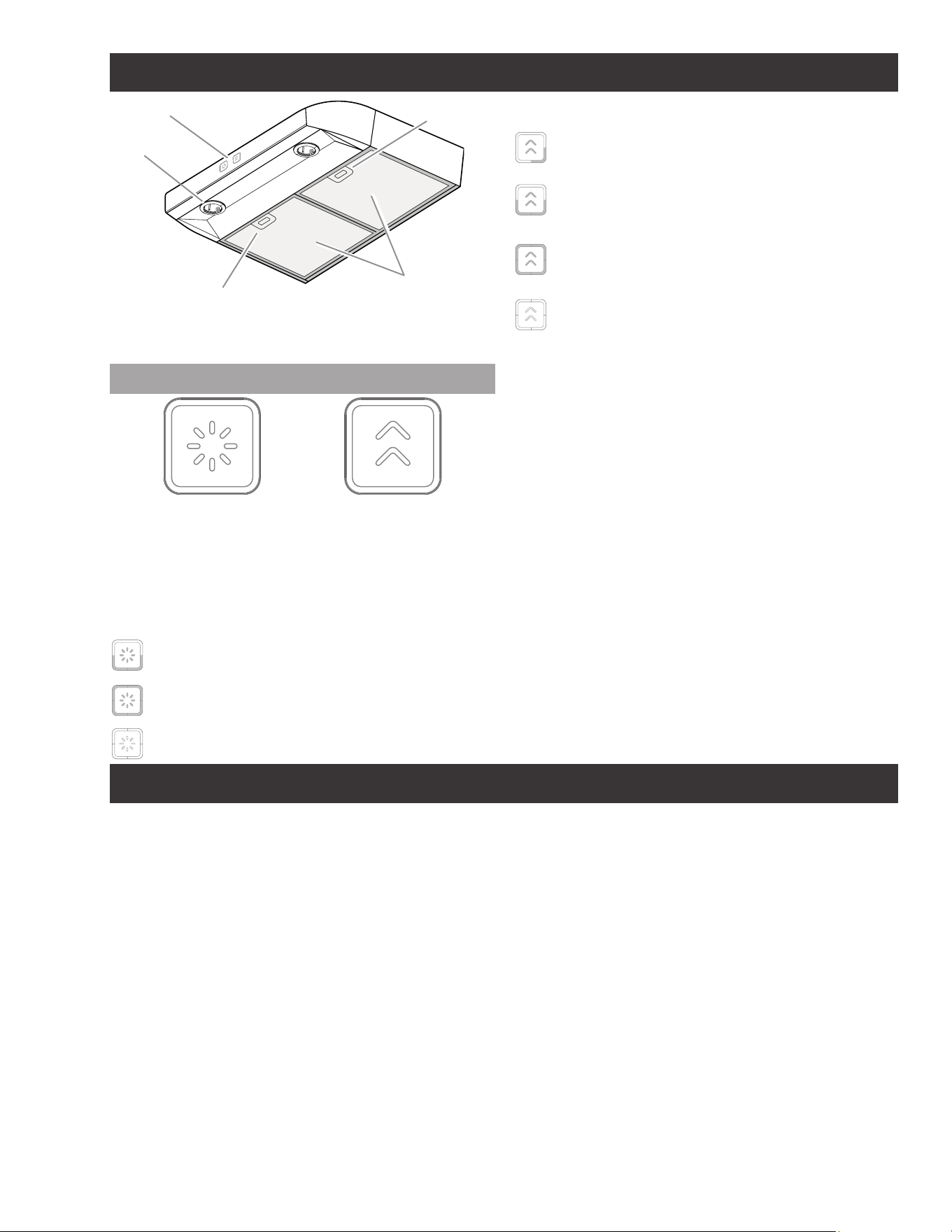

Description de la hotte
2
4
3
3
1
1 Boutons de commande du ventilateur et des lampe
2 DEL lampes
3 Poignée pour le filtre
4 Filtre à graisse
Commandes
A B
A. Bouton de l’éclairage
B. Bouton du ventilateur
Fonctionnement des commandes
Clavier à eeurement sans avoir à appuyer sur les boutons
Utilisation de la lumière
Le bouton Light On/O (A) permet de contrôler les deux
lumières.
Appuyez une fois pour allumer la lumière douce
et l’icône du bouton soleil s’illumine avec la moitié
inférieure du bord légèrement.
Appuyez à nouveau pour une lumière normale et le
bouton sera complètement éclairé.
Appuyez une troisième fois pour éteindre la lumière,
l’ensemble de la lumière du bouton s’éteint.
Fonctionnement de la hotte
Appuyez sur le bouton (B) pour allumer la hotte en
basse vitesse, l’icône et le coin inférieur droit du bord
sur le bouton s’allument.
Appuyez une deuxième fois pour la vitesse moyenne,
l’icône et la moitié inférieure du bord sur le bouton
s’allument.
Appuyez une troisième fois sur le bouton pour
activer la troisième vitesse pendant cinq minutes
(l’icône et le bord complet s’illuminent), puis, passez
automatiquement à la vitesse élevée.
Appuyez sur le bouton une cinquième fois pour
éteindre la soufflerie et les lumières du bouton.
Changer la couleur de la lumière
Lorsque les lumières et le moteur sont éteints, appuyez sur
le bouton de lumière et maintenez-le enfoncé pendant 3
secondes, les deux boutons s’allument complètement sur la
couleur de lumière actuelle. Les boutons peuvent être utilisés
pour sélectionner la couleur souhaitée (bouton Lumière <<
vers l’arrière, bouton Souerie vers l’avant >>).
Les couleurs de lumière disponibles sont le blanc (couleur par
défaut), le bleu, le vert ou le rouge. Pour définir la couleur,
choisissez-en une et appuyez sur les deux boutons en même
temps.
Son
Pour passer en mode son, avec les lumières et le moteur
éteints, appuyez sur les deux boutons en même temps et
le coin supérieur gauche du bouton de lumière s’illuminera
d’une lumière blanche. Les boutons peuvent être utilisés pour
sélectionner le son désiré (Lumière <<bouton vers l’arrière,
Soueur vers l’avant>>).
Les sons de retour disponibles sont le bip régulier, le bip
doux et la sourdine. Lorsque le bip régulier et le bip doux
sont sélectionnés, la hotte reproduit chaque son. Lorsque la
sourdine est sélectionnée, le coin supérieur gauche du bouton
lumineux s’allume en rouge. Pour régler le son, choisissez-en
un et appuyez sur les deux boutons en même temps.
Système de réduction des CFM
Avant d’utiliser votre hotte: Certains États et certaines
provinces des États-Unis et du Canada limitent le
le débit d’air maximum des hottes de cuisine.
Le débit d’air est mesuré en pieds cubes par minute (CFM).
Ces niveaux maximums autorisés sont détaillés dans le code
local de votre région. Veuillez vérifier les codes locaux pour
savoir si vous devez restreindre le débit d’air maximal de votre
hotte. Si votre code local impose un niveau de débit d’air
maximum inférieur au débit d’air maximum de cette hotte
(c’est-à-dire 400 CFM), veuillez exécuter la procédure ci-
dessous pour réduire le débit d’air maximum.
Avec le ventilateur et la lumière éteints
• Appuyez sur les deux boutons en même temps et
maintenez-les enfoncés pendant 3 secondes ; vous
entendrez un bip et les témoins lumineux (sans bord)
s’allumeront pendant 3 secondes.
• Cette action désactivera la vitesse 3 et réduira
eectivement le débit d’air maximum à > 300 CFM.
• Trouvez l’autocollant de certification CFM dans l’emballage
du matériel.
• Cet autocollant fournit une certification ocielle à votre
inspecteur local que le débit d’air maximum de cette hotte
a été réduit à > 300 CFM.
Indicateurs de saturation du filtre:
À intervalles réguliers, la hotte indique la nécessité de
d’eectuer l’entretien du filtre.
L’icône du bouton de la souerie clignote (pas de bord):
Eectuer l’entretien du filtre à graisse.
Bouton lumineux clignotant (sans bord):
Eectuer l’entretien du filtre à charbon actif.
Réinitialisation des indicateurs de saturation du filtre:
Avec le ventilateur éteint, appuyez sur le bouton du
ventilateur et maintenez-le enfoncé pendant 3 secondes.
Activation de l’indicateur de saturation du filtre à charbon
actif:
NOTE: Cette opération doit être eectuée avec la hotte
éteinte.
Cet indicateur est normalement désactivé ; pour activer la
fonction, appuyez sur le bouton de la souerie pendant 3
secondes : le bouton clignote pendant 1 seconde.
Pour désactiver la fonction, appuyez sur le bouton de la
souerie et maintenez-le enfoncé pendant 3 secondes, le
bouton clignote pendant une demi-seconde.
22

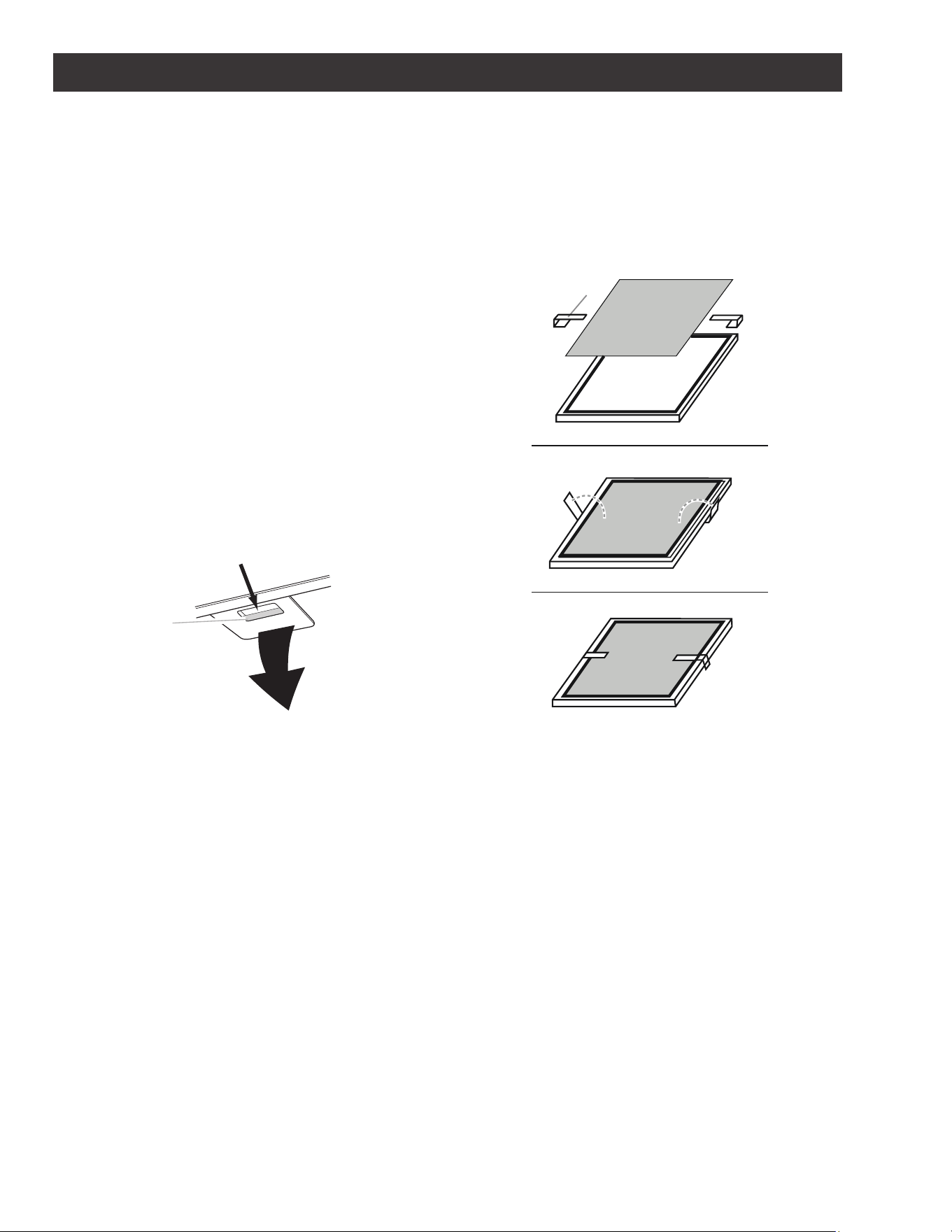

Entretien
Nettoyage
Ne pas vaporiser de nettoyants directement sur le panneau de
contrôle lors du nettoyage de la Hotte.
La hotte doit être régulièrement nettoyée à l’intérieur et à
l’extérieur (au moins à la même fréquence que pour l’entretien
des filtres à graisse). Pour le nettoyage, utiliser un chion
humidifié avec un détergent liquide neutre. Ne pas utiliser de
produit contenant des abrasifs.
NE PAS UTILISER D’ALCOOL!
I ATTENTION:
Il y a risque d’incendie si vous ne respectez pas les
instructions concernant le nettoyage de l’appareil et le
remplacement ou le nettoyage du filtre.
La responsabilité du constructeur ne peut en aucun cas être
engagée dans le cas d’un endommagement du moteur ou
d’incendie liés à un entretien négligé ou au non respect des
consignes de sécurité précédemment mentionnées.
Filtre à graisse
Il retient les particules de graisse issues de la cuisson.
Le filtre doit être nettoyé une fois par mois avec des
détergents non agressifs, à la main ou dans le lave-vaisselle
à faibles températures et cycle rapide.
Le lavage du filtre anti-graisse métallique au lave-vaisselle
peut en provoquer la décoloration. Toutefois, les
caractéristiques de filtrage ne seront en aucun cas modifiées.

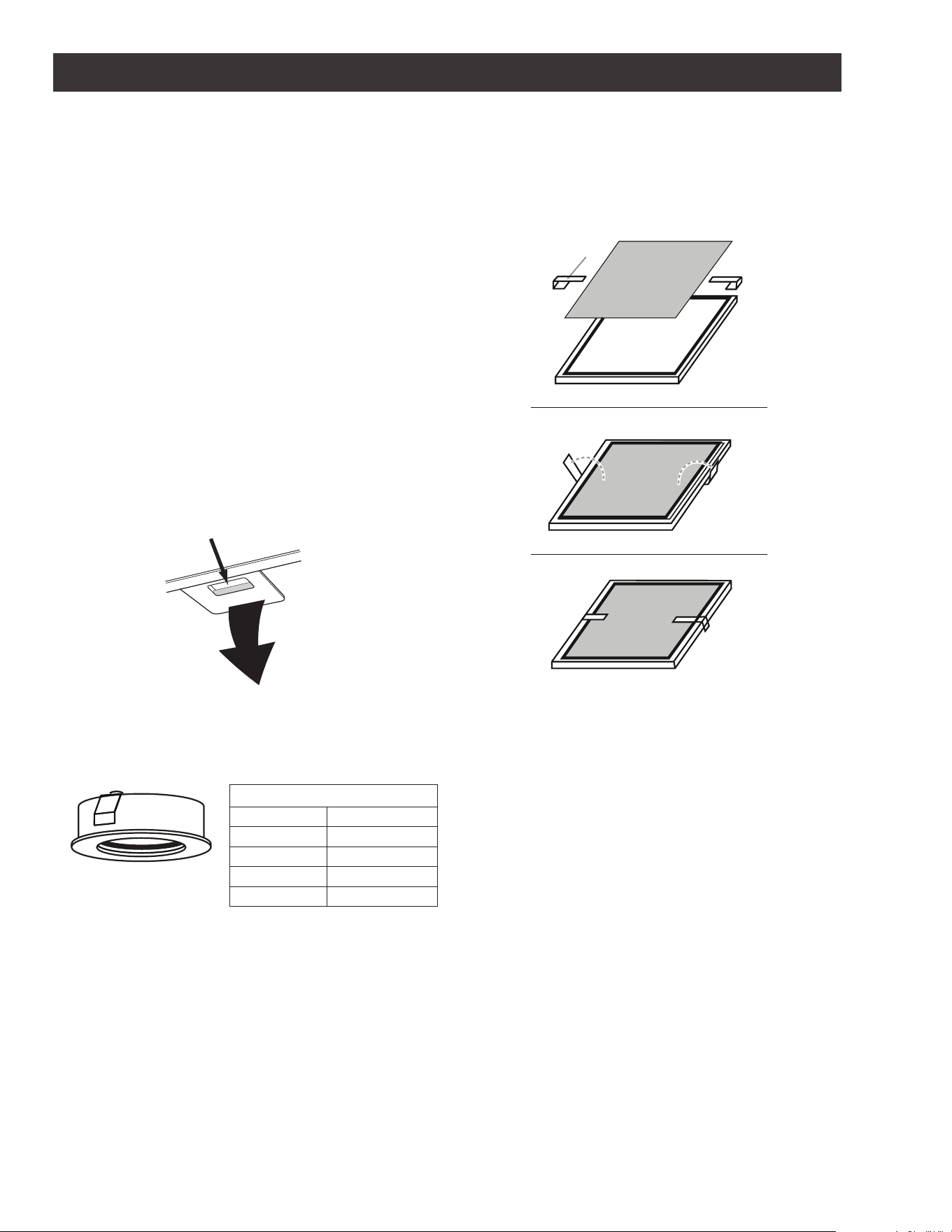

Pour démonter le filtre anti-graisse, tirer la poignée de
décrochement à ressort.
A
A. Poignée à ressort
Remplacement de la lampe à DEL
Les lumières DEL sont remplaçables par un technicien de
service seulement. Voir les informations de contact de service:
“Qui contacter”.
Filtres à charbon
Si le système n’a pas d’évacuation vers l’extérieur, l’air va
circuler à travers des filtres à charbon jetables qui vont aider à
éliminer fumée et odeurs.
Les filtres à charbon ne doivent pas être nettoyés.
Ils doivent être remplacés.
Les filtres à charbon sont fixés à l’intérieur de chaque filtre
anti-graisse ( les instructions de montage sont incluses
dans le kit de filtre à charbon ).
Les filtres à charbon doivent être remplacés après 4 à 6
mois en fonction de l’utilisation de la hotte.
REMARQUE: NE PAS rincer, ou mettre les filtres à charbon au
lave-vaisselle.
REMARQUE: Les filtres à charbon NE sont PAS inclus dans la
hotte. Ils doivent être commandés chez votre revendeur.
Commander le kit nécessaire en spécifiant votre modèle de
hotte et sa largeur.
Placement du filtre au charbon (Accessoires de recyclage
d’air)
Placer le matelas du filtre au charbon sur le côté supérieur
de chaque filtre anti-graisse.
Utiliser les ressorts fournis pour le fixer en place.
REMARQUE: Lorsque vous le retirerez pour le remplacer par
un autre, n’enlever pas les ressorts de fixation, poussez-les
simplement et faites-les tourner vers l’extérieur.
Ressorts de
fixation
Filtre au
charbon
Coté superieur
filtre anti-graisse
ELICA North America
GARANTIE DE DEUX ANS
POUR OBTENIR UN DEPANNAGE SOUS GARANTIE
Le propriétaire doit présenter une preuve de la date d’achat. Garder une copie de votre preuve d’achat datée (ticket de caisse)
de façon à pouvoir bénéficier du service après-vente sous garantie.
GARANTIE PIECES DE RECHANGE ET MAIN D’OEUVRE
Pendant une période de deux (2) ans à partir de la date d’achat, Elica s’engage à fournir gratuitement les pièces de rechange ou
les composants autres que les recharges ayant des défauts de fabrication. Durant cette garantie de deux (2) ans, Elica fournira
également gratuitement, toute la main d’oeuvre et le service à domicile pour remplacer d’éventuelles pièces défectueuses.
CE QUE LA GARANTIE NE COUVRE PAS
•
Dégât ou panne du produit causé par un accident ou un cas de force majeure tels que inondation, incendie ou tremblement
de terre.
• Dégât ou panne du produit causé par modification du produit ou utilisation de pièces pas d’origine.
• Dégât ou panne du produit causé lors de la livraison, de la manipulation ou de l’installation.
• Dégât ou panne du produit causé par une mauvaise utilisation.
• Dégât ou panne du produit causé par un remplacement des fusibles ou une remise en fonction des disjoncteurs par le
propriétaire.
• Dégât ou panne du produit causé par une utilisation du produit pour raison commerciale.
• Déplacement à domicile pour explication d’utilisation ou d’entretien.
• Ampoules, filtres métalliques ou au charbon et toute autre pièce consommable.
• Usure normale.
• Usure due à une mauvaise utilisation du propriétaire, un entretien incorrect, une utilisation de substances nettoyantes
• Lorsque le produit n'a pas été utilisé conformément aux instructions d'utilisation qui l'accompagnent.
QUI EST COUVERT
Cette garantie s’étend à l’acheteur original de produits achetés pour un usage domestique habituel en Amérique du Nord
(Y compris Etats Unis, Guam, Porto Rico, les Iles virgin Américaines & le Canada).
Cette garantie n’est pas transférable et vaut uniquement pour l’acheteur original et ne s’étend pas aux propriétaires successifs du
produit. Cette garantie vaut expressément en lieu et place de toute autre garantie, expresse ou sous- entendue, mais ne limite pas
toute autre garantie sous-entendue de marchandage ou adaptation dans un but particulier et toute autre obligation de la part de
Elica North America, étant entendu, cependant, que si la réclamation pour garanties sous-entendues n’est pas applicable aux yeux
de la loi en vigueur, la durée de toute garantie sous-entendue émanant de la loi doit être limitée à deux (2) ans à partir de la date
d’achat du produit ou à une période plus lo
ngue selon ce que dit la loi en vigueur.
Cette garantie ne couvre pas tout dégât particulier, accidentel et/ou consécutif, ni les pertes et profits, à charge du propriétaire,
des ses clients et/ou des utilisateurs Des produits.
QUI CONTACTER
Pour obtenir un Service Après-vente durant la Garantie ou pour toute autre Question liée au Service Après-vente:
Appeler:
•
•
•
Enregistrez votre produit sur
elica.com
et obtenez une
3
º
année de
garantie, qui couvre toutes les
pièces en plus de la main-d'œuvre.
Pour garantir un service après-vente rapide, quand vous téléphonerez nous vous prions de bien vouloir donner les informations
suivantes, qui sont ind quées sur la plaque signalétique qui se trouve à l’intérieur de la hotte: modèle, 12 NC et date d'achat sur votre
facture originale. Pour accéder à la plaque signalétique, il vous sut d’enlevez les filtres graisse.
12NC:
Modèle:
N° de série:
Date d'achat sur votre facture originale:
USA & CANADA - Provinces de l'Ouest
SERVICE POWER
888 732 8018
CANADA -
Province de l'Ontario
AGI Services
888 651 2534
CANADA -
Québec et provinces de l'Atlantique
Ateliers G. Paquette
800 463 0119
24
ESPAÑOL
APROBADO PARA APARATOS DE USO DOMÉSTICO
SÓLO PARA USO DOMÉSTICO
LEA Y GUARDE ESTAS INSTRUCCIONES
ANTES DE CONTINUAR, LEA LAS INSTRUCCIONES POR COMPLETO.
LA INSTALACIÓN DEBE CUMPLIR TODA LA NORMATIVA LOCAL.
IMPORTANTE: Guarde estas instrucciones para su uso por parte del inspector de electricidad local.
INSTALADOR: Entregue al propietario estas instrucciones junto con la unidad.
PROPIETARIO: Conserve estas instrucciones para futuras consultas.
Advertencia de seguridad: Antes de realizar el cableado de este aparato, desactive el circuito de energía eléctrica en el panel
de servicio y desbloquee el panel.
Requisito: Circuito auxiliar de 120 V~, 60 Hz. 15 ó 20 A, 375 W.
Aviso de Seguridad Importante ............................................................................................................................................................................................. 25
Requisitos eléctricos y de instalación .................................................................................................................................................................................. 26
Dimensiones del producto ....................................................................................................................................................................................................... 26
Lista de materiales....................................................................................................................................................................................................................... 27
Piezas no suministradas ....................................................................................................................................................................................................... 27
Métodos de ventilación ............................................................................................................................................................................................................. 27
Recirculación (sin conducto de descarga) ................................................................................................................................................................... 27
Descarga horizontal .............................................................................................................................................................................................................. 27
Descarga vertical .................................................................................................................................................................................................................... 28
Instalación- Version con ductos ............................................................................................................................................................................................ 28
Conexión eléctrica ........................................................................................................................................................................................................................ 31
Complete la instalación .............................................................................................................................................................................................................. 31
Descripción de la campana ...................................................................................................................................................................................................... 32
Control ........................................................................................................................................................................................................................................ 32
Sistema de reducción de CFM ................................................................................................................................................................................................ 32
Mantenimiento .............................................................................................................................................................................................................................. 33
CAMPANA EXTRACTORA
Marca: ELICA
Modelos: EBL430S2, EBL436S2
Contenido: 1 pza
Hecho en México
Fabricado por: ELICAMEX S.A. de C.V.
Dirección: Av. La Noria (Prolongación) No. 102,
Col. Ampliación Parque Industrial Querétaro
Santa Rosa Jáuregui, C.P. 76215, Querétaro, México.
R.F.C. ELI060102RK8
25
Aviso de Seguridad Importante
PRECAUCIÓN SÓLO PARA USO GENERAL DE VENTILACIÓN.
NO UTILIZAR PARA EVACUAR MATERIALES Y VAPORES
PELIGROSOS O EXPLOSIVOS.
ADVERTENCIA: PARA REDUCIR EL RIESGO DE INCENDIO,
DESCARGA ELÉCTRICA O LESIONES A LAS PERSONAS,
OBSERVE LO SIGUIENTE:
a) Utilice esta unidad sólo de la manera indicada por el
fabricante. Si tiene alguna duda, póngase en contacto con el
fabricante.
b) Antes de reparar o limpiar la unidad, desconecte la
alimentación en el panel de servicio y bloquee los medios
de desconexión del servicio para evitar que la alimentación
se conecte accidentalmente. Si no es posible bloquear los
medios de desconexión del servicio, fije firmemente un
dispositivo de advertencia visible, como una etiqueta, al panel
de servicio.
ADVERTENCIA: PARA REDUCIR EL RIESGO DE INCENDIO,
DESCARGA ELÉCTRICA O LESIONES PERSONALES,
OBSERVE LO SIGUIENTE:
a) Los trabajos de instalación y el cableado eléctrico deben
ser realizados por personal(es) cualificado(s) de acuerdo
con todos los códigos y normas aplicables, incluida la
construcción resistente al fuego.
b) Se necesita aire suficiente para que la combustión y
la evacuación de gases a través del conducto de humos
(chimenea) de los equipos de combustión de combustible
sean correctas, a fin de evitar corrientes de retorno. Siga
las directrices del fabricante del equipo de calefacción y las
normas de seguridad, como las publicadas por la National
Fire Protection Association (NFPA) y la American Society
for Heating, Refrigeration and Air Conditioning Engineers
(ASHRAE), y las autoridades locales competentes.
c) Al cortar o perforar la pared o el techo, no dañe el
cableado eléctrico ni otros servicios ocultos.
d) Los ventiladores con conductos deben ventilarse siempre
al exterior.
PRECAUCIÓN: Para reducir el riesgo de incendio y evacuar
correctamente el aire, asegúrese de canalizar el aire hacia
el exterior; no ventile el aire de salida en espacios dentro de
paredes o techos, áticos o en espacios de arrastre, o garajes.
ADVERTENCIA: Para reducir el riesgo de incendio o descarga
eléctrica, no utilice este ventilador con ningún dispositivo de
control de velocidad de estado sólido.
ADVERTENCIA: PARA REDUCIR EL RIESGO DE INCENDIO,
UTILICE ÚNICAMENTE CONDUCTOS METÁLICOS.
NOTA: Antes de cualquier operación de limpieza o
mantenimiento, desconecte la campana de la red eléctrica
retirando el enchufe o desconectando la alimentación
eléctrica.
ADVERTENCIA: PARA REDUCIR EL RIESGO DE INCENDIO
POR GRASA EN LA ENCIMERA:
a) No deje nunca desatendidas las unidades de superficie a
fuego alto. Los hervores provocan humos y salpicaduras de
grasa que pueden inflamarse. Caliente los aceites lentamente
a temperatura baja o media.
b) Encienda siempre la campana cuando cocine a fuego alto
o cuando flamee alimentos (por ejemplo, Crepes Suzette,
Cherries Jubilee, Peppercorn Beef Flambe’).
c) Limpie los ventiladores con frecuencia. No permita que se
acumule grasa en el ventilador o en el filtro.
d) Utilice ollas de tamaño adecuado. Utilice siempre utensilios
de cocina apropiados para el tamaño del elemento de
superficie.
NOTA: Utilice siempre guantes de trabajo para todas las
operaciones de instalación y mantenimiento
ADVERTENCIA: Para reducir el riesgo de incendio y descarga
eléctrica, instale esta campana sólo con modelos de soplador
remoto con la clasificación máxima (corriente y/o caballos
de fuerza) o sopladores integrales fabricados por (nombre
del fabricante), modelo(s) (nombre del aparato).Nota: a
Clasificación máxima recomendada del soplador remoto.
ADVERTENCIA: PARA REDUCIR EL RIESGO DE LESIONES A
LAS PERSONAS EN CASO DE INCENDIO DE GRASA EN LA
PARTE SUPERIOR DE LA GAMA, OBSERVE LO SIGUIENTE:a
a) APAGUE LAS LLAMAS con una tapa hermética,
una bandeja para galletas o una bandeja metálica y, a
continuación, apague el quemador. TENGA CUIDADO
PARA EVITAR QUEMADURAS. Si las llamas no se apagan
inmediatamente, EVACÚE Y LLAME AL DEPARTAMENTO DE
BOMBEROS.
b) NUNCA RECOJA UNA SARTÉN EN LLAMAS - Puede
quemarse.
c) NO UTILICE AGUA, ni paños de cocina o toallas mojados -
se producirá una violenta explosión de vapor.
d) Utilice un extintor SÓLO si:Sabe que tiene un extintor de
la clase ABC y ya sabe cómo utilizarlo.El fuego es pequeño
y está contenido en la zona donde se inició.Se está llamando
a los bomberos.Puede combatir el fuego de espaldas a una
salida.
aBasado en “Kitchen Fire Safety Tips” publicado por la NFPA.
NOTA: Este aparato no está diseñado para ser utilizado
por personas (incluidos niños) con capacidades físicas,
sensoriales o mentales reducidas, o con falta de experiencia
y conocimientos, a menos que hayan recibido supervisión
o instrucciones sobre el uso del aparato por parte de una
persona responsable de su seguridad.
NOTA: Los niños deben ser supervisados para asegurarse de
que no juegan con el aparato.
26
• Use esta unidad de la manera para la que fue diseñada por
el fabricante. Si tiene preguntas, póngase en contacto con
el fabricante.
• Electrodoméstico diseñado exclusivamente para su uso en
interiores.
• Antes de dar servicio o limpiar la unidad, apague el suministro
de energía en el panel de servicio y bloquee los medios de
desconexión del servicio para evitar que se encienda
accidentalmente el suministro de energía. Cuando el medio
de desconexión del servicio no se pueda bloquear, sujete de
manera segura un dispositivo de advertencia prominente,
como podría ser una etiqueta, al panel de servicio.
• Limpie la unidad de acuerdo a las instrucciones descritas en
este manual para evitar riesgo de incendio.
• El trabajo de instalación y cableado se debe llevar a cabo
por una persona(s) calificada(s), en conformidad con
todos los códigos y estándares aplicables, incluyendo
construcciones clasificadas como resistentes al fuego.
• En caso de que su cable de alimentación llegase a sufrir un
daño parcial o total no trate de repararlo acuda al centro
de servicio marcado en su garantía o bien con un técnico
especialista para su sustitución.
• Es necesario que haya suficiente aire para la adecuada
combustión y ventilación de gases a través del conducto
(la chimenea) del equipo que consume combustible, para
evitar que ocurra contratiro. Siga la guía y los estándares de
seguridad del fabricante del equipo de calefacción.
• Cuando corte o taladre en una pared o techo, no dañe el
cableado ni otros servicios públicos.
• Los ventiladores con conductos siempre deben dar salida al
aire hacia el exterior.
NOTA: Sólo para versión Aspirante.
• Para usarse solamente en ventilación común. No lo utilice
para ventilar materiales y vapores peligrosos o explosivos.
• Sólo use conductos metálicos.
RECOMENDACIONES GENERALES
• Nunca deje las unidades de superficie sin vigilancia cuando
estén en ajustes altos. Los derrames por hervor causan
salpicaduras grasosas y humeantes, las cuales pueden
encenderse. Caliente los aceites lentamente y con ajustes
bajos o medios.
• Siempre ENCIENDA LA CAMPANA cuando cocine.
• Limpie los filtros anti-grasa con frecuencia (al menos cada
2 meses). No permita que se acumule la grasa en el filtro.
Aplica para filtros de aluminio.
• Se recomienda cambiar los filtros de carbón cada 6 meses.
• No flamear alimentos bajo la campana de cocina.
• Use cacerolas del tamaño adecuado. Siempre use utensilios
de cocción que sean los adecuados para el tamaño del
elemento de la superficie.
• Este aparato no se destina para utilizarse por personas
(incluyendo niños) cuyas capacidades físicas, sensoriales o
mentales sean diferentes o estén reducidas o carezcan de
experiencia o conocimiento a menos que dichas personas
reciban supervisión o capacitación del funcionamiento del
aparato por una persona responsable de su seguridad.
• Los niños deben supervisarse para asegurar que ellos no
empleen los aparatos como juguete.
• No use el ventilador de la campana con ningún dispositivo
semiconductor para el control de la velocidad.
27
Requisitos eléctricos y de instalación
IMPORTANTE
Cumpla todas las normativas y ordenanzas gubernamentales.
Es responsabilidad del cliente:
• Ponerse en contacto con un instalador eléctrico cualificado.
• Asegurarse de que la instalación eléctrica es adecuada y
en conformidad con National Electrical Code, ANSI/NFPA
70 (última edición*) o CSA Standards C22.1-94, Canadian
Electrical Code, Parte 1 y C22.2 No.0-M91 (última edición*)
y toda la normativa y las ordenanzas locales.
• Si la normativa lo permite y se utiliza un cable de toma a
tierra independiente, se recomienda que un electricista
cualificado determine si la difracción de onda de tierra es
la adecuada.
• No ubique la toma a tierra en una tubería de gas.
• Si no está seguro de que la campana está correctamente
conectada a tierra, consulte a un electricista cualificado.
• No coloque ningún fusible en el circuito neutral o con
vuelta por tierra.
IMPORTANTE
• Guarde las instrucciones de instalación para su uso por
parte del inspector de electricidad.
• La campana debe está conectada únicamente con hilo de
cobre.
• La campana debe estar conectada directamente al
desconectador con fusible (o disyuntor) mediante canal
metálico de cables eléctricos.
• Los tamaños de cable deben cumplir los requisitos de la
National Electrical Code, ANSI/NFPA 70 (última edición*)
o CSA Standards C22.1-94, Canadian Electrical Code, Parte
1 y C22.2 No.0-M91 (última edición*) y toda la normativa y
las ordenanzas locales.
• Es preciso colocar un conector de canal de cables
enumerado en U.L. o C.S.A. en cada extremo del canal de
cables de fuente de alimentación (en la campana y en la
caja de conexiones).
Se pueden obtener copias de los estándares enumerados en:
* National Fire Protection Association Batterymarch Park Quincy,
Massachusetts 02269
** CSA International 8501 East Pleasant Valley Road Cleveland,
Ohio 44131-5575
ANTES DE INSTALAR LA CAMPANA
1 Para obtener una circulación del flujo de aire más eficaz,
utilice un tubo de tramo recto o el menor número posible de
tubos acodados.
PRECAUCIÓN: el conducto de ventilación solamente debe
tener salida hacia la parte exterior del edificio.
2 Para realizar la instalación, se necesitan al menos dos
personas.
3 La campana se ajusta mediante material adecuados
para la mayoría de superficies; consulte a un instalador
cualificado para comprobar si quedan perfectamente
ajustados al armario o a la pared.
No emplee tubos flexibles.
4 Las instalaciones en CONDICIONES CLIMÁTICAS FRÍAS
deben tener instalado un regulador de contratiro adicional
para minimizar el flujo de aire inverso y una rotura térmica
no metálica para minimizar la conducción de temperaturas
externas como parte de los tubos. El regulador debe de
encontrarse en la parte de aire frío de la rotura térmica.
La rotura debe estar los más cerca posible al lugar donde
los tubos entran en la parte caliente de la casa.
5 Aire limpio: Las normativas locales para edificios pueden
requerir el uso de sistemas de aire limpio cuando se utilizan
sistemas de ventilación mediante tubos superiores al CFM
especificado de movimiento de aire.
6 El CFM especificado varía de una zona a otra.
Para conocer los requisitos específicos de su zona, consulte
a un profesional de HVAC.
Si está provista de enchufe eléctrico, conecte la campana a
una toma de corriente que cumpla con la normativa vigente y
colocada en una posición accesible. Cuando no se disponga
de enchufe eléctrico (conexión directa a la red eléctrica) o el
enchufe no vaya a estar en una posición accesible después de
la instalación, coloque un interruptor bipolar homologado en
posición accesible que proporcione una desconexión total en
condiciones de sobretensión de categoría III, de acuerdo con
las normas locales de cableado.
Utilice únicamente kits de conexión de cable de cocina que
hayan sido investigados y considerados aceptables para su
uso con este modelo de cocina.
a) No haga funcionar ningún ventilador con un cable o
enchufe dañado. Deseche el ventilador o devuélvalo a un
centro de servicio autorizado para su examen y/o reparación.
b) No pase el cable por debajo de alfombras. No cubra el
cable con alfombras, correderas o cubiertas similares. No pase
el cable por debajo de muebles o electrodomésticos. Coloque
el cable lejos de zonas de tránsito y donde no se pueda
tropezar con él.
Dimensiones del producto
E
A
B
C
F
D
Modelos
EBL430S2 EBL436S2
A 30” (76.2 cm) 36” (91.4 cm)
B 20” (50.8 cm)
C 4
7
⁄10” (12 cm)
D 2
2
⁄5” (5.7 cm)
E 3
1
⁄4” x 10” (8.3 x 25.4 cm)
F 5
1
⁄10” (13 cm)
28
Lista de materiales
Remoción de la confección
I PRECAUCIÓN
Quite la caja cuidadosamente, use guantes para protegerse
contra los bordes afilados.
I ADVERTENCIA
Quite la película de protección que cubre el producto antes
de ponerlo en funcionamiento.
Partes Suministradas Piezas Partes Suministradas Piezas
Ensamble de la campana
1
Transición rectangular de 3
1
⁄
4
” x 10” (8.3 x 25.4
cm)
4
4.5x13 mm
1
3.5x6.5 mm
1
Piezas no suministradas
Herramientas necesarias
• Taladro
• Broca 11⁄4” (3.0 cm)
• Broca para orificios piloto 1⁄8” (3.0 mm)
• Lápiz
• Pinzas para cortar y pelar cable
• Cinta métrica, regla o flexómetro
• Pistola selladora y resanador a prueba de agua
• Destornillador plano
• Destornillador Phillips
• Caladora o sierra
• Tijeras para corte de metal
Accesorios opcionales
KIT # Parte
EBL430S2 EBL436S2
Kit Recirculante KIT02178 KIT02179
Kit de Válvula KIT02723
Kit de filtros de
grasa
GF04BE GF04BF
Kit de Aire
Comprimido
KIT02737B
Métodos de ventilación
Siga detenidamente las instrucciones expuestas en este manual.
Se declina toda responsabilidad de cualquier inconveniencia, daños o incendios eventuales ocasionados por el incumplimiento
de las instrucciones de este manual.
Recirculación (sin conducto de descarga) Descarga horizontal
NOTA:
Sólo para versión sin tubos
(Recirculante): adquiera el kit de
conversión sin tubos.
Usar un conducto
rectangular de 3
1
⁄4” x 10”.
29

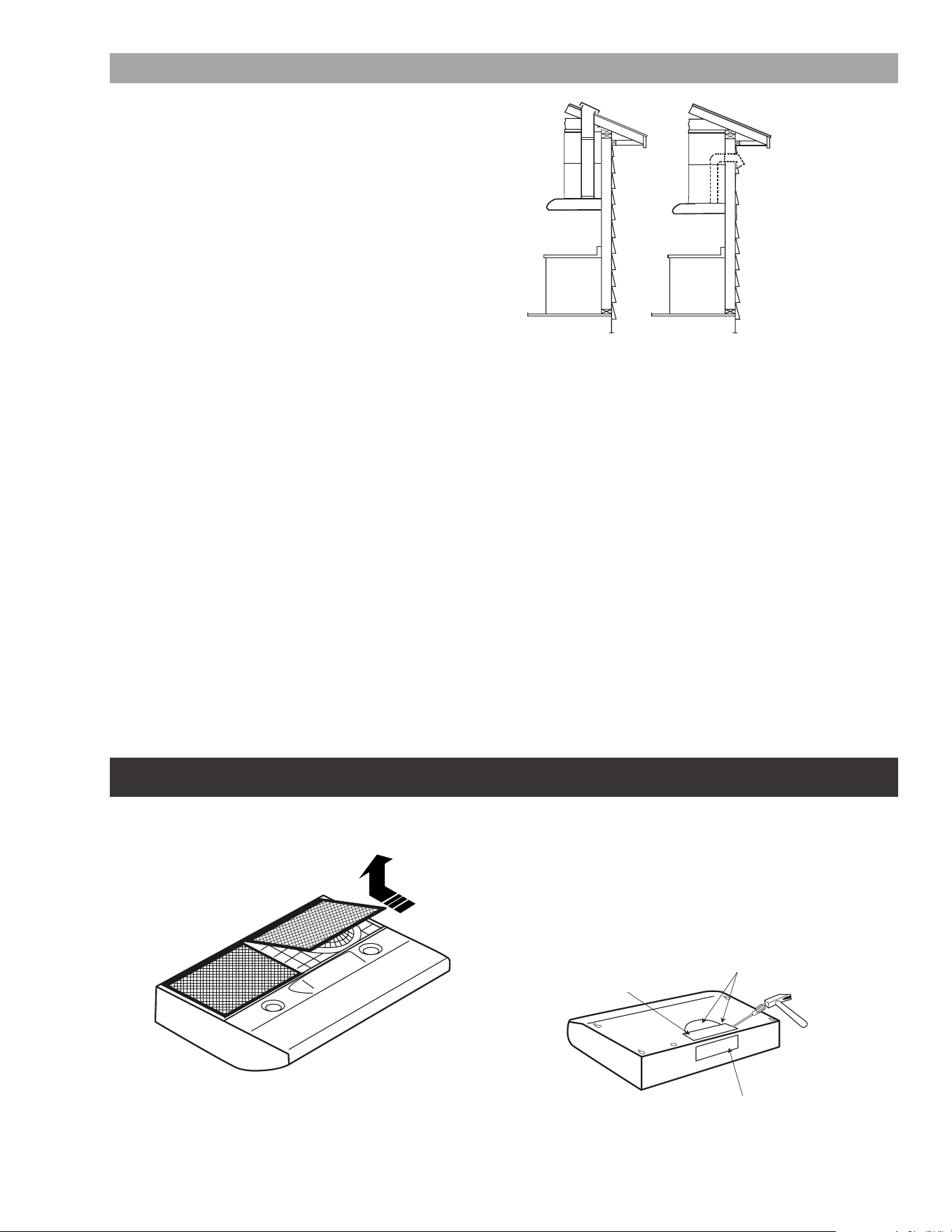

Descarga vertical
Usar un conducto rectangular de 3
1
⁄4” x 10” o
un ducto redondo de 7” (17.8 cm).
Preparación
No corte una vigueta o un perno a menos que sea
absolutamente necesario. Si fuera necesario efectuar el corte,
deberá
construirse un marco de soporte.
Se suministra el material de ajuste necesario para fijar la
campana a la mayoría de tipos de muro o techo.
No obstante, un técnico cualificado debe comprobar la
idoneidad de los materiales de acuerdo con el tipo de muro o
techo.
Antes de efectuar algún corte, asegúrese de que existe el
espacio libre adecuado en el techo o muro para la expulsión
del aire.
NOTA
• Debe haber una ventilación adecuada en el cuarto,
cuando la campana de cocina se utiliza al mismo tiempo
que los aparatos que consumen gas u otros combustibles.
(NO APLICA PARA CAMPANAS QUE UNICAMENTE SON
RECIRCULANTES)
• El aire de descarga no debe enviarse a través de un
conducto que se utilice para evacuar los humos de los
aparatos que consumen gas u otros combustibles. (NO
APLICA PARA CAMPANAS QUE UNICAMENTE SON
RECIRCULANTES)
I PRECAUCIÓN
Para la instalación de estufas de gas: instale esta campana de
tal manera que la cornisa inferior se encuentre a 30” (76.2 cm)
sobre la superficie de cocción.
Para la instalación de estufas eléctricas/inducción: instale esta
campana de tal manera que la cornisa Inferior se encuentra a
no menos de 25” (65 cm) sobre la superficie de cocción.
No hay una altura máxima de instalación, sin embargo, se
recomienda no instalar esta campana a más de 36” (91.4 cm)
sobre la superficie de cocción. Por cada pulgada (2.54 cm)
superior a 36” (91.4 cm), disminuirá la eficiencia en la captura de
humo y humedad, así como el desempeño de ventilación.
Para uso electrodoméstico.
POR FAVOR, LEA EL MANUAL DE INSTALACIÓN PARA UNA
INSTALACIÓN ESPECÍFICA. Antes de seleccionar la campana,
compruebe la altura del techo y la altura máxima de la
campana.
Instalación- Version con ductos
After having choosen the vent option, proceed as follows:
1 Quitar los filtros de grasa.
IATENCIÓN
Si se piensa usar la campana en versión de recirculación, no
quitar ninguna pieza removible del conducto y pedir el filtro
de carbón necesario a su proveedor.
R1 = Quitar sólo las piezas removibles del conducto rectangular.
R2 = Quitar sólo las piezas removibles de los conductos
rectangulares y semicirculares.
Descarga vertical
rectangular
R1
R2
R1
Descarga
vertical redonda
Descarga horizontal
rectangular
30
Sólo para las instalaciones de descarga con conducto
rectangular
1 Retire la envoltura de la transición.
2 Instalar la trancisión rectangular sobre el precorte con 3 -
3.5 x 6.5 mm tornillos.
3 Asegúrese que el pivote quede ubicado hacia la parte
posterior o superior de la campana.
Transición
borde sup/trasero
Pivote
Sólo para las instalaciones de descargas de conductos
redondos.
Instale la transición de 7” (17,8 cm) con los tornillos
disponibles en el kit (compra por separado, véase la sección
de accesorios opcionales y piezas consumibles).
NOTA: La transición se puede colocar hasta 1” del centro de
la campana para acomodarse a instalaciones descentradas.
En instalaciones extremadamente descentradas, un lado de la
transición deberá ser recortadan para evitar interferencias con
la abrazadera del cable.
Transición redonda 7”
Marque y corte la abertura de ventilación
Utilice la campana como plantilla y marque las ubicaciones en
el gabinete para las ranuras de los tornillos de la cerradura.
Seleccione la opción de ventilación que requiera su instalación
y pase a esa sección.
Para una instalación sin ventilación (recirculación)
No se necesitan pasos adicionales.
Extractor superior exterior
(Conducto vertical - 3
1
⁄4”x 10” Rectangular)
1 Usar el diagrama o la campana como plantilla y marque
en el gabinete la ubicación del ducto, cableado eléctrico y
puntos de sujección.
Línea de
centro
Acceso del circuito eléctrico
(fondo del gabinete)
Tiras de madera (para gabinetes
con fondo ahuecado)
Tornillos de fijación (4)
13
15
⁄16” (modelo 30”)
16
15
⁄16” (modelo 36”)
13
15
⁄16” (modelo 30”)
16
15
⁄16” (modelo 36”)
cara frontal del gabinete
fondo del gabinete
12
1
⁄2”
5
1
⁄4”
5
1
⁄4”
1
1
⁄4”
1
1
⁄4”
1
1
⁄2”
10
1
⁄2”
5”
corte para conducto
vertical
2 Utilice una sierra de sable o de ojo de cerradura para
cortar una abertura rectangular para la ventilación.
Extracción superior al exterior
(Conducto vertical- 7” Redondo)
1 Usar el diagrama o la campana como plantilla y marque
en el gabinete la ubicación del ducto, cableado eléctrico y
puntos de sujeción.
Línea de
centro
Acceso del circuito
eléctrico (fondo del
gabinete)
Tiras de madera (para gabinetes
con fondo ahuecado)
Tornillos de fijación (4)
13
15
⁄16” (modelo 30”)
16
15
⁄16” (modelo 36”)
13
15
⁄16” (modelo 30”)
16
15
⁄16” (modelo 36”)
12
1
⁄2”
1
1
⁄4”
cara frontal del gabinete
1
1
⁄2”
10
1
⁄2”
fondo del gabinete
5”
Corte para el paso del
tubo circular de 7”
Corte de 8”
de diamètro
2 Utilice una sierra de sable o de ojo de cerradura para
cortar una abertura redonda para la ventilación.
Extracción posterior al exterior
(Conducto Horizontal 3
1
⁄4”x 10” rectangular)
1 Usar el diagrama o la campana como plantilla y marque
en el gabinete la ubicación del ducto, cableado eléctrico y
puntos de sujección.
Línea de
centro
Tiras de madera (para gabinetes
con fondo ahuecado)
Cara frontal
del gabinete
corte para conducto
horizontal
Tornillos de
montaje (4)
Acceso del circuito
eléctrico (en el muro)
Fondo del
gabinete
13
15
⁄16” (modelo 30”)
16
15
⁄16” (modelo 36”)
3
3
⁄4”
1
⁄8” 1
9
⁄16”
12
7
⁄16”
5
1
⁄4”5
1
⁄4”
13
15
⁄16” (modelo 30”)
16
15
⁄16” (modelo 36”)
31

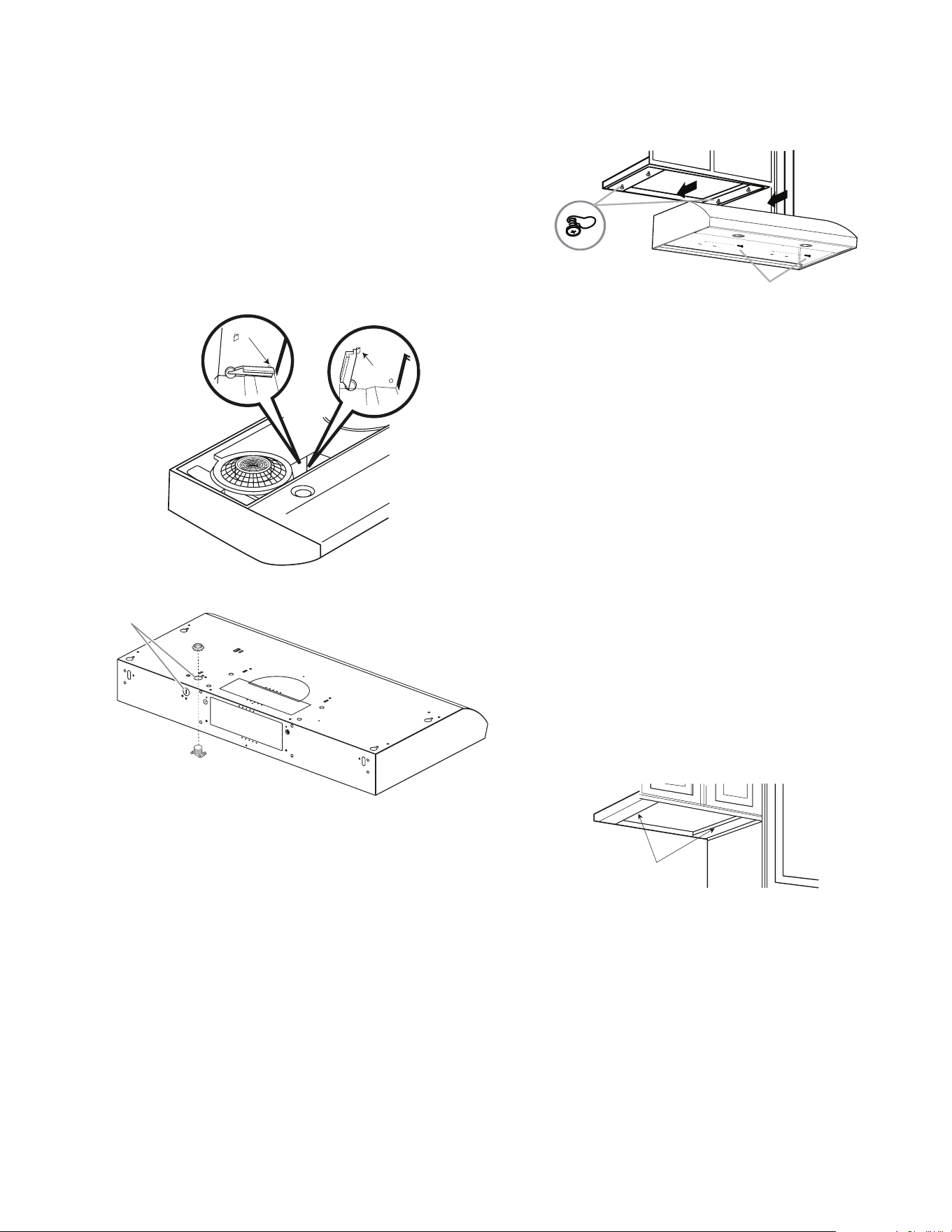

Escoger la opción de descarga:
La campana puede ser ajustada para dar salida hacia afuera o
hacer circular el aire en la cocina.
La palanca plástica de salida de ventilación se localiza cerca
del centro de la abertura de la campana. Para la descarga
al exterior, asegurarse que la palanca plástica de salida de
ventilación esté en la posición HORIZONTAL (orientada hacia
el panel de lámparas) Para recircular el aire en la cocina,
asegurarse que la palanca plástica de salida de ventilación
esté en la posición VERTICAL (orientada hacia la cubierta
plástica del motor).
NOTA: Para mover la palanca de ventilación, necesitará jalarla
un poco hacia fuera para que libre las lenguetas plásticas.
Para configurar la
salida al exterior
Para configurar la
recirculación del aire
Campana mostrada al revés
Instale el alivio de tensión de cable
A
Instale un alivio de tensión de cable (A) de ½ “(13 mm)
aprobado por UL / CSA.
Montaje de la Campana
1 Entre 2 o más personas, levante la campana hasta la posi-
ción final. Pase suficiente cable eléctrico a través del alivio
de tensión de cable de ½ ” listado por UL o aprobado por
CSA para hacer las conexiones en la caja de terminales.
Apriete los tornillos del protector de cables.
2 Coloque la campana extractora de modo que el extremo
grande de las ranuras de la cerradura quede sobre los
tornillos de montaje. Luego empuje la campana hacia la
pared de modo que los tornillos queden en el cuello de las
ranuras. Instale los tornillos de montaje de 0.5 cm x 4.5 cm
en los anclajes para paneles de yeso.
2 Coloque la campana extractora de manera que el extremo
grande de las ranuras de la cerradura esté sobre los
tornillos de montaje. A continuación, empuje la campana
hacia la pared para que los tornillos queden en el cuello
de las ranuras. Instale los tornillos de montaje de 0,5 cm x
4,5 cm en los anclajes de pared seca.
A
B
A. Tornillos de montaje (4)
B. Tornillos de seguridad
3 Apriete los tornillos de montaje, asegurándose de que los
tornillos estén en el cuello estrecho de las ranuras.
4 Apriete los tornillos de seguridad a la pared.
5 Para instalaciones de cableado directo, instale el cable de
suministro eléctrico doméstico de acuerdo con el Código
Eléctrico Nacional o las normas CSA y los códigos y orde-
nanzas locales. Debe haber suficiente cableado desde la
caja de desconexión con fusible (o disyuntor) para realizar
la conexión en la caja de terminales eléctricos de la cam-
pana extractora.
NOTA: No vuelva a conectar la energía hasta que la insta-
lación esté completa.
OPCIONAL: Si lo prefiere, doble las lengüetas traseras
contra la parte trasera de la campana extractora y fíjelas a
la pared con tornillos de cabeza #8-18 x 5/8 “(4,2 x 16 mm).
Conecte el Sistema de Ventilación
1 Conecte el trabajo de ventilación a la campana extractora.
2 Selle las juntas con abrazaderas de ventilación o cinta
adhesiva para asegurarlas y que sean herméticas.
3 Compruebe que las transiciónes de contracorriente
funcionen correctamente.
Sólo para gabinetes huecos
1 Si los gabinetes tienen perfiles frontales, laterales o
posteriores, hacer 2 soportes de madera con el ancho del
perfil y ensámblelos a ambos lados de la parte inferior del
gabinete. Ver las figuras anteriores para marcar los puntos
de instalación.
Tiras de madera
2 Cortar los agujeros en los puntos marcados para el
conducto y la instalación eléctrica. Para el conducto
vertical, recorte ³⁄₄” extra hacia el frente del gabinete
para poder mover el conducto libremente al instalar la
campana.
Al mismo tiempo facilita la instalación cortando el agujero
a 10
1
⁄2” en vez de 10.
3 Atornillar un tornillo de montaje parcialmente en el
centro de la parte angosta de los orificios de instalación
marcados en la parte inferior del gabinete.
4 Fije el cableado de la casa a la campana.
5 Deslice la campana hacia la pared. Apriete los tornillos de
montaje, asegúrese que la cabeza de los tornillos estén en
la parte angosta de los orificios de instalación.
Conecte el ducto a la campana.
32

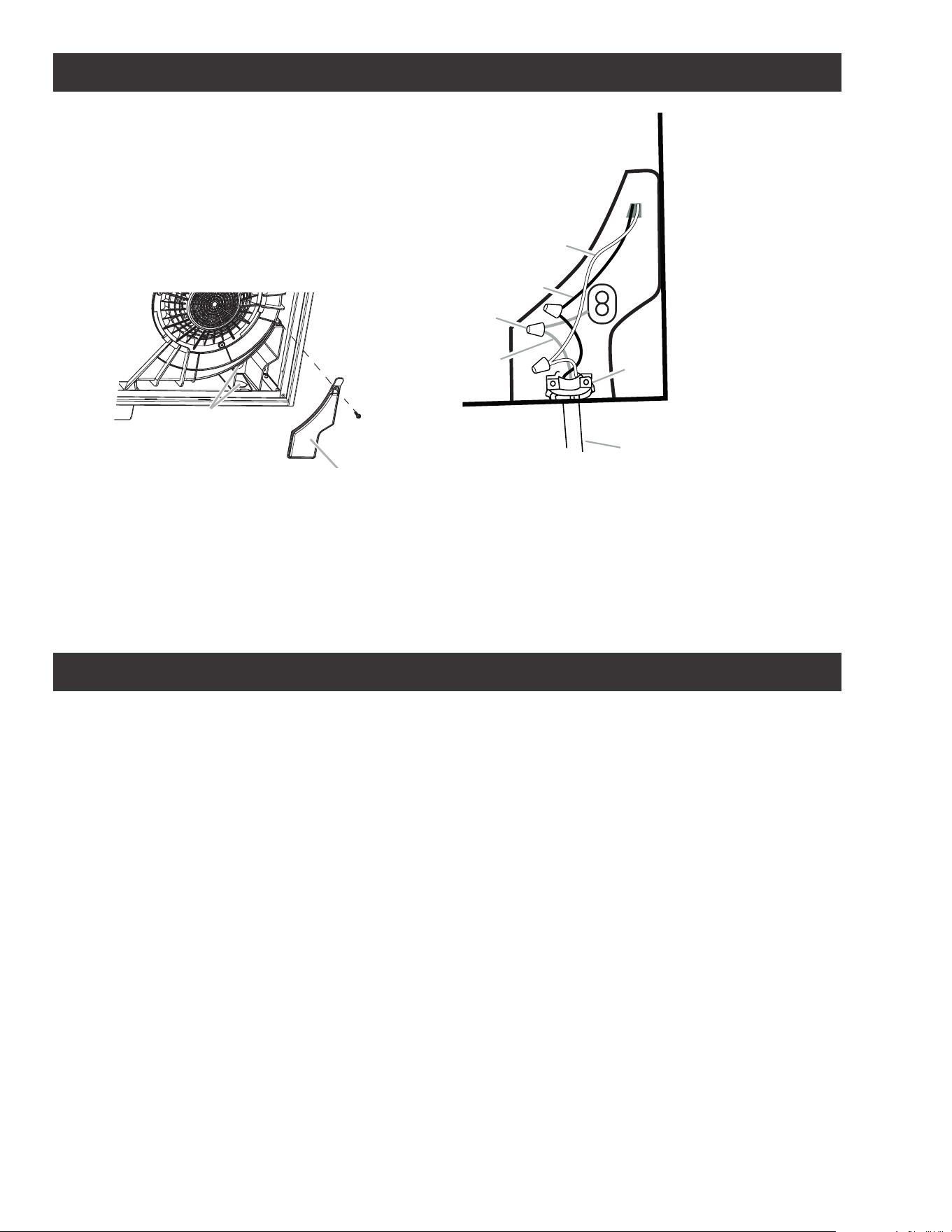

Conexión eléctrica
I ADVERTENCIA
PELIGRO DE DESCARGA ELÉCTRICA.
DESCONECTE LA ALIMENTACIÓN ANTES DE REALIZAR
EL MANTENIMIENTO. SUSTITUYA TODAS LAS PIEZAS Y
PANELES ANTES DE PONERLO EN FUNCIONAMIENTO.
EL NO HACERLO PUEDE PROVOCAR LA MUERTE O UNA
DESCARGA ELÉCTRICA.
1 Retire el pestillo extraíble y la tapa de la caja de
conexiones e instale el conector de canal de cables
(enumerado en cULUS) en la caja de conexiones.
A
B
A. Precortes
B. Cubierta de la caja eléctrica
2 Coloque los 3 cables (Negro, blanco y verde) de acuerdo
con el National Electrical Code y la normativa y las
ordenanzas locales en el canal de cables de
1
⁄2” del panel
del servicio a la caja de conexiones.
A
B
C
D
E
F
A. White wires
B. Black wires
C. UL listed wire connector
D. Yellow-green (or bare)
ground wire
E. Homepower supply cable
F. UL listed or CSA approved 1⁄2”
strain relief
I ADVERTENCIA
CONECTE A TIERRA ELÉCTRICAMENTE EL SOPLADOR.
CONECTE EL CABLE DE TIERRA A LOS CABLES DE TIERRA
VERDE Y AMARILLO DE LA CAJA DE TERMINALES. EL
NO HACERLO PUEDE PROVOCAR LA MUERTE O UNA
DESCARGA ELÉCTRICA.
3 Conecte el cable negro del panel de servicio al cable
negro o rojo de la caja de conexiones, el cable blanco al
blanco y el verde al verde-amarillo.
4 Cierre la tapa de la caja de conexiones.
Complete la instalación
Vuelva a colocar los filtros.
Verifique el funcionamiento de la campana.
Si la campana extractora no funciona:
• Compruebe si el disyuntor está desconectado o se han
fundido los fusibles.
• Desconecte el suministro eléctrico. Compruebe si el
cableado es correcto.
Para conseguir el funcionamiento más eficaz de la nueva
campana extractora, lea la sección “Mantenimiento”.
Para disponer de una referencia sencilla, siga las Instrucciones
de instalación y la Guía de uso y mantenimiento.
33
Descripción de la campana
2
4
3
3
1
1 Control del motor y lámparas
2 Lámparas LED
3 Manija del filtro de grasa
4 Filtro de grasa
Control
A B
A. Botón de la luz
B. Botón del motor
Funcionamiento de los controles
Cuenta con control táctil sin necesidad de hacer presión a los
botones
Funcionamiento de la luz
El botón de encendido/apagado de la luz (A) controla ambas
luces.
Pulse una vez para encender la luz suave y el icono
del sol del botón se iluminará con la mitad inferior del
borde ligeramente.
Pulse de nuevo para la luz normal y el botón se
iluminará por completo.
Púlselo una tercera vez para apagar la luz, toda la
iluminación del botón se apagará también.
Funcionamiento del motor
Pulse el botón (B) para encender la campana a baja
velocidad, el icono y la esquina inferior derecha del
borde del botón se iluminan.
Pulse una segunda vez para velocidad media, el icono
y la mitad inferior del borde en el botón se iluminan.
Pulse el botón una tercera vez para activar la tercera
velocidad durante cinco minutos (el icono y el borde
completos se iluminarán) y, a continuación, pasará
automáticamente a la velocidad alta.
Pulse el botón una quinta vez para apagar el motor y
las luces del botón.
Cambiar el color de las luces
Con las luces y el motor apagados, mantenga pulsado
el botón de luz durante 3 segundos, ambos botones se
iluminarán completamente en el color de luz actual. Los
botones se pueden utilizar para seleccionar el color deseado
(Luz << botón hacia atrás, botón del soplador hacia adelante
>>)
Los colores de luz disponibles son blanco (color por defecto),
azul, verde o rojo. Para ajustar el color, elija uno y pulse ambos
botones al mismo tiempo.
Sonido
Para entrar en el modo de sonido, con las luces y el motor
apagados pulse ambos botones al mismo tiempo y la esquina
superior izquierda del botón de luz se iluminará con luz
blanca. Los botones se pueden utilizar para seleccionar el
sonido deseado (Luz <<botón hacia atrás, botón de soplado
hacia adelante>>).
Los sonidos de retroalimentación disponibles son el pitido
regular, el pitido suave y el silencio. Al seleccionar el pitido
regular y el pitido suave, la campana reproducirá cada sonido.
Cuando se selecciona el silencio, la esquina superior izquierda
del botón de luz se iluminará con luz roja. Para ajustar el
sonido, elija uno y pulse ambos botones al mismo tiempo.
Sistema de reducción de CFM
Antes de poner en funcionamiento su campana:
Algunos estados y provincias de los Estados Unidos y
Canadá restringen el flujo de aire máximo de las campanas
extractoras.
El flujo de aire se mide en pies cúbicos por minuto (CFM).
Estos niveles máximos permitidos están detallados en el
código local de su área. Por favor, compruebe los códigos
locales para saber si es necesario restringir el flujo de aire
máximo de su campana. Si su código local exige un nivel
de flujo de aire máximo inferior al flujo de aire máximo de
esta campana (es decir, 400 CFM), ejecute el procedimiento
siguiente para reducir el flujo de aire máximo.
Con el ventilador y la luz apagados
• Mantenga pulsados ambos botones al mismo tiempo
durante 3 segundos, oirá un pitido y las luces del icono (sin
borde) se iluminarán durante 3 segundos.
• Esta acción desactivará la velocidad 3 y reducirá
efectivamente el flujo de aire máximo a > 300 CFM.
• Localice la pegatina de certificación de CFM en el paquete
de hardware.
• Este adhesivo proporciona una certificación oficial a su
inspector local de que el flujo de aire máximo de esta
campana se ha reducido a > 300 CFM.
Indicadores de saturación del filtro:
A intervalos de tiempo regulares, la campana indica la
necesidad de realizar el mantenimiento del filtro.
El icono del botón del soplador parpadea (sin borde):
Realice el mantenimiento del filtro de grasa.
Parpadeo del botón de la luz (sin borde):
Realice el mantenimiento del filtro de carbón activado.
Restablecimiento de los indicadores de saturación del filtro:
Con el soplador apagado pulse y mantenga el botón del
soplador durante 3 seg.
Activación del indicador de saturación del filtro de carbón
activado:
NOTA: Esta operación debe realizarse con la campana
apagada.
Este indicador está normalmente desactivado; mantenga
pulsado el botón del soplador durante 3 seg. para activar la
función: el botón parpadea durante 1 seg.
Para desactivar la función, mantenga pulsado el botón del
soplador durante 3 segundos, el botón parpadea durante
medio segundo.
34
Mantenimiento
Limpieza
La campana debe ser limpiada con frecuencia tanto
externamente como internamente (con la misma frecuencia
con la que se realiza el mantenimiento de los filtros de grasa).
Para la limpieza, utilice un paño impregnado de detergente
líquido neutro. No utilice productos que contengan abrasivos.
¡NO UTILICE ALCOHOL!
I ATENCIÓN:
De no observarse las instrucciones dadas para limpiar el
aparato y sustituir el filtro, puede producirse un incendio.
El fabricante recomienda leerlas y respetarlas atentamente.
El fabricante no se hace responsable por los daños al
motor o los incendios provocados en el aparato debido
a intervenciones de mantenimiento incorrectas o al
incumplimiento de las normas de seguridad proporcionadas.
Filtros de grasa
El filtro de grasa retiene las partículas de grasa producidas
cuando se cocina.Debe limpiarse una vez al mes con
detergentes no agresivos, manualmente o bien en lavavajillas
a bajas temperaturas y con ciclo breve.
Con el lavado en el lavavajilla el filtro antigrasa metálico
puede desteñirse pero sus características de filtrado no
cambian absolutamente.
Para desmontar el filtro antigrasa, tirar de la manija como se
muestra.
A. Manija de liberación por resorte
Reemplazo de las lámparas LED
Las luces LED son reemplazables sólo por un técnico de servicio.
Vea la sección “A quién contactar” para la información de
contacto del servicio.
Lámpara LED empotrable
Potencia asignada 2 x 2.1 W
Potencia máxima 2.5 W
Tensión asignada 3V
Tipo de socket n/a
Dimensiones Ø 67 mm x 19.7 mm
Filtro de carbón
Si el modelo no puede expulsar el aire al exterior, el aire
deberá ser filtado a través de filtros de carbón desechables
que ayudan a remover el humos y los olores.
Los filtros de cabón no son lavables.
Deben ser reemplazados.
Los filtros de carbón se montan sobre los filtros de grasa
de su campana. Deben ser reemplazados cada 4-6 meses
(dependiendo del uso de la campana).
NOTA: No enjuagar ni colocar los filtros de carbón en
lavavajillas.
NOTA: Los filtros de carbón no están incluidos en su campana.
Deben ser solicitados a su proveedor.
Colocación del filtro de carbón (Accesorios Recirculación)
• Posicione el filtro de carbón sobre la parte superior de
cada filtro de grasa.
• Use los seguros para ajustarlo en su lugar.
NOTA: Cuando se quita para sustituirlo por uno nuevo no
quite los seguros, simplemente extraiga uno y rotar hacia
fuera.
Clip de
fijación
Filtro de
carbón
Cara superior
filtro anti grasa
12NC:
Modelo de campana:
No. Serie:
Fecha de compra en su factura original:
ELICA North America
GARANTÍA LIMITADA DE DOS AÑOS
PARA OBTENER SERVICIO DENTRO DE GARANTÍA
El propietario debe presentar su recibo original de la compra. Guarde por favor una copia de su recibo de compra como prue
-
ba, para recibir el servicio dentro del periodo de garantía.
PARTES Y GARANTÍA DE SERVICIO
Por el periodo de dos (2) años desde la fecha original de la compra, Elica proveerá, gratuitamente, partes no-consumibles
o componentes que hayan fallado debido a defectos de fabricación. Durante estos dos (2) años de garantía limitada,
Elica también proveerá gratuitamente, todo el servicio en casa y mano de obra necesaria para reemplazar cualquier parte de-
fectuosa.
QUÉ NO ESTÁ CUBIERTO
•
Daños o fallas del producto causados por accidente o actos de Dios, tales como inundaciones incendios o
terremotos.
• Daños o fallas causadas por alteración del producto o por el uso de partes no-originales.
• Daños o fallas del producto causados durante la entrega, manejo o instalación.
• Daños o fallas del producto causados por abuso del usuario.
• Daños o fallas del producto causados por reemplazo de fusibles dañados o reseteo de interruptor de circuito.
• Daño o fallas causados por el uso del producto en un ambiente comercial (no doméstico).
• Viajes de servicio para proporcionar orientación de uso o instalación.
• Bombillas, filtros de carbón o metal y cualquier otra parte consumible.
• Desgaste normal.
• Desgaste terminal debido a abusos del usuario, mantenimiento inadecuado, uso de productos / toallas de limpieza
• Cuando el producto no hubiese sido operado de acuerdo con el instructivo de uso que se le acompaña.
corrosivos o abrasivos y por uso de limpiadores para hornos.
QUIÉN ESTÁ CUBIERTO
Esta garantía se extiende al comprador original de productos adquiridos para uso residencial en Norte América (incluyendo Estados
Unidos, Guam, Puerto Rico, Islas Vírgenes de EU y Canadá).
Esta garantía no es transferible y aplica solamente al comprador original y no se extiende a propietarios subsecuentes del
producto. Esta garantía se expresa en lugar de otras garantías, expresadas o implicadas, incluyendo, pero no limitada a
ninguna garantía implicada de comercialización o adaptada para propósitos particulares y cualquier otra obligación por parte de
Elica North America, considerando, sin embargo, que si la negación de garantías implícitas es inefectiva bajo la ley aplicable, la
duración de cualquier garantía implícita será limitada a dos (2) años desde la fecha original de compra o por el periodo necesario
como sea requerido por la ley aplicable.
Esta garantía no cubre cualquier daño especial, incidental y/o consecuente, ni pérdidas de ganancias, sufridas por el
comprador original, sus clientes y/o usuarios del prod
ucto.
A QUIÉN CONTACTAR
Para obtener Servicio bajo Garantía o para cualquier pregunta relacionada a Servicio:
Favor de llamar a:
•
•
•
Registre su producto en
elica.com
y gane un 3
er
año de garantía de
fábrica que crubre todas las partes
además de la mano de obra.
Para garantizar un rápido servicio postventa, cuando llame le pediremos que amablemente brinde la siguiente información que se
indica en la placa de identificación que está dentro de la campana: modelo de campana, 12 NC y fecha de compra en su factura
original. Para acceder a la placa de identificación, todo lo que tiene que hacer es quitar los filtros de grasa.
USA & CANADA - Provincias Occidentales
SERVICE POWER
888 732 8018
CANADA - Provincia de Ontario
AGI Services
888 651 2534
CANADA - Provincias de Quebec & Atlántico
Ateliers G. Paquette
800 463 0119
