GRILL NAME
12401734
GRILL2GO
X200
NÚMEROS DE MODELO
Guía del producto
ESTE APARATO SÓLO SE PUEDE USAR EN EXTERIORES
Si tiene alguna pregunta o necesita ayuda durante el armado, llámenos al 1-888-430-7870.Para garantizar su satisfacción y
para el servicio de seguimiento, inscriba su aparato en línea, en www.charbroil.com/register
ADVERTENCIA:
Antes de empezar a armar la parrilla y cocinar, lea y siga todas las
indicaciones de seguridad, las instrucciones de armado y las
instrucciones de uso y mantenimiento.
A LA PERSONA QUE INSTALE O ARME
ESTA PARRILLA:
Deje este manual al cliente.
AL CONSUMIDOR:
Conserve este manual para que lo pueda consultar en el futuro.
El no cumplir con todas las instrucciones del fabricante puede
ocasionar lesiones graves y/o daños materiales.
ADVERTENCIA:
Ciertas partes pueden tener bordes afilados, ¡especialmente las
indicadas en el manual! Si es necesario, use guantes protectores.
42804974 02-06-13
© 2013 Char-Broil, LLC Columbus, GA 31902 Impreso en China Instrucciones de armado © 2013
Número de serie
Fecha de compra
IMPORTANTE: Llene la siguiente información de garantía.
Lea el número de serie de la unidad en la
etiqueta de especificaciones.
PELIGRO
Símbolos de seguridad
Los símbolos y las casillas ilustradas más adelante
explican lo que significa cada encabezado. Lea y
cumpla todo lo indicado en los mensajes que se
encuentran en el manual.
PELIGRO: Indica una situación peligrosa inminente que,
de no evitarse, causará la muerte o lesiones graves.
ADVERTENCIA
ADVERTENCIA: Indica una situación potencialmente
peligrosa que, de no evitarse, podría causar la muerte o
lesiones graves.
ADVERTENCIA
ADVERTENCIA: Indica una situación potencialmente
peligrosa o una práctica insegura que, de no evitarse,
podría causar lesiones leves o menores.
PELIGRO
Si siente olor a gas:
1. Cierre el paso de gas al aparato.
2. Apague toda llama al descubierto.
3. Abra la tapa.
4. Si el olor persiste, aléjese del aparato y llame de
inmediato a su proveedor de gas o a los bomberos.
El no cumplir con todas estas instrucciones puede
ocasionar incendios o explosiones que pueden causar
daños materiales, lesiones o la muerte.
PELIGRO
1. Nunca deje esta unidad sin atender cuando la esté
usando.
2. Nunca la use a una distancia menor que 10 pies (3 m)
de cualquier estructura, material combustible u otro
tanque de gas.
3. Nunca la use a una distancia menor que 25 pies
(7.5 m) de cualquier líquido inflamable.
4. En caso de ocurrir un incendio, aléjese del aparato y
llame de inmediato a los bomberos. No trate de
apagar con agua el fuego producido por aceite o
grasa.
El no cumplir con estas instrucciones puede crear el
riesgo de incendio, de explosión o de quemaduras que
pueden causar daños materiales, lesiones o la muerte.
ADVERTENCIA
Sólo para uso particular. No la use para fines comerciales.
Este manual de instrucciones contiene
información importante, necesaria para armar
el aparato adecuadamente y usarlo de manera
segura. Antes de empezar a armar y a usar el
aparato, lea y siga todas las advertencias y las
instrucciones de armado.
Información de inscripción de la garantía ................1
Por su propia seguridad .........................................2
Símbolos de seguridad...........................................2
Medidas de seguridad para la instalación ................3
Uso y mantenimiento..........................................4-7
Seguridad con los alimentos...................................8
Garantía limitada...................................................9
Lista de piezas ...................................................10
Vista de piezas .................................................. 11
Resolución de problemas.................................12-13
Tarjeta de inscripción...........................................15
ÍNDICE DE MATERIAS
Página 2
ADVERTENCIA
No intente reparar ni modificar la unidad de la
manguera/la válvula/el regulador debido a un "supuesto"
defecto. Toda modificación a esta unidad anulará la
garantía y creará el riesgo de una fuga de gas y de
incendio. Use únicamente repuestos autorizados,
suministrados por el fabricante.
ADVERTENCIA
PROPOSITION 65 DEL ESTADO DE CALIFORNIA
1. En el estado de California se sabe que los
subproductos de la combustión en este aparato,
contienen substancias químicas que causan
cáncer, defectos congénitos u otras lesiones al
aparato reproductor.
2. Este producto contiene substancias químicas
como el plomo y sus compuestos que, en el estado
de California, se sabe que causan cáncer, defectos
congénitos u otras lesiones al aparato reproductor.
Lávese las manos después de manipular este producto.
• Sólo para uso particular. Este aparato no ha sido
diseñado para uso comercial.
• No deje el aparato desatendido. Mantenga alejados en
todo momento a los niños y a las mascotas.
ADVERTENCIA
MEDIDAS DE SEGURIDAD PARA LA INSTALACIÓN
Medidas de seguridad para la instalación
• Use la parrilla únicamente con gas propano y con la unidad de
regulador/válvula suministrada.
• No se debe usar este aparato en vehículos recreativos ni en
embarcaciones.
• La instalación de la parrilla se debe realizar de conformidad,
según corresponda, con los códigos y reglamentos locales o,
en su defecto, con el National Fuel Gas Code (Código
nacional sobre gases combustibles), ANSI Z223.1/NFPA 54;
la norma Storage and Handling of Liquefied Petroleum Gases
(Almacenamiento y manipulación de gases de petróleo
licuado) ANSI/NFPA 58; el Natural Gas and Propane
Installation Code (Código para instalaciones de gas natural o
de gas propano), CSA B149.1; la norma Propane Storage and
Handling (Almacenamiento y manipulación de gas propano),
CSA B149.2; la Standard for Recreational Vehicles (Norma
para vehículos recreativos), ANSI A119.2/NFPA 1192; y el
Recreational Vehicle Code (Código para vehículos
recreativos), CSA Z240 RV Series.
• Todos los accesorios eléctricos (como los asadores) deben
estar puestos a tierra de conformidad con las estipulaciones
de los códigos locales o con el National Electrical Code
(Código para instalaciones eléctricas), ANSI / NFPA 70.
Mantenga los cables eléctricos y las mangueras de suministro
de combustible alejados de las superficies calientes.
• La certificación de seguridad de esta parrilla sólo es válida si
se usa en Estados Unidos y en Canadá. No modifique esta
parrilla para usarla en ningún otro lugar. Cualquier
modificación puede poner en peligro su seguridad.
Este aparato permanece caliente durante y después su uso.
Para protegerse de las superficies calientes y de las
salpicaduras de líquidos calientes, use manoplas o guantes
para cocina.
• No deje el aparato desatendido. Mantenga alejados en
todo momento a los niños y a las mascotas.
Comuníquese con el centro de servicio para parrillas
para solicitar ayuda o repuestos
• Si necesita ayuda sobre su producto o piezas amparadas por
la garantía, llame al . El horario de atención 1-888-430-7870
del centro de servicio es, de lunes a viernes, entre las 8.00
y las 18.00 horas, hora normal del Este.
• Para solicitar piezas de repuesto o accesorios no amparados
por la garantía, visite nuestro portal en www.charbroil.com o
llame al y uno de nuestros amables y 1-888-430-7870
entendidos agentes lo atenderá gustosamente.
Página 3
USO Y MANTENIMIENTO
Página 4
GLP (gas licuado de petróleo)
• Es atóxico, inodoro e incoloro en el momento en que se produce. Por su
propia seguridad al gas propano se le ha incorporado un olor (parecido
al de la col podrida) para que se pueda oler.
• El gas propano es sumamente inflamable y se puede encender en
forma inesperada al mezclarse con el aire.
Uso del tanque de gas propano (1lb. Desechable)
• Debe usar únicamente tanques marcados con la leyenda “gas propano”.
• El tanque debe ser fabricado y codificado según las especificaciones del
Ministerio de Transporte de Estados Unidos (o DOT por sus siglas en
inglés) para tanques de gas propano, o la Norma Nacional de Canadá,
CAN/CSA-B339, Cilindros, esferas y tubos para el transporte de
mercaderías peligrosas.
• Debe tener un tamaño de 4” de diámetro y 8” de altura, o 3” de diámetro
y 10”de altura.
• Guarde las tapas del tanque y vuelva a instalarlas cuando no lo use.
• El tanque de gas debe tener un dispositivo de extracción del vapor. El
tanque debe estar en posición vertical para usarlo.
ADVERTENCIA
Para usar esta parrilla sin peligro y evitar lesiones graves:
• No deje que los niños usen la parrilla ni que jueguen cerca de la
misma.
• Mantenga el área de la parrilla limpia y sin materiales
combustibles (como gasolina, propano, o cualquier otro líquido o
gas inflamable).
• No obstruya los orificios de la parte inferior ni los de la parte
posterior de la parrilla.
• Revise periódicamente las llamas del quemador.
• Nunca use el regulador de esta parrilla con ningún otro aparato a
gas.
• Para cocinar, el aparato debe estar colocado sobre una superficie
nivelada, en un área sin materiales combustibles.
• Use la parrilla únicamente en ambientes bien ventilados. Sólo
para usar al aire libre. NUNCA lo use en ambientes cerrados,
como cocheras abiertas, garajes, como cocheras abiertas, garajes,
porches, patios cubiertos o debajo de estructuras aéreas de de
cualquier tipo.
• No use carbón ni briquetas de cerámica en una parrilla a
gas.(Salvo que las briquetas vengan con su parrilla).
• Este aparato no ha sido diseñado ni debe ser usado como un
calefactor.
•No cubra las rejillas con papel aluminio ni con ningún otro material.
Este bloqueará la ventilación del quemador y creará situaciones
peligrosas que podrían provocar daños materiales o lesiones
corporales.

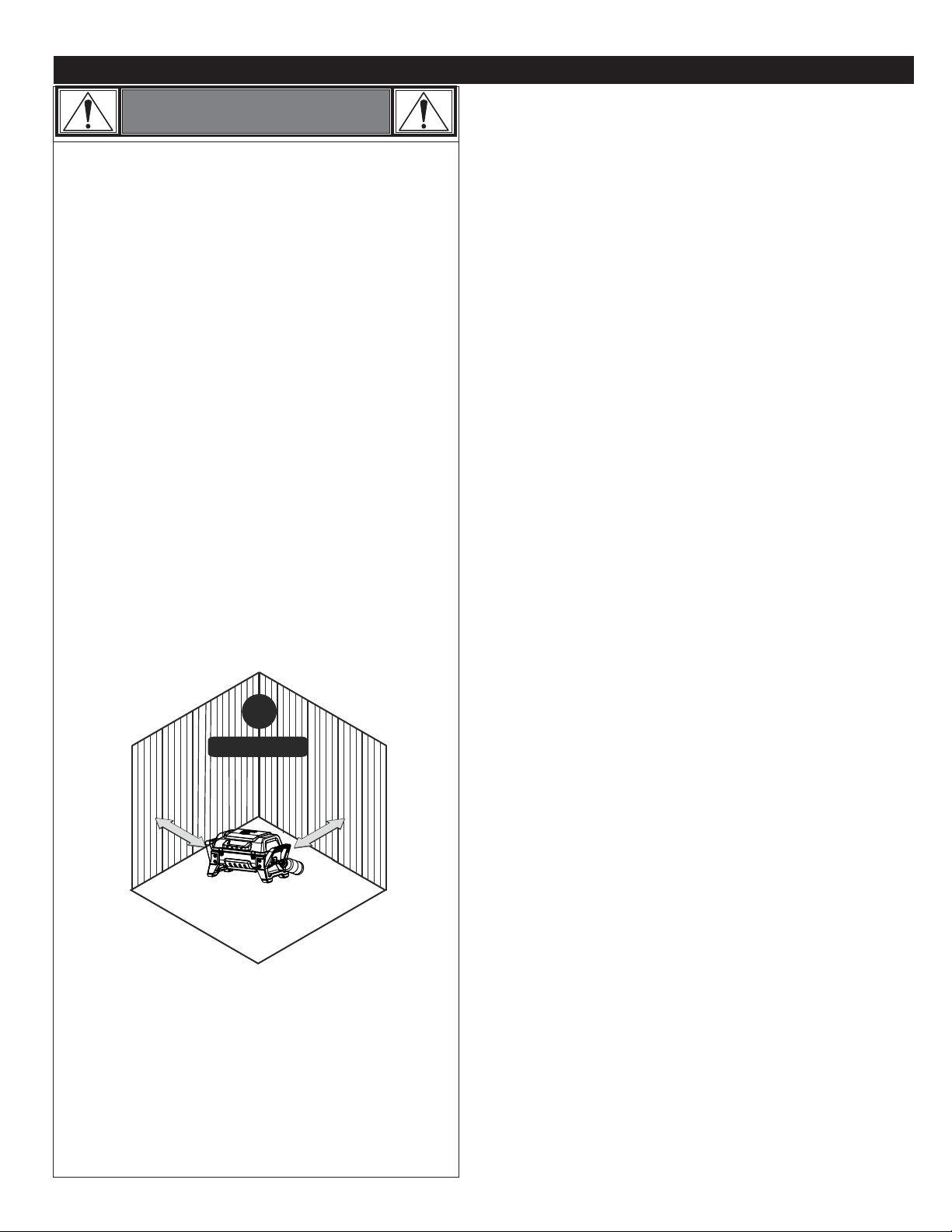

• Use la parrilla al menos a 10 pies de distancia de cualquier
pared o superficie. Deje un espacio de 10 pies entre la chimenea
y los objetos que puedan incendiarse o que sean fuentes de
ignición, tales como las llamas piloto de los calentadores de agua,
los aparatos eléctricos conectados, etc.
Para personas que viven en apartamentos:
• Pídale al administrador que le indique cuáles son los requisitos y
los códigos contra incendios que corresponden al uso de parrillas
de gas propano en un edificio de apartamentos. Si se le permite
usarla, hágalo al aire libre, en la planta baja, dejando un espacio
libre de tres (3) pies entre la parrilla y las paredes o las barandillas.
No la use en balcones o debajo de los mismos.
• NUNCA trate de encender el quemador con la tapa cerrada. Las
acumulaciones de gas no encendido en las parrillas tapadas
son peligrosas.
• Nunca use la parrilla si el tanque de gas no está en la posición
correcta que se especifica en las instrucciones de armado.
A
3 pies(1 m) como mínimo
Se recomienda 10 pies
Prueba para detectar fugas
(1lb. Desechable)
• Durante la prueba para detectar fugas, coloque la parrilla en un lugar
alejado de llamas desprotegidas y chispas y no fume La prueba para
detectar fugas en la parrilla debe realizarse al aire libre, en un lugar bien
ventilado.
• Esta prueba debe repetirse cada vez que se cambie el tanque de gas o
antes de volverlo a usar luego de haber sido guardado.
Necesitará una brocha de pintura limpia y una solución al 50/50, de agua y
jabón suave. Use jabón suave y agua. No use productos de limpieza del
hogar. Esto puede dañar los componentes.
1. Verifique perilla de control que la perilla de control del regulador esté
en la posición de APAGADO.
2. Aplique agua jabonosa con la brocha conexión en la conexión entre el
tanque y el regulador, en (A).
3. Cepille con una solución jabonosa conexión entre las roscas del tubo
del regulador y el regulador, el tubo del quemador y el orificio (B). Si
aparecen burbujas que aumentan de tamaño, existe una fuga. Vuelva a
apretar las conexiones y repita los pasos 1, 2 y 3.
¡IMPORTANTE!
Si no puede detener una fuga, retire el
tanque del regulador y examine ambos
para ver si las roscas están dañadas o si
tienen suciedad o residuos. Examine también las aberturas del
regulador y del tanque, para verificar que no haya nada que
obstruya el paso de gas. Retire todo objeto o materia que esté
produciendo la obstrucción y repita la prueba para detectar fugas. Si
la rosca del regulador o la del tanque está dañada, cámbielo.
Encargue las piezas nuevas indicando el número de serie, de
modelo y el nombre de las piezas que requiera, llamando al centro
de servicio para parrillas al 1-888-430-7870.
A
Página 5
B
A
B
C
Hendidura
Diente rojo
Acople completo

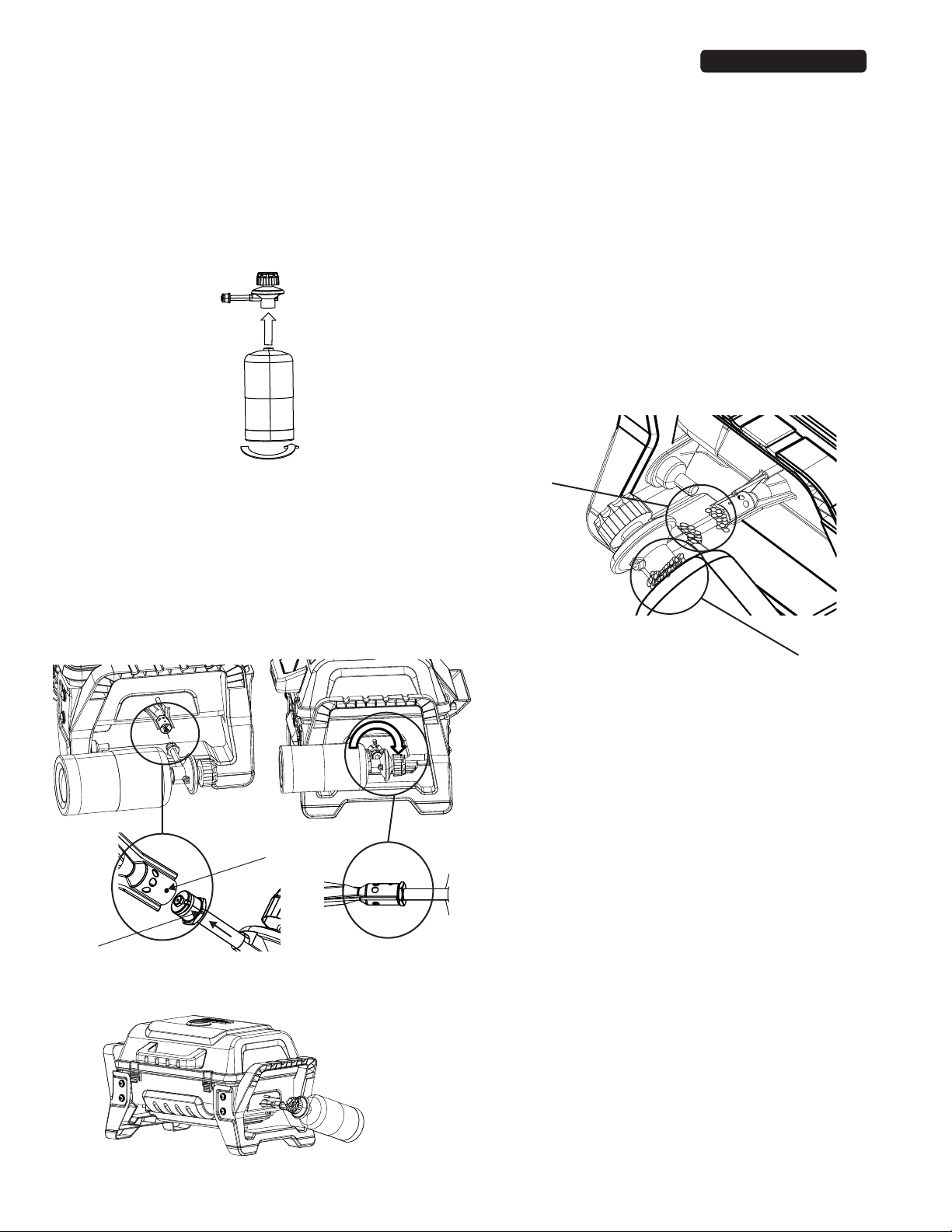

Desinstalación del cilindro de propano:
1. CIERRE el regulador.
2. Espere que la parrilla se enfríe.
3. Quite el cilindro de propano girándolo en contra de las agujas del reloj,
hasta que se desconecte del regulador/válvula.
4. Instale la tapa en el cilindro. La tapa debe permanecer en el cilindro
cuando no esté en uso, para evitar que ingrese polvo y residuos a la
válvula/regulador.
IMPORTANTE: QUITE EL CILINDRO DE PROPANO DEL
REGULADOR/VÁLVULA CUANDO NO ESTÉ EN USO.
Instalación y desinstalación de cilindro de propano
Instalación de cilindro de propano:
1. Retire la tapa del extremo del cilindro de propano (se vende por
separado).
2. La tapa debe permanecer en el cilindro cuando no esté en uso,
para evitar que ingrese polvo y residuos a la válvula/regulador.
3. Verifique que no haya polvo o residuos en la conexión del
extremo del cilindro. Limpie si es necesario.
4. Inserte el extremo roscado del cilindro de propano en la
válvula/regulador y ajuste a mano, girando el cilindro en el
sentido de las agujas del reloj, como se muestra a continuación.
¡NO USE HERRAMIENTAS! Si se ajusta demasiado se pueden
dañar la rosca de la válvula/regulador.
Instalación y desinstalación del regulador/válvula
1. Con la perilla mirando hacia la parte trasera de la parrilla, inserte el
regulador/válvula en el extremo del quemador (A)
El diente en el regulador/válvula DEBE encajar con la hendidura
en el extremo del quemador.
2. Una vez que el regulador/válvula se ha conectado al quemador,
gire el regulador/válvula en el sentido de las agujas del reloj (B)
para fijar en su posición con la perilla orientada como se muestra a
continuación (C).
3. Para desinstalar, invierta los pasos.
ADVERTENCIA
PELIGRO
• NUNCA guarde los tanques de gas de repuesto debajo del
aparato, cerca del mismo, ni en áreas cerradas.
• Nunca cargue el tanque a más del 80% de su capacidad.
• Los tanques de gas propano de repuesto sobrecargados o
mal llenados son peligrosos, ya que la válvula de seguridad
puede dejar salir gas. Esto puede provocar incendios
intensos que pueden causar daños materiales, lesiones
graves o la muerte.
• Si observa, huele o escucha una fuga de gas, aléjese de
inmediato del tanque y del aparato, y llame a los bomberos.
Cuando no la use, gire los controles a la posición de
APAGADO (OFF) y desconecte el tanque.
ADVERTENCIA
Encendido con fósforos
1. Inserte un fósforo encendido en el orificio de encendido con
fórforos al final del asador, junto al quemador. Gire la perilla
de control del regulador hasta la graduación de llama ALTA
(HIGH)
2. Si NO se enciende en 5 segundos, gire la perilla de control
del regulador a la posición de APAGADO (OFF), espere 5
minutos y repita el proceso de encendido.
Consejos de seguridad
El consumo de alcohol y de medicamentos de venta con o sin
receta pueden afectar la capacidad del consumidor para armar y
para usar correctamente este aparato.
Desconecte el tanque de gas, cuando no use la parrilla.
Nunca mueva la parrilla cuando la esté usando o mientras esté
caliente. Deje que el aparato se enfríe por completo antes de
moverlo o guardarlo.
El peso máximo que soportan las repisas laterales es 10 lb.
El regulador puede emitir un sonido zumbante o sibilante durante
su uso. Esto no afectará la seguridad ni el uso de la parrilla.
Si se presentan problemas con la parrilla, lea la sección de
resolución de problemas.
Encienda el quemador. Verifique esté encendido, cierre la tapa y
caliente la parrilla en la graduación alta (High) durante 10 minutos.
El curado de la pintura y de las piezas producirá olores solamente
la primera vez que encienda la parrilla.
Esta parrilla no debe ser usada como si fuera un calefactor.
Este aparato permanece caliente durante y después de su uso.
Para protegerse de las superficies calientes y de las salpicaduras
de líquidos calientes, use manoplas o guantes aislados para
cocina.
Limpie la parrilla con frecuencia; de preferencia cada vez después
de usarla. Si utiliza un cepillo de cerdas para limpiar las superficies
para cocinar, antes de usar la parrilla verifique que no queden
cerdas sueltas sobre éstas. Se recomienda no limpiar las
superficies para cocinar cuando la parrilla esté aún caliente.

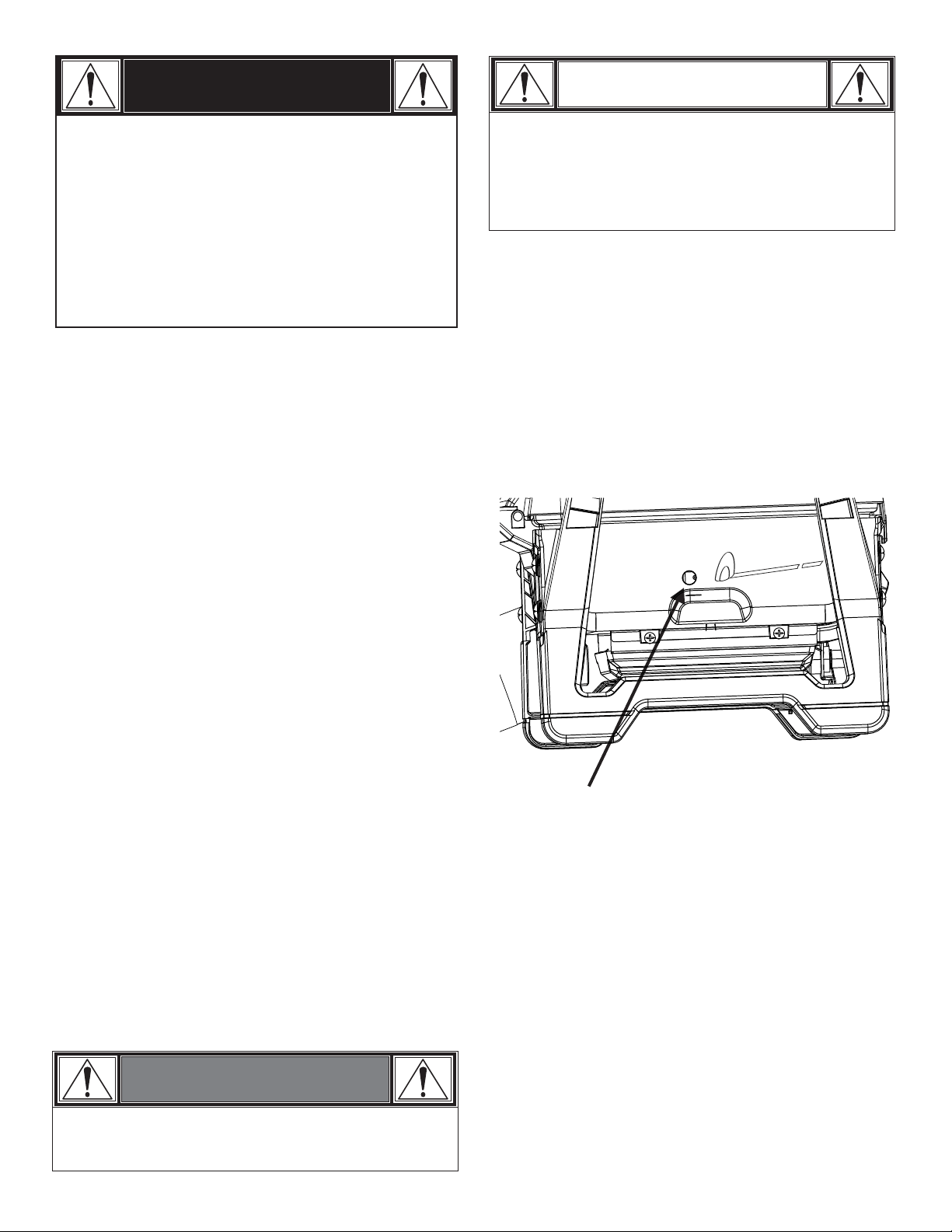

Cómo usar el encendedor
No se incline sobre la parrilla cuando la esté encendiendo.
1. Abra la tapa durante el encendido. Verifique que el tanque de gas
esté bien conectado al regulador.
2. Gire la perilla de control del regulador a la graduación de llama ALTA
(HIGH).
3. Oprima varias veces el botón pulsador del encendedor para
encender la parrilla. Verifique que el quemador se encienda y que
permanezca encendido.
4. Si NO se enciende en 5 segundos, gire la perilla de control del
regulador a la posición de APAGADO (OFF), espere 5 minutos y
repita el proceso de encendido.
5. Si el ENCENDEDOR no funciona, siga las instrucciones del
encendido con fósforos.
Antes de cocinar por primera vez.
Haga una prueba de fugas de la parrilla. Encienda el
quemador, verifique que esté encendido. cierre la tapa y
caliente la parrilla durante 10 minutos. El curado de la pintura y
de las piezas producirá olores solamente la primera vez que
encienda la parrilla.
Cómo apagar la parrilla
• Gire la perilla de control del regulador hasta la posición de apagado
(OFF). Verifique que la perilla de control del regulador salte. Si no lo
hace, deje de usarla y pida piezas de repuesto.
• Desconecte el tanque de gas.
Si NO se enciende en 5 segundos, gire las perillas de
control del quemador a la posición de APAGADO, espere 5
minutos y repita el proceso de encendido. Si el quemador
no se enciende con la válvula abierta, el gas continuará
saliendo por el mismo y puede encenderse
accidentalmente, con el riesgo de ocasionar lesiones.
Orificio para el encendido con fórforos
Página 6

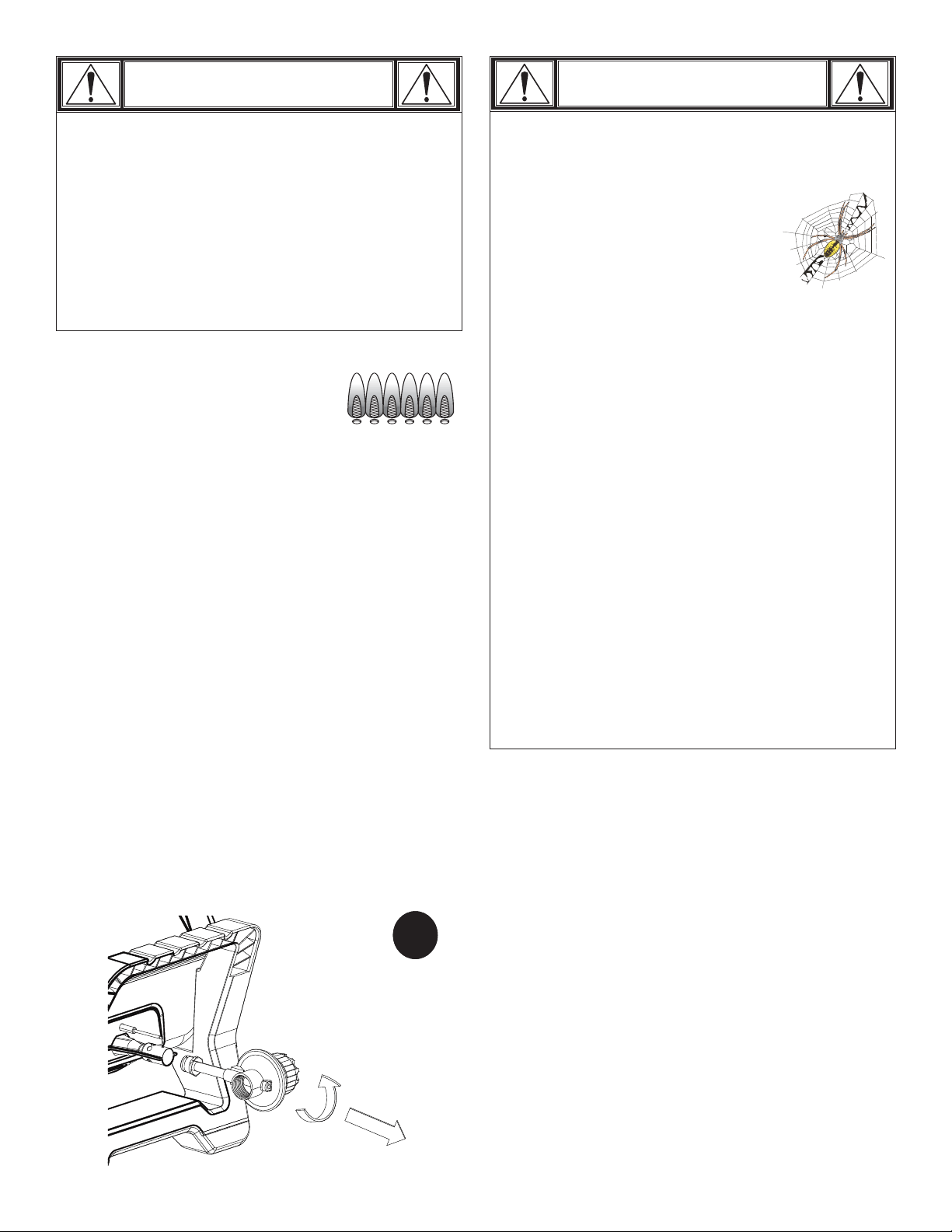

Limpieza general de la parrilla
• No confunda la acumulación de grasa y de humo, de color
marrón o negro, con la pintura. La parte interna de las parrillas a
gas no viene pintada de fábrica (y nunca se debe pintar). Aplique
una solución concentrada de detergente y de agua, o use un
limpiador para parrillas con un cepillo de cerdas resistentes,
cepillando la parte interna de la tapa de la parrilla y el fondo de la
misma. Enjuáguelos y deje que se sequen completamente al aire.
No aplique productos cáusticos de limpieza para parrillas/hornos a
las superficies pintadas.
ADVERTENCIA
ADVERTENCIA
Prueba de control de la llama del quemador
Encienda el quemador. Verifique que se mantenga
encendido mientras gira la perilla de control del
quemador de la posición de llama ALTA
(HIGH) a la de llama BAJA (LOW). Realice una
prueba de control de la llama del quemador cada
vez antes de usar la parrilla.
Cómo limpiar la unidad del quemador
1. Cierre el paso de gas con la perilla de control del regulador y
desconecte el tanque.
2. Retire la rejilla de cocción y la cuba.
3. Retire el regulador del tubo del quemador (1) regulador giratorio hasta
que el botón está abajo y luego (2) tirando hacia afuera. Vea la FIG.
A
4. Limpie la parte cerámica del electrodo con alcohol de frotar y un
paño. Limpie la parte exterior de los quemadores con agua y jabón.
introduzca una manguera de jardín (de preferencia con boquilla), en
el tubo del quemador para forzar el paso del agua por el tubo.
Verifique que salga agua por todos los orificios del quemador. Elimine
las obstrucciones de los orificios tapados con un alambre delgado.
Deje que el quemador se seque bien y examine los orificios.
Algunos orificios pueden alargarse debido al desgaste normal y a la
corrosión; si ocurre esto, cambie el quemador. Si apareciera alguna
grieta horizontal entre un orificio y otro, o apareciera algún orificio
más grande (que no sea un orificio normal del quemador), cambie el
quemador.
5. Si se va a guardar la parrilla, recubra ligeramente el quemador con
aceite de freír. Envuélvalo con una cubierta protectora para impedir
que entren insectos. Si no la va a guardar, siga los siguientes pasos
6. Vuelva a instalar el regulador
7. Vuelva a instalar la rejilla de cocción.
8. Antes de volver a cocinar en la parrilla, realice una prueba para
detectar fugas de gas y una prueba de control de la llama del
quemador.
ALTA
BAJA
• Se recomienda no tratar de apagar el fuego producido
por la grasa cerrando la tapa. Por razones de seguridad,
las parrillas tienen aberturas de ventilación.
• No use agua para apagar los fuegos provocados por la
grasa. Esto puede ocasionar lesiones. Si se incendia la
grasa, gire la perilla de control del regulador y cierra la
válvula del tanque.
• No deje desatendida la parrilla cuando la esté
precalentando o quemando residuos de comida con
llama ALTA. Si la parrilla no ha sido limpiada
regularmente, se puede incendiar la grasa, lo que puede
dañar el producto.
PELIGRO NATURAL • ARAÑAS
HECHO: A veces las arañas y otros insectos pequeños se
meten en el tubo del quemador. en los tubos conectados al
quemador. Las arañas tejen sus telas, hacen
nidos y ponen huevos. Esas telas o nidos
pueden ser muy pequeños, pero son bastante
resistentes y pueden bloquear el flujo del gas.
Limpie el quemador antes de usar la parrilla al
inicio de la temporada de parrillas después de haber estado
guardada y o luego de un período de un mes después de no
usar la parrilla. Las entradas de aire tiene protectores contra
las arañas para reducir este problema, ¡pero no lo evitan por
completo! Las obstrucciones pueden causar fogonazos (fuego
en los tubos del quemador). Es posible que la parrilla aún se
encienda; a pesar de esto no deja pasar el gas al quemador.
SI LE LLEGA A OCURRIR LO SIGUIENTE:
1. Siente olor a gas.
2. El quemador o los quemadores no se encienden.
3. El quemador produce una llama pequeña, de color amarillo
(que debería ser azul).
4. Sale fuego alrededor o por detrás de la perilla de control.
¡DETÉNGASE!
¡Cierre inmediatamente el paso de gas desde el tanque!
SOLUCIÓN:
Espere a que la parrilla se enfríe.
Siga las instrucciones “Cómo limpiar la unidad del quemador ”.
Limpie frecuentemente el quemador. Emplee un cepillo para
tubos de 12” para limpiar el tubo del quemador. También puede
hacerlo forzando el paso de un chorro de agua de la boquilla
de una manguera.
Regulator Lock
1. Slide right
A
A
Página 7
Regulator Lock
1. Slide right
A
1
2
Cómo guardar su parrilla
• Cocción limpia parrilla
• Cuando el tanque de propano esté conectado a la parrilla, guárdela al
aire libre, en un lugar bien ventilado y fuera del alcance de los niños.
• Cubra la parrilla si la guarda al aire libre.
• Guarde la parrilla bajo techo ÚNICAMENTE si el tanque de gas ha sido
apagado, desconectado y retirado de la parrilla. El tanque de gas debe
guardarse al aire libre, en un lugar bien ventilado y fuera del alcance de
los niños.
• Luego de retirar la parrilla del lugar donde ha estado guardada, haga
una prueba para detectar fugas; y antes de encender la parrilla, siga las
instrucciones sobre Cómo limpiar la unidad del quemador.
• Mantenga el área de la parrilla limpia y sin materiales combustibles
(como gasolina, propano, o cualquier otro líquido o gas inflamable).
• No obstruya los orificios de la parte inferior ni los de la parte posterior
de la parrilla.
Seguridad con los alimentos
La seguridad con los alimentos es una parte muy importante del
disfrute de su parrillada al aire libre. Siga estos cuatro pasos
básicos para proteger a los alimentos contra las bacterias nocivas:
Limpieza: Lávese las manos, lave los utensilios y las superficies
con agua jabonosa caliente, antes y después de manipular carnes
y aves crudas.
Separación: Mantenga las carnes y las piezas de aves crudas
separadas de los alimentos listos para comer, para evitar la
contaminación cruzada. Use bandejas y utensilios limpios para
servir los alimentos preparados.
Cocción: Cocine bien las carnes y las piezas de ave, para matar
las bacterias. Use un termómetro para verificar que los alimentos
alcancen la temperatura interna adecuada.
Refrigeración: Refrigere con prontitud los alimentos preparados y
las sobras.
Para mayor información comuníquese con USDA Meat and
Poultry, llamando al 1-888-MPHOTLINE (888-674-6854) en
Washington, DC
o por correo electrónico a: [email protected]
Cómo saber cuándo las carnes están bien cocidas
• El exterior de las carnes y las presas de ave preparadas en el aparato
suele dorarse rápidamente. Use únicamente carne descongelada y un
termómetro para carnes, para verificar que los alimentos alcancen una
temperatura interna segura, y corte la carne para verificar visualmente si
ya está lista.
• Le recomendamos que antes de cocinar los alimentos en su
aparato, éstos estén a una temperatura de al menos 40° F.
• La temperatura de las aves enteras debe alcanzar 165° F. El jugo de las
mismas debe ser transparente y la carne no debe tener color rosado.
• Los filetes de carne de res, de ternera, y de cordero, los asados y las
chuletas de cerdo se pueden cocer a 160° F.
• NUNCA cocine parcialmente las presas de carne o de aves, para
terminar de cocinarlas después. Cocine los alimentos completamente,
para destruir las bacterias nocivas.
• Use un termómetro para verificar que los alimentos alcancen la
temperatura interna adecuada.
Recomendadas por USDA
Temperaturas internas de cocción
Carne molida
Carne de vaca, cerdo, ternera, cordero...............................................71° C
Pavo, pollo...........................................................................................74° C
Carne fresca de vaca, ternera, cordero
Poco cocido.........................................................................................63° C
(con 3 minutos de reposo)
Medio cocido .......................................................................................71° C
Bien cocido..........................................................................................77° C
Aves de corral
Pollo y pavo, entero..............................................................................74°C
Trozos de ave......................................................................................74° C
Pato y ganso........................................................................................74° C
Carne fresca de cerdo
Poco cocido.........................................................................................63° C
(con 3 minutos de reposo)
Medio cocido .......................................................................................71° C
Bien cocido..........................................................................................77° C
Página 8
Espacios entre las
rejillas de cocción de
la parte inferior
Espacios
Parrilla de cocción correcta orientación
ALCANCE DE LA COBERTURA PLAZO DE COBERTURA TIPO DE FALLAS AMPARADAS
Esta garantía es válida únicamente para las unidades adquiridas de los distribuidores autorizados. El fabricante le garantiza únicamente al consumidor-
comprador original, que este producto no presentará defectos de mano de obra ni de materiales por el período indicado a continuación, contado desde la
fecha de compra, si se arma correctamente y se usa en el hogar, en condiciones normales y razonables*. El fabricante se reserva el derecho de exigir la
devolución de las piezas defectuosas, enviadas con el porte o el flete pagado por el consumidor, para ser revisadas y examinadas.
*Nota: DEBE presentar un comprobante de compra fechado para solicitar servicios de reparaciones de garantía.
Son de responsabilidad del consumidor-comprador original todos los gastos de envío de las piezas cambiadas en virtud de las condiciones
de esta garantía limitada.
Esta garantía limitada es válida únicamente en Estados Unidos y en Canadá, se ofrece únicamente al propietario original del producto y es
intransferible. El fabricante exige la presentación de evidencia de la fecha de la compra. Por tanto, debe conservar el recibo o la factura de
la compra. La inscripción del producto no reemplaza al comprobante de compra, y el fabricante no se hace responsable ni está obligado a llevar
un registro de dichos comprobantes.
Esta garantía limitada atañe ÚNICAMENTE al funcionamiento del producto y no ampara rayones, abolladuras, corrosión ni decoloración
ocasionada por el calor, los productos de limpieza abrasivos y químicos, ni por las herramientas usadas en el armado o la decoloración de las
superficies de acero inoxidable. La OXIDACIÓN no se considera un defecto de fabricación ni de materiales.
Esta garantía limitada no ampara el costo en el que se incurra por inconvenientes, alimentos, lesiones ni daños a la propiedad.
EL FABRICANTE NO PAGARÁ LOS SIGUIENTES RUBROS:
1. El costo de envío normal o acelerado de piezas y repuestos amparados por la garantía
2. Las visitas de servicio técnico a su domicilio.
3. Reparaciones de productos que hayan sido usados para fines distintos de los normales, en casas de más de una familia o para fines no
domésticos.
4. Daños, fallas o mal funcionamiento ocasionados por accidentes, modificaciones, manipulación descuidada, uso indebido, maltrato, incendio,
inundación, casos fortuitos, instalación o mantenimiento inadecuados o que no se realicen de conformidad con las disposiciones de los códigos
de instalaciones eléctricas o sanitarias, o uso de productos no autorizados por el fabricante.
5. Pérdida de alimentos debida a fallas del producto o a la dificultad para hacerlo funcionar.
6. El costo de las piezas de repuesto ni de la mano de obra para la reparación de unidades instaladas fuera de Estados Unidos o de Canadá.
7. La recogida y el envío de su producto.
8. Las reparaciones de piezas o de sistemas que hayan sufrido daños por alteraciones no autorizadas hechas en el producto.
9. La remoción y/o la reinstalación de su producto.
ESTIPULACIONES DE EXONERACIÓN DE GARANTÍAS IMPLÍCITAS; LIMITACIÓN DE LOS RECURSOS
El único recurso del que usted dispone en virtud de esta garantía limitada es la reparación o el cambio de las piezas defectuosas. En caso de que se
presenten problemas de disponibilidad de piezas, el fabricante se reserva el derecho de substituir piezas iguales o similares que sean igualmente
funcionales.
El fabricante no se hace responsable por los daños y perjuicios resultantes o secundarios derivados del incumplimiento de las condiciones de esta
garantía limitada o de las correspondientes garantías implícitas, ni de las fallas o daños producidos por casos de fuerza mayor, cuidado y
mantenimiento inadecuados, incendio de la grasa, accidentes, modificaciones cambio de piezas por otras que no sean producidas por el fabricante,
uso inadecuado, transporte, uso con fines comerciales, maltrato, ambientes hostiles (clima inclemente, desastres naturales, daños producidos por
animales), instalación inadecuada o que no se ajuste a lo estipulado por los códigos locales o en las instrucciones impresas del fabricante.
ESTA GARANTÍA LIMITADA ES LA ÚNICA GARANTÍA EXPLÍCITA OFRECIDA POR EL FABRICANTE. EL FABRICANTE NO
GARANTIZA NINGUNA ESPECIFICACIÓN O DESCRIPCIÓN DE RENDIMIENTO DEL PRODUCTO, INDEPENDIENTEMENTE DEL
LUGAR DONDE APAREZCAN, SALVO EN LA MEDIDA SEÑALADA EN ESTA GARANTÍA LIMITADA. POR EL PRESENTE, EL PLAZO
DE VIGENCIA DE LA PROTECCIÓN QUE OTORGAN LAS GARANTÍAS IMPLÍCITAS, EN VIRTUD DE LAS LEYES DE CUALQUIER
ESTADO, INCLUYENDO LA GARANTÍA IMPLÍCITA ACERCA DE LA IDONEIDAD DEL PRODUCTO PARA SU COMERCIALIZACIÓN
O PARA ALGÚN PROPÓSITO DETERMINADO, QUEDA LIMITADO AL PLAZO DE VIGENCIA DE ESTA GARANTÍA LIMITADA.
Ni los distribuidores, ni el negocio minorista que vende este producto, están autorizados para ofrecer ninguna garantía ni para prometer
recursos adicionales o incongruentes con los arriba indicados. En todo caso, el límite máximo de responsabilidad del fabricante no será mayor
que el precio de compra pagado por el consumidor original.
NOTA: Algunos estados no permiten la exclusión ni la limitación de daños accesorios o indirectos, de manera que es posible que las limitaciones o
exclusiones que preceden no correspondan en su caso. Esta garantía le otorga derechos específicos, señalados aquí. Es posible que usted tenga
otros derechos que pueden variar de un estado a otro. Sólo en el estado de California, en el caso en que no sea viable ofrecer el retocado o el
producto de repuesto, el minorista que vende este producto o el fabricante podrán reintegrar el precio de compra pagado por el producto, menos la
cantidad directamente atribuible al uso dado por el consumidor-comprador original, antes de haber descubierto la falla. Además, y únicamente en
el estado de California, usted podrá llevar el producto al negocio minorista que venda este producto para solicitar servicios en virtud de esta
garantía limitada.
Si desea obtener algún servicio en virtud de esta garantía limitada, debe dirigir su correspondencia a:
Consumer Relations
P. O. Box 1240
Columbus, GA 31902-1240
No se aceptarán las devoluciones por parte del consumidor a menos que haya obtenido primero una autorización válida de devolución. Debe
rotular de manera legible la parte exterior del paquete de devolución autorizada con su número de autorización de devolución y remitir dicho
paquete con el flete o el porte pagado. Se rechazará toda devolución del consumidor que no cumpla con las reglas anteriores.
GARANTÍA LIMITADA
WS_1 Rev03
Quemador de acero inoxidable
Fuego caja y tapa
Todas las demás partes
5 Año de fecha de compra *
1 Año de fecha de compra *
SOLO DEFECTOS DE PERFORACIÓN,
DE FABRICACIÓN Y DE MATERIALES
5 Año de fecha de compra *
Página 9
Lista de piezas
Clave Cant. Discrepción
A 1 Fogón
B 1
Izquierda, soporite de la charola para grasa
C 1 Derecho, soporite de la charola para grasa
D 1 Quemador con electrodo
E 1
Quemador tienda
F 1 Forro interior
G 2 Pestillo ensamblado
H 1 Barrera de viento
I 1 Charola para grasa
J 1 Pierna, la izquierda
K 1 Pierna, la derecha
L 1 Parrilla de cocción
M 1 Tapa
N 1 Asa
O 1 Placa del logotipo
P 1 Indicator de temperatura
Q 1 Tapa de equipos
R 1 Encenedor
S 1 Conector de tierra
T 1 Regulador
No se ilustran
… Parrilla de cocción herramienta de limpieza
… Guía de producto, ingles
… Guía de producto, español, opcional
… Guía de producto, francés, opcional
… Guía de parrilla, ingles
… Guía de parrilla, francés, opcional
Página 10
Vista de piezas
Página 11
A
B
C
E
F
G
H
I
J
K
L
M
N
O
P
Q
R
S
T
D
PELIGRO: Si no se puede detener una fuga de gas, o si ocurre un incendio debido a una fuga de gas, llame a los bomberos.
Emergencias
Problema
Fugas de gas del
tanque de gas.
Fuga de gas entre el
tanque y la válvula de
control del regulador
conexión.
Hay fuego en la
conexión en la válvula
del quemador/ de la
válvula de control
Incendio de la grasa o
llamas constantes y
demasiado grandes
sobre la superficie de
cocinar.
El quemador o los
quemadores no se
encienden al usar el
encendedor.
Continúa en la página
siguiente.
Causas probables
Causas probables
• Falla mecánica debido a la oxidación o
al mal uso.
• Instalación inadecuada, conexión no
bien apretada o falla de la
empaquetadura de caucho.
• Fuego en la sección del tubo del
quemador debido a un bloqueo.
• Hay demasiada grasa acumulada en la
cuba.
PROBLEMAS DE GAS:
• El quemador no está conectado a la
válvula de control regulador
• Obstrucción en el quemador.
• No hay flujo de gas.
• La válvula de control del regulador y la
válvula del tanque de gas no están
bien conectadas.
• La perilla de control de la válvula del
regulador NO salta hacia fuera en la
posición de APAGADO (OFF)
• La perilla de control de la válvula del
regulador NO permanece hacia abajo
en la posición de ENCENDIDO (ON)
FALLAS ELÉCTRICAS:
• Electrodo agrietado o roto; salen
“chispas de la grieta”.
• El electrodo y el quemador están
mojados
• El cable o el electrodo está cubierto de
restos de comida.
• Los cables están flojos o
desconectados.
• Los cables están produciendo
cortocircuitos (chispas) entre el
encendedor y el electrodo.
Medidas de prevención / solución
Medidas de prevención / solución
•Cambie el tanque de gas.
• Retire la válvula de control del regulador del tanque y examínela
para detectar daños. Lea la parte relativa a la Prueba para detectar
fugas del tanque de gas y Cómo conectar la válvula de control del
regulador al tanque de gas
• Cierre la perilla de control. Deje la tapa abierta para que las llamas
se apaguen. Una vez apagado el fuego, retire el quemador y
examínelo para ver si tiene nidos de arañas o herrumbre. Lea las
páginas relativas a los peligros naturales y la limpieza de la unidad
del quemador.
• Cierre la perilla de control y la válvula del tanque de gas. Deje la
tapa abierta para que las llamas se apaguen. Después de que se
enfríe, limpie las partículas y la grasa dentro de la cámara de
combustión, el recipiente para la grasa, y las demás superficies.
• Verifique que la válvula de control del regulador quede dentro del
tubo del quemador.
• Verifique que el tubo del quemador no esté obstruido con telarañas
u otras materias. Lea la parte referente a la limpieza en la sección
Uso y mantenimiento.
• Verifique que el tanque no esté vacío.
• Retire el tanque. Limpie las roscas del tanque y la válvula de control
del regulador.
• Cambie la válvula de control del regulador.
• Cambie la válvula de control del regulador.
• Cambie el (los) electrodo(s).
• Séquelo con un paño.
• Limpie el cable y el electrodo con alcohol de frotar y un hisopo
limpio.
•Vuelva a conectar los cables o cambie la unidad de electrodo/cable.
•Cambie la unidad del cable del encendedor / el electrodo.
Resolución de problemas
REV00
Página 12
Resolución de problemas (continuación)
Problema
El quemador o los
quemadores no se
encienden al usar el
encendedor.
El quemador o los
quemadores no se
encienden con fósforos.
Llama reducida, caída
del flujo de gas.
Llamas que se apagan.
Fogonazos.
Fuegos persistentes,
producidos por la grasa.
Retorno de las llamas...
(fuego en los tubos del
quemador).
Causas probables
BOTÓN PULSADOR PIEZOELÉCTRICO
Y GIRATORIO:
• El botón pulsador se pega en el fondo.
• Hay chispas entre el encendedor y el
electrodo.
• Lea la parte referente a
“PROBLEMAS CON EL GAS:” en la
página anterior.
• El fósforo y el portafósforos son
demasiado cortos.
• Método inadecuado de encendido con
fósforos.
• Se acabó el gas.
• Vientos fuertes o en ráfagas.
• Bajo flujo de gas propano.
• Acumulación de grasa.
• Carne sumamente grasosa.
• Temperatura de cocción demasiado
elevada.
• Hay grasa atrapada por la acumulación
de residuos de comida en la cuba.
• El quemador o los tubos del quemador
están obstruidos.
Medidas de prevención / solución
• Cambie el encendedor.
• Examine el revestimiento de los cables y verifique que las
conexiones estén bien hechas. Cambie los cables del / de la unidad
del electrodo si tienen roto el revestimiento.
• Use un fósforo de palito largo (fósforo para encender
chimeneas).
• Lea la parte titulada Encendido con fósforos en la sección Uso y
mantenimiento.
• Verifique que el tanque de gas esté cargado.
• Gire el frente de la parrilla de modo que quede de cara al viento, o
aumente la graduación de las llamas.
• Cambie el tanque de gas.
• Limpie la cuba, el quemador y la parte interior de la parrilla y de la
cámara de combustión.
• Desgrase la carne antes de cocinarla a la parrilla.
• Ajuste (baje) la temperatura según corresponda.
• Gire la perilla de control del regulador a la posición de APAGADO
(OFF). Cierre el paso de gas desde el tanque. Deje la tapa cerrada
y deje que se apague el fuego. Una vez que la parrilla se enfríe,
retire y limpie todas las piezas.
• Gire la perilla a la posición de APAGADO (OFF). Limpie el
quemador o los tubos del quemador. Lea la parte referente a la
limpieza del quemador en la sección Uso y mantenimiento.
Página 13
Página 14
Página 15
*❶ First Name | Nombre | Prénom Initial | Inicial | Initiale Last Name | Apellido | Nom de Famillie
Address (number & street) | Dirección (número y calle) | Adresse (numéro et rue) Apt Number | Nº de apart | Nº d’appt.
City | Cludad | Ville State | Estado | Province Zip Code | Código Zip | Code Postal
*❷
E-mail Address | Dirección de correo electrónico | Adresse électronique * ❸ Phone Number | Número telefónico | Numéro de téléphone
*❹ Model Number | Número de modelo | Numéro de modèle
Serial Number | Número de serie| Numéro de série
❻ Date of Purchase | Fecha de compra | Date de l’achat ❼ Store Name | Nombre de la tienda | Nom du magasin
❽ Purchase Price | Precio de compra | Prix d’achat ❾ Your Gender | Sexo | Sexe:
Male | Masculino | Masculin
Female | Femenino | Féminin
❿ Which product are you registering?
¿Qué producto está registrando?
Quel produit enregistrez-vous?
1. Gas Grill | Parrilla a gas | Gril au gaz
2. Electric Grill | Parrilla eléctrica | Gril électrique
3. Smoker | Ahumador | Fumoir
4. Charcoal Grill | Parrilla a carbón | Barbecue au charbon
5. Cooker/Fryer | Cocina/freidora | Cuiseur/Friteuse
6. Other | Otro | Autre
Thank you for completing this questionnaire. | Gracias por completer este cuestionario. | Merci d’avoir bien voulu remplir ce questionnaire.
PLEASE FILL OUT THIS CARD AND ATTACH A COPY OF YOUR SALES RECEIPT. RETURN IT WITHIN 10 DAYS OF PURCHASE. FOR WARRANTY SERVICE PROOF OF PURCHASE
WILL BE REQUIRED. THIS WARRANTY IS NON-TRANSFERABLE.
LLENE ESTA TARJETA Y DEVUELVALA DENTRO DE LOS 10 DIAS DE LA COMPRA. PARA EL SERVICIO DE
GARANTIA ES NECESARIO QUE PRESENTE SU COMPROBANTE DE
COMPRA. CONSERVE LA FACTURA. ESTA GARANTIA ES INTRANSFERIBLE.
VEUILLEZ COMPLETER CETTE CARTE ET LA RETOURNER DANS LES 10 JOURS SUIVANT L’ACHAT. POUR OBTENIR LE SERVICE SOUS GARANTIE, UNE PREUVE D’ACHAT DOIT
ETRE PRESENTEE. VEUILLEZ CONSERVER VOTRE FACTURE. LA PRESENTE GARANTIE N’EST PAS
TRANSFERABLE.
Mail to: / Enviar a: / Envoyer à :
Char-Broil Warranty Registration
P.O. Box 1240
Columbus, GA 31902-1240
We respect your privacy. | Respetamos su privacidad. | Nous respectons votre vie privée.
If you prefer not to receive special offers and promotions from Char-Broil, please check here:
Marque aquí si no desea recibir ofertas y promociones especiales de Char-Broil:
Si vous préférez ne pas recevoir d’informations concernant des offres spéciales et des
promotions de Charbroil, veuillez cocher ici:
* ❺Attach copy of your
sales receipt here.
Adjunte aqui la copia
de su recibo de
compra
Veuillez attacher une
copie de votre reçu
ici.
$
*Required | Necesario | Exigé
~ PLEASE PRINT ~ IMPRIMA POR FAVOR ~ S'IL VOUS PLAÎT IMPRIMER ~
STICKER ON PRODUCT
www.charbroil.com/register
Please register your product online at:
Registre su producto en línea en:
Veuillez enregistrer votre produit à l'adresse:
(If you register online, you do not need to send in this registration card.)
(Si registra en línea, no es necesario enviar esta tarjeta de registro.)
(Si vous enregistrez votre produit en ligne, il n'est pas nécessaire d'envoyer la carte
d'enregistrement.)
mejores concineros
•
¡Y mucho
más!
CHARBROIL.COM/REGISTER
•
Información valiosa de producto
•
Accesorios Que inspiran la parrilla
•
Confable servicio de atencion al cliente
•
Acontecimientos y promociones
emocionantes
•
Deliciosos recipes y consejos de los
GRACIAS
POR SU RECIENTE
COMPRA EN
VISITE NUESTRO
SITIO WEB PARA
VER INTERESANTE
INFORMACIÓN
OFERTA ESPECIAL
REGISTRE SU PRODUCTO PARA RECIBIR UNA
