Celestron 44127 COSMOS Biological Microscope Kit User Manual

ENGLISH | 1

INSTRUCTION MANUAL

MODEL #44127

ENGLISH

Congratulations on your Celestron microscope purchase. Your

new microscope is a precision optical instrument, made of high

quality materials to ensure durability and long life. It is designed

to give you a lifetime of enjoyment with a minimal amount of

maintenance.

Before attempting to use your microscope, please read through

the instructions to familiarize yourself with the functions and

operations to maximize your experience. Refer to the microscope

diagrams to locate the parts discussed in this manual.

The microscope provides high powers from 40x to 600x. It

is ideally suited for examining specimen slides of yeasts and

molds, cultures, plant and animal parts, ﬁbers, bacteria, etc.

You can also examine small and thin objects at low powers such

as coins, rocks, insects, various materials, etc. You can also

explore the exciting microscopic world by creating your own

specimen slides. An excellent book to get you started, which

describes various projects and activities along with techniques,

is “The World of the Microscope” by Usborne.

The ﬁnal section of this manual provides simple care and

maintenance tips for you to follow to ensure that your

microscope provides you with years of quality performance,

usage, and enjoyment.

INTRODUCTION

STANDARD ACCESSORIES INCLUDED WITH YOUR MICROSCOPE

3. TOP ILLUMINATION - LED

1.10x to 20x ZOOM EYEPIECE

2. EYEPIECE TUBE

10. BOTTOM ILLUMINATION – LED

6. 4x, 15x and 30x OBJECTIVE LENSES

5. NOSEPIECE

8. STAGE CLIP

7. STAGE

EYE DROPPER

NEEDLE PROBE

TWEEZERS

3 SPECIMEN SAMPLES

DIFFUSER

3 PREPARED SLIDES,

HOLE (CLEAR) SLIDE,

2 BLANK SLIDES

9. FOCUS KNOB

4. ARM

11. BASE

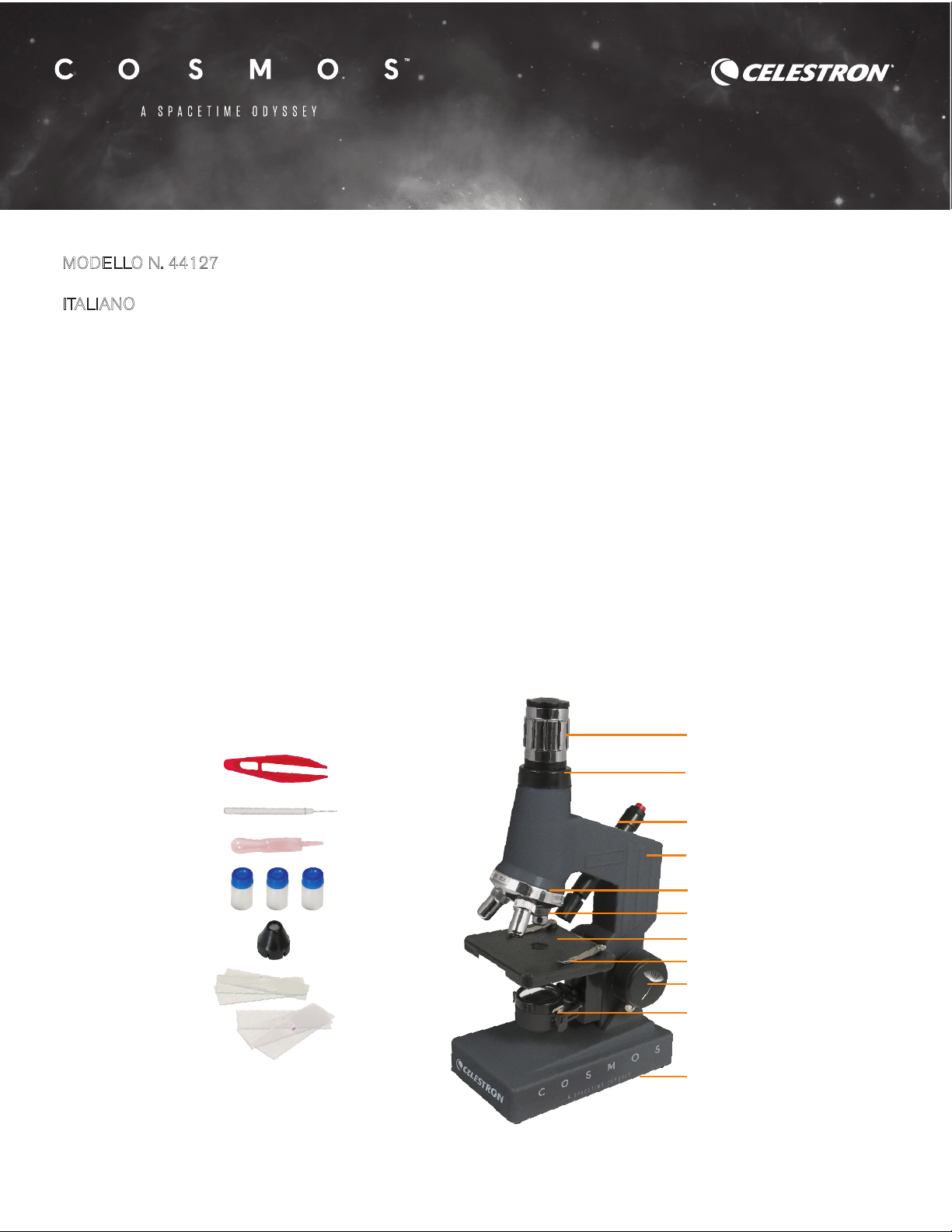

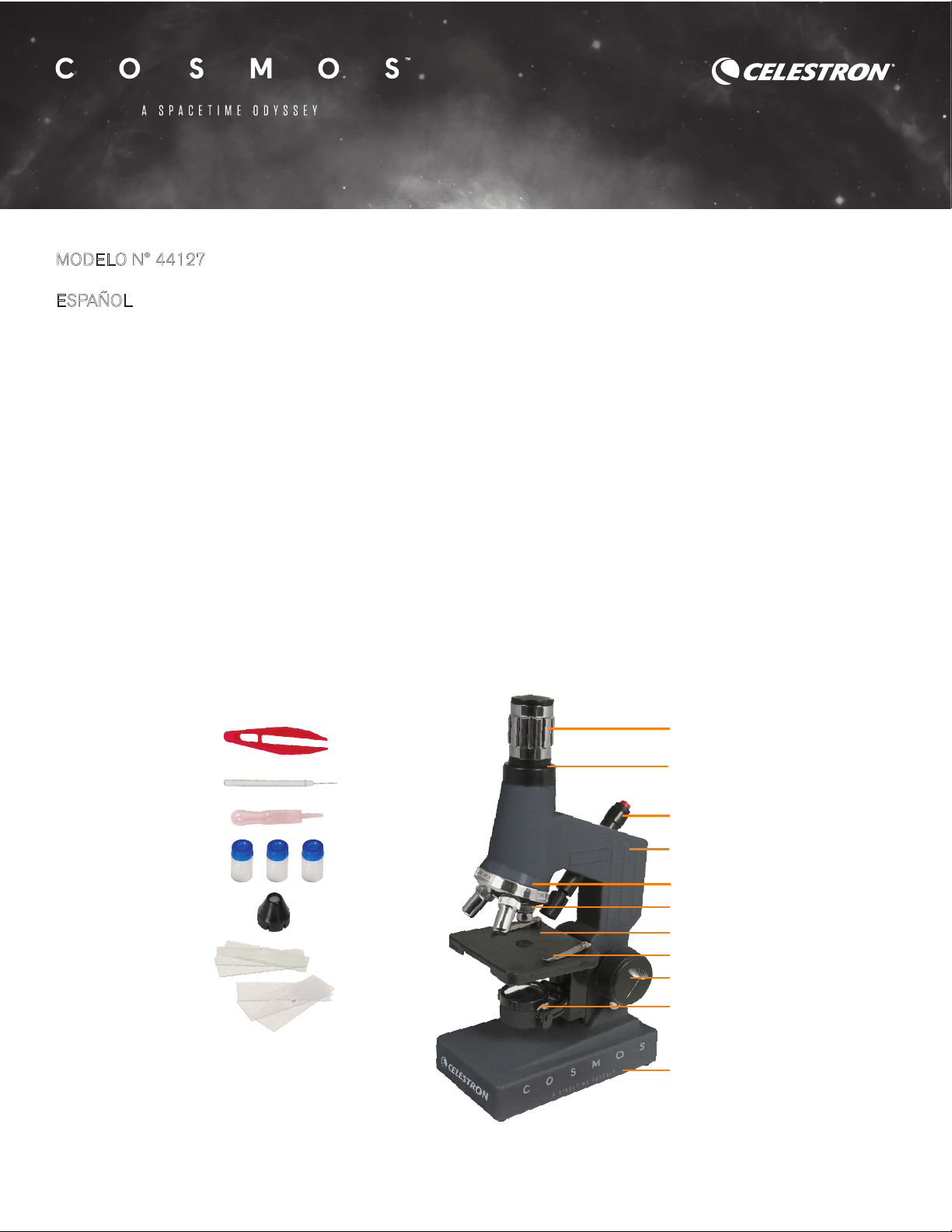

Figure 1

MICROSCOPE KIT

2 | ENGLISH

SPECIFICATIONS — MODEL # 44127

Stage Plain Stage with metal clips — 74 mm x 70 mm (2.9” x 2.8”)

Zoom Eyepiece Glass optics. Power continuous from 10x to 20x

Focuser Coarse focus — dual knobs

Objectives All glass optics — see magniﬁcation chart for powers

Illuminator — Top Pen light style

Illuminator — Bottom Uses 2AA batteries (user supplied)

Nosepiece Triple with click stop

Weight/Dimensions (with batteries) 17 oz. (482 g) — 5.25” x 3.13” x 9.75” (133 mm x 79 mm x 248 mm)

Objective Lens 4x 15x 30x

10x on Zoom Eyepiece 40x 150x 300x

20x on Zoom Eyepiece 80x 300x 600x

MAGNIFICATION TABLE

Use the following table to determine the magniﬁcation

for the different eyepiece/objective lens combination of your

microscope.

1. Take the Styrofoam container out of the carton.

2. Remove the tape from the Styrofoam container holding the

various parts in place.

3. Carefully remove the microscope and other parts from the

container and set them on a table, desk, or other

ﬂat surface.

4. Remove the plastic bag covering the microscope.

5. Remove the plastic cap from the zoom eyepiece

Fig. 1 (1).

6. Install the batteries for the bottom illuminator in the base

Fig. 1 (11) of the microscope which uses two AA batteries

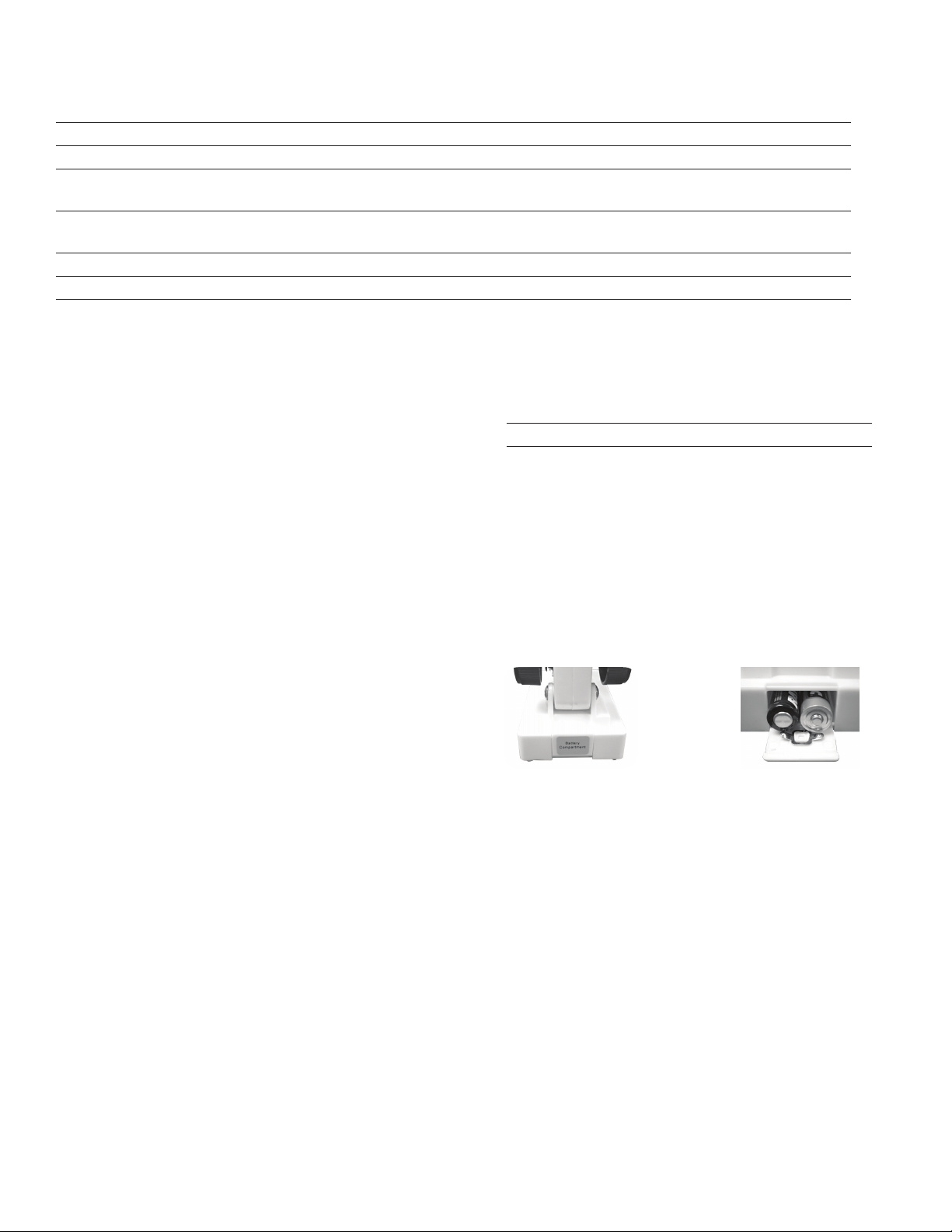

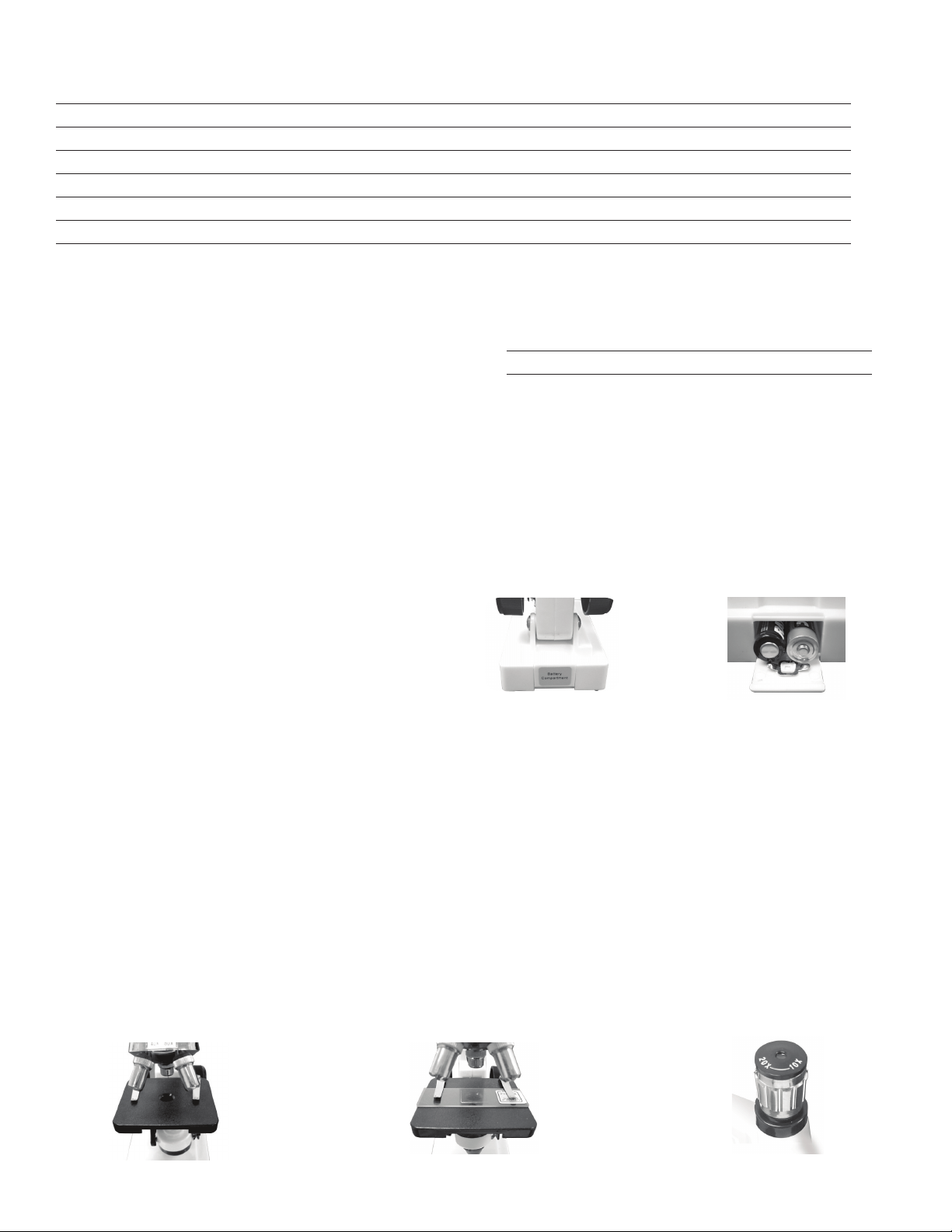

(user supplied). See Figure 3a, showing the battery

compartment closed at the back of the microscope. Figure

3b shows the batteries being installed in the compartment

(see the inside of the battery compartment door to locate

where the positive (+) and negative (-) ends of the batteries

go). Pull out on the door to open it while holding the base

ﬁrmly and push ﬁrmly to close it after the batteries are

installed.

You are now ready to use your microscope for looking at

specimen slides or small objects through the zoom eyepiece!

SETTING UP YOUR MICROSCOPE

VIEWING A SPECIMEN

Carefully place a specimen slide under the stage clips Fig.

1 (8) and center the specimen directly over the hole in the

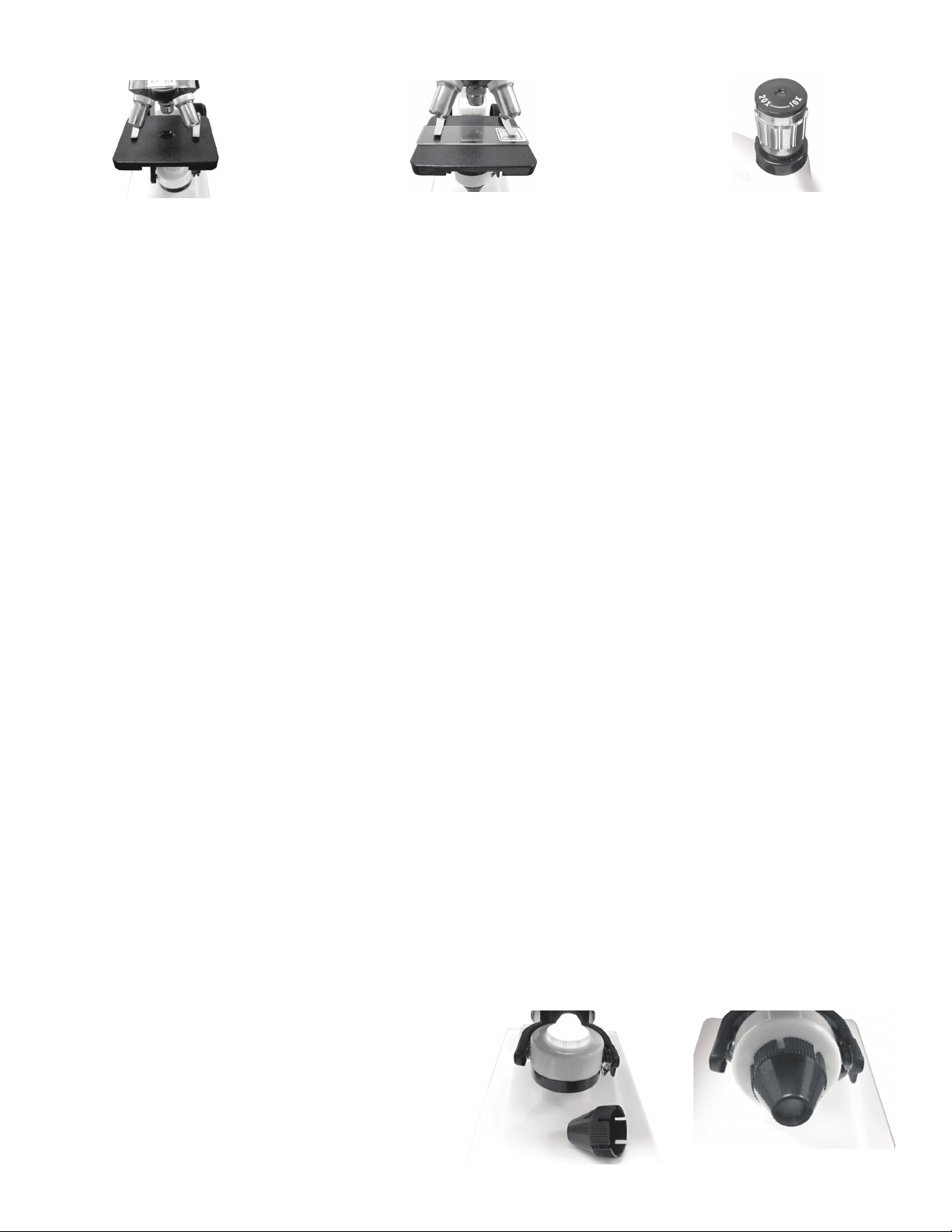

center of the stage Fig. 1 (7). Figure 4a shows the stage area

with the hole in the center and Figure 4b shows a specimen

slide centered over the hole in the stage. It will take some

experimenting to place slides or objects in the center of the

stage as the image you see is upside down and reversed

but after some usage you will have an easy time centering.

Read the sections below on Focusing, Changing Power, and

Illumination before proceeding.

You are now ready to focus and view the specimen, but ﬁrst

you must take some precautions so you do not damage a

specimen slide or valuable object. When using the higher

powers while you are focusing, make sure that the objective

lens does not hit the slide or object being viewed.

MICROSCOPE OPERATION

Figure 3a Figure 3b

Figure 4a Figure 4b Figure 5

ENGLISH | 3

FOCUSING & CHANGING POWER (MAGNIFICATION)

Now that the specimen slide (or object) is placed directly

under the objective lens, use the focus knob Fig. 1 (9) to

focus on the specimen. Note that for very small objects, you

should set them on the clear slide with a recessed hold in

the center.

1. Always start with the lowest power (4x objective lens) and

have the zoom eyepiece at the 10x position, all the way

counterclockwise (when you are facing the microscope from

the front) until it stops, so that the total power is 40x – this is

the most useful power for solid objects.

2. For slightly higher power, you can rotate the knurled ring

on the zoom eyepiece (see Figure 5) clockwise to obtain

powers of 40x to 80x (or anywhere in between) as you

continue rotating to the 20x eyepiece position. Note that

you will have to refocus whenever you rotate the eyepiece

to obtain a sharp focus.

3. For much higher powers, you will have to rotate the

nosepiece Fig. 1 (5) to change the objective lens to 15x

(provides total power of 150x to 300x depending on what

position you have the zoom eyepiece in or 30x provides total

power of 300x to 600x). You rotate the nosepiece by holding

the microscope above the nosepiece with one hand and

rotate the nosepiece with the other hand until it clicks at the

position. Be cautious not to let the objective lens touch the

specimen slide or object when changing to higher powers

– you should turn the focus knob ﬁrst to lower the stage to

a low position. Note the power range of the objective lens

you are using is shown on the nosepiece after it clicks into

position.

4. At the highest powers, your views will be greatly magniﬁed

but somewhat darker. The most enjoyable views can be

at the lower powers which have a wider ﬁeld of view and

brighter illumination.

ILLUMINATION

To get the sharpest and best views, the illumination (lighting)

will have to be adjusted.

1. The top illuminator Fig. 1 (3) is used only for solid objects

(not specimen slides) so that light shines down onto the

object. Push the button on the top of the illuminator to turn

it on/off. After some usage, you can determine the best way

of adjusting the light to provide the most pleasant views.

2. The bottom illuminator Fig. 1 (10) is used for specimen

slides which shine up through the hole in the stage through

the slide. You can see a close up of the illuminator in Figure

6a below. The illuminator is turned on by rotating it so the

light goes up through the hole. You turn off the illuminator

by rotating it down so that the mirror is on the upper part

(the mirror is not useful with this microscope since you

have the much better electric illuminator).

3. The light from the bottom illuminator can be increased or

decreased by rotating it with very slight movements.

4. The bottom illumination may be too bright with some

specimen slides. Included with your microscope is a light

diffuser which reduces the brightness and glare somewhat

and can make the views sharper with a higher contrast

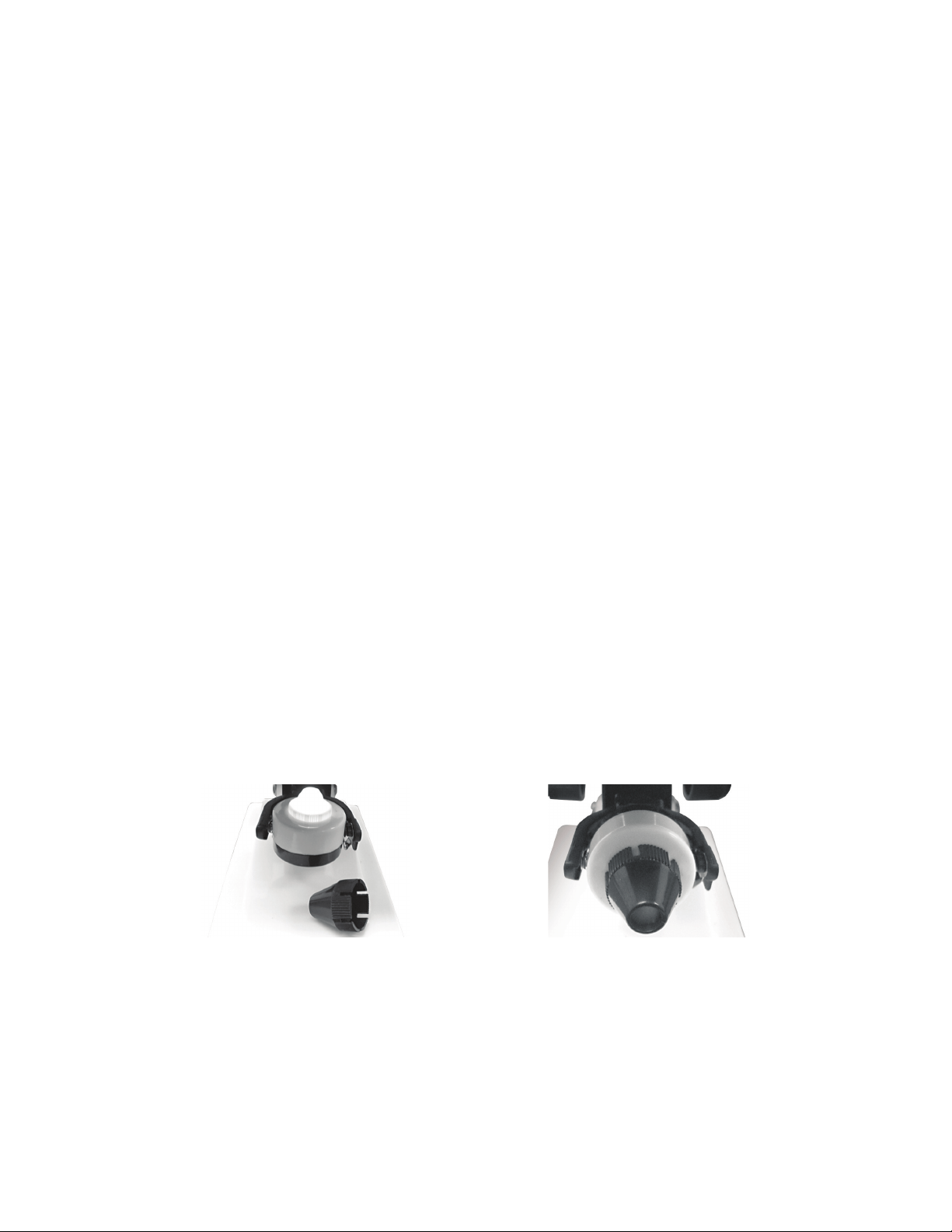

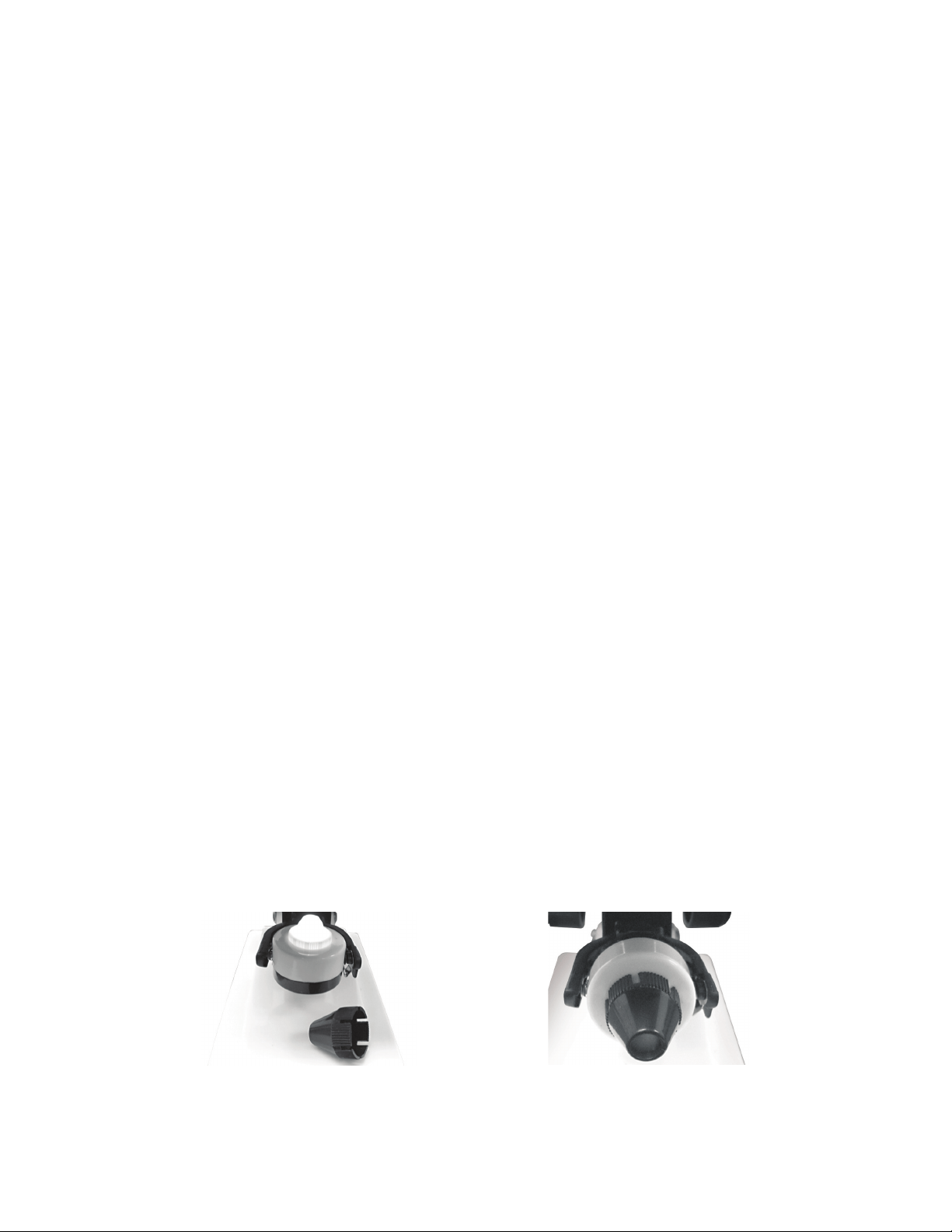

level. In Figure 6a the diffuser is the small black piece. The

diffuser ﬁts over the bulb area by press ﬁtting it on. Figure

6b shows what the illuminator looks like with the light

diffuser in place. It will take experimenting to get this right.

Figure 6a Figure 6b

4 | ENGLISH

FCC Statement :This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to part 15 of the FCC Rules. These

limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses, and can radiate radio

frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no

guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be

determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures:

• Reorientorrelocatethereceivingantenna.

• Increasetheseparationbetweentheequipmentandreceiver.

• Connecttheequipmentintoanoutletonacircuitdifferentfromthattowhichthereceiverisconnected.

• Consultthedealeroranexperiencedradio/TVtechnicianforhelp.

Torrance,CA90503•Telephone:1(800)421-9649

This product is designed and intended for use by those 14 years of age and older.

Product design and speciﬁcations are subject to change without prior notiﬁcation.

Made in China | Fabriqué en Chine | Hecho en China | Hergestellt in China | Fabbricato in Cina

CARE AND MAINTENANCE

Your Celestron microscope is a precision optical instrument and should be treated with care at all times. Follow these care and

maintenance suggestions and your microscope will need very little maintenance throughout its lifetime.

• Whenyouaredoneusingyourmicroscope,removeanyspecimensleftonthestage.

• Turnoffthetopandbottomilluminatorswhenyouaredoneusingthemicroscope.

• Ifyouwillnotbeusingyourmicroscopeforalongperiodoftime,removethebatteries.

• Alwaysplacethedustcapovertheeyepieceandthecamerasensorwhennotinuseorwhenbeingstored.

• Storethemicroscopeinaclean,dryplace.

• Beverycarefulifusingyourmicroscopeindirectsunlighttopreventdamagetothemicroscopeoryoureyes.

•Whenmovingyourmicroscope,carryitbythe“arm”withonehand.

• Cleantheoutsidesurfaceswithamoistcloth.

• Nevercleanopticalsurfaceswithclothorpapertowelsastheycanscratchopticalsurfaceseasily.

• Blowoffdustfromopticalsurfaceswithacamel’shairbrushorairblower.

• Tocleanngerprintsoffofopticalsurfaces,usealenscleaningagentandlenstissueavailableatmostphotooutletsand

when cleaning do not rub in circles as this may cause streaks or scratches to occur.

• Neverdisassembleorcleaninternalopticalsurfaces.Thisshouldbedonebyqualiedtechniciansatthefactoryorother

authorized repair facilities.

• Whenhandlingspecimenslides,usecareastheedgescanbesharp.

WARRANTY

Your microscope has a two year limited warranty. Please visit Celestron website for detailed information on all Celestron

microscopes at www.celestron.com.

FRANÇAIS | 5

KIT MICROSCOPE

GUIDE DE L’UTILISATEUR

MODÈLE N° 44127

FRANÇAIS

Nous vous félicitons d’avoir fait l’acquisition de ce microscope

Celestron. Votre nouveau microscope est un instrument de précision

optique fabriqué à partir de matériaux d’excellente qualité pour lui

assurer une grande durabilité et longévité. Il est conçu pour vous

donner une vie entière de satisfaction avec un entretien minimum.

Avantdetenterd’utiliservotremicroscope,veuillezlireattentivementle

moded’emploiandevousfamiliariseravecsesdifférentesfonctions

etsonmodeopérationneletd’enproterainsipleinement.Reportez-

vous aux schémas du microscope pour étudier les différentes pièces

dont il est question dans ce manuel.

Ce microscope offre des grossissements puissants de 40x à 600x. Il

convientparfaitementàl’observationd’échantillonsdelevuresetde

moisissures,decultures,d’éléments végétaux et animaux, de bres,

bactéries et autres. Vous pouvez aussi examiner des objets ﬁns et de

petite taille avec des grossissements moins importants, notamment

des pièces, des pierres, des insectes, des matières diverses, etc. Et

enﬁn, vous pouvez créer vos propres lames porte-objets pour explorer

davantage les fascinantes observations permises par le microscope.

Pour vous aider à vous familiariser avec votre microscope, nous

vous recommandons l’excellent livre d’Usborne, « The World of the

Microscope », qui indique différents projets et activités ainsi que les

techniques à employer.

La dernière partie de ce manuel offre des conseils de nettoyage et

d’entretienfacilesàsuivrepouraugmenterlaqualitédelaperformance

devotremicroscopeetl’utiliseravecsatisfactionpendantdesannées.

INTRODUCTION

ACCESSOIRES STANDARD LIVRÉS AVEC VOTRE MICROSCOPE

3. ILLUMINATEUR SUPÉRIEUR

1.10x to 20x OCULAIRE ZOOM

2. TUBEDEL’OCULAIRE

10. ILLUMINATEUR INFÉRIEUR

6. 4x, 15x and 30x OBJECTIF

5.TOURELLE

8. PINCES VALET

7. PLATINE

COMPTE-GOUTTES

OCULAIRES

SONDE À AIGUILLE

PINCES À ÉPILER

3 ÉCHANTILLONS LES

ÉCHANTILLONS DE

DIFFUSEUR

3 LAMES PORTE-OBJETS

PRÉPARÉES, UNE LAME

À TROU (TRANSPARENTE),

2 LAMES VIERGES

9. BOUTON DE MISE AU POINT

4. BRAS

11. SOCLE

Figure 1

6 | FRANÇAIS

OBSERVATION D’UN ÉCHANTILLON

Placezdélicatementunelamed’échantillonsouslespinces

valetdelaplatine(8)(Figure1)etcentrezl’échantillon

directementsurl’oricesituéaucentredelaplatine(7)

(Figure 1) – La Figure 4a ci-dessous représente la partie

platine avec son oriﬁce central et la Figure 4b une lame porte-

objetscentréesurl’oricedelaplatine.Ilfautexpérimenter

au départ pour bien placer des lames ou des objets au

centredelaplatineétantdonnéquel’imageobservéeest

à la fois renversée et inversée, mais ce centrage deviendra

beaucoup plus facile à effectuer avec un peu de pratique.

Lisez les rubriques ci-dessous concernant la mise au point,

lechangementdepuissanceetl’illuminationavantde

poursuivre.

Vous pouvez maintenant effectuer une mise au point et

observerl’échantillon,maisvousdeveznéanmoinsprendre

certainesprécautionspréalablespouréviterd’endommager

une lame porte-objets ou un objet de valeur. Si vous utilisez

des puissances de grossissement élevées lors de la mise

aupoint,vériezquel’objectifnetouchenilalamenil’objet

observé.

FONCTIONNEMENT DU MICROSCOPE

SPÉCIFICATIONS — MODÈLE N° 44127

Platine Platine simple avec pinces valet métalliques –

74 mm x 70 mm (2,9 po x 2,8 po)

Oculaire zoom Éléments optiques en verre Puissance continue de 10x à 20x

Dispositif de mise au point Mise au point grossière – doubles boutons

Objectifs Éléments optiques tout en verre – voir le tableau de grossissement

concernant les différentes puissances

Illuminateur – supérieur Type lampe-stylo.

Illuminateur–inférieur Fonctionneavec2pilesAA(fourniesparl’utilisateur)

Tourelle Triple avec butée à déclic

Poids/dimensions (avec piles) 482 g (17 oz) — 133 mm x 79 mm x 248 mm (5,25 po x 3,13 po x 9,75 po )

Objectif 4x 15x 30x

10xsurl’oculairezoom 40x 150x 300x

20xsurl’oculairezoom 80x 300x 600x

TABLEAU DE GROSSISSEMENT

Utilisez le tableau ci-dessous pour déterminer le

grossissementdesdifférentescombinaisonsd’oculaires/

objectifs de votre microscope.

1. Sortez la boîte en polystyrène expansé du carton.

2. Retirez le ruban adhésif qui sert à maintenir en place les

différents articles dans la boîte en polystyrène expansé.

3. Retirez délicatement le microscope et les autres pièces

et installez-les sur une table, un bureau ou toute autre

surface plane.

4.Retirezl’emballageplastiqueprotégeantlemicroscope.

5.Retirezlecacheenplastiquedel’oculairezoom(1)

(Figure 1).

6.Installezlespilesdel’illuminateurinférieurdanslesocle

(11) (Figure 1) du microscope qui nécessite deux

pilesAA(fourniesparl’utilisateur).Voirl’illustration3a

montrant le compartiment à piles refermé au dos du

microscope.L’illustration3a indique comment installer

lespilesdanslecompartiment(voirsurl’intérieurdu

couvercle du compartiment à piles le positionnement des

bornes positives (+) et négatives (-) des piles. Tirez sur

lecouverclepourl’ouvrirtoutenmaintenantfermement

le socle puis, une fois les piles en place, appuyez dessus

fermement pour le refermer.

Figure 3a Figure 3b

Vous pouvez maintenant utiliser votre microscope pour

observer des lames porte-objets ou des petits objets à

l’aidedesonoculairezoom!

INSTALLATION DE VOTRE MICROSCOPE

FRANÇAIS | 7

MISE AU POINT ET CHANGEMENT DE PUISSANCE

(GROSSISSEMENT)

Maintenantquelalameporte-objets(oul’objet)estplacée

directementsousl’objectif,utilisezleboutondemiseaupoint

(9)(Figure1)poureffectuerlamiseaupointdel’échantillon.

Veuillez noter que les objets de très petite taille doivent être

placés sur la lame transparente avec partie creuse centrale.

1. Commencez toujours par la puissance la plus faible

(objectif4x)etl’oculairezoomsurlaposition10x(en

ndecoursedanslesensinversedesaiguillesd’une

montre ([lorsque vous faites face à la partie frontale du

microscope]jusqu’àcequ’ilnepuissepasallerplusloin)

and’obtenirunepuissancetotalede40x.,quiestla

puissance la plus utile pour les objets solides.

2. Pour obtenir une puissance légèrement supérieure, vous

pouveztournerlabaguemoletéedel’oculairezoom(voir

Figure5)danslesensdesaiguillesd’unemontrepour

obtenir des puissances de 40x à 80x (ou toute puissance

intermédiaire)encontinuantàtournerjusqu’àlaposition

20xdel’oculaire.Veuilleznoterquevousdevrezrefairela

miseaupointchaquefoisquevoustournezl’oculairean

d’obteniruneimagenette.

3.Pourdespuissancesd’observationbeaucoupplusélevées,

il faut tourner la tourelle (5) (Figure 1) de manière à amener

l’objectifsurlechiffre15x(puissancetotalede150xà

300xselonlapositionsurlaquellesetrouvel’oculaire

zoom, ou sur 30x qui offre une puissance totale de 300x

à600x).Tournezlatourelled’unemaintoutenmaintenant

del’autremainlemicroscopeau-dessusdecelle-cietce

jusqu’àcequelatourelles’enclencheenposition.Veillez

àcequel’objectifnetouchepaslalameporte-objets

ou un objet lorsque vous passez à des puissances de

grossissement plus importantes – pour éviter cela, tournez

d’abordleboutondemiseaupointdemanièreàabaisser

la platine. Remarque la plage de puissance de l’objectif

que vous utilisez est indiquée sur la tourelle une fois

qu’elle s’est enclenchée en position.

4.L’utilisationdespuissancesdegrossissementlesplus

élevées donnera toutefois des objets un peu plus sombres.

Lesmeilleuresobservationsd’objetsontgénéralement

obtenues en utilisant des grossissements plus faibles qui

offrent un champ de vision plus étendu et une meilleure

illumination.

ÉCLAIRAGE

Pour que les objets observés soient aussi nets et

précisquepossible,ilseranécessairederéglerl’illumination

(éclairage).

1.L’illuminateursupérieur(3)(Figure1)estutiliséuniquement

pour des objets solides (et non les lames porte-objets)

anquelalumièrebrillesurl’objet.Appuyezsurlebouton

situéenhautdel’illuminateurdelalampe-stylopourla

miseenmarche/l’arrêt.Pourmodierlaluminosité,il

suftdedéplacerl’illuminateurdehautenbasoudele

tourner à gauche ou à droite. Avec un peu de pratique,

vousparviendrezàdéterminerlemeilleurmoyend’ajuster

l’éclairagedemanièreàobteniruneexcellenteimagedes

objets observés.

2.L’illuminateurinférieur(10)(Figure1)s’utiliseavecles

lames porte-objets en éclairant ces lames à travers

l’oricedelaplatine.LaFigure6aci-dessousestunevue

rapprochéedel’illuminateur.Pourallumerl’illuminateur,il

sufﬁt de le tourner de manière à laisser la lumière ﬁltrer à

traversl’orice.Pouréteindrel’illuminateur,tournez-levers

le bas de manière à ce que le miroir soit positionné sur le

dessus(lemiroirn’estpasutileaveccemicroscopeétant

donnéquevousdisposezd’unilluminateurélectriquebien

plus performant).

3.L’éclairagedel’illuminateurinférieurpeutêtreaugmenté

oudiminuéentournanttrèslégèrementl’illuminateur.

Commeavecl’illuminateursupérieur,ilvousfaudraun

peu de pratique pour obtenir le meilleur éclairage et des

observations très nettes.

4.L’illuminationinférieurepeutêtretropintensepourcertaines

lames porte-objets. Pour cette raison, votre microscope est

équipéd’undiffuseurpermettantderéduirelaluminositéet

l’éclatand’obtenirdesimagesplusprécisesavecuntaux

de contraste élevé. Le diffuseur est la petite pièce noire

illustrée en Figure 6a.Cediffuseurs’emboîtepardessus

l’ampouleenappuyantsimplementdessus.LaFigure6b

estunephotodel’illuminateuraveclediffuseurenplace.

Il faut une certaine expérience pour parvenir au résultat

souhaité.

Figure 4a Figure 4b Figure 5

Figure 6a

Figure 6b

8 | FRANÇAIS

ENTRETIEN ET NETTOYAGE

Sivousrespectezcesconseilsdenettoyageetd’entretien,votremicroscopenenécessiteraqu’unentretienminimumpendant

toute sa durée de vie.

• Lorsquevousaveznidevousservirdevotremicroscope,retireztousleséchantillonslaisséssurlaplatine.

• Éteignezlesilluminateurssupérieuretinférieurlorsquevousaveznidevousservirdumicroscope.

• Silemicroscopedoitresterinutilisépendantunepériodeprolongée,retirezlespilesdesilluminateurssupérieuretinférieur.

• Remetteztoujourslecacheanti-poussièresurl’oculaireetlecapteurdel’appareilphotolorsqu’iln’estpasutiliséouavantde

le ranger.

• Rangezlemicroscopedansunlieupropreetsec.

• SivousutilisezvotremicroscopesouslalumièredirecteduSoleil,faitestrèsattentionànepasendommagerl’instrumentnià

vous abîmer les yeux.

• N’orientezjamaislecapteurdel’appareilphotoendirectiondusoleilsouspeined’endommagerl’appareilphotoetde

l’empêcherdefonctionner.

•Pourdéplacerlemicroscope,tenez-led’unemainetparson«bras».

• Nettoyezlessurfacesexternesavecunchiffonhumide.

• Nenettoyezjamaislessurfacesoptiquesavecdeschiffonsouserviettesenpapierquipourraientlesrayerfacilement.

• Éliminezlapoussièredessurfacesoptiquesavecunebrosseenpoilsdechameauouunebusedepulvérisation.

• Pouréliminerlesempreintesdessurfacesoptiques,utilisezunagentnettoyantpourobjectifsetunchiffonspécial

disponibles dans la plupart des magasins de photo, et ne faites pas de cercles pour éviter les ﬁlandres ou rayures.

• Nejamaisdémonterninettoyerlessurfacesoptiquesinternes.Cetteprocéduredevraitêtreconéeàdestechniciens

qualiﬁés en usine ou à des centres de réparations agréés.

• Lorsdelamanipulationdeslamesporte-objetsenverre,faitesattentionauxbordscoupants.

GARANTIE

Votremicroscopebénécied’unegarantielimitéededeuxans.VeuillezconsulterlesitewebCelestronpourdesinformations

détaillées sur toute la gamme de microscopes Celestron à www.celestron.com.

Remarque FCC : Cet Èquipement a ÈtÈ testÈ et trouvÈ conforme aux limites pour un dispositif numÈrique de classe B, conformÈment ‡ la Partie 15 des

rËglements de la FCC. Ces limites visent ‡ protÈger convenablement les particuliers contre les interfÈrences nuisibles dans une installation rÈsidentielle.

CetÈquipementgÈnËreetpeutÈmettredesfrÈquencesradioet,s’iln’estpasinstallÈetutilisÈconformÈmentauxinstructionsdumanuel,peutcauserdes

interfÈrencesnuisiblesauxcommunicationsradio.Toutefois,iln’existeaucunegarantiecontredesinterfÈrencesseproduisantdanslecadred’uneinstallation

particuliËre.Sil’ÈquipementengendredesinterfÈrencesnuisant‡larÈceptionradiooutÈlÈvisuelle(cequipeutÍtredÈterminÈenlemettanthorstension,puisen

leremettantsoustension),vousÍtesencouragÈ‡tenterd’yremÈdierenayantrecours‡l’unedesmesuressuivantes:

• RÈorienteroudÈplacerl’antennerÈceptrice.

• AugmenterlasÈparationentrel’ÈquipementetlerÈcepteur.

• Branchezl’appareil‡laprisesecteurd’uncircuitdiffÈrentdeceluisurlequellerÈcepteurestbranchÈ.

• Demandezl’assistancedevotrerevendeuroucelled’untechnicienradio/TV.

Torrance,CA90503•Téléphone:1(800)421-9649

Conçu et destiné aux personnes âgées de 14 ans et plus.

Le design et les spéciﬁcations du produit sont sujets à des modiﬁcations sans notiﬁcation préalable.

Made in China | Fabriqué en Chine | Hecho en China | Hergestellt in China | Fabbricato in Cina

DEUTSCH | 9

MIKROSKOP-KIT

BEDIENUNGSANLEITUNG

MODELL 44127

DEUTSCH

Herzlichen Glückwunsch zum Kauf Ihres Celestron-Mikroskops. Ihr

neues Mikroskop ist ein optisches Präzisionsinstrument, das aus

Materialien von hoher Qualität hergestellt ist, um Haltbarkeit und

eine lange Lebensdauer des Produkts zu gewährleisten. Es wurde

entwickelt, um Ihnen mit minimalen Wartungsanforderungen viele Jahre

Freude zu bereiten.

Lesen Sie diese Anleitung durch, bevor Sie versuchen, das Mikroskop

zu benutzen, um sich mit den Funktionen und Arbeitsabläufen vertraut

zu machen. So werden Sie das Instrument optimal und zielgerichtet

nutzen können und viel Freude daran haben. Die in diesem Handbuch

beschriebenen Teile sind in den Abbildungen veranschaulicht.

Das Mikroskop bietet eine hohe Vergrößerungsleistung von 40x bis

600x. Es ist ideal für die Untersuchung von Objektträgern mit Hefe-

und Schimmelpilzproben, Kulturen, Pﬂanzen- und Tierproben, Fasern,

Bakterien etc. geeignet. Auch kleine und dünne Objekte können mit

geringer Vergrößerungsleistung untersucht werden, z.B. Münzen,

Steine, Insekten und verschiedene Materialien. Sie können die

faszinierende mikroskopische Welt erkunden, indem Sie Ihre eigenen

Objektträger erstellen. Ein ausgezeichnetes Buch für Anfänger, in

dem verschiedene Projekte und Aktivitäten zusammen mit Techniken

beschrieben werden, ist: The World of the Microscope von Usborne.

Der abschließende Abschnitt dieser Bedienungsanleitung enthält

einfache Pﬂege- und Wartungstipps. Befolgen Sie diese, um eine

jahrelange Qualitätsleistung und Nutzung sicherzustellen, damit Sie

lange Freude an Ihrem Mikroskop haben.

EINFÜHRUNG

IM LIEFERUMFANG DES MIKROSKOPS ENTHALTENES STANDARDZUBEHÖR

3. OBERE BELEUCHTUNG

1. 10x to 20x ZOOM- OKULAR

2. OKULARTUBUS

10. UNTERE BELEUCHTUNG

6. 4x, 15x and 30x OBJEKTIVLINSE

5. OBJEKTIVWECHSEL REVOLVER

8. OBJEKTIV- TISCHKLEMMEN

7. OBJEKTTISCH

PIPETTE

SNADELFÜHLER

PINZETTE

3 MUESTRAS DE

ESPECÍMENES

LICHTDIFFUSOR

3 DAUERPRÄPARATE,

HOLE (CLEAR) SLIDE,

2 RAUMDIAS

9. FOKUSSIER- KNOPF

4. ARM

11. FUß

Abb. 1

10 | DEUTSCH

BETRACHTUNG EINER PROBE

Setzen Sie vorsichtig einen Proben-Objektträger unter

die Federklemmen – Abb. 1 (8) – des Objekttisches und

zentrieren Sie die Probe genau über der Öffnung in der

Mitte des Objekttisches – Abb. 1 (7). Abb. 4a zeigt den

Objekttischbereich mit der Öffnung in der Mitte und Abb. 4b

zeigt einen Objektträger, der über der Öffnung im Objekttisch

zentriert ist. Nach etwas Experimentieren wird es Ihnen nicht

schwer fallen, Objektträger oder Objekte in der Mitte des

Objekttisches zu platzieren. Das Bild, das Sie sehen, ist auf

dem Kopf und spiegelbildlich, aber nach etwas Übung ist die

Zentrierung ganz einfach. Lesen Sie die Abschnitte unten

über Fokussieren, Ändern der Vergrößerung und Beleuchtung,

bevor Sie fortfahren.

Jetzt können Sie das Mikroskop scharf einstellen und die

Probe betrachten, aber zuerst müssen Sie noch einige

Vorsichtsmaßnahmen ergreifen, damit der Objektträger oder

ein wertvolles Objekt nicht beschädigt wird. Wenn Sie die

höheren Vergrößerungen beim Fokussieren verwenden,

müssen Sie darauf achten, dass die Objektivlinse nicht auf

den betrachteten Objektträger oder das Objekt trifft.

BETRIEB DES MIKROSKOPS

1. Nehmen Sie den Styroporbehälter aus dem Karton.

2. Entfernen Sie das Klebeband vom Styroporbehälter, mit dem

die verschiedenen Teile zusammengehalten werden.

3. Nehmen Sie das Mikroskop und die anderen Teile

vorsichtig aus dem Behälter und stellen Sie sie auf einen

Tisch, Schreibtisch oder eine andere ﬂache Oberﬂäche.

4. Entfernen Sie den Plastikbeutel, mit dem das Mikroskop

geschützt ist.

5. Entfernen Sie den Kunststoffdeckel vom Zoom-Okular –

Abb. 1 (1).

6. Legen Sie die Batterien für die untere Beleuchtung im

Fuß des Mikroskops ein – Abb. 1 (11). Es werden zwei

AA-Batterien benötigt (vom Benutzer bereitgestellt). Siehe

Abbildung (3a ), die das geschlossene Batteriefach auf

der Rückseite des Mikroskops zeigt. Abbildung 3b zeigt,

wie die Batterien im Fach eingelegt werden (innen auf der

Batteriefachtür ist die Position des positiven (+) und des

negativen (-) Endes der Batterien angezeigt). Ziehen Sie

die Tür auf, während Sie den Fuß festhalten, und drücken

Sie sie fest an, um sie nach dem Einlegen der Batterien

wieder zu schließen.

Abb. 3a Abb. 3b

Nun sind Sie bereit, um Objektträger unter dem

Mikroskop zu untersuchen oder kleine Objekte durch das

Zoom-Okular zu betrachten.

TECHNISCHE DATEN — MODELL 44127

Objekttisch Einfacher Objekttisch mit Metallklemmen – 74 mm x 70 mm (2,9 x 2,8 Zoll)

Zoom-Okular Glasoptik. Vergrößerungsleistung kontinuierlich von 10x bis 20x

Fokussierer Grobtrieb-Doppelknöpfe

Objektive Ganzglasoptik – siehe Vergrößerungstabelle für Vergrößerungsleistungen

Obere Beleuchtung Leuchtstift-Typ.

Untere Beleuchtung Verwendet 2 AA-Batterien (vom Benutzer bereitgestellt)

Objektivwechselrevolver Dreifach mit Klickstopp

Gewicht/Abmessungen 482 g (17 oz.) 133 mm x 79 mm x 248 mm (5,25 x 3,13 x 9,75 Zoll)

(mit Batterien)

Objektivlinse 4x 15x 30x

10x auf Zoom-Okular 40x 150x 300x

20x auf Zoom-Okular 80x 300x 600x

VERGRÖSSERUNGSTABELLE

Anhand der folgenden Tabelle können Sie die Vergrößerung

der verschiedenen Okular/Objektivlinsen-Kombinationen Ihres

Mikroskops ermitteln.

AUFBAU DES MIKROSKOPS

Abb. 4a Abb. 4b Abb. 5

DEUTSCH | 11

FOKUSSIEREN & ÄNDERN DER VERGRÖSSERUNG

Jetzt, wo sich der Objektträger (oder das Objekt) direkt unter

der Objektivlinse beﬁndet, nehmen Sie die Fokussierung der

Probe mit dem Fokussierknopf vor – Abb. 1 (9). Beachten Sie

bei sehr kleinen Objekten, dass Sie sie auf den durchsichtigen

Objektträger mit einer Vertiefung in der Mitte setzen sollten.

1. Beginnen Sie stets mit der kleinsten Vergrößerung

(4x-Objektivlinse) und lassen Sie das Zoom-Okular auf

der 10x-Position (ganz gegen den Uhrzeigersinn – bei

Betrachtung des Mikroskops von vorn – bis zum Anschlag

drehen), so dass die Gesamtvergrößerung 40x ist. Das

ist die am besten geeignete Vergrößerung für massive

Objekte.

2. Für die etwas höhere Vergrößerung können Sie den

Rändelring auf dem Zoom-Okular (siehe Abb. 5) im

Uhrzeigersinn drehen, um Vergrößerungen im Bereich von

40x bis 80x zu erhalten, wenn Sie zur 20x-Okularposition

weiter drehen. Beachten Sie, dass Sie die Schärfe neu

stellen müssen, wenn Sie das Okular zur Erzielung eines

schärferen Fokus drehen.

3. Für sehr viel höhere Vergrößerungen müssen Sie den

Revolver – Abb. 1 (5) – drehen, um die Objektivlinse

auf die 15x-Linse (liefert Gesamtvergrößerung von 150x

bis 300x, je nach der Position des Zoom-Okulars) oder

die 30x-Linse (liefert Gesamtvergrößerung von 300x bis

600x) einzustellen. Der Revolver wird gedreht, indem das

Mikroskop mit einer Hand über dem Revolver gehalten wird

und der Revolver mit der anderen Hand gedreht wird, bis

er in der Position einklickt. Achten Sie genau darauf, dass

die Objektivlinse beim Wechsel auf höhere Vergrößerungen

nicht den Objektträger oder das Objekt berührt. Drehen

Sie den Fokussierknopf zuerst, um den Objekttisch in

eine tiefere Position abzusenken. Beachten Sie, dass der

Vergrößerungsbereich der Objektivlinse, die Sie benutzen,

nach dem Einklicken auf dem Revolver gezeigt wird.

4. Bei den höchsten Vergrößerungen werden Ihre

Ansichten stark vergrößert, aber etwas dunkler sein. Die

angenehmsten Ansichten können bei den geringeren

Vergrößerungen, die ein breiteres Gesichtsfeld und eine

hellere Beleuchtung haben, erzielt werden.

BELEUCHTUNG

Um die schärfsten und besten Ansichten zu erzielen, muss die

Beleuchtung eingestellt werden.

1. Die obere Beleuchtung – Abb. 1 (3) – wird nur für massive

Objekte (keine Objektträger) verwendet, so dass das Licht

auf das Objekt hinunter scheint. Drücken Sie den Knopf

oben an der Leuchtstift-Beleuchtung, um sie ein- oder

auszuschalten. Sie können die Helligkeit ändern, indem Sie

die Beleuchtung nach oben/unten schieben oder nach links

oder rechts drehen. Mit etwas Erfahrung sind Sie in der

Lage, das beste Lichteinstellungsverfahren zu wählen, um

optimale Ansichten zu erhalten.

2. Die untere Beleuchtung – Abb. 1 (10) – wird für

Objektträger verwendet. Das Licht leuchtet durch die

Öffnung im Objekttisch durch den Objektträger. Abb.

6a unten ist eine Nahaufnahme der Beleuchtung. Die

Beleuchtung wird eingeschaltet, indem sie gedreht wird,

so dass das Licht nach oben durch die Öffnung scheint.

Die Beleuchtung wird ausgeschaltet, indem sie nach unten

gedreht wird, so dass sich der Spiegel am oberen Teil

beﬁndet (der Spiegel ist nicht so nützlich für die Arbeit

mit diesem Mikroskop, da die viel bessere elektrische

Beleuchtung verfügbar ist.)

3. Das Licht von der unteren Beleuchtung kann verstärkt

oder verringert werden, indem sie mit sehr geringen

Bewegungen gedreht wird. Ebenso wie bei der oberen

Beleuchtung werden Sie nach etwas Experimentieren die

beste Beleuchtung für optimale Ansichten erzielen.

4. Die untere Beleuchtung ist u.U. zu hell für manche

Objektträger. Im Lieferumfang des Mikroskops ist ein

Lichtdiffusor enthalten, der die Helligkeit und Blendung

etwas reduziert und durch einen höheren Kontrast für

schärfere Ansichten sorgt. Das kleine schwarze Teil in Abb.

6a ist der Diffusor. Der Diffusor passt mit Presssitz über

den Glühbirnenbereich. Abb. 6b zeigt die Beleuchtung mit

dem aufgesetzten Lichtdiffusor. Sie werden hierbei etwas

experimentieren müssen.

Abb. 6a Abb. 6b

12 | DEUTSCH

PFLEGE UND WARTUNG

Wenn Sie diese Empfehlungen zur Pﬂege und Wartung befolgen, erfordert Ihr Mikroskop während seiner Lebensdauer nur sehr

wenig Wartung.

• WennSiedieArbeitmitdemMikroskopbeendethaben,entfernenSiealleProbenresteaufdemObjekttisch.

• SchaltenSiedieobereunduntereBeleuchtungaus,wennSiemitderArbeitmitdemMikroskopfertigsind.

• WennSiedasMikroskopübereinenlängerenZeitraumnichtbenutzen,entfernenSiedieBatterienausderoberenund

unteren Beleuchtung.

• SetzenSiebeiNichtgebrauchoderLagerungstetsdieStaubabdeckungaufdasOkularunddenKamerasensor.

• DasMikroskopaneinemtrockenen,sauberenOrtaufbewahren.

• BeiGebrauchdesMikroskopsindirektemSonnenlichtsehrvorsichtigvorgehen,umBeschädigungdesMikroskopsoder

Augenverletzungen zu verhüten.

• NiemalsdenSensoranderKameraaufdieSonnerichten.DieKamerakönntebeschädigtwerdenundnicht

mehr funktionieren.

•TragenSiedasMikroskopam„Arm“miteinerHand,wennSieestransportieren.

• ReinigenSiedieAußenächenmiteinemfeuchtenLappen.

• NiemalsoptischeOberächenmitStoff-oderPapiertüchernreinigen,dasieoptischeOberächenleichtzerkratzenkönnen.

• StaubmiteinemKamelhaarpinselodereinemLuftgebläsevondenoptischenOberächenabpusten.

• ZurEntfernungvonFingerabdrückenvonoptischenOberächenverwendenSieeinObjektivreinigungsmittelund

Linsenreinigungstücher, die in den meisten Fotofachgeschäften erhältlich sind. Beim Reinigen keine Kreisbewegungen

machen, da das zu Kratzern o.ä. führen kann.

• DieinternenoptischenOberächennichtzerlegenoderreinigen.SolcheArbeitendürfennurvonqualiziertenTechnikernim

Herstellungswerk oder von anderen autorisierten Reparatureinrichtungen vorgenommen werden.

• BeimUmgangmitObjektträgernausGlasvorsichtigvorgehen.SiekönnenscharfeKantenhaben.

GARANTIE

Ihr Mikroskop hat eine eingeschränkte Zwei-Jahres-Garantie. Auf der Celestron-Website www.celestron.com

ﬁnden Sie detaillierte Informationen zu allen Celestron-Mikroskopen.

FCC-Erklärung: Dieses Gerät wurde getestet und entspricht den Grenzwerten f¸r digitale Ger‰te der Klasse B in ‹bereinstimmung mit Artikel 15 der

FCC-Bestimmungen. Diese Grenzwerte sollen einen angemessenen Schutz vor Stˆrungen in Wohngegenden bieten. Dieses Ger‰t erzeugt, verwendet

Hochfrequenzenergie und kann diese ausstrahlen und kann, wenn es nicht in ‹bereinstimmung mit den Anweisungen installiert und verwendet wird, Stˆrungen im

Funkverkehr verursachen. Es kann jedoch keine Garantie gegeben werden, dass in einer bestimmten Installation keine Stˆrungen auftreten kˆnnen. Falls dieses

Ger‰t Stˆrungen beim Radio- oder Fernsehempfang verursacht, was durch ein vor¸bergehendes Ausschalten des Ger‰ts festgestellt werden kann, wird der

Benutzer dazu angehalten, die Stˆrung durch eine oder mehrere der nachstehenden Maﬂnahmen zu beheben:

• DieEmpfangsantenneverlegenoderneuausrichten.

• DenAbstandzwischendemGerätunddemEmpf‰ngervergrˆern.

• DasGerätaneineandereSteckdoseaufeinemanderenStromkreisalsdemdesEmpf‰ngersanschlieen.

• DenHändlerodereinenerfahrenenRadio-undFernsehtechnikerumHilfebitten.

Torrance,CA90503•Telefon: 1(800) 421-9649

Für Benutzer von mindestens 14 Jahren entwickelt und bestimmt.

Produktdesign und Speziﬁkationen können ohne vorherige Mitteilung geändert werden.

Made in China | Fabriqué en Chine | Hecho en China | Hergestellt in China | Fabbricato in Cina

ESPAÑOL | 13

MICROSCOPE KIT

MANUAL DE INSTRUCCIONES

MODELO N° 44127

ESPAÑOL

Le felicitamos por su compra del microscopio de Celestron. Su

microscopio es un instrumento óptico de precisión fabricado con

materiales de gran calidad para asegurarle durabilidad. Está diseñado

para ofrecerle una vida llena de entretenimiento con un mantenimiento

mínimo.

Antes de intentar usar su microscopio, lea todas las instrucciones

para familiarizarse con las funciones y operaciones a ﬁn de maximizar

el disfrute y uso del mismo. Vea los diagramas del microscopio para

ubicar las piezas detalladas en este manual.

El microscopio proporciona grandes potencias de 40x a 600x. Es

ideal para examinar portaobjetos con muestras de levaduras y hongos,

cultivos, plantas y partes de animales, ﬁbras, bacteria, etc. También

puede examinar pequeños y delgados objetos a bajas potencias

como monedas, piedras, insectos, diferentes materiales, etc. También

puede explorar el maravilloso mundo microscópico creando su propia

colección de portaobjetos de muestras. Un excelente libro que

describe varios proyectos, actividades y técnicas para iniciar este

estudio es el libro escrito por Usborne “The World of the Microscope”

(El mundo de los microscopios).

La sección ﬁnal de este manual le ofrece consejos sencillos para el

mantenimiento y cuidado que debe seguir para garantizar que su

microscopio pueda ofrecerle años de rendimiento, uso y deleite de

calidad.

INTRODUCCIÓN

ACCESORIOS ESTÁNDAR CON SU MICROSCOPIO

3. ILUMINADOR SUPERIOR

1.10x to 20x PIEZA OCULAR - ZOOM

2. TUBO DEL OCULAR

10. ILUMINADOR INFERIOR

6. 4x, 15x and 30x OBJETIVO

5. REVOLVER

8. PINZAS DE LA PLATINA

7. PLATINA

GOTERO

SONDA DE AGUJA

BRUCELLES

3 MUESTRAS DE

ESPECÍMENES

DIFUSOR DE

LUZ

3 PREPARACIONES

MICROSCÓPICAS,

HOLE (CLEAR) SLIDE,

2 DIAPOSITIVAS EN BLANCO

9. BOTÓN DE ENFOQUE

4. BRAZO

11. BASE

Figura 1

14 | ESPAÑOL

VISUALIZACIÓN DE UNA MUESTRA

Coloque con cuidado un portaobjetos con una muestra

debajo de las pinzas de la platina, Figura 1 (8) y céntrela

directamente sobre el oriﬁcio en el centro de la platina,

Figura 1 (7). La Figura 4a a continuación muestra el área de

la platina con el oriﬁcio en el centro y la Figura 4b muestra

un espécimen centrado sobre el oriﬁcio de la platina. Habrá

que practicar para poder colocar bien los portaobjetos o los

objetos en el centro de la platina, ya que la imagen que se ve

está boca abajo e invertida pero al utilizarse más veces podrá

centrarlos con más facilidad. Lea las secciones a continuación

sobre enfoque, cambio de potencia e iluminación antes de

proceder.

Ya está listo para enfocar y ver el espécimen, pero primero

debe tomar algunas precauciones para no dañar el

portaobjetos con la muestra o el objeto. Al utilizarse las

potencias mayores al enfocar, asegúrese de que el objetivo

no entre en contacto con el portaobjetos o con el objeto que

se esté observando.

FUNCIONAMIENTO DEL MICROSCOPIO

1. Extraiga de la caja el envase de espuma de poliestireno.

2. Quite la cinta adhesiva del envase de espuma de

poliestireno que sujeta las diferentes partes en su lugar.

3. Saque con cuidado el microscopio y las otras piezas del

envase y póngalos en una mesa, en un escritorio u en otra

superﬁcie plana.

4. Retire la bolsa de plástico que cubre el microscopio.

5. Quite la tapa de plástico de la pieza ocular del zoom,

Figura 1 (1).

6. Instale las pilas del iluminador inferior en la base, Figura

1 (11) del microscopio que utiliza dos pilas de tipo AA

(proporcionadas por el usuario). Vea la imagen a continuación

3a que muestra el compartimiento de la pila cerrado en la

parte posterior del microscopio. La imagen 3b muestra las

pilas que se están instalando en el compartimiento (mire el

interior de la cubierta del compartimiento de pilas para ver

donde hay que posicionar los extremos positivo (+) y negativo

(-) de las pilas). Tire de la cubierta para abrirla mientras que

sujeta la base ﬁrmemente y empuje para cerrarla después

de haber insertado las pilas.

Figura 3a Figura 3b

¡Ahora ya puede utilizar su microscopio para mirar las

muestras o los pequeños objetos por la pieza ocular del zoom

del microscopio!

ESPECIFICACIONES — MODELO Nº 44127

Platina Pinzas para platina sencilla con carga por resorte:

74 mm x 70mm (2,9 x 2,8 pulg.)

Pieza ocular - zoom Sistema óptico de vidrio. Potencia continua de 10x a 20x

Mecanismo de enfoque Enfoque basto: botones dobles

Objetivos Sistema óptico todo de vidrio:

vea el diagrama de aumentos para las potencias

Iluminador superior Estilo microlámpara de haz eléctrico ﬁliforme.

Iluminador inferior Utiliza pilas 2AA (proporcionadas por el usuario)

Revólver Triple con sonido al detenerse

Peso/Dimensiones (con pilas) 17 onzas (482 gramos) — 133 x 79 x 248 mm (5,25 x 3,13 x 9,75 pulg.)

Objetivo 4x 15x 30x

10x en la pieza ocular del zoom 40x 150x 300x

20x en la pieza ocular del zoom 80x 300x 600x

TABLA DE AUMENTOS

Utilice la siguiente tabla para determinar el aumento de las

diferentes combinaciones de piezas oculares o lentes de

objetivo de su microscopio.

INSTALACIÓN DEL MICROSCOPIO

ESPAÑOL | 15

ENFOQUE Y CAMBIO DE POTENCIA (AUMENTO)

Ahora que el portaobjetos con la muestra (u objeto) está

directamente colocado debajo del objetivo, utilice el botón

de enfoque, Figura 1 (9) para enfocarlo. Para observar

objetos muy pequeños deberá colocarlos en el portaobjetos

transparente con oriﬁcio el centro.

1. Comience siempre con la potencia más baja (objetivo de

4x) y posicione la pieza ocular del zoom en 10x hacia la

izquierda hasta el ﬁnal (según se mira al microscopio desde

su parte anterior) para que la potencia total sea de 40x,

esta es la mejor potencia para observar

objetos sólidos.

2. Para obtener una potencia ligeramente mayor, puede girar

el aro estriado de la pieza ocular del zoom (vea la Figura 5)

a la derecha hacia la derecha para obtener potencias de

40x a 80x (o en el medio), a medida que continúa girando

hacia la posición 20x de la pieza ocular. Tendrá que enfocar

de nuevo a donde quiera que gire la pieza ocular para

obtener una imagen clara.

3. Para obtener potencias mayores, deberá girar el revólver,

Figura 1 (5) para cambiar el objetivo a 15x (proporciona

una potencia total de 150x a 300x según la posición que

tenga el zoom, o a 30x la cual proporciona una potencia

total de 300x a 600x). El revólver se gira sujetando el

microscopio por encima del mismo con una mano y

girándolo con la otra mano hasta que encaje en su lugar.

No permita que el objetivo entre en contacto con la

muestra en el portaobjetos o el objeto que vaya a observar

al cambiar a una potencia mayor; deberá girar el botón del

enfoque primero para bajar la platina. Nota: La potencia

que está utilizando en el objetivo se muestra en el revólver

después de encajar en

su posición.

4. En potencias mayores, la imagen estará muy agrandada

pero se verá algo oscura. La mejor observación puede

obtenerse en las potencias menores, ya que el campo de

visualización será más amplio y tendrá

mejor iluminación.

ILUMINACIÓN

Para obtener la mejor imagen posible deberá ajustarse

la iluminación.

1. El iluminador superior Figura 1 (3) se utiliza sólo para los

objetos sólidos (no portaobjetos con muestras) de forma

que la luz brille sobre el objeto. Presione el botón en la

parte superior del iluminador de la microlámpara para

encenderlo. La luminosidad puede cambiarse moviendo

el iluminador hacia arriba y hacia abajo o girándolo hacia

la izquierda o derecha. Después de utilizarlo varias veces

podrá determinar la mejor forma de ajustar la luz para

obtener la visualización más adecuada.

2. El iluminador inferior Figura 1 (10) se utiliza para visualizar

portaobjetos con muestras, ya que proyecta la luz desde

el oriﬁcio de la platina a través del portaobjetos. En la

Figura 6a a continuación puede ver un primer plano del

iluminador. El iluminador se enciende girándolo de forma

que la luz se proyecta hacia arriba a través del oriﬁcio. El

iluminador se apaga girándolo hacia abajo de forma que el

espejo se sitúe en la parte superior (el espejo no es útil con

este microscopio porque éste tiene un iluminador eléctrico

mucho mejor).

3. La luz del iluminador inferior puede aumentarse o

disminuirse al girar el iluminador con movimientos muy

lentos. Como ocurre con el iluminador superior, tendrá

que experimentar para obtener la mejor iluminación de la

imagen.

4. La iluminación inferior puede resultar demasiado brillante

con algunos portaobjetos con muestras. Con su

microscopio se incluye un difusor de luz que reduce algo

el brillo y el resplandor y puede producir una imagen más

clara con un mayor nivel de contraste. En la Figura 6a,

el difusor es la pequeña pieza negra. El difusor se ajusta

sobre el área de la bombilla al presionar para ajustarlo.

La Figura 6b muestra la apariencia del iluminador con el

difusor de luz en su lugar. Tomará experiencia para lograrlo.

Figura 4a Figura 4b Figura 5

Figura 6a Figura 6b

16 | ESPAÑOL

Notas FCC: Este equipo ha sido probado y cumple con las limitaciones de los dispositivos digitales de Clase B, seg˙n el Apartado 15 de las normas FCC. Estas

limitaciones se han diseòado para proporcionar una protecciûn razonable contra interferencias daòinas en una instalaciûn domèstica. Este equipo genera, utiliza y

puede emitir energÌa de radiofrecuencia y, si no se instala y utiliza seg˙n las instrucciones, puede provocar interferencias daòinas a las comunicaciones por radio.

Sin embargo, no existen garantÌas de que no se produzcan interferencias en una instalaciûn concreta. Si este equipo crea interferencias perjudiciales para la

recepciûn de radio o televisiûn, lo que puede determinarse apagando y encendiendo el equipo, se recomienda al usuario intentar corregir las interferencias con

una o m·s de las medidas siguientes:

• Reorienteorecoloquelaantenareceptora.

• Aumentelaseparaciûnentreelequipoyelreceptor.

• Conecteelequipoaunatomadecorrienteocircuitodistintodeaquèlalqueestèconectadoelreceptor.

• Consulteconelvendedorountècnicoderadio/TVexperimentadoparaobtenerayuda.

Torrance,CA90503•Teléfono:1(800)421-9649

Diseñado para edades de 14 años en adelante.

El diseño y las especiﬁcaciones del producto están sujetos a cambio sin previo aviso.

Made in China | Fabriqué en Chine | Hecho en China | Hergestellt in China | Fabbricato in Cina

CUIDADO Y MANTENIMIENTO

Siga estas sugerencias de cuidado y mantenimiento y su microscopio necesitará muy poco mantenimiento durante toda su

vida útil.

• Cuandohayaterminadodeusarelmicroscopio,retiretodaslasmuestrasquehayanquedadoenlaplatina.

• Apaguelosiluminadoressuperioreinferioralterminarelusodelmicroscopio.

• Sinovaautilizarelmicroscopioduranteunlargoperiododetiempo,quitelaspilasdelosiluminadores

superior e inferior.

• Coloquesiemprelatapaprotectorasobreelocularyelsensordelacámaracuandonoseutiliceocuandoseguarde.

• Guardeelmicroscopioenunlugarlimpioyseco.

• Tengamuchocuidadosiusaelmicroscopiobajolaluzdirectadelsolparaevitardañosenelmicroscopiooenlosojos.

• Nuncaorienteelsensorenlacámarahaciaelsoloéstapuededañarseydejardefuncionar.

• Limpielassuperciesexterioresconunpañohúmedo.

• Nuncalimpielassuperciesópticasconunpañonicontoallitasdepapelyaquepuedenrayarfácilmentelassupercies

ópticas.

•Cuandomuevasumicroscopio,llévelodel“brazo”conunamano.

• Retireelpolvodelassuperciesópticasconuncepillodepelodecamelloounsopladordeaire.

• Paralimpiarlashuellasdelassuperciesópticas,useunlimpiadordelentesytejidoparalimpiarlaslentes,quepodrá

encontrar en la mayoría de las tiendas de fotografía y cuando limpie estas superﬁcies no frote en círculo ya que esto podría

causar ralladuras.

• Nuncadesmontenilimpielassuperciesópticasinternas.Estodebeserrealizadoportécnicoscalicadosenla

fábrica u otros centros de reparación autorizados.

• Cuandomanipulelosportaobjetosdevidrio,tengacuidadoporquelosbordespuedenseralados.

GARANTÍA

Su microscopio tiene una garantía limitada de dos años. Consulte la información detallada de todos los microscopios

Celestron en el sitio Web de Celestron www.celestron.com.

ITALIANO | 17

KIT MIKROSKOP

MANUALE DI ISTRUZIONI

MODELLO N. 44127

ITALIANO

Congratulazioniperl’acquistodelmicroscopioCelestron.Ilmicroscopio

è uno strumento ottico di precisione, realizzato con materiali di alta

qualità per assicurarne la lunga durata. È stato progettato perché duri

una vita intera, con una minima manutenzione.

Prima di iniziare ad utilizzare il microscopio, vi preghiamo di leggere le

istruzioni per acquistare familiarità con le sue funzioni e operazioni, e

perottimizzarnel’uso.Perindividuarelevariepartiesaminateinquesto

manuale, consultate i diagrammi del microscopio.

Il microscopio offre alte potenze di ingrandimento, da 40x a 600x. È

particolarmente adatto per esaminare vetrini di preparati di lieviti e

muffe, colture, parti di piante ed animali, ﬁbre, batteri e così via. Alle

potenze di ingrandimento inferiori potete anche esaminare oggetti

piccoli e sottili, come monete, rocce, insetti, vari materiali ecc. Si può

ancheesplorarel’affascinantemondodelleosservazionialmicroscopio

creando i propri vetrini di preparato. “The World of the Microscope” (il

mondo al microscopio) di Usborne è un libro eccellente con cui iniziare

che illustra una varietà di progetti e attività e relative tecniche.

La sezione ﬁnale del presente manuale fornisce semplici consigli per la

cura e la manutenzione dello strumento: basterà seguirli per assicurarsi

anni di uso, divertimento e prestazioni di alta qualità.

INTRODUZIONE

ACCESSORI STANDARD IN DOTAZIONE AL MICROSCOPIO

3. ILLUMINATORE SUPERIORE

1. 10x to 20x OCULARE CON ZOOM

2.TUBO OCULARE

10. ILLUMINATORE INFERIORE

6. 4x, 15x and 30x LENTEDELL’OBIETTIVO

5. PORTAOBIETTIVI

8. CLIP FERMA- PREPARATO

7. PORTAOGGETTI

EYE CONTAGOCCE

SONDA AD AGO

PINZE

3 ESEMPLARI CAMPIONI

DIFFUSORE

OTTICO

3 DAUERPRÄPARATE,

HOLE (CLEAR) SLIDE,

2 RAUMDIAS

9. MANOPOLA DI MESSA A

4. BRACCIO

11. BASE

Figura 1

18 | ITALIANO

VISUALIZZAZIONE DI UN PREPARATO

Disporre con cautela un vetrino di preparato sotto le clip

ferma-preparato, Figura 1 (8), e centrare il preparato

direttamente sopra il foro nel centro del portaoggetti, Figura 1

(7). La Figura 4a mostral’areadelportaoggetticonilforonel

centro, e la Figura 4b mostra un vetrino di preparato centrato

sopra il foro nel portaoggetti. Si dovranno fare alcune prove

per posizionare vetrini od oggetti al centro del portaoggetti, in

quantol’immaginechesivedeècapovoltaerovesciata;dopo

qualche uso, tuttavia, si riuscirà a centrarli facilmente. Prima

di procedere, leggere le istruzioni qui sotto su Messa a fuoco,

Modiﬁca della potenza di ingrandimento e Illuminazione.

Ora si è pronti a mettere a fuoco e visualizzare il preparato,

ma prima occorre prendere alcune precauzioni per non

danneggiare un vetrino di preparato o un oggetto prezioso.

Quando si usano le potenze superiori durante la messa a

fuoco,assicurarsichelalentedell’obiettivononcolpiscail

vetrinool’oggettoinosservazione.

FUNCIONAMIENTO DEL MICROSCOPIO

1. Estrarre dalla scatola il contenitore in polistirolo.

2. Rimuovere il nastro adesivo dal contenitore in polistirolo

che tiene in posizione le varie parti dello strumento.

3. Estrarre con cautela dal contenitore il microscopio e le

altreparti,edisporlisuuntavolo,unascrivaniaoun’altra

superﬁcie piana.

4. Togliere la borsa di plastica che copre il microscopio.

5.Togliereilcappucciodiplasticadall’ocularezoom,

Figura 1 (1).

6.Installarelebatterieperl’illuminatoreinferiore,situatonella

base, Figura 1 (11), del microscopio, che impiega due

batterieAA(nonindotazione).Vederel’immaginein3a

illustrante il vano batterie chiuso sul retro del microscopio.

L’immaginein3bmostralebatterieinstallatenell’apposito

vano(vederel’internodellosportellodelvanobatterieper

individuare il posizionamento delle estremità positive (+)

e negative (-) delle batterie). Tirare lo sportello per aprirlo

mantenendo saldamente la base e spingerlo con fermezza

per chiuderlo una volta installate le batterie.

Ora si è pronti ad usare il microscopio per esaminare vetrini di

preparatiopiccolioggettiattraversol’oculareconzoom!

APPRONTAMENTO DEL MICROSCOPIO

DATI TECNICI — MODELLO N. 44127

Portaoggetti Portaoggetti semplice con clip metalliche: 74 mm x 70 mm

Oculare con zoom Ottica in vetro. Potenza continua di ingrandimento 10x - 20x

Focalizzatore Macrometrica a doppia manopola

Obiettivi Ottica in vetro – vedere la tabella degli ingrandimenti per le potenze

Illuminatore superiore Stile a penna ottica.

Illuminatore inferiore Utilizza due batterie AA (non in dotazione)

Portaobiettivi Triplo con movimento a scatti

Peso/dimensioni (con le batterie) 482 g (17 once) — 133 x 79 x 248 mm (5,25 x 3,13 x 9,75 pollici)

Lentedell’obiettivo 4x 15x 30x

10xsull’ocularezoom 40x 150x 300x

20xsull’ocularezoom 80x 300x 60x

TABELLA DEGLI INGRANDIMENTI

Usarelaseguentetabellaperdeterminarel’ingrandimento

dellediversecombinazionidioculare/lentedell’obiettivodel

microscopio.

Figura. 3a Figura 3b

Figura 4a Figura 4b Figura 5

ITALIANO | 19

MESSA A FUOCO E MODIFICA DELLA POTENZA

DI INGRANDIMENTO

Oracheilvetrinodipreparato(ol’oggetto)èposizionato

direttamentesottolalentedell’obiettivo,usarelavitedi

messa a fuoco, Figura 1 (9), per mettere a fuoco il preparato.

Notare che gli oggetti molto piccoli vanno messi sul vetrino

trasparente (foro) con un incavo al centro.

1.Iniziaresempreallapotenzapiùbassa(lentedell’obiettivo

da4x)eporrel’ocularezoomsullaposizione10x[ruotato

completamente in senso antiorario (quando si è rivolti verso

la parte anteriore del microscopio) ﬁno a quando si ferma]

in modo che la potenza di ingrandimento totale sia 40x, che

rappresenta la potenza più potente per oggetti solidi.

2. Per una potenza di ingrandimento leggermente superiore,

sipuòruotareinsensoorariol’anellozigrinatodell’oculare

zoom (vedere la Figura 5) per ottenere potenze da 40x a

80xmentresicontinuaaruotarelaposizionedell’oculare

da 20x. Notare che per ottenere un fuoco nitido si dovrà

rimettereafuocoognivoltachesiruotal’oculare.

3. Per potenze di ingrandimento considerevolmente

superiori, occorrerà ruotare il portaobiettivi, Figura 1 (5),

percambiarelalentedell’obiettivoinquellada15x(che

offre una potenza totale da 150x a 300x, a seconda della

posizioneincuisihal’ocularezoom)oppureinquellada

30x (che offre una potenza totale da 300x a 600x). Si

ruota il portaobiettivi mantenendo il microscopio con una

mano sopra il portaobiettivi e ruotando il portaobiettivi con

l’altranchénonscattiinposizione.Quandosipassaalle

potenze più alte, fare attenzione a non far toccare alla lente

dell’obiettivoilvetrinodipreparatool’oggettodaesaminare

– si consiglia di girare per prima la manopola della messa a

fuoco per portare il portaoggetti ad una posizione inferiore.

Notare che la gamma di potenza della lente dell’obiettivo

che si sta usando è indicata sul portaobiettivi dopo che

scatta in posizione.

4. Alle potenze più alte, le immagini saranno ingrandite di

molto ma saranno anche abbastanza più scure. Le immagini

migliori possono essere ottenute alle potenze inferiori

che hanno un più ampio campo visivo ed una maggiore

illuminazione.

ILLUMINAZIONE

Per ottenere immagini migliori e più nitide, occorre regolare

l’illuminazione.

1.L’illuminatoresuperiore,Figura1(3),vieneusatosolo

per gli oggetti solidi (non per i vetrini di preparato) per

illuminaredall’altol’oggetto.Spingereilpulsantesulla

partesuperioredell’illuminatoreapennaperaccenderlo/

spegnerlo. Si può cambiare la luminosità spostando in alto

oinbassol’illuminatore,oppureruotandoloversosinistra

o verso destra. Dopo qualche uso, si potrà determinare il

modo migliore di regolare la luce in modo da ottenere le

visioni ottimali.

2.L’illuminatoreinferiore,Figura1(6),vieneusatoperivetrini

di preparato; per illuminare dal basso, attraverso il foro

situato nel portaoggetti e attraverso il vetrino. La ﬁgura

6a,quisotto,mostraunavistaravvicinatadell’illuminatore.

L’illuminatorevieneaccesoruotandoloinmodochelaluce

passi attraverso il foro, e si spegne ruotandolo verso il

basso in modo che lo specchio si trovi sulla parte superiore

(lo specchio non è utile con questo microscopio, in quanto

dispone di un illuminatore elettrico molto più efﬁcace).

3.Laluceprovenientedall’illuminatoreinferiorepuòessere

aumentataodiminuitaruotandol’illuminatorecon

movimentimoltopiccoli.Comeconl’illuminatoresuperiore,

si dovrà fare qualche prova per ottenere la migliore

illuminazione per le immagini ottimali.

4.L’illuminazioneinferiorepotrebbeesseretroppoluminosa

per alcuni vetrini di preparato. È in dotazione al

microscopio un diffusore ottico che riduce parzialmente

la luminosità e i riﬂessi, e che può rendere le immagini più

nitide, con un più alto livello di contrasto. Nella Figura

6a il diffusore è il piccolo componente nero. Il diffusore

vamessosopral’areadellalampadinapremendolosu

di essa. La Figura 6bmostral’aspettodell’illuminatore

con il diffusore ottico in posizione. Si renderà necessario

sperimentare per ottenere il risultato desiderato.

Figura 6a

Figure 6b

20 | ITALIANO

CURA E MANUTENZIONE

Seguire questi suggerimenti per la cura e la manutenzione per assicurare che il microscopio richieda pochissima manutenzione

nel corso della sua durata utile.

• Quandosiènitodiusareilmicroscopio,rimuoverequalsiasieventualepreparatorimastosulportaoggetti.

• Spegneregliilluminatorisuperioreeinferiorequandosiniscediusareilmicroscopio.

• Senonsiusailmicroscopioperunlungoperiododitempo,rimuoverelebatteriedaentrambigliilluminatori.

• Inseriresempreilcappuccioantipolveresull’oculareesulsensoredellafotocameraquandononsiusanooquando

il dispositivo viene conservato.

• Conservareilmicroscopioinunluogopulitoeasciutto.

• Faremoltaattenzionesesiusailmicroscopioallalucedirettadelsole,perevitaredannialmicroscopiooaipropriocchi.

• Nonpuntaremaiilsensoredellafotocameraversoilsole,perevitarechelafotocameravengadanneggiataesmetta

di funzionare.

•Quandosispostailmicroscopio,trasportarloprendendolodallostativoconunamano.

• Pulirelesuperciesterneconunpannoumido.

• Nonpuliremailesuperciotticheconsalvietteditessutoodicarta,inquantopossonografarlefacilmente.

• Rimuoverelapolveredallesuperciotticheconunaspazzoladisetoledicammelloounabombolettadiariacompressa.

• Pereliminaredallesuperciotticheleimprontedigitali,usareundetergenteperlentiesalvietteperlentidisponibilipressola

maggior parte dei negozi di ottica, e durante la pulizia non stroﬁnare con movimento circolare, in quanto ciò potrebbe causare

la formazione di striature o grafﬁ.

• Nonsmontaremainépulirelesuperciotticheinterne.Questaoperazionevaeseguitadatecniciqualicatipresso

la fabbrica o presso altre strutture di riparazione autorizzate.

• Fareattenzionequandosimanipolanovetrinidipreparati,inquantoibordipossonoesseretaglienti.

GARANZIA

Il microscopio è coperto da una garanzia limitata di due anni. Per informazioni dettagliate su tutti i microscopi Celestron,

visitareilsitoWebdiCelestronall’indirizzowww.celestron.com.

Nota FCC: La presente attrezzatura Ë stata testata ed Ë risultata conforme ai limiti per i dispositivi digitali di Classe B, ai sensi delle parte 15 delle Normative

FCC.Taliliminisonostatiideateperfornireun’adeguataprotezioneneiconfrontidiinterferenzedannoseininstallazioniresidenziali.Lapresenteattrezzatura

genera, utilizza e puÚ irradiare energia a radio frequenza e, se non installata e utilizzata conformemente alle istruzioni, puÚ causare interferenze dannose alle

radiocomunicazioni.Tuttavia,nonviËalcunagaranziachel’interferenzanonsivericher‡inunaparticolareinstallazione.Incasolapresenteattrezzaturacausi

interferenzedannoseallaricezioneradiootelevisiva,ilchepotrebbeesseredeterminatodall’accensioneespegnimentodell’attrezzatura,l’utenteËincoraggiatoa

tentaredicorreggerel’interferenzamedianteunaopi˘dellemisureseguenti:

• Orientareoposizionarenuovamentel’antennadiricezione.

• Aumentareladistanzatral’attrezzaturaeilricevitore.

• Collegarel’attrezzaturaaunapresasuuncircuitodiversodaquelloacuiËcollegatoilricevitore.

• Consultareilrivenditoreountecnicoradio/TVespertoperassistenza.

Torrance,CA90503•Telefono:1(800)421-9649

Progettato e concepito per persone di almeno 14 anni di età.

La progettazione e i dati tecnici del prodotto sono soggetti a cambiamenti senza preavviso.

Made in China | Fabriqué en Chine | Hecho en China | Hergestellt in China | Fabbricato in Cina

Celestron 44127 COSMOS Biological Microscope Kit

Product's Documents

INSTRUCTION MANUAL

Specifications

Celestron 44127 Questions and Answers
