525P4S, 525P5S
EN Operator's manual 2-27
ES-MX Manual del usuario 28-55
FR-CA Manuel d’utilisation 56-83
Contents
Introduction..................................................................... 2
Safety..............................................................................4
Assembly........................................................................ 9
Operation...................................................................... 11
Maintenance................................................................. 15
Troubleshooting............................................................ 23
Transportation, storage and disposal........................... 23
Technical data.............................................................. 24
Accessories.................................................................. 24
Warranty....................................................................... 26
Introduction
Intended use
The product is used for cutting branches and twigs.
Note: National regulations can set limit to the
operation of the product.
Only use the product with accessories that are approved
by the manufacturer. Refer to
Accessories on page 24
.

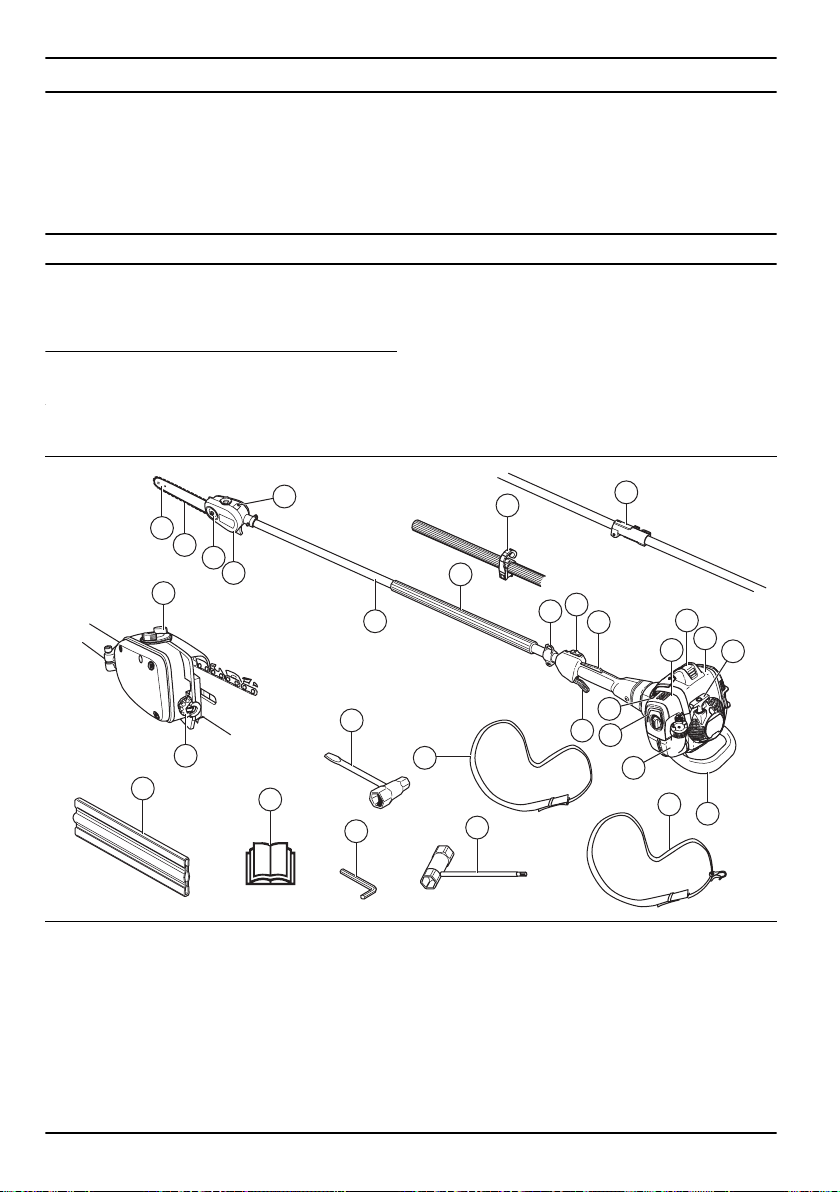

Product overview
525P5S
525P5S
21
20
24
22
23
26
25
1
8
29
13
6
19
17
16
15
14
18
2
4
28
10
9
12
11
5
7
27
7
3
1. Chain lubrication adjustment screw
2. Shaft
3. Front handle
4. Throttle trigger
5. Stop switch
6. Throttle trigger lockout
7. Harness support hook
8. Cylinder cover
9. Starter handle
10. Fuel tank
11. Choke control
12. Air purge
13. Air filter cover
14. Protective guard for saw chain
15. Bar nut
16. Saw chain
17. Guide bar
18. Chain tensioning screw
2 703 - 009 - 04.09.2023
19. Chain oil tank
20. Operator's manual
21. Transport guard, bar
22. Hex key
23. Combination wrench
24. Combination wrench, chain tensioner
25. Harness 525P5S
26. Harness 525P4S
27. Shaft coupling
28. Impact guard
29. Spark plug cap and spark plug
Symbols on the product
WARNING! This product is dangerous.
Injury or death can occur to the operator
or bystanders if the product is not used
carefully and correctly. To prevent injury
to the operator or bystanders, read
and obey all safety instructions in the
operator's manual.
Please read the operator's manual
carefully and make sure that you
understand the instructions before use.
Stop.
Use a protective helmet in locations where
objects can fall on you. Use approved
hearing protection. Use approved eye
protection.
Use approved protective gloves.
Use heavy-duty slip-resistant boots.
Fuel.
Chain oil.
Adjustment of the oil flow.
Direction of rotation, saw
chain.
Primer bulb.
Choke.
yyyywwxxxx
The rating plate or the laser printing
shows the serial number. yyyy is
the production year and ww is the
production week.
This product is not electrically insulated. If the product touches or comes close to high-volt-
age power lines it could lead to death or serious injury. Electricity can jump from one point
to another by arcing. The higher the voltage, the greater the distance electricity can jump.
Electricity can also travel through branches and other objects, especially if they are wet.
Always keep a distance of at least 10 m between the machine and high-voltage power lines
and/or any objects that are touching them. If you have to work within this safe distance you
should always contact the relevant power company to make sure the power is switched off
before you start work.
The operator of the product must ensure, while working, that no persons or animals come
closer than 15 meters.
Note: Other symbols/decals on the product refer to
certification requirements for other commercial areas.
703 - 009 - 04.09.2023 3
EPA III
The Emissions Compliance Period referred to on the
Emission Compliance label indicates the number of
operating hours for which the engine has been shown
to meet Federal emissions requirement. Maintenance,
replacement or repair of the emission control devices
and system may be performed by any nonroad engine
repair establishment or individual.
Product damage
We are not responsible for damages to our product if:
• the product is incorrectly repaired.
• the product is repaired with parts that are not
from the manufacturer or not approved by the
manufacturer.
• the product has an accessory that is not from the
manufacturer or not approved by the manufacturer.
• the product is not repaired at an approved service
center or by an approved authority.
Safety
Safety definitions
Warnings, cautions and notes are used to point out
specially important parts of the manual.
WARNING: Used if there is a risk of
injury or death for the operator or bystanders
if the instructions in the manual are not
obeyed.
CAUTION: Used if there is a risk of
damage to the product, other materials or
the adjacent area if the instructions in the
manual are not obeyed.
Note: Used to give more information that is necessary
in a given situation.
General safety instructions
WARNING: Read the warning
instructions that follow before you use the
product.
• This product produces an electromagnetic field
during operation. This field may under some
circumstances interfere with active or passive
medical implants. To reduce the risk of serious or
fatal injury we recommend persons with medical
implants to consult their physician and the medical
implant manufacturer before operating this product.
• This product is a dangerous tool if you are not
careful or if you use the product incorrectly. This
product can cause serious injury or death to the
operator or others.
• It is very important that you read and understand
the contents of this operator’s manual. If you feel
uncertainty about a work situation or the operating
procedures after you read the operator's manual,
speak to a service agent before you continue.
• Under no circumstances may the design of the
product be modified without the permission of the
manufacturer. Do not use a product that appears
to have been modified by others and only use
accessories recommended for this product. Non-
authorized modifications and/or accessories can
result in serious personal injury or the death of the
operator or others.
• Do a check of the product before use. Refer to
Safety devices on the product on page 6
and
Safety devices on the product on page 6
. Do not
use a product that is damaged or does not operate
correctly. Do the safety checks, maintenance and
service instructions described in this manual.
• A used muffler/spark arrester and spark arrester
mounting face may contain deposits of combustion
particles that may be carcinogenic. Avoid being
exposed to these compounds when handling the
muffler and /or spark arrester. Prior to any handling
of the muffler and/or the spark arrester, refer to
To
do a check of the muffler on page 7
.
Safety instructions for assembly
WARNING: Read, understand and
obey these instructions carefully before you
use the product.
• The complete clutch cover and shaft must be fitted
before the machine is started, otherwise the clutch
can come loose and cause personal injury.
• The only accessories you can operate with this
product are the cutting attachments we recommend.
Refer to
Accessories on page 24
.
• Use approved protective gloves.
• Make sure that you assemble the protective cover
and shaft correctly before you start the engine.
4
703 - 009 - 04.09.2023
Safety instructions for operation
WARNING: Read the warning
instructions that follow before you do
maintenance on the product.

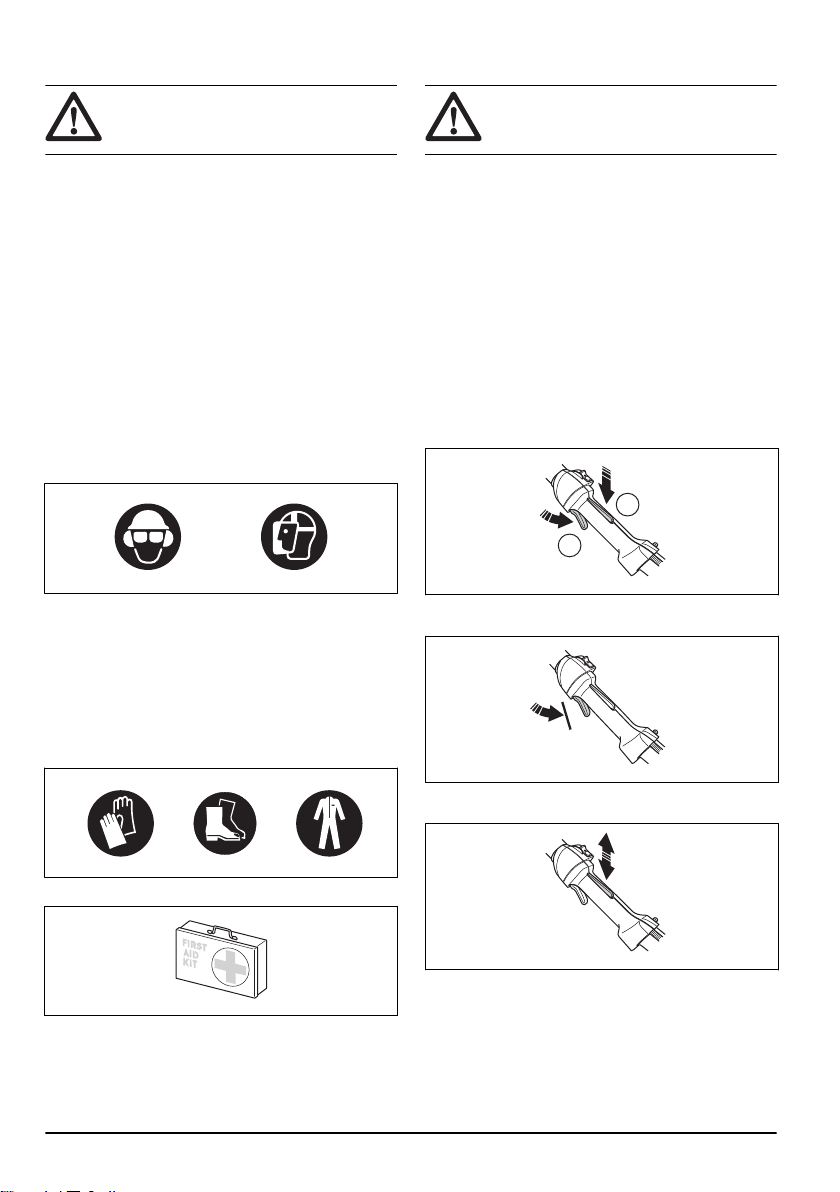

• Use personal protective equipment, refer to
Personal
protective equipment on page 6
.
• This product is not electrically insulated. If the
product touches or comes close to high-voltage
power lines it could lead to death or serious bodily
injury. Electricity can jump from one point to another
by arcing. The higher the voltage, the greater the
distance electricity can jump. Electricity can also
travel through branches and other objects, especially
if they are wet. Always keep a distance of at least 10
m between the product and high-voltage power lines
and/or any objects that are touching them. If have
to work within this safe distance you should always
contact the relevant power company to make sure
the power is switched off before you start work.
• Overexposure to vibration can lead to circulatory
damage or nerve damage in persons who have
poor circulation. Speak to your physician if you
experience symptoms of overexposure to vibration.
Such symptoms include numbness, loss of feeling,
tingling, pricking, pain, loss of strength, changes in
skin colour or condition. These symptoms usually
show in the fingers, hands or wrists. The risk
increases at low temperatures.
• The inside of the muffler contain chemicals that may
be carcinogenic. Avoid contact with these elements
in the event of a damaged muffler. Long term
inhalation of the engine’s exhaust fumes, chain oil
mist and sawdust can represent a health risk.
• Never use the machine indoors or in spaces lacking
proper ventilation. Exhaust fumes contain carbon
monoxide, an odourless, poisonous and highly
dangerous gas.
• Do not operate a product without a muffler or
with a damaged muffler. A damaged muffler can
increase the noise level and the risk of fire. Keep fire
extinguishing tools near. If you must have a spark
arrestor mesh in your area, do not use the product
without or with a broken spark arrestor mesh.
• If the saw chain does not stop when idling, adjust
the idle speed. Refer to
To adjust the idle speed on
page 16
. Do not use the product until it is correctly
adjusted or repaired.
• This product has a long reach. Make sure that no
people or animals come closer than 15 m when the
product is running.Always look behind you before
you turn around with the product. Stop the product
immediately if a person or animal enters the 15 m
safety zone. If more than one operator does work in
the same area, keep a safety distance of a minimum
of 15 m.
• Observe the applicable safety regulations for work
in the vicinity of overhead power lines. Also falling
branches can result in short-circuiting.
• Never stand directly underneath a branch that is
being cut. This could lead to serious or even fatal
personal injury.
• Watch out for stumps of branches that can be thrown
out when you cut. Do not cut too close to the ground
where stones and other objects can be thrown out.
• Do not operate the product in bad weather, such
as dense fog, heavy rain, strong wind and intense
cold. To operate in bad weather can make you tired
and add risks, such as icy ground and unpredictable
felling direction.
• Do not use the product if you are tired, ill, or under
the influence of alcohol, drugs or medicine, as this
has a negative effect on your vision, alertness,
coordination and judgment.
• Make sure that you can move safely and have a safe
stance. Examine the area around you for obstacles
such as roots, rocks, branch and ditches. Be careful
during work on slopes.
• Do not remove the cut material, or let other persons
remove cut material, while the engine is on or
the cutting equipment rotates, as this can result in
serious injury.
• Do not overreach. Keep a stable position of the feet
and a good balance at all times.
• Always hold the product with both hands. Hold the
product on the right side of your body.
• Keep your hands and feet away from the saw chain
until it has stopped completely when the product is
deactivated.
• Never work from a ladder, stool or any other raised
position that is not fully secured.
• Do not put the product down with the engine on
unless you have it in clear view.
• Listen for warning signals and loud voices when you
use hearing protection. Always remove your hearing
protection when the engine stops.
• Stop the engine before you move to a new work
area. Always attach the transport guard before you
move the equipment.
• Never allow children to use or be in the vicinity of
the product. Remove the spark plug cap when the
product is not under close supervision.
703 - 009 - 04.09.2023
5

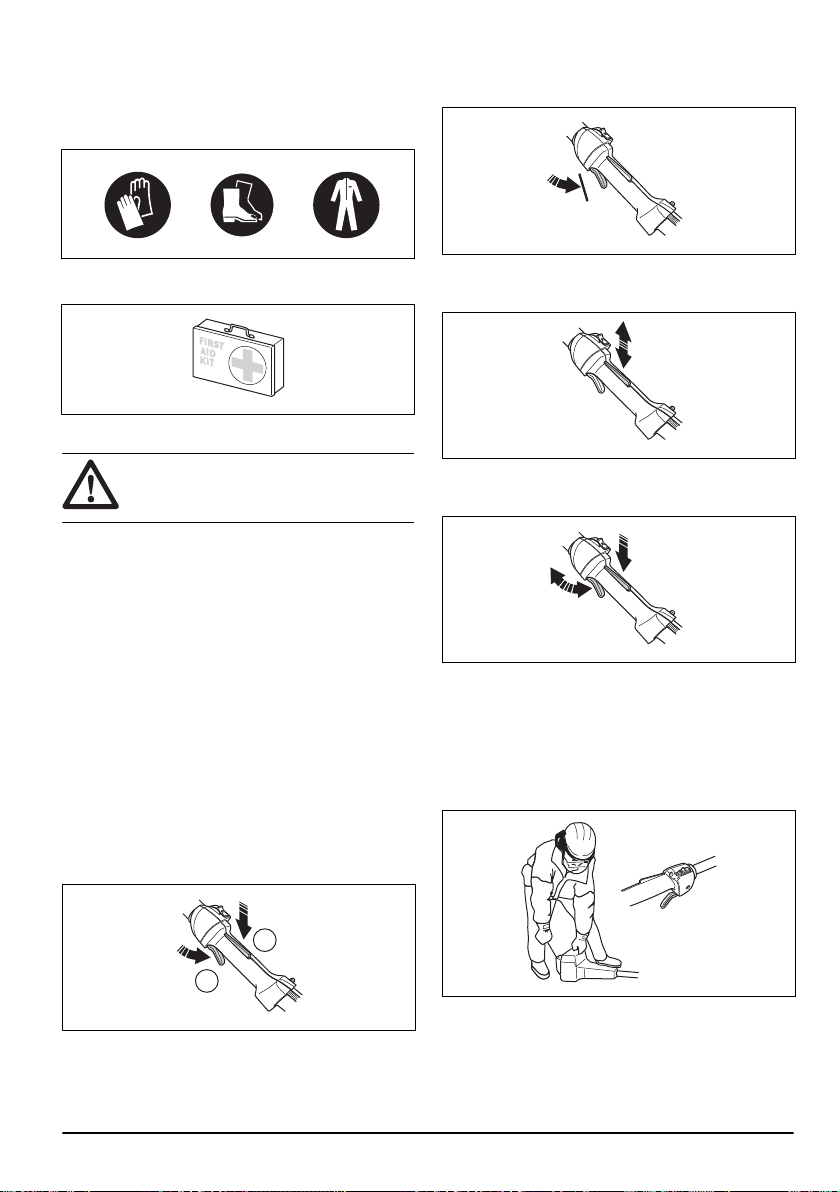

Personal protective equipment
WARNING: Read the warning
instructions that follow before you use the
product.
• Always use approved personal protective equipment
when you use the product. Personal protective
equipment cannot fully prevent injury but it
decreases the degree of injury if an accident does
occur. Let your dealer help you select the right
equipment.
• Use a protective helmet where there is a risk of
falling objects.
• Use approved hearing protection that provides
adequate noise reduction. Long-term exposure to
noise can result in permanent hearing impairment.
• Use approved eye protection. If you use a visor,
you must also use approved protective goggles.
Approved protective goggles must comply with the
ANSI Z87.1 standard in the USA or EN 166 in EU
countries.
• Use a visor for face protection. A visor is not enough
for protection of the eyes.
+
• Use gloves when necessary, for example when you
attach, examine or clean the cutting equipment.
• Use sturdy non-slip boots.
• Use clothing made of a strong fabric. Always use
heavy, long pants and long sleeves. Do not use
loose clothing that can catch on twigs and branches.
Do not wear jewelry, short pants, sandals or go with
bare feet. Put your hair up safely above shoulder
level.

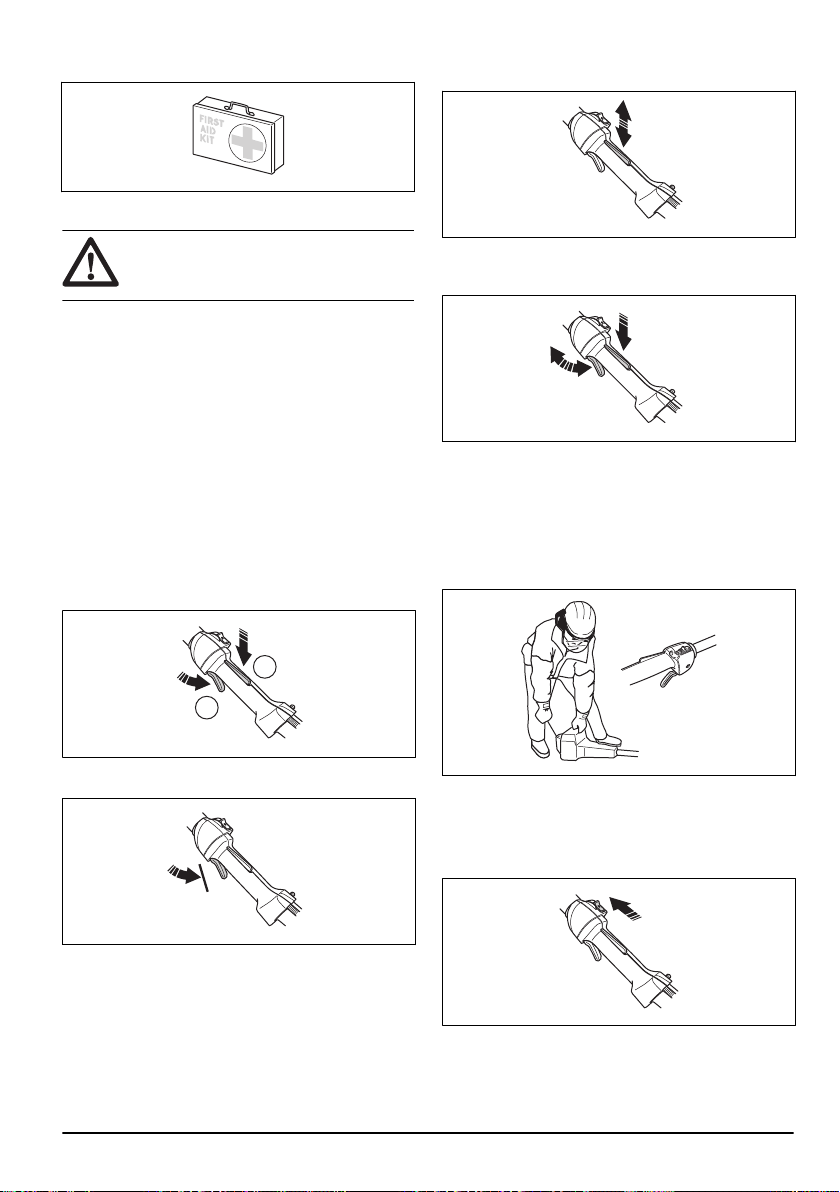

• Keep first aid equipment close at hand.
Safety devices on the product
WARNING: Read the warning
instructions that follow before you use the
product.
• Do not use a product with safety devices that are
damaged or do not operate correctly.
• Do a check of the safety devices regularly. Refer to
Maintenance schedule on page 15
.
• If the safety devices are damaged or do not operate
correctly, speak to your Husqvarna servicing dealer.

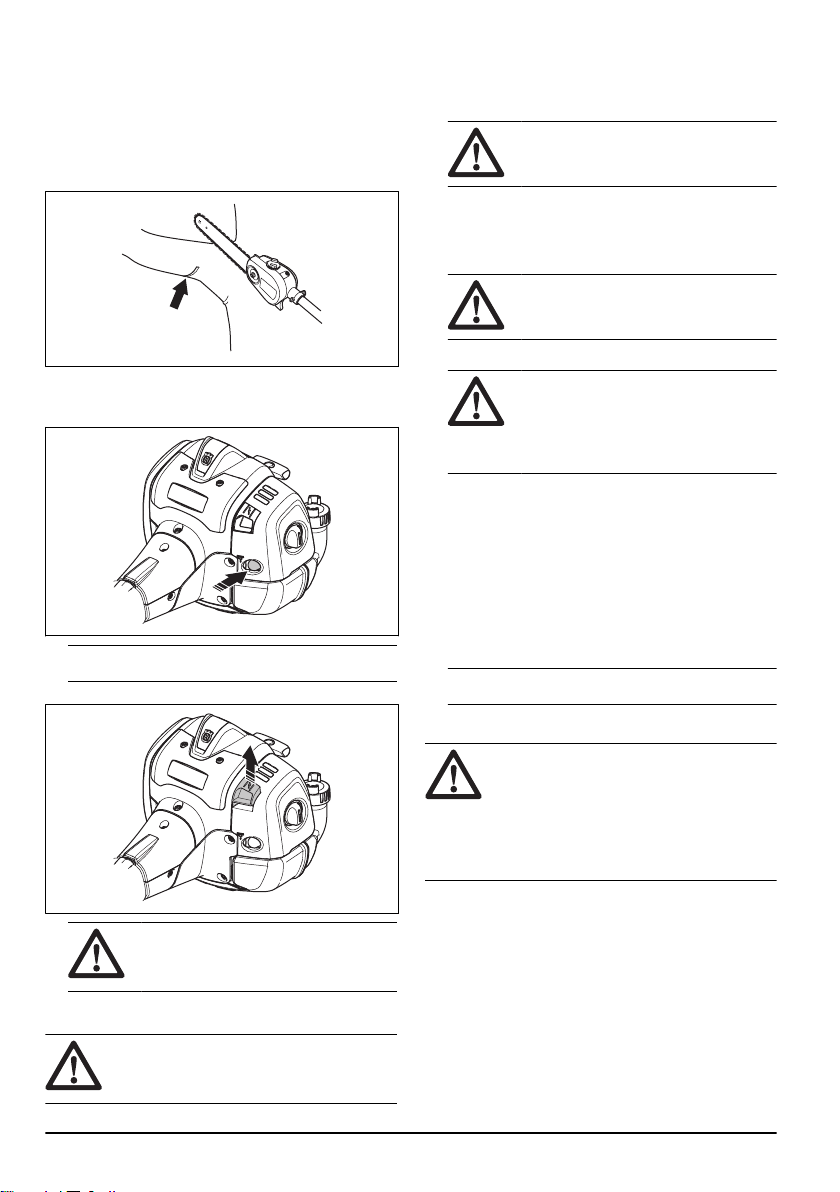

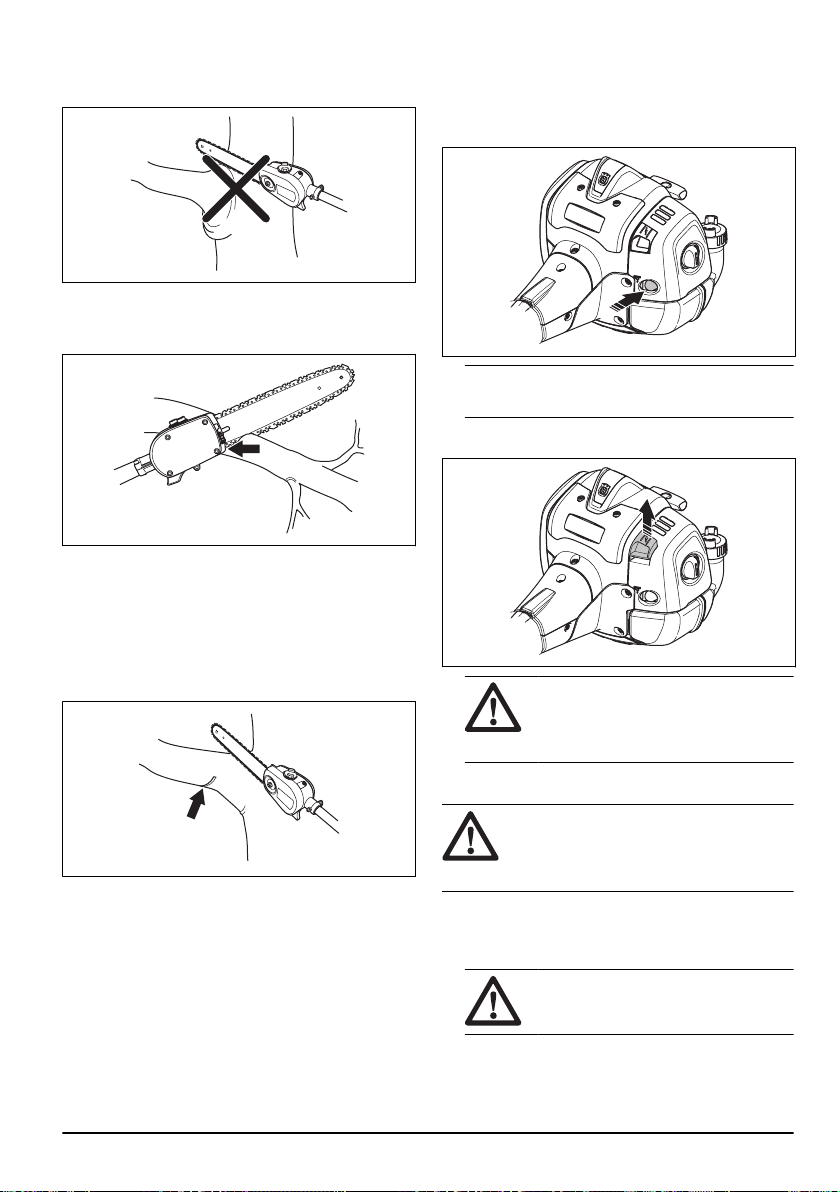

To do a check of the throttle trigger lockout
The throttle trigger lockout prevents accidental operation
of the throttle control.
1. Push the throttle trigger lockout (A) and make sure
that the throttle control is released (B). When you
release the handle, the throttle control and the
throttle trigger lockout move back to their initial
positions.
A
B
2. Release the throttle trigger lockout and make sure
that the throttle control is locked at idle speed.
3. Push the throttle trigger lockout and make sure that it
goes back to its initial position when you release it.
6
703 - 009 - 04.09.2023

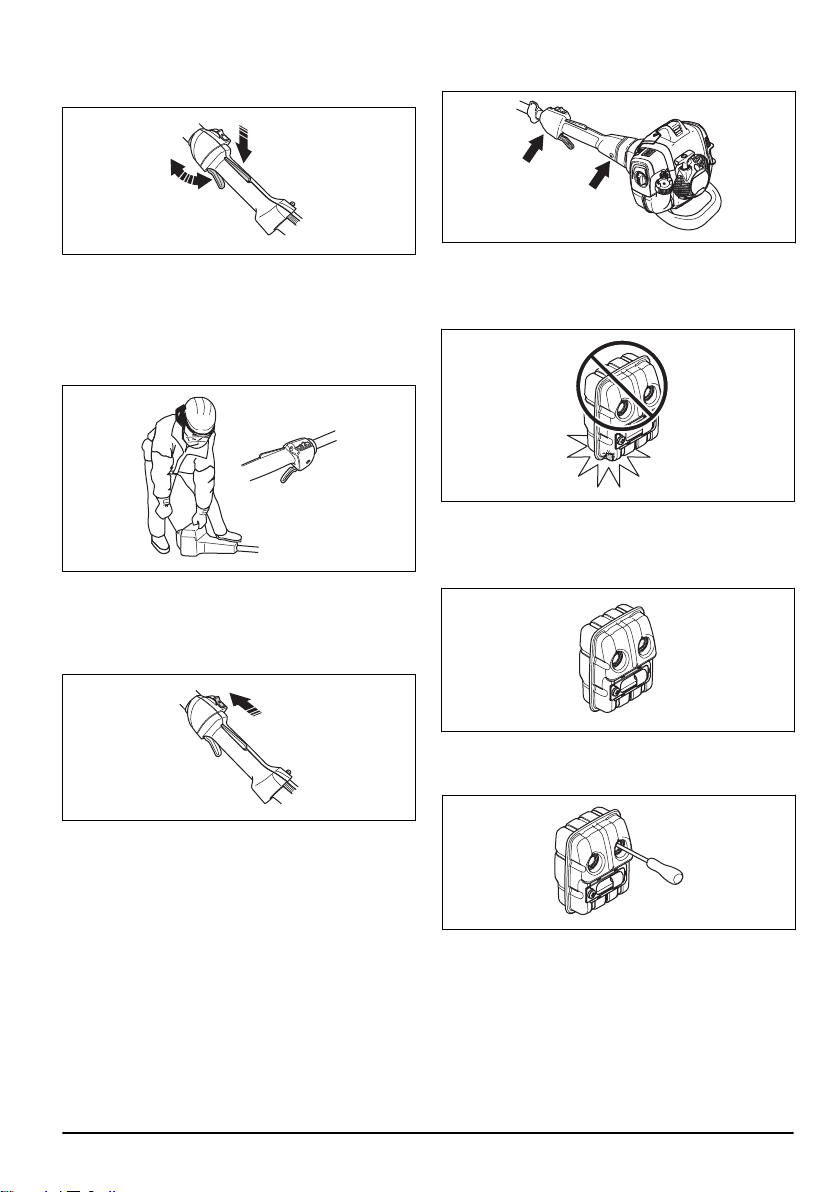

4. Make sure that the throttle control and throttle trigger
lockout move freely and that the return springs
operate correctly.
5. Start the product and apply full throttle. Refer to
To
start the product on page 14
.
6. Release the throttle control and make sure that the
cutting attachment stops. If the cutting attachment
rotates with the throttle in the idle position, do
a check of the carburetor adjustments. Refer to
Maintenance on page 15
.
To do a check of the stop switch
1. Start the engine.
2. Move the stop switch to the stop position and make
sure that the engine stops.

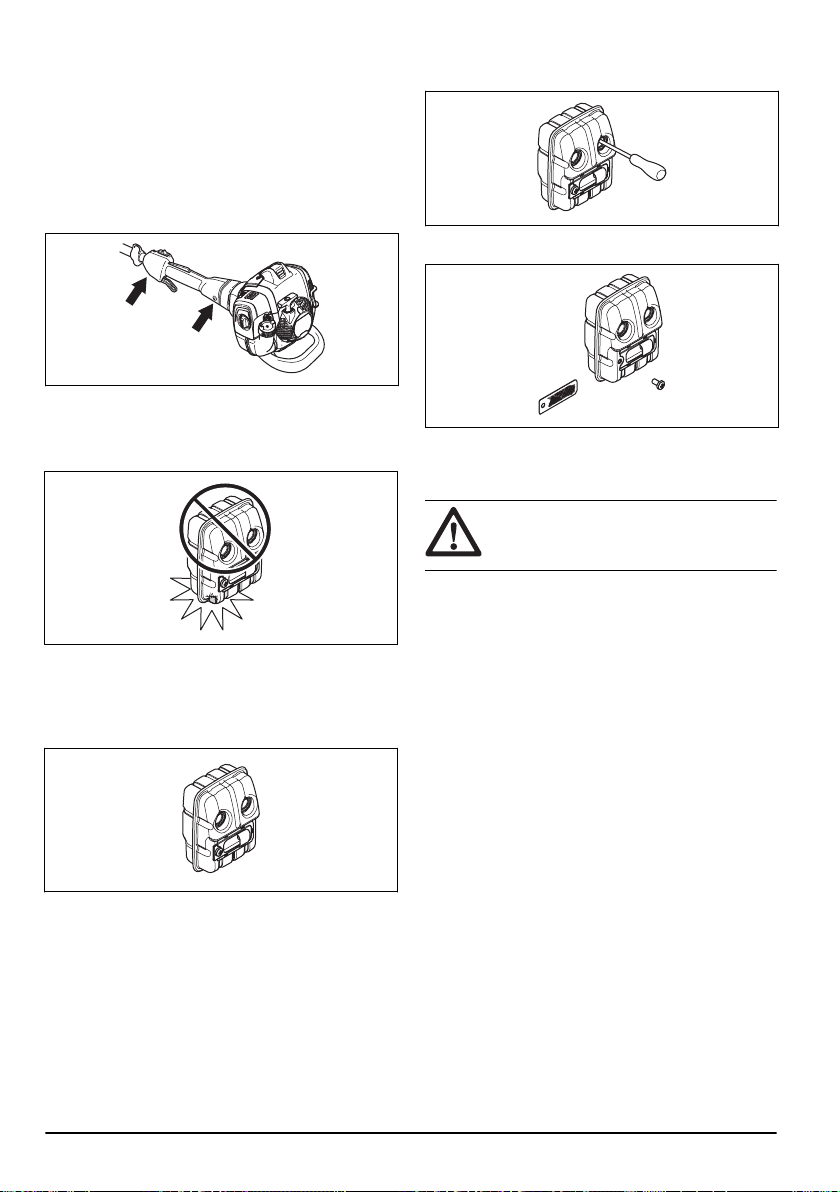

To do a check of the vibration damping system
The vibration damping system decreases vibration in
the handles to a minimum which makes the operation
easier. The vibration damping system of the product
decreases the transfer of vibration between the engine
unit and the shaft unit of the product.
1. Stop the engine.
2. Do a visual check for deformation and damage, for
example cracks.
3. Make sure you attach the elements of the vibration
damping system correctly.

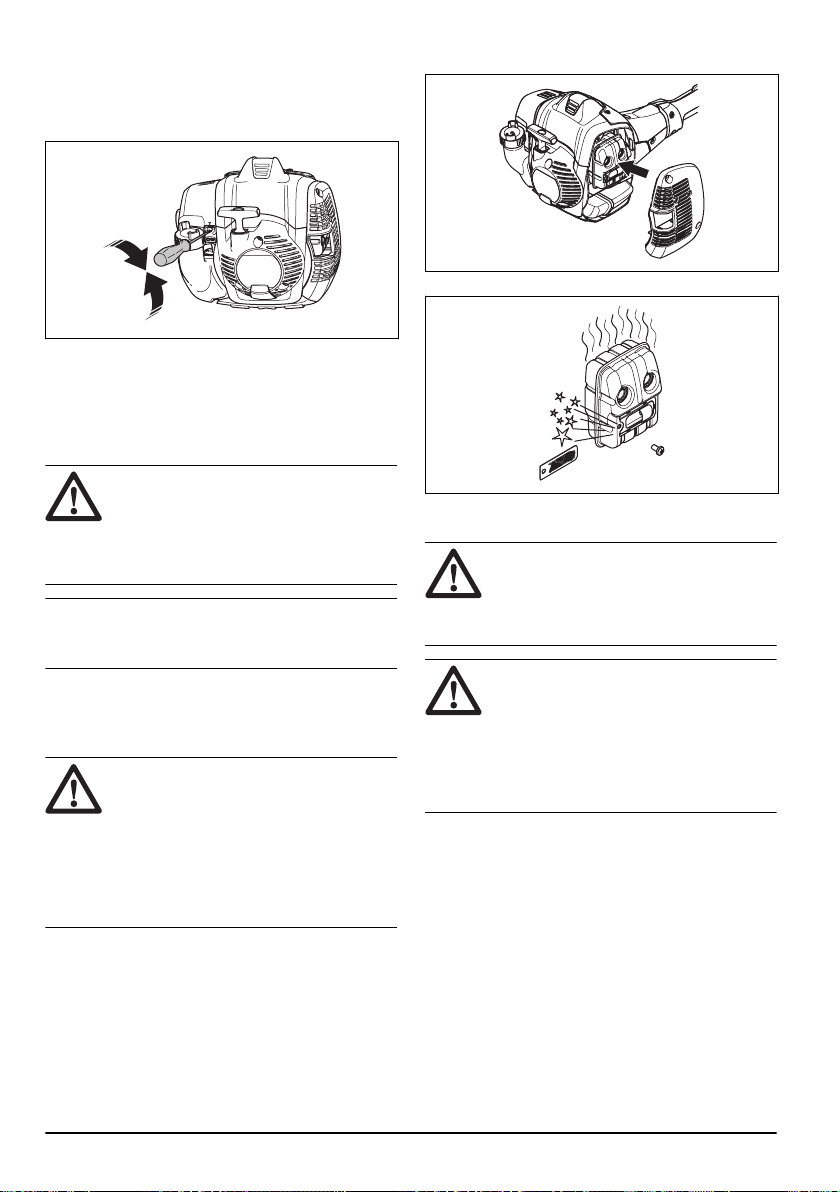

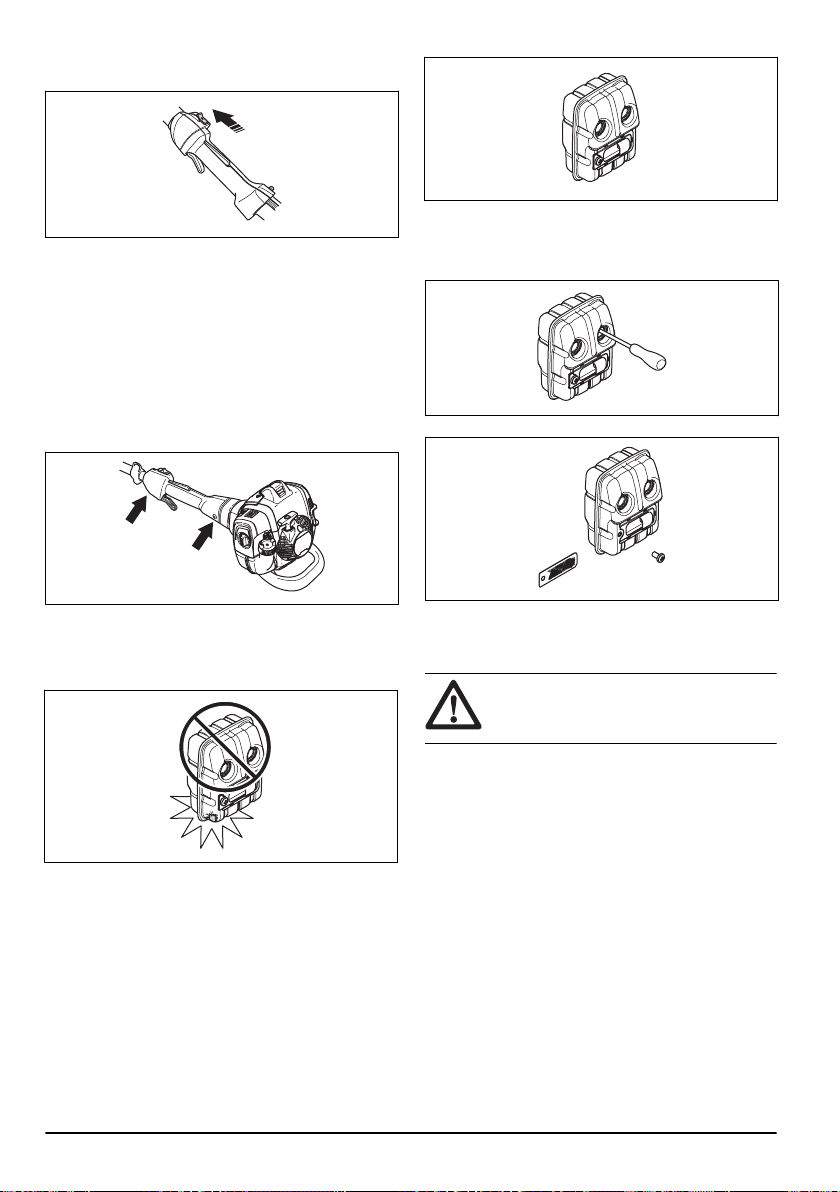

To do a check of the muffler
The muffler keeps noise levels to a minimum and directs
exhaust fumes away from the operator. In areas with a
hot, dry weather there is a high risk of fire. Obey local
regulations and maintenance instructions
• Do a visual check for damage and deformation.
• Make sure that the muffler is correctly attached to
the product.
703 - 009 - 04.09.2023
7
• Do a visual check on the spark arrestor mesh.
Refer to
To do maintenance on the muffler on page
16
.
Fuel safety
WARNING: Read the warning
instructions that follow before you use the
product.
• Do not mix the fuel indoor or near a heat source.
• Do not start the product if there is fuel or engine oil
on the product. Remove the unwanted fuel/oil and
let the product dry. Remove unwanted fuel from the
product.
• If you spill fuel on your clothing, change clothing
immediately.
• Do not get fuel on your body, it can cause injury. If
you get fuel on your body, use a soap and water to
remove the fuel.
• Do not start the engine if you spill oil or fuel on the
product or on your body.
• Do not start the product if the engine has a leak.
Examine the engine for leaks regularly.
• Be careful with fuel. Fuel is flammable and the fumes
are explosive and can cause injuries or death.
• Do not breathe in the fuel fumes, it can cause injury.
Make sure that there is sufficient airflow.
• Do not smoke near the fuel or the engine.
• Do not put warm objects near the fuel or the engine.
• Do not add the fuel when the engine is on.
• Make sure that the engine is cool before you refuel.
• Before you refuel, open the fuel tank cap slowly and
release the pressure carefully.
• Make sure there are sufficient airflow when refueling
and mixing fuel (petrol and two-stroke oil) or draining
the fuel tank.
• Fuel and fuel vapor are highly flammable and can
cause serious injury when inhaled or allowed to
come into contact with the skin. For this reason,
observe caution when handling fuel and make sure
there is sufficient airflow.
• Tighten the fuel tank cap carefully or a fire can
occur.

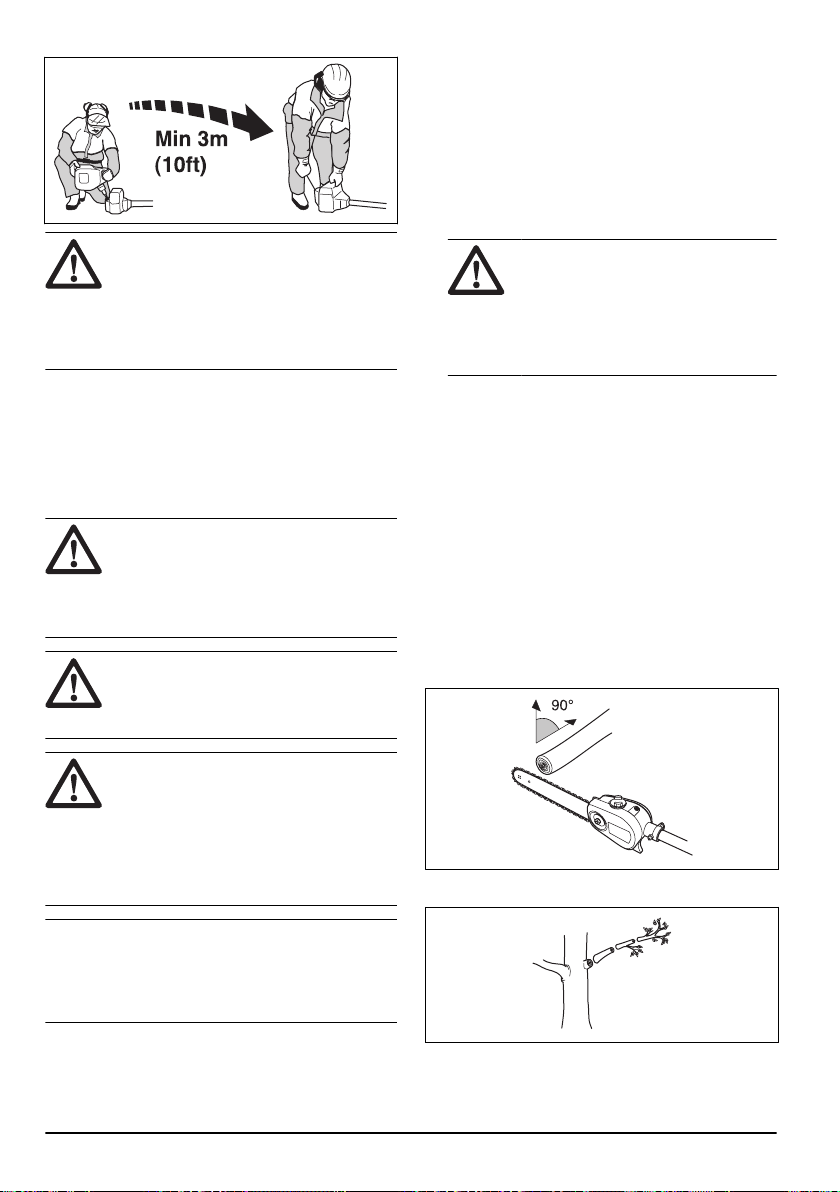

• Move the product at a minimum of 3 m (10 ft) from
the position where you filled the tank before a start.
• Do not put too much fuel in the fuel tank.
• Make sure that a leak cannot occur when you move
the product or fuel container.
• Do not put the product or a fuel container where
there is an open flame, spark or pilot light. Make
sure that the storage area does not contain an open
flame.
• Only use approved containers when you move the
fuel or put the fuel into storage.
• Empty the fuel tank before long-term storage. Obey
the local law on where to dispose fuel.
• Clean the product before long-term storage.
• Remove the spark plug cap before you put the
product into storage to make sure that the engine
does not start accidentally.
Safety instructions for maintenance
WARNING: Read the warning
instructions that follow before you do
maintenance on the product.
• Do only the maintenance and servicing given in
this operator's manual. Let professional servicing
personnel do all other servicing and repairs.
• Regularly do the safety checks, maintenance and
service instructions given in this manual. Regular
maintenance increases the life of the product
and decreases the risk of accidents. Refer to
Maintenance on page 15
for instructions.
• If the safety checks in this operator's manual is
not approved after you do maintenance, speak to
your servicing dealer. We guarantee that there are
professional repairs and servicing available for your
product.
Safety instructions for the cutting
equipment
WARNING:
Read the warning
instructions that follow before you use the
product.
• Only use the guide bar/saw chain combinations
and filing equipment that we recommend. Refer to
Accessories on page 24
for instructions.
• Use protective gloves when you use or do
maintenance on the saw chain. A saw chain that
does not move can also cause injuries.

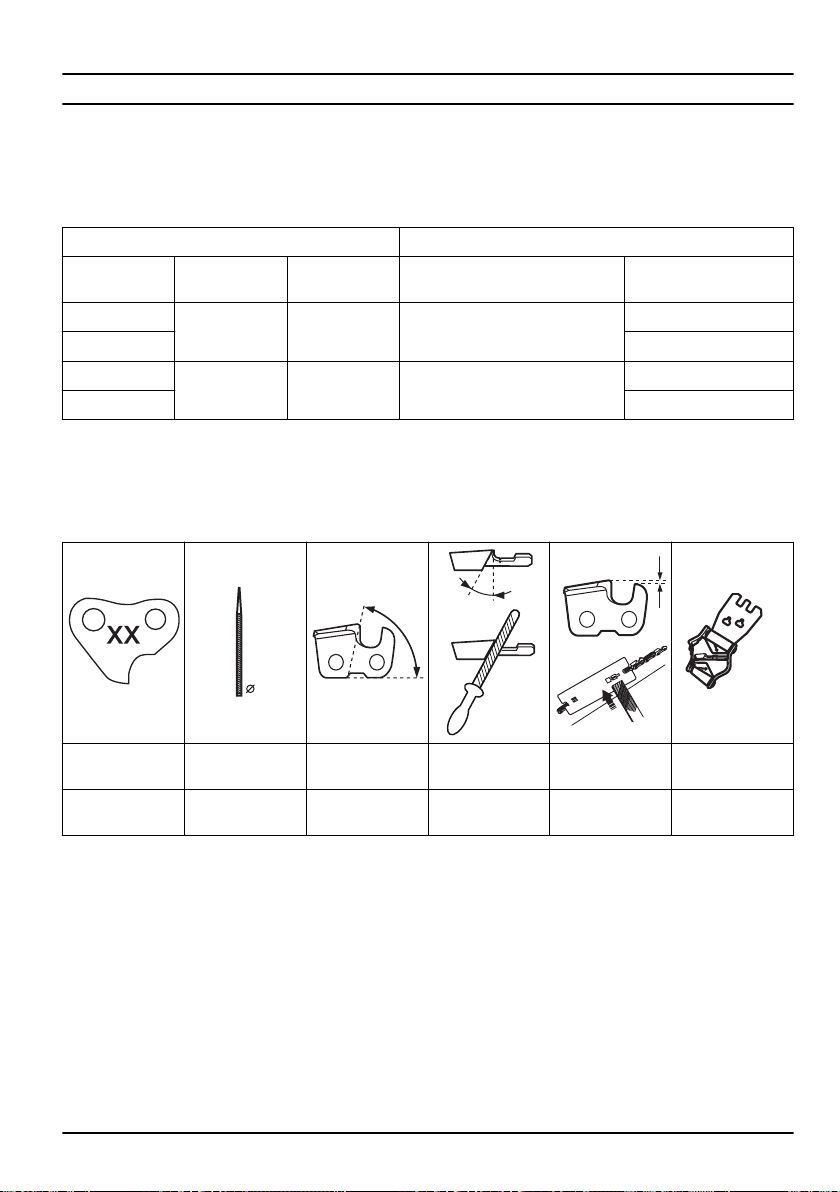

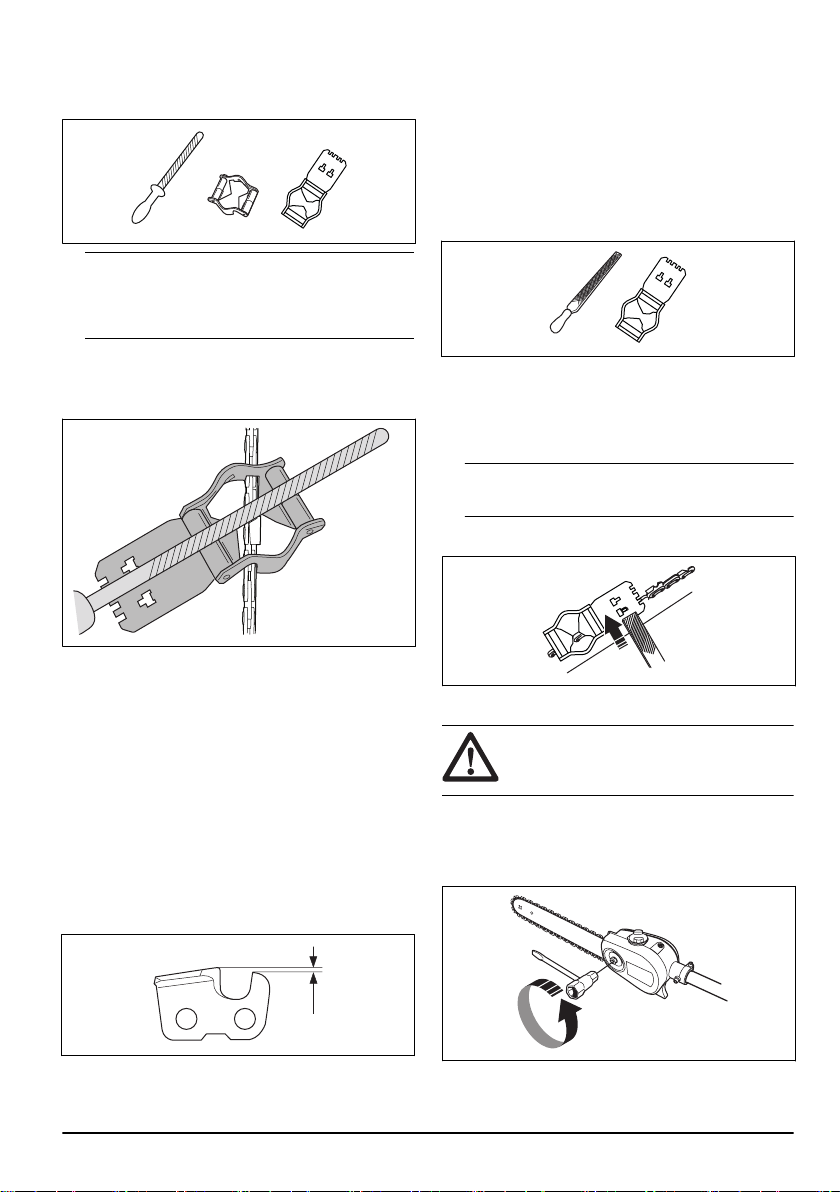

• Keep the cutting teeth correctly sharpened. Obey the
instructions and use the recommended file gauge. A
saw chain that is damaged or incorrectly sharpened
increases the risk of accidents.
8
703 - 009 - 04.09.2023
• Keep the correct depth gauge setting. Obey the
instructions and use the recommended depth gauge
setting.
• Make sure that the saw chain has the correct
tension. If the saw chain is not tight against the guide
bar, the saw chain can derail. An incorrect saw chain
tension increases wear on the guide bar, saw chain
and chain drive sprocket. Refer to
To tension the
chain on page 21
.
• Do maintenance on the cutting equipment regularly
and keep it correctly lubricated. If the saw chain is
not correctly lubricated, the risk of wear on the guide
bar, saw chain and chain drive sprocket increases.
Assembly

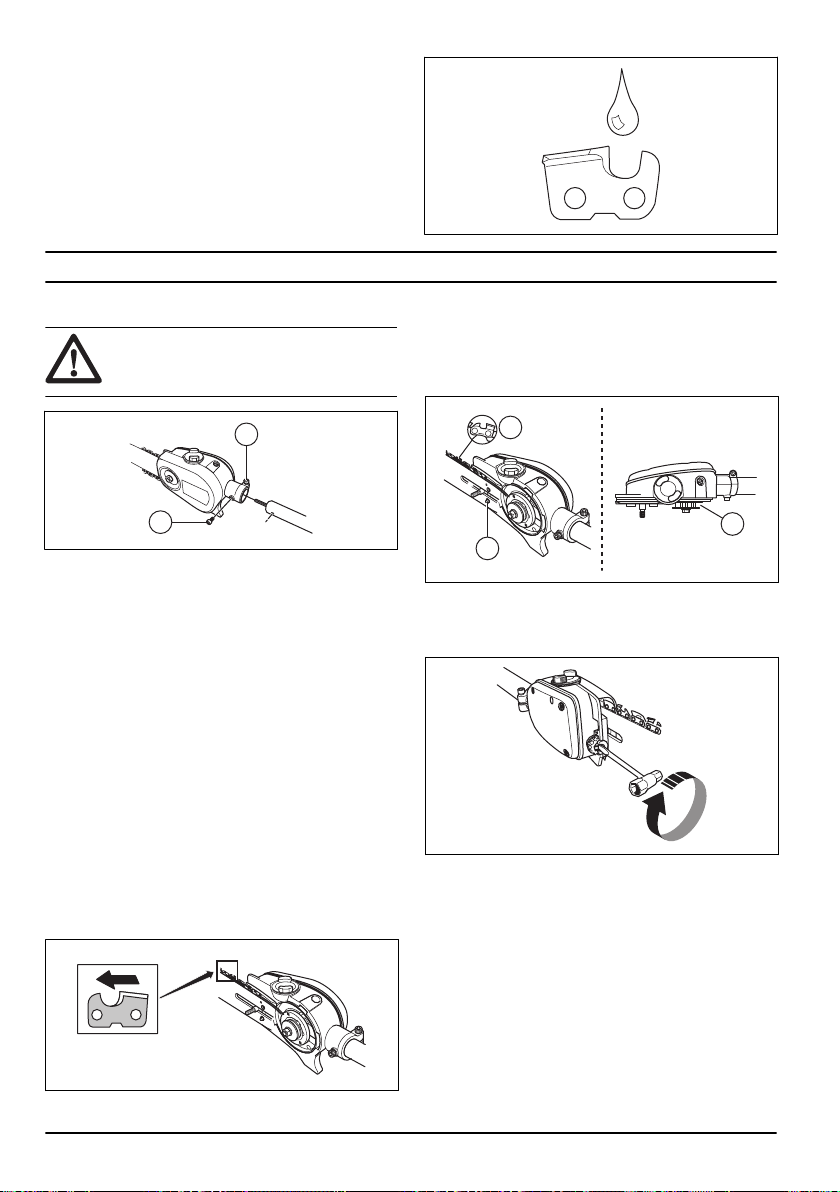

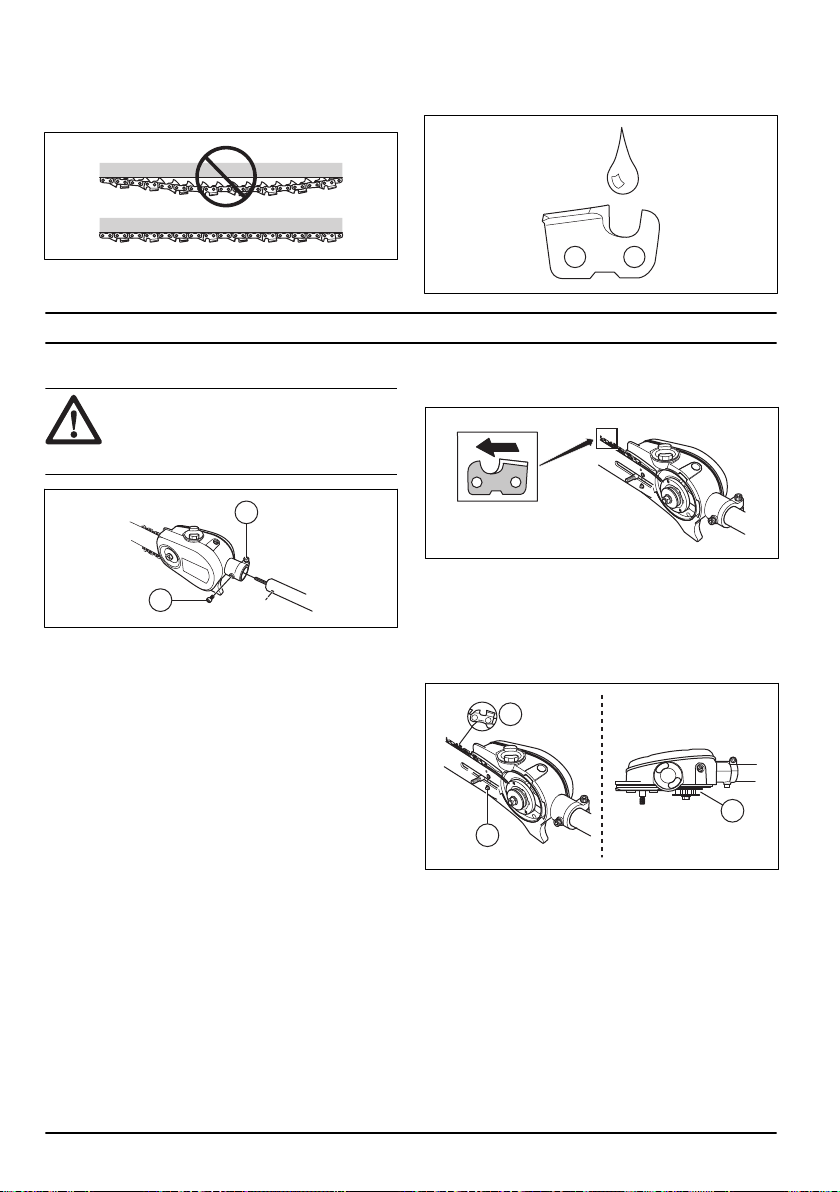

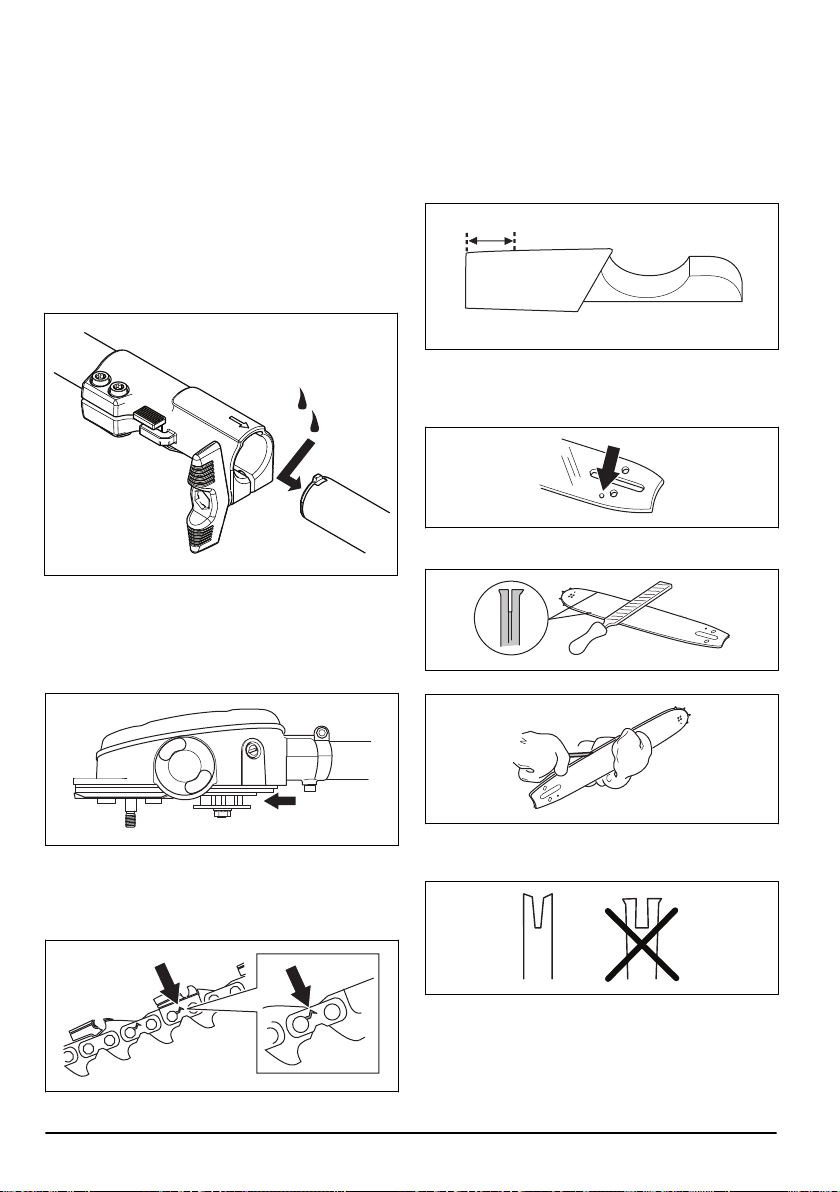

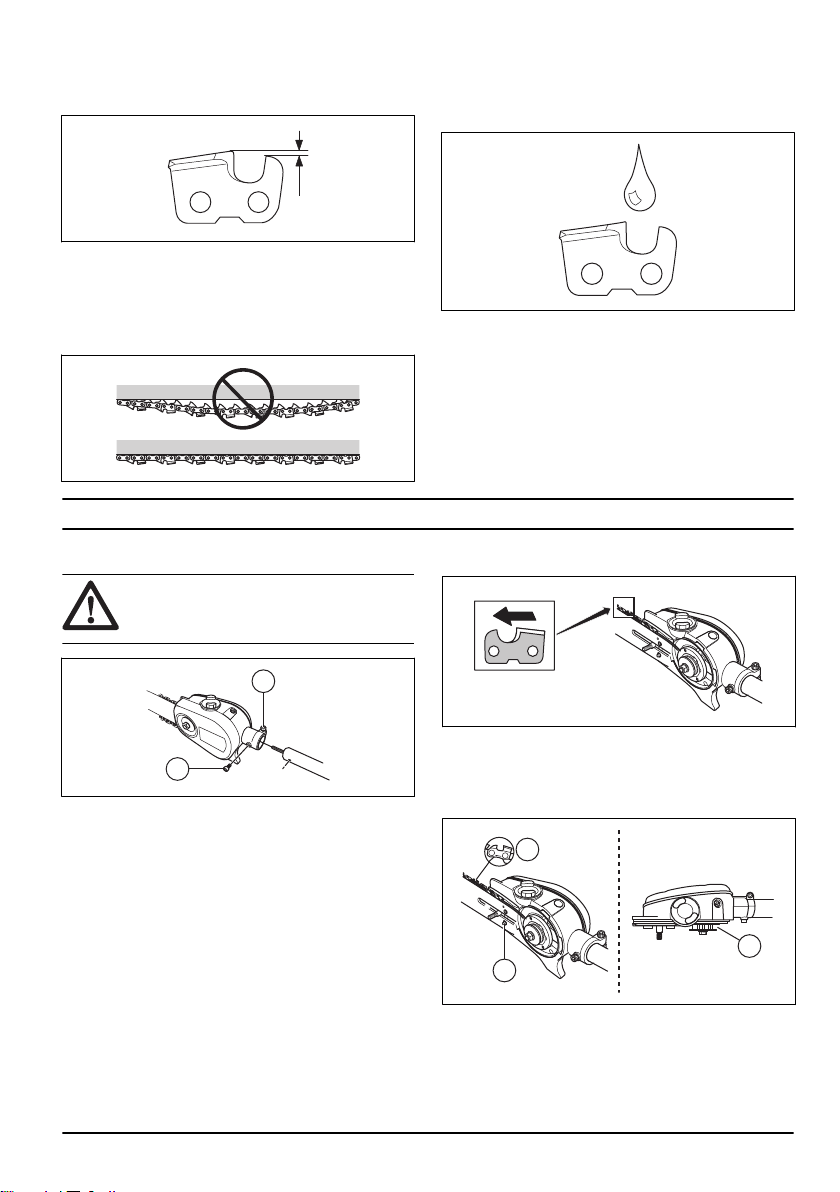

To assemble the cutting head
CAUTION: Make sure that the drive
shaft inside the shaft engages with the cut-
out in the cutting head.
B
A
1. Loosen the screw on the cutting head, (A)
2. Fit the cutting head on the shaft so that the screw (A)
is aligned with the hole in the shaft as shown.
3. Finger tighten the screw (A). Make sure that screw
(A) fits into the hole in the shaft.
4. Tighten screw (A).
5. Tighten screw (B).
To assemble the bar and chain
1. Unscrew the bar nut and remove the protective
cover.
2. Fit the bar over the bar bolt. Place the bar in its
rearmost position. Place the chain over the drive
sprocket and in the groove on the bar. Begin on the
top side of the bar.
3. Make sure that the edges of the cutting links are
facing forward on the top edge of the guide bar.
4. Fit the cover and locate the chain adjuster pin (A) in
the hole in the bar. Check that the drive links of the
chain fit correctly on the drive sprocket (B) and that
the chain is in the groove in the bar (C). Tighten the
bar nut finger-tight.
B
A
C
703 - 009 - 04.09.2023 9

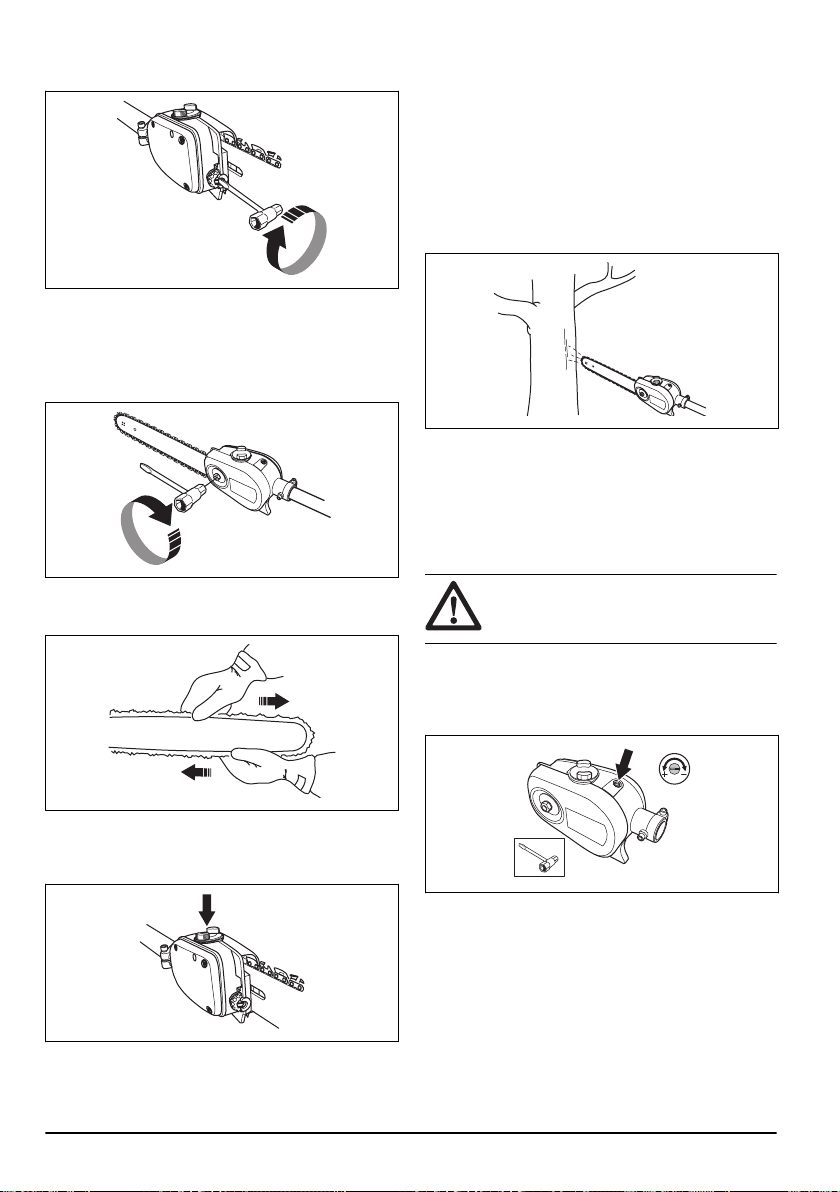

5. Tension the chain by turning the chain tensioning
screw clockwise using the combination spanner. The
chain should be tensioned until it does not sag from
the underside of the bar.
6. The chain is correctly tensioned when it does not
sag from the underside of the bar, but can still be
turned easily by hand. Hold up the bar tip and tighten
the bar nuts with the combination spanner.
7. When fitting a new chain, the chain tension has to be
checked frequently until the chain is run-in. Check
the chain tension regularly. A correctly tensioned
chain ensures good cutting performance and long
life.

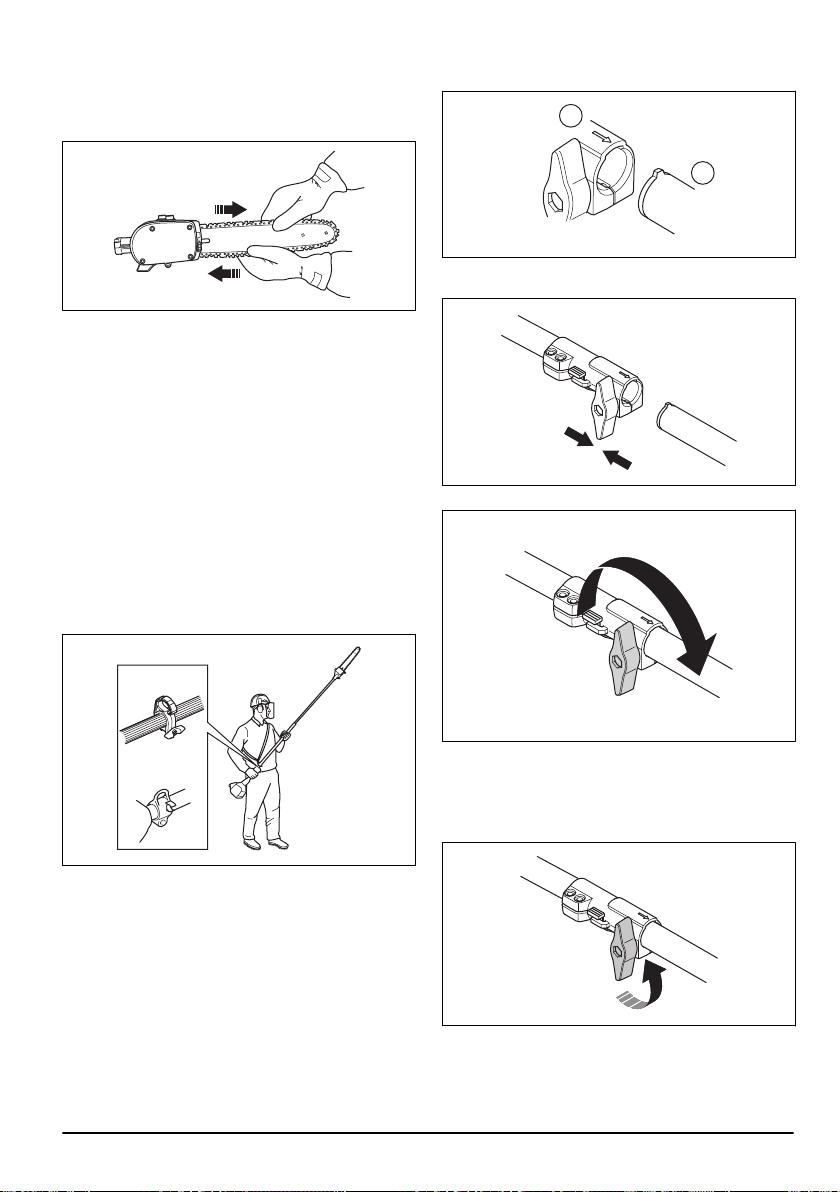

To adjust the harness
You should always use the harness with the machine to
give maximum control over the machine and reduce the
risk of fatigue in your arms and back.
1. Put on the harness.
2. Hook the machine onto the harness support hook.
3. Adjust the length of the harness so that the support
hook is roughly level with your right hip.
525P5S
525P4S

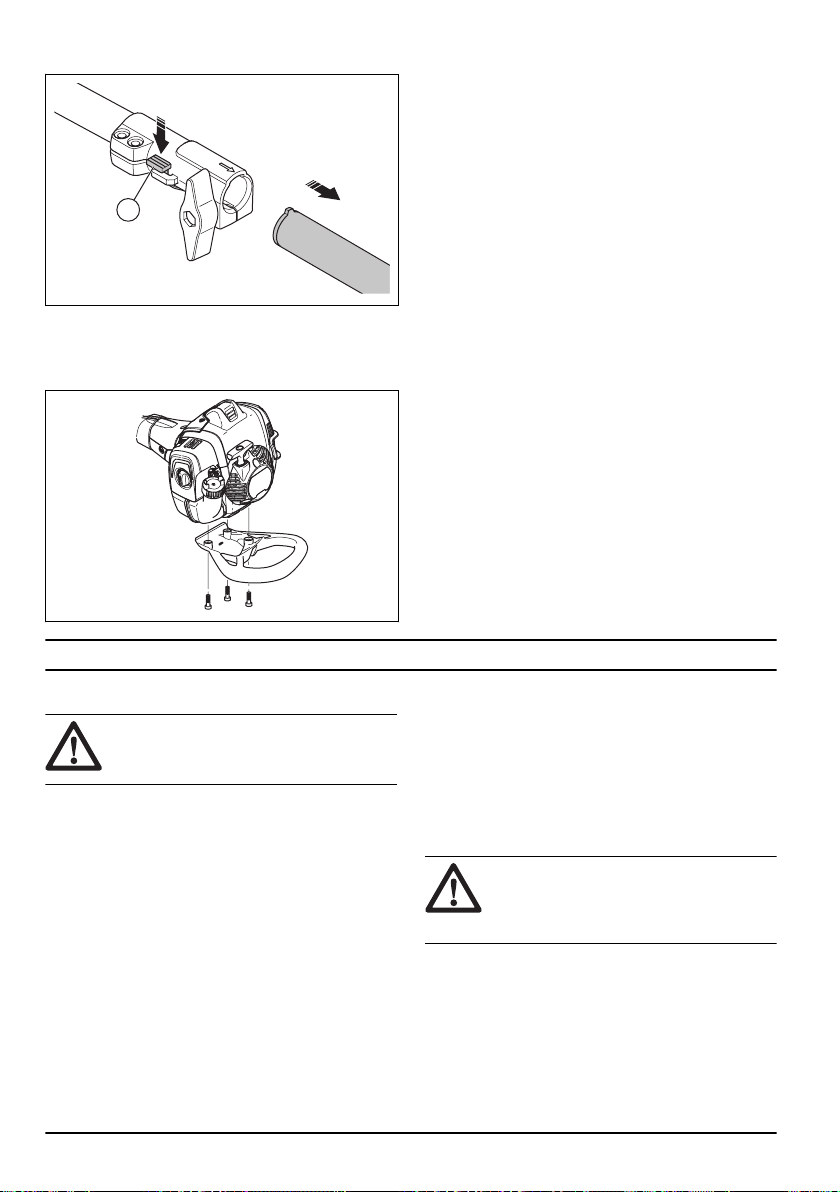

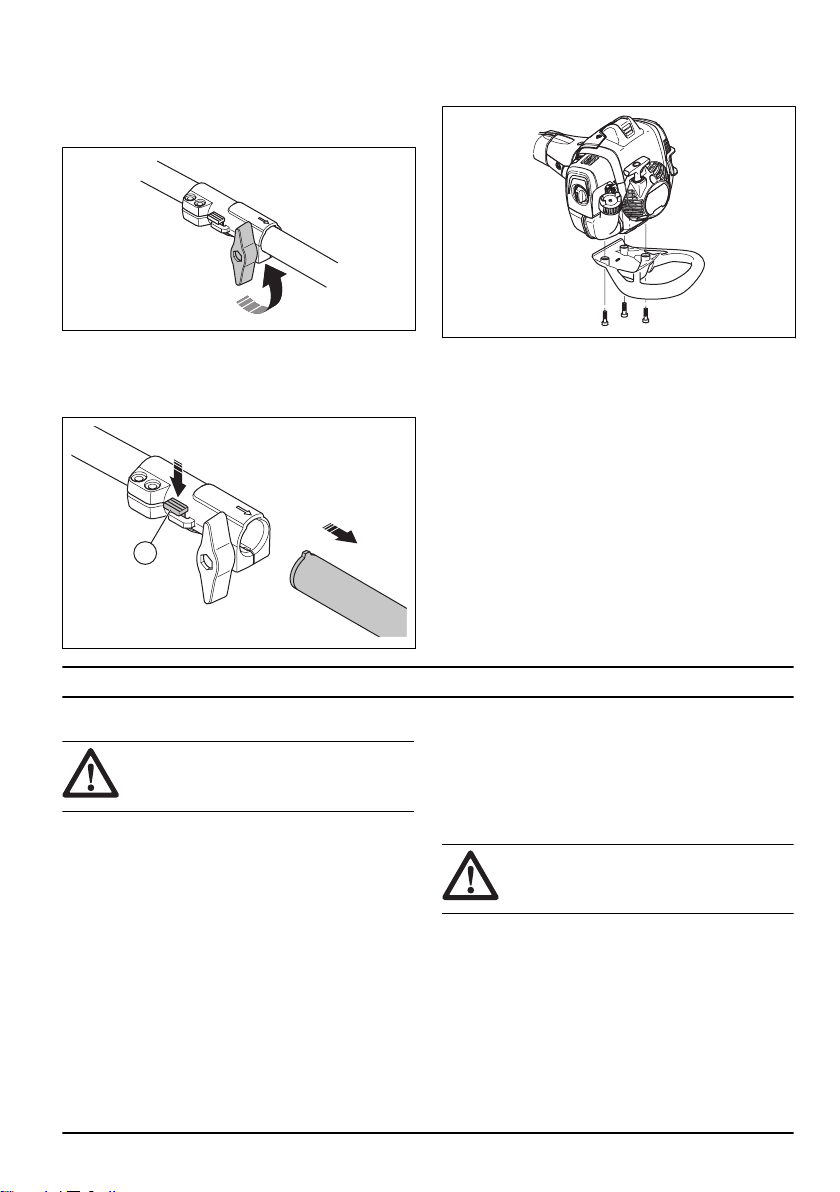

To assemble the two-piece shaft
525P5S
1. Turn the knob to loosen the coupling.
2. Align the tab of the cutting attachment (A) with the
arrow of the coupling (B).
A
B
3. Carefully push the shaft into the coupling until you
hear a click.
4. Tighten the knob fully.
10
703 - 009 - 04.09.2023
To disassemble the two-piece shaft
525P5S
1. Turn the knob 3 turns or more to loosen the
coupling.
2. Push and hold the button (C).
3. Hold tight to the end of the shaft that the engine is
attached to.
4. Pull the attachment straight out of the coupling.
C
To assemble the impact guard
1. Assemble the guard with 3 screws.
2. Tighten the screws to 30 ft/lbs (4 Nm).
3. Tighten the screws again when the product has been
in use for about 20 hours.
Operation
Introduction
WARNING: Before you operate the
product, you must read and understand the
safety chapter.
To check before starting
1. Inspect the working area. Remove any objects that
could be thrown out.
2. Check the saw chain. Never use blunt, cracked or
damaged equipment.
3. Check that the product is in perfect working order.
4. Check that all nuts and screws are tight.
5. Make sure the chain is adequately lubricated, refer
to
To check the chain lubrication on page 22
.
6. Check that the saw chain always stops when the
engine is idling.
7. Only use the product for the purpose it was intended
for.
8. Make sure the handle and safety features are in
order. Never use a machine that has any parts
missing or has been modified in relation to the
specification.
Fuel
This product has a two-stroke engine.
CAUTION: Incorrect type of fuel can
result in engine damage. Use a mixture of
gasoline and two-stroke oil.
Premixed fuel
• Use Husqvarna premixed alkylate fuel for best
performance and extension of the engine life. This
fuel contains less harmful chemicals compared
to regular fuel, which decreases harmful exhaust
fumes. The quantity of remains after combustion is
lower with this fuel, which keeps the components of
the engine more clean.
703 - 009 - 04.09.2023 11

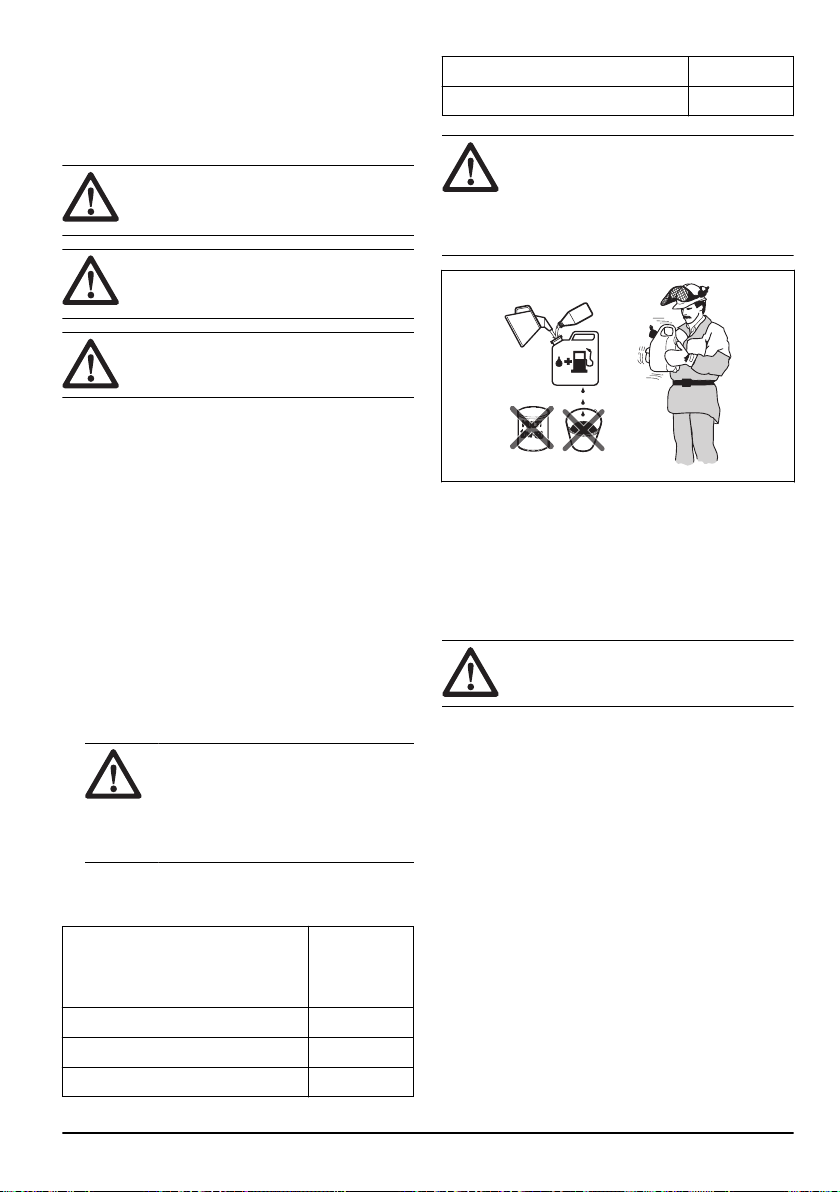

To mix fuel
Gasoline
CAUTION: Do not use gasoline with an
octane number less than 90 RON (87 AKI).
This can cause damage to the product.
CAUTION: Do not use gasoline with
more than 10% ethanol concentration (E10).
This can cause damage to the product.
CAUTION: Do not use leaded gasoline.
This can cause damage to the product.
• Always use new unleaded gasoline with a minimum
octane number of 90 RON (87 AKI) and with less
than 10% ethanol concentration (E10).
• Use gasoline with a higher octane number if you
frequently use the product at continuously high
engine speed.
• Always use a good quality unleaded gasoline/oil
mixture.
Two-stroke oil
• For best results and performance use Husqvarna
two-stroke oil.
• If Husqvarna two-stroke oil is not available, use a
two-stroke oil of good quality for air-cooled engines.
Speak to your servicing dealer to select the correct
oil.
CAUTION:
Do not use two-stroke
oil for water-cooled outboard engines,
also referred to as outboard oil. Do not
use oil for four-stroke engines.
To mix gasoline and two-stroke oil
Gasoline, liter
Two-stroke oil,
liter
2% (50:1)
5 0.10
10 0.20
15 0.30
20 0.40
CAUTION: Small errors can influence
the ratio of the mixture drastically when you
mix small quantities of fuel. Measure the
quantity of oil carefully and make sure that
you get the correct mixture.
1. Fill half the quantity of gasoline in a clean container
for fuel.
2. Add the full quantity of oil.
3. Shake the fuel mixture.
4. Add the remaining quantity of gasoline to the
container.
5. Carefully shake the fuel mixture.
CAUTION: Do not mix fuel for more
than 1 month at a time.
To fill the fuel tank
1. Clean the area around the fuel tank cap.
2. Shake the container and make sure that the fuel is
fully mixed. Use a fuel container with an anti-spill
valve.
3. Fill the fuel tank.
4. Tighten the fuel tank cap carefully.
5. Move the product 3 m (10 ft) or more away from the
refueling area and fuel source before starting.
CAUTION:
Contamination in the tanks
causes malfunction. Clean the fuel tank and
chain oil tank regularly and replace the fuel
filter one time a year or more.
To do a run-in
• During the first 10 hours of operation, do not apply
full throttle without load for extended periods.
12
703 - 009 - 04.09.2023
To use the correct chain oil
WARNING: Do not use waste oil,
which can cause injury to you and the
environment. Waste oil also causes damage
to the oil pump, the guide bar and the saw
chain.
WARNING: The saw chain can break
if the lubrication of the cutting equipment is
not sufficient. Risk of serious injury or death
to the operator.
WARNING: This product has a function
that lets the fuel run out before the chain
oil. Use the correct chain oil for this safety
function to operate correctly. Speak to your
servicing dealer when you select your chain
oil.
Note: This product has an automatic chain lubrication
system. You can also adjust the oil flow. Refer to
To
adjust chain lubrication on page 22
.
• Use Husqvarna chain oil for maximum saw chain
life and to minimise environmental damage. If
Husqvarna chain oil is not available, we recommend
you to use a standard chain oil.
• Use a chain oil with good adherence to the saw
chain.
• Use a chain oil with correct viscosity range that
agrees with the air temperature.
CAUTION:
If the oil is too thin, it
runs out before the fuel. In temperatures
below 0°C/32°F some chain oils become
too thick, which can cause damage to
the oil pump components.
• Use the recommended cutting equipment. Refer to
Accessories on page 24
.
To use the product
• Hold the product as close to your body as possible to
get the best balance.
• Make sure that the tip does not touch the ground.
• Do not rush the work, but work steadily until all the
branches have been cut back cleanly.
• Always slow the engine to idle speed after each
working operation. Long periods at full throttle
without any load on the engine can lead to serious
engine damage.
• Always work at full throttle.

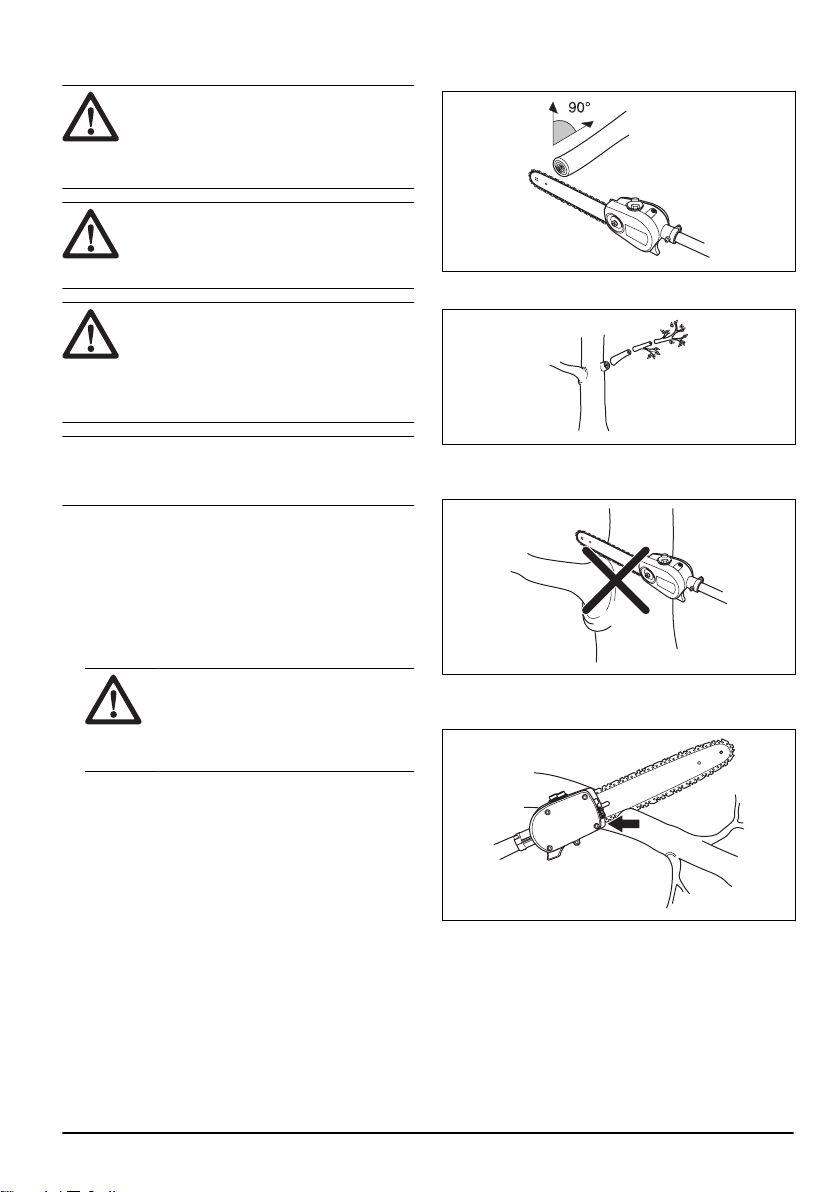

• Whenever possible position yourself so that you can
make the cut at right angles to the branch.
• Cut large branches in sections so that you have
better control over where they fall.
• Never cut through the swelling at the root of the
branch as this will slow down healing and increase
the risk of fungal attack.
• Use the stop at the base of the cutting head to
provide support during cutting. This will help prevent
the cutting attachment from bouncing on the branch.
703 - 009 - 04.09.2023
13
• Make an initial cut on the underside of the branch
before cutting through the branch. This will prevent
tearing of the bark, which could lead to slow healing
and cause permanent damage to the tree. The cut
should not be deeper than ⅓ of the branch thickness
to prevent jamming. Keep the chain running while
you withdraw the cutting attachment from the branch
to prevent it jamming.
To prepare the product for start
1. Push the air purge bulb 10 times.
Note: It is not necessary to fully fill the bulb.
2. Move the choke control up into choke position.
WARNING:
The saw chain will start
to rotate immediately when you start the
engine with the choke.
To start the product
WARNING:
Read the warning
instructions in the safety chapter before you
start the product (refer to
Safety on page 4
).
1. Use protective gloves.
2. Hold the body of the product on the ground with your
left hand.
CAUTION: Do not use your feet!
3. Hold the starter rope handle with your right hand.
4. Slowly pull out the starter rope with your right hand
until you feel some resistance (the starter pawls
grip).
WARNING: Do not twist the starter
rope around your hand.
5. Pull the cord quickly and with power.
CAUTION: Do not pull the starter
rope all the way out and do not let go off
the starter rope handle when the starter
rope is fully extended. This can cause
damage to the product.
6. Pull the starter rope until the engine starts or for a
maximum of 5 times.
7. Reset the choke when the engine starts or after you
pull the starter rope 5 times.
8. If it is necessary, pull the starter rope again and
again until the engine starts.
9. Let the engine run for 10 seconds.
10. Operate the throttle gradually.
11. Make sure the engine runs smoothly.
Note:
If the engine stops, do the procedure again.

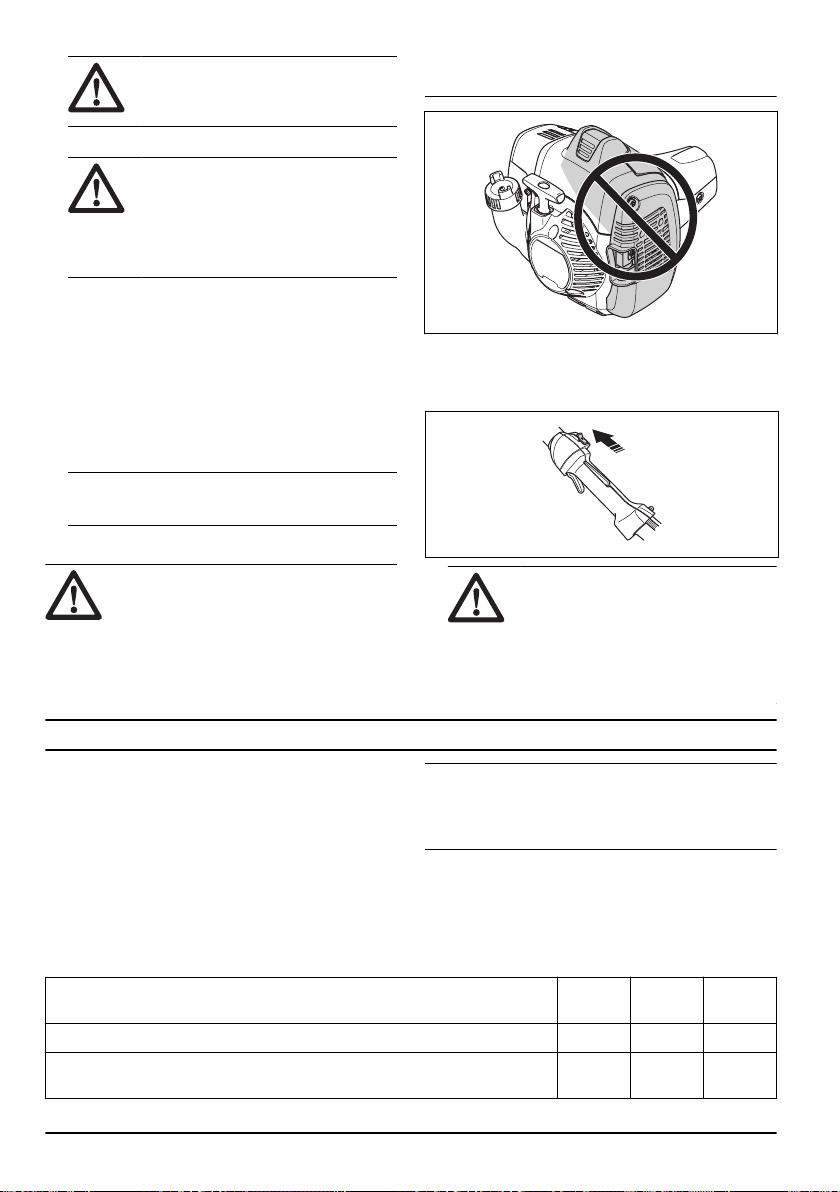

About the surface
WARNING:
Do not put parts of your
body in the grey marked area. If you touch
the grey marked area it can result in burns
to the skin. It can also cause electrical shock
if the spark plug cap has been damaged.
Do not use a product with a damaged spark
plug cap.
14 703 - 009 - 04.09.2023
To stop the product
1. Move the stop switch into the stop position to stop
the engine.
CAUTION: The stop switch
automatically goes back to its initial
position. In order to prevent accidental
starting, the spark plug cap must
be removed from the spark plug
when assembling, checking and/or
maintenance is done.
Maintenance
Introduction
Below you will find some general maintenance
instructions. If you need further information please
contact your service workshop.
Maintenance schedule
The following is a list of the maintenance steps that
must be performed on the product. Most of the items are
described later in this chapter.
Note: The user must only carry out the maintenance
and service work described in this operator's manual.
More extensive work must be carried out by an
authorized service workshop.

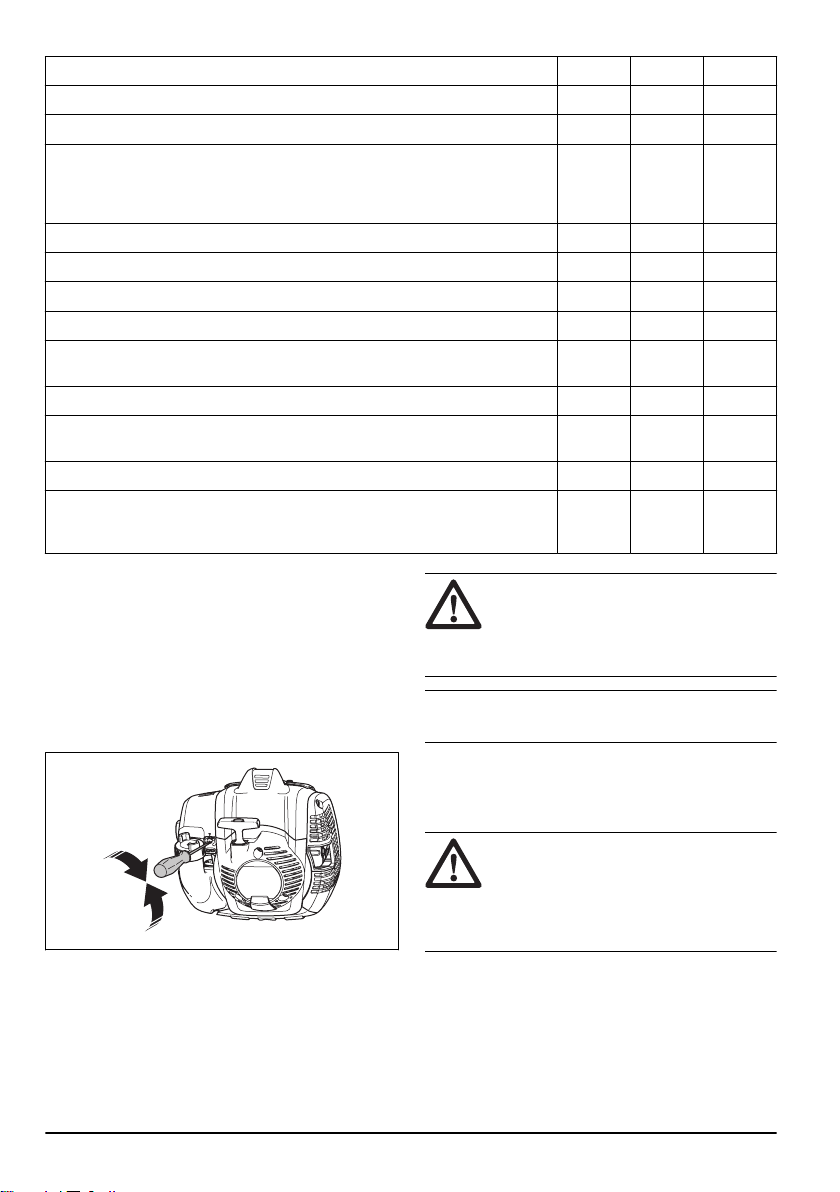

Maintenance Daily Weekly Monthly
Clean the external surface. X
Make sure that the throttle trigger lock and the throttle works correctly. X
Do a check of the stop switch to make sure that it works correctly. X
Make sure that the saw chain does not rotate at idle speed. X
Clean the air filter. Replace if necessary. X
Check the saw chain with regard to visible cracks in the rivets and links, whether
the saw chain is stiff or whether the rivets and links are abnormally worn.
X
Clean the area under the protective cover. X
Make sure that the screws and nuts are tight. X
Examine the engine, the fuel tank and the fuel lines for leaks. X
Clean the cooling system. X
703 - 009 - 04.09.2023 15
Maintenance Daily Weekly Monthly
Examine the starter and the starter rope for damages. X
Examine the vibration damping elements for damages and cracks. X
Clean the outside of the spark plug. Remove it and do a check of the electrode
gap. Adjust the gap to the correct distance (refer to
To examine the spark plug
on page 17
) or replace the spark plug. Make sure that the spark plug is fitted
with a suppressor.
X
Clean the outside of the carburetor and the space around it. X
File off any burrs from the edges of the bar. X
Clean or replace the spark arrestor screen on the muffler. X
Clean the fuel tank. X
Do a check of the fuel filter for contamination and the fuel hose for cracks or
other damages. Replace if necessary.
X
Do a check of all cables and connections. X
Do a check of the clutch, clutch springs and the clutch drum for wear. Replace if
necessary by an authorized service workshop.
X
Examine the spark plug. Replace the spark plug if it is necessary. X
Do an inspection of the dielectric shaft for worn and damaged areas. Do not use
the product if the dielectric shaft has worn or damaged areas. Refer to OSHA
1910.269 for more information.
X
To adjust the idle speed
1. Make sure that the air filter is clean and the air filter
cover is attached before you adjust the idle speed.
2. Start the product. Refer to
To start the product on
page 14
3. Adjust the idle speed with the idle adjustment screw
T which is identified with "T" mark. Turn the idle
adjustment screw clockwise until the saw chain
starts to turn.
4. Turn the idle adjustment screw counterclockwise
until the saw chain stops.
The idle speed is correct when the engine operates
smoothly in all positions. The idle speed must be below
the speed when the saw chain starts to turn.
WARNING: If the saw chain does not
stop when you adjust the idle speed, turn
to your nearest servicing dealer. Do not use
the product until it is correctly adjusted or
repaired.
Note: Refer to
Technical data on page 24
for the
recommended idle speed.

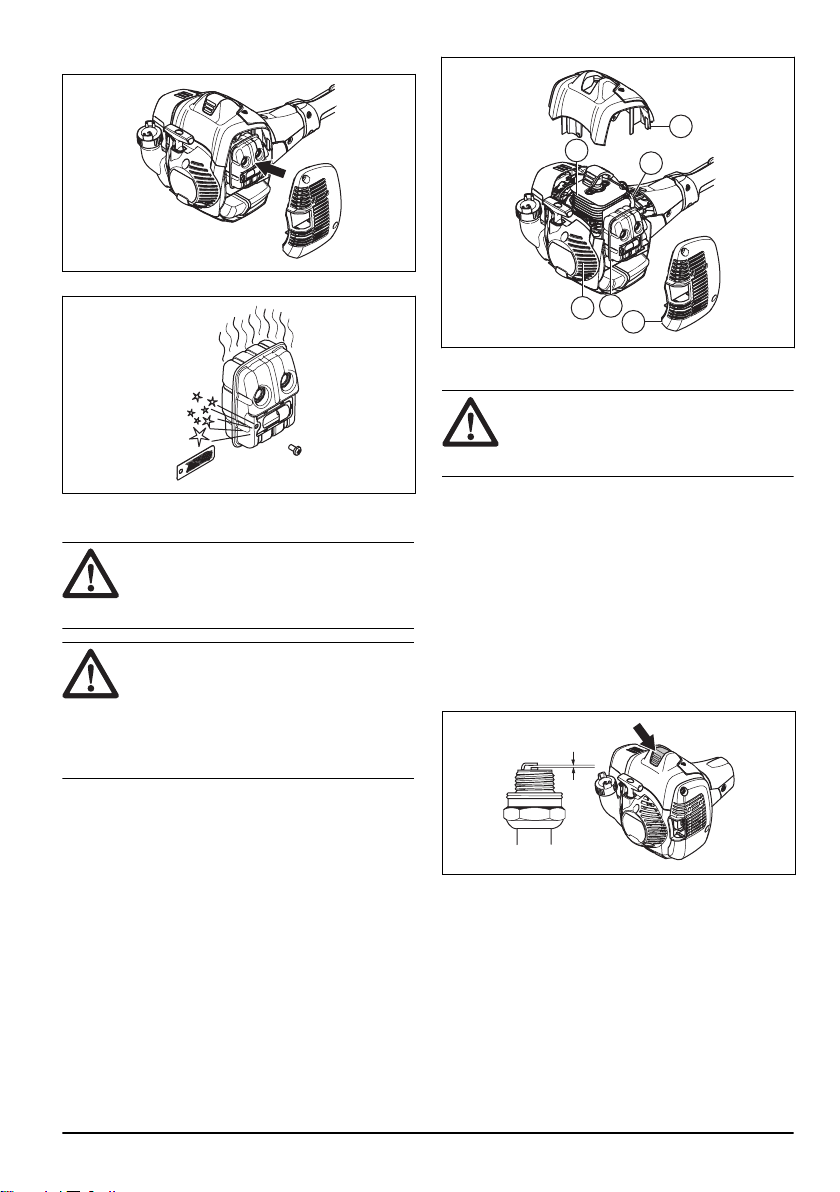

To do maintenance on the muffler
The muffler decreases the noise level and directs the
exhaust gases away from the operator.
WARNING: Mufflers that have catalytic
converters get very hot during operation and
will stay hot for some time after you stop the
product. This also applies at idle speed. If
you touch the product it can result in burns
to the skin. Think about of the risk of fire.
1. Stop the product and let it cool down.
16 703 - 009 - 04.09.2023
2. Remove the cover to the muffler.
3. Remove the screw holding the spark arrestor mesh.
4. Clean the spark arrestor mesh if it is blocked or
replace it if it is damaged.
CAUTION: The spark arrestor mesh
must be replaced if it is damaged. Do not
use a product if the spark arrestor mesh on
the muffler is missing or damaged.
CAUTION: If the spark arrestor mesh
is frequently blocked it can be a sign that
performance of the catalytic converter is
decreased. Turn to your servicing dealer
to examine the muffler. A blocked spark
arrestor mesh will cause overheating and
result in damage to the cylinder and piston.

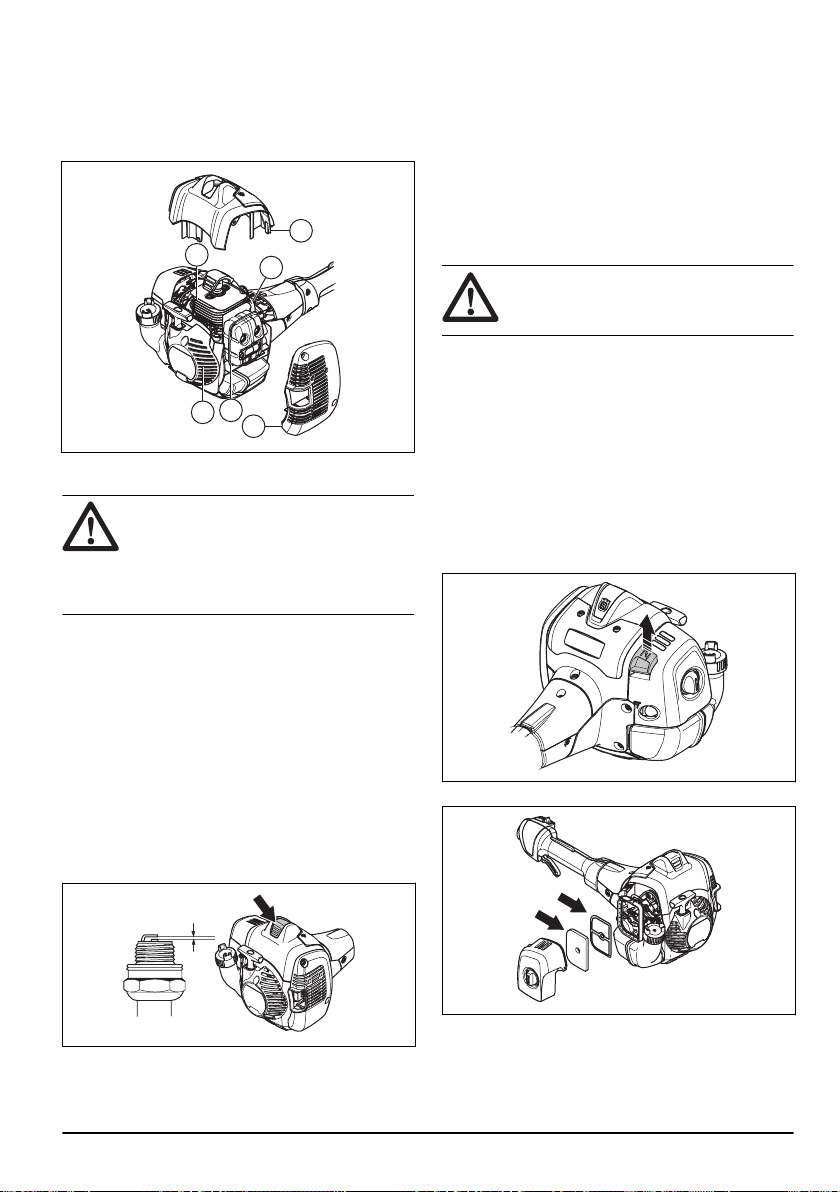

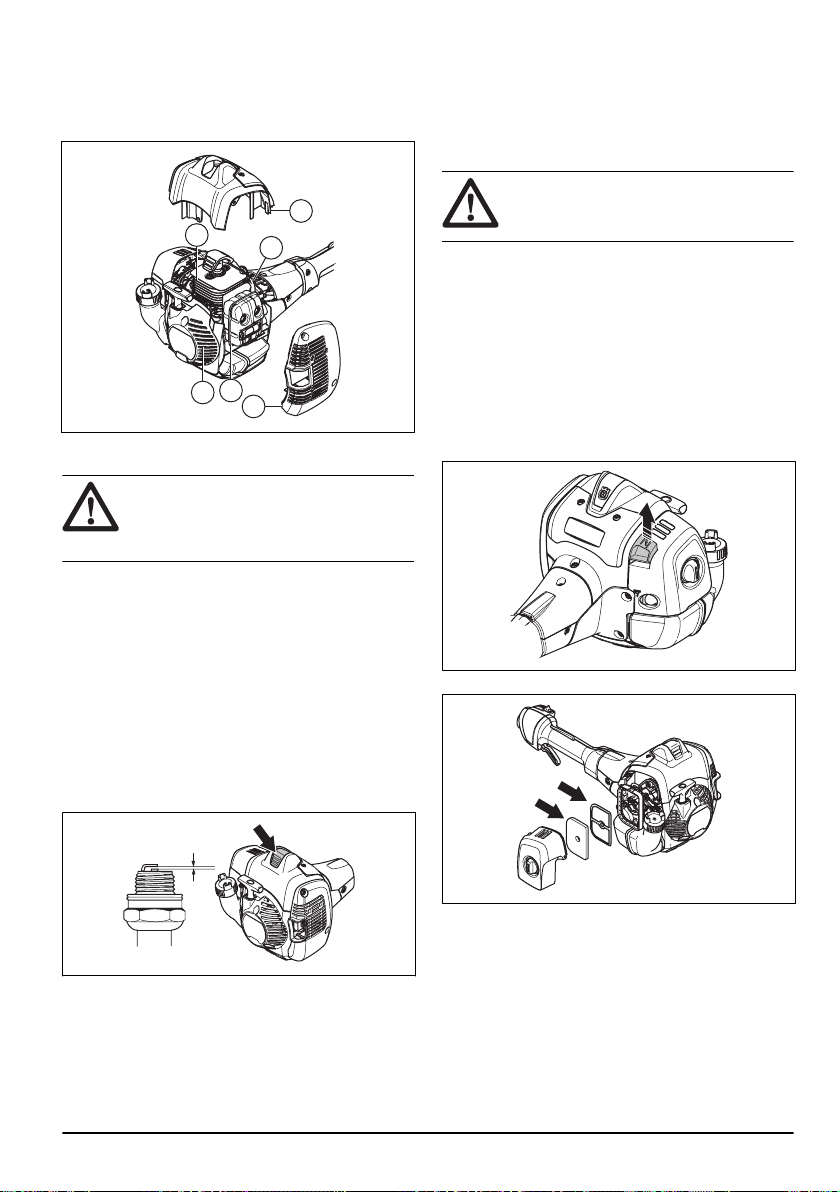

Cooling system
The product has a cooling system to keep the operation
temperature as low as possible.
Clean the components of the cooling system with a
brush weekly or more frequently in rougher conditions.
A dirty or blocked cooling system makes the product too
hot which causes damage to the piston and cylinder.
The cooling system has the following components:
1. Air intake on the starter.
2. Fins on the flywheel.
3. Cooling fins on the cylinder.
4. Cylinder cover.
5. Muffler cover.
6. Muffler plate.
1
6
3
4
5
2
To examine the spark plug
CAUTION: Always use the
recommended spark plug type, refer to
Technical data on page 24
. Incorrect spark
plug type can cause damage to the product.
• Examine the spark plug if the engine is low on
power, is not easy to start or does not operate
correctly at idle speed.
• To decrease the risk of unwanted material on the
spark plug electrodes, obey these instructions:
a) Make sure that the idle speed is correctly
adjusted.
b) Make sure that the fuel mixture is correct.
c) Make sure that the air filter is clean.
• If the spark plug is dirty, clean it and make sure that
the electrode gap is correct, refer to
Technical data
on page 24
.
• Replace the spark plug if it is necessary.
Air filter
Remove dust and dirt from the air filter to keep it clean
and prevent these problems:
• Carburetor malfunctions.
• Problems when you start the product.
• Loss of engine power.
• Increased wear to engine parts.
• Too much fuel consumption.
703 - 009 - 04.09.2023
17

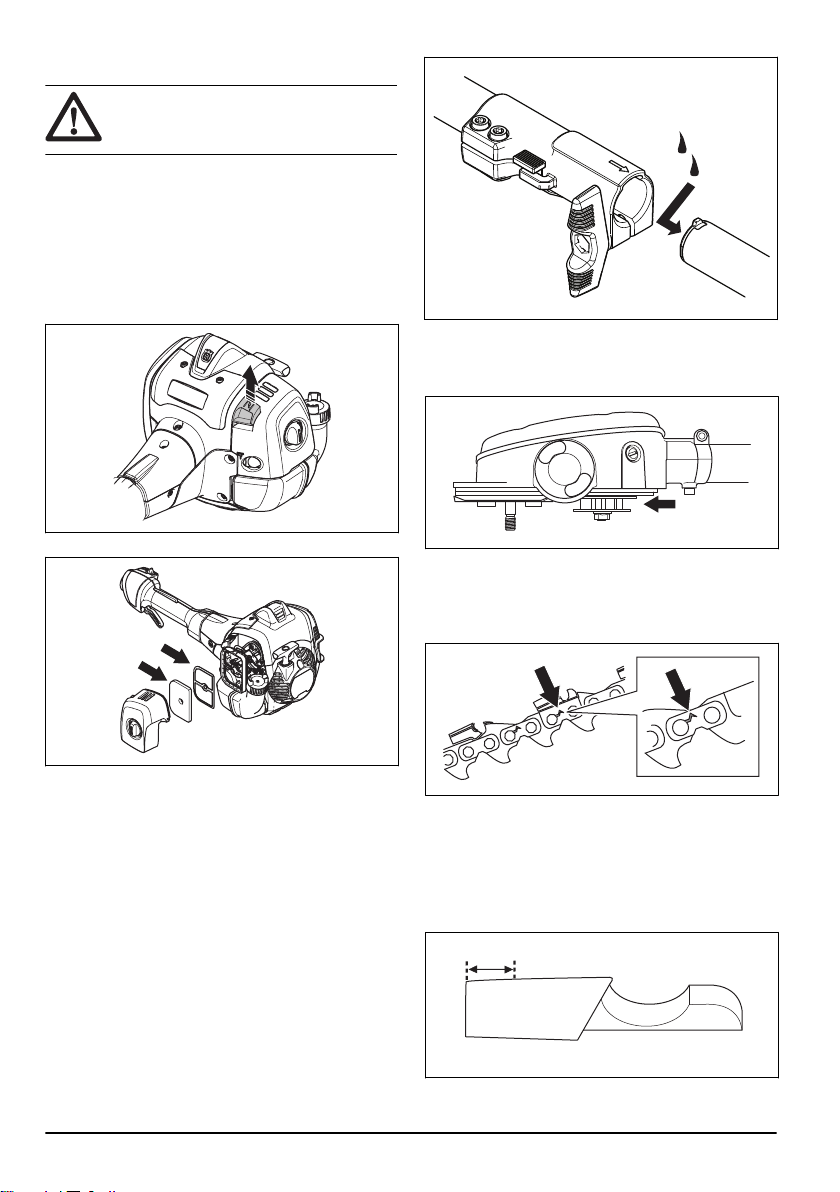

To clean the air filter
CAUTION: An air filter that is damaged,
very dirty, or soaked with fuel must always
be replaced.
Clean the air filter from dirt and dust regularly. This
prevents carburetor malfunctions, starting problems,
loss of engine power, wear to engine parts and more
fuel consumption than usual.
If you use an air filter for a long time, it cannot be fully
cleaned. Replace the air filter with a new one at regular
intervals. Refer to
Maintenance schedule on page 15
.
1. Move the choke lever up to close the choke valve.
2. Remove the air filter cover and the air filters.
3. Clean the air filters with warm soap water.
4. Replace the air filters if they cannot be fully cleaned.
Always replace a damaged air filter.
5. Clean the inner surface of the air filter cover. Use
compressed air or a brush.
6. Do a check of the rubber seal on the air filter.
Replace the air filter if the rubber seal is damaged.
7. Make sure that the air filter is dry before you install it.
Two piece-shaft
Apply grease to the end of the drive shaft after each 30
hours of operation. There is a risk that the drive shaft
ends (splined coupling) on models with two-piece shafts
will seize if they are not lubricated regularly.
To check the chain drive sprocket
1. Regularly check the degree of wear on the drive
sprocket. Replace if wear is excessive.
To examine the cutting equipment
1. Make sure that there are no cracks in rivets and
links and that no rivets are loose. Replace if it is
necessary.
2. Make sure that the saw chain is easy to bend.
Replace the saw chain if it is rigid.
3. Compare the saw chain with a new saw chain to
examine if the rivets and links are worn.
4. Replace the saw chain when the longest part of the
cutting tooth is less than 4 mm/0.16 in. Also replace
the saw chain if there are cracks on the cutters.
18
703 - 009 - 04.09.2023

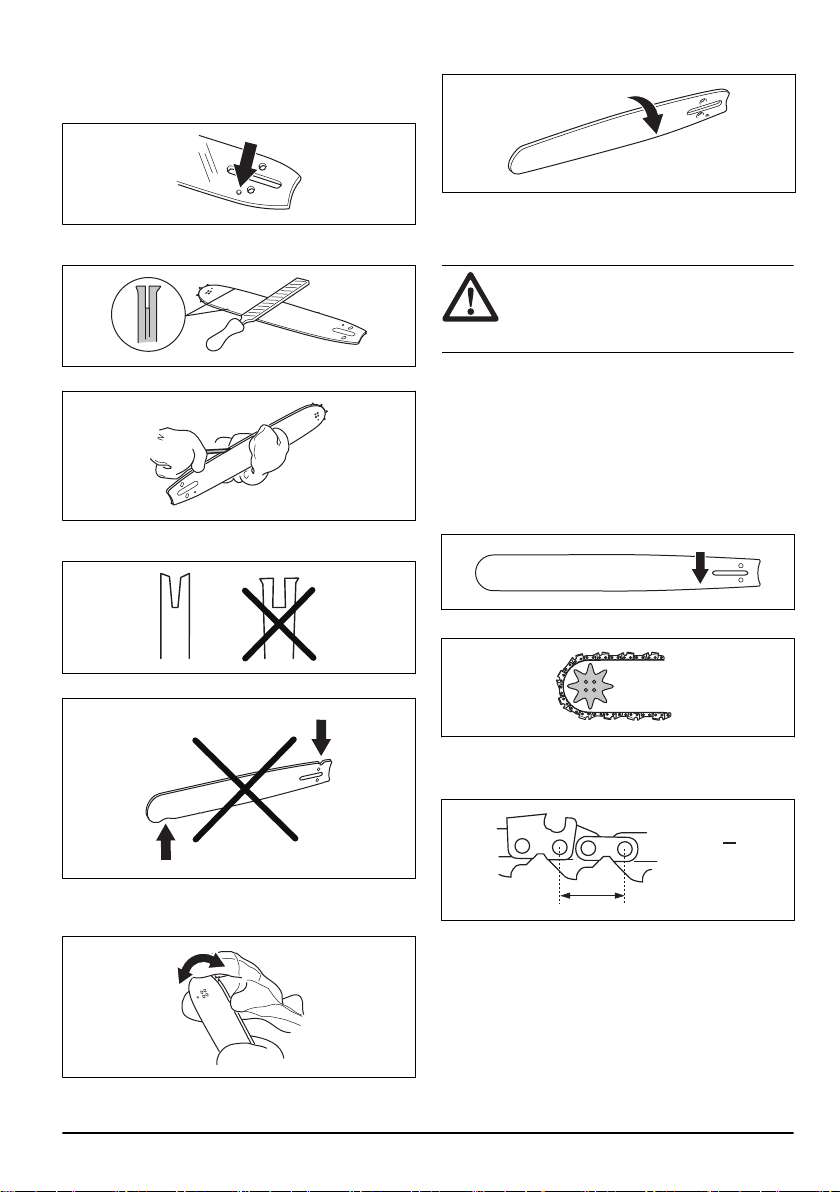

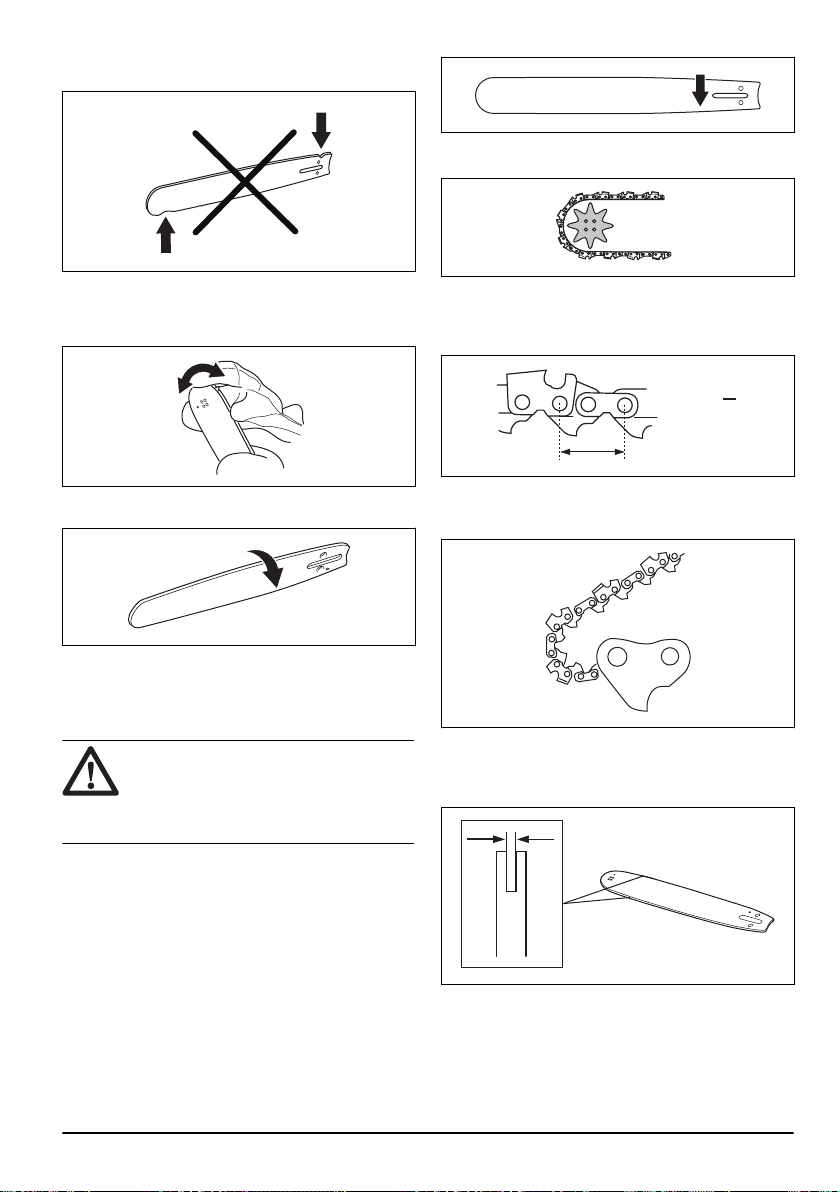

To do a check of the guide bar
1. Make sure that the oil channel is not blocked. Clean
if it is necessary.
2. Examine if there are burrs on the edges of the guide
bar. Remove the burrs using a file.
3. Clean the groove in the guide bar.
4. Examine the groove in the guide bar for wear.
Replace the guide bar if it is necessary.
5. Examine if the guide bar tip is rough or very worn.
6. Make sure that the bar tip sprocket turns freely and
that the lubricating hole in the bar tip sprocket is not
blocked. Clean and lubricate if it is necessary.
7. Turn the guide bar daily to extend its life cycle.
To sharpen the saw chain
Information about the guide bar and saw chain
WARNING: Use protective gloves
when you use or do maintenance on the
saw chain. A saw chain that does not move
can also cause injuries.
Replace a worn or damaged guide bar or saw chain with
the guide bar and saw chain combination recommended
by Husqvarna. This is necessary to keep the safety
functions of the product. Refer to
Accessories on
page 24
, for a list of replacement bar and chain
combinations that we recommend.

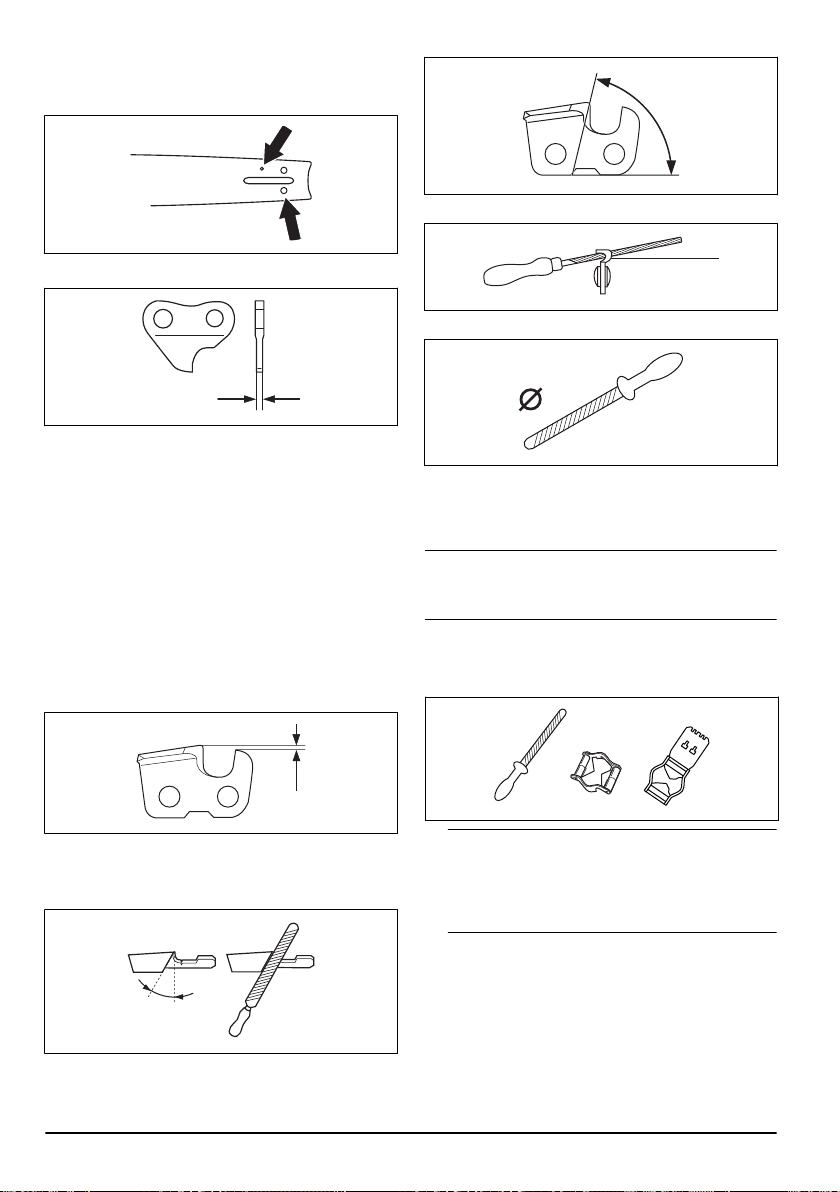

• Guide bar length, in/cm. Information about the guide
bar length can usually be found on the rear end of
the guide bar.
• Number of teeth on bar tip sprocket (T).
• Chain pitch, in. The distance between the drive links
of the saw chain must align with the distance of the
teeth on the bar tip sprocket and drive sprocket.
PITCH =
D
D
2
703 - 009 - 04.09.2023
19
• Number of drive links. The number of drive links is
decided by the type of guide bar.
• Bar groove width, in/mm. The groove width in guide
bar must be the same as the chain drive links width.
• Chain oil hole and hole for chain tensioner. The
guide bar must align with product.
• Drive link width, mm/in.
General information about how to sharpen the
cutters
Do not use a blunt saw chain. If the saw chain is blunt,
you must apply more pressure to push the guide bar
through the wood. If the saw chain is very blunt, there
will be no wood chips but sawdust.
A sharp saw chain eats through the wood and the wood
chips becomes long and thick.
The cutting tooth (A) and the depth gauge (B) together
makes the cutting part of the saw chain, the cutter. The
difference in height between the two gives the cutting
depth (depth gauge setting).
A
B
When you sharpen the cutter, think about the following:
• Filing angle.
• Cutting angle.
• File position.
• Round file diameter.
It is not easy to sharpen a saw chain correctly without
the correct equipment. Use Husqvarna file gauge. This
will help you to keep maximum cutting performance.
Note:
Refer to
To sharpen the cutters on page 21
for
information about sharpening of the saw chain.
20 703 - 009 - 04.09.2023

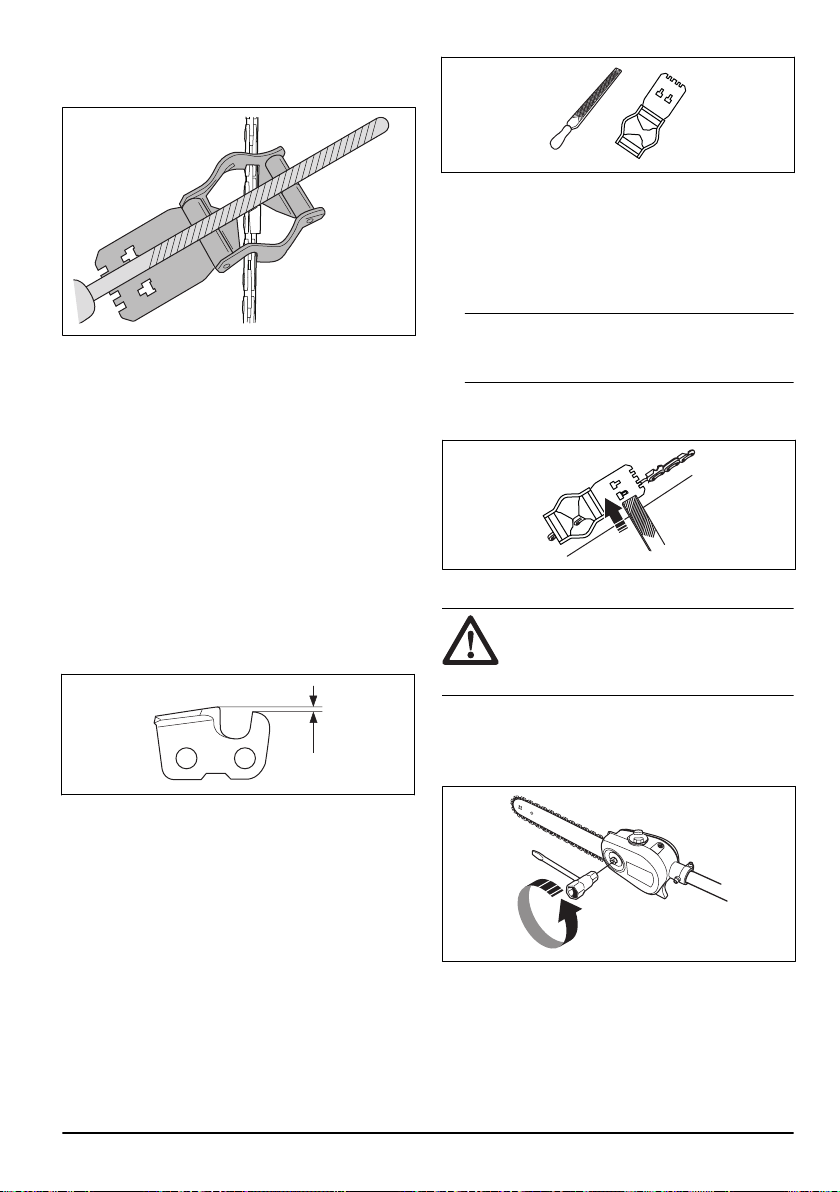

To sharpen the cutters
1. Use a round file and a file gauge to sharpen the
cutting teeth.
Note: Refer to
Filing equipment and filing angles
on page 25
for information about which file and
gauge that Husqvarna recommends for your saw
chain.
2. Apply the file gauge correctly on to the cutter. Refer
to the instruction supplied with the file gauge.
3. Move the file from the inner side of the cutting teeth
and out. Decrease the pressure on the pull stroke.
4. Remove material from one side of all the cutting
teeth.
5. Turn the product around and remove material on the
other side.
6. Make sure that all cutting teeth are the same length.
General information about how to adjust the
depth gauge setting
The depth gauge setting (C) decreases when you
sharpen the cutting tooth (A). To keep maximum cutting
performance you must remove filing material from the
depth gauge (B) to receive the recommended depth
gauge setting. Refer to
Technical data on page 24
for instructions about how to receive the correct depth
gauge setting for your saw chain.
A
B
C
To adjust the depth gauge setting
Before you adjust the depth gauge setting or sharpen
the cutters, refer to
General information about how to
sharpen the cutters on page 20
, for instructions. We
recommend you to adjust the depth gauge setting after
each third operation that you sharpen the cutting teeth.
We recommend that you use our depth gauge tool to
receive the correct depth gauge setting and bevel for the
depth gauge.
1. Use a flat file and a depth gauge tool to adjust
the depth gauge setting. Only use a Husqvarna
recommended depth gauge tool to get the correct
depth gauge setting and bevel for the depth gauge.
2. Put the depth gauge tool on the saw chain.
Note: See the package of the depth gauge tool for
more information about how to use the tool.
3. Use the flat file to remove the part of the depth
gauge that extends through the depth gauge tool.

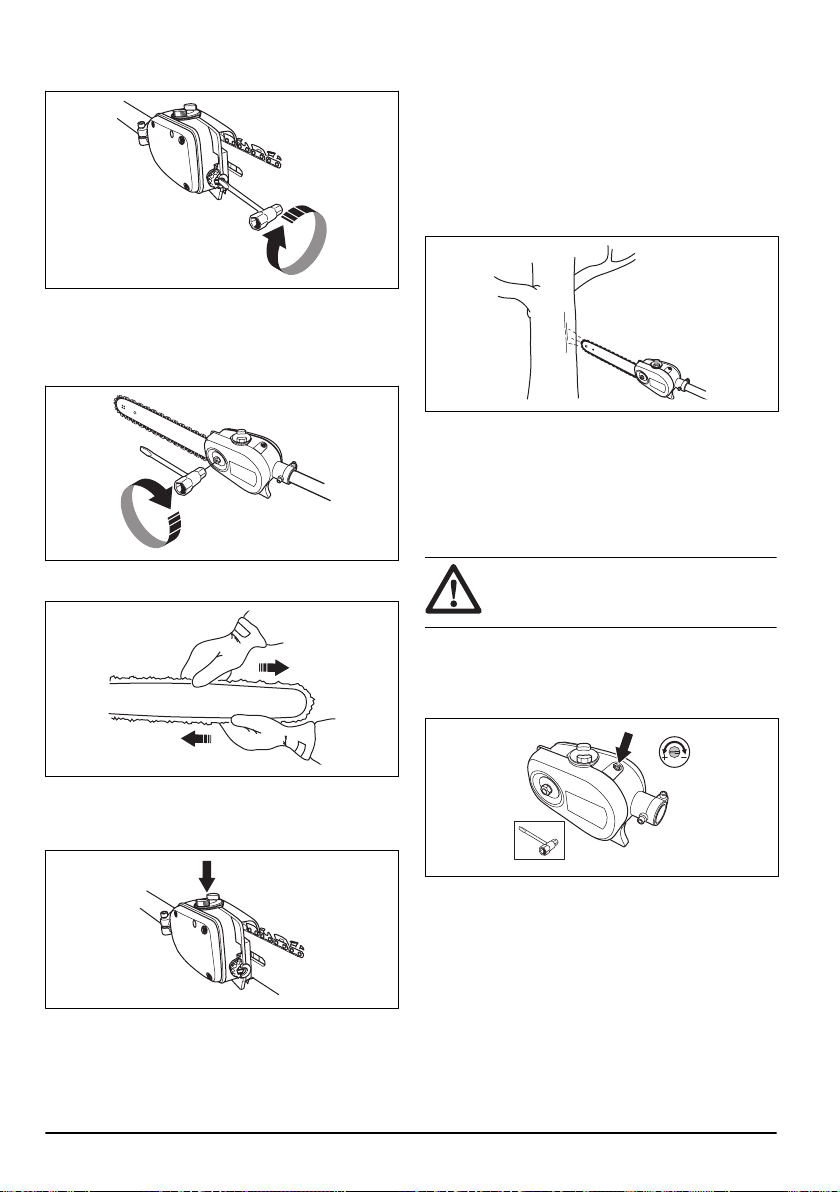

To tension the chain
WARNING:
A saw chain with an
incorrect tension can derail from the guide
bar and cause serious injury or death.
A saw chain becomes longer when you use it. Adjust the
saw chain regularly.
1. Loosen the bar nut that hold the clutch cover/chain
brake. Use a wrench.
2. Tighten the bar nuts by hand as tightly as you can.
703 - 009 - 04.09.2023
21
3. Lift the front of the guide bar and turn the chain
tensioning screw. Use a wrench.
4. Tighten the saw chain until it is tight against the
guide bar but still can move easily.
5. Tighten the bar nuts using the wrench and lift the
front of the guide bar at the same time.
6. Make sure you can pull the saw chain around freely
by hand and that it does not hang from the guide
bar.
To fill with chain oil
1. Open the oil cap on top of the bar head.
2. Fill with Husqvarna saw chain oil.
3. Attach the cap again.
To check the chain lubrication
1. Check the chain lubrication each time you refuel.
Aim the tip of the bar at a light coloured surface
about 20 cm (8 inches) away. After 1 minute running
at 75 % throttle you should see a distinct line of oil
on the light surface.
2. If the saw chain lubrication does not operate
correctly, do a check of the guide bar. Refer to
To do
a check of the guide bar on page 19
for instructions.
Speak to your servicing dealer if the maintenance
steps does not help.
To adjust chain lubrication
WARNING: Stop the engine before you
make adjustments to the oil pump.
Turn the adjustment screw for the oil pump. Use a
screwdriver or combination wrench.
• Turn the adjuster screw clockwise to decrease the oil
flow.
• Turn the adjuster screw counterclockwise to
increase the oil flow.
22
703 - 009 - 04.09.2023
Troubleshooting
The engine does not start
Check Possible cause Procedure
Stop switch. The stop switch is in the stop posi-
tion.
Let an approved service agent re-
place the stop switch.
Fuel tank. Incorrect fuel type. Drain the fuel tank and fill with cor-
rect fuel.
Spark plug and cylinder. The spark plug is dirty or wet. Make sure that the spark plug is dry
and clean.
The spark plug electrode gap is in-
correct.
Clean the spark plug. Make sure that
the electrode gap is correct, refer to
Technical data on page 24
. Make
sure that the spark plug has a su-
pressor.
The spark plug is loose. Tighten the spark plug.
Engine is flooded because of repea-
ted starts with full choke after igni-
tion.
Remove and clean the spark plug.
Put the product on its side with the
spark plug hole away from you. Pull
the starter rope handle 6-8 times. As-
semble the spark plug and start the
product. Refer to
To start the product
on page 14
.
The engine starts but stops again
Check
Possible cause Procedure
Fuel tank Incorrect fuel type. Empty the fuel tank and fill it with correct fuel.
Air filter The air filter is clogged. Clean the air filter.
Transportation, storage and disposal
Transportation and storage
• For storage and transportation of the product and
fuel, make sure that there are no leaks or fumes.
Sparks or open flames, for example from electrical
devices or boilers, can start a fire.
• Always use approved containers for storage and
transportation of fuel.
• Empty the fuel and chain oil tanks before
transportation or before long-term storage. Discard
the fuel and chain oil at an applicable disposal
location.
• Use the transportation guard on the product to
prevent injuries or damage to the product. A saw
chain that does not move can also cause serious
injuries.
• Remove the spark plug cap from the spark plug.
• Attach the product safely during transportation.
To prepare your product for long-term
storage
1. Stop the product and let it become cool before you
disassemble it.
703 - 009 - 04.09.2023 23
2. Disassemble and clean the saw chain and the
groove in the guide bar.
CAUTION: If the saw chain and
guide bar are not cleaned, they can
become rigid or blocked.
3. Attach the transportation guard.
4. Clean the product. Refer to
Maintenance on page 15
for instructions.
5. Do a complete servicing of the product.
Technical data
Technical data
525P4S 525P5S
Engine
Cylinder displacement, cu.in/cm
3
1.55/25.4 1.55/25.4
Cylinder bore, inch/mm 1.34/34 1.34/34
Stroke, inch/mm 1.10/28 1.10/28
Recommended max. speed, rpm 11000-12000 11000-12000
Idle speed, rpm 2800-3000 2800-3000
Max. engine output, according to ISO 8893, kW/rpm 1.0/8500 1.0/8500
Catalytic converter muffler Yes Yes
Speed-regulated ignition system Yes Yes
Ignition system
Spark plug NGK BPMR8Y NGK BPMR8Y
Electrode gap, inch/mm 0.026/0.65 0.026/0.65
Fuel and lubrication system
Fuel tank capacity, US Pint/litre 1.06/0.5 1.06/0.5
Oil tank capacity, US Pint/litre 0.4/0.2 0.4/0.2
Weight
Without fuel, cutting attachment and guard, Lbs/kg 11.7/5.3 14.1/6.4
Accessories
Guidebar and saw chain combinations
Recommended guide bar and saw chain combination.
Guide bar Saw chain
Length, in/cm Pitch, in Gauge, in/mm Type Length, drive links, no.
10/25
3/8 0.050/1.3 Husqvarna H37
40
12/31 45
24 703 - 009 - 04.09.2023
Guide bar Saw chain
10/25
3/8 0.050/1.3 Husqvarna S93G
40
12/31 45

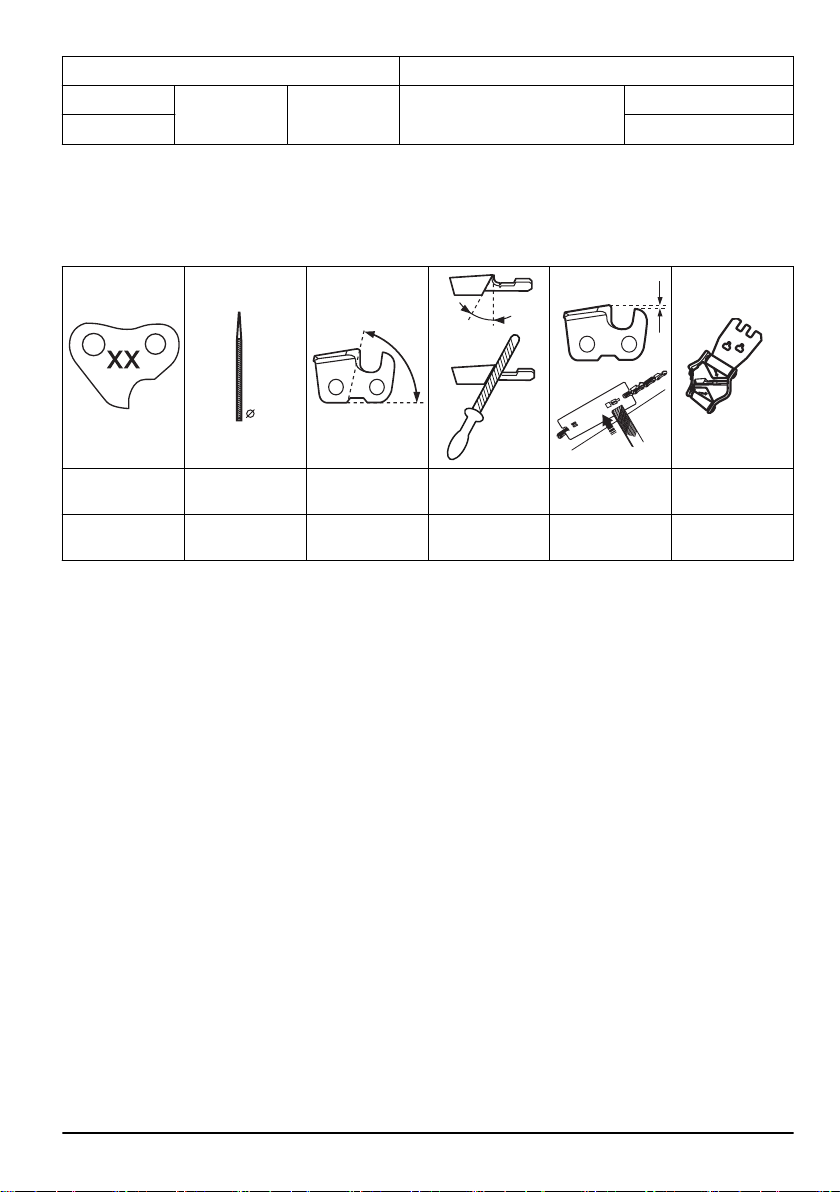

Filing equipment and filing angles
Using Husqvarna file gauge will give you the correct
filing angles. We recommend you to always use a
Husqvarna file gauge to restore the sharpness of the
saw chain. The part numbers are given in the table
below.
If you do not know which saw chain you have on your
product, turn to your servicing dealer.
H37 5/32 in / 4.0mm 80° 30°
0.025 in /
0.65mm
580 24 37-01
S93G 5/32 in / 4.0mm 60° 30°
0.025 in /
0.65mm
587 80 90-01
703 - 009 - 04.09.2023 25
Warranty
U.S FEDERAL, AND CANADA
EXHAUST AND EVAPORATIVE
EMISSIONS CONTROL WARRANTY
STATEMENT
YOUR WARRANTY RIGHTS AND OBLIGATIONS
The U.S. Environmental Protection Agency (EPA),
Environment and Climate Change Canada and
Husqvarna Professional Products, Inc. are pleased
to explain the exhaust and evaporative emissions
("emissions") control system warranty on your 2012 and
later small off-road engine. In U.S and Canada, new
equipment that use small off-road engines must be
designed, built, and equipped to meet State's stringent
anti-smog standards. Husqvarna Professional Products,
Inc. must warrant the emissions control system on your
small off-road engine for the periods of time listed below
provided there has been no abuse, neglect or improper
maintenance of your small off-road engine or equipment
leading to the failure of the emissions control system.
Your emissions control system may include parts such
as the carburetor or fuel injection system, the ignition
system, catalytic convertor, fuel tanks, fuel lines (for
liquid fuel and fuel vapors), fuel caps, valves, canisters,
filters, clamps and other associated components. Also
included may be hoses, belts, connectors, and other
emission-related assemblies. Where a warrantable
condition exists, Husqvarna Professional Products, Inc.
will repair your small off-road engine at no cost to you
including diagnosis, parts and labor.
MANUFACTURER′S WARRANTY COVERAGE
The exhaust and evaporative emissions control system
on your small off-road engine is warranted for two years.
If any emissions-related part on your small off-road
engine is defective, the part will be repaired or replaced
by Husqvarna Professional Products, Inc..
OWNER′S WARRANTY RESPONSIBILITIES
• As the small off-road engine owner, you are
responsible for performance of the required
maintenance listed in your owner’s manual.
Husqvarna Professional Products, Inc. recommends
that you retain all receipts covering maintenance
on your small off-road engine, but Husqvarna
Professional Products, Inc. cannot deny warranty
coverage solely for the lack of receipts or for your
failure to ensure the performance of all scheduled
maintenance.
• As the small off-road engine owner, you should
however be aware that Husqvarna Professional
Products, Inc. may deny you warranty coverage
if your small off-road engine or a part has failed
due to abuse, neglect, or improper maintenance or
unapproved modifications.
• You are responsible for presenting your small off-
road engine to a Husqvarna Professional Products,
Inc. authorized servicing dealer as soon as the
problem exists. The warranty repairs shall be
completed in a reasonable amount of time, not to
exceed 30 days. If you have any questions regarding
your warranty rights and responsibilities, you
should contact Husqvarna Professional Products,
Inc. in USA at 1-800-487-5951, in CANADA at
1-800-805-5523 or send e-mail correspondence to
[email protected] or warranty@hpp-
emissions.com.
WARRANTY COMMENCEMENT DATE
The warranty period begins on the date the engine or
equipment is delivered to an ultimate purchaser.
LENGTH OF COVERAGE
Husqvarna Professional Products, Inc. warrants to the
ultimate purchaser and each subsequent owner that the
engine or equipment is designed, built, and equipped
so as to conform with all applicable regulations adopted
by EPA, and is free from defects in materials and
workmanship that causes the failure of a warranted part
for a period of two years.
WHAT IS COVERED
REPAIR OR REPLACEMENT OF PARTS: Repair or
replacement of any defective warranted part will be
performed at no charge to you at a brand authorized
servicing dealer. Except for repairs and replacement
under this Emission Control Warranty, you may choose
a repair shop or other person to maintain, replace or
repair emission control devices and systems. However,
Husqvarna Professional Products, Inc. recommends that
all maintenance, replacement and repairs of emission
control devices and systems be performed by a brand
authorized servicing dealer.
IMPORTANT:This product is compliant with U.S. EPA
Phase 3 regulations for exhaust and evaporative
emissions. To ensure EPA Phase 3, and Climate
Change Canada regulation, we recommend using only
genuine product branded replacement parts. Use of
non-compliant replacement parts is a violation of federal
and state laws.
WARRANTY PERIOD: Any warranted part which is not
scheduled for replacement as required maintenance,
or which is scheduled only for regular inspection
to the effect of "repair or replace as necessary" is
warranted for 2 years (or time defined in the product
warranty statement, whichever is longer) from the date
of purchase by the initial consumer purchaser. Any
warranted part which is scheduled for replacement as
required maintenance is warranted for the period of the
time up to the first scheduled replacement for that part.
Any part repaired or replaced under the warranty must
be warranted for the remaining warranty period.
26
703 - 009 - 04.09.2023
DIAGNOSIS: You will not be charged for diagnostic
labor that leads to the determination that a warranted
part is in fact defective, provided that such diagnostic
work is performed at a brand authorized servicing
dealer.
OTHER DAMAGES: Husqvarna Professional Products,
Inc. will repair other engine components caused by the
failure of a warranted part still under warranty.
EMISSION WARRANTY PARTS LIST
1. Carburetor and intake parts or fuel injection system.
2. Air filter and fuel filter covered up to maintenance
schedule.
3. Spark Plug, covered up to maintenance schedule.
4. Ignition Module.
5. Mufflers with catalyst and exhaust manifolds.
6. Fuel tank, fuel lines (for liquid fuel and fuel vapors),
fuel cap, carbon canister and tip-over/anti-slosh
valves as applicable.*
7. Electronic Controls, Vacuum, temperature, and time
sensitive valves and switches.
8. Hoses, connectors, and assemblies.
9. All other components the failure of which would
increase the engine's exhaust and evaporative
emissions of any regulated pollutant as set forth at
the following:
• For U.S. and Canada see US Federal Code of
Regulations, 40 C.F.R 1068 Appendix I (iii).
WHAT IS NOT COVERED
All failures caused by abuse, neglect, unapproved
modifications, misuse or improper maintenance are not
covered.
ADD -ON OR MODIFIED PARTS: Add-on or modified
parts that are not exempted by EPA may not be used.
The use of any non-exempted add-on or modified
parts will be grounds for disallowing a warranty claim.
Husqvarna Professional Products, Inc. will not be liable
to warrant failures of warranted parts caused by the use
of a non-exempted add-on or modified part.
HOW TO FILE A CLAIM
If you have any questions regarding your warranty
rights and responsibilities, you should contact your
nearest authorized servicing dealer or call Husqvarna
Professional Products, Inc. in USA at 1-800-487-5951,
in CANADA at 1-800-805-5523 or send e-mail
correspondence to [email protected] or
WHERE TO GET WARRANTY SERVICE
Warranty services or repairs are provided through
all Husqvarna Professional Products, Inc. authorized
servicing dealers. If the nearest authorized servicing
dealer is more than 100 miles from your location,
Husqvarna Professional Products, Inc. will arrange
and pay for the shipping costs to and from a
brand authorized servicing dealer or otherwise arrange
for warranty service in accordance with applicable
regulations.
MAINTENANCE, REPLACEMENT AND REPAIR OF
EMISSION-RELATED PARTS
Any replacement part may be used in the performance
of any warranty maintenance or repairs and must be
provided without charge to the owner. Such use will not
reduce the warranty obligations of the manufacturer.
MAINTENANCE STATEMENT
The owner is responsible for the performance of
all required maintenance, as defined in the owner’s
manual.
* Evaporative emission parts.
703 - 009 - 04.09.2023 27
Contenido
Introducción.................................................................. 28
Seguridad..................................................................... 30
Montaje......................................................................... 36
Funcionamiento............................................................ 38
Mantenimiento.............................................................. 42
Solución de problemas................................................. 51
Transporte, almacenamiento y eliminación de
residuos........................................................................ 51
Datos técnicos.............................................................. 52
Accesorios.................................................................... 53
Garantía........................................................................54
Introducción
Uso específico
Este producto se utiliza para cortar ramas grandes y
pequeñas.
Tenga en cuenta: Las normativas nacionales
pueden establecer un límite para el funcionamiento del
producto.
Utilice el producto solo con accesorios aprobados por el
fabricante. Consulte
Accesorios en la página 53
.
Descripción general del producto
525P5S
525P5S
21
20
24
22
23
26
25
1
8
29
13
6
19
17
16
15
14
18
2
4
28
10
9
12
11
5
7
27
7
3
1. Tornillo de ajuste de lubricación de la cadena
2. Eje
3. Mango delantero
4. Gatillo del acelerador
5. Interruptor de detención
6. Bloqueo del acelerador
7. Gancho de sujeción del arnés
8. Cubierta del cilindro
9. Empuñadura de arranque
10. Depósito de combustible
11. Estrangulador
12. Purga de aire
13. Cubierta del filtro de aire
14. Protección para la cadena de sierra
28 703 - 009 - 04.09.2023
15. Tuerca de la espada
16. Cadena de sierra
17. Espada guía
18. Tornillo de tensado de cadena
19. Depósito de aceite para cadena
20. Manual del usuario
21. Protección para transportes, espada
22. Llave hexagonal
23. Llave combinada
24. Llave combinada, tensor de la cadena
25. Arnés525P5S
26. Arnés525P4S
27. Acoplamiento de eje
28. Protección contra impactos
29. Sombrerete de bujía y bujía
Símbolos en el producto
ADVERTENCIA: Este producto es
peligroso. El usuario o las personas
que se encuentran cerca pueden sufrir
lesiones o la muerte si el producto no se
utiliza con cuidado y correctamente. Para
evitar daños graves al usuario o a las
personas que se encuentran cerca, lea y
siga todas las instrucciones de seguridad
del manual de usuario.
Lea atentamente el manual de usuario
y asegúrese de que entiende las
instrucciones antes de usar el producto.
Detención.
Utilice un casco protector en lugares
donde puedan caer objetos sobre usted.
Use protección auricular aprobada. Use
protección ocular aprobada.
Use guantes protectores homologados.
Use botas antideslizantes de servicio
pesado.
Combustible.
Aceite para cadena.
Ajuste del flujo de aceite.
Sentido de rotación, cade-
na de sierra.
Pera de cebado.
Estrangulador.
aaaassxxxx
La placa de características o la im-
presión láser muestra el número de
serie. aaaa es el año de produc-
ción, y ss es la semana de produc-
ción.
703 - 009 - 04.09.2023 29
Este producto no tiene aislamiento eléctrico. Si el producto entra en contacto o se acerca al
tendido eléctrico de alta tensión, puede provocar lesiones graves o fatales. La electricidad
puede transmitirse de un punto mediante la formación de arcos eléctricos. A mayor voltaje,
mayor es la distancia a la que la electricidad puede transmitirse. La electricidad también
puede transmitirse a través de ramas y otros objetos, especialmente si están húmedos.
Siempre mantenga una distancia de al menos 10m entre la máquina y el tendido eléctrico
de alta tensión o cualquier objeto que lo esté tocando. Si debe trabajar en esta distancia
de seguridad, siempre debe comunicarse con la central eléctrica correspondiente para ase-
gurarse de que la electricidad esté desconectada antes de empezar a trabajar.
Mientras trabaja, el operador del producto se debe asegurar de que ninguna persona o
animal se acerque a menos de 15metros.
Tenga en cuenta: Otros símbolos o etiquetas del
producto hacen referencia a requisitos de certificación
para otras zonas comerciales.
EPA III
El período de cumplimiento de emisiones al que se hace
referencia en la etiqueta de cumplimiento de emisiones
indica la cantidad de horas de funcionamiento para la
que se ha demostrado que el motor cumple el requisito
de emisiones federales. El mantenimiento, reemplazo
o reparación de los dispositivos y sistemas de control
de emisiones puede realizarlo cualquier establecimiento
o persona de que repare motores para uso fuera de
carretera.
Daños en el producto
No somos responsables de los daños a nuestro
producto en los siguientes casos:
• el producto se repara incorrectamente
• el producto se repara con piezas que no son del
fabricante o que este no autoriza
• el producto tiene un accesorio que no es del
fabricante o que este no autoriza
• el producto no se repara en un centro de servicio
autorizado o por una autoridad aprobada.
Seguridad
Definiciones de seguridad
Las advertencias, precauciones y notas se utilizan
para señalar las piezas particularmente importantes del
manual.
ADVERTENCIA: Se utilizan para
señalar el riesgo de lesiones graves o
mortales para el operador o para aquellos
que se encuentren cerca si no se siguen las
instrucciones del manual.
AVISO: Se utilizan para señalar el riesgo
de dañar la máquina, otros materiales o
el área adyacente si no se siguen las
instrucciones del manual.
Tenga en cuenta: Se utilizan para entregar más
información necesaria en situaciones particulares.
Instrucciones generales de seguridad
ADVERTENCIA: Lea atentamente
las instrucciones de advertencia siguientes
antes de usar el producto.
• En este producto se genera un campo
electromagnético durante su funcionamiento. Este
campo puede, en determinadas circunstancias,
interferir con implantes médicos activos o pasivos.
Para reducir el riesgo de daños graves o mortales,
recomendamos que las personas con implantes
médicos consulten a su médico y al fabricante del
implante médico antes de usar este producto.
• Este producto puede ser una herramienta peligrosa
si no se maneja con cuidado o si utiliza el producto
de forma incorrecta. Este producto puede causar
daños graves o fatales al operador o a otras
personas.
• Es muy importante que lea y comprenda el
contenido de este manual de usuario. Si no
30 703 - 009 - 04.09.2023
está seguro acerca de una situación laboral o
los procedimientos operativos después de leer el
manual de instrucciones, consulte con un taller de
servicio antes de continuar.
• Bajo ninguna circunstancia se puede modificar el
diseño del producto sin autorización del fabricante.
No utilice un producto que parezca haber sido
modificado por otras personas y utilice solo los
accesorios recomendados para este producto. Las
modificaciones o accesorios no autorizados pueden
provocar daños personales o la muerte del operador
u otras personas.
• Revise el producto antes de utilizarlo. Consulte
Dispositivos de seguridad en el producto en la
página 33
y
Dispositivos de seguridad en el
producto en la página 33
. No utilice un producto
que esté dañado o que no funcione correctamente.
Realice los controles de seguridad, el mantenimiento
y las instrucciones de servicio descritos en este
manual.
• Un silenciador, un apagachispas y una cara de
montaje del apagachispas usados pueden contener
depósitos de partículas de combustión que pueden
ser carcinógenas. Evite la exposición a estos
compuestos cuando manipule el silenciador o el
apagachispas. Antes de manipular el silenciador
y/o el apagachispas, consulte
Para comprobar el
silenciador en la página 34
.
Instrucciones de seguridad para el
montaje
ADVERTENCIA:
Antes de utilizar
el producto, lea, comprenda y siga estas
instrucciones cuidadosamente.
• Toda la cubierta del embrague y el eje deben
estar montados antes de encender la máquina; de
lo contrario, el embrague se puede desprender y
provocar daños personales.
• Los únicos accesorios que se pueden utilizar
con este producto son los equipos de corte que
recomendamos. Consulte
Accesorios en la página
53
.
• Use guantes protectores homologados.
• Antes de arrancar el motor, asegúrese de montar la
cubierta protectora y el eje de forma adecuada.
Instrucciones de seguridad para el
funcionamiento
ADVERTENCIA:
Lea atentamente
las instrucciones de advertencia antes de
realizar mantenimiento al producto.
• Utilice equipo de protección personal, consulte
Equipo de protección personal en la página 32
.
• Este producto no tiene aislamiento eléctrico. Si el
producto entra en contacto o se acerca al tendido
eléctrico de alta tensión, puede provocar daños
personales graves o letales. La electricidad puede
transmitirse de un punto mediante la formación
de arcos eléctricos. A mayor tensión, mayor es la
distancia a la que la electricidad puede transmitirse.
La electricidad también puede transmitirse a través
de ramas y otros objetos, especialmente si están
húmedos. Mantenga siempre una distancia mínima
de 10m entre el producto y el tendido eléctrico
de alto voltaje o de cualquier otro objeto que se
encuentre en contacto. Si debe trabajar en esta
distancia de seguridad, siempre debe ponerse en
contacto con la central eléctrica correspondiente
para asegurarse de que la electricidad esté
desconectada antes de empezar a trabajar.
• La sobreexposición a las vibraciones puede
producir trastornos vasculares o daños al sistema
nervioso en personas que padecen de problemas
de circulación. Comuníquese con su médico si
experimenta síntomas de sobreexposición a las
vibraciones. Estos síntomas son entumecimiento,
pérdida de sensibilidad, hormigueo, ardor, dolor,
pérdida de fuerza, cambios en el color o el
estado de la piel. Normalmente, estos síntomas se
presentan en los dedos, las manos o las muñecas.
El riesgo aumenta a bajas temperaturas.
• El interior del silenciador contiene productos
químicos que pueden ser cancerígenos. Evite el
contacto con estos elementos en caso de que se
dañe el silenciador. La inhalación a largo plazo
de los gases de escape del motor, la niebla que
provoca el aceite para cadena y el polvo de serrín
pueden representar un riesgo para la salud.
• Nunca utilice la máquina en un espacio interior o
en espacios sin ventilación adecuada. Los gases
de escape contienen monóxido de carbono: un gas
inodoro, tóxico y altamente peligroso.
• No haga funcionar un producto sin un silenciador o
con un silenciador dañado. Un silenciador dañado
puede aumentar el nivel de ruido y el riesgo
de incendio. Mantenga a mano herramientas de
extinción de incendios. Si debe tener una red
apagachispas en su área, no use el producto sin una
o con una en condiciones defectuosas.
• Si la cadena de sierra no se detiene cuando está
en ralentí, ajuste el régimen de ralentí. Consulte
Para ajustar el régimen de ralentí en la página 43
.
No utilice la máquina hasta que esté correctamente
ajustada o reparada.
• Este producto es de largo alcance. Asegúrese de
que ninguna persona o animal se acerque a menos
de 15metros cuando el producto esté funcionando.
Siempre mire hacia atrás antes de dar la vuelta con
el producto. Detenga el producto de inmediato si una
persona o animal ingresa en la zona de seguridad
de 15m. Si más de un operador trabaja en el mismo
lugar, mantenga una distancia de seguridad de un
mínimo de 15m.
• Siga las reglas de seguridad cuando trabaje cerca
del tendido eléctrico. La caída de ramas también
puede provocar cortocircuitos.
703 - 009 - 04.09.2023
31
• Nunca se ubique directamente debajo de una rama
que esté siendo cortada. Esto podría provocar
daños graves e incluso fatales.
• Tenga cuidado con los trozos de rama que
puedan salir despedidos durante el corte. No corte
demasiado cerca del suelo, donde piedras y otros
objetos puedan salir despedidos.
• No opere la máquina en condiciones climáticas
desfavorables, como nieblas densas, lluvias
abundantes, vientos fuertes y fríos intensos. Operar
con mal tiempo puede agotarlo y aumentar los
riesgos, como suelo con hielo y una dirección de
derribo impredecible.
• No utilice el producto si está cansado, enfermo o
bajo la influencia del alcohol, las drogas o algún
medicamento, ya que esto puede afectar de forma
negativa su visión, estado de alerta, coordinación y
juicio.
• Asegúrese de poder moverse sin problemas y
tener una postura segura. Revise el área a su
alrededor en busca de obstáculos como raíces,
rocas, ramas y zanjas. Tenga cuidado cuando
trabaje en pendientes.
• No retire el material de corte, ni deje que otras
personas lo hagan, mientras el motor se encuentre
encendido o el equipo de corte siga girando, ya que
puede provocar daños graves.
• No se estire demasiado. Mantenga los pies en
una posición estable y un buen equilibrio en todo
momento.
• Siempre sujete el producto con ambas manos.
Mantenga el producto al lado derecho de su cuerpo.
• Mantenga las manos y los pies alejados de la
cadena de sierra hasta que se haya detenido por
completo cuando se desactive el producto.
• No trabaje nunca desde una escalera, taburete
ni ninguna otra posición elevada que no cumpla
cabalmente con las normas de seguridad.
• No suelte el producto con el motor encendido, a
menos que lo tenga a la vista.
• Cuando utilice protectores auriculares, esté atento a
las señales de advertencia y voces fuertes. Siempre
retire sus protectores auriculares cuando se detenga
el motor.
• Detenga el motor antes de pasar a una nueva
área de trabajo. Siempre coloque la protección para
transportes antes de mover el equipo.
• Nunca permita que los niños utilicen el producto
o que estén cerca de este. Saque el sombrerete
de bujía cuando no se supervise el producto
atentamente.
Equipo de protección personal
ADVERTENCIA: Lea atentamente
las instrucciones de advertencia siguientes
antes de usar el producto.
• Utilice siempre el equipo de protección personal
adecuado cuando use el producto. El equipo de
protección personal no puede impedir el riesgo de
lesiones, pero disminuirá el grado de lesión si ocurre
un accidente. Permita que su concesionario lo ayude
a seleccionar el equipo adecuado.
• Utilice un casco protector cuando exista el riesgo de
caída de objetos.
• Utilice protectores auriculares aprobados que
proporcionen una reducción de ruido adecuada. La
exposición prolongada al ruido puede causar la
pérdida permanente de la audición.
• Use protección ocular homologada. Si utiliza
un visor, también debe usar gafas protectoras
homologadas. Las gafas protectoras homologadas
deben cumplir con la norma ANSI Z87.1 de EE.UU.
o EN 166 para países de la UE.
• Utilice un visor para proteger el rostro. El visor no es
suficiente para proteger los ojos.
+
• Utilice guantes cuando sea necesario, por ejemplo,
cuando conecte, examine o limpie el equipo de
corte.
• Utilice botas resistentes antideslizantes.
• Utilice ropa de material resistente. Use siempre
pantalones largos y gruesos, y mangas largas. Evite
usar ropas holgadas que se puedan enganchar con
ramas. No trabaje con joyas, pantalones cortos,
sandalias ni con los pies descalzos. Asegure su
cabello por encima del nivel de los hombros.
32
703 - 009 - 04.09.2023
• Mantenga un equipo de primeros auxilios a mano.
Dispositivos de seguridad en el producto
ADVERTENCIA: Lea atentamente
las instrucciones de advertencia siguientes
antes de usar el producto.
• No utilice un producto con dispositivos de seguridad
dañados o que no funcionen correctamente.
• Revise los dispositivos de seguridad de forma
regular. Consulte
Programa de mantenimiento en la
página 42
.
• Si los dispositivos de seguridad están dañados o no
funcionan correctamente, hable con su distribuidor
de servicio de Husqvarna.
Comprobación del fiador del acelerador
El bloqueo del acelerador evita el funcionamiento
accidental del acelerador.
1. Presione el bloqueo del acelerador (A) y asegúrese
de que se suelte el acelerador (B). Cuando suelta
la manija, el gatillo del acelerador y el acelerador
vuelven a sus posiciones iniciales.
A
B
2. Suelte el bloqueo del acelerador y asegúrese de que
el acelerador esté bloqueado en régimen de ralentí.
3. Presione el bloqueo del acelerador y asegúrese de
que vuelva a su posición inicial cuando lo suelte.
4. Asegúrese de que el acelerador y el bloqueo del
acelerador se muevan libremente y que los resortes
de retorno funcionen de manera correcta.
5. Encienda el producto y aplique la aceleración
máxima. Consulte
Para poner en marcha la máquina
en la página 41
.
6. Suelte el acelerador y asegúrese de que el equipo
de corte se detenga. Si el equipo de corte gira con
el acelerador en la posición de ralentí, revise los
ajustes del carburador. Consulte
Mantenimiento en
la página 42
.
Para comprobar el interruptor de detención
1. Arranque el motor.
2. Mueva el interruptor de detención a la posición de
detención y asegúrese de que el motor se detenga.
703 - 009 - 04.09.2023
33
Para comprobar el sistema amortiguador de vibraciones
El sistema amortiguador de vibraciones disminuye la
vibración en los manillares al mínimo, lo que facilita la
operación. El sistema amortiguador de vibraciones del
producto reduce la transmisión de las vibraciones entre
la unidad del motor y la unidad del eje del producto.
1. Detenga el motor.
2. Realice una inspección visual para detectar
deformaciones y daños, por ejemplo, grietas.
3. Asegúrese de conectar los elementos del sistema
amortiguador de vibraciones correctamente.
Para comprobar el silenciador
El silenciador mantiene los niveles de ruido al mínimo
y dirige los gases de escape lejos del operador. En
áreas de clima cálido y seco, existe un alto riesgo de
incendios. Siga las normas locales y las instrucciones
de mantenimiento
• Realice una comprobación visual para determinar si
hay daños y deformaciones.
• Asegúrese de que el silenciador esté correctamente
unido al producto.
• Realice una inspección visual de la red
apagachispas.
Consulte
Para realizar tareas de mantenimiento en
el silenciador en la página 44
.
Seguridad de combustible
ADVERTENCIA: Lea atentamente
las instrucciones de advertencia siguientes
antes de usar el producto.
• No mezcle el combustible en interiores o cerca de
una fuente de calor.
• No arranque el producto si hay combustible o aceite
de motor en el producto. Quite el combustible o
aceite no deseado y deje secar el producto. Quite
el combustible no deseado del producto.
• Si derrama combustible en su ropa, cámbiese la
ropa inmediatamente.
• No permita que le caiga combustible en el cuerpo,
ya que puede causar lesiones. Si le cae combustible
en el cuerpo, utilice jabón y agua para quitarlo.
• No arranque el motor si derrama aceite o
combustible en el producto o en su cuerpo.
• No arranque el producto si el motor tiene una
fuga. Examine frecuentemente el motor en busca de
fugas.
• Tenga cuidado con el combustible. El combustible
es inflamable y los gases son explosivos y pueden
causar lesiones graves o fatales.
• No respire los gases del combustible, ya que
pueden causar lesiones. Asegúrese de que haya
suficiente flujo de aire.
• No fume cerca del combustible o del motor.
• No coloque objetos calientes cerca del combustible
o del motor.
• No agregue combustible cuando el motor esté en
marcha.
• Asegúrese de que el motor se enfríe antes de llenar
el depósito de combustible.
34
703 - 009 - 04.09.2023
• Antes de llenar el depósito de combustible, abra
lentamente la tapa del depósito de combustible y
libere la presión con cuidado.
• Asegúrese de que haya suficiente flujo de aire
cuando recargue y mezcle combustible (gasolina y
aceite para motores de dos tiempos) o cuando vacíe
el depósito de combustible.
• El combustible y sus gases son altamente
inflamables y pueden causar lesiones graves si se
inhalan o entran en contacto con la piel. Por esta
razón, tenga precaución al manipular el combustible
y asegúrese de que haya suficiente ventilación.
• Apriete la tapa del depósito de combustible con
cuidado para evitar incendios.
• Mueva el producto a un mínimo de 3m (10pies) de
la posición en la que se llenó el depósito antes de
empezar.
• No ponga demasiado combustible en el depósito de
combustible.
• Asegúrese de que no se puedan provocar fugas
cuando mueva el producto o el recipiente de
combustible.
• No coloque el producto ni un recipiente de
combustible donde haya una llama expuesta, una
chispa o una fuente de calor. Asegúrese de
que no haya una llama expuesta en el área de
almacenamiento.
• Utilice solamente contenedores aprobados cuando
mueva el combustible o coloque el combustible en el
almacenamiento.
• Vacíe el depósito de combustible antes de un
almacenamiento a largo plazo. Cumpla con las leyes
locales en cuanto al lugar en dónde se puede
deshacer del combustible.
• Limpie el producto antes de un almacenamiento a
largo plazo.
• Retire el sombrerete de bujía antes de almacenar
el producto para asegurarse de que el motor no
arranque accidentalmente.
Instrucciones de seguridad para el
mantenimiento
ADVERTENCIA:
Lea atentamente
las instrucciones de advertencia antes de
realizar mantenimiento al producto.
• Realice solo el mantenimiento y el servicio que se
indican en este manual del usuario. Deje que el
personal de mantenimiento profesional realice todas
las demás tareas de mantenimiento y reparación.
• Realice periódicamente las comprobaciones de
seguridad, el mantenimiento y las instrucciones
de servicio que se señalan en este manual. El
mantenimiento periódico aumenta la vida útil del
producto y disminuye el riesgo de accidentes.
Consulte
Mantenimiento en la página 42
para
obtener instrucciones.
• Si las comprobaciones de seguridad de este manual
de instrucciones no se aprueban después de realizar
el mantenimiento, consulte con su concesionario de
servicio. Garantizamos que existen reparaciones y
servicios profesionales disponibles para su producto.
Instrucciones de seguridad para el
equipo de corte
ADVERTENCIA: Lea atentamente
las instrucciones de advertencia siguientes
antes de usar el producto.
• Utilice solo las combinaciones de espada/cadena de
sierra y el equipo de limado que recomendamos.
Consulte
Accesorios en la página 53
para obtener
instrucciones.
• Utilice guantes protectores cuando utilice la cadena
de sierra o cuando realice mantenimiento en esta.
Una cadena de sierra que no se mueve también
puede causar lesiones.
• Mantenga los dientes de corte correctamente
afilados. Siga las instrucciones y utilice el calibrador
de afilado recomendado. Una cadena de sierra
dañada o afilada incorrectamente aumenta el riesgo
de accidentes.
• Mantenga el ajuste correcto del calibre de
profundidad. Siga las instrucciones y utilice el ajuste
de calibre de profundidad recomendado.
• Asegúrese de que la cadena de sierra tiene
la tensión correcta. Si la cadena de sierra no
está apretada contra la espada guía, se puede
descarrilar. Una tensión incorrecta de la cadena de
sierra aumenta el desgaste de la espada guía, la
cadena de sierra y el piñón de arrastre de la cadena.
Consulte
Para tensar la cadena en la página 49
.
703 - 009 - 04.09.2023
35
• Realice mantenimiento de forma regular al equipo
de corte y manténgalo correctamente lubricado. Si la
cadena de sierra no está lubricada correctamente,
se aumenta el riesgo de desgaste de la espada
guía, de la cadena de sierra y del piñón de arrastre
de la cadena.
Montaje
Para montar el cabezal de corte
AVISO: Asegúrese de que el eje
propulsor en el eje se acople con la abertura
en el cabezal de corte.
B
A
1. Afloje el tornillo en el cabezal de corte, (A)
2. Ajuste el cabezal de corte en el eje para que el
tornillo (A) esté alineado con el agujero del eje como
se muestra en la imagen.
3. Apriete el tornillo (A). Asegúrese de que el tornillo
(A) encaje en el agujero del eje.
4. Apriete el tornillo (A).
5. Apriete el tornillo (B).
Para montar la espada y la cadena
1. Desatornille la tuerca de la espada y retire la
cubierta protectora.
2. Monte la espada en el tornillo de espada. Coloque
la espada lo más atrás posible. Coloque la cadena
sobre el piñón de arrastre y en la ranura de
la espada. Comience en la parte superior de la
espada.
3. Asegúrese de que los bordes de las uniones de
corte estén orientados hacia delante en el borde
superior de la espada guía.
4. Ajuste la tapa y ubique el pasador de ajuste de
cadena (A) en el orificio de la espada. Compruebe
que los eslabones de arrastre de la cadena se
ajustan correctamente en el piñón de arrastre (B) y
que la cadena está en la ranura de la espada (C).
Apriete la tuerca de la espada con los dedos.
B
A
C
5. Tense la cadena girando el tornillo de tensado
de cadena hacia la derecha mediante la llave
combinada. La cadena debe tensarse hasta que no
se afloje en la parte inferior de la espada.
36 703 - 009 - 04.09.2023
6. La cadena está correctamente tensada cuando no
cuelga en la parte inferior de la espada, pero todavía
se puede hacer girar fácilmente a mano. Levante la
puntera y apriete las tuercas de la espada con la
llave combinada.
7. Cuando se monta una cadena nueva, la tensión de
la cadena tiene que ser revisada con frecuencia
hasta que la cadena esté en marcha. Compruebe
la tensión de la cadena con regularidad. Una
cadena correctamente tensada garantiza un buen
rendimiento de corte y una larga vida útil.
Para ajustar el arnés
Se debe utilizar siempre el arnés con la máquina para
lograr el control máximo de la máquina y reducir el
riesgo de cansancio en los brazos y la espalda.
1. Colóquese el arnés.
2. Enganche la máquina al gancho de sujeción del
arnés.
3. Ajuste el largo del arnés para que el gancho
de sujeción esté aproximadamente al nivel de su
cadera derecha.
525P5S
525P4S
Montaje del eje de dos piezas 525P5S
1. Gire la perilla para aflojar el acoplamiento.
2. Alinee la lengüeta del equipo de corte (A) con la
flecha en el acoplamiento (B).
A
B
3. Empuje cuidadosamente el eje en el acoplamiento
hasta que se escuche un clic.
4. Apriete la perilla hasta el fondo.
Para desmontar el eje de dos piezas
525P5S
1. Gire la perilla unas 3 vueltas o más para aflojar el
acoplamiento.
2. Mantenga presionado el botón (C).
3. Apriete fuertemente hacia el extremo del eje al que
está conectado el motor.
703 - 009 - 04.09.2023
37
4. Tire del accesorio para sacarlo del acoplamiento.
C
Montaje de la protección contra
impactos
1. Monte la protección con tres tornillos.
2. Apriete los tornillos a 30libras/pies (4Nm).
3. Apriete los tornillos nuevamente cuando el producto
se haya utilizado por cerca de 20horas.
Funcionamiento
Introducción
ADVERTENCIA: Antes de utilizar el
producto, debe leer y entender el capítulo
sobre seguridad.
Para comprobar antes de encender
1. Inspeccione la zona de trabajo. Retire todos los
objetos que puedan salir eyectados.
2. Compruebe la cadena de sierra. No utilice un equipo
desafilado, agrietado ni dañado.
3. Verifique que el producto se encuentra en perfectas
condiciones de funcionamiento.
4. Verifique que todas las tuercas y tornillos estén
firmes.
5. Asegúrese de que la cadena esté correctamente
lubricada, consulte
Para comprobar la lubricación de
la cadena en la página 50
.
6. Compruebe que la cadena de sierra siempre se
detenga cuando el motor esté en ralentí.
7. Utilice el producto únicamente para el uso al que
está destinado.
8. Asegúrese de que las funciones de seguridad y
manipulación estén bien. Nunca utilice una máquina
a la que le falten partes o que haya sido modificada
según la especificación.
Combustible
Este producto tiene un motor de dos tiempos.
AVISO: Usar el tipo incorrecto de
combustible puede causar daños en el
motor. Utilice una mezcla de gasolina y de
aceite para motores de dos tiempos.
Combustible premezclado
• Utilice combustible de alquilato premezclado
Husqvarna para obtener el mejor rendimiento y
prolongar la vida útil del motor. Este combustible
contiene menos químicos dañinos en comparación
con el combustible normal, lo cual disminuye
los gases de escape dañinos. La cantidad de
restos después de la combustión es menor con
38 703 - 009 - 04.09.2023
este combustible, que mantiene más limpios los
componentes del motor.
Para mezclar combustible
Gasolina
AVISO: No utilice gasolina con un
octanaje inferior a 90RON (87AKI). Esto
puede provocar daños al producto.
AVISO: No utilice gasolina con más de
un 10% de etanol concentrado (E10). Esto
puede provocar daños al producto.
AVISO: No utilice gasolina con plomo.
Esto puede provocar daños al producto.
• Siempre utilice gasolina sin plomo nueva con un
octanaje mínimo de 90RON (87AKI) y con menos
de un 10% de etanol concentrado (E10).
• Use gasolina con un octanaje superior si con
frecuencia utiliza el producto a velocidades de motor
continuamente altas.
• Utilice siempre una mezcla de aceite/gasolina sin
plomo de buena calidad.
Aceite para motores de dos tiempos
• Para obtener los mejores resultados y el mejor
rendimiento, utilice aceite para motores de dos
tiempos Husqvarna.
• Si el aceite para motores de dos tiempos Husqvarna
no está disponible, utilice un aceite para motores
de dos tiempos de buena calidad para motores
enfriados por aire. Contáctese con su concesionario
de servicio para seleccionar el aceite correcto.
AVISO:
No utilice aceite para
motores de dos tiempos para motores
fueraborda refrigerados por agua,
también conocido como aceite para
fueraborda. No utilice aceite para
motores de cuatro tiempos.
Para mezclar gasolina y aceite para motores de dos
tiempos
Gasolina, litros
Aceite para
motores de
dos tiempos, li-
tro
2% (50:1)
5 0,10
10 0,20
15 0,30
20 0,40
AVISO: Los errores pequeños pueden
influir drásticamente en la proporción
de la mezcla cuando se mezclan
cantidades pequeñas de combustible. Mida
cuidadosamente la cantidad de aceite y
asegúrese de obtener la mezcla correcta.
1. Llene la mitad de la cantidad de gasolina en un
recipiente limpio para combustible.
2. Agregue la cantidad total de aceite.
3. Agite la mezcla de combustible.
4. Agregue la cantidad restante de gasolina al
recipiente.
5. Agite cuidadosamente la mezcla de combustible.
AVISO: No mezcle el combustible
durante más de 1mes cada vez.
Para llenar el depósito de combustible
1. Limpie el área alrededor del tapón del depósito de
combustible.
2. Agite el recipiente y asegúrese de que el
combustible esté totalmente mezclado. Utilice
siempre un recipiente de combustible con una
válvula de protección antirrebose.
3. Llene el depósito de combustible.
4. Apriete bien la tapa del depósito de combustible
cuidadosamente.
5. Aleje el producto 3m (10pies) o más del área
de recarga de combustible y de la fuente de
combustible antes de ponerlo en marcha.
703 - 009 - 04.09.2023
39
AVISO: La contaminación en los
depósitos produce un funcionamiento
incorrecto. Limpie el depósito de
combustible y el depósito de aceite para
cadena con frecuencia y sustituya el filtro de
combustible una vez al año o más seguido.
Para hacer un rodaje
• Durante las primeras 10horas de funcionamiento,
no aplique aceleración máxima sin carga por
períodos extensos.
Para utilizar el aceite para cadena correcto
ADVERTENCIA: No utilice aceite
residual, que puede causar daños físicos
y medioambientales. El aceite residual
también causa daños en la bomba de
aceite, la espada guía y la cadena de sierra.
ADVERTENCIA: La cadena de sierra
se puede detener si la lubricación del equipo
de corte es insuficiente. Riesgo de lesiones
graves o fatales para el operador.
ADVERTENCIA: Este producto
tiene una función que permite agotar
el combustible antes que el aceite para
cadena. Utilice el aceite para cadena
adecuado a fin de que esta función de
seguridad opere de forma correcta. Consulte
a su concesionario de servicio al momento
de seleccionar un aceite para cadena.
Tenga en cuenta: Este producto cuenta con
un sistema de lubricación automática de la cadena.
También puede ajustar el flujo de aceite. Consulte
Para
ajustar la lubricación de la cadena en la página 50
.
• Utilice aceite para cadena Husqvarna para obtener
la máxima vida útil de la cadena de sierra y
reducir al mínimo los daños al medioambiente. Si
el aceite para cadena Husqvarna no está disponible,
recomendamos que utilice un aceite para cadena
estándar.
• Utilice un aceite para cadena con buena adherencia
a la cadena de sierra.
• Utilice un aceite para cadena con un rango
de viscosidad adecuado que coincida con la
temperatura del aire.
AVISO: Si el aceite tiene muy poca
densidad, se agotará antes que el
combustible. En temperaturas inferiores
a 0°C/32°F, algunos aceites para
cadena se vuelve demasiado densos,
lo que puede provocar daños en los
componentes de la bomba de aceite.
• Utilice el equipo de corte recomendado. Consulte
Accesorios en la página 53
.
Para utilizar el producto
• Mantenga el producto lo más cerca posible de su
cuerpo para obtener un mejor equilibrio.
• Asegúrese de que la punta no toque el suelo.
• No apresure el trabajo, trabaje a un ritmo constante
hasta que todas las ramas se hayan cortado con
precisión.
• Reduzca siempre la velocidad del motor a ralentí
después de cada tarea. Utilizar la máquina períodos
prolongados a aceleración máxima sin ninguna
carga en el motor puede provocar daños graves al
motor.
• Trabaje siempre en aceleración máxima.
• Siempre que sea posible, acomódese en una
posición en la que pueda realizar el corte en ángulo
recto a la rama.
• Corte las ramas más grandes en secciones para
tener un mejor control del espacio donde caen.
40
703 - 009 - 04.09.2023
• Nunca corte en el bulto de la raíz de la rama, ya que
así cicatriza con mayor lentitud y aumenta el riesgo
de que se produzca un ataque fúngico.
• Utilice el tope ubicado en la base del cabezal de
corte para apoyarse mientras corta. De esta forma,
permitirá que sea más fácil evitar que el equipo de
corte rebote en la rama.
• Realice un corte inicial en la parte inferior de
la rama antes de cortar la rama. Esto evitará el
desprendimiento de la corteza, lo que podría hacer
más lenta la cicatrización y causar daño permanente
al árbol. El corte no debe ser de una profundidad
superior a ⅓ del grosor de la rama para evitar
el atascamiento. Mantenga la cadena funcionando
mientras retira el equipo de corte de la rama para
evitar el atascamiento.
Para preparar la máquina para el
arranque
1. Presione el bulbo de la bomba de combustible de
aire 10veces.
Tenga en cuenta: No es necesario llenar
totalmente la bomba.
2. Suba el estrangulador hasta la posición de
estrangulamiento.
ADVERTENCIA: La cadena
de sierra comenzará a girar
inmediatamente cuando arranque el
motor con el estrangulador.
Para poner en marcha la máquina
ADVERTENCIA:
Lea las
instrucciones de advertencia en el capítulo
de seguridad antes de arrancar la máquina
(consulte
Seguridad en la página 30
).
1. Use guantes protectores.
2. Mantenga el cuerpo del producto en el suelo con la
mano izquierda.
AVISO: ¡No utilice los pies!
3. Sujete la empuñadura de la cuerda de arranque con
la mano derecha.
703 - 009 - 04.09.2023
41
4. Tire lentamente de la cuerda de arranque con
la mano derecha hasta sentir una resistencia (la
empuñadura de los ganchos de arranque).
ADVERTENCIA: No se enrolle la
cuerda de arranque en la mano.
5. Tire de la cuerda de forma rápida y con fuerza.
AVISO: No tire de la cuerda de
arranque en toda su extensión y no
suelte la empuñadura de la cuerda
cuando esta esté totalmente extendida.
Esto puede provocar daños al producto.
6. Tire de la cuerda de arranque hasta que el motor
arranque o un máximo de 5veces.
7. Restablezca el estrangulador cuando el motor
arranque o después de tirar de la cuerda de
arranque 5veces.
8. Si es necesario, tire de la cuerda de arranque
nuevamente hasta que arranque el motor.
9. Deje que el motor se caliente durante 10segundos.
10. Accione el acelerador gradualmente.
11. Asegúrese de que el motor funciona correctamente.
Tenga en cuenta: Si el motor se detiene,
repita el procedimiento.
Información sobre la superficie
ADVERTENCIA:
No coloque
ninguna parte de su cuerpo en el área
marcada. Si toca el área marcada en gris
puede sufrir quemaduras en la piel. También
puede provocar una sacudida eléctrica si
el sombrerete de bujía ha sido dañado. No
utilice un producto con un sombrerete de
bujía dañado.
Para detener la máquina
1. Mueva el interruptor de detención a la posición de
detención para detener el motor.
AVISO: El interruptor de detención
regresa automáticamente a su posición
inicial. Con el fin de evitar arranques
accidentales, el sombrerete de bujía
debe quitarse de la bujía cuando se
realicen tareas de montaje, revisión o
mantenimiento.
Mantenimiento
Introducción
A continuación encontrará algunas instrucciones
generales de mantenimiento. Si necesita más
información, comuníquese con su taller de servicio.
Programa de mantenimiento
La siguiente es una lista de pasos de mantenimiento
que se deben realizar en la máquina. La mayoría de los
artículos se describen en este capítulo.
Tenga en cuenta: El usuario solo debe llevar a
cabo el trabajo de mantenimiento y servicio descrito en
este manual de usuario. Un taller de servicio autorizado
se debe encargar de realizar una labor más amplia.
Mantenimiento
A diario
Una vez
por se-
mana
Una vez
al mes
Limpie la superficie externa. X
42 703 - 009 - 04.09.2023
Mantenimiento
A diario
Una vez
por se-
mana
Una vez
al mes
Asegúrese de que el bloqueador del acelerador y el acelerador funcionen co-
rrectamente.
X
Verifique el interruptor de detención para asegurarse de que funcione correcta-
mente.
X
Asegúrese de que la cadena de sierra no gire en régimen de ralentí. X
Limpie el filtro de aire. Cámbielo si fuera necesario. X
Compruebe que la cadena de sierra no presente grietas visibles en los rema-
ches y eslabones, si la cadena de sierra es rígida o si los remaches y eslabones
están desgastados de forma anormal.
X
Limpie el área que se encuentra debajo de la cubierta protectora. X
Asegúrese de que las tuercas y los tornillos estén apretados. X
Examine el motor, el depósito de combustible y los conductos de combustible
para determinar si hay fugas.
X
Limpie el sistema refrigerante. X
Examine el arranque y la cuerda de arranque en busca de daños. X
Examine los aisladores de vibraciones en busca de daños y grietas. X
Limpie el lado exterior de la bujía. Retírela y revise la distancia entre los electro-
dos. Ajuste la distancia a la distancia correcta (consulte
Para examinar la bujía
en la página 45
) o reemplace la bujía. Asegúrese de que la bujía está equipada
con un regulador.
X
Limpie el exterior del carburador y el espacio que lo rodea. X
Lime las rebabas de los bordes de la espada. X
Limpie o cambie la rejilla apagachispas del silenciador. X
Limpie el depósito de combustible. X
Verifique si hay contaminación del filtro de combustible y si hay grietas u otros
daños en la manguera de combustible. Cámbielo si fuera necesario.
X
Revise todos los cables y las conexiones. X
Revise si el embrague, los muelles de embrague y el tambor de embrague pre-
sentan desgaste. Reemplácelos si es necesario en un taller de servicio oficial.
X
Examine la bujía. Reemplace la bujía si es necesario. X
Realice una inspección del eje dieléctrico para ver si hay áreas desgastadas o
dañadas. No utilice el producto si el eje dieléctrico tiene áreas desgastadas o
dañadas. Consulte las normas OSHA 1910.269 para obtener más información.
X
Para ajustar el régimen de ralentí
1. Asegúrese de que el filtro de aire esté limpio y que
la cubierta del filtro de aire esté instalada antes de
ajustar el régimen de ralentí.
2. Encienda el producto. Consulte
Para poner en
marcha la máquina en la página 41
703 - 009 - 04.09.2023 43
3. Ajuste el régimen de ralentí con el tornillo de ajuste
de ralentí T, el cual se identifica con la marca "T".
Gire el tornillo de ajuste de ralentí hacia la derecha
hasta que la cadena de sierra comience a girar.
4. Gire el tornillo de ajuste de ralentí hacia la izquierda
hasta que la cadena de sierra se detenga.
El régimen de ralentí es el correcto cuando el motor
funciona correctamente en todas las posiciones. El
régimen de ralentí debe ser inferior a la velocidad
cuando la cadena de sierra comienza a girar.
ADVERTENCIA: Si la cadena de
sierra no se detiene cuando ajuste
el régimen de ralentí, diríjase a su
concesionario más cercano. No utilice la
máquina hasta que esté correctamente
ajustada o reparada.
Tenga en cuenta: Consulte
Datos técnicos
en la página 52
para conocer el régimen de ralentí
recomendado.
Para realizar tareas de mantenimiento
en el silenciador
El silenciador reduce el nivel de ruido y dirige los gases
de escape lejos del operador.
ADVERTENCIA:
Los silenciadores
que tienen catalizadores se calientan mucho
durante el funcionamiento y se mantienen
calientes durante un tiempo después de
detener la máquina. Esto también se aplica
al régimen de ralentí. Si toca la máquina,
puede quemarse la piel. Considere el riesgo
de incendio.
1. Detenga el producto y deje que se enfríe.
2. Retire la tapa del silenciador.
3. Retire el tornillo que fija la red apagachispas.
4. Limpie la red apagachispas si está bloqueada o
reemplácela si está dañada.
AVISO: La red apagachispas debe
sustituirse si está dañada. No utilice un
producto si falta la red apagachispas en el
silenciador o si está defectuosa.
AVISO: Si la red apagachispas se
bloquea con frecuencia, esto puede ser
un indicio de que ha disminuido el
rendimiento del catalizador. Diríjase a su
concesionario de servicio para examinar el
silenciador. Una red apagachispas obstruida
provoca un sobrecalentamiento y tiene
como consecuencia daños en el cilindro y
el pistón.
Sistema refrigerante
El producto cuenta con un sistema refrigerante para
mantener la temperatura de funcionamiento lo más baja
posible.
Limpie los componentes del sistema refrigerante con
un cepillo semanalmente o con mayor frecuencia en
condiciones más ásperas. Un sistema refrigerante sucio
o bloqueado produce el sobrecalentamiento de la
máquina, lo que provoca daños en el pistón y el cilindro.
El sistema refrigerante tiene los siguientes
componentes:
1. Toma de aire en el motor de arranque
2. Aletas en el volante
44
703 - 009 - 04.09.2023
3. Aletas de refrigeración en el cilindro
4. Cubierta del cilindro.
5. Cubierta del silenciador
6. Placa del silenciador
1
6
3
4
5
2
Para examinar la bujía
AVISO: Utilice siempre el tipo de bujía
recomendada, consulte
Datos técnicos en
la página 52
. El tipo de bujía incorrecto
puede causar daños en el producto.
• Examine la bujía si el motor tiene una potencia
demasiado baja, no arranca fácilmente o no
funciona correctamente al régimen de ralentí.
• Para disminuir el riesgo de material no deseado en
los electrodos de la bujía, siga estas instrucciones:
a) Asegúrese de que el régimen de ralentí esté
ajustado correctamente.
b) Asegúrese de que la mezcla de combustible es
la correcta.
c) Asegúrese de que el filtro de aire esté limpio.
• Si la bujía está sucia, límpiela y asegúrese de que
la distancia entre los electrodos sea la correcta,
consulte
Datos técnicos en la página 52
.
• Reemplace la bujía si es necesario.
Filtro de aire
Retire el polvo y la suciedad del filtro de aire para
mantenerlo limpio y evitar los siguientes problemas:
• Fallas del carburador
• Problemas cuando se arranca el producto
• Pérdida de energía
• Aumento del desgaste de las piezas del motor
• Demasiado consumo de combustible
Para limpiar el filtro de aire
AVISO: Siempre se deben reemplazar
los filtros de aire dañados, muy sucios o
mojados con combustible.
Limpie el filtro de aire de la suciedad y el polvo con
regularidad. Esto evita fallas del carburador, problemas
de arranque, pérdida de potencia del motor, el desgaste
de las piezas del motor y un mayor consumo de
combustible de lo habitual.
Si utiliza un filtro de aire durante mucho tiempo, no
se puede limpiar completamente. Sustituya el filtro de
aire por uno nuevo a intervalos regulares. Consulte
Programa de mantenimiento en la página 42
.
1. Mueva la palanca del estrangulador hacia arriba
para cerrar la válvula estranguladora.
2. Quite la cubierta del filtro de aire y los filtros de aire.
3. Limpie los filtros de aire con agua jabonosa tibia.
4. Reemplace los filtros de aire si no se pueden limpiar
por completo. Siempre reemplace un filtro de aire
dañado.
5. Limpie la superficie interior de la cubierta del filtro de
aire. Utilice aire comprimido o un cepillo.
6. Compruebe la junta de goma del filtro de aire.
Cambie el filtro de aire si la junta de goma está
dañada.
703 - 009 - 04.09.2023
45
7. Asegúrese de que el filtro de aire esté seco antes de
instalarlo.
Eje de dos piezas
Aplique grasa al extremo del eje propulsor cada
30horas de funcionamiento. Existe riesgo de que los
extremos del eje propulsor (acoplamiento ranurado) de
los modelos con ejes de dos piezas se agarroten si no
se lubrican regularmente.
Para comprobar el piñón de arrastre de
la cadena
1. Compruebe regularmente el nivel de desgaste
del piñón de arrastre. Reemplace si presenta un
desgaste excesivo.
Para examinar el equipo de corte
1. Asegúrese de que no haya grietas en los remaches
y eslabones y que los remaches no estén sueltos.
Reemplácelos si es necesario.
2. Asegúrese de que la cadena de sierra se puede
doblar fácilmente. Reemplace la cadena de sierra si
está rígida.
3. Compare la cadena de sierra con una cadena
de sierra nueva para examinar si los remaches y
eslabones están gastados.
4. Reemplace la cadena de sierra cuando la parte
más larga del diente de corte sea inferior a 4mm/
0,16pulg. También reemplace la cadena de sierra si
hay grietas en las cortadoras.
Para comprobar la espada guía
1. Asegúrese de que el canal de aceite no esté
bloqueado. Límpielo si es necesario.
2. Examine si hay rebabas en los bordes de la espada
guía. Quite las rebabas con una lima.
3. Limpie la ranura en la espada guía.
4. Examine la ranura de la espada guía para ver si
hay desgaste. Reemplace la espada guía si es
necesario.
46
703 - 009 - 04.09.2023
5. Examine si la puntera de la espada guía es áspera o
está muy gastada.
6. Asegúrese de que el cabezal de rueda de la espada
gire libremente y que el orificio de lubricación del
cabezal de rueda de la espada no esté obstruido.
Limpie y lubrique si es necesario.
7. Para extender el ciclo de vida de la espada guía,
gírela diariamente.
Para afilar la cadena de sierra
Información sobre la espada guía y la cadena
de sierra
ADVERTENCIA:
Utilice guantes
protectores cuando utilice la cadena de
sierra o cuando realice mantenimiento en
esta. Una cadena de sierra que no se
mueve también puede causar lesiones.
Reemplace las espadas guía o cadenas de sierra
desgastadas o dañadas por la combinación de espada
guía y cadena de sierra recomendadas por Husqvarna.
Esto es necesario para mantener las funciones de
seguridad del producto. Consulte
Accesorios en la
página 53
para conocer una lista de las combinaciones
de espada y cadena que recomendamos.
• Longitud de la espada guía, cm/pulg. La información
sobre la longitud de la espada guía generalmente se
puede encontrar en el extremo trasero de la espada
guía.
• Número de dientes del cabezal de rueda de la
espada (T).
• Paso de la cadena, pulg. La distancia entre los
eslabones de arrastre de la cadena de sierra debe
alinearse con la distancia de los dientes en el
cabezal de rueda de la espada y el piñón de
arrastre.
PITCH =
D
D
2
• Cantidad de eslabones de arrastre. La cantidad de
eslabones de arrastre se determina según el tipo de
espada guía.
• Ancho de la ranura de la espada, pulg./mm. El
ancho de la ranura de la espada guía debe ser igual
que el ancho de los eslabones de arrastre de la
cadena.
703 - 009 - 04.09.2023
47
• Orificio de aceite de la cadena y orificio para
tensado de la cadena. La espada guía debe
alinearse con el producto.
• Ancho del eslabón de arrastre, mm/pulg.
Información general sobre cómo afilar las
cortadoras
No utilice una cadena de sierra desafilada. Si la cadena
de sierra no está afilada, debe aplicar más presión para
introducir la espada guía en la madera. Si la cadena de
sierra está muy desafilada, no habrá astillas de madera,
sino polvo de serrín.
Una cadena de sierra afilada corroe la madera y las
astillas de madera se vuelven largas y espesas.
El diente de corte (A) y el calibre de profundidad
(B) constituyen en conjunto la parte cortante de la
cadena de sierra; es decir, la cortadora. La diferencia de
altura entre los dos representa la profundidad de corte
(configuración de calibre de la profundidad).
A
B
Cuando afile una cortadora, considere lo siguiente:
• Ángulo del limado.
• Ángulo del corte.
• Posición de la lima.
• Diámetro de la lima redonda.
No es fácil afilar una cadena de sierra correctamente
sin el equipo correcto. Utilice el calibrador de afilado
Husqvarna . Esto le ayudará a mantener el máximo
rendimiento de corte.
Tenga en cuenta: Consulte
Para afilar las
cortadoras en la página 48
para obtener información
sobre el afilado de la cadena de sierra.
Para afilar las cortadoras
1. Use una lima redonda y un calibrador de afilado
para afilar los dientes de corte.
Tenga en cuenta:
Consulte
Equipos de
afilado y ángulos de afilado en la página 53
para
obtener información sobre qué lima y calibrador
recomienda Husqvarna para la cadena de sierra.
2. Aplique el calibrador de afilado correctamente en
la cortadora. Consulte las instrucciones entregadas
con el calibrador de afilado.
48
703 - 009 - 04.09.2023
3. Mueva la lima desde la parte interior de los dientes
de corte hacia fuera. Disminuya la presión cuando
tire el cordón de encendido.
4. Retire el material de un lado de todos los dientes de
corte.
5. Gire el producto y retire el material del otro lado.
6. Asegúrese de que todos los dientes de corte tengan
la misma longitud.
Información general sobre cómo ajustar la
configuración del calibre de profundidad
La configuración del calibre de profundidad (C)
disminuye cuando se afila el diente de corte (A). Para
mantener el máximo rendimiento de corte debe retirar
el material de afilado del calibre de profundidad (B)
para obtener la configuración del calibre de profundidad
recomendada. Consulte
Datos técnicos en la página
52
para conocer las instrucciones sobre cómo obtener
la configuración correcta del calibre de profundidad para
la cadena de sierra.
A
B
C
Para ajustar el talón de profundidad
Antes de ajustar el talón de profundidad o de afilar
las cortadoras, consulte
Información general sobre
cómo afilar las cortadoras en la página 48
, para ver
las instrucciones. Se recomienda ajustar el calibre de
profundidad cada tres operaciones en las que se afilen
los dientes de corte.
Se recomienda la aplicación de nuestro calibrador de
profundidad para obtener el ajuste y ángulo correctos
para el calibre de profundidad.
1. Utilice una lima plana y un calibrador de profundidad
para el ajuste del calibre de profundidad. Utilice
solo una herramienta de talón de profundidad
recomendada Husqvarna a fin de obtener el ajuste
y ángulo correctos para el talón de profundidad.
2. Ponga el calibrador de profundidad sobre la cadena
de sierra.
Tenga en cuenta: Consulte el paquete
del calibrador de profundidad para obtener más
información sobre cómo utilizar la herramienta.
3. Utilice la lima plana para retirar la parte del talón
de profundidad que se extiende por el calibrador de
profundidad.
Para tensar la cadena
ADVERTENCIA:
Una cadena de
sierra con una tensión incorrecta se puede
soltar de la espada guía y causar lesiones
graves o fatales.
Las cadenas de sierra se alargan con el uso. Ajuste la
cadena de sierra con regularidad.
1. Afloje las tuercas de la espada que sostienen la
cubierta del embrague o el freno de cadena. Use
una llave.
2. Apriete las tuercas de la espada con la mano lo más
fuerte que pueda.
703 - 009 - 04.09.2023
49
3. Levante la parte delantera de la espada guía y gire
el tornillo de tensado de la cadena. Use una llave.
4. Apriete firmemente la cadena de sierra de la espada
guía, pero de forma en que se pueda mover
fácilmente.
5. Apriete las tuercas de la espada con una llave al
mismo tiempo que levanta la parte delantera de la
espada guía.
6. Asegúrese de poder tirar la cadena de sierra con
facilidad de forma manual sin que cuelgue desde la
espada guía.
Para llenar con aceite para cadena
1. Abra el tapón del aceite en la parte superior del
cabezal de la espada.
2. Llene con aceite para cadena de sierra Husqvarna.
3. Vuelva a poner el tapón.
Para comprobar la lubricación de la cadena
1. Compruebe la lubricación de la cadena cada vez
que reposte. Oriente la puntera de la espada hacia
una superficie de color claro a 20cm (8pulg.) de
distancia aproximadamente. Es posible que después
de 1minuto de funcionamiento a un 75% de
aceleración vea una línea de aceite definida en la
superficie clara.
2. Si la lubricación de la cadena de sierra no funciona
correctamente, revise la espada guía. Consulte
Para
comprobar la espada guía en la página 46
para
obtener instrucciones. Consulte a su concesionario
de servicio si los pasos de mantenimiento no
ayudan.
Para ajustar la lubricación de la cadena
ADVERTENCIA: Detenga el motor
antes de realizar ajustes en la bomba de
aceite.
Gire el tornillo de ajuste de la bomba de aceite. Use un
destornillador o una llave combinada.
• Gire el tornillo de ajuste hacia la derecha para
disminuir el flujo de aceite.
• Gire el tornillo de ajuste hacia la izquierda para
aumentar el flujo de aceite.
50
703 - 009 - 04.09.2023
Solución de problemas
El motor no arranca
Verificar Causa posible Procedimiento
Interruptor de detención El interruptor de detención está en la
posición de detención.
Solicite a un taller de servicio autori-
zado el reemplazo del interruptor de
detención.
Depósito de combustible Tipo de combustible incorrecto Vacíe el depósito de combustible y
llénelo con combustible correcto.
Bujía y cilindro. La bujía está sucia o mojada. Asegúrese de que la bujía esté lim-
pia y seca.
La distancia entre los electrodos de
la bujía es incorrecta.
Limpie la bujía. Asegúrese de que la
distancia entre los electrodos sea la
correcta, consulte
Datos técnicos en
la página 52
. Asegúrese de que la
bujía está equipada con un supresor.
La bujía está floja. Ajuste la bujía.
El motor está ahogado debido a
arranques repetidos con el estrangu-
lador totalmente abierto después del
encendido.
Retire y limpie la bujía. Coloque el
producto de costado con el agujero
de la bujía lejos de usted. Tire la em-
puñadura de la cuerda de arranque
de 6 a 8veces. Monte la bujía y
arranque el producto. Consulte
Para
poner en marcha la máquina en la
página 41
.
El motor arranca, pero se detiene de nuevo.
Verificar
Causa posible Procedimiento
Depósito de combus-
tible
Tipo de combustible incorrecto Vacíe el depósito de combustible y rellénelo
con el combustible correcto.
Filtro de aire El filtro de aire está obstruido. Limpie el filtro de aire.
Transporte, almacenamiento y eliminación de residuos
Transporte y almacenamiento
• Para el almacenamiento y el transporte del producto
y del combustible, asegúrese de que no haya fugas
o vapores. Las chispas o llamas, por ejemplo, de
dispositivos eléctricos o calderas, pueden iniciar un
incendio.
• Siempre use contenedores aprobados para el
almacenamiento y el transporte del combustible.
• Vacíe los depósitos de combustible y de aceite
para cadena antes del transporte o antes
de un almacenamiento prolongado. Deseche el
combustible y el aceite para cadena en un sitio
adecuado para tal propósito.
• Utilice protección para transportes en el producto
para evitar lesiones o daños en el producto. Una
cadena de sierra que no se mueve también puede
provocar lesiones graves.
703 - 009 - 04.09.2023 51
• Quite el sombrerete de bujía de la bujía.
• Fije el producto de manera segura durante el
transporte.
Para preparar su producto para un
almacenamiento prolongado
1. Detenga el motor y deje que se enfríe antes de
desmontarlo.
2. Desmonte y limpie la cadena de sierra y la ranura en
la espada guía.
AVISO: Si la cadena de sierra y la
espada guía no se limpian, se pueden
poner rígidas o se pueden bloquear.
3. Fije el protector protección para transportes.
4. Limpie la máquina. Consulte
Mantenimiento en la
página 42
para obtener instrucciones.
5. Realice un mantenimiento completo del producto.
Datos técnicos
Datos técnicos
525P4S 525P5S
Motor
Cilindrada, cm
3
/pulg.cúb 1,55/25,4 1,55/25,4
Diámetro de cilindro, pulg/mm 1,34/34 1,34/34
Carrera, pulg/mm 1,10/28 1,10/28
Velocidad máxima recomendada, rpm 11000-12000 11000-12000
Régimen de ralentí, rpm 2800-3000 2800-3000
Potencia máx. del motor, según la norma ISO8893,
kW/rpm
1/8500 1/8500
Silenciador con catalizador Sí Sí
Sistema de encendido con velocidad regulada Sí Sí
Sistema de encendido
Bujía NGK BPMR8Y NGK BPMR8Y
Distancia entre los electrodos, pulg/mm 0,026/0,65 0,026/0,65
Combustible y sistema de lubricación
Capacidad del depósito de combustible, litro/pinta
EE.UU./litro
1,06/0,5 1,06/0,5
Capacidad del depósito de aceite, litro/pinta EE.UU. 0,4/0,2 0,4/0,2
Peso
Sin combustible, equipo de corte y protección, lb/kg 11,7/5,3 14,1/6,4
52 703 - 009 - 04.09.2023

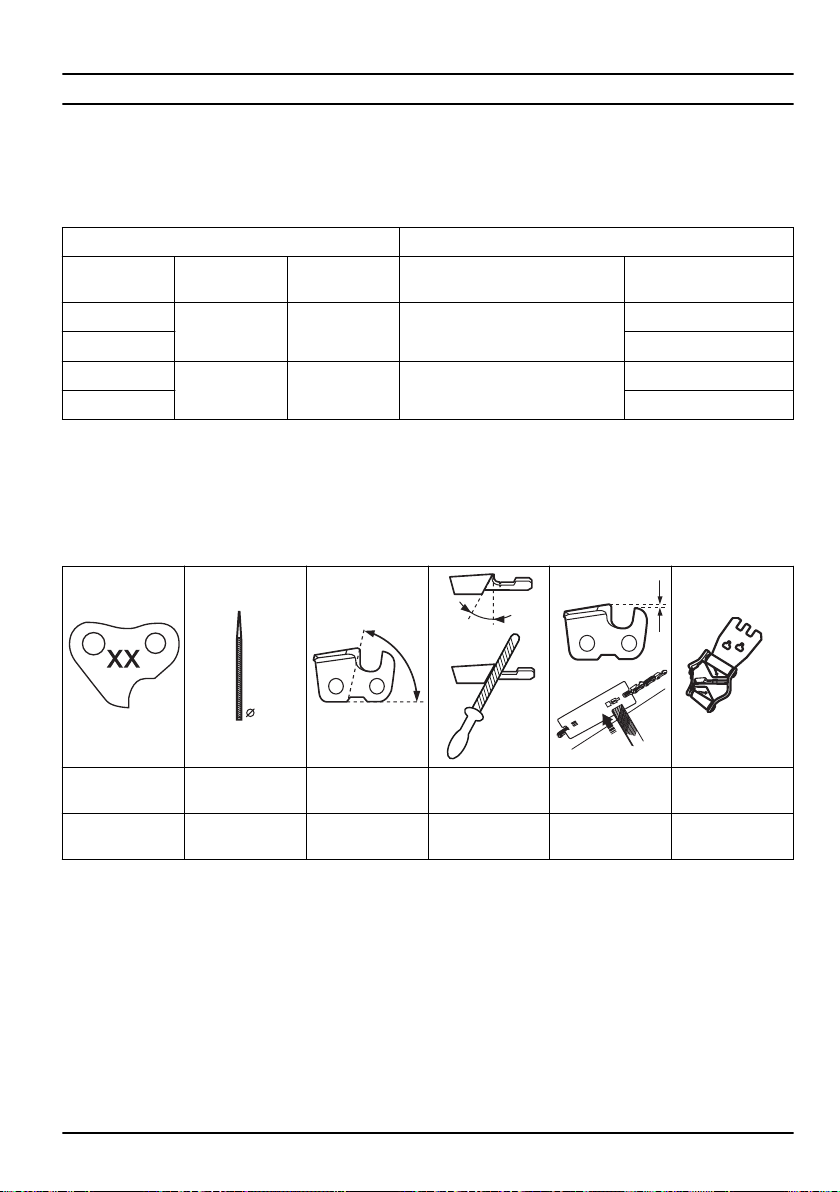

Accesorios
Combinaciones de espada guía y
cadena de sierra
Combinación recomendada para la cadena de sierra y
la espada guía.
Espada guía Cadena de sierra
Longitud, cm/in Paso, in
Calibrador,
mm/in
Tipo
Longitud, eslabones de
arrastre, n.º
10/25
8 (3) 1,3/0,050 Husqvarna H37
40
12/31 45
10/25
8 (3) 1,3/0,050 Husqvarna S93G
40
12/31 45
Equipos de afilado y ángulos de afilado
Con el calibrador de afilado Husqvarna tendrá los
ángulos de afilado correctos. Se recomienda siempre
usar un calibrador de afilado Husqvarna para restaurar
el filo de la cadena de sierra. Las referencias se indican
en la tabla que se encuentra a continuación.
Si no sabe qué cadena de sierra tiene en su producto,
comuníquese con su taller de servicio.
H37 5/32in / 4,0mm 80° 30°
0,025in /
0,65mm
580 24 37-01
S93G 5/32in / 4,0mm 60° 30°
0,025 in /
0,65mm
587 80 90-01
703 - 009 - 04.09.2023 53
Garantía
DECLARACIÓN DE GARANTÍA
DEL CONTROL DE EMISIONES
DE VAPORES Y DE ESCAPE
CONFORME A LA NORMATIVA
FEDERAL DE LOS ESTADOS
UNIDOS Y LA NORMATIVA DE
CANADÁ
DERECHOS Y OBLIGACIONES DE LA GARANTÍA
La Agencia de Protección Medioambiental de EE.UU.
(EPA, del inglés Environmental Protection Agency),
el ministerio de Medioambiente y Cambio Climático
de Canadá y Husqvarna Professional Products, Inc.
se complacen en profundizar sobre la garantía del
sistema de control de emisiones de vapores y de
escape (“emisiones”) para los modelos de motores
pequeños para todoterreno del año 2012 y posteriores*.
En EE.UU. y Canadá, los nuevos equipos que
utilizan motores pequeños para todoterreno se deben
diseñar, construir y equipar conforme a las estrictas
normas de control de emisiones contaminantes del
Estado. Husqvarna Professional Products, Inc. debe
proporcionar una garantía para el sistema de control
de emisiones del motor pequeño para todoterreno
por los períodos que se indican a continuación,
siempre que no haya ningún abuso, negligencia ni
mantenimiento incorrecto del motor pequeño para
todoterreno o del equipo que pueda provocar la
falla del sistema de control de emisiones. El
sistema de control de emisiones puede incluir piezas
como un carburador o un sistema de inyección de
combustible, un sistema de encendido, un catalizador,
depósitos de combustible, tuberías de combustible
(para combustible líquido y vapores de combustible),
tapones de combustible, válvulas, depósitos, filtros,
abrazaderas y otros componentes asociados. Además,
puede incluir mangueras, correas, conectores y otros
montajes relacionados con las emisiones. Cuando
exista una condición cubierta por la garantía, Husqvarna
Professional Products, Inc. reparará el motor de
pequeña cilindrada para todo terreno sin costo, incluido
el diagnóstico, las piezas y la mano de obra.
COBERTURA DE LA GARANTÍA DEL FABRICANTE
El sistema de control de emisiones de vapores y
de escape del motor pequeño para todo terreno
tiene una garantía de dos años. Si alguna de las
piezas del motor de pequeña cilindrada para todo
terreno relacionada con las emisiones tiene una falla,
Husqvarna Professional Products, Inc. reparará o
reemplazará la pieza.
RESPONSABILIDADES DE GARANTÍA DEL
PROPIETARIO
• Como propietario del motor pequeño para
todoterreno, usted es responsable de la ejecución
del mantenimiento necesario que se detalla en
el manual del propietario. Husqvarna Professional
Products, Inc. recomienda que conserve todos los
recibos que cubran el mantenimiento del motor
pequeño para todoterreno; sin embargo,Husqvarna
Professional Products, Inc. no puede negar la
cobertura de la garantía solo por la falta de recibos o
porque no pueda garantizar la realización de todo el
mantenimiento programado.
• No obstante, como propietario del motor de
pequeña cilindrada para todo terreno debe saber
que Husqvarna Professional Products, Inc. puede
negar la cobertura de la garantía si dicho motor
o una de sus piezas falló como resultado del
abuso, negligencia o mantenimiento incorrecto, o
modificaciones no aprobadas.
• Usted es responsable de llevar el motor pequeño
para todoterreno a un taller de servicio autorizado
Husqvarna Professional Products, Inc. lo antes
posible en cuanto surja un problema. Las
reparaciones bajo garantía se deben realizar dentro
de un tiempo razonable que no supere los 30días.
Si tiene preguntas acerca de los derechos y las
responsabilidades que implica esta garantía, debe
comunicarse con Husqvarna Professional Products,
Inc. en EE.UU. al 1-800-487-5951, en CANADÁ
al 1-800-805-5523 o enviar un correo electrónico a
[email protected] o warranty@hpp-
emissions.com.
FECHA DE INICIO DE LA GARANTÍA
El período de garantía comienza en el momento en que
se entrega el motor o equipo al comprador final.
EXTENSIÓN DE LA COBERTURA
Husqvarna Professional Products, Inc. garantiza al
comprador final y a cualquier comprador posterior que el
motor, así como el equipo, se diseñaron, construyeron
y equiparon conforme a las normativas pertinentes
adoptadas por la EPA, y que no presentan defectos en
cuanto a los materiales ni la mano de obra que causen
la falla de una pieza cubierta por la garantía durante un
período de dos años.
ELEMENTOS CON COBERTURA
REPARACIÓN O REEMPLAZO DE PIEZAS: La
reparación o el reemplazo de cualquier pieza
defectuosa en garantía se realizará sin cargo para
el propietario en un taller de servicio autorizado. El
propietario puede elegir el taller de reparación o una
persona que realice los servicios de mantenimiento,
reemplazo o reparación de los dispositivos y sistemas
de control de emisiones, con excepción de las
reparaciones y el reemplazo detallados en esta garantía
de control de emisiones. Sin embargo, Husqvarna
Professional Products, Inc. recomienda que un taller
54
703 - 009 - 04.09.2023
de servicio autorizado de la marca realice todos los
servicios de mantenimiento, reemplazo y reparación de
los dispositivos y sistemas de control de emisiones.
IMPORTANTE: este producto cumple con la normativa
Fase 3 de la EPA (Environmental Protection Agency,
Agencia de Protección Medioambiental) de EE.UU.
referente a emisiones de escape y evaporación. A fin de
garantizar el cumplimiento de la EPA Fase3 de EE.UU.
y la regulación del Ministerio de Medioambiente y
Cambio Climático de Canadá (Environment and Climate
Change Canada), recomendamos utilizar solo piezas de
repuesto originales de la marca del producto. El uso de
piezas de repuesto que no cumplan con esta norma es
una violación de las leyes federales y estatales.
PERÍODO DE GARANTÍA: Cualquier pieza cubierta por
la garantía que no esté programada para reemplazo
como mantenimiento necesario, o que esté programada
solo para una inspección regular al efecto de
"reparación o reemplazo según sea necesario", contará
con una garantía de 2 años (o la duración establecida
en la garantía del producto, lo que sea mayor) desde
la fecha de compra del comprador original. Toda pieza
que esté programada para su reemplazo como parte
del mantenimiento necesario contará con la garantía
por el período hasta el primer reemplazo programado
de la pieza. Cualquier pieza reparada o sustituida en
conformidad con la garantía debe estar garantizada
durante el lapso restante del período.
DIAGNÓSTICO: No se aplicarán tarifas por los trabajos
de diagnóstico que lleven a determinar que una pieza
bajo garantía se encuentra de hecho defectuosa,
siempre y cuando dicho trabajo de diagnóstico se
realice en un taller de servicio autorizado de la marca.
OTROS DAÑOS: Husqvarna Professional Products, Inc.
reparará los daños a otros componentes del motor
causados por la falla de una pieza garantizada que aún
se encuentre cubierta por la garantía.
LISTADO DE PIEZAS DE EMISIONES CUBIERTAS
POR LA GARANTÍA
1. Carburador y piezas de admisión o sistemas de
inyección de combustible.
2. Filtro de aire y filtro de combustible, cubiertos hasta
el programa de mantenimiento.
3. Bujía, cubierta hasta el programa de mantenimiento.
4. Módulo de ignición.
5. Silenciadores con catalizadores y colectores de
escape.
6. Depósito de combustible, tuberías de combustible
(para combustible líquido y vapores del
combustible), tapón de combustible, depósito de
carbono y válvulas de seguridad o antiderrame,
según corresponda*.
7. Controles electrónicos, y válvulas e interruptores
susceptibles al tiempo, la temperatura y la succión.
8. Mangueras, conectores y montajes.
9. Todos los otros componentes cuya falla aumentaría
las emisiones de vapores y de escape del motor
de cualquier contaminante reglamentado, como se
establece en la siguiente sección:
• Para los Estados Unidos y Canadá, consulte
el US Federal Code of Regulations (Código de
disposiciones federales de los Estados Unidos),
40 C.F.R 1068, Anexo I (III).
ELEMENTOS SIN COBERTURA
Las fallas causadas por abuso, negligencia,
modificaciones no aprobadas, mal uso o mantenimiento
incorrecto no están cubiertas por la garantía.
AÑADIDURAS O PIEZAS MODIFICADAS: No pueden
utilizarse complementos o piezas modificadas no
exentos por la EPA. La utilización de añadiduras
o de piezas modificadas no exentas podrá servir
de fundamento para anular una reclamación de
garantía. Husqvarna Professional Products, Inc. no será
responsable de las fallas de garantía de las piezas
garantizadas provocadas por el uso de complementos
o piezas modificadas no exentos.
CÓMO PRESENTAR UNA RECLAMACIÓN
Si tiene preguntas relacionadas con sus derechos y
responsabilidades de la garantía, deberá comunicarse
con su concesionario de servicio autorizado más
cercano o llamar a Husqvarna Professional Products,
Inc. en EE.UU. al 1-800-487-5951, en CANADÁ
al 1-800-805-5523 o enviar un correo electrónico
a [email protected] o warranty@hpp-
emissions.com.
DÓNDE OBTENER SERVICIOS DE LA GARANTÍA
Las reparaciones o los servicios de la garantía se
brindan a través de todos los talleres de servicio
autorizados de Husqvarna Professional Products, Inc..
Si el taller de servicio autorizado más cercano se
encuentra a más de 160kilómetros (100millas) de
su ubicación, Husqvarna Professional Products, Inc. se
encargará de organizar y pagar los costos de envío al
taller de servicio autorizado de la marca, y desde este,
o dispondrá un servicio de garantía en conformidad con
las normativas correspondientes.
MANTENIMIENTO, REEMPLAZO Y REPARACIÓN DE
PIEZAS RELACIONADAS CON EL CONTROL DE
EMISIONES
Cualquier pieza para sustituir una defectuosa puede
utilizarse en cualquier mantenimiento o reparación bajo
garantía y deben proporcionarse al propietario sin
cargo. Dicho uso no reducirá las obligaciones de la
garantía por parte del fabricante.
DECLARACIÓN DE MANTENIMIENTO
El propietario es responsable de la realización de todo
el mantenimiento requerido, según se establece en el
manual del propietario.
*Piezas de emisiones evaporativas.
703 - 009 - 04.09.2023
55
Table des matières
Introduction................................................................... 56
Sécurité.........................................................................58
Montage........................................................................64
Fonctionnement............................................................ 66
Entretien....................................................................... 70
Dépannage................................................................... 79
Transport, entreposage et mise au rebut......................79
Caractéristiques techniques......................................... 80
Accessoires.................................................................. 81
Garantie........................................................................ 82
Introduction
Utilisation prévue
Le produit est conçu pour tailler des branches et des
brindilles.
Remarque: Les réglementations nationales
peuvent limiter l’utilisation du produit.
Utilisez la machine seulement avec des accessoires
homologués par le fabricant. Se reporter à la section
Accessoires à la page 81
.
Présentation de la machine
525P5S
525P5S
21
20
24
22
23
26
25
1
8
29
13
6
19
17
16
15
14
18
2
4
28
10
9
12
11
5
7
27
7
3
1. Vis de réglage de la lubrification de la chaîne
2. Arbre
3. Poignée avant
4. Commande des gaz
5. Interrupteur d’arrêt
6. Dispositif de verrouillage de la gâchette de
l’accélérateur
7. Crochet de support du harnais
8. Couvercle de vérin
9. Poignée du lanceur
10. Réservoir de carburant
11. Commande de l’étrangleur
12. Filtre à air
13. Couvercle du filtre à air
14. Protection de la chaîne
15. Écrou du guide-chaîne
16. Chaîne
17. Guide-chaîne
56 703 - 009 - 04.09.2023
18. Vis de réglage de tension de la chaîne
19. Réservoir d'huile à chaîne
20. Manuel d’utilisation
21. Dispositif de protection des transports, guide-chaîne
22. Clé hexagonale
23. Clé à usages multiples
24. Clé à usage multiple, tendeur de chaîne
25. Faisceau 525P5S
26. Faisceau 525P4S
27. Raccord de l’arbre
28. Protection anti-chocs
29. Capuchon de bougie et bougie d’allumage
Symboles figurant sur le produit
AVERTISSEMENT! Ce produit est
dangereux. L’opérateur ou les personnes
à proximité peuvent subir des blessures
graves voire mortelles, si le produit
n’est pas utilisé correctement et avec
précaution. Pour éviter des blessures à
l’opérateur ou aux personnes à proximité,
lire et respecter toutes les consignes
de sécurité contenues dans le manuel
d’utilisation.
Avant d’utiliser l’appareil, lire
attentivement le manuel d’utilisation et
veiller à bien comprendre les directives.
Arrêt.
Utiliser un casque de protection dans les
endroits où des objets peuvent tomber sur
vous. Porter un dispositif de protection
homologué pour les oreilles. Utiliser un
dispositif de protection homologué pour
les yeux.
Utiliser des gants de protection
homologués.
Utiliser des bottes antidérapantes
robustes.
Carburant.
Huile pour chaîne.
Réglage du débit d’huile.
Sens de rotation de la
chaîne.
Ampoule de l’amorceur.
Volet de départ.
yyyywwxxxx
La plaque signalétique ou l’impres-
sion au laser indique le numéro de
série où yyyy représente l’année
de production et ww la semaine de
production.
703 - 009 - 04.09.2023 57
Ce produit n’est pas isolé électriquement. Si le produit touche des lignes à haute tension ou
est utilisé à proximité de celles-ci, cela pourrait entraîner la mort ou des blessures graves.
L’électricité peut être transmise d’un point à un autre par le phénomène d’arc électrique.
Plus la tension est élevée, plus l’électricité est transmise sur une longue distance. L’électrici-
té peut également être transmise à travers des branches et d’autres objets, particulièrement
s’ils sont mouillés. Toujours conserver une distance d’au moins 10m entre la machine et
les lignes de haute tension ou tout objet en contact avec celles-ci. S’il est nécessaire de tra-
vailler dans cette distance de sécurité, toujours communiquer avec la compagnie d’électricité
pertinente pour s’assurer que les lignes sont mises hors tension avant de commencer les
travaux.
L'utilisateur de l’outil doit s'assurer, pendant le fonctionnement, qu'il n’y a pas de personnes
ou d’animaux à moins de 15mètres.
Remarque: Les autres symboles/autocollants
présents sur l’outil renvoient aux exigences en matière
de certification pour d’autres zones commerciales.
EPAIII
La période de conformité aux normes d’émissions
indiquée sur les étiquettes de conformité aux normes
d’émissions se rapporte au nombre d’heures de
fonctionnement du moteur qui répond aux exigences
fédérales en matière d’émissions. N’importe quel
établissement ou agent de réparation de moteur non
routier peut effectuer l’entretien, le remplacement et la
réparation des dispositifs et du système de contrôle des
émissions.
Produit endommagé
Nous ne sommes pas responsables des dommages
causés à notre produit si:
• Le produit n’est pas réparé de façon adéquate.
• Le produit est réparé avec des pièces qui ne sont
pas fournies ou homologuées par le fabricant.
• Le produit comprend un accessoire qui n’est pas
fourni ou homologué par le fabricant.
• Le produit n’est pas réparé par un centre de service
après-vente agréé ou par une autorité homologuée.
Sécurité
Définitions relatives à la sécurité
Les avertissements, recommandations et remarques
soulignent des points du manuel qui revêtent une
importance particulière.
AVERTISSEMENT: Indique la
présence d’un risque de blessure ou de
décès de l’utilisateur ou de personnes à
proximité si les instructions du manuel ne
sont pas suivies.
MISE EN GARDE : Indique la
présence d’un risque de dommages au
produit, à d’autres appareils ou à la zone
adjacente si les instructions du manuel ne
sont pas suivies.
Remarque: Utilisé pour donner des
renseignements plus détaillés qui sont nécessaires dans
une situation donnée.
Consignes générales de sécurité
AVERTISSEMENT: Lire les
messages d’avertissement qui suivent avant
d’utiliser l’appareil.
• Ce produit produit un champ électromagnétique
pendant le fonctionnement. Ce champ magnétique
peut, dans certains cas, nuire aux implants
médicaux actifs ou passifs. Pour réduire le risque de
blessures graves ou mortelles, nous recommandons
aux personnes ayant des implants médicaux de
consulter leur médecin et le fabricant de l’implant
médical avant d’utiliser le produit.
• Ce produit est un outil dangereux s’il est utilisé de
façon insouciante ou inappropriée. Cet outil peut
58 703 - 009 - 04.09.2023
causer des blessures graves, ou même mortelles,
à l’utilisateur et à d’autres personnes.
• Il est très important de lire et de comprendre
le contenu de ce manuel de l’opérateur. En cas
d’appréhension au sujet d’une condition de travail ou
des procédures d’utilisation après avoir lu le manuel
d’utilisation, s’adresser à un agent d’entretien avant
de continuer.
• La conception du produit ne peut en aucun cas
être modifiée sans l’autorisation du fabricant. Ne
pas utiliser un produit qui semble avoir été modifié
par d’autres, et n’utiliser que des accessoires
recommandés pour ce produit. Les modifications et
les accessoires non autorisés peuvent engendrer
des blessures graves ou la mort de l’utilisateur ou
d’autres personnes.
• Vérifier le produit avant son utilisation. Se reporter
à
Dispositifs de sécurité sur l’outil à la page 61
et
Dispositifs de sécurité sur l’outil à la page
61
. Ne pas utiliser le produit s’il est endommagé
ou ne fonctionne pas correctement. Effectuer
les vérifications de sécurité, de maintenance et
d’entretien conformément aux instructions fournies
dans ce manuel.
• Un silencieux/pare-étincelles et une face de
montage du pare-étincelles usagés peuvent
contenir des dépôts de particules de combustion
potentiellement cancérigènes. Éviter de vous
exposer à ces composés lors de la manipulation
du silencieux et/ou du pare-étincelles. Avant de
manipuler le silencieux ou le pare-étincelles, se
reporter à
Pour vérifier le silencieux à la page 62
.
Consignes de sécurité pour
l'assemblage
AVERTISSEMENT:
Lire,
comprendre et respecter scrupuleusement
ces instructions avant d’utiliser le produit.
• L’ensemble couvercle d’embrayage et arbre au
complet doit être monté avant le démarrage de
la machine, sinon, l’embrayage peut se défaire et
provoquer des blessures.
• Les seuls accessoires qui peuvent être utilisés avec
cet appareil sont les outils de coupe recommandés.
Se reporter à
Accessoires à la page 81
.
• Utiliser des gants de protection homologués.
• S’assurer d’assembler correctement le couvercle de
protection et l’arbre avant de démarrer le moteur.
Instructions de sécurité pour l’utilisation
AVERTISSEMENT:
Lire les
messages d’avertissement qui suivent avant
de procéder à l’entretien de la machine.
• Utiliser un équipement de protection individuelle, se
reporter à
Équipement de protection personnelle à la
page 60
.
• Ce produit n’est pas isolé électriquement. Si le
produit touche des lignes à haute tension ou est
utilisé à proximité de celles-ci, cela pourrait entraîner
la mort ou des blessures graves. L’électricité
peut être transmise d’un point à un autre par
le phénomène d’arc électrique. Plus la tension
est élevée, plus l’électrice est transmise sur une
plus longue distance. L’électricité peut également
être transmise à travers des branches et d’autres
objets, particulièrement s’ils sont mouillés. Toujours
conserver une distance d’au moins 10m entre
le produit et les lignes de haute tension ou
tout objet en contact avec celles-ci. S’il est
nécessaire de travailler dans cette distance de
sécurité, toujours communiquer avec la compagnie
d’électricité pertinente pour s’assurer que les lignes
sont mises hors tension avant de commencer les
travaux.
• Une surexposition aux vibrations peut entraîner des
problèmes circulatoires ou des troubles nerveux, en
particulier chez les personnes ayant des troubles
circulatoires. Parler à un médecin en cas de
symptômes liés à une surexposition aux vibrations.
Voici certains de ces symptômes: engourdissement,
perte de sensibilité, fourmillement, picotement,
douleur, faiblesse musculaire, décoloration ou
modification de l’épiderme. Ces symptômes
apparaissent habituellement aux doigts, aux mains
et aux poignets. Les risques augmentent à basse
température.
• L’intérieur du silencieux contient des produits
chimiques pouvant être cancérigènes. Éviter tout
contact avec ces éléments si le silencieux est
endommagé. L’inhalation à long terme des gaz
d’échappement du moteur, du brouillard d’huile de
chaîne et des copeaux peut constituer un danger
pour la santé.
• Ne jamais utiliser la machine à l’intérieur ou sur des
endroits n’ayant pas une ventilation convenable. Les
gaz d’échappement contiennent du monoxyde de
carbone, un gaz inodore, toxique et très dangereux.
• Ne pas utiliser un produit sans silencieux ou
dont le silencieux est endommagé. Un silencieux
endommagé peut augmenter le niveau sonore et le
risque d’incendie. Garder un extincteur à proximité.
Si une maille pare-étincelles est requise dans votre
zone, ne pas utiliser le produit sans une maille pare-
étincelles ou avec une maille pare-étincelles cassée.
• Si la chaîne ne s'arrête pas lorsque le moteur tourne
au ralenti, réglez le régime de ralenti. Se reporter à
Réglage du régime de ralenti à la page 71
. Ne pas
utiliser le produit jusqu’à ce qu’il soit réglé ou réparé
correctement.
• Ce produit dispose d’une longue portée. S'assurer
qu'aucune personne ou animal ne s'approche
à moins de 15m lorsque la machine est en
marche.Toujours regarder derrière soi avant de faire
demi-tour avec le produit. Arrêter immédiatement le
703 - 009 - 04.09.2023
59
produit si une personne ou un animal pénètre dans
la zone de sécurité de 15m. Si plusieurs opérateurs
travaillent dans la même zone, garder une distance
de sécurité d’au moins 15m.
• Respecter les règles de sécurité en vigueur pour les
travaux à proximité de lignes électriques aériennes.
La chute de branches peut provoquer un court-
circuit.
• Ne jamais se tenir directement sous une branche
qui est en cours de coupe. Cela peut entraîner des
blessures graves, voire mortelles.
• Prendre garde aux éclats de bois qui peuvent être
projetés lors de la coupe. Ne pas couper trop près
du sol; des pierres ou d’autres objets pourraient
d’être projetés.
• Ne pas utiliser le produit par mauvais temps, y
compris dans un brouillard épais, sous une pluie
diluvienne, dans des endroits fortement venteux et
en cas de froid intense. Le fait d’utiliser le produit
par mauvais temps peut engendrer de la fatigue
et augmenter les risques, tels que ceux posés par
un sol glissant et la difficulté de prévoir le sens de
chute.
• Ne pas utiliser le produit si vous êtes fatigué,
malade, ou sous l’emprise de l’alcool, de drogues
ou de médicaments, car cela a un effet négatif sur
la vision, l’attention, la coordination des gestes et le
jugement.
• S’assurer de pouvoir se déplacer en toute sécurité
et de disposer d’une distance de sécurité. Examiner
les alentours de l’aire de travail pour voir s’il y a
des obstacles tels que les racines, les pierres, les
branches et les fossés. Faire attention pendant le
travail sur un terrain en pente.
• Ne pas retirer l’herbe coupée ou laisser d’autres
personnes retirer l’herbe coupée lorsque le moteur
est en marche ou que l’équipement de coupe tourne,
car il peut en résulter des blessures graves.
• Ne pas trop se pencher vers l’avant. Se tenir
bien campé dans une position stable et en parfait
équilibre.
• Toujours tenir l’appareil des deux mains. Tenir
l’appareil sur le côté droit du corps.
• Après avoir arrêté l’outil, garder les mains et les
pieds à l’écart de la chaîne jusqu’à l’immobilisation
de celle-ci.
• Ne jamais travailler debout sur une échelle, un
tabouret, ou dans une autre position élevée n’offrant
pas une sécurité maximale.
• Ne pas déposer l’outil alors que le moteur est en
marche à moins de l’avoir sous les yeux.
• Écouter s’il y a des signaux d’avertissement ou
des voix fortes lors de l’utilisation d’un dispositif
de protection pour les oreilles. Toujours enlever le
dispositif de protection pour les oreilles dès que le
moteur s’arrête.
• Arrêter le moteur avant de passer à une nouvelle
zone de travail. Toujours fixer la protection de
transport avant de déplacer l’équipement.
• Ne jamais laisser des enfants utiliser le produit ou
se tenir à proximité de celui-ci. Retirer le capuchon
de la bougie d’allumage lorsque le produit n’est pas
sous une surveillance stricte.
Équipement de protection personnelle
AVERTISSEMENT: Lire les
messages d’avertissement qui suivent avant
d’utiliser le produit.
• Toujours utiliser un équipement de protection
personnelle homologué lors de l’utilisation de
l’appareil. Cet équipement de protection personnelle
n’élimine pas complètement les risques de
blessures, mais il peut en réduire la gravité en
cas d’accident. Laisser le concessionnaire aider à
sélectionner l’équipement adéquat.
• Porter un casque de protection en cas de risque de
chute d’objets.
• Porter des protecteurs d’oreille homologués qui
assurent une réduction adéquate du bruit.
L’exposition prolongée au bruit peut causer des
lésions auditives permanentes.
• Utiliser un dispositif de protection homologué
pour les yeux. Porter également des lunettes de
protection homologuées en cas d’utilisation d’une
visière. Les lunettes de protection homologuées
doivent être conformes à la norme ANSIZ87.1 aux
États-Unis ou à la norme EN166 dans les pays de
l’Union européenne.
• Utiliser une visière pour protéger le visage. La
visière n'est pas suffisante pour protéger les yeux.
+
• Utiliser des gants au besoin, par exemple lors de la
fixation, de l’examen ou du nettoyage de l’outil de
coupe.
• Porter des bottes antidérapantes robustes.
• Utiliser des vêtements faits de tissus résistants.
Toujours utiliser des pantalons longs et lourds et
des manches longues. Ne pas porter des vêtements
60
703 - 009 - 04.09.2023
amples qui peuvent se prendre dans les broussailles
et les branches. Ne pas porter des bijoux, des
pantalons courts, des sandales et ne pas marcher
pieds nus. Garder les cheveux au-dessus des
épaules.
• Garder une trousse de premiers soins à portée de
main.
Dispositifs de sécurité sur l’outil
AVERTISSEMENT: Lire les
messages d'avertissement qui suivent avant
d'utiliser l'appareil.
• Ne pas utiliser le produit si les dispositifs de sécurité
sont endommagés ou s’ils ne fonctionnent pas
correctement.
• Vérifier régulièrement les dispositifs de sécurité. Se
reporter à
Calendrier d’entretien à la page 70
.
• Si les dispositifs de sécurité sont endommagés ou
ne fonctionnent pas correctement, communiquez
avec votre concessionnaire réparateur Husqvarna.
Pour vérifier le verrouillage de la gâchette d’accélération
Le dispositif de verrouillage de la gâchette
d’accelération empêche tout fonctionnement accidentel
de la commande d’accélération.
1. Appuyer sur le dispositif de verrouillage de la
gâchette d’accélération (A) et s’assurer que la
commande d’accélération est relâchée (B). Une fois
la poignée relâchée, la commande d’accélération
et le dispositif de verrouillage de la gâchette de
l’accélérateur retournent à leurs positions initiales.
A
B
2. Relâcher le dispositif de verrouillage de la
commande et s’assurer qu’elle est verrouillée en
position de ralenti.
3. Appuyer sur le dispositif de verrouillage de la
gâchette de l’accélérateur et s’assurer qu’il retourne
à sa position initiale lorsqu’on le relâche.
4. Vérifier que la commande d’accélération et son
dispositif de verrouillage bougent librement et que
les ressorts de retour fonctionnent correctement.
5. Démarrer le produit et le lancer à plein régime. Se
reporter à la section
Mise sous tension de l’appareil
à la page 69
.
6. Relâcher la commande de l’accélérateur et s’assurer
que l’outil de coupe s’arrête. Si l’outil de coupe
tourne alors que l’accélérateur est en position de
ralenti, vérifier les réglages du carburateur. Se
reporter à la section
Entretien à la page 70
.
Pour vérifier l’interrupteur d’arrêt
1. Démarrer le moteur.
703 - 009 - 04.09.2023
61
2. Déplacer l’interrupteur d’arrêt en position d’arrêt et
s’assurer que le moteur s’arrête.
Pour vérifier le système antivibrations
Le système antivibrations réduit au minimum les
vibrations des guidons, ce qui facilite l’utilisation de
l’outil. Le système antivibrations du produit réduit le
transfert des vibrations entre l’unité à moteur et l'unité
à arbre du produit.
1. Couper le moteur.
2. Effectuer une inspection visuelle pour détecter
les déformations et les dommages éventuels, par
exemple les fissures.
3. S’assurer de fixer correctement les éléments du
système antivibrations.
Pour vérifier le silencieux
Le silencieux maintient le niveau de bruit au minimum et
dirige les gaz d’échappement loin de l’utilisateur. Dans
les régions chaudes et sèches, le risque d’incendie
est élevé. Respecter les règlements locaux et les
instructions d’entretien.
• Effectuer une inspection visuelle pour détecter
d’éventuels dommages ou déformation.
• S’assurer que le silencieux est bien fixé sur le
produit.
• Contrôler visuellement le pare-étincelles.
Se reporter à la section
Pour entretenir le silencieux
à la page 72
.
Sécurité– carburant
AVERTISSEMENT:
Lire les
messages d’avertissement qui suivent avant
d’utiliser l’outil.
• Ne pas mélanger le carburant à l’intérieur ou à
proximité d’une source de chaleur.
• Ne pas démarrer l’outil s’il y a du carburant ou de
l’huile moteur sur l’outil. Nettoyer le carburant ou
l’huile et laisser sécher l’outil. Nettoyer tout carburant
qui souille l’outil.
• Si du carburant se déverse sur les vêtements,
changer immédiatement de vêtement.
• Ne pas déverser du carburant sur le corps; cela
pourrait causer des blessures. Si du carburant se
déverse sur le corps, se nettoyer au savon doux et à
l’eau.
• Ne pas démarrer le moteur si de l’huile ou du
carburant se renverse sur l’outil ou sur le corps.
• Ne pas démarrer l’outil si le moteur présente une
fuite. Vérifier régulièrement le moteur à la recherche
de fuites.
• Faire preuve de prudence lors de la manipulation du
carburant. Celui-ci est inflammable et ses vapeurs
62
703 - 009 - 04.09.2023
sont explosives et peuvent causer des blessures ou
la mort.
• Ne pas respirer les vapeurs de carburant, car elles
peuvent causer des blessures. S’assurer que la
ventilation est suffisante.
• Ne pas fumer à proximité du carburant ou du
moteur.
• Ne pas placer des objets chauds à proximité du
carburant ou du moteur.
• Ne pas faire le plein de carburant lorsque le moteur
tourne.
• Vérifier que le moteur est froid avant de faire le plein.
• Avant de faire le plein, ouvrir lentement le couvercle
du réservoir de carburant et relâcher la pression
avec précaution.
• S’assurer que le débit d’air est suffisant lors du
ravitaillement et du mélange de carburant (essence
et huile deux temps) ou lors de la vidange du
réservoir de carburant.
• Le carburant et les vapeurs de carburant sont
extrêmement inflammables et peuvent causer des
blessures très graves en cas d’inhalation ou de
contact avec la peau. Pour cette raison, faire preuve
de prudence lors de la manipulation du carburant et
s’assurer que le débit d’air est suffisant.
• Serrer le couvercle du réservoir de carburant avec
précaution, car un feu pourrait se déclencher.
• Avant de démarrer l’outil, le déplacer à au moins 3m
(10pi) de la position où le plein de carburant a été
fait.
• Ne pas mettre trop de carburant dans le réservoir de
carburant.
• Vérifier qu’une fuite ne peut se produire lorsqu’on
déplace l’outil ou le bidon d’essence.
• Ne pas placer l’outil ou un bidon d’essence dans un
espace où il y a une flamme nue, des étincelles ou
une veilleuse. Vérifier que la zone de stockage ne
contient pas de flamme nue.
• Utiliser seulement des conteneurs agréés pour
transporter ou stocker le carburant.
• Vider le réservoir de carburant avant de le remiser
pour une période prolongée. Toujours respecter la
législation locale sur la façon de mettre le carburant
au rebut.
• Nettoyer l’outil avant de le remiser pour une période
prolongée.
• Débrancher le chapeau de bougie avant de remiser
le produit, pour que le moteur ne démarre pas par
inadvertance.
Consignes de sécurité pour la
maintenance
AVERTISSEMENT:
Lire les
messages d’avertissement qui suivent avant
de procéder à l’entretien du produit.
• N’effectuer que les travaux de réparation et
d’entretien décrits dans ce manuel d’utilisation.
Laisser le personnel d’entretien professionnel
effectuer toutes les autres opérations d’entretien et
de réparation.
• Effectuer régulièrement les vérifications de sécurité,
de maintenance et d’entretien conformément aux
instructions fournies dans ce manuel. Un entretien
régulier augmente la durée de vie du produit et
réduit le risque d’accidents. Se reporter à la section
Entretien à la page 70
pour obtenir des instructions.
• Si les vérifications de sécurité indiquées dans ce
manuel d'utilisation ne sont pas homologuées une
fois l’entretien effectué, communiquer avec votre
centre de services. La disponibilité des réparations
et des entretiens effectués de façon professionnelle
est garantie pour votre produit.
Consignes de sécurité relatives à
l’équipement de coupe.
AVERTISSEMENT: Lire les
messages d’avertissement qui suivent avant
d’utiliser l’appareil.
• N’utiliser que les combinaisons de guide-chaîne
et de chaîne et l’équipement d'affûtage que nous
recommandons. Se reporter à la section
Accessoires
à la page 81
pour obtenir des instructions.
• Utiliser des gants de protection lors de l’utilisation
de la chaîne ou d’opérations d’entretien sur celle-ci.
Une chaîne immobile peut également provoquer des
blessures.
• Toujours s’assurer que la dent de coupe est
affutée de façon adéquate. Pour l’affuter, respecter
nos instructions et utiliser le gabarit de lime
recommandé. Une chaîne endommagée ou mal
affûtée augmente le risque d’accident.
• Conserver le bon réglage de la jauge de profondeur.
Respecter nos instructions et utiliser le réglage de la
jauge de profondeur recommandé.
• S’assurer que la chaîne est correctement tendue. Si
la chaîne n’est pas serrée contre le guide-chaîne,
elle peut dérailler. Une tension inappropriée de la
703 - 009 - 04.09.2023
63
chaîne augmente l’usure du guide-chaîne, de la
chaîne et du pignon d’entraînement de la chaîne.
Reportez-vous à
Pour tendre la chaîne à la page
77
.
• Effectuer régulièrement l’entretien de l’équipement
de coupe et le maintenir correctement lubrifié. Si
la chaîne n’est pas correctement lubrifiée, le risque
d’usure du guide-chaîne, de la chaîne et du pignon
d'entraînement de la chaîne augmente.
Montage
Pour assembler la tête de coupe
MISE EN GARDE : S’assurer que
l’arbre d’entrainement à l’intérieur de l’arbre
s’engage au niveau de la découpe de la tête
de coupe.
B
A
1. Desserrer la vis sur la tête de coupe, (A).
2. Fixer la tête de coupe sur l’arbre de manière à ce
que la vis(A) s’aligne avec le trou de l’arbre comme
sur l’illustration.
3. Serrer la vis à la main (A). Assurez-vous que la
vis(A) s'insère dans l'orifice de l'arbre.
4. Serrer la vis(A).
5. Serrer la vis(B).
Pour monter le guide-chaîne et la
chaîne
1. Dévisser l’écrou du guide-chaîne et retirer le
couvercle de protection.
2. Poser le guide-chaîne au-dessus du boulon du
guide-chaîne. Placer le guide-chaîne à sa position
arrière extrême. Placer la chaîne sur le pignon
d’entraînement et dans la rainure du guide-chaîne.
Commencer sur le côté supérieur de la barre.
3. S’assurer que les bords des maillons de coupe sont
orientés vers l’avant sur le bord supérieur de la barre
de guidage.
4. Monter le couvercle et positionner la goupille de
réglage de la chaîne(A) dans le trou du guide-
chaîne. S’assurer que les maillons d’entraînement
de la chaîne sont bien logés sur le pignon
d’entraînement(B) et que la chaîne se trouve dans
la rainure du guide-chaîne(C). Serrer l'écrou du
guide-chaîne.
B
A
C
64 703 - 009 - 04.09.2023
5. Tendre la chaîne en tournant la vis de réglage de
tension de la chaîne dans le sens horaire à l’aide de
la clé mixte. Tendre la chaîne jusqu’à ce qu’elle ne
pende plus sous le guide-chaîne.
6. La chaîne est correctement tendue lorsqu'elle ne
fléchit pas dans la partie inférieure de la barre, mais
qu'on peut encore facilement la tourner à la main.
Maintenir l’extrémité du guide-chaîne et serrer les
écrous du guide-chaîne à l’aide de la clé mixte.
7. Lors de l'installation d'une chaîne neuve, vérifier
fréquemment la tension de la chaîne jusqu'à ce que
la chaîne soit rodée. Vérifier régulièrement la tension
de la chaîne. Une tension de chaîne adéquate
garantit une bonne performance de coupe et une
longue durée de vie.
Réglage du harnais
Toujours utiliser le harnais avec la machine pour
permettre un contrôle maximal de la machine et réduire
le risque de fatigue au niveau des bras et du dos.
1. Enfiler le harnais.
2. Accrocher la machine sur le crochet de support du
harnais.
3. Régler la longueur du harnais de sorte que le
crochet de support soit à peu près à la hauteur de
la hanche droite de l’utilisateur.
525P5S
525P4S
Pour assembler l’arbre en deux pièces
525P5S
1. Tourner le bouton pour desserrer le raccord.
2. Aligner la languette de l’équipement de coupe (A)
avec la flèche figurant sur le raccord (B).
A
B
3. Pousser avec précaution l'arbre dans le raccord
jusqu'à ce que vous entendiez un déclic.
703 - 009 - 04.09.2023
65
4. Serrer le bouton à fond.
Pour démonter l’arbre en deux pièces
525P5S
1. Tourner le bouton de 3tours ou plus pour desserrer
le raccord.
2. Appuyer longuement sur le bouton (C).
3. Tenir fermement à l'extrémité de l'arbre rattachée au
moteur.
4. Tirer l’outil bien droit pour l’extraire du raccord.
C
Pour monter la protection anti-impact
1. Installer la protection à l'aide des trois vis.
2. Serrer les vis au couple de 4Nm (30pi-lb).
3. Resserrer les vis lorsque le produit a été utilisé
pendant environ 20 heures.
Fonctionnement
Introduction
AVERTISSEMENT: Avant d’utiliser
le produit, lire et bien comprendre le chapitre
sur la sécurité.
Pour vérifier avant l’utilisation
1. Inspecter la zone de travail. Retirer tout objet
susceptible d’être projeté.
2. Vérifier la chaîne Ne jamais utiliser un équipement
émoussé, fissuré ou endommagé
3. Vérifier que l’appareil est en parfait état de marche.
4. Vérifier le serrage de l’ensemble des écrous et des
vis.
5. S’assurer que la chaîne est correctement lubrifiée.
Se référer à
Pour vérifier la lubrification de la chaîne
à la page 78
.
6. S’assurer que la chaîne s’arrête toujours lorsque le
moteur tourne au ralenti.
7. Utiliser uniquement ce produit pour les travaux
auxquels il est destiné.
8. S'assurer que la poignée et que les fonctions de
sécurité sont en bon état de fonctionnement. Ne
jamais utiliser une machine sur laquelle il manque
des pièces ou qui a été modifiée par rapport aux
spécifications.
Carburant
Cet outil est équipé d’un moteur à deux-temps.
MISE EN GARDE : Un type de
carburant inapproprié peut endommager le
moteur. Utiliser un mélange d’essence et
d’huile pour moteur à deux-temps.
Carburant prémélangé
• Utiliser du carburant alkylat prémélangé Husqvarna,
pour atteindre une performance optimale et un
prolonger la durée de vie du moteur. Ce carburant
66 703 - 009 - 04.09.2023
contient moins de substances chimiques nocives par
rapport à un carburant régulier, ce qui réduit les gaz
d’échappement nocifs. La quantité de dépôts après
combustion est inférieure avec ce carburant, ce qui
maintient les composants du moteur plus propres.
Pour mélanger le carburant
Essence
MISE EN GARDE : Ne pas
utiliser d’essence avec un indice d’octane
inférieur à 90RON (87 AKI). Cela pourrait
endommager le produit.
MISE EN GARDE : Ne pas utiliser
d’essence avec une concentration d’éthanol
supérieure à 10% (E10). Cela pourrait
endommager l’outil.
MISE EN GARDE : Ne pas
utiliser d’essence au plomb. Cela pourrait
endommager l’outil.
• Toujours utiliser de l’essence neuve sans plomb
d’indice d’octane minimal de 90RON (87 AKI) et
avec une concentration en éthanol inférieure à 10%
(E10).
• Utiliser de l’essence avec un taux d’octane supérieur
pour utiliser fréquemment le produit à régime moteur
élevé en permanence.
• Toujours utiliser un mélange essence sans plomb-
huile de bonne qualité.
Huile à moteur deux temps
• Pour obtenir un meilleur résultat et un
fonctionnement optimal, utiliser l’huile pour moteur
à deux-temps Husqvarna.
• Si l’huile pour moteur à deux temps Husqvarna
n’est pas disponible, utiliser une huile pour moteur à
deux temps de bonne qualité destinée aux moteurs
refroidis à l’air. Communiquer avec votre centre de
services pour sélectionner l’huile appropriée.
MISE EN GARDE :
Ne pas
utiliser l’huile pour moteur à deux temps
dans des moteurs hors-bord refroidis
à l’eau, également appelée huile pour
moteur hors-bord. Ne pas utiliser l’huile
pour des moteurs à quatre temps.
Pour mélanger l’essence et l’huile pour moteur à deux
temps
Essence, litre
Huile pour mo-
teur à deux
temps, Iitre
2% (50:1)
5 0,10
10 0,20
15 0,30
20 0,40
MISE EN GARDE : De petites
erreurs peuvent influencer considérablement
le ratio de mélange lors du mélange de
petites quantités de carburant. Mesurer
soigneusement la quantité d’huile et
s’assurer d’obtenir le mélange approprié.
1. Remplir la moitié de la quantité d’essence dans un
récipient propre destiné à contenir du carburant.
2. Ajouter la quantité totale d’huile.
3. Agiter le mélange de carburant.
4. Ajouter la quantité restante d’essence dans un
récipient.
5. Agiter avec précaution le mélange de carburant.
MISE EN GARDE :
Ne pas
mélanger le carburant pendant plus de
1mois à la fois.
Remplissage du réservoir de carburant
1. Nettoyer la zone autour du bouchon du réservoir de
carburant.
2. Secouer le bidon et s’assurer que le carburant est
complètement mélangé. Utiliser un bidon d’essence
comportant un robinet antidéversement.
3. Remplir le réservoir de carburant.
4. Serrer fermement le bouchon du réservoir de
carburant.
5. Éloigner le produit de 3m (10pi) ou plus de la zone
de remplissage et de la source de carburant avant
de démarrer.
703 - 009 - 04.09.2023
67
MISE EN GARDE : La présence
d’impuretés dans les réservoirs peut
engendrer un mauvais fonctionnement.
Nettoyer régulièrement le réservoir de
carburant et le réservoir d’huile à chaîne,
puis remplacer le filtre à carburant une fois
par an ou plus.
Pour effectuer un rodage
• Pendant les 10premières heures de
fonctionnement, ne pas faire tourner le moteur
à plein régime sans charge pendant de longues
périodes.
Pour utiliser l’huile pour chaîne appropriée
AVERTISSEMENT: Ne pas
utiliser de l’huile usagée, qui peut
causer des blessures et des dommages
à l’environnement. L’huile usagée
endommage également la pompe à huile, le
guide-chaîne et la chaîne.
AVERTISSEMENT: La chaîne
peut freiner si la lubrification de l’équipement
de coupe n’est pas suffisante. Risque de
blessure grave ou de décès de l’utilisateur.
AVERTISSEMENT: Ce produit
est équipé d’une fonction qui laisse le
carburant passer avant l’huile pour chaîne.
Utiliser la bonne huile pour chaîne pour
que cette fonction de sécurité fonctionne
correctement. Communiquer avec votre
centre de services lors de la sélection d’une
huile pour chaîne.
Remarque: Ce produit comporte un circuit de
lubrification automatique de la chaîne. Il est également
possible de régler le débit d’huile. Se reporter à la
section
Pour régler la lubrification de la chaîne à la page
78
.
• Utiliser de l’huile pour chaîne Husqvarna pour
maximiser la durée de vie de la chaîne et
minimiser les dommages à l’environnement. Si
l’huile pour chaîne Husqvarna n’est pas disponible,
il est recommandé d’utiliser une huile pour chaîne
standard.
• Utiliser une huile pour chaîne qui adhère bien à la
chaîne.
• Utiliser une huile pour chaîne avec une bonne plage
de viscosité qui s’adapte à la température de l’air.
MISE EN GARDE : Si l’huile
est trop fine, elle s’écoule avant
le carburant. À des températures
inférieures à 0°C/32°F, certaines huiles
pour chaîne deviennent trop épaisses,
ce qui peut causer des dommages aux
composants de la pompe à huile.
• Utiliser l’équipement de coupe recommandé. Se
reporter à la section
Accessoires à la page 81
.
Pour utiliser le produit
• Tenir le produit le plus près possible du corps pour
obtenir le meilleur équilibre.
• S’assurer que la pointe ne touche pas le sol.
• Ne jamais travailler de façon excessive, mais
adopter un rythme de travail régulier jusqu’à ce que
toutes les branches soient coupées de façon propre.
• Ramener le moteur au régime de ralenti après
chaque étape de travail. De longues périodes à plein
régime sans placer le moteur sous charge peuvent
causer de graves dommages au moteur.
• Toujours travailler à plein régime.
• Autant que possible, se placer de sorte à effectuer la
coupe à angle droit par rapport à la branche.
• Couper les grosses branches en sections de sorte à
mieux contrôler où elles tombent.
68
703 - 009 - 04.09.2023
• Ne jamais couper à travers le renflement à la racine
de la branche car cela ralentit la cicatrisation et
augmente le risque d'attaques fongiques.
• Utiliser la butée à la base de la tête de coupe pour
obtenir du soutien lors de la coupe. Cela permet
d’éviter que l’outil de coupe «rebondisse» sur la
branche.
• Effectuer une coupe initiale sur la face inférieure de
la branche avant de couper à travers la branche.
Cela permet d’éviter la déchirure de l’écorce, ce
qui pourrait ralentir la cicatrisation et causer des
dommages permanents à l’arbre. La profondeur de
coupe ne doit pas dépasser la moitié de l’épaisseur
de la branche, pour éviter le blocage. Maintenir la
chaîne en marche lors du retrait de l’outil de coupe
de la branche pour éviter qu’elle se bloque.
Pour préparer le produit à des fins de
démarrage
1. Appuyer 10fois sur la pompe à carburant.
Remarque: Il n’est pas nécessaire de remplir
entièrement la poire.
2. Déplacer la commande d’étrangleur vers le haut en
position de démarrage.
AVERTISSEMENT: La chaîne
commence à tourner immédiatement lors
du démarrage du moteur au moyen de
l’étrangleur.
Mise sous tension de l’appareil
AVERTISSEMENT:
Lire les
messages d’avertissement dans le chapitre
sur la sécurité avant de démarrer le produit
(se reporter à
Sécurité à la page 58
).
1. Porter des gants de protection.
2. Maintenir l’outil sur le sol à l’aide de la main gauche.
MISE EN GARDE :
Ne pas
utiliser vos pieds!
3. Saisir le câble de démarrage avec la main droite.
4. Tirer lentement la corde du lanceur avec la main
droite jusqu’à rencontrer une résistance (les cliquets
d’entraînement grippent).
703 - 009 - 04.09.2023
69
AVERTISSEMENT: Ne pas
enrouler la corde du lanceur autour de
la main.
5. Tirer la corde rapidement et énergiquement.
MISE EN GARDE : Ne pas tirer
complètement la corde du lanceur et ne
pas lâcher la poignée de la corde du
lanceur lorsque la corde du lanceur est
complètement déployée. Cela pourrait
endommager le produit.
6. Tirer sur la corde du lanceur jusqu’au démarrage du
moteur ou jusqu’à 5fois au maximum.
7. Réinitialiser l’étrangleur lorsque le moteur démarre
ou après avoir tiré 5fois la corde du lanceur.
8. Tirer sur la corde du lanceur à plusieurs reprises
jusqu’à ce que le moteur démarre.
9. Laisser le moteur tourner pendant 10secondes.
10. Actionner graduellement la commande des gaz.
11. S’assurer que le moteur tourne de façon régulière.
Remarque: Si le moteur s’arrête, recommencer
la procédure.
À propos de la surface
AVERTISSEMENT: Ne pas placer
des parties de votre corps dans les zones
marquées en gris. Un contact avec la zone
marquée en gris peut causer des brûlures
de la peau. Il peut également provoquer un
risque d’électrocution si le capuchon de la
bougie d’allumage a été endommagé. Ne
pas utiliser un produit avec un capuchon de
bougie d’allumage endommagé.
Arrêt de l’appareil
1. Déplacer l’interrupteur d’arrêt dans la position d’arrêt
pour arrêter le moteur.
MISE EN GARDE :
L’interrupteur revient automatiquement
à sa position initiale. Afin d’éviter tout
démarrage accidentel, toujours retirer le
capuchon de bougie d’allumage de la
bougie d’allumage lors du montage, de
la vérification ou de l’entretien.
Entretien
Introduction
Vous trouverez ci-dessous quelques instructions
d'entretien général. Pour obtenir des renseignements
supplémentaires, communiquez avec votre atelier
d'entretien.
Calendrier d’entretien
Vous trouverez ci-dessous une liste d’étapes d’entretien
qui doivent être effectuées sur le produit. La plupart des
points sont décrits plus loin dans ce chapitre.
Remarque: L’utilisateur doit seulement effectuer
les travaux de maintenance et d’entretien décrits dans
ce manuel d’utilisation. Les travaux plus importants
doivent être effectués par un atelier d’entretien agréé.
Entretien
Quotidien
Hebdo-
madaire
Mensuel
Nettoyer la surface externe. X
Assurez-vous que le blocage de l’accélération et la commande d’accélération
fonctionnent correctement.
X
70 703 - 009 - 04.09.2023
Entretien
Quotidien
Hebdo-
madaire
Mensuel
Vérifier l’interrupteur d'arrêt pour s’assurer qu’il fonctionne correctement. X
S’assurer que la chaîne ne tourne pas au régime de ralenti. X
Nettoyer le filtre à air. Remplacer au besoin. X
Vérifier la chaîne pour détecter d’éventuelles fissures visibles dans les rivets et
les maillons, si la chaîne est grippée ou si les rivets et les maillons sont usés de
façon anormale.
X
Nettoyer l'espace sous le couvercle de protection. X
Vérifier que les vis et les écrous sont bien serrés. X
Examiner le moteur, le réservoir de carburant et les conduites de carburant pour
détecter d’éventuelles fuites.
X
Nettoyer le système de refroidissement. X
Examiner le lanceur et la corde du lanceur pour détecter d’éventuels dommages. X
Examiner les éléments antivibrations pour s’assurer qu’ils ne présentent pas de
dommages ou de fissures.
X
Nettoyer l’extérieur de la bougie d’allumage. Retirer la bougie d’allumage et véri-
fier l’écartement des électrodes. Régler l'écart à la bonne distance (se reporter
à la section
Vérification de la bougie d’allumage à la page 73
) ou remplacer la
bougie d’allumage. S'assurer que la bougie est dotée d'un suppresseur.
X
Nettoyer l’extérieur du carburateur et ses zones adjacentes. X
Limer les bavures éventuelles sur les côtés du guide-chaîne. X
Nettoyer ou remplacer l'écran pare-étincelles sur le silencieux. X
Nettoyer le réservoir de carburant. X
S’assurer que le filtre à carburant est exempt de toute contamination et que le
tuyau à carburant ne présente pas de fissures ou d’autres dommages. Rempla-
cer au besoin.
X
Vérifier tous les câbles et toutes les connexions. X
Vérifier l’embrayage, les ressorts d’embrayage et le tambour d’embrayage pour
détecter toute éventuelle usure. Les faire remplacer au besoin dans un atelier de
réparation agréé.
X
Vérifier la bougie d’allumage. Remplacer la bougie d’allumage au besoin. X
Effectuer une inspection de l’arbre diélectrique pour repérer les zones usées et
endommagées. Ne pas utiliser la machine si l’arbre diélectrique présente des
zones usées ou endommagées. Se reporter à la norme OSHA 1910.269 pour de
plus amples renseignements.
X
Réglage du régime de ralenti
1. Vérifier que le filtre à air est propre et que le
couvercle du filtre à air est fixé avant de régler le
régime de ralenti.
2. Mettre l’outil sous tension. Se reporter à la section
Mise sous tension de l’appareil à la page 69
703 - 009 - 04.09.2023 71
3. Régler le régime de ralenti à l’aide de la vis de
réglage de ralenti en T, identifiée par le repère «T».
Tourner la vis de réglage du régime de ralenti dans
le sens horaire jusqu’à ce que la chaîne commence
à tourner.
4. Tourner la vis de réglage du régime de ralenti dans
le sens antihoraire jusqu’à ce que la chaîne s’arrête.
Le régime de ralenti est adéquat lorsque le moteur
fonctionne sans à-coups dans toutes les positions. Le
régime de ralenti doit être inférieur à la vitesse où la
chaîne commence à tourner.
AVERTISSEMENT: Si la chaîne
ne s’arrête pas lors du réglage du régime
de ralenti, se rendre chez le fournisseur de
services d’entretien le plus proche. Ne pas
utiliser le produit jusqu’à ce qu’il soit réglé ou
réparé correctement.
Remarque: Se reporter à la section
Caractéristiques techniques à la page 80
pour obtenir
le régime de ralenti recommandé.
Pour entretenir le silencieux
Le silencieux réduit le niveau de bruit et dirige les gaz
d’échappement loin de l’utilisateur.
AVERTISSEMENT:
Les silencieux
qui disposent de pots catalytiques
deviennent très chauds pendant le
fonctionnement et restent chauds pendant
un certain temps après l’arrêt du produit.
C’est également le cas lorsque le moteur
tourne au ralenti. Le contact avec le produit
peut causer des brûlures de la peau. Penser
au risque d’incendie.
1. Arrêter l'outil et le laisser refroidir.
2. Retirer le capot du silencieux.
3. Retirer la vis qui maintient le pare-étincelles.
4. Nettoyer le pare-étincelles s'il est bloqué ou le
remplacer s'il est endommagé.
MISE EN GARDE : Remplacer
la maille pare-étincelles si elle est
endommagée. Ne pas utiliser le produit
si la grille antiflamme du silencieux est
manquante ou endommagée.
MISE EN GARDE : Si le filet
pare-étincelles est souvent colmaté, cela
peut être le signe d’une réduction de la
performance du pot catalytique. Se rendre
chez le fournisseur de services d’entretien
pour examiner le silencieux. Un filet pare-
étincelles colmaté provoque une surchauffe
et une détérioration du cylindre et du piston.
Système de refroidissement
Le produit dispose d’un système de refroidissement
pour maintenir la température de fonctionnement aussi
basse que possible.
Nettoyer les composants du système de refroidissement
au moyen d’une brosse une fois par semaine ou plus
fréquemment en cas d’utilisation dans des conditions
difficiles. Un système de refroidissement encrassé ou
bloqué entraîne une surchauffe excessive susceptible
d’endommager le piston et le cylindre.
Le système de refroidissement comporte les éléments
suivants:
1. Entrée d’air au démarreur.
72
703 - 009 - 04.09.2023
2. Ailettes du volant moteur.
3. Ailettes de refroidissement du cylindre
4. Couvercle de cylindre
5. Capot du silencieux.
6. Plaque du silencieux.
1
6
3
4
5
2
Vérification de la bougie d’allumage
MISE EN GARDE : Toujours
utiliser une bougie d’allumage du type
recommandé. Se reporter à la section
Caractéristiques techniques à la page 80
.
Une bougie d’allumage de type inapproprié
peut endommager le produit.
• Examiner la bougie d’allumage si le moteur manque
de puissance, démarre difficilement ou ne fonctionne
pas correctement au régime de ralenti.
• Afin de réduire le risque de matériau indésirable sur
les électrodes de la bougie, respecter les consignes
suivantes:
a) Vérifier que le régime de ralenti est réglé de
façon adéquate.
b) Vérifier que le mélange de carburant est correct.
c) Vérifier que le filtre à air est propre.
• Si la bougie d’allumage est sale, la nettoyer
et s’assurer que l’écartement des électrodes est
correct, se reporter à la section
Caractéristiques
techniques à la page 80
.
• Remplacer la bougie d’allumage au besoin.
Filtre à air
Enlever la poussière et la saleté du filtre à air pour le
garder propre afin d’éviter ces problèmes:
• Mauvais fonctionnement du carburateur.
• Problèmes au démarrage du produit.
• Une perte de puissance du moteur
• Une usure accrue des pièces du moteur.
• Une consommation excessive de carburant.
Nettoyage du filtre à air
MISE EN GARDE : Il faut toujours
remplacer un filtre à air endommagé, très
sale ou imbibé de carburant.
Éliminer régulièrement la saleté et la poussière du filtre
à air. Ceci permet d’éviter un mauvais fonctionnement
du carburateur, des problèmes de démarrage, une perte
de puissance du moteur, une usure des pièces du
moteur et une consommation de carburant plus que
d’habitude.
Un filtre à air ne peut plus être complètement nettoyé s’il
a été utilisé pendant une longue période. Remplacer le
filtre à air par un filtre neuf à des intervalles réguliers. Se
reporter à la section
Calendrier d’entretien à la page 70
.
1. Déplacer le levier de starter vers le haut pour fermer
la soupape du starter.
2. Retirer le couvercle du filtre à air et les filtres à air.
3. Nettoyer les filtres à air à l’eau chaude savonneuse.
4. Remplacer les filtres à air s’ils ne peuvent pas
être complètement nettoyés. Toujours remplacer les
filtres à air endommagés.
703 - 009 - 04.09.2023
73
5. Nettoyer la surface intérieure du couvercle du filtre à
air. Utiliser de l’air comprimé ou une brosse.
6. Vérifier le joint d’étanchéité en caoutchouc du filtre à
air. Remplacer le filtre à air si le joint d’étanchéité en
caoutchouc est endommagé.
7. Vérifier que le filtre à air est sec avant de l’installer.
Arbre en deux pièces
Appliquer de la graisse sur l’extrémité de l’arbre
d’entraînement après chaque 30heures de
fonctionnement. Il y a un risque que les extrémités de
l’arbre d’entraînement (raccords cannelés) des modèles
avec arbres en deux pièces se grippent si elles ne sont
pas lubrifiées régulièrement.
Pour vérifier le pignon d’entraînement
de la chaîne
1. Vérifier régulièrement le degré d’usure du pignon
d’entraînement Le remplacer en cas d’usure
excessive.
Pour examiner l’équipement de coupe
1. S’assurer qu’il n’y a pas de fissures dans les rivets et
les maillons et que les rivets ne sont pas desserrés.
Les remplacer au besoin.
2. S’assurer que la chaîne est facile à plier. Remplacer
la chaîne si elle est rigide.
3. Comparer la chaîne avec une chaîne neuve pour
voir si les rivets et les maillons sont usés.
4. Remplacer la chaîne lorsque la partie la plus longue
de la dent de coupe est inférieure à 4mm/0,16 po.
Remplacer également la chaîne s’il y a des fissures
sur les découpeuses.
Pour vérifier le guide-chaîne
1. S’assurer que le canal de graissage n’est pas
endommagé. Nettoyer au besoin.
2. Examiner s’il y des bavures sur les côtés du guide-
chaîne. Retirer les bavures au moyen d’une lime.
3. Nettoyer la rainure du guide-chaîne.
4. Examiner la rainure du guide-chaîne pour détecter
tout signe d’usure. Remplacer le guide-chaîne au
besoin.
74
703 - 009 - 04.09.2023
5. Examiner si le bout du guide-chaîne est rugueux ou
très usé.
6. S’assurer que le pignon du bout du guide-chaîne
tourne librement et que l’orifice de graissage du
pignon du bout du guide-chaîne n’est pas obstrué.
Nettoyer et lubrifier au besoin.
7. Tourner le guide-chaîne tous les jours pour
prolonger sa durée de vie.
Affûter la chaîne.
Renseignements à propos du guide-chaîne et
de la chaîne
AVERTISSEMENT:
Utiliser des
gants de protection lors de l’utilisation de la
chaîne ou d’opérations d’entretien sur celle-
ci. Une chaîne immobile peut également
provoquer des blessures.
Remplacer une chaîne ou un guide-chaîne usé ou
endommagé par des combinaisons de guide-chaîne
et de chaîne recommandées par Husqvarna. Cela est
nécessaire dans l’optique de conserver les fonctions de
sécurité du produit. Se reporter à la section
Accessoires
à la page 81
, pour obtenir une liste de combinaisons
de guide-chaîne et de chaîne de rechange que nous
recommandons.
• Longueur du guide-chaîne, cm/po. Des
renseignements sur la longueur du guide-chaîne se
trouvent généralement à l’extrémité arrière du guide-
chaîne.
• Nombre de dents sur le pignon du bout du guide-
chaîne (T)
• Pas de chaîne (po). La distance entre les maillons
d’entraînement de la chaîne doit s’aligner avec la
distance des dents du pignon du bout du guide-
chaîne et du pignon d’entraînement.
PITCH =
D
D
2
• Nombre de maillons d’entraînement Le nombre de
maillons d’entraînement est déterminé par le type de
guide-chaîne.
• Largeur de rainure du guide-chaîne, po/mm. La
largeur de la rainure du guide-chaîne doit être
identique à celle des maillons d’entraînement de la
chaîne.
703 - 009 - 04.09.2023
75
• Trou de graissage de chaîne et trou du tendeur
de chaîne. Le guide-chaîne doit s’aligner avec le
produit.
• Largeur du maillon d’entraînement, mm/po.
Renseignements généraux sur comment
affûter les découpeuses.
Ne pas utiliser une scie coupante émoussée. Si la
chaîne est émoussée, appliquer plus de pression pour
pousser le guide-chaîne dans le bois. Si la chaîne est
très émoussée, il n’y aura pas de copeaux de bois, mais
de la sciure.
Une chaîne affûtée dévore le bois et les copeaux de
bois deviennent longs et épais.
La dent de coupe(A) et la jauge de profondeur(B)
forment ensemble la pièce coupante de la chaîne, le
dispositif de coupe. La différence de hauteur entre les
deux donne la profondeur de coupe (réglage de la jauge
de profondeur).
A
B
Lors de l’affûtage d’une découpeuse, penser aux
éléments suivants:
• L’angle d'affûtage.
• L’angle de coupe.
• La position de la lime.
• Le diamètre de la lime ronde.
Il n’est pas facile d’affûter correctement une chaîne
sans l’équipement adéquat. Utiliser le gabarit de lime
Husqvarna. Ce guide vous permettra de maintenir les
meilleures performances de coupe.
Remarque: Se reporter à la section
Pour affûter
les découpeuses à la page 76
pour obtenir des
renseignements sur l’affûtage de la chaîne.
Pour affûter les découpeuses
1. Utiliser une lime ronde et un gabarit d'affûtage pour
affûter les dents de coupe.
Remarque:
Se reporter à la section
Équipement d’affûtage et angles d’affûtage à la page
81
pour obtenir des renseignements sur la lime et
le gabarit que Husqvarna recommande pour votre
chaîne.
2. Appliquer correctement le gabarit de lime sur la
découpeuse. Se reporter aux instructions fournies
avec le gabarit de lime.
76
703 - 009 - 04.09.2023
3. Déplacer la lime de la face interne de la dent de
coupe vers l’extérieur. Réduire la pression lors de la
coupe tirante.
4. Retirer le matériau d’un côté de toutes les dents de
coupe.
5. Retourner le produit et retirer le matériau de l’autre
côté.
6. S’assurer que toutes les dents de coupe sont de
même longueur.
Renseignements généraux sur comment
ajuster le réglage de la jauge de profondeur
Le réglage de la jauge de profondeur(C) diminue lors
de l’affûtage de la dent de coupe(A). Afin de maintenir
une performance de coupe maximale, retirer le matériau
d’affûtage de la jauge de profondeur(B) pour recevoir
le réglage recommandé de la jauge de profondeur. Se
reporter à la section
Caractéristiques techniques à la
page 80
pour obtenir des instructions sur comment
recevoir le réglage approprié de la jauge de profondeur
pour votre chaîne.
A
B
C
Réglage de la jauge de profondeur
Avant d’ajuster le réglage de la jauge de profondeur
ou d’affûter les fraises, se reporter à la section
Renseignements généraux sur comment affûter les
découpeuses. à la page 76
pour obtenir des instructions.
Il est recommandé d’ajuster le réglage de la jauge de
profondeur après chaque troisième opération d’affûtage
de la dent de coupe.
Il est recommandé d’utiliser notre outil de jauge de
profondeur pour recevoir le réglage approprié de la
jauge de profondeur et le renvoi d’angle pour la jauge
de profondeur.
1. Utiliser une lime plate et un outil de la jauge de
profondeur pour ajuster le réglage de la jauge de
profondeur. Utiliser seulement un gabarit d’affûtage
recommandé par Husqvarna pour obtenir le réglage
approprié de la jauge de profondeur et le renvoi
d’angle pour la jauge de profondeur.
2. Mettre l'outil de la jauge de profondeur sur la chaîne.
Remarque: Consulter l’emballage de l’outil de
la jauge de profondeur pour obtenir de plus amples
renseignements sur la façon d’utiliser l’outil.
3. Utiliser la lime plate pour retirer la partie de la jauge
de profondeur qui sort de l’outil de la jauge de
profondeur.
Pour tendre la chaîne
AVERTISSEMENT:
Une chaîne
qui n’est pas correctement tendue peut
dérailler du guide-chaîne et causer des
blessures graves, voire mortelles.
Une chaîne devient plus longue une fois utilisée. Régler
la chaîne régulièrement.
1. Desserrer l’écrou du guide-chaîne qui fixent le carter
d’embrayage/frein de chaîne. Utiliser une clé.
2. Serrer les écrous du guide-chaîne à fond
manuellement.
703 - 009 - 04.09.2023
77
3. Soulever l’avant du guide-chaîne et tourner la vis de
réglage de tension de la chaîne. Utiliser une clé.
4. Serrer la chaîne jusqu’à ce qu’elle soit bien serrée
contre le guide-chaîne, mais qu’elle puisse encore
tourner facilement.
5. Serrer les écrous du guide-chaîne à l’aide de la clé
et soulever l’avant du guide-chaîne en même temps.
6. S’assurer de pouvoir tirer la chaîne librement à la
main et sans qu’elle pende à partir du guide-chaîne.
Pour remplir au moyen d’huile pour chaîne
1. Ouvrir le bouchon de remplissage d’huile sur la
partie supérieure de la tête du guide-chaîne.
2. Remplir avec de l’huile de chaîne Husqvarna.
3. Fixez le bouchon à nouveau.
Pour vérifier la lubrification de la chaîne
1. Vérifier la lubrification de la chaîne à chaque appoint
de carburant. Orienter le bout du guide-chaîne vers
une surface de couleur pâle éloignée d’environ
20cm (8po). Après 1minute de marche à 75 %
du régime, une ligne distincte d’huile doit être visible
sur une surface pâle.
2. Si la lubrification de la chaîne ne fonctionne pas
correctement, vérifier le guide-chaîne. Se reporter
à la section
Pour vérifier le guide-chaîne à la page
74
pour obtenir des instructions. Communiquer avec
le centre d’entretien si les mesures d’entretien ne
suffisent pas.
Pour régler la lubrification de la chaîne
AVERTISSEMENT: Arrêter le
moteur avant d’effectuer des réglages sur la
pompe à huile.
Tourner la vis de réglage de la pompe à huile. Utiliser un
tournevis ou une clé à usages multiples.
• Tourner la vis de réglage dans le sens horaire pour
réduire le débit d’huile.
• Tourner la vis de réglage dans le sens antihoraire
pour augmenter le débit d’huile.
78
703 - 009 - 04.09.2023
Dépannage
Le moteur ne démarre pas.
Vérifier Cause possible Procédure
Interrupteur d’arrêt. L’interrupteur d’arrêt est à la position
d’arrêt.
Laisser un agent d’entretien agréé
remplacer l’interrupteur d’arrêt.
Réservoir de carburant. Type de carburant inapproprié. Vidanger le réservoir de carburant et
faire le plein avec le carburant cor-
rect.
Bougie d’allumage et cylindre. La bougie d’allumage est sale ou hu-
mide.
S’assurer que la bougie est propre et
sèche.
L’écartement des électrodes de la
bougie d’allumage est incorrect.
Nettoyer la bougie d’allumage. Véri-
fier que l’écartement des électrodes
est correct, se reporter à la section
Caractéristiques techniques à la pa-
ge 80
. S’assurer que la bougie d’al-
lumage est dotée d’un suppresseur.
La bougie d’allumage est desserrée. Serrer la bougie d’allumage.
Le moteur est noyé en raison de dé-
marrages répétés avec l’étrangleur
fermé après l’allumage.
Retirer et nettoyer la bougie d’allu-
mage. Mettre le produit sur le côté
avec l’orifice de la bougie d’allumage
loin de l’utilisateur. Tirer sur la poi-
gnée du câble du lanceur à 6-8repri-
ses. Monter la bougie d’allumage et
démarrer le produit. Se reporter à la
section
Mise sous tension de l’appa-
reil à la page 69
.
Le moteur démarre mais s’arrête à nouveau
Vérifier
Cause possible Procédure
Réservoir de carbu-
rant
Type de carburant inapproprié. Vider le réservoir de carburant et faire le
plein avec le carburant correct.
Filtre à air Le filtre à air est bouché. Nettoyer le filtre à air.
Transport, entreposage et mise au rebut
Transport et entreposage
• Pour le stockage et le transport du produit et du
carburant, s’assurer qu’il n’y a pas de fuite ou de
vapeur. Les étincelles ou les flammes nues, par
exemple avec des appareils électriques ou des
chaudières, peuvent démarrer un incendie.
• Utiliser toujours des contenants agréés pour
entreposer ou transporter le carburant.
• Vider les réservoirs de carburant et d’huile pour
chaîne avant tout transport ou remisage pendant
une période prolongée. Mettre au rebut le carburant
et l’huile pour chaîne à un emplacement de mise au
rebut adéquat
703 - 009 - 04.09.2023 79
• Utiliser le fourreau de transport sur le produit afin
d’éviter des blessures ou des dommages au produit.
Une chaîne immobile peut également provoquer des
blessures graves.
• Retirer le chapeau de la bougie.
• Fixer le produit de façon sécuritaire pendant le
transport.
Pour préparer votre produit à des fins
d’entreposage à long terme.
1. Arrêter le produit et le laisser refroidir avant de le
démonter.
2. Démonter et nettoyer la chaîne et la rainure du
guide-chaîne.
MISE EN GARDE : Si la chaîne
et le guide-chaîne ne sont pas nettoyés,
elles risquent d'être rigides ou obstrués.
3. Fixer le fourreau de transport.
4. Nettoyer le produit. Se reporter à la section
Entretien
à la page 70
pour obtenir des instructions.
5. Effectuer un entretien complet du produit.
Caractéristiques techniques
Données techniques
525P4S 525P5S
Moteur
Cylindrée, po3/cm
3
1,55/25,4 1,55/25,4
Alésage de cylindre, po/mm 1.34/34 1.34/34
Course, po/mm 1.10/28 1.10/28
Régime maximal recommandé, tr/min 11000-12000 11000-12000
Régime de ralenti, tr/min 2800-3000 2800-3000
Puissance de sortie max. du moteur, conformément à la
norme ISO8893, kW/tr/min
1.0/8500 1.0/8500
Silencieux du pot catalytique Oui Oui
Système d’allumage à régime régulé Oui Oui
Système d’allumage
Bougie d’allumage NGK BPMR8Y NGK BPMR8Y
Écartement des électrodes, po/mm 0,026/0,65 0,026/0,65
Circuits d’alimentation et de lubrification
Capacité du réservoir de carburant, pinte US/litre 1.06/0.5 1,06/0,5
Capacité du réservoir d’huile, pinte US/litre 0,4/0,2 0,4/0,2
Poids
Sans carburant, outil de coupe et protections, lb/kg 11,7/5,3 14.1/6,4
80 703 - 009 - 04.09.2023
Accessoires
Combinaisons de guide-chaîne et de
chaîne
Combinaison de guide-chaîne et de chaîne
recommandée
Guide-chaîne Chaîne
Longueur,
po/cm
Pas, po Jauge, po/mm Type
Longueur, maillons d’en-
traînement, n°.
10/25
3/8 0,050/1,3 Husqvarna H37
40
12/31 45
10/25
3/8 0,050/1,3 Husqvarna S93G
40
12/31 45
Équipement d’affûtage et angles
d’affûtage
L’utilisation d’un gabarit de lime Husqvarna vous
permet d’obtenir des angles d’affûtage appropriés. Il
est recommandé de toujours utiliser le gabarit de lime
Husqvarna pour restaurer l’affûtage de la chaîne. Les
numéros de pièces sont indiqués dans le tableau ci-
dessous.
Si la chaîne montée sur le produit est inconnue,
communiquer avec votre centre de services.
H37
5/32po /
4,0mmmm
80° 30°
0,025po /
0,65mm
580 24 37-01
S93G
5/32po /
4,0mmmm
60° 30°
0,025po /
0,65mm
587 80 90-01
703 - 009 - 04.09.2023 81
Garantie
DÉCLARATION DE GARANTIE DU
SYSTÈME DE CONTRÔLE DES
ÉMISSIONS PAR ÉVAPORATION
DU GOUVERNEMENT FÉDÉRAL
AMÉRICAIN ET DU CANADA
VOS DROITS ET OBLIGATIONS EN VERTU DE LA
GARANTIE
L’U.S. Environmental Protection Agency (EPA),
Environnement et Changement climatique Canada et
Husqvarna Professional Products, Inc. vous présentent
la garantie du système de contrôle des émissions
d’échappement et d’évaporation (les «émissions») qui
protège votre petit moteur hors route de l’année 2012 et
ultérieure*. Aux États-Unis et au Canada, l’équipement
neuf équipé d’un petit moteur hors-route doit être
conçu, fabriqué et équipé de manière à répondre aux
strictes normes antipollution de l’État ou de la province.
Husqvarna Professional Products, Inc. doit garantir les
systèmes de contrôle antipollution de votre petit moteur
hors route pendant les périodes figurant sur la liste ci-
dessous à condition que votre petit moteur hors route ou
tout autre équipement ne présente aucun signe d’abus,
de négligence ou d’entretien inapproprié menant à la
défaillance du système de contrôle des émissions. Votre
système de contrôle des émissions peut comprendre
différentes pièces comme un carburateur, un système
d’injection de carburant, un système d’allumage, un
pot catalytique, des réservoirs de carburant, des
conduites de carburant (pour le carburant liquide et
les vapeurs de carburant), des bouchons de réservoir
de carburant, des soupapes, des réservoirs à charbon
actif, des filtres, des colliers et d’autres composants
associés. Il peut aussi comprendre des flexibles, de
courroies, des raccords et d’autres pièces liées aux
émissions. En cas de problème couvert par la garantie,
Husqvarna Professional Products, Inc. répare votre petit
moteur hors route sans frais, diagnostic, pièces et main-
d’œuvre compris.
COUVERTURE DE LA GARANTIE DU FABRICANT
Le système de contrôle des émissions par évaporation
pour petit moteur hors route est garanti deux ans. Si
une pièce de votre petit moteur hors route liée aux
émissions est défectueuse, elle doit alors être réparée
ou remplacée par Husqvarna Professional Products,
Inc..
RESPONSABILITÉS DU PROPRIÉTAIRE EN VERTU
DE LA GARANTIE
• À titre de propriétaire d’un petit moteur hors route,
vous êtes tenu d’effectuer l’entretien obligatoire
indiqué dans le manuel de l’utilisateur. Husqvarna
Professional Products, Inc. vous recommande de
conserver tous les reçus relatifs à l’entretien de
votre petit moteur hors route, mais Husqvarna
Professional Products, Inc. ne peut pas refuser
l’application de la garantie pour la seule raison de
l’absence de reçus ou du non-respect du calendrier
de maintenance.
• En tant que propriétaire d’un petit moteur hors route,
vous devez savoir que Husqvarna Professional
Products, Inc. peut vous refuser la couverture de la
garantie si votre petit moteur hors route ou une pièce
est défaillant en raison d’un abus, de négligence,
d’un entretien inapproprié ou de modifications non
approuvées.
• Vous devez présenter votre petit moteur hors
route à un centre de réparation Husqvarna
Professional Products, Inc. agréé dès que le
problème se manifeste. Les réparations couvertes
par la garantie seront effectuées dans un délai
raisonnable qui n’excédera pas 30jours. Pour toute
question relative à vos droits et responsabilités
relativement à votre garantie, communiquer avec
Husqvarna Professional Products, Inc. au CANADA
au 1-800-487-5951 ou aux ÉTATS-UNIS au
1-800-805-5523, ou alors envoyer un courriel
à l’adresse [email protected] ou
DATE D’ENTRÉE EN VIGUEUR DE LA GARANTIE
La période de garantie commence à la date à laquelle le
moteur ou le matériel est livré à l’acheteur final.
DURÉE DE LA COUVERTURE
Husqvarna Professional Products, Inc. garantit au
dernier acheteur et à chacun des propriétaires suivants
que le petit moteur ou l’équipement hors route a été
conçu, construit et équipé dans le respect de toutes les
réglementations applicables édictées par l’EPA et est
exempt de tout défaut matériel ou de fabrication pouvant
provoquer la panne d’une pièce garantie pendant une
période de deux ans.
ÉLÉMENTS COUVERTS
RÉPARATION OU REMPLACEMENT DES PIÈCES:
La réparation ou le remplacement de toute pièce
garantie qui est défectueuse sera effectué sans frais
dans un centre de services agréé par la marque.
À l’exclusion des réparations et des remplacements
couverts par la présente garantie, il est possible de
choisir un atelier de réparation ou toute autre personne
pour entretenir, remplacer ou réparer les dispositifs
et systèmes antipollution. Cependant, Husqvarna
Professional Products, Inc. recommande que toutes
les opérations d’entretien, de remplacement et de
réparation des dispositifs et systèmes antipollution
soient effectuées dans un centre de services agréé par
la marque.
IMPORTANT:Le présent produit est conforme à la
réglementation de la Phase3 de l’Environmental
Protection Agency (EPA) des États-Unis en ce
qui concerne les émissions d’échappement et
82
703 - 009 - 04.09.2023
d’évaporation. Afin de garantir le respect des règlements
de l’EPA Phase3, d’Environnement et Changement
climatique Canada, nous recommandons d’utiliser
uniquement des pièces de rechange de la marque du
produit d’origine. L’utilisation de pièces de rechange non
conformes est une infraction à la législation fédérale et à
celle de certains États.
PÉRIODE DE GARANTIE: Toute pièce garantie
dont le remplacement n’est pas prévu dans le cadre
du programme d’entretien obligatoire ou dont la
seule mesure prévue est l’inspection régulière avec
«réparation ou remplacement au besoin» est garantie
pendant deux ans (ou pendant la durée stipulée dans la
garantie du produit, selon la période la plus longue) à
compter de sa date d’achat par l’acheteur initial. Toute
pièce garantie dont le remplacement est prévu par le
calendrier d’entretien obligatoire est garantie pendant la
période écoulée jusqu’au premier remplacement prévu
de la pièce. Toute pièce réparée ou remplacée en
vertu de la garantie est couverte pendant la période de
garantie restante.
DIAGNOSTIC: Vous n’avez pas à payer pour le
diagnostic permettant de conclure que la pièce garantie
est défectueuse, à condition qu’un tel diagnostic soit
effectué dans un atelier d’entretien agréé.
AUTRES DOMMAGES: Husqvarna Professional
Products, Inc. réparera les autres composants du
moteur endommagés par suite de la défaillance d’une
pièce sous garantie.
LISTE DES PIÈCES COUVERTES PAR LA GARANTIE
DE CONTRÔLE DES ÉMISSIONS
1. Pièces du carburateur et du système d’admission ou
système d’injection
2. Filtre à air et filtre à carburant couverts dans la limite
du calendrier d’entretien
3. Bougies d’allumage couvertes dans la limite du
calendrier d’entretien.
4. Module d’allumage.
5. Silencieux avec catalyseur et collecteurs
d’échappement
6. Réservoir de carburant, conduites de carburant
(pour le carburant liquide et les vapeurs
de carburant), bouchon de réservoir, réservoir
à charbon actif, clapet antiretour en cas
de retournement et clapets antiballottement si
applicable.*
7. Commandes électroniques, soupapes et
interrupteurs sensibles au vide, à la température et
au temps
8. Flexibles, raccords et ensembles
9. Tous les autres composants, dont la défaillance
augmenterait les émissions par évaporation d’un
polluant quelconque par le moteur, comme énoncé
ci-dessous:
• Pour les États-Unis et le Canada, se reporter au
US Federal Code of Regulations, 40 C.F.R1068
AppendixI(iii).
ÉLÉMENTS NON COUVERTS
Toutes les pannes dues à un abus, à de la négligence, à
des modifications non approuvées, à une utilisation ou à
un entretien inadéquat ne sont pas couvertes.
PIÈCES COMPLÉMENTAIRES OU MODIFIÉES
Aucune pièce complémentaire ou modifiée non
affranchie par l’EPA ne peut être utilisée. L’utilisation de
pièces complémentaires ou modifiées non exemptées
est un motif suffisant pour rejeter une demande
d’indemnisation. Husqvarna Professional Products, Inc.
n’a pas la responsabilité de garantir les pannes de
pièces garanties provoquées par l’utilisation d’une pièce
complémentaire ou modifiée non affranchie.
COMMENT PRÉSENTER UNE DEMANDE
D’INDEMNISATION
Pour toute question relative à vos droits et
responsabilités relativement à la garantie, communiquer
avec le centre de services agréé le plus proche,
appeler Husqvarna Professional Products, Inc. aux
ÉTATS-UNIS au 1-800-487-5951, au CANADA au
1-800-805-5523, ou bien envoyer un courriel à l’adresse
[email protected] ou warranty@hpp-
emissions.com.
OÙ JOINDRE LE SERVICE DE GARANTIE?
Les services de garantie ou de réparation sont assurés
par tous les ateliers d’entretien Husqvarna Professional
Products, Inc. agréés. Si le centre de réparation agréé
le plus près se trouve à plus de 160kilomètres de
votre emplacement, Husqvarna Professional Products,
Inc. arrangera et paiera la livraison aller-retour vers un
centre de réparation agréé par la marque ou arrangera
autrement la prestation du service au titre de la garantie,
en conformité avec les règlements applicables.
ENTRETIEN, REMPLACEMENT ET RÉPARATION
DES PIÈCES RELATIVES AUX ÉMISSIONS
Toute pièce de remplacement peut être utilisée pour
procéder à un entretien ou à une réparation sous
garantie et elle sera fournie sans frais pour le
propriétaire. Un tel remplacement n’a pas pour effet
de réduire les obligations du fabricant relativement à la
garantie.
ATTESTATION D’ENTRETIEN
Le propriétaire est tenu de respecter l’entretien
obligatoire prévu dans le manuel de l’utilisateur.
*Pièces liées aux émissions par évaporation.
703 - 009 - 04.09.2023
83
Original instructions
Instrucciones originales
Instructions d’origine
www.husqvarna.com
1143799-49
2023-09-08
