SKIL SPT44A-00 13 Amp Corded Reciprocating Saw User Manual

For English Version

See page 2

Version française

Voir page 12

Versión en español

Ver la página 22

Operating/Safety Instructions

Consignes d’utilisation/de sécurité

Instrucciones de funcionamiento y seguridad

1-877-SKIL999 (1-877-754-5999) www.skilsaw.com

IMPORTANT

Read Before Using

IMPORTANT

Lire avant usage

IMPORTANTE

Leer antes de usar

Call Toll Free for Consumer Information & Service Locations

Pour obtenir des informations et les adresses de nos centres de service après-vente, appelez ce numéro gratuit

Llame gratis para obtener información para el consumidor y ubicaciones de servicio

SPT44A

BM LPP 04 17.qxp_BM 2610009031 12-10 4/19/17 9:47 PM Page 1

-2-

Work area safety

Keep work area clean and well lit. Cluttered

or dark areas invite accidents.

Do not operate power tools in explosive

atmospheres, such as in the presence of

flammable liquids, gases, or dust. Power

tools create sparks which may ignite the dust

or fumes.

Keep children and bystanders away while

operating a power tool. Distractions can

cause you to lose control.

Electrical safety

Power tool plugs must match the outlet.

Never modify the plug in any way. Do not

use any adapter plugs with earthed

(grounded) power tools. Unmodified plugs

and matching outlets will reduce risk of

electric shock.

Avoid body contact with earthed or grounded

surfaces such as pipes, radiators, ranges

and refrigerators. There is an increased risk

of electric shock if your body is earthed or

grounded.

Do not expose power tools to rain or wet

conditions. Water entering a power tool will

increase the risk of electric shock.

Do not abuse the cord. Never use the cord

for carrying, pulling or unplugging the power

tool. Keep cord away from heat, oil, sharp

edges or moving parts. Damaged or entangled

cords increase the risk of electric shock.

When operating a power tool outdoors,

use an extension cord suitable for outdoor

use. Use of a cord suitable for outdoor use

reduces the risk of electric shock.

If operating the power tool in damp locations

is unavoidable, use a Ground Fault Circuit

Interrupter (GFCI) protected supply. Use of

an GFCI reduces the risk of electric shock.

Personal safety

Stay alert, watch what you are doing and

use common sense when operating a

power tool. Do not use a power tool while

you are tired or under the influence of drugs,

alcohol or medication. A moment of inattention

while operating power tools may result in

serious personal injury.

Read all safety warnings and all instructions. Failure to follow the warnings

and instructions may result in electric shock, fire and/or serious injury.

SAVE ALL WARNINGS AND INSTRUCTIONS FOR FUTURE REFERENCE

The term “power tool” in the warnings refers to your mains-operated (corded) power tool or

battery-operated (cordless) power tool.

WARNING

General Power Tool Safety Warnings

Safety Symbols

The definitions below describe the level of severity for each signal word. Please read the manual

and pay attention to these symbols.

This is the safety alert symbol. It is used to alert you to potential

personal injury hazards. Obey all safety messages that follow this

symbol to avoid possible injury or death.

DANGER indicates a hazardous situation which, if not avoided, will

result in death or serious injury.

WARNING indicates a hazardous situation which, if not avoided, could

result in death or serious injury.

CAUTION, used with the safety alert symbol, indicates a hazardous

situation which, if not avoided, will result in minor or moderate injury.

BM LPP 04 17.qxp_BM 2610009031 12-10 4/19/17 9:47 PM Page 2

-3-

Safety Rules for Reciprocating Saws

Hold power tool by insulated gripping

surfaces, when performing an operation

where the cutting accessory may contact

hidden wiring or its own cord. Cutting

accessory contacting a "live" wire may make

exposed metal parts of the power tool "live"

and could give the operator an electric

shock.

Use clamps or another practical way to

secure and support the workpiece to a

stable platform. Holding the work by hand or

against your body leaves it unstable and may

lead to loss of control.

Never leave the trigger locked "ON".

Before plugging the tool in, check that the

trigger lock is "OFF". Accidental start-ups

could cause injury.

Keep hands away from cutting area. Do

not reach under the material being cut. The

proximity of the blade to your hand is hidden

from your sight.

Keep hands from between the gear

housing and saw blade holder. The

reciprocating blade holder can pinch your

fingers.

Use personal protective equipment. Always

wear eye protection. Protective equipment

such as dust mask, non-skid safety shoes, hard

hat, or hearing protection used for appropriate

conditions will reduce personal injuries.

Prevent unintentional starting. Ensure the

switch is in the off-position before

connecting to power source and / or battery

pack, picking up or carrying the tool.

Carrying power tools with your finger on the

switch or energizing power tools that have the

switch on invites accidents.

Remove any adjusting key or wrench before

turning the power tool on. A wrench or a

key left attached to a rotating part of the power

tool may result in personal injury.

Do not overreach. Keep proper footing and

balance at all times. This enables better

control of the power tool in unexpected

situations.

Dress properly. Do not wear loose clothing

or jewelry. Keep your hair, clothing and

gloves away from moving parts. Loose

clothes, jewelry or long hair can be caught in

moving parts.

If devices are provided for the connection

of dust extraction and collection facilities,

ensure these are connected and properly

used. Use of dust collection can reduce dust-

related hazards.

Power tool use and care

Do not force the power tool. Use the

correct power tool for your application. The

correct power tool will do the job better and

safer at the rate for which it was designed.

Do not use the power tool if the switch does

not turn it on and off. Any power tool that

cannot be controlled with the switch is

dangerous and must be repaired.

Disconnect the plug from the power source

and/or the battery pack from the power tool

before making any adjustments, changing

accessories, or storing power tools. Such

preventive safety measures reduce the risk of

starting the power tool accidentally.

Store idle power tools out of the reach of

children and do not allow persons unfamiliar

with the power tool or these instructions to

operate the power tool. Power tools are

dangerous in the hands of untrained users.

Maintain power tools. Check for misalignment

or binding of moving parts, breakage of

parts and any other condition that may

affect the power tool’s operation. If damaged,

have the power tool repaired before use.

Many accidents are caused by poorly

maintained power tools.

Keep cutting tools sharp and clean. Properly

maintained cutting tools with sharp cutting

edges are less likely to bind and are easier to

control.

Use the power tool, accessories and tool

bits etc. in accordance with these instructions,

taking into account the working conditions

and the work to be performed. Use of the

power tool for operations different from those

intended could result in a hazardous situation.

Service

Have your power tool serviced by a qualified

repair person using only identical

replacement parts. This will ensure that the

safety of the power tool is maintained.

BM LPP 04 17.qxp_BM 2610009031 12-10 4/19/17 9:47 PM Page 3

-4-

Do not use dull or damaged blades. Bent

blade can break easily or cause kickback.

Before starting to cut, turn tool "ON" and

allow the blade to come to full speed. Tool

can chatter or vibrate if blade speed is too slow

at beginning of cut and possibly kickback.

Always wear safety goggles or eye

protection when using this tool. Use a dust

mask or respirator for applications which

generate dust.

Secure material before cutting. Never hold

it in your hand or across legs. Small or thin

material may flex or vibrate with the blade,

causing loss of control.

Make certain all adjusting screws and the

blade holder are tight before making a cut.

Loose adjusting screws and holders can cause

the tool or blade to slip and loss of control may

result.

When removing the blade from the tool

avoid contact with skin and use proper

protective gloves when grasping the blade

or accessory. Accessories may be hot after

prolonged use.

Additional Safety Warnings

GFCI and personal protection devices like

electrician’s rubber gloves and footwear will

further enhance your personal safety.

Do not use AC only rated tools with a DC

power supply. While the tool may appear to

work, the electrical components of the AC

rated tool are likely to fail and create a hazard

to the operator.

Keep handles dry, clean and free from oil

and grease. Slippery hands cannot safely

control the power tool.

Develop a periodic maintenance schedule

for your tool. When cleaning a tool be

careful not to disassemble any portion of

the tool since internal wires may be

misplaced or pinched or safety guard return

springs may be improperly mounted.

Certain cleaning agents such as gasoline,

carbon tetrachloride, ammonia, etc. may

damage plastic parts.

Risk of injury to user. The power cord must

only be serviced by a Skil Factory Service

Center or Autho rized Skil Service Station.

When operating the saw

continuously and for

prolonged periods of time, the gearbox may

become hot to the touch. To reduce the risk of

injury, wear gloves during saw operation.

Some dust created by power

sanding, sawing, grinding,

drilling, and other construction activities

contains chemicals known to cause cancer,

birth defects or other reproductive harm.

Some examples of these chemicals are:

• Lead from lead-based paints,

• Crystalline silica from bricks and cement and

other masonry products, and

• Arsenic and chromium from chemically-

treated lumber.

Your risk from these exposures varies,

depending on how often you do this type of

work. To reduce your exposure to these

chemicals: work in a well ventilated area, and

work with approved safety equipment, such as

those dust masks that are specially designed

to filter out microscopic particles.

WARNING

BM LPP 04 17.qxp_BM 2610009031 12-10 4/19/17 9:47 PM Page 4

-5-

Symbols

IMPORTANT: Some of the following symbols may be used on your tool. Please study them

and learn their meaning. Proper interpretation of these symbols will allow you to operate the

tool better and safer.

Symbol Designation / Explanation Symbol Designation / Explanation

V Volts (voltage) W Watt (power)

kW Kilowatts (power) A Amperes (current)

F Farads (capacitance) μF Microfarads (capacitance)

Hz Hertz (frequency) kg Kilograms (weight)

l Liters (volume) g Grams (weight)

bar Bars (pressure) Pa Pascals (pressure)

min Minutes (time) s Seconds (time)

h Hours (time)

⌀

Diameter (measurement)

.../min or

...min

-1

Revolutions or reciprocation per minute (revolutions, strokes, surface speed,

orbits etc. per minute)

0 Off position (zero speed, zero torque...)

1, 2, 3, ...

I, II, III,

Selector settings (speed, torque or position settings. Higher number means

greater speed)

No load speed (rotational speed at no load)

n Rated speed (maximum attainable speed)

Infinitely variable selector with off (speed is increasing from 0 setting)

Arrow (action in the direction of arrow)

or d.c.

Direct Current (type or a characteristic of current)

Alternating or direct current (type or a characteristic of current)

or a.c.

Alternating current (type or a characteristic of current)

Two-Phase Alternating Current

Two-Phase Alternating Current with Neutral

Three-Phase Alternating Current

Three-Phase Alternating Current with Neutral

Rated current of the appropriate fuse-link in amperes

Time-lag miniature fuse-link where X is the symbol for the time/current

characteristic, as given in IEC 60127-3

IPXX IP Symbol (International Protection Marking)

BM LPP 04 17.qxp_BM 2610009031 12-10 4/19/17 9:47 PM Page 5

-6-

Symbols (continued)

IMPORTANT: Some of the following symbols may be used on your tool. Please study them

and learn their meaning. Proper interpretation of these symbols will allow you to operate the

tool better and safer.

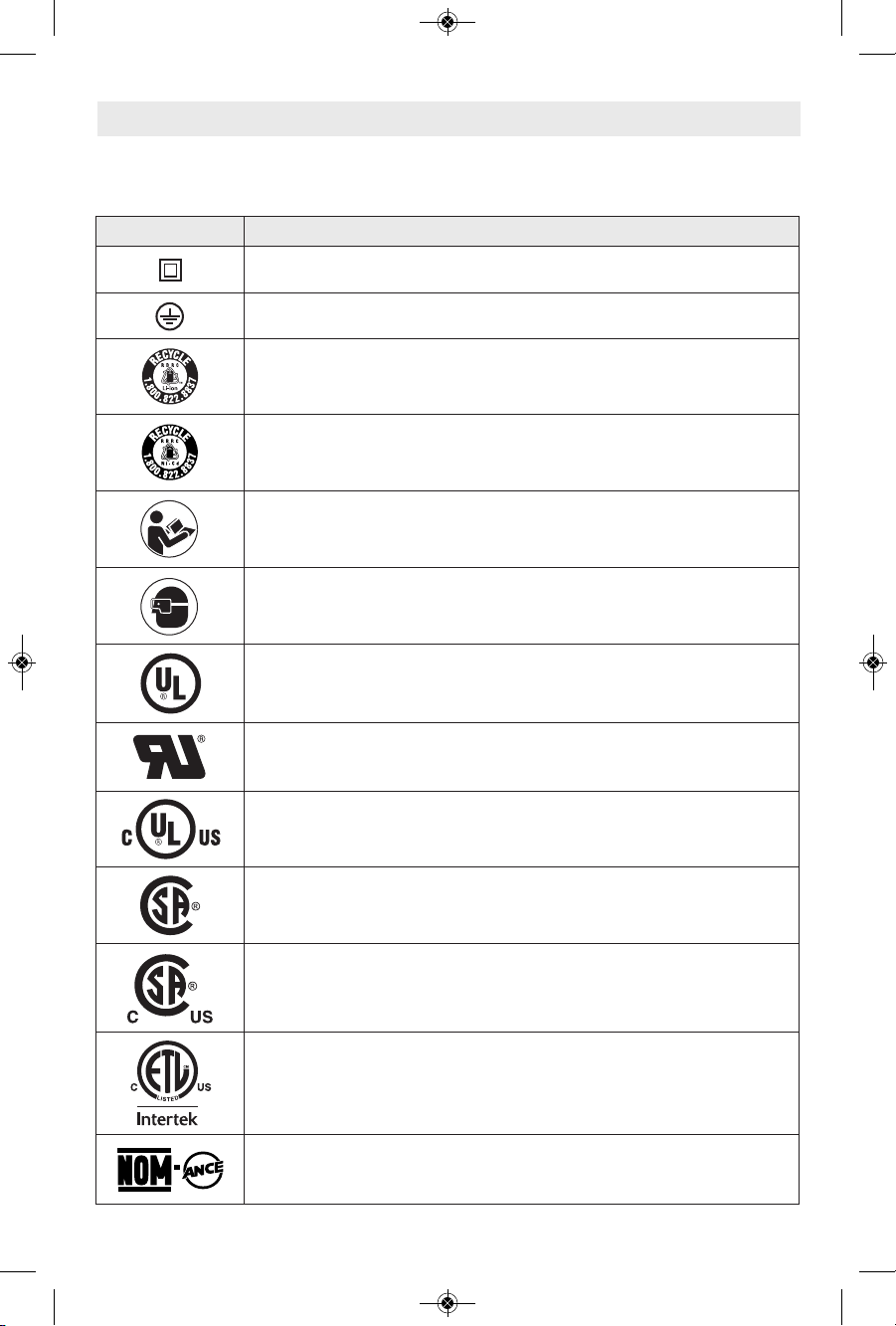

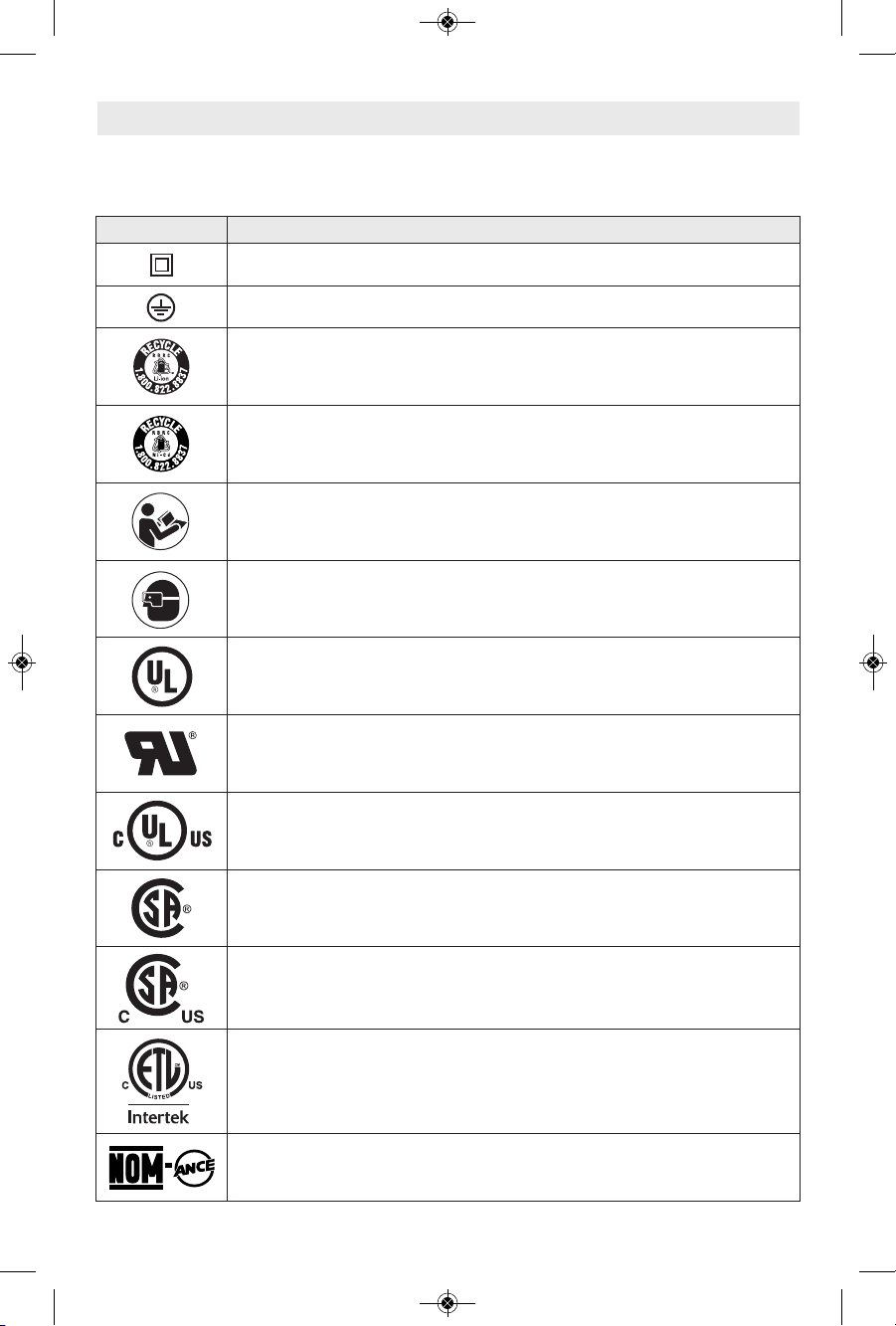

Symbol Designation / Explanation

Class II construction (designates double insulated construction tools)

Earthing terminal (grounding terminal)

Designates Li-ion battery recycling program

Designates Ni-Cad battery recycling program

Alerts user to read manual

Alerts user to wear eye protection

This symbol designates that this tool is listed by Underwriters Laboratories.

This symbol designates that this component is recognized by Underwriters

Laboratories.

This symbol designates that this tool is listed by Underwriters Laboratories,

to United States and Canadian Standards.

This symbol designates that this tool is listed by the Canadian Standards

Association.

This symbol designates that this tool is listed by the Canadian Standards

Association, to United States and Canadian Standards.

This symbol designates that this tool is listed by the Intertek Testing

Services, to United States and Canadian Standards.

This symbol designates that this tool complies to NOM Mexican Standards.

BM LPP 04 17.qxp_BM 2610009031 12-10 4/19/17 9:47 PM Page 6

-7-

Functional Description and Specifications

Disconnect the plug from the power source before making any

assembly, adjustments or changing accessories. Such preventive safety

measures reduce the risk of starting the tool accidentally.

WARNING

NOTE: For tool specifications refer to the nameplate on your tool.

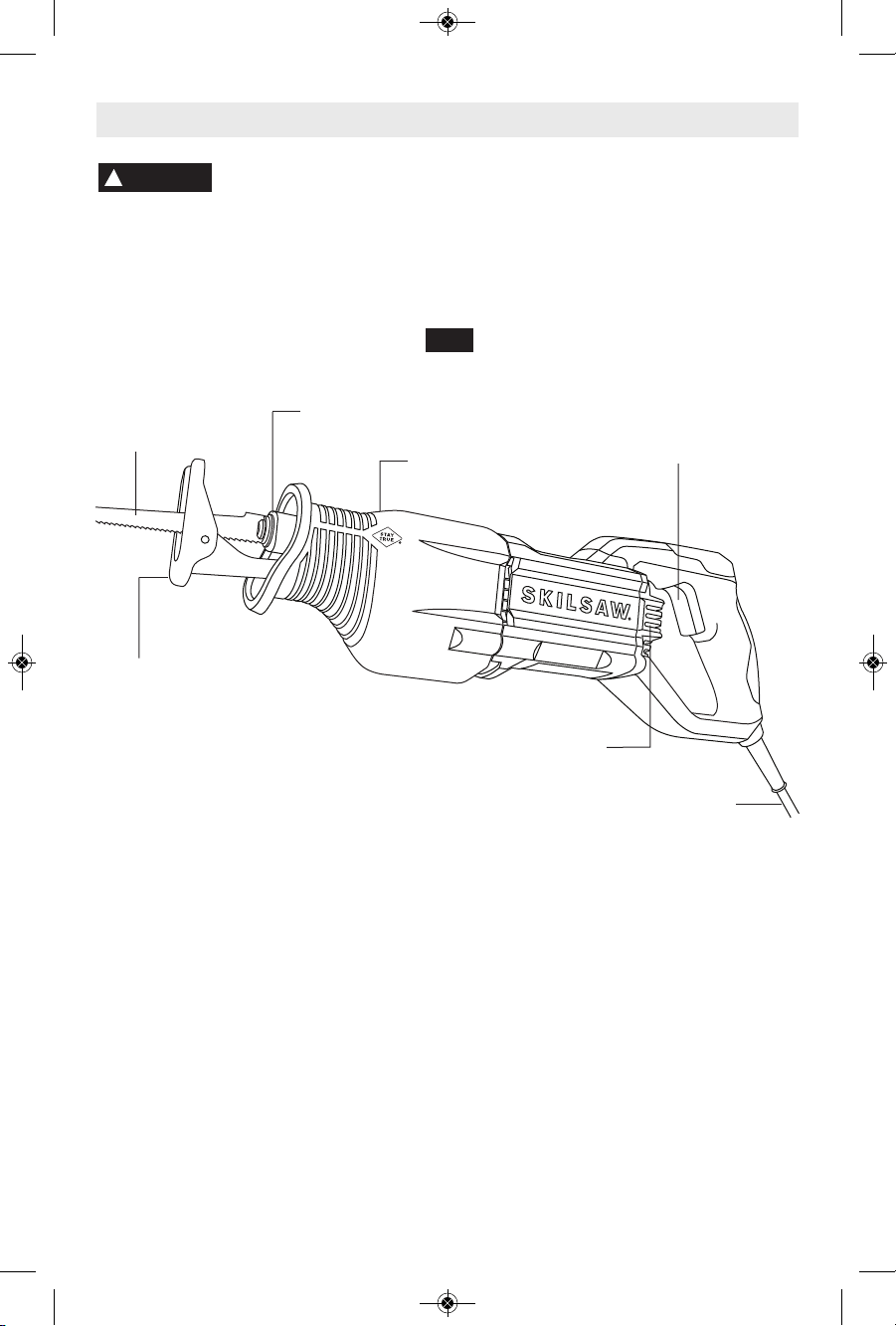

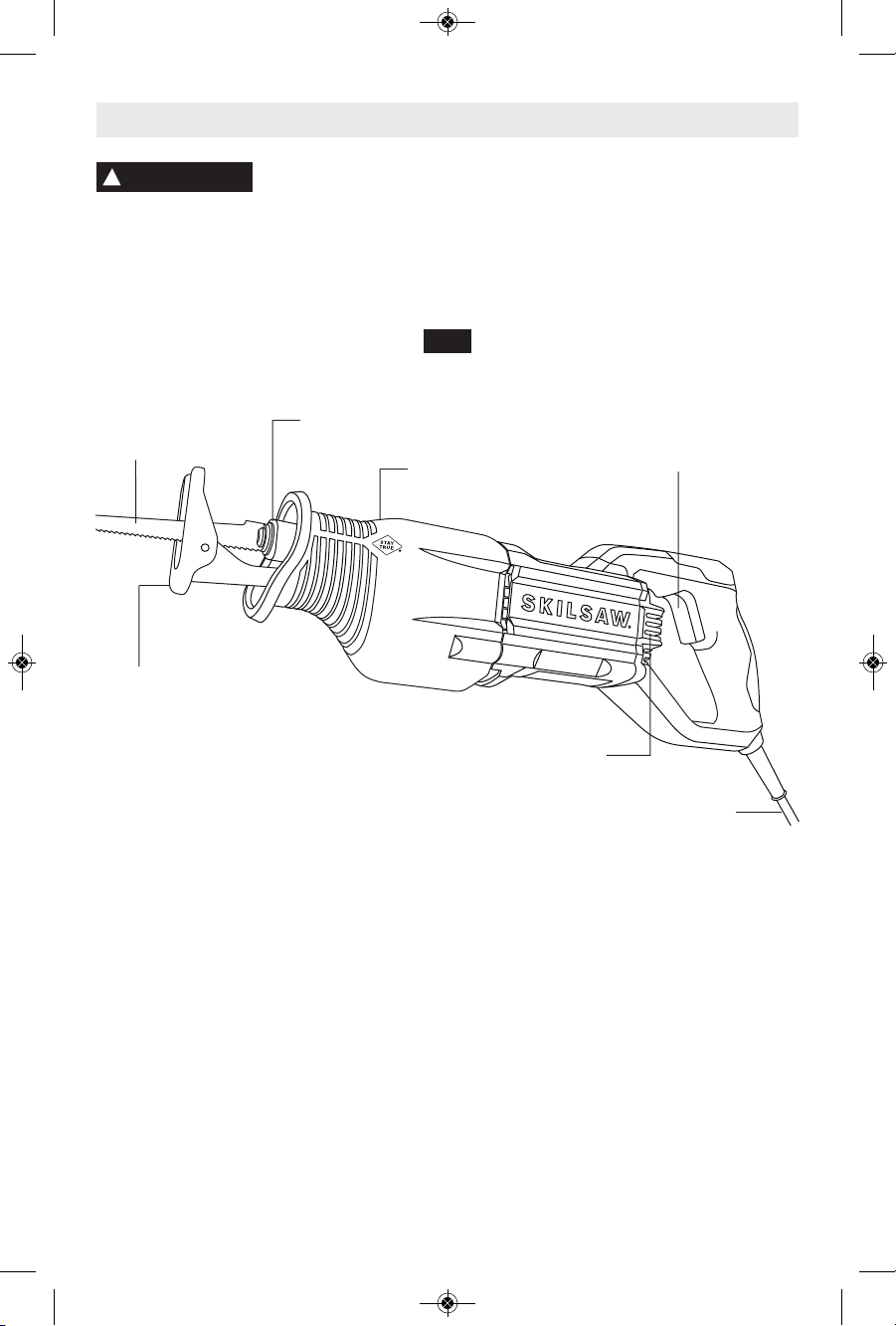

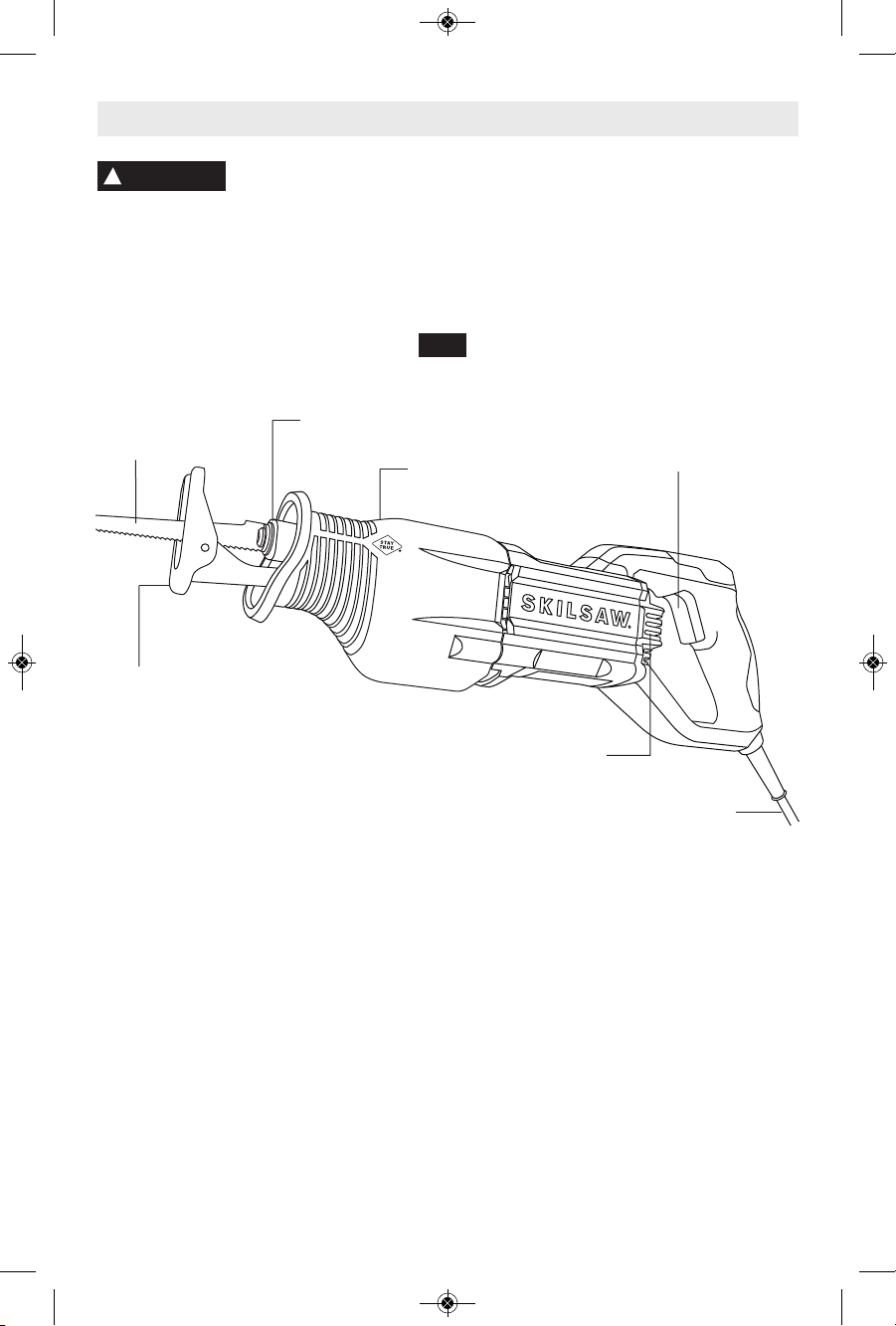

Reciprocating Saw

FIG. 1

VENTILATION

OPENINGS

PIVOTING

FOOTPLATE

BLADE HOLDER

VARIABLE SPEED

CONTROLLED TRIGGER

SAW BLADE

RUBBER BOOT

POWER

CORD

BM LPP 04 17.qxp_BM 2610009031 12-10 4/19/17 9:47 PM Page 7

-8-

Assembly

Preparing the Saw

BLADE SELECTION

No one blade can be efficient on all cutting

jobs. Different materials require specially

designed blades. Since your reciprocating saw

can cut so many materials, many types of

blades are available. Be sure to use the proper

blade to ensure proper cutting performance.

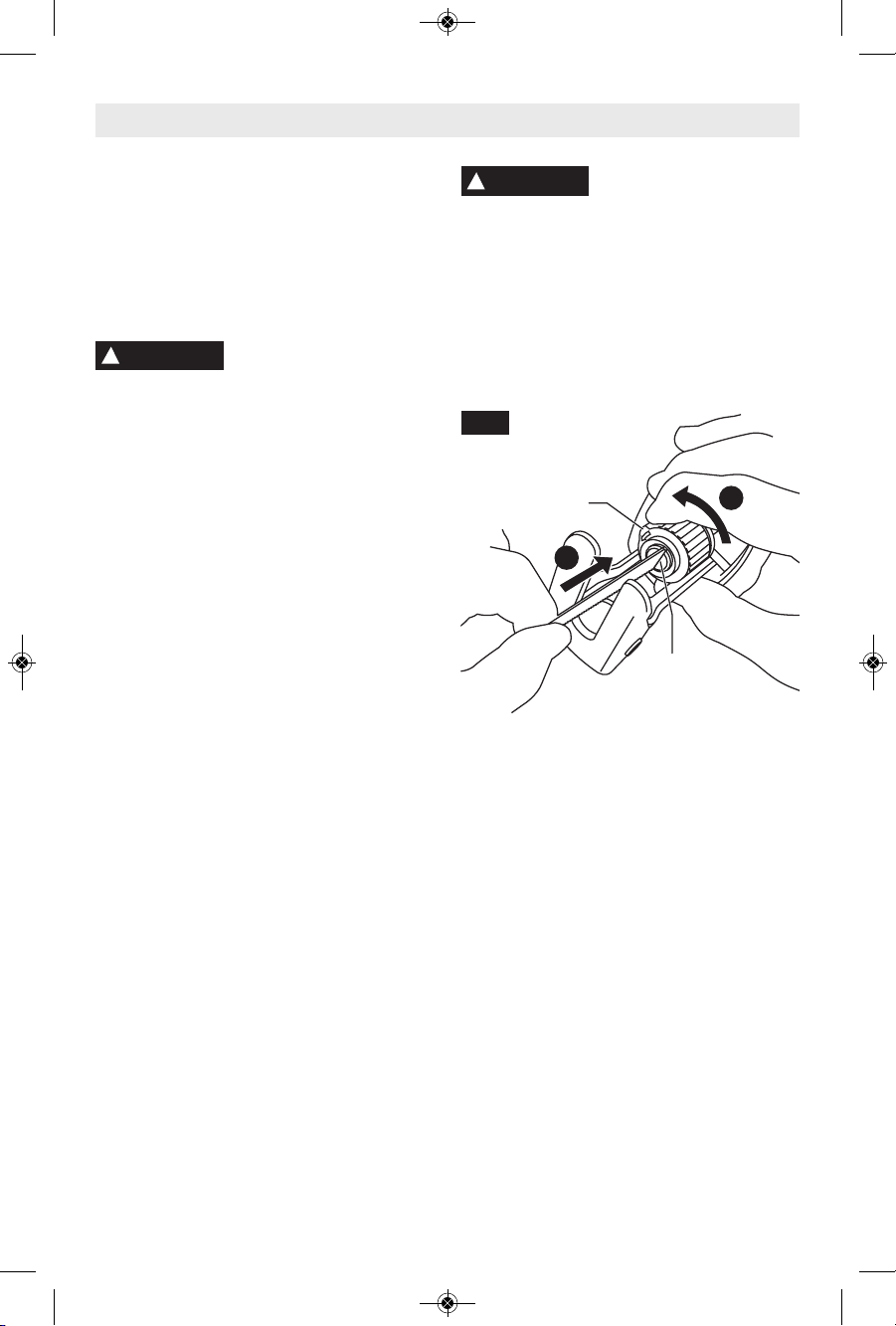

INSTALLING A BLADE

Unplug tool from power

source before changing

blade or making any adjustments.

1. Insert the blade into the blade holder by

twisting the collar in direction of arrow until

it stops (Fig. 2).

2. Insert a blade into blade slot until blades

shoulder rests against the collar.

3. Release collar and spring loaded collar will

securely clamp the blade. (Note: If the

collar does not return to it’s original

position, rotate the collar in direction

opposite of the arrow.)

4. Push in and pull out on the blade to be sure

the pin in the clamp housing goes through

the hole in the blade to hold the blade

securely. The blade may be inserted with

the teeth facing down or up.

5. To remove the blade, rotate the collar in

direction of arrow while pulling the blade out

of the blade slot. (Note: be careful, blade

may be hot.)

Make sure that the front

end of the blade extends

through the footplate for the entire stroke

length. Do not use specialty blades that are

very short or those with a significant cant.

Blade must not contact footplate. A blade

which is too short or tilted could jam inside the

foot and snap.

WARNING

Open

Position

COLLAR

BLADE

SLOT

FIG. 2

BM LPP 04 17.qxp_BM 2610009031 12-10 4/19/17 9:47 PM Page 8

-9-

VARIABLE SPEED CONTROLLED

TRIGGER SWITCH

Your tool is equipped with a variable speed

controlled trigger switch. The tool can be

turned "ON" or "OFF" by squeezing or

releasing the trigger. The blade plunger stroke

rate can be adjusted from the minimum to

maximum nameplate stroke rate by the

pressure you apply to the trigger. Apply more

pressure to increase the speed and release

pressure to decrease speed (Fig. 1).

USING THE SAW

1. Securely clamp the work.

2. Mark the line of cut and grasp the tool with

one hand on the handle and the other

placed on the insulated rubber boot over

the front housing.

Always hold the saw by the

insulated boot on the front

housing. If you saw into a blind area where

live wiring exists, you may be shocked or

electrocuted.

3. Keep the saw footplate firmly against the

work to minimize counter-force (jumping)

and vibration.

4. Squeeze the trigger to start the tool. Let the

saw reach full speed before starting the cut.

Guide the saw so that the blade will move

along the marked line.

SAWING TIPS

Following a few simple tips will reduce the

wear on the workpiece, the tool and the

operator.

1. Blades cut on the draw or back stroke. On

fine work, such as paneling, fiberglass, etc.,

place the good side of workpiece facing

down.

2. Use the correct saw blade for the material

being cut and keep extra blades on hand to

se when others become dull. Replace

cracked or bent blades immediately.

3. Select the appropriate cutting speed.

To reduce the risk of injury,

be sure the blade always

extends beyond the footplate and work

throughout the stroke. Blades may shatter if

the front on the blade hits the work and/or the

footplate.

4. When cutting metal:

-Apply a lubricant for easier, smoother,

faster cutting and longer blade life.

-For non-ferrous metals, aluminum,

bronze or brass, use a stick wax on the

blade.

-For ferrous metals, iron and steel, use

machine or cutting oil along the surface

to be cut.

5. When cutting thin metal, "sandwich" the

material between two pieces of scrap wood.

Clamp or put in a bench vise. One piece of

lumber on top of the metal can be used with

adequate clamping. Place your cut lines or

design on the wood.

6. Don’t force the cutting. Let the saw and

blade do the work.

When operating the saw

continuously and for

prolonged periods of time, the gearbox may

become hot to the touch. To reduce the risk

of injury, wear gloves during saw operation.

Operating Instructions

WARNING

WRONG RIGHT

WARNING

BM LPP 04 17.qxp_BM 2610009031 12-10 4/19/17 9:47 PM Page 9

-10-

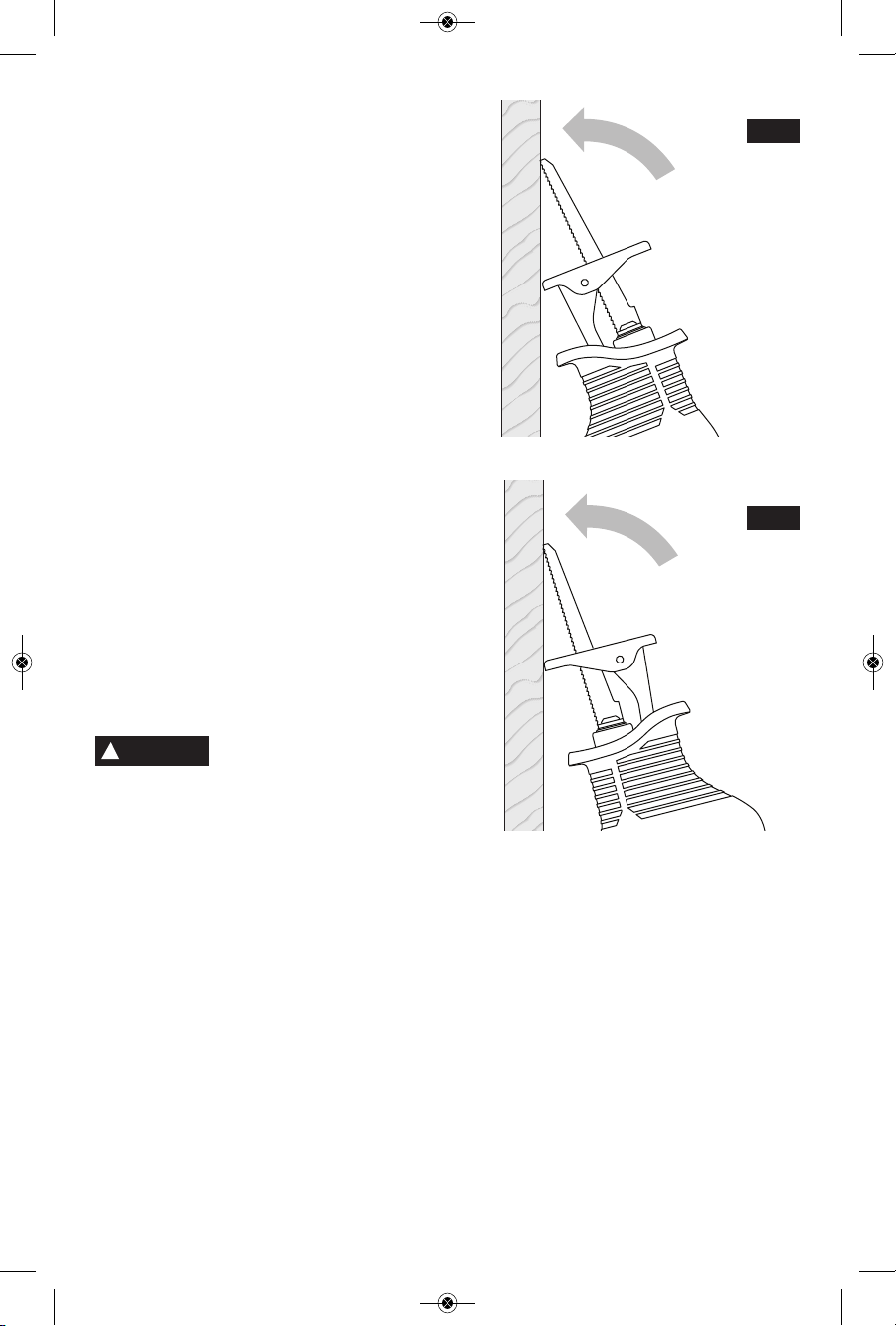

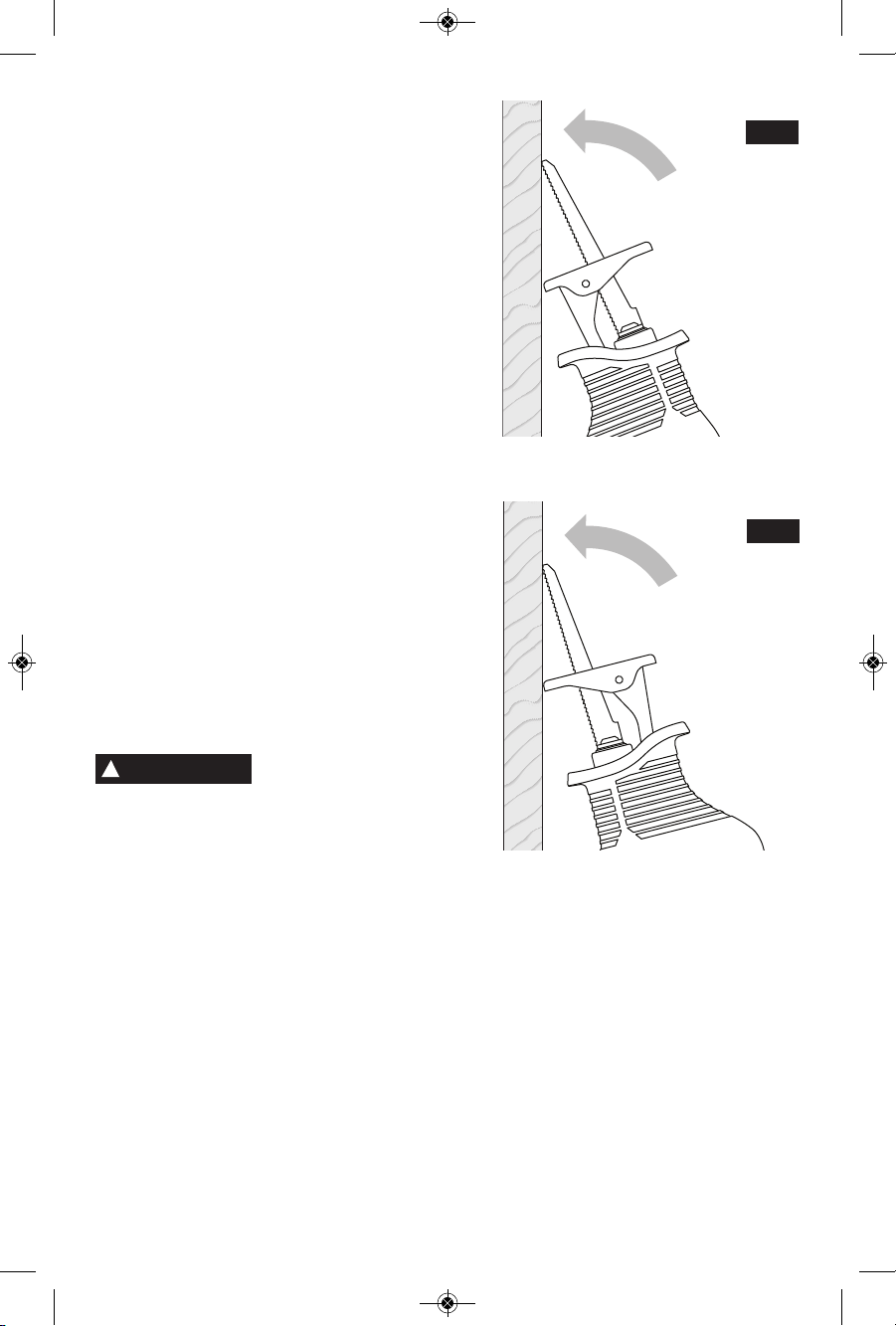

POCKET CUTS

OCKET/PLUNGE CUTS

The reciprocating saw can be used to make

plunge cuts into softer material, (for example,

wood or light building materials for walls),

without a starting hole (Fig. 3).

1. Mark the line to be cut clearly on the work.

2. Set the tool with one edge of the footplate

firmly against the material.

3. Place the tip of the blade (not running) on the

line to be cut.

4. Tilt the saw so that the blade clears the work.

5. Squeeze the trigger switch and carefully

engage the moving saw blade into the

material.

6. After the blade penetrates through the work,

continue sawing along the marked outline.

NOTES:

To make plunge cutting easier, use a heavy

gauge blade, install the blade with the teeth

facing upward, and hold the saw upside down

as shown (Fig. 4).

Do not plunge cut in metal surfaces.

In thick materials and in harder materials,

such as metal, plunge cutting should not be

attempted. Such materials can be cut with the

recip saw only by starting the cut from the

edge of the material or from a hole drilled all

the way through the material that is large

enough to fit the saw blade.

The use of any accessories

not specified in this manual

may create a hazard.

WARNING

FIG. 3

FIG. 4

BM LPP 04 17.qxp_BM 2610009031 12-10 4/19/17 9:47 PM Page 10

-11-

Cleaning

To avoid accidents always

dis connect the tool from

the power supply before cleaning or

performing any main tenance. The tool may

be cleaned most effectively with compressed

dry air. Always wear safety gog gles when

cleaning tools with compressed air.

Ventilation openings and switch levers must

be kept clean and free of foreign matter. Do

not at tempt to clean by inserting pointed

objects through openings.

BLADE HOLDER MAINTENANCE

Use dry compressed air to clean dust and

debris from the blade holder assembly on a

regular basis.

Periodically lubricate blade holder with a dry

lubricant such as graphite.

Certain cleaning agents

and sol vents damage

plastic parts. Some of these are: gasoline,

carbon tetrachlo ride, chlo rinated cleaning

solvents, ammonia and house hold

detergents that contain ammonia.

Service

WARNING

Preventive maintenance

performed by unauthorized

per so n nel may result in misplacing of

internal wires and components which

could cause serious hazard. We

recommend that all tool service be performed

by a Skil Factory Service Center or Autho -

rized Skil Service Station.

TOOL LUBRICATION

Your Sk

ilsaw tool has been properly

lubricated and is ready to use. It is

recommended that tools with gears be

regreased with a special gear lubricant at

every brush change.

CARBON BRUSHES

The brushes and commutator in your tool

have been engineered for many hours of

dependable service. To maintain peak

efficiency of the motor, we recommend every

two to six months the brush es be examined.

Only genuine Skilsaw replace ment brushes

specially designed for your tool should be

used.

BEARINGS

Bearings which become noisy (due to heavy

load or very abrasive material cut ting) should

be replaced at once to avoid overheating or

motor failure.

WARNING

Maintenance

Accessories

CAUTION

If an extension cord is

necessary, a cord with

adequate size conductors that is capable

of carrying the current necessary for your

tool must be used. This will prevent

excessive voltage drop, loss of power or

overheating. Grounded tools must use 3-wire

extension cords that have 3-prong plugs and

receptacles.

NOTE: The smaller the gauge number, the

heav i er the cord.

RECOMMENDED SIZES OF EXTENSION CORDS

120 VOLT ALTERNATING CURRENT TOOLS

WARNING

Tool’s

Ampere

Rating

Cord Size in A.W.G. Wire Sizes in mm

Cord Length in Feet Cord Length in Meters

25 50 100 150

15 30 60 120

3-6

6-8

8-10

10-12

12-16

–

0.75

1.0

–

0.75

1.0

2.5

–

1.5

2.5

4.0

–

2.5

4.0

–

BM LPP 04 17.qxp_BM 2610009031 12-10 4/19/17 9:47 PM Page 11

-12-

Veuillez lire tous les avertissements et toutes les consignes de sécurité. Si l'on

n'observe pas ces avertissements et ces consignes de sécurité, il existe un risque de

choc électrique, d'incendie et/ou de blessures corporelles graves.

CONSERVEZ TOUS LES AVERTISSEMENTS ET TOUTES LES CONSIGNES

DE SÉCURITÉ POUR RÉFÉRENCE FUTURE.

Dans les avertissements, le terme « outil électroportatif » se rapporte à votre outil branché sur le secteur (avec fil) ou

à votre outil alimenté par piles (sans fil).

Avertissements généraux concernant la sécurité des outils électroportatifs

AVERTISSEMENT

Sécurité du lieu de travail

Maintenez le lieu de travail propre et bien éclairé.

Les risques d’accident sont plus élevés quand on

travaille dans un endroit encombré ou sombre.

N’utilisez pas d’outils électroportatifs dans des

atmosphères explosives, comme par exemple en

présence de gaz, de poussières ou de liquides

inflammables. Les outils électroportatifs produisent

des étincelles qui risquent d’enflammer les poussières

ou les vapeurs.

Éloignez les enfants et les visiteurs quand vous vous

servez d’un outil électroportatif. Vous risquez une

perte de contrôle si on vous distrait.

Sécurité électrique

Les fiches des outils électroportatifs doivent

correspondre à la prise. Il ne faut absolument jamais

modifier la fiche. N’utilisez pas d’adaptateur de prise

avec des outils électroportatifs munis d’une fiche de

terre. Le risque de choc électrique est moindre si on

utilise une fiche non modifiée sur une prise qui lui

correspond.

Évitez tout contact du corps avec des surfaces reliées

à la terre tels que tuyaux, radiateurs, gazinières ou

réfrigérateurs. Le risque de choc électrique augmente

si votre corps est relié à la terre.

N’exposez pas les outils électroportatifs à la pluie ou

à l’humidité. Si de l’eau pénètre dans un outil

électroportatif, le risque de choc électrique augmente.

Ne maltraitez pas le cordon. Ne vous en servez

jamais pour transporter l’outil électroportatif, pour le

tirer ou pour le débrancher. Éloignez le cordon de la

chaleur, des huiles, des arêtes coupantes ou des

pièces mobiles. Les cordons abîmés ou emmêlés

augmentent les risques de choc électrique.

Si vous utilisez un outil électroportatif à l’extérieur,

employez une rallonge conçue pour l’extérieur. Ces

rallonges sont faites pour l’extérieur et réduisent le

risque de choc électrique.

S'il est absolument nécessaire d'utiliser l'outil

électroportatif dans un endroit humide, utilisez une

alimentation protégée par un disjoncteur de fuite de

terre (GFCI). L'utilisation d'un disjoncteur GFCI réduit

les risques de choc électrique.

Sécurité personnelle

Restez concentré, faites attention à ce que vous

faites, et servez-vous de votre bon sens lorsque vous

Symboles relatifs à la sécurité

Les définitions ci-dessous décrivent le niveau de gravité pour chaque terme signalant un danger. Veuillez lire le

mode d’emploi et lire la signification de ces symboles.

C’est le symbole d’alerte relatif à la sécurité. Il est utilisé pour vous

avertir de l’existence possible d’un danger de lésion corporelle.

Obéissez à tous les messages relatifs à la sécurité qui suivent ce

symbole pour éviter tout risque de blessure ou même de mort.

DANGER indique une situation dangereuse qui, si elle n’est pas

évitée, causera la mort d’une personne ou une blessure grave.

AVERTISSEMENT indique une situation dangereuse qui, si elle

n’est pas évitée, pourrait causer la mort d’une personne ou une

blessure grave.

MISE EN GARDE, conjointement avec le symbole d’alerte en

liaison avec la sécurité, indique une situation dangereuse qui, si

elle n'est pas évitée, causera une blessure légère ou modérée.

BM LPP 04 17.qxp_BM 2610009031 12-10 4/19/17 9:47 PM Page 12

-13-

Tenez l’outil électroportatif par les surfaces isolées

de préhension en exécutant une opération au cours

de laquelle les outils de coupe peuvent venir en

contact avec les fils cachés. Le contact avec un fil

sous tension rendra les pièces métalliques exposées

de l'outil sous tension et causera des chocs à

l'opérateur.

Utilisez des brides ou d’autres moyens pratiques de

brider ou de supporter la pièce sur une plate-forme

stable. Tenir la pièce à la main ou contre le corps est

instable et risque de résulter en une perte de contrôle.

Ne tenez jamais la gâchette bloquée en position de

marche. Avant de brancher l'outil, assurez-vous que

Règles de sécurité concernant les scies va-et-vient

utilisez un outil électroportatif. N'employez pas

d’outils électroportatifs quand vous êtes fatigué ou

sous l’emprise de drogues, d’alcool ou de

médicaments. Quand on utilise des outils

électroportatifs, il suffit d’un moment d’inattention pour

causer des blessures corporelles graves.

Utilisez des équipements de sécurité personnelle.

Portez toujours une protection oculaire. Le port

d'équipements de sécurité tels que des masques

antipoussières, des chaussures de sécurité

antidérapantes, des casques de chantier et des

protecteurs d'oreilles dans des conditions appropriées

réduira le risque de blessure corporelle.

Évitez les démarrages intempestifs. Assurez-vous que

l'interrupteur est dans la position arrêt (Off) avant de

brancher l'outil dans une prise de courant et/ou un

bloc-piles, de le ramasser ou de le transporter. Le

transport d'un outil électroportatif avec le doigt sur la

gâchette ou le branchement de cet outil quand

l'interrupteur est en position de marche (ON) est une

invite aux accidents.

Enlevez toutes les clés de réglage avant de mettre

l’outil électroportatif en marche. Si on laisse une clé

sur une pièce tournante de l’outil électroportatif, il y a

risque de blessure corporelle.

Ne vous penchez pas. Conservez toujours une bonne

assise et un bon équilibre. Ceci vous permettra de

mieux maîtriser l’outil électroportatif dans des situations

inattendues.

Habillez-vous de manière appropriée. Ne portez pas

de vêtements amples ou de bijoux. Attachez les

cheveux longs. N’approchez pas les cheveux, les

vêtements ou les gants des pièces en mouvement.

Les vêtements amples, les bijoux ou les cheveux longs

risquent d’être happés par les pièces en mouvement.

Si l’outil est muni de dispositifs permettant le

raccordement d’un système d’aspiration et de

collecte des poussières, assurez-vous que ces

dispositifs sont raccordés et utilisés correctement.

L'utilisation d'un dépoussiéreur peut réduire les

dangers associés à l'accumulation de poussière.

Utilisation et entretien des outils

électroportatifs

Ne forcez pas sur l’outil électroportatif. Utilisez l’outil

électroportatif qui convient à la tâche à effectuer.

L’outil qui convient à la tâche fait un meilleur travail et

est plus sûr à la vitesse pour lequel il a été conçu.

Ne vous servez pas de l’outil électroportatif si son

interrupteur ne parvient pas à le mettre en marche ou

à l’arrêter. Tout outil électroportatif qui ne peut pas

être commandé par son interrupteur est dangereux et

doit être réparé.

Débranchez la fiche de la prise ou enlevez le bloc-pile

de l’outil électroportatif avant tout réglage,

changement d’accessoires ou avant de ranger l’outil

électroportatif. De telles mesures de sécurité

préventive réduisent le risque de démarrage intempestif

de l’outil électroportatif.

Rangez les outils électroportatifs dont vous ne vous

servez pas hors de portée des enfants et ne permettez

pas à des personnes qui ne connaissent pas l’outil

électroportatif ou qui ignorent ces consignes de s’en

servir. Les outils électroportatifs sont dangereux dans

les mains d’utilisateurs inexpérimentés.

Entretenez les outils électroportatifs. Vérifiez que les

pièces mobiles sont alignées correctement et ne

coincent pas. Vérifiez qu’il n’y a pas de pièces

cassées ou d’autre circonstance qui risquent

d’affecter le fonctionnement de l’outil électroportatif.

Si l’outil est abîmé, faites-le réparer avant de

l’utiliser. De nombreux accidents sont causés par des

outils électroportatifs mal entretenus.

Maintenez les outils coupants affûtés et propres. Les

outils coupants entretenus correctement et dotés de

bords tranchants affûtés sont moins susceptibles de

coincer et sont plus faciles à maîtriser.

Utilisez l'outil électroportatif, les accessoires et les

embouts d'outil, etc. conformément à ces

instructions, en tenant compte des conditions de

travail et des travaux à réaliser. L'emploi d’outils

électroportatifs pour des tâches différentes de celles

pour lesquelles ils ont été prévus peut résulter en une

situation dangereuse.

Entretien

Faites réparer votre outil électroportatif par un agent

de service qualifié n’utilisant que des pièces de

rechange identiques. Ceci assure que la sécurité de

l’outil électroportatif est préservée.

BM LPP 04 17.qxp_BM 2610009031 12-10 4/19/17 9:47 PM Page 13

-14-

L’emploi d’un GFCI et de dispositifs de protection

personnelle tels que gants et chaussures d’électricien

en caoutchouc améliorent votre sécurité personnelle.

N’utilisez pas un outil conçu uniquement pour le C.A.

sur une alimentation en C.C. Même si l’outil semble

fonctionner, les composants électriques d’un outil

prévu pour le C.A. tomberont probablement en panne et

risquent de créer un danger pour l’utilisateur.

Maintenez les poignées sèches et exemptes d’huile

et de graisse. On ne pas maîtriser un outil

électroportatif en toute sécurité quand on a les mains

glissantes.

Créez un agenda d’entretien périodique pour votre

outil. Quand vous nettoyez un outil, faites attention

de n’en démonter aucune pièce car il est toujours

possible de mal remonter ou de pincer les fils

internes ou de remonter incorrectement les ressorts

de rappel des capots de protection. Certains agents

de nettoyage tels que l’essence, le tétrachlorure de

carbone, l’ammoniaque, etc. risquent d’abîmer les

plastiques.

Risque de blessure pour l'utilisateur. Le cordon

d'alimentation électrique ne doit être réparé que par

un Centre de service usine de Skil ou par une

Station service agréée de Skil.

La boîte d’engrenages peut

devenir très chaude au

toucher lorsque vous utilisez la scie de façon continue

pendant une période prolongée. Portez des gants

pendant que vous vous servez de la scie afin de réduire

le risque de blessure.

Les travaux à la machine

tel que ponçage, sciage,

meulage, perçage et autres travaux du bâtiment

peuvent créer des poussières contenant des produits

chimiques qui sont des causes reconnues de cancer,

de malformation congénitale ou d’autres problèmes

reproductifs. Ces produits chimiques sont, par

exemple :

• Le plomb provenant des peintures à base de plomb,

• Les cristaux de silices provenant des briques et du

ciment et d’autres produits de maçonnerie, et

• L’arsenic et le chrome provenant des bois traités

chimiquement.

Le niveau de risque dû à cette exposition varie avec la

fréquence de ces types de travaux. Pour réduire

l’exposition à ces produits chimiques, il faut travailler

dans un lieu bien ventilé et porter un équipement de

sécurité approprié tel que certains masques à poussière

conçus spécialement pour filtrer les particules

AVERTISSEMENT

Avertissements supplémentaires concernant la sécurité

AVERTISSEMENT

le blocage de la gâchette est inhibé. Les mises en

marche accidentelles peuvent causer des blessures.

Gardez les mains à l'écart de la zone de coupe. Ne

placez surtout pas la main sous le matériau que vous

coupez. Il est impossible de déterminer exactement la

proximité de la lame de votre main.

Évitez de vous placer les mains entre le carter

d'engrenages et le porte-lame de la scie. Le porte-

lame à mouvement alternatif risquerait de vous pincer

les doigts.

N'utilisez pas de lames émoussées ou

endommagées. Les lames pliées peuvent aisément se

fracturer ou causer un rebond.

Avant de commencer à couper, mettez l'outil en

marche (« ON ») et attendez que la lame tourne à

pleine vitesse. L'outil risque de trembler ou de vibrer

si la lame tourne trop lentement au début de la coupe et

de produire un effet de rebond.

Portez toujours des lunettes à coques latérales ou des

lunettes de protection en utilisant cet outil. Utilisez un

respirateur ou un masque anti-poussières pour les

applications produisant de la poussière.

Il importe de bien assujettir la pièce sur laquelle vous

travaillez. Ne la tenez jamais dans votre main ou sur

vos jambes. Les pièces minces et plus petites peuvent

fléchir ou vibrer avec la lame, risquant ainsi de vous

faire perdre le contrôle.

Avant de commencer à scier, assurez-vous que toutes

les vis de réglage et que le porte-lame sont serrés.

Les vis de réglage et porte-lame lâches peuvent faire

glisser l'outil ou la lame et ainsi vous faire perdre le

contrôle.

En retirant la lame de l'outil, évitez le contact avec la

peau et utilisez des gants protecteurs appropriés en

saisissant la lame ou l'accessoire. Les accessoires

peuvent être chauds après un usage prolongé.

BM LPP 04 17.qxp_BM 2610009031 12-10 4/19/17 9:47 PM Page 14

IMPORTANT : Certains des symboles suivants peuvent être utilisés sur votre outil. Veuillez les étudier et apprendre

leur signification. Une interprétation appropriée de ces symboles vous permettra d'utiliser l'outil de façon plus

efficace et plus sûre.

Symboles

-15-

Symbole Désignation / Explication Symbole Désignation / Explication

Volts (voltage)

Watt (puissance)

Kilowatts (puissance)

Ampéres (courant)

Farads (capacitance) F Microfarads (capacitance)

Hertz (fréquence, cycles par seconde)

Kilogrammes (poids)

Litres (volume)

Grammes (poids)

bar

Bars (pression)

Pascals (pression)

min

Minutes (temps)

Seconds (temps)

Heures (temps)

⌀

Diamétre (mesure)

.../min or

...min

-1

Tours ou mouvement alternatif par minute (tours, coups, vitesse en surface, orbites, etc.,

par minute)

Position d'arrêt (vitesse zéro, couple zéro ...)

1, 2, 3, ...

I, II, III,

Réglages du sélecteur (Réglages de vitesse, de couple ou de position. Un nombre plus élevé

signifie une vitesse plus grande)

Vitesse à vide (vitesse de rotation, à vide)

Vitesse nominale (vitesse maximum pouvant être atteinte)

Sélecteur variable à l'infini avec arrêt (La vitesse augmente depuis le réglage 0)

Flèche (action dans la direction de la flèche)

or d.c.

Courant continu (type ou caractéristique du courant)

Courant alternatif ou continu (type ou caractéristique du courant)

or a.c.

Courant alternatif (type ou caractéristique du courant)

Courant alternatif biphasé

Courant alternatif biphasé avec neutre

Courant alternatif triphasé

Courant alternatif triphasé avec neutre

Courant nominal de l’élément de remplacement (fusible) approprié en ampères

Élément de remplacement (fusible) miniature temporisé où X est le symbole pour la

caractéristique de temps/courant, comme indiqué dans CEI 60127-3

IPXX

Symbole PI (marquage de Protection Internationale)

BM LPP 04 17.qxp_BM 2610009031 12-10 4/19/17 9:47 PM Page 15

-16-

Symboles (suite)

IMPORTANT : Certains des symboles suivants peuvent être utilisés sur votre outil. Veuillez les étudier et apprendre

leur signification. Une interprétation appropriée de ces symboles vous permettra d'utiliser l'outil de façon plus

efficace et plus sûre.

Symbole Désignation / Explication

Construction classe II (désigne des outils construits avec double isolation)

Borne de terre (borne de mise à la terre)

Désigne le programme de recyclage des piles Li-ion.

Désigne le programme de recyclage des piles Ni-Cad.

Alerte l’utilisateur pour lire le mode d’emploi

Alerte l’utilisateur pour porter des lunettes de sécurité

Ce symbole signifie que cet outil est approuvé par Underwriters Laboratories.

Ce symbole indique que ce composant est reconnu par Underwriters Laboratories.

Ce symbole signifie que cet outil est approuvé par Underwriters Laboratories

selon les normes des États-Unis et du Canada.

Ce symbole signifie que cet outil est approuvé par l'Association canadienne de

normalisation.

Ce symbole signifie que cet outil est approuvé par l'Association canadienne de

normalisation selon les normes des États-Unis et du Canada.

Ce symbole signifie que cet outil est approuvé par Intertek Testing Services selon

les normes des États-Unis et du Canada

Ce symbole signifie que cet outil se conforme aux normes mexicaines NOM.

BM LPP 04 17.qxp_BM 2610009031 12-10 4/19/17 9:47 PM Page 16

-17-

Description fonctionnelle et spécifications

Débranchez la fiche de la prise de courant avant d'effectuer quelque assemblage

ou réglage que ce soit ou de changer les accessoires. Ces mesures de sécurité

préventive réduisent le risque d'une mise en marche accidentelle de l'outil.

AVERTISSEMENT

Scies va-et-vient

REMARQUE : Pour spécifications de l'outil, reportez-vous à la plaque signalétique de votre outil.

FIG. 1

GÂCHETTE DE COMMANDE

A VITESSE VARIABLE

LAME

DE SCIE

MANCHON EN

CAOUTCHOUC

PORTE-LAME

SABOT

PIVOTANT

CORDON

D’ALIMENTATION

PRISES D’AIR

BM LPP 04 17.qxp_BM 2610009031 12-10 4/19/17 9:47 PM Page 17

-18-

Assemblage

Apprêt de la scie

CHOIX DE LAME

Aucune lame ne peut suffire adéquatement à toutes les

tâches. Certains matériaux requièrent des lames

spéciales. Étant donné que votre scie va-et-vient peut

tailler tant de matériaux, met plusieurs types de lames

à votre disposition. Pour de meilleurs résultats, prenez

soin de choisir la lame qui convient.

MONTAGE D’UNE LAME

Débranchez l’outil de la

prise de courant avant de

changer la lame ou d’effectuer quelque réglage que

ce soit.

1. Insérez la lame dans le porte-lame en faisant tourner

la bague dans le sens de la flèche jusqu’à ce qu’elle

s’arrête (Fig. 2).

2. Insérez une lame dans la fente d’insertion de lame

jusqu’à ce que l’épaulement de la lame repose contre

la bague.

3. Relâchez la bague, et la bague à ressort assujettira

fermement la lame. (Remarque : si la bague ne

revient pas dans sa position d’origine, faites-la

tourner dans le sens contraire de celui de la flèche.)

4. Tirez et poussez sur la lame pour vous assurer que

la goupille du boîtier de porte-lame pénètre dans le

trou de la lame afin de maintenir celle-ci fermement

en place. La lame peut être montée avec les dents

tournées soit vers le bas, soit vers le haut.

5. Pour retirer la lame, faites tourner la bague dans le

sens de la flèche tout en faisant sortir la lame de la

fente d’insertion. (Remarque : faites très attention

car il se peut que la lame soit très chaude.)

Assurez-vous que

l’extrémité avant de la

lame dépasse du sabot sur toute la course de la

lame. N’utilisez pas de lames spéciales très courtes ou

de lames qui sont tordues de manière significative. La

lame ne doit pas toucher le sabot. Les lames trop

courtes ou tordues risquent de se coincer à l’intérieur

du sabot et de casser.

AVERTISSEMENT

Position

ouverte

BAGUE

FENTE

D’INSERTION

DE LAME

FIG. 2

BM LPP 04 17.qxp_BM 2610009031 12-10 4/19/17 9:47 PM Page 18

-19-

GÂCHETTE DE COMMANDE A VITESSE VARIABLE

Votre outil est équipé d'une gâchette de commande à

vitesse variable. L'outil peut être mis en marche ou à

l'arrêt en appuyant sur la gâchette ou en relâchant

celle-ci. Selon la pression que vous exercez sur la

gâchette, vous êtes en mesure d'ajuster la vitesse de

course du piston de la lame entre les valeurs minimale

et maximale spécifiées sur la plaque signalétique.

Exercez plus de pression pour augmenter la vitesse et

relâchez la pression pour diminuer la vitesse (Fig. 1).

UTILISATION DE LA SCIE

1. Brider fermement la pièce.

2. Faire un trait de scie et saisir l’outil en mettant une

main sur la poignée et l’autre sur le manchon en

caoutchouc recouvrant le boîtier avant.

Tenez toujours la scie par

le manchon isolé situé sur

le devant du boîtier. Si vous sciez en aveugle dans

un endroit contenant des fils sous tension, vous

risquez un choc électrique ou une électrocution.

3. Appuyez fermement le sabot contre la pièce pour

minimiser la force de réaction (soubresauts) et les

vibrations.

4. Appuyez sur la gâchette pour démarrer l’outil.

Laissez la scie atteindre son plein régime avant de

commencer à scier. Guidez la scie pour que la lame

suive le trait de scie.

CONSEILS POUR LE SCIAGE

Suivez ces quelques conseils simples pour réduire

l’usure de la pièce et de l’outil et la fatigue de

l’utilisateur.

1. Les lames scient en tirant lors de la course de

retour. Pour les travaux fins tels que les panneaux

ou la fibre de verre, mettez le côté vu du panneau

en dessous (et sciez sur l’envers).

2. Utilisez une lame qui convient au matériau à scier

et ayez des lames de rechange à portée de main

pour remplacer les lames émoussées. Remplacez

immédiatement les lames fissurées ou tordues.

3. Choisissez la vitesse de coupe qui convient.

Pour réduire le risque de

blessures, assurez-vous

que la lame dépasse toujours du sabot et de la

pièce sur toute sa course. Si l’avant de la lame

heurte le sabot ou la pièce, la lame risque de se

fracasser.

4. Lorsqu’on scie du métal :

- Lubrifiez pour scier plus facilement, plus

régulièrement et plus rapidement et pour

allonger la durée de vie de la lame.

- Pour les métaux non ferreux, l’aluminium, le

bronze ou le laiton mettez de la cire en bâton sur

la lame.

- Pour les métaux ferreux , le fer et l’acier mettez

de l’huile à machine ou de l’huile de coupe sur la

surface à scier.

5. Pour scier des métaux fins, mettez la pièce en

sandwich entre deux chutes de bois. Bridez

l’ensemble ou mettez-le dans un étau. Si le bridage

est suffisant, une seule chute de bois sur le dessus

suffit. Faites votre tracé sur la chute de bois.

6. Ne forcez pas sur la scie. Laissez la lame et la scie

faire le travail.

Consignes de fonctionnement

AVERTISSEMENT

NON OUI

BM LPP 04 17.qxp_BM 2610009031 12-10 4/19/17 9:47 PM Page 19

-20-

SCIAGES D’ÉVIDEMENTS/EN PLONGÉE

La scie égoïne peut être utilisée pour faire des coupes

en plongeant dans les matériaux mous (comme par

exemple le bois ou les matériaux de construction

légers pour murs) sans faire d’avant-trou (Fig. 5).

1. Tracez la ligne de coupe sur la pièce.

2. Maintenez le bord de la semelle fermement appuyé

sur le matériau.

3. Placez la pointe de la lame (au repos) sur la ligne de

coupe.

4. Inclinez la scie de sorte que la lame ne touche pas au

matériau.

5. Appuyez sur la gâchette, puis pivotez soigneusement

la lame sur le matériau.

6. Quand la lame pénètre dans le matériau, continuez à

scier le long du tracé.

La boîte d’engrenages peut devenir très chaude au

toucher lorsque vous utilisez la scie de façon continue

pendant une période prolongée. Portez des gants

pendant que vous vous servez de la scie afin de réduire

le risque de blessure.

REMARQUES :

Pour faciliter le sciage en plongée, utilisez une lame

épaisse, montez-la avec les dents vers le haut et tenez

la scie à l’envers comme illustré (Fig. 6).

Ne sciez pas en plongeant dans le métal.

Dans les matériaux épais et dans les matériaux durs

comme le métal, il ne faut pas scier en plongeant.

Pour scier ces matériaux à l’égoïne, il est impératif de

partir du bord de la pièce ou d’un avant-trou

débouchant d’un diamètre suffisant pour accommoder

la lame.

L’utilisation d’accessoires

non mentionnés dans ce

mode d’emploi risque de présenter un danger.

AVERTISSEMENT

FIG. 5

FIG. 6

BM LPP 04 17.qxp_BM 2610009031 12-10 4/19/17 9:47 PM Page 20

-21-

Accessoires

Si un cordon de rallonge

s'avère nécessaire, vous

devez utiliser un cordon avec conducteurs de

dimension adéquate pouvant porter le courant

nécessaire à votre outil. Ceci préviendra une chute

excessive de tension, une perte de courant ou une

surchauffe. Les outils mis à la terre doivent utiliser des

cordons de rallonge trifilaires pourvus de fiches à trois

broches ainsi que des prises à trois broches.

REMARQUE : Plus le calibre est petit, plus le fil est gros.

DIMENSIONS DE RALLONGES RECOMMANDÉES

OUTILS 120 VOLTS COURANT ALTERNATIF

AVERTISSEMENT

Service

Tout entretien préventif

effectué par des

personnels non autorisés peut résulter en mauvais

placement de fils internes ou de pièces, ce qui peut

présenter un danger grave. Nous vous conseillons

de faire faire tout l’entretien par un centre de service

d’usine Skil ou une station service agréée Skil.

LUBRIFICATION DE L’OUTIL

Votre outil Skilsaw a été lubrifié correctement en usine

et il est prêt à l’utilisation. Nous vous conseillons de

re-graisser les outils qui comportent des engrenages

avec un lubrifiant à engrenages spécial à chaque fois

que vous changez les balais.

BALAIS OU CHARBONS

Les balais (ou charbons) et le collecteur de votre outil

ont été conçus pour apporter de nombreuses heures

de fonctionnement fiable. Pour maintenir le rendement

du moteur à son maximum, nous vous conseillons de

contrôler les balais tous les deux à six mois. Il ne faut

utiliser que des balais de rechange Skilsaw d’origine et

conçus pour votre outil.

PALIERS

Si les paliers commencent à faire du bruit (à cause de

surcharges importantes ou du toupillage de matériaux

très abrasifs) il faut les faire remplacer immédiatement

pour éviter la surchauffe ou une panne de moteur.

Nettoyage

Pour éviter les accidents,

il faut toujours débrancher

l’outil avant de le nettoyer ou de l’entretenir. Le

meilleur moyen de nettoyer l’outil est d’utiliser de l’air

comprimé sec. Il faut toujours porter des lunettes de

protection quand on utilise de l’air comprimé.

Les ouïes de ventilation et les leviers de l’interrupteur

doivent rester propres et exempts de corps étrangers.

Ne tentez pas de les nettoyer en enfonçant des objets

pointus dans les orifices.

ENTRETIEN DU PORTE-LAME

Enlevez régulièrement la poussière et les débris se

trouvant sur le porte-lame à l’aide d’air comprimé sec.

Lubrifiez périodiquement le porte-lame avec un

lubrifiant sec tel que le graphite.

Certains agents de

nettoyages et certains

dissolvants abîment les pièces en plastique. Parmi

ceux-ci se trouvent: l’essence, le tétrachlorure de

carbone, les dissolvants de nettoyage chlorés,

l’ammoniaque ainsi que les détergents domestiques

qui en contiennent.

Entretien

AVERTISSEMENT

MISE EN GARDE

Intensité

nominale

de l’outil

Calibre A.W.G. Calibre en mm

Longueur en pieds Longueur en mètres

25 50 100 150 15 30 60 120

3-6

6-8

8-10

10-12

12-16

–

0.75

1.0

–

0.75

1.0

2.5

–

1.5

2.5

4.0

–

2.5

4.0

–

BM LPP 04 17.qxp_BM 2610009031 12-10 4/19/17 9:47 PM Page 21

-22-

Lea todas las advertencias de seguridad y todas las instrucciones. Si no se siguen las

advertencias e instrucciones, el resultado podría ser sacudidas eléctricas, incendio y/o lesiones graves.

GUARDE TODAS LAS ADVERTENCIAS E INSTRUCCIONES

PARA REFERENCIA FUTURA

La expresión “herramienta mecánica” en las advertencias se refiere a su herramienta mecánica alimentada por la red

eléctrica (herramienta alámbrica) o su herramienta mecánica alimentada por baterías (herramienta inalámbrica).

Advertencias generales de seguridad para herramientas mecánicas

ADVERTENCIA

Seguridad del área de trabajo

Mantenga el área de trabajo limpia y bien iluminada.

Las áreas desordenadas u oscuras invitan a que se

produzcan accidentes.

No utilice herramientas mecánicas en atmósferas

explosivas, como por ejemplo en presencia de

líquidos, gases o polvos inflamables. Las

herramientas mecánicas generan chispas que pueden

incendiar el polvo o los vapores.

Mantenga alejados a los niños y a las personas que

estén presentes mientras esté utilizando una

herramienta mecánica. Las distracciones pueden

hacerle perder el control de la herramienta.

Seguridad eléctrica

Los enchufes de las herramientas mecánicas deben

coincidir con el tomacorriente. No modifique nunca el

enchufe de ningún modo. No use enchufes

adaptadores con herramientas mecánicas conectadas

a tierra (puestas a tierra). Los enchufes no

modificados y los tomacorrientes coincidentes

reducirán el riesgo de sacudidas eléctricas.

Evite el contacto del cuerpo con las superficies

conectadas o puestas a tierra, tales como tuberías,

radiadores, estufas y refrigeradores. Hay un aumento

del riesgo de sacudidas eléctricas si el cuerpo del

operador se conecta o pone a tierra.

No exponga las herramientas mecánicas a la lluvia o

a condiciones mojadas. La entrada de agua en una

herramienta mecánica aumentará el riesgo de que se

produzcan sacudidas eléctricas.

No maltrate el cordón de energía. No use nunca el

cordón para transportar la herramienta mecánica,

tirar de ella o desenchufarla. Mantenga el cordón

alejado del calor, el aceite, los bordes afilados o las

piezas móviles. Los cordones dañados o enganchados

aumentan el riesgo de que se produzcan sacudidas

eléctricas.

Cuando utilice una herramienta mecánica en el

exterior, use un cordón de extensión adecuado para

uso a la intemperie. La utilización de un cordón

adecuado para uso a la intemperie reduce el riesgo de

que se produzcan sacudidas eléctricas.

Si es inevitable utilizar una herramienta mecánica en

un lugar húmedo, utilice una fuente de energía

protegida por un interruptor de circuito accionado por

corriente de pérdida a tierra (GFCI). El uso de un GFCI

reduce el riesgo de sacudidas eléctricas.

Símbolos de seguridad

Las definiciones que aparecen a continuación describen el nivel de gravedad de cada palabra de señal de

seguridad. Por favor, lea el manual y preste atención a estos símbolos.

Éste es el símbolo de alerta de seguridad. Se utiliza para alertarle

a usted de posibles peligros de lesiones corporales. Obedezca

todos los mensajes de seguridad que sigan a este símbolo para

evitar posibles lesiones o muerte.

PELIGRO indica una situación peligrosa que, si no se evita,

causará la muerte o lesiones graves.

ADVERTENCIA indica una situación peligrosa que, si no se evita,

podría causar la muerte o lesiones graves.

PRECAUCIÓN, cuando se utiliza con el símbolo de alerta de

seguridad, indica una situación peligrosa que, si no se evita,

causará lesiones leves o moderadas.

BM LPP 04 17.qxp_BM 2610009031 12-10 4/19/17 9:47 PM Page 22

-23-

Normas de seguridad para sierras alternativas

Sujete la herramienta mecánica por las superficies

de agarre aisladas cuando realice una operación en

la que las herramientas de corte puedan entrar en

contacto con cables ocultos. El contacto con un

cable que tenga corriente hará que ésta pase a las

partes metálicas descubiertas de la herramienta y que

el operador reciba sacudidas eléctricas.

Use abrazaderas u otro modo práctico de sujetar y

soportar la pieza de trabajo en una plataforma

estable. Si se sujeta la pieza de trabajo con la mano o

contra el cuerpo, se crea una situación inestable que

podría causar pérdida de control.

Seguridad personal

Manténgase alerta, fíjese en lo que está haciendo y

use el sentido común cuando esté utilizando una

herramienta mecánica. No use una herramienta

mecánica cuando esté cansado o bajo la influencia de

drogas, alcohol o medicamentos. Un momento de

distracción mientras esté utilizando herramientas

mecánicas podría causar lesiones corporales graves.

Use equipo de protección personal. Use siempre

protección de los ojos. El equipo de protección, como

por ejemplo una máscara antipolvo, calzado de

seguridad antideslizante, casco o protección de oídos,

utilizado para las condiciones apropiadas, reducirá las

lesiones corporales.

Evite el arranque accidental. Asegúrese de que el

interruptor esté en la posición de apagado antes de

conectar la herramienta a la fuente de energía y / o al

paquete de batería, levantar la herramienta o

transportarla. Transportar herramientas mecánicas

con un dedo en el interruptor o encender herramientas

mecánicas que tengan el interruptor en la posición de

encendido invita a que se produzcan accidentes.

Quite todas las llaves de ajuste o de tuerca antes de

encender la herramienta mecánica. Una llave de

tuerca o de ajuste que se deje colocada en una pieza

giratoria de la herramienta mecánica podría causar

lesiones corporales.

No intente alcanzar demasiado lejos. Mantenga un

apoyo de los pies y un equilibrio apropiados en todo

momento. Esto permite controlar mejor la herramienta

mecánica en situaciones inesperadas.

Vístase adecuadamente. No use ropa holgada ni

alhajas holgadas. Mantenga el pelo, la ropa y los

guantes alejados de las piezas móviles. La ropa

holgada, las alhajas holgadas o el pelo largo pueden

quedar atrapados en las piezas móviles.

Si se proporcionan dispositivos para la conexión de

instalaciones de extracción y recolección de polvo,

asegúrese de que dichas instalaciones estén

conectadas y se usen correctamente. El uso de

dispositivos de recolección de polvo puede reducir los

peligros relacionados con el polvo.

Uso y cuidado de las herramientas

mecánicas

No fuerce la herramienta mecánica. Use la

herramienta mecánica correcta para la aplicación que

desee realizar. La herramienta mecánica correcta hará

el trabajo mejor y con más seguridad a la capacidad

nominal para la que fue diseñada.

No use la herramienta mecánica si el interruptor no la

enciende y apaga. Toda herramienta mecánica que no

se pueda controlar con el interruptor es peligrosa y

debe ser reparada.

Desconecte el enchufe de la fuente de energía y/o el

paquete de batería de la herramienta mecánica antes

de hacer cualquier ajuste, cambiar accesorios o

almacenar herramientas mecánicas. Dichas medidas

preventivas de seguridad reducen el riesgo de arrancar

accidentalmente la herramienta mecánica.

Guarde las herramientas que no esté usando fuera

del alcance de los niños y no deje que personas que

no estén familiarizadas con la herramienta mecánica

o con estas instrucciones utilicen la herramienta. Las

herramientas mecánicas son peligrosas en manos de

usuarios que no hayan recibido capacitación.

Mantenga las herramientas mecánicas. Compruebe si

hay piezas móviles desalineadas o que se atoran, si

hay piezas rotas y si existe cualquier otra situación

que podría afectar el funcionamiento de la

herramienta mecánica. Si la herramienta mecánica

está dañada, haga que la reparen antes de usarla.

Muchos accidentes son causados por herramientas

mecánicas mantenidas deficientemente.

Mantenga las herramientas de corte afiladas y

limpias. Es menos probable que las herramientas de

corte mantenidas apropiadamente, con bordes de corte

afilados, se atoren, y dichas herramientas son más

fáciles de controlar.

Utilice la herramienta mecánica, los accesorios, las

brocas de la herramienta, etc., de acuerdo con estas

instrucciones, teniendo en cuenta las condiciones de

trabajo y el trabajo que se vaya a realizar. El uso de la

herramienta mecánica para operaciones distintas a

aquéllas para las que fue diseñada podría causar una

situación peligrosa.

Servicio de ajustes y reparaciones

Haga que su herramienta mecánica reciba servicio de

un técnico de reparaciones calificado, utilizando

únicamente piezas de repuesto idénticas. Esto

asegurará que se mantenga la seguridad de la

herramienta mecánica.

BM LPP 04 17.qxp_BM 2610009031 12-10 4/19/17 9:47 PM Page 23

-24-

Nunca deje el gatillo fijo en la posición "ON"

(encendido). Antes de enchufar la herramienta,

compruebe que el cierre del gatillo esté en la

posición "OFF" (apagado). Un arranque accidental

podría causar lesiones.

Mantenga las manos alejadas del área de corte. No

ponga la mano debajo del material que se está

cortando. La proximidad de la hoja a la mano queda

oculta a la vista.

Mantenga las manos alejadas del espacio entre la

caja de engranajes y el soporte de la hoja de sierra.

El soporte de la hoja de vaivén puede pellizcarle los

dedos.

No utilice hojas desfiladas ni dañadas. Una hoja

doblada puede romperse fácilmente o causar retroceso.

Avant de commencer à couper, mettez l’outil en

marche et laissez la lame atteindre sa vitesse de

fonctionnement normale. L’outil risque de trembler ou

de vibrer si la vitesse de la lame est trop lente au début

de l’opération de coupe.

Use siempre gafas de seguridad o protección de los

ojos cuando utilice esta herramienta. Use una

máscara antipolvo o un respirador para aplicaciones

que generan polvo.

Fije el material antes de cortar. Nunca lo tenga en la

mano ni sobre las piernas. El material pequeño o

delgado puede curvarse o vibrar con la hoja, causando

pérdida de control.

Asegúrese de que todos los tornillos de ajuste y el

soporte de la hoja estén apretados antes de hacer un

corte. Si los tornillos de ajuste y los soportes están

flojos, pueden hacer que la herramienta o la hoja

resbale, pudiendo producirse pérdida de control.

Al quitar la hoja de la herramienta, evite el contacto

con la piel y use guantes protectores adecuados al

agarrar la hoja o el accesorio. Los accesorios pueden

estar calientes después del uso prolongado.

Un GFCI y los dispositivos de protección personal,

como guantes de goma y calzado de goma de

electricista, mejorarán más su seguridad personal.

No use herramientas mecánicas con capacidad

nominal solamente para CA con una fuente de

energía de CC. Aunque pueda parecer que la

herramienta funciona correctamente, es probable que

los componentes eléctricos de la herramienta con

capacidad nominal para CA fallen y creen un peligro

para el operador.

Mantenga los mangos secos, limpios y libres de

aceite y grasa. Las manos resbalosas no pueden

controlar de modo seguro la herramienta mecánica.

Desarrolle un programa de mantenimiento periódico

de la herramienta. Cuando limpie una herramienta,

tenga cuidado de no desmontar ninguna de sus

partes, ya que los cables internos podrían reubicarse

incorrectamente o pellizcarse, o los resortes de

retorno de los protectores de seguridad podrían

montarse incorrectamente. Ciertos agentes de

limpieza, tales como gasolina, tetracloruro de carbono,

amoníaco, etc., podrían dañar las piezas de plástico.

Riesgo de lesiones para el usuario. El cordón de energía

debe recibir servicio de ajustes y reparaciones

solamente por un Centro de Servicio de Fábrica Skil o

una Estación de Servicio Skil Autorizada.

Cuando utilice la sierra de

manera continua y por períodos

de tiempo prolongados, puede que la caja de engranajes

se ponga caliente al tacto. Para reducir el riesgo de

lesiones, use guantes durante la utilización de la sierra.

Cierto polvo generado por el

lijado, aserrado, amolado y

taladrado mecánicos, y por otras actividades de

construcción, contiene agentes químicos que se sabe

que causan cáncer, defectos de nacimiento u otros

daños sobre la reproducción. Algunos ejemplos de

estos agentes químicos son:

• Plomo de pinturas a base de plomo,

• Sílice cristalina de ladrillos y cemento y otros

productos de mampostería, y

• Arsénico y cromo de madera tratada químicamente.

Su riesgo por causa de estas exposiciones varía,

dependiendo de con cuánta frecuencia realice este tipo

de trabajo. Para reducir su exposición a estos agentes

químicos: trabaje en un área bien ventilada y trabaje con

equipo de seguridad aprobado, como por ejemplo

máscaras antipolvo que estén diseñadas especialmente

para impedir mediante filtración el paso de partículas

microscópicas.

Advertencias de seguridad adicionales

ADVERTENCIA

BM LPP 04 17.qxp_BM 2610009031 12-10 4/19/17 9:47 PM Page 24

-25-

Símbolos

IMPORTANTE: Es posible que algunos de los símbolos siguientes se usen en su herramienta. Por favor,

estúdielos y aprenda su significado. La interpretación adecuada de estos símbolos le permitirá utilizar la

herramienta mejor y con más seguridad.

Símbolo Désignación / Explicación Símbolo Désignación / Explicación

Volt (tensión)

Watt (potencia)

Kilovatios (potencia)

Ampere (corriente)

Faradios (capacitancia)

μF

Microfaradios (capacitancia)

Hertz (frecuencia, ciclos por segundo)

Kilogramo (peso)

Litros (volumen)

Gramos (peso)

bar

Bares (presión)

Pascales (presión)

min

Minuto (tiempo)

Segundo (tiempo)

Horas (tiempo)

⌀

Diámetro (medida)

.../min or

...min

-1

Revoluciones o alternación por minuto (revoluciones, golpes, velocidad de superficie,

órbitas, etc., por minuto)

Posición "off" (velocidad cero, par motor cero...)

1, 2, 3, ...

I, II, III,

Graduaciones del selector (graduaciones de velocidad, par motor o posición. Un número

más alto significa mayor velocidad)

Velocidad sin carga (velocidad rotacional sin carga)

Velocidad nominal (máxima velocidad obtenible)

Selector infinitamente variable con apagado (la velocidad aumenta desde la graduación de 0)

Flecha (Acción en la dirección de la flecha)

or d.c.

Corriente continua (tipo o una característica de corriente)

Corriente alterna o continua (tipo o una característica de corriente)

or a.c.

Corriente alterna (tipo o una característica de corriente)

Corriente alterna de dos fases

Corriente alterna de dos fases con neutro

Corriente alterna de tres fases

Corriente alterna de tres fases con neutro

Corriente nominal del elemento fusible apropiado en amperios

Elemento fusible miniatura de retardo donde X es el símbolo de la característica de

tiempo/corriente, tal y como se da en IEC 60127-3

IPXX

Símbolo de PI (marca de protección internacional)

BM LPP 04 17.qxp_BM 2610009031 12-10 4/19/17 9:47 PM Page 25

-26-

Símbolos (continuación)

IMPORTANTE: Es posible que algunos de los símbolos siguientes se usen en su herramienta. Por favor,

estúdielos y aprenda su significado. La interpretación adecuada de estos símbolos le permitirá utilizar la

herramienta mejor y con más seguridad.

Símbolo Désignación / Explicación

Construcción de clase II (designa las herramientas de construcción con aislamiento doble)

Terminal de toma de tierra (terminal de conexión a tierra)

Designa el programa de reciclaje de baterías de Li-ion.

Designa el programa de reciclaje de baterías de Ni-Cd.

Alerta al usuario para que lea el manual.

Alerta al usuario para que use protección de los ojos.

Este símbolo indica que esta herramienta está catalogada por Underwriters Laboratories.

Este símbolo indica que este componente está reconocido por Underwriters

Laboratories.

Este símbolo indica que Underwriters Laboratories ha catalogado esta herramienta

indicando que cumple con las normas estadounidenses y canadienses.

Este símbolo indica que esta herramienta está catalogada por la Canadian

Standards Association.

Este símbolo indica que la Canadian Standards Association ha catalogado esta

herramienta indicando que cumple con las normas estadounidenses y canadienses.

Este símbolo indica que Intertek Testing Services ha catalogado esta herramienta

indicando que cumple con las normas estadounidenses y canadienses.

Este símbolo indica que esta herramienta cumple con la norma mexicana oficial (NOM).

BM LPP 04 17.qxp_BM 2610009031 12-10 4/19/17 9:47 PM Page 26

-27-

Descripción funcional y especificaciones

Desconecte el enchufe de la fuente de energía antes de realizar cualquier ensamblaje

o ajuste, o cambiar accesorios. Estas medidas de seguridad preventivas reducen el

riesgo de arrancar la herramienta accidentalmente.

ADVERTENCIA

Sierras alternativas

NOTA: Para obtener las especificaciones de la herramienta, consulte la placa del fabricante colocada en la herramienta.

FIG. 1

INTERRUPTOR GATILLO

DE VELOCIDAD

VARIABLE CONTROLADA

PORTAHOJA

HOJA DE

SIERRA

FUNDA DE GOMA

PLACA-BASE

PIVOTANTE

CORDÓN DE

ENERGÍA

ABERTURA

DE VENTILACIÓN

BM LPP 04 17.qxp_BM 2610009031 12-10 4/19/17 9:47 PM Page 27

-28-

Ensamblaje

Preparación de la sierra

SELECCIÓN DE HOJAS

Ninguna hoja puede ser eficaz en todos los trabajos de

corte. Materiales diferentes requieren hojas diseñadas

especialmente. Como la sierra alternativa puede cortar

tantos materiales, hay muchos tipos de hojas

disponibles. Asegúrese de utilizar la hoja adecuada para

asegurar un rendimiento de corte adecuado.

INSTALACIÓN DE UNA HOJA

Desenchufe la herramienta de la

fuente de energía antes de

cambiar la hoja o hacer ajustes.

1. Inserte la hoja en el portahoja girando el collarín en

el sentido de la flecha hasta que se detenga (Fig. 2).

2. Inserte una hoja en la ranura para la hoja hasta que

el hombro de la hoja descanse contra el collarín.

3. Suelte el collarín y el collarín accionado por resorte

sujetará firmemente la hoja. (Nota: Si el collarín no

regresa a su posición original, rote el collarín en

sentido contrario al de la flecha.)

4. Empuje la hoja hacia adentro y tire de ella hacia

afuera para asegurarse de que el pasador de la

carcasa de la abrazadera atraviese el agujero de la

hoja para sujetarla firmemente. La hoja puede

introducirse con los dientes orientados hacia abajo

o hacia arriba.

5. Para retirar la hoja, rote el collarín en el sentido de la

flecha mientras jala la hoja hasta sacarla de la ranura

para la hoja. (Nota: Tenga cuidado, la hoja puede

estar caliente.)

Asegúrese de que el extremo

delantero de la hoja se

extienda a través de la placa-base a lo largo de

toda la longitud de la carrera. No utilice hojas

especiales que sean muy cortas o que tengan una

oblicuidad significativa. La hoja no debe hacer

contacto con la placa-base. Una hoja que sea

demasiado corta u oblicua podría atascarse dentro de

la placa-base y romperse bruscamente.

ADVERTENCIA

Posición

abierta

COLLARÍN

RANURA

PARA LA

HOJA

FIG. 2

BM LPP 04 17.qxp_BM 2610009031 12-10 4/19/17 9:47 PM Page 28

-29-

INTERRUPTOR GATILLO DE VELOCIDAD

VARIABLE CONTROLADA

La herramienta está equipada con un interruptor gatillo

de velocidad variable controlada. La herramienta se

puede encender o apagar apretando o soltando el gatillo.

La velocidad de golpeo del émbolo de la hoja se puede

ajustar desde la velocidad de golpeo mínima hasta la

velocidad de golpeo máxima indicadas en la placa del

fabricante por medio de la presión que se ejerce sobre el

gatillo. Ejerza más presión para aumentar la velocidad y

disminuya la presión para reducir la velocidad (Fig, 1).

USO DE LA SIERRA

1. Fije la pieza de trabajo firmemente con abrazaderas.

2. Marque la línea de corte y agarre la herramienta con

una mano en el mango y la otra mano ubicada en la

funda de goma asilada que está sobre la carcasa

delantera.

Sujete siempre la sierra por la

funda aislada que está en la

carcasa delantera. Si aserra en un área ciega en la que

haya cables con corriente, puede sufrir descargas

eléctricas o electrocutarse.

3. Mantenga la placa-base de la sierra firmemente

contra la pieza de trabajo para minimizar la

contrafuerza (salto) y la vibración.

4. Apriete el gatillo para arrancar la herramienta. Deje

que la sierra alcance toda su velocidad antes de

comenzar el corte. Guíe la sierra de manera que la

hoja se mueva a lo largo de la línea marcada.

CONSEJOS PARA ASERRAR

A continuación se dan unos sencillos consejos que

reducirán el desgaste de la pieza de trabajo y la

herramienta, y harán que el operador se canse menos.

1. Las hojas cortan en la carrera de retorno o regreso.

En piezas de trabajo finas, como paneles, fibra de

vidrio, etc., coloque el lado bueno de la pieza de

trabajo orientado hacia abajo.

2. Utilice la hoja de sierra correcta para el material que

se esté cortando y tenga a mano hojas adicionales

para utilizarlas cuando las otras hojas se desafilen.

Reemplace inmediatamente las hojas agrietadas o

dobladas.

3. Seleccione la velocidad de corte apropiada.

Para reducir el riesgo de

lesiones, asegúrese de que la

hoja se extienda siempre más allá de la placa-base y

la pieza de trabajo a lo largo de toda la carrera. Las

hojas pueden hacerse pedazos si su parte delantera

golpea la pieza de trabajo y/o la placa-base.

4. Al cortar metal:

- Aplique un lubricante para realizar cortes más

fáciles, suaves y rápidos, así como para

prolongar la duración de la hoja.

- Para metales no ferrosos, aluminio, bronce o

latón, utilice una barra de cera en la hoja.

- Para metales ferrosos, hierro y acero, utilice un

aceite para maquinaria o de corte a lo largo de la

superficie que se vaya a cortar.

5. Cuando corte metal delgado, ponga el material entre

dos pedazos de madera de desecho. Fíjelo con

abrazaderas o póngalo en un tornillo de carpintero

de banco. Puede utilizarse una pieza de madera en la

parte superior del metal con sujeción adecuada con

abrazaderas. Coloque las líneas de corte o el diseño

de corte sobre la madera.

6. No fuerce el corte. Deje que la sierra y la hoja hagan

el trabajo.

INCORRECTO CORRECTO

ADVERTENCIA

Instrucciones de funcionamiento

BM LPP 04 17.qxp_BM 2610009031 12-10 4/19/17 9:47 PM Page 29

-30-

CORTES DE BOLSILLO Y POR PENETRACIÓN

La sierra alternativa puede utilizarse para hace cortes

por penetración en material más blando (por ejemplo,

en madera o materiales de construcción ligeros para

paredes) sin tener que hacer un agujero de comienzo

(Fig. 5).

1. Marque la línea que se va a cortar claramente sobre la

pieza de trabajo.

2. Coloque la herramienta con un lado de la placa-base

apoyado firmemente contra el material.

3. Coloque la punta de la hoja (sin estar en marcha)

sobre la línea que se va a cortar.

4. Incline la sierra para que la hoja no toque la pieza de

trabajo.

5. Apriete el interruptor gatillo y cuidadosamente haga

que la hoja de sierra en movimiento vaya penetrando

en el material.

6. Después de que la hoja haya atravesado la pieza de

trabajo, continúe aserrando a lo largo del trazado

marcado.

Cuando utilice la sierra de manera continua y por

períodos de tiempo prolongados, puede que la caja de

engranajes se ponga caliente al tacto. Para reducir el

riesgo de lesiones, use guantes durante la utilización de

la sierra.

NOTAS:

Para facilitar la realización de cortes por penetración,

utilice una hoja de calibre pesado, instale la hoja con

los dientes orientados hacia arriba y sostenga la

sierra en posición invertida de la manera que se

muestra en la ilustración (Fig. 6).

No haga cortes por penetración en superficies

metálicas.

En materiales gruesos y en materiales más duros,

como metal, no debe intentarse hacer cortes por

penetración. Dichos materiales pueden cortarse con

la sierra alternativa solamente comenzando el corte

desde el borde del material o desde un agujero hecho

a través de todo el material que sea lo

suficientemente grande como para acoplar la hoja de

sierra.

El uso de cualquier accesorio

no especificado en este

manual puede crear un peligro.

FIG. 5

FIG. 6

ADVERTENCIA

BM LPP 04 17.qxp_BM 2610009031 12-10 4/19/17 9:47 PM Page 30

-31-

Servicio

El mantenimiento preventivo

Limpieza

Para evitar accidentes

desconecte siempre la herra -

mienta de la fuente de energía antes de la limpieza o

de la realización de cual quier mantenimiento. La

herramienta se puede limpiar más eficazmente con aire

comprimido seco. Use gafas de segu ridad siempre

que limpie herramientas con aire comprimido.

Las aberturas de ventilación y las palancas de

interruptor deben mante nerse limpias y libres de

materias extrañas. No intente limpiar intro du ciendo

objetos puntiagudos a través de las aberturas.

MANTENIMIENTO DEL PORTAHOJA

Utilice aire comprimido para quitar el polvo y los

residuos del ensamblaje del portahoja de modo regular.

Lubrique periódicamente el portahoja con un lubricante

seco, como por ejemplo grafito.

Ciertos agentes de limpieza y

disol ventes dañan las piezas de

plástico. Algunos de estos son: gasolina, tetracloruro

de carbono, disolventes de limpieza clorados, amoníaco

y detergentes domésticos que contienen amoníaco.

Mantenimiento

Accesorios

ADVERTENCIA

rea lizado por personal no

autorizado pude dar lugar a la colocación in correcta

de cables y com ponentes internos que podría

constituir un peligro serio. Recomendamos que todo el

servicio de las herramientas sea realizado por un

Centro de servicio de fábrica Skil o por una Estación

de servicio Skil autorizada.

LUBRICACION DE LAS HERRAMIENTAS

Su herramienta Skilsaw ha sido lubricada

adecuadamente y está lista para la utilización. Se

recomienda que las herramientas con engranajes se

vuelvan a engrasar con un lubricante especial para

engranajes en cada cambio de escobillas.

ESCOBILLAS DE CARBON

Las escobillas y el conmutador de la herramienta han

sido diseñados para muchas horas de servicio fiable.

Para man tener un rendimiento óptimo del motor,

recomendamos que cada dos a seis meses se examinen

las esco billas. Sólo se deben usar escobillas de

repuesto Skilsaw genuinas di señadas específicamente

para su herramienta.

RODAMIENTOS

Los roda mientos que se vuelven ruidosos (debido a la

pesada carga o al corte de materiales muy abrasivos)

deben ser sus ti tuidos inme dia tamente para evitar el

sobre calentamiento o el fallo del motor.

PRECAUCION

Si es necesario un cordón de

extensión, se debe usar un

cordón con conductores de tamaño adecuado que sea

capaz de transportar la corriente necesaria para la

herramienta. Esto evitará caídas de tensión excesivas,

pérdida de potencia o recalentamiento. Las herramientas

conectadas a tierra deben usar cordones de extensión de

3 hilos que tengan enchufes de 3 terminales y

receptáculos para 3 terminales.

NOTA: Cuanto más pequeño es el número de calibre,

más grueso es el cordón.

TAMAÑOS RECOMENDADOS DE CORDONES DE EXTENSION

HERRAMIENTAS DE 120 V CORRIENTE ALTERNA

ADVERTENCIA

Capacidad

nominal en

amperes de la

herramienta

Tamaño del cordón en A.W.G. Tamaños del cable en mm

Longitud del cordón en pies Longitud del cordón en metros

25 50 100 150 15 30 60 120

3-6

6-8

8-10

10-12

12-16

–

0.75

1.0

–

0.75

1.0

2.5

–

1.5

2.5

4.0

–

2.5

4.0

–

BM LPP 04 17.qxp_BM 2610009031 12-10 4/19/17 9:47 PM Page 31

2341165035 03/17

2341165035

LIMITED WARRANTY OF SKILSAW® PROFESSIONAL PORTABLE AND PROFESSIONAL BENCHTOP POWER TOOLS

DESIGNATED WITH A MODEL NUMBER BEGINNING WITH SPT

Chervon North America, ("Seller") warrants to the original purchaser only, that all SKILSAW professional portable and benchtop

power tools designated with a model number beginning with SPT, will be free from defects in material or workmanship for a period

of one year from date of purchase.

SELLER’S SOLE OBLIGATION AND YOUR EXCLUSIVE REMEDY under this Limited Warranty and, to the extent permitted by law,

any warranty or condition implied by law, shall be the repair or replacement of parts, without charge, which are defective in

material or workmanship and which have not been misused, abused, or repaired by persons other than Seller or Authorized

Service Center. To make a claim under this Limited Warranty, you must return the complete product, transportation prepaid, to

any SKIL Factory Service Center or Authorized Service Center. For Authorized SKIL Power Tool Service Centers, please

visit www.skilsaw.com or call 1-877-SKIL-999 (1-877-754-5999)

In addition to the limited warranty above, SKILSAW professional portable and benchtop power tools designated with a model

number beginning with SPT are covered by our 180-Day STAY TRUE® Guarantee. The original purchaser may return any eligible

SKILSAW professional portable and benchtop power tool for any reason to the original place of purchase, within 180 days from the

date of purchase for a full refund. The Original purchaser must retain the receipt as proof of purchase. Reconditioned tools ARE

NOT eligible for our STAY TRUE GUARANTEE.

GARANTIE LIMITÉE D'OUTILS ÉLECTRIQUES PROFESSIONNELS PORTATIFS ET PROFESSIONNELS DE TABLE SKILSAW®

CONÇUS AVEC UN NUMÉRO DE MODÈLE COMMENÇANT PAR SPT

Chervon North America, (« Vendeur ») garantit à l'acheteur original seulement que tous les outils électriques professionnels

portatifs et de table SKILSAW conçus avec un numéro de modèle commençant par SPT ne comporteront aucun défaut de matériau

ou vice de fabrication pendant une période d'un an à compter de la date de leur achat.

LA SEULE OBLIGATION DU VENDEUR ET VOTRE REMÈDE EXCLUSIF en vertu de la présente Garantie limitée et, dans la mesure

autorisée par la loi, de toute garantie ou condition s'appliquant de plein droit, sera la réparation ou le remplacement sans frais des

pièces affectées d'un défaut de matériau ou d'un vice de fabrication, à condition qu'elles n'aient pas été utilisées de façon

inappropriée ou abusivement, et qu'elles n'aient pas été réparées par des personnes autres que le Vendeur ou un Centre de service

après-vente agréé. Pour vous prévaloir de la présente Garantie limitée, vous devez retourner le produit complet, en port payé,

à un

centre de service usine SKIL ou à un centre de service après-vente agréé. Pour trouver les centres de service après-vente

agréés de SKIL pour des outils électriques, veuillez vous rendre sur le site www.skilsaw.com ou téléphoner au 1-877-

SKIL-999 (1-877-754-5999)

En plus de la garantie limitée susmentionnée, les outils électriques professionnels portatifs et de table SKILSAW conçus avec un

numéro de modèle commençant par SPT sont couverts par notre garantie de 180 jours STAY TRUE®. L'acheteur original peut

retourner à l'endroit où il l'a acheté tout outil électrique professionnel portatif ou de table SKILSAW admissible pour quelque raison

que ce soit dans les 180 jours suivant la date de son achat pour obtenir un remboursement intégral. L'acheteur original doit

conserver son reçu comme preuve d'achat. Les outils remis en état NE SONT PAS admissibles pour notre GARANTIE STAY TRUE.

GARANTÍA LIMITADA PARA HERRAMIENTAS ELÉCTRICAS SKILSAW® PROFESIONALES PORTÁTILES Y DE BANCO

PROFESIONALES DESIGNADAS CON UN NÚMERO DE MODELO QUE COMIENCE CON SPT

Chervon North America, (el "Vendedor") garantiza, únicamente al comprador original, que todas las herramientas eléctricas

SKILSAW profesionales portátiles y de banco designadas con un número de modelo que comience con SPT estarán libres de

defectos de material o de fabricación durante un período de un año a partir de la fecha de compra.

LA ÚNICA OBLIGACIÓN DEL VENDEDOR Y EL RECURSO EXCLUSIVO QUE USTED TIENE bajo esta Garantía Limitada y, en la

medida en que la ley lo permita, bajo cualquier garantía o condición implícita por ley, consistirá en la reparación o el reemplazo sin

cargo alguno de las piezas que presenten defectos de material o de fabricación y que no hayan sido utilizadas incorrectamente,

sometidas a abuso o reparadas por personas que no sean el Vendedor o un Centro de Servicio Autorizado. Para efectuar un

reclamo bajo esta Garantía Limitada, usted debe devolver el producto completo, con el transporte prepagado, a cualquier

Centro de Servicio de Fábrica SKIL o Centro de Servicio Autorizado SKIL. Para localizar Centros de Servicio de Herramientas

Eléctricas SKIL Autorizados, sírvase visitar www.skilsaw.com o llamar al 1-877-SKIL-999 (1-877-754-5999).

Además de la garantía limitada que antecede, las herramientas eléctricas SKILSAW profesionales portátiles y de banco designadas

con un número de modelo que comience con SPT están cubiertas por nuestra garantía STAY TRUE® de 180 días.

El comprador original podrá devolver cualquier herramienta eléctrica SKILSAW profesional portátil y de banco que reúna los

requisitos, por cualquier motivo, dentro del plazo de 180 días a partir de la fecha de compra, para recibir un reembolso completo.

El comprador original debe retener el recibo como comprobante de compra. Las herramientas reacondicionadas NO REÚNEN los

requisitos de nuestra GARANTÍA STAY TRUE.

BM LPP 04 17.qxp_BM 2610009031 12-10 4/19/17 9:47 PM Page 32

SKIL SPT44A-00 13 Amp Corded Reciprocating Saw with Buzzkill Technology -

Product's Documents

User Manual

Specifications

SKIL SPT44A-00 Questions and Answers
