Yardworks SN70016-1 16" 12-Amp Corded Electric Snow Shovel User Manual

Model SN70016

OPERATOR’S MANUAL

16-IN Snow Thrower

This product is covered by U. S. patents and other international patents

Thank you for your purchase.

DO NOT RETURN THIS PRODUCT TO THE STORE. OPERATING, ASSEMBLY, PARTS, SERVICE QUESTIONS?

CALL 1-800-313-5111 BETWEEN 8:00AM-5:00PM EST FOR ASSISTANCE.

SAVE THIS MANUAL FOR FUTURE REFERENCE

This product has been engineered and manufactured to our high standard for dependability, ease of operation, and

operator safety. Properly cared for, it will give you years of rugged, trouble-free performance.

WARNING: To reduce the risk of injury, the user must read and understand the operator’s manual before

using this product.

Precautions that involve your safety.

CAUTION! Read the instruction manual and follow the warning and safety instructions!

CAUTION! Remove plug from outlet immediately if the cable is damaged or cut.

SWITCH OFF! the machine, wait until it comes to a complete standstill and remove plug from outlet prior to

maintenance, cleaning or repair work!

CAUTION! Always wear eye and ear protection.

Wear safe, sturdy, nonskid footwear!

DANGER! objects may be thrown out at high speed when motor is running. Do not walk in front of running

machine.

Keep bystanders at a safe distance.

DANGER! Rotating blades. Keep hands and feet at a safe distance.

Do not place hand under auger.

Keep the electrical cord free of the auger. The auger may damage the cord and cause contact with live

parts.

Do not place hand in front of chute deflector.

Do not place feet under auger.

DANGER! Risk of electric shock.

Do not use in rain or electrical storms.

Waste electrical products should not be disposed of with household waste. Please recycle

where facilities exist. Check with your Local Authority or retailer for recycling advice.

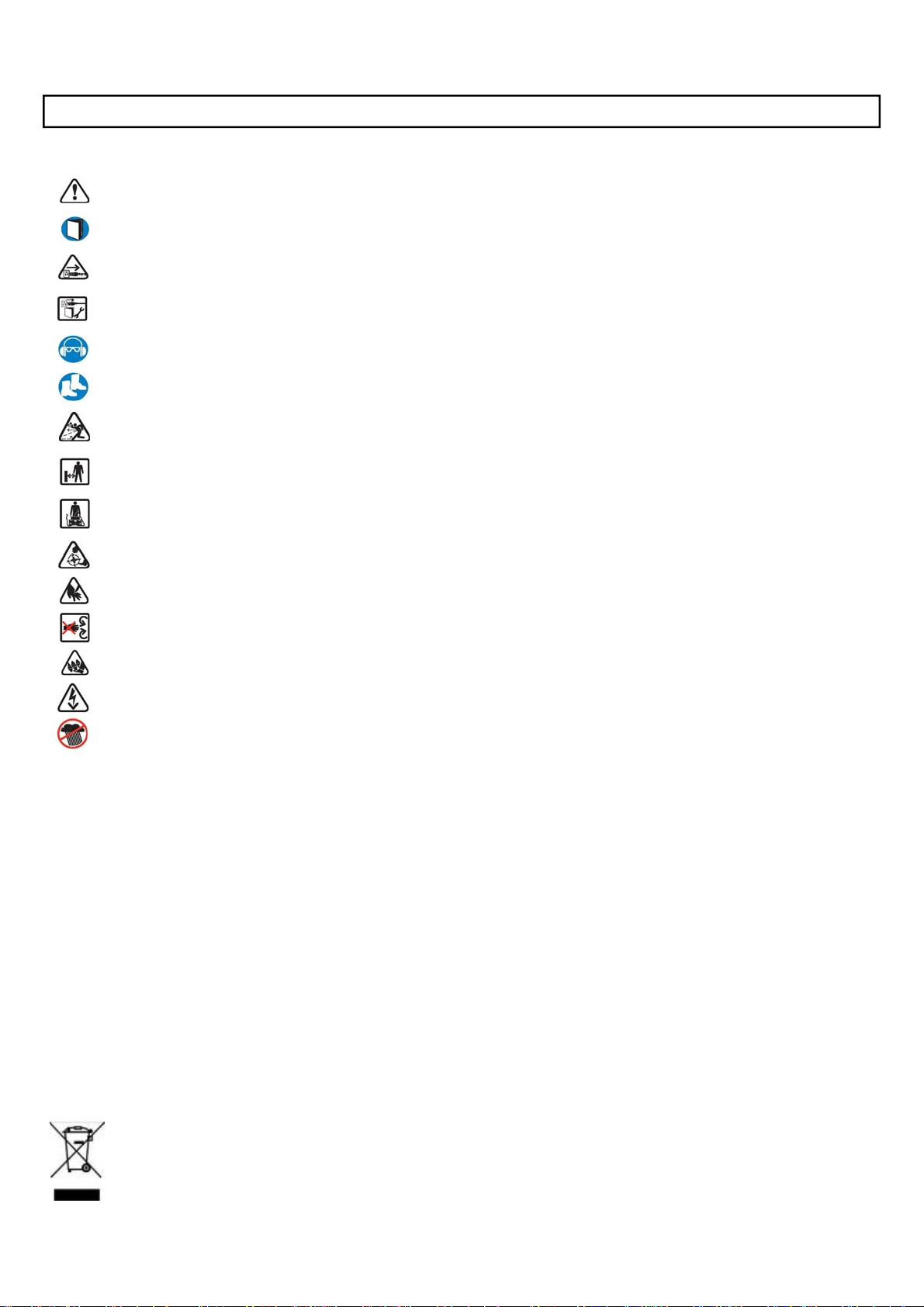

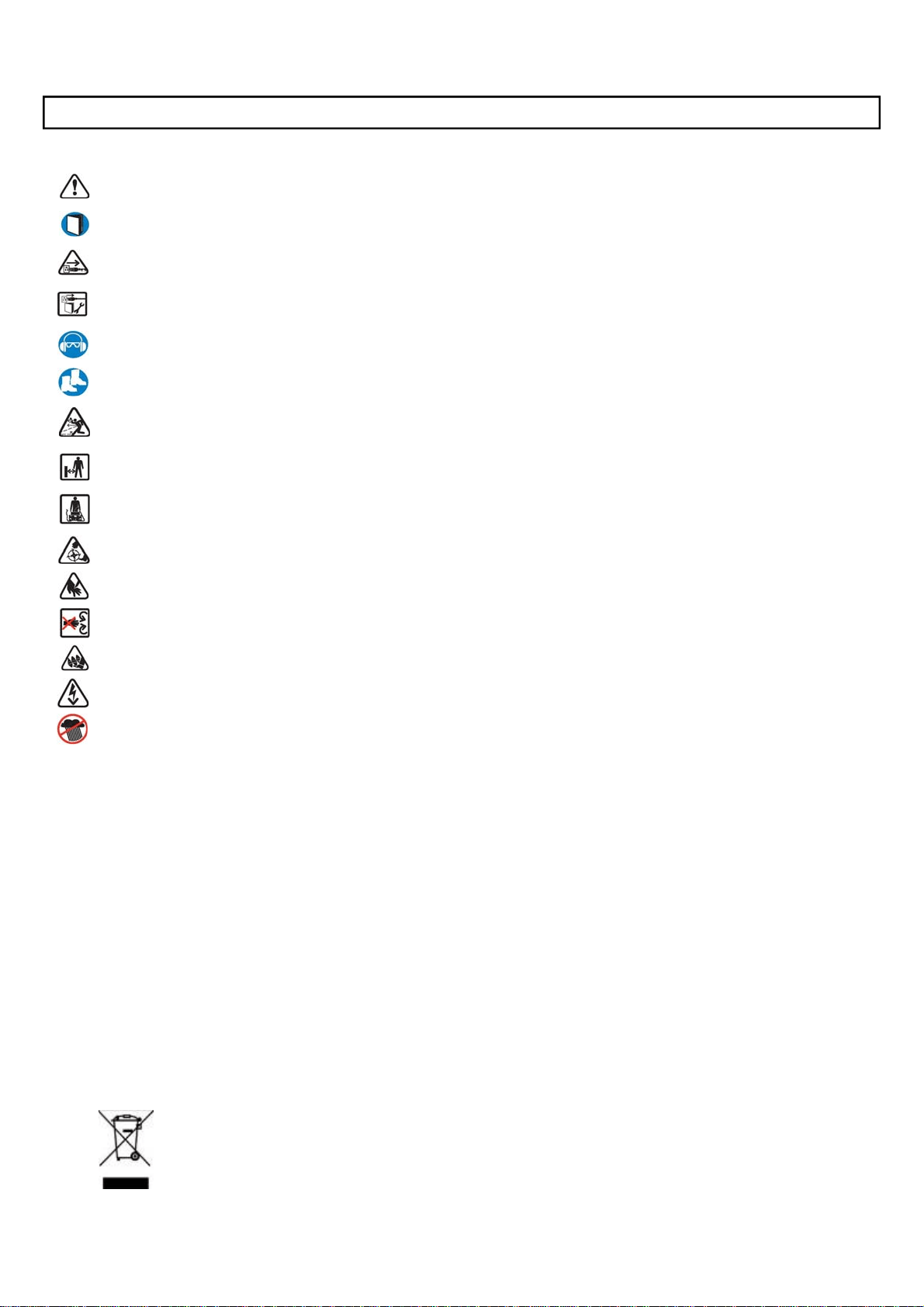

Some of the following symbols may be used on this product. Please study them and learn their meaning. Proper

interpretation of these symbols will allow you to operate the product better and safer.

SYMBOLS

TO REDUCE RISK OF INJURY: Before any use

be sure everyone using this product reads and

understands all safety instructions and other

information contained in this manual.

CAUTION: Wear appropriate personal hearing

protection during use. Under some conditions

and duration of use, noise from this product may

contribute to hearing loss.

Save these instructions and review frequently prior

to use and in instructing others.

WARNING: When using electric appliances, basic

safety precautions should always be followed to

reduce risk of fire, electric shock, and personal

injury, including the following:

READ ALL INSTRUCTIONS

CHECK FOR DAMAGED PARTS - Before further

use of the product, any part that is damaged should

be carefully checked to determine that it will operate

properly and perform its intended function. Check

for alignment of moving parts, binding of moving

parts, breakage of parts, mounting and any other

condition that may affect its operation. Any part that

is damaged should be properly repaired or replaced.

For assistance call our customer service help line at

1-800-313-5111.

AVOID DANGEROUS ENVIRONMENTS - Don’t

use this product in rainy or stormy conditions. Do

not operate in gaseous or explosive atmospheres.

Motors in these products normally spark, and the

sparks might ignite fumes.

KEEP CHILDREN AWAY - All visitors, children and

pets should stay at a safe distance from the work

area.

DRESS PROPERLY- Don’t wear loose clothing or

jewelry and wear protective hair covering to contain

long hair. They can be caught in moving parts.

Wear rubber boots when operating the snow

thrower. Maintain good footing at all times,

especially on slopes.

USE SAFETY GLASSES - Wear safety glasses

with side shields or goggles that are marked to

comply with ANSI Z87.1 standard when operating

this product.

DOUBLE INSULATION – The snow thrower has

double insulation. This means that all external

metal parts are insulated from the electrical supply.

This is achieved by introducing an insulation layer

between electrical and mechanical parts. The

double insulation guarantees you the greatest

possible safety.

WARNING: Use outdoor extension cords marked

SW-A, SOW-A, STW-A, STOW-A, SJW-A, SJTW-A,

or SJTOWA. These cords are rated for outdoor use

and reduce the risk of electric shock.

POLARIZED PLUGS-To reduce the risk of electric

shock, this product has a polarized plug. Polarized

connections will fit together only one way. Make

sure that the receptacle end of the extension cord

has large and small blade slot widths. If the plug

does not fit fully into the extension cord, reverse

the plug. If it still does not fit, obtain a suitable

extension cord. If the extension cord does not fit

fully into the outlet, contact a qualified electrician to

install the proper outlet. Do not change the plug on

the tool or the extension cord in any way.

EXTENSION CORD. Make sure your extension

cord is in good condition. When using an extension

cord be sure it is heavy enough to carry the current

your product will draw. An undersized extension

cord will cause a drop in line voltage resulting in

loss of power and overheating. The following table

shows the correct size to use depending on cord

length and nameplate ampere rating. If in doubt,

use the next heavier gage. The smaller the gage

number, the heavier the cord.

It is possible to tie two extension

cords together in a knot to prevent

them from becoming disconnected

during use. Make the knot as

shown, then connect the plug end of

the power cord into the receptacle

end of the extension cord.

WARNING: Keep all connections dry and off the

ground. Do not touch plug with wet hands.

Be aware of the extension cord while operating the

snow thrower. Be careful not to trip on the cord.

Always keep the cord away from the auger.

IMPORTANT SAFETY WARNINGS

GENERAL SAFETY

Minimum Gage for Cord Sets

Volts Total Length of cord in Feet

120V 0-25 26-50 51-100 101-150

240V 0-50 51-100 101-200 201-300

Ampere Rating

More Not More American wire Gage

Than Than

0 - 6 18 16 16 14

6 - 10 18 16 14 12

10 - 12 16 16 14 12

12 - 16 14 12 Not Recommended

DO NOT FORCE SNOW THROWER - It will per-

form better and safer at the rate for which it was

designed.

CAUTION: Never throw snow towards people, pets

or cars and never allow anyone in front of the snow

thrower while in operation.

Objects that might clog the snow thrower or cause

other damage can be hidden in the snow. Clear

the area of doormats, sleds, boards, wires and

other debris prior to use.

If the auger strikes a foreign body, examine the

snow thrower for signs of damage and make any

necessary repairs before restarting and continuing

to work.

STAY ALERT - Watch what you are doing. Use

common sense. Do not operate the snow thrower

when you are tired or under the influence of drugs,

alcohol or medications.

If the snow thrower starts to vibrate abnormally,

turn it off immediately and check for the cause.

Vibration is generally a warning of trouble.

Always turn off the snow thrower, disconnect from

the power supply and wait until the auger comes

to a complete stop before carrying out maintenance

or repairs.

Do not use on graveled surface unless the

snow thrower is adjusted for such a surface in

accordance with the operator’s manual.

Operation of the snow thrower in the hand-held

position is unsafe, except in accordance with the

special instructions for such use provided in the

operator’s manual.

CAUTION: Auger does not stop immediately after

the snow thrower is turned off.

CAUTION: Risk of injury. Do not put hands, feet or

any body part or clothing near the rotating auger.

WARNING: California Proposition 65:

This product contains chemicals known to the State

of California to cause cancer, birth defects or other

reproductive harm.

GROUND FAULT CIRCUIT INTERRUPTER (GFCI)

protection should be provided on the circuit or outlet

to be used for the snow thrower. Receptacles are

available having built-in GFCI protection and may

be used.

WARNING: Keep hands away from moving parts.

Never put your hands near the auger to remove

snow, sticks or other debris. Blocked auger can

“spring back” when cleared and may cause per-

sonal injury even when the snow thrower is stopped.

Always use a wooden stick such as a broom handle

to clear blockages.

DISCONNECT UNIT from the power supply when

not in use or when servicing or cleaning. Do not

leave unattended.

DON’T ABUSE CORD - Never carry this product

by the cord or yank the cord to disconnect from the

receptacle. Keep cord from heat, oil, and sharp

edges.

USE RIGHT APPLIANCE - Do not use this product

for any job except that for which it is intended.

DO NOT OVERLOAD the snow thrower by using at

too fast a rate to clear the snow.

DON’T OVERREACH - Guide the snow thrower at a

walking pace only. Keep proper footing and balance

at all times.

LIGHTING - Only operate your snow thrower in

daylight or good artificial light.

STORE IDLE UNIT INDOORS-When not in use, the

snow thrower should be stored indoors in a dry area

out of children’s reach.

MAINTAIN UNIT WITH CARE-Keep clean for best

performance and to reduce the risk of injury. Inspect

extension cord periodically and replace if damaged.

Keep handles dry, clean and free from oil.

Do not operate the snow thrower on a slope that is

too steep for safe operation. When on slopes, slow

down and make sure you have good footing.

Before starting the snow thrower make sure the

auger is not touching any object and is free to move.

AVOID UNINTENTIONAL STARTING – Don’t carry

plugged in hedge trimmer with finger on switch. Be

sure switch is off when plugging in.

GENERAL SAFETY

PRODUCT SPECIFICATIONS

Model: SN70016

Power Supply Voltage: 120V-60Hz Sweep Width: 16 in. (406 mm)

Idle Speed: 4500 RPM Max Clearing Depth: 8 in. (200 mm)

Power Consumption: 12 Amp Throwing Distance: Up to 30 ft.

Weight: 14.5 lbs. Clearing Capacity: 430 lbs./minute

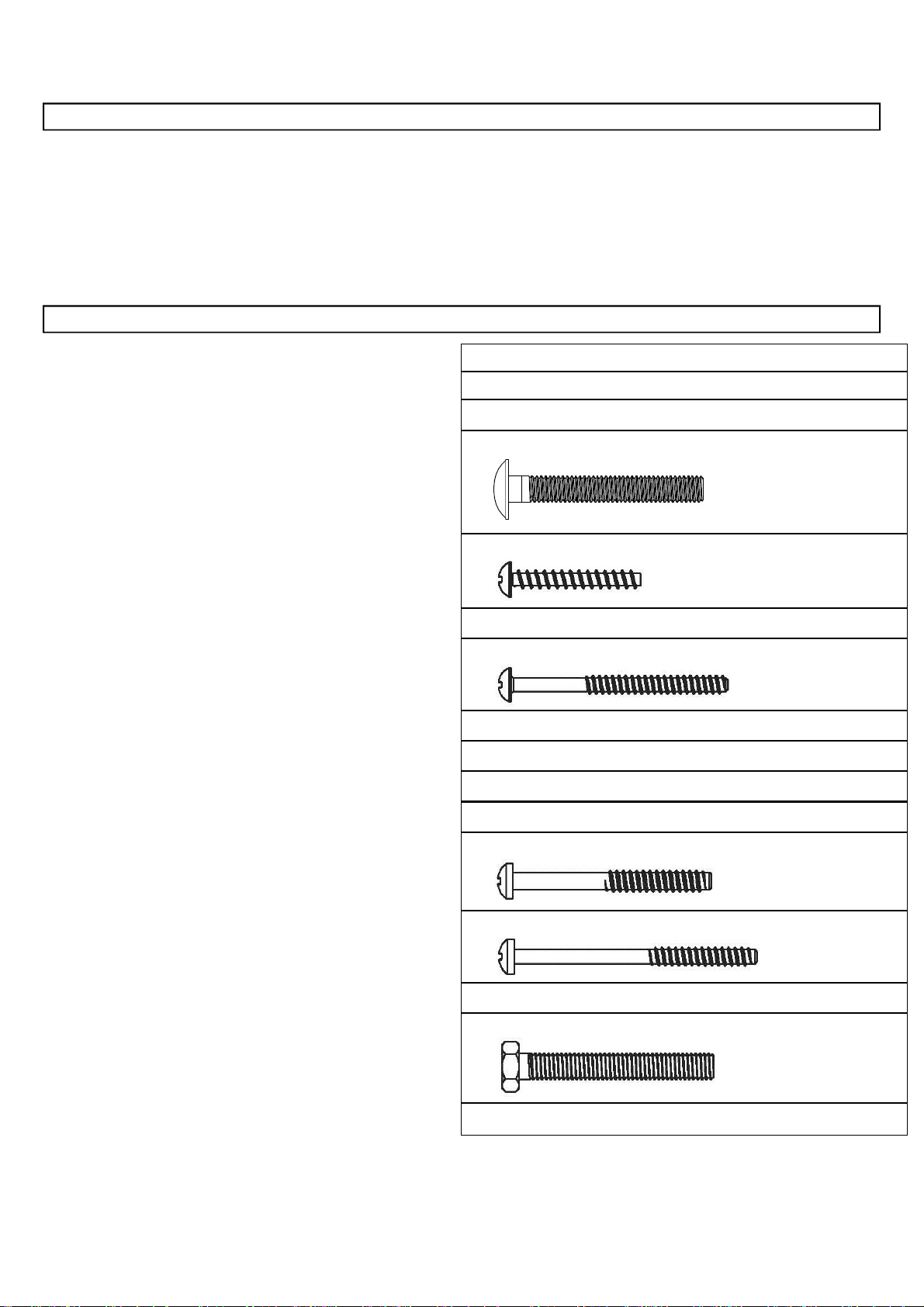

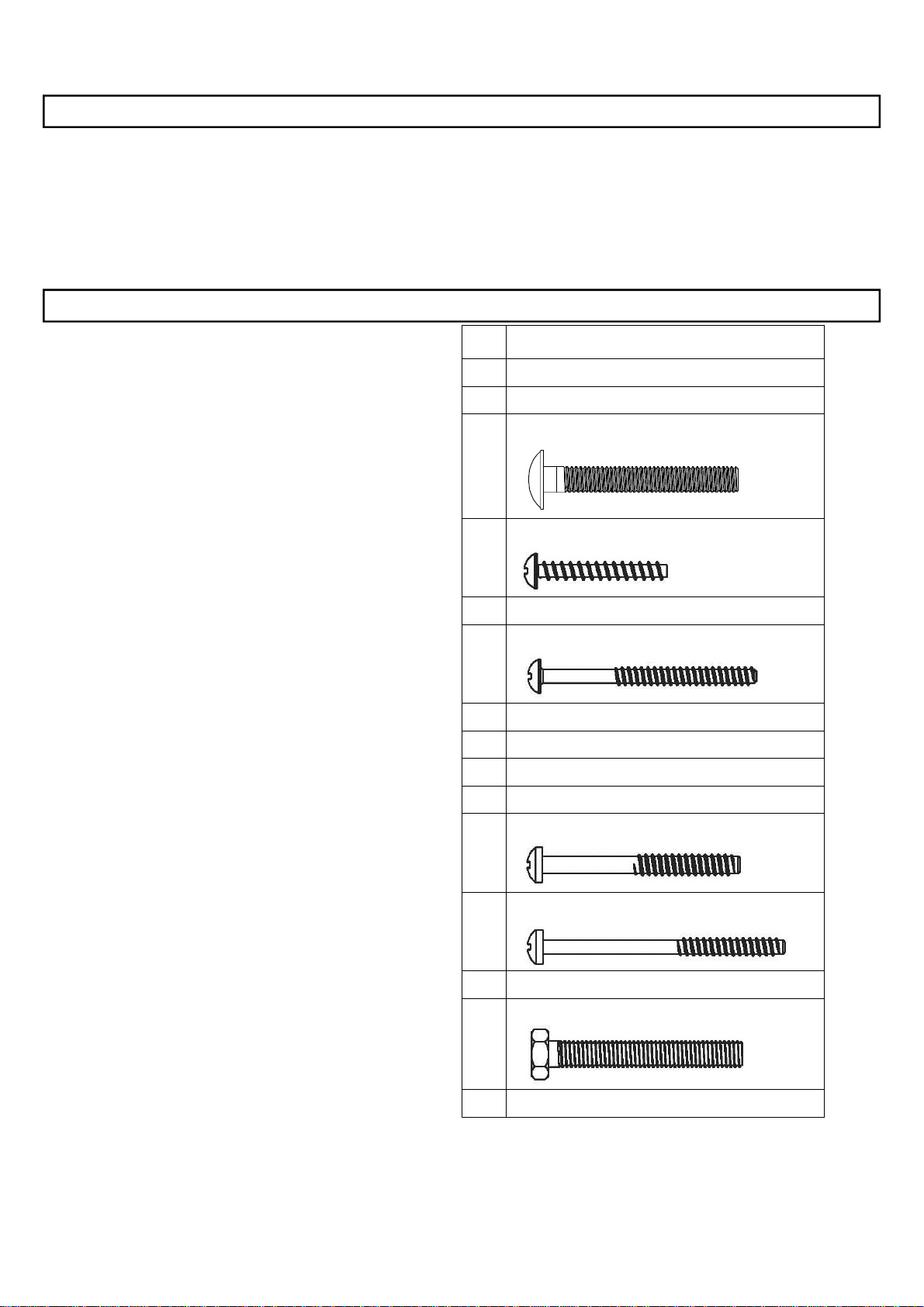

PACKING LIST

UNPACKING

Carefully remove the product from the box.

Make sure that all items listed in the packing

list are included.

Inspect all items carefully to make sure no

breakage or damage occurred during shipping.

Do not discard the packing material until you

have carefully inspected and satisfactorily

operated the snow thrower.

If any parts are damaged or missing please

call our customer service help line at

1-800-313-5111 for assistance.

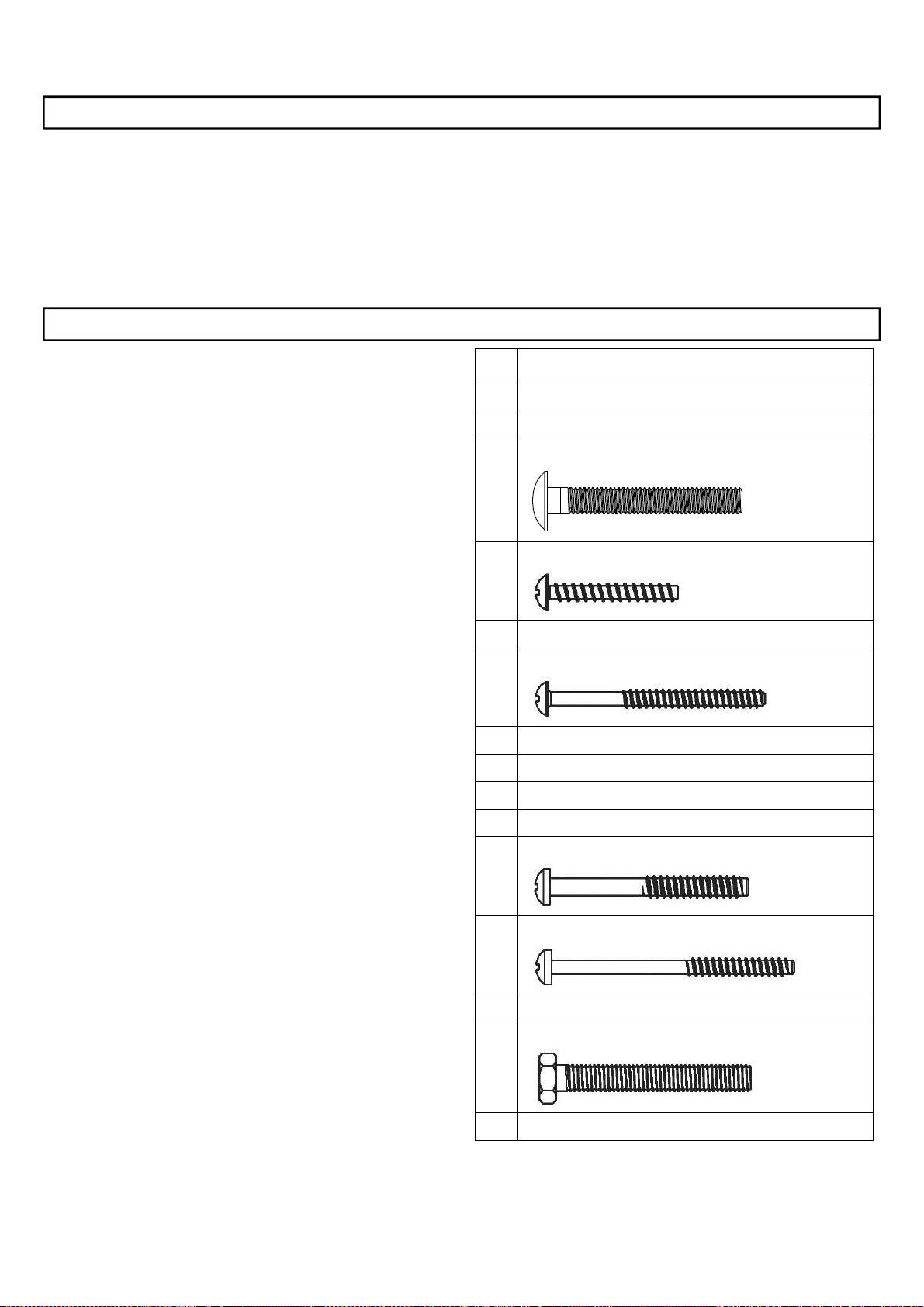

QTY DESCRIPTION

1 Snow Thrower

1 Lower & Upper Handle

M6x45 Carriage Bolt & Wing Nut

ST4.2x30 Philips Head Self Tapping Screw

1 Adjust Knob

ST4.2x50 Philips Head Self Tapping Screw

1 Adjust Knob Cover

1 Wheel Bracket

2 Wheel

2 Hub Cap

ST3.9x45 Philips Head Self Tapping Screw

ST3.9x55 Philips Head Self Tapping Screw

1 Auxiliary Handle

M6x50 Hex Head Bolt & Wing Nut

1 Operator’s Manual

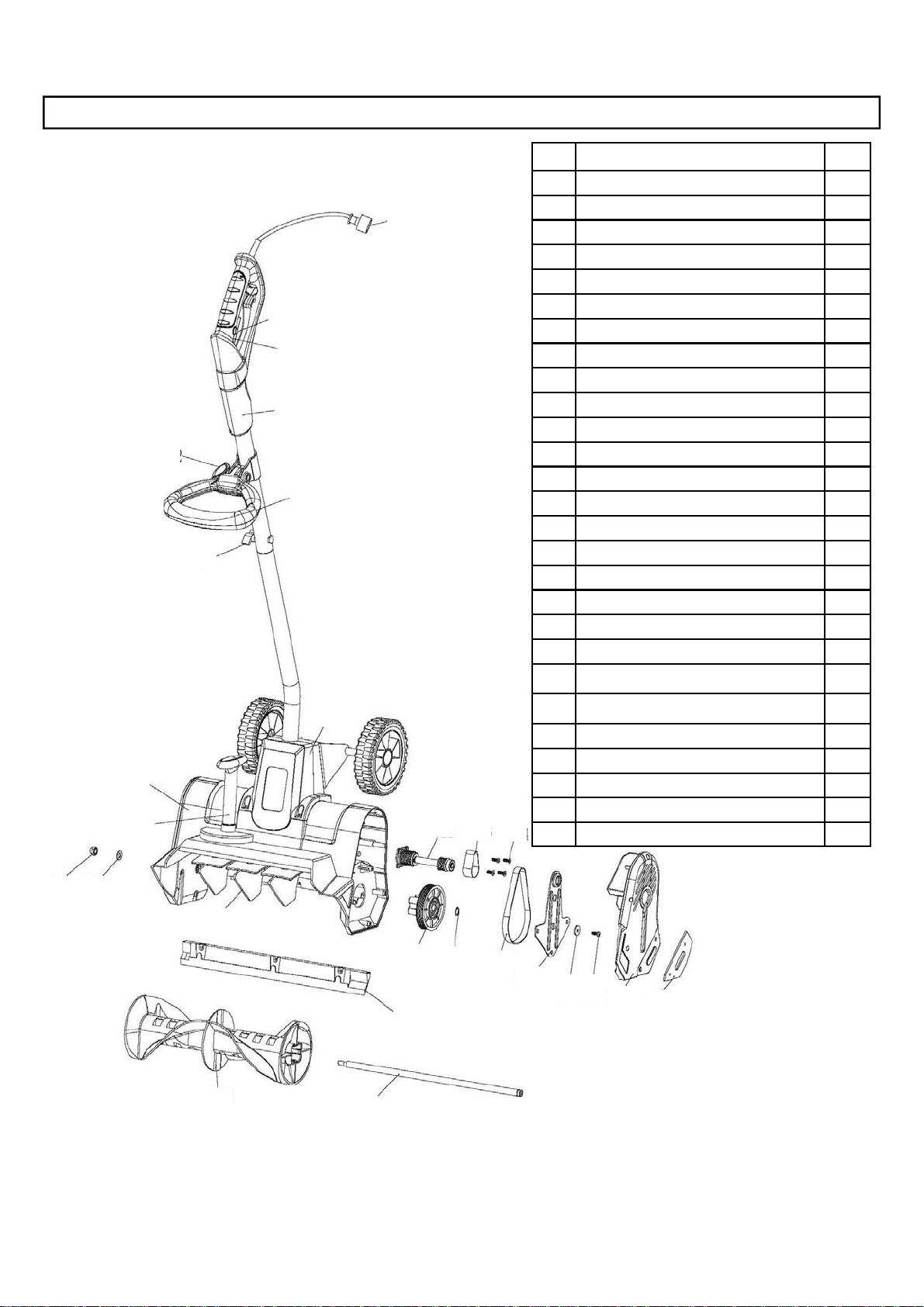

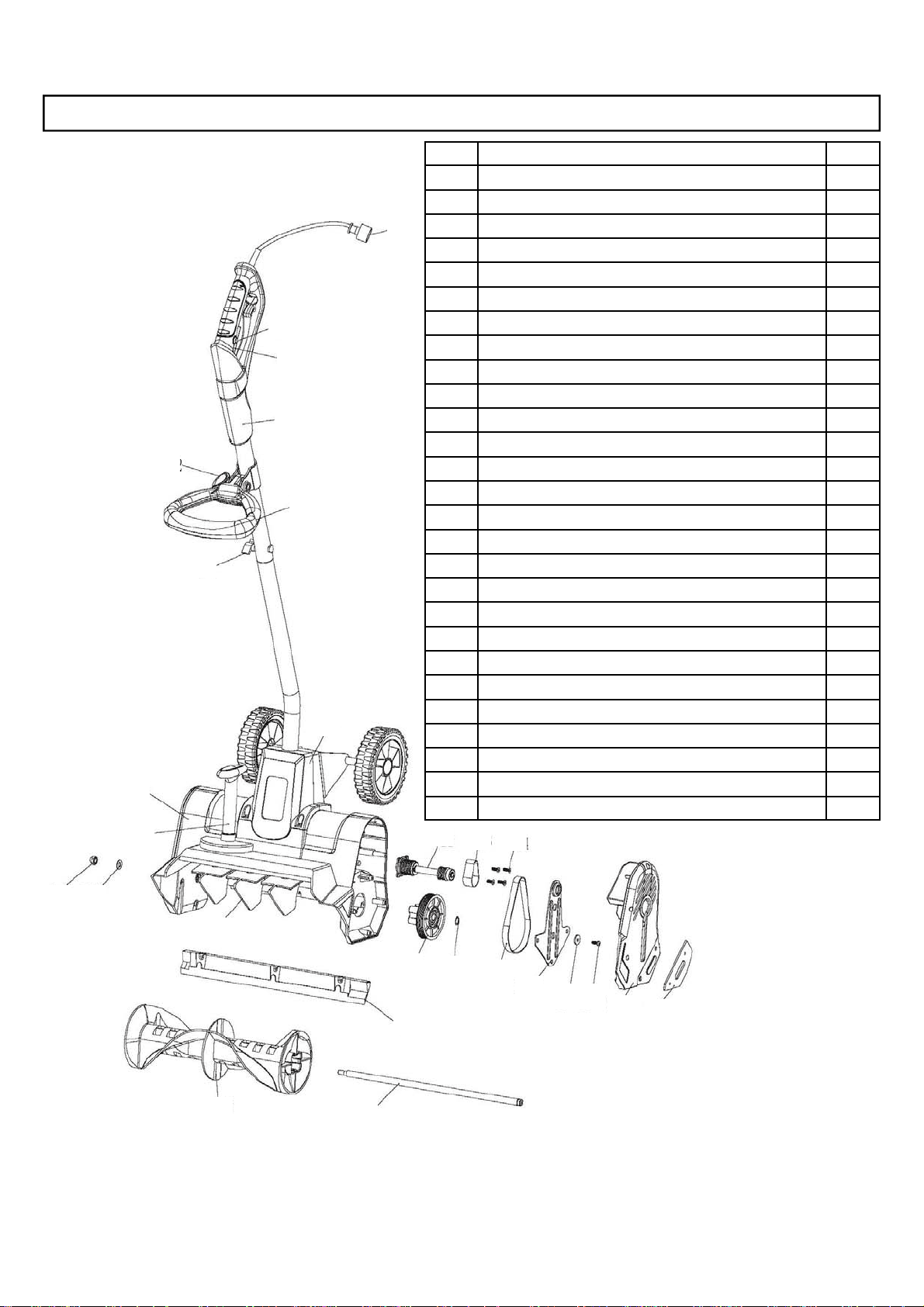

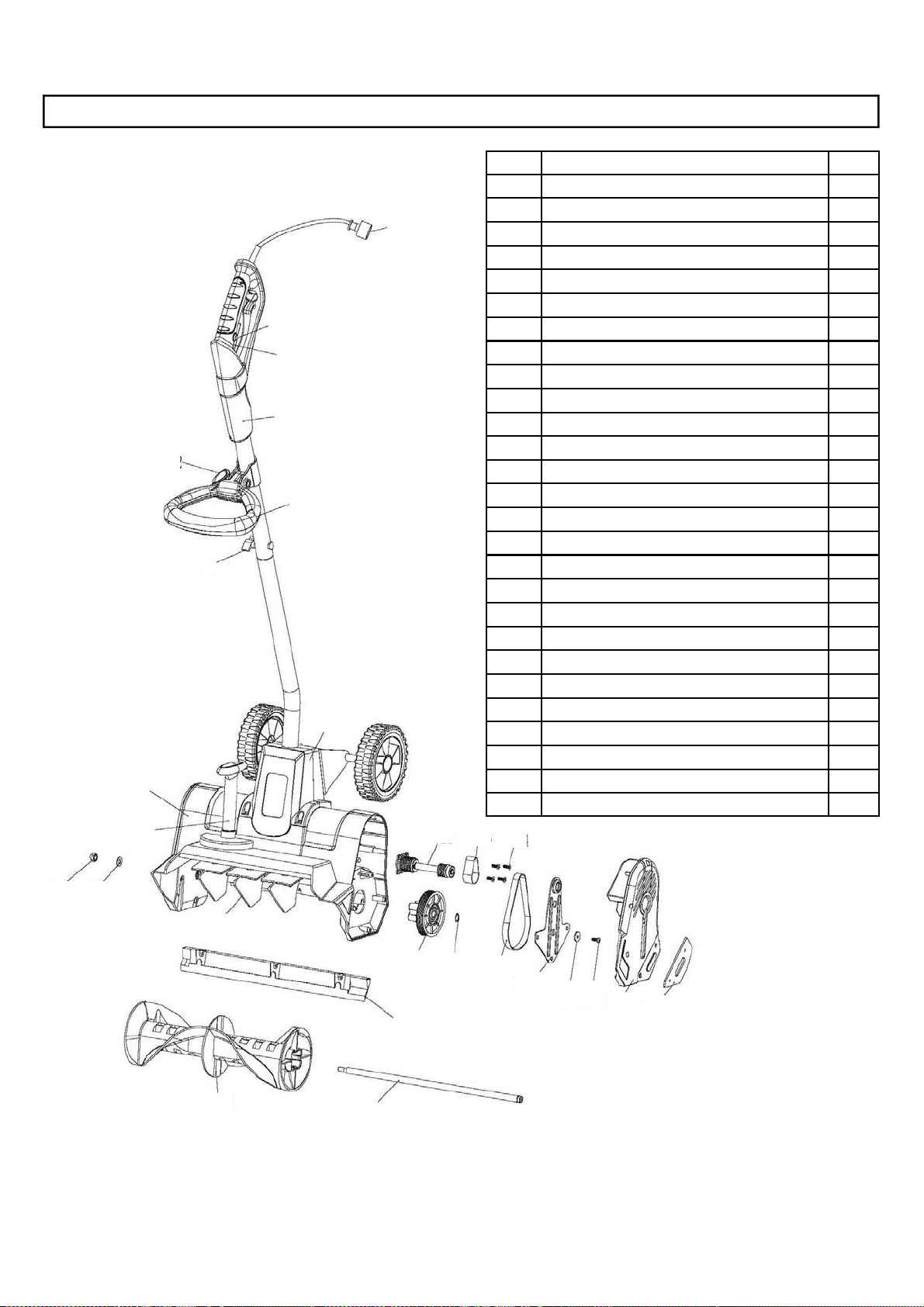

PARTS LIST

9 10

19 20

No. Description Qty

1 Electrical Plug 1

2 Safety lock off button 1

3 On/Off trigger switch 1

4 Handle 1

5 Auxiliary handle 1

6 Upper cover 1

7 Motor housing 1

8 Adjusting knob 1

9 Acorn nut M8 1

10 Steel wave washer 1

11 Baffle 3

12 Drive shaft assembly 1

13 Drive belt, small 1

14 Flat-head screw ST3.9 x 14 4

15 Drive pulley 1

16 Shaft end ring 1

17 Drive belt, large 1

18 Pulley frame 1

19 Washer 1

20 Screw M5 x 12 1

21 Left cover plate assembly 1

22 Wing nut (M6x50 Hex Head Bolt) 1

23 Wing nut (M6x45 Carriage Bolt) 1

24 Friction plate 2

25 Scraper blade 1

26 Auger 1

27 Auger axle 1

This product must be correctly assembled before use.

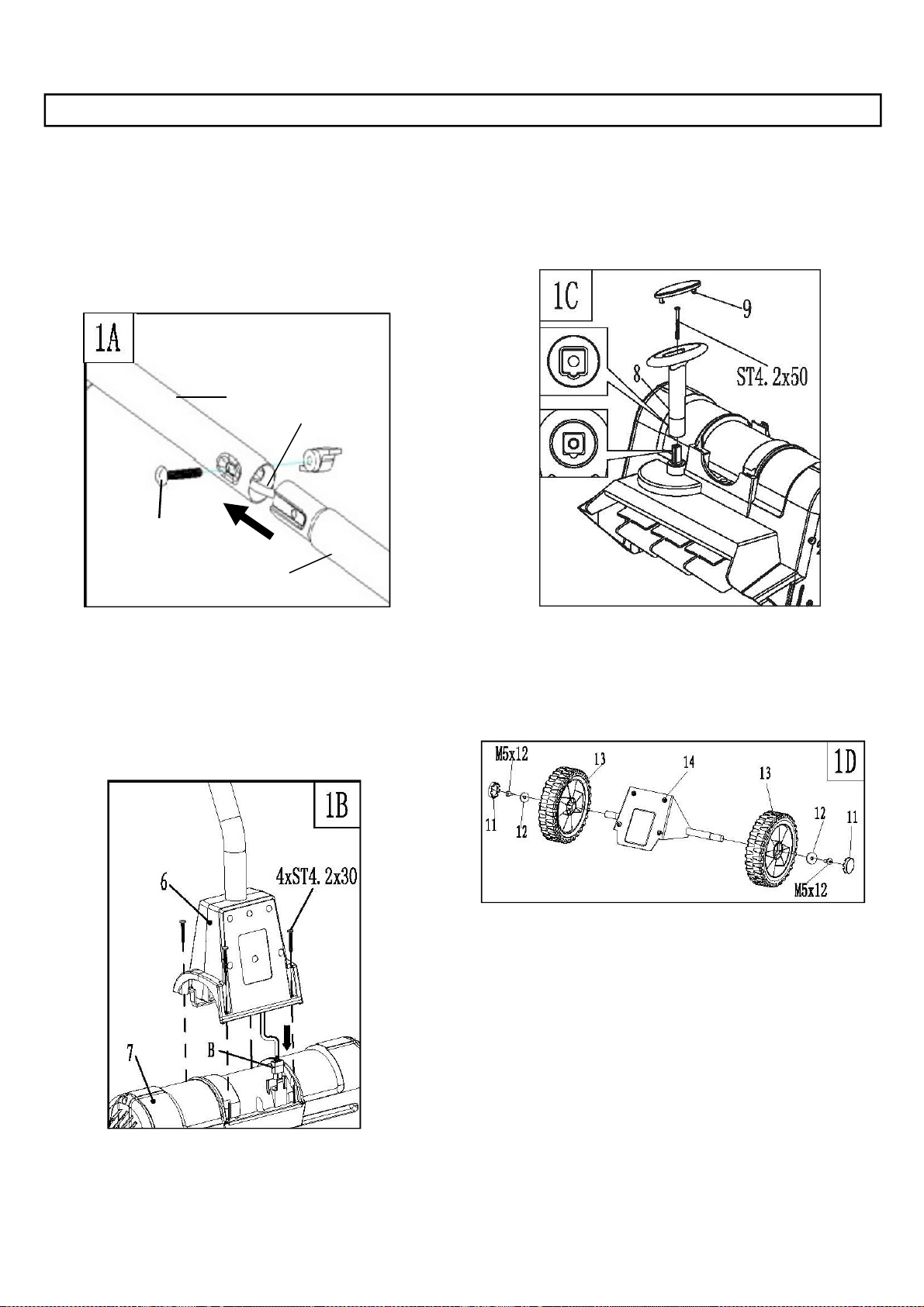

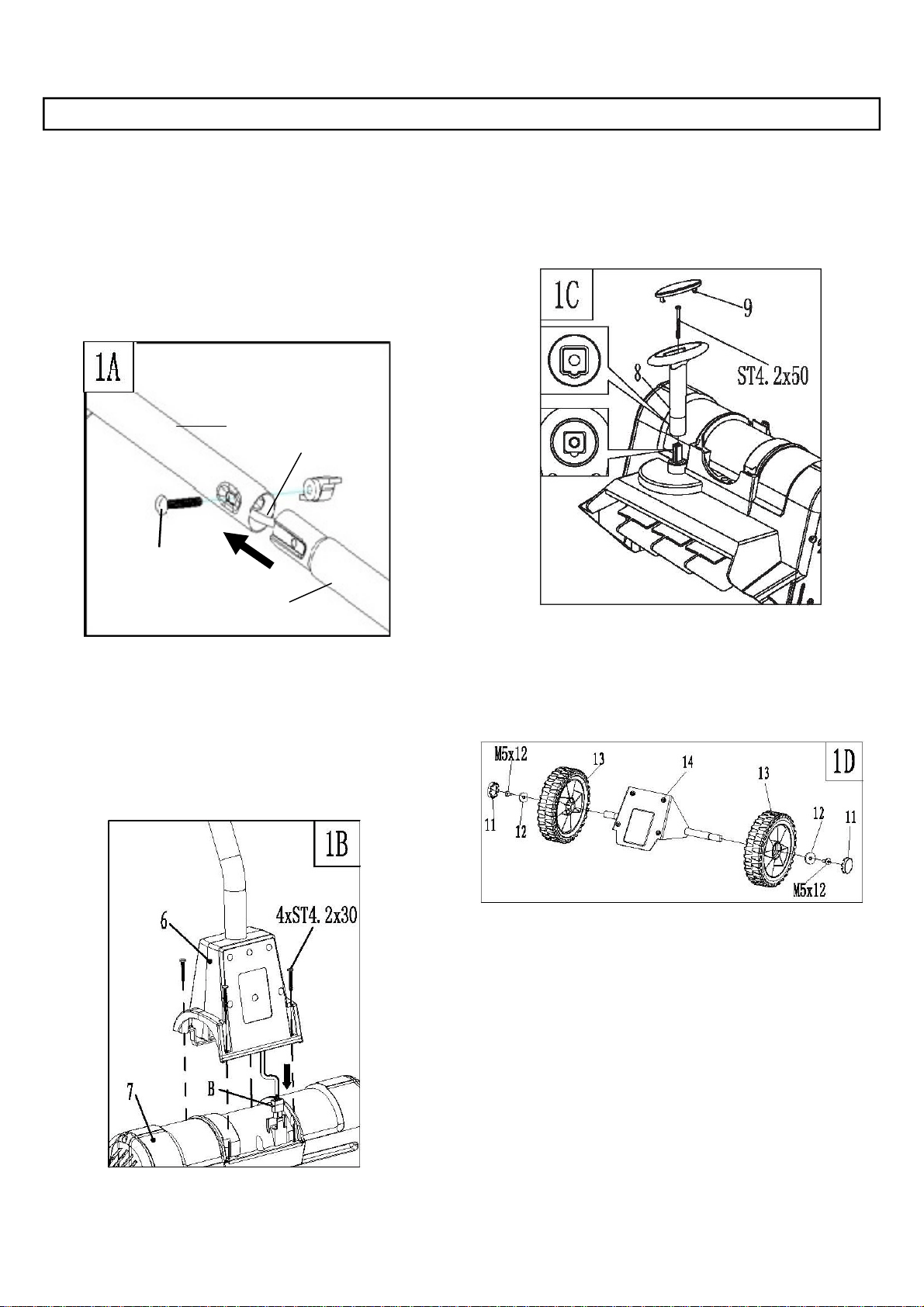

Handle (Fig. 1A)

Slide the lower section (C) into the upper section (B).

Line up the holes on each tube, and make sure the

cable (A) is clear of the mounting holes. Secure the two

sections together with the M6x45 carriage bolt and wing

nut.

Motor housing (Fig. 1B)

Remove the plug guard and connect socket (B) on the

upper cover (6) to the plug on the motor housing (7).

Secure the upper cover to the motor housing with the

ST4.2 x 30 Philips head self tapping screws.

ASSEMBLY

Adjust knob (Fig. 1C)

Align the rib on the spindle with the notch on the adjust

knob and push the adjust knob onto the spindle. Secure

the knob with the ST4.2x50 Philips head self tapping

screw. Place the adjust knob cover onto the top and push

to secure into place.

Wheel (Fig. 1D)

Remove the screws and washers from the wheel bracket.

Install the wheels (13) and secure into place with the

washers and M5 x 12 screws. Push wheel covers into

place.

M6x45 Carriage

Bolt

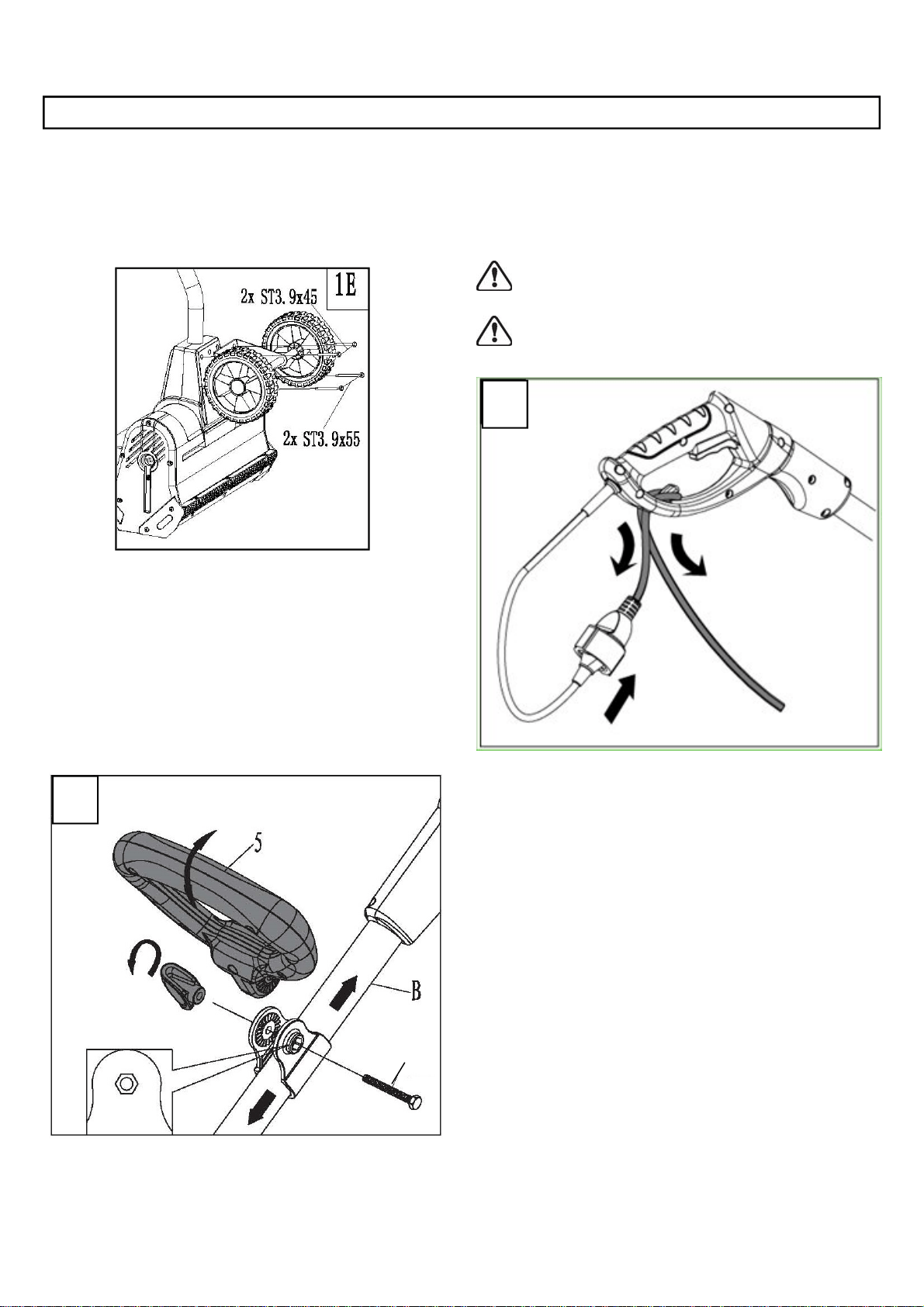

Connecting the electrical cord (Fig. 3)

Loop the extension cord and feed it through the rear

handle. Rest the cord around the cord hook. This will

help prevent you from disconnecting the extension cord

from the product during operation.

WARNING: Do not handle the plug or the snow

thrower with wet hands or while standing in water.

DANGER: Electric shock can cause serious injury

or death.

Wheel bracket (Fig. 1E)

Align the holes on the wheel bracket with the holes on

the upper cover. Secure into place with ST3.9x45 Philips

head self tapping screws in the two (2) top holes and the

ST3.9x55 Philips head self tapping screws in the two (2)

bottom holes.

Auxiliary handle (Fig. 2)

Position the auxiliary handle so that the holes are in

alignment with the holes in the handle support bracket.

Insert the M6X50 hex head bolt into the hex shaped bolt

hole of the bracket. Secure by tightening the wing nut

onto the bolt.

Loosen the wing nut and adjust the angle and height of

the handle to a safe and comfortable position. Secure

into place by tightening the wing nut onto the bolt.

M6x50 Hex

Head Bolt

ASSEMBLY

Clear snow often, before it gets too deep. It is best to

remove the snow as soon as possible after it falls.

Lift the auger up slightly before starting the snow thrower.

Switch on and tilt the snow thrower forward until the

scraper blade contacts the ground. Push the snow

thrower forward at a comfortable rate of speed, yet slow

enough to clear the path completely. The width and depth

of the snow determines your forward speed.

Pull up and turn the adjust knob to direct the snow to the

right or to the left. For the most efficient snow removal

throw the snow downwind and slightly overlap each

swath.

The snow thrower can remove up to 8” deep in one pass.

When clearing deeper drifts, hold the snow thrower by

the upper and lower handles and use a swinging or

sweeping motion. Shave off the top layer and make

multiple passes. (Fig. 6).

OPERATING

This snow thrower is intended to be used to sweep snow

from sidewalks, steps, patios, decks and other hard flat

surfaces such as paved driveways. Use it only on hard,

flat surfaces free of sand, stone and debris, wires or any

other objects. The manufacturer is not liable for any

damage or injury resulting from misuse.

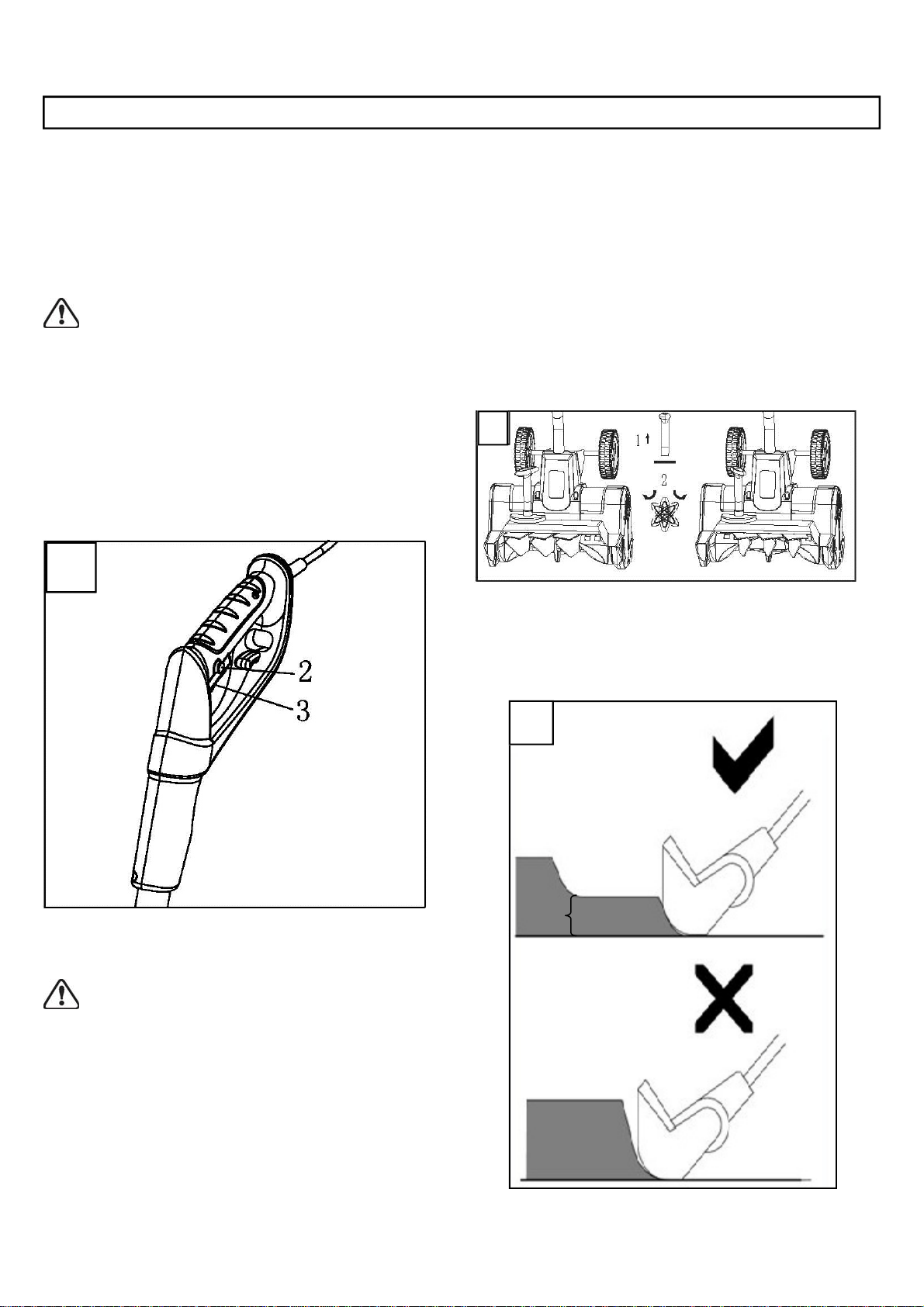

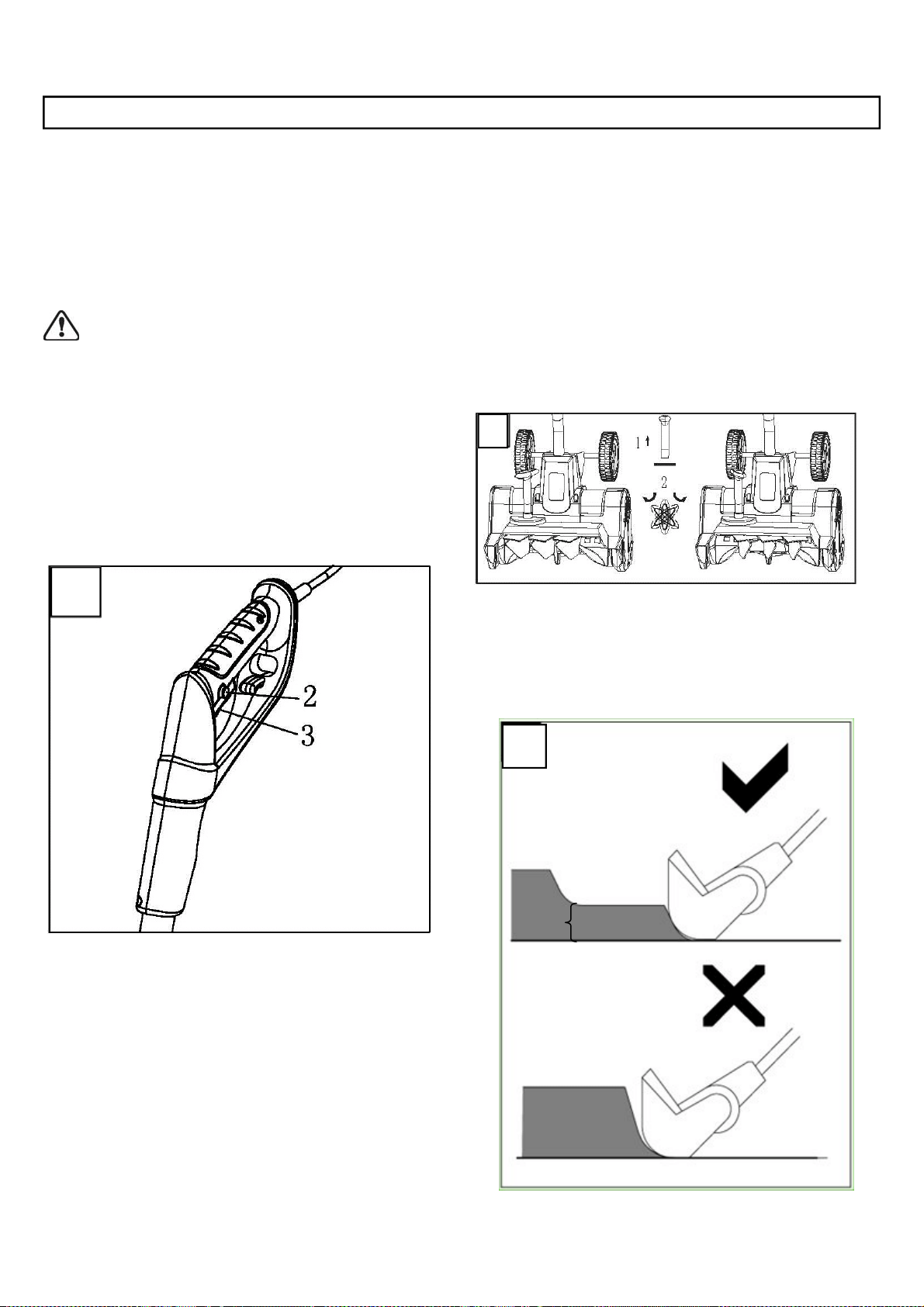

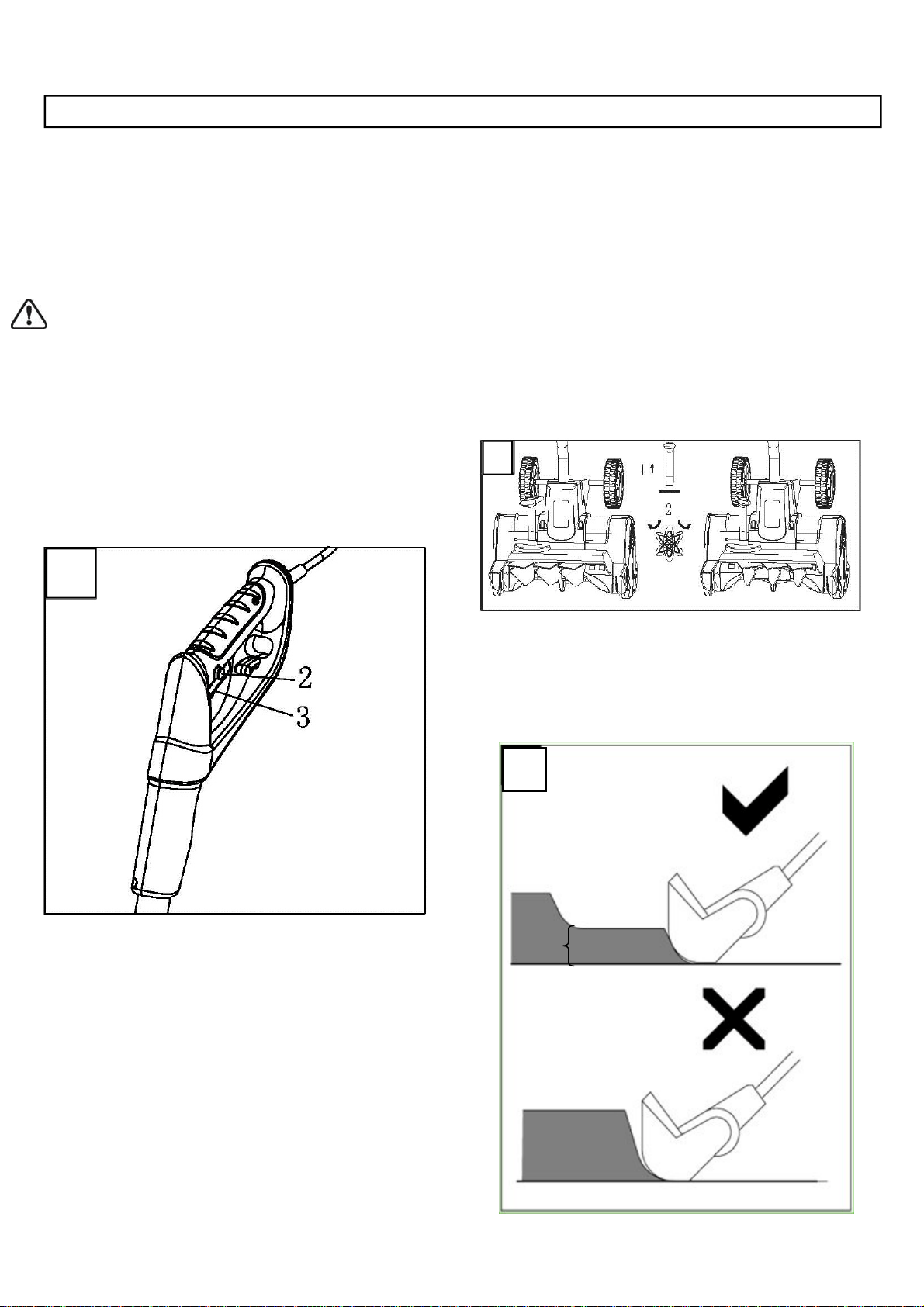

On/Off Switch (Fig. 4)

WARNING: The auger starts rotating immediately

after the snow thrower is switched on. Keep hands

and feet away from the auger.

To switch ON, hold the snow thrower firmly with two

hands, make sure the auger is not touching any surface

and press the Safety Lock Off Button (2) while squeezing

the On/Off trigger switch (3).

Once the snow thrower is started you can release the

Safety Lock Off Button.

To switch Off simply release the trigger.

Removing snow

WARNING: Before starting work, make sure that

the area to be cleared is free of stones, debris,

wires and any other objects.

Make sure all fasteners on the snow thrower (screws,

nuts, etc.) are fully tightened.

Check the auger for wear and tear at regular intervals.

Position the snow thrower so that snow will discharge in

a safe direction away from the operator and bystanders.

Correct

Incorrect

8”

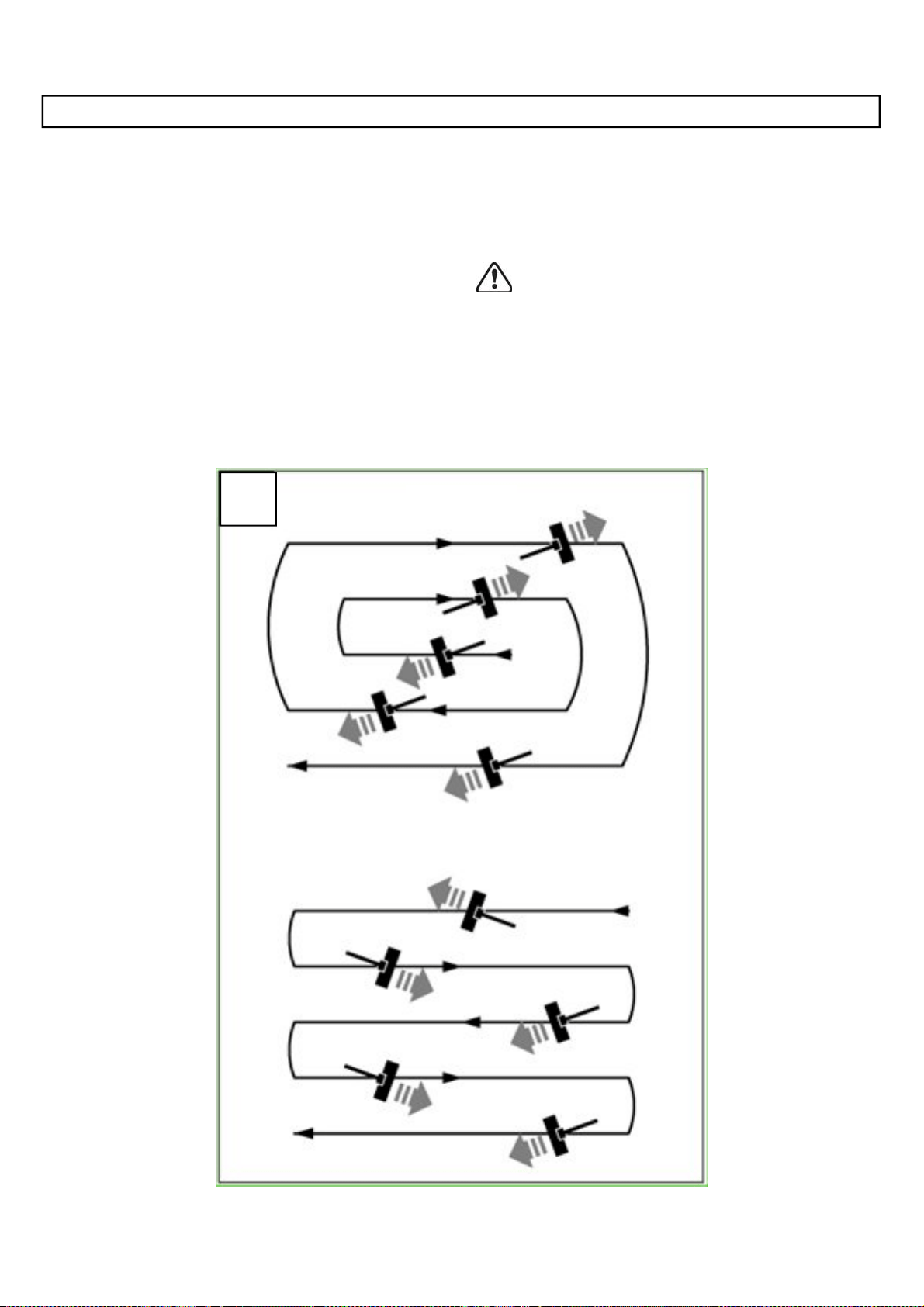

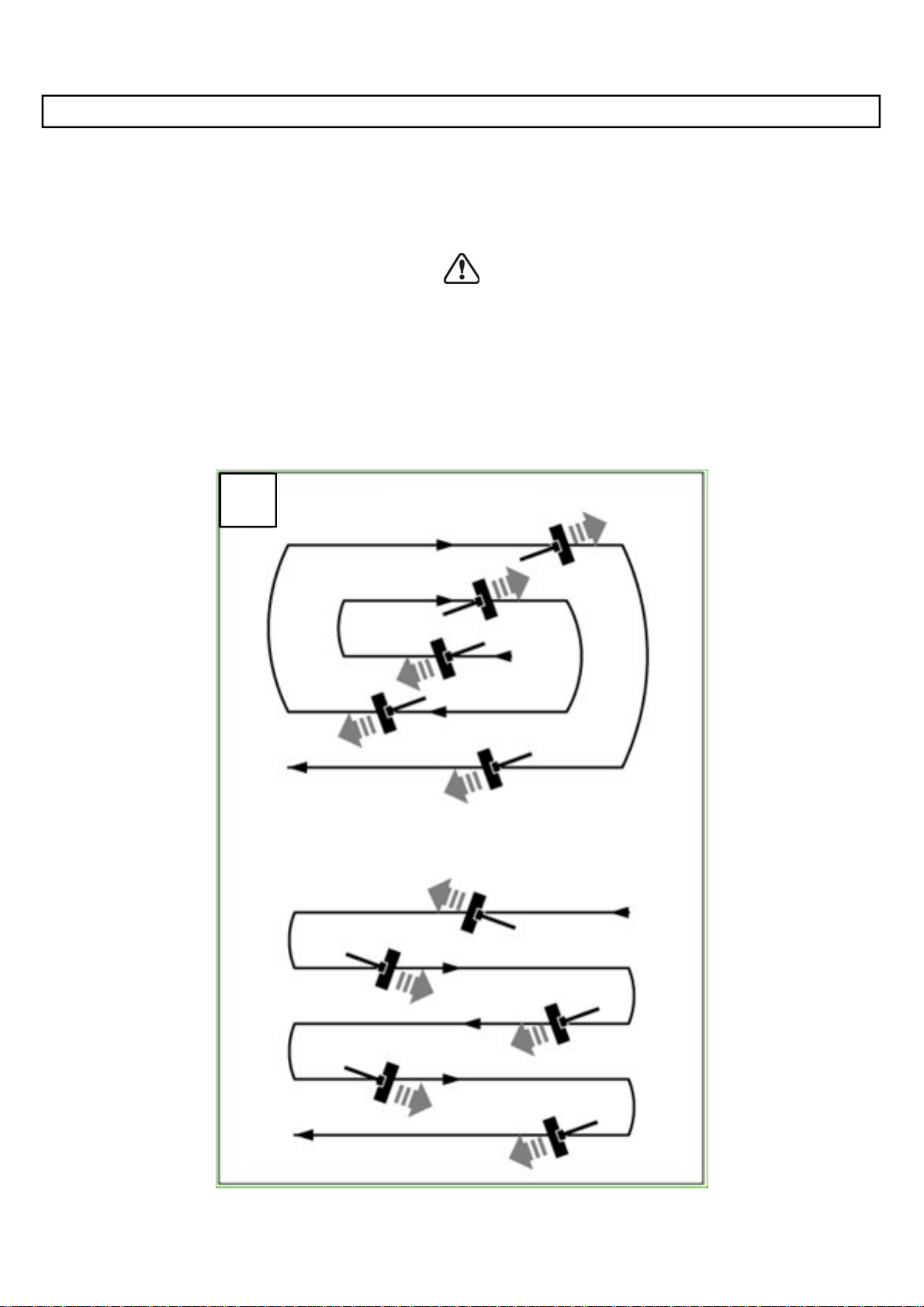

For large areas a definite pattern of operation is required

to thoroughly clean an area of snow. These patterns

will avoid throwing snow in unwanted places as well as

eliminating a second removal of snow. (Fig. 7)

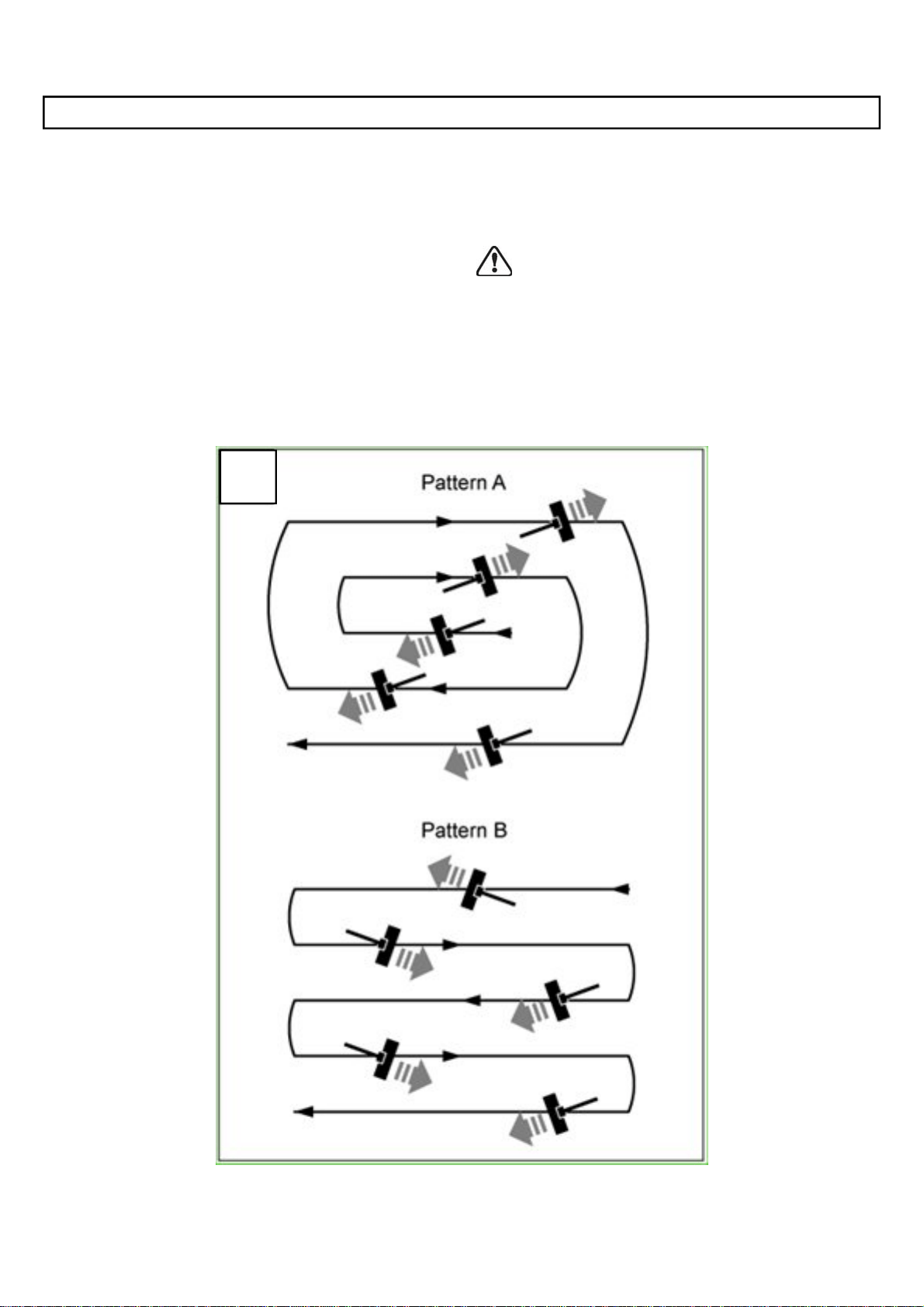

Pattern A: Throw the snow to the right or left side where

it is possible. For areas such as a long driveway it is

advantageous to start in the middle. Plow from one end

to the other, throwing snow to both sides.

Pattern B: If the snow can only be thrown to one side of

the area to be cleared, start on the opposite side.

Scraping the snow all the way down to the pavement will

wear out the scraper and auger. To protect these parts,

one or two inches of snow can be left behind and cleared

with de-icing salt or a shovel.

After clearing the snow, continue to run the snow thrower

for a few minutes to prevent ice from freezing on moving

parts. Then switch off the motor, wait for all moving parts

to stop, and wipe the ice and snow from the snow thrower

with a clean rag.

WARNING: To avoid serious personal injury, do not

use hands or feet to unclog the chute.

The snow thrower is equipped with a thermal safety

switch that will automatically shut off the motor in the

event the motor overheats. Should this occur, unplug

the unit and wait for the motor to cool down. This should

take about two minutes. The switch will reset itself after

the motor has cooled down and you can resume normal

operation.

OPERATING

Regular cleaning and maintenance of your snow thrower

will ensure efficiency and prolong the life of the product.

After each use, take apart and clean out the ice and

debris from the ventilator and its slots, the auger and

the housing.

Only use a cloth soaked with hot water and a soft brush

to clean the snow thrower. Never wet or spray water on

the machine!

Do not use detergents or solvents as these could cause

irreparable damage to the snow thrower. Chemicals can

destroy the plastic parts.

To protect the snow thrower from corrosion when storing

for long periods, lightly oil the metal parts.

Store the appliance in a dry area out of reach of children.

For the user’s safety, worn or damaged parts must be

replaced. Replace with original replacement parts only.

Parts from another snow thrower may not fit properly

causing an unsafe situation.

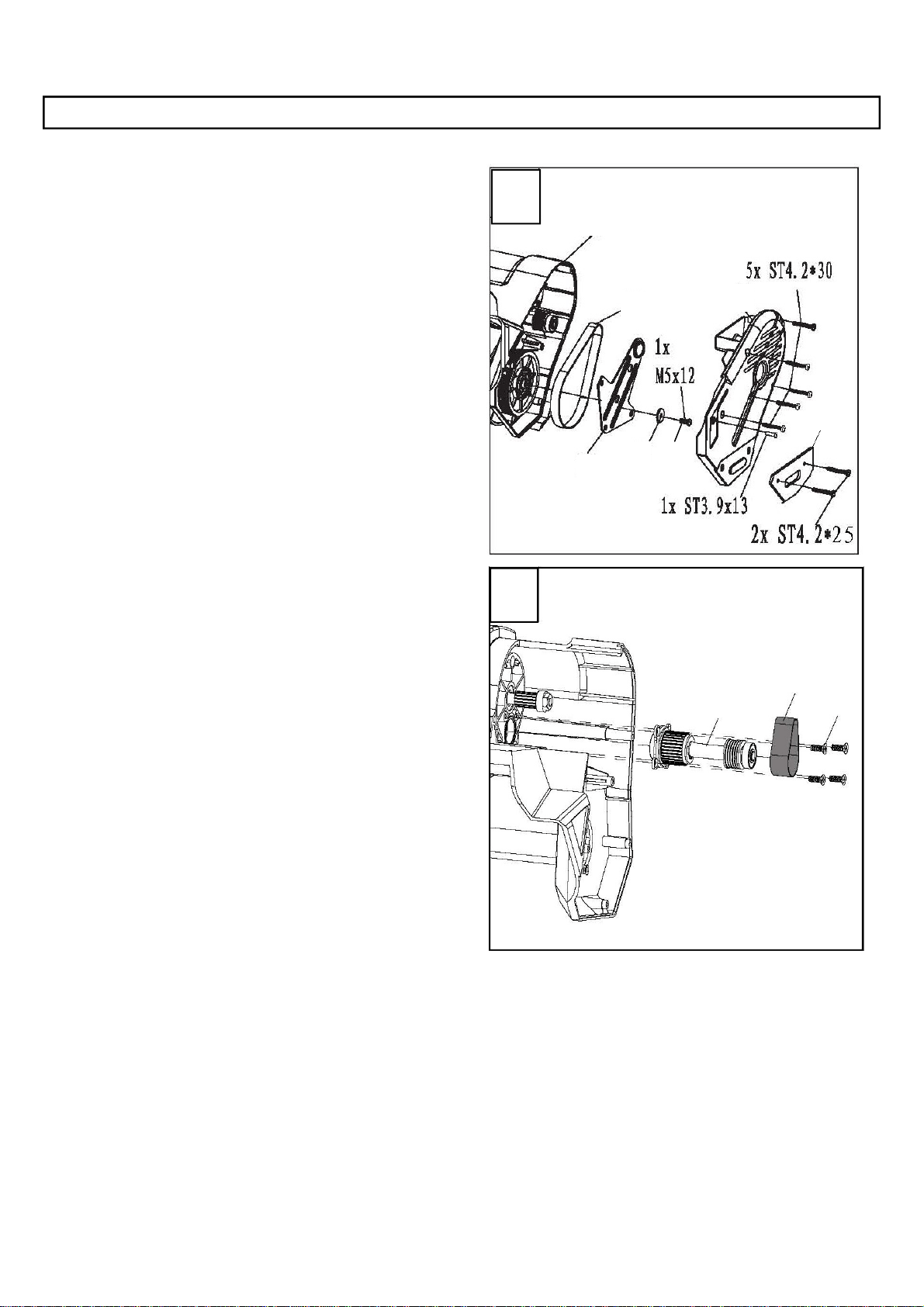

Changing the belt (Fig. 8, 9)

The drive belts (17) and (13) need to be replaced when

worn.

Drive Belt (17)

1. Remove screws and take off the cover (21) and

friction plate (24).

2. Remove screw (20), washer (19), pulley frame (18),

and the belt (17) from the pulleys.

3. Install the new belt in the same groove as the old

one.

4. Replace the screw (20), washer (19) and pulley

frame (18).

5. Replace the cover (21) and friction plate (24). Secure

with screws.

Drive Belt (13) small

1. Repeat steps 1 and 2 above.

2. Remove screws (14) and remove the drive shaft (12)

and drive belt (13).

3. Install new belt (13) with the drive shaft (12).

4. Secure with screws (14).

5. Replace belt (17), screw (20), washer (19) and pulley

frame (18).

6. Replace the cover (21) and friction plate (24). Secure

with screws.

Before carrying out maintenance operations, disconnect power supply.

21

7

17

18

19

24

12

13

14

20

MAINTENANCE AND STORAGE

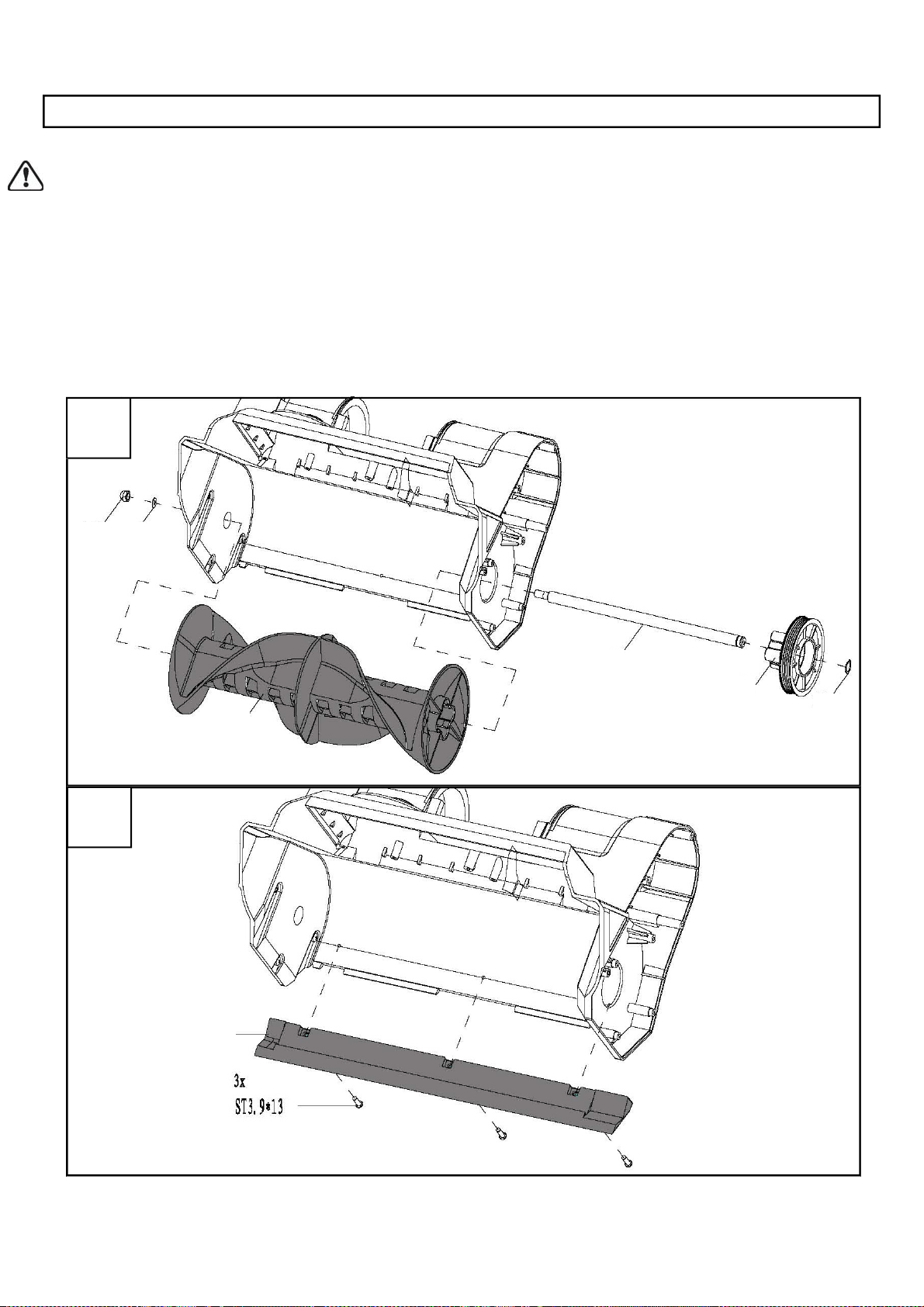

Auger (Fig. 8, 10)

CAUTION Check fasteners before each use. A

loose auger can result is excessive vibration and

damage the snow thrower.

To replace the auger:

1. Remove cover (21) and friction plate (24). Remove

screw (20), washer (19), pulley frame (18), and the

belt (17).

 Loosen the nut (9) from the other side of the auger

(26) and dismount the pulley (15) and auger axle

(27).

 Replace the auger with a new one.

4. When reassembled ensure all screws and nuts are

properly tightened.

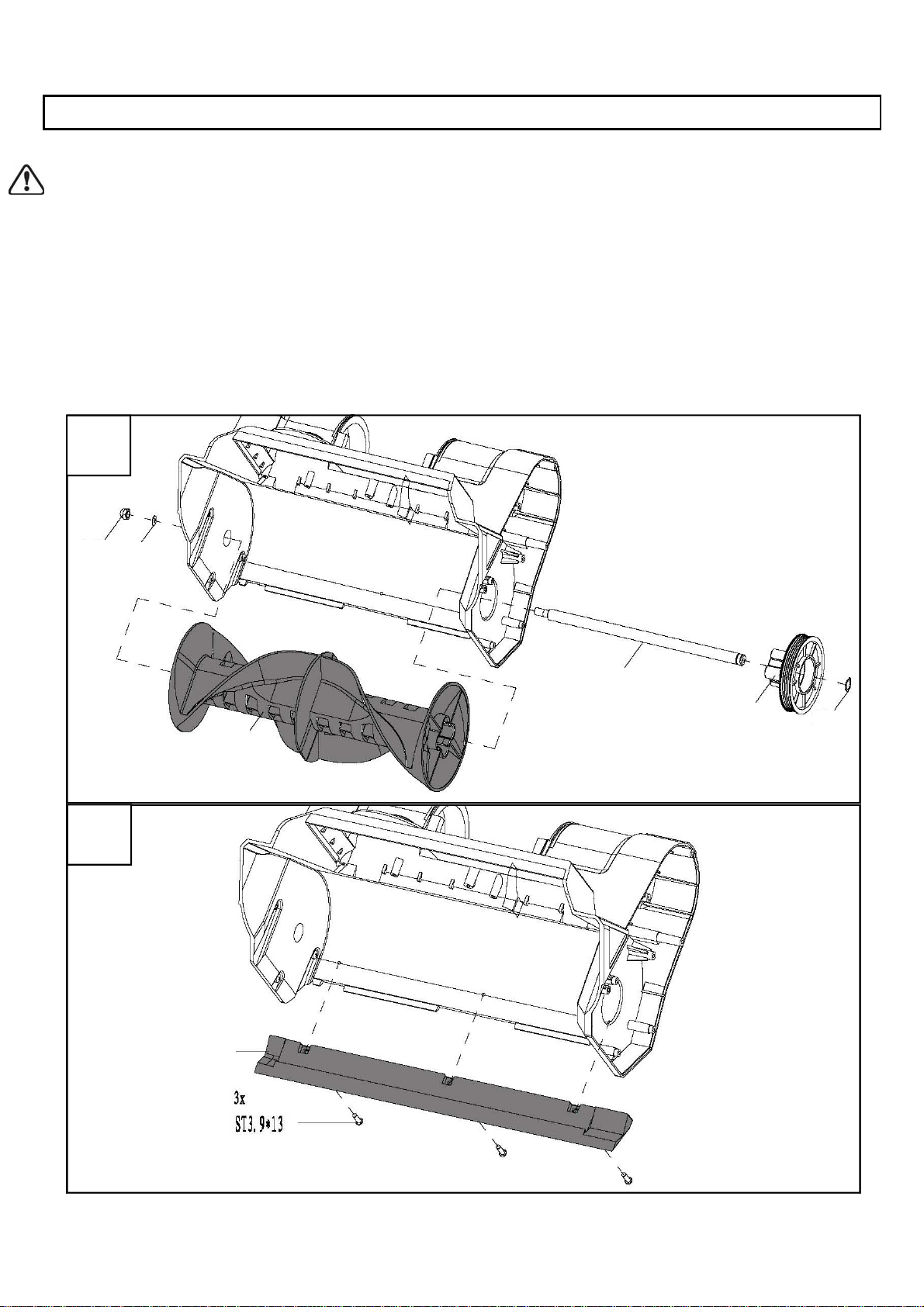

Scraper blade (Fig. 11)

The scraper blade is a wear item and should be replaced

when necessary. A worn scraper blade can cause

extreme vibration and damage the auger.

To replace the scraper blade:

1. Remove the three screws from the bottom of the

blade and slide the blade forward to remove.

2. Install new scraper blade.

3. Secure with the three screws.

4. Ensure the screws are properly tightened.

16

15

27

26

10

9

1XM8

25

MAINTENANCE AND STORAGE

Problem Possible causes Remedy

Motor does not start Unit not plugged in.

No electricity.

Defective cable.

Plug in the unit.

Check power supply.

Check cable. Repair or replace if required.

Poor results Drive belt worn or damaged.

Auger worn or damaged.

Discharge blocked.

Replace the drive belt.

Replace the auger. Ensure the screws and nuts are

properly tightened.

Switch off the snow thrower and clean the discharge.

Abnormal vibrations Drive belt worn or damaged.

Auger worn or damaged.

Scraper blade worn or damaged.

Replace the drive belt.

Replace the auger. Ensure the screws and nuts are

properly tightened.

Replace the scraper blade. Ensure the screws are

properly tightened.

CALL US FIRST !!

Call us first with questions about operating or maintaining this product at 1.800.313.5111

between 8:00 a.m. – 5:00 p.m. Eastern Standard Time, or send emails to [email protected]m

The Great States Corporation

American Lawn Mower Company

830 Webster Street

Shelbyville, IN 46176

www.earthwisetools.com

SERVICE

Should you need repair parts or service, simply contact us at 1-800-313-5111.

Be sure to provide all pertinent facts when you call.

REPAIR PARTS

Please record your serial number in the space provided below.

• NAME OF ITEM Snow Thrower

• MODEL NUMBER SN70016

• SERIAL NUMBER

TROUBLESHOOTING

The Great States Corporation

American Lawn Mower Company

830 Webster Street

Shelbyville, IN 46176

Phone 1-800-313-5111

www.earthwisetools.com

In a continued commitment to improve quality, the Manufacturer reserves the right to

make component changes or design changes when necessary.

OPERATOR’S MANUAL

16-IN Snow Thrower

This product is covered by U. S. patents and other international patents

Rev. 03/20/2017

WARRANTY POLICY

Two (2) year limited warranty on Earthwise outdoor power equipment.

Earthwise warrants to the original owner that each new product and service part is free from defects in materials

and workmanship and agrees to repair or replace any defective product or part for the warranty period as stated

above from the original date of purchase except for the conditions and circumstances listed below:

This warranty applies only to the original purchaser at

retail and may not be transferred.

Warranty applies if the product is used for personal,

household or family use. Warranty is void if product is

used for commercial, industrial or rental purposes.

Warranty does not include repairs necessary due to

operator’s abuse or negligence (including overloading

the product beyond capacity or immersion in water), or

the failure to assemble, operate, maintain or store the

product according to the instructions in the operator’s

manual.

This warranty is not transferable and only applies to

product sold directly from an authorized retailer. This

warranty does not apply to any product, new or used,

purchased through unauthorized third-party channels.

ANY INCIDENTAL, INDIRECT OR CONSEQUENTIAL

LOSS, DAMAGE, OR EXPENSE THAT MAY RESULT

FROM ANY DEFECT, FAILURE OR MALFUNCTION

OF THE PRODUCT IS NOT COVERED BY THE

WARRANTY. Some states do not allow the exclusion or

limitation on how long an implied warranty lasts, so the

above limitation may not apply to you.

Products sold damaged or incomplete, sold “as is”, or

sold as reconditioned are not covered under the war-

ranty.

Damage or liability caused by shipping, improper han-

dling, improper assembly, incorrect voltage, improper

wiring, improper maintenance, improper modifica-

tion or the use of accessories and/or attachments not

specifically recommended is not covered by this war-

ranty.

Expendable items that become worn during normal use

are not covered by the warranty.

Warranty does not cover damage caused by cold, heat,

rain, excessive humidity, corrosive environments and

materials, or other contaminants.

Warranty does not include installation, assembly or

normal adjustments explained in the operator’s manual.

The expense of delivering the product to the vendor and

the expense of returning the product or replacement

parts to the owner is not covered by the warranty.

The warranty does not cover normal deterioration of the

exterior finish, including but not limited to scratches,

dents, paint chips or any corrosion or discoloration

caused by heat, abrasive and chemical cleaners.

Proof of purchase, original dated sales receipt, must accompany all warranty claims.

Modelo SN70016

MANUAL DEL OPERARIO

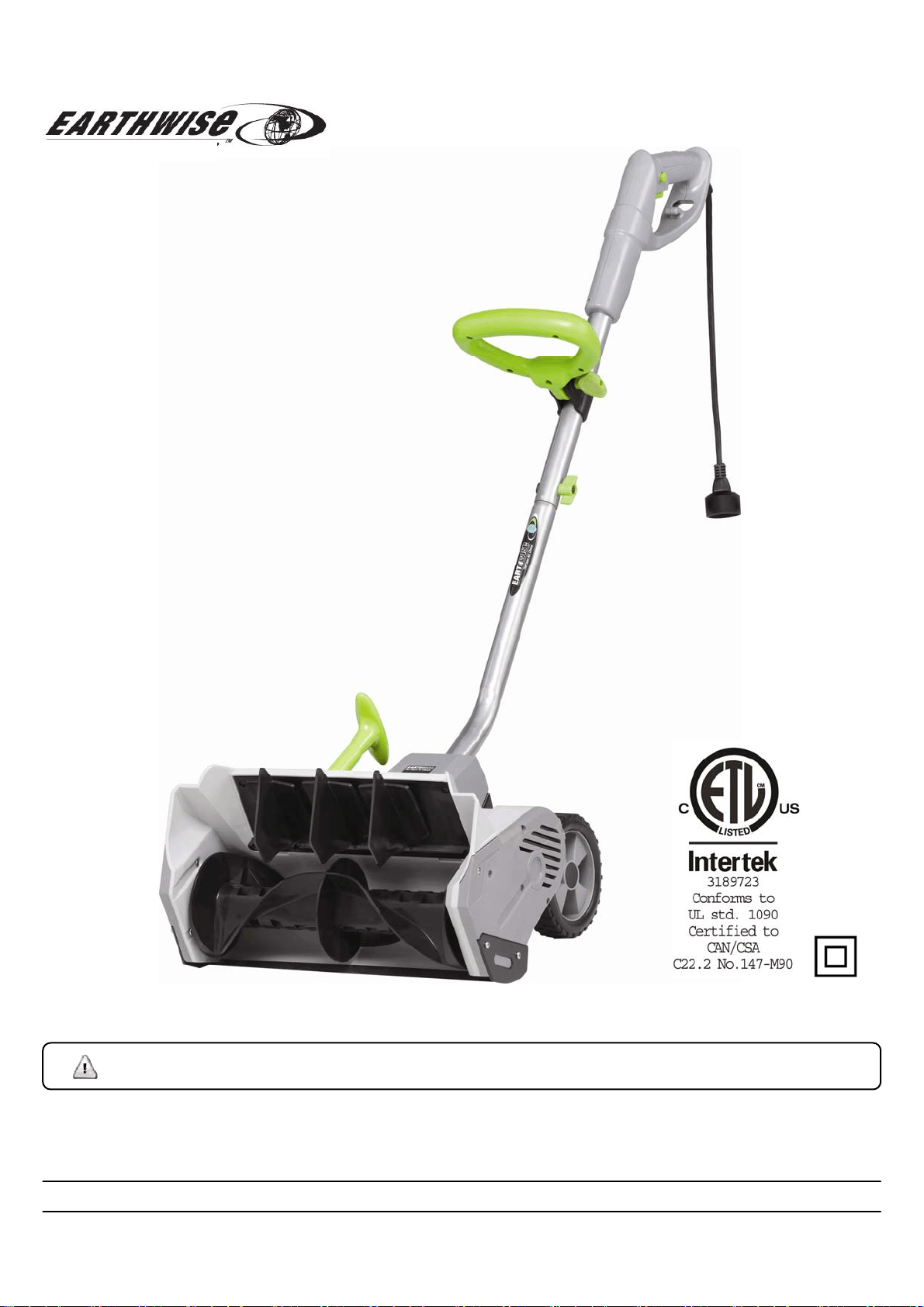

Sopladora de nieve de 406 mm (16 pulg.)

Este producto está amparado por patentes de EE. UU. y otras patentes internacionales.

Muchas gracias por su compra.

NO DEVUELVA ESTE PRODUCTO A LA TIENDA. ¿TIENE PREGUNTAS SOBRE EL FUNCIONAMIENTO,

EL MONTAJE, LAS PIEZAS Y EL MANTENIMIENTO? LLAME AL 1-800-313-5111 ENTRE LAS 8:00 Y LAS 17:00 HS.,

HORA DEL ESTE DE LOS ESTADOS UNIDOS.

GUARDE ESTE MANUAL PARA CONSULTAS FUTURAS

Este producto fue diseñado y fabricado de acuerdo con nuestros altos estándares de confiabilidad, facilidad de operación y

seguridad para el operario. Si se trata con cuidado, esta herramienta le otorgará años de óptimo rendimiento y resistencia.

ADVERTENCIA: Para reducir el riesgo de sufrir alguna lesión, el usuario debe leer y comprender el

manual del operario antes de usar este producto.

La elección de aire puro

SÍMBOLOS

Algunos de los siguientes símbolos pueden aparecer en este producto. Tenga a bien estudiarlos y aprender su significado.

La adecuada interpretación de estos símbolos le permitirá operar el producto mejor y de manera más segura.

Precauciones para su seguridad.

PRECAUCIÓN: Lea el manual de instrucciones y atienda las instrucciones se seguridad y advertencia.

PRECAUCIÓN: Retire el enchufe del tomacorriente de inmediato si el cable está dañado o cortado.

APAGUE la máquina, espere hasta que se detenga por completo y retire el enchufe del tomacorriente

antes de realizar alguna tarea de mantenimiento, limpieza o reparación.

PRECAUCIÓN: Use siempre protecciones para sus ojos y oídos.

Use calzado seguro, resistente y antideslizante.

¡PELIGRO! Pueden ser lanzados objetos a gran velocidad cuando el motor está en funcionamiento. No

pase delante de la máquina cuando está funcionando.

Mantenga a las personas que se encuentran en el lugar a una distancia segura.

¡PELIGRO! Cuchillas giratorias. Mantenga manos y pies a una distancia segura.

No colocar la mano debajo de la barrena.

Mantenga el cable eléctrico lejos de la barrena. La barrena puede dañar el cable y producir un contacto con

piezas activas.

No colocar la mano enfrente del deflector de descarga.

No colocar la pie debajo de la barrena.

¡PELIGRO! Riesgos de descargas eléctricas.

No usar en la lluvia. No usar durante tormentas eléctricas.

Los productos eléctricos no se deben desechar junto con los residuos domésticos. Recicle donde haya

centros para tal fin. Consulte a la autoridad local o al distribuidor minorista para obtener asesoramiento

sobre reciclado.

PARA REDUCIR EL RIESGO DE LESIONES: Antes

de utilizar este producto, cerciórese de que todos los

usuarios lean y comprendan las instrucciones

de seguridad y la demás información incluida en

este manual.

PRECAUCIÓN: Use protección auditiva apropiada

mientras trabaja. En ciertas condiciones y con cierta

duración de uso, el ruido generado por este producto

puede contribuir a la pérdida de la audición.

Guarde estas instrucciones y revíselas con

frecuencia antes de usar la herramienta y para

impartirlas a otros.

ADVERTENCIA: Al utilizar aparatos eléctricos,

se recomienda respetar siempre las precauciones

de seguridad básicas que se detallan a continuación,

a fin de reducir riesgos de incendios, descargas

eléctricas y lesiones personales.

LEA TODAS LAS INSTRUCCIONES

CONTROLE SI HAY PIEZAS DAÑADAS. Antes de

seguir usando el producto, se deberán revisar las

piezas dañadas en forma exhaustiva para

determinar si la herramienta funcionará

correctamente y realizará el trabajo previsto.

Compruebe la alineación y las uniones de las

piezas móviles, el montaje, averías de componentes

y otros factores que puedan afectar el

funcionamiento. Se debe reparar o reemplazar

cualquier pieza dañada en forma adecuada. Para

recibir asistencia, comuníquese con nuestra línea

de ayuda de atención al cliente al 1-800-313-5111.

EVITE AMBIENTES PELIGROSOS. No utilice este

producto en condiciones de lluvia o tormenta.

Tampoco trabaje en entornos donde existan gases

o sustancias explosivas. Por lo general, los motores

de estos productos producen chispas que podrían

inflamar los gases.

MANTENGA ALEJADOS A LOS NIÑOS. Todos los

visitantes, niños y mascotas deben mantenerse a

una distancia segura de la zona de trabajo.

USE ROPA ADECUADA. No use prendas sueltas

ni artículos de joyería. Use protección para cubrir y

sujetar el cabello largo, ya que puede quedar

atrapado en las piezas móviles.

Utilice botas de goma al operar el quitanieves.

En todo momento mantenga una buena base de

apoyo, especialmente en pendientes.

USE GAFAS DE SEGURIDAD. Al trabajar con este

producto, use gafas de seguridad con protectores

laterales que cumplan con la norma ANSI Z87.1.

DOBLE AISLAMIENTO. La sopladora de nieve tiene

doble aislamiento. Es decir que todas las piezas

metálicas externas están aisladas del suministro

eléctrico. Esto se logra con la introducción de una

capa de aislamiento entre las piezas eléctricas y las

mecánicas. El doble aislamiento garantiza la mayor

seguridad posible.

ADVERTENCIA: Para el exterior, use cables de

extensión rotulados con las siguientes inscripciones:

SW-A, SOW-A, STW-A, STOW-A, SJW-A, SJTW-A,

o SJTOWA. Estos cables están especificados para

usar al aire libre y reducir el riesgo de descarga

eléctrica.

ENCHUFES POLARIZADOS. Para reducir el riesgo

de descarga eléctrica, este producto tiene un enchufe

polarizado. Las conexiones polarizadas encajan de

una sola manera. Cerciórese de que el extremo del

receptáculo del cable de extensión tenga ranuras de

anchos diferentes para los contactos. Invierta el

enchufe si no encaja totalmente en el cable de

extensión. Si aún así no encaja, consiga un cable de

extensión adecuado. Si el cable de extensión no se

adapta bien al tomacorriente, llame a un electricista

competente para que instale un tomacorriente

adecuado. No modifique el enchufe de la herramienta

ni el cable de extensión de ningún modo.

CABLE DE EXTENSIÓN. Asegúrese de que el cable

de extensión esté en buenas condiciones. Además,

compruebe que tenga el grosor suficiente para

transportar la corriente que necesitará el producto.

Un cable de extensión muy pequeño provocará una

disminución en la tensión de la línea y, como

resultado, una pérdida de potencia y recalentamiento.

La siguiente tabla muestra el tamaño correcto que se

debe usar según la longitud del cable y el amperaje

de la etiqueta. Ante la duda, utilice el siguiente calibre

más grueso. Cuanto más bajo es el número de

calibre, más grueso es el cable.

Es posible unir dos cables de extensión con

un nudo para evitar que se

desconecten durante el uso. Realice

el nudo como se muestra en la

imagen y luego conecte el enchufe

del cable de alimentación en el

receptáculo del cable de extensión.

ADVERTENCIA: Mantenga todas las conexiones

secas y alejadas del suelo. No toque el enchufe

con las manos mojadas.

Tenga presente el cable de extensión mientras

opera la sopladora de nieve. Tenga cuidado de

no tropezar con el cable y siempre manténgalo

alejado de la barrena.

ADVERTENCIAS DE SEGURIDAD IMPORTANTES

NORMAS GENERALES DE SEGURIDAD

Calibre mínimo para los cables

Voltios Longitud total del cable en pies

120V 0-25 26-50 51-100 101-150

240V 0-50 51-100 101-200 201-300

Amperaje

Más de No más de Calibre AWG

0 - 6 18 16 16 14

6 - 10 18 16 14 12

10 - 12 16 16 14 12

12 - 16 14 12 No se recomienda

NO FUERCE EL QUITANIEVES - Funcionará

mejor y de manera más segura a la velocidad para

la que fue diseñado.

PRECAUCIÓN: Nunca arroje nieve a las personas,

mascotas o automóviles y no permita que nadie

esté frente a la sopladora de nieve mientras está

en funcionamiento.

Los objetos que pueden tapar la sopladora de

nieve o causar daños pueden estar escondidos en

la nieve. Antes de usar la máquina, despeje el área

de felpudos, trineos, tablas, cables y otros

desechos.

Si la barrena golpea un cuerpo extraño, verifique

que no haya signos de daños en la sopladora de

nieve y haga las reparaciones necesarias antes de

volver a empezar y continuar el trabajo.

PONGA ATENCIÓN. Ponga atención a lo que está

haciendo. Use el sentido común. No opere la

sopladora de nieve si está cansado o bajo la

influencia de drogas, alcohol o medicamentos.

Si la sopladora de nieve comienza a vibrar de

manera inusual, apáguela de inmediato y revísela

para detectar la causa. Generalmente, la vibración

advierte la existencia de un problema.

Siempre apáguela; desconéctela del suministro

eléctrico y espere hasta que la barrena se detenga

por completo antes de realizar tareas de

mantenimiento o reparaciones.

No utilice el quitanieves en superficies cubiertas

con gravilla a menos que se haya ajustado para

tales superficies, según el manual del operario.

El funcionamiento del quitanieves en posición

manual no es seguro a menos que se utilice

conforme a las instrucciones especiales provistas

en el manual del operario.

PRECAUCIÓN: La barrena no se detiene de

inmediato cuando se apaga la sopladora de nieve.

PRECAUCIÓN: Riesgo de lesiones. No acerque

ninguna parte de su cuerpo, ni prendas de vestir a

la barrena giratoria.

ADVERTENCIA: Proposición 65 de California:

Este producto contiene sustancias químicas al

estado de California como causantes de cáncer,

defectos de nacimiento u otros problemas

reproductivos .

NORMAS GENERALES DE SEGURIDAD

INTERRUPTOR DE CIRCUITO POR FALLA A

TIERRA (ICFT). El circuito o tomacorriente que se

usen para la sopladora de nieve deben contar con

esta protección. Se pueden utilizar receptáculos que

tengan la protección de ICFT incorporada.

ADVERTENCIA: Mantenga las manos lejos de las

piezas en movimiento. Nunca coloque las manos

cerca de la barrena para quitar nieve, palos u otro

desecho. Al limpiar la barrena, esta puede

destrabarse repentinamente y provocar lesiones,

aún cuando la sopladora de nieve se haya detenido.

Para destapar, use siempre un palo de madera

como el del mango de una escoba.

DESCONECTE LA UNIDAD del suministro eléctrico

cuando no esté en uso o durante el servicio de

mantenimiento o la limpieza. Manténgala bajo

vigilancia constante.

NO MALTRATE EL CABLE. Nunca tire del cable

para trasladar este producto ni para desconectarlo

del receptáculo. Aleje el cable del calor, el aceite y

los bordes filosos.

USE LA HERRAMIENTA CORRECTA. No utilice

este producto en trabajos para los que no esté

indicado.

NO SOBRECARGUE la sopladora de nieve

usándola a una velocidad excesiva.

NO ADOPTE UNA POSTURA INCÓMODA.

Guíe la sopladora de nieve sólo a paso de hombre.

Mantenga una base de apoyo firme y buen

equilibrio en todo momento.

ILUMINACIÓN. Trabaje con la sopladora de nieve

sólo con luz natural o buena luz artificial.

GUARDE LA UNIDAD BAJO TECHO. Cuando no

esté en uso, la sopladora de nieve se deberá

guardar en un lugar seco, fuera del alcance de

los niños.

MANTENGA LA UNIDAD EN CONDICIONES.

Consérvela limpia para lograr un óptimo

funcionamiento y reducir el riesgo de lesiones.

Revise el cable de extensión periódicamente y

reemplácelo si está dañado. Mantenga los mangos

secos, limpios y libres de aceite.

Para un funcionamiento seguro, no utilice la

sopladora de nieve en pendientes demasiado

pronunciadas. Cuando trabaje en pendientes,

disminuya la velocidad y asegúrese de tener una

buena base de apoyo.

Antes de arrancar la sopladora de nieve, asegúrese

de que la barrena no toque ningún objeto y esté

libre para moverse.

EVITE EL ENCENDIDO ACCIDENTAL. No

transporte el cortasetos enchufado, con el dedo en el

interruptor. Asegúrese de que el interruptor esté en la

posición de apagado al enchufar el cable de la

herramienta.

ESPECIFICACIONES DEL PRODUCTO

Modelo: SN70016

Voltaje del suministro eléctrico: 120 V - 60 HZ

Velocidad de ralenti: 4500 RPM

Consumo: 12 amperios

Peso: 6.6 kg (14.5 libras)

Ancho de barrido: 406 mm (16 pulg.)

Profundidad máx. de barrido: 200 mm (8 pulg.)

Distancia de lanzamiento: Hasta 9.14 m (30 pies)

Capacidad de barrido: 195 kg (430 libras)/minuto

DESEMBALAJE

Extraiga la herramienta de la caja con cuidado.

Asegúrese de que estén incluidos todos los

elementos detallados en la lista de embalaje.

Inspeccione el producto detenidamente para

corroborar que no existan roturas ni averías

ocurridas durante el envío.

No deseche el material de embalaje hasta

haber inspeccionado exhaustivamente el

producto y comprobar que funciona en forma

satisfactoria.

Si alguna pieza falta o está dañada, llame al

1-800-313-5111 para obtener asistencia.

LISTA DE EMBALAJE

1 Sopladora de nieve

1 Mango inferior y el mango superior

1 Perno de carruaje (6 x 45) y tuerca de mariposa

4 Tornillo autorroscante (4,2 x 30)

1 Perilla de ajuste

1 Tornillo autorroscante (4,2 x 50)

1 Tapa de la perilla de ajuste

1 Soporte de ruedas

2 Ruedas

2 Cubierta de ruedas

2 Tornillo autorroscante (3,9 x 45)

2 Tornillo autorroscante (3,9 x 55)

1 Mango auxiliar

1 Manual del operario

Perno de cabeza hexagonal (6 x 50) y tuerca de mariposa

LISTA DE PIEZAS

Pos. Description Qty

1 Enchufe 1

2 Botón de bloqueo de seguridad 1

3 Interruptor del gatillo de encendido/apagado 1

4 Mango 1

5 Mango auxiliar completo 1

6 Cubierta superior 1

7 Caja del motor 1

8 Perilla de ajuste 1

9 Tuerca ciega M8 1

10 Arandela elástica 1

11 Deflector 3

12 Eje de accionamiento 1

13 Correa de transmisión, pequeña 1

Tornillo de cabeza plana ST3.9 x 14

15 Polea de mando 1

Anillo de extremo de eje

17 Correa de transmisión 1

18 Soporte de la polea 1

19 Arandela 1

20 Tornillo M5 x 12 1

21 Cubierta, izquierda 1

22 Tuerca de mariposa (M6 x 50) 1

23 Tuerca de mariposa (M6 x 45) 1

Placa de fricción

25 Cuchilla raspadora 1

26 Barrena 1

27 Eje de la barrena 1

9 10

19 20

MONTAJE

Este producto debe ser montado correctamente antes de

su uso.

Mango (Fig. 1A)

Deslice la sección inferior (C) en la sección superior (B).

Alinee los orificios de cada tubo y asegúrese de que el

cable (A) no obstruya los orificios de montaje.

Sujete las dos secciones con el perno de carruaje

(6 x 45) y tuerca de mariposa.

Caja del motor (Fig. 1B)

Retire el tapón protector y conecte la toma (B) de la tapa

superior (6) al enchufe de la caja del motor (7). Sujete la

cubierta superior a la caja del motor con cuatro de los

tornillos ST4.2 x 30.

Perilla de ajuste (Fig. 1C)

Alinee la costilla en el husillo con la muesca en la

perilla de ajuste y empuje la perilla de ajuste en el

husillo. Asegúre la perilla con el cabeza tornillo

autorroscante ST4.2 x 50. Coloque la tapa de la perilla

de ajuste en la parte superior y presione para fijarla.

Ruedas (Fig. 1D)

Retire los tornillos y las arandelas del soporte de

ruedas. Instale las ruedas (13) y ajústelas con las

arandelas y los tornillos M5 x 12. Coloque las cubiertas

de las ruedas.

Perno de

carruaje (M6x45)

Conexión del cable eléctrico (Fig. 3)

Haga un lazo con el cable de extensión y páselo por el

mango posterior. Apoye el cable alrededor del enganche

del cable. Esto evitará que accidentalmente desconecte el

cable de extensión del producto durante el funcionamiento.

ADVERTENCIA: No sostenga el enchufe o la

sopladora de nieve con las manos mojadas o

parado sobre agua.

¡PELIGRO! Una descarga eléctrica puede provocar

lesiones graves o la muerte.

MONTAJE

Soporte de ruedas (Fig. 1E)

Alinee los orificios del soporte de ruedas con los orificios

de la cubierta superior. Ajuste el soporte de ruedas con

tornillos ST3.9 x 45 en los orificios superiores y el

tornillos ST3.9 x 55 en los orificios inferiores.

Mango auxiliar (Fig. 2)

Coloque el mango auxiliar de manera que los orificios

estén alineados con los orificios del soporte del mango.

Inserte el perno con cabezal hexagonal M6X50 en el

orificio del perno con cabezal hexagonal del soporte.

Sujete ajustando la perilla en el perno.

Afloje la perilla y levante el mango a la posición de

funcionamiento. Ajuste la altura del mango a una

posición segura y cómoda y fíjelo con la perilla.

Perno de

cabeza

hexagonal

M6x50

Limpie la nieve con frecuencia antes de que sea

demasiado profunda. Es mejor quitar la nieve

apenas cae.

Levante la barrena un poco antes de arrancar la

sopladora de nieve.

Encienda e incline la sopladora de nieve hacia adelante

hasta que la cuchilla de la barrena toque el suelo.

Empújela hacia adelante a una velocidad cómoda y a

la vez lo suficientemente despacio para despejar

el recorrido por completo. El ancho y profundidad de

la nieve determina la velocidad de avance.

Empuje hacia arriba y gire la perilla de ajuste para mover

la nieve a la derecha o a la izquierda. Para una remoción

de la nieve más eficaz, arroje la nieve en la dirección del

viento y solape levemente cada franja.

La sopladora de nieve puede quitar hasta 20 cm (8 pulg.)

de profundidad en una pasada. Al despejar masas de

nieve más profundas, sostenga la sopladora de nieve por

los mangos superior e inferior con un movimiento

deslizante o de barrido. Quite la capa superior y haga

varias pasadas. (Fig. 6)

FUNCIONAMIENTO

Esta sopladora de nieve está diseñada para barrer nieve

de aceras, peldaños, patios, plataformas y otras

superficies planas rígidas como caminos de entrada

pavimentados. Úselo solo sobre superficies rígidas y

planas sin arena, piedras y desechos, cables o cualquier

otro objeto. El fabricante no es responsable por daños o

lesiones provocados por el uso inadecuado.

Interruptor de encendido/apagado (Fig. 4)

ADVERTENCIA: La barrena comienza a girar

inmediatamente después de que la sopladora de nieve

se enciende. Mantenga manos y pies alejados de la

barrena.

Para encender, sostenga la sopladora de nieve con

firmeza con las dos manos, asegúrese de que no toque

ninguna superficie y presione el botón de bloqueo de

seguridad (2) mientras presiona el interruptor del gatillo

de encendido/apagado (3).

Una vez que la sopladora de nieve está en marcha

puede soltar el botón de bloqueo de seguridad.

Para apagar, simplemente suelte el gatillo.

Remoción de la nieve

Antes de comenzar a trabajar, asegúrese de que el área

esté despejada y sin piedras, desechos, cables y

cualquier otro objeto.

Asegúrese de que todos los sujetadores de la sopladora

de nieve (tornillos, tuercas, etc.) estén ajustados

totalmente.

Inspeccione regularmente la barrena para detectar si

está gastada o dañada.

Ubique la sopladora de nieve de manera que descargue

hacia una dirección segura lejos del operario y personas

que se encuentren en el lugar.

Correcto

Incorrecto

20 cm

FUNCIONAMIENTO

Para grandes superficies se requiere un patrón definido

de operación para limpiar completamente un área de

nieve. Estos patrones evitarán arrojar nieve en lugares

no deseados y también eliminar una segunda remoción

de nieve. (Fig. 6)

Patrón A: Arroje la nieve a la derecha o a la izquierda

donde sea posible. Para áreas como un largo camino de

entrada, es mejor comenzar en el medio. Limpie de un

extremo a otro, arrojando la nieve a ambos lados.

Patrón B: Si la nieve solo se puede arrojar a un lado del

área a despejar, comience en el lado opuesto.

Raspar la nieve todo el recorrido hasta el pavimento

desgastará el raspador y la barrena. Para proteger estas

piezas, se puede dejar una o dos pulgadas de nieve y

quitarlas con sal para deshielo o una pala.

Después de quitar la nieve, siga usando la sopladora de

nieve durante unos minutos para evitar que el hielo se

congele en las piezas móviles. Luego apague el motor,

espere a que se detengan las piezas móviles y seque el

hielo y la nieve de la sopladora de nieve con un

paño limpio.

ADVERTENCIA: Para evitar lesiones personales graves,

no use las manos o los pies para destapar el canal.

Esta sopladora de nieve está equipada con un interruptor

térmico de seguridad que apagará automáticamente el

motor en caso de que éste se sobrecaliente. En ese

caso, desconecte la unidad y espere hasta que el motor

se enfríe. Esto no debería tardar más de dos minutos. El

interruptor se reiniciará automáticamente una vez que el

motor esté frío y podrá continuar utilizando la

herramienta normalmente.

Patrón A

Patrón B

Una limpieza y mantenimiento periódicos de su sopladora

de nieve asegurará su eficacia y prolongará la vida útil

del producto.

Después de cada uso, aparte y limpie el hielo y los

desechos del ventilador y sus ranuras, la barrena y la caja.

Solo use un paño humedecido con agua caliente y

un cepillo suave para limpiar la sopladora de nieve.

¡Nunca moje o rocíe agua en la máquina!

No utilice detergentes ni solventes, ya que podrían

ocasionar daños irreversibles a la sopladora de nieve.

Los productos químicos pueden destruir las piezas

plásticas.

Para proteger a la sopladora de nieve de la corrosión al

estar guardada por largos períodos, lubrique ligeramente

las piezas metálicas con aceite.

Guarde el artefacto en un lugar seco fuera del alcance de

los niños.

Para la seguridad del usuario, las piezas gastadas o

dañadas se deben reemplazar. Reemplace sólo con piezas

de repuesto originales. Las piezas provenientes de otra

sopladora de nieve pueden no adaptarse adecuadamente,

lo que provocaría una situación de inseguridad.

Cambio de la correa (Fig. 8, 9)

Las correas de transmisión (17) y (13) se deben

reemplazar cuando están gastadas.

Correa de transmisión (14)

1. Extraiga los tornillos y retire la cubierta (21) y placa de

fricción (24).

2. Extraiga el tornillo (20), arandela (19), el soporte de la

polea (18) y la correa (17) de la polea.

3. Instale la nueva correa en la misma ranura que la vieja.

4. Vuelva a colocar el tornillo (20), la arandela (19) y el

soporte de la polea (18).

5. Vuelva a colocar la cubierta (21) y placa de fricción

(24). Fije con los tornillos.

Correa de transmisión (13) pequeña

1. Repita los pasos 1 y 2 anteriores.

2. Extraiga los tornillos (14) y retire el eje de transmisión

(12) y la correa de transmisión (13).

3. Instale la nueva correa (13) con el eje de transmisión.

4. Fije con los tornillos (14).

5. Reemplace la correa (17), tornillo (20), la arandela (19)

y el soporte de la polea (18).

6. Vuelva a colocar la cubierta (21) y placa de fricción

(24). Fije con los tornillos.

Antes de realizar tareas de mantenimiento, desconecte el suministro eléctrico.

MANTENIMIENTO Y ALMACENAMIENTO

Barrena (Fig. 8, 10)

PRECAUCIÓN: Inspeccione los sujetadores antes de

cada uso. Una barrena floja puede producir una vibración

excesiva y dañar la sopladora de nieve.

Para reemplazar la barrena:

1. Retire la cubierta (21) y placa de fricción (24). Retire

el tornillo (20), arandela (19), soporte de la polea (18)

y la correa (17).

2. Afloje la tuerca (9) del otro lado de la barrena (26) y

desmonte la polea (15) y el eje de la barrena (27).

3. Reemplace la barrena por una nueva.

4. Al volver a ensamblar, asegúrese de que todos los

tornillos y las tuercas estén ajustados correctamente.

Cuchilla raspadora (Fig. 11)

La cuchilla raspadora es un elemento de desgaste que

se debe reemplazar cuando sea necesario. Una cuchilla

raspadora gastada puede producir una vibración extrema

y dañar la barrena.

Para reemplazar la cuchilla raspadora:

1. Extraiga los tres tornillos de la parte inferior de la hoja

y deslice la cuchilla hacia adelante para quitar.

2. Retire los tres tornillos Reemplace la cuchilla raspadora

por una nueva.

3. Ajuste los tres tornillos.

4. Asegúrese de que los tornillos estén ajustados

1XM8

MANTENIMIENTO Y ALMACENAMIENTO

SOLUCIÓN DE PROBLEMAS

Problema Posibles causas Solución

El motor no arranca La unidad no está enchufada.

No hay electricidad.

Cable defectuoso.

Enchufe la unidad.

Revise el suministro eléctrico.

Revise el cable. Repare o reemplácelo, si fuera

necesario.

Resultados no

satisfactorios

Correa de transmisión gastada o

dañada.

Barrena gastada o dañada.

Descarga tapada.

Reemplace la correa de transmisión.

Reemplace la barrena. Asegúrese de que los

tornillos y las tuercas estén ajustados

correctamente.

Apague la sopladora de nieve y limpie la descarga.

Vibraciones inusuales Correa de transmisión gastada o

dañada.

Barrena gastada o dañada.

Cuchilla raspadora gastada o dañada.

Reemplace la correa de transmisión.

Reemplace la barrena. Asegúrese de que los

tornillos y las tuercas estén ajustados

correctamente.

Reemplace la cuchilla raspadora. Asegúrese de que

los tornillos estén ajustados correctamente.

LLÁMENOS PRIMERO

Llámenos primero si tiene preguntas sobre el funcionamiento o el mantenimiento de este producto al 1.800.313.5111,

de 8:00 a 17:00, hora estándar del este, o envíe un correo electrónico a earthwise@reelin.com

The Great States Corporation

American Lawn Mower Company

830 Webster Street

Shelbyville, IN 46176

Estados Unidos

www.earthwisetools.com

SERVICIO TÉCNICO

Ahora que adquirió su sopladora de nieve, si alguna vez necesitara servicio técnico o repuestos,

simplemente comuníquese con nosotros al 1-800-313-5111. Asegúrese de proporcionar toda la

información pertinente cuando nos llame o visite.

REPUESTOS

Registre su número de serie en el espacio provisto a continuación.

• NOMBRE DEL ARTÍCULO Sopladora de nieve

• NÚMERO DE MODELO SN70016

• NÚMERO DE SERIE

La elección de aire puro

The Great States Corporation

American Lawn Mower Company

830 Webster Street

Shelbyville, IN 46176

Estados Unidos

Teléfono 1-800-313-5111

www.earthwisetools.com

Con el compromiso constante de mejorar la calidad, el fabricante se reserva el derecho

de modificar los componentes o diseñar cambios cuando lo considere necesario.

MANUAL DEL OPERARIO

Sopladora de nieve de 406 mm (16 pulg.)

Este producto está amparado por patentes de EE. UU. y otras patentes internacionales.

Rev. 03/20/2017

POLÍTICA DE GARANTÍA

Garantía limitada dos (2) años para el equipo eléctrico para exteriores Earthwise.

Earthwise garantiza al propietario original que cada producto nuevo y pieza de repuesto está libre de defectos en el mate-

rial y la mano de obra, y acepta reparar o reemplazar cualquier producto o pieza defectuosa durante el periodo de garantía

según lo establecido anteriormente a partir de la fecha de compra original excepto en las condiciones y circunstancias que

se indican a continuación:

La garantía se aplica solo al comprador original al

menudeo y no puede transferirse.

La garantía se aplica si el producto está destinado para

uso personal, doméstico o familiar. La garantía queda

anulada si el producto se usa con fines comerciales,

industriales o de alquiler.

La garantía no incluye reparaciones necesarias debido

a abuso o negligencia por parte del operador (incluida la

sobrecarga del producto que supere la capacidad o

inmersión en el agua), o un error al montar, operar,

mantener o almacenar el producto de acuerdo con las

instrucciones del manual del operador.

Esta garantía no es transferible y solo se aplica a pro-

ductos vendidos directamente por un distribuidor mi-

norista autorizado. Esta garantía no se aplica a

cualquier producto, nuevo o usado, adquirido a través

de canales de terceros no autorizados.

CUALQUIER PÉRDIDA ACCIDENTAL, INDIRECTA O

RESULTANTE, DAÑO O GASTO QUE PUEDA DERI-

VAR DE CUALQUIER DEFECTO, FALLA O MAL-

FUNCIONAMIENTO DEL PRODUCTO NO ESTÁ

CUBIERTO POR LA GARANTÍA. En algunos estados

no se permite la exclusión o limitación sobre la duración

de las garantías implícitas, en cuyo caso la limitación

anterior no podría aplicarse.

Los productos que se venden dañados o incompletos, que se

venden "tal como están" o reacondicionados no están cubier-

tos por esta garantía.

Los daños o inconvenientes causados por envío, manipulación

inadecuada, montaje incorrecto, voltaje o cableado incorrecto,

mantenimiento deficiente, modificaciones inadecuadas o el

uso de accesorios o dispositivos de sujeción no re-

comendados específicamente no están cubiertos por esta

garantía.

Elementos consumibles que se desgastan con el uso normal

cubierto por la garantía.

La garantía no cubre los daños causados por el frío, el calor,

la lluvia, la humedad excesiva, ambientes y materiales corro-

sivos u otros contaminantes.

La garantía no incluye instalación, montaje o ajustes normales

tal como se explican en el manual del operador.

Los gastos de entrega del producto al proveedor y los gastos

de devolución del producto o las piezas de repuesto al

propietario no están cubiertos por esta garantía.

La garantía no cubre el deterioro normal del acabado exterior,

que incluye pero no se limita a rayones, abolladuras,

cascarillas de pintura o cualquier corrosión o decoloración

ocasionada por el calor, limpiadores abrasivos o químicos.

Todos los reclamos de garantía deben estar acompañados por el comprobante de compra, el recibo de

compra original con fecha.

La elección de aire puro

Modèle n° SN70016

MANUEL DE L’UTILISATEUR

Souffleuse à neige de 16 pouces

Ce produit est protégé par des brevets américains et d'autres brevets internationaux.

Merci pour votre achat.

NE RENVOYEZ PAS CE PRODUIT AU MAGASIN. AVEZ-VOUS DES QUESTIONS CONCERNANT LE

FONCTIONNEMENT, L’ASSEMBLAGE, LES PIÈCES OU LA RÉPARATION DU PRODUIT? COMPOSEZ

LE 1-800-313-5111 DE 08 h 00 à 17 h 00, HEURE NORMALE DE L’EST, POUR TOUTE ASSISTANCE.

CONSERVEZ CE MANUEL POUR POUVOIR LE CONSULTER ULTÉRIEUREMENT

Ce produit a été conçu et fabriqué selon nos normes élevées de fiabilité, de facilité d’utilisation et de sécurité de

l’utilisateur. Correctement entretenu, il vous procurera des années de service intensif et sans souci.

AVERTISSEMENT : afin d’éviter de se blesser, l’utilisateur doit lire et comprendre le manuel de

l’utilisateur avant d’utiliser ce produit.

Le choix de l’air pur

Les équipements électriques usagés ne doivent pas être éliminés avec les ordures

ménagères. Recyclez l’appareil lorsque des installations à cet effet existent. Pour obtenir des

conseils de recyclage, renseignez-vous auprès des autorités locales ou de votre vendeur.

SYMBOLES

Certains des symboles suivants peuvent apparaître sur ce produit. Examinez-les et apprenez leur signification.

Une interprétation correcte des symboles vous permettra d’utiliser ce produit plus efficacement et en meilleure sécurité.

Précautions concernant votre sécurité.

ATTENTION! Lisez le manuel de l’utilisateur, et respectez les notices d’avertissement et les consignes de

ATTENTION! Débranchez immédiatement l'appareil si le câble est endommagé ou usé.

ÉTEINDRE LA MACHINE! Attendez qu’elle soit complètement arrêtée et débranchez la fiche du secteur

avant tout entretien, nettoyage ou réparation!

ATTENTION! Portez toujours une protection oculaire et auditive.

Portez des chaussures couvertes solides, à semelles antidérapantes.

DANGER! Des objets peuvent être projetés à de grande vitesse lorsque le moteur est en route. Ne pas

marcher devant la machine en marche.

Gardez les personnes alentour à une distance de sécurité.

DANGER! Lames rotatives. Gardez les mains et les pièces à une distance sûre.

Ne mettez pas la main dans la vis sans fin.

Tenez le cordon électrique éloigné de la vis sans fin. Celle-ci risque d’endommager le cordon et de pro-

voquer un contact avec des pièces énergisées.

Ne mettez pas la main devant le déflecteur de la goulotte.

Ne mettez pas les pièces dans la vis sans fin.

DANGER! R

isque de décharge électrique.

N’utilisez pas cette machine sous la pluie. N’utilisez pas cette machine pendant les orages électriques.

POUR RÉDUIRE LE RISQUE DE BLESSURE : avant

toute utilisation, assurez-vous que toute personne utilisant

ce produit a lu et compris toutes les consignes de sécurité

et les autres renseignements contenus dans ce manuel.

ATTENTION : portez des protections auditives

appropriées pendant l’utilisation. Dans certaines

conditions, ou en cas d’utilisation prolongée,

le bruit émis par ce produit peut contribuer à une perte

auditive.

Conservez ces instructions et relisez-les souvent avant

d’utiliser le produit et lorsque vous apprenez son emploi

à d’autres personnes.

AVERTISSEMENT : lorsque vous utilisez un appareil

électrique, vous devez toujours respecter des consignes

de sécurité de base afin de réduire le risque d’incendie,

de décharge électrique et de blessures, notamment :

LIRE TOUTES LES INSTRUCTIONS

VÉRIFIER LES PIÈCES ENDOMMAGÉES – Avant de

poursuivre l’utilisation du produit, toute pièce

endommagée doit être vérifiée scrupuleusement afin de

déterminer qu’elle fonctionnera correctement et remplira

sa fonction prévue. Vérifiez l’alignement des pièces

mobiles, si ces dernières sont coincées, si certaines

pièces sont cassées, la qualité du montage et toute

autre condition pouvant affecter le fonctionnement de

l’outil. Toute pièce endommagée doit être correctement

réparée ou remplacée. Appelez notre service clientèle

au 1-800-313-5111 pour assistance.

ÉVITER LES ENVIRONNEMENTS DANGEREUX –

N’utilisez pas ce produit sous la pluie ou par temps

orageux. N’utilisez pas l'appareil dans les atmosphères

gazeuses ou explosives. Le moteur de ce produit émet

normalement des étincelles capables d’enflammer les

vapeurs chimiques.

GARDER HORS DE PORTÉE DES ENFANTS – Tous

les visiteurs, enfants et animaux domestiques doivent

se tenir au-delà du périmètre de sécurité de la zone

de travail.

S'HABILLER DE FAÇON APPROPRIÉE – Ne portez ni

vêtements amples ni bijoux et portez une protection des

cheveux pour contenir les cheveux longs. Ceux-ci

risquent d’être happés par des pièces en mouvement.

Porter des bottes en caoutchouc lors de l'utilisation de

la souffleuse à neige. Ne vous tenez pas en

déséquilibre, en particulier sur les pentes.

PORTER DES LUNETTES DE SÉCURITÉ – Lors de

l'utilisation de ce produit, portez des lunettes de sécurité

avec des écrans latéraux, marquées à la norme

ANSI

Z87.1.

DOUBLE ISOLATION – la souffleuse à neige est

doublement isolée : toutes les pièces métalliques

externes sont isolées de l'alimentation électrique. Ceci

est réalisé en introduisant une couche d'isolation entre

les pièces électriques et mécaniques. Cette double

isolation vous garantit la meilleure sécurité possible.

AVERTISSEMENT : utilisez des rallonges extérieures

marquées SW-A, SOW-A, STW-A, STOW-A, SJW-A,

SJTW-A ou SJTOWA. Ces câbles sont conçus pour

une utilisation en extérieur et réduisent le risque de

décharge électrique.

FICHES POLARISÉES - Afin de réduire le risque de

décharge électrique, ce produit comporte une prise

polarisée. Les connexions polarisées ne peuvent être

effectuées que de la bonne façon. Assurez-vous que la

prise femelle de la rallonge comporte des emplacements

pour une fiche large et une fiche étroite. Si la prise ne

s’adapte pas entièrement dans la rallonge, inversez la

prise. Si elle ne s’adapte toujours pas, obtenez une

rallonge appropriée. Si la rallonge ne convient pas à la

prise murale, contactez un électricien qualifié pour

installer une prise murale correcte. Ne changez en aucun

cas la fiche de l’outil ou de la rallonge.

RALLONGE. Assurez-vous que la rallonge est en bon

état. Lors de l’utilisation d’une rallonge, assurez-vous

qu’elle est d’un calibre suffisant pour transmettre le

courant consommé par le produit. Une rallonge de

calibre insuffisant provoquera une baisse de tension qui

entraînera une perte de puissance et une surchauffe.

Le tableau suivant montre le calibre correct à utiliser en

fonction de la longueur du câble et de l’intensité

nominale de la plaque signalétique. En cas de doute,

utilisez le calibre immédiatement supérieur. Plus le

numéro de calibre est bas, plus le câble est lourd.

Il est possible de nouer deux rallonges

ensemble afin de les empêcher de se

déconnecter pendant l’utilisation.

Effectuez le nœud comme illustré, puis

branchez la fiche du cordon

d’alimentation dans la fiche femelle de la

rallonge.

AVERTISSEMENT : Maintenez toutes les connexions

sèches et au-dessus du sol. Ne touchez pas la fiche

avec des mains mouillées.

Pensez à la rallonge quand vous utilisez la souffleuse.

Veuillez à ne pas trébucher sur le cordon de rallonge.

Tenez toujours le cordon éloigné de la vis sans fin.

AVERTISSEMENTS DE SÉCURITÉ IMPORTANTS

SÉCURITÉ GÉNÉRALE

Calibre minimum pour les ensembles de câbles

Volts Longueur totale du câble en pieds

120V 0-25 26-50 51-100 101-150

240V 0-50 51-100 101-200 201-300

Intensité nominale

Supérieure Inférieure Calibre américain (AWG)

à à

0 - 6 18 16 16 14

6 - 10 18 16 14 12

10 - 12 16 16 14 12

12 - 16 14 12 Non recommandé

Ne pas forcer la souffleuse à neige : elle fonctionne

mieux et de façon plus sûre à la vitesse pour

laquelle elle a été conçue.

ATTENTION : ne projetez pas de neige vers les

passants, animaux ou voitures et ne laissez

personne passer devant la souffleuse lorsqu’elle

est en marche.

Des objets susceptibles d’obstruer la souffleuse ou

de provoquer d’autres dégâts peuvent être cachés

dans la neige. Avant emploi, enlevez tout

paillasson, luge, planches, fils électriques et autres

débris de la zone.

Si la vis sans fin frappe un objet étranger,

inspectez-la pour vérifier qu’elle n’est pas

endommagée. Faites toute réparation nécessaire

avant de redémarrer la souffleuse et de reprendre

le déneigement.

RESTER VIGILANT – Regardez ce que vous

faites. Faites preuve de bon sens. N’utilisez pas la

souffleuse à neige si vous être fatigué ou sous

l’influence de médicaments, de drogues ou

d’alcool.

Si la souffleuse se met à vibrer de façon anormale,

éteignez-la immédiatement et recherchez la cause

des vibrations. La présence de vibrations est

généralement un signe de problème.

Éteignez toujours la souffleuse à neige,

débranchez-la du secteur et attendez que la vis

sans fin se soit complètement arrêtée avant

d’effectuer des travaux d’entretien ou des

réparations.

Ne pas utiliser sur une surface de gravier à moins

que la souffleuse à neige ne soit ajustée pour une

telle surface selon les instruction du manuel de

l'utilisateur.

L’utilisation de la souffleuse à neige en position

manuelle est dangereuse à moins de respecter les

instructions spéciales du manuel de l’utilisateur.

ATTENTION : la vis sans fin ne s’arrête pas

immédiatement après l’extinction de la souffleuse.

ATTENTION : risque de blessures. N’approchez

jamais les mains, les pieds ou d’autres parties du

corps et des vêtements de la vis sans fin en

rotation.

AVERTISSEMENT : Proposition 65 de la

Californie : Ce produit contient des agents

chimiques connus dans l'État de la Californie pour

causer le cancer et des malformations congénitales

ou autres appareil reproducteur.

SÉCURITÉ GÉNÉRALE

Un DISJONCTEUR DE FUITE DE TERRE (GFCI)

doit être présent sur le circuit ou la prise murale à

utiliser pour la souffleuse. Des prises avec une

protection GFCI intégrée sont disponibles et

peuvent être utilisées.

AVERTISSEMENT : n’approchez jamais les mains

de la vis sans fin pour en retirer de la neige, des

brindilles ou d’autres débris. Une vis sans fin

bloquée peut se débloquer brusquement et

provoquer des blessures personnelles même si la

souffleuse est arrêtée. Servez-vous toujours d’un

bâton, une poignée de balai par ex., pour dégager

les obstructions.

DÉBRANCHER L'APPAREIL de l’alimentation

quand il n’est pas utilisé ou lors de l’entretien ou du

nettoyage. Ne le laissez pas sans surveillance.

NE PAS TIRER SUR LE CORDON ÉLECTRIQUE –

Ne portez jamais le produit par le cordon et ne tirez

jamais sur le cordon pour le débrancher. Maintenez

le cordon à l’écart de la chaleur, de l’huile et des

bords tranchants.

UTILISER LE BON OUTIL – N’utilisez pas ce

produit pour une tâche à laquelle il n’est pas

destiné.

NE PAS SURCHARGER la souffleuse en l’utilisant

à une vitesse trop rapide pour nettoyer la neige.

NE PAS ESSAYER D’ATTEINDRE TROP LOIN –

Guidez la souffleuse à un rythme de marche à pied

seulement. Gardez toujours les pieds fermement sur

le sol, et ne vous tenez pas en déséquilibre.

ÉCLAIRAGE - N'utilisez la souffleuse à neige qu'à la

lumière du jour ou sous un bon éclairage artificiel.

RANGER L'APPAREIL INUTILISÉ À L’INTÉRIEUR –

Lorsqu’elle n’est pas utilisée, la souffleuse à neige

doit être rangée à l’intérieur dans un local sec, hors

de portée des enfants.

ENTRETENIR L'APPAREIL AVEC SOIN –

Maintenez-le propre pour un rendement optimal et

pour réduire le risque de blessure. Inspectez

régulièrement la rallonge et remplacez-la si elle est

endommagée. Gardez les poignées sèches, propres

et exemptes d’huile et de graisse.

N’utilisez pas la souffleuse à neige sur une pente

trop raide pour un fonctionnement sans danger. Sur

une pente, ralentissez et tenez-vous de façon à ne

pas perdre l’équilibre.

Avant de démarrer la souffleuse à neige, assurez-

vous que la vis sans fin ne touche aucun objet et

qu’elle est libre de tourner.

ÉVITER UNE MISE EN MARCHE ACCIDENTELLE

– Ne portez pas le taille-haie branché avec un doigt

sur le contacteur. Assurez-vous que le contacteur

est sur arrêt avant d'effectuer le branchement.

CARACTÉRISTIQUES TECHNIQUES DU PRODUIT

Modèle : SN70016

Tension d’alimentation : 120 V-60 Hz

Vitesse au ralenti : 4 500 tours/min

Consommation électrique : 12 A

Poids : 6,6 kg

Rayon de balayage : 406 mm

Profondeur de déneigement

maximale : 200 mm

Distance de projection : Jusqu’à 9,14 m

Capacité de déneigement : 195 kg/min

LISTE DU CONTENU

DÉBALLAGE

Enlevez avec précaution le produit du carton.

Assurez-vous que tous les éléments figurant dans

la liste du contenu sont inclus.

Inspectez soigneusement le produit pour vous

assurer qu'aucune casse ou endommagement

ne s'est produit pendant le transport.

Ne jetez pas le matériau d'emballage tant que

vous n'avez pas soigneusement inspecté et

utilisé le produit de façon satisfaisante.

Si des pièces sont endommagées ou

manquantes, veuillez appeler le

1-800-313-5111 pour assistance.

LISTE DU CONTENU

1 Souffleuse à neige

1 Poignée inférieure et supérieure

Boulon de carrosserie & écrou à oreilles (6x45)

Philips tête vis autotaraudeuse (4.2x30)

1 Ajuster le bouton

Philips tête vis autotaraudeuse (4.2x50)

1 Capuchon du bouton de réglage

1 Support de roue

2 Roue

2 Enjoliveur de roue

Philips tête vis autotaraudeuse (3.9x45)

Philips tête vis autotaraudeuse (3.9x55)

1 Poignée auxiliaire

Tête hexagonale boulon & écrou à oreilles (6x50)

1 Manuel de l’utilisateur

LISTE DES PIÈCES

9 10

19 20

N° Description Qté

1 Fiche 1

2 Bouton de déverrouillage de sécurité 1

3 Interrupteur de déclenchement 1

4 Poignée 1

5 Poignée auxiliaire complète 1

6 Capot supérieur 1

7 Carter du moteur 1

Ajuster le bouton

9 Écrou capuchon M8 1

10 Rondelle élastique 1

11 Deflecteur 3

Composant de l'arbre d'entraînement

13 Petite courroie d’entraînement 1

Vis à tête plate 3.9 x 14

15 Poulie réceptrice 1

Anneau fin

17 Courroie d’entraînement 1

18 Plaque de poulie 1

19 Rondelle 1

20 Vis M5 x 12 1

21 Couvercle de carter de poulie 1

22 Écrou à oreilles (M6 x 50) 1

23 Écrou à oreilles (M6 x 45) 1

24 Plaque de friction 2

25 Lame de raclage 1

26 Vis sans fin 1

27 Axe de la vis sans fin 1

Ce produit doit être correctement assemblé avant emploi.

Poignée (fig. 1A)

Faire glisser la partie inférieure (C) dans la partie supérieure

(B). Alignez les trous des tubes et vérifiez que le cordon (A)

n’est pas pris dans les trous de montage. Assemblez les

deux parties de tube avec la boulon de carrosserie et

écrou à oreilles M6x45.

Carter moteur (fig. 1B)

Enlever la protection de la prise et branchez la prise (B)

dans la fiche du carter moteur (7). Fixez le capot supérieur

sur le carter moteur à l’aide des tête Philips vis

autotaraudeuses ST4.2 x 30.

ASSEMBLAGE

Ajuster le bouton (Fig. 1C)

Aligner la nervure sur le pivot avec l'encoche sur le

bouton de réglage et poussez la mollette d’ajustement

sur l’axe. Fixez avec l’une des vis fournies ST4.2 x 50.

Placez le capuchon du bouton de réglage sur le dessus

et poussez pour le fixer correctement.

Roue (Fig. 1D)

Enlevez les vis et les rondelles du support de roue.

Installez les roues (13) et fixez-les à l'aide des rondelles

et des vis M5 x 12 fournies. Appuyez sur les enjoliveurs

de roue pour les mettre en place.

Boulon de

carrosserie

(6x45)

Connexion du cordon électrique (fig. 3)

Enroulez la rallonge et faites-la passer à travers la

poignée arrière. Faites reposer le cordon autour du

crochet. Ceci évitera de débrancher accidentellement la

machine pendant son fonctionnement.

AVERTISSEMENT : ne touchez pas la fiche ou la

souffleuse à neige avec des mains mouillées ou si

vous avez les pieds en l’eau.

DANGER : une électrocution risque d’entraîner des

blessures graves ou mortelles.

Support de roue (Fig. 1E)

Alignez les trous du support de roue avec les trous du

capot supérieur. Fixer en place avec Philips tête vis

autotaraudeuse ST3.9x45 dans les deux trous supérieurs

et Philips tête vis autotaraudeuse ST3.9x55 dans les

deux trous.

Poignée auxiliaire (fig. 2)

Placez la poignée auxiliaire de façon à ce que les trous

soient alignés avec ceux du support de poignée.

Enfoncez le boulon à tête hexagonale M6X50 dans le

trou hexagonal du support.

Fixez en serrant le bouton d’assemblage sur le boulon.

Desserrez le boulon et soulevez la poignée pour la

mettre à sa position de fonctionnement. Réglez la

poignée à une hauteur confortable et sans danger.

Fixez avec le boulon.

Boulon à tête

hexagonale

M6x50

ASSEMBLAGE

Nettoyez la neige souvent, avant qu’elle ne devienne trop

profonde. Il est préférable de déneiger dès que possible

après la fin de la chute de neige.

Soulevez légèrement la vis sans fin avant de démarrer la

souffleuse.

Allumez la souffleuse et penchez-la vers l’avant jusqu’à ce

que la lame de raclage touche le sol. Poussez la souffleuse

vers l’avant à une vitesse confortable, assez lente pour

dégager entièrement le chemin. La largeur et la profondeur

de la neige détermine la vitesse à laquelle vous avancez.

Tirez et tournez la molette de réglage pour diriger la

neige vers la droite ou vers la gauche.

Pour plus

d’efficacité, travaillez dans le sens du vent et superposez

légèrement chaque passage.

La souffleuse à neige peut déneiger jusqu’à 20 cm (8 po)

de profondeur à chaque passage. Lorsque vous nettoyez

des amoncellements de neige plus profonds, tenez la

souffleuse à la fois par la poignée supérieure et par la

poignée inférieure. Suivez un mouvement de balancement

ou de balayage. Nettoyez la couche supérieure et faites de

multiples passages (fig. 6).

UTILISATION

Cette souffleuse à neige est destinée à balayer la neige des

trottoirs, marches, patios, porches et autres surfaces planes

en dur, telles que les allées pavées. Utilisez-la uniquement

sur des surfaces planes en dur, sans sable, pierres et

débris, fils électriques ou autres objets. Le fabricant n’est

pas responsable des dégâts ou blessures entraînés par une

mauvaise utilisation.

Interrupteur déclencheur (fig. 4)

AVERTISSEMENT : la vis sans fin commence à

tourner immédiatement après l’allumage de la

souffleuse. Tenez les mains et les pieds éloignés de la

vis sans fin.

Pour allumer la souffleuse, tenez-la fermement des deux

mains, assurez-vous que la vis sans fin n’est en contact

avec aucune surface, puis appuyez sur le bouton de

déverrouillage de sécurité (2) tout en appuyant sur

l’interrupteur de déclenchement (3).

Une fois la souffleuse démarrée, vous pouvez arrêter

d’appuyer sur le bouton de déverrouillage de sécurité.

Pour éteindre la souffleuse, relâchez simplement la pression

sur l’interrupteur de déclenchement.

Retrait de la neige

Avant de commencer votre travail, vérifiez que la zone ne

comprend pas de pierres, de débris, de fils électriques ou

autres objets.

Vérifiez que toutes les pièces de fixation de la souffleuse

(vis, écrous, etc.) sont bien serrées.

Vérifiez régulièrement le bon état de la vis sans fin.

Placez la souffleuse de façon à ce que la neige soit projetée

dans une direction ne présentant pas de danger, loin de

l’utilisateur et des personnes à proximité.

Correct

Incorrect

20 cm

UTILISATION

Lorsque vous déneigez sur une grande surface, vous

devez suivre un trajet particulier pour dégager

complètement la neige. Les trajets suggérés permettent

d’éviter de projeter de la neige dans les endroits non

voulus et d’avoir à repasser une seconde fois (fig. 6).

Trajet A : projetez la neige vers la droite ou vers la

gauche, selon ce qui est possible. Dans les endroits

comme une allée assez longue, il est plus avantageux de

commencer au milieu. Dégagez un passage du début à

la fin, en projetant la neige des deux côtés.

Trajet B : si la neige ne peut être projetée que d’un côté,

commencez par l’autre côté.

Racler la neige jusqu’au trottoir usera prématurément le

racleur et la vis sans fin. Afin de protéger ces pièces,

laissez 2 ou 5 cm de neige sur le sol et finissez le

déneigement avec du sel déglaçant ou une pelle.

Après avoir nettoyé la neige, laissez la souffleuse à neige

pendant quelques minutes pour empêcher la formation

de glace sur les pièces mobiles. Puis éteignez le moteur,

attendez que toutes les pièces en mouvement s’arrêtent,

et essuyez la glace et la neige de la souffleuse avec un

chiffon propre.

AVERTISSEMENT : pour éviter des blessures

graves, ne dégagez pas la goulotte avec les mains

ou les pieds.

Cette souffleuse à neige est dotée d'un commutateur de

sécurité thermique qui éteindra automatiquement le

moteur en cas de surchauffe. Si cela se produit,

débranchez l'appareil et attendez que le moteur

refroidisse. Cela devrait prendre environ deux minutes.

Une fois le moteur refroidi, le commutateur se

réinitialisera et vous pourrez alors poursuivre l'utilisation

normale de l'appareil.

Trajet A

Trajet B

Un entretien et un nettoyage réguliers de votre souffleuse

à neige maintiendront son efficacité et prolongeront sa

durée de service.

Après chaque emploi, démontez la machine et nettoyez

la glace et les débris du ventilateur et de ses évents, de

la vis sans fin et du carter.

Utilisez uniquement un chiffon imbibé d’eau chaude et

une brosse à poils doux. Ne mouillez pas la machine et

ne la lavez jamais au jet!

N'utilisez pas de détergents ou de solvants, car ils

pourraient provoquer des dommages irréparables sur la

souffleuse à neige. Les produits chimiques risquent en

effet de détériorer les pièces en plastique.

Pour protéger la souffleuse à neige de la corrosion

lorsqu’elle est rangée pendant de longues périodes,

huilez légèrement les pièces métalliques.

Conservez la souffleuse dans un local sec, hors de la

portée des enfants.

Pour la sécurité de l’utilisateur, remplacez les pièces

usées ou endommagées. Remplacez-les par des pièces

d’origine uniquement. Les pièces d’autres souffleuses à

neige peuvent ne pas correspondre exactement et

risquent de créer une situation dangereuse.

Remplacement de la courroie (fig. 8 et 9)

Les courroies d’entraînement (17) et (13) doivent être

remplacées lorsqu’elles sont usées.

Courroie d’entraînement (17)

1. Retirez les vis et le capot (21) et la plaque de friction

(24).

2. Retirez la vis (20), la rondelle (19), la plaque de

poulie (18) et la courroie (17) des poulies.

3. Installez la nouvelle courroie dans la même rainure

que l’ancienne.

4. Remettez la vis, la rondelle (19) et la plaque de poulie

(18).

5. Refermez le capot (21) et la plaque de friction (24).

Fixez avec des vis.

Petite courroie d’entraînement (13)

1. Répétez les étapes 1 et 2 ci-dessus.

2. Retirez les vis (14) et enlevez l’arbre d’entraînement

(12) et la courroie d’entraînement (13).

3. Installez la nouvelle courroie (13) avec l’arbre

d’entraînement (12).

4. Fixez avec des vis (14).

5. Remplacer la courroie (17), vis (20), rondelle (19) et la

trame de poulie (18).

6. Refermez le capot (21) et la plaque de friction (24).

Fixez avec des vis.

Avant d’effectuer des travaux d’entretien, débranchez l’alimentation électrique.

ENTRETIEN ET RANGEMENT

Vis sans fin (fig. 8, 10)

ATTENTION Vérifiez les pièces de fixation avant chaque

emploi. Une vis sans fin mal serrée risque d’entraîner des

vibrations excessives et d’endommager la souffleuse

à neige.

Remplacement de la vis sans fin :

1. Enlever le couvercle (21) et plaque de friction (24).

Retirez la vis (20), la rondelle (19), trame (18) de la

poulie et la courroie (17).

2. Desserrez l’écrou situé de l’autre côté de la vis sans fin (26)

et démontez la poulie (15) et l’axe de la vis sans fin (27).

3. Remplacez la vis sans fin usée par la vis neuve.

4. Après assemblage, vérifiez que les vis et les écrous sont

tous bien serrés.

Lame de raclage (fig. 11)

La lame de raclage s’use et doit être remplacée chaque fois

que nécessaire. Une lame de raclage usée peut entraîner des

vibrations très importantes et endommager la vis sans fin.

Pour remplacer la lame de raclage :

1. Enlevez les trois vis du bas de la lame et faites glisser

la lame vers l'avant pour supprimer..

2. Remplacez la lame de raclage usée par une lame neuve.

3. Fixez avec les trois vis.

4. Assurez-vous que les vis sont bien serrées.

MAINTENANCE AND STORAGE

1XM8

RÉPARATION

Maintenant que vous avez acheté votre souffleuse à neige, en cas de besoin de pièces de

rechange ou de réparation, contactez-nous simplement au 1-800-313-5111. Veillez à fournir

tous les faits pertinents lorsque vous nous appelez.

Pièces de rechange

Notez votre numéro de série dans l’espace prévu ci-dessous.

• NOM DE L'ARTICLE Souffleuse à neige

• NUMÉRO DE MODÈLE SN70016

• NUMÉRO DE SÉRIE

Appelez-nous d'abord pour toute question concernant le fonctionnement ou l’entretien de ce produit au 1.800.313.5111

entre 8h00 et 17h00, heure normale de l'Est, ou envoyez un courriel à [email protected]

DÉPANNAGE

Problème Causes possibles Solution

Le moteur ne démarre

pas.

Machine débranchée.

Pas d’électricité.

Câble défectueux.

Branchez la machine.

Vérifiez l’alimentation électrique.

Vérifiez le cordon. Réparez ou remplacez si

nécessaire.

Mauvais résultats Courroie d’entraînement usée ou

endommagée.

Vis sans fin usée ou endommagée.

Décharge bouchée.

Remplacez la courroie d’entraînement.

Remplacez la vis sans fin. Assurez-vous que les vis

et les écrous sont bien serrés.

Éteignez la souffleuse à neige et nettoyez la goulotte

de décharge.

Vibrations anormales Courroie d’entraînement usée ou

endommagée.

Vis sans fin usée ou endommagée.

Lame de raclage usée ou

endommagée.

Remplacez la courroie d’entraînement.

Remplacez la vis sans fin. Assurez-vous que les vis

et les écrous sont bien serrés.

Remplacez la lame de raclage. Assurez-vous que

les vis sont bien serrées.

APPELEZ-NOUS D’ABORD!

The Great States Corporation

American Lawn Mower Company

830 Webster Street

Shelbyville, IN 46176

États-Unis

www.earthwisetools.com

Le choix de l’air pur

The Great States Corporation

American Lawn Mower Company

830 Webster Street

Shelbyville, IN 46176

États-Unis

Téléphone 1-800-313-5111

www.earthwisetools.com

Dans le cadre d’un engagement permanent d’amélioration de la qualité,

le Fabricant se réserve le droit d’apporter des modifications à des composants ou à la conception si nécessaire.

MANUEL DE L’UTILISATEUR

Souffleuse à neige de 16 pouces

Ce produit est protégé par des brevets américains et d’autres brevets internationaux

Rev. 03/20/2017

Le choix de l’air pur

POLITIQUE DE GARANTIE

Garantie limitée de deux (2) ans sur l’équipement électrique d’extérieur Earthwise.

Eartwise garantit au propriétaire d’origine que tout nouveau produit et toute nouvelle pièce de remplacement est exempt(e) de défaut

de matériau et de fabrication et s’engage en vertu de la présente garantie à réparer ou à remplacer tout produit défectueux ou toute

pièce défectueuse à compter de la date d'achat d'origine pendant la période de garantie à l'exception des conditions et des circon-

stances indiquées ci-dessous.

Cette garantie s'applique seulement à l’acheteur d’origine

dans un magasin de ventes au détail et ne peut être t

ransférée.

La garantie s’applique si le produit est utilisé pour usage

personnel, domestique ou familial. La garantie est nulle si le

produit est utilisé à des fins commerciales, industrielles ou

locatives.

La garantie n’inclut pas les réparations nécessaires à cause

de la négligence ou de l’abus de l’opérateur (y compris la

surcharge du produit au-delà de sa capacité ou son

immersion dans l’eau), ou l’échec à assembler, opérer,

entretenir ou entreposer le produit selon les instructions dans

le manuel de l’opérateur.

Cette garantie n'est pas transférable et s'applique seulement

au produit vendu directement d’un fournisseur autorisé. Cette

garantie ne s’applique pas à tout produit, neuf ou usag,

acheté par le biais de canaux tiers non-autorisés.

TOUT DOMMAGE, PERTE OU FRAIS CONSÉCUTIF,

INDIRECT OU CONSÉQUENT QUI POURRAIT RÉSULTER

D’UN DÉFAUT, D’UNE DÉFAILLANCE OU D’UN DYS

FONCTIONNEMENT DU PRODUIT N'EST PAS COUVERT

PAR LA GARANTIE. Certains États ne permettent pas

l’exclusion ou la limitation de la durée d’une garantie implicite.

Les restrictions ci-dessus peuvent donc ne pas s’appliquer.

Les produits vendus endommagés ou incomplets, vendus « tels

quels », ou vendus remis en état, ne sont pas couverts par cette

garantie.

Les dommages ou responsabilités provoqués par le transport, une

mauvaise manipulation, un mauvais assemblage, une tension ou

un câblage incorrect, une mauvaise maintenance, une modification

incorrecte ou l’utilisation d’accessoires ou d’outils non spécifique-

ment recommandés n’est pas couvert par cette garantie.

Les items consommables qui s’usent lors d’une utilisation normale

ne sont pas couverts par la garantie.

La garantie ne couvre pas la détérioration normale de la finition

extérieure, y compris, sans s’y limiter, aux égratignures, aux éclats

de peinture entaillée ou à toute corrosion ou décoloration causée

par la chaleur, les abrasifs et les nettoyants chimiques.

La garantie n’inclut pas l’installation, l’assemblage ou les réglages

normaux expliqués dans le manuel de l’utilisateur.

Les frais de livraison du produit au vendeur ou les frais de retourner

le produit ou les pièces de rechange au propriétaire ne sont pas

couverts par la garantie.

La garantie ne couvre pas la détérioration normale de la finition

extérieure, y compris, sans s’y limiter, aux égratignures, aux éclats

de peinture entaillée ou à toute corrosion ou décoloration causée

par la chaleur, les abrasifs et les nettoyants chimiques.

Une preuve d’achat, original du reçu de vente daté, doit accompagner toute réclamation de garantie.

Le choix de l’air pur

Yardworks SN70016-1 16" 12-Amp Corded Electric Snow Shovel

Product's Documents

Operator’s Manual 16-IN Snow Thrower

Specifications

Yardworks SN70016-1 Questions and Answers
