Simpson Cleaning MS60920-S MegaShot MS60920 User Manual

Part No. 7110274 Rev. A DEC2017

INSTRUCTION

MANUAL

MANUAL DE

INSTRUCCIONES

If your pressure washer is not working properly or if there are parts missing or broken,

please DO NOT RETURN IT TO THE PLACE OF PURCHASE. Contact our Customer Service

Department at 1-877-362-4271 or www.simpsoncleaning.com

Si su lavadora a presión no trabaja correctamente ó encuentra partes rotas

ófaltantes, por favor NO LA REGRECE AL LUGAR DONDE LA COMPRO.

Contáctese con nuestro Departamento de Servicio al Cliente llamando al

1-877-362-4271 ou www.simpsoncleaning.com

IMPORTANT: Please make certain that the person who is to use this equipment carefully reads

and understands these instructions before operating.

IMPORTANTE: Aségurese por favor de que la persona que vaya a utilizar este equipo lea con

cuidado y comprenda estas instrucciones antes de operar.

VEA EL ESPAÑOL EN LA CONTRAPORTADA. INSTRUCTIVO DE OPERACIÓN,

CENTROS DE SERVICIO Y PÓLIZA DE GARANTÍA. ADVERTENCIA:

LÉASE ESTE INSTRUCTIVO ANTES DE USAR EL PRODUCTO.

SAVE THIS MANUAL FOR FUTURE REFERENCE

CONSERVE ESTAS INSTRUCCIONES PARA FUTURAS CONSULTAS

2- ENG

SAFETY GUIDELINES - DEFINITIONS

This manual contains information that is important for you to know and understand.

This information relates to protecting YOUR SAFETY and PREVENTING

EQUIPMENT PROBLEMS. To help you recognize this information, we use the

symbols below. Please read the manual and pay attention to thesesymbols.

DANGER: Indicates an imminently hazardous situation which, if not avoided,

will result in death or seriousinjury.

WARNING: Indicates a potentially hazardous situation which, if not avoided,

could result in death or seriousinjury.

CAUTION: Indicates a potentially hazardous situation which, if not avoided, may

result in minor or moderateinjury.

NOTICE: Indicates a practice not related to personal injury which, if not avoided,

may result in propertydamage.

IMPORTANT SAFETY INSTRUCTIONS

DANGER: Carbon Monoxide. Using an engine indoors can kill you in

minutes. Engine exhaust contains high levels of carbon monoxide (CO), a

poisonous gas you cannot see or smell. You may be breathing CO even if you

do not smell engineexhaust.

• NEVER use an engine inside homes, garages, crawlspaces or other partly

enclosed areas. Deadly levels of carbon monoxide can build up in these areas.

Using a fan or opening windows and doors does NOT supply enough freshair.

• ONLY use outdoors and far away from open windows, doors and vents. These

openings can pull in engineexhaust.

• Even when the engine is used correctly, CO may leak into your home. ALWAYS

use a battery-powered or battery backup CO alarm in your house. Read and

follow all directions for CO alarm before using. If you feel sick, dizzy or weak

at anytime, move to fresh air immediately. See a doctor. You could have carbon

monoxidepoisoning.

WARNING: Do not operate this unit until you read this instruction manual and

the engine instruction manual for safety, operation and maintenance instructions. If

you have any questions regarding the product, please contact our customer

service department at www.simpsoncleaning.com.

DANGER: Risk of injection or severe injury. Keep clear of nozzle. Do not

direct discharge stream at persons or live animals. This product is to be used

only by trainedoperators.

WARNING: This product and its exhaust contain chemicals known to the State

of California to cause cancer, birth defects or other reproductive harm. In addi-

tion, some cleaning products and dust contain chemicals known to the State of

California to cause cancer, birth defects or other reproductive harm. Wash hands

afterhandling.

3 - ENG

WARNING: This product may not be equipped with a spark-arresting muffler.

If the product is not equipped and will be used around flam ma ble ma teri als or

on land covered with materials such as agricultural crops, forest, brush, grass or

other similar items, then an ap proved spark arrester must be installed and is legally

required in the state of California. It is a violation of California statutes section

130050 and/or sec tions 4442 and 4443 of the California Public Re sourc es Code,

unless the engine is equipped with a spark arrester, as defined in section 4442, and

maintained in ef fec tive work ing order. Spark arresters are also required on some

U.S. For est Service land and may also be legally required under other statutes

andor di nanc es.

SAVE THESE INSTRUCTIONS

DANGER: RISK OF EXPLOSION OR FIRE

WHAT CAN HAPPEN HOW TO PREVENT IT

• Spilled gas o line and it’s vapors

can be come ignited from cigarette

sparks, electrical arcing, exhaust

gas es and hot engine components

such as themuffler.

• Shut off en gine and allow it to cool before

adding fuel to thetank.

• Use care in fill ing tank to avoid spill ing

fuel. Move pressure wash er away from

fueling area before start ingen gine.

• Heat will ex pand fuel in the tank

which could result in spillage and

pos si ble fireexplosion.

• Keep maximum fuel level 1/2" (12.7mm)

be low bottom of filler neck to allow

forexpansion.

• Operating the pressure washer in an

ex plo sive en viron ment could re sult in

afire.

• Operate and fuel equipment in well-

ventilat ed areas free from ob structions.

Equip areas with fire extinguisher suit able

for gas o linefires.

• Materials placed against or near the

pressure washer can in ter fere with

its proper ventilation fea tures caus ing

overheating and possible ig ni tion of

thematerials.

• Never op er ate pressure wash er in an

area containing dry brush orweeds.

• Muffler exhaust heat can damage

paint ed sur fac es, melt any material

sen si tive to heat (such as siding,

plastic, rub ber, vinyl or the pressure

hose, itself), and dam age liveplants.

• Always keep pressure washer a minimum

of 4' (1.2m) away from surfac es (such

as houses, au to mo biles or live plants)

that could be damaged from muffler

exhaustheat.

• Improperly stored fuel could lead to

acciden tal ignition. Fuel im prop er ly

secured could get into the hands of

children or oth er un qual i fiedpersons.

• Store fuel in an OSHA approved contain-

er, in a se cure location away from

workarea.

• Use of acids, toxic or cor ro sive

chemicals, poisons, in sec ti cides, or

any kind of flam ma ble solvent with

this product could re sult in se ri ous

injury ordeath.

• Do not spray flammableliquids.

4- ENG

DANGER: RISK TO BREATHING (ASPHYXIATION)

WHAT CAN HAPPEN HOW TO PREVENT IT

• Breathing ex haust fumes will cause

se ri ous injury or death! En gine

exhaust contains carbon mon ox ide,

an odorless and deadlygas.

• Operate pressure washer in a well-

ventilated area. Avoid en closed areas

such as ga rages, base ments,etc.

• Never op er ate unit in or near a lo ca tion

occupied by humans oranimals.

• Some clean ing fluids con tain

substanc es which could cause injury

to skin, eyes orlungs.

• Use only clean ing fluids spe cif i cally rec-

om mend ed for high pressure washers.

Fol low manufacturers recommendations.

Do not use chlorine bleach or any other

corrosivecompound.

DANGER: RISK OF FLUID INJECTION AND LACERATION

WHAT CAN HAPPEN HOW TO PREVENT IT

• Your pressure washer operates at

fluid pressures and velocities high

enough to penetrate human and

animal flesh which could result in

amputation or other serious injury.

Leaks caused by loose fittings or

worn or damaged hoses can result

in injection injuries. DO NOT TREAT

FLUID INJECTION AS A SIMPLE

CUT! See a physician immediately!

• Inspect the high pressure hose regularly.

Replace the hose immediately if it is

damaged, worn, has melted from

contacting the engine, or shows any

signs of cracks, bubbles, pinholes,

or other leakage. Never grasp a

high pressure hose that is leaking

ordamaged.

• Never touch, grasp or attempt to cover

a pinhole or similar water leak on the

high pressure hose. The stream of

water IS under high pressure and WILL

penetrateskin.

• Never place hands in front ofnoz zle.

• Direct spray away from self andothers.

• Make sure hose and fit tings are tightened

and in good condition. Never hold onto

the hose or fittings duringop er a tion.

• Do not allow hose to contactmuf fler.

• Never attach or remove wand or hose

fittings while sys tem ispres sur ized.

• When using replacement lances or guns

with this pressure washer, DO NOT use

a lance and/or lance/gun combination

that is shorter in length than what was

provided with this pressure washer as

measured from the nozzle end of the

lance to the guntrigger.

• Injuries can result if system pressure

is not reduced before attempting

maintenance ordisassembly.

• To relieve sys tem pres sure, shut off

engine, turn off water sup ply and pull

gun trigger until water stopsflowing.

• Use only accessories rated equal

to or higher than the rating of the

pressurewasher.

5 - ENG

DANGER: RISK OF INJURY FROM SPRAY

WHAT CAN HAPPEN HOW TO PREVENT IT

• High-velocity fluid spray can cause

objects to break, projecting particles

at highspeed.

• Always wear ANSI-approved Z87.1

safety glasses. Wear protective clothing

to protect against accidentalspraying.

• Never point wand at or spray people

oranimals.

• Light or unsecured objects can

become hazardousprojectiles.

• Always secure trigger lock when

wand is not in service to prevent

accidentaloperation.

• Never permanently secure trigger in pull-

back (open)position.

DANGER: RISK OF UNSAFE OPERATION

WHAT CAN HAPPEN HOW TO PREVENT IT

• Unsafe op er a tion of your pressure

wash er could lead to se ri ous in ju ry or

death to you orothers.

• Do not use chlorine bleach or any other

corrosivecompound.

• Be come fa mil iar with the op er a tion and

con trols of the pressurewasher.

• Keep operating area clear of all persons,

pets andobstacles.

• Do not operate the product when

fatigued or under the influence of alcohol

or drugs. Stay alert at alltimes.

• Never compromise the safety fea tures of

thisprod uct.

• Do not op er ate machine with missing,

broken or un au tho rizedparts.

• Never leave wand unattended while unit

isrunning.

• If proper starting procedure is not

followed, engine can kickback

causing serious hand and arminjury.

• If engine does not start after two pulls,

squeeze trigger of gun to relieve pump

pressure. Pull starter cord slowly until

resistance is felt. Then pull cord rapidly

to avoid kickback and prevent hand or

arminjury.

• The spray gun/wand is a powerful

clean ing tool that could look like a toy

to achild.

• Keep chil dren away from the pressure

washer at alltimes.

• Reactive force of spray will cause

gun/wand to kickback, and could

cause the op er a tor to slip or fall or

misdirect the spray. Im prop er control

of gun/wand can re sult in in ju ries to

self andothers.

• Do not over reach or stand on an

unstablesupport.

• Do not use pressure washer while

standing on aladder.

• Grip gun/wand firmly with both

hands. Expect the gun to kickback

whentriggered.

6- ENG

DANGER: RISK OF INJURY OR PROP ER TY DAMAGE WHEN

TRANSPORTING OR STORING

WHAT CAN HAPPEN HOW TO PREVENT IT

• Fuel or oil can leak or spill and could

result in fire or breathing hazard.

Se rious in ju ry or death can re sult.

Fuel or oil leaks will dam age carpet,

paint or oth er surfaces in ve hi cles

ortrailers.

• Oil could fill the cylinder and damage

the engine if the unit is not stored or

transported in an uprightposition.

• If pressure washer is equipped with

a fuel shut-off valve, turn the valve to

the OFF position before transporting to

avoid fuel leaks. If pres sure wash er is

not equipped with a fuel shut-off valve,

drain the fuel from tank before trans-

port ing. Only trans port fuel in an OSHA-

approvedcontainer.

• Al ways place pressure washer on a

protective mat when transporting to

protect against dam age to vehicle

fromleaks.

• Always transport and store unit in an

upright position. Re move pres sure

washer from vehicle immediately upon

arrival at yourdestination.

DANGER: RISK OF ELEC TRI CAL SHOCK

WHAT CAN HAPPEN HOW TO PREVENT IT

• Spray di rect ed at elec tri cal outlets or

switch es, or ob jects con nect ed to an

elec tri cal circuit, could re sult in a fatal

electricalshock.

• Unplug any elec tri cal ly op er at ed

product before attempting to clean it.

Direct spray away from electric out lets

andswitches.

DANGER: RISK OF CHEMICAL BURN

WHAT CAN HAPPEN HOW TO PREVENT IT

• Use of acids, toxic or corrosive

chemicals, poisons, in sec ti cides, or

any kind of flam ma ble solvent with

this product could re sult in se ri ous

injury ordeath.

• Do not spray ac ids, gasoline, ker o-

sene, or any other flammable materials

with this product. Use only household

de ter gents, cleaners and degreasers

recommended for use with pres-

surewashers.

• Wear pro tec tive clothing to protect

eyes and skin from con tact with

sprayedmaterials.

WARNING: RISK OF BURSTING

WHAT CAN HAPPEN HOW TO PREVENT IT

• High-velocity fluid spray directed at

pneumatic tire sidewalls (such as

found on automobiles, trailers and

the like) could damage the sidewall

resulting in seriousinjury.

• On pressure washers rated above

1600PSI (11032kPa) use the widest

fan spray (25º nozzle) and keep the

spray a minimum of 8" (20 cm) from

the pneumatic tire sidewall. Do not aim

spray directly at the joint between the tire

andrim.

7 - ENG

WARNING: RISK OF HOT SURFACES

WHAT CAN HAPPEN HOW TO PREVENT IT

• Con tact with hot sur fac es, such as

engine exhaust com po nents, could

result in se ri ousburn.

• During op er a tion, touch only the control

surfaces of the pres sure washer. Keep

children away from the pres sure washer

at all times. They may not be able to

recognize the haz ards of thisproduct.

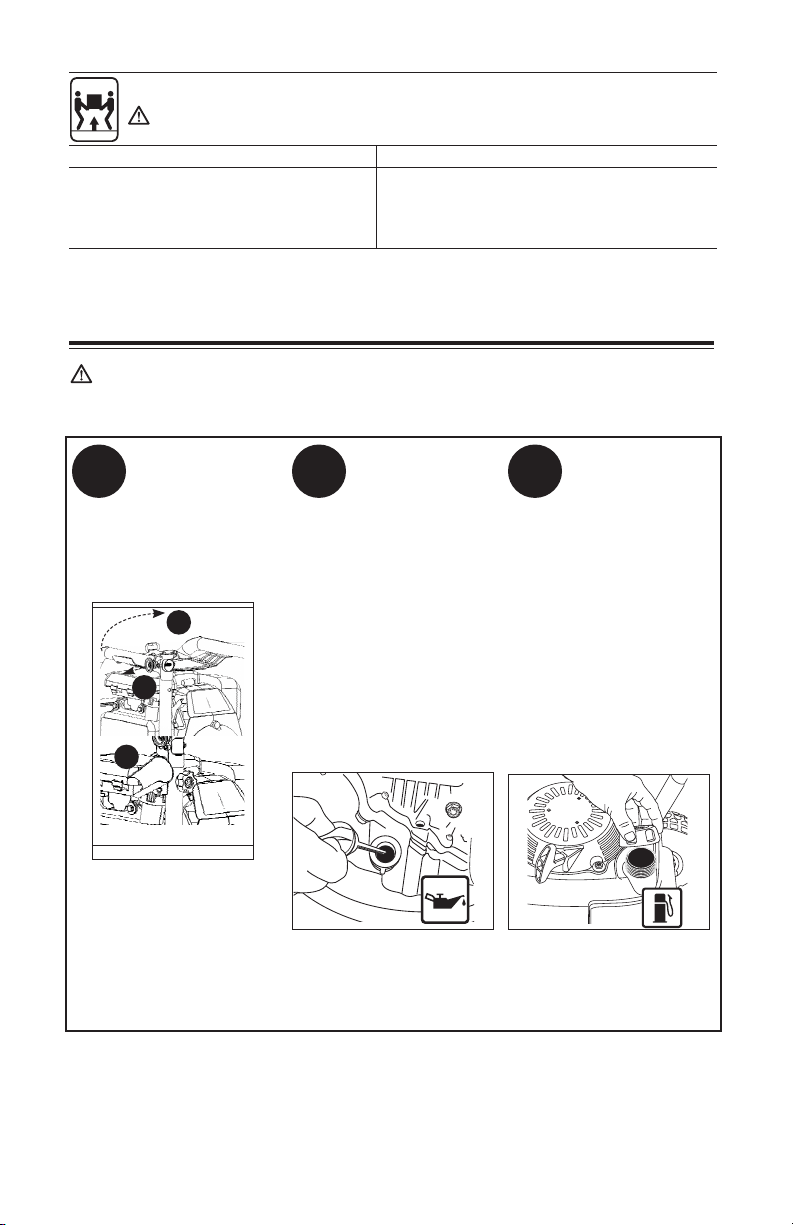

WARNING: RISK OF INJURY FROM LIFTING

WHAT CAN HAPPEN HOW TO PREVENT IT

• Serious injury can result from

attempting to lift too heavy anobject.

• The pressure washer is too heavy to be

lifted by one person. Obtain assistance

from others beforelifting.

SAVE THESE INSTRUCTIONS

FOR FUTURE USE

8- ENG

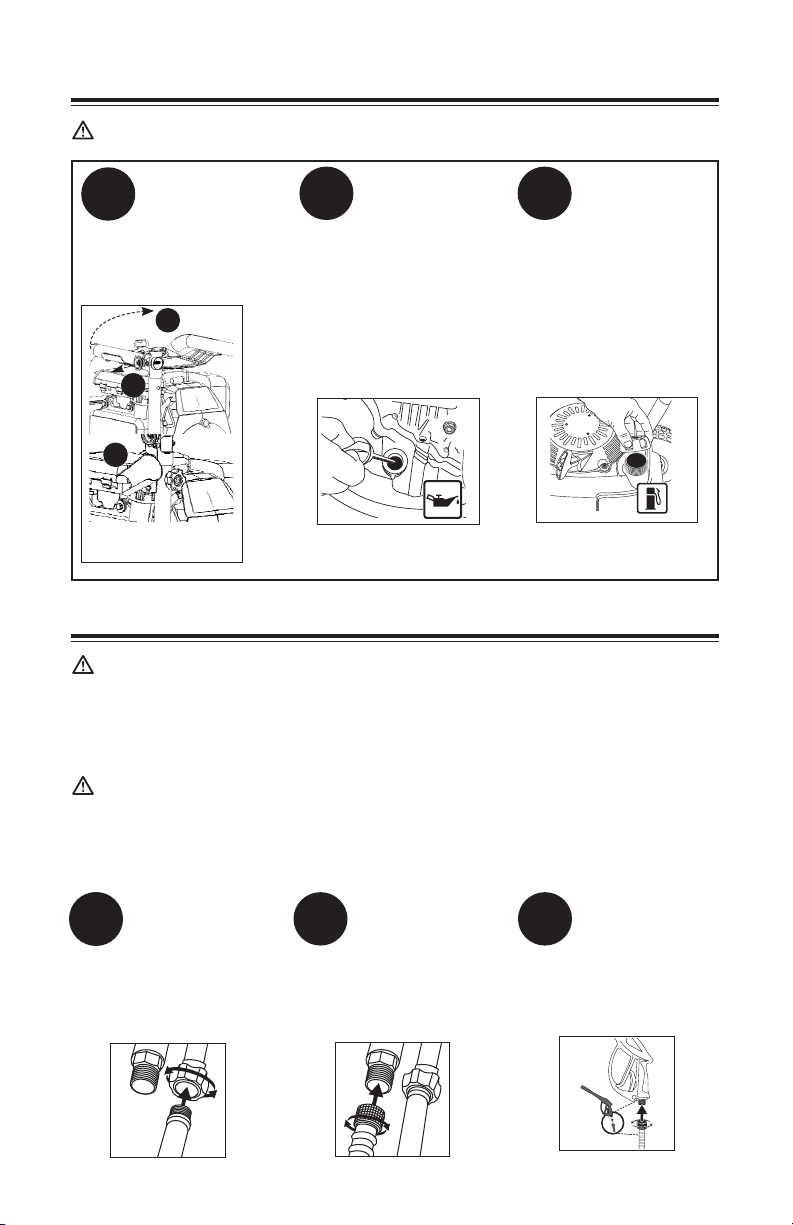

QUICK SETUP GUIDE

WARNING: To reduce the risk of injury, read the pressure washer instruction

manual and the engine instruction manual before operating pressurewasher.

Position the

Handle and

Install Gun

Holster

Position the handle in

the upright position and

install the gun holster.

Add/Check Oil

The engine is

shipped without

oil. Before starting engine,

add the oil. Check oil level

prior to each use. Refer to

Engine Owner’s Manual

for completeprocedure.

Add Gasoline

In a well

ventilated outdoor

area add fresh, high

quality, unleaded gasoline

with a pump octane rating

of 86 or higher. Do not

overfill. Wipe up spilled

fuel before starting the

engine. Refer to Engine

Owner’s Manual for

completeprocedure.

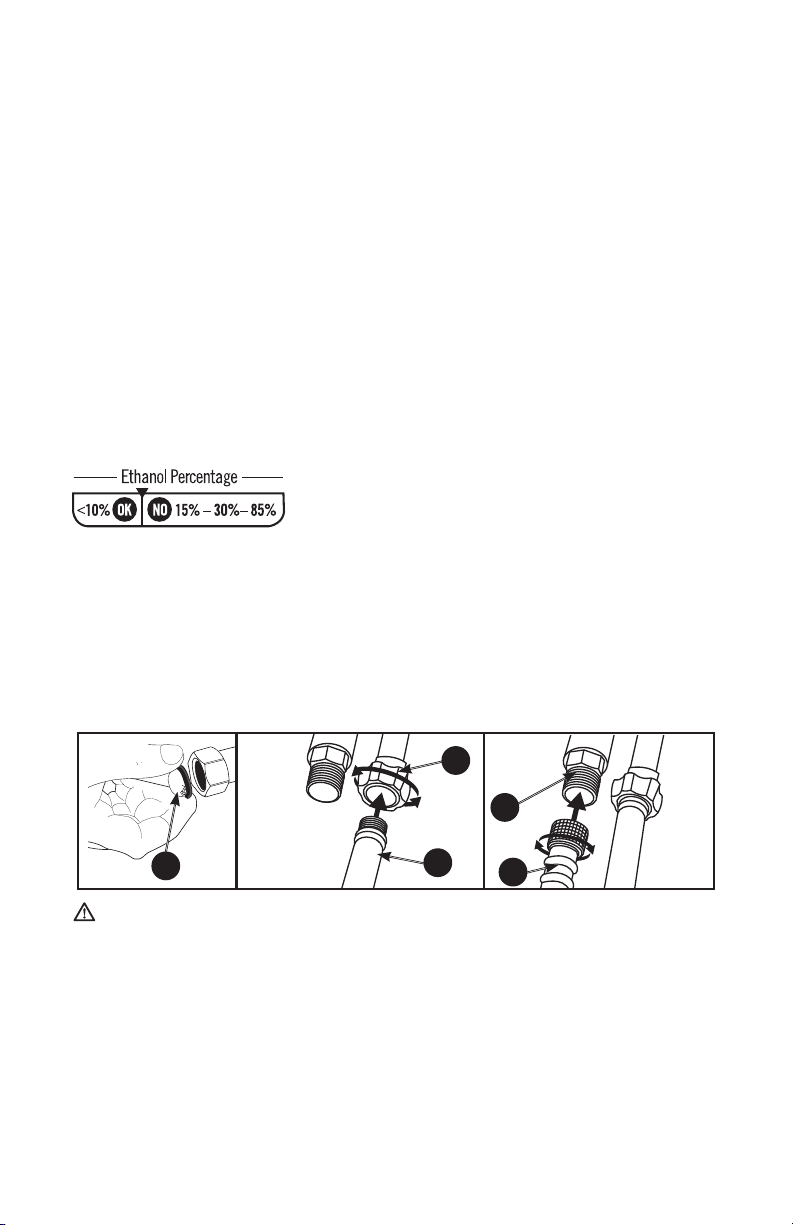

IMPORTANT: Ethanol Shield

(sold separately) is a fuel stabilizer that helps eliminate

and prevent ethanol related problems in power equipment. Follow the instructions on

the container and add to thegasoline.

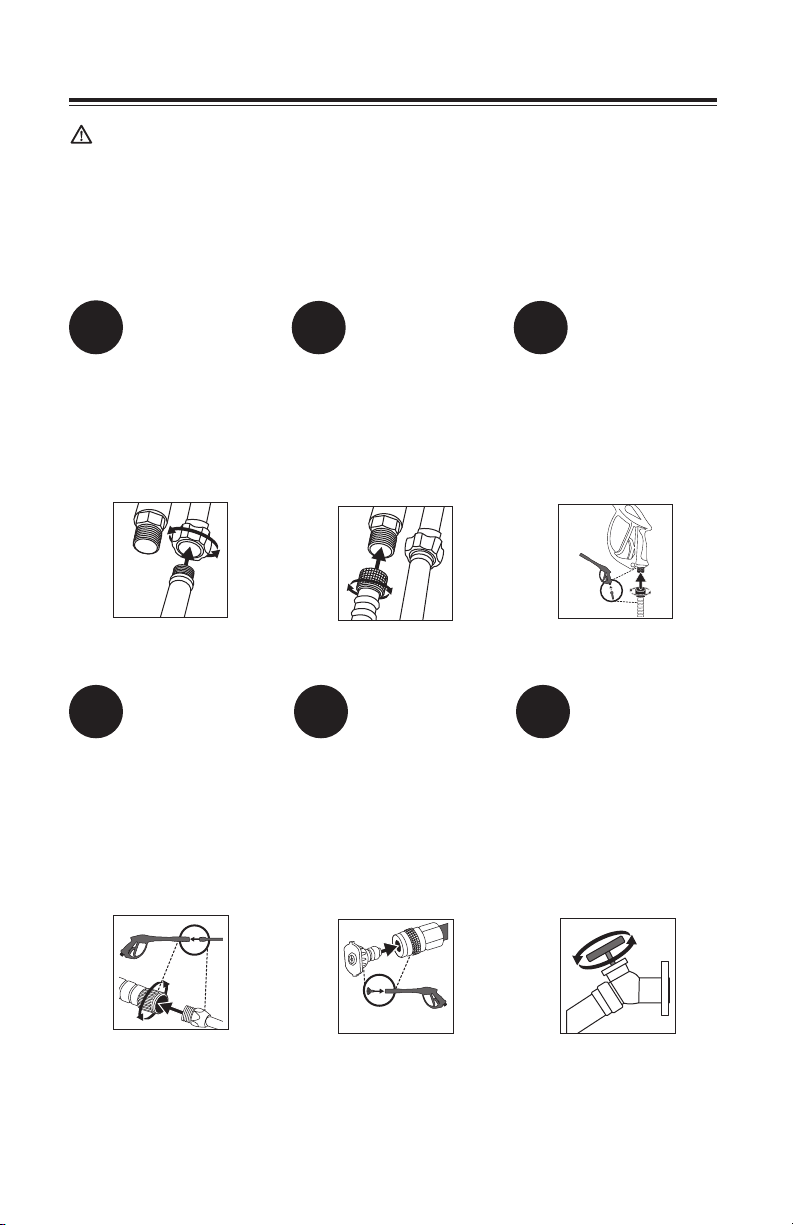

QUICK START GUIDE

DANGER:

• Never run engine indoors or in enclosed, poorly ventilated areas. Engine exhaust

contains carbon monoxide, an odorless and deadlygas.

• Risk of fluid injection and laceration. When using the high pressure setting, DO

NOT allow the high pressure spray to come in contact with unprotected skin, eyes

or with any pets or animals. Serious injury willoccur.

WARNING: Do not allow the unit to run for more than two minutes without the

gun trigger being pulled. This could cause overheating and damage to the pump.

When the temperature inside the pump rises too high, the thermal relief valve will

open and release a spray of water from the pump to lower the internal tempera-

ture. The valve will thenclose.

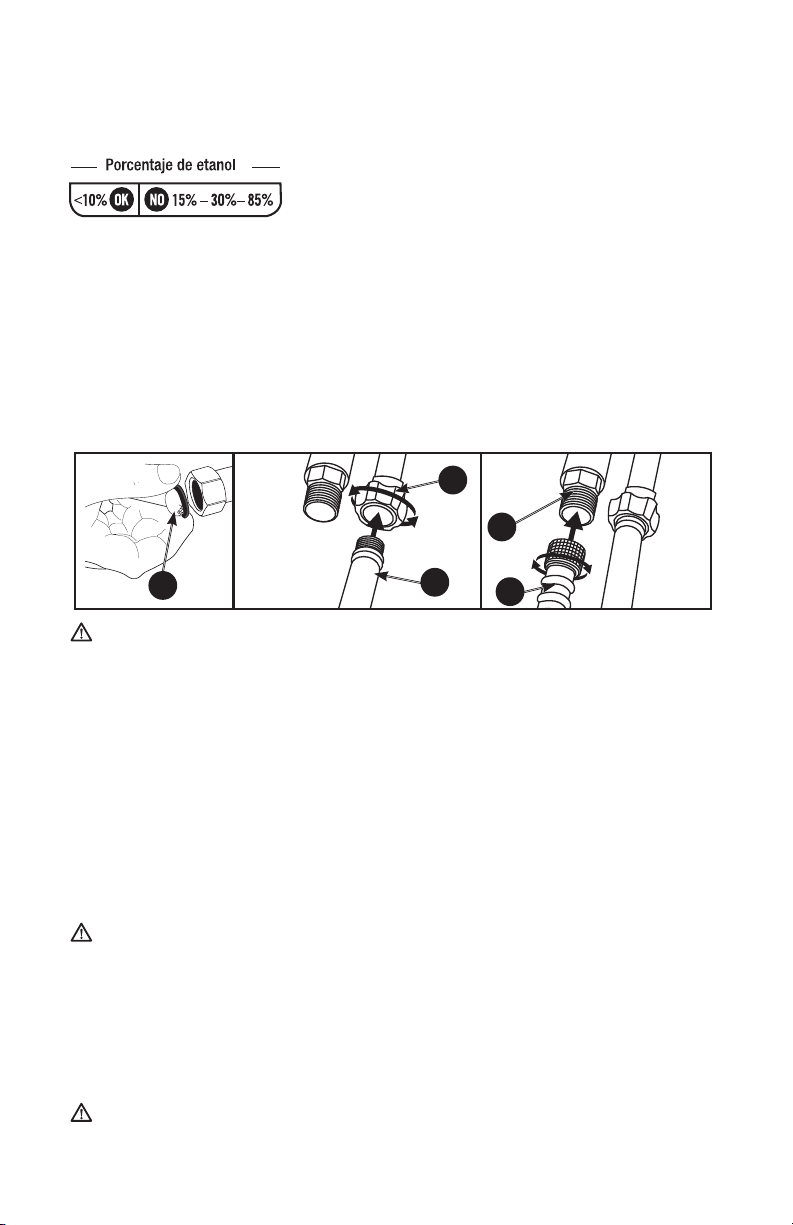

Connect Garden

Hose to Pump

Thread

the garden hose to

the pumpinlet.

Connect High

Pressure Hose

to Pump

Thread the high pressure

hose to the pumpoutlet.

Connect High

Pressure Hose

to Spray Gun

Thread the other end

of the high pressure

hose to the spraygun.

9 - ENG

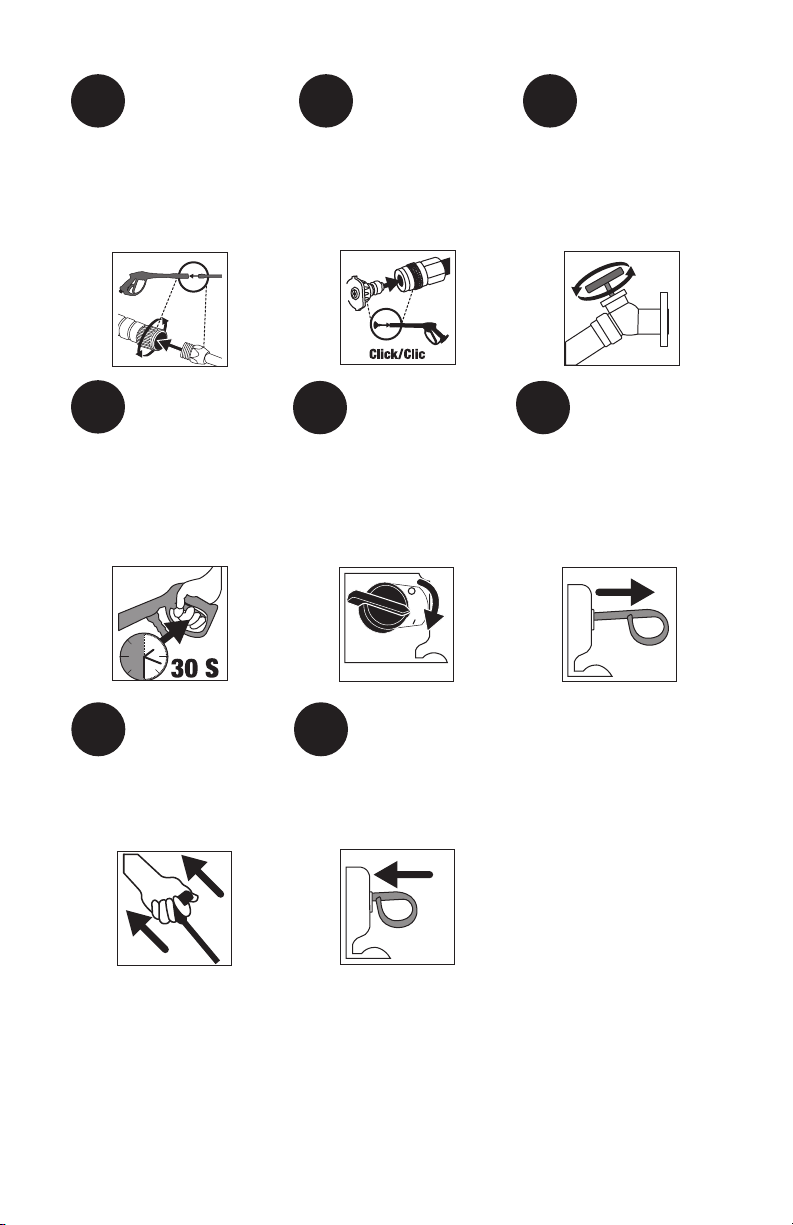

Connect Spray

Wand to Spray

Gun

Thread the spray

wand into the end

of the spraygun.

Connect QC

Nozzles to Spray

Wand

Pull quick connect

coupler back and insert

nozzle. Release quick

connect coupler and

twist nozzle to make sure

it is secure incoupler.

Turn Water

Faucet

Completely On

Do not run the unit

without water supply

connected and turned on.

Use Cold WaterOnly.

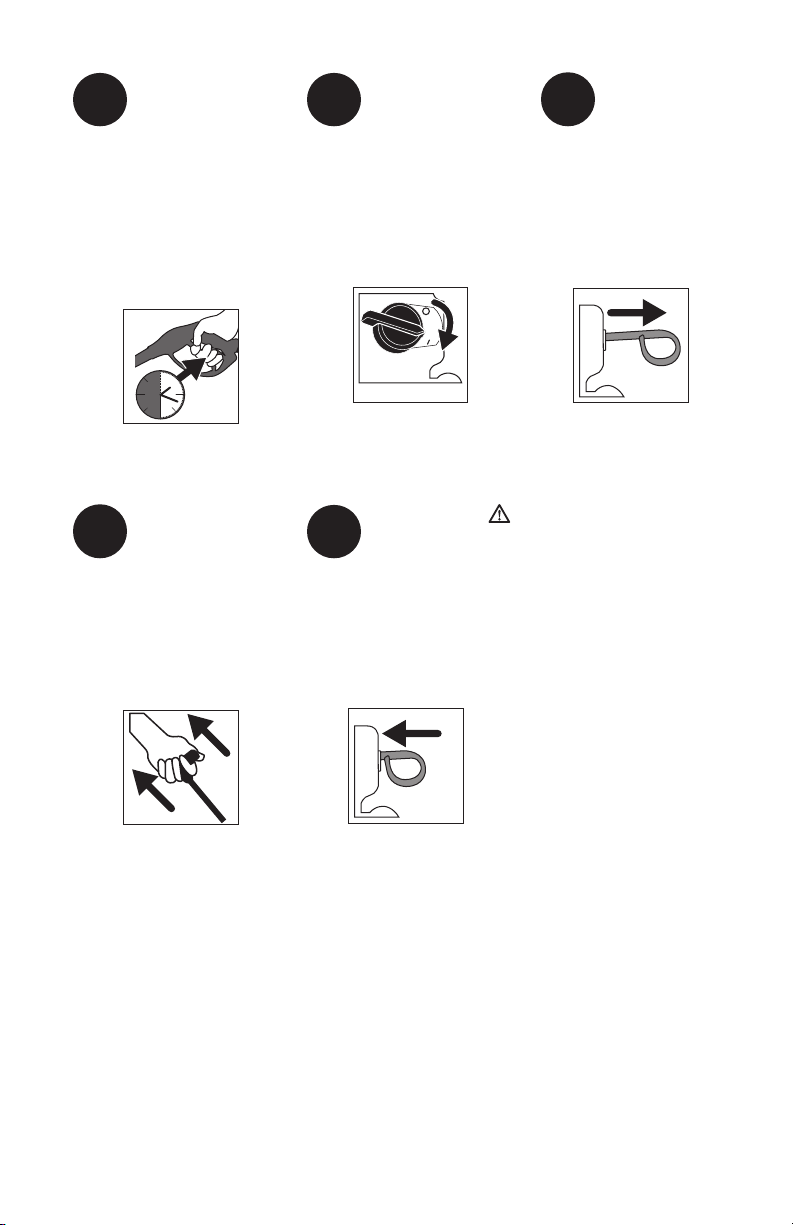

Release Air from

System

Release all

air from pump and

high pressure hose by

depressing trigger until a

steady stream of water is

present. Approximately

30seconds.

Verify the Engine

Switch is turned

to the ON

Position

OFF

Verify the Choke

Pin is Pulled Out

to the CLOSED

Position

The Choke Pin has

been preset by the

factory to be in the

CLOSED Position.

Push the Choke

Pin to the OPEN

Position

Gradually move the

Choke Pin to the

OPEN Position after

engine starts.

Pull the Recoil

Starter Grip

Pull the

recoil starter grip to

start the engine.

10- ENG

GET TO KNOW THE PRESSURE WASHER

NOTE: Photographs and line drawings used in this manual are for reference

only and do not represent a specificmodel.

Compare the illustrations with your unit to familiarize yourself with the location of

various controls and adjustments. Save this manual for futurereference.

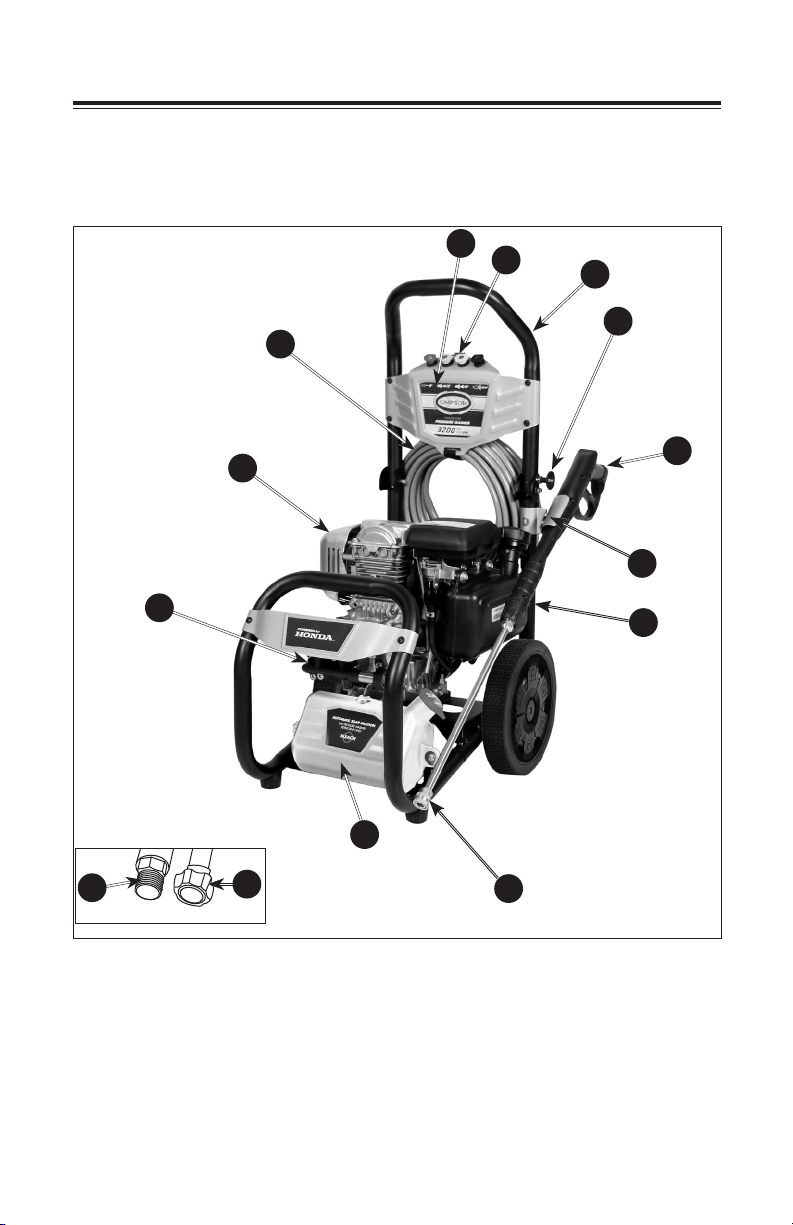

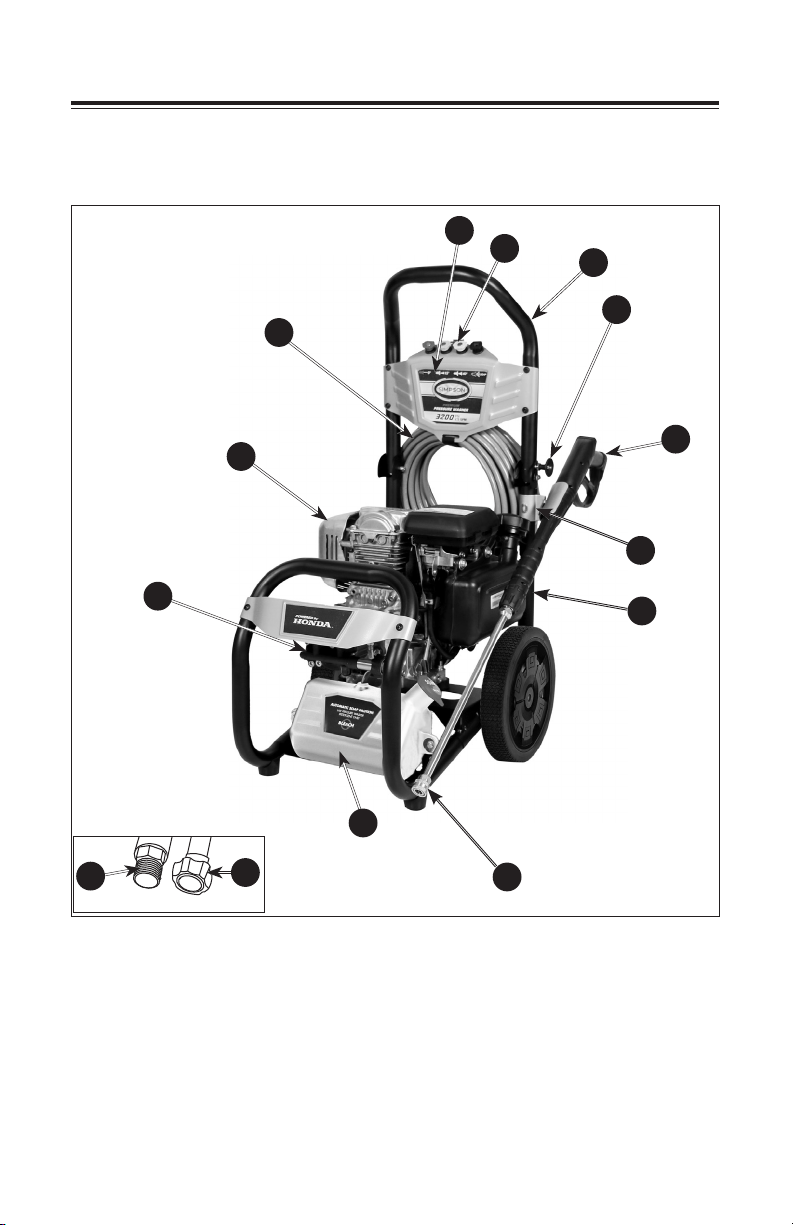

FIG. 1

BASIC ELEMENTS OF A PRESSURE WASHER (FIG. 1)

A. High Pressure Pump: Increases the pressure of the watersupply.

B. Engine: Drives the high pressure pump. Refer to the Engine Owner's Manual

for location and operation of enginecontrols.

C. High Pressure Hose: Carries the pressurized water from the pump to the gun

and spraywand.

D. Spray Gun: Connects with spray wand to control water flow rate, direction

andpressure.

E. Quick-Connect Spray Wand: Allows the user to quickly change out

11 - ENG

high pressure nozzles. See How To Use Spray Wand instructions in

Operationsection.

F. Detergent Tank: Feeds cleaning agents into the pump to mix with the

water. See How To Apply Chemicals/Cleaning Solvents instructions in

Operationsection.

G. Handle

H. Frame

J. Pump Outlet

K. Pump Inlet

L. Quick Connect Nozzles

M. Nozzle Chart Label

N. Handle Knob

O. Spray Gun Holster

P. Thermal Relief (not shown)

Q. Filter Screen (not shown)

R. Trigger Lock (not shown)

S. Cleaning Tool (not shown)

T. Water Source (not shown)

BASIC ELEMENTS OF AN ENGINE

Refer to the Engine Owner's Manual for location and operation of enginecontrols.

Choke Control: Opens and closes carburetor chokevalve.

Starter Grip: Pulling starter grip operates recoil starter to crankengine.

Engine Switch: Enables and disables ignitionsystem.

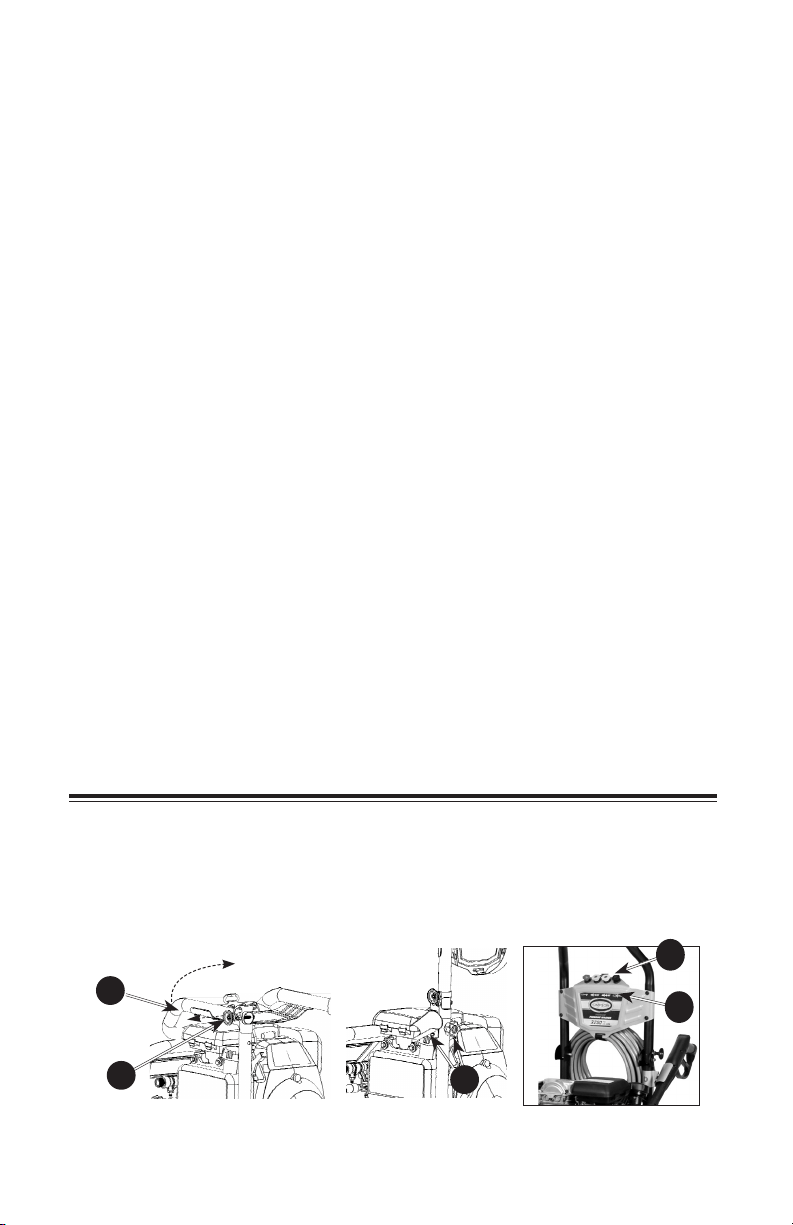

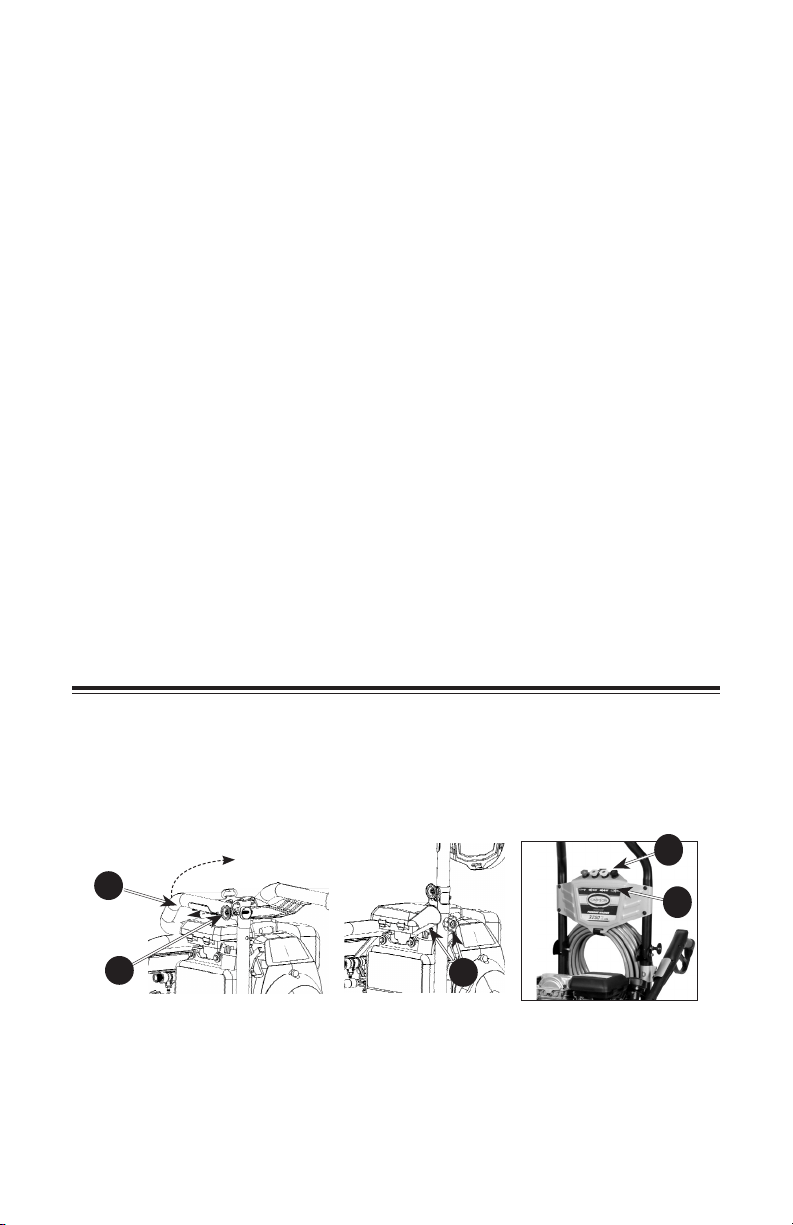

ASSEMBLY INSTRUCTIONS (FIG. 2–4)

1. Locate and remove all loose parts from thecarton.

2. Cut four corners of the carton from top to bottom and lay the panelsflat.

3. Place one hand firmly on the handle (G), place the other hand on the knob (N)

on the right side of the handle. With the hand on the knob on the right side of

the handle, carefully pull knob back and gently pull the handle upward until fully

locked inplace.

FIG. 2

FIG. 2A

NOTICE: Risk of personal injury. Avoid placing hands between handle and frame

when assembling to preventpinching.

4. Mount the gun holster (O) to the upright frame tube using the saddle bolt and

knob provided.

5. Remove the colored quick-connect nozzles (L) from the plastic bag and insert

them into correct grommet on the nozzle holder. Nozzles are color coded to

match colored nozzles on label (M).

12- ENG

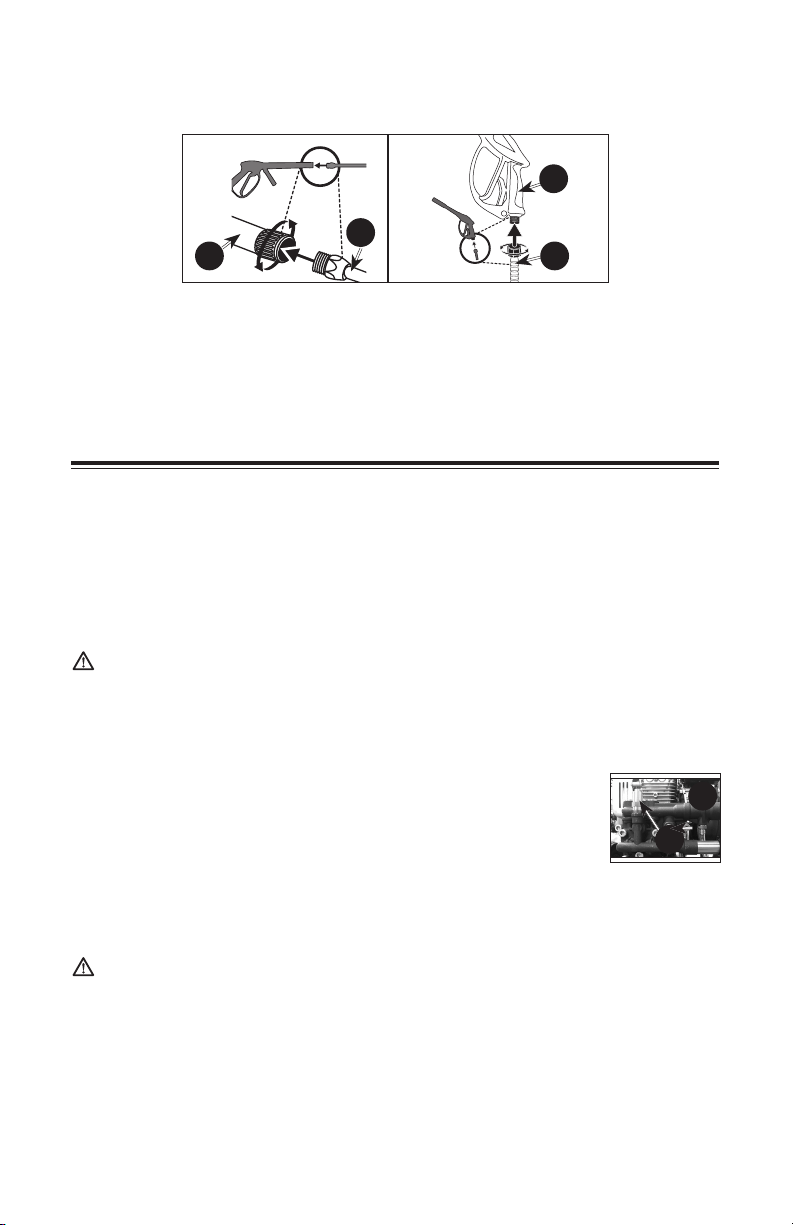

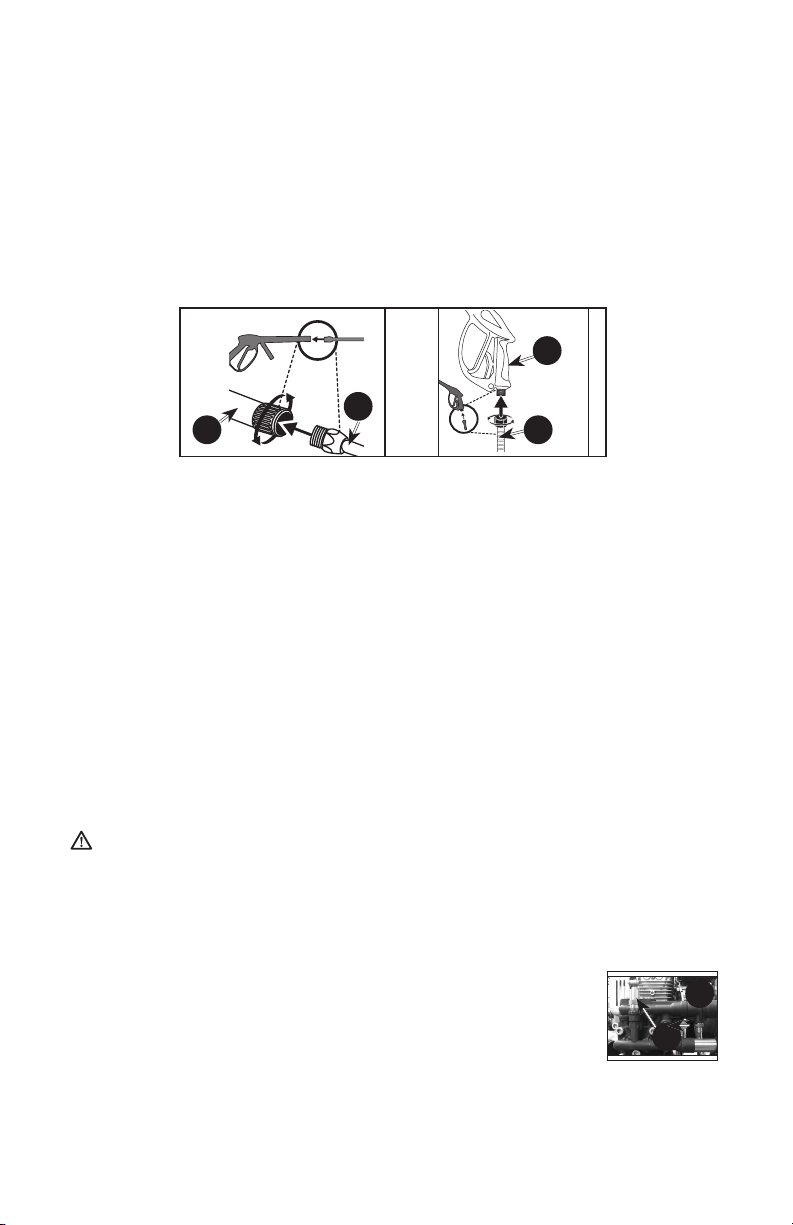

6. Connect wand (E) to gun (D). Tightensecurely.

7. Attach high pressure hose (C) to gun (D). Tightense cure ly.

FIG. 3

FIG. 4

NOTICE: The engine is shipped without oil. Before starting engine, add the oil

provided. Damage to the engine will occur if the engine is run without oil, this

damage will not be covered underwarranty.

NOTE: The pump on this unit is maintenance free and requires no oil. If

there is a problem with the pump, contact our Customer Service Group on

www.simpsoncleaning.com as soon aspossible.

OPERATION

PRESSURE WASHER TERMINOLOGY

PSI: Pounds per Square Inch. The unit of measure for water pressure. Also used

for air pressure, hydraulic pressure,etc.

GPM: Gallons per Minute. The unit of measure for the flow rate ofwater.

Bypass Mode: Allows water to re-circulate within the pump when the gun trigger is

not pulled. This feature allows the operator to release the trigger gun and reposition

themselves without having to turn the engine off in between cleaningactions.

WARNING: Do not allow the unit to run for more than two minutes without

the gun trigger being pulled. This could cause overheating and damage to

the pump. When the temperature inside the pump rises too high, the thermal

relief valve will open and release a spray of water from the pump to lower the

internal temperature. The valve will thenclose.

Thermal Relief Valve (P, Fig. 5): When the temperature inside the

FIG. 5

pump rises too high, this valve will open and release a gush of

water in an effort to lower the temperature inside the pump. The

valve will thenclose.

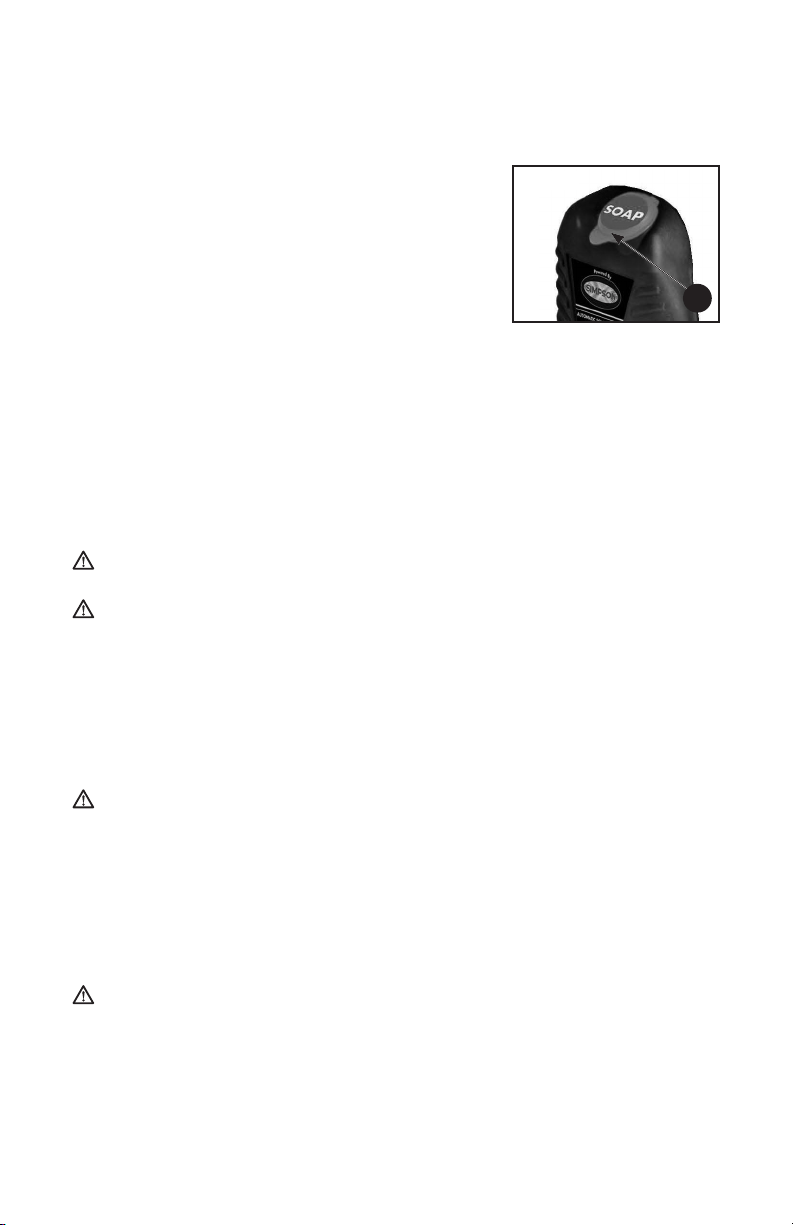

Detergent Injection System: Mixes cleaners or cleaning solvents

with the water to improve cleaningeffectiveness.

Water Supply: All pressure washers must have a source of water. The minimum

requirements for a water supply are 20 PSI and 5 Gallons Per Minute. If your water

source is a well, the garden hose length can only be 30ft. (9m)max.

WARNING: To reduce the possibility of contamination always protect

against backflow when connected to a potable watersystem.

PRESSURE WASHER OPERATING FEATURES

PRESSURE ADJUSTMENTS

The pressure setting is preset at the factory to achieve op ti mum pres sure

and cleaning. If you need to lower the pres sure, it can be accomplished by

thesemethods.

Back away from the sur face to be cleaned. The further away you are, the less

13 - ENG

the pressure will be on the surface to becleaned.

NOTICE: DO NOT attempt to increase pump pressure. A higher pressure setting

than the factory set pressure may damagepump.

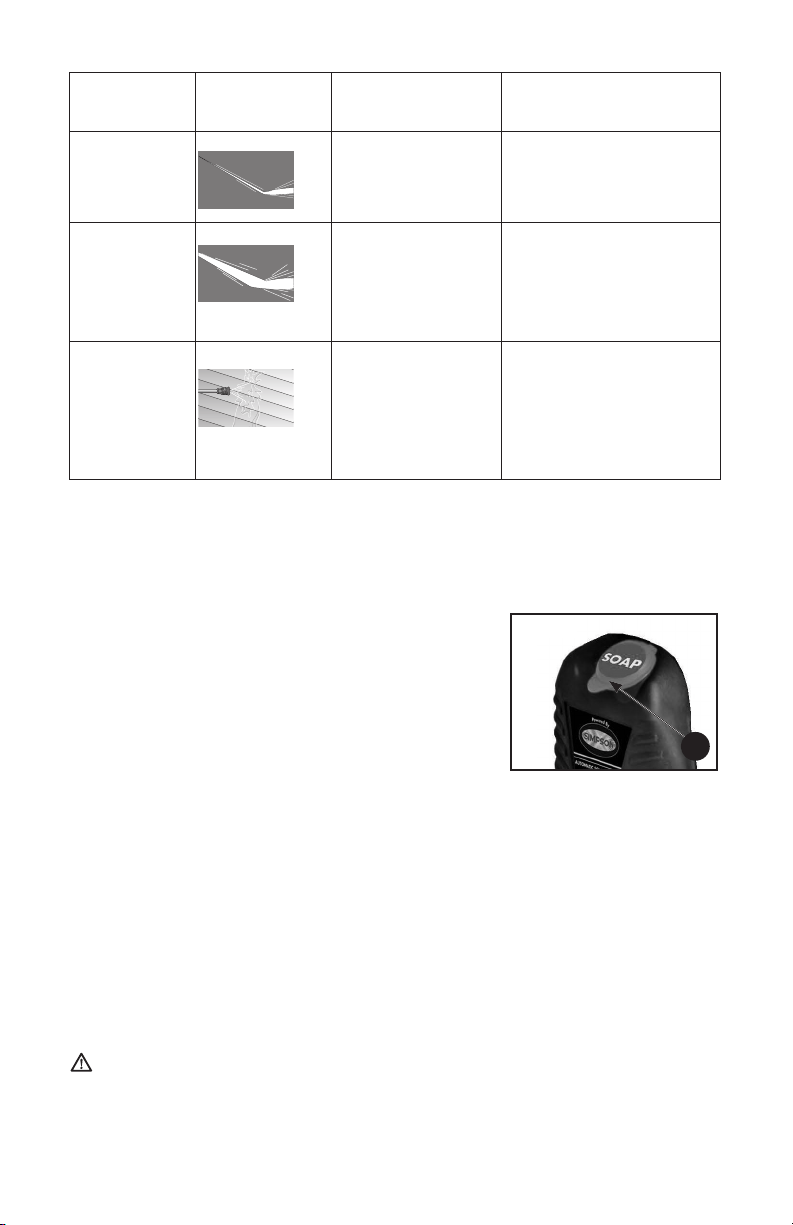

HOW TO USE SPRAY WAND

The nozzles for the spray wand are stored in the nozzle holder on the panel assembly.

Colors on the panel identify nozzle location and spray pattern. Refer to the following

chart to choose the correct nozzle for the job to beperformed.

CHANGING NOZZLES ON SPRAY WAND (FIG. 6)

DANGER: Risk of fluid injection. Do not direct discharge stream toward

persons, unprotected skin, eyes or any pets or animals. Serious injury

willoccur.

WARNING: Flying objects could cause risk of serious injury. Do not

attempt to change nozzles while pressure washer is running. Turn engine off

before changingnozzles.

1. Pull quick-connect coupler (E) back and insert nozzle (L).

FIG. 6

2. Release quick-connect coupler and twist nozzle to

make sure it is secure incoupler.

WARNING: Flying object could cause risk of serious

injury. Ensure nozzle is completely inserted in quick-

connect socket and quick-connect collar is fully engaged

(forward) before squeezing gun trigger.

NOZZLE COLOR SPRAY PATTERN USES SURFACES*

Red

0˚ powerful pinpoint

for spot cleaning

of hard, unpainted

surfaces or for

high reach areas

unpainted metal

or concrete;

DO NOT use on wood

Yellow

15˚ intense cleaning

of unpainted

hard surfaces

grills, driveways, concrete

or brick walkways,

unpainted brick or stucco

White

40˚ cleaning of

painted or delicate

surfaces

auto/RV, marine, wood,

painted brick and stucco,

vinyl, painted siding

Black

low pressure applies cleaning

solutions

Low pressure

spray is safe on all

surfaces. Always verify

compatibility of cleaning

solution prior to use.

14- ENG

HOW TO APPLY CHEMICALS/CLEANING SOLVENTS (FIG. 7)

Applying chemicals or cleaning solvents is a low pressure operation. NOTE: Use

only soaps and chemicals designed for pressure washer use. Do not usebleach.

To Apply chemicals

1. Remove the cap from the detergent tank (F) and fill

FIG. 7

the detergent tank with cleaning solvent. Replace

cap on deteregenttank.

NOTE: For every 7 gallons of water pumped 1

gallon of chemical/cleaning solution will beused.

2. Install low pressure (black) nozzle into quick

connect fitting of spray wand, see How To Use

Spray Wand paragraph in thissection.

NOTE: After squeezing the trigger it will take approximately 5 seconds for the

detergent toappear.

3. After use of chemicals, fill the detergent tank with clean water and draw

clean water through chemical injection system to rinse system thoroughly. If

chemicals remain in the pump it could be damaged. Pumps damaged due to

chemical residue will not be covered underwarranty.

NOTE: Chemicals and soaps will not siphon if the black soap nozzle is not installed

on the spraywand.

STARTING (FIG. 8–11)

WARNING: To reduce the risk of injury, read the pressure washer instruction

manual and the engine instruction manual before starting pressurewasher.

DANGER: Risk of fluid injection and laceration. When using the high

pressure setting, DO NOT allow the high pressure spray to come in contact

with unprotected skin, eyes, or with any pets or animals. Serious injury

willoccur.

• Your washer operates at fluid pressures and velocities high enough to penetrate

human and animal flesh, which could result in amputation or other serious injury.

Leaks caused by loose fittings or worn or damaged hoses can result in injection

injuries. DO NOT TREAT FLUID INJECTION AS A SIMPLE CUT! See a physician

immediately!

DANGER: Carbon Monoxide. Using an engine indoors can kill you in

minutes. Engine exhaust contains high levels of carbon monoxide (CO), a

poisonous gas you cannot see or smell. You may be breathing CO even if you

do not smell engineexhaust.

• Breathing ex haust fumes will cause se ri ous injury or death! En gine exhaust

contains carbon mon ox ide, an odorless and deadlygas.

• Operate pressure washer in a well-ventilated area. Avoid en closed areas

such as ga rages, base ments,etc.

• Never op er ate unit in or near a lo ca tion occupied by humans oranimals.

WARNING: Risk of Fire, Asphyxiation and Burn. Never fill fuel tank when

engine is running or hot. Do not smoke when filling fueltank.

• Never fill fuel tank completely. Fill tank to 1/2" (12.7mm) below bottom of filler

neck to provide space for fuel expansion. Wipe any fuel spillage from engine and

equipment before startingengine.

• DO NOT let hoses come in contact with very hot engine muffler during or

immediately after use of your pressure washer. Damage to hoses from contact

with hot engine surfaces will NOT be covered bywarranty.

15 - ENG

NOTICE: Risk of property damage. Never pull water supply hose to move pres sure

washer. This could damage hose and/or pumpinlet.

• DO NOT use hot water, use cold wateronly.

• Never turn water supply off while pressure washer engine is running or damage to

pump willresult.

• DO NOT stop spraying water for more than two minutes at a time. Pump

operates in bypass mode when spray gun trigger is not pressed. If pump is left in

bypass mode for more than two minutes internal components of the pump can

bedamaged.

If you do not understand these precautions, please contact our customer service

department at www.simpsoncleaning.com

Prior to starting, refer to your engine manual for proper startingprocedure.

1. In a well ventilated outdoor area add fresh, high quality, unleaded gasoline with

a pump octane rating of 86 or higher. Do not overfill. Wipe up spilled fuel before

starting the engine. Refer to Engine Owner's Manual for correctprocedure.

IMPORTANT: Ethanol Shield

(sold separately) is a fuel stabilizer that helps

eliminate and prevent ethanol related problems in power equipment. Follow the

instructions on the container and add to thegasoline.

NOTICE: Use of fuels with greater than 10% ethanol are

not approved for use in this product per EPA regulations

and will damage the unit and void thewarranty.

2. Check engine oil level. Refer to Engine Owner's Manual for correctprocedure.

3. Connect the water hose to the water source. Turn the water source on to

remove all air from the hose. When a steady stream of water is present, turn

the water sourceoff.

4. Verify the filter screen (Q) is in water inlet of pump.

5. Connect water source (T) to pump inlet (K). NOTE: Water source must provide

a minimum of 5 gallons per minute at 20PSI.

6. Connect

high pressure hose (C) to pump outlet (J).

FIG. 9 FIG. 10FIG. 8

WARNING: To reduce the possibility of contamination always protect

against backflow when connected to a potable watersystem.

7. Choose the correct nozzle for the job to be performed. See How To Use spray

Wand instructions in this section. NOTE: If applying a chemical or cleaning

solution, see How To Apply Chemicals/Cleaning Solvents instructions in

thissection.

8. Turn water sourceon.

NOTICE: Risk of property damage. Failure to do so could cause damage to

thepump.

9. Remove all air from the pump and high pressure hose by depressing trigger

until a steady stream of water ispresent.

16- ENG

10. Start engine. See Engine Owner's Manual for correctprocedure.

WARNING: Risk of unsafe operation. If engine does not start after two

pulls, squeeze trigger of gun to relieve pump pressure. Pull starter cord slowly

until resistance is felt. Then pull cord rapidly to avoid kickback and prevent

hand or arminjury.

NOTE: If the oil level in the engine is low, the engine will not start. If the engine does

not start, check the oil level and add oil asneeded.

11. Depress trigger on gun to start waterflow.

WARNING: Risk of unsafe operation. Stand on a stable surface and

grip gun/spray wand firmly with both hands. Expect the gun to kick

whentriggered.

12. Release trigger to stop waterflow.

WARNING: Risk of injury from spray. Always engage

FIG. 11

the trigger lock (R) when gun is not in use. Failure to do

so could cause accidentalspraying.

SHUTTING DOWN

1. After each use, if you have applied chemicals, fill

the detergent tank with clean water and draw clean

water through chemical injection system to rinse

systemthoroughly.

NOTICE: Risk of property damage. Failure to do so could cause damage to

thepump.

2. Turn engine off. See Engine Owner'sManual.

NOTICE: Risk of property damage. NEVER turn the water off with the enginerunning.

3. Turn water sourceoff.

4. Pull trigger on spray gun to relieve any water pressure in hose or spraygun.

NOTE: Failure to release system pressure will prevent removal of high pressure

hose from spray gun or pumpconnection.

5. See Storage section in this manual for proper storageprocedures.

MAINTENANCE

WARNING: Risk of burn hazard. When performing maintenance, you may

be exposed to hot surfaces, water pressure or moving parts that can cause

serious injury ordeath.

WARNING: Risk of fire hazard. Always disconnect, spark plug wire,

let the engine cool and release all water pressure before performing any

maintenance or repair. The engine contains flammable fuel. Do not smoke or

work near open flames while performingmaintenance.

To ensure efficient operation and longer life of your pressure washer, a routine

maintenance schedule should be prepared and followed. If the pressure washer is

used in unusual conditions, such as high-temperatures or dusty conditions, more

fre quent maintenance checks will berequired.

17 - ENG

ENGINE

Consult the Engine Owner's Manual for the man u fac tur er's recommendations

for any and all maintenance. NOTE: The engine drain plug is located at the rear of

theunit.

PUMP

The pump was filled with oil at the factory. The pump on this unit is maintenance

free and requires no oil. If there is a problem with the pump contact us at

www.simpsoncleaning.com

CONNECTIONS

Connections on pressure washer hoses, gun and spray wand should be cleaned

regularly and lubricated with light oil or lithium grease to prevent leakage and

damage to the o-rings.

NOZZLE CLEANING (FIG. 12)

If the nozzle becomes clogged with foreign materials, such as dirt, excessive

pressure may develop. If the nozzle becomes partially clogged or restricted, the

pump pressure will pulsate. Clean the nozzle immediately using a nozzle cleaning

tool (or paperclip) and the following instructions:

1. Shut off the pressure washer nd turn off the watersupply.

2. Pull trigger on gun handle to relieve any waterpressure.

3. Disconnect the spray wand from thegun.

4. Remove the high pressure nozzle (L) from the spray wand.

FIG. 12

Remove any obstructions with the nozzle cleaning tool

(S) and backflush with cleanwater.

5. Direct water supply (T) into nozzle to backflush loosened

particles for 30seconds.

6. Reassemble the nozzle to thewand.

7. Reconnect spray wand to gun and turn on watersupply.

8. Start pressure washer and place spray wand into high

pressure setting totest.

CLEAN THE WATER INLET FILTER (FIG. 8)

This screen filter should be checked periodically and cleaned ifnecessary.

1. Remove filter (Q) by grasping end and removing it from water inlet ofpump.

2. Clean filter by flushing it with water on bothsides.

3. Re-insert filter into water inlet of pump. NOTE: Convex side facesout.

NOTE: Do not operate the pressure washer without filter properlyinstalled.

STORAGE

ENGINE

Consult the Engine Owner's Manual for manufacturer’s recommendations

forstorage.

TO PREVENT FUEL-RELATED PROBLEMS

1. Add Ethanol Shield

fuel stabilizer following the manufacturer’s instructions.

When adding a gasoline stabilizer, fill the fuel tank with fresh gasoline. If only

partially filled, air in the tank will promote fuel deterioration during storage. If

you keep a container of gasoline for refueling, be sure that it contains only

freshgasoline.

18- ENG

2. After adding a gasoline stabilizer, run the engine outdoors for 10 minutes

to be sure that treated gasoline has replaced the untreated gasoline in

thecarburetor.

NOTICE: Risk of property damage. Never run your pressure washer without an

adequate watersupply.

PUMP

The manufacturer recommends using SIMPSON

/ POWERWASHER

Pump

Guard or equivalent when storing the unit for more than 30 days and/or when

freezing temperatures are expected. SIMPSON

/ POWERWASHER

Pump Guard

is environmentallyfriendly.

NOTE: Using pump guard helps provide proper lubrication to the internal seals of

the pump regardless of temperature orenvironment.

NOTICE: Risk of property damage. Use only SIMPSON

/ POWERWASHER

Pump Guard or equivalent. Other products could be corrosive and/or contain alco-

hol which may cause pumpdamage.

PRESSURE WASHER (FIG. 13)

1. Drain all water from high pressure hose and wrap it onto hosewrap.

2. Drain all water from the spray gun and wand by holding spray gun in a

vertical position with nozzle end pointing down and squeezing trigger. Store in

gunholder.

3. Fold handles into the storage position, if needed. Place one hand firmly on the

handle (G), place the other hand on the knob (N) on the right side of the handle.

With fingers on the knob on the right side of the handle, carefully pull knob (N)

back and gently push the handle downward until fully locked inplace.

FIG. 13

ACCESSORIES

DANGER: Risk of fluid injection. When using replacement spray wands

or guns with this pressure washer, DO NOT use a spray wand and/or spray

gun/wand combination that is shorter in length than what was provided with

this pressure washer as measured from the nozzle end of the wand to the

guntrigger.

NOTICE: The use of any other accessory not recommended for use with this tool

could be hazardous. Use only accessories rated equal to or greater than the rating

of the pressurewasher.

19 - ENG

SPECIFICATIONS

MODEL MS60920

PSI Max* 3200 PSI

GPM Max* 2.5 GPM

High Pressure Hose 50 ft. (15.2 m)

Pressure of Inlet Water 20–70 PSI

Inlet Water Supply cold tap

Soap Consumption Rate 10% max

* Rated Pressure and Rated Water Flow is within manufacturing tolerance of

(+/- 10%).

In a continued commitment to improve quality, the manufacturer reserves the right

to make component changes, design changes, or specification changes when

necessary and withoutnotice.

SERVICE INFORMATION

Do not return this product to your retailer. Please contact our customer service

department at www.simpsoncleaning.com

LIMITED WARRANTY

90 DAY LIMITED WARRANTY ON PRODUCT COMPONENTS

SIMPSON

warrants to the original purchaser that the wheels, gun, hose, wand, spray

nozzle(s) and other components of the SIMPSON

pressure washer covered under this

warranty are free from defects in material and workmanship for 90 days from the date

ofpurchase.

ONE YEAR LIMITED WARRANTY ON PUMP

SIMPSON

warrants to the original purchaser that the pump of the SIMPSON

pressure washer covered under this warranty is free from manufacturer’s defects in

material and workmanship for one year from the date of purchase. The one year limited

warranty applies to the pumponly.

FIVE YEAR LIMITED WARRANTY ON FRAME

SIMPSON

warrants to the original purchaser that the frame of the SIMPSON

pressure washer covered under this warranty is free from manufacturer’s defects in

material and workmanship for five years from the date of purchase. The five year

limited warranty applies to the frameonly.

SIMPSON

will repair or replace, at SIMPSON

's option, products or components

which have failed within the above warranty periods. Service will be scheduled

according to the normal work flow and business hours at the service center

location, and the availability of replacement parts. All decisions of SIMPSON

with

regard to this limited warranty shall befinal.

This warranty gives you specific legal rights, and you may also have other rights

which vary from state tostate.

ENGINE WARRANTY

The engine, emission control system and related components are covered under the

terms and conditions outlined by the engine manufacturer’s warranty and are the sole

responsibility of the engine manufacturer. A copy of the engine manufacturer’s warranty

has been provided to you with your SIMPSON

pressure washer. Please consult the

engine manufacturer’s warranty to process a claim or obtain service to the engine,

emission control system or relatedcomponents.

20- ENG

RESPONSIBILITY OF ORIGINAL PURCHASER (INITIAL USER):

• To process a warranty claim on your SIMPSON

pressure washer, report the

concern to 1-877-362-4271 or [email protected] for authorization and

direction to the nearest authorized service centre in yourarea.

• Retain original cash register sales receipt as proof of purchase for warrantywork.

• Use reasonable care in the operation and maintenance of the product as described

in the Owners Manual(s).

THIS WARRANTY DOES NOT COVER:

• Merchandise sold as reconditioned, used as rental equipment, used for commercial

purposes or commercial applications, or floor or displaymodels.

• Merchandise that has become damaged or inoperative because of ordinary wear,

misuse, cold, heat, rain, excessive humidity, water quality, freeze damage, use

of improper chemicals, negligence, accident, failure to operate the product in

accordance with the instructions provided in the Owners Manual(s) supplied with

the product, improper maintenance, the use of accessories or attachments not

recommended by SIMPSON

, or unauthorized repair oralterations.

• Repair and transportation costs of merchandise determined not to bedefective.

• Damage due to chemical deterioration, scale build up, rust, corrosion or

thermal expansion

• Costs associated with assembly, required oil, adjustments or other installation

and start-upcosts.

• Expendable parts or accessories supplied with the product which are

expected to become inoperative or unusable after a reasonable period of

use, including but not limited to springs, nozzles, o-rings, washers, and

similaraccessories.

• Merchandise sold by SIMPSON

which has been manufactured by and identified

as the product of another company, such as gasoline engines. The product

manufacturer’s warranty, if any, willapply.

• ANY INCIDENTAL, INDIRECT OR CONSEQUENTIAL LOSS, DAMAGE,

OR EXPENSE THAT MAY RESULT FROM ANY DEFECT, FAILURE OR

MALFUNCTION OF THE PRODUCT IS NOT COVERED BY THIS WARRANTY.

Some states do not allow the exclusion or limitation of incidental or consequential

damages, so the above limitation or exclusion may not apply toyou.

• IMPLIED WARRANTIES, INCLUDING THOSE OF MERCHANTABILITY OR

FITNESS FOR A PARTICULAR PURPOSE, ARE LIMITED TO ONE YEAR FROM

THE DATE OF ORIGINAL PURCHASE. Some states do not allow limitations on

how long an implied warranty lasts, so the above limitations may not apply toyou.

21 - ENG

TROUBLE SHOOTING GUIDE

OPERATIONAL

ISSUE

POSSIBLE CAUSE SOLUTION

Engine will

not start

(see Engine

Owner's

Manual for

further engine

troubleshooting)

No fuel Add fresh fuel

Pressure builds up after

two pulls on the recoil

starter or after initial use

Squeeze gun trigger to relieve

pres sure

Choke lever in the

"RUN" position

Move choke to the "CHOKE"

po si tion

Spark plug wire not attached Attach spark plug wire

Engine switch in OFFpo si tion. Place engine switch

in ONposition

Choke lever in the "CHOKE"

position on a "hot" engine

or an engine that has been

exposed to thermal heat

for a long period oftime

Move choke to the

"RUN"po si tion

No or low

pressure

(initial use)

Spray wand has black nozzle

installed, change nozzle

See How to Use Spray

Wand instructions in the

Operation Section

Low water supply Water supply must be at

least 5 gpm @ 20 PSI

Leak at high pressure

hose fitting

Repair leak. Replace O-Ring

Nozzle obstructed See Nozzle Cleaning

instructions in the

Maintenance section

Water filter screen clogged Remove and clean filter.

See Cleaning Water Inlet

Filter paragraph in the

Maintenance section for

the correct procedure

Air in hose or pump Turn off the engine, then the

water source. Disconnect

the water source from the

pump inlet and turn the water

source on to remove all air

from the hose. When there

is a steady stream of water

present, turn water source

off. Re- con nect water source

to pump inlet and turn on

wa ter source. Squeeze trigger

to re move re main ing air

Choke in the “CHOKE”

position

Move choke to the

“RUN” po si tion

High pressure hose is too long Use high pressure hose under

100 feet (30m)

22- ENG

OPERATIONAL

ISSUE

POSSIBLE CAUSE SOLUTION

Will not draw

chemicals

Spray wand does not have

black nozzle installed,

change nozzle

See How to Use Spray

Wand paragraph in the

Operation Section

Chemical filter clogged Clean filter

Chemical too thick Dilute chemical. Chemical

should be the same

consistency as water

Pressure hose is too long Lengthen water supply hose

instead of high pressure hose

Debris in chemical injector Please contact our customer

service department at

www.simpsoncleaning.com

No or low

pressure

(after period of

normal use)

Pump Malfunction Please contact our customer

service department at

www.simpsoncleaning.com

Water leaking at

gun/spray wand

connection

Worn or torn o-ring Check and replace

Loose hose connection Tighten fittings

Water leaking

at pump

Loose hose connections Tighten fittings

Piston packings worn Please contact our customer

service department at

www.simpsoncleaning.com

Worn or torn o-ring Please contact our customer

service department at

www.simpsoncleaning.com

Pump damaged from freezing Please contact our customer

service department at

www.simpsoncleaning.com

Pump pulsates Nozzle obstructed See Nozzle Cleaning

paragraph in the

Maintenance section for

the correct procedure

23 - SP

DEFINICIONES DE NORMAS DE SEGURIDAD

Este manual contiene importante información para que usted sepa y comprenda.

Esta información se relaciona con la protección de SU SEGURIDAD Y LA

PREVENCIÓN DE PROBLEMAS AL EQUIPO. Para ayudarlo a reconocer esa

información, utilizamos los símbolos indicados más abajo. Sírvase leer el manual

y prestar atención a dichossímbolos.

PELIGRO: Indica una situación de peligro inminente que, si no se evita,

provocará la muerte o lesionesgraves.

ADVERTENCIA: Indica una situación de peligro potencial que, si no se evita,

podría provocar la muerte o lesionesgraves.

ATENCIÓN: Indica una situación de peligro potencial que, si no se evita,

posiblemente provocaría lesiones leves omoderadas.

AVISO: Se refiere a una práctica no relacionada a lesiones corporales que de

no evitarse puede resultar en daños a lapropiedad.

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

PELIGRO: Monoxido de carbono. Usar un motor en interiores lo matará en

minutes. El escape del motor contiene altos niveles de monóxido de carbono

(CO), un gas venenoso que no puede ver ni oler. Puede estar inhalando CO

aún si no huele los gases del escape delmotor.

• NUNCA use un motor en el interior de casas, garajes, sótanos u otras áreas

parcialmente cerradas. En esas áreas se pueden acumular nivlese mortales

de monóxdo de carbono. Usar un ventilador o abrir puertas y ventanas NO

suministra suficiente airefresco.

• SÓLO úselo en exteriores y lejos de ventilaciones, puertas y ventanas abiertas.

Estas aberturas pueden atraer el escape delmotor.

• Aun cuando el motor se use correctamente, el CO se puede infiltrar en su hogar,

SIEMPRE utilice una alarma de CO a batería o con batería de reserva en la

casa. Antes de usar la alarma de CO, lea y siga todas las instrucciones. Si

comienza a sentir náuseas, mareos o debilidad, vaya a un lugar con aire fresco

de inmediato. Consulte a un médico. Es posible que se haya envenenado con

monóxido decarbono.

ADVERTENCIA: No opere esta unidad hasta que haya leído este

manual de instrucciones y el del motor y las instrucciones de seguridad,

operación y mantenimiento. Si tiene alguna consulta acerca del producto,

contáctese con nuestro Departamento de Servicio al Cliente llamando al

www.simpsoncleaning.com

PELIGRO: Riesgo de inyección o heridas graves. Manténgase alejado de

la boquilla. No apunte directamente la descarga a personas o a animales

vivos. Este producto sólo debe ser utilizado por operadoresentrenados.

ADVERTENCIA: Este producto y su escape contienen sustancias químicas

reconocidas por el Estado de California como causantes de cáncer, defectos

de nacimiento u otros problemas reproductivos Además, algunos productos de

limpieza y polvos contienen sustancias químicas reconocidas por el Estado de

California como causantes de cáncer, defectos de nacimiento u otros problemas

reproductivos. Lávese las manos después deutilizarlo.

24- SP

ADVERTENCIA:

Es posible que este producto no esté equipado con un

silenciador apagachispas. Si el producto no está equipado con este dispositivo y

se usará alrededor de materiales inflamables o sobre tierra cubierta con materiales

como cultivos agrícolas, bosques, malezas, césped u otros elementos similares,

debe instalarle un apagachispas aprobado. Éste es un requisito legal en el estado

de California. Que el motor no esté equipado con un apagachispas, como se define

en la sección 4442 del Código de Recursos Públicos de California, ni se mantenga

en un orden de trabajo eficaz, constituye una infracción a la sección 130050 y/o a

las secciones 4442 y 4443 de los estatutos de California. Los apagachispas también

se requieren en ciertas tierras del Servicio Forestal de los EE.UU. y pueden ser

obligatorios por ley en virtud de otros estatutos yordenanzas.

CONSERVE ESTAS INSTRUCCIONES

PELIGRO: RIESGO DE EXPLOSIÓN O INCENDIO

¿QUÉ PUEDE SUCEDER? CÓMO EVITARLO

• La gasolina derramada y sus

vapores pueden encenderse a

causa de chipas de cigarrillos,

arcos eléctricos, gases de escape

y componentes calientes del motor,

como el silenciador

• Apague el motor y deje que se enfríe

antes de poner combustible en

eltanque.

• Sea cuidadoso al llenar el tanque para

evitar el derrame de combustible. Aleje la

lavadora a presión del área combustible

antes de poner en marcha elmotor.

• El calor expandirá el combustible

dentro del tanque, lo que podría

provocar un derrame y una posible

explosión incendio

• Llene el tanque hasta 12,7 mm

(1/2pulg.) por debajo de la parte

inferior del cuello de llenado, a fin de

brindar espacio para la expansión

delcombustible.

• La operación de la lavadora a

presión en un entorno explosivo

podría provocar un incendio

• Opere y coloque combustible al equipo

en áreas bien ventiladas y libres de

obstrucciones. Equipe las áreas con un

extintor de incendios adecuado para

incendios porgasolina.

• La colocación de materiales contra

o cerca de la lavadora a presión

puede interferir con la ventilación

adecuada del equipo, lo que

causaría un sobrecalentamiento y

podría encender losmateriales.

• Nunca opere la lavadora a presión en un

área que tenga malezassecas.

• El calor del escape del silenciador

puede dañar las superficies

pintadas, derretir los materiales

sensibles al calor (como

revestimientos interiores, plástico,

goma, vinilo o la propia manguera

de presión) y perjudicar a las

plantasnaturales.

• Mantenga siempre la lavadora a presión

a una distancia mínima de 1,2 m (4')

de las superficies (tales como casas,

automóviles o plantas naturales) que

podrían sufrir daños por el calor del

escape delsilenciador.

• El combustible que no se almacena

en forma correcta podría causar

la ignición accidental. Si no se lo

resguarda adecuadamente, podría

terminar en manos de niños u otras

personas nocalificadas.

• Almacene el combustible dentro de un

contenedor aprobado por OSHA en un

lugar seguro, lejos del área detrabajo.

25 - SP

• El uso de ácidos, productos

químicos tóxicos o corrosivos,

venenos, insecticidas o cualquier

clase de solventes inﬂamables

con esta unidad, podría ocasionar

lesiones serias o lamuerte.

• No rocíe líquidosinﬂamables.

PELIGRO: RIESGO RESPIRATORIO (ASFIXIA)

¿QUÉ PUEDE SUCEDER? CÓMO EVITARLO

• La inhalación de vapores de escape

causará lesiones graves o la muerte.

El escape del motor contiene

monóxido de carbono, un gas

inodoro que esfatal.

• Opere la lavadora a presión en un área

bien ventilada. Evite los lugares cerrados

como garajes, sótanos,etc.

• Nunca opere la unidad en un lugar en el

que haya otras personas oanimales.

• Algunos líquidos para limpieza

contienen sustancias que podrían

causar lesiones en la piel, los ojos o

lospulmones.

• Utilice solamente limpiadores

recomendados específicamente

para lavadoras a alta presión.

Siga las recomendaciones de los

fabricantes. No use lejía de cloro ni otro

compuestocorrosivo.

PELIGRO: RIESGO DE INYECCIÓN DE LÍQUIDO Y LACERACIÓN

¿QUÉ PUEDE SUCEDER? CÓMO EVITARLO

• Su lavadora a presión opera el

líquido con una presión y velocidad

lo suficientemente altas como para

penetrar la carne humana y animal,

y por ello podría ocasionar una

amputación u otra lesión grave. Las

pérdidas causadas por accesorios

sueltos o mangueras dañadas

pueden producir lesiones por

inyección. NO TRATE LA INYECCIÓN

DE LÍQUIDO COMO SI FUERA UN

SIMPLE CORTE Consulte al médico

deinmediato.

• Inspeccione la manguera de alta presión

periódicamente. Reemplace la manguera

de inmediato si está dañada, gastada,

se derritió por contacto con el motor o

evidencia signos de grietas, burbujas,

agujeros u otros tipos de pérdida. Nunca

tome una manguera de alta presión que

tenga una pérdida o estédañada.

• Nunca toque, tome ni trate de cubrir

un agujero o causa de pérdida de agua

similar en la manguera de alta presión.

El flujo de agua ESTÁ a alta presión y

PENETRARÁ lapiel.

• Nunca coloque las manos frente a

laboquilla.

• No dirija el pulverizador hacia sí mismo u

otraspersonas.

• Asegúrese de que la manguera y los

accesorios estén ajustados y en buenas

condiciones. Nunca se sujete de la

manguera ni de los accesorios durante

laoperación.

• No permita que la manguera entre en

contacto con elsilenciador.

26- SP

• Su lavadora a presión opera el

líquido con una presión y velocidad

lo suficientemente altas como para

penetrar la carne humana y animal,

y por ello podría ocasionar una

amputación u otra lesión grave. Las

pérdidas causadas por accesorios

sueltos o mangueras dañadas pueden

producir lesiones por inyección. NO

TRATE LA INYECCIÓN DE LÍQUIDO

COMO SI FUERA UN SIMPLE

CORTE Consulte al médico de

inmediato.

(continuar)

• Nunca coloque ni quite la varilla ni los

accesorios de la manguera mientras el

sistema estépresurizado.

• Cuando utilice las lanzas o pistolas de

repuesto con esta lavadora a presión,

NO utilice una lanza o una combinación

de lanza/pistola que sea más corta en

longitud que la que se suministró con esta

lavadora a presión. Esta longitud se mide

desde el extremo de la boquilla de la lanza

hasta el disparador de lapistola.

• Podría resultar herido si la presión

del sistema no se reduce antes de

intentar realizarle mantenimiento

o desarmarlo.

• Para aliviar la presión del sistema, apague

el motor, cierre el suministro de agua y hale

del disparador de la pistola hasta que deje

de salirlíquido.

•

Use solamente accesorios, ya que tienen

una capacidad nominal igual o mayor

que la capacidad nominal de la lavadora

apresión.

PELIGRO: RIESGO DE LESIÓN POR PULVERIZACIÓN

¿QUÉ PUEDE SUCEDER? CÓMO EVITARLO

• La pulverización de líquidos a

alta velocidad puede hacer que

los objetos se rompan y lancen

partículas a granvelocidad.

• Use siempre gafas de seguridad

aprobadas según la ANSI Z87.1.

Utilice ropa que lo proteja de una

pulverizaciónaccidental.

• Nunca apunte el pulverizador a personas

oanimales.

• Los objetos livianos o no

asegurados pueden convertirse en

proyectilespeligrosos.

• Asegure siempre el bloqueador del

disparadorcuando la varilla no esté en

uso para evitar la operaciónaccidental.

• Nunca asegure el disparador hacia

atrás, en posición abiertapermanente.

PELIGRO: RIESGO DE OPERACIÓN INSEGURA

¿QUÉ PUEDE SUCEDER? CÓMO EVITARLO

• La operación insegura de su

lavadora a presión podría producir

lesiones graves o la muerte, a usted

mismo o a otraspersonas.

• No utilice lejía de cloro ni otro

compuestocorrosivo.

• Familiarícese con las operaciones y los

controles de la lavadora apresión.

• Mantenga el área de operaciones libre

de personas, mascotas yobstáculos.

• No opere el producto cuando esté

cansado o bajo la influencia de alcohol

o drogas. Manténgase alerta en

todomomento.

27 - SP

• La operación insegura de su

lavadora a presión podría producir

lesiones graves o la muerte, a

usted mismo o a otras personas.

(continuar)

• Nunca anule las características de

seguridad de esteproducto.

• No opere la máquina si faltan piezas,

están rotas o no son lasautorizadas.

• Nunca deje la varilla sin atenciónmientras

la unidad está enfuncionamiento.

• Si no se sigue el procedimiento

de puesta en marcha adecuado,

el motor puede retroceder, lo que

podría causar daños graves a las

manos y losbrazos.

• Si el motor no arranca después de

halar dos veces, apriete el disparador

de la pistola para aliviar la presión

de la bomba. Hale del cable de

arranque lentamente hasta sentir

cierta resistencia. Entonces, hale de él

rápidamente para evitar el retroceso y

que se produzcan lesiones en las manos

o losbrazos.

• La pistola/varilla pulverizadora

es una herramienta de limpieza

poderosa, que podría parecer un

juguete ante los ojos de unniño.

• Mantenga a los niños alejados de la

lavadora a presión en todomomento.

• La fuerza reactiva de la pulverización

hará que la pistola/varilla retroceda,

lo cual podría hacer que el

operador se resbale, caiga o

apunte el pulverizador hacia una

dirección incorrecta. El control

inadecuado de la pistola/varilla

puede causar lesiones al usuario y a

otraspersonas.

• No se estire demasiado ni se pare en

una superficie que no brindeestabilidad.

• No use la lavadora a presión cuando

esté subido a unaescalera.

• Agarre la pistola/varilla firmemente con

ambas manos. Espere que la pistola

retroceda cuando ladispare.

PELIGRO: RIESGO DE LESIÓN O DAÑO A LA PROPIEDAD AL

TRANSPORTAR O ALMACENAR LA UNIDAD

¿QUÉ PUEDE SUCEDER? CÓMO EVITARLO

• Se puede producir una pérdida o

derrame de combustible y aceite,

lo cual podría generar peligro

de incendio o inhalación. Puede

causar lesiones graves o la muerte.

Los derrames de combustible o

aceite dañarán alfombras, pintura

y otras superficies de vehículos o

oremolques.

• Si la unidad no se almacena o

transporta en posición vertical, el

aceite podría llenar el cilindro y

dañar elmotor.

• Si la lavadora a presión está

equipada con una válvula de cierre de

combustible, colóquela en la posición

cerrada antes de transportar la unidad,

a fin de evitar pérdidas de combustible.

Si la lavadora no está equipada con esta

válvula, drene el combustible del tanque

antes de transportarla. Sólo transporte

combustible en un contenedor aprobado

porOSHA.

• Coloque siempre la lavadora a presión

en un tapete protector cuando la

transporte, para proteger al vehículo de

daños porpérdidas.

• Siempre transporte y almacene la unidad

en posición vertical. Quite la lavadora a

presión del vehículo inmediatamente una

vez que haya llegado adestino.

28- SP

PELIGRO: RIESGO DE DESCARGA ELÉCTRICA

¿QUÉ PUEDE SUCEDER? CÓMO EVITARLO

• La pulverización de tomacorrientes

o interruptores eléctricos, u objetos

conectados a un circuito eléctrico

podría provocar una descarga

eléctricafatal.

• Desenchufe todos los productos que

operan con electricidad antes de intentar

limpiarlos. No dirija el pulverizador hacia

tomacorrientes e interruptoreseléctricos.

PELIGRO: RIESGO DE QUEMADURA QUÍMICA

¿QUÉ PUEDE SUCEDER? CÓMO EVITARLO

• El uso de ácidos, químicos tóxicos

o corrosivos, venenos, insecticidas

o cualquier tipo de solvente

inflamable con este producto podría

provocar una lesión grave o la

muerte

• No pulverice ácidos, gasolina, kerosén

o cualquier otro material inflamable con

este producto. Utilice sólo detergentes,

limpiadores y desgrasadores para

uso doméstico recomendados para

lavadoras apresión.

• Utilice ropa que le proteja los

ojos y la piel del contacto con los

materialespulverizados.

ADVERTENCIA: RIESGO DE DE ESTALLIDO

¿QUÉ PUEDE SUCEDER? CÓMO EVITARLO

• La pulverización de líquidos a alta

velocidad dirigida hacia los flancos

de los neumáticos (como los de

los automóviles, remolques y otros

vehículos similares) podría dañar el

flanco y provocar lesionesgraves.

• En las lavadoras a presión de más

de 11032 kpa (1600PSI) utilice la

pulverización en abanico más ancha

(boquilla de 25º) y pulverice a una

distancia mínima de 20 cm (8”) del

flanco del neumático. No pulverice

directamente sobre la unión entre el

neumático y elborde.

ADVERTENCIA: RIESGO DE SUPERFICIES CALIENTES

¿QUÉ PUEDE SUCEDER? CÓMO EVITARLO

• El contacto con superficies

calientes, tales como los

componentes de escape

de motores, podría causar

quemadurasgraves.

• Durante la operación, toque solamente

las superficies de los controles de la

lavadora a presión. Mantenga a los

niños alejados de la lavadora a presión

en todo momento. Es posible que

ellos no reconozcan los peligros de

esteproducto.

29 - SP

ADVERTENCIA: RIESGO DE LESIÓN POR LEVANTAR

MUCHO PESO

¿QUÉ PUEDE SUCEDER? CÓMO EVITARLO

• El intento de levantar un objeto

muy pesado puede provocar

lesionesgraves.

• La lavadora a presión es demasiado

pesada como para que la levante una

sola persona. Consiga la ayuda de otras

personas paralevantarla.

CONSERVE ESTAS INSTRUCCIONES

PARA FUTURAS CONSULTAS

GUÍA RÁPIDA

ADVERTENCIA: Para reducir el riesgo de heridas, lea el manual de instrucciones

de la lavadora a presión y el manual de instrucciones del motor antes de usar la

lavadora apresión.

Coloque el

mango e

instalar la funda

de la pistola

Coloque el mango en

posición vertical e instale

la funda de la pistola.

Agregue/revise

el aceite

El motor

viene sinaceite.

Antes de hacer

funcionar el motor,

agregue el aceite

suministrado usando

el pico para elaceite.

Revise el aceite antes

de cada uso. Consulte

el manual del usuario

del motor por el

procedimientocompleto.

Agregue

gasolina

En un área bien

ventilada y al exterior,

agregue gasolina

fresca, de alta calidad

y sin plomo con un

índice de octanaje

de 86 o mayor. No lo

llene de más. Limpie

todo el combustible

derramado antes de

encender elmotor.

Consulte el manual del

usuario del motor por el

procedimientocompleto.

IMPORTANTE: Ethanol Shield

(se vende por separado) es un estabilizador de

combustible que ayuda a eliminar y prevenir los problemas relacionados con el

etanol en equipos de potencia. Siga las instrucciones en el envase y añadir a

lagasolina.

30- SP

Conecte la

manguera de

jardín a la

bomba

Enrosque la manguera

de jardín a la entrada

de labomba.

Branchez le

tuyau d’arrosage

à la pompe

Filetez le tuyau à

haute pression à la

sortie de lapompe.

Conecte la

manguera de

alta presión a la

pistola

rociadora

Enrosque el otro

extremo de la manguera

de alta presión a la

pistolarociadora.

Conecte la vara

rociadora a la

pistola

rociadora

Enrosque la vara

rociadora al extremo de

la pistolarociadora.

Conecte las

boquillas QC a

la vara

rociadora

Tire el conector

rápido hacia atrás e

inserte laboquilla.

Suelte el conector rápido

y gire la boquilla para

verificar que esté bien

asegurada en elconector.

Abra

completamente

la llave del agua

No haga funcionar

la unidad sin el

suministro de agua

conectado yabierto.

Use agua fríasolamente.

GUÍA RÁPIDA

PELIGRO:

• Nunca haga funcionar el motor en el interior o en áreas cerradas o poco

ventiladas. Las emisiones del motor contienen monóxido de carbono, un gas

sin olor yletal.

• Riesgo de inyección de fluido y de cortes. Al usar el modo de alta presión,

NO permita que el rocío de alta presión entre en contacto con la piel

desprotegida, los ojos o con mascotas o animales. Causará heridasgraves.

31 - SP

Libere el aire del

sistema

Libere el aire

de la bomba y de

la manguera de alta

presión presionando el

gatillo hasta que salga

un flujo continuo de

agua. Aproximadamente

30segundos.

30 S

Verifique que el

interruptor del

motor esté en la

posición ON

Vea la etiqueta #8

de la unidad.

OFF

Verifique que

el cebador

esté hacia

afuera de la

posición CERRADO

El cebador viene

de fábrica en la

posición CERRADO.

Tire del arranque

manual

Tire del

arranque manual para

encender el motor.

Empuje el

cebador a la

posición

ABIERTO

Mueva lentamente

el cebador hacia la

posición ABIERTO

después de que el

motor haya arrancado.

ADVERTENCIA:

Comprender la Guia Rápido

no equivale a leer el manual

del operador. El usuario

debe leer y comprender el

manual del operador antes

de usar este produto.

32- SP

FAMILIARÍCESE CON LA LAVADORA A PRESIÓN

NOTA: Las fotografías y los dibujos lineales utilizados en este manual son

solo referencias y no representan un modelo específico

Compare las ilustraciones con su unidad para familiarizarse con la ubicación de

sus controles y regulaciones. Conserve este manual para referenciasfuturas.

FIG. 1

ELEMENTOS BÁSICOS DE UNA LAVADORA A PRESIÓN

A. Bomba de alta presión: Incrementa la presión del suministro deagua.

B. Motor: Acciona la bomba de alta presión. Consulte el manual del usuario

delmotor.

C. Manguera de alta presión: Lleva el agua a presión desde la bomba a la

pistola y el tuboaplicador.

33 - SP

D. Pistola rociadora: Se conecta al tubo aplicador para controlar el volumen del

flujo del agua, su dirección y lapresión.

E. Varillas pulverizadoras de conexión rápida: Permite al usuario el cambio

rápido de las boquillas de alta presión. Refiérase a las Cómo utilizar el tubo

aplicador instrucciones en Operaciónsección.

F. Detergente del tanque: Alimenta los líquidos limpiadores a la bomba para

mezclarlos con agua. Refiérase a las instrucciones para la aplicación de

químicos y solventes limpiadores en Operaciónsección.

G. Manillar

H. Marco

J. Salida de la bomba

K. Entrada de la bomba

L. Boquillas de conexión rápida

M. Etiqueta de la boquilla

N. Perilla de la manija

0. Funda de pistola

P. Alivio térmico (no mostrado)

Q. Pantalla de filtro (no mostrado)

R. Bloqueo de disparo (no mostrado)

S. Herramienta de limpieza (no mostrado)

T. Fuente de agua (no mostrado)

ELEMENTOS BÁSICOS DEL MOTOR

Consulte el manual del usuario delmotor.

Control de cebado: Abre y cierra la válvula de cebado delcarburador.

Manija de arranque: Tirando esta manija se acciona el arrancador con resorte de

retroceso que arranca elmotor.

Llave interruptora de l motor: Conecta y desconecta el sistema de ignición

delmotor.

INSTRUCCIONES PARA ARMAR (FIG. 2–4)

1. Busque todas las partes sueltas de la caja yretírelas.

2. Corte las cuatro esquinas de la caja desde la parte superior hacia abajo y

coloque los paneles en posiciónhorizontal.

3. Coloque una mano firmemente sobre el mango (G), coloque la otra mano en

la perilla (N) del lado derecho del mango. Con la mano en la perilla en el lado

derecho de la manija, tire cuidadosamente hacia atrás y tire suavemente de la

manija hacia arriba hasta que quede totalmente bloqueada en sulugar.

FIG. 2

FIG. 2A

34- SP

AVISO: Riesgo de lesión personal. Evite colocar las manos entre el mango y el

marco cuando realice el ensamblado para nopellizcarse.

4. Monte la funda de la pistola (O) en el tubo del armazón vertical usando el

perno de la montura y la perilla provistas.

5. Retire las boquillas de conexión rápida (L) de colores de la bolsa plástica e

insértelas en de la arandela aislante correcta en el soporte para boquillas.

Las boquillas están codificadas por color, para coincidir con las boquillas

coloreadas del ensamblado del etiqueta (M).

6. Conecte el tubo aplicador (E) a la pistola (D) y ajústelofirmemente.

7. Conecte la manguera de alta presión (C) a la pistola (D) y ajústelafirmemente.

FIG. 3

FIG. 4

AVISO: El motor es despachado sin aceite. Antes de dar arranque motor, use el

aceite que se provee. Si used le da arranque al motor sin aceite ocasionará daños

irreparables en el motor, daños queno estarán cubiertos por lagarantía.

NOTA: La bomba en esta unidad es libre de mantenimiento y no requiere aceite. Si

hay un problema con la bomba, contacte nuestro Grupo de Servicio de atención al

cliente en www.simpsoncleaning.com tan pronto como seaposible.

OPERACIÓN

TERMINOLOGÍA DE LA LAVADORA A PRESIÓN

PSI: Pounds per Square Inch. Lb/Pulg². Es una unidad de medida para la presión

del agua. Equivale a 49pascales.

GPM: Galones por minuto. Es la unidad de medida para el flujo de agua. Algunas

veces listado como L/min (litros x minuto).

Modo de Derivación: Permite que el agua recircule dentro de la bomba cuando

el gatillo no está presionado. Esta característica permite al operador el liberar

el gatillo y reacomodarse sin necesidad de tener que apagar el motor en cada

movimiento delimpieza.

ADVERTENCIA: No permita que la unidad funcione durante más de dos

minutos sin que el gatillo de la pistola esté presionado. Esto podría causar un

sobrecalentamiento y daños a la bomba. Cuando la temperatura dentro de la

bomba se eleva demasiado, la válvula de descarga térmica se abre y libera un

chorro de agua de la bomba para reducir la temperatura interna. La válvula se

cierra por si misma después deesto.

La Válvula térmica de Alivio (P , Fig. 5): Cuando la temperatura

FIG. 5

dentro de la bomba sube demasiado alto, esta válvula abrirá y

soltará un chorro de agua en un esfuerzo de bajar la temperatura

dentro de la bomba. La válvula entoncescerrará.

Sistema de Inyección de Productos Químicos: Mezcla los

limpiadores o solventes con agua para mejorar la eficiencia

dellavado.

35 - SP

Suministro de agua: Todas las lavadoras a presión deben tener un suministro

de agua. Los requerimientos mínimos para el suministro del agua son 19 L/min a

138kPa (5 GPM a 20PSI). Si votre source d’eau est un puits, la longueur du boyau

d'arrosage doit être limitée à 9m(30pi).

AVERTENCIA: Para reducir la posibilidad de contaminación proteja

siempre el sistema contra la contracorriente cuando realice una conexión al

sistema de aguapotable.

CARACTERÍSTICAS DE OPERACIÓN DE LA LAVADORA A PRESIÓN

REGULACIÓN DE LA PRESIÓN

La presión viene regulada de fábrica con el objeto de lograr la presión óptima para

la limpieza. Si usted necesitase reducir la presión, podrá hacerlo con los siguientes

métodos:

1. Retírese de la superficie por lavarse. Cuanto más alejado usted se

encuentre, menor presión habrá sobre la superficie alavarse.

AVISO: NO intente incrementar la presión de la bomba. Una graduación superior a

la que trae de fábrica puede dañar labomba.

CÓMO UTILIZAR EL TUBO APLICADOR

Las boquillas para la varilla pulverizadora están guardadas en el soporte para

boquillas en el ensamblado del panel. Los colores del panel identifican la ubicación

de la boquilla y el patrón de pulverización. Consulte el cuadro siguiente a fin de

elegir la boquilla correcta para el trabajo porrealizar.

CAMBIO DE LAS BOQUILLAS DE LA VARILLA PULVERIZADORA (FIG. 6)

DANGER: Riesgo de inyección de líquido. No dirija el flujo de agua hacia

personas, piel y ojos desprotegidos, ni animales o mascotas. Se producirán

lesionesgraves.

ADVERTENCIA: Los objetos despedidos podrían causar lesiones graves.

NO intente cambiar las boquillas mientras la lavadora a presión está

funcionando. Apague el motor antes dehacerlo.

1. Tire el acople de conexión rápida (E) haciaatrás e inserte

FIG. 6

la boquilla (L).

2. Libere el acople y gire la boquilla para asegurarse de

que está asegurada dentro delacople.

ADVERTENCIA: Los objetos despedidos podrían

causar lesiones graves. Asegúrese de que la boquilla

esté completamente insertada en el adaptador de

conexión rápida yque el anillo a presión de conexión rápida esté totalmente

trabado (hacia adelante) antes de oprimir el disparador de la pistola.

COLOR DE LA

BOQUILLA

PATRÓN

(ABANICO) DE

ROCIADO

USOS SUPERFICIES *

Rojo

0˚ gran capacidad de

localización para

limpiar manchas

en superficies

difíciles y sin pintar

o para alcanzar

áreas elevadas

hormigón o metal

sin pintar

NO usar en madera

36- SP

COLOR DE LA

BOQUILLA

PATRÓN

(ABANICO) DE

ROCIADO

USOS SUPERFICIES *

Amarillo

15˚ limpieza intensa

de superficies

difíciles y sin pintar

parrillas, entradas de

automóviles, sendas

de ladrillo u hormigón,

estuco o ladrillo sin pintar

Blanco

40˚ limpieza de

superficies pintadas

o delicadas

Automóviles/

vehículos recreativos,

embarcaciones, madera,

estuco y ladrillo pintado,

vinilo, revestimiento

exterior pintado

Negro

low pressure applies cleaning

solutions

la pulvérisation à faible

pression est sécuritaire

pour toutes les surfaces.

toujours vérifier la

compatibilité des

solutions nettoyantes

avant leur utilisation.

CÓMO EMPLEAR PRODUCTOS QUÍMICOS Y SOLVENTES PARA LIMPIEZA (FIG. 7)

El empleo de productos químicos o solventes para limpieza es una operación de

baja presión. NOTA: Utilice solamente jabones y productos químicos diseñados

para el uso en lavadoras a presión. No useblanqueadores.

Aplicación de productos químicos:

1. Retire el tapón del depósito de detergente (F) y

FIG. 7

llenar el depósito con disolvente de limpieza

detergente. Colocar la capucha en el

tanquedeteregent.

NOTA: Se usa 3,8 litros de solución química

limpiadora por cada 26,5 litros de agua que

sebombea.

2 Instale la boquilla de baja presión (negra) en

el pico de conexión rápida de la varilla pulverizadora. Consulte la sección

Boquillas para la varillapulverizadora.

NOTA: Después de apretar el gatillo, tardará aproximadamente 5 segundos en

aparecer eldetergente.

3. Después del uso de productos químicos, llenar el depósito de detergente con

agua limpia y sacar agua limpia a través de sistema de inyección de productos

químicos para enjuagar el sistema completamente. Si permanecer productos

químicos en la bomba podría dañarse. Las bombas dañadas por productos

químicos no serán cubiertas por lagarantía.

NOTA: Los productos químicos y los jabones no se expulsarán si la boquilla negra

para jabón no está instalada en la varillapulverizadora.

ARRANQUE (FIG. 8–11)

AVERTENCIA: Para reducir el riesgo de lesión, lea los manuales de

instrucciones de la lavadora a presión y del motor antes de poner en marcha

launidad.

37 - SP

PELIGRO: Riesgo de inyección de líquido y laceración Cuando utilice

la configuración de alta presión, NO permita que el pulverizador entre

en contacto con personas, piel y ojos desprotegidos, ni con animales o

mascotas. Se producirán lesionesgraves.

• Su lavadora opera el líquido con una presión y velocidad lo suficientemente

altas como para penetrar la carne humana y animal, y esto podría provocar una

amputación u otra lesión grave. Las pérdidas causadas por accesorios sueltos

o mangueras dañadas pueden provocar lesiones por inyección. NO TRATE LA

INYECCIÓN DE LÍQUIDO COMO SI FUERA UN SIMPLE CORTE. Consulte a un

médico deinmediato.

PELIGRO: Monoxido de carbono. Usar un motor en interiores lo matará en

minutes. El escape del motor contiene altos niveles de monóxido de carbono

(CO), un gas venenoso que no puede ver ni oler. Puede estar inhalando CO

aún si no huele los gases del escape delmotor.

• La inhalación de vapores de escape causará lesiones graves o la muerte. El

escape del motor contiene monóxido de carbono, un gas inodoro que esfatal.

• Opere la lavadora a presión en un área bien ventilada. Evite los lugares cerrados

como garajes, sótanos,etc.

• Nunca opere la unidad en un lugar en el que haya otras personas oanimales.

AVERTENCIA: Riesgo de incendio, asfixia y quemadura. Nunca llene el

tanque de combustible cuando el motor esté encendido o caliente. No fume

mientras llena eltanque.

• NUNCA llene el tanque de combustible por completo. Llene el tanque hasta

12,7 mm (1/2") por debajo de la parte inferior del cuello de llenado, a fin de

brindar espacio para la expansión del combustible. Limpie cualquier derrame de

combustible del motor y el equipo antes de poner en marcha elmotor.

• NO deje que las mangueras entren en contacto con el silenciador del motor, que

estará muy caliente, durante o inmediatamente después de usar la lavadora a

presión. La garantía NO cubrirá el daño a las mangueras que se produzca por el

contacto con superficies muy calientes delmotor.

AVISO: Riesgo de daño a la propiedad. Nunca tire de la manguera de suministro

de agua para mover la lavadora a presión. Esta acción podría dañar la manguera

y/o la entrada de labomba.

• NO use agua caliente, sólo aguafría.

• NUNCA cierre el suministro de agua mientras el motor de la lavadora a presión

esté encendido, esto dañaría labomba.

• NO detenga la pulverización de agua durante más de dos minutos por vez. La

bomba opera en modo de derivación cuando no se presiona el disparador de la

pistola pulverizadora. Si la bomba queda en modo de derivación durante más de

dos minutos, sus componentes internos podríandañarse.

Si no comprende estas instrucciones, sírvase contáctese con nuestro Departamento

de servicio al cliente llamando al www.simpsoncleaning.com

Antes de arrancar, refiérase al procedimiento de arranque en el manual de

sumotor.

1. En una zona bien ventilada externa, agregue gasolina nueva, de alta calidad,

sin plomo, identificada en el surtidor de combustible con 86 octanos o más.

No llene en exceso. Limpie cualquier derrame de combustible del motor y del

equipo antes de poner el motor en marcha. Para informarse del procedimiento

correcto, consulte el manual del usuario delmotor.

38- SP

IMPORTANTE: Ethanol Shield

(se vende por separado) es un estabilizador de

combustible que ayuda a eliminar y prevenir los problemas relacionados con el

etanol en equipos de potencia. Siga las instrucciones en el envase y añadir a

lagasolina.

AVISO: Utilice a combustibles que contengan más de

10% de etanol no están aprobado para su uso en este

producto por reglamentos de la EPA y puede dañar la

unidad y anular lagarantía.

2. Verifique el nivel de aceite del motor. Para informarse del procedimiento

correcto, consulte el manual del usuario delmotor.

3. Conecte la manguera de agua a la fuente de agua. Abra la fuente de agua para

quitarle todo el aire a la manguera. Cuando haya un flujo de agua constante,

apague la fuente deagua.

4. Verifique que la malla del filtro (Q) esté en la entrada de agua de la bomba.

5. Conecte el suministro de agua (T) a la entrada de la bomba (K). NOTA: El agua

suministrada debe tener un promedio de 19 L/min a 138 kPa (5 GPM a 20 PSI)

6. Conecte la manguera de alta presión (C) a la salida de la bomba(J).

FIG. 9 FIG. 10FIG. 8

AVERTENCIA: Para reducir la posibilidad de contaminación proteja

siempre el sistema contra la contracorriente cuando realice una conexión al

sistema de aguapotable.

7. Seleccione la boquilla correcta para el trabajo a realizar. Refiérase a las Cómo

utilizar el tubo aplicador instrucciones en esta sección. NOTA: Si intenta

aplicar una solución química o de limpieza, refiérase a las instrucciones Cómo

emplear productos químicos y solventes para limpieza en estasección.

8. Abra el suministro deagua.

AVISO: Riesgo de daño a la propiedad. La acción contraria podría dañar labomba.

9. Elimine todo el aire de la bomba y la manguera de alta presión presionando el

disparador hasta que haya un flujo constante deagua.

10. Ponga el motor en marcha; refiérase al manual del motor para informarse del

procedimientocorrecto.

AVERTENCIA: Riesgo de operación insegura. Si el motor no arranca

después de halar dos veces, apriete el disparador de la pistola para aliviar

la presión de la bomba. Hale del cable de arranque lentamente hasta sentir

cierta resistencia. Entonces, hale de él rápidamente para evitar el retroceso y

que se produzcan lesiones en las manos o losbrazos.

NOTA: Si el nivel de aceite del motor es bajo, el motor no arrancará. Si el motor no

arranca, controle el nivel de aceite y agregue aceite según seanecesario.

11. Presione el gatillo de la pistola para iniciar el flujo delagua.

AVERTENCIA: Riesgo de operación insegura. Párese en una superficie

estable y agarre la pistola/varilla firmemente con ambas manos. Espere que

39 - SP

la pistola retroceda cuando ladispare.

12. Suelte el gatillo para detener el flujo deagua.

PELIGRO: Riesgo de lesión por pulverización. Trabe el

FIG. 11

bloqueador del disparador (R) cuando la pistola no esté

en uso, a fin de evitar la pulverizaciónaccidental.

APAGADO

1. Luego de cada uso, si usted ha utilizado productos

químicos, llenar el depósito de detergente con agua

limpia y sacar agua limpia a través de sistema de

inyección de productos químicos para enjuagar el sistemacompletamente.

AVISO: Riesgo de daño a la propiedad. La acción contraria podría dañar labomba.

2. Apagado del motor. Consulte el manual del usuario delmotor.

AVISO: Riesgo de daño a la propiedad. NUNCA corte el suministro del agua

mientras el motor esté enmarcha.

3. Corte el suministro delagua.

4. Presione el gatillo de la pistola rociadora para aliviar cualquier presión de agua

dentro de la manguera o la pistolarociadora.

NOTA: El no liberar la presión del sistema no permitirá remover la manguera

de alta presión de la pistola rociadora o de la conexión a labomba.

5. Ver la sección Almacenaje en este manual para informarse del

procedimientoadecuado.

MANTENIMIENTO

ADVERTENCIA: Riesgo de quemadura. Cuando realice el mantenimiento,

es posible que se exponga a superficies calientes, presión de agua o partes

movibles, que pueden causar lesiones graves o lamuerte.

ADVERTENCIA: Riesgo de incendio. Siempre desconecte el cable de la

bujía, deje que el motor se enfríe y libere toda la presión del agua antes de

realizar cualquier tarea de mantenimiento o reparación. El motor contiene

combustible inflamable. No fume ni trabaje cerca de llamas mientras hace

elmantenimiento.

Para asegurar el funcionamiento eficiente y una larga vida de su lavadora a presión,

se debe preparar y seguir un programa rutinario de mantenimiento. Si la lavadora

a presión se usa en condiciones inusuales, como de alta temperatura o polvo, se

requiere un mantenimiento másfrecuente.

MOTOR

Para todas las operaciones de mantenimiento del motor, refiérase a las

recomendaciones del fabricante en el manual del usuario del motor. NOTA: El

tapón de drenaje del motor está ubicado en la parte posterior de launidad.

BOMBA

La bomba en esta unidad no requiere mantenimiento ni aceite. Si se presentase

algún problema con la bomba, contáctese con nuestro Departamento de servicio

al cliente llamando al www.simpsoncleaning.com.

40- SP

CONEXIONES

Las conexiones en las mangueras de la presión, la pistola y la varita del aerosol se

deben limpiar regularmente y lubricar con la grasa ligera del aceite o del litio para

prevenir salida y daño a los anilloso.

LIMPIEZA DE LA BOQUILLA (FIG 12)

Si la boquilla comienza a obstruirse con materiales extraños como suciedad, se

puede generar una presión excesiva. Si se obstruye o restringe parcialmente,

la presión de la bomba pulsará. Limpie la boquilla inmediatamente con una

herramienta de limpieza de boquillas (o un clip de papel) y las siguientes

instrucciones:

1. Apague la lavadora a presión y corte el suministro

FIG. 12

deagua.

2. Apriete el gatillo de la pistola para aliviar la presión

delagua.

3. Desconecte el tubo aplicador de lapistola.

4. Saque la boquilla (L) del extremo del tubo aplicador.

Elimine cualquier obstrucción de la boquilla con la

herramienta limpiadora para boquilla (S) y lávela en

dirección contraria con agualimpia.

5. Para eliminar las partículas sueltas, dirija el chorro de

agua (T) de la boquilla por 30 segundos a la boquilla por

su lado desalida.

6. Reinstale la boquilla en el tubo aplicador. Ajústela firmemente para

evitarpérdidas.

7. Reconecte el tubo aplicador a la pistola y abra la llave deagua.

8. Para probar la boquilla, ponga en marcha la lavadora a presión y gradúe la

boquilla del tubo aplicador para el máximo depresión.

CÓMO LIMPIAR EL FILTRO DE ENTRADA DEL AGUA (FIG. 8)

Este filtro de malla debe revisarse periódicamente y limpiarse cuando seanecesario.

1. Quite el filtro (Q) agarrándolo firmemente del extremo y sáquelo de la entrada

del agua a la bomba, como semuestra.

2. Limpie el filtro enjuagándolo con agua por amboslados.

3. Reinserte el filtro en la entrada de agua de la bomba. NOTA: La parte cónica

haciaarriba.

NOTA: No opere la lavadora a presión sin el filtro instaladoadecuadamente.

ALMACENAJE

MOTOR

Vea las recomendaciones para el almacenaje en el Para todas las operaciones

de mantenimiento del motor, refiérase a las recomendaciones del fabricante en el

manual del usuario delmotor.

PARA IMPEDIR PROLEMAS RELACIONADOS CON EL COMBUSTIBLE:

1. Agregue el Ethanol Shield

estabilizador (se vende por separado) para la

gasolina siguiendo las instrucciones del fabricante. Cuando agregue un esta-

bilizador para la gasolina, llene el tanque de combustible con gasolina fresca.

Si sólo está parcialmente lleno, el aire en el tanque promoverá el deterioro del

combustible durante el almacenaje. Si usted mantiene un recipiente con gaso-

41 - SP

lina para el reabastecimiento, asegúrese que sólo contiene gasolinafresca.

2. Después de agregar el estabilizador para la gasolina, ponga en marcha el

motor al aire libre por 10 minutos para asegurarse que la gasolina tratada

reemplazó a la gasolina no tratada en elcarburador.

AVISO: Riesgo de daño a la propiedad. Nunca haga funcionar su lavadora a presión

sin un suministro de agua adecuado.

BOMBA

El fabricante recomienda que se utilice un SIMPSON

/ POWERWASHER

protector/protector de invierno para bombas cuando almacene la unidad por más

de 30 días o cuando estén pronosticadas heladas. SIMPSON

/ POWERWASHER

protector de Invierno para bombas es respeta el medioambiente.

NOTA: El uso de un protector de invierno para bombas ayuda a brindarle una

lubricación adecuada a los sellos internos de la bomba, independientemente de la

temperatura o elentorno.

AVISO: Riesgo de daño a la propiedad. Use sólo SIMPSON

/ POWERWASHER

Guardia de Bomba o equivalente. Otros productos que podrían ser corrosivas y / o

contener alcohol que puede causar daños a labomba.

LAVADORA A PRESIÓN (FIG. 13)

1. Drene toda el agua de la manguera de alta presión, enróllela y guárdela en la

base de la lavadora apresión.

2. Con la boquilla hacia abajo y la pistola y la varilla pulverizadoras en posición

vertical, apriete el disparador para drenar toda el agua de la pistola y la varilla.

Guárdelas en el soporte de lapistola.

3. Doblar las manijas en la posición de almacenamiento, si es necesario.

Coloque una mano firmemente sobre el mango (G), coloque la otra mano en

la perilla (N) del lado derecho del mango. Con los dedos en la perilla del lado

derecho de la manija, tire con cuidado de la perilla (N) hacia atrás y empuje

suavemente la manija hacia abajo hasta que quede totalmente bloqueada en

su lugar.

ACCESORIOS

PELIGRO: Riesgo de inyección de fluido. Al utilizar varas o pistolas de

repuesto con esta lavadora a presión, NO utiliza una vara y/o una combi-

nación de pistola/vara rociadora que sea más corta que la originalmente

suministrada con esta lavadora a presión, midiéndolas desde el extremo de

la boquilla de la vara hasta elgatillo.

AVISO: El uso de accesorios no recomendados con esta herramienta puede

resultar peligroso. Use solamente accesorios de marca ya que tienen una capacidad

nominal igual o mayor que la capacidad nominal de la lavadora apresión.

FIG. 13

42- SP

ESPECIFICACIONES

MODELO MS60920

PSI Max* 3200 PSI

GPM Max* 2,5 GPM

Manguera de alta presión

15,2m (50 pies)

Presión del agua de entrada 20–70 PSI

Abastecimiento de agua de entrada

Llave de agua fría

Índice de consumo de jabón 10% max

* La presión nominal y el flujo de agua nominal están comprendidos dentro de las

tolerancias de fábrica (+/- 10%)

Con el fin de mejorar la calidad, el fabricante se reserva el derecho de efectuar

modificaciones a los componentes y especificaciones, en el caso que lo considere

oportuno y sin previoaviso.

INFORMACIÓN DE SERVICIO

No regrese este producto al vendedor. Contáctese con nuestro Departamento

de servicio al cliente llamando al www.simpsoncleaning.com

GARANTÍA LIMITADA

LA GARANTÍA LIMITADA DE 90 DÍAS PARA COMPONENTES DE PRODUCTOS, CON EXCEPCIÓN DE

LA BOMBA

SIMPSON

, garantiza al comprador original que las ruedas, la pistola, la manguera, la

vara, las boquillas para rociado y otros componentes del equipo de lavado con agua a

presión cubiertos por esta garantía están libres de defectos en el material y la mano de

obra por un período de 90 días a partir de la fecha decompra.

GARANTÍ A LIMITADA DE UN AÑO PARA LA BOMBA

SIMPSON

le garantiza al comprador original que la bomba del equipo de lavado con

agua a presión cubierta por esta garantía está libre de defectos de fabricación en el

material y la mano de obra por un período de un año a partir de la fecha de compra. La

garantía limitada de un año se aplica únicamente alabomba.

GARANTÍ A LIMITADA DE CINCO AÑOS PARA LA ESTRUCTURA

SIMPSON

le garantiza al comprador original que la estructura del equipo de lavado

con agua a presión cubierta por esta garantía está libre de defectos de fabricación en el

material y la mano de obra por un período de cinco años a partir de la fecha de compra.

La garantía limitada de cinco años se aplica únicamente alaestructura.

SIMPSON

reparará o reemplazará, según su elección, los productos o componentes

que fallen dentro de los períodos de garantía mencionados anteriormente. El servicio

de mantenimiento se programará de acuerdo con el flujo de trabajo normal y el

horario comercial en el centro de mantenimiento, y la disponibilidad de las piezas de

repuesto. Todas las decisiones de SIMPSON

con respecto a esta garantía limitada

serándefinitivas.

Esta garantía le concede derechos legales específicos; pueden existir otros derechos

que varíen según elestado.

GARANTÍA DEL MOTOR

El motor, el sistema de control de emisiones y los componentes relacionados están

cubiertos bajo los términos y condiciones señalados por la garantía del fabricante

del motor y es de exclusiva responsabilidad del fabricante del motor. Una copia de

la garantía del fabricante del motor ha sido proporcionado a usted con su sistema

de limpieza SIMPSON

. Por favor consulte la garantía del fabricante del motor para

procesar un reclamo u obtener el servicio al motor, el sistema de control de emisiones

o componentesrelacionados.

43 - SP

RESPONSABILIDAD DEL COMPRADOR ORIGINAL (USUARIO INICIAL):

• Si desea procesar una reclamación de garantía para su equipo de lavado con

agua a presión SIMPSON

, informe el problema al 1-877-362-4271 o cservice@

fna-group.com a fin de que lo autoricen y dirijan al centro de servicio autorizado

más cercano en suárea.

• Conserve el recibo de venta original de caja como comprobante de la compra

para el trabajo de lagarantía.

• Tenga un cuidado razonable en la operación y el mantenimiento del producto,

según se describe en los Manuales delusuario.

ESTA GARANTÍA NO CUBRE:

• Mercadería vendida como reacondicionada, utilizada como equipo de alquiler,

utilizada con fines comerciales o aplicaciones comerciales, modelos deexhibición.

• Mercadería dañada o que no funciona debido a desgaste común, uso incorrecto,

frío, calor, lluvia, humedad excesiva, calidad del agua, daño por congelamiento,

uso de productos químicos inadecuados, negligencia, accidente, no operar el

producto de acuerdo con las instrucciones provistas en los Manuales del usuario

suministrado con el producto, mantenimiento inapropiado, el uso de accesorios

o dispositivos no recomendados por SIMPSON

, o reparación o alteraciones

noautorizadas.

• Los daños debidos a deterioro químico, sarro, óxido, la expansión térmica o

lacorrosión.

• Costos de reparación y transporte de mercadería que no estádefectuosa.

• Costos asociados con el montaje, el aceite requerido, ajustes u otros costos de

instalación yarranque.

• Piezas o accesorios prescindibles suministrados con el producto, que se espera

no funcionen o no se puedan utilizar luego de un período razonable de uso,

que pueden incluir, entre otros, resortes, boquillas, juntas tóricas, arandelas y

accesoriossimilares.

• Mercadería vendida por SIMPSON

que haya sido fabricada por otra compañía

e identificada como el producto de esa compañía, como motores a gasolina. En

este caso, y de existir, se aplicará la garantía del fabricante delproducto.

• ESTA GARANTÍA NO CUBRE PÉRDIDAS, DAÑOS NI GASTOS INCIDENTALES,

INDIRECTOS O RESULTANTES QUE PUEDAN SURGIR DE CUALQUIER

DEFECTO, FALLA O FUNCIONAMIENTO INCORRECTO DEL PRODUCTO.

Algunos estados no permiten la exclusión o limitación de los daños incidentales

o resultantes, por lo que la limitación o exclusión anterior puede no aplicarse

austed.

• LAS GARANTÍAS IMPLÍCITAS, INCLUIDAS LAS DE COMERCIALIDAD O

IDONEIDAD PARA UN PROPÓSITO DETERMINADO, SE LIMITAN A DOS

AÑOS A PARTIR DE LA FECHA DE LA COMPRA ORIGINAL. Algunos estados

no permiten limitaciones sobre el período de duración de una garantía implícita,

por lo que las limitaciones anteriores pueden no aplicarse austed.

44- SP

GUÍA DE DIAGNÓSTICO DE

PROBLEMA CAUSA CORRECCIÓN

El motor no

arranca (vea

el diagnóstico

de problemas

en el manual

del usuario

del motor)

Sin combustible Agregar combustible fresco

Acumuláción de presión

después de tirar dos veces

de la cuerda del arrancador

o después de iniciar su uso

Apriete el gatillo de la pistola

para aliviar la presión

La leva de cebado (choke)

está en la posición

de "ANEGADOR"

Mueva la leva de cebado a

la posición de "MARCHA"

El cable de la bujía

está desconectado

Conecte el cable de la bují

El interruptor del motor

está en apagado en

la posición "OFF"

Encienda el motor moviendo el

interruptor a la posición "ON"

El motor no

arranca (vea

el diagnóstico

de problemas

en el manual

del usuario

del motor)

La leva de cebado (choke)

está en la posición de

"MARCHA" cuando el

motor está "caliente" o ha

estado expuesto al calor

por un largoperiodo

Mueva la leva de cebado (choke)

a la posición de "ANEGADOR"

45 - SP

PROBLEMA CAUSA CORRECCIÓN

No hay

presión o

está baja al

comenzar

a usar

Varilla de pulverización con

boquilla negra instalada,

boquilla de cambio

Refiérase a las instrucciones

para el Uso del Tubo Aplicador

en la sección Operación

Poca agua en el suministro El suministro de agua debe

tener por lo menos 19 L/min a

138 kPa (5 GPM a 20 PSI)

Fuga en la conexión de la

manguera de alta presión

Repare la fuga. Reemplazar

la junta tórica.

Boquilla obstruida Refiérase a las instrucciones

para el Limpiador de Boquillas

en la sección Mantenimiento

La malla filtrante de

agua está obstruida

Elimine la obstrucción y limpie

la malla filtrante. Refiérase

a las instrucciones para el

Cómo Limpiar El Filtro De

Entrada Del Agua en la

sección Mantenimiento

Aire en la manguera

o en la bomba

Apague el motor, luego corte el

suministro de agua y desconéctelo

de la entrada a la bomba. Abra

el suministro de agua para

eliminar todo el aire que haya en

la manguera. Cuando el flujo de

agua sea constante, cierrérrelo,

conéctelo a la entrada de la

bomba y ábralo. Apriete el gatillo

para eliminar el aire restante

La leva de cebado

(choke) está en la

posición de "MARCHA"

Mueva la leva a la posición

de "ANEGADOR"

La manguera de alta

presión es demasiado larga

Utilice una manguera de

alta presión de menos

de 30 m (100pies)

No succiona

productos

químicos

La varilla de pulverización

no tiene boquilla negra

instalada, cambie la boquilla

Vea el procedimiento para

el Uso del Tubo Aplicador

en la sección Operación

El filtro de productos

químicos está obstruído

Limpie elfiltro.

El producto químico está

demasiado espeso

Diluya más el producto

químico. Debe tener la misma

consistencia del agua

La manguera de alta

presión es demasiado larga

Alargue la manguera de

suministro de agua en vez de

la manguera de alta presión

Escombros en

inyector químico

Contáctese con nuestro

Departamento de servicio

al cliente llamando al www.

simpsoncleaning.com

PROBLEMA CAUSA CORRECCIÓN

No hay

presión o está

baja después

de un tiempo

normal de uso

Mal funcionamiento

de la bomba

Contáctese con nuestro

Departamento de servicio

al cliente llamando al www.

simpsoncleaning.com

Agua

goteando por

la conexión

de la pistola /

tubo aplicador

Anillo "O" gastado o roto Revíselo y cámbielo

Acople de manguera flojo Apriete los accesorios

Agua

goteando de

la bomba

Acople de manguera flojo Apriete los accesorios

Empaquetaduras del

pistón gastadas

Contáctese con nuestro

Departamento de servicio

al cliente llamando al www.

simpsoncleaning.com

Anillo "O" gastados o rotos Contáctese con nuestro

Departamento de servicio

al cliente llamando al www.

simpsoncleaning.com

Bomba dañada por

la congelación

Contáctese con nuestro

Departamento de servicio

al cliente llamando al www.

simpsoncleaning.com

La bomba

pulsa

Boquilla obstruida Refiérase a las instrucciones

para el Limpiador de Boquillas

en la sección Mantenimiento

Internet Address: www.simpsoncleaning.com

Warranty Registration via Internet

Sitio Address:

www.simpsoncleaning.com

Registro Garantía mediante Internet

FNA Group, Inc.

7152 99th Street

Pleasant Prairie, WI 53158

Assembled in U.S.A with domestic and foreign components

Assemblé aux États-Unis avec des composants nationaux et étrangers

Ensamblado en los EE.UU. utilizando componentes domésticos e importados

Simpson Cleaning MS60920-S MegaShot MS60920

Product's Documents

User Manual

Specifications

Simpson Cleaning MS60920-S Questions and Answers
