Kenmore 640-03982839-7 gas grill User Manual

Use & Care Guide

Manual de Uso y Cuidado

English / Espafiol

I(enmoreo

o I°

Models/Modelos: 146.16142210

Items / Arficulos: 640-03982839-7

P/N 40900319

Sears Brands Management Corporation

Hoffman Estates, lL 60179 U.S.A.

www.kenmore.com

www.sears.com

www.kmart.com

If you smell gas:

1. Shut off gas to the appliance.

2. Extinguish any open flame.

3. Open lid.

4. If odor continues, keep away from the

appliance and immediately call your gas

supplier or your fire department.

1. Do not store or use gasoline or other

flammable liquids or vapors in the vicinity of

this or any other appliance.

2. An LP cylinder not connected for use shall not

be stored in the vicinity of this or any other

appliance.

Installation Safety Precautions

• Please read this User's Manual in its entirety before using

the grill.

• Failure to follow the provided instruction can result in

seriously bodily injury and/or property damage.

• Some parts of this grill may have sharp edges. Please

wear suitable protective gloves.

• Use grill, as purchased, only with LP (propane) gas and the

regulator/valve assembly supplied.

• Grill installation must conform with local codes, or in their

absence of local codes, with either the National Fuel Gas

Code, ANSI Z223.1/ NFPA 54, Natural Gas and Propane

Installation Code, CSA B149.1, or Propane Storage and

Handling Code, B149.2, or the Standard for Recreational

_/ehicles, ANSI A 119.2/NFPA 1192, and CSA Z240 RV

Series, Recreational Vehicle Code, as applicable.

• All electrical accessories (such as rotisserie) must be

electrically grounded in accordance with local codes, or

National Electrical Code, ANSI / NFPA 70 or Canadian

Electrical Code, CSA C22.1. Keep any electrical cords

and/or fuel supply hoses away from any hot surfaces.

• This grill is safety certified for use in the United States

and/or Canada only. Do not modify for use in any other

location. Modification will result in a safety hazard.

IMPORTANT: This grill is intended for outdoor use only and is

not intended to be installed in or on recreational vehicles or

boats.

Call Grill Service Center For Help And Parts

If you have questions or need assistance during assembly,

please call 1-888-287-0735. You will be speaking to a

representative of the grill manufacturer and not a Sears

employee. To order new parts call Sears at

1-800-4-MY-HOME _.

Product Record

IMPORTANT: Fill out the product record information below.

Model Number

Serial Number

See rating label on grill for serial number.

Date Purchased

NOTE TO INSTALLER: Leave this User's Manual with the

customer after delivery and/or installation.

NOTE TO CONSUMER: Leave this User's Manual in a

convenient place for future reference.

Safety Symbols

The symbols and boxes shown below explain what each heading

means. Read and follow all of the messages found throughout

the manual.

DANGER: Indicates an imminently hazardous situation

which, if not avoided, will result in death or serious injury.

WARNING: Indicates an potentially hazardous situation

which, if not avoided, could result in death or serious injury.

CAUTION

For residential use only. Do not use for commercial

cooking.

2 ° 16142-40900319

CAUTION

CAUTION: Indicates a potentially hazardous situation or

unsafe practice which, if not avoided, may result in minor or

moderate injury.

For Your Safety ...

Grill Service Center...

Product Record Information ...

Installation Safety Precautions ...

Safety Symbols ...

Kenmore Grill Warranty...

Use and Care.

Parts List...

Parts Diagram...

Before Assembly ...

Assembly...

Troubleshooting...

•.. 4-10

...11

• .12

... 13-16

• 17-25

• 26-28

Repair Protection Agreements

Congratulations on making a smart purchase. Your new Kenmore _>

product is designed and manufactured for years of dependable

operation. But Iike alI products, it may require repair from time to time

That's when having a Repair Protection Agreement can save you

money and aggravation.

Purchase a Pepa/r Pro/ec//on Agreemen/ now and pro/ec/ yourse/f

from unexpec/ed hassle and expense.

Here's what the Repair Protection Agreement s includes:

[] Expert service by our 10,000 professional repair specialists

[] Unlimited service and no charge for parts and labor on att

covered repairs

[] Product replacement up to $1500 if your covered product

can't be fixed

[] Discount of 25% from regular price of service and related

installed parts not covered by the agreement; also, 25% off

regular price of preventive maintenance check

[] Fast help by phone - we catI it Rapid Resolution -

phone support from a Sears representative. Think of us

as a "talking owner's manual."

Once you purchase the Repair Protection Agreement, a simple phone

catt is att that it takes for you to schedule service. You can calI

anytime day or night, or schedule a service appointment online.

The Repair Protection Agreement is a risk-free purchase. If you

cancel for any reason during the product warranty period, we wilt

provide a fulI refund. Or, a prorated refund anytime after the

product warranty period expires. Purchase your Repair

Protection Agreement today[

Some limitations and exclusions apply. For prices and

additional information in the U.S.A. call 1-800-827-6655.

*Coverage inCanada varies on some items.Forfull details

call SearsCanada at 1-800-361-6665.

KENMORE GRILL WARRANTY

One Year Full Warranty on Kenmore Grill

If this griii fails due to a defect in materiai or workmanship

within one year from the date of purchase, catt 1-800-4-MY

HOME @to arrange for free repair (or replacement if repair

proves impossible).

Limited Warranty on Burners

For ten years from the date of purchase, any burner that

rusts through will be replaced free of charge. After the first

year from the date of purchase, you pay for labor if you wish

to have it installed.

Aii warranty coverage excludes igniter battery and grill part

paint toss, discoloration or rusting, which are either

expendable parts that can wear out from normal use within

the warranty period, or are conditions that can be the result

of normal use, accident or improper maintenance.

Aii warranty coverage is void if this griit is ever used for

commercial or rental purposes.

Aii warranty coverage applies only if this grill is used in the

United States.

This warranty gives you specific legal rights, and you may

atso have other rights which vary from state to state.

Sears Brands Management Corporation

Hoffman Estates, IL 60179

Sears Installation Service

For Sears professional installation of home appliances, garage

door openers, water heaters, and other major home items, in the

U.S.A. catI 1-800-4-MY-HOME _>

CALIFORNIA PROPOSITION 65

This product contains chemicals, including lead and lead

compounds in brass fittings. It also produces combustion

by-products when used. These substances are known to

the State of California to cause cancer, birth defects or

other reproductive harm.

Wash vour hands after hand#no this oroduct.

16142-40900319 ° 3

° NEVER store a spare LP cylinder under or near the

appliance or in an enclosed area.

° Never fill a cylinder beyond 80% full.

• If the information in the two points above is not

followed exactly, a fire causing death or serious

injury may occur.

• An overfilled or improperly stored cylinder is a

hazard due to possible gas release from the safety

relief valve. This could cause an intense fire with

risk of property damage, serious injury or death.

• If you see, smell or hear gas escaping,

immediately get away from the LP cylinder and

appliance and call your fire department.

LP Tank Removal, Transport And Storage

• TurnOFF atIcontrol knobsand LPtank valve. Turn coupling nut

counterclockwise by hand only- do not usetools to

disconnect. Lift LPtank wire upward off of LPtank collar, then Iift

LPtank up and off of support bracket. Install safety cap onto LP

tank valve. Always use cap and strap supplied with valve.

Failure to use safety cap as directed may result in serious

personal injury and/or property damage.

LPTank Valve., _'_

_Safety Cap

_'_ _Retainer Strap

• A disconnected LP tank in storage or being transported must

have a safety cap installed (as shown). Do not store an LPtank

in enclosed spaces such as a carport, garage, porch, covered

patio or other building. Never leave an LPtank inside a vehicle

which may become overheated by the sun.

• Do not store an LPtank in an area where children play.

LP Cylinder

• The LPcylinder used with your grill must meet the following

requirements:

• Use LPcylinders only with these required measurements: 12"

(30.5cm) (diameter) x 18" (45.7 cm) (tail) with 20 lb. (9 kg.)

Capacity maximum.

• LPcylinders must be constructed and marked in accordance

with specifications for LPcylinders of the U.S. Department of

Transportation (DOT) or for Canada, CAN/CSA-B339,

cylinders, spheres and tubes for transportation of dangerous

goods. Transport Canada (TC). See LPcylinder collar for

marking.

• LPcylinder valve must have:

• Type 1 outlet compatible with

regulator or grill.

• Safety relief valve.

• UL listed Overfilt Protection

Device (OPD). This OPD safety OPD Hand Wheel

feature is identified by a unique triangular hand wheel. Use

only LP cylinders equipped with this type of valve.

• LPcylinder must be arranged for vapor withdrawal and

include collar to protect LPcylinder valve. Always keep LP

cylinders in upright position during use, transit or storage.

LPcylinder in upright position for vapor withdrawal

LP (Liquefied Petroleum Gas)

• LPgas is nontoxic, odorless and colorless when produced. For

Your Safety, LPgas has been given an odor (similar to rotten

cabbage) so that it can be smelled.

• LPgas is highly flammable and may ignite unexpectedly when

mixed with air.

LP Cylinder Filling

• Use only licensed and experienced dealers.

• LPdealer must purge new cylinder before filling.

• Dealer should NEVER tilt LPcylinder more than 80% of LP

cylinder volume. Volume of propane in cylinder wilt vary by

temperature.

• A frosty regulator indicates gas overfill. Immediately close LP

cylinder valve and caII local LPgas dealer for assistance.

• Do not release liquid propane (LP) gas into the atmosphere. This

is a hazardous practice.

• To remove gas from LP cylinder, contact an LPdealer or catt a

local fire department for assistance. Check the telephone

directory under "Gas Companies" for nearest certified LP

dealers.

4 ° 16142-40900319

LP Tank Exchange Connecting Regulator To The LP Tank

• Many retailers that seii griiis offer you the option of replacing

your empty LPtank through an exchange service. Use only those

reputable exchange companies that inspect, precision fill, test

and certify their cylinders. Exchange your tank only for an OPD

safety feature-equipped tank as described in the "LPTank"

section of this manual.

• Always keep new and exchanged LPtanks in upright position

during use, transit or storage.

• Leak test new and exchanged LPtanks BEFORE connecting to

grill.

1. LPtank must be properly secured onto grill. (Refer to

assembly section.)

2. Turn aII control knobs to the OFF position.

3. Turn LPtank OFF by turning OPD hand wheel clockwise to a

fulI stop.

4. Remove the protective cap from LPtank valve. Always use

cap and strap supplied with valve.

LP Tank Leak Test

For your safety

• Leak test must be repeated each time LPtank is exchanged or

refilled.

• Do not smoke during Ieak test.

• Do not use an open flame to check for gas leaks.

• Grill must be Ieak tested outdoors in a welI-ventilated area,

away from ignition sources such as gas fired or electrical

appliances. During teak test, keep grill away from open flames

or sparks.

• Use a clean paintbrush and a 50/50 mild soap and water

solution. Brush soapy solution onto areas indicated by arrows

in figure below. Leaks are indicated by growing bubbles.

Safety Relief

Strap and Cap

Hand Wheel

rpe 1 outlet with

thread on outside

If "growing" bubbles appear do not use or move the LP

tank. Contact an LPgas supplier or your fire department!

• Do not use household cleaning agents. Damage to the gas

train components (vatve/hose/regulator) can result.

Do not insert a POL transport plug

(plastic part with external

threads) into the type 1 valve

outlet. It will defeat the Safety

Relief Valve feature.

5. Hold regulator and insert nipple into LP

tank valve. Hand-tighten the coupling

nut, holding regulator in a straight Iine

with LPtank valve so as not to crossth-

thread the connection.

Nipple has to be

centered into the LP

tank val

16142-40900319 ° 5

Hold coupling nut and regulator

as shown for proper connection

to LP tank valve.

Leak Testing Valves, Hose and Regulator

1.Turnall grill control knobsto OFF.

2.Be sure regulator is tightly connected to LPtank.

3.Compieteiy open LP tank valve by turning OPD hand wheel

counterclockwise. If you hear a rushing sound, turn gas off

immediately. There is a major Ieak at the connection. Correct

before proceeding by calling Sears for replacement parts at

1-800-4-MY-HOME _.

4.Brush soapy solution onto areas where bubbles are shown in

picture below:

6. Turn the coupling nut clockwise and tighten to a fuII stop. The

regulator wiII seat on the back-check feature in the LPtank

valve, resulting in some resistance. An additional one-half to

three-quarters turn is required to complete the connection.

Tighten by hand only - do not use tools.

NOTE"

If you cannot complete the connection, disconnect regulator

and repeat steps 5 and 6. If you are still unable to complete the

connection, do not use this regulator!

Catt 1-800-4-MY-HOME ® for an identical replacement part.

Never remove threaded

orifice at end of valve.

• Do not insert any tool or foreign object into the valve

outlet or safety relief valve. You may damage the valve

and cause a leak. Leaking propane may result in

explosion, fire, severe personal injury, or death.

• Outdoor gas appliance is not intended to be installed

in or on a boat.

• Outdoor gas appliance is not intended to be installed

in or on an RV.

• Never attempt to attach this grill to the self-contained

LPgas system of a camper trailer or motor home.

• Do not use grill until leak-tested.

• If a leak is detected at any time, STOP and call the fire

department.

• If you cannot stop a gas leak, immediately close

LP cylinder valve and call LP gas supplier or your fire

department!

6 ° 16142-40900319

5. If "growing" bubbles appear, there is a leak. Close LPtank

valve immediately and retighten connections. If leaks cannot be

stopped do not try to repair. Catt for replacement

parts at 1-800-4-MY-HOME ®.

6. Aiways ciose LPtank valve after performing teak test by

turning hand wheel clockwise.

For Safe Use of Your Grill and to Avoid Serious

Injury.

• Do not let children operate or play near grill.

• Keep grill area clear and free from materials that

burn.

• Do not block holes in sides or back of grill.

• Use grill only in well-ventilated space. NEVER use

in enclosed space such as carport, garage, porch,

covered patio, or under an overhead structure of

any kind.

• Do not use charcoal or ceramic briquets in a gas

grill.

• Use grill at least 3 ft. from any wall or surface.

Maintain 10 ft. clearance to objects that can catch

fire, or to sources of ignition such as pilot lights on

water heaters, live electrical appliances, etc.

• Apartment Dwellers.

Check with management to learn the requirements

and fire codes for using an LP gas grill in your

apartment complex. If allowed, use outside on the

ground floor with a three (3) foot clearance from

walls or rails. Do not use on or under balconies.

• NEVER attempt to light burner with lid closed. A

buildup of non-ignited gas inside a closed grill is

hazardous.

• Never operate grill with LP cylinder out of correct

position specified in assembly instructions.

• Always close LP cylinder valve and remove

coupling nut before moving LP cylinder from

specified operation position.

Safety Tips

• Before opening LPcylinder valve, check the coupling nut for

tightness.

• When grill is not in use,turn off all control knobs and LP cylinder

valve.

• Never move grill while in operation or stili hot.

• Use long-handled barbecue utensils and oven mitts to avoid burns

and splatters.

• Maximum load for sideburner and side shelf is 10 tbs.

• The grease tray must be inserted into grill and emptied after each

use. Do not remove grease tray until grill has completely cooled.

• Clean grill often, preferably after each cookout. If a bristle brush is

used to clean any of the griii cooking surfaces, ensure no loose

bristles remain on cooking surfaces prior to grilling. It is not

recommended to clean cooking surfaces while grill is hot.

• If you notice grease or other hot material dripping from grill,

determine the cause, correct it, then clean and inspect valve. Keep

ventilation openings in cylinder enclosure (grill cart) free and clear

of debris.

• Do not store objects or materials inside the grill cart enclosure that

would block the flow of combustion air to the underside of either

the control panel or the firebox bowl.

• The regulator may make a humming or whistling noise during

operation. This will not affect safety or use of grill.

• If you have a grill problem see the "Troubleshooting Section".

• If the regulator frosts, turn off grill and LP cylinder valve

immediately. This indicates a problem with the cylinder and it

should not be used on any product. Return to supplier!

CAUTION

• Putting out grease fires by closing the lid is not possible.

Grills are well ventilated for safety reasons.

• Do not use water on a grease fire. Personal injury may

result. If a grease fire develops, turn knobs and LP

cylinder off.

• Do not leave grill unattended while preheating or burning

off food residue on HI. If grill has not been regularly

cleaned, a grease fire can occur that may damage the

product.

Main Burner Igniter Lighting

• Do not bean over griIi while lighting.

1. Open lid during iighting.

2. Turn on valve from source or tank.

3. To ignite, turn Ignition Burner knob to _ HI.

4. Pushand hold electronic ignition button.

5. If ignition does not occur in 5 seconds, turn the burner

controls OFF, wait 5 minutes, and repeat the lighting

procedure.

6. To ignite any other Main Burner, turn knob to HI.

7. To ignite the Side Burner, follow steps 3-5 using the Side

Burner knob.

If igniter does not work, follow Match Lighting instructions.

16142-40900319 ° 7

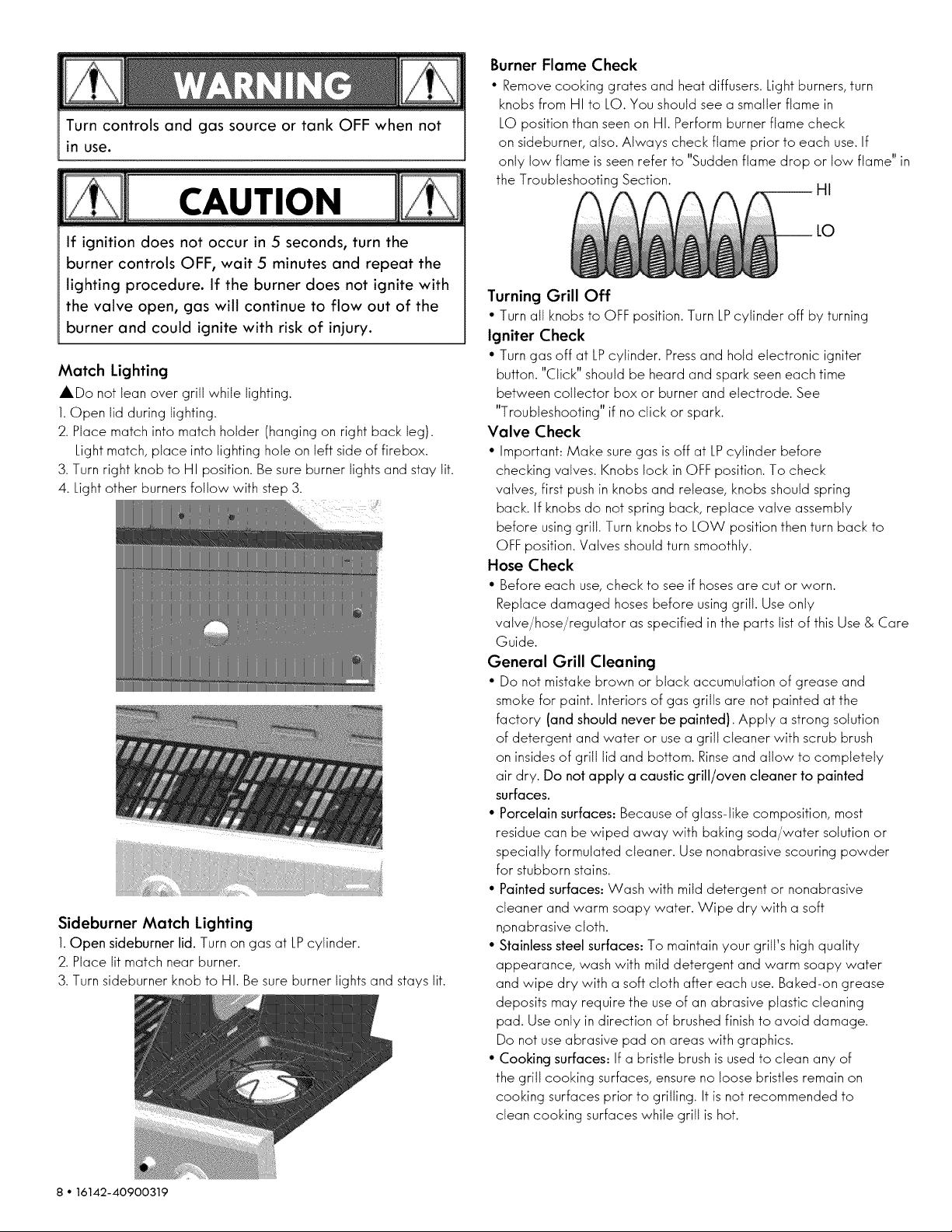

Turn controls and gas source or tank OFF when not

in use.

CAUTION

If ignition does not occur in 5 seconds, turn the

burner controls OFF, wait 5 minutes and repeat the

lighting procedure. If the burner does not ignite with

the valve open, gas will continue to flow out of the

burner and could ignite with risk of injury.

Match Lighting

ADo not Iean over grill while lighting.

1. Open lid during iighfing.

2. Place match into match holder (hanging on right back leg).

Light match, piace into iighfing hote on left side of firebox.

3. Turn right knob to HI position. Be sure burner iighfs and stay tit.

4. Light other burners fotiow with step 3.

Sideburner Match Lighting

1. Open sideburner lid. Turn on gas at LPcylinder.

2 Place lit match near burner

3 Turn sideburner knob to HI Be sure burner lights and stays tit

Burner Flame Check

• Remove cooking grates and heat diffusers Light burners, turn

knobs from HI to LO You should see a smaller flame in

LO position than seen on HI Perform burner flame check

on sideburner, also Always check flame prior to each use If

only tow flame is seen refer to "Sudden flame drop or low flame" in

the Troubleshooting Section

Turning Grill Off

• Turn all knobs to OFF position Turn LPcylinder off by turning

Igniter Check

• Turn gas off at LPcylinder Press and hold electronic igniter

button "Click" should be heard and spark seen each time

between collector box or burner and electrode See

"Troubleshooting" if no click or spark

Valve Check

• Important: Make sure gas is off at LP cylinder before

checking valves Knobs lock in OFF position To check

valves, first push in knobs and release, knobs should spring

back If knobs do not spring back, replace valve assembly

before using grill Turn knobs to LOW position then turn back to

OFF position Valves should turn smoothly

Hose Check

• Before each use, check to see if hoses are cut or worn

Replace damaged hoses before using grill Use only

valve/hose/regulator as specified in the parts list of this Use & Care

Guide

General Grill Cleaning

• Do not mistake brown or black accumulation of grease and

smoke for paint Interiors of gas grills are not painted at the

factory (and should never be painted) Apply a strong solution

of detergent and water or use a grill cleaner with scrub brush

on insides of grill lid and bottom Rinse and allow to completely

air dry Do not apply a caustic grill/oven cleaner to painted

surfaces.

• Porcelain surfaces: Because of glass-like composition, most

residue can be wiped away with baking soda/water solution or

specially formulated cleaner. Use nonabrasive scouring powder

for stubborn stains.

• Painted surfaces: Wash with mild detergent or nonabrasive

cleaner and warm soapy water. Wipe dry with a soft

n.onabrasive cloth.

• Stainless steel surfaces: To maintain your grill's high quality

appearance, wash with mild detergent and warm soapy water

and wipe dry with a soft cloth after each use. Baked-on grease

deposits may require the use of an abrasive plastic cleaning

pad. Use only in direction of brushed finish to avoid damage.

Do not use abrasive pad on areas with graphics.

• Cooking surfaces: If a bristle brush is used to clean any of

the grill cooking surfaces, ensure no loose bristles remain on

cooking surfaces prior to grilling. It is not recommended to

clean cooking surfaces while grill is hot.

8 ° 16142-40900319

CAUTION

SPIDER ALERT!

IMPORTANT: Always ensure that the venturi burner tubes

are clean. A venturi burner tube has a narrow area in

which spiders tend to build nests.

If you notice that your grill is getting hard to light or that the

flame isn't as strong as it should be, take the time to check and

clean the venturi's.

Spiders or small insects have been known to create "flashback"

problems. The spiders spin webs, build nests and lay eggs in the grill's

venturi tube (s) obstructing the flow of gas to the burner. The

backed-up gas can ignite in the venturi behind the control panel. This

is known as a flashback and it can damage your grill and even cause

injury.

To prevent flashbacks and ensure good performance the burner and

venturi assemblyshould be removed from the grill and cleaned

fore use whenever the grill has been idle for an extended period.,

Storing Your Grill

• Clean cooking grates

• Store in dry location

• When LPcylinder is connected to grill, store outdoors in a

wetiventiiated space and out of reach of children

• Cover grill if stored outdoors Choose from a variety of grill

covers offered by manufacturer once available

• Store grill indoors ONLY if LP cylinder is turned off and

Disconnected, remove from grill and stored outdoors

• When removing grill from storage, follow "Cleaning the Burner

Assembly' instructions before starting grill

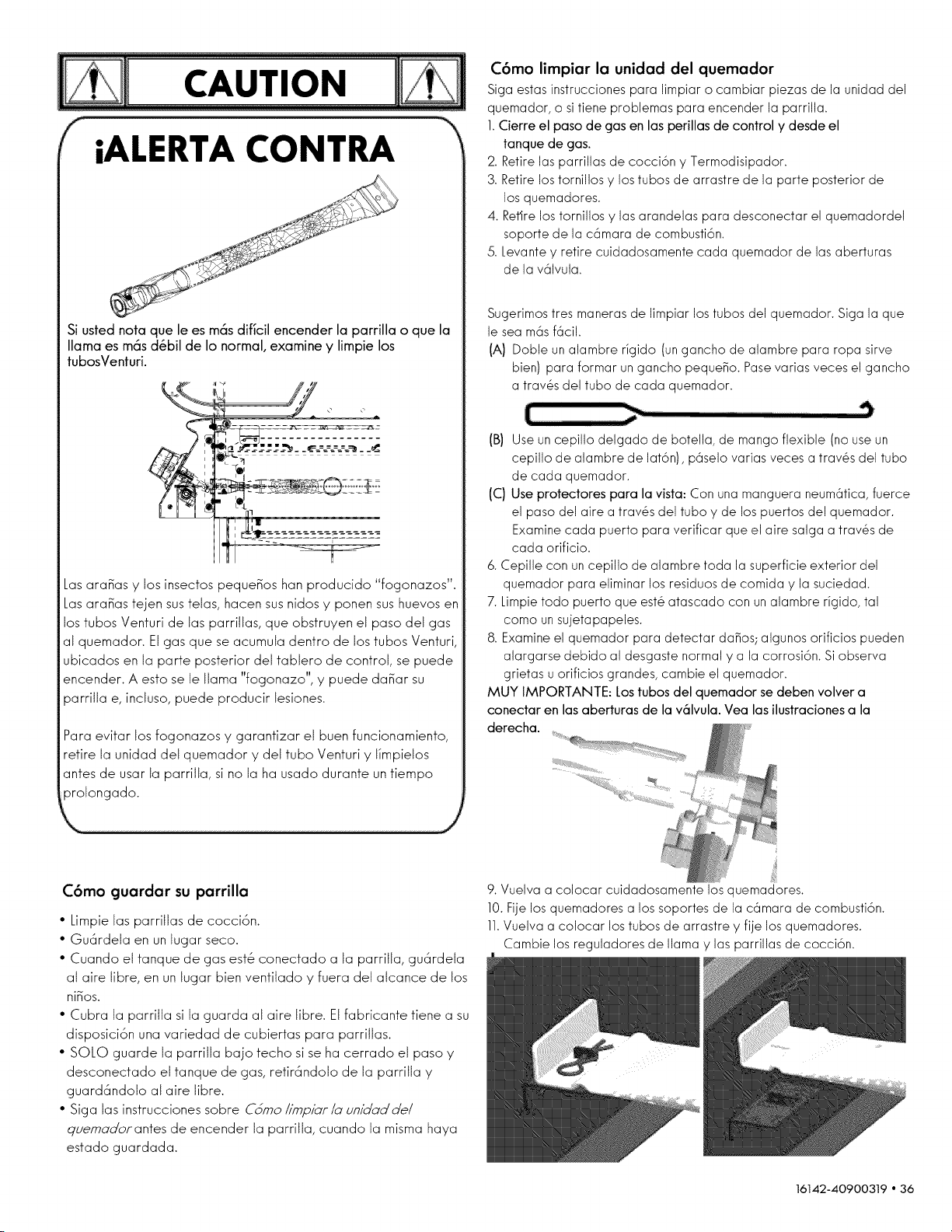

Cleaning the Burner Assembly

Follow these instructions to clean and/or replace parts of burner

assembly or if you have trouble igniting grill

1 Turn gas off at control knobs and LP cylinder

2 Remove cooking grates and heat diffusers

3 Remove cotter pin from rear of burners

4 Carefully lift each burner up and away from valve openings

We suggest three ways to clean the burner tubes Use the one

easiest for you

(A) Bend a stiff wire (a light weight coat hanger works well)

into a small hook Runthe hook through each burner

tube several times

ZZZZZZII........................................ .... ___

(B) Use a narrow bottle brush with a flexible handle (do not use

a brass wire brush), run the brush through each burner tube

several times

the burner tube and out the burner ports Check each

port to make sure air comes out each hole

5 Wire brush entire outer surface of burner to remove

food residue and dirt

6 Clean any blocked ports with a stiff wire such as an

open paper clip

7 Check burner for damage, due to normal wear and

corrosion some holes may become enlarged If any large

cracks or holes are found replace burner

VERY IMPORTANT: Burner tubes must reengage valve

openings See illustrations below

8 Carefully replace burners

9 Attach burners to brackets with cotter pin

10 Reposition carryover tubes and attach to burners Replace

heat diffusers and cooking grates

16142-40900319 ° 9

Indirect Cooking

Poultry and large cuts of meat cook slowly to perfection on the grill

by indirect heat. Place food over unlit burner(s); the heat from tit

burners circulates gently throughout the grill, cooking meat or

poultry without the touch of a direct flame. This method greatly

reduces flare-ups when cooking extra fatty cuts because there is no

direct flame to ignite the fats and juices that drip during cooking.

1 Burner Cooking

Cook with direct or indirect heat.

Best for smaller meals or foods.

Consumes less fuel.

Indirect Cooking Instructions

• Always cook with the lid closed.

• Due to weather conditions, cooking times may vary. During

cold and windy conditions the temperature setting may

need to be increased to insure sufficient cooking

temperature.

• Place food over over unlit burner(s).

2 Burner Cooking

Great indirect cooking on low.

Produces slow, even heating.

Ideal for slow roasting and baking.

Food Safety

Food safety is a very important part of enjoying the outdoor

cooking experience. To keep food safe from harmful bacteria,

foilow these four basic steps:

Clean: Wash hands, utensils, and surfaces with hot soapy water

before and after handling raw meat and poultry.

Separate: Separate raw meats and poultry from ready-to-eat

foods to avoid cross contamination. Use a clean platter and

utensils when removing cooked foods.

Cook: Cook meat and poultry thoroughly to kilt bacteria. Use a

thermometer to ensure proper internal food temperatures.

Chill: Refrigerate prepared foods and leftovers promptly. For

more information call: USDA Meat and Poultry Hotline at

1-800-535-4555 (In Washington, DC (202) 720-3333, 10:00 am

4:00 pm EST).

How To Tell If Meat Is Grilled Thoroughly

• Meat and poultry cooked on a grill often browns very fast

on the outside. Use a meat thermometer to be sure food has

reached a safe internal temperature, and cut into food to

check for visual signs of doneness.

• Whole poultry should reach 180° F; breasts, 170° F.Juices

should run clear and flesh should not be pink.

• Hamburgers made of any ground meat or poultry should

reach 160° F,and be brown in the middle with no pink juices

Beef, veal and lamb steaks, roasts and chops can be

cooked to 145° F. Aii cuts of pork should reach 160° F.

• NEVER partially grill meat or poultry and finish cooking

later. Cook food completely to destroy harmful bacteria.

• When reheating takeout foods or fully cooked meats like

hot dogs, grill to 165° F, or until steaming hot.

WARNING: To ensure that it is safe to eat, food must be cooked

to the minimum internal temperatures listed in the table below.

USDA* Recommended Safe Minimum Internal Temperatures

Beef, Veat, Lamb and Pork - Whole Cuts _ 145° F

Fish 145° F

Beef, Veal, Lamb and Pork - Ground 160° F

Egg Dishes 160° F

Turkey, Chicken & Duck - Whole, Pieces & 165°F

Ground

United States Department of Agriculture

_Altow meat to rest three minutes before carving or consuming.

10 ° 16142-40900319

Key Description

] Side Burner Lid

2 Rotate Rod, Side Burner Lid

3 Side Burner Grid

4 Side Burner

5 Igniter Wire, Sideburner

6 Located Pin, Side Burner

7 Side Burner Base

8 Right Side Shelf

9 Fascia, Right Side Shelf

10 Electronic Ignition Module

11 Control Panel

12 Gas Valve, Main Burner

13 Side Burner Hose

14 Gas Valve, Side Burner

15 Manifold, Main Burner

16 Regulator

17 Control Knob Bezel

18 Control Knob

19 Right Side Panel

20 Door Hinge

21 Door Magnet

22 Hote Bushing

23 Right Door

24 Door Handle

25 Door Magnet Box

26 Bottom Shelf

27 Standard Caster

28 Swivet Caster

29 Swivel Caster with Brake

30 Tank Baffle

31 Cotter Pin

Qty

Part Number

40200044

40800118

40800119

40800121

40800120

40800135

40800063

40200035

40900046

40800122

40900032

40900205

40900210

40900209

40800037

40800115

40900036

40900206

40900054

40900211

40200094

40400005

40900066

40900076

40200072

40900069

40900214

40900213

40900212

40200070

110050

Key Description

32 Cart Support Angle Bar

33 Tank Holder

34 Left Door

35 Left Side Panel

36 Match Holder

37 Match Holder Bracket

38 Lighting Rod Chain

39 Back Panel

40 Silicone Rubber Bumper

41 Door Bracket

42 Back Rail

43 Grease Cup

44 Grease Cup Clip

45 Grease Tray

46 Fascia, Left Side Shelf

47 Left Side Shelf

48 Silicone Rubber Bumper

49 Temperature Gauge

50 Logo

51 Rotate Rod, Lid

52 Lid

53 Bezel, Lid Handle

54 Lid Handle

55 Warming Rack

56 Cooking Grate

57 Heat Diffuser

58 Flame Carry Over Tube

59 Firebox

60 Electrode, Main Burner

61 Main Burner

Qty

Part Number

40900060

40800130

40900062

40900052

40800128

40800129

41100105

40900056

50300025

40900059

40900057

40800026

40800131

40900029

40900040

40200024

40700103

40900201

40800106

50300207

40900003

40900013

40900012

40900203

40900204

40800023

40800022

40900015

40900207

40900030

Not Pictured

Hardware Pack

Manual

1 40900320

1 40900319

If you are missing hardware or have

damaged parts after unpacking grill,

call 1-888-287-0735 for replacement.

To order replacement parts after using grill,

call 1-800-4-MY-HOME ®

16142-40900319 ° 11

"\ 'i

L '_ 'l

t</,4Y ............................. k_

./J

/.J

fJ_

j j J"

\\\\\\\\\\\\\\\\\\\\\\\\_

12 . 16142-40900319

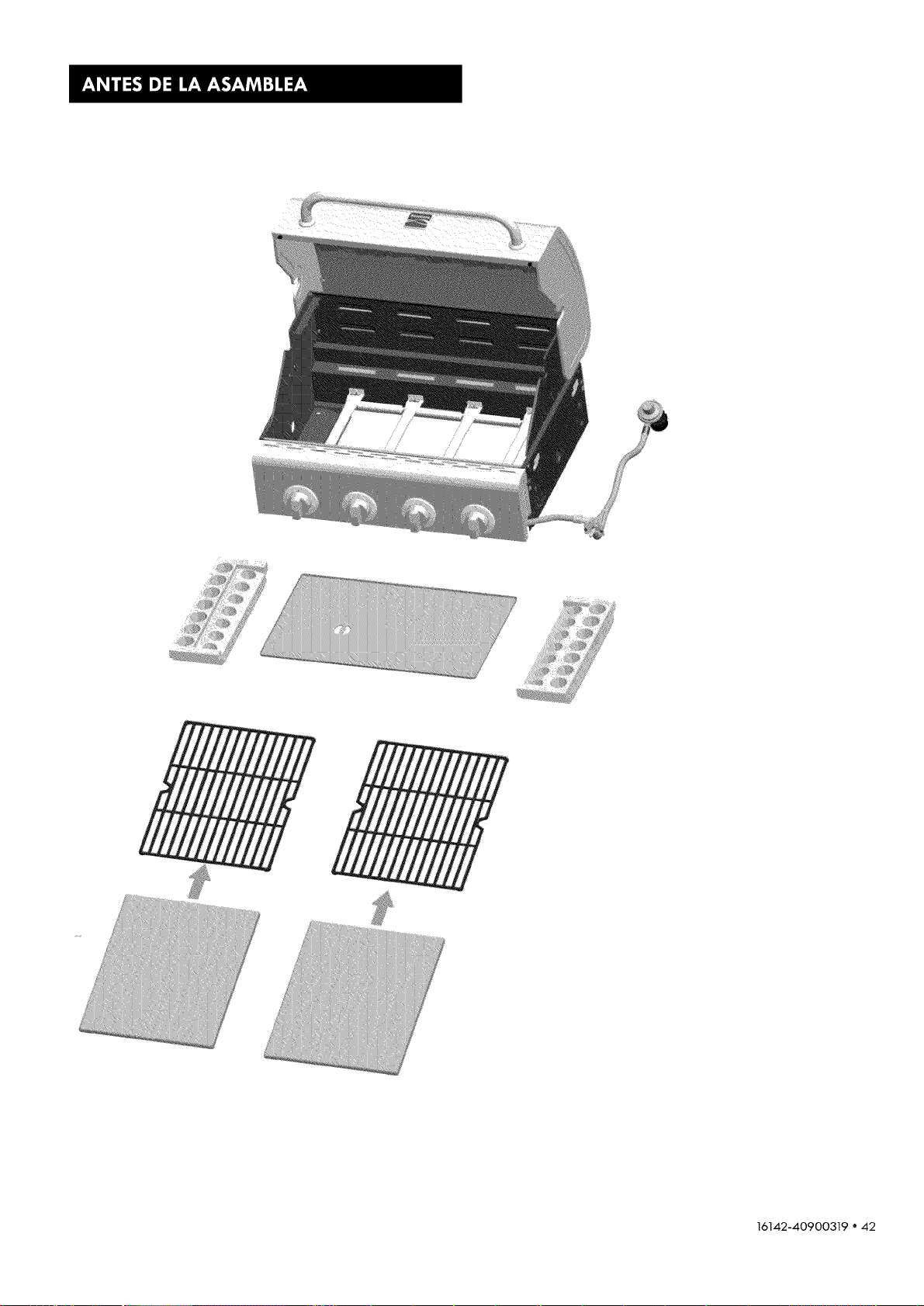

READ AND FOLLOW THE INSTRUCTIONS BELOW TO CORRECTLY UNPACK GRILL PARTS FROM

SHIPPING BOX.

Step 1: Open shipping box by slicing down its edges with a box cutter, take out hardware pack,

manual, bottom shelf, two doors. Next remove the two side panels, warming rack, door bracket,

back rail and back panel. Remove all parts from plastic bags.

16142-40900319 * 13

Step 2. Remove the left and right Styrofoam from Grill Head. Open grill lid and take out the boxes,

packaged grates and grease tray. Remove all packing material, and take all parts out of boxes.

14 * 16142-40900319

16142-40900319"*15

CAREFULLY READ AND PERFORM ALL ASSEMBLY INSTRUCTIONS ON THE FOLLOWING PAGES.

Tools Required:

• Adjustable wrench (not provided)

• Screwdriver (not provided)

• 7/16" Combination wrench (not provided)

• The following hardware is provided in blister pack for convenient use.

M4X10 screw

Qty: 28 pcs

M5X10 screw

Qty: 4 pcs

M6X13 screw

Qty: 32 pcs

M4XIO countersunk head screw

Qty: 8 pcs

AAA Battery

Qty:l pc

M5 flat washer

Qty: 4 pcs

M6 compression washer

Qty: 8 pcs

16 * 16142-40900319

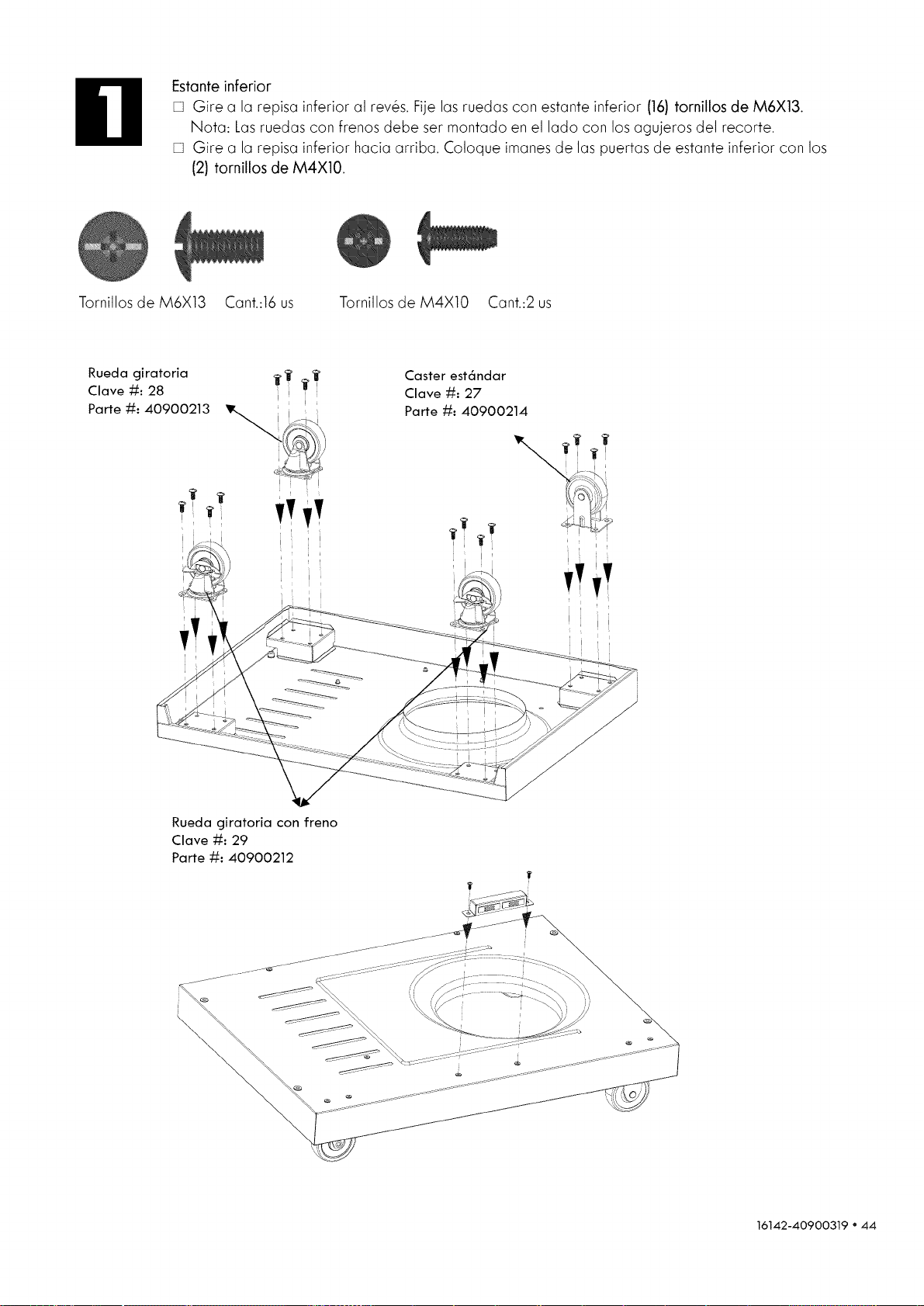

D Bottom Shelf

Turn bottom shelf upside down. Attach the casters to bottom shelf with (16)M6x13 screws.

Note: Install each caster into the correct position as shown in the figure below. The standard

caster will only install in one direction.

[] Turn bottom shelf right side up. Attach door magnets to bottom shelf with (2) M4xl0 screws.

M6X13 screw Qty: 16 pcs M4X10 screw Qty: 2 pcs

Swivel Caster _ _

Key#. 28 ]

Part#: i

40900213 _ _

** Vvvv

, : :

Standard Caster

Key#: 27

Part#: 40900214

Swivel Caster with Brake

Key#: 29

Part#: 40900212

16142-40900319 " 17

Cart

[] To attach side panels, align side panel leg holes with leg holes on each side of bottom shelf.

Left side panel has match holder attachment.

[] Attach left and right side panels to sides of bottom shelf with (4) M6x13 screws. (A)

[] Attach back panel to bottom shelf and two side panels with (6) M4xl0 screws. (B)

[] Attach tank baffle bar to back panel and bottom shelf with (2) M4xl0 screws. (C)

[] Align door bracket holes with holes on side panels. Attach bracket to side panels with (4)

M4xl0 screws. (D) Note: Attach bracket so that magnets are at top.

[] Align the holes in the cart support angle bars with holes on bottom shelf and side panels.

Attach angle bars with (8) M4xl0 screws. (E)

M6X13 screw

Qty: 4 pcs

M4X10 screws Qty: 20 pcs

18 • 16142-40900319

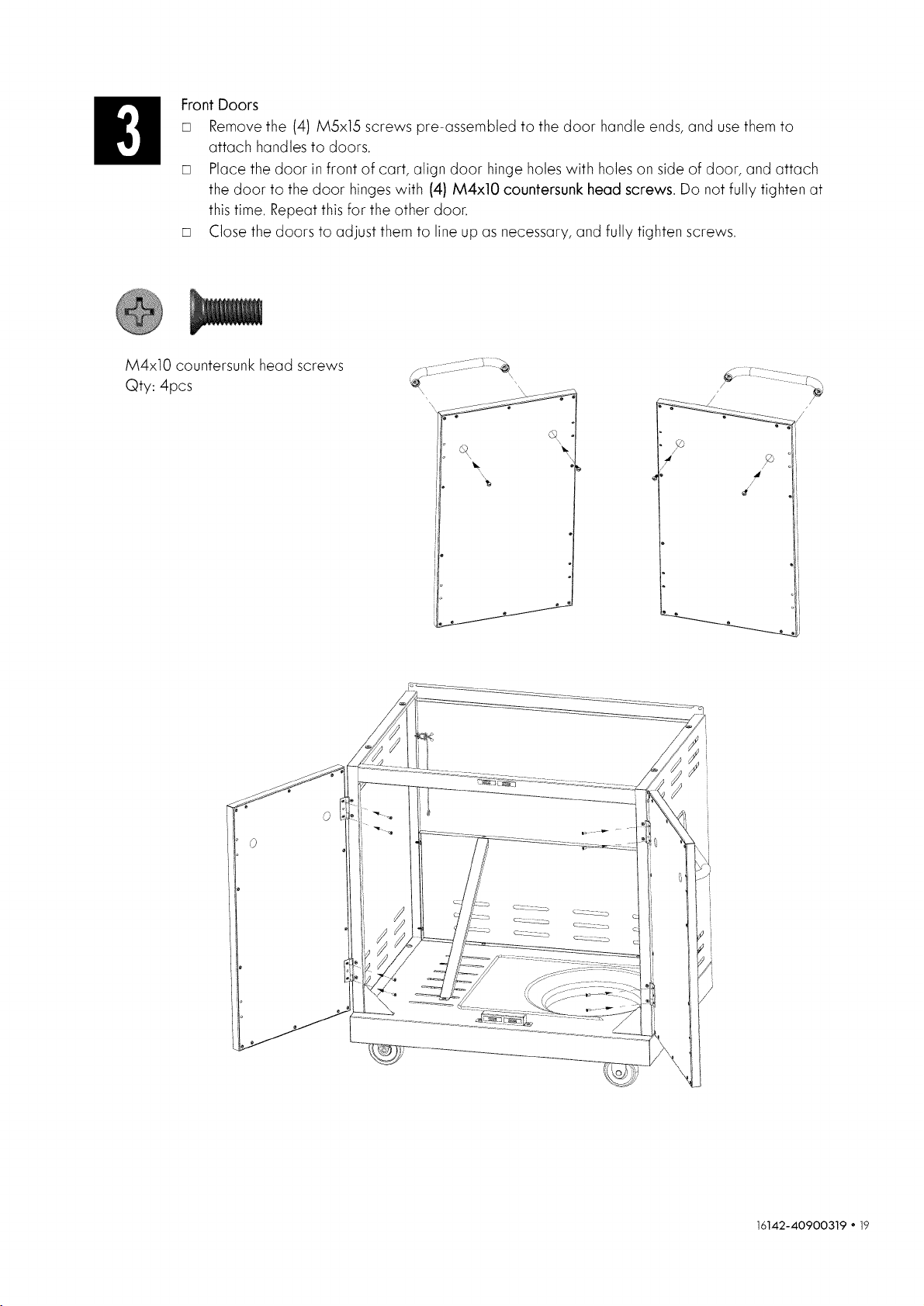

Front Doors

[] Remove the (4) M5x15 screws pre-assembled to the door handle ends, and use them to

attach handles to doors.

[] Place the door in front of cart, align door hinge holes with holes on side of door, and attach

the door to the door hinges with (4) M4xlO countersunk head screws. Do not fully tighten at

this time. Repeat this for the other door.

[] Close the doors to adjust them to line up as necessary, and fully tighten screws.

M4xlO countersunk head screws

Qty: 4pcs

16142-40900319 " 19

[]

Grill Head to Cart

This step requires two people to lift and position grill head onto cart.

Remove the tie wraps securing regulator hose to underside of grill head. Pull hose and igniter

wires out to side of grill head.

[] Carefully lower the grill head onto the cart. Make sure the regulator hose and igniter wires

are hanging outside the cart. Open lid and attach head to cart with (4} M6x13 screws and

M6 compression washers.

[] Align back rail holes with holes on side panels and firebox. Attach back rail with (4} M4xlO

screws.

M6X13 screw Qty: 4 pcs

M6 compression washer Qty: 4 pcs M4XIO screw Qty: 4 pcs

20 " 16142-40900319

Left Side Shelf

[] Attach fascia to left side shelf with (2) M5xl0 screws and M5 flat washers. (A)

[] Hang shelf onto brackets on left side of firebox.

[] Attach shelf to firebox as follows:

- From inside to outside of firebox with (2) M6x13 screws and M6 compression washers. (B)

- From outside to inside of firebox with (2) M6x13 screws. (C)

[] Attach fascia to control panel with (1)M4xl0 screw. (C)

M5XIO screw

Qty: 2 pcs M5 flat washer

Qty: 2 pcs

M6X13 screws Qty: 4 pcs

t,,,,,

M4XIO screw Qty: 1 pc

M6 compression washer

Qty: 2 pcs

/ /

142-40900319 _ 21

RightSide Shelf

[] Remove sideburner grate from sideburner before assembling and attaching the right side shelf.

[] Attach fascia to right side shelf with (2) M5xl0 screws and M5 flat washers. (A)

[] Hang right side shelf onto the brackets on right side of firebox.

[] Attach shelf to firebox as follows:

- From inside to outside of firebox with (2) M6x13 screws and M6 compression washers. (B)

- From outside to inside of firebox with (2) M6x13 screws. (C)

[] Attach fascia to control panel with (1)M4xl0 screw. (C)

M5X10 screw

Qty- 2 pcs M5 flat washer

Qty- 2 pcs

M6X13 screws Qtv: 4 _cs

M4X10 screw Qty: 1pc

M6 compression washer

Qty: 2 pcs

22 • 16142-40900319

Sideburner

[] Loosenside burner in side shelf. (B). To loosen, unscrew and remove two front screws holding

sideburner in place. (A). Note: Do not loosen eJectrode screw.

[] Removethe 2 pre-instalied screws from the valve stem and set them aside. (C)

[] insert valve stem through hole in fascia. (D) Attach bezeJ to fascia and valve face with previously

removed 2 screws. Attach bezel with black mark facing up (E).

[] Place sideburner tube over the valve, making sure that valve is inside sideburner tube. (F)

[] Pushcontrol knob onto sideburner valve stem. (G)

[] Reattach sideburner to sideburner sheJfwith the 2 previously removed screws. Replace sideburner

grate. (H)

[] Connect both igniter wires to the igniter module on the inside of the right fascia. To connect, push

igniter wire tips onto pins in igniter module.(I)

[] Unscrew igniter cap from control panel, insert (1)AAA battery (provided in blister pack) into battery

slot with positive end (+) facing outward. Screw igniter cap back onto panel (J)

16142-40900319 • 23

Heat Diffusers, Cooking Grates and Warming Rack

[] Place heat diffusers over burners. Diffusers will fit in firebox in either direction. Fit tabs in

firebox front through slots in diffuser tips. Fitdiffuser tips over tabs in firebox rear.

[] Place cooking grates onto grate rests at front and rear of firebox.

[] Insert warming rack into brackets at top of firebox as shown.

Q_;_ :Z_S:Z9 q" ZJ ¸¸ r_

24 • 16142-40900319

Grease Tray, Grease Cup and LPtank

Hang grease cup clip from bottom of grease tray. Slide grease tray into bottom of firebox

from back. Make sure the grease drainage hole is on the right side, as seen from the back of

the grill. Place grease cup into grease cup clip.

[] Feed the regulator and hose through the hole in the right side panel.

[] LP tank is sold separately. Use only with an OPD (Overfill Protection Device) equipped LP

tank. Fill and leak check before attaching to grill and regulator.

[] Place LP tank into hole in bottom shelf with tank collar opening facing to the front as shown.

Raisetank holder to hold LPtank securely in place.

[] When the grill is in the desired location, lock the caster brakes; this will help the grill stay in

place for safe operation.

i : .....

CAUTION

Failure to install grease cup clip and cup

will cause hot grease to drip from bottom

of grill with risk of fire or property

damage.

CAUTIO

Failure to install tank correctly may allow

gas hose to be damaged in operation.

16142-40900319 • 25

EMERGENCIES: If a gas leak cannot be stopped, or a fire occurs due to gas leakage, call the fire department.

Gas leaking from

cracked/cut/burned

hose

Gas leaking from LP

cylinder

Gas leaking from LP

cylinder valve

Gas leaking between LF

cylinder and regulator

connection

Fire coming through

control panel

Grease fire or

continuous excessive

flames above cooking

surface

Troubleshooting

• Damaged hose

• Mechanical failure due to rusting or

mishandling

• Failure of cylinder valve from

mishandling or mechanical failure

• Improper installation, connection not

tight, failure of rubber seal

• Fire in burner tube section of burner

due to blockage

• Too much grease buildup in burner

area

• Turn off gas at LP cylinder or at source on natural gas systems

If the hose is cracked or cut but not burned, simply replace

valve / hose / regulator If the hose is burned, the cause could

be other than a faulty valve/hose/regulator Discontinue use of

grill until a plumber or gas technician has investigated and

corrected the problem

• Replace LPcylinder

• Turn off LPcylinder valve Return LP cylinder to gas supplier

• Turn off LP cylinder valve Remove regulator from cylinder and

visually inspect rubber seat for damage See LPCylinder Leak

Test and Connecting Regulator to the LPCylinder

• Turn off control knobs and LPcylinder valve Leave Iid open to

allow flames to die down After fire is out and grill is cold,

remove burner and inspect for spider nests or rust See Spider

Alert and Cleaning the Burner Assembly sections of this Use &

Care Guide

• Turn off control knobs and LPcylinder valve Leave lid open to

allow flames to die down After cooling, clean food particles

and excess grease from inside firebox area, grease tray, and

other surfaces

Burner(s) will not light

using igniter

(See Electronic

Ignition

Troubleshooting also)

Continued on next

page

GAS ISSUES:

• Trying to light wrong burner.

• Burner not engaged with control

valve

• Obstruction in burner

• No gas ftow

• Vapor Iock at coupling nut to LP

cylinder

• Coupling nut and LP cylinder valve not

fully connected

• Electrode cracked or broken; "sparks

at crack

• Electrode tip not in proper position

• Wire and/or electrode covered with

cooking residue

• Wires are loose or disconnected

• Wires are shorting (sparking)

between igniter and electrode

• Dead battery

• See instructions on control panel and in Use and Care section

• Make sure valves are positioned inside of burner tubes

• Ensure burner tubes are not obstructed with spider webs or

other matter See cleaning section of Use and Care

• Make sure LPcylinder is not empty If LPcylinder is not empty,

refer to "Sudden drop in gas flow"

• Turn off knobs and disconnect coupling nut from LP cylinder

Reconnect and retry

• Turn the coupling nut approximately one half to threequarters

additional turn until solid stop Tighten by hand onty do not use

tools

• Replace electrode (s)

Main Burners:

• Tip of electrode should be pointing toward gas port opening

on burner The distance should be 1/8" to 1/4" Adjust if

necessary

Sideburner

• Tip of electrode should be pointing toward gas port opening

on burner the distance should be 1/8" to 3/16" Adjust if

necessary

• Clean wire and/or electrode with rubbing alcohol and clean

swab.

• Reconnect wires or replace electrode/wire assembly

• Replace igniter wire/electrode assembly

• Replace with a new AAA size alkaline battery

26 " 16142-40900319

Troubleshooting (continued)

Burner(s) will not light

using igniter.

(See Electronic

Ignition

Troubleshooting also)

Burner(s) will not

match light.

ELECTRONIC IGNITION:

• No spark, no ignition noise.

• No spark, some ignition noise.

• Sparks, but not at electrode or at full

strength.

• See Section I of Electronic Ignition System.

• See Section II of Electronic Ignition System.

• See Section III of Electronic Ignition System.

• See "GAS ISSUES:" on previous • Use long-stem match (fireplace match).

page. • See "Match-Lighting" section of Use and Care.

• Match wiii not reach.

• Improper method of mafch-iighfing.

• Check for gas in LPcylinder.

• Out of gas.

• Excess flow valve tripped.

• Vapor lock at coupling nut/LP

cylinder connection.

Suddendrop ingas

flow or tow flame.

Flames blow out.

Flare-up.

Persistent grease fire.

• Turn off knobs, wait 30 seconds and light grill. If flames are

still low, turn off knobs and LPcylinder valve. Disconnect

regulator. Reconnect regulator and leak-test. Turn on LP

cylinder valve, wait 30 seconds and then light grill.

• Turn off knobs and LPcylinder valve. Disconnect coupling nut

from cylinder. Reconnect and retry.

• High or gusting winds.

• Low on LP gas.

• Excess flow valve tripped.

• Grease buildup.

• Excessive fat in meat.

• Excessive cooking temperature.

• Grease trapped by food buildup

around burner system.

Flashback... • Burner and/or burner tubes are

(fire in burner tube(s)) blocked.

• Turn front of griii to face wind or increase flame height.

• Refill LPcylinder.

• Refer to "Sudden drop in gas flow" above.

• Clean burners and inside of grili/firebox.

• Trim fat from meat before grilling.

• Adjust (lower) temperature accordingly.

• Turn knobs to OFF. Turn gas off at LPcylinder. Leave lid in

position and let fire burn out. After grill cools, remove and

clean ait parts.

• Turn knobs to OFF. Clean burner and/or burner tubes. See

burner cleaning section of Use and Care.

Unable to fill LP • Some dealers have older fiiI nozzles • The worn nozzles don't have enough "bite" to engage the

cylinder, with worn threads, valve. Try a second LPdealer.

One burner does • Grease buildup or food particles in • Clean carry-over tube (s) with wire brush.

not light from end (s) of carryover tube (s).

other burner (s).

16142-40900319 _ 27

Troubleshooting - Electronic Ignition

SECTION I

No sparks appear at

any electrodes when

control knob turned

to HI: no noise can

be heard from spark

module.

• Battery not installed

properly.

• Dead battery.

• Button assembly not

installed properly.

• Faulty spark module.

• Check battery orientation.

• Has battery been used

previously?

• Check to insure threads are

properly engaged. Button

should travel up and down

without binding.

• If no sparks are generated

with new battery and good

wire connections, module is

faulty.

• Install battery (make sure that "+" and "-"

connectors are oriented correctly, with "+" end

up and _'-_'end down.)

• Replace battery with new AAA-size alkaline

battery.

• Unscrew button cap assembly and reinstall,

making sure threads are aligned and engaged

fully.

• Replace spark module assembly.

SECTION II

• Output lead • Are output connections • Remove and reconnect all output

No sparks appear at connections not on and tight? connections at module and electrodes.

any electrodes when

connected.

control knob turned

to HI; noise can be

heard from spark

module.

SECTION III

Sparks are present

but not at all

electrodes and/or

not at full strength

• Output lead

connections not

connected.

•Eiectricai arc

between output wires

and grill frame.

• Weak battery.

• Electrodes are wet.

• Eiectrode(s) cracked

or broken; sparks

appear where

cracked.

• Are output connections on

and tight?

• If possible, observe grill in

dark location. Operate

ignition system and look for

arcing between output

wires and grill frame.

• All sparks present but

weak or at stow rate.

• Has moisture accumulated

on electrode and/or in

burner ports?

• Inspect electrodes for

cracks.

• Remove and reconnect all output connections

at module and electrodes.

• If sparks are observed other than from

burner(s), wire insulation may be damaged.

Replace wires.

• Replace battery with a new AAA-size

alkaline battery.

• Use paper towel to remove moisture.

• Replace cracked or broken electrodes.

28 _ 16142-40900319

Si siente olor a gas:

1. Cierre el paso de gas al aparato.

2. Apague toda llama al descubierto.

3. Abra la tapa.

4. Si persiste el olor, al6jese del aparato y Ilame

inmediatamente al proveedor local de gas o a

los bomberos.

1. No guarde ni use gasolina ni otros liquidos o

gases inflamables cerca de 6ste ni de cualquier

otro aparato.

2. No guarde un tanque de gas propano, que no

est6 conectado, cerca de 6ste ni de cualquier

otro aparato.

Comunfquese con el centro de servicio para parrillas para

solicitar ayuda o repuestos

Si tiene alcjuna precjunta o necesita ayuda durante el armado,

116menos al 1-888-287-0735. Hablar6 con un representante del

fabricante de la parrilla, no con un empleado de Sears. Para

pedir piezas nuevas, Ilame a Sears al 1-800-4-MY-HOME ®.

Inscripci6n del producto

Medidas de seguridad para la instalaci6n

• Por favor, lea este manual del usuario en su totalidad antes de usar

la parrilla.

• El incumplimiento de las ense_anzas impartidas en serio puede

resultar en lesiones corporales y / o da_os materiales.

• Algunas partes de esta parrilla pueden tener hordes filosos. Por

favor, use guantes protectores adecuados.

• Use la parrilla 6nicamente con gas propano y con la unidad

reguladora / de v61vula suministrada.

• La instalaci6n de la parrilla debe cumplir con las disposiciones de

los c6digos locales, o, en su defecto, con el National Fuel Gas

Code (o C6dlcjo nacional sobre gases combustibles), y las normas

NFPA 54 / ANSI Z223.1 y Natural Gas and Propane Installation

Code (C6dicjo de la instalaci6n del gas natural y del propano),

CSA B149.1. El manejo y el almacenamiento de los cilindros de gas

propano se debe

orealizar de conformidad con el c6digo sobre gas propano

NFPA/ANSI 58. No se debe usar la parrilla en vehfculos de recreo

ni en embarcaciones.

• Todos los accesorios el_ctricos (tal como el asador) deben estar

conectados a tierra de conformidad con los c6dicjos locales, o con

el National Electrical Code (C6dicjo nacional sobre electricidad),

ANSI / NFPA 70. Mantenga todo cable el_ctrico o tuberfa de

suministro de combustible alejados de las superficies calientes.

• Esta parrilla 6nicamente cuenta con la certificaci6n de seguridad

para ser usada en los Estados Unidos. No la modifique para usarla

en nincj6n otro lugar. Cualquier modificaci6n puede poner en

pelicjro su secjuridad.

IMPORTANTE: Esta parrilla es para uso exclusivo al aire libre y no

est6 destinada a ser instalada en o sobre vehfculos de recreo o

embarcaciones.

NOTA PARA EL INSTALADOR: Deja este manual del usuario con el

cliente despu_s de la entrecja y / o instalaci6n.

NOTA A LOS CONSUMIDORES: Deja este manual del usuario en

un lucjar conveniente para futura referencia.

Simbolos de seguridad

Los sfmbolos y las casillas ilustradas m6s adelante explican Io

que significa cada encabezado. Lea y cumpla Io indicado en los

mensajes que se encuentran en todo el manual.

IMPORTANTE: Llene la sicjuiente informaci6n de inscripci6n.

N6mero de modelo

N6mero de serie

El n6mero de serie se encuentra en la

etiqueta de especificaciones de la parrilla.

Fecha de compra

PELIGRO: Indica una situaci6n peligrosa inminente que,

de no evitarse, ocasionar6 la muerte o lesiones graves.

ADVERTENCIA: Indica una situaci6n potencialmente peligrosa que,

de no evitarse, podria causar la muerte o lesiones graves.

29 ° 16142-40900319

CAUTION

CAUTION: Indica una situaci6n potencialmente peligrosa

o pr6ctica peligrosa que, de no evitarse, puede resultar en

lesiones menores o moderadas.

Por su propia seguridad ...

Centro de servicio para parrillas...

Informaci6n de inscripci6n de la garanfia ..

Simbolos de seguridad ...

Medidas de seguridad para la instalaci6n.

Garanfia para la parrilla Kenmore...

Uso y mantenimiento ...

Lista de piezas ...

Vista esquem6tica de las 0iezas ...

Armado...

Antes De La Asamblea ..

Resbluci6n de problemas ..

.29

• .29

.30

• .31-37

... 38

.. 39

•40-43

• 44-52

.53-55

Contratos de protecci6n contra los gastos de reparaaones

Felicitaciones por una sabia adquisici6n. Su nuevo producto Kenmore ® ha

sido dise_ado y fabricado para ofrecerle muchos a_os defuncionamiento

fiable. Pero, como ocurre con todo producto, es posibleque sea necesario

repararlo de vez en cuando. Esa es la raz6n por laque el contar con un

contrato de protecci6n contra los gastos dereparaciones puede ahorrarle

dinero y molestias. Adquiera ahora un contrato de protecci6n contra los

gastos dereparaciones y prot_jase contra los inconvenientes y los

gastosinesperados.

Su contrato de protecci6n contra los gastos de reparaciones incluye:

[] Servicio experto que ofrecen nuestros 10,000 especialistas en

reparaciones.

[] Servicio ilimitado sin cargo pot piezas ni pot mano de obra paratodas

las reparaciones amparadas por el contrato

[] Cambio del producto, pot un valor de hasta $1500, si no sepuede

reparar su producto amparado por el contrato

[] Descuento de un 25% del precio regular del servicio demantenimiento

y de las piezas utilizadas en el servicio demantenimiento que no esten

amparadas por el contrato; adem6s,un descuento de un 25% del

precio regular de los controles demantenimiento preventivo

[] Asistencia inmediata pot tel&fono: Lo Ilamamos Soluci6n instant6nea,

es la asistencia telef6nica por parte de un t&cnico deSears, lmaginese

que somos un "manual de propietario parlante."

Una vez que haya adquirido los servicios que le ofrece el contrato, le

bastar@ una Ilamada telef6ica para concertar una cita para las

reparaciones. Puede Ilamar a cualquier hora del dia o de la noche, o

puede concertar una cita en I[nea.

El contrato de protecci6n contra los gastos de reparaciones es una

adquisici6n sin riesgos. Si, por alguna raz6n, Io cancela durante el

pefido de garantia, le reembolsaremos todo su dinero. O, despu_s que

venza la garanfia, le reembolsaremos una cantidad calculada a

prorrata. Compre su contrato de protecci6n contra los gastos de

reparaciones hoy mismo!

Se aplican algunas limitaciones y exclusiones.

Pida mayor informaci6n y precios Ilamando al 1-800-827-6655.

* La cobertura en Canad6 varia en algunos arficulos. Para m6s informaci6n,

Ilame a Sears Canad6 al 1-800-361-6665.

Garanffa cornpleta de un a_o para la parrilla Kenrnore

Siesta parrilIa falIa debido a defectos de material o de

mano de obra dentro del pIazo de un a_o desde Ia fecha de

compra, tIame at 1-800-4-MY-HOME ® 6n gratuita (o et

cambio si ta reparaci6n resuIta imposibte de reaIizar).

Garantia limitada los quemadores

Por diez a_os a partir de Ia fecha de compra, cuatquier

quemador que se oxida a trav_s reempIazar6 gratuitamente.

Luego deI primer a_o de Ia fecha de compra, usted

debe pagar et costo de ta mano de obra por ta instataci6n.

El amparo de Ias garanfias exduye Ias pilas deI encendedor

y Ia p@dida de ta pintura, ta decoIoraci6n o ta oxidaci6n de

Ias piezas no reutiIizabIes de ta parriIIa que se puedan gastar

debido at uso normal dentro del periodo de ta garanfia, o

debido a condiciones que resuIten del uso normal,

accidentes o mantenimiento inadecuado.

El amparo de todas Ias garanfias quedar6 nulo y sin valor si

Ia parrilta se usa atguna vez para fines comerciales o de

atquiler.

Esta garanfia es v6tida 6nicamente si ta parrilta se usa en los

Estados Unidos.

Esta garanfia Ie otorga derechos especificos, yes posibIe

que tenga otros derechos que pueden variar de un estado a

otro.

Sears Brands,Management Corporation

Hoffman Estates,IL60179

Servicio de instalaci6n de Sears

dispositivos para abrir puertas de cocheras, calentadores de agua, y otros

artefactos para el hogar, en EE.UU., Ilame al 1-800-4-MY-HOME ®

Para la instalaci6n profesional pot Sears de electrodomesticos,

PROPOSICION 65 DEL ESTADO DE CALIFORNIA

En el estado de California se sabe que los subproductos de

ta combusti6n, que se producen at usar este producto,

Tambi_n produce productos de combusti6n cuando se

utiliza, contienen substancias quimicas que causan c6ncer,

defectos cong_nitos u otras tesiones at aparato reproductor.

L_vese las manos clespuds de manlpular esfe.

16142-40900319 30

• NUNCA guarde los cilindros de gas de repuesto

debajo del aparato, cerca del mismo, ni en 6reas

cerradas

............ j_

• Nunca cargue el tanque con m6s del 80% de su

capacidad

• Los tanques de gas propano de repuesto

sobrecargados o mal Ilenados son pelicjrosos, ya

que la v61vula de seguridad puede dejar salir gas

Esto puede provocar incendios intensos que

pueden causar da_os materiales, lesiones graves

o la muerte

• Si observa, huele o escucha una fuga de gas,

al_jese de inmediato del cilindro y del aparato, y

Ilame a los bomberos

Remoci6n0 transporte y almacenamiento del tanque de

gas propano

• CIERREtodas Ias periIIas de control y Ia v6tvuIa det tanque.

Gire ia tuerca de uni6n en sentido contrario a tas agujas det

reJoj, a mano soiamente; no use herramientas para

desconectaria. Afloje el torniiio det tanque que se encuentra

por debajo de el estante inferior, y Iuego Ievante el tanque y

s6queIo det carro. Instate ta tapa de seguridad en ta v6tvuia

dei tanque de gas.

V61vula del tanque

de gas

Tapa de

seguridad

Tira de sujeci6n

• Use siempre Ia tapa y Ia tira que vienen

con Ia v6tvuIa. Los otros tipos de cofias o tapones pueden

dejar escapar el gas propano. Si la tapa de seguridad no se

usa tal como se indica, esto puede ocasionar lesiones o

da_os materiales graves.

• No guarde el tanque de gas en tugares donde jueguen los ni_os.

Tanque de gas propano

• El tanque de gas que use con su parrilla debe cumplir los

siguientes requisitos:

• Use _nicamente tanques de gas que tengan Ias siguientes

medidas obiigatorias: 12" (30.5 cm) (di6metro) x 18" (45.7

cm) (aItura), con una capacidad m6xima de 20 lb. (9 kg).

• Debe estar fabricados y codificados segOn Ias especificaciones

dei Departamento de Transporte de los Estados Unidos (DOT),

para tanques de gas propano. El c6digo se encuentra en el

coiiarin dei tanque de gas.

• La v6Ivula deI tanque de gas debe tener:

• Una saIida de tipo 1,compatible con el

reguIador o ia parriiia.

• Una v6tvuia de paso de seguridad.

• Un dispositivo de seguridad

voium_trica (OPD por sus sigIas

en ingles) certificado por UL. Esta

Manilla del dispositivo

caracteristica de seguridad OPD de seguridad volum_trica

se identifica mediante una maniiia de forma triangular.Use

Onicamente tanques equipados con v61vulas de este tipo.

• El tanque de gas debe tener un dispositivo de extracci6n det

vapor y venir con un coiJarin para proteger su v6Ivuta. Siempre

mantenga los tanques de gas en posici6n vertical durante su

uso, su transporte o su almacenamiento.

Tanque de gas en posici6n

vertical para extraer el vapor

El gas propano (GLP)

• Esat6xico, inodoro e incotoro en eI momento en que se

produce. Por su propia seguridad, al gas propano sete ha

incorporado un dor (parecido at de ta col podrida), de modo

que se pueda tier.

• El gas propano es sumamente inflamable y se puede encender

en forma inesperada at mezdarse con el aire.

Carga de los tanques de gas propano

• Recurra solamente a vendedores autorizados y con

experiencia.

• El vendedor de gas debe purgar el tanque nuevo antes de

cargar{o.

• El vendedor no debe cargar NUNCA el tanque de gas con m6s

del 80% de su volumen. El voIumen de gas propano en el tanque

puede variar con Ja temperatura.

• Si el reguIador est6 empa_ado, eso indica que el tanque est6

sobrecargado. Cierre de inmediato ta v6lvula det tanque y

soIicite ayuda del vendedor de gas propano.

• No deje escapar gas propano a Ja atm6sfera. Esta es una

pr6ctica pdigrosa.

• SoIicite ayuda deI vendedor de propano o de los bomberos,

para vaciar el gas de su tanque. Identifique a los vendedores

autorizados de propano de su regi6n en la secci6n de

"compa_ias de gas" de Jaguia teJef6nica.

31 ° 16142-40900319

Cambio del tanque de gas

• Muchos comerciantes minoristas que venden parriIias, te

ofrecen ia opci6n de cambiar su tanque de gas vacio mediante

un servicio de recambio. Emplee Onicamente empresas de

recambio de buena reputaci6n, que inspeccionen, carguen con

precisiSn, verifiquen y certifiquen suscilindros. Cambie su

tanque s61o pot otros tanques equipados con el

dispositivo de seguridad volum@trica que se describe en la

secci6n de Tanques de gasde este manual.

• Siempre mantenga los tanques de gas, nuevos y de repuesto,

en posici6n vertical durante su uso, su transporte o su

almacenamiento.

• Verifique que los tanques de gas, nuevos o de recambio,

no tengan fugas ANTES de conectarlos a la parrilla.

Prueba para detectar fugas del tanque de gas propano

Por su orooia su seauridad

• Se debe efectuar ta prueba para detectar fugas cada vez que

se cambie o se recargue eI tanque.

• No fume durante ia prueba para detectar fugas.

• No use una llama aI descubierto para comprobar si et tanque

tiene fugas.

• La prueba para detectar fugas de ia parriiia se debe efectuar ai

aire iibre, en un 6rea bien ventilada, atejada de toda fuente de

ignici6n tat como Ios artefactos a gas o ei&ctricos. Durante ia

prueba para detectar fugas, mantenga ta parriita aiejada de tas

llamas aI descubierto o de ias chispas.

• Use una brocha de pintura timpia y una sotuciSn de 50/50 de

agua y jab6n suave. Pinte con ia soluci6n jabonosa tas 6reas

indicadas por tas ftechas en ta ilustraciSn que sigue.

Siaparecen burbujas que aumentan de tama_o, no use ni mueva el tanque de

]as. jComuniquese con et proveedor de gas propano o con losbomberos!

• No use productos de limpieza del hogar. Esto puede da_ar

los componentes det circuito de gas.

Como conectar el regulador al tanque de gas propano

1. EI tanque de gas debe quedar bien fijado a ta parrilta. (Lea ta

secciSn de ensamblado.)

2. Gire todas tas perilIas de control a ta posici6n APAGADO

(OFF).

3. CIERREel tanque de gas, girando Ia manilIa de ta v6tvula en

eI sentido de Ias agujas deI reloj, hasta que se detenga por

completo.

4. Retire Ia tapa protectora de Ia v6tvula deI tanque de gas. Use

siempre ta tapa y ta tira que vienen con ta v6tvula.

Manilla del dispositivo

de seguridad volum@trica

tipo 1,con

rosca exterior

V61vula de seguridad

Tira y tapa

No use un tap6n POL para

transporte (la pieza de pl6stico con

roscas en el exterior). Anular6 la

caracteristica de seguridad de la

v61vula.

5. Sostenga ei reguiador e inserte ei

manguito de uni6n en Ia v6tvula deI

tanque de gas. Apriete a mano ta

tuerca de uni6n, mientras sostiene eI

regulador en Iinea recta con Ia v6tvula

deI tanque, para no sattar ninguna

rosca de ta conexi6n.

El manguito de uni6n debe

quedar centrado en la v61vula

del tanque de gas.

16142-40900319 ° 32

Sostenga la tuerca de uni6n y el

regulador, como se ilustra, para

conectarlos bien a la v61vula del

tanque.

6. Gire la tuerca de uni6n en e{ sentido de las agujas de{ reloj,

apretando{a basra que no se mueva mas. El regu{ador formar6

un se{{o en e{ dispositivo de seguridad de {a va{vu{a de{ tanque,

{o que crear6 cierta resistencia. Se deber6 hacer girar la

tuerca entre un cuarto y tres cuartos de vuelta adicionales,

para completar la conexi6n. Apri_tela a mano 6nicamente --

no use herramientas.

NOTA"

Si no puede completar la conexian, desconecte el regu{ador y

repita {os pasos 5 y 6. Si a pesar de haber{o hecho, todavia no

puede comp{etar {a conexi6n, jno use este regulador{

Prueba para detectar fugas de las v61vulas, las

mangueras y el regulador

1.Gire todas las perillas de control de la parrilla a la posici6n

deAPAGADO.

2. Cerci6rese de que el regulador est_ bien conectado at tanque

de gas.

3. Abra por completo la valvu{a de{ tanque, girando la maniJ{a en

sentido contrario a las agujas de{ reloj. Si escucha un son/do

de rdfaga, cierre de inmediato el paso de gas. La conexi6n

tiene una fuga considerable. Corrija esta situaci6n antes de

continuar.

4. Aplique soluci6n jabonosa con la brocha, en las areas

marcadas con un circuJo en {a i{ustraci6n que sigue.

• Nunca retire el orificio

roscado del extremo

de la v61vula.

• No introduzca ninguna herramienta ni ning0n objeto extra_o

en la sa{ida de la va{vu{a ni en la valvu{a de seguridad. Puede

da_arla y causar una fuga. Las fugas de gas propano pueden

causar exp{osiones,incendios, {esiones graves o {a muerte.

• El aparato a gas para uso a{ aire {ibre no ha sido

dise_ado para ser instalado en embarcaciones.

• El aparato a gas para uso a{ aire {ibre no ha sido

dise_ado para ser instalado en vehiculos de recreo.

• Nunca trate de conectar esta parrilla a{ sistema de gas

propano independiente de un remolque de recreo o de

una casa rodante.

• No use la parriJ{a sin antes haber verificado que no

tenga fugas.

• En caso de detectar una fuga en cualquier momento,

DETENGASE y {{ame a {os bomberos.

• Si no puede detener una fuga de gas, jcierre de

inrnedia/o {a va{vuJa de{ tanque de gas y {lame a{

distribuidor o a los bomberos[

5. Si aparecen burbujas que aumentan de tamaRo, existe

una fuga. Cierre de inmediato Ja va{vu{a de{ tanque de gas

y vue{va a apretar {as conexiones. Si no puede eliminar

las fugas, no intente repararlas. So{icite una pieza de repuesto.

Encargue tas piezas nuevas indicando el nOmero de serie, de

modeJo y e{ nombre de tas piezas que requiera (vea {a Jista de

piezas), t{amando a{ centro de servicio para parri{ias a{

1-800-4-MY-HOME _>.

6. Despu_s de hacer una prueba para detectar fugas, cierre

siempre ta va{vu{a de{ tanque de gas, girando ta mani{ia en el

sentido de {as agujas de{ re{oj.

33 ° 16142-40900319

Para usar su parrilla en forma segura y para evitar

lesiones graves.

• No deje que tos ni_os usen ta parrilta ni que jueguen cerca

de Ia misma.

• Mantenga et 6rea de ta parrilta timpia y sin materiates

combustibles.

• No obstruya los agujeros taterates ni los de ta parte

posterior de Ia parriIIa.

• Revise peri6dicamente Ias llamas det quemador.

• Use ta parriIIa s6to en Iugares bien ventiIados. NUNCA ta

use en tugares cerrados tales como cocheras, garajes,

porches, patios techados o debajo de superficies de ningOn

tipo.

• No use carb6n ni briquetas de cer6mica en una parriIta a

gas. (Salvo que /as brique/as vengan con su parrilla.)

• Use la parrilla al menos a 3 pies de distancia de cualquier

pared o superficie. Deje un espacio de 10 pies enfre ta

parriiia y ios objefos que puedan incendiarse o que sean

fuenfes de ignici6n, tal como Ias llamas de encendido de

caienfadores de agua, eiecfrodom&sficos conecfados, efc.

• Para personas que viven en apartamentos:

Pidale ai administrador que Ie indique los requisitos y Ios

c6digos contra incendios que corresponden at uso de

parrilIas de gas propano en un edificio de apartamentos. Si se

Ie permite usarta, h6gato at aire tibre, en ta planta baja,

dejando un espacio Iibre de tres (3) pies entre ta parrilIa y tas

paredes o tas barandiltas.No ta use en batcones o debajo de

los mismos.

• NUNCA trate de encender el quemador con la tapa

cerrada. Las acumulaciones de gas no encendido en las

parrillas tapadas son peligrosas.

• Nunca use la parrilla si el tanque de gas no est6 en la

posici6n correcta que se especifica en las instrucciones de

ensamblado.

• Siempre cierre la v61vula del tanque de gas y retire la tuerca

de uni6n antes de mover el tanque del sitio espedfico de uso.

Consejos de seguridad

• Verifique que la tuerca de uni6n est& bien apretada antes de

abrir lav61vutadel tanquede gas.

• Cuandonousela parrilta,cierretodaslasperiltasde control

y la v6Jvutadel tanque de gas.

• Sila apticaci6nal airelibre det gasque cocinano esadentrouso,elgas sedebe

dar vuettaapagado enel citindrode la fuente.Elalmacenajede unaapticaci6n

al aire libre del gasquecocina dentro espermitidosolamentesiel cilindrose

desconectay sequita de la aplicaci6n.

• Nunca muevalaparrilta cuandolaest@usandoo mientrasest@caliente.

• Useutensiliospara parriita de mangolargo y guantespara hornear,paraevitar

quemadurasy saipicaduras.

• Elpesom6ximoquesoportanlosestanteslateraleses10lb.

• Lalata para Jagrasa debe estarcolocadaen su presilla, y sedebe vaciarcada

vez, despu@sde usada.No retirela lata para la grasahastaquela parrittase

hayaenfriadopot compIeto.

• Limpiela parriltaconfrecuencia;de preferenciacada vezdespu@sde usada.Si

utiiizauncepittode cerdaspara Jimpiarlassuperficiespara cocinar,antesde

usarla parritlaverifiquequeno quedencerdassueltassobre@stas.Se

recomiendano limpiarlassuperficiesparacocinar cuandolaparritlaest@a0n

caliente.

• Siobservaquedeia parritla caengotasdegrasauotras sustanciascalientesa la

v6Jvuta, la manguerao el regutador, cierre inmediatamenteet pasode gas.

Establezcala causa,corrUaet problema,limpiee inspeccionela v61vula,la

mangueray el regutador,antesde proseguir.Hagaunapruebapara detectar

fugas.

• Elregutadorpuedeemitirunsonidozumbanteo sibitantedurantesuuso.Estono

afectar6 Jaseguridad niel usode laparrilta.

• Utilicesolamenteet regulador de presi6n y el montaje de mangueraprovistos de

estaparrilla.EJreguladorde presi6ndel reemplazoy losmontajesde manguera

debenset especificadoso provistocerca.

• Sitieneun problemacon la parritla, lea la secci6nde £eso/uci6ndeprob/emas.

• Siet regulador se congela, apagueinmediatamentela parritla y cierrela v61vula

del tanque de gas. Estoindica queexisteun problemacon el tanque y no debe

serusadoenotro producto, jDevu&ivalo al proveedor!

CAUTION

• No es posible apagar los fuegos provocados por la grasa cerrando

la tapa. Pot razones de seguridad, las parrillas tienen aberturas de

ventilaci6n.

• No useagua para apagar los fuegos provocados por la grasa. Esto

puede ocasionar lesiones.Sisurge unfuego provocado pot la grasa,

cierre las perillas y el tanque de gas.

• No deje desatendida la parrilla cuando la este precalentando o

usando la alta temperatura para quemar los residuos de comida. Si

no se ha limpiado, peri6dicamente la parrilla, se puede presentar un

fuego provocado pot la grasa, que puede daBar al producto.

Como usar el encendedor

APor favor, consuite et procedimiento de encendido en ta parrilta.

Encendido con f6sforos

ANo se incline sobre la parrilla cuando la est& encendiendo.

1.Abra Ia tapa durante et encendido.

2. CoIoque un f6sforo encendido en el portaf6sforos, y iuego en

el orificio de encendido con f6sforos ubicado en Ia parte

inferior det Iado de Ia parrilIa, (como se ilustra m6s abajo).

3. Oprima y gire ia perilIa deI QUEMADOR DE ENCENDIDO a Ia

posici6n de ALTA. Verifique que ei quemadorse encienda y que

permanezca encendido.

4. Para encender et quemador det tado derecho, gire ta periita

hasta ta posici6n.

16142-40900319 ° 34

CAUTION

Si NO se enciende en 5 segundos, gire los controles del

quemador a la posici6n de APAGADO (OFF), espere 5

minutos y repita el proceso de encendido. Si el quemador

no se enciende con la v61vula abierta, el gas confinuar6

saliendo par el mismo y puede encenderse accidentalmente,

con el riesgo de ocasionar lesiones.

Encendido con f6sfors de hornilla ardientea

1.Abra Ia tapa durante el encendido.

2.Abra el paso de gas desde el tanque.

3.Oprima y gire ta perilIa det hornilla ardientea ta graduaci6n de

llama

Control de la llama del quemador

• Retire las parrillas de cocci6n y los reguladores de llama. Encienda

los quemadores y gire las perillas, de la graduaci6n ALTA (HI) a la

graduaci6n BAJA (LO). Deber6 ver una llama m6s reducida en la

graduaci6n baja queen la graduaci6n alta. Controle siempre las llamas

antes de cada usa. Si s61ose observan llamas bajas, lea Io referente a

la Caicla repentina de/as llamas o llamas bajas en la secci6n de

/?esoluci6n de

Coma apacjar la parrilla

• Gire todas las perillas de control a la posioi6n de APAGADO(OFF).

Control del encendedor

• Cierre el paso de gas desde el tanque. Presione el bot6n del

encendedor r6pidamente. Deber6 air un chasquido y ver chispas

cada vez, entre la caja de recolecci6n o el quemador y el electrodo

Encaso de no air chasquidos ni ver chispas, lea la secci6n de

/?esoluci6n de problemas

Control de la v61vula

• Importante: Cerci6rese de haber cerrado el paso de gas desde el

tanque antes de revisar las v61vulas. Las perillas se traban al Ilegar a

la posici6n de APAGADO (OFF). Para revisar las v61vulas, primero

presione las perillas y luego su61telas;las perillas deben regresar a su

posici6n original. De Io contrario, cambie la unidad de la v61vula

antes de usar la parrilla. Gire las perillas a la graduaci6n BAJA y

luego regr6selas a la posici6n de APAGADO. Las v61vulas deben

girar suavemente.

Control de la mancjuera

• Antes de cada usa, verifique que las mangueras no tengan cortes ni

est6n desgastadas. Cambie las mangueras da_adas antes de usar la

parrilla. Use s61ola v61vula / la manguera / el regulador especificado

par el fabricante.

Encendido con f6sfors de quemador lateral

1.Abra ta tapa o ta cubierta de1quemador taterat durante et

encendido.

2.Abra el gas en el tanque o en Ia fuente de suministro.

3. Oprima y gire Ia perilIa de control det quemador lateral a ta

graduaci6n de llama -_ALTA.

35 ° 16142-40900319

Limpieza cjeneral de la parrilla

• No confunda la acumulaci6n de grasa y de humo, de color marr6n o

negro, con la pintura. La parte interna de las parrillas a gas no viene

pintada de f6brica (y no se debe pintar nunca). Aplique una soluci6n

concentrada de detergente y de agua, o use un limpiador para

parrillas con un cepillo de cerdas resistentes, cepillando la parte

interna de la tapa de la parrilla y el rondo de la misma. Enju6guelos y

deje que se sequen completamente al aire. No aplique limpiadores

causticos

para parrillas / limpiadores de hornos alas superficies pintadas.

•. Piezas pl6sticas: L6velas con agua jabonosa tibia y s6quelas

con un pa_o.

• Superficies de porcelana: Debido a su composici6n vitrea, la

mayoria de los residuos se puede eliminar con un pa_o empapado en

una soluci6n de bicarbonato de soda y agua, o con un limpiador

especialmente formulado. Use un polvo limpiador no abrasivo para

las manchas dificiles de eliminar.

• Superficies pintadas: L6velas con un detergente suave o un

limpiador no abrasivo y agua tibia jabonosa. S@quelascon un pa_o

suave, no abrasivo.

• Superficies para cocinar: Si utiliza un cepillo de cerdas para limpiar

las superficies para cocinar, antes de usar la parrilla verifique que no

queden cerdas sueltas sabre 6stas. Se recomienda no limpiar las

superficies para cocinar cuando la parrilla est6 a0n caliente.

CAUTION

iALERTA CONTRA

Si usted nota que le es m6s dificil encender la parrilla o que la

llama es m6s d_bil de Io normal, examine y limpie los

tubosVenturi.

Las arafias y Ios insectos pequefios ban producido "fogonazos"

Las arafias tejen sustetas, hacen sus nidos y ponen sus huevos en

Ios tubos Venturi de Ias parriJlas, que obstruyen eI paso det gas

at quemador. El gas que se acumuta dentro de Ios tubos Venturi,

ubicados en ta parte posterior deJ tablero de control, se puede

encender. A esto se te llama "fogonazo", y puede dafiar su

DarrilIa e, induso, puede producir tesiones.

Para evitar los fogonazos y garanfizar el buen funcionamiento,

retire ta unidad deI quemador y deJ tubo Venturi y timpietos

antes de usar Ia parriIIa, si no Ia ha usado durante un fiempo

proIongado.

C6mo guardar su parrilla

• Limpie Jas parrilIas de cocci6n.

• GuardeIa en un Iugar seco.

• Cuando et tanque de gas est& conectado a Ia parrilJa, gu6rdela

at aire tibre, en un tugar bien venfilado y fuera det atcance de los

nifios.

• Cubra Ja parrilIa si Ja guarda at aire Jibre. El fabricante fiene a su

disposici6n una variedad de cubiertas para parrilIas.

• SOLO guarde Ia parrilIa bajo techo si se ha cerrado eI paso y

desconectado eI tanque de gas, refir6ndoto de ta parriIIa y

guard6ndoto at aire tibre.

• Siga Ias i nstrucciones sobre Cdmo Iimpiar la unic/ad de/

quemac/oranfes de encender ta parrilia, cuando ta misma haya

estado guardada.

C6mo limpiar la unidad del quemador

Siga estas instrucciones para limpiar o cambiar piezas de la unidad del

quemador, o si tiene problemas para encender la parrilla.

1.Cierre el paso de gas en las perillas de control y desde el

tanque de gas.

2. Retire las parrillas de cocci6n y Termodisipador.

3. Retire los tornillos y los tubos de arrastre de la parte posterior de

los quemadores.

4. Retire los tornillos y las arandelas para desconectar el quemadordel

soporte de la c6mara de combusfi6n.

,5.Levante y retire cuidadosamente cada quemador de las aberturas

de la v61vula.

Sugerimos tres maneras de limpiar los tubos del quemador. Siga la que

le sea m6s f6cik

(A) Doble un alambre rigido (un gancho de alambre para ropa sirve

bien) para formar un gancho peque_o. Pase varias veces el gancho

a trav6s del tubo de cada quemador.

(B) Use un cepillo delgado de botella, de mango flexible (no use un

cepillo de alambre de lat6n), p6selo varias veces a trav6s del tubo

de cada quemador.

el paso del aire a trav6s del tubo y de los puertos del quemador.

Examine cada puerto para verificar que el aire salga a trav6s de

cada orificio.

6. Cepille con un cepillo de alambre toda la superficie exterior del

quemador para eliminar los residuos de comida y la suciedad.

7. Limpie todo puerto que est6 atascado con un alambre dgido, tal

como un sujetapapeles.

8. Examine el quemador para detectar da_os; algunos orificios pueden

alargarse debido al desgaste normal y a la corrosi6n. Si observa

grietas u orificios grandes, cambie el quemador.

MUY IMPORTANTE: Lostubos clel quemaclor se deben volver a

conectar en las aberturas de la v61vula. Vea las ilustraciones a la

derecha.

9. Vuelva a colocar cuidadosamente los quemadores.

10. File los quemadores a los soportes de la c6mara de combusti6n.

11.Vuelva a colocar los tubos de arrastre y file los quemadores.

Cambie los reguladores de llama y las parrillas de cocci6n.

16142-40900319 ° 36

Cocci6n indirecta

Las aves y tos cortes grandes de carne se cocinan Ientamente a ta

perfecci6n en ta parrilta por cator indirecto. EIcaIor de los

quemadores etegidos circuIa suavemente por Ia parriiIa, cociendo

ta carney tas aves sin contacto directo con ta ilama. Este m&todo

disminuye considerabiemente Ios fogonazos at cocer cortes de

carne con mucha grasa, debido a que no hay llama directa que

incendie ta grasa y tos jugos durante Ia cocci6n, during cooking.

Cocci6n: Cocine bien Ias carnes y Ias piezas de ave, para matar tas

bacterias. Use un termSmetro para verificar que tos atimentos

atcancen ta temperatura interna adecuada.

Refrigeraci6n: Refrigere con prontitud tos atimentos preparados y tas

sobras.

Para mayor informaci6n Ilame a: la linea de informaci6n sobre

carnes y aves del Ministerio de Agricultura de EE UU, 1-800-535-

4555. En Washington, D.C. por el (202) 720-3333, entre las 10.00 y

las 16.00 horas, hora normal del Este. EST.

Cocci6n con 1 quemador

Cocine con calor directo o indirecto.

Esto mejor para porciones peque_as de comida o atimento.

Consume menos combustible.

Instrucciones para la cocci6n indirecta

• Siempre cocine con Ia tapa cerrada.

• Debido a tas condiciones deI clima, et tiempo de cocciSn puede

variar. En tiempo frio y ventoso, es posibie que sea necesario

etevar ta graduaci6n de Ia temperatura para garantizar una

suficiente temperatura de cocci6n.

C6mo saber cu6ndo las carnes est6n bien cocidas

• El exterior de Ias carnes y Ias piezas de ave preparadas a ta

parrilIa a menudo se dora r6pidamente. Use un termSmetro para

carnes, para verificar que Ios atimentos atcancen una

temperatura interna segura, y corte ta carne para verificar

visuatmente si ya est6 iista.

• La temperatura de Ias aves enteras debe atcanzar 180° F; tas

pechugas, 170° F.EI jugo de Ias mismas debe ser transparente y

ta carne no debe tener color rosado.

• La temperatura de Ias hamburguesas hechas con carne molida

de res o de ave, debe aIcanzar 160° F,y el color de su centro

debe ser marr6n, sin jugos de color rosado. Los filetes, asados y

chuietas de res, de ternera y de cordero se pueden asar a 145° F.

La temperatura de todos tos cortes de cerdo debe aicanzar 160°

• NUNCA cocine parciaimente Ias piezas de carneo de aves,

para terminar de cocinarlas despu&s. Cocine tos atimentos

completamente, para destruir Ias bacterias nocivas.

• Cuando recatiente tos atimentos de comida r6pida o tas carnes

ya cocidas por compteto, 6setos a 165° F,o hasta que humeen.

Cocci6n con 2 quemadores

Exceiente cocci6n con cator indirecto en graduaci6n baja.

Produce catentamiento lento y uniforme.

Ideat para asar y hornear tentamente.

Seguridad con los alimentos

La seguridad con Ios aIimentos es una parte muy importante det

disfrute de su parrilIada aI aire iibre. Siga estos cuatro pasos

b6sicos para proteger a tos atimentos contra tas bacterias

nocivas:

Limpieza: L6vese Ias manos, Iave tos utensilios y Ias superficies con

agua jabonosa caiiente, antes y despu&s de manipuiar carnes y

aves crudas.

Separaci6n: Mantenga tas carnes y Ias piezas de aves crudas

separadas de tos atimentos tistos para comer, para evitar ta

contaminaci6n cruzada. Use bandejas y utensilios timpios para

servir tos atimentos preparados.

ADVERTENCIA: Para asegurarse que Ia comida se pueda comer

sin peJigro, debe cocinarse alas temperaturas internas minimas

se_atadas en ta tabla siguiente:

USDA _ Temperaturas internas minimas de cocci6n

Carne de res, ternera, cordero y cerdo

-Corta todo _

Pescado

Carne de res, ternera, cordero y cerdo- Carne

Platos a base de huevos

Pavo, polio y pato - piezas enteras, y de tierra

Departamento de AgricuItura de Estados Unidos

145° F

160° F

165° F

_ Permitir que ta carne de un descanso de tres minutos antes de

cortarto o consumir.

37 ° 16142-40900319

CJave

Descripci6n Cant

Tapa Del Quemador Lateral 1

De Tapa Superior Quemador Lateral 2

Rejilla Del Quemador Lateral 1

Quemador Lateral 1

Cable Del Electrodo, Quemador Lateral 1

Localizador de pin lado del quemador 2

Recipiente Para Jugos, Quemador Lateral 1

Repisa Lateral Derecha 1

M@scara, Repisa Del Lado Derecho 1

Bot6n Del M6dulo De 1

Tablero De Control Principal 1

V@lvula, Principal Sin Electrodo 4

Manguera, Quemador Lateral 1

V@lvula, Quemador Lateral 1

Colector, Principal Sin Electrodo 1

Regulador 1

Marco, Perilla De Control 5

Perilla De Control 5

Panel lateral derecho 1

Puerta Bisagra 4

Puerta Magnet 4

Agujero Bush 1

Derecho de la puerta 1

Tirador 2

Puerta Baja Magnet 1

Repisa Inferior 1

Rueda 1

Rueda giratoria 1

Ruedas de freno 2

Tanque De Confusi6n 1

Chaveta 8

Pieza No.

40200044

40800118

40800119

40800121

40800120

40800135

40800063

40200035

40900046

40800122

40900032

40900205

40900210

40900209

40800037

40800115

40900036

40900206

40900054

40900211

40200094

40400005

40900066

40900076

40200072

40900069

40900214

40900213

40900212

40200070

110050

CJave

Descripci6n Cant Pieza No.

Apoyo carrito @ngulo de la barra 2 40900060

Titular De La Cisterna 1 40800130

La puerta izquierda 1 40900062

Panel lateral izquierdo 1 40900052

Portaf6sforos 1 40800128

Portaf6sforos Del Soporte 1 40800129

Cadena de barra luminosa 1 41100105

Panel trasero 1 40900056

Tope Posterior De Caucho Y Silicona 2 50300025

Soporte de la puerta 1 40900059

Barra Posterior 1 40900057

Recipiente Para La Grasa 1 40800026

Presilla Para El Recipiente Para Lagrasa 1 40800131

Panel De Grasa De Drenaje 1 40900029

M@scara, Repisa Del Lado 1 40900040

Repisa Del Quemador Lateral 1 40200024

Tope Posterior De Caucho Y Silicona 2 40700103

Parrilla De Cocci6n 1 40900201

Placa Del Logotipo 1 40800106

Rotar Bolt Bisagra DeTapa Superior 2 50300207

Tapa Superior 1 40900003

Bisel, tapa Mango 2 40900013

Tapa de manejar 1 40900012

Rejilla Basculante 1 40900203

Parrilla De Cocci6n 2 40900204

Termodisipador 4 40800023

Llama Traspaso de tubo 3 40800022

Combustion 1 40900015

Electrodo, hornilla ardientea 1 40900207

Tubo Del Principal Sin Electrodo 4 40900030

No se ilustra

Paquete De Herrajes

Manual Del Producto

40900320

40900319

Si le falta el hardware o que han deteriorado

las partes despu_s de desempaquetar parrilla,

Ilame al 1-888-287-0735 para su sustituci6n.

Si falta o est6 da_ada alguna pieza, Ilame al

1-800-4-MY-HOME ®, para su reposici6n.

16142-40900319 ° 38

Z ................................k/)

...........-t.U

.... ..i

.... J-

\\\\\XX \

\\"\\, \

39 _ 16142-40900319

POR FAVOR LEA Y SIGA LAS INSTRUCCIONES PARA EXTRAER LOS ACCESORIOS PEQUENOS DE UN

PAQUETE.

Step 1. Caja de transporte abierta por corte por los bordes con un cortador de cajas, saca paquete de

hardware, la plataforma manual, el fondo, dos puertas. A continuaci6n, retire los dos paneles laterales, el

calentamiento global, soporte de la puerta, de vuelta de ferrocarril y el panel posterior. Remueva todas

las partes de las bolsas de pl6stico.

16142-40900319 * 40

Step 2. Retire la izquierda y la derecha de la cabeza de espuma de poliestireno Grill. Tapa de la parrilla

abierta y sacar las cajas y rejas de envasado. Retire el material de embalaje, y tomar todas las partes de

las cajas, de poliestireno otros como se muestra en la segunda figura m6s abajo.

41 * 16142-40900319

16142-40900319•42

POR FAVOR LEA Y SIGA LAS INSTRUCCIONES CUIDADOSAMENTE PASO A PASO.

Herramientas necesarias para el armado.

• Ltave ingtesa (que no viene inctuida)

• Destorniltador (que no viene inctuida)

• Ltave mixta de 7/16" (que no viene inctuida) Mazo de goma

• Et hardware siguiente se presenta en blister:

Tornillos de M4X10

Cant.:28 us

Tornillos de

M4X10

Cant.:8 us

countersunk head Pila AAA

Cant: 1 us

Tornillos de M5X10

Cant.:4 us

Tornillos de M6X13

Cant.:32 us

Arandelas de fibra de M5

Cant.:4 us

Arandelas de compresi6n de

M6 Cant.:8us

ill

43 * 16142-40900319

Estante inferior

Gire a la repisa inferior al rev&s. Fije las ruedas con estante inferior (16)tornillos de M6X13.

Nora: Las ruedas con frenos debe ser montado en el lado con los agujeros del recorte.

Gire a la repisa inferior hacia arriba. Coloque imanes de las puertas de estante inferior con los

(2} tornillos de M4X10.

Tornillos de M6X13 Cant.:16 us Tornillos de M4X10 Cant.:2 us

Rueda giratoria

Clave #: 28

Parte #: 40900213

_ _ Caster est6ndar

Clave #: 27

Parte #: 40900214

Rueda giratoria con freno

Clave #: 29

Parte #: 40900212

16142-40900319 • 44

Carrito

[] Para colocar los paneles laterales, alinee los agujeros laterales pierna panel con agujeros de la pierna a

cada lado del estante inferior. Tablero izquierdo ha partido de apego titular.

[] Fije los paneles izquierdo y el lado derecho a los lados del estante inferior con (4) tornillos de M6X13. (A)

[] Fije el panel trasero al estante inferior y dos paneles laterales con (6) tornillos de M4X10. (B)

[] Coloque el tanque de barras deflector para el panel posterior y el estante inferior con (2) Tornillos de

M4X10. (C)

[] Alinee los ag@eros de soporte de la puerta con agujeros en los paneles laterales. Instale el soporte a los

paneles laterales con (4) tornillos de M4X10. (D) Nora: Instale el soporte de manera que los imanes est6n

en la parte superior.

Alinee los orificios de las barras de 6ngulo carro de apoyo con los agujeros en el estante inferior y los

paneles laterales. Adjuntar barras de 6ngulo con (8) tornillos de M4X10. (E)

Tornillos de M6X13 Cant.:4 us

t,,,,,

Tornillos de M4X10 Cant.:20 us

// \\

/ ,,

45 _ 16142-40900319

Frente Puertas

[] Quite los (4) tornillos de M5x15 pre-montado a la manija de la puerta termina, y los utilizan

para conectar las manijas de las puertas.

[] Coloque la puerta en la parte delantera del carro, alinear orificios de la puerta de las

bisagras con los agujeros en el lado de la puerta, y colocar la puerta de las bisagras de la

puerta con (4) tornillos de countersunk head M4XIO. No apriete completamente en este

momento. Repita esta operaci6n para la otra puerta.

Cierre las puertas para ajustarlos a la linea, segOnlas necesidades, y apriete los tornillos.

Tornillos de countersunk head M4XIO

Cant.:4 us

16142-40900319 • 46

[]

La parte superior de la parrilla en el carrito

Este paso requiere de dos personas para levantar la cabeza y la posici6n de la parrilla en la cesta.

Quite las abrazaderas de manguera del regulador asegurar a la parte inferior de la cabeza de la

parrilla. Tire de la manguera y los cables de encendido hacia el lado de la cabeza de la parrilla.

[] Baje cuidadosamente la parte superior de la parrilla sobre el carrito. Compruebe que la manguera del

regulador quede colgando fuera del carrito. Fijela con (4) tornillos de M6X13 y arandelas de

compresi6n de M6.

Alinear de nuevo los agujeros de ferrocarril con agujeros en los paneles laterales y la c6mara de

combusti6n. Coloque de nuevo carril con (4) tornillos de M4X10.

Tornillos de M6X13 Cant.:4 us

Cnnt.4 ir_

_::::: ....

( '

I_i : :r:::_

Arandelas de compresi6n de M6

Tornillos de M4X10 Cant.:4 us

47 _ 16142-40900319

Repisa lateral Izquierdo

Adjuntar fascia de estante lateral izquierdo con (2) tornillos de M5X10 y arandelas de fibra de M5. (A)

Cuelgue las parrillas en los soportes en el lado izquierdo de la c6mara de combusti6n.

Adjuntar plataforma para c6mara de combusti6n de la siguiente manera:

- Del interior al exterior de la c6mara de combusti6n con (2) tornillos de M6X13 y arandelas de

compresi6n de M6. (B)

- Del exterior al interior de la c6mara de combusti6n con (2) tornillos de M6X13. (C)

Adjuntar fascia al panel de control con (1) tornillos de M4X10. (C)

Tornillos de M5X10 Cant.:2 us Arandelas de fibra de M5 Cant.:2 us

TornillosdeM6X13 Cant.:4 us Arandelas de compresi6n de M6

Cant.:2 us ,"

Tornillos de M4X10 Cant.:1 us

142-40900319 • 48

Repisa lateral derecha

[] Retire la rejilla sideburner de sideburner antes de montar y la asignaci6n de la plataforma lado derecho.

[] Adjuntar a la fascia de la plataforma lado derecho con (2) tornillos de MSXIO y arandelas de fibra de

M5. (A)

[] Hang plataforma lado derecho a los soportes en el lado derecho de la caja de fuego.

[] Adjuntar la fascia y de la plataforma lado derecho al fog6n de la siguiente manera::

- De afuera hacia adentro con (2) tornillos de M6X13 y arandelas de compresi6n de M6. (B)

- Desde dentro hacia fuera con (2) tornillos de M6X13. (C)

[] Para el panel de control bajo el lado estante con (1)tornillos de M4X10. (C)

Tornillos deM5XlO Cant.:2 us Arandelas de fibra de M5

Cant.:2 us

Tornillos de M6X13 Cant.:4 us Arandelas

Cant.:2 us

Tornillos de M4XIO Cant.:1 us

de compresi6n de M6

49 "* 16142-40900319

Quemador lateral

[] Afloje quemador lateral en la plataforma laterak (B). Destornillar y quitar dos tornillos y arandetas

frente sideburner mantenga en su lugar. (A). Nota: No afloje et tornillo deJ eJectrodo..

Quite los 2 pre-instalado tornillos de la v61vula y la puso a un lado(C)

[] Inserte la v_lvula a trav6s del agujero en la fascia. (D) Adjuntar bisel a la fascia y la cara de la v_lvula con el

previamente eliminado 2 tornillos. (E)

[] Sideburner tubo lugar sobre la v_lvuia, asegur_ndose de que la v_lvuia se encuentra dentro del tubo sideburner

como se muestra. (F)

[] Perilla de control de empuje en la v_lvula de v_stago sideburner. (G)

[] Sideburner Vuelva a colocar a la plataforma sideburner con los 2 tornillos que quit6 anteriormente y arandelas.

Reemplace rejilla sideburner. (H)

[] Inserte la punta peque_a de los cuatro cables principales del panel de control en cuatro de los cinco z6calos

de m6dulo. Inserte la punta del alambre peque_o quemador lateral en la toma de sesiones. Porel otro cable

con grandes puntas, coloque la punta de dos cables a la terminal de desnudos m6dulo. Conecte la otra punta

de la terminal en la parte superior de la v@lvula de control de quemador lateral. (I)

[] Tapa de encendido Desenrosque de panel de control. Insertar (1) pila AAA (presenta en biister) en la ranura

de la bateria con el extremo positivo (+) hacia afuera. Tornillo tapa encendido de nuevo en el panel. (J)

16142-40900319 • 50

Termodisipadores ,Parrilla de cocci6n y rejilla basculante

Colocar difusores de ¢alor sobre los quemadores. Los difusores se ajuste en ¢6mara de

¢ombusti6n en ¢ualquier direcci6n. Ajustar las pestafias frente a ¢6mara de ¢ombusti6n a

trav_s de ranuras en las puntas de difusor. Ajustar ¢onsejos difusor sobre las pestafias en la

parte trasera ¢6mara de ¢ombusti6n.

Coloque las parrillas de ¢o¢¢i6n sobre sus apoyos.

Insertar en el estante que se ¢alienta entre ¢orchetes en la parte superior de la ¢aja de

fuego, ¢omo se muestra.

......................................@@A@_ ;_______ ......

51 _ 16142-40900319

Presilla, recipiente para la grasa y Tanque de gas

Cuelgue la presilla para el recipiente para la grasa del fondo de la c6mara de combusti6n y

coloque el recipiente en la presilla.

[] Alimentar el regulador y la manguera pot el agujero en el panel lateral derecho.

[] El tanque de gas propano se vende pot separado. Use 6nicamente un tanque de gas propano

equipado con un dispositivo de seguridad volum6trica (u OPD pot sussiglas en ingl6s). Llene el

tanque y reviselo para detectar fugas, antes de instalarlo en la parrilla y de instalarle el

regulador.

[] Coloque el tanque de gas en la repisa inferior, con la abertura del protector del mecanismo de

conexi6n orientada hacia un lado, como se ilustra. Aumentar titular tanque para sostener el

tanque LPen su lugar.

[] Cuando la parrilla est6 en el lugar deseado, bloqueo de los frenos de las ruedas, Io que

ayudar6 a la estancia parrilla en lugar de operar con seguridad.

. ° :¢

CAUTION

Si no instala el recipiente para la grasa y su

presilla,gotear6 grasa caliente desde el

fondo de la parrilla, Io quepuede ocasionar

el riesgo de incendio o de dafios a la

propiedad.

CA TIO

Si no se instala correctamente el tanque se

puede dafiar la manguera de gas durante el

suministro, Io que puede ocasionar el riesgo

de incendio.

16142-40900319 • 52

EMERGENCIAS: Si no se puede detener una fuga de gas, o si ocurre un JncendJo debJdo a una fuga de gas, Ilarne a los bomberos.

Fuga de gas de

mangueras quebradas,

cortadas o quemadas.

Fuga de gas del

ciIindro.

Fuga de gas de la

v61vuta del ciIindro de gas.

Fuga de gas entre

citindro de gas y la

conexi6n del regutador.

Sale fuego a trav@sdel

panel de control.

Hay continuamente

fuego de la grasa o

demasiadas llamas

sobre la superficie de

cocinar.

• Manguera da_ada.

• Falla mec@nica debido a la oxidaci6n o

al mal uso.

• Falla de la v@lvuladel cilindro debida a

mal uso o a falla mec@nica.

• Instalaci6n inadecuada, la conexi6n no

est@bien apretada, falla de la junta de

caucho.

• Fuego en la secci6n del tubo del

quemador debido a un bloqueo.

• Demasiada grasa acumulada en la zona

del quemador.

• Cierre el gas en el ciIindro o en la fuente de los sistemas de gas naturak

Sitiene todo tipo de desperfectos, pero no est_ quemada, cambie la v@lvula/qa

manguera/' el regutador. Si est_ quemada, deje de usar el producto hasta que

un plomero haya investigado la causa y haya hecho las correcciones.

• Cambie el ciIindro de gas.

• Cierre la v@lvuta del ciIindro de gas. Devuelva el ciIindro al proveedor de gas.

• Cierre la v61vula del cilindro de gas. Retire el regulador det ciiindro y examine

visualmente la junta de caucho para detectar cualquier da_o. Lea las secciones

titutadas Prueba para detectar fugas en uncilindro de gas y Como conectar el

regutador aJcilindro de gas.

• Cierre las peritlas de control y la v@Jvutadel cilindro de gas. Deje abierta Ja

tapa para permitir que las llamas se extingan. Una vez que se haya extinguido

et fuego y la parrilta est& fria, retire et quemador y examineto para vet si tiene

nidos de ara_as o herrumbre. Lea las paginas relativas a Lospeligros

naturales y Jalimpieza de la unidad del quemador.

• Cierre tas peritlas de control y la v@lvutadel cilindro de gas. Deje abierta la

tapa para permitir que las llamas se extingan. Una vez que se haya enfriado,

limpie las particutas de comida y la acumutaci6n de grasa en la parte interior

de ta zona de la camara de combusti6n, de la iata para ia grasa y de toda

otra superficie.

Resoluci6n de problemas

Elquemador o los

quemadores no se

enciende(n) al usar el

encendedor.

CoMinJcl en /cl p_lgincl

siguiente.

PROBLEMASDEGAS:

• Est_ tratando de encender el quemador

equivocado.

• El quemador no est@conectado a la

v@lvula de control.

• Obstrucci6n en el quemador.

• No hay flujo de gas.

• Hay vapor atrapado en la tuerca de

uni6n al tanque de gas.

• La tuerca de uni6n y la v@lvula del

tanque de gas no est@nbien

conectadas.

PRQBLEMASDEELECTRICIDAD:

• Electrodo quebrado o roto; salen

"chispas de la quebradura".

• La punta del electrodo no est_ en

posici6n correcta.

• Lea las instrucciones en el panel de control yen la secci6n

titulada Uso y cuidado..

• Verifique que las v@lvulasest6n ubicadas dentro de los tubos de

los quemadores.

• Verifique que el tubo de los quemadores no est6 obstruido con

telara_as u otras materias. Lea la secci6n de limpieza de Uso y

cuidado.

• Verifique que el tanque no est6 vado. Si el tanque de gas no est@

vacio, lea la secci6n referente a la Ca/da repentina de/f/ujb de

gas.

• Cierre las perillas y desconecte la tuerca de uni6n del tanque.

Vuelva a conectarla y trate de nuevo.

• Gire la tuerca de uni6n entre media vuelta y tres cuartos de

vuelta

adicionales, hasta que no la pueda girar mrs. Apri@ela a mano

0nicamente, no use herramientas.

• Cambie el (los) electrodo(s).

Quemadores principales:

• La punta del electrodo debe estar orientada hacia el agujero de

combusti6n del quemador. La distancia debe ser de 1/8" a 1/4".

Aj0stela si es necesario.

Quemador lateral (si Io tiene)

• La punta del electrodo debe estar orientada hacia el agujero de

combusti6n del quemador. La distancia debe ser de 1/8" a 3/169.

Aj0stela si es necesario.

53 • 16142-40900319

Resolucion de problemas (continuacion)

Elquemador o los

quemadores no se

enciende(n) al usar el

encendedor.

El quemador o los

quemadores no se

encienden al usar

f6sforos.

• El cable o el electrodo est@cubierto con

restos de comida.

• Los cables est@nfiojos o desconectados.

• Los cables producen cortocircuitos

(chispas) entre el encendedor y el

electrodo.

BOTON PULSADOR PIEZOELI_CTRICO

Y GIRATORIO:

• El bot6n pulsador se pega en el rondo.

• Laperilla giratoria gira sin hacer clic.

• Hay chispas entre el encendedor y el

electrodo.

• Lea "PROBLEMAS DEGAS:" en la

p_gina anterior.

• El f6sforo no Ilega al punto de encendido.

• M@odo inadecuado de encender con

f6sforos.

• Limpie el cable y el electrodo con alcohol de frotar y un hisopo

limpio.

• Vuelva a conectar los cables o cambie la unidad de

electrodo/cable.

• Cambie la unidad del cable del encendector / el electrodo.

• Se acab6 el gas.

• Se activ6 la v@lvula por sobrecarga

de gas.

• Hay vapor atrapado en la conexi6n

de la tuerca de uni6n y el tanque de

gas.

• Cambie el encendedor.

• Cambie la perilla.

• Examine el aislamiento de los cables y verifique que las

conexiones est6n bien hechas. Cambie los cables si tienen roto el

aislamiento.

• Use un f6sforo de palito largo (f6sforo para encender

chimeneas).

• Lea la secci6n de limpieza de Uso ycuidczdo.

• Verifique que et tanque de gas est& cargado.

Llama baja, gota en • D& vuelta apagado ai control y Jas periltas del tanque, esperan 30

flujo del gas. segundos, peritladel tanquede la vueltaencendidolentamente,parriIta

ligera.Si Iasllamassiguensiendobajas,d@vueltaapagadoalas perillas

del controly det tanque y desconecteel regutador. Vuetvaa conectarel

regutador, peritla del tanque de la vueltaencendidolentamente, parritla

ligera.

• D&vueltaapagado al controly alas peritlasdel tanquey

desconecteel regutador.Vuelvaa conectarel regutador,gire la

peritladeI tanqueIentamente,parritta tigera.

• Vientos fuertes. • Gire el frente de la parrilla de modo que quede de cara al

Llamas que se apagan.

Fogonazos.

oroducidos por la

grasa.

Retorno de las llamas

• Bajo flujo de gas propano.

• Se activ6 la v@lvula por sobrecarga

de gas.

• Acumulaci6n de grasa.

• marne sumamente grasosa.

• Temperatura de cocci6n muy elevada.

• Grasa atrapada por acumulaci6n de

restos de comida alrededor del

sistema del quemador.

• El quemador o los tubos ctel quemador

(fuego en el (los) tubo(s est6n obstruidos.

ctel quemador).

viento, o aumente la graduaci6n de las llamas.

• Recargue el tanque de gas.

• Lea Io referente a la Ca/darepentina de/f/ujb de gasen la

secci6n anterior.

• Limpie los quemadores y el interior de la parrilla / c@mara de

combusti6n.

• Desgrase la came antes de cocinarla a la parrilla.

• Ajuste (bale) la temperatura seg0n corresponda.

• Cierre las perillas. Cierre el paso de gas ctesde el tanque. Deje la

tapa en su sitio y deje que se apague el fuego. Despu@sde que se

enfrie la parrilla, retire y limpie todas las piezas.

• Cierre las perillas. Limpie el quemador o los tubos del quemador.

Lea la secci6n de limpieza del quemador de Uso ,vcuidado.

.... • igunosvendedoMdegasiienen.... 'i

No se puede recargar • Las boquillas desgastadas no fienen suficiente "agarre para

el tanque de gas boquillas de Ilenado viejas, con las roscas

conectarse a la v@lvula. Comuniquese con otro vendedor de gas.

propano, gastadas.

Un quemador no se • La acumulaci6n de grasa o parficulas • Gire las perillas en OrE Apague el gas en el cilindro LP.Deja la

enciende desde el de alimentos en el extremo (s) de tubo tapa en su posici6n y dejar que el fuego se queme. Despu6s de

quemador otra (s). de pr6rroga (s).Fuegos persistentes, la parrilla se enfde, quite y limpie todas las partes.

16142-40900319 • 54

Resoluci6n de problemas - Encendido electr6nico

SECClON I

No aparecen chispas

en ningOnelectrodo

cuando se pulsa el

bot6n de encendido;

no se oye ningOn

sonido del m6dulo

de chispas.

SECClON II

No aparece ninguna

chispa en Io electrodos

cuando se pulsa el

interruptor de

encendido;

no se oye ningOnsonido

• La pila no est@

instalada

adecuadamente.

• Pila gastada.

• La unidad del bot6n no

est6 instalada

adecuadamente.

• M6dulo de chispas

defectuoso.

• Revise la orientaci6n de la

pila.

_,Esuna pila usada?

Reviseque las piezas est6n

debidamente enroscadas. El

bot6n debe desplazarse

hacia arriba y hacia abajo

sintrabas.

Si no se generan chispas con

la pila nueva y las conexiones

del cable est@nbien hechas,

el m6dulo est6 defectuoso.

• Instale la pila (verifique que los polos "+" y "-"

est6n orientados correctamente, con el extremo

"+" hacia arriba y el extremo "-" hacia abajo).

• C@mbiela por una pila alcalina nueva, de tama_o

AAA.

• Desenrosque la tapa del bot6n y vuelva a

instalarla; verifique que las roscas est6n bien

alineadas y bien

enroscadas.

• Cambie la unidad del m6dulo de chispas.

• Las conexiones del • 8Est6n conectadas y bien ° Retire y vuelva a hacer todas las conexiones de

cable de salida no hechas las conexiones de

salida en el m6dulo y en los electrodos

est6n bien hechas, salida?

SECCION III

Hay chispas pero no en

todos los electrodos

y/o no a plena

potencia

• Las conexiones del

cable de salida no

est@nbien hechas.

• El arco de la parrilla se

forma lejos ctel (de los)

quemador(es).

• Pila d@bil.

• Los electrodos est@n

hOmedos.

• Los electrodos est@n

agrietados o rotos, con

"chispas en las grietas".

• 8Est6nconectadas y bien

hechas las conexiones de

salida?

• Si es posible, observe la

parrilla en un lugar oscuro.

Haga funcionar el sistema

de encendido y trate de

detectar la formaci6n del

arco entre los cables de

salida y el marco de

la parrilla.

• Se forman todas las chispas

pero son d@bileso lentas.

• _,Seha acumulado

humedad en el electrodo

y/o en los orificios

de combusti6n?

• Examine los electrodos

para detectar grietas.

• Retire y vuelva a hacer todas las conexiones de

salida en el m6dulo yen los electrodos.

• Si se observan chispas que no sean del (de los)

quemador(es), es posible que est6 daBado el

aislamiento de los cables. Cambie los cables.

• Cambie la pila por una pila alcalina nueva, de

tamaBo AAA.

• Use una toalla de papel para secar la humedad.

• Cambie los electrodos agrietados o rotos.

55 • 16142-409003 19

Your Home

For troubleshooting, product manuals and expert advice:

www.managemylife.com

For repair - in your home - of all major brand appliances,

lawn and garden equipment, or heating and cooling systems,

no matter who made it, no matter who sold it!

For the replacement parts, accessories and

owner's manuals that you need to do-it-yourself.

For Sears professional installation of home appliances

and items like garage door openers and water heaters.

1-800-4-MY-HOME ® (1-800-469-4663)

Call anytime, day or night (U.S.A. and Canada)

www.sears.com www.sears.ca

Our Home

For repair of carry-in items like vacuums, lawn equipment,

and electronics, call anytime for the location of your nearest

Sears Parts & Repair Service Center

1-800-488-1222 (U.S.A.)

www.sears.com

1-800-469-4663 (Canada)

www.sears.ca

To purchase a protection agreement on a product serviced by Sears:

1-800-827-6655 (U.S.A.) 1-800-361-6665 (Canada)

Para pedir servicio de reparaci6n

a domicilio, y para ordenar piezas:

1-888-SU-HOGAR ®

(1-888-784-6427)

Au Canada pour service en fran£ais:

1-800-LE-FOYER M°

(1-800-533-6937)

www.sears.ca

www.sears.com

® Registered Trademark / Trademark of KCD IP, LLC in the United States, or Sears Brands, LLC in other countries

® Marca Registrada / TMMarca de Fabrica de KCD IP, LLC en Estados Unidos, o Sears Brands, LLC in otros paises

MCMarque de commerce / MDMarque deposee de Sears Brands, LLC

Kenmore 640-03982839-7 gas grill

Product's Documents

User Manual

Specifications

Kenmore 640-03982839-7 Questions and Answers
