OWNER'S MANUAL

30" ELECTRIC

SELF-CLEANING

FREE-STANDING

RANGE

MODEL NO.

911.63271

911.63275

911.64271

_91_

911.92291

911. 93291

_98

_Ll_q338/

911.93388

911.93201

911.93208

911.93391

CAUTION:

Before using this range,

read this manual and

follow all its Safety Rules

and Operating

Instructions.

• Safety Instructions

• Operation

• Care and Cleaning

• Problem Solving

Sears, Roebuck and Co., Hoffman Estates, IL 60179 U.S.A.

229c4020P106,, I (SR-10320)

Tableof Contents

Range Safety ........................ 3-6

Stability Device ........................ 3

ELECTRICFREE-STANDING

Hide-A-Way Handle ............. I3

To Set Bake .................................14

Element Cycling .................... 14

Oven Temperature

Adjustment ................... 14, 25

Broiling ..........................................15

Features of Your Range ......... 7

Removal of Packaging Tape. 7

Cooking Elements .................... 8

Control Settings .........................8

Home Canning ............................8

Hour/Minute Arrow Pad ......... 9

Display ................................... 9

Indicator Lights ...........................9

Black Out The Display .............9

F-Codes ..............................................9

Power On .....................................9

Automatic Oven Shut-off ....... 9

To Set the Clock .................. 10

To Set the Timer ..................... 10

To Reset The Timer .............. 10

To Cancel The Timer ........... 10

Oven Cooking Tips ......... 11-14

Strong Smell or Odor ........... 11

Aluminum Foil ......................... 11

Oven Vent ............................. 11

Preheating .................................. 11

Temperature Sensor ...............11

No Peeking ............................... 11

Bakeware ................................ 12

Bakeware Placement ............. 12

Oven Racks ......................... t 2

Oven Control ....................... t3

Self-Cleaning ................... 16-17

Control Panel ....................... 18

Broiler Pan and Grid ............ 18

Walls of The Oven ............... 18

Cooktop and Burner Box

Bottom ..........................................18

Painted Surface ..................... 18

Control Knobs ....................... 19

Replacing Oven Light Bulb. 19

Storage Drawer ................... 20

Lift Up Cooktop ................... 21

Cooktop Units ........................ 21

Oven Racks ......................... 22

Oven Door ............................... 22

Before Calling for

Service ............................ 23, 24

Temperature Adjustment ........25

Warranty ............................... 27

Consumer Service

Numbers ................................... 28

For your convenience and future reference, please write down

your model and serial number in the space provided. They are

located behind the storage drawer.

MODEL NUMBER:

SERIAL NUMBER:

IMPORTANTSAFETY

INSTRUCTIONS

SAVE THESE INSTRUCTIONS

Read all instructions before using this appliance. When using

gas or electrical appliances, basic safety precautions should

be followed, including the following:

• All Ranges Can Tip

Injury To Persons

Device Packed With

Range

Instructions

Tools you wiJJ need:

o Phillips head screwdriver

• 13/8"open end or adjustable wrench

1. Remove the bracket from the

prepack located inside the oven.

2. Decide whether the bracket will be

installed on the right or left side of

range location,

3. tf the bracket side of the range is

adjacent to a cabinet, place the

bracket against back wall and

cabinet as shown in Figure 1.

If there is no adjacent cabinet,

determine where the location of

the range side (painted outside

panel) will be. Place the bracket

with its outside edge at this

location and against back wal!.

See Figure 2o

4. Determine whether you will anchor

the bracket to the floor or wall

Make sure this location is clear of

electrical wiring or plumbing.

Outside Edge Of

Bracket To Be

Right Side Of Range

Fig. 1

Fasten the bracket securely with

the screws provided,. Screws are

self-drilling in wood, plywood,

particle and chip board, and most

metal framing, If attaching to

masonry, you can buy suitable

screws and anchors at hardware

stores, Use a masonry drill to drill

the required holes.

Bracket II Wall

Screw Must Enter "\ II Plate

Wood Or Metal... _1 /

%11111' I_'_:_

Fig. 2 Attachment To Wall

Using the wrench, back out the

four feg levelers at least two turns,

See your installation guide for

more leveling information before

positioning range.

Slide the range into place. Be sure

rear leg leveler fully engages the

slot in the bracket.. If range cannot

be moved back far enough for

rear leg leveler to enter bracket,

move bracket forward as required

and attach to floor in new location,

IMPORTANTSAFETY

INSTRUCTIONS

_ WARNING! To pre-

vent accidental tipping

of the range from ab-

normal usage, including ex-

cessive loading of the oven

door, attach the range to the

wall or floor by installing the

Anti-Tip device supplied, if the

range is moved for cleaning,

servicing or any reason, be

sure the Anti-Tip device is re-

engaged properly when the

range is slid back in the open-

ing. Failure to do so could

result in the range tipping or

personal injury. To inspect the

anti-tip device, remove the

storage drawer and look to

see if the rear leg leveler fully

engages the slot in the

bracket.

important: To insure safety for

yourself, family and home, please read

your C)wner's Manual carefully Keep it

handy for reference. Pay close attention

to Safety Sections BE SURE your

appliance is installed and grounded by a

qualified technician

• DO NOT leave children alone or

unattended near an appliance in use,

• TEACH CHILDREN not to play with

controls or any part of the appliance,

and not to sit, climb or stand on the

door, or any other part of the appliance.

CAUTION: NEVER STORE items

of interest to children on the

backguard or in cabinets above the

appliance. Children climbing on the

appliance could be seriously injured.

• KEEP THIS book for later use.

• NEVER USE your appliance for

warming or heating the room

o NEVER TRY to repair or replace any

part of the appliance unless instruc-

tions are given in this manual All other

work should be done by a qualified

technician.

• ALWAYS KEEP combustible wall

coverings, curtains, dish cloths,

towels, potholders, and other linens a

safe distance from the appliance

° NEVER HEAT unopened food

containers+ Pressure buildup can

cause the container to burst and cause

injury,

• NEVER LEAVE jars or cans of fat or

drippings in your oven_

• ALWAYS KEEP the oven and

surface unit areas free from things that

will burn° Food, wooden utensils, and

grease buildup could catch fire

Plastic utensils could melt and canned

foods could explode Your appliance

should never be used as a storage

area.

• ALWAYS KEEP your appliance clear

of things that will burn (gasoline and

other flammable vapors or liquids),

• NEVER TRY to clean a hot surface

Some cleaners produce noxious

fumes, and wet cloths or sponges

could cause steam burns

• NEVER WEAR loose fitting clothing

when using your appliance

• NEVER USE a towel or other bulky

cloth as a potholder, and make sure

the potholder is dry Moist pothotders

and wet cloths or sponges could

cause steam burns DO NOT let

potholders touch hot heating elements

IMPORTANTSAFETY

INSTRUCTIONS

* DO NOT touch heating elements,

surfaces near them, or interior oven

surfaces. These may be hot enough to

cause burns even though they are

dark in color.. During and after use, do

not touch or let clothing or flammable

material contact the elements or hot

surfaces until they have had time to

cool Other surfaces near the oven

vent openings, oven door and

window, and cooktop surfaces may

also be hot enough to cause burns,

• ONLY SOME kinds of glass or

ceramic cookware can be used for

cooktop cooking. Make sure the

cookware you choose to use is

designed for cooktop cooking without

breaking due to the sudden tempera-

ture change.

° ALWAYS USE care when touching

cooktop elements. They will retain

heat after the range has been turned

off.

• NEVER BLOCK the oven air vent

under the right rear element.

° COOKWARE USED for cooktop

cooking should be flat on the bottom

and large enough to cover the heating

area being used Undersized utensils

expose the heating element and may

result in direct contact or ignition of

clothing.

, ALWAYS USE drip bowls to prevent

wiring and component damage. Do

not use aluminum liners or foil in drip

bowls. Improper use may result in risk

of electrical shock or fire

• NEVER LEAVE surface units

unattended at high settings. Boi!overs

result in smoking or greasy spills

which could catch fire.

. ALWAYS TURN utensil handles

inward and away from other surface

units to reduce the risk of burns,

ignition, unintended contact, and

spillage.

° NEVER put heating elements in

water..

PLACE OVEN RACKS in the

desired position while the oven is

cool. If racks must be moved while

oven is hot, do not let potholder

contact the hot oven element..

• AFTER BROILING, always take

the broiler pan and grid out of the

oven and clean them. Leftover

grease in the broiler pan could catch

fire the next time you use your oven.

° ALWAYS USE care when opening

the oven door. Let hot air and steam

escape before moving foods.

° NEVER USE aluminum foil to line the

oven bottom. Improper use of foil could

result in the risk of electrical shock and

fire

IMPORTANTSAFETY

INSTRUCTIONS

• CLEAN ONLY the parts listed in this

manual. Follow all cleaning

instructions. Be sure to remove broiler

pan and grid before the self-clean

cycle.

• NEVER RUB, move or damage the

door gasket on self-cleaning ranges.

, NEVER TRY to clean utensils,

cookware, removable parts, or broiler

pan and grid in the self-clean cycle.

• DO NOT USE oven cleaners - No

commercial oven cleaner, or protective

coating of any kind should be used in

or around any part of the oven.

° NEVER force the latch handle to the

open positioin while oven is hot,

IMPORTANT SAFETY

NOTICE!

The California Safe Drinking

Water and Toxic Enforcement

Act requires the governor of

California to publish a list of

substances known to the state

to cause birth defects or other

reproductive harm and requires

businesses to warn their cus-

tomers of potential exposure to

such substances, The fiberglass

insulation in a self-cleaning oven

will give off a very small amount

of carbon monoxide during the

cleaning cycle. Exposure can be

minimized by venting with an

open door or window or using a

ventilation fan or hood.

_ CAUTION: Never line

the drip bowls with /

aluminum foil. Foil can

block the normal heat flow

and damage the range.

Always use cookware and

woks that are flat on the

bottom and the same size as

the cooking element being

used, Cookware should not

extend more than 1" beyond

the edge of the cooking

element.

READ AND UNDERSTAND

THIS INFORMATION NOW!

Re sure everyone in your home

knows what to do in case of fire.

Never use water on a grease

fire; it will only spread the

flames.

COOKTOP GREASE FIRE:

Never pick up a flaming pan..,

1. Turn off the surface elements_

2. Smother the flame with a tightly

fitting lid Use baking soda or a dry

chemical, foam, or haion type

extinguisher.

OVEN FIRE:

Do not try to move the pan!

1. Close the oven door and turn

controls off

If fire continues, carefully open the

door, throw baking soda on the fire,

or use a dry chemical, foam, or

halon type extinguisher

OPERATION

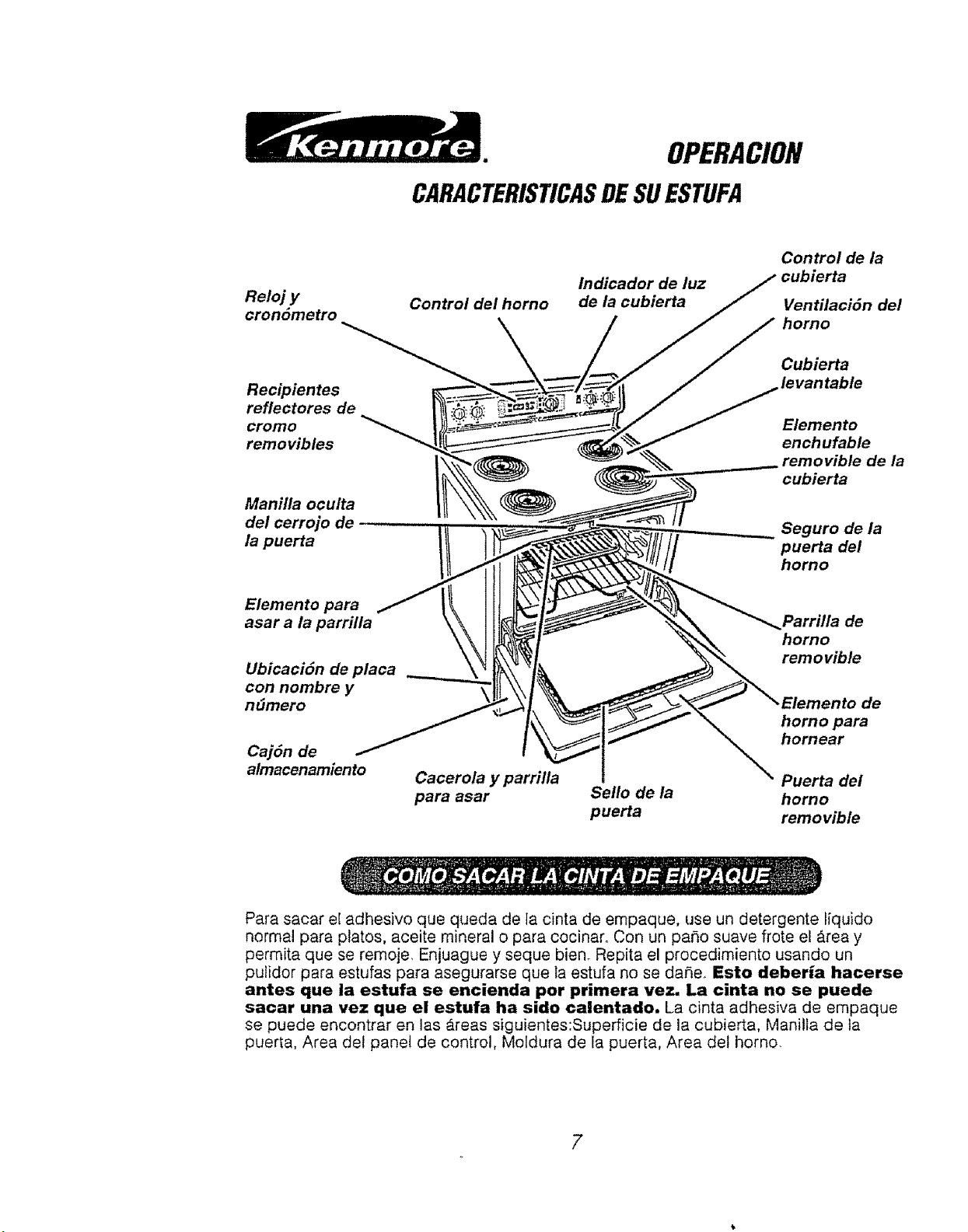

FEATURESOFYOURRANGE

Clock & Timer,

Removable

Chrome

Reflector

Bowls

Hide-A-Way door

Latch Handle

Broil Element

Mode! and Serial

Number Location

Oven Control

Oven Light

Switch Control

Oven Vent

Lift.up Cooktop

Removable

Plug-in Cooktop

Element

Oven Door

Latch

Removable

Racks

Bake Element

Storage

Drawer

Broiler Pan

and Grid

Oven Door

Gasket

Removable

Oven Door

To remove the adhesive left from packaging tape, use household dishwashing

liquid, mineral oil or cooking oi!. With a soft cloth rub into the area and allow to

soak Rinse and dry well. Repeat procedure using an appliance polish to

insure no damage is done to the appliance. This should be done before

the range is turned on for the first time, The tape cannot be

removed once the range has heated, Packaging tape can be found in

the following areas: Cooktop Surface, Door Handle, Oven Area, Control Panel

Area and Door Trim Area

OPERATION

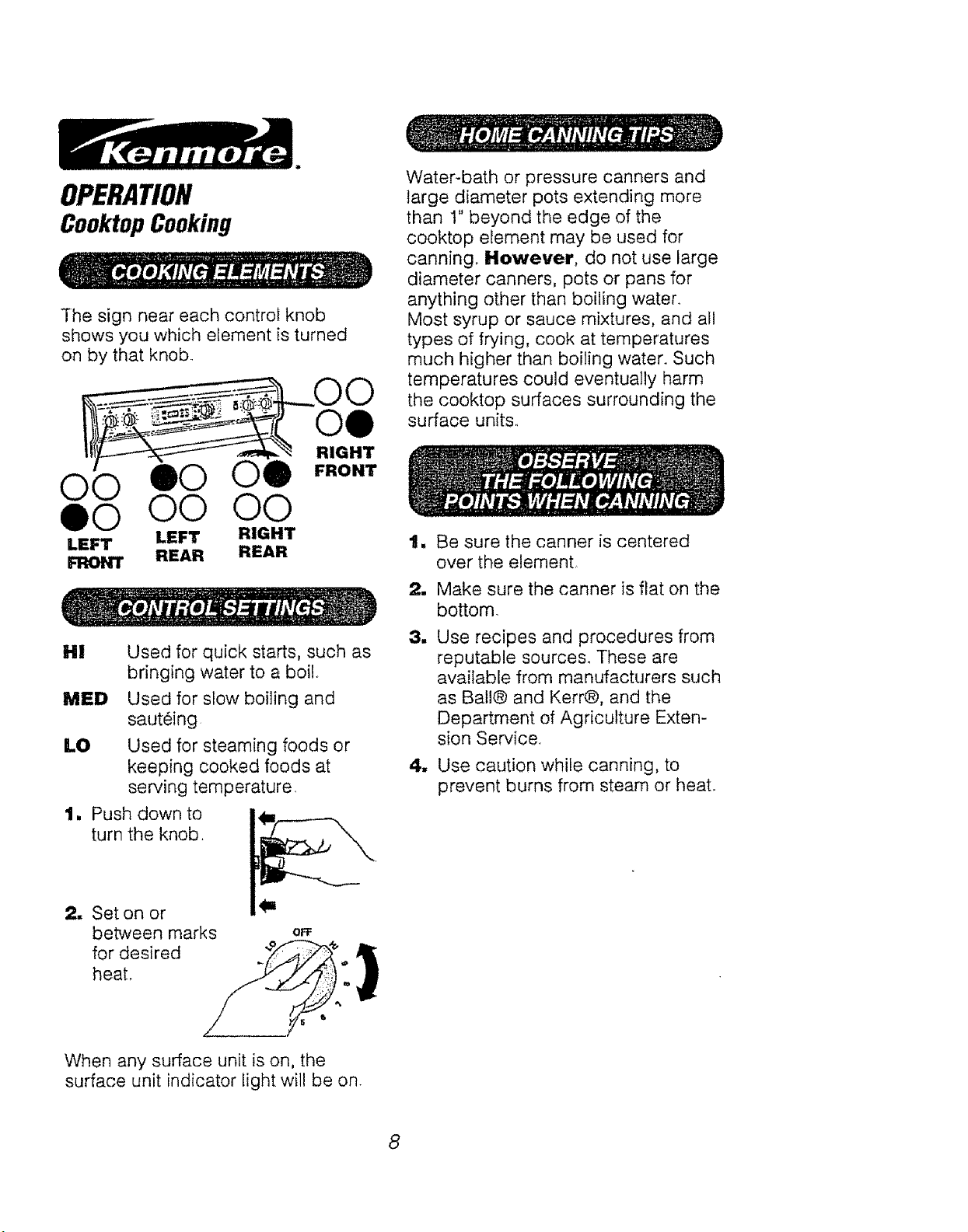

CooktopCooking

The sign near each control knob

shows you which element is turned

on by that knob.

O0 eO

eO O0 O0

LEFT LEFT RIGHT

FRONT REAR REAR

RIGHT

FRONT

MED

Used for quick starts, such as

bringing water to a boil.

Used for slow boiling and

sauteing

Used for steaming foods or

keeping cooked foods at

serving temperature.

1. Push down to

turn the knob.

2, Set on or

between marks

for desired

heat.

¢)F;:

When any surface unit is on, the

surface unit indicator light will be on.

Water-bath or pressure canners and

large diameter pots extending more

than t" beyond the edge of the

cooktop element may be used for

canning. However, do not use large

diameter canners, pots or pans for

anything other than boiling water.

Most syrup or sauce mixtures, and all

types of frying, cook at temperatures

much higher than boiling water. Such

temperatures could eventually harm

the ceoktop surfaces surrounding the

surface units°

t,, Be sure the canner is centered

over the element,

2. Make sure the canner is flat on the

bottom.

3. Use recipes and procedures from

reputable sources. These are

available from manufacturers such

as Ball@ and Kerr@, and the

Department of Agriculture Exten-

sion Service,

4. Use caution while canning, to

prevent burns from steam or heat.

OPERATION

Clock,Timer&OvenControl

Your new range CLOCK, TIMER and OVEN operations are simple and easy

to understand,

The HOUR/MIN arrow pads allow

you to set the exact time you need.

The display in the center of your

control will show:

1. The time of day CLOCK°

2. The amount of time you choose

when using the TIMER.

If the display flashes an "F" followed

by a number and beeps continuously,

you have a function error code. Note

the number after the "F". Turn the

oven control knob to the OFF

position. Allow the oven to cool for

about 1 hour and retry the oven

operation. If the problem repeats call

for services Advise the technician

what the flashing code was.

Your control has individual indicator

lights that will show you the

operations you have chosen.

As you read through your manual, you

will find what each of these indicators

is used for and how they wil! help you

in understanding your new control.

Your new control has the special

feature of blacking out the display

(have nothing showing in the display),

To activate this feature:

If the time of day is showing in the

display, press the CLOCK pad once

To bring back the display from the

time of day black-out, press the

CLOCK pad twice,

When the power to your range is

turned on for the first time, the display

will flash the time when the power was

turned off. You can set the clock at

this point, or press the clock pad to

stop the flashing

As a safety feature, this oven will

automatically shut off if it has been left

on for more than 12 hours This

feature can be disabled. See page

14.

OPERATION

Clock and Timer

The CLOCK and TIMER are set by

using the touch pads. The TIMER will

not control any oven operation.

_:__!_*_"_;::::".:._1. Press the CLOCK pad

_ii,-uJfi_! twice to make the display

flash

2_ Press the HOUR/MINUTE

UP or DOWN pads to set

the time of day. The colon

will flash while you are

setting the time,

The clock will automatically start

keeping time within one minute or you

may press the CLOCK pad for

immediate start.

The TIMER is only a minute timer It wilt

not control oven operations, The

maximum time you may set is 11 hours

and 59 minutes,

Press the TIMER ON/OFF

pad° "0:00" and the Timer

indicator light will fiash_

Press the HOUR/

MINUTE UP or DOWN

arrow pads to set the

desired time. The colon will

flash while you are setting

the time

After releasing the arrow pad, the timer

indicator light and colon wilt blink three

to five times and the timer will start the

countdown, The Timer Indicator Light

will remain on until countdown reaches

When the timer has started the count-

down, you may press the CLOCK pad

to return to the current time of day°

At the end of the countdown the control

will beep and the Timer Indicator Light

will flash. Press the TIMER ON/OFF

pad°

If you have selected an amount of

time, but decide to change it:

If the countdown is showing in the

display, press the MINUTE/HOUR

UP or DOWN arrow pad. Select the

desired time.

if the time of day clock is showing in

the display, press the TIMER ON/

OFF pad LThen, press either the

MINUTE/HOUR UP or DOWN

arrow pad, Select the desired time.

If you wish to cancel the TIMER,

press the TIMER ON/OFF pad

once, if the countdown is not showing,

press the TIMER ON/OFF pad

twice.

OPERATION

OvenCookingTips

It is normal to have some odor when

using your oven for the first time, To

help eliminate this odor, ventilate

the room by opening a window

or using a vent hood.

IMPORTANT: Never cover the oven

bottom or oven rack with aluminum

foil, Improper use can cause poor

heat flow, poor baking results, and

may damage the oven finish

Preheating is bringing the oven

temperature up to the temperature

you will be using during baking, Let

the oven preheat thoroughly when

recipes call for preheating.

In the back of the oven you will notice

a small tube, This is a heat sensor

that maintains the temperature of the

oven. Never move or bend this tube.

Temperature Sensor _Ilt

Opening the door often to check

foods will cause heat loss and poor

baking results

The oven vent is located under the

right rear element. This area could

become very hot during oven use,

Never block this vent.

Location

OPERATION

Oven Cooking Tips

FLAT COOKIE SHEETS, without

sides, allow air to circulate all around

the cookies for even browning.

i in n.ji ii i_

:::::::::::::::::::::::

SHINY PANS reflect heat, and are

perfect for cakes and quick breads

that need a light brown crust.

GLASS, DARK NON-STICK OR

DARKENED BY AGE BAKE-

WARE, absorb heat and can be

used for yeast breads, pie crust or

foods that need a brown crust, The

oven temperature when using these

pans should be reduced by 25°R

The oven racks are designed with

stop locks, a convenience as well as

a safety precaution. The guides have

a bump to prevent the racks from tilt-

ing when racks are pulled out of the

oven,

Bump in

rack guide

Your oven has four (4) rack positions.

Above the top guide cannot be used

for rack placement.

Guide

--3

--2

--1

Always place oven racks in

the proper position while oven

is cool.

If baking with more than one pan,

place the pans so each has at least 1

to 1 1/2" of air space around it, Place

pans so one is not directly above the

other.

I_,//'///f C;:__...4",

. -- ,,.

OPERATION

OvenCookingTips

oCLEAN Indicator Light -- turns

on for self-cleano If the CLEAN

Indicator Light flashes, you should

check for one of the following:

1. The door handle is latched during

a baking or broiling function°

2. The door handle is not latched

during a self-clean function

You may feel that your new oven

cooks differently than the oven it re-

placed We recommend that you

use your new oven a few weeks to

become more familiar with it, follow

ing the times given in your recipes

as a guide See Do It Yourself Tem

perature Adjustment in the back of

this manual to make the adjustment if

you feel your oven is too hot or too

coot for your cooking preference

Your oven control has a selector knob

for choosing BAKE, BROIL, or

CLEAN There are also three

indicator lights:

• PREHEATED Indicator Light

-- turns on and stays on when oven

has reached selected bake tem-

perature

• OVEN ON Indicator Light --

turns on and stays on when bake,

broil, or clean function has been

chosen

Your new range is equipped with a

hide-away-handle (used for self-clean

only) that can be hidden under the

maintop when it is in the unlocked

position

1. Be sure the handle is in the

unlocked position and raise the

cooktop

2. Push the handle into the latch

cover until it stops

3. Lower the cooktop

Never latch the oven door

during baking or broiling.

OPERATION

OvenCookingTips

1. Turn the OVEN CONTROL

KNOB to selected temperature

from WM to 550°F.

2. The "OVEN ON" indicator light

will glow.

3. When the oven has reached the

selected temperature, a series of

short tones will sound, and the

"PREHEATED" and "OVEN

ON" indicator lights will glow.

4, The "PREHEATED" and

"OVEN ON" indicator lights will

remain on until baking is complete

and the control knob is turned to

the OFF position.

1. With the control knob in the off

position, press and hold the

MIN UP and DOWN arrow pad,

at the same time, until "ON" or

"OFF" shows in the display..

2. Holding the MIN UP or DOWN

arrow pads, at the same time,

again will alternate between 12

hour shut-off on or off.

The Oven Temperature Sensor con-

tinuously senses and controls the

temperature inside the oven.. To

keep a constant set temperature,

the elements will cycle or turn on

and off during cooking.

OPERATION

Broiling

Broiling is cooking by direct heat

from the upper element. The oven

door should remain open to the broil

stop position during broiling.

It is not necessary to preheat the

oven when broiling. Use the broiler

pan and grid that came with your

range. Both are designed for proper

drainage of fat and liquids.

lf foil is used it must

be molded tightly to

the grid and slits cut

into the foil to match

those of the grid. This

allows fats and liquids to

drain into the broiler pan,

preventing fire and

excessive smoke.

Always remove the pan and

grid from the oven. Storing

or forgetting a soiled broiler

pan in the oven is a ._u

potential smoke or

fire hazard.

The U S Department of Agriculture

notes that meat cooked rare is

popular, but meat cooked to only

140°F (rare) means that some food

poisoning organisms may survive.

The closer you place foods to the

broil element, the faster foods brown

on the outside yet remain red to pink

in the center.

Moving meats away from the element

will allow the meat to cook to the

center while browning on the outside.

Cook side 1 at least 2 minutes longer

than side 2. If your oven is connected

to 208 volts, you may want to use a

higher rack position and/or broil

foods longer.

The size, weight, thickness, starting

temperature and your preference of

the doneness of the meat will affect

broiling. This chart is based on meats

at refrigerator temperature.

FOOD

Steak 1" thick

Ground beef

patties

1" thick

Pork Chops-I/2"

thick

Fish (fillets)

Chicken (pieces)

RACK

POSITION

TOTAL

TIME (M1N.}

9-11

3 16=18

27-29

11-13

45-55

TO SET BROIL:

1. Set the OVEN CONTROL

KNOB to BROIL

2. The "OVEN ON" indicator light

will glow.

3. When broiling is finished, turn the

OVEN CONTROL KNOB to the

"OFF" position.

Self-CleaningCycle

CAREANDCLEANING

t. Remove the broiler pan and grid,

oven racks, utensils and any foil

that may be in the oven.

2. Soil on the front frame,l" inside

the oven, and outside the door

gasket will need to be cleaned

by hand.

Front Frame

-'_ Door Liner

Clean these areas with hot water,

soap-filled steel wool pads or

cleansers such as Soft Scrub@ to

remove any soil. Rinse well with clean

water and dry.

3. Wipe up any heaw spillovers on

the oven bottom_

4= Do not clean the door gasket. The

fiberglass materia! of the oven

door gasket cannot withstand

abrasion. It is essential for the

gasket to remain intact, if you

notice it becoming worn, frayed or

displaced on the door, it should be

replaced

The door gasket is designed to have

a 5-6" gap at the bottom of the door,

This allows for proper air circulation_

Door Panel Gasket

Door Liner

It is normal for your oven door to give

the appearance of not having a good

seal against the range. This is due to

the gasket. The location of the gasket

on the oven door maintains a good

seal and prevents any heat loss

Utensils should never

be left in the oven

during a self-clean

cycle.

The oven racks may be

cleaned during the self-

clean cycle, but will lose

their luster and become hard

to slide, if you choose to

leave them in during the

cycle, wiping them down

with vegetable oil after the

cycle will help them slide

easier,

For the first clean cycle,

vent the room with an

opened window or hood

vent. This will reduce the

odor when heating new

parts.

b_ ....................................

CAREAND CLEANING

Self-CleaningCycle

8. When the temperature has cooled,

the door latch handle will easily

slide to the lefto

t, For best

results, follow

the steps in

PREPARING

YOUR

OVEN.

2. If your handle is hidden, lift the

cooktop and pull the handle out as

far as it will go_

3. Slide the handle to the right, Do

not force the handle, If it does not

slide easily, you have not pulled it

out from the latch cover as far as it

will go, Repeat Step 2,

4. Turn the oven control knob to

"CLEAN". The "CLEAN" and

"OVEN ON" indicator lights will

glow

5. The handle will lock when high

temperatures inside the oven are

reached

6. The clean cycle lasts 4 hours and

20 minutes, this includes cool

down time The "OVEN ON" and

"CLEAN" indicator lights will

blink at the end of the clean cycle

7. After the cycle is finished, turn the

oven control knob to the off

position

Turn the oven control knob to the off

position You will need to wait for the

oven temperature to drop below the

lock temperature (approx 1 hour)

before attempting to open the door_

The indicator light will not blink if the

cycle is interrupted

After the cycle, you

may notice some

white ash in the

oven Just wipe it

up with a damp

cloth or sponge

tf white spots remain, scrub them with

a soap-filled steel wool pad. Be sure

to rinse thoroughly These are usually

deposits of salt that cannot be

removed during the cycle.

if for any reason you are not

satisfied with the cleaning

results, just repeat the cycle,

CAREANDCLEANING

Cleaning

CLEANING MATERIALS

° Dishwashing detergent

° Warm water

° Soft cloth

Do not use abrasive Cleaners,

industrial cleaners, or bleach.

CLEANING MATERIALS

o Dishwashing detergent

• Warm water

° Soap-filled steel wool pad

° Commercial oven cleaner

TO CLEAN

Allow the pan to soak Sprinkle the

grid with dishwashing detergent and

cover with a damp cloth or paper

towel and tet stand Scour as needed

Wash, rinse, and dry well You may

also place both the pan and grid in

the dishwasher

CLEANING MATERIALS

° Dishwashing detergent

• Warm water

• Paper towel

• Ammonia

• Abrasive cleaner

• Scouring pad

TO CLEAN

Clean after each use if acidic foods

(hot fruit filling, milk, tomatoes,

sauerkraut or sauces with vinegar or

lemon juice) spill, use a dry paper

towel to wipe up as much as possible

When surface has cooled thoroughly

clean cooktop

CLEANING MATERIALS

o Dishwashing detergent

. Warm water

° Paper towels

TO CLEAN

Do not use oven cleaners, cleansing

powder, or harsh abrasives If

marinades, tomato sauce, basting

materials, etc, should spill, wipe up

as much as possible When surfaces

have cooled thoroughly clean painted

areas

Clean only as touch up between

clean cycles Use dishwashing liquid,

warm water or soap-filled steel wool

pad Rinse well after cleaning and

dry

NEVER USE OVEN CLEANERS

IN OR AROUND ANY PART OF

THE OVEN.

When cleaning, be sure not to bend

or displace the temperature sensor

located on the back wall of the oven

CAREANDCLEANING

Removable Parts

CLEANING MATERIALS

- Dishwashing detergent

oWarm water

• Soft cloth

._,_ Molded Rib

Spring Clip

TO REMOVE

1, Be sure the control knob is in the

off position,

2, Pull straight off the stem. Using a

piece of string can make removing

the knob easier. Slip the string

under and around the knob,

pulling straight out.

TO CLEAN

Wash the knob thoroughly with soapy

water. Dry completely with a soft

cloth, DO NOT let the knob

soak.

TO REPLACE

1. Check the back of the knob

2, The molded rib of the knob is

designed to fit perfectly onto the

knob stem.

3, Align the molded rib to the clear

groove in the knob stem. Push the

knob back as far as it will go.

CAUTION: Be sure

the oven light

switch is in the off

position. Do not

touch a hot light bulb with

wet hands or a wet cloth.

Wait until the bulb has

cooled and use a dry cloth.

Never touch the live collar

of the bulb. If you are re-

placing a broken light bulb,

make sure the power supply

is off.

• ...... _ _

_Glass Retainer

/ Live

_'- Collar

Bulb "__ "

Glass Cover "_

TO REPLACE

1, Unscrew glass cover and remove_

2, Unscrew the light blub

3, Replace the bulb with a 3 1/2" 40

watt appliance bulb.

4, Replace the cover.

CAREANDCLEANING

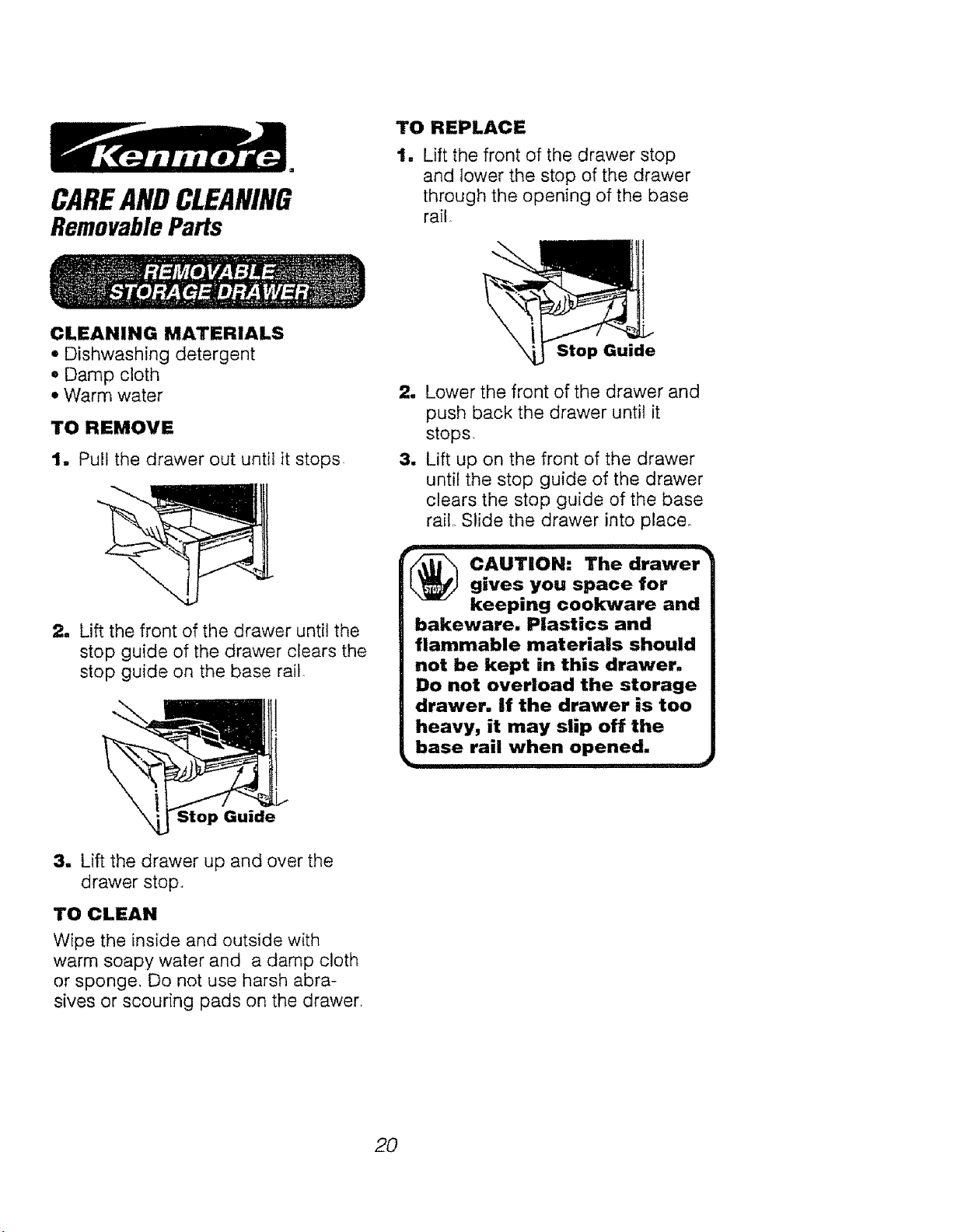

RemovableParts

TO REPLACE

1, Lift the front of the drawer stop

and lower the stop of the drawer

through the opening of the base

rail.

CLEANING MATERIALS

, Dishwashing detergent

• Damp cloth

• Warm water

TO REMOVE

1, Pull the drawer out until it stops

2, Lift the front of the drawer until the

stop guide of the drawer clears the

stop guide on the base rait_

Guide

Stop Guide

2, Lower the front of the drawer and

push back the drawer until it

stops

3, Lift up on the front of the drawer

until the stop guide of the drawer

clears the stop guide of the base

rail.. Slide the drawer into place°

_ AUTION: The drawer_

gives you space for

keeping cookware and

bakeware. Plastics and

flammable materials should

not be kept in this drawer.

Do not overload the storage

drawer. If the drawer is too

heavy, it may slip off the

base rail when opened.

3. Lift the drawer up and over the

drawer stop.

TO CLEAN

Wipe the inside and outside with

warm soapy water and a damp cloth

or sponge. Do not use harsh abra-

sives or scouring pads on the drawer.

CAREANDCLEANING

RemovableParts

Suppo_ Rod

_ AUTION: Do not lift

the element more than

1 ", Lifting the element more

than 1" can damage the re-

ceptacle, causing the ele-

ment not to lie flat when it is

_plugged back in.

i -, .......................... 4

1. Grasp the edge of the cooktop and

lift up.

2. Holding the cooktop with one

hand, lift the support rod(s) up and

rest the edge of the cooktop on it,

3. When cleaning is finished, lower

the support rod(s) and the

cooktop,

r(_ CAUTION: When work-"

ing in thin area, be care.

ful not to bump into the sup-

port rod(s). The porcelain

enamel surface of the cook-

_top can chip if dropped,

i1,11111,1111,1111ii,,, i

TO REMOVE

1. Be sure the controls are in the off

position and the elements are cool

before attempting to remove them

2. Grasp the element and lift slightly,

just enough to clear the drip bowl

and pull it straight out.

3. Lift out the drip bowl,.

TO CLEAN THE DRIP BOWL

For brown food stains -- use

dishwashing detergent, warm water,

plastic scouring pads, mild abrasive

cleaners, soap-filled scouring pads or

ammonia. Clean drip bowls after each

use. Rinse and dry well Foods that

are not removed can cause perma-

nent stains that cannot be removed.

For heavily soiled bowls, place an am-

monia-soaked paper towel over the

bowl to loosen the soil, then gently

scrub the bowl with a plastic scouring

pad.

For blue-gold heat stains -- use

a metal polish. These stains are

caused by overheating, and are usu-

ally permanent To help minimize this

effect, avoid excessive use of high

heat settings and use flat bottom

pans that do not extend more than 1"

from the edge of the cooking element.

lip,,, ii

r_ CAUTION: Do not oper-

ate the cooktop ele-

ments without the drip bowl

in place. Scorching of the

cooktop, burning of wiring in-

sulation and loss of energy

_will occur.

TO REPLACE THE UNIT

1. Place the drip bowl into the open-

ing and make sure the receptacle

is visible.

2. Slide the element firmly back into

the receptacle and lower it onto

the drip bowl.

CAREANDCLEANING

RemovableParts

CLEANING MATERIALS

• Dishwashing detergent

° Warm water

• Scouring pad or soap--filled steel

wool pad

Bump in

rack guide

Raised back

of the rack.

TO REMOVE

t, Pull the racks out to the stop lock

position.

2, Pull up the front of the rack and

slide under the bump of the rack

guide.

TO CLEAN

Clean with warm water and detergent.

For hard to remove stains, gently

scrub with a scouring pad or a soap-

filled steel wool pad Rinse well.

TO REPLACE

1, Place the raised back of the rack

onto the rack guides.

2, Lift the front of the rack until the

raised back slides under the bump

of the rack guides.

8, Slide the rack all the way back.

Broil Stop Position

TO REMOVE

Open the door to the broil stop

position

Grasp the door at each side and

lift up and off the hinges. DO NOT

LIFT DOOR BY THE

HANDLE.

I I,I I ' IIII II,

_ AUTION: When the 1

door is removed and

the hinge arms are at

the broil stop position, as a

precaution, cover the hinge

arms with toweling or an

empty paper towel roll. Do

not bump or try to move the

hinge arms while working in

the oven area. They could

snap back causing injury to

the hands or damage the

porcelain finish of the front

frame.

TO REPLACE

1. Make sure the hinge arms are in

the broil stop position.

2, Lift the door by the sides.

8, Line up the slots at the bottom

edge of the door with the hinge

arms.

4. Slide the door down onto the hinge

arms as far as it will go.

5, Close the door.

BEFORECALLINGFORSERVICE

To save you time and money, before making a service call, check the list below

for any problem you may feel you have with the performance of your range, If

the problem is something you cannot repair, use the Consumer Service

Numbers located at the back of this manual, When making any calls, have

the model number, repair parts list, use and care manual and the

date of purchase available.

PROBLEM

Range will not

work; totally

inoperative.

POSSIBLE CAUSE

POSSIBLE SOLUTION

i,,,i,i1,11,11,11iiii, i , ,, I _

i1,,

Foods do not

bake properly.

No power to range

IIIIIIII'IIIIII'III'I'I"I'HII'I '11111 I1'

a. Check the household circuit

breaker or fuse box°

b. Check to make sure the range is

plugged ino

Oven

a. Improper rack or

pan placement

b. Oven vent

blocked or

covered

c. Improper use of

a, Maintain uniform air space

around pans and utensils. See

oven cooking section,

b. Keep vent clear,

c, Racks should not be covered

foil,

d. Improper

temperature

setting for

utensil used.

e, Recipe not

followed.

f, improper oven

control

calibration

g, Range and oven

rack not level.

during baking

Reduce temperature 25

degrees for glass or dul!/

darkened pans.

e, Check recipe and

measurement

f, Check the temperature

adjustment following this

section,

g, Check the installation

instructions for leveling,

,111.1H i.i ,

temperature

seems

inaccurate,

Oven light

does not

work.

Oven control

calibration.

See oven temperature adjustment

section.

i,i1,111 ,1111 iii I, ...................................... II i

a, Light switch is in

off position

b, Bulb needs

replacing

a. Check switch setting

b Check or replace light bulb.

BEFORECALLINGFORSERVICE

PROBLEM

IlJ I

Foods do

not broil

properly.

POSSIBLE CAUSE

a. improper rack

position.

b. Oven preheated.

c. Improper use of foil.

d, Oven door closed

during broiling.

e, Low voltage (208

volts)

f, Improper broiling

time_

Oven a.

smokes, b,

Cooktop will a.

not work,

oven is ok.

Oven will

not work,

Cooktop ok.

Oven door

accidentally

locked

while

baking.

POSSIBLE SOLUTION

Cleaning

results were

poor.

Dirty oven.

Improper use

of aluminum foil

Broiler pan

containing grease left

in the oven.

................... i ,,,

Elements unplugged.

b, Control set

improperly.

a. Control set

improperly.

b, Door latched.

Cll

Do not force the lock

handle Temperatures

above the locking

temperature wilt prevent

the lock handle from

sliding to the unlock

position.

i , ii i,i1,11 ...............................

a, Clean cycle

interrupted.

b, Oven was heavily

soiled.

a, Check broil pan placement; see

broiling section.

b, Do not preheat when broiling°

c, Check broiling section°

d. Open door to broil stop position

e, Use higher rack position and/or

longer cooking time.

Check broiling chart in broiling

section.

ii ,i ,I,I,IIIIH,I

a, Check for heavy spilfover,

b, Use of foil not recommended

c, Clean pan and grid after each

use,

a, Check the elements; make sure

they are properly plugged into the

receptacle.

b, Push knob in while turning to

temperature setting

,H IIn,HI,U, I'111111

a. Check the control and check oven

cooking section.

b, Be sure to unlatch the door after

the Self-Clean cycle is finished and

oven has cooled.

Door not latched for c, Be sure to retrieve the hidden latch

clean, handle and slide to the right.

I " .................................... I'llll'UII IIII II I I I '11 "l'UIIH

Turn the control knob to the off

position. Allow the oven to cool until

the temperature inside drops below the

lock temperature and the handle slides

easily.

a. Allow the oven to clean its full

cycle.

b. Heaw spitlovers should be cleaned

before the cycle is set

"DOIT YOURSELF"

TEMPERATURE

ADJUSTMENT

You may feel that your new oven

cooks differently than the oven it

replaced° We recommend that you

use your new oven a few weeks to

become more familiar with it, following

the times given in your recipes as a

guide,

If you think your new oven is too hot

(burning foods) or not hot enough

(foods are undercooked) you can

adjust the temperature yourself The

appearance and texture of foods is a

better indicator of oven accuracy than

an oven thermometer, to check the

temperature setting of your new oven

These thermometers can vary by 20-

40 degrees, In addition, the oven door

must be opened to read these

thermometers, Opening the door will

change the temperature of the oven

To decide how much to change the

temperature, set the oven

temperature 25 degrees higher (if

foods are undercooked) or 25

degrees lower (if foods are burning)

than the temperature in your recipe,

then bake, The results of this "test"

should give you an idea of how much

the temperature should be changed

1. While the control knob is in the

OFF position, press and hold, at

the same time for 4 seconds, the

HOUR UP and DOWN arrow

pads until the display shows a two

digit number,

2. Press the HOUR UP arrow pad to

increase the temperature from the

original setting up to +35 ° F hotter,

Press the HOUR DOWN arrow

pad to decrease the temperature

from the original setting down to -

35° F cooler_

8. When this adjustment has been

made the display will return to the

time of day.

This adjustment will remain in memory

until these steps are repeated and a

new temperature is selected_ It will

remain in memory even after a power

failure,

This adjustment will not affect the Broil

or Clean temperatures

NOTES

RANGEWARRANTY

F_ULLONEYEARWARRANTYONTHEFUNCTIONINGOF ALLPARTSEXCEPTGLASS

PARTS

if,withinoneyearfromthedateof installation,anypart,otherthan a glasspart,fails tofunction

properlydueto adefectin materialorworkmanship,Searswill repairor replaceit, freeofcharge.

FULL30-DAY WARRANTYONGLASSPARTSANDFINISHOF PORCELAINENAMEL,

PAINTEDORBRIGHTMETALFINISHEDPARTS

if, within30daysfromthedateof installation,anyglasspartorthe finishonanyporcelainenamel,

_aintedor brightmetalpartisdefectivein materialor workmanship,Searswill replacethe part,free

ofcharge_

FULL9g-DAY WARRANTYONMECHANICALADJUSTMENTS

For90 daysfromthe dateof installation,Searswili provide,freeofcharge,anymechanical

adjustmentsnecessaryfor properoperationoftherange,exceptfor normalmaintenance.

tftherangeissubjectedto otherthanprivatefamilyuse,theabovewarrantycoverageiseffectivefor

only90 days

WARRANTYSERVICEISAVAILABLEBYCONTACTINGTHENEARESTSEARSSERVICECENTER/

DEPARTMENTIN THEUNITEDSTATES

Thiswarrantyappliesonlywhilethis productis in useintheUnitedStates.Thiswarrantygivesyou

specificlegalrights,andyoumayalsohaveotherrightswhichvaryfromstateto staten

_., SearsRoebuckand Co Dept.817WAHoffmanEstates,IL 60179 ,....,

To further add to the value of your Range,

Buy a Sears Maintenance Agreement.

Years of Ownership Coverage t8t Year 2nd Year } 3rd Year

Replacement of Defective

1 Pe,_.o_..r_ha,,Por_lal,,W MA MA

or Gta_s

90 DAYS

2 Mechanical Adjustrnent W MA MA

30 DAYS

P.,oolo.,,.,dGle,,,,Pa,_. W MA MA

Annua! Preventive Mainten-

4 o,,_,C..okotyo,,r,.q,,o,,t MA MA MA

W- Warranty MA - Maintenance Agroomont

KenmoreRangesaredesigned,manufacturedandtestedforyearsofdependableoperation.Yet,any

modernappliancemayrequireservicefromtimetotime. TheSearsWarrantyplustheSears

MaintenanceAgreementprovidesprotectionfromunexpectedrepairbills andassuresyouofenjoying

maximumrangeefficiency.

Thechartabovecomparesthe warrantyandMaintenanceAgreementandshowsyouthebenefitsofa

SearsRangeMaintenanceAgreement

ContactyourSearsSalesAssociateor LocalSearsServiceCentertodayandpurchaseaSears

MaintenanceAgreement.

Fortherepairorreplacementpartsyouneed

delivereddirectlytoyourhome

Call7am- 7 pm, 7 daysaweek

1-800-366-PART

(1-800-366-7278)

Forin-homemajor brandrepairservice

Call24 hours a day, 7 daysa week

1-800-4-REPAIR

(1-800-473-7247)

Forthe location of a

Searsparts and RepairCenterinyourarea

Call24 hours a day,7 days a week

1-800=488-1 222

Forinformationonpurchasinga Sears

Maintenance Agreementor to inquire

aboutan existingAgreement

Cal!9am- 5 pro,Monday-Saturday

1-800-827-6655

S /A S

America's Repair Specialists

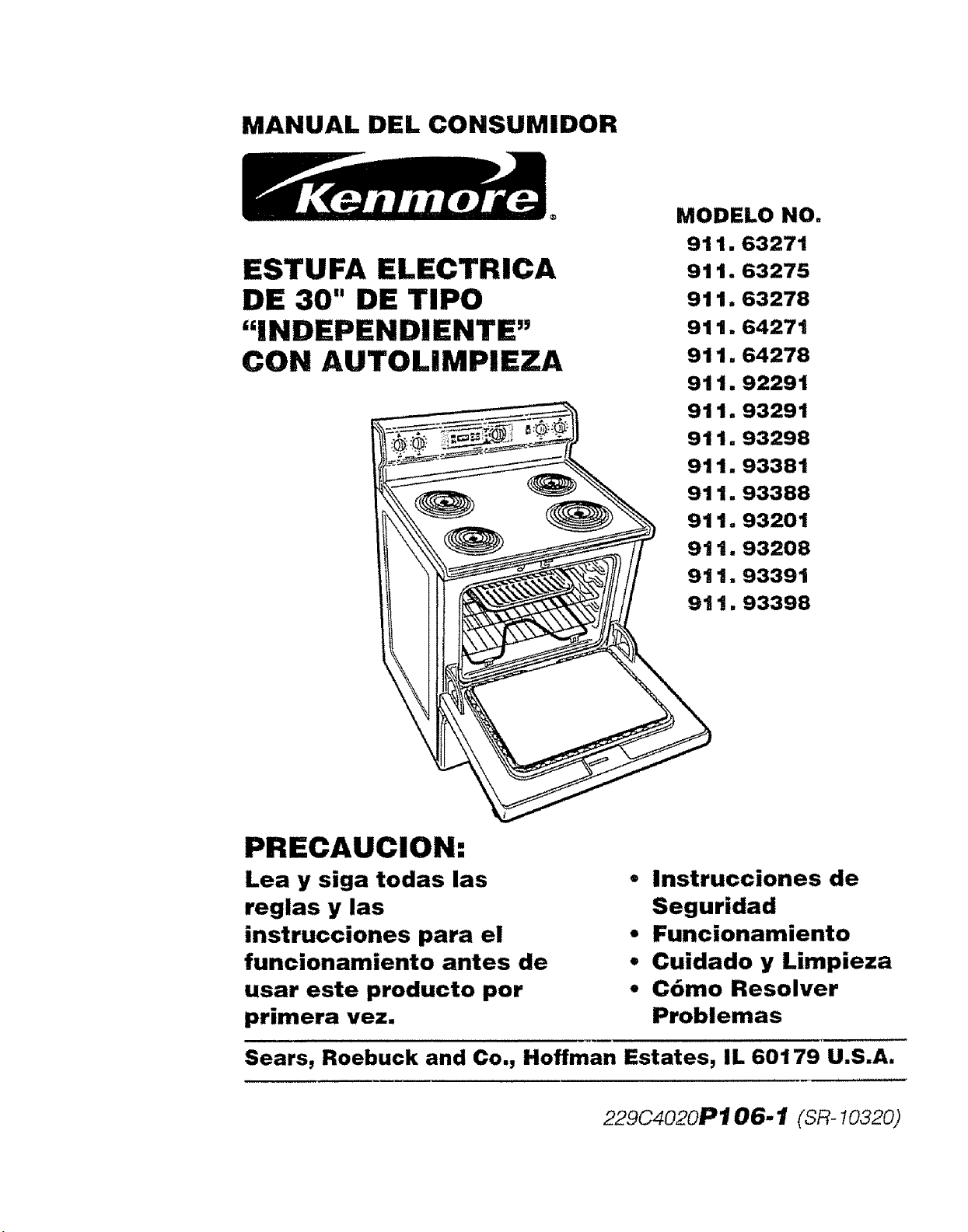

MANUAL DEL CONSUMIDOR

ESTUFA ELECTRICA

DE 30" DE TIPO

"INDEPI:NI)IENTE"

CON AUTOLIMPIEZA

MODELO NO.

911.63271

911.63275

911_63278

911.64271

911.64278

911.92291

911.93291

911.93298

911.9338t

911.93388

911.93201

911.93208

911.93391

911,93398

PRECAUCION:

Lea y siga todas las

reglas y las

instrucciones para el

funcionamiento antes de

usar este producto por

primera vez.

. Instrucciones de

Seguridad

• Funcionamiento

• Cuidado y Limpieza

• C6mo Resolver

Problemas

Sears, Roebuck and Co., Hoffman Estates, IL 60179 U.S.A.

229C4020P106,, 1 (SR- 10320)

Indice

ESTUFA

ELECTRICAINDEPENDIENTE

Seguridad en el uso de

la estufa ......................................... 3-6

Dispositivo contra volcaduras ..... 3

Manilla oculta del cerrojo .................13

C6mo hornear ............................. 14

Ciclo de los elementos ..................14

Ajuste a la ternperatura del

homo ............................................. 14, 25

C6mo asar a la parrilla ................. 15

Caracteristicas de la estufa ........ 7

C6mo sacar la cinta

de empaque .................................... 7

Elementos para cocinar .................8

Posici6n de los controles ...............8

Consejos para hacer conservas. 8

Bot6n para subir o bajar

las horas ..............................................9

Dial ........................................................9

Luces indicadoras ..............................9

C6mo porter el dial en blanco ...... 9

Codfgo F ........................................... 9

Encendido ........................................ 9

Apagado autom&tico del homo .. 9

C6mo poner et reloj ..........................10

C6mo programar el cron6metro 10

C6mo reprogramar et

cronemetro ........................................10

Para cancelar el cron6metro ...... 10

Consejos para cocinar en

el homo .................................... 11-14

Olor u olor fuerte ......................... 11

Papel de aluminio ...........................11

Ventifaci6n del homo ............... 1I

Precalentamiento .............................1I

Sensor de temperatura

del homo ................................................ 1t

No mire ...................................... 11

Utensilios ................................................12

C6mo colocar los utensilios ....... 12

Parrillas del homo ........................ 12

Control del homo .......................... 13

Autolimpieza .................................16-17

Panel de control ............................. 18

Cacerola y parrilla para asar a

la parrilta ...................................... 18

Paredes del homo ..................... 18

Cubierta y fondo de la caja

del quemador ..................................18

Superficies pintadas .................. 18

Periltas de control .......................... 19

C6mo reemplazar el foco de la

luz del homo .................................... 19

Cajon de almacenamiento ....... 20

Cubierta Levantable ........................2!

Unidades de la superficie ........... 21

Parritlas del horno ......................... 22

Puerta del homo .......................... 22

Antes de Ilamar para un

servicio .......................................23, 24

Ajustes de temperatura ................25

Garantia ................................................27

NQmeros para servicios del

consumidor ............................................ 28

Para su conveniencia y referencia futura, por favor escriba el n,;mero de

modelo y de serie en el espacio que se le provee, Est_n ubicados detr_s

del cajon de aimacenamiento.

NUMERO DE MODELO:

NUMERO DE SERIE:

' ii, II _ll'JJ_l I '

INSTRUCCIONESOE

SEGURIDADIMPORTANTES

GUARDE ESTAS INSTRUCCIONES

Lea todas las instrucciones antes de usar este aparato. Cuando use

aparatos a gas o el_ctricos, se deberian seguir precauciones de seguridad_

incluyendo Io siguiente:

Orilla exterior de

la abrazadera debe

estar en linea con

el lado izquierdo o

derecho de la estufa

• Todas Ias estufas se i:i

pueden volcar

• Personas podrfan resultar i

heridas

• tnstale el dispositivo

contra volcaduras

empacado con la estufa

• Vea las instrucciones de

instalaci6n il

Herramientas que necesitar&:

• Destornillador de cabeza Phillips

° Llave ajustable o abierta de 1 3/8"

1. Saque ta abrazadera de1 preempacado

ubicado dentro del horno

2. Decida si la abrazadera ser& instatada

en el lado derecho o izquierdo de la

ubicaci6n de la estufa

3, Si el lado de la abrazadera de la estufa

es adyacente al gabinete, coloque la

abrazadera contra la pared de arras y el

gabinete como se muestra Fig. 1

Si no hay ungabinete adyacente,

determine cu_l set#. la ubicaci6n del

panel de la estufa pintado Coloque la

abrazadera con su orilla exterior en este

lugar y contra la pared de atr&s Vea Fig

k Determine siva a anclar ia abrazadera al

piso o a la pared AsegOrese que esta

ubicaci6n est_ libre de atarnbres

el_ctricos o plomeria

Fig. 1

Pegue la abrazadera firmemente con los

tornillos que se proveen Los tornillos

son para madera, madera terciada,

tablas de particulas y fragmentos, y la

mayoria de marcos de metal Siva a

anclar a cemento, usted puede comprar

tornil!os y anclas adecuadas en las

ferreterias, Use barrenos para cemento

para hacer los hoyos requeridos,

Abrazadera

Tornillo debe _

entrar a la

madera o metal ]

Base de la

pared

_Fig, 2

Pegaduras a la pared

Usando una Ilave inglesa, saque las

cuatro patas nivefadoras pot lo menos

dos vueltas. Vea su gala de instalaci6n

para m_s informaci6n para la nivelaci0n

antes de poner la estufa en posici6n

Destice y coloque la estufa en posici6n.

AsegQrese que el nivetador de la pata

trasera agarra completamente ta ranura

en la abrazadera Si la estufa no se

puede mover suficientemente hacia atr_ts

para que el nivelador de ta pata entre en

la abrazadera, mueva la abrazadera

hacia adelante como se requiera y

&nclela al piso en un tugar diferente

INSTRUCCIONESDE

SEGURIDAD

IMPORTANTES

;ADVERTENCIA!

Para prevenir que la

estufa se vuelque

accidentalmente

debido a un uso

anormal, incluyendo una carga

excesiva sol:re ia puerta,

eng_nchela a la estufa pared o

a! suelo instalando e! dispositivo

contra volcaduras que se

provee. Si la estufa se mueve

para limpiarla, para hacer|e

servicio o cuaiquier raz6n,

asegtirese que el dispositivo

contra volcaduras sea

enganchado nuevamente cuando

la estufa se coloque de vuelta

en la abertura. No hacerlo podria

resultar en que la estufa se

vuelque o en heridas personales.

Para inspeccionar el dispositivo

contra vo|caduras, saque el

panel frontal y mire para

asegurarse que el nivelador de

la pata trasero est6 bien

enganchado en la ranura de la

abrazadera.

IMPORTANTE: Para garantizar su

seguridad, la de su familia y la de su

hogar, por favor lea su Manual del

Consumidor cuidadosamente,

Mant_ngalo a la mano para referencias..

Ponga mucha atenci6n a tas secciones de

seguridad ASEGURESE que su estufa

sea instalada por un t_cnico especializado

y que haga tierra adecuadamente_

• NO DEJE a los nihos sin vigilancia

cerca de una estufa que se est_ usando.

• ENSEI_IE A LOS NI_IOS a no jugar

con los controles o cualquier parte de la

estufa y no sentarse, subirse o pararse

sobre la puerta de este aparato o de

cualquier otra parte de la estufa.

o PRECAUCION: NUNCA GUARDE

artfcutos que sean de interes para los

nihos en el panel trasero o en los

gabinetes sobre la estufa. Los ni_os que

se suban sobre la estufa podrian

resultar gravemente heridos.

o GUARDE ESTE libro para un uso

futuro.

• NUNCA USE su estufa para entibiar o

catentar una habitaci6n

• NUNCA TRATE de reparar o

reemplazar una parte de la estufa a

menos que las instrucciones se den en

este manual. Todo otto trabajo deberia

set hecho pot un t_cnico especializadoo

o SIEMPRE MANTENGA los

revestimientos combustibles de las

paredes, cortinas y otros pahos a una

distancia prudente de la estufa.

• NUNCA CALIENTE contenedores de

alimentos cerrados.. El aumento de la

presi6n podrfa causar que el contenedor

explote y cause heridas_

° NUNCA deje frascos o latas de grasa o

goteaduras sobre o cerca de la estufa

o SIEMPRE MANTENGA el Area de la

estufa despejada de cosas que se

podrfan quemar La acumutaci6n de

comida y grasa y los utensilios de

madera se podrfan inoendiar, Los

utensilios de plastico se podrfan derretir

y las comidas en conservas poddan

explotar. Su homo nunca se deberia

usar para almacenar cosas.

° SIEMPRE MANTENGA ta estufa

despejada de cosas que se podrtan

quemar (gasolina y otros vapores y

Ifquidos inflamables).

• NUNCA trate de limpiar las superficies

calientes. Algunos limpiadores

producen vapores nocivos y los pahos y

las esponjas mojadas podrfan causar

quemaduras por vapor

• NUNCA USE ropa suelta cuando use

la estufa,

• NUNCA USE una toalla u otto patio

abultado como agarradera y asegOrese

que la agarradera est6 seca Las

agarraderas ht]medas y los pahos y

esponjas majadas poddan causar

quemaduras por vapor. Mantenga las

toallas y tos pahos para platos,

agarraderas y otros pahos a una

distancia prudente de la estufa. NO

PERMITA que las agarraderas toquen

las elementos para cocinar calientes,

INSTRUCCIONESDE

SEGURIDAD

IMPORTANTES

° NO TOQUE las superficies para calentar,

las superficies cerca de elias o las

superficies interiores Estas podrian estar

suficientemente calientes para quemar

aunque se vean de color oscuro. Durante y

despu_s det uso, no toque o permita que _a

ropa o materiales inflamables hagan

contacto con las superficies calientes hasta

que hayan tenido tiempo de enfriarse. Las

otras superficies cerca de las ventanillas de

ventilaci6n def homo, puertas, ventanas y

las superficies para cocinar tambien

podrlan estar suficientemente calientes

para causar quemaduras

- SOLO CIERTAS clases de utensilios de

vidrio o cer&mica se pueden usar para

cocinar en la cubierta.. AsegOrese que los

utensilios que seleccione est_n disedados

para cocinar sobre la cubierta sin

quebrarse debido a los s,Jbitos cambios

de temperatura.

- SIEMPRE TENGA cuidado cuando

toque los elementos de la cubierta

Retendr__ncalor despues de que la estufa

se haya apagado_

• NUNCA OBSTRUYA la ventilaci6n del

homo bajo el elemento derecho de atr&s

• LAS OLLAS QUE SE USEN para

cocinar en la cubierta deberian ser de

rondo piano y lo suficientemente grandes

para cubrir el _rea que se estA utilizando..

Los utensilios que son demasiado

peque_os exponen el elemento calentador

y podria causar un contacto directo o el

incendio de la ropa..

• SIEMPRE USE los recipientes para

derrames para evitar dar_os a ios

alambrados y a !os componentes No use

forros de aluminio o de papel de aluminio

sobre los recipientes El uso inadecuado

de estos podda resultar en un riesgo de

goipe de corriente o incendio.

° NUNCA DEJE las unidades de

superficie sin vigiiancia a temperaturas

altas. Los derrames poddan resultar en

humo o en derrames de grasa que se

podrian incendiar_

o SIEMPRE COLOQUE las agarraderas

(manillas) de las ollas hacia adentro y rejos

de Ias otras unidades de la superficie para

reducir el riesgo de quemaduras,

encendido, un contacto y derrame

accidental.

- NUNCA coloque los efementos

ca]entadores en agua.

• COLOQUE LAS PARRILLAS DEL

HORNO en la posici6n deseada

mientras el homo est_ fdo. Si las parrilias

se deben mover mientras el homo est,_

catiente, no permita que la agarradera

haga contacto con el quemador caliente

del homo

• DESPUES DE ASAR A LA

PARRILLA siempre saque la cacerota y

la parrilla para asardel homo y limpielas.

Los sobrados de grasa en la cacerola

para asar podrian incendiarse la pr6xima

vez que usted use e! homo.

. SIEMPRE TENGA cuidado cuando

abra la puerta del homo. Deje que el aire

caliente y el vapor escapen antes de

mover los alimentos.

o NUNCA UTILIICE papel de aluminio

para cubrir el rondo del homo El uso

ineorrecto del papel de aluminio podria

resuitar en el riesgo de un golpe de

corriente e incendio..

INSTRUCCIONESDE

SEGURIDAD

IMPORTANTES

• LIMPIE SOLAMENTE las partes que se

Iistan en este manual Siga todas las

instrucciones para la limpieza. Adegerese

de sacar la cacerola y la pardlla para asar

antes del ciclo de autolimpieza.

o NUNCA FRIEGUE, mueva, o da_e ei

set]o de ta puerta en las estufas con

autolimpieza.

o NUNCA TRATE de limpiar los utensilios,

elias, partes removibles o la cacerola y la

parrilla para asar en el ciclo de

autolimpieza.

o NO USE limpiadores para homes - No se

deberia usar ninguna ctase de lirnpiador

para hornos o cremas protecteras dentro o

airededor de cualquier parte del homo.

o NUNCA fuerce la manilla del cerrojo a la

posici6n de abierto rnientras el homo est,.

caliente,

;ADVERTENCIA DE

SEGURIDAD IMPORTANTE!

California Safe Drinking Water and

Toxic Enforcement Act requiere que

el gobernador de California publique

una lista de substancias que el

estado sepa que producen defectos

de nacimiento u otros da_os

reporductivos y requiere que los

hombres de negocios adviertan a

sus clientes del contacto potencial

a tales substancias. El aislante de

libra de vidrio en el homo con

autolimpieza emitir_ una muy

peque_a cantidad de mon6xido de

carbono durante el ciclo de

autolimpieza. El contacto se puede

minimizar ventilando con una puerta

o ventana abierta o usando un

ventilador o una campana de

ventilaci6n.

_ RECAUCION: Nunca

forre los recipientes para

derrames con papel de

aluminio. E! papel de aluminio

puede obstruir el paso normal

del calory da_ar la estufa.

Siempre utilice elias y woks de

fondo piano y de! mismo tamale

del elemento que se est_

usando. Las utensilios no se

deberian extender m_s ali_ de

l"del borde del elemento para

cocinar.

;LEA Y COMPRENDA

ESTA INFORMACION AHORA!

Asegtirese que todos en su hogar

sepan qu_ hacer en case de

incendio. Nunca use agua sobre un

incendio de grasa, esto solamente

extender_ las llamas.

INCENDIO DE GRASA EN LA

CUBIERTA:

Nunca ievante una ella en llamas...

11. Apague los elementos de la superficie,

2. Sofoque la llama con una tapa

apretada, soda para cocinar o con un

extintor qufmico, a espuma o "halon"

FUEGO EN EL HORNO:

;No trate de mover la cacerola!

1. Cierre la puerta del homo y apague

los controls,

Si el incendio continua,

cuidadosamente abra la puerta, arroje

soda para cocinar sobre el fuego, o

use un extintor de quimico seeo,

espuma o "halon'L

OPERACION

CARACTERISTICASDESUESTUFA

Reloj y

cron6metro

Recipientes

ref/ectores de

cromo

removibles

Manilla ocuita

del cerrojo de

la puerta

Elemento para

asar a la parrilla

Ubicaci6n de placa

con nombre y

ndmero

Caj6n de

almacenamiento

Control del horno

Indicador de iuz

de la cubierta

Control de la

Ventilaci6n del

homo

Cubierta

levantable

Elemento

enchufable

removible de la

cubierta

Seguro de la

puerta del

homo

Parrilla de

homo

removible

,Elemento de

homo para

hornear

Cacerola y parrilla \" Puerta del

para asar Sello de ta homo

puerta removible

Para sacar el adhesivo que queda de la cinta de empaque, use un detergente liquido

normal para platos, aceite mineral o para cocinaro Con un paso suave frote el _.rea y

perrnita que se rernoje. Enjuague y seque bien_ Repita el procedirniento usando un

pulidor para estufas para asegurarse que la estufa no se daSe. Esto deberia haeerse

antes que ia estufa se encienda por primera vez, La cinta no se puede

sacar una vez que et estufa ha sido calentado. La cinta adhesiva de empaque

se puede encontrar en las _.reas siguientes:Superficie de la cubierta, Manitla de la

puerta, Area del panel de control, Moldura de la puerta, Area del homo.

OPERACiON

CGmoCocinarEnLa Cubierta

La marca cerca de cada perilla de control

le muestra cu_l elemento se enciende con

esa perilla.

eO O0 O0

IZQUIERDA

DELANTERA IZQUIERDA DERECHA

TRASERA TRASERA

Las ollas para hacer conservas a presi6n

o a baSo maria y las otlas de diAmetro

grande que se extiendan mAs de 1" del

borde de las elemento para cocinar se

pueden utilizar para hacer conserva& Sin

embargo, no utilice oltas para hacer

conservas grandes, ollas y freidoras para

nada queno sea agua que no seaagua. La

mayoria de los jarabes o mezclas de

salsas y todos los tipos de frituras se

cocinan a temperatures mucho m&s altas

que las necesarias para hervir agu& Tales

temperaturas podrian eventualmente

dafiar las superficies de ta cubierta que

rodean las elemento para cocinar,

ill Se usa para comienzos r_pidos, tal

como para hervir agua,

MED Se usa para hervir y frefr.

LO Se usa para comidas al vapor o

para mantener los alimentos a

temperaturas para ser servidos.

1. Empuje para hacer

girar la perilla.

2, Coloque entre las

marcas para el

calor deseado,

1. Aseg_rese que la olla est6 centrada

sobre el quemador

2. AsegOrese que la olla sea de rondo

plane.

3. Use recetas y procedimientos de

buenas fuentes Estas se encuentran

disponibles de fabricantes tales

como Ball@ and Kerr@, y def

Servicio de Extensi6n del

Departamento de Agricultura.

4. Tenga cuidado cuando haga

conservas, para prevenir quemaduras

a causa de vapor o calor.

Cuando cualquier unidad de la

superficie est_ encendida, la luz

indicadora de la unidad de superficie

se prender&

OPERACION

Reloj, CronSmetroy NuevoControl

Las funciones del RELOJ, CRONOMETRO y HORNO de su estufa nueva son

simples y fAciles de entender

El bot6n con las flechas para SUBIR o

BAJAR las HORAS le permite seleccionar

la hora exacta que necesita,,

El dial en el centro de su control mostrar_t:

1, El RELOJ para la hora del dia,

2. La cantidad de tiempo que ha

seleccionado cuando use el

CRONOMETRO.

Su control tiene luces indicadoras

individuaIes que le mostrar_n las funciones

que usted ha seleccionado

A medida que usted tea su manual,

encontrar_ et prop6sito de cada uno de

estos indicadores y c6mo le ayudar_.n a

entender su nuevo control

Si usted prefiere no ver la hora del dia en el

dial, su nuevo control le ofrece la

caracteristica especial de poner el dial en

blanco, (o de no mostrar nada en el dial).

Para activar esta funci6n:

Si ta hora det dia se muestra en el dial,

empuje el bot6n del RELOJ dos veces

Para activar nuevamente el dial del RELGJ,

empuje el bot6n del reloj dos veces

Si e! control hace pestaSear una "F"

seguida de un nemero y un tono continuo,

existe un error en el c6digo de la funci6n.

Tome nota del numero despues de la "F".

Ponga ta perilla det control del homo en la

posici6n de apagado (OFF}.. Permita que el

homo se enfrie pot 1 hora y trate

nuevamente la operaci6n del horno Si el

problema se repite llame para un servicior.

Digate at t_cnico qu_ codigo estaba

pesta_eando.

Cuando la corriente a la estufa se enciende

por primera vez, el dial pesta_ear_ cuando

la electricidad se apague.. Usted puede

porter el reloj a ese punto, o empujar el

bot6n del reloj para detener et pesta_eo..

Como medida de precauci6n, este homo se

apagar_ autom_.ticamente si se ha dejado

encendido por m&s de 12 horas Esta

funci6n se puede desconectar. Vea la

pagina 14.

OPERACION

Relojy CronSmetro

El RELOJ y el CRONOMETRO se

programan usando los botones, El

CRONOMETRO no controlarA ninguna

operaci6n del homo,

Empuje el bot6n (CLOCK)

RELOJ para que el dial

pestaSee

Empuje los botones con tas

flechas para SUBIR o

BAJAR las HORAS o los

::_'_:: MINUTOS para poner la

hora del dia Los dos puntos

pestaSearAn mientras usted

estA poniendo la hora°

El reloj empezarA a dar la hora dentro de

un minuto ousted puede empujar el bot6n

del RELOJ para un cornienzo inmediato,

Despues de soitar el botOn con la flecha,

la luz indicadora del cron6metro y los dos

puntos pestaSearAn tres veces y e!

cron6metro empezarA la cuenta hacia

atrAs, La luz indicadora del cron6metro

permanecer_, encendida hasta que la

cuenta llegue a "0",,

Cuando et cron6metro empiece ta cuenta,

usted podria apretar el bot6n del RELOJ

para volver a la hora presente del dia.

AI final de la cuenta el control empezarA a

sonar y la luz indicadora del cron6metro

empezar& a pesta_ear. Empuje el bot6n

TIMER ON/OFF (BOTON DEL

CRONOMETRO).,

Si usted ha seleccionado una cantidad de

tiempo, pero decide cambiarlo:

Si la cuenta se muestra en el dial. empuje

el bot6n de los MINUTOS o de la HORA

con las flechas hacia ARRIBA o hacia

ABAJOr Seleccione la cantidad de

tiempo deseadao

Si la hora de) dia se ve en et dial, empuje

el bot6n TIMER ON/OFF, Luego. empuje

el botdn con la flecha para SUBIR o

BAJAR la HORA o los MINUTOS.

SeIecdione la cantidad de tiempo

deseada.

El Cron6metro es s61o un cron6metro en

minutos y no controlarA las operaciones

del homo. La cantidad de tiempo maxima

que puede programar es 11 horas y 59

minutoso

i|I_MER

::i i i 2.

Empuje el bot6n TIMER

ON/OFF

(CRONOMETRO),

MostrarA "0:00" y la luz

indicadora del cron6metro

empezarA a pesta_ear_

Empuje los botones con las

flechas para SUBIR o

BAJAR las HORAS o los

MINUTOS para programar

la cantidad de tiempo

deseada,, Los dos puntos

pestaRear_n mientras usted

estA programando el tiempo,

Si desea cancetar el CRONOMETRO

(TIMER), empuje el bot6n TIMER ON/

OFF una vez. Si la cuenta no se muestra,

empuje el bot6n TIMER ON/OFF dos

veces.

OPERACION

ConsejosParaCocinarEnE1

Homo

El precalentamiento es subir ]a temperatura

del homo a ]a temperatura que va a usar

cuando hornee, Permita que el homo se

precaliente bien cuando las recetas

requieren precalentamiento.

Es normal sentir un poco de olor cuando

use su homo por primera vez. Para ayudar

a eliminar este olor, ventile la

habitaci6n abriendo una ventana o

usando una campana de

ventilaci6n.

IMPORTANTE: Nunca cubra el fondo del

homo o la parrilla def homo con papel de

aluminio El uso inadecuado puede causar

una mala circuiaci6n del calor, pobres

resultados a] hornear, y podria daSar el

acabado del homo

En la parte trasera del homo usted notar&

un pequeNo tubo. Esto es un sensor de

calor que mantiene la temperatura det

horno. Nunca mueva o doble este tubo

temperatura de! _ _tlI

horno _

Si abre la puerta para mirar los alimentos

causar_, una p_rdida de calory malos

resultados cuando hornee.

La ventilaciOn del homo est_ ubicada

debajo del elemento posterior derecho,

Esta _rea se podri_, calentar mucho durante

el uso del homo, Nunca obstmya la

ventilaci6n.

OPERACION

ConsejosPara CocinarEnE!

Homo

Las parrillas del homo estAn diseSadas

con topes, una conveniencia y tambi6n

una precauci6n de seguridad. Las guias

tienen topes para prevenir que las parrillas

se den vuelta,

BANDEJAS BAJAS PARA GALLE-

TAS permiten que el aire circule alrededor

de las gatletas para que se doren en forma

pareja

LOS UTENSILIOS BRILLANTES

reflejan el calory son perfectos para

queques y panecillos r_pidos que deben

quedar levemente dorados.

UTENSILIOS DE VIDRIO, OSCUROS

CONTRA PEGADURAS, U OPACOS

POR LA EDAD, absorven el caior

y pueden ser usados para panes con

levadura, cortezas para pasteles o

alimentos que tengan una corteza caf_.. La

ternperatura de! homo se debeffa reducir

en 25°F.

Tope en las

guias para

las parrillas

Su homo tiene cuatro (4) posiciones para

la parrilla. La guia de mAs arriba no se

debe usar como una posici6n para

colocar la parrilla.

Gums

Siempre coioque las parrillas del

homo en la posici6n correcta

cuando el homo est6 frio.

Si est_ horneando con m_.s de un utensilio,

col6quelos de manera que cada uno tenga

por 1omenos de I" a 1 1/2" de espacio de

aire a su afrededorr, Coloque los utensilios

de manera que ninguno quede

directamente encima de otto

OPERACION

ConsejosParaCocinarEnE1

Homo

Usted podr[a pensar que su homo nuevo

cocina diferentemente al homo que

reemplaz6.. Le recomendamos que use su

homo nuevo por varias semanas para que

se fami]iarice m_ts con 61,siguiendo los

tiempos que se dan en la receta corno una

gula. Vea Ajustes de Temperatura,

HAgalos usted Mismo, en la parte trasera

de este manual para hacer los ajustes si

cree que su homo estA funcionando

demasiado catiente o fdo para su

preferencia.

El control de su homo tiene una perilta

pare seteceionar Hornear, Asar o

Limpiar. Hay tambi_n tres luces

indicadoras:

* Luz indicadora para ia LIMPIEZA

-- Se enciende pare la autolimpieza. Si

fa luz indicadora para la LIMPIEZA

pestaSea, usted deber[a revisar fo

1. La manilla de la puerta est,,

enganchada durante una funciSn pare

hornear o asaro

2. La manilla de la puerta no estA

enganchada con cerrojo durante un

funci6n de autolimpiezao

Su nueva estufa viene equipada con una

manilla que puede ocultarse debajo de la

cubierta cuando no se encuentra en

posici6n de cierre,

1, AsegOrese de que la manilla no est_

en posici6n de cierre y levante la

cubierta de la estufa,

Empuje la mani]la dentro del seguro

hasta donde tope,,

Baje la cubierta

• Luz indicadora de

Precalentamiento -- Se enciende y

permanece encendida cuando el homo

Ilega a la temperatura seleccionada para

homear,

• Luz indicadora de HORNO

ENCENDIDO se enciende y

permanece encendida cuando fa

funcf6n pare hornear, asar, o limpiar

haya sido sefeccionada

Nunca cierre la puerta del homo

con cerrojo cuando est6

horneando o asando.

OPERACION

Consejospara CocinarEnE1

Homo

1. D_ vuelta la periita OVEN CONTROL

a la temperatura deseada de tibio WM

hasta 550° F

2. La luz indicadora HORNO

ENCENDIDO (OVEN ON) se

encender&

Cuando el homo haya llegado a la

temperatura seleccionada sonar_ una

serie de tonos, y las luces indicadoras

de "PREHEATED"

(PRECALENTADO) y "OVEN ON"

(HORNO ENCENDIDO) se

encender&n

4,m Las luces indicadoras de

"PREHEATED" y "OVEN ON"

permanecer_n encendidas hasta que

el horneado haya terminado y la perilla

de control se haya puesto en la

posici6n de apagado (OFF)

1. Con la perilla de control en la posici6n

de apagado empuje y sujete los

botones con las flechas para SUBIR o

BAJAR las HORAS o los MINUTOS

a la misma vez, hasta que "ON" u

"OFF" se muestren en el dial.

2. Et sujetar los botomes con las flechas

para SUBIR o BAJAR tas HORAS o

los MINUTOS a la misma vez,

nuevamente alternar_ ta conexi6n o

desconexi6n del apagado automAtico

en 12 horas

El Sensor de Temperatura del Homo mide

y controla continuamente la temperatura

dentro del homo Para mantener una

temperatura programada constante, los

elementos harsh un ciclo de encendido y

apagado mientras el homo cocina

OPERACiON

CGmoAsara La Parrilla

Asar es cocinar at calor directo del

elemento superior_ La puerta del homo

deber[a permanecer abierta en la posiciSn

de tope para asar cuando ase a ta parrilla

No es necesario precalentar el homo

cuando ase a la parrNla. Use la cacerola y

la parrilla para asar que viene con su

estufa Ambas est&n dise_adas para

drenar adecuadamente la grasa y los

liquidoso

II'_'Ijlt,l,,'Ill'

Si usa papel de

aluminio debe ser

moldeado firmemente

a la palrril|a y debe

hacer cortes en el papel que

est_n alineados con las ranuras

de la parrilla. Esto permite que

la grasa y los iiquidos caigan a

la cacerola, evitando que se

produzca un incendio y humo

excesivo,

Siempre saque la

cacerola y la _fLf_/

parrilla del horno. _ \

Guardar y olvidar

una cacerola para

asar sucia en el

homo es un peligro para

producir un incendio o humo.

El Departamento de Agricultura de los

Estados Unidos nota que las carnes

cocinadas crudas son poputares, pero

que la came que se cocina hasta s61o

140°F, (cruda) significa que aigunos

organismos venenosos poddan

sobrevivir_

Mientras m,_s cerca coloque los alimentos

del eEemento para asar, m_.s r_pido se

dorar&n por afuera, pero quedando rojo o

rosado en eFcentro

Colocando las carnes lejos del elemento

permitir& que tas carnes se cocinen en el

centro mientras se doran por afuera..

Usando estas posiciones, cocine ei lado 1

por !o menos 2 minutos mAsque el bado 2.

Si su homo estA conectado a 208 vottios,

usted podr[a usar una posici6n de parrilta

m&s alta y/o cocinar los arimentos por m_s

tiempo

El tamaSo, peso, grosor, temperatura iniciai

y su preferencia personal afectar_, et asado

a ta parrilla, Esta tabta est& basada en

carnes a la temperatura del refrigerador.

ALIMENTO

Bistec 1" de

grueso

Tortas de

carne

molida-1" de

grueso

Chuletas de

cerdo-

1/2" de

grueso

Pescado

(filetes)

Polio

(presas}

POSICION

PARRILLA

TIEMPO

TOTAL

(minutos)

3 9-11

3 16-18

3 27-29

3 11.13

2 45-55

1. Ponga la PERILLA DE CONTROL

DEL HORNO en BROIL

2. La luz indicadora de "HORNO

ENCENDIDO" (OVEN ON) se

encender&

3. Cuando termine de asar ponga ta

PERILLA DE CONTROL DEL

HORNO en [a posici6n de apagado

(OFF)

E1CicloDe Autolimpieza

CUIDADOYLIMPIEZA

11. Saque la cacerola y la parrilla para

asar, la parrilla dei homo, utensilios, y

cualquier papel de aluminio que

podfla quedar en el horno

2. La suciedad en el frente del marco,

1" dentro del homo, y alrededor del

sello de la puerta del homo tendr_

que ser limpiada a mano

Marco frontal

"_ Sello--_

_'_ Revestimento de

la puerta

Limpie estas Areas con agua caliente,

lanitlas con jab6n o limpiadores como Soft

Scrub® para sacar cualquier suciedad

Enjuague bien con agua limpia y seque

3. Limpie cualquier derrame pesado def

fondo del homo

4. No limpie el selio de la puerta del

homo El material de fibra de vidrio de

la puerta del homo no soporta la

abrasi6n_ Es esencial que el sello

permanezca intacto Si nota que se

est_ gastando, trizando, o saliendo de

{a puerta, deberia ser reemplazado

Et sello de la puerta est_ diseSado para

que tenga un espacio de 5-6" en el fondo

del homo,

Panel de la puerta

Sello

Revestimento de la puerta

Esto permite la circulaci6n adecuada del

aire. Es normal que su homo d_ la

apariencia de no tener un buen sello sobre

el homo. Esto se debe al sello. La

ubicaci6n deÁsello sobre la puerta del

homo mantiene la puerta sellada y previene

cualquier p_rdida de calor.

Los utensilios nunca

se deberfan dejar

dentro del homo

durante un ciclo de

autolimpieza.

Las parrillas del homo se

podr;an limpiar durante el ciclo

de autolimpieza, pero perderfin

su brillo y se pondrfin dificiles de

deslizar. Si decide dejarlas

dentro durante el ciclo de

limpieza, pfiseles aceite vegetal

para que se deslicen mils

f_cilmente.

Durante el primer ciclo de

limpieza, ventile la habitaci6n

con una ventana abierta o una

campana de ventilaci6n. Esto

reducirfi el olor cuando se

talienten las partes nuevas.

CUIDADOYLIMPIEZA

E1CicloDeAutolimpieza

Para mejor

resuftado, siga

los pasos para

PREPARAR

SU HORNQ

Si la manilla no

se ve, tevante la

cubierta

superior y tire la manilla Io mAs afuera

posible_

Corra la manilla hacia Ia derech& No

fuerce ta manilla.. Si no corre

f_.cilmente, usted no la ha tirado to mAs

afuera posible desde la cubierta.

Repita el paso 2.

4, D6 vuelta fa perilla de control a

"CLEAN" (LIMPIEZA}. Las luces

indicadoras del "CERROJO DE LA

PUERTA" (CLEAN) y de "HORNO

ENCENDIDO" (OVEN ON) se

encender_n.

5, La manilta se cerrarA con cerrojo

cuando tas altas temperaturas dentro

det homo sean obtenidas_

6, El ciclo de limpieza dura 4 horas y 20

minutos, esto incluye un per[odo de

enfriamiento. Las luces indicadoras de

"OVEN ON" (HORNO

ENCENDIDO) Y "CLEAN"

(LIMPIEZA) pestafiear_ al final del

ciclo.

7, Cuando el ciclo haya terminado, ponga

la perilla de control del homo en

posici6n de apagado (OFF)

8, Cuando la temperatura se haya

enfriado, la manitla del cerrojo de la

puerta se destizar_, f_.cilmente hacia la

izquierda

De vuelta la perilla de control del homo a

ta posici6n de apagado (OFF), Tendr&

que esperar a que la temperatura del

homo baje a menos de la temperatura de

cierre (approx.. 1 hora) antes de tratar de

abrir ta puerta. Las luces indicadoras no

pestafiar,_n si el ciclo de limpieza es

interrumpido.

Despu6s de un ciclo

de limpieza, es

posible que vea un

poco de cenizas

blancas en e! homo.

Simpfemente llmpielas con

un paso o esponja ht3meda

Si rnanchas blancas persisten, fri6guelas

con lanillas de acero con jab6n

Aseg_3rese de enjuagar bien. Estas son

generalmente dep6sitos de sal que no se

pueden sacar durante el ciclo de limpieza

Si por alguna raz6n usted no

queda satisfecizo con los

resultados de la limpieza,

simplemente repita el ciclo.

CUIDADOYLIIWPIEZA

Limpieza

MATERIALES DE LIMPIEZA

• Detergente ][quido para platos

° Agua tibia

• Patio suave

No use limpadores abrasivos,

limpiadores industriales, o

blanquedores (cloro).

MATERIALES DE LIMPIEZA

• Detergente para platos

Agua tibia

Toalla de papel seca

+ PaSo seco

• Limpiadores abrasivos

• Lani!las para fregar

COMO LIMPIAR

Limpie despu_s de cada derrame Si

alimentos _.cidos (tales como rellenos de

fruta, leche, tomates, chucrut o salsas con

vinagre o jugo de lim6n) se derraman,

use una toatla de papet seca para

limpiarlos 1omejor posible. Cuando la

superficie se enfrie, lave y enjuague bien.

MATERIALES DE LIMPIEZA

• Detergente liquido para platos

° Agua tibia

° Laniltas de acero con jab6n

• Limpiador comercial para hornos

COMO LIMPIAR

Permita que la cacerola se remojeo Ponga

detergente para platos sobre ta parrilla y

cubra con un paso o una toatla h0meda

por un rato. Ffiegue a medida que sea

necesario, Lave, enjuague, y seque bieno

Usted tambi_n podrfa poner la cacerola y

la parrilta en la lavadora de plato&

Limpie solamente para retocarlas entre

cic!os de limpieza. Use detergentes

MATER|ALES DE LIMPIEZA

° Detergente para platos

• Agua tibia

• Toalta de papel

COMO LIMPIAR

No use timpiadores para hornos, polvos

para limpiar, o abrasivos fuertes+ Si salsas

para sasonar, salsa de tomates,

matefiales para batidos, etc +,se

derraman, limpielos Io m_.s posible+

Cuando las superficies se enfden limpie

bien las superficies pintadas,

I[quidos para platos+ agua tibia, o lanillas

de acero con jab6n, Enjuague bien

despues de limpiar y seque,

NUNCA USE LIMPIADORES PARA

HORNOS DENTRO O ALREDEDOR

DE CUALQUIER PARTE DEL

HORNO.

Cuando limpie, asegurese de no doblar o

mover el sensor de fa temperatura

ubicado en la pared trasera del homo

CUIDADOYLIMPIEZA

PartesRemovibles

MATERIALES DE LIMPIEZA

o Detergente para p/atos

° Agua tibia

° Paflo suave

Canal

mold°ado

Gancho

del resort°

COMO SACAR

t. Asegurese que ta perilla est_ en

posici6n de apagado

2, Tire derecho hacia afuera del tallo.

Usando un pedazo de cuerda podria

facilitar el sacado de la perillao Ponga

la cuerda debajo y airededor de ta

peritla, y tire derecho hacia afuera.

PARA LIMPIAR

Lave bien la perifla con agua con jab6n

Seque completamente con un paso suave,

No permita que la perilla se

remoje.

PARA COLOCARLA NUEVAMENTE

1. Mire la parte trasera de la perilla.

2. El canal moideado de la perilla est,.

diseNado para quedar peffectamente

ajustado en el tallo de la perillao

3. Coloque et canal mofdeado en linea

con ta ranura plana en et tallo de la

peril]a. Empuje ta perilla hasta 1om_.s

arras posible

I I_ t L t)' ill qnl,l,i i

_ RECAUCION:

Asegtirese que el

interruptor de ia luz del

homo est6 en posici6n

de apagado. No toque

un foco caliente con las manos

o con un pa_o mojado. Espere

hasta que el foco °st6 frio y use

un paso seco. Nunca toque el

collar de un foco que tenga

electricidad, Si est_

reemplazando un foco quemado,

asegQrese que la electricidad

est_ desconectada.

Sujetador

del vidrio

Collar con

"-_electricidad

Foco _ ""

Cubierta _'@

de vidrio

PARA REEMPLAZAR

1. Desatomi{le el vidfio y saque la

cubierta de vidrio.

2. Desatornille el foco.

3, Reemplace et foco con un foco para

hornos de 40 watts de 3 1/2" de

longitud

4, Coloque nuevamente la cubierta.

CUIDADOYLiiWPIEZA

Partes Removibles

MATERIALES DE LIMP|EZA

,, Detergente para piatos

• Agua tibia

• PaSo hDmedo

COMO SACAR

1. Tire el cajSn hacia afuera hasta que

se detenga.

Levante el frente de1 caj6n hasta que

e! tope de la guia del caj6n pase por

encima del tope de fa guia sobre el riel

de la base.

COMO COLOCAR NUEVAMENTE

1. Levante el frente del tope del caj6n y

bAjelo a trav_s de [a abertura en la

base del riel,

Tope de

la guia

2, Baje el frente del cai6n y empuje el

caj6n hacia atrAs hasta que se

detenga

3. Levante el frente del caj6n hasta que

el tope de la gufa del caj6n pase por

encima de la gufa en el riel de la

base Deslice el caj6n hacia su lugar_

_ RECAUCION: El caj6n ie

ofrece espacio para

guardar utensilios para

cocinar y hornear. Los

materiales inflamables y de

p|_stico no se deberian guardar

en este caj6n. No sobrecargue

el caj6n. Si el caj6n est_

demasiado pesado, se podria

salir de| riel de la base cuando

Io abra.

Tope de

la guia

3, Levante el cajSn por sobre los topes

PARA LIMPIAR

Limpie por dentro y fuera del caj6n con

agua tibia con jab6n y un paso o esponja

hOmeda. No use abrasivos fuertes o lanas

para fregar sobre el caj6n

CUIDADOYLIMPIEZA

Parte$Removibles

'"' PcAuc,oN:RE

levante et elemento m_s

de 1". Levantar el

elemento rods de 1"

podria dafiar el receptdculo,

causando que el elemento no

quede nivelado cuando Io

enchufe nuevamente,

_II i I I!1 !111 H'I"IIIIIIIIIII ---- _1

Varillas de soporte

1. Tome la orilla de la cubierta y lev,Cntela.

2. Sujetando la cubierta con una mano,

levante la varilla de soporte y ponga la

orilla de la cubierta sobre ella.

3. Cuando termine de limpiar; baje la varilta

de soporte y la cubiertao

_ RECAUC|ON: Cuando ....

trabaje en esta _rea,

tonga cuidado de no pasar

a Uevar las varillas de soporte. La

superficie de esmalte

porcelanizado se podrfa da_ar si

_se deja caer.

3. Levante y saque el recipiente

C6mo limpiar el recipiente

Para manchas de comida caf6 - use

detergente para platos, agua tibia, lanas

para fregar de pl_stioo, limpiadores

abrasivos suaves, lanillas con jabOn o

amonia Limpie los recipientes despu_s de

cada uso, Enjuague y seque bien Los

alimentos que no se limpien pueden causar

manchas permanentes que no se pueden

sacar. Para recipientes muy sucios, coloque

una toatla empapada con amonia sobre et

recipiente para soltar la suciedad, luego

friegue el recipiente suavemente con una

tana de pl_stico.

Para manchas azules - doradas

Use un pulidor para metal En un periodo

de tiempo, estas manchas son causadas

pot el oalor excesivo, y generalmente son

permanentes, Para ayudar a minimizar

este efecto, evite usar tas posiciones de

calor altas y use otlas de fondo piano que

no se extiendan m&s de I' de la orilla del

elemento,

Elementos

Recipi__eptaculo

reflectores

_ RECAUCION: No haga

funcionar los elementos

de la cubierta sin el

recipiente en su lugar. Si

Io hace causar_ que se queme la

cubierta, el aislante de los

alambres y producir_ pdrdida de

_energsa.

I I_ I[llll

Para sacar

1. Asegurese que los controles est_n en

posiciOn de apagado y que los

elementos estOn frios antes de tratar de

sacarios

Tome el elemento y fev_,ntelo levemente,

solo 1osuficiente para que paso pot

encima deI recipiente, y s_quelo

derecho hacia afuera.

Para reemplazarlo

1. Reemplace e! recipiente para derrames,

Aseg,3rese que el recept_.culo se vea en

la abertura del recipiente

2. Deslice et elemento con firmeza

encaj&ndolo en el recept,_culo y baje el

elemento hasta acomodarto sobre el

recipiente

CUIDADOYLIMPIEZA

Partes Removibles

MATERIALES DE LiMPIEZA

• Detergente

° Agua tibia

• Lanas para fregar o lanilia de acero con

jab6n

Tope

en la

guia

Parte trasera

levantada de

la parrilla

COMO SACAR

1. Tire las perrillas hasta la posici6n de

tope

2. Levante el frente de la parrilla y

deslfcefa bajo el tope de la guia para

las parrilias

PARA UMPIAR

Limpie con agua tibia y detergente Para

sacar manchas duras, friegue ;evemente

con lana para fregar o con una lanilla de

acero con jab6n Enjuague bien

PARA COLOCAR NUEVAMENTE

1. Coloque la parte levantada de atr&s de

Ia parrilla sobre las guias

2 Levante el frente de la parri!la hasta

que la parte levantada de atrAs se

deslice pot debajo del tope de las

guias

3, Deslice la parrilla hasta arras

Posici6n de tope para asar a la parriila

lIii

PARA SACAR

1. Abra la puerta hasta la posici6n para

asar a la parrilla

2. Tome la puerta de cada lado, lev_ntela

y sAquela de las bisagras NO

LEVANTE LA PUERTA DE LA

MANILLA.

los brazos de

bisagras con toaUas o con un

rollo de toallas vacio. No pase a

llevar o trate de mover los brazos

de las bisagras mientras est6

trabajando en el _rea del homo.

Se podrian devolver

violentamente y causarle heridas

en las manos o dafiar el acabado

de porcelana en el frente del

marco.

PARA COLOCARLA NUEVAMENTE

1. AsegOrese que los brazos de las

bisagras est,_n en la posici6n de tope

para asar a la parrilla

2. Levante ta puerta de ambos lados

3. Cofoque en I[nea las ranuras en la

orilla del fondo del homo con los

brazos de las bisagras

4. Deslice la puerta hacia abajo sobre los

brazos de ias bisagras Io m_1sposible

5. Cierre la puerta

ANTESDELLAMARPARAUNSERVICIO

Para ahorrar tiempo y dinero, antes de llamar para un servicio, revise la lista de m_s abajo

para cualquier problema que usted crea que tiene con el funcionamiento de su estufa Si

el problema es algo que usted no puede reparar, use los NQmeros de Servicio para el

Consumidor que se encuentran al final de este manual Cuando haga un Ilamado,

tenga disponible el nt_mero de modelo, lista de partes para reparaciones,

manual de uso y cuidado y la fecha de compra.

PROBLEMA POSIBLE CAUSA POSIBLE SOLUCION

El homo no No pasa electricidad a. Revise la caja del circuito de la

funciona; a la estufa, casa o los fusibles,

totalmente b, Revise y aseg0rese que [a estufa

inoperante, est_ enchufada

Los alimentos no se

cocinan

adecuadamente.

a. Posici6n

incorrecta de la

parrilla o la

cacerola

b. Laventilaci6n del

homo est&

obstruida o

cubierta.

c. Uso incorrecto c.

del papel de

aiuminio.

d. Temperatura d,

incorrecta para el

utensilio usado

e, No se sigui6 la e,

recet&

f, Mala calibraci6n g,

del control del

homo.

g. La estufa o la g.

parrilta del homo

no est& nivelada.

niveladas.

a. Mantenga un espacio de aire

uniforme alrededor de tas ollas y

utensilios. Vea la secci6n para

Cocinar en el Homo.

b. Mantenga ta ventitaci6n despejada,

No cubra las parritlas cuando

hornee

Reduzca la temperatura en 25

grados para utensilios de vidrio,

oscuros u opacos.

Revise ta receta y tas medidas

Revise la secci6n de ajustes a la

ternperatura que sigue esta

seccidn,

Yea las instrucciones de instalaci6n

para la nivefacidn.

La temperatura dei Calibraci6n del

homo no parece control del homo

estar exacta,

Yea la secci6n de ajustes a la

temperatura

La luz del homo no a. El interruptor de a. Revise la posici6n del

funciona la luz est,. interruptor..

apagado,

b, El foco necesita b, Revise o reemplace el foco de la

ser reemplazado, tuz

ANTESDELLAMARPARAUNSERVICIO

PROBLEMA POSIBLE CAUSA POSIBLE SOLUCION

,. ,,.. . ,,

Los alimentos no

se asan

adecuadamente a

la parriila.

................... in iiiiii i i

El homo humea.

a. Posici6n incorrecta

de la parrilla,

b, Et homo se

precalent&

c. Mal uso de papel de

aiuminio,

d. La puerta del homo

se cerr6 durante el

asado a la parrilla

e. Bajo voltage (208

Voltios)

f. Cantidad detiempo

incorrecta para asar,

i ,, ii ,,i i1,1 i ................... iiii1,,

a. Homo sucio,

b. Mal uso de papel

de aluminio,

c. Se dej6 la cacerola

para asar con grasa

dentro del horno_

a. Revise la posici6n de las cacerolas;

yea la secci6n para asar a la parrilla

b. No precaliente cuando ase a la

parfilla,

c. Lea la secci6n para asar a la parritla,

d. Abra la puerta a ta posici6n de tope

para asar

e. Use posiciOn de parrilla m&s alta y/o

ase por mAs tiempo

f. Vea la tabla para asar en la seccl6n

de c6mo asar a la parritla,

a. Vea que no hayan derrames grandes.

b. No se recomienda el uso del papet de

aluminio_

c. Limpie la cacerola y la parfi!la

despues de cada uso,

La cubierta no a. Los elementos

funciona, homo est_n

OK. desenchufado&

b. Control en posiciOn

incorrecta.

a, Revise los etementos, asegQrese que

est_n enchufados correctamente en

los receptAculos

b, Empuje la perilta mientras la hace

girar para seleccionar ]a temperatura,

Homo no a. Control puesto a.

funciona, incorrectamenteo

Cubierta OK. b, Puerta enganchada, b.

c. La puerta no est,_ c.

enganchada para la

limpieza.

a, Nofuercelamanilla a,Puerta del homo

se cierra

accidentalmente

con cerrojo

mientras se

hornea.

Malos resultados a,

de iimpieza.

del cerrojo, Las

temperaturas mAs

altas que la

temperatura de

cierre evitar_in que la

manilla del cerrojo

se deslice a la

posic]6n de abierto

Ciclo de limpieza

interrumpido.

Homo demasiado

sucio.

a. Permita que el homo se limpie por un

ciclo completo,.

b. Los derrames pesados se deberian

limpiar antes de programar un cicio

de limpieza.

Revise el control y la secci6n de c6mo

cocinar en e! homo.

AsegQrese de desenganchar la puerta

despu_s que el ciclo de autotimpieza

haya terminado y el homo se haya

enffiado.

Asegurese de tomar la mani!la ocufta

del cerrojo y haeerla deslizar hacia la

derecha

Haga girar ta perilla de control a la

posioi6n de apagado, Permita que el

homo se enfrie hasta que la

temperatura interior baje a menos de la

ternperatura de cierre y ta mani!la se

deslice f_cilmente.

AJUSTESDE

TEMPERATURA-

"HAGALOSUSTEDMISMO"

Usted podda pensar que su nuevo homo

cocina diferentemente al horno que

reemplaz5 Recomendamos que use su

homo nuevo unas pocas semanas para

que se famitiarice con el, siguiendo los

tiempos que se dan en las recetas como

una guia

Si cree que su nuevo horno est&

funcionando demasiado caliente (quema

la comida) o no catienta Io suficiente (la

comida no queda bien cocida) usted

mismo puede ajustar la temperatura La

apariencia y la textura de los alimentos

son mejores indicadores de fa exactitud

de un homo que un term6metro barato,

para controlar la posici6n de la

temperatura de su nuevo horno. Estos

term6metros pueden variar entre 20-40

grados. AdemAs, la puerta se tiene que

abrir para leer estos term6metros.. Abrir la

puerta cambiarA la temperatura del homo

Para decidir en cu_nto cambiar la

temperatura, suba la temperatura del

homo en 25 grados (si los alimentos no

quedan bien cocidos) o baje la

temperatura en 25 grados (si la comida se

quema) de la temperatura de la receta,

luego hornee. Los resuItados de esta

"prueba" le deberian dar una idea de

cu&nto se deberia cambiar la temperatura.

1. Mientras ta perilta de control estb, en la

posisi6n de APAGADO (OFF),

empuje y sujete, a ta misma vez pot 4

segundos, los botones con las flechas

para SUBIR y BAJAR la HORA

hasta que el dial muestre un numero

de dos digitos

2. Ernpuje el bot6n con la flecha para

SUBIR la HORA para aumentar la

temperatura de ta posici6n original en

35 ° F.

Empuje el bot6n con la flecha para

BAJAR la HORA para disminuir la

temperatura fde la posici6n original en

35 ° F.

3. Cuando este ajuste haya sido hecho et

dial volver& a ta hora del dia.

Este ajuste permanecer& en la memoria

hasta que estos pasos sean repetidos y

una nueva temperatura sea seleccionada

Permanecer_. en la memoria incluso

despu_s de un corte de corriente.

Estos ajustes no afectar&n las

temperaturas para Asar y Limpiar.

NOTAS

GARANTIADELAESTUFA

_TODO UN A_iO DE GARANTIA COMPLETA PARA LAS FUNCiONES DE

TODAS LAS PARTES EXCEPTO LAS DE VIDRIO

Si, dentro del lapso de un a_o a partir de la fecha de instalaci6n, cualquier parte que

no sea de vidrio funciona real debido a un defecto en el material o en la mano de

obra, Sears la reparar& o la reemplazar& sin costo atguno.

GARANTIA TOTAL DE 30 DIAS PARA LAS PARTES DE VIDRIO Y EL

ACABADO DE ESMALTE PORCELANIZADO, PARTES DE METAL

PINTADO O BRILLANTE

Si, dentro de los treinta d_as posteriores a la instalaci6n, cualquier parte de vidr[o o el

acabado de cualquier esmalte porcelanizado o parte de metal pintado o britlante

tiene defectos en el material o mano de obra, Sears reemplazar_, la parte sin costo

alguno,

GARANTIA TOTAL DE 90 DIAS EN AJUSTES MECANICOS

Durante 90 d[as a partir de la fecha de instalaci6n, Sears proporcionar_, sin costo

alguno, cualquier ajuste mec_.nico necesario para la correcta operaci6n de la estufa,

exceptuando el mantenimiento normal.

Si la estufa estA sujeta a otro use que no sea el pdvado famNiar, la cobertura de la

garantTa mencionada arriba ser_ efectiva s61o durante 90 d[as.

EL SERVICIO DE GARANTIA ESTA DISPONIBLE CON SOLO PONERSE EN

CONTACTO CON EL CENTRO O DEPARTAMENTO DE SERVIC10 SEARS MAS

CERCANO EN LOS ESTADOS UNtDOS

Esta garantfa se aptica s61o cuando este producto se use en los Estados Unidos

Esta garantfa le brinda derechos legales especificos, y tambi_n puede tener otros

derechos qua varfan de un estado a otro

Sears, Roebuck and Co., Dept 817 WA, Hoffman Estates, IL 60179

Para Ampliar El Valor De Su Estufa,

Compre Un Contrato De Mantenimiento Sears.

A_os de cobertura de la propiedae

1 Reempr,lzo de partes defectuosa8

que no sean de porcelana o vtdrio

2 Ajuste mecSnico

3 Partes de porcelana yv[dr_o

4 Revisi6n snua| de manten|miento

prevent_vo _ aolicitud de uated

I er a_o 2" a_o 3er a_o

G AM AM

_DAYS

G AM AM

30 DAYS

G AM AM

AM AM AM

G- Garantt= AM - Contra, to de Mlrden|miento

Las estufas Kenmore est&n dise5ada& fabricadas y probadas para bfindar]e aSos de

operaci6n confiable. Sin embargo, cualquier aparato modemo puede requerir de algun

servicio de vez en cuando La garantia Sears, ademAs del contrato de Mantenimiento

Sears, te brinda protecci6n contra cuentas de reparaciones inesperadas y Ie asegura que

disfrute de ta maxima efieiencia de la estufa

La tabla de arriba compara e[ contrato de Garantia y de Mantenimiento y le muestra los

beneficios de tener un Contrato de Mantenimiento para su estufa Sears.

P6ngase en contacto con su vendedor de Sears o con el centro de servicio Sears de [a

localidad hoy mismo y compre un contrato de Mantenimiento Sears.

Sears se complace en ofrecer a sus clientes

servicio de reparaci6n de aparatos

electrodom_sticos y electr6nicos de todas las

marcas,

En Sears usted puede contar con operadores en

espa_ol a los que puede Ilamar sin cargo alguno.

Para servicio de reparaci6n a domicilio,

Llame 24 horas al dia, 7 dias a ta semana

I 800-676-5811

Para ordenar piezas con entrega a domiciJio,

Uame de 7 am a 7 pm, 7 dias a la semana

1 800-659-7084

r///////,

Kenmore 91193291790 freestanding range

Product's Documents

User Manual

Specifications

Kenmore 91193291790 Questions and Answers
