Model No.
917.376150
CAUTION:
Read and follow all
Safety Rules and In struc tions
before operating this equipment
Owner’s Manual
ROTARY LAWN MOWER
6.75 Horsepower
Power-Propelled
22" Multi-Cut
Sears, Roebuck and Co., Hoffman Estates, IL 60179 U.S.A.
Visit our Craftsman website: www.sears.com/craftsman
• Español, p. 19
2
Warranty ...................................................2
Safe ty Rules ..........................................2-4
Prod uct Spec i fi ca tions .............................. 4
Assembly / Pre-Operation ........................6
Op er a tion ............................................. 7-11
Maintenance Sched ule ........................... 12
Maintenance ......................................12-15
Ser vice and Ad just ments ................... 15-16
Stor age ..............................................16-17
Trou ble shoot ing .................................17-18
Re pair Parts .......................................36-43
Sears Service .......................... Back Cov er
TABLE OF CONTENTS
SAFETY RULES
WARRANTY
IMPORTANT: This cutting machine is capable of amputating hands and feet and throw-
ing objects. Failure to observe the following safety instructions could result in serious
injury or death.
Look for this symbol to point out im por -
tant safety precautions. It means
CAU TION!!! BECOME ALERT!!!
YOUR SAFE TY IS INVOLVED.
WARNING: In order to prevent ac-
ci den tal starting when setting up, trans-
port ing, ad just ing or making repairs,
always dis con nect spark plug wire and
place wire where it can not come in contact
with plug.
WARNING: Engine exhaust, some of its
constituents, and certain vehicle com po nents
contain or emit chem i cals known to the State
of Cal i for nia to cause can cer and birth defects
or oth er re pro duc tive harm.
WARNING: Battery posts, terminals and
related accessories contain lead and lead
compounds, chemicals known to the State
of Cal i for nia to cause can cer and birth
defects or oth er re pro duc tive harm. Wash
hands after handling.
CAUTION: Muffler and other engine
parts become extremely hot during
operation and remain hot after engine has
stopped. To avoid severe burns on contact,
stay away from these areas.
LIMITED 2-YEAR WARRANTY ON CRAFTSMAN POWER MOWER
When used and maintained according to the operator’s manual instructions, if this power mow-
er fails due to a defect in material or workmanship within two years from the date of purchase,
return it to any Sears store, Parts & Repair Center, or other Craftsman outlet for free repair.
Warranty coverage does not include:
• Expendable items that become worn during normal use, including but not limited to
blade, blade adapters, spark plug, air cleaner and belts.
• Standard maintenance servicing, oil changes, or tune-ups.
• Repairs necessary because of operator abuse, including but not limited to damage caused
by impacting objects that bend the frame or crankshaft, or over-speeding the engine.
• Repairs necessary because of operator negligence, including but not limited to dam-
age caused by improper storage, or failure to maintain the equipment according to the
instructions contained in the operator’s manual.
• Engine (fuel system) cleaning or repairs necessary because of fuel determined to be
contaminated or oxidized (stale). In general, fuel should be used within 30 days of its
purchase date.
• Normal deterioration and wear of the exterior finishes, or product label replacement.
This warranty applies for only 90 days if this product is used for commercial or rental purposes.
This warranty applies only while this product is within the United States.
This warranty gives you specific legal rights, and you may also have other rights, which
vary, from state to state.
Sears, Roebuck and Co., Dept. 817WA, Hoffman Estates, IL 60179
43
MODEL NUMBER 125K02-0658-E1
BRIGGS & STRATTON 4-CYCLE ENGINE

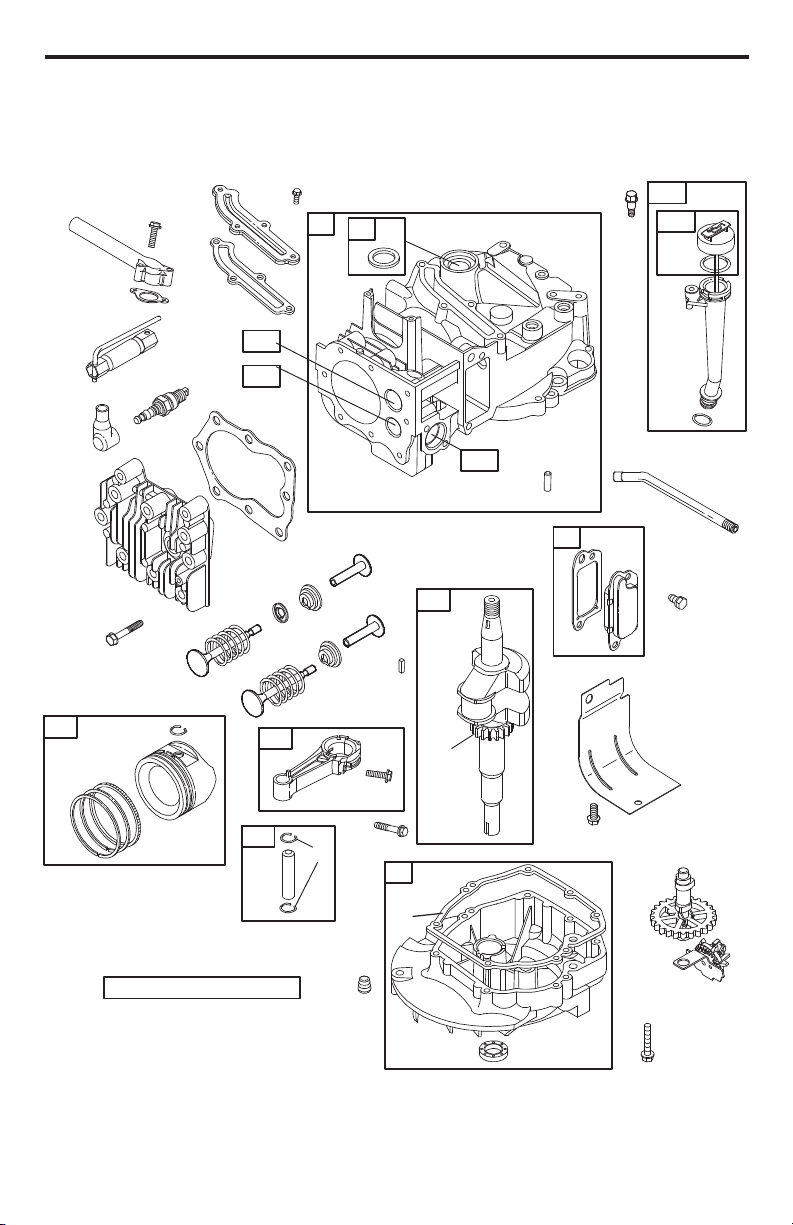

KEY PART
NO. NO. DESCRIPTION
81 691740 Lock-Muffler Screw
95 691636 Screw (Throttle Valve)
97 696565 Shaft-Throttle
104 691242 Ø Pin-Float Hinge
117 494870 Jet-Main (Standard)
121 498260 Kit-Carburetor Overhaul
125 790821 Carburetor
127 694468 Ø Plug-Welch
130 696564 Valve-Throttle
133 398187 Float-Carburetor
134 398188 Ø Valve-Needle/Seat
137 693981 ؇ Gasket-Float Bowl
163 272653s •Ø‡ Gasket-Air Cleaner
187 791766 Line-Fuel (Cut to Fit)
188 693399 Screw (Control Bracket)
190 690940 Screw (Fuel Tank)
202 691829 Link-Mechanical Governor
209 699056 Spring-Governor
222 791128 Bracket-Control
227 690783 Control Lever-Governor
276 271716 ؇ Sealing Washer
287 690940 Screw (Dipstick Tube)
300 692038 Muffler
304 695892 Housing-Blower
305 691108 Screw (Blower Housing)
306 690450 Shield-Cylinder
307 690345 Screw (Cylinder Shield)
455 791960 Cup-Flywheel
332 690662 Nut (Flywheel)
333 790817 Armature-Magneto
334 691061 Screw (Armature Magneto)
337 802592s Plug-Spark
356 692390 Wire-Stop
358 497316 Engine Gasket Set
363 19069 Flywheel Puller
365 692524 Screw (Carburetor)
383 89838s Wrench-Spark Plug
404 690272 Washer (Governor Crank)
425 690670 Screw (Air Cleaner Cover)
443 692523 Screw (Air Cleaner Base)
445 491588s Filter-Air Cleaner Cartridge
456 692299 Plate-Pawl Friction
459 281505s Pawl-Ratchet
505 691251 Nut (Gov. Control Lever)
523 499621 Dipstick
524 692296 • Seal-Dipstick Tube
525 495265 Tube-Dipstick
529 691923 Grommet
562 691119 Bolt (Gov. Control Lever)
564 698589 Screw (Control Cover)
584 697734 Cover-Breather Passage
585 691879 • Gasket-Breather Passage
KEY PART
NO. NO. DESCRIPTION
592 690800 Nut (Rewind Starter)
597 691696 Screw (Pawl Friction Plate)
601 791850 Clamp-Hose
604 698588 Cover-Control
608 497680 Starter-Rewind
613 691340 Screw (Muffler)
615 690340 Retainer-Governor Shaft
616 698801 Crank-Governor
617 270344s •Ø‡ Seal (Intake Manifold)
621 692310 Switch-Stop
633 691321 ؇ Seal-Throttle Shaft
635 66538s Boot-Spark Plug
668 493823 • Spacer (Includes 2)
670 692294 Spacer-Fuel Tank
684 690345 Screw (Breather Cover)
689 691855 Spring-Friction
718 690959 Pin-Locating
741 790345 Gear-Timing
745 691648 Screw (Brake)
842 691031 • Seal-O Ring (Dipstick Tube)
847 692047 Assembly-Dipstick/Tube
851 493880s Terminal-Spark Plug
868 697338 Seal-Valve
869 691155 Seat-Valve (Intake)
870 690380 Seat-Valve (Exhaust)
871 262001 Bushing-Guide (Exhaust)
-- 63709 Bushing-Guide (Intake)
921 698587 Cover-Blower Housing
922 692135 Spring-Brake
923 695891 Brake
957 699985 Cap-Fuel Tank
966 792040 Base-Air Cleaner Primer
968 692298 Cover-Air Cleaner
969 690700 Screw (Blower Cover)
972 699374 Tank-Fuel
975 493640 Bowl-Float
976 496115 Primer-Carburetor
977 498261 Set-Carburetor Gasket
1036 792156 Label-Emissions
1059 692311 Kit-Screw/Washer
1210 498144 Pulley/Spring Assy. (Pulley)
1211 498144 Pulley/Spring Assy. (Spring)
1329 125K02-0525 Replacement Engine
1330 270962 Repair Manual
- - 398067 Spark Arrester
(available accessory)
• Included in Engine Gasket Set, Key No. 358
Ø Included in Carb. Overhaul Kit, Key No. 121
‡ Included in Carb. Gasket Set, Key No. 977
NOTE: All component dimensions given in U.S.
inches. 1 inch = 25.4 mm
42
MODEL NUMBER 125K02-0658-E1
BRIGGS & STRATTON 4-CYCLE ENGINE

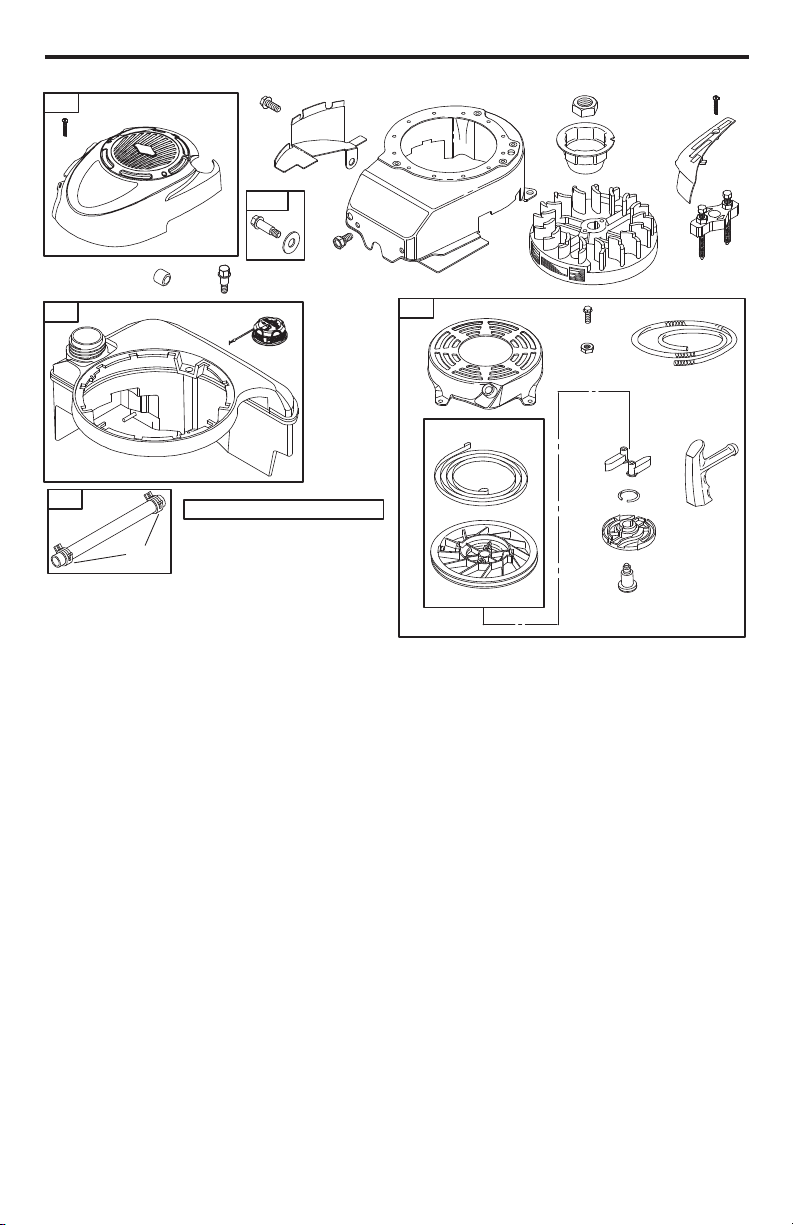

332
304
305
363
455
23
1036 EMISSIONS LABEL
55
456
58
60
459
689
597
608
65
592
969
190
670
957
972
1059
1211
1210
601
187
78
37
921
604
564
KEY PART
NO. NO. DESCRIPTION
1 697322 Cylinder Assembly
2 399269 Kit-Bushing/Seal
3 299819s • Seal-Oil (Magneto Side)
4 493279 Sump-Engine
5 691160 Head-Cylinder
7 692249 • Gasket-Cylinder Head
8 695250 Breather Assembly
9 696125 Gasket-Breather
10 691125 Screw (Breather Assembly)
11 691781 Tube-Breather
12 692232 • Gasket-Crankcase
13 690912 Screw (Cylinder Head)
15 691680 Plug-Oil Drain
16 691450 Crankshaft
20 399781s • Seal-Oil (PTO Side)
22 691092 Screw (Engine Sump)
23 691987 Flywheel
24 222698s Key-Flywheel
25 790359 Piston Assembly (Standard)
-- 791326 Piston Assembly
(.020” Oversize)
26 790360 Ring Set (Standard)
-- 791324 Ring Set (.020” Oversize)
KEY PART
NO. NO. DESCRIPTION
27 691866 Lock-Piston Pin
28 499423 Pin-Piston
29 499424 Rod-Connecting
32 691664 Screw (Connecting Rod)
32A 695759 Screw (Connecting Rod)
33 262651s Valve-Exhaust
34 262652s Valve-Intake
35 691270 Spring-Valve (Intake)
36 691270 Spring-Valve (Exhaust)
37 694086 Guard-Flywheel
40 692194 Retainer-Valve
43 691997 Slinger-Governor/Oil
45 690548 Tappet-Valve
46 691449 Camshaft
48 498829 Short Block
50 497465 Manifold-Intake
51 272199s • Gasket-Intake
54 691650 Screw (Intake Manifold)
55 691421 Housing-Rewind Starter
58 697316 Rope-Starter (Cut to Fit)
60 281434s Grip-Starter Rope
65 690837 Screw (Rewind Starter)
78 691108 Screw (Flywheel Guard)
3
I. GENERAL OPERATION
• Read, understand, and follow all
in struc tions on the machine and in the
manual(s) before starting. Be thor ough ly
familiar with the controls and the proper
use of the machine before starting.
• Do not put hands or feet near or under
rotating parts. Keep clear of the dis-
charge opening at all times.
• Only allow responsible individuals, who
are familiar with the in struc tions, to oper-
ate the machine.
• Clear the area of objects such as rocks,
toys, wire, bones, sticks, etc., which
could be picked up and thrown by blade.
• Be sure the area is clear of other people
before mowing. Stop ma chine if anyone
enters the area.
• Do not operate the mower when bare-
foot or wearing open sandals. Al ways
wear substantial foot wear.
• Do not pull mower backwards unless
absolutely nec es sary. Always look down
and behind before and while moving
backwards.
• Never direct discharged material toward
anyone. Avoid discharging material
against a wall or obstruction. Material
may richochet back toward the opera-
tor. Stop the blade when crossing gravel
surfaces.
• Do not operate the mower without
proper guards, plates, grass catcher or
oth er safety protective devices in place.
• See manufacturer’s instructions for
proper operation and installation of
accessories. Only use accessories ap-
proved by the manufacturer.
• Stop the blade(s) when crossing grav el
drives, walks, or roads.
• Stop the engine (motor) whenever you
leave the equip ment, before clean ing the
mower or unclogging the chute.
• Shut the engine (motor) off and wait until
the blade comes to complete stop before
removing grass catcher.
• Mow only in daylight or good artificial
light.
• Do not operate the machine while under
the influence of alcohol or drugs.
• Never operate machine in wet grass.
Always be sure of your footing: keep a
firm hold on the handle; walk, never run.
• Disengage the self-propelled mech-
a nism or drive clutch on mowers so
equipped before starting the engine.
• If the equipment should start to vi brate
abnormally, stop the engine (motor) and
check immediately for the cause. Vibra-
tion is generally a warning of trouble.
• Always wear safety goggles or safe ty
glasses with side shields when op er at ing
mower.
II. SLOPE OPERATION
Slopes are a major factor related to slip &
fall accidents which can result in severe in-
jury. All slopes require extra caution. If you
feel uneasy on a slope, do not mow it.
DO:
• Mow across the face of slopes: nev er
up and down. Exercise extreme caution
when changing direction on slopes.
• Remove obstacles such as rocks, tree
limbs, etc.
• Watch for holes, ruts, or bumps. Tall
grass can hide obstacles.
DO NOT:
• Do not trim near drop-offs, ditches or
embankments. The operator could lose
footing or balance.
• Do not trim excessively steep slopes.
• Do not mow on wet grass. Reduced foot-
ing could cause slipping.
III. CHILDREN
Tragic accidents can occur if the op er a tor
is not alert to the presence of children.
Children are often attracted to the ma chine
and the mowing activity. Never assume
that children will remain where you last
saw them.
• Keep children out of the trimming area
and under the watchful care of an oth er
re spon si ble adult.
• Be alert and turn machine off if chil dren
enter the area.
• Before and while walking back wards,
look behind and down for small chil dren.
• Never allow children to operate the ma-
chine.
• Use extra care when approaching blind
corners, shrubs, trees, or other objects
that may obscure vision.
IV. SAFE HANDLING OF GASOLINE
Use extreme care in handling gasoline.
Gasoline is extremely flammable and the
vapors are explosive.
• Extinguish all cigarettes, cigars, pipes
and other sources of ignition.
• Use only an approved container.
• Never remove gas cap or add fuel with
the engine running. Allow engine to cool
before refueling.
• Never refuel the machine indoors.
• Never store the machine or fuel contain-
er where there is an open flame, spark
or pilot light such as a water heater or on
other appliances.
4
• Never fill containers inside a vehicle, on
a truck or trailer bed with a plastic liner.
Always place containers on the ground
away from your vehicle before filling.
• Remove gas-powered equipment from
the truck or trailer and refuel it on the
ground. If this is not possible, then
refuel such equipment with a portable
container, rather than from a gasoline
dispenser nozzle.
• Keep the nozzle in contact with the rim
of the fuel tank or container opening at
all times until fueling is complete. Do
not use a nozzle lock-open device.
• If fuel is spilled on clothing, change
clothing immediately.
• Never overfill fuel tank. Replace gas
cap and tighten securely.
V. GENERAL SERVICE
• Never run a machine inside a closed
area.
• Never make adjustments or repairs with
the engine (motor) running. Dis con nect
the spark plug wire, and keep the wire
away from the plug to prevent ac ci den tal
starting.
• Keep nuts and bolts, especially blade
attachment bolts, tight and keep equip-
ment in good condition.
• Never tamper with safety devices. Check
their proper operation reg u lar ly.
• Keep machine free of grass, leaves, or
other debris build-up. Clean oil or fuel
spillage. Allow machine to cool before
storing.
• Stop and inspect the equipment if you
strike an object. Repair, if nec es sary,
before restarting.
• Never attempt to make wheel height
adjustments while the engine is running.
• Grass catcher components are sub ject
to wear, dam age, and de te ri o ra tion,
which could expose moving parts or
allow objects to be thrown. Frequently
check com po nents and replace with
man u fac tur er’s recommended parts,
when necessary.
• Mower blades are sharp and can cut.
Wrap the blade(s) or wear gloves, and
use extra caution when ser vic ing them.
• Do not change the engine governor set-
ting or overspeed the engine.
• Maintain or replace safety and instruc-
tion labels, as necessary.
Serial Number:
Date of Purchase:
Gasoline Capacity / Type: 1.6 Quarts (Unleaded Regular)
Oil Type (API SG–SL): SAE 30 (above 32°F); SAE 5W-30 (below 32°F)
Oil Capacity: 20 Ounces
Spark Plug (Gap: .030") Champion RJ19LM or J19LM
Blade Bolt Torque: 35-40 ft. lbs.
• The model and serial numbers will be found on a decal on the rear of the lawn mower
housing. Record both serial number and date of purchase in space provided above.
PRODUCT SPECIFICATIONS
WARNING: This lawn mower is equipped with an internal com bus tion engine and
should not be used on or near any un im proved forest-covered, brush-covered or
grass-cov ered land unless the engine’s exhaust system is equipped with a spark
arrester meeting applicable local or state laws (if any). If a spark arrester is used, it
should be maintained in effective working order by the operator.
In the state of California the above is required by law (Section 4442 of the California
Public Resources Code). Other states may have similar laws. Federal laws apply on
federal lands. A spark arrester for the muffler is available through your nearest Sears
Parts & Repair Center (See the REPAIR PARTS section of this manual).
41
MODEL NUMBER 125K02-0658-E1
BRIGGS & STRATTON 4-CYCLE ENGINE
104
137
276
95
127
633
617
276
130
365
125
134
975
133
117
163
968
445
425
443
163
529
966
976
188
104
137
276
127
633
121 CARBURETOR OVERHAUL KIT
617
137
633
617
977 CARBURETOR
GASKET SET
163
163
134
81
613
300
222
97
668
276
358 ENGINE GASKET SET
12
3
20
51
585
7
163
524
668
842
617
334
851
333
202
209
356
562
505
227
616
404
615
922
621
923
745
48
40
MODEL NUMBER 125K02-0658-E1
BRIGGS & STRATTON 4-CYCLE ENGINE
307
13
337
635
383
3
11
9
10
54
50
51
7
5
584
585
684
287
525
524
842
1
8
847
523
27
27
32
26
28
25
29
40
40
35
36
33
45
34
45
24
741
16
20
12
22
46
43
15
4
32A
718
868
2
871
870
869
1330 REPAIR MANUAL
306
5

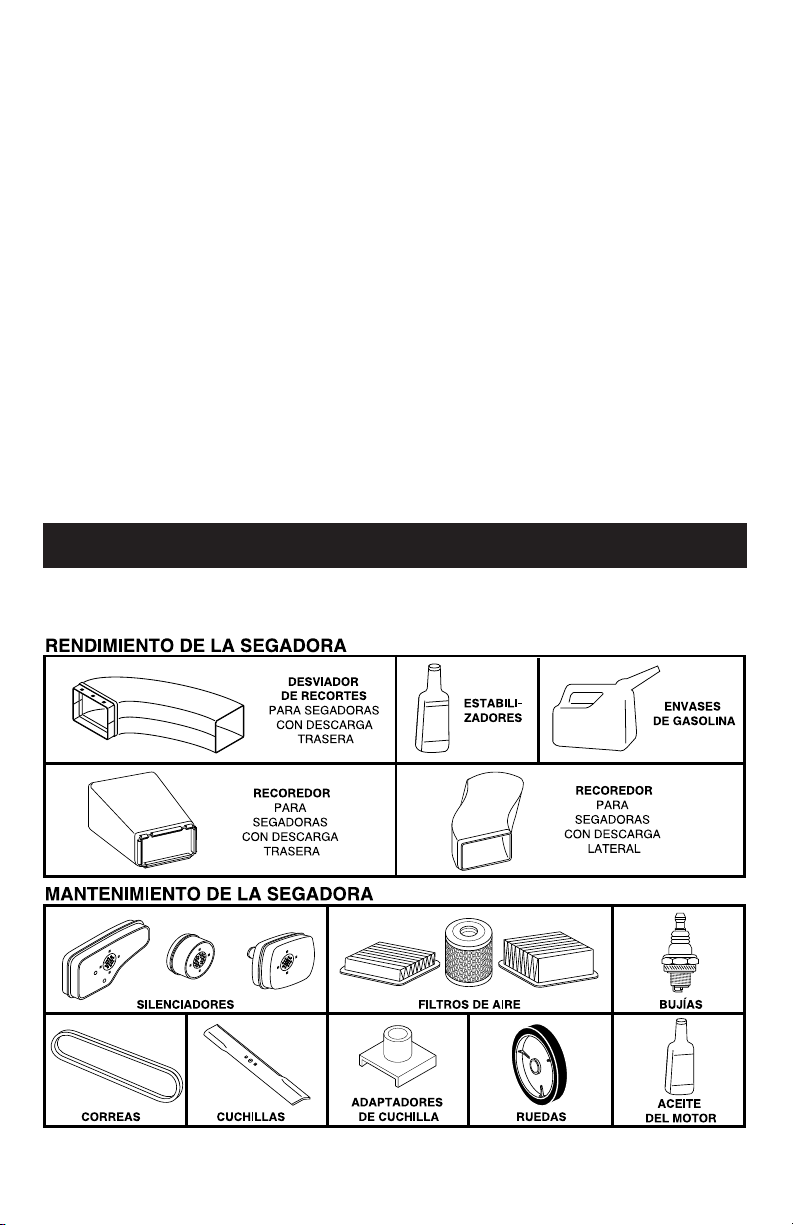

ACCESSORIES
These accessories were available when this lawn mower was produced. They are not
shipped with your mower. They are also available at most Sears retail outlets and
service centers. Some of these accessories may not apply to your lawn mower.
Congratulations on making a smart pur-
chase. Your new Craftsman® product is
designed and manufactured for years of
dependable operation. But like all prod-
ucts, it may require repair from time to
time. That’s when having a Repair Protec-
tion Agreement can save you money and
aggravation.
Purchase a Repair Protection Agreement
now and protect yourself from unexpected
hassle and expense.
Here’s what’s included in the Agreement:
• Expert service by our 12,000 profe-
sional repair specialists.
• Unlimited service and no charge for
parts and labor on all covered repairs.
• Product replacement if your covered
product can’t be fixed.
• Discount of 10% from regular price of
service and service-related parts not
covered by the agreement; also, 10%
off regular price of preventive mainte-
nance check.
• Fast help by phone – phone support
from a Sears technician on products
requiring in-home repair, plus conve-
nient repair scheduling.
Once you purchase the Agreement, a
simple phone call is all that it takes for you
to schedule service. You can call anytime
day or night, or schedule a service ap-
pointment online.
Sears has over 12,000 professional repair
specialists, who have access to over 4.5
million quality parts and accessories.
That’s the kind of professionalism you can
count on to help prolong the life of your
new purchase for years to come. Purchase
your Repair Protection Agreement today!
Some limitations and exclusions apply.
For prices and additional information
call 1-800-827-6655.
Sears Installation Service
For Sears professional installation of home
appliances, garage door openers, water
heaters, and other major home items, in
the U.S.A. call 1-800-4-MY-HOME®.
Repair Protection Agreements
6
ASSEMBLY / PRE-OPERATION
Read these instructions and this manual in its entirety before you attempt to assemble or
operate your new lawn mower.
IMPORTANT: This lawn mower is shipped WITHOUT OIL OR GASOLINE in the engine.
Your new lawn mower has been as sem bled at the factory with the exception of those parts
left unassembled for shipping pur pos es. To ensure safe and proper op er a tion of your lawn
mower, all parts and hard ware you assemble must be tight ened securely. Use the correct
tools as nec es sary to ensure proper tightness. All parts such as nuts, wash ers, bolts, etc.,
nec es sary to complete the as sem bly have been placed in the parts bag.
TO ASSEMBLE GRASS CATCH ER
1. Put grass catcher frame into grass bag
with rigid part of bag on the bottom.
Make sure the frame handle is outside
of the bag top.
2. Slip vinyl bindings over frame.
NOTE: If vinyl bindings are too stiff, hold
them in warm water for a few minutes. If
bag gets wet, let it dry before using.
TO INSTALL ATTACHMENTS
Your lawn mower was shipped ready to be
used as a mulcher. To convert mower to
bagging or discharging, see “TO CON-
VERT MOWER” in the Operation section
of this manual.
Frame
handle
Frame
opening
Vinyl
bindings
MOWING
POSITION
Lower handle
LIFT
UP
Operator
presence
control bar
Upper
handle
LIFT
UP
Handle
knob
TO REMOVE MOWER FROM CARTON
1. Remove loose parts included with mower.
2. Cut down two end corners of carton
and lay end panel down flat.
3. Remove all packing materials except
padding be tween upper and lower
handle and padding holding operator
presence control bar to upper handle.
4. Roll lawn mower out of carton and
check carton thor ough ly for additional
loose parts.
HOW TO SET UP YOUR MOW ER

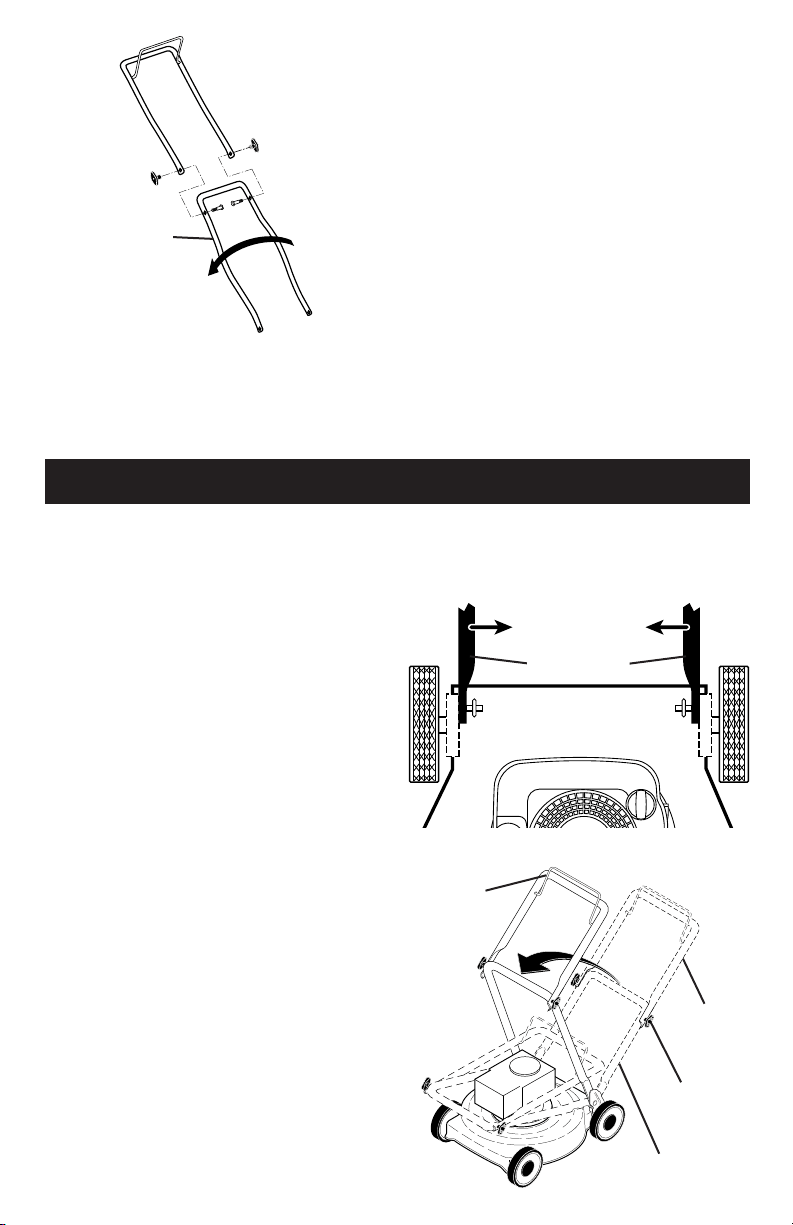

TO UNFOLD HANDLE
IMPORTANT: Unfold handle carefully so
as not to pinch or damage con trol cables.
1. Raise handles until lower handle sec-
tion locks into place in mowing position.
2. Remove protective padding, raise up-
per handle sec tion into place on lower
handle and tighten both handle knobs.
3. Remove handle padding holding operator
pres ence control bar to upper handle.
Your lawn mower handle can be adjusted
for your mowing comfort. Refer to “AD-
JUST HANDLE” in the Service and Adjust-
ments section of this manual.
39
CRAFTSMAN ROTARY LAWN MOWER - - MODEL NUMBER 917.376150
KEY PART
NO. NO. DESCRIPTION
KEY PART
NO. NO. DESCRIPTION
1 193480 Drive Control Assembly (Includes Cable)
3 175262 Pan Head Tapping Screw #10-24 x 2-3/4
4 185681 Screw, Hex Washer Head
5 196857 V-Belt
6 194185X428 Bar, Drive Control
7 751152 Nut, Hex, Flangelock
9 83923 Locknut, Hex
11 194231X460 Wheel & Tire Assembly, Front
12 12000058 E-Ring
13 750003 Pinion
14 189403 Dust Cover
15 191017 Pawl, Drive
16 67725 Washer, Flat 3/8
17 191039 Bearing, Wheel Adjuster
18 701037 Selector Knob
23 88652 Screw
24 191730 Nut, Hex, Flangelock
25 197163X479 Belt Guide Bracket
26 192325 Screw
28 194407X428 Drive Cover
32 194018 Drive Pulley
35 195110 Kit, Wheel Adjuster, LH
(Includes Knob and Bearing)
36 191636 Gear Case Assembly, Complete
38 73800400 Locknut 1/4-20
40 192849 Spring
41 195107 Kit, Wheel Adjuster, RH
(Includes Knob and Bearing)
54 403035 Grassbag Assembly
55 86012 Driveshaft Cover
57 189680 Frame, Grassbag
61 196886 Case, Upper
62 197057 Shaft, Output
63 183508 Seal, Output Shaft
64 183511 Bushing
65 183509 Washer
66 183514 Seal, Worm Shaft
67 183506 Bearing, Ball
68 183499 Gear, 27 Teeth
69 196884 Fixed Dog Clutch
70 183505 Wireform
71 196883 Movable Dog Clutch
72 196882 Fork
73 183513 Screw, Case
74 196881 Case, Lower
75 196880 Seal, Lever
76 196879 Lever
77 196878 Screw, Lever
78 196877 Spring
79 183502 Shaft, Worm
NOTE: All component dimensions given in U.S. inches. 1 inch = 25.4 mm.
IMPORTANT: Use only Original Equipment Manufacturer (O.E.M.) replacement parts. Failure to do so could be hazardous, damage your lawn mower and void your warranty.
38
CRAFTSMAN ROTARY LAWN MOWER - - MODEL NUMBER 917.376150
7
Wheel adjuster
(on each wheel)
IMPORTANT: This lawn mower is shipped WITHOUT OIL OR GASOLINE in the engine.
KNOW YOUR LAWN MOWER
READ THIS OWNER'S MANUAL AND ALL SAFETY RULES BEFORE OP ER AT ING
YOUR LAWN MOWER. Compare the illustrations with your lawn mower to familiarize
yourself with the location of various controls and adjustments. Save this manual for
future reference.
These symbols may appear on your lawn mower or in literature supplied with the
product. Learn and understand their meaning.
Operator presence control bar
Starter
handle
Handle knob
Air filter
MEETS CPSC SAFETY REQUIREMENTS
Sears rotary walk-behind power lawn mowers conform to the safety standards of the
American National Standards Institute and the U.S. Consumer Product Safety Com-
mis sion. The blade turns when the engine is running.
Operator presence control bar – must
be held down to the handle to start the
engine. Release to stop the engine.
Primer– pumps additional fuel from the
carburetor to the cylinder for use when
starting a cold engine.
Starter handle – used for starting engine.
Mulcher door – allows con ver sion to
discharging or bagging operation.
Drive control bar – used to engage
power-pro pelled forward mo tion of mower.
Gasoline filler cap
Muffler
Grass
catcher
Housing
Drive
control
bar
Mulcher door
OPERATION
Spark
plug
Drive cover
Engine oil cap with dipstick
Primer
8
DRIVE CONTROL ADJUSTMENT
Over time, the drive control system may
become “loose”, resulting in decreased
speed. There is a thumbscrew on the
un der side of the drive control housing to
increase tension on the drive cable. Pro-
ceed as follows:
1. Turn unit off and disconnect spark plug
wire from spark plug.
2. Rotate thumbscrew counter-clockwise
to tighten the drive cable.
3. Operate mower to test drive speed.
4. If condition fails to improve after the
above steps (forward speed remains
the same), your drive belt is worn and
should be re placed.
NOTE: If mower begins to "creep" for-
ward, the drive cable is too tight. Rotate
thumbscrew clockwise to loosen drive
cable.
TO ADJUST CUTTING HEIGHT
Raise wheels for low cut and lower wheels
for high cut, adjust cutting height to suit
your requirements. Me di um position is
best for most lawns.
• To change cutting height, squeeze ad-
juster lever to ward wheel. Move wheel
up or down to suit your re quire ments. Be
sure all wheels are in the same setting.
NOTE: Adjuster is properly positioned
when plate tab inserts into hole in lever.
Also, 9-position adjusters (if so equipped)
allow lever to be positioned between the
plate tabs.
The operation of any lawn
mower can result in foreign
objects thrown into the
eyes, which can result in
severe eye damage. Always
wear safety glasses or eye shields while
operating your lawn mower or performing
any ad just ments or repairs. We recom-
mend a standard safety glasses or wide
vision safety mask worn over spectacles.
HOW TO USE YOUR LAWN MOWER
ENGINE SPEED
The engine speed was set at the factory
for optimum performance. Speed is not
adjustable.
ENGINE ZONE CONTROL
CAUTION: Federal regulations re quire
an engine control to be installed on this
lawn mower in order to minimize the
risk of blade contact injury. Do not un der
any circumstances attempt to de feat the
func tion of the operator con trol. The blade
turns when the engine is running.
• Your lawn mower is equipped with an
operator pres ence control bar which
requires the operator to be positioned
behind the lawn mower handle to start
and operate the lawn mower.
DRIVE CONTROL
• Self-propelling is controlled by hold ing
the operator presence control bar down
to the handle and pulling the drive
control
bar up to the handle. The closer
to the handle the bar is pulled, the faster
the unit will travel.
• Forward motion will stop when either
the operator presence control bar or
drive control bar are released. To stop
forward motion without stop ping engine,
re lease the drive control bar only. Hold
op er a tor presence control bar down
against handle to con tin ue mowing
without self-propelling.
NOTE: If after releasing the drive control
the mower will not roll backwards, push
the mower forward slightly to disengage
drive wheels.
• To keep drive control engaged when
turning corners, push down on the han-
dle to lift the front wheels off the ground
while turning lawn mower.
DRIVE
CONTROL
ENGAGED
Drive
control bar
DRIVE
CONTROL
DISENGAGED
Operator presence control bar
Thumb-
screw
LEVER BACKWARD
TO LOWER MOWER
LEVER FORWARD TO RAISE MOWER
Plate tab
Lever
37
CRAFTSMAN ROTARY LAWN MOWER - - MODEL NUMBER 917.376150
KEY PART
NO. NO. DESCRIPTION
KEY PART
NO. NO. DESCRIPTION
1 194200X479 Upper Handle
2 183567 Engine Zone Control Cable
3 850733X004 Bracket, Upstop
4 166649 Mulcher Plug
5 66426 Wire Tie
6 189713X428 Handle Knob
7 750634 Screw
8 194199X428 Control Bar
9 193679 Rear Door Assembly (Includes Springs)
10 128415 Pop Rivet
11 150050 Screw, Self-Tapping #10-24 x 5/8
12 54583 Screw, Hex Hex Head, Sems 1/4-20 x 1/2
14 195622X479 Back Plate
15 700365X479 Side Baffle
16 176655X479 Discharge Baffle
17 140661X479 Rear Baffle
18 132004 Keps Locknut 1/4-20
19 194788 Rope Guide
20 189008 Rear Skirt
21 170938 Spring, Rear Door, LH
24 170939 Spring, Rear Door, RH
25 83923 Nut, Hex, Flanged
26 184193 Bolt, Rear Door
27 400246X460 Wheel & Tire Assembly, Rear
28 142748 Bolt, Shoulder 3/8-16 x 1
29 62335 Washer, Belleville
30 145935X004 Axle Arm Assembly
31 701037 Selector Knob
32 700331X004 Selector Spring
33 189917X428 Mulcher Door
34 146630 Spacer
35 133757X007 Wheel Adjusting Bracket, RH
36 175735 Hinge Bracket Assembly
37 150078 Screw, Sems, Thread Cutting 5/16-18 x 3/4
38 189918X428 Discharge Deflector
39 195916X479 Handle Bracket Assembly, LH
40 195917X479 Handle Bracket Assembly, RH
41 150406 Screw, Hex Head, Threaded, Rolled 3/8-16 x 1-1/8
42 193000 Spring, Torsion
43 73800400 Nut, Hex, Nylock
44 192613 Kit, Lawn Mower Housing
(Includes Key Numbers 14, 15 and 51)
45 175650 Rod, Hinge
46 194037 Blade Adapter / Pulley
47 141114 Blade, 22"
48 851074 Washer, Hardened
49 850263 Washer, Helical
50 851084 Screw, Machine, Hex Head 3/8-24 x 1-3/8 Grade 8
51 170031 Kit, Front Baffle (Includes Key Number 53)
52 85463 Danger Decal
53 17600406 Screw, Serrated, Type TT 1/4-20
55 751592 Nut, Hex 3/8-16
56 88652 Hinge Screw 1/4-20 x 1-1/4
57 51793 Hairpin Cotter
58 151590X479 Lower Handle
59 191574 Handle Bolt
61 188839X004 Mounting Bracket, Debris Shield
62 199314 Debris Shield
63 192325 Screw, Debris Shield
64 - - - Engine, Briggs & Stratton, Model Number
125K02-0658-E1 (See Breakdown)
68 133759X007 Wheel Adjusting Bracket, LH
69 197991 Clip, Cable
71 188839X004 Mounting Bracket, Debris Shield
72 182227 Screw
73 197162 Belt Keeper
74 182228 Nut, Hex
- - 161058 Warning Decal (not shown)
- - 404009 Owner’s Manual (English / Spanish)
Available accessories not included with lawn mower:
- - 71 33623 Gas Can (2.5 Gallon Container)
- - 71 33500 Fuel Stabilizer
- - 71 33000 SAE 30W Oil (20 Ounce Bottle)
NOTE: All component dimensions given in U.S. inches. 1 inch = 25.4 mm.
IMPORTANT: Use only Original Equipment Manufacturer (O.E.M.) replacement parts. Failure to do so could be hazardous, damage your lawn mower and void your warranty.
36
CRAFTSMAN ROTARY LAWN MOWER - - MODEL NUMBER 917.376150
REPAIR PARTS
9

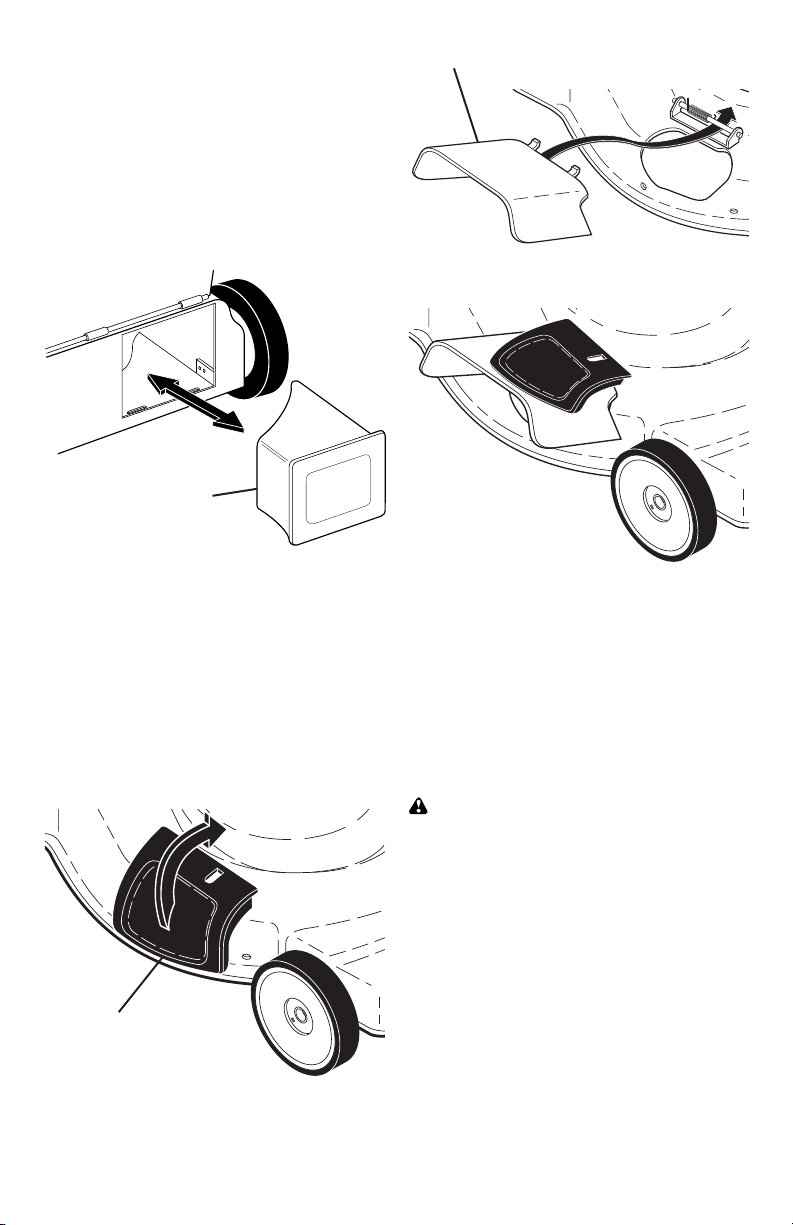

TO CONVERT MOWER
Your lawn mower was shipped ready to be
used as a mulcher. To convert to bagging
or discharging:
REAR BAGGING
• Open rear door and remove mulcher
plug. Store mulcher plug in a safe
place.
• You can now install the grass catcher or
optional clipping deflector.
• To convert to mulching or discharging
operation, install mulcher plug into rear
discharge opening of mower.
SIDE DIS CHARG ING
• Mulcher plug must be installed into rear
discharge open ing of mower.
• Open mulcher door and install dis-
charge deflector under door as shown.
• Mower is now ready for discharging
operation.
• To convert to mulching or bagging
operation, dis charge deflector must be
removed and mulcher door closed.
Mulcher plug
Open mulcher door
Discharge deflector
SIMPLE STEPS TO REMEMBER WHEN
CONVERTING YOUR LAWN MOWER
FOR MULCHING -
1. Rear mulcher plug installed.
2. Mulcher door closed.
FOR REAR BAGGING -
1. Rear mulcher plug removed.
2. Grass catcher installed.
3. Mulcher door closed.
FOR SIDE DISCHARGING -
1. Rear mulcher plug installed.
2. Discharge deflector installed.
CAUTION: Do not run your lawn
mower with out mulcher plug or ap proved
grass catch er in place. Never at tempt to
op er ate the lawn mow er with the rear door
re moved or propped open.
10
BEFORE STARTING ENGINE
ADD OIL
Your lawnmower is shipped without oil in
the engine. For type and grade of oil to
use, see “EN GINE” in the Maintenance
section of this manual.
CAUTION: DO NOT overfill engine with
oil, or it will smoke heavily from the muffler
on startup.
1. Be sure lawnmower is level.
2. Remove oil dipstick from oil fill spout.
3. You receive a container of oil with the
unit. Slowly pour the entire container
down the oil fill spout into the engine.
NOTE: Initial oil fill requires only 18 oz.
due to residual oil in engine from the
manufacturers 100% quality testing. When
changing oil you may need 20 oz.
4. Insert and tighten dipstick.
IMPORTANT:
• Check oil level before each use. Add oil
if needed. Fill to full line on dipstick.
• Change the oil after every 25 hours of
operation or each season. You may
need to change the oil more often
under dusty, dirty conditions. See “TO
CHANGE ENGINE OIL” in the Mainte-
nance section of this manual.
ADD GASOLINE
• Fill fuel tank to bottom of tank filler neck.
Do not overfill. Use fresh, clean, regular
unleaded gasoline with a minimum of
87 octane. Do not mix oil with gasoline.
Purchase fuel in quan ti ties that can be
used within 30 days to assure fuel fresh-
ness.
CAUTION: Wipe off any spilled oil or
fuel. Do not store, spill or use gasoline
near an open flame.
CAUTION: Alcohol blended fuels
(called gasohol or using ethanol or metha-
nol) can attract moisture which leads to
separation and for ma tion of acids during
storage. Acidic gas can damage the fuel
system of an engine while in storage. To
avoid engine problems, the fuel system
should be emptied before stor age of 30
days or longer. Empty the gas tank, start
the engine and let it run until the fuel lines
and carburetor are empty. Use fresh fuel
next season. See Storage In struc tions for
additional information. Never use engine
or carburetor cleaner products in the fuel
tank or permanent damage may occur.

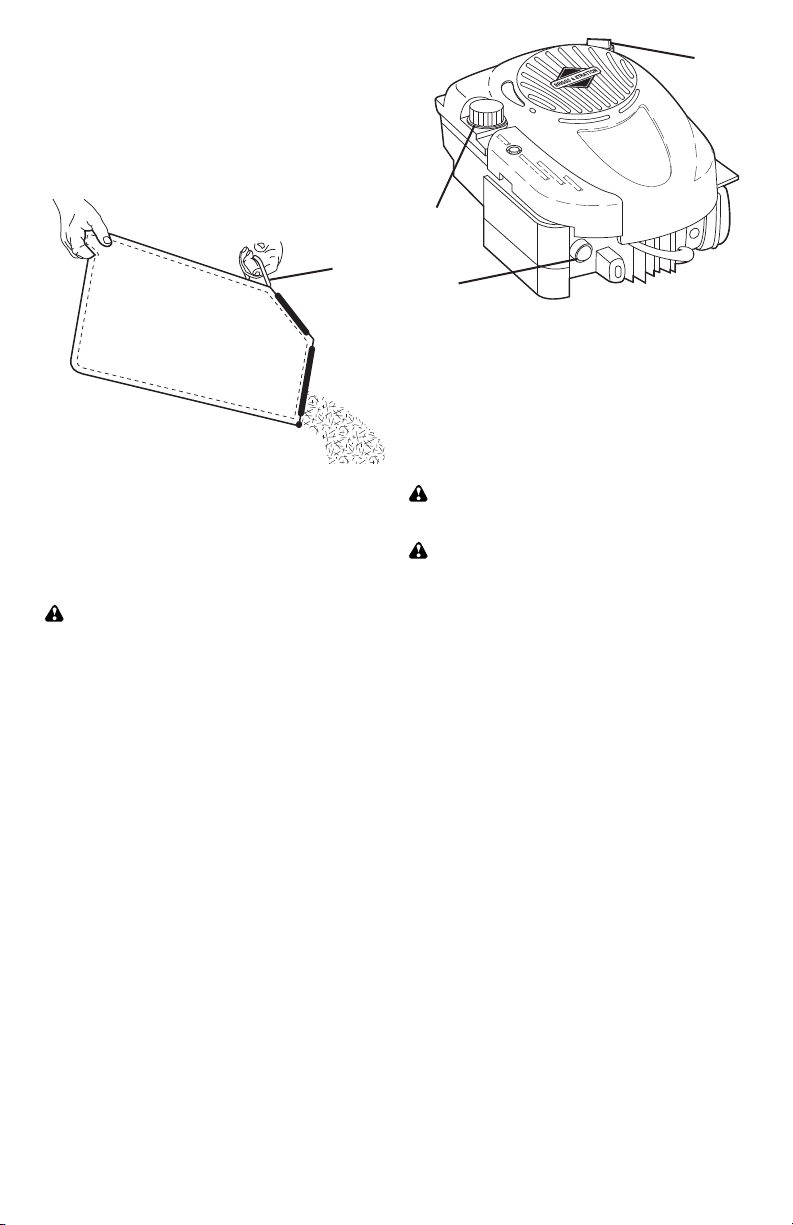

TO EMPTY GRASS CATCHER
1. Lift up on grass catcher using the
frame han dle.
2. Remove grass catcher with clippings
from under lawn mower han dle.
3. Empty clippings from bag.
NOTE: Do not drag the bag when empty-
ing; it will cause unnecessary wear.
Grass
catcher
frame
handle
Engine
oil cap
Gasoline
filler cap
Primer
35
Falta de 1. Cuchilla desgastada, doblada 1. Eleve la altura de corte.
fuerza o suelta.
2. Altura de las ruedas dispareja. 2. Eleve la altura de corte.
3. Velocidad del motor lenta. 3. Limpie/cambie el filtro de aire.
4. Acumulación de césped, hojas o 4. Limpie la parte inferior de la
basura debajo de la segadora. caja de la segadora.
5. Demasiado aceite en motor. 5. Revise el nivel del aceite.
6. Velocidad de recorrido 6. Corte a una velocidad de
demasiado rápida. recorrido más lenta.
Mal corte- 1. Cuchilla desgastada, doblada 1. Cambie la cuchilla. Apriete el perno
disparejo o suelta. de la cuchilla.
2. Altura de las ruedas dispareja. 2. Ajuste todas las ruedas a la misma
altura.
3. Acumulación de césped, hojas o 3. Limpie la parte inferior de la
basura debajo de la segadora. caja de la segadora.
Vibración 1. Cuchilla desgastada, doblada 1. Cambie la cuchilla. Apriete el
excesiva o suelta. perno de la cuchilla.
2. Cigueñal del motor doblado. 2. Póngase en contacto con su centro
de servicio Sears o con un otro
centro de servicio cualificado.
Cordón 1. El freno del volante del motor 1. Presione la barra de control
arrancador está aplicado cuando se hacia el mango superior antes
difícil de tirar suelta la barra de control. de tirar el cordón arrancador.
2. Cigueñal del motor doblado. 2. Póngase en contacto con su centro
de servicio Sears o con un otro
centro de servicio cualificado.
3. Adaptador de la cuchilla quebrado. 3. Cambie el adaptador de la cuchilla.
4. La cuchilla se arrastra en 4. Mueva la segadora a un lugar
el césped. en donde el césped ha sido
cortado o a una superficie firme
para hacer arrancar el motor.
Recogedor de 1. Altura de corte demasiado baja. 1. Eleve la altura de corte.
césped no se 2. Levantamiento de la cuchilla 2. Cambie las cuchillas.
llena (si viene desgastado.
equipado) 3. Recogedor sin ventilación de aire. 3. Limpie el recogedor de césped.
Difícil de 1. El césped está demasiado alto o la 1. Eleve la altura de corte.
empujar altura de la rueda demasiado baja.
2. Parte trasera de la 2. Eleve la parte trasera de la caja de
caja/cuchilla de la segadora la segadora (1) un lugar más alto.
arrastrándose en el césped.
3. Recogedor de césped 3. Vacíe el recogedor de césped.
demasiado lleno.
4. Posición de la altura del mango 4. Ajuste la altura del mango de
no adecuada para usted. modo que le acomode.
Pérdida de 1. Desgaste de la correa. 1. Re vise/cambie correa de impulsión.
impulsión 2. La correa está fuera de la polea. 2. Revise/vuelva a instalar la
o retardase 3. Cable de la impulsión usado o roto. 3. Cambie el cable de la impulsión.
de la 4. El sistema de control del 4. Ajuste el control del mecanismo
velocidad mecanismo impulsor “suelto”. impulsor.
PROBLEMA CAUSA CORRECCIÓN
SOLUCIÓN DE PROBLEMAS - Vea la sección apropiada en el manual amenos que
esté dirigido a un centro de servico Sears.
34
MOTOR
SISTEMA DE COM BUS TI BLE
IMPORTANTE: Es importante evitar que
se formen depositos de coma en partes
fundamentales del sistemade combustible tales
como el carburador, el filtro del combustible,
la mangura del combustible o en el estanque
durante el almacenamiento. Los combustibles
mezclados con alcohol (conocido come
gasohol o que tienen etanol o metanol)
Pueden atraer humedad, lo que conduce a la
separacion y a la formación de acidos durante
el almacenamiento. La gasolina acida puede
danar el sistema de combustible de un motor
durante el perido de almacenamiento.
• Vaciar el depósito del carburante poniendo
en marcha el motor y dejándolo funcionar
hasta que el carburante termine y el carbura-
dor esté vacío.
• Nunca use los productos para limpieza del
carburador o del motor en el estanque de
combustible pues se pueden producir daños
permanentes.
• Use combustible nuevo la próxima tempo-
rada.
AVISO: El estabilizador de combustible es una
alternativa aceptable para reducir a un mínimo
la formación de depósitos de goma en el com-
bus ti ble durante el período de almacenamiento.
Agregue estabilizador a la gasolina en el
estanque de combustible o en el envase para el
almacenamiento. Siempre siga la proporción de
mezcla que se encuentra en el envase del esta-
bilizador. Haga funcionar el motor por lo menos
10 minutos después de agregar el estabilizador,
para permitir que este llegue al carburador. No
drene la gasolina del estanque de gasolina y el
carburador si se está usando estabilizador de
combustible.
ACEITE DEL MOTOR
Drene el aceite (con el motor caliente) y cámbielo
con aceite de motor limpio. (Vea “MOTOR” en la
sección de Mantenimento de este manual.)
CILINDRO
1. Remueva la bujía.
2. Vacíe una onza (29 ml) de aceite a través
del agujero de la bujía en el cilindro.
3. Tire la manilla de arranque lentamente unas
cuantas veces para distribuir el aceite.
4. Vuelva a montar la nueva bujía.
OTROS
• No guarde la gasolina de una temporada a la
otra.
• Cambie el envase de la gasolina si se emp-
ieza a oxidar. La oxidación y/o la mugre en
su gasolina producirán problemas.
• Si es posible, guarde su unidad en un recinto
cerrado y cúbrala para protegerla contra el
polvo y la mugre.
• Cubra su unidad con un forro protector
adecuado que no retenga la humedad. No
use plástico. El plástico no puede respirar, lo
que permite la formación de condensación,
lo que producirá la oxidación de su unidad.
IMPORTANTE: Nunca cubra la segadora
mientras el motor y las areas de escape todavia
estan calientes.
PRECAUCIÓN: Nunca almacene la
segadora con gasolina en el estanque dentro
de un edificio en donde los gases pueden
alcanzar una llama expuesta o una chispa.
Permita que se enfríe el motor antes de
almacenarla en algún recinto cerrado.
No arranca 1. Filtro de aire sucio. 1. Limpie/cambie el filtro de aire.
2. Sin combustible. 2. Llene el estanque de combustible.
3. Combustible rancio. 3. Vaciar el estanque y vuelva a llenar-
lo con combustible limpio y nuevo.
4. Agua en el combustible. 4. Vaciar el estanque y vuelva a llenar-
lo con combustible limpio y nuevo.
5. Alambre de la bujía desconectado. 5. Conecte el alambre a la bujía.
6. Bujía mala. 6. Cambie la bujía.
7. Cuchilla suelta o adaptador 7. Apriete el perno de la cuchilla
de la cuchilla quebrado. cambie el adaptador de la cuchilla.
8. Barra de control en la 8. Presione la barra de control
posición suelta. hacia el mango.
9. Barra de control defectuosa. 9. Cambie la barra de control.
10. Válvula del combustible (si equ- 10. Gire a la válvula del combustible
ipada) está en la posición OFF. a la posición ON.
11. Batería débi (si equipada). 11. Cague la batería.
12. Desconecte el conector 12. Conecte la batería al motor.
de la batería (si equipada).
PROBLEMA CAUSA CORRECCIÓN
SOLUCIÓN DE PROBLEMAS - Vea la sección apropiada en el manual amenos que
esté dirigido a un centro de servico Sears.
11
MULCHING MOWING TIPS
IMPORTANT: For best performance,
keep mower housing free of built-up
grass and trash. See “CLEANING” in the
Maintenance section of this manual.
• The special mulching blade will recut
the grass clip pings many times and
reduce them in size so that as they fall
onto the lawn they will disperse into
the grass and not be noticed. Also, the
mulched grass will bio de grade quick ly to
provide nu tri ents for the lawn. Always
mulch with your highest engine (blade)
speed as this will provide the best recut-
ting action of the blades.
• Avoid cutting your lawn when it is wet.
Wet grass tends to form clumps and
in ter feres with the mulch ing action. The
best time to mow your lawn is the early
afternoon. At this time the grass has
dried, yet the newly cut area will not be
exposed to direct sunlight.
• For best results, adjust the lawn mower
cutting height so that the lawn mower
cuts off only the top one-third of the
grass blades. If the lawn is over grown it
will be nec es sary to raise the height of
cut to reduce pushing effort and to keep
from over load ing the engine and leaving
clumps of mulched grass. For ex tremely
heavy grass, reduce your width of cut
by overlapping previously cut path and
mow slowly.
• Certain types of grass and grass
con di tions may re quire that an area be
mulched a second time to com pletely
hide the clip pings. When doing a sec-
ond cut, mow across (perpendicular) to
the first cut path.
• Change your cutting pattern from week
to week. Mow north to south one week
then change to east to west the next
week. This will help prevent matting and
graining of the lawn.
TO STOP ENGINE
• To stop engine, release operator pres-
ence con trol bar.
TO START ENGINE
NOTE: Due to protective coatings on the
engine, a small amount of smoke may be
present during the initial use of the product
and should be considered normal.
1. To start a cold engine, push primer
three (3) times before trying to start.
Use a firm push. This step is not
usually necessary when starting an
engine which has already run for a few
minutes.
2. Hold operator presence control bar
down to the han dle and pull starter
handle quickly. Do not allow starter
rope to snap back.
NOTE: In cooler weather it may be
necessary to repeat priming steps. In
warmer weather over priming may cause
flooding and engine will not start. If you do
flood engine, wait a few minutes before
attempting to start and do not repeat
priming steps.
MOWING TIPS
CAUTION: Do not use de-thatcher
blade attachments on your mower. Such
attachments are hazardous, will damage
your mower and could void your warranty.
• Under certain conditions, such as very
tall grass, it may be nec es sary to raise
the height of cut to reduce pushing effort
and to keep from overloading the engine
and leaving clumps of grass clippings.
It may also be necessary to re duce
ground speed and/or run the lawn mow-
er over the area a sec ond time.
• For extremely heavy cutting, re duce the
width of cut by over lap ping previously
cut path and mow slowly.
• For better grass bagging and most cut-
ting conditions, the engine speed should
be set in the FAST po si tion.
• Pores in cloth grass catchers can be-
come filled with dirt and dust with use
and catchers will collect less grass. To
prevent this, reg u lar ly hose catcher off
with water and let dry before using.
• Keep top of engine around starter clear
and clean of grass clippings and chaff.
This will help engine air flow and extend
engine life.

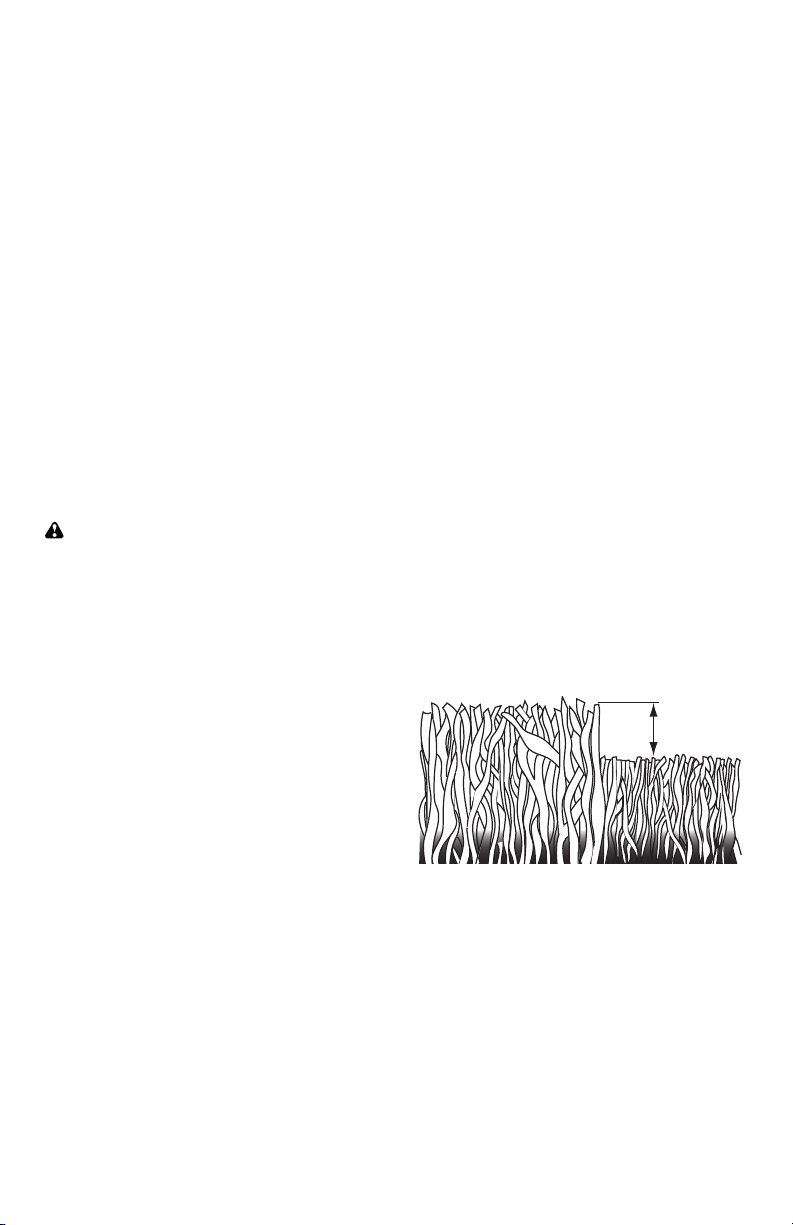

MAX 1/3
12
Check for Loose Fasteners
Clean / Inspect Grass Catcher *
Check Tires
Check Drive Wheels ***
Clean Lawn Mower ****
Clean under Drive Cover ***
Check Drive Belt / Pulleys ***
Check / Sharpen / Replace Blade
Lubrication
Clean and Recharge Battery **
Check Engine Oil level
Change Engine Oil
Clean Air Filter
Inspect Muffler
Replace Spark Plug
Replace Air Filter Paper Cartridge
Empty fuel system or add Stabilizer
BEFORE
EACH
USE
AFTER
EACH
USE
EVERY
10
HOURS
EVERY
25 HOURS
OR SEASON
EVERY
100
HOURS
BEFORE
STORAGE
1 - Change more often if operating under a heavy load or in high outdoor temperatures.
2 - Service more often if operating in dirty or dusty conditions.
3 - Replace blades more often when mowing in sandy soil.
4 - Charge 48 hours at end of season.
5 - And after each 5 hours of use.
(if so equipped)
Electric-Start mowers
Power-Propelled mowers
Use a scraper
to clean under deck
*
**
***
****
MAINTENANCE
GENERAL REC OM MEN DA TIONS
The warranty on this lawn mower does not
cover items that have been sub ject ed to
operator abuse or negligence. To receive
full value from the warranty, operator must
maintain unit as in struct ed in this manual.
Some adjustments will need to be made
periodically to properly maintain your unit.
At least once a season, check to see if
you should make any of the adjustments
described in the Service and Ad just ments
section of this manual.
• At least once a year, replace the spark
plug, clean or replace air filter element
and check blade for wear. A new spark
plug and clean/new air filter element
assure proper air-fuel mix ture and help
your engine run bet ter and last longer.
• Follow the maintenance schedule in this
manual.
BEFORE EACH USE
• Check engine oil level.
• Check for loose fasteners.
LUBRICATION
Keep unit well lubricated
(See “LU BRI CA TION CHART”).
LUBRICATION CHART
➀
Spray lubricant
➁
See "ENGINE" in Maintenance section.
IMPORTANT: Do not oil or grease plastic
wheel bearings. Viscous lu bri cants will
attract dust and dirt that will short en the life of
the self-lu bri cat ing bearings. If you feel they
must be lu bri cated, use only a dry, pow dered
graphite type lubricant spar ingly.
➀
Wheel
adjuster (on
each wheel)
➁
Engine oil
➀
Rear door
hinge
➀
Handle bracket mounting pins
➀
Mulcher
door hinge
pin
33
MOTOR
VELOCIDAD DEL MOTOR
La velocidad del motor ha sido ajustada en
la fábrica. No trate de aumentar la velocidad
del motor pues se pueden producir lesiones
personales. Si cree que el motor está funcio-
GIRAR
Mango
in fe ri or
nando demasiado rápido o demasiado lento,
lleve su segadora a mas con su centro de
servicio Sears o con un otro centro de servicio
cualificado.
CARBURADOR
Su carburador tiene un chorro principal fijo
no ajustable para controlar la mezcla. Si su
motor no está funcionando en forma adecuada
debido a problemas que se sospecha vienen
del carburador, lleve su segadora a contacto
con su centro de servicio Sears o con un otro
centro de servicio cualificado para repararla y/o
ajustarla.
IMPORTANTE: Nunca manipule el regulador
del motor, el que ha sido ajustado en la fábrica
para la velocidad del motor adecuada. Puede
ser peligroso hacer funcionar el motor a una
velocidad por sobre el ajuste de alta velocidad
de la fábrica. Si cree que la velocidad alta
regulada del motor necesita ajuste,contacto con
su centro de servicio Sears o con un otro centro
de servicio cualificado, el que cuenta con el
equipo adecuado y la experiencia para hacer
los ajustes necesarios.
ALMACENAMIENTO
Inmediatamente prepare su segadora para el
almacenamiento al final de cada temporada o si
la unidad no se va a usar por 30 días o más.
SEGADORA
Cuando se va a guardar la segadora por cierto
período de tiempo, límpiela cuidadosamente,
remueva toda la mugre, la grasa, las hojas, etc.
Guárdela en un área limpia y seca.
1. Limpie toda la segadora (Vea “LIMPIEZA”
en la sección de Mantenimento de este
manual).
2. Lubríquela según se muestra en la sección
de Mantenimento de este manual.
3. Asegúrese de que todas las tuercas y
clavijas y todos los pernos y tornillos estén
apretados en foma segura. Inspeccione
las partes que se mueven para verificar si
están dañadas, quebradas o desgastadas.
Cámbielas si es necesario.
4. Retoque todas las superficies que estén
oxidadas o con la pintura picada; use una
lija antes de pintar.
MANGO
Puede doblar el mango de su segadora para el
almacenamiento.
1. Apriete los extremos inferiores del mango
inferior entre sí hasta que el mango inferior
quede separado del puntal del mango,
luego muévalo hacia adelante.
2. Suelte los pernos de montaje del mango
superior lo suficiente como para permitir
que el mango superior se pueda doblar
hacia atrás.
IMPORTANTE: Cuando doble el mango para el
almacenamiento o el transporte, asegúrese que
lo doble según se muestra o purde dañar los
cables de control.
• Cuando prepare sus mangos a partir de
la posición de almacenamiento, el mango
inferior automáticamente se asegurará en la
posición para segar.
Mango inferior
APRIETE
PARA DOBLAR
POSICIÓN
PARA
SEGAR
Barra de control
que exige la
presencia del
operador
DOBLAR
HACIA
ADELANTE
PARA
ALMACENAR
Mango
superior
Mango inferior
Manilla del
mango
32
SERVICIO Y AJUSTES
ADVERTENCIA: Para evitar lesiónes serias,
antes de dar calquier servico o de hacer ajustes:
1. Suelte la barra de control y pare el motor.
2. Asegúrese que la cuchilla y que todas las
partes movibles se hayan detenido comple-
tamente.
3. Desconecte el alambre de la bujía y pón-
galo en donde no pueda entrar en contacto
con ésta.
SEGADORA
PARA AJUSTAR LA ALTURA DE CORTE
Vea “PARA AJUSTAR LA ALTURA DE CORTE”
en la sección de Operación de este manual.
DESVIADOR TRASERO
Se proporciona un desviador trasero, adjunto
entre las ruedas traseras de su segadora, para
reducir a un mínimo la posibilidad que objetos
sean lanzados hacia afuera de la parte trasera
de la segadora, en la posición en donde se
encuentra el operador. Si se daña el desviador
debe cambiarse.
PARA REMOVER LA CORREA DE IMPULSIÓN
1. Remueva la cubierta de la impulsión y
fijador de la correa.
2. Remueva la correa empujando hacia abajo
en la polea de la caja de engranajes.
3. Haga descansar la segadora en su lado
con el filtro de aire y el carburador mirando
hacia arriba.
4. Remueva la cuchilla y la defensa en contra
del desperdicio.
5. Remueva la correa de la polea del motor en
el cigueñal.
PARA CAMBIAR LA CORREA DE IMPULSIÓN
1. Instale la correa nueva en la polea del motor.
2. Reinstale la defensa en contra del desperdi-
cio y la cuchilla.
3. Vuelva el cortacéspedes a la posición vertical.
4. Instale la correa nueva en la polea de la
caja de engranajes.
5. Reinstale la fijador de la correa y cubierta
de la impulsión.
NOTA: Siempre use la correa aprobada por la
fábrica para asegurarse que calce y dure.
Posición
para segar
Posición
para segar
POSICIÓN ALTAPOSICIÓN BAJA
Puntal
del mango
Clavija
de
horquilla
Clavija de
montaje
LIMPIEZA
IMPORTANTE: Para obtener el mejor rendimineto,
mantenga la caja de la segadora sin acumulacion
de cesped y basura. Limpie la parte de abajo de
su segadora despues de cada uso.
PRECAUCIÓN: Desconecte el alambre de
la bujía y póngalo en donde no pueda entrar en
contacto con ésta.
• Haga descansar la segadora en su lado.
Asegúrese que el filtro de aire y que el carbu-
rador queden mirando hacia arriba. Limpie la
parte inferior de su segadora raspándola para
remover la acumulación de césped y basura.
• Limpie el motor a menudo para evitar que
se acumule la basura. Un motor tapado fun-
ciona más caliente y se acorta su duración.
• Mantenga las superficies pulidas y las rue-
das sin gasolina, aceite, etc.
• No recomendamos el uso de una manguera
de jardín para limpiar la segadora a menos
que el sistema eléctrico, el silenciador, el
filtro de aire y el carburador estén tapados
para evitar que les entre el agua. El agua en
el motor puede acortar la duración de éste.
LIMPIE DEBAJO DE LA CUBIERTA DE LA
IMPULSIÓN
Limpie debajo de la cubierta de la impulsión por
lo menos dos veces cada temporada. Raspe de-
bajo de la cubierta con un cuchillo para masilla
o con una herramienta parecida, para remover
toda acumulación de césped o basura en la parte
inferior de la cubierta de la impulsión.
PARA AJUSTAR EL MANGO
El mango puede ser montado a una posición
alta o baja. Los agujeros de montaje en el
mango inferior están fuera del centro para
levantar y bajar el mango.
1. Remueva el mango superior y conexióne(s) el
asegurar él (los) cable(s) al mango inferior.
2. Remueva las clavijas de horquilla de la
clavija de montaje del puntal del mango.
3. Apreite el mango inferior hacia dentro para
removerlo de las clavijas de montaje.
4. Gire el mango inferior por encima para
levantar o bajar el mango.
5. Vuelva a montar las clavijas de horquilla por
encima de las clavijas de montaje.
6. Vuelva a montar el mango superior y todas
las partes removidas del mango inferior.
Correa
Cubierta de la
impulsion
EMPUJAR
HACIA
ABAJO
Fijador de
la correa
13
LAWN MOWER
Always observe safety rules when per-
form ing any main te nance.
TIRES
• Keep tires free of gasoline, oil, or insect
control chemi cals which can harm rubber.
• Avoid stumps, stones, deep ruts, sharp
objects and other hazards that may
cause tire damage.
DRIVE WHEELS
Check front drive wheels each time be fore
you mow to be sure they move freely.
The wheels not turning freely means trash,
grass cuttings, etc. are in the drive wheel area
and must be cleaned to free drive wheels.
If necessary to clean the drive wheels, be
sure to clean both front wheels.
1. Remove hubcaps, locknuts & washers.
2. Remove wheels from wheel ad just ers.
3. Remove any trash or grass cuttings
from inside the dust cover, pinion and/
or drive wheel gear teeth.
4. Put wheels back in place.
NOTE: If after cleaning, the drive wheels
do not turn freely, contact a Sears or other
qualified service center.
BLADE CARE
For best results, blade must be kept sharp.
Re place a bent or dam aged blade.
CAUTION: Use only a replacement blade
approved by the manufacturer of your mower.
Using a blade not approved by the manu-
facturer of your mower is hazardous, could
damage your mower and void your warranty.
TO REMOVE BLADE
1. Disconnect spark plug wire from spark
plug and place wire where it cannot
come in contact with plug.
2. Turn lawn mower on its side. Make
sure air filter and carburetor are up.
3. Use a wood block between blade and
mower hous ing to prevent blade from
turning when re mov ing blade bolt.
NOTE: Protect your hands with gloves
and/or wrap blade with heavy cloth.
4. Remove blade bolt by turning counter-
clockwise.
5. Remove blade & attaching hard ware
(bolt, lock wash er & hardened wash er).
TO REPLACE BLADE
1. Position blade on the blade adapter
aligning the two (2) holes in the blade
with the raised lugs on the adapter.
2. Be sure the trailing edge of blade (oppo-
site sharp edge) is up toward the engine.
3. Install the blade bolt with the lock
washer and hardened washer into
blade adapter and crankshaft.
4. Use block of wood between blade and
lawn mower housing and tighten the
blade bolt, turning clockwise.
• The recommended tightening torque is
35-40 ft. lbs.
IMPORTANT: Blade bolt is heat treated.
If bolt needs replacing, replace only with
approved bolt shown in the Repair Parts
section of this manual.
TO SHARPEN BLADE
NOTE: We do not recommend sharp en ing
the blade - but if you do, be sure the blade
is balanced. Care should be taken to keep
the blade balanced. An un bal anced blade will
cause eventual damage to mower or engine.
• The blade can be sharp ened with a file
or on a grinding wheel. Do not attempt
to sharpen while on the mower.
• To check blade balance, drive a nail into
a beam or wall. Leave about one inch of
the straight nail ex posed. Place center
hole of blade over the head of the nail.
If blade is balanced, it should remain in
a horizontal position. If either end of the
blade moves downward, sharpen the
heavy end until the blade is balanced.
GRASS CATCHER
• The grass catcher may be hosed with
water, but must be dry when used.
• Check your grass catcher often for dam-
age or de te ri o ra tion. Through normal
use it will wear. If catcher needs replac-
ing, replace only with ap proved replace-
ment catcher shown in the Repair Parts
section of this manual. Give the lawn
mower model number when ordering.
GEAR CASE
• To keep your drive system working
properly, the gear case and area around
the drive should be kept clean and free
of trash build-up. Clean under the drive
cover twice a season.
• The gear case is filled with lubricant to the
proper level at the factory. The only time
the lubricant needs attention is if service
has been performed on the gear case.
• If lubricant is required, use only Elf Mul-
tis EP00. Do not substitute.

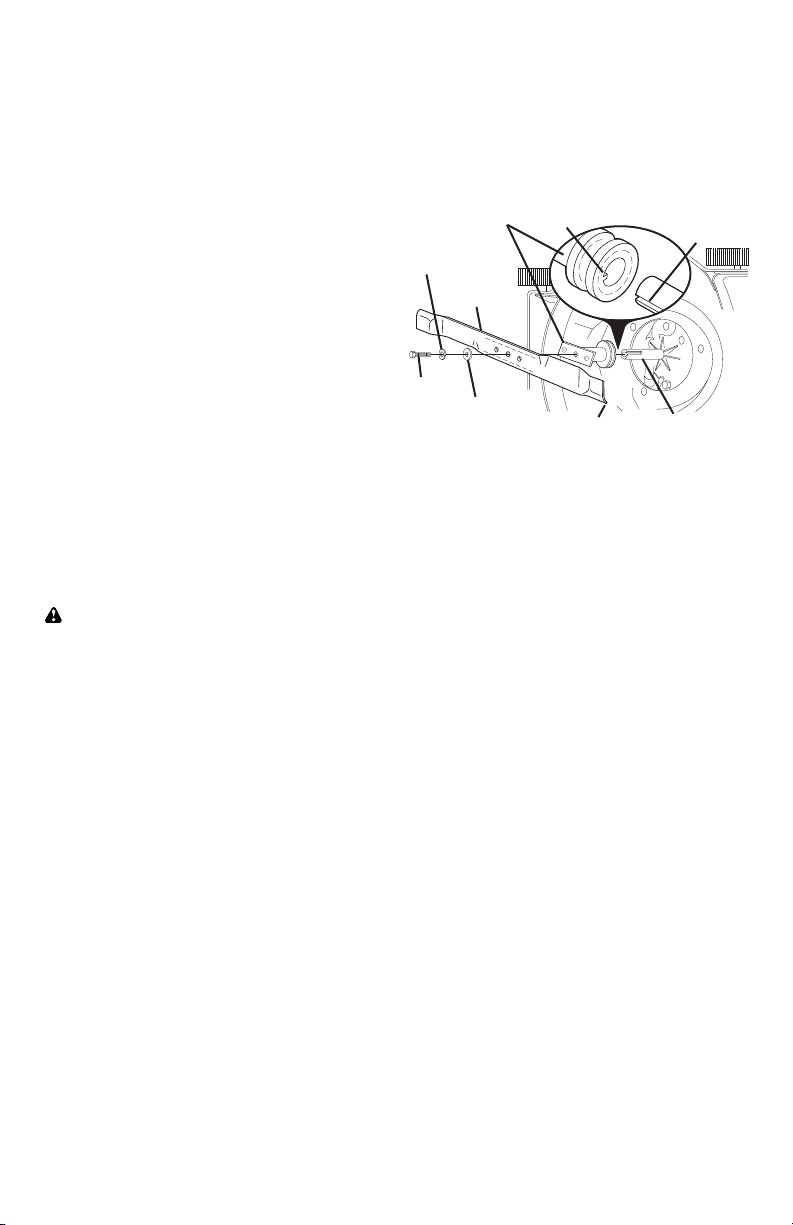

Blade
bolt
Crankshaft
keyway
Hardened
washer
Lockwasher
Blade adapter Key
Blade
Trailing edge
Crankshaft
14
4. Wipe off any spilled oil from lawn
mower or side of engine.
5. Slowly pour oil down the oil fill spout,
stopping every few ounces to check the
oil level with the dipstick.
6. Stop adding oil when you reach the
FULL mark on the dipstick. Wait a
minute to allow oil to settle.
7. Continue adding small amounts of oil,
rechecking the dipstick until oil level
settles at FULL. DO NOT overfill, or
ENGINE
LUBRICATION
Use only high quality detergent oil rated with
API service classification SG–SL. Select the
oil's SAE viscosity grade according to your
expected operating temperature.

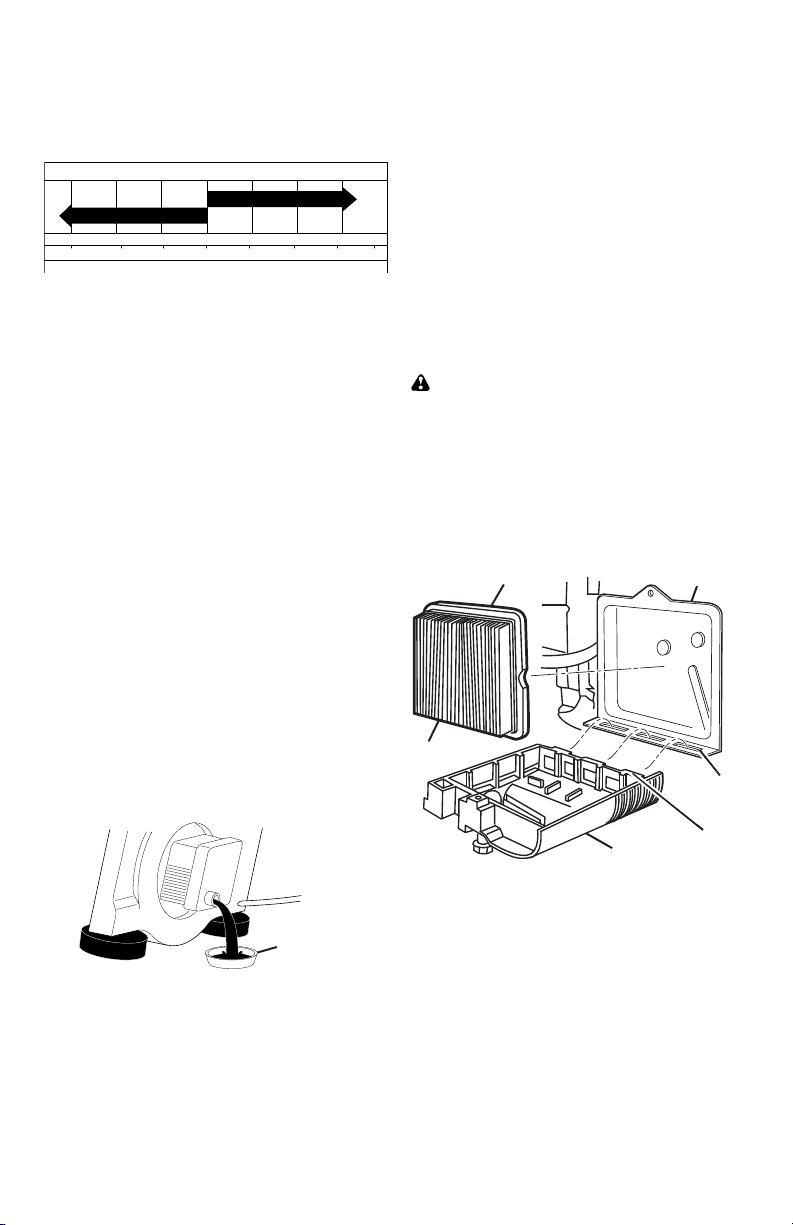

TEMPERATURE RANGE ANTICIPATED BEFORE NEXT OIL CHANGE
SAE VISCOSITY GRADES
-20 0 30 40
80
100
-30
-20 0
20 30 40
F
C
32
-10
10
60
5W-30
SAE 30
Container
engine will smoke heavily from the
muffler on startup.
8. Always be sure to retighten oil dipstick
before starting engine.
9. Re con nect spark plug wire to spark plug.
AIR FILTER
Your engine will not run properly and
may be damaged by using a dirty air
filter. Replace the air filter cartridge every
100 hours of op er a tion or every season,
which ev er occurs first. Service air cleaner
more often under dusty conditions.
TO CLEAN AIR FILTER
1. Loosen screw and tilt cover to re move.
2. Carefully remove cartridge.
3. Clean by gently tapping on a flat sur-
face. If very dirty, replace car tridge.
CAUTION: Pe tro leum solvents, such
as ker o sene, are not to be used to clean
car tridge. They may cause de te ri o ra tion
of the cartridge. Do not oil car tridge. Do
not use pres sur ized air to clean or dry
car tridge.
4. Install cartridge, then replace cover
making sure the tabs are aligned with
the slots in the back plate. Fasten
screw securely.
NOTE: Although multi-viscosity oils
(5W30, 10W30 etc.) improve starting in
cold weather, these multi-viscosity oils will
result in in creased oil consumption when
used above 32°F. Check your engine oil
level more frequently to avoid possible
engine damage from running low on oil.
Change the oil after every 25 hours of op-
eration orat least once a year if the mower
is not used for 25 hours in one year.
Check the crankcase oil level before
starting the engine and after each five (5)
hours of continuous use. Tighten oil plug
securely each time you check the oil level.
TO CHANGE ENGINE OIL
NOTE: Before tipping lawn mower to drain
oil, empty fuel tank by running engine until
fuel tank is empty.
1. Disconnect spark plug wire from spark
plug and place wire where it cannot
come in contact with plug.
2. Remove engine oil cap; lay aside on a
clean surface.
3. Tip lawn mower on its side as shown
and drain oil into a suitable container.
Rock lawn mower back and forth to re-
move any oil trapped inside of engine.
MUFFLER
Inspect and replace corroded muffler as it
could create a fire hazard and/or dam age.
SPARK PLUG
Replace spark plug at the beginning of
each mowing season or after every 100
hours of operation, whichever occurs
first. Spark plug type and gap setting
are shown in the “PROD UCT SPEC I FI C-
A TIONS” section of this manual.
CLEANING
IMPORTANT: For best performance,
keep mower housing free of built-grass
and trash. Clean the underside of your
mower after each use.
Back plate
Slot
Lip
Cover
tab
Cartridge
Cover
31
AVISO: A pesar de que los aceites de multi-
viscosidad (5W30, 10W30, etc.) mejoran el
arranque en clima frío, estos aceites de mul-
tiviscosidad van ha aumentar el consumo de
aceite cuando se usan en temperaturas sobre
32° F. Revise el nivel del aceite del motor más a
menudo, para evitar un posible daño en el mo-
tor, debido a que no tiene suficiente aceite.
Cambie el aceite después de 25 horas de
operación o por lo menos una vez al año si la
segadora se utiliza menos 25 horas el año.
Revise el nivel del aceite del cárter antes de
arrancar el motor y después de cada cinco (5)
horas de uso continuado. Apriete el tapón del
aceite en forma segura cada vez que revise el
nivel del aceite.
PARA CAMBIAR EL ACEITE DEL MOTOR
AVISO: Antes de inclinar la segadora para drenar
el aceite, drene el tanque de com bus ti ble hacien-
do correr el motor hasta que el tanque esté vacio.
1. Desconecte el alambre de la bujía y
póngalo de modo que no pueda entrar en
contacto con ésta.
2. Remueva la tapa del depósito del aceite;
déjela a un lado en una superficie limpia.
3. Incline la cortadora de césped por este
costado tal como se muestra y purgue el
aceite en un recipiente idóneo. Mueva la
segadora de atrás para adelante para re-
mover todo el aceite que se haya quedado
atrapado dentro del motor.
4. Limpie todo el aceite derramado en la sega-
dora y en el lado del motor.
5. Echar aceite despacio en el conducto del
aceite, parándose a intervalos regulares para
controlar el nivel del aceite con la varilla.
solamente por uno que sea aprobado por el
fabricante. Dé el número del modelo de la
segadora cuando lo ordene.
CAJA DE ENGRANAJES
• Para mantener el sistema de impulsión
funcionando en forma adecuada, la caja de
engranajes y el área alrededor de la impulsión
tienen que mantenerse limpias y sin acumu-
lación de basura. Limpie debajo de la cubierta
de la impulsión dos veces por temporada.
• La caja de engranajes se llena con lubricante
hasta el nivel adecuado en la fábrica. La
única vez que el lubricante necesita atención
es cuando se le ha prestado servicio a la
caja de engranajes.
• Si se necesita lubricante, use solamente ELF
Multis EP00. No use substitutos.
MOTOR
LUBRICACIÓN
Use solamente aceite de detergente de alta cali-
dad clasificado con la clasificación SG–SL de ser-
vicio API. Seleccione la calidad de viscosidad SAE
según su temperatura de operación esperada.

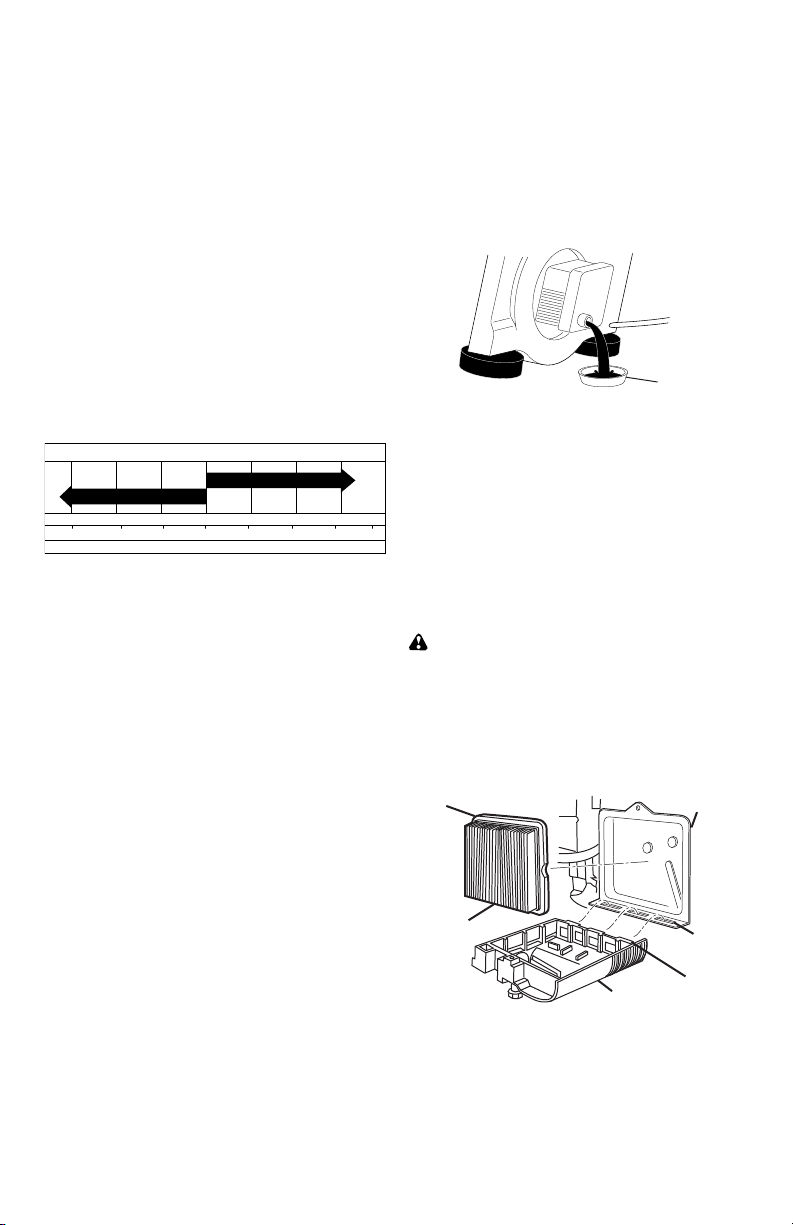

GAMA DE TEMPERATURA ANTICIPADA ANTES DEL PROXIMO CAMBIO DE ACEITE
CALIDADES DE VISCOSIDAD DE SAE
-20 0 30 40
80
100
-30
-20 0
20 30 40
F
C
32
-10
10
60
5W-30
SAE 30
Envase
6. Parar de añadir aceite cuando se alcanza la
señal de lleno (FULL) en la varilla. Esperar un
minuto para dejar que el aceite se arregle.
7. Continúe agregando cantidades pequeas
de aceite y vuelva a inspeccionar la varilla
medidora settles del nivel de aciete en lleno
(FULL).
NO sobrellene el motor con aceite,
o fumará pesa demante del silenciador
cuando lo valla a arrancar.
8. Asegúrese de apretar la varilla medidora
del aceite antes de arrancar el motor.
9. Vuelva a conectar el alambre de la bujía a ésta.
SILENCIADOR
Inspeccione y cambie el silenciador si está corroí-
do puede producir un peligro de incendio y/o daño.
BUJÍA
Cambie el bujía al comienzo de cada tempo-
rada de siega o después de cada 100 horas
de operación, lo que suceda pri me ro. El tipo de
bujía y el ajuste de la abertura aparecen en “ES-
PE CI FI CA CIO NES DEL PRODUCTO” sección
de este manual.
FILTRO DE AIRE
Su motor puede sufrir averías y funcionar de
manera incorrecta con un filtro del aire sucio.
Sustituir el papel del cartucho una vez al año
o tras 100 horas de funcionamiento, más a
menudo si se utiliza en condiciones de sucie-
dad y polvo particulares.
PARA LIMPIAR EL FILTRO DE AIRE
1. Suelte el tornillo e incline la cubierta para
removerlo.
2. Cuidadosamente, remueva el cartucho.
3. Límpielo golpeándolo suavemente en una
superficie plana. Si está muy sucio cambie
el cartucho.
PRECAUCIÓN: Los solventes de petróleo,
tales como el keroseno, no se deben usar para
limpiar el cartucho. Pueden producir el deterioro
de éste. No aceite el cartucho. No use aire a
presión para limpiarlo o secarlo.
4. Instale el cartucho, luego vuelva a poner la
cubierta asegurándose que las orejas estén
alineadas con las ranuras en la plancha
trasera. Apriete el tornillo en forma segura.
Plancha
trasera
Ranuras
Labio
Orejas de
la cubierta
Cartucho
Cubierta
30
SEGADORA
Siempre observe las reglas de seguridad cu-
ando haga el mantenimiento.
LLANTAS
• Mantenga las llantas sin gasolina, aceite o
substancias químicas para control de insec-
tos que pueden dañar la goma.
• Evite los tocones, las piedras, las grietas pro-
fundas, los objetos afilados y otros peligros
que pueden dañar a las llantas.
RUEDAS DE IMPULSIÓN
Revise las ruedas de impulsión delanteras cada
vez antes de segar, para asegurarse de que se
mueven libremente. Si las ruedas no giran li-
bremente quiere decir que hay basura, recortes
de césped, etc. en el área de las ruedas de
impulsión y tienen que limpiarse para liberarlas.
Es necesario limpiar las ruedas de impulsión;
revise ambas ruedas delanteras.
1. Remueva los tapacubos, las tuercas de
seguridad y las arandelas.
2. Remueva las ruedas de los ajustadores de
las ruedas.
3. Remueva la basura y los recortes de
césped de dentro de la cubierta contra
el polvo, piñón y/o de los dientes de los
engranajes de las ruedas de impulsión.
4. Ponga las ruedas de vuelta en su lugar.
AVISO: Si después de limpiar las ruedas de
impulsión no giran libremente, póngase en
contacto con su centro de servicio Sears o con
un otro centro de servicio cualificado.
CUIDADO DE LA CUCHILLA
Para obtener los mejores resultados, la cuchilla
de la segadora tienen que mantenerse afilada.
Cambie la cuchilla doblada o dañada.
PRECAUCIÓN: Usar solamente la hoja
de repuesto aprobada por el fabricante de su
cortacésped. Usar una hoja no aprobada por el
fabricante de su cortacésped es peligroso, pu-
ede dañar su cortacésped y anular su garantía.
PARA REMOVER LA CUCHILLA
1. Desconecte el alambre de la bujía y pón-
galo en donde no pueda entrar en contacto
con ésta.
2. Haga descansar la segadora en su lado.
Asegúrese que el filtro de aire y que el
carburador queden mirando hacia arriba.
3. Use un bloque de madera entre la cuchilla
y la caja de la segadora para evitar que la
cuchilla gire cuando se le quite el perno.
AVISO: Proteja sus manos con guantes y/o
envuelva la cuchilla con una tela gruesa.
4. Remueva el perno de la cuchilla girándolo
en el sentido contrario en que giran las
manillas del reloj.
5. Remueva la cuchilla y los artículos de fer-
retería adjuntadores (el perno, la arandela
de seguridad y la arandela endurecida).
AVISO: Remueva el adaptador de la cuchilla y
revise el cubo interior de la ranura del adap-
tador de la cuchilla. La ranura tiene que estar
en buenas condiciones para que funcione en
forma adecuada. Cambie el adaptador si está
dañado.
PARA CAMBIAR LA CUCHILLA
1. Ponga el adaptador de la cuchilla en el
cigueñal del motor. Asegúrese que la
ranura del adaptador y que el chavetero del
cigueñal estén alineados.
2. Ponga la cuchilla en el adaptador de ésta
alineando los dos (2) agujeros en la cuchilla
con las salientes elevadas en el adaptador.
3. Asegúrese de que el borde de salida de
la cuchilla (opuesto al borde afilado) esté
hacia arriba hacia el motor.
4. Instale el perno de la cuchilla con la aran-
dela de seguridad y la arandela endurecida
en el adaptador de la cuchilla y el cigueñal.
5. Use un bloque de madera entre la cuchilla
y la caja de la segadora y apriete el perno
de la cuchilla girándolo en el sentido en que
giran las manillas del reloj.
• La torsión para apretar recomendada es de
35 – 40 pies libras.
IMPORTANTE: El perno de la cuchilla es
tratado a calo. Si es necesario sustituir los
pernos, sustituirlos sólo con pernos aprobados
mostrados en la sección Partes de Reparación
de este manual.
PARA AFILAR LA CUCHILLA
AVISO: No recomendamos el afilar la cuchil-
la – pero si lo hace, asegúrese de que quede
balanceada. Se tiene que tener cuidado de
mantenerla balanceada. Una cuchilla que no
está balanceada va a producir eventualmente
daño en la segadora o en el motor.
• La cuchilla puede afilarse con una lima o en
una rueda rectificadora. No trate de afilarla
mientras se encuentra en la segadora.
• Para revisar el balance de la cuchilla, clave
un clavo en una viga o en la pared. Deje
alrededor de una pulgada de un clavo recto
expuesto. Ponga el agujero central de la
cuchilla sobre la cabeza del clavo. Si la
cuchilla está balanceada debe permanecer
en la posición horizontal. Si cualquiera de
los extremos de la cuchilla se mueve hacia
abajo, afile el extremo pesado hasta que ésta
quede balanceada.
RECOGEDOR DE CÉSPED
• El recogedor de césped puede ser rociado
con el agua de la manguera pero tiene que
estar seco cuando se vaya a usar.
• Revise su recogedor de césped a menudo
para verificar si está dañado o deteriorado.
Se va a desgastar con el uso normal. Si se
necesita cambiar el recogedor, cámbielo
Arandela de
seguridad
Borde de salida
Perno
de la
cuchilla
Ranura
Cuchilla
Chavetero del
ciguenal
Adaptador de
la cuchilla
Ciguénal
Arandela
endurecida
15
CAUTION: Disconnect spark plug wire
from spark plug and place wire where it
cannot come in contact with plug.
• Clean the underside of your lawn mower
by scraping to remove build-up of grass
and trash.
• Clean engine often to keep trash from
accumulating. A clogged engine runs
hotter and shortens engine life.
• Keep finished surfaces and wheels free
of all gasoline, oil, etc.
SERVICE AND ADJUSTMENTS
WARNING: To avoid serious injury,
before performing any service and
adjustments:
1. Release control bar and stop engine.
2. Make sure the blade and all moving
parts have completely stopped.
3. Disconnect spark plug wire from spark
plug and place wire where it cannot
come in contact with plug.
LAWN MOWER
TO ADJUST CUTTING HEIGHT
See “TO ADJUST CUTTING HEIGHT” in
the Operation sec tion of this manual.
REAR DEFLECTOR
The rear deflector, attached between the
rear wheels of your mower, is provided to
minimize the possibility that objects will
be thrown out of the rear of the mower
into the operator mowing position. If the
deflector becomes dam aged, it should be
replaced.
TO REMOVE DRIVE BELT
1. Remove drive cover and belt keeper.
2. Remove belt from gearcase pulley by
push ing down on pulley and rolling belt
off it.
3. Turn lawn mower on its side with air
filter and car bu re tor down.
4. Remove blade and debris shield.
5. Remove belt from engine pulley on
crankshaft.
TO REPLACE DRIVE BELT
1. Install new belt on engine pulley.
2. Reinstall debris shield and blade.
3. Return mower to upright po si tion.
4. Install new belt on gearcase pulley.
5. Reinstall belt keeper and drive cover.
NOTE: Always use factory approved belt
to assure fit and long life.
TO ADJUST HANDLE
The handle can be mounted in a high or
low position. The mounting holes in the
bottom of lower handle are off center for
raising or lowering the handle.
1. Remove upper handle and wire tie(s)
securing cable(s) to lower handle.
2. Remove hairpin cotters from lower
handle bracket mount ing pin.
3. Squeeze lower handle in to remove it
from mounting pins.
4. Turn lower handle over to raise or
lower handle.
5. Squeeze lower handle in and po si tion holes
onto mount ing pins on handle bracket.
6. Reassemble upper handle and all
parts removed from lower handle.
Mowing
position
Mowing
position
HIGH POSITIONLOW POSITION
Handle
bracket
Hairpin
cotter
Mounting
pin
• We do not recommend using a garden
hose to clean lawn mower unless the
elec tri cal system, muffler, air filter and
carburetor are covered to keep water
out. Water in engine can result in short-
ened engine life.
CLEAN UNDER DRIVE COVER
Clean under drive cover at least twice a sea-
son. Scrape underside of cover with putty
knife or similar tool to remove any build-up
of trash or grass on underside of drive cover.
Belt
Drive
cover
PUSH
DOWN
Belt
keeper
16
ENGINE
ENGINE SPEED
Your engine speed has been factory set.
Do not attempt to increase en gine speed
Lower
handle
ROTATE
or it may result in personal injury. If you
believe that engine is running too fast or
too slow, take your mower to a Sears or
other qualified service cen ter for repair
and ad just ment.
CARBURETOR
Your carburetor is not adjustable. If your
engine does not operate properly due to sus-
pected carburetor problems, take your lawn
mower to a Sears or other qualified service
center for repair and/or ad just ment.
IMPORTANT: Never tamper with the
engine governor, which is factory set
for proper engine speed. Over speed ing
the engine above the factory high speed
setting can be dangerous. If you think
the engine-governed high speed needs
adjusting, contact a Sears or other
qualified service center, which has proper
equip ment and ex pe ri ence to make any
nec es sary adjustments.
STORAGE
Immediately prepare your lawn mower for storage at the end of the season or if the unit
will not be used for 30 days or more.
Lower handle
SQUEEZE
TO FOLD
FOLD
FORWARD
FOR
STORAGE
MOWING
POSITION
Lower handle
Operator
presence
control bar
Upper
handle
Handle
knob
LAWN MOWER
When lawn mower is to be stored for a
period of time, clean it thor oughly, remove
all dirt, grease, leaves, etc. Store in a
clean, dry area.
1. Clean entire lawn mower (See
“CLEANING” in the Maintenance sec-
tion of this manual).
2. Lubricate as shown in the Main te nance
section of this manual.
3. Be sure that all nuts, bolts, screws, and
pins are securely fas tened. Inspect
moving parts for damage, breakage
and wear. Replace if necessary.
4. Touch up all rusted or chipped paint
surfaces; sand lightly before painting.
HANDLE
You can fold your mower handle for storage.
1. Squeeze the bottom ends of the lower
handle toward each other until the
lower handle clears the handle bracket,
then move handle forward.
2. Loosen upper handle mounting bolts
enough to allow upper handle to be
folded back.
IMPORTANT: When folding the handle for
storage or transportation, be sure to fold
the handle as shown or you may damage
the control cables.
• When setting up your handle from the
storage position, the lower han dle will
automatically lock into mow ing position.
29
➀
Ajustador
de la rueda
➀
Clavija de montaje del puntal del mango
➀
Bisagra
de la
puerta
traser
➁
Aceite del
motor
MANTENIMENTO
RECOMENDACIONES GENERALES
La garantía de esta segadora no cubre los
artículos que han estado sujetos al abuso o a
la negligencia del operador. Para recibir todo
el valor de la garantía, el operador tiene que
mantener la segadora según las instrucciones
descritas en este manual.
Hay algunos ajustes que se tienen que hacer
en forma periódica para poder mantener su
unidad adecuadamente.
Al menos una vez cada estación comprobar
si es necesario efectuar los ajustes descritos
en las secciones de Servicio y Ajustes de este
manual.
• Una vez al año, cambie la bujía, limpie o
cambie el elemento del filtro de aire y revise
si la cuchilla está desgastada. Una bujía
nueva y un elemento del filtro de aire limpio/
nuevo aseguran la mezcla de aire-com-
bus ti ble adecuada y ayudan a que su motor
funcione mejor y que dure más.
• Siga el programa de mantenimiento en este
manual.
ANTES DE CADA USO
• Revise el nivel del aceite del motor.
• Revise si hay sujetadores sueltos.
LUBRICACIÓN
Mantenga la unidad bien lubricada
(vea la “TABLA DE LUBRICACIÓN”).
Revisar si hay Sujetadores Sueltos
Limpiar/Inspeccionar el Recogedor de Césped *
Controlar los Neumáticos
Controlar las Ruedas Motrices ***
Limpiar la Segadora ****
Limpiar debajo la Cubierta de la Transmisión ***
Revisar las Correas y las Poleas Impulsadas ***
Revisar / Afilar / Cambiar la Cuchilla
Lubricación
Limpiar / Recargar la Batería **
Revisar el nivel del Aceite
Cambiar el Aceite del motor
Limpiar el Filtro de Aire
Inspeccionar el Silenciador
Cambiar la Bujía
Cambiar el Cartucho de Papel del Filtro de Aire
Vaciar el sistema del carburante
o añadir un estabilizador de carburante.
ANTES
DE CADA
USO
DESPUES
DE CADA
USO
CADA
10
HORAS
CADA
25 HORAS O
TEMPORADA
CADA
100
HORAS
ANTES DEL
ALMACE-
NAMIENTO
*
**
***
****
TABLA DE LUBRICACIÓN
➀
Rocie el lubricante
➁
Vea "MOTOR" en la seccion de Mantenimiento
IMPORTANTE: No aceite o engrase los roda-
mientos de la rueda de plastico. Los lubricantes
viscosos atearan polvo y mugre, lo acortara la
duracion de los rodamientos autolubricantes. Si
cree que tienen que lubricarse, use losamente
un lubricante tipo crafito, de polvo seco, en
forma moderada.
➀
Bisagra
de la puerta
de la acol-
chadora
28
CONSEJOS PARA SEGAR Y ACOL-
CHAR
IMPORTANTE: Para obtener el mejor
rendimiento mantenga la caja de la segadora
sin acumulacion de cesped y basura. Vea
“LIMPIEZA” en la seccion de Mantenimento de
este manual.
• La cuchilla acolchadora especial va a volver
a cortar los recortes de césped muchas vec-
es, y los reduce en tamaño, de modo que si
se caen en el césped se van a dispesar entre
éste y no se van a notar. También, el césped
acolchado se va a deshacer rápidamente
entregando substancias nutritivas para el
césped. Siempre acolche con la velocidad
del motor (cuchilla) más alta, pues así se
obtendrá la mejor acción de recorte de las
cuchillas.
• Evite cortar el césped cuando esté mojado.
El césped mojado tiende a formar montones
e interfiere con la acción de acolchado.
La mejor hora para segar el césped es
temprano en la tarde. A esa hora éste se ha
secado y el área recién cortada no quedará
expuesta al sol directo.
• Para obtener los mejores resultados, ajuste
la altura del corte de la segadora de modo
que ésta corte solamente el tercio superior
de las hojas de césped. En el caso de que el
césped haya crecido demasiado, puede ser
necesario el elevar la altura del corte para
reducir el esfuerzo necesario para empujar la
segadora y para evitar sobrecargar el motor,
dejando montones de recortes de césped.
Para un césped muy pesado, reduzca el an-
cho del corte pasando por encima del lugar
anteriormente cortado y siegue lentamente.
• Ciertos tipos de césped y sus condiciones
pueden exigir que un área tenga que ser
acolchada por segunda vez para esconder
completamente los recortes. Cuando se haga
el segundo corte, siegue atravesado (en
forma perpendicular) a la pasada del primer
corte.
• Cambie su patrón de corte de semana a
semana. Siegue de norte a sur una semana
y luego cambie de este a oeste la próxima
semana. Esto evitará que el césped se
enrede y cambie de dirección.
PARA PARAR EL MOTOR
• Para parar el motor, suelte la barra de con-
troles que exigen la presencia del operador.
PARA HACER ARRANCAR EL MOTOR
AVISO: Debido a las capas protectoras del mo-
tor, una cantidad pequeña de humo puede es-
tar presente durante el uso inicial del producto
y se debe considerar normal.
1. Para hacer arrancar un motor frío, empuje
el cebador tres (3) veces antes de tratarlo.
Empuje firmemente. Este paso normal-
mente no es necesario cuando se hace
arrancar un motor que ya ha estado funcio-
nando por unos cuantos minutos.
2. Sujete la barra de controles que exigen la
presencia del operador abajo en el mango
y tire el mango del arrancador rápidamente.
No permita que el cordón arrancador se
devuelva abruptamente.
AVISO: En climas más fríos puede que sea
necesario repetir los pasos del cebado. En cli-
mas más calurosos el cebar demasiado puede
producir el ahogo y el motor no va a arrancar.
Si se ahoga el motor espere unos cuantos
minutos antes de tratar de hacerlo arrancar y
no repita los pasos del cebado.
CONSEJOS PARA SEGAR
PRECAUCIÓN: No utilizar dispositivos anti-
paja de la hoja en la segadora ya que estos
accesorios son peligrosos, pueden dañar su
segadora y anular su garantía.
• Bajo ciertas condiciones, tal como césped
muy alto, puede ser necesario el elevar la
altura del corte para reducir el esfuerzo
necesario para empujar la segadora y para
evitar sobrecargar el motor, dejando mon-
tones de recortes de césped. Puede que sea
necesario reducir la velocidad del recorrido
y/o haga funcionar la segadora sobre el área
por segunda vez.
• Para un corte muy pesado, reduzca el ancho
del corte pasando parcialmente por encima
del lugar anteriormente cortado y siegue
lentamente.
• Para un mejor ensacado del césped y para la
mayoría de las condiciones de corte, la velo-
cidad del motor debe ajustarse a la posición
de RÁPIDO.
• Los poros en los recogedores de césped de
tela pueden llenarse con mugre y polvo con
el uso y los recogedores recaudarán menos
césped. Para evitar éste, rocíe el recogedor
con la manguera de agua regularmente y
déjelo secarse antes de usarlo.
• Mantenga la parte superior del motor, alred-
edor del arrancador, despejada y sin recortes
de césped y paja. Esto ayudará el flujo del
aire del motor y extenderá su duración.
MAX 1/3
17
ENGINE
FUEL SYS TEM
IMPORTANT: It is important to prevent
gum deposits from forming in essential fuel
system parts such as carburetor, fuel filter,
fuel hose, or tank during storage. Alcohol
blended fuels (called gasohol or using
ethanol or methanol) can attract moisture
which leads to separation and formation
of acids during storage. Acidic gas can
damage the fuel system of an engine while
in storage.
• Empty the fuel tank by starting the en-
gine and letting it run until the fuel lines
and car bu re tor are empty.
• Never use engine or carburetor cleaner
prod ucts in the fuel tank or permanent
damage may occur.
• Use fresh fuel next season.
NOTE: Fuel stabilizer is an acceptable al-
ternative in min i miz ing the formation of fuel
gum deposits during stor age. Add stabilizer
to gasoline in fuel tank or storage container.
Always follow the mix ratio found on stabilizer
container. Run engine at least 10 min utes
after adding stabilizer to allow the stabilizer to
reach the carburetor. Do not empty the gas
tank and carburetor if using fuel stabilizer.
ENGINE OIL
Drain oil (with engine warm) and replace
with clean engine oil. (See “ENGINE” in
the Maintenance section of this man ual).
CYLINDER
1. Remove spark plug.
2. Pour one ounce (29 ml) of oil through
spark plug hole into cylinder.
3. Pull starter handle slowly a few times
to dis trib ute oil.
4. Replace with new spark plug.
OTHER
• Do not store gasoline from one season
to another.
• Replace your gasoline can if your can
starts to rust. Rust and/or dirt in your
gasoline will cause problems.
• If possible, store your unit indoors and
cover it to protect it from dust and dirt.
• Cover your unit with a suitable pro tec -
tive cover that does not retain mois ture.
Do not use plastic. Plastic cannot
breathe, which allows condensation to
form and will cause your unit to rust.
IMPORTANT: Never cover mower while
engine and exhaust areas are still warm.
CAUTION: Never store the lawn
mower with gaso line in the tank in side a
build ing where fumes may reach an open
flame or spark. Allow the engine to cool
before storing in any enclosure.
Does not start 1. Dirty air filter. 1. Clean/replace air filter.
2. Out of fuel. 2. Fill fuel tank.
3. Stale fuel. 3. Empty fuel tank and refill tank
with fresh, clean gasoline.
4. Water in fuel. 4. Empty fuel tank and refill tank
with fresh, clean gasoline.
5. Spark plug wire is 5. Connect wire to plug.
disconnected.
6. Bad spark plug. 6. Replace spark plug.
7. Loose blade or broken 7. Tighten blade bolt or
blade adapter. replace blade adapter.
8. Control bar in released 8. Depress control bar to
position. handle.
9. Control bar defective. 9. Replace control bar.
10. Fuel valve lever (if so 10. Turn fuel valve lever
equipped) in OFF position. to the ON position.
11. Weak battery (if equipped). 11. Charge battery.
12. Disconnected battery 12. Connect battery to engine.
connector (if equipped).
PROBLEM CAUSE CORRECTION
TROUBLESHOOTING - See appropriate section in manual unless directed
to a Sears Parts & Repair Center.
18
Loss of power 1. Rear of mower housing or 1. Raise cutting height.
blade dragging in grass.
2. Cutting too much grass. 2. Raise cutting height.
3. Dirty air filter. 3. Clean/replace air filter.
4. Buildup of grass, leaves, 4. Clean underside of mower
and trash under mower. housing.
5. Too much oil in engine. 5. Check oil level.
6. Walking speed too fast. 6. Cut at slower walking speed.
Poor cut – 1. Worn, bent or loose blade. 1. Replace blade. Tighten
uneven blade bolt.
2. Wheel heights uneven. 2. Set all wheels at same
height.
3. Buildup of grass, leaves 3. Clean underside of
and trash under mower. mower housing.
Excessive 1. Worn, bent or loose blade. 1. Replace blade. Tighten
vibration blade bolt.
2. Bent engine crankshaft. 2. Contact a Sears or other
qualified service center.
Starter rope 1. Engine flywheel brake is on 1. Depress control bar to
hard to pull when control bar is released. upper handle before
pulling the starter rope.
2. Bent engine crankshaft. 2. Contact a Sears or other
qualified service center.
3. Blade adapter broken. 3. Replace blade adapter.
4. Blade dragging in grass. 4. Move lawn mower to cut
grass or to hard surface.
Grass catcher 1. Cutting height too low. 1. Raise cutting height.
not filling 2. Lift on blade worn off. 2. Replace blade.
(If so equipped) 3. Catcher not venting air. 3. Clean grass catcher.
Hard to push 1. Grass is too high or wheel 1. Raise cutting height.
height is too low.
2. Rear of mower housing or 2. Raise rear of mower housing
blade dragging in grass. one (1) setting higher.
3. Grass catcher too full. 3. Empty grass catcher.
4. Handle height position not 4. Adjust handle height to suit.
right for you.
Loss of drive 1. Belt wear. 1. Check/replace drive belt.
or slowing of 2. Belt off of pulley. 2. Check/reinstall drive belt.
drive speed 3. Drive cable worn or broken. 3. Replace drive cable.
4. “Loose” drive control system. 4. Adjust drive control.
PROBLEM CAUSE CORRECTION
TROUBLESHOOTING - See appropriate section in manual unless directed
to a Sears Parts & Repair Center.
27
ANTES DE HACER ARRANCAR EL
MOTOR
AGREGUE ACEITE
Su segadora fue enviada sin aceite en el motor.
Para el tipo y el grado del aceite a utilizar, vea
el “MOTOR” en la sección del Mantenimiento de
este manual.
PRECAUCIÓN: NO sobrellene el motor con
aceite, o fumará pesa demante del silenciador
cuando lo valla a arrancar.
1. Asegúrese que la segadora esté nivelada.
2. Remueva la varila medidora de aceite del tubo
de desarga de aceite.
3. Usted recibe un envase de aceite con la
unidad. Vierta lentamente el envase entero
de aceite en el tubo de relleno del motor.
AVISO: El terraplén inicial del aceite requiere
solamente 18 onzas debido al aceite residual
en el motor de la prueba de calidad de 100%
del fabricante. Al cambiar el aceite puede
necesitar 20 onzas.
4. Inserte y apriete la varilla medidora de aceite.
IMPORTANTE:
• Revise el nivel del aceite antes de cada uso.
Agregue aceite si es necesario. Llene hasta la
línea de lleno en la varilla medidora de nivel.
• Cambie el aceite después de 25 horas de
operación o una vez por temporada. Puede
necesitar cambiar el aceite más a menudo
cuando las condiciones son polvorosas o su-
cias. Vea “PARA CAMBIAR EL ACEITE DEL
MOTOR” en la seccion de Mantenimiento de
este manual.
AGREGUE GASOLINA
• Llene el estanque de combustible hasta
la parte inferior del cuello de relleno del
estanque de gasolina. No lo llene demasiado.
Use gasolina regular, sin plomo, nueva y lim-
pia con el mínimo de 87 octanos. No mezcle
el aceite con la gasolina. Para asegurar
que la gasolina utilizada sea fresca compre
estanques los cuales puedan ser utilizados
durante los primeros 30 días.
PRECAUCIÓN: Limpie el aceite o el
combustible derramado. No al ma ce ne, derrame
o use gasolina cerca de una llama expuesta.
PRECAUCIÓN: Los com bus ti bles
mezclados con alcohol (conocidos como
gasohol, o el uso de etanol o metanol) pueden
atraer la humedad, la que conduce a la
separación y formación de ácidos durante el
almacenamiento. La gasolina acídica puede
dañar el sistema del combustible de un motor
durante el almacenamiento. Para evitar los
problemas con el motor, se debe vaciar el
sistema del combustible antes de guardarlo
por un período de 30 días o más. Vacíe el
estanque del combustible, haga arrancar el
motor y hágalo funcionar hasta que las líneas
del combustible y el carburador queden vacíos.
La próxima temporada use combustible nuevo.
Vea las Instrucciones Para El Almacenamiento
para más información. Nunca use productos de
limpieza para el motor o para el carburador en
el estanque del combustible pues se pueden
producir daños permanentes.
Mango del
bastidor del
recogedor
de césped
Tapa del
deposito de
aceite
Tapa del
rellenador
de
gasolina
Cebador
26
PASOS SIMPLES DE RECORDAR
CUANDO CONVIERTA SU SEGADORA
PARA ACOLCHAMIENTO -
1. La plancha acolchadora trasera instalada.
2. La protección contra la descarga cerrada.
PARA ENSACAMIENTO TRASERO -
1. La plancha acolchadora trasera removida.
2. Recogedor del césped instalado.
3. La protección contra la descarga cerrada.
PARA DESCARGA LATERAL-
1. La plancha acolchadora trasera instalada.
2. La desviador de la descarga instalada.
PRECAUCIÓN: No haga funcionar su
segadora sin la placa de la acolchadora o sin
el recogedor césped aprobados en su lugar.
Nunca trate de operar la segadora cuando se
halla removido la puerta trasera o cuando se
ha removido a puerta trasera o cuando está un
poco abierta.
PARA VACIAR EL RECOGEDOR DE CÉSPED
1. Levante el recogedor de césped usando el
mango del bastidor.
2. Remueva el recogedor de césped, con los
recortes, de debajo del mango de la sega-
dora.
3. Vacíe los recortes de la bolsa.
AVISO: No arrastre la bolsa cuando la vacíe;
se producirá un desgaste innecesario.
PARA CONVERTIR LA SEGADORA
Su segadora fue enviada lista para usarse
como acolchadora de capa vegetal. Para
convertirla a una operación de ensacado o de
descarga:
SEGADORAS CON DESCARGA TRASERA
• Abra la puerta trasera y remueva la tapón
acolchadora. Guárdela en un lugar seguro.
• Ahora puede instalar el recogedor o el des-
viador de recortes opcional.
• Para volver a la operación de acolchamiento
o descarga, el tapón acolchador en la aber-
tura de descarga de la segadora.
SEGADORAS CON DESCARGA LATERAL
• La tapón acolchadora debe ser instalada ad-
entro de la abertura de la descarga trasera.
• Abra la protección contra la descarga y
instale el desviador de contra la descarga
debajo de la protección como se muestra.
• La segadora esta lista para la operación de
la descarga.
• Para convertir a la operación de ensacado
o de descarga, el desviador de la descarga
debe ser removido y la protección contra la
descarga debe estar cerrada.
Tapón de la acolchadera
Abra la protección
contra la descarga
Desviador
de la descarga
19
Garantía......................................................... 19
Reglas de Seguridad ................................ 19-21
Especificaciones del Producto....................... 21
Montaje / Pre-Operación ............................... 23
Operación ................................................. 24-27
Mantenimiento .......................................... 29-32
Programa de Mantenimiento ......................... 29
Servicio y Adjustes ................................... 32-33
Almacenamiento ....................................... 33-34
Identificación de problemas ...................... 34-35
Partes de repuesto .................................. 36-43
Servicio Sears ..................................Contratapa
GARANTÍA LIMITADA DE 2 AÑOS PARA LA SEGADORA A MOTOR CRAFTSMAN
Siempre que su uso y mantenimiento se realicen de acuerdo a las instrucciones del Manual del
Operador, si esta segadora llega a fallar debido a un defecto de materiales o de fabricación dentro
de un plazo de dos años a partir de la fecha de compra, llévela de vuelta a cualquier tienda, Centro
de Repuestos y Reparación u otro lugar de venta de Craftsman para que se la reparen sin costo.
La cobertura de la garantía no incluye:
• Los elementos fungibles que se desgastan por el uso normal, incluidos, de manera no taxativa,
las cuchillas, los adaptadores de las cuchillas, las bujías, los filtros de aire y las correas.
• Los servicios de mantenimiento estándar, cambios de aceite y ajustes.
• Aquellas reparaciones que deban hacerse debido al mal uso por parte del operador, incluidas,
con carácter no taxativo, las reparaciones por daños causados por el impacto de objetos que
tuerzan el marco o el eje del cigüeñal, o por la excesiva aceleración del motor.
• Aquellas reparaciones que deban hacerse debido a negligencia del operador, incluidas, con
carácter no taxativo, las reparaciones por daños causados por guardar incorrectamente el equi-
po, o por no hacerle el mantenimiento de acuerdo a las instrucciones del Manual del Operador.
• La limpieza o reparaciones que se le deban hacer al motor (sistema de combustible) debido a
que el combustible está contaminado u oxidado (pasado). En general, se debe utilizar el com-
bustible dentro de los 30 días posteriores a su fecha de compra.
• El deterioro y desgaste normales de las terminaciones exteriores o la sustitución de las etiqu-
etas del producto.
La presente garantía será aplicable por sólo 90 días en caso que este producto sea utilizado para
fines comerciales o de alquiler.
La presente garantía sólo será aplicable mientras el producto se encuentre dentro de los Estados
Unidos.
La presente garantía le otorga ciertos derechos legales específicos. Puede que usted tenga,
además, otros derechos, los cuales varían de estado a estado.
Sears, Roebuck and Co., Dept. 817WA, Hoffman Estates, IL 60179
TABLA DE MATERIAS
GARANTÍA
REGLAS DE SEGURIDAD
IMPORTANTE: Esta maquina cortadaora es capaz de amputar las manos y los manos y los pies y
de lanzar objetos. Si no se observan las instrucciones de seguridad siguientes se pueden producir
lesiones graves o la muerte.
Busque este símbolo que señala las precau-
ciones de seguridad de importancia. Quiere
decir – ¡¡¡ATENCIÓN!!! ¡¡¡ESTE ALERTO!!!
SU SEGURIDAD ESTA COMPROMETIDA.
ADVERTENCIA: Siempre desconecte el
alambre de la bujía y póngalo donde no pueda
entrar en contacto con la bujía, para evitar el
arranque por accidente, durante la preparación,
el transporte, el ajuste o cuando se hacen
reparaciones.
ADVERTENCIA: Los bornes, terminales y
accesorios relativos de la batería contienen
plomo o compuestos de plomo, productos
químicos conocidos en el Estado de California
como causa de cáncer y defectos al nacimiento
u otros daños reproductivos. Lavar las manos
después de manipularlos.
PRECAUCIÓN: El tubo de escape del motor,
algunos de sus constituyentes y algunos com-
ponentes del vehículo contienen o desprenden
productos químicos conocidos en el Estado de
California como causa de cáncer y defectos al
nacimiento u otros daños reproductivos.
PRECAUCIÓN: El silenciador y otras piezas
del motor llegan a sre extremadamente calien-
tes durante la operación y siguen siendo cali-
entes después de que el motor haya parado.
Para evitar quemaduras severas, permanezca
lejos de estas áreas.
20
I. OPERACION
• Antes de empezar, debe familiarizarse
completamente con los controles y el uso
correcto de la maquina. Para esto, debe leer
y comprender todas las instrucciones que
aparecen en la maquina y en los manuales
de operación.
• No ponga las manos o los pies cerca o
debajo de las partes rotatorias. Manténgase
siempre lejos de la abertura de la descarga.
• Permita que solamente las personas re-
sponsables que estén familiarizadas con las
instrucciones operen la máquina.
• Despeje el área de objetos tales como pie-
dras, juguetes, alambres, huesos, palos, etc.
que pueden ser recogidos y lanzados por las
cuchillas.
• Asegúrese que el área no se hallen per-
sonas, antes de segar. Pare la máquina si
alguien entra en el área.
• No opere la maquina sin zapatos o con
sandalias abiertas. Póngase siempre zapatos
sólidos.
• No tire de la segadora hacia atrás a menos
que sea absolutamente necesario. Mire
siempre hacia abajo y hacia detrás antes y
mientras que se mueve hacia atrás.
• Nunca dirigir el material descargado hacia
las personas. Evitar descargar material
contra paredes o barreras. El material puede
retornar al operador. Para la cuchilla cuando
se pasa por superficies de grava.
• No opere la segadora sin los respectivos
resguardos, las placas, el recogedor de
césped u otros aditamentos dise ados para
su protección y seguridad.
• Refiérase a las instrucciones del fabricante
para el funcionamiento e instalación de
accesorios. Use únicamente accesorios
aprobados por el fabricante.
• Detenga la cuchilla o las cuchillas cuando
cruce por calzadas, calles o caminos de
grava.
• Parar el motor cada vez que se abandona el
aparato, antes de limpiar la segadora o de
remover residuos del tubo.
• Apagar el motor y esperar hasta que las
cuchillas estén completamente paradas
antes de remover el receptor de hierba.
• Segar solamente con luz del día o con una
buena luz artificial.
• No opere la máquina bajo la influencia del
alcohol o de las drogas.
• Nunca opere la maquina cuando la hierba
esté mojada. Asegúrese siempre de tener
buena tracción en sus pies; mantenga el
mango firmemente y camine; nunca corra.
• Desconectar el mecanismo de propulsión
autónoma o el embrague de transmisión en
las segadoras que lo tienen antes de poner
en marcha el motor.
• Si el equipo empezara a vibrar de una
manera anormal, pare el motor y revise de
inmediato para averiguar la causa. General-
mente la vibración suele indicar que existe
alguna avería.
• Siempre use gafas de seguridad o anteojos
con protección lateral cuando opere la sega-
dora.
II. OPERACION SOBRE LAS CUESTAS
Los accidentes ocurren con más frecuencia en
las cuestas. Estos accidentes ocurren debido a
resbaladas o caídas, las cuales pueden resultar
en graves lesiones. Operar la recortadora en
cuestas requiere mayor concentración. Si se
siente inseguro en una cuesta, no la recorte.
HACER:
• Puede recortar a través de la superficie de
la cuesta, nunca hacia arriba y hacia abajo.
Proceda con extrema precaución cuando
cambie de dirección en las cuestas.
• Renueva todos los objetos extraños, tales
como guijarros, ramas, etc.
• Debe prestar atención a hoyos, baches o
protuberancias. Recuerde que la hierba alta
puede esconder obstáculos.
NO HACER:
• No recorte cerca de pendientes, zanjas o
terraplenes. El operador puede perder la
tracción en los pies o el equilibrio.
• No recorte cuestas demasiado inclinadas.
• No recorte en hierba mojada. La reducción
en la tracción de la pisada puede causar
resbalones.
III. NIÑOS
Se pueden producir accidentes trágicos si el
operador no presta atención a la presencia
de los niños. A menudo, los niños se sienten
atraídos por la máquina y por la actividad de
la siega. Nunca suponga que los niños van a
permanecer en el mismo lugar donde los vio
por última vez.
• Mantenga a los niños alejados del área de
la siega y bajo el cuidado estricto de otra
persona adulta responsable.
• Esté alerta y apague la máquina si hay niños
que entran al área.
• Antes y cuando este retrocediendo, mire
hacia atrás y hacia abajo para verificar si hay
niños pequeños.
• Nunca permita que los niños operen la má-
quina.
• Tenga un cuidado extra cuando se acerque
a esquinas donde no hay visibilidad, a los
arbustos, árboles u otros objetos que pueden
interferir con su línea de visión.
IV. MANEJO SEGURO DE GASOLINA
Usar mucha atención cuando se maneja gaso-
lina. La gasolina es extremamente inflamable y
los vapores son explosivos.
• Apagar todos los cigarrillos, cigarros, pipas y
otras fuentes de ignición.
• Usar solo un contenedor apropiado.
• Nunca quitar el tapón de la gasolina o añadir
carburante con el motor en marcha. Esperar
que el motor se enfríe antes de repostar la
gasolina.
25
La operación de cualquier
segadora puede hacer que
salten objetos extraños dentro de
sus ojos, lo que puede producir
daños graves en éstos. Siempre
use anteojos de seguridad o protección para
los ojos mientras opere su segadora o cuando
haga ajustes o reparaciones. Recomendamos
gafas o una mascara de seguridad de visión
amplia de seguridad usada sobre las gafas.
COMO USAR SU SEGADORA
VELOCIDAD DEL MOTOR
La velocidad del motor se estableció en la fábri-
ca para un rendimiento óptimo. La velocidad no
se puede ajustar.
CONTROL DE ZONA DEL MOTOR
PRECAUCIÓN: Las regulaciones federales
exigen que se instale un control para el motor
en esta segadora para reducir a un mínimo el
riesgo de lesionarse debido al contacto con la
cuchilla. Por ningún motivo trate de eliminar
la función del control del operador. La cuchilla
gira cuando el motor está funcionando.
• Su segadora viene equipada con una barra
de controles que exigen la presencia del
operador, lo que requiere que el operador
esté detrás del mango de la segadora para
hacerla arrancar y operarla.
CONTROL DE LA IMPULSIÓN
• La autopropulsión se controla manteniendo
la palanca de mando operador presente
abajo hacia el mango y tirando la barra de
accionamiento hasta la mango. Cuanto más
cercano se tira la barra hacia el mango, más
rápida irá la unidad.
• El movimiento hacia adelante se detiene
cuando sea la palanca de mando operador
presente o la barra de accionamiento se
sueltan. Para detener el movimiento hacia
adelante sin apagar el motor, soltar sólo la
barra de accionamiento. Mantener la palanca
de mando operador presente abajo contra el
mango para continuar a cortar sin autopro-
pulsión.
AVISO: Si después haber desenganchado
de la palanca de control, la segadora no roda
hacia atrás, empuje la segadora un poco hacia
adelante para desenganchar las ruedas de la
impulsión.
• Para mantener el mando conectado cuando
se da la vuelta a una esquina, empujar el
mango para levantar las ruedas delanteras
del terreno mientras se gira la cortadora.
AJUSTE DEL MANDO
Ocasionalmente, el sistema de mando puede
“aflojarse”, provocando una disminución de la
velocidad. Hay un tornillo de apriete manual
en la parte trasera de la sede del mando para
apretar la tensión del cable. Proceder de la
siguiente manera:
1. Apagar la unidad y desconectar el cable de
bujía de la bujía.
2. Rote tornillo de apriete manual a la izqui-
erda para tensar el cable impulsor.
3. Opere la segadora para probar la velocidad
del mecanismo.
4. Si las condiciones no mejoran después
de los pasos descritos (la velocidad hacia
adelante queda la misma), la correa de
transmisión está desgastada y tiene que ser
sustituida.
AVISO: Si el segadora comienza “a arrastrarse”
delantero, el cable impulsor es demasiado
tensado. Rote tornillo de apriete manual a la
derecha para aflojar el cable impulsor.
PARA AJUSTAR LA ALTURA DE CORTE
Levante las ruedas para el corte bajo y baje las
ruedas para el corte alto., ajuste la altura de
corte para que se acomode a sus requisitos. La
posición del medio es la mejor para la mayoría
de los céspedes.
• Para cambiar la altura de corte, empuje la
palanca del ajustador hacia la rueda. Mueva
la rueda hacia arriba o hacia abajo de modo
que se acomode a sus requisitos. Asegúrese
que todas las ruedas queden igualmente
ajustadas.
AVISO: El ajustador esta correctamente
colocado cuando las orejas de la placa están
insertadas en el agujero del mango. También,
los ajustes de 9 posiciones (si equipado) per-
miten que el mango pueda ser movido entre las
orejas de la placa.
PARA ENGANCHAR
EL CONTROL DE LA
IMPULSIÓN
Barra de
accionamiento
CONTROL DE LA
IMPULSIÓN
DESENGANCHADO
Barra de control que exige la presencia del operador
Tornillo
de apriete
manual
PALANCA HACIA ATRÁS
PARA BAJAR EL CORTACÉSPED
PALANCA
HACIA
ADELANTE PARA LEVANTAR EL CORTACÉSPED
Orejas
de la
placa
Mango
24
OPERACIÓN
FAMILIARICESE CON SU SEGADORA
LEA ESTE MANUAL DEL DUENO Y LAS REGLAS DE SEGURIDAD ANTES DE OPARAR SU
SEGADORA. Compare las ilustraciones con su segadora para familiarizarse con la ubicación de
los diversos controles y ajustes. Guarde este manual para referencia en el futuro.
Estos símbolos pueden apareser sobre su segadora o en la literatura proporcionada con el
producto. Aprenda y comprenda sus significados.
Barra de control que exige la
presencia del operador
Cubierta de
la impulsión
Manilla del mango
Tapa del deposito
de la gasolina
CUMPLE CON LOS REQUISITOS DE SEGURIDAD DE LA CPSC
Las segadoras a motor, que se conducen desde la parte de atrás, rotatorias, Sears, cumplen con
los estándares de seguridad del American National Standards Institute y de la U.S. Con sum er
Product Safety Commission. La cuchilla gira cuando el motor está funcionando.
Barra de control que exige la presencia del
operador – tiene que sujetarse abajo, junto
con el mango, para hacer arrancar el motor.
Suéltela para parar el motor.
Cebador – bombea combustible adicional
desde el carburador al cilindro para uso cuando
se necesita hacer arrancar un motor frío.
Filtro de aire
Puerta de la acolchadora – permite la conver-
sión para la operación de descarga o ensacado.
Barra de control de la impulsion – se usa
para enganchar la segadora para movimiento
hacia adelante impulsada a motor.
Cordón arrancador – se usa para hacer ar-
rancar el motor.
Ajustador de
la rueda (en
cada rueda)
Cordón
arrancador
Tapa del deposito de
aciete del motor con varilla
indicadora de nivel
IMPORTANTE: Este cortacésped viene SIN ACEITE O GASOLINA en motor.
Silenciador
Recogedor
de césped
Barra de
control de la
impulsión
Caja
Puerta de la acolchadora
Bujía
Cebador
21
• Nunca repostar la máquina al interior de un
local.
• Nunca guardar la máquina o el contenedor
de gasolina donde hay una llama abierta,
chispa o luz piloto como una caldera u otros
dispositivos.
• Nunca llenar contenedores en un vehículo,
en un camión o caravana con un forro de
plástico. Colocar siempre los contenedores
en el suelo lejos de su vehículo antes de
llenar.
• Quitar equipos que funcionan con gasolina
del camión o caravana y repostar en el suelo.
Si esto no es posible, repostar dicho equipo
con un contenedor portátil, más bien que con
una tobera de gasolina.
• Mantener la tobera en contacto con el bordo
del depósito de carburante o de la apertura
del contenedor siempre hasta terminar el
abastecimiento. No usar un dispositivo de
cierre-apertura de la tobera.
• Si el carburante cae en la ropa que se lleva,
cambiársela inmediatamente.
• Nunca llenar en exceso el depósito de
carburante. Colocar el tapón de la gasolina y
apretar de modo seguro.
V. SERVICIO
• Nunca haga funcionar una máquina dentro
de un área cerrada.
• Nunca haga ajustes o reparaciones mientras
el motor esté en marcha. Desconecte el
cable de la bujía, y manténgalo a cierta
distancia de ésta para prevenir un arranque
accidental.
• Mantenga las tuercas y los pernos, espe-
cialmente los pernos del accesorio de la
cuchilla, apretados y mantenga el equipo en
buenas condiciones.
• Nunca manipule de forma indebida los
dispositivos de seguridad. Controle regular-
mente su funcionamiento correcto.
• Mantenga la máquina libre de hierba, hojas
u otras acumulaciones de desperdicio.
Limpie los derrames de aceite o com bus ti ble.
Permita que la máquina se enfríe antes de
almacenarla.
• Pare e inspeccione el equipo si le pega a un
objeto. Repárelo, si es necesario, antes de
hacerlo arrancar.
• En ningún caso hay que regular la altura de
las ruedas mientras el motor está en marcha.
• Los componentes del receptor de la hierba
van sujetos a desgaste, daños y deterioro,
que pueden exponer las partes en mov-
imiento o permitir que objetos sean dispara-
dos. Controlar frecuentemente y cuando sea
necesario sustituir con partes aconsejadas
por el fabricante.
• Las cuchillas de la segadora están afiladas
y pueden cortar. Cubrir las hojas o llevar
guantes, y utilizar precauciones especiales
cuando se efectúa mantenimiento sobre las
mismas.
• No cambie el ajuste del regulador del motor
ni exceda su velocidad.
• Mantener o sustituir las etiquetas de
seguridad e instrucciones, cuando sea
necesario.
ESPECIFICACIONES DEL PRODUCTO
Número de Serie:
Fecha de Compra:
Capacidad y Tipo de Gasolina: 1.6 Cuartos (Regular sin Plomo)
Tipo de Aceite (API SG–SL): SAE 30 (Sobre 32°F); SAE 5W-30 (Debajo 32°F)
Capacidad de Aceite: 20 Onzas
Bujía (Abertura: .030") Champion RJ19LM or J19LM
Torsión del Perno de la Cuchilla: 35-40 ft. lbs.
• El número del nodelo y el de serie se encuentran en la calcomania adjunta a la parte trasera
de la caja de la segadora. Debe registrar tanto el número de serie come la fecha de compra y
mantengalos en un lugar seguro para refencia en el futuro.
ADVERTENCIA: Este segadora viene equipado con un motor de combustión interna y no se
debe usar sobre, o cerca, de un terreno no desarrollado cubierto de bosques, de arbustos o de
césped, o menos que el sistema de es cape del motor venga equipado con un amor ti gua dor de
chispas que cumpla con las leyes lo cales o estatales (si existen). Si se usa un amortiguador de
chispas, el operador debe mantenerlo en condiciones de trabajo eficientes.
En el estado de California, la ley exige lo an te ri or (Sección 4442 del “California Pub lic Re-
sourc es Code”). Otros estados pueden contar con otras leyes parecidas. Las leyes federales
se aplican en la tierras federales. Su centro de Servicio más cer ca no tiene disponible amor-
ti gua do res de chispas para el si len cia dor (Vea la sección de PARTES DE REPUESTO en el
man u al Inglés del dueño).
22
ACCESORIOS PARA LA SEGADORA
Estos accesorios estaban disponibles cuando se produjo la segadora. No son facilitados junto al
cortacesped. También están disponibles en la mayoría de las tiendas de Sears y en los centros
de servicio. Algunos de estos accesorios tal vez no se apliquen a su segadora.
Congratulaciones por su buena compra. Su
nuevo producto Craftsman® está diseñado
y fabricado para funcionar de modo fiable por
muchos años. Pero como todos los productos,
puede necesitar alguna reparación de tanto
en tanto. En este caso tener un Acuerdo de
Protección para la Reparación puede hacerles
ahorrar dinero y fastidios.
Compre ahora un Acuerdo de Protección para
la Reparación y protégese de molestias y gas-
tos inesperados.
Un Acuerdo incluye los puntos siguientes:
• Servicio experto de nuestros 12.000 espe-
cialistas profesionales en la reparación.
• Servicio ilimitado sin cargo alguno para
las partes y la mano de obra sobre todas las
reparaciones garantizadas.
• Sustitución del producto si su producto
garantizado no puede ser arreglado.
• Descuento del 10% sobre el precio cor-
riente del servicio y de las partes relativas al
servicio no cubiertas por el acuerdo; también
el 10% menos sobre el precio corriente de
un control de mantenimiento preventivo.
• Ayuda rápida por teléfono – soporte tele-
fónico por parte de un técnico Sears sobre
productos que requieren un arreglo en casa,
y además una programación sobre los a
reglos más convenientes.
Cuando se ha comprado el Acuerdo, basta con
una llamada telefónica para programar el servi-
cio. Puede llamar cuando quiera, día y noche o
fijar en línea una cita para obtener el servicio.
Sears tiene más de 12.000 especialistas
profesionales en la reparación, que tienen
acceso a más de 4.5 millones de partes y
accesorios de calidad. Este es el tipo de
profesionalidad con que puede contar para
ayudar a alargar la vida del producto que acaba
de comprar, por muchos años. ¡Compre hoy su
Acuerdo de Protección para la Reparación!
Se aplican algunas limitaciones y exclu-
siones. Para conocer los precios y tener
más información, llame al 1-800-827-6655.
Servicio de Instalación Sears
Para la instalación profesional Sears de
aparatos de casa, puertas de garaje,
calentadores de agua y otros importantes
artículos para la casa, en U.S.A. llamar a
1-800-4-MY-HOME®.
Acuerdos de Protección para la Reparación
23
MONTAJE / PRE-OPERACIÓN
Lea estas instrucciones y este manual completamente antes de tratar de montar u operar su sega-
dora nueva.
IMPORTANTE: Este cortacésped viene SIN ACEITE O GASOLINA en el motor.
Su segadora nueva ha sido montada en la fábrica con la excepción de aquellas partes que se deja-
ron sin montar por razones de envío. Todas las partes como las tuercas, las arandelas, los pernos,
etc., que son necesarias para completar el montaje han sido colocadas en la bolsa de partes. Para
asegurarse que su segadora funcione en forma segura y adecuada, todas las partes y los artículos
de ferretería que se monten tienen que ser apretados seguramente. Use las herramientas correctas,
como sea necesario, para asegurar que se aprieten adecuadamente.
PARA MONTAR EL RECOGEDOR DE
CÉSPED
1. Ponga el bastidor del recogedor de césped
en la bolsa del césped con la parte rígida
de la bolsa en la parte inferior. Asegúrese
que el mango del bastidor esté en el exte-
rior de la parte superior de la bolsa.
2. Deslice los sujetadores de vinilo sobre el
bastidor.
AVISO: Si los sujetadores de vinilo están muy
duros, métalos en agua caliente por algunos
minutos. Si se moja la bolsa, déjela que se
seque antes de usarla.
PARA INSTALAR LOS ACCESORIOS
Su segadora fue enviada lista para usarse
como una acolchadora de capa vegetal. Para
convertirla de modo que pueda ensacar o
descargar, refiérase a “PARA CONVERTIR LA
SEGADORA” en la sección de Operación de
este manual.
PARA REMOVER LA SEGADORA DE
LA CAJA DE CARTÓN
1. Remueva las partes sueltas que se incluyen
con la segadora.
2. Corte las dos esquinas de los extremos de la caja
de cartón y tienda el panel del extremo plano.
3. Remueva todo el material de empaque, ex-
cepto la cuña entre el mango superior y él
inferior, y la cuña que sujeta la barra de los
control que exige la presencia del operador
junto con el mango superior.
4. Haga rodar la segadora hacia afuera de la
caja de cartón y revísela cuidadosamente
para verificar si todavía quedan partes
sueltas adicionales.
COMO PREPARAR SU SEGADORA
PARA DESDOBLAR EL MANGO
IMPORTANTE: Despliegue el mango con
mucho cuidado para no pellizcar o dañar los
cables de control.
1. Levante los mangos hasta que la sección
del mango inferior se asegure en su lugar,
en la posición para segar.
2. Remueva la cuña protectora, levante la sección
del mango superior hasta su lugar en el mango
inferior, y apriete ambas manillas del mango.
3. Remueva la cuña del mango que sujeta la
barra de los control que exige la presencia
del operador junto con el mango superior.
El mango de la segadora puede ajustarse
según le acomode para segar. Refiérase a
“AJUSTE DEL MANGO” en la sección de
Servicio y Ajustes de este manual.
Mango
superior
LEVANTAR
LEVAN-
TAR
Mango Inferior
POSICIÓN
PARA
SEGAR
Barra de control
que sxige la
presencia del
operador
Manilla del
mango
Mango del
bastidor del
recogedor
Abertura
del bastidor
Sujetadores
de vinilo
22
ACCESORIOS PARA LA SEGADORA
Estos accesorios estaban disponibles cuando se produjo la segadora. No son facilitados junto al
cortacesped. También están disponibles en la mayoría de las tiendas de Sears y en los centros
de servicio. Algunos de estos accesorios tal vez no se apliquen a su segadora.
Congratulaciones por su buena compra. Su
nuevo producto Craftsman® está diseñado
y fabricado para funcionar de modo fiable por
muchos años. Pero como todos los productos,
puede necesitar alguna reparación de tanto
en tanto. En este caso tener un Acuerdo de
Protección para la Reparación puede hacerles
ahorrar dinero y fastidios.
Compre ahora un Acuerdo de Protección para
la Reparación y protégese de molestias y gas-
tos inesperados.
Un Acuerdo incluye los puntos siguientes:
• Servicio experto de nuestros 12.000 espe-
cialistas profesionales en la reparación.
• Servicio ilimitado sin cargo alguno para
las partes y la mano de obra sobre todas las
reparaciones garantizadas.
• Sustitución del producto si su producto
garantizado no puede ser arreglado.
• Descuento del 10% sobre el precio cor-
riente del servicio y de las partes relativas al
servicio no cubiertas por el acuerdo; también
el 10% menos sobre el precio corriente de
un control de mantenimiento preventivo.
• Ayuda rápida por teléfono – soporte tele-
fónico por parte de un técnico Sears sobre
productos que requieren un arreglo en casa,
y además una programación sobre los a
reglos más convenientes.
Cuando se ha comprado el Acuerdo, basta con
una llamada telefónica para programar el servi-
cio. Puede llamar cuando quiera, día y noche o
fijar en línea una cita para obtener el servicio.
Sears tiene más de 12.000 especialistas
profesionales en la reparación, que tienen
acceso a más de 4.5 millones de partes y
accesorios de calidad. Este es el tipo de
profesionalidad con que puede contar para
ayudar a alargar la vida del producto que acaba
de comprar, por muchos años. ¡Compre hoy su
Acuerdo de Protección para la Reparación!
Se aplican algunas limitaciones y exclu-
siones. Para conocer los precios y tener
más información, llame al 1-800-827-6655.
Servicio de Instalación Sears
Para la instalación profesional Sears de
aparatos de casa, puertas de garaje,
calentadores de agua y otros importantes
artículos para la casa, en U.S.A. llamar a
1-800-4-MY-HOME®.
Acuerdos de Protección para la Reparación
23
MONTAJE / PRE-OPERACIÓN
Lea estas instrucciones y este manual completamente antes de tratar de montar u operar su sega-
dora nueva.
IMPORTANTE: Este cortacésped viene SIN ACEITE O GASOLINA en el motor.
Su segadora nueva ha sido montada en la fábrica con la excepción de aquellas partes que se deja-
ron sin montar por razones de envío. Todas las partes como las tuercas, las arandelas, los pernos,
etc., que son necesarias para completar el montaje han sido colocadas en la bolsa de partes. Para
asegurarse que su segadora funcione en forma segura y adecuada, todas las partes y los artículos
de ferretería que se monten tienen que ser apretados seguramente. Use las herramientas correctas,
como sea necesario, para asegurar que se aprieten adecuadamente.
PARA MONTAR EL RECOGEDOR DE
CÉSPED
1. Ponga el bastidor del recogedor de césped
en la bolsa del césped con la parte rígida
de la bolsa en la parte inferior. Asegúrese
que el mango del bastidor esté en el exte-
rior de la parte superior de la bolsa.
2. Deslice los sujetadores de vinilo sobre el
bastidor.
AVISO: Si los sujetadores de vinilo están muy
duros, métalos en agua caliente por algunos
minutos. Si se moja la bolsa, déjela que se
seque antes de usarla.
PARA INSTALAR LOS ACCESORIOS
Su segadora fue enviada lista para usarse
como una acolchadora de capa vegetal. Para
convertirla de modo que pueda ensacar o
descargar, refiérase a “PARA CONVERTIR LA
SEGADORA” en la sección de Operación de
este manual.
PARA REMOVER LA SEGADORA DE
LA CAJA DE CARTÓN
1. Remueva las partes sueltas que se incluyen
con la segadora.
2. Corte las dos esquinas de los extremos de la caja
de cartón y tienda el panel del extremo plano.
3. Remueva todo el material de empaque, ex-
cepto la cuña entre el mango superior y él
inferior, y la cuña que sujeta la barra de los
control que exige la presencia del operador
junto con el mango superior.
4. Haga rodar la segadora hacia afuera de la
caja de cartón y revísela cuidadosamente
para verificar si todavía quedan partes
sueltas adicionales.
COMO PREPARAR SU SEGADORA
PARA DESDOBLAR EL MANGO
IMPORTANTE: Despliegue el mango con
mucho cuidado para no pellizcar o dañar los
cables de control.
1. Levante los mangos hasta que la sección
del mango inferior se asegure en su lugar,
en la posición para segar.
2. Remueva la cuña protectora, levante la sección
del mango superior hasta su lugar en el mango
inferior, y apriete ambas manillas del mango.
3. Remueva la cuña del mango que sujeta la
barra de los control que exige la presencia
del operador junto con el mango superior.
El mango de la segadora puede ajustarse
según le acomode para segar. Refiérase a
“AJUSTE DEL MANGO” en la sección de
Servicio y Ajustes de este manual.
Mango
superior
LEVANTAR
LEVAN-
TAR
Mango Inferior
POSICIÓN
PARA
SEGAR
Barra de control
que sxige la
presencia del
operador
Manilla del
mango
Mango del
bastidor del
recogedor
Abertura
del bastidor
Sujetadores
de vinilo
24
OPERACIÓN
FAMILIARICESE CON SU SEGADORA
LEA ESTE MANUAL DEL DUENO Y LAS REGLAS DE SEGURIDAD ANTES DE OPARAR SU
SEGADORA. Compare las ilustraciones con su segadora para familiarizarse con la ubicación de
los diversos controles y ajustes. Guarde este manual para referencia en el futuro.
Estos símbolos pueden apareser sobre su segadora o en la literatura proporcionada con el
producto. Aprenda y comprenda sus significados.
Barra de control que exige la
presencia del operador
Cubierta de
la impulsión
Manilla del mango
Tapa del deposito
de la gasolina
CUMPLE CON LOS REQUISITOS DE SEGURIDAD DE LA CPSC
Las segadoras a motor, que se conducen desde la parte de atrás, rotatorias, Sears, cumplen con
los estándares de seguridad del American National Standards Institute y de la U.S. Con sum er
Product Safety Commission. La cuchilla gira cuando el motor está funcionando.
Barra de control que exige la presencia del
operador – tiene que sujetarse abajo, junto
con el mango, para hacer arrancar el motor.
Suéltela para parar el motor.
Cebador – bombea combustible adicional
desde el carburador al cilindro para uso cuando
se necesita hacer arrancar un motor frío.
Filtro de aire
Puerta de la acolchadora – permite la conver-
sión para la operación de descarga o ensacado.
Barra de control de la impulsion – se usa
para enganchar la segadora para movimiento
hacia adelante impulsada a motor.
Cordón arrancador – se usa para hacer ar-
rancar el motor.
Ajustador de
la rueda (en
cada rueda)
Cordón
arrancador
Tapa del deposito de
aciete del motor con varilla
indicadora de nivel
IMPORTANTE: Este cortacésped viene SIN ACEITE O GASOLINA en motor.
Silenciador
Recogedor
de césped
Barra de
control de la
impulsión
Caja
Puerta de la acolchadora
Bujía
Cebador
21
• Nunca repostar la máquina al interior de un
local.
• Nunca guardar la máquina o el contenedor
de gasolina donde hay una llama abierta,
chispa o luz piloto como una caldera u otros
dispositivos.
• Nunca llenar contenedores en un vehículo,
en un camión o caravana con un forro de
plástico. Colocar siempre los contenedores
en el suelo lejos de su vehículo antes de
llenar.
• Quitar equipos que funcionan con gasolina
del camión o caravana y repostar en el suelo.
Si esto no es posible, repostar dicho equipo
con un contenedor portátil, más bien que con
una tobera de gasolina.
• Mantener la tobera en contacto con el bordo
del depósito de carburante o de la apertura
del contenedor siempre hasta terminar el
abastecimiento. No usar un dispositivo de
cierre-apertura de la tobera.
• Si el carburante cae en la ropa que se lleva,
cambiársela inmediatamente.
• Nunca llenar en exceso el depósito de
carburante. Colocar el tapón de la gasolina y
apretar de modo seguro.
V. SERVICIO
• Nunca haga funcionar una máquina dentro
de un área cerrada.
• Nunca haga ajustes o reparaciones mientras
el motor esté en marcha. Desconecte el
cable de la bujía, y manténgalo a cierta
distancia de ésta para prevenir un arranque
accidental.
• Mantenga las tuercas y los pernos, espe-
cialmente los pernos del accesorio de la
cuchilla, apretados y mantenga el equipo en
buenas condiciones.
• Nunca manipule de forma indebida los
dispositivos de seguridad. Controle regular-
mente su funcionamiento correcto.
• Mantenga la máquina libre de hierba, hojas
u otras acumulaciones de desperdicio.
Limpie los derrames de aceite o com bus ti ble.
Permita que la máquina se enfríe antes de
almacenarla.
• Pare e inspeccione el equipo si le pega a un
objeto. Repárelo, si es necesario, antes de
hacerlo arrancar.
• En ningún caso hay que regular la altura de
las ruedas mientras el motor está en marcha.
• Los componentes del receptor de la hierba
van sujetos a desgaste, daños y deterioro,
que pueden exponer las partes en mov-
imiento o permitir que objetos sean dispara-
dos. Controlar frecuentemente y cuando sea
necesario sustituir con partes aconsejadas
por el fabricante.
• Las cuchillas de la segadora están afiladas
y pueden cortar. Cubrir las hojas o llevar
guantes, y utilizar precauciones especiales
cuando se efectúa mantenimiento sobre las
mismas.
• No cambie el ajuste del regulador del motor
ni exceda su velocidad.
• Mantener o sustituir las etiquetas de
seguridad e instrucciones, cuando sea
necesario.
ESPECIFICACIONES DEL PRODUCTO
Número de Serie:
Fecha de Compra:
Capacidad y Tipo de Gasolina: 1.6 Cuartos (Regular sin Plomo)
Tipo de Aceite (API SG–SL): SAE 30 (Sobre 32°F); SAE 5W-30 (Debajo 32°F)
Capacidad de Aceite: 20 Onzas
Bujía (Abertura: .030") Champion RJ19LM or J19LM
Torsión del Perno de la Cuchilla: 35-40 ft. lbs.
• El número del nodelo y el de serie se encuentran en la calcomania adjunta a la parte trasera
de la caja de la segadora. Debe registrar tanto el número de serie come la fecha de compra y
mantengalos en un lugar seguro para refencia en el futuro.
ADVERTENCIA: Este segadora viene equipado con un motor de combustión interna y no se
debe usar sobre, o cerca, de un terreno no desarrollado cubierto de bosques, de arbustos o de
césped, o menos que el sistema de es cape del motor venga equipado con un amor ti gua dor de
chispas que cumpla con las leyes lo cales o estatales (si existen). Si se usa un amortiguador de
chispas, el operador debe mantenerlo en condiciones de trabajo eficientes.
En el estado de California, la ley exige lo an te ri or (Sección 4442 del “California Pub lic Re-
sourc es Code”). Otros estados pueden contar con otras leyes parecidas. Las leyes federales
se aplican en la tierras federales. Su centro de Servicio más cer ca no tiene disponible amor-
ti gua do res de chispas para el si len cia dor (Vea la sección de PARTES DE REPUESTO en el
man u al Inglés del dueño).
20
I. OPERACION
• Antes de empezar, debe familiarizarse
completamente con los controles y el uso
correcto de la maquina. Para esto, debe leer
y comprender todas las instrucciones que
aparecen en la maquina y en los manuales
de operación.
• No ponga las manos o los pies cerca o
debajo de las partes rotatorias. Manténgase
siempre lejos de la abertura de la descarga.
• Permita que solamente las personas re-
sponsables que estén familiarizadas con las
instrucciones operen la máquina.
• Despeje el área de objetos tales como pie-
dras, juguetes, alambres, huesos, palos, etc.
que pueden ser recogidos y lanzados por las
cuchillas.
• Asegúrese que el área no se hallen per-
sonas, antes de segar. Pare la máquina si
alguien entra en el área.
• No opere la maquina sin zapatos o con
sandalias abiertas. Póngase siempre zapatos
sólidos.
• No tire de la segadora hacia atrás a menos
que sea absolutamente necesario. Mire
siempre hacia abajo y hacia detrás antes y
mientras que se mueve hacia atrás.
• Nunca dirigir el material descargado hacia
las personas. Evitar descargar material
contra paredes o barreras. El material puede
retornar al operador. Para la cuchilla cuando
se pasa por superficies de grava.
• No opere la segadora sin los respectivos
resguardos, las placas, el recogedor de
césped u otros aditamentos dise ados para
su protección y seguridad.
• Refiérase a las instrucciones del fabricante
para el funcionamiento e instalación de
accesorios. Use únicamente accesorios
aprobados por el fabricante.
• Detenga la cuchilla o las cuchillas cuando
cruce por calzadas, calles o caminos de
grava.
• Parar el motor cada vez que se abandona el
aparato, antes de limpiar la segadora o de
remover residuos del tubo.
• Apagar el motor y esperar hasta que las
cuchillas estén completamente paradas
antes de remover el receptor de hierba.
• Segar solamente con luz del día o con una
buena luz artificial.
• No opere la máquina bajo la influencia del
alcohol o de las drogas.
• Nunca opere la maquina cuando la hierba
esté mojada. Asegúrese siempre de tener
buena tracción en sus pies; mantenga el
mango firmemente y camine; nunca corra.
• Desconectar el mecanismo de propulsión
autónoma o el embrague de transmisión en
las segadoras que lo tienen antes de poner
en marcha el motor.
• Si el equipo empezara a vibrar de una
manera anormal, pare el motor y revise de
inmediato para averiguar la causa. General-
mente la vibración suele indicar que existe
alguna avería.
• Siempre use gafas de seguridad o anteojos
con protección lateral cuando opere la sega-
dora.
II. OPERACION SOBRE LAS CUESTAS
Los accidentes ocurren con más frecuencia en
las cuestas. Estos accidentes ocurren debido a
resbaladas o caídas, las cuales pueden resultar
en graves lesiones. Operar la recortadora en
cuestas requiere mayor concentración. Si se
siente inseguro en una cuesta, no la recorte.
HACER:
• Puede recortar a través de la superficie de
la cuesta, nunca hacia arriba y hacia abajo.
Proceda con extrema precaución cuando
cambie de dirección en las cuestas.
• Renueva todos los objetos extraños, tales
como guijarros, ramas, etc.
• Debe prestar atención a hoyos, baches o
protuberancias. Recuerde que la hierba alta
puede esconder obstáculos.
NO HACER:
• No recorte cerca de pendientes, zanjas o
terraplenes. El operador puede perder la
tracción en los pies o el equilibrio.
• No recorte cuestas demasiado inclinadas.
• No recorte en hierba mojada. La reducción
en la tracción de la pisada puede causar
resbalones.
III. NIÑOS
Se pueden producir accidentes trágicos si el
operador no presta atención a la presencia
de los niños. A menudo, los niños se sienten
atraídos por la máquina y por la actividad de
la siega. Nunca suponga que los niños van a
permanecer en el mismo lugar donde los vio
por última vez.
• Mantenga a los niños alejados del área de
la siega y bajo el cuidado estricto de otra
persona adulta responsable.
• Esté alerta y apague la máquina si hay niños
que entran al área.
• Antes y cuando este retrocediendo, mire
hacia atrás y hacia abajo para verificar si hay
niños pequeños.
• Nunca permita que los niños operen la má-
quina.
• Tenga un cuidado extra cuando se acerque
a esquinas donde no hay visibilidad, a los
arbustos, árboles u otros objetos que pueden
interferir con su línea de visión.
IV. MANEJO SEGURO DE GASOLINA
Usar mucha atención cuando se maneja gaso-
lina. La gasolina es extremamente inflamable y
los vapores son explosivos.
• Apagar todos los cigarrillos, cigarros, pipas y
otras fuentes de ignición.
• Usar solo un contenedor apropiado.
• Nunca quitar el tapón de la gasolina o añadir
carburante con el motor en marcha. Esperar
que el motor se enfríe antes de repostar la
gasolina.
25
La operación de cualquier
segadora puede hacer que
salten objetos extraños dentro de
sus ojos, lo que puede producir
daños graves en éstos. Siempre
use anteojos de seguridad o protección para
los ojos mientras opere su segadora o cuando
haga ajustes o reparaciones. Recomendamos
gafas o una mascara de seguridad de visión
amplia de seguridad usada sobre las gafas.
COMO USAR SU SEGADORA
VELOCIDAD DEL MOTOR
La velocidad del motor se estableció en la fábri-
ca para un rendimiento óptimo. La velocidad no
se puede ajustar.
CONTROL DE ZONA DEL MOTOR
PRECAUCIÓN: Las regulaciones federales
exigen que se instale un control para el motor
en esta segadora para reducir a un mínimo el
riesgo de lesionarse debido al contacto con la
cuchilla. Por ningún motivo trate de eliminar
la función del control del operador. La cuchilla
gira cuando el motor está funcionando.
• Su segadora viene equipada con una barra
de controles que exigen la presencia del
operador, lo que requiere que el operador
esté detrás del mango de la segadora para
hacerla arrancar y operarla.
CONTROL DE LA IMPULSIÓN
• La autopropulsión se controla manteniendo
la palanca de mando operador presente
abajo hacia el mango y tirando la barra de
accionamiento hasta la mango. Cuanto más
cercano se tira la barra hacia el mango, más
rápida irá la unidad.
• El movimiento hacia adelante se detiene
cuando sea la palanca de mando operador
presente o la barra de accionamiento se
sueltan. Para detener el movimiento hacia
adelante sin apagar el motor, soltar sólo la
barra de accionamiento. Mantener la palanca
de mando operador presente abajo contra el
mango para continuar a cortar sin autopro-
pulsión.
AVISO: Si después haber desenganchado
de la palanca de control, la segadora no roda
hacia atrás, empuje la segadora un poco hacia
adelante para desenganchar las ruedas de la
impulsión.
• Para mantener el mando conectado cuando
se da la vuelta a una esquina, empujar el
mango para levantar las ruedas delanteras
del terreno mientras se gira la cortadora.
AJUSTE DEL MANDO
Ocasionalmente, el sistema de mando puede
“aflojarse”, provocando una disminución de la
velocidad. Hay un tornillo de apriete manual
en la parte trasera de la sede del mando para
apretar la tensión del cable. Proceder de la
siguiente manera:
1. Apagar la unidad y desconectar el cable de
bujía de la bujía.
2. Rote tornillo de apriete manual a la izqui-
erda para tensar el cable impulsor.
3. Opere la segadora para probar la velocidad
del mecanismo.
4. Si las condiciones no mejoran después
de los pasos descritos (la velocidad hacia
adelante queda la misma), la correa de
transmisión está desgastada y tiene que ser
sustituida.
AVISO: Si el segadora comienza “a arrastrarse”
delantero, el cable impulsor es demasiado
tensado. Rote tornillo de apriete manual a la
derecha para aflojar el cable impulsor.
PARA AJUSTAR LA ALTURA DE CORTE
Levante las ruedas para el corte bajo y baje las
ruedas para el corte alto., ajuste la altura de
corte para que se acomode a sus requisitos. La
posición del medio es la mejor para la mayoría
de los céspedes.
• Para cambiar la altura de corte, empuje la
palanca del ajustador hacia la rueda. Mueva
la rueda hacia arriba o hacia abajo de modo
que se acomode a sus requisitos. Asegúrese
que todas las ruedas queden igualmente
ajustadas.
AVISO: El ajustador esta correctamente
colocado cuando las orejas de la placa están
insertadas en el agujero del mango. También,
los ajustes de 9 posiciones (si equipado) per-
miten que el mango pueda ser movido entre las
orejas de la placa.
PARA ENGANCHAR
EL CONTROL DE LA
IMPULSIÓN
Barra de
accionamiento
CONTROL DE LA
IMPULSIÓN
DESENGANCHADO
Barra de control que exige la presencia del operador
Tornillo
de apriete
manual
PALANCA HACIA ATRÁS
PARA BAJAR EL CORTACÉSPED
PALANCA
HACIA
ADELANTE PARA LEVANTAR EL CORTACÉSPED
Orejas
de la
placa
Mango
26
PASOS SIMPLES DE RECORDAR
CUANDO CONVIERTA SU SEGADORA
PARA ACOLCHAMIENTO -
1. La plancha acolchadora trasera instalada.
2. La protección contra la descarga cerrada.
PARA ENSACAMIENTO TRASERO -
1. La plancha acolchadora trasera removida.
2. Recogedor del césped instalado.
3. La protección contra la descarga cerrada.
PARA DESCARGA LATERAL-
1. La plancha acolchadora trasera instalada.
2. La desviador de la descarga instalada.
PRECAUCIÓN: No haga funcionar su
segadora sin la placa de la acolchadora o sin
el recogedor césped aprobados en su lugar.
Nunca trate de operar la segadora cuando se
halla removido la puerta trasera o cuando se
ha removido a puerta trasera o cuando está un
poco abierta.
PARA VACIAR EL RECOGEDOR DE CÉSPED
1. Levante el recogedor de césped usando el
mango del bastidor.
2. Remueva el recogedor de césped, con los
recortes, de debajo del mango de la sega-
dora.
3. Vacíe los recortes de la bolsa.
AVISO: No arrastre la bolsa cuando la vacíe;
se producirá un desgaste innecesario.
PARA CONVERTIR LA SEGADORA
Su segadora fue enviada lista para usarse
como acolchadora de capa vegetal. Para
convertirla a una operación de ensacado o de
descarga:
SEGADORAS CON DESCARGA TRASERA
• Abra la puerta trasera y remueva la tapón
acolchadora. Guárdela en un lugar seguro.
• Ahora puede instalar el recogedor o el des-
viador de recortes opcional.
• Para volver a la operación de acolchamiento
o descarga, el tapón acolchador en la aber-
tura de descarga de la segadora.
SEGADORAS CON DESCARGA LATERAL
• La tapón acolchadora debe ser instalada ad-
entro de la abertura de la descarga trasera.
• Abra la protección contra la descarga y
instale el desviador de contra la descarga
debajo de la protección como se muestra.
• La segadora esta lista para la operación de
la descarga.
• Para convertir a la operación de ensacado
o de descarga, el desviador de la descarga
debe ser removido y la protección contra la
descarga debe estar cerrada.
Tapón de la acolchadera
Abra la protección
contra la descarga
Desviador
de la descarga
19
Garantía......................................................... 19
Reglas de Seguridad ................................ 19-21
Especificaciones del Producto....................... 21
Montaje / Pre-Operación ............................... 23
Operación ................................................. 24-27
Mantenimiento .......................................... 29-32
Programa de Mantenimiento ......................... 29
Servicio y Adjustes ................................... 32-33
Almacenamiento ....................................... 33-34
Identificación de problemas ...................... 34-35
Partes de repuesto .................................. 36-43
Servicio Sears ..................................Contratapa
GARANTÍA LIMITADA DE 2 AÑOS PARA LA SEGADORA A MOTOR CRAFTSMAN
Siempre que su uso y mantenimiento se realicen de acuerdo a las instrucciones del Manual del
Operador, si esta segadora llega a fallar debido a un defecto de materiales o de fabricación dentro
de un plazo de dos años a partir de la fecha de compra, llévela de vuelta a cualquier tienda, Centro
de Repuestos y Reparación u otro lugar de venta de Craftsman para que se la reparen sin costo.
La cobertura de la garantía no incluye:
• Los elementos fungibles que se desgastan por el uso normal, incluidos, de manera no taxativa,
las cuchillas, los adaptadores de las cuchillas, las bujías, los filtros de aire y las correas.
• Los servicios de mantenimiento estándar, cambios de aceite y ajustes.
• Aquellas reparaciones que deban hacerse debido al mal uso por parte del operador, incluidas,
con carácter no taxativo, las reparaciones por daños causados por el impacto de objetos que
tuerzan el marco o el eje del cigüeñal, o por la excesiva aceleración del motor.
• Aquellas reparaciones que deban hacerse debido a negligencia del operador, incluidas, con
carácter no taxativo, las reparaciones por daños causados por guardar incorrectamente el equi-
po, o por no hacerle el mantenimiento de acuerdo a las instrucciones del Manual del Operador.
• La limpieza o reparaciones que se le deban hacer al motor (sistema de combustible) debido a
que el combustible está contaminado u oxidado (pasado). En general, se debe utilizar el com-
bustible dentro de los 30 días posteriores a su fecha de compra.
• El deterioro y desgaste normales de las terminaciones exteriores o la sustitución de las etiqu-
etas del producto.
La presente garantía será aplicable por sólo 90 días en caso que este producto sea utilizado para
fines comerciales o de alquiler.
La presente garantía sólo será aplicable mientras el producto se encuentre dentro de los Estados
Unidos.
La presente garantía le otorga ciertos derechos legales específicos. Puede que usted tenga,
además, otros derechos, los cuales varían de estado a estado.
Sears, Roebuck and Co., Dept. 817WA, Hoffman Estates, IL 60179
TABLA DE MATERIAS
GARANTÍA
REGLAS DE SEGURIDAD
IMPORTANTE: Esta maquina cortadaora es capaz de amputar las manos y los manos y los pies y
de lanzar objetos. Si no se observan las instrucciones de seguridad siguientes se pueden producir
lesiones graves o la muerte.
Busque este símbolo que señala las precau-
ciones de seguridad de importancia. Quiere
decir – ¡¡¡ATENCIÓN!!! ¡¡¡ESTE ALERTO!!!
SU SEGURIDAD ESTA COMPROMETIDA.
ADVERTENCIA: Siempre desconecte el
alambre de la bujía y póngalo donde no pueda
entrar en contacto con la bujía, para evitar el
arranque por accidente, durante la preparación,
el transporte, el ajuste o cuando se hacen
reparaciones.
ADVERTENCIA: Los bornes, terminales y
accesorios relativos de la batería contienen
plomo o compuestos de plomo, productos
químicos conocidos en el Estado de California
como causa de cáncer y defectos al nacimiento
u otros daños reproductivos. Lavar las manos
después de manipularlos.
PRECAUCIÓN: El tubo de escape del motor,
algunos de sus constituyentes y algunos com-
ponentes del vehículo contienen o desprenden
productos químicos conocidos en el Estado de
California como causa de cáncer y defectos al
nacimiento u otros daños reproductivos.
PRECAUCIÓN: El silenciador y otras piezas
del motor llegan a sre extremadamente calien-
tes durante la operación y siguen siendo cali-
entes después de que el motor haya parado.
Para evitar quemaduras severas, permanezca
lejos de estas áreas.
18
Loss of power 1. Rear of mower housing or 1. Raise cutting height.
blade dragging in grass.
2. Cutting too much grass. 2. Raise cutting height.
3. Dirty air filter. 3. Clean/replace air filter.
4. Buildup of grass, leaves, 4. Clean underside of mower
and trash under mower. housing.
5. Too much oil in engine. 5. Check oil level.
6. Walking speed too fast. 6. Cut at slower walking speed.
Poor cut – 1. Worn, bent or loose blade. 1. Replace blade. Tighten
uneven blade bolt.
2. Wheel heights uneven. 2. Set all wheels at same
height.
3. Buildup of grass, leaves 3. Clean underside of
and trash under mower. mower housing.
Excessive 1. Worn, bent or loose blade. 1. Replace blade. Tighten
vibration blade bolt.
2. Bent engine crankshaft. 2. Contact a Sears or other
qualified service center.
Starter rope 1. Engine flywheel brake is on 1. Depress control bar to
hard to pull when control bar is released. upper handle before
pulling the starter rope.
2. Bent engine crankshaft. 2. Contact a Sears or other
qualified service center.
3. Blade adapter broken. 3. Replace blade adapter.
4. Blade dragging in grass. 4. Move lawn mower to cut
grass or to hard surface.
Grass catcher 1. Cutting height too low. 1. Raise cutting height.
not filling 2. Lift on blade worn off. 2. Replace blade.
(If so equipped) 3. Catcher not venting air. 3. Clean grass catcher.
Hard to push 1. Grass is too high or wheel 1. Raise cutting height.
height is too low.
2. Rear of mower housing or 2. Raise rear of mower housing
blade dragging in grass. one (1) setting higher.
3. Grass catcher too full. 3. Empty grass catcher.
4. Handle height position not 4. Adjust handle height to suit.
right for you.
Loss of drive 1. Belt wear. 1. Check/replace drive belt.
or slowing of 2. Belt off of pulley. 2. Check/reinstall drive belt.
drive speed 3. Drive cable worn or broken. 3. Replace drive cable.
4. “Loose” drive control system. 4. Adjust drive control.
PROBLEM CAUSE CORRECTION
TROUBLESHOOTING - See appropriate section in manual unless directed
to a Sears Parts & Repair Center.
27
ANTES DE HACER ARRANCAR EL
MOTOR
AGREGUE ACEITE
Su segadora fue enviada sin aceite en el motor.
Para el tipo y el grado del aceite a utilizar, vea
el “MOTOR” en la sección del Mantenimiento de
este manual.
PRECAUCIÓN: NO sobrellene el motor con
aceite, o fumará pesa demante del silenciador
cuando lo valla a arrancar.
1. Asegúrese que la segadora esté nivelada.
2. Remueva la varila medidora de aceite del tubo
de desarga de aceite.
3. Usted recibe un envase de aceite con la
unidad. Vierta lentamente el envase entero
de aceite en el tubo de relleno del motor.
AVISO: El terraplén inicial del aceite requiere
solamente 18 onzas debido al aceite residual
en el motor de la prueba de calidad de 100%
del fabricante. Al cambiar el aceite puede
necesitar 20 onzas.
4. Inserte y apriete la varilla medidora de aceite.
IMPORTANTE:
• Revise el nivel del aceite antes de cada uso.
Agregue aceite si es necesario. Llene hasta la
línea de lleno en la varilla medidora de nivel.
• Cambie el aceite después de 25 horas de
operación o una vez por temporada. Puede
necesitar cambiar el aceite más a menudo
cuando las condiciones son polvorosas o su-
cias. Vea “PARA CAMBIAR EL ACEITE DEL
MOTOR” en la seccion de Mantenimiento de
este manual.
AGREGUE GASOLINA
• Llene el estanque de combustible hasta
la parte inferior del cuello de relleno del
estanque de gasolina. No lo llene demasiado.
Use gasolina regular, sin plomo, nueva y lim-
pia con el mínimo de 87 octanos. No mezcle
el aceite con la gasolina. Para asegurar
que la gasolina utilizada sea fresca compre
estanques los cuales puedan ser utilizados
durante los primeros 30 días.
PRECAUCIÓN: Limpie el aceite o el
combustible derramado. No al ma ce ne, derrame
o use gasolina cerca de una llama expuesta.
PRECAUCIÓN: Los com bus ti bles
mezclados con alcohol (conocidos como
gasohol, o el uso de etanol o metanol) pueden
atraer la humedad, la que conduce a la
separación y formación de ácidos durante el
almacenamiento. La gasolina acídica puede
dañar el sistema del combustible de un motor
durante el almacenamiento. Para evitar los
problemas con el motor, se debe vaciar el
sistema del combustible antes de guardarlo
por un período de 30 días o más. Vacíe el
estanque del combustible, haga arrancar el
motor y hágalo funcionar hasta que las líneas
del combustible y el carburador queden vacíos.
La próxima temporada use combustible nuevo.
Vea las Instrucciones Para El Almacenamiento
para más información. Nunca use productos de
limpieza para el motor o para el carburador en
el estanque del combustible pues se pueden
producir daños permanentes.
Mango del
bastidor del
recogedor
de césped
Tapa del
deposito de
aceite
Tapa del
rellenador
de
gasolina
Cebador
28
CONSEJOS PARA SEGAR Y ACOL-
CHAR
IMPORTANTE: Para obtener el mejor
rendimiento mantenga la caja de la segadora
sin acumulacion de cesped y basura. Vea
“LIMPIEZA” en la seccion de Mantenimento de
este manual.
• La cuchilla acolchadora especial va a volver
a cortar los recortes de césped muchas vec-
es, y los reduce en tamaño, de modo que si
se caen en el césped se van a dispesar entre
éste y no se van a notar. También, el césped
acolchado se va a deshacer rápidamente
entregando substancias nutritivas para el
césped. Siempre acolche con la velocidad
del motor (cuchilla) más alta, pues así se
obtendrá la mejor acción de recorte de las
cuchillas.
• Evite cortar el césped cuando esté mojado.
El césped mojado tiende a formar montones
e interfiere con la acción de acolchado.
La mejor hora para segar el césped es
temprano en la tarde. A esa hora éste se ha
secado y el área recién cortada no quedará
expuesta al sol directo.
• Para obtener los mejores resultados, ajuste
la altura del corte de la segadora de modo
que ésta corte solamente el tercio superior
de las hojas de césped. En el caso de que el
césped haya crecido demasiado, puede ser
necesario el elevar la altura del corte para
reducir el esfuerzo necesario para empujar la
segadora y para evitar sobrecargar el motor,
dejando montones de recortes de césped.
Para un césped muy pesado, reduzca el an-
cho del corte pasando por encima del lugar
anteriormente cortado y siegue lentamente.
• Ciertos tipos de césped y sus condiciones
pueden exigir que un área tenga que ser
acolchada por segunda vez para esconder
completamente los recortes. Cuando se haga
el segundo corte, siegue atravesado (en
forma perpendicular) a la pasada del primer
corte.
• Cambie su patrón de corte de semana a
semana. Siegue de norte a sur una semana
y luego cambie de este a oeste la próxima
semana. Esto evitará que el césped se
enrede y cambie de dirección.
PARA PARAR EL MOTOR
• Para parar el motor, suelte la barra de con-
troles que exigen la presencia del operador.
PARA HACER ARRANCAR EL MOTOR
AVISO: Debido a las capas protectoras del mo-
tor, una cantidad pequeña de humo puede es-
tar presente durante el uso inicial del producto
y se debe considerar normal.
1. Para hacer arrancar un motor frío, empuje
el cebador tres (3) veces antes de tratarlo.
Empuje firmemente. Este paso normal-
mente no es necesario cuando se hace
arrancar un motor que ya ha estado funcio-
nando por unos cuantos minutos.
2. Sujete la barra de controles que exigen la
presencia del operador abajo en el mango
y tire el mango del arrancador rápidamente.
No permita que el cordón arrancador se
devuelva abruptamente.
AVISO: En climas más fríos puede que sea
necesario repetir los pasos del cebado. En cli-
mas más calurosos el cebar demasiado puede
producir el ahogo y el motor no va a arrancar.
Si se ahoga el motor espere unos cuantos
minutos antes de tratar de hacerlo arrancar y
no repita los pasos del cebado.
CONSEJOS PARA SEGAR
PRECAUCIÓN: No utilizar dispositivos anti-
paja de la hoja en la segadora ya que estos
accesorios son peligrosos, pueden dañar su
segadora y anular su garantía.
• Bajo ciertas condiciones, tal como césped
muy alto, puede ser necesario el elevar la
altura del corte para reducir el esfuerzo
necesario para empujar la segadora y para
evitar sobrecargar el motor, dejando mon-
tones de recortes de césped. Puede que sea
necesario reducir la velocidad del recorrido
y/o haga funcionar la segadora sobre el área
por segunda vez.
• Para un corte muy pesado, reduzca el ancho
del corte pasando parcialmente por encima
del lugar anteriormente cortado y siegue
lentamente.
• Para un mejor ensacado del césped y para la
mayoría de las condiciones de corte, la velo-
cidad del motor debe ajustarse a la posición
de RÁPIDO.
• Los poros en los recogedores de césped de
tela pueden llenarse con mugre y polvo con
el uso y los recogedores recaudarán menos
césped. Para evitar éste, rocíe el recogedor
con la manguera de agua regularmente y
déjelo secarse antes de usarlo.
• Mantenga la parte superior del motor, alred-
edor del arrancador, despejada y sin recortes
de césped y paja. Esto ayudará el flujo del
aire del motor y extenderá su duración.
MAX 1/3
17
ENGINE
FUEL SYS TEM
IMPORTANT: It is important to prevent
gum deposits from forming in essential fuel
system parts such as carburetor, fuel filter,
fuel hose, or tank during storage. Alcohol
blended fuels (called gasohol or using
ethanol or methanol) can attract moisture
which leads to separation and formation
of acids during storage. Acidic gas can
damage the fuel system of an engine while
in storage.
• Empty the fuel tank by starting the en-
gine and letting it run until the fuel lines
and car bu re tor are empty.
• Never use engine or carburetor cleaner
prod ucts in the fuel tank or permanent
damage may occur.
• Use fresh fuel next season.
NOTE: Fuel stabilizer is an acceptable al-
ternative in min i miz ing the formation of fuel
gum deposits during stor age. Add stabilizer
to gasoline in fuel tank or storage container.
Always follow the mix ratio found on stabilizer
container. Run engine at least 10 min utes
after adding stabilizer to allow the stabilizer to
reach the carburetor. Do not empty the gas
tank and carburetor if using fuel stabilizer.
ENGINE OIL
Drain oil (with engine warm) and replace
with clean engine oil. (See “ENGINE” in
the Maintenance section of this man ual).
CYLINDER
1. Remove spark plug.
2. Pour one ounce (29 ml) of oil through
spark plug hole into cylinder.
3. Pull starter handle slowly a few times
to dis trib ute oil.
4. Replace with new spark plug.
OTHER
• Do not store gasoline from one season
to another.
• Replace your gasoline can if your can
starts to rust. Rust and/or dirt in your
gasoline will cause problems.
• If possible, store your unit indoors and
cover it to protect it from dust and dirt.
• Cover your unit with a suitable pro tec -
tive cover that does not retain mois ture.
Do not use plastic. Plastic cannot
breathe, which allows condensation to
form and will cause your unit to rust.
IMPORTANT: Never cover mower while
engine and exhaust areas are still warm.
CAUTION: Never store the lawn
mower with gaso line in the tank in side a
build ing where fumes may reach an open
flame or spark. Allow the engine to cool
before storing in any enclosure.
Does not start 1. Dirty air filter. 1. Clean/replace air filter.
2. Out of fuel. 2. Fill fuel tank.
3. Stale fuel. 3. Empty fuel tank and refill tank
with fresh, clean gasoline.
4. Water in fuel. 4. Empty fuel tank and refill tank
with fresh, clean gasoline.
5. Spark plug wire is 5. Connect wire to plug.
disconnected.
6. Bad spark plug. 6. Replace spark plug.
7. Loose blade or broken 7. Tighten blade bolt or
blade adapter. replace blade adapter.
8. Control bar in released 8. Depress control bar to
position. handle.
9. Control bar defective. 9. Replace control bar.
10. Fuel valve lever (if so 10. Turn fuel valve lever
equipped) in OFF position. to the ON position.
11. Weak battery (if equipped). 11. Charge battery.
12. Disconnected battery 12. Connect battery to engine.
connector (if equipped).
PROBLEM CAUSE CORRECTION
TROUBLESHOOTING - See appropriate section in manual unless directed
to a Sears Parts & Repair Center.
16
ENGINE
ENGINE SPEED
Your engine speed has been factory set.
Do not attempt to increase en gine speed
Lower
handle
ROTATE
or it may result in personal injury. If you
believe that engine is running too fast or
too slow, take your mower to a Sears or
other qualified service cen ter for repair
and ad just ment.
CARBURETOR
Your carburetor is not adjustable. If your
engine does not operate properly due to sus-
pected carburetor problems, take your lawn
mower to a Sears or other qualified service
center for repair and/or ad just ment.
IMPORTANT: Never tamper with the
engine governor, which is factory set
for proper engine speed. Over speed ing
the engine above the factory high speed
setting can be dangerous. If you think
the engine-governed high speed needs
adjusting, contact a Sears or other
qualified service center, which has proper
equip ment and ex pe ri ence to make any
nec es sary adjustments.
STORAGE
Immediately prepare your lawn mower for storage at the end of the season or if the unit
will not be used for 30 days or more.
Lower handle
SQUEEZE
TO FOLD
FOLD
FORWARD
FOR
STORAGE
MOWING
POSITION
Lower handle
Operator
presence
control bar
Upper
handle
Handle
knob
LAWN MOWER
When lawn mower is to be stored for a
period of time, clean it thor oughly, remove
all dirt, grease, leaves, etc. Store in a
clean, dry area.
1. Clean entire lawn mower (See
“CLEANING” in the Maintenance sec-
tion of this manual).
2. Lubricate as shown in the Main te nance
section of this manual.
3. Be sure that all nuts, bolts, screws, and
pins are securely fas tened. Inspect
moving parts for damage, breakage
and wear. Replace if necessary.
4. Touch up all rusted or chipped paint
surfaces; sand lightly before painting.
HANDLE
You can fold your mower handle for storage.
1. Squeeze the bottom ends of the lower
handle toward each other until the
lower handle clears the handle bracket,
then move handle forward.
2. Loosen upper handle mounting bolts
enough to allow upper handle to be
folded back.
IMPORTANT: When folding the handle for
storage or transportation, be sure to fold
the handle as shown or you may damage
the control cables.
• When setting up your handle from the
storage position, the lower han dle will
automatically lock into mow ing position.
29
➀
Ajustador
de la rueda
➀
Clavija de montaje del puntal del mango
➀
Bisagra
de la
puerta
traser
➁
Aceite del
motor
MANTENIMENTO
RECOMENDACIONES GENERALES
La garantía de esta segadora no cubre los
artículos que han estado sujetos al abuso o a
la negligencia del operador. Para recibir todo
el valor de la garantía, el operador tiene que
mantener la segadora según las instrucciones
descritas en este manual.
Hay algunos ajustes que se tienen que hacer
en forma periódica para poder mantener su
unidad adecuadamente.
Al menos una vez cada estación comprobar
si es necesario efectuar los ajustes descritos
en las secciones de Servicio y Ajustes de este
manual.
• Una vez al año, cambie la bujía, limpie o
cambie el elemento del filtro de aire y revise
si la cuchilla está desgastada. Una bujía
nueva y un elemento del filtro de aire limpio/
nuevo aseguran la mezcla de aire-com-
bus ti ble adecuada y ayudan a que su motor
funcione mejor y que dure más.
• Siga el programa de mantenimiento en este
manual.
ANTES DE CADA USO
• Revise el nivel del aceite del motor.
• Revise si hay sujetadores sueltos.
LUBRICACIÓN
Mantenga la unidad bien lubricada
(vea la “TABLA DE LUBRICACIÓN”).
Revisar si hay Sujetadores Sueltos
Limpiar/Inspeccionar el Recogedor de Césped *
Controlar los Neumáticos
Controlar las Ruedas Motrices ***
Limpiar la Segadora ****
Limpiar debajo la Cubierta de la Transmisión ***
Revisar las Correas y las Poleas Impulsadas ***
Revisar / Afilar / Cambiar la Cuchilla
Lubricación
Limpiar / Recargar la Batería **
Revisar el nivel del Aceite
Cambiar el Aceite del motor
Limpiar el Filtro de Aire
Inspeccionar el Silenciador
Cambiar la Bujía
Cambiar el Cartucho de Papel del Filtro de Aire
Vaciar el sistema del carburante
o añadir un estabilizador de carburante.
ANTES
DE CADA
USO
DESPUES
DE CADA
USO
CADA
10
HORAS
CADA
25 HORAS O
TEMPORADA
CADA
100
HORAS
ANTES DEL
ALMACE-
NAMIENTO
*
**
***
****
TABLA DE LUBRICACIÓN
➀
Rocie el lubricante
➁
Vea "MOTOR" en la seccion de Mantenimiento
IMPORTANTE: No aceite o engrase los roda-
mientos de la rueda de plastico. Los lubricantes
viscosos atearan polvo y mugre, lo acortara la
duracion de los rodamientos autolubricantes. Si
cree que tienen que lubricarse, use losamente
un lubricante tipo crafito, de polvo seco, en
forma moderada.
➀
Bisagra
de la puerta
de la acol-
chadora
30
SEGADORA
Siempre observe las reglas de seguridad cu-
ando haga el mantenimiento.
LLANTAS
• Mantenga las llantas sin gasolina, aceite o
substancias químicas para control de insec-
tos que pueden dañar la goma.
• Evite los tocones, las piedras, las grietas pro-
fundas, los objetos afilados y otros peligros
que pueden dañar a las llantas.
RUEDAS DE IMPULSIÓN
Revise las ruedas de impulsión delanteras cada
vez antes de segar, para asegurarse de que se
mueven libremente. Si las ruedas no giran li-
bremente quiere decir que hay basura, recortes
de césped, etc. en el área de las ruedas de
impulsión y tienen que limpiarse para liberarlas.
Es necesario limpiar las ruedas de impulsión;
revise ambas ruedas delanteras.
1. Remueva los tapacubos, las tuercas de
seguridad y las arandelas.
2. Remueva las ruedas de los ajustadores de
las ruedas.
3. Remueva la basura y los recortes de
césped de dentro de la cubierta contra
el polvo, piñón y/o de los dientes de los
engranajes de las ruedas de impulsión.
4. Ponga las ruedas de vuelta en su lugar.
AVISO: Si después de limpiar las ruedas de
impulsión no giran libremente, póngase en
contacto con su centro de servicio Sears o con
un otro centro de servicio cualificado.
CUIDADO DE LA CUCHILLA
Para obtener los mejores resultados, la cuchilla
de la segadora tienen que mantenerse afilada.
Cambie la cuchilla doblada o dañada.
PRECAUCIÓN: Usar solamente la hoja
de repuesto aprobada por el fabricante de su
cortacésped. Usar una hoja no aprobada por el
fabricante de su cortacésped es peligroso, pu-
ede dañar su cortacésped y anular su garantía.
PARA REMOVER LA CUCHILLA
1. Desconecte el alambre de la bujía y pón-
galo en donde no pueda entrar en contacto
con ésta.
2. Haga descansar la segadora en su lado.
Asegúrese que el filtro de aire y que el
carburador queden mirando hacia arriba.
3. Use un bloque de madera entre la cuchilla
y la caja de la segadora para evitar que la
cuchilla gire cuando se le quite el perno.
AVISO: Proteja sus manos con guantes y/o
envuelva la cuchilla con una tela gruesa.
4. Remueva el perno de la cuchilla girándolo
en el sentido contrario en que giran las
manillas del reloj.
5. Remueva la cuchilla y los artículos de fer-
retería adjuntadores (el perno, la arandela
de seguridad y la arandela endurecida).
AVISO: Remueva el adaptador de la cuchilla y
revise el cubo interior de la ranura del adap-
tador de la cuchilla. La ranura tiene que estar
en buenas condiciones para que funcione en
forma adecuada. Cambie el adaptador si está
dañado.
PARA CAMBIAR LA CUCHILLA
1. Ponga el adaptador de la cuchilla en el
cigueñal del motor. Asegúrese que la
ranura del adaptador y que el chavetero del
cigueñal estén alineados.
2. Ponga la cuchilla en el adaptador de ésta
alineando los dos (2) agujeros en la cuchilla
con las salientes elevadas en el adaptador.
3. Asegúrese de que el borde de salida de
la cuchilla (opuesto al borde afilado) esté
hacia arriba hacia el motor.
4. Instale el perno de la cuchilla con la aran-
dela de seguridad y la arandela endurecida
en el adaptador de la cuchilla y el cigueñal.
5. Use un bloque de madera entre la cuchilla
y la caja de la segadora y apriete el perno
de la cuchilla girándolo en el sentido en que
giran las manillas del reloj.
• La torsión para apretar recomendada es de
35 – 40 pies libras.
IMPORTANTE: El perno de la cuchilla es
tratado a calo. Si es necesario sustituir los
pernos, sustituirlos sólo con pernos aprobados
mostrados en la sección Partes de Reparación
de este manual.
PARA AFILAR LA CUCHILLA
AVISO: No recomendamos el afilar la cuchil-
la – pero si lo hace, asegúrese de que quede
balanceada. Se tiene que tener cuidado de
mantenerla balanceada. Una cuchilla que no
está balanceada va a producir eventualmente
daño en la segadora o en el motor.
• La cuchilla puede afilarse con una lima o en
una rueda rectificadora. No trate de afilarla
mientras se encuentra en la segadora.
• Para revisar el balance de la cuchilla, clave
un clavo en una viga o en la pared. Deje
alrededor de una pulgada de un clavo recto
expuesto. Ponga el agujero central de la
cuchilla sobre la cabeza del clavo. Si la
cuchilla está balanceada debe permanecer
en la posición horizontal. Si cualquiera de
los extremos de la cuchilla se mueve hacia
abajo, afile el extremo pesado hasta que ésta
quede balanceada.
RECOGEDOR DE CÉSPED
• El recogedor de césped puede ser rociado
con el agua de la manguera pero tiene que
estar seco cuando se vaya a usar.
• Revise su recogedor de césped a menudo
para verificar si está dañado o deteriorado.
Se va a desgastar con el uso normal. Si se
necesita cambiar el recogedor, cámbielo
Arandela de
seguridad
Borde de salida
Perno
de la
cuchilla
Ranura
Cuchilla
Chavetero del
ciguenal
Adaptador de
la cuchilla
Ciguénal
Arandela
endurecida
15
CAUTION: Disconnect spark plug wire
from spark plug and place wire where it
cannot come in contact with plug.
• Clean the underside of your lawn mower
by scraping to remove build-up of grass
and trash.
• Clean engine often to keep trash from
accumulating. A clogged engine runs
hotter and shortens engine life.
• Keep finished surfaces and wheels free
of all gasoline, oil, etc.
SERVICE AND ADJUSTMENTS
WARNING: To avoid serious injury,
before performing any service and
adjustments:
1. Release control bar and stop engine.
2. Make sure the blade and all moving
parts have completely stopped.
3. Disconnect spark plug wire from spark
plug and place wire where it cannot
come in contact with plug.
LAWN MOWER
TO ADJUST CUTTING HEIGHT
See “TO ADJUST CUTTING HEIGHT” in
the Operation sec tion of this manual.
REAR DEFLECTOR
The rear deflector, attached between the
rear wheels of your mower, is provided to
minimize the possibility that objects will
be thrown out of the rear of the mower
into the operator mowing position. If the
deflector becomes dam aged, it should be
replaced.
TO REMOVE DRIVE BELT
1. Remove drive cover and belt keeper.
2. Remove belt from gearcase pulley by
push ing down on pulley and rolling belt
off it.
3. Turn lawn mower on its side with air
filter and car bu re tor down.
4. Remove blade and debris shield.
5. Remove belt from engine pulley on
crankshaft.
TO REPLACE DRIVE BELT
1. Install new belt on engine pulley.
2. Reinstall debris shield and blade.
3. Return mower to upright po si tion.
4. Install new belt on gearcase pulley.
5. Reinstall belt keeper and drive cover.
NOTE: Always use factory approved belt
to assure fit and long life.
TO ADJUST HANDLE
The handle can be mounted in a high or
low position. The mounting holes in the
bottom of lower handle are off center for
raising or lowering the handle.
1. Remove upper handle and wire tie(s)
securing cable(s) to lower handle.
2. Remove hairpin cotters from lower
handle bracket mount ing pin.
3. Squeeze lower handle in to remove it
from mounting pins.
4. Turn lower handle over to raise or
lower handle.
5. Squeeze lower handle in and po si tion holes
onto mount ing pins on handle bracket.
6. Reassemble upper handle and all
parts removed from lower handle.
Mowing
position
Mowing
position
HIGH POSITIONLOW POSITION
Handle
bracket
Hairpin
cotter
Mounting
pin
• We do not recommend using a garden
hose to clean lawn mower unless the
elec tri cal system, muffler, air filter and
carburetor are covered to keep water
out. Water in engine can result in short-
ened engine life.
CLEAN UNDER DRIVE COVER
Clean under drive cover at least twice a sea-
son. Scrape underside of cover with putty
knife or similar tool to remove any build-up
of trash or grass on underside of drive cover.
Belt
Drive
cover
PUSH
DOWN
Belt
keeper
14
4. Wipe off any spilled oil from lawn
mower or side of engine.
5. Slowly pour oil down the oil fill spout,
stopping every few ounces to check the
oil level with the dipstick.
6. Stop adding oil when you reach the
FULL mark on the dipstick. Wait a
minute to allow oil to settle.
7. Continue adding small amounts of oil,
rechecking the dipstick until oil level
settles at FULL. DO NOT overfill, or
ENGINE
LUBRICATION
Use only high quality detergent oil rated with
API service classification SG–SL. Select the
oil's SAE viscosity grade according to your
expected operating temperature.
TEMPERATURE RANGE ANTICIPATED BEFORE NEXT OIL CHANGE
SAE VISCOSITY GRADES
-20 0 30 40
80
100
-30
-20 0
20 30 40
F
C
32
-10
10
60
5W-30
SAE 30
Container
engine will smoke heavily from the
muffler on startup.
8. Always be sure to retighten oil dipstick
before starting engine.
9. Re con nect spark plug wire to spark plug.
AIR FILTER
Your engine will not run properly and
may be damaged by using a dirty air
filter. Replace the air filter cartridge every
100 hours of op er a tion or every season,
which ev er occurs first. Service air cleaner
more often under dusty conditions.
TO CLEAN AIR FILTER
1. Loosen screw and tilt cover to re move.
2. Carefully remove cartridge.
3. Clean by gently tapping on a flat sur-
face. If very dirty, replace car tridge.
CAUTION: Pe tro leum solvents, such
as ker o sene, are not to be used to clean
car tridge. They may cause de te ri o ra tion
of the cartridge. Do not oil car tridge. Do
not use pres sur ized air to clean or dry
car tridge.
4. Install cartridge, then replace cover
making sure the tabs are aligned with
the slots in the back plate. Fasten
screw securely.
NOTE: Although multi-viscosity oils
(5W30, 10W30 etc.) improve starting in
cold weather, these multi-viscosity oils will
result in in creased oil consumption when
used above 32°F. Check your engine oil
level more frequently to avoid possible
engine damage from running low on oil.
Change the oil after every 25 hours of op-
eration orat least once a year if the mower
is not used for 25 hours in one year.
Check the crankcase oil level before
starting the engine and after each five (5)
hours of continuous use. Tighten oil plug
securely each time you check the oil level.
TO CHANGE ENGINE OIL
NOTE: Before tipping lawn mower to drain
oil, empty fuel tank by running engine until
fuel tank is empty.
1. Disconnect spark plug wire from spark
plug and place wire where it cannot
come in contact with plug.
2. Remove engine oil cap; lay aside on a
clean surface.
3. Tip lawn mower on its side as shown
and drain oil into a suitable container.
Rock lawn mower back and forth to re-
move any oil trapped inside of engine.
MUFFLER
Inspect and replace corroded muffler as it
could create a fire hazard and/or dam age.
SPARK PLUG
Replace spark plug at the beginning of
each mowing season or after every 100
hours of operation, whichever occurs
first. Spark plug type and gap setting
are shown in the “PROD UCT SPEC I FI C-
A TIONS” section of this manual.
CLEANING
IMPORTANT: For best performance,
keep mower housing free of built-grass
and trash. Clean the underside of your
mower after each use.
Back plate
Slot
Lip
Cover
tab
Cartridge
Cover
31
AVISO: A pesar de que los aceites de multi-
viscosidad (5W30, 10W30, etc.) mejoran el
arranque en clima frío, estos aceites de mul-
tiviscosidad van ha aumentar el consumo de
aceite cuando se usan en temperaturas sobre
32° F. Revise el nivel del aceite del motor más a
menudo, para evitar un posible daño en el mo-
tor, debido a que no tiene suficiente aceite.
Cambie el aceite después de 25 horas de
operación o por lo menos una vez al año si la
segadora se utiliza menos 25 horas el año.
Revise el nivel del aceite del cárter antes de
arrancar el motor y después de cada cinco (5)
horas de uso continuado. Apriete el tapón del
aceite en forma segura cada vez que revise el
nivel del aceite.
PARA CAMBIAR EL ACEITE DEL MOTOR
AVISO: Antes de inclinar la segadora para drenar
el aceite, drene el tanque de com bus ti ble hacien-
do correr el motor hasta que el tanque esté vacio.
1. Desconecte el alambre de la bujía y
póngalo de modo que no pueda entrar en
contacto con ésta.
2. Remueva la tapa del depósito del aceite;
déjela a un lado en una superficie limpia.
3. Incline la cortadora de césped por este
costado tal como se muestra y purgue el
aceite en un recipiente idóneo. Mueva la
segadora de atrás para adelante para re-
mover todo el aceite que se haya quedado
atrapado dentro del motor.
4. Limpie todo el aceite derramado en la sega-
dora y en el lado del motor.
5. Echar aceite despacio en el conducto del
aceite, parándose a intervalos regulares para
controlar el nivel del aceite con la varilla.
solamente por uno que sea aprobado por el
fabricante. Dé el número del modelo de la
segadora cuando lo ordene.
CAJA DE ENGRANAJES
• Para mantener el sistema de impulsión
funcionando en forma adecuada, la caja de
engranajes y el área alrededor de la impulsión
tienen que mantenerse limpias y sin acumu-
lación de basura. Limpie debajo de la cubierta
de la impulsión dos veces por temporada.
• La caja de engranajes se llena con lubricante
hasta el nivel adecuado en la fábrica. La
única vez que el lubricante necesita atención
es cuando se le ha prestado servicio a la
caja de engranajes.
• Si se necesita lubricante, use solamente ELF
Multis EP00. No use substitutos.
MOTOR
LUBRICACIÓN
Use solamente aceite de detergente de alta cali-
dad clasificado con la clasificación SG–SL de ser-
vicio API. Seleccione la calidad de viscosidad SAE
según su temperatura de operación esperada.
GAMA DE TEMPERATURA ANTICIPADA ANTES DEL PROXIMO CAMBIO DE ACEITE
CALIDADES DE VISCOSIDAD DE SAE
-20 0 30 40
80
100
-30
-20 0
20 30 40
F
C
32
-10
10
60
5W-30
SAE 30
Envase
6. Parar de añadir aceite cuando se alcanza la
señal de lleno (FULL) en la varilla. Esperar un
minuto para dejar que el aceite se arregle.
7. Continúe agregando cantidades pequeas
de aceite y vuelva a inspeccionar la varilla
medidora settles del nivel de aciete en lleno
(FULL).
NO sobrellene el motor con aceite,
o fumará pesa demante del silenciador
cuando lo valla a arrancar.
8. Asegúrese de apretar la varilla medidora
del aceite antes de arrancar el motor.
9. Vuelva a conectar el alambre de la bujía a ésta.
SILENCIADOR
Inspeccione y cambie el silenciador si está corroí-
do puede producir un peligro de incendio y/o daño.
BUJÍA
Cambie el bujía al comienzo de cada tempo-
rada de siega o después de cada 100 horas
de operación, lo que suceda pri me ro. El tipo de
bujía y el ajuste de la abertura aparecen en “ES-
PE CI FI CA CIO NES DEL PRODUCTO” sección
de este manual.
FILTRO DE AIRE
Su motor puede sufrir averías y funcionar de
manera incorrecta con un filtro del aire sucio.
Sustituir el papel del cartucho una vez al año
o tras 100 horas de funcionamiento, más a
menudo si se utiliza en condiciones de sucie-
dad y polvo particulares.
PARA LIMPIAR EL FILTRO DE AIRE
1. Suelte el tornillo e incline la cubierta para
removerlo.
2. Cuidadosamente, remueva el cartucho.
3. Límpielo golpeándolo suavemente en una
superficie plana. Si está muy sucio cambie
el cartucho.
PRECAUCIÓN: Los solventes de petróleo,
tales como el keroseno, no se deben usar para
limpiar el cartucho. Pueden producir el deterioro
de éste. No aceite el cartucho. No use aire a
presión para limpiarlo o secarlo.
4. Instale el cartucho, luego vuelva a poner la
cubierta asegurándose que las orejas estén
alineadas con las ranuras en la plancha
trasera. Apriete el tornillo en forma segura.
Plancha
trasera
Ranuras
Labio
Orejas de
la cubierta
Cartucho
Cubierta
32
SERVICIO Y AJUSTES
ADVERTENCIA: Para evitar lesiónes serias,
antes de dar calquier servico o de hacer ajustes:
1. Suelte la barra de control y pare el motor.
2. Asegúrese que la cuchilla y que todas las
partes movibles se hayan detenido comple-
tamente.
3. Desconecte el alambre de la bujía y pón-
galo en donde no pueda entrar en contacto
con ésta.
SEGADORA
PARA AJUSTAR LA ALTURA DE CORTE
Vea “PARA AJUSTAR LA ALTURA DE CORTE”
en la sección de Operación de este manual.
DESVIADOR TRASERO
Se proporciona un desviador trasero, adjunto
entre las ruedas traseras de su segadora, para
reducir a un mínimo la posibilidad que objetos
sean lanzados hacia afuera de la parte trasera
de la segadora, en la posición en donde se
encuentra el operador. Si se daña el desviador
debe cambiarse.
PARA REMOVER LA CORREA DE IMPULSIÓN
1. Remueva la cubierta de la impulsión y
fijador de la correa.
2. Remueva la correa empujando hacia abajo
en la polea de la caja de engranajes.
3. Haga descansar la segadora en su lado
con el filtro de aire y el carburador mirando
hacia arriba.
4. Remueva la cuchilla y la defensa en contra
del desperdicio.
5. Remueva la correa de la polea del motor en
el cigueñal.
PARA CAMBIAR LA CORREA DE IMPULSIÓN
1. Instale la correa nueva en la polea del motor.
2. Reinstale la defensa en contra del desperdi-
cio y la cuchilla.
3. Vuelva el cortacéspedes a la posición vertical.
4. Instale la correa nueva en la polea de la
caja de engranajes.
5. Reinstale la fijador de la correa y cubierta
de la impulsión.
NOTA: Siempre use la correa aprobada por la
fábrica para asegurarse que calce y dure.
Posición
para segar
Posición
para segar
POSICIÓN ALTAPOSICIÓN BAJA
Puntal
del mango
Clavija
de
horquilla
Clavija de
montaje
LIMPIEZA
IMPORTANTE: Para obtener el mejor rendimineto,
mantenga la caja de la segadora sin acumulacion
de cesped y basura. Limpie la parte de abajo de
su segadora despues de cada uso.
PRECAUCIÓN: Desconecte el alambre de
la bujía y póngalo en donde no pueda entrar en
contacto con ésta.
• Haga descansar la segadora en su lado.
Asegúrese que el filtro de aire y que el carbu-
rador queden mirando hacia arriba. Limpie la
parte inferior de su segadora raspándola para
remover la acumulación de césped y basura.
• Limpie el motor a menudo para evitar que
se acumule la basura. Un motor tapado fun-
ciona más caliente y se acorta su duración.
• Mantenga las superficies pulidas y las rue-
das sin gasolina, aceite, etc.
• No recomendamos el uso de una manguera
de jardín para limpiar la segadora a menos
que el sistema eléctrico, el silenciador, el
filtro de aire y el carburador estén tapados
para evitar que les entre el agua. El agua en
el motor puede acortar la duración de éste.
LIMPIE DEBAJO DE LA CUBIERTA DE LA
IMPULSIÓN
Limpie debajo de la cubierta de la impulsión por
lo menos dos veces cada temporada. Raspe de-
bajo de la cubierta con un cuchillo para masilla
o con una herramienta parecida, para remover
toda acumulación de césped o basura en la parte
inferior de la cubierta de la impulsión.
PARA AJUSTAR EL MANGO
El mango puede ser montado a una posición
alta o baja. Los agujeros de montaje en el
mango inferior están fuera del centro para
levantar y bajar el mango.
1. Remueva el mango superior y conexióne(s) el
asegurar él (los) cable(s) al mango inferior.
2. Remueva las clavijas de horquilla de la
clavija de montaje del puntal del mango.
3. Apreite el mango inferior hacia dentro para
removerlo de las clavijas de montaje.
4. Gire el mango inferior por encima para
levantar o bajar el mango.
5. Vuelva a montar las clavijas de horquilla por
encima de las clavijas de montaje.
6. Vuelva a montar el mango superior y todas
las partes removidas del mango inferior.
Correa
Cubierta de la
impulsion
EMPUJAR
HACIA
ABAJO
Fijador de
la correa
13
LAWN MOWER
Always observe safety rules when per-
form ing any main te nance.
TIRES
• Keep tires free of gasoline, oil, or insect
control chemi cals which can harm rubber.
• Avoid stumps, stones, deep ruts, sharp
objects and other hazards that may
cause tire damage.
DRIVE WHEELS
Check front drive wheels each time be fore
you mow to be sure they move freely.
The wheels not turning freely means trash,
grass cuttings, etc. are in the drive wheel area
and must be cleaned to free drive wheels.
If necessary to clean the drive wheels, be
sure to clean both front wheels.
1. Remove hubcaps, locknuts & washers.
2. Remove wheels from wheel ad just ers.
3. Remove any trash or grass cuttings
from inside the dust cover, pinion and/
or drive wheel gear teeth.
4. Put wheels back in place.
NOTE: If after cleaning, the drive wheels
do not turn freely, contact a Sears or other
qualified service center.
BLADE CARE
For best results, blade must be kept sharp.
Re place a bent or dam aged blade.
CAUTION: Use only a replacement blade
approved by the manufacturer of your mower.
Using a blade not approved by the manu-
facturer of your mower is hazardous, could
damage your mower and void your warranty.
TO REMOVE BLADE
1. Disconnect spark plug wire from spark
plug and place wire where it cannot
come in contact with plug.
2. Turn lawn mower on its side. Make
sure air filter and carburetor are up.
3. Use a wood block between blade and
mower hous ing to prevent blade from
turning when re mov ing blade bolt.
NOTE: Protect your hands with gloves
and/or wrap blade with heavy cloth.
4. Remove blade bolt by turning counter-
clockwise.
5. Remove blade & attaching hard ware
(bolt, lock wash er & hardened wash er).
TO REPLACE BLADE
1. Position blade on the blade adapter
aligning the two (2) holes in the blade
with the raised lugs on the adapter.
2. Be sure the trailing edge of blade (oppo-
site sharp edge) is up toward the engine.
3. Install the blade bolt with the lock
washer and hardened washer into
blade adapter and crankshaft.
4. Use block of wood between blade and
lawn mower housing and tighten the
blade bolt, turning clockwise.
• The recommended tightening torque is
35-40 ft. lbs.
IMPORTANT: Blade bolt is heat treated.
If bolt needs replacing, replace only with
approved bolt shown in the Repair Parts
section of this manual.
TO SHARPEN BLADE
NOTE: We do not recommend sharp en ing
the blade - but if you do, be sure the blade
is balanced. Care should be taken to keep
the blade balanced. An un bal anced blade will
cause eventual damage to mower or engine.
• The blade can be sharp ened with a file
or on a grinding wheel. Do not attempt
to sharpen while on the mower.
• To check blade balance, drive a nail into
a beam or wall. Leave about one inch of
the straight nail ex posed. Place center
hole of blade over the head of the nail.
If blade is balanced, it should remain in
a horizontal position. If either end of the
blade moves downward, sharpen the
heavy end until the blade is balanced.
GRASS CATCHER
• The grass catcher may be hosed with
water, but must be dry when used.
• Check your grass catcher often for dam-
age or de te ri o ra tion. Through normal
use it will wear. If catcher needs replac-
ing, replace only with ap proved replace-
ment catcher shown in the Repair Parts
section of this manual. Give the lawn
mower model number when ordering.
GEAR CASE
• To keep your drive system working
properly, the gear case and area around
the drive should be kept clean and free
of trash build-up. Clean under the drive
cover twice a season.
• The gear case is filled with lubricant to the
proper level at the factory. The only time
the lubricant needs attention is if service
has been performed on the gear case.
• If lubricant is required, use only Elf Mul-
tis EP00. Do not substitute.
Blade
bolt
Crankshaft
keyway
Hardened
washer
Lockwasher
Blade adapter Key
Blade
Trailing edge
Crankshaft
12
Check for Loose Fasteners
Clean / Inspect Grass Catcher *
Check Tires
Check Drive Wheels ***
Clean Lawn Mower ****
Clean under Drive Cover ***
Check Drive Belt / Pulleys ***
Check / Sharpen / Replace Blade
Lubrication
Clean and Recharge Battery **
Check Engine Oil level
Change Engine Oil
Clean Air Filter
Inspect Muffler
Replace Spark Plug
Replace Air Filter Paper Cartridge
Empty fuel system or add Stabilizer
BEFORE
EACH
USE
AFTER
EACH
USE
EVERY
10
HOURS
EVERY
25 HOURS
OR SEASON
EVERY
100
HOURS
BEFORE
STORAGE
1 - Change more often if operating under a heavy load or in high outdoor temperatures.
2 - Service more often if operating in dirty or dusty conditions.
3 - Replace blades more often when mowing in sandy soil.
4 - Charge 48 hours at end of season.
5 - And after each 5 hours of use.
(if so equipped)
Electric-Start mowers
Power-Propelled mowers
Use a scraper
to clean under deck
*
**
***
****
MAINTENANCE
GENERAL REC OM MEN DA TIONS
The warranty on this lawn mower does not
cover items that have been sub ject ed to
operator abuse or negligence. To receive
full value from the warranty, operator must
maintain unit as in struct ed in this manual.
Some adjustments will need to be made
periodically to properly maintain your unit.
At least once a season, check to see if
you should make any of the adjustments
described in the Service and Ad just ments
section of this manual.
• At least once a year, replace the spark
plug, clean or replace air filter element
and check blade for wear. A new spark
plug and clean/new air filter element
assure proper air-fuel mix ture and help
your engine run bet ter and last longer.
• Follow the maintenance schedule in this
manual.
BEFORE EACH USE
• Check engine oil level.
• Check for loose fasteners.
LUBRICATION
Keep unit well lubricated
(See “LU BRI CA TION CHART”).
LUBRICATION CHART
➀
Spray lubricant
➁
See "ENGINE" in Maintenance section.
IMPORTANT: Do not oil or grease plastic
wheel bearings. Viscous lu bri cants will
attract dust and dirt that will short en the life of
the self-lu bri cat ing bearings. If you feel they
must be lu bri cated, use only a dry, pow dered
graphite type lubricant spar ingly.
➀
Wheel
adjuster (on
each wheel)
➁
Engine oil
➀
Rear door
hinge
➀
Handle bracket mounting pins
➀
Mulcher
door hinge
pin
33
MOTOR
VELOCIDAD DEL MOTOR
La velocidad del motor ha sido ajustada en
la fábrica. No trate de aumentar la velocidad
del motor pues se pueden producir lesiones
personales. Si cree que el motor está funcio-
GIRAR
Mango
in fe ri or
nando demasiado rápido o demasiado lento,
lleve su segadora a mas con su centro de
servicio Sears o con un otro centro de servicio
cualificado.
CARBURADOR
Su carburador tiene un chorro principal fijo
no ajustable para controlar la mezcla. Si su
motor no está funcionando en forma adecuada
debido a problemas que se sospecha vienen
del carburador, lleve su segadora a contacto
con su centro de servicio Sears o con un otro
centro de servicio cualificado para repararla y/o
ajustarla.
IMPORTANTE: Nunca manipule el regulador
del motor, el que ha sido ajustado en la fábrica
para la velocidad del motor adecuada. Puede
ser peligroso hacer funcionar el motor a una
velocidad por sobre el ajuste de alta velocidad
de la fábrica. Si cree que la velocidad alta
regulada del motor necesita ajuste,contacto con
su centro de servicio Sears o con un otro centro
de servicio cualificado, el que cuenta con el
equipo adecuado y la experiencia para hacer
los ajustes necesarios.
ALMACENAMIENTO
Inmediatamente prepare su segadora para el
almacenamiento al final de cada temporada o si
la unidad no se va a usar por 30 días o más.
SEGADORA
Cuando se va a guardar la segadora por cierto
período de tiempo, límpiela cuidadosamente,
remueva toda la mugre, la grasa, las hojas, etc.
Guárdela en un área limpia y seca.
1. Limpie toda la segadora (Vea “LIMPIEZA”
en la sección de Mantenimento de este
manual).
2. Lubríquela según se muestra en la sección
de Mantenimento de este manual.
3. Asegúrese de que todas las tuercas y
clavijas y todos los pernos y tornillos estén
apretados en foma segura. Inspeccione
las partes que se mueven para verificar si
están dañadas, quebradas o desgastadas.
Cámbielas si es necesario.
4. Retoque todas las superficies que estén
oxidadas o con la pintura picada; use una
lija antes de pintar.
MANGO
Puede doblar el mango de su segadora para el
almacenamiento.
1. Apriete los extremos inferiores del mango
inferior entre sí hasta que el mango inferior
quede separado del puntal del mango,
luego muévalo hacia adelante.
2. Suelte los pernos de montaje del mango
superior lo suficiente como para permitir
que el mango superior se pueda doblar
hacia atrás.
IMPORTANTE: Cuando doble el mango para el
almacenamiento o el transporte, asegúrese que
lo doble según se muestra o purde dañar los
cables de control.
• Cuando prepare sus mangos a partir de
la posición de almacenamiento, el mango
inferior automáticamente se asegurará en la
posición para segar.
Mango inferior
APRIETE
PARA DOBLAR
POSICIÓN
PARA
SEGAR
Barra de control
que exige la
presencia del
operador
DOBLAR
HACIA
ADELANTE
PARA
ALMACENAR
Mango
superior
Mango inferior
Manilla del
mango
34
MOTOR
SISTEMA DE COM BUS TI BLE
IMPORTANTE: Es importante evitar que
se formen depositos de coma en partes
fundamentales del sistemade combustible tales
como el carburador, el filtro del combustible,
la mangura del combustible o en el estanque
durante el almacenamiento. Los combustibles
mezclados con alcohol (conocido come
gasohol o que tienen etanol o metanol)
Pueden atraer humedad, lo que conduce a la
separacion y a la formación de acidos durante
el almacenamiento. La gasolina acida puede
danar el sistema de combustible de un motor
durante el perido de almacenamiento.
• Vaciar el depósito del carburante poniendo
en marcha el motor y dejándolo funcionar
hasta que el carburante termine y el carbura-
dor esté vacío.
• Nunca use los productos para limpieza del
carburador o del motor en el estanque de
combustible pues se pueden producir daños
permanentes.
• Use combustible nuevo la próxima tempo-
rada.
AVISO: El estabilizador de combustible es una
alternativa aceptable para reducir a un mínimo
la formación de depósitos de goma en el com-
bus ti ble durante el período de almacenamiento.
Agregue estabilizador a la gasolina en el
estanque de combustible o en el envase para el
almacenamiento. Siempre siga la proporción de
mezcla que se encuentra en el envase del esta-
bilizador. Haga funcionar el motor por lo menos
10 minutos después de agregar el estabilizador,
para permitir que este llegue al carburador. No
drene la gasolina del estanque de gasolina y el
carburador si se está usando estabilizador de
combustible.
ACEITE DEL MOTOR
Drene el aceite (con el motor caliente) y cámbielo
con aceite de motor limpio. (Vea “MOTOR” en la
sección de Mantenimento de este manual.)
CILINDRO
1. Remueva la bujía.
2. Vacíe una onza (29 ml) de aceite a través
del agujero de la bujía en el cilindro.
3. Tire la manilla de arranque lentamente unas
cuantas veces para distribuir el aceite.
4. Vuelva a montar la nueva bujía.
OTROS
• No guarde la gasolina de una temporada a la
otra.
• Cambie el envase de la gasolina si se emp-
ieza a oxidar. La oxidación y/o la mugre en
su gasolina producirán problemas.
• Si es posible, guarde su unidad en un recinto
cerrado y cúbrala para protegerla contra el
polvo y la mugre.
• Cubra su unidad con un forro protector
adecuado que no retenga la humedad. No
use plástico. El plástico no puede respirar, lo
que permite la formación de condensación,
lo que producirá la oxidación de su unidad.
IMPORTANTE: Nunca cubra la segadora
mientras el motor y las areas de escape todavia
estan calientes.
PRECAUCIÓN: Nunca almacene la
segadora con gasolina en el estanque dentro
de un edificio en donde los gases pueden
alcanzar una llama expuesta o una chispa.
Permita que se enfríe el motor antes de
almacenarla en algún recinto cerrado.
No arranca 1. Filtro de aire sucio. 1. Limpie/cambie el filtro de aire.
2. Sin combustible. 2. Llene el estanque de combustible.
3. Combustible rancio. 3. Vaciar el estanque y vuelva a llenar-
lo con combustible limpio y nuevo.
4. Agua en el combustible. 4. Vaciar el estanque y vuelva a llenar-
lo con combustible limpio y nuevo.
5. Alambre de la bujía desconectado. 5. Conecte el alambre a la bujía.
6. Bujía mala. 6. Cambie la bujía.
7. Cuchilla suelta o adaptador 7. Apriete el perno de la cuchilla
de la cuchilla quebrado. cambie el adaptador de la cuchilla.
8. Barra de control en la 8. Presione la barra de control
posición suelta. hacia el mango.
9. Barra de control defectuosa. 9. Cambie la barra de control.
10. Válvula del combustible (si equ- 10. Gire a la válvula del combustible
ipada) está en la posición OFF. a la posición ON.
11. Batería débi (si equipada). 11. Cague la batería.
12. Desconecte el conector 12. Conecte la batería al motor.
de la batería (si equipada).
PROBLEMA CAUSA CORRECCIÓN
SOLUCIÓN DE PROBLEMAS - Vea la sección apropiada en el manual amenos que
esté dirigido a un centro de servico Sears.
11
MULCHING MOWING TIPS
IMPORTANT: For best performance,
keep mower housing free of built-up
grass and trash. See “CLEANING” in the
Maintenance section of this manual.
• The special mulching blade will recut
the grass clip pings many times and
reduce them in size so that as they fall
onto the lawn they will disperse into
the grass and not be noticed. Also, the
mulched grass will bio de grade quick ly to
provide nu tri ents for the lawn. Always
mulch with your highest engine (blade)
speed as this will provide the best recut-
ting action of the blades.
• Avoid cutting your lawn when it is wet.
Wet grass tends to form clumps and
in ter feres with the mulch ing action. The
best time to mow your lawn is the early
afternoon. At this time the grass has
dried, yet the newly cut area will not be
exposed to direct sunlight.
• For best results, adjust the lawn mower
cutting height so that the lawn mower
cuts off only the top one-third of the
grass blades. If the lawn is over grown it
will be nec es sary to raise the height of
cut to reduce pushing effort and to keep
from over load ing the engine and leaving
clumps of mulched grass. For ex tremely
heavy grass, reduce your width of cut
by overlapping previously cut path and
mow slowly.
• Certain types of grass and grass
con di tions may re quire that an area be
mulched a second time to com pletely
hide the clip pings. When doing a sec-
ond cut, mow across (perpendicular) to
the first cut path.
• Change your cutting pattern from week
to week. Mow north to south one week
then change to east to west the next
week. This will help prevent matting and
graining of the lawn.
TO STOP ENGINE
• To stop engine, release operator pres-
ence con trol bar.
TO START ENGINE
NOTE: Due to protective coatings on the
engine, a small amount of smoke may be
present during the initial use of the product
and should be considered normal.
1. To start a cold engine, push primer
three (3) times before trying to start.
Use a firm push. This step is not
usually necessary when starting an
engine which has already run for a few
minutes.
2. Hold operator presence control bar
down to the han dle and pull starter
handle quickly. Do not allow starter
rope to snap back.
NOTE: In cooler weather it may be
necessary to repeat priming steps. In
warmer weather over priming may cause
flooding and engine will not start. If you do
flood engine, wait a few minutes before
attempting to start and do not repeat
priming steps.
MOWING TIPS
CAUTION: Do not use de-thatcher
blade attachments on your mower. Such
attachments are hazardous, will damage
your mower and could void your warranty.
• Under certain conditions, such as very
tall grass, it may be nec es sary to raise
the height of cut to reduce pushing effort
and to keep from overloading the engine
and leaving clumps of grass clippings.
It may also be necessary to re duce
ground speed and/or run the lawn mow-
er over the area a sec ond time.
• For extremely heavy cutting, re duce the
width of cut by over lap ping previously
cut path and mow slowly.
• For better grass bagging and most cut-
ting conditions, the engine speed should
be set in the FAST po si tion.
• Pores in cloth grass catchers can be-
come filled with dirt and dust with use
and catchers will collect less grass. To
prevent this, reg u lar ly hose catcher off
with water and let dry before using.
• Keep top of engine around starter clear
and clean of grass clippings and chaff.
This will help engine air flow and extend
engine life.
MAX 1/3
10
BEFORE STARTING ENGINE
ADD OIL
Your lawnmower is shipped without oil in
the engine. For type and grade of oil to
use, see “EN GINE” in the Maintenance
section of this manual.
CAUTION: DO NOT overfill engine with
oil, or it will smoke heavily from the muffler
on startup.
1. Be sure lawnmower is level.
2. Remove oil dipstick from oil fill spout.
3. You receive a container of oil with the
unit. Slowly pour the entire container
down the oil fill spout into the engine.
NOTE: Initial oil fill requires only 18 oz.
due to residual oil in engine from the
manufacturers 100% quality testing. When
changing oil you may need 20 oz.
4. Insert and tighten dipstick.
IMPORTANT:
• Check oil level before each use. Add oil
if needed. Fill to full line on dipstick.
• Change the oil after every 25 hours of
operation or each season. You may
need to change the oil more often
under dusty, dirty conditions. See “TO
CHANGE ENGINE OIL” in the Mainte-
nance section of this manual.
ADD GASOLINE
• Fill fuel tank to bottom of tank filler neck.
Do not overfill. Use fresh, clean, regular
unleaded gasoline with a minimum of
87 octane. Do not mix oil with gasoline.
Purchase fuel in quan ti ties that can be
used within 30 days to assure fuel fresh-
ness.
CAUTION: Wipe off any spilled oil or
fuel. Do not store, spill or use gasoline
near an open flame.
CAUTION: Alcohol blended fuels
(called gasohol or using ethanol or metha-
nol) can attract moisture which leads to
separation and for ma tion of acids during
storage. Acidic gas can damage the fuel
system of an engine while in storage. To
avoid engine problems, the fuel system
should be emptied before stor age of 30
days or longer. Empty the gas tank, start
the engine and let it run until the fuel lines
and carburetor are empty. Use fresh fuel
next season. See Storage In struc tions for
additional information. Never use engine
or carburetor cleaner products in the fuel
tank or permanent damage may occur.
TO EMPTY GRASS CATCHER
1. Lift up on grass catcher using the
frame han dle.
2. Remove grass catcher with clippings
from under lawn mower han dle.
3. Empty clippings from bag.
NOTE: Do not drag the bag when empty-
ing; it will cause unnecessary wear.
Grass
catcher
frame
handle
Engine
oil cap
Gasoline
filler cap
Primer
35
Falta de 1. Cuchilla desgastada, doblada 1. Eleve la altura de corte.
fuerza o suelta.
2. Altura de las ruedas dispareja. 2. Eleve la altura de corte.
3. Velocidad del motor lenta. 3. Limpie/cambie el filtro de aire.
4. Acumulación de césped, hojas o 4. Limpie la parte inferior de la
basura debajo de la segadora. caja de la segadora.
5. Demasiado aceite en motor. 5. Revise el nivel del aceite.
6. Velocidad de recorrido 6. Corte a una velocidad de
demasiado rápida. recorrido más lenta.
Mal corte- 1. Cuchilla desgastada, doblada 1. Cambie la cuchilla. Apriete el perno
disparejo o suelta. de la cuchilla.
2. Altura de las ruedas dispareja. 2. Ajuste todas las ruedas a la misma
altura.
3. Acumulación de césped, hojas o 3. Limpie la parte inferior de la
basura debajo de la segadora. caja de la segadora.
Vibración 1. Cuchilla desgastada, doblada 1. Cambie la cuchilla. Apriete el
excesiva o suelta. perno de la cuchilla.
2. Cigueñal del motor doblado. 2. Póngase en contacto con su centro
de servicio Sears o con un otro
centro de servicio cualificado.
Cordón 1. El freno del volante del motor 1. Presione la barra de control
arrancador está aplicado cuando se hacia el mango superior antes
difícil de tirar suelta la barra de control. de tirar el cordón arrancador.
2. Cigueñal del motor doblado. 2. Póngase en contacto con su centro
de servicio Sears o con un otro
centro de servicio cualificado.
3. Adaptador de la cuchilla quebrado. 3. Cambie el adaptador de la cuchilla.
4. La cuchilla se arrastra en 4. Mueva la segadora a un lugar
el césped. en donde el césped ha sido
cortado o a una superficie firme
para hacer arrancar el motor.
Recogedor de 1. Altura de corte demasiado baja. 1. Eleve la altura de corte.
césped no se 2. Levantamiento de la cuchilla 2. Cambie las cuchillas.
llena (si viene desgastado.
equipado) 3. Recogedor sin ventilación de aire. 3. Limpie el recogedor de césped.
Difícil de 1. El césped está demasiado alto o la 1. Eleve la altura de corte.
empujar altura de la rueda demasiado baja.
2. Parte trasera de la 2. Eleve la parte trasera de la caja de
caja/cuchilla de la segadora la segadora (1) un lugar más alto.
arrastrándose en el césped.
3. Recogedor de césped 3. Vacíe el recogedor de césped.
demasiado lleno.
4. Posición de la altura del mango 4. Ajuste la altura del mango de
no adecuada para usted. modo que le acomode.
Pérdida de 1. Desgaste de la correa. 1. Re vise/cambie correa de impulsión.
impulsión 2. La correa está fuera de la polea. 2. Revise/vuelva a instalar la
o retardase 3. Cable de la impulsión usado o roto. 3. Cambie el cable de la impulsión.
de la 4. El sistema de control del 4. Ajuste el control del mecanismo
velocidad mecanismo impulsor “suelto”. impulsor.
PROBLEMA CAUSA CORRECCIÓN
SOLUCIÓN DE PROBLEMAS - Vea la sección apropiada en el manual amenos que
esté dirigido a un centro de servico Sears.
36
CRAFTSMAN ROTARY LAWN MOWER - - MODEL NUMBER 917.376150
REPAIR PARTS
9
TO CONVERT MOWER
Your lawn mower was shipped ready to be
used as a mulcher. To convert to bagging
or discharging:
REAR BAGGING
• Open rear door and remove mulcher
plug. Store mulcher plug in a safe
place.
• You can now install the grass catcher or
optional clipping deflector.
• To convert to mulching or discharging
operation, install mulcher plug into rear
discharge opening of mower.
SIDE DIS CHARG ING
• Mulcher plug must be installed into rear
discharge open ing of mower.
• Open mulcher door and install dis-
charge deflector under door as shown.
• Mower is now ready for discharging
operation.
• To convert to mulching or bagging
operation, dis charge deflector must be
removed and mulcher door closed.
Mulcher plug
Open mulcher door
Discharge deflector
SIMPLE STEPS TO REMEMBER WHEN
CONVERTING YOUR LAWN MOWER
FOR MULCHING -
1. Rear mulcher plug installed.
2. Mulcher door closed.
FOR REAR BAGGING -
1. Rear mulcher plug removed.
2. Grass catcher installed.
3. Mulcher door closed.
FOR SIDE DISCHARGING -
1. Rear mulcher plug installed.
2. Discharge deflector installed.
CAUTION: Do not run your lawn
mower with out mulcher plug or ap proved
grass catch er in place. Never at tempt to
op er ate the lawn mow er with the rear door
re moved or propped open.
8
DRIVE CONTROL ADJUSTMENT
Over time, the drive control system may
become “loose”, resulting in decreased
speed. There is a thumbscrew on the
un der side of the drive control housing to
increase tension on the drive cable. Pro-
ceed as follows:
1. Turn unit off and disconnect spark plug
wire from spark plug.
2. Rotate thumbscrew counter-clockwise
to tighten the drive cable.
3. Operate mower to test drive speed.
4. If condition fails to improve after the
above steps (forward speed remains
the same), your drive belt is worn and
should be re placed.
NOTE: If mower begins to "creep" for-
ward, the drive cable is too tight. Rotate
thumbscrew clockwise to loosen drive
cable.
TO ADJUST CUTTING HEIGHT
Raise wheels for low cut and lower wheels
for high cut, adjust cutting height to suit
your requirements. Me di um position is
best for most lawns.
• To change cutting height, squeeze ad-
juster lever to ward wheel. Move wheel
up or down to suit your re quire ments. Be
sure all wheels are in the same setting.
NOTE: Adjuster is properly positioned
when plate tab inserts into hole in lever.
Also, 9-position adjusters (if so equipped)
allow lever to be positioned between the
plate tabs.
The operation of any lawn
mower can result in foreign
objects thrown into the
eyes, which can result in
severe eye damage. Always
wear safety glasses or eye shields while
operating your lawn mower or performing
any ad just ments or repairs. We recom-
mend a standard safety glasses or wide
vision safety mask worn over spectacles.
HOW TO USE YOUR LAWN MOWER
ENGINE SPEED
The engine speed was set at the factory
for optimum performance. Speed is not
adjustable.
ENGINE ZONE CONTROL
CAUTION: Federal regulations re quire
an engine control to be installed on this
lawn mower in order to minimize the
risk of blade contact injury. Do not un der
any circumstances attempt to de feat the
func tion of the operator con trol. The blade
turns when the engine is running.
• Your lawn mower is equipped with an
operator pres ence control bar which
requires the operator to be positioned
behind the lawn mower handle to start
and operate the lawn mower.
DRIVE CONTROL
• Self-propelling is controlled by hold ing
the operator presence control bar down
to the handle and pulling the drive
control
bar up to the handle. The closer
to the handle the bar is pulled, the faster
the unit will travel.
• Forward motion will stop when either
the operator presence control bar or
drive control bar are released. To stop
forward motion without stop ping engine,
re lease the drive control bar only. Hold
op er a tor presence control bar down
against handle to con tin ue mowing
without self-propelling.
NOTE: If after releasing the drive control
the mower will not roll backwards, push
the mower forward slightly to disengage
drive wheels.
• To keep drive control engaged when
turning corners, push down on the han-
dle to lift the front wheels off the ground
while turning lawn mower.
DRIVE
CONTROL
ENGAGED
Drive
control bar
DRIVE
CONTROL
DISENGAGED
Operator presence control bar
Thumb-
screw
LEVER BACKWARD
TO LOWER MOWER
LEVER FORWARD TO RAISE MOWER
Plate tab
Lever
37
CRAFTSMAN ROTARY LAWN MOWER - - MODEL NUMBER 917.376150
KEY PART
NO. NO. DESCRIPTION
KEY PART
NO. NO. DESCRIPTION
1 194200X479 Upper Handle
2 183567 Engine Zone Control Cable
3 850733X004 Bracket, Upstop
4 166649 Mulcher Plug
5 66426 Wire Tie
6 189713X428 Handle Knob
7 750634 Screw
8 194199X428 Control Bar
9 193679 Rear Door Assembly (Includes Springs)
10 128415 Pop Rivet
11 150050 Screw, Self-Tapping #10-24 x 5/8
12 54583 Screw, Hex Hex Head, Sems 1/4-20 x 1/2
14 195622X479 Back Plate
15 700365X479 Side Baffle
16 176655X479 Discharge Baffle
17 140661X479 Rear Baffle
18 132004 Keps Locknut 1/4-20
19 194788 Rope Guide
20 189008 Rear Skirt
21 170938 Spring, Rear Door, LH
24 170939 Spring, Rear Door, RH
25 83923 Nut, Hex, Flanged
26 184193 Bolt, Rear Door
27 400246X460 Wheel & Tire Assembly, Rear
28 142748 Bolt, Shoulder 3/8-16 x 1
29 62335 Washer, Belleville
30 145935X004 Axle Arm Assembly
31 701037 Selector Knob
32 700331X004 Selector Spring
33 189917X428 Mulcher Door
34 146630 Spacer
35 133757X007 Wheel Adjusting Bracket, RH
36 175735 Hinge Bracket Assembly
37 150078 Screw, Sems, Thread Cutting 5/16-18 x 3/4
38 189918X428 Discharge Deflector
39 195916X479 Handle Bracket Assembly, LH
40 195917X479 Handle Bracket Assembly, RH
41 150406 Screw, Hex Head, Threaded, Rolled 3/8-16 x 1-1/8
42 193000 Spring, Torsion
43 73800400 Nut, Hex, Nylock
44 192613 Kit, Lawn Mower Housing
(Includes Key Numbers 14, 15 and 51)
45 175650 Rod, Hinge
46 194037 Blade Adapter / Pulley
47 141114 Blade, 22"
48 851074 Washer, Hardened
49 850263 Washer, Helical
50 851084 Screw, Machine, Hex Head 3/8-24 x 1-3/8 Grade 8
51 170031 Kit, Front Baffle (Includes Key Number 53)
52 85463 Danger Decal
53 17600406 Screw, Serrated, Type TT 1/4-20
55 751592 Nut, Hex 3/8-16
56 88652 Hinge Screw 1/4-20 x 1-1/4
57 51793 Hairpin Cotter
58 151590X479 Lower Handle
59 191574 Handle Bolt
61 188839X004 Mounting Bracket, Debris Shield
62 199314 Debris Shield
63 192325 Screw, Debris Shield
64 - - - Engine, Briggs & Stratton, Model Number
125K02-0658-E1 (See Breakdown)
68 133759X007 Wheel Adjusting Bracket, LH
69 197991 Clip, Cable
71 188839X004 Mounting Bracket, Debris Shield
72 182227 Screw
73 197162 Belt Keeper
74 182228 Nut, Hex
- - 161058 Warning Decal (not shown)
- - 404009 Owner’s Manual (English / Spanish)
Available accessories not included with lawn mower:
- - 71 33623 Gas Can (2.5 Gallon Container)
- - 71 33500 Fuel Stabilizer
- - 71 33000 SAE 30W Oil (20 Ounce Bottle)
NOTE: All component dimensions given in U.S. inches. 1 inch = 25.4 mm.
IMPORTANT: Use only Original Equipment Manufacturer (O.E.M.) replacement parts. Failure to do so could be hazardous, damage your lawn mower and void your warranty.
38
CRAFTSMAN ROTARY LAWN MOWER - - MODEL NUMBER 917.376150
7
Wheel adjuster
(on each wheel)
IMPORTANT: This lawn mower is shipped WITHOUT OIL OR GASOLINE in the engine.
KNOW YOUR LAWN MOWER
READ THIS OWNER'S MANUAL AND ALL SAFETY RULES BEFORE OP ER AT ING
YOUR LAWN MOWER. Compare the illustrations with your lawn mower to familiarize
yourself with the location of various controls and adjustments. Save this manual for
future reference.
These symbols may appear on your lawn mower or in literature supplied with the
product. Learn and understand their meaning.
Operator presence control bar
Starter
handle
Handle knob
Air filter
MEETS CPSC SAFETY REQUIREMENTS
Sears rotary walk-behind power lawn mowers conform to the safety standards of the
American National Standards Institute and the U.S. Consumer Product Safety Com-
mis sion. The blade turns when the engine is running.
Operator presence control bar – must
be held down to the handle to start the
engine. Release to stop the engine.
Primer– pumps additional fuel from the
carburetor to the cylinder for use when
starting a cold engine.
Starter handle – used for starting engine.
Mulcher door – allows con ver sion to
discharging or bagging operation.
Drive control bar – used to engage
power-pro pelled forward mo tion of mower.
Gasoline filler cap
Muffler
Grass
catcher
Housing
Drive
control
bar
Mulcher door
OPERATION
Spark
plug
Drive cover
Engine oil cap with dipstick
Primer
6
ASSEMBLY / PRE-OPERATION
Read these instructions and this manual in its entirety before you attempt to assemble or
operate your new lawn mower.
IMPORTANT: This lawn mower is shipped WITHOUT OIL OR GASOLINE in the engine.
Your new lawn mower has been as sem bled at the factory with the exception of those parts
left unassembled for shipping pur pos es. To ensure safe and proper op er a tion of your lawn
mower, all parts and hard ware you assemble must be tight ened securely. Use the correct
tools as nec es sary to ensure proper tightness. All parts such as nuts, wash ers, bolts, etc.,
nec es sary to complete the as sem bly have been placed in the parts bag.
TO ASSEMBLE GRASS CATCH ER
1. Put grass catcher frame into grass bag
with rigid part of bag on the bottom.
Make sure the frame handle is outside
of the bag top.
2. Slip vinyl bindings over frame.
NOTE: If vinyl bindings are too stiff, hold
them in warm water for a few minutes. If
bag gets wet, let it dry before using.
TO INSTALL ATTACHMENTS
Your lawn mower was shipped ready to be
used as a mulcher. To convert mower to
bagging or discharging, see “TO CON-
VERT MOWER” in the Operation section
of this manual.
Frame
handle
Frame
opening
Vinyl
bindings
MOWING
POSITION
Lower handle
LIFT
UP
Operator
presence
control bar
Upper
handle
LIFT
UP
Handle
knob
TO REMOVE MOWER FROM CARTON
1. Remove loose parts included with mower.
2. Cut down two end corners of carton
and lay end panel down flat.
3. Remove all packing materials except
padding be tween upper and lower
handle and padding holding operator
presence control bar to upper handle.
4. Roll lawn mower out of carton and
check carton thor ough ly for additional
loose parts.
HOW TO SET UP YOUR MOW ER
TO UNFOLD HANDLE
IMPORTANT: Unfold handle carefully so
as not to pinch or damage con trol cables.
1. Raise handles until lower handle sec-
tion locks into place in mowing position.
2. Remove protective padding, raise up-
per handle sec tion into place on lower
handle and tighten both handle knobs.
3. Remove handle padding holding operator
pres ence control bar to upper handle.
Your lawn mower handle can be adjusted
for your mowing comfort. Refer to “AD-
JUST HANDLE” in the Service and Adjust-
ments section of this manual.
39
CRAFTSMAN ROTARY LAWN MOWER - - MODEL NUMBER 917.376150
KEY PART
NO. NO. DESCRIPTION
KEY PART
NO. NO. DESCRIPTION
1 193480 Drive Control Assembly (Includes Cable)
3 175262 Pan Head Tapping Screw #10-24 x 2-3/4
4 185681 Screw, Hex Washer Head
5 196857 V-Belt
6 194185X428 Bar, Drive Control
7 751152 Nut, Hex, Flangelock
9 83923 Locknut, Hex
11 194231X460 Wheel & Tire Assembly, Front
12 12000058 E-Ring
13 750003 Pinion
14 189403 Dust Cover
15 191017 Pawl, Drive
16 67725 Washer, Flat 3/8
17 191039 Bearing, Wheel Adjuster
18 701037 Selector Knob
23 88652 Screw
24 191730 Nut, Hex, Flangelock
25 197163X479 Belt Guide Bracket
26 192325 Screw
28 194407X428 Drive Cover
32 194018 Drive Pulley
35 195110 Kit, Wheel Adjuster, LH
(Includes Knob and Bearing)
36 191636 Gear Case Assembly, Complete
38 73800400 Locknut 1/4-20
40 192849 Spring
41 195107 Kit, Wheel Adjuster, RH
(Includes Knob and Bearing)
54 403035 Grassbag Assembly
55 86012 Driveshaft Cover
57 189680 Frame, Grassbag
61 196886 Case, Upper
62 197057 Shaft, Output
63 183508 Seal, Output Shaft
64 183511 Bushing
65 183509 Washer
66 183514 Seal, Worm Shaft
67 183506 Bearing, Ball
68 183499 Gear, 27 Teeth
69 196884 Fixed Dog Clutch
70 183505 Wireform
71 196883 Movable Dog Clutch
72 196882 Fork
73 183513 Screw, Case
74 196881 Case, Lower
75 196880 Seal, Lever
76 196879 Lever
77 196878 Screw, Lever
78 196877 Spring
79 183502 Shaft, Worm
NOTE: All component dimensions given in U.S. inches. 1 inch = 25.4 mm.
IMPORTANT: Use only Original Equipment Manufacturer (O.E.M.) replacement parts. Failure to do so could be hazardous, damage your lawn mower and void your warranty.
40
MODEL NUMBER 125K02-0658-E1
BRIGGS & STRATTON 4-CYCLE ENGINE
307
13
337
635
383
3
11
9
10
54
50
51
7
5
584
585
684
287
525
524
842
1
8
847
523
27
27
32
26
28
25
29
40
40
35
36
33
45
34
45
24
741
16
20
12
22
46
43
15
4
32A
718
868
2
871
870
869
1330 REPAIR MANUAL
306
5
ACCESSORIES
These accessories were available when this lawn mower was produced. They are not
shipped with your mower. They are also available at most Sears retail outlets and
service centers. Some of these accessories may not apply to your lawn mower.
Congratulations on making a smart pur-
chase. Your new Craftsman® product is
designed and manufactured for years of
dependable operation. But like all prod-
ucts, it may require repair from time to
time. That’s when having a Repair Protec-
tion Agreement can save you money and
aggravation.
Purchase a Repair Protection Agreement
now and protect yourself from unexpected
hassle and expense.
Here’s what’s included in the Agreement:
• Expert service by our 12,000 profe-
sional repair specialists.
• Unlimited service and no charge for
parts and labor on all covered repairs.
• Product replacement if your covered
product can’t be fixed.
• Discount of 10% from regular price of
service and service-related parts not
covered by the agreement; also, 10%
off regular price of preventive mainte-
nance check.
• Fast help by phone – phone support
from a Sears technician on products
requiring in-home repair, plus conve-
nient repair scheduling.
Once you purchase the Agreement, a
simple phone call is all that it takes for you
to schedule service. You can call anytime
day or night, or schedule a service ap-
pointment online.
Sears has over 12,000 professional repair
specialists, who have access to over 4.5
million quality parts and accessories.
That’s the kind of professionalism you can
count on to help prolong the life of your
new purchase for years to come. Purchase
your Repair Protection Agreement today!
Some limitations and exclusions apply.
For prices and additional information
call 1-800-827-6655.
Sears Installation Service
For Sears professional installation of home
appliances, garage door openers, water
heaters, and other major home items, in
the U.S.A. call 1-800-4-MY-HOME®.
Repair Protection Agreements
4
• Never fill containers inside a vehicle, on
a truck or trailer bed with a plastic liner.
Always place containers on the ground
away from your vehicle before filling.
• Remove gas-powered equipment from
the truck or trailer and refuel it on the
ground. If this is not possible, then
refuel such equipment with a portable
container, rather than from a gasoline
dispenser nozzle.
• Keep the nozzle in contact with the rim
of the fuel tank or container opening at
all times until fueling is complete. Do
not use a nozzle lock-open device.
• If fuel is spilled on clothing, change
clothing immediately.
• Never overfill fuel tank. Replace gas
cap and tighten securely.
V. GENERAL SERVICE
• Never run a machine inside a closed
area.
• Never make adjustments or repairs with
the engine (motor) running. Dis con nect
the spark plug wire, and keep the wire
away from the plug to prevent ac ci den tal
starting.
• Keep nuts and bolts, especially blade
attachment bolts, tight and keep equip-
ment in good condition.
• Never tamper with safety devices. Check
their proper operation reg u lar ly.
• Keep machine free of grass, leaves, or
other debris build-up. Clean oil or fuel
spillage. Allow machine to cool before
storing.
• Stop and inspect the equipment if you
strike an object. Repair, if nec es sary,
before restarting.
• Never attempt to make wheel height
adjustments while the engine is running.
• Grass catcher components are sub ject
to wear, dam age, and de te ri o ra tion,
which could expose moving parts or
allow objects to be thrown. Frequently
check com po nents and replace with
man u fac tur er’s recommended parts,
when necessary.
• Mower blades are sharp and can cut.
Wrap the blade(s) or wear gloves, and
use extra caution when ser vic ing them.
• Do not change the engine governor set-
ting or overspeed the engine.
• Maintain or replace safety and instruc-
tion labels, as necessary.
Serial Number:
Date of Purchase:
Gasoline Capacity / Type: 1.6 Quarts (Unleaded Regular)
Oil Type (API SG–SL): SAE 30 (above 32°F); SAE 5W-30 (below 32°F)
Oil Capacity: 20 Ounces
Spark Plug (Gap: .030") Champion RJ19LM or J19LM
Blade Bolt Torque: 35-40 ft. lbs.
• The model and serial numbers will be found on a decal on the rear of the lawn mower
housing. Record both serial number and date of purchase in space provided above.
PRODUCT SPECIFICATIONS
WARNING: This lawn mower is equipped with an internal com bus tion engine and
should not be used on or near any un im proved forest-covered, brush-covered or
grass-cov ered land unless the engine’s exhaust system is equipped with a spark
arrester meeting applicable local or state laws (if any). If a spark arrester is used, it
should be maintained in effective working order by the operator.
In the state of California the above is required by law (Section 4442 of the California
Public Resources Code). Other states may have similar laws. Federal laws apply on
federal lands. A spark arrester for the muffler is available through your nearest Sears
Parts & Repair Center (See the REPAIR PARTS section of this manual).
41
MODEL NUMBER 125K02-0658-E1
BRIGGS & STRATTON 4-CYCLE ENGINE
104
137
276
95
127
633
617
276
130
365
125
134
975
133
117
163
968
445
425
443
163
529
966
976
188
104
137
276
127
633
121 CARBURETOR OVERHAUL KIT
617
137
633
617
977 CARBURETOR
GASKET SET
163
163
134
81
613
300
222
97
668
276
358 ENGINE GASKET SET
12
3
20
51
585
7
163
524
668
842
617
334
851
333
202
209
356
562
505
227
616
404
615
922
621
923
745
48
42
MODEL NUMBER 125K02-0658-E1
BRIGGS & STRATTON 4-CYCLE ENGINE
332
304
305
363
455
23
1036 EMISSIONS LABEL
55
456
58
60
459
689
597
608
65
592
969
190
670
957
972
1059
1211
1210
601
187
78
37
921
604
564
KEY PART
NO. NO. DESCRIPTION
1 697322 Cylinder Assembly
2 399269 Kit-Bushing/Seal
3 299819s • Seal-Oil (Magneto Side)
4 493279 Sump-Engine
5 691160 Head-Cylinder
7 692249 • Gasket-Cylinder Head
8 695250 Breather Assembly
9 696125 Gasket-Breather
10 691125 Screw (Breather Assembly)
11 691781 Tube-Breather
12 692232 • Gasket-Crankcase
13 690912 Screw (Cylinder Head)
15 691680 Plug-Oil Drain
16 691450 Crankshaft
20 399781s • Seal-Oil (PTO Side)
22 691092 Screw (Engine Sump)
23 691987 Flywheel
24 222698s Key-Flywheel
25 790359 Piston Assembly (Standard)
-- 791326 Piston Assembly
(.020” Oversize)
26 790360 Ring Set (Standard)
-- 791324 Ring Set (.020” Oversize)
KEY PART
NO. NO. DESCRIPTION
27 691866 Lock-Piston Pin
28 499423 Pin-Piston
29 499424 Rod-Connecting
32 691664 Screw (Connecting Rod)
32A 695759 Screw (Connecting Rod)
33 262651s Valve-Exhaust
34 262652s Valve-Intake
35 691270 Spring-Valve (Intake)
36 691270 Spring-Valve (Exhaust)
37 694086 Guard-Flywheel
40 692194 Retainer-Valve
43 691997 Slinger-Governor/Oil
45 690548 Tappet-Valve
46 691449 Camshaft
48 498829 Short Block
50 497465 Manifold-Intake
51 272199s • Gasket-Intake
54 691650 Screw (Intake Manifold)
55 691421 Housing-Rewind Starter
58 697316 Rope-Starter (Cut to Fit)
60 281434s Grip-Starter Rope
65 690837 Screw (Rewind Starter)
78 691108 Screw (Flywheel Guard)
3
I. GENERAL OPERATION
• Read, understand, and follow all
in struc tions on the machine and in the
manual(s) before starting. Be thor ough ly
familiar with the controls and the proper
use of the machine before starting.
• Do not put hands or feet near or under
rotating parts. Keep clear of the dis-
charge opening at all times.
• Only allow responsible individuals, who
are familiar with the in struc tions, to oper-
ate the machine.
• Clear the area of objects such as rocks,
toys, wire, bones, sticks, etc., which
could be picked up and thrown by blade.
• Be sure the area is clear of other people
before mowing. Stop ma chine if anyone
enters the area.
• Do not operate the mower when bare-
foot or wearing open sandals. Al ways
wear substantial foot wear.
• Do not pull mower backwards unless
absolutely nec es sary. Always look down
and behind before and while moving
backwards.
• Never direct discharged material toward
anyone. Avoid discharging material
against a wall or obstruction. Material
may richochet back toward the opera-
tor. Stop the blade when crossing gravel
surfaces.
• Do not operate the mower without
proper guards, plates, grass catcher or
oth er safety protective devices in place.
• See manufacturer’s instructions for
proper operation and installation of
accessories. Only use accessories ap-
proved by the manufacturer.
• Stop the blade(s) when crossing grav el
drives, walks, or roads.
• Stop the engine (motor) whenever you
leave the equip ment, before clean ing the
mower or unclogging the chute.
• Shut the engine (motor) off and wait until
the blade comes to complete stop before
removing grass catcher.
• Mow only in daylight or good artificial
light.
• Do not operate the machine while under
the influence of alcohol or drugs.
• Never operate machine in wet grass.
Always be sure of your footing: keep a
firm hold on the handle; walk, never run.
• Disengage the self-propelled mech-
a nism or drive clutch on mowers so
equipped before starting the engine.
• If the equipment should start to vi brate
abnormally, stop the engine (motor) and
check immediately for the cause. Vibra-
tion is generally a warning of trouble.
• Always wear safety goggles or safe ty
glasses with side shields when op er at ing
mower.
II. SLOPE OPERATION
Slopes are a major factor related to slip &
fall accidents which can result in severe in-
jury. All slopes require extra caution. If you
feel uneasy on a slope, do not mow it.
DO:
• Mow across the face of slopes: nev er
up and down. Exercise extreme caution
when changing direction on slopes.
• Remove obstacles such as rocks, tree
limbs, etc.
• Watch for holes, ruts, or bumps. Tall
grass can hide obstacles.
DO NOT:
• Do not trim near drop-offs, ditches or
embankments. The operator could lose
footing or balance.
• Do not trim excessively steep slopes.
• Do not mow on wet grass. Reduced foot-
ing could cause slipping.
III. CHILDREN
Tragic accidents can occur if the op er a tor
is not alert to the presence of children.
Children are often attracted to the ma chine
and the mowing activity. Never assume
that children will remain where you last
saw them.
• Keep children out of the trimming area
and under the watchful care of an oth er
re spon si ble adult.
• Be alert and turn machine off if chil dren
enter the area.
• Before and while walking back wards,
look behind and down for small chil dren.
• Never allow children to operate the ma-
chine.
• Use extra care when approaching blind
corners, shrubs, trees, or other objects
that may obscure vision.
IV. SAFE HANDLING OF GASOLINE
Use extreme care in handling gasoline.
Gasoline is extremely flammable and the
vapors are explosive.
• Extinguish all cigarettes, cigars, pipes
and other sources of ignition.
• Use only an approved container.
• Never remove gas cap or add fuel with
the engine running. Allow engine to cool
before refueling.
• Never refuel the machine indoors.
• Never store the machine or fuel contain-
er where there is an open flame, spark
or pilot light such as a water heater or on
other appliances.
2
Warranty ...................................................2
Safe ty Rules ..........................................2-4
Prod uct Spec i fi ca tions .............................. 4
Assembly / Pre-Operation ........................6
Op er a tion ............................................. 7-11
Maintenance Sched ule ........................... 12
Maintenance ......................................12-15
Ser vice and Ad just ments ................... 15-16
Stor age ..............................................16-17
Trou ble shoot ing .................................17-18
Re pair Parts .......................................36-43
Sears Service .......................... Back Cov er
TABLE OF CONTENTS
SAFETY RULES
WARRANTY
IMPORTANT: This cutting machine is capable of amputating hands and feet and throw-
ing objects. Failure to observe the following safety instructions could result in serious
injury or death.
Look for this symbol to point out im por -
tant safety precautions. It means
CAU TION!!! BECOME ALERT!!!
YOUR SAFE TY IS INVOLVED.
WARNING: In order to prevent ac-
ci den tal starting when setting up, trans-
port ing, ad just ing or making repairs,
always dis con nect spark plug wire and
place wire where it can not come in contact
with plug.
WARNING: Engine exhaust, some of its
constituents, and certain vehicle com po nents
contain or emit chem i cals known to the State
of Cal i for nia to cause can cer and birth defects
or oth er re pro duc tive harm.
WARNING: Battery posts, terminals and
related accessories contain lead and lead
compounds, chemicals known to the State
of Cal i for nia to cause can cer and birth
defects or oth er re pro duc tive harm. Wash
hands after handling.
CAUTION: Muffler and other engine
parts become extremely hot during
operation and remain hot after engine has
stopped. To avoid severe burns on contact,
stay away from these areas.
LIMITED 2-YEAR WARRANTY ON CRAFTSMAN POWER MOWER
When used and maintained according to the operator’s manual instructions, if this power mow-
er fails due to a defect in material or workmanship within two years from the date of purchase,
return it to any Sears store, Parts & Repair Center, or other Craftsman outlet for free repair.
Warranty coverage does not include:
• Expendable items that become worn during normal use, including but not limited to
blade, blade adapters, spark plug, air cleaner and belts.
• Standard maintenance servicing, oil changes, or tune-ups.
• Repairs necessary because of operator abuse, including but not limited to damage caused
by impacting objects that bend the frame or crankshaft, or over-speeding the engine.
• Repairs necessary because of operator negligence, including but not limited to dam-
age caused by improper storage, or failure to maintain the equipment according to the
instructions contained in the operator’s manual.
• Engine (fuel system) cleaning or repairs necessary because of fuel determined to be
contaminated or oxidized (stale). In general, fuel should be used within 30 days of its
purchase date.
• Normal deterioration and wear of the exterior finishes, or product label replacement.
This warranty applies for only 90 days if this product is used for commercial or rental purposes.
This warranty applies only while this product is within the United States.
This warranty gives you specific legal rights, and you may also have other rights, which
vary, from state to state.
Sears, Roebuck and Co., Dept. 817WA, Hoffman Estates, IL 60179
43
MODEL NUMBER 125K02-0658-E1
BRIGGS & STRATTON 4-CYCLE ENGINE
KEY PART
NO. NO. DESCRIPTION
81 691740 Lock-Muffler Screw
95 691636 Screw (Throttle Valve)
97 696565 Shaft-Throttle
104 691242 Ø Pin-Float Hinge
117 494870 Jet-Main (Standard)
121 498260 Kit-Carburetor Overhaul
125 790821 Carburetor
127 694468 Ø Plug-Welch
130 696564 Valve-Throttle
133 398187 Float-Carburetor
134 398188 Ø Valve-Needle/Seat
137 693981 ؇ Gasket-Float Bowl
163 272653s •Ø‡ Gasket-Air Cleaner
187 791766 Line-Fuel (Cut to Fit)
188 693399 Screw (Control Bracket)
190 690940 Screw (Fuel Tank)
202 691829 Link-Mechanical Governor
209 699056 Spring-Governor
222 791128 Bracket-Control
227 690783 Control Lever-Governor
276 271716 ؇ Sealing Washer
287 690940 Screw (Dipstick Tube)
300 692038 Muffler
304 695892 Housing-Blower
305 691108 Screw (Blower Housing)
306 690450 Shield-Cylinder
307 690345 Screw (Cylinder Shield)
455 791960 Cup-Flywheel
332 690662 Nut (Flywheel)
333 790817 Armature-Magneto
334 691061 Screw (Armature Magneto)
337 802592s Plug-Spark
356 692390 Wire-Stop
358 497316 Engine Gasket Set
363 19069 Flywheel Puller
365 692524 Screw (Carburetor)
383 89838s Wrench-Spark Plug
404 690272 Washer (Governor Crank)
425 690670 Screw (Air Cleaner Cover)
443 692523 Screw (Air Cleaner Base)
445 491588s Filter-Air Cleaner Cartridge
456 692299 Plate-Pawl Friction
459 281505s Pawl-Ratchet
505 691251 Nut (Gov. Control Lever)
523 499621 Dipstick
524 692296 • Seal-Dipstick Tube
525 495265 Tube-Dipstick
529 691923 Grommet
562 691119 Bolt (Gov. Control Lever)
564 698589 Screw (Control Cover)
584 697734 Cover-Breather Passage
585 691879 • Gasket-Breather Passage
KEY PART
NO. NO. DESCRIPTION
592 690800 Nut (Rewind Starter)
597 691696 Screw (Pawl Friction Plate)
601 791850 Clamp-Hose
604 698588 Cover-Control
608 497680 Starter-Rewind
613 691340 Screw (Muffler)
615 690340 Retainer-Governor Shaft
616 698801 Crank-Governor
617 270344s •Ø‡ Seal (Intake Manifold)
621 692310 Switch-Stop
633 691321 ؇ Seal-Throttle Shaft
635 66538s Boot-Spark Plug
668 493823 • Spacer (Includes 2)
670 692294 Spacer-Fuel Tank
684 690345 Screw (Breather Cover)
689 691855 Spring-Friction
718 690959 Pin-Locating
741 790345 Gear-Timing
745 691648 Screw (Brake)
842 691031 • Seal-O Ring (Dipstick Tube)
847 692047 Assembly-Dipstick/Tube
851 493880s Terminal-Spark Plug
868 697338 Seal-Valve
869 691155 Seat-Valve (Intake)
870 690380 Seat-Valve (Exhaust)
871 262001 Bushing-Guide (Exhaust)
-- 63709 Bushing-Guide (Intake)
921 698587 Cover-Blower Housing
922 692135 Spring-Brake
923 695891 Brake
957 699985 Cap-Fuel Tank
966 792040 Base-Air Cleaner Primer
968 692298 Cover-Air Cleaner
969 690700 Screw (Blower Cover)
972 699374 Tank-Fuel
975 493640 Bowl-Float
976 496115 Primer-Carburetor
977 498261 Set-Carburetor Gasket
1036 792156 Label-Emissions
1059 692311 Kit-Screw/Washer
1210 498144 Pulley/Spring Assy. (Pulley)
1211 498144 Pulley/Spring Assy. (Spring)
1329 125K02-0525 Replacement Engine
1330 270962 Repair Manual
- - 398067 Spark Arrester
(available accessory)
• Included in Engine Gasket Set, Key No. 358
Ø Included in Carb. Overhaul Kit, Key No. 121
‡ Included in Carb. Gasket Set, Key No. 977
NOTE: All component dimensions given in U.S.
inches. 1 inch = 25.4 mm
404009 Rev. 1 03.16.17 BD Printed in U.S.A.
Para pedir servicio de reparación
a domicilio, y para ordenar piezas:
1-888-SU-HOGAR
®
(1-888-784-6427)
Au Canada pour service en français:
1-800-LE-FOYER
MC
(1-800-533-6937)
www.sears.ca
To purchase a protection agreement (U.S.A.)
or maintenance agreement (Canada) on a product serviced by Sears:
1-800-827-6655
(U.S.A.) 1-800-361-6665 (Canada)
Our Home
For repair of carry-in products like vacuums, lawn equipment,
and electronics, call or go on-line for the nearest
Sears Parts and Repair Center.
1-800-488-1222
Anytime, day or night (U.S.A. only)
www.sears.com
Your Home
For repair – in your home – of all major brand appliances,
lawn and garden equipment, or heating and cooling systems,
no matter who made it, no matter who sold it!
For the replacement parts, accessories and
owner’s manuals that you need to do-it-yourself.
For Sears professional installation of home appliances
and items like garage door openers and water heaters.
1-800-4-MY-HOME
®
Anytime, day or night
(1-800-469-4663) (U.S.A. and Canada)
www.sears.com www.sears.ca
Get it fixed, at your home or ours!
© Sears Brands, LLC
® Registered Trademark /
TM
Trademark /
SM
Service Mark of Sears Brands, LLC
® Marca Registrada /
TM
Marca de Fábrica /
SM
Marca de Servicio de Sears Brands, LLC
MC
Marque de commerce /
MD
Marque déposée de Sears Brands, LLC
Model No.
917.376150
CAUTION:
Read and follow all
Safety Rules and In struc tions
before operating this equipment
Owner’s Manual
ROTARY LAWN MOWER
6.75 Horsepower
Power-Propelled
22" Multi-Cut
Sears, Roebuck and Co., Hoffman Estates, IL 60179 U.S.A.
Visit our Craftsman website: www.sears.com/craftsman
• Español, p. 19
