Owner's Manual

6.0HORSEPOWER

20" REAR DISCHARGE

ROTARY LAWN MOWER

Model No.

917.377284

, Safety

o Assembly

o Operation

,, Maintenance

o EspaSol

o Repair Parts

CAUTION:

Read and follow all

Safety Rules and Instructions

before operating this equipment

Sears, Roebuck and Co., Hoffman Estates, IL 60t79

Warranty 2 Product Specifications 11

Safety Rules 2 Service and Adjustments 13

Assembly 4 Storage 14

Operation 6 Troubleshooting 15

Maintenance Schedule 10 Repair Parts 32

Maintenance t0 Parts Ordering Back Cover

LIMITED TWO YEAR WARRANTY ON CRAFTSMAN POWER MOWER

For two years from date of purchase, when this Craftsman Lawn Mower is maintained,

lubricated, and tuned up according to the operating and maintenance instructions in the

owner's rnanual, Sears will repair free of charge any defect in material or workmanship,

If this Craftsman Lawn Mower is used for commercial or rental purposes, this warranty

applies for only 90 days from the date of purchase.

This Warranty does not cover:

• Expendable items which become worn during normal use, such as rotary mower

blades, blade adapters, belts, air cleaners and spark plug.

• Repairs necessary because of operator abuse or negligence, including bent crank-

shafts and the failure to maintain the equipment according to the instructions con-

tained in the owner's manual.

Warranty service is available by returning the craftsman power mower to the nearest

sears service center/department in the united states, This warranty applies only while

this product is in use in the united states.

This Warranty gives you specific legal rights, and you may also have other rights which

van/from state to state,

SEARS, ROEBUCKAND CO. D/817 WA, H©FFMAN ESTATES, ILLINOIS 60179

TRAINING:

° Read this operator's manual carefully.

Become familiar with the controls and

know how to operate your mower

properly. Learn how to quickly stop

mower,

o Do not allow children to use your mower,

Never allow adults to use mower without

proper instructions,

• Keep the area of operation clear of all

persons, especialiy small children and

pets,

• Use mower only as the manufacturer

intended and as described in this manual.

• Do not operate mower if it has been

dropped or damaged in any manner.

Always have damage repaired before

using your mower,

o De not use accessory attachments that

are not recommended by the manufac-

turero Use of such attachments may be

hazardous.

• The blade turns when the engine is

running.

PREPARATION:

• Always thoroughly check the area to be

mowed and clear it of all stones, sticks,

wires, bones, and other foreign objects°

These objects will be thrown by the blade

and can cause severe injury.

° Always wear safety glasses or eye

shields when starting and while using

your mower.

• Dress properly. Do not operate mower

when barefoot or wearing open sandals.

Wear only solid shoes with good traction

when mowing.

• Check fuel tank before starting engine.

Do not fill gas tank indoors, when the

engine is running or when the engine is

hot. Allow the engine to cool for several

minutes before filling the gas tank Clean

off any spilled gasoline before starting the

engine

• Always make wheel height adjustments

before starting your mower_ Never

attempt to do this while the engine is

running.

o Mow only in daylight or good artificial

light,

OPERATION:

• Keep your eyes and mind on your mower

and the area being cut. Do not let other

interests distract you.

o Do not mow wet or slippery grass. Never

run while operating your mower. Always

be sure of your footing _ keep a firm hold

on the handles and walk.

° Do not put hands or feet near or under

rotating parts. Keep clear of the discharge

opening at all times.

° Always stop the engine whenever you

leave or are not using your mower, or

before crossing driveways, walks, roads,

and any gravel-covered areas

° Never direct discharge of material toward

bystanders nor allow anyone near the

mower while you are operating it.

° Before cleaning, inspecting, or repairing

your mower, stop the engine and make

absolutely sure the blade and all moving

parts have stopped. Then disconnect the

spark plug wire and keep it away from the

spark plug to prevent accidental starting.

o Do not continue to run your mower if you

hit a foreign object. Follow the procedure

outlined above, then repair any damage

before restarting and operating your

mower.

o Do not change the governor settings or

overspeed the engine. Engine damage or

personal injury may result.

° Do not operate your mower if it vibrates

abnormally. Excessive vibration is an

indication of damage; stop the engine,

safely check for the cause of vibration

and repair as required.

° Do not run the engine indoors. Exhaust

fumes are dangerous.

• Never cut grass by pulling the mower

towards you. Mow across the face of

slopes, never up and down or you might

lose your footing. Do not mow exces-

sively steep slopes Use caution when

operating the mower on uneven terrain

or when changing directions - maintain

good footing.

• Never operate your mower without

proper guards, plates, grass catcher or

other safety devices in place,

MAINTENANCE AND STORAGE:

- Check the blade and the engine mount-

ing bolts often to be sure they are

tightened properly.

° Check at1bolts, nuts and screws at

frequent intervals for proper tightness to

be sure mower is in safe working

condition.

° Keep all safety devices in place and

working.

o To reduce fire hazard, keep the engine

free of grass, leaves or excessive grease

and oil.

o Check grass catcher often for deteriora-

tion and wear and replace worn bags.

Use only replacement bags that are

recommended by and comply with

specifications of the manufacturer of your

mower.

o Always keep a sharp blade on your

mower.

° Allow engine to cool before storing in any

enclosure.

° Never store mower with fuel in the tank

inside a buildEng where fumes may reach

an open flame or an ignition source such

as a hot water heater, space heater,

clothes dryer, etc

CAUTION: Always disconnect spark plug

wire and place wire where it cannot contact

spark plug in order to prevent accidental

starting when setting up, transporting,

adjusting or making repairs.

WARNING

The engine exhaust from this product

contains chemicals known to the State of

California to cause cancer, birth defects, or

other reproductive harm.

TheseaccessorieswereavailablewhenthislawnmowerwasproducedTheyarealso

available at most Sears retail outlets and service centers Most Sears stores can also order

repair parts for you, when you provide the model number of your fawn mower, Some of these

accessories may not apply to your lawn mower

LAWN MOWER PERFORMANCE

CLIPPING DEFLECTOR

FOR REAR DISCHARGE LAWN MOWERS

GRASS CATCHERS

FOR

REAR DISCHARGE

LAWN MOWERS

LAWN MOWER MAINTENANCE

v--'_--., m,

MULCHER KiTS

GRASS CATCHERS

FOR

SIDE DISCHARGE

LAWN IvlOWERS

STABILIZER

GAS CANS

MUFFLERS

BLADES

AIR FILTERS

BLADEAOA ERS WREELS

SPARK PLUGS

ENGINE OIL

Read these instRjctions and this manual in its

entirety before you attempt to assemble or

operate your new lawn mower. Your new lawn

mower has been assembled at the factory with

the exception of those parts left unassembled

for shipping purposes. All parts such as nuts,

washers, bolts, etc. necessary to complete the

assembly have been placed in the parts bag

To ensure safe and proper operation of your

lawn mower, all parts and hardware you

assemble must be tightened securely. Use the

correct tools as necessary to ensure proper

tightness.

TO REMOVE LAWN MOWER FROM

CARTON

• Remove loose parts included with mower.

o Cut down two end corners of carton and lay

end panel down flat.

- Remove all packing materials except

padding between upper and lower handle

and padding holding operator presence

control bar to upper handle.

o Roll lawn mower out of carton and check

carton thoroughly for additional loose parts.

HOW TO SET UP YOUR LAWN

MOWER

TO UNFOLD HANDLE

IMPORTANT: UNFOLD HANDLES

CAREFULLY SO AS NOT TO PINCH OR

DAMAGE CONTROL CABLES.

• Raise handles until lower handle section

locks into place in mowing position.

o Remove protective padding, raise upper

handle section into place on lower handle

and tighten both handle knobs,

o Remove handte padding holding operator

presence control bar to upper handle

° Your lawn mower handfe can be adjusted

for your mowing comfort. Refer to "Adjust

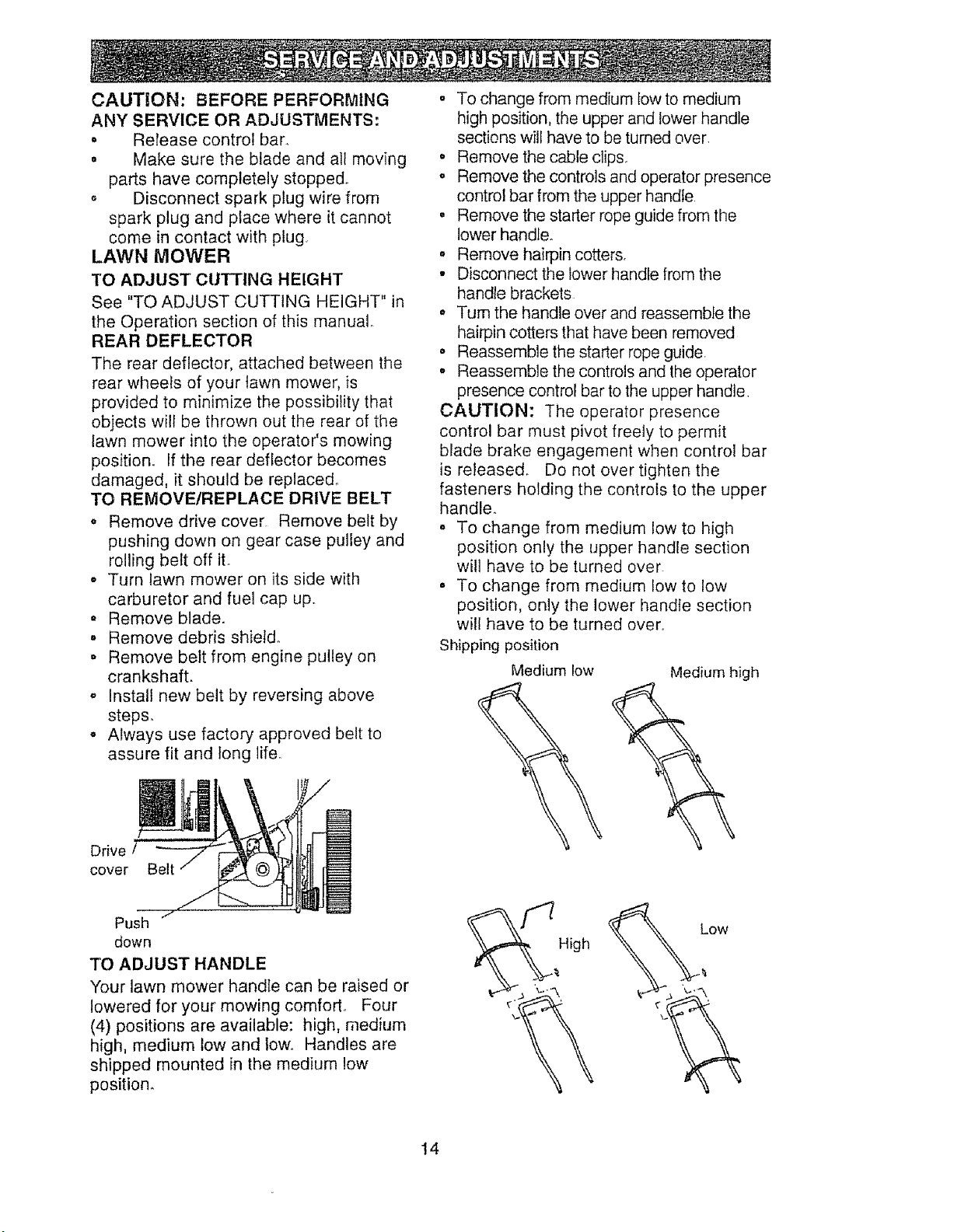

Handle" in the Service and Adjustment

section of this manual,

NOTE: For shipping purposes, the rear

wheels on your lawn mower are not adjusted

to the same position as the front wheels°

Before operating mower adjust all wheels to

the same cutting height position

Operator presence control bar

Upper Jft up

Lift

Mowing position

Lower handle

TO INSTALL ATTACHMENTS

Your lawn mower was shipped ready to be

used as a mulcher, To convert to bagging or

discharging:

o Open rear door and remove muicher plugo

Store mulcher plug in a safe place,

. You can now install catcher or optional

clipping deflector.

, To return to mulching operation, install

mulcher plug into discharge opening of

mower,

Muche_ b

CAUTION: Do not run your fawn mower

without mulcher plug in place or approved

clipping deflector or grass catcher in place.

Never attempt to operate the lawn mower

with the rear door removed or propped

open.

KNOW YOUR LAWN MOWER

READ THIS OWNER'S MANUALAND SAFETY RULES BEFORE OPERATING YOUR

LAWN MOWER° Compare the illustrations with your lawn mower to familiarize yourself

with the location of various controls and adjustments_ Save this manual for future

These symbols may appear on your lawn mower or in Eiterature supplied with the

producL Learn and understand their meaning.

CAUTION ENGtNE ENGINE FAST SLOW CHOKE FUEL OiL DANGER, KEEP HANDS

OR WARNING ON OFF AND FEET AWAY

Engine zone control cabte

""_,.. Operator presence control bar

Starter handle

Drive control lever

Grass

Handle knob

Engine oil cap w/dipstick

Mulcher plug

Housing

Gasoline filler cap

Engine speed control

Primer Drive cover

Wheel adjuster

(on every wheel)

MEETS CPSC SAFETY REQUIREMENTS

Sears rotary walk-behind power lawn mowers conform to the safety standards of the

American National Standards Institute and the [J.S Consumer Product Safety Commis-

sion: The b!ade turns when the en_nei s running. ......................................

Operator presence control bar - must

be held down to the handle to start the

engine. Release to stop the engine.

Primer - pumps additional fuel from the

carburetor to the cylinder for use when

starting a cold engine.

Starter handle- used for starting the

engine.

Drive control lever - used to engage

power-propelled forward motion of lawn

mower.

Engine speed control - located on the

side of the engine which allows you to

select either fast or slow engine speed.

Mulcher plug - must be removed to

convert to bagging or discharging opera-

tion.

HOW TO USE YOUR LAWN MOWER

CAUTION: Do not run your lawn mower

without mulcher plate in place and door

closed or without an approved clipping

deflector or grasscatcher in place. Never

attempt to operate the lawn mower with

the rear door removed or propped open.

ENGINE SPEED

The engine speed is controlled by a lever

located on the side of the engine_ Fast

position is for starting the engine, normal

cutting, and better grass bagging_ Slow

position is for light cutting, trimming and

fuel economy_

ENGINE ZONE CONTROL

CAUTION: Federal regulations require an

engine control to be installed on this lawn

mower in order to minimize the risk of

blade contact injury, Do not under any

circumstances attempt to defeat the

function of the operator control. The blade

turns when the eng!ne is running,

• Your lawn mower is equipped with an

operator presence control bar which

requires the operator to be positioned

behind the lawn mower handle to start

and operate the lawn mower°

_ ngine speed

control lever

j_ Primer

TO ADJUST CUTTING HEIGHT

= Raise wheels for low cut and lower

wheels for high cut.

• Adjust cutting height to suit your

requirements° Medium position is best

for most lawns.

• To change cutting height, squeeze

adjuster lever toward wheel. Move

wheel up or down to suit your require-

mentso Be sure all wheels are in the

same setting.

NOTE: Adjuster is properly positioned

when plate tab inserts into hole in lever°

Also, 9-position adjusters (if so equipped)

allow lever to be positioned between the

plate tabs_

Lower Wheels for High Cut Plate Tab

Raise Wheels for Low Cut

Lever

TO ATTACH GRASS CATCHER

° Close the flip lid_ Flip lid must be closed

while operating lawn mower.

• Lift the rear door on the mower housing

and place the grass catcher frame onto

the formed tabs on the rear door hinge

brackeL

° The grass catcher is secured to the lawn

mower housing when the rear door is

lowered onto the grass catcher frame.

CAUTION: Do not run your lawn mower

without clipping deflector or approved

grass catcher in place. Never attempt to

operate the lawn mower with the rear door

removed or propped open.

Rear door

Hinge Grass catcher

bracket frame

Formed

tabs

TO EMPTY GRASS CATCHER

• To remove grass catcher, release

operator presence control bar to stop

engine.

- Lift up rear door and remove the grass

catcher by the handle°

NOTE: Do not drag the bag when emp-

tying; it will cause unnecessary wear.

DRIVE CONTROL

o Self-propelling is controlled by holding the

operator presence control bar down to the

handle and pushing the drive control lever

forward until it clicks; then release the drive

control lever.

Forward motion will stop when the operator

presence control bar is released, To stop

forward motion without stopping engine,

release the operator presence control bar

slightly until the drive control disengages.

Hold operator presence control bar down to

handle to continue mowing without self-

propelling°

• To keep drive control engaged when turning

comers, push down on handle and lift front

wheels off ground while tuming lawn

mower.

Operator presence

control bar "\.

Drive control

To engage disengaged

drive control

BEFORE STARTING ENGINE

OIL

Your lawn mower is shipped without oil in the

engine.

o Be sure mower is level and area around oil

fill is clean.

• Remove engine oil cap w/dipstick and fill to

the full line on the dipstick.

• Use 20 ozso of oil, For type and grade of oil

to use, see "ENGINE" in Customer

Responsibilities section of this manual,

° Pour oil slowly. Do not over fill.

. Check oil level before each use. Add oil if

needed. Fill to full line on dipstick.

° To read proper level, tighten engine oil cap

each time.

° Reinstall engine oi! cap and tighten.

o Change the oil after every 25 hours of

operation or each season. You may need to

change the oi! mere often under dusty, dirty

conditions.

GAS

° Fill fuel tank. Use fresh, dean, regular

unleaded gasoline with a minimum of 87

octane. Do not mix oil with gasoline.

Purchase fuel in quantities that can be used

within 30 clays to assure fuel freshness_

IMPORTANT: When operating in

temperaturesbelow 32°F(0°C), use fresh,

clean winter grade gasoline to help insure

good cold weather starting

WARNING: Experience indicates that alcohol

blended fuels (called gasohol or using ethanol

or methanol) can attract moisture which leads

to separation and formation of acids during

storage, Acidic gas can damage the fuel

system of an engine while in storage. To avoid

engine problems, the fuel system should be

emptied before storage of 30 days or longer.

Drain the gas tank, start the engine and let it

run until the fuel lines and carburetor are

empty. Use fresh fuel next season. See

Storage Instructions for additional information.

Never use engine or carburetor cleaner

products in the fuel tank or permanent

damage may occur.

CAUTION: Fill to bottom of gas tank filler

neck, Do not overfill. Wipe off any spilled oil or

fuel. Do not store, spill or use gasoline near an

open flame_

TO START ENGINE

o To start a cold engine, push primer three (3)

times before trying to start, Use a firm push.

This step is not usually necessary when

starting an engine which has already run for

a few minutes,

. Move engine speed control lever to fast

position._

° Hold operator presence control bar down to

the handle and pull starter handle quickly_

Do not allow starter rope to snap back..

• To stop engine, release operator presence

control bar°

NOTE: In cooler weather it may be necessary

to repeat priming steps° In wannet weather

over priming may cause flooding and engine

will not start. If you do flood engine, wait a few

minutes before attempting to start and do not

repeat priming steps.

Engine oil cap w!

Gasoline filler cap dipstick

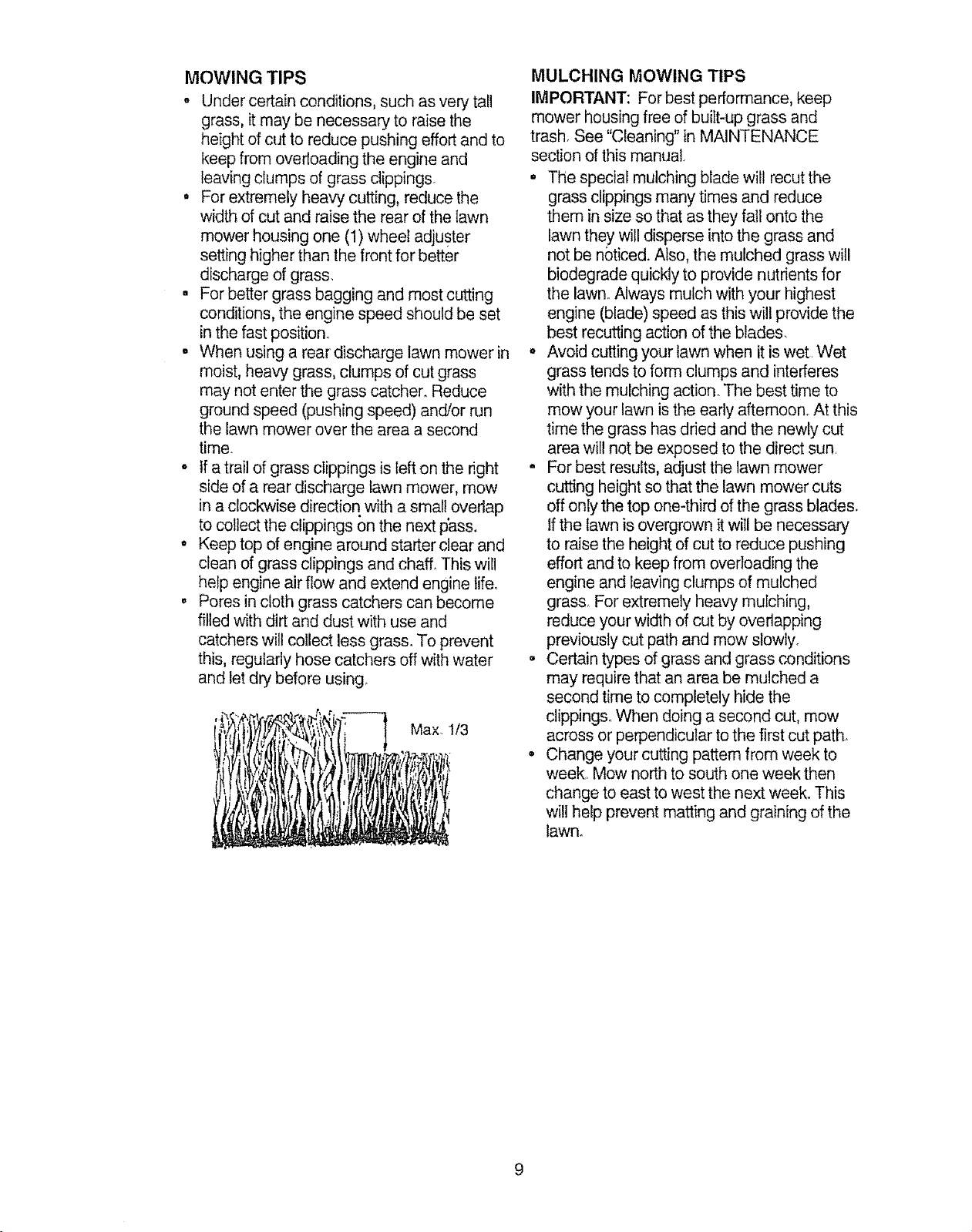

MOWING TIPS

o Under certain conditions, such as very tall

grass, it may be necessary to raise the

height of cut to reduce pushing effort and to

keep from overloading the engine and

leaving clumps of grass clippings.

• For extremely heaw cutting, reduce the

width of cut and raise the rear of the lawn

mower housing one (1) wheel adjuster

setting higher than the front for better

discharge of grass.

• For better grass bagging and most cutting

conditions, the engine speed should be set

in the fast position

o When using a rear discharge lawn mower in

moist, heavy grass, clumps of cut grass

may not enter the grass catcher. Reduce

ground speed (pushing speed) and/or run

the lawn mower over the area a second

time

o If a trail of grass clippings is left on the dght

side of a rear discharge lawn mower, mow

in a clockwise direction with a small overlap

to collect the clippings c)nthe next pass.

o Keep top of engine around starter clear and

clean of grass clippings and chaff. This will

hefp engine air flow and extend engine life.

= Pores in cloth grass catchers can become

filled with dirt and dust with use and

catchers will collect less grass, To prevent

this, regularly hose catchers off with water

and let dry before using,

d}'it )

;,UI

Max. 1/3

MULCHING MOWING TIPS

IMPORTANT: Forbest performance, keep

mower housing free of built-up grass and

trash. See "Cleaning" in MAINTENANCE

section of this manual.

• The special mulching blade will recut the

grass clippings many times and reduce

them in size so that as they fall onto the

lawn they will disperse into the grass and

not be noticed. Also, the mulched grass will

biodegrade quickly to provide nutrients for

the lawn. Always mulch with your highest

engine (blade) speed as this will provide the

best recutting action of the blades.

• Avoid cutting your lawn when it is wet. Wet

grass tends to form clumps and interferes

with the mulching action. The best time to

mow your lawn is the early afternoon. At this

time the grass has dried and the newly cut

area will not be exposed to the direct sun.

= For best results, adjust the lawn mower

cutting height so that the lawn mower cuts

off only the top one-third of the grass blades.

If the lawn is overgrown it will be necessary

to raise the height of cut to reduce pushing

effort and to keep from overloading the

engine and leaving clumps of mulched

grass. For extremely heavy mulching,

reduce your width of cut by overlapping

previously cut path and mow slowly.

• Certain types of grass and grass conditions

may require that an area be mulched a

second time to completely hide the

clippings. When doing a second cut, mow

across or perpendicular to the first cut path.

° Change your cutting pattern from week to

week Mow north to south one week then

change to east to west the next week° This

will help prevent matting and graining of the

lawn.

MAINTENANCE SCHEDULE

FILL IN DATES

AS YOU COMPLETE

REGULAR SERVICE

Check for Loose Fasteners I

C[ea_Vlnspect Grass Catcher

(If Equipped)

Clean Lawn Mower _ .

Clean Under Drive Cover

(P0wer-Propefled Mowers)

Check drive be[VpuIleys

(Power-Propelled Mowers )

Check/Sharpen/Replace Blade

Lubrication Chart

Clean Battery/Recharge

(Electric Start Mowers)

i ,,,,J_,_,,,,,,,,_,,

Check Engine Oil Levei

Change Engine Oil ....................

Clean Air Filter

Inspect Muffler

Clean or ,Replace Spark Piug

V'._.........

v' 1

v" ]

._ul ,, , , J

E v"

G .....

,E _Replace Air Filter Paper Cartridge _2 {

I - Chef, go more often when operating under a heavy' _oad or in higt'_ an_bient temperatures

2 - Service more often when operating in ditly or dusty concNJons

3 - Replace blades more often when mowing in sandy soil

4 - Charge 48 hours at end of season

SERVICE DATES

--t

GENERAL RECOMMENDATIONS

The warranty on this lawn mower does not

cover items that have been subjected to

operator abuse or negligence_ To receive

full value from the warranty, operator must

maintain mower as instructed in this

manual.

Some adjustments will need to be made

periodically to properly maintain your unit

All adjustments in the Service and

Adjustments section of this manual should

be checked at least once each season.

• Once a year, replace the spark plug,

replace air filter element and check

blade for wear. A new spark plug and

clean/new air filter element assures

proper air-fuel mixture and helps your

engine run better and last longer,

e Follow the maintenance schedule in this

manual.

BEFORE EACH USE

o Check engine oil level.

o Check for loose fasteners.

LUBRICATION

Keep unit well lubricated (See "LUBRICA-

TION CHART")_

LUBRICATION CHART

i ........ i '

(_ Engine oil

tL i

(_ Rear door

hinge

(_ Handle bracket

mounting pin

(_ Spay tubricante

(_) Refer to CUSTOMER

RESPONSIBILITIES "ENGINE"

section,

IMPORTANT: Do not oil or grease

plastic wheel bearings. Viscous lubricants

will attract dust and dirt that will shorten

the life of the self lubricating bearings. If

you feel they must be lubricated, use only

a dry, powdered graphite type lubricant

sparingly.

PRODUCT SPECIFICATIONS

MODEL NUMBER 917.377284

SERIAL NUMBER

DATE OF PURCHASE

HORSEPOWER: &0

DISPLACEMENT: 11,6 CU_ IN.

GASOLINE CAPACITY/TYPE: 1,6QUARTS

UNLEADED REGULAR

OIL TYPE (API-SF/SG/SH): SAE 30 (ABOVE 32°F)

SAE 5W-30 (BELOW 32°F)

OIL CAPACITY: 20 OZS,

SPARK PLUG(GAP: ,030") CHAMPION RJ19L

VALVECLEARANCE: INTAKE: 005" - .007"

EXHAUST: .007" - 009"

SOLID STATE IGNITION

AIR GAP: .010 IN.

BLADE BOLT TORQUE: 35-40 FT. LBS.

The model and serial numbers will be found on a decal attached to the rear of the

lawn mower housing.Record both serial number and date of purchase in space

provided above

LAWN MOWER

Always observe safety rules when

performing any maintenance,

TIRES

• Keep tires free of gasoline, oil, or insect

control chemicals which can harm

rubber,

o Avoid stumps, stones, deep ruts, sharp

objects and other hazards that may

cause tire damage,

BLADE CARE

For best results, mower blade must be

kept sharp. Replace bent or damaged

blades,

TO REMOVE BLADE

• Disconnect spark plug wire from spark

plug and place wire where it cannot

come in contact with spark plug

° Turn lawn mower on its side. Make sure

air filter and carburetor are up_

. Use a wood block between blade and

mower housing to prevent blade from

turning when removing blade bolt.

. Protect your hands with gloves and/or

wrap blade with heavy clothe

, Remove blade bolt by turning counter-

clockwise, Use a 9/16" box or open-end

wrench.

° Remove blade and attaching hardware

(bolt, lock washer and hardened

washer),

NOTE: Remove the blade adapter and

check the key inside hub of blade adapter.

The key must be in good condition to work

properly. Replace adapter if damaged.

TO REPLACE BLADE

° Position the blade adapter on the engine

crankshaft, Be sure key in adapter and

crankshaft keyway are aligned,

° Position blade on the blade adapter

aligning the two (2) holes in the blade

with the raised lugs on the adapter.

° Be sure the trailing edge ofblade

(opposite sharp edge) is up toward the

engine_

° Install the blade bolt with the lock

washer and hardened washer into blade

adapter and crankshaft,

. Use block of wood between blade and

lawn mower housing and tighten the

blade bolt, turning clockwise

o The recommended tightening torque is

35.-40 ft. Ibs.

IMPORTANT: Blade bolt is grade 8 heat

treated.

NOTE: We do not recommend sharpen-

ing blade - but if you do, be sure the blade

is balanced,

TO SHARPEN BLADE

Care should be taken to keep the blade

balanced. An unbalanced blade will cause

eventual damage to lawn mower or

engine.

o The blade can be sharpened with a file

or on a grinding wheel Do not attempt

to sharpen while on the mower.

o To check blade balance, drive a nail into

a beam or wall Leave about one inch of

the straight nail exposed° Place center

hole of blade over the head of the nail.

If blade is balanced, it should remain in

a horizontal position° If either end of the

blade moves downward, sharpen the

Crank-

Blade shaft

adapter / keyway

Blade Key...._

B,ade\

""-. '_'_..-_ i: ;_o,_,, Crank-

Hardened/ I ['b¢A_."t_j/" ......

washer / Trail_ _g Blade

Lockwasher edge adapter

heavy end until the blade is balanced.

GRASS CATCHER

• The grass catcher may be hosed with

water, but must be dry when used.

° Check your grass catcher often for

damage or deterioration. Through

normal use it will wear. If catcher needs

replacing, replace only with a manufac-

turer approved replacement catcher°

Give the lawn mower model number

when ordering.

DRIVE WHEELS

Check front drive wheels each time before

you mow to be sure they move freely°

The wheels not turning freely means trash,

grass cuttings, etc. are in the drive wheel

area and must be cleaned to free drive

wheels.

If necessary to clean the drive wheels,

check both front wheels.

• Remove hubcaps, hairpin cotters and

washers

• Remove wheels from wheel adjusters,

Remove any trash or grass cuttings from

inside the dust cover, pinion and/or drive

wheel gear teeth.

• Put wheels back in place.

If after cleaning, the drive wheels do not

turn freely, contact your nearest

authorized service centerr

GEAR CASE

o To keep your drive system working

properly, the gear case and area around

the drive should be kept clean and free

of trash build-up. Clean under the drive

cover twice a season.

o The gear case is filled with lubricant to

the proper level at the factory° The only

time the lubricant needs attention is if

service has been performed on the gear

case.

• If lubricant is required, use only Texaco

Starplex Premium 1 Grease, Part No.

750355° Do not substitute.

ENGINE

LUBRICATION

Use only high quality detergent oil rated with

API service classification SF, SG or SH.

Select the oil's SAE viscosity grade according

to your expected operating temperature.

NOTE: Although multi-viscosity oils (5W30,

10W30 etc.) improve starting in cold weather,

these multiMscosity oils will result in increased

oil consumption when used above 32°F.

Check your engine oil level more frequently to

avoid possible engine damage from running

low on oil.

Change the oil after every 25 hours of

operation or at least once a year if the lawn

mower is not used for 25 hours in one year,,

Check the crankcase oil level before starting

the engine and after each five (5) hours of

continuous use. Tighten oil plug securely each

time you check the oil level,

TO CHANGE ENGINE OIL

NOTE: Before tipping lawn mower to drain

oil, drain fuel tank by running engine until fuel

tank is empty.

. Disconnectsparkplugwirefromsparkplug

andplacewirewhereitcannotcomein

contactwithsparkplug.

o Removeengineoilcap;layasideonaclean

surface,

. Tiplawnmoweronitssideasshownand

drainoilintoasuitablecontainer.Rocklawn

mowerbackandforthtoremoveanyoil

trappedinsideofengine°

° Wipeoffanyspilledoilonlawnmowerand

onsideofengine.

• Fillenginewithoil.Fillonlytothe"FULL"line

onthedipstick.DONOToverfill°

° Replaceengineoilcap.

• Reconnectsparkplugwiretosparkplug,

• ontalner

AIR FILTER

Your engine will not run p.ropefly and may be

damaged by using a dirty air filter.

Replace the air filter every year, more often if

you mow in very dusty, dirty conditions.

TO CLEAN AIR FILTER

° Loosen screw and tilt cover to remove_

• Carefully remove cartridge.

. Clean by gently tapping on a flat

surface If very dirty, replace cartridge or

clean as follows: Wash in a low or non-

sudsing detergent and warm water

solution° Rinse thoroughly with flowing

water from mesh side until water runs

clear, Let cartridge air dry thoroughly

before using

CAUTION: Petroleum solvents, such as

kerosene, are not to be used to clean

cartridge. They may cause deterioration of the

cartridge. Do not oil cartridge Do not use

pressurized air to clean or dry cartridge,

Slots

Back

31ate

Covet

tabs

Cartridge Cover

MUFFLER

Inspect and replace corroded muffler as it

could create a fire hazard and/or damager

SPARK PLUG

Change your spark plug each year to make

your engine start easier and run better° Set

spark plug gap at .030 inch,

CLEANING

IMPORTANT: For best performance, keep

mower housing free of built-up grass and

trash°Clean the underside of your mower after

each use°

CAUTION: Disconnect spark plug wire from

spark plug and place wire where it cannot

come in contact with the spark plugo

• Turn lawn mower on its side. Make sure air

filterand carburetor are up.Clean the

underside of your lawn mower by scraping

to remove buildup of grass and trash..

o Clean engine often to keep trash from

accumulating° A clogged engine nJnshotter

and shortens engine life.

o Keep finished surfaces and wheels free of

all gasoline, oil, etc.

= We do not recommend using a garden

hose to clean lawn mower unless the

electrical system, muffler, airfilter and

carburetor are covered to keep water out.

Water in engine can result in shortened

engine life.

CLEAN UNDER DRIVE COVER

Clean under drive cover at leasttwice a

season..Scrape underside of cover with putty

knife or similar too! to remove any buildup of

trash or grass on underside of ddve cover.

CAUTgON" BEFORE PERFORMING

ANY SERVICE OR ADJUSTMENTS:

= Retease control bar_

• Make sure the blade and all moving

parts have completely stopped.

o Disconnect spark plug wire from

spark plug and place where it cannot

come in contact with plug.

LAWN MOWER

TO ADJUST CUTTING HEIGHT

See "TO ADJUST CUTTING HEIGHT" in

the Operation section of this manual.

REAR DEFLECTOR

The rear deflector, attached between the

rear wheels of your lawn mower, is

provided to minimize the possibility that

objects will be thrown out the rear of the

lawn mower into the operator's mowing

position, If the rear deflector becomes

damaged, it should be replaced,

TO REMOVE/REPLACE DRIVE BELT

o Remove drive cover. Remove belt by

pushing down on gear case pulley and

rolling belt off it.

• Turn lawn mower on its side with

carburetor and fuel cap up.

= Remove blade.

= Remove debris shield°

o Remove belt from engine pulley on

crankshaft.

° Install new belt by reversing above

steps.

° Always use factory approved belt to

assure fit and tong life.

o To change from medium fow to medium

high position, the upper and lower handle

sections will have to be turned over,

o Remove the cable clips..

o Remove the controls and operator presence

control bar from the upper handle.

° Remove the starter rope guide from the

lower handle.

o Remove hairpin cotters,

° Disconnect the lower handle from the

handle brackets

* Turn the handle over and reassemble the

hairpin cotters that have been removed

o Reassemble the starter rope guide,

o Reassemble the controls and the operator

presence control bar to the upper handle

CAUTION: The operator presence

control bar must pivot freely to permit

blade brake engagement when control bar

is released. Do not over tighten the

fasteners holding the controls to the upper

handle.

, To change from medium low to high

position only the upper handle section

will have to be turned over

° To change from medium !ow to low

position, only the lower handle section

will have to be turned over..

Shipping position

Medium low Medium high

Drive

cover Belt

Push

down

TO ADJUST HANDLE

Your lawn mower handle can be raised or

lowered for your mowing comfort.. Four

(4) positions are available: high, medium

high, medium low and towo Handles are

shipped mounted in the medium low

position.

Low

Lower handle

Squeeze to _'/f

remo_

Hairpin cotter

_Handle

l bracket

ENGINE

ENGINE SPEED

Your engine speed has been factory set

Do not attempt to increase engine speed

or it may result in personal injury tf you

believe that the engine is running too fast

or too slow, take your lawn mower to an

authorized service center for repair and

adjustment

CARBURETOR

Your carburetor is not adjustable. If your

engine does not operate properly due to

suspected carburetor problems, take your

lawn mower to an authorized service

center for repair and/or adjustment.

important: never tamper with the engine

governor, which is factory set for proper

engine speed. Overspeeding the engine

above the factory high speed setting can

be dangerous, if you think the engine-

governed high speed needs adjusting,

contact your nearest AUTHORIZED

service center, which has proper

equipment and experience to make any

necessary adjustments.

Immediately prepare your lawn mower for

storage at the end of the season or if the

unit will not be used for 30 days or more.

LAWN MOWER

When lawn mower is to be stored for a

period of time, clean it thoroughly, remove

all dirt, grease, leaves, etc. Store in a

clean, dry area.

° Clean entire lawn mower (See "CLEAN-

ING" in the Customer Responsibilities

section of this manual)

,, Lubricate as shown in the Customer

Responsibilities section of this manual

• Be sure that all nuts, bolts, screws, and

pins are securely fastened.. Inspect

moving parts for damage, breakage and

wear. Replace if necessary.

. Touch up all rusted or chipped paint

surfaces; sand lightly before painting,

HANDLE

You can fold your lawn mower handle for

storage.

• Squeeze the bottom ends of the lower

handle toward each other until the lower

handle clears the handle bracket, then

move handle forward°

• Loosen upper handle mounting bolts

enough to allow upper handle to be

folded back.

IMPORTANT: When folding the handle

for storage or transportation, be sure to

fold the handle as shown or you may

damage the control cables.

- When setting up your handle from the

storage position, the lower handle will

automatically lock into the mowing

position Lower handle

Handle

,racket

Squeeze to fold

Hairpin cotter

Operator presence control bar

Upper Handle

Fold forward

for storage

Lower handle

Fold

backward

Mowing

position

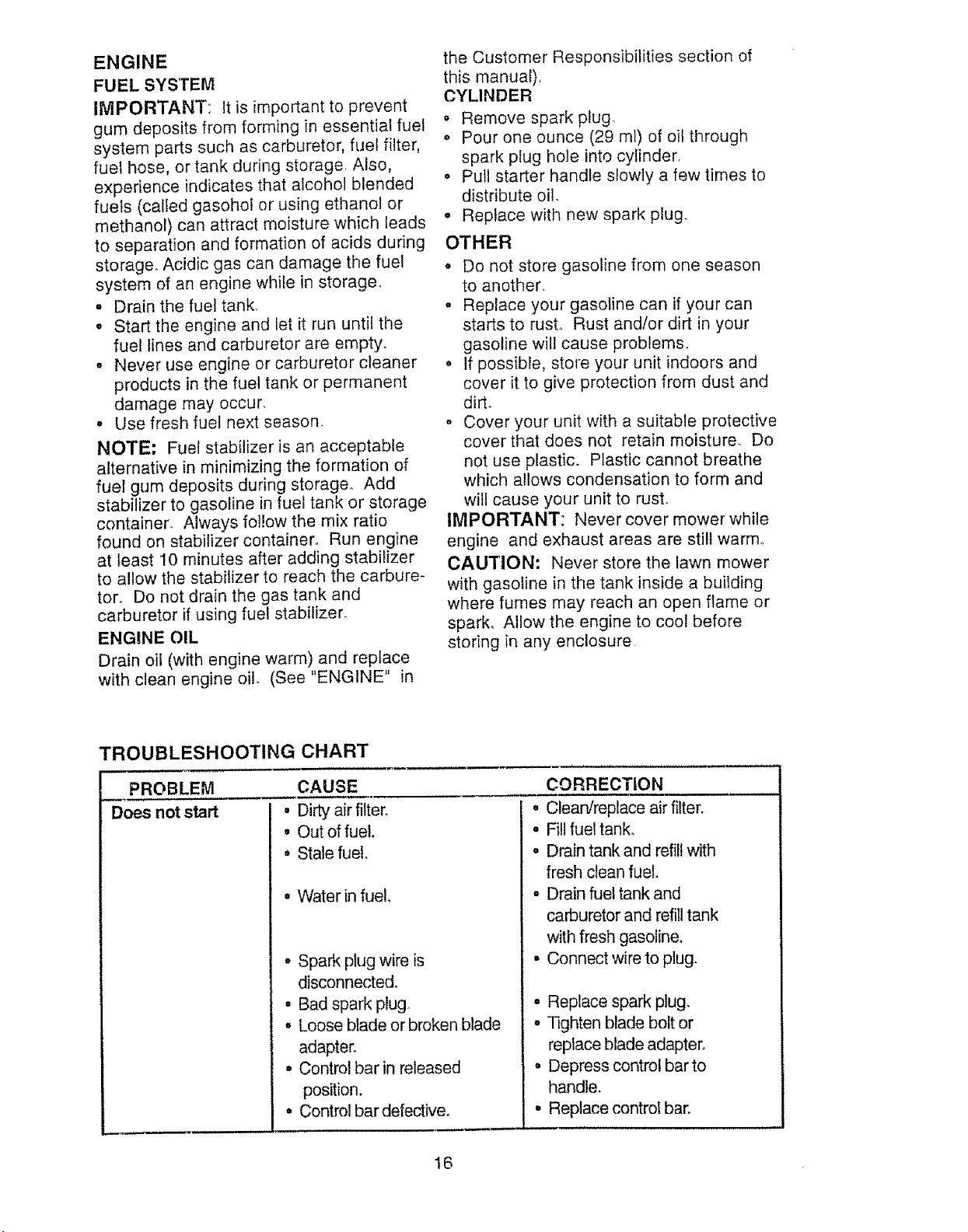

ENGINE

FUELSYSTEM

IMPORTANT: Itis importantto prevent

gumdepositsfromformingin essentialfuel

systempartssuchascarburetor,fuel filter,

fuel hose,ortankduringstorage Also,

experienceindicatesthatalcoholblended

fuels (calledgasohotorusingethanolor

methanol)canattractmoisturewhichleads

to separationandformationof acidsduring

storage_Acidicgascandamagethefuel

systemofan enginewhileinstorage.

- Drainthefueltank,

o Start the engine and let it run until the

fuel lines and carburetor are empty.

• Never use engine or carburetor cleaner

products in the fuel tank or permanent

damage may occur.

• Use fresh fuel next season,

NOTE; Fuel stabilizer is an acceptable

alternative in minimizing the formation of

fuel gum deposits during storage, Add

stabilizer to gasoline in fuel tank or storage

container. Always fol!ow the mix ratio

found on stabilizer container. Run engine

at least 10 minutes after adding stabilizer

to allow the stabilizer to reach the carbure-

tor. Do not drain the gas tank and

carburetor if using fuel stabilizer.

ENGINE OIL

Drain oil (with engine warm) and replace

with clean engine oil, (See "ENGINE" in

the Customer Responsibilities section of

this manual),

CYLINDER

° Remove spark plug

o Pour one ounce (29 ml) of oil through

spark plug hole into cylinder

• Pull starter handle slowly a few times to

distribute oil

• Replace with new spark plug.

OTHER

° Do not store gasoline from one season

to another,

- Replace your gasoline can if your can

starts to rust. Rust and/or dirt in your

gasoline will cause problems_

° If possible, store your unit indoors and

cover it to give protection from dust and

dirt.

° Cover your unit with a suitable protective

cover that does not retain moisture. Do

not use plastic. Plastic cannot breathe

which allows condensation to form and

will cause your unit to rust.

IMPORTANT: Never cover mower while

engine and exhaust areas are still warm.

CAUTION: Never store the lawn mower

with gasoline in the tank inside a building

where fumes may reach an open flame or

spark, Allow the engine to cool before

storing in any enclosure

TROUBLESHOOTING CHART

PROBLEM

Does not start

CAUSE

° Dirty air fitten

° Out of fue!.

° Stale fuel.

• Water in fuel,

Spark plug wire is

disconnected.

Bad spark plug

Loose blade or broken blade =

adapter,

Control bar inreleased °

position.

Control bar defective,

CORRECTION

Clean/replace air filter,

Fill fuel tank_

Drain tank and refillwith

fresh clean fuel,

Drain fuel tank and

carburetor and refilltank

with fresh gasoline.

Connect wire to plug.

Replace spark plug,

-lighten blade bolt or

replace blade adapter,

Depress control bar to

handle.

Replace control barn

TROUBLESHOOTING CHART

PROBLEM 3AUSE

Loss of power = Rear of lawn mower housing

or cutting blade dragging

in heavy grass..

Cutting too much grass_

=oor cut- uneven

= Dirty airfilter.

• Buildup of grass, leaves,

and trash under mower_

• Too much oil in engine.

° Walking speed too fast.

° Worn, bent or loose blade.

o Wheel heights uneven.

• Low engine speed.

ooBuildup of grass, leaves

and trash under mower,,

•Wom, bent or loose blade.

• Bent engine crankshaft.

• Engine flywheel brake is on

when control bar is released.

. Bent engine crankshaft.

• Blade adapter broken.

° Blade dragging in grass.

• Cutting height too low,

° Lift on blade worn off_

° Catcher not venting airr,

° Low engine speed,

Grass is too high or wheel

height is too low,

Rear of lawn mower

tousing or blade dragging

in grass,

• Grass catcher too fullo

, Handle height position not

right for you.

:xcessive

/ibration

Starter rope hard

:o pull

Grass catcher

not filling (if so

.=quipped)

Hard to push

CORRECTION

° Set to "Higher Cut"

position.

o Set to"Higher Cut"

position,

• Clean/replace air filter,

° Clean underside of mower

housing,

• Check oil level.

• Cut at slower walking

speed.

o Replace blade, Tighten

blade bolt.

° Set all wheels at same

height

° Set engine speed control

in fast position.

• Clean underside of

mower housing,

Replace blade, Tighten

blade bolt.

Contact an authorized

service center,

Depress control bar to

upper handle before

pulling starter rope,

Contact an authorized

service center.

Replace blade adapter,

Move lawn mower to cut

grass orto hard surface

to start engine,

o Raise cutting height,

° Replace btade.

• Clean grass catcher,

. Set engine speed control

in fast position.

Raise cutting height,

° Raise rear of lawn mower

housing one (1) setting

higher.

° Empty grass catcher.

= Adjust handle height to

suite

CRAFTSMAN Model No. 917.377284

Garantfa

Reglas de Seguridad

Mentaje

Operaci6n

Mantenimiento

Programa de Mantenimiento

18 Especificaciones det Producto 26

!8 Servicio y Adjustes 28

20 Almacenamiento 29

21 tdentificaci6n de problemas 31

25 Partes de repuesto Vea el manual

25 ingl6s del dueSo

Orden de Partes Contratapa

GARANTiA LIMtTADA DE DOS ANOS PARA LA SEGADORA A MOTOR CRAFTSMAN

Por dos (2) aSos, a partir de la fecha de compra, cuando esta Segadora Craftsman se mantenga, lubrique

y afine segtJnlas instrucciones para taoperaci6n y el mantenimiento en el manual del dueSo,Sears

reparar_,gratis todo defecto en el material y la mano de obra.

Si la Segadora Craftsman se usa para fines comerciales o de arriendo, esta garantia s61ose aplica per

noventa (90) dias a partir de la fecha de cempra

Esta Garant[a no cubre:

• Art[culos que se desgastan durante el uso normal ratescomo tas cuchillas segadoras rotatofias, los

adaptadores de la cuchilfa, las correas, los filtros de airey tas bujias

• Reparaciones necesarias debido al abuse o a ta negligencia del operador, incluy6ndose a los

cigOeRafesdoblados y a la falta de mantenimiento del equipo segQntas instrucciones que se incluyen

en el manual del dueSo..

EL SERVICIO DE GARANTiA ESTADISPONIBLE al devolver la segadpra a motor Craftsman alcentro!

departmento de servicio Sears mas cercano en los estados unidosoEsta garantia se apficaso{amente

mientras el producto este en uso en los estados unidos.

Esta Garantfa le otorga derechos [egales especfficos, y puede que tambi_n tenga otros derechos que

var[an de estado a estadoo

Sears, Roebuck and Co., D/817WA, Hoffman Estates, IL .60179 USA

Los estandrares de seguridad exigen la presencia

del ope_tor en los controles para reducir a un

minimo el riesgo de lesionarse Su unidad viene

equipada con dichos controles. Per ningun motivo

trate del eliminar la funci6n de loscontroles que

exigen la presencia del operador.

ENTRENAMIENTO:

• Lea este manual del operador

cuidadosamente Familiaricese con los

controles y aprenda a operar su segadora en

forma adeeuada. Aprenda a parar su segadera

r'apidamente,

• No permita que los niiSosusen su segadora

Nunca permita que los adultos operen la

segadora sin contar con las instrucciones

adecuadas

• Mantenga el ,_reade operaci6n despejada

de genre, especialmente de nifios pequefios

y de animafes dom6stico&

• Use la segadora solamente para los fines

propuestos por el fabric.antey segun las

explicaciones descritas en este manual

o No opere la segadora si se ha caido o dafiado en

cualquiera ferma. Siempre repare los da_,os

antes de usada.

• No use accesofios que no hayan sido

recomendados pot el fabricante El use de dichos

accesorios puede ser peligroso.

o La cuehilla gira cuando el motor est,.

funcionando.

PREPARACION:

• Siempre revise cuidadosamente et &tea que se

va a segar y desp_jela de todas tas piedras,

palos, atambres, huesos y otros objetos

extrafios.. Estos objetos ser&nlanzados con la

euchilta y pueden producir lesiones graves

• Siempre use anteojos de seguridad o protectores

de ojos cuando arranque y durante el tiempo

que use la segadora.

• Vistase en forma adecuada.. No opere fa

segadora sin zapatos o con sandalias

mientras que el motor est,. funcionando.

° Siegue siempre durante et dia o con buena

luz artificial.

OPERACI6N:

° Mantenga sus ojos y su mente en la

segadora yen el #.tea que se est& cortando.

No permita que otros intereses Io distraigan

- No corte c_sped mojado o resbaloso. Nunca

corra mientras est_ operando su segadora.

Siempre asegtJrese de mantener el equilibrio

- mantenga el mango agarrado firmemente y

camine.

• No ponga las manos o los pies cerca odebajo

de las partes rotatorias Mant_ngase

alejado de ta abertura de descarga en todo

momento

• Siempre pare el motor cuando se vaya

ocuando no est_ usando su segadora, o

antes de atravesar las entradas para autos,

los senderos, caminos y Areas cubiedas de

ripio

- Nunca dirija la descarga del material hacia

los espectadores ni permita a nadie cerca de

la segadora mientras la est_ operando

° Antes de limpiar, inspeccionar o de reparar I

a segadora, pare el motor y est_

completamente seguro de que la cuchilla y

que todas las partes que se mueven se

hayan detenido Luego, desconecte el

alambre de ta bujia y mant6ngalo alejado de

_sta para evitar el arranque por accidente.

. No contin,Je haciendo funcionar su segadora

si le pega a un objeto extra_o Siga el

procedimiento descrito anteriormente, luego

repare cualquier da_o antes de volver a

arrancar y de operar su segadora.

. No cambie los ajustes del regulador o

hagaque el motor ande a una veiocidad

excesivao Se pueden producir da_os en el

motor y I esiones personales..

. No opere su segadora si vibra fuera de Io

normal. La vibraci6n excesiva es una

indicaci6n de da_,o; pare et motor, revise en

forma segura la causa de ta vibraci6n y haga

las reparaciones segL_nsea necesario

- No haga funcionar el motor en

recintoscerrados. Los gases de escape son

peligrososo

o Nunca corte et c_sped tirando la segadora

hacia usted Siegue a trav6s de la cara de

las pendientes, nunca hacia arfiba o hacia

abajo pues puede perder et equitibrio. No

siegue pendientes demasiado empinadas..

Tenga cuidado cuando opere la segadora en

terreno disparejo o cuando cambie de

direcci6n - mantenga un buen equilibrioo

o Nunca opere la segadora sin las

protecciones adecuadas, las planchas, el

recogedor de c_sped y otros dispositivos de

seguridad en su lugar

MANTENIMIENTO Y ALMACENAMIEN-

TO:

• Revise la cuchilla y los pernos de montaje

del motor a menudo, para asegurarse que

est_.napretados en la forma adecuada.

- Revise todos los pemos, tuercas y tomitlos a

intervatos frecuentes, para verificar si est_n

apretados en forma adecuada, y

asegurarseque la segadora se encuentra en

condiciones de funcionamiento seguro.

Mantenga todos los dispositivos de segufidad

en su lugar y listos para funcionar.

• Para reducir el peligro de incendio,

mantenga el motor sin c6sped, hojas y grasa

o aceite en exceso

= Revise el recogedor de c_sped a menudo

para verificar si hay deterioro y desgaste y

cambie las bolsas desgastadas. Use

sotamente las bolsas de repuesto

recomendadas por el fabricante de su

segadora o que cumpten con las

especificaciones de _ste°

• Siempre mantenga una cuchilla afitada en su

segadora

. Siempre permita que el motor se enfrie

antes de guardarla en cua/quier recinto

cerrado..

° Nunca guarde ta segadora con combustible

en el estanque dentro de un edificio endonde

los gases pueden alcanzar una llama

expuesta o una fuente de igniciSn, tal como el

calentador de agua, la estufa de

calefacci6n, ta secadora de ropa, etc.

PRECAUCION: Siempre desconecte el

alambre de la bujia y pSngalodonde no pueda

entrar en contacto con la bujia, para evitar el

arranque por accidente, durante la preparaci6n,

el transporte, el ajuste o cuando se hacen

reparaciones

PRECAUCION: Es conocido per el Estado de

Califomia que los gases de escape de! motor de

este productor contienen qu_micos los cuales a

ciertos niveles, pueden ocasionar, c_ncer,

defectos de nacimiento, y otros da5os al sistema

reproductivo.

Estosaccesoriosestabandisponibtescuandoseprodujolasegadora.Tarnbi_nest_.n

disponiblesenlamayor[adelastiendasdeSearsyen loscentrosdeservicio.Larnayoriade

lastiendasSearstambi_npuedenmandara pedirpartesderepuestoparausted,sites

proporcionaelnurnerodelmodelodesusegadora.Algunosdeestosaccesofiostalveznose

apliquen a su segador&

REND,!MIENTO DE LA SEGADORA .....

DESVIADOR DE RECORTES

PARA SEGADORAS CON DESCARGA TRASERA

RECOREDOR

PARA

SEGADORAS

CON DESCARGA

TRASERA

JUEGOS PARA LA ACOLCHADORA

RECOREDOR

PARA

SEGADORAS

CON DESCARGA

LATERAL

ESTABILtZADORES

ENVASE$

DE GASOLINA

MANTENIMIENTO DE LA SEGADORA

S1LENCIADORES

CORREAS

FILTROS DE AIRE

,,,, ,, ,,,u,,,,,,

CUCHILLAS

ADAPTADORES

DE CUCHILLA RUEDAS

BUJtAS

ACEtTE

DELMOTOR

Lea estas instrucdones y este manual

completamente antes de tratarde montar uoperar

su segadora nueva Su segadora nueva ha sido

montada en la f&brica con fa excepci6n tie aquellas

partes que se dejaron sin montar por razones de

envfo. Todas las partes come lastuercas, ias

arandetas, los pemos, etco,que son necesarias

para completar et montaje ban sido colocadas en la

bolsa de partes. Para asegurarse que su segadora

funcione en forma segura y adecuada, todas las

partes y los articulos de ferreter[a que se monten

tienen q[Jeser apretados seguramente. Use las

herramientas corr'ectas,como sea necesario, para

asegurar que se aprieten adecuadamente.

PARA REMOVER LA SEGADORA DE

LA CAJA DE CARTON

• Remueva taspartes sueltas que se incluyen con

la segadora.

- Corte las dos esquinas de los extremos de la

caja decart6n y tienda et panel del extreme

piano,,

, Remuevatodo etmaterial de empaque, excepto

la curia entre el mango superior y _1inferior,y la

cura que sujeta la barra de los control que exige

la presencia del operador junto con el mango

superior.

o Haga rodar la segadora hacia afuera de la caja

de carl6n y revfsela cuidadosamente para

verificar si todavia quedan partes sueltas

adicionales.

COMO PREPARAR SU SEGADORA

PARA DESDOBLAR EL MANGO

IMPORTANTE: Despliegue et mango con mucho

cuidado para no pellizcar o darar los cables de

control.

= Levante los mangos hasta que la secci6n del

mango inferior se asegure en su lugar, en la

posici6n para segar.

• Remueva la cu#,aprotectora, levante tasecci6n

del mango superior hasta su lugar en el mango

inferior, y apriete ambas manillas del mango°

, Remueva la cura del mango que sujeta labarra

de los control que exige Iapresencia del

operador junto con etmango superior.

o El mango de la segadora puede ajustarse seg_Jn

le acomode para segar..Refi_rase a "AJUSTE

DEL MANGO" en la Secci6n de Servicio y

Ajustes de este manual.

Barra de control que

presencia del operador

Levantar

Mango

superior

PosiciSn

parasegar

PARA INSTALAR LOS ACCESORIOS

Su segadora rue enviada lista para usarse como

una acolchadora de capa vegetal Para convertirla

de modo que pueda ensacar o descargar,

• Abra la puerta trasera y remueva la tapon

acolchadora. Gu&rdela en un lugar seguro.

• Ahora puede instalar el recogedor o el desviador

de recortes optional.

o Para volver a laoperaci6n de acolchamiento con

capa vegetaJ,instale tatapon acolchadora en la

abertura de descarga de la segadora.

PRECAUClON: No haga funcionar su

segadora sin la tapon acolchadora aprobada en su

lugar,o sin el desviador de recortes, o sin el

recogedor dec_sped, aprobados, en su lugar.

l',}uncatrate de operar la segadora cuando se ha

removido la puerta trasera o euando esta"un poco

FAMILIARICESE CON SU SEGADORA

LEA ESTE MANUAL DEL DUENO Y LAS REGLAS DE SEGURIDAD ANTES DE OPERAR SU

SEGADORA. Compare las ilustraciones con su segadora pare familiarizarse con ta ubicaci6n de

los diversos controles y ajustes, Guarde este manual para referencia en el futuro,

producto. Aprenda y comprenda sus significados.

ATTENOIONO MOTOR MOTOR R._PIDO LENTO ESTRANGU COM. ACEiTE PELIGRO GUARDE LAS

ADVERTENC_A ENCE],_DfDO APAGADO LACION EtUSTIBLE MANOS Y LOS PIES LEJOS

Cable de control de

zona del motor -_....

Barra de control que exige la

presencia del operador

Cord6n arrancadcor -...

Control de impulsi6n

Manifla dei

mango

Recogedordelc_sped

Tapa del deposito de aceite

//del motor con varilla

// indicadora de nivel

Cebador

_ja

Tapon de la

acolchadera

Tapa det deposito de la

gasolina

Control de

ve_ocidad del

motor

Cubierta de ta

imputsi6n

Ajustador de la rueda

(en cada rueda)

_.., ,,. J,JL,,, ...... ,,,,,w . , ,,,1,,, ,, ,,,_. _...................

CUMPLE CON LOS REQUISITOS DE SEGURIDAD DE LA CPSC

Las segadoras a motor, qua se conducen desde la parte de atr&s, rotatorias, Sears, cumplen con

los est&ndares de seguridad del American National Standards Institute y de la U.S,,Consumer

Product Safety Commission. La cuchilla gira cuando el motor est,. funcionando.

1.. '_""'" ,, ,, _ i :,,_,,,, , _ . ,t'= ....

Barra de control que exige la presencia del

operado - tiene qua sujetar_se abajo, junto con

el mango, pare hacer arrancar el motor. Su_ltela

pare parer el motor.

Cebador- bombea combustible adicional desde

el carburador al cilindro para uso cuando se

necesita hacer arrancar un motor fifo.,

Cord6n arrancador - se usa para hacer

arrancar el motor,

Palanca de control de la impulsi6nA - se usa

pare enganchar la segadora para movimiento

hacia adelante impulsada a motor.

Palanca de control de la veiocidad del

motor- tiene queestar en la posici6n r_pida o

lenta pare arrancar y segar,

Tapon de la acolchadera - situada en la

abertura de la descarga y debeser quitada

cuando se convierte la operacci6n de ensacado

a descarga_

La operaci6n de cualquier segadora puede

hacer que salten objetos extrafios dentro de sus

ojos, 1oque puede producir da,fios graves en

6stos. Siempre use anteojos de seguridad o

protecciSn para los ojos mientras opere su

segadora o cuando haga ajustes o

reparaciones Recomendamos una mascara de

seguridad de visi6n amplia, para uso espejuelos

o anteojos de seguridad estandarte.

COMO USAR SU SEGADORA

PRECAUCION: No haga funcionar su segadora

sin el desviador de recortes o sin el recogedor de

c6sped, aprobados, en su lugar Nunca trate de

operar la segadora cuando se ha removido la

puerta trasera o cuando est,. un poco abiert&

VELOClDAD DEL MOTOR

La velocidad detmotor se controla por medio de

una palanca ubicada en el lado det motor, La

posici6n de r@ido se usa para hacer arrancar el

motor, para el corte normal y un mejor

ensacamiento det c6sped. La posici6n lento es

para corte liviano, recorte y para economizar

combustible..

CONTROL DE ZONA DEL MOTOR

palanca de

control de ta

vefocidad

del motor y

de parada

cebador

PRECAUClON: Las regulaciones federales

exigen que se instale un control para el motor Punta! de

en esta segadora para reducir a un mfnimo el bisagra

riesgo de lesionarse debido al contacto con la

cuchiila. Por ningtJn motivo trate de elirninar la

funcidn del control det operador. La cuchilla

gira cuando el motor est4 funcionando.

. Su segadora viene equipada con una barra de

control que exige la presencia de! operador, 1o

que requiere que el operador est_ detr#.sdel

mango de la segadora para hacefla arrancar y

operafla Orejas

PARA AJUSTAR LA ALTURA DE CORTE formadas

• Levante las ruedas para el corte bajo y baje las

Pdedaspara etcorte alto.

, Ajuste la altura de corte paraque se acomode a

sus requisitos La posici6n del medio es la mejor

para la mayoffa de los c_spedeso

• Para cambiar fa altura de corte, empuje la

palanca delajustador hacia la rued& Mueva la

rueda hacia arriba o hacia abajo de modo que se

acomode a sus requisitos,.Asegurese que todas

las ruedasqueden igualmente ajustadas,

ATENClON: E! ajustador esta correctamente

colocado cuando las orejas de la placa est_,n

insertadas en e! agujero del mango. Tambi_n, los

ajustes de 9 posiciones (si equipado) permiten que

el mango pueda ser movido entre las orejas de la

placa,

Para un corte alto, baje las ruedas Mango

_!_=_"_ _'Ore

jas de

la placa

Para un code bajo, levante las ruedas

PARA MONTAR Y ADJUNTAR EL

RECOGEDOR DE CESPED

,, Cierre la tapa soltable..La tapa sottable debe

estar cerrada cuando se esta operando la

segadora

. Levante ta puerta trasera de la caja de la

segadora y ponga el bastidor de! recogedor de

c_sped en tasorejas formadas en el punlal de

bisagra de la puerta trasera.

• El recogedor de c_sped esta asegurado en la

caja de la segadora cuando se baja la puerta

trasera para descansar en el bastidor del

recogedor de c6sped

PRECAUClON: No haga funcionar su

segadora sin el desviador de recortes o sin el

recogedor de c6sped, aprobados, en su

lugar. Nunca trate de operar la segadora

cuando se ha removido la puerta trasera o

cuando est,. un poco abierta.

Pu_;rta trasela

Bastidor de]

recogedor del

PARA VACIAR EL RECOGEDOR DE

CE_SPED

• Para remover el recogedor del c_sped suelte ta

barra de control del operador para poder parar el

motor

• Levante la puerta de atras y remova el recogedor

del c_sped pot el mango

AViSO: Noarrastre la bolsa cuando iavade; se

producirA un desgaste innecesario

CONTROL DE LA IMPULSI()N

, La autoimpulsiSn se controla al sujetar la barra

de control que exige la presencia del operador

hacia abajo en el mango y al empujar la palanca

de control de la impulsi6n hacia adelante hasla

que suene "clic," luego se suelta la palanca

• Ef movimiento hacia adetante parar& cuando la

barra de control que exige la presencia del

operador se suelta Para parar el movimiento

hacia adelante sin pa[ar et motor, suelte la barra

de control que exige la presencia del operador un

poco hastaque sedesenganche el control de la

imputsi6n_Sujete la barra de control que exige ta

presencia del operador abajo en contra det

mango para continuar segando sin

autoimpulsiSn.

• Para mantener el control de la impulsi6n

enganchado cuando se de vuelta en las

esquinas, empuje el mango hacia abaio y levante

las rdedas delanteras fuera del suelo al girar la

segador&

Barra de control que exige la presencia

del operador \

\, \ \ Control de

'_, \ t..---,\ _ -, \ _ la impulsi6n

Para enganchar el Control de la

control de la impuisi6n impulsi6n

desenganchado

ANTES DE HACER ARRANCAR EL

MOTOR

ACEITE

Su segadora lue enviada sin aceite en el motor,,

. Aseg_rese que la segadora est_ nivelada y que

el &ea alrededor del dep6sito de aceite est_

limpi&

• Remueva la tapa del dep6sito de aceite del

motor con la varilla indicadora de nivel y rellene

hasta la linea de Ileno en _sta

,, Use 20 oz. de aceite. Para el tipo y la calidad vea

"MOTOR" en la secci6n de las

Responsabilidades del Cliente en este manual.

,, Vacie el aceite lentamente No Iollene

demasiado,

o Revise el nivel del aceite antes de cada uso.

Agregue aceite si es necesario Llene hasta la

finea de lleno en la vafilla indicadora de nivel

• Para leer et nivel adecuado, apfiete tatapa del

dep6sito de aceite del motor cada vez

• VueDa a instalar la tapa del dep6sito del aceite y

apri6tela.

,, Cambie el aceite despu6s de 25 horas de

operaci6n o una vez por temporada Puede

necesitar cambiar el aceite m#,sa menudo

cuando las condiciones son poDorosas o sucias.

GASOLINA

o Ltene el estanque de combustible. Use gasofina

regular, sin plomo, nueva y limpia con el minimo

de 87 octanos,.No mezcle el aceite con la

gasolina. Para asegurar que la gaselina utilizada

sea fresca compre estanques los cuales puedan

ser utilizados durante los primeros 30 dias,

ADVERTENCIA: La experiencia ha indic.adoque

los combustibles mezclados con alcohol (conocidos

como gasohol, o el uso de etanol o metanol)

pueden atraer ta humedad, la que conduce a la

separaci6n y formaci6n de _cidos durante el

almacenamiento. La gasolina addica puede dafiar

el sistema del combustible de un motor durante el

almacenamiento. Para evitar los problemas con el

motor, se debe vaciar el sistema del combustible

antes de guardarlo por un periodo de 30 dias o

m&s.Vacie el estanque del combustible, haga

arrancar el motor y h&galo funcionar hasta que las

lineas del combustible y el carburador queden

vaclos. La prSximatemporada usecombustible

nuevo. Vea las Instrucciones Para El

Aimacenamiento para m#,sinformaci6n Nunca use

productos de limpieza para el motor o para el

carburador en el estanque del combustible pues se

pueden producir daC_ospermanente&

PARA HACER ARRANCAR EL MOTOR

• Para hacer arrancar un motor fr[o, empuje et

cebador tres (3) veces antes de tratado. Empuje

firmementeo Este paso normalmente no es

necesario cuando se hace arrancar un motor que

ya ha estado funcionando por unos cuantos

minutos.

• Mueva ta palanca de control de vetoddad del

motor a la posiciSn de r&pido.

• Sujete la barra de controlque exige Ia presencia

del operador abajo en el mango y tire elmango

del arrancador r_pidamente. No permita que el

cord6n arrancador se devueDa abruptamente.

• Para parar el motor, suelte la barra de control

que exige la presencia del operadoro

AVlSO: En climas m#,sfries puede que sea

necesario repeflr los pasos de! cebado. En climas

m_.scalurosos el cebar demasiado puede producir

etahogo y el motor no va a arrancar..Si se ahoga el

motor espere unos cuantos minutos antes de tratar

de hacerlo arrancar y no repita los pasos del

cebado.

Tapa del Tapa del deposito

deposito de fa de aceite del notor

gasolina_..,.__ con varilla

indicadora de nivei

CONSEJOS PARA SEGAR

• Bajo ciertas condiciones, tai como c_sped muy

alto, puede ser necesario el elevar la altura del

corte para reducir el esfuerzo necesario para

empujar lasegadora y paraevitar sobrecargar el

motor, dejando montones de recortesde c_sped.

Puede que sea necesario reducir la velocidad del

recorrido y/o haga funcionar la segadora sobre el

_rea por segunda vez

• Para un corte muy pesado, reduzca el ancho del

corte pasando parcialmente por encima del tugar

anteriormente cortado y siegue lentamente.

• Para un meier ensacado de1c_sped y para la

mayorfa de las condiciones de corte, lavelocidad

del motor debe ajustarse a la posici6n de r_pido.

• Cuando use una segadora con descarga trasera

en c_sped hQmedoy pesado, losmontones del

c6sped cortado puedeque no entren en el

recogedor de c_sped. Reduzca la velocidad del

recorrJdo(velocidad de empuje) y/o haga

funcionar la segadora sobre el _rea por segunda

vez,

, Si queda una huella de cortes en el lade derecho

de una segadora con descarga trasera, siegue

en la dkecci6n en que giran las rnanitlas del reloj,

solapando un poco para recaudar los recortes en

lapr6xima pasad&

• Los poros en los recogedores de c_sped de tela

pueden ltenarse con mugre y polvo con el uso y

los recogedores recaudar_n menos c6sped,

Para evitar _sto, rocie el recogedor con la

manguera de agua regularmente y d_jelo

secarse antes de usa#o

o Mantenga la parte superior del motor, atrededor

de! arrancador, despejada y sin recortes de

c_sped y paja..Esto ayuda_ el flujo del aire de{

motor y extender& su duraci6n..

CONSEJOS PAPA SEGAR Y

ACOLCHAR

IMPORTANTE: Para obtener el mejor rendimeinto

mantenga 1acaja de la segadora sin acumulacion

de cesped y basura Vea "Umpioza en ia seccion de

"RESPONSABILIDADES DEL CLIENTE" de este

manual..

o La cuchilla acolchadora especial va a volver a

cortar los recortes de c_sped muchas veces, y

los reduce en tamaSo, de modo que sise caen

en etc_sped se van a dispesar entre _ste y no

se van a notar Tambi_n, el c6sped acolchado se

va a deshacer r_pidamente entregando

substancias nutritivas para e!c_spedoSiempre

acolche con la velocidad del motor (cuchilla) m_ts

alta, pues asf se obtendr_ la meier acci6n de

recorte de {as cuchiIlaso

, Evite cortar el c_sped cuando est_ mojado..El

c_sped mojado tiende a formar montones e

interfiere con la acci6n de acolchadooLa mejor

hera para segar el c_sped es temprano en la

tarde A esa hora _ste se ha secado y el &rea

reci_n cortada no quedar& expuesta al sol

directo.

° Para obtener los mejores resultados, ajuste la

altura del corte de la segadora de modo que _sta

corte solamente el tercio superior de las hojas de

c6sped.oEn el caso de que el c_sped haya

crecido demasiado, puede ser necesario el

elevar laaltura del code para reducir el esfuerzo

necesario para empujar lasegadora y para evitar

sobrecargar el motor, dejando montones de

recortes de c6sped Para un acolchamiento muy

pesado, reduzca el ancho del corte pasando per

encima del lugar anteriormente cortado y siegue

tentamente.

o CieKos tiposde c_sped y sus condicbnes

pueden exigir que un #.reatenga que ser

acolchada por segunda vez para esconder

completamente los recortes Cuando se haga el

segundo code, siegue atravesado o en forma

perpendicular ata pasada del primer corte_

, Cambie su patr6n de corte de semana a

semana, Siegue de notre a sur una semana y

fuego cambie de este a oeste 1apr6xima

semana Esto evitar'&clueel c_sped se enrede y

cambie de direcci6n.

Max. 1/3

PROGRAMA DE MANTENIMIENTO

LLENE LAS FECHAS A MEDIDA

QUE COMPLETE SU SERVICIO REGULAR

Revisar si hay sujetadores suellos

Limpiar,.'inspeccionar el recogedor de

c,_sped (si viene equipado)

E i Limpiar ta segadora

Limpiar debajo de la cubierla de la trans*

m_siSn(segadoras con poder propulsor)

Revisar las correas y Iss poleas impu_-

sadas (segadoras con poder propu_sor)

Revisar o!afiladcambiar la cuchilla

Tabla de lubricaci6n

Llmpiar la balerfa/recargar

(segadoras con arranque electdco)

FECHAS DE SERVICIO

................i ............. , ..... ] .....

v' v'

v' J

v" v"

Revlsat el nivel del aceile "' 6/

Cambiar e{ aceile del motor $,'4'1,2

Inspeccionar el silenciador L ' _#'

O 'Ltmplar o/cambiar la bujfa I I

CTmbiar eicaducllode papeldelliltrOdealre ! _ 1 ¢:_

1- Cambiar m_s a menudo, cuando se opere bajo carga pesada o en amblenles con attas lempe_aturas

2 - Dar servicio m_s a mer_udo cuando se opere en condiciones sucias o polvorosas

3 * Cambie ]as cuchillas m&s _ menudo cuando sieg_e an lerreno aret_oso

4 - Cargar po[ 48 horas al finde la lemporada

......... l ....

RECOMENDAClONES GENERALES

La garantia de esta segadora no cubre los artfculos

que han estado sujetos al abuso o a la negiigencia

del operador. Para recibir rode elvalor de la

garantia, el operador tiene que manlener la

segadora seg_Jnlas instrucciones descritas en este

manual

Hay algunos ajustes que se tienen que hacer en

forma peri6dica para poder mantener su unidad

adecuadamente..

Todos los aiustes en la secci6n de Servicio y

Ajustes de este manual tienen que ser revisados

pot Iomenos un vez porcada temporada.

• Una vez al a5o, cambie ta.bujia, limpie o cambie

el elemento del filtro de aire y revisesi la cuchilta

est,. desgastada Una bujia nueva y un elemento

del liftro de aire fimpio/nuevo aseguran lamezcla

de aire-combustible adecuada y ayudan aque

su motor funcione mejor y que (:lurem_.s.

• Siga el programa de mantenimiento en este

manual.

ANTES DE CADA USO

,, Revise el niveldel aceite del motor

,, Revise si hay sujetadores sueltos.

LUBRICAClON

Mantenga la unidad bien lubdcada (vea la "TABLA

DE LUBRICACION").

TABLA DE LUBRICACiON

C) Ajustador de ta rueda

_.=.!<_.:. 1_=1 _ Acelte del

=_.-_ J motor

-_ 1._ Btsagra de

la puerta

trasera

(]) Clavija de montaje del puntal

de! mango

{_) Rocie el lubricante

(_) Refierase ta seccion de

RESPQNSABILIDADES DEL CLIENTE EN

"MOTOR"

IMPORTANTE: No aceite o engrase los

rodamientos de la rueda de plastico. Los

lubricantes vixcosos atrafran polvo y mugre, Io

que acortara la duracion de los rodamientos

autolubdcantes.. Si cree que tienen que

lubricarse, use solmente un lubricante tipo

grafito, de polve seco, en forma moderada.

ESPECIFICACIONES DEL PRODUCTO

NOMERO DE MODELO 917.377284

NUMERO DE SERIE

FECHA DE COMPRA

CABALLOS DE FUERZA: 6,0

DESPLAZAMtENTO: 11o6 CU. IN,

CAPACIDAD Y TIPO 1.6 Cuartos

DE GASOLINA: REGULAR SIN PLOMO

TIPO DE ACEtTE: SAE 30 (sobre 32°F)

(APFSF/SH/SG) SAE 5W-30 (debajo 32°F)

CAPACIDAD DE ACEITE: 20 oz, de capacidad

BUJ[A (ABERTURA: ,030") CHAMPION RJ19L

TOLERANCIA DE VALVULA: ADMISION: 005" - 007"

DESCARGA: ,007" - .009"

SENCENDtDO DE ESTADO

SOLIDO ABERTURA DE AIRE: .0t0 IN

TORSION DEL PERNO

DE LA CUCHILLA: 35-40 FT. LBS.

El num_ro del node_o y el de serie se encuentran en la calcomania adjunta a _a parte

trasera de la caja de la segadora. Debe registrar tanto el num_ro de serie come la

fecha de compra y mantengatos en un lugar seguro para refencia en el futuro.

SEGADORA . Remueva el perno de la cuchilla gir_ndoto en

Siempre observe las reglas de seguridad

cuando haga el mantenimiento

LLANTAS

• Mantenga las Jlantassin gasolina, aceite o

substancias quimicas para control de

insectos que pueden da_ar la goma

• Evite fos tocones, las piedras, las grietas

profundas, los objetos afilados y otros

peligros que pueden daSar alas llantas,

CU1DADO DE LA CUCHILLA

Para obtener los mejores resultados, la cuchilla

de la segadora tiene que mantenerse afilad&

Cambie ta cuchiIla doblada o da5ada.

PARA REMOVER LA CUCHILLA

° Desconecte el alambre de la bujfa y p6ngalo

en donde no pueda entrar en contacto con

_st&

• Haga descansar la segadora en su lade

AsegLJrese que el filtro de aire y que el

carburador queden mirando hacia arriba,

- Use un bloque de madera entre ta cuchilta y

la caja de la segadera para evitar que la

cuchilla gire cuando se le quite el pernoo

o Proteja sus manes con guantes y/o envuelva

la cuchilla con una tela gruesa.

el sentido contrario en que giran las manitlas

del reloj,

• Remueva la cuchilla y tos articulos de

ferreterfa adjuntadores (el perno, la arandela

de seguridad y la arandela endurecida),

AVISO: Remueva el adaptador de la cuchilfa y

revise el cube interior de la ranura del

adap['ador de la cuchi/l& La ranura tiene que

estar en buenas condiciones para que funcione

en forma adecuada Cambie el adaptador si

est_ da_ado_

PARA CAMBIAR LA CUCHILLA

o Ponga el adaptador de la cuchilla en el

cigue5al del motor, AsegtJrese que la ranura

del adaptador y que el chavetero del cigueSal

estcin a/ineado&

° Ponga la cuchiIla en ef adaptador de _sta

alineande los dos (2) agujeros en la cuchilla

con las satientes elevadas en ef adaptador.

• Asegurese de que el borde de salida de la

cuchilla (opuesto al borde afiiado) est_ hacia

arriba hacia el motor,

o lnstaie el pemo de la cuchitla con la arandela

de seguddad y la arandela endurecida en el

adaptador de la cuchilla y e! cigueSaL

• Use un bloque de madera entre la cuchilla y

la caja de la segadora y apriete el peme de la

cuchilla girAndolo en el sentide en que giran

las manillas del reloj,

o La torsi6n para apretar recemendada es de

35 - 40 pies libras,.

IMPORTANTE: El perno de la cuchilla es clase

8 tratado a calor.

AVISO: No recomendamos el afilar la cuchilla -

pero si Io hace, aseg_rese de que quede

balanceada,

Adaptador de la cuchilla Chavetero del

\ ciguefial

Ranur.a..._

Cuchi,a

Pemo de t _

la cuchil[a \ _ i._A _''" "_-"

/ Ara_ela X a

! endurecida Borde de cuchilla

Arandela de salida

seguddad

PARA AFILAR LA CUCHILLA

Se tiene que tener cuidado de mantenerla

bafanceada Una cuchilla que no estA

balanceada va a producir eventualmente daS.o

en la segadora o en el motor.

• La cuchilla puede afitarse con una lima

o en una rueda rectificadora,, No trate de

afilarta mientras se encuentra en la

segadora,

• Para revisar e! balance de la cuchilla,

clave un clave en una viga o en la pared.

Deje alrededor de una pulgada de un

clave recto expuesto. Ponga el agujero

central de la cuchilla sobre la cabeza det

clavo_ Si la cuchilla estA balanceada

debe permanecer en la posici6n

horizontal, Si cualquiera de los extremes

de la cuchitla se mueve hacia abajo,

afile el extremo pesado hasta que _sta

quede balanceada.

RECOGEDOR DE CESPED

(Si comprado come un accesorio)

. El recogeder de c6sped puede ser rociado

con el agua de la manguera pero tiene que

estar seco cuando se vaya a usaro

o Revise su recogedor de c_sped a menudo

para verificar si estA daRado o deteriorado.

Se va a desgastar con el use normal,, Si se

necesita cambiar et recogedor, c#.mbielo

solamente per une que sea aprobado per el

fabricante, D6 el nL_merodel modelo de la

segadora cuando Io ordene.

CAJA DE ENGRANAJES

. Para mantener el sistema de impulsi6n

{uncienando en forma adecuada, la caja de

engranajes y el Area alrededor de la

impulsidn tienen que mantenerse Limpias y

sin acumulaci6n de basura Limpie debajo de

la cubierta de la impulsi6n dos veces per

temporada,,

° La caja de engranajes se llena con lubricante

hasta el nivel adecuado en la fAbrica.,La

Qnica vez que el lubricante necesita atenci6n

es cuando se le ha prestado servicio a la caja

de engranajes.

• Si se necesita lubricante, use sotamente

Grasa Texaco Starplex Premium 1, Parte No.

750355,. No use substitutos.

RUEDAS DE IMPULSI6N

Revise las ruedas de impulsi6n delanteras cada

vez antes de segar, para asegurarse de que se

mueven libremente.

Si las ruedas no giran libremente quiere deck

que hay basura, recortes de c6sped, etc,. en el

Area de las ruedas de impulsi6n y tienen que

limpiarse Para liberarlas.

Es necesario limpiar las ruedas de impulsi6n;

revise ambas ruedas delanteras,.

• Remueva los tapacubos, las clavijas de

horquilla y las arandelas,

. Remueva las ruedas de los ajustadores de

las ruedas,,

• Remueva la basura y los recortes de c6sped

de dentro de la cubierta contra el polvo, pi56n

y/o de los dientes de los engranajes de las

ruedas de impulsi6n°

o Ponga las ruedas de vuelta en su lugar..

o Si despu6s de limpiar las ruedas de

impulsi6n no giran libremente, pbngase en

contacto con su centro/departamento de

servicio autorizado mAs cercano.

MOTOR

LUBRICAC1ON

Use sotamente aceite de detergente de alta

calidad clasifioadocon la clasificaci6n SF, SG o SH

de servicioAPL Seteccione la calidad de

viscosidad SAE segun su temperatura de

operaci6n esperada

CALIDADES DE VISOOStLDADDE SAE

AVISO: A pesar de que los aceites de

multiviscosidad (5W30, 10W30, etco)mejoran el

arranque en clima fifo, estos aceites de

multiviscosidad van ha aumentar el consumo de

aceite cuando se usan en temperaturassobre 32°

F, Revise el niveldet aceite del motor m&s a

menudo, para evitar un poeible dare en el motor,

debido a que no tiene sufidente aceite.

- Plancha

Ranuras trasera

Cambieelaceitedespu_,sde25horasde

operaci6noportomenosunavezelafiosila

segadoraseutilizamenos25horasetaSo

Revisee!niveldelaceitedelcarterantesde

arrancarel motor y despu_s de cada cinco (5) horas

de uso continuado Apriete el tap6n del aceite en

forma segura cada vez que revise el nivel del

aceite_

PARA CAMBIAR EL ACEITE DEL MOTOR

AVISO: Antes de inclinar la segadora para drenar

el aceite, drene e! tanque decombustible haciendo

correr el motor hasta que el tanque est_ vacioo

• Desconecte el alambre de tabujia y p6ngalo de

modo que no pueda entrar en contacto con 8sta.

. Remueva la tapa del dep6sito del aceite; d6jela a

un lado en una superiicie limpia.

. Incline la segadora y h4gala descansar en su

lado y drene el aceite en un envase adecuado.

Mueva la segadora de atr&s para adelante para

remover todo etaceite que se haya quedado

atrapado dentro del motor,

• Limpie todo el aceite derramado en la segadora

yen el lado del motor,

• Uene el motor con aceite Ll@nelosolamente

hasta la linea de Ileno (FULL) en la vadUa

indicadora de nivel. NQ LQ LLENE

DEMASlADO.

• Vuelva a porter latapa en el dep6sito del aceite.

• Vuetva a conectar e! alambre de la bujia a _sta.

Envase

FILTRO DE AIRE

Su motor no funcionarA en forma adecuada y

puede sufrir dafios si se usa un filtro de aire sudo

Cambie el fittro de aire cada afio, y m;_sa menudo,

sisiega en condiciones muy polvorosas o suciaso

PARA LIMPIAR EL FILTRO DE AIRE

• Suelte el tomillo e incline la cubierta para

removedo.

° Cuidadosamente, remueva el cartucho.

, Lfmpielo gotpe_tndolosuavemente en una

superficie plana. Si est4 muy sucio cambie el

cartucho.

PRECAUClON: Los solventes de petr6teo,

tales como el keroseno, no se deben usar

para limpiar el cartucho. Pueden producir el

detedoro de 6ste. No aceite et cartucho. No

use aire a presi6n para limpiarlo o secarto.

° Instale el cartucho, luego vuelva a poner la

cubierta asegur_ndose que las orejas est_n

atineadas con las ranuras en la plan&hatrasera_

Apdete el tomillo en forma segura.

Labio

Orejas de la

Cartucho Cubierta

Tornillo

SILENCIADOR

lnspeccione y cambie el silenciador si estA corroido

pues producir un peligro de incendio y/o dafio,

BUJIA

Cambie su bujfa cada afio para hacer que su motor

arranque m&s f#,ciImentey fundone mejor, Ajuste la

abertura dela bujfa en&030 pulgadao

LIMPIEZA

IMPORTANTE: Para obtener el jejor rendimiento,

mantenga tacaja de la segadora sin acumutacion

de cesped y basur& Umpie la parte de abajo de su

segadora despues de cada uso.

PRECAUCION" Desconecte el alambre de la

bujfa y p6ngalo en donde no pueda entrar en

contacto con _st&

° Haga descansar la segadora en su ladoo

AsegQrese que el |iftrode aire y que et

carburador queden mirando hacia arriba..Umpie

taparte inferior de su segadora rasp_ndola para

remover la acumulaci6n de c_sped y basur&

o Limpie el motor a menudo para evitar que se

acumule

la basuraoUn motor tapado funciona m&s

caliente y se acorta su duraci6n

• Mantenga las superficies pulidas y las ruedas sin

gasolina, aceite, etc.

, No recomendamos el uso de una manguera de

jardfn para limpiar la segadora a menos que el

sistema el_ctrico, el silenciador, elfittro de airey

e!carburador est_n tapados para evitar que les

entre el agua..El agua en el motor puede acortar

taduraci6n de _ste..

LttVIPIE DEBAJO DE LA CUBIERTA DE LA

IMPULSION

Umpie debajo de la cubierta de la impulsi6n por Io

menos dos veces cada temporada.Raspe debajo

de la cubierta con un cuchillo para masilla o con una

herramienta parecida, para remover toda

acumulaci6n de c_sped o basura en la parte inferior

de la cubierta de la impulsi6n.

PRECAUCION: ANTES DE DAR

CUALQUIER SERVICIO O DE HACER

AJUSTES:

• Suette ta barra de control y pare el motor.

• Aseg_rese que ta cuchilla y que todas las

partes movibles se hayan detenido

completamente

• Desconecte el alambre de la bujfa y p6ngalo

en donde no pueda entrar en contacto con

6sta,,

SEGADORA

PARA AJUSTAR LA ALTURA DE CORTE

Vea "PARAAJUSTAR LAALTURA DE CORTE" en

la secd6n de OperaciSn de este manual.

DESVlADOR TRASERO

Se propordona un desviador trasero, adjunto entre

las ruedas traseras desu segadora, para reducir a

un mfnimo [a posibitidad que objetos sean lanzados

hacia afuera de la parte trasera de la segadora, en

la posiciSn en donde se encuentra el operadol:. Si

se dafia el desviador debe cambiarse.

PARA REMOVER/CAMBIAR LA CORREA

IMPULSION

• Remueva lacubierta de la impulsiSnoRemueva

la correa empujando hacia abajo en la polea de

la caja de engranajes

- Haga descansar Iasegadora en su lado con el

_tro de ake y e!carburador mirando hacia arriba

- Remueva la cuchilla

,, Remueva ladefensa en contra del desperdicio.

• Remueva la correa de la polea del motor en el

ciguefial.

- Instale la correa nueva siguiendo los pasos

anteriores en el orden inverso.

, Siempre use lacorrea aprobada pot la |_brica

para asegurarse que calce y dure..

• Remueva los controles y {a barra de oontrol que

exige lapresencia detoperador del mango

superior

° Remueva las clavijas de horquilla

• Desconecte el mango inferiorde los puntales del

mango

• Devuelta el mango yvuetva a montar fas davijas

de horquiltaque se habian removido.

,, Vuetva a montar loscontroles y la barra de

control que exige Iapresencia de! operador en el

mango superior.

PRECAUClON: La barra de control que exige

la presencia del operador tiene que pivotear

libremente para permitir el enganche de la

cuchilta/freno cuando se suelta la barra de

control No apfiete dem_siado los sujetadores

que sujetan a los controtes ai mango supe_io_

° Para cambiar de taposici6n de mediana baja a

alta solamente se tendr#,que dar vuelta la

secd6n del mango superior.

° Para cambiar de la posici6n mediana baja a baja,

solamente se tendr_ que dar vuelta tasecci6n

del mango inferior

Posisi6n de envio

Mediana baja Mediana alta

Cubierta de/

la impulsion 1_!21

Correa

Empuj

abajo

PARA AJUSTAR EL MANGO

Se puede levantar o bajar el mango de su segadora

segLinle quede c6modo..Hay cuatro (4) posiciones

disponibles: alta,mediana atta,mediana baja, baj&

Los mangos se envian montados en la posici6n

mediana baja.

,, Para cambiar de la posici6n mediana baja a

mediana alia, la secci6n superior y la inferior del

mango tendrb,n que darse vuelta..

• Remueva las abrazaderas del cable..

Alta

Baja

Aprietepara

remover

Mangoinferior

Puntatdel

mango

Abrazadrade

horquilla

MOTOR

VELOClDAD DEL MOTOR

La velocidad del motor ha side ajustada en la

fAbdca No trate de aumentar la velocidad del

motor pues se pueden producir tesiones

personales Si cree que el motor est&

funcionando demasiado rApido o demasiado

lento, Ileve su segadora a un centre/

departamento de servicio autorizado para

repararla o ajustarla.

CARBURADOR

Su carburador no es ajustabl e, Si su motor no

estA funcionando en forma adecuada debido a

problemas que se sospecha vienen dei

carburador, fleve su segadora a un centre de

servicio autorizado para reparafla y/o ajustarla_

IMPORTANTE: Nunca manipulee el regulador

del motor, el que ha side ajustado en la f_brica

para la velocidad del motor adecuada.. Puede

ser peligroso hacer funcionar el motor a una

ve/ocidad per sobre elajuste de alta velocidad

de ta f&braca. Si cree que la veiocidad alta

regulada del motor necesita ajuste, pongase en

contacto con su centro/departamento de

servicio autorazado mas cercano, el que cuenta

con el equipo adecuado y la experiencia para

hacer los ajustes necesarios.

Inmediatamente prepare su segadora para el

almacenamiento al final de cada temporada o si la

unidad no se va a usar per 30 dfas o mAs

SEGADORA

Cuando seva a guardar la segadora per cierto

per[ode de tiempo, lfmpiela cuidadosamente,

remueva toda la mugre, la grasa, las hojas, etc.

GuArdela en un Area limpia y seca

* Limpie toda la segadora (Vea "LIMPIEZA" en la

eecci6n de Responsabilidades del Cliente de

este manual)

. Lubdquela seg[Jnse muestra en la secci6n de

ResponsabilJdadesdel Cliente de este manual..

o Asegurese de que todas lastuercas y cfavijas y

todos los pemos y tomillos est_n apretados en

foma segura Inspeccione fas partes que se

mueven para vedficar siestAn daSadas,

quebradas o desgastadas. CAmbielas si es

necesario

• Retoque todas Ias superficies que est_n

oxidadas o con la pintura picada; use una lija

antes de pinlar

MANGO

Puede doblar e!mango de su segadora para

almacenarla

• Apriete losextremes inferiores del mango inferior

entresf hasta que el mango inferior quede

separado del puntal del mango, luego mu_valo

hacia adelante.

• Suelte los pemos de monlaje del mango superior

Iosuficiente come para permitir que el mango

superior se pueda doblar hacia arras.

IMPORTANTE: Cuando doble el mangopara

almacenamiento o el transporle,asegurese que Io

doble segun se muestra o puede danar los cables

de control.

o Cuando prepare sus mangos a partir de la

posici6n de atmacenamiento, el mango inferior

automAticamente se asegurarA en la posici6n

para segar.

Mango inferior

Puntal del

Barra de control que exige

la presencia dfe operador

Clavija de

horquitla

Mango superior

DobJar hacia

adelante para

almacenar

PosiciSn para

segar

Mango inferior

MOTOR

SISTEMA DE COMBUSTIBLE

IMPORTANTE: Es impcrtante evitar que se formen

depositos de combustible tales como el carburador,

el_tro del conbustible, la manguera del combustible

o en el estanque durante et almacenamiento. La

experiencia tambein Indica que los combustibles

mezcsadow con alcohol (conddo como gasohof o

que tienen etanol o metanol) pueden atraer

humedad, loque conduce a taseparaci6n y ala

formaci6n de ea cidos durante et almacenamiento.

La gasolina _,ddos puede daSar elsistema de

combustible de un motor durante el perfodode

almacenamiento.

• Drene el estanque de combustible_

• Haga arrancar el motor y d6jelo funcionar hasta

que las h'neasdel combustible y el carburador

est_n ratios,

• Nunca use los productos para limpieza del

carburador odet motor en etestanque de

combustible pues se pueden producir daSos

permanentes.,

• Use combustible nuevo la pr6xima temporada,

AMISO: El estabilizador de combustible es una

altemativa aceptable para reducir a on minimo la

formaci6n de dep6sitos de goma en el combustible

durante elper[odo de almacenamiento. Agregue

estabilizador ala gasolina en el estanque de

combustibJeo en el envase para el

almacenamiento. Siempre siga la proporci6n de

mezcla que se encuentra en el envase del

estabilizadon Haga funcionar el motor pot Io menos

10 minutos despu6s de agregar el estabilizador,

para permitir que este Ilegue at carburador..No

drene la gasolina del estanque de gasolina y el

carburador si se est&usando estabilizador de

combustible.

ACEITE DEL MOTOR

Drene el aceite (con el motorcaliente) yc_mbielo

con aceite de motor limpio,. (Vea"MOTOR" en {a

secci6n de Responsabilidades del Cliente de

este manual.)

ClLINDRO

- Remueva la bujia

o Vacfe una onza (29 ml) de aceite a tray,s del

agujero de la bujia en el cilindro,,

,, Tire la manilla de arranque lentamente unas

cuantas veces para distribuir el aceite.

o Vuelva a montar la nueva buji&

OTROS

• No guarde la gasolina de una temporada a la

otra.

o Cambie el envase de la gasolina si se empieza a

oxidaroLa oxidaci6n y/o la mugre en su gasolina

producir_Snproblemas.r

• Si es posible, guardesu unidad en un recinto

cerrado y ctJbratapara protegeda contra el polvo

y la mugre..

• Cubra su unidad con un forroprotector adecuado

que no retenga la humedadoNo use pl_stico. E!

pl,_sticono puede respirar, 1oque permite la

formaci6n de condensaci6n, Io que produci_ la

oxidaei6n de su unidado

IMPORTANTE: Nunca cubrata segadora Mientras

motor y las areas de escape todavia estan calientel..

PRECAUCION; Nunca almacene la segadora

con gasolina en el estanque dentro de un

edificio en donde los gases pueden alcanzar

una llama expuesta o una chispao Permita que

se enfr_e el motor antes de atmacenada en

algL_n recinto cerrado°

IDENTIFICACI(_N DE PROBLEMAS

PROBLEMA CAUSA

No arranca

Falta de fuerza

• Fiitro de aire sucio,.

• Sin combustible.

• Combustible rando..

oAgua en el combustible°

• Alambre de ta bujfa

desconectado

°Buj[amata.

• Cuchitla suelta o adaptador

de la cuchilla quebrado,

• Barra de control en la posici6n

suelta,

• Barra de controt defectuosao

• Parte trasera de la cajacuchilla

de la segadora arrastr,_ndose

en el c_sped pesado

• Est,_ cortando mucho c_sped.

,,Filtro de aire sucio

• Acumutaci6n de c_sped, hojas

y basura debajo de la sega-

dora°

• Demasiado aceite en el motor,

CORRECClON

,II,,L ii

• Limpie/cambie el filtro de aire

• Llene el estanque de combustible,

• Drene el estanque y vuelva a

IJenarlo con combustible limpio y

nuevo,,

, Drene el estanque de combustible y

el carburador y vuelva a tlenar el

estanque con gasolina nueva,

• Conecte el alambre a la buj[a

° Cambie la bujla,

° Apriete el pemo de la cuchilla o

cambie el adaptador de la cuchilla,,

• Presione la barra de control hacia el

mango,

• Cambie la barra de control,

. Ajuste a la posici6n de "Corte mAs

alto."

• Ajuste a la posici6n de "Corte m&s

alto,"

. Limpie/cambie el filtro de aire,

• Limpie ta parte inferior de la caja de

la segadora,

• Revise el nivel del aceite,

. Corte a una velocidad de recorrido

mds lenta.

PROBLEMA

_lat code -disparejo

Vibraci6n excesiva

Cord6n arrancador

difi'cit de tirar

Recogedor de c_sped

no se llena (si viene

equipado)

Dificil de empujar

CAUSA

Cuchilla desgastada, dob]ada o

suelta,

Altura de las ruedas dispareja

Velocidad dei motor lenta.

Acumutaci6n de c_sped, hojas o

basura debajo de ia segadora,

i uchilla desgastada, doblada o

suefta.,

Cigueihal del motor doblado,

- El freno del volante del molor

est& aplicado cuando se suelta

la barra de control

• CigueiSal del motor doblado

• Adaptador de la cuchilla

quebrado,

• La cuchi]la se arrastra en el

c_,sped

Altura de corte demasiado

baja

Levantamiento de la cuchitla

desgastado

Recogedor sin ventilaci6n de

aire,

Velocidad del motor lenta.

El c_sped estA demasiado alto

o la altura de la rueda dema-

siado baja,.

Parte trasera de la cajdcuehilla

de ta segadora arrastr,_ndose

en el c_sped

Recogedor de c_sped dema-

siado Ileno.

Posici6n de la altura del mango

no adecuada para usted

CORRECClON

Cambie la cuchilla. Apriete el

perno de la cuchilla

Ajuste todas las ruedas a la

misma altura.

P6ngase en contacto con su

centro de servicio autofizado

m&s cercano

Limpie ta parle inferior de la caja

de la segadora,

Cambie la cuchilia. Apfiete el

perno de la cuchilla

P6ngase en contacto con su

centro de servicio autorizado

m_.scercano

Presione la barra de control

hacia el mango superior antes de

tirar el cord6n arrancador

POngase en contacto con su

centro de servicio autorizado

m_s cercano

Cambie el adaptador de la

cuchilla,.

Mueva la segadora a un lugar en

donde el c_sped ha sido cortado

o a una superficie firme para

hacer arrancar el motor

Eleve la altura de corte

Cambie la cuehiltas

Limpie el recogedor de cesped.

Ajuste el conlrol de la velocidad

del motor a ia posici6n rApida

Eleve ]a altura de code.

Eleve la parle trasera de la caja de

la segadora (1) un lugar m&s alto.

Vacie el recogedor de c6sped.

Ajuste la attura del mango de

modo que le acomode

ROTARY LAWN MOWER -- MODEL NO. 917.377284

GEAR CASE ASSEMBLY PART NUMBER 702511

KEY

NOr

PART

NO.

17490416

137055X004

137053

57072

48373

77881

137051

137074

KEY PART

DESCRIPTION NO, NO.

Tapping Screw 1/4-20 x t0 57079

ld/4 11 131484

Engagement Bracket 12 700343

Shifter 13 86447

Seal 14 137050

Gear Case Halves Kit 15 750436X

(includes Key Nos 4, 5, 16 750369

and 7) 17 12000003

Bearing 18 850848

Worm Shaft 19 81585X004

Drive Shaft

DESCRIPTION

Hardened Washer

Clutch Yoke

Bushing

Plug

Helical Gear

Clutch ,Jaw

Grease

E-Ring

Hi-Pro Key

Sprin_ Bracket

NOTE: All component dimensions given

in U_S, inches, 1 inch = 25,4 mm

ROTARY LAWN MOWER MODEL NUMBER 917.377284

31 35

10 14

16 12

,4 32

ROTARY LAWN MOWER MODEL NUMBER 917.377284

KEY

NO.

PART

145646X479

156577

150425

151517

136376

145793

151023

128415

150050

STD512505

63601

70O483)(479

700365X479

133190X479

140661)(479

140540

84596

87677

83923

5714-3

151138

142748

61651

750913X004

701037

700331X004

146630

700325)(007

1!50078

88348

151512X479

151511)(479

150406

151519

DESCRIPTION

Upper Handle

Engine Zone Control Cable

Mulcher Plug

Cable Clip

Handle Knob

Control Bar

Rear Door Kit

Pop Rivet

Self Tapping Screw #10-24 x 5/8

HexTapping Screww/Sems I/4-20 x 1/2

Nut t/4-20

Back Plate

Side Baffle

Discharge Baffle

RearBaffle

RearSkirt

Engine Pulley

Hi-Pro Key #505

Hex Ftange Nut

Wave Washer

Wheel

Shoulder Bolt 3/8+16x 1

Spring Washer

Axle Arm Assembly

Selector Knob

Selector Spr+ng

Spacer

Wheel Adiusting Bracket

Thread Cutting Screw w/Sems 5/16-18 x 3/4

FlatWasher 3/8

Handle Bracket Assembly (Left}

Handle Bracket Assembly (Right)

Hex Head Thread RoilingScrew 3/8-16 x !-1/8

Lawn Mower Housing (lncLKey #14, 15, 51 & 52)

KEY PART

NO. NO

DESCRIPTION

45 149588

SetFTapp+ng Screw w/Sems 5/16-18 × ! - t/2

46 851514

47 157101

48 851074

49 850263

50 851O84

51 700869)(479

52 85483

53 74760612

55 751592

56 88652

57 51793

58 157081

59 131959

61 103627X

62 134612

64 ......

66 700170X479

67 700172X479

68 86969

69 151440

+- 161302

Blade Adapter

Blade 22"

Hardened Washer

Helical Washer 3/8-24 x 1-3/8 Gr. 8

Hex Head Machine Screw 3/8-24 x t-3/8 Gr. 8

Front Baffle

Danger Decal

Hex Bott 3/8-16 x 3/4

Locfequt3/8-16

Hinge Screw 1/4-20x 1-1/4

HairpinCotter

Lower Handle

Handle Bolt

Rope Guide

Debns Shield

Engme- (See Breakdowr9

Briggs12H802-1534-21

Bracket Support (Right)

Bracket Support (Left)

Spacer

Hub caps

Owne¢s Manua{ (English/Spanish)

Available accessolles not included with lawn mower:

- - 71 33303 Clipping Deflector

- - 7! 33623 Gas Can (2,5gain)

- - 71 33500 Fuel Stabilizer

-- 71 33300 SAE 30W Oil (20 oz.)

- - 71 33417 Dust Shield

- - 7.! 33316 Mower Cover

ROTARY LAWN MOWER MODEL NUMBER 917.377284

14 16

ROTARY LAWN MOWER MODEL NUMBER 917.377284

KEY PART

NO, NO.

DESCRIPTION

KEY PART DESCRIPTION

NO. NO.

£o

l 145755

2 48385

3 63601

4 144929

5 146527

6 150495

8 150182

9 146212

10 88446

tl 150340

12 12000058

13 137054

14 88080

15 88118

I6 67725

t8 701037

Control Cab{e Assembly

Control Head Kit

Locknut #10-24

Pan Head Machine Screw 1/4 x 2,12

V-Belt

Spring Retainer

Hubcap

Flanged Nut

Nylon Bushing

Wheel & Tire Assembly

E-Ring

Pinion

Dust Cover

Felt Washer

Washer 1/2x t-1/2 x .134

Selector Knob

25 151522

27 143603

28 702806

3I 132010

32 137052

33 48386

35 151521

36 702511

37 137090

38 STD541425

40 75192

41 151520

53 144747

54 154871

55 86012

57 144748

Dr_veCover Decal

Hex Washer Head Screw #10-24 x 3/4

Drive Cover

Hex Flange Nut

Drive Pulley

Drive Control Cable Kit

Wheet Adjuster Assembtv (Left)

Gear Case Assembly

Spring

Locknut 1/4-20

Spnng

Wheel Adjuster Assembly (Right)

Frame Throat

Grassbag Assembly with Tube

Driveshaft Cover

Frame Tube

BRIGGS & STRATTON

4-CYCLE ENGINE

..... , .,..,,..... ,,

MODEL NO. 12H802

TYPE NO. 2671-E1

967

62t 92_P

124

I 968

258

606

971A

634

I I_ 134

137 _@_

11°0 91-__s

110_ I

BRIGGS & STRATTON MODEL NO. 12H802

4-CYCLE ENGINE TYPE NO. 2671-E1

306

307

[1019 LABEL KITI

_20 22

_10

-_r REQUIRES SPECIAL TOOLS

TO INSTALL. SEE REPAIR

INSTRUCTION MANUAL

BRIGGS & STRATTON MODEL NO. 12H802

4-CYCLE ENGINE TYPE NO. 2671.E1

163,:_

3,_GASKETSETI _2,_O

116

Q 634 617

977 CARBURETOR GASKET SET

202

t04

<3 Q

127 116

134

6t7 634

121 CARBURETOR KIT

334

BRIGGS & STRATI'ON

4-CYCLE ENGINE

MODEL NO. 12H802

TYPE NO, 2671-E1

93O

515 _=_

461

332

455

11036 LABEL KIT" EMtS'SION l

BRIGGS & STRATTON

4-CYCLE ENGINE

MODEL NO, 12H802

"tYPE NO. 267t-E1

KEY PART

NO NO DESCRIPTION

KEY PART

NO NO DESCRIPTION

1 49326o

2 293708

3 299819

4 493279

5 214368

7 272916

8 495786

9 272481

9A 272238

10 94650

1t 231933

12 272198

13 94547

15 94720

t6 498565

94388

20 399781

22 94220

94612

492177

222698

499429

499425

263190

499423

499424

94699

262651

262652

262224

93312

262204

498275

Cylinder Assembly 47 493737

Bushing, Cylinder 51 272t 99

Seal, Oil 54 94526

Sump, Engine 55 497442

Head, Cylinder 56 498144

Gasket, Cylinder Head 58 280399

Breather Assembly

Gasket, Valve Cover 60 281434

Gasket, Baffle Plate 65 94696

Screw, Hex Head 81 223664

Tube, Breather 95 94098

Gasket, Crankcase I04 231371

Screw, Cylinder Head 110 - - -

Plug, Oil Drain 117 494870

Crankshaft 121 498260

Timing Gear Key 124 94525

Seal, Oil 125 498170

Screw, Hex Head !27 _- -

Screw, Hex Head 130 224908

(Used in Hole Nearest Breattter) 131 493267

Flywheel 133 398187

Key, Flywheel 134 398188

Piston Assembly, Standard Size 137 - ° -

Ring Set, Piston, Standard Size 163 272653

Lock, Piston Pin !87 492790

Pin, Piston, Standard Size 186 398540

Rod, Connecting 188A 94644

Screw, Connecting Rod 202 262579

Valve, Exhaust 209263044

Valve, Intake

Spring, Valve

Retainer, Valve Spring

Tappet, Valve

Gear, Cam

Slinger, Oil

* Gasket, Intake Elbow

Screw, Hex Head

Housing, Rewind Starter

Pulley, Rewind Starlet

Rope, Rewind Starler

(Cut To 88-5/8")

Grip, Starter Rope

Screw, Phillips

Lock, Muffler Screw

Screw, Round Head

"" Pin, Float Hinge

"" Gasket, Sealing (Sold in Kit Only)

Jet, Main

Carburetor Kit

Screw, Carburetor Mounting

Carburetor

'* Plug, Welch (Sold in Kit Only)

Valve, Throtlle

Shaft, Throtlle

Float, Carburetor

Valve, Inlet (Includes Seat)

"*" Gasket, Bowl (Sold in Kit Only)

* Gasket, Air Cleaner

Hose, Fuet

Screw, Hex Head

Link, Governor

Spring: Governor

" Included in Gasket Set (497316)

*" Included in Carburetor Kit (498260)

... included in both Carburetor Kit (49826%

and Carburetor Gasket Set (498261)

.... Included in both Gasket Set (497316),

Set (497316) and Valve overhaul

Gasket Set (498528),

NOTE: All component dimensions given in US, inches

t inch = 25 4 mm

BRIGGS & STRA'T'TON I_,ODEL NO. 12H802

4-CYCLE ENG]NF_. TYPE NO. 2671_EI

KEY PART KEY PART

NO NO DESCRIPTION NO NO DESCRIPTION

227 492349 Lever, Governor 634 -- -

230 67072 Washer, Thrust 635 66538

258 94512 Screw, Hex Head 670 280512

284 945tl Screw, Hex Head 670A 493823

300 497838 Muffler, Exhaust 741 262598

304 493293 Housing, Blower 842 280966

305 94744 Screw, Sems 843 272616

306 224324 Shield, Cylinder 847 496263

307 94515 Screw, Hex Head 851 493880

332 94877 Nut, Flywheel 869 213512

333 802574 Armature, Magneto 870 213513

334 94731 Screw, Seres 871 262001

337 802592 Plug, Spark 63709

356 398808 WEre, Ground 883 272253

358 497316 Gasket Set 922 282640

363 19069 Puiler, Flywheel 923 493442

383 89838 Wrench, Spark Plug 930 497233

387 496115 Primer, Carburetor 957 397974

455 22512] Cup, Starter 966 496tl6

456 281503 Retainer, Stader 967 491588

459 281505 PawI, Rachet 968 281340

461 94943 Screw, Shoulder 969 94120

515 263073 Spring, Retainer 971 94121

523 495264 Cap, Oil Filter 97tA 94749

524 280393 Seal, Filler Tube 972 495224

525 495265 Tube, Oil Fill 975 493640

529 281299 Grommet 977 498261

562 94852 Bolt, Governor Lever !019 496658

572 224328 Baffle, Cylinder t036 499341

592 231082 Nut, Hex 1095 498258

601 93053 Clamp, Hose

806 224815 Strap, Stacker

608 497680 Starter, Rewind

Includes: 94904 Screw, Hex

94908 Nut, Hex

613 94231 Screw, Hex Head

615 94474 Fastener '"

616 263175 Crank, Governor

617 270344 **" Seal, Intake Elbow *'*

620 497203 Bracket, Carburetor

621 396847 Switch, Stop

625 281085 Tube, Fuel Intake ....

Washer, Shaft (Sold in Kit Only)

Elbow, Spark Plug

Spacer, Fuet Tank

Spacer, Bracket

Gear, Timing

Seal, O-Ring

Sleeve, Lever

Tube Assembly, Oil

Terminal, Ignition Cabte

Seat, Intake Valve

Seat, Exhaust Valve

Guide, Exhaust Valve

Guide, Intake Valve

Gasket, Exhaust

Spring, Brake

Brake Assembly

Guard, Finger

Cap, Fuel Tank

Base, Air Cleaner

Filter, Air

Cover, Air Cleaner

Screw, Hex Head

Tank, Fuel

Bowl, Float

Gasket Set, Carburetor

Label Kit

Label Kit, Emission

Gasket Set, Valve Overhaul

RPM Settings: Low: tg00-2100; High: 3000-

3200

included in Gasket Set (497316)

Included in Carburetor Kit (498260)

Included in both Carburetor Kit (498260),

and Carburetor Gasket Set (498261)

Included ;nboth Gasket Set (4973t6),

Set (497316) and Valve overhaul

Gasket Set (498528)

NOTE: All component dimensions given in U S, inches

1 inch = 254 mm

SERVICE NOTES

For the repair or replacement parts you need

delivered directly to your home

Cail 7 am - 7 pro, 7 days a week

1 800-366=PART

(1-800-366-727B)

Para ordenar piezas con entrega a

domicilio - 1-800-659-7084

For in-house rnajor brand repair service

Call 24 hours a day, 7 days a week

1=800-4-REPAIR

(1-800-473-7274)

Para pedir servicio de reparaci6n a

domicilio - 1-800-676-5811

For the location of a Sears Parts and

Repair Center in your area

Call 24 hours a day, 7 days a week

i -800=488-1222

For information on purchasing a Sears

Maintenance Agreement or to inquire

about an existing Agreement

Call 9 am - 5 pm, Monday-Saturday

1=800°827-6655

When requesting service or ordering

parts, atways provide the following

information:

- Product Type • Part Number

o Model Number • Part Description

Amenc_ s Repa!r ,._l)ed!aJt,st5

161302 062797 VB Printed in U.S.Ao

Craftsman 917377284 Rotary Lawn Mower

Product's Documents

Owner's Manual

Specifications

Craftsman 917377284 Questions and Answers
