Safetg Information ............. 2

Installation Instructions .... 3-13

Step-bLI-step instructions ........ 6-13

Operating Instructions

Breaking a salt bridge ............. 15

Cleaning the nozzle and

venturi assemblg .................. 15

Features .......................... 16

Service ..................... 14, 17-19

Water softener sgstem ......... 17-19

Care and Cleaning ............. 2o

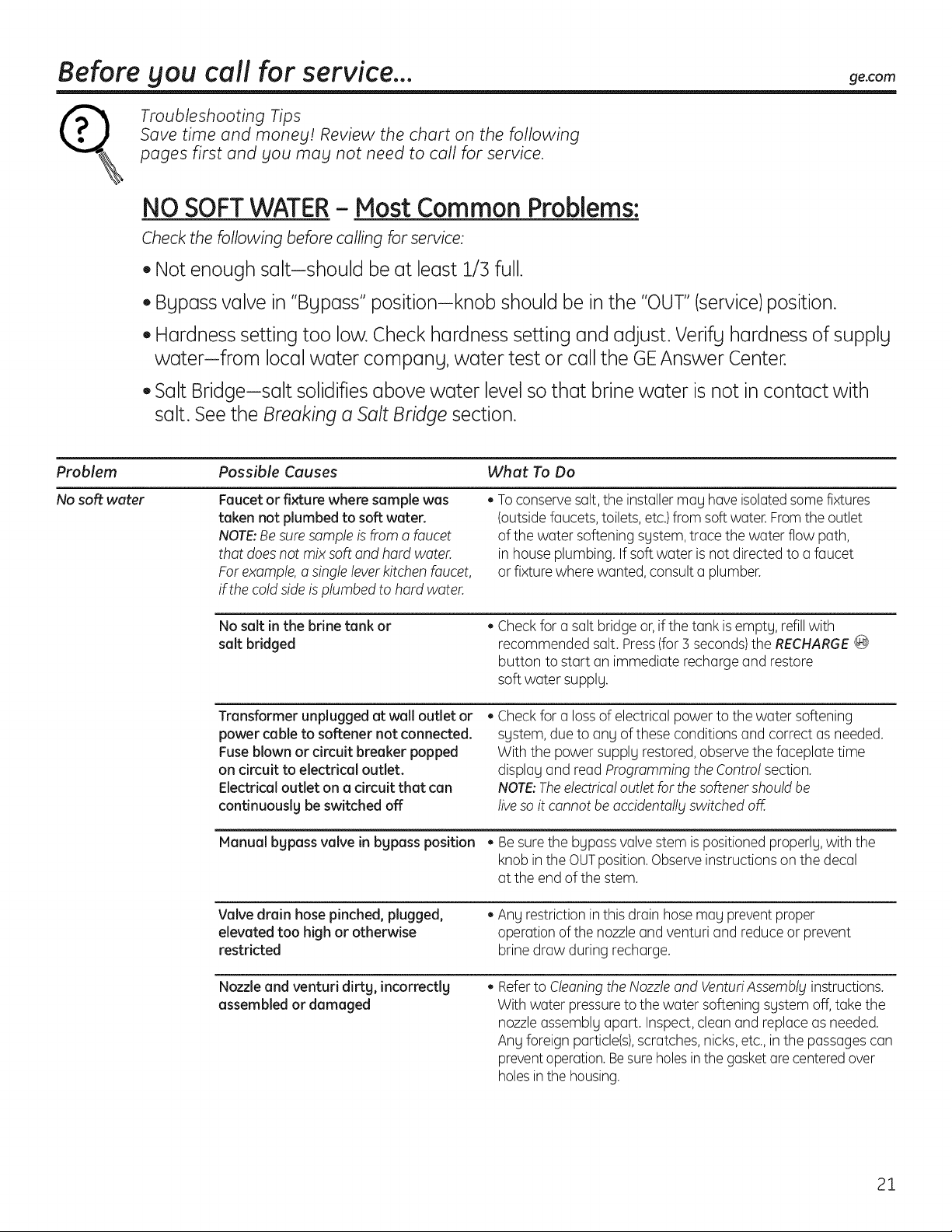

Troubleshooting Tips ...... 21-23

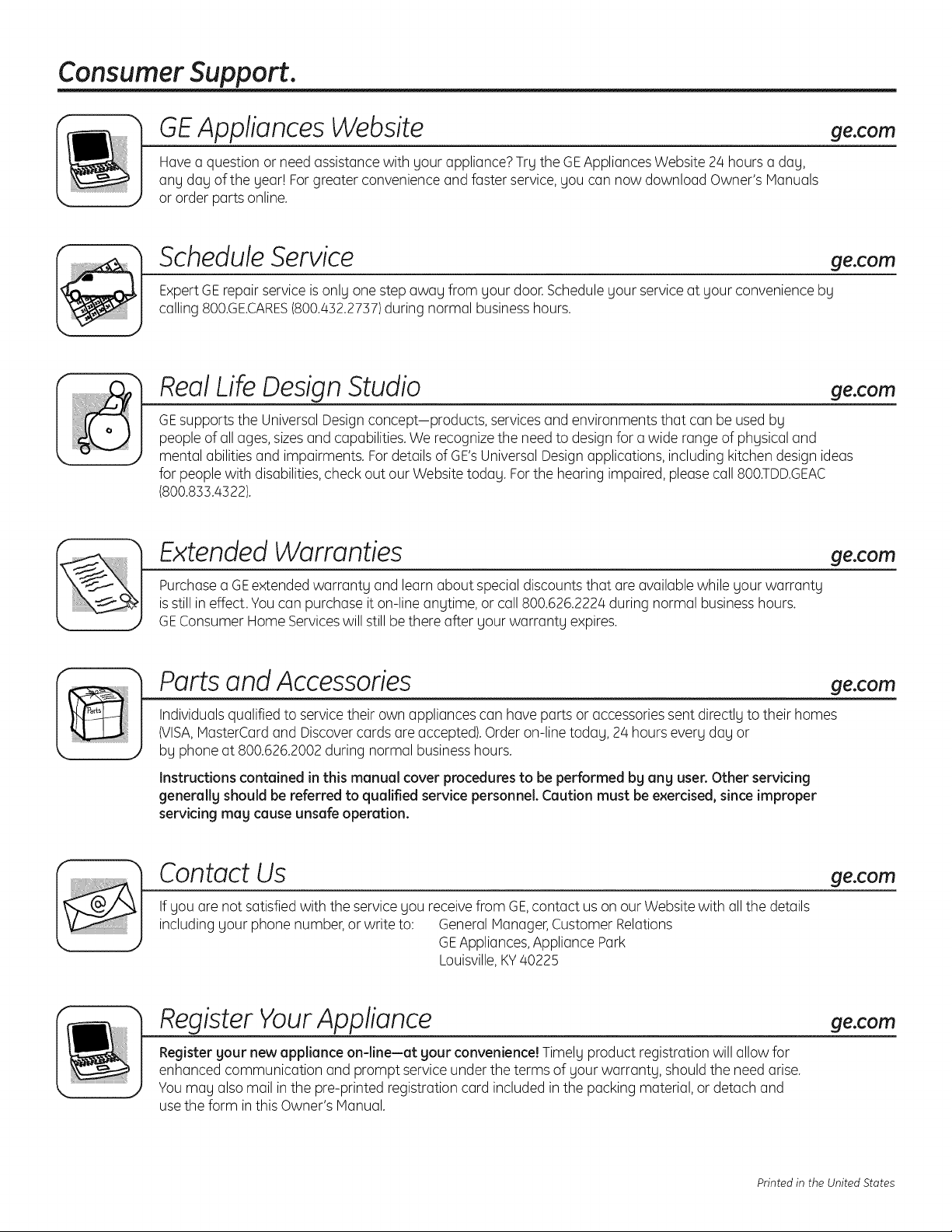

Consumer Support

Consumer Support ........ Back Cover

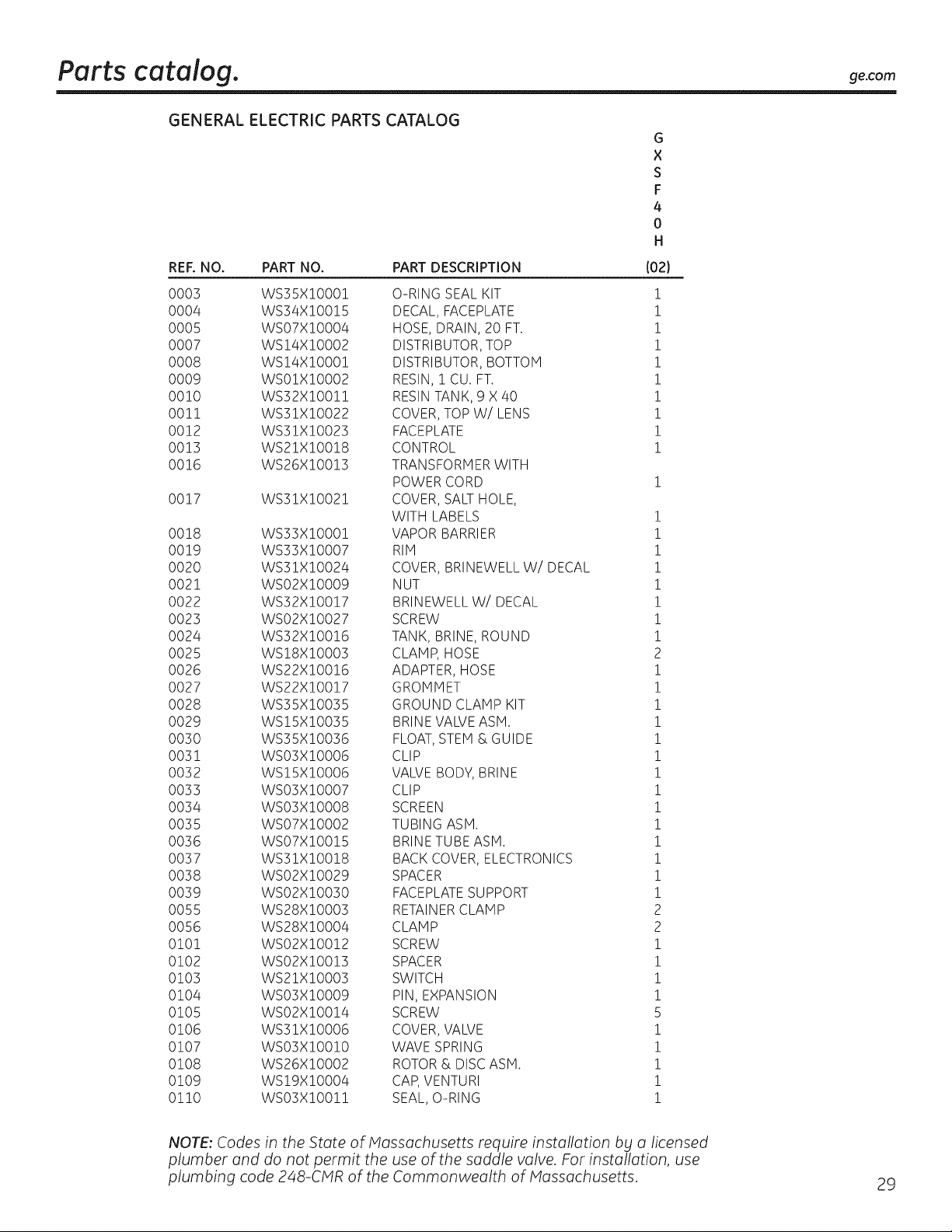

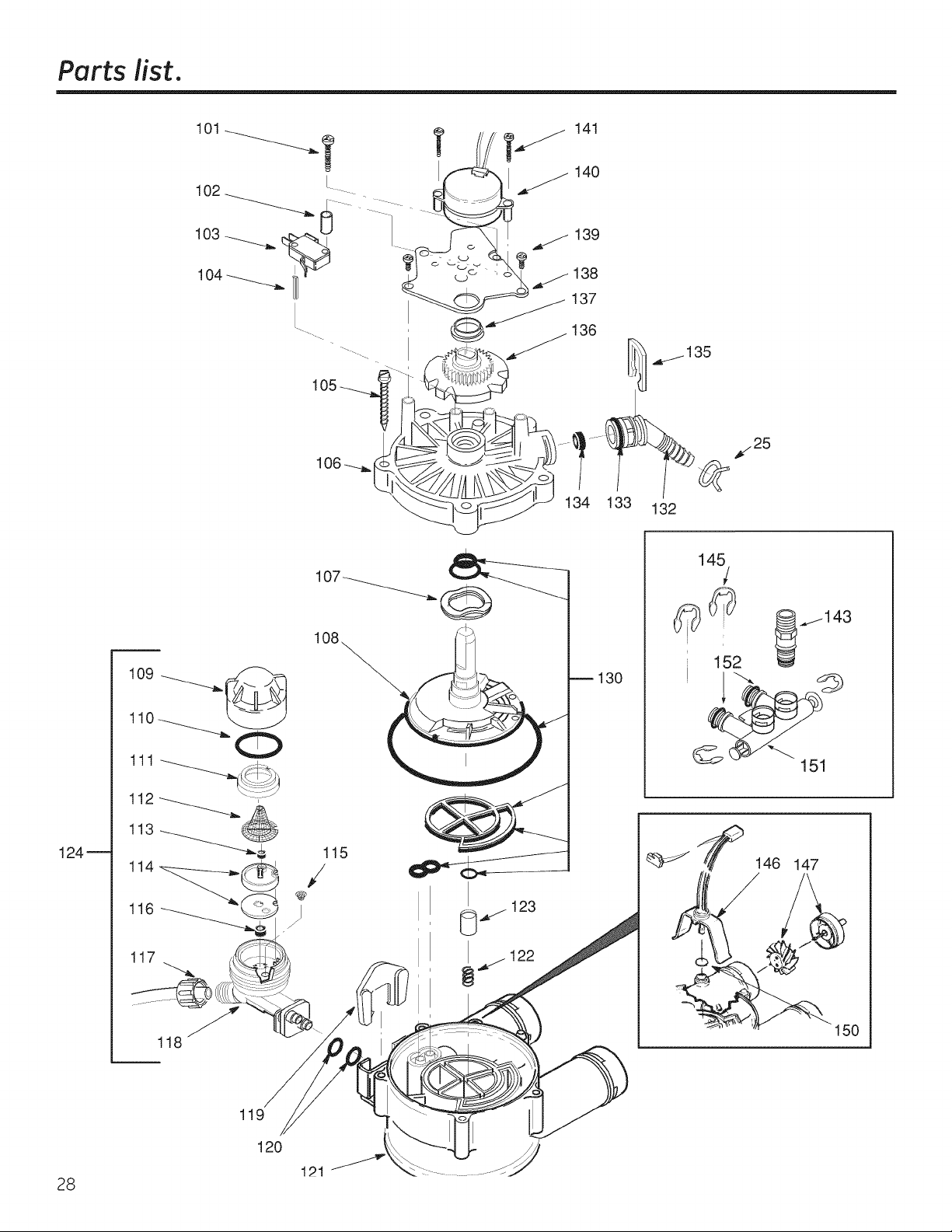

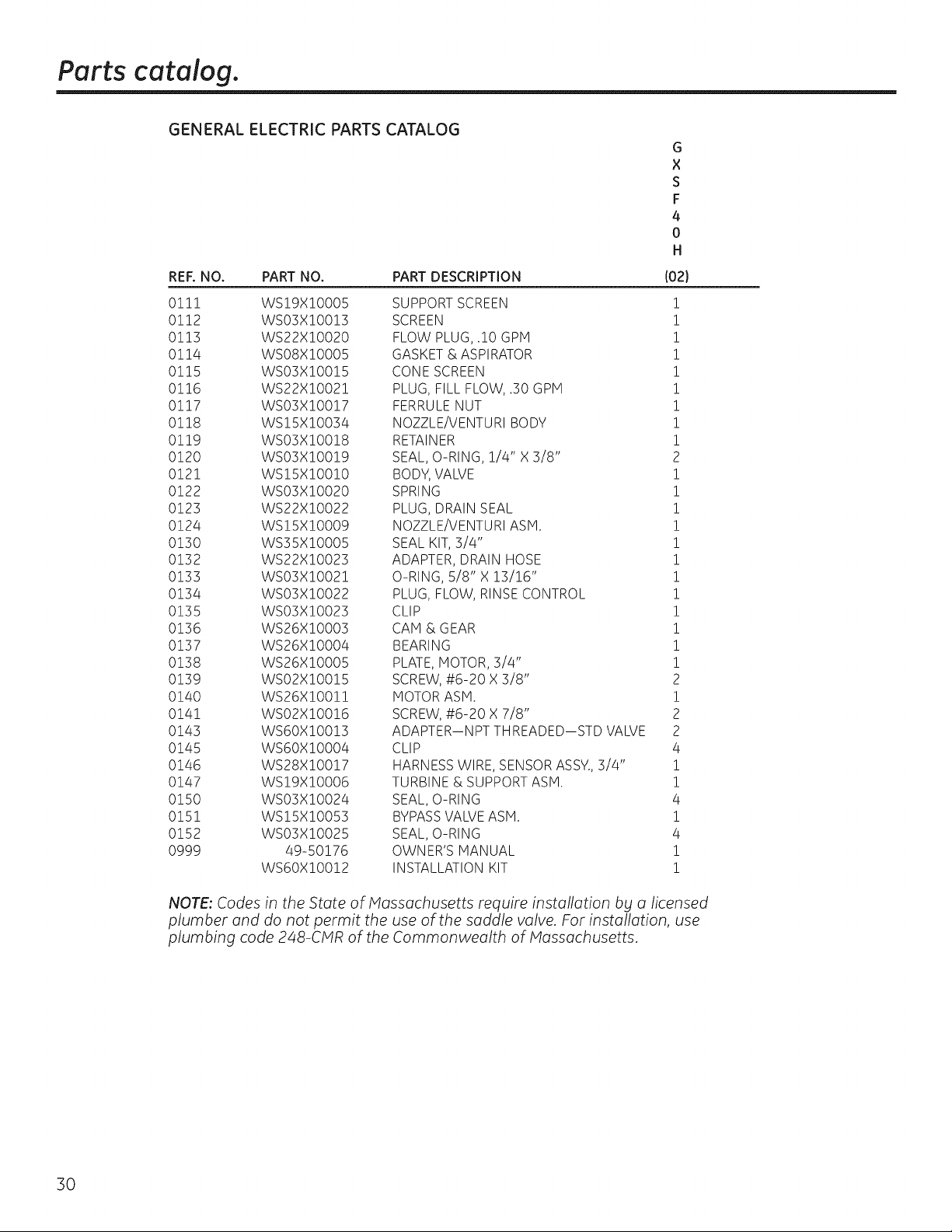

Parts list/catalog ............... 27-50

WarrantLl (U.S.) .................... :31

WarrantLI (Canada) ................ 32

Water

Softening

System

Models GXSF40H

Sistemo Suavizonte

de Agua

Modelos GXSF40H

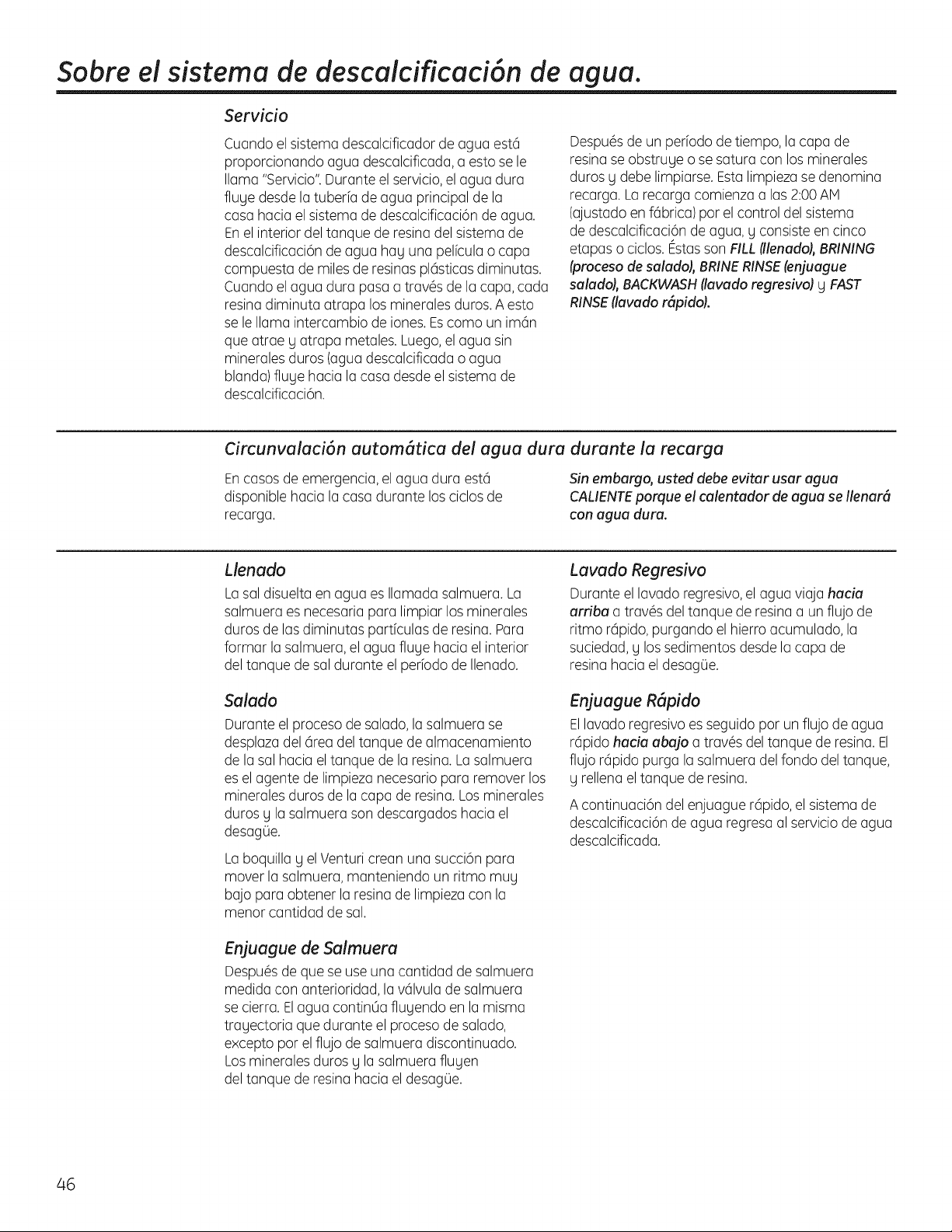

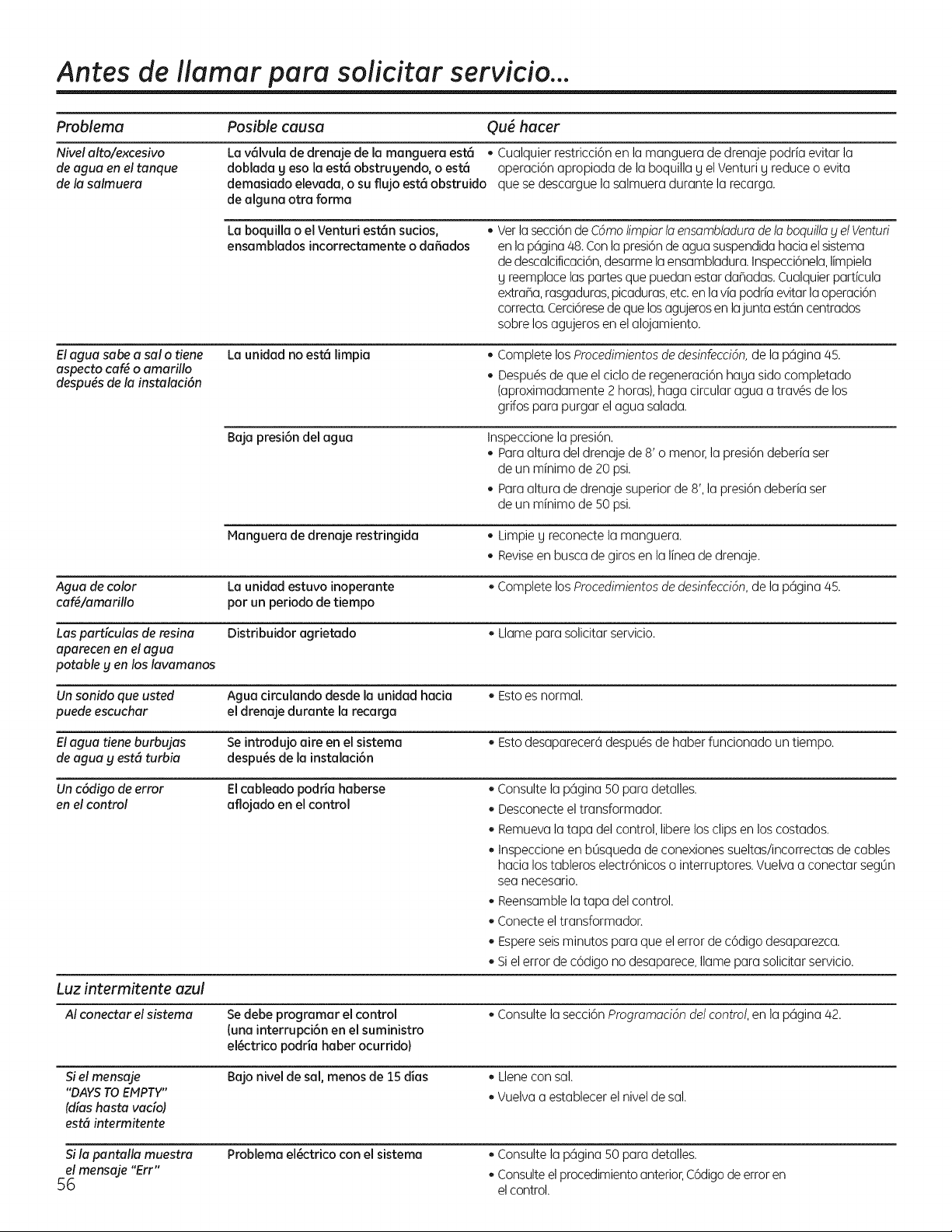

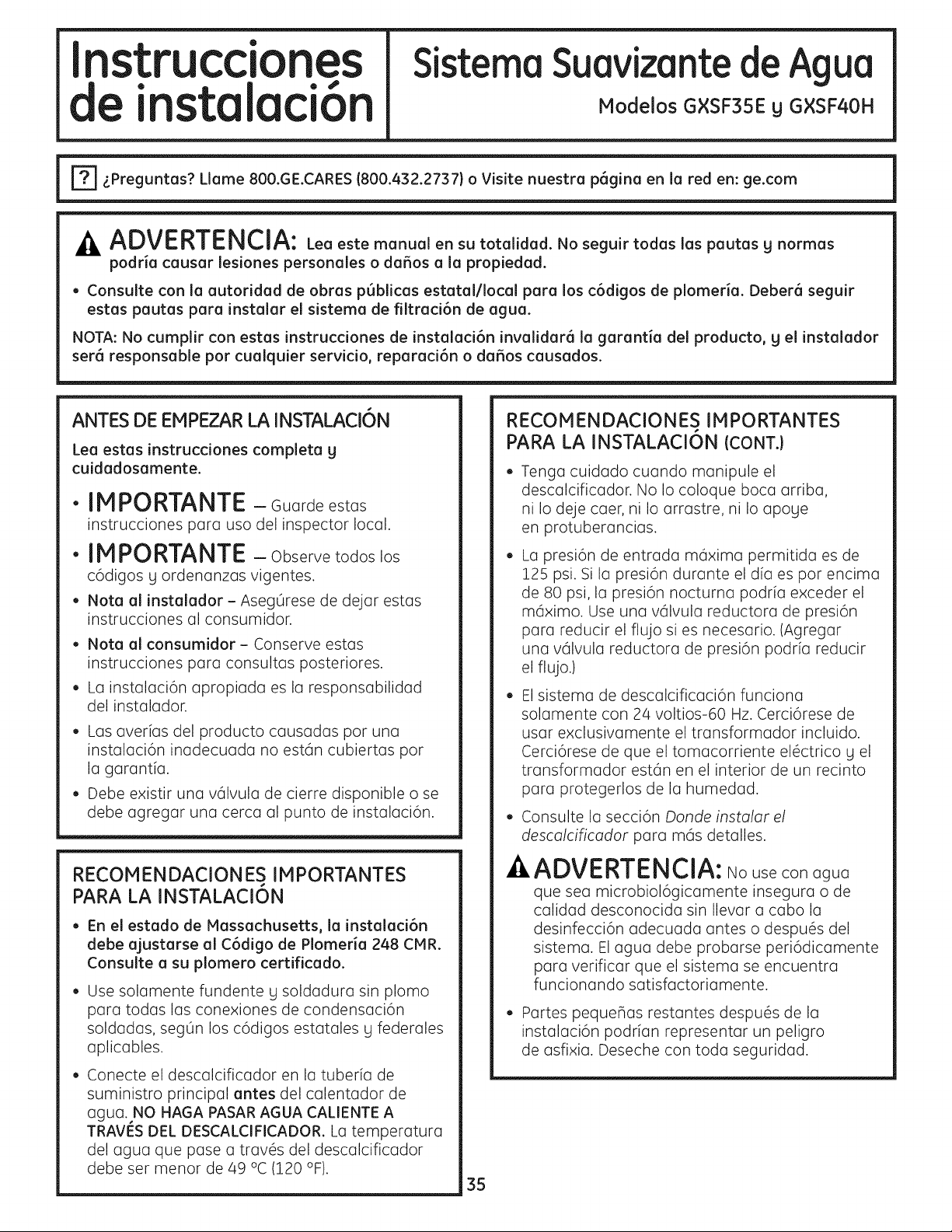

La secciSn en espa_ol empieza en la p_gina 33

Sgstem tested and certified bg NSF International against NSF/ANSI Standard/4/4 for the

chemical reduction claims specified on the performance data sheet.

Sistema probado g certificado par NSF International contra norma/4/4 de NSF/ANSI para las

afirmaciones de reducci6n de los productos quimicos especificadas en la hoja de datos de

funcionamiento.

Sgstem Tested and Certified bg the Water Qualitg Association against CSAB483.!.

Sistema probado g certificado par Water Qualitg Association en cumplimiento con CSAB483.!.

Write the model and serial

numbers here:

Model #

Serial #

To find these numbers, lift the

cover and look on the rim

below the control panel.

7283934 215Cll 73P019

49-50176-1 IO-08JR

IMPORTANT SAFETY INFORMATION.

READ ALL INSTRUCTIONS BEFORE USING.

WARNING!

For Four safet_l, the information in this manual must be followed to minimize the risk of electric

shock, property damage or personal injury.

SAFETY PRECAUTIONS

Check and comply with your state and local codes.

You must follow these guidelines.

iiiilDiiii:,

Use care when handling the water softening

system. Do not turn upside down, drop, drag

or set on sharp protrusions.

Water softening systems using sodium chloride

(salt) for recharge add sodium to the water.

Persons on sodium restricted diets should consider

the added sodium as part of their overal! intake.

Potassium chloride can be used as on alternative

to sodium chloride in your softener.

The water softening system works on 24 volt-60 Hz

electrical power only. Be sure to use only the

included transformer.

Use clean water softening salts only, at least 99.5%

pure. NUGGET,PELLETor coarse SOLARsalts are

recommended. Do not use rock, block, granulated

or ice cream making salts. They contain dirt and

sediments, or mush and cake, and will create

maintenance problems.

Keep the salt hole cover in place on the softener

unless servicing the unit or refilling with salt.

WARN!NG: 00notusewithwaterthat

is microbiologically unsafe or of unknown quality

without adequate disinfection before or after the

system.

Transformer must be plugged into an indoor

120 volt, grounded outlet only.

PROPER INSTALLATION

This water softening system must be properly installed and located in accordance with the

Installation Instructions before it is used.

iiiilDiiii:_

Install or store where it will not be exposed to

temperatures below freezing or exposed to any

type of weather. Water freezing in the system will

break it. Do not attempt to treat water over !O0°R

Do not install in direct sunlight. Excessive sun or

heat may cause distortion or other damage to

non-metallic parts.

Properly ground to conform with all governing

codes and ordinances.

;, Use only lead-free solder and flux for all

sweat-solder connections, as required by

state and federal codes.

Softener resins may degrade in the presence of

chlorine above 2 ppm. If you have chlorine in excess

of this amount, you may experience reduced life

of the resin. In these conditions, you may wish to

consider purchasing a GEpoint-of-entry household

filtration system with a chlorine reducing filter.

WARNING: Discard all unused parts

and packaging material after installation. Small

parts remaining after the installation could be

a choke hazard.

iiiiiiiiii;,

The water softening system requires a minimum

water flow of three gallons per minute at the inlet.

Maximum allowable inlet water pressure is 125 psi.

If daytime pressure is over 80 psi, nighttime pressure

may exceed the maximum. Use a pressure reducing

valve to reduce the flow if necessary.

READ AND FOLLOW THIS SAFETY INFORMATION CAREFULLY.

SAVE THESE INSTRUCTIONS

stall ti

str cti

Water Softening System

Models G×SF35E and G×SF40H

WAR NING: Read entire manual. Failure to follow all guides and rules could cause personal

injury or property damage.

• Check with your state and/or local public works department for plumbing codes. You must follow their

guides as you install the Water Softening system.

NOTE: Failure to comply with these installation instructions will void the product warranty, and the

installer will be responsible for any service, repair or damages caused thereby.

BEFORE BEGINNING INSTALLATION

Read these instructions completely and carefully.

•IMPORTANT - Savetheseinstructions

for local inspector's use.

• IMPORTANT - Observeallgoverning

codes and ordinances.

• Note to Installer- Be sure to leave these

instructions with the Consumer.

Note to Consumer - Keep these instructions

for future reference.

Proper installation is the responsibilitg of the

installer.

Product failure due to improper installation

is not covered under the Warranty.

A shutoff valve must be available or added near

the installation point.

IMPORTANT INSTALLATION

RECOMMENDATIONS

• In the Commonwealth of Massachusetts,

Plumbing Code 248 CMR shell be adhered to.

Consult with your licensed plumber.

• Use onlg lead-free solder and flux for oil sweat-

solder connections, as required bg state and

federal codes.

• Connect the softener to the main water supplg

pipe before or ahead of the water heater.

DO NOT RUN HOT WATER THROUGH THE

SOFTENER. Temperature of water passing

through the softener must be less than 120%.

IMPORTANT INSTALLATION

RECOMMENDATIONS (CONT.)

Use care when handling the softener. Do not

turn upside down, drop, drag or set on sharp

protrusions.

Maximum allowable inlet water pressure is 125

psi. If dagtime pressure is over 80 psi, nighttime

pressure mog exceed the maximum. Use o

pressure reducing valve if necessorg. (Adding o

pressure reducing valve mag reduce the flow.)

The softener works on 24 volt-60 Hz electrical

power onlg. Be sure to use the included

transformer. Be sure the electric outlet and

transformer are in an inside location to protect

from moisture.

• See Where to Install the Softener section

for more details.

-&WARNING: Do not use with water

that is microbiologicollg unsafe or of unknown

qualitg without adequate disinfection before or

after the sgstem. The water should be tested

periodicollg to verifg that the sgstem is

performing satisfactorilg.

• Small ports remaining after the installation could

be a choke hazard. Discord safelg.

Installation Instructions

UNPACKING AND INSPECTION

Be sure to check the entire softener for ang

shipping damage or parts loss. Also note damage

to the shipping cartons. Contact the transportation

compang for all damage and loss claims. The

manufacturer is not responsible for damages

in transit.

Small parts needed to install the softener are

packaged either in a bag or on a cardboard

sheet. To avoid loss of the small parts, keep them

packaged until gou are readg to use them. Be sure

not to discard components hidden in packaging.

TOOLS AND MATERIALS REgUIRED

FOR INSTALLATION

• Pliers

• Screwdriver

• Teflon tape

• Razor knife

Two adjustable wrenches

Additional tools mag be required if modification

to home plumbing is necessarg.

In and out fittings included with the softener

are 1" NPT male adapters. You should maintain

the same, or larger, pipe size as the water supplg

pipe, up to the softener inlet and outlet. Then,

use the necessarg adapters to connect the

water supplg to the 1" NPT male adapters.

Use the included bgpass valve to install the

softener. The bgpass valve allows gou to turn off

water to the softener for servicing, but still have

water in the house pipes. The NPT male adapters

referred to above connect to the bgpass valve

with the included plastic clips.

Use appropriate fitting/pipe material (i.e., copper,

brass, galvanized or CPVC) to connect the 1" NTP

plastic adapters to the house plumbing.

If additional drain hose is needed for valve and

salt tank drains, it can be ordered from GE Parts

at 800.626.2002, part number WS07X10004.

If a rigid valve drain is needed to complg with

plumbing codes, gou can bug the parts needed

to connect u 1/2" copper tubing or plastic pipe

drain. See Step 4.

Clean nugget or pellet water softener salt is

needed to fill the brine tank. See Step 8.

WHERE TO INSTALL THE SOFTENER

Place the softener us close as possible to a

sewer drain, or other acceptable drain point

or standpipe.

It is recommended to keep outside faucets

on hard water to save soft water and salt.

Do not install the softener in a place where it

could freeze. Freeze damage is not covered bg

the warrantg.

Do not install the softener where it would block

access to the water heater or access to the main

water shutoff.

Put the softener in a place where water damage

is least likelg to occur if a leak develops. The

manufacturer will not repair or pug for water

damage.

A 120-volt electric outlet is needed to plug in the

included transformer. The softener has a 10-foot

power cable. If the outlet is remote (up to 100

feet), use 18 gauge wire to connect. Be sure the

electric outlet and transformer are in an inside

location, to protect from wet weather. Be sure

the outlet is unswitched to prevent accidental

shutoff.

If installing in an outside location, gou must

take the steps necessarg to assure the softener,

installation plumbing, wiring, etc., are as well

protected from the elements (sunlight, rain, wind,

heat, cold), contamination, vandalism, etc., as

when installed indoors. Outdoor installation is

not recommended, and voids the warrantg.

Keep the softener out of direct sunlight.

The sun's heat mag distort non-metallic

parts and mug damage the electronics.

Installation Instructions

PLAN HOW YOU WILL INSTALL THE

SOFTENER

You must first decide how to run in and out pipes

to the softener. Look at the house main water pipe

at the point where you will connect the softener.

Is the pipe soldered copper, glued plastic or

threaded galvanized? What is the pipe size?

-&WARNING: Useonly lead-free solder and

flux to prevent lead poisoning.

See Typical Installation Illustration. Use this as a guide

when planning your particular installation. Be sure

to direct the incoming hard water supply to the

softener valve inlet fitting. The valve is marked

IN and OUT.

TYPICAL INSTALLATION ILLUSTRATION

O-rings (2)

NOTE: See Drain

Hose Connections

section.

Fig. 1

CROSSOVER

Use if water supply flows

from the left. Include single

or 3-valve bypass.

Hard "-_--4_.._

water .._._

From _

softene

outletJ

Soft

water

_ To softener

inlet

OPTIONAL 3-VALVE BYPASS

INSTALLATION ILLUSTRATION

Soft water

Hard water

to outside

PIPE faucets

24V

transformer

120-volt

outlet

Inlet

valve

Hard

water

1" NPT male

adapter (2)

_'N O-rings (2)

INLET Clips (2)

SALT :-, _-Brinewell

GOES :_:

HERE ;:

;Is

Fig. 2

CROSSOVER

Use if water supply flows

from the left. Include single

or 3-valve bypass.

Hard

water

From d

softener t

outlet

Soft

water

To softener

inlet

3-Valve Bypass

System

For soft water

service:

• Open the inlet

and outlet

valves

• Close the

bypass valve

For bypass hard

water:

• Close the inlet

and outlet

valves

• Open the

bypass valve

Installation Instructions

BEFORE YOU BEGIN

• Turn off the gas or electric supplg to the water

heater, in the possibilitg that the water heater

mag be drained while draining pipes.

• Turn off the water supplg to pipes to be cut and

drain the house water pipes.

• Open both hot and cold faucets at the lowest

location possible.

NOTE: For easier installation, remove the top cover.

Release 2 clips at rear of cover. Rotate cover

forward and lift up.

r_ HOVE THE SOFTENER ASSEMBLY

INTO INSTALLATION POSITION

Before sliding softener in position, be sure the

installation surface is level and smooth. Sharp

objects under the tank mag puncture it. If needed,

place the tank on a section of 3/4" thick (minimum)

plgwood. Then, place shims under the plgwood as

needed to level the softener. Slide softener into

position.

INSTALL BYPASS VALVE

• Remove plastic shipping plug and wire from valve

outlet.

__Turbine

_ Valve outlet

Turbine shaft and

support

NOTE: Be sure the turbine and support are firmlg

in place in the valve outlet. Blow into the valve port

and observe the turbine for free rotation.

Push the bgposs valve (lubricate o-ring seals with

silicone grease) into both ports of the valve as

shown.

" ___ Outlet . NPT

Cl_ps

1/ _ adapter

O_rings _ _'_" _-'---valve

O-ring seal goes into the outer

groove only. The clip snaps into

the inner groove (see below).

Snop the 2 Iorge plostic clips in place, from the

top down, as shown.

CJip

Valve

inlet or

SIDE

VIEW

END

VIEW

valve

all the way in)

• Push the NPT adapters (lubricate o-ring seals with

silicone grease) into both ports of the valve as

shown.

• Snap the 2 large plastic clips in place, from the

side, as shown.

Installation Instructions

[_ PLUMB "IN" AND "OUT" PIPES

TO AND FROM SOFTENER

- ,CAUTION: Observea,ofthefollowing

cautions as LlOUconnect inlet and outlet

plumbing, See Typical Installation lllustration.

• BE SURE INCOMING HARD WATER SUPPLY IS

DIRECTED TO THE SOFTENER VALVE INLET PORT.

If house water flow is from the left, use a

plumbing crossover as shown in Tgpical

Installation Illustration. If house water flows up

from the floor level, turn the bLIpass valve upside

down as shown.

tOUT

Turn bypass

valve upside

down to

connect to

floor level

plumbing

• With the softener in place, determine the

correct length of piping required to connect the

household plumbing to the NPT male adapter.

• Remove softener from installation space.

• If making a soldered copper installation, do all

sweat soldering before connecting pipes to the

NPT adapters and bgpass valve. Torch heat will

damage plastic parts.

• When turning threaded pipe fittings onto plastic

fittings, use care not to cross-thread.

• Use Teflon Tape on all external pipe threads.

• Support inlet and outlet plumbing in some manner

(use pipe hangers)to keep the weight off of the

valve fittings.

• Slide softener back into position.

• Make final connections to the bLIpass valve and

snap clips into place.

Be sure the clips for the bgpass valve and NPT

adapters snap into place. Pull on the bgpass valve

and NPT adapters to make sure the parts are held

securelg in place.

_-_ CONNECT AND RUN THE VALVE

DRAIN HOSE

Use the provided drain hose (20' length included)

to attach to the valve drain fitting. To keep water

pressure from blowing the hose off, use supplied

spring clamp to secure in place. Cut the necessarg

length and use the remainder in Step 5.

Locate the other end of the hose at a suitable

drain point (floor drain, sump, laundrg tub, etc.)

that terminates at the sewer. Check and complg

with local codes.

IMPORTANT: If more drain hose is needed, it

should be ordered from GE Parts at 800.626.2002,

part number WS07X10004. The water softener

will not work if water cannot exit this hose

during recharge.

Tie or wire the hose in place at the drain point.

High water pressure will cause it to whip during

the back-wash and fast rinse cgcles of recharge.

Also provide an air gap of at least 1-1/2"

between the end of the hose and the drain

point. An air gap prevents possible siphoning of

sewer water into the softener, if the sewer should

"back-up."

Installation Instructions

[_ CONNECT AND RUN THE VALVE

DRAIN HOSE {CONT.)

• Elevating the drain hose may cause back

pressure that could reduce the brine draw during

recharge. If raising the drain line overhead is

required to get to the drain point, measure the

inlet water pressure to the softener first. For inlet

pressures between 20 and 50 psi, do not raise

higher than 8' above the floor. For inlet pressure

above 50 psi, the drain line mag be raised to a

maximum height of 14'.

Blue indicator

light

Valve drain hose

on valve

Tie or

wire

hose in

place

STANDPIPE

LAUNDRY TUB

SUMP

11/2"air gap

FLOOR DRAIN

CONNECTING A RIGID VALVE DRAIN TUBE

To adapt a copper drain tube to the softener, use

a hacksaw to cut the barbed end from the drain

fitting as shown. Rotate the drain fitting so the

cutting blade clears the valve housing to prevent

damage to valve. Bug a compression fitting (1/4"

female pipe thread x 1/2" O.D. tube) and needed

tubing from gour local hardware store.

1/4" NPT

threads

Barbs

,/ 1/2" O.D. copper

tube (not provided)

Clip

Cut barbs from

drain fitting

Compression fitting

1/4" NPT x 1/2" O.D.

tube (not provided)

r_ INSTALL THE BRINE TANK

OVERFLOW FITTINGS AND HOSE

• Insert the rubber grommet into the 3/4" diameter

hole in the brine tank sidewall as shown.

• Push the end of the hose adapter elbow into the

grommet as shown.

• Attach a length of hose (use remaining hose from

Step 4) to the hose adapter elbow. Use a hose

clamp to hold it in place.

• Locate the other end of the hose at the drain

point. DO NOT ELEVATE this hose higher than the

elbow on the brine tank.

IMPORTANT: DO NOT TEE OVERFLOW HOSE TO

VALVE DRAIN HOSE.

NOTE: This drain is for safetg onlg. If the cabinet

(brine tank) should over-fill with water, the excess is

carried to the drain.

Hose

_,_____ adapter

_---- Hose

/ I] clamp

Grommetll Do not connect

// to valve drain

I \\hose.

Overflow --_

drain hose _To acceptable

I drain

Installation Instructions

I-_ INSTALL GROUNDING CLAMP

A DANGER: Failure to properly attach

ground clamp could result in electrical shock.

If plumbing is metal, to maintain electrical ground

continuity in the house cold water piping, install the

included ground clamp as shown.

• Clean pipe with emery paper in the area where

the clamp is to be installed.

• Install grounding clamps as shown, making sure

clamps fit freely around pipe.

• Make sure lock washer is in place.

• Handtighten screw, then one more full turn with

screwdriver.

NOTE: When replacing an existing softener, also

replace grounding clamps. If removing softener

completely, hard-plumb the water line with same

type of pipes as the original to assure plumbing

integrity and ground continuity over the life of

the home.

Ground -

clamp

To valve inlet

From valve

_ outlet

[-_ FLUSH PIPES, EXPEL AIR FROM

SOFTENER AND TEST YOUR

INSTALLATION FOR WATER LEAKS

ACAUTION: Toavoidwaterorair

pressure damage to softener inner parts, be

sure to do the following steps in exact order.

• Fully open 2 cold soft water faucets nearby

the softener.

• Place bypass valve in "bypass" position by

pushing the stem inward.

• Fully open the house main water pipe shutoff

valve. Observe a steady flow from both faucets

opened above.

J-f] FLUSH PIPES, EXPEL AIR FROM

SOFTENER AND TEST YOUR

INSTALLATION FOR WATER

LEAKS {CONT.)

• Place bypass valve in the "service" position

EXACTLY us follows. KEEP SOFT WATER FAUCETS

OPEN.

SLOWLY pull or slide the valve stem (out} toward

the service position, pausing several times to

allow the softener to pressurize slowly.

After about 3 minutes, open a HOT water faucet

for 1 minute, or until all air is expelled, then

close. NOTE: If water appears cloudy or has salty

taste, allow to run for several more minutes, or

until clear.

• Close all water faucets.

Check your plumbing work for leaks and fix

right away if any are found. Be sure to observe

previous caution notes.

Turn on the gas or electric supply to the water

heater. Light the pilot, if applicable.

ADD WATER AND SALT TO THE

BRINE TANK

• Lift the salt hole cover. Add about :3gallons of

water into the tank. Do not add into the brinewell.

Fill tank with NUGGET, PELLET or coarse SOLAR

water softener salt with a purity of 99.5% or

higher. Do not use rock, block, granulated and ice

cream-making salts, or salt with iron-removing

additives (except for Diamond Crystal ® Red.Out ®

brand salt). Maximum salt storage capacity is

approximately 200 Ibs. Keep the salt hole cover

closed unless servicing the unit or refilling

with salt.

NOTE: If the softener is installed in a humid

basement or other damp area, it is better to fill the

tank with less salt, more frequently. Eighty to 100

Ibs. of salt will last for several months, depending on

water hardness, family size and water softening

system model.

Installation Instructions

_-] CONNECT TO ELECTRICAL POWER

To gain access to the transformer/power cord

assemblg, remove the salt hole cover from the

softener. Unclip the tabs on the rear of the top cover

and rotate the cover upward to remove. DO NOT

PULL OR DISCONNECT WIRING.

• The softener works on 2/4 volt-60Hz electric

power. The included transformer changes

standard 120-volt AC house power to 24 volts.

Plug the transformer into a 120-volt outlet onlg.

Be sure the outlet is alwags live so it can not be

switched off bg mistake.

• Replace the top cover.

• Replace the salt hole cover.

PROGRAMMING THE CONTROL

® O

CONTROL SETTINGS REQUIRED upon installation

and after an extended power outage.

NOTES:

• WHEN THE TRANSFORMER IS PLUGGED INTO THE

ELECTRICAL OUTLET, 12:00 PM (flashing), and an

arrow I_ is displaLled next to PRESENT TIME on

the faceplate decal. The blue indicator light will

also flash. Program the control as instructed

below.

If [orl--- is flashing, use the UP • button

to set the correct F or H code as follows: F40 for

GXSF40H. If Llou_pass by the correct code number,

use the DOWN I' button. Then press the MODE

button to accept the correct model.

• A "beep" sounds while pressing buttons for control

programming. One beep signals a change in the

control display. Repeated beeps mean the control

will not accept a change from the button you have

pressed, and Llou should select another button.

• To program the control, gou will use the UP •,

DOWN • and MODE buttons.

• Use the MODE button to scroll arrow I_ to desired

control function.

SET PRESENT TIME OF DAY

1. PresstheMODEbutton _ 2:IN t

until arrow I_ points to P, -- PRESFNTTmMI=

PRESENT TIME.

2. Press UP • or DOWN

• button to set. The UP button advances the

time; the DOWN button moves the time in reverse.

If the present time is between noon and midnight,

be sure PM shows in the displaLI. If the present time

is between midnight and noon, be sure AM shows

in the displaLI.

NOTE: Each press of an UP • or DOWN • button

changes the time bLI one minute. Holding the button

changes the time at a rapid rate.

3. When the present time is correct, press MODE to

accept.

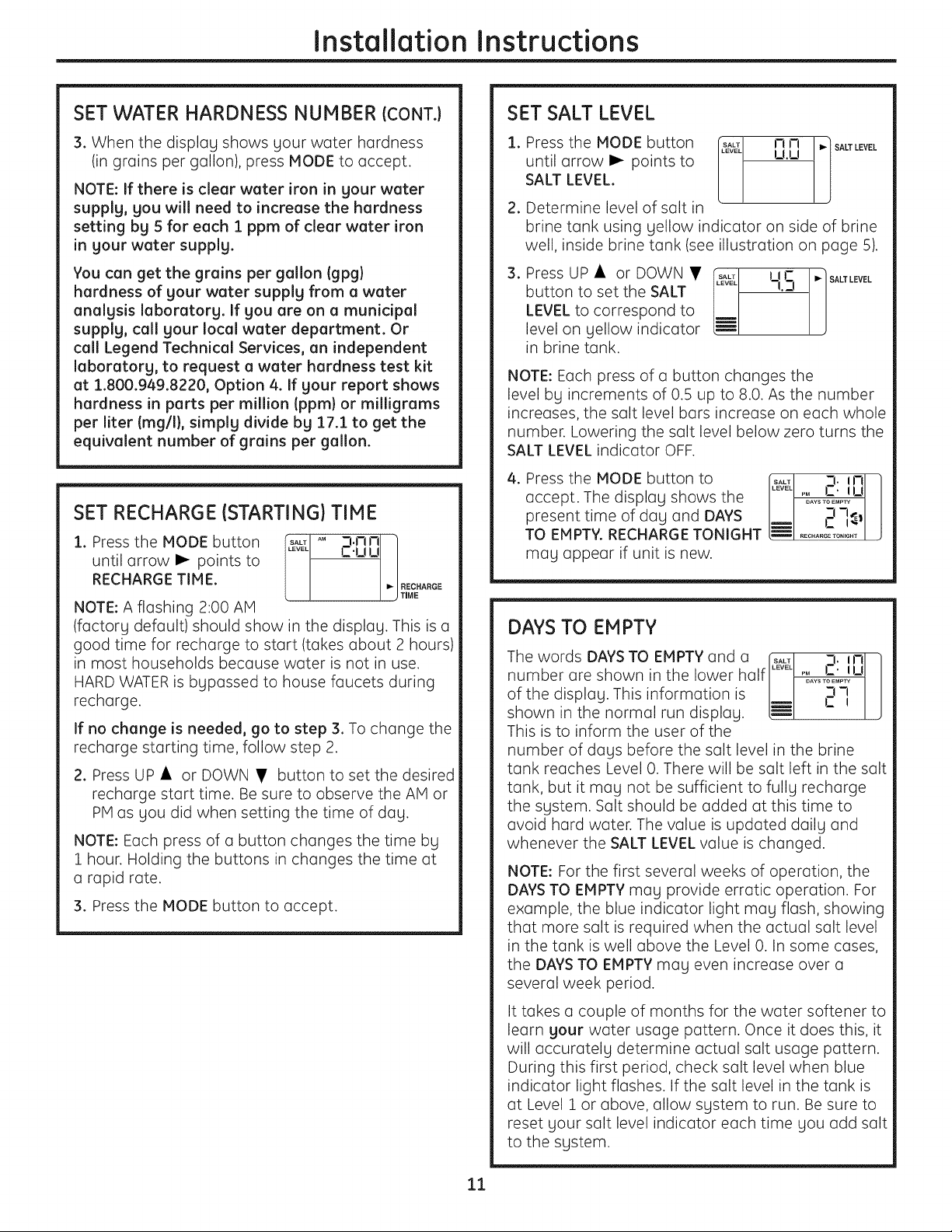

SET WATER HARDNESS NUMBER

1. Press the MODE button [t_ 25 ]

until arrow I_ points to

[

HARDNESS. _j HARDNESS

2. Press UP • or DOWN •

button to set Llour water hardness number in the

displuLI. DOWN decreases the hardness value. UP

increases the hardness value.

NOTE: Each press of a button changes the displaLI

bLI 1, between 1 and 25. Above 25, the displaLI

changes 5 at a time (25, 30, 35, etc.). Holding a

button in changes the numbers at a rapid rate.

Installation Instructions

SET WATER HARDNESS NUMBER (CONT.)

3. When the display shows your water hardness

(in grains per gallon), press MODE to accept.

NOTE: If there is clear water iron in your water

supply, you will need to increase the hardness

setting by 5 for each 1 ppm of clear water iron

in your water supply.

You can get the grains per gallon (gpg)

hardness of your water supply from a water

analysis laboratory. If you are on a municipal

supply, call your local water department. Or

call Legend Technical Services, an independent

laboratory, to request a water hardness test kit

at 1.800.949.8220, Option 4. If your report shows

hardness in parts per million {ppm} or milligrams

per liter (my/I}, simply divide by 17.1 to get the

equivalent number of grains per gallon.

SET RECHARGE (STARTING} TIME

i. Press the MODE button _ AM m.mmr-]

until arrow I_ points to [_v_LI C.uu

RECHARG E TI M E. I " IREC"ARGE

I j TIME

NOTE: A flashing 2:00 AM

(factory default) should show in the display. This is a

good time for recharge to start (takes about 2 hours)

in most households because water is not in use.

HARD WATER is bypassed to house faucets during

recharge.

If no change is needed, go to step 3. To change the

recharge starting time, follow step 2.

2. Press UP • or DOWN • button to set the desired

recharge start time. Be sure to observe the AM or

PM as you did when setting the time of day.

NOTE: Each press of a button changes the time by

1 hour. Holding the buttons in changes the time at

a rapid rate.

3. Press the MODE button to accept.

SET SALT LEVEL

1. Press the MODE button [t_1 nn I'] A"LEVE

until arrow _ points to LUJ

SALT LEVEL.

2. Determine level of salt in

brine tank using yellow indicator on side of brine

well, inside brine tank (see illustration on page 5).

3. Press UP • or DOWN • rp#_1 i I r-

button to set the SALT l q.n

LEVEL to correspond to

level on yellow indicator

in brine tank.

_'/SALT LEVEL

NOTE: Each press of a button changes the

level by increments of 0.5 up to 8.0. As the number

increases, the salt level bars increase on each whole

number. Lowering the salt level below zero turns the

SALT LEVEL indicator OFF.

4. Press the MODE button to

accept. The display shows the

present time of day and DAYS

TO EMPTY. RECHARGE TONIGHT

may appear if unit is new.

_: 3. in

I RECHARGE TONIGHT

DAYS TO EMPTY

The words DAYS TO EMPTY and a .... 3. in

number are shown in the lower half ..... %s_:_1 u

of the display. This information is _ ]

shown in the normal run display.

This is to inform the user of the

number of dogs before the salt level in the brine

tank reaches Level 0. There will be salt left in the salt

tank, but it may not be sufficient to fully recharge

the system. Salt should be added at this time to

ovoid hard water. The value is updated doily and

whenever the SALT LEVEL value is changed.

NOTE: For the first several weeks of operation, the

DAYS TO EMPTY may provide erratic operation. For

example, the blue indicator light may flash, showing

that more salt is required when the actual salt level

in the tank is well above the Level 0. In some cases,

the DAYS TO EMPTY may even increase over a

several week period.

It tokes a couple of months for the water softener to

learn your water usage pattern. Once it does this, it

will accurately determine actual salt usage pattern.

During this first period, check salt level when blue

indicator light flashes. If the salt level in the tank is

at Level 1 or above, allow system to run. Be sure to

reset your salt level indicator each time you add salt

to the system.

Installation Instructions

OPTIONAL CONTROL SETTINGS

The controller display has several options and

features.

LOW SALT ALARM _ !

The LOW SALT ALARM, when 4_>)_J-!

enabled, will sound the beeper __

when the DAYS TO EMPTY value is

15 days or less. To change this setting, press and

hold the MODE button for 3 seconds. ON (factory

default) or OFF will flash in the display. Press the UP

• or DOWN • buttons to toggle this feature ON

or OFF. Press the MODE button to accept, and the

display will move to SALT EFFICIENCY,

SALT EFFICIENCY ##_[ J ]

When the SALT EFFICIENCY n ._,

feature is ON, the unit will operate _ '-"-'"/J

at a salt efficiency of 4000 grains

of hardness removed per pound of salt. This mode

of operation is the most efficient setting for salt

usage, because the system will tend to recharge

more often, with less salt usage. Turning the feature

OFF will tend to lengthen the time between recharge

cycles, which will provide the most efficient usage

of water, but may use more salt. The degree of

difference between these two cycles is highly

dependent on the water usage and hardness

at a particular installation.

If you have very hard water, and you find your

system is regenerating every 1-2 days, turn the

SALT EFFICIENCY to OFF to lengthen the time

between regenerations.

NOTE: California Regulations require this feature to

be ON for installations in California.

To change the setting, press the UP • or DOWN •

buttons to toggle the feature ON or OFF. Press the

MODE button to accept. The display will move to

SYSTEM/ELECTRONIC DIAGNOSTICS.

SVSTEM,ELECTRONC

DIAGNOSTICS u

CI i'_ 17

This display contains system uuu

diagnostics information to assist in

troubleshooting problems with the system. See page

17 for details. Press the MODE button to return to

the normal run display.

SIGNALS

LOST TIME SIGNAL

If time is lost on the display due to power

interruption, the blue indicator light will flash 4

times every second, until the present time of day

is entered.

LOW SALT SIGNAL

When the DAYS TO EMPTY drops to :15,the blue

indicator light and DAYS TO EMPTY in the display

will flash every second and the alarm will beep

every 30 seconds (from 8:00 AM to 8:00 PM), to

notify the user that the unit is running low on salt.

As soon as any button is pressed, the alarm will

stop beeping. The blue indicator light and DAYS TO

EMPTY will continue to flash. Once salt is added to

the brine tank and the SALT LEVEL is reset, the

DAYS TO EMPTY will be reset.

ERROR SIGNALS

Ifthereisanerrorcodedetected, [t&_ Er,_ /

the blue indicator light will flash 4

times every second, the display will I

flash Err and the alarm will beep

every 30 seconds (from 8:00 AM to

8:00 PM) to signal that the softener requires service.

The alarm can be turned off by pressing any button,

but the blue indicator light and display will continue

to flash.

See page :17for information to assist in

troubleshooting error codes. Once the problem is

corrected, disconnect the transformer from the wall

outlet momentarily, and plug it back in. The normal

display will appear. The motor may run for several

minutes, as the unit resets. If the problem is not

corrected, the error code will reappear in 6 minutes.

BLUE INDICATOR LIGHT

Steady blue light indicates that the unit is working

correctly. The light flashes when the unit needs

attention from the user.

• Light flashes and DAYS TO EMPTY flashes-check

salt level and add salt as required.

• Light flashes and Err is in the display-electrical

problem with system-see page 17.

• Light will also flash when power to the unit has

been interrupted. Check the PRESENT TIME setting.

Installation Instructions

SANITIZING PROCEDURES

To complete the installation, do the following

sanitizing procedures.

Care is taken at the factory to keep your water

softener clean and sanitary. Materials used to make

the softener will not infect or contaminate your water

supply and will not cause bacteria to form or grow.

However, during shipping, storage, installation and

operation, bacteria could get into the softener. For

this reason, sanitizing as follows is suggested when

installing.

NOTE: Sanitizing is recommended by the

Water Quality Association for disinfecting.

Be sure to complete all installation steps, including

programming the control.

Pour about 3/4 oz. (1Vz tablespoons) of common

5.25% unscented household bleach (Clorox, Linco,

Bo Peep, White Sail, Eagle, etc.)into the brinewell.

Refer to illustration on page 5.

. IMPORTANT: Press and hold for 3 seconds

the faceplate RECHARGE _ button to start an

immediate recharge. RECHARGE begins to flash in

the display. The bleach will be drawn through the

water softener, and out the drain. This process

takes approximately 2 hours.

4. If, after sanitization, water from the house

faucet tastes salty or has a slight color, this is a

preservative from the resin tank. Turn on the cold

soft water faucets and drain for a few minutes or

until clear.

NOTE: When the sanitizing recharge is over, all

remaining bleach is flushed from the conditioner

and your house COLD water supply is fully soft

immediately. However, your water heater is filled

with hard water and as hot water is used, it will refill

with soft water. When all the hard water is replaced

in the water heater, hot only and mixed hot and cold

water will be fully soft. If you want totally soft water

immediately, after the above recharge, drain the

water heater until the water runs cold.

-&WARNING: ,f you do drain the water

heater, use extreme care as the hot water could

cause burns. Turn the water heater off prior to

draining.

SPECI FICATIONS/D IM ENSIONS

Rated Capacity*

GXSF40H

15,300 grains with

31 Ibs of salt

33,600 grains with

9.8 Ibs of salt

40,200 grains with

16.6 Ibs of salt

Rated Efficiency** 5,100 grains/lb.

@3.1 Ibs. of salt

Amount of High Capacity Resin (Ibs/cu. ft) 54.1/1.04

Resin Tank Nominal Size (in.,dia. x height) 9 x 40

Service Flow Rate (gpm) 7.5

Water Supply Maximum Hardness (gpg) 110

Water Supply Maximum Clear Water Iron (ppm)*** 10

Water Pressure Limits (min.-max. psi)**** 20-125

Pressure Drop at Rated Service Flow (psig) 14

Water Temperature Limits (min.-max. °F) 40-120

Maximum Flow Rate to Drain (gpm) 2.0

3%" H

41V4" "4" 16""_

These systems conform to NSF/ANS144 for the specific capacity claims as verified and substantiated by test data.

* Testing was performed using pellet grade sodium chloride as the regenerant salt.

** Efficiency rating is valid only at the lowest stated salt dosage. These softeners were efficiency rated according to

NSF/ANS144.

*** Extent of iron removal may vary with conditions. The capacity to reduce clear water iron is substantiated by WOA

test data. State of Wisconsin requires additional treatment if water supply contains greater than 5 ppm clear water

iron. Use of Diamond Crystal ® Red,Out ® or Super Iron Out® will improve iron removal. Refer to Cleaning Iron Out

of the Water Softening System section.

**** Canada working pressure limits: 1.4-7.0 kg/cmL

About the water softener system.

Service

When the water softening system is providing

soft water, it is coiled "Service." During service,

hQrd water flows from the house main water pipe

into the water softening system. Inside the water

softening system resin tank is a bed made up of

thousQnds of tiny, plQstic resin beQds.As hQrd

water posses through the bed, eQch beQd

attracts and holds the hQrd minerals. This is

called ion-exchQnging. It is much like a magnet

attracting and holding metals. Water without

hQrd minerals (soft water) flows from the water

softening system and to the house pipes.

After a period of time, the resin beQds become

coQted with hQrd minerals and they hove to be

cleQned.This cleQning is called recharge.

RechQrge is started at 2:00 AM (factory setting)

by the water softening system control, and

consists of five stages or cycles. These are FILL,

BRINING, BRINE RINSE,BACKWASH and FAST

RINSE.

Automatic Hard Water Bgpass During Recharge

For emergency needs, hard water is QvailQble

to the home during the rechQrge cycles.

However, you should avoid using HOT water

because the water heater will fill with the hard

water.

Fill

Solt dissolved in woter is coiled brine. Brine is

needed to cleon the hord minerols from resin

beods. To moke the brine, woter flows into the

solt storoge oreo during the fill stoge.

Brining

During brining, brine trovels from the solt storoge

oreo into the resin tonk. Brine is the cleoning

ogent needed to remove hord minerols from the

resin beods. The hord minerols ond brine ore

dischorged to the droin.

The nozzle ond venturi creote o suction to move

the brine, mointoining o very slow rote to get the

best resin cleoning with the leost solt.

Brine Rinse

After o pre-meosured omount of brine is used,

the brine volve closes. Woter continues to flow in

the some poth os during brining, except for the

discontinued brine flow. Hord minerols ond brine

flush from the resin tonk to the droin.

Backwash

During bockwosh, woter trovels up through

the resin tonk ot o fost flow rote, flushing

occumuloted iron, dirt ond sediments

from the resin bed ond to the droin.

Fast Rinse

Bockwosh is followed by o fost flow of woter

down through the resin tonk. The fost flow

flushes brine from the bottom of the tonk,

ond pocks the resin bed.

After fost rinse, the woter softening system

returns to soft woter service.

ge.com

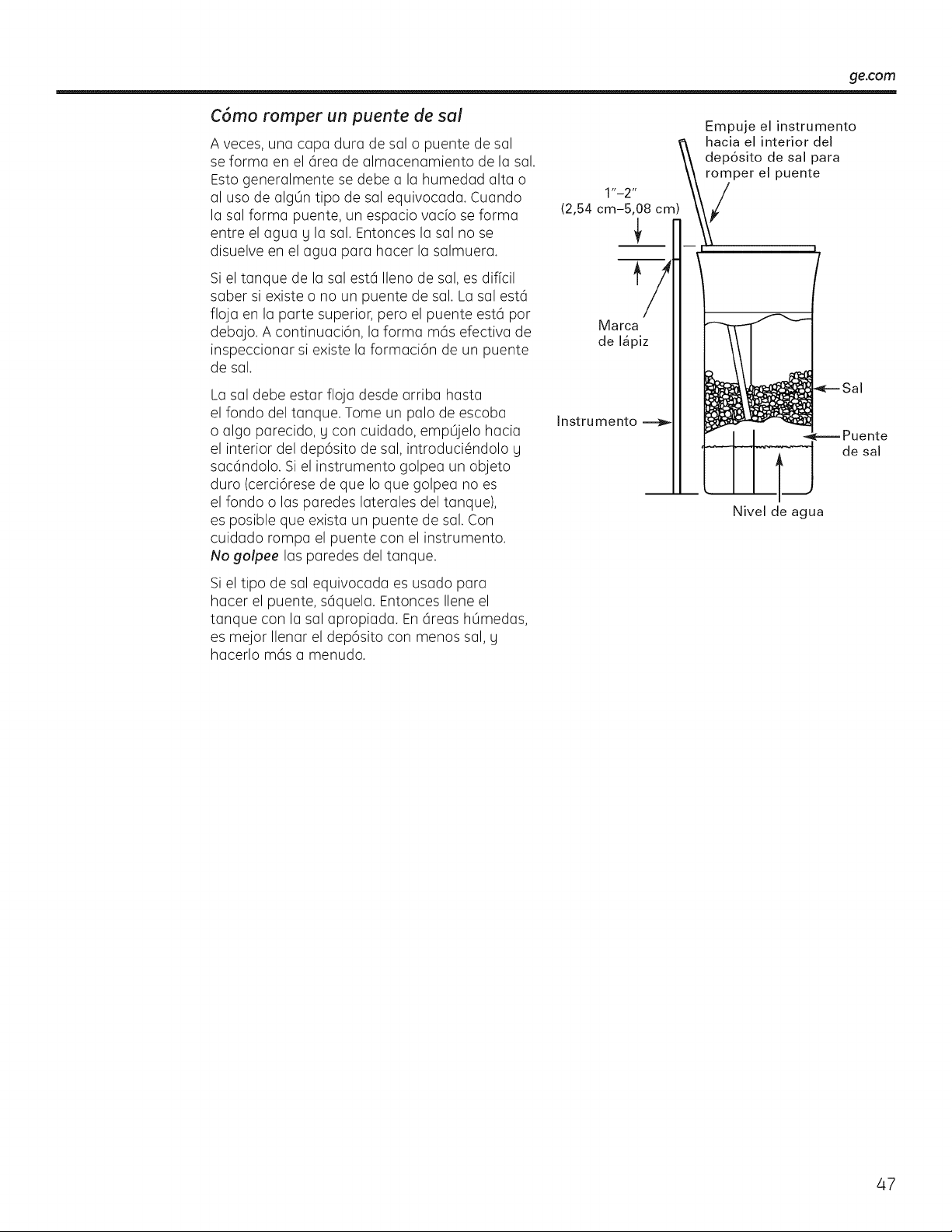

Breaking a Salt Bridge

Sometimes, a hard crust or salt bridge forms in

the salt storage area. It is usuallg caused bg high

humiditg or the wrong kind of salt. When the salt

bridges, an emptg space forms between the

water and salt. Then salt will not dissolve in the

water to make brine.

If the brine tank is full of salt, it is hard to tell

if gou have a salt bridge. Salt is loose on top, but

the bridge is under it. The following is the best

wag to check for a salt bridge.

Salt should be loose all the wag to the bottom of

the tank. Take a broom handle or like tool, and

carefullg push it down into the salt, working it up

and down. If the tool strikes a hard object (be

sure it's not the bottom or sides of the tank), it's

most likelg a salt bridge. Carefullg break the

bridge with the tool. Do not pound on the walls

of the tank.

If the wrong kind of salt made the bridge, take it

out. Then fill the tank with nugget or pellet salt

onlg. In humid areas, it is best to fill with less salt,

more often to prevent a salt bridge from forming.

Pencil

mark

Broom

handle

Push tool into salt

bridge to break

Water level

bridge

Cleaning the Nozzle and Venturi Assembly

A clean nozzle and venturi is needed for the

water softening system to work properly. This

small unit makes the suction to move brine from

the salt storage area to the resin tank during

recharge. If it becomes plugged with sand, dirt,

etc., the water softening sgstem will not work

and gou will get hard water.

To get to the nozzle and venturi, remove the

water softening sgstem top cover. Be sure the

water softening sgstem is in service cgcle (no

water pressure at nozzle and venturi). Then, while

holding the nozzle and venturi housing with one

hand, remove the cap. Lift out the screen support

and screen, then the nozzle and venturi. Wash

and rinse the parts in warm water until clean. If

needed, use a small brush to remove iron or dirt.

Also check and clean the gasket.

NOTE: Some models have a small flow plug

located in the nozzle and venturi, and/or a small

cone shaped screen in the housing. Be sure to

check and clean these parts, if gout model is

so equipped.

Carefullg replace all parts in the correct

order. Lightlg lubricate the o-ring seal with clean

silicone grease or petroleumjellg and place in

position. Install and tighten the cap, by hand

only. Do not overtighten the cap.

_ Screen

Nozzle & I;

Venturi

housing

IMPORTANT:Be sure small holes in the gasket are

centered directlg over the small holes in the nozzle and

venturi housing.

*Install with numbered side up, concave side down.

About the water softener system.

Normal Operation, Control Displays

During normal operation, the present time of

day and AM or PH and DAYSTO EMPTYshow

in the control display area. When the demand

computer determines a recharge is needed,

RECHARGETONIGHT begins to flash in the

display along with the present time. RECHARGE

TONIGHT flashes until the next recharge start

time, then changes to RECHARGE,which flashes

until the recharge is over.

Feature: Optional Recharge Controls

Sometimes, a manually started recharge may

be desired or needed. Two exomples:

You have used more water than usual (house

guests, extra washing, etc.) and you may run

out of soft water before the next recharge.

The system ran out of salt.

Use one of the following features to start a

recharge immediately, or at the next preset

recharge start time.

RECHARGE TONIGHT

Touch (do not hold) the RECHARGE@ button.

RECHARGETONIGHT flashes in the control

display area. A recharge will occur at the next

preset recharge start time. If you decide to cancel

this recharge, touch the same button once more.

RECHARGE

Press and hold the RECHARGE@ button until

RECHARGEstarts to flash in the control display

area. The water softening system begins an

immediate recharge and, when over in about two

hours, you will have a new supply of soft water.

Once started, you cannot cancel this recharge.

Feature: Memory

If electrical power to the water softening system

is interrupted, the control display is blank, and

the blue indicator light is off, but the control

keeps correct time for about 6 hours. When

power is restored, you have to reset the present

time only if the display and blue indicator light

are flashing. All other settings are maintained

and never require resetting unless a change is

desired.

If the time is flashing after a long power outage,

the water softening system continues to work as

it should to provide you with soft water. However,

recharge may occur at the wrong time of day

until you reset the control to the correct time

of day.

Feature/Service: Automatic Electronic Diagnostics

The control computer has a self-diagnostic

function for the electrical system (except input

power and water meter). The computer monitors

the electronic components and circuits for

correct operation. If a malfunction occurs,

an error code appears in the control display.

The chart on Error Codes shows the error

codes that could appear and possible reasons

for each code. See Monuo!ly Initioted Electronics

Diognostics to further isolate the defect.

ge.com

Service: Electronic Demand Time Features and Service

ERRORCODE

DISPLAYED ERR0,3 ERR04 ERR05

POSSIBLEDEFECT • Control

ERR 01

• Motor

inoperative

• Wiring

harness or

connection

to switch

• Position

switch

• Control

ERR 02

• Position

switch

• Control

.Motor

inoperative

or wiring

harness

,Control

• Position

switch or

wiring

harness

• Control

To remove an error code: 1. Unplug transformer.

2. Correct defect.

3. Plug transformer in.

4. Wait for at least 6 minutes. Theerror code wi!! return if the reason for

the error code was not corrected.

Service: Timer/Softener, Service Checkout Procedure

If you are not getting soft water, and an error

code is not displayed, use the procedures below

to find the problem. First make the following

visual checks.

VISUAL CHECKS:

1. Is there electrical power to the outlet the water

softening system transformer is plugged into?

Z Is there sufficient salt in the storage tank?

3. Is the softener bypass valve directing water

for soft water service?

4. Isthe valve drain hose open to the drain,

not more than 8' above the softener, and

unobstructed? If hose is above 8', see

page 8, step 4.

If you do not find a problem with the visual

checks, continue below.

CONTROL

DISPLAY

BLANK.

CONTROL SHOWS

WRONG TIME AND

DAY,AND/OR IS

FLASHING.

Check electrical

power to control

__ (outlet,

transformer,

power cable,all

connections).

Electricalpower was

off. Resetthe correct

time of day.

REPAIRAS

NEEDED

CONTROL

DEFECTIVE

Investigate reason for

power loss.

j Do manual

diagnostics

to verify

proper

function.

CONTROL DISPLAY

SHOWS CORRECTTIME

AND DAY AND IS

STEADY.

Do manual

diagnostics.

About the water softener sgstem.

Service: Manually Initiuted Electronics Diognostics

1. To enter diagnostics, press and hold

the MODE button for 3 seconds until

the Low Salt Alarm screen shows.

2. Pressthe MODE button 2 times

to advance through Low Salt Alarm

and Salt Efficiency options. See

Programming the Contro! for

details on these two options.

4;)) IJ I-!

s#'[ I:I I:ILI I_! !_!l-i i-I I-t

3. OPERATION OF DIAGNOSTICS

Motor Position

Valve _ _,/switch

position c'"I-U

Water meter

• Valve Position - Pressthe RECHARGE_ button to initiate

a recharge cycle. Press again to manually index valve to

next position. See Service: Monuo!ly Advance Recharge

Check for details.

0 - Service

1 - Fill

2 - Brine

] - Backwash

4 - Fast Rinse

• Motor Operation - Two dashes will circulate around

when motor should be running.

• Position Switch Operation -

L - Closed - valve rotating to next position

u - Open - valve in position, service, fill, brine, etc.

• Water Meter - Indicates whether water is flowing

through valve.

Position

switch

, housing

Valve

outlet

support

and shaft

- 000 indicates no water is flowing through the valve

- Open nearby soft water faucet

- 000 to 14! (continual) shows water is flowing. Display

repeats for each gallon of water passing through the

meter. Control will beep at every gallon.

- If there is no reading in the display, with faucet open,

check the sensor. Pull the sensor from the valve outlet

port, and pass a small magnet in front of the sensor.

Counter should index in the display. If counter does

not index, check to make sure harness is connected

to board properly. If there is a reading in the display,

there man be a problem associated with the turbine.

Turn off water supply, close the bypass valve and

disconnect bypass valve from body. Check turbine

for binding or restriction due to debris. If this does

not correct the problem, the Timer, Sensor or Turbine

man require replacement.

4. Historical data about the softener is available.

• Press and hold the UP • button to display the number

of days this control has had electrical power applied.

• Press and hold the DOWN • button to display the

number of recharges initiated by this control since the

model code number was entered.

5. Press the MODE button to return to normal operation

and display.

Service: Set Model (F or HI Code

1. To change or check model code, first press and hold the

MODE button for ] seconds until the Low Salt Alarm screen

shows.

2. Pressand hold the MODE button again %El

for ] seconds. A display with L od at

the top will appear.

3. Pressthe UP • or DOWN • buttons to

select the correct model code.

r,]

LOo

-io i /

H:,:, !_]

F]I-GXSF]IE, F]5-GXSF]5E, F40-GXSF40H

H]g-GXSH]gE, H45-GNSH45E

4. Pressthe MODE button one time to return to normal

operation and display. If the model code was changed:

• the display will go blank momentarily, then display the

model code entered.

• the display will then return to the set present time display,

and the blue indicator light will flash. The control will have

to be reprogrammed. See Programming the Contro!.

NOTE: If the control is left in ann of the above diagnostic

displays, or a flashing display when setting time, hardness,

etc., it will revert back to the normal display in 4 minutes.

ge.com

Service: Munuully Advunce Rechurge Check

NOTE:The control display must show a steady

time (not flashing).

1. Pressthe RECHARGE(@ button and hold in for

three seconds. RECHARGEbegins to flash as

the water softening system enters the fill cycle

of recharge. Remove the brinewell cover and,

using a flashlight, observe fill water entering

the brine tank. If water does not enter the tank,

look for an obstructed nozzle, venturi, fill flow

plug or brine tubing. See Care and Cleaning of

the Water Softener System section.

2. After observing fill, press the RECHARGE®

button to move the water softening system

into brining. A slow flow of water to the drain

will begin. Verify brine draw from the brine

tank by shining a flashlight into the brinewell

and observing a noticeable drop in the liquid

level over an extended period of time.

NOTE: Besure a salt bridge is not preventing

water from contacting salt. See Care and

cleaning of the water softening system section.

If the water softening sgstem does not draw

brine, check:

,, nozzle and/or venturi dirty or defective.

defective nozzle and venturi seal.

,, nozzle and venturi not seated properly

on gasket.

,, other inner valve defect (rotor seal, rotor and

disc, wave washer, etc.).

,, restricted drain (check drain fitting and

hose).

NOTE: If water system pressure is low, an

elevated drain hose may cause back pressure,

stopping brine draw.

3. Again, press the RECHARGE@ button to move

the water softening system into backwash.

Look for a fast flow of water from the drain

hose. A slow flow indicates a plugged top

distributor, backwash flow plug or drain hose.

4. Pressthe RECHARGE@ button to move the

water softening system into fast rinse. Again

look for a fast drain flow. Allow the water

softening system to rinse for a few minutes

to flush out any brine that may remain in

the resin tank from the brining cycle test.

5. To return the water softening system to

service, press the RECHARGE@ button.

Care and cleaning of the water softening system.

Checking the Salt Storage Level and Refilling

Brine (salt dissolved in water)is needed for each

and every recharge. The water for making brine

is metered into the salt storage area by the

water softening system valve and control.

However, you must keep the tank supplied

with salt.

When to refill with salt: If the blue indicator light

and DAYSTO EMPTYare flashing, there is less

than 15 days supply of salt. Refill with salt. In

humid areas it is best to refill with less salt and

more often, to avoid the forming of a salt bridge

(see page !5). After adding salt, remember to

reset the SALT LEVEL in the control (see page !!).

Never allow the salt level to drop below zero on

the yellow indicator before you refill it. Without

enough salt, you will soon have hard water.

Use clean water softening salts only, at least

99.5% pure. NUGGET,PELLETor coarse SOLAR

salts are recommended. Do not use rock, block,

granulated or ice cream making salts. They

contain dirt and sediments, or mush and cake,

and will create maintenance problems.

CAUTiON: Water softeningsalt

with iron removing additives: Some salts

may have an additive to help the water

softening system handle iron in the water

supply. Although this additive may help to

keep the water softening system resin clean,

it may also release corrosive fumes that

weaken and shorten the life of some water

softening system parts. GErecommends

using only Diamond Crystal ® Red.Out ®

brand salt.

Cleaning Iron Out of the Water Softening System

Your water softening system takes hardness

minerals (calcium and magnesium) out of

the water. Also, it can control some (see the

Specification Guidelines section)"clear water"

iron. With clear water iron, water from a faucet

is clear when first put into a glass. After 15 to 30

minutes, the water begins to cloud or turn rust

colored. A water softening system will not

remove any iron that makes the water cloudy

or rusty as it comes from the faucet (called red

water iron). To take red water iron out of water,

or over the maximum of clear water iron,

an iron filter or other equipment is needed.

IMPORTANT:It is important to mix the resin bed

cleaner with water (following the manufacturer's

instructions), pour it into the brinewell tube

(see page 5) and recharge the softener

immediately. Do not pour the resin bed cleaner

in with the salt, as it will not be as effective in

cleaning the resin,and can cause damage to

the softener if it is left in the brine tank for an

extended period due to the corrosive gases

that are formed.

GErecommends using only Diamond Crystal®

Red.Out ®brand salts with Iron Fighter®additive

to help keep the resin bed clean of clear iron. If

your water supply has clear water iron, periodic

resin bed cleaning is needed. GE recommends

using Super Iron Out® brand resin bed cleaner

to thoroughly clean your resin bed if your iron

content is high. Clean the bed at least every six

months, or more often if iron appears in the soft

water between cleanings.

Before you cull for service.., go.cam

Troubleshooting Tips

Save time and money! Review the chart on the following

pages first and you may not need to call for service.

NO SOFTWATER - Most Common Problems:

Check the following before calling for service:

• Not enough salt-should be at least 1/3 full.

Bypass valve in "Bypass" position-knob should be in the "OUT"(service)position.

Hardness setting too low. Check hardness setting and adjust. Verify hardness of supply

waterifrom local water company, water test or call the GEAnswer Center.

Salt Bridge-salt solidifies above water level so that brine water is not in contact with

salt. See the Breaking a Salt Bridge section.

Problem Possible Causes What To Do

No soft water Faucet or fixture where sample was

taken not plumbed to soft water.

NOTE:Besure sample is from a faucet

that does not mix soft and hard water.

For example, a single lever kitchen faucet,

if the cold side is plumbed to hard water.

• Toconserve salt, the installermag have isolatedsome fixtures

(outsidefaucets, toilets, etc.)from soft water. From the outlet

of the water softening system, trace the water flow path,

in house plumbing. If soft water is not directed to a faucet

or fixture where wanted, consult a plumber.

No salt in the brine tank or

salt bridged

Check for a salt bridge or, if the tank is emptg, refill with

recommended salt. Press(for 3 seconds)the RECHARGE@

button to start an immediate recharge and restore

soft water supplg.

Transformer unplugged at wall outlet or

power ca ble to softener not connected.

Fuse blown or dmuit breaker popped

on cimuit to electrical outlet.

Electrical outlet on a cimuit that can

continuouslg be switched off

Check for a lossof electrical power to the water softening

sgstem, due to ang of these conditions and correct as needed.

With the power supplg restored, observe the faceplate time

displag and read programming the Contro! section.

NOTE:Theelectrica!outlet for the softener should be

liveso it cannot be accidenta!lg switched off.

Manualbgpassvalvein bgpassposition• Be sure the bgpass valve stem is positionedproperlg, with the

knob in the OUTposition. Observeinstructions on the decal

at the end of the stem.

Valve drain hose pinched, plugged,

elevated too high or otherwise

restricted

• Any restriction in this drain hose mag preventproper

operation of the nozzleand venturi and reduce or prevent

brine draw during recharge.

Nozzle and venturi dirtg, incorrectlg

assembled or damaged

Referto Cleaning the Nozzle and VenturiAssembly instructions.

With water pressureto the water softening sgstem off, take the

nozzleassemblg apart. Inspect, clean and replace as needed.

Ang foreign particle(s),scratches,nicks, etc.,in the passages can

preventoperation.Besure holesinthe gasket are centered over

holes inthe housing.

Before you call for service...

Troubleshooting Tips

Problem Possible Causes What To Do

Water hard sometimes Using hot water while the water

softening sgstem is regenerating

Control HARDNESS number setting

too low

Grains of hardness in sour water

supplghave increased

• Avoid using hot water during water softening sgstem

recharge because the water heater will refill with hard water.

SeeAutomatic Hard Water Bypass During Recharge section,

page 14.

• Pressthe HODE button until arrow points to HARDNESS.

Be sure the number shown is the same as the actual grains per

gallon hardness of your water supplg. Seethe Programming

the Control section if a change inthe setting is needed.

• Water hardnesscan change over time, especiallg in well water.

To check, have the water tested by a water analysis laboratory

or call your local water department. Adjust the HARDNESS

number setting as needed.

Water feels slippery Absence of hardness minerals • This is normal. Hardness in water gives it the abrasive feel

after installation of you mag have been accustomed to. The slippery feel isthe

water softeningsystem clean feel of soft water.

Water softening system Water softening sgstem is a • Does not use much salt to regenerate-very efficient.

not using any salt "demand" unit

Possible salt bridge • Seethe About the Water Softener System section, page 15.

Possible plugged nozzle and venturi • Seethe About the Water Softener Sgstem section, page 15.

Water is blue color Acidic water in copper plumbing • Have the water tested at once.

after water softening

system was installed

Water softening system Meter turbine stuck • See the Service: Manually Initiated Electronics Diagnostics

not regenerating section for troubleshooting procedures, page 18.

Callfor service.

Sensor wire not plugged into • See the Service: Manually Initiated Electronics Diagnostics

the control section for troubleshooting procedures, page 18.

• Callfor service.

No power to unit • Check the circuit breaker or fuses.

Mechanical defect • Callfor service.

Cloudiness on glassware Combination of soft water and • This is called etching and is permanent. To prevent this

(automatic dishwashersl too much detergent from happening, use less detergent if you have soft water.

Wash glassware in the shortest cycle that will get them clean.

Excessive/high level Valve drain hose pinched, • Ang restriction in this drain hose mag prevent proper

of water in brine tank plugged, elevated too high operation of the nozzleand venturi and reduce or prevent

or otherwise restricted brine draw during recharge.

Nozzle and venturi dirts, incorrectlg

assembled or damaged

• Seethe Cleaningthe Nozzle and VenturiAssemblg section,

page 15.With water pressure to the water softening system

off, take the nozzleassembly apart. Inspect, clean and

replace as needed.Any foreign particle(s),scratches, nicks,

etc.,in the passages can prevent operation. Be sure holes

in the gasket are centered over holes in the housing.

ge.com

Problem

Saltg tasting or

brown/gellow colored

water after installation

Brown/yellow

colored water

Resin beads showing

up in drinking water

and sink

Possible Causes

Unit not sanitized

What To Do

• Complete the Sanitizotion procedures on page !3.

• At completion of rechQrgecycle (Qpprox.2 hrs),run water

from faucets to purge the sQItywater.

Low water pressure Check pressure.

• DrQinheight 8' or less,pressureshould be minimum of 20 psi.

• DrQinheight above 8', pressureshould be minimum of 50 psi.

Restricted drain hose • Cleon and reconnect hose.

• Check for kinks indrain line.

Unit was idle for a period of time • Complete the Sanitizotion Procedureson pQge15.

Cracked distributor • Coilfor service.

Sounds gou might hear Running water from the unit • This is normal.

into a drain during recharge

Water has air bubbles Air in sgstem after installation • Will go away after it runs for a while.

and is cloudg

Error Code on control Wiring meg have worked loose

in the control

• See pQge17for details.

• Unplug transformer.

• Removecontrol cover,releQseclips on side.

• Check for loose/incorrect wiring connections to electronic

boQrdor switch. Reconnect as required.

• ReQssemblecontrol cover.

• Plugin Transformer.

• Wait six minutes for Error Codeto reQppeQr.

• If Error Code reQppeQrs,call for service.

Blue light flashing

When power applied Control needs to be programmed • See the Progromming the Contro! section, pQge lO.

to the sgstem (a power outage mag have occurred}

If"DAYS TO EMPTY" Low salt level, less than 15 dags • Fillwith sQIt.

is flashing • Reset sQIt level.

If"Err" in display Electrical problem with sgstem • See pQge 17 for details.

• See procedure above, Error code on control.

Notes.

Notes. ge.com

Notes.

Parts list. ge.com

_./ 55

146

'_ 24

Parts list.

139

134 133

132

_¢,25

124_

117

118

130

146 147

150

119

120

121

Parts catalog, ge.com

GENERAL ELECTRIC PARTS CATALOG

REF. NO. PART NO. PART DESCRIPTION

0003 WS35X!O001 O-RING SEAL KIT

0004 WS34X!O0!5 DECAL, FACEPLATE

0005 WSO7X!O004 HOSE, DRAIN, 20 FT.

0007 WS!4X!O002 DISTRIBUTOR, TOP

0008 WS!4X!O00! DISTRIBUTOR, BOTTOM

0009 WSO1X!O002 RESIN, 1 CU. FT.

00!0 WS32X!O0!! RESIN TANK, 9 X 40

00!1 WS31X!0022 COVER, TOP W/LENS

0012 WS31X!0023 FACEPLATE

0013 WS21X!00!8 CONTROL

0016 WS26X!00!3 TRANSFORMER WITH

POWER CORD

0017 WS31X!002! COVER, SALT HOLE,

WITH LABELS

0018 WS33X!O00! VAPOR BARRIER

0019 WS33X!0007 RIH

0020 WS3!X!O024 COVER, BRINEWELL W/DECAL

0021 WSO2X!O009 NUT

0022 WS32X!0017 BRINEWELL W/DECAL

0023 WS02X!0027 SCREW

0024 WS32X!00!6 TANK, BRINE, ROUND

0025 WS!8X!0003 CLAMP, HOSE

0026 WS22X!00!6 ADAPTER, HOSE

0027 WS22X!00!7 GROMMET

0028 WS35X!0035 GROUND CLAMP KIT

0029 WS!SX!0035 BRINE VALVE ASH.

0030 WS35X!0036 FLOAT, STEM & GUIDE

0031 WSO3X!O006 CLIP

0032 WS!SX!O006 VALVE BODY, BRINE

0033 WS03XI0007 CLIP

0034 WS03XI0008 SCREEN

0035 WS07X!0002 TUBING ASH.

0036 WS07X10015 BRINE TUBE ASM.

0037 WS31X10018 BACK COVER, ELECTRONICS

0038 WS02X!0029 SPACER

0039 WS02X!0030 FACEPLATE SUPPORT

0055 WS28X!0003 RETAINER CLAMP

0056 WS28X10004 CLAMP

0!0! WS02X!00!2 SCREW

0102 WS02X!00!3 SPACER

0103 WS21X!0003 SWITCH

0104 WS03X!0009 PIN, EXPANSION

0105 WS02X!00!4 SCREW

0106 WS31X!0006 COVER, VALVE

0107 WS03X!00!0 WAVE SPRING

0108 WS26X!0002 ROTOR & DISC ASH.

0109 WS!9X!0004 CAP, VENTURI

0!!0 WS03X!00!! SEAL, O-RING

(02}

NOTE: Codes in the State of Massachusetts require installation b£ a licensed

plumber and do not permit the use of the saddle valve. For installation, use

plumbing code 248-CMR of the Commonwealth of Massachusetts.

Parts catalog.

GENERAL ELECTRIC PARTS CATALOG

REF. NO. PART NO. PART DESCRIPTION I021

0!11 WS19XlO005 SUPPORT SCREEN !

0!12 WSO3X!OO!3 SCREEN !

0113 WS22X!0020 FLOW PLUG, .10 GPM !

0114 WSO8X!O005 GASKET & ASPIRATOR !

0115 WSO3XlO0!5 CONE SCREEN !

0116 WS22X!002! PLUG, FILL FLOW, .30 GPM !

0117 WSO3X!O0!7 FERRULE NUT !

0118 WS!SX!O034 NOZZLE/VENTURI BODY !

0119 WS03X!00!8 RETAINER 1

0120 WS03X!00!9 SEAL, O-RING, 1/4" X 3/8" 2

0121 WS!5X!O0!O BODY, VALVE !

0122 WS03X!0020 SPRING !

0123 WS22X!0022 PLUG, DRAIN SEAL !

0124 WS!5XlO009 NOZZLE/VENTURI ASM. !

0130 WS35X!O005 SEAL KIT, 3/4" !

0132 WS22X!0023 ADAPTER, DRAIN HOSE !

0133 WS03X!002! O-RING, 5/8" X 13/16" !

0134 WS03X!0022 PLUG, FLOW, RINSE CONTROL !

0135 WS03X!0023 CLIP !

0136 WS26X!0003 CAM & GEAR !

0137 WS26X!0004 BEARING !

0138 WS26X!0005 PLATE, MOTOR, 3/4" !

0139 WS02X!00!5 SCREW, #6-20 X 3/8" 2

0140 WS26X!00!! MOTOR ASH. !

0141 WS02X!00!6 SCREW, #6-20 X 7/8" 2

0143 WSGOX!00!3 ADAPTER--NPT TH READED--STD VALVE 2

0145 WSGOX!O004 CLIP 4

0146 WS28X!00!7 HARNESS WIRE, SENSOR ASSY., 3/4" !

0147 WS!9X!0006 TURBINE & SUPPORT ASH. !

0150 WS03X!0024 SEAL, O-RING 4

0151 WS!SX!0053 BYPASS VALVE ASH. !

0152 WS03X!0025 SEAL, O-RING 4

@999 49-50176 OWNER'S MANUAL !

WSGOX!00!2 INSTALLATION KIT !

NOTE: Codes in the State of Massachusetts require installation b£ a licensed

plumber and do not permit the use of the saddle valve. For installation, use

plumbing code 248-CMR of the Commonwealth of Massachusetts.

GE Water Softening System Warranty. (For Customers in the United States)

All warranty service provided by our SmartWater T"Authorized Servicer

Network. To schedule service, call 800.952.5039 (U.&) or 866.777.7627

(Canada). Please have serial number and model number available when

calling for service.

Staple gout receipt here.

Proof of the original purchase

date is needed to obtain service

under the warrants.

For The Period Of:

We Will Replace:

Ang part of the Water Softening System which fails due to a defect in materials or workmanship.

During this limited one-gear warrants, GEwill also provide, free of charge, all labor and related

service to replace the defective part.

One Year

From the date of the

origina! purchase

Three Years The electronic monitor, if it fails due to a defect in materials or workmanship. During this

From the date of the three-gear limited warrants, you will be responsible for any labor or related service costs.

origina! purchase

Ten Years A replacement brine tank or cabinet, if either fails due to a defect in materials or workmanship.

From the date of the During this ten-gear limited warrants, you will be responsiblefor any labor or related service costs.

origina! purchase

What Is Not Covered:

m Service trips to sour home to teach Sou how to use

the product.

m Improper installation, delivery or maintenance.

I Failure of the product if itis abused, misused, altered, used

commerciallg or used for other than the intended purpose.

I Use of this product where water is microbiologically unsafe

or of unknown quality, without adequate disinfection before

or after the system. Systems certified for cyst reduction may

be used on disinfected water that meg contain filterable

cgsts.

IIReplacement of house fuses or resetting of circuit breakers.

I Damage to the product caused by accident, fire, floods or

acts of God.

I Incidental or consequential damage caused bg possible

defects with this appliance, its installation or repair.

[]Product not accessibleto provide requiredservice.

EXCLUSION OF IMPLIED WARRANTIES--Your sole and exclusive remedy is product repair as provided in this

Limited Warranty. Any implied warranties, including the implied warranties of merchantability or fitness for

a particular purpose, are limited to one gear or the shortest period allowed by law.

This warrants is extended to the original purchaser and ang succeeding owner for products purchased for home use within

the USA. If the product is located in an area where service bg a GEAuthorized Servicer is not available, Sou mag be

responsible for a trip charge or Sou mag be required to bring the product to an Authorized GE Service location for service.

In Alaska, the warrants excludes the cost of shipping or service calls to sour home.

Some states do not allow the exclusion or limitation of incidental or consequential damages. This warrants gives Sou

specific legal rights, and Sou mag also have other rights which varg from state to state. To know what gout legal

rights are, consult gout local or state consumer affairs office or gout state's Attomeg General.

Warrantor: General Electric Company. Louisville, KY 40225

GE Water Softening System Warranty. (ForCustomers in Canada)

All warranty serviceprovided by our Factory ServiceCentersor an authorized technician. Forservice,

call toll free 1.866.777.7627. Please have serial number and model number available when calling for service.

For The Period Of: We Will Replace:

One Year Any part of the Water Softening System which fails due to a defect in materials or workmanship.

From the date of the During this limited one-gear warranty, GEwill also provide, free of charge, all labor and related

origina! purchase service to replace the defective part.

Three Years The electronic monitor, if it fails due to a defect in materials or workmanship. During this

From the date of the three-gear limited warranty, you will be responsiblefor any labor or related service costs.

origina! purchase

Ten Years

From the date of the

origina! purchase

A replacement #fine tank or cabinet, if either fails due to a defect in materials or workmanship.

During this ten-gear limited warranty, you will be responsiblefor any labor or related service costs.

What Is Not Covered:

Service trips to your home to teach you how to use

the product.

m Improper installation, delivery or maintenance.

m Failure of the product if it is abused, misused, altered, used

commercially or used for other than the intended purpose.

m Useof this product where water is microbiologically unsafe

or of unknown quality, without adequate disinfection before

or after the system. Systems certified for cyst reduction may

be used on disinfected water that may contain filterable

cysts.

ImReplacement of house fuses or resetting of drcuit breakers.

m Damage to the product caused by accident, fire, floods or

acts of God.

II Incidental or consequential damage caused by possible

defects with this appliance, its installation or repair.

[] Product not accessible to provide required service.

EXCLUSION OF IMPLIED WARRANTIES--Your sole and exclusive remedy is product repair as provided in this

Limited Warranty. Any implied warranties, including the implied warranties of merchantability or fitness for

a particular purpose, are limited to one gear or the shortest period allowed by law.

This warrant_l is extended to the original purchaser and an_l succeeding owner for products purchased for home use within

Canada. In-home warrantbt service will be provided in areas where it is available and deemed reasonable bbt Mabe to provide.

WARRANTOR IS NOT RESPONSIBLE FOR CONSEQUENTIAL DAMAGES.

Warrantor: MABE CANADA INC.

Informaci6n de seguridad .... 34

Instrucciones

de instalaci6n ............... 35-45

Instrucciones paso pot paso .... 38-45

Instrucciones de operaci6n

C6mo limpiar la ensambladura

de la boquilla g el Venturi .......... 48

C6mo romper un puente de sal ..... 47

Funciones ......................... 49

Servicio .................... 46, 50-52

Sistema de descalcificaci6n

de agua ....................... 46-52

Cuidado y limpieza ............ 53

Consejos para la soluci6n

de averias ................... 54-56

Soporte ul cliente

Garantia ........................... 62

Lista de partes/cat_logo ........ 58-61

Soporte al consumidor ............. 63

Escriba aqui los n(_meros de modelo

y de lu serie:

Modelo No.

Serie No.

Para encontrar estos nOmeros,

levante la cubierta g mire en el borde,

debajo del panel del control.

INFORMACION IMPORTANTE DE SEGURIDAD.

LEA TODAS LAS INSTRUCCiONES ANTES DEL USO.

ADVERTENCIA

Pot su seguridad, se debe seguir la informaci6n en este manual con el fin de reducir el riesgo de

una descarga eldctrica, dahos a la propiedad o dahos personales.

PRECAUCIONES DE SEGURIDAD

Reviseg cumpla con todos los cbdigos estatales g

locales. Observelas pautas aquf presentadas.

iiiB,

Tenga cuidado al manipular el sistema de

descalcificaci6n de agua. No Io voltee, deje caer,

arrastre o coloque en protuberancias extremas.

Lossistemas de descalcificaci6n de agua que utilicen

cloruro de sodio (sadpara la recarga agregan sodio al

agua. Laspersonas que siguen dietascon restricciones

de sodio deben considemr e! sodio adiciona! como

parte de su consumo general. E!c!orum depotasio

puedeservir como una altemativa pare e! dorum de

sodio de su descalcificador.

Elsistema de descalcificaci6n de agua funciona

solamente con 24 voltios-60 Hz.Cercidresede usar

exclusivamentee! transformador incluido.

Utilice Onicamente salespara descalcificaci6n

del agua, al menos con 99,5% de pureza. Se

recomiendan las sales en PEPITAS,BOLITAS

o SAL GRUESASOLAR.No utilice sales en roca,

bloque, granuladas o sales para la elaboraci6n

de helados._stas pueden contener suciedad g

sedimentos, o pasta g masa g podrian crear

problemas de mantenimiento.

Hantenga la tapa del orificio de la sal en su lugar

en el descalcificador a menos que est@realizando

mantenimiento o reponiendo la sal.

ADVERTENCIA: Nou,,con agua

que sea microbiol6gicamente insegura o de calidad

desconocida sin Ilevara cabo la desinfecci6n

adecuada antes o despu_sdel sistema.

Eltransformador se debe conectar Onicamente

a un tomacorriente interior con conexi6n a tierra

de 120voltios.

INSTALACI()N CORRECTA

Este sistema de descalcificaci6n de agua debe instalarse correctamente _t colocarse de acuerdo alas

instrucciones de instalaci6n antes de su uso.

Instale o almacene donde no quede expuesto a

temperaturas por debajo del punto de congelaci6n

ni est@expuesto a ningOntipo de inclemencias

atmosf@icas. Si el agua Ilega a congelarse dentro

del sistema, @stepodrfa romperse. No intente dar

tratamiento al agua si se encuentra a una

temperatura pot encima de 38 °C (!00 °F).

No instale expuesto a los ragos directos del sol.

Exposici6nal sol a calor excesivospodrfan causar

distorsi6n u otros da_os a las partes no met61icas.

Conecte a tierra de manera apropiada segQnlos

c6digos g ordenanzas aplicables.

Usesolamente fundente y soldadura sin p!omo para

todas las conexiones de condensaci6n soldadas,

segOnlos c6digos estatales g federales aplicables.

Elsistema de descalcificaci6n de agua requiereun

flujo de agua mfnimo de tres galones pot minuto en la

entrada. La presi6nde entrada m6xima permitida es de

iiiB_

125psi.Si la presi6n durante eldfa es por encima

de 80 psi, la presi6n nocturna podrfa excederel

m(_ximo.Useuna vcilvulareductora de presi6n

para reducir el flujo si es necesario.

Lasresinas de descalcificaci6npodrfan degradarse

ante la presencia de cloro pot encima de 2 ppm.

Siustedtiene una cantidad de cloro magor a @sta,

quizcisexperimente una vida menor de la resina.

Enestas condiciones,es posibleque quiera

considerar la compra de un sistema de filtraci6n

del punto de admisi6n para casas GEcon un filtro

reductor de cloro.

kADVERTENCIA: Desechetodaslas

partes g los materiales de embalaje no utilizados

despu@sde la instalaci6n. PartespequeSas

restantes despu@sde la instalaci6n podrfan

representar un peligro de asfixia.

LEAYSIGAESTAINFORIACION DESEGURIDADCUIDADOSAIENTE.

GUARDE ESTASINSTRUCCiONES

I strucciones

dei stalaci"

SistemaSuavizantede Agua

Modelos G×SF35E g G×SF40H

_ tiPreguntas? Llame 800.GE.CARES (800.432.2737) o Visite nuestra p6gina en la red en: ge.com

ADVERTENCIA: Leaestemanualensutotalidad.Noseguir todas las pautas g normas

podria causar lesiones personales o da5os a la propiedad.

• Consulte con la autoridad de obras p6blicas estatal/Iocal para los c6digos de plomeria. Deber6 seguir

estas pautas para instalar el sistema de filtrad6n de agua.

NOTA: No cumplir con estas instrucciones de instalaci6n invalidar6 la garantia del producto, g el instalador

ser6 responsable por cualquier servido, reparad6n o da5os causados.

ANTES DE EMPEZAR LA INSTALACI6N

Lea estas instrucdones completa g

cuidadosamente.

• IMPORTANTE - Guardeestas

instrucciones para usa del inspector local.

• IMPORTANTE -Observetodoslos

c6digos g ordenanzas vigentes.

• Nota alinstalador - AsegOrese de dejarestas

instrucciones al consumidor.

• Nota al consumidor - Conserve estas

instrucciones para consultas posteriores.

• Lo instoloci6n apropiada es la responsabilidad

del instolodor.

• Las averias del producto causadas par una

instalaci6n inadecuada no estan cubiertas par

la garantia.

• Debe existir una valvula de cierre disponible o se

debe agregar una cerca al punto de instalaci6n.

RECOMENDACIONES IMPORTANTES

PARA LA INSTALACION

• En el estado de Massachusetts, la instalaci6n

debe ajustarse al C6digo de P]omer[a 248 CMR.

Consulte a su plomero certificado.

• Use solamente fundente g soldadura sin plomo

para todas las conexiones de condensaci6n

soldadas, segOn los c6digos estatales g federales

aplicables.

• Conecte el descalcificador en la tuberia de

suministro principal antes del calentador de

agua. NO HAGA PASAR AGUA CALIENTE A

TRAVES DEL DESCALCIFICADOR. La temperatura

del agua qua pase a trav6s del descalcificador

debeser manor de 49 °C (120 °F).

RECOMENDACIONES IMPORTANTES

PARA LA INSTALACION {CONT.)

Tenga cuidado cuando manipule el

descalcificador. No Io coloque boca arriba,

ni Io deje caer, ni Io arrastre, ni Io apoge

en protuberancias.

La presi6n de entrada maxima permitida es de

125 psi. Si la presi6n durante el dia es par encima

de 80 psi, la presi6n nocturna podria exceder el

maxima. Use una valvula reductora de presi6n

para reducir el flujo si es necesario. (Agregar

una valvula reductora de presi6n podria reducir

el fiujo.)

El sistema de descalcificaci6n funciona

solamente con 24 voltios-60 Hz. Cerci6rese de

usar exclusivamente el transformador incluido.

Cerci6rese de que el tomacorriente el6ctrico g el

transformador estan en el interior de un recinto

para protegerlos de la humedad.

Consulte la secci6n Donde instalar el

descalcificador para mas detalles.

-_ADVERTENCIA: Nousecon agua

que sea microbiol6gicamenteinsegurao de

calidaddesconocida sinllevara cabola

desinfecci6nadecuada antes o despu6s del

sistema. El agua debe probarse peri6dicamente

para verificar que el sistema se encuentra

funcionando satisfactoriamente.

• Partes pequeflas restantes despu6s de la

instalaci6n podrian representar un peligro

de asfixia. Deseche con toda seguridad.

Instruccionesde instalaci6n

DESEMPACADO E INSPECCI6N

Cerci6resede inspeccionar completamente el

descalcificador en busca de daflos durante el envfoo partes

que puedan haberse perdido.Tambi6n reviseen busca de

da_os en la caja de envb. P6ngaseen contacto con la

compaflfa de transporte para cualquier reclamo par daflo

o p@dida.Elfabricante no es responsable par daflos sufridos

durante el tr6nsito.

LaspartespequeBasnecesariasparainstalarel

descalcificadorse encuentranen una piezadecart6n

termoconformada.Paraevitarla p@didade laspartes

peque_as,mant6ngalasenel paquetetermoconformado

hastaqueustedest6listopara usarlas.Cerci6resede no

descartarcomponentesque podrianestarescondidos

enelembalage.

HERRAMIENTAS Y MATERIALES

NECESARIOS PARA LA INSTALACI6N

• Alicates

• Destornillador

• Cinta detefl6n

• Cuchilla

• DosIlavesajustables

• Sepueden requerir herramientas adicionales,si se

necesita efectuar modificaciones a la plomerfa de la

vivienda.

• Losaccesorios de entrada y salida incluidoscon el

descalcificador est6n adaptadores macho NPTde 1"

(2,5cm). Debemantener un tamano igual o mayor de

tubas que los tubas del suministro del agua, hacia la

entrada y salida del descalcificador.Luego use los

adaptadores necesarios para conectar el suministro de

agua, hacia los adaptadores macho NPTde 1" (2,5cm).

• Usela v61vulade bypass incluida para instalar

el descalcificador. La v61vulade bypass le permite

desconectar el suministro de agua hacia el

descalcificador para dectuar servicio, pero aOnmantiene

el agua Ilegando alas tuberfas de la casa. Los

adaptadores macho NPTa que nos referimos

anteriormente se conectan a la v61vulade bypass

con las tuercas garandelas incluidas.

Utilice material de conexi6nituberia apropiado (par

ejemplo: cobre, lat6n, galvanizado o CPVC)para conectar

los adaptadores pl6sticos NTPde 1" a la plomerfa de la

vivienda.

• Siuna manguera adicional es necesariapara el drenaje

de lav61vulay el tanque de sal,usted la puede solicitar

en Accesorios GEIlamando al 800.626.2002,no. de parte

WS07X10004.

• Sinecesita una v61vularfgida de drenaje para cumplir

con los c6digos de plomeria, podr6 comprar las partes

necesariaspara conectar un drenaje detuberia de cobre

o pl6stico de 1/2" (1,27cm). Consulteel Paso4.

• Saldel descalcificador en una pepita limpia o bolita

de agua es necesaria para Ilenar eltanque de agua

salmuera. Consulte el Paso 8.

DONDE INSTALAR

EL DESCALCIFICADOR

Coloqueel descalcificadorIom6scercanoposiblea un

sumidero,o a otropuntodedrenajeo columnade

suministro.

• Serecomienda que los grifos externos se dejen con agua

dura para asi ahorrar agua descalcificada g sal.

• No instale el descalcificador en un lugar donde se pueda

congelar.Los daBos debido el congelamiento no est6n

cubiertos par la garantia.

• No instale el descalcificador donde pueda bloquear el

acceso al calentador de agua o el acceso a lav61vulade

cierre principal del agua.

• Coloque el descalcificador en un lugar donde sea menos

probable que ocurra dana causado par el agua si es que

eventualmente ocurriese alguna fuga. Elfabricante no

reparar6 ni pagar6 par donas ocasionados par agua.

• Untomacorriente de 120voltios es necesario para

conectar eltransformador que viene incluido.El

descalcificador tiene un cable el6ctrico de 10 pies.Siel

tomacorriente est6 colocado demasiado lejos (basra 100

pies),use un cable calibre 18 para conectarlo.Cerci6rese

de que el tomacorriente el_ctrico y el transformador

est_n en el interior de un recinto para protegerlos de la

humedad. Cerci6resede que el tomacorriente est6

desconectado para prevenir un carte el6ctrico accidental.

• Sise dispone a Ilevar a cabola instalaci6n en el

exterior,debe tomar las medidas necesariaspara

asegurarse de que el descalcificador, la instalaci6n de

plomeria, el cableado, etc. est6n tambi6n protegidos de

los elementos (ragas delsol, Iluvia,viento, calor,frio), de la

contaminaci6n, vandalismo, etc. tal y coma Io estarfan si

fueran instalados internamente. La instalaci6n en el

exterior no es recomendada, g anula la garantia.

• Hantenga el descalcificador alejado de los rayos

directos del sol. Elcalor del sol podrfa causar distorsi6n

u arras danos a las partes no met61icasy podrfa hacer

dana a las partes electr6nicas.

Instruccionesde instalaci6n

PLANIFIQUELA INSTALACI6N

DEL DESCALCIFICADOR

Loprimero que debe decidir es c6mo instalar las tuberias que

entran g salen del descalcificador.Fiese en latuberfa de agua

en el punto donde conectar6 el descalcificador.LLatuberfa est6

soldada con cobre, pegada con pl6stico,o roscada

galvanizada?LCu61es el tamano de la tuberfa?

,&ADVERTENCIA:Usesolamemtefundente

g soldadura sin plomo para evitar envenenamiento

de plomo.

Consulte la Ilustmcian de instalacian normal. 0sela coma una

gufa para planificar su instalaci6n particular. Cerci6rese de

dirigir el suministro de agua dura entrante al acoplamiento

de admisi6n de la v61vuladel descalcificador. Lav61vulaest6

marcada IN (ENTRADA)g OUT (SALIDA).

ILUSTRACI6N DE INSTALACI6N NORMAL

TUBER[A DE

Agua _--._"---------C_'

descalcificada -------4_

Transformador Tomacorriente

de 24V de 120 voltios

LA SAL ; -;

VAAOUI ''

k ,,

Dep6sito -=--__

de la ;1s : :

salmuera ;l :

____ APAL Agua

dura

gua dura

hacia los

Adaptadores grifos

_hembra de 1' externos

4,_ (2,5 cm) (no incluidos) (2)

_ Adaptadores macho

=_ NPT de 1" (2,5 cm) (2)

:__.'_"" Aros t6ricos (2)

_ Clips (2)

?" ENTRADA

Aros t6ricos (2)

NOTA: Ver la secci6n

Conexiones de la

manguera de drenaje.

Fig. i VIA DE ENLACE

0sela si el flujo de suministro fluye

desde la izquierda. Incluya una

derivaci6n sencilla o de 3 v_lvulas.

dura _.__ _3_'_-___

Agua

descalcificada

De la I I

salida del t I

descalcificador _ Hacia la

entrada del

/_. descalcificador

ILUSTRACI6N DE LA INSTALACI6N OPCIONAL

DE UNA DERIVACI6N DE 3 VALVULAS

Tu_nf4

Agua descalcificada DE'4G

Transformador

de 24V

Tomacorriente

de 120 voltios

Agua dura

hacia los

g ri fos

JClp4 L externos

Agua

V_lvula dura

entrada

macho NPT de

1" (2,5 cm) (2)

Aros t6ricos (2)

' ENTRADA Clips (2)

LA SAL :,. _--Dep6sito de

VA I I

AOU[ i_i la salmuera

Fig. 2

VIA DE ENLACE

0sela si el flujo de suministro fluye

desde la izquierda. Incluya una

derivaci6n sencilla o de 3 v41vulas.

A ua..... _._7_

g ....

dura (_

De la (_

salida del t

descalcificador

Agua

descalcificada

Hacia la

entrada del

descalcificador

Sistema de

derivaci6n de

3 valvulas

Para el servicio de

agua descalcificada:

• Abra las valvulas

de entrada y de

salida

• Cierre la valvula

de bypass

Para circunvalar

el agua dura:

• Cierre las valvulas

de entrada y de

salida

• Abra la valvula de

bypass

Instruccionesde instalaci6n

ANTES DE COMENZAR

• Suspenda elsuministro de gas o de energfa el6ctrica que

alimenta el calentador de agua, en la posibilidad de que

el calentador pueda drenarse mientras usted drena las

tuberfas.

• Desconecteel suministro de agua hacia los tubas que han

de ser cortados g drene las tuberfas de agua de la casa.

• Abra los grifos de agua caliente y los de agua frfa en una

ubicaci6n baja.

NOTA:Parauna m6s f6cil instalaci6n, remueva la cubierta

superior.Liberelosdos ganchos en la parte posterior de la

cubierta. Rotela cubierta hacia adelante g levante.

_-] MUEVALA ENSAMBLADURADEL

DESCALCIFICADORHACIA SU POSICI6N

DE INSTALACI6N

Antesde deslizareldescalcificadora su lugar,cerci6resede

quela superficiedeinstalaci6nseencuentreniveladay lisa.

Cualquierobjetocortantedebajodeltanquepodriacausar

una hendiduraenel mismo.Siesnecesario,coloqueeltanque

sabreuna secci6ndeplywooddeungruesom6ximode1,91

cm (Bi4").Luego,coloquecuBasdebajodelplywoodsegOn

seanecesarioparanivelarel descalcificador.Desliceel

descalcificadora su lugar.

r-_ INSTALELA VALVULADE BYPASS

• Remuevael tap6n pl6stico de embalaje g el cable de la

salida de lav61vula. Turbina

"_ Salida de la v_lvula

Eje y soporte

de la turbina

NOTA:Cerci6resede quela turbinag el soporteseencuentrenfirmesen

susposicionesen lasalidade la v61vula,Soplehacialaboquiltade la

v61vulag observequelaturbina seencuentrarotandolibremente,

Empuje la v61vulade bypass (lubrique los aros t6ricos con

grasa de silicona)hacia ambas boquillas de la v61vula

coma se muestra.

_f_ Salida . Adaptador

Chps --_Y S NPT

Clip

Accesorio de___ __._ L__ .....

drenaje _ _ Vfilvula

Entrada - _

Aros tdricos _ _ _ "_'-_de bypass

El sello del aro t6rico va en la muesca

externa solamente. El clip engrapa en

la muesca interna (ver m_s adelante).

• Enganche los dos clips pl6sticosen sus posiciones,a partir

de la parte superior y hacia abajo, coma se muestra.

Clip

VISTA

LATERAL VISTA

POSTERIOR

Cuerpo de la

v41vula de entrada o salida

de bypass

(empujela al ma×imo)

• Empujelos adaptadores NPT(lubriquelos aros t6ricos con

grasa de silicona) en ambas entradas de lav61vulacoma

se muestra.

• Asegure los dos clips pl6sticos grandes en su lugar,

lateralmente, coma se muestra.

Instruccionesde instalaci6n

[_ CONECTE LAS TUBERJAS QUE ENTRAN Y

SALEN DEL DESCALCIFICADOR

41_ri_U_lUi_: Siga todas las precauciones

siguientes mientras conecta la plomeria de entrada g

salida.Yea la ilustraci6n de instalaci6n normal.

• CERCIORESEDEQUEELSUHINISTRODEAGUADURADE

ENTRADAESTEDIRECTAHENTECONECTADOAL PUERTODE

ENTRADADELAVALVULADELDESCALCIFICADOR.SJel flujo

del agua de la casa viene desde la izquierda,use una via

de enlace de plomeria como se muestra en la ilustraci6n de

instalaci6n normal. Siel agua de la casa fluge hacia arriba

desde el piso de la casa, voltee la v61vulade bgpass boca

abajo como se muestra.

SALIDA

ENTRADA

Gire la v41vula

de bypass boca

arriba para

conectar a la

tuberia al nivel

del piso

Manteniendo el descalcificador en su lugar,determine la

Iongitud correcta de latuberfa necesaria para conectar los

tuberfas de su hogar al adaptador macho NPT.

Retireel descalcificador del lugar de instalaci6n.

Sise dispone a Ilevar a cabo una instalaci6n con soldadura

de cobre, haga todas los soldaduras de condensaci6n

antes de conectar los tubos a los adaptadores NPTg a la

v61vulade bgpass. Elcolor de antorcha dahar6 los partes

pl6sticas.

• Cuando se encuentre girando accesoriosde tuberia

roscados en accesorios pl6sticos,cerci6rese de no cruzar

los roscas.

• Use la cinta de tefl6n en todas los roscasexternas.

• Apoye latuberfa de entrada y de salida de alguna manera

(usecolgadores detuberia) para evitar que el peso se

deposite sabre los ajustes de las v61vulas.

• Desliceel descalcificador nuevamente a su lugar.

• Realicelos conexiones finales a lav61vulade bgpass g

asegure los clips en su lugar.

Compruebe que los clips para la v61vulade bgpass g los

adaptadores NPTse aseguran en su lugar. Jale la v61vula

de bgpass g los adaptadores NPTpara verificar que los

piezas se mantienen seguras en su lugar.

CONECTE Y HAGA FUNCIONAR LA

MANGUERA DE DRENAJE DE LA

V_,LVULA

Usela mangueradedrenaje(seha incluidouna de20pies)

paraadherirlaal accesoriodedrenajede lav61vula.Para

evitarque la presi6ndelaguaexpulselamanguera,use

la abrazaderaderesorteprovistaparaasegurarlaensu

lugar.CortelaIongitudnecesariag usela porterestante

enelPaso5.

• Ubique el otro extremo de la manguera en un punto

apropiado para drenar (drenajede piso, sumidero,tina de

lavanderfa,etc.)que termine en el sistema de alcantarillado.

Cerci6rese de cumplir con los c6digos locales.

IMPORTANTE:Sinecesita m6s manguera de drenaje,

ord6nela Ilamando al Departamento de Partesde GEal

800.626.2002,no.de porte WS07X10004. Eldescalcificador

de agua no funciona si el agua no escapa por esta

manguera durante los regeneraciones.

Ate o amarre la manguera en un lugar cercano al punto

de drenaje. Una alto presi6n de agua podria causar que el

extremo de la manguera se mueva err6ticamente durante

los ciclos de lavado regresivo y enjuague r6pido de la

regeneraci6n.Tambi_n deje una tolerancia de aire de al

menos 1 1/2" (3,81cm} entre el extremo de la manguera

g el punto de drenaje. Esteespacio previene que ocurra

un efecto sif6n del agua de alcantarillado hacia el

descalcificador,si ocurriese un ciclo de lavado regresivo.

Instruccionesde instalaci6n

CONECTEY HAGA FUNCIONAR LA

MANGUERADE DRENAJEDE LA VALVULA

(CONT.}

• Elevarla manguera de drenaje podria causar una

presi6n negativa que podria reducir la toma del contenido

de sal durante las regeneraciones.Sifuera necesario

levantar la manguera de drenaje hasta un nivel superior

al descalcificador para Ilegar hasta el punto de drenaje,

mida primero la presi6n de entrada de agua hacia el

descalcificador.Para las presionesde entrada entre 20 g 50

psi,no eleve m6s de 8 pies (2,67m) par encima del piso.Para

la presi6n de entrada par encima de 50 psi,la manguera de

drenaje podria levantarse a una altura m6xima de 14 pies.

r-- Luz indicadora azul

| Manguera de t _.

_-_| drenaje de la _ _

_l"x v_lv.la r_° i-'

razadera a_c,., ¢.._,,

SUMIDERO

I ,jAccesorio de

drenaje en la ::

/ v_lvula

_te o

amarre la

manguera

en su lugar

TUBa REGULADOR

pacio de

tolerancia de

11/2'' (3,8 cm)

DRENAJE DE PISO

COMO CONECTAR UN TUBO DE DRENAJE

DE V,_LVULARiGIDA

Paraadaptarun tubade drenajede cobrealdescalcificador,

useuna sierrade arcoparacortarelextremode pOa

del accesorio de drenaje, tal g como se muestra. Roteel

accesorio de drenaje de forma tal que la hoja de corte evite

el alojamiento de la v61vulapara prevenir danos a lav61vula.

Compre un accesorio de compresi6n (tuba hembra de rosca

de 1/4" [0,6Scm] x 1/2" [1,27cm] de di6metro externo)g los

tubas necesariosen una ferreteria local.

Tuba de cobre de

1/2" (1,27 cm) de

di4metro externo

(no incluido)

Roscas NPT de

1/4" (0,63 cm)

- -_,Z _F/Leng(jetas

Clip---_?{ (" i 4-

Carte las

lengLietas del

accesorio de

drenaje Accesorio de compresi6n,

tuba de 1/4" (0,63 cm) NPT

X 1/2" (1,27 cm) de di4metro

externo (no incluido)

r-_ INSTALELOSACCESORIOSDE

SOBREFLUJODEL TANQUEDE

SALMUERAY LA MANGUERA

• Inserteuna arandelade goma en elagujerode 3/4"

(1,91cm)de di6metro en el lado del tanque de salmuera

coma se muestra.

• Empuje elextremo del coda adaptador de la manguera

hacia la arandela coma se muestra.

• Adhiera lamanguera(uselamangueraque sabredel

Paso4)alcodaadaptadorde lamanguera.Use una

abrazaderade manguerasparamantenerla

firmementeen su lugar.

• Ubique el otro extremo de la manguera en el punto de

drenaje.NO ELEVEesta manguera m6s all6 del coda en

eltanquede salmuera.

IMPORTANTE:NO CONECTEENT LA MANGUERADE

SOBREFLUJOHACIALA MANGUERADE DRENAJEDE

LAV/_LVULA.

NOTA:Estedrenaje es para seguridad solamente. Si el

gabinete (eltanque de salmuera)se Ilena demasiado de agua,

el agua excesivase Ilevaal drenaje.

Adaptador de

,¢x-q_--.----la manguera

J _-_--- Abrazadera de

_ f _ lamanguera

Arandelall Noconectehaciala

// manguera de drenaje

I \k de la v_lvula.

Manguera. _,,-X_

de drenaje _ AI drenaje

de sobreflujo 91' aceptable

Instruccionesde instalaci6n

INSTALELA ABRAZADERADE TIERRA

-APELIGRO:No adherir apropiadamente la

abrazaderade tierrapodrfaresultaren unadescarga

el6ctrica.

Silas tuberfas son de metal, para mantener continuidad

de tierra el_ctrica en la tuberfa de agua frfa, instale la

abrazadera de tierra incluida coma se muestra.

• Limpie la tuberia con papel de esmerilar en el@ea donde

laabrazaderaser6instalada.

• Instale las abrazaderas de conexi6n a tierra coma se

muestra, cercior6ndose qua las abrazaderas ajustan

libremente alrededor de la tuber[a.

• Cerci6resede que la arandela de cierre est6 en su lugar.

• Apriete con susmanos el tornillo, luego una vuelta completa

adicional con el destornillador.

NOTA:Cuando reemplace un descalcificador existente,

tambi6n reemplace las abrazaderas de conexi6n a tierra.

Sise dispone a remover el descalcificador completamente,

coloque tuberfas en las Ifneasde agua del mismo tipo que

las tuberfas usadas originalmente para asegurar la integridad

de las tuberias g continuidad en la conexi6na tierra a Io largo

de la vida de la casa. Hacia la entrada de la v41vula

Abrazadera -

Proveniente de la

_ salida de la v41vula

[-_ PURGUELASTUBERIAS,SAQUEELAIRE

DEL DESCALCIFICADORY PRUEBESU

INSTALACION

EN BOSQUEDA DE FUGAS

DE AGUA

A PRECAUCION:Poroevitardaffosporla

presi6n de agua o de aire en Jaspartes internas del

descalcificador, cerci6rese de dar los pasos siguientes

en el mismo arden en qua se presentan.

• Abra completamente 2 grifos de agua descalcificada fria

en grifos cercanos al descaldficador.

• Abra la v6lvula de bgpass en la posici6n "bgpass"

empujando el v6stago hacia adentro.

• Abra completamente la v61vulade cierre de la tuberia del

agua principal de la casa. Observe un flujo fijo de ambos

gdfos abiertos antedormente.

[-_ PURGUELAS TUBERIAS,SAQUEELAIRE

DEL DESCALCIFICADORY PRUEBESU

INSTALACI6NEN BOSQUEDA DE FUGAS

DE AGUA (CONT.}

• Coloque la v6lvula de bgpass en la posici6n de

"servJcio", en la farina EXACTAcoma le especificamos

a contJnuacJ6n. MANTENGALOSGRIFOSDEAGUA

DESCALCIFICADAABIERTOS.

LENTAMENTEtire o deslice el v6stago de la v61vula

(hacia afuera) hacia "servicio", pausando varias veces

para permitir que la presudzaci6n del descalcificador

comience lentamente.

• Despu_s de unos 3 minutos, abm un grifo de agua

CALIENTEpot i minuto, o hasta que todo el aire haga

sido extraido, luego d_rrelo. NOTA:Si parece que el agua

est6 turbia o tiene un sabor salado,permita que el sistema

funcione par unos minutos m6s, o basra qua se aclare.

• Cierre todos los grifos de agua.

• Inspecdone en b6squeda de fugas en la tuberia qua

se acaba de Ilevar a cabo g repare inmediatamente si

encuentra alguna. Cerd6rese de observar las notas de

precaud6n anteriores.

• Conecte el suministro de gas o el_ctrico hacia el

calentador de agua. Encienda el piloto si es aplicable.

_] AGREGUEAGUAY SALAL TANQUE

DE SALMUERA

• Levantela tapa del orificio de la sal.Agregue

aproximadamente 3 galones de agua al tanque.

No laagregue al dep6sito de salmuera.

•Llene eltanque con sal de PEPlTAS,BOLITASo sal gruesa

SOLARcon una pureza de 99,5% o magor. No use sal en

roca,en bloques,granulada, ni de helado (para descongelar

hielo),ni sal con aditivos que elimine el hierro (excepto la

marca DiamondCrystal® Red,Out®).Lacapacidadde

almacenamientode salesde aproximadamente200libras.

Mantengalatapadelagujerode lasalen su lugar,a no ser

queseencuentrerealizandoservJciosde mantenimientoo

Ilenando de sal.

NOTA:Siel descalcificador se instala en un s6tano hOmedo

o en un 6tea demasiado h0meda, es major Ilenar el tanque

con menos sal, g hacedo m6s frecuentemente. De80 a 100

libras de sal durar6n varios meses,dependiendo de la dureza

del agua, el tamaho de la familia g del modelo del sistema de

descalcificaci6n.

Instruccionesde instalaci6n

_-I CONECTARA LA FUENTEELI_CTRICA

Paralograraccesoaltransformadoriensambladuradel

cableel6ctrico,remuevalacubiertadelagujerode saldel

descalcificador.Desengrapelasorejillasen laparteposterior

de lacubiertasuperiorg rotelacubiertahaciaarribapara

remover.NO TIRE0 DESCONECTE LOSALAMBRES.

• Eldescalcificador funciona con suministro el6ctrico de

24 voltios-60 Hz.Eltransformador incluido cambia de 120

voltios AC,normal en las residencias,a 24 voltios.Conecte

el transformador en un tomacorriente de 120voltios

solamente. Cerci6resede que el tomacorriente siempre

tenga suministro el6ctrico, g qua no vaga a set

desconectado accidentalmente.

• Reemplacela cubierta superior.

• Reemplacela cubierta del agujero de sal.

PROGRAMACI6N DEL CONTROL

(_[" SALT I { N.n I--II"I SALT LEVEL

ILEVEq_MLI I--I'U L.IJ I

[ml ,-,o i J°EC,A°O T,OE

@ @

Esnecesariovolver a AJUSTARLOSCONTROLESdespu6s

de la instalaci6n g despu6s de una suspensi6nprolongada

en el suministro el6ctrico.

NOTAS:

• CUANDOELTRANSFORMADORSECONECTAEN EL

TOMACORRIENTE,la hora 12:00aparecer6 (intermitente)

g una flecha I_ aparece al lado de PRESENTTIME(hora

actual} en la calcomanfa del plato. La luz indicadora azul

tambi6n parpadear6. Programe el control segOnlas

instrucciones a continuaci6n.

, • • J- I

Siaparecen unas hneas mtermltentes C ,:,o- - -, useel

bot6n UP • para ajustar elc6digo apropiado Fo H de

la siguiente forma siguiente: F40para GXSF4OH.Si sele

pasa el c6digo correcto, use el bot6n DOWN •. Luego,

oprima el bot6n MODE(modo) para aceptar el modelo

correcto.

• Un "bip" sonarci mientras usted oprime los botones para

la programaci6n del control. Un bip significa un cambio

en la pantalla de control. Sonidosrepetidos significan que

elcontrol no acepta un cambio del bot6n que usted ha

oprimido, g qua usted debe oprimir otto bot6n.

• Paraprogramar el control, usted usar6 los botones UP •,

DOWN • g MODE(modo).

• Utilice el bot6n MODE (modo) para desplazar la flecha I_

hacia la funci6n de control deseada.

AJUSTELA HORA DEL DIA

1. Presioneel bot6n MODE _ t_l: in ]

(modalhastaque laflecha PM U I,,-PFIESENTTmME

[ ]

I_ seBalePRESENTTIME

(horaactual).

2. Oprima el bot6n UP • o

DOWN • para ajustar. Elbot6n UPse mueve hacia

adelante;el bot6n DOWNse mueve hacia atr6s.

Sila hora actual es entre el media dfag la media noche,

cerci6resede que PM sevisualice. Sila hora actual es

entre la media noche g el media dia, cerci6rese de que

AM se visualice.

NOTA:Cada vez que usted oprime los botones UP • o

DOWN •, el tiempo cambiarci en un minuto. Sostener

uno de los botones oprimido har6 que la hora cambie a

un ritmo r@ido.

3. Cuando se muestra la hora actual, oprima MODE(modo}

para aceptar.

AJUSTEEL NIVELDE DUREZADEL AGUA

:1.Oprima el bot6n MODE(modo) .... i_J

hasta que la flecha I_ senale ..... 2S

HARDNESS(dureza). _ .ARD.ESS

2. Oprima los botones UP • o

DOWN • para ajustar la dureza del agua en la pantalla.

DOWNdisminuge el nivel de dureza.UPaumenta el nivel

de dureza.

NOTA:Cada vez que usted oprime un bot6n, la visualizaci6n

cambia un nOmeroentre 1 g 25. Parencima de 25,la

visualizaci6ncambia los nOmeros de 5 en 5 (25,30, 35, etc.).

Mantener un bot6n presionado hace qua los nOmeros

cambien a un ritmo m6s r6pido.

Instrucdonesde instalaci6n

AJUSTEEL NIVELDE DUREZA DELAGUA (CONT.)

3. Cuandola pantallamuestre el niveldedurezadelagua

deseado(engranDspargal6n),oprimaMODE (modo}

paraaceptar.

NOTA:Si hag hierro de agua clara en su suministro de

agua, deber6 aumentar el nivel de dureza en 5 par cada

1ppm de hierro de agua clara en su suministro de agua.

Usted puede obtener la dureza de granDs par gal6n (gpg)

de su suministro de agua a trav_s de un laboratorio de

an61isisde agua. Siredbe el suministro municipal, Ilame a

la compafiia local de suministro de agua. O bien, llame al

LegendTechnical Services, un laboratorio independiente,

para ordenar el kit de prueba de la dureza del agua, al

1.800.949.8220,opdGn 4. Sisu informe muestra dureza

en partes par millGn (ppm) o miligramos par litros (rag/I),

simplemente divida par 17,1 para obtener el nGmero

equivalente de granDs par gal6n.

AJUSTELA HORA (DE INICIO) DE RECARGA

1.Presioneel bot6nMODE _ AM

(modal hastaquela flecha I_

seflale RECHARGETIME(hora

derecarga}.

3.nnl i

,=.uul/

I _! RECHARGE

/ j TiME

NOTA:Lahora2:00AMintermitente(predeterminadoen

fGbrica)debeapareceren lapantalla.Estaesuna buena

horaparaquela regeneraci6ncomience(tomaalrededorde

2 horas)enlamagoriadelascasas,porqueelaguano est6

en usa.ElAGUADURAescircundadahacialosgrifosdurante

la regeneraci6n.

Sino es necesario ningGn cambio, siga al paso 3. Para

cambiar el tiempo de inicio de la recarga, siga el paso 2.

2. Oprima el bot6n UP • o DOWN • para fijar la hora de

inicio deseada para la regeneraci6n.Cerci6resede ajustar

AM o PM al igual que Io hizo para a]ustar la hora del dfa.

NOTA:Cada vez que usted oprima los botones la hora cambia

par 1 hora. Mantener los botones oprimidos cambia la hora a

un ritmo mGsr@ido.

3. Optima el bot6n MODE(modal para aceptar..

AJUSTEEL NIVELDE SAL

1. Presioneel bot6nMODE ft_1 n n M SALTLEVEL

(modo) hastaquela flechaI_ [ u.u J

seflaleSALTLEVEL(nivel

de sail.

2. Determineel niveldesal enel tanquedesalmuera

utilizandoun indicadoramarilloenelcostadodeldep6sito

desalmuera,dentrodeltanquedesalmuera(yeala

ilustraci6nde la pGgina37).

3. Presioneel bot6nUP• o I,_lJ ,,r ..lSALTLEVEL

DOWN • parafiat el SALT -L3

LEVEL(niveJde saJ}que

correspondaalnivelen el _-

indicadoramarilloeneltanquede salmuera.

NOTA:Cadavezquepresioneelbot6nel nivelcambia

enincrementosde0,5hasta8,0.A medidaqueel n0mero

aumenta,lasbarrasdel niveldesal aumentanencada

n0meroentero.Disminuirel niveldesal pardebajodecero

IlevaelindicadordelSALTLEVEL(nivelde saila la posici6n

de apagado (OFF).

4. Presioneel bot6n MODE(modal para

aceptar. Lapantalla muestra la hora

deldiag elmensajeDAYSTO EMPTY

(dias hasta vacio). Esposible que

RECHARGETONIGHT (recargue

3._nl 1

-i -t_ /

estanoche)aparezcasilaunidadesnueva.

3._nl /

DJAS HASTA VACJO _s_ A_s_s:_ju/

LaspalabrasDAYSTO EMPTY(dias hasta

vadoJy un nOmeroaparecenen lamitad _ t-I-J J

inferiordela pantalla.Estainformaci6n

apareceenla pantallanormalparainformaral usuario

el n0merodediasantesdequeel nivelen eltanquede

salmueraIlegueal nivel0. Esposiblequequedesalenel

tanque,perono sercisuficientepararecargarplenamente

el sistema.Sedebeagregarsolenestemomentaparaevitar

aguadura.Elvalorseactualizaa diariog cadavezque el

valordelSALTLEVEL(niveldesailcambie.

NOTA:Parlasprimerasvariassemanasdeoperaci6n,

los DAYSTO EMPTY(dias hasta racial podriafuncionar

errGticamente.Parejemplo,laluzindicadoraazulpodria

parpadear,mostrandoquesenecesitamGssalcuandoel

nivelrealde lasal enel tanqueest6mugparencimadel

Nivel0. Enalgunoscasos,los DAYSTOEMPTY(diashasta

vadol podrianhastaaumentaral transcurrirdelassemanas.

Senecesitanratios un pardemesesparaqueel sistemade

descalcificaci6ndeaguaaprendasu ritmode usadeagua.

UnavezIohaga,determinarcifielmentesusnecesidades.

Duranteesteperiodo,inspeccioneelnivelde lasal cuando

la luzazulindicadoradelniveldela sal parpadee.Siel nivel

delasaleneltanqueest6enel Nivel1 o enun nivelmayor,

permitaqueel sistemacontin0efuncionando.Cerci6resede

reajustarelindicadordelniveldelasalcadavezqueagregue

salal sistema.

Instruccionesde instalaci6n

AJUSTESOPCIONALESDECONTROL

Lopantalla del controlador ofrece varias opciones g

caracterfsticas.

ALARMA DE BAJO NIVEL DE SAL r,L_1

LaLOW SALTALARM(alarma de bajo k-- J-i

nivel de sml},cuandoest6activada, l_ 4_ u n

sonar6 cuando el valor de DAYSTO

EMPTY(dimshaste veda) seade 15 dieso menos.Para

comb(mrestenJvel,presioneg sostengaelbot6nMODE

(modo}par3 segundos.ParconfiguracJ6nde f6brica,los

palabrasON g OFF aparecenintermJtentesen lapantalla.

PresJonelosbotonesUP • o DOWN •para fijaresta

funci6n en ON o en OFF.Presioneel bot6n MODE(modo}

para aceptar, g la pantalla paso a SALTEFFICIENCY

(eficiencimde Imsal}.

EFICIENCIA DE LA SAL _L ]

Cuando la funci6n de SALTEFFICIENCY J-i

(eficiencia de lmsml}est6 encendida, la _- u n_ I

unidadoperaa unaeficienciade 4000

granosdedurezaremovidapar libradesal.Estemodo

deoperaci6nesel nivelm6seficazparael usadela sal,dado

queel sistematiendea regenerarsemasa menudo,con

menosusadesal.Fijarlafunci6nenla posici6ndeapagado

(OFF)tiendea prolongarel tiempoentrelosciclosderecarga,

Ioqueofreceelusam6seficientedelagua,peropuedeusar

m6ssal.Elgradodediferenciaentreestosdosciclosdepende

engranmedidadelusadelagua g dela durezaen una

instalaci6nenparticular.

Siusted tiene agua mug dura, g se da cuenta de que su

sistema est6 regenerando cada 1-2 dias,fije la posici6n

de SALTEFFICIENCY(eficiencia de la sml}ala posici6n de

apagado (OFF)para alargar el tiempo entre regeneraciones.

NOTA:Laregulaci6ndeCaliforniaexigeque estafunci6n

est6enla posici6ndeencendido(ON)parainstalaciones

enCalifornia.

Paracambiar este nivel,presione los botones UP • o

DOWN • para fUarla funci6n en encendido o apagado.

Presioneel bot6n MODE(modal para aceptar. La pantalla

pasa a SYSTEMIELECTRONICDIAGNOSTICS(dimgn6stico

electr6nico/del sistemm).

DIAGNOSTICOELECTRONICO/

DELSISTEMA

Estavisualizaci6ncontieneinformaci6n

sabreel diagn6sticodelsistemapara

nnn

UUU

ayudara lasoluci6nde problemasdelsistema.Consulte

la p6gina50paradetalles.Presioneel bot6nMODE(modo}

pararegresarala visualizaci6ndecorridanormal.

SERIALS

SERIALDE HORA PERDIDA

Silahora se pierde en la pantalla debido a una interrupci6n

en el suministro el6ctrico, la luz indicadora azul se enciende

cuatro veces intermitentemente cada segundo,hasta que

se ingrese lahora actual del da.

SERIALDE BAJO NIVEL DE SAL

Sila opci6ndela alarmadebajo niveldesalest6activada

y lafunci6nDAYSTOEMPTY(dimshmstmracial est6par

debajode 15,la luzindicadoraazulseenciendey la seBal

DAYSTOEMPTY(dimshmstmracial enla pantallaseenciende

cadasegundog la alarmasuenacada30segundos(desde

las8:00AMhastalas8:00PM)paraavisaral usuarioque

la unidadest6enun nivelbajodesal.Tanprontocoma

sepresionecualquierbot6n,la alarmadejadesonar.Laluz

indicadoraazuly el mensajeDAYSTOEMPTY(dies hastm

ratio) contin0anintermitentes.Unavezque seagregasalal

tanquede salmuerag el SALTLEVEL(niveldesml}se vuelve

a configurar,lafunci6nde DAYSTOEMPTY(dimshaste vmdo)

seconfiguratambi6n.

SERIALESDE ERROR

Sisedetectaun c6digodeerror,la luz &,_£_ c -]

indicadoraazulse enciende4 vecescada i_-.J-r

segundodeforma intermitente,la I

pantallamuestraErrg la alarmasuena

cada30segundos(desdelas8:00AMhastalas8:00PM)para

seBalarque el descalcificadornecesitamantenimiento.Es

posibleapagarla alarmaalpresionarcualquierbot6n,sin

embargo,la luzazulindicadoracontin0aintermitente.

Consultela p6gina50parainformaci6nsabrela soluci6n

deaveriasconlosc6digosdeerror.Unavezquecorria el

problema,desconectepar unmomentael transformador

deltomacorrienteg con6ctelonuevamente.Aparecela

visualizaci6nnormal.Esposibleque el motoropereunos

minutos,hastaquela unidadsevuelvaa configurar.Siel

problemano secorrige,el c6digodeerrorvuelvea aparecer

en6 minutos.

LUZ INDICADORA AZUL

Una luz azul s61idaindica que la unidad est6 trabajando

correctamente.La luzparpadeacuandolaunidadnecesita

atenci6nde portedelusuario.

• Laluzparpadeag DAYSTOEMPTY(dimshmstmveda)

parpadea-inspeccioneel niveldesalg agreguesegOn

seanecesario.

• Laluzparpadeag Errapareceenla pantalla-hag algOn

problemael6ctricoenel sistema-ver la p6gina50.

• La luztambi6n parpadear6 cuando la energfa el6ctrica

ala unidad haga sido interrumpida. Inspeccione los ajustes

en PRESENTTIME(harmmctuml).

Instruccionesde instalaci6n

PROCEDIMIENTOSDE DESINFECCI6N

Parecompleter la instalaci6n, siga los procedimientos de

desinfecci6n siguientes.

Enlaf6bricasesiguenloscuidadosparamantener

el descalcificadordeaguelimpioy desinfectado.Losmateriales

usadospare construireldescalcificadornocontaminarGn

ni infectarGnsusuministrode aguanicausardnque

seformeo crezcabacteria.Sinembargo,duranteel envio,

el almacenamiento,la instalaci6ng laoperaci6n,alg0ntipo

debacteriapodriapenetrareldescalcificador.Parestaraz6n,

el siguienteprocesode desinfecci6nsesugieredespuGsde

la instalaci6n.

NOTA:Le desinfecci6n es recomendede par le Asocied6n

de Celided del Ague.

1. Cerci6resede completar todos los pasos de instalaci6n,

inclugendo la programaci6n del control.

2.Vade aproximadamente3/4de onzade claracasero5,25%

(Clorox,Linco,BoPeep,White Sail,Eagle,etc.)en la salmuere.

Consulte la ilustraci6n en la p6gina 37.

3. IMPORTANTE:Oprimay sostengaoprimidopar 3 segundos

el bot6nRECHARGE(recerge}@ delplatoparacomenzar

una recargainmediata.ElindicadordeRECHARGE(recerga}

apareceintermitenteen lapantalla.ElclaraesIlevadoa

travGsdeldescalcificadorde ague.Esteprocesodura

aproximadamente2 hares.

& SidespuGsde ladesinfecci6n,elagua de lallavede lacasa

tiene un sabor salado o tiene un color ligero,esto es un

preservativo del tanque de resina.Abra los grifos de agua

fr[a descalcificada par unos minutos haste que el ague

se aclare.

NOTA:Cuando la recarga de limpieza termine, todo el clara

restante es purgado de su acondicionador g el suministro de

agua FRIAde su casa est6 completamente descalcificada

inmediatamente. Sinembargo, su calentador de agua est6

Ileno de agua dura g a medida que el agua caliente se use,

el calentador se Ilena con agua descalcificada. Cuando toda

el agua dura se reemplace en el calentador de agua, el

agua caliente g el agua mezclada caliente g frfa, estarGn

completamente descalcificadas.Si desea agua descalcificada

inmediatamente, despuGsde la recarga anterior, drene agua

del calentador hasta que el agua salga fib.

ADVERTENCIA:Siusteddrenael calentadorde

agua,tengacuidadoextremo,ga queel aguacalienteIo

podriaquemar.Apagueelcalentadordeaguaantesde

procederconel drenaje.

EspecificacioneslDimensiones

Capacidad calificada*

GXSF4OH

Ritmo de eficiencia**

Cantidad de capacidad de resina alta (Ibs/cu. pies)

TamaBo nominal del tanque de resina

(pulg. diam x altura) 9 x/40

Ritmo de flujo de servicio (gpm) 7,5

Dureza m6xima del suministro de agua (gpg) 110

Hierro de agua clara m6xima del suministro

de agua (ppm)*** 10

@mitesde presi6n de agua (min-m6x. psi)**** 20-125

Caida de presi6n al ritmo de flujo de servicio (psig) 14

@mitesde la temperatura del agua (min.-m6x. °F) /40-120

Ritmo de flujo m6ximo del suministro de agua (pgm) 2,0

15300 granos con

3,1Ibs.de sal

33600 granos con

9,8Ibs.de sal

40200 granos con

16,6Ibs. de sal

5100 granos/Ib.

@ 3,1 Ibs. de sal

54,!/!,04

33/_/'

(8,6 cm)

< P-

/..,., co_-J. z _.

i __/

ENTRADA-SALIDA

_[-- -,4-- 19" ---D-

471A,, (48,3 cm)

(120,7

cm)

411/4" _ 16"'--i_

(104,8 cm) (40,6 cm)

Estos sistemas se conforman a NSF/ANSl/44 para los reclamos de capaddad espedfica verificados g substanciados par datos

de prueba.

* La prueba se Ilev6 a caba usanda balitas grade clara de sadie coma sal regeneradara.

** El ritma de eficiencia es vGlida solamente ante la dosis de sal mGs baja. La eficiencia de estos descalcificadores fue evaluada de acuerdo

con NSF/ANSI 4/4.

*** La cantidad de hierro removido puede variar seg0n las candicianes. La capacidad para reducir el hierro de agua clara es sustentada par

los dates de las pruebas WQA. El estada de Wisconsin requiere tratamiento adicional si el suministro de agua cantiene rags de S ppm de

hierro de agua clara. Use Diamond Crgstal ® Red,Out ®a Super Iron Out®, Io que mejara la eliminaci6n del hierra. Consulte la secci6n

Limpieza del hierro del ague del sistema de descalcificaci6n.

**** Limites de presi6n de trabajo en Canad6:1,4-7,0 kg/cm 2.

Sobre el sistema de descaicificaci6n de agua.

Servicio

Cuando elsistema descalcificador de agua est6

proporcionando agua descalcificada, a esto sele

llama "Servicio".Durante el servicio,el agua dura

fluge desde la tuberfa de agua principal de la

casa hacia elsistema de descalcificaci6n de agua.

Enel interior del tanque de resina del sistema de

descalcificaci6n de agua hag una pelfcula o capa

compuesta de miles de resinas plGsticasdiminutas.

Cuando elagua durapasaa tray,sde lacapa,cada

resina diminuta atrapa los minerales duros.A esto

sele llama intercambio de iones.Escoma un imGn

que atrae g atrapa metales. Luego,el agua sin

minerales duros (agua descalcificada o agua

blanda) fluge hacia la casa desde el sistema de

descalcificaci6n.

Despu_s de un perfodo de tiempo, la capa de

resina se obstruge o se satura con los minerales

duros g debe limpiarse. Estalimpieza se denomina

recarga. Larecarga comienza alas 2:00 AM

(ajustado en fGbrica)par el control del sistema

de descalcificaci6n de agua, g consiste en cinco

etapas o cicIos. Estasson FILL(llenado), BRINING

(proceso de salado), BRINERINSE(enjuague

salado), BACKWASH(lavado regresivo) UFAST

RINSE(lavado r_pido).

Circunvalaci6n autom6tica del agua dura durante la recarga

Encasos de emergencia, el agua dura est6 Sin embargo, usted debe evitar usar agua

disponible hacia la casa durante losciclos de CALIENTEporque el calentador de agua se Ilenar6

recarga, con ague dura.

Llenado

La sal disuelta en agua es Ilamada salmuera. La

salmuera es necesaria para limpiar los minerales

duros de las diminutas particulas de resina. Para

formar la salmuera, el agua fluye hacia el interior

del tanque de sal durante el perfodo de Ilenado.

Salado

Durante el proceso de salado, la salmuera se

desplaza del area del tanque de almacenamiento

de la sal hacia el tanque de la resina.La salmuera

es el agente de limpieza necesario para remover los

minerales duros de la capa de resina.Los minerales

duros y la salmuera son descargados hacia el

desagOe.

La boquilla g el Venturi crean una succi6n para

mover la salmuera, manteniendo un ritmo mug

bajo para obtener la resina de limpieza con la

menor cantidad de sal.

Enjuague de Salmuera

Despu@sde que se useuna cantidadde salmuera

medidacon anterioridad,lav(ilvulade salmuera

se cierra. El agua contin0a flugendo en la misma

tragectoria que durante el proceso de salado,

excepto par el flujo de salmuera discontinuado.

Los minerales duros Y la salmuera flugen

del tanque de resina hacia el desagOe.

Lavado Regresivo

Durante el lavado regresivo,el agua viaja hacia

arriba a trav@sdel tanque de resina a un flujo de

ritmo rOpido,purgando el hierro acumulado, la

suciedad, y los sedimentos desde la capa de

resina hacia el desagOe.

Enjuague R6pido

Ellavado regresivo es seguido par un flujo de agua

rcipido hacia abajo a trav_s del tanque de resina. El

flujo rcipido purga la salmuera del fondo deltanque,

y rellenael tanque de resina.

A continuaci6n del enjuague rcipido,el sistema de

descalcificaciGnde agua regresa al servicio de agua

descalcificada.

ge.com

C6mo romper un puente de sul

A veces, una capa dura de sal o puente de sal

se forma en el 6rea de almacenamiento de la sal.

Esto generalmente se debe a la humedad alta o

al uso de alg0n tipo de sal equivocada. Cuando

la sal forma puente, un espacio vacio se forma

entre el agua g la sal. Entonces la sal no se

disuelve en el agua para hacer la salmuera.

Si el tanque de la sal est6 Ileno de sal, es dificil

saber si existe o no un puente de sal. La sal est6

floja en la parte superior, pero el puente est6 por

debajo. A continuaci6n, la forma m6s efectiva de

inspeccionar si existe la formaci6n de un puente

de sal.

Empuje el instrumento

hacia el interior del

dep6sito de sal para

romper el puente

Marca

de I_piz

La sal debe estar floja desde arriba hasta

el fondo del tanque. Tome un palo de escoba

o algo parecido, g con cuidado, empOjelo hacia

el interior del dep6sito de sal, introduci_ndolo U

sac6ndolo. Si el instrumento golpea un objeto

duro (cerci6rese de que Io que golpea no es

el fondo o las paredes laterales del tanque),

es posible que exista un puente de sal. Con

cuidado rompa el puente con el instrumento.

No golpee las paredes del tanque.

Si el tipo de sal equivocada es usado para

hacer el puente, s6quela. Entonces Ilene el

tanque con la sal apropiada. En6reas hOmedas,

es mejor Ilenar el dep6sito con menos sal, g

hacerlo m6s a menudo.

Instru mento

Nivel de agua

de sal

Sobre el sistema de descaicificaci6n de agua.

C6mo limpiar la ensambladura de la boquilla g el Venturi

Es necesario que la boquilla g el Venturi est6n

limpios para que el sistema de descalcificaci6n

de agua funcione apropiadamente. Esta

peque_a unidad ejecuta la succi6n para mover

la salmuera del 6rea de almacenamiento de sal

hacia el tanque de resina durante la recarga. Si

est6 atascada con sal, sucia, etc., el sistema de

descalcificaci6n de agua no funcionar6 gusted

solamente tendr6 agua dura.

Para Iograr acceso a la boquilla y al Venturi,

retire la tapa superior del sistema de

descalcificaci6n de agua. Cerci6rese de que

el sistema de descalcificaci6n de agua est6 en

ciclo de servicio (que no haya presi6n de agua en

la boquilla y el Venturi). Luego, mientras sostiene

el alojamiento de la boquilla y el Venturi,

remueva la tapa. Levante el soporte

del filtro y el filtro, luego la boquilla y el Venturi.

Lave y enjuague las partes en agua c61ida hasta

que est@nlimpios. Si es necesario, use un cepillo

peque_o para remover el hierro o la suciedad.

Tambi@ninspeccione y limpie la junta.

NOT,4:Algunos modelos tienen un peque_o

tap6n de flujo Iocalizado en la boquilla y

el Venturi, y/o un peque_o filtro en forma

de cono en el alojamiento. Cerci6rese de

inspeccionar y limpiar estas partes, si su

modelo est6 equipado con ellos.

Con cuidado reemplace todas las partes en

el orden correcto. Lubrique ligeramente el sello

del aro t6rico con una grasa de silicona o con

vaselina g coloque en su posici6n. Instale y

apriete la tapa con sus manos solamente.

No apriete la tapa demasiado.

Tapa _

Sello del ---_0

aro tdrico

Soporte -----a_ @

del filtro

Fi Itro ----_

*Tapdn de---_,

fl ujo

Boquilla y _ Filtro

Venturi 9_ -_

Junta _ _.- _

Alojamiento

de la Boquilla

y el Venturi

IMPORTANTE: Cerci6rese de que los agujeros

pequeBos en la junta est@ncentrados directamente

sobre los pequeBos agujeros en el alojamiento de la

boquilla g el Venturi.

*lnstale con el lado que contiene nOmeros hacia

arriba g el lado c6ncavo hacia abajo.

ge.com

Operaci6n normal, Pantalla de control

Durante la operaci6n normal, la hora actual

del dfa y AM o PM y DAYSTO EMPTY(dieshaste

vudoJ se muestra en el 6rea de la pantalla de

control. Cuando la computadora de demanda

determina que una recarga es necesaria, el

mensaje RECHARGE TONIGHT (recurgue estu

noche) comienza a parpadear en la pantalla

con la hora actual. RECHARGE TONIGHT

(recargue estu noche) parpadea hasta el

momento de inicio de la pr6xima recarga,

cuando cambiar6 a RECHARGE(recargaj,

el cual parpadea hasta que la recarga concluua.

Funci6n: Controles opcionales de recargado

A veces, es posible que usted desee o

necesite una recarga iniciada manualmente.

Dos ejemp!os:

Usted ha usado m6s agua que de costumbre

(hu_spedes en la casa, lavado adicional, etc.) g

quiz6s se quede sin agua descalcificada antes

de la pr6xima recarga.

Se le acab6 la sal al sistema.

Use una de las funciones siguientes para

comenzar una recarga inmediatamente,

o en el pr6ximo inicio de recarga preprogramada.

RECARGUE ESTA NOCHE

Oprima (no sostenga oprimido) el bot6n de

RECHARGE(recarga) @. RECHARGETONIGHT

(recargue esta noche) comienza a parpadear

en el 6rea de la pantalla de control. Una recarga

ocurrir6 en el pr6ximo inicio de recarga

preprogramada. Si decide cancelar esta

regeneraci6n, toque el mismo bot6n una

vez m6s.

RECARGA

Oprima g sostenga oprimido el botbn de

RECHARGE(recarga) @ hasta que RECHARGE

(recarga) comience a parpadear en la pantalla

de control. El sistema de descalcificaci6n de agua

comienza una recarga inmediata g, cuando

termine en unas dos horas, usted tendr6 un

nuevo suministro de agua descalcificada. Una

vez haga iniciado, usted no puede cancelar la

recarga.

Funci6n: Memoria

Si el suministro el@ctrico del sistema de

descalcificaci6n de agua es interrumpido,

la pantalla de control estar6 en blanco, g la

luz indicadora azul se apaga, pero el control

mantiene la hora correcta pot seis horas

aproximadamente. Cuando el suministro es

restaurado, usted tendr6 que reajustar la hora

actual solamente si la visualizaci6n g la luz

indicadora azul est6n intermitentes. Todos los

otros ajustes se mantienen y nunca requieren

ser ajustados a no ser que usted desee hacer

algOn cambio.

Si la hora est6 intermitente despu_s de una

interrupci6n prolongada en el suministro el@ctrico,

el sistema de descalcificaci6n de agua contin0a

operando como deberfa para proporcionarle

agua descalcificada. Sin embargo, la recarga

podrian ocurrir a la hora equivocada del dia

hasta que usted reajuste el control a la hora

correcta del dia.

Caracteristica/Servicio: Diagn6stico electr6nico automStico

La computadora de control tiene una funci6n

de diagn6stico autom6tico para el sistema

el@ctrico(excepto para la energfa de entrada g la

medici6n del agua). La computadora monitorea

los componentes electr6nicos g los circuitos para

una operaci6n correcta. Si ocurre un error, un

c6digo de error aparece en la pantalla de control.

La tabla de C6digos de Ermres (Error Codes)

muestra los c6digos de errores que podrfan

aparecer g las razones posibles para cada

c6digo. Ver Diagn6stico electr6nico manualmente

para aislar el defecto a0n m6s.

Sabre el sistema de descaicificaci6n de agua.

Servicio: Funciones g servicio de! tiempo de demanda electr6nico

CODIGODE ERROR

VISUALIZADO ERR03 ERR04 ERR05

POSIBLEDEFECTO • Control

ERR01

• El motor no

funciona

• Problemas en

el cableado o

en la conexi6n

hacia el

interruptor

• Interruptor

de posici6n

• Control

ERR02

• Interruptor

de posici6n

• Control

• Motor no

funciona o

problemas en

el cableado

,Control

• Interruptor

de posici6n o

problemas en

el cableado

• Control

Para eliminar un c6digo de error: 1. Desconectee! tmnsformador.

Z Corfija e!problema.

3. Conecteotto veze! tmnsformador.

4. Esperepar !o menos 6 minutos. E!cddigo de error regresardsi !a mzdn

de! cddigo de error no ha sido corregida.

Servicio: Sincronizador/Descalcificador, procedimiento de inspecci6n del servicio

Si usted no est6 recibiendo agua descalcificada, 2.

y no aparece un c6digo de error, use el siguiente

procedimiento para encontrar la fuente del

problema. Primero realice los siguientes

inspecciones visuoles.

INSPECCIONES VISUALES:

1. _LHayenergfa elOctrica entrando hacia el

tomacorriente en el cuol el transformador

del sistema de descalcificaci6n de agua est6

conectado?

_LHoysuficiente sol en el tanque de

almacenamiento?

_LEst6la v61vula de bypass de descalcificaci6n

dirigiendo el agua para el servicio de

descalcificaci6n?

_Est6 la manguera de drenaje de la v61vula

abierta hacia el drenaje, a no m6s de 8 pies

(2,67 m) par arriba del descalcificador, y no

tiene ninguna obstrucci6n? Si la manguera

est6 m6s de 8 pies (2,67 m) par arriba del

descalcificador, vet la p6gina 40, secci6n 4.

Si usted no encuentra e! problema con la

inspeccidn visual, continOe mds adelante.

ELCONTROLMUESTRA

LA HORAY ELDiA

EQUIVOCADOS,Y/O

ESTAINTERMITENTE.

Inspeccione la energia

el_ctrica hacia el

control (interruptor,

transformador, cable

el_ctrico, g todas las

conexiones).

EIsuministroel_ctrico

ha sidointerrumpido.

Reajustela hora

correctadeldia.

SUMINISTRO OK_

REPARE

SEGUN SEA

NECESARIO

CONTROL

DEFECTUOSO

LA PANTALLA DE

CONTROL MUESTRA LA

HORA CORRECTAV EL

D/A Y NO ESTA

INTERMITENTE.

t_ ealice J

diagn6stico

manua.

Investiguela raz6n

de la interrupci6n

el_ctrica.

Llevea cabolos

diagn6sticos

manualespara

verificarquetodo

funciona

correctamente.

ge.com

Servicio: Diogn6stico electr6nico iniciodo monuoimente

1. Para entrar a la funci6n de diagn6stico,

oprima y mantenga oprimido el bot6n

MODE (modoJpot tres segundos hasta

que aparezca la pantalla de Low Salt

Alarm (alarma de bajo nivel de sal).

2. Presione el bot6n MODE (modo)

2 veces para avanzar a las opciones Low

Salt Alarm (alarma de bajo nivel de sal)

y Salt Efficiency (eficiencia de la sal).

Vea la secci6n ProgramaciOn del contro!

para detalles sobre estas dos opciones.

3. OPERACIONDE DIAGNOSTICO

SALT 1

LEVEL

41)) El !--!

p .... Motor Interruptor

oslclon de |

la v_lvula. _ _/de posicidn

C_L

?'2J

Medidortdel agua

• Posid6n de la v_lvula - Presione el bot6n RECHARGE

(recarga} (@ para iniciar un ciclo de recarga. Presione de

nuevo para Ilevar la v61vula manualmente a la siguiente

posici6n. Consulte la secci6n Servicio: RevisiOnde recarga

con avarice manua! para detalles.

0 - Servicio

1 - Llenado

2 - Proceso de salado

3 - Lavado regresivo

4 - Enjuague r6pido

• Operaci6n del motor - Dos ragas circulan alrededor

cuando el motor deberfa estar operando.

• Operad6n del interruptor de posid6n -

r _ Cerrado - la v61vula rota hacia la siguiente posici6n

m_ Abierto - la v61vulaest6 en posici6n, servicio,

Ilenado, salado, etc.

• Medidor del agua - Indica si el agua fluye a trav@s

de la v61vula.

Interru ptor

de posici6n

Motor

amiento

del sensor

Salida de

la v_lvula

)orte de la

turbina y eje

- 000 indica que no hay agua fluyendo hacia la v61vula

- Abra un grifo cercano de agua descalcificada

- 000 hasta 14! (continuo) muestra que el agua fluye.

La visualizaci6n se repite por cada gal6n de agua que

pasar por el metro. El control produce un sonido por

cada gal6n.

- Si no hay lectura en la pantalla, con el grifo abierto,

revise el sensor. Hale el sensor del puerto de salida de

la v61vula, y pase un pequeho im6n por el frente del

sensor. El contador debe aparecer en la pantalla. Si el

contador no aparece, revise para cerciorarse de que

los cables est6n conectados correctamente al tablero.

Si hay una indicaci6n en la pantalla, puede haber un

problema relacionado con la turbina. ¢ierre el

suministro del agua, cierre la v61vula de bypass y

desconecte la v61vula de bypass del cuerpo de la

v61vula. Revise la turbina en busca de ataduras o

restricciones por causa de restos. Si esto no corrige

el problema, es posible que deba reemplazar el

sincronizador, el sensor o la turbina.

4. Hay datos hist6ricos disponibles sobre el descalcificador.

• Presione g mantenga presionado el bot6n UP • para

visualizar el nOmero de dfas que este control ha estado

con corriente el_ctrica.

• Presione y sostenga el bot6n DOWN • para visualizar el

nOmero des recargas iniciadas pot este control desde que

se ingres6 el nOmero del c6digo del modelo.

5. Presione el bot6n t,,IODE(modo) pararegresar a la

operaci6n normal g visualizaci6n.

Sobre el sistema de descaicificaci6n de agua.

Servicio: Configurar el c6digo del modelo (F o H)

Para cambiar o revisor el c6digo del modelo,

presione primero y sostenga el bot6n NODE

(modoJ pot tres segundos hasta que aparezca

la pantalla de la LOW SALTALARM (alarma de

bajo nivel de sal).

Presione y sostenga el .... r 1-1

bot6n NODE (modo) ..... !_ !.3i-i

nuevamente pot tres Ji-_o

segundos. En la parte n Z!3

superior de la pantalla

aparece la palabra I- ad.

Presione los botones UP • o DOWN • para

seleccionar el c6digo de modelo correcto.

F31-GXSF31E, F35-GXSF35E, F40-GXSF40H,

H39-GXSH39E, H45-GNSH45E

4. Presione el bot6n NODE (modo) una vez

para regresar a la operaci6n g visualizaci6n

normal. Si el c6digo del modelo cambi6:

• la pantalla se pondr6 en blanco

moment6neamente, luego se visualiza

el c6digo de modelo ingresado.

• la pantalla regresa a la visualizaci6n de

la hora actual g la luz indicadora azul se

prender6 de forma intermitente. Esnecesario

reprogramar el control. Consulte la secci6n

Reprogramacidn de! control.

NOTA: Siel control es dejado en una visualizaci6n

de diagn6stico oen una pantalla intermitente

cuando se ajusta la hora o la dureza, la hora

actual regresa autom6ticamente si un bot6n

no es oprimido dentro de cuatro minutos.

Servicio: Inspecci6n manual del avance de la recarga

NOTA: La pantalla de control debe mostrar la

hora de manera estable (no intermitente).

Presione el bot6n RECHARGE(recarga) @

g sost@ngalo presionado por tres segundos.

La palabra RECHARGE(recurgu) comienza

a parpadear a medida que el sistema de

descalcificaci6n de agua inicia el ciclo de

recarga. Retire la cubierta del dep6sito de

la salmuera g, con una linterna, observe el

agua de Ilenado entrando hacia el tanque de

salmuera. Si no hag agua entrando al tanque,

busque cualquier obstrucci6n en una boquilla,

el Venturi, el tap6n de fluiD de Ilenado, o la

tuberfa de la salmuera. Consulte la secci6n

Cuidado bllimpieza de! sistemo de

descalcificaci6n de agua.

Despu@sde observar el Ilenado, presione el

bot6n RECHARGE(recargal ® para Ilevar al

sistema de descalcificaci6n de agua al proceso

de salado. Un fluiD lento de agua hacia el

drenaje debe comenzar. Verifique

la extracci6n de la salmuera del tanque

alumbrando con una linterna hacia el

dep6sito de la salmuera g observando

un goteo evidente en el nivel de Ifquido

durante un perbdo de tiempo extenso.

NOTA: Cerci6rese de que no es un puente

de sal el que est6 evitando el contacto con

la sal. Consulte la secci6n Cuidado g limpiezo

de! sistema de descalcificaci6n de agua.

Si e! sistema de descalcificaci6n de agua no

extrae salmuera, inspeccione:

Que la boquilla g/o el Venturi no est@n

sucios o defectuosos.

Que el empaque de la boquilla o el Venturi

no est@ndefectuosos.

,, Que la boquilla g/o el Venturi no est@nbien

asentados en la junta.

Otro defecto de la v61vula interna (empaque

del rotor, rotor y disco, arandela de onda,

etc.).

Que no exista un drenaje restringido

(inspeccione los accesorios del drenaje

g la manguera).

NOTA: Sila presi6n del sistema de agua es baja,

una manguera elevada podrfa causar presi6n

regresiva, evitando la extracci6n de la salmuera.

3. De nuevo, presione el bot6n RECHARGE

(recarga) @ para Ilevar el sistema de

descalcificaci6n de agua al lavado regresivo.

Busque un flujo r6pido de agua de la

manguera de drenaje. Un flujo lento indica

que se ha obstruido un distribuidor superior,

un tap6n de fluiD de lavado regresivo o la

manguera de drenaje.

4. Presione el bot6n RECHARGE(recarga) @

para Ilevar el sistema de descalcificaci6n de

agua al enjuague r6pido. De nuevo, busque

un fluiD r6pido. Permita que el sistema de

descalcificaci6n de agua enjuague por unos

minutos para purgar cualquier salmuera que

haga quedado en el tanque de resina durante

la prueba del ciclo del proceso de salado.

5. Para regresar el sistema de descalcificaci6n de

agua a servicio, presione el bot6n RECHARGE

(recarga) @.

Cuidado g iimpieza del sistema de descaicificaci6n de agua. ge.com

Inspeccione el nive! de almacenamiento de la sa! y el rellenado

Se necesita salmuera (sal disuelta en agua)

para cada recarga. Elagua para hacer la

salmuera es medida cuando entra al 6rea de

almacenamiento de la sal a trav6s de la v61vula

del sistema de descalcificaci6n de agua g el

control. Sin embargo, usted debe mantener el

tanque con saL

Cu6ndo rellenar con sah Si una luz indicadora

azul se enciende g muestra DAYSTOEMPTY

(dias hasta vacia) parpadeando, hag menos de

!5 dfas de suministro de sal. Rellene con sal. En

6reas h0medas es mejor Ilenar con menos sal

g hacerlo m6s frecuentemente, para evitar la

formaci6n de puentes de sal, consulte la p6gina

/47.Despu6s de agregar sal, recuerde restablecer

el SALT LEVEL (nivel de sal) en el control

(consulte la p6gina 43). Nunca permita que el

nivel de sal dejar caer bajo cero en la indicadora

amarilla antes de usted rellenarlo. Sin suficiente

sal, pronto tendr6 agua dura.

Utilice sales de sistemas de descalcificaci6n

de agua solamente, pot Io menos 99,5% puras.

Recomendamos PEPITAS, BOLITASo SALGRUESA

SOLAR.No use sal en roca, en bloques,

granulada, ni de helado (para descongelar

hielo). Estas contienen suciedad g sedimentos,

o pasta g masa, g crear6n problemas de

mantenimiento.

PRECAUCIdN:

Sal descalcificadora de agua con aditivos

que remueven el hierra: Algunas sales

podr[an tener aditivos para ayudar al

sistema de descalcificaci6n de agua con

el hierro en el suministro de agua. Aunque

este aditivo puede ayudar a mantener

limpio el sistema de descalcificaci6n de

agua, el mismo tambi6n puede crear gases

corrosivos que debilitan y acortan la vida de

las partes del sistema de descalcificaci6n de

agua. GEsolamente recomienda el uso de la

marca de sal Diamond Crystal ® Red.Out ®.

C6mo limpiar el hierro de su sistema de descalcificaci6n de agua

Su sistema de descalcificaci6n de agua toma

la dureza de los materiales (calcio g magnesio)

y la extrae del agua. Tambi6n, puede controlar

una cantidad considerable del hierro del

"agua clara" (Consulte la secci6n Directrices de

especificaciones). Con hierro de agua clara, el

agua de un grifo es clara cuando se coloca en

un vaso al principio. De !5 a S0 minutos m6s

tarde, el agua comienza a ponerse turbia o a

cambiar a un color rojo ladrillo. Un sistema de

descalcificaci6n de agua no remueve el hierro

que causa queel agua setometurbia o que

adquiera el color rojo ladrillo cuando sale del

grifo (llamada agua rojo ladrillo). Para extraer

el hierro de esta agua se requiere un filtro u

otro equipo.

IMPORTANTE: Es importante mezclar el

limpiador de la capa de resina con agua (siga

las instrucciones del fabricante) g vaciarlo en

el dep6sito de la salmuera (ver p6gina S7)

g proceda a regenerar el descalcificador

inmediatamente. No vierta el limpiador de la capa

de resina con la sal, ga que no ser6 tan eficiente

en su funci6n de limpieza de la resina, g puede

causar da_os al descalcificador si se deja en el

tanque de la sal pot un periodo de tiempo

prolongado debido a que gases corrosivos

se formarian.

GErecomienda que se usen las marcas de sal

Diamond Crgstal ®Red.Out ®con aditivo Iron

Fighter® para agudar a mantener la capa de

resina limpia del hierro. Sisu suministro de agua

tiene hierro de agua clara, es necesario que

usted limpie peri6dicamente la capa de resina.

GErecomienda usar un limpiador de capas

de resina Super Iron Out®,para limpiar asf

eficientemente dicha capa, especialmente

cuando el contenido de hierro es alto. Limpie la

capa por Io menos cada seis meses, o m6s a

menudo si comienza a aparecer hierro en su

agua descalcificada entre limpieza g limpieza.

Antes de ilamar para solicitar servicio...

consejospara la identificaci6ny soluci6n de averias

iAhorre tiempo y dinero! Revisela tabla en esta pdgina primero y quizds

no tenga que Ilamar para solicitar servicio.

NO HAYAGUA DESCALCIFICADA- Problemas mGs comunes:

InspeccioneIo siguienteantes de Ilamar para solicitarservicio:

• No hag suficientesal-debe estar pot Io menosIlenohasta 1/S.

LavGIvulade bgpassest6 en la posici6nde "Bgpass'iel indicadordebe estar en la

posici6n"OUT"(servicio).

Elajustede durezaes demasiadobajo. Inspeccioneel ajustede la durezag ajOstelo.

Verifiquela durezadel suministrode agua-Ilamando a su compa_ia deagua local,

haciendopruebasal agua o Ilamandoal Centrode Respuestasde GE.

Puentedesal-la salse solidificapor encima del niveldel agua de forma tal que la

salmuera noest6 en contacto con la sal.Ver la secci6nC6moromper unpuentede sal.

Problema

No hag agua

descalcificada

Posible causa Ou6 hacer

Elgrifo o el accesorio donde la muestra

fue tomada no est6 conectado al sistema

de agua descalcificada. NOTA:CerciGresede

que la muestra no es tomada de un grifo

que mezcta agua descalcificada con agua

dura. Por ejemplo,un grifo de una sola

palanca de la cocina,si la tuberia del

agua ffia de esegrifo estd conectada

al agua dura.

* Para conservar sal, el instalador puede que haga aislado algunos

grifos (grifos fuera de la casa, inodoros, etc.)del sistema de

descalcificaci6n. A partir de la salida del sistema de descalcificaci6n

de agua, rastree latragectoria de la tuberia de la casa. Si el agua

descalcificada no est6 conecada directamente a un grifo o

accesorio donde a usted le gustaria que estuviera conectado,

p6ngase en contacto con un plomero.

No hag sal en el tanque de la

salmuera o hag un puente de sal

Revisesi hag un puente de sal,o si el tanque est6 vacio, Ilene otra

vez con la sal recomendada, Presione (portres segundos)el bot6n

RECHARGE(recarga)_ para dar inicio a la recarga g restaurar el

suministro de agua descalcificada.

Eltransformador est6 desconectado en el

tomacorriente de la pared, o el cable del

descalciflcador no est6 conectado. Un

fusible est6 fundido o se desconect6 en

el circuito el_ctrico hacia el tomacorriente.

Eltomacorriente est6 en un circuito que

no puede set desconectado.

Inspeccione para cerci6rese de que no ha habido una interrupci6n

energ@ica hacia el descalcificador de agua debido a algunas de

estas condiciones g corrija segOnsea necesario, Una vez restaurada

la energia, observe la visualizaci6n en el plato g lea la secci6n

Programaci6n del control.NOTA:Eltomacorrientepare el interruptor del

descolcificadordebeestorpermanentemente conectodopore que no

pueda ser desconectado accidentalmente,

La vGIvula de bgpass manual est6 en

la posici6n de bgpass

* Cerci6resedequela palancadela v61vulade bgpassse encuentre

enlaposici6ncorrecta,conelbot6nenla posici6nOUT(afuera),

Observelasinstruccionesen laetiquetaenel extremode la palanca.

La v61vula de la manguera de drenaje est6 • Cualquier restricci6n en esta manguera de drenaje puede prevenir

atascada, obstruida, elevada a una posici6n la operaci6n apropiada de la boquilla g el Venturi g reducir o evitar

demasiado alta u obstruida de alguna forma la toma de la salmuera durante la recarga.

La boquilla g el Venturi est6n sucios,

ensamblados incorrectamente o da5ados

Consulte las instrucciones para Limpiar la boquilla y el VenturL

Con la presi6n del agua desconectada del sistema de descalcificaci6n

de agua, desarme la ensambladura de la boquilla, Inspecci6nela,

limpiela g reemplace cualquier parte segOnsea necesario,

Cualquier particula extraBa, ralladura, muesca, etc.,en los pasajes

puede impedir la operaci6n,Cerci6resede que losagujeros pequeBos

en lajunta est@ncentrados directamente sobre los pequeBos

agujeros en el alojamiento.

ge.com

Problema Posible causa Qu_ hacer

A veces el agua Usar agua caliente mientras el • Evite usar agua caliente mientras el descalcificador de agua est6

est6 dura descalcificadorde agua est_ en en el proceso de recarga porque el calentador de agua se

el proceso de regeneraci6n rellenar6 con agua dura. Consulte la secci6n Circunvalacidndel

agua dura automdtica durante la recarga, p6gina/46.

El nivel de HARDNESS(dureza) del control

es mug bajo

• Presioneel NODE(modo) hasta que la flecha seBale HARDNESS

fdureza).Cerci6resede que el nOmero que aparece es igual que

el nOmero real de granos por gal6n, la dureza de su suministro

de agua. Consulte la secci6n Programacidn del control si se necesita

un cambio en los niveles.

Los granos de dureza en su suministro

de agua han aumentado

Ladurezadelaguapuedecambiarconel pasodeltiempo,

especialmentecuandosetrata de aguadepozo.Parainspeccionar,

h6galeunapruebaal agua enunlaboratoriode an61isiso Ilamea

sucompahialocaldesuministrode agua.Ajusteel valorde la

HARDNESS(dureza)segOnseanecesario.

Elagua se siente

resbalosa despu6s de la

instalaci6n del sistema de

descalcificaci6n de agua

Ausencia de minerales de dureza

Esto es normal. La dureza le da la sensaci6n abrasiva al agua

a la que usted est6 acostumbrado. Esta sensaci6n de que

el agua resbalosa es porque ahora ha sido descalificada.

Elsistema de El sistema de descalcificaci6n de • No usa tanta sal para regenerarse,es mug eficiente.

descalcificaci6n de agua agua es una unidad de "demanda"

no est6 usando ninguna sol

Posiblepuente de sol • Consulte la secci6n Sobre el sistema de descalcificacidn de agua,

en la p6gina/47.

La boquilla o el Venturi • Consulte la secci6n Sobre el sistema de descalcificacidn de agua,

posiblemente obstruidos en la p6gina/48.

Elagua tiene un color Agua 6cida en tuberias de cobre • Inmediatamente solicite que se le haga una prueba al agua.

azul despu_s de que

el sistema de

descalcificaci6n

de aguo fue instalodo

Elsistema de

descalcificaci6n no

est6 regenerando

La turbina del medidor est6 atascada

Consulte la secci6n Servicio: Diagn6stico electr6nico iniciado

manualmente, para procedimientos de soluci6n de averias,

en la p6gina Sl.

Llame g solicite servicio.

Alambre del sensor no conectado

en el control

Consulte la secci6n Servicio: Diagn6stico electr6nico iniciado

manualmente, para procedimientos de soluci6n de averias,

en la p6gina Sl.

Llame g solicite servicio.

No hag energia el6ctrica en la unidad • Inspeccione el interruptor de circuito o losfusibles.

Defecto mec6nico • Llame g solicite servicio.

Agua turbia en

la cristaleria

fenlos lavaplatos

autom6ticos)

Combinaci6n de agua descalcificada

g demasiado detergente

Aestoselellamagrabadodeaguafuerteg espermanente.Para

evitarqueestosuceda,usemenosdetergentesi ustedtieneagua

descalcificada.Lavelacristaleriaen elciclom6scortoquelos

puedalimpiar.

Antes de ilamar para solicitor servicio...

ProNema Posible causa Qu6 hacer

Nivel alto/excesivo La v_lvula de drenaje de la manguera est6 • Cualquier restricci6n en la manguera de drenaje podria evitar la

de agua en el tanque doblada g eso la est6 obstrugendo, o est6 operaci6n apropiada de la boquilla g el Venturi g reduce o evita

de la salmuera demasiado elevada, o su flujo est6 obstruido que se descargue la salmuera durante la recarga.

de alguna otra forma

Elagua sabe a salo tiene

aspecto cafg o amarillo

despugs de la instalaci6n

La boquilla o el Venturi est6n sucios,

ensamblados incorrectamente o daSados

• Verla secci6nde C6molimpiar la ensambladuro de la boquilla y el Venturi

en la p6gina 48. Conla presi6nde agua suspendida hacia elsistema

de descalcificaci6n,desarme la ensambladura. Inspecci6nela,limpiela

g reemplace los partes que puedan estar dafladas. Cualquierparticula

extrafla, rasgaduras,picaduras,etc. en la via podria evitar la operaci6n

correcta.Cerci6resede que losagujeros en lajunta est6n centrados

sobre los agujeros en el alojamiento.

La unidad no est6 limpia Complete los Procedimientosde desinfeccidn,de la p6gina 45.

Despu6s de que el ciclo de regeneraci6n haga sido completado

(aproximadamente 2 horas), haga circular agua a trav6s de los

grifos para purgar el agua salada.

Baja presi6n del agua Inspeccione la presi6n.

Para altura del drenaje de 8' o menor, la presi6n deberia ser

de un minimo de 20 psi.

Para altura de drenaje superior de 8', la presi6n deberia ser

de un minimo de 50 psi.

Hanguera de drenaje restringida • Limpie g reconecte la manguera.

Reviseen busca de giros en la linea de drenaje.

Agua de color La unidad estuvo inoperante • Complete los Procedimientosde desinfecci6n,de la p6gina 45.

caf_/amarillo por un periodo de tiempo

Los pardculas de resina Distribuidor agrietado • Llame para solicitor servicio.

aparecenen elagua

potableg en loslavamanos

Un sonido que usted Agua circulando desde la unidad hacia • Esto es normal.

puede escuchar el drenaje durante la recarga

Elagua tiene burbujas Se introdujo aire en el sistema • Estodesaparecer6 despu6s de haber funcionado un tiempo.

de agua y est6 turbia despu6s de la instalaci6n

Un c6digo de error El cableado podria haberse • Consulte la p6gina SOpara detalles.

en el control aflojado en el control • Desconecte el transformador.

• Remueva la tapa del control, libere losclips en los costados.

• Inspeccione en bOsqueda de conexiones sueltas/incorrectas de cables

hacia los tableros electr6nicos o interruptores. Vuelva a conectar segOn

sea necesario.

• Reensamble la tapa del control.

• Conecte el transformador.

• Espereseisminutos para que el error de c6digo desaparezca.

• Si el error de c6digo no desaparece, Ilame para solicitor servicio.

Luz intermitente azul

AI conectar el sistema

Si el mensaje

"DAYSTOEMPTY"

(dias hasta vacio)

est6 intermitente

Sila pantalla muestra

el mensaje "Err"

Sedebe programar el control

(una interrupci6n en el suministro

el6ctrico podria haber ocurrido}

Bajo nivel de sol, menos de 15 dias

• Consulte la secci6n Programaci6n del control,en la p6gina 42.

• Llene con sol.

• Vuelva a establecer el nivel de sol.

Problema el6ctrico con el sistema

• Consulte la p6gina 50 para detalles.

Consulteel procedimientoanterior,C6digode error en

elcontrol.

Notes. ge.com

Lista de partes.

33 32

._j_17

_ 20

<__ 21

ge.com

106

_135

_.25

134 133 132

124_

116_

117

118

130

145

152

146 147

150

119

120

121

Cat, logo de partes.

CAT,_LOGO DE PARTES DE GENERAL ELECTRIC

NO. REFER. NO. DE PARTE

0003 WS35X!O001

0004 WS34X!O0!5

0005 WSO7X!O004

0007 WS!4X!O002

0008 WS!4X!O00!

0009 WSO!X!O002

00!0 WS32X!O0!!

00!1 WS3!X!O022

0012 WS3!X!O023

0013 WS2!X!O0!8

0016 WS26X!00!3

0017 WS3!X!O02!

0018 WS33X!O00!

0019 WS33X!O007

0020 WS3!X!O024

0021 WS02XI0009

0022 WS32XI0017

0023 WS02XI0027

0024 WS32X!O0!6

0025 WS!8X!O003

0026 WS22X!O0!6

0027 WS22XI0017

0028 WS35X10035

0029 WS!5X!O035

0030 WS35X!0036

0031 WSO3X!0006

0032 WS!5X!0006

0033 WSO3X!O007

0034 WSO3X!O008

0035 WSO7X!O002

0036 WSO7X!O0!5

0037 WS3!X!O0!8

0038 WSO2X!O029

0039 WSO2X!O030

0055 WS28X!O003

0056 WS28X!O004

0!0! WSO2X!O0!2

0102 WSO2X!O0!3

DESCRIPCION DE LA PARTE

102}

KIT DEL SELLO DEL ARO TORICO !

ETIQUETA, PLACA FRONTAL !

HANGUERA DE DRENAJE, 20 PIES i

DISTRIBUIDOR, SUPERIOR 1

DISTRIBUIDOR, DE BAJO i

RESINA, i PIE CUBICO i

TANQUE DE RESINA, 9 X 40 !

CUBIERTA, SUPERIOR CON LENTES i

PLATO FRONTAL i

CONTROL 1

TRANSFORHADOR CON CABLE

ELECTRICO 1

CUBIERTA, AGUJERO DE LA SAL,

CON ETIQUETAS 1

BARRERA DE VAPOR 1

BORDE 1

CUBIERTA, DEPOSITO DE LA 1

SALHUERA CON ETIQUETA

TUERCA 1

DEPOSITO DE LA SALHUERA 1

CON ETIQUETA

TORNILLO 1

TANQUE DE SALHUERA, REDONDO 1

ABRAZADERA DE LA HANGUERA 2

ADAPTADOR DE LA MANGUERA 1

ARANDELA DE GOHA 1

KIT DE ABRAZADERAS PARA 1

CONEXION A TIERRA

ENSAHBLADURA DE LA ViLVULA i

DE LA SALMUERA

ENSAHBLADURA DE FLOTE, 1

PALANCA Y GUiA

CLIP 1

CUERPO DE LA ViLVULA, SALHUERA 1

CLIP 1

FILTRO 1

ENSAHBLADURA DE LA TUBERiA 1

ENSAMBLADURA DE LA TUBERiA 1

DE LA SALHUERA

CUBIERTA POSTERIOR, 1

SIST. ELECTRONICOS

ESPACIADOR 1

SOPORTE, PLACA FRONTAL 1

ABRAZADERA RETENEDORA 2

ABRAZADERA 2

TORNILLO 1

ESPACIADOR 1

NOTA:losc6digosdelEstodode Mossochusettsrequierenqueun fontoneroconticencioreolice1oinstoloci6n

£no permitenel usodeunovdlvulodeosiento.Poro1oinstoloci6n,utiliceelc6digodefontone@248-CMRdel

CommonweolthdeMossochusetts.

_e.com

CAT,_LOGO DE PARTES DE GENERAL ELECTRIC

NO. REFER. NO. DE PARTE DESCRIPCI6N DE LA PARTE (01)

0103 WS21XIO003

0104 WSO3XIO009

0105 WSO2XIO014

0106 WS31XIO006

0107 WSO3XIO010

0108 WS26XIO002

0109 WSI9XIO004

0110 WSO3XIO011

0111 WSI9XIO005

0112 WSO3XIO013

0113 WS22XIO020

0114 WSO8XIO005

0115 WSO3XIO015

0116 WS22XIO021

0117 WSO3XIO017

0118 WSI5XIO034

0119 WSO3XIO018

0120 WSO3XIO019

0121 WSISXIO010

0122 WSO3XIO020

0123 WS22XIO022

0124 WSISXIO009

0130 WS35XIO005

0132 WS22XIO023

0133 WSO3XIO021

0134 WSO3XIO022

0135 WSO3X!O023

0136 WS26X!O003

0137 WS26X!O004

0138 WS26X!O005

0139 WSO2X!O0!5

0140 WS26X!O0!!

0141 WSO2X!O0!6

0143 WS6OX!O0!3

0145 WS6OX!O004

0146 WS28X!O0!7

0147 WS!9X!O006

0150 WSO3X!O024

0151 WS!SX!O053

0152 WS03X!0025

0999 49-50176

WS60X!00!2

INTERRUPTOR !

PASADOR, EXPANSION !

TORNILLO 5

CUBIERTA DE LA ViLVULA !

RESORTE DE ONDA 1

ROTOR Y DISCO !

TAPA, VENTURI 1

SELLO DE ARO TORICO 1

APOYO DE FILTRO 1

FILTRO 1

TAPON DE FLUJO, 0,10 GPM 1

JUNTA Y ASPI RADOR 1

FILTROCONICO 1

TAPON, FLUJO DE LLANADO, 0,30 GPH 1

TUERCA DE LA FERULA 1

CUERPO DE LA BOQUILLA/VENTURI 1

RETENEDOR 1

SELLO DE ARO TORICO, 1/4" X 3/8" 2

CUERPO DE LA VALVULA 1

RESORTE 1

TAPON, SELLO DEL DRENAJE 1

ENSAMBLADURA DE LA 1

BOQUILLA/VENTURI

KIT DEL SELLO, 3/4" 1

ADAPTADOR, MANGUERA 1

DE DRENAJE PARA DRENAJE

ARO TORICO, 5/8" X 13/16" !

TAPON DE FLUJO, CONTROL 1

DE ENJUAGUE

CLIP 1

LEVA Y ENGRANAJE 1

RODAMIENTO 1

PLATO DEL MOTOR, 3/4" 1

TORNILLO, #6-20 X 3/8" 2

ENSAMBLADURA DEL MOTOR 1

TORNILLO, #6-20 X 7/8" 2

ADAPTADOR--ENROSCADO DE NPT--

VALVULA NORMAL 2

CLIP 4

CABLEADO, ENSAMBLADURA 1

DEL SENSOR, 3/4"

ENSAMBLADURA DE LA TURBINA !

Y SOPORTE

SELLO DE ARO TORICO !

ENSAMBLADURA DE LA ViLVULA !

DE BYPASS

SELLO DE ARO TORICO 4

MANUAL DEL PROPIETARIO !

KIT DE INSTALACION !

NOTA:losc6digosdel EstadodeMossachusetSrequierenqueun fontoneroconticencioreolice1oinstoloci6n

_jnopermitenel usode unovdlvulode osiento.PorotoinstolociOn,utiliceelcOdigodefontonerio248-CMRdel

CommonweolthdeMossochusetts.

Garantia GE para el Sistema de Descaicificaci6n de Agua.

Todos los servicios de garantia son proporcionados pot nuestra red de

proveedores de servicios autorizados SmartWaterF Para programar un

servicio, Ilame a1800.GE.CARES(800.952.5039). Cuando Ilame para

solicitar servicio, pot favor tenga a mano el nOmero de serie y el

nOmero de modelo.

Peguesu recibo aquLLapmeba

de la fecha de la compm origina!

es necesariapare recibir e!

servicio ba]o lagarantfa.

Par el periodo de:

Uno atlo

A partir de !a fecha

de la compra origina!

Tresatlas

A partir de !a fecha

de la compra origina!

Oiez atlas

A partir de !a fecha

de la compra origina!

Reemplazamos:

Cualquierparte del Sistema de descalcificaci6n de agua que falle debido a defectos de materiales

o en la fabricaci6n. Durante esta garanda limitada de un at!o, GEtambi_n le proporcionar6,

de manera gratuita, toda la mano de obra g servicios relacionado para reemplazar partes defectuosas.

El monitor electr6nico, si el mismo falla debido a defectos de materiales o en la fabricaci6n. Durante

este periodo de tres atlas de garanda limffada, usted sere1 responsable par cualquier mano de obra o

costos de servicio relacionado.

Un gabinete o tanque de salmuera de reposici6n, si cualquiera de los dos falla debido a defectos de

materiales o en la fabricaci6n. Durante este periodo de diez atlas de garantia limitada, usted sere1

responsable par cualquier mano de obra o costos de servicio relacionado.

Lo que no est6 cubierto:

m Viajes de servicio a su casa pare ense_arle c6mo usar

el producto.

Ill Reemplazo de los fusibles de la casa o reajustes de los

circuitosde interrupci6n.

m Instalaci6n, entrega o mantenimiento inapropiada.

m Fallasdel producto si hag abuso, real usa, o usa para

otros prop6sitos que los propuestos, o usa para fines

comerdales.

Ill Usa de esto producto en los sitios donde el agua es de

calidad microbiol6gicamente dudosa, ni con aguas de

calidad desconodda, sin una desinfecci6n adecuada antes o

despu_s del sistema; el sistema puede utilizarse con aguas

desinfectadas que puedan contener quistes filtmbles.

II Da_o del producto causado por acddentes, incendios,

inundaciones o incidentes de fuerza magor.

m DaSo incidental o consecuencial a la propiedad causada par

defectos posibles de este electrodom_stico, su instalaci6n

o repamci6n.

m Producto no accesible pare facilitar el serviciorequeddo.

EXCLUSION DE GARANT[AS IMPL[CITAS--Su (mica g exclusivo derecho es la reparaci6n del producto, tal g

como se indica en esta Garantia limitada. Cualquier garantia impficita, indugendo las garantias implicitas

de comerciabilidad o adecuaci6n para un fin determinado, est6n limitadas a un aria o el periodo de tiempo

m6s breve permitido par la leg.

Esta garantia se extiende al comprador original g cualquier comprador posterior de productos comprados para usa

residencial dentro de Estados Unidos. Si el producto estd situado en un drea que no dispone de servicio par parte

de un proveedor de servicio autorizado de GE, podria tenet que hacerse cargo de los castes de envio o bien podria

solicitdrsele que Ileve el producto a un centro de servicio de GE autorizado para realizar la reparaci6n. En Alaska,

la garantia excluge el costa de envio olas visitas de servicio a su casa.

Algunos estados no permiten la exclusi6n olas limitaciones de dahos incidentales o consecuenciales. Esta garantia da

derechos legales especificos, blusted podfia tenet arras derechos que variardn de estado a estado. Para saber cudles son sus

derechos legales, consulte a la oficina de asuntos del consumidor local o la oficina del Attomeg General en su Iocalidad.

Garante: General Electric Compang. Louisville, KY 40225

Soporte a! Consumidor.

Pdgina Web de GEAppliances

ge.com

_Tienealguna pregunta sabre su electrodom@stico?iPruebela p6gina Web de GEAppliances 2/4horas

al dfa, cualquier dfa del aflo! Para mayor conveniencia y servicio m6s r6pido, ya puede descargar los Manuales

de los Propietarios o pedir piezas en Ifnea.

Soliciteuna reparoci6n ge.com

Elservicio de expertos GE est6 a tan s61oun paso de su puerta. Llame al 800.GE.CARES(800./452.2757)durante

horas normales de oficina para solicitar su reparaci6n.

RealLifeDesignStudio(Estudiode disehopara la vidareal) ge.com

GEapoga el concepto de DisehoUniversal-productos, servicios g ambientes que pueden usar gente de todas

las edades,tamahos g capacidades. Reconocemosla necesidadde diseflar para una gran gama de habilidades

g dificultades fisicas g mentales. Para m6s detalles cobre las aplicaciones de GEDiseho Universal,inclugendo

ideas de diseho para la cocina para personas con discapacidades, mire nuestra p6gina Web hog mismo. Para

personas con dificultades auditivas,favor de Ilamar al 800.TDD.GEAC(800.833./4322).

Garantiasampliadas ge.com

Compre una garantfa ampliada y obtenga detalles sabre descuentos especialesdisponibles mientras su garantfa

est6 a0n activa. Puedecomprarla en Ifneaen cualquier momenta, o Ilamar al (800.626.2224)durante horas

normales de oficina. GEConsumer Home Servicesestar6 a0n ahf cuando su garantfa termine.

--i Piezasblaccesorios ge.com

Aquellos individuos con la calificaci6n necesaria para reparar sus propios electrodom@sticospueden pedir que

seles manden las piezaso accesorios directamente a sus hogares (aceptamos las tarjetas VISA,NasterCard y

Discover).Haga su pedido en I[neahoy, 24 horas cada d[a o Ilamar por tel_fono al 800.626.2002durante horas

normales de oficina.

Las instrucdones descritas en este manual cubren los procedimientos a seguir por cualquier usuano.

Cualquier otra reparad6n deberia, por regla general, refedrse a personal calificado autonzado. Debe

ejercerse precaud6n ga que las reparadones incorrectas pueden causar condidones de fundonamiento

inseguras.

P6ngase en contacto con

nosotros

Sino est6 satisfecho con el servicio que recibe de GE,p6ngase en contacto con nosotros en nuestra p6gina

Web indicando todos los detalles asf coma su n0mero de tel@fonoo escrfbanos a:

General Manager, Customer Relations

GE Appliances, Appliance Park

Louisville, KY/40225

ge.com

"l Registre su electrodom_stico ge.com

iRegistre su nuevo electrodom_stico en linea--cuando usted prefiera! Elregistrar su producto a tiempo le

proporcionar6, si surgiera la necesidad, una major comunicaciSn y un servicio m6s r6pido bajo los t_rminos de

su garantfa. Tambi_n puede enviar su tarjeta de registro pre-impresa que se incluye en el material de embalaje.

Consumer Support.

GE Appliances Website

Have a question or need assistance with your appliance? Try the GEAppliances Website 24 hours a day,

any day of the year! For greater convenience and faster service,you can now download Owner's Hanuals

or order parts online.

ge.corrl

Schedule Service ge.com

Expert GErepair service is only one step away from your door. Scheduleyour service at your convenience by

calling 800.GE.CARES(800.412.2717)during normal business hours.

Real Life Design Studio ge.com

GEsupports the Universal Design concept-products, services and environments that can be used by

people of all ages, sizesand capabilities.We recognize the need to design for a wide range of physical and

mental abilities and impairments. For details of GE'sUniversal Designapplications, including kitchen design ideas

for people with disabilities,check out our Website today. Forthe hearing impaired, please call 800.TDD.GEAC

(800.8]].4122).

Extended Warranties

Purchasea GEextended warranty and learn about special discounts that are available while your warranty

is still in effect. You can purchase it on-line anytime, or call 800.626.222/4during normal business hours.

GEConsumer Home Serviceswill still be there after your warranty expires.

ge.corrl

Parts and Accessories

ge.corrl

Individuals qualified to service their own appliances can have parts or accessoriessent directly to their homes

(VISA,HasterCard and Discovercards are accepted). Order on-line today, 2/4hours every day or

by phone at 800.626.2002during normal business hours.

Instructions contained inthis manual cover procedures to be performed bg ang user. Other servicing

generally should be referred to qualified service personnel. Caution must be exercised, since improper

servicing may cause unsafe operation.

If you are not satisfiedwith the service you receive from GE,contact us on our Website with all the details

including your phone number,or write to: General Hanager, Customer Relations

GEAppliances,Appliance Park

Louisville,KY/40225

ge.corrl

enhanced communication and prompt service under the terms of your warranty, should the need arise.

Youmay also mail inthe pre-printed registration card included in the packing material, or detach and

use the form in this Owner's Hanual.

ge.corrl

Printed in the United States

GE - General Electric GXSF40H02 GE water softener

Product's Documents

User Manual

Specifications

GE - General Electric GXSF40H02 Questions and Answers
