Kenmore 10658029803 refrigerator User Manual

r 7

Side by Side Refrigerator

_ _-_& ct_'_ G_de

Refrigerador de dos puertas

l_©%s y # S,tf' S"

R6frig6rateur c6te & c6te

Sears Roebuck and Co., Hoffman Estates, IL 60179 U.S.A. www.sears.com

W10215705A Sears Canada Inc., Toronto, Ontario, Canada M5B 2B8 www.sears.ca

TABLE OF CONTENTS

WARRANTY ..................................................................................... 2

REFRIGERATOR SAFETY .............................................................. 3

Proper Disposal of Your Old Refrigerator .................................... 3

INSTALLATION INSTRUCTIONS .................................................. 4

Unpack the Refrigerator ............................................................... 4

Location Requirements ................................................................ 4

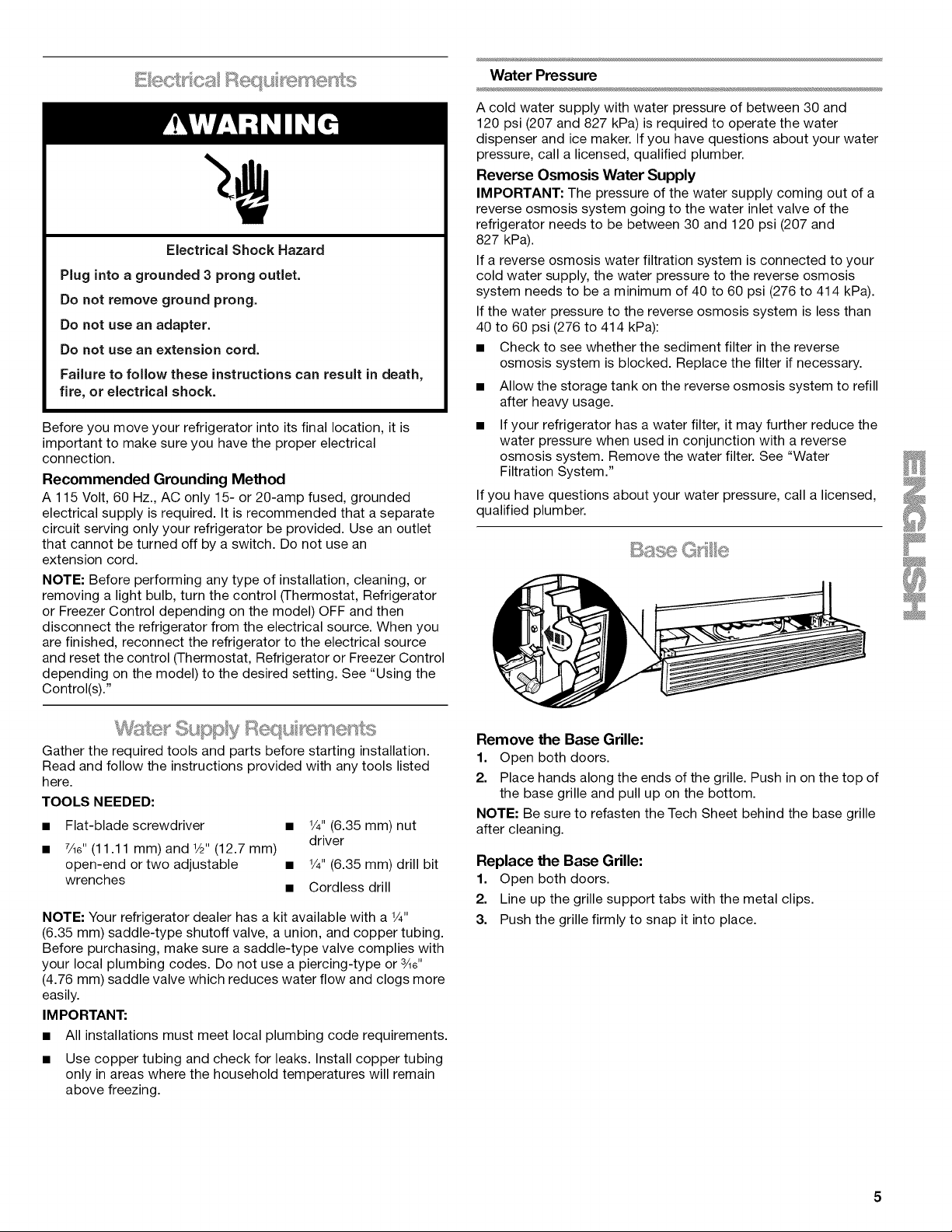

Electrical Requirements ................................................................ 5

Water Supply Requirements ........................................................ 5

Base Grille .................................................................................... 5

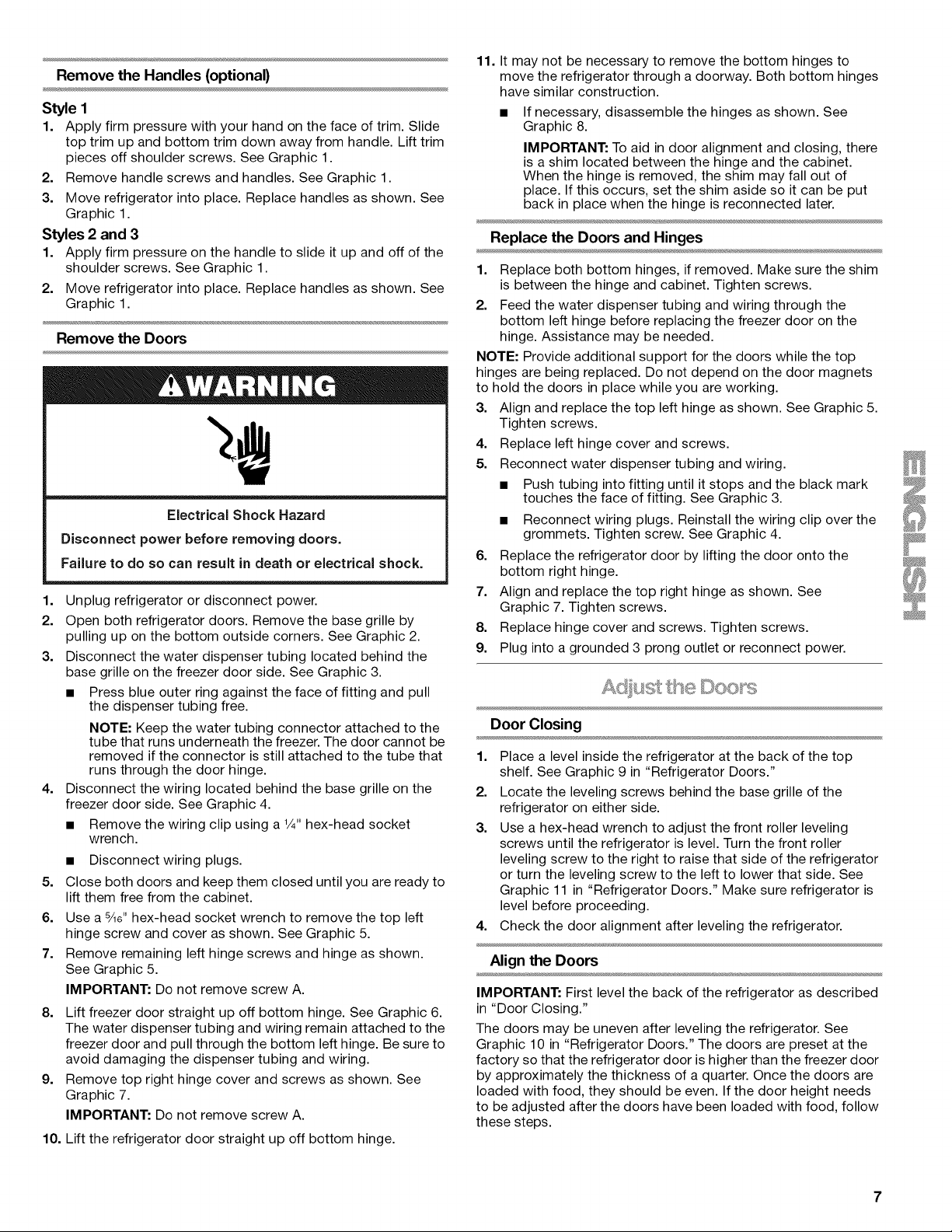

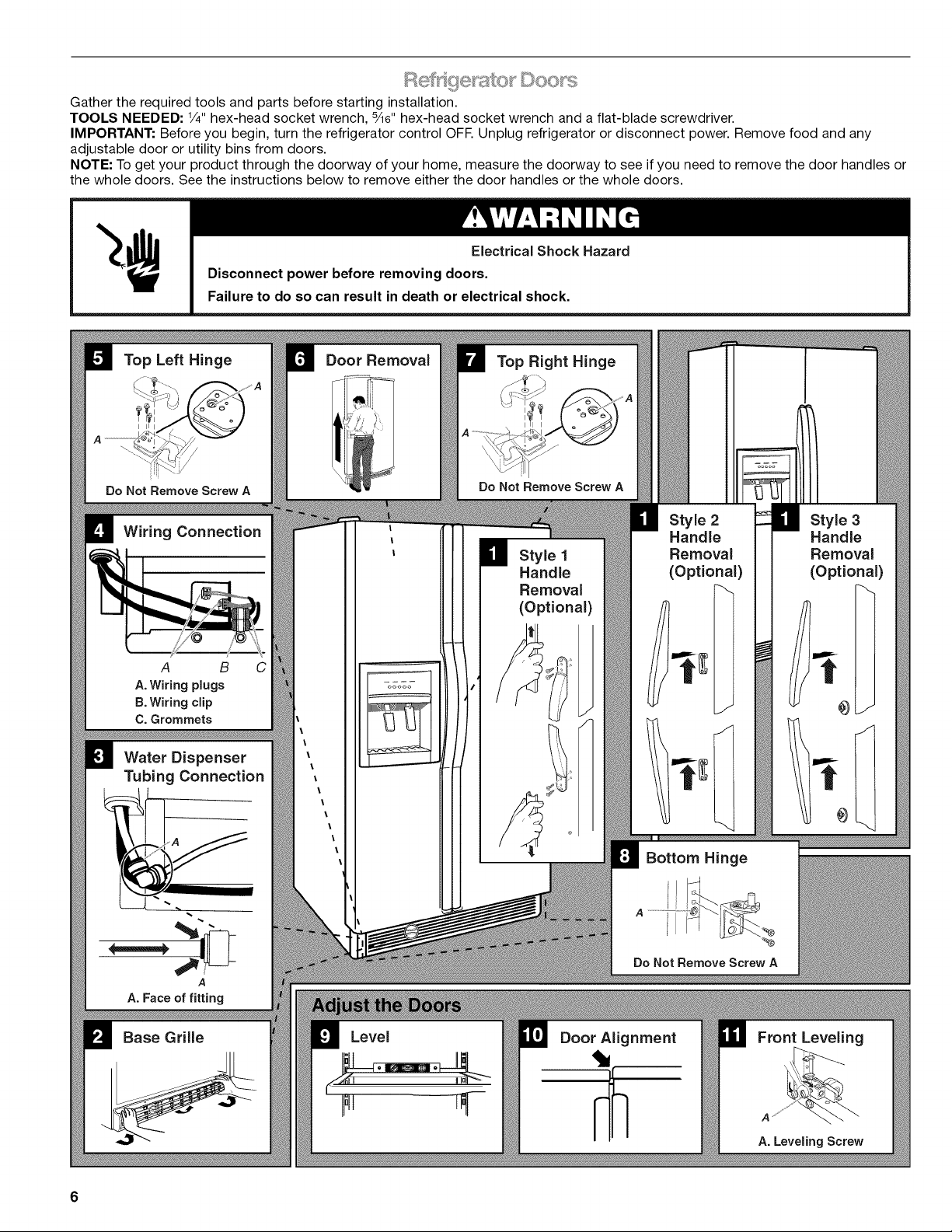

Refrigerator Doors ........................................................................ 6

Adjust the Doors ........................................................................... 7

Connect Water Supply ................................................................. 8

Prepare the Water System ........................................................... 9

Normal Sounds ............................................................................. 9

REFRIGERATOR USE ................................................................. 10

Ensuring Proper Air Circulation ................................................. 10

Using the Controls ..................................................................... 10

Water and Ice Dispensers ......................................................... 10

Water Filter Status Light ............................................................ 11

Water Filtration System ............................................................. 12

Ice Maker and Storage Bin ........................................................ 13

REFRIGERATOR FEATURES ..................................................... 13

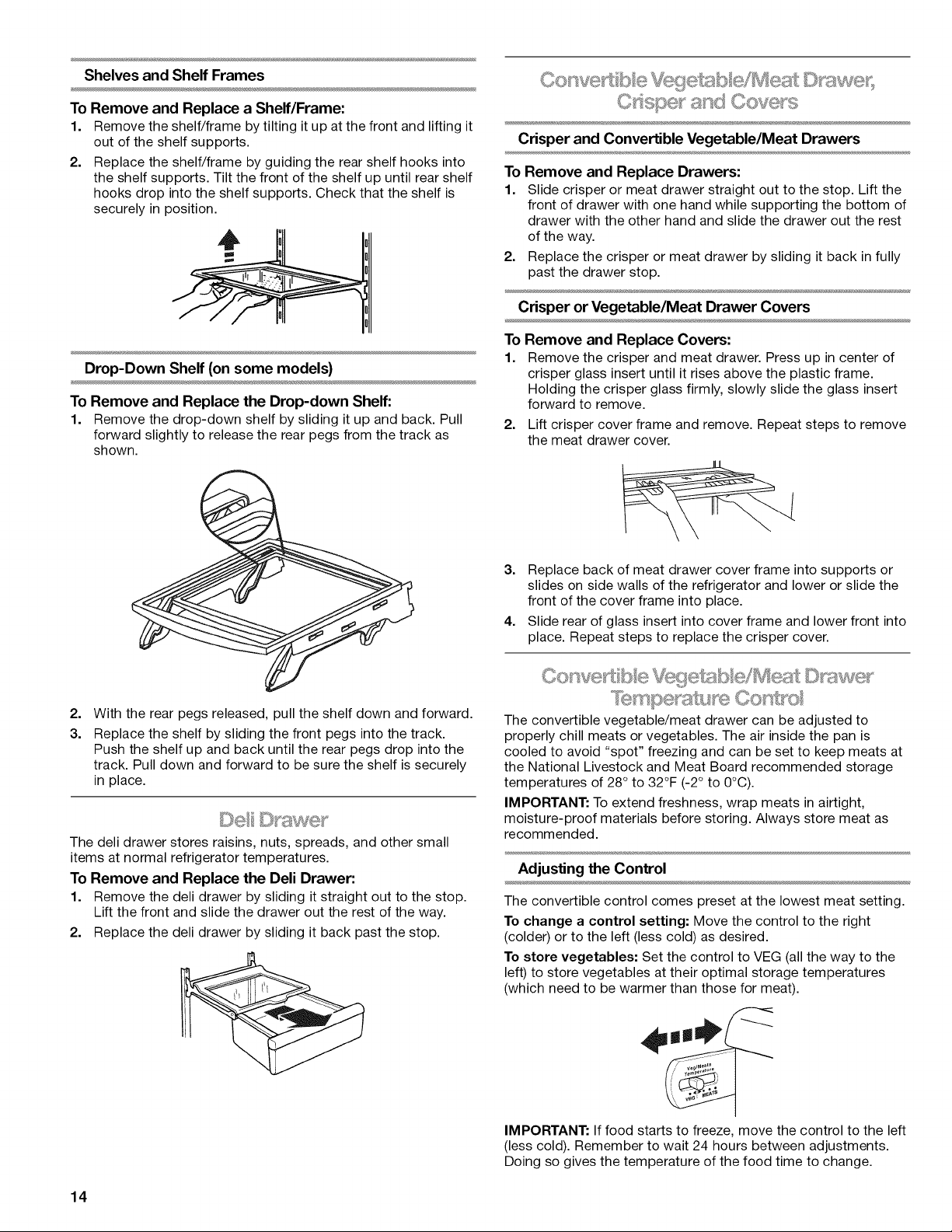

Refrigerator Shelves .................................................................. 13

Deli Drawer ................................................................................ 14

Convertible Vegetable/Meat Drawer, Crisper and Covers ....... 14

Convertible Vegetable/Meat Drawer Temperature Control ...... 14

Crisper Humidity Control ........................................................... 15

Wine or Can/Bottle Rack ........................................................... 15

Utility Bin .................................................................................... 15

FREEZER FEATURES .................................................................. 15

Freezer Shelf .............................................................................. 15

Freezer Basket or Bin ................................................................ 15

DOOR FEATURES ....................................................................... 16

Tilt-out Freezer Door Bin ........................................................... 16

Chilled Door Bin ......................................................................... 16

Door Rails or Bins ...................................................................... 16

Door Bins ................................................................................... 16

Tilt-out Fruit Bin ......................................................................... 16

REFRIGERATOR CARE ............................................................... 17

Cleaning ..................................................................................... 17

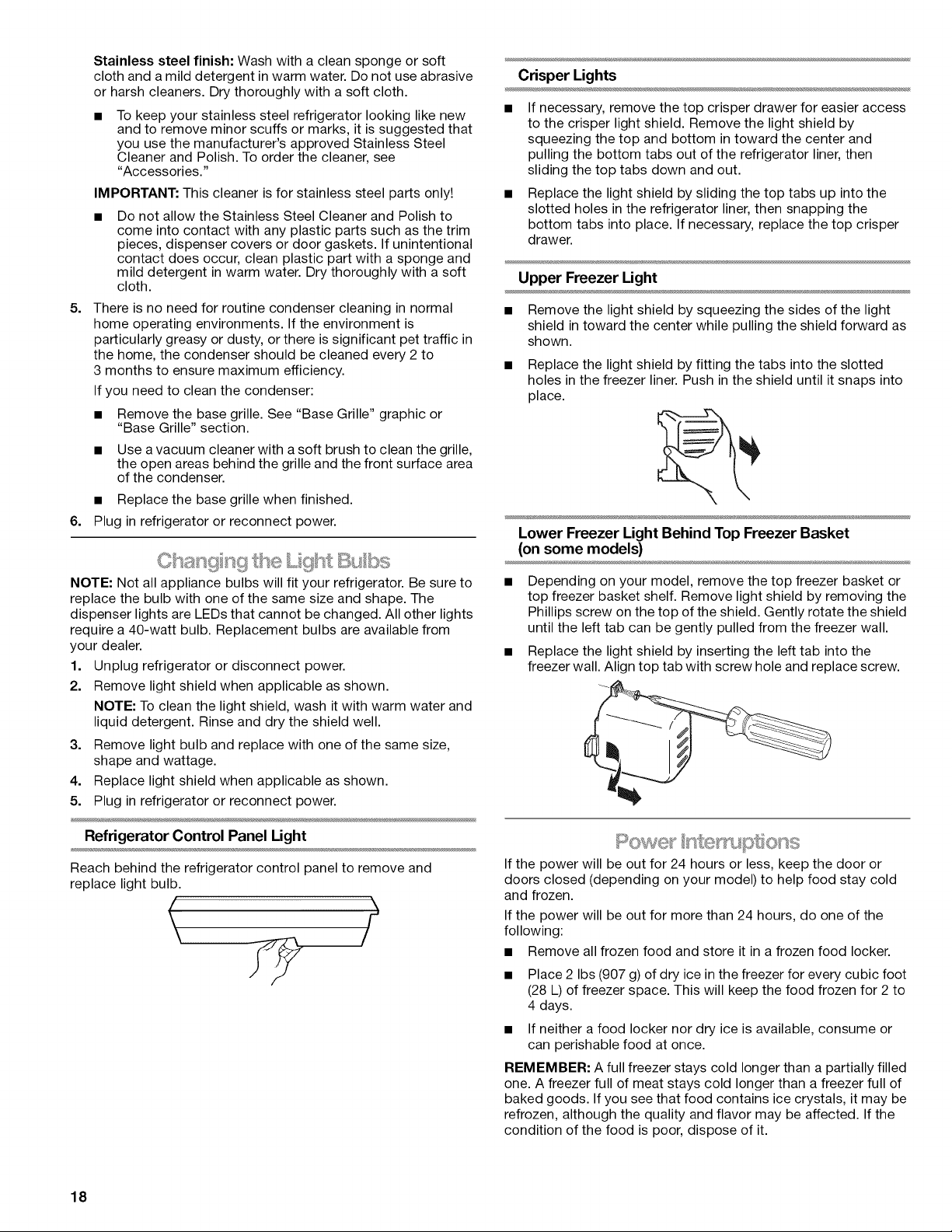

Changing the Light Bulbs .......................................................... 18

Power Interruptions ................................................................... 18

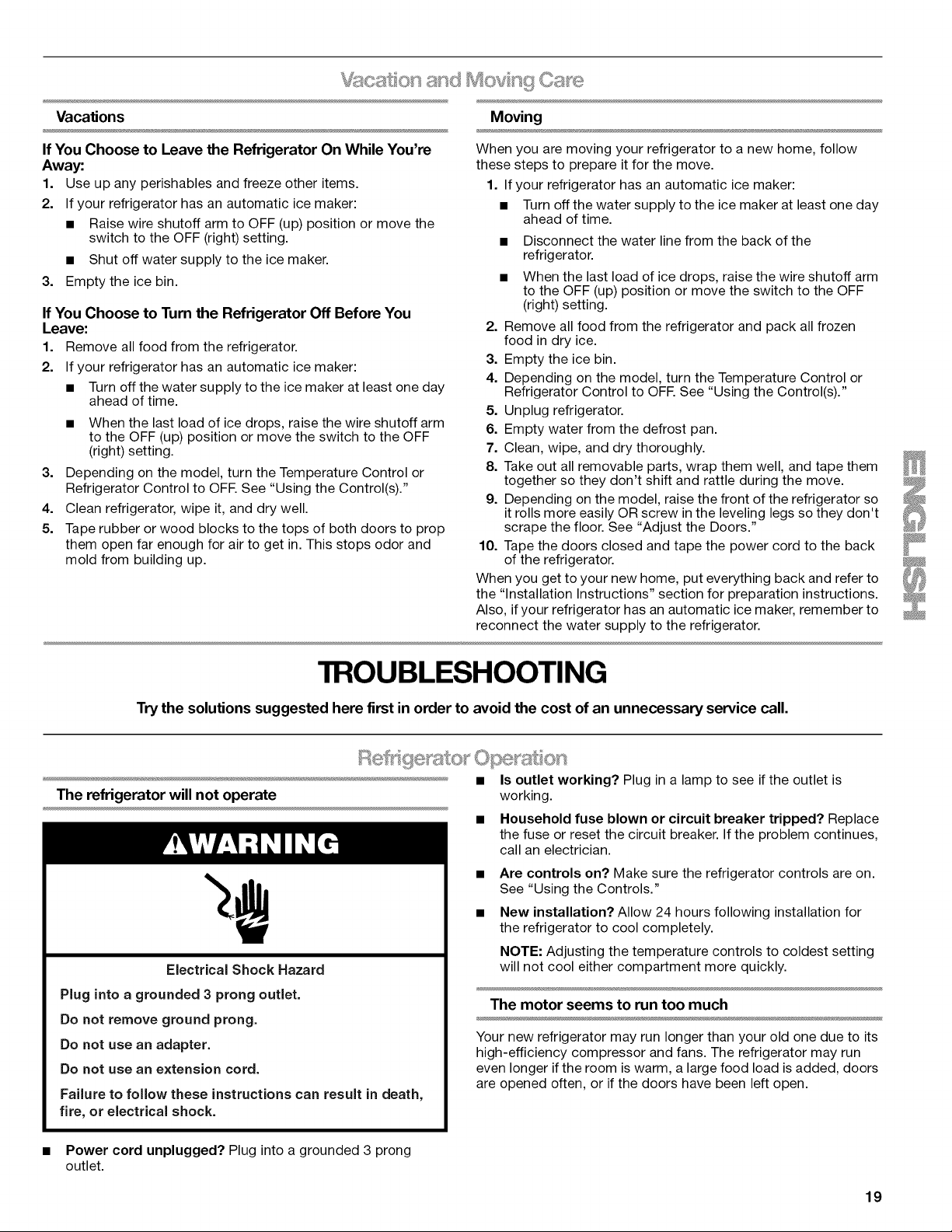

Vacation and Moving Care ........................................................ 19

TROUBLESHOOTING .................................................................. 19

Refrigerator Operation ............................................................... 19

Temperature and Moisture ........................................................ 20

Ice and Water ............................................................................. 20

PROTECTION AGREEMENTS .................................................... 22

ACCESSORIES ............................................................................. 22

WATER FILTER CERTIFICATIONS ............................................ 22

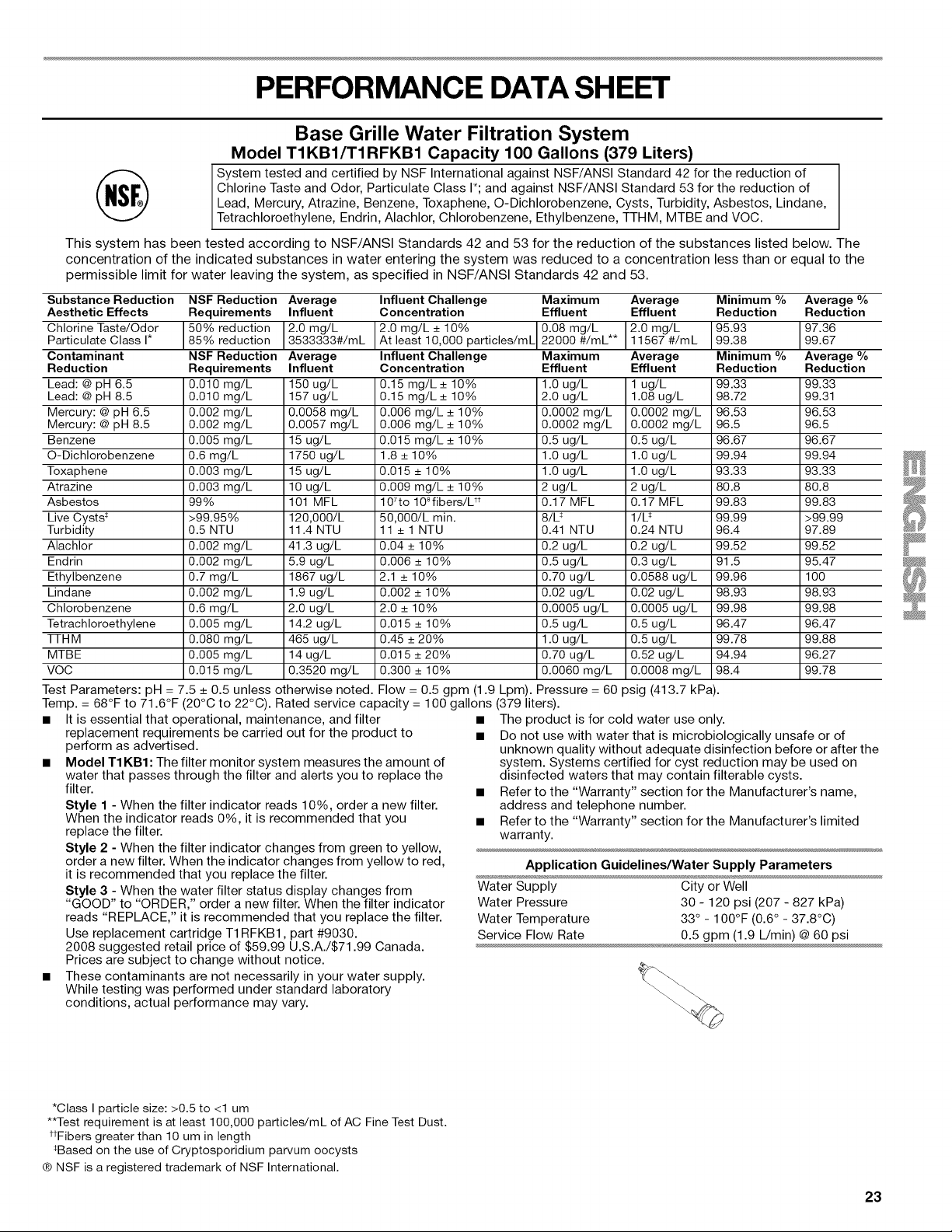

PERFORMANCE DATA SHEET .................................................. 23

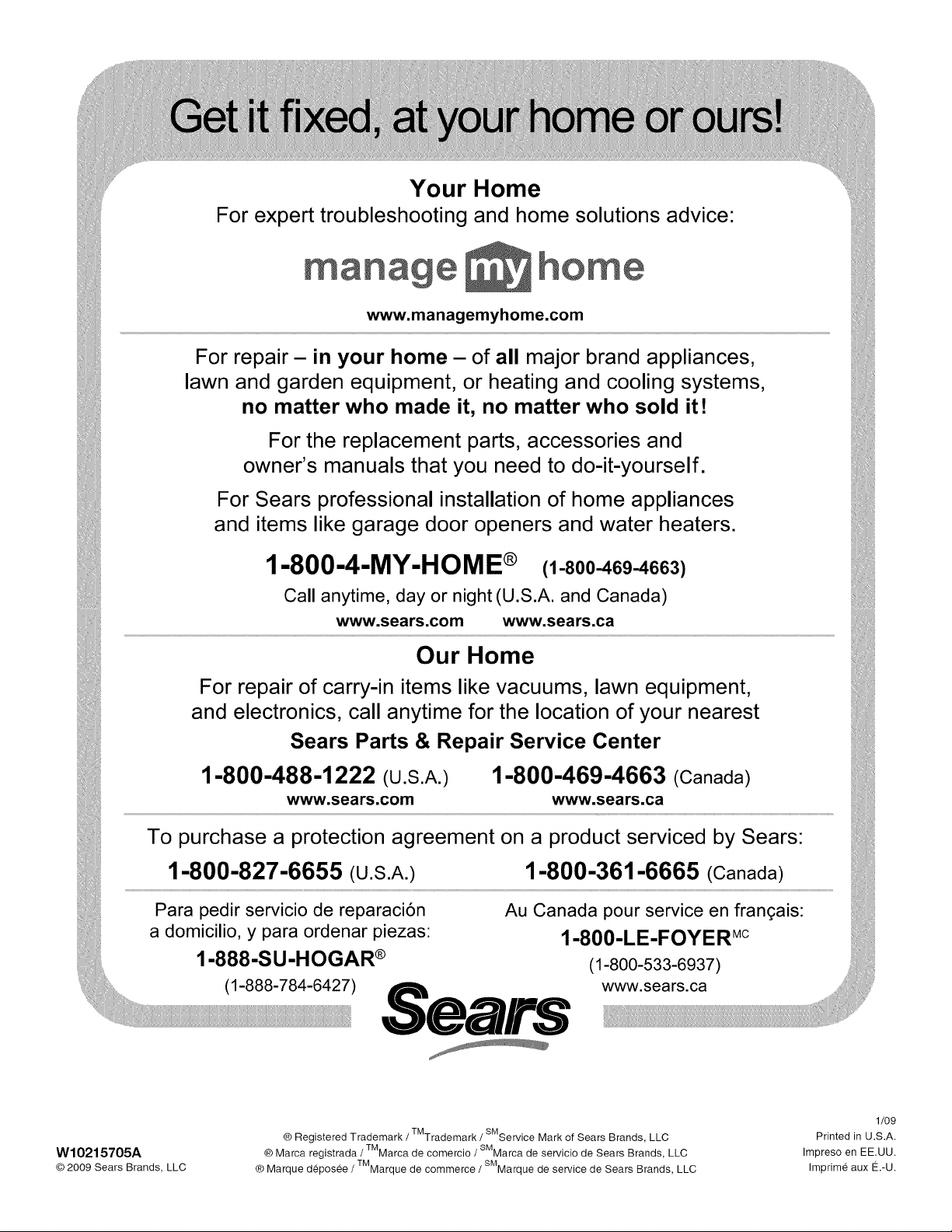

SERVICE NUMBERS ............................................... BACK COVER

KENMORE APPLIANCE WARRANTY

ONE YEAR LIMITED WARRANTY

When installed, operated and maintained according to all

instructions supplied with the product, if this appliance fails due

to a defect in material or workmanship within one year from the

date of purchase, call 1-800-4-MY-HOME ®to arrange for free

repair.

If this appliance is used for other than private family purposes,

this warranty applies for only 90 days from the date of purchase.

THIS WARRANTY COVERS ONLY DEFECTS IN MATERIAL

AND WORKMANSHIP. SEARS WILL NOT PAY FOR:

1. Expendable items that can wear out from normal use,

including but not limited to filters, belts, light bulbs, and bags.

2. A service technician to instruct the user in correct product

installation, operation or maintenance.

3. A service technician to clean or maintain this product.

4. Damage to or failure of this product if it is not installed,

operated or maintained according to all instructions supplied

with the product.

5. Damage to or failure of this product resulting from accident,

abuse, misuse or use for other than its intended purpose.

6. Damage to or failure of this product caused by the use of

detergents, cleaners, chemicals or utensils other than those

recommended in all instructions supplied with the product.

7. Damage to or failure of parts or systems resulting from

unauthorized modifications made to this product.

DISCLAIMER OF IMPLIED WARRANTIES; LIMITATION OF

REMEDIES

Customer's sole and exclusive remedy under this limited

warranty shall be product repair as provided herein. Implied

warranties, including warranties of merchantability or fitness for a

particular purpose, are limited to one year or the shortest period

allowed by law. Sears shall not be liable for incidental or

consequential damages. Some states and provinces do not allow

the exclusion or limitation of incidental or consequential

damages, or limitations on the duration of implied warranties of

merchantability or fitness, so these exclusions or limitations may

not apply to you.

This warranty applies only while this appliance is used in the

United States and Canada.

This warranty gives you specific legal rights, and you may also

have other rights which vary from state to state.

Sears, Roebuck and Co.

Hoffman Estates, IL 60179

Sears Canada Inc.

Toronto, Ontario, Canada M5B 2B8

PRODUCT RECORD

Record your complete model number, serial number, and

purchase date. You can find this information on the model and

serial number label located on the product.

Have this information available to help you obtain assistance or

service more quickly whenever you contact Sears concerning

your appliance.

Model number .....

Serial number

Purchase date

Save these instructions and your sales receipt for future

reference.

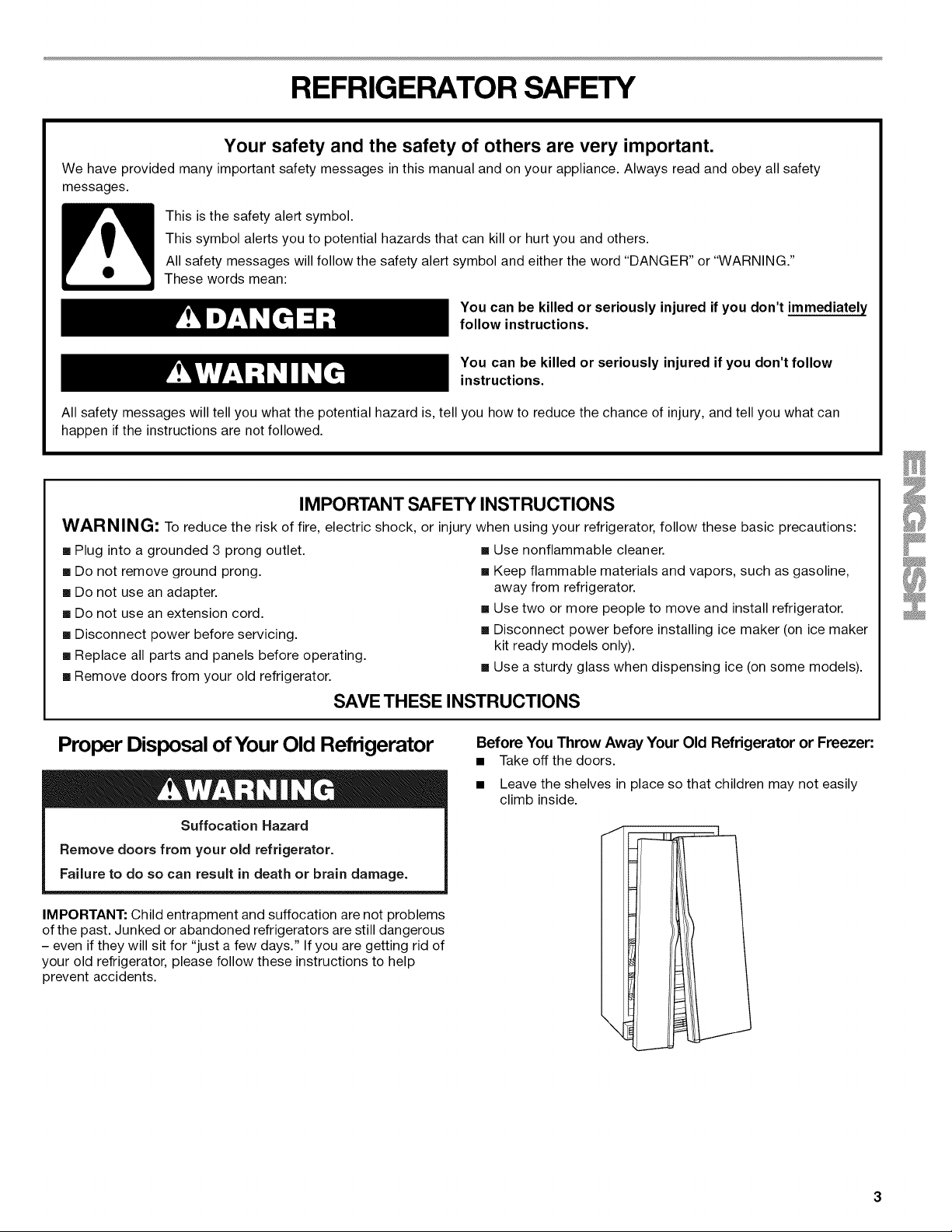

REFRIGERATOR SAFETY

Your safety and the safety of others are very important.

We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety

messages.

This is the safety alert symbol.

This symbol alerts you to potential hazards that can kill or hurt you and others.

All safety messages will follow the safety alert symbol and either the word "DANGER" or "WARNING."

These words mean:

You can be killed or seriously injured if you don't immediately

follow instructions.

You can be killed or seriously injured if you don't follow

instructions.

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can

happen if the instructions are not followed.

IMPORTANT SAFETY INSTRUCTIONS

WARNING: To reduce the risk of fire, electric shock, or injury when using your refrigerator, follow these basic precautions:

• Plug into a grounded 3 prong outlet.

• Do not remove ground prong.

• Do not use an adapter.

• Do not use an extension cord.

• Disconnect power before servicing.

• Replace all parts and panels before operating.

• Remove doors from your old refrigerator.

• Use nonflammable cleaner.

• Keep flammable materials and vapors, such as gasoline,

away from refrigerator.

• Use two or more people to move and install refrigerator.

• Disconnect power before installing ice maker (on ice maker

kit ready models only).

• Use a sturdy glass when dispensing ice (on some models).

SAVE THESE INSTRUCTIONS

Proper Disposal of Your Old Refrigerator

Suffocation Hazard

Remove doors from your old refrigerator.

Failure to do so can result in death or brain damage.

IMPORTANT: Child entrapment and suffocation are not problems

of the past. Junked or abandoned refrigerators are still dangerous

- even if they will sit for "just a few days." If you are getting rid of

your old refrigerator, please follow these instructions to help

prevent accidents.

Before You Throw Away Your Old Refrigerator or Freezer:

• Take off the doors.

• Leave the shelves in place so that children may not easily

climb inside.

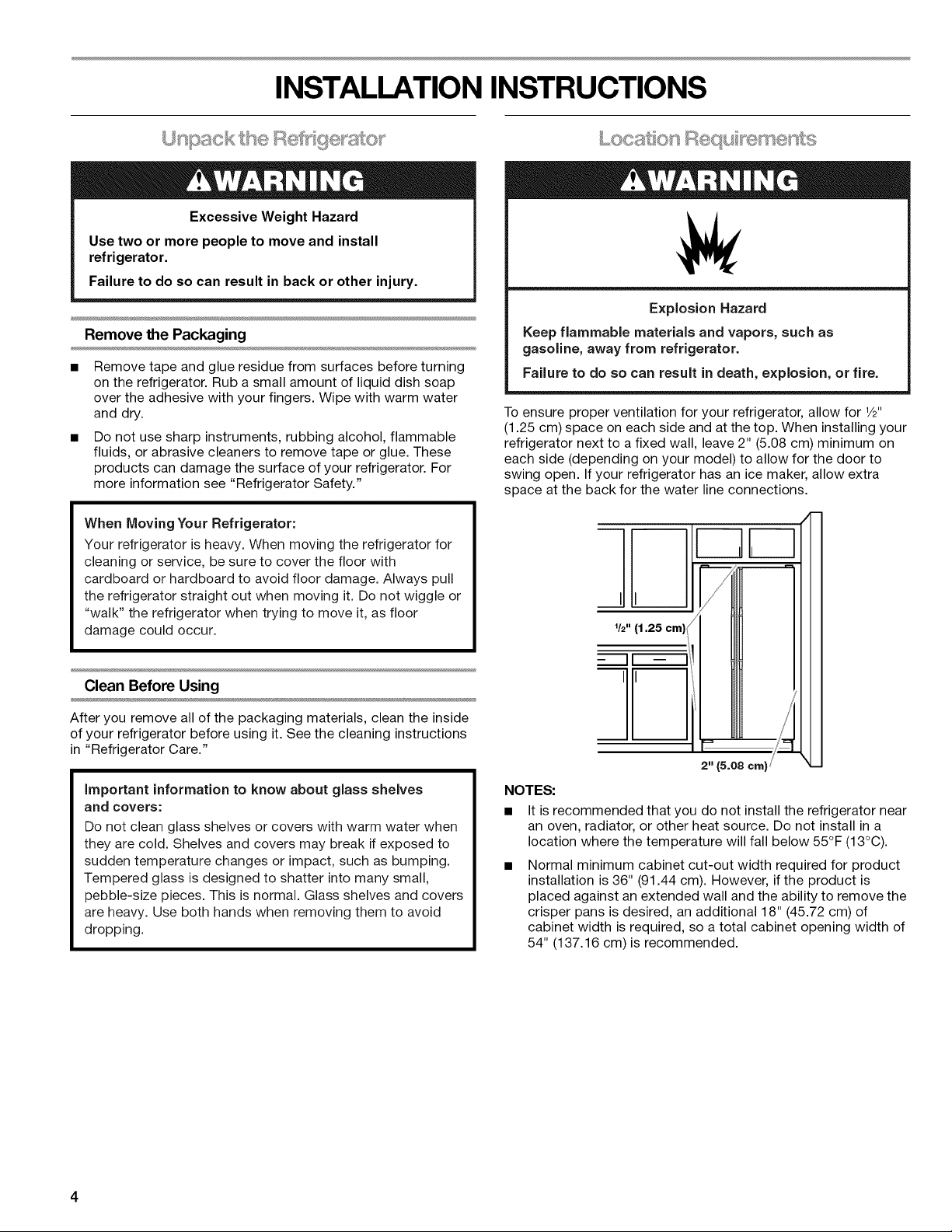

INSTALLATION INSTRUCTIONS

t t_,_ ¸_,I,_

<r e J st@

Excessive Weight Hazard

Use two or more people to move and install

refrigerator.

Failure to do so can result in back or other injury.

Remove the Packaging

• Remove tape and glue residue from surfaces before turning

on the refrigerator. Rub a small amount of liquid dish soap

over the adhesive with your fingers. Wipe with warm water

and dry.

• Do not use sharp instruments, rubbing alcohol, flammable

fluids, or abrasive cleaners to remove tape or glue. These

products can damage the surface of your refrigerator. For

more information see "Refrigerator Safety."

When Moving Your Refrigerator:

Your refrigerator is heavy. When moving the refrigerator for

cleaning or service, be sure to cover the floor with

cardboard or hardboard to avoid floor damage. Always pull

the refrigerator straight out when moving it. Do not wiggle or

"walk" the refrigerator when trying to move it, as floor

damage could occur.

Clean Before Using

After you remove all of the packaging materials, clean the inside

of your refrigerator before using it. See the cleaning instructions

in "Refrigerator Care."

important information to know about glass shelves

and covets:

Do not clean glass shelves or covers with warm water when

they are cold. Shelves and covers may break if exposed to

sudden temperature changes or impact, such as bumping.

Tempered glass is designed to shatter into many small,

pebble-size pieces. This is normal. Glass shelves and covers

are heavy. Use both hands when removing them to avoid

dropping.

Explosion Hazard

Keep flammable materials and vapors, such as

gasoline, away from refrigerator.

Failure to do so can result in death, explosion, or fire.

To ensure proper ventilation for your refrigerator, allow for 1/2"

(1.25 cm) space on each side and at the top. When installing your

refrigerator next to a fixed wall, leave 2" (5.08 cm) minimum on

each side (depending on your model) to allow for the door to

swing open. If your refrigerator has an ice maker, allow extra

space at the back for the water line connections.

1/2" (1.25 cm)f /

- II -- I

2" (5.08 cm)/

NOTES:

• It is recommended that you do not install the refrigerator near

an oven, radiator, or other heat source. Do not install in a

location where the temperature will fall below 55°F (13°C).

• Normal minimum cabinet cut-out width required for product

installation is 36" (91.44 cm). However, if the product is

placed against an extended wall and the ability to remove the

crisper pans is desired, an additional 18" (45.72 cm) of

cabinet width is required, so a total cabinet opening width of

54" (137.16 cm)is recommended.

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or electrical shock.

Before you move your refrigerator into its final location, it is

important to make sure you have the proper electrical

connection.

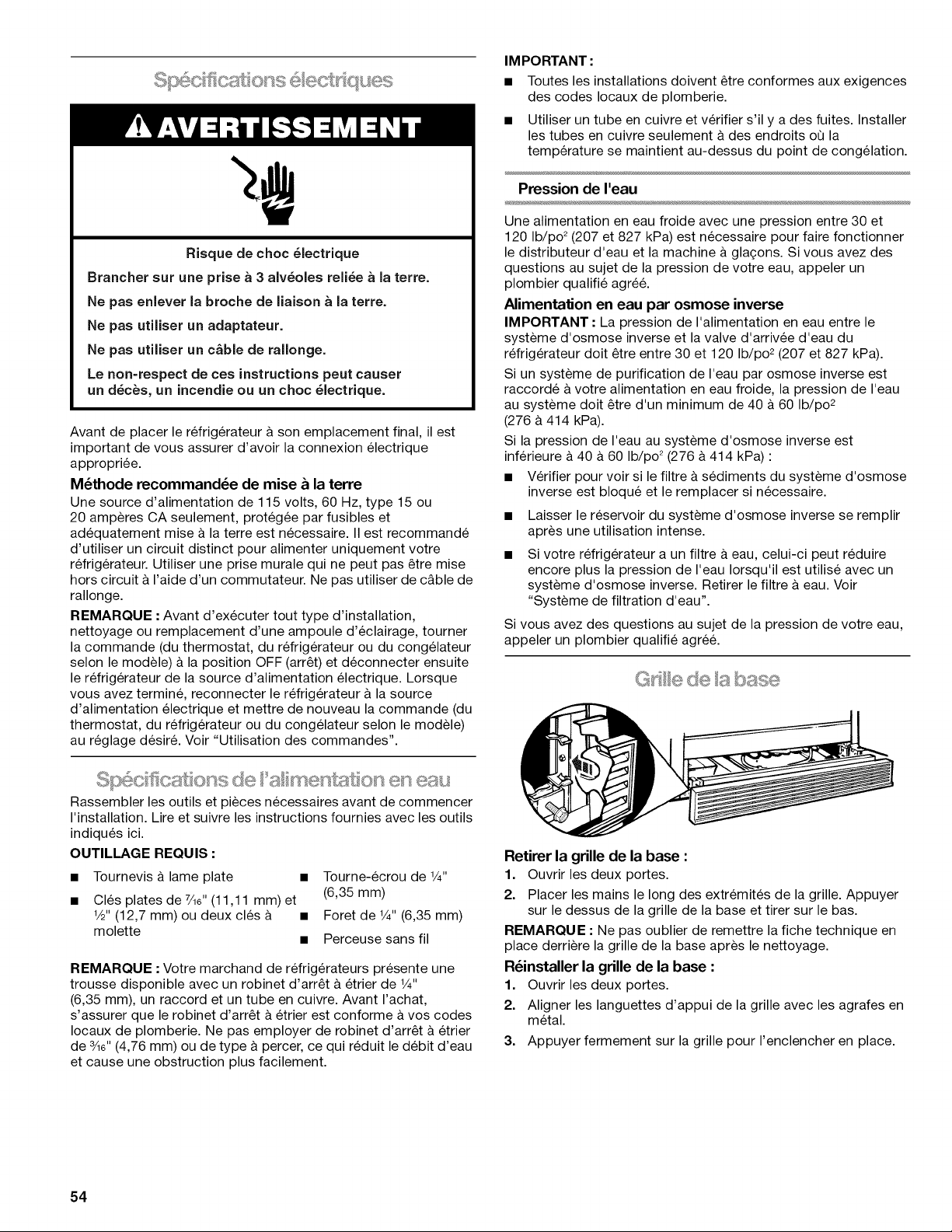

Recommended Grounding Method

A 115 Volt, 60 Hz., AC only 15- or 20-amp fused, grounded

electrical supply is required. It is recommended that a separate

circuit serving only your refrigerator be provided. Use an outlet

that cannot be turned off by a switch. Do not use an

extension cord.

NOTE: Before performing any type of installation, cleaning, or

removing a light bulb, turn the control (Thermostat, Refrigerator

or Freezer Control depending on the model) OFF and then

disconnect the refrigerator from the electrical source. When you

are finished, reconnect the refrigerator to the electrical source

and reset the control (Thermostat, Refrigerator or Freezer Control

depending on the model) to the desired setting. See "Using the

Control(s)."

Gather the required tools and parts before starting installation.

Read and follow the instructions provided with any tools listed

here.

TOOLS NEEDED:

• Flat-blade screwdriver •

• 7/le"(11.11 mm) andW'(12.7mm)

open-end or two adjustable •

wrenches

Y4"(6.35 mm) nut

driver

Y4"(6.35 mm) drill bit

Cordless drill

NOTE: Your refrigerator dealer has a kit available with a W'

(6.35 mm) saddle-type shutoff valve, a union, and copper tubing.

Before purchasing, make sure a saddle-type valve complies with

your local plumbing codes. Do not use a piercing-type or 34e"

(4.76 mm) saddle valve which reduces water flow and clogs more

easily.

IMPORTANT:

• All installations must meet local plumbing code requirements.

• Use copper tubing and check for leaks. Install copper tubing

only in areas where the household temperatures will remain

above freezing.

Water Pressure

A cold water supply with water pressure of between 30 and

120 psi (207 and 827 kPa) is required to operate the water

dispenser and ice maker. If you have questions about your water

pressure, call a licensed, qualified plumber.

Reverse Osmosis Water Supply

IMPORTANT: The pressure of the water supply coming out of a

reverse osmosis system going to the water inlet valve of the

refrigerator needs to be between 30 and 120 psi (207 and

827 kPa).

If a reverse osmosis water filtration system is connected to your

cold water supply, the water pressure to the reverse osmosis

system needs to be a minimum of 40 to 60 psi (276 to 414 kPa).

If the water pressure to the reverse osmosis system is less than

40 to 60 psi (276 to 414 kPa):

• Check to see whether the sediment filter in the reverse

osmosis system is blocked. Replace the filter if necessary.

• Allow the storage tank on the reverse osmosis system to refill

after heavy usage.

• If your refrigerator has a water filter, it may further reduce the

water pressure when used in conjunction with a reverse

osmosis system. Remove the water filter. See "Water

Filtration System."

If you have questions about your water pressure, call a licensed,

qualified plumber.

Base @lle

Remove the Base Grille:

1. Open both doors.

2. Place hands along the ends of the grille. Push in on the top of

the base grille and pull up on the bottom.

NOTE: Be sure to refasten the Tech Sheet behind the base grille

after cleaning.

Replace the Base Grille:

1. Open both doors.

2. Line up the grille support tabs with the metal clips.

3. Push the grille firmly to snap it into place.

Gather the required tools and parts before starting installation.

TOOLS NEEDED: 1/4"hex-head socket wrench, %6" hex-head socket wrench and a flat-blade screwdriver.

IMPORTANT: Before you begin, turn the refrigerator control OFF.Unplug refrigerator or disconnect power. Remove food and any

adjustable door or utility bins from doors.

NOTE: To get your product through the doorway of your home, measure the doorway to see if you need to remove the door handles or

the whole doors. Seethe instructions below to remove either the door handles or the whole doors.

Electrical Shock Hazard

Disconnect power before removing doors.

Failure to do so can result in death or electrical shock.

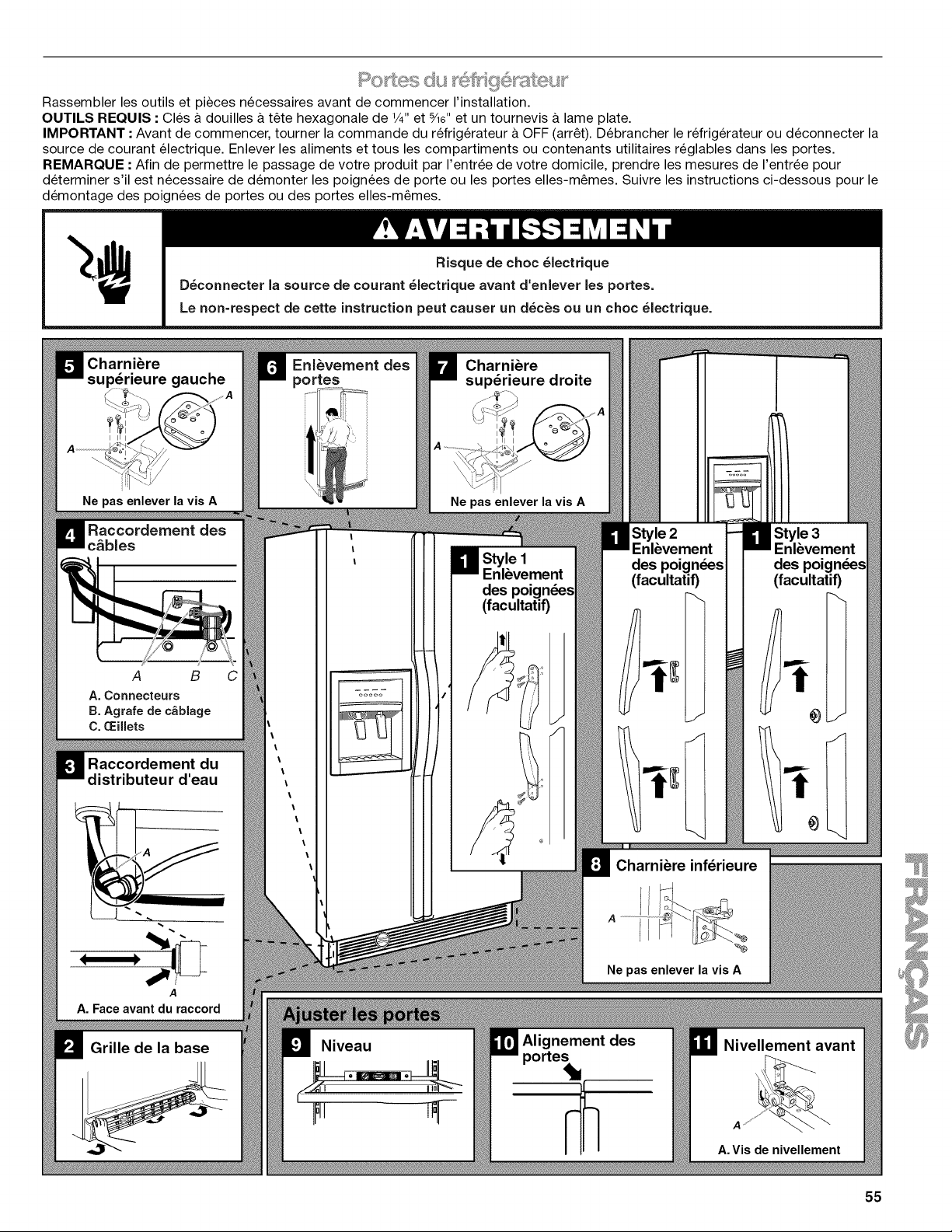

Top Left Hinge

Do Not Remove Screw A

A B C

A. Wiring plugs

B. Wiring clip

C. Grommets

Water Dispenser

Tubing Connection

A. Face of fitting

Base Grille

Door Removal

Top Right Hinge

Do Not Remove Screw A

D Style 1

Handle

Removal

(Optional)

Style 2

Handle

Removal

(Optional)

Bottom Hinge

Style 3

Handle

Removal

(Optional)

Do Not Remove Screw A

Level

Ifii

Door Alignment Front Leveling

A "j_

A. Leveling Screw

Remove the Handles (optional)

Style 1

1. Apply firm pressure with your hand on the face of trim. Slide

top trim up and bottom trim down away from handle. Lift trim

pieces off shoulder screws. See Graphic 1.

2. Remove handle screws and handles. See Graphic 1.

3. Move refrigerator into place. Replace handles as shown. See

Graphic 1.

Styles 2 and 3

1. Apply firm pressure on the handle to slide it up and off of the

shoulder screws. See Graphic 1.

2. Move refrigerator into place. Replace handles as shown. See

Graphic 1.

Remove the Doors

Electrical Shock Hazard

Disconnect power before removing doors.

Failure to do so can result in death or electrical shock.

1. Unplug refrigerator or disconnect power.

2. Open both refrigerator doors. Remove the base grille by

pulling up on the bottom outside corners. See Graphic 2.

3. Disconnect the water dispenser tubing located behind the

base grille on the freezer door side. See Graphic 3.

• Press blue outer ring against the face of fitting and pull

the dispenser tubing free.

NOTE: Keep the water tubing connector attached to the

tube that runs underneath the freezer. The door cannot be

removed if the connector is still attached to the tube that

runs through the door hinge.

4. Disconnect the wiring located behind the base grille on the

freezer door side. See Graphic 4.

• Remove the wiring clip using a 1/4"hex-head socket

wrench.

• Disconnect wiring plugs.

5. Close both doors and keep them closed until you are ready to

lift them free from the cabinet.

6. Use a 5/16"hex-head socket wrench to remove the top left

hinge screw and cover as shown. See Graphic 5.

7. Remove remaining left hinge screws and hinge as shown.

See Graphic 5.

IMPORTANT: Do not remove screw A.

8. Lift freezer door straight up off bottom hinge. See Graphic 6.

The water dispenser tubing and wiring remain attached to the

freezer door and pull through the bottom left hinge. Be sure to

avoid damaging the dispenser tubing and wiring.

9. Remove top right hinge cover and screws as shown. See

Graphic 7.

IMPORTANT: Do not remove screw A.

10. Lift the refrigerator door straight up off bottom hinge.

11. It may not be necessary to remove the bottom hinges to

move the refrigerator through a doorway. Both bottom hinges

have similar construction.

• If necessary, disassemble the hinges as shown. See

Graphic 8.

IMPORTANT: To aid in door alignment and closing, there

is a shim located between the hinge and the cabinet.

When the hinge is removed, the shim may fall out of

place. If this occurs, set the shim aside so it can be put

back in place when the hinge is reconnected later.

Replace the Doors and Hinges

1. Replace both bottom hinges, if removed. Make sure the shim

is between the hinge and cabinet. Tighten screws.

2. Feed the water dispenser tubing and wiring through the

bottom left hinge before replacing the freezer door on the

hinge. Assistance may be needed.

NOTE: Provide additional support for the doors while the top

hinges are being replaced. Do not depend on the door magnets

to hold the doors in place while you are working.

3. Align and replace the top left hinge as shown. See Graphic 5.

Tighten screws.

4. Replace left hinge cover and screws.

5. Reconnect water dispenser tubing and wiring.

• Push tubing into fitting until it stops and the black mark

touches the face of fitting. See Graphic 3.

• Reconnect wiring plugs. Reinstall the wiring clip over the

grommets. Tighten screw. See Graphic 4.

6. Replace the refrigerator door by lifting the door onto the

bottom right hinge.

7. Align and replace the top right hinge as shown. See

Graphic 7. Tighten screws.

8. Replace hinge cover and screws. Tighten screws.

9. Plug into a grounded 3 prong outlet or reconnect power.

Door Closing

1. Place a level inside the refrigerator at the back of the top

shelf. See Graphic 9 in "Refrigerator Doors."

2. Locate the leveling screws behind the base grille of the

refrigerator on either side.

3. Use a hex-head wrench to adjust the front roller leveling

screws until the refrigerator is level. Turn the front roller

leveling screw to the right to raise that side of the refrigerator

or turn the leveling screw to the left to lower that side. See

Graphic 11 in "Refrigerator Doors." Make sure refrigerator is

level before proceeding.

4. Check the door alignment after leveling the refrigerator.

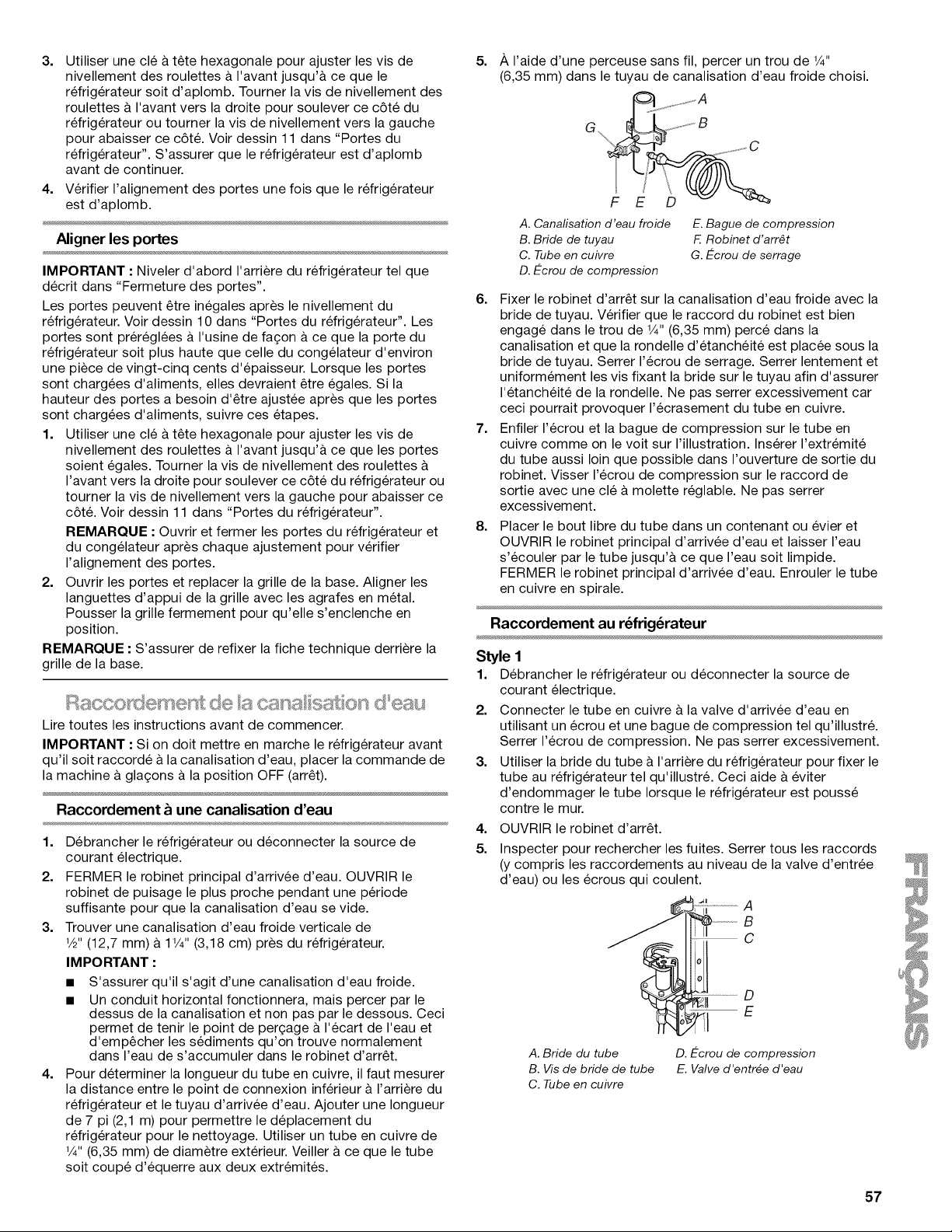

Align the Doors

IMPORTANT: First level the back of the refrigerator as described

in "Door Closing."

The doors may be uneven after leveling the refrigerator. See

Graphic 10 in "Refrigerator Doors." The doors are preset at the

factory so that the refrigerator door is higher than the freezer door

by approximately the thickness of a quarter. Once the doors are

loaded with food, they should be even. If the door height needs

to be adjusted after the doors have been loaded with food, follow

these steps.

1. Use a hex-head wrench to adjust the front roller leveling

screws until the doors are even. Turn the front roller leveling

screw to the right to raise that side of the refrigerator or turn

the leveling screw to the left to lower that side. See

Graphic 11 in "Refrigerator Doors."

NOTE: Open and close both the refrigerator and freezer

doors after each adjustment to check the door alignment.

2. Open the doors and replace the base grille. Line up the grille

support tabs with the metal clips. Push the grille firmly to

snap it into place.

NOTE: Be sure to refasten the Tech Sheet behind the base grille.

Co sect @ sppye

Read all directions before you begin.

IMPORTANT: If you turn the refrigerator on before the water line

is connected, turn the ice maker OFE

Connect to Water Line

1. Unplug refrigerator or disconnect power.

2. Turn OFF main water supply. Turn ON nearest faucet long

enough to clear line of water.

3. Locate a 1/2" (12.70 mm) to 11/4'' (3.18 cm) vertical cold water

pipe near the refrigerator.

IMPORTANT:

• Make sure it is a cold water pipe.

• Horizontal pipe will work, but drill on the top side of the

pipe, not the bottom. This will help keep water away from

the drill and normal sediment from collecting in the valve.

Determine the length of copper tubing you need. Measure

from the connection on the lower rear corner of refrigerator to

the water pipe. Add 7 ft (2.1 m) to allow for cleaning. Use 1/4"

(6.35 mm) O.D. (outside diameter) copper tubing. Be sure

both ends of copper tubing are cut square.

Using a cordless drill, drill a 1/4"(6.35 mm) hole in the cold

water pipe you have selected.

G,%__1__E D__,,,..........H,-A

A. Cold water pipe E. Compression sleeve

B. Pipe clamp F Shutoff valve

C. Copper tubing G.Packing nut

D. Compression nut

6. Fasten the shutoff valve to the cold water pipe with the pipe

clamp. Be sure the outlet end is solidly in the 1/4"(6.35 mm)

drilled hole in the water pipe and that the washer is under the

pipe clamp. Tighten the packing nut. Tighten the pipe clamp

screws slowly and evenly so the washer makes a watertight

seal. Do not overtighten or you may crush the copper tubing.

7. Slip the compression sleeve and compression nut on the

copper tubing as shown. Insert the end of the tubing into the

outlet end squarely as far as it will go. Screw the compression

nut onto outlet end with adjustable wrench. Do not

overtighten.

8. Place the free end of the tubing in a container or sink, and

turn ON the main water supply. Flush the tubing until water is

clear. Turn OFF the shutoff valve on the water pipe. Coil the

copper tubing.

Connect to Refrigerator

Style 1

1. Unplug refrigerator or disconnect power.

2. Attach the copper tube to the valve inlet using a compression

nut and sleeve as shown. Tighten the compression nut. Do

not overtighten.

3. Use the tube clamp on the back of the refrigerator to secure

the tubing to the refrigerator as shown. This will help avoid

damage to the tubing when the refrigerator is pushed back

against the wall.

4. Turn shutoff valve ON.

5. Check for leaks. Tighten any connections (including

connections at the valve) or nuts that leak.

_ii ...... Di E

A. Tube clamp D. Compression nut

B. Tubeclamp screw E. Valveinlet

C. Copper tubing

The ice maker is equipped with a built-in water strainer. If

your water conditions require a second water strainer, install

it in the 1/4"(6.35 mm) water line at either tube connection.

Obtain a water strainer from your nearest appliance dealer.

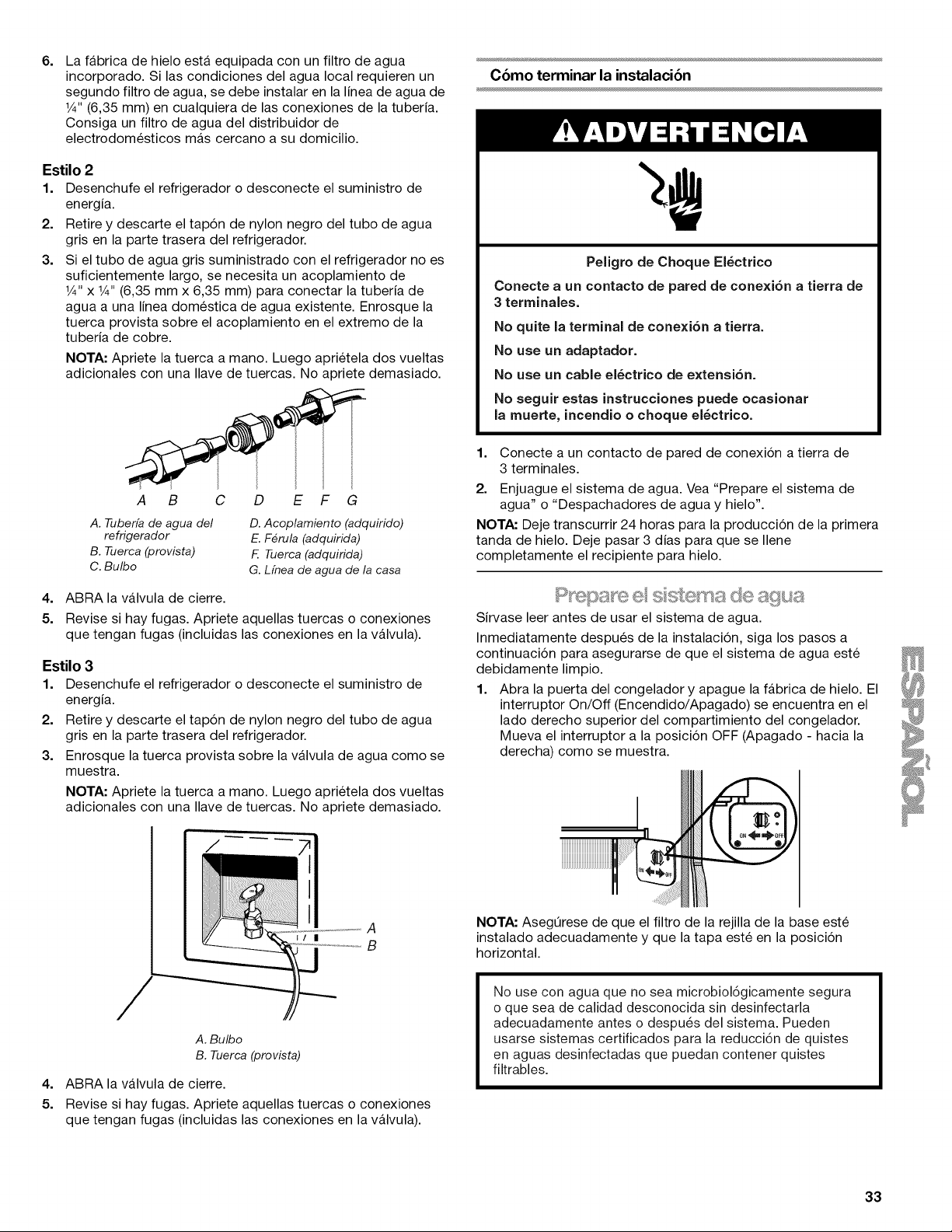

Style 2

1. Unplug refrigerator or disconnect power.

2. Remove and discard the black nylon plug from the gray water

tube on the rear of the refrigerator.

3. If the gray water tube supplied with the refrigerator is not long

enough, a 1/4"x 1/4"(6.35 mm x 6.35 mm) coupling is needed

in order to connect the water tubing to an existing household

water line. Thread the provided nut onto the coupling on the

end of the copper tubing.

NOTE: Tighten the nut by hand. Then tighten it with a wrench

two more turns. Do not overtighten.

A B C D E F G

A. Refrigerator water tubing

B. Nut (provided)

C. Bulb

D. Coupfing (purchased)

E. Ferrule (purchased)

F Nut (purchased)

G. Household water fine

4. Turn shutoff valve ON.

5. Check for leaks. Tighten any nuts or connections (including

connections at the valve) that leak.

Style 3

1. Unplug refrigerator or disconnect power.

2. Remove and discard the black nylon plug from the gray water

tube on the rear of the refrigerator.

3. Thread the provided nut onto the water valve as shown.

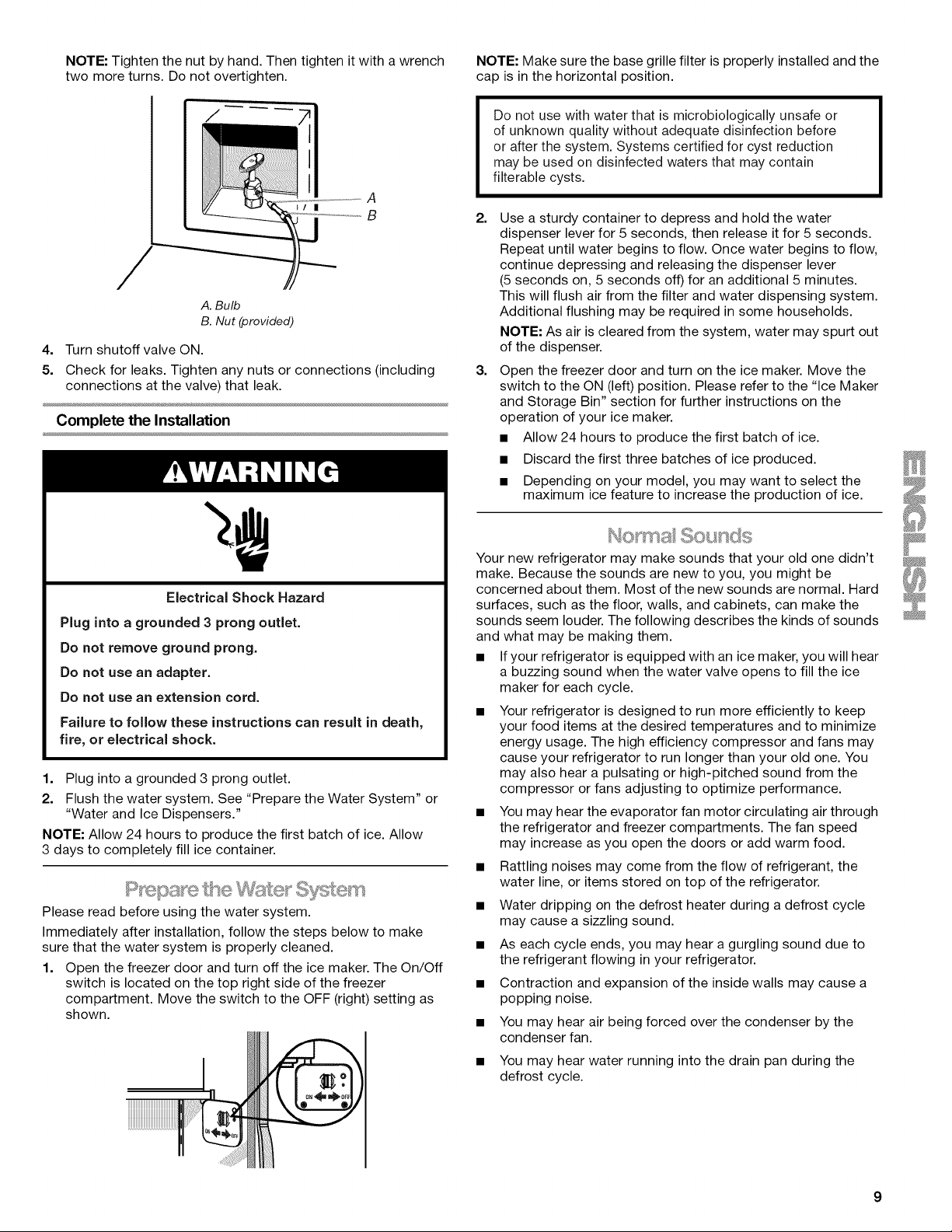

NOTE: Tighten the nut by hand. Then tighten it with a wrench

two more turns. Do not overtighten.

A. Bulb

B. Nut (provided)

4. Turn shutoff valve ON.

5. Check for leaks. Tighten any nuts or connections (including

connections at the valve) that leak.

Complete the Installation

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or electrical shock.

1. Plug into a grounded 3 prong outlet.

2. Flush the water system. See "Prepare the Water System" or

"Water and Ice Dispensers."

NOTE: Allow 24 hours to produce the first batch of ice. Allow

3 days to completely fill ice container.

Please read before using the water system.

Immediately after installation, follow the steps below to make

sure that the water system is properly cleaned.

1. Open the freezer door and turn off the ice maker. The On/Off

switch is located on the top right side of the freezer

compartment. Move the switch to the OFF (right) setting as

shown.

NOTE: Make sure the base grille filter is properly installed and the

cap is in the horizontal position.

Do not use with water that is microbiologically unsafe or

of unknown quality without adequate disinfection before

or after the system. Systems certified for cyst reduction

may be used on disinfected waters that may contain

filterable cysts.

2. Use a sturdy container to depress and hold the water

dispenser lever for 5 seconds, then release it for 5 seconds.

Repeat until water begins to flow. Once water begins to flow,

continue depressing and releasing the dispenser lever

(5 seconds on, 5 seconds off) for an additional 5 minutes.

This will flush air from the filter and water dispensing system.

Additional flushing may be required in some households.

NOTE: As air is cleared from the system, water may spurt out

of the dispenser.

3. Open the freezer door and turn on the ice maker. Move the

switch to the ON (left) position. Please refer to the "Ice Maker

and Storage Bin" section for further instructions on the

operation of your ice maker.

• Allow 24 hours to produce the first batch of ice.

• Discard the first three batches of ice produced.

• Depending on your model, you may want to select the

maximum ice feature to increase the production of ice.

Your new refrigerator may make sounds that your old one didn't

make. Because the sounds are new to you, you might be

concerned about them. Most of the new sounds are normal. Hard

surfaces, such as the floor, walls, and cabinets, can make the

sounds seem louder. The following describes the kinds of sounds

and what may be making them.

• If your refrigerator is equipped with an ice maker, you will hear

a buzzing sound when the water valve opens to fill the ice

maker for each cycle.

• Your refrigerator is designed to run more efficiently to keep

your food items at the desired temperatures and to minimize

energy usage. The high efficiency compressor and fans may

cause your refrigerator to run longer than your old one. You

may also hear a pulsating or high-pitched sound from the

compressor or fans adjusting to optimize performance.

• You may hear the evaporator fan motor circulating air through

the refrigerator and freezer compartments. The fan speed

may increase as you open the doors or add warm food.

• Rattling noises may come from the flow of refrigerant, the

water line, or items stored on top of the refrigerator.

• Water dripping on the defrost heater during a defrost cycle

may cause a sizzling sound.

• As each cycle ends, you may hear a gurgling sound due to

the refrigerant flowing in your refrigerator.

• Contraction and expansion of the inside walls may cause a

popping noise.

• You may hear air being forced over the condenser by the

condenser fan.

• You may hear water running into the drain pan during the

defrost cycle.

REFRIGERATOR USE

In order to ensure proper temperatures, you need to permit air to

flow between the two sections. Cold air enters the bottom of the

freezer section and moves up. It then enters the refrigerator

section through the top vent. Air then returns to the freezer as

shown.

Do not block any airflow vents. If the vents are blocked, airflow

will be obstructed and temperature and moisture problems may

occur.

IMPORTANT: Because air circulates between both sections, any

odors formed in one section will transfer to the other. You must

thoroughly clean both sections to eliminate odors. To avoid odor

transfer and drying out of food, wrap or cover foods tightly.

For your convenience, your refrigerator controls are preset at the

factory. When you first install your refrigerator, make sure that the

controls are still preset. The Refrigerator Control and the Freezer

Control should both be set to the "mid-settings."

Freezer Refrigerator

cold l 2 *, 3 4 colder off 1 2 A 3 4 colder

IM PORTANT:

Your product will not cool when the REFRIGERATOR Control

is set to OFE

The Refrigerator Control adjusts the refrigerator compartment

temperature. The Freezer Control adjusts the freezer

compartment temperature.

• Settings to the left of the mid-setting make the temperature

less cold. Settings to the right of the mid-setting make the

temperature colder.

• Wait 24 hours before you put food into the refrigerator. If you

add food before the refrigerator has cooled completely, your

food may spoil.

NOTE: Adjusting the Refrigerator and Freezer Controls to a

higher (colder) than recommended setting will not cool the

compartments any faster.

Adjusting Controls

NOTE: Give the refrigerator time to cool down completely before

adding food. It is best to wait 24 hours before you put food into

the refrigerator. The settings indicated in the previous section

should be correct for normal household refrigerator usage. The

controls are set correctly when milk or juice is as cold as you like

and when ice cream is firm.

• Slide the control one setting to the right to make the

compartment colder.

• Slide the control one setting to the left to make it less cold.

If you need to adjust temperatures in the refrigerator or freezer,

use the settings listed in the chart below as a guide. Wait at least

24 hours between adjustments.

CONDITION/REASON: ADJUSTMENT:

REFRIGERATOR too warm REFRIGERATOR Control

one setting higher

FREEZER too warm/ FREEZER Control

too little ice one setting higher

REFRIGERATOR too cold REFRIGERATOR Control

one setting lower

FREEZER too cold FREEZER Control

one setting lower

Disabling Sounds

To turn off all dispenser and control sounds, press and hold

ICE and FILTER at the same time for 3 seconds.

To turn all sounds back on, press and hold ICE and FILTER at

the same time for 3 seconds again.

and ce Cts©ensens

(on some model@

Depending on your model, you may have one or more of the

following options: the ability to select either crushed or cubed

ice, a special light that turns on when you use the dispenser, or a

lock option to avoid unintentional dispensing.

The Water Dispenser

If you did not flush the water system when the refrigerator was

first installed, do so now. Use a sturdy container to depress and

hold the water dispenser lever for 5 seconds, then release it for

5 seconds. Repeat until water begins to flow. Once water begins

to flow, continue depressing and releasing the dispenser lever

(5 seconds on, 5 seconds off) for an additional 5 minutes. This

will flush air from the filter and water dispensing system.

Additional flushing may be required in some households.

NOTE: As air is cleared from the system, water may spurt out of

the dispenser.

Allow 24 hours for the refrigerator to cool down and chill water.

IMPORTANT: Depending on your model, the small removable

tray at the bottom of the dispenser is designed to catch small

spills and allow for easy cleaning. There is no drain in the tray.

The tray can be removed from the dispenser and carried to the

sink to be emptied or cleaned.

To Dispense Water:

Press a sturdy glass against the water dispenser lever.

2. Remove the glass to stop dispensing.

NOTE: Water may have an off-flavor if you do not use the

dispenser periodically. Dispense enough water every week to

maintain a fresh supply.

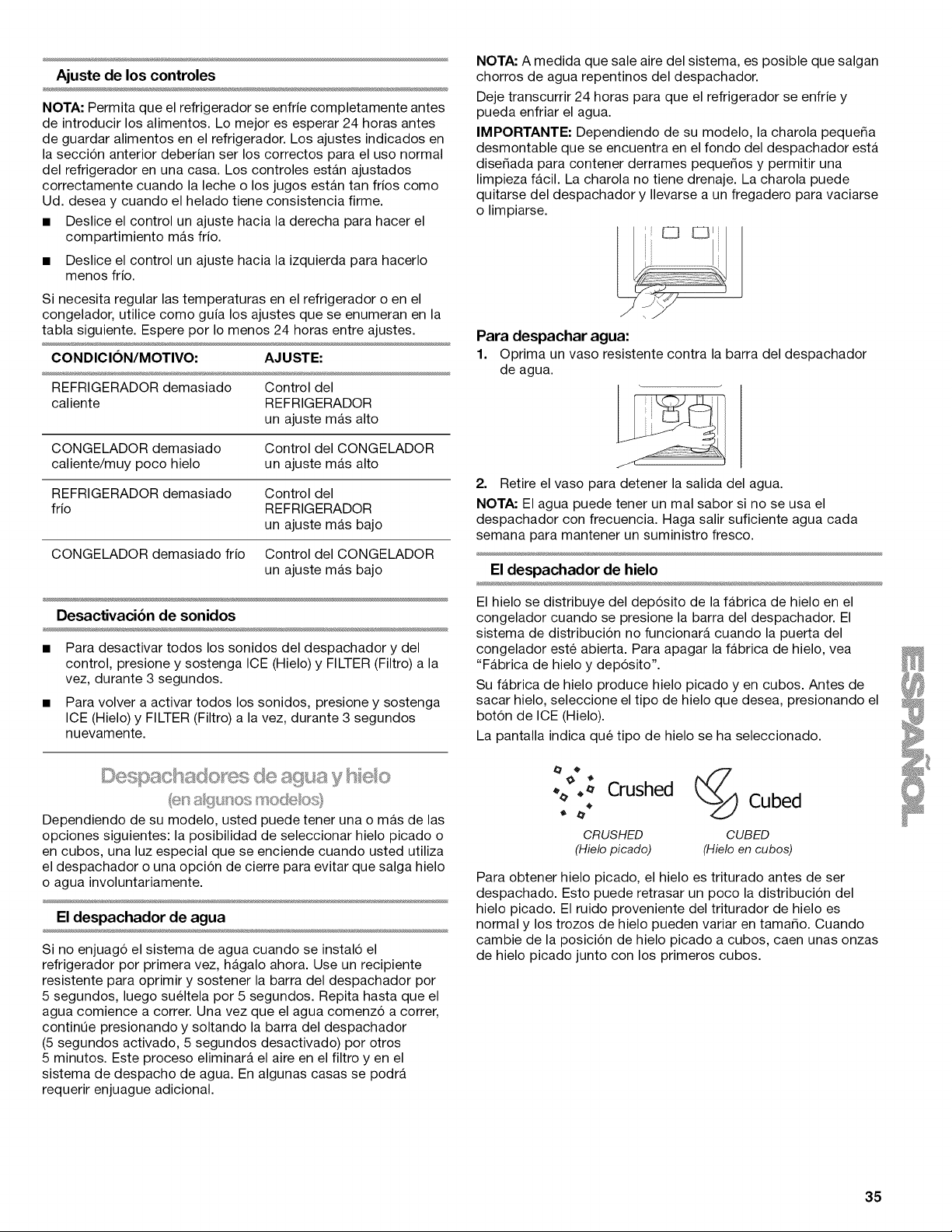

The Ice Dispenser

Ice dispenses from the ice maker storage bin in the freezer when

the dispenser lever is pressed. The dispensing system will not

operate when the freezer door is open. To turn off the ice maker,

see "Ice Maker and Storage Bin."

Your ice maker can produce both crushed and cubed ice. Before

dispensing ice, select which type of ice you prefer by pressing

the ICE button.

The display screen indicates which type of ice is selected.

°"

Crushed

,, Cubed

CRUSHED CUBED

For crushed ice, cubes are crushed before being dispensed. This

may cause a slight delay when dispensing crushed ice. Noise

from the ice crusher is normal, and pieces of ice may vary in size.

When changing from crushed to cubed, a few ounces of crushed

ice will be dispensed along with the first cubes.

To Dispense Ice:

1. Press the button to select the desired type of ice.

Cut Hazard

Use a sturdy glass when dispensing ice.

Failure to do so can result in cuts.

2. Press a sturdy glass against the ice dispenser lever. Hold the

glass close to the dispenser opening so ice does not fall

outside of the glass.

IMPORTANT: You do not need to apply a lot of pressure to

the lever in order to activate the ice dispenser. Pressing hard

will not make the ice dispense faster or in greater quantities.

Remove the glass to stop dispensing.

NOTE: Ice may continue to dispense for up to 10 seconds

after removing the glass from the lever. The dispenser may

continue to make noise for a few seconds after dispensing.

The Dispenser Light (on some models)

When you use the dispenser, the light will automatically turn on.

If you want the light to be on continuously, you may choose either

ON or HALE The display screen indicates which mode is selected

when the feature is active.

\1/

ON HALF

ON: Press LIGHT to turn the dispenser light on.

HALF: Press LIGHT a second time to select HALF mode. The

dispenser light will remain on, but at a lower intensity.

OFF: Press LIGHT a third time to turn the dispenser light off.

The dispenser lights are LEDs that cannot be changed. If it

appears that your dispenser lights are not working, see

"Troubleshooting" for more information.

The Dispenser Lock (on some models)

The dispenser can be turned off for easy cleaning or to avoid

unintentional dispensing by small children and pets.

NOTE: The lock feature does not shut off power to the

refrigerator, to the ice maker, or to the dispenser light. It simply

deactivates the dispenser controls and levers. To turn off the ice

maker, see "Ice Maker and Storage Bin."

• Press and hold LOCK for 3 seconds to lock the dispenser.

• Press and hold LOCK a second time to unlock the dispenser.

The display screen indicates when the dispenser is locked.

_ Locked _] Unlocked

LOCKED UNLOCKED

The water filter status light will help you know when to change

your water filter. When the water filter status display changes

from "GOOD" to "ORDER," this tells you that it is almost time to

change the water filter cartridge. Replace the water filter

cartridge when the water filter status display changes to

"REPLACE." If water flow to your water dispenser or ice maker

decreases noticeably, change the filter sooner. The filter should

be replaced at least every 6 months depending on your water

quality and usage. To change the filter, see "Water Filtration

System."

INDICATOR: STATUS:

NEW or GOOD (green) New filter installed

ORDER (yellow) Order filter

REPLACE (red) OR Replace water filter

when water flow decreases

After changing the water filter, reset the status light by pressing

and holding the FILTER button for 3 seconds. The status light will

change from Replace (red) to New/Good (green) when the system

is reset.

Style 1 Style 2

_new _ GOOD

good

order m ORDER

renlace m REPLACE

PRESS & HOLD

TO RESET Filter Status

Take the new cartridge out of its packaging and remove the

covers from O-rings.

..........................

A. Cover

B. O-ring

Place the cap (removed in Step 2) on the new filter. Align the

ridge on the cap with the arrow on the filter. Turn the cap

clockwise until it snaps into place.

Do not use with water that is microbiologically unsafe or

of unknown quality without adequate disinfection before

or after the system. Systems certified for cyst reduction

may be used on disinfected waters that may contain

filterable cysts.

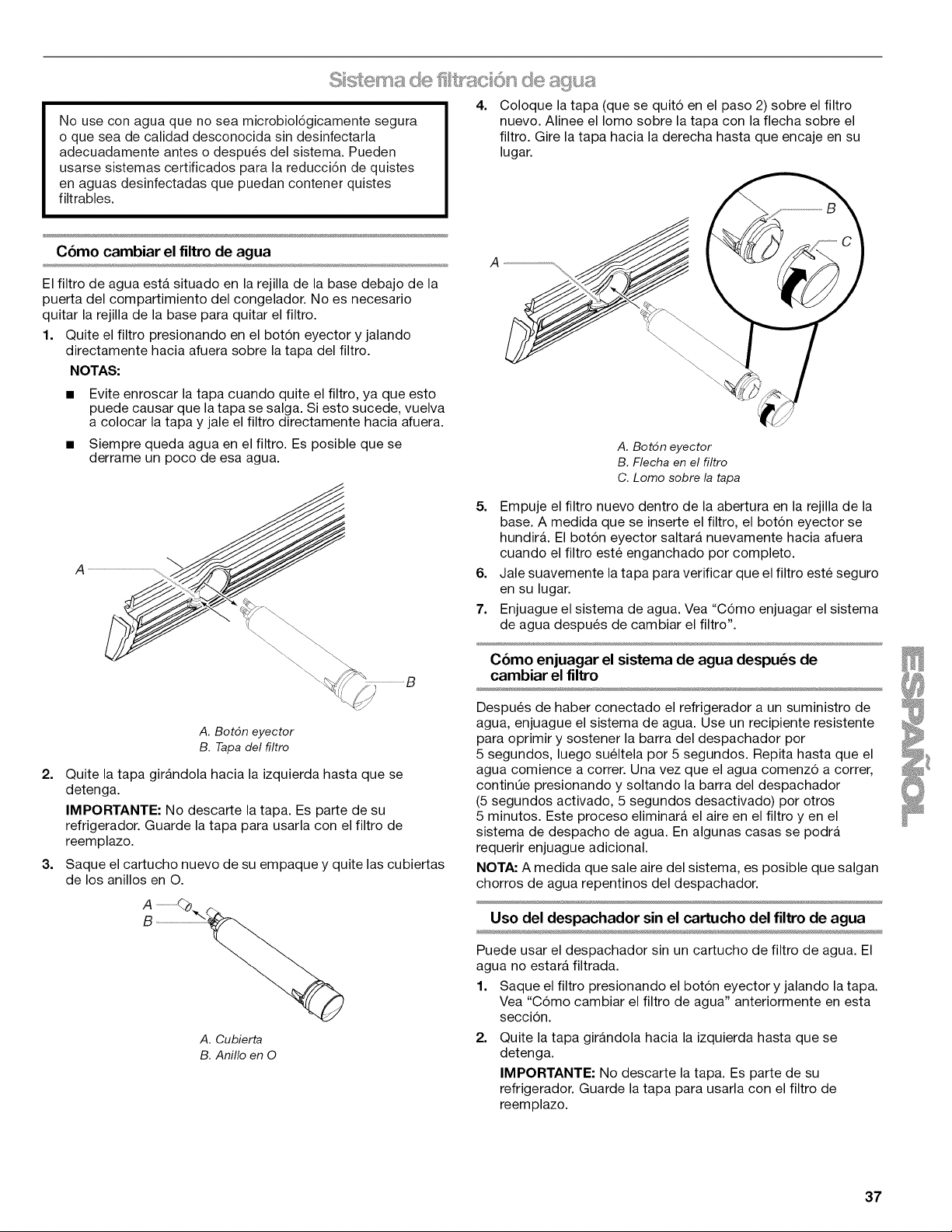

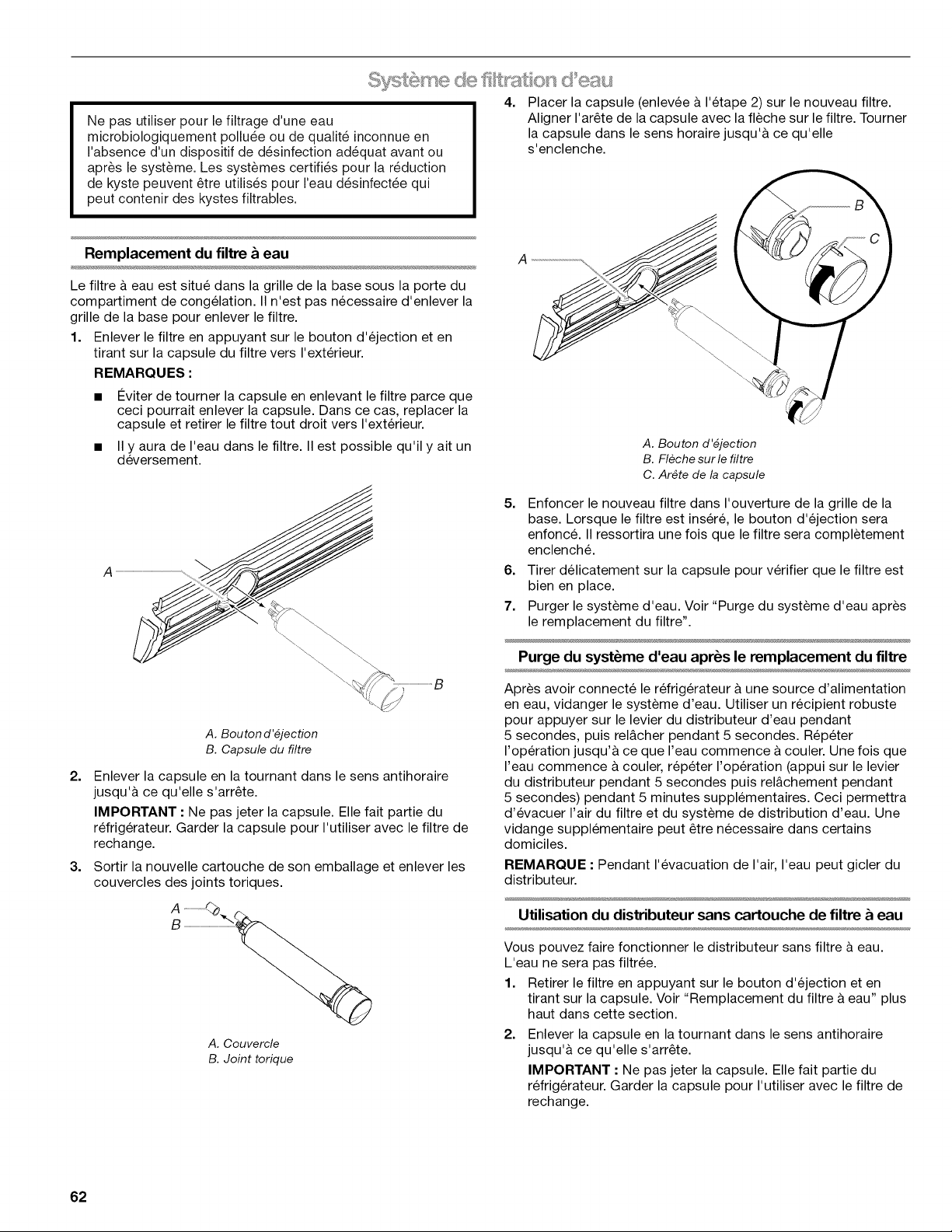

Changing the Water Filter

The water filter is located in the base grille below the freezer

compartment door. It is not necessary to remove the base grille

to remove the filter.

1. Remove the filter by pressing the eject button and pulling

straight out on the filter cap.

NOTES:

Avoid twisting the cap when removing the filter because

this could cause the cap to come off. If this occurs,

replace the cap and pull the filter straight out.

• There will be water in the filter. Some spilling may occur.

A. Eject button

B. Filter cap

Remove the cap by turning it counterclockwise until it stops.

IMPORTANT: Do not discard the cap. It is part of your

refrigerator. Keep the cap to use with the replacement filter.

A. Eject button

B. Arrow on filter

C. Ridge on cap

5. Push the new filter into the opening in the base grille. As the

filter is inserted, the eject button will depress. The eject

button will pop back out when the filter is fully engaged.

6. Pull gently on the cap to check that the filter is securely in

place.

7. Flush the water system. See "Flushing the Water System

After Changing Filter."

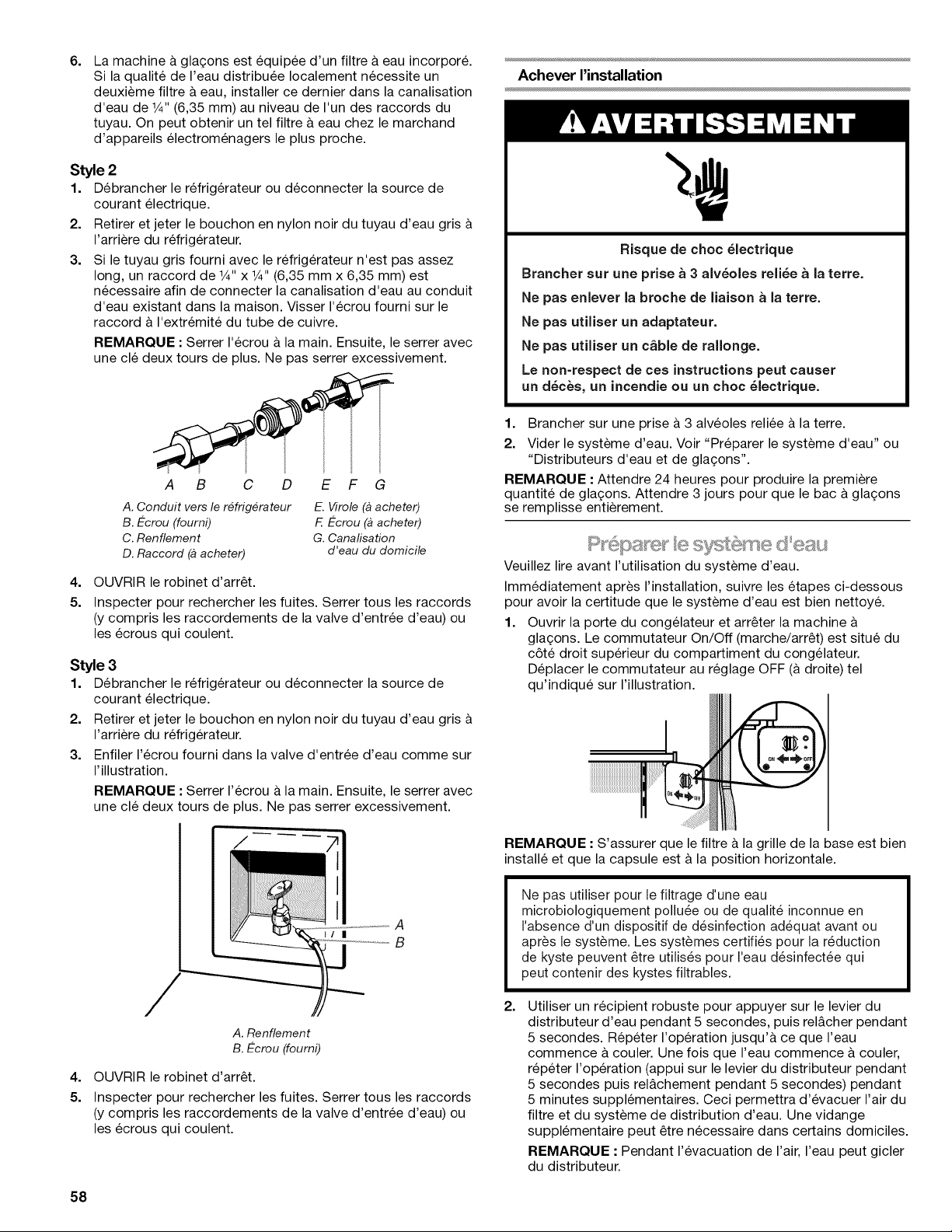

Flushing the Water System After Changing Filter

After connecting the refrigerator to a water source, flush the

water system. Use a sturdy container to depress and hold the

water dispenser lever for 5 seconds, then release it for

5 seconds. Repeat until water begins to flow. Once water begins

to flow, continue depressing and releasing the dispenser lever

(5 seconds on, 5 seconds off) for an additional 5 minutes. This

will flush air from the filter and water dispensing system.

Additional flushing may be required in some households.

NOTE: As air is cleared from the system, water may spurt out of

the dispenser.

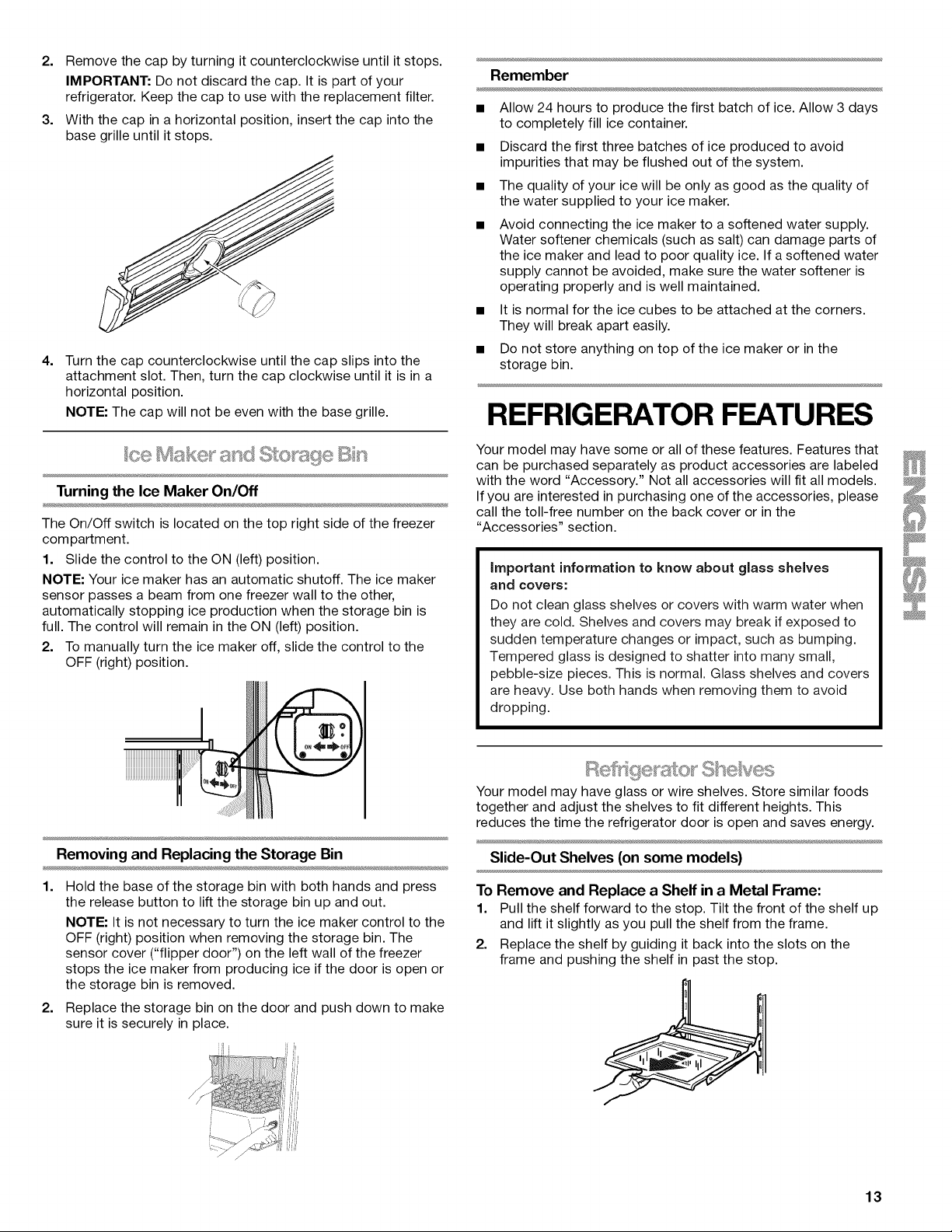

Using the Dispenser Without the Water Filter Cartridge

You can run the dispenser without a water filter cartridge. Your

water will not be filtered.

1. Remove the filter by pressing the eject button and pulling on

the cap. See "Changing the Water Filter" earlier in this

section.

2. Remove the cap by turning it counterclockwise until it stops.

IMPORTANT: Do not discard the cap. It is part of your

refrigerator. Keep the cap to use with the replacement filter.

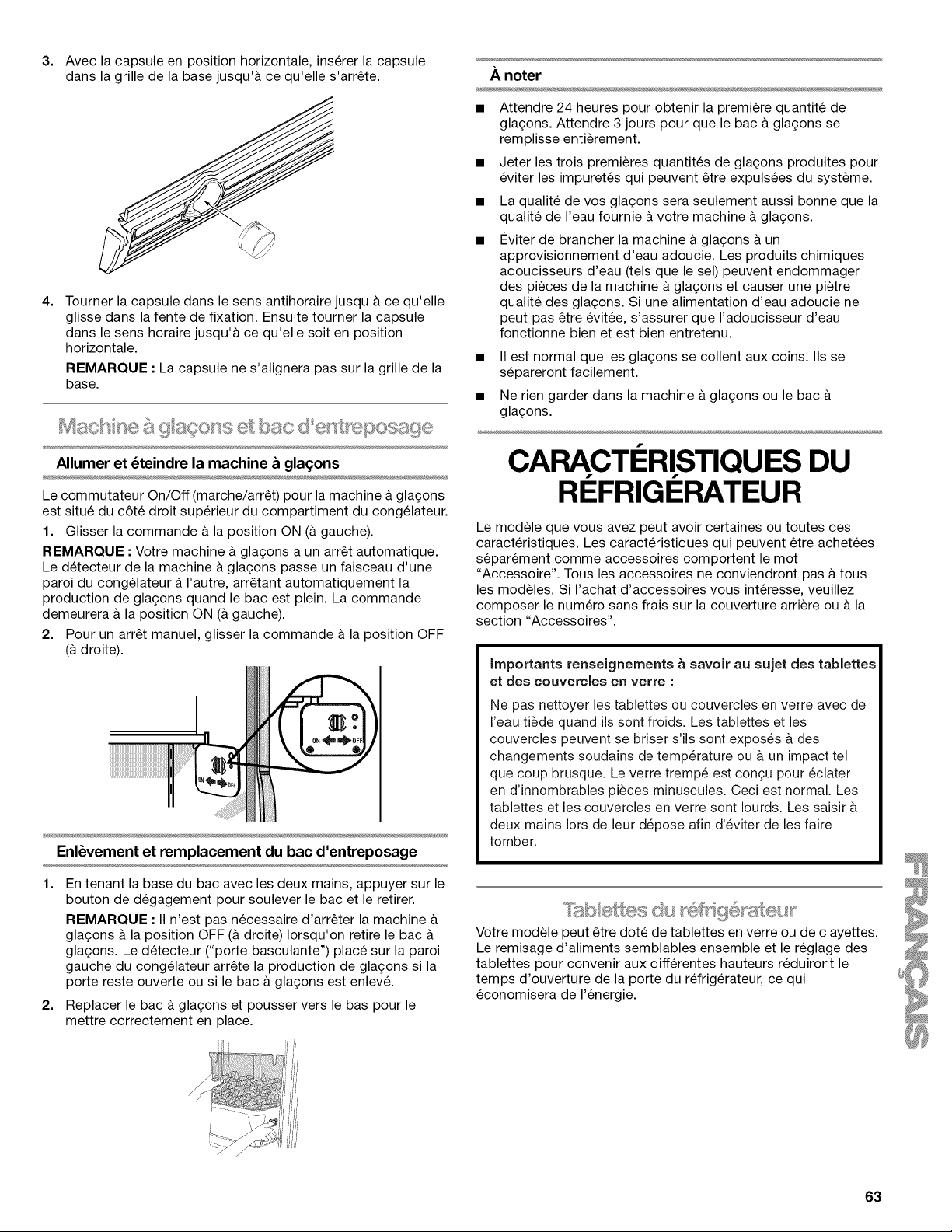

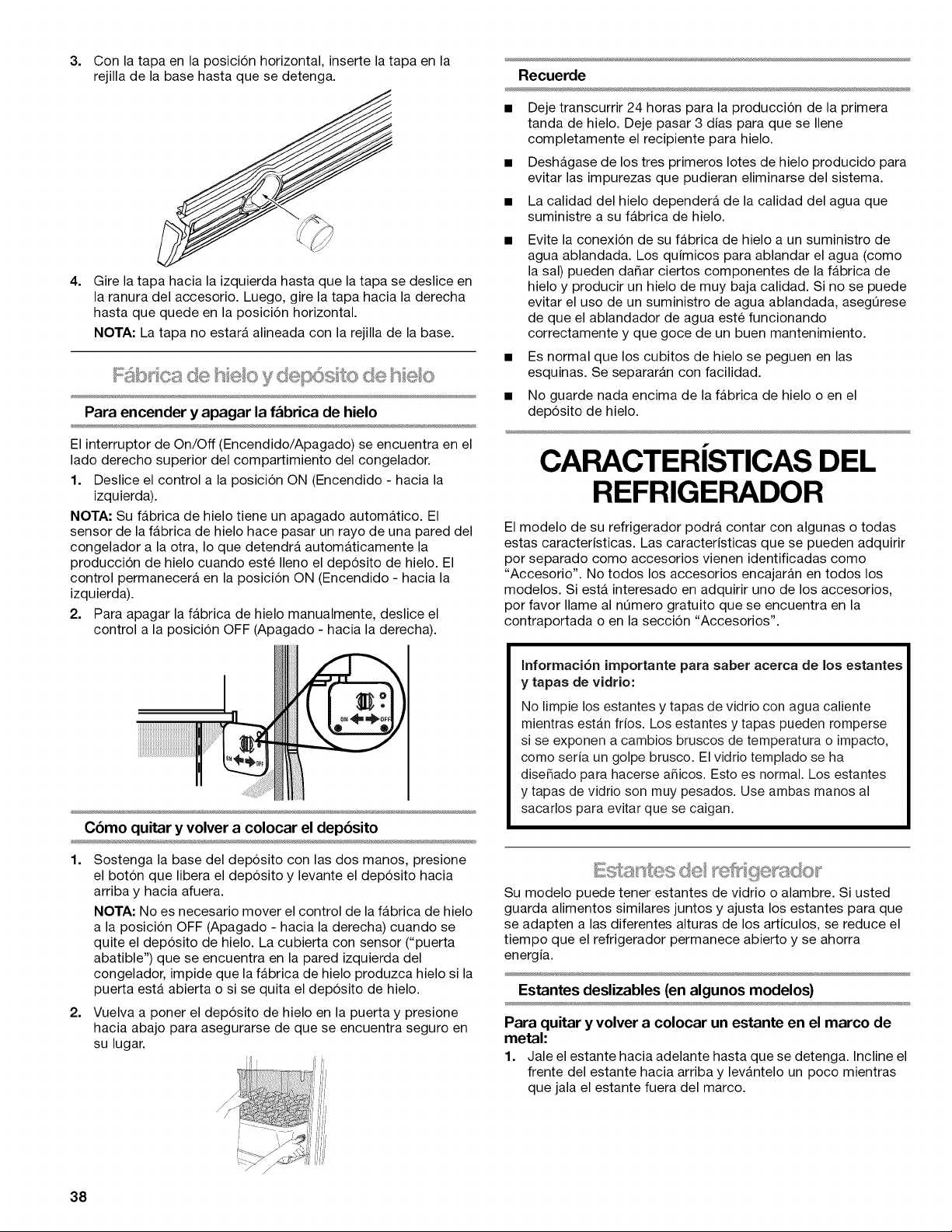

3. With the cap in a horizontal position, insert the cap into the

base grille until it stops.

Turn the cap counterclockwise until the cap slips into the

attachment slot. Then, turn the cap clockwise until it is in a

horizontal position.

NOTE: The cap will not be even with the base grille.

Turning the Ice Maker On/Off

The On/Off switch is located on the top right side of the freezer

compartment.

1. Slide the control to the ON (left) position.

NOTE: Your ice maker has an automatic shutoff. The ice maker

sensor passes a beam from one freezer wall to the other,

automatically stopping ice production when the storage bin is

full. The control will remain in the ON (left) position.

2. To manually turn the ice maker off, slide the control to the

OFF (right) position.

Remember

• Allow 24 hours to produce the first batch of ice. Allow 3 days

to completely fill ice container.

• Discard the first three batches of ice produced to avoid

impurities that may be flushed out of the system.

• The quality of your ice will be only as good as the quality of

the water supplied to your ice maker.

• Avoid connecting the ice maker to a softened water supply.

Water softener chemicals (such as salt) can damage parts of

the ice maker and lead to poor quality ice. If a softened water

supply cannot be avoided, make sure the water softener is

operating properly and is well maintained.

• It is normal for the ice cubes to be attached at the corners.

They will break apart easily.

• Do not store anything on top of the ice maker or in the

storage bin.

REFRIGERATOR FEATURES

Your model may have some or all of these features. Features that

can be purchased separately as product accessories are labeled

with the word "Accessory." Not all accessories will fit all models.

If you are interested in purchasing one of the accessories, please

call the toll-free number on the back cover or in the

"Accessories" section.

Important information to know about glass shelves

and covers:

Do not clean glass shelves or covers with warm water when

they are cold. Shelves and covers may break if exposed to

sudden temperature changes or impact, such as bumping.

Tempered glass is designed to shatter into many small,

pebble-size pieces. This is normal. Glass shelves and covers

are heavy. Use both hands when removing them to avoid

dropping.

Removing and Replacing the Storage Bin

1. Hold the base of the storage bin with both hands and press

the release button to lift the storage bin up and out.

NOTE: It is not necessary to turn the ice maker control to the

OFF (right) position when removing the storage bin. The

sensor cover ("flipper door") on the left wall of the freezer

stops the ice maker from producing ice if the door is open or

the storage bin is removed.

2. Replace the storage bin on the door and push down to make

sure it is securely in place.

Yourmodel may have glass or wire shelves. Store similar foods

together and adjust the shelves to fit different heights. This

reduces the time the refrigerator door is open and saves energy.

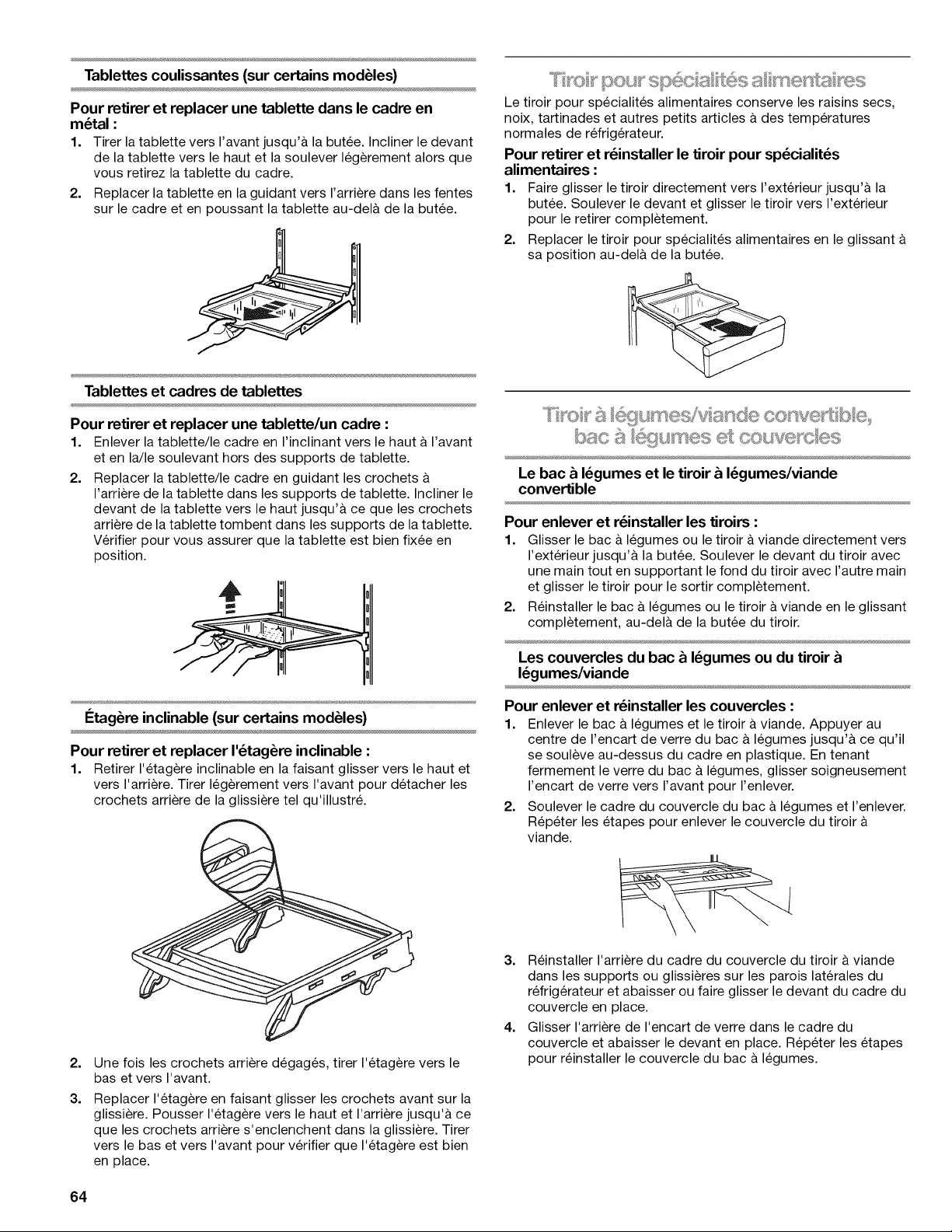

Slide-Out Shelves (on some models)

To Remove and Replace a Shelf in a Metal Frame:

1. Pull the shelf forward to the stop. Tilt the front of the shelf up

and lift it slightly as you pull the shelf from the frame.

2. Replace the shelf by guiding it back into the slots on the

frame and pushing the shelf in past the stop.

Shelves and Shelf Frames

To Remove and Replace a Shelf/Frame:

1. Remove the shelf/frame by tilting it up at the front and lifting it

out of the shelf supports.

2. Replace the shelf/frame by guiding the rear shelf hooks into

the shelf supports. Tilt the front of the shelf up until rear shelf

hooks drop into the shelf supports. Check that the shelf is

securely in position.

Drop-Down Shelf (on some models)

To Remove and Replace the Drop-down Shelf:

1. Remove the drop-down shelf by sliding it up and back. Pull

forward slightly to release the rear pegs from the track as

shown.

Oo sveSt b e be/Meat u ,sweq,

Crisper and Convertible Vegetable/Meat Drawers

To Remove and Replace Drawers:

1. Slide crisper or meat drawer straight out to the stop. Lift the

front of drawer with one hand while supporting the bottom of

drawer with the other hand and slide the drawer out the rest

of the way.

2. Replace the crisper or meat drawer by sliding it back in fully

past the drawer stop.

Crisper or Vegetable/Meat Drawer Covers

To Remove and Replace Covers:

1. Remove the crisper and meat drawer. Press up in center of

crisper glass insert until it rises above the plastic frame.

Holding the crisper glass firmly, slowly slide the glass insert

forward to remove.

2. Lift crisper cover frame and remove. Repeat steps to remove

the meat drawer cover.

With the rear pegs released, pull the shelf down and forward.

Replace the shelf by sliding the front pegs into the track.

Push the shelf up and back until the rear pegs drop into the

track. Pull down and forward to be sure the shelf is securely

in place.

The deli drawer stores raisins, nuts, spreads, and other small

items at normal refrigerator temperatures.

To Remove and Replace the Deli Drawer:

1. Remove the deli drawer by sliding it straight out to the stop.

Lift the front and slide the drawer out the rest of the way.

2. Replace the deli drawer by sliding it back past the stop.

3. Replace back of meat drawer cover frame into supports or

slides on side walls of the refrigerator and lower or slide the

front of the cover frame into place.

4. Slide rear of glass insert into cover frame and lower front into

place. Repeat steps to replace the crisper cover.

........,*'+¢:s@_ ', _ss_,s¢"¢;u',sc/', 'sslISa':s_s@= " .......

The convertible vegetable/meat drawer can be adjusted to

properly chill meats or vegetables. The air inside the pan is

cooled to avoid "spot" freezing and can be set to keep meats at

the National Livestock and Meat Board recommended storage

temperatures of 28 ° to 32°F (-2 ° to 0°C).

IMPORTANT: To extend freshness, wrap meats in airtight,

moisture-proof materials before storing. Always store meat as

recommended.

Adjusting the Control

The convertible control comes preset at the lowest meat setting.

To change a control setting: Move the control to the right

(colder) or to the left (less cold) as desired.

To store vegetables: Set the control to VEG (all the way to the

left) to store vegetables at their optimal storage temperatures

(which need to be warmer than those for meat).

IMPORTANT: If food starts to freeze, move the control to the left

(less cold). Remember to wait 24 hours between adjustments.

Doing so gives the temperature of the food time to change.

Meat Storage Guide

Store most meat in original wrapping as long as it is airtight and

moisture-proof. Rewrap if necessary. See the following chart for

storage times. When storing meat longer than the times given,

freeze the meat.

Fresh fish or shellfish ......................... use same day as purchased

Chicken, ground beef, variety meat (liver, etc.) ................ 1-2 days

Cold cuts, steaks/roasts ................................................... 3-5 days

Cured meats ................................................................... 7-10 days

Leftovers - Cover leftovers with plastic wrap, aluminum foil, or

plastic containers with tight lids.

You can control the amount of humidity in the moisture-sealed

crisper. Humidity Control is located on the crisper drawer. Adjust

the control to any setting between LOW and HIGH.

LOW (open) lets moist air out of the crisper for best storage of

fruits and vegetables with skins.

• Fruit: Wash, let dry and store in refrigerator in plastic bag or

crisper. Do not wash or hull berries until they are ready to use.

Sort and keep berries in original container in crisper, or store

in a loosely closed paper bag on a refrigerator shelf.

• Vegetables with skins: Place in plastic bag or plastic

container and store in crisper.

HIGH (closed) keeps moist air in the crisper for best storage of

fresh, leafy vegetables.

• Leafy vegetables: Wash in cold water, drain and trim or tear

off bruised and discolored areas. Place in plastic bag or

plastic container and store in crisper.

Wne Can/B e

_i}n s£sme mo@s ,,_A43cesso _i

To Remove and Replace the Wine Rack (left) or Can/Bottle

Rack (right)."

1. Remove the rack by pulling it straight out from the shelf.

2. Replace the rack by sliding it in between the shelf and the

wall of the refrigerator.

FREEZER FEATURES

Your model may have some or all of these features. Features that

can be purchased separately as product accessories are labeled

with the word "Accessory." Not all accessories will fit all models.

If you are interested in purchasing one of the accessories, please

call the toll-free number on the cover or in the "Accessories"

section.

(_umbe_ of s/se vs_ _/s _ me@

To Remove and Replace the Shelf:

1. Lift the shelf up and off of the supports to remove it.

2. Replace the shelf by placing it in the supports. Check that the

shelf is securely in place.

Frozen Food Storage Guide

Storage times will vary according to the quality and type of food,

the type of packaging or wrap used (should be airtight and

moisture-proof), and the storage temperature. Ice crystals inside

a sealed package are normal. This simply means that moisture in

the food and air inside the package have condensed, creating ice

crystals.

Put no more unfrozen food into the freezer than will freeze within

24 hours (no more than 2 to 3 Ibs of food per cubic foot [907 to

1,350 g per 28 L] of freezer space). Leave enough space in the

freezer for air to circulate around packages. Be certain to leave

enough room for the door to close tightly.

For more information on preparing food for freezing, check a

freezer guide or reliable cookbook.

_s as_i C bs on so_se mode@

The freezer basket or bin can be used to store bags of frozen

fruits and vegetables that may slide off freezer shelves.

To Remove and Replace the Freezer Basket or Bin:

1. Remove the basket or bin by sliding it out to the stop.

2. Lift the front to slide the basket or bin out the rest of the way.

NOTE: For long-term storage, place eggs in a covered container

or in their original carton on an interior shelf.

3. Replace the basket or bin by positioning it on the rails. Lift the

basket or bin front slightly while pushing it in fully past the

stops.

DOOR FEATURES

Your model may have some or all of these features. Features that

can be purchased separately as product accessories are labeled

with the word "Accessory." Not all accessories will fit all models.

If you are interested in purchasing one of the accessories, please

call the toll-free number on the cover or in the "Accessories"

section.

To Remove and Replace the Bin:

1. Remove the bin by pulling out on the tabs behind the basket

to release it from the door liner.

2. Replace the bin by aligning the tabs with the buttons on the

sides of the door liner. Firmly snap the tabs onto the buttons

as shown.

Cn e sb4}e Bn

Doe Bns

The door rails or bins may be removed for easier cleaning.

Snap-On Door Rails or Bins

To Remove and Replace the Rails or Bins:

1. Remove the rails or bins by pushing in slightly on the front of

the bracket while pulling out on the inside tab. Repeat these

steps for the other end of the rail or bin.

2. Replace the rails or bins by aligning the ends of the brackets

with the buttons on the sides of the door liner. Firmly snap

bracket onto the tabs above the shelf as shown.

Drop-In Door Rails

To Remove and Replace the Rails:

1. Remove the rails by pulling straight up on each end of the rail.

2. Replace the rails by sliding the shelf rail into the slots on the

door and pushing the rail straight down until it stops.

Cool air from the freezer is directed to the door bin directly

beneath the vent.

NOTE: The dairy compartment and can rack are not chilled.

To Remove and Replace the Bins:

1. Remove the bin by lifting it and pulling it straight out.

2. Replace the bin by sliding it in above the desired supports

and pushing it down until it stops.

Chilled Door Bin Control

The chilled door bin control is located on the left-hand side of the

refrigerator compartment.

Turn the control clockwise (right) to reduce the flow of cold air

to the bin and make it less cold.

Turn the control counterclockwise (left) to increase the flow of

cold air to the bin and make it colder.

_}Jnsome mo@}_@

To Remove and Replace the Bin:

1. Remove the bin by lifting it and pulling it straight out.

2. Replace the bin by sliding it in above the desired supports

and pushing it down until it stops.

To Remove and Replace the Bin Parts:

1. Press either release button to open the tilt-out

bin.

I I

A. Release buttons

aortion of the

To remove the tilt-out portion of the bin, press in on the

curved levers on each side of the bin. Pull up and out.

NOTES:

• The bin cannot be removed if it is tilted out all the way. Tilt

it only part of the way before pressing the curved levers to

remove it.

• Clean the parts as instructed in the "Cleaning" section.

A. Curved lever

3. Reinstall the tilt-out portion of the bin. Be sure it is properly

seated in the bottom of the bin before inserting the curved

levers into position.

4. Replace the interior parts of the bin.

REFRIGERATOR CARE

ExpJosion Hazard

Use nonfJammable cleaner.

Failure to do so can result in death, explosion, or fire.

Both the refrigerator and freezer sections defrost automatically.

However, clean both compartments about once a month to avoid

buildup of odors. Wipe up spills immediately.

To Clean Your Refrigerator:

1. Unplug refrigerator or disconnect power.

2. Remove all removable parts from inside, such as shelves,

crispers, etc.

3. Hand wash, rinse, and dry removable parts and interior

surfaces thoroughly. Use a clean sponge or soft cloth and a

mild detergent in warm water.

• Do not use abrasive or harsh cleaners such as window

sprays, scouring cleansers, flammable fluids, cleaning

waxes, concentrated detergents, bleaches or cleansers

containing petroleum products on plastic parts, interior

and door liners or gaskets. Do not use paper towels,

scouring pads, or other harsh cleaning tools. These can

scratch or damage materials.

• To help remove odors, you can wash interior walls with a

mixture of warm water and baking soda (2 tbs to 1 qt

[26 g to 0.95 L] of water).

4. Determine whether your refrigerator exterior is painted metal,

Ultra Satin TM (stainless look) finish, brushed aluminum or

stainless steel, and choose the appropriate cleaning method.

NOTE: Ultra Satin TM (stainless look) finish has a smooth,

uniform color with a glossy finish that resists fingerprints.

Stainless steel has a distinct grainy texture with variation in

color that is natural to steel.

Painted metal: Wash exteriors with a clean sponge or soft

cloth and a mild detergent in warm water. Do not use abrasive

or harsh cleaners, or cleaners designed for stainless steel.

Dry thoroughly with a soft cloth. Additionally, to avoid

damage to painted metal exteriors, apply appliance wax (or

auto paste wax) with a clean, soft cloth. Do not wax plastic

parts.

Brushed aluminum: Wash with a clean sponge or soft cloth

and a mild detergent in warm water. Do not use abrasive or

harsh cleaners, or cleaners designed for stainless steel. Dry

thoroughly with a soft cloth.

Ultra Satin TM (stainless look) finish: Wash with a clean

sponge or soft cloth and a mild detergent in warm water. Do

not use abrasive or harsh cleaners, or cleaners designed for

stainless steel. Dry thoroughly with a soft cloth.

A. Strainer basket

B. Dividers

C. Strainer mat

Stainless steel finish: Wash with a clean sponge or soft

cloth and a mild detergent in warm water. Do not use abrasive

or harsh cleaners. Dry thoroughly with a soft cloth.

To keep your stainless steel refrigerator looking like new

and to remove minor scuffs or marks, it is suggested that

you use the manufacturer's approved Stainless Steel

Cleaner and Polish. To order the cleaner, see

"Accessories."

IMPORTANT: This cleaner is for stainless steel parts only!

Do not allow the Stainless Steel Cleaner and Polish to

come into contact with any plastic parts such as the trim

pieces, dispenser covers or door gaskets. If unintentional

contact does occur, clean plastic part with a sponge and

mild detergent in warm water. Dry thoroughly with a soft

cloth.

There is no need for routine condenser cleaning in normal

home operating environments. If the environment is

particularly greasy or dusty, or there is significant pet traffic in

the home, the condenser should be cleaned every 2 to

3 months to ensure maximum efficiency.

If you need to clean the condenser:

• Remove the base grille. See "Base Grille" graphic or

"Base Grille" section.

• Use a vacuum cleaner with a soft brush to clean the grille,

the open areas behind the grille and the front surface area

of the condenser.

• Replace the base grille when finished.

Plug in refrigerator or reconnect power.

NOTE: Not all appliance bulbs will fit your refrigerator. Be sure to

replace the bulb with one of the same size and shape. The

dispenser lights are LEDs that cannot be changed. All other lights

require a 40-watt bulb. Replacement bulbs are available from

your dealer.

1. Unplug refrigerator or disconnect power.

2. Remove light shield when applicable as shown.

NOTE: To clean the light shield, wash it with warm water and

liquid detergent. Rinse and dry the shield well.

3. Remove light bulb and replace with one of the same size,

shape and wattage.

4. Replace light shield when applicable as shown.

5. Plug in refrigerator or reconnect power.

Refrigerator Control Panel Light

Reach behind the refrigerator control panel to remove and

replace light bulb.

Crisper Lights

• If necessary, remove the top crisper drawer for easier access

to the crisper light shield. Remove the light shield by

squeezing the top and bottom in toward the center and

pulling the bottom tabs out of the refrigerator liner, then

sliding the top tabs down and out.

• Replace the light shield by sliding the top tabs up into the

slotted holes in the refrigerator liner, then snapping the

bottom tabs into place. If necessary, replace the top crisper

drawer.

Upper Freezer Light

• Remove the light shield by squeezing the sides of the light

shield in toward the center while pulling the shield forward as

shown.

• Replace the light shield by fitting the tabs into the slotted

holes in the freezer liner. Push in the shield until it snaps into

place.

Lower Freezer Light Behind Top Freezer Basket

(on some models)

Depending on your model, remove the top freezer basket or

top freezer basket shelf. Remove light shield by removing the

Phillips screw on the top of the shield. Gently rotate the shield

until the left tab can be gently pulled from the freezer wall.

Replace the light shield by inserting the left tab into the

freezer wall. Align top tab with screw hole and replace screw.

If the power will be out for 24 hours or less, keep the door or

doors closed (depending on your model) to help food stay cold

and frozen.

If the power will be out for more than 24 hours, do one of the

following:

• Remove all frozen food and store it in a frozen food locker.

• Place 2 Ibs (907 g) of dry ice in the freezer for every cubic foot

(28 L) of freezer space. This will keep the food frozen for 2 to

4 days.

• If neither a food locker nor dry ice is available, consume or

can perishable food at once.

REMEMBER: A full freezer stays cold longer than a partially filled

one. A freezer full of meat stays cold longer than a freezer full of

baked goods. If you see that food contains ice crystals, it may be

refrozen, although the quality and flavor may be affected. If the

condition of the food is poor, dispose of it.

Vacations

If You Choose to Leave the Refrigerator On While You're

Away:

1. Use up any perishables and freeze other items.

2. If your refrigerator has an automatic ice maker:

• Raise wire shutoff arm to OFF (up) position or move the

switch to the OFF (right) setting.

• Shut off water supply to the ice maker.

3. Empty the ice bin.

If You Choose to Turn the Refrigerator Off Before You

Leave:

1. Remove all food from the refrigerator.

2. If your refrigerator has an automatic ice maker:

• Turn off the water supply to the ice maker at least one day

ahead of time.

• When the last load of ice drops, raise the wire shutoff arm

to the OFF (up) position or move the switch to the OFF

(right) setting.

3. Depending on the model, turn the Temperature Control or

Refrigerator Control to OFE See "Using the Control(s)."

4. Clean refrigerator, wipe it, and dry well.

5. Tape rubber or wood blocks to the tops of both doors to prop

them open far enough for air to get in. This stops odor and

mold from building up.

Moving

When you are moving your refrigerator to a new home, follow

these steps to prepare it for the move.

1. If your refrigerator has an automatic ice maker:

• Turn off the water supply to the ice maker at least one day

ahead of time.

• Disconnect the water line from the back of the

refrigerator.

• When the last load of ice drops, raise the wire shutoff arm

to the OFF (up) position or move the switch to the OFF

(right) setting.

2. Remove all food from the refrigerator and pack all frozen

food in dry ice.

3. Empty the ice bin.

4. Depending on the model, turn the Temperature Control or

Refrigerator Control to OFE See "Using the Control(s)."

5. Unplug refrigerator.

6. Empty water from the defrost pan.

7. Clean, wipe, and dry thoroughly.

8. Take out all removable parts, wrap them well, and tape them

together so they don't shift and rattle during the move.

9. Depending on the model, raise the front of the refrigerator so

it rolls more easily OR screw in the leveling legs so they don't

scrape the floor. See "Adjust the Doors."

10. Tape the doors closed and tape the power cord to the back

of the refrigerator.

When you get to your new home, put everything back and refer to

the "Installation Instructions" section for preparation instructions.

Also, if your refrigerator has an automatic ice maker, remember to

reconnect the water supply to the refrigerator.

TROUBLESHOOTING

Try the solutions suggested here first in order to avoid the cost of an unnecessary service call.

The refrigerator will not operate

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or electrical shock.

• Is outlet working? Plug in a lamp to see if the outlet is

working.

• Household fuse blown or circuit breaker tripped? Replace

the fuse or reset the circuit breaker. If the problem continues,

call an electrician.

Are controls on? Make sure the refrigerator controls are on.

See "Using the Controls."

New installation? Allow 24 hours following installation for

the refrigerator to cool completely.

NOTE: Adjusting the temperature controls to coldest setting

will not cool either compartment more quickly.

The motor seems to run too much

Your new refrigerator may run longer than your old one due to its

high-efficiency compressor and fans. The refrigerator may run

even longer if the room is warm, a large food load is added, doors

are opened often, or if the doors have been left open.

• Power cord unplugged? Plug into a grounded 3 prong

outlet.

The refrigerator is noisy

Refrigerator noise has been reduced over the years. Due to this

reduction, you may hear intermittent noises from your new

refrigerator that you did not notice from your old model. Below

are listed some normal sounds with an explanation.

• Buzzing - heard when the water valve opens to fill the ice

maker

• Pulsating - fans/compressor adjusting to optimize

performance

• Rattling - flow of refrigerant, water line, or from items placed

on top of the refrigerator

• Sizzling/Gurgling - water dripping on the heater during

defrost cycle

• Popping - contraction/expansion of inside walls, especially

during initial cool-down

• Water running - may be heard when water melts during the

defrost cycle and runs into the drain pan

• Creaking/Cracking - occurs as ice is being ejected from the

ice maker mold.

The doors will not close completely

• Door blocked open? Move food packages away from door.

• Bin or shelf in the way? Push bin or shelf back in the correct

position.

The doors are difficult to open

Explosion Hazard

Use nonflammable cleaner.

Failure to do so can result in death, explosion, or fire.

• Are the gaskets dirty or sticky? Clean gaskets with mild

soap and warm water.

The lights do not work

• Is a light bulb loose in the socket or burned out? See

"Changing the Light Bulbs."

• Is the dispenser light set to OFF? On some models, the

dispenser light will operate only when a dispenser lever/pad

is pressed. If you want the dispenser light to stay on

continuously, set the dispenser light to ON, or (on some

models) NIGHT LIGHT or AUTO or HALF or DIM. See "Water

and Ice Dispensers."

• Is the dispenser light set to NIGHT LIGHT or AUTO? On

some models, if the dispenser is set to the NIGHT LIGHT or

AUTO mode, be sure the dispenser light sensor is not

blocked. See "Water and Ice Dispensers."

Temperature is too warm

• New installation? Allow 24 hours following installation for

the refrigerator to cool completely.

• Door(s) opened often or left open? Allows warm air to enter

refrigerator. Minimize door openings and keep doors fully

closed.

• Large load of food added? Allow several hours for

refrigerator to return to normal temperature.

• Controls set correctly for the surrounding conditions?

Adjust the controls a setting colder. Check temperature in

24 hours. See "Using the Controls."

There is interior moisture buildup

NOTE: Some moisture buildup is normal.

• Humid room? Contributes to moisture buildup.

• Door(s) opened often or left open? Allows humid air to

enter refrigerator. Minimize door openings and keep doors

fully closed.

and

The ice maker is not producing ice or not enough ice

• Refrigerator connected to a water supply and the supply

shutoff valve turned on? Connect refrigerator to water

supply and turn water shutoff valve fully open.

• Kink in the water source line? A kink in the line can reduce

water flow. Straighten the water source line.

• Ice maker turned on? Make sure wire shutoff arm or switch

(depending on model) is in the ON position.

• New installation? Wait 24 hours after ice maker installation

for ice production to begin. Wait 72 hours for full ice

production.

• Large amount of ice recently removed? Allow 24 hours for

ice maker to produce more ice.

• Ice cube jammed in the ice maker ejector arm?

Remove ice from the ejector arm with a plastic utensil.

• Reverse osmosis water filtration system connected to

your cold water supply? This can decrease water pressure.

See "Water Supply Requirements."

The ice cubes are hollow or small

NOTE: This is an indication of low water pressure.

• Water shutoff valve not fully open? Turn the water shutoff

valve fully open.

• Kink in the water source line? A kink in the line can reduce

water flow. Straighten the water source line.

• Reverse osmosis water filtration system connected to

your cold water supply? This can decrease water pressure.

See "Water Supply Requirements."

• Questions remain regarding water pressure? Call a

licensed, qualified plumber.

Off-taste, odor or gray color in the ice

• New plumbing connections? New plumbing connections

can cause discolored or off-flavored ice.

• Ice stored too long? Discard ice. Wash ice bin. Allow

24 hours for ice maker to make new ice.

• Odor transfer from food? Use airtight, moisture-proof

packaging to store food.

• Are there minerals (such as sulfur) in the water? A water

filter may need to be installed to remove the minerals.

• Is there a water filter installed on the refrigerator? Gray or

dark discoloration in ice indicates that the water filtration

system needs additional flushing.

The ice dispenser will not operate properly

• Freezer door closed completely? Close the door firmly. If it

does not close completely, see "The doors will not close

completely."

• Ice bin installed correctly? Be sure the ice bin is firmly in

position.

• New installation? Wait 24 hours after ice maker installation

for ice production to begin. Wait 72 hours for full ice

production.

• Ice stuck in the delivery chute? Use a plastic utensil to clear

the delivery chute.

• Has the wrong ice been added to the bin? Use only cubes

produced by the current ice maker.

• Has the ice melted around the auger (metal spiral} in the

ice bin? Empty the ice container. Use warm water to melt the

ice if necessary.

Cut Hazard

Use a sturdy glass when dispensing ice.

Failure to do so can result in cuts.

The water dispenser will not operate properly

• Freezer door closed completely? Close the door firmly. If it

does not close completely, see "The doors will not close

completely."

• Refrigerator connected to a water supply and the supply

shutoff valve turned on? Connect refrigerator to water

supply and turn water shutoff valve fully open.

• Is the water pressure at least 30 psi (207 kPa)? The water

pressure to the home determines the flow from the dispenser.

See "Water Supply Requirements."

• Kink in the home water source line? Straighten the water

source line.

• New installation? Flush and fill the water system.

• Water filter installed on the refrigerator? The filter may be

clogged or incorrectly installed.

• Is a reverse osmosis water filtration system connected to

your cold water supply? See "Water Supply Requirements."

Water is leaking from the dispenser

NOTE: One or two drops of water after dispensing is normal.

• Glass not being held under the dispenser long enough?

Hold the glass under the dispenser for 2 to 3 seconds after

releasing the dispenser lever/pad.

• New installation? Flush the water system. See "Prepare the

Water System" or "Water and Ice Dispensers."

• Recently changed water filter? Flush the water system. See

"Prepare the Water System" or "Water and Ice Dispensers."

The dispenser water is not cool enough

NOTE: Water from the dispenser is chilled to only 50°F (10°C).

• New installation? Allow 24 hours after installation for the

water supply to cool completely.

• Recently dispensed large amount of water? Allow

24 hours for water supply to cool completely.

• Water not been recently dispensed? The first glass of water

may not be cool. Discard the first glass of water.

• Refrigerator connected to a cold water pipe? Make sure

the refrigerator is connected to a cold water pipe. See "Water

Supply Requirements."

• Is the ice dispenser stalling while dispensing "crushed"

ice? Change the ice button from "crushed" to "cubed." If

cubed ice dispenses correctly, depress the button for

"crushed" ice and begin dispensing again.

• Has the dispenser arm been held in too long? Ice will stop

dispensing when the arm is held in too long. Wait 3 minutes

for dispenser motor to reset before using again.

PROTECTION AGREEMENTS

Master Protection Agreements

Congratulations on making a smart purchase. Your new

Kenmore ® product is designed and manufactured for years of

dependable operation. But like all products, it may require

preventive maintenance or repair from time to time. That's when

having a Master Protection Agreement can save you money and

aggravation.

The Master Protection Agreement also helps extend the life of

your new product. Here's what the Agreement* includes:

Parts and labor needed to help keep products operating

properly under normal use, not just defects. Our coverage

goes well beyond the product warranty. No deductibles, no

functional failure excluded from coverage-- real protection.

Expert service by a force of more than 10,000 authorized

Sears service technicians, which means someone you can

trust will be working on your product.

Unlimited service calls and nationwide service, as often as

you want us, whenever you want us.

"No-lemon" guarantee - replacement of your covered

product if four or more product failures occur within twelve

months.

Product replacement if your covered product can't be fixed.

Annual Preventive Maintenance Check at your request - no

extra charge.

Fast help by phone - we call it Rapid Resolution - phone

support from a Sears representative on all products. Think of

us as a "talking owner's manual."

Power surge protection against electrical damage due to

power fluctuations.

$250 Food Loss Protection annually for any food spoilage

that is the result of mechanical failure of any covered

refrigerator or freezer.

Rental reimbursement if repair of your covered product takes

longer than promised.

10% discount off the regular price of any non-covered repair

service and related installed parts.

Once you purchase the Agreement, a simple phone call is all that

it takes for you to schedule service. You can call anytime day or

night, or schedule a service appointment online.

The Master Protection Agreement is a risk free purchase. If you

cancel for any reason during the product warranty period, we will

provide a full refund. Or, a prorated refund anytime after the

product warranty period expires. Purchase your Master

Protection Agreement today!

Some limitations and exclusions apply. For prices and

additional information in the U.S.A. call 1-800-827-6655.

*Coverage in Canada varies on some items. For full details

call Sears Canada at 1-800-361-6665.

Sears Installation Service

For Sears professional installation of home appliances, garage

door openers, water heaters, and other major home items, in the

U.S.A. or Canada call 1-800-4-MY-HOME ®.

ACCESSORIES

Replacement Parts:

To order stainless steel cleaner or replacement filters, call

1-800-4-MY-HOME ®and ask for the appropriate part number

listed below or contact your authorized Kenmore dealer.

Stainless Steel Cleaner and Polish:

Order Part #D22 M40083 R

Base Grille Water Filter:

Replacement Filter:

Order Part #9030

(T1RFKB2 or T1RFKB1 or P1RFKB2 or P1RFKB1)

WATER FILTER

CERTIFICATIONS

Stale of California

Deparhnent of Health Services

Water Treatment Device

Certificate Number

04 - 1605

Date Issued: January 5, 2004

Date Revised: December 14. 21_}5

Trademark/Mndel Desiffnation Replacement Element{s)

Kennlore Advanced Rel}-igerator Filter T 1KB 1 TIRFKBI

Kenmore 3"1KB l T] RFKB I

Kemnore l Jlt_mate T1KB I 3 ]RFK B ]

Kenmore Ultm/ate 11T1KB 1 "l ]RFKB]

Maaulheturer: Sear_, Roebuck and C_mpany

Tile wat_r _reatment dcviee/s ) listed i_l_ th _ certiiJc_t_ h_vg met lhe t _tinl_!r_quir eme nts pursuant to Section

t 16830 of the Health and S a |k,ty Code for the IMlowing h_alth related ceh[amiAants;

Microbiological Cnnta fiil_nls anti Turbidity lnor_anic/Radiatev_t_at Contaminanls

C_r

S[S

Asbeslos

A_razine

Ben/role

Carbofuran

{ "hIorobenzene 2,4,5- rP (Silvcx

Chloropicr ti_ Tribronmaeetic Acid

2,4-D " 1,2 4-Trlchlorooenzene

1.1.1-Tr ch oroelhane

DBCP

o-Dlchlorobenzene 1.t .2- Irlchloroefllanc

p-Dichlorobenzene Trtch[oroethylcnc

1,2-Dichloroethan¢ Trihalomethanes THM_

l, I-Dichloroe|hylene Bromo&chloromedlane

cls-1,2-Dtchloroeflly]ene Bromoform

trans-1,2-Dichloroethylene t'hloro fimn

1,2-Dichloropropane Chloro&bromomelhane

cis-1,3-Dichlompropylene Xylenes

Dinoseb

Rated Service Capaci|_: I00 gal Rated Service Flow: 05 gpm

Do not use where water is mlcrobiotogicatly unsa|b or with water of unknmvn quality, except that

systems certified for cyst reduction may be used on disinfected waters that may contain filterable cysts.

PERFORMANCE DATA SHEET

Base Grille Water Filtration System

Model TIKB1/TIRFKB1 Capacity 100 Gallons (379 Liters)

System tested and certified by NSF Internat!onal against NSF/ANSI Standard 42 for the reduction of

Chlorine Taste and Odor, Particulate Class I ; and against NSF/ANSI Standard 53 for the reduction of

Lead, Mercury, Atrazine, Benzene, Toxaphene, O-Dichlorobenzene, Cysts, Turbidity, Asbestos, Lindane,

Tetrach oroethy ene, Endr n, A ach or, Ch orobenzene, Ethy benzene, TTHM, MTBE and VOC.

This system has been tested according to NSF/ANSI Standards 42 and 53 for the reduction of the substances listed below. The

concentration of the indicated substances in water entering the system was reduced to a concentration less than or equal to the

permissible limit for water leaving the system, as specified in NSF/ANSI Standards 42 and 53.

Substance Reduction

Aesthetic Effects

Chlorine Taste/Odor

Particulate Class I*

Contaminant

Reduction

Lead: @ pH 6.5

Lead: @ pH 8.5

Mercury: @ pH 6.5

Mercury: @ pH 8.5

Benzene

O-Dichlorobenzene

Toxaphene

Atrazine

Asbestos

Live Cysts _

Turbidity

Alachlor

Endrin

Ethylbenzene

Lindane

Chlorobenzene

Tetrachloroethylene

TTHM

MTBE

VOC

NSF Reduction Average

Requirements Influent

50% reduction 2.0 mg/L

85% reduction 3533333#/mL

NSF Reduction Average

Requirements Influent

0.010 mg/L 150 ug/L

0.010 mg/L 157 ug/L

0.002 mg/L 0.0058 mg/L

0.002 mg/L 0.0057 mg/L

0.005 mg/L 15 ug/L

0.6 mg/L 1750 ug/L

0.003 mg/L 15 ug/L

0.003 mg/L 10 ug/L

99% 101 MFL

>99.95% 120,000/L

0.5 NTU 11.4 NTU

0.002 mg/L 41.3 ug/L

0.002 mg/L 5.9 ug/L

0.7 mg/L 1867 ug/L

0.002 mg/L 1.9 ug/L

0.6 mg/L 2.0 ug/L

0.005 mg/L 14.2 ug/L

0.080 mg/L 465 ug/L

0.005 mg/L 14 ug/L

0.015 mg/L 0.3520 mg/L

Influent Challenge

Concentration

2.0 mg/L + 10%

At east 10,000 part c es/mL

Influent Challenge

Concentration

0.15 mg/L+ 10%

0.15 mg/L_+ 10%

0.006 mg/L + 10%

0.006 mg/L _+10%

0.015 mg/L_+ 10%

1.8 _+10%

0.015 _+10%

0.009 mg/L _+10%

107to 108fibers/L _

50,000/L min.

11 _+1 NTU

0.04 _+10%

0.006 + 10%

2.1 _+10%

0.002 _+10%

2.0 _+10%

0.015 _+10%

0.45 _+20%

0.015 _+20%

0.300 _+10%

Maximum Average

Effluent Effluent

0.08 mg/L ** 2.0 mg/L

22000 #/mL 11567 #/mL

Maximum

Effluent

1.0 ug/L

2.0 ug/L

0.0002 mg/L

0.5 ug/L

1.0 ug/L

2 ug/L

0.17 MFL

8/U

0.41 NTU

0.2 ug/L

0.5 ug/L

0.70 ug/L

0.02 ug/L

0.0005 ug/L

0.5 ug/L

1.0 ug/L

0.70 ug/L

0.0060 mg/L

Average

Effluent

1 ug/L

1.08 ug/L

0.0002 mg/L

0.5 ug/L

1.0 ug/L

2 ug/L

0.17 MFL

1/ U

0.24 NTU

0.2 ug/L

0.3 ug/L

0.0588 ug/L

0.02 ug/L

0.0005 ug/L

0.5 ug/L

0.52 ug/L

0.0008 mg/L

Minimum %

Reduction

95.93

99.38

Minimum %

Reduction

99.33

98.72

96.53

96.5

96.67

99.94

93.33

80.8

99.83

99.99

96.4

99.52

91.5

99.96

98.93

99.98

96.47

99.78

94.94

98.4

Test Parameters: pH = 7.5 _+0.5 unless otherwise noted. Flow = 0.5 gpm (1.9 Lpm). Pressure = 60 psig (413.7 kPa).

Temp. = 68°F to 71.6°F (20°C to 22°C). Rated service capacity = 100 gallons (379 liters).

• It is essential that operational, maintenance, and filter • The product is for cold water use only.

Average %

Reduction

97.36

99.67

Average %

Reduction

99.33

99.31

96.53

96.5

96.67

99.94

93.33

80.8

99.83

>99.99

97.89

99.52

95.47

100

98.93

99.98

96.47

99.88

96.27

99.78

replacement requirements be carried out for the product to

perform as advertised.

• Model TIKBI" The filter monitor system measures the amount of

water that passes through the filter and alerts you to replace the

filter.

Style 1 - When the filter indicator reads 10%, order a new filter.

When the indicator reads 0%, it is recommended that you

replace the filter.

Style 2 - When the filter indicator changes from green to yellow,

order a new filter. When the indicator changes from yellow to red,

it is recommended that you replace the filter.

Style 3 - When the water filter status display changes from

"GOOD" to "ORDER," order a new filter. When the filter indicator

reads "REPLACE," it is recommended that you replace the filter.

Use replacement cartridge T1 RFKB1, part #9030.

2008 suggested retail price of $59.99 U.S.A./S71.99 Canada.

Prices are subject to change without notice.

• These contaminants are not necessarily in your water supply.

While testing was performed under standard laboratory

conditions, actual performance may vary.

• Do not use with water that is microbiologically unsafe or of

unknown quality without adequate disinfection before or after the

system. Systems certified for cyst reduction may be used on

disinfected waters that may contain filterable cysts.

• Refer to the "Warranty" section for the Manufacturer's name,

address and telephone number.

• Refer to the "Warranty" section for the Manufacturer's limited

warranty.

Application Guidelines/Water Supply Parameters

Water Supply City or Well

Water Pressure 30 - 120 psi (207 - 827 kPa)

Water Temperature 33 ° - 100°F (0.6 ° - 37.8°C)

Service Flow Rate 0.5 gpm (1.9 L/min) @ 60 psi

*Class I particle size: >0.5 to <1 um

**Test requirement is at least 100,000 particles/mL of AC Fine Test Dust.

ttFibers greater than 10 um in length

€Based on the use of Cryptosporidium parvum oocysts

® NSF is a registered trademark of NSF International.

NSF/ANSI Standard 53 - Health Effects - Volatile Organic Chemicals (VOC's) included by surrogate testing*

Chemical Contaminant Influent Challenge NSF Maximum Permissible

Concentration (mg/L) Level Concentration (mg/L)

Carbofuran 0.190 0.001

Carbon tetrachloride 0.078 0.0018

Chloropicrin 0.015 0.0002

2,4, D 0.110 0.0017

Dibromochloropropane (DBCP) 0.052 0.00002

p-Dichlorobenzene 0.040 0.001

1,2-Dichloroethane 0.088 0.0048

1,1 -Dichloroethylene 0.083 0.001

Cis-1,2-Dichloroethylene 0.170 0.0005

Trans-1,2-Dichloroethylene 0.086 0.001

1,2-Dichloropropane 0.080 0.001

Cis-1,3-Dichloropropylene 0.079 0.001

Dinoseb 0.170 0.0002

Ethylene dibromide (EDB) 0.044 0.00002

Haloacetonitriles (HAN):

Bromochloroacetonitrile 0.022 0.0005

Dibromoacetonitrile 0.024 0.0006

Dichloroacetonitrile 0.0096 0.0002

Trichloroacetonitrile 0.015 0.0003

Haloketones (HK):

1,1 -Dichloro-2-Propanone 0.0072 0.0001

1,1,1 -Trichloro-2-Propanone 0.0082 0.0003

Heptachlor (H-34, Heptox) 0.25 0.00001

Heptachlor epoxide 0.0107 0.0002

Hexachlorobutadiene 0.044 0.001

Hexachlorocyclopentadiene 0.060 0.000002

Methoxychlor 0.05 0.0001

Pentachlorophenol 0.096 0.001

Simazine 0.120 0.004

Styrene 0.150 0.0005

1,1,2,2-Tetrachloroethane 0.081 0.001

Toluene 0.078 0.001

2,4,5 TP (Silvex) 0.270 0.0016

Tribromoacetic Acid 0.042 0.001

1,2,4-Trich Iorobenzene 0.160 0.0005

1,1,1 -Trichloroethane 0.084 0.0046

1,1,2-Trichloroethane 0.150 0.0005

Trichloroethylene 0.180 0.0010

Xylenes 0.070 0.001

*Chloroform was used as the surrogate chemical for VOC reduction claims

® NSF is a registered trademark of NSF International.

|NDICE

GARANTiA .................................................................................... 26

SEGURIDAD DEL REFRIGERADOR ........................................... 27

Como deshacerse adecuadamente de su refrigerador viejo.... 27

INSTRUCCIONES DE INSTALAClON ......................................... 28

Desempaque el refrigerador ...................................................... 28

Requisitos de ubicacion ............................................................ 28

Requisitos electricos .................................................................. 29

Requisitos del suministro de agua ............................................ 29

Rejilla de la base ........................................................................ 29

Puertas del refrigerador ............................................................. 30

Ajuste las puertas ....................................................................... 31

Conexion del suministro de agua .............................................. 32

Prepare el sistema de agua ....................................................... 33

Sonidos normales ...................................................................... 34

USO DE SU REFRIGERADOR ..................................................... 34

Como asegurar la debida circulacion del aire ........................... 34

Uso de los controles .................................................................. 34

Despachadores de agua y hielo ................................................ 35

Luz de estado del filtro de agua ................................................ 36

Sistema de filtracion de agua .................................................... 37

Fabrica de hielo y deposito de hielo .......................................... 38

CARACTERiSTICAS DEL REFRIGERADOR .............................. 38

Estantes del refrigerador ............................................................ 38

Cajon para carnes frias .............................................................. 39

Cajon convertible para verduras/carne,

cajon para verduras y tapas ...................................................... 39

Control de temperatura para el cajon

convertible de verduras/carnes ................................................. 39

Control de humedad del cajon para verduras ........................... 40

Portavinos o portabotellas/latas ................................................ 40

Recipiente utilitario ..................................................................... 40

CARACTERiSTICAS DEL CONGELADOR ................................. 40

Estante del congelador .............................................................. 40

Canastilla o recipiente del congelador ...................................... 41

CARACTERiSTICAS DE LA PUERTA ......................................... 41

Deposito inclinable de la puerta del congelador ....................... 41

Deposito enfriador de la puerta ................................................. 41

Rieles o recipientes de la puerta ................................................ 41

Recipientes de la puerta ............................................................ 42

Recipiente inclinable para frutas ................................................ 42

CUlDADO DE SU REFRIGERADOR ........................................... 43

Limpieza ..................................................................................... 43

Como cambiar los focos ............................................................ 43

Cortes de corriente .................................................................... 44

Cuidado durante las vacaciones y mudanzas ........................... 44

SOLUCION DE PROBLEMAS ..................................................... 45

Funcionamiento del refrigerador ................................................ 45

Temperatura y humedad ............................................................ 46

Hielo y agua ................................................................................ 46

CONTRATOS DE PROTECCION ................................................ 48

ACC ESORIOS ............................................................................... 48

HOJA DE DATOS DEL RENDIMIENTO ...................................... 49

NUMEROS DE SERVICIO .............................. CONTRAPORTADA

GARANTiA DE LOS ELECTRODOMESTICOS KENMORE

GARANTiA LIMITADA DE UN AI_IO

Cuando este electrodomestico haya sido instalado, operado y

mantenido segOn las instrucciones provistas con el producto, si

este electrodomestico falla por defectos de material o de mano

de obra dentro de un afio a partir de la fecha de compra, Ilame al

1-800-4-MY-HOME ® para gestionar la reparacion libre de cargo.

Si este electrodomestico es empleado para algOn otro uso que

no sea el domestico familiar, esta garantia solo tiene vigencia por

90 dias a partir de la fecha de compra.

ESTA GARANTiA CUBRE SOLAMENTE LOS DEFECTOS DE

MATERIAL Y MANO DE OBRA. SEARS NO PAGARA POR LO

SIGUlENTE:

1. Los articulos no reutilizables que pueden gastarse por el uso

normal, incluyendo, pero sin limitacion, filtros, correas, focos

y bolsas.

2. Un tecnico de servicio para ensefiarle al usuario como

instalar, operar o mantener el producto adecuadamente.

3. Un tecnico de servicio para limpiar o mantener este

producto.

4. Dafios a este producto o fallas del mismo en caso de no ser

instalado, operado o mantenido conforme a todas las

instrucciones provistas con el producto.

5. Dafios a este producto o fallas del mismo como resultado de

accidente, abuso, uso indebido o un uso diferente de aquel

para el cual fue creado.

6. Dafios a este producto o fallas del mismo causados por el

uso de detergentes, limpiadores, productos quimicos o

utensilios diferentes de los recomendados en todas las

instrucciones provistas con el producto.

7. Dafios a piezas o sistemas o fallas de los mismos como

resultado de modificaciones no autorizadas que se hayan

efectuado en este producto.

EXCLUSION DE GARANTiAS IMPLiCITAS; LIMITACION DE

RECURSOS

El Qnico y exclusivo recurso del cliente segQn los terminos de

esta garantia limitada sera el de reparar el producto segOn se

estipula en la presente. Las garantias implicitas, incluyendo las

garantias de comerciabilidad o de capacidad para un proposito

particular, seran limitadas a un afio o al periodo mAs corto

permitido por ley. Sears no se hara responsable por dafios

incidentales o consecuentes. Algunos estados y provincias no

permiten la exclusion o limitacion de dafios incidentales o

consecuentes, o limitaciones acerca de cuanto debe durar una

garantia implicita de comerciabilidad o capacidad, de modo que

las limitaciones o exclusiones arriba mencionadas pueden no

aplicarse en su caso.

Esta garantia se aplica solo mientras este electrodomestico se

usa en los Estados Unidos y CanadA.

Esta garantia le otorga derechos legales especificos, yes posible

que usted tenga tambien otros derechos, los cuales varian de un

estado a otro.

Sears, Roebuck and Co.

Hoffman Estates, IL 60179

Sears Canada Inc.

Toronto, Ontario, Canada M5B 2B8

REGISTRO DEL PRODUCTO

Anote el nQmero completo de modelo y serie asi como la fecha

de compra. Usted puede encontrar esta informacion en la

etiqueta con el nOmero de modelo y de serie ubicada en el

producto.

Tenga esta informacion disponible para facilitarle la obtencion de

asistencia o servicio con prontitud siempre que Ilame a Sears

con respecto a su electrodomestico.

Nt_mero de modelo

Nt_mero de serie

Fecha de compra

Guarde estas instrucciones y su comprobante de compra

para referencia futura.

SEGURIDAD DEL REFRIGERADOR

Su seguridad y la seguridad de los demos es muy importante,

Hemos incluido muchos mensajes importantes de seguridad en este manual yen su electrodomestico. Lea y obedezca siempre

todos los mensajes de seguridad.

Este es el simbolo de advertencia de seguridad.

Este simbolo le llama la atenci6n sobre peligros potenciales que pueden ocasionar la muerte o una lesi6n a

usted y a los demas.

Todos los mensajes de seguridad iran a continuaci6n del simbolo de advertencia de seguridad y de la palabra

"PELIGRO" o "ADVERTENCIA". Estas palabras significan:

Si no sigue las instrucciones de inmediato, usted puede

morir o sufrir una lesibn grave.

Si no sigue las instrucciones, usted puede morir o sufrir

una lesibn grave.

Todos los mensajes de seguridad le diran el peligro potencial, le diran c6mo reducir las posibilidades de sufrir una lesi6n y Io que

puede suceder si no se siguen las instrucciones.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

ADVERTENCIA: Para reducir el riesgo de incendio, choque electrico, o lesiones personales al usar su refrigerador siga

estas precauciones basicas:

• Conecte a un contacto de pared de conexi6n a tierra de

3 terminales.

• No use un adaptador.

• No quite la terminal de conexi6n a tierra.

• No use un cable electrico de extensi6n.

• Desconecte el suministro de energia antes de darle servicio.

• Vuelva a colocar todos los componentes y paneles antes de

hacerlo funcionar.

• Remueva las puertas de su refrigerador viejo.

• Use un limpiador no inflamable.

• Mantenga los materiales y vapores inflamables, tales como

gasolina, alejados del refrigerador.

• Use dos o mas personas para mover e instalar el

refrigerador.

• Desconecte el suministro de energia antes de instalar la

fabrica de hielo (en aquellos modelos que incluyen el juego

de instalaci6n de la fabrica de hielo).

• Use un vaso resistente para recibir hielo del despachador

(en algunos modelos).

CONSERVAR ESTAS INSTRUCCIONES

Cbmo deshacerse adecuadamente

de su refdgerador viejo

Peligro de Asfixia

Remueva las puertas de su refrigerador viejo.

No seguir esta instrucci6n puede ocasionar la muerte

o daSo al cerebro.

Antes de tirar su refrigerador o congelador viejo:

• Saque las puertas.

• Deje los estantes en su lugar asi los ni_os no pueden meterse

con facilidad.

IMPORTANTE: El atrapamiento y asfixia de ni_os no es un

problema del pasado. Los refrigeradores tirados y abandonados

son un peligro.., aOn si van a quedar ahi "por unos pocos dias".

Si Ud. esta por deshacerse de su refrigerador viejo, por favor

siga las instrucciones que se dan a continuacion para prevenir

accidentes.

INSTRUCCIONES DE INSTALACION

Peligro de Peso Excesivo

Use dos o m_s personas para mover e instalar

el refrigerador.

No seguir esta instrucci6n puede ocasionar una

lesi6n en la espalda u otro tipo de lesiones.

Quite los materiales de empaque

• Quite las cintas y gomas de las superficies antes de encender

el refrigerador. Frote un poco de detergente liquido para

vajillas sobre el adhesivo con los dedos. Limpie con agua

tibia y seque.

• No use instrumentos filosos, alcohol para fricciones, liquidos

inflamables o limpiadores abrasivos para eliminar restos de

cinta o goma. Estos productos pueden da_ar la superficie de

su refrigerador. Para mAs informacion, vea "Seguridad del

refrigerador".

C6mo mover su refrigerador:

Su refrigerador es pesado. Cuando mueva el refrigerador

para la limpiarlo o para darle servicio, cerci6rese de cubrir

el piso con cart6n o madera para evitar da_os en el mismo.

AI mover el refrigerador, siempre tire directamente hacia

afuera. No menee el refrigerador de lado a lado ni Io haga

"caminar" cuando Io trate de mover ya que podria da_ar

el piso.

Limpie su refrigerador antes de usarlo

Una vez que usted haya quitado todos los materiales de

empaque, limpie el interior de su refrigerador antes de usarlo.

Vea las instrucciones de limpieza en "Cuidado de su

refrigerador".

Informaci6n importante para saber acerca de los estantes

y tapas de vidrio:

No limpie los estantes y tapas de vidrio con agua caliente

mientras estAn frios. Los estantes y tapas pueden romperse

si se exponen a cambios bruscos de temperatura o impacto,

como seria un golpe brusco. El vidrio templado se ha

dise_ado para hacerse a_icos. Esto es normal. Los estantes

y tapas de vidrio son muy pesados. Use ambas manos al

sacarlos para evitar que se caigan.

Peligro de ExplosiOn

Mantenga los materiales y vapores inflamables,

tales como gasolina, alejados del refrigerador.

No seguir esta instrucci6n puede ocasionar la muerte,

explosion, o incendio.

Para asegurar la adecuada ventilacion para su refrigerador, deje

un espacio de _/_"(1,25 cm) a cada lado y por encima. Si Ud.

instala el refrigerador proximo a una pared fija, deje como minimo

2" (5,08 cm) a cada lado (dependiendo del modelo) para permitir

que la puerta abra bien. Si su refrigerador tiene una fabrica de

hielo, asegQrese que hay espacio adicional atrAs para las

conexiones de la linea de agua.

V2" (1,25 cm)

- lii

2" (5,08 cm)

NOTAS:

• No se recomienda instalar el refrigerador cerca de un homo,

radiador u otra fuente de calor. No instale el refrigerador

cerca de una ubicacion en la que la temperatura puede bajar

de los 55°F (13°C).

• El ancho minimo normal necesario para el Area de corte del

armario para la instalacion del producto es de 36" (91,44 cm).

Sin embargo, si el producto se coloca contra una pared

extendida y se desea tener espacio para quitar los cajones

para verduras, se necesitara un ancho adicional en el armario

de 18" (45,72 cm), de manera que se recomienda que el

ancho total de abertura del armario sea de 54" (137,16 cm).

Peligro de Choque El_ctrico

Conecte a un contacto de pared de conexi6n a tierra de

3 terminales.

No quite la terminal de conexi6n a tierra.

No use un adaptador.

No use un cable el_ctrico de extensi6n.

No seguir estas instrucciones puede ocasionar

la muerte, incendio o choque el_ctrico.

Antes de mover el refrigerador a su posicion definitiva, es

importante asegurarse que Ud. tiene la conexion electrica

adecuada.

M_todo de conexi6n a tierra recomendado

Se requiere una fuente de energia electrica de 115 Voltios,

60 Hz., CA solamente y con fusibles de 15 6 20 amperios,

conectada a tierra. Se recomienda que se use un circuito

separado solo para su refrigerador. Use un tomacorriente que no

se puede apagar con un interruptor. No use un cable electrico de

extension.

NOTA: Antes de realizar cualquier tipo de instalacion, limpieza o

de quitar un foco de luz, ponga el control (del termostato, del

refrigerador o del congelador dependiendo del modelo) en la

posicion OFF (Apagado) y luego desconecte el refrigerador de la

fuente de energia. Cuando Ud. haya terminado, reconecte el

refrigerador a la fuente de energia electrica y vuelva a poner el

control (del termostato, del refrigerador o del congelador

dependiendo del modelo) en la posicion deseada. Vea "Uso de

los controles".

IMPORTANTE:

• Todas las instalaciones deben hacerse de acuerdo a los

requerimientos locales de plomeria.

• Use tuberias de cobre y revise si hay fugas. Instale tuberia de

cobre solo en Areas donde la temperatura va a permanecer

por encima del punto de congelacion.

Presi6n del agua

Se necesita un suministro de agua fria con presion de agua entre

30 y 120 Ibs/pulg 2 (207 y 827 kPa) para hacer funcionar el

despachador de agua y la fabrica de hielo. Si usted tiene

preguntas acerca de la presion de agua, Ilame a un plomero

competente autorizado.

Suministro de agua de 6smosis inversa

IMPORTANTE: La presion del suministro de agua que sale de un

sistema de osmosis inversa y va a la v;_lvula de entrada de agua

del refrigerador necesitarA ser entre 30 y 120 Ibs/pulg 2 (207 y

827 kPa).

Si se conecta un sistema de filtracion de agua de osmosis

inversa al suministro de agua fria, la presion de agua al sistema

de osmosis inversa necesitarA ser de un minimo de 40 a

60 Ibs/pulg 2 (276 a 414 kPa).

Si la presion del agua del sistema de osmosis inversa es menor

de 40 a 60 Ibs/pulg 2 (276 a 414 kPa):

• Fijese si el filtro de sedimentos en el sistema de osmosis

inversa esta bloqueado y reempl;_celo si fuera necesario.

• Deje que se vuelva a Ilenar el tanque de almacenaje del

sistema de osmosis inversa despu6s del uso intenso.

• Si su refrigerador tiene un filtro de agua, se podr;_ reducir la

presion aQn mas si se usa en conjunto con un sistema de

osmosis inversa. Quite el filtro de agua. Vea "Sistema de

filtraci6n de agua".

Si tiene preguntas acerca de la presion de agua, Ilame a un

plomero competente autorizado.

Re@na las herramientas y piezas necesarias antes de comenzar

la instalacion. Lea y siga las instrucciones provistas con

cualquiera de las herramientas enlistadas aqui.

HERRAMIENTAS NECESARIAS:

• Destornillador de hoja plana

• Llaves de boca de 7Ad'

(11,11 mm)y V_" (12,7 mm) o

dos Ilaves ajustables

• Llave para tuercas de

V4" (6,35 mm)

• Broca de V4" (6,35 mm)

• Taladro inalambrico

NOTA: El distribuidor de su refrigerador tiene un juego disponible

con una valvula de cierre tipo montura de _/4"(6,35 mm), una

union y tuberia de cobre. Antes de comprar, asegQrese que la

v;_lvula tipo montura cumpla con los codigos de plomeria de su

Iocalidad. No use una valvula perforadora ni una valvula de

montura de sad' (4,76 mm) que reduce el flujo de agua y se

obstruye con m_s facilidad.

Quite la rejilla de la base:

1. Abra ambas puertas.

2. Sujete la rejilla con sus manos por los extremos. Empuje

hacia adentro sobre la parte superior de la rejilla de la base y

jale hacia arriba la parte inferior.

NOTA: AsegL_rese de volver a fijar la Hoja tecnica en la parte

trasera de la rejilla de la base despu_s de limpiar.

Vuelva a colocar la rejilla de la base:

1. Abra ambas puertas.

2. Alinee las lengQetas del soporte de la rejilla con los

sujetadores metalicos.

3. Empuje la rejilla con firmeza para que encaje en su lugar.

ReQna las herramientas y piezas necesarias antes de comenzar la instalacion.

HERRAMIENTAS NEOESARIAS: Llaves de cubo de cabeza hexagonal de %" y %6" y un destornillador de hoja plana.

IMPORTANTE: Antes de comenzar, fije el control del refrigerador a OFF (Apagado). Desenchufe el refrigerador o desconecte el

suministro de energia. Quite los alimentos y cualquier puerta ajustable o recipientes utilitarios de las puertas.

NOTA" Para poder pasar el producto por la entrada de su hogar, mida la abertura de la puerta para ver si necesitara quitar las manijas

de las puertas o las puertas completas. Vea las instrucciones a continuacion para quitar las manijas de las puertas o las puertas

completas.

Peligro de Choque El_ctrico

Deseonecte el suministro de energJa antes de sacar las puertas.

No seguir esta instrueei6n puede ocasionar la muerte o choque el_ctrico.

Conexi6n del

cableado

A B C

Ao Enchufes de cableado

B. Sujetador de cabJeado

C. Aros de refuerzo

Conexi6n de la

tuberfa del despa=

chador de agua

A. Cara del encaje

Rejilla de la base

Bisagra superior

derecha

C6mo quitar

la puerta

No quite el tornillo A

Estilo 1

C6mo quitar

las manijas

(opcional)

Nivel

Estilo 2

C6mo quitar

las manijas

(opciona0

Bisagra inferior

No quite el torniHo A

Alineaci6n de las

puertas

EstUo 3

C6mo quitar

las manijas

(opciona0

Nivelaci6n delantera

A. Tornillo nivelador

Quite las manijas (opcional)

Estilo 1

1. Apriete con su mano firmemente el frente del adorno. Deslice

el adorno superior hacia arriba y el inferior hacia abajo lejos

de la manija. Separe las piezas del adorno de los tornillos de

tope. Vea la ilustracion 1.

2. Quite los tornillos de las manijas y las manijas. Vea la

ilustracion 1.

3. Coloque el refrigerador en su sitio. Vuelva a colocar las

manijas como se muestra. Vea la ilustracion 1.

Estilos 2 y 3

1. Presione firmemente en la manija para deslizarla hacia arriba

y hacia afuera de los tornillos de tope. Vea la ilustracion 1.

2. Coloque el refrigerador en su sitio. Vuelva a colocar las

manijas como se muestra. Vea la ilustracion 1.

Quite las puertas

Peligro de Choque EI6ctrico

Desconecte el suministro de energ(a antes de sacar

las puertas.

No seguir esta instrucci6n puede ocasionar la muerte

o choque el6ctrico.

1. Desenchufe el refrigerador o desconecte el suministro de

energia.

2. Abra ambas puertas del refrigerador. Quite la rejilla de la base

tirando de los extremos exteriores del fondo hacia arriba. Vea

la ilustracion 2.

3. Desconecte la tuberia del despachador de agua ubicada

detrAs de la rejilla de la base en el lado de la puerta del

congelador. Vea la ilustracion 3.

• Presione el anillo azul exterior contra la cara del encaje y

jale la tuberia del despachador para liberarla.

NOTA" Mantenga el conector de la tuberia de agua

adherido al tubo que corre debajo del congelador. La

puerta no se puede retirar si el conector esta adherido al

tubo que corre a traves de la bisagra de la puerta.

4. Desconecte el cableado que esta ubicado detras de la rejilla

de la base, del lado de la puerta del congelador. Vea la

ilustracion 4.

• Quite el sujetador de cableado con una Ilave de tubo de

cabeza hexagonal de 1/4".

• Desconecte los enchufes de cableado.

5. Cierre ambas puertas y mantengalas cerradas hasta que este

listo para separarlas de la carcasa.

6. Use una Ilave de tubo de cabeza hexagonal de _e" para

quitar la cubierta de la bisagra superior izquierda y el tornillo

como se muestra. Vea la ilustracion 5.

7. Quite los tornillos restantes de la bisagra izquierda y la

bisagra segOn se muestra. Vea la ilustracion 5.

IMPORTANTE: No quite el tornillo A.

8. Levante la puerta del congelador directamente de la bisagra

inferior. Vea la ilustracion 6. La tuberia del despachador de

agua y el cableado quedan afianzados a la puerta del

congelador y se jalan a traves de la bisagra izquierda inferior.

Cerciorese de no da_ar la tuberia ni el cableado del

despachador.

9. Quite la cubierta de la bisagra superior derecha y los tornillos

como se muestra. Vea la ilustracion 7.

IMPORTANTE" No quite el tornillo A.

10. Levante la puerta del refrigerador directamente de la bisagra

inferior.

11. Quiza no sea necesario quitar las bisagras inferiores para

pasar el refrigerador por una puerta. Ambas bisagras

inferiores tienen una construccion similar.

• Si es necesario, desensamble las bisagras como se

muestra. Vea la ilustracion 8.

IMPORTANTE: Entre la bisagra y la carcasa hay una

calza para ayudar con el alineamiento de la puerta y el

cierre. Cuando se quita la bisagra, la calza puede salirse

de su lugar. Si esto ocurre, saque la calza para volverla a

colocar una vez que se reconecte la bisagra m_s

adelante en el proceso.

Vuelva a colocar las puertas y las bisagras

1. Si las quito, vuelva a colocar ambas bisagras inferiores.

AsegQrese de que la calza este entre la bisagra y la carcasa.

Apriete los tornillos.

2. Pase la tuberia del despachador de agua y el cableado a

traves de la bisagra inferior izquierda antes de volver a

colocar la puerta del congelador en la bisagra. Tal vez

necesite ayuda.

NOTA" Disponga de un soporte adicional para las puertas

mientras vuelve a colocar las bisagras superiores. No se confie

en que los imanes de las puertas van a sostener las puertas

mientras trabaja.

3. Alinee y vuelva a colocar la bisagra superior izquierda segQn

se muestra. Vea la ilustracion 5. Apriete los tornillos.

4. Vuelva a colocar la cubierta de la bisagra izquierda y los

tornillos.

5. Vuelva a conectar la tuberia del despachador de agua y el

cableado.

• Empuje la tuberia hacia adentro del accesorio hasta que

pare y la marca negra toque la cara del encaje. Vea la

ilustracion 3.

• Reconecte los enchufes de cableado. Vuelva a instalar el

sujetador de cableado alrededor de los aros de refuerzo.

Apriete el tornillo. Vea la ilustracion 4.

6. Vuelva a colocar la puerta del refrigerador, encajandola sobre

la bisagra inferior derecha.

7. Alinee y vuelva a colocar la bisagra superior derecha segQn

se muestra. Vea la ilustracion 7. Apriete los tornillos.

8. Vuelva a colocar la cubierta de la bisagra y los tornillos.

Apriete los tornillos.

9. Conecte a un contacto de pared de conexion a tierra de

3 terminales o reconecte el suministro de energia.

Cbmo cerrar la puerta

1. Coloque un nivel dentro del refrigerador, en la parte trasera

del estante superior. Vea la ilustracion 9 en "Puertas del

refrigerador".

2. Ubique los tornillos niveladores detras de la rejilla de la base

del refrigerador, en cualquiera de los lados.

3. Use una Ilave de cabeza hexagonal para ajustar los tornillos

niveladores del rodillo delantero hasta que el refrigerador

quede nivelado. Gire el tornillo nivelador del rodillo delantero

hacia la derecha para levantar ese lado del refrigerador o gire

el tornillo nivelador hacia la izquierda para bajar ese lado. Vea

la ilustracion 11 en "Puertas del refrigerador". AsegOrese de

que el refrigerador este nivelado antes de proceder.

4. Compruebe la alineacion de las puertas despu6s de haber

nivelado el refrigerador.

Alinee las puertas

IMPORTANTE: Nivele primero la parte posterior del refrigerador

como se describe en "Como cerrar la puerta".

Es posible que las puertas queden desparejas despu6s de nivelar

el refrigerador. Vea la ilustracion 10 en "Puertas del refrigerador".

Las puertas estan prefijadas de fabrica, de manera que la puerta

del refrigerador esta m_is alta que la puerta del congelador

aproximadamente por el espesor de una moneda. Una vez que

las puertas esten cargadas de alimentos, deberian estar

niveladas. Si se necesita ajustar la altura de la puerta despu6s de

que las puertas esten cargadas de alimentos, siga estos pasos.

1. Use una Ilave de cabeza hexagonal para ajustar los tornillos

niveladores del rodillo delantero hasta que las puertas esten

parejas. Gire el tornillo nivelador del rodillo delantero hacia la

derecha para levantar ese lado del refrigerador o gire el

tornillo nivelador hacia la izquierda para bajar ese lado. Vea la

ilustracion 11 en "Puertas del refrigerador".

NOTA" Despu6s de cada ajuste, abra y cierre las puertas del

congelador y del refrigerador para comprobar el alineamiento

de las puertas.

2. Abra las puertas y vuelva a colocar la rejilla de la base. Alinee

las lengQetas de apoyo de la rejilla con los sujetadores

metalicos. Empuje la rejilla con firmeza, hasta que ajuste a

presi6n en su sitio.

NOTA: Cerciorese de reponer la Hoja tecnica detr_s de la rejilla

de la base.

Cortex o de su n n :5o de sgus

Lea todas las instrucciones antes de comenzar.

IMPORTANTE, Si enciende el refrigerador antes de conectar la

linea del agua, APAGUE la fabrica de hielo.

Conexi6n a la linea de agua

1. Desenchufe el refrigerador o desconecte el suministro de

energia.

2. CIERRE el suministro principal de agua. ABRA la Ilave de

agua m_is cercana el tiempo suficiente para que la tuberia de

agua se vacie totalmente.

3. Busque una tuberia vertical de agua fria de 1/2" (12,70 mm) a

11¼"(3,18 cm) cercana al refrigerador.

IM PO RTANTE:

• AsegOrese de que sea una tuberia de agua fria.

Una tuberia horizontal funcionar_i, pero taladre por el lado

superior de la tuberia, no por debajo. Esto ayudara a

mantener el agua alejada del taladro y evitarA que se

junte sedimento normal en la valvula.

Para determinar la Iongitud de la tuberia de cobre que va a

necesitar, mida desde la conexion de la parte trasera inferior

del refrigerador hasta la tuberia de agua. Agregue 7 pies

(2,1 m) para permitir la limpieza. Use tuberia de cobre de 1/4"

(6,35 mm) de diametro externo. AsegOrese que ambos

extremos de la tuberia de cobre esten cortados rectos.

Usando un taladro inalambrico, haga un orificio de 1/4"

(6,35 mm) en la tuberia de agua fria que Ud. eligio.

................ _, m

F E D _

A. Tuberfa de agua frfa

B. Abrazadera para tuberfa

C. Tuberfa de cobre

D. Tuerca de compresi6n

E. Manga de compresi6n

F. V41vula de cierre

G. Tuerca de presi6n

6. Ajuste la valvula de cierre a la tuberia de agua fria con una

abrazadera para tuberia. AsegQrese que el extremo de salida

este firmemente insertado en el orificio taladrado de 1/4"

(6,35 mm) en la tuberia de agua y que la arandela este por

debajo de la abrazadera para tuberia. Ajuste la tuerca de

presion. Apriete los tornillos de la abrazadera para tuberia

lentamente y en forma pareja de manera que la arandela

provea un cierre hermetico. No apriete demasiado porque se

puede quebrar la tuberia de cobre.

7. Deslice la manga de compresion y la tuerca de compresion

sobre la tuberia de cobre como se muestra. Inserte el

extremo de la tuberia en el extremo de salida en forma recta,

hasta donde sea posible. Atornille la tuerca de compresion

sobre el extremo de salida con una Ilave ajustable. No apriete

demasiado.

8. Coloque el extremo libre de la tuberia en un recipiente o

fregadero y ABRA el suministro principal de agua. Enjuague

la tuberia hasta que el agua salga limpia. CIERRE la valvula

de cierre del agua en la tuberia de agua. Enrolle la tuberia de

cobre en espiral.

Conexibn al refrigerador

Estilo 1

1. Desenchufe el refrigerador o desconecte el suministro de

energia.

2. Fije el tubo de cobre a la entrada de la valvula usando una

tuerca de compresion y manga de compresion como se

muestra. Ajuste la tuerca de compresion. No apriete

demasiado.

3. Use la abrazadera para tuberia en la parte trasera del

refrigerador para afianzar la tuberia al refrigerador segQn se

muestra. Esto ayudara a evitar da_os en la tuberia cuando el

refrigerador se empuje nuevamente contra la pared.

4. ABRA la valvula de cierre.

5. Revise si hay fugas. Ajuste las conexiones (incluso las de la

valvula) o tuercas que tengan fugas.

A. Abrazadera para tuberfa

B. Tornillo de abrazadera

para tuberfa

_iL_'_ A

..................B

_!ii D

C. Tuberfa de cobre

D. Tuercade compresi6n

E.Entrada de la v41vula

C6mo terminar la instalaci6n

La fabrica de hielo esta equipada con un filtro de agua

incorporado. Si las condiciones del agua local requieren un

segundo filtro de agua, se debe instalar en la linea de agua de

1¼,,(6,35 mm) en cualquiera de las conexiones de la tuberia.

Consiga un filtro de agua del distribuidor de

electrodomesticos mas cercano a su domicilio.

Estilo 2

1. Desenchufe el refrigerador o desconecte el suministro de

energia.

2. Retire y descarte el tapon de nylon negro del tubo de agua

gris en la parte trasera del refrigerador.

3. Si el tubo de agua gris suministrado con el refrigerador no es

suficientemente largo, se necesita un acoplamiento de

1¼,,x 1¼,,(6,35 mm x 6,35 mm) para conectar la tuberia de

agua a una linea domestica de agua existente. Enrosque la

tuerca provista sobre el acoplamiento en el extremo de la

tuberia de cobre.

NOTA: Apriete la tuerca a mano. Luego aprietela dos vueltas

adicionales con una Ilave de tuercas. No apriete demasiado.

A B C D E F G

A. Tuberfa de agua del

refrigerador

B. Tuerca (provista)

C. Bulbo

D. Acoplamiento (adquirido)

E. F_rula (adquirida)

F. Tuerca (adquirida)

G. Lfnea de agua de la casa

4. ABRA la valvula de cierre.

5. Revise si hay fugas. Apriete aquellas tuercas o conexiones

que tengan fugas (incluidas las conexiones en la valvula).

Estilo 3

1. Desenchufe el refrigerador o desconecte el suministro de

energia.

2. Retire y descarte el tapon de nylon negro del tubo de agua

gris en la parte trasera del refrigerador.

3. Enrosque la tuerca provista sobre la valvula de agua como se

muestra.

NOTA" Apriete la tuerca a mano. Luego aprietela dos vueltas

adicionales con una Ilave de tuercas. No apriete demasiado.

Peligro de Choque EI6ctrico

Conecte a un contacto de pared de conexi6n a tierra de

3 terminales.

No quite la terminal de conexi6n a tierra.

No use un adaptador.

No use un cable el_ctrico de extensi6n.

No seguir estas instrucciones puede ocasionar

la muerte, incendio o choque el6ctrico.

1. Conecte a un contacto de pared de conexion a tierra de

3 terminales.

2. Enjuague el sistema de agua. Vea "Prepare el sistema de

agua" o "Despachadores de agua y hielo".

NOTA: Deje transcurrir 24 horas para la produccion de la primera

tanda de hielo. Deje pasar 3 dias para que se Ilene

completamente el recipiente para hielo.

Sirvase leer antes de usar el sistema de agua.

Inmediatamente despu6s de la instalaci6n, siga los pasos a

continuaci6n para asegurarse de que el sistema de agua este

debidamente limpio.

1. Abra la puerta del congelador y apague la fabrica de hielo. El

interruptor On/Off (Encendido/Apagado) se encuentra en el

lado derecho superior del compartimiento del congelador.

Mueva el interruptor a la posici6n OFF (Apagado - hacia la

derecha) como se muestra.

t/ I

A. Bulbo

B. Tuerca (provista)

4. ABRA la valvula de cierre.

5. Revise si hay fugas. Apriete aquellas tuercas o conexiones

que tengan fugas (incluidas las conexiones en la valvula).

NOTA: AsegOrese de que el filtro de la rejilla de la base este

instalado adecuadamente y que la tapa este en la posicion

horizontal.

No use con agua que no sea microbiol6gicamente segura

o que sea de calidad desconocida sin desinfectarla

adecuadamente antes o despu_s del sistema. Pueden

usarse sistemas certificados para la reducci6n de quistes

en aguas desinfectadas que puedan contener quistes

filtrables.

2. Use un recipiente resistente para oprimir y sostener la barra

del despachador per 5 segundos, luego su61tela per

5 segundos. Repita hasta que el agua comience a correr. Una

vez que el agua comenzo a correr, contint_e presionando y

soltando la barra del despachador (5 segundos activado,

5 segundos desactivado) per otros 5 minutes. Este proceso

eliminara el aire en el filtro y en el sistema de despacho de

agua. En algunas casas se podrA requerir enjuague adicional.

NOTA" A medida que sale aire del sistema, es posible que

salgan chorros de agua repentinos del despachador.

3. Abra la puerta del congelador y ponga la fabrica de hielo a

funcionar. Mueva el interrupter a la posicion ON (Encendido -

hacia la izquierda). Vea la seccion "Fabrica de hielo y

deposito de hielo" para obtener m_s instrucciones sobre la

operacion de su fabrica de hielo.

• Deje transcurrir 24 horas para la produccion del primer

Iote de hielo.

Deshagase de los tres primeros Iotes de hielo producido.

Dependiendo de su modelo, puede ser que Ud. desee

elegir la caracteristica maxima de hielo para incrementar

la produccion de hielo.

USO DE SU REFRIGERADOR

C6mo asegus a s deb (iss.....

Para asegurar las temperaturas correctas, debe permitir que el

aire fiuya entre las dos secciones. El aire frio entra per la parte

inferior de la seccion del congelador y continQa hacia arriba.

Luego entra en la seccion del refrigerador a traves del orificio de

ventilacion superior. El aire regresa entonces al congelador come

se muestra.

Sondes nem s es

Su nuevo refrigerador puede hacer sonidos que su viejo

refrigerador no hacia. Come estos sonidos son nuevos para Ud.,

puede ser que se preocupe. La mayorJa de los sonidos nuevos

son normales. Superficies duras, come el piso, las paredes y los

armarios, pueden hacer que los sonidos parezcan mas fuertes. A

continuacion se describen los tipos de sonidos y qu6 puede

causarlos.

• Si su refrigerador esta equipado con una fabrica de hielo, Ud.

escuchara un zumbido cuando la valvula de agua se abre

para Ilenar la fabrica de hielo en cada ciclo.

• Su refrigerador esta disehado para funcionar con mas

eficiencia para conservar sus alimentos a la temperatura

deseada y para minimizar el use de energia. El compresor y

los ventiladores de alto rendimiento pueden causar que su

nuevo refrigerador funcione per periodos de tiempo mas

largos que su refrigerador viejo. Ud. tambien puede escuchar

un sonido pulsante o agudo que proviene del compresor o de

los ventiladores que se ajustan para un rendimiento optimo.

• Puede ser que Ud. escuche el motor del ventilador del

evaporador haciendo circular el aire a traves de los

compartimientos del refrigerador y del congelador. Es posible

que aumente la velocidad del ventilador cuando usted abra

las puertas o agregue alimentos calientes.

• Las vibraciones pueden producirse per el flujo de liquido

refrigerante, tuberia de agua o articulos guardados arriba del

refrigerador.

• El agua que gotea en el calentador del descongelador

durante el ciclo de descongelacion puede causar

chisporroteos.

• AI final de cada ciclo, Ud. puede escuchar un gorgoteo

debido al flujo de liquido refrigerante en su refrigerador.

• La contraccion y expansion de las paredes internas pueden

causar un ligero estallido.

• Ud. puede escuchar aire forzado per el ventilador del

condensador sobre el condensador.

• Ud. puede escuchar agua corriendo hacia la bandeja

recolectora durante el ciclo de descongelacion.

No bloquee nmguno de los orificios de ventilacion. Si los orificios

de ventilacion estan bloqueados, se obstruira el flujo del aire y

puede dar lugar a problemas de temperatura y humedad.

IMPORTANTE" Debido a que el aire circula entre ambas

secciones, los olores que se formen en una seccion pasaran a la

otra. Para eliminar los olores, limpie completamente ambas

secciones. Para evitar la transferencia de olores y la

deshidratacion de los alimentos, envuelva o tape bien los

alimentos.

Use de os cont } es

Para su comodidad, los controles de su refrigerador han side

programados en la fabrica. Cuando instale su refrigerador per

primera vez asegQrese que los controles tengan la programacion

original. El control del refrigerador y el control del congelador

deberJan estar en la "posici6n intermedia".

Freezer Refrigerator

cold 1 2 A 3 4 colder off 1 2 A 3 4 colder

IMPORTANTE:

• Su unidad no enfria cuando el control del REFRIGERADOR

esta en la posicion OFF (Apagado).

• El control del refrigerador ajusta la temperatura del

compartimiento del refrigerador. El control del congelador

ajusta la temperatura del compartimiento del congelador.

• Los ajustes hacia la izquierda de la posicion intermedia hacen

que la temperatura sea menos fria. Los ajustes hacia la

derecha de la posicion intermedia hacen que la temperatura

sea mas fria.

• Espere 24 horas antes de guardar alimentos en el

refrigerador. Si usted introduce alimentos antes de que el

refrigerador se haya enfriado completamente, los alimentos

pueden descomponerse.

NOTA" Poner los controles del refrigerador y del congelador en

un ajuste mas alto (mas frio) que el recomendado no enfriarA mas

rApido los compartimientos.

Ajuste de los controles

NOTA: Permita que el refrigerador se enfrie completamente antes

de introducir los alimentos. Lo mejor es esperar 24 horas antes

de guardar alimentos en el refrigerador. Los ajustes indicados en

la seccion anterior deberian ser los correctos para el uso normal

del refrigerador en una casa. Los controles estan ajustados

correctamente cuando la leche o los jugos estan tan frios como

Ud. desea y cuando el helado tiene consistencia firme.

• Deslice el control un ajuste hacia la derecha para hacer el

compartimiento mas frio.

• Deslice el control un ajuste hacia la izquierda para hacerlo

menos frio.

Si necesita regular las temperaturas en el refrigerador o en el

congelador, utilice como guia los ajustes que se enumeran en la

tabla siguiente. Espere por Io menos 24 horas entre ajustes.

CONDICION/MOTIVO: AJUSTE:

REFRIGERADOR demasiado Control del

caliente REFRIGERADOR

un ajuste m_s alto

CONGELADOR demasiado Control del CONGELADOR

caliente/muy poco hielo un ajuste m_s alto

REFRIGERADOR demasiado Control del

frio REFRIGERADOR

un ajuste m_s bajo

CONGELADOR demasiado frio Control del CONGELADOR

un ajuste m_s bajo

Desactivaci6n de sonidos

• Para desactivar todos los sonidos del despachador y del

control, presione y sostenga ICE (Hielo) y FILTER (Filtro) a la

vez, durante 3 segundos.

• Para volver a activar todos los sonidos, presione y sostenga

ICE (Hielo) y FILTER (Filtro) a la vez, durante 3 segundos

nuevamente.

, . _ ,_ _,,_ _S_:,_:_,_

(el_ a % _ _,}_s_ od8 os

Dependiendo de su modelo, usted puede tener una o mas de las

opciones siguientes: la posibilidad de seleccionar hielo picado o

en cubos, una luz especial que se enciende cuando usted utiliza

el despachador o una opcion de cierre para evitar que salga hielo

o agua involuntariamente.

El despachador de agua

Si no enjuago el sistema de agua cuando se instalo el

refrigerador por primera vez, hagalo ahora. Use un recipiente

resistente para oprimir y sostener la barra del despachador por

5 segundos, luego su61tela por 5 segundos. Repita hasta que el

agua comience a correr. Una vez que el agua comenzo a correr,

continOe presionando y soltando la barra del despachador

(5 segundos activado, 5 segundos desactivado) por otros

5 minutos. Este proceso eliminara el aire en el filtro y en el

sistema de despacho de agua. En algunas casas se podrA

requerir enjuague adicional.

NOTA: A medida que sale aire del sistema, es posible que salgan

chorros de agua repentinos del despachador.

Deje transcurrir 24 horas para que el refrigerador se enfrie y

pueda enfriar el agua.

IMPORTANTE: Dependiendo de su modelo, la charola peque_a

desmontable que se encuentra en el fondo del despachador esta

dise_ada para contener derrames peque_os y permitir una

limpieza facil. La charola no tiene drenaje. La charola puede

quitarse del despachador y Ilevarse a un fregadero para vaciarse

o limpiarse.

Para despachar agua:

1. Oprima un vaso resistente contra la barra del despachador

de agua.

2. Retire el vaso para detener la salida del agua.

NOTA: El agua puede tener un mal sabor si no se usa el

despachador con frecuencia. Haga salir suficiente agua cada

semana para mantener un suministro fresco.

El despachador de hielo

El hielo se distribuye del deposito de la fabrica de hielo en el

congelador cuando se presione la barra del despachador. El

sistema de distribucion no funcionara cuando la puerta del

congelador este abierta. Para apagar la fabrica de hielo, vea

"Fabrica de hielo y deposito".

Su fabrica de hielo produce hielo picado yen cubos. Antes de

sacar hielo, seleccione el tipo de hielo que desea, presionando el

boton de ICE (Hielo).

La pantalla indica qu6 tipo de hielo se ha seleccionado.

°"

,,_ ._ Crushed

,, Cubed

CRUSHED CUBED

(Hielo picado) (Hielo en cubos)

Para obtener hielo picado, el hielo es triturado antes de ser

despachado. Esto puede retrasar un poco la distribucion del

hielo picado. El ruido proveniente del triturador de hielo es

normal y los trozos de hielo pueden variar en tama_o. Cuando

cambie de la posicion de hielo picado a cubos, caen unas onzas

de hielo picado junto con los primeros cubos.

Paradespacharhielo:

1. Oprima el boton para seleccionar el tipo de hielo que desee.

Peligro de Cortaduras

Use un vaso resistente para recibir hielo del

despachador.

No seguir esta instrucci6n puede ocasionar

cortaduras.

2. Oprima con un vaso resistente la barra del despachador de

hielo. Sostenga el vaso junto al orificio del despachador para

que el hielo no caiga fuera del vaso.

El bloqueo del despachador (en algunos modelos)

El despachador puede apagarse para facilitar la limpieza o para

evitar que sea activado involuntariamente por ni_os peque_os o

animales domesticos.

NOTA: La funcion de cierre no interrumpe el flujo electrico al

refrigerador, a la fabrica de hielo o a la luz del despachador.

Unicamente desactiva los controles y las barras del

despachador. Para apagar la fabrica de hielo, vea "Fabrica de

hielo y deposito".

• Presione y sostenga LOCK (Bloqueo) por 3 segundos para

bloquear el despachador.

• Presione y sostenga LOCK por segunda vez para

desbloquear el despachador.

La pantalla indica cu_ndo el despachador esta bloqueado.

] Locked _ Unlocked

LOCKED UNLOCKED

(Bloqueado) (Desbloqueado)

IMPORTANTE: No necesita aplicar mucha presion a la barra

para activar el despachador de hielo. Oprimir fuerte no hara

que el despachador funcione con m_s rapidez o produzca

mayor cantidad de hielo.

Retire el vaso para detener la salida de hielo.

NOTA: El hielo puede continuar saliendo por hasta

10 segundos despues de haber retirado el vaso de la barra.

El despachador puede continuar haciendo ruido por algunos

segundos despu6s de haber despachado.

La luz del despachador (en algunos modelos)

Cuando usted utilice el despachador, la luz se encender_

automaticamente. Si usted desea que la luz este encendida

continuamente, puede elegir ON (Encendido) o HALF (Media). La

pantalla indica que modo esta seleccionado cuando la

caracteristica esta activa.

On -_(_)wi- Half

ON HALF

(Encendido) (Media)

ON (Encendido): Presione LIGHT (Luz) para encender la luz del

despachador.

HALF (Media): Presione LIGHT por segunda vez para

seleccionar el modo HALE La luz del despachador permanecerA

encendida, pero con una intensidad m_s baja.

OFF (Apagado): Presione LIGHT por tercera vez para apagar la

luz del despachador.

Las luces del despachador son del tipo LED y no se pueden

cambiar. Si le parece que las luces del despachador no

funcionan, vea "Solucion de problemas" para obtener m_s

informacion.

L,u£ _:seeSSS_3O _ilt_;, de 8q _8

La luz del estado del filtro de agua le indicar_ cu_ndo cambiar el

filtro de agua. Cuando la pantalla de estado del filtro de agua

cambie de "GOOD" (Bueno) a "ORDER" (Pedir), esto le dir_ que

es casi tiempo de cambiar el cartucho del filtro de agua.

Reemplace el cartucho del filtro de agua cuando la pantalla de

estado del filtro de agua cambie a "REPLACE" (Reemplazar). Si

el flujo de agua a su despachador de agua o fabrica de hielo

disminuye notoriamente, cambie el filtro mas pronto. Se debe

reemplazar el filtro al menos una vez cada 6 meses segOn la

calidad del agua y el uso. Vea "Sistema de filtracion de agua"

)ara cambiar el filtro.

INDICADOR: ESTADO:

NEW/NUEVO o Nuevo filtro instalado

GOOD/BUENO (verde)

ORDER/PEDIR (amarillo) Pedir filtro

REPLACE/REEMPLAZAR(rojo) O BIEN Reemplazar el filtro

cuando disminuye el flujo del agua del agua

Despu6s de cambiar el filtro de agua, reajuste la luz de estado

presionando y sosteniendo FILTER (Filtro) por 3 segundos. La luz

de estado cambiara de Replace (Reemplazar, rojo) a New/Good

(Nuevo/Bueno, verde) una vez que se haya reajustado el sistema.

Estilo 1 Estilo 2

_new _ GOOD

good ORDER

oraer

replace REPLACE

PRESS & HOLD

TO RESET Filter Status

C _,_ _,_s _'_ _<'_'_'_s J '_ _"_ _ _ ....

4. Coloque la tapa (que se quito en el paso 2) sobre el filtro

No use con agua que no sea microbiol6gicamente segura

o que sea de calidad desconocida sin desinfectarla

adecuadamente antes o despu6s del sistema. Pueden

usarse sistemas certificados para la reducci6n de quistes

en aguas desinfectadas que puedan contener quistes

filtrables.

nuevo. Alinee el Iomo sobre la tapa con la flecha sobre el

filtro. Gire la tapa hacia la derecha hasta que encaje en su

lugar.

Cbmo cambiar el filtro de agua

El filtro de agua esta situado en la rejilla de la base debajo de la

puerta del compartimiento del congelador. No es necesario

quitar la rejilla de la base para quitar el filtro.

1. Quite el filtro presionando en el boton eyector y jalando

directamente hacia afuera sobre la tapa del filtro.

NOTAS:

Evite enroscar la tapa cuando quite el filtro, ya que esto

puede causar que la tapa se salga. Si esto sucede, vuelva

a colocar la tapa y jale el filtro directamente hacia afuera.

Siempre queda agua en el filtro. Es posible que se

derrame un poco de esa agua.

A. Bot6n eyector

B. Tapa del filtro

2. Quite la tapa girAndola hacia la izquierda hasta que se

detenga.

IMPORTANTE: No descarte la tapa. Es parte de su

refrigerador. Guarde la tapa para usarla con el filtro de

reemplazo.

3. Saque el cartucho nuevo de su empaque y quite las cubiertas

de los anillos en O.

AB ........................._'"_

A. Cubierta

B. Anillo en 0

A. Bot6n eyector

B. Flecha en el filtro

C. Lomo sobre la tapa

5. Empuje el filtro nuevo dentro de la abertura en la rejilla de la

base. A medida que se inserte el filtro, el boton eyector se

hundir& El boton eyector saltarA nuevamente hacia afuera

cuando el filtro este enganchado por completo.

6. Jale suavemente la tapa para verificar que el filtro este seguro

en su lugar.

7. Enjuague el sistema de agua. Vea "Como enjuagar el sistema

de agua despu6s de cambiar el filtro".

C6mo enjuagar el sistema de agua despu_s de

cambiar el filtro

Despues de haber conectado el refrigerador a un suministro de

agua, enjuague el sistema de agua. Use un recipiente resistente

para oprimir y sostener la barra del despachador por

5 segundos, luego su61tela por 5 segundos. Repita hasta que el

agua comience a correr. Una vez que el agua comenzo a correr,

continOe presionando y soltando la barra del despachador

(5 segundos activado, 5 segundos desactivado) por otros

5 minutos. Este proceso eliminara el aire en el filtro yen el

sistema de despacho de agua. En algunas casas se podrA

requerir enjuague adicional.

NOTA: A medida que sale aire del sistema, es posible que salgan

chorros de agua repentinos del despachador.

Uso del despachador sin el cartucho del filtro de agua

Puede usar el despachador sin un cartucho de filtro de agua. El

agua no estarA filtrada.

1. Saque el filtro presionando el boton eyector y jalando la tapa.

Vea "Como cambiar el filtro de agua" anteriormente en esta

seccion.

2. Quite la tapa girAndola hacia la izquierda hasta que se

detenga.

IMPORTANTE: No descarte la tapa. Es parte de su

refrigerador. Guarde la tapa para usarla con el filtro de

reemplazo.

3. Con la tapa en la posicion horizontal, inserte la tapa en la

rejilla de la base hasta que se detenga.

Gire la tapa hacia la izquierda hasta que la tapa se deslice en

la ranura del accesorio. Luego, gire la tapa hacia la derecha

hasta que quede en la posicion horizontal.

NOTA" La tapa no estarA alineada con la rejilla de la base.

Para encender y apagar la f_brica de hielo

El interruptor de On/Off (Encendido/Apagado) se encuentra en el

lado derecho superior del compartimiento del congelador.

1. Deslice el control a la posicion ON (Encendido - hacia la

izquierda).

NOTA: Su fabrica de hielo tiene un apagado automatico. El

sensor de la fabrica de hielo hace pasar un rayo de una pared del

congelador a la otra, Io que detendra automaticamente la

produccion de hielo cuando este Ileno el deposito de hielo. El

control permanecerA en la posicion ON (Encendido - hacia la

izquierda).

2. Para apagar la fabrica de hielo manualmente, deslice el

control a la posicion OFF (Apagado - hacia la derecha).

Recuerde

• Deje transcurrir 24 horas para la produccion de la primera

tanda de hielo. Deje pasar 3 dias para que se Ilene

completamente el recipiente para hielo.

• Deshagase de los tres primeros Iotes de hielo producido para

evitar las impurezas que pudieran eliminarse del sistema.

• La calidad del hielo dependerA de la calidad del agua que

suministre a su fabrica de hielo.

• Evite la conexi6n de su fabrica de hielo a un suministro de

agua ablandada. Los quimicos para ablandar el agua (como

la sal) pueden da_ar ciertos componentes de la fabrica de

hielo y producir un hielo de muy baja calidad. Si no se puede

evitar el uso de un suministro de agua ablandada, aseg0rese

de que el ablandador de agua este funcionando

correctamente y que goce de un buen mantenimiento.

• Es normal que los cubitos de hielo se peguen en las

esquinas. Se separarAn con facilidad.

• No guarde nada encima de la fabrica de hielo o en el

deposito de hielo.

CARACTER|STICAS DEL

REFRIGERADOR

El modelo de su refrigerador podra contar con algunas o todas

estas caracteristicas. Las caracteristicas que se pueden adquirir

por separado como accesorios vienen identificadas como

"Accesorio". No todos los accesorios encajarAn en todos los

modelos. Siesta interesado en adquirir uno de los accesorios,

por favor Ilame al n0mero gratuito que se encuentra en la

contraportada o en la secci6n "Accesorios".

C6mo quitar y volver a colocar el dep6sito

Sostenga la base del deposito con las dos manos, presione

el boton que libera el deposito y levante el deposito hacia

arriba y hacia afuera.

NOTA: No es necesario mover el control de la fabrica de hielo

a la posicion OFF (Apagado - hacia la derecha) cuando se

quite el deposito de hielo. La cubierta con sensor ("puerta

abatible") que se encuentra en la pared izquierda del

congelador, impide que la fabrica de hielo produzca hielo si la

puerta esta abierta o si se quita el deposito de hielo.

Vuelva a poner el deposito de hielo en la puerta y presione

hacia abajo para asegurarse de que se encuentra seguro en

su lugar.

iiii,

Informaci6n importante para saber acerca de los estantes

y tapas de vidrio:

No limpie los estantes y tapas de vidrio con agua caliente

mientras estan fr[os. Los estantes y tapas pueden romperse

si se exponen a cambios bruscos de temperatura o impacto,

como seria un golpe brusco. El vidrio templado se ha

dise5ado para hacerse a5icos. Esto es normal. Los estantes

y tapas de vidrio son muy pesados. Use ambas manos al

sacarlos para evitar que se caigan.

del ",ge,"- doll.....""

Su modelo puede tener estantes de vidrio o alambre. Si usted

guarda alimentos similares juntos y ajusta los estantes para que

se adapten a las diferentes alturas de los articulos, se reduce el

tiempo que el refrigerador permanece abierto y se ahorra

energia.

Estantes deslizables (en algunos modelos)

Para quitar y volver a colocar un estante en el marco de

metal:

1. Jale el estante hacia adelante hasta que se detenga. Incline el

frente del estante hacia arriba y levantelo un poco mientras

que jala el estante fuera del marco.

2. Vuelva a colocar el estante guiandolo de regreso dentro de

las ranuras en el marco y empujandolo para que pase el tope.

Estantes y marcos de los estantes

Para quitar y volver a colocar un estante/marco:

1. Quite el estante/marco inclinandolo por el frente y

levantandolo fuera de los soportes del estante.

2. Vuelva a colocar el estante/marco guiando los ganchos

posteriores del estante dentro de los soportes del estante.

Incline el frente del estante hacia arriba hasta que los

ganchos posteriores del estante caigan dentro de los

soportes del estante. Verifique que el estante este seguro en

su lugar.

Estante abatible (en algunos modelos)

Para quitar y volver a colocar el estante abatible:

1. Quite el estante abatible deslizandolo hacia arriba y hacia

atras. Jale ligeramente hacia adelante para liberar las espigas

traseras del riel, como se muestra.

Vuelva a colocar el cajon de carnes frias deslizandolo hacia

atrAs pasando el tope.

_="_>.-., -15i,= , ........ ..... .>....... ...... I =,,_-, , ,

,, _,,.=,<..........uet'cIuiyi£s_ s s!:;_;_ _;B..... .....

Caj6n para verturas y caj6n convertible para

ve_uraslcame

Para quilar y volver a colocar los cajones:

1. Deslice el caj6n para verduras o el caj6n para carne hasta el

tope. Eleve el frente del caj6n con una mano mientras sqeta

la parte inferior con la otra mano y deslice el caj6n hasta que

salga.

2. Vuelva a colocar el caj6n para verduras o el caj6n para came

deslizandolo hacia atras pasando el tope.

Tapas del caj6n para verduras o del caj6n para verduras/

came

Para quitar y volver a colocar las tapas:

1. Quite los cajones para verduras y para carne. Presione hacia

arriba en el centro de la parte de vidrio del caj6n para

verduras hasta que se separe del marco de plastico.

Sostenga el vidrio del caj6n para verduras firmemente y

deslicelo hacia adelante para quitarlo.

2. Levante el marco de la tapa del caj6n para verduras y quitelo.

Repita los pasos para quitar la tapa del caj6n para came.

Con las espigas traseras liberadas, jale el estante hacia abajo

y hacia afuera.

Vuelva a colocar el estante deslizando las espigas delanteras

dentro del riel. Empuje el estante hacia arriba y hacia atr£s

hasta que las espigas traseras caigan en el riel. Jale hacia

abajo y hacia adelante para asegurarse de que el estante

este asegurado en su lugar.

El cajon para carnes frias es muy conveniente para guardar

pasas, nueces, comidas para untar y otros articulos pequeios a

la temperatura normal del refrigerador.

Rata quitar y volver a colocar el caj6n para cames frias:

1. Quite el cajon de carnes frias deslizandolo hacia afuera hasta

el tope. Levante el frente y deslice el cajon hacia afuera hasta

que salga.

3. Vuelva a colocar la parte posterior del marco de la tapa del

cajon para carne en los soportes o guias que se encuentran

en las paredes laterales del refrigerador y baje o deslice el

frente del marco de la tapa a su lugar.

4. Deslice la parte posterior de la pieza de vidrio en el marco de

la tapa y baje el frente a su lugar. Repita los pasos para volver

a colocar la tapa del cajon para verduras.

Co ' tsJ de tempe ps s el csi6n

con, s%:ible de ve Iu s sses

El cajon convertible de verduras/carnes puede ajustarse de

manera que enfrie correctamente la came o las verduras. El aire

dentro de la charola se enfria para evitar que partes de los

alimentos se congelen y puede ajustarse para mantener la came

alas temperaturas de almacenaje recomendadas por el National

Livestock and Meat Board (Consejo Nacional de Ganado y

Carnes) de 28 ° a 32°F (-2 ° a 0°C).

IMPORTANTE: Para mantener la frescura por mas tiempo, antes

de guardar siempre envuelva la carne en materiales que sean

hermeticos y a prueba de humedad. Siempre almacene la carne

siguiendo las recomendaciones.

C6mo ajustar el control

El control convertible viene ajustado de fabrica en la posicion

menos fria para carnes.

Para cambiar el ajuste: Mueva el control hacia la derecha (mAs

frio) o hacia la izquierda (menos frio), segQn desee.

Para guardar verduras: Para guardar las verduras a la

temperatura optima (que debe ser mas caliente que para la

came), mueva el control a la posicion VEG (hasta el extremo

izquierdo).

IMPORTANTE: Si los alimentos se empiezan a congelar, mueva

el control hacia la izquierda (menos frio). Recuerde clue debe

esperar 24 horas entre ajustes. Si Io hace asi, le da tiempo a la

temperatura de los alimentos a ctue cambie.

Verduras de hoja: Lavelas con agua fria, escOrralas y

deshagase de las partes magulladas o amarillentas.

Coloquelas en una bolsa de plastico o un recipiente de

plastico y guArdelas en el cajon para verduras.

Po ;:sv s os o po b@:e asis ss

_n s gu:_"os modelos - Acc_;_,s@"io}

Para quitar y volver a colocar el portavinos (a la izquierda)

o el portabotellas/latas (a la derecha)."

1. Quite el portabotellas/latas jalandolo directamente hacia

afuera del estante.

2. Vuelva a colocar el portabotellas/latas deslizandolo entre el

estante y la pared del refrigerador.

Guia para la conservaci6n de carnes

Guarde la mayoria de las carnes en su envoltura original siempre

y cuando sea hermetica y a prueba de humedad. Vuelva a

envolverlas si fuera necesario. Consulte el cuadro siguiente

respecto a los periodos de conservacion. Para guardar la came

por un tiempo mAs prolongado que los periodos indicados,

congelela.

Pescado fresco o mariscos ................ el mismo dia de su compra

Polio, came de res molida,

carnes varias (higado, etc.) ............................................. 1 - 2 dias

Carnes frias, filetes/asados ............................................ 3 - 5 dias

Carnes curadas ............................................................. 7 - 10 dias

Sobras - Cubra las sobras con envoltura de plastico o papel de

aluminio, o guArdelas en recipientes de plastico con tapas

hermeticas.

_="_>= = ,= _, I ,<_ ,'.I=" i I

q e/

Usted puede controlar el nivel de humedad en el cajon hermetico

para verduras. El control de humedad esta ubicado en el cajon

para verduras. Regule el control a cualquier ajuste entre LOW

(Bajo) y HIGH (Alto).

I< Humidity Control

LOW (posicion abierta) deja que el aire hOmedo salga del cajon

para verduras, yes el mAs adecuado para conservar las frutas y

verduras con cascara.

• Frutas: Lavelas, dejelas secar y guardelas en el refrigerador

en bolsas de plastico o en el cajon para verduras. No lave ni

pele las moras sino en el momento de usarlas. Separe y

guarde las moras en su recipiente original en el cajon para

verduras, o guardelas en una bolsa de papel cerrada sin

apretar en un estante del refrigerador.

• Verduras con cascaras: Coloquelas en bolsas de plastico o

recipientes de plastico y guArdelas en el cajon para verduras.

HIGH (posicion cerrada) mantiene el aire hQmedo en el cajon

para verduras, yes el mas adecuado para conservar las verduras

frescas de hoja.

NOTA: Para almacenamiento a largo plazo, guarde los huevos en

un recipiente con tapa o en su recipiente original en un estante

interior.

CARACTERiSTICAS DEL

CONGELADOR

Su modelo podra contar con algunas o todas estas

caracteristicas. Las caracteristicas que pueden adquirirse por

separado como accesorios vienen identificadas como

"Accesorio". No todos los accesorios encajarAn en todos los

modelos. Si esta interesado en adquirir uno de los accesorios,

por favor Ilame al nQmero gratuito que se encuentra en la portada

o en la seccion "Accesorios".

Estante del :x ge/ado ,"

(e! nOme_'o de an_,es vsAs @pend endo @}_Imodelo

Para quitar y volver a colocar el estante:

1. Levante el estante y liberelo de los soportes para quitarlo.

2. Vuelva a colocar el estante en los soportes. Revise que el

estante este seguro en su lugar.

Guia para la conservacibn de alimentos congelados

Los periodos de conservacion variarAn segQn la calidad y tipo de

alimentos, el tipo de embalaje o envoltura empleada (deberA ser

hermetico y a prueba de humedad), y la temperatura de

conservacion. Es normal que hayan cristales de hielo dentro de

un paquete sellado. Esto simplemente indica que la humedad y

el aire dentro del paquete se han condensado, creando cristales

de hielo.

No coloque en el congelador mas alimentos sin congelar de los

que puedan congelarse en 24 horas (no mAs de 2 a 3 Ibs de

alimentos por pie cQbico [907 a 1.350 g por 28 L] de espacio en

el congelador). Deje suficiente espacio en el congelador para la

circulacion de aire entre los paquetes. Tenga cuidado de dejar

suficiente espacio para que la puerta pueda cerrarse

hermeticamente.

Para obtener mas informacion respecto a la preparacion de

alimentos para su congelacion, consulte una guia de

congeladores o un buen libro de cocina.

Canal: a o _}_cp e@:e de c®nge sd@ _

pete de p i_st co en a {i_usos mode o@

La canastilla o el recipiente del congelador se puede utilizar para

guardar bolsas de frutas y verduras congeladas que pudieran

caerse de los estantes del congelador.

Para quitar y volver a colocar la canastilla o recipiente del

congelador:

1. Quite la canastilla o el recipiente deslizandola hacia afuera

hasta el tope.

2. Levante el frente de la canastilla o del recipiente y deslicelo

hacia afuera totalmente.

©ep<1ssto e_sff_ado de s pue

(en s %>nos too@ e_/}

El aire fresco del congelador es dirigido directamente al dep6sito

de la puerta por debajo de los orificios de ventilacion.

NOTA: El compartimiento de los productos lacteos y el estante

para latas no son enfriados.

Vuelva a colocar la canastilla o el recipiente en su lugar,

colocandola en los rieles. Levante la parte frontal de la

canastilla o el recipiente ligeramente al tiempo que la empuja

hasta despu6s de los topes.

CARACTERiSTICAS DE

LA PUERTA

Su modelo podra contar con algunas o todas estas

caracteristicas. Las caracteristicas que pueden adquirirse por

separado como accesorios vienen identificadas como

"Accesorio". No todos los accesorios encajarAn en todos los

modelos. Siesta interesado en adquirir uno de los accesorios,

por favor Ilame al nQmero gratuito que se encuentra en la portada

o en la seccion "Accesorios".

Para quitar y volver a colocar el dep6sito:

1. Quite el deposito jalando hacia afuera las lengQetas que se

encuentran detras de la canastilla para liberarla del

revestimiento de la puerta.

2. Vuelva a colocar el deposito alineando las lengQetas con los

botones laterales del revestimiento de la puerta. Encaje

firmemente las lengQetas en los botones como se muestra.

II1'

Control del dep6sito enfriador de la puerta

El control del deposito enfriador de la puerta esta situado del

lado izquierdo del compartimiento del refrigerador.

Gire el control en el sentido de las manecillas del reloj (hacia

la derecha) para disminuir el flujo de aire frio al deposito y

hacerlo menos frio.

Gire el control en el sentido contrario alas manecillas del reloj

(hacia la izquierda) para aumentar el flujo de aire frio al

deposito y hacerlo m_s frio.

Se pueden quitar los rieles y los recipientes de la puerta para

facilitar la limpieza.

Rieles o recipientes a presi6n de la puerta

Para quitar y volver a colocar los rieles o recipientes:

1. Quite los rieles o los recipientes empujando hacia adentro

ligeramente en la parte frontal del soporte mientras jala hacia

afuera la lengQeta interior. Repita estos pasos para el otro

extremo del riel o del recipiente.

2. Vuelva a colocar los rieles o los recipientes alineando los

extremos de los soportes con los botones que estan en los

costados del revestimiento de la puerta. Encaje a presion el

soporte en las lengQetas que estan encima del estante, tal

como se ilustra.

Rieles calzables de la puerta

Para quitar y volver a colocar los rieles:

1. Quite los rieles jalando directamente hacia arriba cada

extremo del riel.

2. Vuelva a colocar los rieles deslizando el riel del estante en las

ranuras de la puerta y empujando el riel directamente hacia

abajo hasta que se detenga.

Rec p e_qS;_sde a pue

Para quitar y volver a colocar los recipientes:

1. Quite el recipiente levantandolo y jalandolo directamente

hacia afuera.

2. Vuelva a colocar el recipiente deslizandolo hacia adentro

sobre el soporte elegido y empujandolo hacia abajo hasta

que se detenga.

Para quitar y volver a colocar las piezas del recipiente:

1. Presione cualquier boton de liberacion para abrir la parte

inclinable del recipiente.

I I

d _' _,_

A. Botones de liberaci6n

Para quitar la parte inclinable del recipiente, presione sobre

las palancas curvas a cada lado del mismo. Jale hacia arriba

y hacia fuera.

NOTAS:

El recipiente no podrA quitarse si se inclina hacia fuera

completamente. Inclinelo solamente un poco antes de

presionar en las palancas curvas para quitarlo.

Limpie las piezas segOn se indica en la seccion

"Limpieza".

Rec p entenc nab e pas_fi"_as

_}:_°ta/gusos too@o@

Para quitar y volver a colocar el recipiente:

1. Quite el recipiente levantandolo y jalandolo directamente

hacia afuera.

2. Vuelva a colocar el recipiente deslizandolo encima de los

soportes deseados y empujandolo hacia abajo hasta que se

detenga.

A. Palanca curva

3. Vuelva a instalar la parte inclinable del recipiente. AsegOrese

de que este encajado debidamente en la base del recipiente

antes de insertar las palancas curvas en su lugar.

4. Vuelva a colocar las piezas del interior del recipiente.

A. Canastilla coladora

B. Divisores

C. Tapete colador

CUIDADO DE SU REFRIGERADOR

Peligro de Explosi6n

Use un limpiador no inflamable.

No seguir esta instrucci6n puede ocasionar la muerte,

explosi6n o incendio.

Tanto la seccion del refrigerador como la del congelador se

descongelan automaticamente. No obstante, limpie ambos

compartimientos mAs o menos una vez al mes para evitar la

acumulacion de olores. Limpie los derrames de inmediato.

Para limpiar su refrigerador:

1. Desenchufe el refrigerador o desconecte el suministro de

energia.

2. Quite todas las partes desmontables del interior, tales como

estantes, cajones para verduras, etc.

3. Lave a mano, enjuague y seque todas las partes

desmontables y las superficies interiores meticulosamente.

Use una esponja limpia o un paso suave y un detergente

suave con agua tibia.

• No use productos de limpieza abrasivos o asperos, como

aerosoles para ventanas, productos de limpieza para

pulir, liquidos inflamables, ceras para limpieza,

detergentes concentrados, blanqueadores o productos

de limpieza que contengan productos de petroleo en las

partes de plastico, en el interior, revestimientos de la

puerta o juntas. No use toallas de papel, estropajos para

fregar ni otros utensilios de limpieza asperos. Estos

pueden rayar o da_ar los materiales.

• Para ayudar a eliminar olores, puede lavar las paredes

interiores con una mezcla de agua tibia y bicarbonato de

sodio (2 cucharadas en un cuarto de galon [26 g en

0,95 L] de agua).

4. Fijese si su refrigerador tiene el exterior de metal pintado,

acabado Ultra Satin TM (con apariencia inoxidable), aluminio

cepillado o de acero inoxidable y elija el metodo de limpieza

adecuado.

NOTA" El acabado Ultra Satin TM (con apariencia inoxidable)

tiene un color suave y uniforme con un acabado brillante que

resiste las marcas de los dedos. El acero inoxidable tiene una

textura veteada bien diferenciada con variacion en el color, Io

cual es natural en el acero.

Metal pintado: Limpie el exterior con una esponja limpia o un

paso liso y un detergente suave en agua tibia. No use

limpiadores asperos o abrasivos ni limpiadores destinados a

acero inoxidable. Seque meticulosamente con un paso

suave. AdemAs, para evitar da_os alas superficies exteriores

metalicas pintadas, aplique cera para electrodomesticos (o

cera en pasta para autos) con un paso limpio y suave. No

encere las partes de plastico.

Aluminio cepillado: Lave con una esponja limpia o un paso

liso y un detergente suave en agua tibia. No use limpiadores

asperos o abrasivos ni limpiadores destinados a acero

inoxidable. Seque meticulosamente con un paso suave.

Acabado con apariencia inoxidable Ultra SatinZM: Lave

con una esponja limpia o un paso liso y un detergente suave

en agua tibia. No use limpiadores asperos o abrasivos ni

limpiadores destinados a acero inoxidable. Seque

meticulosamente con un paso suave.

Acabado de acero inoxidable: Lave con una esponja limpia

o un paso liso y un detergente suave en agua tibia. No use

productos de limpieza abrasivos o asperos. Seque

meticulosamente con un paso suave.

• Para mantener como nuevo su refrigerador de acero

inoxidable y para quitar marcas o rayaduras peque_as, se

sugiere usar el limpiador de acero inoxidable aprobado

por el fabricante. Para ordenar el limpiador, vea

"Accesorios".

IMPORTANTE: iEste limpiador es solamente para partes de

acero inoxidable!

No permita que el limpiador para acero inoxidable entre

en contacto con ninguna parte de plastico tales como las

piezas decorativas, las tapas del despachador o las

empaquetaduras de la puerta. Si se produce contacto no

intencional, limpie la pieza de plastico con una esponja y

detergente suave en agua tibia. Seque meticulosamente

con un paso suave.

Una limpieza rutinaria del condensador no es necesaria en

ambientes normales de operacion en el hogar. Si el ambiente

contiene mucha grasa o polvo, o si hay bastante trAnsito de

mascotas en el hogar, el condensador debera limpiarse cada

dos o tres meses para asegurar la maxima eficacia.

Si necesita limpiar el condensador:

• Quite la rejilla de la base. Vea la ilustracion "Rejilla de la

base" o la seccion "Rejilla de la base".

• Use una aspiradora con un cepillo suave para limpiar la

rejilla, las Areas abiertas detras de la rejilla y el Area de la

superficie frontal del condensador.

• Vuelva a colocar la rejilla de la base cuando termine.

6. Enchufe el refrigerador o reconecte el suministro de energia.

NOTA: No todos los focos para aparatos electrodomesticos son

adecuados para su refrigerador. AsegOrese de cambiar el foco

con otro que sea del mismo tama_o y forma. Las luces del

despachador son del tipo LED y no se pueden cambiar. Las

demas luces requieren un foco de 40 W. Puede conseguir los

focos de repuesto con su distribuidor.

1. Desenchufe el refrigerador o desconecte el suministro de

energia.

2. Si se indica, quite la pantalla de la luz como se muestra.

NOTA: Para limpiar la pantalla de la luz, lavela con agua tibia

y un detergente liquido. Enjuague y sequela pantalla

meticulosamente.

3. Quite el foco y reemplacelo con uno del mismo tama_o,

forma y vatiaje.

4. Si se indica, vuelva a colocar la pantalla como se muestra.

5. Enchufe el refrigerador o reconecte el suministro de energia.

Luz del panel de control del refrigerador

Para quitar y reemplazar el foco, busque detr_s del panel de

control del refrigerador.

Luces del cajdn para verduras

• Si es necesario, quite el cajon para verduras superior para

tener mejor acceso a la pantalla de luz del cajon para

verduras. Quite la pantalla de luz apretando la parte superior

e inferior hacia el centro, jalando las lengQetas inferiores para

sacarlas del revestimiento del refrigerador y luego deslizando

las lengQetas superiores hacia abajo y hacia fuera.

• Vuelva a colocar la pantalla de luz deslizando las lengQetas

superiores dentro de los orificios ranurados que estan en el

revestimiento del refrigerador, y luego encajando las

lengQetas inferiores en su lugar. Si es necesario, vuelva a

colocar el cajon superior para verduras.

Luz superior del congelador

• Quite la pantalla de luz sujetandola por los lados y apretando

hacia el centro y al mismo tiempo jalandola hacia adelante,

como se muestra.

Vuelva a colocar la pantalla de luz insertando las lengQetas en

los orificios ranurados en el revestimiento interno del

congelador. Empuje hasta que la pantalla encaje en su lugar.

Luz inferior del congelador detr&s de la canasta superior

del congelador (en algunos modelos)

• Dependiendo del modelo, quite la canasta superior del

congelador o el estante de la canasta superior del

congelador. Quite la pantalla removiendo el tornillo Phillips

ubicado en la parte superior de la pantalla. Cuidadosamente,

rote la pantalla hasta que la lengQeta izquierda se pueda

quitar con cuidado de la pared del congelador.

Vuelva a colocar la pantalla insertando la lengQeta izquierda

dentro de la pared del congelador. Alinee la lengQeta superior

con el orificio para tornillo y vuelva a colocar el tornillo.

Co tes de e ste

Si no va a haber electricidad por 24 horas o menos, mantenga la

puerta o las puertas cerradas (segQn el modelo) para ayudar a

que los alimentos se mantengan fr(os y congelados.

Si el corte de electricidad va a durar mas de 24 horas, siga una

de las opciones siguientes:

• Saque todos los alimentos congelados y guardelos en una

conservadora de comida congelada.

• Ponga 2 Ibs (907 g) de hielo seco en el congelador por cada

pie cQbico (28 L) de espacio en su congelador. Esto

mantendrA los alimentos congelados de 2 a 4 dias.

• Si no tiene conservadora de alimentos ni hielo seco, use

todos los alimentos perecederos de una vez o pongalos en

latas.

RECUERDE: Un congelador Ileno se mantiene frio por mas

tiempo que uno a medio Ilenar. Un congelador Ileno de came se

mantiene frio por m_s tiempo que uno Ileno de alimentos

horneados. Si Ud. ve que los alimentos contienen cristales de

hielo, se pueden volver a congelar, pero la calidad y el sabor

pueden afectarse. Si el alimento no esta en buenas condiciones,

descartelo.

Vacaciones

Si Ud. decide dejar el refrigerador funcionando mientras

est& ausente:

1. Use todos los articulos perecederos y congele el resto.

2. Si su refrigerador tiene fabrica de hielo automatica:

• Levante el brazo de control de alambre a la posicion de

OFF (Apagado - hacia arriba) o mueva el interruptor a la

posicion de OFF (Apagado - hacia la derecha).

• Cierre el suministro de agua a la fabrica de hielo.

3. Vacie el deposito de hielo.

Si Ud. decide apagar el refrigerador antes de irse:

1. Saque toda la comida del refrigerador.

2. Si su refrigerador tiene fabrica de hielo autom_tica:

• Cierre el suministro de agua a la fabrica de hielo por Io

menos un dia antes.

• Cuando el Oltimo Iote de hielo caiga, levante el brazo de

control de alambre a la posicion de OFF (Apagado - hacia

arriba) o mueva el interruptor a la posicion de OFF

(Apagado - hacia la derecha).

Coloque el control de temperatura o control del refrigerador,

dependiendo del modelo, en la posicion de OFF (Apagado).

Vea "Uso del (de los) controle(s)".

Limpie el refrigerador, pasele un paso y sequelo bien.

Fije bloques de goma o de madera con cinta adhesiva a la

parte superior de ambas puertas para que queden abiertas y

el aire circule. Esto evita que se formen olores y que crezcan

hongos.

Mudanza

Si Ud. muda su refrigerador a una casa nueva, siga los pasos a

continuacion para prepararse para la mudanza.

1. Si su refrigerador tiene fabrica de hielo autom_tica:

• Cierre el suministro de agua a la fabrica de hielo per Io

menos un dia antes.

• Desconecte la tuberia de agua que esta atrAs del

refrigerador.

Cuando el Oltimo Iote de hielo caiga, levante el braze de

control de alambre a la posicion de OFF (Apagado - hacia

arriba) o mueva el interrupter a la posicion de OFF

(Apagado - hacia la derecha).

2. Saque toda la comida del refrigerador y empaque todos los

alimentos congelados en hielo seco.

3. Vacie el deposito de hielo.

4. Coloque el control de temperatura o control del refrigerador,

dependiendo del modelo, en la posicion de OFF (Apagado).

Vea "Use del (de los) controle(s)".

5. Desenchufe el refrigerador.

6. Vacie el agua de la bandeja recolectora.

7. Limpie, pasele un pa_o y seque bien.

8. Saque todas las partes desmontables, envuelvalas bien y

asegOrelas con cinta adhesiva para que no se muevan y se

sacudan durante la mudanza.

9. SegOn el modelo, levante la parte delantera del refrigerador

para que ruede con facilidad O BIEN atornille las patas

niveladoras para no rayar el piso. Vea "Ajuste las puertas".

10. Sostenga las puertas cerradas y el cable a la parte posterior

del refrigerador con cinta adhesiva.

Cuando Ilegue a la casa nueva, ponga todo de nuevo en su lugar

y lea la seccion "lnstrucciones de instalacion" para obtener

instrucciones de preparacion. Ademas, si su refrigerador tiene

fabrica de hielo automatica, recuerde volver a conectar el

suministro de agua al refrigerador.

SOLUCION DE PROBLEMAS

Primero pruebe las soluciones sugeridas aqui para evitar el costo innecesario del servicio.

El refrigerador no funciona

Peligro de Cheque EI6ctrico

Conecte a un contacto de pared de conexi6n a tierra de

3 terminales.

No quite la terminal de conexi6n a tierra.

No use un adaptador.

No use un cable el_ctrico de extensi6n.

No seguir estas instrucciones puede ocasionar

la muerte, incendio o cheque el6ctrico.

• &Esta desenchufado el cable de energia? Conecte a un

contacto de pared de conexion a tierra de 3 terminales.

• &Funciena el contacto? Enchufe una lampara para ver si

funciona el contacto.

&Hay un fusible de la casa fundido o se disparb el

cortacircuitos? Reemplace el fusible o reposicione el

cortacircuitos. Si el problema continQa, Ilame a un

electricista.

&Estan encendidos los controles? AsegQrese de que los

controles del refrigerador esten encendidos. Vea "Use de los

controles".

• &Fs nueva la instalacibn? Deje transcurrir 24 horas despu6s

de la instalaci6n para que el refrigerador se enfrie por

completo.

NOTA: El ajustar los controles de temperatura en la posicion

m_s fria no enfria ningQn compartimiento m_s rapido.

Parece que el motor funciona excesivamente

Es posible que su nuevo refrigerador funcione per periodos m_s

largos que su refrigerador anterior debido al compresor y los

ventiladores de alto rendimiento. Es posible que el refrigerador

funcione per m_s tiempo si la habitacion esta caliente, si se ha

agregado una gran cantidad de alimentos, si se abren las puertas

con frecuencia o si se han dejado las mismas abiertas.

El refrigerador es ruidoso

El ruido del refrigerador se ha ido reduciendo a Io largo de los

a_os. Debido a esta reduccion, es posible que escuche ruidos

intermitentes en su nuevo refrigerador que no habia notado en el

modelo viejo. A continuacion se enumeran algunos sonidos

normales con una explicacion.

• Zumbide - se escucha cuando la valvula de agua se abre

para Ilenar la fabrica de hielo

• Sonido pulsante - los ventiladores/el compresor se estan

ajustando para obtener el maximo desempe_o

• Vibraciones - flujo de liquido refrigerante, tuberia de agua o

articulos guardados arriba del refrigerador

• Chisporroteos/Gergoteos- agua goteando en el calentador

durante el ciclo de descongelacion

• Estallido - contracci6n/expansion de las paredes interiores,

especialmente durante el enfriamiento inicial

• Agua corriendo - puede escucharse cuando el hielo se

derrite durante el ciclo de descongelacion y el agua corre

hacia la bandeja recolectora

• Chirridos/Crujidos - esto ocurre cuando el hielo es

expulsado del molde de la fabrica de hielo.

Las puertas no cierran completamente

• &Esta bloqueada la puerta? Mueva los paquetes de

alimentos lejos de la puerta.

• &Hay un recipiente o un estante bloqueando el paso?

Empuje el recipiente o el estante nuevamente a la posicion

correcta.

Es dificil abrir las puertas

Peligro de Explosi6n

Use un limpiador no inflamable.

No seguir esta instrucci6n puede ocasionar la muerte,

explosi6n o incendio.

• &Estan las empaquetaduras sucias o pegajosas? Limpie

las empaquetaduras con un jabon suave y agua tibia.

Las luces no funcionan

&Esta flojo o quemado un foco? Vea "Como cambiar los

focos".

&Se ha fijado la luz del despachador en OFF (Apagado)?

En algunos modelos, la luz del despachador funcionara

solamente cuando se presione una barra o una almohadilla.

Si usted desea que la luz del despachador permanezca

encendida continuamente, fijela en ON (Encendido), o (en

algunos modelos) NIGHT LIGHT (Luz nocturna), AUTO

(Automatico), HALF (Media) o DIM (Tenue). Vea

"Despachadores de agua y hielo".

&Se ha fijado la luz del despachador en NIGHT LIGHT o

AUTO? En algunos modelos, si se ha fijado el despachador

en el modo NIGHT LIGHT (Luz nocturna) o AUTO

(Autom_tico), asegQrese de que no este bloqueado el sensor

de la luz del despachador. Vea "Despachadores de agua y

hielo".

La temperatura esta demasiado caliente

• &Es nueva la instalacibn? Deje transcurrir 24 horas despu6s

de la instalacion para que el refrigerador se enfrie por

completo.

• &Se abre(n) o se deja(n) la(s) puerta(s) abierta(s) a

menudo? Esto hace que entre aire tibio al refrigerador.

Reduzca al minimo el nQmero de veces que abre la puerta y

mantenga las puertas completamente cerradas.

• &Se ha agregado una gran cantidad de alimentos? Deje

que transcurran varias horas para que el refrigerador vuelva a

la temperatura normal.

• &Se han ajustado los controles correctamente de

acuerdo con las condiciones circundantes? Ajuste los

controles un ajuste mas frio. Fijese en la temperatura en

24 horas. Vea "Uso de los controles".

Hay acumulaci6n de humedad en el interior

NOTA: Es normal que se acumule un poco de humedad.

&Esta hOmeda la habitaci6n? Esto contribuye a la

acumulacion de humedad.

_,Se abre(n) o se deja(n) la(s) puerta(s) abierta(s) a

menudo? Esto hace que entre aire hQmedo al refrigerador.

Reduzca al minimo el nQmero de veces que abre la puerta y

mantenga las puertas completamente cerradas.

La f,_bdca de hielo no produce hielo o no produce

suficiente hielo

&Se ha conectado el refrigerador a un suministro de agua

y se ha abierto la valvula de cierre? Conecte el refrigerador

al suministro de agua y abra completamente la valvula de

cierre.

• &Hay un estrechamiento en la tuberia de suministro de

agua? Un estrechamiento en la tuberia puede reducir el flujo

de agua. Enderece la tuberia de suministro de agua.

• &Esta encendida la fabrica de hielo? AsegQrese de que el

interruptor o brazo de cierre de alambre (dependiendo del

modelo) est6 en la posici6n de ON (Encendido).

• &Es nueva la instalaci6n? Espere 24 horas despu6s de la

instalacion de la fabrica de hielo para que empiece a producir

hielo. Deje transcurrir 72 horas para la produccion total de

hielo.

&Se acaba de sacar una gran cantidad de hielo? Deje

transcurrir 24 horas para que la fabrica de hielo se

restablezca.

• &Se trab6 un cubo de hielo en el brazo eyector de la

fabrica de hielo? Saque el hielo del brazo eyector con un

utensilio de plastico.

• &Se ha conectado un sistema de filtraci6n de agua de

6smosis inversa al suministro de agua fria? Esto puede

hacer que disminuya la presion de agua. Vea "Requisitos del

suministro de agua".

Los cubos de hielo son huecos o peque6os

NOTA: Esto es una indicacion de baja presion de agua.

• &No esta abierta por completo la valvula de cierre de

agua? Abra completamente la valvula de cierre de agua.

• &Hay un estrechamiento en la tuberia de suministro de

agua? Un estrechamiento en la tuberia puede reducir el flujo

de agua. Enderece la tuberia de suministro de agua.

• &Se ha conectado un sistema de filtracibn de agua de

6smosis inversa al suministro de agua fria? Esto puede

hacer que disminuya la presion de agua. Vea "Requisitos del

suministro de agua".

• &At_n tiene preguntas acerca de la presibn de agua?

Llame a un plomero competente autorizado.

El hielo tiene mal sabor, mal olor o un color gris._ceo

• /.Son nuevas las conexiones de plomerfa? Las conexiones

nuevas de plomeria pueden producir un hielo descolorido o

de mal sabor.

&Se han guardado los cubos de hielo por mucho tiempo?

Deseche ese hielo. Lave el recipiente de hielo. Deje

transcurrir 24 horas para que la fabrica de hielo haga hielo

nuevo.

/.Ha habido una transferencia de olor de los alimentos?

Use empaques hermeticos contra humedad para almacenar

comida.

&Contiene el agua minerales (como el azufre)? Podria ser

necesario instalar un filtro de agua para eliminar los

minerales.

&Tiene un filtro de agua instalado en el refrigerador? Un

descoloramiento oscuro o un color gris del hielo indican que

el sistema de filtrado de agua necesita enjuagarse m_s.

El despachador de hielo no funciona debidamente

• &Esta completamente cerrada la puerta del congelador?

Cierre la puerta con firmeza. Si no se cierra completamente,

vea "Las puertas no cierran completamente".

• &Se ha instalado correctamente el depbsito de hielo?

AsegOrese de que el deposito este firmemente en su

posicion.

• &Es nueva la instalaci6n? Espere 24 horas despu6s de la

instalacion de la fabrica de hielo para que empiece a producir

hielo. Deje transcurrir 72 horas para la produccion total de

hielo.

• &Hay hielo atascado en el conducto de salida? Use un

utensilio de plastico para despejar el conducto de salida.

• &Se ha agregado el hielo incorrecto en el depbsito? Use

Qnicamente el hielo producido por su fabrica de hielo actual.

• &Se ha derretido el hielo alrededor del espiral metalico en

el dep6sito? Vacie el deposito de hielo. Si es necesario, use

agua tibia para derretir el hielo.

Peligro de Cortaduras

Use un vaso resistente para recibir hielo del

despachador.

No seguir esta instrucci6n puede ocasionar

cortaduras.

&El despachador de hielo se atasca mientras vierte el

hielo "picado"? Cambie el boton de hielo de "picado" a "en

cubos". Si despacha el hielo en cubos correctamente, oprima

el boton para hielo "picado" y comience a despachar de

nuevo.

&Se ha mantenido el brazo del despachador oprimido por

mucho tiempo? Cuando el brazo se mantiene oprimido

mucho tiempo, se interrumpe la distribucion de hielo. Espere

3 minutos para que el motor del despachador se reposicione

antes de usarlo de nuevo.

El despachador de agua no funciona debidamente

• &Esta completamente cerrada la puerta del congelador?

Cierre la puerta con firmeza. Si no se cierra completamente,

vea "Las puertas no cierran completamente".

• &Se ha conectado el refrigerador a un suministro de agua

y se ha abierto la valvula de cierre? Conecte el refrigerador

al suministro de agua y abra completamente la valvula de

cierre.

• &Esta la presibn de agua a por Io menos 30 Ibs/pulg 2

(207 kPa)? La presion de agua de la casa determina el flujo

del despachador. Vea "Requisitos del suministro de agua".

• &Hay un estrechamiento en la tuberia de suministro de

agua de la casa? Enderece la tuberia de suministro de agua.

• &Es nueva la instalaci6n? Enjuague y Ilene el sistema de

agua.

• &Tiene un filtro de agua instalado en el refrigerador? Este

filtro puede estar obstruido o haberse instalado

incorrectamente.

&Se ha conectado un sistema de filtraci6n de agua de

6smosis inversa al suministro de agua fria? Vea

"Requisitos del suministro de agua".

Hay fugas de agua del despachador

NOTA: Es normal que caigan una o dos gotas de agua despu6s

de despachar agua.

• &No se ha puesto el vaso debajo del despachador el

tiempo suficiente? Sostenga el vaso debajo del

despachador durante 2 a 3 segundos despu6s de soltar la

barra o la almohadilla del despachador.

• &Es nueva la instalacibn? Enjuague el sistema de agua. Vea

"Prepare el sistema de agua" o "Despachadores de agua y

hielo".

&Ha cambiado recientemente el filtro de agua? Enjuague

el sistema de agua. Vea "Prepare el sistema de agua" o

"Despachadores de agua y hielo".

El agua del despachador no estb Io suficientemente fria

NOTA: El agua del despachador se enfria solamente a 50°F

(10°C).

• &Es nueva la instalaci6n? Deje transcurrir 24 horas despu6s

de la instalacion para que el suministro de agua se enfrie

completamente.

• &Se ha despachado recientemente una gran cantidad de

agua? Deje transcurrir 24 horas para que el suministro de

agua se enfrie completamente.

• &No se ha usado el despachador de agua recientemente?

Puede ser que el primer vaso de agua no este frio. Descarte

el agua del primer vaso.

• &Se ha conectado el refrigerador a una tuberia de agua

fria? AsegQrese de que el refrigerador este conectado a una

tuberia de agua fria. Vea "Requisitos del suministro de agua".

CONTRATOS DE

PROTECCION

Contratos maestros de protecci6n

iFelicitaciones por su inteligente adquisici6n! Su nuevo producto

Kenmore ®esta dise_ado y fabricado para proporcionarle a_os de

funcionamiento confiable. Pero al igual que todos los productos,

puede necesitar mantenimiento preventivo o reparacion de vez

en cuando. Es alli donde el Contrato maestro de proteccion

puede ahorrarle dinero e inconvenientes.

El Contrato maestro de proteccion tambien ayuda a prolongar la

vida de su nuevo producto. He aqui Io que se incluye en el

Contrato*:

Piezas y mano de obra necesarias para ayudar a mantener

los productos funcionando correctamente bajo uso normal,

no solo en caso de defectos. Nuestra cobertura va mucho

mas alia de la garantia del producto. No existen deducibles

ni fallas de funcionamiento que esten excluidas de la

cobertura -- proteccibn verdadera.

Servicio experto a cargo de un personal de mAs de 10.000

t_cnicos de servicio autorizados por Sears, Io que significa

que su producto serA reparado por alguien en quien usted

puede confiar.

Llamadas de servicio ilimitado y servicio en todo el pais,

con la frecuencia que usted desee, cuando usted desee.

Garantia "sin disgustos" - reemplazo de su producto

protegido si ocurren cuatro fallas o mas del producto en el

transcurso de doce meses.

Reemplazo del producto si su producto protegido no puede

ser reparado.

Revisibn anual de mantenimiento preventivo a solicitud

suya - sin costo adicional.

Ayuda rapida por tel_fono - Io que nosotros Ilamamos

Solucibn r_pida - apoyo por telefono a cargo de un

representante de Sears para todos los productos. Piense en

nosotros como si fu6ramos un "manual parlante para el

propietario".

Proteccibn de sobrevoltaje contra da_os electricos debido a

fluctuaciones de electricidad.

v' Proteccibn por p_rdida de comida, por un valor anual de

$250, por cualquier perdida de comida que sea como

resultado de fallas mecanicas de cualquier refrigerador o

congelador cubierto bajo la garantia.

Reembolso de la renta si la reparacion de su producto

protegido tarda mAs de Io prometido.

10% de descuento sobre el precio comQn por el servicio de

reparacion que no este bajo proteccion, asi como tambien las

piezas relacionadas con el mismo que se hayan instalado.

Una vez adquirido el Contrato, tan solo tiene que Ilamar para fijar

la visita de servicio tecnico. Usted puede Ilamar a cualquier hora,

de dia o de noche, o fijar una visita tecnica en Internet.

El Contrato maestro de proteccion es una compra sin riesgo. Si

por algQn motivo usted Io cancela durante el periodo de la

garantia del producto, le proveeremos un reembolso total. O un

reembolso proporcional en cualquier momento posterior a la

expiracion del periodo de la garantia, iAdquiera hoy su Contrato

maestro de protecci6n!

Se aplican algunas limitaciones y exclusiones. Para obtener

precios e informacibn adicional en EE.UU., Ilame al

1-800-827-6655.

*La cobertura en Canada varia en algunos articulos. Para

obtener los detalles completos, Ilame a Sears Canada al

1-800-361-6665.

Servicio de instalaci6n de Sears

Para la instalacion profesional de Sears de aparatos

electrodomesticos, abridores de puertas de garaje, calentadores

de agua y otros articulos principales del hogar, en los EE.UU. o

en Canada Ilame al 1-800-4-MY-HOME ®.

ACCESORIOS

Refacciones:

Para pedir el limpiador de acero inoxidable o filtros de repuesto,

Ilame al 1-800-4-MY-HOME ® y pida el nQmero de pieza

apropiado que se enlista abajo o pongase en contacto con su

distribuidor autorizado Kenmore.

Limpiador de acero inoxidable:

Pida la pieza No. D22 M40083 R

Filtro de agua de la rejilla de la base:

Filtro de reemplazo:

Pida la pieza No. 9030

(T1RFKB2 o T1RFKB1 o P1RFKB2 o P1RFKB1)

HOJA DE DATOS DEL RENDIMIENTO

Sistema de filtracibn de agua de la rejilla de la base

Modelo T1KB1/T1RFKB1 Capacidad de 100 galones (379 litros)

Sistema comprobado y certificado por NSF International, segQn la norma 42 NSF/ANSI para reducci6n de cloro,

sabor y olor, clase de particulas I*; y bajo la norma 53 NSF/ANSI para la reducci6n de plomo, mercurio, atrazina,

benceno, toxafeno, o-diclorobenceno, quistes, turbidez, asbestos, lindano, tetracloroetileno, endrina, alaclor,

clorobenceno, etilbenceno, TTHM (trialometano), MTBE (eter metilterciobutilico) y COV (Compuesto org_.nico vol_.til).

Este sistema ha sido comprobado segQn las normas 42 y 53 NSF/ANSI para la reduccion de las sustancias citadas a continuacion.

La concentracion de las sustancias indicadas en agua entrando al sistema fue reducida a una concentracion menor o igual al limite

permitido para agua saliendo del sistema, tal como se especifica en las normas 42 y 53 NSF/ANSI.

Reducci6n de Requisitos de Promedio Concentraci6n en Maximo Promedio % Minimo % Promedio

sustancias reducci6n de NSF influente el agua a tratar efluente efluente reducci6n reducci6n

Efectos est_ticos

Cloro, sabor/olor 50% reducci6n 2,0 mg/L I 2,0 mg/L + 10% 0,08 mg/L 2,0 mg/L 95,93 97,36

Clase de particulas I* 85% reducci6n 3533333#/mL 10.000P°rIo menOSparticulas/mL 22000 #/mL** 11567 #/mL 99,38 99,67

Reducci6n de Requisitos de Promedio Concentraci6n en Maximo Promedio % Minimo % Promedio

contaminantes reducci6n de NSF influente el agua a tratar efluente efluente reducci6n reducci6n

Plomo: @pH 6,5 0,010 mg/L 150 ug/L 0,15 mg/L + 10% 1,0 ug/L 1 ug/L 99,33 99,33

Plomo: @pH 8,5 0,010 mg/L 157 ug/L 0,15 mg/L _+10% 2,0 ug/L 1,08 ug/L 98,72 99,31

Mercurio: @ pH 6,5 0,002 mg/L 0,0058 mg/L 0,006 mg/L + 10% 0,0002 mg/L 0,0002 mg/L 96,53 96,53

Mercurio: @ pH 8,5 0,002 mg/L 0,0057 mg/L 0,006 mg/L _+10% 0,0002 mg/L 0,0002 mg/L 96,5 96,5

Benceno 0,005 mg/L 15 ug/L 0,015 mg/L _+10% 0,5 ug/L 0,5 ug/L 96,67 96,67

O-diclorobenceno 0,6 mg/L 1750 ug/L 1,8 _+10% 1,0 ug/L 1,0 ug/L 99,94 99,94

Toxafeno 0,003 mg/L 15 ug/L 0,015 _+10% 1,0 ug/L 1,0 ug/L 93,33 93,33

Atrazina 0,003 mg/L 10 ug/L 0,009 mg/L _+10% 2 ug/L 2 ug/L 80,8 80,8

Asbestos 99% 101 MFL 107a 108fibras/L tt 0,17 MFL 0,17 MFL 99,83 99,83

Quistes vivos _ >99,95% 120.000/L 50.000/L min, 8/U 1/U 99,99 >99,99

Turbidez 0,5 NTU 11,4 NTU 11 _+1 NTU 0,41 NTU 0,24 NTU 96,4 97,89

Alaclor 0,002 mg/L 41,3 ug/L 0,04 _+10% 0,2 ug/L 0,2 ug/L 99,52 99,52

Endrina 0,002 mg/L 5,9 ug/L 0,006 _+10% 0,5 ug/L 0,3 ug/L 91,5 95,47

Etilbenceno 0,7 mg/L 1867 ug/L 2,1 _+10% 0,70 ug/L 0,0588 ug/L 99,96 100

Lindano 0,002 mg/L 1,9 ug/L 0,002 + 10% 0,02 ug/L 0,02 ug/L 98,93 98,93

CIorobenceno 0,6 mg/L 2,0 ug/L 2,0 _+10% 0,0005 ug/L 0,0005 ug/L 99,98 99,98

Tetracloroetileno 0,005 mg/L 14,2 ug/L 0,015 _+10% 0,5 ug/L 0,5 ug/L 96,47 96,47

TTHM (trialometano) 0,080 mg/L 465 ug/L 0,45 _+20% 1,0 ug/L 0,5 ug/L 99,78 99,88

MTBE (eter 0,005 mg/L 14 ug/L 0,015 _+20% 0,70 ug/L 0,52 ug/L 94,94 96,27

metilterciobutilico)

COV (Compuesto 0,015 mg/L 0,3520 mg/L 0,300 _+10% 0,0060 mg/L 0,0008 mg/L 98,4 99,78

organico volatil)

Par_metros de la prueba: pH = 7,5 _+0,5 si no se indica Io contrario. Flujo= 0,5 gpm (1,9 Lpm). Presi6n = 60 Ibs/pulg 2

Temp. = 68°F a 71,6°F (20°C a 22°C). Capacidad nominal de servicio = 100 galones (379 litros).

• Es esencial que los requerimientos de operaci6n, mantenimiento

y reemplazo del filtro se Ileven a cabo para que este producto se

desempefie tal como se ofrece en la publicidad.

• Modelo TIKBI: El sistema monitor del filtro mide la cantidad de

agua que pasa a traves del filtro y Io pone en alerta para

reemplazar el filtro.

Estilo 1 - Cuando el indicador del filtro muestre 10%, pida un

nuevo filtro. Cuando el indicador del filtro muestre 0%, se

recomienda que reemplace el filtro.

Estilo 2 - Cuando el indicador del filtro cambie de verde a

amarillo, pida un nuevo filtro. Cuando el indicador cambie de

amarillo a rojo, se recomienda que reemplace el filtro.

Estilo 3 - Cuando la pantalla de estado del filtro de agua cambie

de "GOOD" (Bueno) a "ORDER" (Pedir), pida un nuevo filtro.

Cuando el indicador del filtro muestre "REPLACE" (Reemplazar),

se recomienda que reemplace el filtro.

Use el cartucho de repuesto T1RFKB1, pieza No. 9030. El precio

sugerido de venta al por menor durante el afio 2008 es de $59,99

EE.UU./$71,99 CanadA. Precios sujetos a cambio sin previo

aviso.

• Estos contaminantes no se encuentran necesariamente en su

suministro de agua. Si bien se realizaron las pruebas bajo

condiciones de laboratorio est_.ndares, el desempefio real puede

variar.

manometrica (413,7 kPa).

• El producto es para uso con agua fria Onicamente.

• No use con agua que no sea microbiol6gicamente segura o que

sea de calidad desconocida sin desinfectarla adecuadamente

antes o despues del sistema. Pueden usarse sistemas

certificados para la reducci6n de quistes en aguas desinfectadas

que puedan contener quistes filtrables.

• Favor de ver la secci6n "Garantia" para obtener el nombre,

direcci6n y nQmero telef6nico del fabricante.

• Favor de ver la secci6n "Garantia" para verificar la garantia

limitada del fabricante.

Pautas de aplicacion/Parametros para el suministro de agua

Suministro de agua Municipal o de pozo

Presi6n del agua 30 - 120 Ibs/pulg 2 (207 - 827 kPa)

Temperatura del agua 33 ° - 100°F (0,6 ° - 37,8°C)

Flujo nominal de servicio 0,5 gpm (1,9 L/min) @ 60 Ibs/pulg 2

*Tamafio de las particulas clase I: >0,5 a <1 um

**El requisito de prueba es de cuando menos 100.000 particulas/ml de Polvo Fino de prueba AC.

ttFibras mayores de 10 um de Iongitud

_Basado en la filtraci6n de quistes de Cryptosporidium parvum

® NSF es una mama reaistrada de NSF International.

Norma 53 NSF/ANSI - Efectos en la salud - Compuestos organicos volatiles (COVs) incluidos mediante pruebas alternativas*

Contaminante quimico Concentraci6n en el agua a tratar (mg/L) Concentraci6n de nivel

maximo permisible de NSF (mg/L)

Carbofurano 0,190 0,001

Tetracloruro de carbono 0,078 0,0018

CIoropicrina 0,015 0,0002

2,4, D 0,110 0,0017

Dibromocloropropano (DBCP) 0,052 0,00002

Paradiclorobenceno 0,040 0,001

1,2-Dicloroetano 0,088 0,0048

1,1 -Dicloroetileno 0,083 0,001

Cis-1,2-Dicloroetileno 0,170 0,0005

Trans-1,2-Dicloroetileno 0,086 0,001

1,2-Dicloropropano 0,080 0,001

Cis-1,3-Dicloropropileno 0,079 0,001

Dinoseb 0,170 0,0002

Dibromuro de etileno (EDB) 0,044 0,00002

Haloacetonitrilos (HAN):

Bromocloroacetonit rilo 0,022 0,0005

Dibromoacetonitrilo 0,024 0,0006

Dicloroacetonitrilo 0,0096 0,0002

Tricloroacetonitrilo 0,015 0,0003

Haloketones (HK):

1,1 -Dicloro-2-Propanona 0,0072 0,0001

1,1,1 -Tricloro-2-Propanona 0,0082 0,0003

Heptacloro (H-34, Heptox) 0,25 0,00001

Ep6xido de heptacloro 0,0107 0,0002

Hexaclorobutadieno 0,044 0,001

Hexaclorociclopentadieno 0,060 0,000002

Metoxicloro 0,05 0,0001

Pentaclorofenol 0,096 0,001

Simazina 0,120 0,004

Estireno 0,150 0,0005

1,1,2,2-Tetracloroetano 0,081 0,001

Tolueno 0,078 0,001

2,4,5 TP (Silvex) 0,270 0,0016

Acido tribromoacetico 0,042 0,001

1,2,4-Triclorobenceno 0,160 0,0005

1,1,1 -Tricloroetano 0,084 0,0046

1,1,2-Tricloroetano 0,150 0,0005

Tricloroetileno 0,180 0,0010

Xilenos 0,070 0,001

*Se us6 cloroformo como quimico alternativo para las afirmaciones de reducci6n de COV

® NSF es una marca registrada de NSF International.

TABLE DES MATII RES

GARANTIE .................................................................................... 51

SECURITE DU REFRIGERATEUR .............................................. 52

Mise au rebut de votre vieux refrig6rateur ................................. 52

INSTRUCTIONS D'INSTALLATION ............................................ 53

Deballage du refrig6rateur ......................................................... 53

Exigences d'emplacement ........................................................ 53

Specifications electriques .......................................................... 54

Specifications de I'alimentation en eau ..................................... 54

Grille de la base ......................................................................... 54

Portes du r6frigerateur ............................................................... 55

Ajuster les portes ....................................................................... 56

Raccordement de la canalisation d'eau .................................... 57

Preparer le systeme d'eau ......................................................... 58

Sons normaux ............................................................................ 59

UTILISATION DU RI_FRIGI_RATEUR .......................................... 59

Pour s'assurer d'une circulation d'air appropriee ..................... 59

Utilisation des commandes ....................................................... 59

Distributeurs d'eau et de glagons .............................................. 60

Temoin lumineux de I'etat du filtre & eau .................................. 61

Systeme de filtration d'eau ........................................................ 62

Machine a glagons et bac d'entreposage ................................. 63

CARACTERISTIQUES DU REFRIGERATEUR ........................... 63

Tablettes du refrigerateur .......................................................... 63

Tiroir pour specialites alimentaires ............................................ 64

Tiroir a legumes/viande convertible,

bac & legumes et couvercles ..................................................... 64

Reglage de la temperature du tiroir &

legumes/viande convertible ....................................................... 65

Reglage de I'humidite dans le bac & legumes ........................... 65

Casier & vin ou porte-cannettes/bouteilles ................................ 65

Casier utilitaire ............................................................................ 65

CARACTI_RISTIQUES DU CONGI_LATEUR .............................. 65

Tablette de congelateur ............................................................. 65

Panier ou bac de congelateur .................................................... 66

CARACTERISTIQUES DE LA PORTE ......................................... 66

Compartiment inclinable de la porte du congelateur ................ 66

Compartiment fraicheur ............................................................. 66

Tringles ou balconnets dans la porte ........................................ 67

Balconnets dans la porte ........................................................... 67

Bac & fruits inclinable ................................................................. 67

ENTRETIEN DU REFRIGERATEUR ............................................ 68

Nettoyage ................................................................................... 68

Remplacement des ampoules d'eclairage ................................ 69

Pannes de courant ..................................................................... 69

Entretien avant les vacances ou Iors d'un demenagement ...... 69

DI_PANNAGE ................................................................................ 70

Fonctionnement du refrigerateur ............................................... 70

Temperature et humidite ............................................................ 71

Glagons et eau ........................................................................... 71

CONTRATS DE PROTECTION .................................................... 73

ACCESSOIRES ............................................................................. 73

FEUlLLE DE DONNEES SUR LA PERFORMANCE ................... 74

NUMEROS DE SERVICE ...................... COUVERTURE ARRIERE

GARANTIE DES APPAREILS MI NAGERS KENMORE

GARANTIE LIMITEE DE UN AN

Lorsqu'il est installe, utilise et entretenu conformement a toutes

les instructions fournies avec le produit, si cet appareil menager

fait defaut par suite d'un vice de materiau ou de fabrication au

cours de I'annee qui suit la date d'achat, composer le

1-800-4-MY-HOME ® pour obtenir une reparation gratuite.

Si cet appareil menager fonctionne & toute autre fin que

I'utilisation familiale privee, la presente garantie ne s'appliquera

que pendant 90 jours a partir de la date d'achat.

LA PRESENTE GARANTIE COUVRE UNIQUEMENT LES

VICES DE MATERIAUX ET DE FABRICATION. SEARS NE

PAIERA PAS POUR :

1. Les pieces courantes qui peuvent s'user suite & une

utilisation normale, notamment les filtres, courroies,

ampoules et sacs.

2. L'intervention d'un technicien pour montrer & I'utilisateur

comment installer, utiliser et entretenir correctement le

produit.

3. L'intervention d'un technicien pour nettoyer ou entretenir ce

produit.

4. L'endommagement ou les defauts du produit si celui-ci n'est

pas installe, utilise ou entretenu conformement & toutes les

instructions fournies avec le produit.

5. L'endommagement ou les defauts du produit resultant

d'accident, usage impropre ou abusif ou utilisation autre que

celle pour laquelle il est destine.

6. L'endommagement ou les defauts du produit causes par

I'utilisation de detergents, agents de nettoyage, produits

chimiques ou ustensiles autres que ceux recommandes dans

toutes les instructions fournies avec le produit.

7. L'endommagement ou les defauts des pieces ou systemes

resultant d'une modification non autorisee faite au produit.

CLAUSE D'EXONI_RATION DE RESPONSABILITI_ AU TITRE

DES GARANTIES IMPLICITES; LIMITATION DES RECOURS

Le seul et exclusif recours du client dans le cadre de la presente

garantie limitee consiste en la reparation prevue ci-dessus. Les

garanties implicites, y compris les garanties applicables de

qualite marchande et d'aptitude & un usage particulier, sont

limitees a un an ou & la plus courte periode autorisee par la Ioi.

Sears n'assume aucune responsabilite pour les dommages

fortuits ou indirects. Certains #tats ou certaines provinces ne

permettent pas I'exclusion ou la limitation des dommages fortuits

ou indirects, ou la limitation de la duree des garanties implicites

de qualite marchande ou d'aptitude & un usage particulier, de

sorte que cette exclusion ou limitation peut ne pas _tre

applicable dans votre cas.

Cette garantie s'applique seulement Iorsque cet appareil

menager est utilise aux 12tats-Unis et au Canada.

Cette garantie vous confere des droits juridiques specifiques et

vous .pouvez egalement jouir d'autres droits qui peuvent varier

d'un Etat & I'autre.

Sears, Roebuck and Co.

Hoffman Estates, IL 60179

Sears Canada Inc.

Toronto, Ontario, Canada M5B 2B8

ENREGISTREMENT DU PRODUIT

Inscrivez les numeros de modele et de serie complets et la date

d'achat. Vous trouverez ces renseignements sur I'etiquette des

numeros de modele et de serie situ6e sur le produit.

Gardez ces renseignements & disposition pour obtenir plus

rapidement assistance ou service Iorsque vous communiquez

avec Sears au sujet de votre appareil menager.

Numero de module

Numero de serie

Date d'achat

Conservez ces instructions et votre regu de vente pour

r_f_rence ult_rieure.

SI CURITI DU RI FRIGI RATEUR

Votre securite et celle des autres est tres importante.

Nous donnons de nombreux messages de s_curit_ importants dans ce manuel et sur votre appareil m_nager. Assurez-vous de

toujours lire tous les messages de s_curit_ et de vous y conformer.

Voici le symbole d'alerte de s_curit&

Ce symbole d'alerte de s_curit_ vous signale les dangers potentiels de d_c_s et de blessures graves & vous

et & d'autres.

Tousles messages de s_curit_ suivront le symbole d'alerte de s_curit_ et le mot "DANGER" ou

"AVERTISSEMENT". Ces mots signifient •

Risque possible de d_ces ou de blessure grave si vous ne

suivez pas imm_diatement les instructions.

Risque possible de d_ces ou de blessure grave si vous

ne suivez pas les instructions.

Tousles messages de s_curit_ vous diront quel est le danger potentiel et vous disent comment r_duire le risque de blessure et

ce qui peut se produire en cas de non-respect des instructions.

IMPORTANTES INSTRUCTIONS DE SI_CURITI_

AVERTISSEMENT : Pour reduire les risques d'incendie, de choc electrique ou des blessures Iors de I'utilisation du

refrig6rateur, prendre quelques precautions fondamentales, y compris les suivantes •

• Brancher I'appareil sur une prise & 3 alveoles reliee & la terre.

• Ne pas enlever la broche de liaison & la terre.

• Ne pas utiliser un adaptateur.

• Ne pas utiliser un c&ble de rallonge.

• Debrancher la source de courant electrique avant I'entretien.

• Replacer pieces et panneaux avant de faire la remise en marche.

• Enlever les portes de votre vieux refrig6rateur.

• Utiliser un produit de nettoyage ininflammable.

• Garder les materiaux et les vapeurs inflammables, telle

que I'essence, loin du refrig6rateur.

• Utiliser deux ou plus de personnes pour deplacer et

installer le refrig6rateur.

• Debrancher le refrig6rateur avant I'installation de la

machine a glagons (seulement pour modeles pr_ts

recevoir une machine & glagons).

• Utiliser un verre robuste pour prendre des glagons (sur

certains modeles).

CONSERVEZ CES INSTRUCTIONS

Mise au rebut de votre vieux r frig rateur

Risque de suffoquer

Enlever les portes de votre vieux r_frig_rateur.

Le non=respect de cette instruction peut causer

un d_c_s ou des I_sions c_r_brales.

IMPORTANT : L'emprisonnement et I'etouffement des enfants ne

sont pas un probleme du pass& Les refrigerateurs jetes ou

abandonnes sont encore dangereux, m_me s'ils sont laisses

abandonnes pendant "quelques jours seulement". Si vous vous

debarrassez de votre vieux refrigerateur, veuillez suivre les

instructions suivantes pour aider & eviter les accidents.

Avant de jeter votre vieux r_frig_rateur ou cong_lateur :

• Enlever les portes.

• Laisser les tablettes en place de sorte que les enfants ne

puissent pas y penetrer facilement.

INSTRUCTIONS D'INSTALLATION

Risque du poids excessif

Utiliser deux ou plus de personnes pour d_placer et

installer le r_frig_rateur.

Le non=respect de cette instruction peut causer

une blessure au dos ou d'autre blessureo

Enl_vement des mat_riaux d'emballage

• Enlever le ruban adhesif et tout residu de colle du

refrig6rateur avant de le mettre en marche. Frotter une petite

quantite de savon liquide & vaisselle sur I'adhesif avec les

doigts. Rincer & I'eau tiede et essuyer.

Ne pas utiliser d'instruments coupants, d'alcool a friction, de

liquides inflammables ou de nettoyants abrasifs pour enlever

le ruban adhesif ou la colle. Ces produits peuvent

endommager la surface de votre refrig6rateur. Pour plus de

renseignements, voir "Securit6 du refrig6rateur".

D_placement de votre r6frig6rateur :

Votre refrig6rateur est Iourd. Lors du deplacement de votre

refrig6rateur pour le nettoyage ou un entretien ou reparation,

veiller & recouvrir le plancher avec du carton ou un panneau

de fibres dures pour eviter qu'il ne subisse tout dommage.

Toujours tirer le refrig6rateur tout droit Iors de son

deplacement. Ne pas incliner le refrig6rateur d'un c6te ou de

I'autre nile "faire marcher" en essayant de le deplacer car le

plancher pourrait _tre endommag&

Nettoyage avant I'utilisation

Apr_s avoir enleve tousles materiaux d'emballage, nettoyer

I'interieur du refrig6rateur avant de I'utiliser. Voir les instructions

de nettoyage dans "Entretien du refrig6rateur".

Importants renseignements a savoir au sujet des tablettes

et des couvercles en verre :

Ne pas nettoyer les tablettes ou couvercles en verre avec de

I'eau tilde quand ils sont froids. Les tablettes et les

couvercles peuvent se briser s'ils sont exposes a des

changements soudains de temperature ou & un impact tel

que coup brusque. Le verre trempe est con£u pour eclater

en d'innombrables pieces minuscules. Ceci est normal. Les

tablettes et les couvercles en verre sont Iourds. Les saisir

deux mains Iors de leur depose afin d'eviter de les faire

tomber.

Risque d'explosion

Garder les mat_riaux et les vapeurs inflammables, telle

que I'essence, loin du r_frig_rateur.

Le non=respect de cette instruction peut causer

un d_c_s, une explosion ou un incendie.

Pour obtenir une aeration appropriee pour votre refrigerateur,

laisser un espace de 1/2"(1,25 cm) de chaque c6te et au sommet.

Si vous installez votre refrigerateur pros d'un mur fixe, laisser un

minimum de 2" (5,08 cm) de chaque c6te (selon le modele) pour

permettre a la porte de s'ouvrir sans obstruction. Si votre

refrigerateur comporte une machine a glagons, s'assurer qu'un

espace additionnel est prevu a I'arriere pour permettre les

connexions des conduits d'eau.

t/2" (1,25 cm)

II --

,1[_

2" (5,08 cm)

REMARQUES :

• II est recommande de ne pas installer le refrigerateur pres

d'un four, d'un radiateur ou de toute autre source de chaleur.

Ne pas installer le refrigerateur dans un endroit oQ la

temperature baissera au-dessous de 55°F (13°C).

• La largeur de la cavite d'encastrement doit _tre d'au moins

36" (91,44 cm) pour I'installation du produit. Cependant, si le

produit est place contre une paroi relativement Iongue et si on

veut pouvoir retirer les bacs a legumes et & viande, il convient

d'elargir la cavite de 18" (45,72 cm). On recommande donc

une cavite d'encastrement d'une largeur totale de 54"

(137,16 cm).

Risque de choc _lectrique

Brancher sur une prise a 3 alv_oles reli_e a la terre.

Ne pas enlever la broche de liaison a la terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un c&ble de rallonge.

Le non=respect de ces instructions peut causer

un d_c_s, un incendie ou un choc _lectrique.

Avant de placer le refrig6rateur & son emplacement final, il est

important de vous assurer d'avoir la connexion electrique

appropriee.

M_thode recommand_e de raise _ la terre

Une source d'alimentation de 115 volts, 60 Hz, type 15 ou

20 amperes CA seulement, proteg6e par fusibles et

adequatement mise a la terre est necessaire. II est recommande

d'utiliser un circuit distinct pour alimenter uniquement votre

refrig6rateur. Utiliser une prise murale qui ne peut pas _tre mise

hors circuit & I'aide d'un commutateur. Ne pas utiliser de c&ble de

rallonge.

REMARQUE : Avant d'executer tout type d'installation,

nettoyage ou remplacement d'une ampoule d'eclairage, tourner

la commande (du thermostat, du refrigerateur ou du congelateur

selon le modele) & la position OFF (arr_t) et deconnecter ensuite

le refrigerateur de la source d'alimentation electrique. Lorsque

vous avez termine, reconnecter le refrigerateur & la source

d'alimentation electrique et mettre de nouveau la commande (du

thermostat, du refrigerateur ou du congelateur selon le modele)

au reglage desir& Voir "Utilisation des commandes".

Rassembler les outils et pi@ces n@cessaires avant de commencer

I'installation. kire et suivre les instructions fournies avec les outils

indiqu@s ici.

OUTILLAGE REQUIS :

• Tournevis a lame plate •

• Cles plates de ZAd'(11,11 mm)et

V_" (12,7 mm) ou deux cles & •

molette

Tourne-ecrou de V4"

(6,35 mm)

Foret de V4" (6,35 mm)

Perceuse sans fil

REMARQUE : Votre marchand de refrigerateurs presente une

trousse disponible avec un robinet d'arr_t a etrier de V4"

(6,35 mm), un raccord et un tube en cuivre. Avant I'achat,

s'assurer que le robinet d'arr_t a etrier est conforme a vos codes

Iocaux de plomberie. Ne pas employer de robinet d'arr_t a etrier

de 3/le" (4,76 mm) ou de type & percer, ce qui reduit le debit d'eau

et cause une obstruction plus facilement.

IM PORTANT :

• Toutes les installations doivent _tre conformes aux exigences

des codes Iocaux de plomberie.

• Utiliser un tube en cuivre et verifier s'il y a des fuites. Installer

les tubes en cuivre seulement & des endroits oQ la

temperature se maintient au-dessus du point de congelation.

Pression de I'eau

Une alimentation en eau froide avec une pression entre 30 et

120 Ib/po _(207 et 827 kPa) est necessaire pour faire fonctionner

le distributeur d'eau et la machine & glagons. Si vous avez des

questions au sujet de la pression de votre eau, appeler un

plombier qualifie agre&

Alimentation en eau par osmose inverse

IMPORTANT : La pression de I'alimentation en eau entre le

systeme d'osmose inverse et la valve d'arrivee d'eau du

refrigerateur doit _tre entre 30 et 120 Ib/po 2 (207 et 827 kPa).

Si un systeme de purification de I'eau par osmose inverse est

raccorde & votre alimentation en eau froide, la pression de I'eau

au systeme doit _tre d'un minimum de 40 a 60 Ib/po 2

(276 & 414 kPa).

Si la pression de I'eau au systeme d'osmose inverse est

inferieure a 40 & 60 Ib/po _(276 & 414 kPa) :

• Verifier pour voir si le filtre & sediments du systeme d'osmose

inverse est bloqu_ et le remplacer si necessaire.

• Laisser le reservoir du systeme d'osmose inverse se remplir

apr_s une utilisation intense.

• Si votre refrigerateur a un filtre & eau, celui-ci peut reduire

encore plus la pression de I'eau Iorsqu'il est utilise avec un

systeme d'osmose inverse. Retirer le filtre a eau. Voir

"Systeme de filtration d'eau".

Si vous avez des questions au sujet de la pression de votre eau,

appeler un plombier qualifie agre&

G 'e

Retirer la grille de la base :

1. Ouvrir les deux portes.

2. Placer les mains le long des extremites de la grille. Appuyer

sur le dessus de la grille de la base et tirer sur le bas.

REMARQUE : Ne pas oublier de remettre la fiche technique en

place derriere la grille de la base apr_s le nettoyage.

R_installer la grille de la base :

1. Ouvrir les deux portes.

2. Aligner les languettes d'appui de la grille avec les agrafes en

metal.

3. Appuyer fermement sur la grille pour I'enclencher en place.

Rassembler les outils et pieces necessaires avant de commencer I'installation.

OUTILS REQUlS • Cles a douilles a t_te hexagonale de 1/4"et %6" et un tournevis a lame plate.

IMPORTANT • Avant de commencer, tourner la commande du refrig6rateur a OFF (arr_t). Debrancher le refrig6rateur ou deconnecter la

source de courant electrique. Enlever les aliments et tous les compartiments ou contenants utilitaires reglables dans les portes.

REMARQUE • Afin de permettre le passage de votre produit par I'entree de votre domicile, prendre les mesures de I'entree pour

determiner s'il est necessaire de demonter les poignees de porte ou les portes elles-m_mes. Suivre les instructions ci-dessous )our le

demontage des poignees de portes ou des portes elles-m_mes.

Risque de choc _lectrique

D_connecter la source de courant _lectrique avant d'enlever les portes.

Le non=respect de cette instruction peut causer un d_c_s ou un choc _lectrique.

Charni_re

Ne pas enlever la vis A

Raccordement des

c_bles

A B

A. Connecteurs

B. Agrafe de c_blage

C. CEiHets

Raccordement du

distributeur d eau

A. Faceavant du raccord

Grille de la base

Enl_vement des

portes

Charni_re

sup_rieure droite

Ne pas enlever la vis A

R! Style 1

Enl_vement

des

(facultatif)

Style 2

Enl_vement

des poign_es

(facultatif)

Charni_re inf_rieure

Ne pas enlever la vis A

Style 3

Enl_vement

des

(facultatif)

Enlever les poign_es (facultatif)

Style 1

1. Appliquer une pression forte avec votre main sur la surface

de la garniture. Glisser la garniture superieure vers le haut et

la garniture inferieure vers le bas hors de la poignee. Soulever

les pieces de la garniture pour les retirer des vis de fixation.

Voir dessin 1.

2. Enlever les vis des poignees et les poignees. Voir dessin 1.

3. Mettre le refrig6rateur en place. Replacer les poignees tel

qu'indiqu& Voir dessin 1.

Styles 2 et 3

1. Appuyer fermement sur la poignee pour la glisser vers le haut

et hors des visa epaulement. Voir dessin 1.

2. Mettre le refrig6rateur en place. Replacer les poignees tel

qu'indiqu& Voir dessin 1.

Enlever les portes

Risque de choc 61ectrique

D_connecter la source de courant 61ectrique avant

d'enlever les portes.

Le non=respect de cette instruction peut causer

un d_c_s ou un choc 61ectrique.

1. Debrancher le refrig6rateur ou deconnecter la source de

courant electrique.

2. Ouvrir les deux portes du refrig6rateur. Enlever la grille de la

base en tirant vers le haut les coins inferieurs externes. Voir

dessin 2.

3. Deconnecter le conduit du distributeur d'eau situe derriere la

grille de la base du c6te de la porte du congelateur. Voir

dessin 3.

• Presser I'anneau externe bleu contre la face du raccord et

tirer sur le conduit pour le degager.

REMARQUE • Maintenir le connecteur de la canalisation

d'eau fixe au tuyau qui passe sous le congelateur. La

porte ne peut 6tre enlevee si le connecteur est toujours

fixe au tuyau qui passe par la charniere de porte.

4. Deconnecter le c&ble situe derriere la grille de la base du c6te

de la porte du congelateur. Voir dessin 4.

• Oter I'agrafe de c&blage avec une cle & douille &t6te

hexagonale de 1/4".

• Debrancher les connecteurs.

5. Fermer les deux portes et les garder fermees jusqu'& ce que

vous soyez pr6t & les soulever pour les degager de la caisse.

6. Utiliser une cle & douille & t6te hexagonale de 5/le" pour

enlever le couvercle de la charniere superieure gauche et la

vis. Voir dessin 5.

7. Enlever les vis de la charniere gauche qui restent et la

charniere tel qu'indiqu& Voir dessin 5.

IMPORTANT • Ne pas enlever la vis A.

8. Soulever verticalement la porte du congelateur pour la

degager de la charniere inferieure. Voir dessin 6. Le conduit

du distributeur d'eau et le c&ble demeurent joints a la porte

du congelateur et passent & travers la charniere inferieure

gauche. Veiller a eviter d'endommager les tuyaux et le

c&blage du distributeur.

9. Enlever le couvercle de la charniere superieure a droite et les

vis tel qu'indiqu& Voir dessin 7.

IMPORTANT • Ne pas enlever la vis A.

10. Soulever verticalement la porte du refrigerateur pour I'enlever

de la charniere inferieure.

11. II peut ne pas 6tre necessaire d'enlever les charnieres

inferieures pour faire passer le refrigerateur dans un cadre de

porte. Les deux charnieres a la base ont une construction

similaire.

• Si necessaire, demonter les charnieres tel qu'indiqu& Voir

dessin 8.

IMPORTANT : Pour faciliter I'alignement et la fermeture

de la porte, il y a une cale situee entre la charniere et la

caisse. Lorsque la charniere est retiree, la cale peut

tomber. Si cela arrive, laisser la cale de c6te de fa(;on &

pouvoir la remettre en place Iorsque la charniere est

replacee plus tard.

Replacer les portes et les charni_res

1. Reinstaller les deux charnieres inferieures, si elles ont ete

enlevees. S'assurer que la cale se trouve entre la charniere et

la caisse. Serrer les vis.

2. Faire passer le conduit d'eau du distributeur d'eau et le c&ble

& travers la charniere inferieure gauche avant de reinstaller la

porte du congelateur sur la charniere. L'assistance d'une

autre personne peut 6tre necessaire.

REMARQUE : Fournir un appui additionnel pour les portes

pendant que les charnieres superieures sont replacees. Ne pas

dependre des aimants des portes pour tenir les portes en place

pendant que vous faites le travail.

3. Aligner et reinstaller la charniere superieure & gauche tel

qu'indiqu& Voir dessin 5. Serrer les vis.

4. Reinstaller le couvercle de la charniere & gauche et les vis.

5. Reconnecter le conduit du distributeur d'eau et le c&ble.

• Enfoncer le conduit dans le raccord jusqu'& la butee -le

repere noir doit 6tre en contact avec la face du raccord.

Voir dessin 3.

• Rebrancher les connecteurs. Reinstaller I'agrafe de

c&blage sur les oeillets. Serrer la vis. Voir dessin 4.

6. Reinstaller la porte du refrigerateur en soulevant la porte pour

la placer sur la charniere inferieure droite.

7. Aligner et reinstaller la charniere superieure a droite tel

qu'indiqu& Voir dessin 7. Serrer les vis.

8. Reinstaller le couvercle de la charniere et les vis. Serrer les

vis.

9. Brancher sur une prise &3 alveoles reliee & la terre ou

reconnecter la source de courant electrique.

Fermeture des portes

1. Placer un niveau & I'interieur du refrigerateur a I'arriere de la

tablette superieure. Voir dessin 9 dans "Portes du

refrigerateur".

2. Localiser les vis de nivellement derriere la grille de la base de

chaque c6te du refrigerateur.

3. Utiliser une cle & t_te hexagonale pour ajuster les vis de

nivellement des roulettes a I'avant jusqu'& ce que le

refrigerateur soit d'aplomb. Tourner la vis de nivellement des

roulettes & I'avant vers la droite pour soulever ce c6te du

refrigerateur ou tourner la vis de nivellement vers la gauche

pour abaisser ce c6t& Voir dessin 11 dans "Portes du

refrigerateur". S'assurer que le refrigerateur est d'aplomb

avant de continuer.

4. Verifier I'alignement des portes une fois que le refrigerateur

est d'aplomb.

Aligner les portes

IMPORTANT : Niveler d'abord I'arriere du refrigerateur tel que

decrit dans "Fermeture des portes".

Les portes peuvent _tre inegales apres le nivellement du

refrigerateur. Voir dessin 10 dans "Portes du refrigerateur". Les

portes sont prereglees & I'usine de fagon & ce que la porte du

refrigerateur soit plus haute que celle du congelateur d'environ

une piece de vingt-cinq cents d'epaisseur. Lorsque les portes

sont chargees d'aliments, elles devraient _tre egales. Si la

hauteur des portes a besoin d'etre ajustee apres que les portes

sont chargees d'aliments, suivre ces etapes.

1. Utiliser une cle & t_te hexagonale pour ajuster les vis de

nivellement des roulettes & I'avant jusqu'& ce que les portes

soient egales. Tourner la vis de nivellement des roulettes &

I'avant vers la droite pour soulever ce c6te du refrigerateur ou

tourner la vis de nivellement vers la gauche pour abaisser ce

c6t& Voir dessin 11 dans "Portes du refrigerateur".

REMARQUE : Ouvrir et fermer les portes du refrigerateur et

du congelateur apres chaque ajustement pour verifier

I'alignement des portes.

2. Ouvrir les portes et replacer la grille de la base. Aligner les

languettes d'appui de la grille avec les agrafes en metal.

Pousser la grille fermement pour qu'elle s'enclenche en

position.

REMARQUE : S'assurer de refixer la fiche technique derriere la

grille de la base.

Lire toutes les instructions avant de commencer.

IMPORTANT : 8i on doit mettre en marche le refrigerateur avant

qu'il soit raccorde & la canalisation d'eau, placer la commande de

la machine a glagons a la position OFF (arrat).

Raccordement & une canalisation d'eau

1. Debrancher le refrigerateur ou deconnecter la source de

courant electrique.

2. FERMER le robinet principal d'arrivee d'eau. OUVRIR le

robinet de puisage le plus proche pendant une periode

suffisante pour que la canalisation d'eau se vide.

3. Trouver une canalisation d'eau froide verticale de

1/2"(12,7 mm) a 1V4" (3,18 cm) pres du refrigerateur.

IMPORTANT :

• S'assurer qu'il s'agit d'une canalisation d'eau froide.

• Un conduit horizontal fonctionnera, mais percer par le

dessus de la canalisation et non pas par le dessous. Ceci

permet de tenir le point de per£sage & I'ecart de I'eau et

d'emp_cher les sediments qu'on trouve normalement

dans I'eau de s'accumuler dans le robinet d'arr_t.

4. Pour determiner la Iongueur du tube en cuivre, il faut mesurer

la distance entre le point de connexion inferieur & I'arriere du

refrigerateur et le tuyau d'arrivee d'eau. Ajouter une Iongueur

de 7 pi (2,1 m) pour permettre le deplacement du

refrigerateur pour le nettoyage. Utiliser un tube en cuivre de

1/4"(6,35 mm) de diametre exterieur. Veiller & ce que le tube

soit coupe d'equerre aux deux extremites.

A I'aide d'une perceuse sans ill, percer un trou de 1/4"

(6,35 mm) dans le tuyau de canalisation d'eau froide choisi.

A. Canafisation d'eau froide

B. Bride de tuyau

C. Tube en cuivre

D. E-crou de compression

E. Bague de compression

F. Robinet d'arr_t

G. E-crou de serrage

6. Fixer le robinet d'arr_t sur la canalisation d'eau froide avec la

bride de tuyau. Verifier que le raccord du robinet est bien

engage dans le trou de 1/4"(6,35 mm) perce dans la

canalisation et que la rondelle d'etancheite est placee sous la

bride de tuyau. Serrer I'ecrou de serrage. Serrer lentement et

uniformement les vis fixant la bride sur le tuyau afin d'assurer

I'etancheite de la rondelle. Ne pas serrer excessivement car

ceci pourrait provoquer I'ecrasement du tube en cuivre.

7. Enfiler I'ecrou et la bague de compression sur le tube en

cuivre comme on le voit sur I'illustration. Inserer I'extremite

du tube aussi loin que possible dans I'ouverture de sortie du

robinet. Visser I'ecrou de compression sur le raccord de

sortie avec une cle a molette reglable. Ne pas serrer

excessivement.

8. Placer le bout libre du tube dans un contenant ou evier et

OUVRIR le robinet principal d'arrivee d'eau et laisser I'eau

s'ecouler par le tube jusqu'& ce que I'eau soit limpide.

FERMER le robinet principal d'arrivee d'eau. Enrouler le tube

en cuivre en spirale.

Raccordement au r_frig_rateur

Style 1

1. Debrancher le refrigerateur ou deconnecter la source de

courant electrique.

2. Connecter le tube en cuivre & la valve d'arrivee d'eau en

utilisant un ecrou et une bague de compression tel qu'illustr&

Serrer I'ecrou de compression. Ne pas serrer excessivement.

3. Utiliser la bride du tube & I'arriere du refrigerateur pour fixer le

tube au refrigerateur tel qu'illustre. Ceci aide & eviter

d'endommager le tube Iorsque le refrigerateur est pousse

contre lemur.

4. OUVRIR le robinet d'arr_t.

5. Inspecter pour rechercher les fuites. Serrer tous les raccords

(y compris les raccordements au niveau de la valve d'entree

d'eau) ou les ecrous qui coulent.

A. Bride du tube D. E-crou de compression

B. Vis de bride de tube E. Valve d'entr_e d'eau

C. Tube en cuivre

Achever I'installation

La machine & gla£;ons est equip6e d'un filtre & eau incorpor&

Si la qualite de I'eau distribu6e Iocalement necessite un

deuxieme filtre & eau, installer ce dernier dans la canalisation

d'eau de 1¼,,(6,35 mm) au niveau de I'un des raccords du

tuyau. On peut obtenir un tel filtre & eau chez le marchand

d'appareils electromenagers le plus proche.

Style 2

1. Debrancher le refrigerateur ou deconnecter la source de

courant electrique.

2. Retirer et jeter le bouchon en nylon noir du tuyau d'eau gris

I'arriere du refrigerateur.

3. Si le tuyau gris fourni avec le refrigerateur n'est pas assez

long, un raccord de 1¼,x 1¼,(6,35 mm x 6,35 mm) est

necessaire afin de connecter la canalisation d'eau au conduit

d'eau existant dans la maison. Visser I'ecrou fourni sur le

raccord & I'extremite du tube de cuivre.

REMARQUE • Serrer I'ecrou & la main. Ensuite, le serrer avec

une cle deux tours de plus. Ne pas serrer excessivement.

Risque de choc _lectrique

Brancher sur une prise a 3 aiv_oies reli_e a la terre.

Ne pas enJever la broche de liaison a la terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un c&ble de rallonge.

Le non=respect de ces instructions peut causer

un d_c_s, un incendie ou un choc _lectrique.

A B C D E F G

A. Conduit vers le r_frig_rateur E. Virole (_ acheter)

B. E-crou (fourni) F. E-crou (_ acheter)

C. Renflement G. Canafisation

D. Raccord (_ acheter) d'eau du domicile

OUVRIR le robinet d'arr@t.

Inspecter pour rechercher les fuites. Serrer tousles raccords

(y compris les raccordements de la valve d'entree d'eau) ou

les ecrous qui coulent.

Style 3

1. Debrancher le r@frigerateur ou deconnecter la source de

courant @lectrique.

2. Retirer et jeter le bouchon en nylon noir du tuyau d'eau gris &

I'arriere du refrigerateur.

3. Enfiler I'@crou fourni dans la valve d'entree d'eau comme sur

I'illustration.

REMARQUE : Serrer I'@crou & la main. Ensuite, le serrer avec

une cle deux tours de plus. Ne pas serrer excessivement.

1. Brancher sur une prise & 3 alveoles reli@e& la terre.

2. Vider le systeme d'eau. Voir "Preparer le systeme d'eau" ou

"Distributeurs d'eau et de gla£;ons".

REMARQUE : Attendre 24 heures pour produire la premiere

quantit@ de gla£;ons. Attendre 3 jours pour que le bac & gla£;ons

se remplisse entierement.

Veuillez lire avant I'utilisation du systeme d'eau.

Imm@diatement apres I'installation, suivre les @tapes ci-dessous

pour avoir la certitude que le systeme d'eau est bien nettoy&

1. Ouvrir la porte du cong@lateur et arr@ter la machine

glagons. Le commutateur On/Off (marche/arr@t) est situe du

c6t@ droit superieur du compartiment du cong@lateur.

D@placer le commutateur au reglage OFF (_ droite) tel

qu'indique sur I'illustration.

A. Renflement

B. E-crou (fourni)

OUVRIR le robinet d'arr@t.

Inspecter pour rechercher les fuites. Serrer tousles raccords

(y compris les raccordements de la valve d'entree d'eau) ou

les ecrous qui coulent.

REMARQUE : S'assurer que le filtre & la grille de la base est bien

installe et que la capsule est & la position horizontale.

Ne pas utiliser pour le filtrage d'une eau

microbiologiquement pollu6e ou de qualit6 inconnue en

I'absence d'un dispositif de d6sinfection ad_quat avant ou

apres le systeme. Les syst_mes certifies pour la r_duction

de kyste peuvent 8tre utilis6s pour I'eau d6sinfect_e qui

peut contenir des kystes filtrables.

Utiliser un recipient robuste pour appuyer sur le levier du

distributeur d'eau pendant 5 secondes, puis rel&cher pendant

5 secondes. Rep@ter Fop@ration jusqu'& ce que I'eau

commence & couler. Une fois que I'eau commence & couler,

r@p@terFop@ration (appui sur le levier du distributeur pendant

5 secondes puis rel&chement pendant 5 secondes) pendant

5 minutes suppl@mentaires. Ceci permettra d'@vacuer I'air du

filtre et du systeme de distribution d'eau. Une vidange

suppl@mentaire peut @tren@cessaire dans certains domiciles.

REMARQUE : Pendant I'evacuation de I'air, I'eau peut gicler

du distributeur.

Ouvrir la porte du congelateur et mettre en marche la

machine a gla£sons. Deplacer le commutateur a la position

ON (& gauche). Veuillez vous ref6rer a la section "Machine

gla£sons et bac d'entreposage" pour d'autres instructions sur

le fonctionnement de la machine & gla£sons.

• Accorder 24 heures pour produire la premiere quantite de

gla£sons.

• Jeter les trois premieres quantites de gla£sons produites.

• Selon le modele que vous avez, vous pouvez vouloir

choisir la caracteristique de production maximale de

gla£sons pour augmenter la production de gla£sons.

II est possible que le refrigerateur neuf emette des sons que

I'appareil precedent ne produisait pas. Comme ces sons sont

nouveaux, ils peuvent vous inquieter. La plupart de ces nouveaux

sons sont normaux. Des surfaces dures comme le plancher, les

murs et les armoires peuvent faire paraitre les sons plus forts

qu'en realite. Les descriptions suivantes indiquent le genre de

sons et leur origine.

• Si votre refrigerateur est equipe d'une machine a gla(_ons,

vous entendrez un bruit de gargouillement Iorsque la valve

d'eau s'ouvre pour remplir la machine a gla£sons pour chaque

programme.

• Votre refrigerateur est con£su pour fonctionner plus

efficacement afin de garder les aliments & la temperature

desiree et pour minimiser la consommation d'energie. Le

compresseur et les ventilateurs tres efficaces peuvent faire

fonctionner votre refrigerateur plus Iongtemps que I'ancien.

Vous pouvez aussi entendre des bruits saccades ou aigus

provenant du compresseur et des ventilateurs qui s'ajustent

pour optimiser la performance.

• Vous pouvez entendre le moteur du ventilateur d'evaporation

qui fait circuler I'air dans le refrigerateur et le congelateur. La

vitesse du ventilateur peut augmenter si on ouvre les portes

ou si on ajoute des aliments chauds.

• Les vibrations sonores peuvent provenir de I'ecoulement du

refrigerant, de la canalisation d'eau ou d'articles places sur le

refrigerateur.

• L'eau qui degoutte sur le dispositif de chauffage durant le

programme de degivrage peut produire un gresillement.

• A la fin de chaque programme, vous pouvez entendre un

gargouillement attribuable au refrigerant qui circule dans

votre refrigerateur.

• La contraction et I'expansion des parois internes peuvent

produire un bruit sec.

• Vous pouvez entendre de I'air force sur le condenseur par le

ventilateur du condenseur.

Vous pouvez entendre I'ecoulement de I'eau dans le plat de

recuperation d'eau pendant le programme de degivrage.

UTILISATION DU RI FRIGI RATEUR

Pour s'assurer d'avoir les temperatures appropriees, il faut

permettre a I'air de circuler entre les deux sections. L'air froid

penetre a la base de la section du congelateur et se deplace vers

le haut. II penetre ensuite dans la section du refrigerateur

travers I'ouverture d'aeration superieure. L'air retourne ensuite au

congelateur tel qu'illustre.

Ne pas bloquer les ouvertures d'aeration. Si les ouvertures

d'aeration sont bloquees, le courant d'air est obstrue et des

problemes de temperature et d'humidite peuvent survenir.

IMPORTANT • Comme I'air circule entre les deux sections,

toutes les odeurs formees dans une section seront transferees

I'autre. Vous devez nettoyer a fond les deux sections pour

eliminer les odeurs. Pour eviter le transfert d'odeurs et

I'assechement des aliments, bien envelopper ou recouvrir

hermetiquement les aliments.

...._; ;e-.,_,;, _,'s@_;x;:O01T:IBCGIISde<:U[II _:sSdOl _"

Pour votre commodite, les commandes du refrigerateur sont

prereglees a I'usine. Lors de I'installation initiale du refrigerateur,

s'assurer que les commandes sont encore prereglees. La

commande du refrigerateur et celle du congelateur devraient

toutes les deux se trouver aux "reglages moyens".

Freezer Refrigerator

cold 1 2 A 3 4 colder off 1 2 A 3 4 colder

IMPORTANT :

• Votre produit ne se refroidira pas quand la commande du

RI2FRIGI2RATEUR se trouve a OFF.

• La commande du refrigerateur regle la temperature du

compartiment de refrigeration. La commande du congelateur

regle la temperature du compartiment de congelation.

• Les reglages a la gauche du reglage moyen sont pour une

temperature moins froide. Ceux qui se trouvent & droite sont

pour une temperature plus froide.

• Attendre 24 heures avant de mettre des aliments au

refrigerateur. Si I'on ajoute des aliments avant que le

refrigerateur ait refroidi completement, les aliments peuvent

s'aMmer.

REMARQUE : Tourner les commandes du refrigerateur et du

congelateur a un reglage plus eleve (plus froid) que le reglage

recommande ne refroidira pas les compartiments plus

rapidement.

Ajustement des commandes

REMARQUE : Donner au refrig6rateur le temps de refroidir

completement avant d'y ajouter des aliments. II est pref6rable

d'attendre 24 heures avant de placer les aliments au refrig6rateur.

Les reglages indiques dans la section prec6dente devraient etre

corrects pour I'utilisation normale du refrigerateur domestique.

Les reglages sont faits correctement Iorsque le lait ou le jus est

aussi froid que vous I'aimez et Iorsque la creme glacee est ferme.

• Glisser la commande d'un degre vers la droite pour rendre le

compartiment plus froid.

• Glisser la commande d'un degre vers la gauche pour le

rendre moins froid.

S'il est necessaire d'ajuster les temperatures dans le refrigerateur

ou congelateur, utiliser les reglages indiques dans le tableau ci-

dessous comme guide. Attendre au moins 24 heures entre les

ajustements.

CONDITION/RAISON : AJUSTEMENT :

REFRIGERATEUR trop tiede Regler la commande

du RI2FRIGI2RATEUR

& un degre plus eleve

CONG#LATEUR trop tiede/

trop peu de gla£_ons

Regler la commande

du CONGI2LATEUR

& un degre plus eleve

R#FRIG#RATEUR trop froid Regler la commande

du REFRIGCRATEUR

& un degre plus bas

CONGI2LATEUR trop froid Regler la commande

du CONGI2LATEUR

& un degre plus bas

D_sactivation des signaux sonores

• Pour desactiver tous les signaux sonores emis par le

distributeur et les commandes, appuyer simultanement sur

ICE (gla£;ons) et FILTER (filtre) pendant 3 secondes.

• Pour reactiver tousles signaux sonores, appuyer de nouveau

simultanement sur ICE et FILTER pendant 3 secondes.

(s_.s__ce_"ta ss mode es

Selon le modele que vous avez, vous pouvez avoir une ou

plusieurs des options suivantes : la capacite de choisir de la

glace concassee ou des glagons, une lumiere speciale qui

s'allume Iorsque vous employez le distributeur ou une option de

verrouillage pour eviter la distribution involontaire.

Le distributeur d'eau

Si le systeme d'eau n'a pas ete vidange Iors de I'installation

initiale du refrigerateur, proceder & la vidange maintenant. Utiliser

un recipient robuste pour appuyer sur le levier du distributeur

d'eau pendant 5 secondes, puis rel&cher pendant 5 secondes.

Repeter I'operation jusqu'& ce que I'eau commence & couler. Une

fois que I'eau commence & couler, repeter I'operation (appui sur

le levier du distributeur pendant 5 secondes puis rel&chement

pendant 5 secondes) pendant 5 minutes supplementaires. Ceci

permettra d'evacuer I'air du filtre et du systeme de distribution

d'eau. Une vidange supplementaire peut etre necessaire dans

certains domiciles.

REMARQUE : Pendant I'evacuation de I'air du systeme, de I'eau

peut gicler du distributeur.

Accorder 24 heures pour que le refrigerateur se refroidisse et

refroidisse I'eau.

IMPORTANT : Selon le modele que vous avez, le petit recipient

amovible & la base du distributeur est con(_u pour recueillir les

petits renversements et pour permettre un nettoyage facile. II n'y

a pas de conduit d'ecoulement dans le recipient. Le recipient

peut etre enleve du distributeur et transporte a I'evier pour etre

vide ou nettoy&

Distribution d'eau :

1. Appuyer un verre robuste contre le levier du distributeur

d'eau.

2. Retirer le verre pour arreter la distribution.

REMARQUE : L'eau risque de ne pas avoir bon goQt si le

distributeur n'est pas utilise periodiquement. Puiser une quantite

suffisante d'eau chaque semaine pour maintenir un

approvisionnement frais.

Le distributeur de gla£ons

La glace tombe du bac d'entreposage de la machine a gla_;ons

dans le congelateur Iorsqu'on appuie sur le levier du distributeur.

Le systeme de distribution ne fonctionne pas Iorsque la porte du

congelateur est ouverte. Pour eteindre la machine a gla£;ons, voir

"Machine a gla£;ons et bac d'entreposage".

La machine a gla(_ons peut produire a la fois de la glace

concassee et des gla£;ons. Avant toute distribution de glace,

selectionner le type de glace prefere avec le bouton ICE (glace).

Uecran d'affichage indique le type de glace selectionn&

.e .e Crushed

, Cubed

CRUSHED CUBED

(Glace concass_e) (Glagons)

Pour de la glace concassee, les gla£_onssont concasses avant

d'etre distribues. Cette action peut causer un court delai Iors de

la distribution de glace concassee. Le bruit du broyeur de

gla(_ons est normal et la dimension des morceaux de glace peut

varier. Lorsqu'on passe du mode glace concassee au mode

gla(_ons, quelques onces de glace concassee sont distribuees

avec les premiers gla£_ons.

Distribution de glace :

1. Appuyer sur le bouton approprie pour selectionner le type de

glace desir&

Risque de coupure

Utiliser un verre robuste pour prendre des glagons.

Le non=respect de cette instruction peut causer

des coupures.

2. Appuyer un verre robuste contre le levier de distribution de

gla£;ons. Tenir le verre pros de I'ouverture du distributeur pour

que les gla£;ons ne tombent pas a cGte du verre.

Le verrouillage du distributeur (sur certains modules)

Le distributeur peut _tre verrouille pour un nettoyage facile ou

pour eviter la distribution involontaire par de jeunes enfants ou

des animaux de compagnie.

REMARQUE : La caracteristique de verrouillage ne coupe pas le

courant electrique au refrigGrateur, & la machine & gla(;ons ou & la

lumiere du distributeur. Cela desactive tout simplement les

commandes et les leviers du distributeur. Pour eteindre la

machine a gla(;ons, voir "Machine a gla£;ons et bac

d'entreposage".

• Appuyer sur LOCK pendant 3 secondes pour verrouiller le

distributeur.

• Appuyer a nouveau sur LOCK pour deverrouiller le

distributeur.

L'ecran d'affichage indique si le distributeur est verrouill&

_ Locked _ Unlocked

LOCKED UNLOCKED

(Verrouill_) (D_verrouill_)

IMPORTANT : II n'est pas necessaire d'exercer une pression

importante sur le levier pour activer le distributeur de

gla(;ons. Une pression forte ne donne pas une distribution

plus rapide de gla£;ons ou des quantites plus grandes.

Retirer le verre pour arr_ter la distribution.

REMARQUE : La distribution de gla£;ons peut se poursuivre

pendant 10 secondes apr_s que le verre a et6 eloign6 du

levier. Le distributeur peut continuer & faire du bruit pendant

quelques secondes apr_s la distribution.

La lampe du distributeur (sur certains modules)

Lorsqu'on utilise le distributeur, la lampe s'allume

automatiquement. Pour avoir la lumiere allumee en permanence,

selectionner ON ou HALE L'ecran d'affichage indique le mode

selectionn6 Iorsque la caracteristique est activee.

On £j(_)_-Half

ON HALF

(Marche) (Luminosit_ r_duite de moiti_)

ON (marche) : Appuyer sur LIGHT (lumiere) pour allumer la

lampe du distributeur.

HALF (luminosit_ r_duite de moiti_) : Appuyer sur LIGHT une

deuxieme fois pour selectionner le mode HALE La lampe du

distributeur restera allumee, mais & une intensite plus faible.

OFF (arrGt) : Appuyer sur LIGHT une troisieme fois pour eteindre

la lampe du distributeur.

Les lampes du distributeur sont des DEL qui ne peuvent pas _tre

remplacees. Si les lampes du distributeur ne fonctionnent pas,

voir la section "Depannage" pour plus d'informations.

t'_,,,,o_ turn neux de e_;_t d_ f!it{e _:_e_,:su

Le temoin lumineux de I'etat du filtre & eau vous permettra de

savoir quand changer votre filtre & eau. Lorsque I'ecran

d'affichage de I'etat du filtre & eau passe de "GOOD" (bon) &

"ORDER" (commander), cela signifie qu'il est presque temps de

changer la cartouche du filtre & eau. Remplacer la cartouche du

filtre & eau Iorsque I'ecran d'affichage indique "REPLACE"

(remplacer). Si le debit d'eau vers le distributeur d'eau ou la

machine & gla£;ons dGcroit de maniere sensible, il convient de

changer le filtre plus tGt. Le filtre doit _tre remplace au moins tous

les 6 mois selon la qualite de I'eau et I'utilisation. Pour changer le

filtre & eau, voir "Systeme de filtration d'eau".

TI_MOIN : I_TAT :

NEW/NOUVEAU ou Filtre neuf installe

GOOD/BON (vert)

ORDER/COMMANDER (jaune) Commander un filtre

REPLACE/REMPLACER (rouge) Remplacer le filtre a eau

OU Iorsque le debit d'eau diminue

Apr_s avoir change le filtre & eau, regler de nouveau le temoin

lumineux du filtre a eau en appuyant sur FILTER pendant

3 secondes. Le temoin lumineux passe de Replace (remplacer,

rouge) a New/Good (nouveau/bon, vert) Iorsque le systeme est

reinitialis&

Style 1 Style 2

new GOOD

good

order ORDER

replace REPLACE

PRESS & HOLD

TO RESET Filter Status

se de f tnst, on

4. Placer la capsule (enlevee & I'etape 2) sur le nouveau filtre.

Ne pas utiliser pour le filtrage d'une eau

microbiologiquement pollu6e ou de qualit6 inconnue en

I'absence d'un dispositif de d6sinfection ad6quat avant ou

apr_s le syst_me. Les syst_mes certifies pour la reduction

de kyste peuvent _tre utilis6s pour I'eau d6sinfect_e qui

peut contenir des kystes filtrables.

Aligner I'ar_te de la capsule avec la fleche sur le filtre. Tourner

la capsule dans le sens horaire jusqu'& ce qu'elle

s'enclenche.

Remplacement du filtre _ eau

Le filtre & eau est situe dans la grille de la base sous la porte du

compartiment de congelation. II n'est pas necessaire d'enlever la

grille de la base pour enlever le filtre.

1. Enlever le filtre en appuyant sur le bouton d'ejection et en

tirant sur la capsule du filtre vers I'exterieur.

REMARQUES :

• 12viter de tourner la capsule en enlevant le filtre parce que

ceci pourrait enlever la capsule. Dans ce cas, replacer la

capsule et retirer le filtre tout droit vers I'exterieur.

• II y aura de I'eau dans le filtre. II est possible qu'il y ait un

deversement.

A. Boutond'_jection

B. Capsule du filtre

2. Enlever la capsule en la tournant dans le sens antihoraire

jusqu'& ce qu'elle s'arr_te.

IMPORTANT • Ne pas jeter la capsule. Elle fait partie du

r6frigerateur. Garder la capsule pour I'utiliser avec le filtre de

rechange.

3. Sortir la nouvelle cartouche de son emballage et enlever les

couvercles des joints toriques.

A. Couvercle

B. Joint torique

A. Bouton d'_jection

B. Fleche sur le filtre

C. Ar_te de la capsule

5. Enfoncer le nouveau filtre dans I'ouverture de la grille de la

base. Lorsque le filtre est inser6, le bouton d'ejection sera

enfonc& II ressortira une fois que le filtre sera completement

enclench&

6. Tirer delicatement sur la capsule pour verifier que le filtre est

bien en place.

7. Purger le systeme d'eau. Voir "Purge du systeme d'eau apr_s

le remplacement du filtre".

Purge du syst_me d'eau apr_s le remplacement du filtre

Apres avoir connecte le refrig6rateur & une source d'alimentation

en eau, vidanger le systeme d'eau. Utiliser un recipient robuste

pour appuyer sur le levier du distributeur d'eau pendant

5 secondes, puis rel&cher pendant 5 secondes. Rep6ter

I'operation jusqu'& ce que I'eau commence a couler. Une fois que

I'eau commence & couler, rep6ter I'operation (appui sur le levier

du distributeur pendant 5 secondes puis rel&chement pendant

5 secondes) pendant 5 minutes supplementaires. Ceci permettra

d'evacuer I'air du filtre et du systeme de distribution d'eau. Une

vidange supplementaire peut _tre necessaire dans certains

domiciles.

REMARQUE : Pendant I'evacuation de I'air, I'eau peut gicler du

distributeur.

Utilisation du distributeur sans cartouche de filtre _ eau

Vous pouvez faire fonctionner le distributeur sans filtre a eau.

L'eau ne sera pas filtree.

1. Retirer le filtre en appuyant sur le bouton d'ejection et en

tirant sur la capsule. Voir "Remplacement du filtre a eau" plus

haut dans cette section.

2. Enlever la capsule en la tournant dans le sens antihoraire

jusqu'& ce qu'elle s'arr_te.

IMPORTANT • Ne pas jeter la capsule. Elle fait partie du

r6frigerateur. Garder la capsule pour I'utiliser avec le filtre de

rechange.

Avec la capsule en position horizontale, inserer la capsule

dans la grille de la base jusqu'& ce qu'elle s'arr_te.

Tourner la capsule dans le sens antihoraire jusqu'& ce qu'elle

glisse dans la fente de fixation. Ensuite tourner la capsule

dans le sens horaire jusqu'& ce qu'elle soit en position

horizontale.

REMARQUE • La capsule ne s'alignera pas sur la grille de la

base.

Allumer et _teindre la machine & glaqons

Le commutateur On/Off (marche/arr_t) pour la machine a gla£:ons

est situ6 du c6te droit superieur du compartiment du congelateur.

1. Glisser la commande a la position ON (a gauche).

REMARQUE : Votre machine a gla£;ons a un arr_t automatique.

Le detecteur de la machine a gla£;ons passe un faisceau d'une

paroi du congelateur a I'autre, arr_tant automatiquement la

production de gla£;ons quand le bac est plein. La commande

demeurera a la position ON (a gauche).

2. Pour un arr_t manuel, glisser la commande a la position OFF

(& droite).

Enl_vement et remplacement du bac d'entreposage

1. En tenant la base du bac avec les deux mains, appuyer sur le

bouton de degagement pour soulever le bac et le retirer.

REMARQUE : II n'est pas necessaire d'arr_ter la machine &

gla£;ons & la position OFF (& droite) Iorsqu'on retire le bac &

gla(;ons. Le detecteur ("porte basculante") place sur la paroi

gauche du congelateur arr_te la production de gla(;ons si la

porte reste ouverte ou si le bac & gla£;ons est enlev&

2. Replacer le bac & gla£;ons et pousser vers le bas pour le

mettre correctement en place.

A noter

• Attendre 24 heures pour obtenir la premiere quantite de

gla£;ons. Attendre 3 jours pour que le bac a gla£;ons se

remplisse entierement.

• Jeter les trois premieres quantites de gla£;ons produites pour

eviter les impuretes qui peuvent _tre expulsees du systeme.

• La qualite de vos gla£;ons sera seulement aussi bonne que la

qualite de I'eau fournie & votre machine a gla£;ons.

• 12viter de brancher la machine a gla£;ons & un

approvisionnement d'eau adoucie. Les produits chimiques

adoucisseurs d'eau (tels que le sel) peuvent endommager

des pieces de la machine & gla£;ons et causer une pietre

qualite des gla(;ons. Si une alimentation d'eau adoucie ne

peut pas _tre evitee, s'assurer que I'adoucisseur d'eau

fonctionne bien et est bien entretenu.

• II est normal que les gla£;ons se collent aux coins. IIs se

separeront facilement.

• Ne rien garder dans la machine a gla£;ons ou le bac &

gla£:ons.

CARACTI RISTIQUES DU

REFRIGERATEUR

Le modele que vous avez peut avoir certaines ou toutes ces

caracteristiques. Les caracteristiques qui peuvent _tre achetees

separement comme accessoires comportent le mot

"Accessoire". Tous les accessoires ne conviendront pas & tous

les modeles. Si I'achat d'accessoires vous interesse, veuillez

composer le numero sans frais sur la couverture arriere ou & la

section "Accessoires".

Jmportants renseignements a savoir au sujet des tablettes

et des couvercles en verre :

Ne pas nettoyer les tablettes ou couvercles en verre avec de

I'eau tilde quand ils sont froids. Les tablettes et les

couvercles peuvent se briser s'ils sont exposes a des

changements soudains de temp@ature ou & un impact tel

que coup brusque. Le verre tremp_ est con(2u pour _clater

en d'innombrables pi_ces minuscules. Ceci est normal. Les

tablettes et les couvercles en verre sont Iourds. Les saisir

deux mains Iors de leur d_pose afin d'_viter de les faire

tomber.

"Ssb/eti es du °-4#,,:ss'g,'", "

Votre modele peut _tre dote de tablettes en verre ou de clayettes.

Le remisage d'aliments semblables ensemble et le reglage des

tablettes pour convenir aux differentes hauteurs reduiront le

temps d'ouverture de la porte du refrigerateur, ce qui

economisera de I'energie.

Tablettes coulissantes (sur certains modules)

Pour retirer et replacer une tablette dans le cadre en

m_tal :

1. Tirer la tablette vers I'avant jusqu'& la butee. Incliner le devant

de la tablette vers le haut et la soulever legerement alors que

vous retirez la tablette du cadre.

2. Replacer la tablette en la guidant vers I'arriere dans les fentes

sur le cadre et en poussant la tablette au-del& de la butee.

Tablettes et cadres de tablettes

Pour retirer et replacer une tablette/un cadre :

1. Enlever la tablette/le cadre en I'inclinant vers le haut a I'avant

et en la/le soulevant hors des supports de tablette.

2. Replacer la tablette/le cadre en guidant les crochets &

I'arriere de la tablette dans les supports de tablette. Incliner le

devant de la tablette vers le haut jusqu'& ce que les crochets

arriere de la tablette tombent dans les supports de la tablette.

Verifier pour vous assurer que la tablette est bien fixee en

position.

I_tag_re inclinable (sur certains modules)

Pour retirer et replacer 1'6tag_re inclinable :

1. Retirer I'etagere inclinable en la faisant glisser vers le haut et

vers I'arriere. Tirer legerement vers I'avant pour detacher les

crochets arriere de la glissiere tel qu'illustr&

Le tiroir pour specialites alimentaires conserve les raisins secs,

noix, tartinades et autres petits articles & des temperatures

normales de refrigerateur.

Pour retirer et r_installer le tiroir pour sp_cialit_s

alimentaires :

1. Faire glisser le tiroir directement vers I'exterieur jusqu'& la

butee. Soulever le devant et glisser le tiroir vers I'exterieur

pour le retirer completement.

2. Replacer le tiroir pour specialites alimentaires en le glissant &

sa position au-del& de la butee.

( gu sse ande conve t b

Le bac & I_gumes et le tiroir & I_gumes/viande

convertible

Pour enlever et r_installer les tiroirs :

1. Glisser le bac & legumes ou le tiroir & viande directement vers

I'exterieur jusqu'& la butee. Soulever le devant du tiroir avec

une main tout en supportant le fond du tiroir avec I'autre main

et glisser le tiroir pour le sortir completement.

2. Reinstaller le bac & legumes ou le tiroir & viande en le glissant

completement, au-del& de la butee du tiroir.

Les couvercles du bac & I_gumes ou du tiroir

16gumes/viande

Pour enlever et r_installer les couvercles :

1. Enlever le bac & legumes et le tiroir & viande. Appuyer au

centre de I'encart de verre du bac & legumes jusqu'& ce qu'il

se souleve au-dessus du cadre en plastique. En tenant

fermement le verre du bac & legumes, glisser soigneusement

I'encart de verre vers I'avant pour I'enlever.

2. Soulever le cadre du couvercle du bac & legumes et I'enlever.

Repeter les etapes pour enlever le couvercle du tiroir &

viande.

Une fois les crochets arriere degages, tirer I'etagere vers le

bas et vers I'avant.

Replacer I'etagere en faisant glisser les crochets avant sur la

glissiere. Pousser I'etagere vers le haut et I'arriere jusqu'& ce

que les crochets arriere s'enclenchent dans la glissiere. Tirer

vers le bas et vers I'avant pour verifier que I'etagere est bien

en place.

3. Reinstaller I'arriere du cadre du couvercle du tiroir & viande

dans les supports ou glissieres sur les parois laterales du

refrigerateur et abaisser ou faire glisser le devant du cadre du

couvercle en place.

4. Glisser I'arriere de I'encart de verre dans le cadre du

couvercle et abaisser le devant en place. Repeter les etapes

pour reinstaller le couvercle du bac & legumes.

6g es/v snde co svelte:b e

Le tiroir a legumes/viande convertible peut _tre ajuste pour

refroidir correctement les viandes ou legumes. L'air a I'interieur

du contenant est refroidi pour eviter les "petits espaces" de

congelation et peut _tre regl6 pour garder les viandes aux

temperatures de conservation de 28 ° a 32°F (de -2 ° a 0°C)

recommandees par I'Office national du betail et des viandes.

IMPORTANT : Pour prolonger la fra_cheur, envelopper les

viandes dans un emballage hermetique eta I'epreuve de

I'humidite avant I'entreposage. Toujours entreposer les viandes

selon les recommandations.

Ajustement du r_glage

La commande du tiroir convertible est prer6gl6e au reglage le

plus bas pour les viandes.

Pour changer un r_glage • Deplacer la commande vers la droite

(plus froid) ou vers la gauche (moins froid) tel que desir&

Pour entreposer des I_gumes : Regler la commande a VEG

(legumes) completement vers la gauche pour garder les legumes

aux temperatures optimales d'entreposage (qui doivent _tre plus

elev6es que pour les viandes).

IMPORTANT : Si les aliments commencent & geler, deplacer le

r6glage vers la gauche (moins froid). Se rappeler d'attendre

24 heures entre les ajustements. Avec ce delai, les temperatures

des aliments ont le temps de changer.

Guide d'entreposage des viandes

Garder la plus grande partie des viandes dans leur emballage

original tant qu'il est hermetique et & I'epreuve de I'humidit&

Envelopper de nouveau si necessaire. Voir le tableau suivant pour

les temps d'entreposage. Lorsque la viande doit _tre entreposee

plus Iongtemps que les temps indiqu6s, congeler la viande.

Poisson frais ou crustaces ......... & utiliser le jour m_me de I'achat

Poulet, boeuf hache, abats comestibles (foie, etc.) ......... 1-2 jours

Charcuterie, steaks/r6tis .................................................. 3-5 jours

Viandes assaisonnees .................................................... 7-10 jours

Restes - Couvrir les restes avec de la pellicule en plastique ou du

papier d'aluminium ou utiliser des contenants en plastique avec

couvercles hermetiques.

On peut contr61er le degre d'humidite dans le bac & legumes

etanche. La commande d'humidite est situ_e sur le bac &

legumes. La commande peut _tre ajustee & n'importe quel

reglage entre LOW et HIGH.

L Humidity Control

En position LOW (ouvert), le reglage laisse echapper I'air humide

du bac & legumes pour mieux conserver les fruits et legumes

pelures.

• Fruits : Laver, laisser secher et garder au refrigerateur dans un

sac en plastique ou dans le bac a legumes. Ne pas laver ni

equeuter les petits fruits avant le moment de leur utilisation.

Repartir et garder les petits fruits dans le contenant original

dans le bac & legumes ou les conserver sur une tablette du

refrigerateur dans un sac en papier ferme sans _tre serr&

• Legumes & pelures : Placer dans des sacs en plastique ou

contenants en plastique et ranger dans le bac a legumes.

En position HIGH (ferme), le reglage permet de retenir I'humidite

& I'interieur du bac pour mieux conserver les legumes a feuilles

frais.

• Legumes & feuilles : Laver & I'eau froide, egoutter et couper

ou eliminer les sections endommagees et decolorees. Placer

dans un sac ou un contenant en plastique et ranger dans le

bac & legumes.

Csse 5y} ou pe , cs sn es/bo@:e

Pour rotifer et r_installer le casier _ vin (_ gauche) ou le

porte-cannettes/bouteilles (_ droite) :

1. Retirer le casier en le tirant tout droit hers de la tablette.

2. Reinstaller le casier en le glissant entre la tablette et la paroi

du refrigerateur.

REMARQUE : Garder les oeufs dans un contenant & couvercle

ou dans le contenant original sur une tablette interieure pour un

remisage prolong&

CARACTI RISTIQUES DU

CONGI LATEUR

Votre modele peut comporter I'ensemble de ces caracteristiques

ou certaines d'entre elles. Les caracteristiques qui peuvent _tre

achetees separement comme accessoires du produit comportent

le mot "accessoire". Tousles accessoires ne conviennent pas &

tousles modeles. Si vous desirez acheter I'un des accessoires,

veuillez composer notre numero d'appel sans frais figurant sur la

couverture ou dans la section "Accessoires".

%b e de congd{ ,,,

(Ie _'_emb_e @ tsb_{_tes va_"ie seen e med6_e}

Pour enlever et r_installer la tablette :

1. Soulever la tablette hers de ses appuis pour la retirer.

2. Replacer la tablette en la posant sur les appuis. Verifier que la

tablette est correctement en place.

Guide d'entreposage des aliments surgel_s

Les periodes de conservation varieront selon la qualite et le type

des aliments, le type d'emballage et de pellicule utilises

(hermetiques et a I'epreuve de I'humidite) et la temperature

d'entreposage. Les cristaux de glace a I'interieur d'un emballage

scelle sont normaux. Les cristaux signifient simplement que

I'humidite dans les aliments et I'air a I'interieur de I'emballage se

sont condenses.

Ne pas placer plus d'aliments non congeles dans le congelateur

que la quantite qui congelera dans I'intervalle de 24 heures (pas

plus de 2 & 3 Ib d'aliments par pied cube d'espace dans le

congelateur [907 & 1 350 g par 28 L]). Laisser assez d'espace

dans le congelateur pour permettre la circulation d'air entre les

emballages. S'assurer aussi de laisser assez d'espace a I'avant

pour que la porte se ferme hermetiquement.

Pour plus de renseignements au sujet de la preparation des

aliments pour la congelation, consulter un guide pour

congelateur ou un livre de recettes fiable.

Pane ou bac de co :sgd}

Le panier ou bac du congelateur peut _tre utilise pour garder des

sacs de fruits et de legumes congeles qui peuvent glisser hors

des tablettes de congelateur.

Pour enlever et replacer le panier ou bac du cong_lateur :

1. Retirer le panier ou bac en le glissant vers I'exterieur jusqu'&

la butee.

2. Soulever le devant du panier ou bac et le glisser

completement vers I'exterieur.

3. Replacer le panier ou bac en le pla£sant sur les glissieres.

Soulever legerement le devant du panier ou bac en le

poussant au-del& des butees de la glissiere jusqu'au fond.

CARACTI RISTIQUES DE LA PORTE

Votre modele peut comporter I'ensemble de ces caracteristiques

ou certaines d'entre elles. Les caracteristiques qui peuvent _tre

achetees separ6ment comme accessoires du produit comportent

le mot "accessoire". Tousles accessoires ne conviennent pas &

tousles modeles. Si vous desirez acheter I'un des accessoires,

veuillez composer notre numero d'appel sans frais sur la

couverture ou dans la section "Accessoires".

De I'air froid du congelateur passe directement au compartiment

de la porte sous les events.

REMARQUE : Le compartiment & produits laitiers et le porte-

cannettes ne sont pas refrigeres.

Pour retirer et r_installer le compartiment :

1. Enlever le compartiment en tirant sur les butees derriere le

panier pour le liberer de la doublure de la porte.

2. Replacer le compartiment en alignant les butees avec les

boutons sur les c6tes de la doublure de la porte. Enclencher

fermement les butees sur les boutons tel qu'indiqu&

Commande du compartiment frafcheur

La commande du compartiment fra_cheur se trouve sur le c6te

gauche du compartiment du refrigerateur.

Tourner la commande dans le sens horaire (vers la droite)

pour diminuer la circulation d'air froid dans le compartiment

et le rendre ainsi moins froid.

Tourner la commande dans le sens antihoraire (vers la

gauche) pour augmenter la circulation d'air froid dans le

compartiment et le rendre ainsi plus froid.

Lestringlesoubalconnetsdanslaportepeuventatreenleves

pourfaciliterlenettoyage.

Tringles ou balconnets enclenchables dans la porte

Pour retirer et r_installer les tringles ou les balconnets :

1. Retirer les tringles ou balconnets en appuyant legerement sur

le devant du support tout en tirant hors de la languette

interieure. Rep6ter ces etapes pour I'autre extremit6 de la

tringle ou du balconnet.

2. Reinstaller les tringles ou balconnets en alignant les

extr6mites des supports avec les boutons de chaque c6te de

la paroi de la porte. Enclencher fermement le support dans

les languettes au-dessus de la tablette tel qu'indiqu&

Tringles d_pos_es dans la porte

Pour retirer et r_installer les tringles :

1. Retirer les tringles en les soulevant tout droit & chaque

extremite de la tringle.

2. Reinstaller les tringles en glissant la tringle de la tablette dans

les fentes sur la porte et en poussant la tringle tout droit

jusqu'& I'arr_t.

Pour mtirer et r_installer les balconnets :

1. Retirer le balconnet en le soulevant et le tirant tout droit.

2. Reinstaller le balconnet en le glissant en place au-dessus des

supports desires et en I'enfon£_ant jusqu'& la butee.

Bat ts nc nabe

(su_:'ce¢_a ss mod6_}

Pour retirer et r_installer le bac :

1. Retirer le bac en le soulevant et le tirant tout droit.

2. Reinstaller le bac en le faisant glisser au-dessus des supports

desires et en le poussant vers le bas jusqu'& ce qu'il s'arrate.

Pour retirer et r_installer les pi_ces du bac :

1. Appuyer sur I'un des boutons de degagement pour ouvrir la

partie inclinable du bac.

A. Boutons de d_gagement

Pour 6ter la partie inclinable du bac, appuyer sur les leviers

incurves de chaque c6te du bac. Tirer vers le haut pour le

sortir.

REMARQUES :

II est impossible de retirer le bac s'il est incline

completement. Incliner le bac seulement partiellement

avant d'appuyer sur les leviers incurves pour le retirer.

Nettoyer les pieces tel qu'indiqu_ dans la section

"Nettoyage".

A. Levier incurv_

Reinstaller la partie inclinable du bac. Verifier qu'elle repose

correctement au fond du bac avant d'inserer les leviers

incurves.

4. Reinstaller les pieces interieures du bac.

A. Panier perfor_

B. Cloisons

C. Rev_tement perfor_

ENTRETIEN DU

RI FRIGI RATEUR

Risque d'explosion

Utiliser un produit de nettoyage ininflammable.

Le non=respect de cette instruction peut causer un d_c_s,

une explosion ou un incendie.

Les sections de refrigeration et de congelation se degivrent

automatiquement. Toutefois, nettoyer les deux compartiments

environ une fois par mois pour eviter une accumulation d'odeurs.

Essuyer les renversements immediatement.

Nettoyage du r_frig_rateur :

1. Debrancher le refrigerateur ou deconnecter la source de

courant electrique.

2. Retirer toutes les pieces amovibles de I'interieur, telles que

les tablettes, bacs, etc.

3. Laver & la main, rincer et secher les pieces amovibles et les

surfaces internes & fond. Utiliser une eponge propre ou un

linge doux et un detergent doux dans de I'eau tiede.

• Ne pas utiliser de nettoyants abrasifs tels que les

nettoyants & vitre en atomiseurs, nettoyants & recurer,

liquides inflammables, cires nettoyantes, detergents

concentres, eaux de Javel ou nettoyants contenant du

petrole sur les pieces en plastique, les garnitures

interieures, les doublures de porte ou les joints de porte.

Ne pas utiliser d'essuie-tout, tampons & recurer ou autre

outil de nettoyage abrasif. Ces produits risquent

d'egratigner ou d'endommager les materiaux.

Pour aider & eliminer les odeurs, on peut laver les parois

interieures avec un melange d'eau tiede et de

bicarbonate de soude (2 c. & soupe pour 1 pinte [26 g

pour 0,95 L] d'eau).

4. Determiner si votre refrigerateur a un exterieur en metal peint,

un fini Ultra Satin TM (apparence inox), en aluminium brosse ou

en acier inoxydable et choisir la methode de nettoyage

appropriee.

REMARQUE : Le fini Ultra Satin TM (apparence inox) a une

couleur lisse, uniforme avec un fini brillant qui resiste aux

traces de doigts. L'acier inoxydable a souvent une texture

granuleuse unique avec des variations de couleur, ce qui est

naturel pour I'acier.

M_tal peint : Laver les surfaces exterieures avec une eponge

propre ou un linge doux et un detergent doux dans de I'eau

tiede. Ne pas utiliser de nettoyant fort ou abrasif, ni de

nettoyant con£;u pour I'acier inoxydable. Secher & fond avec

un linge doux. D'autre part, afin d'eviter d'endommager les

parties metalliques exterieures peintes, appliquer de la cire

pour appareil electromenager (ou cire en p&te pour

automobiles) & I'aide d'un chiffon propre et doux. Ne pas cirer

les pieces en plastique.

Aluminium bross_ : Laver avec une eponge propre ou un

linge doux et un detergent doux dans de I'eau tiede. Ne pas

utiliser de nettoyant fort ou abrasif, ni de nettoyant con£;u

pour I'acier inoxydable. Secher a fond avec un linge doux.

Fini Ultra Satin TM (apparence inox) : Laver avec une eponge

propre ou un linge doux et un detergent doux dans de I'eau

tiede. Ne pas utiliser de nettoyant fort ou abrasif, ni de

nettoyant con£;u pour I'acier inoxydable. Secher & fond avec

un linge doux.

Fini en acier inoxydable : Laver avec une eponge propre ou

un linge doux et un detergent doux dans de I'eau tiede. Ne

pas utiliser de nettoyants abrasifs ou forts. Secher & fond

avec un linge doux.

• Pour que votre refrigerateur en acier inoxydable conserve

son aspect neuf et pour enlever les petites egratignures

ou marques, il est sugg6re d'utiliser le nettoyant et poli

pour acier inoxydable approuve par le fabricant. Pour

commander le nettoyant, voir la section "Accessoires".

IMPORTANT : Ce nettoyant doit _tre utilise sur les pieces en

acier inoxydable uniquement!

• Veiller & ce que le nettoyant et poli pour acier inoxydable

n'entre pas en contact avec les pieces de plastique telles

que garnitures, couvercles de distributeurs ou joints de

porte. En cas de contact non intentionnel, nettoyer la

piece de plastique avec une eponge et un detergent doux

dans de I'eau tiede. Secher & fond avec un linge doux.

5. Le condenseur n'a pas besoin d'etre nettoye souvent dans

des conditions de fonctionnement normales. Si

I'environnement est particulierement graisseux ou

poussiereux, ou s'il y a des animaux domestiques dans la

maison, le condenseur devrait _tre nettoye tousles deux ou

trois mois pour assurer une efficacite maximum.

Si vous avez besoin de nettoyer le condenseur :

• 0ter la grille de la base. Voir I'illustration de la grille de la

base ou la section "Grille de la base".

• Utiliser un aspirateur & brosse douce pour nettoyer la

grille, les endroits ouverts derriere la grille et la surface

I'avant du condenseur.

• Replacer la grille de la base Iorsque vous avez termin&

Brancher le refrigerateur ou reconnecter la source de courant

electrique.

_ ___s_ _,_ _ _s¸¸ord®_ _s0np,,__,_,,_0'"_ _'_c _,4_; _,_,_ _

RI=MAROUI= : Toutes les ampoules pour appareils

electrom6nagers ne conviennent pas a votre refrig6rateur.

8'assurer de faire le remplacement par une ampoule de grosseur

et de forme semblables. Les lampes du distributeur sont des DEL

qui ne peuvent pas _tre remplacees. Toutes les autres lampes

requierent une ampoule d'appareil menager de 40 watts. Les

ampoules de rechange sont disponibles chez votre marchand.

1. Debrancher le refrig6rateur ou deconnecter la source de

courant electrique.

2. Enlever le protecteur d'ampoule s'il y a lieu, tel qu'illustr&

RI=MAROUI= : Pour nettoyer le protecteur d'ampoule, le laver

I'eau tiede et avec un detergent liquide. Bien rincer et

secher le protecteur d'ampoule.

3. Enlever I'ampoule d'eclairage et la remplacer par une de

m_me taille, forme et puissance.

4. Replacer le protecteur d'ampoule s'il y a lieu, tel qu'illustr&

5. Brancher le refrig6rateur ou reconnecter la source de courant

electrique.

Lampe du tableau de commande du r_frig_rateur

Acceder a I'arriere du tableau de commande du refrig6rateur

pour enlever et remplacer I'ampoule d'eclairage.

Lampes du bac a I_gumes

Si necessaire, retirer le bac & legumes superieur pour pouvoir

acceder plus facilement au protege-ampoule du bac. Oter le

protege-ampoule en pin(_ant la partie superieure et inferieure

tout en les rabattant vers le centre et en retirant les languettes

inferieures de la doublure du refrigerateur, puis en faisant

glisser les languettes superieures vers le bas et vers

I'exterieur.

Remettre en place le protege-ampoule en faisant glisser les

languettes superieures vers le haut et dans les fentes de la

paroi interne du refrigerateur, puis en emboftant les

languettes inferieures. Si necessaire, remettre en place le bac

& legumes superieur.

Lampe de la partie sup_rieure du cong61ateur

• Retirer le protecteur d'ampoule en pin£_ant les c6tes vers le

centre tout en le tirant vers I'avant tel qu'illustr&

• Replacer le protecteur d'ampoule en inserant les languettes

dans les fentes sur la paroi interne du congelateur. Pousser le

protecteur jusqu'& ce qu'il s'enclenche en position.

Lampe de la partie inf_rieure du cong_lateur derriere le

panier sup6rieur du cong61ateur (sur certains modules)

• Selon votre modele, enlever le panier superieur du

congelateur ou la tablette du panier superieur du congelateur.

Enlever le protecteur d'ampoule en devissant la vis Phillips

sur le dessus du protecteur. Faire tourner avec precaution le

protecteur jusqu'& ce que la languette gauche puisse _tre

tiree doucement de la paroi du congelateur.

Replacer le protecteur d'ampoule en inserant la languette

gauche dans la paroi du congelateur. Aligner la languette

superieure avec le trou de la vis et replacer la vis.

Si le courant electrique doit _tre interrompu pendant 24 heures

ou moins, garder la ou les porte(s) (selon votre modele) fermee(s)

pour aider les aliments & demeurer froids et congeles.

Si le service doit _tre interrompu pendant plus de 24 heures, faire

I'une des actions suivantes :

• Retirer tous les aliments congeles et les entreposer dans un

casier frigorifique.

• Placer 2 Ib (907 g) de neige carbonique dans le congelateur

pour chaque pied cube (28 L) d'espace de congelation. Ceci

permettra de garder les aliments congeles durant deux

quatre jours.

• S'il n'y a pas de casier frigorifique ni de neige carbonique,

consommer ou mettre immediatement en conserve les

aliments perissables.

,&,NOTER : Un congelateur plein restera froid plus Iongtemps

qu'un congelateur partiellement rempli. Un congelateur plein de

viande demeure froid plus Iongtemps qu'un congelateur rempli

d'aliments cuits. Si les aliments contiennent des cristaux de

glace, ils peuvent _tre remis & congeler m_me si la qualite et la

saveur risquent d'etre affectees. Si les aliments semblent de

pietre qualite, les jeter.

Ent en a a%stes*@}: ca ' cesou ors

dun d m f}nsgeme t

Vacances

Si vous choisissez de laisser le r_frig_rateur en marche

pendant votre absence :

1. Consommer tousles aliments perissables et congeler les

autres.

Si votre refrigerateur a une machine a gla£sons automatique :

• Soulever le bras de commande en broche & la position

OFF (elevee) ou deplacer le commutateur a la position

OFF (a droite).

• Fermer I'approvisionnement d'eau de la machine &

gla£sons.

3. Vider le bac a gla£_ons.

Si vous choisissez d'arr_ter le fonctionnement du

r_frig_rateur avant votre d_part :

1. Enlever tousles aliments du refrig6rateur.

2. Si votre refrig6rateur a une machine a gla£sons automatique :

• Fermer I'approvisionnement d'eau de la machine

gla£sons au moins une journee a I'avance.

• Lorsque la derniere quantite de gla£sons est deposee,

soulever le bras de commande en broche & la position

OFF (elevee) ou deplacer le commutateur a la position

OFF (& droite).

3. Tourner la commande de temperature (ou la commande du

refrigerateur, selon le modele) a OFF (arret). Voir "Utilisation

des commandes".

4. Nettoyer le refrigerateur, I'essuyer et bien le secher.

5. A I'aide de ruban adhesif, placer des blocs de caoutchouc ou

de bois dans la partie superieure de chaque porte de fa£son &

ce qu'elles soient suffisamment ouvertes pour permettre

I'entree de I'air a I'interieur, afin d'eviter I'accumulation

d'odeur ou de moisissure.

D_m_nagement

Lorsque vous demenagez votre refrigerateur a une nouvelle

habitation, suivre ces etapes pour preparer le demenagement.

1. Si votre refrigerateur a une machine & gla£sons automatique :

• Fermer I'approvisionnement d'eau de la machine

gla£sons au moins une journee & I'avance.

• Debrancher la canalisation d'eau de I'arriere du

refrigerateur.

Lorsque la derniere quantite de gla£sons est deposee,

soulever le bras de commande en broche & la position

OFF (elevee) ou deplacer le commutateur a la position

OFF (& droite).

2. Retirer tousles aliments du refrigerateur et placer tous les

aliments congeles dans de la neige carbonique.

3. Vider le bac a gla£sons.

4. Tourner la commande de temperature (ou la commande du

refrigerateur, selon le modele) a OFF (arret). Voir "Utilisation

des commandes".

5. Debrancher le refrigerateur.

6. Vider I'eau du plat de degivrage.

7. Nettoyer, essuyer et secher & fond.

8. Retirer toutes les pieces amovibles, bien les envelopper et

les attacher ensemble & I'aide de ruban adhesif pour qu'elles

ne bougent pas nine s'entrechoquent durant le

demenagement.

9. Selon le modele, soulever le devant du refrigerateur pour

qu'il roule plus facilement OU visser les pieds de nivellement

pour qu'ils n'egratignent pas le plancher. Voir "Ajustement

des portes".

10. Fermer les portes & I'aide de ruban adhesif et fixer le cordon

d'alimentation electrique au dos du refrigerateur a I'aide de

ruban adhesif.

Lorsque vous arriverez & votre nouvelle habitation, remettre tout

en place et consulter la section "Instructions d'installation" pour

les instructions de preparation. Aussi, si votre refrigerateur a une

machine & gla£sons automatique, rappelez-vous de raccorder

I'approvisionnement d'eau au refrigerateur.

DI PANNAGE

Essayer d'abord les solutions sugg_r_es ici afin d'_viter le co_t d'une visite de service non n_cessaire.

o snement du

Le r_frig_rateur ne fonctionne pas

Risque de choc _lectrique

Brancher sur une prise a 3 alv_oles reli_e a la terre.

Ne pas enlever la broche de liaison a la terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un c&ble de rallonge.

Le non=respect de ces instructions peut causer

un d_c_s, un incendie ou un choc _lectrique.

• Le cordon d'alimentation _lectrique est-il d_branch_?

Brancher sur une prise a 3 alveoles reliee a la terre.

• La prise _lectrique fonctionne-t-elle? Brancher une lampe

pour voir si la prise fonctionne.

• Un fusible est-il grill_ ou un disjoncteur s'est-il

d_clench_? Remplacer le fusible ou reenclencher le

disjoncteur. Si le probleme persiste, appeler un electricien.

• Les commandes sont-elles en marche? S'assurer que les

commandes du refrigerateur sont en marche. Voir "Utilisation

des commandes".

S'agit-il d'une nouvelle installation? Accorder 24 heures

apres I'installation pour que le refrigerateur se refroidisse

completement.

REMARQUE : Le fait d'ajuster les commandes de

temperature sur le reglage le plus froid ne refroidira pas le

compartiment plus rapidement.

Le moteur semble fonctionner excessivement

II se peut que votre nouveau refrigerateur fonctionne plus

Iongtemps que I'ancien gr&ce & son compresseur & haute

efficacite et ses ventilateurs. Le refrigerateur peut fonctionner

plus Iongtemps encore si la temperature de la piece est chaude,

si une importante quantite de nourriture y est ajoutee, si les

portes sont frequemment ouvertes ou si elles ont ete laissees

ouvertes.

Le r6frig6rateur est bruyant

Le bruit des r6frigerateurs a et6 reduit au cours des annees. Du

fait de cette reduction, il est possible d'entendre des bruits

intermittents venant de votre nouveau refrig6rateur qui n'avaient

pas et6 decel6s avec votre ancien modele. Voici une liste des

sons normaux accompagnes d'une explication.

• Bourdonnement - entendu Iorsque le robinet d'arrivee d'eau

s'ouvre pour remplir la machine a gla£sons

• Pulsation - les ventilateurs/le compresseur se reglent afin

d'optimiser la performance

• Cliquetis - ecoulement de liquide refrigerant, mouvement

des conduites d'eau ou d'objets poses sur le dessus du

refrig6rateur

• Gr6sillement/gargouillement - de I'eau tombe sur I'el6ment

de chauffage durant le programme de degivrage

• Bruit d'6clatement- contraction/expansion des parois

internes, particulierement Iors du refroidissement initial

• Bruit d'6coulement d'eau - peut 6tre entendu Iorsque la

glace fond Iors du programme de degivrage et que I'eau

s'ecoule dans le plateau de degivrage

• GrincementJcraquement - se produit Iorsque la glace est

eject6e du moule & gla£;ons

Les portes ne ferment pas compl_tement

• La porte est-elle bloqu6e en position ouverte? Deplacer

les emballages d'aliments pour liberer la porte.

• Un compartiment ou une tablette bloquent-ils le

passage? Replacer le compartiment ou la tablette en

position correcte.

Les portes sont difficiles _ ouvrir

Risque d'expJosion

UtiJiser un produit de nettoyage ininfiammable.

Le non=respect de cette instruction peut causer un d6c_s,

une explosion ou un incendie.

• Les joints collent-ils ou sont-ils sales? Nettoyer les joints

au savon doux et & I'eau tiede.

Les ampoules ne fonctionnent pas

Une ampoule est-elle desserr6e dans la douille ou grill6e?

Voir "Remplacement des ampoules d'eclairage".

La lumi_re du distributeur est-elle r6gl6e a OFF (arr6t)?

Sur certains modeles, la lumiere du distributeur ne fonctionne

que si I'on appuie sur un levier/la plaque du distributeur. Si on

desire que la lumiere du distributeur reste allumee en

permanence, regler la lumiere du distributeur a ON (allumee),

ou (sur certains modeles) NIGHT LIGHT (veilleuse) ou AUTO

ou HALF (luminosite reduite de moitie) ou DIM (faible

luminosite). Voir "Distributeurs d'eau et de gla£;ons".

La lumi_re du distributeur est-elle r6gl6e a NIGHT LIGHT

(veilleuse) ou AUTO? Sur certains modeles, si le distributeur

est regl6 au mode NIGHT LIGHT (veilleuse) ou AUTO,

s'assurer que le detecteur de la lumiere du distributeur n'est

pas bloqu& Voir "Distributeurs d'eau et de gla£;ons".

La temp6rature est trop 61ev6e

• S'agit-il d'une nouvelle installation? Accorder 24 heures

apres I'installation pour que le refrig6rateur se refroidisse

completement.

• Porte(s) ouverte(s) souvent ou laiss6e(s) ouverte(s)? Ceci

permet & I'air chaud de pen6trer dans le refrig6rateur.

Minimiser les ouvertures de porte et garder les portes

completement fermees.

• Une importante quantit6 d'aliments a-t-elle 6t6 ajout6e?

Accorder quelques heures pour que le refrig6rateur revienne

& sa temperature normale.

• Les r6glages sont-ils corrects pour les conditions

existantes? Ajuster les commandes un cran plus froid.

Verifier la temperature au bout de 24 heures. Voir "Utilisation

des commandes".

II existe une accumulation d'humidit6 & I'int6rieur

REMARQUE : Une certaine accumulation d'humidite est

normale.

• La piece est-elle humide? Ceci contribue & I'accumulation

de I'humidit&

Porte(s) ouverte(s) souvent ou laiss6e(s) ouverte(s)? Ceci

permet & I'air humide de p6n6trer dans le r6frig@ateur.

Minimiser les ouvertures de porte et garder les portes

completement fermees.

La machine _ glagons ne produit pas ou pas

suffisamment de glagons

• Le r6frig6rateur est-il connect6 a I'alimentation en eau et

i i

le robinet d arr6t d eau est-il ouvert? Brancher le

r6frigerateur & I'alimentation en eau et ouvrir le robinet d'arr6t

d'eau completement.

• La canalisation de la source d'eau du domicile comporte-

t-elle une d6formation? Une deformation dans la

canalisation peut reduire I'ecoulement d'eau. Redresser la

canalisation d'eau.

• La machine a gla<;ons est-elle allum6e? S'assurer que le

bras de commande en broche ou I'interrupteur (selon le

modele) est en position ON.

• S'agit-il d'une nouvelle installation? Attendre 24 heures

apres I'installation pour le commencement de la production

de gla£;ons. Attendre 72 heures pour la production complete

de gla£;ons.

• Une grande quantit6 de gla<;ons vient-elle d'6tre enlev6e?

Attendre 24 heures pour que la machine a gla£;ons produise

plus de gla£;ons.

• Un gla<;on est-il coinc6 dans le bras 6jecteur? Enlever le

gla£;on du bras ejecteur avec un ustensile en plastique.

Un syst_me de filtration de I'eau a osmose inverse est-il

connect_ a votre canalisation d'eau froide? Ceci peut

diminuer la pression de I'eau. Voir "Specifications de

I'alimentation en eau".

Les glagons sont creux ou petits

REMARQUE : Cela indique une faible pression de I'eau.

• La valve de la canalisation d'eau n'est-elle pas

complbtement ouverte? Ouvrir la valve d'eau

completement.

• La canalisation de la source d'eau du domicile comporte-

t-elle une d_formation? Une deformation dans la

canalisation peut reduire I'ecoulement d'eau. Redresser la

canalisation d'eau.

Un syst_me de filtration de I'eau a osmose inverse est-il

connect_ a votre canalisation d'eau froide? Ceci peut

diminuer la pression de I'eau. Voir "Specifications de

I'alimentation en eau".

Reste-t-il des questions concernant la pression de I'eau?

Appeler un plombier agree et qualifi&

Go_t, odeur ou couleur grise des glagons

• Les raccords de plomberie sont-ils neufs? Des raccords

de plomberie neufs peuvent causer une decoloration et un

mauvais goQt des gla£;ons.

• Les gla_ons ont-ils _t_ gard_s trop Iongtemps? Jeter les

gla(;ons. Laver le compartiment & gla£;ons. Accorder

24 heures pour la fabrication de nouveaux gla£;ons.

• Y a-t-il un transfert d'odeurs de nourriture? Utiliser des

emballages etanches a I'air et & I'humidite pour conserver les

aliments.

• L'eau contient-elle des min_raux (tels que le soufre)?

L'installation d'un filtre peut _tre requise afin d'enlever les

mineraux.

Y a-t-il un filtre a eau install_ sur le r_frig_rateur? Une

decoloration grise ou foncee de la glace indique que le

systeme de filtration de I'eau a besoin d'un rin£;age

additionnel.

Le distributeur de glagons ne fonctionne pas

correctement

Porte du cong_lateur complbtement ferm_e? Bien fermer

la porte. Si elle ne ferme pas completement, voir "Les portes

ne ferment pas completement".

• Le bac a gla_ons est-il bien installS? S'assurer que le bac &

gla£;ons est fermement en place.

• S'agit-il d'une nouvelle installation? Attendre 24 heures

apres I'installation pour le commencement de la production

de gla£;ons. Attendre 72 heures pour une production

complete de gla£;ons.

• Glagons coinc_s dans la chute de distribution? Utiliser un

ustensile en plastique pour degager la chute.

• Les mauvais glaqons ont-ils _t_ ajout_s au bac? Utiliser

seulement des gla£;ons produits par la machine a gla£;ons

courante.

• La glace a-t-elle fondu autour de la tige (spirale en m_tal)

dans le bac a gla_ons? Vider le bac & gla£;ons. Utiliser de

I'eau tiede pour faire fondre la glace si necessaire.

Risque de coupure

Utiliser un verre robuste pour prendre des gla£ons.

Le non=respect de cette instruction peut causer

des coupures.

• Le distributeur de glagons se bloque-t-il Iorsqu'il

distribue de la glace "concass_e"? Changer le reglage

"crushed" (glace concassee) pour le reglage "cubed"

(gla(;ons). Si les gla£;ons sont correctement distribues,

abaisser le bouton "crushed" pour obtenir de la glace

concassee et reprendre la distribution.

• Le bras de distribution a-t-il _t_ retenu trop Iongtemps?

Les gla£;ons cesseront d'etre distribues Iorsque le bras est

retenu trop Iongtemps. Attendre 3 minutes pour que le

moteur du distributeur soit regle de nouveau avant d'etre

utilis&

Le distributeur d'eau ne fonctionne pas correctement

• Porte du cong_lateur compl_tement ferm_e? Bien fermer

la porte. Si elle ne ferme pas completement, voir "Les portes

ne ferment pas completement".

• Le r_frig_rateur est-il connect_ a I'alimentation en eau et

le robinet d'arr6t d'eau est-il ouvert? Brancher le

refrigerateur a I'alimentation en eau et ouvrir le robinet d'arr_t

d'eau completement.

• La pression de I'eau est-elle inf_rieure a 30 Ib/po 2

(207 kPa)? La pression de I'eau du domicile determine

I'ecoulement d'eau du distributeur. Voir "Specifications de

I'alimentation en eau".

• D_formation du conduit de canalisation d'eau du

domicile? Redresser la canalisation d'eau.

• S'agit-il d'une nouvelle installation? Rincer et remplir le

systeme de distribution d'eau.

• Un filtre a eau est-il install_ sur le r_frig_rateur? Le filtre

peut _tre obstrue ou installe incorrectement.

• Un syst_me de filtration de I'eau a osmose inverse est-il

connect_ a votre canalisation d'eau froide? Voir

"Specifications de I'alimentation en eau".

De I'eau suinte du distributeur

REMARQUE : II est normal de constater une ou deux gouttes

d'eau apres la distribution d'eau.

• Le verre n'a pas _t_ maintenu sous le distributeur assez

Iongtemps? Maintenir le verre sous le distributeur pendant

2 a 3 secondes apres avoir rel&che le levier/la plaque du

distributeur.

• S'agit-il d'une nouvelle installation? Vidanger le systeme

de distribution d'eau. Voir "Preparer le systeme d'eau" ou

"Distributeurs d'eau et de gla£;ons".

• Le filtre a eau a-t-il _t_ r_cemment change? Vidanger le

systeme de distribution d'eau. Voir "Preparer le systeme

d'eau" ou "Distributeurs d'eau et de gla£;ons".

L'eau du distributeur n'est pas assez froide

REMARQUE : L'eau du distributeur est refroidie & seulement

50°F (10°C).

• S'agit-il d'une nouvelle installation? Attendre 24 heures

apres I'installation pour que I'alimentation d'eau refroidisse

completement.

• Une grande quantit_ d'eau a-t-elle r_cemment _t_

distribute? Attendre 24 heures pour que I'alimentation d'eau

refroidisse completement.

• N'a-t-on pas r_cemment distribu_ de I'eau? Le premier

verre d'eau peut ne pas _tre froid. Jeter le premier verre

d'eau.

Le r_frig_rateur est-il branch_ a I'arriv_e d'eau froide?

S'assurer que le refrig6rateur est branche a I'arrivee d'eau

froide. Voir "Specifications de I'alimentation en eau".

CONTRATS DE PROTECTION

Contrats principaux de protection

Nous vous felicitons d'avoir fait un achat judicieux. Votre nouvel

appareil Kenmore ® est con£;u et fabrique pour vous procurer des

annees de fonctionnement liable. Mais comme pour tous les

produits, il pourra & I'occasion necessiter un entretien preventif

ou une reparation. Le cas echeant, un Contrat principal de

protection peut vous epargner de I'argent et des soucis.

Le Contrat principal de protection contribue aussi & prolonger la

vie utile de votre nouvel appareil menager. Le Contrat* inclut :

Pi_ces et main-d'eeuvre necessaires pour conserver les

appareils en etat de fonctionnement correct pendant une

utilisation normale, pas uniquement les defaillances. Notre

couverture va bien au-del_ de la garantie du produit.

Aucune franchise, aucune anomalie de fonctionnement ne

sont exclues de ce contrat - protection r_elle.

Un service d'expert propose par plus de 10 000 techniciens

d'entretien Sears autorises, ce qui signifie que quelqu'un de

confiance prendra soin de votre produit.

Appels de service illimit_s et service national, aussi souvent

que vous en avez besoin et quand vous en avez besoin.

Garantie "Anti-citron" - remplacement de votre produit

couvert si plus de quatre pannes se produisent en de£;& de

douze mois.

Remplacement du produit si votre produit couvert ne peut

_tre repar&

V_rification annuelle d'entretien pr_ventif sur demande -

sans frais supplementaires.

Aide rapide par t_16phone - nous appelons cela R_solution

rapide - support tel6phonique d'un agent de Sears sur tous

les produits. Considerez-nous comme un "manuel d'utilisateur

parlant".

Protection contre les sautes de puissance pour prevenir les

dommages electriques attribuables aux fluctuations de

courant.

Couverture pour la perte de nourriture de 250 $ par an sur

tout aliment alter6 en raison d'une defaillance mecanique sur

tout refrig6rateur ou congelateur couvert.

Remboursement de location si la reparation du produit

couvert prend plus de temps que promis.

10 % de r_duction sur le prix courant de toute intervention de

reparation non couverte et pieces de rechange.

Des que vous achetez le Contrat, il suffit d'un appel t61ephonique

pour obtenir un rendez-vous de service. Vous pouvez appeler en

tout temps jour et nuit ou prendre un rendez-vous de service en

direct.

Le Contrat principal de protection constitue un investissement

sans risque. Si vous annulez pour une quelconque raison

pendant la periode de garantie du produit, nous vous

rembourserons integralement ou nous vous verserons un

remboursement au prorata apres I'expiration de la periode de

garantie. Achetez votre Contrat principal de protection

aujourd'hui m_me!

Certaines limitations et exclusions s'appliquent. Pour des

prix et renseignements suppl_mentaires aux letats-Unis,

composez le 1-800-827-6655.

*Le contrat de couverture au Canada varie pour certains

articles. Pour des informations d_taill_es, appelez Sears

Canada au 1-800-361-6665.

Service d'installation Sears

Pour I'installation professionnelle garantie par Sears d'appareils

menagers et d'articles tels que les ouvre-portes de garage,

chauffe-eau, et autres gros appareils menagers, aux 12.-U. ou au

Canada, composez le 1-800-4-MY-HOME ®.

ACCESSOIRES

Pi_ces de rechange :

Pour commander le nettoyant pour acier inoxydable ou des filtres

de rechange, composer le 1-800-4-MY-HOME ® et demander le

numero de piece indiqu_ ci-dessous ou contacter votre

marchand Kenmore autoris&

Nettoyant et poli pour acier inoxydable :

Commander la piece N° D22 M40083 R

Filtre & eau dans la grille de la base :

Filtre de rechange :

Commander la piece N° 9030

(T1RFKB2 ou T1RFKB1 ou P1RFKB2 ou P1RFKB1)

FEUILLE DE DONNI ES SUR LA PERFORMANCE

Syst me de filtration d'eau a la grille de la base

ModUle TIKB1/TIRFKB1 Capacite 100 gallons (379 litres)

Produit teste et certifie par NSF,International en vertu de la norme NSF/ANSI 42 (reduction du goQt et de I'odeur

du chlore, et particules (classe I )); et en vertu de la norme NSF/ANSI 53 (reduction de plomb, mercure, atrazine,

benzene, toxaphene, o-dichlorobenzene, kystes, turbidite, amiante, lindane, tetrachloro6thylene, endrine,

a ach ore, ch orobenzene, ethy benzene, TTHM, ether methy tert obuty que et COV (compose organ que vo at e)).

Ce produit a et6 teste selon les normes NSF/ANSI 42 et 53 pour la reduction des substances enum6r6es ci-dessous. La

concentration des substances indiqu6es dans I'eau entrant dans le systeme a et6 reduite a une concentration moindre ou egale a la

limite permissible pour I'eau qui quitte le systeme, tel que specifi6 dans les normes NSF/ANSI 42 et 53.

Red. de substances Criteres de Affluent moyen Concentration dans I'eau Effluent Effluent % de red. % de red.

Effets esthetiques reduction NSF a traiter maximal moyen minimale moyenne

GoQt/odeur de chlore 50 % de reduction 2,0 mg/L 2,0 mg/L _+10 % 0,08 mg/L 2,0 mg/L 95,93 97,36

Particules (classe I*) 85 % de reduction 3533333#/mL Au moins 10 000 particules/mL 22000 #/mL** 11567 #/mL 99,38 99,67

Reduction de Criteres de Affluent moyen Concentration dans I'eau Effluent Effluent % de red. % de red.

contaminant reduction NSF a traiter maximal moyen minimale moyenne

Plomb : & pH 6,5 0,010 mg/L 150 ug/L 0,15 mg/L + 10 % 1,0 ug/L 1 ug/L 99,33 99,33

Plomb : & pH 8,5 0,010 mg/L 157 ug/L 0,15 mg/L _+10 % 2,0 ug/L 1,08 ug/L 98,72 99,31

Mercure : & pH 6,5 0,002 mg/L 0,0058 mg/L 0,006 mg/L + 10 % 0,0002 mg/L 0,0002 mg/L 96,53 96,53

Mercure : & pH 8,5 0,002 mg/L 0,0057 mg/L 0,006 mg/L _+10 % 0,0002 mg/L 0,0002 mg/L 96,5 96,5

Benzene 0,005 mg/L 15 ug/L 0,015 mg/L _+10 % 0,5 ug/L 0,5 ug/L 96,67 96,67

O-dichlorobenzene 0,6 mg/L 1750 ug/L 1,8 _+10 % 1,0 ug/L 1,0 ug/L 99,94 99,94

Toxaphene 0,003 mg/L 15 ug/L 0,015 _+10 % 1,0 ug/L 1,0 ug/L 93,33 93,33

Atrazine 0,003 mg/L 10 ug/L 0,009 mg/L _+10 % 2 ug/L 2 ug/L 80,8 80,8

Amiante 99 % 101 MFL 107& 108fibres/L tt 0,17 MFL 0,17 MFL 99,83 99,83

Kystes actifs _ >99,95 % 120 000/L 50 000/L min, 8/U 1/U 99,99 >99,99

Turbidit6 0,5 NTU 11,4 NTU 11 _+1 NTU 0,41 NTU 0,24 NTU 96,4 97,89

Alachlore 0,002 mg/L 41,3 ug/L 0,04 _+10 % 0,2 ug/L 0,2 ug/L 99,52 99,52

Endrine 0,002 mg/L 5,9 ug/L 0,006 _+10 % 0,5 ug/L 0,3 ug/L 91,5 95,47

Ethylbenzene 0,7 mg/L 1867 ug/L 2,1 _+10 % 0,70 ug/L 0,0588 ug/L 99,96 100

Lindane 0,002 mg/L 1,9 ug/L 0,002 _+10 % 0,02 ug/L 0,02 ug/L 98,93 98,93

Chlorobenzene 0,6 mg/L 2,0 ug/L 2,0 _+10 % 0,0005 ug/L 0,0005 ug/L 99,98 99,98

Tetrachloro6thylene 0,005 mg/L 14,2 ug/L 0,015 _+10 % 0,5 ug/L 0,5 ug/L 96,47 96,47

TTHM 0,080 mg/L 465 ug/L 0,45 _+20 % 1,0 ug/L 0,5 ug/L 99,78 99,88

Ether methyltertiobutyliqu( 0,005 mg/L 14 ug/L 0,015 _+20 % 0,70 ug/L 0,52 ug/L 94,94 96,27

COV (compose organique 0,015 mg/L 0,3520 mg/L 0,300 _+10 % 0,0060 mg/L 0,0008 mg/L 98,4 99,78

volatile)

Parametres de test : pH = 7,5 _+0,5 & moins d'indications contraires. Debit = 0,5 gpm (1,9 Lpm). Pression = 60 Ib/po 2 (413,7 kPa).

Temperature = 68°F & 71,6°F (20°C & 22°C). Capacite de service nominale = 100 gallons (379 litres).

• II est essentiel que les exigences de fonctionnement, d'entretien •

et de remplacement de filtre soient respectees pour que ce

produit donne le rendement annonc&

• ModUle TIKB1 : Le systeme de contr61e du filtre mesure la

quantite d'eau qui passe par le filtre et vous signale quand

remplacer le filtre.

Style 1 - Lorsque le temoin du filtre affiche 10 %, commander un

nouveau filtre. Lorsque le temoin indique 0 %, il est recommande

de changer le filtre.

Style 2 - Lorsque le temoin du filtre passe du vert au jaune,

commander un nouveau filtre. Lorsque le temoin passe du jaune

au rouge, il est recommande de changer le filtre.

Style 3 - Lorsque I'ecran d'affichage de I'etat du filtre & eau

passe de "GOOD" (bon) & "ORDER" (commander), commander

un nouveau filtre. Lorsque le temoin indique "REPLACE"

(remplacer), il est recommande de remplacer le filtre.

Utiliser la cartouche de remplacement T1RFKB1, piece N° 9030.

Prix au detail sugg6re 2008 de 59,99 $US/71,99 SCAN. Les prix

sont sujets & des changements sans preavis.

• Ces contaminants ne sont pas necessairement presents dans

votre approvisionnement d'eau. M_me si le test a ete effectue

dans des conditions de laboratoires standard, le rendement reel

peut varier.

• Le produit ne doit _tre utilise que pour I'eau froide.

Ne pas utiliser pour le filtrage d'une eau microbiologiquement

polluee ou de qualite inconnue en I'absence d'un dispositif de

desinfection adequat avant ou apres le systeme. Les systemes

certifies pour la reduction de kyste peuvent _tre utilises pour

I'eau desinfectee qui peut contenir des kystes filtrables.

Veuillez vous referer & la section "Garantie" pour le nom,

I'adresse et le numero de telephone du fabricant.

Veuillez vous referer & la section "Garantie" pour la garantie

limitee du fabricant.

Directives d'application/

Param_tres d'approvisionnement en eau

Approvisionnement en eau Collectivite ou puits

Pression d'eau 30 - 120 Ib/po _(207 - 827 kPa)

Temperature d'eau 33 ° - 100°F (0,6° - 37,8°C)

Debit nominal 0,5 gpm (1,9 L/min) & 60 Ib/po _

*Classe I - taille des particules : > 0,5 & <1 t_m

**Exigence de test : au moins 100 000 particules/mL (poussiere de test fine AC).

ttFibres de Iongueur superieure & 10 t_m

_Cas de la filtration de kystes de Cryptosporidium parvum

® NSF est une marque deposee de NSF International.

Norme NSF/ANSI 53 - Effets sur la sant_ - Compos_s organiques volatiles (COV) inclus dans le dosage de remplacement*

Produit chimique Concentration du polluant (en mg/L) Niveau maximum autorise par NSF

Niveau de concentration (en mg/L)

Carbofuran 0,190 0,001

Tetrachlorure de carbone 0,078 0,0018

Chloropicrine 0,015 0,0002

2,4, D 0,110 0,0017

Dibromochloropropane (DBCP) 0,052 0,00002

p-Dichlorobenzene 0,040 0,001

1,2-Dichloroethane 0,088 0,0048

1,1 -Dichloroet hylene 0,083 0,001

Cis-1,2-Dichloroet hylene 0,170 0,0005

Trans-1,2-Dichloro6thylene 0,086 0,001

1,2-Dichloropropane 0,080 0,001

Cis-1,3-Dichloropropylene 0,079 0,001

Dinosebe 0,170 0,0002

Ethylene dibromide (EDB) 0,044 0,00002

Haloacetonitriles (HAN) :

Bromochloroac_tonitrile 0,022 0,0005

Dibromoacetonitrile 0,024 0,0006

Dichloroacetonitrile 0,0096 0,0002

Trichloroac6tonitrile 0,015 0,0003

Halocetones (HK) :

1,1 -Dichloro-2-Propanone 0,0072 0,0001

1,1,1 -Trichloro-2-Propanone 0,0082 0,0003

Heptachlore (H-34, Heptox) 0,25 0,00001

Heptachlor epoxyde 0,0107 0,0002

Hexachlorobutadiene 0,044 0,001

Hexachlorocyclopentadiene 0,060 0,000002

Methoxychlore 0,05 0,0001

Pentachlorophenol 0,096 0,001

Simazine 0,120 0,004

Styrene 0,150 0,0005

1,1,2,2-Tetrachloro6thane 0,081 0,001

Toluene 0,078 0,001

2,4,5 TP (Silvex) 0,270 0,0016

Acide Tribromoacetique 0,042 0,001

1,2,4-Trichlorobenzene 0,160 0,0005

1,1,1 -Trichloroet hane 0,084 0,0046

1,1,2-Trichloroethane 0,150 0,0005

Trichloro6thylene 0,180 0,0010

Xylenes 0,070 0,001

*Le chloroforme a et6 utilise comme dosage de remplacement pour les demandes de reduction de COV

® NSF est une marque deposee de NSF International.

Your Home

For expert troubleshooting and home solutions advice:

anage

www.managemyhome.com

For repair - in your home - of all major brand appliances,

lawn and garden equipment, or heating and cooling systems,

no matter who made it, no matter who sold it t

For the replacement parts, accessories and

owner's manuals that you need to do-it-yourself.

For Sears professional installation of home appliances

and items like garage door openers and water heaters.

1-800-4-MY-HOME ® (1-8004694663)

Call anytime, day or night (U.S.A. and Canada)

www.sears.com www.sears.ca

Our Home

For repair of carry-in items like vacuums, lawn equipment,

and electronics, call anytime for the location of your nearest

Sears Parts & Repair Service Center

1-800-488-1222 (U.S.A.) 1-800-469-4663 (Canada)

www.sears.com www.sears.ca

To purchase a protection agreement on a product serviced by Sears:

1-800-827-6655 (U.S.A.) 1-800-361-6665 (Canada)

Para pedir servicio de reparacidn Au Canada pour service en fran£ais:

a domicilio, y para ordenar piezas: 1-800-LE-FOYER Mc

1-888-S U-H OGAR ® (1-800-533-6937)

Sea/rs www.sears.ca

W10215705A

TM SM

® Registered Trademark / Trademark / Service Mark of Sears Brands, LLC

• TM . SM

® Marca reglstrada / Marca de comerclo / Marca de servicio de Sears Brands, LLC

® Marque deposee / Marque de commerce / SaMarque de service de Sears Brands, LLC

1/o9

Printed in U.S.A.

Impreso en EE.UU.

Imprime aux E.-U.

Kenmore 10658029803 refrigerator

Product's Documents

User Manual

Specifications

Kenmore 10658029803 Questions and Answers
