BATHROOM ACCESSORIES
AND 3 LIGHT VANITY
Phillips
Screwdriver
!
INSTRUCTIONS PERTAINING TO RISK OF INJURY TO PERSONS
READ ALL INSTRUCTIONS
IMPORTANT SAFETY
INSTRUCTIONS
SAVE THESE INSTRUCTIONS
Drill
Spirit Level
Pencil
Tape
Measure
R5JAE
04/21
SAFETY PRECAUTIONS:
TOOLS AND MATERIALS REQUIRED:
Hammer
Wire Cutters
1. TURN OFF ELECTRICAL POWER BEFORE STARTING INSTALLATION OF LIGHT FIXTURE.
2. WIRING SUPPLIES AS REQUIRED BY LOCAL ELECTRICAL CODE.
3. THIS PRODUCT MUST BE INSTALLED IN ACCORDANCE WITH THE APPLICABLE INSTALLATION CODE BY
A PERSON FAMILIAR WITH THE CONSTRUCTION AND OPERATION OF THE PRODUCT AND THE
HAZARDS INVOLVED.
4. ENSURE THE SCREWS AND WALL PLUGS ARE SUITABLE FOR THE WALL INTENDED TO MOUNT THIS
PRODUCT. CONSULT THE QUALIFIED PERSON FOR SAFETY INSTALLATION.
5. TO CLEAN THE FIXTURE, TURN OFF THE POWER, WAIT FOR IT TO COOL, AND WIPE THE FIXTURE WITH
A CLEAN, SOFT CLOTH.
NOTE: Product may not look exactly as shown in figures.

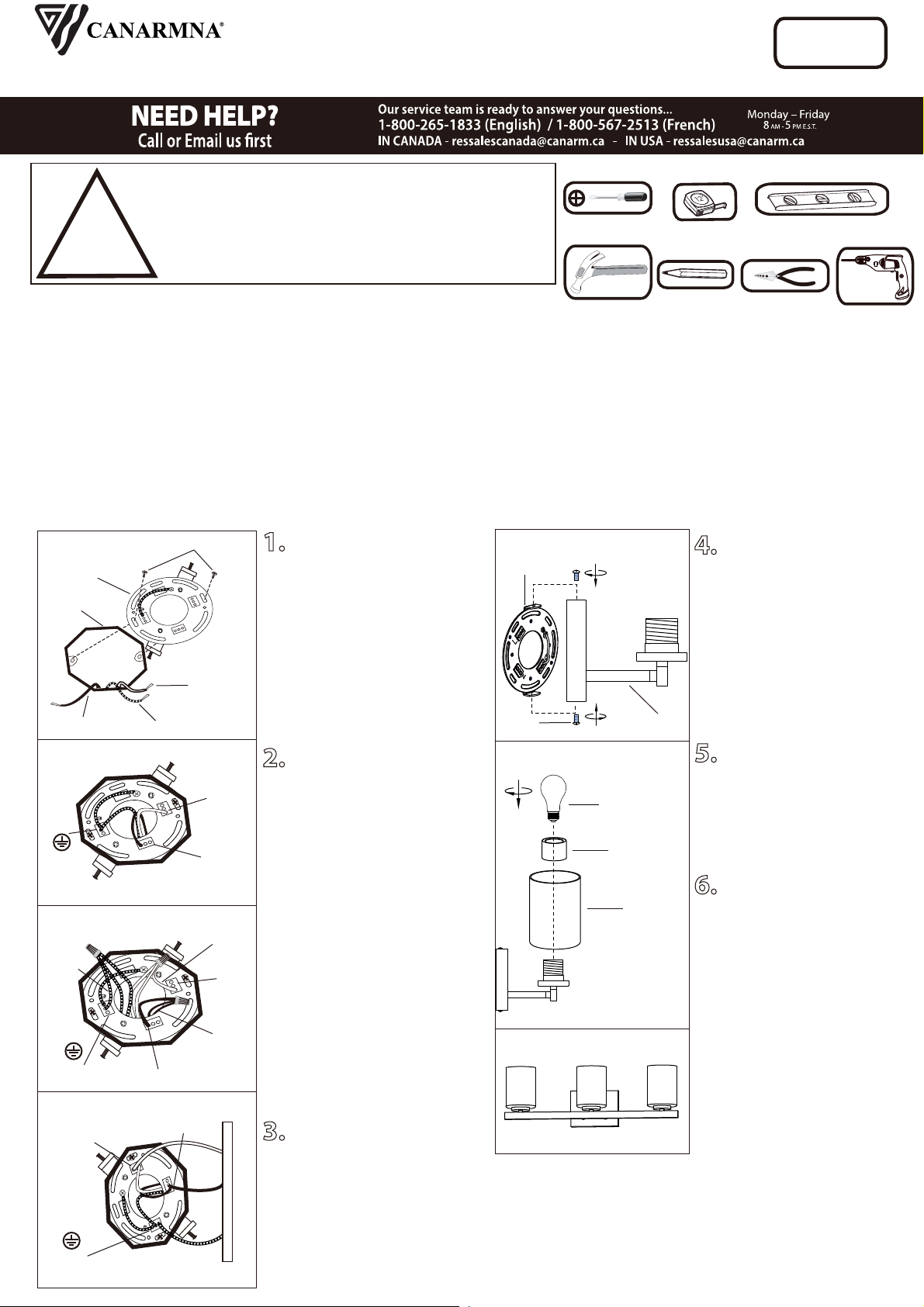

INSTALLATION:
1. Attach Easy Connect™
mounting bracket to electrical
box with electrical box screws
(not included).
2. Option 1: Connect (push)
electrical wires from electric box
(house wiring) into correct
inserts.
Option 2: For multiple green
(ground), black (live) and
white (neutral) wires joined in
the electrical box (house wiring),
attach a single “green”, “black”
and “white” jumper wire before
connecting. Strip 7mm from the
6” jumper wires supplied. Then
connect (push) wires into the
correct inserts.
3. Connect (push) electrical
wires from fixture into correct
inserts.
L
N
L
N
Fixture
Fixture
Option 1
Option 2
Black (Live)
White
(Neutral)
Green (Ground)
(L)
Black
(Live)
(L)
Black (Live)
(L)
Black (Live)
(N)
White
(Neutral)
(N)
White
(Neutral)
(N)
White
(Neutral)
Green
(Ground)
Green
(Ground)
Green
(Ground)
Jumper
Wire
Jumper
Wire
Jumper Wire
Electrical
box screws
Electrical
Box
L
N
L
N
Easy Connect
mounting
bracket
TM
Mounting
Bracket
Screw
4. Attach fixture to
mounting bracket by
tightening the 2 screws.
5. Remove spinner nut
from socket. Position the
glass on lamp and secure
with spinner nut.
6. Install proper bulb type
and wattage (not included).
Glass
Bulb
Spinner
Nut

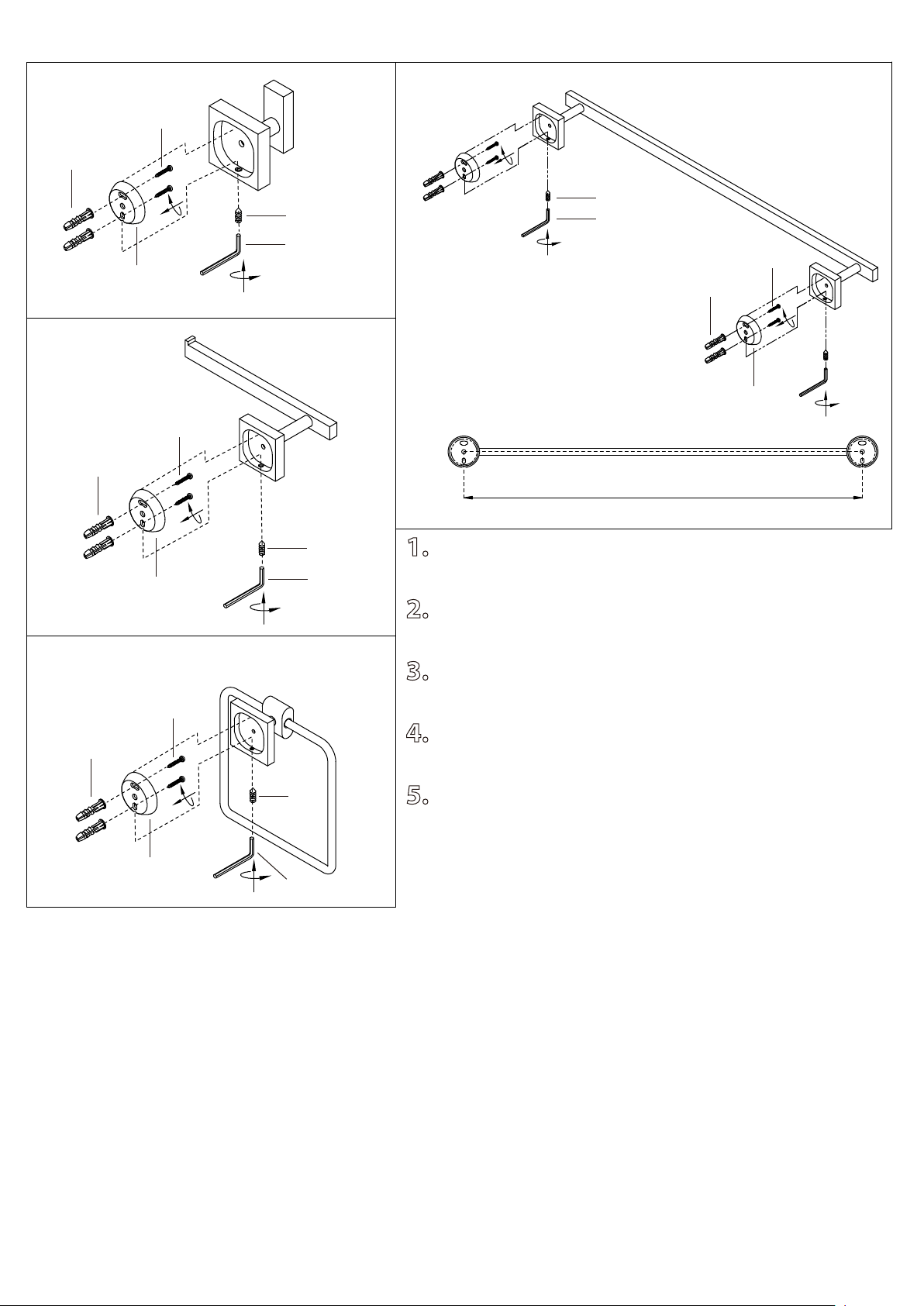

1. For the 24” towel bar, measure the distance (21 5/8”
(549mm) ) between the hole centers on the back of the towel bar.
2. Lossen the set screw to remove the mounting bracket before
installing.
3. Mark the wall for the pilot hole locations. Drill 7/32 inch pilot
holes at location.
4. Install the mounting bracket to the wall with the wood
screws and wall plugs.
5. Mount the bath accessory onto the screws fitted to the wall.
Secure it by the set screw with the tool supplied.
Wood
Screw
Wall Plug
Tel: (613) 342-5424, Fax: (800) 263-4598
21 5/8”(549mm)
Wood
Screw
Wall Plug
Wood
Screw
Wood
Screw
Wall Plug
Wall Plug
Mounting
Bracket
Mounting
Bracket
Mounting
Bracket
Mounting
Bracket
Set Screw
Tool
Set
Screw
Set Screw
Set Screw
Tool
Tool
Tool
Robe Hook
Paper Hook
Towel Ring
24” Towel bar
ACCESSOIRES DE
SALLE DE BAIN
Tournevis
Phillips
Perceuse
Niveau à bulle
Crayon
Ruban À
Mesurer
!
INSTRUCTIONS CONCERNANT LE RISQUE
LES DOMMAGES CORPORELS
LISEZ TOUTES LES INSTRUCTIONS
INSTRUCTIONS DE SÛRETÉ
IMPORTANTES
GARDEZ CES INSTRUCTIONS
R5JAE
04/21
INSTALLATION:
MISE EN GARDE:
OUTILS ET MATERIAUX REQUIS:
Marteau
1. FERMER LE COURANT AU DISJONCTEUR AVANT DE DÉBUTER L’INSTALLATION DE LA FIXTURE.
2. FOURNITURES ÉLECTRIQUES TELLES QUE PRESCRITES PAR LES NORMES LOCALES.
3. CE PRODUIT DOIT ÊTRE INSTALLÉ SELON LE CODE D’INSTALLATION PERTINENT, PAR UNE PERSONNE
QUI CONNAIT BIEN LE PRODUIT ET SON FONCTIONNEMENT AINSI QUE LES RISQUES INHÉRENTS.
4. ASSUREZ-VOUS QUE LES VIS ET LES ANCRES QUE VOUS UTILISEREZ CONVIENNENT AU TYPE DE MUR
SUR LEQUEL L'INSTALLATION DOIT ÊTRE FAITE. CONSULTEZ UNE PERSONNE QUALIFIÉE POUR ASSURER
UNE INSTALLATION SÉCURITAIRE ET ADÉQUATE.
5. POUR NETTOYER LE LUMINAIRE, L’ÉTEINDRE, ATTENDRE QU’IL SOIT FROID, PUIS LE NETTOYER AVEC
LINGE PROPRE ET DOUX.
N.B.: Le produit peut différer de l’illustration ci-dessous.

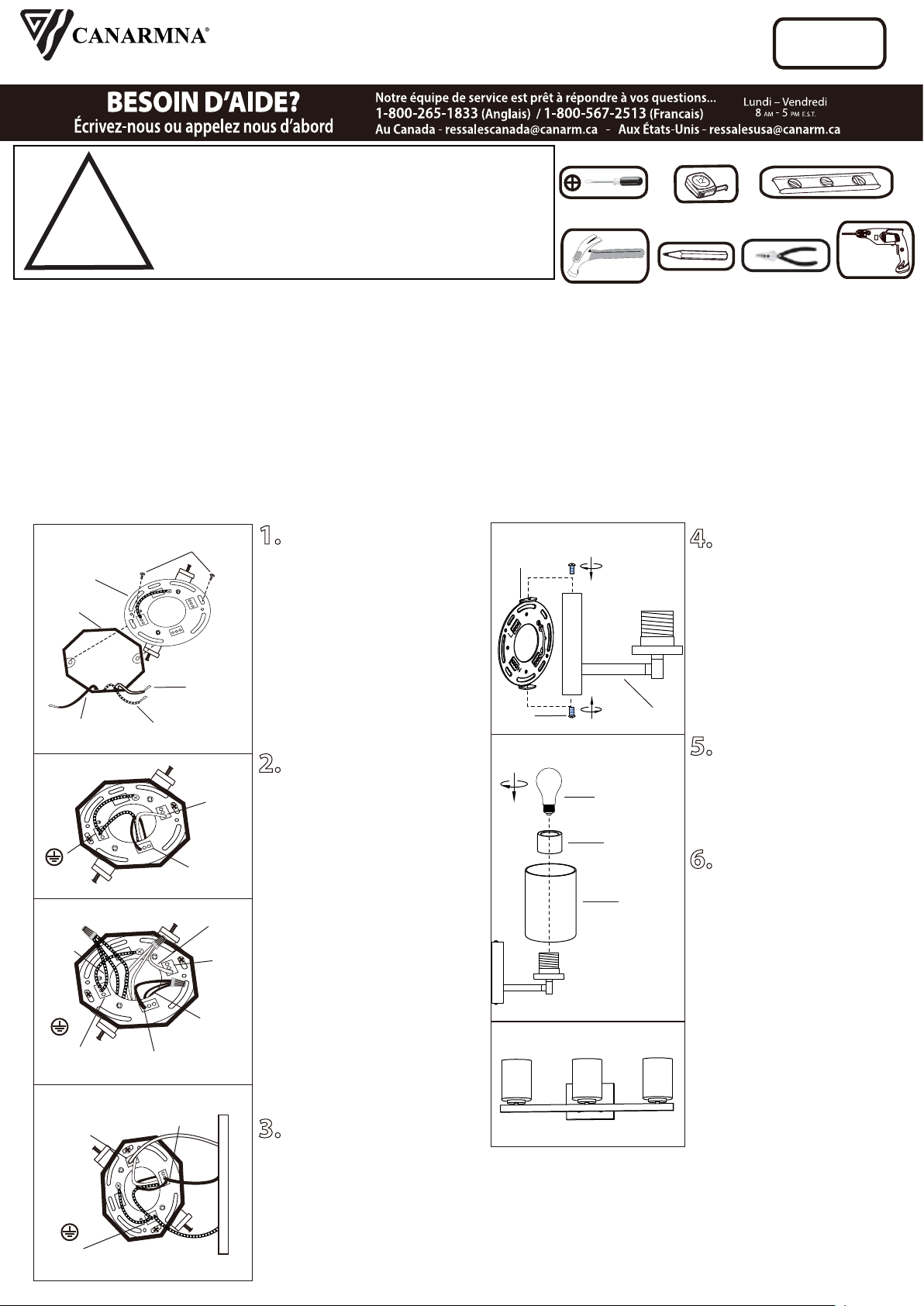

1. Posez la ferrure de montage
Easy Connect™ à la boîte
électrique à l'aide des vis de la
boîte électrique (en sus).
2. Option 1: Poussez pour
brancher les fils de la boîte
électrique (courant de la
maison) dans les insertions
appropriées.
Option 2: Lorqu’il y a des
multiples de fils dans la boîte
électrique , vert (mise à terre),
noir (sous tension), blanc
(neutre), poser seulement qu’un
de chaque fil soit vert, noir et
blanc avant pour la connexion.
Retirez 7mm de la gaine d'un fil
de pontage de 6'' inclus. Posez
(poussez) les fils dans les
insertions appropriées.
3. Branchez (poussez) les fils
électriques du luminaire dans
les insertions appropriées.
L
N
L
N
Option 1
Option 2
L
N
L
N
Ferrure
De Montage
Vis
4. Posez le luminaire a la
ferrure de montage en
serrant les 2 vis.
5. Retirez l’écrou fileté de la
douille. Posez le globe sur la
lampe et serrez en place à
l’aide de l’écrou fileté.
6. Posez l'ampoule de
type et de wattage requis
(en sus).
Vitre
Ampoule
Écrou
Rotatif
Coupeur De Fils
Blanc
(Neutre)
Vert
(Mise À Terre)
Noir
(Sous Tension)
Vis De La Boîte
Électrique
Boîte
électrique
Ferrure de
montage Easy
Connect
TM
(N)
Blanc
(Neutre)
(L)
Noir
(Sous Tension)
Vert
(Mise À Terre)
Fil De Pontage
Fil De
Pontage
Fil De
Pontage
(N)
Blanc
(Neutre)
(N)
Blanc
(Neutre)
(L)
Noir
(Sous Tension)
(L)
Noir
(Sous Tension)
Vert
(Mise À Terre)
Vert
(Mise À Terre)
Luminaire

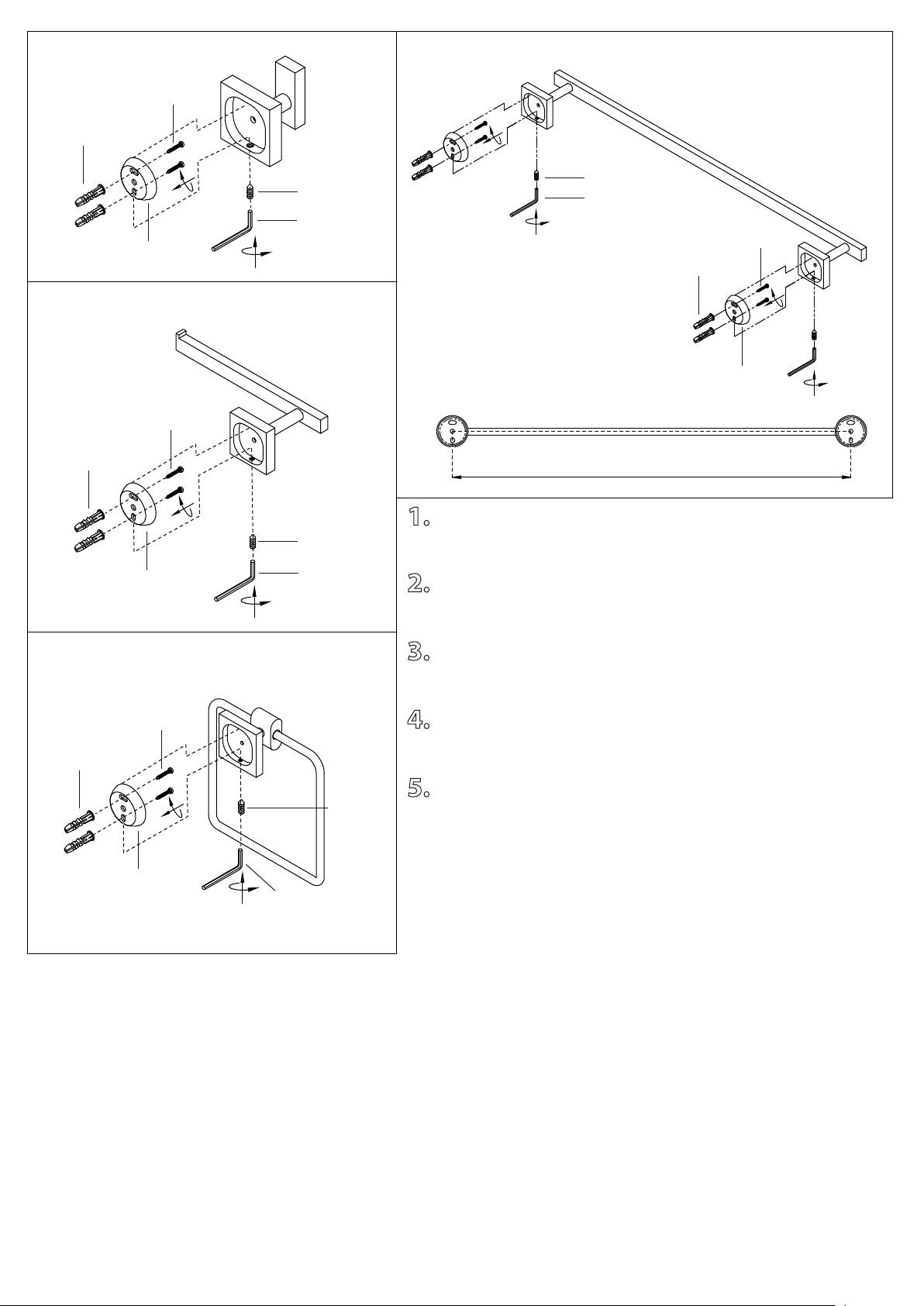

1. Pour la barre à serviette 24”, mesurez la distance (21
5/8”(549mm)) entre les trous du centre à l’endos de la barre.
2. Loussez l’ensemble de vis afin de retirer le support de
montage avant l’installation.
3. Marquez le mur pour les emplacements des trous pilotes.
Percez les trous pilotes de 7/32 pouces à l'emplacement requis.
4. Installez le support de montage au mur avec les vis de bois et
les chevilles murales.
5. Installez l’accesoire de salle de bain sur les vis installées au
mur. Sécurisez avec l’ensemble de vis et l’outil fournis.
Ensemble
de vis
Ensemble
de vis
Ensemble
de vis
Ensemble
de vis
Support à robe de chambre
Support à papier hygiénique
Anneau à serviette
Barre à serviette 24”
PH: (450) 665-2535, FX: (450) 665-0910
Vis à bois
Vis à bois
Vis à bois
Vis à bois
Cheville
murale
Cheville
murale
Cheville
murale
Cheville
murale
Outil
Outil
Outil
Outil
Ferrure De
Montage
Ferrure De
Montage
Ferrure De
Montage
Ferrure De
Montage
21 5/8”(549mm)
