Craftsman 917388861 rotary lawn mower User Manual

Owner's Manual

CRRFTSMRHo

ROTARY LAWN MOWER

6.5 Horsepower

21" Rear Discharge

Model No.

917.388861

• Espa5ol, p. 18

CAUTION:

Read and follow all

Safety Rules and Instructions

before operatingthis equipment

Sears, Roebuck and Co., Hoffman Estates, IL 60179

Visit our Craftsman website: www.sears,com/craftsman

U.S.A.

Warranty ................................................... 2

Safety Rules .......................................... 2-4

Product Specifications .............................. 4

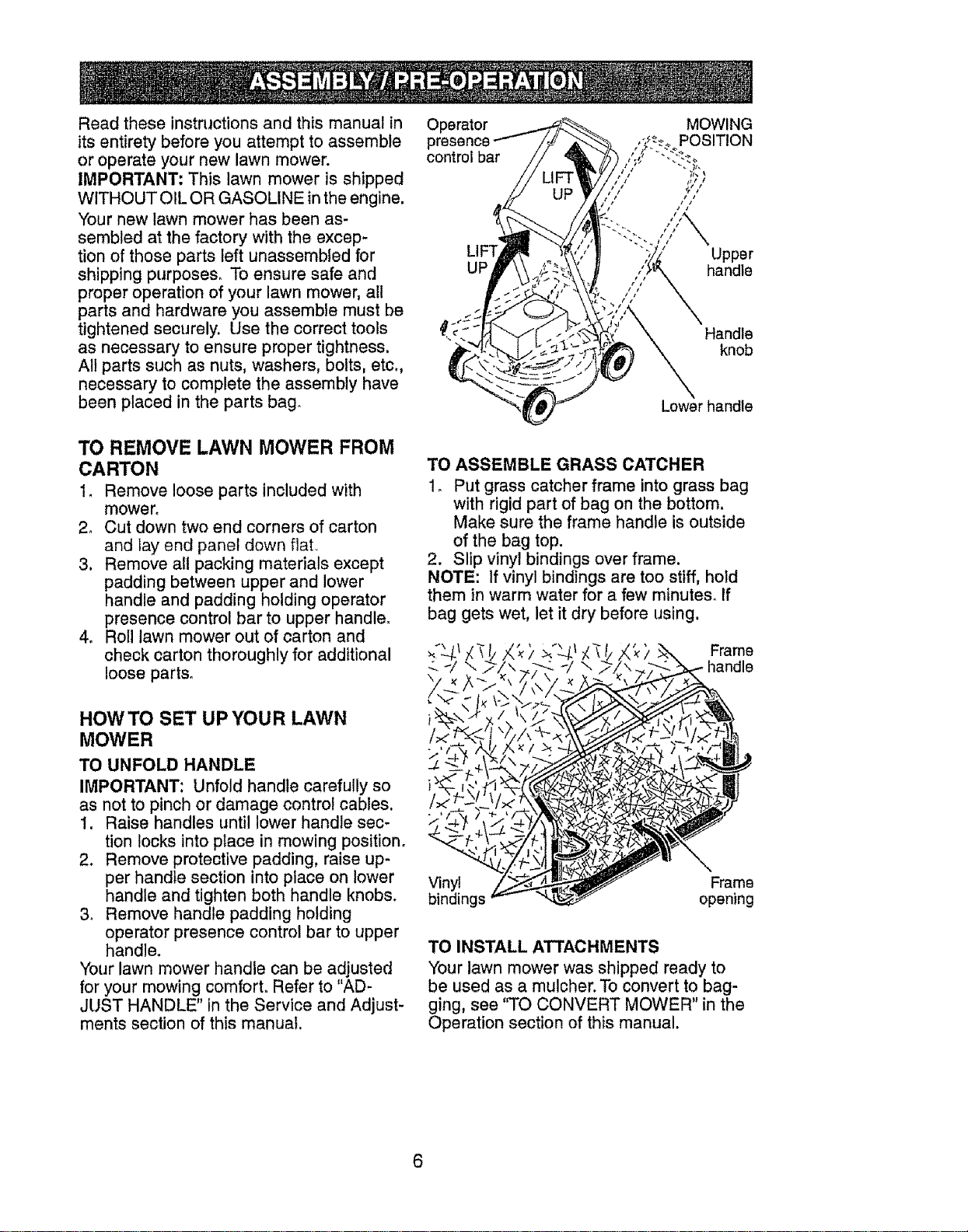

Assembly / Pre-Operation ........................ 6

Operation ............................................. 7-10

Maintenance Schedule ........................... 11

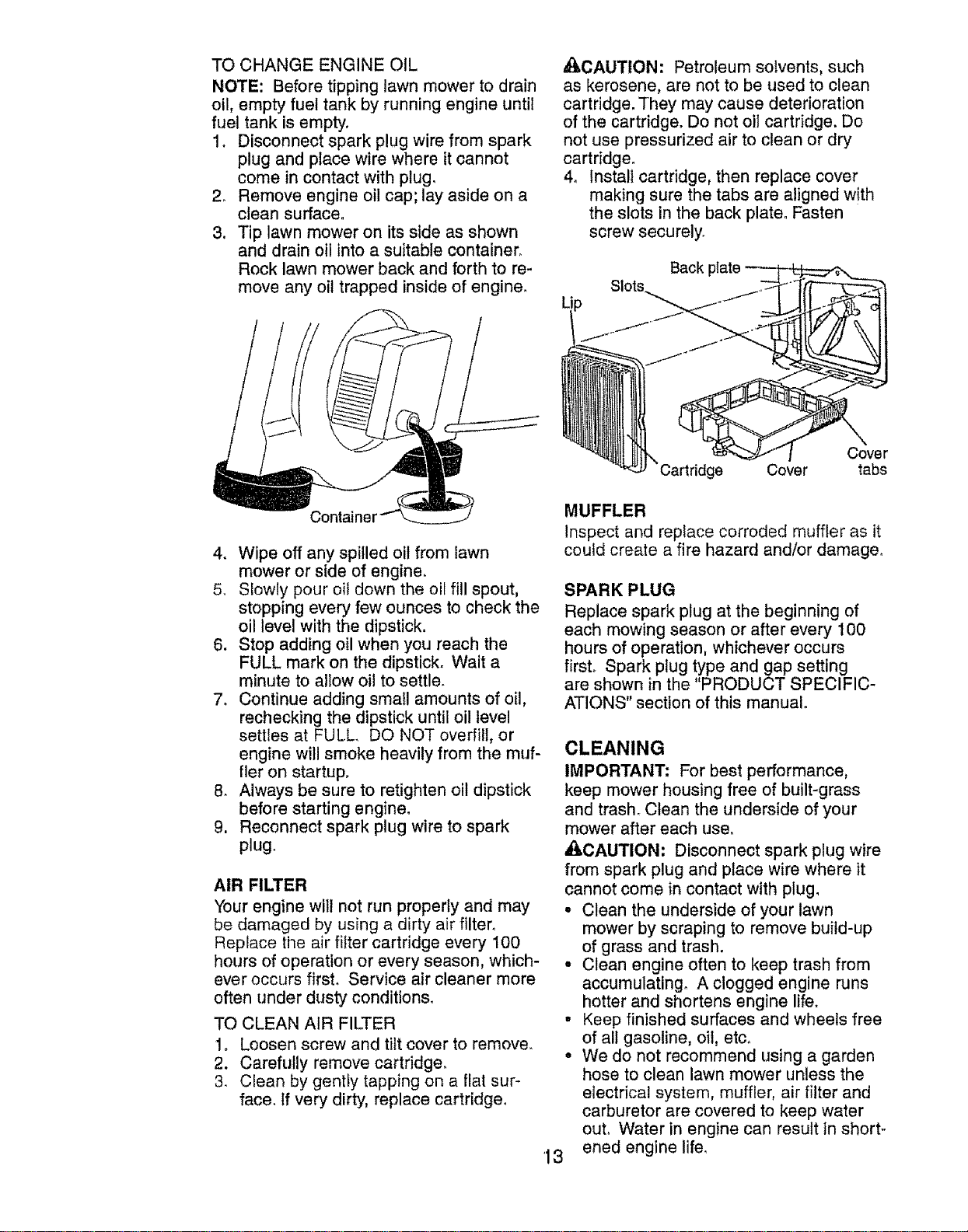

Maintenance ...................................... 1!-13

Service and Adjustments ........................ 14

Storage .............................................. 15-16

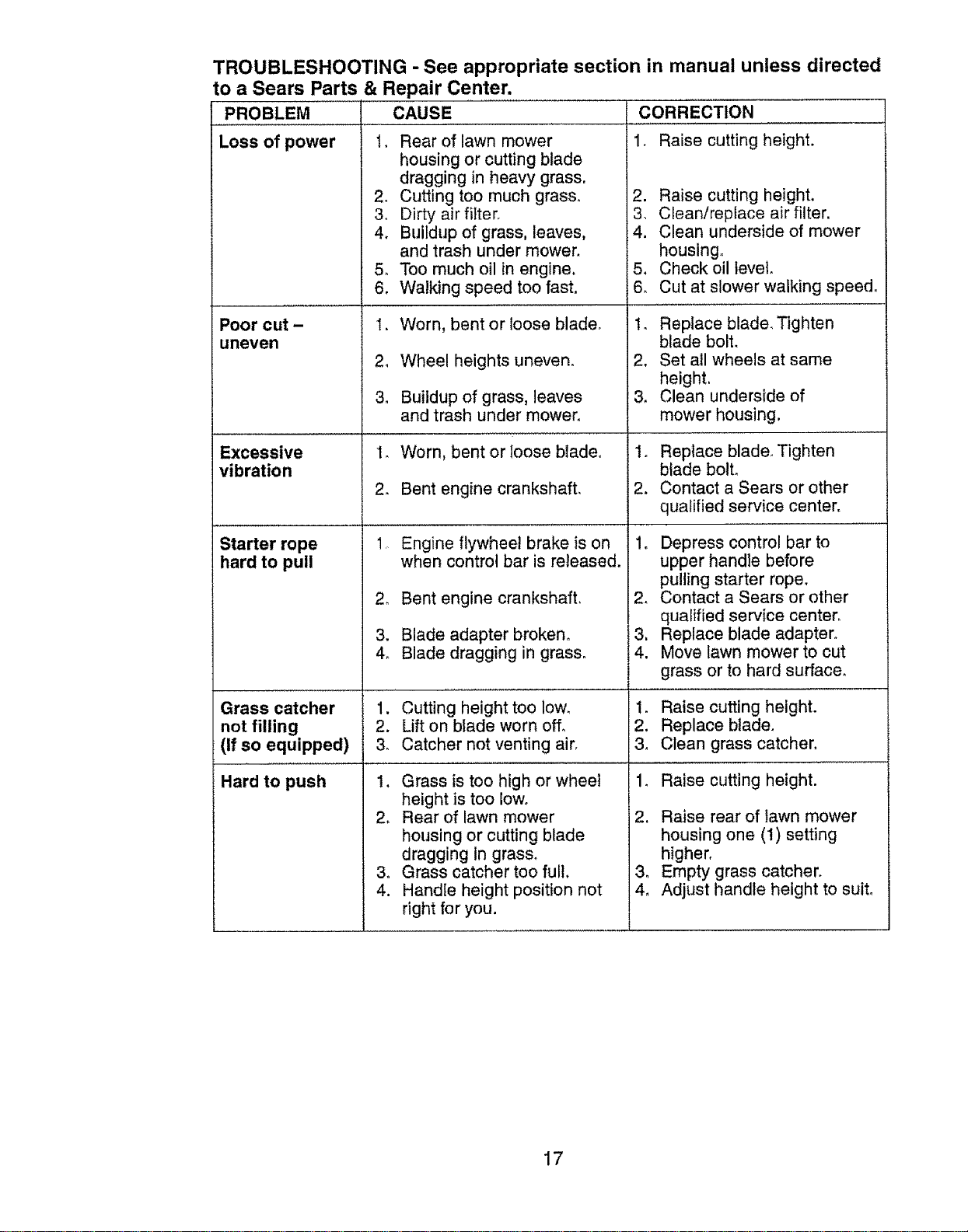

Troubleshooting ................................. 16-17

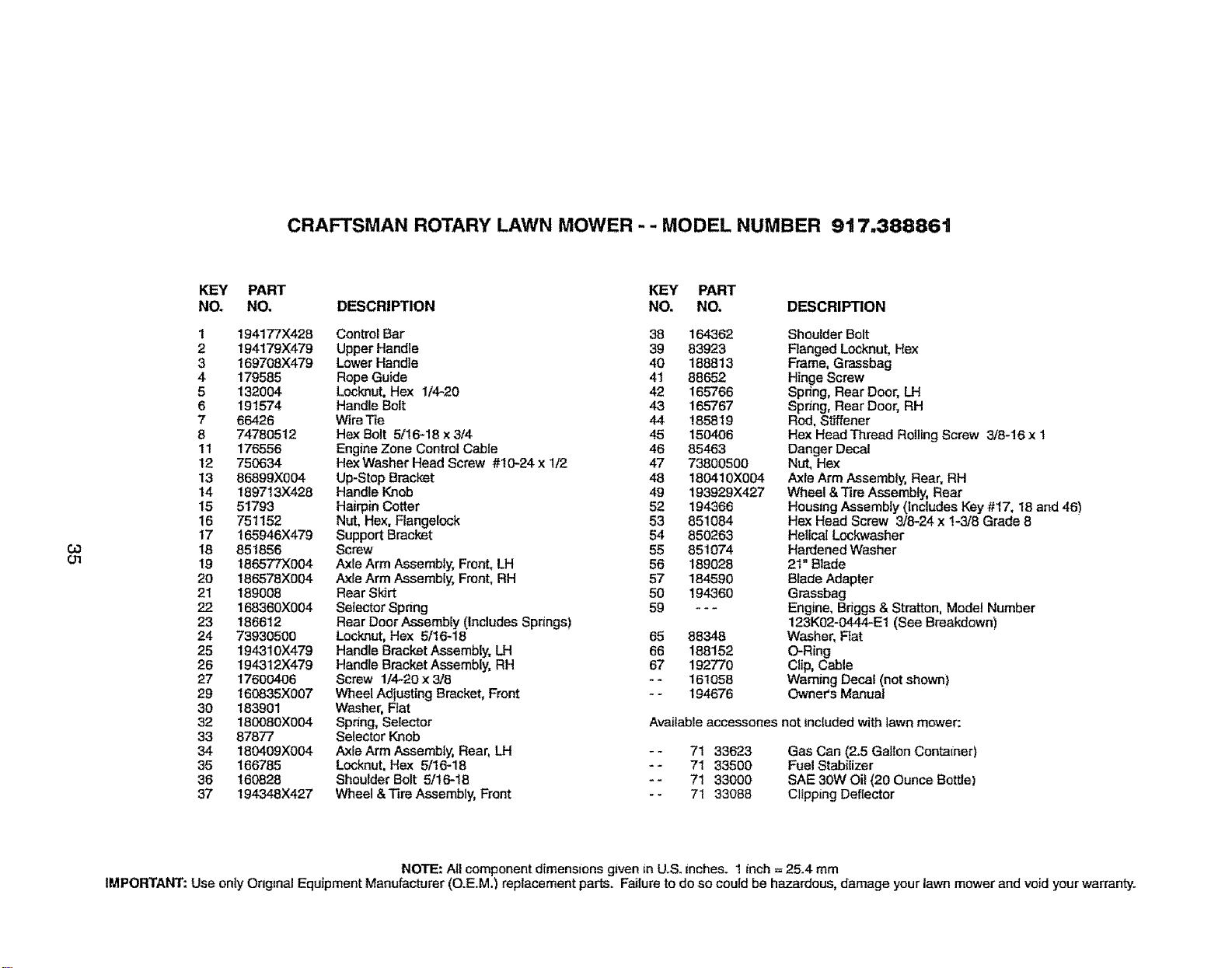

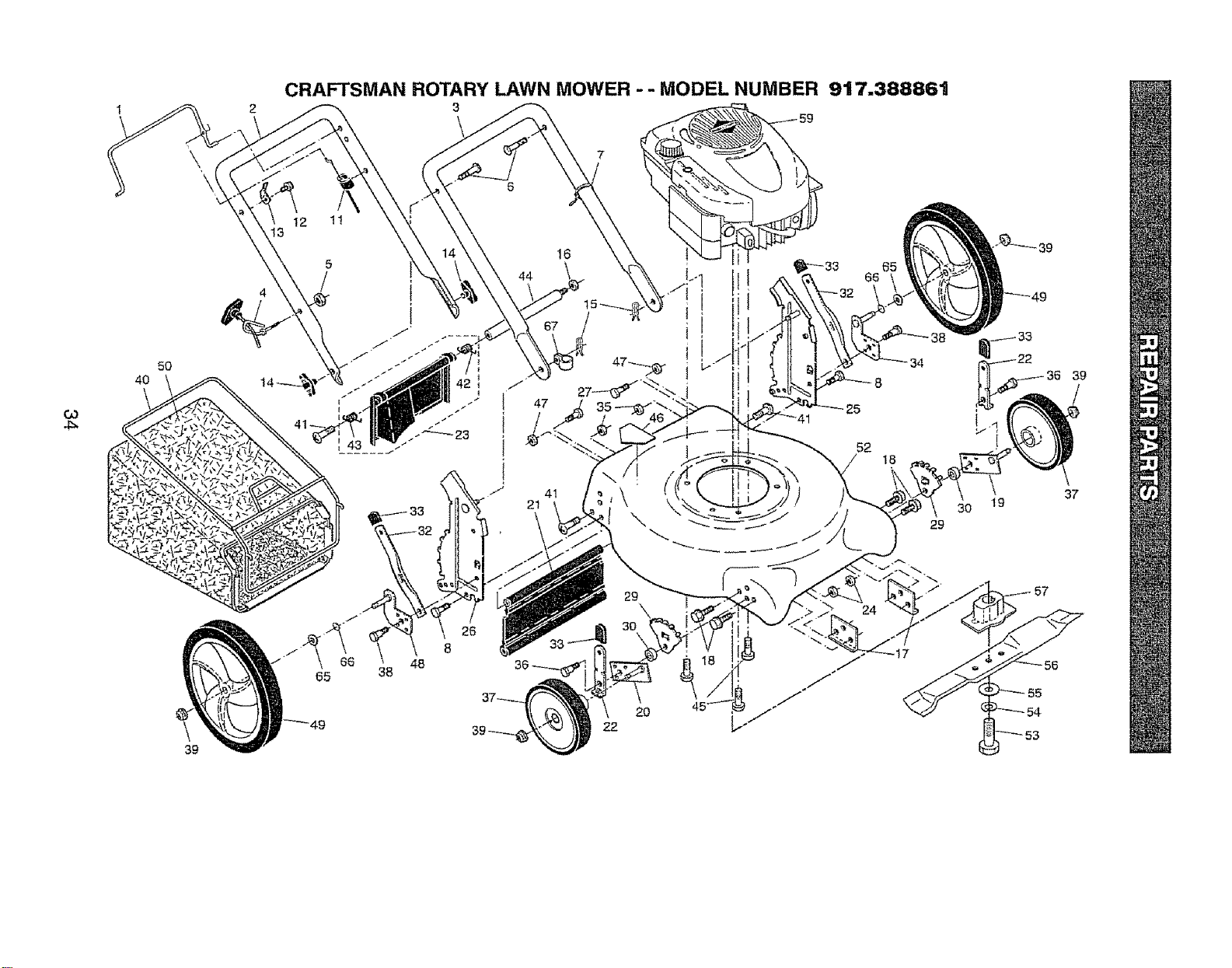

Repair Parts....................................... 34_39

Sears Service .......................... Back Cover

LIMITED TWO YEAR WARRANTY ON CRAFTSMAN POWER MOWER

For two years from date of purchase, when this Craftsman Lawn Mower is maintained,

lubricated, and tuned up according to the operating and maintenance instructions in the

owner's manual, Sears will repair free of charge any defect in material or workmanship.

If this Craftsman Lawn Mower is used for commercial or rental purposes, this warranty

applies for only 90 days from the date of purchase.

This Warranty does not cover:

• Expendable items which become worn during normal use, such as rotary mower

blades, blade adapters, belts, air cleaners and spark plug.

• Repairs necessary because of operator abuse or negligence, including bent crank-

shafts and the failure to maintain the equipment according to the instructions con-

tained in the owner's manual,

Warranty service is available by returning the Craftsman power mower to the nearest

Sears Parts & Repair Center in the United States, This warranty applies only while this

product is used in the United States.

This Warranty gives you specific legal rights, and you may also have other rights which

vary from state to state.

Sears, Roebuck And Co. D/817 WA, Hoffman Estates, Illinois 60179

IMPORTANT: This cutting machine is capable of amputating hands and feet and throw-

ing objects. Failure to observe the following safety instructions could result in serious

injury or death.

ALook for this symbol to point out

important safety precautions. It means

CAUTIONIIt BECOME ALERTI!I

YOUR SAFETY IS INVOLVED,

A WARNING: In order to prevent ac-

cidental starting when setting up, trans-

porting, adjusting or making repairs,

always disconnect spark plug wire and

place wire where it cannot come in con-

tact with plug.

_,WARNING: Engine exhaust, some of its

constituents, and certain vehicle compo-

nents contain or emit chemicals known

to the State of California to cause cancer

and birth defects or other reproductive

harm.

AWARNING: Battery posts, terminals and

related accessories contain lead and lead

compounds, chemicals known to the State

of California to cause cancer and birth

defects or other reproductive harm_ Wash

hands after handling.

CAUTION: Muffler and other engine

parts become extremely hot during

operation and remain hot after engine has

stopped, To avoid severe burns on contact,

stay away from these areas.

I. GENERAL OPERATION

o Read, understand, and follow all

instructions on the machine and in the

manual(s) before starting. Be thoroughly

familiar with the controls and the proper

use of the machine before starting.

• Do not put hands or feet near or under

rotating parts. Keep clear of the dis-

charge opening at all times.

° Only allow responsible individuals, who

are familiar with the instructions, to oper-

ate the machine.

° Clear the area of objects such as rocks,

toys, wire, bones, sticks, etc., which

could be picked up and thrown by blade°

° Be sure the area is clear of other people

before mowing° Stop machine if anyone

enters the area.

• Do not operate the mower when bare-

foot or wearing open sandals. Always

wear substantial foot wear.

° Do not pull mower backwards unless

absolutely necessary, Always look down

and behind before and while moving

backwards.

• Never direct discharged material toward

anyone. Avoid discharging material

against a wall or obstruction. Material

may richochet back toward the opera-

torn Stop the blade when crossing gravel

surfaces.

o Do not operate the mower without

proper guards, plates, grass catcher or

other safety protective devices in place.

° See manufacturer's instructions for

proper operation and installation of

accessories_ Only use accessories ap-

proved by the manufacturer.

• Stop the blade(s) when crossing gravel

drives, walks, or roads.

° Stop the engine (motor) whenever you

leave the equipment, before cleaning the

mower or unclogging the chute.

• Shut the engine (motor) off and wait until

the blade comes to complete stop before

removing grass catcher.

• Mow only in daylight or good artificial

light.

• Do not operate the machine while under

the influence of alcohol or drugs.

• Never operate machine in wet grass.

Always be sure of your footing: keep a

firm hold on the handle; walk, never run.

° Disengage the self-propelled mech-

anism or drive clutch on mowers so

equipped before starting the engine.

• If the equipment should start to vibrate

abnormally, stop the engine (motor) and

check immediately for the cause. Vibra-

tion is generally a warning of trouble.

° Always wear safety goggles or safety

glasses with side shields when operating

mower.

II, SLOPE OPERATION

Slopes are a major factor related to slip&

fall accidents which can result in severe in-

jury.All slopes require extra caution° If you

feet uneasy on a slope, do not mow it_

DO:

° Mow across the face of slopes: never

up and down. Exercise extreme caution

when changing direction on slopes_

. Remove obstacles such as rocks,tree

limbs, etc.

° Watch for holes, ruts, or bumps. Tall

grass can hide obstacles.

DO NOT:

• Do not trim near drop-offs, ditches or

embankments. The operator could lose

footing or balance.

° Do not trim excessively steep slopes.

° Do not mow on wet grass. Reduced foot-

ing could cause slipping.

Iil, CHILDREN

Tragic accidents can occur if the operator

is not alert to the presence of children.

Children are often attracted to the machine

and the mowing activity. Never assume

that children will remain where you last

saw them.

° Keep children out of the trimming area

and under the watchful care of another

responsible adult.

• Be alert and turn machine off if children

enter the area.

° Before and while walking backwards,

look behind and down for small children.

° Never allow children to operate the ma-

chine.

• Use extra care when approaching blind

corners, shrubs, trees, or other objects

that may obscure vision.

IV, SAFE HANDLING OF GASOLINE

Use extreme care in handling gasoline.

Gasoline is extremely flammable and the

vapors are explosive_

• Extinguish all cigarettes, cigars, pipes

and other sources of ignition.

° Use only an approved container°

• Never remove gas cap or add fuel with

the engine running. Allow engine to cool

before refueling.

• Never refuel the machine indoors.

° Never store the machine or fuel contain-

er where there is an open flame, spark

or pilot light such as a water heater or on

other appliances.

. Never fill containers inside a vehicle, on

a truck or trailer bed with a plastic liner.

Always place containers on the ground

away from your vehicle before filling°

. Remove gas-powered equipment from

the truck or trailer and refuel it on the

ground. If this is not possible, then

refuel such equipment with a portable

container, rather than from a gasoline

dispenser nozzle.

• Keep the nozzle in contact with the rim

of the fuel tank or container opening at

all times until fueling is complete. Do

not use a nozzle lock-open device,

• If fuel is spilled on clothing, change

clothing immediately°

• Never overfill fuel tank. Replace gas

cap and tighten securely,

V, GENERAL SERVICE

• Never run a machine inside a closed

area.

• Never make adjustments or repairs with

the engine (motor) running. Disconnect

the spark plug wire, and keep the wire

away from the plug to prevent accidental

starting.

• Keep nuts and bolts, especially blade

attachment bolts, tight and keep equip-

ment in good condition°

° Never tamper with safety devices. Check

their proper operation regularly.

• Keep machine free of grass, leaves, or

other debris build-up. Clean oil or fuel

spillage. Allow machine to cool before

storing.

o Stop and inspect the equipment if you

strike an object. Repair, if necessary,

before restarting.

° Never attempt to make wheel height

adjustments while the engine is running.

. Grass catcher components are subject

to wear, damage, and deterioration,

which could expose moving parts or

allow objects to be thrown. Frequently

check components and replace with

manufacturer's recommended parts,

when necessary.

o Mower blades are sharp and can cut.

Wrap the blade(s) or wear gloves, and

use extra caution when servicing them.

° Do not change the engine governor set-

ting or overspeed the engine_

• Maintain or replace safety and instruc-

tion labels, as necessary.

,_,WARNING: This lawn mower is equipped with an internal combustion engine and

should not be used on or near any unimproved forest-covered, brush-covered or

grass-covered land unless the engine's exhaust system is equipped with a spark

arrester meeting applicable local or state laws (if any). If a spark arrester is used, it

should be maintained in effective working order by the operator.

In the state of California the above is required by law (Section 4442 of the California

Public Resources Code). Other states may have similar laws. Federal laws apply on

federal lands_ A spark arrester for the muffler is available through your nearest Sears

Parts & Repair Center (See the REPAIR PARTS section of this manual).

Serial Number:

Date of Purchase:

Gasoline Capacity/Type: 1.6 Quarts (Unleaded Regular)

Oil Type (API SG--.SL): SAE 30 (above 32°F); SAE 5W-30 (below 32°F)

Oil Capacity: 20 Ounces

Spark Plug (Gap: .030") Champion RJ19LM or J19LM

Blade Bolt Torque: 35-40 fL Ibs.

The model and serial numbers will be found on a decal on the rear of the lawn mower

housing. Record both serial number and date of purchase in space provided above,

Repair Protection Agreements

Congratulations on making a smart pur _

chase Your new Craftsman® product is

designed and manufactured for years of

dependable operation. But like all prod-

ucts, it may require repair from time to

time. That's when having a Repair Protec-

tion Agreement can save you money and

aggravation°

Purchase a Repair Protection Agreement

now and protect yourself from unexpected

hassle and expense,

Here's what's included in the Agreement:

• Expert service by our 12,000 profe-

sional repair specialists.

° Unlimited service and no charge for

parts and labor on all covered repairs.

• Product replacement if your covered

product can't be fixed.

• Discount of 16% from regular price of

service and service-related parts not

covered by the agreement; also, 10%

off regular price of preventive mainte-

nance check.

• Fast help by phone- phone support

from a Sears technician on products

requiring in-home repair, plus conve-

nient repair scheduling.

Once you purchase the Agreement, a

simple phone call is all that ittakes for you

to schedule service° You can call anytime

day or night, orschedule a service ap-

pointment online.

Sears has over 12,000 professional repair

specialists, who have access to over 4,5

million quality parts and accessories,

That's the kind of professionalism you can

count on to help prolong the life of your

new purchase for years to come. Purchase

your Repair Protection Agreement todayl

Some limitations and exclusions apply.

For prices and additional information

call 1-800-827-6655.

Sears Installation Service

For Sears professional installation of home

appliances, garage door openers, water

heaters, and other major home items, in

the U.S.A. cail 1-800-4-MY-HOME®.

These accessories were available when this lawn mower was produced, They are not

shipped with your mower. They are also available at most Sears retail outlets and

service centers. Some of these accessories may not apply to your lawn mower.

LAWN MOWER PERFORMANCE

CLIPPING

DEFLECTORS

FOR

REAR DISCHARGE

LAWN MOWERS

GRASS CATCHERS

FOR

REAR DISCHARGE

LAWN MOWERS

;STABILIZER

GRASS CATCHERS

FOR

I SIDE DISCHARGE

I LAWN MOWERS

LAWN MOWER MAINTENANCE

MUFFLERS AIR FILTERS

BELTS BLADES BLADE ADAPTERS WHEELS

SPARK PLUGS

ENGINE OIL

Read these instructions and this manual in

its entirety before you attempt to assemble

or operate your new lawn mower.

IMPORTANT: This lawn mower is shipped

WITHOUT OIL OR GASOLINE inthe engine.

Your new lawn mower has been as-

sembled at the factory with the excep-

tion of those parts left unassembled for

shipping purposes. To ensure safe and

proper operation of your lawn mower, all

parts and hardware you assemble must be

tightened securely. Use the correct tools

as necessary to ensure proper tightness,

All parts such as nuts, washers, bolts, etc.,

necessary to complete the assembly have

been placed in the parts bag.

TO REMOVE LAWN MOWER FROM

CARTON

1_ Remove loose parts included with

mower_

2, Cut down two end corners of carton

and lay end panel down flat,,

3. Remove all packing materials except

padding between upper and lower

handle and padding holding operator

presence control bar to upper handle.

4. Roll lawn mower out of carton and

check carton thoroughly for additional

loose part&

HOW TO SET UP YOUR LAWN

MOWER

TO UNFOLD HANDLE

IMPORTANT: Unfold handle carefully so

as not to pinch or damage control cables.

1. Raise handles until lower handle sec-

tion locks into ptace in mowing position.

2. Remove protective padding, raise up-

per handle section into place on lower

handle and tighten both handle knobs.

& Remove handle padding holding

operator presence control bar to upper

handle.

Your lawn mower handle can be adjusted

for your mowing comfort. Refer to "AD-

JUST HANDLE" in the Service and Adjust-

ments section of this manual.

control bar

MOWING

POSITION

Lower handle

TO ASSEMBLE GRASS CATCHER

t_ Put grass catcher frame into grass bag

with rigid part of bag on the bottom,

Make sure the frame handle isoutside

of the bag top.

2. Slip vinyl bindings over frame.

NOTE: If vinyl bindings are too stiff, hold

them in warm water for a few minutes. If

bag gets wet, let it dry before using.

_'L Frame

Vinyl

bindings

Frame

opening

TO INSTALL ATTACHMENTS

Your lawn mower was shipped ready to

be used as a mulcher. To convert to bag-

ging, see "TO CONVERT MOWER" in the

Operation section of this manual.

KNOW YOUR LAWN MOWER

READ THIS OWNER'S MANUAL AND ALL SAFETY RULES BEFORE OPERATING

YOUR LAWN MOWER. Compare the illustrations with your lawn mower to familiarize

yourself with the location of various controls and adjustments, Save this manual for

future reference.

l l,i illll ll'llll"lIN'l'ml'l'..ll'.,"lll'N"",ll

These symbols may appear on your lawn mower or in literature supplied with the

product, Learn and understand their meaning,

CAUTION ENGINE ENGINE FAST SLOW CHOKE FUEL OIL DANGER, KEEP HANDS

OR WARN]NG ON OFF AND FEET AWAY

i i i , I,III',UlII,I"IIIII"II"'I,'IIH"IIIH'IIII II _IHI '1'1

Operator presence control bar

Starter

handle

Grass

catche

Gasoline filler

Engine oil cap with dipstick

Muffler

Air filter

Primer Wheel adjuster

(on each wheel)

IMPORTANT; This lawn mower is shipped WITHOUT OIL OR GASOLINE in the engine.

i i i i i

MEETS CPSC SAFETY REQUIREMENTS

Sears rotary walk-behind power lawn mowers conform to the safety standards of the

American National Standards Institute and the U,S. Consumer Product Safety Com-

mission, The blade turns when the engine is running.

,....,. i , i, iii ,HIII,II '"MI II '1111''1 IIIIIIII I1'1......................

Operator presence control bar - must Primer - pumps additional fuel from the

be held down to the handle to start the carburetor to the cylinder for use when

engine, Release to stop the engine, starting a cold engine,

Starter handle - used for starting engine,

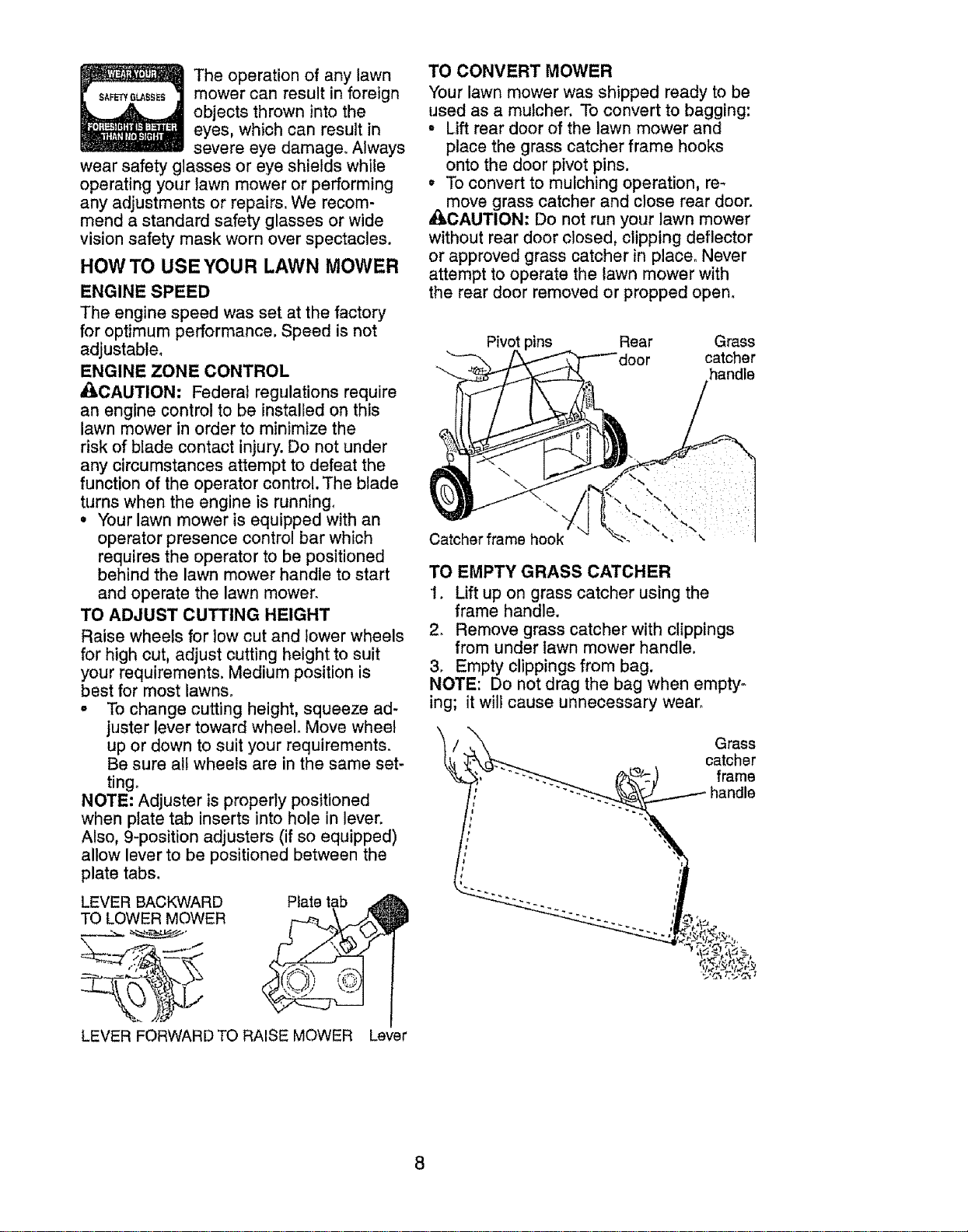

The operation of any lawn

SAF_O_SSE_ mower can result in foreign

objects thrown into the

eyes, which can result in

severe eye damage° Always

wear safety glasses or eye shields while

operating your lawn mower or performing

any adjustments or repairs. We recom-

mend a standard safety glasses or wide

vision safety mask worn over spectacles.

HOW TO USE YOUR LAWN MOWER

ENGINE SPEED

The engine speed was set at the factory

for optimum performance. Speed is not

adjustable,

ENGINE ZONE CONTROL

_-CAUTION: Federal regulations require

an engine control to be installed on this

lawn mower in order to minimize the

risk of blade contact injury. Do not under

any circumstances attempt to defeat the

function of the operator control. The blade

turns when the engine is running,

• Your lawn mower is equipped with an

operator presence control bar which

requires the operator to be positioned

behind the lawn mower handle to start

and operate the lawn mower,

TO ADJUST CUTTING HEIGHT

Raise wheels for low cut and lower wheels

for high cut, adjust cutting height to suit

your requirements. Medium position is

best for most lawns°

= To change cutting height, squeeze ad-

juster lever toward wheel. Move wheel

up or down to suit your requirements.

Be sure alt wheels are in the same set-

ting,

NOTE: Adjuster is properly positioned

when plate tab inserts into hole in lever.

Also, 9-position adjusters (if so equipped)

allow lever to be positioned between the

plate tabs.

LEVER BACKWARD Plate tab

TO LOWER MOWER

LEVER FORWARD TO RAISE MOWER Lever

TO CONVERT MOWER

Your lawn mower was shipped ready to be

used as a mulcher. To convert to bagging:

° Lift rear door of the lawn mower and

place the grass catcher frame hooks

onto the door pivot pins.

• To convert to mulching operation, re-

move grass catcher and close rear door.

_CAUTION: Do not run your lawn mower

without rear door closed, clipping deflector

or approved grass catcher in place, Never

attempt to operate the lawn mower with

the rear door removed or propped open_

Pivot Rear Grass

Joor catcher

handle

Catcher frame hook

TO EMPTY GRASS CATCHER

I. Lift up on grass catcher using the

frame handle.

2. Remove grass catcher with clippings

from under lawn mower handle.

3. Empty clippings from bag.

NOTE: Do not drag the bag when empty-

ing; it willcause unnecessary wear°

Grass

catcher

frame

handle

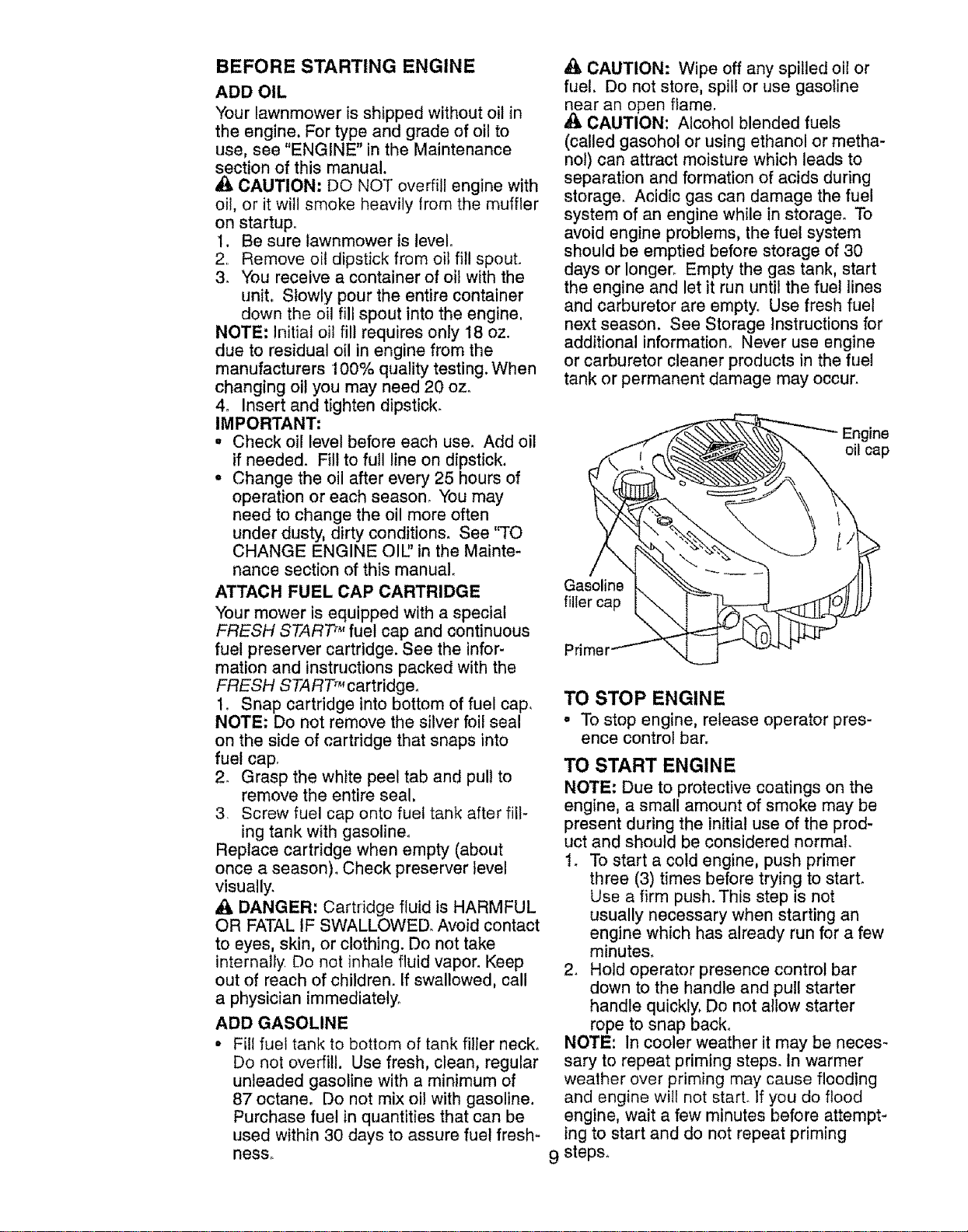

BEFORE STARTING ENGINE

ADD OIL

"tour lawnmower is shipped without oil in

the engine. For type and grade of oil to

use, see "ENGINE" in the Maintenance

section of this manual.

A CAUTION: DO NOT overfill engine with

oil, or it will smoke heavily from the muffler

on startup.

1. Be sure lawnmower is level.

2 Remove oil dipstick from oil fill spout.

3. You receive a container of oii with the

unit. Slowly pour the entire container

down the oil fill spout into the engine,

NOTE: Initial oil fill requires only 18 oz.

due to residual oil in engine from the

manufacturers 100% quality testing. When

changing oil you may need 20 ozo

4. Insert and tighten dipstick.

IMPORTANT;

° Check oil level before each user Add oil

if needed. Fill to full line on dipstick,

• Change the oil after every 25 hours of

operation or each season. You may

need to change the oil more often

under dusty, dirty conditions. See 'q'O

CHANGE ENGINE OIU' in the Mainte-

nance section of this manual

ATTACH FUEL CAP CARTRIDGE

Your mower is equipped with a special

FRESH START TM fuel cap and continuous

fuel preserver cartridge. See the infor-

mation and instructions packed with the

FRESH START TM cartridge.

1_ Snap cartridge into bottom of fuel cap,

NOTE: Do not remove the silver foil seal

on the side of cartridge that snaps into

fuel cap,

2. Grasp the white peel tab and pull to

remove the entire seal,

3 Screw fuel cap onto fuel tank after fill-

ing tank with gasoline.

Replace cartridge when empty (about

once a season). Check preserver level

visually.

DANGER; Cartridge fluid is HARMFUL

OR FATAL IF SWALLOWED. Avoid contact

to eyes, skin, or clothing. Do not take

internally Do not inhale fluid vapor. Keep

out of reach of children. If swallowed, call

a physician immediately.

ADD GASOLINE

• Fill fuel tank to bottom of tank filler neck,

Do not overfill. Use fresh, clean, regular

unleaded gasoline with a minimum of

87 octane. Do not mix oil with gasoline.

Purchase fuel in quantities that can be

used within 30 days to assure fuel fresh-

ness,

,t& CAUTION: Wipe off any spilled oil or

fuel. Do not store, spill or use gasoline

near an open flame.

_, CAUTION: Alcohol blended fuels

(called gasohot or using ethanol or metha-

nol) can attract moisture which leads to

separation and formation of acids during

storage. Acidic gas can damage the fuel

system of an engine while in storage. To

avoid engine problems, the fuet system

should be emptied before storage of 30

days or Ionger_ Empty the gas tank, start

the engine and let it run until the fuel lines

and carburetor are empty_ Use fresh fuel

next season. See Storage Instructions for

additional information, Never use engine

or carburetor cleaner products in the fuel

tank or permanent damage may occur.

Engine

oil cap

Gasoline

filler cap

Primer

TO STOP ENGINE

• To stop engine, release operator pres-

ence control bar.

TO START ENGINE

NOTE: Due to protective coatings on the

engine, a small amount of smoke may be

present during the initial use of the prod-

uct and should be considered normal.

t_ To start a cold engine, push primer

three (3) times before trying to starL

Use a firm push. This step is not

usually necessary when starting an

engine which has already run for a few

minutes.

2. Hold operator presence control bar

down to the handle and pull starter

handle quickly, Do not allow starter

rope to snap back.

NOTE: In cooler weather it may be neces-

sary to repeat priming steps. In warmer

weather over priming may cause flooding

and engine will not start. If you do flood

engine, wait a few minutes before attempt-

ing to start and do not repeat priming

9 steps.

MOWING TIPS

,_, CAUTION: Do not use de-thatcher

blade attachments on your mower. Such

attachments are hazardous, will damage

your mower and could void your warranty,

• Under certain conditions, such as very

tall grass, it may be necessary to raise

the height of cut to reduce pushing

effort and to keep from overloading the

engine and leaving clumps of grass clip-

pings. It may also be necessary to re-

duce ground speed and/or run the lawn

mower over the area a second time,

• For extremely heavy cutting, reduce the

width of cut by overlapping previously

cut path and mow slowly.

• For better grass bagging and most cut-

ting conditions, the engine speed should

be set in the FAST position.

• When using a rear discharge lawn

mower in moist, heavy grass, clumps

of cut grass may not enter the grass

catcher. Reduce ground speed (pushing

speed) and/or run the lawn mower over

the area a second timer

• If a trail of clippings is left on the right

side of a rear discharge mower, mow in

a clockwise direction with a small over-

lap to collect the clippings on the next

pass.

• Pores in cloth grass catchers can be-

come filled with dirt and dust with use

and catchers will collect less grass. To

prevent this, regularly hose catcher off

with water and let dry before using.

• Keep top of engine around starter clear

and clean of grass clippings and chaff.

This will help engine air flow and extend

engine life,

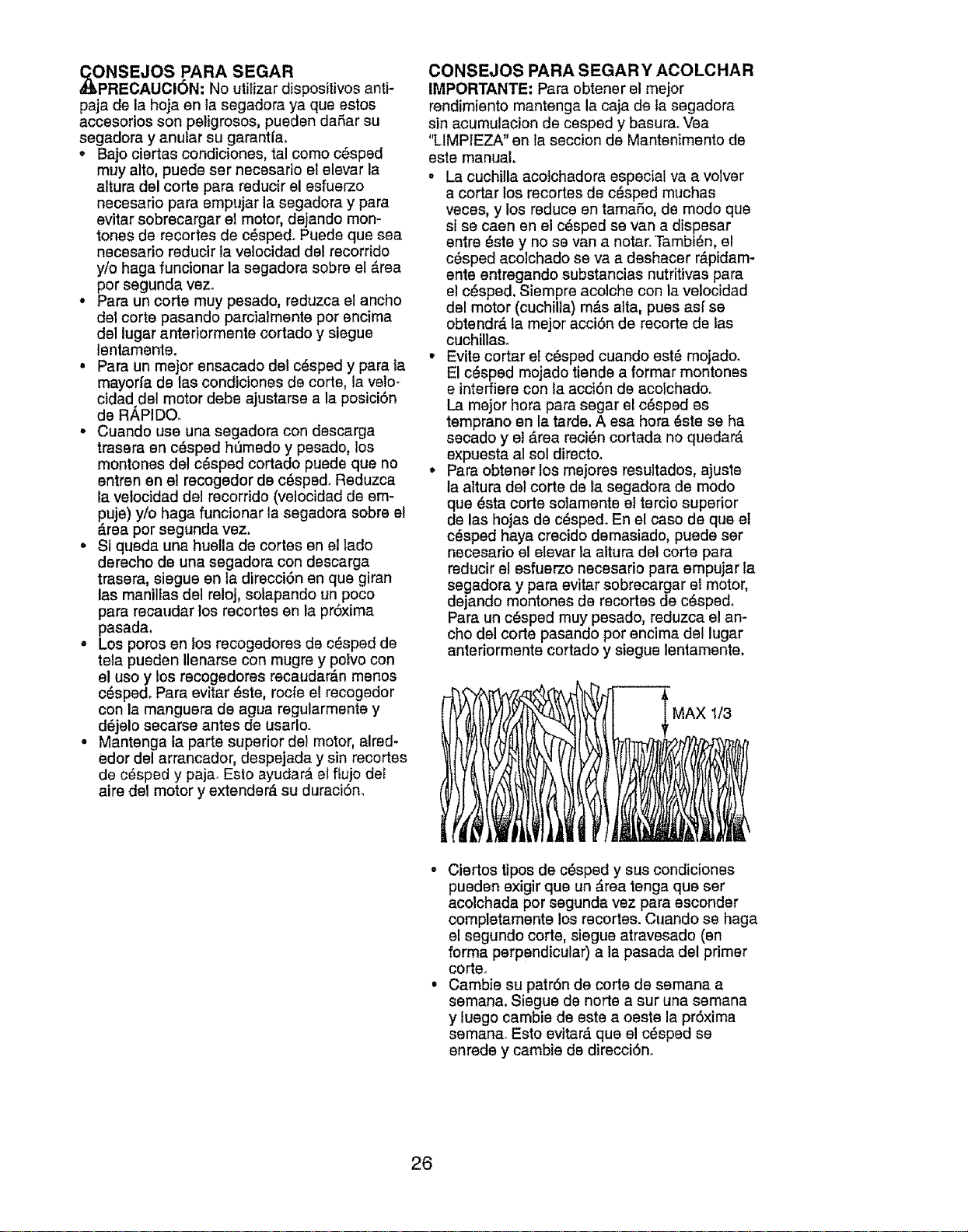

MULCHING MOWING TIPS

IMPORTANT: For best performance,

keep mower housing free of built-up

grass and trash. See "CLEANING" in the

Maintenance section of this manual°

° The special mulching blade will recut

the grass clippings many times and

reduce them in size so that as they fall

onto the lawn they will disperse into

the grass and not be noticed. Also, the

mulched grass wilt biodegrade quickly

to provide nutrients for the lawm Always

mulch with your highest engine (blade)

speed as this will provide the best recut-

ting action of the blades.

• Avoid cutting your lawn when it is wet.

Wet grass tends to form clumps and

interferes with the mulching action. The

best time to mow your lawn is the early

afternoon. At this time the grass has

dried, yet the newly cut area will not be

exposed to direct sunlight.

° For best results, adjust the lawn mower

cutting height so that the lawn mower

cuts off only the top one-third of the

grass blades. If the lawn is overgrown it

will be necessary to raise the height of

cut to reduce pushing effort and to keep

from overloading the engine and leaving

clumps of mulched grass. For extremely

heavy grass, reduce your width of cut

by overlapping previously cut path and

mow slowly,

MAXl_

° Certain types of grass and grass

conditions may require that an area be

mulched a second time to completely

hide the clippings. When doing a sec-

ond cut, mow across (perpendicular) to

the first cut path,

° Change your cutting pattern from week

to week° Mow north to south one week

then change to east to west the next

week. This will help prevent matting and

graining of the lawn.

MAINTENANCE

SCHEDULE

Check for Loose Fasteners

L cieen / inspect Grass Catcher * V'

W Check Tires t/

N CheckDriveWheels*** ................i_

Clean Lawn Mower ....

IVl Clean under Drive Cover **"

'Check Drive Belt / Pulleys***

Check/Sharpen / Replace Blade

Lubrication

Clean and Recharge Battery **

Check Engine Oil revel I1_

iNEChange Engineel,

'_G Clean Air Filter

I inspectMUffler

iN Replace Spark Plug ..................................

E Replace Air FilterPaper Cartridge

Empty fuel systemor add Stabilizer

• (ffso equipped)

•* EIectrlc-Startmowers

•** Power-Propelledmowers

•*** Usea scraper

tocleanunderdeck

AFTER

EACH

USE

EVERY

HOURS

EVERY

25HOURS

ORSEASON

BEFORE

EACH

USE

EVERY BEFORE

100 STORAGE

HOURS

v" v'

t/3

v' v_

V_,2

1 - Change more often if operating under e heavy load or in high outdoor temperatures.

2 - Service more often if operating in dirty or dusty conditions,

3 - Replace blades more often when mowing _nsandy soil

4 - Charge 48 hours at end of season,

5 - And after each 5 hours of use,

GENERAL RECOMMENDATIONS

The warranty on this lawn mower does not

cover items that have been subjected to

operator abuse or negligence, To receive

full value from the warranty, operator must

maintain unit as instructed in this manual.

LUBRICATION CHART

Wheel

adjuster (on

each wheel)

Some adjustments will need to be made

periodically to properly maintain your unit.

At least once a season, check to see if

you should make any of the adjustments

described in the Service and Adjustments

section of this manual°

• At least once a year, replace the spark

plug, clean or replace air filter element

and check blade for wear. A new spark

plug and clean/new air filter element

assure proper air-fuel mixture and help

your engine run better and last longer.

, Follow the maintenance schedule in this

manual.

BEFORE EACH USE

, Check engine oil level.

, Check for loose fasteners.

LUBRICATION

Keep unit well lubricated

(See "LUBRICATION CHART").

oil

t_ Rear door

hinge

• Handle bracket mounting pins

(_ Spray lubricant

(_ See ENGINE In Maintenance section.

IMPORTANT: Do not oil or grease plastic

wheel bearings. Viscous lubricants will

attract dust and dirt that will shorten the life of

the self-lubricating bearings° If you feel they

must be lubricated, use only a dry, powdered

11graphite type lubricant sparingly.

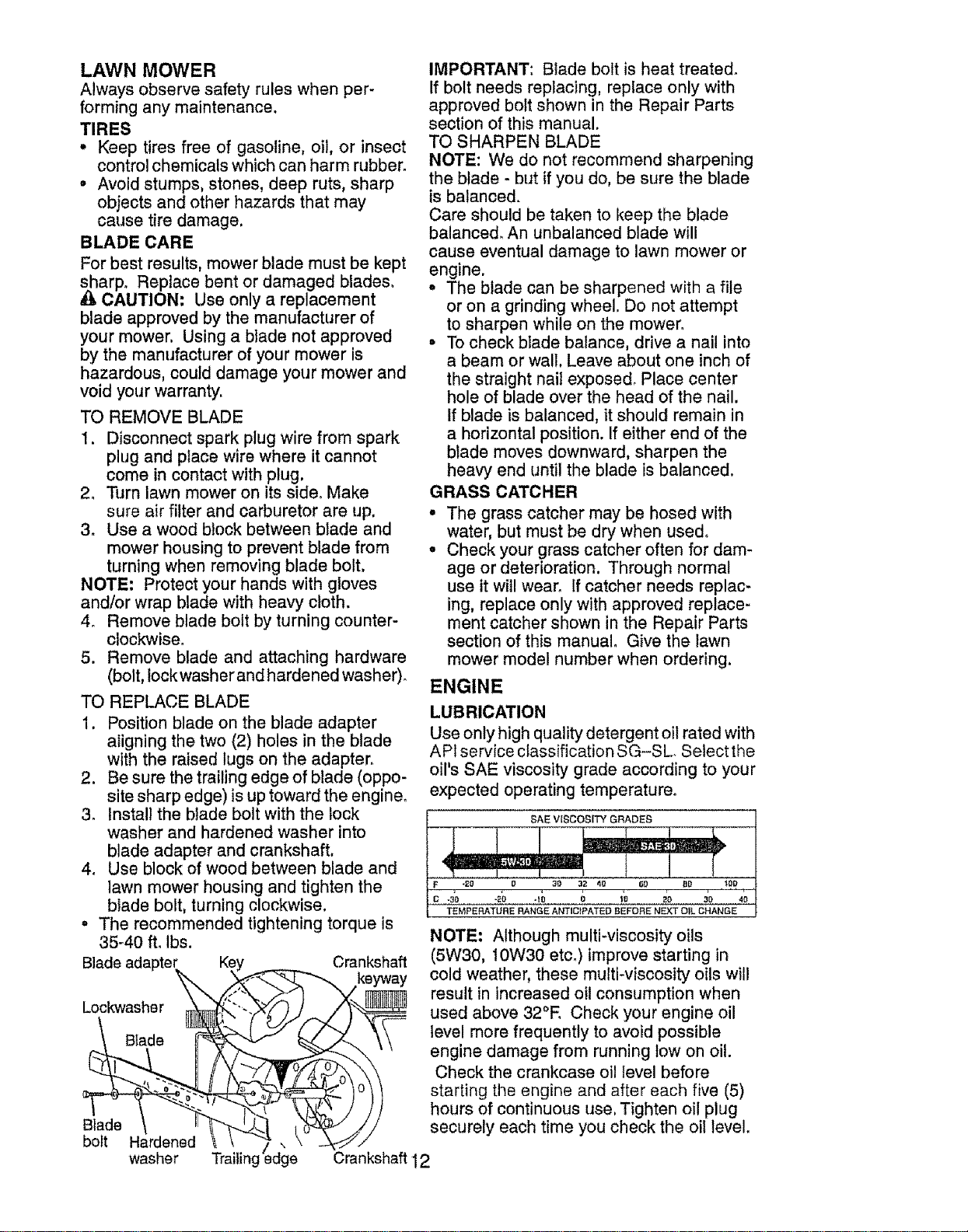

LAWN MOWER

Always observe safety rules when per-

forming any maintenance.

TIRES

° Keep tires free of gasoline, oil, or insect

control chemicals which can harm rubber.

° Avoid stumps, stones, deep ruts, sharp

objects and other hazards that may

cause tire damage,

BLADE CARE

For best results, mower blade must be kept

sharp. Replace bent or damaged blades.

A CAUTION: Use only a replacement

blade approved by the manufacturer of

your mower, Using a blade not approved

by the manufacturer of your mower is

hazardous, could damage your mower and

void your warranty.

TO REMOVE BLADE

1. Disconnect spark plug wire from spark

plug and place wire where it cannot

come in contact with plug,

2. Turn lawn mower on its side. Make

sure air filter and carburetor are up.

3o Use a wood block between blade and

mower housing to prevent blade from

turning when removing blade bolt.

NOTE: Protect your hands with gloves

and/or wrap blade with heavy cloth.

4. Remove blade bolt by turning counter-

clockwise.

5. Remove blade and attaching hardware

(bolt, Iockwasher and hardened washer).

TO REPLACE BLADE

1. Position blade on the blade adapter

aligning the two (2) holes in the blade

with the raised lugs on the adapter.

2. Be sure the trailing edge of blade (oppo-

site sharp edge) is up toward the engine,

3. Install the blade bolt with the lock

washer and hardened washer into

blade adapter and crankshaft.

4, Use block of wood between blade and

lawn mower housing and tighten the

blade bolt, turning clockwise.

• The recommended tightening torque is

35-40 ft. Ibs.

Blade adapte[ Crankshaft

keyway

Lockwasher

Blade

bolt Hardened

washer Trailing edge Crankshaft12

IMPORTANT: Blade bolt is heat treated.

If bolt needs replacing, replace only with

approved bolt shown in the Repair Parts

section of this manual.

TO SHARPEN BLADE

NOTE: We do not recommend sharpening

the blade - but if you do, be sure the blade

is balanced.

Care should be taken to keep the blade

balanced. An unbalanced blade will

cause eventual damage to lawn mower or

engine.

° The blade can be sharpened with a file

or on a grinding wheel. Do not attempt

to sharpen while on the mower.

° To check blade balance, drive a nail into

a beam or wall, Leave about one inch of

the straight nait exposed_ Place center

hole of blade over the head of the nail.

If blade is balanced, it should remain in

a horizontal position. If either end of the

blade moves downward, sharpen the

heavy end until the blade is balanced.

GRASS CATCHER

• The grass catcher may be hosed with

water, but must be dry when used.

° Check your grass catcher often for dam-

age or deterioration. Through normal

use it will wear. If catcher needs replac-

ing, replace only with approved replace-

ment catcher shown in the Repair Parts

section of this manual° Give the lawn

mower model number when ordering,

ENGINE

LUBRICATION

Use only high quality detergent oil rated with

API service classification SG-SL Sefect the

oil's SAE viscosity grade according to your

expected operating temperature.

NOTE: Although multi-viscosity oils

(5W30, 10W30 etco) improve starting in

cold weather, these multi-viscosity oils will

result in increased oil consumption when

used above 32°E Check your engine oil

level more frequently to avoid possible

engine damage from running tow on oil.

Check the crankcase oil level before

starting the engine and after each five (5)

hours of continuous use, Tighten oil plug

securely each time you check the oiI level.

TO CHANGE ENGINE OIL

NOTE: Before tipping lawn mower to drain

oil, empty fuel tank by running engine until

fuel tank is empty,

1. Disconnect spark plug wire from spark

plug and place wire where it cannot

come in contact with plug,

2o Remove engine oil cap; lay aside on a

clean surface,

3. Tip lawn mower on its side as shown

and drain oil into a suitable container.

Rock lawn mower back and forth to re-

move any oil trapped inside of engine,

,&CAUTION: Petroleum solvents, such

as kerosene, are not to be used to clean

cartridge. They may cause deterioration

of the cartridge. Do not oil cartridge. Do

not use pressurized air to clean or dry

cartridge.

4o install cartridge, then replace cover

making sure the tabs are aligned with

the slots in the back plate° Fasten

screw securely.

Back

Cartridge

Cover

Cover tabs

4. Wipe off any spilled oil from lawn

mower or side of engine.

5. Slowly pour oil down the oil fill spout,

stopping every few ounces to check the

oil level with the dipstick.

6. Stop adding oil when you reach the

FULL mark on the dipstick. Wait a

minute to allow oil to settle.

7, Continue adding small amounts of oil,

rechecking the dipstick until oil level

settles at FULL DO NOT overfill, or

engine will smoke heavily from the muf-

fler on startup.

8. Always be sure to retighten oil dipstick

before starting engine,

9, Reconnect spark plug wire to spark

plug.

AIR FILTER

Your engine will not run properly and may

be damaged by using a dirty air filter_

Replace the air filter cartridge every 100

hours of operation or every season, which-

ever occurs first, Service air cleaner more

often under dusty conditions°

TO CLEAN AIR FILTER

1. Loosen screw and tilt cover to remove.

2. Carefully remove cartridge.

3. Clean by gently tapping on a flat sur-

face. If very dirty, replace cartridge.

MUFFLER

Inspect and replace corroded muffler as it

could create a fire hazard and/or damage.

SPARK PLUG

Replace spark plug at the beginning of

each mowing season or after every 100

hours of operation, whichever occurs

firsL Spark plug type and gap setting

are shown in the "PRODUCT SPECIFIC-

ATIONS" section of this manual.

CLEANING

IMPORTANT: For best performance,

keep mower housing free of built-grass

and trash_Clean the underside of your

mower after each user

_I=CAUTION: Disconnect spark plug wire

from spark plug and place wire where it

cannot come in contact with plug,

• Clean the underside of your lawn

mower by scraping to remove build-up

of grass and trash.

• Clean engine often to keep trash from

accumulating, A clogged engine runs

hotter and shortens engine life.

, Keep finished surfaces and wheels free

of all gasoline, oil, etc,

• We do not recommend using a garden

hose to clean lawn mower unless the

electrical system, muffler, air filter and

carburetor are covered to keep water

out° Water in engine can result in short-

ened engine life,

_, WARNING: To avoid serious injury,

before performing any service and

adjustments:

I. Release control bar and stop engine.

2. Make sure the blade and all moving

parts have completely stopped°

& Disconnect spark plug wire from spark

plug and place wire where it cannot

come in contact with plug,

LAWN MOWER

TO ADJUST CUTTING HEIGHT

See 'q'O ADJUST CUTTING HEIGHT" in

the Operation section of this manual.

Mowing

Hairpin _ 2a,.4

cotter '''--v' _,

Mounting"!

_-.q Mowing

/_, position ,/r/_,

11 t t

LOW POSITION HiGH POSITION

REAR DEFLECTOR

The rear deflector, attached between the

rear wheels of your mower, is provided to

minimize the possibility that objects will

be thrown out of the rear of the mower

into the operator mowing position. If the

deflector becomes damaged, it shouid be

replaced°

TO ADJUST HANDLE

The handle can be mounted in a high or

low position, The mounting holes in the

bottom of lower handle are off center for

raising or lowering the handle.

1. Remove upper handle and all wire

tie(s) securing cable(s) to lower handle.

2. Remove hairpin cotters from lower

handle bracket mounting pin.

3. Squeeze lower handle in to remove it

from mounting pins,

4. Turn lower handle over to raise or

lower handle.

5_ Squeeze lower handle in and position

holes onto mounting pins on handle

bracket.

6. Reassemble upper handle and all

parts removed from lower handle.

SQUEEZE

TO ADJUST

Lower

handle

ROTATE

ENGINE

ENGINE SPEED

Yourengine speed has been factory set.

Do not attempt to increase engine speed

or itmay result in personal injury, if you

believe that engine is running too fast or

too slow, take your mower to a Sears or

other qualified service center for repair

and adjustment,

CARBURETOR

Your carburetor is not adjustable_ If your

enginedoes not operate properly due tosus-

pected carburetor problems, take your lawn

mower to a Sears or other qualified servtce

center for repair and/or adjustment,

IMPORTANT: Never tamper with the

engine governor, which is factory set

for proper engine speed. Overspeeding

the engine above the factory high speed

setting can be dangerous. If you think

the engine-governed high speed needs

adjusting, contact a Sears or other

qualified service center, which has proper

equipment and experience to make any

necessary adjustments.

Immediately prepare your lawn mower for ator

storage at the end of the season or if the

unit will not be used for 30 days or more. control bar

LAWN MOWER

When lawn mower is to be stored for a

period of time, clean it thoroughly,remove

all dirt, grease, leaves, etc. Store in a

clean, dry area,

1. Clean entire lawn mower (See

"CLEANING" in the Maintenance sec-

tion of this manual).

2. Lubricate as shown in the Maintenance

section of this manual.

3. Be sure that all nuts, bolts, screws, and

pins are securely fastened. Inspect

moving parts for damage, breakage

and wear. Replace ifnecessary.

4. Touch up all rusted or chipped paint

surfaces; sand lightly before painting.

HANDLE

You can fold your lawn mower handle for

storage.

1. Squeeze the bottom ends of the lower

handle toward each other until the

lower handle clears the handle bracket,

then move handle forward,

2. Loosen upper handle mounting bolts

enough to allow upper handle to be

folded back.

IMPORTANT: When folding the handie for

storage or transportation, be sure to fold

the handle as shown or you may damage

the control cables.

• When setting up your handle from the

storage position, the lower handle wilt au-

tomatically lock into the mowing position.

SQUEEZE

TO FOLD

handl

MOW! NG

POSITION

_,,,,

J 7

FOLD ,' "" \

FORWARE ,' Upper

FOR handle

STORAGE

Handle

knob

Lower handle

ENGINE

FUEL SYSTEM

IMPORTANT: It is important to prevent

gum deposits from forming in essential

fuel system parts such as carburetor, fuel

filter, fuel hose, or tank during storage°

Alcohol blended fuels (called gasohol or

using ethanol or methanol) can attract

moisture which leads to separation and

formation of acids during storage. Acidic

gas can damage the fuel system of an

engine while in storage.

• Empty the fuel tank by starting the en-

gine and lettingit run untilthe fuel lines

and carburetor are empty.

° Never use engine or carburetor cleaner

products in the fuel tank or permanent

damage may occur.

° Use fresh fuel next season.

NOTE: Fuel stabilizer is an acceptable

alternative in minimizing the formation of

fuel gum deposits during storage. Add

stabilizer to gasoline in fuel tank or stor-

age container. Always follow the mix ratio

found on stabilizer container° Run engine

at least 10 minutes after adding stabilizer

to allow the stabilizer to reach the car-

buretoro Do not empty the gas tank and

carburetor if using fuel stabilizer.

NOTE: FRESH STARTTM fuel cap and

cartridge system automatically drips con-

centrated fuel preserver into your fuel tank

and is an acceptable alternative to adding

fuel stabilizer.

ENGINE OIL

Drain oil (with engine warm) and replace

with clean engine oil (See "ENGINE" in

the Maintenance section of this manual).

CYLINDER

1o Remove spark plug,

2. Pour one ounce (29 ml) of oil through

spark plug hole into cylinder,

3. Pull starter handle slowly a few times to

distribute oil.

4. Replace with new spark plug.

OTHER

• Do not store gasoline from one season

to another.

o Replace your gasoline can if your can

starts to rust. Rust and/or dirt in your

gasoline will cause problems.

• If possible, store your unit indoors and

cover it to protect it from dust and dirt.

° Cover your unit with a suitable protec-

tive cover that does not retain moisture.

Do not use plastic. Plastic cannot

breathe, which allows condensation to

form and will cause your unit to rust.

IMPORTANT: Never cover mower while

engine and exhaust areas are still warm,

&CAUTION: Never store the lawn mower

with gasoline in the tank inside a building

where fumes may reach an open flame

or spark. Allow the engine to cool before

storing in any enclosure.

TROUBLESHOOTING - See appropriate section in manual unless directed

to a Sears Parts & Repair Center.

PROBLEM CAUSE

Does not start

1. Dirty air filter.

2. Out of fuel

3. Stale fuel,

4. Water infuel,

5° Spark plug wire is

disconnected,

6. Bad spark plug.

7. Loose blade or broken

blade adapter.

8. Control bar in released

position.

9. Control bar defective.

10oFuel valve lever (if so

equipped) in OFF position,

1I. Weak battery (if equipped),

12.Disconnected battery

connector (if equipped).

CORRECTION

1, Clean/replace air filter.

2. Fill fuel tank.

3 Empty fuel tank and refill tank

with fresh, clean gasoline.

4. Empty fuel tank and refill tank

with fresh, clean gasoline.

5. Connect wire to plug.

6. Replace spark plug.

7. Tighten blade bolt or

replace blade adapter.

8. Depress control bar to

handle,

9. Replace control bar.

10,Turn fuel valve lever

to the ON position.

1I. Charge battery.

12.Connect battery to engine,

TROUBLESHOOTING - See appropriate section in manual unless directed

to a Sears Parts & Repair Center.

PROBLEM CAUSE

Loss of power

Poor cut -

uneven

Excessive

vibration

Starter rope

hard to pull

Grass catcher

not filling

(If so equipped)

t. Rear of lawn mower

housing or cutting blade

dragging in heavy grass.

2_ Cutting too much grass°

3o Dirty air filter.

4. Buildup of grass, leaves,

and trash under mower.

5. Too much oil in engine.

6. Walking speed too fast.

1. Worn, bent or loose blade.

2_ Wheel heights uneven.

3o Buildup of grass, leaves

and trash under mower,

1_ Worn, bent or loose blade.

2. Bent engine crankshaft.

1 Engine flywheel brake is on

when control bar is released.

2_ Bent engine crankshaft.

3. Blade adapter broken.

4_ Blade dragging in grass.

1. Cutting height too Iow_

2. Lift on blade worn off.

3. Catcher not venting air°

t. Grass is too high or wheel

height is too low.

2. Rear of lawn mower

housing or cutting blade

dragging in grass_

3. Grass catcher too full.

4. Handle height position not

right for you.

Hard to push

CORRECTION

1_ Raise cutting height.

2. Raise cutting height.

3 Clean/replace air filter.

4. Clean underside of mower

housing.

5. Check oil level°

6_ Cut at slower walking speed.

1_ Replace blade.Tighten

blade bolt,

2, Set all wheels at same

height,

3. Clean underside of

mower housing.

I. Replace blade. Tighten

blade bolt.

2. Contact a Sears or other

qualified service center.

1. Depress control bar to

upper handle before

pulling starter rope.

2, Contact a Sears or other

qualified service center,

3, Replace blade adapter°

4. Move lawn mower to cut

grass or to hard surface,

1. Raise cutting height.

2. Replace blade.

3_ Clean grass catcher.

1. Raise cutting height.

2. Raise rear of lawn mower

housing one (t) setting

higher.

3. Empty grass catcher.

4_ Adjust handle height to suit°

Garantfa ......................................................... 18

Reglas de Seguridad ................................ 18-20

Especificaciones del Producto ....................... 20

Montaje / Pre-OperaciSn ............................... 22

Operaci6n ................................................. 23-26

Mantenimiento .......................................... 27-29

Programa de Mantenimiento ......................... 27

Servicio y Adjustes ........................................ 30

AImacenamiento ....................................... 31-32

Identificaci6n de problemas ...................... 32-33

Partes de repuesto .................................. 34-39

Servicio Sears .................................. Contratapa

GARANTIA LIMtTADA DE DOS A_OS PARA LA SEGADORA A MOTOR CRAFTSMAN

Per dos (2) aSos, a partir de la fecha de compra, cuando esta Segadora Craftsman se mantenga,

lubrique y afine segSn las instrucciones pare la operaciSn yet mantenimiento en e[ manual del

dueSo, Sears reparar& gratis rode defecto en el material y la mane de obra.

Si la Segadora Craftsman se usa pare fines comerciales o de arriendo, esta garantfa s6to se aplica

per noventa (90) dfas a partir de la fecha de compra.

Esta Garantfa no cubre:

• Artfculos qua se desgastan durante at use normal tales come las cuchiilas segadoras rotatorias,

los adaptadores de la cuchitla, las correas, los filtros de airs y las bujfa&

° Reparaciones necesarias debido al abuse o a la negligencia del operador, incluy6ndose a los

cigQeSales doblados y a la falta de mantenimiento del equipo segt_n las instrucciones qua se

incluyen en et manual de! dueSoo

El servicio de garantfa esta disponible al devolver la segadora a motor Craftsman al Centro/Depart-

mento de Servlcio Sears mas cercano en los Estados Unidos. Esta garant|a se aptica solamente

mientras el producto este en use en los Estados Unidos.

Esta Garant[a le olorga derechos legales especificos, y puede qua tambi_n tenga otros derechos

qua varfan de estado a estado.

Sears, Roebuck and Co., Di817WA, Hoffman Estates, IL 60179 USA

1MPORTANTE: Esta maquina cortadaora es capaz de amputar las manes y los manes y los pies y

de lanzar objetos. Si no se observan las instrucciones de seguddad siguientes se pueden producir

lesiones graves o ta muerteo

_Busque este simbolo que seSala las precau-

clones de seguridad de importancia. Quiere

decir- IitATENCIONIIIIItESTE ALERTO![!

SU SEGURIDAD ESTA COMPROMETIDA.

d_t_ADVERTENCIA: Siempre desconecte el

alambre de la bujfa y pSngalo donde no pueda

entrar en contacto con la bujfa, pare evitar el

arranque per accidente, durante la preparaciSn,

el transports, el ajuste o cuando se hacen

reparaciones.

_ADVERTENCIA: Los berries, terminales y

accesorios relatives de la bater[a contienen

plomo o compuestos de plomo, productos

qufmicos conocidos en el Estado de California

come cause de c_ncer y defectos al nacimiento

u otros da_os reproductivos, Laver las manes

despu_s de manipularlos,

d_,PRECAUCI6N: El tube de escape del motor,

algunos de sus constituyentes y algunos com-

ponentes del vehfculo contienen o desprenden

productos qufmicos conocidos en el Estado de

California come cause de c_ncer y defectos al

nacimiento u otros daSos reproductivos.

_PRECAUCI6N: El sitenciador y otras

piezas de! motor Ilegan a sre extremadamente

calientes durante la operaciSn y siguen siendo

calientes despu#s de qua el motor haya parade.

Para evitar quemaduras severas, permanezca

lejos de estas &tea&

I. OPERACION

° Antes de empezar, debe familiarizarse

completamente con los controles y el uso

correcto de la maquina. Para esto, debe leer

y comprender todas las instrucciones qua

aparecen en la maquina yen los manuates

de operaci6n.

• No ponga las manos o los pies cerca o

debajo de las partes rotatorias. Mant_ngase

siempre lejos de la abertura de la descarga.

• Permita qua solamente las personas re-

sponsablee qua est_n familiarizadas con las

instruccionesoperen la m_.qutna.

° Despeje el _.reade objetos tales como pie-

dras, juguetes, alambres, huesos, palos, etc.

qua pueden ser recogidos y lanzados pot las

cuchillas.

• AsegQrese qua el _rea no se halten per-

sonas, antes de segar. Pare ta m_.quina si

alguien antra en el _rea,

° No opera la maquina sin zapatos o con

sandatias abiertas. POngase siempre zapatos

s61idos.

• No tire de la segadora hacia atrAs a menos

qua sea absolutamente necesario. Mire

siempre hacia abajo y hacia detr&s antes y

mientras que se mueve hacia atr_,so

, Nunca dirigir el material descargado hacia

las personas. Evitar descargar material

contra parades o barreras. El material puede

retornar al operadoro Para la cuchilla cuando

se pasa pot superficies de grava.

o No opera la segadora sin los respectivos

resguardos, las placas, el recogedor de

c_sped u otros aditamentos dise ados para

su protecci6n y seguridad_

= Refi6rase alas instrucciones del fabricante

para el funcionamiento e instalaci6n de

accesorios. Use 0nicamente accesorios

aprobados por el fabricante,

o Detenga la cuchilla o las cuchitlas cuando

cruce por calzadas, cause o caminos de

grava_

° Parar el motor cada vez qua se abandona el

aparato, antes de limpiar la segadora o de

remover residuos del tubo.

° Apagar el motor y esperar hasta qua las

cuchillas est_n compfetamente paradas

antes de remover el receptor de hierba.

• Segar solamente con luz del d[a o con una

buena luz artificial.

, No opera la m_.quina bajo la influencia del

alcohol o de las drogas.

° Nunca opera la maquina cuando ta hierba

est6 mojada, AsegQrese siempre de tenor

buena tracci6n en sus pies; mantenga el

mango firmaments y camine; nunca corra.

° Desconectar el mecanismo de propulsi6n

aut6noma o e! embrague de transmisi6n en

las segadoras qua Io tienen antes de poner

en marcha el motor,

• Si el equipo empezara a vibrar de una

manera anormal, pare el motor y revise de

inmediato para averiguar la causao General-

mente ta vibraci6n suele indtcar qua existe

atguna averfa.

o Siempre use gafas de seguridad o anteojos

con protecci6n lateral cuando opere la saga-

dora.

I1.OPERAClON SOBRE LAS CUESTAS

Los accidentes ocurren con m_s frecuencia en

las cuestas. Estos accidentes ocurren debldo a

resbafadas o cafdas, las cuales pueden resultar

en graves lesiones_ Operar la recortadora en

cuestas requiere mayor concentraci6n. Si se

siente inseguro an una cuesta, no la recorte.

HACER;

- Puede recortar a trav_s de fa superficie de

la cuesta, nunca hacia arriba y hacia abajoo

Proceda con extrema precauci6n cuando

cambie de direcci6n en las cuestaso

• Renueva todos los objetos extrafios, tales

como guijarros, ramas, etc.

,Debe prestar atenci6n a hoyos, baches o

protuberanciaso Recuerde qua la hierba alta

puede esconder obst_.culos.

NO HAOER;

• No recorte cerca de psndientes, zanjas o

terraplenes. El operador puede perder la

tracci6n en los pies o el equilibrio.

° No recorte cuestas demasiado inclinadaso

° No recorte en hierba mojada. La reducci6n

en la tracci6n de la pisada puede causar

resbalones.

i11.NII_OS

Se pueden producir accidentes tr_gicos si el

operador no presta atenci6n a la presencia

de los nifios. A manudo, los nifios se sienten

atrafdos por la m&quina y por la actividad de

la siega. Nunca suponga qua los niSos van a

permanecer en el mismo lugar donde los vio

por uttima vez.

, Mantenga a los nifios alejados del _rea de

la siega y bajo el cuidado estricto de otra

persona adulta responsable.

° Est_ alerta y apague la m,_quina si hay nifios

qua entran al _rea=

• Antes y cuando este retrocediendo, mire

hacia atr&s y hacia abajo para verificar si hay

niffos pequeffos.

° Nunca permita que los niSos operen la m_.-

quina.

• Tenga un cuidado extra cuando se acerque

a esquinas donde no hay visibilidad, a los

arbustos, &rboles u otros objetos qua pueden

interferir con su Ifnea de visi6n.

IV. MANEJO SEGURO DE GASOLINA

Usar mucha atenci6n cuando se maneja gaso-

tina. La gasolina es extremamente inflamabte y

los vapores son explosivos.

• Apagar todos los cigarrillos, cigarros, pipas y

otras fuentes de igniciSn.

• Usar solo un contenedor apropiadoo

o Nunca quitar el tapOn de la gasolina o afiadir

carburante con el motor en marcha. Esperar

que el motor se enfrfe antes de repostar la

gasolina.

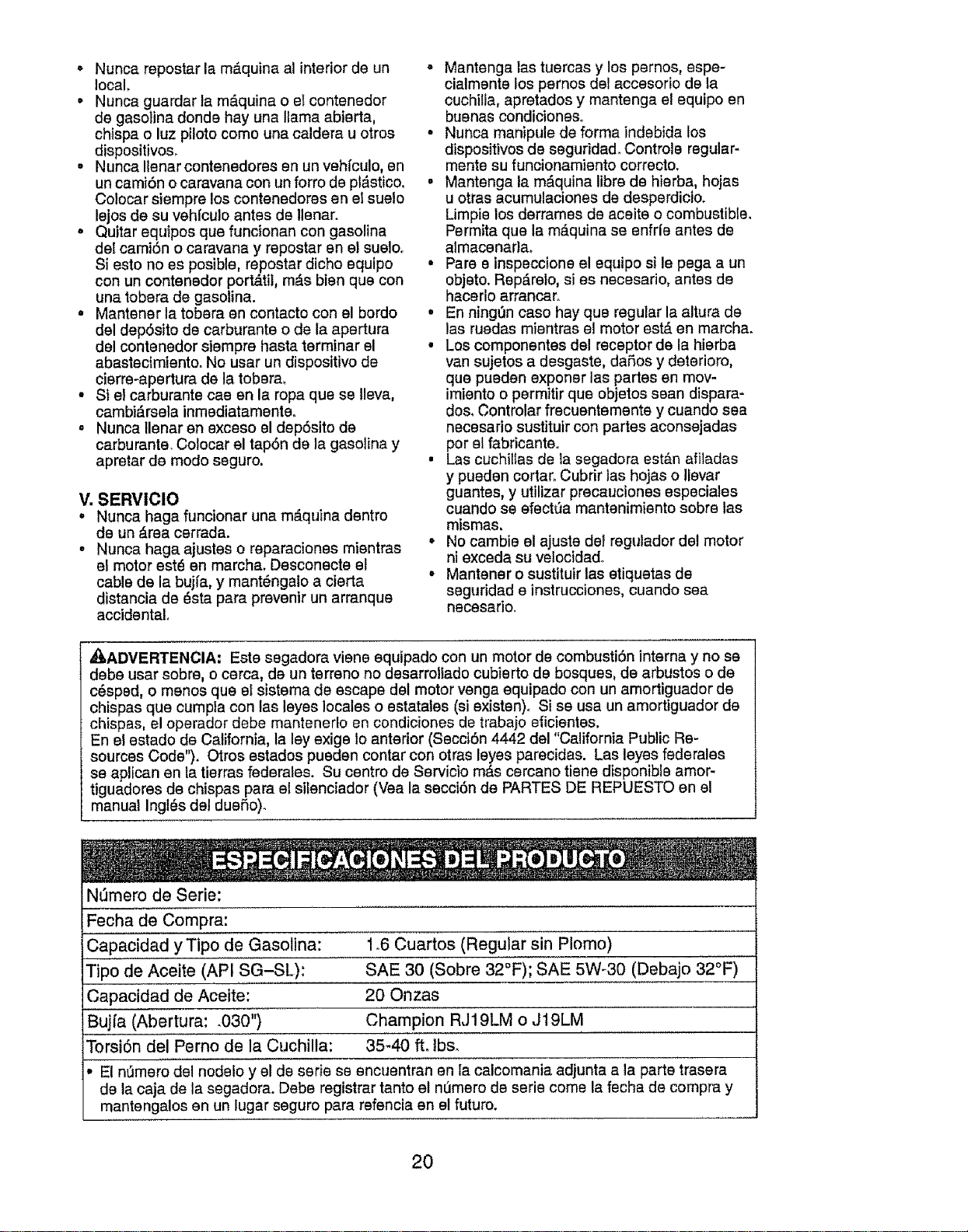

o Nunca repostar la m_quina al interior de un

local,

• Nunca guarder la m&quina o el contenedor

de gasolina donde hay una llama abierta,

chispa o luz piloto como una caldera u otros

dispositivos_

• Nunca lienar contenedores en un vehfculo, en

un cami6n o caravans con unforro de pl_stico.

Colocar siempre los contenedores en el suelo

lejos de su vehfculo antes de llsnar.

. Quitar equipos que funcionan con gasolina

det camidn o caravans y repostar en el sueloo

Si esto no es posible, repostar dicho equipo

con un contenedor port_til, m,_s bien que con

una tobera de gasoline.

° Mantener la tobera en contacto con el bordo

del depdsito de carburante o de la apertura

del contenedor siempre haste terminar el

abastecimiento. No usar un dispositivo de

cierre-apertura de la tobera_

° Si el carburante cae en la rope que se lleva,

cambi_.rsela inmediatamenteo

• Nunca Ilenar en exceso el depdsito de

carburante. Colocar el tapdn de la gasoline y

apretar de modo seguro,

V, SERVICIO

• Nunca hags funcionar una m_quina dentro

de un _.rea cerrada.

° Nunca hags ajustes o reparaciones mientras

el motor est_ en marcha. Desconecte el

cable de la bujfa, y mant6ngalo a cierta

distancia de _sta para prevenir un arranque

accidental,

o Mantenga las tuercas y los pernos, espe-

cialmente los pernos del accesorio de la

cuchitla, apretados y mantenga el equipo en

buenas condiciones,.

° Nunca manipule de forma indebida los

dispositivos de seguridado Controle regular-

merits su funcionamiento correcto.

° Mantenga la m_quina libre de hierba, hojas

u otras acumulaciones de desperdicio.

Limpie los derrames de aceite o combustible.

Permits que la m_quina se enfrie antes de

almacenarla_

• Pare e inspeccione el equipo si le pegs aun

objeto. Rep#,relo, si es necesario, antes de

hacerlo arrancar..

° En ningt_n caso hay que regular la altura de

las ruedas mientras el motor est,. en marcha.

• Los componentes del receptor de la hierba

van sujetos a desgaste, daP,os y deterioro,

que pueden exporter las partes en mov-

imiento o permitir que objetos scan dispara-

dos, Controlar frecuentemente y cuando sea

necesario sustituir con partes aconsejadas

por el fabricante.

• Las cuchilfas de la segadora est#,n afiladas

y pueden cortar, Cubrir las hojas o Ilevar

guantes, y utilizar precauciones especiales

cuando se efectt_a mantenimiento sobre las

mismas,

° No cambie et ajuste del regulador del motor

ni exceda su ve!ocidado

• Mantener o sustituir las etiquetas de

seguddad e instrucciones, cuando sea

necesario.

_ADVERTENCIA: Este segadora viene equipado con un motor de combustiSn interns y no se

debe usar sobre, o cerca, de un terreno no desarroltado cubierto de bosques, de arbustos o de

c6sped, o menos que el sistema de escape del motor venga equipado con un amortiguador de

chispas que cumpta con las leyes locales o estatafes (si existen), Si se usa un amortiguador de

chispas, el operador debe mantenedo en condiciones de trabaje eficientes.

En el estado de California, la ley exige 1oanterior (SecciSn 4442 del "California Public Re-

sources Code"). Otros estados pueden contar con otras leyes parecidas. Las leyes federales

se aplican en ta tierras federales. Su centro de Servicio m&s cercano tiene disponible amor-

tiguadores de chispas pars el silenciador (Vea la secci6n de PARTES DE REPUESTO en e!

manual ingl6s del dueSo).

NSrnero de Serie:

Fecha de Compra:

Capacidad y Tipo de Gasoline: 1,6 Cuartos (Regular sin Plomo)

Tipo de Aceite (API SG-SL): SAE 30 (Sobre 32°F); SAE 5W_30 (Debajo 32°F)

Capacidad de Aceite: 20 Onzas

Bujfa (Abertura: .030") Champion RJ19LM o J19LM

Torsi6n del Perno de la Cuchilla: 35-40 ft, lbs,

El nt_mero del nodelo y el de serie se eneuentran en fa calcomania adjunta a la parte trasera

de la caja de la segadora. Debe registrar tanto el numero de serie come la fecha de compra y

mantengalos en un tugar seguro pars refencia en et futuro.

Acuerdos de Protecci6n para la Reparaci6n

Congratufaciones por su buena compra. Su

nuevo producto Craftsman® est,_diseSado

y fabricado para funcionar de modo fiable por

muchos aSos. Pero como todos los productos,

puede necesitar alguna reparaci6n de tanto

en tantooEn este caso tener un Acuerdo de

ProtecciSn para la ReparaciSn puede hacedes

ahorrar dinero y fastidias.

Compre ahora un Acuerdo de Protecci6n para

la Reparaci6n y prot#gese de molestias y gas-

tos inesperados

Un Acuerdo inctuyelos puntos sigutentes:

• Servlclo experto de nuestros 12_000espe-

cialistas profesionales en la reparaci6n.

• Servlclo II|mitado sin cargo alguno para

las partes y la mano de obra sobre todas las

reparaciones garantizadas.

• SustituciSn dei producto si su producto

garantizado no puede ser arreglado,

• Descuento de110% sobre el precio cor-

riente del servicio y de las partes relativas at

servicio no cubiertas por el acuerdo; tambi6n

el 10% menos sobre el precio corriente de

un control de mantenimiento preventivo.

, Ayuda r_pida por tel6fono - soporte tele-

fSnico por parte de un t_cnico Sears sobre

productos que requieren un arreglo en casa,

y adem_s una programaci6n sobre los a

regtos mAs convenientes.

Cuando se ha comprado el Acuerdo, basra con

una Ilamada telef6nica para programar el servi-

cio_ Puede Ilamar cuando quiera, d|a y noche o

fijar en Ifnea una cita para obtener el servicio.

Sears tiene m_.sde 12o000 especialistas

profesionales en la reparaci6n, que tienen

acceso a m_s de 4.5 millones de partes y

accesorios de calidad. Este es el tipo de

profesionatidad con que puede contar para

ayudar a alargar la vida del producto que acaba

de comprar, por muchos aSos. ICompre hoy su

Acuerdo de Protecci6n para la ReparaciSnl

Se aplican aigunas limitactones y exclu-

siones. Para conocer los preclos y tener

mds informaci6n, game al 1-800-827-6655.

Servlcto de Instalacl6n Sears

Para la instalaci6n profesional Sears de

aparatos de casa, puertas de garaje,

calentadores de agua y otros importantes

artlculos para la casa, en U.S.A. !lamar a

1-800-4-MY-HOME®.

Estos accesorios estaban disponibles cuando se produjo la segadora. No son facllitados junto al

cortacespedo Tambi6n est_n disponibles en la mayorfa de las tiendas de Sears yen los centros

de servicio. Algunos de estos accesorios tal vez no se apliquen a su segadora.

RENDIMIENTO DE LA SEGADORA

DESV|ADOR

DE RECORTES

PARA SEGADORAS

CON DESCARGA

TRASERA

RECOREDOR

PARA

SEGADORAS

CON DESCARGA

TRASERA

MANTENIMIENTO DE LA SEGADORA

ESTAB1U-

ZADORES

RECOREDOR

PARA

SEGADORAS

CON DESCARGA

LATERAL

StLENCtADORES

CORREAS CUCHILLAS

ADAPTADORES

DE CUCHILLA

FILTROS DE AIRE

RUEDAS

BUJ[AS

ACEfTE

DEL MOTOR

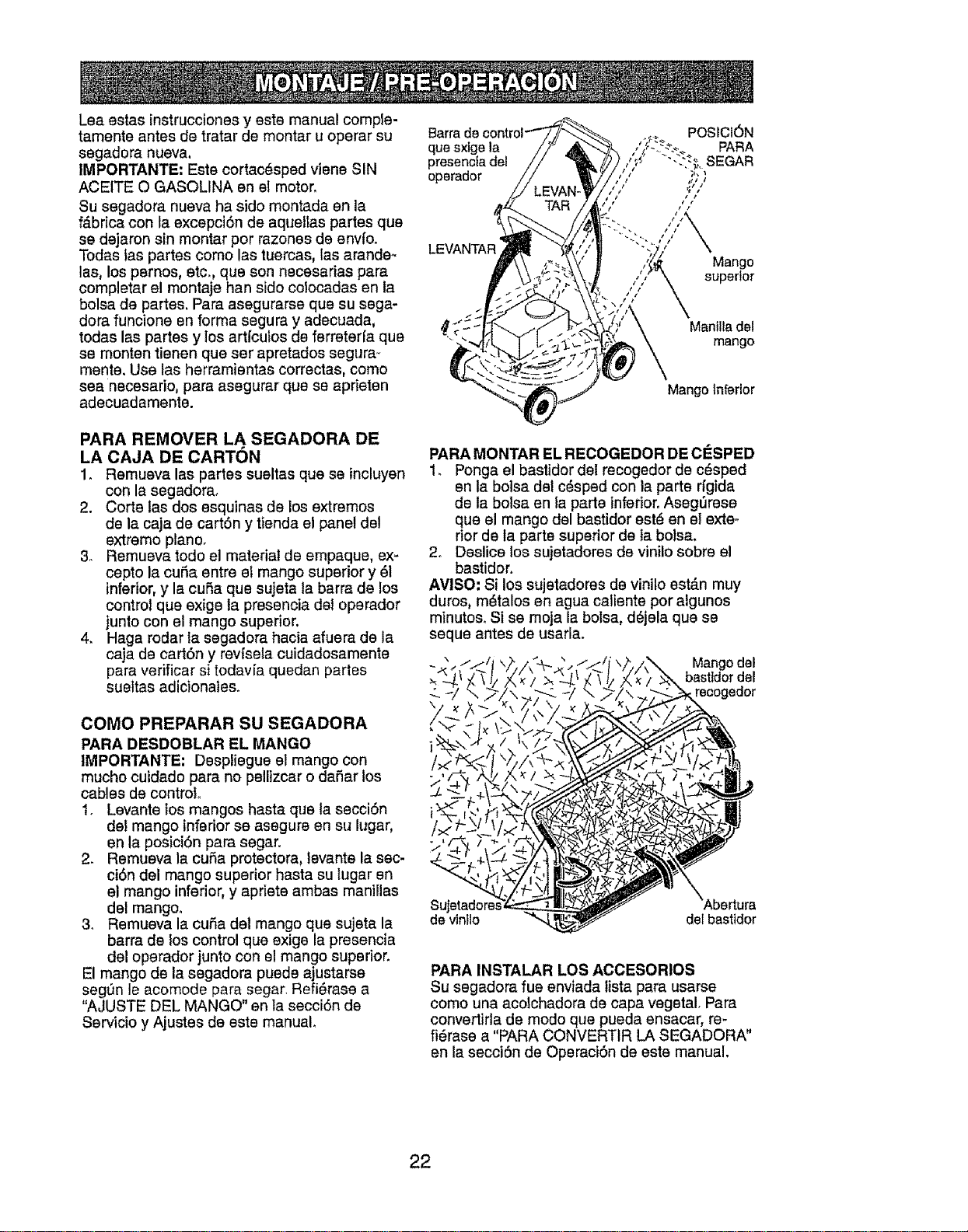

Lea estas instrucciones yeste manual comple-

tamente antes de tratar de montar u operar su

segadora nueva.

IMPORTANTE: Este cortac_sped viene SIN

ACEITE O GASOLINA en el motor.

Su segadora nueva ha sido montada en la

f_brica con la excepci6n de aqueltas partes qua

se dejaron sin montar por razonss de envfo.

Todas ias partes como las tuercas, las arande_

las, los pernos, etc. qua son neceearias para

completar el montaje han sido colocadas en la

bolsa de partes. Para asegurarse qua su saga-

dora funcione en forma segura y adecuada,

todas las partes y ios artfculos de ferreterfa qua

se monten tienen qua ser apretados segura..

manta. Use las herramientas correctas, como

sea necesario, para asegurar qua se apdeten

adecuadamente.

PARA REMOVER LA SEGADORA DE

LA CAJA DE CARTON

1_ Remueva las partes sueltas qua so incluyen

con la eegadora°

2. Corte tas dos esquinas de los extremos

de la caja de cart6n y tienda el panel det

extremo planor

3. Remueva todo el material de empaque, ex-

cepto la cuSa entre et mango superior y 61

inferior, y la cuSa qua sujeta la barra de los

control que exige la presencia dal oparador

junto con el mango superior.

4. Haga rodar la segadora hacia afuera de la

caja de cart6n y revfsela cuidadosamente

para vorificar si todavia quodan partes

suettas adicionateso

COMO PREPARAR SU SEGADORA

PARA DESDOBLAR EL MANGO

IMPORTANTE: Despliegue el mango con

mucho cuidado para no pellizcar o da_ar los

cables de control.

1. Levante los mangos hasta qua la secci6n

det mango inferior se asegure en su lugar,

en la posici6n para segaro

2. Remueva la cuSa protectora, levante la sec-

ci6n del mango superior hasta su lugar en

el mango inferior, y apriete ambas maniIlas

del mango.

3_ Remueva la cuSa del mango qua sujeta la

barra de los control qua exige la presencia

del operador junto con el mango superior.

El mango de la segadora puede ajustarse

seg_n to acomode para segar. Refi_rase a

"AJUSTE DEL MANGO" en la secci6n de

Servicio y Ajustes de este manual.

quo sxtge la

presencla del

operador

Manilla del

mango

Mango Inferior

PARA MONTAR EL RECOGEDOR DE C_SPED

1, Ponga el bastidor del rocogedor de cdsped

en la bolsa del c_sped con la parts rfgida

de la bolsa en ia parta inferior. Aseg_rese

qua el mango del bastidor est_ en el exte°

rior de la parts superior de la botsa.

2o Deslice los sujetadores de vinilo sobre el

bastidor.

AVISO: Si los sujetadores de vinilo est&n muy

duros, m_talos en agua caliente por algunos

minutos_ Si se moja la bolsa, d_jela qua sa

seque antes de usarla.

de vlntlo

Mango del

bastldor del

recogedor

del basttdor

PARA INSTALAR LOS ACCESORIOS

Su segadora fue enviada lista para usarse

como una acolchadora de capa vegetal. Para

conve_rta de modo que puoda ensacar, re-

fi_rase a "PARA CONVERTIR LA SEGADORA"

en la secci6n de OperaciSn de este manual.

FAMILIARICESE CON SU SEGADORA

LEA ESTE MANUAL DEL DUENO Y LAS REGLAS DE SEGURIDAD ANTES DE OPARAR SU

SEGADORA. Compare las ilustraciones con su segadora para famitiarizarse con la ubicaci6n de

los diversos controles y ajustes, Guarde este manual para referencia en el futuroo

i i i i ill ill ii ill i,iliii lilil ..........................................................................

Estos s{mbo!os pueden apareser sobre su segadora o en la Ilteratura proporclonada con el

producto° Aprenda y comprenda sus significados.

ATTENCION O MOTOR MOTOR RAPIDO LENTO ESTRANGU

ADVERTENCIA ENCENDIDO APAGADO LACI6N

i ii nlu i i i ,i, i i i ilnn, i

COM-

BUST_BLE

ACEtTE PELIGRO, GUARDE LAS

MANOS Y LOS PIES LEJOS

Barra de control que exige

la presencia del operador

Manilla del mango

Cord6n

arrancador

Recogedor

de c6sped

Tapa del deposito de

aciete del motor con

indicadora de nivel

Buj{a

Silenciador

de la gasolina

Filtro de aire

Cebador

Ajustadordeta rueda

(en cada rueda)

IMPORTANTE: Este cortac_sped viene SIN ACEITE O GASOUNA en motor.,

i llu i nl i, nlu luullul,i

CUMPLE CON LOS REQUISITOS DE SEGURIDAD DE LA CPSC

Las segadoras a motor, que se conducen desde la parte de atr_.s, rotatorias, Sears, cumplen con

los est_.ndares de seguridad del American National Standards Institute y de la UoSoConsumer

Product Safety Commission. La cuchilla gira cuando el motor estd funcionando.

Barra de control que exige la presencla del

operador- tiene que sujetarse abajo, junto

con el mango, para hacer arrancar el motor.

Su_ltela para parar el motor.

CordSn arrancador- se usa para hacer ar-

rancar el motor,

Cebador - bombea combustible adicional

desde el carburador al cilindro para use cuando

se necesita hacer arrancar un motor frfo.

La operaci6n de cuatquier

segadora puede hacer que

salten objetos extrafios dentro de

sus ojos, 1oque puede producir

dafios graves en _stoso Siempre

use anteojos de seguridad o protecci6n para

los ojos mientras opere su segadora o cuando

hags ajustes o reparacioneso Recomendamos

gafas o una mascara de seguridad de visi6n

amplia de seguridad usada sobre las gafaso

COMe USAR SU SEGADORA

VELOCIDAD DEL MOTOR

La velocidad det motor se estableci6 an la f_-

brica para un rendimiento 6ptimo, La velecidad

no se pueds ajustar.

NTROL DE ZONA DEL MOTOR

PRECAUCI6N: Las regulaciones federales

exigen qua se instals un control pars el motor

en esta segadora pars reducir aun mfnimo e!

riesgo de lesionarse debido al contacto con la

cuchilla. Per ning_n motive trate de eliminar

la funci6n del control del operadoro La cuchilla

gira cuando el motor est,. funcionandoo

• Su segadora viene equipada con una barra

de controles que exigen la presencia dsl

operador, Io que requiere que el operador

est6 detr_.s del mango de la segadora pars

haceda arrancar y operarla_

PARA AJUSTAR LA ALTURA DE CORTE

Levante las ruedas para el corte bajo y baje lee

ruedas para el corte alto., ajuste la altura de

corte para qua se acomode a sus requisites. La

posici6n del medio es la major para la mayoda

de los c_spedes.

• Pars cambiar la altura de corte, empuje la

palanca del ajustador hacia la rueda. Mueva

la rueda hacia arriba o hacia abajo de mode

que se acomode a sus requisites. Aseg6rese

qua todas las ruedas queden igualmente

ajustada&

AMISO" El ajustador esta correctamente

colocado cuando las orejas de ta place est#,n

insertadas en el agujero del mango. Tambi#n,

los ajustes de 9 posiciones (si equipado) per-

miten que el mango pueda ser movido entre las

orejas de laplaca.

PARAUN CORTEALTO,

BAJELAS RUEDAS

PARAUN CORTEBAJO,LEVANTELAS RUEDAS

PARA CONVERTIR LA SEGADORA

Su segadora fue enviada lista para usarse

come acolchadora de caps vegetal. Pars con-

vertir la a una operaci6n de ensacado:

• Levantar la puerta trasera de cortac6sped

y cotocar los ganchos del armaz6n de la

recolectora de hierba en los pasadores del

quicio de ta puerta.

o Pars pasar ala opercai6n de acolchamiento,

remover la recofectora de hierba y cerrar la

_iPuerta trasera.

PRECAUCION: No haga funcionar su sega-

dora sin puerta trasera cerrada o el desviador

de recortes o sin el recogedor de c_sped,

aprobados, en su lugar. Nunca trate de operar

la segadora cuando se ha removido la puerta

trasera o cuando est#.un poco abierta.

Pasador del

Gancho lateral del

bastidor del recogedor

Mango del

trasera basltdordel

recogedor

de c6sped

PARA VACIAR EL RECOGEDOR DE ClaSPED

1. Levante el recogedor de c6sped usando el

mango del bastidor.

2. Remueva el recogedor de c_sped, con los

recortes, de debajo del mango de la sega*

dora_

3. Vacfe tos recortes de la boise.

AVISO: No arrastre la boise cuando la vacfe;

se producir_ un desgaste innecesafio.

Mangodel

basttdordel

reoogedor

c_sped

ANTES DE HACER ARRANCAR EL

MOTOR

AGREGUE ACEITE

Su segadora fue enviada sin aceite en el motor.

Para el tlpoy el grade del aceite a utilizar,yea

el "MOTOR" en la secci6n del Mantenimiento de

este manual.

APRECAUCi6N: NO sobrellene el motor con

aceite, o fumar& pesa dements del silenciador

cuando to valla a arrancar.

1o Asegt_rese que la segadora est6 nivelada_

2. Remueva la varila medidora de aceite del tube

de desarga de aceiteo

3o Usted recibe un envase de aceite con la

unidad. Vierta lentamente el envase entero

de aceite en el tube de relleno dei motor.

AMISO: El terrapl_n inicial del aceite requiere

solamente 18 onzas debido al aceite residual

en el motor de ta prueba de catidad de 100%

del fabricante. At cambiar e! aceite puede

necesitar 20 onzas.

4. tnserte y apriete la vadlla medidora de

aceite,

IMPORTANTE:

• Revise el nivel del aceite antes de cada use.

Agregue aceite si es necesario. Llene hasta la

lfnea de IIeno en la varilla medidora de niveL

• Cambie el aceite despu_s de 25 horas de

operaci6n o una vez per temporada. Puede

necesitar cambiar et aceite m_.sa menudo

cuando las condiciones son polvorosas o su-

cias. Vea "PARA CAMBIAR EL ACEITE DEL

MOTOR" en la seccion de Mantenimiento de

este manual.

FIJAR EL CARTUCHO DELTAP6N DEL

CARBURANTE

Su cortac_sped estd dotado de un tap6n del

carburante y un cartucho preservador de carbu-

rante continue especial FRESH STAR7__',V_ase

la informaci6n y tas instrucciones contenidas en

et cartucho FRESH STAR7TM.

1. Fijar el cartucho en el rondo del tap6n del

carburante,

NOTA" No quitar el papel plateado de precinto

en et lade del cartucho que se fija en el tap6n

del carburante.

2. Agarrar la etiqueta blanca removible y tirar

para quitar el entero precinto.

3. Enrocar el tap6n del carburante en el

dep6sito del carburante despu_s de Ilenar

el dep6sito con gasolina,

Sustituir el cartucho cuando est#,vacfo (aproxF

madamente uno cada temporada), Controtar

visualmente el nivel del preservador.

_. PELIGRO, El fluido del cartucho es

DANINO O LETAL SI SE TRAGA_ Evitar el

contacto con los ojos, fa piel o la ropa. No asirlo

internamente. No inhalar el vapor del fluido

Mantener lejos del alcance de los nifioso Si se

traga, llamar inmediatamente al m6dicoo

AGREGUE GASOLINA

• Ltene el estanque de combustible hasta

la parte inferior del cuello de relleno del

estanque de gasolina. No to llene demasiado.

Use gasolina regular, sin plomo, nueva y tim-

pia con el mfnimo de 87 octanes. No mezcle

el aceite con la gasolina. Para asegurar

que ta gasolina utilizada sea fresca compre

estanques los cuales puedan ser utilizados

_l=durante los p.rimeros 30 diaso

PRECAUOI6N: Limpie el aceite o e!

combustible derramado_ No almacene, derrame

o use gasolina cerca de una llama expuesta.

•t'_PRECAUCI(SN: Los combustibles

mezctados con alcohol (conocidos come

gasohol, o el use de etanol o metanol) pueden

atraer la humedad, ta que conduce a la

separaci6n y formaci6n de _.cidos durante el

almacenamientoo La gasolina acidica puede

dafiar el sistema del combustible de un motor

durante el almacenamiento. Para evitar tos

problemas con e! motor, se debe vaciar el

sistema del combustible antes de guardarlo

per un perfodo de 30 dl'as o m_.s.Vacle el

estanque del combustible, haga arrancar el

motor y hdgalo funcionar hasta que las Ifneas

del combustible y el carburador queden vacfos.

La pr6xima temporada use combustible nuevo.

Vea las Instrucciones Para El Almacenamiento

para m#,sinformaci6n. Nunca use productos de

limpieza para el motor o para el carburador en

el estanque del combustible pues se pueden

producir dafios permanentes.

del

deposltode

aceIte

Tapa deF

retlenador

gasolfna

PARA PARAR EL MOTOR

• Para parar el motor, suelte la barra de con-

troles que exigen la presencia del operador.

PARA HACER ARRANCAR EL MOTOR

AVISO: Debido alas capas protectoras del mo-

tor, una cantidad pequefia de humo puede es-

tar presente durante el use inicial del producto

y se debe considerar normal,

1. Para hacer arrancar un motor frfo, empuje

e! cebador tres (3) veces antes de tratarlo.

Empuje firmemente. Este paso normal-

mente no es necesario cuando se hace

arrancar un motor que ya ha estado funcio-

nando per unos cuantos minutes.

2. Sujete la barra de controles que exigen la

presencia del operador abajo en el mango

y tire el mango del arrancador rdpidamente.

No permita que el cord6n arrancador se

devuelva abruptamente,

AMISO: En climas mds frfos puede que sea

necesario repetir los pasos del cebado. En cli-

mas m_s calurosos el cebar demasiado puede

producir el ahogo y el motor no va a arrancar.

Si se ahoga el motor espere unos cuantos

minutes antes de tratar de hacerlo arrancar y

no repita los pasos del cebado.

ONSEJOS PARA SEGAR

PRECAUCI6N: No utitizar dispositivos anti-

paja de la hoja en la segadora ya que estos

accesorios son peligrosos, pueden darer su

segadora y anular su garantfa,

* Bajo ciertas condiciones, tal como c6sped

muy alto, puede ser necesario el elevar la

altura del corte pare reducir el esfuerzo

necesario para empujar la segadora y para

evitar sobrecargar el motor, dejando mort-

tones de recorles de c_sped° Puede que sea

necesario reducir la ve!ocidad del recorrido

y/o haga funcionar la segadora sobre el Area

por segunda vez.

•Para un corte muy pesado, reduzca el ancho

del corte pasando parcialmente por encima

del lugar anteriormente cortado y siegue

lentamente.

,Para un mejor ensacado det c_sped y para ta

mayorfa de las condiciones de corte, la velo-

cidad del motor debe ajustarse ala posiciSn

de RAPIDO.

° Cuando use una segadora con descarga

trasera en cSsped ht;=medoy pesado, los

montones del c_sped cortado puede que no

entren an el recogedor de c_sped_ Reduzca

la velocidad del recorrido (velocidad de em-

puje) y/o haga funcionar la segadora sobre el

Area por segunda vez,

o Si queda una huella de cortes en el lado

derecho de una segadora con descarga

trasera, siegue en la direcci6n en que giran

las manillas del reloj, solapando un poco

para recaudar los recortes en la pr6xima

pasada.

o Los poros en los recogedores de c_sped de

teta pueden Ilenarse con mugre y potvo con

el uso y los recogedores recaudar_.n menos

c_sped. Pare evitar _ste, rocfe el recogedor

con la manguera de agua regularmente y

d_jelo secarse antes de usarlo.

° Mantenga la parts superior del motor, alred-

edor del arrancador, despejada y sin recortes

de c_sped y paja_ Esto ayudarA el flujo del

aire de! motor y extender_ su duraci6no

CONSEJOS PARA SEGARY ACOLCHAR

IMPORTANTE: Pare obtener el mejor

rendimiento mantenga la caia de la segadora

sin acumulacion de cesped y basura. Vea

"LIMPIEZA" en la seccion de Mantenimento de

este manual.

° La cuchilla acolchadora especial vaa volver

a cotter los recortes de c_sped muchas

veces, y los reduce en tamaSo, de modo que

si se caen en el c_sped se van a dispesar

entre _ste y no se van a notar. Tambi6n, e!

c_sped acolchado se va a deshacer rApidam-

ente entregando substancias nutritivas para

el c_sped, Siempre acolche con la velocidad

del motor (cuchilla) mAs atta, puss asf se

obtendrA la mejor acci6n de recorte de Ias

cuchillaso

° Evite cortar el c_sped cuando est6 mojado°

El c_sped mojado tiende a format montones

e inteffiere con la acci6n de acolchado.

La meier hora para segar el c_sped es

temprano en la tarde. A esa hora _ste se ha

secado y el Area reci6n cortada no quedarA

expuesta a! sol directo.

•Para obtener los mejores resultados, ajuste

la altura det corte de la segadora de modo

que _sta corte solamente el tercio superior

de las hojas de c_sped. En el caso de que el

c_sped haya crecido demasiado, puede ser

necesario el elevar ta altura del corte pare

reducir el esfuerzo necesario pare empujar ta

segadora y para evitar sobrecargar et motor,

dejando montones de recortes de c6spedo

Pare un c_sped muy pesado, reduzca el an-

cho del corte pasando por encima del lugar

anteriormente cortado y siegue tentamente.

1/3

• Ciertos tipos de c#sped y sus condiciones

pueden exigir qus un Area tenga que ser

acolchada por segunda vez pare esconder

completamente los recortes. Cuando se haga

el segundo corte, siegue atravesado (en

forma perpendicular) ala pasada del primer

code.

° Cambie su patrSn de corte de semana a

semana. Siegue de norte a sur una semana

y luego cambie de este a oeste la prSxima

semanao Esto evitarA que el c_sped se

enrede y cambie de direcciSno

PROGRAMA DE A.TES

MANTENIMIENTO

DECADA DECADA

use use

ReviserslheySujetedores Sueltos V _

S Ump_ertlnspacc[onar el Recogedor de C_sped * V' V _

E contro_er los Neum_tlcoe

G Controler!asRuedesMatrices"'"

A U,mpJer_"S_g.der_....

D UmpterdebeJo,/s,,CUbfertede teTrensmlst6n""

O Reviserlee Correesylee Poises tmpulsedee"'"

R Reviser/ Afiiart Carnbleri_ Cuchltla

A LubflceciSn

Umplsr/ Recargeris Beten'a"

;Reviser et ntvef del Aceft_

_J] CembleretAcetic dei motor

O Umptar el Flttro de Aim

T ins.peccloner el Sllenclador ......................

O CsmbL_rle Bujfs

R C_bter el Ce_ucho de Papet dei Flitro de Atte

Vecierel cisternsdel eerburante

o efiedir un esteblltzedor de ce_'burenle.

, ,,,,,

DESPUES CADA CADA CADA ANTESDEL

10 25 HORASO 100 ALMACE,,

iORAS TEMPORADAHORASNAMIENTO

,,,, ,, ,,,,,,,,,,,,

,,, ,,,

V'_,2

,v'

* (siviene equFpade) t -Cambi,_r m_s e menudo cuendo se opera bajo ca_a pesade o en ambtenles con aires temperaluras

** Segaderas con A_anquo EtOctfico 2 - Der servlclo mase menudo cuande se opera en condtcfones sucias o pelve_osas

_** Segadoras con Poder Pmpulsor 3 - Cembie lee cucht|Ias m_s e menudo cuando stegue en terreno arenese

***_ Utilizerune msq_Jetapate limpiar 4 - Ce_jar po_'4B hems el fin de le lamps,'ads

debajo da ta cubie_l_del co_tac_spod 5 - Y despu_ de 5 bores de ful_ctonamlentc.

RECOMENDACIONES GENERALES

La garantfa de esta segadora no cubre los

artfculos qua hen estado sujetos al abuse o a

la negligencia del operador. Pare recibir todo

el valorde la garantfa, et operador tiene qua

mantener la segadora seg_n tas instrucciones

descritas en este manual.

Hay algunos ajustes qua se tienen qua hacer

en forma periSdica para poder mantener su

unidad adecuadamente.

TABLA DE LUBRICACI6N

I_ Ajustador

de la rueda

Aceita

dei

motor

AI manes una vez cada estaciSn comprobar

si es necesario efectuar los ajustes descritos

en fas eecciones de Servicio y Ajustes de esta

manual.

• Una vez al aSo, cambie la bujla, limpie o

cambie el elemento del filtro de airs y revise

si la cuchilla est,. desgastada. Una buj[a

nueva y un elemento del filtro de airs limpio/

nuevo aseguran la mezcla de airs-com-

bustible adecuada y ayudan a que su motor

funcione meier y qua dure m_.s.

• Siga el programa de mantenimiento en aste

manual.

Bisagra

de la

puerta

fraser

_'_ Clavija de montaje del puntal del mango

(_) Rocle el lubrlcante

(_) Vea "MOTOR" en la secclon de Mantenimlento

ANTES DE CADA use

• Revise el nivel del aceite del motor.

• Revise si hay sujetadores sueltos_

LUBRICACION

Mantenga la unidad bien lubfica.da

(yea la "TABLA DE LUBRICACION").

IMPORTANTE: No aceite o engrase los roda-

mientos de la rueda de piasticoo Los lubricantes

viscosos atearan polvo y mugre, Io acortara la

duracion de los rodamientos autolubricantes. Si

cree qua Uenen qua lubricarse, use Iosamsnte

un lubricants ripe crafito, de potvo seco, en

forma mederada.

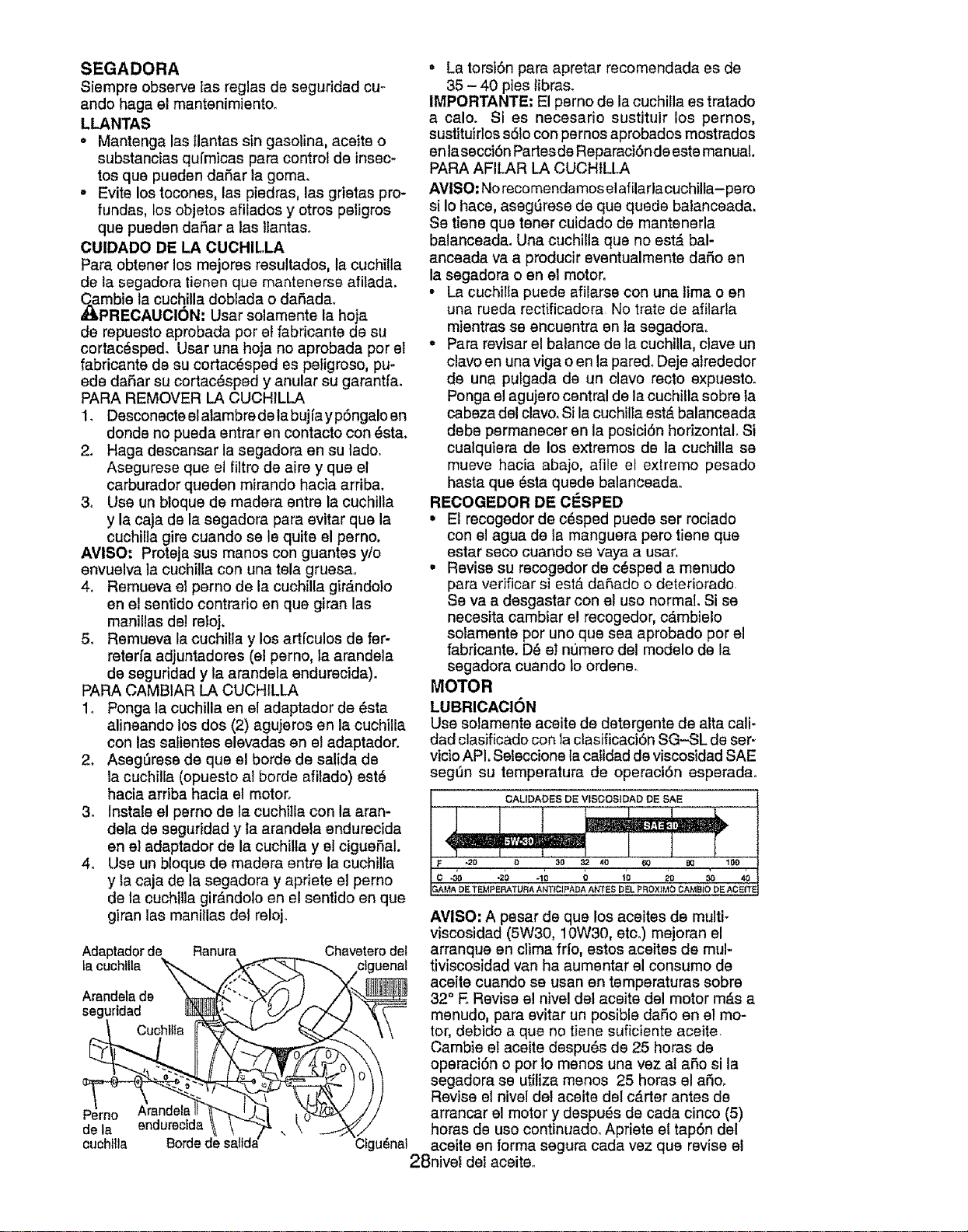

SEGADORA

Siempre observe las reglas de seguridad cu_

ando haga el mantenimientoo

LLANTAS

• Mantenga las tlantas sin gasoline, aceite o

substancias qufmicas para control de insec-

toe qua pueden daSar la goma_

, Evite los tocones, las piedras, las grietas pro-

fundas, los objetos afilados y otros peligros

que pueden daSar a las ltantaso

CUIDADO DE LA CUCHILLA

Pare obtener los mejores resultados, la cuchitla

de la segadora tienen que mantenerse afilade.

mbie la cuchilla dobtada o daSada.

PRECAUCION: Usar solamente la hoja

de repuesto aprobada per et fabricante de su

cortac_sped. Usar una hoja no aprobada per el

fabricante de su cortac_sped es peligroso, pu-

ede da_,ar su cortac_sped y anular su garantfa.

PARA REMOVER LA CUCHtLLA

1. Desconecte el alambre de labujfa ypSngalo en

donde no pueda entrar en contacto con _sta,

2. Haga descansar la segadora en su lade.

Asegurese qua el filtro de aire y que el

carburador queden mirando hacia arriba.

3, Use un bloque de madera entre la cuchilla

y la caja de la segadora pare evitar qua la

cuchilla gire cuando se le quite el perno.

AVISO: Proteja sus manes con guantes y/o

envuelva la cuchilla con una tela gruesa.

4. Remueva el perno de la cuchilla gir_.ndolo

en el sentido contrario en que giran las

manillas del reloj,

5. Remueva lacuchilla y los artfculos de fer-

reterfa adjuntadores (el perno, la arandela

de seguridad y la arandela endurecida).

PARA CAMBIAR LA CUCHILLA

1. Ponga la cuchilla en el adaptador de _sta

alineando los dos (2) agujeros en la cuchilla

con las salientes elevadas en el adaptador.

2. AsegL_resede que el borde de salida de

la cuchilfa (opuesto a! borde afitado) est6

hacia arriba hacia et motor.

3. Instale el perno de la cuchifla con la aran-

dela de seguridad y la arandela endurecida

en el adaptador de la cuchilta y el cigueSal.

4. Use un bloque de madera entre la cuchilla

y ta caja de la segadora y apriete el perno

de la cuchilla gir_ndolo en el sentido en que

giran las manillas det reloj.

Adaptador de Ranura Chavetero del

Lacuchilla

Arandela de

seguridad

,.rno

de la endurecEda

cuchilla Borde de sallda

= La torsi6n para apretar recomendada es de

35 - 40 pies tibras.

1MPORTANTE: El perno de la cuchilta es tratado

a calo. Si es necesario sustituir los pernos,

sustituirlos s61ocon pernos aprobados mostrados

an lasecci6n Partesde Reparaci6nde este manual.

PARA AFILAR LA CUCHILLA

AVISO: Norecomendamosel afilarlacuchilEa-pero

si Io hace, aseg_trese de qua quede balanceada.

Se tiene qua tener cuidado de mantenerla

balanceada. Una cuchilla qua no est,_bal-

anceada va a producir eventualmente daSo en

la segadora o en el motor.

- La cuchilIa puede afilarse con una lima o en

una rueda rectificadora No trate de afilarla

mientras se encuentra en la segadora°

• Pare revisar el balance de la cuchilla, clave un

clave en una riga o an la pared. Deje atrededor

de una puIgada de un clave recto expuesto.

Ponga el agujero central de la cuchilla sobre la

cabeza del clavoo8i la cuchilta est,. balanceada

debe permanecer en la posici6n horizontal. Si

cualquiera de los extremes de la cuchitla se

mueve hacia abajo, afile el extreme pesado

haste qua 6sta quede balanceada,

RECOGEDOR DE CESPED

• El recogedor de c_sped puede ser rociado

con el agua de ta manguera pare tiene qua

ester seco cuando sa vaya a user,

. Revise su recogedor de c_sped a menudo

pare verificar siest& daSado o deteriorado

Se va a desgastar con el use normal. Si se

necesita cambiar el recogedor, c_.mbielo

solamente per uno qua sea aprobado per el

fabricante. D6 el numero del modelo de la

segadora cuando 1oordene.

MOTOR

LUBRICACION

Use solamente aceite de detergente de alta call-

dad clasificade con taclasificaciOn SG-SL de ser-

vicioAPI. Seleccione la catidad de viscosidad SAE

segt'Jn su temperature de operaciOn esperada°

F -20 0 _0 82 40 60 B0 100

IGA_Xff_0 CAMBtO DE ACE{TE

AMISO: A pesar de qua los aceites de multi-

viscosidad (5W30, 10W30, etc.) mejoran el

arranque an clime frfo, estos aceites de mul-

tiviscosidad van ha aumentar el consume de

aceite cuando se usan an temperaturas sobre

32 ° E Revise e! nive! del aceite del motor m_s a

menudo, pare evitar un posible daSo en e! mo-

tor, debido a qua no tiene suficiente aceite

Cambie el aceite despu6s de 25 horas de

operaci6n o per 1omanes una vez at aSo si la

segadora se utilize manes 25 horas el aSo.

Revise el nivei del aceite del c_.rter antes de

arrancar el motor y despu_s de carla cinco (5)

horas de use continuadoo Apriete el tapSn del

aceite en forma segura cada vez qua revise el

28nivel del aceite.

PARACAMBIARELACEITEDELMOTOR

AVlSO: Antes de inclinar la ssgadsra para dre-

nar el aceite, drene el tanque de combustible

haciendo correr el motor hasta que el tanqus

est_ vacio,

1, Dssconecte el alambre de ta bujfa y

p6ngalo de modo que ns pueda entrar en

contacto con _sta.

2. Remueva la tapa del dep6sito del aceite;

d_jela a un lado en una superficie limpia_

3. Incline la cortadora de c_sped pot este

costado tal como se muestra y purgue el

aceite snun recipients Id6neo, Mueva la

segadora de atr_s para adelants para re-

mover todo el aceite que se haya quedado

atrapado dentro del motor.

_PRECAUCi6N: Los solventes de petr61eo,

tales como el kerosens, no se deben usar para

limpiar el cartucho. Pueden producir el dsterioro

de 6ste° No aceite el cartucho, No use airs a

presi6n para limpiarlo o secarlo.

4 Instals el cartucho, luego vuelva a porter la

cubierta asegur_ndose que las orejas est_n

alineadas con las ranuras en ta plancha

trasera. Apriete et tornillo en forma segura.

Lablo

Orejas de

Cartucho Cuble_a" la cubierta

Encase

4, Limpie todo el aceite derramado en la sega-

dora y en el lado de1motor.

5. Echar aceits despacio en el conducto del

aceite, par_.ndose a intervalos rsgulares

para controlar el nivel del aceite con la

varilla.

6, Parar de afiadir aceite cuando se alcanza la

serial de Ileno (FULL) en la varilla. Esperar

un minuto para dsjar que el aceite se ar-

regle,

7, Csntin_3eagregando cantidades pequeas

de aceite y vuelva a inspeccionar la varilla

medidora settles del nivel de aciste en lleno

(FULL), NO sobrsl!ene el motor con aceite,

s fumar,5 pesa demante det silenciador

cuando Io valla a arrancaro

8, Asegt_rese de aprstar la varilla medidora

del aceite antes de arrancar el motor_

9, Vuelva a conectar el alambre ds la bujfa a _,sta,

FILTRO DE AIRE

Su motor puede sufrir averfas y funcionar ds

manera incorrecta con un filtro del airs sucio.

Sustituir el papel del cartucho una vez a! afio

o tras t00 horas de funcionamiento, m_.sa

menudo si se utiliza en csndiciones de sucie-

dad y polvo particulare&

PARA LIMP1AR EL FILTRO DE AIRE

1, Suelte el tsrnillo e inclinela cubierta para

rsmoverloo

2. Cuidadosamsnts, rsmueva el cartucho,

3. Lfmpieto golpe#.ndoto suavemente en una

superficie plana, Si est,. muy sucio cambie

el cartucho,

SILENClADOR

lnspeccioney cambie el silenciador si est& corro[-

do pueds producir un peligro ds incendioy/o dafio.

BUJ[A

Cambie el bujfa al comienzo de cada tempo-

rada de siega o despuds de cada 100 horas

de operaci6n, to que sucsda primsro, Eltipo de

bujfa y el ajuste de la abertura aparecen en "ES-

PECIFICACIONES DEL PRODUCTO" sscci6n

de este manual

LIMPIEZA

IMPORTANTE: Para obtener el mejor rendiminsto,

rnantenga la caja de ta segadora sin acumulacisn

de cesped y basura. Limpie la parts de abajo de

su segadora despues de cada uso.

• I_PRECAUCI6N: Desconecte el alambre de

ta bujfa y p6ngalo en donde no pueda entrar en

contacto con dsta.

• Haga descansar la segadora en su lado,

Asegurese que el filtro de aire y que el carbu-

rador queden mirando hacia arriba. Limpie Ia

parts inferior de su segadora raspdndola para

remover la acumulaci6n de c_sped y basura.

. Limpie el motor a menudo para evitar que

se acumule la basura, Un motor tapado fun-

ciona m_s caliente y se acorta su duraci6n_

• Mantenga las superficies pulidas y las rue-

das sin gasolina, aceite, etc.

• No recomendamos el uso de una manguera

de jardfn para limpiar la segadora a menos

que el sistema el_ctrico, el silenciador, el

filtro de airs y el carburador est_n tapados

para evitar que les entre el agua, El agua en

el motor puede acortar la duraci6n de _steo

_ADVERTENCIA:Para evitar tesi6nes serias,

antes de dar calquier servico o de hacer

ajustes:

1. Suelte la barra de control y pare el motor,

2. Asegl3rese que la cuchilla y que todas las

partes movibles se hayan detenido comple-

tamente,

3. Desconecte el alambre de la buj{a y p6n-

ga!o en donde no pueda entrar en contacto

con 6sta,

SEGADORA

PARA AJUSTAR LA ALTURA DE CORTE

Vea "PARA AJUSTAR LA ALTURA DE CORTE"

en la secci6n de Operaci6n de este manual,

DESVIADOR TRASERO

Se proporciona un desviador trasero, adjunto

entre las ruedas traseras de su segadora, para

reducir a un mfnimo ia posibilidad que objetos

sean lanzados hacia afuera de la parts trasera

de la segadora, en la posici6n en donde se

encuentra el operador, Si se dafia el desviador

debe cambiarse.

PARA AJUSTAR EL MANGO

El mango puede ser montado a una posici6n

alta o baja. Los agujeros de montaje en el

mango inferior estdn fuera del centro para

levantar y bajar el mango.

1. Remueva et mango superior y conexi6ne(s)

el asegurar 61 (los) cable(s) al mango infe-

rior.

2. Remueva las clavijas de horquilla de la

clavija de montaje del puntal del mango.

3. Apreite el mango inferior hacia dentro para

removerlo de tas clavijas de montaje.

4. Gire el mango inferior por encima para

levantar o bajar el mango.

5, Vuelva a montar las clavijas de horquilla por

encima de las clavijas de montaje,

6. Vuelva a montar el mango superior y todas

}as partes removidas del mango inferior.

APRIETE

PARA AJUSTE

Mango Inferior

Poslcl6n f_'-_ PoslclSn r-_,

! /

/ /

/ ;

ctavlla \N'_ I , "

de \\\_ , , '

horqut!}a_ _,_. L_del mango' "_

CEavljade" 1

montaje POSICI6N BAJA POSICIONALTA

lnfertor_

GIRAR_ '_

MOTOR

VELOCIDAD DEL MOTOR

La velocidad de! motor ha side ajustada en la f,_-

brica. No trate de aumentar lavetocidad del motor

puss se pueden producir lesiones personales. Si

cree que el motor est,_ funcionando demasiado

rdpido o demasiado lento, Ileve su segadora a

mas con su centro de servicio Sears o con un

otro centro de servicio cualificado.

CARBURADOR

Su carburador tiene un chorro principal fijo no

ajustable para controlar la mezclao Si su motor

no estd funcionando en forma adecuada debido

a problemas que se sospecha vienen del carbu..

rador, Ileve su segadora a contacto con su centro

de servicio Sears o con un otto centro de servicio

cualificado para repararla y/o ajustaria,

IMPORTANTE: Nunca manipufe el regulador

det motor, et que ha sido ajustado en fa f&brica

para la velocidad del motor adecuada. Puede

set peligroso hacer funcionar el motor a una

ve!ocidad por sobre el ajuste de alta velocidad

de la fdbrica. Si cree que la vetocidad aLtaregu-

lada del motor necesita ajuste,contacto con su

centro de servicio Sears o con un otto centro

de servicio cualificado, el que cuenta con er

equipo adecuado y la experiencia para hacer

los ajustes necesarioso

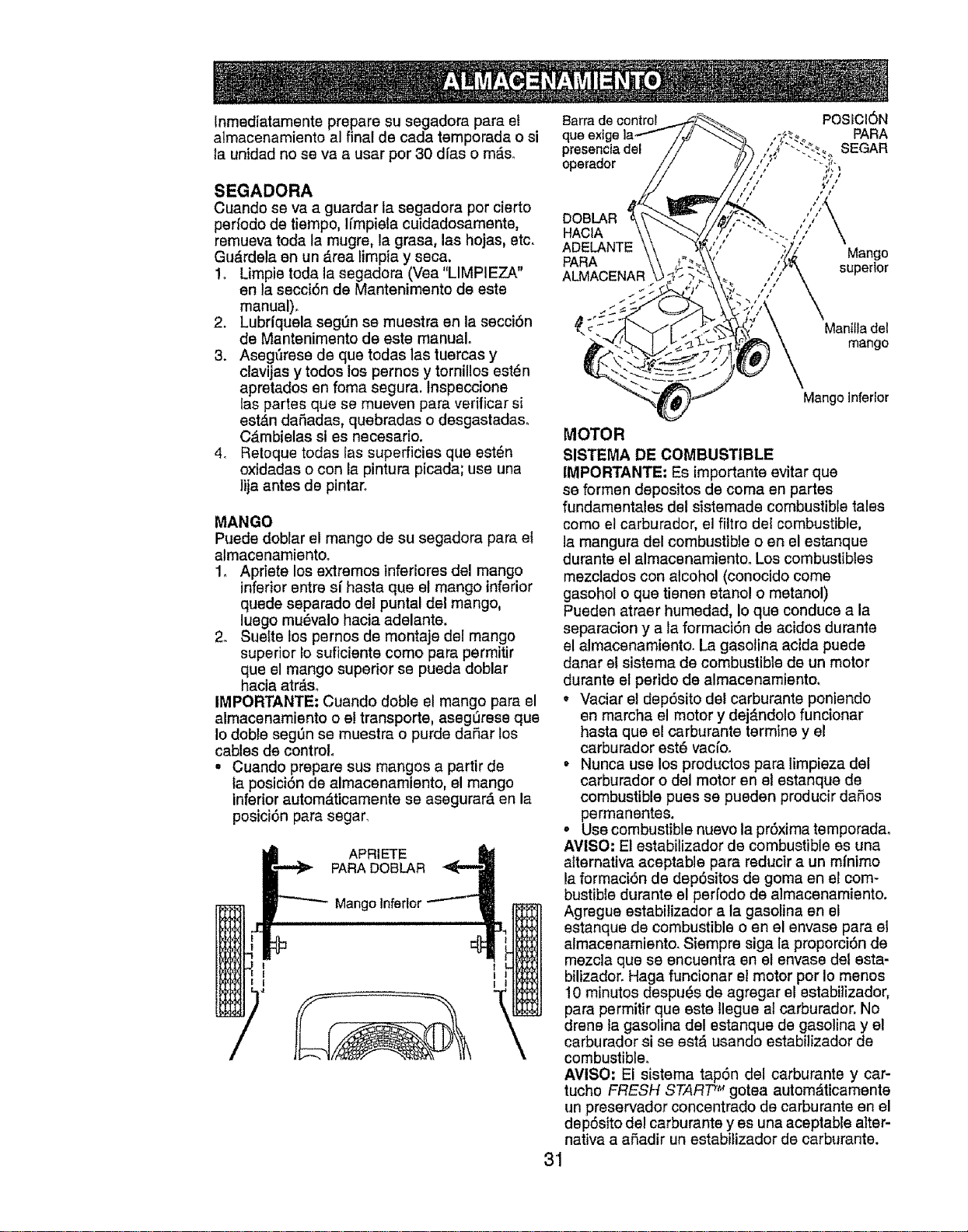

lnmediatamente prepare su segadora para el

almacenamiento al final de cada temporada o si

la unidad no se va a usar por 30 dfas o m_is_

SEGADORA

Cuando se va a guardar la segadora por cierto

perfodo de tiempo, Ifmpiela cuidadosamente,

remueva toda la mugre, la grasa, las hojas, etc.

Gu,_rdela en un &tea limpia y seca,

1. Limpie toda la segadora (Vea"LIMPIEZA"

en ta secci6n de Mantenimento de este

manual).

2. Lubrfquela segt_n se muestra en la secci6n

de Mantenimento de este manual.

3. Asegfirese de que todas las tuercas y

clavijas y todos los pernos y torniUos est_n

apretados en foma segura, lnspeccione

las partes que se mueven para verificar si

est_.ndaSadas, quebradas o desgastadas_

C#,mbielas si es necesario.

4_ Retoque todas las superficies que est_n

oxidadas o con la pintura picada; use una

lija antes de pintar.

MANGO

Puede doblar e! mango de su segadora para el

almacenamientoo

1, Apriete los extremos inferiores del mango

inferior entre sf hasta que el mango inferior

quede separado del puntal del mango,

luego mu_valo hacia adelante.

2. Suefte los pernos de montaje del mango

superior Io suficiente como para permitir

que el mango superior se pueda doblar

hacia arras.

IMPORTANTE: Cuando doble el mango para el

almacenamiento o el transporte, aseg_rese que

Io doble seg0n se muestra o purde daSar los

cables de control.

• Cuando prepare sus mangos a partir de

la posici6n de almacenamiento, el mango

inferior autom&ticamente se asegurara en la

posici6n para segar,

APRIETE

PARA DOBLAR

Mange Inferior

Barrade control POSICI6N

queexlg_ PARA

presenctadel SEGAR

operador ' " ,i?)

/ /

DOBLAR ,,,

HAClA _--.. / /

ADELANTE Mango

PARA supertor

ALMACENAR

Mantlla del

mango

Mango inferior

MOTOR

SISTEMA DE COMBUSTIBLE

IMPORTANTE: Es importante evitar que

se formen depositos de coma en partes

fundamentales del sistemade combustible tales

como el carburador, el filtro del combustible,

la mangura del combustible o en el estanque

durante el almacenamientoo Los combustibles

mezclados con alcohol (conocido come

gasohol o que tienen etanol o metanol)

Pueden atraer humedad, Io que conduce a la

separacion y a ta formaci6n de acidos durante

el almacenamiento. La gasotina acida puede

danar el sistema de combustible de un motor

durante el perido de almacenamiento.

• Vaciar et dep6sito det carburante poniendo

en marcha el motor y dej&ndolo funcionar

hasta que el carburante termine y el

carburador est_ vacfo.

• Nunca use los productos para limpieza del

carburador o del motor en et estanque de

combustible puss se pueden producir daSos

permanentes.

• Use combustible nuevo la pr6xima temporada.

AMISO: El estabilizador de combustible es una

atternativa aceptabie para reducir a un mfnimo

la formaci6n de dep6sitos de goma en el com-

bustible durante el periodo de almacenamiento.

Agregue estabitizador a ta gasotina en el

estanque de combustible o en el envase para et

almacenamiento. Siempre siga la proporci6n de

mezcla que se encuentra en el envase del esta-

bilizador. Haga funcionar et motor por Io menos

10 minutos despu_s de agregar el estabilizador,

para permitir que este tlegue al carburador. No

drene la gasolina del estanque de gasolina y el

carburador si se est_ usando estabilizador de

combustible.

AMISO: El sistema tap6n del carburante y car-

tucho FRESH STAR'P" gotea autom_ticamente

un preservador concentrado de carburante en el

dep6sito del carburante y es una aceptable alter-

nativa a afiadir un estabilizador de carburante.

ACEITE DEL MOTOR

Drene el aceite (con el motor caliente) y c_mbielo

con aceite de motor limpio. (Vea "MOTOR" en la

secci6n de Mantenimento de este manual,)

ClUNDRO

1o Remueva la bujfa,

2o Vacfe una onza (29 ml) de aceite a trav_s

del agujero de la bujfa en el cilindro,

3. Tire la manilla de arranque lentamente unas

cuantas veces pare distribuir el aceite.

4. Vuelva a montar la nueva bujfao

OTROS

• No guarde la gasoline de una temporada ala

otrao

• Cambie e! envase de la gasolina sise emp-

ieza a oxidaroLa oxidaci6n yio la mugre en

su gasoline producir&n problemas,

* Si es posible, guarde eu unidad en un recinto

cerrado y ctibrata pare protegerla contra el

polvo y la mugreo

. Cubra su unidad con un forro protector

adecuado que no retenga la humedad. No

use pl_stico, El pl_stico no puede respirar, Io

que permite la formaci6n de condensaci6n,

Io que producir& la oxidaci6n de su unidad,

IMPORTANTE: Nunca cubra la segadora

mientras el motor y tas areas de escape todavia

estan calientes,

_,PRECAUCl6N: Nunca almacane la

segadora con gasoline en el estanque dentro

de un edificio en donde Ice gases pueden

alcanzar una llama expuesta ouna chispa.

Permita que se enfrfe el motor antes de

atmacenarla en elgin recinto cerrado.

SOLUCION DE PROBLEMAS -Vea la secci6n apropiada en el manual amenos que

estd dirigido a un centro de servico Sears.

PROBLEMA CAUSA CORRECCi6N

No arranca 1

10.

11.

'I2,

Filtro de aire sucio

Sin combustible,

Combustible rancio.

Agua en el combustible,

Alambre de la bujfa desconectado,

Bujla mate,

Cuchilla suelta oadaptador

de la cuchilta quebrado,

Barra de control en la

posici6n sueltao

Barra de control defectuosao

V_lvula del combustible (si equ-

ipada) est& en la posici6n OFR

Bateria d_bi (si equipada)o

Desconecte el conector

de la baterfa (si equipada),

1 Limpie/cambie el filtro de aire.

2, Llene el estanque de combustible.

3. Vaciar el estanque y vuelva a

Ilenarlo con combustible limpio

y nuevo,

4, Vaciar el estanque y vuelva a

Ilenarlo con combustible limpio

y nuevo,

5, Conecte et alambre ala bujfa.

6, Cambie la bujfa.

7, Apriete e! perno de la cuchilla

cambie et adaptador de la cuchilla,

8. Presione }a barra de control

hacia el mango,

9. Cambie la barra de control,

10, Gire ala v&lvula del combustible

ala posici6n ON,

11, Cague la bater[a.

t2, Conecte la baterfa al motor.

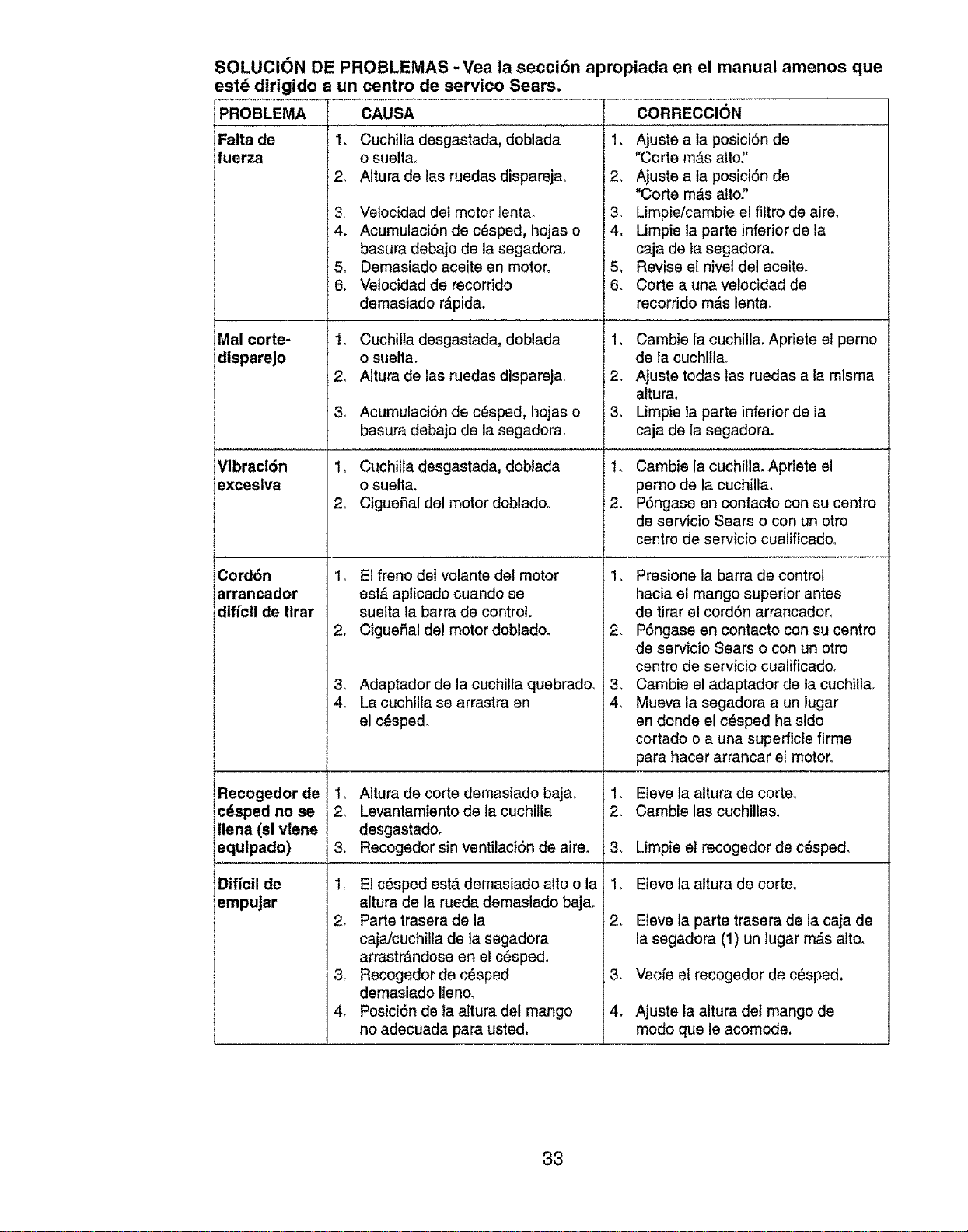

SOLUCION DE PROBLEMAS -Vea la secci6n apropiada en el manual amenos que

est_ dirigido a un

PROBLEMA

Falta de

fuerza

Mal corte-

dispareJo

Vlbracl6n

exceslva

Cord6n

arrancador

dlffctt de tlrar

Recogedor de

cdsped no se

llena (sl vlene

equlpado)

centro de servico Sears.

CAUSA CORRECCION

Diffcil de

empujar

Cuchilla desgastada, doblada

o suelta.

Altura de las ruedas dispareja.

Velocidad det motor lenta

Acumulaci6n de c_sped, hojas o

basura debajo de la segadora.

Demasiado aceite en motor°

Vetocidad de recorrido

demasiado r_pida.

1. Ajuste a la posici6n de

"Corte m_s alto:'

2. Ajuste a la posici6n de

"Corte m_.salto?

3o Limpie/cambie el filtro de aire.

4. Limpie la parte inferior de la

caja de ta segadora.

5. Revise el nivel del aceite.

6. Corte a una velocidad de

recorrido m&s lentao

Cuchilla desgastada, doblada

o suelta.

Altura de las ruedas dispareja.

Acumulaci6n de c6sped, hojas o

basura debajo de la segadorao

1_ Cuchilla desgastada, doblada

o suelta.

2. Cigue_al del motor doblado.

1, Cambie la cuchilla. Apriete el perno

de la cuchilla.

2. Ajuste todas las ruedas a la misma

altura.

3. Limpie la parte inferior de la

caja de la segadora.

1. Cambie la cuchitla. Apriete el

perno de la cuchilla_

2. P6ngase en contacto con su centro

de servicio Sears o con un otro

centro de servicio cualificado.

1. El freno del volante del motor

est& aplicado cuando se

suelta la barra de control.

2. Ciguefial del motor dobladoo

1. Presione la barra de control

hacia el mango superior antes

de tirar el cord6n arrancador.

2. P6ngase en contacto con su centro

de servicio Sears o con un otro

centro de servicio cualificado+

3. Adaptador de la cuchitla quebrado.

4. La cuchilla se arrastra en

el cdsped.

1. Altura de corte demasiado baja.

2. Levantamiento de ta cuchilla

desgastado.

3. Recogedor sin ventilaci6n de aire.

1. El c_sped est,. demasiado alto o la

Cambie el adaptador de la cuchillao

Mueva la segadora a un lugar

en donde el cdsped ha sido

cortado o a una superficie firme

para hacer arrancar el motor.

1. Eleve ta altura de corte_

2_ Cambie las cuchiltas.

3. Limpie et recogedor de c_sped.

1, Eleve la altura de code.

altura de la rueda demasiado bajao

2. Parte traserade la

caja/cuchilla de ta segadora

arrastr_mdose en el c_spedo

3. Recogedor de c_sped

demasiado Ileno.

4_ Posici6n de la altura del mango

no adecuada para usted.

2. Eleve la parte trasera de la caja de

la segadora (1) un lugar mds alto.

3_ Vacfe el recogedor de cesped.

4. Ajuste la altura det mango de

modo que le acomode.

CRAFTSMAN ROTARY LAWN MOWER - - MODEL NUMBER 9117.388861

CRAFTSMAN ROTARY LAWN MOWER - - MODEL NUMBER 9t 7.388861

KEY PART KEY PART

NO. NO, DESCRIPTION NO. NO. DESCRIPTION

1 194177)(428 Control Bar 38 164362 Shoulder Bolt

2 194179X479 Upper Handle 39 83923 Ranged Locknut, Hex

3 169708X479 Lower Handle 40 188813 Frame, Grassbag

4 179585 Rope Guide 41 88652 Hinge Screw

5 132004 Locknut, Hex 1/4_20 42 165766 Spdng, Rear Door, LH

6 191574 Handle Bolt 43 165767 Spr_ng, Rear Door, RH

7 66426 W/reTie 44 185819 Rod, Stiffener

8 74780512 HexBolt 5/16-18x3/4 45 150406 Hex HeadThread RolIingScrew 3/8-16x 1

11 176556 Engine Zone Control Cable 46 85463 Danger Decal

12 750634 Hex Washer Head Screw #10-24 x 1/2 47 73800500 Nut, Hex

13 86899)(004 Up-Stop Bracket 48 180410X004 Axle Arm Assembly, Rear, RH

14 189713X428 Handle Knob 49 193929)(427 Wheel &Tire Assembly, Rear

15 51793 Hairpin Cotter 52 194366 Housing Assembly (lnciudas Key #17, 18 and 46)

t6 751152 Nut, Hex, Rangelock 53 851084 Hex Head Screw 3/8-24 x !-3/8 Grade 8

17 165946X479 Support Bracket 54 850263 Helical Lockwasher

18 851856 Screw 55 851074 Hardened Washer

I9 186577X004 Axle Arm Assembly, Front, LH 56 189028 21" Blade

20 166578X004 Axle Arm Assembly, Front, RH 57 184590 Blade Adapter

21 189008 Rear Skirt 50 194360 Grassbag

22 168360)(004 Selector Spring 59 - - - Engine, Briggs & Stratton, Model Number

23 !86612 Rear Door Assembly (Includes Springs) 123K02-0444-E1 (See Breakdown)

24 73930500 Locknut, Hex 5/16-18 65 88348 Washer, Rat

25 194310X479 Handle Bracket Assembly, LH 66 188152 O-Ring

26 194312X479 Handle Bracket Assembly, RH 67 192770 Clip, Cable

27 17600406 Screw 1/4-20 x 3/8 - - 161058 Warning Deca_ (not shown)

29 160835X007 Wheel Adjusting Bracket, Front - - 194676 Owner's Manual

30 183901 Washer, Flat

32 180080)(004 Spnng, Selector Available accessories not included with lawn mower:

33 87877 Selector Knob

34 180409X004 Axle Arm Assembly, Rear, LH - - 71 33623 Gas Can (2.5 Galfon Container)

35 166785 Locknut, Hex 5/16-18 - - 71 33500 Fuel Stab}lizer

36 160828 Shoulder Bolt 5/16-18 - - 71 33000 SAE 30W Oil (20 Ounce BotUe)

37 194348)(427 Wheel & Tire Assembly, Front - - 71 33088 Clipping Deflector

NOTE: Atl component dimensions given in U.S. inches. 1 inch = 25.4 mm

IMPORTANT: Use only Orig=nal Equipment Manufacturer (O.E.M.) replacement parts. Failure to do so could be hazardous, damage your lawn mower and void your warranty.

BRIGGS & STRATTON 4-CYCLE ENGINE MODEL NUMBER 123K02-0444-E1

383_

33_

635 _ 7

684

[ 1330 REPAIR MANUAI_

524

2o@

BRIGGS & STRATTON 4-CYCLE ENGINE MODEL NUMBER 123K02-0444-E1

977 CARBURETOR

GASKET SET

163_137 0

01,_ 633_00

443_

276

356

i1 615 i_

4o4@

616

BRIGGS & STRATTON 4-CYCLE ENGINE MODEL NUMBER 123K02-0444-E1

I 1036 EMISSIONS LABEL l

564_

6__ 304

3O5

957 0

689

456

597 _

KEY PART

NO. NO. DESCRIPTION

1 697322 Cylinder Assembly

2 399269 Kit-Bushing/Seal

3 299819 * Seal*Oil (Magneto Side)

4 493279 Sump-Eng]ne

5 691I60 Head-Cylinder

7 692249 • Gasket-Cylinder Head

8 695250 Breather Assembly

9 696125 Gasket-Breather

10 691 t25 Screw (Breather Assembly)

11 691260 Tube-Breather

12 692232 ° Gasket-Crankcase

13 690912 Screw (Cylinder Head)

15 691680 Plug-Oil Drain

16 691450 Crankshaft

20 399781 * Seal-Oil (PTO Side)

22 691092 Screw (Engine Sump)

23 692315 Flywheel

24 222698 Key_Flywheel

25 790359 Piston Assembly (Standard)

26 790360 Ring Set-Piston (Standard)

27 691866 Lock-Piston Pin

28 499423 Pin-Piston

KEY PART

NO. NO.

29 499424

32 691664

32A 695759

33 262651

34 262652

35 691270

36 691270

37 694086

40 692194

43 691997

45 690548

46 691449

48 498829

50 497465

51 272199

54 691650

55 691421

58 692259

60 281434

65 690837

78 691108

81 691740

DESCRIPTION

Rod-Connecting

Screw (Connecting Rod)

Valve-Exhaust

Valve-intake

Spring-Valve (Intake)

Spring-Valve (Exhaust)

Guard-Flywheel

Retainer-Valve

Slinge r-Governor/Ofl

Tappet-Valve

Camshaft

Short Block

Mantfold-lntake

Gasket-intake

Screw (intake Manifold)

Housing-Rewind Starter

Rope-Starter (Cut to Length)

Grip-Starter Rope

Screw (Rewind Starter)

Screw (Flywheel Guard)

Lock-Muffler Screw

BRIGGS & STRATTON 4-CYCLE ENGINE MODEL NUMBER 123K02-0444-E1

KEY PART KEY PART

NO, NO, DESCRIPTION NO, NO. DESCRIPTION

95 691636 Screw (Throttle Valve) 597 691696

97 696565 Shaft-Throttle 601 95162

104 691242 OPin-Float Hinge 604 698588

117 498978 Jet-Main (Standard) 608 497680

1t8 497466 Jet-Main (HtghAititude) 613 691340

12I 498260 Kit-Carburetor Overhaul 615 690340

125 498170 Carburetor 616 698801

127 694468 OPlug-Welch 617 270344

130 696564 Valve-Throttle 621 692310

133 398187 Float-Carburetor 633 691321

134 398188 19Valve-NeedtetSeat 635 66538

t37 693981 O_Gasket-Ftoat Bowl 668 493823

t46 690979 Key-Timing 670 692294

t59 691753 Bracket-A}r Cleaner Primer 684 690345

163 272653 ,19_Gasket-AirCieaner 689 691855

t87 691050 Une-Fuel (Cutto Required Length) 718 690959

188 693399 Screw (Control Bracket) 741 691830

190 690940 Screw (Fuel Tank) 745 691648

202 691829 Unk-Mechanfcal Governor 842 691031

209 690319 Spring-Governor 847 692017

222 692467 Bracket-Control 851 493880

227 690783 Control Lever-Governor 868 697338

276 271716 19_SealtngWasher 869 691155

287 690940 Screw (Dipstick Tube) 870 690380

300 692038 Muffler 871 262001

304 695892 Houstng-B{ower 63709

305 691108 Screw (Blower Housing) 921 698587

306 690450 Shield-Cylinder 922 692135

307 690345 Screw (Cylinder SHeld) 923 695891

332 690662 Nut (Flywheel) 957 699985

333 802574 Armature-Magneto 966 496116

334 691061 Screw (Armature Magneto) 968 692298

337 802592 Plug-Spark 969 690700

356 692390 Wire-Stop 970 691669

358 497316 Engine Gasket Set 972 699374

363 19069 Flywheel Puller 975 493640

365 692524 Screw (Carburetor) 976 694395

383 89838 Wrench-Spark Plug 977 498261

404 690272 Washer (Governor Crank) 10!9 494256

425 690670 Screw (Air Cleaner Cover) 1036 790411

443 692523 Screw (Air Cleaner Primer Base) 1059 692311

445 491588 Fi[ter-AIrCleaner Cartridge 1210 498144

455 691219 Cup-Flywheel 1211 498144

456 692299 Plate-Pawl Friction 1329 123K02-0025

459 281505 PawI-Ratchet 1330 270962

505 231082 Nut (Governor Control Lever) - - 398067

523 495264 Dipstick

524 692296 • Seal-DIpstlckTube

525 495265 Tube-Dipstick

529 691923 Grommet

562 92613 Bolt (Governor Control Lever)

564 698589 Screw (Control Cover)

584 692342 Cover-Breather Passage

585 691879 • Gasket_Breather Passage

592 690800 Nut (Rewind Starter)

Screw (Pawl FrfctlonPIate)

Cramp-Hose

Cover-Centre[

Starter-Rewind

Screw (Muffler)

Retafner-Governor Shaft

Crank-Governor

•19:l:SeabORing (intake Manifold)

Switch-Stop

O:[:SeaI-Throttle Shaft

Boot-Spark Plug

• Spacer (includes 2)

Spacer=Fuel Tank

Screw (Breather Passage Cover)

Spring-Friction

Pin-Locating

Gear-Timing

Screw (Brake)

• SeaI-O Ring (Dipstick Tube)

Assembly-Dipstick/Tube

Terminal-Spark Plug

Seal-Valve

Seat-Valve (intake)

Seat-Valve (Exhaust)

Bushing-Guide (Exhaust)

Bushing-Guide (Intake)

Cover-Blower Housing

Spring-Brake

Brake

Cap-Fuel Tank

Base-Air Cleaner Primer

Cover-Air Cleaner

Screw (Blower Housing Cover)

Screw (Air Cleaner Primer Bracket)

Tank-Fuel

Bowl_Float

Primer-Carburetor

Set-Carburetor Gasket

Kit-Label

LabebEmissions

Kit-Screw/Washer

Assembly-Pulley/Spring (Pulley)

Assembly-Pulley/Spring (Spring)

Replacement Engine

Repair Manual

Spark Arrestor

. included in Engine Gasket Bet, Key No, 358

19 Included In Carburetor Overhaul Kit. Key No, 121

:I: Included in Carburetor Gasket Bet, Key No,977

NOTE: All component dimensions given tn U,S,inches.

1 inch = 25 4 mm_

Get it fixed, at your home or ours!

Your Home

For repair - in your home - of all major brand appliances,

lawn and garden equipment, or heating and cooling systems,

no matter who made it, no matter who sold ire

For the replacement parts, accessories and

owner's manuals that you need to do-it-yourself.

For Sears professional installation of home appliances

and items like garage door openers and water heaters.

1-800-4-MY-HOIVIE ® Anytime, day or night

(1-800-469-4663) (US,A and Canada)

www.sears,com www.sears.ca

Our Home

For repair of carry-in products like vacuums, lawn equipment,

and electronics, call or go on-line for the nearest

Sears Parts and Repair Center,

1.81)0.488-t222 Anytime, day or night (U,S.Ao only)

www.sears.com

To purchase a protection agreement (U_&Ao)

or maintenance agreement (Canada) on a product serviced by Sears:

1-800-827-6655 (USA.)

1-800-361-6665 (Canada)

Para pedir servicio de reparaci6n

a domicilio, y para ordenar piezas:

1-888-SU-HOGAR sM

(1-888-784-6427)

Au Canada pour service en frangais:

1-800-LE-FOYER Mc

(1-800-533-6937)

WWWsears ca

02410

® Registered Trademark I "rMTrademark I s_ Service Mark of Sears, Roebuck and Co

® Marca Registrada t "rM Marca de F&brica t sM Marca de Servicio de Sears, Roebuck and Co

_,_cMarque de commerce t MDMarque d_posee de Sears, Roebuck and Co

194676 02.12o05 BY Printed in U°S.A.

Craftsman 917388861 rotary lawn mower

Product's Documents

Owner's Manual

Specifications

Craftsman 917388861 Questions and Answers

Related Products

Craftsman 917377284 Rotary Lawn Mower

Craftsman 917386132 Rotary Lawn Mower

Craftsman 917389731 Rotary Lawn Mower

Craftsman 917377340 Rotary Lawn Mower

Craftsman 917376165 Rotary Lawn Mower 6.75 Horsepower Power Propelled 22'' Multi Cut

Craftsman 917370671 Rotary Lawn Mower 700 Series Briggs & Stratton Engine Power Propelled 22'' Multi Cut
