Craftsman 917377891 ROTARY LAWN MOWER User Manual

Owner's Manual

CRAFTSMAN°

ROTARY LAWN MOWER

5.5 Horsepower

Power-Propelled

21" Multi-Cut

Model No.

917.377891

• EspaSol, p 19

CAUTION:

Read and follow all

Safety Rules and Instructions

before operating this equipment

Sears, Roebuck and Co., Hoffman Estates, IL 60179 U.S.A.

Visit our Craftsman website:www.sears.com/craftsman

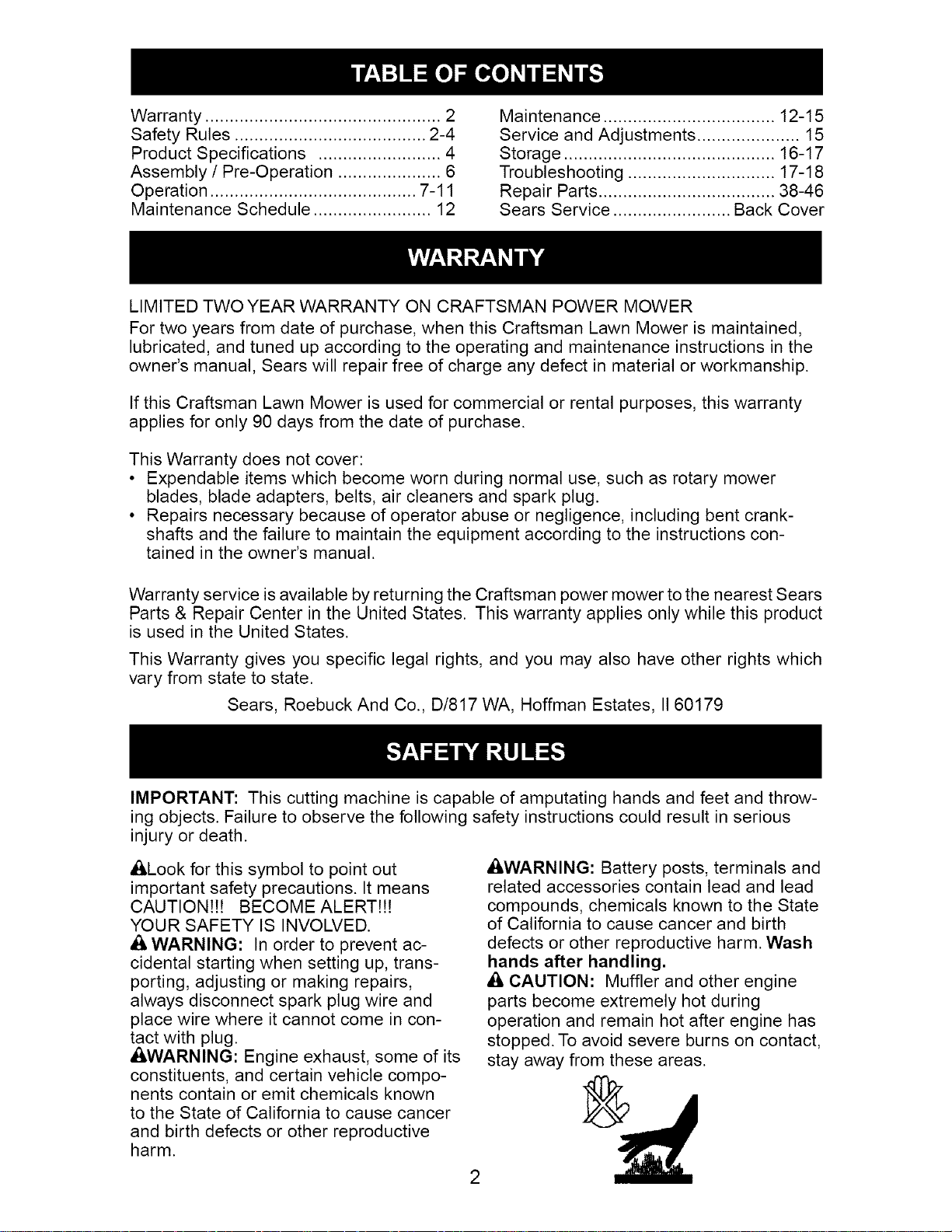

Warranty ................................................ 2

Safety Rules ....................................... 2-4

Product Specifications ......................... 4

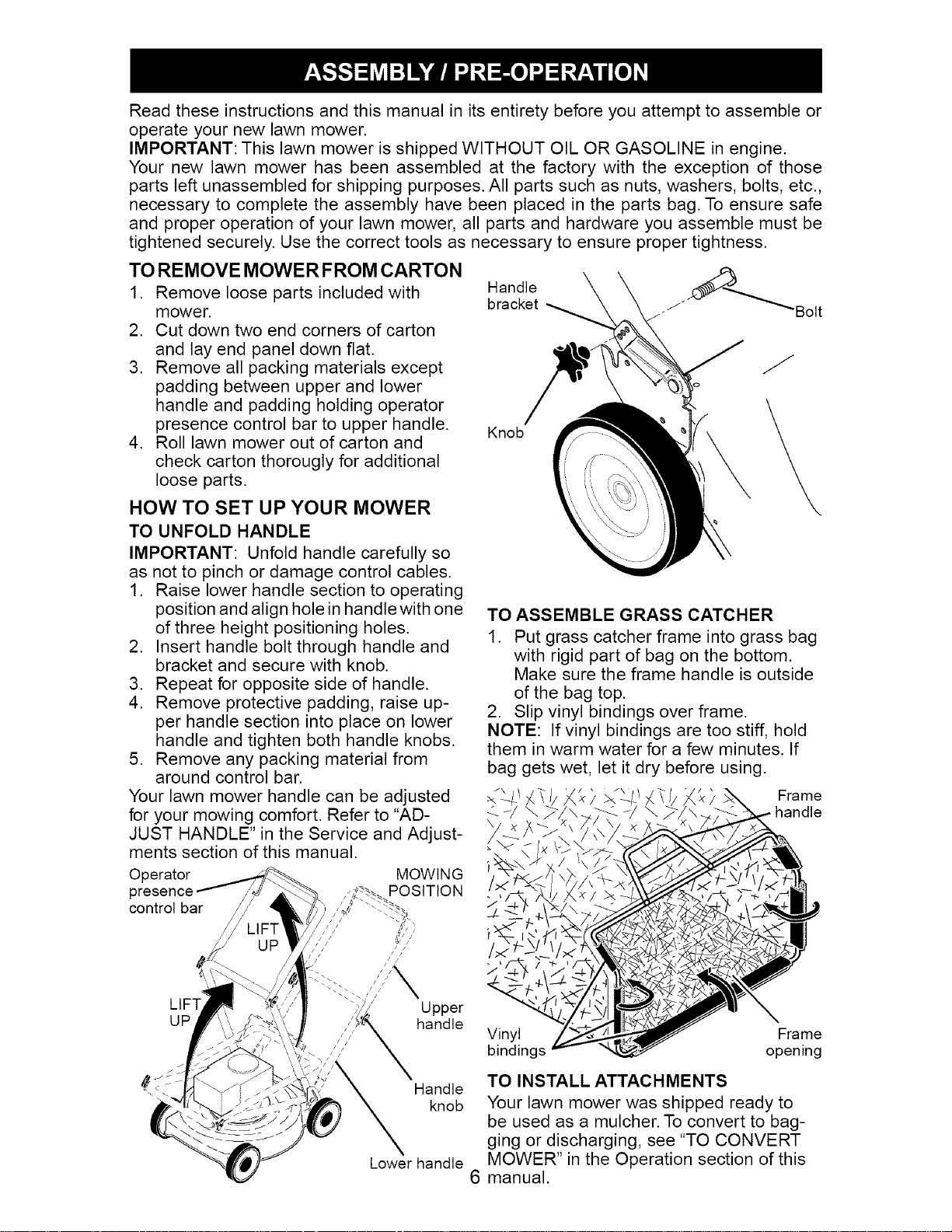

Assembly / Pre-Operation ..................... 6

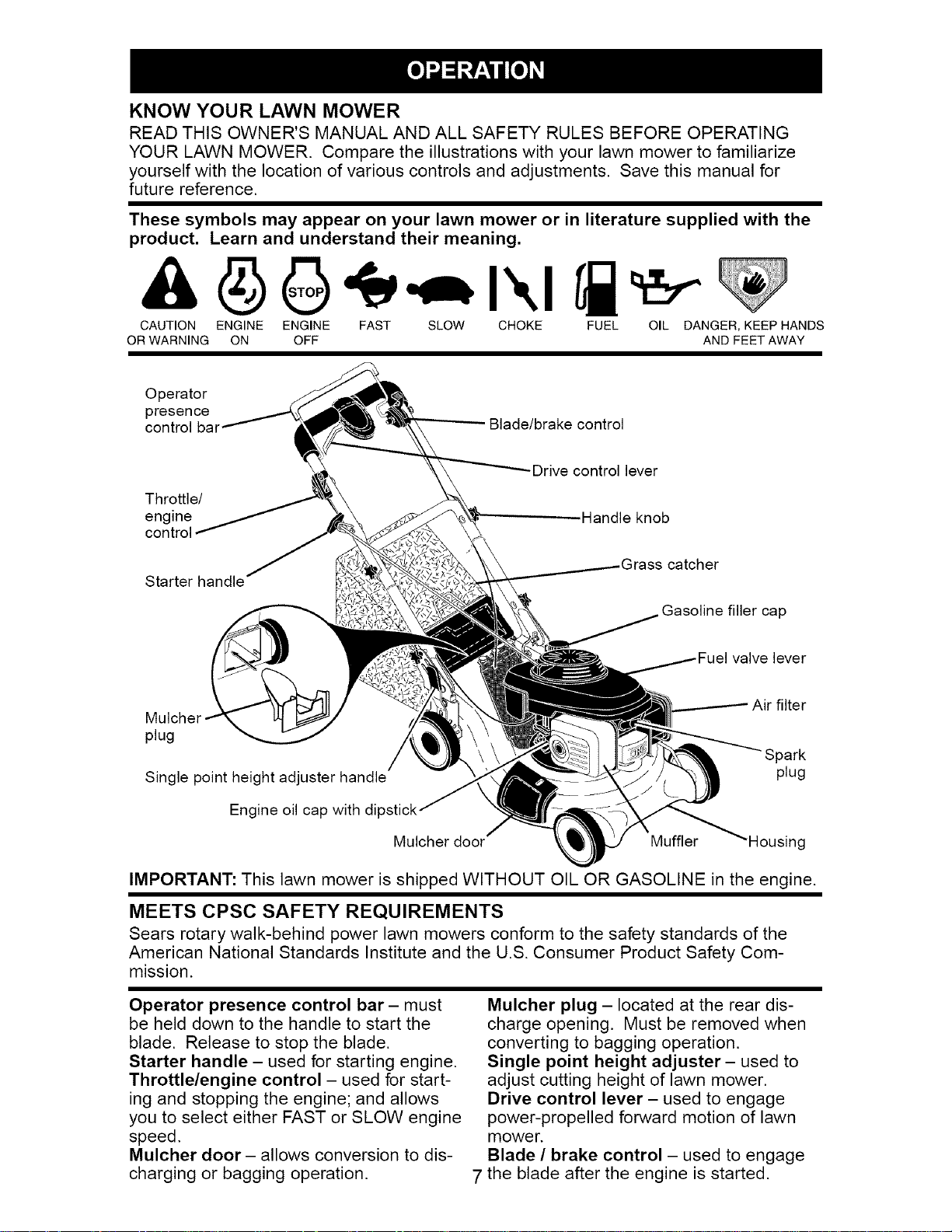

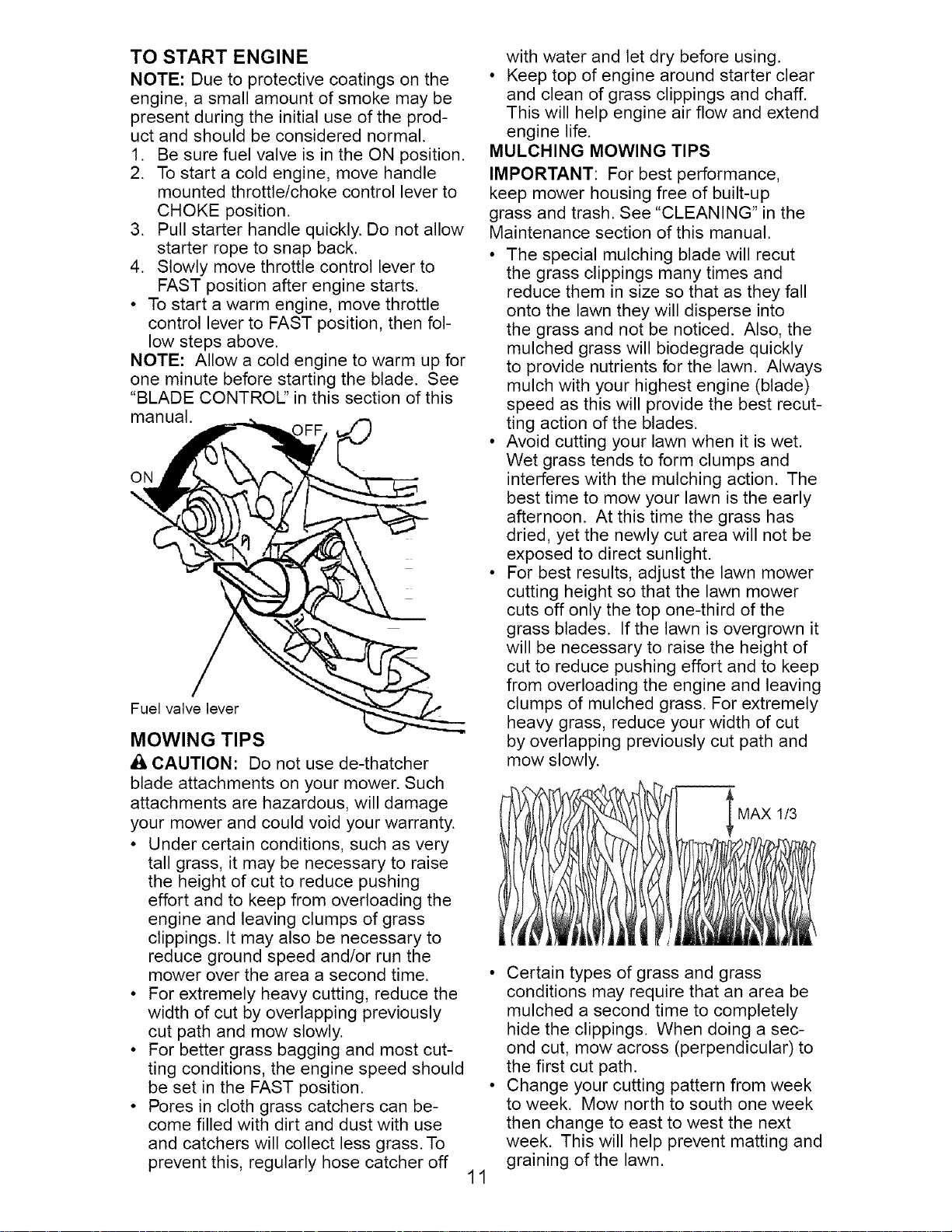

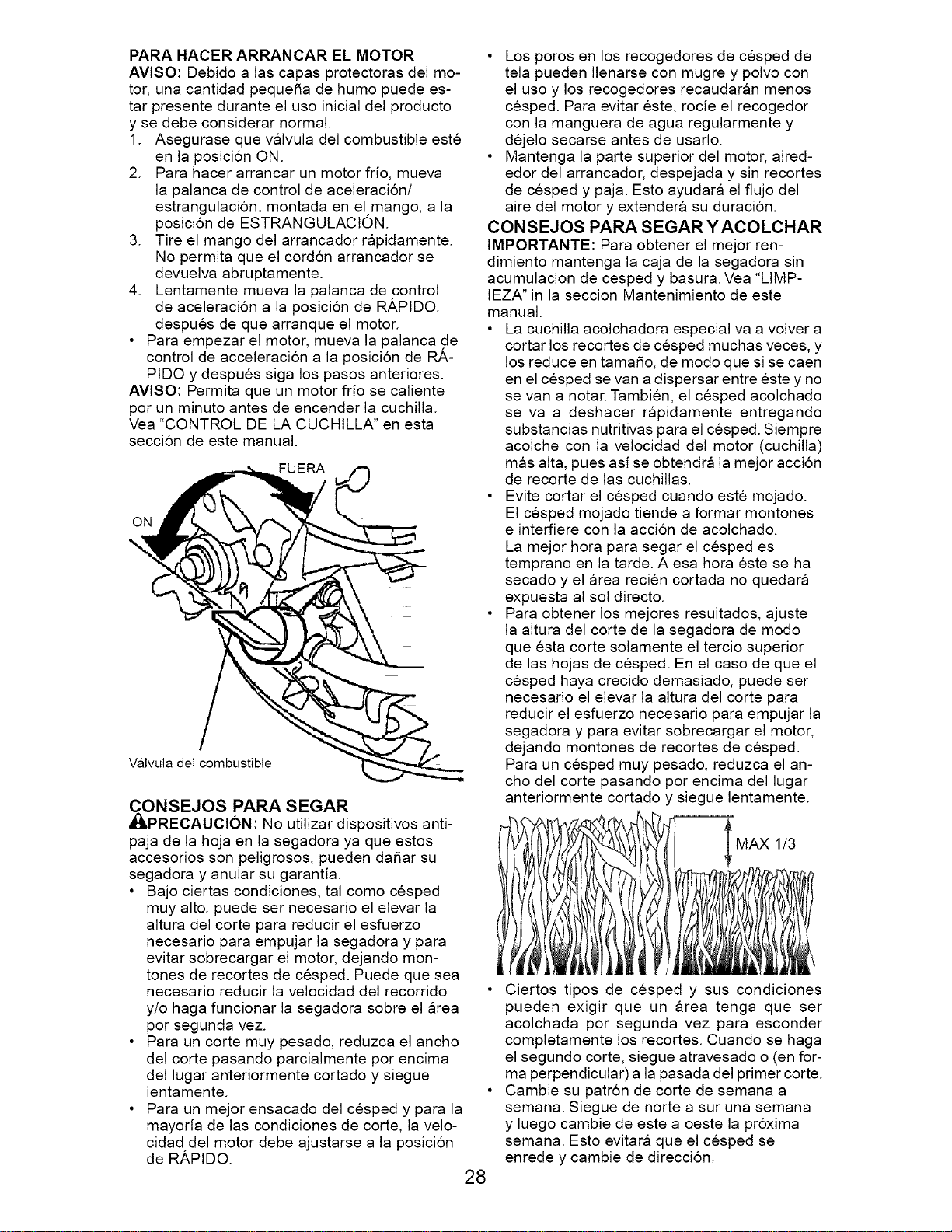

Operation .......................................... 7-11

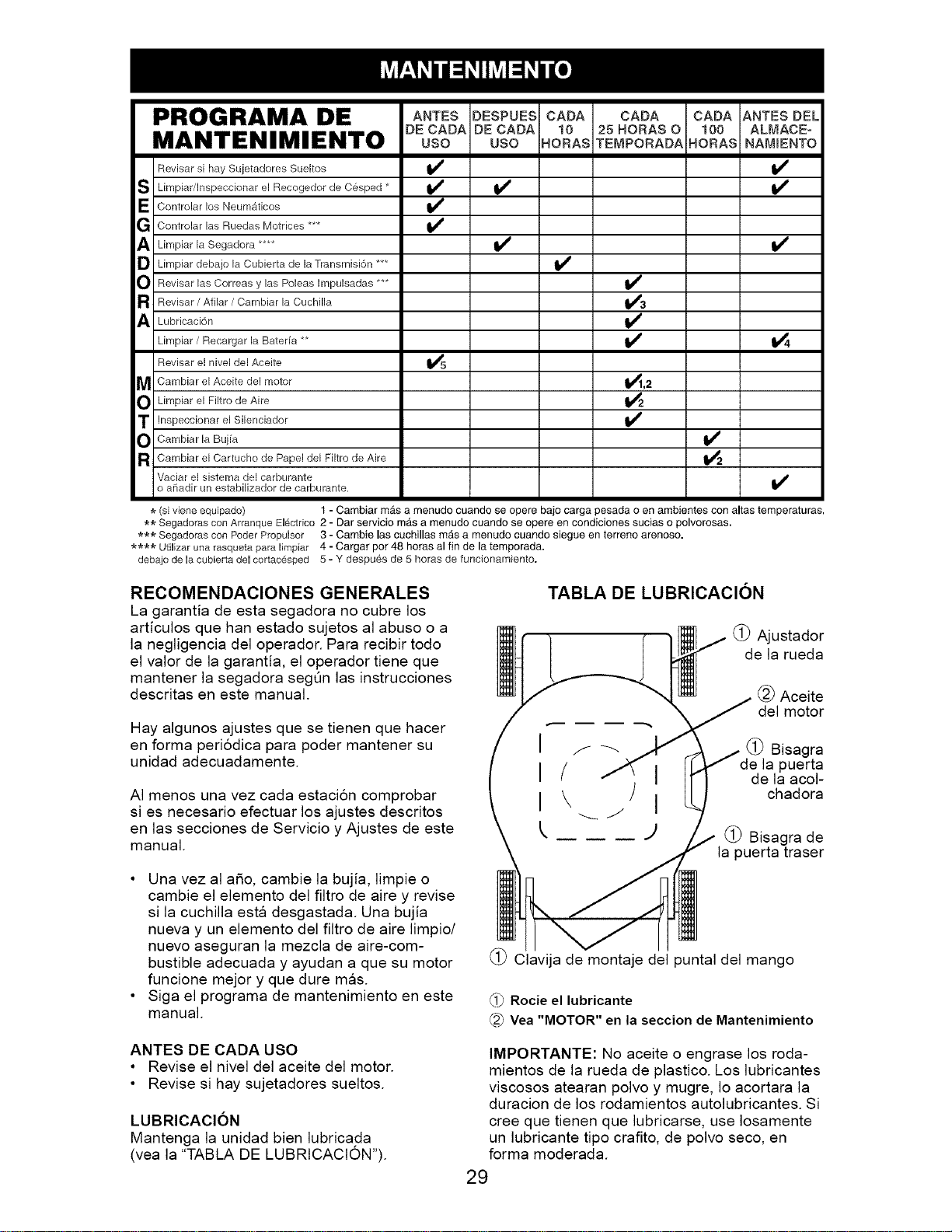

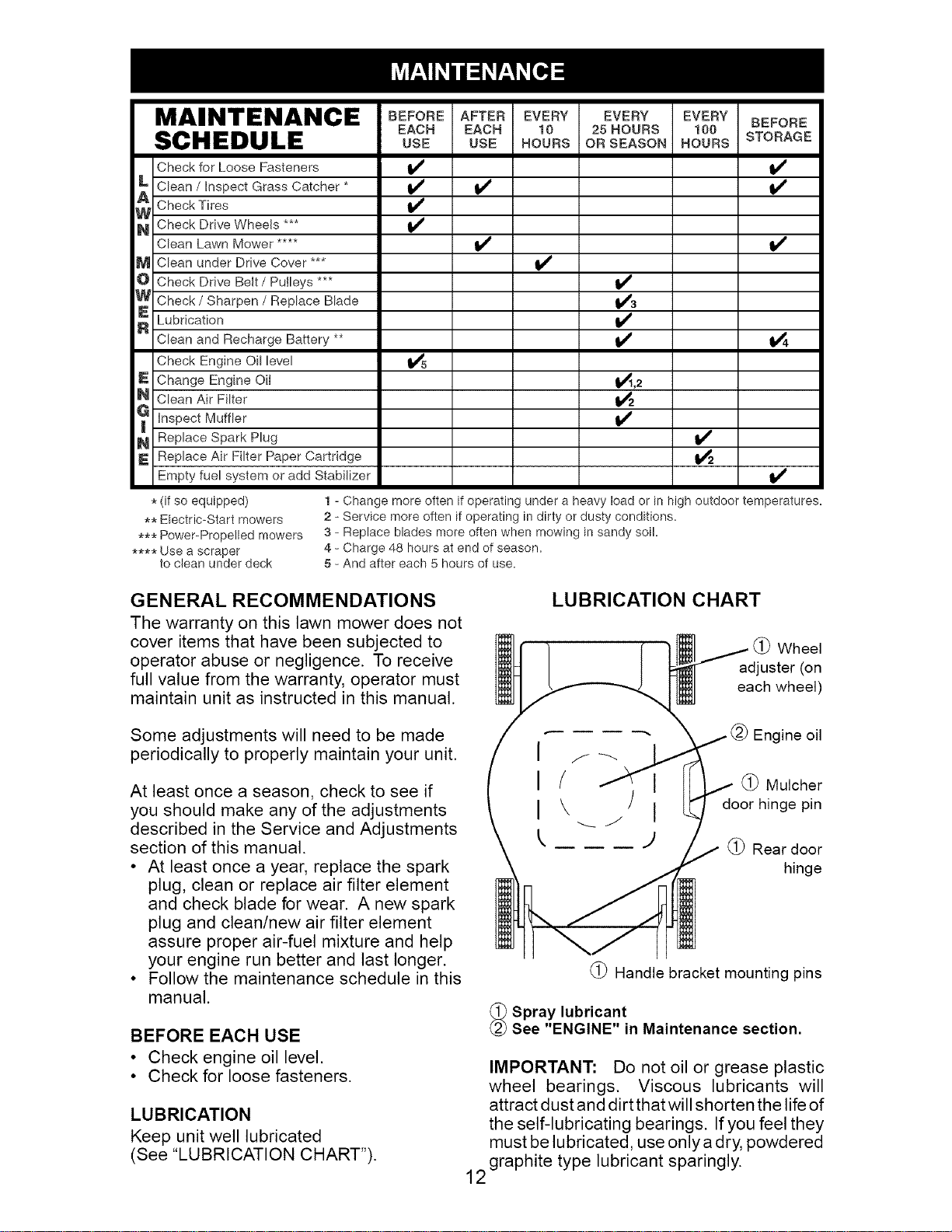

Maintenance Schedule ........................ 12

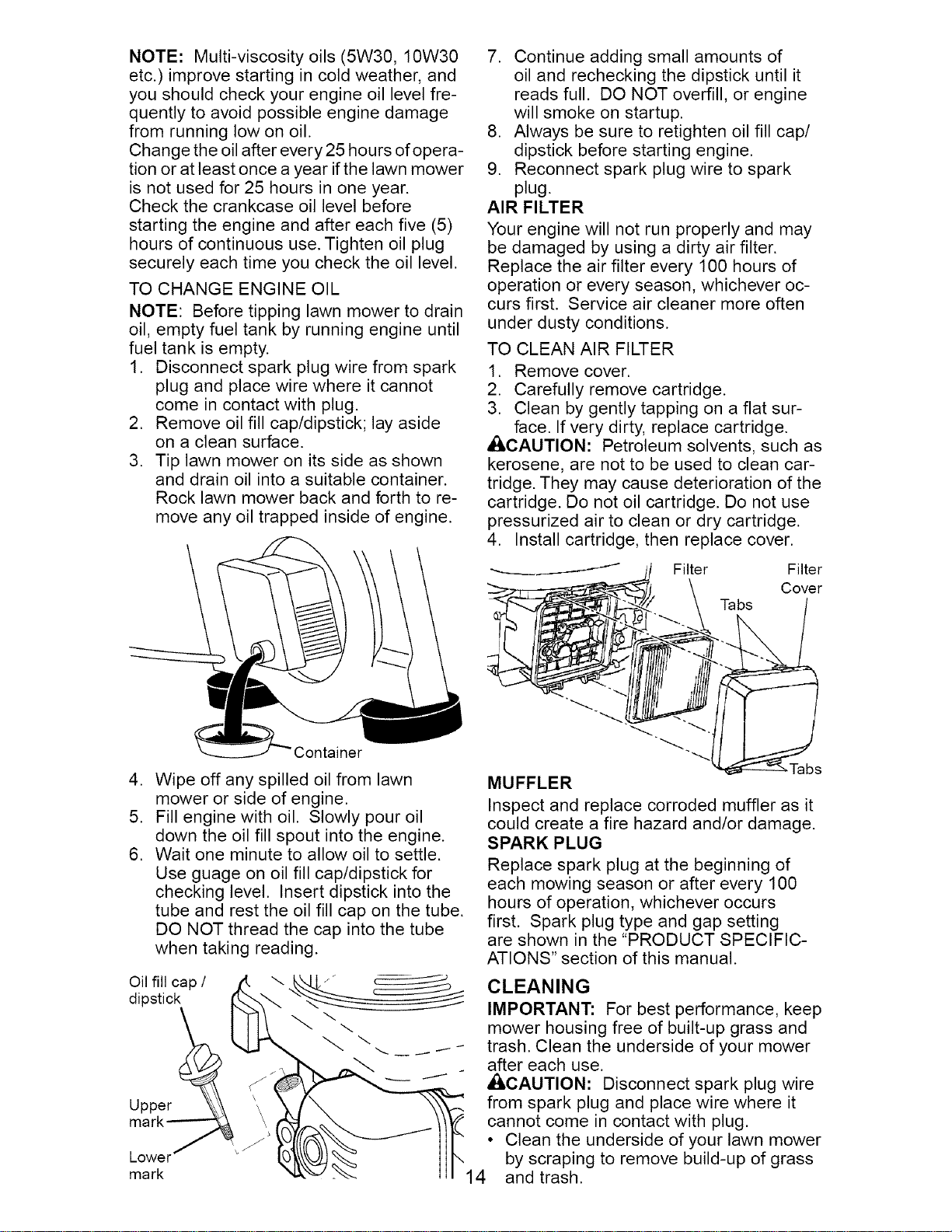

Maintenance ................................... 12-15

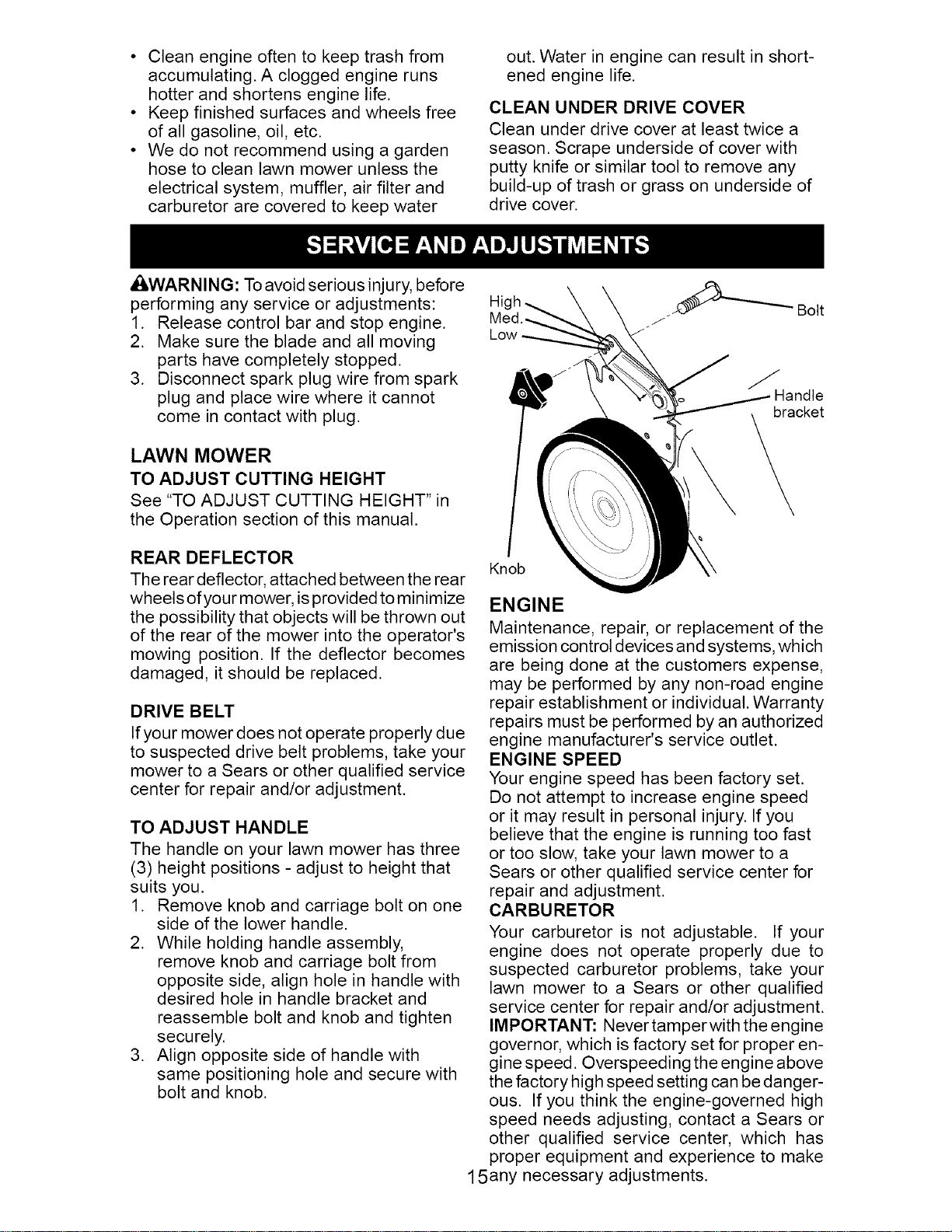

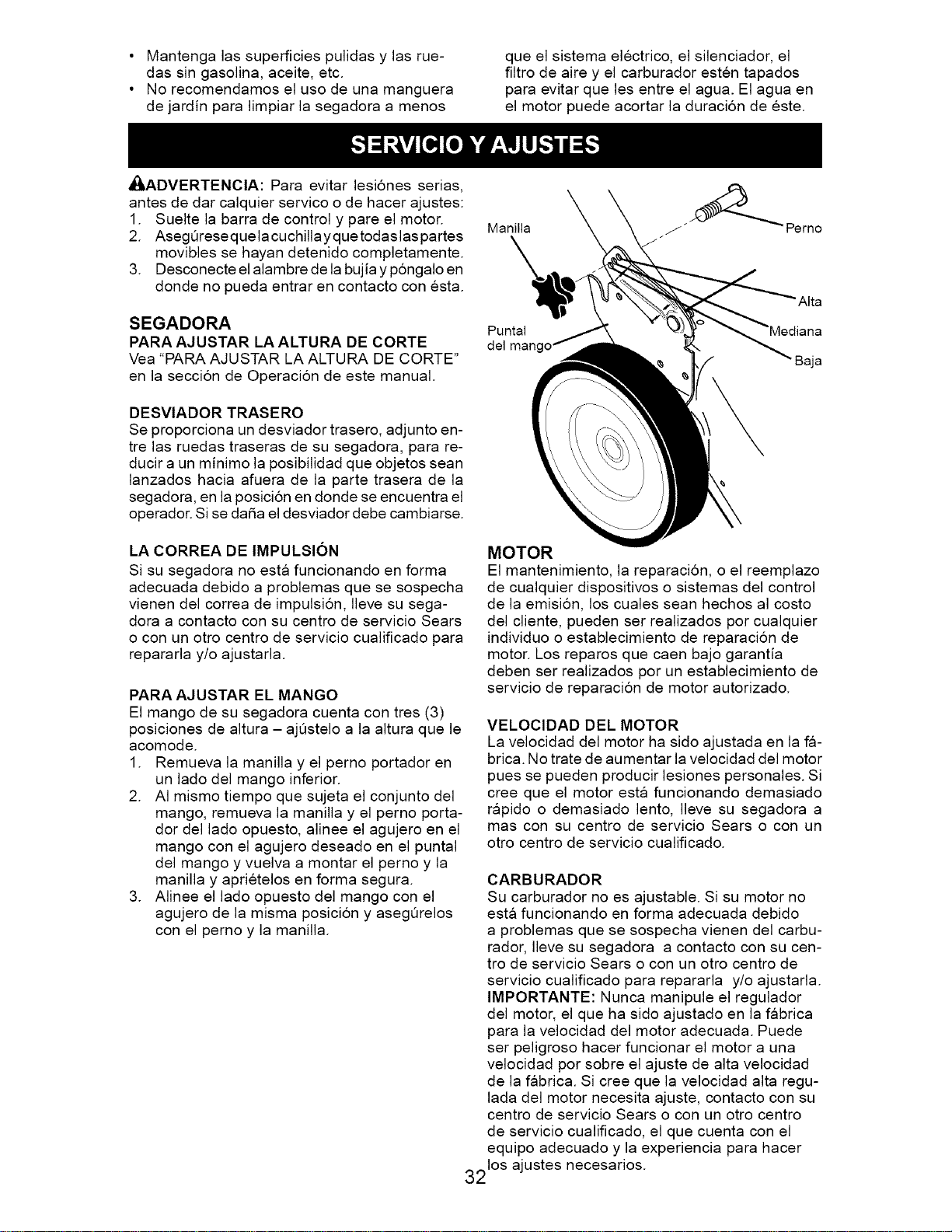

Service and Adjustments ..................... 15

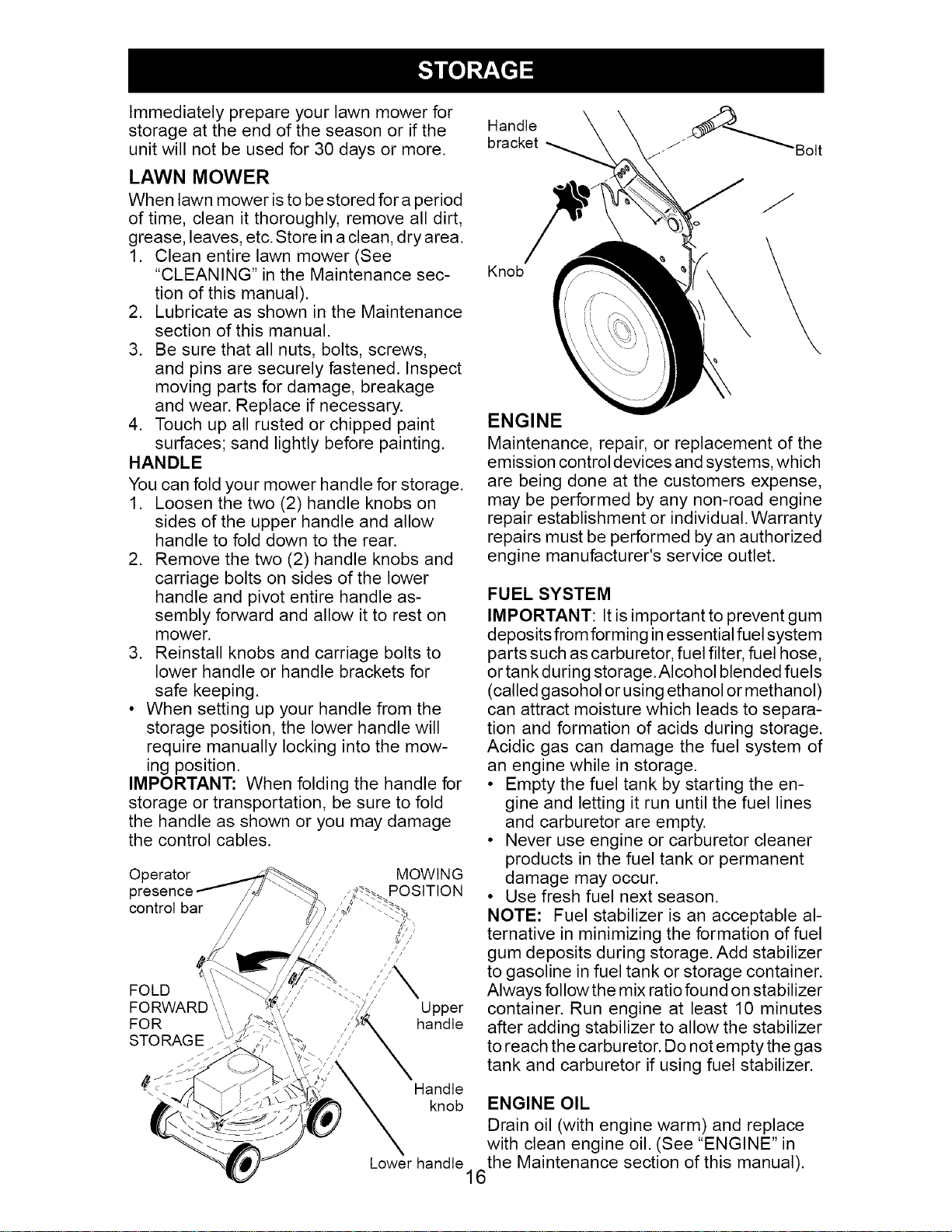

Storage ........................................... 16-17

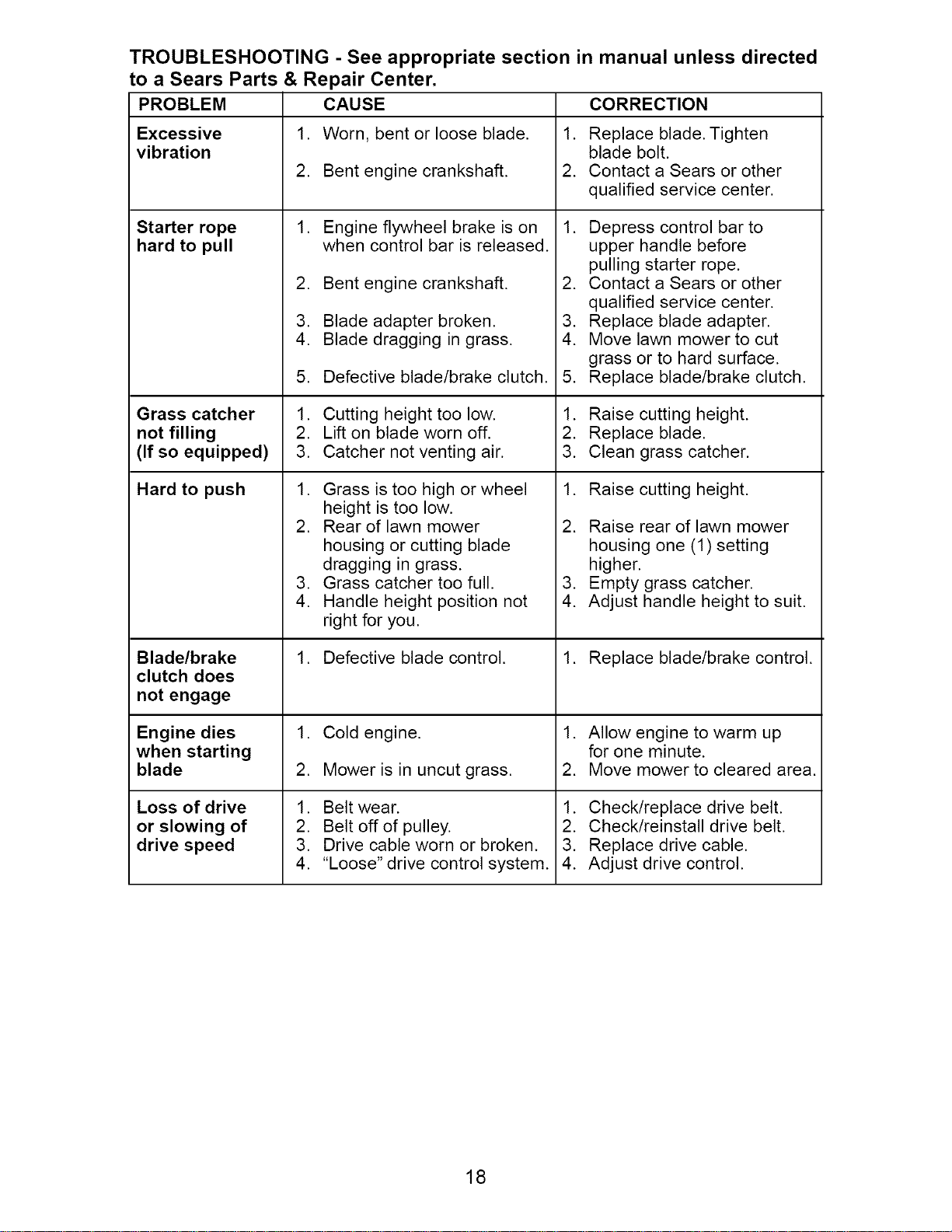

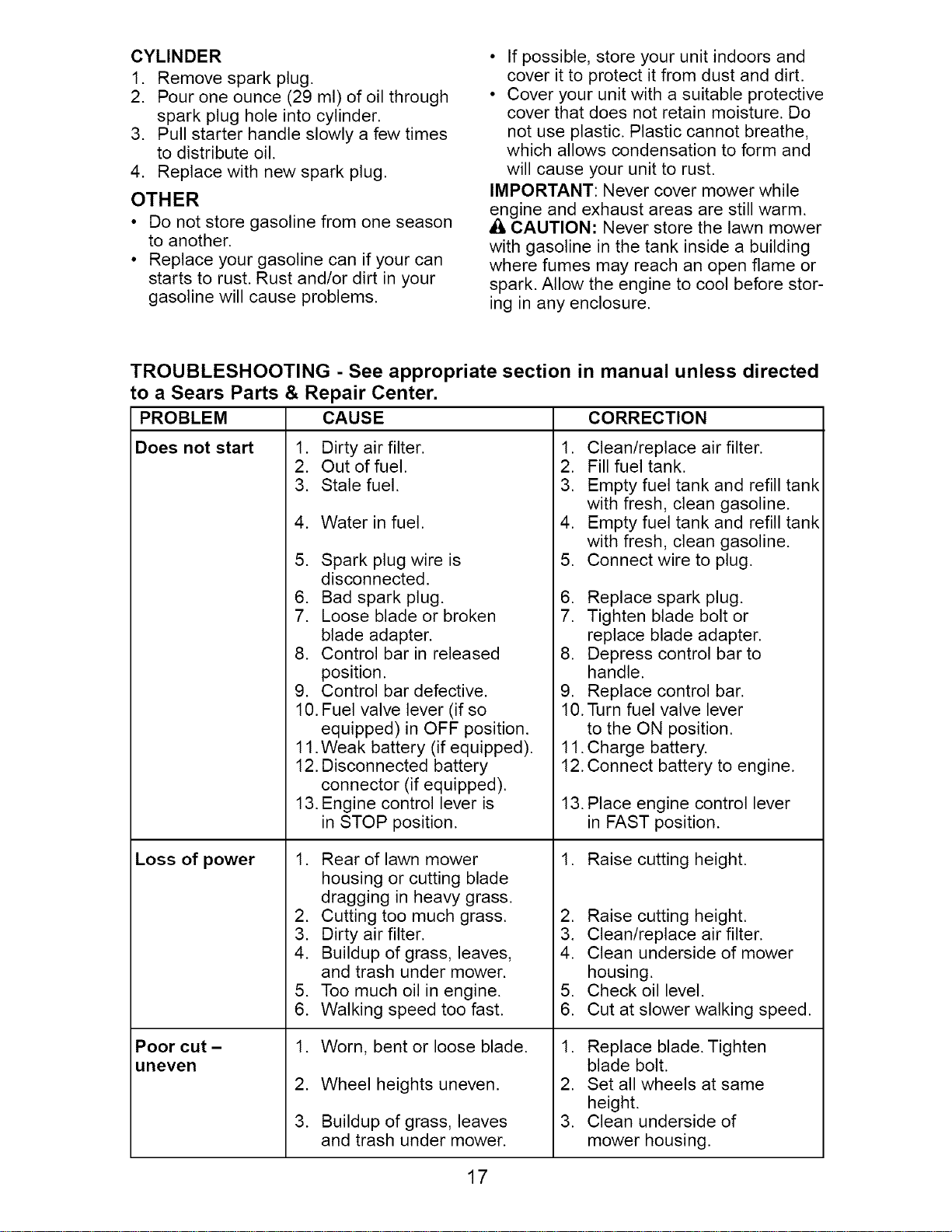

Troubleshooting .............................. 17-18

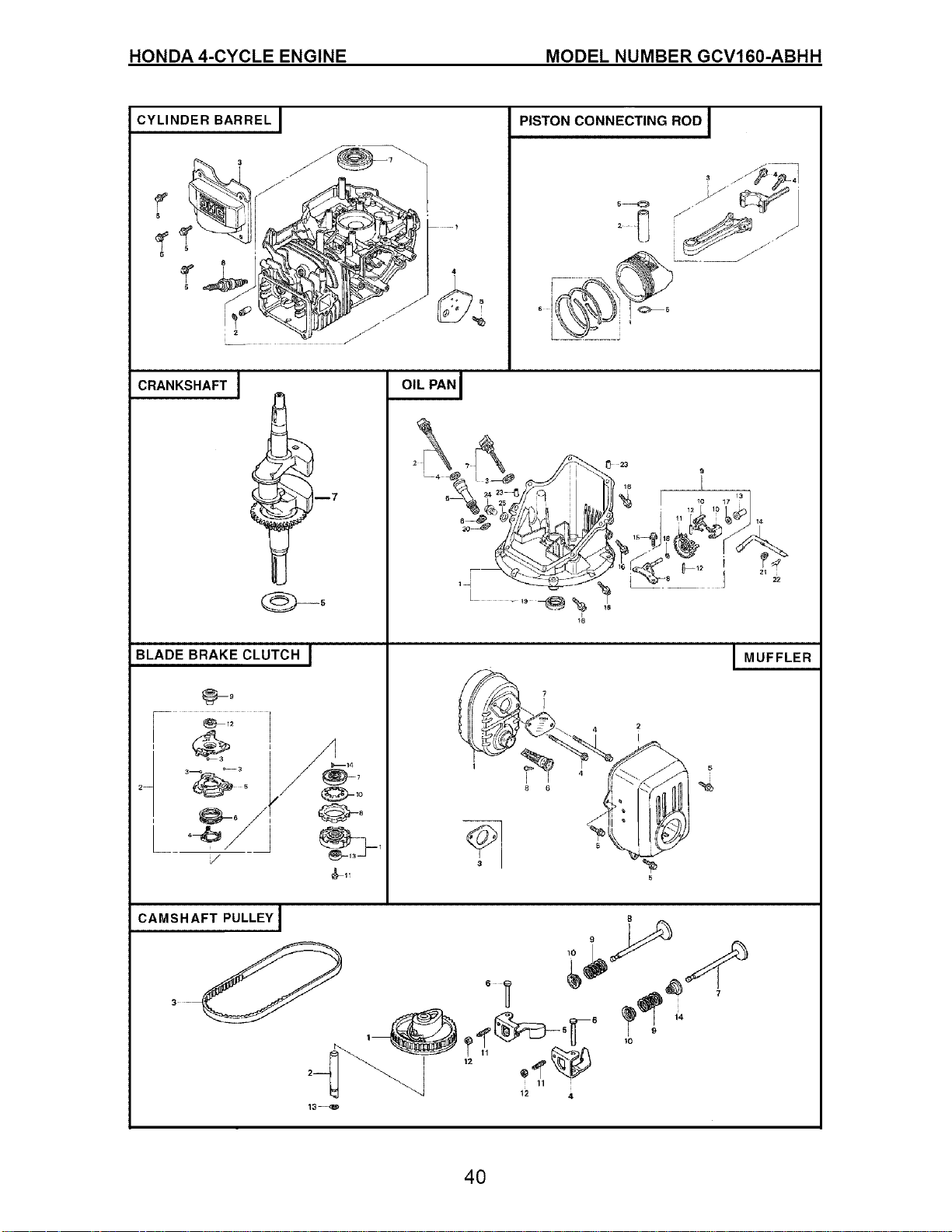

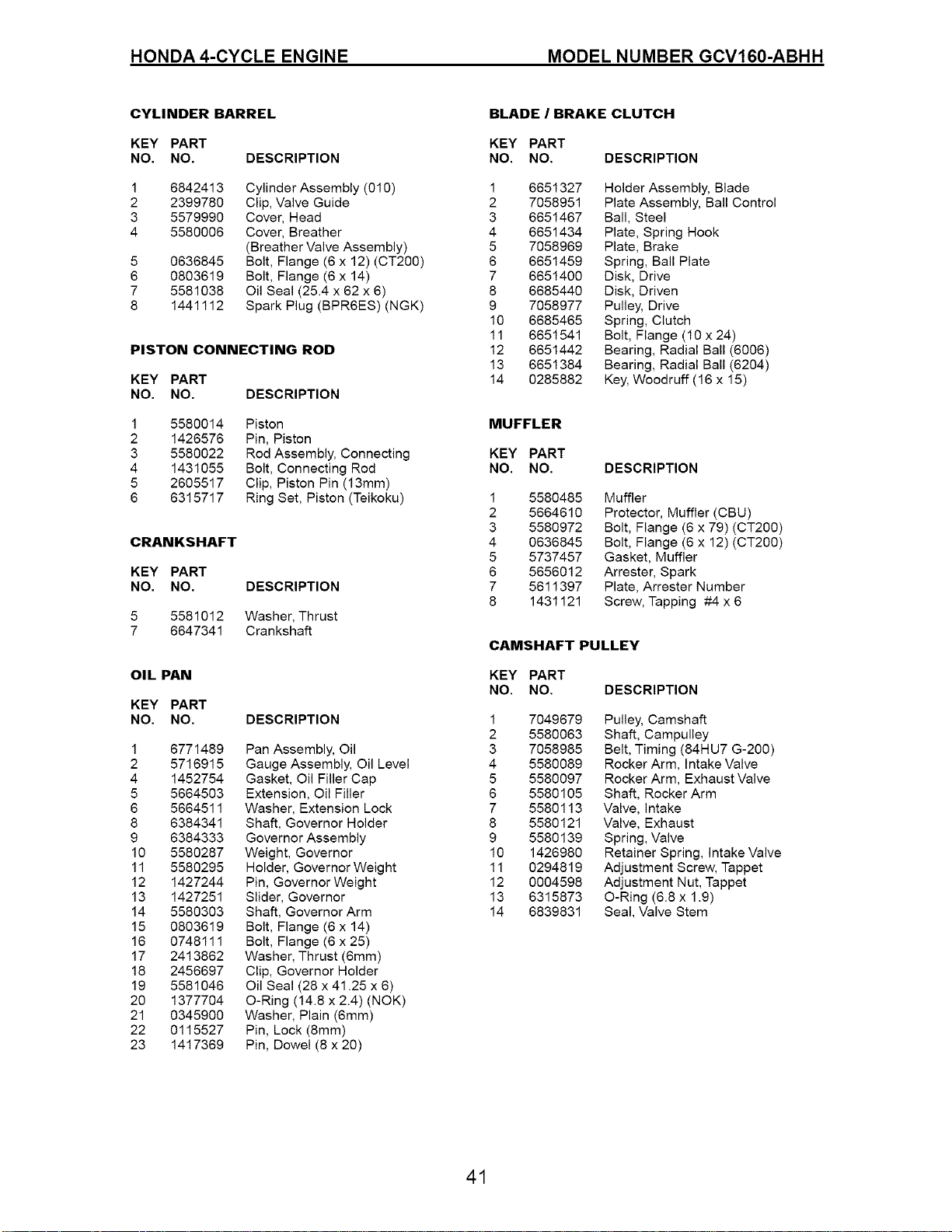

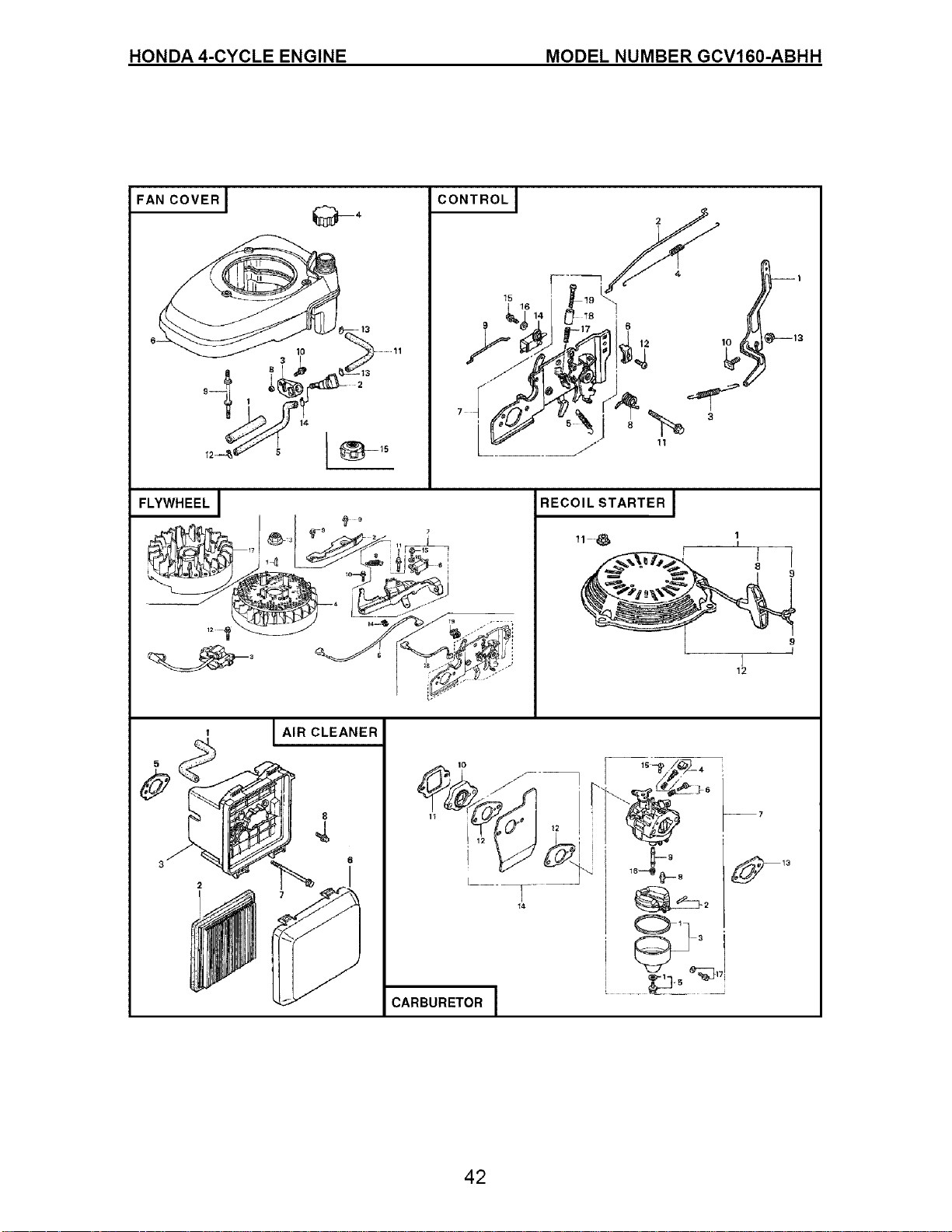

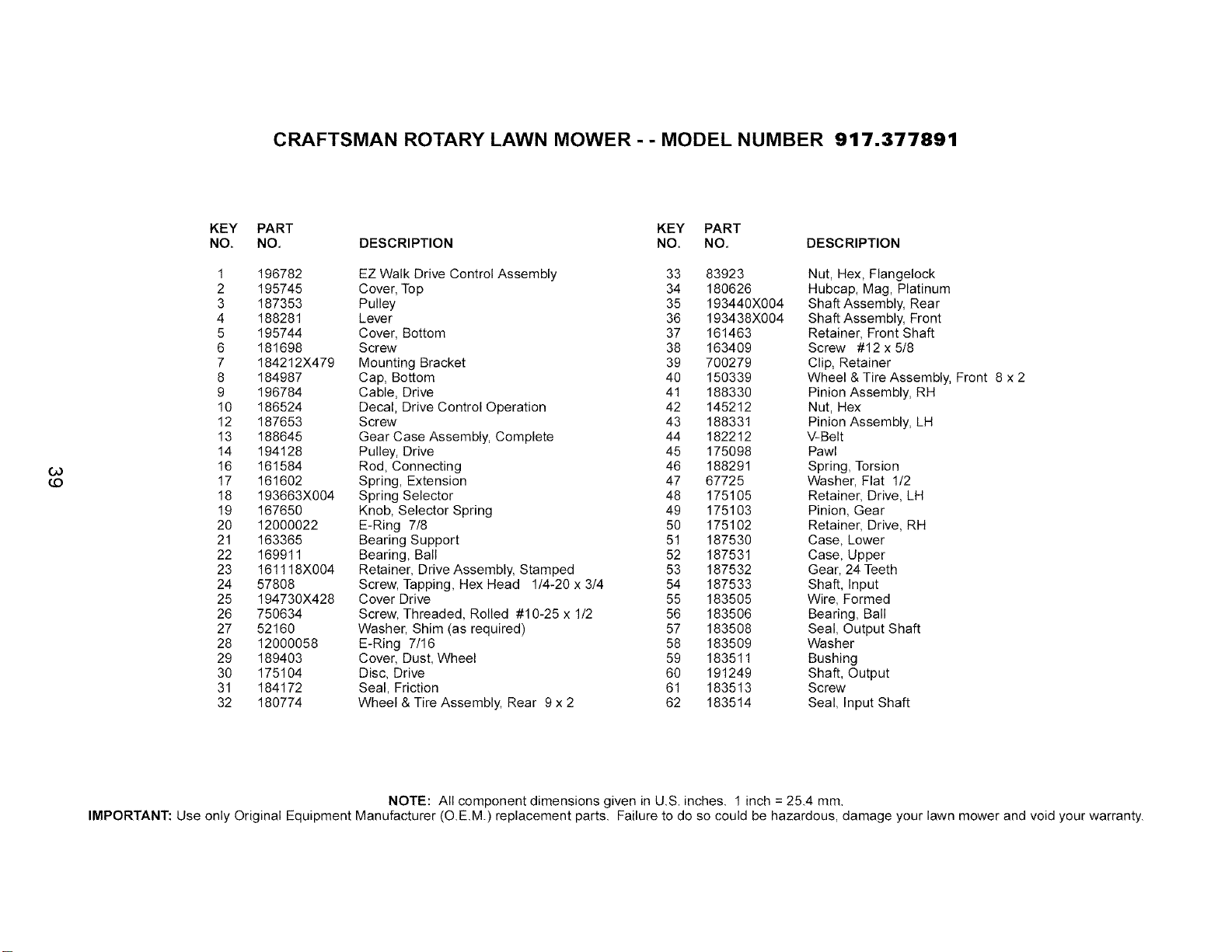

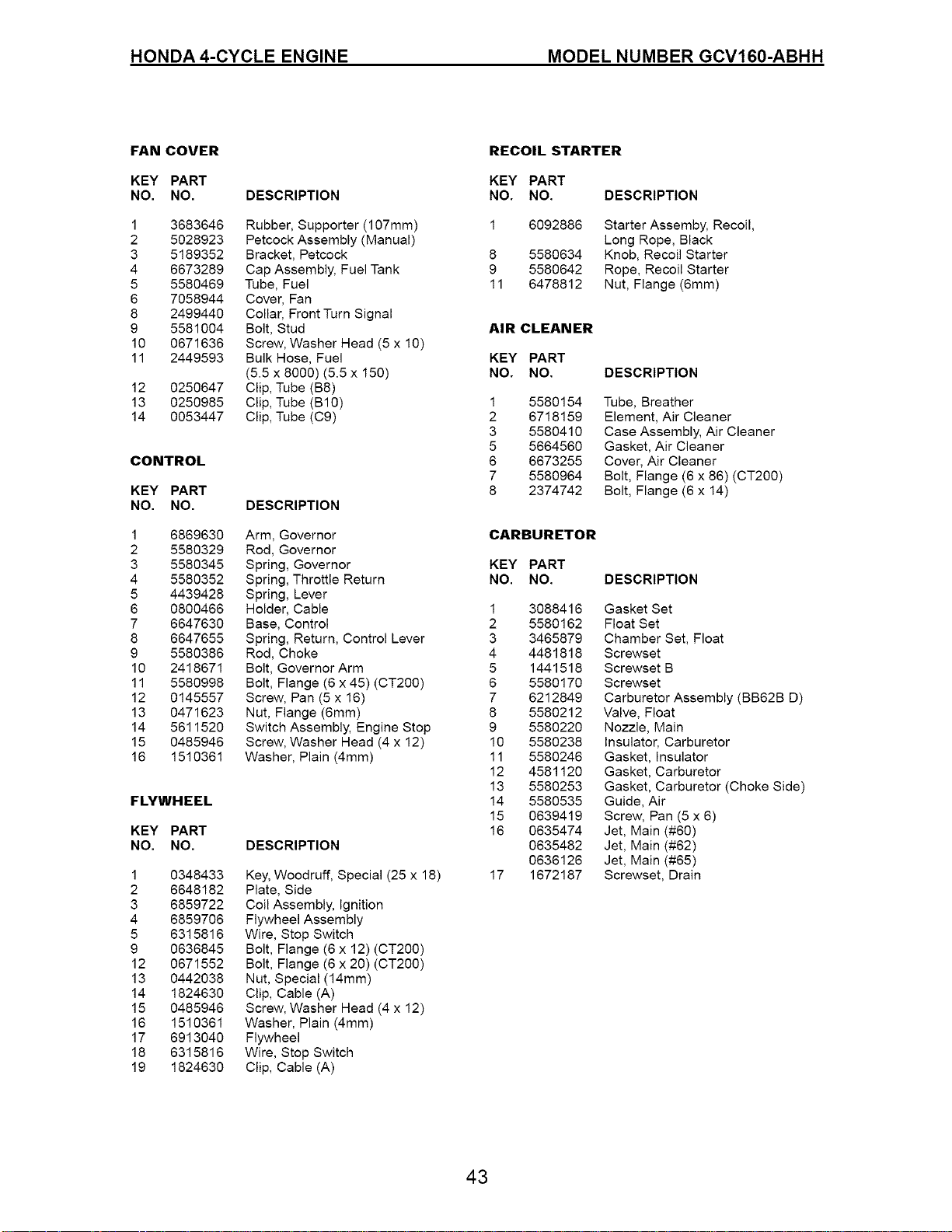

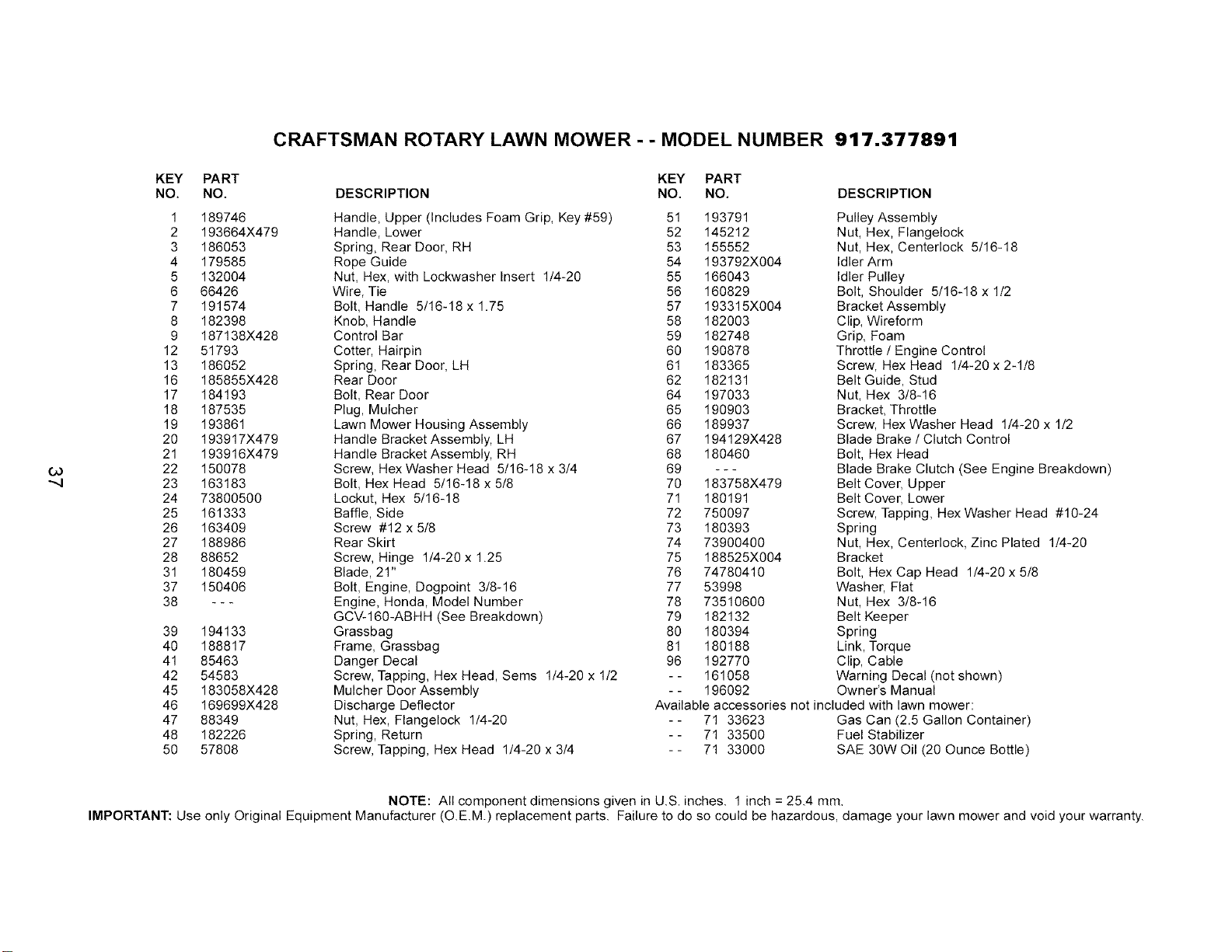

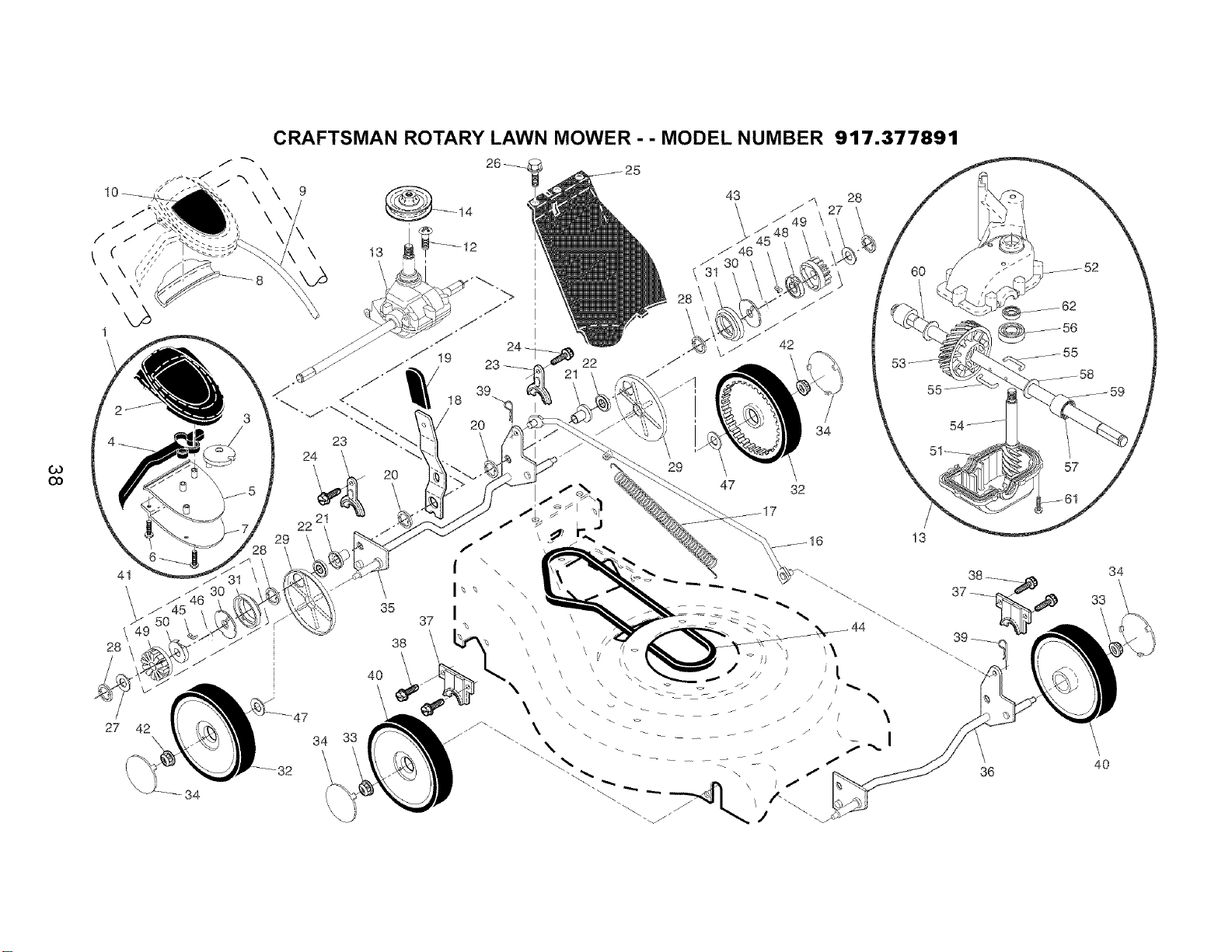

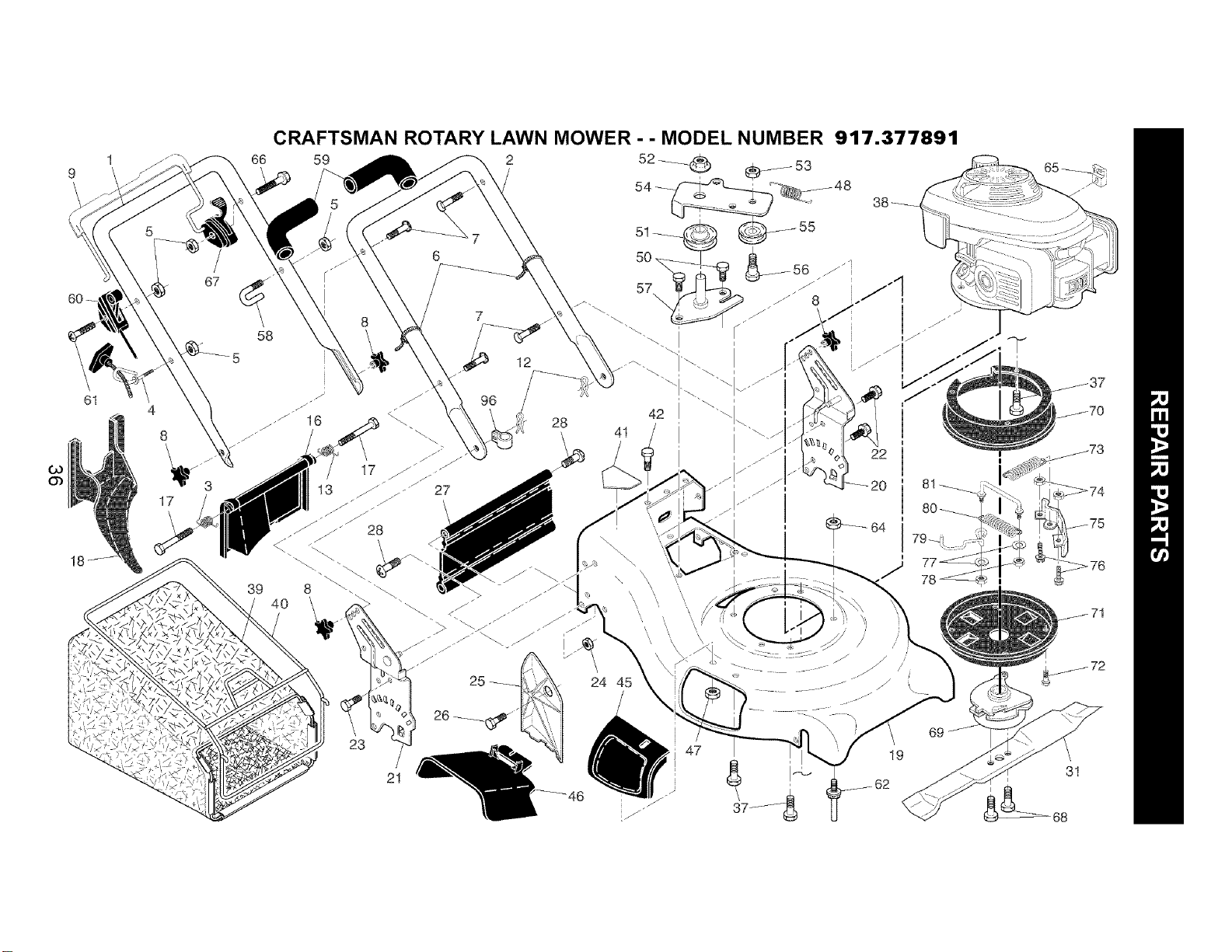

Repair Parts .................................... 38-46

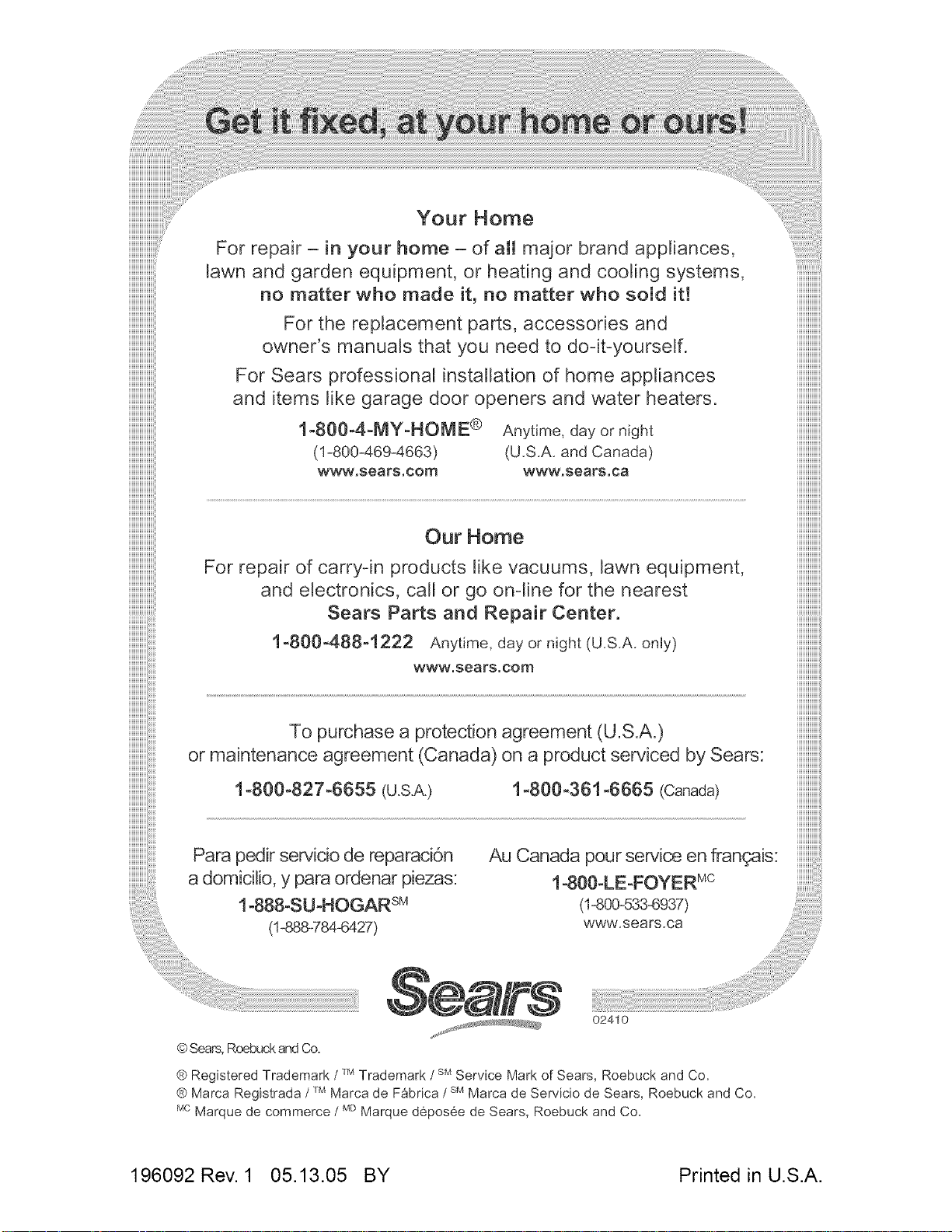

Sears Service ........................ Back Cover

LIMITED TWO YEAR WARRANTY ON CRAFTSMAN POWER MOWER

For two years from date of purchase, when this Craftsman Lawn Mower is maintained,

lubricated, and tuned up according to the operating and maintenance instructions in the

owner's manual, Sears will repair free of charge any defect in material or workmanship.

If this Craftsman Lawn Mower is used for commercial or rental purposes, this warranty

applies for only 90 days from the date of purchase.

This Warranty does not cover:

• Expendable items which become worn during normal use, such as rotary mower

blades, blade adapters, belts, air cleaners and spark plug.

• Repairs necessary because of operator abuse or negligence, including bent crank-

shafts and the failure to maintain the equipment according to the instructions con-

tained in the owner's manual.

Warranty service is available by returning the Craftsman power mower to the nearest Sears

Parts & Repair Center in the United States. This warranty applies only while this product

is used in the United States.

This Warranty gives you specific legal rights, and you may also have other rights which

vary from state to state.

Sears, Roebuck And Co., D/817 WA, Hoffman Estates, II 60179

IMPORTANT: This cutting machine is capable of amputating hands and feet and throw-

ing objects. Failure to observe the following safety instructions could result in serious

injury or death.

_&Look for this symbol to point out

important safety precautions. It means

CAUTION!!! BECOME ALERT!!!

YOUR SAFETY IS INVOLVED.

A WARNING: In order to prevent ac-

cidental starting when setting up, trans-

porting, adjusting or making repairs,

always disconnect spark plug wire and

place wire where it cannot come in con-

tact with plug.

_WARNING: Engine exhaust, some of its

constituents, and certain vehicle compo-

nents contain or emit chemicals known

to the State of California to cause cancer

and birth defects or other reproductive

harm.

AWARNING: Battery posts, terminals and

related accessories contain lead and lead

compounds, chemicals known to the State

of California to cause cancer and birth

defects or other reproductive harm. Wash

hands after handling.

_i, CAUTION: Muffler and other engine

parts become extremely hot during

operation and remain hot after engine has

stopped. To avoid severe burns on contact,

stay away from these areas.

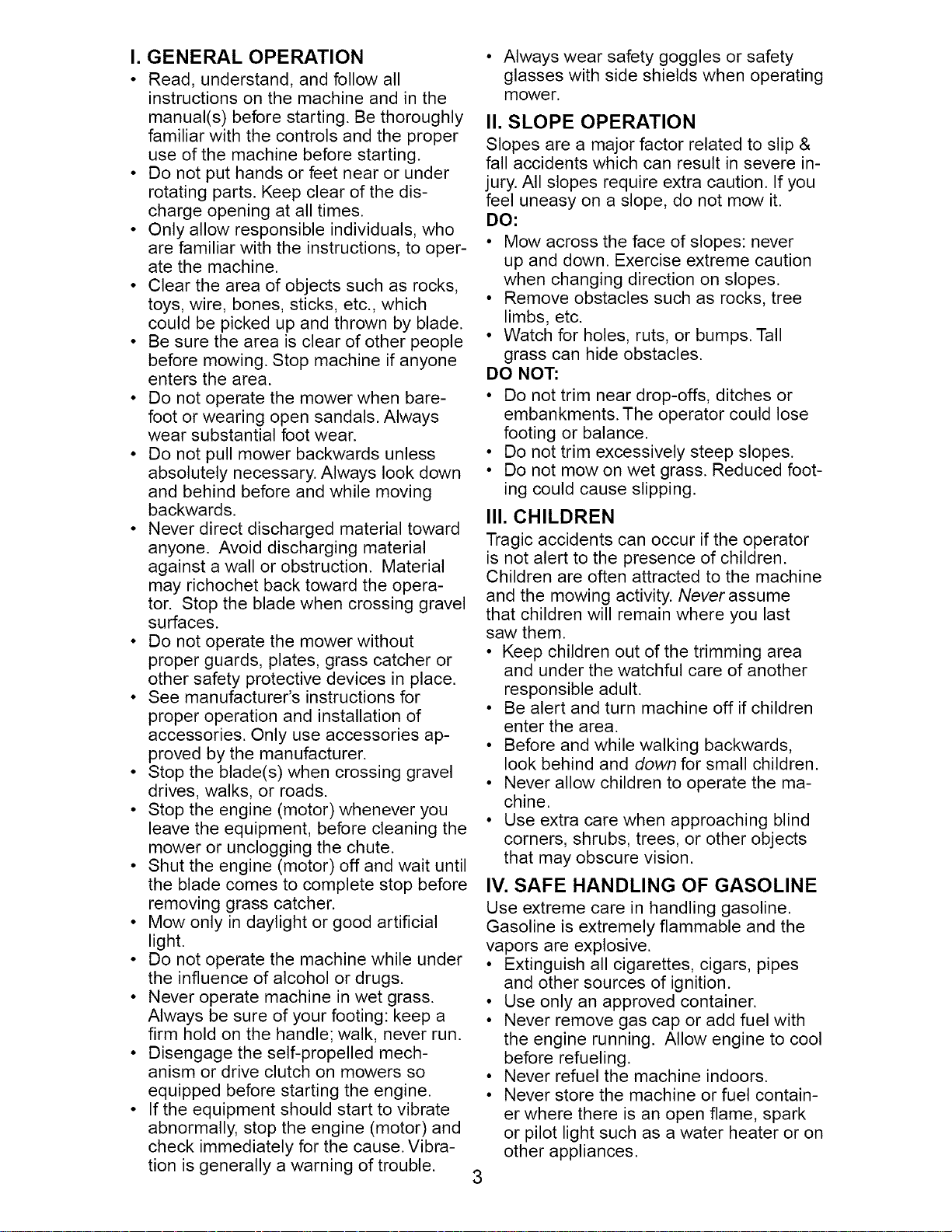

I. GENERAL OPERATION

• Read, understand, and follow all

instructions on the machine and in the

manual(s) before starting. Be thoroughly

familiar with the controls and the proper

use of the machine before starting.

• Do not put hands or feet near or under

rotating parts. Keep clear of the dis-

charge opening at all times.

• Only allow responsible individuals, who

are familiar with the instructions, to oper-

ate the machine.

• Clear the area of objects such as rocks,

toys, wire, bones, sticks, etc., which

could be picked up and thrown by blade.

• Be sure the area is clear of other people

before mowing. Stop machine if anyone

enters the area.

• Do not operate the mower when bare-

foot or wearing open sandals. Always

wear substantial foot wear.

• Do not pull mower backwards unless

absolutely necessary. Always look down

and behind before and while moving

backwards.

• Never direct discharged material toward

anyone. Avoid discharging material

against a wall or obstruction. Material

may richochet back toward the opera-

tor. Stop the blade when crossing gravel

surfaces.

• Do not operate the mower without

proper guards, plates, grass catcher or

other safety protective devices in place.

• See manufacturer's instructions for

proper operation and installation of

accessories. Only use accessories ap-

proved by the manufacturer.

• Stop the blade(s) when crossing gravel

drives, walks, or roads.

• Stop the engine (motor) whenever you

leave the equipment, before cleaning the

mower or unclogging the chute.

• Shut the engine (motor) off and wait until

the blade comes to complete stop before

removing grass catcher.

• Mow only in daylight or good artificial

light.

• Do not operate the machine while under

the influence of alcohol or drugs.

• Never operate machine in wet grass.

Always be sure of your footing: keep a

firm hold on the handle; walk, never run.

• Disengage the self-propelled mech-

anism or drive clutch on mowers so

equipped before starting the engine.

• If the equipment should start to vibrate

abnormally, stop the engine (motor) and

check immediately for the cause. Vibra-

tion is generally a warning of trouble.

• Always wear safety goggles or safety

glasses with side shields when operating

mower.

II. SLOPE OPERATION

Slopes are a major factor related to slip &

fall accidents which can result in severe in-

jury. All slopes require extra caution. If you

feel uneasy on a slope, do not mow it.

DO:

• Mow across the face of slopes: never

up and down. Exercise extreme caution

when changing direction on slopes.

• Remove obstacles such as rocks, tree

limbs, etc.

• Watch for holes, ruts, or bumps. Tall

grass can hide obstacles.

DO NOT:

• Do not trim near drop-offs, ditches or

embankments. The operator could lose

footing or balance.

• Do not trim excessively steep slopes.

• Do not mow on wet grass. Reduced foot-

ing could cause slipping.

III. CHILDREN

Tragic accidents can occur if the operator

is not alert to the presence of children.

Children are often attracted to the machine

and the mowing activity. Never assume

that children will remain where you last

saw them.

• Keep children out of the trimming area

and under the watchful care of another

responsible adult.

• Be alert and turn machine off if children

enter the area.

• Before and while walking backwards,

look behind and down for small children.

• Never allow children to operate the ma-

chine.

• Use extra care when approaching blind

corners, shrubs, trees, or other objects

that may obscure vision.

IV. SAFE HANDLING OF GASOLINE

Use extreme care in handling gasoline.

Gasoline is extremely flammable and the

vapors are explosive.

• Extinguish all cigarettes, cigars, pipes

and other sources of ignition.

• Use only an approved container.

• Never remove gas cap or add fuel with

the engine running. Allow engine to cool

before refueling.

• Never refuel the machine indoors.

• Never store the machine or fuel contain-

er where there is an open flame, spark

or pilot light such as a water heater or on

other appliances.

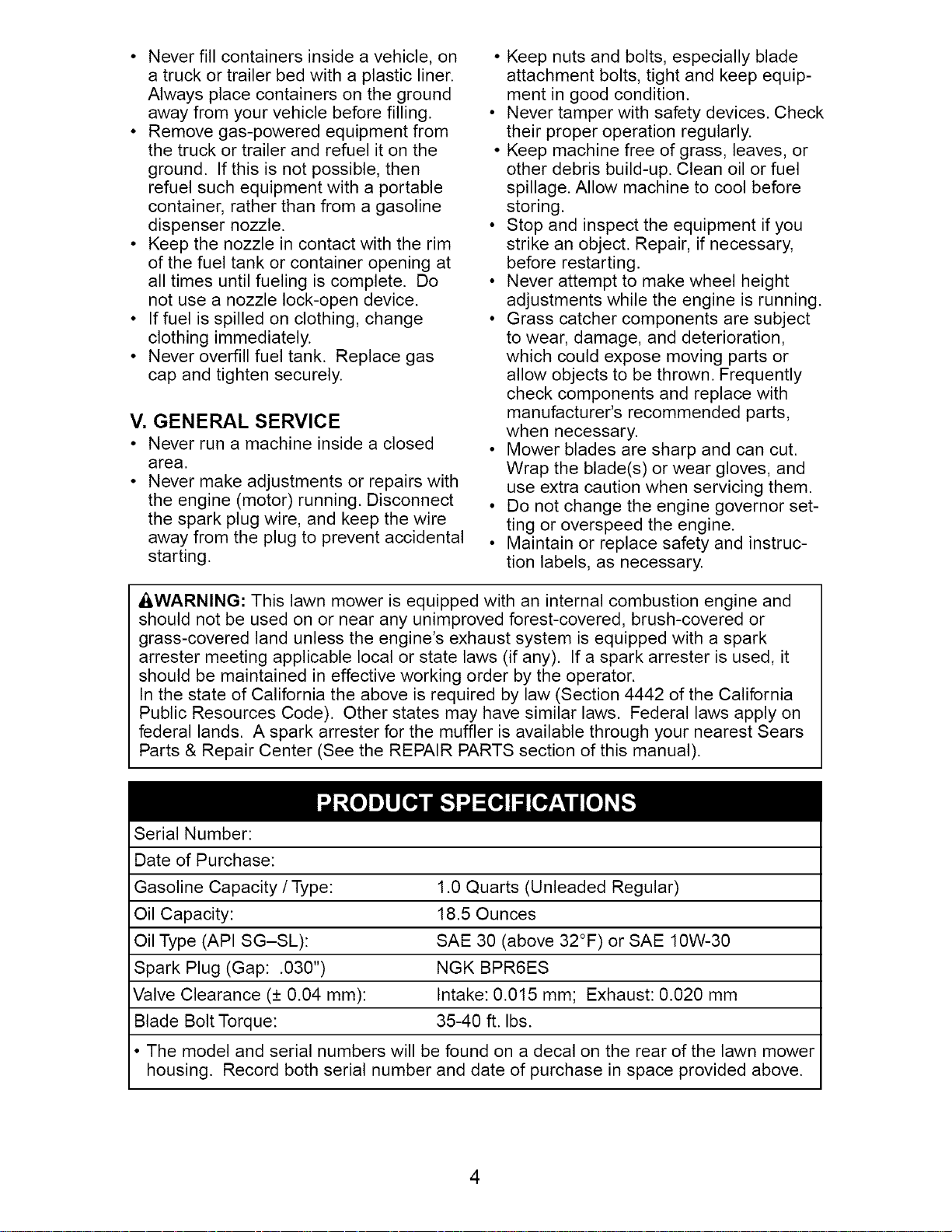

• Neverfill containersinsideavehicle,on

atruckor trailerbedwith aplasticliner.

Alwaysplacecontainerson theground

awayfromyourvehiclebeforefilling.

• Removegas-poweredequipmentfrom

thetruckortrailerandrefueliton the

ground. Ifthis isnotpossible,then

refuelsuchequipmentwith aportable

container,ratherthanfrom agasoline

dispensernozzle.

• Keepthe nozzlein contactwiththe rim

ofthe fueltankorcontaineropeningat

all timesuntilfuelingiscomplete. Do

notuse anozzlelock-opendevice.

• Iffuel isspilledon clothing,change

clothingimmediately.

• Neveroverfillfuel tank. Replacegas

cap andtightensecurely.

V. GENERAL SERVICE

• Never run a machine inside a closed

area.

• Never make adjustments or repairs with

the engine (motor) running. Disconnect

the spark plug wire, and keep the wire

away from the plug to prevent accidental

starting.

• Keep nuts and bolts, especially blade

attachment bolts, tight and keep equip-

ment in good condition.

• Never tamper with safety devices. Check

their proper operation regularly.

• Keep machine free of grass, leaves, or

other debris build-up. Clean oil or fuel

spillage. Allow machine to cool before

storing.

• Stop and inspect the equipment if you

strike an object. Repair, if necessary,

before restarting.

• Never attempt to make wheel height

adjustments while the engine is running.

• Grass catcher components are subject

to wear, damage, and deterioration,

which could expose moving parts or

allow objects to be thrown. Frequently

check components and replace with

manufacturer's recommended parts,

when necessary.

• Mower blades are sharp and can cut.

Wrap the blade(s) or wear gloves, and

use extra caution when servicing them.

• Do not change the engine governor set-

ting or overspeed the engine.

• Maintain or replace safety and instruc-

tion labels, as necessary.

_,WARNING: This lawn mower is equipped with an internal combustion engine and

should not be used on or near any unimproved forest-covered, brush-covered or

grass-covered land unless the engine's exhaust system is equipped with a spark

arrester meeting applicable local or state laws (if any). If a spark arrester is used, it

should be maintained in effective working order by the operator.

In the state of California the above is required by law (Section 4442 of the California

Public Resources Code). Other states may have similar laws. Federal laws apply on

federal lands. A spark arrester for the muffler is available through your nearest Sears

Parts & Repair Center (See the REPAIR PARTS section of this manual).

Serial Number:

Date of Purchase:

Gasoline Capacity / Type: 1.0 Quarts (Unleaded Regular)

Oil Capacity: 18.5 Ounces

Oil Type (API SG-SL): SAE 30 (above 32°F) or SAE 10W-30

Spark Plug (Gap: .030") NGK BPR6ES

Valve Clearance (+ 0.04 mm): Intake: 0.015 mm; Exhaust: 0.020 mm

Blade Bolt Torque: 35-40 ft. Ibs.

The model and serial numbers will be found on a decal on the rear of the lawn mower

housing. Record both serial number and date of purchase in space provided above.

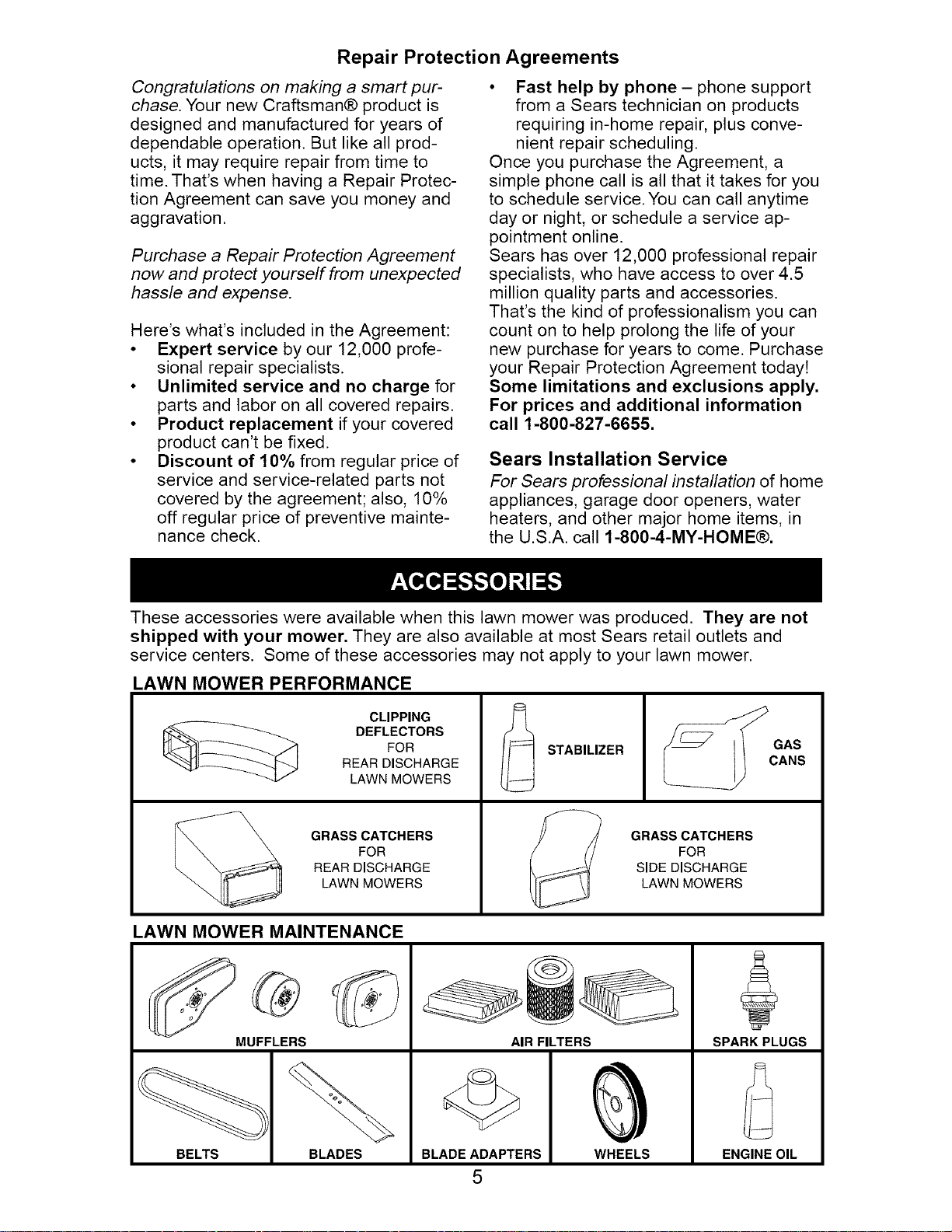

Repair Protection Agreements

Congratulations on making a smart pur-

chase. Your new Craftsman® product is

designed and manufactured for years of

dependable operation. But like all prod-

ucts, it may require repair from time to

time. That's when having a Repair Protec-

tion Agreement can save you money and

aggravation.

Purchase a Repair Protection Agreement

now and protect yourself from unexpected

hassle and expense.

Here's what's included in the Agreement:

• Expert service by our 12,000 profe-

sional repair specialists.

• Unlimited service and no charge for

parts and labor on all covered repairs.

• Product replacement if your covered

product can't be fixed.

• Discount of 10% from regular price of

service and service-related parts not

covered by the agreement; also, 10%

off regular price of preventive mainte-

nance check.

• Fast help by phone- phone support

from a Sears technician on products

requiring in-home repair, plus conve-

nient repair scheduling.

Once you purchase the Agreement, a

simple phone call is all that it takes for you

to schedule service. You can call anytime

day or night, or schedule a service ap-

pointment online.

Sears has over 12,000 professional repair

specialists, who have access to over 4.5

million quality parts and accessories.

That's the kind of professionalism you can

count on to help prolong the life of your

new purchase for years to come. Purchase

your Repair Protection Agreement today!

Some limitations and exclusions apply.

For prices and additional information

call 1-800-827-6655.

Sears Installation Service

For Sears professional installation of home

appliances, garage door openers, water

heaters, and other major home items, in

the U.S.A. call 1-800-4-MY-HOME®.

These accessories were available when this lawn mower was produced. They are not

shipped with your mower. They are also available at most Sears retail outlets and

service centers. Some of these accessories may not apply to your lawn mower.

LAWN MOWER PERFORMANCE

CLIPPING

DEFLECTORS

FOR

REAR DISCHARGE

LAWN MOWERS

GRASS CATCHERS

FOR

REAR DISCHARGE

LAWN MOWERS

STABILIZER

GRASS CATCHERS

FOR

SIDE DISCHARGE

LAWN MOWERS

LAWN MOWER MAINTENANCE

MUFFLERS

BELTS BLADES BLADE ADAPTERS

AIR FILTERS

WHEELS

SPARK PLUGS

ENGINE OIL

Read these instructions and this manual in its entirety before you attempt to assemble or

operate your new lawn mower.

IMPORTANT: This lawn mower is shipped WITHOUT OIL OR GASOLINE in engine.

Your new lawn mower has been assembled at the factory with the exception of those

parts left unassembled for shipping purposes. All parts such as nuts, washers, bolts, etc.,

necessary to complete the assembly have been placed in the parts bag. To ensure safe

and proper operation of your lawn mower, all parts and hardware you assemble must be

tightened securely. Use the correct tools as necessary to ensure proper tightness.

TO REMOVE MOWER FROM CARTON

1. Remove loose parts included with Handle

mower, bracket

2. Cut down two end corners of carton

and lay end panel down flat.

3. Remove all packing materials except

padding between upper and lower

handle and padding holding operator

presence control bar to upper handle.

Knob

4. Roll lawn mower out of carton and

check carton thorougly for additional

loose parts.

HOW TO SET UP YOUR MOWER

TO UNFOLD HANDLE

IMPORTANT: Unfold handle carefully so

as not to pinch or damage control cables.

1. Raise lower handle section to operating

position and align hole in handle with one

of three height positioning holes.

2. Insert handle bolt through handle and

bracket and secure with knob.

3. Repeat for opposite side of handle.

4. Remove protective padding, raise up-

per handle section into place on lower

handle and tighten both handle knobs.

5. Remove any packing material from

around control bar.

Your lawn mower handle can be adjusted

for your mowing comfort. Refer to "AD-

JUST HANDLE" in the Service and Adjust-

ments section of this manual.

'Bolt

TO ASSEMBLE GRASS CATCHER

1. Put grass catcher frame into grass bag

with rigid part of bag on the bottom.

Make sure the frame handle is outside

of the bag top.

2. Slip vinyl bindings over frame.

NOTE: If vinyl bindings are too stiff, hold

them in warm water for a few minutes. If

bag gets wet, let it dry before using.

"\ >.,'}_ Frame

-_ handle

OI MOWING

POSITION

control bar

///////

Upper

UP handle

Handle

knob

Lower handle

Vinyl Frame

bindings opening

TO INSTALL ATTACHMENTS

Your lawn mower was shipped ready to

be used as a mulcher. To convert to bag-

ging or discharging, see "TO CONVERT

MOWER" in the Operation section of this

manual.

KNOW YOUR LAWN MOWER

READTHISOWNER'SMANUALANDALL SAFETYRULESBEFOREOPERATING

YOURLAWNMOWER.Comparethe illustrationswith your lawnmowertofamiliarize

yourselfwith thelocationof variouscontrolsandadjustments.Savethismanualfor

futurereference.

These symbols may appear on your lawn mower or in literature supplied with the

product. Learn and understand their meaning.

CAUTION ENGINE ENGINE FAST SLOW CHOKE FUEL OIL DANGER, KEEP HANDS

OR WARNING ON OFF AND FEET AWAY

Operator

presence

control

- Blade/brake control

-Drive control lever

Throttle/

engine knob

Starter handle

catcher

Gasoline filler cap

valve lever

plug

Single point height adjuster handle

Spark

plug

Engine oil cap with dipstick

Mulcher door

Muffler Housing

IMPORTANT: This lawn mower is shipped WITHOUT OIL OR GASOLINE in the engine.

MEETS CPSC SAFETY REQUIREMENTS

Sears rotary walk-behind power lawn mowers conform to the safety standards of the

American National Standards Institute and the U.S. Consumer Product Safety Com-

mission.

Operator presence control bar- must

be held down to the handle to start the

blade. Release to stop the blade.

Starter handle - used for starting engine.

Throttle/engine control - used for start-

ing and stopping the engine; and allows

you to select either FAST or SLOW engine

speed.

Mulcher door - allows conversion to dis-

charging or bagging operation.

Mulcher plug - located at the rear dis-

charge opening. Must be removed when

converting to bagging operation.

Single point height adjuster- used to

adjust cutting height of lawn mower.

Drive control lever - used to engage

power-propelled forward motion of lawn

mower.

Blade / brake control - used to engage

the blade after the engine is started.

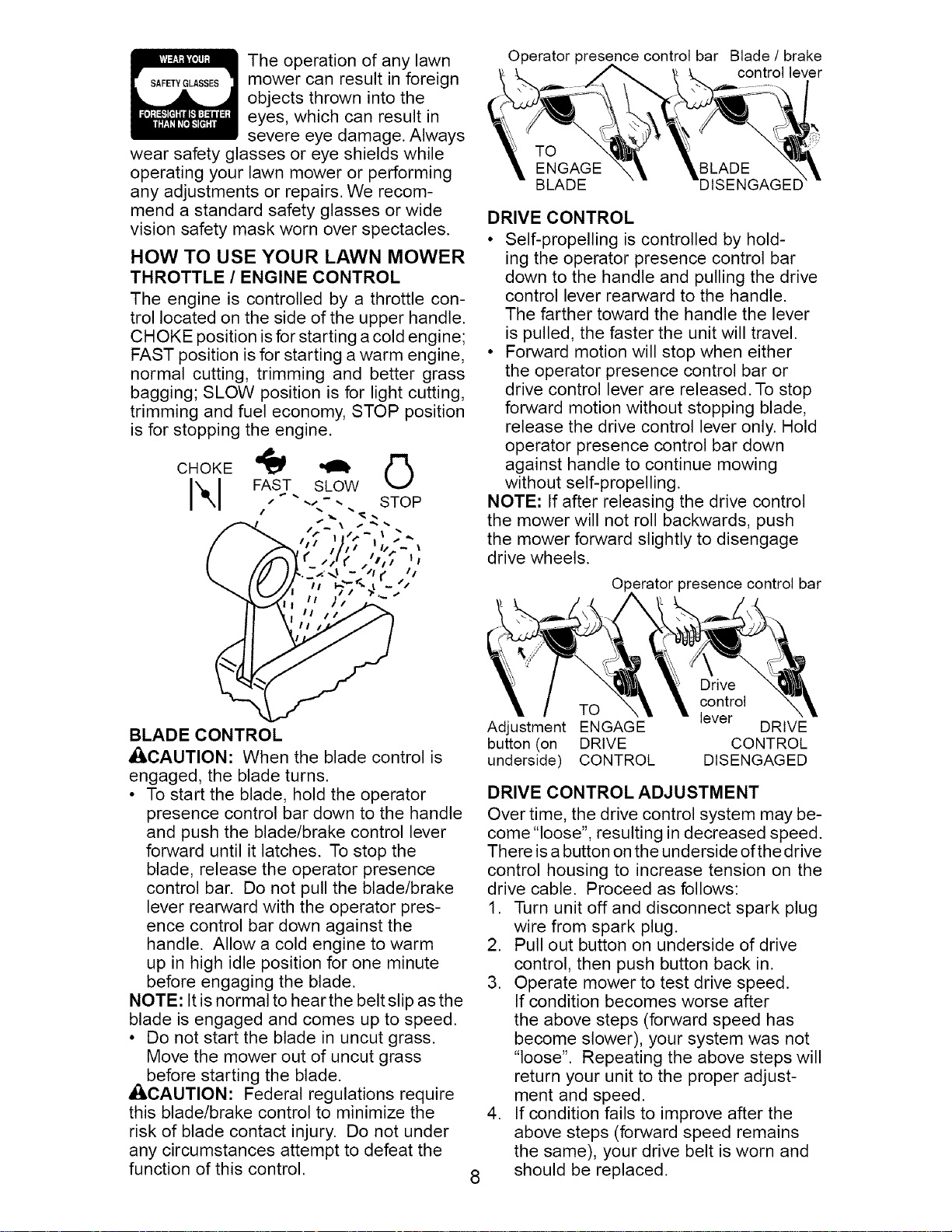

Theoperationof any lawn

SAFETYGLASSESmowercan resultinforeign

objectsthrownintothe

eyes,which can result in

severe eye damage. Always

wear safety glasses or eye shields while

operating your lawn mower or performing

any adjustments or repairs. We recom-

mend a standard safety glasses or wide

vision safety mask worn over spectacles.

HOW TO USE YOUR LAWN MOWER

THROTTLE / ENGINE CONTROL

The engine is controlled by a throttle con-

trol located on the side of the upper handle.

CHOKE position is for starting a cold engine;

FAST position is for starting a warm engine,

normal cutting, trimming and better grass

bagging; SLOW position is for light cutting,

trimming and fuel economy, STOP position

is for stopping the engine.

CHOKE _ _

I",1FASTS OW"-"

II I I Ill --

BLADE CONTROL

_CAUTION: When the blade control is

engaged, the blade turns.

• To start the blade, hold the operator

presence control bar down to the handle

and push the blade/brake control lever

forward until it latches. To stop the

blade, release the operator presence

control bar. Do not pull the blade/brake

lever rearward with the operator pres-

ence control bar down against the

handle. Allow a cold engine to warm

up in high idle position for one minute

before engaging the blade.

NOTE: It is normal to hear the belt slip as the

blade is engaged and comes up to speed.

• Do not start the blade in uncut grass.

Move the mower out of uncut grass

before starting the blade.

ACAUTION: Federal regulations require

this blade/brake control to minimize the

risk of blade contact injury. Do not under

any circumstances attempt to defeat the

function of this control.

Operator presence control bar Blade / brake

control lever

ENGAGE

BLADE

DRIVE CONTROL

• Self-propelling is controlled by hold-

ing the operator presence control bar

down to the handle and pulling the drive

control lever rearward to the handle.

The farther toward the handle the lever

is pulled, the faster the unit will travel.

• Forward motion will stop when either

the operator presence control bar or

drive control lever are released. To stop

forward motion without stopping blade,

release the drive control lever only. Hold

operator presence control bar down

against handle to continue mowing

without self-propelling.

NOTE: If after releasing the drive control

the mower will not roll backwards, push

the mower forward slightly to disengage

drive wheels.

O _=ratorpresence control bar

Drive

control

lever

Adjustment ENGAGE DRIVE

button (on DRIVE CONTROL

underside) CONTROL DISENGAGED

DRIVE CONTROL ADJUSTMENT

Over time, the drive control system may be-

come "loose", resulting in decreased speed.

There is a button on the underside of the drive

control housing to increase tension on the

drive cable. Proceed as follows:

1. Turn unit off and disconnect spark plug

wire from spark plug.

2. Pull out button on underside of drive

control, then push button back in.

3. Operate mower to test drive speed.

If condition becomes worse after

the above steps (forward speed has

become slower), your system was not

"loose". Repeating the above steps will

return your unit to the proper adjust-

ment and speed.

4. If condition fails to improve after the

above steps (forward speed remains

the same), your drive belt is worn and

should be replaced.

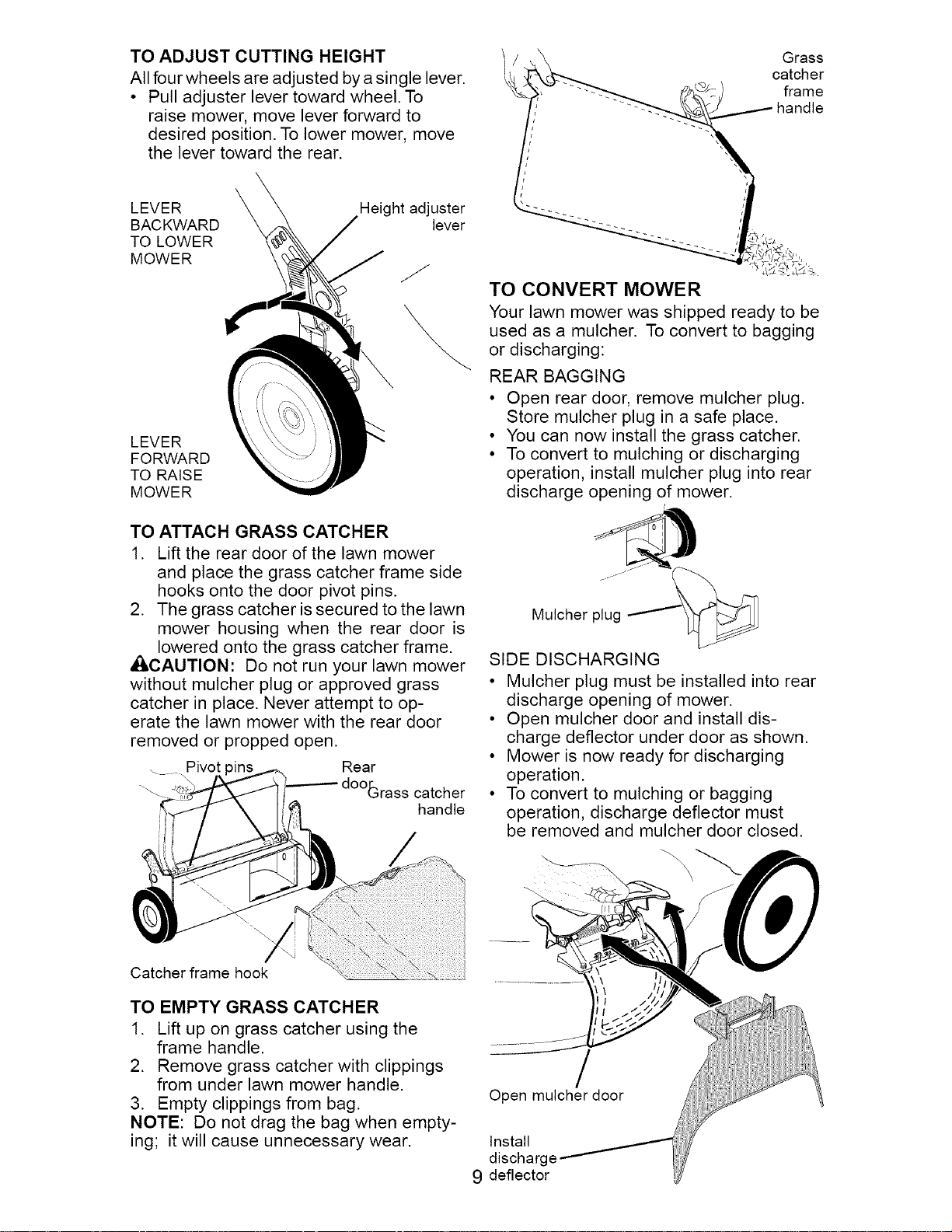

TOADJUST CUTTING HEIGHT

All four wheels are adjusted by a single lever.

• Pull adjuster lever toward wheel. To

raise mower, move lever forward to

desired position. To lower mower, move

the lever toward the rear.

LEVER \ Height adjuster

BACKWARD lever

TO LOWER

MOWER

LEVER

FORWARD

TO RAISE

MOWER

TO ATTACH GRASS CATCHER

1. Lift the rear door of the lawn mower

and place the grass catcher frame side

hooks onto the door pivot pins.

2. The grass catcher is secured to the lawn

mower housing when the rear door is

lowered onto the grass catcher frame.

ACAUTION: Do not run your lawn mower

without mulcher plug or approved grass

catcher in place. Never attempt to op-

erate the lawn mower with the rear door

removed or propped open.

Pivot " Rear

_rass catcher

handle

Catcher frame hook

TO EMPTY GRASS CATCHER

1. Lift up on grass catcher using the

frame handle.

2. Remove grass catcher with clippings

from under lawn mower handle.

3. Empty clippings from bag.

NOTE: Do not drag the bag when empty-

ing; it will cause unnecessary wear.

Grass

catcher

frame

TO CONVERT MOWER

Your lawn mower was shipped ready to be

used as a mulcher. To convert to bagging

or discharging:

REAR BAGGING

• Open rear door, remove mulcher plug.

Store mulcher plug in a safe place.

• You can now install the grass catcher.

• To convert to mulching or discharging

operation, install mulcher plug into rear

discharge opening of mower.

Mulcher plug

SIDE DISCHARGING

• Mulcher plug must be installed into rear

discharge opening of mower.

• Open mulcher door and install dis-

charge deflector under door as shown.

• Mower is now ready for discharging

operation.

• To convert to mulching or bagging

operation, discharge deflector must

be removed and mulcher door closed.

Open mulcher door

Install

discharge

9 deflector

MOWER IS NOW READY FOR

DISCHARGING OPERATION

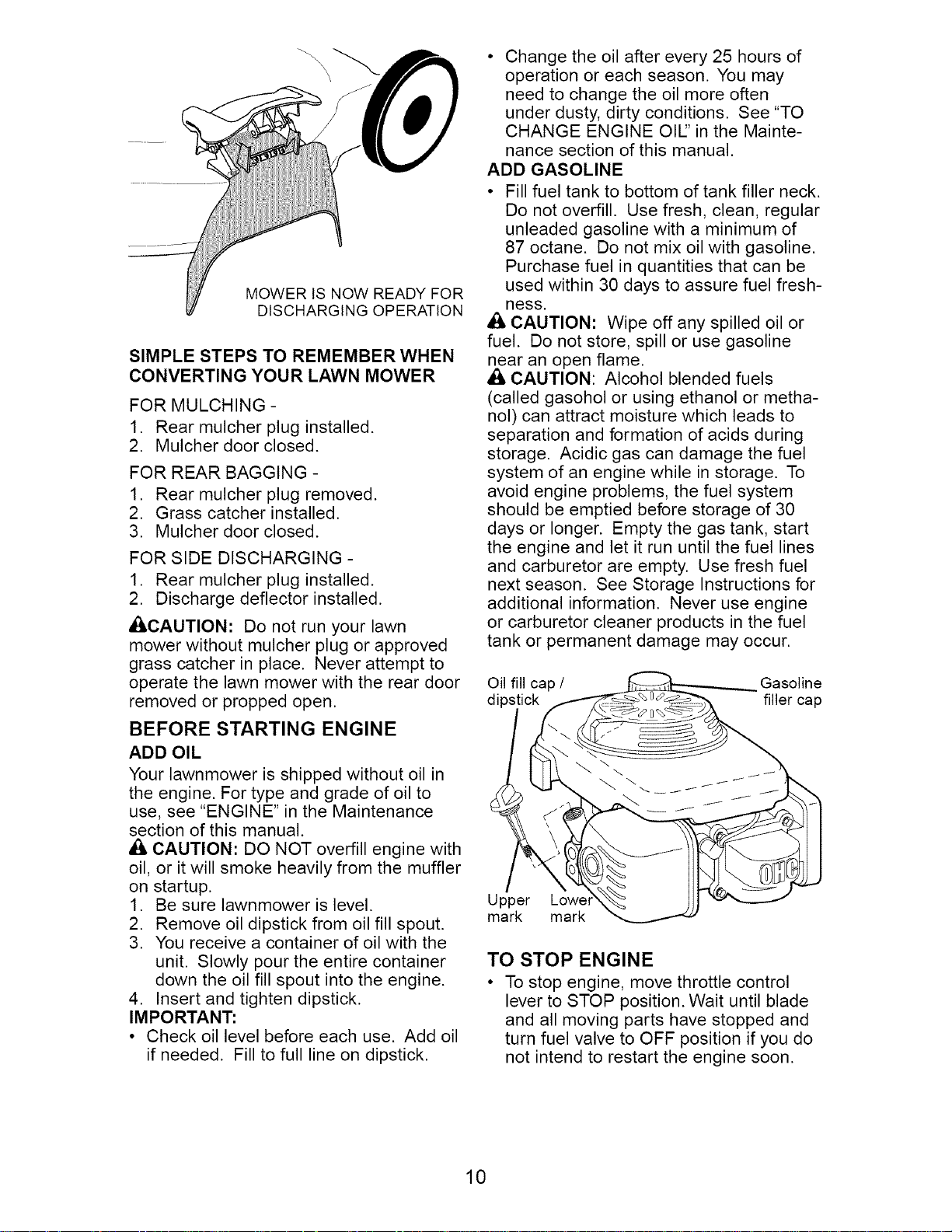

SIMPLE STEPS TO REMEMBER WHEN

CONVERTING YOUR LAWN MOWER

FOR MULCHING -

1. Rear mulcher plug installed.

2. Mulcher door closed.

FOR REAR BAGGING -

1. Rear mulcher plug removed.

2. Grass catcher installed.

3. Mulcher door closed.

FOR SIDE DISCHARGING -

1. Rear mulcher plug installed.

2. Discharge deflector installed.

AI:_CAUTION: Do not run your lawn

mower without mulcher plug or approved

grass catcher in place. Never attempt to

operate the lawn mower with the rear door

removed or propped open.

BEFORE STARTING ENGINE

ADD OIL

Your lawnmower is shipped without oil in

the engine. For type and grade of oil to

use, see "ENGINE" in the Maintenance

section of this manual.

A CAUTION: DO NOT overfill engine with

oil, or it will smoke heavily from the muffler

on startup.

1. Be sure lawnmower is level.

2. Remove oil dipstick from oil fill spout.

3. You receive a container of oil with the

unit. Slowly pour the entire container

down the oil fill spout into the engine.

4. Insert and tighten dipstick.

IMPORTANT:

• Check oil level before each use. Add oil

if needed. Fill to full line on dipstick.

• Change the oil after every 25 hours of

operation or each season. You may

need to change the oil more often

under dusty, dirty conditions. See "TO

CHANGE ENGINE Oil" in the Mainte-

nance section of this manual.

ADD GASOLINE

• Fill fuel tank to bottom of tank filler neck.

Do not overfill. Use fresh, clean, regular

unleaded gasoline with a minimum of

87 octane. Do not mix oil with gasoline.

Purchase fuel in quantities that can be

used within 30 days to assure fuel fresh-

ness.

• I, CAUTION: Wipe off any spilled oil or

fuel. Do not store, spill or use gasoline

near an open flame.

• i, CAUTION: Alcohol blended fuels

(called gasohol or using ethanol or metha-

nol) can attract moisture which leads to

separation and formation of acids during

storage. Acidic gas can damage the fuel

system of an engine while in storage. To

avoid engine problems, the fuel system

should be emptied before storage of 30

days or longer. Empty the gas tank, start

the engine and let it run until the fuel lines

and carburetor are empty. Use fresh fuel

next season. See Storage Instructions for

additional information. Never use engine

or carburetor cleaner products in the fuel

tank or permanent damage may occur.

Oil fill cap / Gasoline

dips filler cap

Upper Lowe

mark mark

TO STOP ENGINE

• To stop engine, move throttle control

lever to STOP position. Wait until blade

and all moving parts have stopped and

turn fuel valve to OFF position if you do

not intend to restart the engine soon.

TO START ENGINE

NOTE: Due to protective coatings on the

engine, a small amount of smoke may be

present during the initial use of the prod-

uct and should be considered normal.

1. Be sure fuel valve is in the ON position.

2. To start a cold engine, move handle

mounted throttle/choke control lever to

CHOKE position.

3. Pull starter handle quickly. Do not allow

starter rope to snap back.

4. Slowly move throttle control lever to

FAST position after engine starts.

• To start a warm engine, move throttle

control lever to FAST position, then fol-

low steps above.

NOTE: Allow a cold engine to warm up for

one minute before starting the blade. See

"BLADE CONTROL" in this section of this

manual.

Fuel valve lever

MOWING TIPS

A CAUTION: Do not use de-thatcher

blade attachments on your mower. Such

attachments are hazardous, will damage

your mower and could void your warranty.

• Under certain conditions, such as very

tall grass, it may be necessary to raise

the height of cut to reduce pushing

effort and to keep from overloading the

engine and leaving clumps of grass

clippings. It may also be necessary to

reduce ground speed and/or run the

mower over the area a second time.

• For extremely heavy cutting, reduce the

width of cut by overlapping previously

cut path and mow slowly.

• For better grass bagging and most cut-

ting conditions, the engine speed should

be set in the FAST position.

• Pores in cloth grass catchers can be-

come filled with dirt and dust with use

and catchers will collect less grass. To

prevent this, regularly hose catcher off

with water and let dry before using.

• Keep top of engine around starter clear

and clean of grass clippings and chaff.

This will help engine air flow and extend

engine life.

MULCHING MOWING TIPS

IMPORTANT: For best performance,

keep mower housing free of built-up

grass and trash. See "CLEANING" in the

Maintenance section of this manual.

• The special mulching blade will recut

the grass clippings many times and

reduce them in size so that as they fall

onto the lawn they will disperse into

the grass and not be noticed. Also, the

mulched grass will biodegrade quickly

to provide nutrients for the lawn. Always

mulch with your highest engine (blade)

speed as this will provide the best recut-

ting action of the blades.

• Avoid cutting your lawn when it is wet.

Wet grass tends to form clumps and

interferes with the mulching action. The

best time to mow your lawn is the early

afternoon. At this time the grass has

dried, yet the newly cut area will not be

exposed to direct sunlight.

• For best results, adjust the lawn mower

cutting height so that the lawn mower

cuts off only the top one-third of the

grass blades. If the lawn is overgrown it

will be necessary to raise the height of

cut to reduce pushing effort and to keep

from overloading the engine and leaving

clumps of mulched grass. For extremely

heavy grass, reduce your width of cut

by overlapping previously cut path and

mow slowly.

MAX 1/3

• Certain types of grass and grass

conditions may require that an area be

mulched a second time to completely

hide the clippings. When doing a sec-

ond cut, mow across (perpendicular) to

the first cut path.

• Change your cutting pattern from week

to week. Mow north to south one week

then change to east to west the next

week. This will help prevent matting and

graining of the lawn.

MAINTENANCE

SCHEDULE

Check for Loose Fasteners

_ Clean / Inspect Grass Catcher *

Check Tires

_ Check Drive Wheels

Clean Lawn Mower ....

M Clean under Drive Cover ***

O Check Drive Belt / Putleys ***

W Check / Sharpen / Replace Blade

_ ubrication

Clean and Recharge Battery **

Check Engine Oil level

E Change Engine Oil

N Clean Air Filter

_ Inspect Muffler

N Replace Spark Plug

E Replace Air Filter Paper Cartridge

Empty fuel system or add Stabilizer

BEFORE AFTER EVERY EVERY EVERY BEFORE

EACH EACH 10 25HOURS 100

USE USE HOURS OR SEASON HOURS STORAGE

v' v'

v'3

11_,2

* (if so equipped)

** Electric-Start mowers

*** Power-Propelled mowers

**** Use a scraper

to clean under deck

1 - Change more often if operating under a heavy load or in high outdoor temperatures.

2 - Service more often if operating in dirty or dusty conditions,

3 - Replace blades more often when mowing in sandy soil,

4 - Charge 48 hours at end of season.

5 - And after each 5 hours of use.

GENERAL RECOMMENDATIONS

The warranty on this lawn mower does not

cover items that have been subjected to

operator abuse or negligence. To receive

full value from the warranty, operator must

maintain unit as instructed in this manual.

LUBRICATION CHART

(_) Wheel

adjuster (on

each wheel)

Some adjustments will need to be made

periodically to properly maintain your unit.

At least once a season, check to see if

you should make any of the adjustments

described in the Service and Adjustments

section of this manual.

• At least once a year, replace the spark

plug, clean or replace air filter element

and check blade for wear. A new spark

plug and clean/new air filter element

assure proper air-fuel mixture and help

your engine run better and last longer.

• Follow the maintenance schedule in this

manual.

BEFORE EACH USE

• Check engine oil level.

• Check for loose fasteners.

LUBRICATION

Keep unit well lubricated

(See "LUBRICATION CHART").

Engine oil

(_) Mulcher

door hinge pin

(_) Rear door

hinge

(_) Handle bracket mounting pins

_ Spray lubricant

See "ENGINE" in Maintenance section.

IMPORTANT: Do not oil or grease plastic

wheel bearings. Viscous lubricants will

attract dust and dirt that will shorten the life of

the self-lubricating bearings. If you feel they

must be lubricated, use only a dry, powdered

12 graphite type lubricant sparingly.

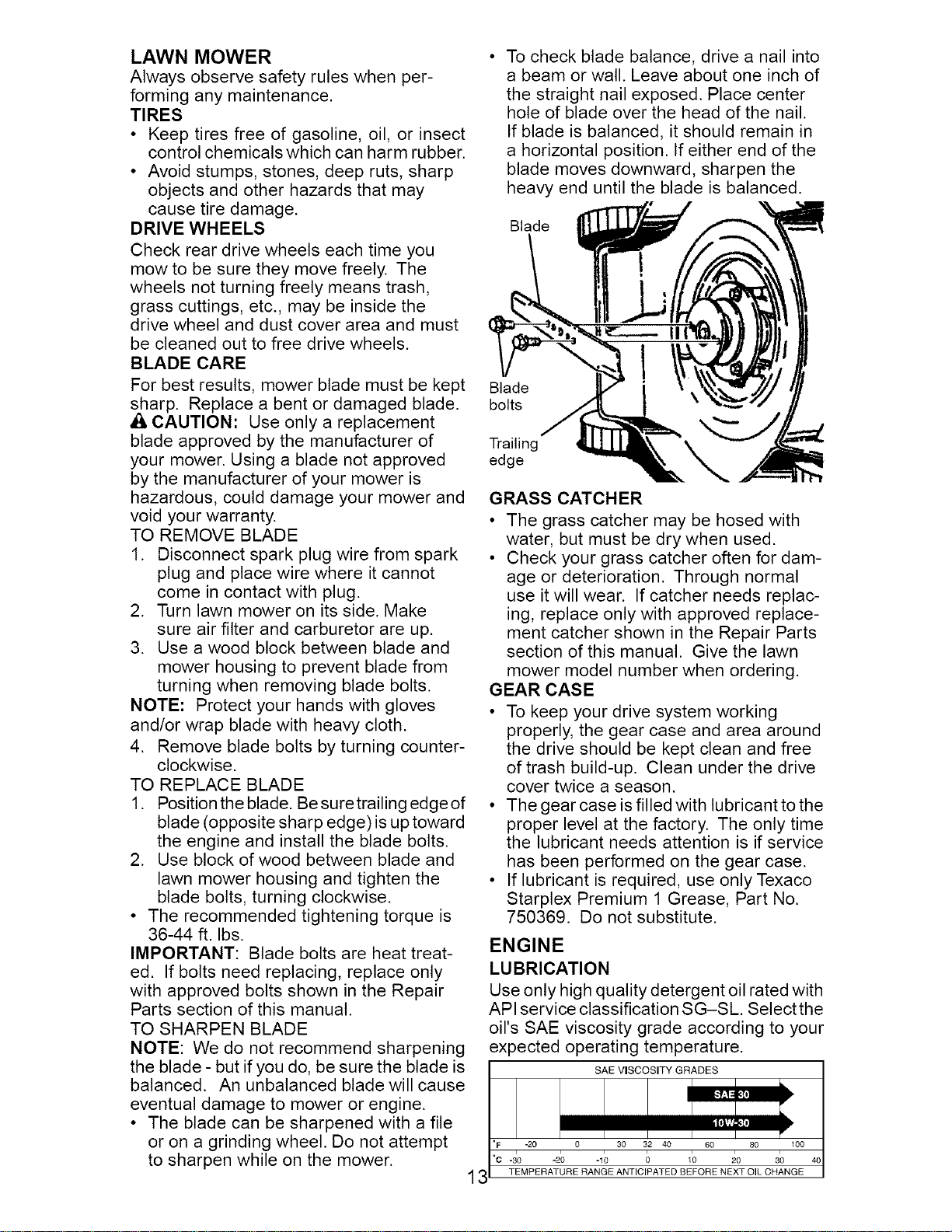

LAWN MOWER

Always observe safety rules when per-

forming any maintenance.

TIRES

• Keep tires free of gasoline, oil, or insect

control chemicals which can harm rubber.

• Avoid stumps, stones, deep ruts, sharp

objects and other hazards that may

cause tire damage.

DRIVE WHEELS

Check rear drive wheels each time you

mow to be sure they move freely. The

wheels not turning freely means trash,

grass cuttings, etc., may be inside the

drive wheel and dust cover area and must

be cleaned out to free drive wheels.

BLADE CARE

For best results, mower blade must be kept

sharp. Replace a bent or damaged blade.

A CAUTION: Use only a replacement

blade approved by the manufacturer of

your mower. Using a blade not approved

by the manufacturer of your mower is

hazardous, could damage your mower and

void your warranty.

TO REMOVE BLADE

1. Disconnect spark plug wire from spark

plug and place wire where it cannot

come in contact with plug.

2. Turn lawn mower on its side. Make

sure air filter and carburetor are up.

3. Use a wood block between blade and

mower housing to prevent blade from

turning when removing blade bolts.

NOTE: Protect your hands with gloves

and/or wrap blade with heavy cloth.

4. Remove blade bolts by turning counter-

clockwise.

TO REPLACE BLADE

1. Position the blade. Besuretrailing edgeof

blade (opposite sharp edge) is up toward

the engine and install the blade bolts.

2. Use block of wood between blade and

lawn mower housing and tighten the

blade bolts, turning clockwise.

• The recommended tightening torque is

36-44 ft. Ibs.

IMPORTANT: Blade bolts are heat treat-

ed. If bolts need replacing, replace only

with approved bolts shown in the Repair

Parts section of this manual.

TO SHARPEN BLADE

NOTE: We do not recommend sharpening

the blade - but if you do, be sure the blade is

balanced. An unbalanced blade will cause

eventual damage to mower or engine.

• The blade can be sharpened with a file

or on a grinding wheel. Do not attempt

to sharpen while on the mower.

To check blade balance, drive a nail into

a beam or wall. Leave about one inch of

the straight nail exposed. Place center

hole of blade over the head of the nail.

If blade is balanced, it should remain in

a horizontal position. If either end of the

blade moves downward, sharpen the

heavy end until the blade is balanced.

Blade

bolts

Trailing

edge

GRASS CATCHER

• The grass catcher may be hosed with

water, but must be dry when used.

• Check your grass catcher often for dam-

age or deterioration. Through normal

use it will wear. If catcher needs replac-

ing, replace only with approved replace-

ment catcher shown in the Repair Parts

section of this manual. Give the lawn

mower model number when ordering.

GEAR CASE

• To keep your drive system working

properly, the gear case and area around

the drive should be kept clean and free

of trash build-up. Clean under the drive

cover twice a season.

• The gear case is filled with lubricant to the

proper level at the factory. The only time

the lubricant needs attention is if service

has been performed on the gear case.

• If lubricant is required, use only Texaco

Starplex Premium 1 Grease, Part No.

750369. Do not substitute.

ENGINE

LUBRICATION

Use only high quality detergent oil rated with

API service classification SG-SL. Select the

oil's SAE viscosity grade according to your

expected operating temperature.

SAE VISCOSITY GRADES

_F -20 0 30 32 40 60

"c -_0 -20 -1_ _ 1'0 _o

TEMPERATURE RANGE ANTICIPATED BEFORE NEXT OIL CHANGE

80 100

30 40

NOTE: Multi-viscosity oils (5W30, 10W30

etc.) improve starting in cold weather, and

you should check your engine oil level fre-

quently to avoid possible engine damage

from running low on oil.

Change the oil after every 25 hours of opera-

tion or at least once a year if the lawn mower

is not used for 25 hours in one year.

Check the crankcase oil level before

starting the engine and after each five (5)

hours of continuous use. Tighten oil plug

securely each time you check the oil level.

TO CHANGE ENGINE OIL

NOTE: Before tipping lawn mower to drain

oil, empty fuel tank by running engine until

fuel tank is empty.

1. Disconnect spark plug wire from spark

plug and place wire where it cannot

come in contact with plug.

2. Remove oil fill cap/dipstick; lay aside

on a clean surface.

3. Tip lawn mower on its side as shown

and drain oil into a suitable container.

Rock lawn mower back and forth to re-

move any oil trapped inside of engine.

Wipe off any spilled oil from lawn

mower or side of engine.

Fill engine with oil. Slowly pour oil

down the oil fill spout into the engine.

Wait one minute to allow oil to settle.

Use guage on oil fill cap/dipstick for

checking level. Insert dipstick into the

tube and rest the oil fill cap on the tube.

DO NOT thread the cap into the tube

when taking reading.

Oil fill cap /

dipstick

Upper _

mark-_ _

Lower"

mark

7. Continue adding small amounts of

oil and rechecking the dipstick until it

reads full. DO NOT overfill, or engine

will smoke on startup.

8. Always be sure to retighten oil fill cap/

dipstick before starting engine.

9. Reconnect spark plug wire to spark

plug.

AIR FILTER

Your engine will not run properly and may

be damaged by using a dirty air filter.

Replace the air filter every 100 hours of

operation or every season, whichever oc-

curs first. Service air cleaner more often

under dusty conditions.

TO CLEAN AIR FILTER

1. Remove cover.

2. Carefully remove cartridge.

3. Clean by gently tapping on a flat sur-

face. If very dirty, replace cartridge.

_,CAUTION: Petroleum solvents, such as

kerosene, are not to be used to clean car-

tridge. They may cause deterioration of the

cartridge. Do not oil cartridge. Do not use

pressurized air to clean or dry cartridge.

4. Install cartridge, then replace cover.

Filter

MUFFLER

Filter

Cover

Tabs

_,_ s

Inspect and replace corroded muffler as it

could create a fire hazard and/or damage.

SPARK PLUG

Replace spark plug at the beginning of

each mowing season or after every 100

hours of operation, whichever occurs

first. Spark plug type and gap setting

are shown in the "PRODUCT SPECIFIC-

ATIONS" section of this manual.

CLEANING

IMPORTANT: For best performance, keep

mower housing free of built-up grass and

trash. Clean the underside of your mower

after each use.

ACAUTION: Disconnect spark plug wire

from spark plug and place wire where it

cannot come in contact with plug.

• Clean the underside of your lawn mower

by scraping to remove build-up of grass

14 and trash.

• Cleanengineoftento keeptrashfrom

accumulating.A cloggedengineruns

hotterandshortensenginelife.

• Keepfinishedsurfacesandwheelsfree

ofall gasoline,oil,etc.

• Wedo notrecommendusingagarden

hoseto cleanlawnmowerunlessthe

electricalsystem,muffler,air filterand

carburetorare coveredto keepwater

_WARNING: Toavoidseriousinjury,before

out. Water in engine can result in short-

ened engine life.

CLEAN UNDER DRIVE COVER

Clean under drive cover at least twice a

season. Scrape underside of cover with

putty knife or similar tool to remove any

build-up of trash or grass on underside of

drive cover.

performing any service or adjustments:

1. Release control bar and stop engine.

2. Make sure the blade and all moving

parts have completely stopped.

3. Disconnect spark plug wire from spark

plug and place wire where it cannot

come in contact with plug.

LAWN MOWER

TO ADJUST CUTTING HEIGHT

See "TO ADJUST CUTTING HEIGHT" in

the Operation section of this manual.

REAR DEFLECTOR

The rear deflector, attached between the rear

wheels of your mower, is provided to minimize

the possibility that objects will be thrown out

of the rear of the mower into the operator's

mowing position. If the deflector becomes

damaged, it should be replaced.

DRIVE BELT

If your mower does not operate properly due

to suspected drive belt problems, take your

mower to a Sears or other qualified service

center for repair and/or adjustment.

TO ADJUST HANDLE

The handle on your lawn mower has three

(3) height positions - adjust to height that

suits you.

1. Remove knob and carriage bolt on one

side of the lower handle.

2. While holding handle assembly,

remove knob and carriage bolt from

opposite side, align hole in handle with

desired hole in handle bracket and

reassemble bolt and knob and tighten

securely.

3. Align opposite side of handle with

same positioning hole and secure with

bolt and knob.

Handle

cket

Knob

ENGINE

Maintenance, repair, or replacement of the

emission control devices and systems, which

are being done at the customers expense,

may be performed by any non-road engine

repair establishment or individual. Warranty

repairs must be performed by an authorized

engine manufacturer's service outlet.

ENGINE SPEED

Your engine speed has been factory set.

Do not attempt to increase engine speed

or it may result in personal injury. If you

believe that the engine is running too fast

or too slow, take your lawn mower to a

Sears or other qualified service center for

repair and adjustment.

CARBURETOR

Your carburetor is not adjustable. If your

engine does not operate properly due to

suspected carburetor problems, take your

lawn mower to a Sears or other qualified

service center for repair and/or adjustment.

IMPORTANT: Never tamperwith the engine

governor, which is factory set for proper en-

gine speed. Overspeeding the engine above

the factory high speed setting can be danger-

ous. If you think the engine-governed high

speed needs adjusting, contact a Sears or

other qualified service center, which has

proper equipment and experience to make

15any necessary adjustments.

Immediatelyprepareyour lawnmowerfor

storageattheendof theseasonor ifthe

unitwill notbe usedfor30 daysor more.

Handle

bracket

LAWN MOWER

When lawn mower is to be stored for a period

of time, clean it thoroughly, remove all dirt,

grease, leaves, etc. Store in a clean, dry area.

1. Clean entire lawn mower (See

"CLEANING" in the Maintenance sec-

tion of this manual).

2. Lubricate as shown in the Maintenance

section of this manual.

3. Be sure that all nuts, bolts, screws,

and pins are securely fastened. Inspect

moving parts for damage, breakage

and wear. Replace if necessary.

4. Touch up all rusted or chipped paint

surfaces sand lightly before painting.

HANDLE

You can fold your mower handle for storage.

1. Loosen the two (2) handle knobs on

sides of the upper handle and allow

handle to fold down to the rear.

2. Remove the two (2) handle knobs and

carriage bolts on sides of the lower

handle and pivot entire handle as-

sembly forward and allow it to rest on

mower.

3. Reinstall knobs and carriage bolts to

lower handle or handle brackets for

safe keeping.

• When setting up your handle from the

storage position, the lower handle will

require manually locking into the mow-

ing position.

IMPORTANT: When folding the handle for

storage or transportation, be sure to fold

the handle as shown or you may damage

the control cables.

OI MOWING

POSITION

control bar

FOLD "-'-./_/ X

FORWARD ", Upper

FOR '., handle

STORAG E

Knob

ENGINE

Maintenance, repair, or replacement of the

emission control devices and systems, which

are being done at the customers expense,

may be performed by any non-road engine

repair establishment or individual. Warranty

repairs must be performed by an authorized

engine manufacturer's service outlet.

Handle

knob

FUEL SYSTEM

IMPORTANT: It is important to prevent gum

deposits from forming in essential fuel system

parts such as carburetor, fuel filter, fuel hose,

or tankduring storage.Alcohol blended fuels

(called gasohol or using ethanol or methanol)

can attract moisture which leads to separa-

tion and formation of acids during storage.

Acidic gas can damage the fuel system of

an engine while in storage.

• Empty the fuel tank by starting the en-

gine and letting it run until the fuel lines

and carburetor are empty.

• Never use engine or carburetor cleaner

products in the fuel tank or permanent

damage may occur.

• Use fresh fuel next season.

NOTE: Fuel stabilizer is an acceptable al-

ternative in minimizing the formation of fuel

gum deposits during storage. Add stabilizer

to gasoline in fuel tank or storage container.

Always follow the mix ratio found on stabilizer

container. Run engine at least 10 minutes

after adding stabilizer to allow the stabilizer

to reach the carburetor. Do not empty the gas

tank and carburetor if using fuel stabilizer.

ENGINE OIL

Drain oil (with engine warm) and replace

with clean engine oil. (See "ENGINE" in

Lower handle the Maintenance section of this manual).

CYLINDER

1. Remove spark plug.

2. Pour one ounce (29 ml) of oil through

spark plug hole into cylinder.

3. Pull starter handle slowly a few times

to distribute oil.

4. Replace with new spark plug.

OTHER

• Do not store gasoline from one season

to another.

• Replace your gasoline can if your can

starts to rust. Rust and/or dirt in your

gasoline will cause problems.

• If possible, store your unit indoors and

cover it to protect it from dust and dirt.

• Cover your unit with a suitable protective

cover that does not retain moisture. Do

not use plastic. Plastic cannot breathe,

which allows condensation to form and

will cause your unit to rust.

IMPORTANT: Never cover mower while

engine and exhaust areas are still warm.

A CAUTION: Never store the lawn mower

with gasoline in the tank inside a building

where fumes may reach an open flame or

spark. Allow the engine to cool before stor-

ing in any enclosure.

TROUBLESHOOTING - See appropriate section in manual unless directed

to a Sears Parts &

PROBLEM

Does not start

Repair Center.

CAUSE

1. Dirty air filter.

2. Out of fuel.

3. Stale fuel.

4. Water in fuel.

Loss of power

Poor cut -

uneven

5. Spark plug wire is

disconnected.

6. Bad spark plug.

7. Loose blade or broken

blade adapter.

8. Control bar in released

position.

9. Control bar defective.

10. Fuel valve lever (if so

equipped) in OFF position.

11 .Weak battery (if equipped).

12. Disconnected battery

connector (if equipped).

13. Engine control lever is

in STOP position.

1. Rear of lawn mower

housing or cutting blade

dragging in heavy grass.

2. Cutting too much grass.

3. Dirty air filter.

4. Buildup of grass, leaves,

and trash under mower.

5. Too much oil in engine.

6. Walking speed too fast.

1. Worn, bent or loose blade.

2. Wheel heights uneven.

3. Buildup of grass, leaves

and trash under mower.

CORRECTION

1. Clean/replace air filter.

2. Fill fuel tank.

3. Empty fuel tank and refill tank

with fresh, clean gasoline.

4. Empty fuel tank and refill tank

with fresh, clean gasoline.

5. Connect wire to plug.

6. Replace spark plug.

7. Tighten blade bolt or

replace blade adapter.

8. Depress control bar to

handle.

9. Replace control bar.

10. Turn fuel valve lever

to the ON position.

11. Charge battery.

12. Connect battery to engine.

13. Place engine control lever

in FAST position.

1. Raise cutting height.

2. Raise cutting height.

3. Clean/replace air filter.

4. Clean underside of mower

housing.

5. Check oil level.

6. Cut at slower walking speed.

1. Replace blade. Tighten

blade bolt.

2. Set all wheels at same

height.

3. Clean underside of

mower housing.

TROUBLESHOOTING - See appropriate section in manual unless directed

to a Sears Parts & Repair Center,

PROBLEM CAUSE CORRECTION

Excessive 1. Replace blade. Tighten

vibration blade bolt.

2. Contact a Sears or other

qualified service center.

Starter rope

hard to pull

Grass catcher

not filling

(If so equipped)

Hard to push

Blade/brake

clutch does

not engage

Engine dies

when starting

blade

Loss of drive

or slowing of

drive speed

1. Worn, bent or loose blade.

2. Bent engine crankshaft.

1. Engine flywheel brake is on

when control bar is released.

2. Bent engine crankshaft.

3. Blade adapter broken.

4. Blade dragging in grass.

5. Defective blade/brake clutch.

1. Cutting height too low.

2. Lift on blade worn off.

3. Catcher not venting air.

1. Grass is too high or wheel

height is too low.

2. Rear of lawn mower

housing or cutting blade

dragging in grass.

3. Grass catcher too full.

4. Handle height position not

right for you.

1. Defective blade control.

1. Cold engine.

2. Mower is in uncut grass.

1. Belt wear.

2. Belt off of pulley.

3. Drive cable worn or broken.

4. "Loose" drive control system.

Depress control bar to

upper handle before

pulling starter rope.

2. Contact a Sears or other

qualified service center.

3. Replace blade adapter.

4. Move lawn mower to cut

grass or to hard surface.

5. Replace blade/brake clutch.

1. Raise cutting height.

2. Replace blade.

3. Clean grass catcher.

1. Raise cutting height.

2. Raise rear of lawn mower

housing one (1) setting

higher.

3. Empty grass catcher.

4. Adjust handle height to suit.

1. Replace blade/brake control.

1. Allow engine to warm up

for one minute.

2. Move mower to cleared area.

1. Check/replace drive belt.

2. Check/reinstall drive belt.

3. Replace drive cable.

4. Adjust drive control.

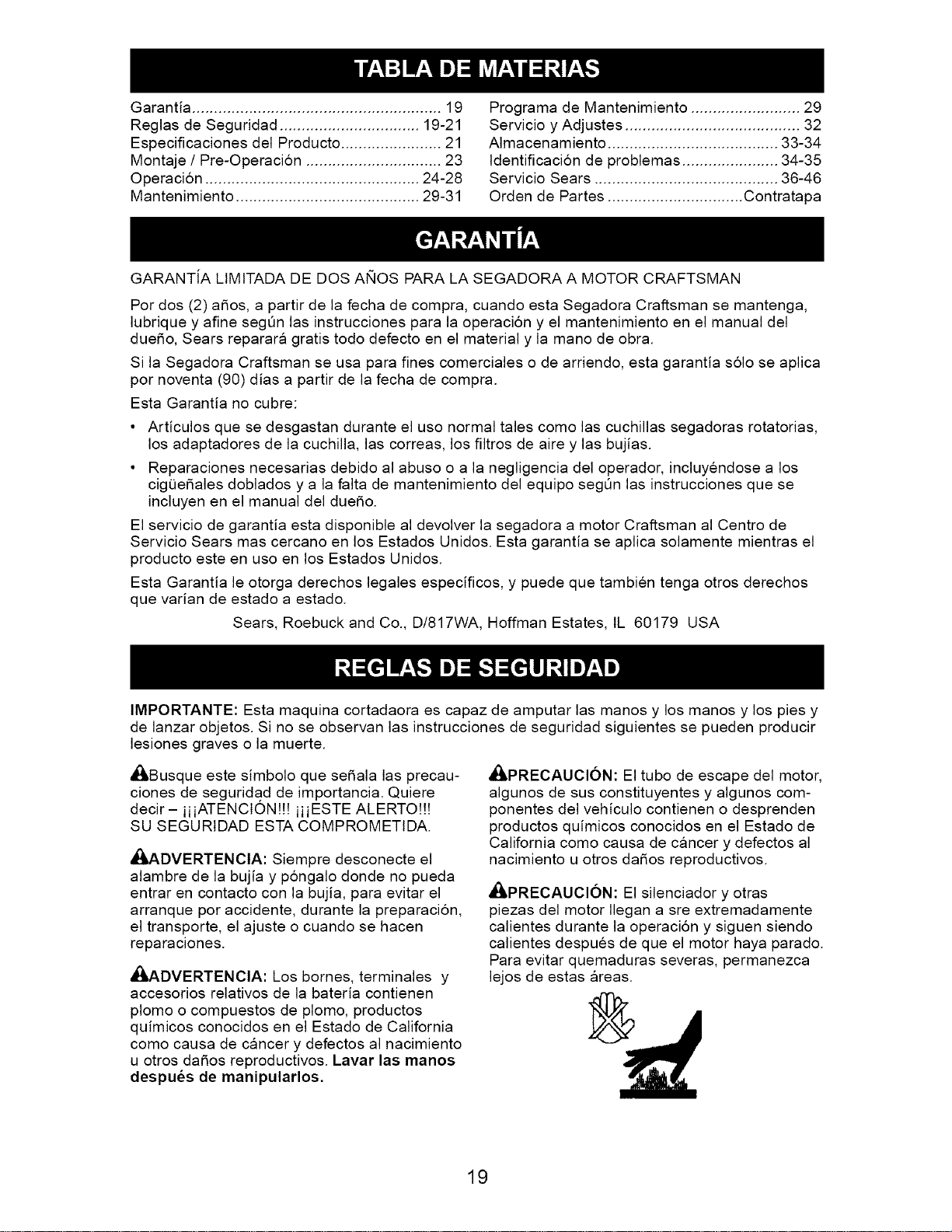

Garantia ......................................................... 19

Reglas de Seguridad ................................ 19-21

Especificaciones del Producto ....................... 21

Montaje / Pre-Operacion ............................... 23

Operacion ................................................. 24-28

Mantenimiento .......................................... 29-31

Programa de Mantenimiento ......................... 29

Servicio y Adjustes ........................................ 32

AImacenamiento ....................................... 33-34

Identificacion de problemas ...................... 34-35

Servicio Sears .......................................... 36-46

Orden de Partes ............................... Contratapa

GARANTIA LtMtTADA DE DOS ANOS PARA LA SEGADORA A MOTOR CRAFTSMAN

Por dos (2) a5os, a partir de la fecha de compra, cuando esta Segadora Craftsman se mantenga,

lubrique y afine segQn las instrucciones para la operacion y el mantenimiento en el manual del

due5o, Sears reparara gratis todo defecto en el material y la mano de obra.

Si la Segadora Craftsman se usa para fines comerciales o de arriendo, esta garantia s61ose aplica

por noventa (90) dias a partir de la fecha de compra.

Esta Garantia no cubre:

• Articulos que se desgastan durante el uso normal tales como las cuchillas segadoras rotatorias,

los adaptadores de la cuchilla, las correas, los filtros de aire y las bujias.

• Reparaciones necesarias debido al abuso o a la negligencia del operador, incluyendose a los

cigQe5ales doblados y a la falta de mantenimiento del equipo segQn las instrucciones que se

incluyen en el manual del due5o.

El servicio de garantia esta disponible al devolver la segadora a motor Craftsman al Centro de

Servicio Sears mas cercano en los Estados Unidos. Esta garantia se aplica solamente mientras el

producto este en uso en los Estados Unidos.

Esta Garantia le otorga derechos legales especificos, y puede que tambien tenga otros derechos

que varian de estado a estado.

Sears, Roebuck and Co., D/817WA, Hoffman Estates, IL 60179 USA

IMPORTANTE: Esta maquina cortadaora es capaz de amputar las manos y los manos y los pies y

de lanzar objetos. Si no se observan las instrucciones de seguridad siguientes se pueden producir

lesiones graves o la muerte.

_Busque este simbolo que se_ala las precau-

ciones de seguridad de importancia. Quiere

decir- iiiATENClON!!! iiiESTE ALERTO!!!

SU SEGURtDAD ESTA COMPROMETIDA.

_ADVERTENClA: Siempre desconecte el

alambre de la bujia y p6ngalo donde no pueda

entrar en contacto con la bujia, para evitar el

arranque por accidente, durante la preparacion,

el transporte, el ajuste o cuando se hacen

reparaciones.

_IkADVERTENClA: Los bornes, terminales y

accesorios relativos de la bateria contienen

plomo o compuestos de plomo, productos

quimicos conocidos en el Estado de California

como causa de cancer y defectos al nacimiento

u otros da5os reproductivos. Lavar las manos

despues de manipularlos.

_I_PRECAUCI(SN: El tubo de escape del motor,

algunos de sus constituyentes y algunos com-

ponentes del vehiculo contienen o desprenden

productos quimicos conocidos en el Estado de

California como causa de cancer y defectos al

nacimiento u otros da5os reproductivos.

_PRECAUCl6N: El silenciador y otras

piezas del motor Ilegan a sre extremadamente

calientes durante la operaci6n y siguen siendo

calientes despues de que el motor haya parado.

Para evitar quemaduras severas, permanezca

lejos de estas areas.

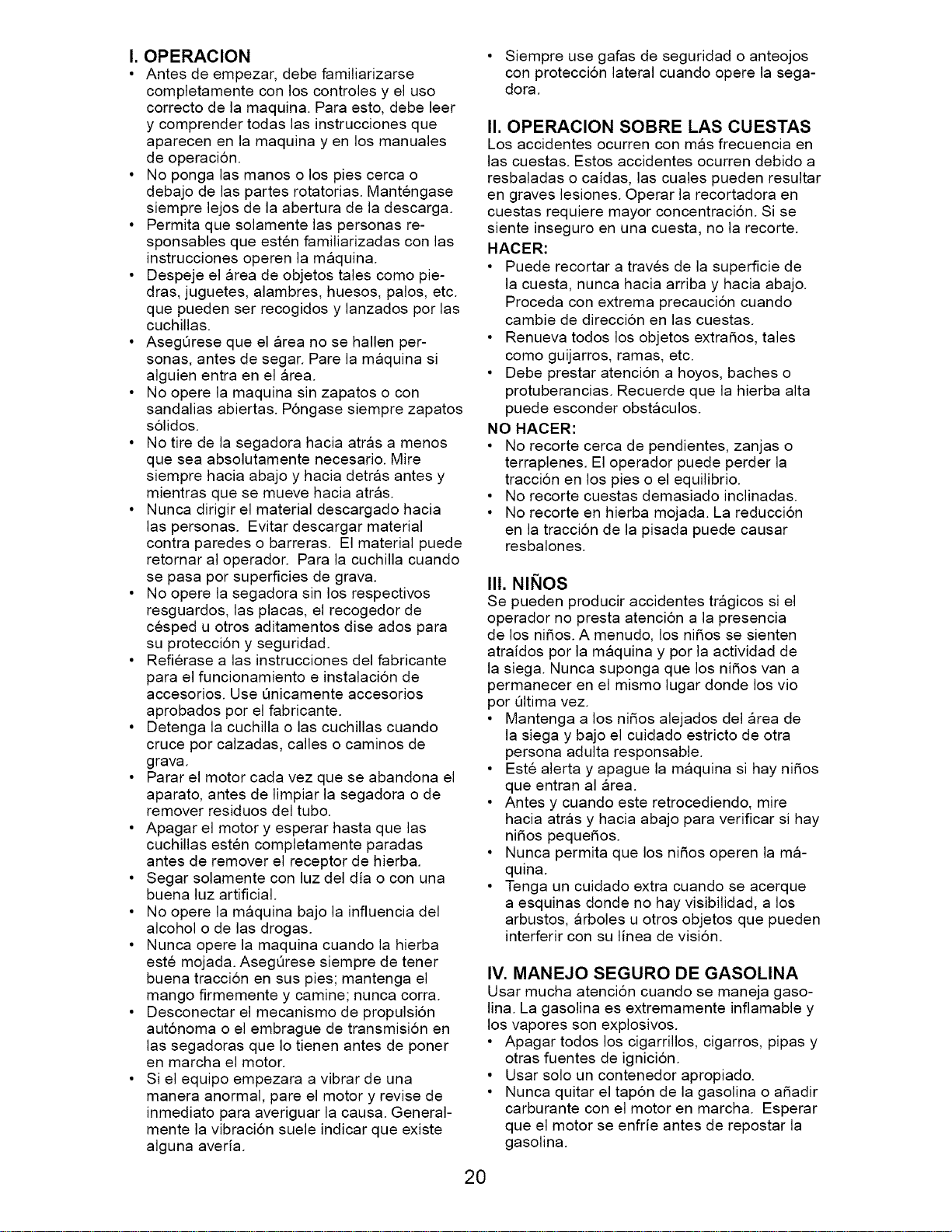

I. OPERACION

• Antes de empezar, debe familiarizarse

completamente con los controles y el uso

correcto de la maquina. Para esto, debe leer

y comprender todas las instrucciones que

aparecen en la maquina yen los manuales

de operacion.

• No ponga las manos o los pies cerca o

debajo de las partes rotatorias. Mantengase

siempre lejos de la abertura de la descarga.

• Permita que solamente las personas re-

sponsables que esten familiarizadas con las

instrucciones operen la maquina.

• Despeje el _lrea de objetos tales como pie-

dras, juguetes, alambres, huesos, palos, etc.

que pueden ser recogidos y lanzados por las

cuchillas.

• AsegQrese que el _lrea no se hallen per-

sonas, antes de segar. Pare la maquina si

alguien entra en el area.

• No opere la maquina sin zapatos o con

sandalias abiertas. P6ngase siempre zapatos

s61idos.

• No tire de la segadora hacia atras a menos

que sea absolutamente necesario. Mire

siempre hacia abajo y hacia detr_ls antes y

mientras que se mueve hacia atras.

• Nunca dirigir el material descargado hacia

las personas. Evitar descargar material

contra paredes o barreras. El material puede

retornar al operador. Para la cuchilla cuando

se pasa por superficies de grava.

• No opere la segadora sin los respectivos

resguardos, las placas, el recogedor de

cesped u otros aditamentos dise ados para

su proteccion y seguridad.

• Refi@ase alas instrucciones del fabricante

para el funcionamiento e instalacion de

accesorios. Use Qnicamente accesorios

aprobados por el fabricante.

• Detenga la cuchilla o las cuchillas cuando

cruce por calzadas, calles o caminos de

grava.

• Parar el motor cada vez que se abandona el

aparato, antes de limpiar la segadora o de

remover residuos del tubo.

• Apagar el motor y esperar hasta que las

cuchillas esten completamente paradas

antes de remover el receptor de hierba.

• Segar solamente con luz del dia o con una

buena luz artificial.

• No opere la m_lquina bajo la influencia del

alcohol o de las drogas.

• Nunca opere la maquina cuando la hierba

este mojada. AsegQrese siempre de tener

buena traccion en sus pies; mantenga el

mango firmemente y camine; nunca corra.

• Desconectar el mecanismo de propulsion

aut6noma o el embrague de transmision en

las segadoras que Io tienen antes de poner

en marcha el motor.

• Si el equipo empezara a vibrar de una

manera anormal, pare el motor y revise de

inmediato para averiguar la causa. General-

mente la vibracion suele indicar que existe

alguna averia.

• Siempre use gafas de seguridad o anteojos

con protecci6n lateral cuando opere la sega-

dora.

II. OPERACION SOBRE LAS CUESTAS

Los accidentes ocurren con mas frecuencia en

las cuestas. Estos accidentes ocurren debido a

resbaladas o caidas, las cuales pueden resultar

en graves lesiones. Operar la recortadora en

cuestas requiere mayor concentraci6n. Si se

siente inseguro en una cuesta, no la recorte.

HACER:

• Puede recortar a traves de la superficie de

la cuesta, nunca hacia arriba y hacia abajo.

Proceda con extrema precauci6n cuando

cambie de direccion en las cuestas.

• Renueva todos los objetos extraSos, tales

como guijarros, ramas, etc.

• Debe prestar atenci6n a hoyos, baches o

protuberancias. Recuerde que la hierba alta

puede esconder obstaculos.

NO HACER:

• No recorte cerca de pendientes, zanjas o

terraplenes. El operador puede perder la

tracci6n en los pies o el equilibrio.

• No recorte cuestas demasiado inclinadas.

• No recorte en hierba mojada. La reduccion

en la tracci6n de la pisada puede causar

resbalones.

III. NINOS

Se pueden producir accidentes tragicos si el

operador no presta atenci6n a la presencia

de los niSos. A menudo, los niSos se sienten

atraidos por la maquina y por la actividad de

la siega. Nunca suponga que los niSos van a

permanecer en el mismo lugar donde los vio

por Qltima vez.

• Mantenga a los ni5os alejados del area de

la siega y bajo el cuidado estricto de otra

persona adulta responsable.

• Este alerta y apague la maquina si hay ni5os

que entran al area.

• Antes y cuando este retrocediendo, mire

hacia atras y hacia abajo para verificar si hay

niSos peque5os.

• Nunca permita que los ni5os operen la ma-

quina.

• Tenga un cuidado extra cuando se acerque

a esquinas donde no hay visibilidad, a los

arbustos, arboles u otros objetos que pueden

interferir con su linea de visi6n.

IV. MANEJO SEGURO DE GASOLINA

Usar mucha atenci6n cuando se maneja gaso-

lina. La gasolina es extremamente inflamable y

los vapores son explosivos.

• Apagar todos los cigarrillos, cigarros, pipas y

otras fuentes de ignicion.

• Usar solo un contenedor apropiado.

• Nunca quitar el tap6n de la gasolina o aSadir

carburante con el motor en marcha. Esperar

que el motor se enfrie antes de repostar la

gasolina.

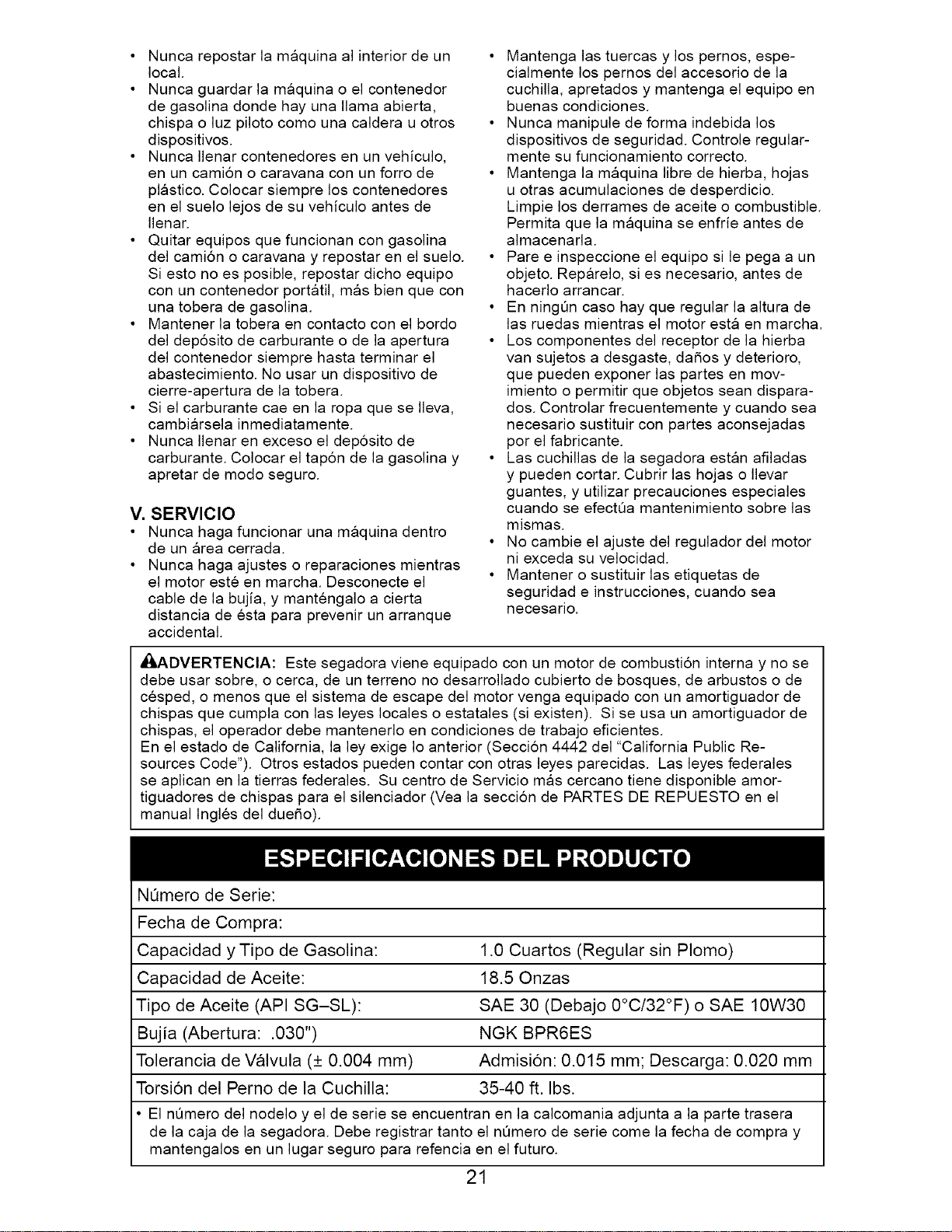

• Nunca repostar la maquina al interior de un

local.

• Nunca guardar la maquina o el contenedor

de gasolina donde hay una llama abierta,

chispa o luz piloto como una caldera u otros

dispositivos.

• Nunca Ilenar contenedores en un vehiculo,

en un camion o caravana con un forro de

plastico. Colocar siempre los contenedores

en el suelo lejos de su vehiculo antes de

Ilenar.

• Quitar equipos que funcionan con gasolina

del camion o caravana y repostar en el suelo.

Si esto no es posible, repostar dicho equipo

con un contenedor portatil, mas bien que con

una tobera de gasolina.

• Mantener la tobera en contacto con el bordo

del dep6sito de carburante o de la apertura

del contenedor siempre hasta terminar el

abastecimiento. No usar un dispositivo de

cierre-apertura de la tobera.

• Si el carburante cae en la ropa que se Ileva,

cambiarsela inmediatamente.

• Nunca Ilenar en exceso el dep6sito de

carburante. Colocar el tap6n de la gasolina y

apretar de modo seguro.

V. SERVlClO

• Nunca haga funcionar una maquina dentro

de un _lrea cerrada.

• Nunca haga ajustes o reparaciones mientras

el motor este en marcha. Desconecte el

cable de la bujia, y mantengalo a cierta

distancia de esta para prevenir un arranque

accidental.

• Mantenga las tuercas y los pernos, espe-

cialmente los pernos del accesorio de la

cuchilla, apretados y mantenga el equipo en

buenas condiciones.

• Nunca manipule de forma indebida los

dispositivos de seguridad. Controle regular-

mente su funcionamiento correcto.

• Mantenga la maquina libre de hierba, hojas

u otras acumulaciones de desperdicio.

Limpie los derrames de aceite o combustible.

Permita que la maquina se enfrie antes de

almacenarla.

• Pare e inspeccione el equipo si le pega a un

objeto. Reparelo, si es necesario, antes de

hacerlo arrancar.

• En ningQn caso hay que regular la altura de

las ruedas mientras el motor esta en marcha.

• Los componentes del receptor de la hierba

van sujetos a desgaste, daSos y deterioro,

que pueden exponer las partes en mov-

imiento o permitir que objetos sean dispara-

dos. Controlar frecuentemente y cuando sea

necesario sustituir con partes aconsejadas

por el fabricante.

• Las cuchillas de la segadora estan afiladas

y pueden cortar. Cubrir las hojas o Ilevar

guantes, y utilizar precauciones especiales

cuando se efectQa mantenimiento sobre las

mismas.

• No cambie el ajuste del regulador del motor

ni exceda su velocidad.

• Mantener o sustituir las etiquetas de

seguridad e instrucciones, cuando sea

necesario.

_ADVERTENClA" Este segadora viene equipado con un motor de combustion interna y no se

debe usar sobre, o cerca, de un terreno no desarrollado cubierto de bosques, de arbustos o de

cesped, o menos que el sistema de escape del motor venga equipado con un amortiguador de

chispas que cumpla con las leyes locales o estatales (si existen). Si se usa un amortiguador de

chispas, el operador debe mantenerlo en condiciones de trabajo eficientes.

En el estado de California, la ley exige Io anterior (Seccion 4442 del "California Public Re-

sources Code"). Otros estados pueden contar con otras leyes parecidas. Las leyes federales

se aplican en la tierras federales. Su centro de Servicio mas cercano tiene disponible amor-

tiguadores de chispas para el silenciador (Vea la seccion de PARTES DE REPUESTO en el

manual Ingles del dueSo).

NQmero de Serie:

Fecha de Compra:

Capacidad y Tipo de Gasolina: 1.0 Cuartos (Regular sin Plomo)

Capacidad de Aceite: 18.50nzas

Tipo de Aceite (API SG-SL): SAE 30 (Debajo 0°C/32°F) o SAE 10W30

Bujia (Abertura: .030") NGK BPR6ES

Tolerancia de Valvula (+ 0.004 mm) Admision: 0.015 mm; Descarga: 0.020 mm

Torsion del Perno de la Cuchilla: 35-40 ft. Ibs.

• El nQmero del nodelo y el de serie se encuentran en la calcomania adjunta a la parte trasera

de la caja de la segadora. Debe registrar tanto el nQmero de serie come la fecha de compra y

mantengalos en un lugar seguro para refencia en el futuro.

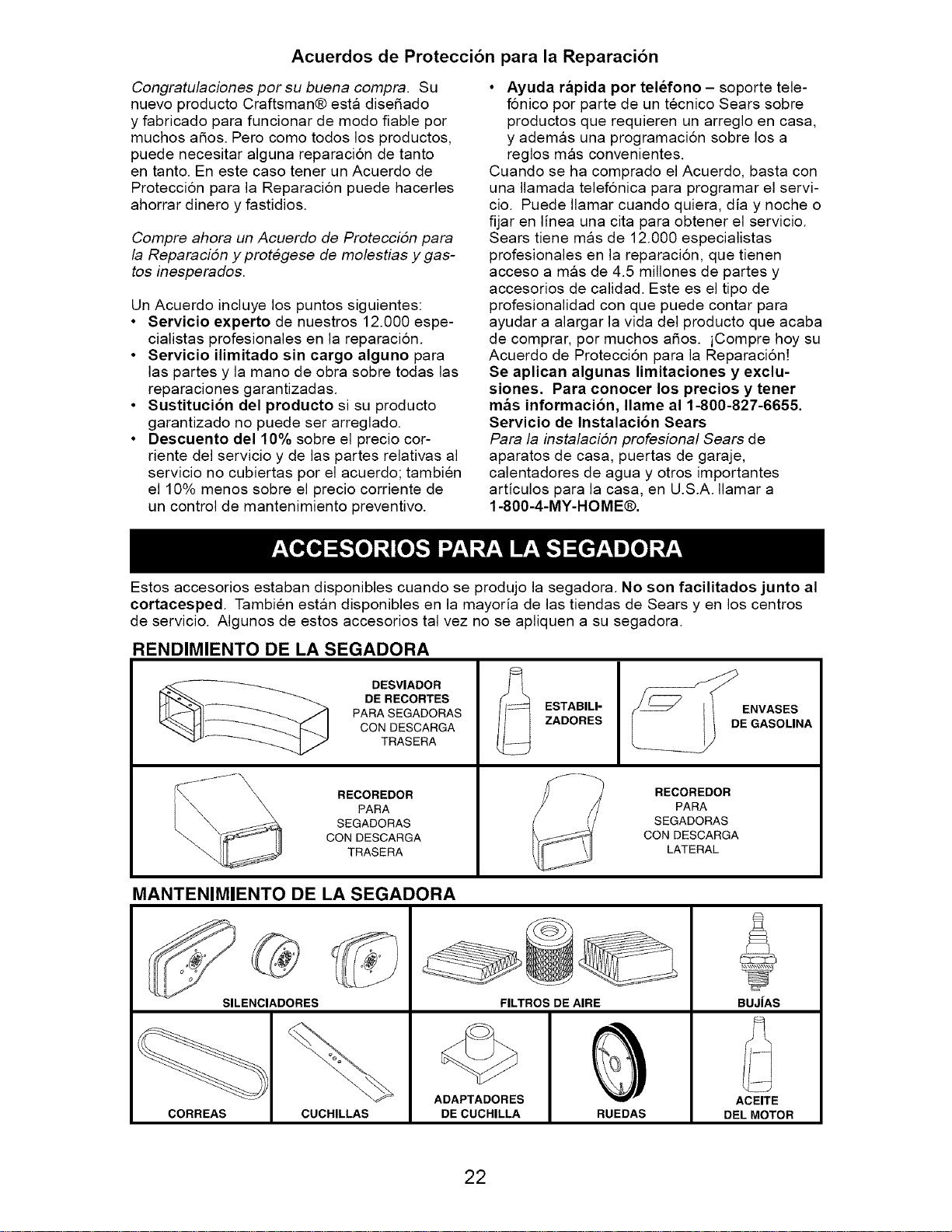

Acuerdos de Proteccibn para la Reparacibn

Congratulaciones por su buena compra. Su

nuevo producto Craftsman® esta diseSado

y fabricado para funcionar de modo fiable por

muchos aSos. Pero como todos los productos,

puede necesitar alguna reparacion de tanto

en tanto. En este caso tener un Acuerdo de

Proteccion para la Reparacion puede hacerles

ahorrar dinero y fastidios.

Compre ahora un Acuerdo de ProtecciSn para

la ReparaciSn y protegese de molestias y gas-

tos inesperados.

Un Acuerdo incluye los puntos siguientes:

• Servicio experto de nuestros 12.000 espe-

cialistas profesionales en la reparacion.

• Servicio ilimitado sin cargo alguno para

las partes y la mano de obra sobre todas las

reparaciones garantizadas.

• Sustitucion del producto si su producto

garantizado no puede ser arreglado.

• Descuento del 10% sobre el precio cor-

riente del servicio y de las partes relativas al

servicio no cubiertas por el acuerdo; tambien

el 10% menos sobre el precio corriente de

un control de mantenimiento preventivo.

• Ayuda rapida por tel_fono - soporte tele-

f6nico por parte de un tecnico Sears sobre

productos que requieren un arreglo en casa,

y ademas una programacion sobre los a

reglos mas convenientes.

Cuando se ha comprado el Acuerdo, basta con

una Ilamada telef6nica para programar el servi-

cio. Puede Ilamar cuando quiera, dia y noche o

fijar en linea una cita para obtener el servicio.

Sears tiene mas de 12.000 especialistas

profesionales en la reparacion, que tienen

acceso a mas de 4.5 millones de partes y

accesorios de calidad. Este es el tipo de

profesionalidad con que puede contar para

ayudar a alargar la vida del producto que acaba

de comprar, por muchos a5os. iCompre hoy su

Acuerdo de Proteccion para la Reparaci6n!

Se aplican algunas limitaciones y exclu-

siones. Para conocer los precios y tener

m&s informaci6n, Ilame al 1-800-827-6655.

Servicio de Instalacion Sears

Para la instalaci6n profesional Sears de

aparatos de casa, puertas de garaje,

calentadores de agua y otros importantes

articulos para la casa, en U.S.A. Ilamar a

1-800-4-MY-HOME®.

Estos accesorios estaban disponibles cuando se produjo la segadora. No son facilitados junto al

cortacesped Tambien estan disponibles en la mayoria de las tiendas de Sears yen los centros

de servicio. AIgunos de estos accesorios tal vez no se apliquen a su segadora.

RENDIMIENTO DE LA SEGADORA

DESVIADOR

DE RECORTES

PARASEGADORAS

CON DESCARGA

TRASERA

RECOREDOR

PARA

SEGADORAS

CON DESCARGA

TRASERA

ESTABILI-

ZADORES

ENVASES

E GASOLINA

RECOREDOR

PARA

SEGADORAS

CON DESCARGA

LATERAL

MANTENIMIENTO DE LA SEGADORA

SILENCIADORES

CORREAS CUCHILLAS

FILTROS DE AIRE

ADAPTADORES

DE CUCHILLA RUEDAS

BUJ|AS

ACEITE

DEL MOTOR

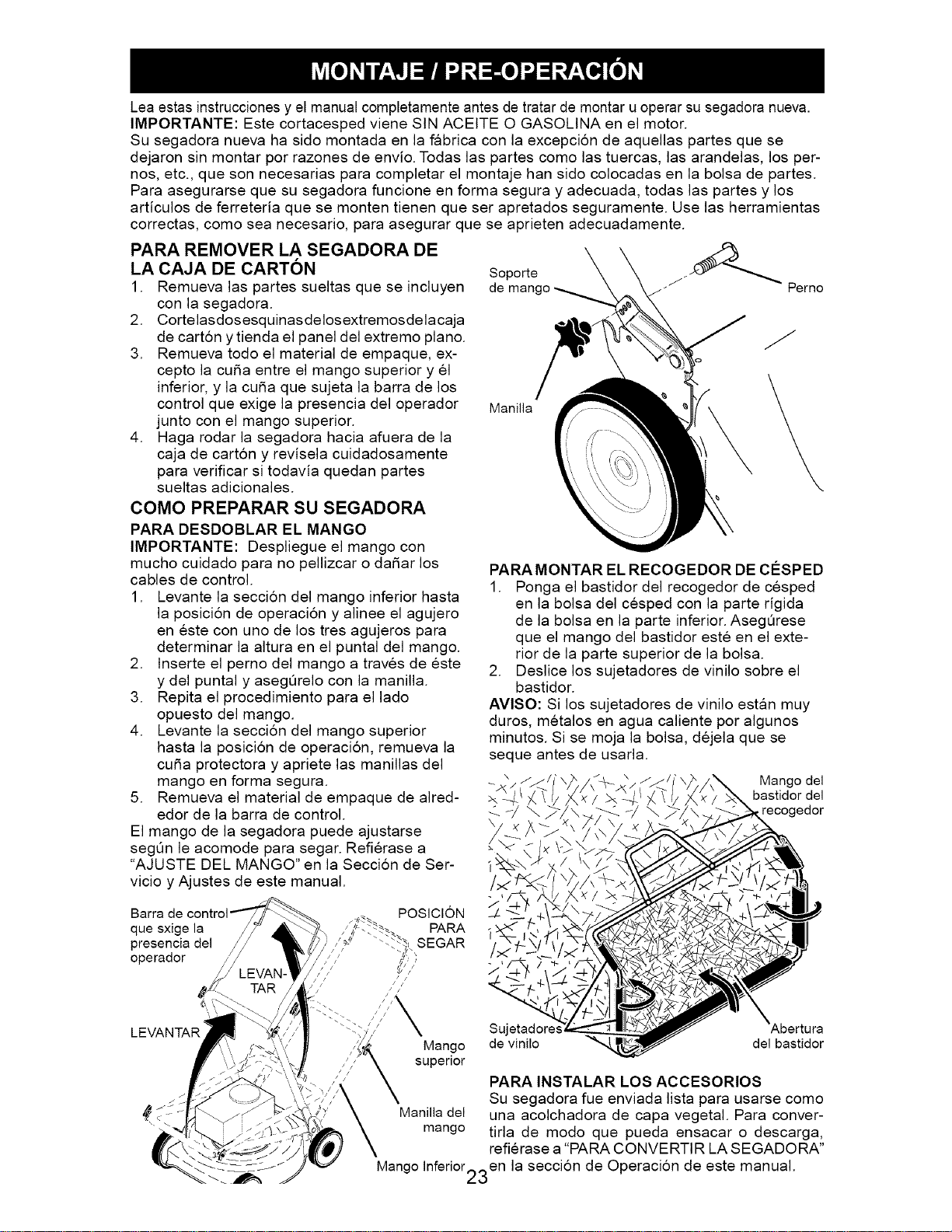

Lea estas instrucciones y el manual completamente antes de tratar de montar u operar su segadora nueva.

IMPORTANTE: Este cortacesped viene SIN ACEtTE O GASOLtNA en el motor.

Su segadora nueva ha sido montada en la fabrica con la excepci6n de aquellas partes que se

dejaron sin montar por razones de envio. Todas las partes como las tuercas, las arandelas, los per-

nos, etc., que son necesarias para completar el montaje han sido colocadas en la bolsa de partes.

Para asegurarse que su segadora funcione en forma segura y adecuada, todas las partes y los

articulos de ferreteria que se monten tienen que ser apretados seguramente. Use las herramientas

correctas, como sea necesario, para asegurar que se aprieten adecuadamente.

PARA REMOVER LA SEGADORA DE

LA CAJA DE CARTON

1. Remueva las partes sueltas que se incluyen

con la segadora.

2. Cortelasdosesquinas delosextremosdelacaja

de carton y tienda el panel del extremo piano.

3. Remueva todo el material de empaque, ex-

cepto la cuSa entre el mango superior y el

inferior, y la cuSa que sujeta la barra de los

control que exige la presencia del operador

junto con el mango superior.

4. Haga rodar la segadora hacia afuera de la

caja de cart6n y revisela cuidadosamente

para verificar si todavia quedan partes

sueltas adicionales.

COMO PREPARAR SU SEGADORA

PARA DESDOBLAR EL MANGO

IMPORTANTE: Despliegue el mango con

mucho cuidado para no pellizcar o da5ar los

cables de control.

1. Levante la secci6n del mango inferior hasta

la posici6n de operaci6n y alinee el agujero

en este con uno de los tres agujeros para

determinar la altura en el puntal del mango.

2. Inserte el perno del mango a traves de este

y del puntal y asegQrelo con la manilla.

3. Repita el procedimiento para el lado

opuesto del mango.

4. Levante la secci6n del mango superior

hasta la posici6n de operaci6n, remueva la

cu5a protectora y apriete las manillas del

mango en forma segura.

5. Remueva el material de empaque de aired-

edor de la barra de control.

El mango de la segadora puede ajustarse

segQn le acomode para segar. Refierase a

"AJUSTE DEL MANGO" en la Secci6n de Ser-

vicio y Ajustes de este manual.

Soporte

Manilla

Barra de POSICION

que sxige la PARA

presencia del SEGAR

operador

LEVANTAR

Mango

superior

PARA MONTAR EL RECOGEDOR DE CleSPED

1. Ponga el bastidor del recogedor de cesped

en la bolsa del cesped con la parte rigida

de la bolsa en la parte inferior. AsegQrese

que el mango del bastidor este en el exte-

rior de la parte superior de la bolsa.

2. Deslice los sujetadores de vinilo sobre el

bastidor.

AVlSO: Si los sujetadores de vinilo estan muy

duros, metalos en agua caliente por algunos

minutos. Si se moja la bolsa, dejela que se

seque antes de usarla.

Mango del

bastidordel

recogedor

Sujetador_

de vinilo del bastidor

PARA INSTALAR LOS ACCESORIOS

Su segadora fue enviada lista para usarse como

Manilladel una acolchadora de capa vegetal. Para conver-

mango tirla de modo que pueda ensacar o descarga,

refierase a "PARA CONVERTtR LA SEGADORA"

Mango Inferior,.,,.,en la seccion de Operacion de este manual.

,/,j

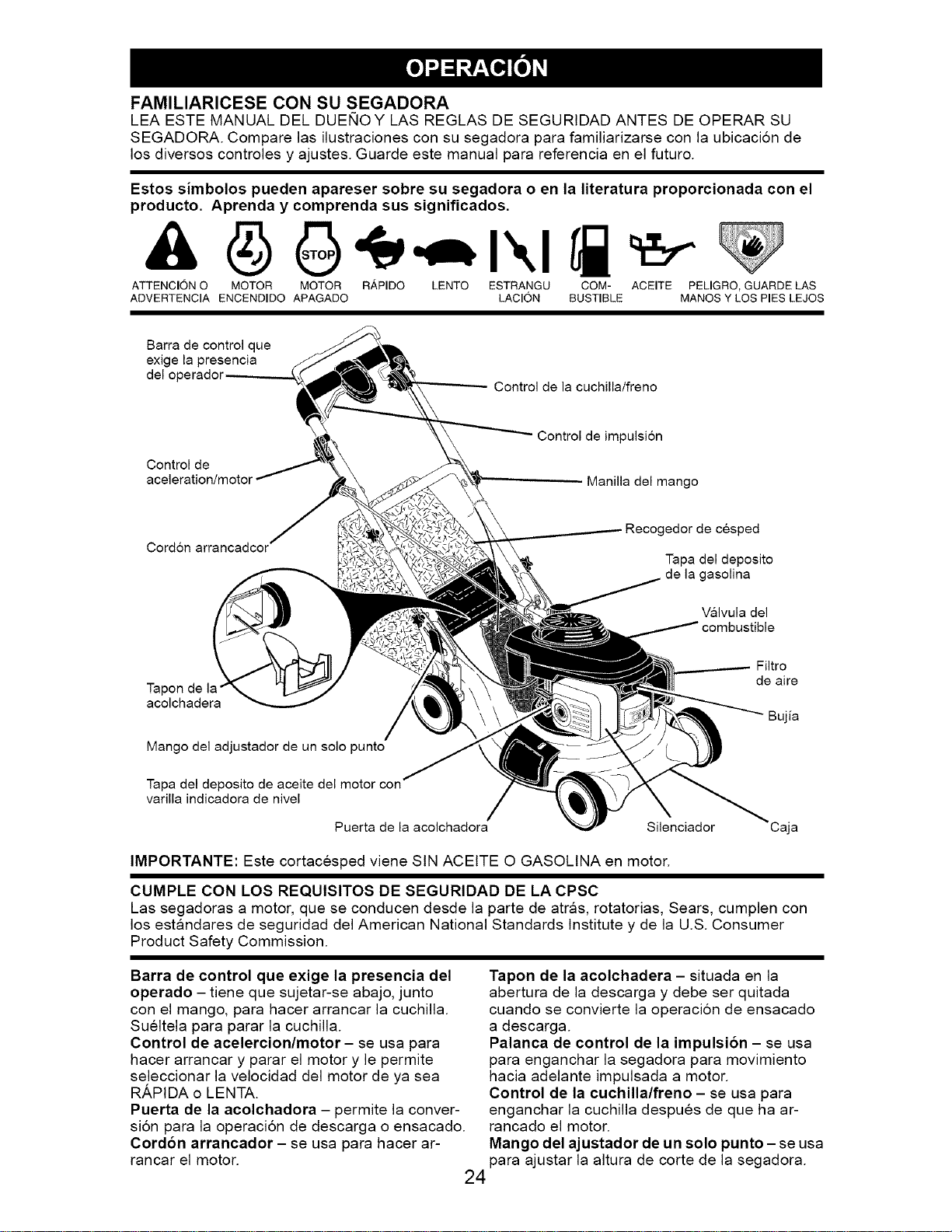

FAMILIARICESE CON SU SEGADORA

LEA ESTE MANUAL DEL DUENOY LAS REGLAS DE SEGURIDAD ANTES DE OPERAR SU

SEGADORA. Compare las ilustraciones con su segadora para familiarizarse con la ubicaci6n de

los diversos controles y ajustes. Guarde este manual para referencia en el futuro.

Estos simbolos pueden apareser sobre su segadora o en la literatura proporcionada con el

producto. Aprenda y comprenda sus signiflcados.

ATTENCION O MOTOR MOTOR R,_PIDO LENTO ESTRANGU COM- ACEITE PELIGRO, GUARDE LAS

ADVERTENCIA ENCENDIDO APAGADO LACION BUSTIBLE MANOS Y LOS PIES LEJOS

Barra de control que

exige la presencia

del oF

Control de la cuchillaifreno

Control de

aceleration/motor

Control de impulsion

Manilla del mango

Cordon arrancadcor

ador de cesped

Tapa del deposito

la gasolina

V&lvula del

Tapon de la"

acolchadera

Mango del adjustador de un solo punto

Filtro

de aire

Bujia

Tapa del deposito de aceite del motor con

varilla indicadora de nivel

Puerta de la acolchadora

Silenciador Caja

IMPORTANTE: Este cortacesped viene SIN ACEITE O GASOLINA en motor.

CUMPLE CON LOS REQUlSITOS DE SEGURIDAD DE LA CPSC

Las segadoras a motor, que se conducen desde la parte de atras, rotatorias, Sears, cumplen con

los estandares de seguridad del American National Standards Institute y de la U.S. Consumer

Product Safety Commission.

Barra de control que exige la presencia del

operado - tiene que sujetar-se abajo, junto

con el mango, para hacer arrancar la cuchilla.

Sueltela para parar la cuchilla.

Control de acelercion/motor- se usa para

hacer arrancar y parar el motor y le permite

seleccionar la velocidad del motor de ya sea

RAPIDA o LENTA.

Puerta de la acolchadora - permite la conver-

sion para la operacion de descarga o ensacado.

Cord6n arrancador - se usa para hacer ar-

rancar el motor.

Tapon de la acolchadera - situada en la

abertura de la descarga y debe ser quitada

cuando se convierte la operacion de ensacado

a descarga.

Palanca de control de la impulsion - se usa

para enganchar la segadora para movimiento

hacia adelante impulsada a motor.

Control de la cuchilla/freno - se usa para

enganchar la cuchilla despues de que ha ar-

rancado el motor.

Mango del ajustador de un solo punto- se usa

para ajustar la altura de corte de la segadora.

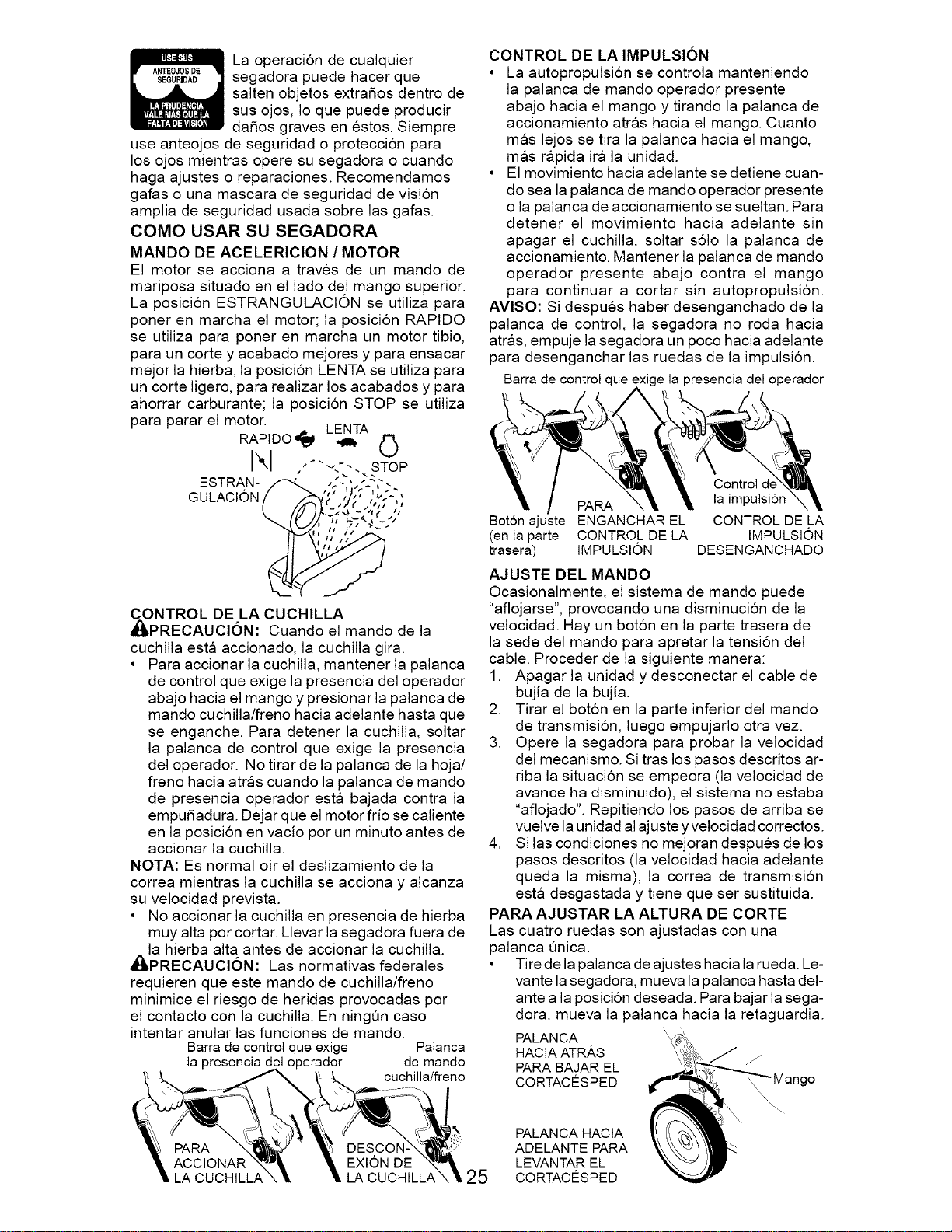

La operacion de cualquier

segadora puede hacer que

salten objetos extrafios dentro de

sus ojos, Io que puede producir

dafios graves en estos. Siempre

use anteojos de seguridad o proteccion para

los ojos mientras opere su segadora o cuando

haga ajustes o reparaciones. Recomendamos

gafas o una mascara de seguridad de vision

amplia de seguridad usada sobre las gafas.

COMO USAR SU SEGADORA

MANDO DE ACELERICION ! MOTOR

El motor se acciona a traves de un mando de

mariposa situado en el lado del mango superior.

La posicion ESTRANGULACION se utiliza para

poner en marcha el motor; la posicion RAPIDO

se utiliza para poner en marcha un motor tibio,

para un corte y acabado mejores y para ensacar

mejor la hierba; la posicion LENTA se utiliza para

un corte ligero, para realizar los acabados y para

ahorrar carburante; la posicion STOP se utiliza

para parar el motor.

RAPIDO_II LE._NTA0

IXl ,"-- -.STOP

ESTRAN- /'_ •

OULAC,O < :,

Ill!

7"S_€.-/,

NTROL DE LA CUCHILLA

PRECAUClON: Cuando el mando de la

cuchilla esta accionado, la cuchilla gira.

• Para accionar la cuchilla, mantener la palanca

de control que exige la presencia del operador

abajo hacia el mango y presionar la palanca de

mando cuchilla/freno hacia adelante hasta que

se enganche. Para detener la cuchilla, soltar

la palanca de control que exige la presencia

del operador. No tirar de la palanca de la hoja/

freno hacia atras cuando la palanca de mando

de presencia operador esta bajada contra la

empufiadura. Dejar que el motor frio se caliente

en la posicion en vacio por un minuto antes de

accionar la cuchilla.

NOTA: Es normal oir el deslizamiento de la

correa mientras la cuchilla se acciona y alcanza

su velocidad prevista.

• No accionar la cuchilla en presencia de hierba

muy alta por cortar. Llevar la segadora fuera de

la hierba alta antes de accionar la cuchilla.

,_iIPRECAUCl6N: Las normativas federales

requieren que este mando de cuchilla/freno

minimice el riesgo de heridas provocadas por

el contacto con la cuchilla. En ningQn caso

intentar anular las funciones de mando.

Barra de control que exige Palanca

la presencia del operador de mando

cuchilla/freno

ACCIONAR EXION DE

LA CUCHILLA 25

CONTROL DE LA IMPULSION

• La autopropulsion se controla manteniendo

la palanca de mando operador presente

abajo hacia el mango y tirando la palanca de

accionamiento atras hacia el mango. Cuanto

mas lejos se tira la palanca hacia el mango,

m_ls r_lpida ir_lla unidad.

• El movimiento hacia adelante se detiene cuan-

do sea la palanca de mando operador presente

o la palanca de accionamiento se sueltan. Para

detener el movimiento hacia adelante sin

apagar el cuchilla, soltar s61o la palanca de

accionamiento. Mantener la palanca de mando

operador presente abajo contra el mango

para continuar a cortar sin autopropulsion.

AVlSO: Si despues haber desenganchado de la

palanca de control, la segadora no roda hacia

atr_ls,empuje la segadora un poco hacia adelante

para desenganchar las ruedas de la impulsion.

Barrade control que oresenciadeloperador

Control d,

la impulsion

PAPA

Boton ajuste ENGANCHAR EL CONTROL DE LA

(en la parte CONTROL DE LA IMPULSION

trasera) IMPULSION DESENGANCHADO

AJUSTE DEL MANDO

Ocasionalmente, el sistema de mando puede

"aflojarse", provocando una disminucion de la

velocidad. Hay un bot6n en la parte trasera de

la sede del mando para apretar la tension del

cable. Proceder de la siguiente manera:

1. Apagar la unidad y desconectar el cable de

bujia de la bujia.

2. Tirar el boton en la parte inferior del mando

de transmision, luego empujarlo otra vez.

3. Opere la segadora para probar la velocidad

del mecanismo. Si tras los pasos descritos ar-

riba la situacion se empeora (la velocidad de

avance ha disminuido), el sistema no estaba

"aflojado". Repitiendo los pasos de arriba se

vuelve la unidad al ajuste yvelocidad correctos.

4. Si las condiciones no mejoran despues de los

pasos descritos (la velocidad hacia adelante

queda la misma), la correa de transmision

esta desgastada y tiene que ser sustituida.

PARA AJUSTAR LA ALTURA DE CORTE

Las cuatro ruedas son ajustadas con una

palanca Qnica.

• Tire de la palanca de ajustes hacia la rueda. Le-

vante la segadora, mueva la palanca hasta del-

ante a la posicion deseada. Para bajar la sega-

dora, mueva la palanca hacia la retaguardia.

\ '

PALANCA

HACIA ATR/kS

PARA BAJAR EL

CORTACESPED o

PALANCA HACIA

ADELANTE PARA

LEVANTAR EL

CORTACESPED

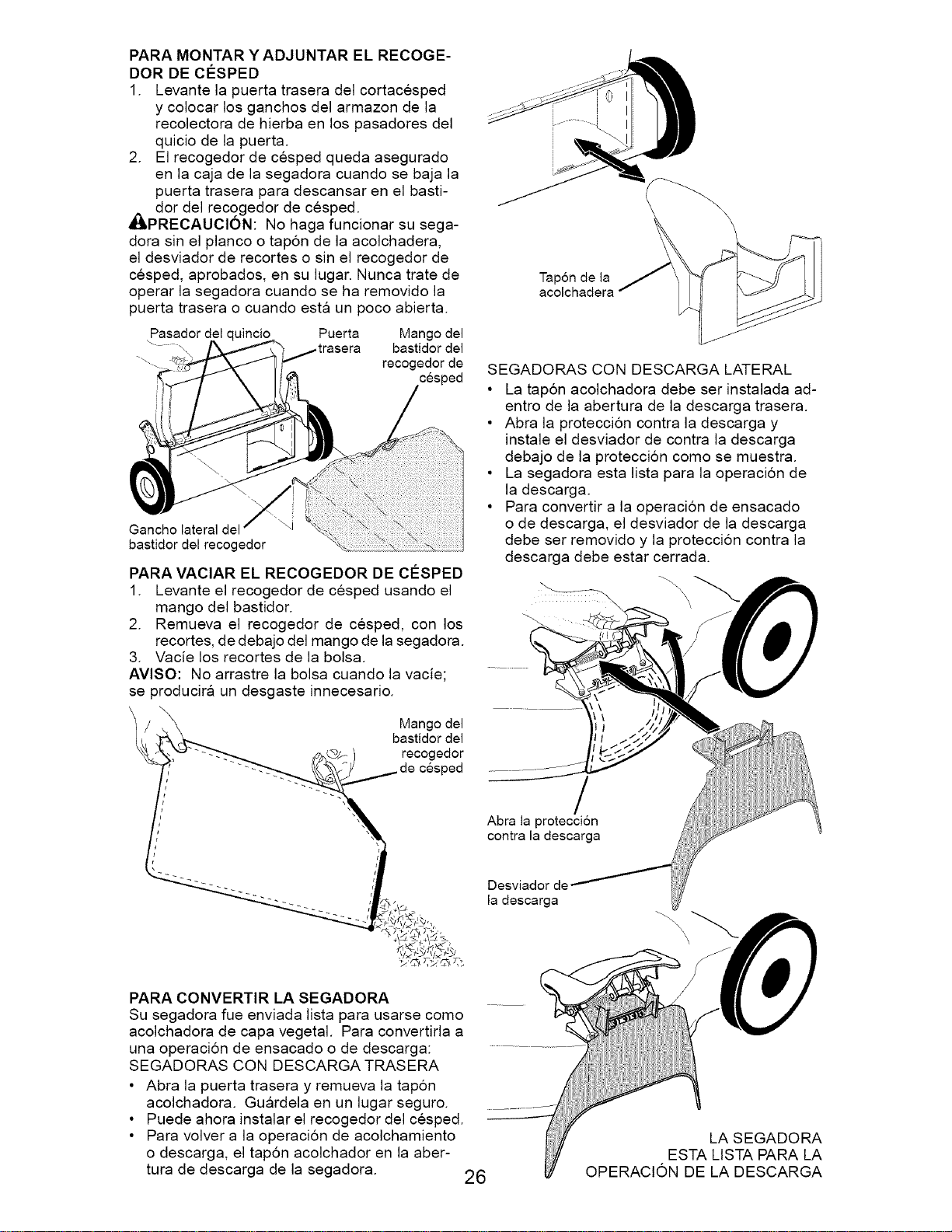

PARA MONTAR Y ADJUNTAR EL RECOGE-

DOR DE CO:SPED

1. Levante la puerta trasera del cortacesped

y colocar los ganchos del armazon de la

recolectora de hierba en los pasadores del

quicio de la puerta.

2. El recogedor de cesped queda asegurado

en la caja de la segadora cuando se baja la

puerta trasera para descansar en el basti-

,_dor del recogedor de cesped.

PRECAUClON: No haga funcionar su sega-

dora sin el planco o tap6n de la acolchadera,

el desviador de recortes o sin el recogedor de

cesped, aprobados, en su lugar. Nunca trate de

operar la segadora cuando se ha removido la

puerta trasera o cuando esta un poco abierta.

Pasador del uincio Puerta

Mango del

bastidor del

recogedor de

cesped

Gancho lateral del

bastidor del recogedor

PARA VACIAR EL RECOGEDOR DE C#SPED

1. Levante el recogedor de cesped usando el

mango del bastidor.

2. Remueva el recogedor de cesped, con los

recortes, de debajo del mango de la segadora.

3. Vacie los recortes de la bolsa.

AVlSO: No arrastre la bolsa cuando la vacie;

se producira un desgaste innecesario.

Mango del

bastidor del

recogedor

cesped

Tap6n de la

acolchadera

SEGADORAS CON DESCARGA LATERAL

• La tap6n acolchadora debe ser instalada ad-

entro de la abertura de la descarga trasera.

• Abra la protecci6n contra la descarga y

instale el desviador de contra la descarga

debajo de la proteccion como se muestra.

• La segadora esta lista para la operaci6n de

la descarga.

• Para convertir a la operacion de ensacado

o de descarga, el desviador de la descarga

debe ser removido y la proteccion contra la

descarga debe estar cerrada.

Abra la proteccion

contra la descarga

Desviador de

la descarga

PARA CONVERTIR LA SEGADORA

Su segadora fue enviada lista para usarse como

acolchadora de capa vegetal. Para convertirla a

una operaci6n de ensacado o de descarga:

SEGADORAS CON DESCARGA TRASERA

• Abra la puerta trasera y remueva la tap6n

acolchadora. Guardela en un lugar seguro.

Puede ahora instalar el recogedor del cesped.

• Para volver a la operacion de acolchamiento

o descarga, el tapon acolchador en la aber- l_'

tura de descarga de la segadora. 26 _

LA SEGADORA

ESTA LISTA PARA LA

OPERACION DE LA DESCARGA

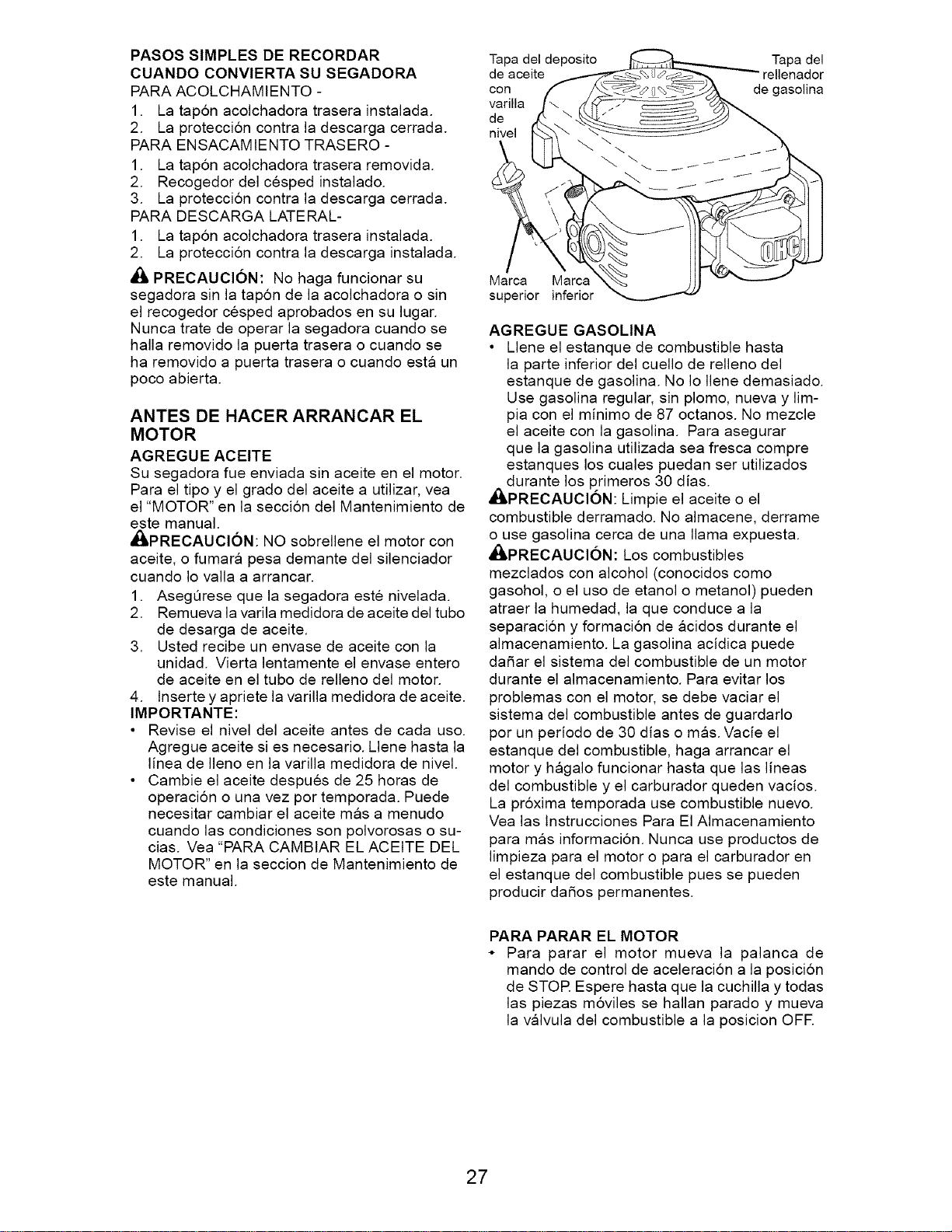

PASOSSIMPLESDE RECORDAR

CUANDO CONVIERTA SU SEGADORA

PARA ACOLCHAMIENTO -

1. La tap6n acolchadora trasera instalada.

2. La protecci6n contra la descarga cerrada.

PARA ENSACAMIENTO TRASERO -

1. La tap6n acolchadora trasera removida.

2. Recogedor del cesped instalado.

3. La protecci6n contra la descarga cerrada.

PARA DESCARGA LATERAL-

1. La tap6n acolchadora trasera instalada.

2. La protecci6n contra la descarga instalada.

PRECAUClON: No haga funcionar su

segadora sin la tap6n de la acolchadora o sin

el recogedor cesped aprobados en su lugar.

Nunca trate de operar la segadora cuando se

halla removido la puerta trasera o cuando se

ha removido a puerta trasera o cuando esta un

poco abierta.

ANTES DE HACER ARRANCAR EL

MOTOR

AGREGUE ACEITE

Su segadora fue enviada sin aceite en el motor.

Para el tipo y el grado del aceite a utilizar, vea

el "MOTOR" en la secci6n del Mantenimiento de

este manual.

dI_PRECAUCl6N: NO sobrellene el motor con

aceite, o fumara pesa demante del silenciador

cuando Io valla a arrancar.

1. AsegQrese que la segadora este nivelada.

2. Remueva la varila medidora de aceite del tubo

de desarga de aceite.

3. Usted recibe un envase de aceite con la

unidad. Vierta lentamente el envase entero

de aceite en el tubo de relleno del motor.

4. tnserte y apriete la varilla medidora de aceite.

IMPORTANTE:

• Revise el nivel del aceite antes de cada uso.

Agregue aceite si es necesario. Llene hasta la

I{nea de Ileno en la varilla medidora de nivel.

• Cambie el aceite despues de 25 horas de

operaci6n o una vez por temporada. Puede

necesitar cambiar el aceite mas a menudo

cuando las condiciones son polvorosas o su-

cias. Vea "PARA CAMBtAR EL ACEITE DEL

MOTOR" en la seccion de Mantenimiento de

este manual.

Tapa del deposito Tapa del

de aceite rellenador

con de gasolina

varilla

nivel

Marca Marca

superior inferior

AGREGUE GASOLINA

• Llene el estanque de combustible hasta

la parte inferior del cuello de relleno del

estanque de gasolina. No Io Ilene demasiado.

Use gasolina regular, sin plomo, nueva y lim-

pia con el minimo de 87 octanos. No mezcle

el aceite con la gasolina. Para asegurar

que la gasolina utilizada sea fresca compre

estanques los cuales puedan ser utilizados

,_iLdurante los primeros 30 dias.

PRECAUClON: Limpie el aceite o el

combustible derramado. No almacene, derrame

o use gasolina cerca de una llama expuesta.

_PRECAUCI6N: Los combustibles

mezclados con alcohol (conocidos como

gasohol, o el uso de etanol o metanol) pueden

atraer la humedad, la que conduce a la

separacion y formaci6n de acidos durante el

almacenamiento. La gasolina acidica puede

da5ar el sistema del combustible de un motor

durante el almacenamiento. Para evitar los

problemas con el motor, se debe vaciar el

sistema del combustible antes de guardarlo

por un periodo de 30 dias o m_ls.Vacie el

estanque del combustible, haga arrancar el

motor y hagalo funcionar hasta que las I{neas

del combustible y el carburador queden vacios.

La pr6xima temporada use combustible nuevo.

Yea las lnstrucciones Para El Almacenamiento

para mas informacion. Nunca use productos de

limpieza para el motor o para el carburador en

el estanque del combustible pues se pueden

producir daSos permanentes.

PARA PARAR EL MOTOR

÷ Para parar el motor mueva la palanca de

mando de control de aceleraci6n a la posici6n

de STOP. Espere hasta que la cuchilla y todas

las piezas m6viles se hallan parado y mueva

la valvula del combustible a la posicion OFE

PARA HACER ARRANCAR EL MOTOR

AVlSO: Debido a las capas protectoras del mo-

tor, una cantidad pequeSa de humo puede es-

tar presente durante el uso inicial del producto

y se debe considerar normal.

1. Asegurase que valvula del combustible este

en la posici6n ON.

2. Para hacer arrancar un motor frio, mueva

la palanca de control de aceleraci6n/

estrangulacion, montada en el,mango, a la

posici6n de ESTRANGULACION.

3. Tire el mango del arrancador rapidamente.

No permita que el cord6n arrancador se

devuelva abruptamente.

4. Lentamente mueva la palanca de control

de aceleracion a la posicion de R/kPtDO,

despues de que arranque el motor.

• Para empezar el motor, mueva la palanca de

control de acceleraci6n a la posicion de RA-

PIDO y despues siga los pasos anteriores.

AVISO" Permita que un motor frio se caliente

por un minuto antes de encender la cuchilla.

Vea "CONTROL DE LA CUCHILLA" en esta

seccion de este manual.

FUERA

Valvula del combustible

ONSEJOS PARA SEGAR

PRECAUCION: No utilizar dispositivos anti-

paja de la hoja en la segadora ya que estos

accesorios son peligrosos, pueden daSar su

segadora y anular su garantia.

• Bajo ciertas condiciones, tal como cesped

muy alto, puede ser necesario el elevar la

altura del corte para reducir el esfuerzo

necesario para empujar la segadora y para

evitar sobrecargar el motor, dejando mon-

tones de recortes de cesped. Puede que sea

necesario reducir la velocidad del recorrido

y/o haga funcionar la segadora sobre el area

por segunda vez.

• Para un corte muy pesado, reduzca el ancho

del corte pasando parcialmente por encima

del lugar anteriormente cortado y siegue

lentamente. •

• Para un mejor ensacado del cesped y para la

mayoria de las condiciones de corte, la velo-

cidad del motor debe ajustarse a la posici6n

de R/_,PIDO.

• Los poros en los recogedores de cesped de

tela pueden Ilenarse con mugre y polvo con

el uso y los recogedores recaudaran menos

cesped. Para evitar este, rocie el recogedor

con la manguera de agua regularmente y

dejelo secarse antes de usarlo.

• Mantenga la parte superior del motor, alred-

edor del arrancador, despejada y sin recortes

de cesped y paja. Esto ayudara el flujo del

aire del motor y extendera su duracion.

CONSEJOS PARA SEGAR YACOLCHAR

IMPORTANTE: Para obtener el mejor ren-

dimiento mantenga la caja de la segadora sin

acumulacion de cesped y basura. Vea "LIMP-

IEZA" in la seccion Mantenimiento de este

manual.

• La cuchilla acolchadora especial va a volver a

cortar los recortes de cesped muchas veces, y

los reduce en tama5o, de modo que si se caen

en el cesped se van a dispersar entre este y no

se van a notar. Tambien, el cesped acolchado

se va a deshacer rapidamente entregando

substancias nutritivas para el cesped. Siempre

acolche con la velocidad del motor (cuchilla)

mas alta, pues asi se obtendra la mejor acci6n

de recorte de las cuchillas.

• Evite cortar el cesped cuando este mojado.

El cesped mojado tiende a formar montones

e interfiere con la accion de acolchado.

La mejor hora para segar el cesped es

temprano en la tarde. A esa hora este se ha

secado y el area recien cortada no quedara

expuesta al sol directo.

• Para obtener los mejores resultados, ajuste

la altura del corte de la segadora de modo

que esta corte solamente el tercio superior

de las hojas de cesped. En el caso de que el

cesped haya crecido demasiado, puede ser

necesario el elevar la altura del corte para

reducir el esfuerzo necesario para empujar la

segadora y para evitar sobrecargar el motor,

dejando montones de recortes de cesped.

Para un cesped muy pesado, reduzca el an-

cho del corte pasando por encima del lugar

anteriormente cortado y siegue lentamente.

MAX 1/3

Ciertos tipos de cesped y sus condiciones

pueden exigir que un area tenga que ser

acolchada por segunda vez para esconder

completamente los recortes. Cuando se haga

el segundo corte, siegue atravesado o (en for-

ma perpendicular) a la pasada del primer corte.

Cambie su patron de corte de semana a

semana. Siegue de norte a sur una semana

y luego cambie de este a oeste la pr6xima

semana. Esto evitara que el cesped se

enrede y cambie de direccion.

PROGRAMA DE

MANTENIMIENTO

Revisar si hay Sujetadores Sueltos

S Limpiar/Inspeccionar el Recogedor de C6sped *

E Controlar los Neumaticos

G Controlar las Ruedas Motrices ***

A Limpiar la Segadora ....

D Limpiar debajo la Cubierta de la Transmisi6n ***

O Revisar las Correas y las Poleas Impulsadas ***

R Revisar / Afilar / Cambiar la Cuchilla

A Lubricaci6n

Limpiar / Recargar la Bater{a **

Revisar el nivel del Aceite

M Cambiar el Aceite del motor

O Limpiar el Filtro de Aire

ANTES DESPUES CADA CADA CADA ANTES DEL

DE CADAiDE CADA 10 25HORAS O 100 ALMACE-

USO USO NORAS TEMPORADA HORAS NAMmENTO

_,2

T Inspeccionar el Silenciador

Cambiar la Buj[a 1_#1,.

R Cambiar el Cartucho de Papel del Filtro de Aire

Vaciar el sistema del carburante

o a[iadir un estabilizador de carburante,

* (si viene equipado) 1 - Cambiar mas a menudo cuando se opere bajo carga pesada o en ambientes con altas temperaturas,

_,-_,-Segadoras con Arranque EH_ctrico 2 - Dar servicio m_.s a menudo cuando se opere en condiciones sucias o polvorosas,

*** Segadoras con Poder Propulsor 3 - Gamble las cuchillas mAs a menudo cuando siegue en terreno arenoso.

**** UtiHizaruna rasqueta para Himpiar 4 - Cargar por 48 horas al fin de la temporada.

debajo de Uacubierta deUcortac6sped 5 =Y despues de 5 horas de funcionamiento.

RECOMENDACIONES GENERALES

La garantia de esta segadora no cubre los

articulos que han estado sujetos al abuso o a

la negligencia del operador. Para recibir todo

el valor de la garantia, el operador tiene que

mantener la segadora segQn las instrucciones

descritas en este manual.

Hay algunos ajustes que se tienen que hacer

en forma periodica para poder mantener su

unidad adecuadamente.

AI menos una vez cada estacion comprobar

si es necesario efectuar los ajustes descritos

en las secciones de Servicio y Ajustes de este

manual.

• Una vez al ado, cambie la bujia, limpie o

cambie el elemento del filtro de aire y revise

si la cuchilla esta desgastada. Una bujia

nueva y un elemento del filtro de aire limpio/

nuevo aseguran la mezcla de aire-com-

bustible adecuada y ayudan a que su motor

funcione mejor y que dure mas.

• Siga el programa de mantenimiento en este

manual.

TABLA DE LUBRICAClON

(_) Ajustador

de la rueda

(_) Aceite

del motor

(_) Bisagra

puerta

de la acol-

chadora

(_) Bisagra de

puerta traser

(_) Clavija de montaje del puntal del mango

Rocie el lubricante

@ Vea "MOTOR" en la seccion de Mantenimiento

ANTES DE CADA USO

• Revise el nivel del aceite del motor.

• Revise si hay sujetadores sueltos.

LUBRICACION

Mantenga la unidad bien lubricada

(vea la "TABLA DE LUBRtCACION").

IMPORTANTE: No aceite o engrase los roda-

mientos de la rueda de plastico. Los lubricantes

viscosos atearan polvo y mugre, Io acortara la

duracion de los rodamientos autolubricantes. Si

cree que tienen que lubricarse, use Iosamente

un lubricante tipo crafito, de polvo seco, en

forma moderada.

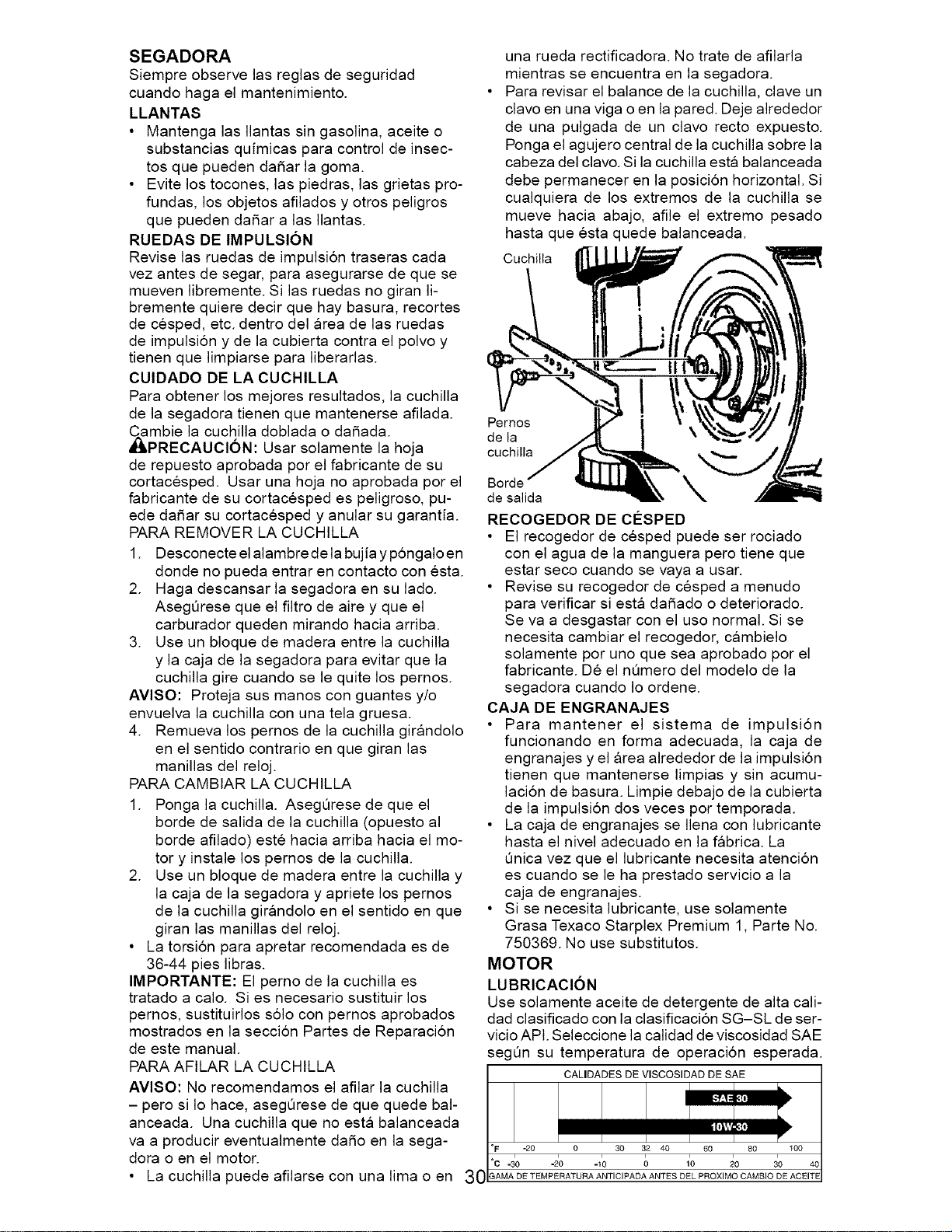

SEGADORA

Siempre observe las reglas de seguridad

cuando haga el mantenimiento.

LLANTAS

• Mantenga las Ilantas sin gasolina, aceite o

substancias quimicas para control de insec-

tos que pueden dafiar la goma.

• Evite los tocones, las piedras, las grietas pro-

fundas, los objetos afilados y otros peligros

que pueden dafiar alas Ilantas.

RUEDAS DE IMPULSION

Revise las ruedas de impulsion traseras cada

vez antes de segar, para asegurarse de que se

mueven libremente. Si las ruedas no giran li-

bremente quiere decir que hay basura, recortes

de cesped, etc. dentro del area de las ruedas

de impulsion y de la cubierta contra el polvo y

tienen que limpiarse para liberarlas.

CUIDADO DE LA CUCHILLA

Para obtener los mejores resultados, la cuchilla

de la segadora tienen que mantenerse afilada.

_mbie la cuchilla doblada o dafiada.

PRECAUClON: Usar solamente la hoja

de repuesto aprobada por el fabricante de su

cortacesped. Usar una hoja no aprobada por el

fabricante de su cortacesped es peligroso, pu-

ede dafiar su cortacesped y anular su garantia.

PARA REMOVER LA CUCHILLA

1. Desconecte el alambre de la bujia y p6ngalo en

donde no pueda entrar en contacto con esta.

2. Haga descansar la segadora en su lado.

AsegQrese que el filtro de aire y que el

carburador queden mirando hacia arriba.

3. Use un bloque de madera entre la cuchilla

y la caja de la segadora para evitar que la

cuchilla gire cuando se le quite los pernos.

AVlSO: Proteja sus manos con guantes y/o

envuelva la cuchilla con una tela gruesa.

4. Remueva los pernos de la cuchilla girandolo

en el sentido contrario en que giran las

manillas del reloj.

PARA CAMBtAR LA CUCHILLA

1. Ponga la cuchilla. AsegQrese de que el

borde de salida de la cuchilla (opuesto al

borde afilado) este hacia arriba hacia el mo-

tor y instale los pernos de la cuchilla.

2. Use un bloque de madera entre la cuchilla y

la caja de la segadora y apriete los pernos

de la cuchilla girandolo en el sentido en que

giran las manillas del reloj.

• La torsion para apretar recomendada es de

36-44 pies libras.

IMPORTANTE: El perno de la cuchilla es

tratado a calo. Si es necesario sustituir los

pernos, sustituirlos s61o con pernos aprobados

mostrados en la seccion Partes de Reparaci6n

de este manual.

PARA AFILAR LA CUCHILLA

AVlSO: No recomendamos el afilar la cuchilla

- pero si Io hace, asegQrese de que quede bal-

anceada. Una cuchilla que no esta balanceada

va a producir eventualmente dafio en la sega-

dora o en el motor.

• La cuchilla puede afilarse con una lima o en 30

una rueda rectificadora. No trate de afilarla

mientras se encuentra en la segadora.

Para revisar el balance de la cuchilla, clave un

clavo en una viga o en la pared. Deje alrededor

de una pulgada de un clavo recto expuesto.

Ponga el agujero central de la cuchilla sobre la

cabeza del clavo. Si la cuchilla esta balanceada

debe permanecer en la posicion horizontal. Si

cualquiera de los extremos de la cuchilla se

mueve hacia abajo, afile el extremo pesado

hasta que esta quede balanceada.

Cuchilla

Pernos

de la

cuchilla

1;'|'1'_II' _'

°F -20 0 30 32 40 60 80 100

"c -_0 -20 -,; ; 1'0 _0 _0 _0

3AMA DE TEMPERATURA ANTICIPADA ANTES DEL PROXIMO CAMBIO DE ACEITE

Borde

de salida

RECOGEDOR DE CO:SPED

• El recogedor de cesped puede ser rociado

con el agua de la manguera pero tiene que

estar seco cuando se vaya a usar.

• Revise su recogedor de cesped a menudo

para verificar siesta dafiado o deteriorado.

Se va a desgastar con el uso normal. Si se

necesita cambiar el recogedor, cambielo

solamente por uno que sea aprobado por el

fabricante. De el nQmero del modelo de la

segadora cuando Io ordene.

CAJA DE ENGRANAJES

• Para mantener el sistema de impulsi6n

funcionando en forma adecuada, la caja de

engranajes y el area alrededor de la impulsion

tienen que mantenerse limpias y sin acumu-

lacion de basura. Limpie debajo de la cubierta

de la impulsi6n dos veces por temporada.

• La caja de engranajes se Ilena con lubricante

hasta el nivel adecuado en la fabrica. La

Qnica vez que el lubricante necesita atencion

es cuando se le ha prestado servicio a la

caja de engranajes.

• Si se necesita lubricante, use solamente

Grasa Texaco Starplex Premium 1, Parte No.

750369. No use substitutos.

MOTOR

LUBRICACION

Use solamente aceite de detergente de alta cali-

dad clasificado con la clasificacion SG-SL de ser-

vicio API. Seleccione la calidad de viscosidad SAE

segQn su temperatura de operacion esperada.

CALIDADES DE VlSCOSlDAD DE SAE

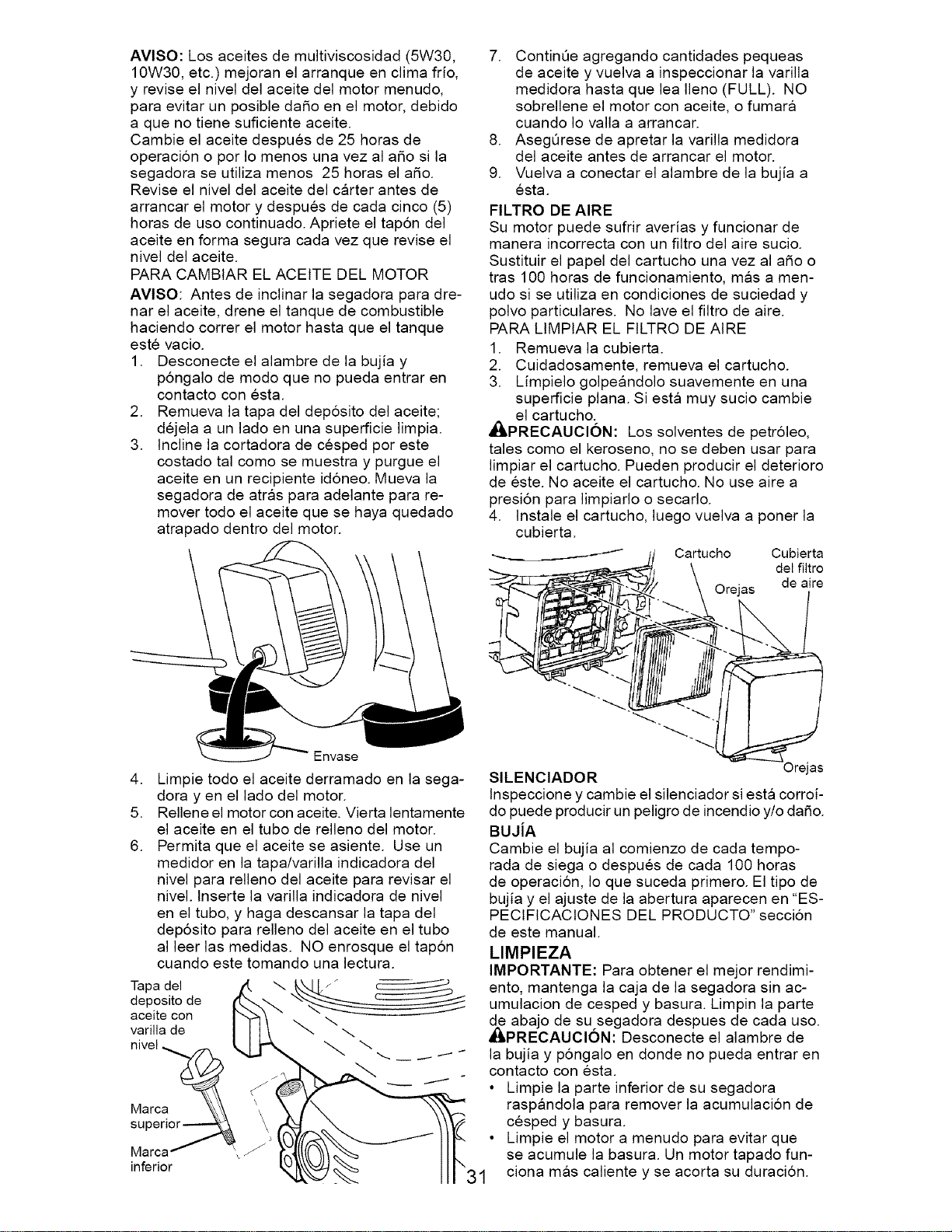

AVlSO: Los aceites de multiviscosidad (5W30,

10W30, etc.) mejoran el arranque en clima frio,

y revise el nivel del aceite del motor menudo,

para evitar un posible dafio en el motor, debido

a que no tiene suficiente aceite.

Cambie el aceite despues de 25 horas de

operacion o por Io menos una vez al afio si la

segadora se utiliza menos 25 horas el afio.

Revise el nivel del aceite del carter antes de

arrancar el motor y despues de cada cinco (5)

horas de uso continuado. Apriete el tapon del

aceite en forma segura cada vez que revise el

nivel del aceite.

PARA CAMBIAR EL ACEITE DEL MOTOR

AVlSO: Antes de inclinar la segadora para dre-

nar el aceite, drene el tanque de combustible

haciendo correr el motor hasta que el tanque

este vacio.

1. Desconecte el alambre de la bujia y

p6ngalo de modo que no pueda entrar en

contacto con esta.

2. Remueva la tapa del dep6sito del aceite;

dejela a un lado en una superficie limpia.

3. Incline la cortadora de cesped por este

costado tal como se muestra y purgue el

aceite en un recipiente id6neo. Mueva la

segadora de atras para adelante para re-

mover todo el aceite que se haya quedado

atrapado dentro del motor.

7. ContinQe agregando cantidades pequeas

de aceite y vuelva a inspeccionar la varilla

medidora hasta que lea Ileno (FULL). NO

sobrellene el motor con aceite, o fumara

cuando Io valla a arrancar.

8. AsegOrese de apretar la varilla medidora

del aceite antes de arrancar el motor.

9. Vuelva a conectar el alambre de la bujia a

esta.

FILTRO DE AIRE

Su motor puede sufrir averias y funcionar de

manera incorrecta con un filtro del aire sucio.

Sustituir el papel del cartucho una vez al afio o

tras 100 horas de funcionamiento, mas a men-

udo si se utiliza en condiciones de suciedad y

polvo particulares. No lave el filtro de aire.

PARA LIMPIAR EL FILTRO DE AtRE

1. Remueva la cubierta.

2. Cuidadosamente, remueva el cartucho.

3. Limpielo golpeandolo suavemente en una

superficie plana. Siesta muy sucio cambie

el cartucho.

_PRECAUCl6N: Los solventes de petr61eo,

tales como el keroseno, no se deben usar para

limpiar el cartucho. Pueden producir el deterioro

de este. No aceite el cartucho. No use aire a

presion para limpiarlo o secarlo.

4. Instale el cartucho, luego vuelva a poner la

cubierta.

Envase

Limpie todo el aceite derramado en la sega-

dora yen el lado del motor.

Rellene el motor con aceite. Vierta lentamente

el aceite en el tubo de relleno del motor.

Permita que el aceite se asiente. Use un

medidor en la tapa/varilla indicadora del

nivel para relleno del aceite para revisar el

nivel, lnserte la varilla indicadora de nivel

en el tubo, y haga descansar la tapa del

dep6sito para relleno del aceite en el tubo

al leer las medidas. NO enrosque el tap6n

cuando este tomando una lectura.

Tapa del

deposito de

aceite con

varilla de

nivel _

Marca _

superlor_

Marca -f '_

inferior

SILENCIADOR

Cartucho Cubierta

del filtro

Orejas de aire

Orejas

Inspeccione y cambie el silenciador siesta corroi-

do puede producir un peligro de incendio y/o dafio.

BUJiA

Cambie el bujia al comienzo de cada tempo-

rada de siega o despues de cada 100 horas

de operaci6n, Io que suceda primero. El tipo de

bujia y el ajuste de la abertura aparecen en "ES-

PECIFICACIONES DEL PRODUCTO" secci6n

de este manual.

LIMPIEZA

IMPORTANTE: Para obtener el mejor rendimi-

ento, mantenga la caja de la segadora sin ac-

umulacion de cesped y basura. Limpin la parte

,_ abajo de su segadora despues de cada uso.

PRECAUClON: Desconecte el alambre de

la bujia y pongalo en donde no pueda entrar en

Limpie la parte inferior de su segadora

raspandola para remover la acumulaci6n de

cesped y basura.

Limpie el motor a menudo para evitar que

se acumule la basura. Un motor tapado fun-

ciona mas caliente y se acorta su duracion.

• Mantengalassuperficiespulidasy lasrue-

dassingasolina,aceite,etc.

• Norecomendamoselusodeunamanguera

dejardinparalimpiarlasegadoraamenos

queelsistemaelectrico,elsilenciador,el

filtrodeaireyelcarburadorestentapados

paraevitarquelesentreelagua.Elaguaen

elmotorpuedeacortarladuraci6ndeeste.

_ADVERTENClA:Paraevitarlesi6nesserias,

antesdedarcalquierservicoodehacerajustes:

1. Sueltelabarradecontroly pareelmotor.

2. AsegOresequelacuchillayquetodaslaspartes

moviblessehayandetenidocompletamente.

3. Desconecteelalambredelabujiayp6ngaloen

dondenopuedaentrarencontactoconesta.

SEGADORA

PARA AJUSTAR LA ALTURA DE CORTE

Yea "PARA AJUSTAR LA ALTURA DE CORTE"

en la seccion de Operacion de este manual.

DESVIADOR TRASERO

Se proporciona un desviador trasero, adjunto en-

tre las ruedas traseras de su segadora, para re-

ducir a un minimo la posibilidad que objetos sean

lanzados hacia afuera de la parte trasera de la

segadora, en la posici6n en donde se encuentra el

operador. Si se da_a el desviador debe cambiarse.

LA CORREA DE IMPULSION

Si su segadora no esta funcionando en forma

adecuada debido a problemas que se sospecha

vienen del correa de impulsi6n, Ileve su sega-

dora a contacto con su centro de servicio Sears

o con un otro centro de servicio cualificado para

repararla y/o ajustarla.

PARA AJUSTAR EL MANGO

El mango de su segadora cuenta con tres (3)

posiciones de altura - ajQstelo a la altura que le

acomode.

1. Remueva la manilla y el perno portador en

un lado del mango inferior.

2. AI mismo tiempo que sujeta el conjunto del

mango, remueva la manilla y el perno porta-

dor del lado opuesto, alinee el agujero en el

mango con el agujero deseado en el puntal

del mango y vuelva a montar el perno y la

manilla y aprietelos en forma segura.

3. Alinee el lado opuesto del mango con el

agujero de la misma posici6n y asegQrelos

con el perno y la manilla.

Manilla

Puntal

del

Alta

"Baja

MOTOR

El mantenimiento, la reparaci6n, o el reemplazo

de cualquier dispositivos o sistemas del control

de la emision, los cuales sean hechos al costo

del cliente, pueden ser realizados por cualquier

individuo o establecimiento de reparacion de

motor. Los reparos que caen bajo garantia

deben ser realizados por un establecimiento de

servicio de reparacion de motor autorizado.

VELOClDAD DEL MOTOR

La velocidad del motor ha sido ajustada en la fa-

brica. No trate de aumentar lavelocidad del motor

pues se pueden producir lesiones personales. Si

cree que el motor esta funcionando demasiado

rapido o demasiado lento, Ileve su segadora a

mas con su centro de servicio Sears o con un

otro centro de servicio cualificado.

CARBURADOR

Su carburador no es ajustable. Si su motor no

esta funcionando en forma adecuada debido

a problemas que se sospecha vienen del carbu-

rador, Ileve su segadora a contacto con su cen-

tro de servicio Sears o con un otro centro de

servicio cualificado para repararla y/o ajustarla.

IMPORTANTE: Nunca manipule el regulador

del motor, el que ha sido ajustado en la fabrica

para la velocidad del motor adecuada. Puede

ser peligroso hacer funcionar el motor a una

velocidad por sobre el ajuste de alta velocidad

de la fabrica. Si cree que la velocidad alta regu-

lada del motor necesita ajuste, contacto con su

centro de servicio Sears o con un otro centro

de servicio cualificado, el que cuenta con el

equipo adecuado y la experiencia para hacer

321os ajustes necesarios.

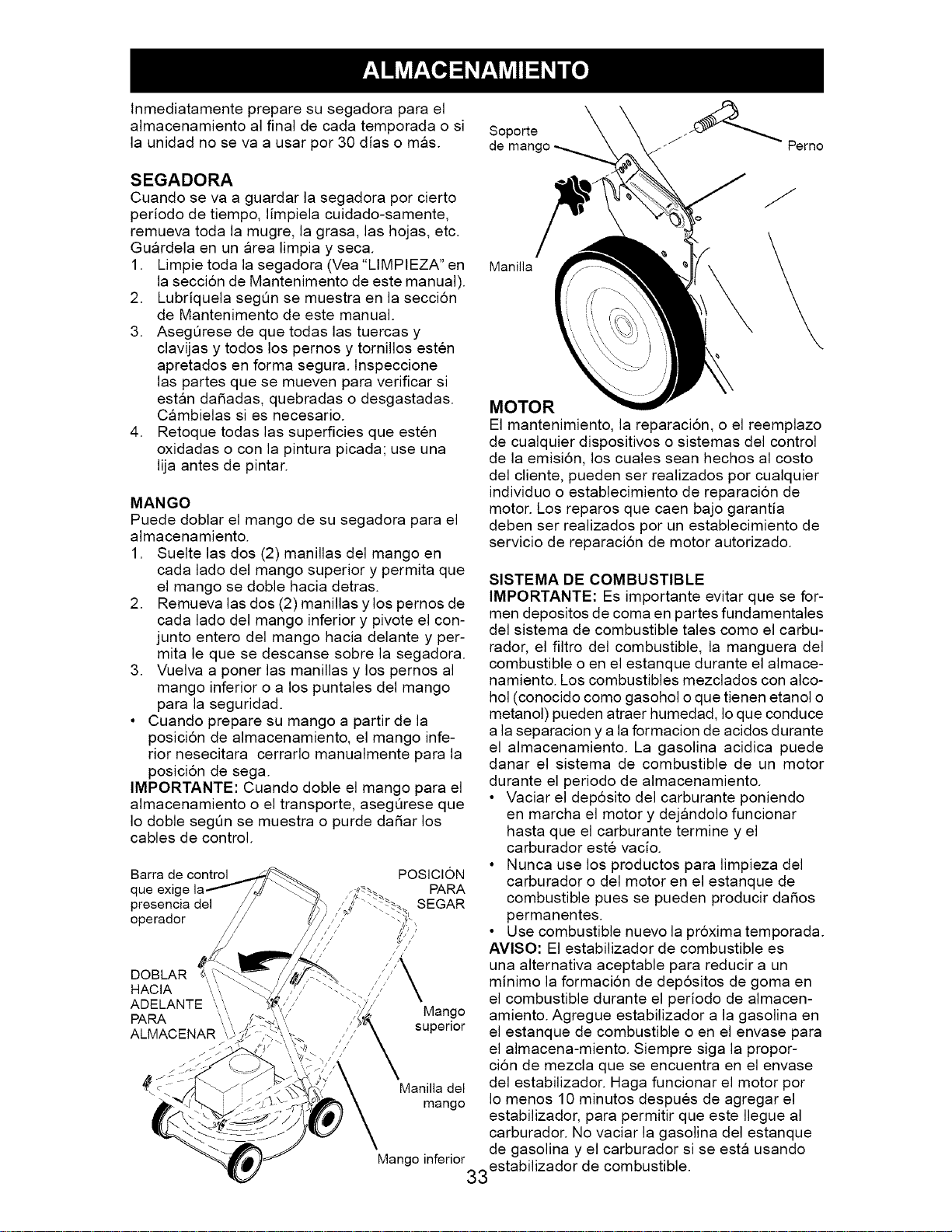

Inmediatamentepreparesusegadoraparael

almacenamientoalfinaldecadatemporadaosi Soporte

launidadnosevaausarpor30diasomas. de

Perno

SEGADORA

Cuando se va a guardar la segadora por cierto

periodo de tiempo, limpiela cuidado-samente,

remueva toda la mugre, la grasa, las hojas, etc.

Guardela en un area limpia y seca.

1. Limpie toda la segadora (Vea "LtMPIEZA" en

la secci6n de Mantenimento de este manual).

2. Lubriquela segQn se muestra en la seccion

de Mantenimento de este manual.

3. AsegQrese de que todas las tuercas y

clavijas y todos los pernos y tornillos esten

apretados en forma segura, tnspeccione

las partes que se mueven para verificar si

estan da_adas, quebradas o desgastadas.

Cambielas si es necesario.

4. Retoque todas las superficies que esten

oxidadas o con la pintura picada; use una

lija antes de pintar.

MANGO

Puede doblar el mango de su segadora para el

almacenamiento.

1. Suelte las dos (2) manillas del mango en

cada lado del mango superior y permita que

el mango se doble hacia detras.

2. Remueva las dos (2) manillas y los pernos de

cada lado del mango inferior y pivote el con-

junto entero del mango hacia delante y per-

mita le que se descanse sobre la segadora.

3. Vuelva a poner las manillas y los pernos al

mango inferior o a los puntales del mango

para la seguridad.

• Cuando prepare su mango a partir de la

posicion de almacenamiento, el mango infe-

rior nesecitara cerrarlo manualmente para la

posicion de sega.

IMPORTANTE: Cuando doble el mango para el

almacenamiento o el transporte, asegQrese que

Io doble segQn se muestra o purde da_ar los

cables de control.

Barra de control

que exige

presencia del

operador

Manilla

/ /

OOBLAR ,d'\

HACIA -.. ,//"

ADELANTE /

PARA ', Mango

ALMACENAR '_ superior

MOTOR

El mantenimiento, la reparaci6n, o el reemplazo

de cualquier dispositivos o sistemas del control

de la emision, los cuales sean hechos al costo

del cliente, pueden ser realizados por cualquier

individuo o establecimiento de reparaci6n de

motor. Los reparos que caen bajo garantia

deben ser realizados por un establecimiento de

servicio de reparacion de motor autorizado.

SISTEMA DE COMBUSTIBLE

IMPORTANTE: Es importante evitar que se for-

men depositos de coma en partes fundamentales

del sistema de combustible tales como el carbu-

rador, el filtro del combustible, la manguera del

combustible o en el estanque durante el almace-

namiento. Los combustibles mezclados con alco-

hol (conocido como gasohol o que tienen etanol o

metanol) pueden atraer humedad, Ioque conduce

a la separacion y a la formacion de acidos durante

el almacenamiento. La gasolina acidica puede

danar el sistema de combustible de un motor

durante el periodo de almacenamiento.

• Vaciar el dep6sito del carburante poniendo

en marcha el motor y dejandolo funcionar

hasta que el carburante termine y el

carburador este vacio.

• Nunca use los productos para limpieza del

POSICION carburador o del motor en el estanque de

PARA

SEGAR combustible pues se pueden producir da5os

. permanentes.

• Use combustible nuevo la pr6xima temporada.

AVlSO: El estabilizador de combustible es

una alternativa aceptable para reducir a un

minimo la formaci6n de dep6sitos de goma en

el combustible durante el periodo de almacen-

amiento. Agregue estabilizador a la gasolina en

el estanque de combustible o en el envase para

el almacena-miento. Siempre siga la propor-

cion de mezcla que se encuentra en el envase

Manilladel del estabilizador. Haga funcionar el motor por

mango Io menos 10 minutos despues de agregar el

estabilizador, para permitir que este Ilegue al

carburador. No vaciar la gasolina del estanque

de gasolina y el carburador si se esta usando

Mango inferior

33estabilizador de combustible.

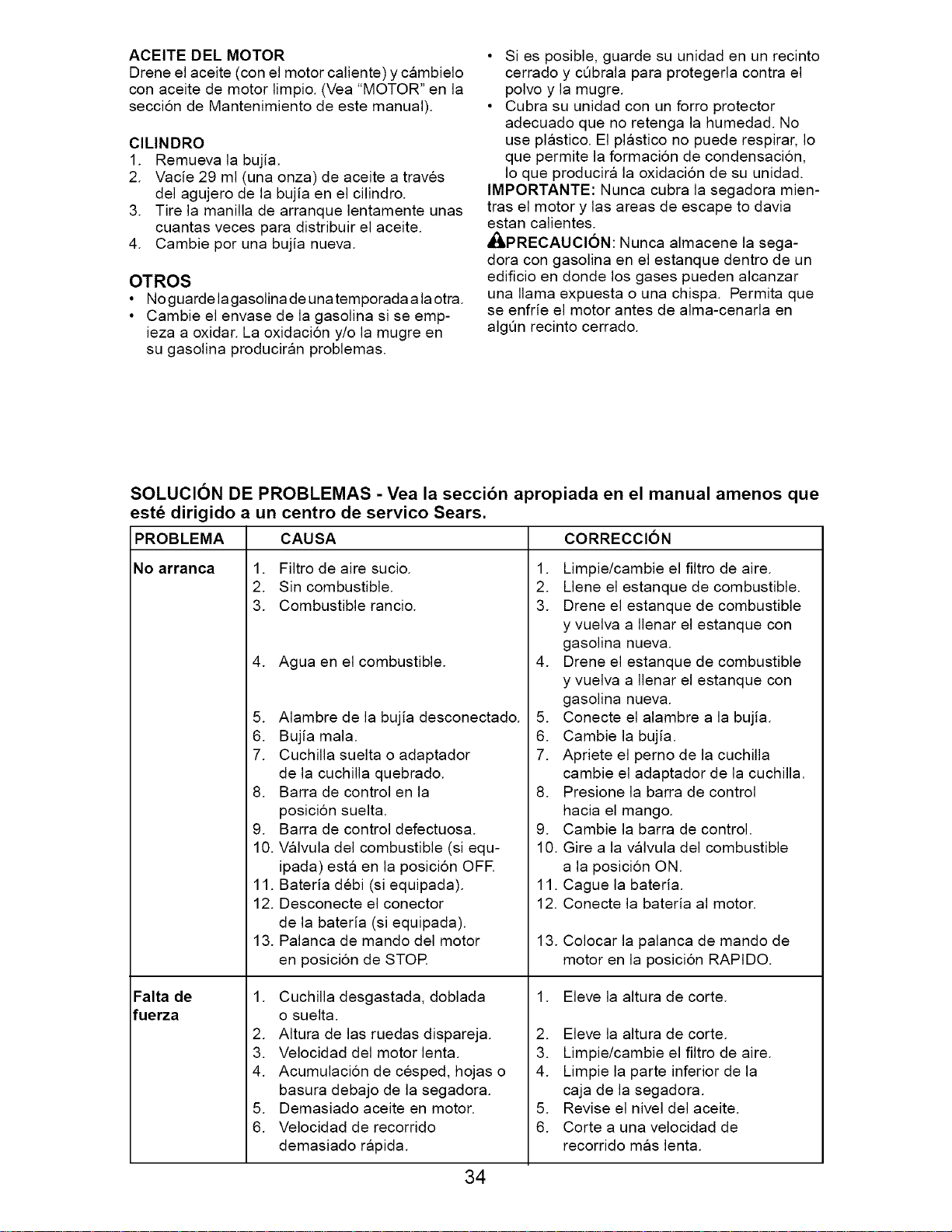

ACEITE DEL MOTOR

Drene el aceite (con el motor caliente) y cambielo

con aceite de motor limpio. (Vea "MOTOR" en la

seccion de Mantenimiento de este manual).

ClLINDRO

1. Remueva la bujia.

2. Vacie 29 ml (una onza) de aceite a traves

del agujero de la bujia en el cilindro.

3. Tire la manilla de arranque lentamente unas

cuantas veces para distribuir el aceite.

4. Cambie por una bujia nueva.

OTROS

• Noguarde lagasolina de una temporada a la otra.

• Cambie el envase de la gasolina si se emp-

ieza a oxidar. La oxidacion y/o la mugre en

su gasolina produciran problemas.

• Si es posible, guarde su unidad en un recinto

cerrado y cObrala para protegerla contra el

polvo y la mugre.

• Cubra su unidad con un forro protector

adecuado que no retenga la humedad. No

use plastico. El plastico no puede respirar, Io

que permite la formacion de condensacion,

Io que producira la oxidacion de su unidad.

IMPORTANTE: Nunca cubra la segadora mien-

tras el motor y las areas de escape to davia

estan calientes.

_,PRECAUCI6N: Nunca almacene la sega-

dora con gasolina en el estanque dentro de un

edificio en donde los gases pueden alcanzar

una llama expuesta o una chispa. Permita que

se enfrie el motor antes de alma-cenarla en

algOn recinto cerrado.

SOLUCION DE PROBLEMAS - Vea la seccibn apropiada en el manual amenos que

est_ dirigido a un centro de servico Sears.

CAUSAPROBLEMA

No arranca 1.

Falta de 1.

fuerza

Filtro de aire sucio.

2. Sin combustible.

3. Combustible rancio.

4. Agua en el combustible.

Alambre de la bujia desconectado.

Bujia mala.

Cuchilla suelta o adaptador

de la cuchilla quebrado.

Barra de control en la

posicion suelta.

9. Barra de control defectuosa.

10. Valvula del combustible (si equ-

ipada) esta en la posicion OFE

11. Bateria debi (si equipada).

12. Desconecte el conector

de la bateria (si equipada).

13. Palanca de mando del motor

en posicion de STOR

Cuchilla desgastada, doblada

o suelta.

2. AItura de las ruedas dispareja.

3. Velocidad del motor lenta.

4. Acumulaci6n de cesped, hojas o

basura debajo de la segadora.

5. Demasiado aceite en motor.

6. Velocidad de recorrido

demasiado rapida.

CORRECCION

1. Limpie/cambie el filtro de aire.

2. Llene el estanque de combustible.

3. Drene el estanque de combustible

y vuelva a Ilenar el estanque con

gasolina nueva.

4. Drene el estanque de combustible

y vuelva a Ilenar el estanque con

gasolina nueva.

5. Conecte el alambre a la bujia.

6. Cambie la bujia.

7. Apriete el perno de la cuchilla

cambie el adaptador de la cuchilla.

8. Presione la barra de control

hacia el mango.

9. Cambie la barra de control.

10. Gire a la valvula del combustible

a la posicion ON.

11. Cague la bateria.

12. Conecte la bateria al motor.

13. Colocar la palanca de mando de

motor en la posicion RAPIDO.

1. Eleve la altura de corte.

2. Eleve la altura de corte.

3. Limpie/cambie el filtro de aire.

4. Limpie la parte inferior de la

caja de la segadora.

5. Revise el nivel del aceite.

6. Corte a una velocidad de

recorrido mas lent&

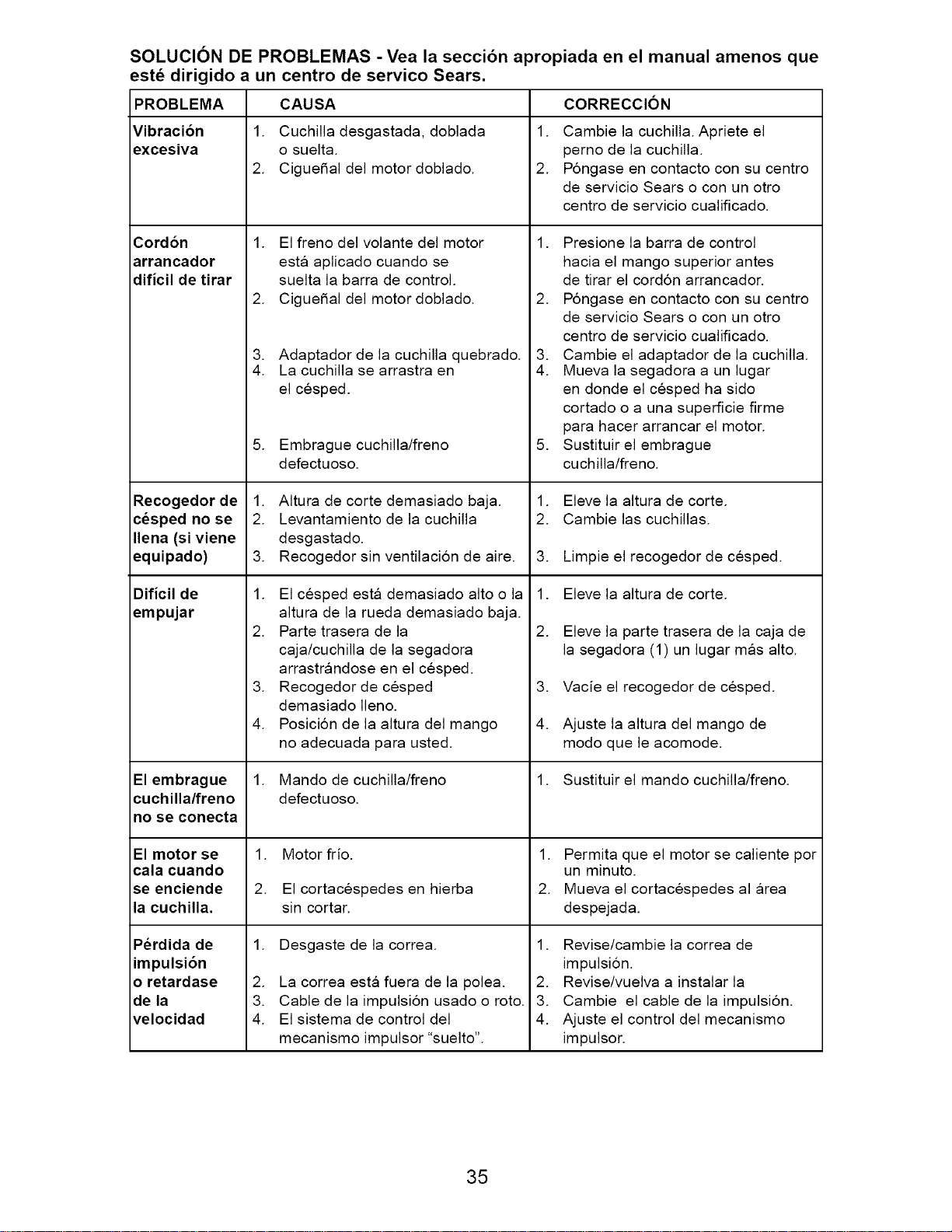

SOLUCION DE PROBLEMAS - Vea la seccibn apropiada en el manual amenos que

PROBLEMA

Vibracion

excesiva

est_ dirigido a un centro de servico Sears.

CAUSA

1. Cuchilla desgastada, doblada

o suelta.

2. Cigue_al del motor doblado.

Cord6n

arrancador

dificil de tirar

Recogedorde

cesped no se

Ilena(siviene

equipado)

Dificil de

empujar

El embrague

cuchilla/freno

no se conecta

El motorse

cala cuando

se enciende

la cuchilla.

Perdida de

impulsion

o retardase

de la

velocidad

1. El freno del volante del motor

esta aplicado cuando se

suelta la barra de control.

2. Cigue_al del motor doblado.

3. Adaptador de la cuchilla quebrado.

4. La cuchilla se arrastra en

el cesped.

5. Embrague cuchilla/freno

defectuoso.

1. AItura de corte demasiado baja.

2. Levantamiento de la cuchilla

desgastado.

3. Recogedor sin ventilacion de aire.

1. El cesped esta demasiado alto o la

altura de la rueda demasiado baja.

2. Parte trasera de la

caja/cuchilla de la segadora

arrastrandose en el cesped.

3. Recogedor de cesped

demasiado Ileno.

4. Posici6n de la altura del mango

no adecuada para usted.

1. Mando de cuchilla/freno

defectuoso.

1. Motor frio.

2. El cortacespedes en hierba

sin cortar.

1. Desgaste de la correa.

2. La correa esta fuera de la polea.

3. Cable de la impulsion usado o roto.

4. El sistema de control del

mecanismo impulsor "suelto".

CORRECCION

1. Cambie la cuchilla. Apriete el

perno de la cuchilla.

2. P6ngase en contacto con su centro

de servicio Sears o con un otro

centro de servicio cualificado.

1. Presione la barra de control

hacia el mango superior antes

de tirar el cord6n arrancador.

2. Pongase en contacto con su centro

de servicio Sears o con un otro

centro de servicio cualificado.

3. Cambie el adaptador de la cuchilla.

4. Mueva la segadora a un lugar

en donde el cesped ha sido

cortado o a una superficie firme

para hacer arrancar el motor.

5. Sustituir el embrague

cuchilla/freno.

1. Eleve la altura de corte.

2. Cambie las cuchillas.

3. Limpie elrecogedorde cesped.

1. Eleve la altura de corte.

2. Eleve la parte trasera de la caja de

la segadora (1) un lugar mas alto.

3. Vacie elrecogedorde cesped.

4. Ajuste la altura del mango de

modo que le acomode.

1. Sustituir el mando cuchilla/freno.

1. Permita que el motor se caliente por

un minuto.

2. Mueva el cortacespedes al area

despejada.

1. Revise/cambie la correa de

impulsion.

2. Revise/vuelva a instalar la

3. Cambie el cable de la impulsion.

4. Ajuste el control del mecanismo

impulsor.

24 45

"--,I

CRAFTSMAN ROTARY LAWN MOWER - - MODEL NUMBER 917.377891

KEY PART

NO. NO.

1 189746

2 193664X479

3 186053

4 179585

5 132004

6 66426

7 191574

8 182398

9 187138X428

12 51793

13 186052

16 185855X428

17 184193

18 187535

19 193861

20 193917X479

21 193916X479

22 150078

23 163183

24 73800500

25 161333

26 163409

27 188986

28 88652

31 180459

37 150406

38 ---

39 194133

40 188817

41 85463

42 54583

45 183058X428

46 169699X428

47 88349

48 182226

50 57808

KEY PART

DESCRIPTION NO. NO. DESCRIPTION

Handle, Upper (Includes Foam Grip, Key #59) 51 193791

Handle, Lower 52 145212

Spring, Rear Door, RH 53 155552

Rope Guide 54 193792X084

Nut, Hex, with Lockwasher Insert 1/4-20 55 166043

Wire, Tie 56 160829

Bolt, Handle 5!16-18 x 1.75 57 193315X004

Knob, Handle 58 182003

Control Bar 59 182748

Cotter, Hairpin 60 190878

Spring, Rear Door, LH 61 183365

Rear Door 62 182131

Bolt, Rear Door 64 197033

Plug, Mulcher 65 190903

Lawn Mower Housing Assembly 66 189937

Handle Bracket Assembly, LH 67 194129X428

Handle Bracket Assembly, RH 68 180460

Screw, Hex Washer Head 5!16-18 x 3/4 69 ---

Bolt, Hex Head 5/16-18 x 5/8 70 183758X479

Lockut, Hex 5/16-18 71 180191

Baffle, Side 72 750097

Screw #12 x 5/8 73 180393

Rear Skirt 74 73900400

Screw, Hinge 1/4-20 x 1.25 75 188525X004

Blade, 21" 76 74780410

Bolt, Engine, Dogpoint 3/8-16 77 53998

Engine, Honda, Model Number 78 73510600

GCV-16O-ABHH (See Breakdown) 79 182132

Grassbag 80 180394

Frame, Grassbag 81 180188

Danger Decal 96 192770

Screw, Tapping, Hex Head, Sems 1/4-20 x 1/2 - - 161058

Mulcher Door Assembly - - 196092

Discharge Deflector

Nut, Hex, Flangelock 1/4-20

Spring, Return

Screw, Tapping, Hex Head 1/4-20 x 3/4

Pulley Assembly

Nut, Hex, Flangelock

Nut, Hex, Centerlock 5/16-18

Idler Arm

Idler Pulley

Bolt, Shoulder 5/16-18 x 1/2

Bracket Assembly

Clip, Wireform

Grip, Foam

Throttle / Engine Control

Screw, Hex Head 1/4-20 x 2-1/8

Belt Guide, Stud

Nut, Hex 3/8-16

Bracket, Throttle

Screw, Hex Washer Head 1/4-20 x 1/2

Blade Brake / Clutch Control

Bolt, Hex Head

Blade Brake Clutch (See Engine Breakdown)

Belt Cover, Upper

Belt Cover, Lower

Screw, Tapping, Hex Washer Head #10-24

Spring

Nut, Hex, Centerlock, Zinc Plated 1/4-20

Bracket

Bolt, Hex Cap Head 1/4-20 x 5/8

Washer, Flat

Nut, Hex 3/8-16

Belt Keeper

Spring

Link, Torque

Clip, Cable

Warning Decal (not shown)

Owner's Manual

Available accessories not included with lawn mower:

- - 71 33623 Gas Can (2.5 Gallon Container)

- - 71 33500 Fuel Stabilizer

- - 71 33000 SAE 30W Oil (20 Ounce Bottle)

NOTE: All component dimensions given in U.S. inches. 1 inch = 25.4 mm.

IMPORTANT: Use only Original Equipment Manufacturer (O.E.M.) replacement parts. Failure to do so could be hazardous, damage your lawn mower and void your warranty.

(3O

CRAFTSMAN ROTARY LAWN MOWER - - MODEL NUMBER 917.377891

13 J 46

28 \

27 42

34 33

\ \

// / / / _

CRAFTSMAN ROTARY LAWN MOWER - - MODEL NUMBER 917.377891

b,)

KEY PART KEY PART

NO. NO. DESCRIPTION NO. NO. DESCRIPTION

1 196782 EZ Walk Drive Control Assembly 33 83923 Nut, Hex, Flangelock

2 195745 Cover, Top 34 180626 Hubcap, Mag, Platinum

3 187353 Pulley 35 193440X004 Shaft Assembly, Rear

4 188281 Lever 36 193438X004 Shaft Assembly, Front

5 195744 Cover, Bottom 37 161463 Retainer, Front Shaft

6 181698 Screw 38 163409 Screw #12 x 518

7 184212X479 Mounting Bracket 39 700279 Clip, Retainer

8 184987 Cap, Bottom 40 150339 Wheel & Tire Assembly, Front 8 x 2

9 196784 Cable, Drive 41 188330 Pinion Assembly, RH

10 186524 Decal, Drive Control Operation 42 145212 Nut, Hex

12 187653 Screw 43 188331 Pinion Assembly, LH

13 188645 Gear Case Assembly, Complete 44 182212 V-Belt

14 194128 Pulley, Drive 45 175098 Pawl

16 161584 Rod, Connecting 46 188291 Spring, Torsion

17 161602 Spring, Extension 47 67725 Washer, Flat 1/2

18 193663X004 Spring Selector 48 175105 Retainer, Drive, LH

19 167650 Knob, Selector Spring 49 175103 Pinion, Gear

20 12000022 E-Ring 7/8 50 175102 Retainer, Drive, RH

21 163365 Bearing Support 51 187530 Case, Lower

22 169911 Bearing, Ball 52 187531 Case, Upper

23 161118X004 Retainer, Drive Assembly, Stamped 53 187532 Gear, 24 Teeth

24 57808 Screw, Tapping, Hex Head 1!4-20 x 3/4 54 187533 Shaft, Input

25 194730X428 Cover Drive 55 183505 Wire, Formed

26 750634 Screw, Threaded, Rolled #10-25 x 1/2 56 183506 Bearing, Ball

27 52160 Washer, Shim (as required) 57 183508 Seal, Output Shaft

28 12000058 E-Ring 7/16 58 183509 Washer

29 189403 Cover, Dust, Wheel 59 183511 Bushing

30 175104 Disc, Drive 60 191249 Shaft, Output

31 184172 Seal, Friction 61 183513 Screw

32 180774 Wheel & Tire Assembly, Rear 9 x 2 62 183514 Seal, Input Shaft

NOTE: All component dimensions given in U.S. inches. 1 inch = 25.4 mm.

IMPORTANT: Use only Original Equipment Manufacturer (O.E.M.) replacement parts. Failure to do so could be hazardous, damage your lawn mower and void your warranty.

HONDA 4-CYCLE ENGINE MODEL NUMBER GCV160-ABHH

CYLINDER BARREL J

PISTON CONNECTING ROD I

3 /_ jj 4

CRANKSHAFT J

BLADE BRAKE CLUTCH J

3_ _3

2-- _ 5

_---14

®,

OIL PAN J

MUFFLER

CAMSHAFT PULLEY J

12 4

HONDA 4-CYCLE ENGINE MODEL NUMBER GCV160-ABHH

CYLINDER BARREL

KEY PART

NO. NO. DESCRIPTION

6842413

2399780

5579990

5580006

0636845

0803619

5581038

1441112

Cylinder Assembly (010)

Clip, Valve Guide

Cover, Head

Cover, Breather

(Breather Valve Assembly)

Bolt, Flange (6 x 12) (CT200)

Bolt, Flange (6 x 14)

Oil Seal (25.4 x 62 x 6)

Spark Plug (BPR6ES) (NGK)

PISTON CONNECTING ROD

KEY PART

NO. NO. DESCRIPTION

5580014 Piston

1426576 Pin, Piston

5580022 Rod Assembly, Connecting

1431055 Bolt, Connecting Rod

2605517 Clip, Piston Pin (13mm)

6315717 Ring Set, Piston (Teikoku)

CRANKSHAFT

KEY PART

NO. NO. DESCRIPTION

5 5581012 Washer, Thrust

7 6647341 Crankshaft

OIL PAN

KEY PART

NO. NO. DESCRIPTION

1 6771489 Pan Assembly, Oil

2 5716915 Gauge Assembly, Oil Level

4 1452754 Gasket, Oil Filler Cap

5 5664503 Extension, Oil Filler

6 5664511 Washer, Extension Lock

8 6384341 Shaft, Governor Holder

9 6384333 Governor Assembly

10 5580287 Weight, Governor

11 5580295 Holder, Governor Weight

12 1427244 Pin, Governor Weight

13 1427251 Slider, Governor

14 5580303 Shaft, Governor Arm

15 0803619 Bolt, Flange (6 x 14)

16 0748111 Bolt, Flange (6 x 25)

17 2413862 Washer, Thrust (6mm)

18 2456697 Clip, Governor Holder

19 5581046 Oil Seal (28 x 41.25 x 6)

20 1377704 O-Ring (14.8 x 2.4) (NOK)

21 0345900 Washer, Plain (6mm)

22 0115527 Pin, Lock (8mm)

23 1417369 Pin, Dowel (8 x 20)

BLADE / BRAKE CLUTCH

KEY PART

NO. NO. DESCRIPTION

1 6651327 Holder Assembly, Blade

2 7058951 Plate Assembly, Ball Control

3 6651467 Ball, Steel

4 6651434 Plate, Spring Hook

5 7058969 Plate, Brake

6 6651459 Spring, Ball Plate

7 6651400 Disk, Drive

8 6685440 Disk, Driven

9 7058977 Pulley, Drive

10 6685465 Spring, Clutch

11 6651541 Bolt, Flange (10 x 24)

12 6651442 Bearing, Radial Ball (6006)

13 6651384 Bearing, Radial Ball (6204)

14 0285882 Key, Woodruff (16 x 15)

MUFFLER

KEY PART

NO. NO. DESCRIPTION

1 5580485 Muffler

2 5664610 Protector, Muffler (CBU)

3 5580972 Bolt, Flange (6 x 79) (CT200)

4 0636845 Bolt, Flange (6 x 12) (CT20O)

5 5737457 Gasket, Muffler

6 5656012 Arrester, Spark

7 5611397 Plate, Arrester Number

8 1431121 Screw, Tapping #4x6

CAMSHAFT PULLEY

KEY PART

NO. NO. DESCRIPTION

1 7049679

2 5580063

3 7058985

4 5580089

5 5580097

6 5580105

7 5580113

8 5580121

9 5580139

10 1426980

11 0294819

12 0004598

13 6315873

14 6839831

Pulley, Camshaft

Shaft, Campulley

Belt, Timing (84HU7 G-200)

Rocker Arm, Intake Valve

Rocker Arm, Exhaust Valve

Shaft, Rocker Arm

Valve, intake

Valve, Exhaust

Spring, Valve

Retainer Spring, intake Valve

Adjustment Screw, Tappet

Adjustment Nut, Tappet

O-Ring (6.8 x 1.9)

Seal, Valve Stem

HONDA 4-CYCLE ENGINE MODEL NUMBER GCV160-ABHH

FAN COVERJ CONTROLJ

FLYWHEEL ] RECOIL STARTER J

CARBURETOR I

HONDA 4-CYCLE ENGINE MODEL NUMBER GCV160-ABHH

FAN COVER

KEY PART

NO. NO. DESCRIPTION

1 3683646 Rubber, Supporter (107mm)

2 5028923 Petcock Assembly (Manual)

3 5189352 Bracket, Petcock

4 6673289 Cap Assembly, Fuel Tank

5 5580469 Tube, Fuel

6 7058944 Cover, Fan

8 2499440 Collar, Front Turn Signal

9 5581004 Bolt, Stud

10 0671636 Screw, Washer Head (5 x 10)

11 2449593 Bulk Hose, Fuel

(5.5 x 8000) (5.5 x 150)

12 0250647 Clip, Tube (88)

13 0250985 Clip, Tube (B10)

14 0053447 Clip, Tube (C9)

CONTROL

KEY PART

NO. NO. DESCRIPTION

1 6869630 Arm, Governor

2 5580329 Rod, Governor

3 5580345 Spring, Governor

4 5580352 Spring, Throttle Return

5 4439428 Spring, Lever

6 0800466 Holder, Cable

7 6647630 Base, Control

8 6647655 Spring, Return, Control Lever

9 5580386 Rod, Choke

t 0 2418671 Bolt, Governer Arm

t 1 5580998 Bolt, Flange (6 x 45) (CT200)

12 0145557 Screw, Pan (5 x 16)

13 0471623 Nut, Flange (6ram)

14 5611520 Switch Assembly, Engine Stop

15 0485946 Screw, Washer Head (4 x 12)

16 1510361 Washer, Plain (4ram)

FLYWHEEL

KEY PART

NO. NO. DESCRIPTION

1 0348433

2 6648182

3 6859722

4 6859706

5 6315816

9 0636845

12 0671552

13 0442038

14 1824630

15 0485946

16 1510361

17 6913040

18 6315816

19 1824630

Key, Woodruff, Special (25 x 18)

Plate, Side

Coil Assembly, Ignition

Flywheel Assembly

Wire, Stop Switch

Bolt, Flange (6 x 12) (CT200)

Bolt, Flange (6 x 20) (CT200)

Nut, Special (14mm)

Clip, Cable (A)

Screw, Washer Head (4 x 12)

Washer, Plain (4ram)

Flywheel

Wire, Stop Switch

Clip, Cable (A)

RECOIL STARTER

KEY PART

NO. NO.

DESCRIPTION

1 6092886

8 5580634

9 5580642

11 6478812

Starter Assemby, Recoil,

Long Rope, Black

Knob, Recoil Starter

Rope, Recoil Starter

Nut, Flange (6mm)

AIR CLEANER

KEY PART

NO. NO.

1 5580154

2 6718159

3 5580410

5 5664560

6 6673255

7 5580964

8 2374742

DESCRIPTION

Tube, Breather

Element, Air Cleaner

Case Assembly, Air Cleaner

Gasket, Air Cleaner

Cover, Air Cleaner

Bolt, Flange (6 x 86) (CT200)

Bolt, Flange (6 x 14)

CARBURETOR

KEY PART

NO. NO.

1 3088416

2 5580162

3 3465879

4 4481818

5 1441518

6 5580170

7 6212849

8 5580212

9 5580220

10 5580238

11 5580246

12 4581120

t3 5580253

14 5580535

15 0639419

16 0635474

0635482

0636126

17 1672187

DESCRIPTION

Gasket Set

Float Set

Chamber Set, Float

Screwset

Screwset B

Screwset

Carburetor Assembly (B8628 D)

Valve, Float

Nozzle, Main

Insulator, Carburetor

Gasket, Insulator

Gasket, Carburetor

Gasket, Carburetor (Choke Side)

Guide, Air

Screw, Pan (5 x 6)

Jet, Main (#60)

Jet, Main (#62)

Jet, Main (#65)

Screwset, Drain

iiiiiiiiiiiiiiiiiii'

HHHHHHHHHi

iiiiiiiiiiiiiiiiiii_

iiiiiiiiiiiiiiiiiii

Your Home

For repair - in your home - of all major brand appliances,

lawn and garden equipment, or heating and cooRing systems,

no matter who made it, no matter who sold it!

For the replacement parts, accessories and

owner's manuals that you need to do-it-yourself.

For Sears professional installation of home appliances

and items like garage door openers and water heaters.

1-800-4-MY-HOME ® Anytime, day or night

(1-800-469-4663) (U,S.A. and Canada)

www.sears.com www.sears.ca

Our Home

For repair of carry-in products like vacuums, lawn equipment,

and eRectronics, call or go on-line for the nearest

Sears Parts and Repair Center.

1-800-488-1222 Anytime, day or night (U.S.A. only)

www.seats.com

To purchase a protection agreement (U.S.A.)

or maintenance agreement (Canada) on a product serviced by Sears:

1-800-827-6655 (v.s.A) 1-800-361-6665 (Canada)

Para pedir servicio de reparaci6n

a domicilio, y para ordenar piezas:

t-888-SU-HOGAR SM

(1-888-784.6427)

Au Canada pour service en franqais:

1-800-LE-FOYER Mc

(1-800-533-6937)

02410

® Registered Trademark / TMTrademark / sM Service Mark of Sears, Roebuck and Co,

® Marca Registrada / TMMarca de Fabrica / SM Marca de Servicio de Sears, Roebuck and Co,

_c Marque de commerce / MDMarque depos6e de Sears, Roebuck and Co,

196092 Rev. 1 05.13.05 BY Printed in U.S.A.

Craftsman 917377891 ROTARY LAWN MOWER

Product's Documents

OWNER'S MANUAL

Specifications

Craftsman 917377891 Questions and Answers
