Dryer
User manual
DVE(G)55A7700*/DVE(G)55A7300*/DVE(G)52A5500*
Untitled-3 1 2021-05-11 6:02:25
English2
Contents
Contents
Safety information 4
What you need to know about the safety instructions 4
Important safety symbols 4
CALIFORNIA PROPOSITION 65 WARNING 5
Important safety precautions 5
Warnings 8
Cautions 8
Regulatory notice 10
FCC Notice 10
IC Notice 11
Open Source Announcement 12
Installation requirements
13
Key installation requirements 13
Location considerations 13
Ducting requirements 17
Exhausting requirements 18
Gas requirements 19

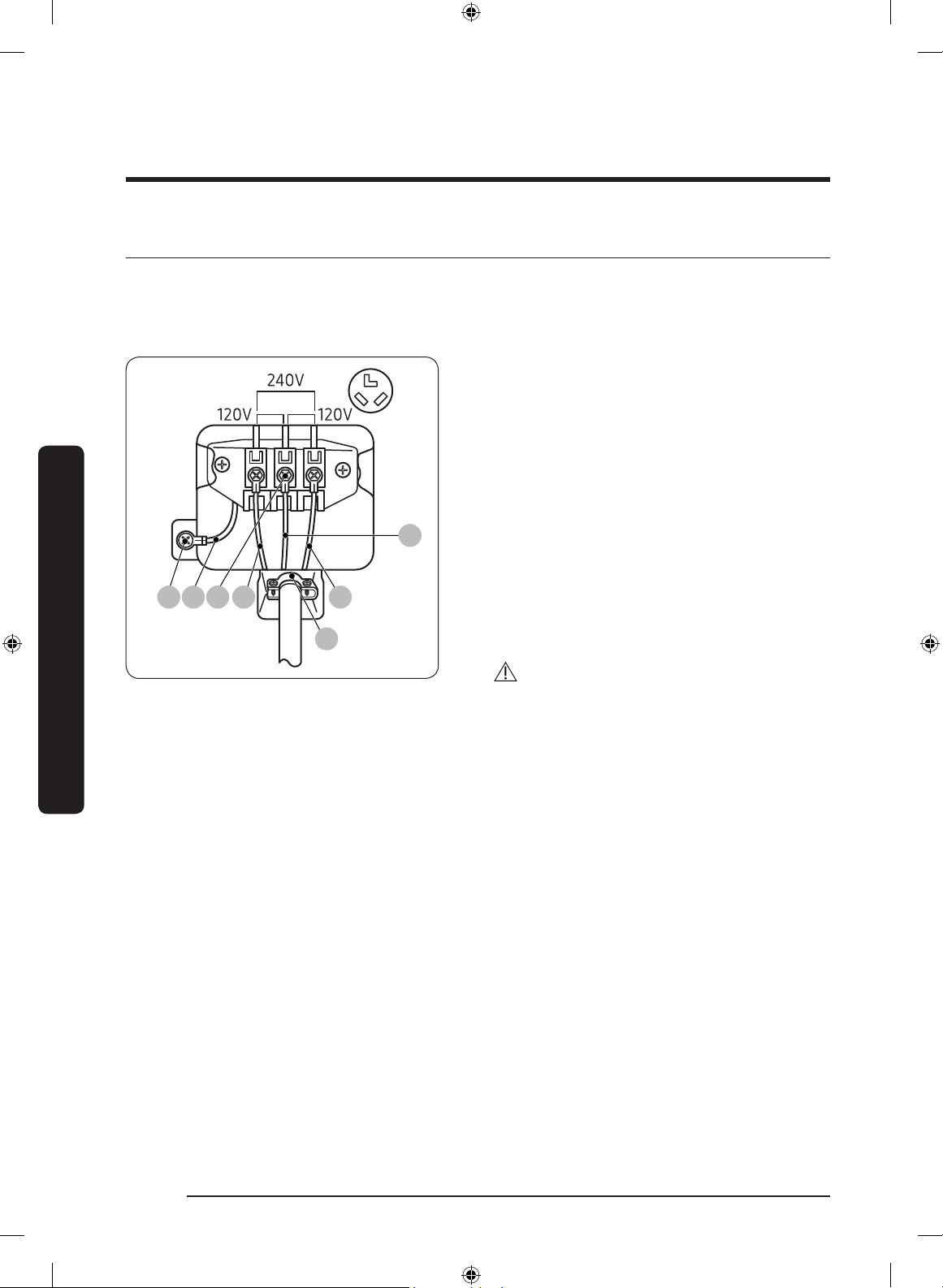

Electrical requirements 20
Installation 23
What’s included 23
Step-by-step installation 25
Vent blockage test 33
Exhaust ducting guide 35
Switching the door position 36
Before you start
39
Sort and load 39
Functional prerequisite 39
Rack Dry (applicable models only) 40
Untitled-3 2 2021-05-11 6:02:25
English 3
Contents
Operations 42

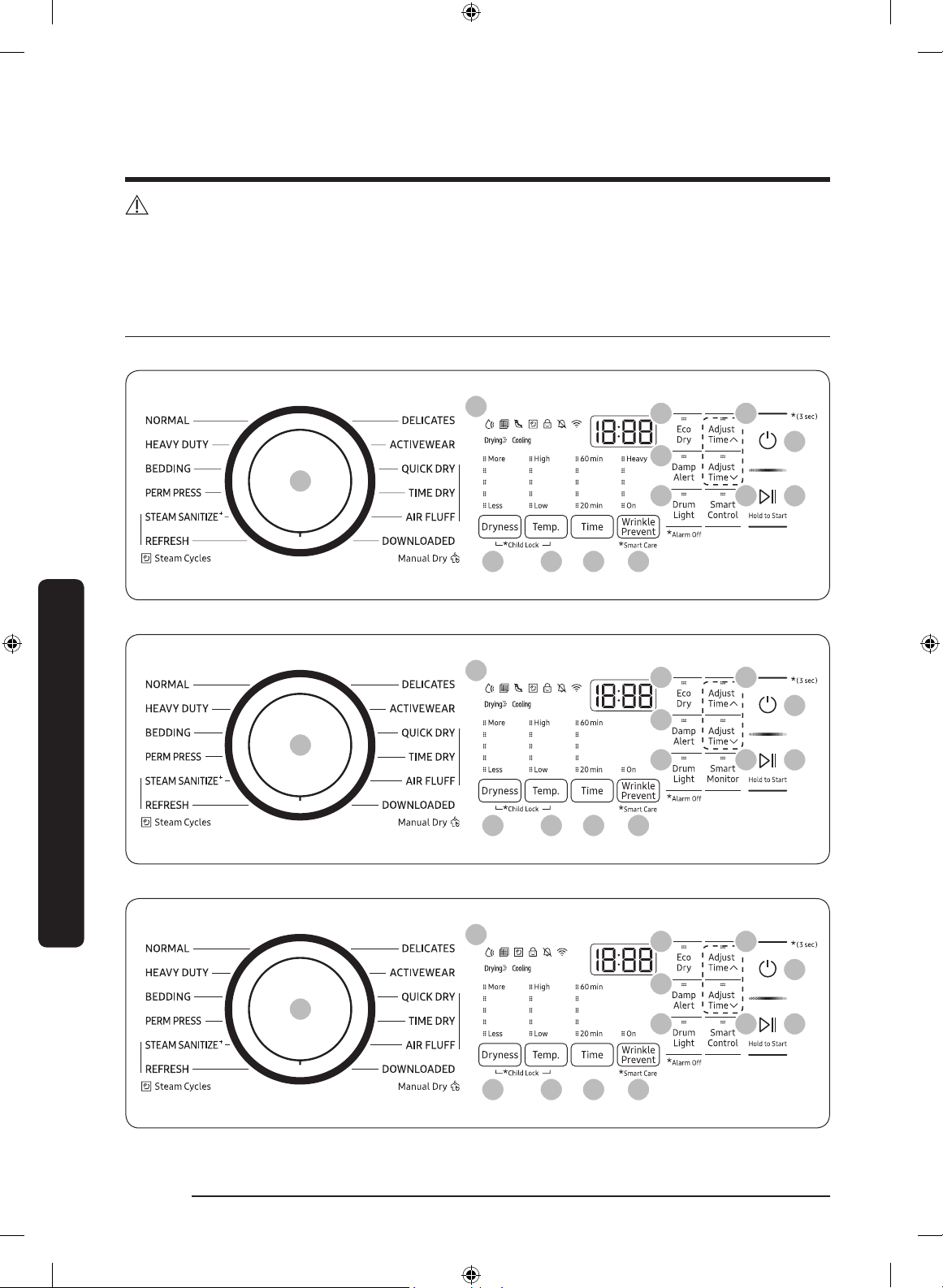

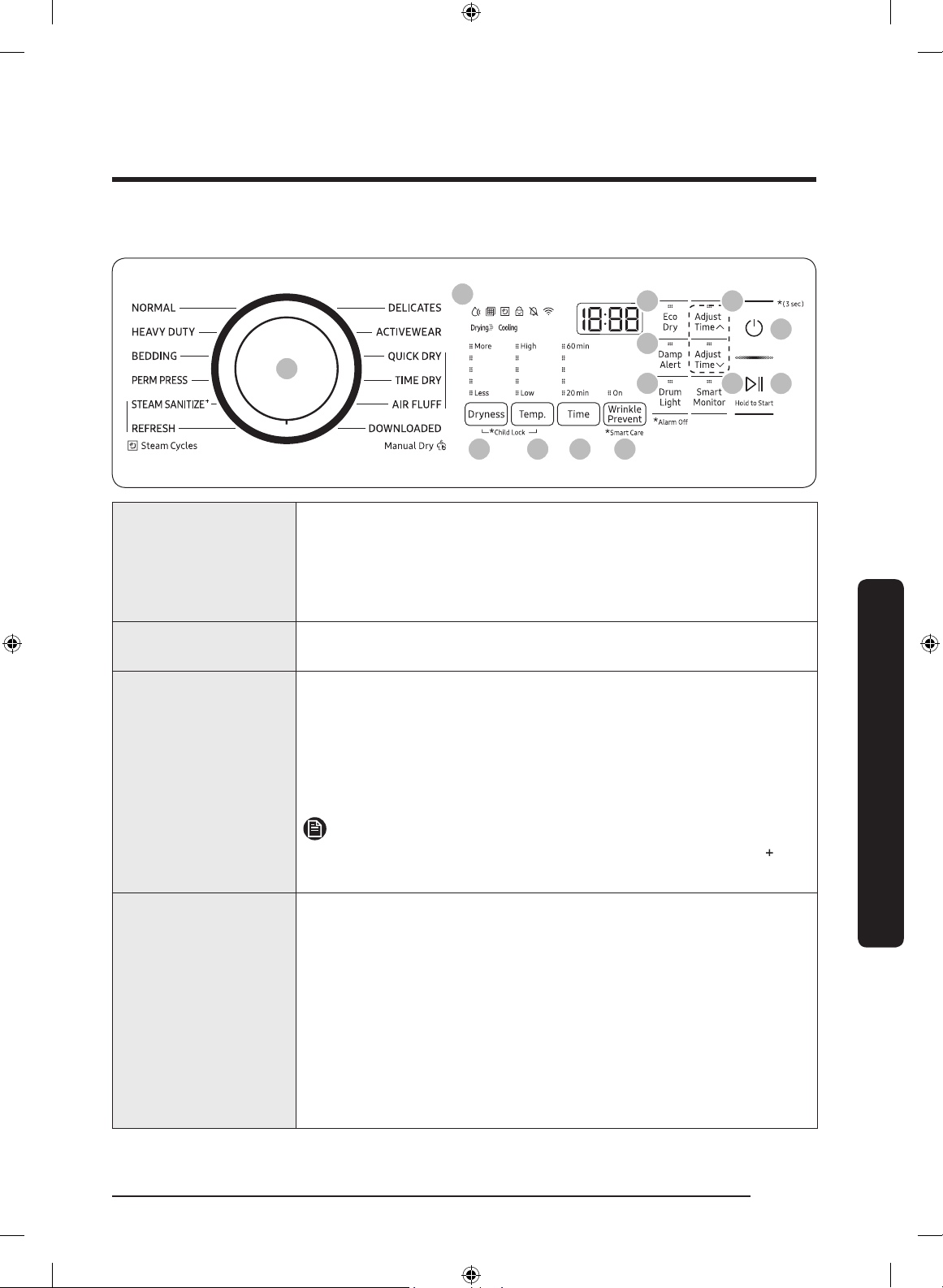

Control panel 42
Simple steps to start 46
Cycle overview 47
Cycle chart 49
Cycle guide 52
Special features 53
Maintenance 55
Cleaning 55
Troubleshooting
56
Checkpoints 56
Information codes 59
Specications 61
Fabric care chart 61
Protecting the environment 62
Specication sheet 63
Untitled-3 3 2021-05-11 6:02:25
SAVE THESE INSTRUCTIONS
English4
Safety information
Congratulations on your new Samsung dryer. This manual contains important information
on the installation, use and care of your appliance. Please take some time to read this
manual to take full advantage of your dryer’s many benets and features.
What you need to know about the safety instructions
Please read this manual thoroughly to ensure that you know how to safely and efciently
operate the extensive features and functions of your new appliance. Please store the
manual in a safe location close to the appliance for future reference. Use this appliance
only for its intended purpose as described in this instruction manual.
Warnings and Important Safety Instructions in this manual do not cover all possible
conditions and situations that may occur. It is your responsibility to use common sense,
caution and care when installing, maintaining and operating your dryer.
Because the following operating instructions cover various models, the characteristics of
your dryer may differ slightly from those described in this manual and not all warning
signs may be applicable. If you have any questions or concerns, contact your nearest
service center or nd help and information online at www.samsung.com.
Important safety symbols
What the icons and signs in this user manual mean:
WARNING
Hazards or unsafe practices that may result in severe personal injury, death and/or
property damage.
CAUTION
Hazards or unsafe practices that may result in personal injury and/or property damage.
NOTE
Indicates that a risk of personal injury or material damage exists.
These warning signs are here to prevent injury to yourself and others.
Please follow them explicitly.
After reading this manual, store it in a safe place for future reference.
Read all instructions before using the appliance.
As with any equipment that uses electricity and moving parts, potential hazards exist.
To safely operate this appliance, familiarize yourself with its operation and exercise care
when using it.
Safety information
Untitled-3 4 2021-05-11 6:02:25
SAVE THESE INSTRUCTIONS
English 5
Safety information
WARNING - Risk of Fire
• Clothes dryer installation must be performed by a qualied installer.
• Install the clothes dryer according to the manufacturer’s instructions and local codes.
• Do not install a clothes dryer with exible plastic venting materials. If exible metal
(foil type) duct is installed, it must be of a specic type identied by the appliance
manufacturer as suitable for use with clothes dryers. Flexible venting materials are
known to collapse, be easily crushed, and trap lint. These conditions will obstruct
clothes dryer airow and increase the risk of re.
• To reduce the risk of severe injury or death, follow all installation instructions.
• Save these instructions.
CALIFORNIA PROPOSITION 65 WARNING
WARNING
Cancer and Reproductive Harm - www.P65Warnings.ca.gov.
Important safety precautions
WARNING
To reduce the risk of re, electric shock, or injury to persons when using your appliance,
follow basic precautions, including the following:
1. Read all instructions before using this appliance.
2. Do not dry articles that have been previously cleaned in, washed in, soaked in,
or spotted with gasoline, dry-cleaning solvents, or other ammable or explosive
substances, as they give off vapors that could ignite or explode.
3. Do not use the dryer to dry clothes which have traces of any ammable substance,
such as vegetable oil, cooking oil, machine oil, ammable chemicals, paint thinner, etc.,
or anything containing wax or chemicals, such as mops and cleaning cloths. Flammable
substances may cause the fabric to catch re by itself.
4. Do not store or use gasoline or other ammable vapors and liquids near this or any
other appliance.
5. Do not allow children to play on or in the appliance. Close supervision of children is
necessary when the appliance is used near children.
Untitled-3 5 2021-05-11 6:02:25
SAVE THESE INSTRUCTIONS
Safety information
English6
Safety information
6. Before the appliance is removed from service or discarded, remove the door to the
drying compartment.
7. Do not reach into the appliance if the drum is moving.
8. Do not install or store this appliance where it will be exposed to the weather.
9. Do not tamper with internal controls.
10. Do not repair or replace any part of the appliance or attempt any service unless
specically recommended in the user-maintenance instructions or in published user-
repair instructions that you understand and have the skills to carry out.
11. Do not use fabric softeners or products to eliminate static unless recommended by the
manufacturer of the fabric softener or product.
12. Clean the lint screen before or after each load.
13. Do not use heat to dry articles containing foam rubber or similarly textured rubber-like
materials.
14. Keep area around the exhaust opening and adjacent surrounding areas free from the
accumulation of lint, dust, and dirt.
15. The interior of the appliance and exhaust duct should be cleaned periodically by
qualied service personnel.
16. Do not place items exposed to cooking oils in your dryer. Items contaminated with
cooking oils may contribute to a chemical reaction that could cause a load to catch re.
To reduce the risk of re due to contaminated loads, the nal part of a tumble dryer
cycle occurs without heat (cool down period). Avoid stopping a tumble dryer before the
end of the drying cycle unless all items are quickly removed and spread out so that the
heat is dissipated.
17. This appliance must be grounded. See “Electrical requirements” and “Grounding” in
“Installation” section.
18. Do not allow children to play on or in the appliance. Close supervision of children is
necessary when the appliance is used near children.
19. Do not insert your hand under the dryer.
- This may result in injury.
20. Take care that children’s ngers are not caught in the door when closing it.
- This may result in injury.
21. Control board and inlet valve are intentionally not grounded and may present a risk of
electric shock only during servicing.
- Do not contact this part while appliance is energized.
Untitled-3 6 2021-05-11 6:02:25
SAVE THESE INSTRUCTIONS
English 7
Safety information
WARNING - To reduce the risk of re or explosion:
• Do not dry items that have been previously cleaned, washed, soaked, or spotted with
gasoline, dry cleaning solvents, or other ammable or explosive substances. They
emit vapors that could ignite or explode. Any material that has been in contact with a
cleaning solvent or ammable liquids or solids should not be placed in the dryer until
all traces of these ammable liquids or solids and their fumes have been removed.
There are many highly ammable items used in homes, such as acetone, denatured
alcohol, gasoline, kerosene, some liquid household cleaners, some spot removers,
turpentine, wpees, and wpe removers.
• Items containing foam rubber (may be labeled latex foam) or similarly textured
rubberlike materials must not be dried on a heat setting. Heated foam rubber
materials can, under certain circumstances, produce re by spontaneous combustion.
WARNING - What to do if you smell gas:
• Do not try to light any appliance.
• Do not turn on the appliance.
• Do not touch any electrical switch.
• Do not use any phone in your building.
• Clear the room, building or area of all occupants.
• Immediately call your gas supplier from a neighbor’s phone. Follow the gas supplier’s
instructions.
• If you cannot reach your gas supplier, call the re department.
• Installation and service must be performed by a qualied installer, service agency, or
the gas supplier.
Untitled-3 7 2021-05-11 6:02:25
SAVE THESE INSTRUCTIONS
Safety information
English8
Safety information
Warnings
WARNING
• Ensure pockets are free from small, irregularly shaped hard objects, foreign material,
etc. ie. coins, knives, pins, etc. These objects could damage your dryer.
• Gas leaks may occur in your system, resulting in a dangerous situation.
Cautions
CAUTION
• Do not allow children or pets to play on, in, or in front of the appliance. Close
supervision is necessary when the appliance is used near children and pets.
• Before discarding or removing your dryer from service, remove the door to the drying
compartment to prevent children or animals from becoming trapped inside.
• Do not reach into the appliance when the drum is moving.
• Do not install or store this appliance where it will be exposed to the weather.
• Do not tamper with controls.
• Do not repair, replace, or attempt to service any part of the appliance unless
specically instructed to in the user-repair instructions and you have the
understanding and skills to carry out the procedure.
• Do not use fabric softeners or products to eliminate static unless the softener or
product is recommended for dryer use by the manufacturer of the fabric softener or
product.
• Clean the lint screen before or after each load.
• Keep the area around the exhaust opening and surrounding areas free from lint, dust,
and dirt.
• The interior of the dryer and exhaust duct should be cleaned periodically by qualied
service personnel.
• This appliance must be properly grounded. Never plug the power cord into a receptacle
that is not grounded adequately or not in accordance with local and national codes. See
installation instructions for information about grounding this appliance.
• Do not sit on top of the dryer.
• Do not wash clothing with large buckles, buttons, or other heavy metal or solid objects.
• Gas leaks may not be detected by smell alone.
• Gas suppliers recommend you purchase and install a UL-approved gas detector.
• Install and use in accordance with the manufacturer’s instructions.
Untitled-3 8 2021-05-11 6:02:25
SAVE THESE INSTRUCTIONS
English 9
Safety information
• Do not place items in your dryer that have been spotted or soaked with vegetable oil
or cooking oil. Even after being washed, these items may contain signicant amounts
of these oils.
• Residual oil on clothing can ignite spontaneoulsy. The potential for spontaneous
combustion increases when items containing vegetable oil or cooking oil are exposed
to heat. Heat sources such as your dryer can warm these items, allowing an oxidation
reaction in the oil to occur. Oxidation creates heat. If this heat cannot escape, the items
can become hot enough to catch re. Piling, stacking, or storing these kinds of items
may prevent heat from escaping and can create a re hazard.
• All washed and unwashed fabrics that contain vegetable oil or cooking oil can be
dangerous. Washing these items in hot water with extra detergent will reduce, but not
eliminate, the hazard. Always use the Cool Down cycle for these items to reduce their
temperature. Never remove these items from the dryer hot or interrupt the drying
cycle until the items have run through the Cool Down cycle. Never pile or stack these
items when they are hot.
Untitled-3 9 2021-05-11 6:02:25
SAVE THESE INSTRUCTIONS
English10
Regulatory notice
FCC Notice
CAUTION
Any changes or modications not expressly approved by the party responsible for
compliance could void the user’s authority to operate the equipment.
This device complies with Part 15 of FCC Rules. Operation is Subject to following two
conditions:
1. This device may not cause harmful interference, and
2. This device must accept any interference received including interference that cause
undesired operation.
For products sold in the US and Canadian markets, only channels 1–11 are available. You
cannot select any other channels.
FCC STATEMENT:
This equipment has been tested and found to comply within the limits for a Class B
digital device, pursuant to part 15 of the FCC Rules. These limits are designed to provide
reasonable protection against harmful interference in a residential installation.
This equipment generates, uses, and can radiate radio frequency energy and, if not
installed and used in accordance with the instructions, may cause harmful interference
to radio communications. However, there is no guarantee that interference will not occur
in a particular installation. If this equipment does cause harmful interference to radio or
television reception, which can be determined by turning the equipment off and on, the
user is encouraged to try to correct the interference by one or more of the following
measures:
• Reorienting or relocating the receiving antenna
• Increasing the separation between the equipment and receiver
• Connecting the equipment to an outlet that is on a different circuit than the radio or TV.
• Consulting the dealer or an experienced radio/TV technician for help.
FCC RADIATION EXPOSURE STATEMENT:
This equipment complies with FCC radiation exposure limits set forth for an uncontrolled
environment. This equipment should be installed and operated so there is at least 8 inches
(20 cm) between the radiator and your body. This device and its antenna(s) must not be
colocated or operated in conjunction with any other antenna or transmitter.
Regulatory notice
Untitled-3 10 2021-05-11 6:02:25
SAVE THESE INSTRUCTIONS
English 11
Regulatory notice
Unintentional emitter per FCC Part 15
Product type : Clothes Dryers
Model : DVE55A7300*
Responsible Party – U.S. Contact Information
Samsung Electronics America, Inc.
QA Lab America
19 Chapin Rd. Building D Pine Brook NJ 07058
Tel: 1-973-808-6375 Fax: 1-973-808-63
IC Notice
The term “IC” before the radio certication number only signies that Industry Canada
technical specications were met. Operation is subject to the following two conditions:
1. This device may not cause interference, and
2. This device must accept any interference, including interference that may cause
undesired operation of the device.
This Class B digital apparatus complies with Canadian ICES-003.
Cet appareil numérique de la classe B est conforme á la norme NMB-003 du Canada.
For products sold in the US and Canadian markets, only channels 1–11 are available. You
cannot select any other channels.
IC RADIATION EXPOSURE STATEMENT:
This equipment complies with IC RSS-102 radiation exposure limits set forth for an
uncontrolled environment. This equipment should be installed and operated so there is at
least 8 inches (20 cm) between the radiator and your body. This device and its antenna(s)
must not be colocated or operated in conjunction with any other antenna or transmitter.
Untitled-3 11 2021-05-11 6:02:25
SAVE THESE INSTRUCTIONS
Regulatory notice
English12
Regulatory notice
Open Source Announcement
The software included in this product contains open source software. You may obtain the
complete corresponding source code for a period of three years after the last shipment of
this product by sending an email to mailto:[email protected].
It is also possible to obtain the complete corresponding source code in a physical medium
such as a CD-ROM; a minimal charge will be required.
The following URL http://opensource.samsung.com/opensource/SMART_AT_051/seq/0
leads to the download page of the source code made available and open source license
information as related to this product. This offer is valid to anyone in receipt of this
information.
NOTE
Hereby, Samsung Electronics, declares that the radio equipment type appliance is in
compliance with Directive 2014/53/EU. The full text of the EU declaration of conformity is
available at the following internet address: The ofcial Declaration of conformity may be
found at http://www.samsung.com, go to Support > Search Product Support and enter the
model name.
Wi-Fi max transmitter power : 20 dBm at 2.412 GHz – 2.472 GHz
Untitled-3 12 2021-05-11 6:02:26
English 13
Installation requirements
Read through the following instructions before installing the dryer, and keep this manual
for future reference.
WARNING
Certain internal parts are intentionally not grounded and may present a risk of electric
shock only during servicing. Service Personnel - Do not contact the following parts while
the appliance is energized: Control board and inlet valve.
Key installation requirements
• A grounded electrical outlet.
• A power cord for electric dryers (except in Canada).
• Gas lines (for gas models) that must meet national and local regulations.
• An exhaust system made of rigid metal or exible stiff-walled metal exhaust ducting.
WARNING
Remove the door from all discarded appliances to prevent a child from suffocating.
Location considerations
• Adequate clearances between the dryer and adjacent walls or other surfaces.
• Adequate air circulation for ventilation and gas combustion.
• Away from water and weather.
WARNING
• Make sure to exhaust the dryer outdoors to reduce the risk of re.
• Keep the dryer area clear of combustible materials, gasoline, and other ammable
vapors and liquids.
• Do not install other fuel-burning appliances around or in the same place as the dryer.
• Place the dryer at least 18 in. (460 mm) above the oor for garage installation.
Installation requirements
Untitled-3 13 2021-05-11 6:02:26
Installation requirements
English14
Installation requirements
Dimensions
U
9
A
Type Front loading dryer
Model DVE(G)55A7**** DVE(G)52A5****
Dimensions
(in. (mm))
A. Overall height 45.8 (1163) 44.6 (1134)
B. Width 27.0 (686)
C. Depth with door open 50.1 (1273)
D. Depth 30.2 (768)
Untitled-3 14 2021-05-11 6:02:26
English 15
Installation requirements
Clearance requirement
This clearance requirement is applicable for dryers only.
NOTE
• For washer's clearance requirement, see the washer's user manual.
• If the washer and dryer have different clearance requirements, use the one with the
larger value.
Alcove or closet installations
WARNING
• The dryer must be exhausted to the outside to reduce the risk of re when installed in
an alcove or closet.
• No other fuel-burning appliance should be installed in the same closet as the dryer.
• Place the dryer at least 18 in. (460 mm) above the oor for garage installation.
Minimum clearance for stable operation:
Sides Top Rear Front
1 in. / 25 mm 17 in. / 432 mm 5.9 in. / 150 mm 1 in. / 25 mm
If both the washer and a dryer are installed in the same location, the front of the alcove
or closet must have two unobstructed air openings for a combined minimum total area of
72 in.² (465 cm²).
Untitled-3 15 2021-05-11 6:02:26
Installation requirements
English16
Installation requirements
This clearance requirement is applicable for washer and dryer pair installation.
Side by side installation
A A C D
B
A 1 in. (25 mm)
B 21 in. (533 mm)
C 1 in. (25 mm)
D 5.9 in. (150 mm)
Untitled-3 16 2021-05-11 6:02:26
English 17
Installation requirements
Ducting requirements
Recommended
Use only for short-run
installation
Weather hood type
4” (10.2 cm) 2.5” (6.4 cm)
No. of 90° elbows Rigid Rigid
0 80 ft. (24.4 m) 74 ft. (22.6 m)
1 68 ft. (20.7 m) 62 ft. (18.9 m)
2 57 ft. (17.4 m) 51 ft. (15.5 m)
3 47 ft. (14.3 m) 41 ft. (12.5 m)
NOTE
* Use a 4-inch (10.2 cm) diameter rigid aluminum or galvanized steel duct.
If you integrate the dryer’s vent system with an existing exhaust system, make
sure:
• The exhaust system meets all applicable local, state, and national regulations.
• Not to use a exible plastic duct.
• To regularly check and clean all lint buildup from inside the existing ducts.
• The duct is not kinked or crushed.
• The exhaust hood damper opens and closes freely.
Manometer measurements
The static pressure in any exhaust system must not exceed 0.83 inches of water column
or be less than 0. Note that these values are measured with the dryer running with a
manometer presented to the exhaust duct that connects to the dryer. The dryer tumbler
must be empty and lint lter clean.
Untitled-3 17 2021-05-11 6:02:26
Installation requirements
English18
Installation requirements
Exhausting requirements
The dryer must not be exhausted into a
chimney, a wall, a ceiling, an attic, a crawl
space, or a concealed space of a building.
Exhausting the dryer to the outside will
prevent large amounts of lint and moisture
from being blown into the room.
In the United States and Canada
• All dryers must be exhausted to the
outside.
• The required exhaust duct is 4 inches
(10.2 cm) in diameter.
• See “Ducting requirements” in the
“Installation” section for the maximum
duct length and number of bends that
can be used.
• The total length of exible metal duct
must not exceed 7’ 10 1/2” (2.4 m).
• Do not assemble the duct with screws
or other fastener means that extend
into the duct and catch lint.
• For the United States only: Use only
those foil-type exible ducts, if any,
specically identied for use with the
appliance by the manufacturer and that
comply with the Outline for Clothes
Dryer Transition Duct. Use Subject
2158A.
Outside the United States and Canada
• Refer to the local codes.
WARNING
• You must exhaust the dryer to the
outside to reduce the risk of re when
you install the dryer in an alcove or
closet.
• Do not use a plastic or non-metal
exible duct.
• If your existing ductwork is plastic, non-
metal, or combustible, replace it with
metal.
• Use only a metal exhaust duct that is
non-ammable to ensure containment
of exhaust air, heat, and lint.
Untitled-3 18 2021-05-11 6:02:26
English 19
Installation requirements
Gas requirements
WARNING
• Use only natural or LP (liquid propane)
gases.
• The installation must be conformed with
local codes, or in the absence of local
codes, with the national fuel gas code,
ANSI Z223.1/NFPA 54, latest revision
(for the UNITED STATES), or with the
natural gas and propane installation
code, CSA B149.1 (for Canada).
• Gas dryers are equipped with a burner
vent for use with natural gas. If you
plan to use your dryer with LP (liquid
propane) gas, it must be converted
for safe and proper performance by
a qualied service technician. (LNG
models only)
You must check the burner of your
model and use the proper LP Kit
accordingly. To check the detail
information of the burner, open the
door and check the rating label location
on the door frame.
- 20,000 BTU: LPKIT-4/XAA (DC98-
04114A)
- 22,000 BTU: LPKIT-3/XAA (DC99-
00792A)
• A 1/2” (1.27 cm) gas supply line is
recommended and must be reduced to
connect to the 3/8” (1 cm) gas line on
your dryer. The National Fuel Gas Code
requires that an accessible, approved
manual gas shut-off valve be installed
within 6” of your dryer.
• Gas dryers installed in residential
garages must be raised 18 inches
(46 cm) above the oor.
• Additionally, a 1/8” (0.3 cm) N.P.T.
(National Pipe Thread) plugged tapping,
accessible for test gauge connection,
must be installed immediately upstream
of your dryer’s gas supply connection.
• Your dryer must be disconnected from
the gas supply pipe system during any
pressure testing of the system.
• Do not reuse old exible metal gas
lines. Flexible gas lines must be
designed and certied by the standard
for connectors for Gas Appliances, ANSI
Z21.24 • CSA 6.10.
NOTE
• Your dryer uses an automatic ignition
system to ignite the burner. There is no
constant burning pilot.
• Any pipe joint compound used must be
resistant to the action of any liqueed
petroleum gas.
• As a courtesy, most local gas utilities
will inspect a gas appliance installation.
Commonwealth of Massachusetts
installation instructions
Your dryer must be installed by a licensed
plumber or gas tter. A “T” handle manual
gas valve must be installed in the gas
supply line to your dryer. If a exible gas
connector is used to install your dryer, the
connector can be no longer than 3’ (36”).
WARNING
• Gas leaks may occur in your system,
creating a dangerous situation.
• Gas leaks may not be detected by smell
alone.
• Gas suppliers recommend you purchase
and install a UL-approved gas detector.
Untitled-3 19 2021-05-11 6:02:26
Installation requirements
English20
Installation requirements
• Install and use in accordance with the
manufacturer’s instructions.
Electrical requirements
The wiring diagram is located on the plate
under the control panel or rear frame.
WARNING
• Improperly connecting the equipment
grounding conductor can result in a
risk of electric shock. Check with a
qualied electrician or serviceman if
you are in doubt as to whether your
dryer is properly grounded. Do not
modify the plug provided with your
dryer – if it doesn’t t the outlet, have
a proper outlet installed by a qualied
electrician.
• To prevent unnecessary risk of re,
electrical shock, or personal injury, all
wiring and grounding must be done in
accordance with local codes, or in the
absence of local codes, in accordance
with the National Electrical Code, ANSI/
NFPA No. 70-Latest Revision (for the
U.S.) or the Canadian Electrical Code CSA
C22.1 – Latest Revisions and local codes
and ordinances. It is your responsibility
to provide adequate electrical service
for your dryer.
• All gas installations must be done in
accordance with the national Fuel Code
ANSI/Z2231 – Latest Revision (for the
U.S.) or CAN/CGA – B149 Installation
Codes – Latest Revision (for Canada)
and local codes and ordinances.
Grounding
This dryer must be grounded. In the event
of malfunction or breakdown, the ground
will reduce the risk of electrical shock by
providing a path of least resistance for the
electrical current.
Gas models
WARNING
• Your dryer has a cord with an
equipment-grounding conductor and
a grounding plug. The plug must be
plugged into an appropriate outlet that
is properly installed and grounded in
accordance with all local codes and
ordinances.
• Do not modify the plug provided with
your dryer – if it doesn’t t the outlet,
have a proper outlet installed by a
qualied electrician.
• Do not connect the ground wire to
plastic plumbing lines, gas lines, or hot
water pipes.
Untitled-3 20 2021-05-11 6:02:27
English 21
Installation requirements
Electric models
WARNING
• Your dryer has an optional cord with
an equipment-grounding conductor
and a grounding plug. This cord is sold
separately.
• The plug must be plugged into an
appropriate outlet that is properly
installed and grounded in accordance
with all local codes and ordinances.
• Do not modify the plug provided with
your dryer – if it doesn’t t the outlet,
have a proper outlet installed by a
qualied electrician.
• If a power cord is not used and the
electric dryer is to be permanently
wired, the dryer must be connected to
a permanently grounded metal wiring
system, or an equipment grounding
conductor must be run with the circuit
conductors and connected to the
equipment grounding terminal or lead
on the dryer.
Electrical connections
Before operating or testing, follow all
grounding instructions in the “Grounding”
section. An individual branch (or separate)
circuit serving only your dryer is
recommended.
Do not use an extension cord.
Gas models – U.S. and Canada
A 120 volt, 60 Hz AC approved electrical
service with a 15-ampere fuse or circuit
breaker is required.
Electric models – U.S. only
Most U.S. dryers require a 120 / 240 volt,
60 Hz AC approved electrical service.
Some require 120 / 208 volt, 60 Hz
approved electrical service. The electric
service requirements can be found on
the data label located behind the door.
A 30-ampere fuse or circuit breaker on
both sides of the line is required.
• If a power cord is used, the cord
should be plugged into a 30-ampere
receptacle.
• The power cord is not provided with
U.S. electric model dryers. This cord is
sold separately.
Untitled-3 21 2021-05-11 6:02:27
Installation requirements
English22
Installation requirements
WARNING
Risk of Electric Shock
When local codes allow, you can connect
the dryer’s electrical supply with a new
power supply cord kit, marked for use with
a dryer, that is U.L. listed and rated at a
minimum of 120 / 240 volts, 30-amperes
with three No. 10 copper wire conductors
terminated with closed loop terminals,
open-end spade lugs with turned up ends,
or with tinned leads.
• Do not reuse a power supply cord from
an old dryer. The power cord electric
supply wiring must be supported at the
dryer cabinet by a suitable UL-listed
strain relief.
• Grounding through the neutral
conductor is prohibited for (1) new
branch-circuit installations, (2) mobile
homes, (3) recreational vehicles, and
(4) areas where local codes prohibit
grounding through the neutral
conductor. (Use a 4-prong plug for a
4 wire receptacle, NEMA type 14-30R.)
Electric models – Canada Only
A 120 / 240 volt, 60 Hz AC approved
electrical service fused through a
30-ampere fuse or circuit breaker on both
sides of the line is required.
NOTE
All Canadian models are shipped with
the power cord attached. The power cord
should be plugged into a 30-ampere
receptacle. In Canada, you may convert a
dryer to 120 / 208 volts.
Untitled-3 22 2021-05-11 6:02:27
English 23
Installation
This dryer must be installed by a qualied technician. The installer is responsible for
connecting the dryer to the main power while observing the relevant safety regulations of
your area.
What’s included
Make sure all the parts are included in the product package. If you have a problem with
the dryer or the parts, contact a local Samsung customer center or the retailer.
01
02
03
04
05
01 Control panel 02 Worktop 03 Lint lter
04 Door 05 Exhaust duct
Installation
Untitled-3 23 2021-05-11 6:02:27
Installation
English24
Installation
Parts supplied

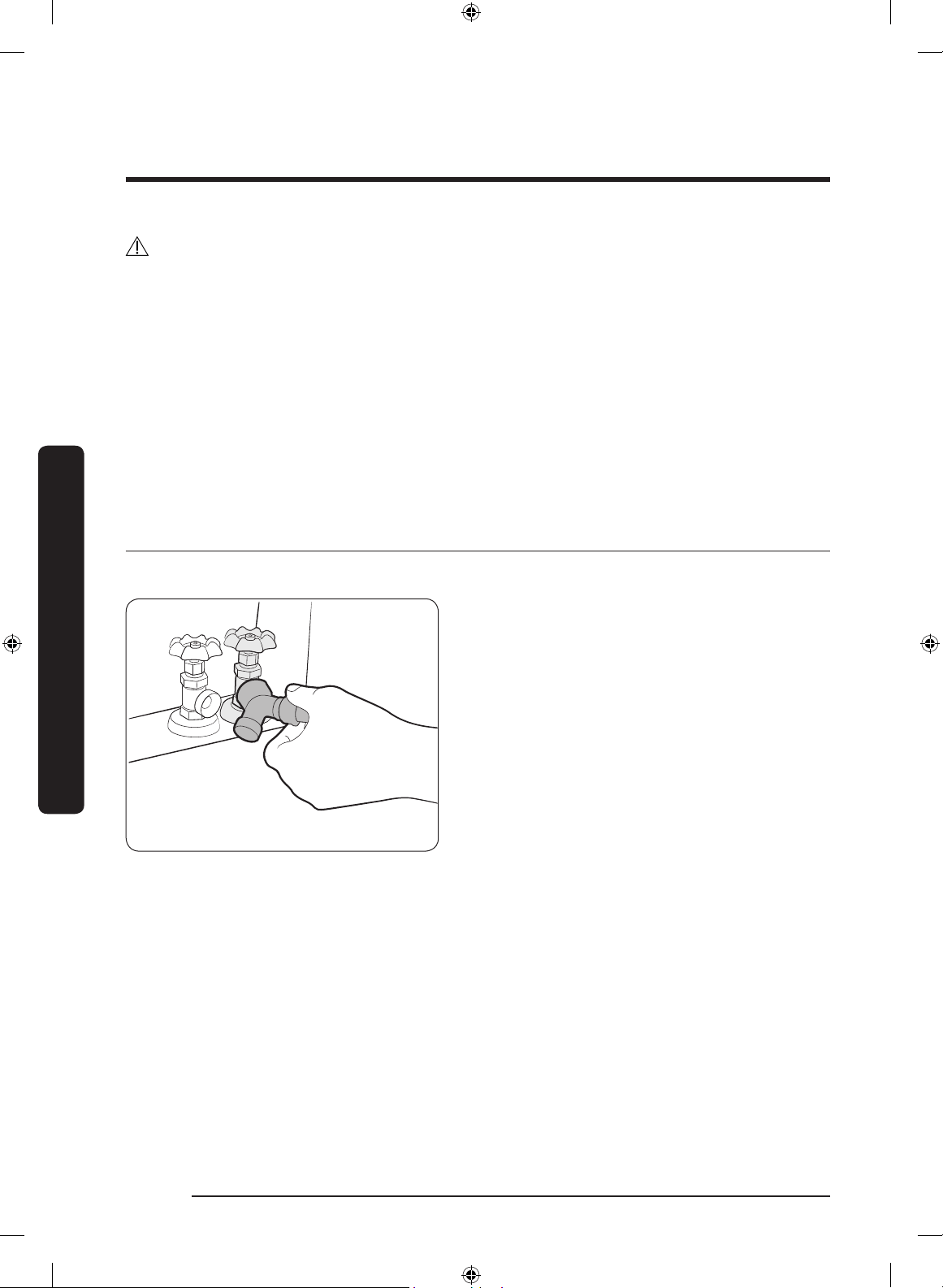

Y-connector Short water hose
Tools needed for installation
Pliers Cutting knife Pipe wrench (gas
models only)
Nut driver
Level Phillips screwdriver Duct tape Wrench
LPG-safe compound
or Teon Tape (for
gas installation)
WARNING
Packing materials can be dangerous to children. Keep all packing materials (plastic bags,
polystyrene, etc.) out of children’s reach.
Untitled-3 24 2021-05-11 6:02:28
English 25
Installation
Step-by-step installation
Make sure you have a qualied technician install the dryer. Step by step installation
instructions start below.
• Do not remove the protective lm on the door before completing the product
installation. If you remove the protective lm before the installation is complete, the
door may get scratched or damaged during installation.
• Make sure the installation location allows enough space for the dryer door to be fully
open.
STEP 1 Install the exhaust system
1. Select a location and move the dryer to the site. For easy access, we recommend you
install the dryer in the same location as your washer.
2. To change the door direction, see “Switching the door position” on page 36.
3. Install the exhaust system as instructed in the “Exhaust ducting guide” section.
CAUTION
Before installing your dryer, remove the packing in the duct.
NOTE
• To move the dryer easily, lay two of the carton cushion-from the packaging on the
oor. Tip the dryer on its side so it lies across both cushion-tops. Push the dryer so that
it is near its nal location, and then set the dryer upright.
• Secure room around the dryer to facilitate ducting and wiring.
STEP 2 Connect the gas line (for gas models)
Before connecting the gas line, make sure you have read the “Gas requirements” section
on page 19.
1. Remove the protective cap from the gas pipe.
2. Apply an LPG (Liqueed Petroleum Gas)-safe compound or 1.5 wraps of Teon tape to
all threaded connections.
3. Connect the gas supply to the dryer. An additional tting is required to connect
the 3/4” (1.9 cm) female thread end of a exible connector to the 3/8” (1 cm) male
threaded end on the dryer. Tighten up the tting over all threads.
4. Turn on the gas supply, and check for any leaks using a soap solution. If a leak is found,
tighten the connections and try again. Do not use an open ame to check for gas leaks.
Untitled-3 25 2021-05-11 6:02:28
Installation
English26
Installation
STEP 3 Connect the electrical wiring (for electric models)
Before connecting the electrical wiring, make sure you have read the “Electrical
requirements” section on page 20.
3-wire system
A B C L2 L1
D
E
A. External ground connector
B. Neutral grounding wire (white)
C. Center silver-colored terminal block
screw
D. Neutral wire (white or center wire)
E. 3/4” (1.9 cm) UL-listed strain relief
1. Loosen or remove the screws from the
center terminal block.
2. Connect the neutral wire (white or
center wire) of the power cable to the
center, silver-colored terminal screw of
the terminal block. Tighten the screws.
3. Connect the other wires to outer
terminal block screws. Tighten the
screws.
4. Tighten the strain relief screws.
5. Insert the terminal block cover into the
rear panel of the dryer. Then, secure the
cover with a hold-down screw.
CAUTION
• To convert from the 4-wire system
to 3-wire system, connect the ground
strap to the terminal block support to
ground the dryer frame to the neutral
conductor.
• Ring-type terminals are recommended.
If using strap terminals, make sure they
are tightened.
• Connect the power cord and check L1/
L2/N voltage. If the voltage is low, it
may not heat properly. Review the
“Electrical requirements” section on
page 20 if needed.
Untitled-3 26 2021-05-11 6:02:28
English 27
Installation
4-wire system
F
A B C L2 L1
D
E
A. External ground connector
B. Neutral grounding wire (white)
C. Center silver-colored terminal block
screw
D. Neutral wire (white or center wire)
E. ¾” (1.9 cm) UL-listed strain relief
F. Neutral wire (white or center wire)
1. Remove the external ground
connector’s screw and connect the
ground wire (green or unwrapped) of
the power cable to the screw.
CAUTION
- To connect the ground wire to the
neutral position without through
contact A (cabinet ground), contact
a technician. This is not user
serviceable.
- Ring-type terminals are
recommended. If using strap
terminals, make sure they are
tightened.
2. Loosen or remove the screws from the
center terminal block.
3. Connect the neutral wire (white or
center wire) and ground wire (white) to
the center screw of the terminal block.
Tighten the screw.
4. Connect the other wires to the outer
terminal block screws. Tighten the
screws.
5. Tighten the strain relief screws.
6. Insert the tab of the terminal block
cover into the rear slot of the dryer.
Secure the cover with a hold-down
screw.
CAUTION
Connect the power cord and check L1/L2/N voltage. If the voltage is low, it may not heat
properly. Review the “Electrical requirements” section on page 20 if needed.
Untitled-3 27 2021-05-11 6:02:29
Installation
English28
Installation
WARNING
• All U.S. models are designed for a 3-wire system connection. The dryer frame is
grounded to the neutral conductor at the terminal block. A 4-wire system connection
is required for new or remodeled construction, mobile homes, or if local codes do not
permit grounding through neutral. If you use the 4-wire system, you cannot ground the
dryer frame to the neutral conductor at the terminal block.
• Remove the terminal block cover plate. Insert the power cord with a UL-listed strain
relief through the hole provided in the cabinet near the terminal block.
• A strain relief must be used. Do not loosen the nuts already installed on the terminal
block. Be sure they are tight. Use a 3/8” (1 cm) deep well socket.
• Since january 1, 1996, The national electric code requires that new wiring (not existing)
utilize a 4-wire connection to this dryer.
STEP 4 Connect the water hose
The dryer must be connected to a cold water tap using the provided water hoses.
1. Close the cold water tap. If you have a
washer’s cold water hose attached to
the cold water tap, unscrew and remove
the hose. Then, connect the female end
of the Y-connector to the cold water
tap.
2. Connect the straight end of the water
hose to the Y-connector.
3. Using pliers, tighten the coupling an
additional two-thirds turn. Do not
overtighten because the coupling may
be damaged.
Untitled-3 28 2021-05-11 6:02:29
English 29
Installation

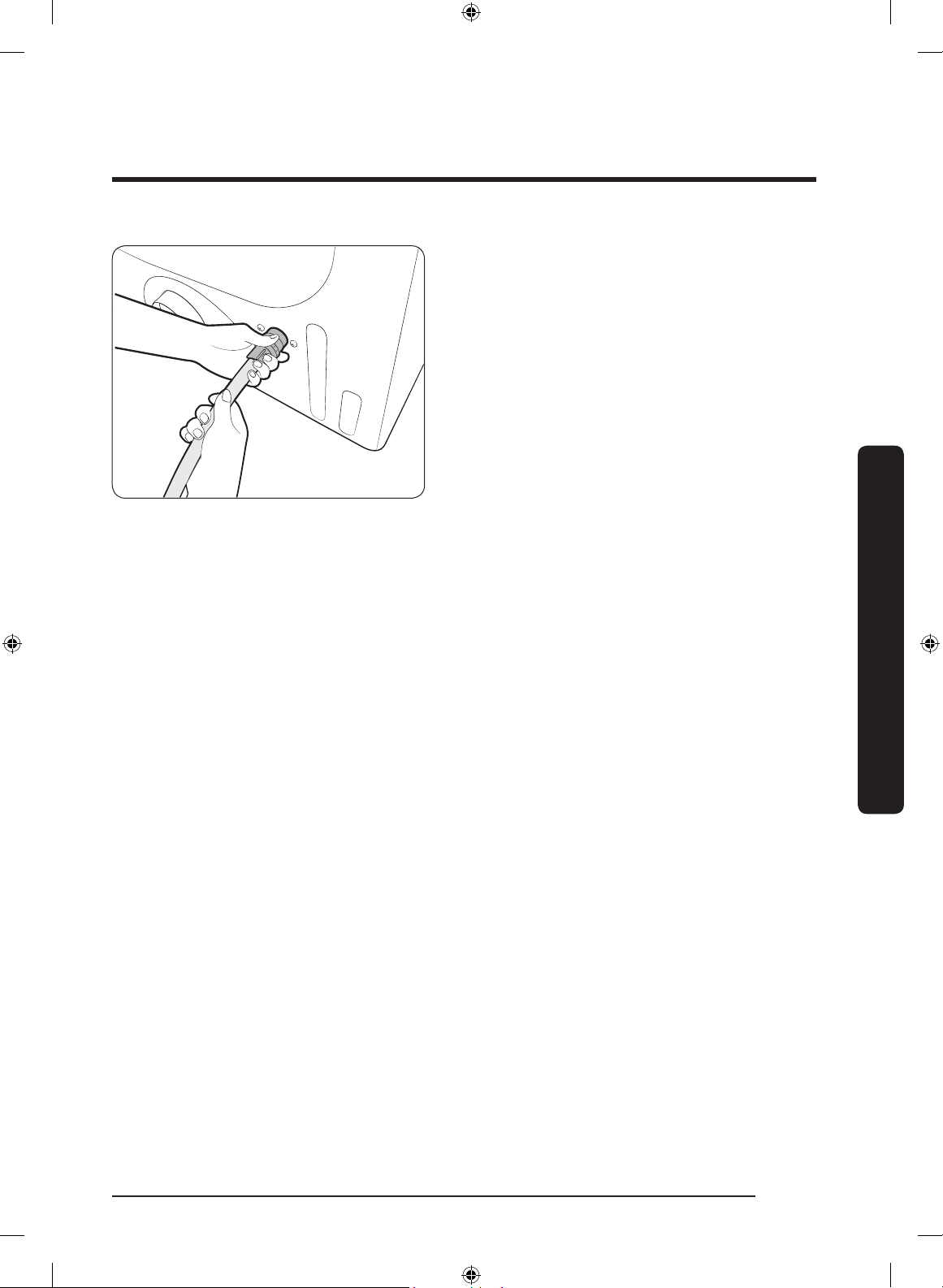

4. Connect the angled end of the water
hose to the lling valve at the bottom
of the rear frame. Turn the coupling
manually until it is tight.
5. Using pliers, tighten the coupling an
additional two-thirds turn. Do not
overtighten because the coupling may
be damaged.
6. If you detached the cold water hose
from your washer, attach the hose
to the open end of the Y-connector,
tighten the coupling by hand until it is
tight, and then, using a pliers, tighten
an additional two-thirds turn.
7. Open the cold water tap, and then check
for any leaks.
If the Y-connector cannot be directly connected to the cold water tap, use the short hose.
See the “Using the short hose as an extension” section on page 30.
Untitled-3 29 2021-05-11 6:02:29
Installation
English30
Installation
Using the short hose as an extension
B
A
C
1. Close the cold water tap. If you have a
washer’s cold water hose attached to
the cold water tap, unscrew and remove
the hose. Then, connect the short hose
(B) to the cold water tap. Turn the
coupling by hand until it is tight.
2. Using pliers, tighten the coupling an
additional two-thirds turn. Do not
overtighten because the coupling may
be damaged.
3. Connect the Y-connector (A) to the
brass male end of the short hose. Turn
the coupling by hand until it is tight.
4. Using pliers, tighten the coupling an
additional two-thirds turn. Do not
overtighten because the coupling may
be damaged.
5. Connect the angled end of the water
hoses (C) to the lling valve at the
bottom of the rear frame. Turn the
coupling manually until it is tight.
6. Using pliers, tighten the coupling an
additional two-thirds turn. Do not
overtighten because the coupling may
be damaged.
7. If you detached the cold water hose
from your washer, attach the hose to
the free end of the Y-connector, tighten
the coupling by hand until it is tight,
and then, using a pliers, tighten an
additional two-thirds turn.
8. Open the cold water tap, and then check
for any leaks.
Untitled-3 30 2021-05-11 6:02:29
English 31
Installation

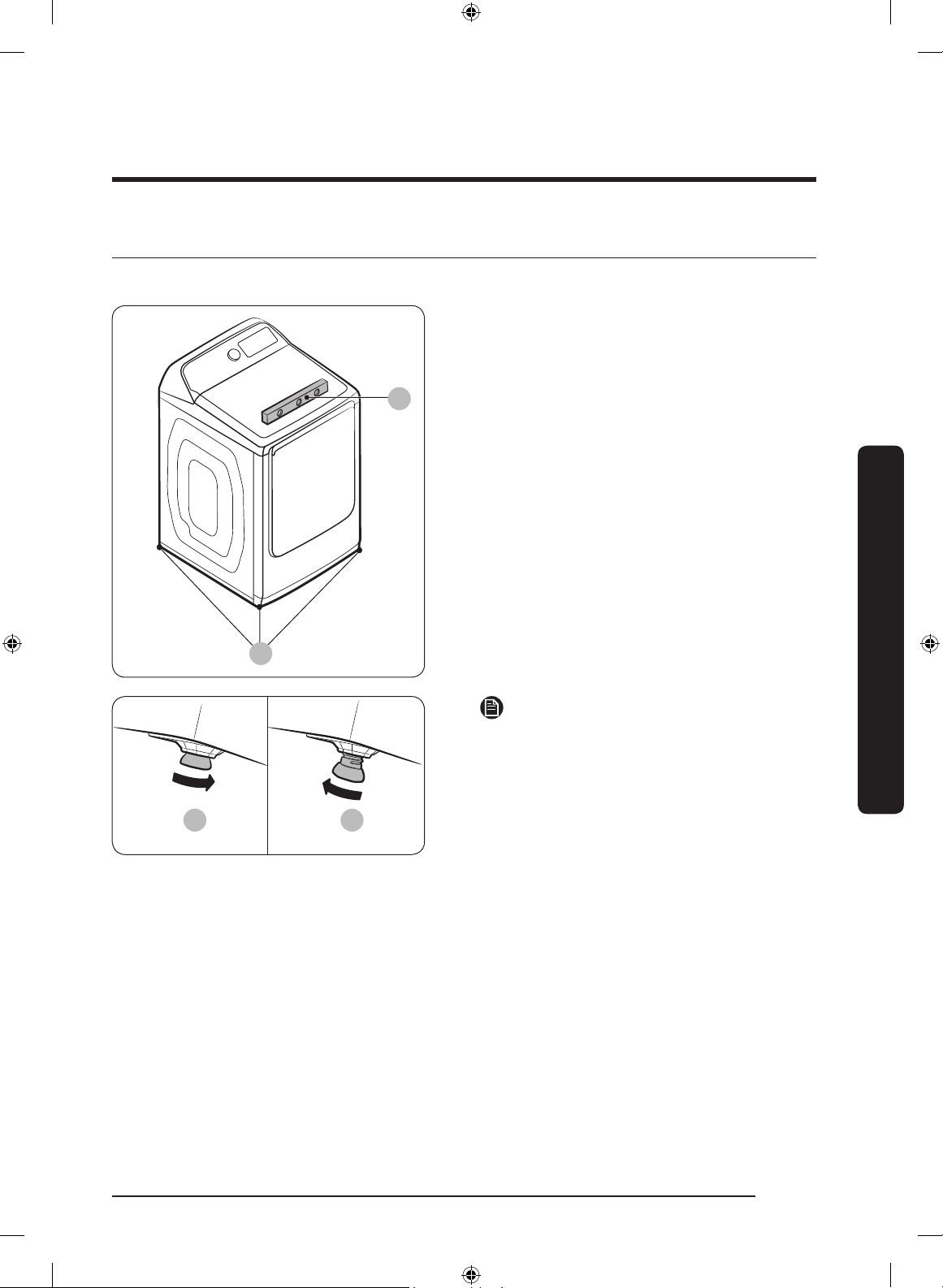

STEP 5 Level the dryer
To ensure optimal performance, the dryer must be level.
A
B
Using a level (A), check if the dryer is
level side to side and then front to back.
If the dryer is not level, turn the leveling
feet (B) clockwise to lower the dryer or
counterclockwise to raise the dryer.
A B
NOTE
• To set the dryer to the same height
as your washer, fully retract (A)
the leveling feet by turning them
counterclockwise, then loosen (B) the
feet by turning them clockwise. Once
the dryer is the same height as the
washer, follow the directions above to
level the dryer.
• Adjust the leveling feet only as much as
necessary to level the dryer. Extending
the leveling feet more than necessary
can cause the dryer to vibrate.
Untitled-3 31 2021-05-11 6:02:29
Installation
English32
Installation
STEP 6 Power on (for gas models)
Make sure all gas connections, the exhaust line, and all wiring is connected correctly. Then,
plug the power cord into a power source and check the dryer’s installation and operation
using the nal checklist in Step 7 below.
STEP 7 Final check
When installation is complete, conrm that:
• The dryer is plugged into an electrical outlet and grounded properly.
• The exhaust ductwork is connected, and the joints are taped.
• You have used rigid or stiff-walled exible metal duct material, not plastic exible duct.
• The dryer is level and is sitting rmly on the oor.
• The dryer starts, runs, heats, and shuts off properly.
For gas models:
• The gas is supplied properly with no leaks (For gas models only).
CAUTION
The burner may not ignite initially due to air in the gas line. Allowing your dryer to
operate on a heat setting will purge the line. If the gas does not ignite within 5 minutes,
turn your dryer off and wait 5 minutes. Be sure the gas supply to your dryer has been
turned on. To conrm gas ignition, check the exhaust for heat.
Untitled-3 32 2021-05-11 6:02:30
English 33
Installation
Vent blockage test
After the dryer is installed, start the Vent Blockage Test to check if the duct system is
properly installed. The Vent Blockage Test automatically detects the status of the ducts
and reports any blockage or problems. Proper ducting can reduce drying time and save
energy.
NOTE
The Vent Blockage Test must run when the dryer is cool. If the dryer warms up after
the installation check, run the AIR FLUFF cycle for several minutes to reduce its internal
temperature.
Running the vent blockage test
1. Make sure the drum is empty, and then close the door. (If there are any clothes or
other items in the drum, the test will not give accurate results.)
2. Press the Power button to turn the dryer on, then simultaneously press and hold the
Adjust Time and Dryness buttons for 3 seconds. “InS or In” appears in the dryer’s
display. (If you have started other procedures before the Vent Blockage Test, the dryer
will not enter the Vent Blockage Test mode.)
3. Press the Start/Pause (Hold to Start) button. The Vent Blockage Test starts immediately.
During the test, the number indicator makes a circle in 6 clockwise steps. The test takes
about 2 minutes. Do not open the door during the test.
4. After 2 minutes, when the test is complete, the results are displayed and the dryer
sounds a tone. If status of the duct system is normal, “0” appears and the dryer
sounds a completion tone. If the duct system cannot exhaust properly, the check code
appears, and the dryer sounds an alarm tone. For description about the code, see the
“Installation check codes” section on page 34.
If there are any other problems, an information code appears in the display. For
description about the code, see the “Information codes” section on page 59.
- To stop or cancel the Vent Blockage Test, press the
Power button to turn off your
dryer.
- The results remain on the display for about 5 minutes and then automatically turn
off. You can turn the results off immediately by pressing the Power button.
NOTE
• During or after the test, the internal drum is hot. Use caution to prevent burns. The
Vent Blockage Test is used to check for problems in the current duct system when the
dryer is installed for the rst time.
Untitled-3 33 2021-05-11 6:02:30
Installation
English34
Installation
• If the test result displays check code (the duct system is blocked ), refer to the “Ducting
requirements” section on page 17 and the “Exhaust ducting guide” section below, and
then take proper measures to correct any problems. If the test is suspended, it could
result in incorrect results. Follow the proper procedures when testing the dryer.
• Even if the test result is normal (“End or 0”), the duct system could be blocked slightly.
Properly install all duct work according to the installation instructions in this manual.
Installation check codes
Check code Meaning Solution
0 Vent condition is good.
Clg (Cg) The vent is clogged.
1. Clean the lint lter.
2. Check your vent condition. (Refer
to the “Ducting requirements”
section)
* You must take measures (such as
cleaning) through expert personnel.
C80 (C8)
About 80 % of the vent is clogged.
(This may decrease the drying
performance.)
C90 (C9)
Over 90 % of the vent is clogged.
(This may lead to poor drying
performance or cause malfunction)
Ct
The internal temperature of the
dryer is too low (below 32 °F (0 °C))
or too high (over 104 °F (40 °C)) and
therefore vent blockage cannot be
detected.
Leave the dryer at room
temperature (41~95 °F (5~35 °C))
for an hour and check again.
tC Temperature sensor error Contact a service center.
C1
Unit is detecting items inside the
drum or there is an error on the dry
sensor.
Remove items from the drum and
check again.
If the problem continues, contact a
service center.
dC Unit is detecting door is open
Close the door properly and check
again.
If the problem continues, contact a
service center.
9C1 Abnormal voltage detected
Check the power connection. (Refer
to the “Connect the electrical wiring
(for electric models)” section)
If the problem continues, contact a
service center.
Untitled-3 34 2021-05-11 6:02:30
English 35
Installation
Check code Meaning Solution
HC
Detection of abnormal temperature
in drum.
Check the power connection.
Check the vent condition if the
problem continue, contact a service
center.
Exhaust ducting guide
Ducting
1. Make sure the dryer is installed properly so the air exhausts freely.
2. Use 4-inch rigid metal ducts. Tape all joints including the dryer connection. Never use
lint-trapping screws.
3. To facilitate the exhaust, keep the ducts as straight as possible.
Cleaning
Clean all old ducts before installing the dryer, and make sure the vent ap opens and
closes freely. We recommend that you to clean the exhaust system annually or on a
regular basis.
WARNING
• To prevent re, do not use plastic, thin-foil, or non-metal exible ducts of any kind.
• Do not use a poor exhaust system because it slows down the dryer’s performance.
• Do not use excessively long ducts that have multiple elbows.
• Do not use crushed or clogged venting or ducts.
Untitled-3 35 2021-05-11 6:02:30
Installation
English36
Installation
Switching the door position
To reverse the direction of the door, we
recommend that you contact a qualied
technician.
1. Put a soft rug on the oor to rest the
door on after you have removed it.
This will prevent the door from being
scratched.
2. Unplug the power cord of the dryer.
3. Remove the four hinge screws from
the door, and then remove the door by
lifting it up slightly.
4. Remove the two screws from the lever
holder, and then remove the holder
cover.
5. Put the lever holder on the other side
as shown, and then tighten the screws.
Install the holder cover on the opposite
side as shown.
6. Use a at-head screwdriver to remove
the two hinge covers from the original
side. Install the hinge covers on the
opposite side as shown.
Untitled-3 36 2021-05-11 6:02:30
English 37
Installation
B
7. Locate and remove the 10 screws as
shown. Note that screw B (x2) is longer
than the others.
8. Remove the glass holder, and switch
the positions of:
a. the hinge cover and the door handle.
b. the hinge holder and the glass-guide
holder
9. Remove the door lever, and then move
it to the other side as shown.
B
C
10. Remove the hole cover (C), and then
insert and tighten the glass holder using
the removed 10 screws.
11. Install the hole cover on the opposite
side as shown.
Untitled-3 37 2021-05-11 6:02:31
Installation
English38
Installation
12. Reinstall the door on the front frame,
and then carefully insert and tighten
the 4 hinge screws.
Untitled-3 38 2021-05-11 6:02:31
English 39
Before you start
Here are a few things you should know before starting your dryer.
Sort and load
• Put one wash load in the dryer at a
time.
• Do not mix heavy and lightweight items
together.
• To improve drying efciency for one or
two items, add a dry towel to the load.
• For best results, untangle items
before inserting them into the dryer.
Tangled items may degrade the drying
efciency or cause the door to open.
• Overloading reduces the tumbling
performance, resulting in uneven
drying and wrinkling.
• Unless recommended on the care label,
do not dry woolens or berglass items.
• Avoid drying unwashed items.
• Do not dry items soiled with oil, alcohol,
gasoline, etc.
Functional prerequisite

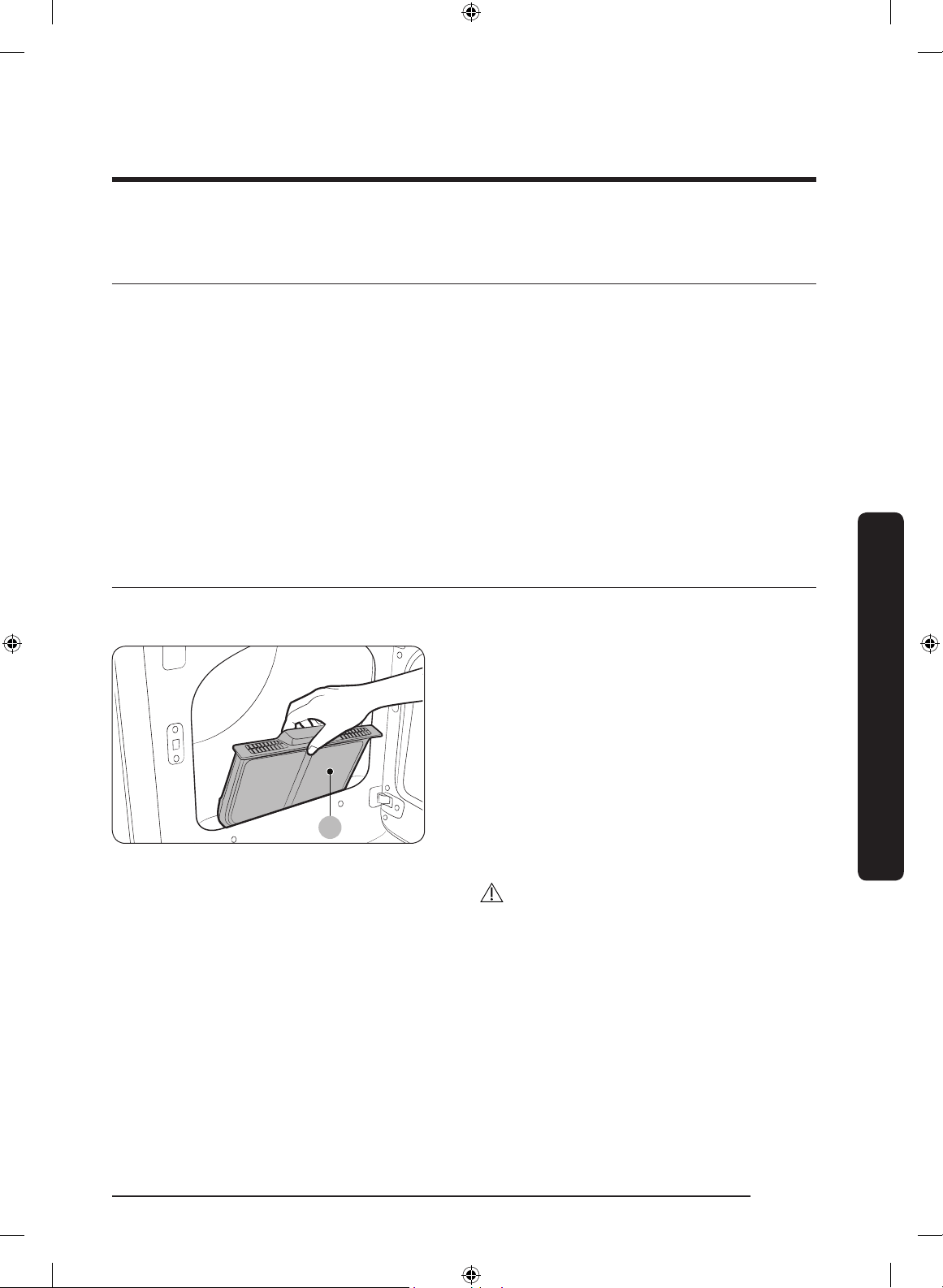

Lint lter
A
To prevent a risk of re, make sure to
clean the lint lter before or after every
load.
1. Turn off the dryer.
2. Open the door and pull out the lint lter
(A) from inside the drum.
3. Remove the lint, and then clean the lint
lter.
4. Reinsert the lint lter, and then close
the door.
CAUTION
• Do not operate the dryer without the
lint lter in place.
• Do not use a damaged or broken lint
lter. This may reduce performance
and/or cause re.
Before you start
Untitled-3 39 2021-05-11 6:02:31
Before you start
English40
Before you start

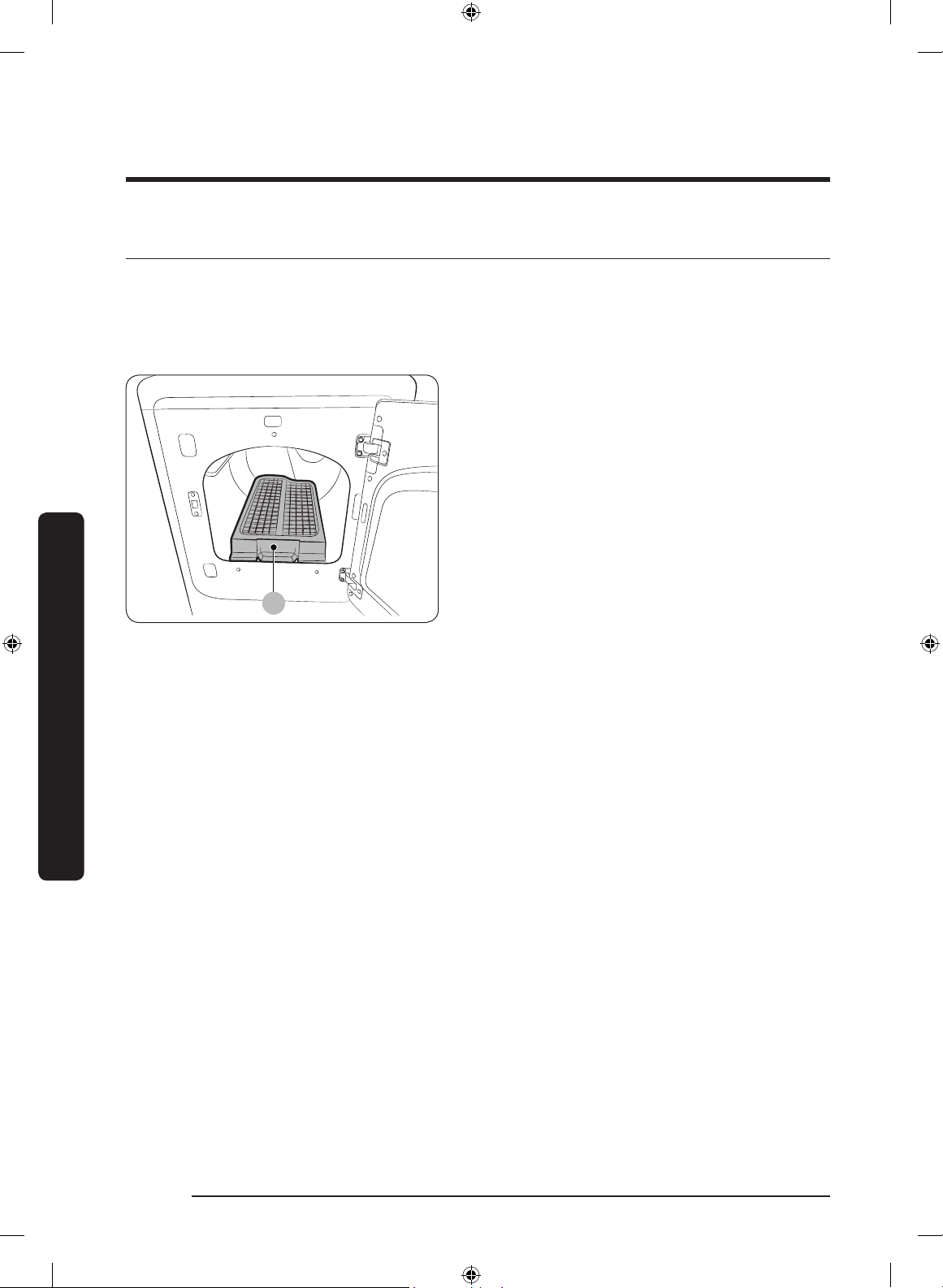

Rack Dry (applicable models only)
Some models come with a drying rack which is inserted into the drum at the factory. If
your model came with a drying rack, remove the rack from the drum before you use the
dryer for the rst time. To remove the rack, pull the rack straight up, and then take it out
of the drum. Remove the drying rack from its packaging and store the rack for later use.
A
If a drying rack is not provided, you can
purchase it at a local Samsung service
center. (Part Code : DC93-00374H)
To use the drying rack, follow these steps:
1. Insert the drying rack (A) inside the
tumbler with the lter handle to the
front.
2. Insert the rear legs of the drying rack
into the recessed areas of the rear wall,
and then press down the middle of the
drying rack to secure it in place.
3. Put items to dry on the rack. Make sure
to leave space between the items for air
ow.
4. Press Rack Dry or other Cycle Setting
according to rack drying suggestions
below, then select the drying time.
5. When the items are dry, remove the
them from the dryer, and then remove
the drying rack.
Untitled-3 40 2021-05-11 6:02:31
English 41
Before you start
Drying rack drying suggestions
Item Cycle settings
Washable sweaters (fold sweater into same
shape as rack and lay it at on the rack)
TIME DRY with the Low temperature
setting
Stuffed toys (cotton or polyester ber-
lled)
Stuffed toys (foam or rubber-lled)
AIR FLUFFFoam rubber pillows
Sneakers
WARNING
• Make sure to unpack the drying rack before using it. Otherwise, the dryer can be
damaged or its performance diminished.
• Drying foam rubber, plastic, or rubber on a heat setting may damage the items and
create a re hazard.
Untitled-3 41 2021-05-11 6:02:31
English42
Operations
WARNING
To reduce the risk of re, electric shock, or injury to persons, read the “Safety information”
before operating this appliance.
Control panel
DVE55A7****
02
01
03 04 05 06
07
08
09
12
13
10
11
DVG55A7****
02
01
03 04 05 06
07
08
09
12
13
10
11
DVE52A5****
02
01
03 04 05 06
07
08
09
12
13
10
11
Operations
Untitled-3 42 2021-05-11 6:02:32
English 43
Operations
DVG52A5****
02
01
03 04 05 06
07
08
09
12
13
10
11
01 Cycle Selector
Turn the Cycle Selector to select a desired cycle. When a cycle is
selected, the cycle indicator lights up.
• Steam Cycles: The dryer sprays water into the drum to
deodorize clothes and reduce static electricity and wrinkles.
• Manual Dry: The drying time is xed.
02 Digital Graphic
Display
Displays all cycle information, including the cycle time,
information code, and operating status.
03 Dryness
Press to select a dry level. You can select from 5
different options (Less to More). Please refer to following
recommendations to select the appropriate dryness.
• For larger or bulkier loads, select More for complete dryness.
• For items that needs to lay at or hang to dry, use Less to
partially dry items.
NOTE
This option is not available with REFRESH, STEAM SANITIZE ,
ACTIVEWEAR, TIME DRY, QUICK DRY, and AIR FLUFF.
04 Temp.
Temperature can only be adjusted in TIME DRY cycle.
Press to change the temperature of the current cycle. You can
select from 5 different options (Low to High). Please select the
appropriate temperature depending on the items in the load.
•
High: For sturdy cottons or those labeled Tumble Dry.
• Medium: For permanent press, synthetics, lightweight cottons,
or items labeled Tumble Dry Medium.
• Low: For heat sensitive items labeled Tumble Dry Low
or Tumble Dry Warm. Provides the lowest heated drying
temperature possible.
Untitled-3 43 2021-05-11 6:02:32
Operations
English44
Operations
05 Time
Press to adjust the drying time for the Manual Dry cycles. This
is not available with the Sensor Dry cycles because the dryer
determines the drying time by sensing the current moisture level
of the load.
06 Wrinkle Prevent
Wrinkle Prevent provides approximately 180 minutes of
intermittent tumbling in unheated air at the end of the cycle to
reduce wrinkling. Press Wrinkle Prevent to activate this feature.
The load is dry, and can be removed at any time during the
Wrinkle Prevent cycle.
07 Eco Dry
This function is available with NORMAL and TIME DRY.
With the Eco Dry activated, drying takes a longer time but the
power consumption is reduced.
The drying time can be extended by up to 3 times depending on
the temperature and load. The Eco Dry function is enabled by
default. (See the “Cycle chart” on page 51.)
08 Damp Alert
This alert is available for all Sensor Dry cycles except for
ACTIVEWEAR. Available dry levels are Normal, More, and Extra.
If a load contains mixed fabrics, the Damp Alert indicator blinks
when average dryness of the items in the load is 80 % dry. This
lets you take items that you don’t want fully dried or that dry
quickly out of the dryer early while letting others continue to
dry.
09 Drum Light
Press to turn the interior lamp on or off. The lamp stays lit for 2
minutes after it has turned on, regardless of whether the power
is on or off or the door is open or closed, and then turns off
automatically.
10 Adjust Time
You can change the set time in the Manual Dry cycles. (QUICK
DRY, TIME DRY, and AIR FLUFF) To change the cycle time, press
or until the desired time is displayed.
11 Smart Control
(Electric models
only) / Smart
Monitor (Gas
models only)
After connecting the Tumble Dryer to your home network
using the Samsung Smart Washer/Dryer app, you can control
or monitor the dryer remotely. When started, the Smart Control
(Smart Monitor) indicator blinks. The dryer enters waiting mode
and waits for remote commands.
12 Power Press to turn on/turn off the dryer.
13 Start/Pause (Hold
to Start)
Press to start or stop operation.
Untitled-3 44 2021-05-11 6:02:32
English 45
Operations
NOTE
Do not take extremely tangled items from your washer and put them into the dryer. They
can degrade the drying efciency of the dryer or cause the door to open. We recommend
that you untangle the items before putting them into the dryer. Also, do not put objects on
the dryer, especially on the control panel.
CAUTION
Do not spray water directly onto the control panel. This may cause a system failure.
Icon description
Sensor Dry
This icon appears when the dryer operates the cycle which
senses the internal humidity to determine the drying time.
Filter Check
This icon displays after every load as a reminder to clean
the lint lter. Clean the lint lter before every cycle and
make sure the lter is properly inserted before starting a
cycle.
Vent Sensor
(DVE(G)55A7****
models only)
The dryer features a vent sensor that detects and noties
you when it is time to clean the ductwork. The indicator
lets you know the status of the duct.
Steam
This icon appears when the dryer is in steam process. The
dryer sprays water into the drum to deodorize clothes and
reduce static electricity and wrinkles.
Child Lock
This icon indicates that Child Lock is on. For more
information on Child Lock, see page 53.
Alarm Off
This icon indicates that the alarm is off. For more
information on Alarm Off, see page 53.
Wi-Fi This icon indicates that the dryer is connected to Wi-Fi.
Untitled-3 45 2021-05-11 6:02:33
Operations
English46
Operations
Simple steps to start
1. Press Power to turn the dryer on.
2. Turn the Cycle Selector to select a cycle.
3. Change the cycle settings (Dryness, Temp., and Time) as necessary.
4. Select desired options as necessary.
5. Press and hold Start/Pause (Hold to Start).
To change the cycle during operation
1. Press Start/Pause (Hold to Start) to stop operation.
2. Select a different cycle, and repeat steps 2-4 above if necessary.
3. Press and hold Start/Pause (Hold to Start) again to start the new cycle.
Untitled-3 46 2021-05-11 6:02:33
English 47
Operations
Cycle overview
Standard Cycles
Cycle Description
NORMAL
For most fabrics including cottons and linens.
If NORMAL is selected, the Eco Dry function is enabled by
default. For more information, see Eco Dry in the “Control panel”
section.
HEAVY DUTY
For drying items made out of heavy fabrics, such as jeans,
corduroys, or work clothes, with high temperature heat.
BEDDING For bulky items such as blankets, sheets, and comforters.
PERM PRESS
For drying wrinkle-free cottons, synthetic fabrics, knits, and
permanent press fabrics automatically.
DELICATES For heat-sensitive items at a low drying temperature.
ACTIVEWEAR
For exercise wear and outdoor wear such as sports jerseys,
training pants, water-repellent jackets, and other performance
clothing.
Thick fabrics like a zipper or velcro closure of a jacket, or
training socks may not be completely dried.
DOWNLOADED
• Select to choose from more cycles available on the Samsung
Smart Washer/Dryer app on your smartphone.
• Available cycles: ECO NORMAL, SHIRTS, DENIM, TOWELS,
RACK DRY, WRINKLE AWAY
• Factory setting: WRINKLE AWAY
Untitled-3 47 2021-05-11 6:02:33
Operations
English48
Operations
Manual Dry
You can change the drying settings manually to your preference.
QUICK DRY
A quick drying cycle running for 30 minutes.
The default cycle time is 30 minutes. However, you may
manually change the cycle time if necessary.
TIME DRY
You can specify a cycle time in minutes.
If TIME DRY is selected, the Eco Dry function is enabled by
default. For more information, see Eco Dry in the “Control panel”
section.
AIR FLUFF Tumbles the load in room temperature air.
Steam Cycles
Use steam to reduce wrinkling and odors on items.
Cycle Description
STEAM SANITIZE
Use to sanitize items by applying steam and high-temperature
heat to the fabric. This cycle can make items soft and reduce
smells. Conrm that the laundry load is wet or partially wet
before starting this cycle.
REFRESH
Use to smooth out wrinkles and reduce odors in loads of one to
four items. With this cycle selected, a small amount of water is
sprayed into the dryer drum after several minutes of tumbling
with heat. Conrm that the laundry load is dry.
Untitled-3 48 2021-05-11 6:02:33
English 49
Operations
Cycle chart
NOTE
For best results, follow the load size recommendations for each dry cycle.
•
Large load: Fill the drum to about 3/4 full. Do not add items over this level as they
need to tumble freely.
• Medium load : Fill the drum to about 1/2 full.
• Small load : Fill the drum with 3-5 items, not more than 1/4 full.
Cycle Recommended items Load size Dry level
NORMAL Cottons, work clothes, linens, mixed loads
Normal dry
(Adjustable)
HEAVY DUTY
Heavy fabrics such as jeans, corduroys, heavy work
clothes
Normal dry
(Adjustable)
BEDDING
Bulky items such as blankets, sheets, comforters,
pillows
Normal dry
(Adjustable)
DELICATES Underwear, blouses, lingerie
Normal dry
(Adjustable)
PERM PRESS
Shirts, synthetic fabrics, knits, wrinkle-free cottons,
permanent press
Normal dry
(Adjustable)
ACTIVEWEAR
Water-repellent wear, performance clothes, sports
wear (Maximum : 4 lbs)
Normal dry (Not
adjustable)
QUICK DRY Small loads -
TIME DRY Any load -
AIR FLUFF Foam,rubber, plastic -
STEAM SANITIZE
Bedding, curtains, children's clothing
Very dry (Not
adjustable)
REFRESH Shirts, trousers, comforters, pillows -
Untitled-3 49 2021-05-11 6:02:34
Operations
English50
Operations
NOTE
: factory setting, : can be selected
Cycle
Functions (Temp. Control)
Time
High Low
NORMAL
HEAVY DUTY
BEDDING
DELICATES
PERM PRESS
ACTIVEWEAR
QUICK DRY
TIME DRY
AIR FLUFF
STEAM SANITIZE
REFRESH
Untitled-3 50 2021-05-11 6:02:34
English 51
Operations
DVE(G)55A7**** models
Cycle
Options
Adjust Time Damp Alert Eco Dry Wrinkle Prevent
NORMAL
HEAVY DUTY
BEDDING
DELICATES
PERM PRESS
ACTIVEWEAR
QUICK DRY
TIME DRY
AIR FLUFF
STEAM SANITIZE
REFRESH
DVE(G)52A5**** models
Cycle
Options
Adjust Time Damp Alert Eco Dry Wrinkle Prevent
NORMAL
HEAVY DUTY
BEDDING
DELICATES
PERM PRESS
ACTIVEWEAR
QUICK DRY
TIME DRY
AIR FLUFF
STEAM SANITIZE
REFRESH
Untitled-3 51 2021-05-11 6:02:34
Operations
English52
Operations
Cycle guide
The best way to dry items is to follow the instructions on the care label. If no drying
instructions are provided, see the following table for reference.
Cycle Description
Bedspreads &
Comforters
Follow the care label instructions or dry using BEDDING.
• Make sure the item is thoroughly dry before using or storing.
• May require repositioning in the drum to ensure even drying.
Blankets
Use NORMAL and dry only one blanket at a time for best
tumbling action.
• Make sure blankets are thoroughly dry before using or
storing.
Curtains & Draperies
Use PERM PRESS and the Medium temperature setting to help
minimize wrinkling.
• Dry curtains and draperies in small loads for best results and
remove as soon as possible.
Cloth Diapers
Use NORMAL and the Medium temperature setting for soft,
uffy diapers.
Down–lled Items
(jackets, sleeping
bags, comforters, etc.)
Use NORMAL and the Medium temperature setting.
• Add a couple of dry towels to absorb moisture and shorten
drying time.
Foam Rubber (rug
backs, stuffed toys,
shoulder pads, etc.)
Do not dry on a heat setting.
WARNING
Drying a rubber item with heat may damage it or cause a re.
Pillows
Use NORMAL.
• Add a couple of dry towels and a pair of clean sneakers to
help the tumbling action and to uff the items.
• Do not dry kapok or foam pillows using a heated drying
cycle.
Plastics (shower
curtains, outdoor
furniture covers, etc.)
Use TIME DRY and the Low or Extra Low temperature settings
depending on the care label instructions.
WARNING
Do not dry:
• Fiberglass items (curtains, draperies, etc.)
• Woolens, unless recommended on the label
• Items spotted or soaked with vegetable or cooking oils
Untitled-3 52 2021-05-11 6:02:34
English 53
Operations
Special features
Child Lock
Child Lock prevents children from playing with the dryer. When Child Lock is activated, all
buttons except for the Power button are disabled.
To activate/deactivate Child Lock, simultaneously press and hold
Dryness and Temp. for
3 seconds.
NOTE
Once Child Lock is activated, it will remain active even after you restart the dryer. If other
buttons, except for the Power button, do not respond, check the Child Lock indicator. If the
indicator is on, follow the instructions above to turn Child Lock off.
Alarm Off
You can turn the alarm on or off. When the alarm is off, the melody of cycle completion
and the power-off beep will not sound. However, the other sounds stay active.
• Press and hold
Drum Light for 3 seconds to turn the alarm on or off.
• Your setting will be retained even after you turn off the dryer. You can turn the alarm
back on by pressing and holding the same button for 3 seconds.
Untitled-3 53 2021-05-11 6:02:35
Operations
English54
Operations
Smart Care
To enable this function, you must rst download the Samsung Smart Washer/Dryer
app at the Play Store or the App Store and install it on a mobile device featuring a
camera function. The Smart Care function has been optimized for Galaxy & iPhone series
(applicable models only).
1. When the dryer detects an issue to check, an information code appears on the display.
To enter Smart Care mode, press and hold Wrinkle Prevent for 3 seconds.
2. The dryer starts the self-diagnosis procedure and displays an information code if a
problem is detected.
3. Run the Samsung Smart Washer/Dryer app on your mobile device, and then tap Smart
Care.
4. Put the mobile device close to the dryer’s display so that the smartphone camera and
the dryer face each other. The app automatically recognizes the information code.
5. When the information code is recognized correctly, the app provides detailed
information about the problem with applicable solutions.
NOTE
• The function name, Smart Care, may differ depending on the language.
• If light is reected off the dryer’s display, the app may fail to recognize the information
code.
• If the app fails to recognize the information code, you can enter the code manually in
the app.
Untitled-3 54 2021-05-11 6:02:35
English 55
Maintenance
Keep the dryer clean for best performance and to lengthen its life cycle.
WARNING
Certain internal parts are intentionally not grounded and may present a risk of electric
shock only during servicing. Service Personnel - Do not contact the following parts while
the appliance is energized: Control board and inlet valve.
Cleaning
Control panel
• Clean with a soft, damp cloth. Do not
use abrasive substances.
• Do not spray liquid cleaning agents
directly onto the dryer display.
• Some laundry pre-treatment soil and
stain removers may damage the control
panel.
• When using liquid cleaning agents,
apply them to the cleaning cloth. Do not
apply them directly to the dryer. Wipe
up any spills or overspray immediately.
Drum
• Remove any stains from the drum with
an all-purpose cleaner.
• Tumble old towels or rags to remove
any remaining stains or cleaning
substances. Stains may be still visible
but will not affect subsequent loads.
Powder coated drum
To clean the powder coated drum, use
a damp cloth with a mild, non-abrasive
cleaner suitable for easily marred surfaces.
Remove cleaner residue and dry with a
clean cloth.
Dryer exterior
• Clean with a soft, damp cloth. Do not
use abrasive substances.
• Protect the surface from sharp objects.
• Do not place any heavy or sharp
objects or a detergent container on the
dryer. They can scratch or damage the
top cover of the dryer.
• The dryer has a high-gloss nish on the
entire surface. Be careful not to scratch
or damage the surface.
Exhaust system
• Check and clean the exhaust system on
a regular basis to maintain optimum
performance.
• The external exhaust hood must be
cleaned frequently to ensure proper air
ow.
Maintenance
Untitled-3 55 2021-05-11 6:02:35
English56
Troubleshooting
Checkpoints
If the dryer operates abnormally, rst check the list of problems in the table below and
try the suggested actions.
Problem Action
Does not run.
• Make sure the door is latched shut.
• Make sure the power cord is plugged into a live electrical
outlet.
• Check your home’s circuit breakers or fuses.
• Press or tap
Start/Pause (Hold to Start) again if the door is
opened during a cycle.
• Clean the lint lter.
Does not heat.
• Check your home’s circuit breakers or fuses.
• Some cycles do not require heating. Check the selected
cycle again.
• For a gas dryer, make sure the gas supply is on.
• Clean the lint lter and exhaust duct.
• The dryer may have moved into the cool-down phase of
the cycle.
• Turn off the Eco Dry option for the NORMAL or TIME DRY
cycles. When the Eco Dry option is on, the dryer performs
an air dry process in the beginning of the cycle to reduce
energy consumption. The air dry process does not use
heated air, so you may feel that the dryer is not being
heated, but this is normal.
Troubleshooting
Untitled-3 56 2021-05-11 6:02:35
English 57
Troubleshooting
Problem Action
Does not dry.
• Check all of the above, plus...
• Make sure the exhaust hood outside your home can open
and close freely.
• Check the exhaust system for lint buildup. Ducting should
be inspected and cleaned annually.
• Use a 4” rigid metal exhaust duct.
• Do not overload. 1 wash load = 1 dryer load.
• Dry heavy items and light weight items separately.
• Large, bulky items, such as blankets or comforters, may
require repositioning to ensure even drying.
• Make sure that your washer is draining properly and
extracting adequate water from the load.
• The load may be too small to tumble properly. Add a few
towels and restart the dryer.
• The load may be too large to tumble properly. Remove
some items and restart the dryer.
• Clean the lint lter.
Is noisy.
• Check the load for objects such as coins, loose buttons,
nails, etc. Remove promptly.
• It is normal to hear the dryer gas valve or heating element
cycle on and off during the drying cycle.
• Make sure the dryer is leveled properly as outlined in the
installation instructions.
• It is normal for the dryer to hum due to the high velocity of
air moving through the dryer drum, fan, or exhaust system.
Dries unevenly.
• Seams, pockets, and other similarly heavy areas may not
be completely dry when the rest of the load has reached
the selected dryness level. This is normal. You can choose
a higher dryness level or a cycle that involves a higher
dryness level.
• If one heavy item is dried with a light weight load, such as
one towel with sheets, it is possible that the heavy item
will not be completely dry when the rest of the load has
reached the selected dryness level.
• For the best drying results, dry heavy items and light
weight items separately.
Untitled-3 57 2021-05-11 6:02:35
Troubleshooting
English58
Troubleshooting
Problem Action
Has odors.
• Household odors from paint, varnish, strong cleaners, etc.
may enter the dryer with the surrounding room air. This is
normal as the dryer draws the air from the room, heats it,
pulls it through the tumbler, and exhausts it outside.
• When these odors linger in the air, completely ventilate the
room before using the dryer.
• Use a cycle featuring the Refresh function. If odors persist,
wash and dry the item again.
• Use the
REFRESH cycle. If odors persist, wash and dry the
items again.
Lint on clothes.
• Make sure the lint lter is cleaned before every load. For
clothes that naturally build up lint, clean the lter during
the cycle.
• Some fabrics are lint producers (for example, a fuzzy white
cotton towel) and they must be dried separately from
clothes that are lint trappers (for example, a pair of black
linen pants).
• Divide larger loads into smaller loads for drying.
• Check pockets thoroughly before drying, then dry clothes.
• Remove lint inside the drum before drying.
Items still wrinkled
after WRINKLE
PREVENT (WRINKLE-
CARE, WRINKLE
RELEASE).
• Small loads of 1 to 4 items work best.
• Load fewer items. Load similar-type items.
• Take out the items immediately after drying is complete.
Water drips from the
nozzle when STEAM
CARE starts.
• This is steam condensation. The dripping water will stop
after a short time.
Sprayed water is not
visible during STEAM
CARE.
• Sprayed water is difcult to see when the door is closed.
Extended time.
• Sensor Dry automatically senses the moisture in the load
and shuts the dryer off when the selected dryness level is
reached. The drying time can change according to the type
and amount of laundry. See the cycle chart for reference.
If a problem persists, contact a local Samsung service center.
Untitled-3 58 2021-05-11 6:02:35
English 59
Troubleshooting
Information codes
If the dryer fails to operate, you may see an information code on the display panel. To
determine what you should do, check the list of codes in the table below, and then try the
suggested actions.
Code Action
dC
Operating the dryer with the door open.
• Make sure the door is properly closed.
• Make sure laundry is not caught in the door.
FC
Invalid power source frequency.
• Try restarting the cycle.
• If this information code remains, contact a Samsung service
center.
AC
Electronic control problem (Invalid Communication).
• Contact a Samsung service center.
HC
High temperature heating check
• Clean the lint lter.
• If this information code remains, contact a Samsung service
center. (enter the line test mode)
9C1
The electronic control needs to be checked.
• Check if power cord is connected properly.
• Check if the electrical outlet is working properly.
• If the information code remains, contact a Samsung service
center.
tC
The Thermistor1 resistance is very low or high.
• Check for a clogged lint screen
• Check if the vent system is restricted.
• If this information code remains, contact a Samsung service
center.
tC5
The Thermistor2 resistance is very low or high.
• Check for a clogged lint screen.
• Check if the vent system is restricted.
• If this information code remains, contact a Samsung service
center.
dF
Incorrect door switch.
• Contact a Samsung service center.
Untitled-3 59 2021-05-11 6:02:35
Troubleshooting
English60
Troubleshooting
Code Action
3C
The PBA needs to be checked.
• Unplug the power plug and contact a Samsung service center.
If any information code keeps appearing on the display, contact a Samsung service center.
Untitled-3 60 2021-05-11 6:02:35
English 61
Specications
Fabric care chart
The following symbols provide garment
care direction. The clothing care labels
include symbols for drying, bleaching,
drying and ironing, or dry cleaning when
necessary. The use of symbols ensures
consistency among garment manufacturers
of domestic and imported items. Follow
care label directions to optimize garment
life and reduce laundering problems.
Wash cycle
Normal
Permanent press / Wrinkle
resistant / Wrinkle control
Gentle / Delicates
Hand wash
Water temperature
Hot
Warm
Cold
NOTE
The Water Temperature table lists
appropriate wash water temperatures for
various items. The temperature range is
106-126 °F (41-52 °C) for Hot, 84-106 °F
(29-41 °C) for Warm, and 61-84 °F (16-
29 °C) for Cold. (Wash water temperature
must be a minimum of 61 °F (16 °C)
for detergent activation and effective
cleaning.)
Bleach
Any bleach (when needed)
Only non-chlorine (color-safe)
bleach (when needed)
Tumble dry
Normal
Permanent press / Wrinkle
resistant / Wrinkle control
Gentle / Delicates
Special instructions
Line dry / Hang to dry
Drip dry
Dry at
Heat setting
High
Medium
Low
Any heat
No heat / Air
Specications
Untitled-3 61 2021-05-11 6:02:37
Specications
English62
Specications
Iron dry or steam temperatures
High
Medium
Low
Warning symbols for laundering
Do not wash
Do not wring
Do not bleach
Do not tumble dry
No steam (added to iron)
Do not iron
Dry-clean
Dry-clean
Do not dry-clean
Line dry / Hang to dry
Drip dry
Dry at
Protecting the environment
This appliance is manufactured from recyclable materials. If you decide to dispose of this
appliance, please observe local waste disposal regulations. Cut off the power cord so that
the appliance cannot be connected to a power source. Remove the door so that animals
and small children cannot get trapped inside the appliance.
Untitled-3 62 2021-05-11 6:02:39
English 63
Specications
Specication sheet
Type Front loading dryer
Capacity (Cu.ft) 7.4
Water pressure (psi (kPa)) 20-116 (137-800)
Weight lb (kg) 119.0 (54.0)
Heater rating
Electric (W) 5300
Gas (BTU/hr) 20000
Power consumption (W) 5400
Untitled-3 63 2021-05-11 6:02:39
English64
LIMITED WARRANTY (U.S.A.)
SAMSUNG DRYER
LIMITED WARRANTY TO ORIGINAL CONSUMER PURCHASER WITH PROOF OF
PURCHASE
This SAMSUNG brand product, as supplied and distributed by SAMSUNG ELECTRONICS
AMERICA, INC. (SAMSUNG) and delivered new, in the original carton to the original
consumer purchaser, is warranted by SAMSUNG against manufacturing defects in
materials or workmanship for the limited warranty period, starting from the date of
original purchase, of:
One (1) Year All Parts and Labor
This limited warranty is valid only on products purchased and used in the United States
that have been installed, operated, and maintained according to the instructions attached
to or furnished with the product. To receive warranty service, the purchaser must contact
SAMSUNG at the address or phone number provided below for problem determination and
service procedures. Warranty service can only be performed by a SAMSUNG authorized
service center. The original dated bill of sale must be presented upon request as proof
of purchase to SAMSUNG or SAMSUNG’s authorized service center to receive warranty
service.
SAMSUNG will provide in-home service within the contiguous United States during the
warranty period at no charge, subject to availability of SAMSUNG authorized servicers
within the customer’s geographic area. If in-home service is not available, SAMSUNG may
elect, at its option, to provide transportation of the product to and from an authorized
service center. If the product is located in an area where service by a SAMSUNG
authorized servicer is not available, you may be responsible for a trip charge or required
to bring the product to a SAMSUNG authorized service center for service.
To receive in-home service, product must be unobstructed and accessible to the service
agent.
During the applicable warranty period, a product will be repaired, replaced, or the
purchase price refunded, at the sole option of SAMSUNG. SAMSUNG may use new
or reconditioned parts in repairing a product, or replace the product with a new or
reconditioned product. Replacement parts and products are warranted for the remaining
portion of the original product’s warranty or ninety (90) days, whichever is longer. All
replaced parts and products are the property of SAMSUNG and you must return them to
SAMSUNG.
Untitled-3 64 2021-05-11 6:02:39
English 65
This limited warranty covers manufacturing defects in materials or workmanship
encountered in normal household, noncommercial use of this product and shall not
cover the following: damage that occurs in shipment, delivery, installation, and uses
for which this product was not intended; damage caused by unauthorized modication
or alteration of the product; product where the original factory serial numbers have
been removed, defaced, changed in any way, or cannot be readily determined; cosmetic
damage including scratches, dents, chips, and other damage to the product’s nishes;
damage caused by abuse, misuse, pest infestations, accident, re, oods, or other acts
of nature or God; damage caused by use of equipment, utilities, services, parts, supplies,
accessories, applications, installations, repairs, external wiring or connectors not supplied
or authorized by SAMSUNG; damage caused by incorrect electrical line current, voltage,
uctuations and surges; damage caused by failure to operate and maintain the product
according to instructions; in-home instruction on how to use your product; and service
to correct installation not in accordance with electrical or plumbing codes or correction
of household electrical or plumbing (i.e., house wiring, fuses, or water inlet hoses). The
cost of repair or replacement under these excluded circumstances shall be the customer’s
responsibility.
Visits by an authorized servicer to explain product functions, maintenance or installation
are not covered by this limited warranty. Please contact SAMSUNG at the number below
for assistance with any of these issues.
Untitled-3 65 2021-05-11 6:02:39
LIMITED WARRANTY (U.S.A.)
English66
EXCLUSION OF IMPLIED WARRANTIES
IMPLIED WARRANTIES, INCLUDING THE IMPLIED WARRANTIES OF MERCHANTABILITY
OR FITNESS FOR A PARTICULAR PURPOSE, ARE LIMITED TO ONE YEAR OR THE SHORTEST
PERIOD ALLOWED BY LAW. Some states do not allow limitations on how long an implied
warranty lasts, so the above limitations or exclusions may not apply to you. This warranty
gives you specic rights, and you may also have other rights, which vary from state to
state.
LIMITATION OF REMEDIES
YOUR SOLE AND EXCLUSIVE REMEDY IS PRODUCT REPAIR, PRODUCT REPLACEMENT,
OR REFUND OF THE PURCHASE PRICE AT SAMSUNG’S OPTION, AS PROVIDED IN THIS
LIMITED WARRANTY. SAMSUNG SHALL NOT BE LIABLE FOR SPECIAL, INCIDENTAL OR
CONSEQUENTIAL DAMAGES, INCLUDING BUT NOT LIMITED TO TIME AWAY FROM WORK,
HOTELS AND/OR RESTAURANT MEALS, REMODELING EXPENSES, LOSS OF REVENUE OR
PROFITS, FAILURE TO REALIZE SAVINGS OR OTHER BENEFITS REGARDLESS OF THE LEGAL
THEORY ON WHICH THE CLAIM IS BASED, AND EVEN IF SAMSUNG HAS BEEN ADVISED OF
THE POSSIBILITY OF SUCH DAMAGES. Some states do not allow exclusion or limitation of
incidental or consequential damages, so the above limitations or exclusions may not apply
to you. This warranty gives you specic rights, and you may also have other rights, which
vary from state to state.
SAMSUNG does not warrant uninterrupted or error-free operation of the product. No
warranty or guarantee given by any other person, rm, or corporation with respect to this
product shall be binding on SAMSUNG.
To obtain warranty service, please contact SAMSUNG at:
Samsung Electronics America, Inc.
85 Challenger Road
Ridgeeld Park, NJ 07660
1-800-SAMSUNG (726-7864)
www.samsung.com/us/support
Untitled-3 66 2021-05-11 6:02:39
Memo
Untitled-3 67 2021-05-11 6:02:39
Scan this with your smartphone
Energy Star only applies to DVE(G)55A7**** model.
This product qualies for ENERGY STAR in the factory default
"Normal + Eco dry" setting.
If you change the factory default setting or enable other features,
power consumption could increase and exceed the limits qualied for
ENERGY STAR.
QUESTIONS OR COMMENTS?
COUNTRY CALL OR VISIT US ONLINE AT
U.S.A 1-800-SAMSUNG (726-7864) www.samsung.com/us/support
DC68-03784S-00
Untitled-3 68 2021-05-11 6:02:39
Secadora
Manual del usuario
DVE(G)55A7700*/DVE(G)55A7300*/DVE(G)52A5500*
Untitled-4 1 2021-05-11 6:04:43
Español2
Contenido
Contenido
Información sobre seguridad 4
Lo que necesita saber sobre las instrucciones de seguridad 4
Símbolos de seguridad importantes 4
PROPOSICIÓN 65 DE CALIFORNIA: ADVERTENCIA 5
Precauciones de seguridad importantes 5
Advertencias 8
Precauciones 8
Aviso regulatorio 10
Aviso para FCC 10
Aviso IC 11
Anuncio sobre código abierto 12
Requisitos de instalación
13
Requisitos de instalación importantes 13
Consideraciones acerca de la ubicación 13
Requisitos para el tendido de conductos 17
Requisitos de drenaje 18
Requisitos en cuanto al gas 19
Requisitos eléctricos 20
Instalación 23
Componentes 23
Instalación paso a paso 25
Prueba de bloqueo de la ventilación 33
Guía de los conductos de drenaje 36
Cambiar la posición de la puerta 36
Antes de comenzar
39
Clasicación y carga 39
Requisito de funcionamiento 39
Secado en estante (únicamente para los modelos aplicables) 40
Untitled-4 2 2021-05-11 6:04:43
Español 3
Contenido
Funcionamiento 42
Panel de control 42
Sencillos pasos para comenzar 46
Descripción del ciclo 47
Tabla de ciclos 49
Guía de ciclos 52
Funciones especiales 53
Mantenimiento 55
Limpieza 55
Solución de problemas
56
Vericaciones 56
Códigos de información 60
Especicaciones 62
Tabla de indicaciones sobre telas 62
Protección del medio ambiente 63
Hoja de especicaciones 64
Untitled-4 3 2021-05-11 6:04:43
CONSERVE ESTAS INSTRUCCIONES
Español4
Información sobre seguridad
Felicitaciones por la compra de la nueva secadora Samsung. Este manual contiene información importante
acerca de la instalación, el uso y el cuidado del electrodoméstico. Lea detenidamente estas instrucciones a
n de aprovechar al máximo los múltiples benecios y funciones de la secadora.
Lo que necesita saber sobre las instrucciones de seguridad
Lea este manual detenidamente para aprender a utilizar con seguridad y ecacia todas las características
y funciones de su nuevo electrodoméstico. Conserve el manual en un lugar seguro cerca del
electrodoméstico para consultas futuras. Utilice este electrodoméstico solo para el propósito para el que
fue destinado como se describe en este manual.
Las advertencias y las instrucciones de seguridad importantes de este manual no cubren todas las posibles
condiciones y situaciones que pueden ocurrir. Es su responsabilidad actuar con sentido común, precaución
y cuidado cuando instale, realice el mantenimiento y ponga en funcionamiento la secadora.
Puesto que las siguientes instrucciones de funcionamiento sirven para varios modelos, las características
de su secadora pueden diferir ligeramente de las que se describen en este manual y es posible que no
todos los signos de advertencia sean aplicables. Si tiene alguna consulta o duda, comuníquese con el
centro de servicio más cercano o busque ayuda e información en línea en www.samsung.com.
Símbolos de seguridad importantes
Los íconos y las señales incluidas en este manual del usuario signican lo siguiente:
ADVERTENCIA
Peligros o prácticas inseguras que podrían causar lesiones físicas graves o la muerte y/o daños materiales.
PRECAUCIÓN
Peligros o prácticas inseguras que podrían causar lesiones físicas y/o daños materiales.
NOTA
Indica que existe el riesgo de lesiones físicas o daños materiales.
Estas señales de advertencia están aquí para evitar que usted u otras personas sufran lesiones.
Siga las instrucciones completamente.
Después de leer este manual, guárdelo en un lugar seguro para consultas futuras.
Lea todas las instrucciones antes de usar el electrodoméstico.
Al igual que con cualquier equipo que usa electricidad y piezas movibles, existen riesgos potenciales. Para
usar este electrodoméstico en forma segura, familiarícese con su funcionamiento y manéjelo con cuidado
cuando lo use.
Información sobre seguridad
Untitled-4 4 2021-05-11 6:04:43
CONSERVE ESTAS INSTRUCCIONES
Español 5
Información sobre seguridad
ADVERTENCIA - Riesgo de incendio
• La instalación de la secadora de ropa debe estar a cargo de un instalador calicado.
• Instale la secadora de ropa según las instrucciones del fabricante y los códigos locales.
• No instale una secadora de ropa con materiales para ventilación de plástico exible. Si se instala un
conducto de metal exible (tipo lámina metálica), debe ser de un tipo especíco identicado por el
fabricante del electrodoméstico como adecuado para utilizar con secadoras de ropa. Los materiales
para ventilación exibles suelen hundirse, aplastarse fácilmente y atrapar pelusa. Estas condiciones
obstruirán el ujo de aire de la secadora de ropa y aumentarán el riesgo de incendio.
• Para reducir el riesgo de lesiones graves o muerte, siga todas las instrucciones de instalación.
• Guarde estas instrucciones.
PROPOSICIÓN 65 DE CALIFORNIA: ADVERTENCIA
ADVERTENCIA
Cáncer y afecciones reproductivas - www.P65Warnings.ca.gov.
Precauciones de seguridad importantes
ADVERTENCIA
Para reducir el riesgo de incendio, descarga eléctrica o lesiones físicas cuando usa este electrodoméstico,
siga las instrucciones de seguridad básicas que guran a continuación:
1. Lea todas las instrucciones antes de usar este electrodoméstico.
2. No seque prendas que han sido previamente limpiadas, lavadas, remojadas o salpicadas con gasolina,
solventes de limpieza en seco u otras sustancias inamables o explosivas, ya que emiten vapores que
pueden incendiarse o explotar.
3. No utilice la secadora para secar ropa que tenga restos de sustancias inamables, como aceites
vegetales, de cocción o de máquina, productos químicos inamables, disolventes de pinturas, etc.,
o que contengan cera o productos químicos, como trapeadores y paños de limpieza. Las sustancias
inamables pueden ocasionar que la tela se incendie.
4. No almacene ni utilice gasolina u otros vapores o líquidos inamables cerca de este o cualquier otro
aparato eléctrico.
5. No permita que los niños jueguen sobre el electrodoméstico ni dentro de él. Se requiere de supervisión
cuando el electrodoméstico es utilizado cerca de los niños.
Untitled-4 5 2021-05-11 6:04:43
CONSERVE ESTAS INSTRUCCIONES
Información sobre seguridad
Español6
Información sobre seguridad
6. Antes de descartar el electrodoméstico o de retirarlo de servicio, extraiga la puerta del compartimiento
de secado.
7. No introduzca la mano en el electrodoméstico si el tambor está en movimiento.
8. No instale ni almacene este electrodoméstico donde quede expuesto a los factores climáticos.
9. No modique los controles internos.
10. No repare, reemplace ni intente realizar el mantenimiento de cualquier pieza del electrodoméstico
salvo que esté recomendado especícamente en las instrucciones de mantenimiento del usuario o en
las instrucciones de reparación para el usuario publicadas y que, a su juicio, usted tenga la habilidad
para llevarlas a cabo.
11. No utilice suavizante de telas o productos para eliminar la estática a menos que el fabricante del
suavizante o del producto lo recomiende.
12. Limpie el ltro para pelusas antes o después de cada carga.
13. No aplique calor para secar prendas que contengan goma espuma o materiales semejantes a la goma
con textura similar.
14. Mantenga el área alrededor de la salida del drenaje y las áreas adyacentes libres de la acumulación de
pelusa, polvo y suciedad.
15. El personal técnico calicado debe efectuar una limpieza periódica del interior del electrodoméstico y
del conducto de drenaje.
16. No coloque elementos expuestos a aceites de cocina en la secadora. Los elementos contaminados con
aceites de cocina pueden contribuir a que se produzca una reacción química que ocasione que la carga
de ropa se incendie. Para reducir el riesgo de incendio debido a cargas de ropa contaminada, la parte
nal del ciclo de la secadora se realiza sin calor (período de enfriamiento). No detenga la secadora
antes de terminar el ciclo de secado, pero si lo hace, retire rápidamente la ropa y espárzala para que se
disipe el calor.
17. Este electrodoméstico debe conectarse a tierra. Consulte “Requisitos eléctricos” y ”Conexión a tierra”
en la sección “Instalación”.
18. No permita que los niños jueguen sobre el electrodoméstico ni dentro de él. Se requiere de supervisión
cuando el electrodoméstico es utilizado cerca de los niños.
19. No introduzca las manos bajo la secadora.
- Puede provocar lesiones físicas.
20. Al cerrar la puerta tenga cuidado de no atrapar los dedos de los niños.
- Puede provocar lesiones físicas.
21. El panel de control y la válvula de entrada no están conectados a tierra intencionalmente y pueden
presentar riesgo de descarga eléctrica únicamente durante el servicio técnico.
- No toque esta parte mientras el electrodoméstico está recibiendo electricidad.
Untitled-4 6 2021-05-11 6:04:43
CONSERVE ESTAS INSTRUCCIONES
Español 7
Información sobre seguridad
ADVERTENCIA - Para reducir el riesgo de incendio o explosión:
• No seque prendas que hayan sido previamente limpiadas, lavadas, remojadas o salpicadas con
gasolina, solventes de limpieza en seco u otras sustancias inamables o explosivas. Emiten vapores
que pueden incendiarse o explotar. No se debe colocar en la secadora ningún material que haya
estado en contacto con un solvente de limpieza o con líquidos o sólidos inamables hasta que se
haya eliminado todo vestigio de tales líquidos o sólidos inamables y sus vapores. Existen muchos
artículos altamente inamables en los hogares, tales como acetona, alcohol desnaturalizado, gasolina,
kerosene, algunos limpiadores líquidos de uso doméstico, algunos quitamanchas, aguarrás, ceras y
removedores de cera.
• No se deben secar artículos que contengan goma espuma (puede estar catalogada como espuma de
látex) o materiales semejantes a la goma y con textura similar en la opción de secado con calor. Los
materiales de goma espuma que reciben calor pueden, en ciertas circunstancias, provocar incendios
por combustión espontánea.
ADVERTENCIA - Qué hacer si percibe olor a gas:
• No intente encender ningún electrodoméstico.
• No encienda el electrodoméstico.
• No toque ningún interruptor eléctrico.
• No utilice ningún teléfono de su edicio.
• Haga que todos los ocupantes se retiren del cuarto, edicio o área.
• Comuníquese inmediatamente con el proveedor de gas desde el teléfono de un vecino. Siga las
instrucciones del proveedor de gas.
• Si no se puede comunicar con el proveedor de gas, llame al departamento de bomberos.
• La instalación y el servicio técnico deberán estar a cargo de un instalador calicado, una agencia de
reparaciones o el proveedor de gas.
Untitled-4 7 2021-05-11 6:04:44
CONSERVE ESTAS INSTRUCCIONES
Información sobre seguridad
Español8
Información sobre seguridad
Advertencias
ADVERTENCIA
• Asegúrese de que los bolsillos no contengan objetos pequeños, sólidos y de forma irregular, material
extraño, etc., por ejemplo: monedas, cuchillos, alleres, etc. Tales objetos podrían dañar la secadora.
• Se pueden producir pérdidas de gas en su sistema que generen una situación peligrosa.
Precauciones
PRECAUCIÓN
• No permita que los niños o las mascotas jueguen sobre el electrodoméstico, dentro de él o frente a él.
Se requiere de supervisión cuando el electrodoméstico es utilizado cerca de niños y mascotas.
• Antes de eliminar la secadora o de retirarla de servicio, quite la puerta del compartimiento de secado
para evitar que los niños o las mascotas queden atrapados dentro de la secadora.
• No introduzca la mano en el electrodoméstico cuando el tambor esté en movimiento.
• No instale ni almacene este electrodoméstico donde quede expuesto a los factores climáticos.
• No modique los controles.
• No repare ni reemplace ni intente realizar el mantenimiento de ninguna pieza del electrodoméstico
salvo que esté indicado especícamente en las instrucciones de reparación para el usuario y que
comprenda y tenga la habilidad para llevar a cabo el procedimiento.
• No utilice suavizante de telas o productos para eliminar la estática a menos que el suavizante o
producto esté recomendado para uso con la secadora por el fabricante del mismo.
• Limpie el ltro para pelusas antes o después de cada carga.
• Mantenga el área alrededor de la salida del drenaje y las áreas circundantes libres de pelusa, polvo y
suciedad.
• El personal técnico calicado debe efectuar una limpieza periódica del interior de la secadora y del
conducto de drenaje.
• Este electrodoméstico debe conectarse a tierra correctamente. Nunca enchufe el cable de alimentación
a un receptáculo que no esté conectado a tierra correctamente y que no guarde conformidad con los
códigos locales y nacionales. Consulte las instrucciones de instalación para obtener información sobre
cómo conectar este electrodoméstico a tierra.
• No se siente encima de la secadora.
• No lave ropa que contenga hebillas grandes, botones u otros objetos de metal pesado o sólido.
• Las pérdidas de gas pueden no ser detectadas únicamente por el olor.
• Los proveedores de gas recomiendan que compre e instale un detector de gas aprobado por UL.
• Instale y utilice de acuerdo con las instrucciones del fabricante.
Untitled-4 8 2021-05-11 6:04:44
CONSERVE ESTAS INSTRUCCIONES
Español 9
Información sobre seguridad
• No coloque prendas en la secadora que hayan sido salpicadas o remojadas con aceite vegetal o aceite
de cocina. Incluso después del lavado, estas prendas pueden contener una cantidad importante de
dichos aceites.
• El aceite residual en las prendas puede incendiarse en forma espontánea. La posibilidad de combustión
espontánea aumenta cuando las prendas que contienen aceite vegetal o aceite de cocina son expuestas
al calor. Las fuentes de calor, tales como la secadora, pueden calentar estas prendas y permitir que
se produzca la oxidación del aceite a modo de reacción. La oxidación genera calor. Si dicho calor no
tiene forma de salir, las prendas pueden calentarse lo suciente como para incendiarse. Amontonar,
apilar o guardar este tipo de prendas puede impedir que el calor escape y puede generar un peligro de
incendio.
• Todas las prendas limpias y sucias que contengan aceite vegetal o aceite de cocina pueden resultar
peligrosas. Lavar dichas prendas en agua caliente con una dosis adicional de detergente reducirá el
peligro, aunque no lo eliminará. Siempre use el ciclo Cool Down (Enfriamiento) para estas prendas a n
de reducir la temperatura. Nunca retire estas prendas cuando la secadora esté caliente ni interrumpa
el ciclo de secado hasta que las prendas hayan pasado por el ciclo Cool Down (Enfriamiento). Nunca
amontone o apile estas prendas cuando estén calientes.
Untitled-4 9 2021-05-11 6:04:44
CONSERVE ESTAS INSTRUCCIONES
Español10
Aviso regulatorio
Aviso para FCC
PRECAUCIÓN
Todos los cambios y modicaciones que no cuenten con la aprobación expresa de la parte responsable del
cumplimiento invalidará la autoridad del usuario para operar el equipo.
Este dispositivo cumple con el Apartado 15 de las Normas de la FCC. El funcionamiento se encuentra
sujeto a las siguientes dos condiciones:
1. Este electrodoméstico no puede causar interferencia dañina, y
2. Este electrodoméstico debe aceptar la recepción de cualquier interferencia, incluidas aquellas que
puedan causar un funcionamiento indeseado.
En los productos vendidos en los mercados de Estados Unidos y Canadá, solo están disponibles los canales
1–11. No es posible seleccionar otros canales.
DECLARACIÓN DE LA FCC:
Este equipo ha sido sometido a pruebas y se ha determinado que se encuentra dentro de los límites para
los dispositivos digitales clase B, de acuerdo con el apartado 15 de las Normas de la FCC. Dichos límites
han sido diseñados para proporcionar una protección razonable contra la interferencia dañina en una
instalación residencial.
Este equipo genera, utiliza y puede irradiar energía de frecuencias de radio y, si no se lo instala y utiliza
de acuerdo con las instrucciones, puede provocar interferencia dañina a las comunicaciones de radio.
Sin embargo, no existe garantía alguna de que no habrá interferencia en una instalación determinada. Si
el equipo provoca interferencia dañina a la recepción de radio o televisión, que puede determinarse al
encender y apagar el equipo, se sugiere que el usuario trate de corregir la interferencia mediante una o
más de las siguientes medidas:
• Reorientar o reubicar la antena receptora
• Aumentar la distancia entre el equipo y el receptor
• Conectar el equipo a un tomacorriente que esté en un circuito diferente al de la radio o el televisor.
• Consultar al distribuidor o a un técnico experimentado en radio/TV para obtener ayuda.
DECLARACIÓN DE LA FCC SOBRE LA EXPOSICIÓN A LA RADIACIÓN:
Este equipo cumple con los límites de exposición a la radiación establecidos por la FCC para un entorno no
controlado. Este equipo debe instalarse y utilizarse con una distancia mínima de 8 pulgadas (20 cm) entre
el radiador y su cuerpo. Este electrodoméstico y su/s antena/s no deben ubicarse ni utilizarse junto con
ninguna otra antena o transmisor.
Aviso regulatorio
Untitled-4 10 2021-05-11 6:04:44
CONSERVE ESTAS INSTRUCCIONES
Español 11
Aviso regulatorio
Emisor involuntario según el apartado 15 de las Normas de la FCC
Tipo de producto: Secadora de ropa
Modelo: DVE55A7300*
Parte responsable: Información de contacto en EE. UU.
Samsung Electronics America, Inc.
QA Lab America
19 Chapin Rd. Building D Pine Brook NJ 07058
Tel: 1-973-808-6375 Fax: 1-973-808-63
Aviso IC
El término “IC” antes del número de certicación de radio signica únicamente que se han cumplido las
especicaciones técnicas del Ministerio de Industria del Canadá. El funcionamiento se encuentra sujeto a
las siguientes dos condiciones:
1. Este electrodoméstico no puede causar interferencia, y
2. Este electrodoméstico debe aceptar cualquier interferencia, incluidas aquellas que puedan causar un
funcionamiento indeseado del dispositivo.
Este aparato digital Clase B cumple con la norma canadiense ICES-003.
Cet appareil numérique de la classe B est conforme á la norme NMB-003 du Canada.
En los productos vendidos en los mercados de Estados Unidos y Canadá, solo están disponibles los canales
1–11. No es posible seleccionar otros canales.
DECLARACIÓN DE LA IC SOBRE LA EXPOSICIÓN A LA RADIACIÓN:
Este equipo cumple con los límites de exposición a la radiación RSS-102 establecidos por la IC para un
entorno no controlado. Este equipo debe instalarse y utilizarse con una distancia mínima de 8 pulgadas
(20 cm) entre el radiador y su cuerpo. Este electrodoméstico y su/s antena/s no deben ubicarse ni
utilizarse junto con ninguna otra antena o transmisor.
Untitled-4 11 2021-05-11 6:04:44
CONSERVE ESTAS INSTRUCCIONES
Aviso regulatorio
Español12
Aviso regulatorio
Anuncio sobre código abierto
El software incluido en este producto contiene software de código abierto. Puede obtener el
correspondiente código fuente completo por un período de tres años a partir del último envío de este
producto enviando un correo electrónico a mailto:[email protected].
Asimismo es posible obtener el correspondiente código fuente completo en un soporte físico como un CD-
ROM; se le cobrará una tasa mínima.
La siguiente URL http://opensource.samsung.com/opensource/SMART_AT_051/seq/0 lleva a la página de
descarga del código fuente disponible y a la información de licencia de código abierto relacionada con
este producto. Esta oferta es válida para quienes reciban esta información.
NOTA
Por la presente, Samsung Electronics declara que el artefacto del tipo de equipo radioeléctrico se ajusta a
lo dispuesto en la Directiva 2014/53/EU. El texto completo de la declaración de conformidad de la UE está
disponible en la siguiente dirección de internet: La declaración ocial de conformidad puede encontrarse
en http://www.samsung.com, vaya a Soporte > busque Conoce tu producto e ingrese el nombre del
modelo.
Potencia máxima de transmisor Wi-Fi: 20 dBm a 2.412 GHz – 2.472 GHz
Untitled-4 12 2021-05-11 6:04:44
Español 13
Requisitos de instalación
Lea atentamente las siguientes instrucciones antes de instalar la secadora y conserve este manual para
futuras consultas.
ADVERTENCIA
Algunas piezas internas no están conectadas a tierra intencionalmente y pueden presentar riesgo de
descarga eléctrica únicamente durante el servicio técnico. Personal del servicio técnico: No toque las
siguientes piezas mientras el electrodoméstico está recibiendo electricidad: Panel de control y válvula de
entrada.
Requisitos de instalación importantes
• Un tomacorriente con conexión a tierra.
• Un cable de alimentación para las secadoras eléctricas (excepto en Canadá).
• Conductos de gas (para modelos a gas) que deben cumplir con la normativa local y nacional.
• Un sistema de drenaje de metal rígido o exible con un recubrimiento de metal resistente.
ADVERTENCIA
Retire la puerta de todos los electrodomésticos desechados para evitar que un niño se asxie.
Consideraciones acerca de la ubicación
• Espacios libres sucientes entre la secadora y las paredes adyacentes u otras supercies.
• Circulación de aire adecuada para la ventilación y combustión de gas.
• Alejada del agua y los factores climáticos.
ADVERTENCIA
• Asegúrese de que la secadora drene afuera a n de reducir el riesgo de incendio.
• Mantenga el área de la secadora libre de materiales combustibles, gasolina y otros vapores y líquidos
inamables.
• No instale otros electrodomésticos que quemen combustible cerca o en el mismo lugar que la secadora.
• Coloque la secadora al menos a 18 pulgadas (460 mm) sobre el suelo en una instalación en un garaje.
Requisitos de instalación
Untitled-4 13 2021-05-11 6:04:44
Requisitos de instalación
Español14
Requisitos de instalación
Dimensiones
U
9
A
Tipo Secadora de carga frontal
Modelo DVE(G)55A7**** DVE(G)52A5****
Dimensiones
(in. (mm))
A. Altura total 45.8 (1163) 44.6 (1134)
B. Ancho 27.0 (686)
C. Profundidad con la puerta abierta 50.1 (1273)
D. Profundidad 30.2 (768)
Untitled-4 14 2021-05-11 6:04:44
Español 15
Requisitos de instalación
Requisito de espacio libre
Este requisito de espacio libre solo se aplica a las secadoras.
NOTA
• Para el requisito de espacio libre para lavadoras, consulte el manual del usuario de la lavadora.
• Si la lavadora y la secadora tienen distintos requisitos de espacio libre, utilice el valor mayor.
Instalaciones del electrodoméstico en un gabinete o en un hueco
ADVERTENCIA
• La secadora debe tener un drenaje con salida hacia el exterior para reducir el riesgo de incendio
cuando se instala en un gabinete o en un hueco.
• No se debe instalar ningún otro electrodoméstico que queme combustible en el mismo gabinete de la
secadora.
• Coloque la secadora al menos a 18 pulgadas (460 mm) sobre el suelo en una instalación en un garaje.
Espacio libre mínimo para un funcionamiento estable:
Laterales Arriba Posterior Frente
1 in / 25 mm 17 in / 432 mm 5.9 in / 150 mm 1 in / 25 mm
Si se instalan una lavadora y una secadora en la misma ubicación, el frente del gabinete o hueco debe
tener dos aberturas de aire sin obstrucciones que combinadas sean de al menos 72 in² (465 cm²).
Untitled-4 15 2021-05-11 6:04:44
Requisitos de instalación
Español16
Requisitos de instalación
Este requisito de espacio libre se aplica a la instalación de lavadora y secadora juntas.
Instalación lado a lado
A A C D
B
A 1 in (25 mm)
B 21 in (533 mm)
C 1 in (25 mm)
D 5.9 in (150 mm)
Untitled-4 16 2021-05-11 6:04:45
Español 17
Requisitos de instalación
Requisitos para el tendido de conductos
Recomendado
Utilice solo para instalación de
distancia corta
Tipo tapa para intemperie
4” (10.2 cm) 2.5” (6.4 cm)
N.º de codos de 90° Rígido Rígido
0 80 ft (24.4 m) 74 ft (22.6 m)
1 68 ft (20.7 m) 62 ft (18.9 m)
2 57 ft (17.4 m) 51 ft (15.5 m)
3 47 ft (14.3 m) 41 ft (12.5 m)
NOTA
* Utilice un conducto de acero galvanizado o de aluminio, de 4 pulgadas (10.2 cm) de diámetro.
Si integrará el sistema de ventilación de la secadora con un sistema de drenaje existente,
asegúrese de:
• Que el sistema de drenaje cumpla con todas las normativas locales, estatales y nacionales.
• No utilizar un conducto exible de plástico.
• Controlar y limpiar regularmente toda la pelusa acumulada del interior de los conductos existentes.
• Que el conducto no esté enroscado o aplastado.
• Que el regulador de tiro de la tapa del drenaje se abra y se cierre sin inconvenientes.
Mediciones del manómetro
La presión estática de cualquier sistema de drenaje no debe superar las 0,83 pulgadas de la columna de
agua ni ser inferior a 0. Tenga en cuenta que estos valores se miden con la secadora en funcionamiento
con un manómetro en el conducto que conecta al drenaje de la secadora. El tambor de la secadora debe
estar vacío y el ltro para pelusas limpio.
Untitled-4 17 2021-05-11 6:04:45
Requisitos de instalación
Español18
Requisitos de instalación
Requisitos de drenaje
La secadora no debe drenarse hacia una chimenea,
pared, techo, altillo, sótano de pequeña altura
o espacio oculto de un edicio. Si la secadora
tiene un drenaje con salida hacia el exterior se
evitará que ingrese una gran cantidad de pelusa y
humedad a la habitación.
En Estados Unidos y Canadá
• Todas las secadoras deben tener un drenaje
con salida hacia el exterior.
• El conducto de drenaje requerido tiene 4
pulgadas (10.2 cm) de diámetro.
• Consulte “Requisitos para el tendido de
conductos” en la sección "Instalación" para
conocer la longitud máxima del conducto y el
número de codos que pueden utilizarse.
• La longitud total del conducto exible metálico
no debe superar los 7' 10 1/2” (2.4 m).
• No je el conducto con tornillos u otros medios
de sujeción que se extiendan dentro del
conducto y atrapen pelusa.
• Únicamente para Estados Unidos: Utilice solo
los conductos exibles tipo lámina metálica, si
los hubiera, identicados especícamente para
su utilización con el electrodoméstico por el
fabricante y que cumplan con el Esquema para
conductos de transición de secadora de ropa.
Use el Tema 2158A.
Fuera de Estados Unidos y Canadá
• Remítase a los códigos locales.
ADVERTENCIA
• Debe colocar en la secadora un drenaje con
salida hacia el exterior para reducir el riesgo
de incendio cuando instala la secadora en un
gabinete o en un hueco.
• No utilice conductos exibles de plástico o de
un material que no sea el metal.
• Si su red de conductos existente es de
plástico, de un material no metálico o que sea
inamable, reemplácela por una que sea de
metal.
• Utilice únicamente un conducto de drenaje
de metal que no sea inamable para asegurar
la contención del aire expulsado, el calor y la
pelusa.
Untitled-4 18 2021-05-11 6:04:45
Español 19
Requisitos de instalación
Requisitos en cuanto al gas
ADVERTENCIA
• Utilice únicamente gas natural o gas LP (gas
licuado de propano).
• La instalación debe realizarse en conformidad
con los códigos locales, o en ausencia de
ellos, con el Código Nacional para Gas y
Combustibles ANSI/Z223.1/NFPA 54, la
revisión más reciente (para los Estados
Unidos), o con el Código de Instalación de Gas
Natural y Propano CSA B149.1 (para Canadá).
• Las secadoras a gas están equipadas con un
oricio para el quemador de modo que puedan
ser utilizadas con gas natural. Si tiene pensado
utilizar su secadora con gas LP (gas licuado de
propano), deberá efectuarse la conversión para
lograr un funcionamiento adecuado y seguro,
tarea que deberá estar a cargo de un técnico
calicado. (Sólo modelos LNG)
Debe revisar el quemador de su modelo y usar
el kit de propano licuado (LP) correspondiente.
Para consultar la información detallada del
quemador, abra la puerta y vea la etiqueta de
voltaje en el marco de la puerta.
- 20,000 BTU: LPKIT-4/XAA (DC98-04114A)
- 22,000 BTU: LPKIT-3/XAA (DC99-00792A)
• Se recomienda usar un conducto de suministro
de gas de 1/2” (1.27 cm) y el mismo debe
reducirse para la conexión con el conducto de
gas de 3/8” (1 cm) de su secadora. El Código
Nacional para Gas y Combustibles exige que se
instale una válvula manual de cierre del gas,
aprobada y de fácil acceso, dentro de las 6" de
distancia de la secadora.
• Las secadoras a gas instaladas en garajes
residenciales deben estar elevadas a 18
pulgadas (46 cm) del piso.
• Además, se debe instalar una conexión roscada
macho de 1/8” (0.3 cm) N.P.T. (rosca nacional
para tubos), accesible para la conexión del
medidor de prueba, inmediatamente contra
corriente de la conexión del suministro de gas
de la secadora.
• Su secadora debe estar desconectada del
sistema de suministro de gas durante las
pruebas de presión del sistema.
• No vuelva a utilizar los viejos conductos de gas
de metal exible. El diseño del conducto de gas
exible debe estar certicado por el estándar
utilizado para aparatos a gas ANSI Z21.24 •
CSA 6.10.
NOTA
• La secadora utiliza un sistema de encendido
automático para encender el quemador.
No existe un piloto que permanezca
constantemente encendido.
• Todo compuesto de unión de tuberías utilizado
debe ser resistente a la acción del gas licuado
de petróleo.
• A modo de cortesía, la mayoría de las
empresas locales de gas inspeccionarán la
instalación del artefacto a gas.
Instrucciones de instalación de la comunidad
de Massachusetts
La instalación de la secadora deberá estar a cargo
de un plomero o un instalador de gas calicado.
Se deberá instalar una válvula de gas manual
con una manija en forma de "T" en el conducto de
suministro de gas de la secadora. Si se utiliza un
conector de gas exible para instalar la secadora,
el conector debe tener una longitud máxima de 3'
(36").
Untitled-4 19 2021-05-11 6:04:45
Requisitos de instalación
Español20
Requisitos de instalación
ADVERTENCIA
• Se pueden producir pérdidas de gas en su
sistema y ocasionar una situación peligrosa.
• Las pérdidas de gas pueden no ser detectadas
únicamente por el olor.
• Los proveedores de gas recomiendan que
compre e instale un detector de gas aprobado
por UL.
• Instale y utilice de acuerdo con las
instrucciones del fabricante.
Requisitos eléctricos
El diagrama del cableado se encuentra en la
placa debajo del panel de control o en el armazón
posterior.
ADVERTENCIA
• La conexión inadecuada del conductor de
conexión a tierra del equipo puede generar
el riesgo de descarga eléctrica. Consulte a un
electricista o técnico calicado si le surgen
dudas acerca de si la conexión a tierra de
su secadora es correcta. No modique el
enchufe provisto con la secadora; si no entra
en el tomacorriente, solicite a un electricista
calicado que instale el tomacorriente
adecuado.
• Para evitar el riesgo innecesario de incendio,
descarga eléctrica o lesiones físicas, todo
el cableado y la conexión a tierra deben
realizarse de conformidad con los códigos
locales o, en ausencia de ellos, de conformidad
con el Código Eléctrico Nacional, ANSI/NFPA
Nro. 70, su última revisión (para EE.UU.) o el
Código Eléctrico Canadiense CSA C22.1, sus
últimas revisiones y los códigos y ordenanzas
locales. Es su responsabilidad proveer el
servicio eléctrico adecuado para su secadora.
• Todas las instalaciones de gas deberán
realizarse de conformidad con el Código
Nacional para Combustibles ANSI/Z2231,
su última revisión (para EE.UU.) o con los
Códigos de Instalación CAN/CGA - B149, su
última revisión (para Canadá) y los códigos y
ordenanzas locales.
Conexión a tierra
Esta secadora debe conectarse a tierra. En caso
de que el electrodoméstico funcione mal o se
descomponga, la conexión a tierra reducirá el
riesgo de descarga eléctrica al ofrecer una vía de
menos resistencia a la corriente eléctrica.
Modelos a gas
ADVERTENCIA
• Su secadora tiene un cable con un conductor
de conexión a tierra del equipo y un enchufe
de conexión a tierra. El enchufe debe
conectarse a un tomacorriente adecuado que
esté correctamente instalado y conectado a
tierra en conformidad con todos los códigos y
ordenanzas locales.
• No modique el enchufe provisto con la
secadora; si no entra en el tomacorriente,
solicite a un electricista calicado que instale el
tomacorriente adecuado.
• No conecte el cable a tierra a las tuberías de
plástico, las tuberías de gas o a las cañerías de
agua caliente.
Untitled-4 20 2021-05-11 6:04:45
Español 21
Requisitos de instalación
Modelos eléctricos
ADVERTENCIA
• Su secadora tiene un cable opcional con un
conductor de conexión a tierra del equipo y un
enchufe de conexión a tierra. El cable se vende
por separado.
• El enchufe debe conectarse a un tomacorriente
adecuado que esté correctamente instalado y
conectado a tierra en conformidad con todos
los códigos y ordenanzas locales.
• No modique el enchufe provisto con la
secadora; si no entra en el tomacorriente,
solicite a un electricista calicado que instale el
tomacorriente adecuado.
• Si no se utiliza un cable de alimentación
y la secadora eléctrica debe estar
permanentemente conectada, se la debe
conectar a un sistema de cableado de metal
con conexión a tierra permanente, o se debe
conectar un conductor con conexión a tierra
del equipo a los conductores del circuito y a la
terminal con conexión a tierra del equipo o al
cable de la secadora.
Conexiones eléctricas
Antes de poner el electrodoméstico en
funcionamiento o realizar pruebas, siga las
instrucciones de conexión a tierra de la sección
“Conexión a tierra”. Se recomienda que se destine
un circuito derivado individual (o separado) solo
para la secadora.
No utilice un cable prolongador.
Modelos a gas – EE.UU. y Canadá
Se requiere un servicio eléctrico aprobado de CA
de 120 voltios, 60 Hz, con un fusible o interruptor
de 15 A.
Modelos eléctricos – Solo EE.UU.
La mayoría de las secadoras estadounidenses
requieren un servicio eléctrico aprobado de CA
de 120/240 voltios, 60 Hz. Algunas requieren un
servicio eléctrico aprobado de 120/208 voltios,
60 Hz. Los requisitos del servicio eléctrico pueden
encontrarse en la etiqueta con información
ubicada detrás de la puerta. Se requiere un fusible
o interruptor de 30 A a ambos lados del conducto.
• Si se utiliza un cable de alimentación, el cable
debe enchufarse a un tomacorriente de 30 A.
• No se provee el cable de alimentación
con los modelos eléctricos de secadoras
estadounidenses. El cable se vende por
separado.
Untitled-4 21 2021-05-11 6:04:45
Requisitos de instalación
Español22
Requisitos de instalación
ADVERTENCIA
Riesgo de descarga eléctrica
Si lo permiten los códigos locales, se puede
conectar el suministro eléctrico de la secadora por
medio de un nuevo kit de cable de alimentación
eléctrica, rotulado para que se lo utilice con una
secadora, es decir que cuente con certicación U.L.
y categorizado en un mínimo de 120/240 voltios,
30 amperes con tres conductores de cobre Nro.
10 que nalicen en terminales de bucle cerrado,
pernos de pala de tipo abierto con extremos
rebatidos o con conductores de estaño.
• No vuelva a utilizar un cable de alimentación
eléctrica de una secadora vieja. El cable de
alimentación eléctrica debe asegurarse en el
gabinete de la secadora con una protección
contra los tirones adecuada con certicación
UL.
• La conexión a tierra a través del conductor
neutro está prohibida para (1) instalaciones
nuevas con circuito derivado, (2) casas
rodantes, (3) vehículos de recreo y (4) áreas
en las que los códigos locales prohíban la
conexión a tierra a través de un conductor
neutro. (Utilice un enchufe de 4 pines para un
tomacorriente de 4 ranuras, tipo NEMA 14-
30R.)
Modelos eléctricos – Solo Canadá
Se requiere un servicio eléctrico aprobado de
CA de 120/240 voltios, 60 Hz, equipado con un
fusible o interruptor de 30 A a ambos lados del
conducto.
NOTA
Todos los modelos canadienses se envían con
el cable de alimentación adjunto. El cable de
alimentación debe conectarse a un tomacorriente
de 30 A. En Canadá está permitido convertir una
secadora a 120/208 voltios.
Untitled-4 22 2021-05-11 6:04:45
Español 23
Instalación
La instalación de la secadora debe estar a cargo de un técnico calicado. El instalador será responsable
de conectar la secadora a la fuente de alimentación principal y a la vez de cumplir con las normas de
seguridad correspondientes de su zona.
Componentes
Asegúrese de que todos los componentes estén incluidos en el paquete. Si tiene algún problema con la
secadora o las piezas, comuníquese con un centro de atención al cliente de Samsung o con el vendedor.
01
02
03
04
05
01 Panel de control 02 Encimera 03 Filtro para pelusas
04 Puerta 05 Conducto de drenaje
Instalación
Untitled-4 23 2021-05-11 6:04:45
Instalación
Español24
Instalación
Partes suministradas
Conector en forma de “Y” Manguera de agua corta
Herramientas necesarias para la instalación
Pinzas Cúter Llave inglesa para
tuberías (solo para
modelos a gas)
Llave de tuercas
Nivelador Destornillador Phillips Cinta para conductos Llave inglesa
Compuesto GLP (gas
licuado de petróleo) o
cinta de teón (para la
instalación del gas)
ADVERTENCIA
Los materiales de empaque pueden ser peligrosos para los niños. Mantenga todos los materiales de
empaque (bolsas de plástico, poliestireno, etc.) lejos del alcance de los niños.
Untitled-4 24 2021-05-11 6:04:47
Español 25
Instalación
Instalación paso a paso
Asegúrese de que un técnico calicado instale la secadora. A continuación aparecen unas instrucciones
paso a paso de la instalación.
• No retire la película protectora de la puerta antes de nalizar la instalación del producto. Si retira
la película protectora antes de nalizar la instalación, la puerta puede rayarse o dañarse durante la
instalación.
• Asegúrese de que el lugar de instalación cuente con espacio suciente para abrir la puerta de la
secadora por completo.
PASO 1 Instale el sistema de drenaje
1. Seleccione un lugar y coloque allí la secadora. Para facilitar el acceso, le recomendamos que instale la
secadora en la misma ubicación que la lavadora.
2. Para modicar la dirección de la puerta, consulte “Cambiar la posición de la puerta” en la página 36.
3. Instale el sistema de drenaje como se indica en la sección “Guía de los conductos de drenaje”.
PRECAUCIÓN
Antes de instalar la secadora, quite el empaque del conducto.
NOTA
• Para mover la secadora con facilidad, coloque dos de las protecciones de cartón del empaque en
el piso. Incline la secadora hacia uno de los laterales, de modo tal que quede apoyada sobre ambas
protecciones. Empuje la secadora hasta que se encuentre cerca de su ubicación nal y colóquela en
posición vertical.
• Asegúrese de que haya espacio suciente alrededor de la secadora para facilitar la instalación de
conductos y el cableado.
PASO 2 Conecte el conducto de gas (para modelos a gas)
Antes de conectar el conducto de gas, asegúrese de haber leído la sección “Requisitos en cuanto al gas” en
la página 19.
1. Retire la tapa protectora del tubo de gas.
2. Aplique un compuesto GLP (Gas licuado de petróleo) o 1.5 vueltas de cinta de teón en todas las
conexiones roscadas.
3. Conecte el suministro de gas a la secadora. Se requiere un accesorio adicional para conectar el extremo
de la rosca hembra de 3/4” (1.9 cm) de un conector exible al extremo de la rosca macho de 3/8” (1
cm) de la secadora. Ajuste los accesorios que cubren todas las roscas.
4. Abra el suministro de gas y verique que no haya pérdidas con una solución jabonosa. Si encuentra
alguna pérdida, ajuste las conexiones e inténtelo nuevamente. No use una llama abierta para vericar
si hay pérdidas de gas.
Untitled-4 25 2021-05-11 6:04:47
Instalación
Español26
Instalación
PASO 3 Conecte el cableado eléctrico (para los modelos eléctricos)
Antes de conectar el cableado eléctrico, asegúrese de haber leído la sección “Requisitos eléctricos” en la
página 20.
Sistema de 3 cables
A B C L2 L1
D
E
A. Conector a tierra externo
B. Cable a tierra neutro (blanco)
C. Tornillo central de color plateado del bloque
de terminales
D. Cable neutro (cable blanco o central)
E. Dispositivo de alivio de tensión con
certicación UL de 3/4” (1.9 cm)
1. Aoje o retire los tornillos del bloque central
de terminales.
2. Conecte el cable neutro (cable blanco o central)
del cable de alimentación a la terminal de
tornillo central de color plateado del bloque de
terminales. Ajuste los tornillos.
3. Conecte los demás cables a los tornillos
externos del bloque de terminales. Ajuste los
tornillos.
4. Ajuste los tornillos de alivio de tensión.
5. Inserte la cubierta del bloque de terminales en
el panel trasero de la secadora. Luego, asegure
la cubierta con un tornillo de sujeción.
PRECAUCIÓN
• Para realizar la conversión del sistema de 4
cables a 3 cables, conecte la cinta de conexión
a tierra al soporte del bloque de terminales
para conectar a tierra el armazón de la
secadora al conductor neutro.
• Se recomienda utilizar terminales de tipo
anillo. Si utiliza terminales de correa, asegúrese
de que estén ajustados.
• Conecte el cable de alimentación y verique
el voltaje de L1/L2/N. Si el voltaje es bajo, es
posible que el calentador sea deciente. De
ser necesario, consulte la sección “Requisitos
eléctricos” en la página 20.
Untitled-4 26 2021-05-11 6:04:47
Español 27
Instalación
Sistema de 4 cables
F
A B C L2 L1
D
E
A. Conector a tierra externo
B. Cable a tierra neutro (blanco)
C. Tornillo central de color plateado del bloque
de terminales
D. Cable neutro (cable blanco o central)
E. Protección contra los tirones con
certicación UL de ¾” (1.9 cm)
F. Cable neutro (cable blanco o central)
1. Retire el tornillo del conector externo a tierra
y conecte el cable de conexión a tierra (verde
o sin cubierta) del cable de alimentación al
tornillo.
PRECAUCIÓN
- Para conectar el cable de conexión a
tierra a la posición neutra sin atravesar el
contacto A (conexión a tierra del gabinete),
comuníquese con un técnico. No se trata
de una operación que pueda realizar el
usuario.
- Se recomienda utilizar terminales de tipo
anillo. Si utiliza terminales de correa,
asegúrese de que estén ajustados.
2. Aoje o retire los tornillos del bloque central
de terminales.
3. Conecte el cable neutro (cable blanco o central)
y el cable de conexión a tierra (blanco) al
tornillo central del bloque de terminales. Ajuste
el tornillo.
4. Conecte los demás cables a los tornillos
externos del bloque de terminales. Ajuste los
tornillos.
5. Ajuste los tornillos de alivio de tensión.
6. Inserte la lengüeta de la cubierta del bloque de
terminales en la ranura trasera de la secadora.
Asegure la cubierta con un tornillo de sujeción.
PRECAUCIÓN
Conecte el cable de alimentación y verique el voltaje de L1/L2/N. Si el voltaje es bajo, es posible que el
calentador sea deciente. De ser necesario, consulte la sección “Requisitos eléctricos” en la página 20.
Untitled-4 27 2021-05-11 6:04:47
Instalación
Español28
Instalación
ADVERTENCIA
• Todos los modelos estadounidenses están fabricados para una conexión de sistemas de 3 cables.
El armazón de la secadora está conectado a tierra al conductor neutro del bloque de terminales. Se
requiere una conexión de sistemas de 4 cables para las construcciones nuevas o remodeladas, las
casas rodantes o si los códigos locales no permiten la conexión a tierra a través del neutro. Si utiliza
un sistema de 4 cables, no puede conectar a tierra el armazón de la secadora al conductor neutro del
bloque de terminales.
• Retire la tapa del bloque de terminales. Inserte el cable de alimentación con un dispositivo de alivio de
tensión con certicación UL a través del oricio provisto en el gabinete cerca del bloque de terminales.
• Se debe utilizar un dispositivo de alivio de tensión. No aoje las tuercas ya instaladas en el bloque de
terminales. Asegúrese de que estén ajustadas. Utilice un tomacorriente para huecos profundos de 3/8”
(1 cm).
• Desde el 1 de enero de 1996, el Código Eléctrico Nacional requiere que el cableado nuevo (que no
exista) utilice una conexión de 4 cables a esta secadora.
PASO 4 Conectar la manguera de agua
La secadora debe conectarse a una llave de agua fría mediante las mangueras de agua provistas.
1. Cierre la llave de agua fría. Si tiene una
manguera de agua fría de la lavadora
conectada a la llave de agua fría, desatornille y
quite la manguera. Luego, conecte el extremo
hembra del conector en forma de Y a la llave
de agua fría.
2. Conecte el extremo recto de la manguera de
agua al conector en forma de "Y".
3. Ajuste la unión con otros dos tercios de giro
adicionales utilizando la pinza. No ajuste de
más dado que puede dañar la unión.
Untitled-4 28 2021-05-11 6:04:48
Español 29
Instalación
4. Conecte el extremo angular de la manguera
de agua a la válvula de carga en la parte
inferior del armazón trasero. Gire la unión
manualmente hasta que esté ajustada.
5. Ajuste la unión con otros dos tercios de giro
adicionales utilizando la pinza. No ajuste de
más dado que puede dañar la unión.
6. Si ha desconectado la manguera de agua fría
de la lavadora, una la manguera al extremo
abierto del conector en forma de Y, ajuste bien
la unión a mano y, luego, ajuste con otros dos
tercios de giro adicionales utilizando la pinza.
7. Abra la llave de agua fría y verique que no
haya pérdidas.
Si el conector en forma de "Y" no puede conectarse directamente a la llave de agua fría, use una manguera
corta. Consulte la sección “Uso de una manguera corta como prolongación” en la página 30.
Untitled-4 29 2021-05-11 6:04:48
Instalación
Español30
Instalación
Uso de una manguera corta como prolongación
B
A
C
1. Cierre la llave de agua fría. Si tiene una
manguera de agua fría de la lavadora
conectada a la llave de agua fría, desatornille y
quite la manguera. Luego, conecte la manguera
corta (B) a la llave de agua fría. Gire la unión
manualmente hasta que esté ajustada.
2. Ajuste la unión con otros dos tercios de giro
adicionales utilizando la pinza. No ajuste de
más dado que puede dañar la unión.
3. Una el conector en forma de Y (A) al extremo
macho de bronce de la manguera corta. Gire la
unión manualmente hasta que esté ajustada.
4. Ajuste la unión con otros dos tercios de giro
adicionales utilizando la pinza. No ajuste de
más dado que puede dañar la unión.
5. Conecte el extremo angular de las mangueras
de agua (C) a la válvula de carga en la parte
inferior del armazón trasero. Gire la unión
manualmente hasta que esté ajustada.
6. Ajuste la unión con otros dos tercios de giro
adicionales utilizando la pinza. No ajuste de
más dado que puede dañar la unión.
7. Si ha desconectado la manguera de agua fría
de la lavadora, una la manguera al extremo
libre del conector en forma de Y, ajuste bien
la unión a mano y, luego, ajuste con otros dos
tercios de giro adicionales utilizando la pinza.
8. Abra la llave de agua fría y verique que no
haya pérdidas.
Untitled-4 30 2021-05-11 6:04:48
Español 31
Instalación
PASO 5 Nivele la secadora
Para garantizar un desempeño óptimo, la secadora debe estar nivelada.
A
B
Con un nivel (A), verique si la secadora está
nivelada de lado a lado y de adelante hacia
atrás. Si la lavadora no está nivelada, gire la pata
niveladora (B) hacia la derecha para bajar la
lavadora y hacia la izquierda para elevarla.
A B
NOTA
• Para colocar la secadora a la misma altura
que la lavadora, retraiga (A) completamente
las patas niveladoras girándolas en sentido
contrario al de las agujas del reloj, luego
aoje (B) las patas girándolas en el sentido de
las agujas del reloj. Una vez que la secadora
está a la misma altura que la lavadora, siga
las instrucciones precedentes para nivelar la
secadora.
• Ajuste las patas niveladoras solo lo necesario
para nivelar la secadora. Extender las patas
niveladoras más de lo necesario puede hacer
que la secadora vibre.
Untitled-4 31 2021-05-11 6:04:48
Instalación
Español32
Instalación
PASO 6 Encendido (para modelos a gas)
Asegúrese de que todas las conexiones de gas, el conducto de drenaje y el cableado se realicen
correctamente. Luego, enchufe el cable de alimentación a una fuente de alimentación y verique la
instalación y el funcionamiento de la secadora con la lista nal de vericación del paso 7.
PASO 7 Vericación nal
Una vez nalizada la instalación, conrme que:
• La secadora está enchufada a un tomacorriente y está conectada a tierra correctamente.
• Los conductos de drenaje están conectados y se colocó cinta a las uniones.
• Usted usó conducto rígido o exible con un recubrimiento de metal resistente, no conducto exible de
plástico.
• La secadora está nivelada y apoyada rmemente sobre el piso.
• La secadora se pone en funcionamiento, funciona, calienta y se apaga correctamente.
Para modelos a gas:
• El gas se proporciona correctamente, sin pérdidas (Solo para modelos a gas).
PRECAUCIÓN
Es posible que al principio el quemador no se encienda debido a la presencia de aire en el conducto de
gas. Permitir que la secadora funcione con la opción de calor purgará el conducto. Si en el lapso de 5
minutos el gas no se enciende, apague la secadora y espere 5 minutos. Asegúrese de que el suministro de
gas hacia su secadora esté abierto. Para conrmar que el gas está encendido, controle que se sienta calor
en el drenaje.
Untitled-4 32 2021-05-11 6:04:48
Español 33
Instalación
Prueba de bloqueo de la ventilación
Una vez instalada la secadora, inicie la prueba de bloqueo de la ventilación para vericar si el sistema de
conductos está instalado correctamente. La prueba de bloqueo de la ventilación detecta automáticamente
el estado de los conductos e informa de cualquier bloqueo o problema. Una instalación correcta de los
conductos puede reducir el tiempo de secado y ahorrar energía.
NOTA
La prueba de bloqueo de la ventilación debe realizarse cuando la secadora está fría. Si la secadora se
calienta luego de la vericación de la instalación, ejecute el ciclo AIR FLUFF (TEMPERATURA AMBIENTE)
durante algunos minutos para reducir su temperatura interna.
Ejecución de la prueba de bloqueo de la ventilación
1. Asegúrese de que el tambor esté vacío y luego cierre la puerta. (Si hay ropa u otros productos en el
tambor, los resultados de la prueba no serán precisos.)
2. Presione el botón Encender/Apagar para encender la secadora, luego mantenga presionados
simultáneamente los botones
Adjust Time (Ajustar tiempo) y Dryness (Nivel de secado) durante 3
segundos. “InS o In” aparece en la pantalla de la secadora. (Si ha iniciado otros procedimientos antes
de la prueba de bloqueo de la ventilación, la secadora no accede al modo de prueba de bloqueo de la
ventilación.)
3. Presione el botón Inicio/Pausa (Hold to Start (Mantenga presionado para iniciar)) para comenzar
el secado. La prueba de bloqueo de la ventilación se inicia inmediatamente. Durante la prueba,
el indicador numérico gira en 6 pasos en el sentido de las agujas del reloj. La prueba dura
aproximadamente 2 minutos. No abra la puerta durante la prueba.
4. Luego de 2 minutos, cuando la prueba se ha completado, se muestran los resultados y la secadora
emite una señal. Si el estado del sistema de conductos es normal, se muestra “0” y la secadora emite
una señal de nalización. Si el sistema de conductos no puede drenarse correctamente, aparece el
código de vericación y la secadora emite una señal de alarma. Para obtener una descripción del
código, consulte la sección “Códigos de vericación de la instalación” en la página 35.
Si hay otros problemas, aparece un código de información en la pantalla. Para obtener una descripción
del código, consulte la sección “Códigos de información” en la página 60.
- Para detener o cancelar la prueba de bloqueo de la ventilación, presione el botón
Encender/Apagar
para apagar la secadora.
- Los resultados se muestran en la pantalla durante aproximadamente 5 minutos y luego ésta se
apaga en forma automática. Puede apagar el resultado inmediatamente presionando el botón
Encender/Apagar.
NOTA
• Durante y luego de la prueba, el interior del tambor está caliente. Tenga cuidado para evitar
quemaduras. La prueba de bloqueo de la ventilación se usa para detectar problemas en el sistema de
conductos actual cuando la secadora se instala por primera vez.
Untitled-4 33 2021-05-11 6:04:48
Instalación
Español34
Instalación
• Si el resultado de la prueba muestra un código de vericación (el sistema de conductos está
bloqueado), consulte la sección “Requisitos para el tendido de conductos” en la página 17 y la
sección “Guía de los conductos de drenaje” a continuación, y tome las medidas correspondientes para
corregir cualquier problema. Si la prueba se suspende, puede dar resultados incorrectos. Siga los
procedimientos adecuados para realizar la prueba de la secadora.
• Aunque el resultado sea normal (“End o 0”), el sistema de conductos puede estar ligeramente
bloqueado. Instale correctamente los conductos de acuerdo con las instrucciones de instalación de este
instructivo.
Untitled-4 34 2021-05-11 6:04:49
Español 35
Instalación
Códigos de vericación de la instalación
Código de
vericación
Signicado Solución
0 El estado de la ventilación es bueno.
Clg (Cg) La ventilación está obstruida.
1. Limpie el ltro para pelusas.
2. Verique el estado de la ventilación.
(Consulte la sección “Requisitos para el
tendido de conductos”)
* Debe tomar medidas (como la limpieza) a
realizar por personal especializado.
C80 (C8)
Aproximadamente el 80 % de la ventilación
está obstruida.
(Esto puede afectar el desempeño del
secado.)
C90 (C9)
Más del 90 % de la ventilación está
bloqueada.
(Esto puede generar problemas de secado
o fallas de funcionamiento.)
Ct
La temperatura interna de la secadora es
demasiado baja (inferior a 32 °F [0 °C]) o
demasiado alta (superior a 104 °F [40 °C])
y, por lo tanto, no se puede detectar el
bloqueo de la ventilación.
Deje la secadora a temperatura ambiente
(41~95 °F [5~35 °C]) durante una hora y
vuelva a vericarla.
tC Error en el sensor de temperatura Contáctese con el Servicio técnico.
C1
La unidad detecta artículos en el tambor o
hay un error en el sensor de secado.
Retire los artículos del tambor y vuelva a
intentar.
Si el problema persiste, comuníquese con
un centro de servicio.
dC
La unidad detecta que la puerta está
abierta.
Cierre la puerta correctamente y vuelva a
intentar.
Si el problema persiste, comuníquese con
un centro de servicio.
9C1 Se detectó un voltaje anómalo.
Verique la conexión eléctrica. (Consulte
la sección “Conecte el cableado eléctrico
(para los modelos eléctricos)”)
Si el problema persiste, comuníquese con
un centro de servicio.
HC
Detección de temperatura anormal en el
tambor.
Verique la conexión eléctrica.
Verique el estado de la ventilación. Si el
problema persiste, comuníquese con un
centro de servicio.
Untitled-4 35 2021-05-11 6:04:49
Instalación
Español36
Instalación
Guía de los conductos de drenaje
Conductos
1. Asegúrese de que la secadora esté instalada correctamente para que drene fácilmente.
2. Utilice conductos de metal rígido, de 4 pulgadas. Coloque cinta en todas las uniones, incluso en la
conexión de la secadora. Nunca use tornillos que atrapen pelusa.
3. Para facilitar el drenaje, mantenga los conductos tan rectos como sea posible.
Limpieza
Limpie los conductos viejos antes de instalar la secadora y asegúrese de que la ventilación se abra y se
cierre sin inconvenientes. Le recomendamos que limpie el sistema de drenaje anualmente o en forma
regular.
ADVERTENCIA
• A n de evitar incendios, no use ningún tipo de conducto plástico, con un recubrimiento delgado o de
un material que no sea el metal.
• No use un mal sistema de drenaje dado que demora el desempeño de la secadora.
• No use conductos excesivamente largos con muchos codos.
• No use conductos o tubos de ventilación aplastados u obstruidos.
Cambiar la posición de la puerta
Para invertir el sentido en que se abre la puerta, le
recomendamos que llame a un técnico calicado.
1. Coloque una paño suave sobre el piso para
apoyar la puerta después de retirarla. Esto
impedirá que se raye la puerta.
2. Desenchufe el cable de alimentación de la
secadora.
3. Retire los cuatro tornillos de la bisagra de la
puerta y luego retire la puerta levantándola
levemente.
Untitled-4 36 2021-05-11 6:04:49
Español 37
Instalación
4. Retire los dos tornillos de la placa de apoyo y
retire la cubierta de la placa.
5. Coloque la placa de apoyo del otro lado como
se muestra y ajuste los tornillos. Instale la
cubierta de la placa en el lado opuesto como se
muestra.
6. Use un destornillador plano para retirar las dos
cubiertas de la bisagra del lado original. Instale
las cubiertas de la bisagra en el lado opuesto
como se muestra.
B
7. Ubique y retire los 10 tornillos como se
muestra. Tenga en cuenta que el tornillo B (x2)
es más largo que los demás.
8. Retire el soporte del vidrio e invierta las
posiciones de:
a. la cubierta de la bisagra y la manija de la
puerta.
b. el soporte de la bisagra y el soporte de la
guía del vidrio
9. Retire la manija de la puerta y colóquela del
otro lado como se ilustra.
Untitled-4 37 2021-05-11 6:04:49
Instalación
Español38
Instalación
B
C
10. Retire la tapa del oricio (C) e inserte y ajuste
el soporte del vidrio usando los 10 tornillos
que retiró.
11. Instale la tapa del oricio en el lado opuesto
como se muestra.
12. Coloque nuevamente la puerta en el marco
frontal y luego inserte y ajuste con cuidado los
4 tornillos de la bisagra.
Untitled-4 38 2021-05-11 6:04:50
Español 39
Antes de comenzar
Antes de encender la secadora, debe saber algunas cosas.
Clasicación y carga
• Coloque una carga de ropa en la secadora por
vez.
• No mezcle prendas pesadas y livianas.
• Para mejorar la eciencia de secado al secar
una o dos prendas, agregue una toalla seca a
la carga.
• Para obtener mejores resultados, desenrede
las prendas antes de colocarlas en la secadora.
Las prendas enredadas pueden disminuir la
ecacia del secado o hacer que se abra la
puerta.
• Sobrecargar la secadora limita su
funcionamiento y ocasiona un secado
desparejo así como la formación de arrugas.
• A menos que se recomiende en la etiqueta, no
seque prendas de lana o bra de vidrio.
• Evite secar artículos sin lavar.
• No seque artículos muy sucios con aceite,
alcohol, gasolina, etc.
Requisito de funcionamiento
Filtro para pelusas
A
Para evitar el riesgo de incendios, asegúrese de
limpiar el ltro de pelusa antes o después de cada
carga.
1. Apague la secadora.
2. Abra la puerta y retire el ltro de pelusa (A)
del tambor.
3. Retire la pelusa y luego limpie el ltro.
4. Inserte el ltro nuevamente y cierre la puerta.
PRECAUCIÓN
• No haga funcionar la secadora sin el ltro para
pelusas insertado.
• No utilice un ltro de pelusa dañado o roto.
Esto podría reducir el desempeño y/o provocar
un incendio.
Antes de comenzar
Untitled-4 39 2021-05-11 6:04:50
Antes de comenzar
Español40
Antes de comenzar
Secado en estante (únicamente para los modelos aplicables)
Algunos modelos se suministran con un estante de secado que viene de fábrica insertado en el tambor.
Si su modelo se suministra con un estante de secado, retire este del tambor antes de usar la secadora por
primera vez. Para retirarlo, jale el estante en línea recta hacia arriba y, luego, retírelo del tambor. Retire el
estante de secado de su empaque y guárdelo para uso futuro.
A
Si no se proporciona el estante de secado, puede
comprarlo en un centro de servicio local de
Samsung. (Código de pieza: DC93-00374H)
Para usar el estante de secado, siga estos pasos:
1. Inserte el estante de secado (A) en el tambor
con la tapa del ltro hacia el frente.
2. Inserte las patas traseras del estante de secado
en las áreas empotradas de la pared trasera y
presione el centro del estante de secado para
calzarlo.
3. Coloque las prendas que desea secar sobre el
estante. Asegúrese de dejar espacio entre las
prendas para que uya el aire.
4. Presione Rack Dry (Secado en estante) o
seleccione otros ajustes de ciclo de acuerdo
con las siguientes “Sugerencias para el secado
en estante”, luego, seleccione el tiempo de
secado.
5. Cuando las prendas estén secas, retírelas de la
secadora y, luego, retire el estante de secado.
Untitled-4 40 2021-05-11 6:04:50
Español 41
Antes de comenzar
Sugerencias para el secado en estante
Elemento Ajustes de los ciclos
Suéteres lavables (dóblelos de acuerdo con
la forma del estante y colóquelos en posición
horizontal sobre el estante)
TIME DRY (SECADO CON TEMPORIZADOR) con el
ajuste de temperatura Low (Baja)
Muñecos de peluche (rellenos con bras de
algodón o poliéster)
Muñecos de peluche (rellenos con goma espuma)
AIR FLUFF (TEMPERATURA AMBIENTE)Almohadas de goma espuma
Zapatillas
ADVERTENCIA
• Asegúrese de desempacar el estante de secado antes de usarlo. Si no lo hace, la secadora puede
dañarse o reducirse su desempeño.
• Secar artículos de goma espuma, plástico o goma con la opción de calor puede ocasionar daños al
artículo y crear un peligro de incendio.
Untitled-4 41 2021-05-11 6:04:50
Español42
Funcionamiento
ADVERTENCIA
Para reducir el riesgo de incendio, descarga eléctrica o lesiones personales, lea "Información sobre
seguridad" antes de poner en funcionamiento el electrodoméstico.
Panel de control
DVE55A7****
02
01
03 04 05 06
07
08
09
12
13
10
11
DVG55A7****
02
01
03 04 05 06
07
08
09
12
13
10
11
DVE52A5****
02
01
03 04 05 06
07
08
09
12
13
10
11
Funcionamiento
Untitled-4 42 2021-05-11 6:04:51
Español 43
Funcionamiento
DVG52A5****
02
01
03 04 05 06
07
08
09
12
13
10
11
01 Selector de ciclos
Gire el Selector de Ciclos para seleccionar el ciclo deseado. Al seleccionar un
ciclo, se enciende el indicador correspondiente.
• Steam Cycles (Ciclos de vapor): La secadora rocía agua sobre el tambor
para desodorizar la ropa y reducir la electricidad estática y las arrugas.
• Manual Dry (Secado manual): El tiempo de secado se ja.
02 Pantalla gráca
digital
Muestra toda la información del ciclo, incluyendo el tiempo del ciclo, el
código de información y el estado de funcionamiento de la secadora.
03 Dryness (Nivel de
secado)
Presione para seleccionar el nivel de secado. Puede seleccionar entre 5
opciones diferentes (Menos a Más). Consulte las siguientes recomendaciones
para seleccionar el nivel de secado adecuado.
• Para cargas más grandes o voluminosas, seleccione Más para un nivel de
secado completo.
• Para prendas que deben secarse en posición horizontal o colgadas, utilice
Menos para secarlas parcialmente.
NOTA
Esta opción se encuentra disponible únicamente con REFRESH (REFRESCAR),
STEAM SANITIZE (DESINFECCIÓN CON VAPOR) , ACTIVEWEAR (ROPA
DEPORTIVA), TIME DRY (SECADO CON TEMPORIZADOR), QUICK DRY (SECADO
RÁPIDO) y AIR FLUFF (TEMPERATURA AMBIENTE).
Untitled-4 43 2021-05-11 6:04:51
Funcionamiento
Español44
Funcionamiento
04 Temp. (Temperatura)
La temperatura solo se puede ajustar en el ciclo TIME DRY (SECADO CON
TEMPORIZADOR).
Presione para cambiar la temperatura del ciclo actual. Puede seleccionar
entre 5 opciones diferentes (Baja a Alta). Seleccione la temperatura adecuada
dependiendo de las prendas de la carga.
•
High (Alta): Para los algodones resistentes o aquellos con el rótulo Secar
en secadora.
• Medium (Media): Para prendas de plancha permanente, telas sintéticas,
algodones livianos u otras prendas con el rótulo Secar en secadora a
temperatura media.
• Low (Baja): Para prendas sensibles al calor con el rótulo Secar en
secadora a temperatura baja o Secar en secadora a temperatura cálida.
Ofrece la menor temperatura de secado con calor posible.
05 Time (Tiempo)
Presione para ajustar el tiempo de secado al usar ciclos de Manual Dry
(Secado manual). No se encuentra disponible en los ciclos de secado con
Secado con sensor porque la secadora determina el tiempo de secado al
medir el nivel de humedad de la carga.
06 Wrinkle Prevent
(Prevención de
arrugas)
Prevención de arrugas ofrece aproximadamente 180 minutos de secado
intermitente con aire fresco al nal del ciclo para reducir la formación de
arrugas. Presione Wrinkle Prevent (Prevención de arrugas) para activar
dicha función. La carga está seca y puede ser retirada en cualquier momento
durante el ciclo Prevención de arrugas.
07 Eco Dry (Secado eco)
Esta función está disponible en los ciclos NORMAL y TIME DRY (SECADO CON
TEMPORIZADOR).
Con Secado eco activado, el secado requiere más tiempo pero el consumo de
energía se reduce.
El tiempo de secado puede prolongarse hasta 3 veces, dependiendo de la
temperatura y la carga. La función Secado eco está activada de manera
predeterminada. (Consulte la “Tabla de ciclos” de la página 51.)
08 Damp Alert (Prendas
Secas)
Esta alerta está disponible para todos los ciclos de Secado con sensor con
excepción de ACTIVEWEAR (ROPA DEPORTIVA). Los niveles de secado
disponibles son Normal, Más y Extra Seco.
Si una carga contiene prendas mixtas, el indicador de Prendas Secas
parpadea cuando el promedio de secado de las prendas de la carga es
de 80 %. Esto le permite retirar las prendas que no desea que se sequen
completamente o que se secan rápidamente fuera de la secadora mientras
deja que otras prendas sigan secándose.
Untitled-4 44 2021-05-11 6:04:51
Español 45
Funcionamiento
09 Drum Light (Luz
Interior)
Presione para encender o apagar la luz interior. La luz permanece encendida
durante 2 minutos después de que se enciende, independientemente de si
está encendida o apagada o de si la puerta está abierta o cerrada, y luego se
apaga automáticamente.
10 Adjust Time (Ajustar
tiempo)
Puede cambiar el tiempo de los ciclos de Manual Dry (Secado manual).
(QUICK DRY (SECADO RÁPIDO), TIME DRY (SECADO CON TEMPORIZADOR), y
AIR FLUFF (TEMPERATURA AMBIENTE)) Para cambiar la duración del ciclo,
presione
o hasta que aparezca el tiempo deseado.
11 Smart Control
(solo para modelos
eléctricos) / Smart
Monitor (solo para
modelos a gas)
Después de conectar la Secadora a la red doméstica mediante la aplicación
Samsung Smart Washer/Dryer, puede controlar o supervisar la secadora
de forma remota. Cuando se activa, el indicador de Smart Control (Smart
Monitor) parpadea. La secadora entra en modo de espera para los comandos
remotos.
12 Encender/Apagar Presione para encender y apagar la secadora.
13 Inicio/Pausa (Hold
to Start (Mantenga
presionado para
iniciar))
Presione para iniciar o detener una operación.
NOTA
No tome prendas extremadamente enredadas de su lavadora y las coloque en la secadora. Pueden
disminuir la ecacia de la secadora o hacer que se abra la puerta. Recomendamos desenredar las prendas
antes de colocarlas en la secadora. Tampoco coloque objetos sobre la secadora, en especial sobre el panel
de control.
PRECAUCIÓN
No rocíe agua directamente sobre el panel de control. Puede producirse una falla de sistema.
Untitled-4 45 2021-05-11 6:04:51
Funcionamiento
Español46
Funcionamiento
Descripción de íconos
Secado con sensor
Este ícono aparece cuando la secadora ejecuta el ciclo que detecta la
humedad interna para determinar el tiempo de secado.
Control del ltro
Este ícono aparece luego de cada carga para recordar que se debe
limpiar el ltro para pelusas. Limpie el ltro para pelusas antes de
cada ciclo y asegúrese de que el ltro esté bien colocado antes de
iniciar un ciclo.
Sensor de
ventilación (Solo
para modelos
DVE(G)55A7****)
La secadora está equipada con un sensor de ventilación que detecta y
le informa cuándo es momento de limpiar los conductos. El indicador
le informa del estado del conducto.
Vapor
Este ícono aparece cuando la secadora está ejecutando el proceso de
vaporización. La secadora rocía agua sobre el tambor para desodorizar
la ropa y reducir la electricidad estática y las arrugas.
Seguro para niños
Este ícono indica que la función Seguro para niños está activada. Para
obtener más información sobre la función Seguro para niños, consulte
la página 53.
Alarma apagada
Este ícono indica que la alarma está apagada. Para obtener más
información sobre la función Alarma apagada, consulte la página 53.
Wi-Fi Este ícono indica que la secadora está conectada a una Wi-Fi.
Sencillos pasos para comenzar
1. Presione Encender/Apagar para poner en funcionamiento la secadora.
2. Gire el selector de ciclos para seleccionar el ciclo deseado.
3. Cambie las conguraciones de ciclo (Dryness (Nivel de secado), Temp. (Temperatura) y Time (Tiempo))
según sea necesario.
4. Seleccione las opciones deseadas según sea necesario.
5. Mantenga presionado Inicio/Pausa (Hold to Start (Mantenga presionado para iniciar)).
Para cambiar el ciclo durante el funcionamiento
1. Presione Inicio/Pausa (Hold to Start (Mantenga presionado para iniciar)) para detener el
funcionamiento.
2. Seleccione un ciclo diferente y repita los pasos 2 y 4 de arriba si es necesario.
3. Mantenga presionado Inicio/Pausa (Hold to Start (Mantenga presionado para iniciar)) nuevamente para
iniciar el nuevo ciclo.
Untitled-4 46 2021-05-11 6:04:52
Español 47
Funcionamiento
Descripción del ciclo
Ciclos normales
Ciclo Descripción
NORMAL
Para la mayoría de las telas, incluido algodón y lino.
Si está seleccionado NORMAL, la función Secado eco está activada de
manera predeterminada. Para obtener más información, consulte Secado
eco en la sección "Panel de control".
HEAVY DUTY (CARGA
PESADA)
Para secar prendas de tela resistente, tales como los jeans, la pana y la ropa
de trabajo con calor a alta temperatura.
BEDDING (ROPA DE
CAMA)
Para prendas voluminosas, como cobijas, sábanas y edredones.
PERM PRESS (PLANCHA
PERMANENTE)
Para secar automáticamente prendas de algodón sin arrugas, también telas
sintéticas, tejidos y telas antiarrugas.
DELICATES (DELICADOS) Para secar prendas sensibles al calor a baja temperatura de secado.
ACTIVEWEAR (ROPA
DEPORTIVA)
Para prendas para hacer ejercicio y actividades al aire libre tales como
jerseys de deporte, pantalones deportivos, chaquetas impermeables u otras
prendas de entrenamiento.
Es posible que las telas gruesas como los cierres relámpago o de velcro de
una chaqueta o las medias de entrenamiento no queden totalmente secas.
DOWNLOADED
(DESCARGADO)
• Seleccione para elegir más ciclos disponibles en la aplicación Samsung
Smart Washer/Dryer desde su teléfono inteligente.
• Ciclos disponibles: ECO NORMAL (NORMAL ECO), SHIRTS (CAMISAS),
DENIM (JEANS), TOWELS (TOALLAS), RACK DRY (ESTANTE DE SECADO),
WRINKLE AWAY (ANTIARRUGAS)
• Conguración de fábrica: WRINKLE AWAY (ANTIARRUGAS)
Untitled-4 47 2021-05-11 6:04:52
Funcionamiento
Español48
Funcionamiento
Secado manual
Puede cambiar los ajustes de secado en forma manual según su preferencia.
QUICK DRY (SECADO
RÁPIDO)
Un ciclo de secado rápido que dura 30 minutos.
El tiempo predeterminado del ciclo es de 30 minutos. No obstante, puede
modicar el tiempo del ciclo manualmente de ser necesario.
TIME DRY (SECADO CON
TEMPORIZADOR)
Permite seleccionar el tiempo del ciclo en minutos.
Si SECADO CON TEMPORIZADOR está seleccionado, la función Secado eco
está activada de manera predeterminada. Para obtener más información,
consulte Secado eco en la sección "Panel de control".
AIR FLUFF
(TEMPERATURA
AMBIENTE)
Seca la carga con aire a temperatura ambiente.
Ciclos de vapor
Usa vapor para reducir las arrugas y los olores de las prendas.
Ciclo Descripción
STEAM SANITIZE
(DESINFECCIÓN CON
VAPOR)
Úselo para desinfectar prendas mediante la aplicación de vapor y calor a
alta temperatura a las telas. Este ciclo puede suavizar las prendas y reducir
los olores. Verique que la carga de ropa esté mojada o parcialmente
mojada antes de iniciar este ciclo.
REFRESH (REFRESCAR)
Úselo para alisar arrugas y reducir olores en cargas de una a cuatro
prendas. Cuando se selecciona este ciclo, se rocía una pequeña cantidad de
agua en el tambor de la secadora después de varios minutos de secado con
calor. Verique que la carga de ropa esté seca.
Untitled-4 48 2021-05-11 6:04:52
Español 49
Funcionamiento
Tabla de ciclos
NOTA
Para obtener los mejores resultados, siga las recomendaciones sobre el tamaño de la carga para cada ciclo
de secado.
•
Carga grande: Llene aproximadamente 3/4 del tambor. No agregue prendas por encima de este
nivel para que puedan dar vueltas con libertad.
• Carga media : Llene aproximadamente 1/2 del tambor.
• Carga pequeña : Coloque de 3 a 5 prendas y no llene más de 1/4 del tambor.
Ciclo Prendas recomendadas Tamaño de la carga Nivel de secado
NORMAL
Algodón, ropa de trabajo, ropa de cama y de mesa,
cargas mixtas
Secado normal
(Ajustable)
HEAVY DUTY (CARGA PESADA)
Telas resistentes, tales como jeans, pana y ropa de
trabajo pesado
Secado normal
(Ajustable)
BEDDING (ROPA DE CAMA)
Prendas voluminosas, tales como cobijas, sábanas,
edredones y almohadas
Secado normal
(Ajustable)
DELICATES (DELICADOS) Ropa interior, blusas, lencería
Secado normal
(Ajustable)
PERM PRESS (PLANCHA
PERMANENTE)
Camisas, telas sintéticas, tejidos, prendas de
algodón sin arrugas y telas con planchado
Secado normal
(Ajustable)
ACTIVEWEAR (ROPA DEPORTIVA)
Prendas impermeables, prendas de entrenamiento,
ropa deportiva (Máximo: 4 lbs)
Secado normal (No
ajustable)
QUICK DRY (SECADO RÁPIDO) Cargas pequeñas -
TIME DRY (SECADO CON
TEMPORIZADOR)
Cualquier carga -
AIR FLUFF (TEMPERATURA
AMBIENTE)
Goma espuma, plástico -
STEAM SANITIZE (DESINFECCIÓN
CON VAPOR)
Ropa de cama, cortinas, prendas para niños
Muy seco (No
ajustable)
REFRESH (REFRESCAR) Camisas, pantalones, edredones, almohadas -
Untitled-4 49 2021-05-11 6:04:53
Funcionamiento
Español50
Funcionamiento
NOTA
: congurado de fábrica, : se puede seleccionar
Ciclo
Funciones (Control de temperatura)
Time
(Tiempo)
High (Alta) Low (Baja)
NORMAL
HEAVY DUTY (CARGA PESADA)
BEDDING (ROPA DE CAMA)
DELICATES (DELICADOS)
PERM PRESS (PLANCHA PERMANENTE)
ACTIVEWEAR (ROPA DEPORTIVA)
QUICK DRY (SECADO RÁPIDO)
TIME DRY (SECADO CON
TEMPORIZADOR)
AIR FLUFF (TEMPERATURA AMBIENTE)
STEAM SANITIZE (DESINFECCIÓN CON
VAPOR)
REFRESH (REFRESCAR)
Untitled-4 50 2021-05-11 6:04:53
Español 51
Funcionamiento
Modelos DVE(G)55A7****
Ciclo
Opciones
Adjust Time
(Ajustar
tiempo)
Damp Alert
(Prendas
Secas)
Eco Dry (Secado eco)
Wrinkle Prevent
(Prevención de arrugas)
NORMAL
HEAVY DUTY (CARGA PESADA)
BEDDING (ROPA DE CAMA)
DELICATES (DELICADOS)
PERM PRESS (PLANCHA PERMANENTE)
ACTIVEWEAR (ROPA DEPORTIVA)
QUICK DRY (SECADO RÁPIDO)
TIME DRY (SECADO CON
TEMPORIZADOR)
AIR FLUFF (TEMPERATURA AMBIENTE)
STEAM SANITIZE (DESINFECCIÓN CON
VAPOR)
REFRESH (REFRESCAR)
Modelos DVE(G)52A5****
Ciclo
Opciones
Adjust Time
(Ajustar
tiempo)
Damp Alert
(Prendas
Secas)
Eco Dry (Secado eco)
Wrinkle Prevent
(Prevención de arrugas)
NORMAL
HEAVY DUTY (CARGA PESADA)
BEDDING (ROPA DE CAMA)
DELICATES (DELICADOS)
PERM PRESS (PLANCHA PERMANENTE)
ACTIVEWEAR (ROPA DEPORTIVA)
QUICK DRY (SECADO RÁPIDO)
TIME DRY (SECADO CON
TEMPORIZADOR)
AIR FLUFF (TEMPERATURA AMBIENTE)
STEAM SANITIZE (DESINFECCIÓN CON
VAPOR)
REFRESH (REFRESCAR)
Untitled-4 51 2021-05-11 6:04:53
Funcionamiento
Español52
Funcionamiento
Guía de ciclos
La mejor manera de secar las prendas es seguir las instrucciones de la etiqueta. Si no se brindan
instrucciones de secado, consulte la siguiente tabla a modo de referencia.
Ciclo Descripción
Cubrecamas y edredones
Siga las instrucciones de la etiqueta o seque en el ciclo BEDDING (ROPA DE
CAMA).
• Asegúrese de que la prenda esté completamente seca antes de usarla o
guardarla.
• Tal vez deba volver a colocarla en el tambor para garantizar un secado
uniforme.
Cobijas
Utilice NORMAL y seque de a una sola cobija por vez para lograr un mejor
funcionamiento de la secadora.
• Asegúrese de que las cobijas estén completamente secas antes de
usarlas o guardarlas.
Cortinas y paños de tela
Utilice PERM PRESS (PLANCHA PERMANENTE) y la temperatura Media para
minimizar la formación de arrugas.
• Seque cortinas y paños de tela en tandas pequeñas para obtener
mejores resultados y retírelos lo antes posible.
Pañales de tela Utilice NORMAL y la temperatura Media para pañales suaves y mullidos.
Prendas con relleno de
plumas (chaquetas, bolsas
de dormir, edredones,
etc.)
Utilice NORMAL y la opción de temperatura Media.
• Agregue un par de toallas secas para absorber la humedad y acortar el
tiempo de secado.
Goma espuma (reverso de
alfombras, muñecos de
peluche, hombreras, etc.)
No seque con el ciclo de secado con calor.
ADVERTENCIA
Secar un artículo de goma con calor puede dañarlo o causar un incendio.
Almohadas
Utilice NORMAL.
• Agregue un par de toallas secas y un par de zapatillas limpias para
mejorar el funcionamiento de la secadora y para que las prendas
queden más esponjosas.
• No seque almohadas de capoc o de goma espuma utilizando un ciclo de
secado con calor.
Plásticos (cortinas de
baño, cubiertas de
muebles para exteriores,
etc.)
Utilice TIME DRY (SECADO CON TEMPORIZADOR) o el ajuste de temperatura
Baja o Extra Baja de acuerdo con las instrucciones de la etiqueta.
Untitled-4 52 2021-05-11 6:04:54
Español 53
Funcionamiento
ADVERTENCIA
No seque:
• Artículos de bra de vidrio (cortinas, paños de tela, etc.)
• Lanas, salvo que se recomiende en la etiqueta
• Artículos manchados o embebidos en aceite vegetal o de cocina
Funciones especiales
Seguro para niños
La función Seguro para niños evita que los niños jueguen con la secadora. Cuando el Seguro para niños
está activado, todos los botones excepto Encender/Apagar se desactivan.
Para activar/desactivar el Seguro para niños, mantenga presionados simultáneamente
Dryness (Nivel de
secado) y Temp. (Temperatura) durante 3 segundos.
NOTA
Una vez activado el Seguro para niños permanecerá activo incluso después que encienda la secadora
nuevamente. Si otros botones, salvo el botón Encender/Apagar, no responden, verique el indicador de
Seguro para niños. Si el indicador está encendido, siga las instrucciones precedentes para desactivar el
Seguro para niños.
Alarma apagada
Puede encender o apagar la alarma. Cuando la alarma está apagada, la melodía de nalización de ciclo y el
pitido de apagado no suenan. Sin embargo, los demás sonidos permanecen activos.
• Presione y mantenga presionada la tecla
Drum Light (Luz Interior) durante 3 segundos para encender
y apagar la alarma.
• La conguración se conservará incluso una vez que apague la secadora. Puede encender la alarma
nuevamente manteniendo presionado el mismo botón durante 3 segundos.
Untitled-4 53 2021-05-11 6:04:54
Funcionamiento
Español54
Funcionamiento
Smart Care
Para activar esta función, primero se debe descargar la aplicación Samsung Smart Washer/Dryer en
Play Store o en App Store e instalarla en un dispositivo móvil con la función de cámara. La función Smart
Care se ha optimizado para las series Galaxy e iPhone (únicamente para los modelos aplicables).
1. Cuando la secadora detecta un problema que requiere revisión, aparece un código de información en
el display. Para seleccionar el modo Smart Care, mantenga presionado Wrinkle Prevent (Prevención de
arrugas) durante 3 segundos.
2. La secadora inicia el proceso de autodiagnóstico y muestra un código de información en caso de que
detecte algún problema.
3. Ejecute la aplicación Samsung Smart Washer/Dryer en su dispositivo móvil y, luego, toque Smart Care.
4. Coloque el dispositivo móvil cerca de la pantalla de la secadora de manera que la cámara del
teléfono inteligente quede frente a la secadora. La aplicación reconoce el código de información
automáticamente.
5. Cuando el código de información se reconoce correctamente, la aplicación proporciona información
detallada sobre el problema y las soluciones aplicables.
NOTA
• El nombre de la función, Smart Care, puede variar según el idioma.
• Si se reeja una luz en la pantalla de la secadora, es posible que la aplicación no reconozca el código
de información.
• Si la aplicación no reconoce el código de información, puede ingresarlo manualmente en la aplicación.
Untitled-4 54 2021-05-11 6:04:54
Español 55
Mantenimiento
Mantenga la secadora limpia para lograr un mejor rendimiento y prolongar su vida útil.
ADVERTENCIA
Algunas piezas internas no están conectadas a tierra intencionalmente y pueden presentar riesgo de
descarga eléctrica únicamente durante el servicio técnico. Personal del servicio técnico: No toque las
siguientes piezas mientras el electrodoméstico está recibiendo electricidad: Panel de control y válvula de
entrada.
Limpieza
Panel de control
• Limpie con un paño suave y húmedo. No utilice
sustancias abrasivas.
• No rocíe productos de limpieza líquidos
directamente en la pantalla de la secadora.
• Algunos productos removedores de suciedad y
manchas de tratamiento previo pueden dañar
el panel de control.
• Al usar productos de limpieza líquidos,
aplíquelos a la ropa. No los aplique
directamente en la secadora. Limpie el líquido
derramado o rociado inmediatamente.
Tambor
• Elimina las manchas del tambor con un
limpiador multiuso.
• Seque toallas o trapos para eliminar restos de
manchas o productos de limpieza. Las manchas
serán visibles, pero no afectarán las cargas
posteriores.
Tambor acabado con pintura en polvo
Para limpiar el tambor acabado con pintura en
polvo, use un paño humedecido con un limpiador
suave, no abrasivo, adecuado para supercies que
se deterioran fácilmente.
Elimine los residuos del limpiador y seque con un
paño limpio.
Exterior de la secadora
• Limpie con un paño suave y húmedo. No utilice
sustancias abrasivas.
• Proteja la supercie de objetos alados.
• No coloque objetos pesados ni alados ni
tampoco un envase de detergente sobre la
secadora. Pueden rayar o dañar la cubierta
superior de la secadora.
• La secadora tiene un acabado brillante en toda
su supercie. Tenga cuidado de no rayar ni
dañar la supercie.
Sistema de drenaje
• Controle y limpie el sistema de drenaje
regularmente para mantener un desempeño
óptimo.
• La tapa de drenaje externa debe limpiarse
con frecuencia para garantizar un ujo de aire
adecuado.
Mantenimiento
Untitled-4 55 2021-05-11 6:04:54
Español56
Solución de problemas
Vericaciones
Si la secadora funciona en forma anormal, primero consulte la lista de problemas en la tabla siguiente y
pruebe las sugerencias.
Problema Acción
No funciona.
• Asegúrese de que la puerta esté cerrada.
• Asegúrese de que el cable de alimentación esté conectado a un
tomacorriente que funcione.
• Controle los disyuntores o fusibles de su casa.
• Presione o toque
Inicio/Pausa (Hold to Start (Mantenga presionado
para iniciar)) nuevamente si la puerta se abrió durante un ciclo.
• Limpie el ltro para pelusas.
No calienta.
• Controle los disyuntores o fusibles de su casa.
• Algunos ciclos no requieren calor. Verique nuevamente el ciclo
seleccionado.
• En una secadora a gas, asegúrese de que el suministro de gas esté
abierto.
• Limpie el ltro para pelusas y el conducto de drenaje.
• La secadora puede haberse desplazado a la fase de enfriamiento del
ciclo.
• Encienda la opción Secado eco para los ciclos NORMAL o TIME DRY
(SECADO CON TEMPORIZADOR) . Cuando se activa la opción Secado
eco, la secadora realiza un proceso de secado con aire al inicio del
ciclo para reducir el consumo de energía. El proceso de secado por
aire no utiliza aire caliente, por lo que puede sentir que la secadora no
se caliente, pero es normal.
Solución de problemas
Untitled-4 56 2021-05-11 6:04:54
Español 57
Solución de problemas
Problema Acción
No seca.
• Verique todos los ítem anteriores y, además...
• Asegúrese de que la tapa de drenaje hacia el exterior de su casa se
pueda abrir y cerrar sin inconvenientes.
• Verique que el sistema de drenaje no presente obstrucciones. Los
conductos deben inspeccionarse y limpiarse todos los años.
• Utilice un conducto de drenaje de metal rígido, de 4”.
• No la sobrecargue. 1 carga de lavado = 1 carga de secado.
• Seque los artículos pesados y los livianos por separado.
• Es posible que sea necesario volver a colocar los artículos grandes
y voluminosos, como las cobijas o los edredones, para garantizar un
secado uniforme.
• Asegúrese de que la lavadora esté drenando en forma correcta y
extrayendo el agua de la carga adecuadamente.
• Es posible que la carga sea demasiado pequeña como para secarse
correctamente. Agregue algunas toallas y reinicie la secadora.
• Es posible que la carga sea demasiado grande como para secarse
correctamente. Retire algunas prendas y vuelva poner en
funcionamiento la secadora.
• Limpie el ltro para pelusas.
Hace ruido.
• Verique si en la carga hay objetos tales como monedas, botones
ojos, clavos, etc. Retírelos de inmediato.
• Es normal escuchar el ruido de la válvula de gas de la secadora o que
el ciclo del dispositivo de calor se enciende o se apaga durante el ciclo
de secado.
• Asegúrese de que la secadora esté correctamente nivelada tal como
se describe en las instrucciones de instalación.
• Es normal que la secadora emita un zumbido debido a la alta
velocidad del aire que se mueve por el tambor de la secadora, el
ventilador y el sistema de drenaje.
Untitled-4 57 2021-05-11 6:04:54
Solución de problemas
Español58
Solución de problemas
Problema Acción
No seca de manera
uniforme.
• Es posible que las costuras, los bolsillos y otras áreas resistentes
similares no se sequen por completo cuando el resto de la carga ha
llegado al nivel de secado seleccionado. Esto es normal. Puede elegir
un nivel de secado más alto o un ciclo que incluya un nivel de secado
más alto.
• Si se seca un artículo pesado con una carga liviana, por ejemplo
una toalla con sábanas, es posible que el artículo pesado no esté
completamente seco cuando el resto de la carga alcance el nivel de
secado seleccionado.
• Para obtener mejores resultados, seque los artículos pesados y los
livianos por separado.
Tiene olor.
• Los olores del hogar, ya sea que provengan de la pintura, el barniz,
los limpiadores potentes, etc., pueden ingresar en la secadora con el
aire del ambiente. Esto es normal puesto que la secadora extrae el
aire de la habitación, lo calienta y lo hace circular por el tambor y lo
expulsa a través del drenaje hacia el exterior.
• Si estos olores permanecen en el aire, ventile bien la habitación antes
de usar la secadora.
• Utilice el ciclo
REFRESH (REFRESCAR). Si los olores persisten, vuelva a
lavar y secar los artículos.
Pelusa en las prendas.
• Limpie el ltro para pelusas antes de cada carga. Para la ropa que
naturalmente acumula pelusas, limpie el ltro durante el ciclo.
• Algunas telas producen pelusa (por ejemplo, una toalla de algodón
blanco con mucho pelo) y deben secarse por separado de las prendas
que atrapan pelusa (por ejemplo, un par de pantalones de lino negro).
• Divida las cargas grandes en cargas más pequeñas para el secado.
• Revise bien los bolsillos antes de secar las prendas, luego séquelas.
• Quite las pelusas de adentro del tambor antes del secado.
Prendas arrugadas después
del ciclo Wrinkle Prevent
(Prevención de arrugas)
(WRINKLE-CARE, WRINKLE
RELEASE (ANTIARRUGAS)).
• Funciona mejor con cargas pequeñas de 1 a 4 prendas.
• Cargue menos prendas. Cargue prendas similares.
• Retire las prendas de inmediato una vez nalizado el secado.
Gotea agua de la boquilla
cuando comienza el proceso
con vapor.
• Esto se debe a la condensación del vapor. El goteo de agua se
detendrá en unos minutos.
Untitled-4 58 2021-05-11 6:04:54
Español 59
Solución de problemas
Problema Acción
No se ve el agua rociada
durante el proceso con
vapor.
• El agua rociada es difícil de ver cuando la puerta está cerrada.
Tiempo prolongado.
• Secado con sensor detecta automáticamente la humedad de la carga y
apaga la secadora cuando alcanza el nivel de secado seleccionado. El
tiempo de secado puede variar de acuerdo con el tipo y la cantidad de
prendas. Consulte la tabla de ciclos para obtener referencias.
Si el problema persiste, comuníquese con un centro de servicio local de Samsung.
Untitled-4 59 2021-05-11 6:04:54
Solución de problemas
Español60
Solución de problemas
Códigos de información
Si la secadora no funciona bien, puede ver un código de información en el panel de la pantalla. Para
determinar qué debe hacer, consulte la lista de códigos en la tabla siguiente y pruebe las sugerencias.
Código Acción
dC
La secadora funciona con la puerta abierta.
• Asegúrese de que la puerta esté perfectamente cerrada.
• Asegúrese de que no quede ropa trabada en la puerta.
FC
Frecuencia de fuente de alimentación no válida.
• Intente reiniciar el ciclo.
• Si este código de información permanece, comuníquese con un centro de
servicio de Samsung.
AC
Problema con el control electrónico (Comunicación no válida).
• Comuníquese con un centro de servicio de Samsung.
HC
Vericación de temperatura alta
• Limpie el ltro para pelusas.
• Si este código de información permanece, comuníquese con un centro de
servicio de Samsung. (ingrese el modo prueba de línea)
9C1
Se debe revisar el control electrónico.
• Revise que el cable de alimentación esté conectado correctamente.
• Revise que el tomacorriente funciona correctamente.
• Si el código de información permanece, comuníquese con un centro de
servicio de Samsung.
tC
La resistencia del termistor 1 es muy baja o muy alta.
• Revise si el ltro para pelusas está obstruido
• Revise si el sistema de ventilación está restringido.
• Si este código de información permanece, comuníquese con un centro de
servicio de Samsung.
tC5
La resistencia del termistor 2 es muy baja o muy alta.
• Revise si el ltro para pelusas está obstruido.
• Revise si el sistema de ventilación está restringido.
• Si este código de información permanece, comuníquese con un centro de
servicio de Samsung.
dF
Interruptor de la puerta incorrecto.
• Comuníquese con un centro de servicio de Samsung.
Untitled-4 60 2021-05-11 6:04:54
Español 61
Solución de problemas
Código Acción
3C
Se debe revisar el PBA.
• Desenchufe el cable de alimentación y comuníquese con el centro de servicio
de Samsung.
Si un código de información sigue apareciendo en la pantalla, comuníquese con un centro de servicio de
Samsung.
Untitled-4 61 2021-05-11 6:04:54
Español62
Especicaciones
Tabla de indicaciones sobre telas
Los siguientes símbolos ofrecen indicaciones
acerca de las prendas. La etiqueta de indicaciones
de la prenda incluye símbolos para secado,
blanqueado, secado y planchado, o limpieza en
seco cuando son necesarios. El uso de símbolos
garantiza la consistencia entre los fabricantes
textiles de artículos nacionales e importados. Siga
las indicaciones de la etiqueta para optimizar la
vida útil de la prenda y reducir los problemas del
lavado.
Ciclo de lavado
Normal
Plancha permanente/Antiarrugas/
Control de arrugas
Prendas suaves/delicadas
Lavado a mano
Temperatura del agua
Caliente
Tibia
Fría
NOTA
La tabla de la temperatura del agua presenta las
temperaturas del agua del lavado apropiadas para
diversas prendas. El rango de temperatura es de
106-126 °F (41-52 °C) para Caliente, 84-106 °F
(29-41 °C) para Tibia y 61-84 °F (16-29 °C) para
Fría. (La temperatura del agua del lavado debe
alcanzar un mínimo de 61 °F (16 °C) para que se
active el detergente y se logre un lavado ecaz.)
Blanqueador
Cualquier blanqueador (cuando sea
necesario)
Solo blanqueador sin cloro (protección
del color) (si es necesario)
Secar en secadora
Normal
Plancha permanente/Antiarrugas/
Control de arrugas
Prendas suaves/delicadas
Instrucciones especiales
Secar colgado/tender
Colgar para que escurra
Secar en posición horizontal
Secado con calor
Alta
Media
Baja
Cualquier calor
Sin calor/aire
Especicaciones
Untitled-4 62 2021-05-11 6:04:57
Español 63
Especicaciones
Temperaturas de secado con plancha o vapor
Alta
Media
Baja
Símbolos de advertencia para el lavado
No lavar
No retorcer
No usar blanqueador
No secar en secadora
Sin vapor (agregado a la plancha)
No planchar
Limpiar en seco
Limpiar en seco
No limpiar en seco
Secar colgado/tender
Colgar para que escurra
Secar en posición horizontal
Protección del medio ambiente
Este electrodoméstico se fabrica con materiales reciclables. Si decide desechar este electrodoméstico, siga
la normativa local relacionada con la eliminación de desechos. Corte el cable de alimentación para que el
electrodoméstico no pueda conectarse a una fuente de alimentación. Retire la puerta para que los animales
y los niños pequeños no puedan quedar atrapados dentro del electrodoméstico.
Untitled-4 63 2021-05-11 6:04:58
Especicaciones
Español64
Especicaciones
Hoja de especicaciones
Tipo Secadora de carga frontal
Capacidad (pies cúb.) 7.4
Presión de agua (psi (kPa)) 20-116 (137-800)
Peso lb (kg) 119.0 (54.0)
Potencia del
calentador
Eléctrico (W) 5300
A gas (BTU/h) 20000
Consumo de potencia (W) 5400
Untitled-4 64 2021-05-11 6:04:58
Español 65
Garantía limitada (Estados Unidos)
SECADORA SAMSUNG
GARANTÍA LIMITADA AL COMPRADOR CONSUMIDOR ORIGINAL CON PRUEBA DE COMPRA
El presente producto de la marca SAMSUNG, tal como lo provee y distribuye SAMSUNG ELECTRONICS
AMERICA, INC. (SAMSUNG) y lo entrega como nuevo, en su caja de cartón original al comprador
consumidor original, está garantizado por SAMSUNG contra defectos de fabricación de los materiales o la
mano de obra durante el período limitado de la garantía, a partir de la fecha original de compra, de:
Un (1) año para todas las piezas y la mano de obra
La presente garantía limitada es válida únicamente para productos comprados y usados en Estados Unidos
que fueron instalados, operados y mantenidos de acuerdo con las instrucciones adjuntas o provistas con
el producto. Para recibir el servicio técnico en garantía, el comprador debe comunicarse con SAMSUNG
en la dirección o el teléfono que guran más abajo con el n de que se determine el problema y los
procedimientos del servicio. El servicio técnico de la garantía solo puede ser prestado por un centro de
servicio técnico autorizado de SAMSUNG. Para recibir el servicio técnico en garantía debe presentarse
la factura original de compra fechada cuando así lo solicite SAMSUNG o el Centro de Servicio autorizado
Samsung como prueba de compra.
Samsung brindará servicio técnico a domicilio dentro del territorio contiguo de Estados Unidos durante
el período de garantía sin cargo, sujeto a la disponibilidad de los centros de servicio autorizados por
SAMSUNG dentro de la zona geográca del cliente. Si el servicio técnico a domicilio no está disponible,
SAMSUNG puede, a su elección, optar por transportar el producto hasta y desde un centro de servicio
técnico autorizado. Si el producto está ubicado en una zona en la que no se encuentra disponible ningún
centro de servicio autorizado por SAMSUNG, usted podrá ser responsable del cargo por transporte o se le
podrá requerir que transporte el producto a un centro de servicio autorizado por SAMSUNG para recibir
asistencia técnica.
Para recibir el servicio técnico a domicilio, el producto no debe presentar obstrucciones y debe ser
accesible para el agente del servicio técnico.
Durante el periodo de garantía aplicable, el producto se reparará o se reemplazará, o se devolverá
el importe de compra, a la entera discreción de SAMSUNG. SAMSUNG podrá usar piezas nuevas o
reacondicionadas para la reparación del producto, o reemplazar el producto por un producto nuevo o
reacondicionado. La vigencia de la garantía de las piezas y los productos reemplazados será por el período
restante de la garantía original del producto o por un período de noventa (90) días, el que sea el más
largo. Todas las piezas y los productos reemplazados son propiedad de SAMSUNG y deben ser devueltos a
SAMSUNG.
Untitled-4 65 2021-05-11 6:04:58
Garantía limitada (Estados Unidos)
Español66
La presente garantía limitada cubre defectos de fabricación de los materiales o la mano de obra que
ocurran durante el uso normal y doméstico de este producto y no cubrirá lo siguiente: daños que ocurran
durante el envío, entrega e instalación y usos para los cuales el presente producto no fue destinado;
daños causados por modicación o alteración no autorizada del producto; producto cuyos números de
serie originales de fábrica fueron eliminados, desgurados, alterados en algún modo o que no se puedan
determinar fácilmente; daños cosméticos incluyendo rayones, hendiduras, abolladuras y otros daños
al acabado del producto; daño causado por abuso o mal uso, plagas, accidente, incendio, inundación u
otros casos fortuitos o de fuerza mayor; daño causado por el uso de equipo, utilidades, servicios, piezas,
suministros, accesorios, aplicaciones, instalaciones, reparaciones, cableado externo o conectores no
provistos ni autorizados por SAMSUNG; daño causado por línea eléctrica o voltaje incorrecto, uctuaciones
y sobretensión; daño causado por no operar y mantener el producto de acuerdo con las instrucciones;
instrucción a domicilio acerca de cómo usar el producto; y servicio técnico para corregir una instalación
que no cumpla con los códigos eléctricos o de plomería o corrección de cableado eléctrico o tuberías (es
decir, cableado doméstico, fusibles o mangueras de entrada de agua). El costo de reparación o reemplazo
bajo estas circunstancias excluidas será responsabilidad del cliente.
Las visitas de un proveedor de servicio técnico autorizado para explicar funciones, mantenimiento o
instalación del producto no se cubren bajo esta garantía limitada. Comuníquese con Samsung al número
que gura abajo para obtener ayuda con cualquiera de estos problemas.
Untitled-4 66 2021-05-11 6:04:58
Español 67
EXCLUSIÓN DE GARANTÍAS IMPLÍCITAS
LAS GARANTÍAS IMPLÍCITAS, INCLUYENDO GARANTÍAS IMPLÍCITAS DE COMERCIABILIDAD O APTITUD
PARA UN PROPÓSITO EN PARTICULAR, ESTÁN LIMITADAS A UN AÑO O AL PERIODO MÁS CORTO
PERMITIDO POR LA LEY. Algunos estados no permiten limitaciones en cuanto al periodo de vigencia de
una garantía implícita, de tal forma que las limitaciones o exclusiones mencionadas tal vez no se apliquen
a usted en particular. Esta garantía le otorga derechos especícos, e incluso usted también puede tener
otros derechos que varían de un estado a otro.
LIMITACIÓN DE RECURSOS
EL ÚNICO Y EXCLUSIVO RECURSO ES LA REPARACIÓN DEL PRODUCTO, EL REEMPLAZO DEL PRODUCTO O
LA DEVOLUCIÓN DEL IMPORTE DE COMPRA, A DISCRECIÓN DE SAMSUNG, CONFORME A ESTA GARANTÍA
LIMITADA. SAMSUNG NO SERÁ RESPONSABLE POR DAÑOS ESPECIALES, IMPREVISTOS O DERIVADOS,
INCLUYENDO ENTRE OTROS, TIEMPO FUERA DEL TRABAJO, HOTELES Y/O COMIDAS EN RESTAURANTES,
GASTOS DE REMODELACIÓN, PÉRDIDAS DE INGRESOS O GANANCIAS, INCAPACIDAD DE GENERAR
AHORROS U OTROS BENEFICIOS INDEPENDIENTEMENTE DE LA TEORÍA LEGAL EN LA QUE SE BASE
EL RECLAMO, E INCLUSO SI SAMSUNG HA SIDO ADVERTIDA DE LA POSIBILIDAD DE DICHOS DAÑOS.
Algunos estados no permiten la exclusión o la limitación de daños imprevistos o derivados, por lo que
las limitaciones o exclusiones mencionadas tal vez no se apliquen a usted en particular. Esta garantía le
otorga derechos especícos, e incluso usted también puede tener otros derechos que varían de un estado
a otro.
SAMSUNG no garantiza el funcionamiento ininterrumpido o sin errores del producto. Ningún aval o
garantía otorgados por otra persona, compañía o corporación con respecto al presente producto revestirá
carácter vinculante para SAMSUNG.
Para obtener el servicio de garantía, comuníquese con SAMSUNG en:
Samsung Electronics America, Inc.
85 Challenger Road
Ridgeeld Park, NJ 07660
1-800-SAMSUNG (726-7864)
www.samsung.com/us/support
Untitled-4 67 2021-05-11 6:04:58
Scan this with your smartphone
Energy Star corresponde únicamente al modelo DVE(G)55A7****.
Este producto calica para ENERGY STAR en la conguración predeterminada de
fábrica "Normal + Eco dry (Secado eco)".
Si cambia la conguración predeterminada de fábrica o habilita otras funciones,
el consumo de energía podría aumentar y superar los límites de calicación para
ENERGY STAR.
¿TIENE PREGUNTAS O COMENTARIOS?
PAÍS LLAME AL O VISÍTENOS EN LÍNEA EN
U.S.A 1-800-SAMSUNG (726-7864) www.samsung.com/us/support
DC68-03784S-00
Untitled-4 68 2021-05-11 6:04:59
