Quick Start Guide
700019233 July 2021 Rev. 1.4
Specifications are subject to change without notification.
!
The special attention should be paid when using the test and measurement instrument because the
improper usage may cause electric shock and damage the equipment.
- Use proper measurement category (CAT), voltage, and amperage rated probes, test leads, and adapters for the
measurement.
- Do not use or store the device around explosive gas, vapor, or under high temperature and humidity.
- When handling the test probes and crocodile clips, keep your fingers behind the physical guard.
- Examine the measuring test leads (if present) before use. Any element of which the insulation is deteriorated
(even partially), replace them with proper functional test leads.
- Connect the common test lead before the live test lead and remove the live test lead before the common test lead.
- Before measuring current, make sure the instrument fuses available and disconnect the power supply to the
circuit test
- Remove the batteries if the device is not used for an extended period of time, or if stored in temperatures above
45 °C. If the batteries are not removed, battery leakage can damage the device.
Hay que prestar especial atención al usar el instrumento de prueba y medición. Su uso inadecuado puede
causar descargas eléctricas y dañar el equipo.
- Utilice sondas de amperaje nominal, voltaje y de categoría de medición (CAT) adecuados, cables de prueba
para la medición.
- No utilice ni almacene el disp
ositivo en ambientes cerca de gases o vapores explosivos o bajo temperaturas y
humedad elevadas.
- Cuando se manipula las sondas de prueba y las pinzas de cocodrilo, mantenga los dedos con protección física
- Revise los cables de prueba de medición (si están presentes) antes de usar. Si existe cualquier elemento cuyo
aislamiento se deteriore (incluso parcialmente), reemplácelo con cables de prueba de funcionamiento
adecuados.
- Conecte el cable de prueba de polo negativo delante del cable de prueba de polo positivo y retire el cable de
prueba de polo positivo antes del cable de prueba de polo negativo.
- Antes de medir la corriente, asegúrese de que los fusibles del instrumento estén disponibles y desconecte la
fuente de alimentación para la prueba del circuito
- Retire las baterías si el dispositivo no se utiliza durante un período prolongado de tiempo o si se almacena a
temperaturas superiores a 45 ° C. Si no se quitan las baterías, la fuga de las baterías puede dañar el
dispositivo.
Il est essentiel de manipuler les outils de test et de mesure de la bonne manière, dans le cas contraire, ils
pourraient causer un choc électrique et endommager l’appareil.
- Pour les mesures, utilisez la catégorie de mesure adaptée (CAT), les sondes et les conducteurs d’intensité et de
tension du courant adapté.
- N’utilisez pas et ne rangez pas l’appareil à proximité de gaz ou vapeurs explosifs ou sou
s des températures
élevées et une haute humidité.
- Pendant l’utilisation des sondes et des pinces crocodiles, gardez vos doigts derrière la protection.
- Examinez les conducteurs de mesure (si présent) avant son utilisation. Si toute partie de l’isolant se détériore
(même partiellement), remplacez-les par un set utilisable.
- Connectez le connecteur négatif avant le connecteur positif. Ensuite, enlevez le connecteur positif avant le
connecteur négatif.
- Avant de
mesurer le courant, vérifiez que l’instrument testé a des fusibles et déconnectez le courant du circuit test.
- Retirez les piles de l’appareil s’il n’est pas utilisé pendant longtemps, ou s’il est entreposé dans un endroit à plus
de 45°C. Si les piles ne sont pas retirées, une fuite des piles peut endommager l’appareil.
使用測試和測量儀器時應特別注意，因為不正確的使用可能會導致電擊並損壞設備。
使用測試和測量儀器時應特別注意，因為不正確的使用可能會導致電擊並損壞設備。
SKU Number: MS5901CBGLO
USA
MGL AMERICA, INC.
2810 Coliseum Centre Drive,
Ste. 100 Charlotte,
North Carolina 28217 USA
Tel: +1 833-533-5899
Email: cs.na@mgl-intl.com
MEXICO & LATAM
MGL LATAM S.A DE CV
Colonia Industrial Vallejo Del.
Azcapotzalco 02300,
Mexico D.F
Tel: +1 833-533-5899
Email: cs.latam@mgl-intl.com
EMEA
MGL EUMAN S.L.
C/ Picu Castiellu, Parcelas i1-i4 33163,
Argame Morcín, Asturias, Spain
Tel: +34 985-08-18-70
Email: cs.emea@mgl-intl.com
UNITED
KINGDOM
MGL GROUP U.K. LIMITED
14 Weller St, London, SE1 1QU, UK
Tel: +34 985-08-18-70
Email: cs.uk@mgl-intl.com
Specifications /Especificaciones /Caractéristiques / 規格 / 規格
/ Характеристики
При эксплуатации тестового и измерительного оборудования следует быть особо осторожным во
избежание получения удара током или повреждения оборудования.
- Во время измерения следует использовать щупы, наконечники и адаптеры надлежащей категории
измерения (CAT), напряжения и силы тока.
- Не храните и не используйте данное устройство вблизи от взрывовопасных газов, испарений или при
высокой температуре или влажности.
- Во время использования тестовых щупов или тестового провода с зажимом типа "крокодил" следует
держать их в пределах ограничителя.
- Перед эксплуатацией необходимо провести осмотр тестовых щупов (при их наличии). При обнаружении
наршуения изоляции (в том числе частичной), необходимо заменить щупы на полностью соотвествующие и
функционирующие.
- При подключении тестовых щупов первым стоит подключать щуп в гнездо COM, при отключении, щуп из
гнезда COM отключается вторым.
- Перед измерением силы тока, убедитесь в работоспособности предохранителей в устройстве и отключите
питания для теста цепи.
- При долгосрочном отсутствии эксплуатации или при хранении устройства при температуре выше 45 °C
следует извлекать батарею из устройства. В противном случае может произойти утечка батареи, что
приведет к повреждению устройства.
QSG
Contents / Contenido / Contenu / 內容物 / 内容 / СОДЕРЖАНИЕ
!
Range
Rango
Intervalle
Диапазон

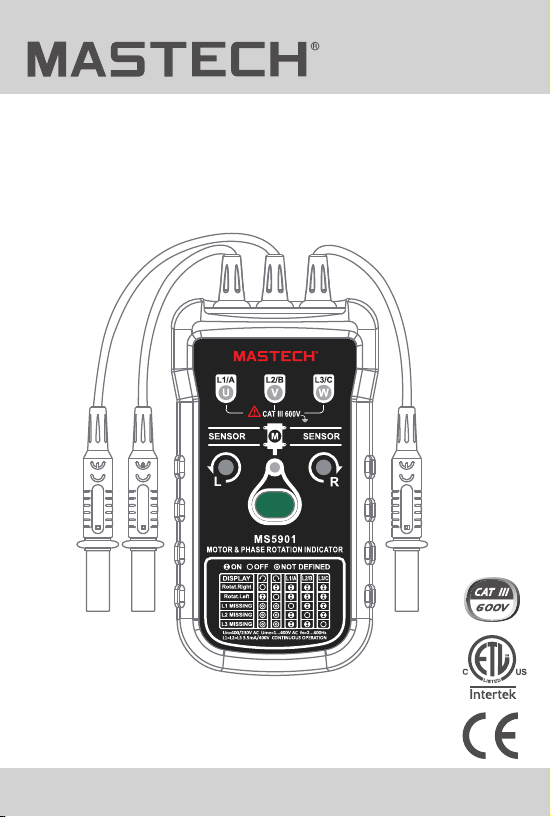

MS5901
Motor & Phase Rotation Indicator
Comprobador de secuencia de fases y motor
Testeur de rotation de moteur et dAe phase
Индикатор вращения двигателя
и чередования фаз
CAT III 600V
1 YEAR
LIMITED WARRANTY
Nominal Voltage Rotary Direction
1~400V AC
120~400V AC
2~400Hz
Less than 3.5 mA
Nominal Voltage Phase Indication
Test Currents (In per phase)
ON
Hz
