ORIGINAL KETTLE PREMIUM
ASSEMBLY GUIDE
57848
US 01/16/19
26 inch
(67 cm)
Read owner’s guide before using the grill.
Lea la guía del usuario antes de usar el asador.
Lisez le guide d'utilisation avant d'utiliser le barbecue.
2
1
14
15
16
17
16
18
19
20
21
2
3
4
5
6
8
7
9
10
12
11
13
Original Kettle_Premium_26 in_XV_US_053014

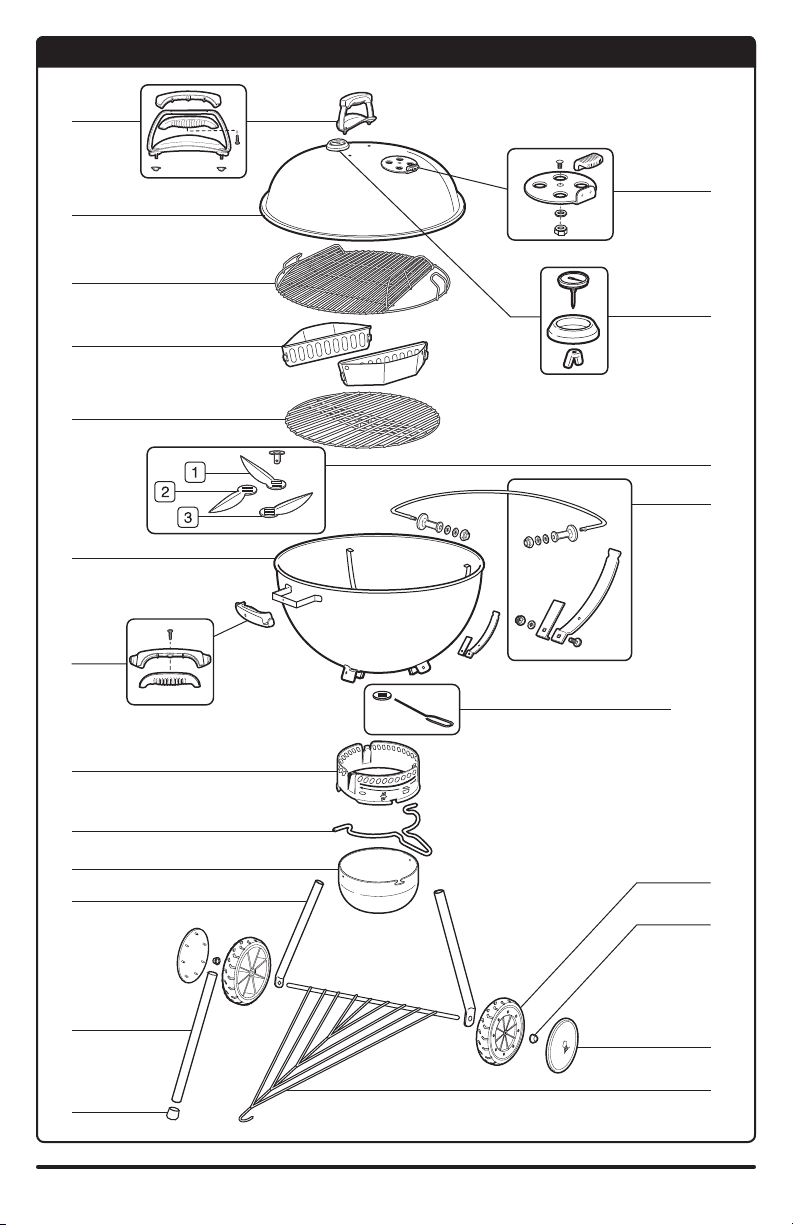

EXPLODED VIEW,
VISTA SECCIONADA, VUE ÉCLATÉE
WWW.WEBER.COM
3
1. Lid Handle Assembly
2. Lid
3. Hinged Cooking Grate
4. Charcoal Baskets
5. Charcoal Grate
6. Bowl
7. Tool Hook Handle Assembly
8. Ash Catcher Ring
9. Ash Catcher Handle
10. High Capacity Ash Catcher
11. Wheel Leg
12. Front Leg
13. Leg Cap
14. Lid Damper Assembly
15. Thermometer Assembly
16. ONE-TOUCH Cleaning System
17. TUCK-AWAY Lid Holder & Lower
Support Assembly
18. Wheel
19. Hub Cap
20. Wheel Cover
21. Triangle
EXPLODED VIEW LIST,
LISTA DE VISTA SECCIONADA,
1. Conjunto de la agarradera
de la tapa
2. Tapa
3. Rejilla para cocinar con
bisagra
4. Canastas para carbón
5. Rejilla de carbón
6. Tazón
7. Conjunto de la herramienta
de agarradera de gancho
8. Anillo de receptor de ceniza
9. Asa del receptor de ceniza
10. Receptor de ceniza de alta
capacidad
11. Pata con rueda
12. Pata frontal
13. Tapa de la pata
14. Conjunto del amortiguador
de la tapa
15. Conjunto del termómetro
16. Sistema de limpieza
ONE-TOUCH
17. Conjunto del sujetador
de tapa y soporte inferior
TUCK-AWAY
18. Rueda
19. Tapa del buje
20. Cubierta de la rueda
21. Triángulo
LISTE EN VUE ÉCLATÉE
1. Ensemble de poignée du
couvercle
2. Couvercle
3. Grille de cuisson articulée
4. Paniers à charbon
5. Panier de briquettes
6. Bol
7. Ensemble de poignée de
crochets à outils
8. Anneau du receveur de
cendres
9. Poignée du receveur de
cendres
10. Receveur de cendres à haute
capacité
11. Pied à roue
12. Pied façade
13. Capuchon de pied
14. Ensemble d'aération du
couvercle
15. Thermomètre
16. Système de nettoyage
ONE-TOUCH
17. Ensemble porte couvercle et
support inférieur
TUCK-AWAY
18. Roue
19. Clip de fixation
20. Cache-roue
21. Triangle

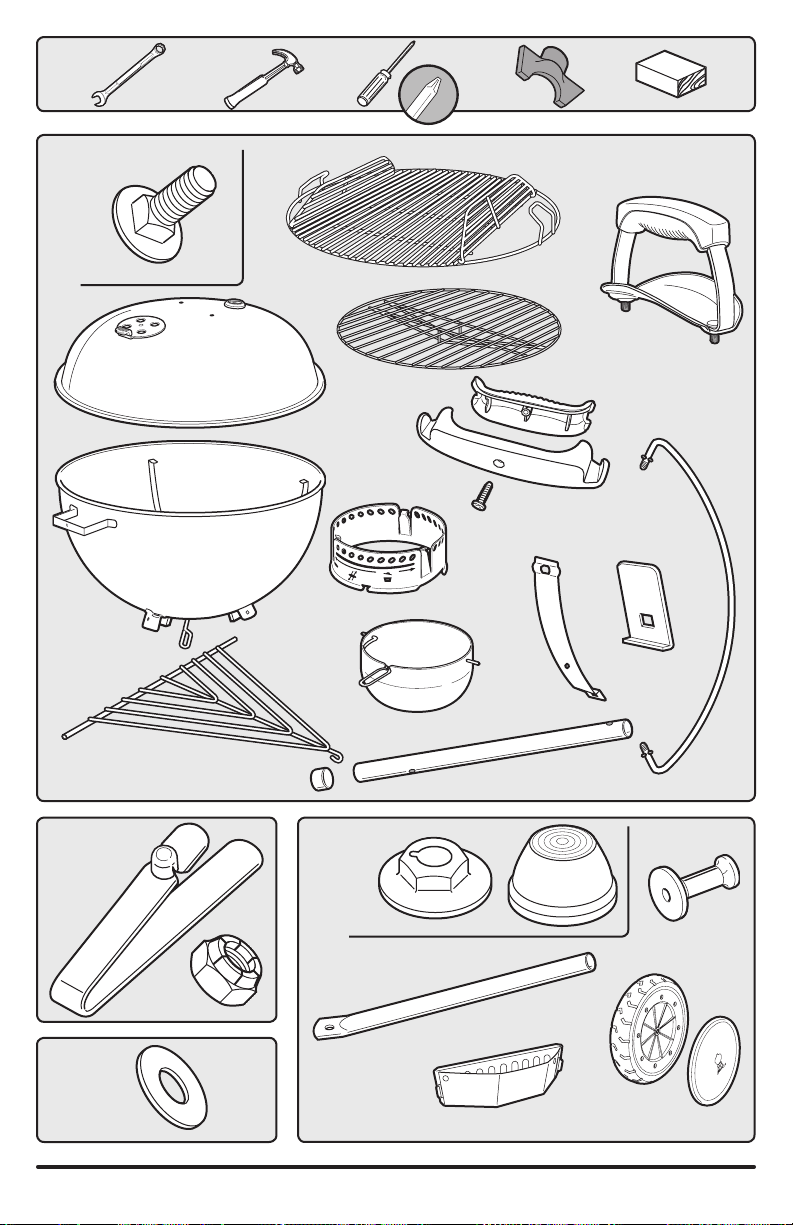

4
1 -
2 -
5 -
3 -
WWW.WEBER.COM
5
1
3 -
Download the free BILT app for 3D step-by-step instructions.
US
frCA
esMX
Descargue gratis la app BILT para recibir instrucciones
paso a paso en 3D.
Téléchargez l’appli gratuite BILT qui vous expliquera
le montage étape par étape en 3D.
6
2
WWW.WEBER.COM
7
3
4
1 -

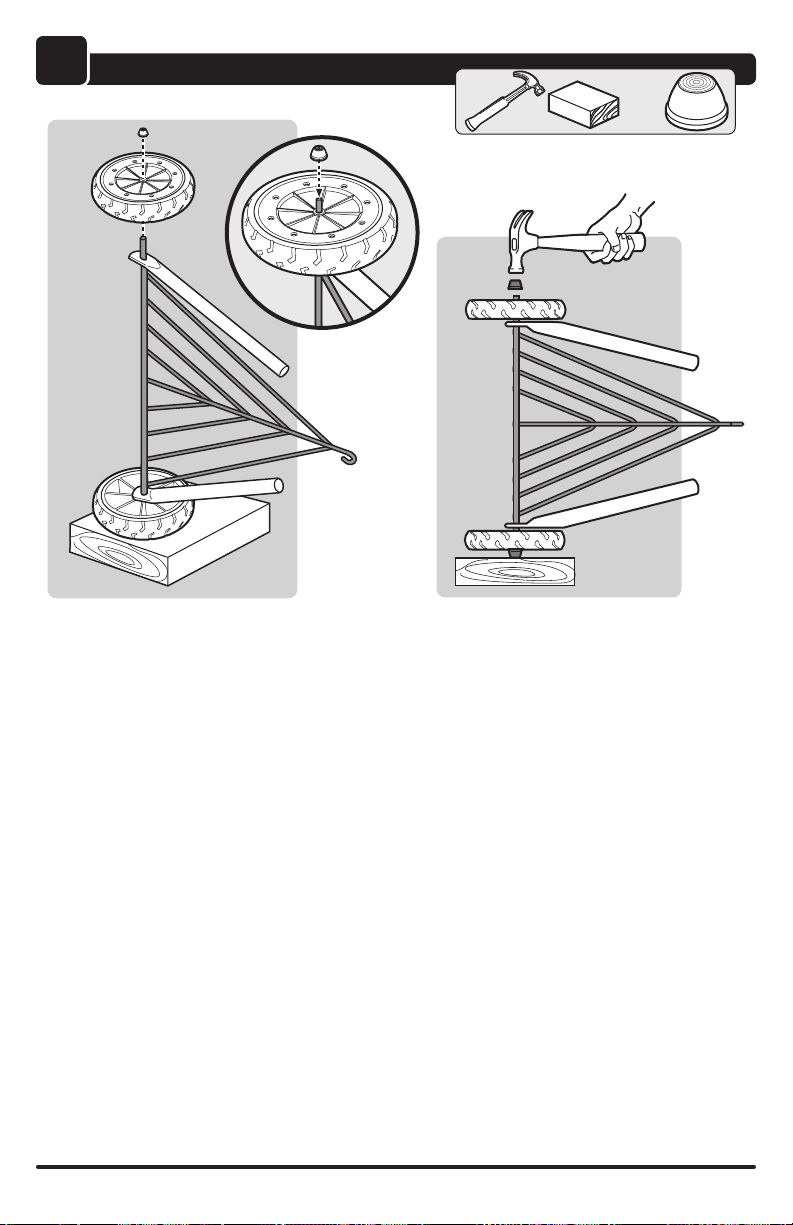

8
5
1 -
WWW.WEBER.COM
9
6

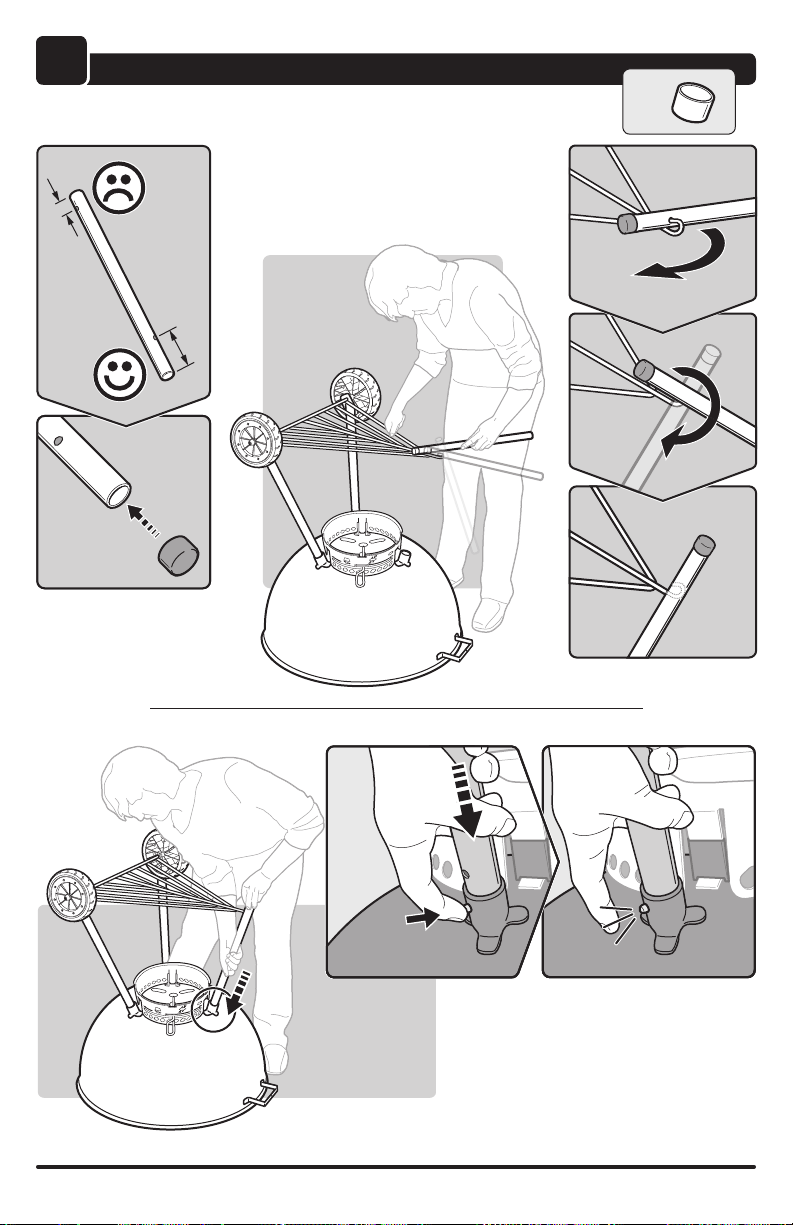

10
7
1 -
WWW.WEBER.COM

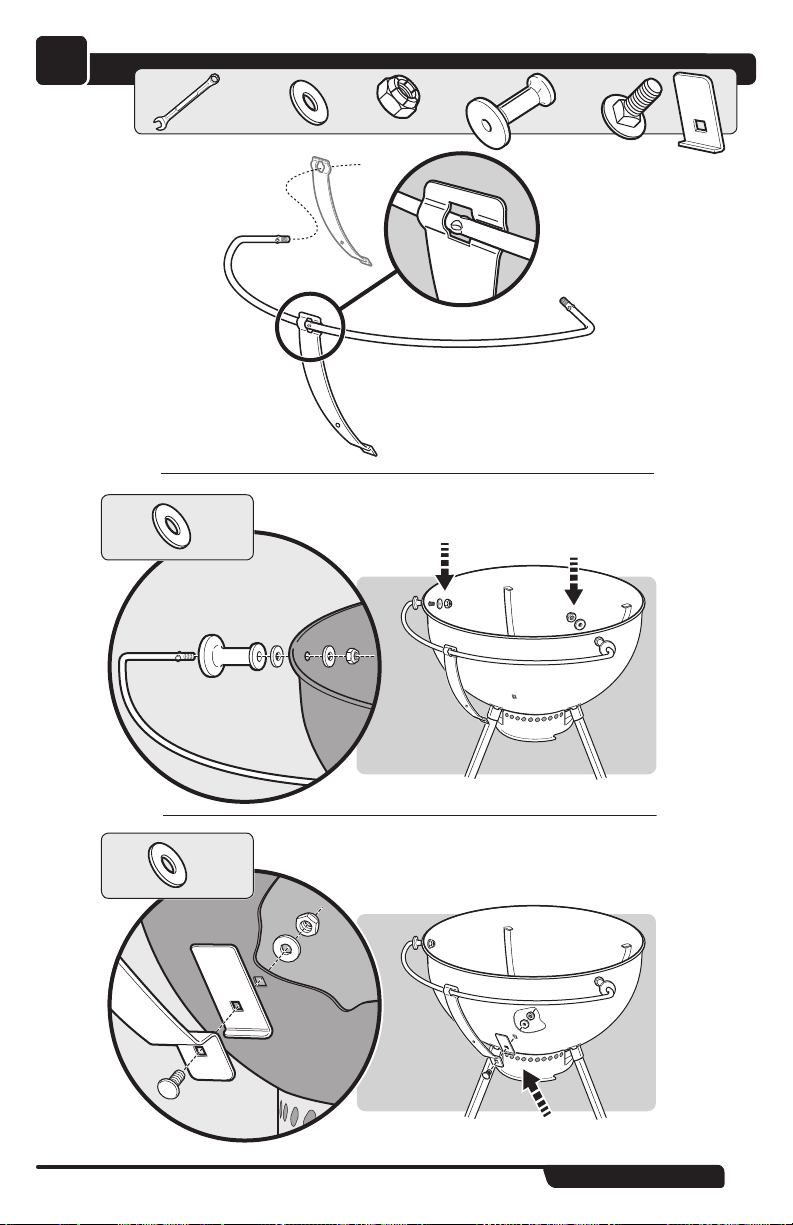

11
7 8
5- 3 -
1 - 2 -
4-
1 -

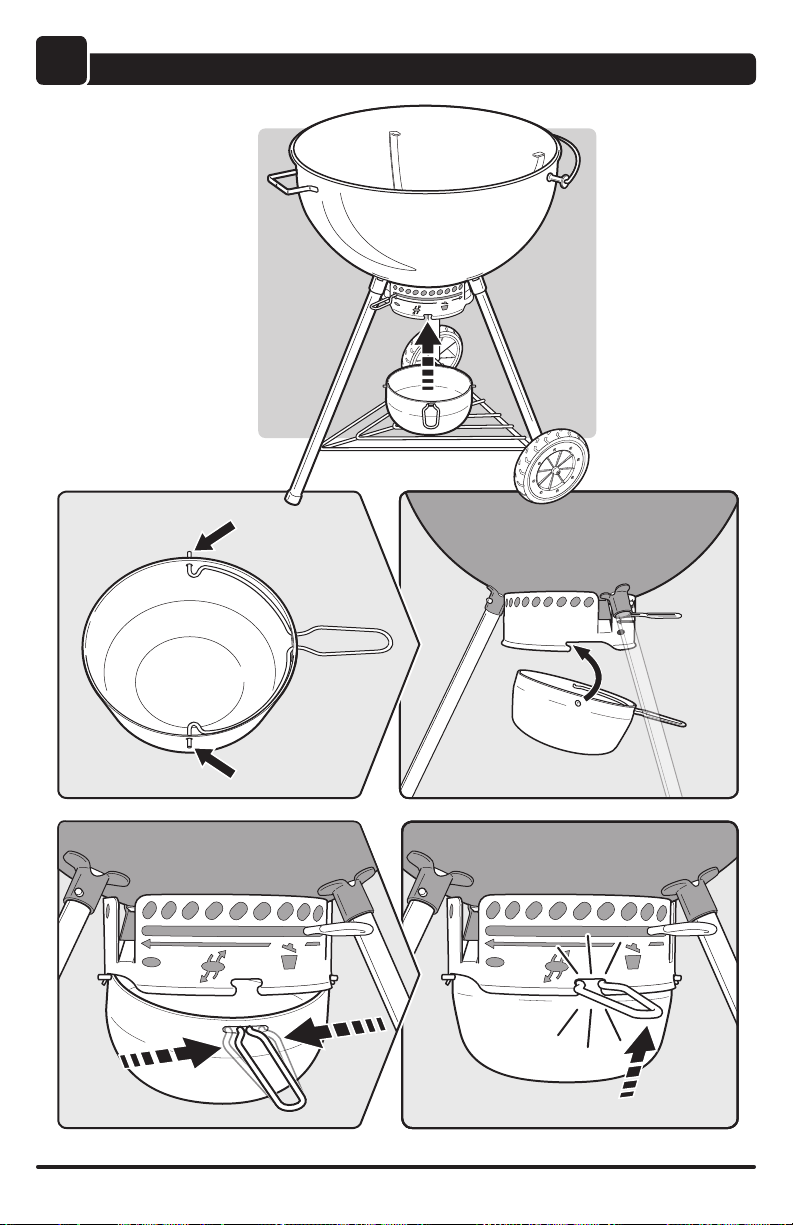

12
9
WWW.WEBER.COM

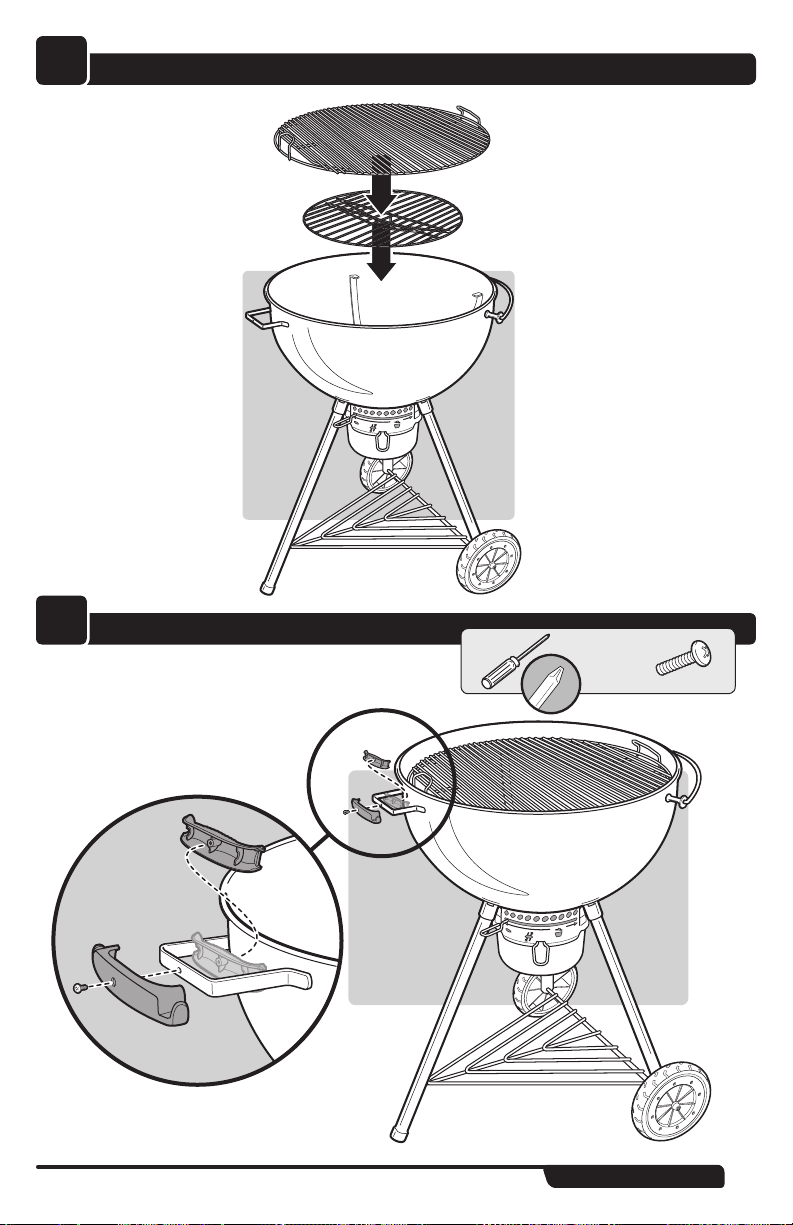

13
10
11
1 -
14
12
2 -
13

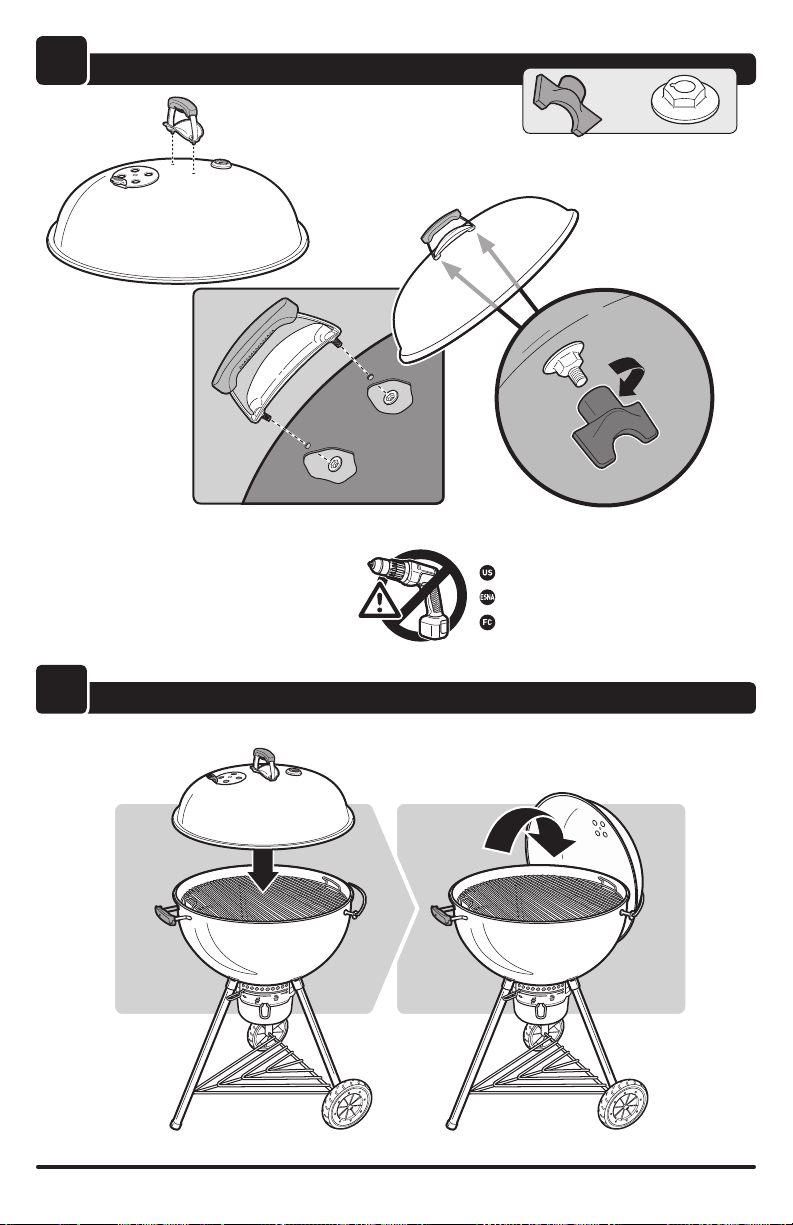

m NE PAS TROP SERRER.
m NO APRIETE.
m DO NOT OVER TIGHTEN.
WWW.WEBER.COM
15
14
16
A - Clear ashes B - Vents closed C - Vents open
m WARNING: When using liquid starters always check ash catcher before lighting. Fluid can collect in the
ash catcher and could ignite, resulting in a fire below the bowl. Remove any starting fluid from the ash
catcher before lighting charcoal.
A - Evacuation des cendres B - Clapets fermés C - Clapets ouverts
m AVERTISSEMENT: Lorsque vous utilisez du liquide d’allumage, vérifiez toujours le cendrier avant
d’allumer. Le liquide risque de s’écouler dans le cendrier et de s’y enflammer, provoquant ainsi un feu
sous le foyer. Retirez tout fluide de démarrage de l’attrape-cendres avant d’allumer le charbon de
bois.
A - Eliminación de la ceniza B - Orificios cerrados C - Orificios abiertos
m ADVERTENCIA: Si usa fluidos para encender el carbón, revise siempre el recogedor de cenizas antes
de encender. El fluido que puede acumularse en el recogedor de cenizas podría inflamarse y provocar
un incendio debajo de la olla. Elimine cualquier fluido de encendido en el recolector de cenizas antes
de encender el carbón vegetal.
WWW.WEBER.COM
17
18
WWW.WEBER.COM
19
Weber-Stephen Products LLC
www.weber.com
© 2019 Designed and engineered by Weber-Stephen Products LLC,
1415 S. Roselle Road, Palatine, Illinois 60067 USA.
