INSTRUCCIONES DE INSTALACIÓN Y USO
Model
/
Modelo:
AW-08TW1RAFUE20
AW-10TW1RAFUE20
AW-12TW1RAFUE20
AW-14TW1RAFUE20
TABLEOFCONTENTS
4
3
5
6
4
6
6
8
8
12
Annual Maintenance
10
11
11
AIR CONDITIONER SAFETY
2
INSTALLATION REQUIREMENTS
3
Tools and Parts
Electrical Requirements
Location Requirements
INSTALLATION INSTRUCTIONS
Unpack the Air Conditioner

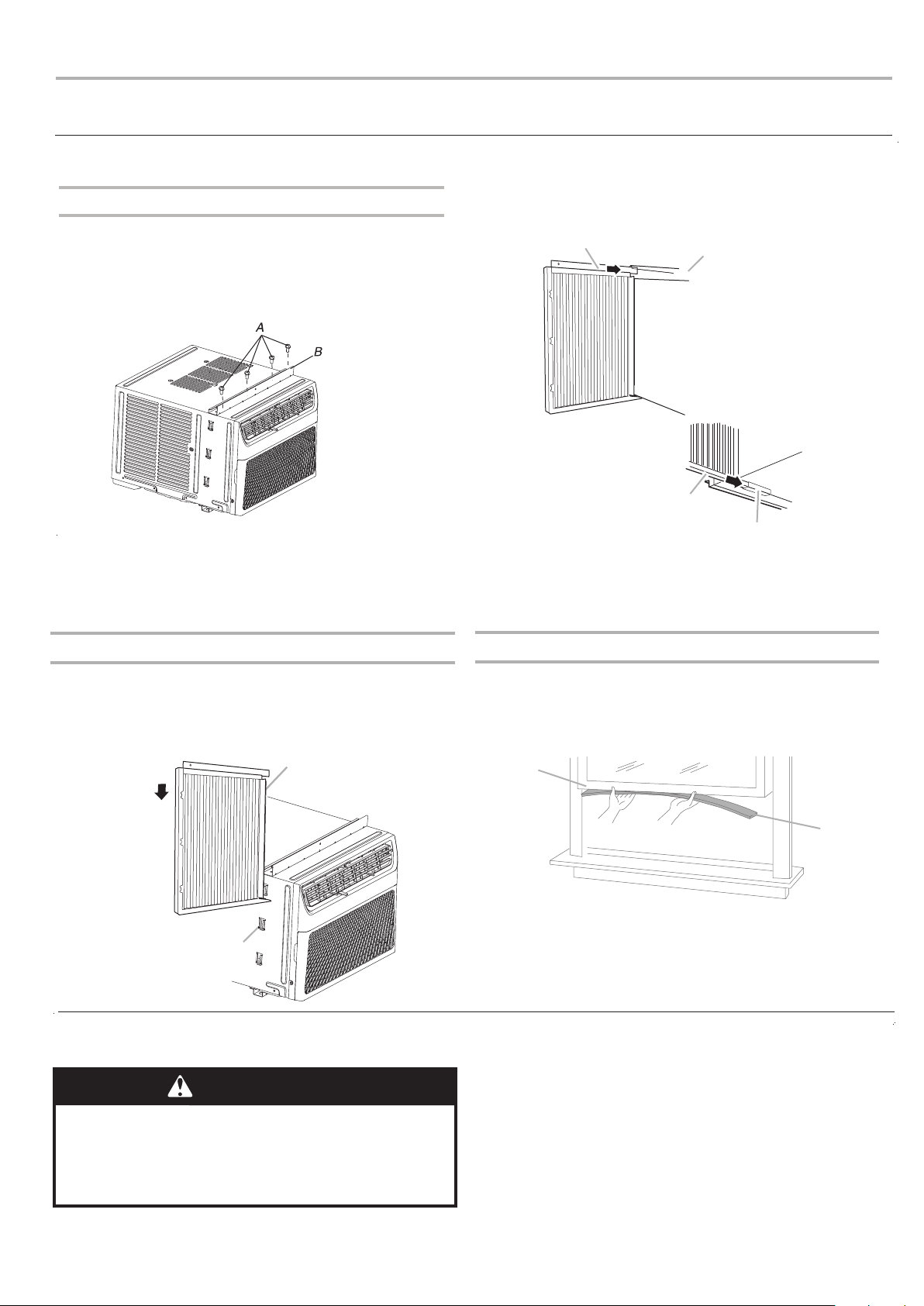

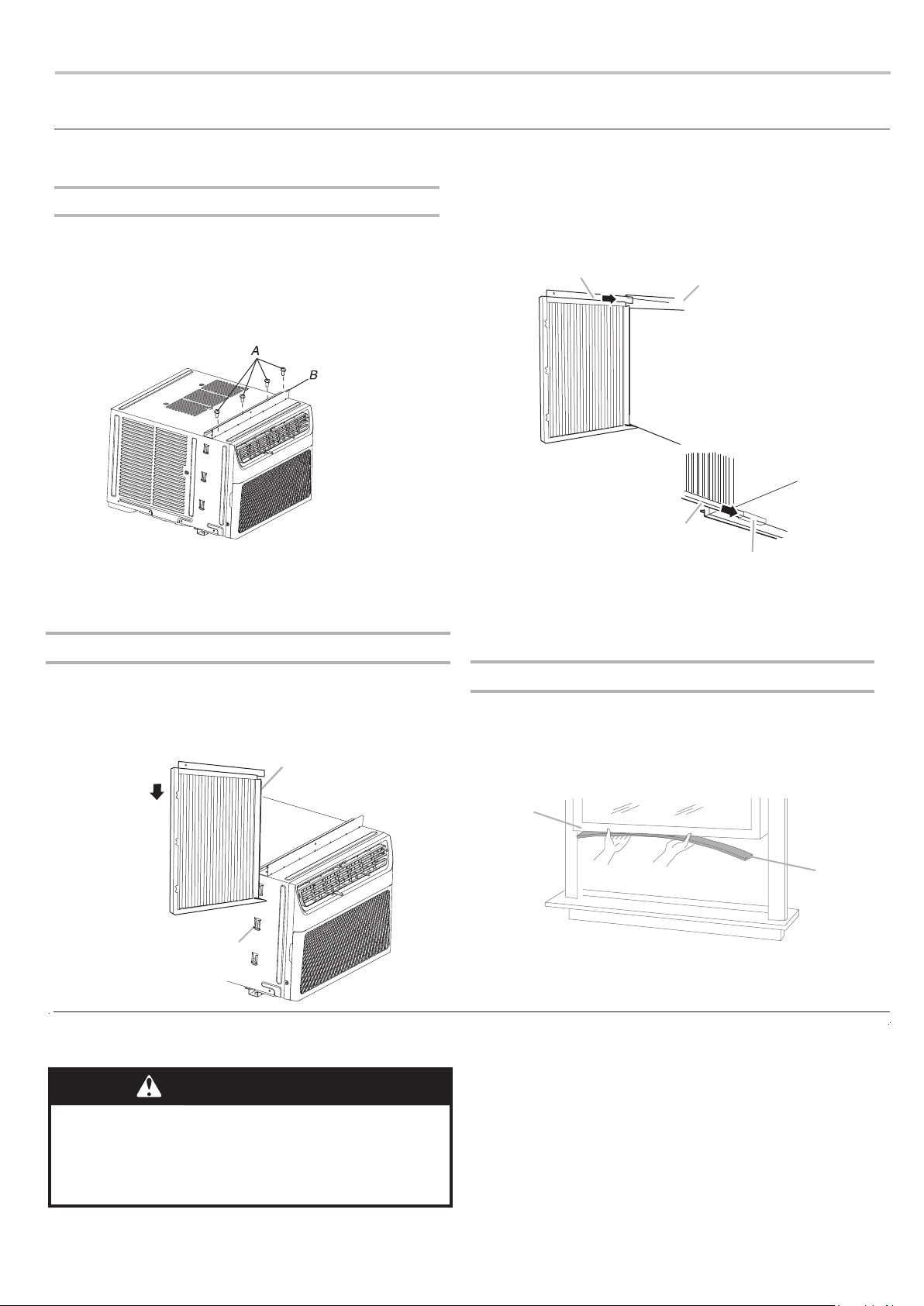

Prepare Air Conditioner for Installation

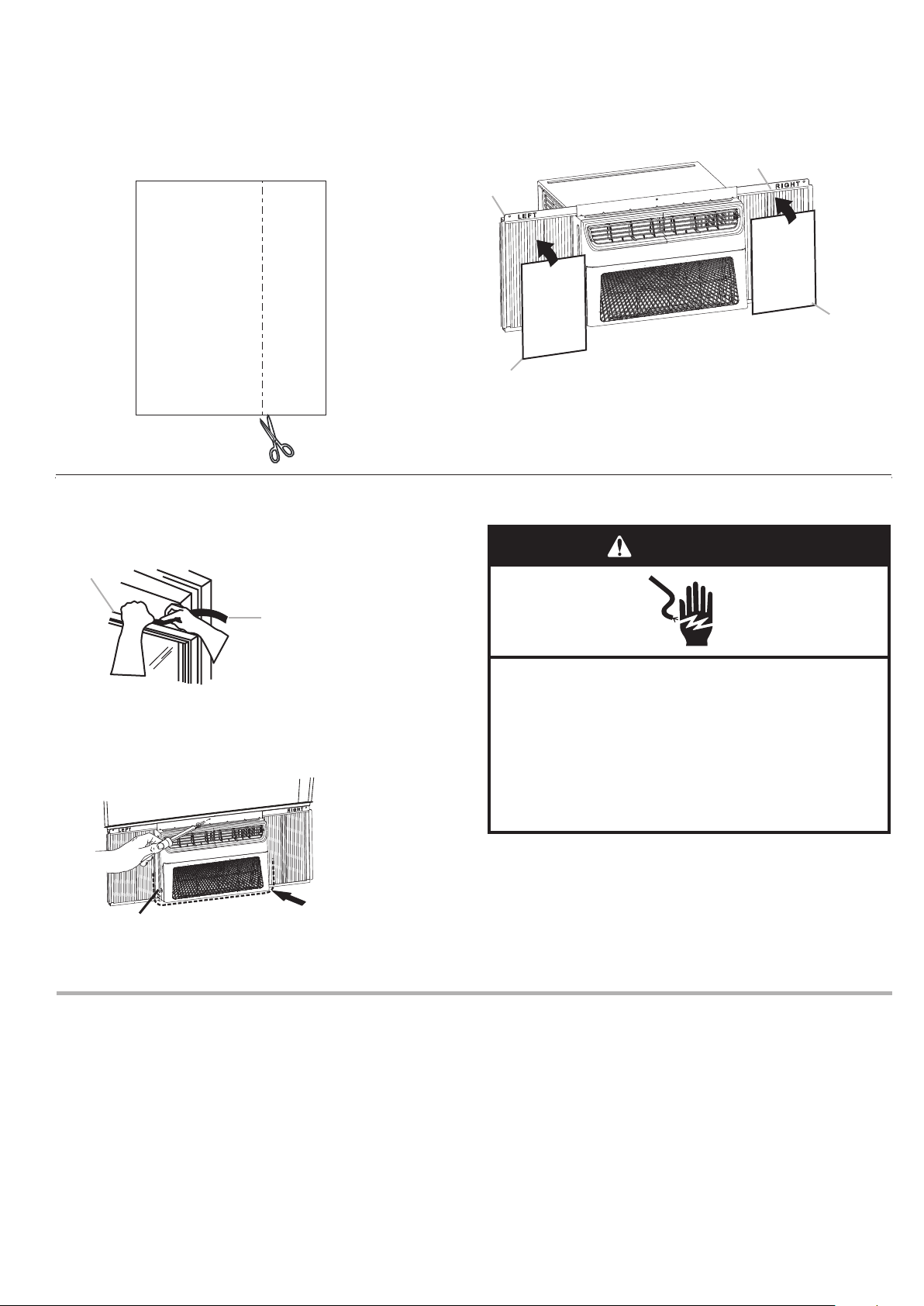

Window Air Conditioner Installation
Complete Installation
Starting Your Air Conditioner
AIR CONDITIONER USE

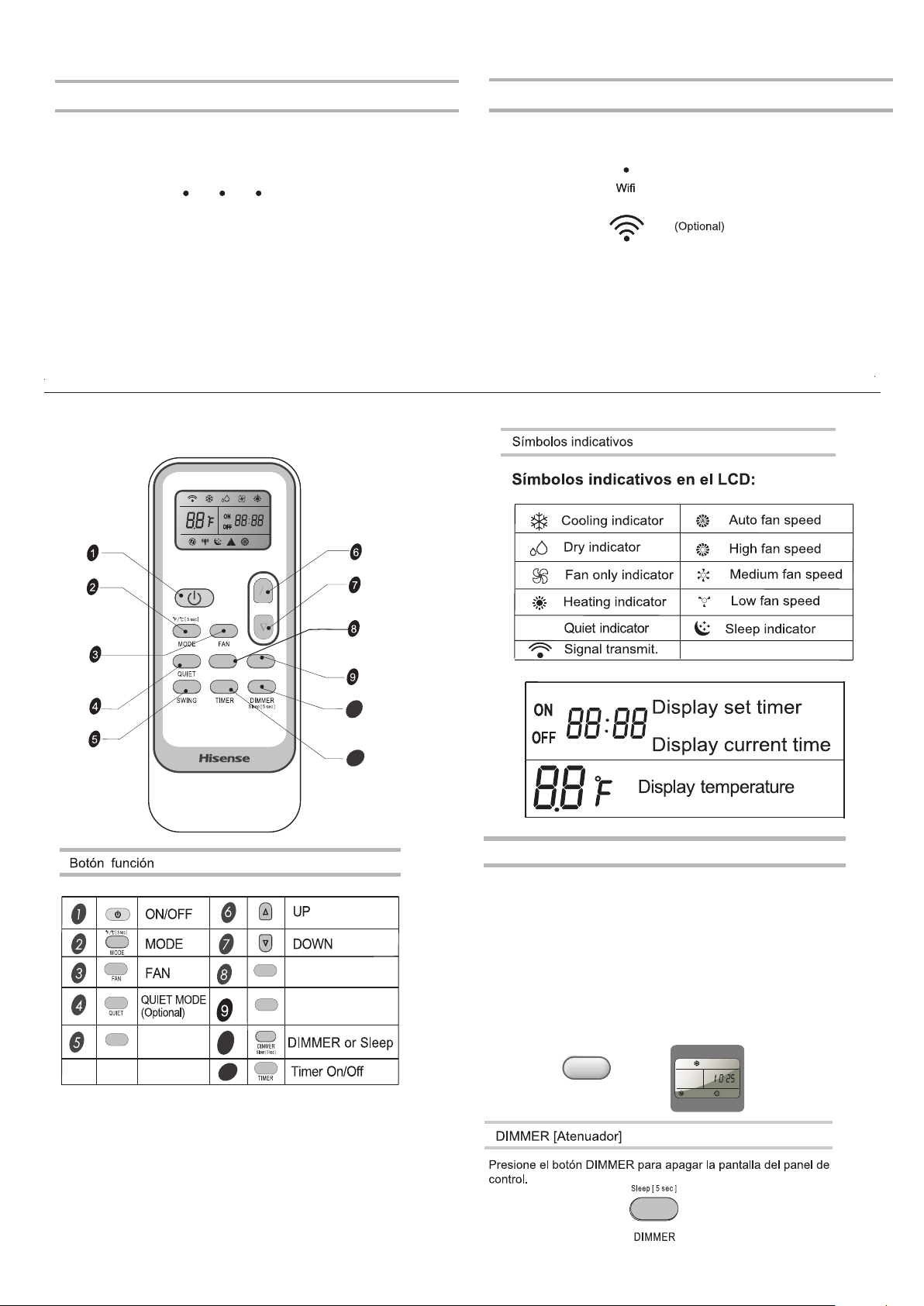

Using the Remote Control

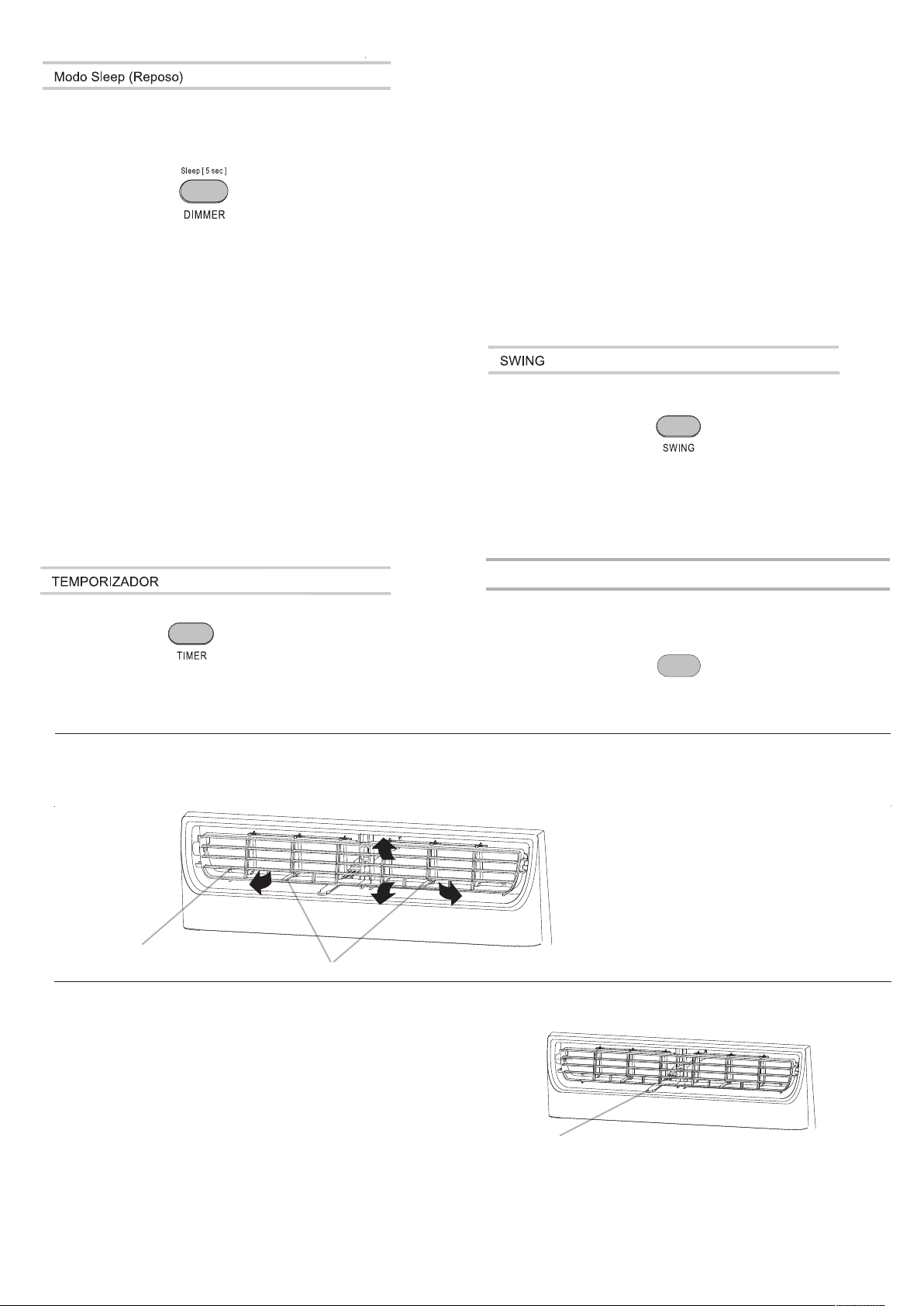

Changing Air Direction
Exhaust Air Vent
NormalSounds
AIR CONDITIONER CARE
12
12
Cleaning the Front Panel
12
Repairing Paint Damage
12
TROUBLESHOOTING
9

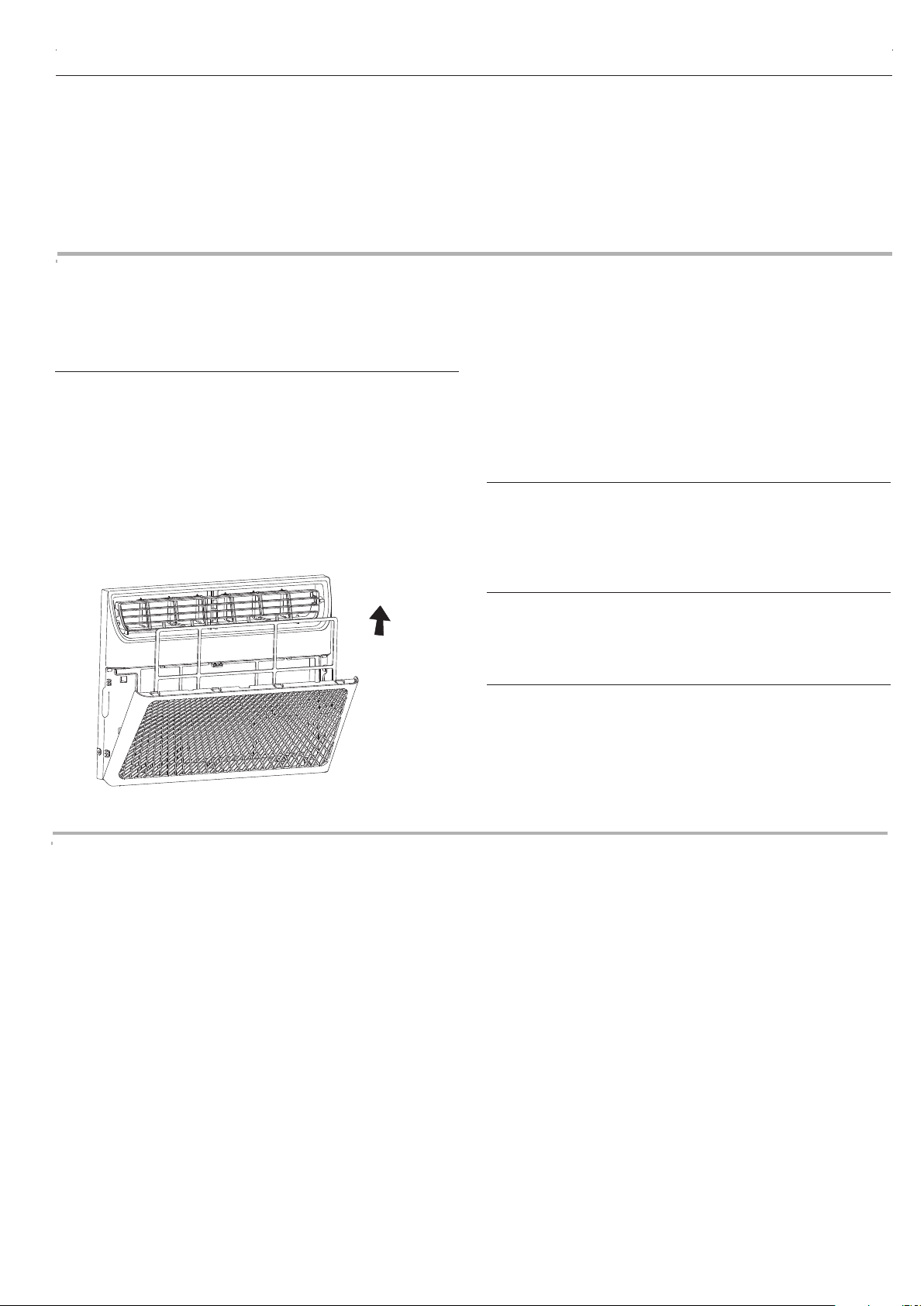

Cleaning the Air Filter
12
13
REMOVING AC FROM WINDOW
12
1
2
AIR CONDITIONER SAFETY
We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety
messages.
This is the safety alert symbol .
This symbol alerts you to potential hazards that can kill or hurt you and others .
All safety messages will follow the safety alert symbol and either the wordDANGERorWARNING "" "."
These words mean :
IMPORTANT SAFETY INSTRUCTIONS
WARNING:
To reducetherisk offireelectricalshock orinjurywhenusing yourairconditionerfollowthese basicprecautions , , :
SAVETHESEINSTRUCTIONS
Unplug air conditioner before servicing .
Use two or more people to move and install air conditioner.
Plug into a groundedprongoutlet 3 .
Do not remove groundprong .
Do not use an adapter.
Do not use an extension cord .
You safety and the safety of others are very important.
Do not use means to accelerate the defrosting process
or to clean, other than those recommended by the
manufacturer.
The appliance shall be stored in a room without
continuously operating ignition sources(for example:
open flames, an operating gas appliance or an
operating electric heater.
Do not pierce or bum refrigerant tubing. Be aware that
refrigerants may not contain an odor.
nameplate on the air conditioner.
The maximum refrigerant charge amount is shown at
damage from occurring.
The appliance shall be stored so as to prevent mechanical
Keep ventilation openings clear of obstruction.
Do not drill holes in the unit.
When handling, installing, and operating the appliance,
care should be taken to avoid damage to the
refrigerant tubing.
Maintenance, cleaning, and service should only be
performed by technicians properly trained and qualified
in the use of flammable refrigerants.
Dispose of air conditioner in accordance with Federal
and Local Regulations. Flammable refrigerants require
special disposal procedures. Contact your local authorities
for the environmentally safe disposal of your air conditioner.
DANGER
WARNING
All
safety
messages
will
tell
you
what
the
potential
hazard
is,
tell
you
how
to
reduce
the
chance
of
injury,
and
tell
you
what
can
You can be killed or seriously
injured
if you
don't
immediately
follow instructions.
You can be killed
or
seriously
injured
if
you
don't
follow
instructions.
Before throwing the device, it is necessary to pull back the battery cells and get rid of them safety for recycling reasons.
When you need to disposal of the unit consult our dealer. If pipes are removed incorrectly, refrigerant may blow out and
please recycle or dispose of the packaging material for product in an environmentally responsible manner.
Never store or ship the air conditioner upside down or sideways to avoid damage to the compressor .
The wiring diagram is shown at nameplate on the air conditioner.
This appliance is not intended for use by persons (including children) with reduced physical, sensory or mental capabilities,
or lack of experience and knowledge
,
unless they have been given supervision or instruction concerning use of the appliance
by a person responsible for their safety
.
Children should be su
p
ervised to ensure that the
y
do not
p
la
y
with the a
pp
liance
.
DISPOSING OF THE UNIT
come into contact with your skin, causing injury. Releasing refrigerant into the atmosphere also damages the environments.
3
Wiring requirement
Electrical Shock Hazard
Plug into a grounded 3 prong outlet.
Do not remove ground prong.
Do not use an adapter.
Do not use an extension cord.
Failure to follow these instructions can result in death,
WARNING
fire, or electrical shock.
Recommended Grounding Method
To contact a qualified .electrical installer
It is the customer’s responsibility:
To assure that the electrical installation is
adequate and conforms to the Nation Electrical
Code,ANSI/NFPA 70-last edition,and all local
codes and ordinances.
Copies of the standards listed may be obtained from:
Nation Fire Protection Association
1 Batterymarch Park
Quincy,Ma 02169-7471
www.nfpa.org
This
conditioner is equipped with a power supply cord with a
three-prong grounding plug. The cord must be plugged
into a mating, grounded three-prong outlet, grounded in
accordance with all local codes and ordinances. If a
mating outlet is not available, it is the customer's
responsibility to have a properly grounded three-prong
outlet installed by a qualified electrical installer.
air conditioner must be grounded. This air
NOTE:
Your air conditioner’s device may
differ from the one shown.
To test your power supply cord:
1.Plug power supply cord into a grounded 3prong outlet.
2.Press RESET (on some devices, a green light will turn on).
3.Press TEST (listen for click; Reset button will trip, and on
some devices, a green light will turn off).
4.Press and release RESET (listen for click; Reset button will
latch, and on some devices, a green light will turn on). The
power supply cord is ready for operation.
NOTE:
■The Reset button must be pushed in for proper operation.
■The power supply cord must be replaced if it fails to trip when
the test button is pressed or fails to reset.
■Do not use the power supply cord as an off/on switch. The
power supply cord is designed as a protective device.
■A damaged power supply cord must be replaced with a new
power supply cord obtained from the product manufacturer
and must not be repaired.
■The power supply cord contains no user serviceable parts.
Opening the tamper-resistant case voids all warranty and
performance claims.
A.Test button
B.Reset button
TEST
RESET
A
B
This room air conditioner
is equipped with a
power supply cord
required by UL. This
power supply cord contains
state-of-the-art
electronics that sense leakage current. If
the
cord is
crushed, the
electronics detect leakage current and power will be
disconnected in a fraction of
a second.
Power Supply Cord
Electrical Requirements
INSTALLATION REQUIREMENTS
Power supply
Model
Time-delay fuse
(or circuit breaker)
115V
103.5V min.
126.5 V max.
5K BTU DOE
6K BTU DOE
10A
13A
12K BTU cooling only
14K BTU cooling only
8K BTU cooling&heating
15A
6K
BTU
E-star
8K BTU cooling only
10K BTU cooling only
4

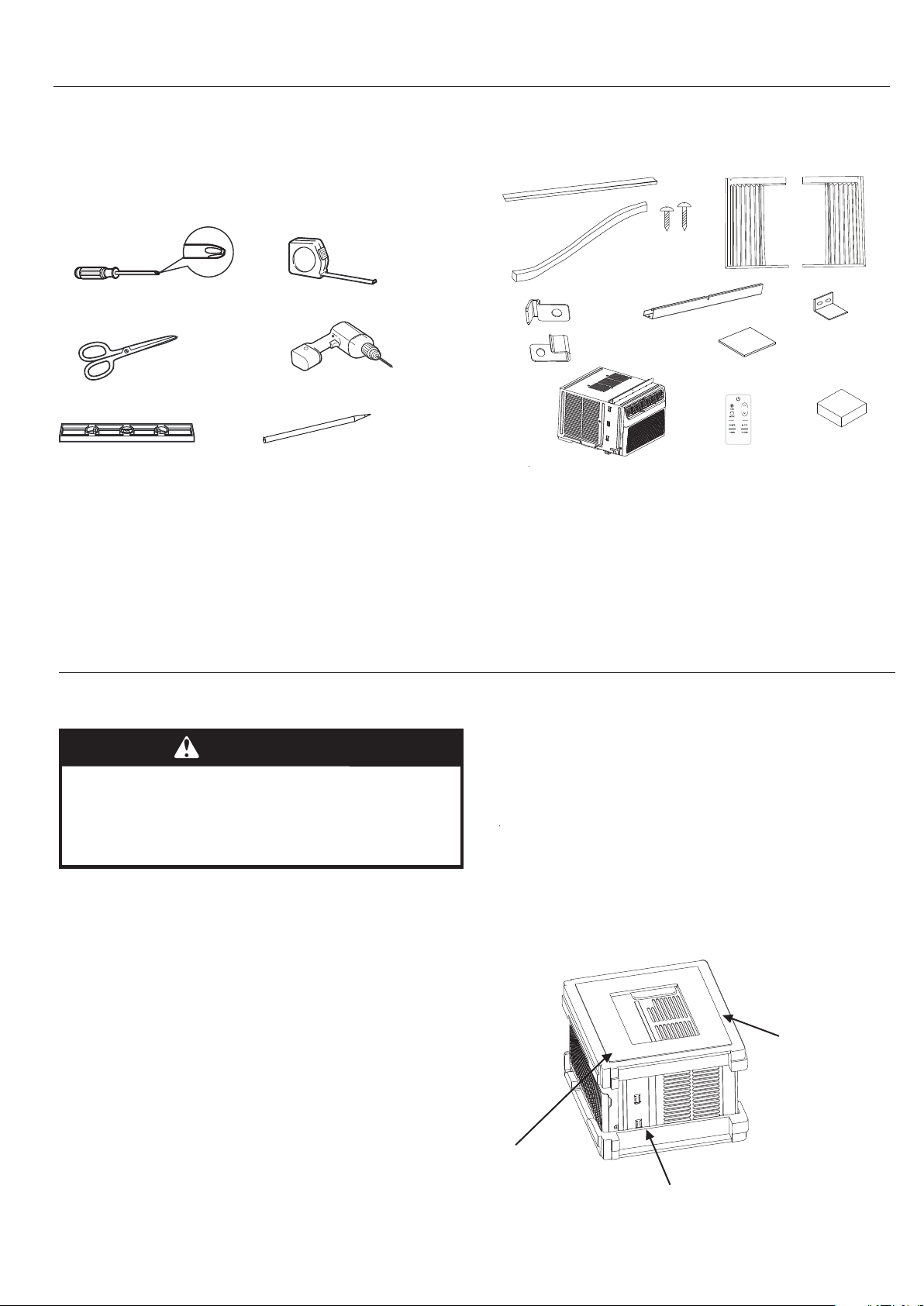

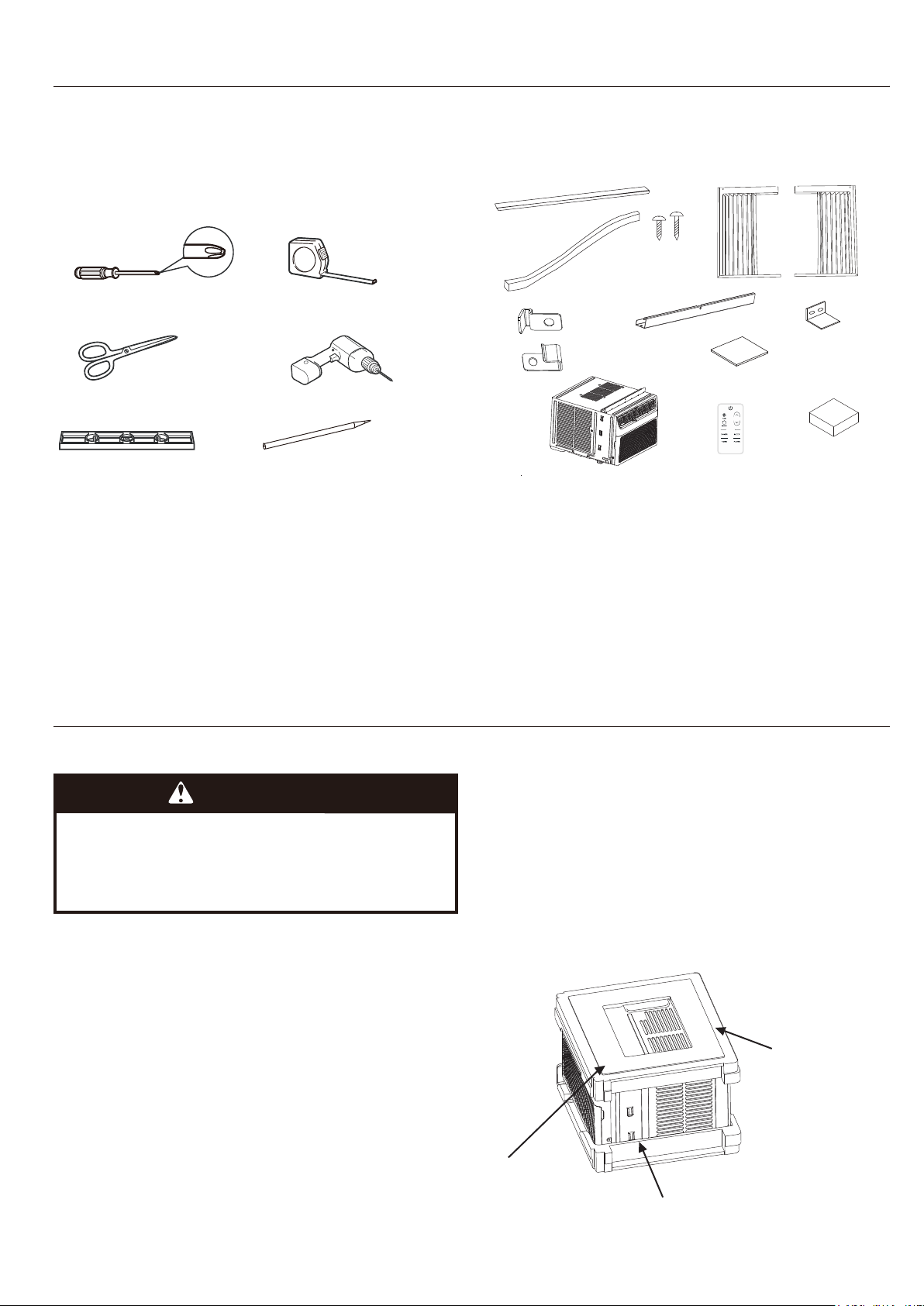

Tools and Parts
Gather the required tools and parts before starting installation.
Read and follow the instructions provided with any tools listed
here.
Tools needed
Parts supplied
Check that all parts are included in parts package.
■Phillips screwdriver
■Scissors
■Level
■Tape measure
■Cordless drill and bit
■Pencil
AAdhesive seal (2) .
BFoam seal.
C. lock frame
(for Wooden windows)(2)
I. sash lock
J. EVA foam(2)
D. lock frame
(for Vinyl-Clad windows)(2)
GSide curtains (2).
A
B
C
I
J
D
K
L
H Top rail.
H
EF
G
1 /8"
E. 3 screws(4) /8"
F. screws(7) 3/4"
Packaging
Remove packaging materials
■
Remove and dispose of/recycle packaging materials.
Remove tape and glue residue from surfaces before turning
on the air conditioner. Rub a small amount of liquid dish soap
over the adhesive with your fingers. Wipe with warm water
and dry.
Unpack the Air Conditioner
■Do not use sharp instruments, rubbing alcohol, flammable
fluids, or abrasive cleaners to remove tape or glue. These
products can damage the surface of your air conditioner.
■
■
Handle the air conditioner gently.
WARNING
Excessive Weight Hazard
Use twoor morepeople tomove and install
air conditioner .
Failure todo socan resultin back orother injury .
Remove top rail from the packaging material.
M
Top Rail
(6K BTU E-star & 8K/10K
BTU models)
Top Rail
(5K/6K BTU DOE models)
K.Air conditioner
L.
Remote control
M.Sealing sponge
NOTE:
The
H.Top rail、
E. 3/8"
screws(4)
is not provided for
12K\14K
BTU
cooling only models.
The J. EVA foam(2) is provided only for E-star models,with
E-star
LOGO on the control panel.
The M.Sealing sponge is provided only for 5K\6K BTU DOE
models.
5
Location Requirements
■
■
■
■
■
■
■
■
■
■
Window Installation
If AC is Blocked by Storm Window
Before You Begin
Window opening
measurements:
ACabinet louvers.
A
conditioner is installed.
Add wood as shown, or remove storm window before air.
or slots are not caulked or painted shut. Accumulated rain
water or condensation must be allowed to drain out.
If storm window frame must remain, be sure the drain holes
IMPORTANT:
IMPORTANT:
A
( )Withsidecurtainpanels
B
A B
12 2(315mm) min/5"
15 1 min /5" (386mm)
13 3 (345mm) min /5"
22(559mm) - 37 4(960mm)" /5"
