Instruction Manual

[CRAFTSMAN+[

25cc/1.5 cu.in. 2-Cycle

GASOLIN E WEEDWAOKER ®

Model No.

358.796600

• Safety

• Assembly

• Operation

• Maintenance

• Parts List

• Espar_ol

For Occasional Use Only

WARNING:

Read and follow all Safety Rules and Operating

Instructions before first use of this product.

For answers to your questions about this product:

Call 7 am-7 pm, Mon.-Sat., or 10 am-7 pm, Sun.

1-800-235-5878 _Hoo,slisted are Central Time)

Sears, Roebuck and Co., Hoffman Estates, IL 60179 U.S.A.

530165730 4/11/05

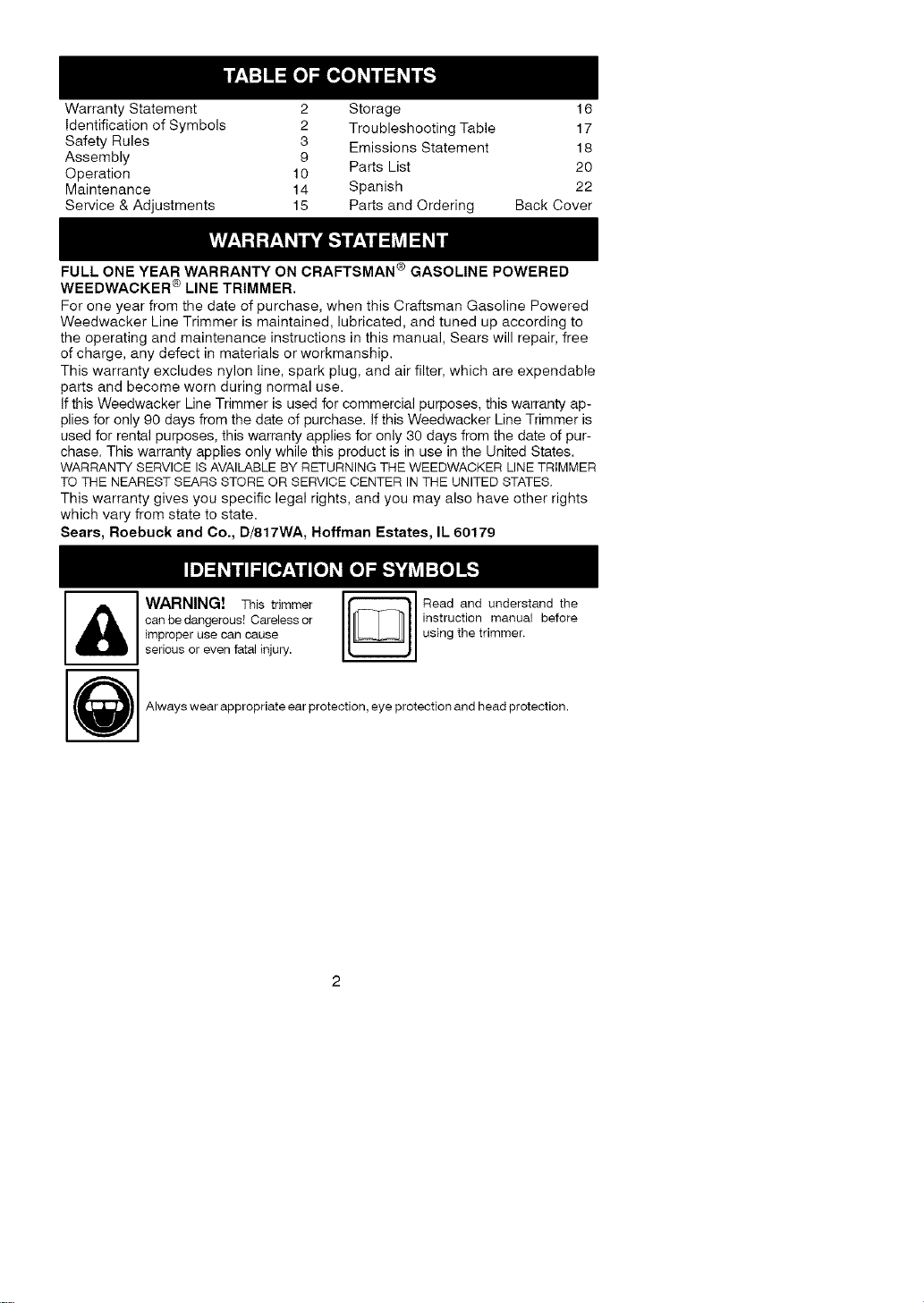

Warranty Statement 2 Storage 16

Identification of Symbols 2 Troubleshooting Table 17

Safety Rules 3 Emissions Statement 18

Assembly 9

Operation 10 Parts List 20

Maintenance 14 Spanish 22

Service & Adjustments 15 Parts and Ordering Back Cover

FULL ONE YEAR WARRANTY ON CRAFTSMAN ® GASOLINE POWERED

WEEDWACKER ® LINE TRIMMER.

For one year from the date of purchase, when this Craftsman Gasoline Powered

Weedwacker Line Trimmer is maintained, lubricated, and tuned up according to

the operating and maintenance instructions in this manual, Sears will repair, free

of charge, any defect in materials or workmanship.

This warranty excludes nylon line, spark plug, and air filter, which are expendable

parts and become worn during normal use.

If this Weedwacker Line Trimmer is used for commercial purposes, this warranty ap-

plies for only 90 days from the date of purchase. If this Weedwacker Line Trimmer is

used for rental purposes, this warranty applies for only 30 days from the date of pur-

chase. This warranty applies only while this product is in use in the United States.

WARRANTY SERVICE ISAVAILABLEBY RETURNING THE WEEDWACKER LINE TRIMMER

TO THE NEAREST SEARS STORE OR SERVICE CENTER INTHE UNITED STATES.

This warranty gives you specific legal rights, and you may also have other rights

which vary from state to state.

Sears, Roebuck and Co., D/817WA, Hoffman Estates, IL 60179

WARNING! This trimmer

can be dangerous! Careless or

improper use can cause

serious or even fatal injury.

Read and understand the

instruction manuel before

using the trimmer.

Always wear appropriate ear protection, eye protection and head protection.

4'LWARNING: When using gar-

dening appliances, basic safety pre-

cautions must always be followed to

reduce the risk of fire and serious

injury. Read and follow all instructions.

This power unit can be dangerous! Op-

erator is responsible for following

instructions and warnings on unit and in

manual. Read entire instruction manual

before using unit! Be thoroughly familiar

with the controls and the proper use of

the unit. Restrict the use of this unit to

persons who have read, understand,

and will follow the instructions and

warnings on the unit and in the manual.

Never allow children to operate this unit.

INSTRUCTION SAFETY INFORMATION

MANUAL ON THE UNIT

DANGER: Never use blades

with line trimmer attachment. Never

use flailing devices with any attach-

ment. This unit (when used with sup-

plied line trimmer attachment) is de-

signed for line trimmer use only. Use

of any other accessories with line trim-

mer attachment will increase the risk

of injury.

@00

all.WARNING: Trimmer line throws

objects violently. You and others can be

blinded/injured. Wear eye and leg

protection. Keep body parts clear of ro-

tating line.

Eye Protection

/ Hazard 7one

lm* Boots

Keep children, bystanders, and animals

50 feet (15 meters) away. Stop unit im-

mediately if approached.

If situations occur which are not cov-

ered in this manual, use care and

good judgment. If you need assis-

tance, contact your Sears Service

Center or call 1-800-235-5878.

OPERATOR SAFETY

• Dress properly. Always wear safety

glasses or similar eye protection

when operating, or performing main-

tenance, on your unit (safety

glasses are available). Eye protec-

tion should be marked Z87.

• Always wear face or dust mask if op-

eration is dusty.

• Always wear heavy, long pants, long

sleeves, boots, and gloves. Wearing

safety leg guards is recommended.

• Always wear foot protection. Do not

go barefoot or wear sandals. Stay

clear of spinning line.

• Secure hair above shoulder length.

Secure or remove loose clothing or

clothing with loosely hanging ties,

straps, tassels, etc. They can be

caught in moving parts.

• Being fully covered also helps pro-

tect you from debris and pieces of

toxic plants thrown by spinning line.

• Stay Alert. Do not operate this unit

when you are tired, ill, upset or un-

der the influence of alcohol, drugs,

or medication. Watch what you are

doing; use common sense.

• Wear hearing protection.

• Never start or run inside a closed

room or building. Breathing exhaust

fumes can kill.

• Keep handles free of oil and fuel.

• Always keep engine on the right

hand side of your body.

• Hold the unit firmly with both hands.

• Keep trimmer head (or other option-

al attachment) below waist level and

away from all parts of your body. Do

not raise engine above your waist.

• Keep all parts of your body away

from muffler and spinning line (or

other optional attachment). Keep en-

gine below waist level. A hot muffler

can cause serious burns.

• Keep firm footing and balance. Do

not overreach or use from unstable

surfaces such as ladders, trees,

steep slopes, rooftops, etc.

• Use only in daylight or good artificial

light.

• Use only for jobs explained in this

manual (or manuals for optional at-

tachments).

UNIT / MAINTENANCE SAFETY

• Disconnect tile spark plug before

performing maintenance except car-

buretor adjustments.

• Lookforandreplacedamagedor

loosepartsbeforeeachuse.Look

forandrepairfuelleaksbeforeuse.

Keepingoodworkingcondition.

• Replacetrimmerheadpartsthatare

chipped,cracked,broken,ordam-

agedinanyotherwaybeforeusing

theunit.

• Maintainunitaccordingtorecom-

mendedprocedures.Keepcutting

lineatproperlength.

• UseonlyCraftsman(R_brandre-

placementline.Neverusewire,

rope,string,etc.

• Installrequiredshieldproperlybe-

foreusingtheunit.Useonlyspeci-

fiedtrimmerhead;makesureitis

properlyinstalledandsecurelyfas-

tened.

• Makesureunitisassembledcor-

rectlyasshowninthismanual.

• Makecarburetoradjustmentswith

lowerendsupportedtopreventline

fromcontactinganyobject.

• Keepothersawaywhenmakingcar-

buretoradjustments.

• UseonlyrecommendedCraftsman

accessoriesandreplacementparts.

• Haveallmaintenanceandservice

notexplainedinthismanualper-

formedbyaSearsServiceCenter.

FUEL SAFETY

• Mix and pour fuel outdoors.

• Keep away from sparks or flames.

• Use a container approved for fuel.

• Do not smoke or allow smoking near

fuel or the unit.

• Avoid spilling fuel or oil. Wipe up all

fuel spills.

• Move at least 10 feet (3 meters)

away from fueling site before start-

ing engine.

• Stop engine and allow to cool before

removing fuel cap.

• Always store gasoline in a container

approved for flammable liquids.

TRANSPORTING AND STORAGE

• Allow engine to cool before storing

or transporting in vehicle.

• Empty the fuel tank before storing or

transporting the unit. Use up fuel left

in the carburetor by starting the en-

gine and letting it run until it stops.

• Store unit and fuel in area where fuel

vapors cannot reach sparks or open

flames from water heaters, electric

motors or switches, furnaces, etc.

• Store unit so line limiter blade can-

not accidentally cause injury. The

unit can be hung by the shaft.

• Store unit out of reach of children.

SAFETY NOTICE: Exposure to vibra-

tions through prolonged use of gaso-

line powered hand tools could cause

blood vessel or nerve damage in the

fingers, hands, and joints of people

prone to circulation disorders or ab-

normal swellings= Prolonged use in

cold weather has been linked to blood

vessel damage in otherwise healthy

people. If symptoms occur such as

numbness, pain, loss of strength,

change in skin color or texture, or loss

of feeling in the fingers, hands, or

joints, discontinue the use of this tool

and seek medical attention. An anti-

vibration system does not guarantee

the avoidance of these problems. Us-

ers who operate power tools on a con-

tinual and regular basis must monitor

closely their physical condition and

the condition of this tool.

SPECIAL NOTICE: This unit is

equipped with a temperature limiting

muffler and spark arresting screen

which meets the requirements of Cali-

fornia Codes 4442 and 4443. All U.S.

forest land and the states of California,

Idaho, Maine, Minnesota, New Jersey,

Oregon, and Washington require by

law that many internal combustion en-

gines be equipped with a spark arrest-

ing screen. If you operate in a locale

where such regulations exist, you are

legally responsible for maintaining the

operating condition of these parts.

Failure to do so is a violation of the

law. For normal homeowner use, the

muffler and spark arresting screen will

not require any service. After 50

hours of use, we recommend that your

muffler be serviced or replaced by a

Sears Service Center.

LINE TRIMMER SAFETY

,_WARNING: Inspect the area to

be trimmed before each use. Remove

objects (rocks, broken glass, nails,

wire, etc.) which can be thrown by or

become entangled in line. Hard ob-

jects can damage the trimmer head

and be thrown causing serious injury.

• Use only for trimming, scalping, mow-

ing and sweeping. Do not use for

edging, pruning or hedge trimming.

• Cut only from your right to your left.

Cutting on left side of the shield will

throw debris away from the operator=

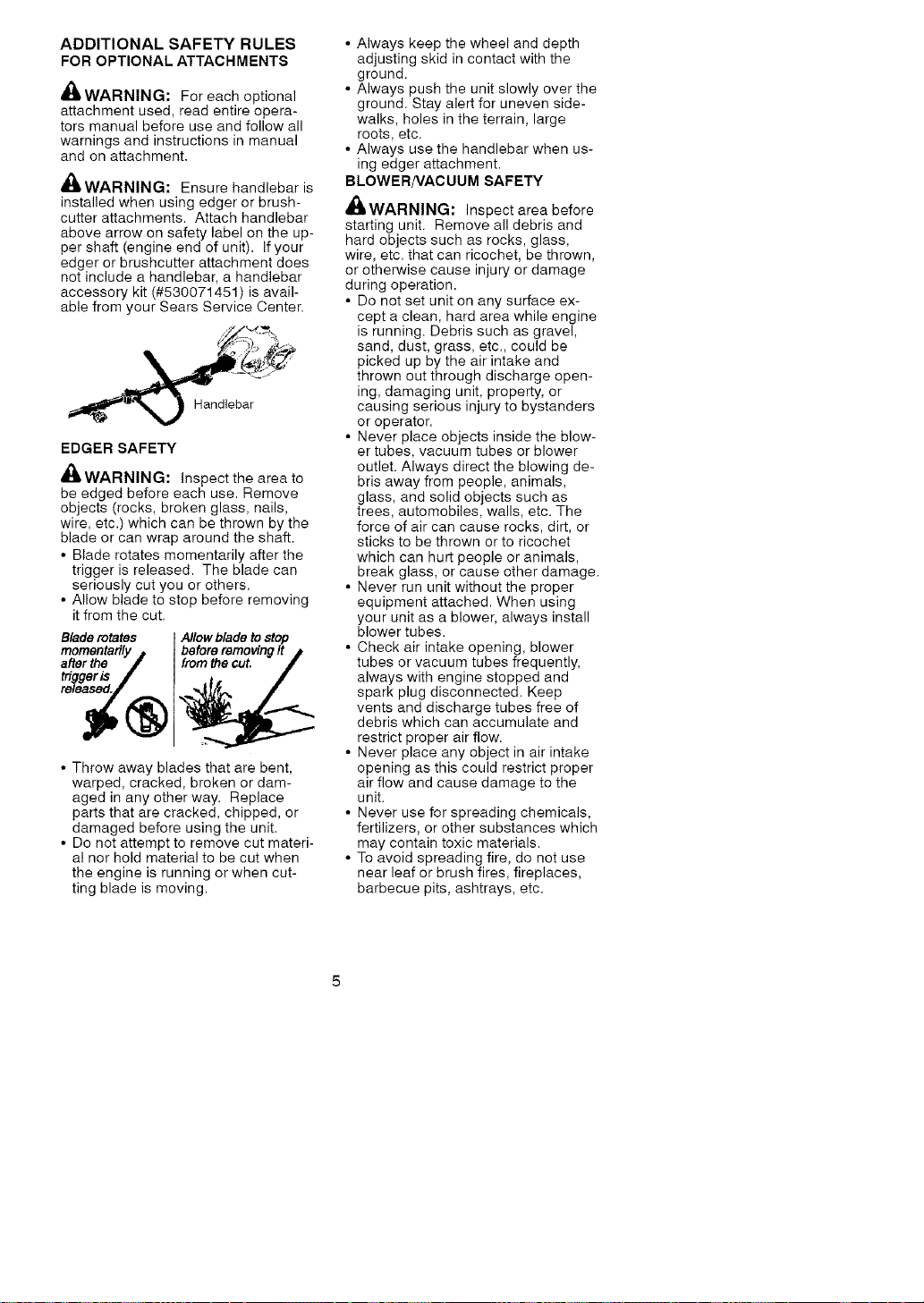

ADDITIONAL SAFETY RULES

FOR OPTIONAL ATTACHMENTS

,{t

dt_WARNING: For each optional

attachment used, read entire opera-

tors manual before use and follow all

warnings and instructions in manual

and on attachment.

,it

_WARNING: Ensure handlebar is

installed when using edger or brush-

cutter attachments. Attach handlebar

above arrow on safety label on the up-

per shaft (engine end of unit). If your

edger or brushcutter attachment does

not include a handlebar, a handlebar

accessory kit (#530071451 ) is avail-

able from your Sears Service Center.

EDGER SAFETY

,_ WARNING: Inspect the area to

be edged before each use. Remove

objects (rocks, broken glass, nails,

wire, etc.) which can be thrown by the

blade or can wrap around the shaft.

• Blade rotates momentarily after the

trigger is released. The blade can

seriously cut you or others.

• Allow blade to stop before removing

it from the cut.

B/ade rotates

after the

• Throw away blades that are bent,

warped, cracked, broken or dam-

aged in any other way. Replace

parts that are cracked, chipped, or

damaged before using the unit.

• Do not attempt to remove cut materi-

al nor hold material to be cut when

the engine is running or when cut-

ting blade is moving.

• Always keep the wheel and depth

adjusting skid in contact with the

ground.

• Always push the unit slowly over the

ground. Stay alert for uneven side-

walks, holes in the terrain, large

roots, etc.

• Always use the handlebar when us-

ing edger attachment.

BLOWER/VACUUM SAFETY

_tWARNING: Inspect area before

starting unit. Remove all debris and

hard objects such as rocks, glass,

wire, etc. that can ricochet, be thrown,

or otherwise cause injury or damage

during operation.

• Do not set unit on any surface ex-

cept a clean, hard area while engine

is running. Debris such as gravel,

sand, dust, grass, etc., could be

picked up by the air intake and

thrown out through discharge open-

ing, damaging unit, property, or

causing serious injury to bystanders

or operator.

• Never place objects inside the blow-

er tubes, vacuum tubes or blower

outlet. Always direct the blowing de-

bris away from people, animals,

glass, and solid objects such as

trees, automobiles, walls, etc. The

force of air can cause rocks, dirt, or

sticks to be thrown or to ricochet

which can hurt people or animals,

break glass, or cause other damage.

• Never run unit without the proper

equipment attached. When using

your unit as a blower, always install

blower tubes.

• Check air intake opening, blower

tubes or vacuum tubes frequently,

always with engine stopped and

spark plug disconnected. Keep

vents and discharge tubes free of

debris which can accumulate and

restrict proper air flow.

• Never place any object in air intake

opening as this could restrict proper

air flow and cause damage to the

unit.

• Never use for spreading chemicals,

fertilizers, or other substances which

may contain toxic materials.

• To avoid spreading fire, do not use

near leaf or brush fires, fireplaces,

barbecue pits, ashtrays, etc.

BRUSHCUTTER SAFETY

_DANGER: Blade can thrust vio-

lently away from material it does not cut.

Blade thrust can cause amputation of

arms or legs.

ArLWARNING: Do not use trimmer

head as a fastening device for the

blade.

Pri°o°s°eS° is

• Use only specified blade and make

sure it is properly installed and se-

curely fastened.

• Cut from your right to your left,

• Always use the handlebar and a

properly adjusted shoulder strap

with blade (see ASSEMBLY instruc-

tions in brushcutter attachment in-

struction manual).

CULTIVATOR SAFETY

_'WARNING: Rotating tines can

cause serious injury. Keep away from

rotating tines. Stop the engine and

disconnect the spark plug before un-

clogging tines or making repairs.

_WARNING: The blade contin-

ues to spin after the throttle is re-

leased or engine is turned off. The

coasting blade can throw objects or

seriously cut you if accidentally

touched. Stop the blade by contacting

the left hand side of the coasting

blade with material already cut.

S_°dPeCl_yStionr,gact ',_, _:_,_

with cut material j_

dl_ WARNING: Inspect the area to

be cut before each use. Remove ob-

jects (rocks, broken glass, nails, wire,

etc.) which can be thrown or become

entangled in the blade or trimmer line.

• Throw away and replace blades that

are bent, warped, cracked, broken

or damaged in any other way.

• Install required shield properly be-

fore using the unit. Use the metal

shield for all metal blade use.

,_.WARNING: Only use brushcut-

ter attachments that provide a metal

shield with proboscis nose.

nWARNING: Inspect the area to

be cultivated before starting the unit.

Remove all debris and hard and sharp

objects such as rocks, vines, branch-

es, rope, string, etc.

• Avoid heavy contact with solid ob-

jects that might stop the tines. If

heavy contact occurs, stop the en-

gine and inspect the unit for dam-

age.

• Never operate the cultivator without

the tine cover in place and properly

secured.

• Keep the tines and guard clear of

debris.

• After striking a foreign object, stop

the engine, disconnect the spark

plug and inspect the cultivator for

damage. Repair before restarting.

• Disconnect attachment from the

drive engine before cleaning the

tines with a hose and water to re-

move any build-up. Oil the tines to

prevent rust.

• Always wear gloves when servicing

or cleaning the tines. The tines be-

come very sharp from use.

• Do not run unit at high speed unless

cultivating.

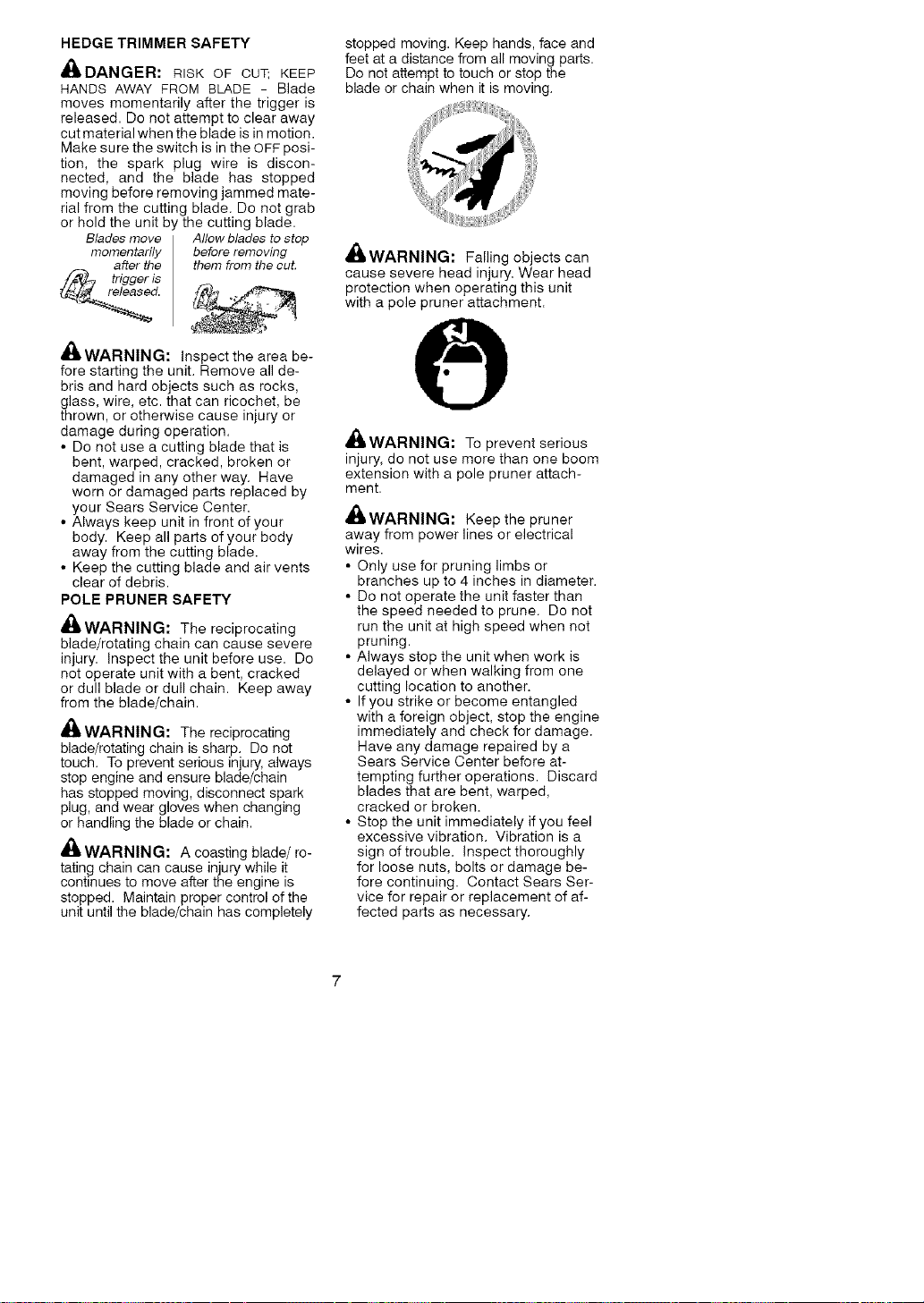

HEDGE TRIMMER SAFETY

_DANGER: RISK OF CUT; KEEP

HANDS AWAY FROM BLADE - Blade

moves momentarily after the trigger is

released. Do not attempt to clear away

cut material when the blade is in motion.

Make sure the switch is in the OFF posi-

tion, the spark plug wire is discon-

nected, and the blade has stopped

moving before removing jammed mate-

rial from the cutting blade. Do not grab

or hold the unit by the cutting blade.

Blades move

momentarily

after the

trigger is

_l_ WARNING:

Allow blades to stop

before removing

them from the cut.

Inspect the area be-

fore starting the unit. Remove all de-

bris and hard objects such as rocks,

glass, wire, etc. that can ricochet, be

thrown, or otherwise cause injury or

damage during operation.

• Do not use a cutting blade that is

bent, warped, cracked, broken or

damaged in any other way. Have

worn or damaged parts replaced by

your Sears Service Center.

• Always keep unit in front of your

body. Keep all parts of your body

away from the cutting blade.

• Keep the cutting blade and air vents

clear of debris.

POLE PRUNER SAFETY

A(_,WARNING: The reciprocating

blade/rotating chain can cause severe

injury. Inspect the unit before use. Do

not operate unit with a bent, cracked

or dull blade or dull chain. Keep away

from the blade/chain.

WARNING: The reciprocating

blade/rotating chain is sharp. Do not

touch. To prevent serious injury, always

stop engine and ensure blade/chain

has stopped moving, disconnect spark

plug, and wear gloves when changing

or handling the blade or chain.

,_.WARNING: A coasting blade/ro-

tating chain can cause injury while it

continues to move after the engine is

stopped. Maintain proper control of the

unit until the blade/chain has completely

stopped moving. Keep hands, face and

feet at a distance from all moving parts.

Do not attempt to touch or stop the

blade or chain when it is moving.

_WARNING: Falling objects can

cause severe head injury. Wear head

protection when operating this unit

with a pole pruner attachment=

_WARNING: To prevent serious

injury, do not use more than one boom

extension with a pole pruner attach-

ment.

_kWARNING: Keep the pruner

away from power lines or electrical

wires.

• Only use for pruning limbs or

branches up to 4 inches in diameter.

• Do not operate the unit faster than

the speed needed to prune. Do not

run the unit at high speed when not

pruning.

• Always stop the unit when work is

delayed or when walking from one

cutting location to another.

• If you strike or become entangled

with a foreign object, stop the engine

immediately and check for damage=

Have any damage repaired by a

Sears Service Center before at-

tempting further operations. Discard

blades that are bent, warped,

cracked or broken.

• Stop the unit immediately if you feel

excessive vibration. Vibration is a

sign of trouble. Inspect thoroughly

for loose nuts, bolts or damage be-

fore continuing. Contact Sears Ser-

vice for repair or replacement of af-

fected parts as necessary.

SNOW THROWER SAFETY

_IWARNING: Keep hands and

feet away from the rotor when starting

or running the engine. Never attempt

to clear the rotor with the engine/motor

running. Stop engine and disconnect

spark plug before unclogging snow or

debris from discharge chute or when

adjusting vanes,

.... I

4BIWARNING: Never lean over dis-

charge chute. Rocks or debris could

be thrown into the eyes and face and

cause serious injury or blindness.

WARNING: Inspect the area

where the unit is to be used. Remove

objects that could be thrown or dam-

age the unit. Some objects may be

hidden by fallen snow - be alert for

the possibility.

• Direct material discharge away from

glass enclosures, automobiles, etc.

• Do not run engine at high speed

while not removing snow.

• Be attentive when using the snow-

thrower, and stay alert for holes in

the terrain and other hidden haz-

ards.

• Make sure the rotor will spin freely

before attaching the snowthrower to

the powerhead.

• If the rotor will not rotate freely due

to frozen ice, thaw the unit before

thoroughly before attempting to op-

erate under power.

• Keep the rotor clear of debris.

• Do not throw snow near other

people. The snow thrower could

propel small objects at high speed

causing injury.

• After striking a foreign object, stop

the engine, disconnect spark plug

and inspect the snowthrower for

damage and repair if necessary be-

fore restarting unit.

• Never operate the snowthrower near

glass enclosures, automobiles and

trucks.

• Never attempt to use the snow-

thrower on a roof.

• Never operate the snowthrower near

window wells, dropoffs, etc.

• Never discharge snow onto public

roads or near moving traffic.

• Clear snow from slopes by going up

and down; never across. Use cau-

tion when changing directions. Nev-

er clear snow from steep slopes.

• Let snowthrower run for a few min-

utes after clearing snow so moving

parts do not freeze.

• Look behind and use care when

backing up. Exercise caution to

avoid slipping or falling, especially

when operating in reverse.

• Know how to stop quickly.

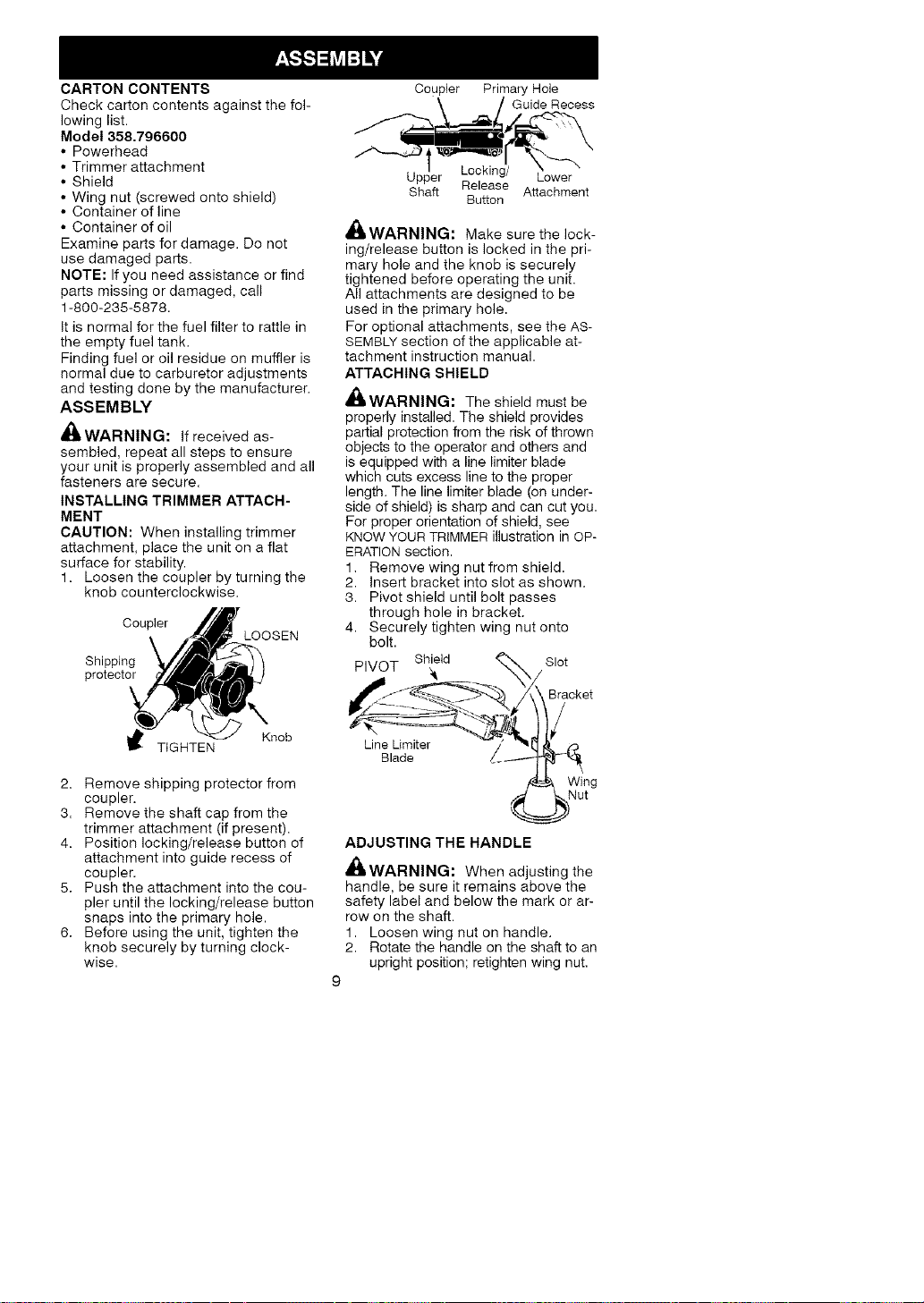

CARTONCONTENTS

Checkcartoncontentsagainstthefol-

lowinglist.

Model358,796600

• Powerhead

• Trimmerattachment

• Shield

• Wingnut(screwedontoshield)

• Containerofline

• Containerofoil

Examinepartsfordamage.Donot

usedamagedparts.

NOTE:Ifyouneedassistanceorfind

partsmissingordamaged,call

1-800-235-5878.

Itisnormalforthefuelfiltertorattlein

theemptyfueltank.

Findingfueloroilresidueonmuffleris

normalduetocarburetoradjustments

andtestingdonebythemanufacturer.

ASSEMBLY

WARNING:Ifreceivedas-

sembled,repeatallstepstoensure

your unit is properly assembled and all

fasteners are secure.

INSTALLING TRIMMER ATTACH-

MENT

CAUTION: When installing trimmer

attachment, place the unit on a flat

surface for stability.

1. Loosen the coupler by turning the

knob counterclockwise.

Coupler

Shipping

protector

Coupler Primary Hole

\ / Guide Recess

_ I Lookingl _,_"

pper Release Lower

Shaft Attachment

Button

4_WARNING: Make sure the lock-

ing/release button is locked in the pri-

mary hole and the knob is securely

tightened before operating the unit.

All attachments are designed to be

used in the primary hole.

For optional attachments, see the AS-

SEMBLY section of the applicable at-

tachment instruction manual.

ATTACHING SHIELD

,401,WARNING: The shield must be

properly installed. The shield provides

partial protection from the risk of thrown

objects to the operator and others and

is equipped with a line limiter blade

which cuts excess line to the proper

length. The line limiter blade (on under-

side of shield) is sharp and can cut you.

For proper orientation of shield, see

KNOW YOUR TRIMMER illustration in OP-

ERATION section.

1. Remove wing nut from shield.

2. Insert bracket into slot as shown.

3. Pivot shield until bolt passes

through hole in bracket.

4. Securely tighten wing nut onto

bolt.

Shield Slot

PIVOT

Bracket

Knob

TIGHTEN

2. Remove shipping protector from

coupler.

3. Remove the shaft cap from the

trimmer attachment (if present).

4. Position locking/release button of

attachment into guide recess of

coupler.

5. Push the attachment into the cou-

pler until the locking/release button

snaps into the primary hole.

6. Before using the unit, tighten the

knob securely by turning clock-

wise.

Line Limiter

Blade

Wing

Nut

ADJUSTING THE HANDLE

A0&WARNING: When adjusting the

handle, be sure it remains above the

safety label and below the mark or ar-

row on the shaft.

1. Loosen wing nut on handle.

2. Rotate the handle on the shaft to an

upright position; retighten wing nut.

KNOWYOURTRIMMER

READ THiS iNSTRUCTiON MANUAL AND SAFETY RULES BEFORE OPERATING YOUR

UNIT. Compare the illustrations with your unit to familiarize yourself with the location

of the various controls and adjustments. Save this manual for future reference.

Muffler

Assist Handle

Trimmer

Head

Shaft

Shield

Coupler

Throttle Trigger

Spark Plug

Primer Bulb

Line Limiter

Blade

ON/OFF Switch

Starter

Handle

Start

Lever

ON/OFF SWITCH

The ON/OFF switch is located on the

trigger handle and is used to stop the

engine. Move the switch to the OFF

position to stop the engine.

PRIMER BULB

The PRIMER BULB removes air from

the carburetor and fuel lines and fills

them with fuel. This allows you to start

the engine with fewer pulls on the

starter rope. Activate the primer bulb

by pressing it and allowing it to return

to its original form.

START LEVER

The START LEVER helps to supply fuel

to the engine to aid in starting. Acti-

vate the starting system by moving the

start lever to the START position. DO

NOT squeeze the throttle trigger until

the engine has started and runs. After

the engine starts, allow the engine to

warm-up 10-15 seconds, then fully

squeeze the throttle trigger to deacti-

vate the starting system.

COUPLER

The COUPLER enables optional at-

tachments to be installed on the unit.

BEFORE STARTING ENGINE

_,WARNING: Be sure to read

the fuel information in the safety rules

before you begin. If you do not under-

stand the safety rules, do not attempt

to fuel your unit. Call 1-800-235-5878.

FUELING ENGINE

_WARNING: Remove fuel cap

slowly when refueling.

This engine is certified to operate on

unleaded gasoline. Before operation,

gasoline must be mixed with a good

quality synthetic 2-cycle air-cooled

engine oil. We recommend Craftsman

brand synthetic oil. Mix gasoline and oil

at a ratio of 40:1. A 40:1 ratio is

obtained by mixing 3.2 ounces of oil

with 1 gallon of unleaded gasoline.

Included with this trimmer is a 3.2

ounce container of oil. Pour the entire

contents of this container into 1 gallon

of gasoline to achieve the proper fuel

mixture. DO NOT USE automotive oil or

marine oil. These oils will cause engine

damage.Whenmixingfuel,follow

instructionsprintedoncontainer.

Onceoilisaddedtogasoline,shake

containermomentarilytoassurethatthe

fuelisthoroughlymixed.Alwaysread

andfollowthesafetyrulesrelatingto

fuelbeforefuelingyourunit.

IMPORTANT

Experienceindicatesthatalcohol

blendedfuels(calledgasoholorusing

ethanolormethanol)canattractmois-

turewhichleadstoseparationand

formationofacidsduringstorage.

Acidicgascandamagethefuelsys-

temofanenginewhileinstorage.To

avoidengineproblems,emptythefuel

systembeforestoragefor30daysor

longer.Drainthegastank,starttheen-

gineandletitrununtilthefuellinesand

carburetorareempty.Usefreshfuel

nextseason.Neveruseengineorcar-

buretorcleanerproductsinthefuel

tankorpermanentdamagemayoc-

cur.SeetheSTORAGEsectionfor

additionalinformation.

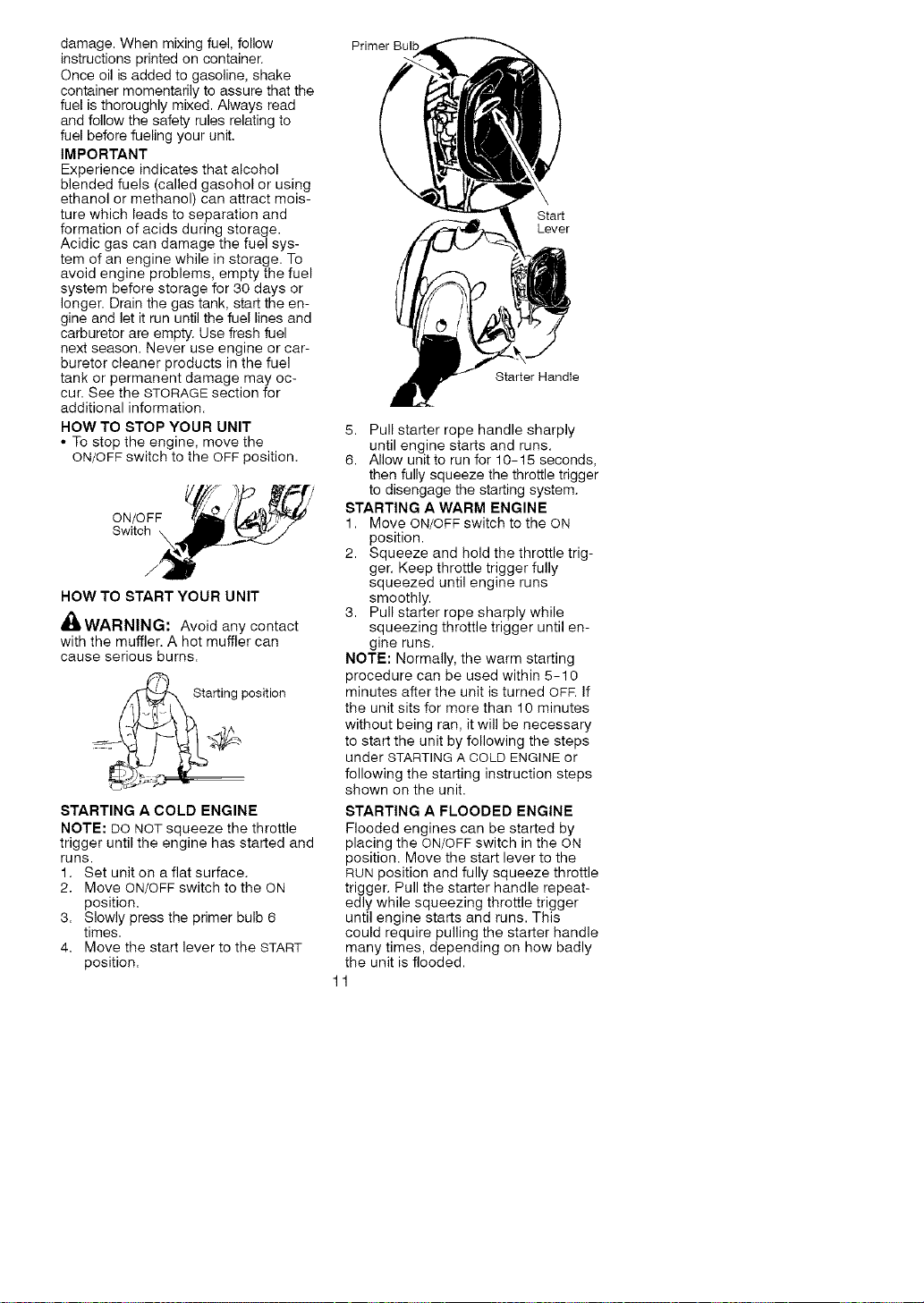

HOW TO STOP YOUR UNIT

• To stop the engine, move the

ON/OFF switch to the OFF position.

Swi,eh/ ]EJEi

HOW TO START YOUR UNIT

_WARNING: Avoid any contact

with the muffler. A hot muffler can

cause serious burns.

Starting position

STARTING l COLD ENGINE

NOTE: DO NOT squeeze the throttle

trigger until the engine has started and

runs.

1. Set unit on a flat surface.

2. Move ON/OFF switch to the ON

position.

3. Slowly press the primer bulb 6

times.

4. Move the start lever to the START

position.

Primer Bulb

Start

Lever

Starter Handle

5. Pull starter rope handle sharply

until engine starts and runs.

6. Allow unit to run for 10-15 seconds,

then fully squeeze the throttle trigger

to disengage the starting system.

STARTING A WARM ENGINE

1. Move ON/OFF switch to the ON

position.

2. Squeeze and hold the throttle trig-

ger. Keep throttle trigger fully

squeezed until engine runs

smoothly.

3. Pull starter rope sharply while

squeezing throttle trigger until en-

gine runs.

NOTE: Normally, the warm starting

procedure can be used within 5-10

minutes after the unit is turned OFR If

the unit sits for more than 10 minutes

without being ran, it will be necessary

to start the unit by following the steps

under STARTING A COLD ENGINE or

following the starting instruction steps

shown on the unit.

STARTING A FLOODED ENGINE

Flooded engines can be started by

placing the ON/OFF switch in the ON

position. Move the start lever to the

RUN position and fully squeeze throttle

trigger. Pull the starter handle repeat-

edly while squeezing throttle trigger

until engine starts and runs. This

could require pulling the starter handle

many times, depending on how badly

the unit is flooded.

Iftheunitstilldoesn'tstart,refertothe

TROUBLESHOOTINGTABLEorcall

1-800-235-5878.

OPERATING THE COUPLER

This model is equipped with a coupler

which enables optional attachments to

be installed. The optional attachments

are:

Edger ................. 358.792403

Cultivator .............. 358.792410

Blower ................ 358.792421

Brushcutter ............ 358.792443

Pruner ................ 358.792450

&WARNING: Always stop unit

and disconnect spark plug before re-

moving or installing attachments.

REMOVING TRIMMER ATTACH-

MENT (OR OTHER OPTIONAL AT-

TACHMENTS)

CAUTION: When removing or instal-

ling attachments, place the unit on a

flat surface for stability.

1. Loosen the coupler by turning the

knob counterclockwise.

Upper Shaft

Coupler

Lower \

Attachment

LOOSEN

Coupler Primary Hole

Guide Recess

Upper Locking/ Attachment

Shaft Release

Button

_,WARNING: Make sure the lock-

ing/release button is locked in the pri-

mary hole and the knob is securely

tightened before operating the unit.

OPERATING INSTRUCTIONS

It is recommended that the engine

not be operated for longer than 1

minute at full throttle.

OPERATING POSITION

ALWAYS WEAR:

_ Eye Protection

Long Pants II,_ I

Heavy Shoes-'_I lI'[_,,

TIGHTEN Knob

2. Press and hold the locking/release

button.

Locking/Release

Button

Lower Attachment

Upper Shaft

3. While securely holding the engine

and upper shaft, pull the attach-

ment straight out of the coupler.

INSTALLING OPTIONAL ATTACH-

MENTS

1. Remove the shaft cap from the at-

tachment (if present).

2. Position locking/release button of

attachment into guide recess of

coupler.

3. Push the attachment into the cou-

pler until the locking/release button

snaps into the primary hole.

4. Before using the unit, tighten the

knob securely by turning clock-

wise.

Cut only from your right to your left.

• IWARNING: Always wear eye

protection. Never lean over the trimmer

head. Rocks or debris can ricochet or

be thrown into eyes and face and

cause blindness or other serious injury.

When operating unit, stand as shown

and check for the following:

• Wear eye protection and heavy

clothing.

• Hold trigger handle with right hand

and assist handle with left hand.

• Keep unit below waist level.

• Cut only from your right to your left

to ensure debris is thrown away

from you. Without bending over,

keep line near and parallel to the

ground and not crowded into materi-

al being cut.

Do not run the engine at a higher

speed than necessary. The cutting

line will cut efficiently when the engine

is run at less than full throttle. At lower

speeds, there is less engine noise and

vibration. The cutting line will last

longer and will be less likely to "weld"

onto the spool.

Alwaysreleasethethrottletriggerand

allowtheenginetoreturntoidle

speedwhennotcutting.

Tostopengine:

• Releasethethrottletrigger.

• MovetheON/OFFswitchtotheOFF

position.

CUTTINGMETHODS

_WARNING: Use minimum

speed and do not crowd the line when

cutting around hard objects (rock,

gravel, fence posts, etc.), which can

damage the trimmer head, become

entangled in the line, or be thrown

causing a serious hazard.

• The tip of the line does the cutting.

You will achieve the best perform-

ance and minimum line wear by not

crowding the line into the cutting

area. The right and wrong ways are

shown below.

Tip of the Line Line Crowded Into

Does The Cutth_g Work Area

Right Wrong

• The line will easily remove grass

and weeds from around walls,

fences, trees and flower beds, but it

also can cut the tender bark of trees

or shrubs and scar fences.

• For trimming or scalping, use less

than full throttle to increase line life

and decrease head wear, especially:

• During light duty cutting.

• Near objects around which the line

can wrap such as small posts,

trees or fence wire.

• For mowing or sweeping, use full

throttle for a good clean job.

TRIMMING - Hold the bottom of the

trimmer head about 3 inches (8 cm)

above the ground and at an angle. Al-

low only the tip of the line to make

contact. Do not force trimmer line into

work area.

Trimming

3 inches (8 cm)

above ground

SCALPING - The scalping technique

removes unwanted vegetation down

to the ground. Hold the bottom of the

trimmer head about 3 in. (8 cm) above

the ground and at an angle. Allow the

tip of the line to strike the ground

around trees, posts, monuments, etc.

This technique increases line wear.

Scalping 3 inches (8 cm)

above ground

MOWING - Your trimmer is ideal for

mowing in places conventional lawn

mowers cannot reach. In the mowing

position, keep the line parallel to the

ground. Avoid pressing the head into

the ground as this can scalp the

ground and damage the tool.

Mowing

SWEEPING - The fanning action of

the rotating line can be used to blow

away loose debris from an area. Keep

the line parallel to and above the area

surface and swing the tool from side

to side.

Sweeping

0 07,_ //,

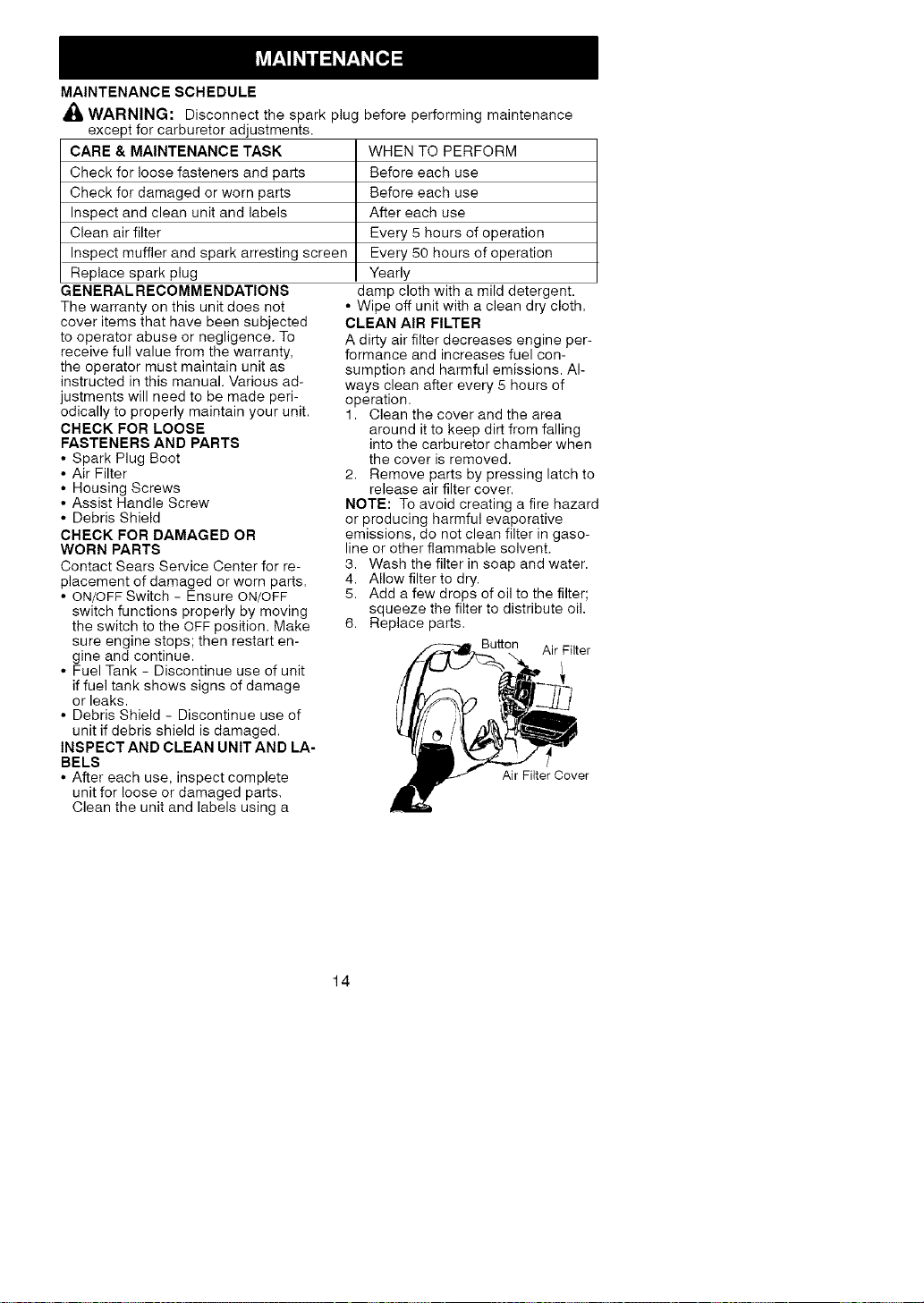

MAINTENANCE SCHEDULE

WARNING: Disconnect the spark plug before performing maintenance

except for carburetor adjustments.

CARE & MAINTENANCE TASK

Check for loose fasteners and parts

Check for damaged or worn parts

Inspect and clean unit and labels

Clean air filter

Inspect muffler and spark arresting screen

Replace spark plug

GENERAL RECOMMEN DATIONS

The warranty on this unit does not

cover items that have been subjected

to operator abuse or negligence. To

receive full value from the warranty,

the operator must maintain unit as

instructed in this manual. Various ad-

justments will need to be made peri-

odically to properly maintain your unit.

CHECK FOR LOOSE

FASTENERS AND PARTS

• Spark Plug Boot

• Air Filter

• Housing Screws

• Assist Handle Screw

• Debris Shield

CHECK FOR DAMAGED OR

WORN PARTS

Contact Sears Service Center for re-

placement of damaged or worn parts.

• ON/OFF Switch - Ensure ON/OFF

switch functions properly by moving

the switch to the OFF position. Make

sure engine stops; then restart en-

gine and continue.

• Fuel Tank - Discontinue use of unit

if fuel tank shows signs of damage

or leaks.

• Debris Shield - Discontinue use of

unit if debris shield is damaged.

INSPECT AND CLEAN UNIT AND LA-

BELS

• After each use, inspect complete

unit for loose or damaged parts.

Clean the unit and labels using a

WHEN TO PERFORM

Before each use

After each use

Every 5 hours of operation

Every 50 hours of operation

Yearly

damp cloth with a mild detergent.

• Wipe off unit with a clean dry cloth.

CLEAN AIR FILTER

A dirty air filter decreases engine per-

formance and increases fuel con-

sumption and harmful emissions. Al-

ways clean after every 5 hours of

operation.

1. Clean the cover and the area

around it to keep dirt from falling

into the carburetor chamber when

the cover is removed.

2. Remove parts by pressing latch to

release air filter cover.

NOTE: To avoid creating a fire hazard

or producing harmful evaporative

emissions, do not clean filter in gaso-

line or other flammable solvent.

3. Wash the filter in soap and water.

4. Allow filter to dry.

5. Add a few drops of oil to the filter;

squeeze the filter to distribute oil.

6. Replace parts.

Button Air Filter

Air Filter Cover

INSPECT MUFFLER AND SPARK

ARRESTING SCREEN

'_kWARNING: The muffler on this

product contains chemicals known to

the State of California to cause cancer.

_WARNING: Muffler is very hot

during and after use. Do not touch the

muffler or allow combustible material

such as dry grass or fuel to do so.

As your unit is used, carbon deposits

build up on the muffler and spark ar-

resting screen. For normal homeown-

er use, however, the muffler and spark

arresting screen will not require any

service.

After 50 hours of use, we recommend

that your muffler be serviced or re-

placed by your Sears Service Center.

REPLACE SPARK PLUG

Replace the spark plug each year to

ensure the engine starts easier and

runs better. Set spark plug gap at

0.025 inch. Ignition timing is fixed and

nonadjustable.

1. Twist, then pull off spark plug boot.

2. Remove spark plug from cylinder

and discard.

3. Replace with Champion RCJ-6Y

spark plug and tighten securely

with a 3/4 inch socket wrench.

4. Reinstall the spark plug boot.

LINE REPLACEMENT

Always use Craftsman replacement

line.

Choose the line size best suited for

the job at hand. Red line is designed

for cutting grass and small weeds.

The black colored line is designed for

cutting larger weeds and light brush.

NOTE: Before inserting new line into

the holes in the cutting head, identify

the proper holes. Follow directions as

shown on the line glide plate.

1. Remove the old line and line glide

plate from the cutting head.

2. Clean entire surface of cutting

head.

3. Reinstall line glide plate (see il-

lustration). Align arrowwith:

(_) when using medium (red) or

large (black) line

when using lines with diameter

(_ smaller than medium (red) line

(optional)

Line glide Arrow

4. Insert both ends of your line

through the proper holes in the

side of the cutting head.

Positioning

Tunnel

5. Pull the line and make sure the

line is against the hub and ex-

tended full through the positioning

tunnels.

Line against

Positioning

Tunnel \

Cutting head

6. Correctly installed line will be the

same length on both ends.

NOTE: Line glide plate must be rein-

stalled in cutting head before inserting

new line.

CARBURETORADJUSTMENT

_,WARNING: Keep others away

when making idle speed adjustments.

The trimmer head or any optional at-

tachment will be spinning during most of

this procedure. Wear your protective

equipment and observe all safety pre-

cautions. After making adjustments, the

trimmer head or any optional attach-

ment must not move/spin at idle speed.

The carburetor has been carefully set

at the factory. Adjustments may be

necessary if you notice any of the fol-

lowing conditions:

• Engine will not idle when the throttle is

released.

• The trimmer head or optional attach-

ment moves/spins at idle.

Make adjustments with the unit sup-

ported so the cutting attachment is off

the ground and will not make contact

with any object. Hold the unit by hand

while running and making adjustments.

Keep all parts of your body away from

the cutting attachment and muffler.

Idle Speed Adjustment

Allow engine to idle. Adjust speed until

engine runs without trimmer head or

optional attachment moving or spin-

ning (idle too fast) or stalling (idle

speed too slow).

• Turn idle speed screw clockwise to

increase engine speed if engine

stalls or dies.

• Turn idle speed screw counterclock-

wise to decrease engine speed if

trimmer head or optional attachment

moves or spins at idle.

,_WARNING: Recheck the idle

speed after each adjustment. The

trimmer head or optional attachment

must not move or spin at idle speed to

avoid serious injury to the operator or

others.

Idle Speed Screw

Air Filter Cover

If you require further assistance or are

unsure about performing this proce-

dure, contact your Sears Service Cen-

ter or call our customer assistance

help line at 1-800-235-5878.

dt_WARNING: Perform the follow-

ing steps after each use:

• Allow engine to cool before storing

or transporting.

• Store unit and fuel in a well venti-

lated area where fuel vapors cannot

reach sparks or open flames from

water heaters, electric motors or

switches, furnaces, etc.

• Store unit with all guards in place.

Position unit so that any sharp ob-

ject cannot accidentally cause injury.

• Store unit and fuel well out of the

reach of children.

SEASONAL STORAGE

Prepare unit for storage at end of sea-

son or if it will not be used for 30 days

or more.

If your unit is to be stored for a period

of time:

• Clean the entire unit before lengthy

storage.

• Store in a clean dry area.

• Lightly oil external metal surfaces.

FUEL SYSTEM

Under FUELING ENGINE in the OPERA-

TION section of this manual, see mes-

sage labeled IMPORTANT regarding

the use of gasohol in your engine.

Fuel stabilizer is an acceptable alter-

native in minimizing the formation of

fuel gum deposits during storage. Add

stabilizer to the gasoline in the fuel

tank or fuel storage container. Follow

the mix instructions found on stabilizer

container. Run engine at least 5 min-

utes after adding stabilizer.

Craftsman 40:1,2-cycle engine oil (air

cooled) is already blended with fuel

stabilizer. If you do not use this Sears

oil, you can add a fuel stabilizer to

your fuel tank.

ENGINE

• Remove spark plug and pour 1 tea-

spoon of 40:1,2-cycle engine oil (air

cooled) through the spark plug

opening. Slowly pull the starter rope

8 to 10 times to distribute oil.

• Replacesparkplugwithnewoneof

recommendedtypeandheatrange.

• Cleanairfilter.

• Checkentireunitforloosescrews,

nuts,andbolts.Replaceanydam-

aged,broken,orwornparts.

• Atthebeginningofthenextseason,

useonlyfreshfuelhavingtheproper

gasolinetooilratio.

OTHER

• Donotstoregasolinefromonesea-

sontoanother.

• Replaceyourgasolinecanifitstarts

torust.

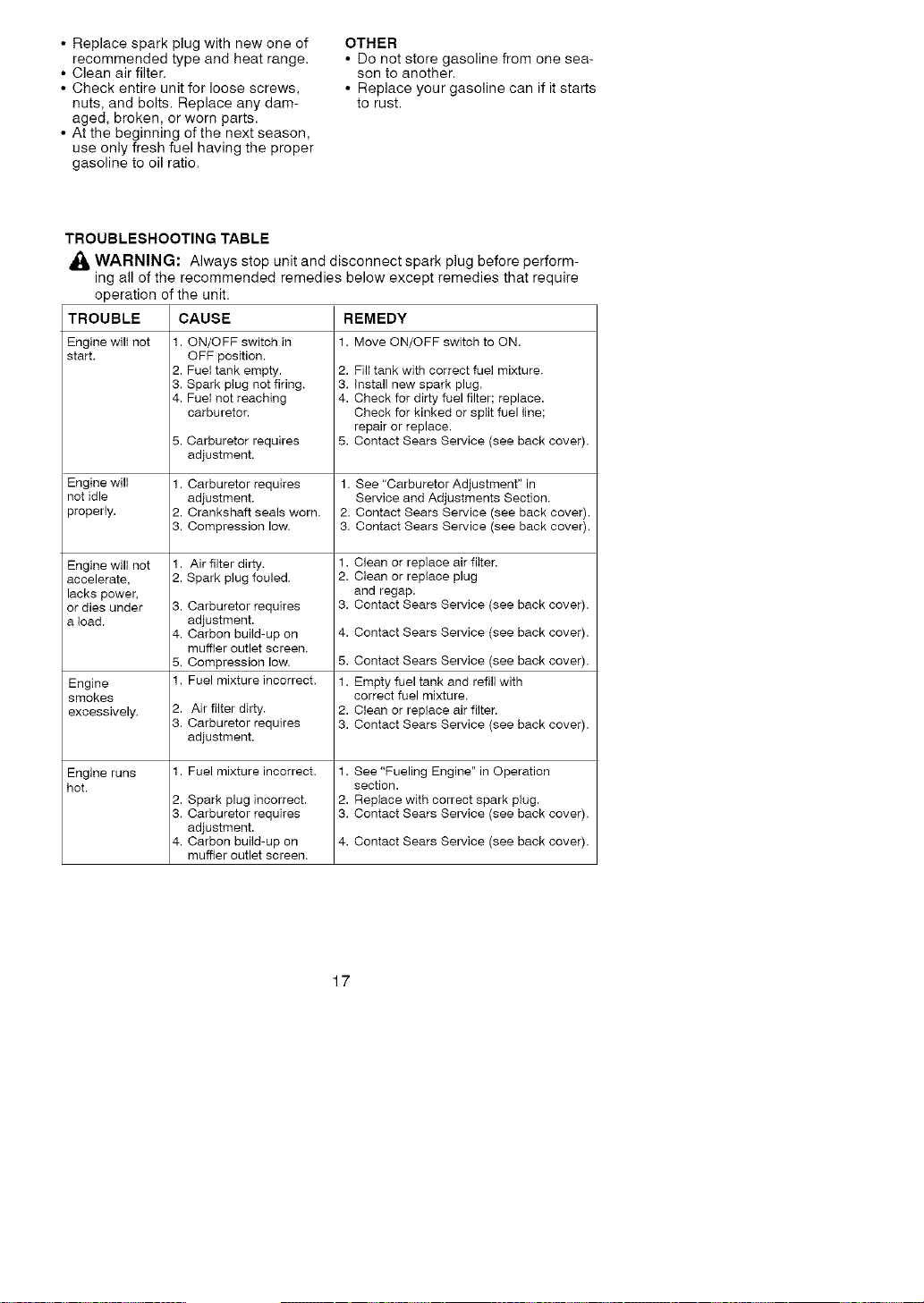

TROUBLESHOOTING TABLE

,_ WARNING: Always stop unit and disconnect spark plug before perform-

ing all of the recommended remedies below except remedies that require

TROUBLE

Engine will not

start.

Engine will

not idle

properly.

Engine will not

accelerate,

lacks power.

or dies under

a load.

Engine

smokes

excessively.

Engine runs

hot.

operation of the unit.

CAUSE REMEDY

1. Move ON/OFF switch to ON.1. ON/OFF switch in

OFF position.

2. Fuel tank empty.

3. Spark plug not firing.

4. Fuel not reaching

carburetor.

5. Carburetor requires

adjustment.

1. Carburetor requires

adjustment.

2. Crankshaft seals worn.

3. Compression low.

1. Air filter dirty.

2. Spark plug fouled.

3. Carburetor requires

adjustment.

4. Carbon buitd-up on

muffler outlet screen.

5. Compression low.

1. Fuel mixture incorrect.

2. Air filter dirty.

3. Carburetor requires

adjustment.

1. Fuel mixture incorrect.

2. Spark plug incorrect.

3. Carburetor requires

adjustment.

4. Carbon build-up on

muffler outlet screen.

2. Fill tank with correct fuel mixture.

3. install new spark plug.

4. Check for dirty fuel filter; replace.

Check for kinked or split fuel line;

repair or replace.

5. Contact Sears Service (see back cover).

1. See "Carburetor Adjustment" in

Service and Adjustments Section.

2. Contact Sears Service (see back cover).

3. Contact Sears Service (see back cover).

1. Clean or replace air filter.

2. Clean or replace plug

and regap.

3. Contact Sears Service (see back cover).

4. Contact Sears Service (see back cover).

5. Contact Sears Service (see back cover).

1. Empty fuel tank and refill with

correct fuel mixture.

2. Ctean or reptace air filter.

3. Contact Sears Service (see back cover).

1. See "Fueling Engine" in Operation

section.

2. Replace with correct spark ptug.

3. Contact Sears Service (see back cover).

4. Contact Sears Service (see back cover).

YOUR WARRANTY RIGHTS AND

OBLIGATIONS: The U.S. Environ-

mental Protection Agency/California

Air Resources Board and Sears, Roe-

buck and Co., U.S.A., are pleased to

explain the emissions control system

warranty on your year 2005 and later

small off-road engine. In California, all

small off-road engines must be de-

signed, built, and equipped to meet

the State's stringent anti-smog stan-

dards. Sears must warrant the emis-

sion control system on your small off-

road engine for the periods of time

listed below provided there has been

no abuse, neglect, or improper main-

tenance of your small off-road engine.

Your emission control system includes

parts such as the carburetor and the

ignition system. Where a warrantable

condition exists, Sears will repair your

small off-road engine at no cost to

you. Expenses covered under warran-

ty include diagnosis, parts and labor.

MANUFACTURER'S WARRANTY

COVERAGE: If any emissions related

part on your engine (as listed under

Emissions Control Warranty Parts

List) is defective or a defect in the ma-

terials or workmanship of the engine

causes the failure of such an emission

related part, the part will be repaired or

replaced by Sears. OWNER'S WAR-

RANTY RESPONSIBILITIES: As the

small off-road engine owner, you are

responsible for the performance of the

required maintenance listed in your

instruction manual. Sears recom-

mends that you retain all receipts cov-

ering maintenance on your small off-

road engine, but Sears cannot deny

warranty solely for the lack of receipts

or for your failure to ensure the perfor-

mance of all scheduled maintenance.

As the small off-road engine owner,

you should be aware that Sears may

deny you warranty coverage if your

small off-road engine or a part of it

has failed due to abuse, neglect, im-

proper maintenance, unapproved

modifications, or the use of parts not

made or approved by the original

equipment manufacturer. You are re-

sponsible for presenting your small

off-road engine to a Sears authorized

repair center as soon as a problem

exists. Warranty repairs should be

completed in a reasonable amount of

time, not to exceed 30 days.

If you have any questions regarding

your warranty rights and responsibili-

ties, you should contact your nearest

authorized service center or call Sears

at 1-800-469-4663. WARRANTY

COMMENCEMENT DATE: The war-

ranty period begins on the date the

small off-road engine is purchased.

LENGTH OF COVERAGE: This war-

ranty shall be for a period of two years

from the initial date of purchase.

WHAT IS COVERED: REPAIR OR

REPLACEMENT OF PARTS. Repair

or replacement of any warranted part

will be performed at no charge to the

owner at an approved Sears Service

Center. If you have any questions re-

garding your warranty rights and re-

sponsibilities, you should contact your

nearest authorized service center or

call Sears at 1-800-469-4663. WAR-

RANTY PERIOD: Any warranted part

which is not scheduled for replace-

ment as required maintenance, or

which is scheduled only for regular in-

spection to the effect of "repair or re-

place as necessary" shall be war-

ranted for 2 years. Any warranted part

which is scheduled for replacement as

required maintenance shall be war-

ranted for the period of time up to the

first scheduled replacement point for

that part. DIAGNOSIS: The owner

shall not be charged for diagnostic la-

bor which leads to the determination

that a warranted part is defective if the

diagnostic work is performed at an ap-

proved Sears Service Center. CON-

SEQUENTIAL DAMAGES: Sears

may be liable for damages to other

engine components caused by the

failure of a warranted part still under

warranty. WHAT IS NOT COVERED:

All failures caused by abuse, neglect,

or improper maintenance are not cov-

ered. ADD-ON OR MODIFIED

PARTS: The use of add-on or modi-

fied parts can be grounds for disallow-

ing a warranty claim. Sears is not li-

able to cover failures of warranted

parts caused by the use of add-on or

modified parts. HOW TO FILE A

CLAIM: If you have any questions re-

garding your warranty rights and re-

sponsibilities, you should contact your

nearest authorized service center or

call Sears at 1-800-469-4663.

WHERE TO GET WARRANTY SER-

VICE: Warranty services or repairs

shall be provided at all Sears Service

Centers. Call 1-800-469-4663.

MAINTENANCE, REPLACEMENT

AND REPAIR OF EMISSION RE-

LATED PARTS: Any Sears approved

replacement part used in the perfor-

mance of any warranty maintenance

or repair on emission related parts will

be provided without charge to the

owner if the part is under warranty.

EMISSION CONTROL WARRANTY

PARTS LIST: Carburetor, Ignition Sys-

tem: Spark Plug (covered up to main-

tenance schedule), Ignition Module,

Muffler including catalyst. MAINTE-

NANCE STATEMENT: The owner is

responsible for the performance of all

required maintenance as defined in

the instruction manual.

The information on the product label indicates to which standard your engine is certified.

Example: (Year) EPA Phase I or Phase II and/or CALIFORNIA.

This engine is certified to be emissions compliant for the following use:

[] Moderate (50 hours)

[] Intermediate (125 hours)

[] Extended (300 hours)

Declaraci6n de Garantia 22 Servicio y Ajustes 37

Identificaci6n de Simbolos 22 Almacenaje 39

Reglas de Seguridad 23 Tabla Diagn6stica 40

Montaje 29 Declaraci6n de Emision 41

Uso 31 Lista de Piezas 20

Mantenimiento 35 Repuesto y Encargos Contratapa

GARANTIA DE UN AI_IO COMPLETO PARA LA CORTADORA DE LINEA A GA-

SOLINA WEEDWACKER ® DE CRAFTSMAN ®

Durante un a_o, a partir de la fecha de compra, siempre que se haga el manten-

imiento, la lubricaci6n y los ajustes a esta Cortadora de Linea a Gasolina

Weedwacker de Craftsman seg0n las instrucciones de uso y mantenimiento en el

manual, Sears reparar& cualquier defecto de materiales o de mano de obra gra-

tuitamente.

Esta garantia excluye la linea de nil6n, la bujia y el filtro de aire, que son piezas

fungibles que se gastan con el uso normal.

Si se usa esta Cortadora de Linea Weedwacker de Craftsman para fines comer-

ciales, esta garantia tendr& validez por s61a 90 dias a partir de la fecha de com-

pra. Si se usa esta Cortadora de Linea Weedwacker de Craftsman para fines de

alquiler, esta garantia tendr& validez por s61a 30 dias a partir de la fecha de com-

pra. Esta garantia tendr_t validez 0nicamente mientras se use este producto den-

tro de los Estados Unidos.

SE OBTENDRA SERVlCIO BAJO GARANTIA DEVOLVlENDO LA CORTADORA DE LINEA

WEEDWACKER AL TIENDA DE SEARS O CENTRO DE SERVlCIO MAS CERCANO EN

LOS ESTADOS UNIDOS.

Esta garantia confiere derechos legales especificos al propietario, que tal vez

tenga asimismo otros derechos que varian entre estados.

Sears, Roebuck and Co., D/817 WA, Hoffman Estates, IL 60179

ADVERTENCIA: iEsta D

cortadera de hierbas puede ser

peligrosa! El uso descuidado o

indebido de esta herramienta

puede causar graves o aOn

heridas fatales!

Lea y comprenda el

manual de instruc-

clones antes de usar la

cortadora de hierbas.

Use siempre la proteccion de oidos apropiada, Ia proteccion de

ojos y la protecci6n de la cabeza.

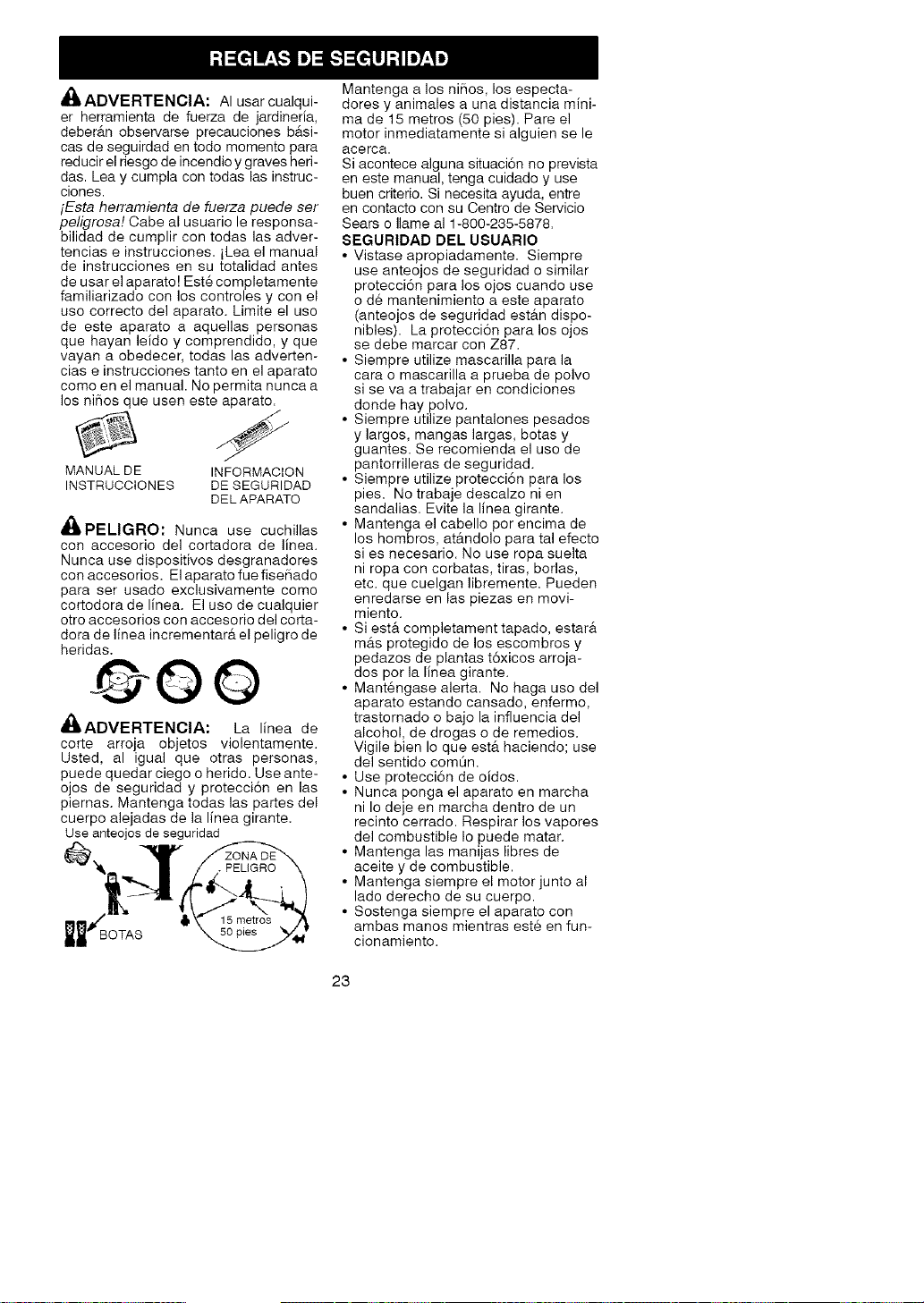

dt_ADVERTENCIA: AI usar cualqui-

er herramienta de fuerza de jardinefia,

deber&n observarse precauciones b&si-

cas de seguirdad en todo momento para

reducir el riesgo de incendio y graves heri-

das. Lea y cumpla con todas las instruc-

clones.

iEsta herramienta de fuerza puede ser

peligrosa! Cabe al usuario le responsa-

bilidad de cumplir con todas las adver-

tencias e instrucciones, iLea el manual

de instrucciones en su totalidad antes

de usar el aparato! Est6 completamente

familiarizado con los controles y con el

uso correcto del aparato. Limite el uso

de este aparato a aquellas personas

que hayan leido y comprendido, y que

vayan a obedecer, todas las adverten-

cias e instrucciones tanto en el aparato

como en el manual. No permita nunca a

los ni_os que usen este aparato.

MANUAL DE INFORMACION

INSTRUCCIONES DESEGURIDAD

DELAPARATO

A _______

dI_PELIGRO" Nunca use cuchillas

con accesorio del cortadora de linea.

Nunca use dispositivos desgranadores

con accesorios. El aparato fue fise_ado

para ser usado exolusivamente oomo

cortodora de line& El usa de cualquier

otro aocesorios con accesorio del corta-

dora de linea incrementarb, el peligro de

heridas.

_.ADVERTENCIA: La linea de

corte arroja objetos violentamente.

Usted, al igual que otras personas,

puede quedar ciego o herido. Use ante-

ojos de seguridad y protecci6n en las

piernas. Mantenga todas las partes del

cuerpo alejadas de la linea girante.

Use anteojos de seguridad

Mantenga a los ni_os, los especta-

dores y animales a una distancia mini-

ma de 15 metros (50 pies). Pare el

motor inmediatamente si alguien se le

aceroa.

Si acontece alguna situaci6n no prevista

en este manual, tenga cuidado y use

buen criterio. Si necesita ayuda, entre

en contacto con su Centro de Servicio

Sears o Ilame al 1-800-235-5878.

SEGURIDAD DEL USUARIO

• Vistase apropiadamente. Siempre

use anteojos de seguridad o similar

protecci6n para los ojos cuando use

o d6 mantenimiento a este aparato

(anteojos de seguridad est&n dispo-

nibles). La protecci6n para los ojos

se debe marcar con Z87.

• Siempre utilize mascarilla para la

cara o mascarilla a prueba de polvo

si se va a trabajar en condiciones

donde hay polvo.

• Siempre utilize pantalones pesados

y largos, mangas largas, botas y

guantes. Se recomienda el uso de

pantorrilleras de seguridad.

• Siempre utilize protecci6n para los

pies. No trabaje descalzo ni en

sandalias. Evite la linea girante.

• Mantenga el cabello par encima de

los hombros, at_mdolo para tal efecto

si es necesario. No use ropa suelta

ni ropa con corbatas, tiras, borlas,

etc. que cuelgan libremente. Pueden

enredarse en las piezas en movi-

miento.

• Si est& completament tapado, estar&

m&s protegido de los escombros y

pedazos de plantas t6xicos arro a-

dos pot la linea girante.

• Mant6ngase alert& No haga usa del

aparato estando cansado, enfermo,

trastornado o bajo la influencia del

alcohol, de drogas o de remedios.

Vigile bien Io que est& hacienda; use

del sentido comOn.

• Use protecci6n de oidos.

• Nunca ponga el aparato en marcha

ni Io deje en marcha dentro de un

recinto cerrado. Respirar los vapores

del combustible Io puede matar.

• Mantenga las manijas libres de

aceite y de combustible.

• Mantenga siempre el motor junto al

lado derecho de su cuerpo.

• Sostenga siempre el aparato con

ambas manos mientras est& en fun-

cionamiento.

• Mantenga el cabezal de corte (o

otras accesorios opcional) per deba-

jo de la cintura y lejos de todas las

partes de su cuerpo. No levante el

motor pot encima de su cintura.

• Mantenga todas las partes del cuer-

po alejadas del silenciador y de la

linea girante (o otras accesorio op-

cional). Mantenga el motor por deba-

jo del nivel de la cintura. El silencia-

dor puede causar graves quema-

duras cuando est& caliente.

• Mantenga el equilibrio, con los pies

en una superficie estable. No se ex-

tienda demasiado o use el aparato

desde superficies inestables como

escaleras manuales, &rboles,

cuestas empinadas, techos, etc.

• Use el aparato 0nicamente de dia o

en luz artificial fuerte.

• Use exclusivemente para trabajos

descritos en este manual (o el manu-

al para accesorios opcional).

SEGURIDAD DEL APARATO Y EN

EL MANTENIMIENTO

• Desconecte la bujia antes de hacer

cualquier mantenimiento menos los

ajustes al carburador.

• Inspeccione el aparato y cambie las

piezas daSadas o flojas antes de

cada uso. Repare toda fuga de com-

bustible antes de usar el aparato.

Mantenga el aparato en buenas con-

diciones de uso.

• Cambie todas las piezas del cabezal

que est6n descantilladas, resquebra-

jadas, quebradas o daSadas de cu-

alquier otro modo, antes de usar el

aparato.

• Haga el mantenimiento del aparato

de acuerdo a los procedimientos re-

comendados. Mantenga la linea de

corte el largo aprodiado.

• Use solamente linea de la marcha

CraffsmanCR_. Nunca use alambre,

soga, bile, etc.

• Instale la protector requerida antes

de usar su aparato. Use la bobina

especificada. Aseg0rese que la bo-

bina este correctamente instalada y

est6 bien fijo.

• AsegOrese que el aparato est6 cor-

rectamente armado como se mues-

tra en el manual.

• Haga los ajustes al carburador con

el cabezal apoyado de modo que la

linea no pueda tocar nada.

• Mantenga alejadas alas dem&s per-

sonas siempre que haga ajustes al

carburador.

• Use exclusivamente los accesorios y

repuestos Craftsman recomendados.

• Todo servicio y mantinimiento no ex-

plicado en este manual deber& set

efectuado per un Centro de Servicio

Sears.

SEGURIDAD CON EL COMBUSTIBLE

• Mezcle y vierta el combustible al aire

libre.

• Mant6ngalo alejado de las chispas y

de las llamas.

• Use recipiente aprobado para el

combustible.

• No fume ni permita que se fume cer-

ca del combustible ni del aparato ni

mientras 6ste est6 en uso.

• Evite derramar el combustible o el

aceite. Limpie todo el combustible

derramado.

• AI6jese a pot Io menos 3 metros (10

pies) del lugar de abastecimiento

antes de poner en marcha el motor.

• Pare el motor y permita que se enfrie

el aparato antes de retirar la tapa del

tanque.

• AImac6ne siempre combustible en

un recipiente aprobado para los

liquidos inflamables.

TRANSPORTE Y ALMACENAMIENTO

• Espere que el motor se enfrie y fije

bien el aparato antes de quardarlo o

de transportarlo en un vehiculo.

• Vacie el tanque de combustible antes

de guardar el aparato o de transpor-

tarlo. Consuma todo el combustible

restante en el carburador poniendo el

motor en marcha y dej&ndolo en mar-

cha hasta que le motor se pare solo.

• Guarde el aparato y el combustible

en un lugar donde los vapores del

combustible no puedan alcanzar

chispas ni llamas provenientes de

los termotanques, los motores o in-

terruptores el6ctricos, los calefac-

tores centrales, etc.

• Guarde el aparato de mode que el

cuchilla limitadora de linea no pueda

causar heridas accidentales. Se

puede colgar el aparato por la caja el

eje de propulsi6n.

• Guarde el aparato fuera del alcance

de los niSos.

AVlSO SPECIAL: El estar expuesto a

las vibraciones a trav6s del uso pro-

Iongado de herramientas de fuerza a

gasolina puede cuasar daBos a los va-

sos sanguineos o a los nervios de los

dedos, las manos y las coyunturas en

aquellas personas que tienen propen-

sidad a los trastornos de la circulaci6n

o alas hinchazones anormales. El use

prolongado en tiempo frio ha sido aso-

ciado con da_os a los vasos sna-

guineos de personas que por otra

parte se encuentran en perfecto esta-

do de salud. Si ocurren sintomas tales

como el entumecimiento, el dolor, la

falta de fuerza, los cambios en el color

o la textura de la piel o falta de sentido

en los dedos, las manes o las coyun-

turas, deje de usar esta m&quina in-

mediatamente y procure atenci6n

m6dica. Los sistemas de anti-vibra-

ci6n no garantizan que se eviten tales

problemes. Los usuarios que hacen

use continuo y prolongando de las

herramientas de fuerza deben fiscali-

zar atentamente su estado fisico y el

estado del aparato.

AVISO ESPECIAL: Su aparato viene

equipada con silenciador limitador de

temperatura y con rejilla antichispa que

cumpla los requisitoe de los C6digoe de

California 4442 y 4443. Todae las tierras

foreetadas federales, m&e los estados

de California, idaho, Maine, Minnesota,

Nueva Jersey, Washington y Oreg6n,

requieren pot ley que muchoe motores

de combusti6n interna est6n equipadoe

con rejilla antichiepa. Si usted el aparato

en un estado y otra Iocalidad donde ex-

isten tales reglamentos, usted tiene la

responsabilidad juridica de mantener

eetas piezae en correcto estado de fun-

cionamiento. De Io contrario, eetar& en

infracci6n de la ley. Para el use normal

del dueBo de la caea, el silenciador y la

rejilla antichiepa no requerir&n ning0n

eervicio. Despu6s de 50 horae de uso,

recomendamos que al silenciador se le

de servicio o sea substituido pot un

Centro de Servicio Sears.

SEGURIDAD AL RECORTAR

ADVERTENClA: Inspeccione el

&rea antes de cada use. Retire los obje-

tos (piedrae, vidrio roto, clavoe, alambre,

etc.) que se puedan enredar en la linea

o que _sta pueda arrojar. Los objetos

duros pueden da_ar el cabezal y 6ste

los puede arrojar, causando graves heri-

das.

• Use el aparato exclusivamente para

recortar, para cortar c6sped y para

barrer. No Io use para cortar bordes,

para podar ni para recortar seto.

• Corte siempre de derecha a izquierda.

Si se corta con la linea del lade iz-

quierdo del protector, los escombros

volar&n en sentido opuesto al usuario.

REGLAS ADIClONALES DE SE-

GURIDAD PARA ACCESORIOS

OPClONAL

,_ADVERTENClA: Para cada ac-

cesorio opcional ueada, lea a manual

de inetrucciones enteroe antes de use

y siga todas las advertenciae e inetruc-

clones en manual yen la accesorio.

_IJADVERTENCIA: Aseg0rese el

mango est& instalado al uear lae acce-

sorios al cortar hordes o al cortadora

de malezae. Inetale el mango sobre la

flecha de la etiqueta de eeguridad del

eje superior (extremo con el motor del

aparato). Si su accesorios del cortar

hordes o del cortadora de malezas no

incluye un mango, un kit de accesorioe

del mango (#530071451) eet& diepon-

ible de su Centro de Servicio Sears.

SEGURIDAD AL CORTAR BORDES

'_ADVERTENCIA: Inspeccione el

&tea a set cortada antes de cada uso.

Retire los objetos (piedrae, vicrio roto,

clavos, alambre, hilo, etc.) que puedan

ser arrojados pot la cuchilla o que pue-

dan enroscarse en el eje.

• La cuchilla continOa girando pot un

inetante despu6s de que se euelte el

gatillo. La cuchilla puede herir gra-

vemente al ususado o a terceras.

• Deje que la cuchilla se detenga

antes de sacarla del corte.

La cuchilla gira ! cuchilla

por uninstante

de,spudsde

que sehaya

so#ado

elgati/Io.

• Deseche toda cuchilla doblada, torci-

da, resquebrajada, quebrada o

dai]ada de cualquier otro modo.

Cambie todas las piezas resquebra-

jadas, descantilladas o daSadas

antes de usar el aparato.

• No intente remover el material y cor-

tado o sostenga el material a ser cor-

tado mientras el motor se encuentre

en marcha o cuando el dispositivo

que corta se encuentre en movi-

miento.

• Mantengasiemprelasruedayelcal-

zoencontactoconelsuelo.

• Siempreempujeelaparatolenta-

mentesobreelterreno.Cuidese

constantementecontralasaceras

desniveladas,hoyosenelterreno,

raicesgrandes,etc.

• Siempreuseelmangoalusandoac-

cesorioalcortarbordes.

SEGURIDAD AL PROPULSOR DE

AIRE/ASPIRADORA

_ADVERTENCIA: Inspeccione el

&rea antes de poner en matodos los es-

combros y objetos s61idos tales como

piedras, vidrio, alambre, etc., que el apa-

rato pueda arrojar al aire o hacer rebotar

causando heridas de este o cualquier

otto modo durante el uso del mismo.

• No apoye el aparato con el motor en

marcha en ninguna superficie que

no est6 limpia o que no sea s61ida.

El aparato podria aspirar escombros

tales como gavilla, arena, polvo,

c6sped, etc. por la entrada de aspi-

raclon y arrojados pot la salida de

propulsion, da6ando el aparato y/u

otros objetos, o causando graves

heridas a espectadores o al usuario.

• Nunca coloque objetos dentro de los

tubos de propulsi6n, tubos de aspira-

ci6n o salida de aire; siempre dirija

los escombros en direcci6n contraria

a donde personas, animales, vidrier-

asu otros objetos s61idos tales como

&tholes, autom6viles, paredes, etc.

se encuentran. La fuerza del aire

puede arrojar o hacer rebotar pie-

dras, tierra o ramas, hiriendo a per-

sonas o animales, rompiendo vidrier-

as o causando otros da6os.

• Nunca ponga el aparato en marcha

sin toner todo el equipo correspon-

diente instalado. AI usar el aparato

como propulsor de aire, sirmpre

instale los tubos de propulsi6n.

• Inspeccione frecuentemente la abet-

tufa de entrada de aire, los tubos de

propulsion, y los tubos de aspiraci6n

siempre con el motor detenido y la

bujia desconectada. Mantenga las

aberturas de ventilaci6n y los tubos

de descarga libres de escombros

que se pueden acumular y limitar la

circulaci6n debida de aire.

• Nunca coloque objeto alguno dentro

de la entrada de aire ya que de hacer-

Io podria limitar la circulaci6n d'aire y

dailar el aparato.

• Nunca use el aparato para esparcir

substancias quimicas, fertilizantes u

otras substancias que puedan con-

tener materiales t6xicos.

• Para evitar la propagaci6n de incen-

dios, no use el aparato cerca de ho-

gueras de hogassecas o de mator-

rales, de hogares de le6a, de

parrillas, barbacoas, ceniceros, etc.

SEGURIDAD AL CORTADORA DE

MALEZAS

PELIGRO: La cuchilla puede rebo-

tar violentamente en materiales que no

puede cortar. Los rebotes de la cuchilla

pueden causar la amputaci6n de brazos

o piemas.

,I_ADVERTENClA: No utilice el

cabezal podador como dispositivo de

sujecidn de la cuchilla.

Ai_ADVERTENCIA: La cuchilla si-

gue girando incluso despu6s de soltar

el acelerador o de apagar el motor. In-

cluso cuando estA girando libremente,

la cuchilla puede despedir objetos o

causar cortes profundos si se toca ac-

cidentalmente. Detenga la cuchilla po-

niendo en contacto el lado izquierdo

de la misma con material ya cortado.

Para detener la cuchitla _:_

cuando gire libremente, _ _'

p6ngala en contacto con ._""

material previamente _

cortado.

4MhADVERTENCIA: Antes de cada

uso, inspeccione la zona de trabajo.

Retire todos los objetos (rocas, crista-

les rotos, clavos, cables, hilos, etc.)

que puedan ser despedidos o quedar

enredados en la cuchilla o en el cabe-

zal podador.

• Deseche y sustituya la cuchillas do-

bladas, dentadas, partidas, rotas o

deterioradas de alg0n roods.

• Antes de utilizar el aparato, instale el

protector apropiada. Utilice el

protector met&lica siempre que tra-

baje con una cuchilla met&lica.

_,ADVERTENClA: Utilice sola-

mente las accesorios al cortadora de

malezas que proveen de un protector

met&lica con la nariz acentuada.

entuada

• Utilice exclueivamente la cuchilla es-

pecificado y asegtSrese de que est6

correctamente instalado y firmemen-

te sujeto.

• Corte siempre de derecha a izquierda.

• Siempre que trabaje con cuchilla, uti-

lice el mango y una correa al hombro

correctamente ajustada (vea las

instrucciones de MONTAJE en el

manual de instrucciones de la acce-

sorio del podadora).

SEGURIDAD AL CULTIVADOR

_ADVERTENCIA: Las p_as gira-

torias pueden causar graves heridas.

Mantengase alejado de las p0as girato-

rias. Apague el motor antes de desa-

tascar las pQas hacer rc _araciones.

_ADVERTENCIA: Inspeccione el

&rea a cultivar antes de arrancar el

aparato. Retire todos los residuos y

los objetos duros y cortantes como ro-

cas, enredaderas, ramas, soga, cuer-

da, etc.

• Evite el contacts con objetos s61idos

que peudan detener las pOas. Si

ocurre un contacts fuerte, pare el

motor e inspeccione el aparato para

ver si hay daSos.

• No opere nunca el aparato sin la

protector de la pOas en su lugar y

bien asegurada.

• Mantenga las pOas y la protector

libre de residuos.

• Luego de golpear un objeto extraSo,

pare el motor, inspeccione el cultiva-

dor para ver si hay daSos y rep&re-

los antes de volver a arrancar el

aparato.

• Desconecte el cultivador del en-

samble del motor antes de limpiar la

pOas con una manguera y agua para

retirar todo Is que se haya acumula-

do. Luego lubrique las pOas con

aceite para evitar la oxidaci6n.

• Use siempre guantes cuando haga

reparaciones o limpie las pOas ya

que se afilan mucho con el uso.

• No funcione el aparato en revolu-

clones altas a menos que cultive.

SEGURIDAD AL PODADORA DE SE-

TOS

Ai_PELIGRO: RIESGO DE OORTA-

DURAS; MANTENGA LAS MANOS ALEJA-

DAS DE LA CUCHILLA - La cuchilla con-

tinuara girando momentaneamente al

soltar el gatillo acelerador. No intente

limpiar material ya cortado mientras la

cuchilla se encuentre girando.

AsegOrese de que el interruptor se en-

cuentre en la posici6n OFF, el cable de

la bujia desconectado, y la cuchilla de-

tenida antes de remover el material

que se haya atascado en la cuchilla.

No sostenga o agarre el aparato pot la

cuchilla.

La cuchilla conti-

nuara girando mo-

mentaneamente al

oltar el gatillo

dor

Permita que las

cuchillas se de-

tengan antes de

remover las del

rea de corte.

Ai_,ADVERTENCIA: Inspeccione el

&rea de trabajo antes de comenzar.

Retire todos los desechos y material

s61ido como rocas, vidrio roto,

alambre, etc. que puedan rebotar, ser

arrojados al aire o de otra manera

causar accidentes o daSos durante el

uso del aparato.

• No use el aparato si la cuchilla se

encuentra doblada, torcida, astillada,

rota o daSada de cualquier manera.

Entre en contacto con el Centro de

Servicio Sears para el reemplazo de

piezas daSadas o desgastadas.

• Siempre mantenga el aparato en

frente suyo. Mantenga todas las

partes del cuerpo alejadas de la

cuchilla.

• Mantenga la cuchilla y los respira-

deros de aire libres de desechos.

SEGURIDAD AL CORTADORA DE

RAMAS

_kADVERTENCIA: La cuchilla os-

cilante/cadena giratoria pueden causar

graves lesiones. Inspeccione el aparato

antes de usarla. No opere el aparato

con una cuchil]a doblada, quebrada ni

desafilada o cadena desafilada. Man-

tengase alejado de la cuchilla/cadena.

_ADVERTENCIA: La cuchilla os-

cilante/cadena giratoria est& afilada. No

la toque. Para evitar graves lesiones,

siempre apague el aparato y aseg0rese

de que la cuchilla/cadena se haya dete-

nido completamente, desconecte la

bujia y use guantes cuando cambie o

maneje la cuchilla o la cadena.

_I, ADVERTENClA: La cuchilla en

descenso/cadena giratoria puede cau-

sar lesiones al continuar su movimiento

luego de apagar el aparato. Mantenga

un control adecuado de la aparato hasta

que la cuchilla/cadena haya dejado de

moverse pot completo. Mantenga las

manos, la cara y los pies lejos de todas

las partes m6viles. No intente tocar ni

detener la cuchilla o la cadena mientras

este en movimiento.

ADVERTENClA: Los objetos

que caen pueden causar graves le-

siones en su cabeza. Use protecci6n

en su cabeza mientras opere esta

aparato con una accesorio al cortado-

ra de ramas.

dI_ADVERTENCIA: Para evitar

graves lesiones, no use m&s de un bra-

zo de extensiSn con el accesorio corta-

dora de ramas.

,_ADVERTENCIA: Mantenga el

cortadora de ramas lejos de lineas de

fuerza el6ctrica y cables de electricidad.

• Solamente uso para podar las ramas

hasta 4 pulgadas de di&metro.

• No opere el aparato a una velocidad

mayor que la necesaria para podar.

No haga funcionar el aparato a alta

velocidad mientras no est& podando.

• Apague siempre el aparato cuando

se demore el trabajo y mientras ca-

mina entre zonas de corte.

• Si golpea o se enreda con alg0n ab-

jeto extraSo, apague el motor de in-

mediato e inspeccione si existen

daSos. Haga cualquier daSo reparar

por un Centro de Servicio Sears

antes de procurar otras operaciones.

Descarte las cuchillas que est6n do-

bladas, combadas, rajadas o rotas.

• Apague el aparato de inmediato si

siente una vibraci6n excesiva. La

vibraci6n indica que hay problemas.

Inspeccione en detalle si existen

tuercas o pemos flojos o daSo antes

de continuar. Entre en oontacto con

el Centro de Servicio Sears para el

remplazo de piezas da_adas el ne-

cesario.

SEGURIDAD AL SOPLADOR DE

NIEVE

_ILADVERTENCIA: Mantenga las

manos y pies alejadas de] rotor al ar-

rancar or funcionar el motor, aunca

trate de limpiar el rotor cuando el mo-

tor est6 en marcha nuevamente. Apa-

gue el motor y desconecte la bujia

antes de limpiar la nieve o escombros

del dispositivo de descarga o cuando

ajuste los deflectores.

,_ADVERTENClA: Nunca este

cerca de la apertura de la descarga.

Rocas o escombros se puedan lanzar

en los ojos y la cara, el resultado le

causarua kesu6n o ceguera seria.

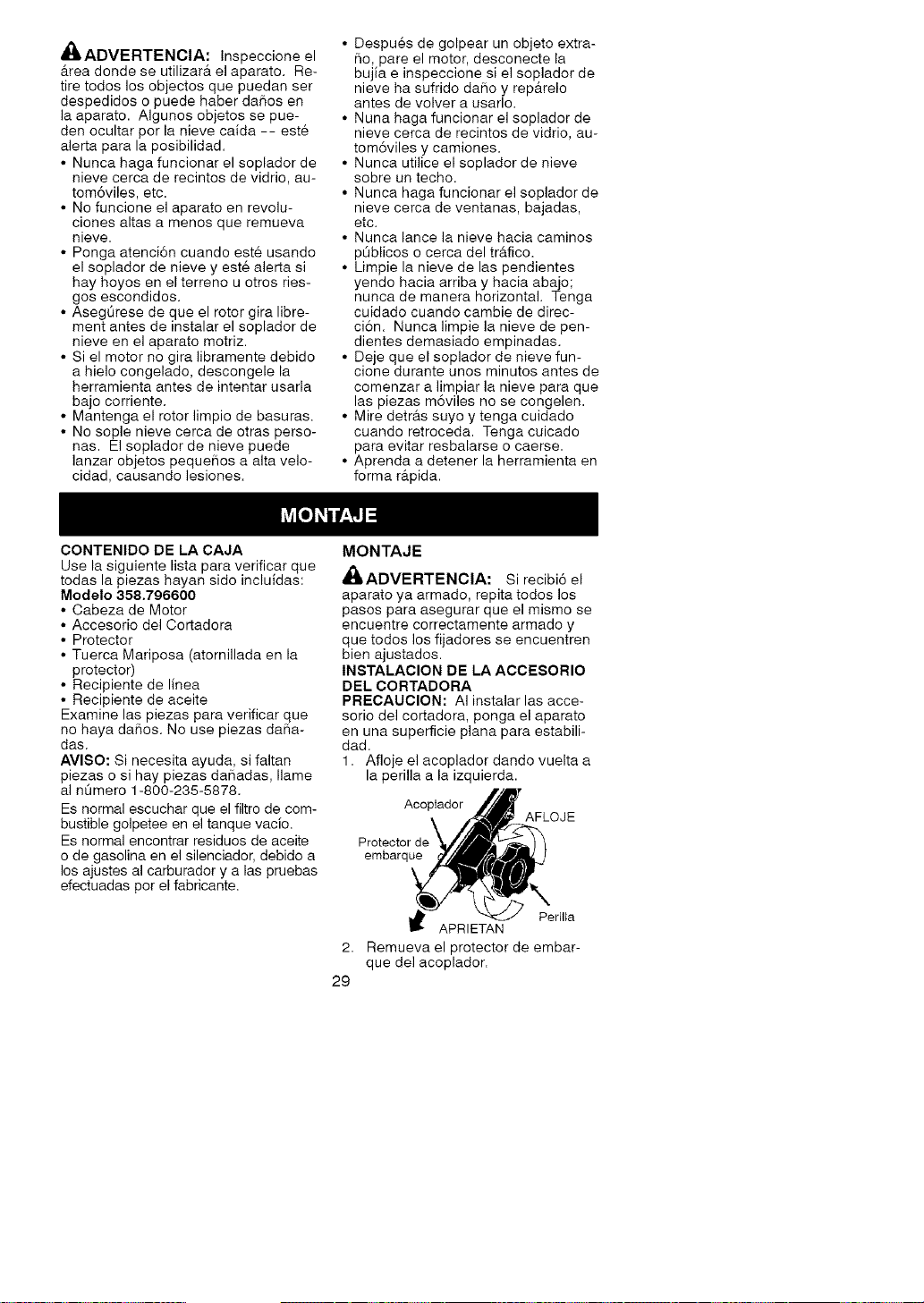

_ADVERTENClA: Inspeccione el

&rea donde se utilizar& el aparato. Re-

tire todos los objectos que puedan ser

despedidos o puede haber daSos en

la aparato. AIgunos objetos se pue-

den ocultar per la nieve caida -- est6

alerta para la posibilidad.

• Nunca haga funcionar el soplador de

nieve cerca de recintos de vidrio, au-

tom6viles, etc.

• No funcione el aparato en revolu-

clones altas a menos que remueva

nieve.

• Ponga atenci6n cuando est6 usando

el soplador de nieve y est6 alerta si

hay hoyos en el terreno u otros ries-

gas escondidos.

• AsegQrese de que el rotor gira libre-

ment antes de instalar el soplador de

nieve en el aparato motriz.

• Si el motor no gira libramente debido

a hielo congelado, descongele la

herramienta antes de intentar usarla

bajo corriente.

• Mantenga el rotor limpio de basuras.

• No sople nieve cerca de otras perso-

nas. El soplador de nieve puede

lanzar objetos pequeSos a alta velo-

cidad, causando lesiones.

• Despu6s de golpear un objeto extra-

_o, pare el motor, desconecte la

bujia e inspeccione si el soplador de

nieve ha sufrido da_o y rep&relo

antes de volver a usarlo.

• Nuna haga funcionar el soplador de

nieve cerca de recintos de vidrio, au-

tom6viles y camiones.

• Nunca utilice el soplador de nieve

sobre un techo.

• Nunca haga funcionar el soplador de

nieve cerca de ventanas, bajadas,

etc.

• Nunca lance la nieve hacia caminos

pQblicos o cerca del tr&fico.

• Limpie la nieve de las pendientes

yendo hacia arriba y hacia abajo;

nunca de manera horizontal. Tenga

cuidado cuando cambie de direc-

ci6n. Nunca limpie la nieve de pen-

dientes demasiado empinadas.

• Deje que el soplador de nieve fun-

cione durante unos minutos antes de

comenzar a limpiar la nieve para que

las piezas m6viles no se congelen.

• Mire detr&s suyo y tenga cuidado

cuando retroceda. Tenga cuicado

para evitar resbalarse o caerse.

• Aprenda a detener la herramienta en

forma r&pida.

CONTENIDO DE LA CAJA

Use la siguiente lista para verificar que

todas la piezas hayan sido incluidas:

Modelo 358.796600

• Cabeza de Motor

• Accesorio del Cortadora

• Protector

• Tuerca Mariposa (atornillada en la

protector)

• Recipiente de linea

• Recipiente de aceite

Examine las piezas para verificar que

no haya daSos. No use piezas daSa-

das.

AVlSO: Si necesita ayuda, si faltan

piezas o si hay piezas daSadas, Ilame

al nQmero 1-800-235-5878.

Es normal escuchar que el filtro de com-

bustible golpetee en el tanque vacio.

Es normal encontrar residuos de aceite

o de gasolina en el silenciador, debido a

los ajustes al carburador y alas pruebas

efectuadas par el fabricante.

MONTAJE

_bADVERTENCIA: Si recibi6 el

aparato ya armado, repita todos los

pasos para asegurar que el mismo se

encuentre correctamente armada y

que todos los fijadores se encuentren

bien ajustados.

INSTALACION DE LA ACCESORIO

DEL CORTADORA

PRECAUCION: AI instalar las acce-

sorio del cortadora, ponga el aparato

en una superficie plana para estabili-

dad.

1. Afloje el acoplador dando vuelta a

la perilla a la izquierda.

Acoplador

Protector de

embarque

AFLOJE

Perilla

APRIETAN

Remueva el protector de embar-

que del acoplador.

3. Retirelatapadeejedelaccesorio

delcortadora(sipresente).

4. Coloqueelbot6ndeconexi6n/des-

conexi6ndelaccesorioenelaguj-

erodelaguiadelacoplador.

5. Empujeelaccesorioenelacopla-

dorhastaqueelbot6ndeconex-

i6n/desconexi6nseencajeenel

primeragujero.

6. Antesdeusarelaparato,aprietela

perillafirmementedandovueltaa

laderecha.

Primer

AcopladorAgujeroAgujerode

laGuia

Paraconseguirlaorientaci6napropiada

paraelprotector,vealailustraci6nCON-

OZCASUAPARATOqueseencuentraen

lasecci6ndeUSO.

1. Remuevalatuercamariposadela

protector.

2. Introduzcaelsoportedentrodela

ranuracomosemuestra.

3. Hagagirarlaprotectorhastaqueel

tornillopaseatrav6sdelhuecoen

elsoporte.

4. Aprietefirmementelatuercamari-

posaeneltornillo.

Protector Ranura

GIRE

Soporte

Eje Botonde Accesodo

SuperiorConexion/Inferior

Desconexi6n

_ADVERTENOIA:Antesdeoper-

arestaaparato,aeegOreeedequeel

bot6n de conexi6n/deeconexi6n est6

aeegurado en el primer agujero y la

perilla est6 bien ajustada. Todos los

accesorios han sido diseSados para

eer utilizadoe en el primer agujero.

Para lae accesorios opcional, yea la

eecci6n MONTAGE de la aplicables

manual de instruccionee de la acceeo-

rio.

INSTALAClON DE LA PROTECTOR

,_ADVERTENClA: El protector

deberfi set instalado correctamente. El

protector provee protecci6n parcial

contra el riesgo de los objetos arroja-

dos hacia el usuario y otras personas

y viene equipado con un cuchilla limi-

tadora de linea que corta el exceso de

linea. El cuchilla limitadora de linea

(en la parte inferior del protector) es

filoso y puede cortar.

Cuchilla

Limitadora

de Linea

Tuerca Mariposa

AJUSTE DEL MANGO

_&ADVERTENCIA: AI ajustar la

manija auxiliar, asegOreee que 6ste ee

mantenga sobre la etiqueta de eeguri-

dad y debajo la marca o la flecha en el

eJe.

1. Afloje la tuerca mariposa en el

mango.

2. Gire el mango en posici6n vertical.

Vuelva a apretar la tuerca maripo-

sa firmemente.

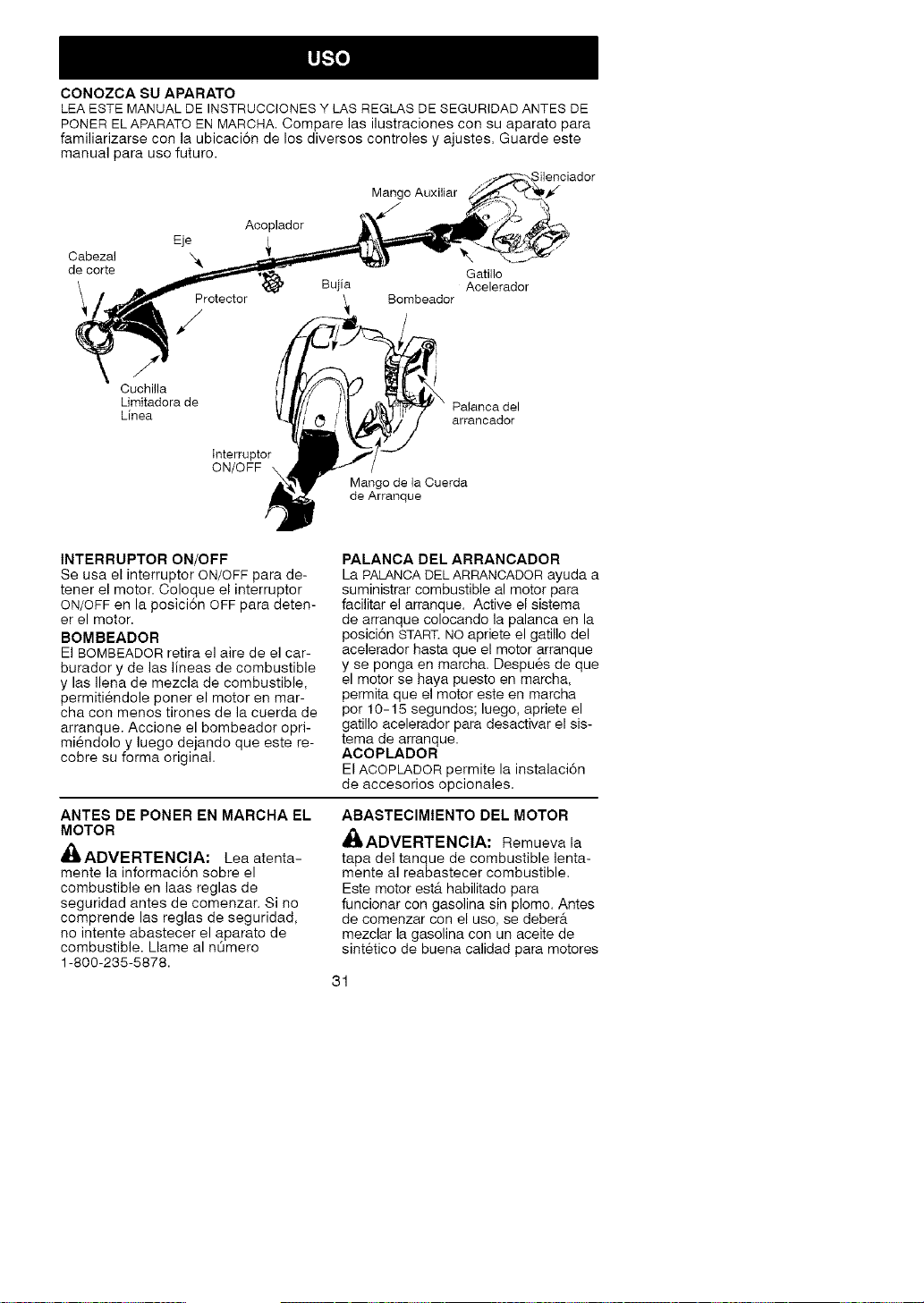

CONOZCA SU APARATO

LEA ESTE MANUAL DE INSTRUCCIONES Y LAS REGLAS DE SEGURIDAD ANTES DE

PONER EL APARATO EN MAROHA. Compare las ilustraciones con su aparato para

familiarizarse con la ubicaci6n de los diversos controles y ajustes. Guarde este

manual para usa futuro.

}ilenciador

Mango Auxiliar

Acoplador

Eje ,_

Cabezal X4_

de corte

Protector

Bujia

Bombeador

Gatillo

Acelerador

Cuchitla

Limitadora de

Linea

Interruptor

ON/OFF

Palanca del

arrancador

Mango de la Cuerda

de Arranque

INTERRUPTOR ON/OFF

Se usa el interruptor ON/OFF para de-

tener el motor. Coloque el interruptor

ON/OFF en la posici6n OFF para deten-

er el motor.

BOMBEADOR

El BOMBEADOR retira el aire de el car-

burador y de las lineas de combustible

y las Ilena de mezcla de combustible,

permiti6ndole poner el motor en mar-

cha con menos tirones de la cuerda de

arranque. Accione el bombeador opri-

miendolo y luego dejando que este re-

cobre su forma original.

PALANCA DEL ARRANCADOR

La PALANCA DELARRANCADOR ayuda a

suministrar combustible al motor para

facilitar el arranque. Active el sistema

de arranque colocando la palanca en la

posici6n START.NO apriete el gatillo del

acelerador hasta que el motor arranque

y se ponga en marcha. Despu6s de que

el motor se haya puesto en marcha,

permita que el motor este en marcha

par 10-15 segundos; luego, apriete el

gatillo acelerador para desactivar el sis-

tema de arranque.

ACOPLADOR

El ACOPLADOR permite la instalaci6n

de accesorios opcionales.

ANTES DE PONER EN MARCHA EL

MOTOR

_I_ADVERTENCIA: Lea atenta-

mente la informaci6n sabre el

combustible en laas reglas de

seguridad antes de comenzar. Si no

comprende las reglas de seguridad,

no intente abastecer el aparato de

combustible. Llame al nOmero

1-800-235-5878.

ABASTECIMIENTO DEL MOTOR

_bADVERTENCIA: Remueva la

tapa del tanque de combustible lenta-

mente al reabastecer combustible.

Este motor est& habilitado para

funcionar con gasolina sin plomo. Antes

de comenzar con el usa, se deber&

mezclar la gasolina con un aceite de

sint6tico de buena calidad para motores

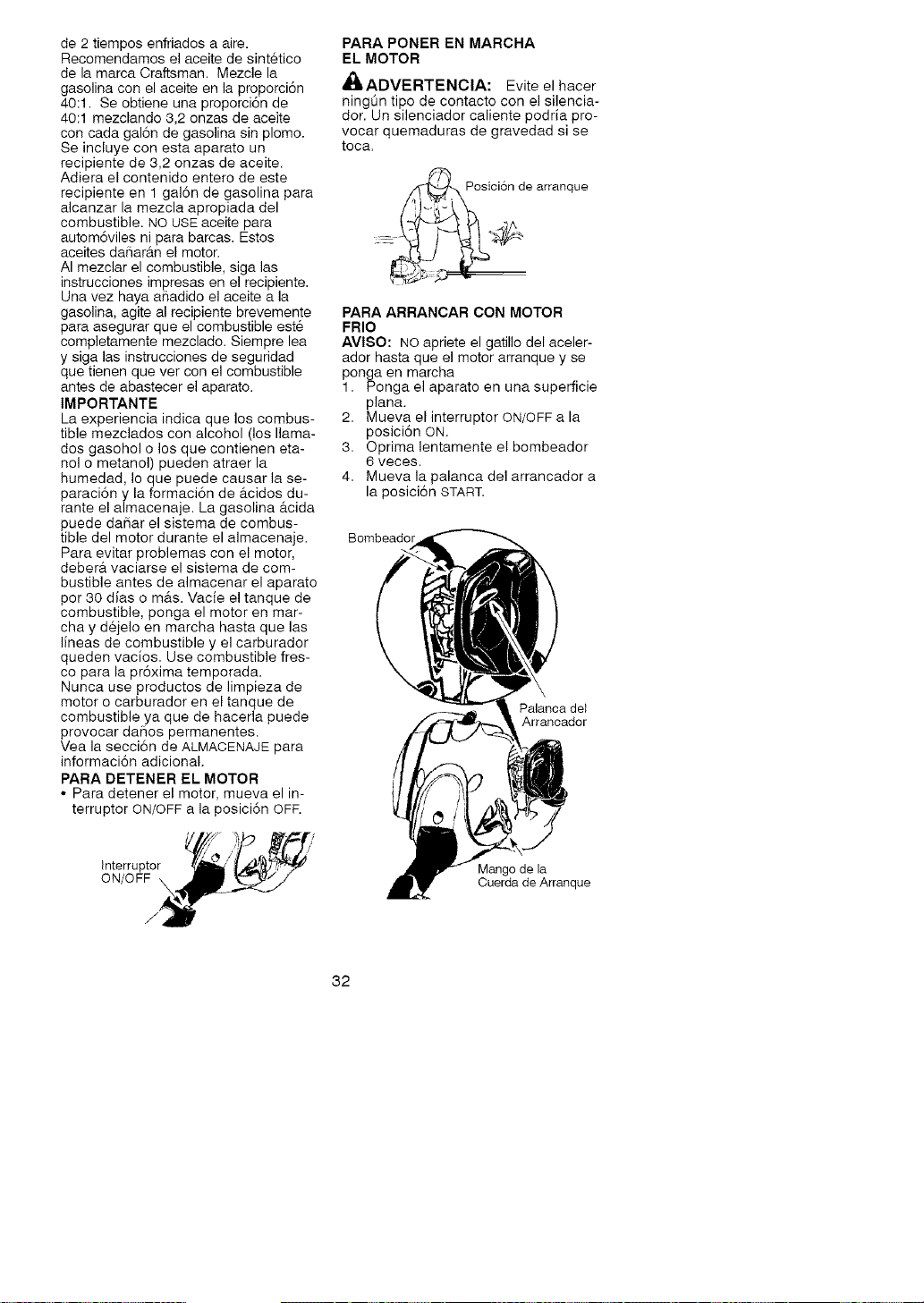

de 2 tiempos enfriados a aire.

Recomendamos el aceite de sintetico

de la marca Craftsman. Mezcle la

gasolina con el aceite en la proporci6n

40:1. Se obtiene una proporci6n de

40:1 mezclando 3,2 onzas de aceite

con cada gal6n de gasolina sin plomo.

Se incluye con esta aparato un

recipiente de 3,2 onzas de aceite.

Adiera el contenido entero de este

recipiente en 1 gal6n de gasolina para

alcanzar la mezcla apropiada del

combustible. NO USE aceite para

autom6viles ni para barcas. Estos

aceites daSar#.n el motor.

AI mezclar el combustible, siga las

instrucciones impresas en el recipiente.

Una vez haya aSadido el aceite a la

gasolina, agite al recipiente brevemente

para asegurar que el combustible este

completamente mezclado. Siempre lea

y siga las instrucciones de seguridad

que tienen que ver con el combustible

antes de abastecer el aparato.

IMPORTANTE

La experiencia indica que los combus-

tible mezclados con alcohol (los llama-

dos gasohol o los que contienen eta-

nolo metanol) pueden atraer la

humedad, Io que puede causar la se-

paraci6n y la formaci6n de _tcidos du-

rante el almacenaje. La gasolina _.cida

puede da_ar el sistema de combus-

tible del motor durante el almacenaje.

Para evitar problemas con el motor,

deber_t vaciarse el sistema de com-

bustible antes de almacenar el aparato

pot 30 dias o m_.s. Vacie el tanque de

combustible, ponga el motor en mar-

cha y d6jelo en marcha hasta que las

lineas de combustible y el carburador

queden vacios. Use combustible fres-

co para la pr6xima temporada.

Nunca use productos de limpieza de

motor o carburador en el tanque de

combustible ya que de hacerla puede

provocar da_os permanentes.

Vea la secci6n de ALMAOENAJE para

informaci6n adicional.

PARA DETENER EL MOTOR

• Para detener el motor, mueva el in-

terruptor ON/OFF a la posici6n OFF,

'!p

Interruptor _1_ _'_,_ ,_"_

ON/OFF ____

PARA PONER EN MARCHA

EL MOTOR

Ai_ADVERTENCIA: Evite el hacer

ningQn tipo de contacto con el silencia-

dor. Un silenciador caliente podria pro-

vocar quemaduras de gravedad si se

toca.

sici6n de

arranque

PARA ARRANCAR CON MOTOR

FRIO

AVISO: NO apriete el gatillo del aceler-

ador hasta que el motor arranque y se

ponga en marcha

1. Ponga el aparato en una superficie

plana.

2. Mueva el interruptor ON/OFF a la

posici6n ON.

3. Oprima lentamente el bombeador

6 veces.

4. Mueva la palanca del arrancador a

la posici6n START.

Bombeador

Palanca del

Arrancador

Mango de la

Cuerda de Arranque

5. Tire firmemente del mango de la

cuerda de arranque hasta que el

motor arranque y se ponga en

marcha.

6. Permita que el motor este en mar-

cha per 10-15 segundos; luego,

apriete el gatillo acelerador para de-

sactivar el sistema del arranque.

PARA ARRANCAR CON EL MOTOR

CALIENTE

1. Mueva el interruptor ON/OFF a la

posici6n ON.

2. Oprima y sostenga el gatillo aceler-

ador. Mantenga el gatillo total-

mente oprimido hasta que el motor

marche sin problemas.

3. Tire firmemente del mango de la

cuerda de arranque hasta que el

motor se ponga en marcha.

AVISO: Normalmente, el procedimiento

para arrancar con el motor caliente

puede ser utilizado dentro 5-10 minutos

despues que el motor se para. Si el

aparato esta sin funcionar por m&s de

10 minutos, serif necesario arrancar el

aparato siguiendo los pasos abajo PARA

ARRANCAR CON MOTOR FRIO o des-

pues trate los pasos de las instruc-

ci6nes de como arrancar el aparato.

ARRANQUE DE MOTOR AHOGADO

Los motores ahogados pueden ponerse

en marcha moviendo el interruptor ON/

OFF a la posici6n ON y tirando de la

cuerda repetidas veces mientras que

presiona el gatillo acelerador hasta el

motor arranque y se ponga en march&

Esto padre, requerir que se tire de la

cuerda del mango repetidas veces de-

pendiendo que tan ahogado se en-

cuentre el motor.

Si el aparato sigue sin ponerse en

marcha, vea la TABLA DIAGNOSTICA o

llame al nQmero 1-800-235-5878.

OPERACION DEL ACOPLADOR

Este modelo est& equipado con un

acoplador, el cual permite la instala-

ci6n de accesorios opcionales. Los

accesorios opcionales son:

Cortadora de Bordes .... 358.792403

Cultivador ............. 358.792410

Propulsor de Aire ....... 358.792421

Cortadora de Malezas... 358.792443

Cortadora de Ramas .... 358.792450

_'ADVERTENCIA: Siempre .apa-

gue el aparato y desconecte la bujla

antes de retirar o instalar los accesorios.

COMO REMOVER EL ACCESORIO

DEL CORTADORA (U OTRAS ACCE-

SORIOS OPCIONAL)

PRECAUCION: AI retirar o instalar las

accesorios, ponga el aparato en una

superficie plana para estabilidad.

1. Afloje el acoplador dando vuelta a

la perilla a la izquierda.

Acoplador Superior

AFLOJE

Aooesorio

Inferior

APRIETAi' Perilla

2. Oprima y sostenga el bot6n de

conexi6n/desconexi6n.

Boton de Conexi6n/

Desconexion

/Acoplad(_ Eje Superior

Accesorio Inferior

3. Mientras sostiene el motor y el eje

superior con firmeza, quite el acce-

sorio inferior del acoplador en for-

ma recta.

INSTALACION DEL ACCESORIOS

OPCIONAL

1. Retire la tapa de eje del accesorio

(si presente).

2. Coloque el bot6n de conexi6n/des-

conexi6n del accesorio inferior en

el agujero de la guia del acoplador.

3. Empuje el accesorio inferior en el

acoplador hasta que el bot6n de

conexi6n/desconexi6n se encaje

en el primer agujero.

4. Antes de usar el aparato, apriete la

perilla firmemente dando vuelta a

la derecha.

Primer

Aeoplado[ Agujero Agujero de

la Guia

Eje Bot6n de Accesorio

Superior Conexi6n/ Inferior

Desconexi6n

'_ADVERTENClA: Antes de oper-

ar esta aparato, asegOrese de que el

bot6n de conexi6n/desconexi6n est6

asegurado en el primer agujero y la

perilla est_ bien ajustada.

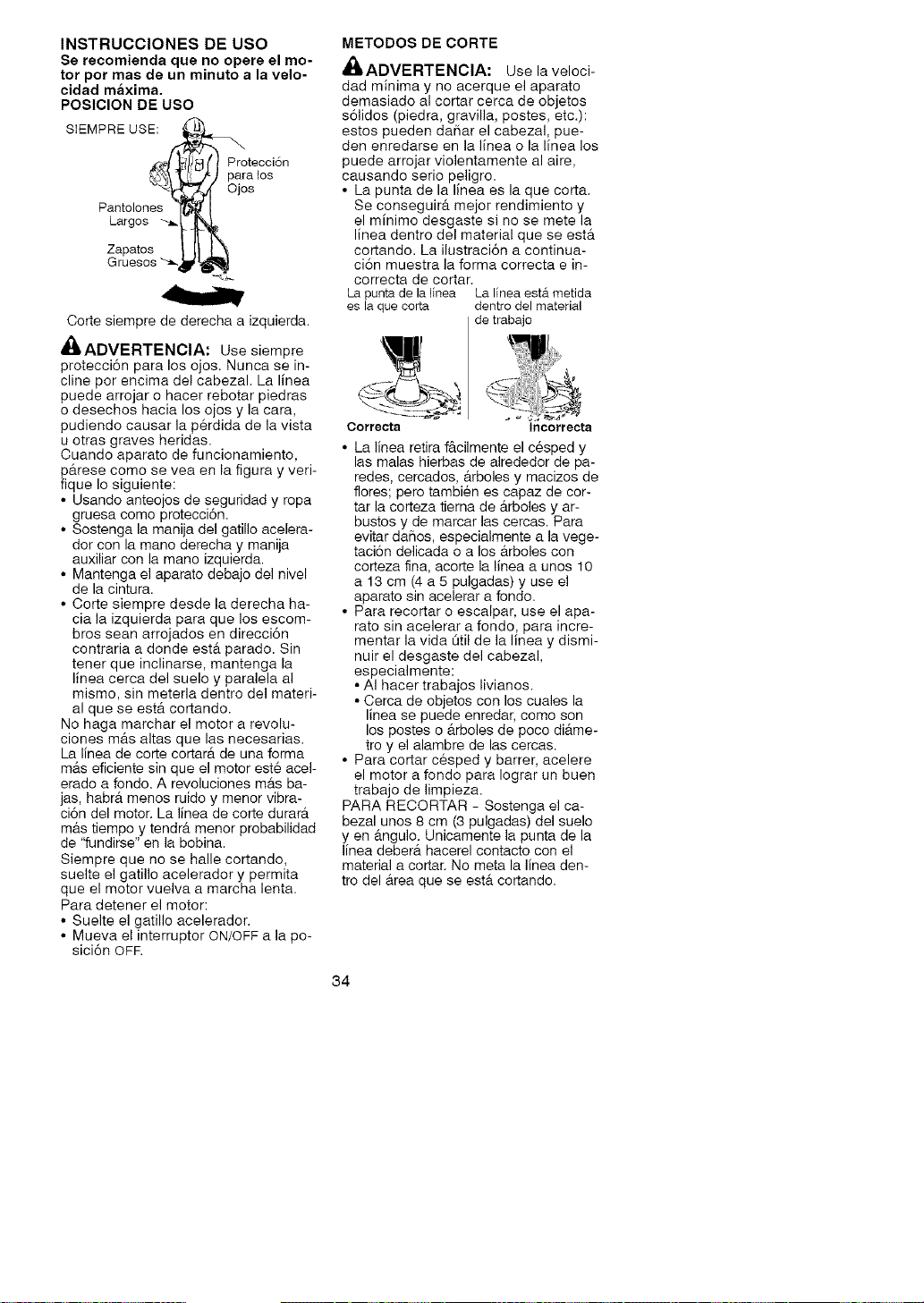

INSTRUCCIONES DE USO

Se recomienda que no opere el mo-

tor por mas de un minuto a la velo-

cidad maxima.

POSICION DE USO

SIEMPRE USE:

,_G4_'_J['4I' I Protecci6n

_ '_L_/) para los

v_. _._ Ojos

Pantolones ]'_"_ I

Lar0os

Zapatos Ill L_'

Gruesos"_,!r'_'

Corte siempre de derecha a izquierda.

_ADVERTENCIA: Use siempre

protecci6n para los ojos. Nunca se in-

cline por encima del cabezal. La linea

puede arrojar o hacer rebotar piedras

o desechos hacia los ojos y la cara,

pudiendo causar la p6rdida de la vista

u otras graves heridas.

Cuando aparato de funcionamiento,

p&rese como se vea en la figura y veri-

fique Io siguiente:

• Usando anteojos de seguridad y ropa

gruesa como protecci6n.

• Sostenga la manija del gatillo acelera-

dot con la mano derecha y manija

auxiliar con la mano izquierda.

• Mantenga el aparato debajo del nivel

de la cintura.

• Corte siempre desde la derecha ha-

cia la izquierda para que los escom-

bros sean arrojados en direcci6n

contraria a donde est& parado. Sin

tener que inclinarse, mantenga la

linea cerca del suelo y paralela al

mismo, sin meteda dentro del materi-

al que se est& cortando.

No haga marchar el motor a revolu-

clones m&s altas que las necesarias.

La linea de corte cortar& de una forma

m&s eficiente sin que el motor est6 acel-

erado a fondo. A revoluciones m&s ba-

jas, habr_t menos ruido y menor vibra-

ci6n del motor. La linea de corte durar&

m&s tiempo y tendr& menor probabilidad

de "fundirse" en la bobina.

Siempre que no se halle cortando,

suelte el gatillo acelerador y permita

que el motor vuelva a marcha lent&

Para detener el motor:

• Suelte el gatillo acelerador.

• Mueva el interrupter ON/OFF a la po-

sici6n OFF.

METODOS DE CORTE

_ADVERTENCIA: Use la veloci-

dad minima y no acerque el aparato

demasiado al cortar cerca de objetos

s61idos (piedra, gravilla, postes, etc.):

estos pueden daSar el cabezal, pue-

den enredarse en la linea o la linea los

puede arrojar violentamente al aire,

causando serio peligro.

• La punta de la linea es la que corta.

Se conseguir& mejor rendimiento y

el minimo desgaste si no se mete la

linea dentro del material que se est&

cortando. La ilustraci6n a continua-

ci6n muestra la forma correcta e in-

correcta de cortar.

Lapunta de la lieea La linea est#tmetida

es la que corta dentro del material

de trabajo

Correcta Incorrecta

• La linea retira f&cilmente el cesped y

las malas hierbas de alrededor de pa-

redes, cercados, &rboles y macizos de

flores; pero tambien es capaz de cor-

tar la corteza tierna de &rboles y ar-

bustos y de marcar las cercas. Para

evitar daSos, especialmente a la vege-

taci6n delicada o a los &rboles con

corteza fina, acorte la linea a unos 10

a 13 cm (4 a 5 pulgadas) y use el

aparato sin acelerar a fondo.

• Para recortar o escalpar, use el apa-

rate sin acelerar a fondo, para incre-

mentar la vida Otil de la linea y dismi-

nuir el desgaste del cabezal,

especialmente:

• AI hacer trabajos livianos.

• Cerca de objetos con los cuales la

linea se puede enredar, come son

los postes o &rboles de poco di&me-

troy el alambre de las cercas.

• Para cortar c6sped y barrer, acelere

el motor a fondo para Iograr un buen

trabajo de limpieza.

PARA RECORTAR - Sostenga el ca-

bezal unos 8 cm (3 pulgadas) del suelo

yen &ngulo. Unicamente la punta de la

linea deber& hacerel contacto con el

material a cortar. No meta la linea den-

tro del &rea que se est& cortando.

Para Recortar

8 cm (3 pulga-

das) del suelo

PAPA ESCALPAR - La t@cnica del as-

calpado retira la vegetaci6n no desea-

da abajo a la tierra. Sostenga el cabe-

zal unos 8 cm (3 pulgadas) del suelo y

en &ngulo. Deje que la punta de la

linea golpee contra el suelo cerca de

los &rboles, los postes, los monumen-

tos, etc. Esta t@cnica incrementa el

desgaste de la linea.

Para Escalpar

8 cm (3 pulga-

das) del suelo

Ilegan. En posici6n de cortar c@sped,

mantenga la linea paralela al suelo.

Evite presionar el cabezal contra el sue-

Io, ya que de hacerlo podfia escalpar la

vegetaci6n y da_ar el aparato.

Para Cortar Cesped

PAPA BARRER - Se puede usar la

acci6n ventiladora de la linea girante

para barter r&pida y [email protected] un @.rea

determinada. Mantenga la linea para-

lela al suelo directamente encima de

las superficies que se quiera barter y

meuva el aparato de un lade al otro

r&pidamente.

Para Barrer

PAPA CORTAR CESPED - Este parato

es ideal para cortar c@sped en lugares

donde las cortadoras convencionales no

CRONOGRAMA DE MANTENIMIENTO

ADVERTENCIA: Desconecte la bujia antes de hacer cualquier manten-

imiento, con la excepci6n de los ajustes al carburador.

TAREA DE CUIDADO Y MANTENIMIENTO CUANDO HACER

Verificar que no haya piezas ni fijadores sueltos Antes de cada uso

Verificar que no haya piezas da_adas o gastadas Antes de cada uso

Inspeccione y limpie el aparato y sus placas Despu@s de cada uso

Limpiar el filtro de aire Cada 5 horas de use

Inspeccione el silenciador y la rejilla antichispa Cada 50 horas de uso

Cambiar la bujia Anualmente

RECOMENDACIONES GENERALES

La garantia de este aparato no cubre

los articulos que han sido sometidos al

abuse o a la negligencia por parte del

usuario. Para recibir el valor completo

de la garantia, el usuario deber& man-

tener el aparato segOn las instrucciones

en este manual. Har& falta hacer varies

ajustes peri6dicamente para mantener

el aparato de forma debida.

VERIFIQUE QUE NO HAYA FIJA-

DOPES NI PIEZAS SUELTAS

• Cubierta de la Bujia

• Filtro de Aire

• Tornillos de la Caja

• Tornillo del Mango Auxiliar

• Protector

VERIFIQUE QUE NO HAYA PIEZAS

DAI_IADAS O GASTADAS

Entre en contacto con el Centro de

Servicio Sears para el reemplazo de

piezas dahadas o desgastadas.

• Interrupter ON/OFF - AsegOrese de

que el interruptor ON/OFF est6 fun-

cionando correctamente coloc&ndolo

en la posici6n OFR AsegOrese de

que el motor se haya detenido por

completo, luego, ponga el motor en

marcha nuevamente y continQe.

• Tanque de Combustible - Deje de

usar el aparato si hay seSales de

daSos o perididas en el tanque de

combustible.

• Protector - Deje de usar el aparato

si el protector est& daSado.

INSPECCIONE Y LIMPIE EL APARA-

TO Y SUS PLACAS

• Despues de que cada usa, inspec-

clone la aparato completa para sa-

ber si hay piezas flojas o dahadas.

Limpie el aparato y las placas usan-

do un trapo hOmedo con un deter-

gente suave.

• Seque el aparato usando un trapo

seco y limpio.

LIMPIE EL FILTRO DEL AIRE

Los filtros de aire sucios disminuyen la

vida Otil y el rendimiento del motor e

incrementan el consumo de combus-

tible y de emiciones nocivas. Limpie

siempre el filtro de aire despu_s de

cada 5 horas de uso.

1. Limpie la tapa y el &tea alrededor

de la tapa para evitar que caiga su-

ciedad o desechos en el carbura-

dor cuando se saque la tapa.

2. Remueva las piezas presionando el

cierre para aflojar la tapa del filtro de

aire.

AVlSO: Para evitar peligro de incendio

y de emiciones evaporativas nocivas, no

limpie el filtro de aire con gasolina ni cu-

alquier otto solvente inflamable.

3. Limpie el filtro con agua y jab6n.

4. Permita que el filtro se seque.

5. Aplique varias gotas de aceite al

filtro; exprima el filtro para distribuir

el aceite.

6. Reponga las piezas.

Filtro de Aire

Tapa del Filtro

de Aire

INSPECCIONE EL SILENCIADOR Y

LA REJILLA ANTICHISPAS

,_ADVERTENCIA: El silenciador

en este producto contiene las substan-

cias quimicas que el estado de Califor-

nia reconoce coma causantes de

c&ncer.

_bADVERTENCIA: El silenciador

es extremadamente caliente durante

el uso y despu6s de usar el aparato.

No toque el silenciador ni permita que

el material combustible tal como gaso-

lina o hierba seca hagan contacto.

A medida que se use el aparato, el silen-

ciador y la rejilla antichispas se van car-

bonizando. Para el uso normal del dueSo

de la casa, sin embargo, elsilenciador y la

rejilla antichispa no requerir&n ningOn

servicio.

Despues de 50 horas de uso,

recomendamos que al silenciador se le

de servicio o sea substituido por un Cen-

tro de Servicio Sears.

CAMBIE LA BUJIA

Deber& cambiarse la bujia anualmente

para asegurar que el motor arranque

f&cilmente y tenga un mejor rendimein-

to. Ajuste la separaci6n de los electro-

dos a 0,025 de pulgada. El encendido

es fijo e inalterable.

. Gire y saque la cubierta de la bu ia.

. Retire la bujia del cilindro y des6-

chela.

3. C&mbiela por una bujia Champion

RCJ-6Y y ajuste firmemente la

bujia nueva con una Ilave de cube

de 3/4 de pulgada.

4. Instale nuevamente la cubierta de

la bujia.

REEMPLAZO DE LA LINEA EN EL

CABEZAL DE CORTE DE LiNEA

FIJA

• Use siempre linea de recambio

Craftsman.

Elija el tama_o de la linea que mejor se

adapte al trabajo que va a realizar. Los

linea de color rojo est_tn dise_ados para

cortar hierba y peque_as malas hierbas.

Los linea negros est_tn dise_ados para

cortar malas hierbas de mayor tama_o y

peque_os arbustos.

AVlSO: Antes de colocar el linea en

los agujeros del cabezal de corte,

identifique y asegOrese de cu_Jes son

los apropiados. Siga las direcciones

que est_tn en la placa de deslizamien-

to de la line&

1. Remueva la linea vieja y la placa

de deslizamiento de el cabezal de

corte.

2. Limpie completamente la superficie

del cabezal de corte.

3. Reinstale la placa del deslizamien-

to de la linea (vea la ilustraci6n).

Alinee la flecha con:

Cuando use de linea (rojo) medio

y de linea (negro) grande

Cuando use lineas con un

(_ di_tmetro que sea m_.s chico que

la mediana (roja) linea (opcional)

Placa deI

deslizamiento

de la linea

Flecha

AVlSO: La placa del deslizamiento de

la linea se debe reinstalar en el cabe-

zal de corte antes de insertar la linea

nueva.

4. Introduzca ambos extremos de la

linea por los huecos apropiados en

el lateral del cabezal de corte.

_ Onelde !

colocacion

5. Tire de la linea asegurandose que

esta este contra el cilindro y que

est6 bien estirada en los tQneles

de colocaci6n.

Linea por

TOne1de cilindro

colocacion

6. Si se instala correctamente, la

linea tendr_t la misma Iongitud a

ambos lados.

Cabezalde co_e

AJUSTE AL CARBURADOR

,i_ADVERTENCIA: Mantenga a

otras personas alejadas de la zona en

donde se encuentre haciendo ajustes

de marcha lenta. El cabezal de corte o

cualquier opcional accesorio se encon-

trar&n girando durante la mayor parle de

este procedimiento. Use su equipo pro-

tector y observe todas las precauciones

de seguridad. Despu6s de finalizar con

el procedimiento de ajuste, el cabezal

de corte o cualquier opcional accesorio

deber&n parar de moverse o de girar

mientras el motor se encuentra a la ve-

Iocidad de marcha lenta.

El carburador ha sido ajustado cuida-

dosamente en la f&brica. Posible-

mente sea necesario hacer ajustes si

se nota cualquiera de las siguientes

condiciones:

• El motor no funciona en marcha len-

ta cuando se suelta el acelerador.

• El cabezal de corte o cualquier op-

cional accesorio continuan en movi-

miento o girando en marcha lenta.

Haga los ajustes sosteniendo el equi-

po de manera que el accesorio de

corte se encuentre alejado del suelo y

no haga contacto con ningOn objeto.

Sostenga el aparato manualmente

mientras el motor se encuentre encendi-

do y mientras usted se encuentre ha-

ciendo los ajustes. Mantenga todas las

partes de su cuerpo alejadas de los ac-

cesorios de corte y del silenciador.

Marcha Lenta

Deje el motor en marcha lenta. Ajuste

las revoluciones hasta que el motor se

mantenga en marcha sin que el cabe-

zal de corte o cualquier opcional acce-

sorio se muevan o continuen girando

(la marcha lenta es demasiado) o que

el motor se ahogue (la marcha lenta

es demasiado lenta).

• Gire el tornillo de marcha lenta hacia

la derecha para aumentar las revolu-

ciones si el motor se ahoga o se para.

• Gire el tornillo de marcha lenta hacia

la izquierda para reducir las revolu-

ciones si el cabezal de corte o cual-

quier opcional accesorio perman-

ecieran moviendose o girando

mientras el motor se encuentra en

marcha lenta.

,_bADVERTENCIA: Vuelva a verifi-

car la marcha lenta despu6s de cada

ajuste. El cabezal de corte o cualquier

opcional accesorio no deber&n mov-

erse o girar cuando el motor se en-

cuentra en marcha lenta para asi evi-

tar graves heridas al usuario o a otras

personas.

TornillodeAjuste de

la Marcha Lenta

Tapa del Filtro de Aire

Si requiriera ayuda adicional o no se

sintiera seguro al desempeSar este

procedimiento, entre en contacto con

el Centre de Servicio Sears o Ilame al

nOmero de ayuda al consumidor

1-800-235-5878.

_IADVERTENClA: Realice los

siguientes pasos despu6s de cada

USO:

• Permita que el motor se enfrie antes

de guardado o transportarlo.

• Guarde el aparato y el combustible

en un lugar bien ventilado donde los

vapores del combustible no puedan

entrar en contacto con chispas ni lla-

mas abiertas provenientes de clenta-

dores de agua, motores o interrpu-

tores electricos, calefactores

centrales, etc.

• Guarde el aparato con todos los pro-

tectores en su lugar y coloquelo de

modo que las piezas cortantes no

puedan causar heridas por accidente.

• Guarde el aparato y el combustible

en un lugar completamente fuera del

alcance de los niSos.

ESTACIONAL ALMACENAJE

Prepare el aparato para almacenarlo

al final de la temporada o si no Io va a

usar por m&s de 30 dias.

Siva a almacenar el aparato durante

un periodo largo de tiempo:

• Limpie el aparato por completo antes

del almacenaje.

• Almacene en un &rea limpia y seca.

• Aplique una pequeSa cantidad de

aceite alas superficies externas

met&licas.

SISTEMA DE COMBUSTIBLE

Vea el mensaje marcado como

IMPORTANTE, que se refiere al uso de

combustibles con mezcla de alcohol en

su aparato, en la secci6n de uso, bajo

ABASTECIMIENTO DEL MOTOR.

Los estabilizadores de combustible

son una alternativa aceptable para

minimizar la formaci6n de dep6sitos

de goma durante el almacenaje. A_a-

da estabilizador a la gasolina en el

tanque de combustible o en el reci-

piente para almacenar el mismo. Siga

las instrucciones de mezcla que se en-

cuentran impresas en el envase. Pon-

ga el motor en marcha y d6jelo en

marcha por unos 5 minutos despu_s

de haberle puesto estabilizador.

El aceite Craftsman 40:1 para motores

a 2 tiempos (enfriados a aire) viene

mezclado con estabilizador de com-

bustible. Si no usa este aceite de

Sears, usted podr& aSadir estabiliza-

dor al tanque de combustible.

MOTOR

• Retire la bujia y vierta una cucharad-

ita de aceite 40:1 para motores a 2

tiempos (enfriados a aire) por la ab-

ertura para la bujia. Lentamente, tire

de la cuerda de arranque de 8 a 10

veces para distribuir el aceite.

• Cambie la bujia por una nueva del

tipo y de la gama de calor recomen-

dados.

• Limpie el filtro de aire.

• Examine todo el aparato para verificar

que no haya tomillos, tuercas ni per-

nos sueltos. Cambie todas la piezas

daSadas, quebradas o gastadas.

• AI principio de la pr6xima temporada,

use exclusivamente combustible

fresco con la proporci6n correcta de

gasolina a aceite.

OTROS

• No guarde la gasolina de una tempo-

rada a la proxnma.

• Cambie el recipiente de gasolina si

se empieza a oxidar.

TABLA DIAGNOSTICA

ADVERTENCIA: Siempre apague el aparato y desconecte la bujia antes

de hacer cualquiera de las reparaciones recomendadas a continuaci6n que

no requieran que la unidad est6 en operaci6n.

SlNTOMA

El motor no

arranoa.

El motor no

anda en

marcha lenta

como debe.

El motor no

acelera, le

falta

potencia o

se para bajo

carga.

El motor

humea ex-

cesiva-

mente

El motor

marcha con

temperatura

elevada.

CAUSA

1. El interruptor ON/OFF estA

en posici6n OFR

2. El tanque de combustible

esta vacio.

3. La bujia no esta haciendo

chispa.

4. El combustible no est#t

Ilegando al carburador.

5. El carburador requier

ajuste.

1. El carburador requier

ajuste.

2. Las lunas del cigue[_al

estan gastadas.

3. La compresi6n esta baja.

1. El filtro de aire est#t sucio.

2. La bujia ester carbonizada.

3. Elcarburadorrequiere

ajuste.

4. Acumulaci6n de Oarb6n.

5. La compresi6n estA baja.

1. Lamezcla de combustible

se ha hecho incorrecta-

rnente.

2. Elffltro de aire esta sucio.

3. Elcarburadorrequiere

ajuste.

1. La mezcla de combustible

estA se he hecho

incorrectamente.

2. Se ha instalado la bujia

incorrect&

3. El carburador requiere

ajuste.

4. Acumulaci6n de Carbon.

SOLUCION

1. Coloque el h_terruptor ON/OFF a la

posici6n ON.

2. Uene el tanque con la mezcla

correcta de combustible.

3. Instale una bujia nueva.

4. Verifique si el filtro de combustible no

este sucio; cambielo. Verifique si hay

dobleces en la linea de combustible

o si est#t partida; reparela o c_tmbiela.

5. Entre en contacto con el Servicio

Sears (vea parte trasera del manual).

1. Vea "Ajuste al Carburador" en la

secci6n Servicio y Ajustes.

2. Entre en contacto con el Servicio

Sears (vea parte trasera del manual).

3. Entre en contacto con el Servicio

Sears (vea parte trasera del manual).

1. Limpie o cambie et filtro de aire.

2. Umpie o cambie la bujia y calibre

la separacion.

3. Entre en contacto con el Servicio

Sears (vea parte trasera del manual).

4. Entre en contacto con el Centro de

Servicio Sears.

5. Entre en contacto con el Centro de

Servicio Sears.

1. Vacie el tanque de combustible y

116nelode combustible con la mezcla

oorreota.

2. Limpie o cambie el filtro de aire.

3. Entre en contacto con el Servicio

Sears (vea parte trasera del manual).

1. Vea "Abastecimiento del Motor" en la

secci6n Uso.

2. Cambie por la bujia correcta.

3. Entre en contacto con el Servicio

Sears (vea parte trasera del manual).

4. Entre en contacto con el Servicio

Sears (vea parte trasera del manual).

SUS DERECHOS Y OBLIGACIONES

DE GARANTIA: La Agencia de Protec-

ci6n Ambiental de los Estados Unidos,

la Junta de Recursos Ambientales de

California y Sears, Roebuck and Co.,

U.S.A., se complacen en explicar la ga-

rantia con la que cuenta el sistema de

control de emisi6n en su motor pe-

que_o, modelo 2005 y m&s adelante,

para uso fuera de carretera. En Califor-

nia, todos los motores peque_os para

uso fuera de carretera deben set dis-

e_ados, construidos y equipados para

satisfacer las rigurosas normas antihu-

mo que posee el estado. Sears deber&

garantizar el sistema de control de emi-

si6n en su m&quina de motor peque_o

para uso fuera de carretera por los per-

iodos de tiempo que explicamos a conti-

nuaci6n y con la condici6n de que su

m&quina de motor peque_o para uso

fuera de carretera no haya sufrido

ning0n tipo de abuso, negligencia o

mantenimiento inapropiado. Su siste-

ma de control de emisi6n incluye piezas

tales como el carburador y el sistema de

ignici6n. Donde exista una condici6n

que requiera reparaci6n bajo garantia,

Sears reparar& gratis su motor peque_o

para uso fuera de carretera. Los gatos

cubiertos bajo la garantia incluyen el

diagn6stico, las piezas y labor.

CUBIERTA DE GARANTIA DEL FAB-

RICANTE: Si cualquier pieza relaciona-

da con el sistema de emisi6n de su mo-

tor (como hemos enumerado en la lista

de piezas de control de emisi6n bajo ga-

rantia) se encontrara defectuosa o de-

fectos en el material o en la labor del mo-

tor causaran que tal pieza comenzara a

fallar, la pieza ser& reparada o reempla-

zada por Sears. GARANTIA DE RE-

SPONSABILIDAD DE DEL DUEI_IO:

Como due_o de una m&quina de motor

peque_o para uso fuera de carretera,

usted ser&responsable por el manten-

imiento adecuado en los periodos pre-

viamente programados y enumerados

en su manual de instrucciones. Sears

recomienda que guarde todos los reci-

bos que indiquen que se ha de-

sempet_ado mantenimiento en su

m&quina de motor peque_o para uso

fuera de carretera, pero Sears no podr&

negar el servicio bajo garantia 0nica-

mente a causa de la falta de recibos o

por el incumplimiento de su parte en

asegurarse que el mantenimiento pro-

gramado haya sido desempe_ado.

Como due_o de una m&quina de motor

peque_o para uso fuera de carretera,

usted deber_t contar con el conocimien-

to de que Sears puede negar la cubierta

bajo garantia si su m&quina de motor

peque_o para uso fuera de carretera o

alguna pieza de la misma ha dejado de

funcionar debido al abuso, negligencia,

mantenimiento inapropiado, modifica-

clones no aprobadas o el uso de piezas

que no hayan sido fabricadas o aproba-

das por el fabricante original del equipo.

Es responsabilidad suya el Ilevar su

m&quina de motor peque_o para uso

fuera de carretera a un centro de repara-

ci6n autorizado Sears tan pronto como

se presente el problema. Las repara-

clones bajo garantia deber&n ser com-

pletadas en un periodo de tiempo ra-

zonable, que no exceda los 30 dias. Si

cuenta usted con alguna pregunta en

relaci6n a sus derechos y responsabili-

dades de garantia, usted deber& com-

unicarse con su centro de servicio auto-

rizado m&s cercano o Ilamar a Sears al

1-800-469-4663. FECHA DEL COM-

IENZA DE LA GARANTIA: El periodo

de garantia comienza en la fecha de

compra de la m&quina de motor pe-

queSo para uso fuera de carretera. DU-

RAClON DE LA GARANTIA: Esta ga-

rantia cuenta con un periodo de

duraci6n de dos aSos comenzando en

la fecha inicial de compra. QUE CUB RE

LA GARANTIA: REPARAClON O RE-

EMPLAZO DE PIEZAS. La reparaci6n

o el reemplazo de cualquier pieza ga-

rantizada ser&n desempe_ados y ofre-

cidos al due_o sin costo alguno en un

Centro de Servicio Sears. Si cuenta

usted con alguna pregunta en relaci6n a

sus derechos y responsabilidades de

garantia, usted deber& comunicarse

con su centro de servicio autorizado

m&s cercano o Ilamar a Sears al

1-800-469-4663. PERIODO DE GA-

RANTIA: Cualquier pieza garantizada

que no est6 programada para ser reem-

plazada como parte del mantenimiento

requerido, o que este programada Oni-

camente para inspecci6n regular para

efectos de "reparaci6n o reemplazo si

fuera necesario" deber& garantizarse

por un periodo de dos aSos. Cualquier

pieza garantizada que est_ programada

para ser reemplazada como parte del

mantenimiento requerido deber& estar

garantizada por el periodo de tiempo

que comienza en la fecha de compra in-

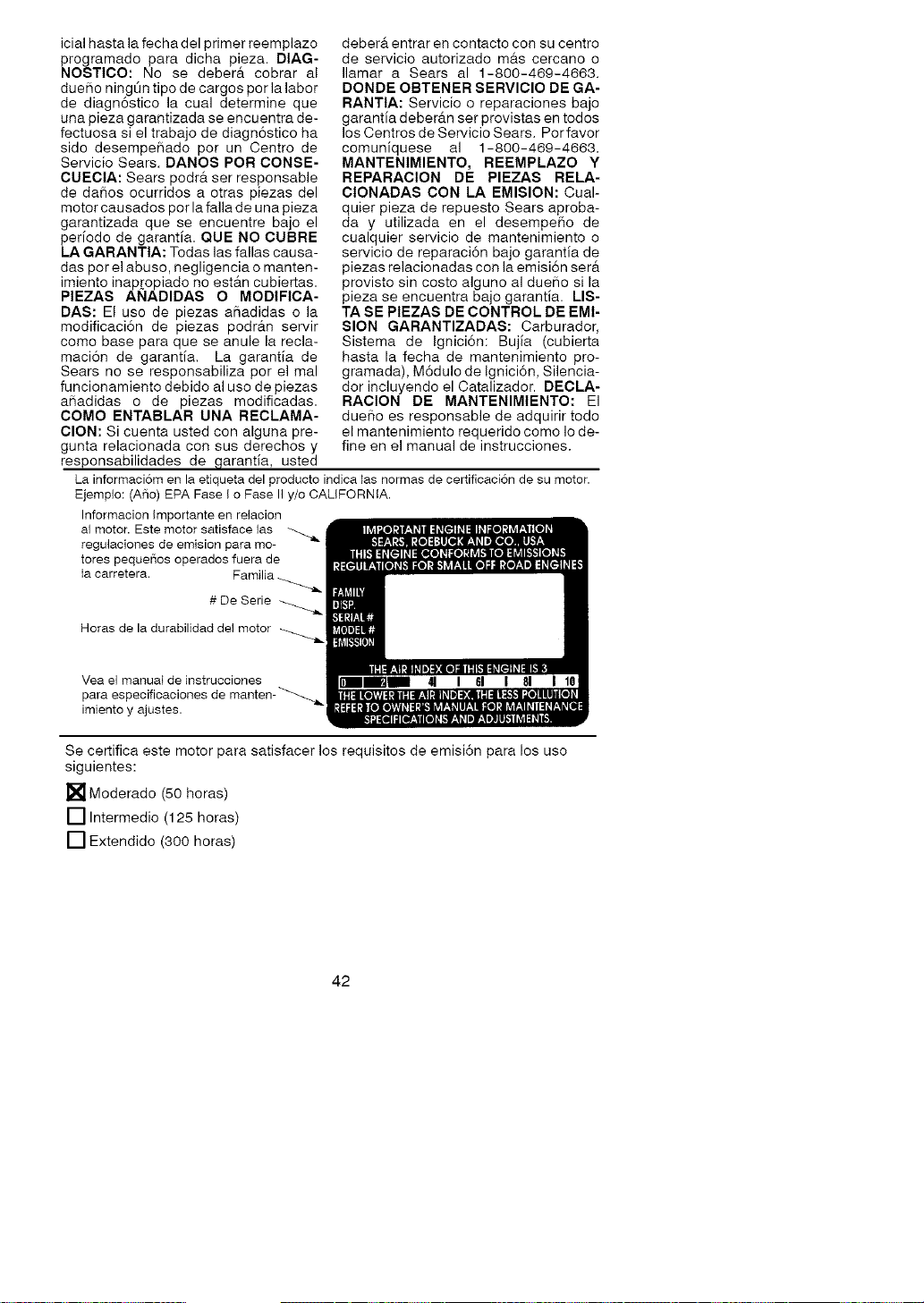

icialhastalafechadelprimerreemplazo

programadoparadichapieza.DIAG-

NOSTICO:Nosedeber&cobraral

due_oningOntipodecargosperlalabor

dediagn6sticolacualdetermineque

unapiezagarantizadaseencuentrade-

fectuosasieltrabajodediagn6sticoha

sidodesempe_adoparunCentrode

ServicioSears.DANOSPORCONSE-

CUECIA:Searspodr&serresponsable

dedaSosocurridosaotraspiezasdel

motorcausadosparlafalladeunapieza

garantizadaqueseencuentrebajoel

periododegarantia.QUENOCUBRE

LAGARANTIA:Todaslasfallascausa-

dasparelabuso,negligenciaomanten-

imientoinap[opiadonoest&ncubiertas.

PIEZAS ANADIDAS O MODIFICA-

DAS: El uso de piezas a_adidas o la

modificaci6n de piezas podr&n servir

como base para que se anule la recla-

maci6n de garantia. La garantia de

Sears no se responsabiliza per el real

funcionamiento debido al usa de piezas

a_adidas o de piezas modificadas.

COMO ENTABLAR UNA RECLAMA-

CION: Si cuenta usted con alguna pre-

gunta relacionada con sus derechos y

responsabilidades de garantia, usted

deber& entrar en contacto con su centro

de servicio autorizado m&s cercano o

Ilamar a Sears al 1-800-469-4663.

DONDE OBTENER SERVICIO DE GA-

RANTIA: Servicio o reparaciones bajo

garantia deber&n ser provistas en todos

los Centros de Servicio Sears. Por favor

comuniquese al 1-800-469-4663.

MANTENIMIENTO, REEMPLAZO Y

REPARACION DE PIEZAS RELA-

CIONADAS CON LA EMISION: Cual-

quiet pieza de repuesto Sears aproba-

day utilizada en el desempe_o de

cualquier servicio de mantenimiento o

servicio de reparaci6n bajo garantia de

piezas relacionadas con la emisi6n ser&

provisto sin costo alguno al due_o si la

pieza se encuentra bajo garantia. LIS-

TA SE PIEZAS DE CONTROL DE EMI-

SION GARANTIZADAS: Carburador,

Sistema de Ignici6n: Bujia (cubierta

hasta la fecha de mantenimiento pro-

gramada), M6dulo de Ignici6n, Silencia-

dor incluyendo el Catalizador. DECLA-

RACION DE MANTENIMIENTO: El

due6o es responsable de adquirir todo

el mantenimiento requerido como Io de-

fine en el manual de instrucciones.

La informaciom en la etiqueta del producto indica ias normas de certificaci6n de su motor.

Ejemplo: (Ai_o) EPA Fase I o Fase II y/o CALIFORNIA.

Informacion Importante en relacion

al motor. Este motor satisface 1as

regulaciones de emision para mo-

tores peque[_os operados fuera de

la carretera. Familia

# De Serie

Horas de la durabilidad del motor

Vea el manuat de instrucciones

para especificaciones de manten-

imiento y ajustes.

I 81 I

Se certifica este motor para satisfacer los requisitos de emisi6n para los uso

siguientes:

[] Moderado (50 horas)

[] Intermedio (125 horas)

[] Extendido (300 horas)

Craftsman 358796600 line trimmer

Product's Documents

User Manual

Specifications

Craftsman 358796600 Questions and Answers
