Kenmore 14647468610 gas grill User Manual

OWNER’S MANUAL

BBQ Pro 5 Burners gas grill with Stainless Steel lid

Product code: 47468 / 0-02236025-9

Item: 146.47468610

UPC code: 182995001771

Date of purchase:

/ /

DANGER: Indicates an imminently hazardous situation

which, if not avoided, will result in death or serious injury.

WARNING: Indicates an potentially hazardous situation

which, if not avoided, could result in death or serious injury.

DANGER

If you smell gas:

Shut off gas to the appliance.

Extinguish any open flame.

Open lid.

If odor continues, keep away from the

appliance and immediately call your gas

supplier or your fire department.

WARNING

Do not store or use gasoline or other

flammable liquids or vapors in the vicinity of

this or any other appliance.

2. An LP cylinder not connected for use shall not

be stored in the vicinity of this or any other

appliance.

Call Grill Service Center For Help And Parts

If you have questions or need assistance during assembly,

please call 1-888-287-0735. You will be speaking to a

representative of the grill manufacturer and not a Sears

Safety Symbols

employee. To order new parts call Sears at

1-800-4-MY-HOME®.

The symbols and boxes shown below explain what each heading

means. Read and follow all of the messages found throughout

the manual.

Product Record

IMPORTANT: Fill out the product record information below.

DANGER

Model Number

Serial Number

See rating label on grill for serial number.

WARNING

Date Purchased

CAUTION

For residential use only. Do not use for commercial

cooking.

CAUTION: Indicates a potentially hazardous situation or

unsafe practice which, if not avoided, may result in minor or

moderate injury.

Installation Safety Precautions

• Please read this User’s Manual in its entirety before using

the grill.

• Failure to follow the provided instruction can result in

seriously bodily injury and/or property damage.

• Some parts of this grill may have sharp edges. Please

wear suitable protective gloves.

•

Use grill, as purchased, only with LP (propane) gas and the

regulator/valve assembly supplied.

• Grill installation must conform with local codes, or in their

absence of local codes, with either the National Fuel Gas

Code, ANSI Z223.1/ NFPA 54, Natural Gas and Propane

Installation Code, CSA B149.1, or Propane Storage and

Handling Code, B149.2, or the Standard for Recreational

Vehicles, ANSI A 119.2/NFPA 1192, and CSA Z240 RV

Series, Recreational Vehicle Code, as applicable.

• All electrical accessories (such as rotisserie) must be

electrically grounded in accordance with local codes, or

National Electrical Code, ANSI / NFPA 70 or Canadian

Electrical Code, CSA C22.1. Keep any electrical cords

and/or fuel supply hoses away from any hot surfaces.

• This grill is safety certified for use in the United States

and/or Canada only. Do not modify for use in any other

location. Modification will result in a safety hazard.

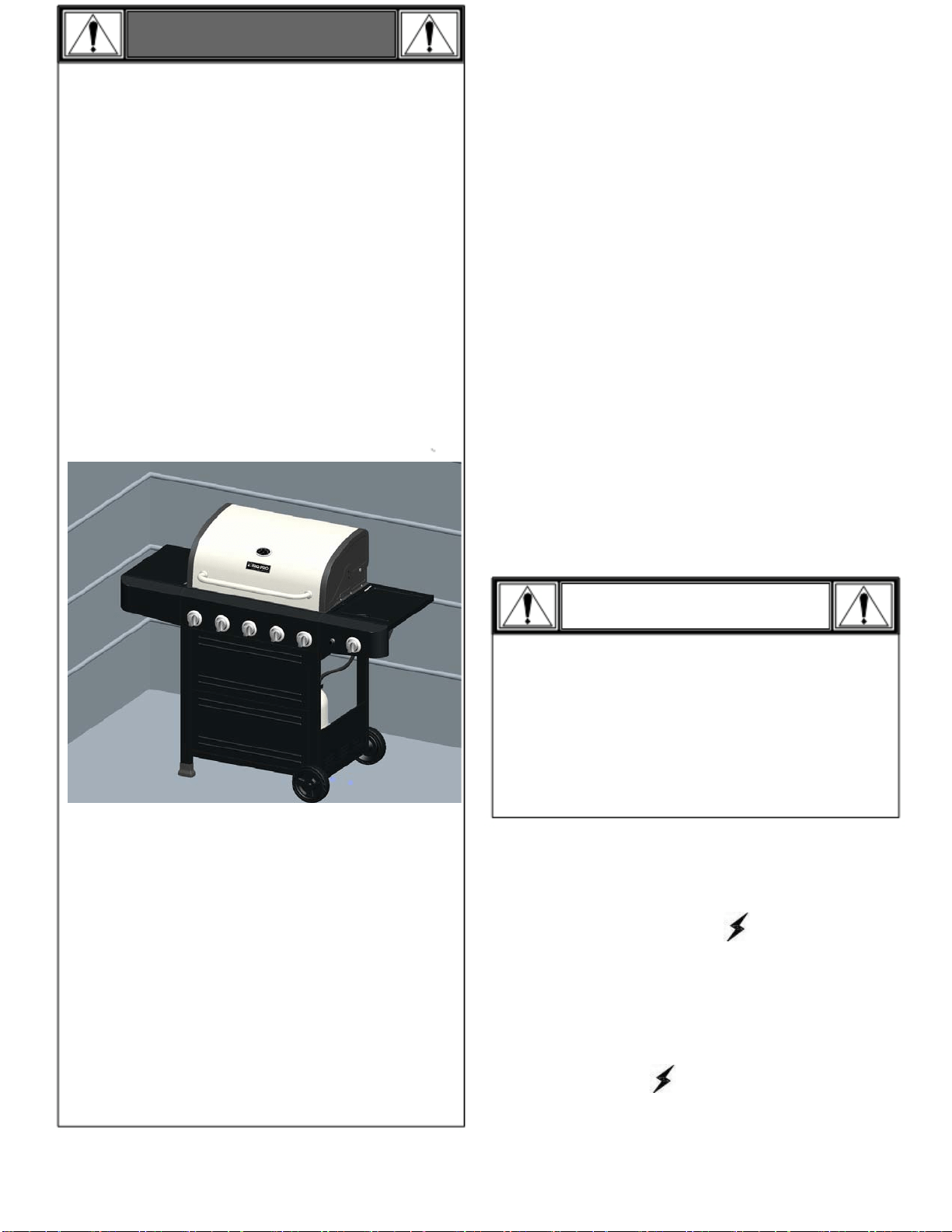

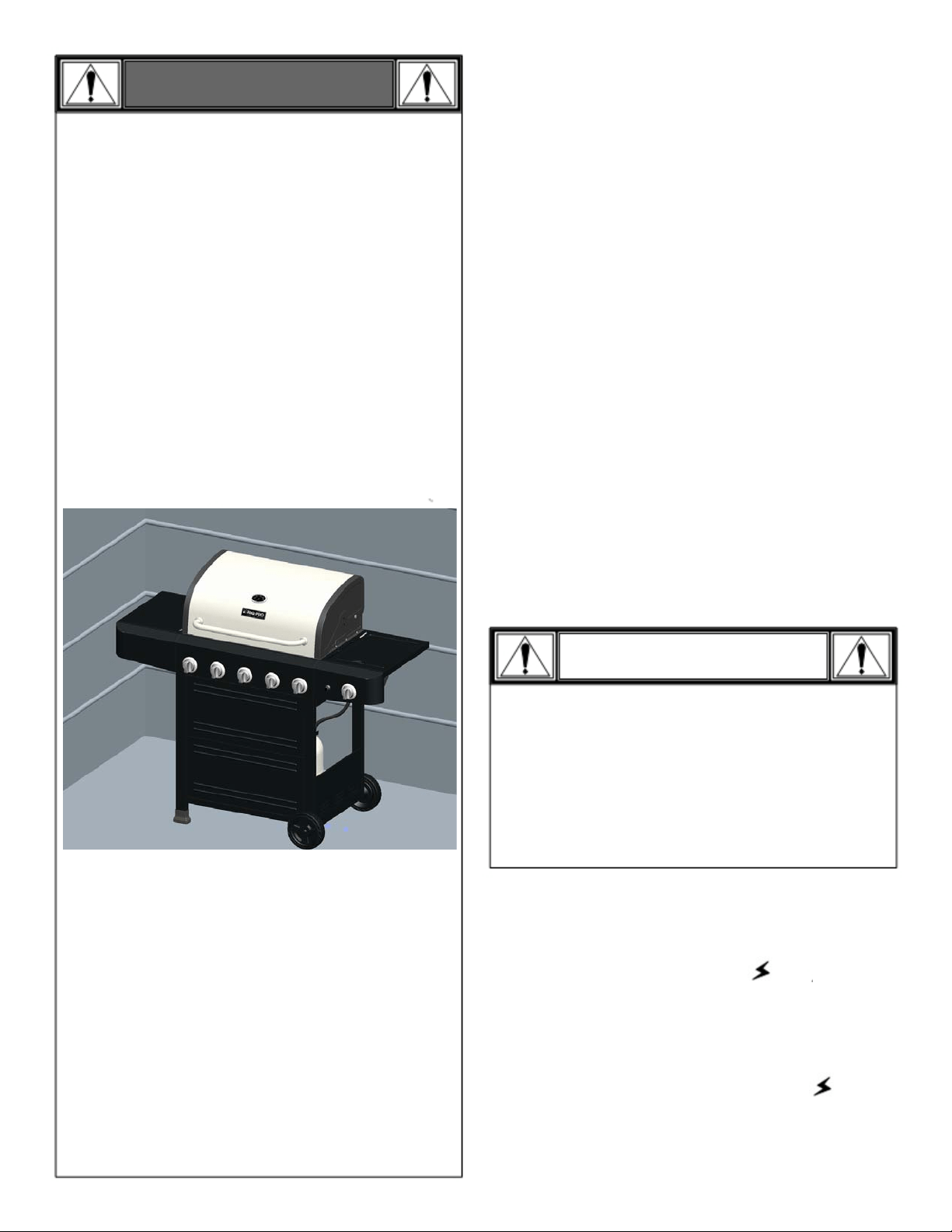

IMPORTANT: This grill is intended for outdoor use only and is

not intended to be installed in or on recreational vehicles or

boats.

NOTE TO INSTALLER: Leave this User’s Manual with the

customer after delivery and/or installation.

NOTE TO CONSUMER: Leave this User’s Manual in a

convenient place for future reference.

2 • 146.47468610

Assembly . . .

. 16-30

can’t be fixed

Discount of 25% from regular price of service and related

installed parts not covered by the agreement; also, 25% off

regular price of preventive maintenance check

Fast help by phone - we call it Rapid Resolution

phone support from a Sears representative. Think of

us as a “talking owner’s manual.”

Once you purchase the Repair Protection Agreement, a simple

phone call is all that it takes for you to schedule service. You

can call anytime day or night, or schedule a service appointment

online.

The Repair Protection Agreement is a risk-free purchase. If you

cancel for any reason during the product warranty period, we

will provide a full refund. Or, a prorated refund anytime after the

product warranty period expires. Purchase your Repair

Protection Agreement today!

Some limitations and exclusions apply.

For prices and additional information call 1-800-827-6655.

TABLE OF CONTENTS WARRANTY

For Your Safety . . . . . 2

BBQ PRO GRILL WARRANTY

Grill Service Center. . . . . 2

Product Record Information . . . . 2

One Year Full Warranty on BBQ PRO Grill

If this grill fails due to a defect in material or workmanship

Installation Safety Precautions . . . . . 2

within one year from the date of purchase, call 1-800-4-MY

HOME

to arrange for free repair (or replacement if repair

proves impossible).

Limited Warranty on Burners

For one year from the date of purchase, any burner that

rusts through will be replaced free of charge. After the first

year from the date of purchase, you pay for labor if you wish

to have it installed.

All warranty coverage excludes ignitor batteries and grill part

paint loss, discoloration or rusting, which are either

expendable parts that can wear out from normal use within

the warranty period, or are conditions that can be the result

of normal use, accident or improper maintenance.

All warranty coverage is void if this grill is ever used for

commercial or rental purposes.

All warranty coverage applies only if this grill is used in the

United States.

This warranty gives you specific legal rights, and you may

also have other rights which vary from state to state.

Sears Brands Management Corporation

Hoffman Estates, IL 60179

Safety Symbols . . .

. . 2

BBQ PRO Grill Warranty . . . . 3

Use and Care . . . . . . 4-10

Parts List . . . . . . 11

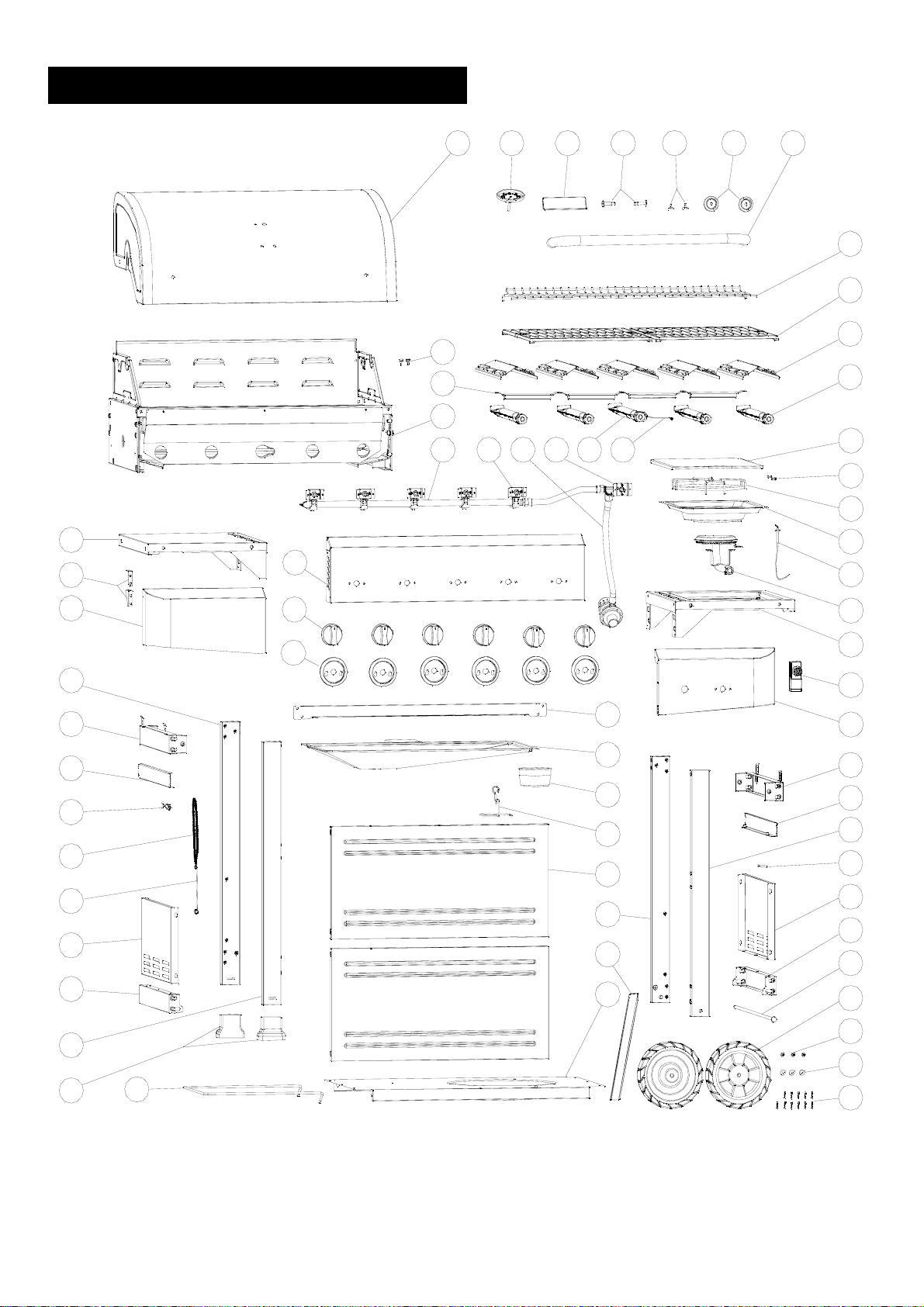

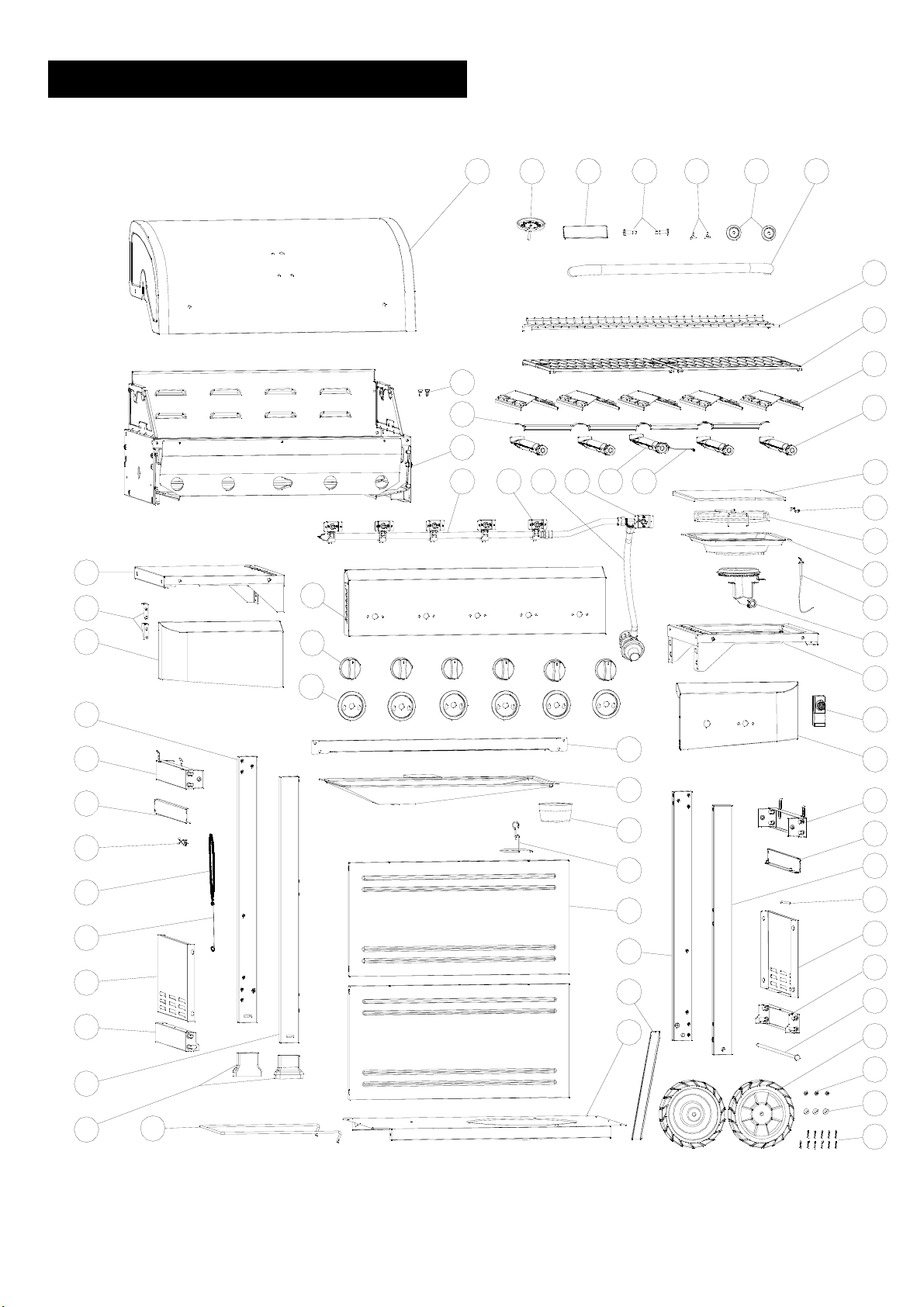

Parts Diagram . . . . . 12

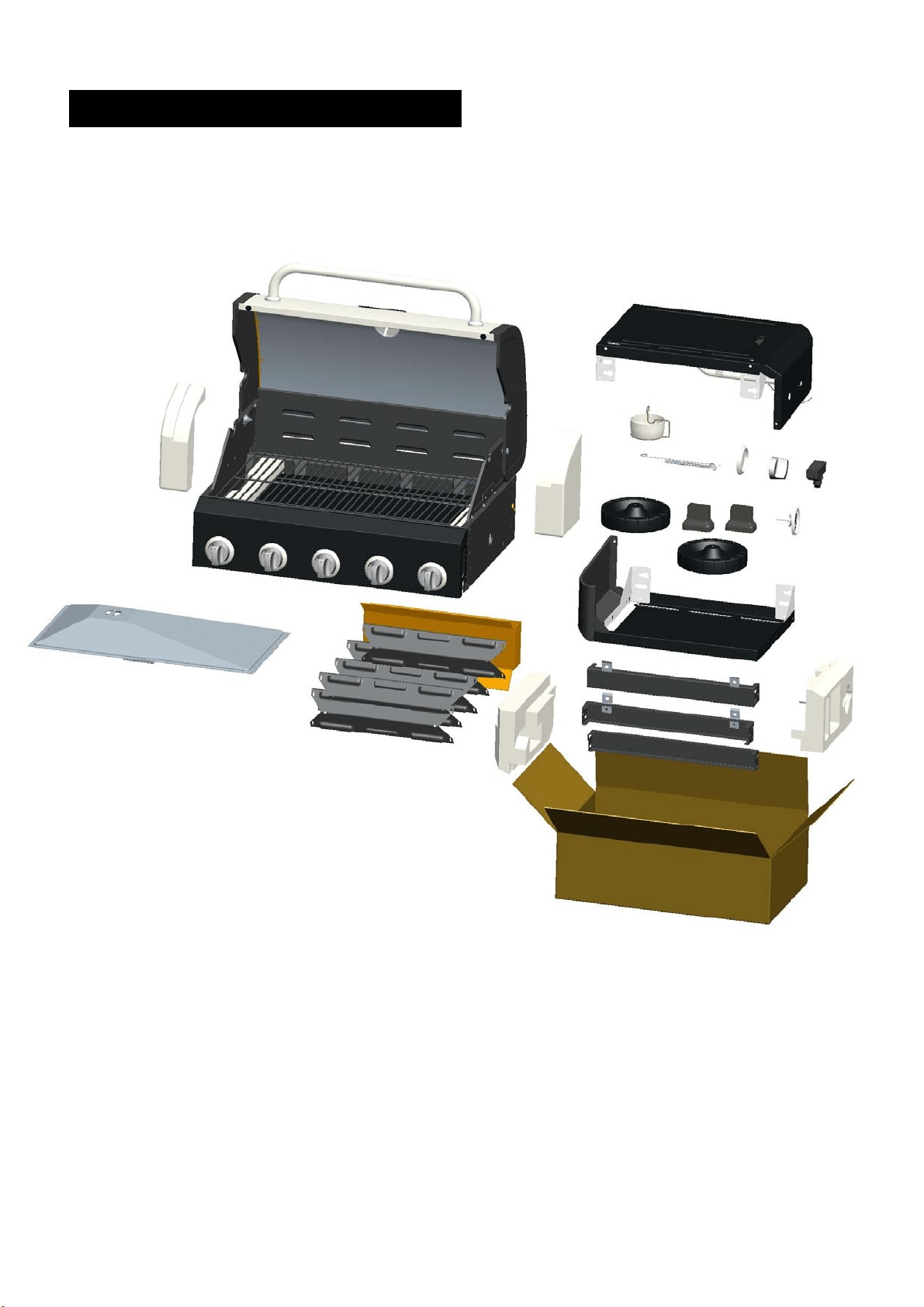

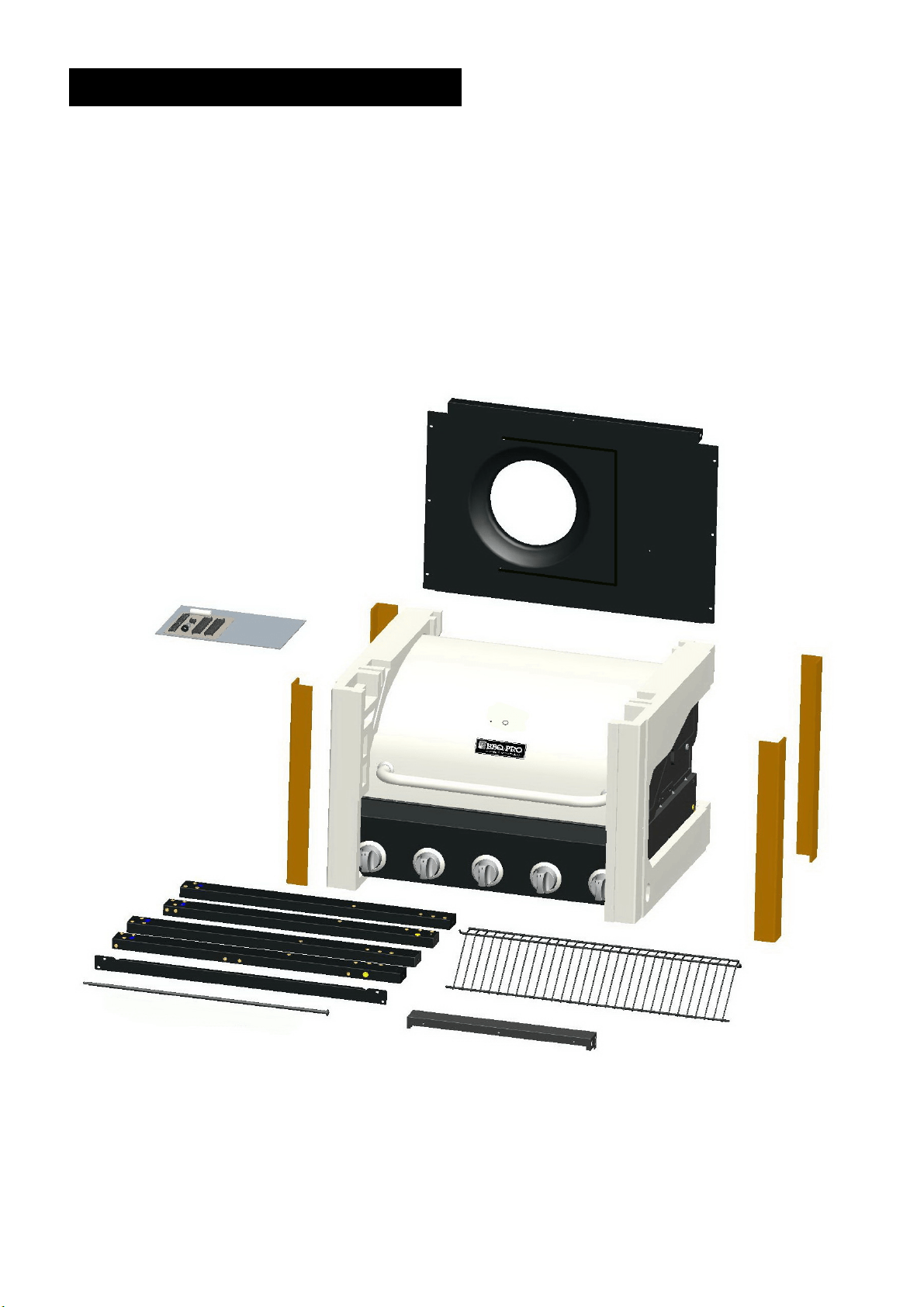

Before Assembly . . . . . . 13-15

Troubleshooting . . . . 31-33

146.47468610

Repair Protection Agreements

Congratulations on making a smart purchase. Your new BBQ PRO

product is designed and manufactured for years of

Expert service by our 10,000 professional repair specialists

Unlimited service and no charge for parts and labor on all

covered repairs

Product replacement up to $1500 if your covered product

U.S.A. call 1-800-4-MY-HOME

door openers, water heaters, and other major home items, in the

For Sears professional installation of home appliances, garage

Sears Installation Service

WARNING

dependable operation. But like all products, it may require repair

from time to time. That’s when having a Repair Protection

Agreement can save you money and aggravation.

Purchase a Repair Protection Agreement now and protect

yourself from unexpected hassle and expense.

Here’s what the Repair Protection Agreement* includes:

BBQ PRO GRILL WARRANTY

One Year Full Warranty on BBQ PRO Grill

If this grill fails due to a defect in material or workmanship

within one year from the date of purchase, call 1-800-4-MY

HOME

to arrange for free repair (or replacement if repair

proves impossible).

COOKING GRIDS and HEAT DIFFUSERS: 1 year LIMITED

warranty; does not cover dropping, chipping, scratching, or

surface damage.

STAINLESS STEEL PARTS: 1 year LIMITED warranty against

perforation; does not cover cosmetic issues like surface corrosion,

scratches and rust.

ALL OTHER PARTS: 1 year LIMITED warranty (Includes, but not

limited to, valves, frame, housing, cart, control panel, igniter,

regulator, hoses). Does not cover chipping, scratching, cracking

surface corrosion, scratches or rust.

Limited Warranty on Burners

For three years from the date of purchase, any burner that

rusts through will be replaced free of charge. After the first

year from the date of purchase, you pay for labor if you wish

to have it installed.

All warranty coverage is void if this grill is ever used for

commercial or rental purposes. All warranty coverage applies

only if this grill is used in the United States.

This warranty gives you specific legal rights, and you may

also have other rights which vary from state to state.

Sears Roebuck and Co.

Hoffman Estates, IL 60179

CALIFORNIA PROPOSITION 65

1. Combustion by-products produced when using

this product contain chemicals known to the State of

California to cause cancer, birth defects, and other

reproductive harm.

2. This product contains chemicals, including lead

and lead compounds, known to the State of California to

cause cancer, birth defects or other reproductive harm.

Wash your hands after handling this product.

•

Never fill a cylinder beyond 80% full.

• If the information in the two points above is not

followed exactly, a fire causing death or serious

injury may occur.

• An overfilled or improperly stored cylinder is a

hazard due to possible gas release from the safety

relief valve. This could cause an intense fire with

risk of property damage, serious injury or death.

• If you see, smell or hear gas escaping,

immediately get away from the LP cylinder and

appliance and call your fire department.

LP Cylinder

USE AND CARE

• The LP cylinder used with your grill must meet the following

requirements:

• Use LP cylinders only with these required measurements: 12"

(30.5cm) (diameter) x 18" (45.7 cm) (tall) with 20 lb. (9 kg.)

Capacity maximum.

• LP cylinders must be constructed and marked in accordance

with specifications for LP cylinders of the U.S. Department of

Transportation (DOT) or for Canada, CAN/CSA-B339,

cylinders, spheres and tubes for transportation of dangerous

goods. Transport Canada (TC). See LP cylinder collar for

marking.

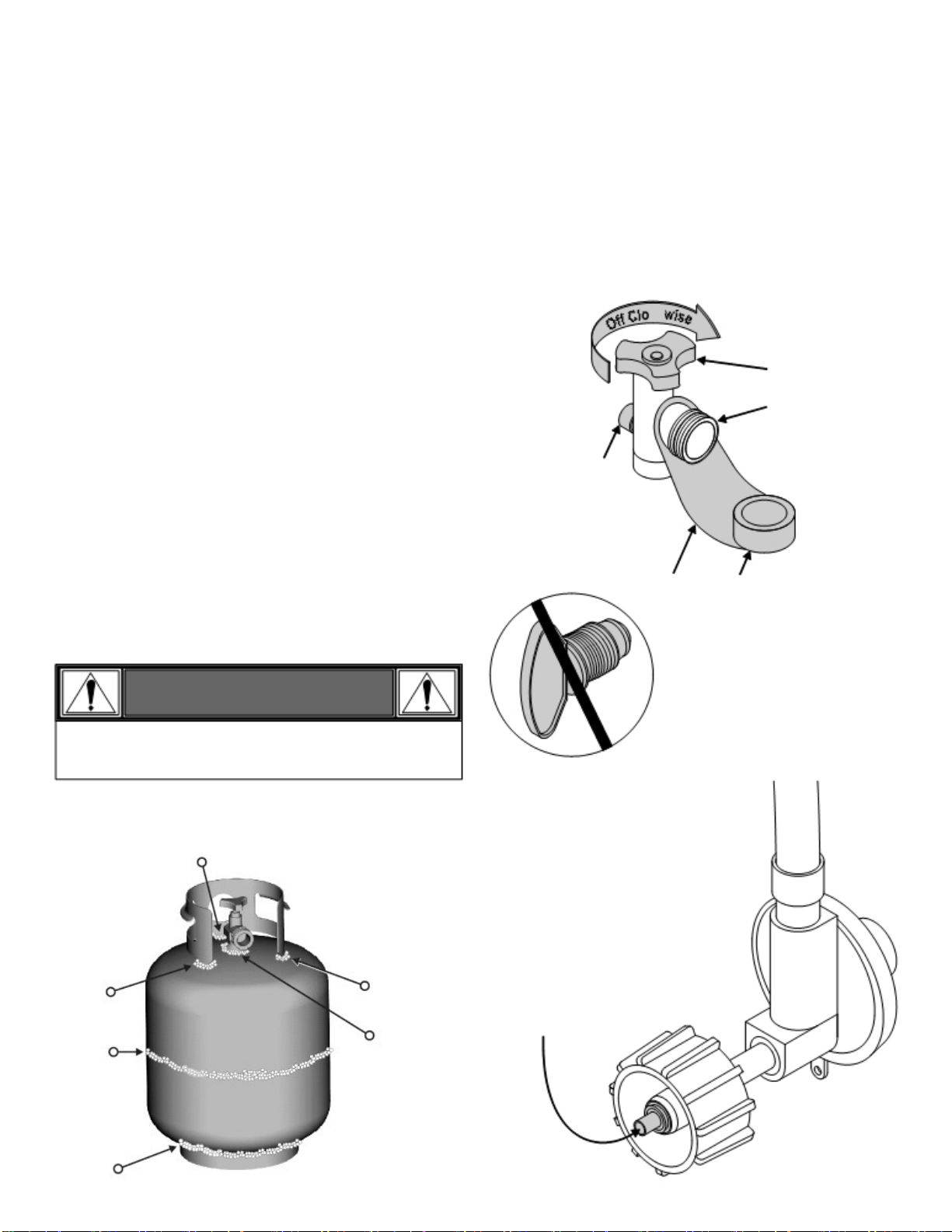

• LP cylinder valve must have:

• Type 1 outlet compatible with

regulator or grill.

• Safety relief valve.

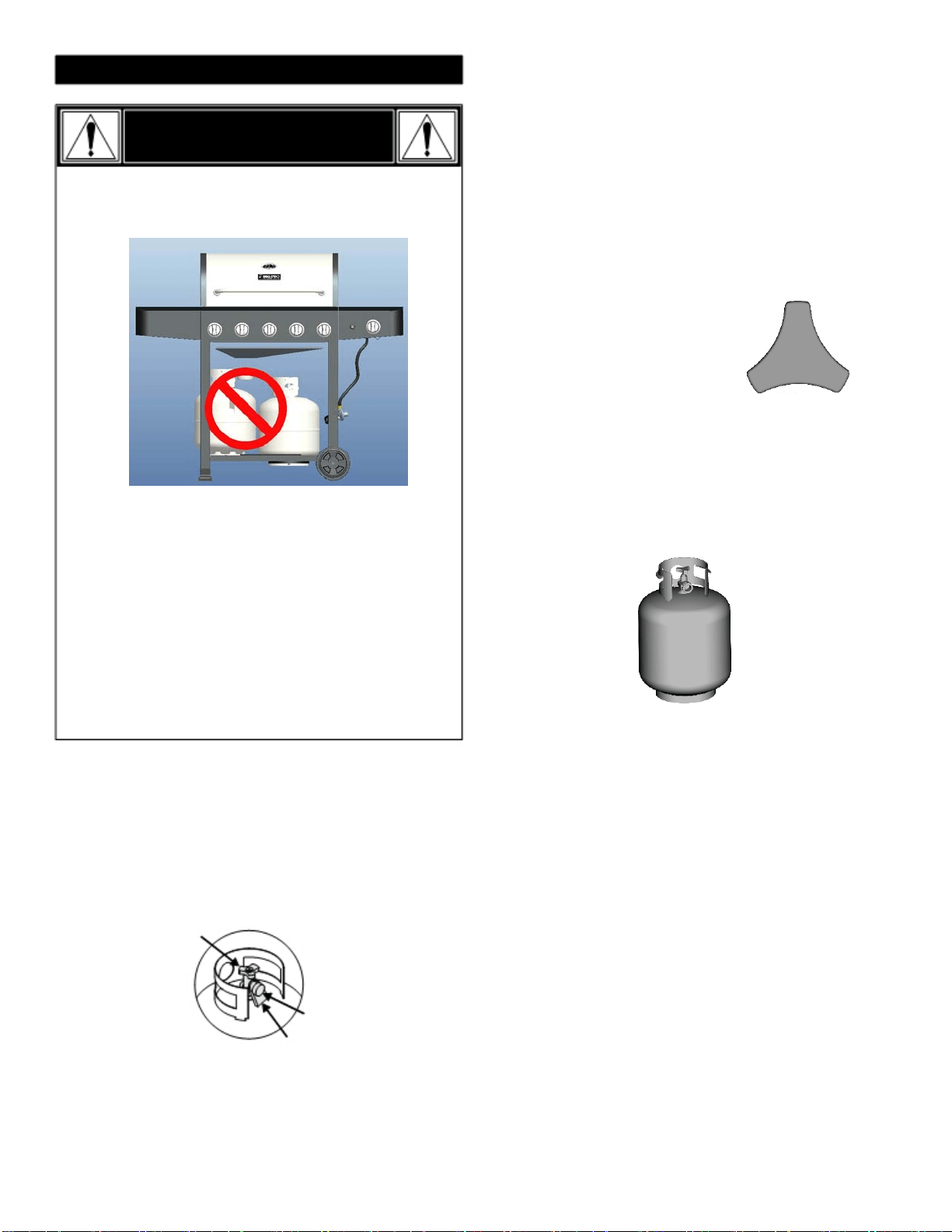

• UL listed Overfill Protection

Device (OPD). This OPD safety

feature is identified by a unique triangular hand wheel.

Use

only LP cylinders equipped with this type of valve.

• LP cylinder must be arranged for vapor withdrawal and

include collar to protect LP cylinder valve. Always keep LP

cylinders in upright position during use, transit or storage.

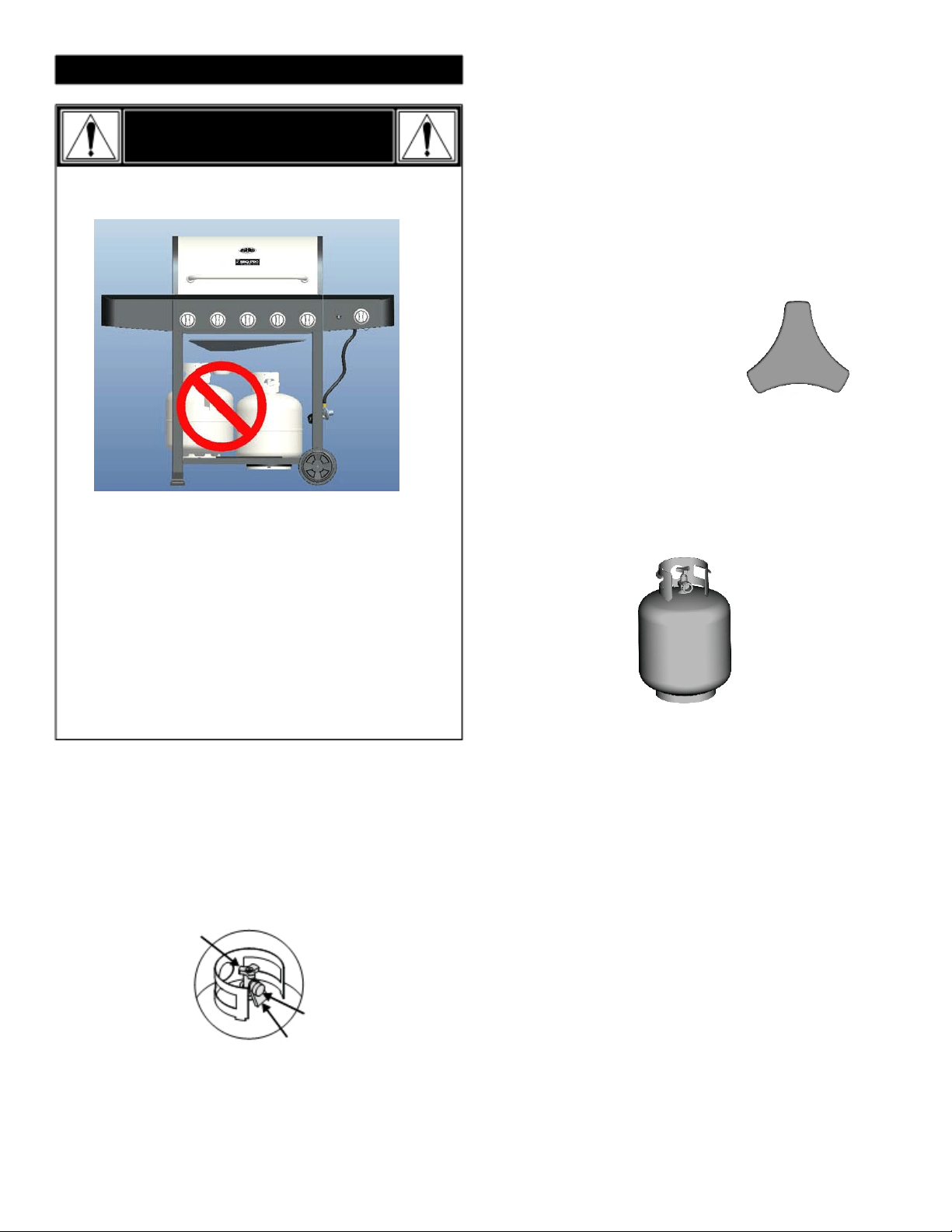

OPD Hand Wheel

• NEVER store a spare LP cylinder under or near the

appliance or in an enclosed area.

LP cylinder in upright position for vapor withdrawal

LP (Liquefied Petroleum Gas)

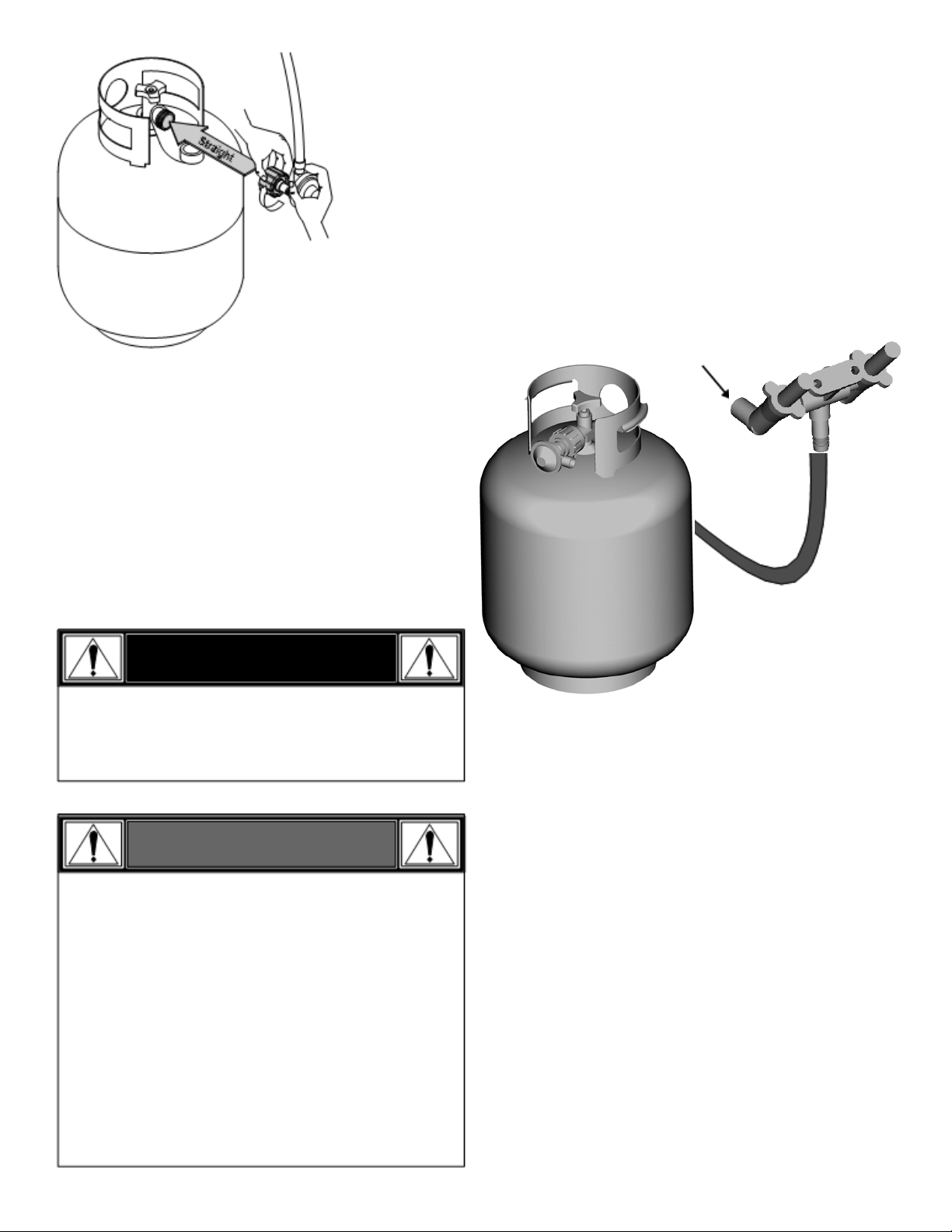

LP Tank Removal, Transport And Storage

• Turn OFF all control knobs and LP tank valve. Turn coupling nut

counterclockwise by hand only - do not use tools to

disconnect. Lift LP tank wire upward off of LP tank collar, then lift

LP tank up and off of support bracket. Install safety cap onto LP

tank valve. Always use cap and strap supplied with valve.

Failure to use safety cap as directed may result in serious

personal injury and/or property damage.

LP Tank Valve

• LP gas is nontoxic, odorless and colorless when produced.

For

Your Safety, LP gas has been given an odor (similar to rotten

cabbage) so that it can be smelled.

• LP gas is highly flammable and may ignite unexpectedly when

mixed with air.

LP Cylinder Filling

• Use only licensed and experienced dealers.

• LP dealer

must purge new cylinder before filling.

• Dealer should

NEVER fill LP cylinder more than 80% of LP

cylinder volume. Volume of propane in cylinder will vary by

temperature.

• A frosty regulator indicates gas overfill. Immediately close LP

cylinder valve and call local LP gas dealer for assistance.

•

Do not release liquid propane (LP) gas into the atmosphere. This

is a hazardous practice.

• To remove gas from LP cylinder, contact an LP dealer or call a

local fire department for assistance. Check the telephone

directory under “Gas Companies” for nearest certified LP

dealers.

Safety Cap

Retainer Strap

• A disconnected LP tank in storage or being transported must

have a safety cap installed (as shown). Do not store an LP tank

in enclosed spaces such as a carport, garage, porch, covered

patio or other building. Never leave an LP tank inside a vehicle

which may become overheated by the sun.

• Do not store an LP tank in an area where children play.

DANGER

4 • 146.47468610

LP Tank Exchange

• Many retailers that sell grills offer you the option of replacing

your empty LP tank through an exchange service. Use only those

reputable exchange companies that inspect, precision fill, test

and certify their cylinders. Exchange your tank only for an OPD

safety feature-equipped tank as described in the "LP Tank"

section of this manual.

• Always keep new and exchanged LP tanks in upright position

during use, transit or storage.

•

Leak test new and exchanged LP tanks BEFORE connecting to

grill.

Connecting Regulator To The LP Tank

1. LP tank must be properly secured onto grill. (Refer to

assembly section.)

2. Turn all control knobs to the OFF position.

3. Turn LP tank OFF by turning OPD hand wheel clockwise to a

full stop.

4. Remove the protective cap from LP tank valve. Always use

cap and strap supplied with valve.

LP Tank Leak Test

For your safety

OPD Hand Wheel

Type 1 outlet with

thread on outside

Safety Relief Valve

Strap and Cap

• Leak test must be repeated each time LP tank is exchanged or

refilled.

• Do not smoke during leak test.

• Do not use an open flame to check for gas leaks.

• Grill must be leak tested outdoors in a well-ventilated area,

away from ignition sources such as gas fired or electrical

appliances. During leak test, keep grill away from open flames

or sparks.

• Use a clean paintbrush and a 50/50 mild soap and water

solution. Brush soapy solution onto areas indicated by arrows

in figure below. Leaks are indicated by growing bubbles.

Do not insert a POL transport plug

(plastic part with external

threads) into the type 1 valve

outlet. It will defeat the Safety

Relief Valve feature.

WARNING

If “growing” bubbles appear do not use or move the LP

tank. Contact an LP gas supplier or your fire department!

5. Hold regulator and insert nipple into LP

tank valve. Hand-tighten the coupling

nut, holding regulator in a straight line

with LP tank valve so as not to crossth-

thread the connection.

Nipple has to be

centered into the LP

tank valve.

▲Do not use household cleaning agents. Damage to the gas

train components (valve/hose/regulator) can result.

146.47468610

• 5

Leak Testing Valves, Hose and Regulator

1. Turn all grill control knobs to OFF.

2. Be sure regulator is tightly connected to LP tank.

3. Completely open LP tank valve by turning OPD hand wheel

counterclockwise. If you hear a rushing sound, turn gas off

immediately. There is a major leak at the connection. Correct

before proceeding by calling Sears for replacement parts at

1-800-4-MY-HOME®.

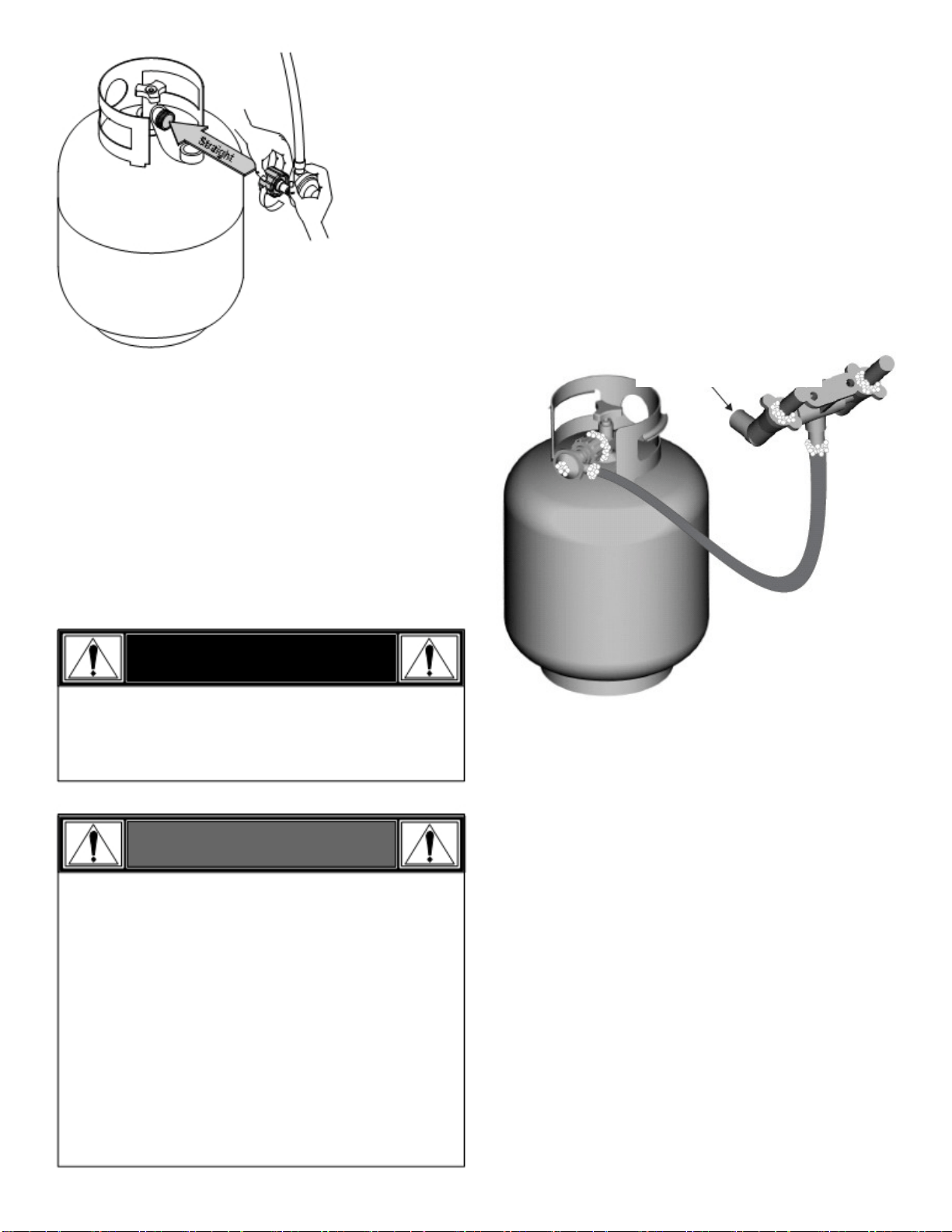

4 .Brush soapy solution onto areas where bubbles are shown in

picture below:

Hold coupling nut and regulator

as shown for proper connection

▲

to LP tank valve.

Never remove threaded

orifice at end of valve.

6. Turn the coupling nut clockwise and tighten to a full stop. The

regulator will seal on the back-check feature in the LP tank

valve, resulting in some resistance.

An additional one-half to

three-quarters turn is required to complete the connection.

Tighten by hand only - do not use tools.

NOTE:

If you cannot complete the connection, disconnect regulator

and repeat steps 5 and 6. If you are still unable to complete the

connection, do not use this regulator!

Call

1-800-4-MY-HOME® for an identical replacement part.

DANGER

• Do not insert any tool or foreign object into the valve

outlet or safety relief valve. You may damage the valve

and cause a leak. Leaking propane may result in

explosion, fire, severe personal injury, or death.

5. If “growing” bubbles appear, there is a leak. Close LP tank

valve immediately and retighten connections. If leaks cannot be

stopped do not try to repair. Call for replacement

parts at 1-800-4-MY-HOME®.

6. Always close LP tank valve after performing leak test by

turning hand wheel clockwise.

WARNING

•

Outdoor gas appliance is not intended to be installed

in or on a boat.

•

Outdoor gas appliance is not intended to be installed

in or on an RV.

•

Never attempt to attach this grill to the self-contained

LP gas system of a camper trailer or motor home.

•

Do not use grill until leak-tested.

•

If a leak is detected at any time, STOP and call the fire

department.

• If you cannot stop a gas leak, immediately close

LP cylinder valve and call LP gas supplier or your fire

department !

6 • 146.47468610

▲Do not lean over grill while lighting.

1. Open lid during lighting.

2. Turn on valve from source or tank.

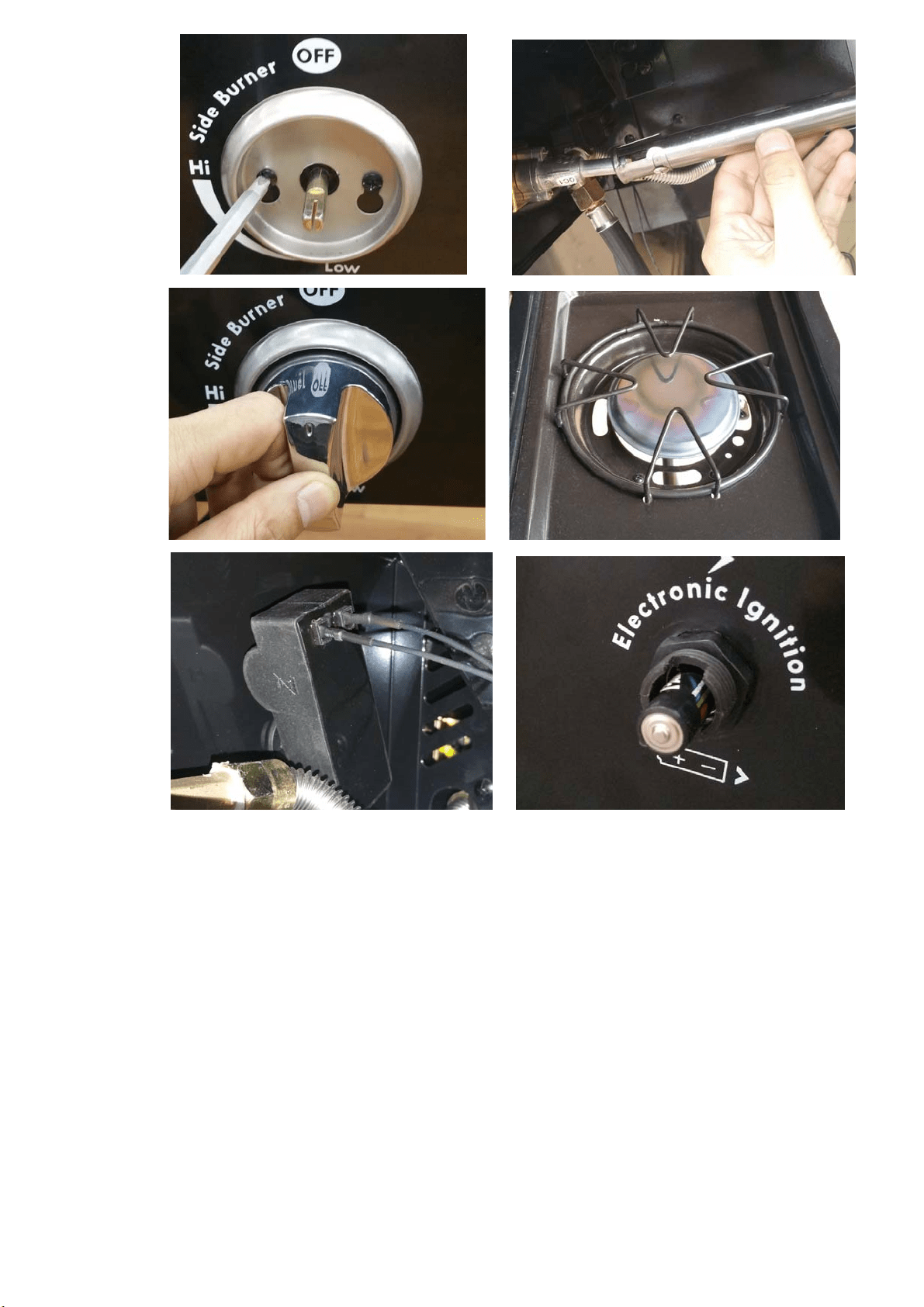

3. To ignite, turn Ignition Burner knob to HI.

4. Push and hold electronic ignition button.

5. If ignition does not occur in 5 seconds, turn the burner

controls OFF, wait 5 minutes, and repeat the lighting

procedure.

6. To ignite other main burners after ignition burner is lit,turn a

control knob that is adjacent to a lit burner to Hi.

Ignite far left burner last.

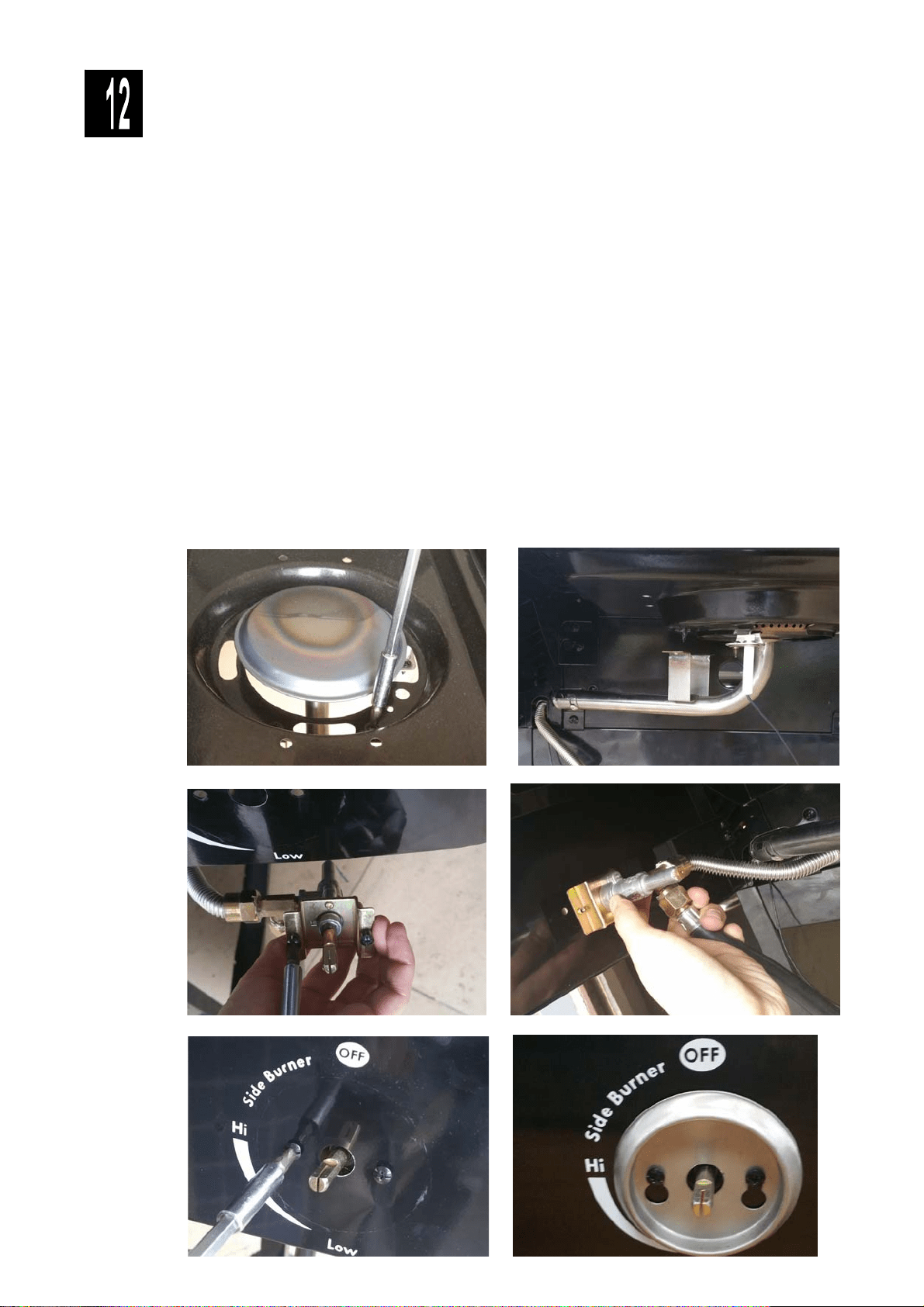

7. To ignite the Side Burner, follow steps 3-5 using the Side

Burner knob.

If igniter does not work, follow Match Lighting instructions.

Main Burner Igniter Lighting

Safety Tips

WARNING

For Safe Use of Your Grill and to Avoid Serious

Injury:

• Do not let children operate or play near grill.

• Keep grill area clear and free from materials that

burn.

• Do not block holes in sides or back of grill.

• Use grill only in well-ventilated space. NEVER use

in enclosed space such as carport, garage, porch,

covered patio, or under an overhead structure of

any kind.

• Do not use charcoal or ceramic briquets in a gas

grill.

•

Use grill at least 3 ft. from any wall or surface.

Maintain 10 ft. clearance to objects that can catch

fire, or to sources of ignition etc.

▲ Before opening LP cylinder valve, check the coupling nut for

tightness.

▲ When grill is not in use, turn off all control knobs and LP cylinder

valve.

▲ Never move grill while in operation or still hot.

▲ Use long-handled barbecue utensils and oven mitts to avoid burns

and splatters.

▲ Maximum load for sideburner and side shelf is 10 lbs.

▲ The drip tray must be inserted into grill and emptied after each use

Do not remove drip tray until grill has completely cooled.

▲ Clean grill often, preferably after each cookout. If a bristle brush is

used to clean any of the grill cooking surfaces, ensure no loose

bristles remain on cooking surfaces prior to grilling. It is not

recommended to clean cooking surfaces while grill is hot.

▲ If you notice drip or other hot material dripping from grill,

determine the cause, correct it, then clean and inspect valve.

Keep

ventilation openings in cylinder enclosure (grill cart) free and clear

of debris.

▲ Do not store objects or materials inside the grill cart enclosure that

would block the flow of combustion air to the underside of either

the control panel or the firebox bowl.

▲ The regulator may make a humming or whistling noise during

operation. This will not affect safety or use of grill.

▲ If you have a grill problem see the "Troubleshooting Section".

▲ If the regulator frosts, turn off grill and LP cylinder valve

immediately. This indicates a problem with the cylinder and it

should not be used on any product. Return to supplier!

CAUTION

• Putting out drip

fires by closing the lid is not possible. Grills

are well ventilated for safety reasons.

• Do not use water on a drip fire. Personal injury may result.

If a drip fire develops, turn knobs and LP cylinder off.

• Do not leave grill unattended while preheating or burning

off food residue on HI. If grill has not been regularly

cleaned, a drip fire can occur that may damage the

product.

•

Apartment Dwellers:

Check with management to learn the requirements

and fire codes for using an LP gas grill in your

apartment complex. If allowed, use outside on the

ground floor with a three (3) foot clearance from

walls or rails. Do not use on or under balconies.

•

NEVER attempt to light burner with lid closed. A

buildup of non-ignited gas inside a closed grill is

hazardous.

• Never operate grill with LP cylinder out of correct

position specified in assembly instructions.

• Always close LP cylinder valve and remove

coupling nut before moving LP cylinder from

specified operation position.

146.47468610

• 7

Turning Grill Off

• Turn all knobs to OFF position. Turn LP cylinder off by turning

Igniter Check

• Turn gas off at LP cylinder. Press and hold electronic igniter

button. "Clicking" should be heard and spark seen each time

between collector box or burner and electrode. See "Troubleshooting" if no click or

spark.

Valve Check

• Important: Make sure gas is off at LP cylinder before checking valves.Knobs lock in

OFF position. To check valves, first push in knobs and release, knobs should spring

back. If knobs do not spring back, replace valve assembly before using grill. Turn

knobs to LOW position then turn back to OFF position. Valves should turn smoothly.

Hose Check

• Before each use, check to see if hoses are cut or worn. Replace damaged hoses

before using grill. Use only valve/hose/regulator as specified in the parts list of this

Use & Care Guide.

General Grill Cleaning

• Do not mistake brown or black accumulation of drip and smoke for paint. Interiors of

gas grills are not painted at the factory

(and should never be painted). Apply a

strong solution of detergent and water or use a grill cleaner with scrub brush on

insides of grill lid and bottom. Rinse and allow to completely air dry.

Do not apply a

caustic grill/oven cleaner to painted surfaces.

•

Porcelain surfaces: Because of glass-like composition, most residue can be wiped

away with baking soda/water solution or specially formulated cleaner. Use

nonabrasive scouring powder for stubborn stains.

•

Painted surfaces: Wash with mild detergent or nonabrasive cleaner and warm soapy

water. Wipe dry with a soft nonabrasive cloth.

•

Stainless steel surfaces: To maintain your grill’s high quality appearance, wash with

mild detergent and warm soapy water and wipe dry with a soft cloth after each use

Baked-on drip deposits may require the use of an abrasive plastic cleaning pad. Use

only in direction of brushed finish to avoid damage. Do not use abrasive pad on

areas with graphics.

•

Cooking surfaces: If a bristle brush is used to clean any of the grill cooking surfaces,

ensure no loose bristles remain on cooking surfaces prior to grilling. It is not

recommended to clean cooking surfaces while grill is hot.

•Drip Tray and Cup: Regularly clean the grease drippings from the Drip Tray and Drip

Cup. When the grill has completely cooled down after use, remove the cup from the

tray and slide the tray out of the grill. Clean the grease drippings from the cup and

tray surfaces by washing with mild detergent or nonabrasive cleaner and warm

soapy water. Wipe dry with a soft nonabrasive cloth. Slide the tray back into the

grill and replace the cup back into the tray before using the grill again.

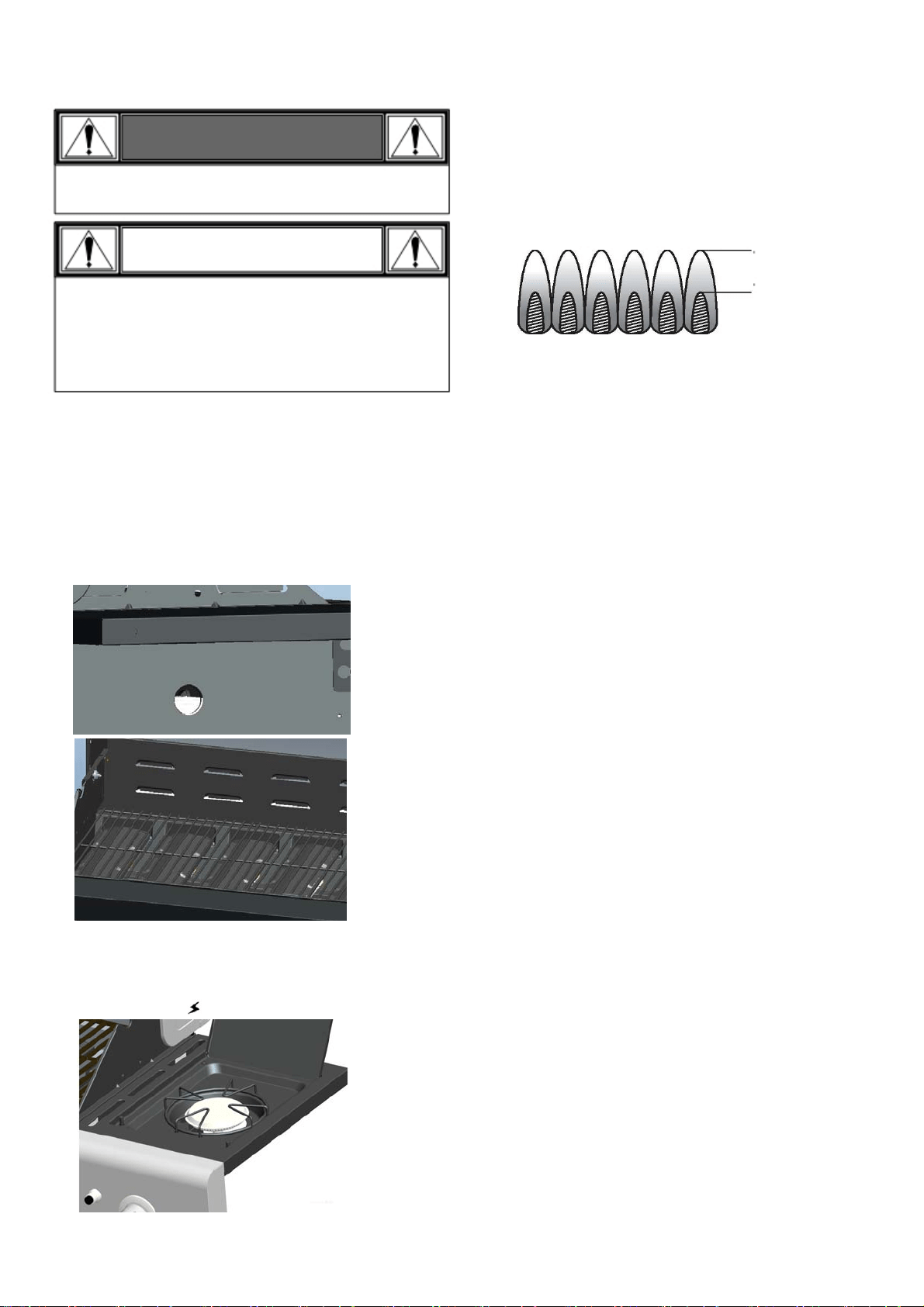

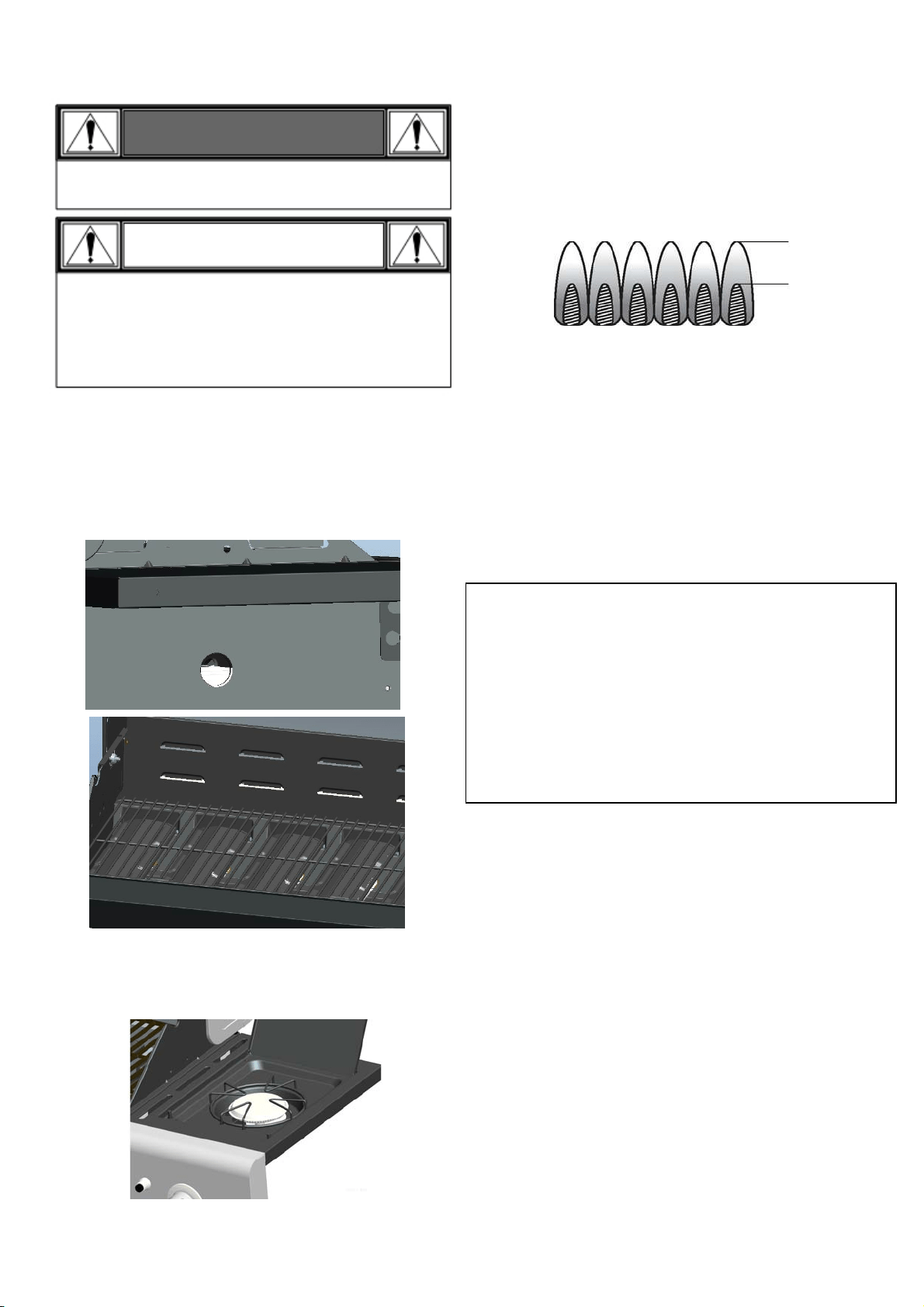

Burner Flame Check

• Remove cooking grates and heat diffusers. Light burners, turn

knobs from HI to LO. You should see a smaller flame in

LO position than seen on HI. Perform burner flame check

on sideburner, also. Always check flame prior to each use. If

only low flame is seen refer to "Sudden flame drop or low flame" in

the Troubleshooting Section.

WARNING

Match Lighting

▲Do not lean over grill while lighting.

1. Open lid during lighting.

2. Place match into match holder (hanging on right back leg).

Light match, place into lighting hole on left side of firebox.

3. Turn right knob to HI position. Be sure burner lights and stay lit.

4. Light other burners follow with step 3.

Sideburner Match Lighting

1. Open sideburner lid. Turn on gas at LP cylinder.

2. Place lit match near burner.

3. Turn sideburner knob to HI. Be sure burner lights and stays lit.

8 • 146.47468610

Turn controls and gas source or tank OFF when not

in use.

CAUTION

HIGH

LOW

If ignition does not occur in 5 seconds, turn the

burner controls OFF, wait 5 minutes and repeat the

lighting procedure. If the burner does not ignite with

the valve open, gas will continue to flow out of the

burner and could ignite with risk of injury.

Cast Iron Grate Seasoning (if applicable)

First Use – Before first use, season cast iron grates as follows:

Rinse cast iron grates with hot water. Do not use soap. Dry grates thoroughly with a

cloth towel. Coat grates with vegetable oil or non-stick cooking spray. Place grates in

grill. Start grill and slowly raise temperature to 350° - 400° F. Heat grates for one

hour. Turn off grill and allow grates to cool completely before using to cook.

Cleaning – Do not use soap when cleaning grates. Clean grates with a stiff brush and

hot water. Dry grates thoroughly with a cloth towel.

Re-seasoning – Re-season grates when rust spots appear ongrate surface. When

re-seasoning grates, soap may be used with hot water to clean grates. After cleaning,

dry grates thoroughly with a cloth towel. Coat grates with vegetable oil

or non-stick cooking spray. Place grates in grill. Start grill and slowly raise

temperature to 350° - 400° F. Heat grates for one hour. Turn off grill and allow grates

to cool completely before using again.

ARNING

146.47468610

• 9

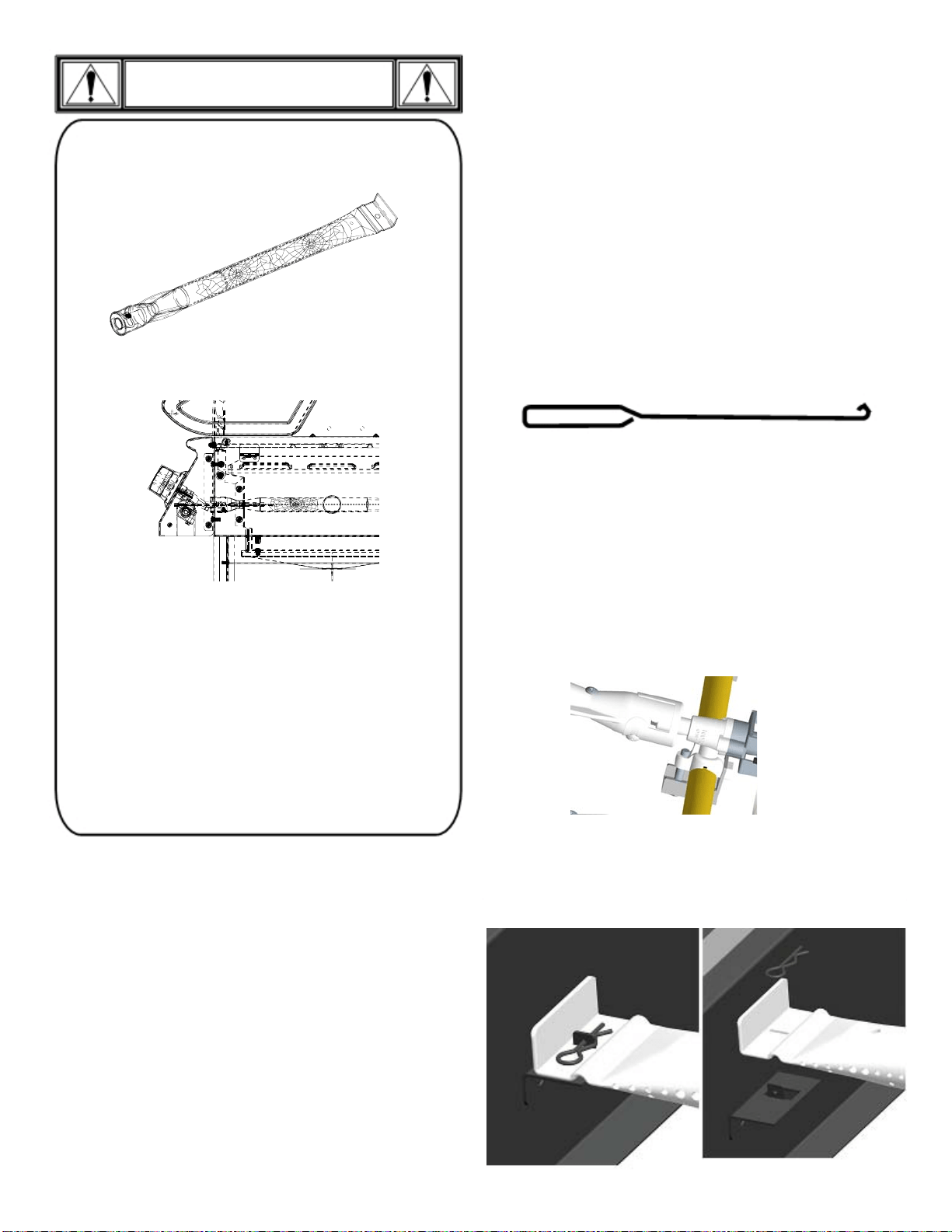

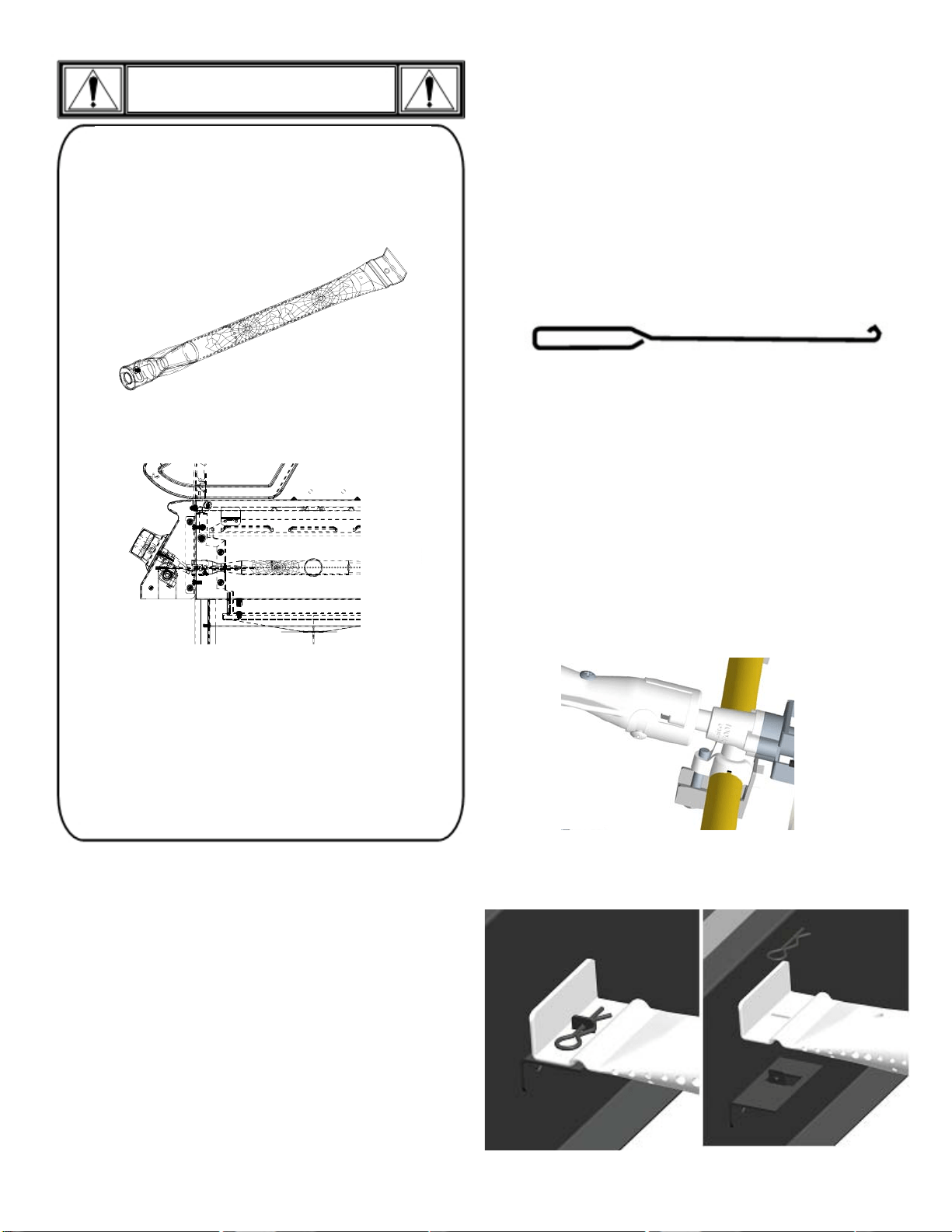

Cleaning the Burner Assembly

CAUTION

SPIDER ALERT!

Follow these instructions to clean and/or replace parts of burner

assembly or if you have trouble igniting grill.

Turn gas off at control knobs and LP cylinder.

2. Remove cooking grates and heat diffusers.

3. Remove cotter pin from rear of burners.

4. Carefully lift each burner up and away from valve openings.

SPIDER ALERT!

We suggest three ways to clean the burner tubes. Use the one

easiest for you.

(A) Bend a stiff wire (a light weight coat hanger works well)

into a small hook. Run the hook through each burner

tube several times.

(B) Use a narrow bottle brush with a flexible handle (do not use

a brass wire brush), run the brush through each burner tube

several times.

the burner tube and out the burner ports. Check each

port to make sure air comes out each hole.

VALVE

SPIDER WEBS

CONTROL PANEL

INSIDE VENTURI

BURNER

5. Wire brush entire outer surface of burner to remove

food residue and dirt.

6. Clean any blocked ports with a stiff wire such as an

open paper clip.

7. Check burner for damage, due to normal wear and

corrosion some holes may become enlarged. If any large

cracks or holes are found replace burner.

Spiders or small insects have been known to create “flashback”

problems. The spiders spin webs, build nests and lay eggs in the grill’s

venturi tube(s) obstructing the flow of gas to the burner. The

backed-up gas can ignite in the venturi behind the control panel. This

is known as a flashback and it can damage your grill and even cause

injury.

To prevent flashbacks and ensure good performance the burner and

venturi assembly should be removed from the grill and cleaned

before use whenever the grill has been idle for an extended period.

VERY IMPORTANT: Burner tubes must reengage valve

openings. See illustrations below.

8. Carefully replace burners.

9. Attach burners to brackets with cotter pin.

10. Reposition carryover tubes and attach to burners. Replace

heat diffusers and cooking grates.

Storing Your Grill

•Clean cooking grates.

•Store in dry location.

•When LP cylinder is connected to grill, store outdoors in a

well-ventilated space and out of reach of children.

•Cover grill if stored outdoors. Choose from a variety of grill

covers offered by manufacturer once available.

•Store grill indoors ONLY if LP cylinder is turned off and

Disconnected, remove from grill and stored outdoors.

• When removing grill from storage, follow “Cleaning the Burner

sembl

” instructions before starting grill.

Electrode

SPIDER ALERT!

If you notice that your grill is getting hard to light or that the

flame isn’t as strong as it should be, take the time to check and

clean the venturi’s.

IMPORTANT: Always ensure that the venturi burner tubes

are clean. A venturi burner tube has a narrow area in

which spiders tend to build nests.

Indirect Cooking

Poultry and large cuts of meat cook slowly to perfection on the grill

by indirect heat. Place food over unlit burner(s); the heat from lit

burners circulates gently throughout the grill, cooking meat or

poultry without the touch of a direct flame. This method greatly

reduces flare-ups when cooking extra fatty cuts because there is no

direct flame to ignite the fats and juices that drip during cooking.

Food Safety

Food safety is a very important part of enjoying the outdoor

cooking experience. To keep food safe from harmful bacteria,

follow these four basic steps:

Clean: Wash hands, utensils, and surfaces with hot soapy water

before and after handling raw meat and poultry.

Separate: Separate raw meats and poultry from ready-to-eat

foods to avoid cross contamination. Use a clean platter and

utensils when removing cooked foods.

Cook: Cook meat and poultry thoroughly to kill bacteria. Use a

thermometer to ensure proper internal food temperatures.

Chill: Refrigerate prepared foods and leftovers promptly. For

more information call: USDA Meat and Poultry Hotline at

1-800-535-4555 (In Washington, DC (202) 720-3333, 10:00 am

4:00 pm EST).

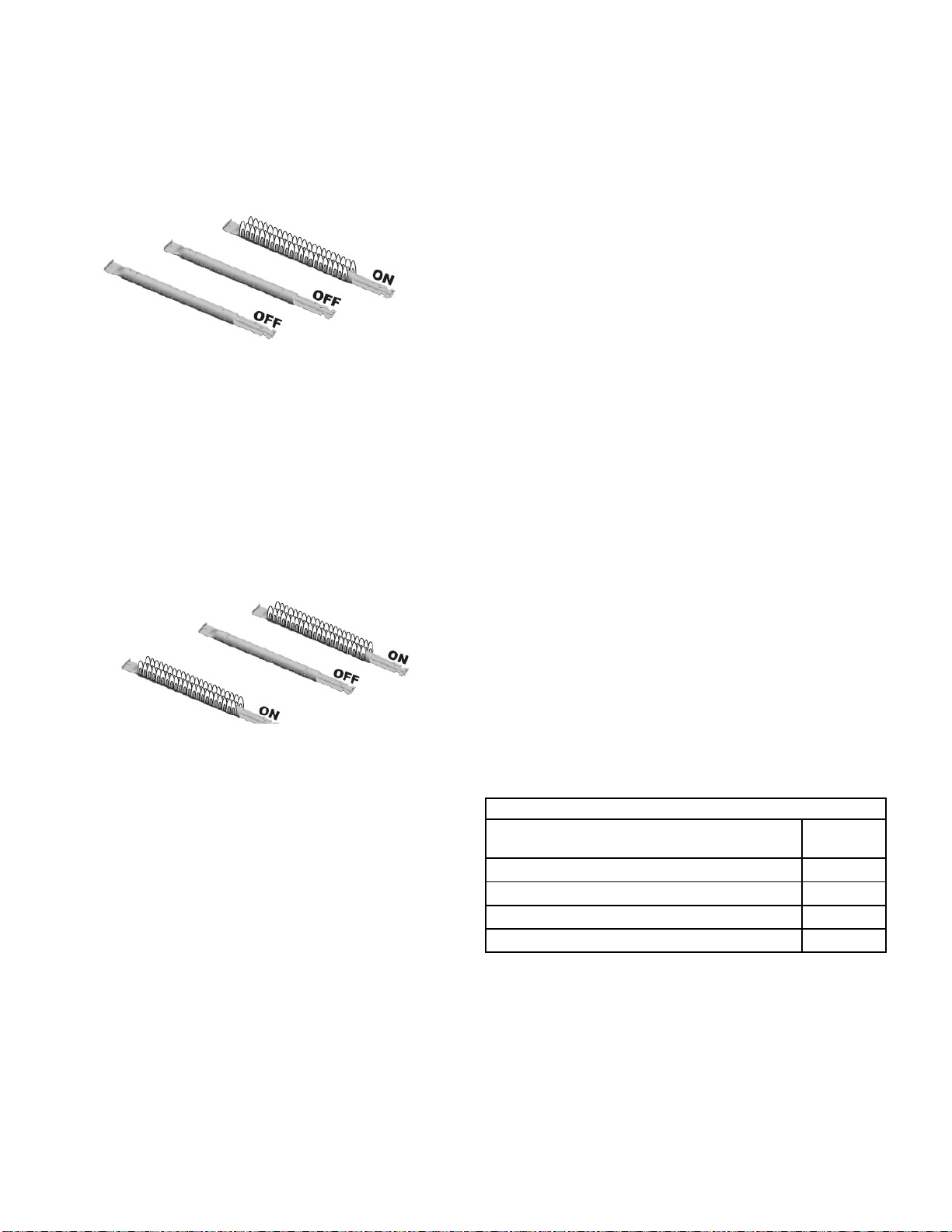

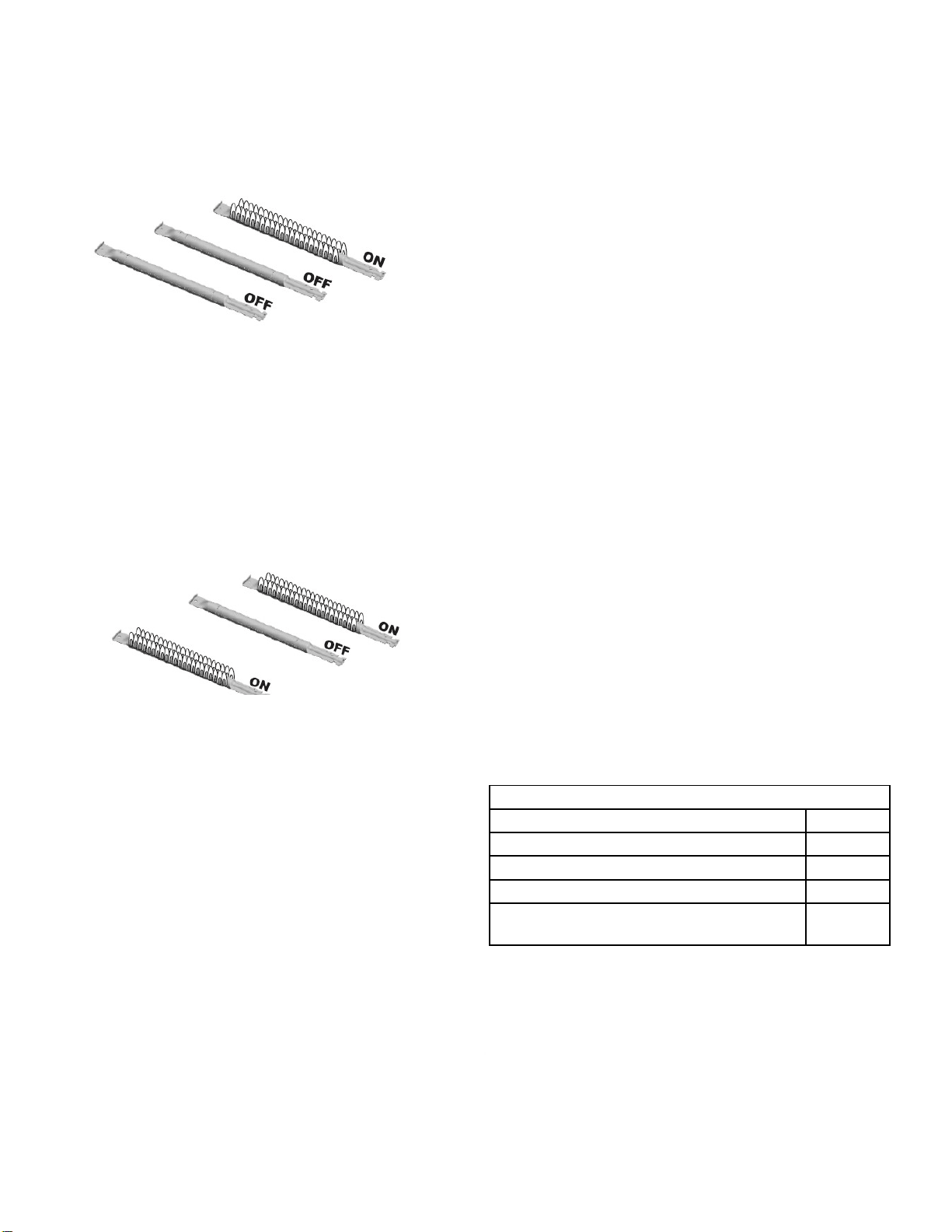

1 Burner Cooking

Cook with direct or indirect heat.

Best for smaller meals or foods.

Consumes less fuel.

Indirect Cooking Instructions

• Always cook with the lid closed.

• Due to weather conditions, cooking times may vary. During

cold and windy conditions the temperature setting may

need to be increased to insure sufficient cooking

temperature.

• Place food over over unlit burner(s).

How To Tell If Meat Is Grilled Thoroughly

• Meat and poultry cooked on a grill often browns very fast

on the outside. Use a meat thermometer to be sure food has

reached a safe internal temperature, and cut into food to

check for visual signs of doneness.

•

Whole poultry should reach 180° F; breasts, 170° F. Juices

should run clear and flesh should not be pink.

• Hamburgers made of any ground meat or poultry should

reach 160° F, and be brown in the middle with no pink juices

Beef, veal and lamb steaks, roasts and chops can be

cooked to 145° F. All cuts of pork should reach 160° F.

• NEVER partially grill meat or poultry and finish cooking

later. Cook food completely to destroy harmful bacteria.

• When reheating takeout foods or fully cooked meats like

hot dogs, grill to 165° F, or until steaming hot.

2 Burner Cooking

Great indirect cooking on low.

Produces slow, even heating.

Ideal for slow roasting and baking.

WARNING: To ensure that it is safe to eat, food must be cooked

to the minimum internal temperatures listed in the table below.

USDA* Safe Minimum Internal Temperatures

Fish

145°F

Pork

160°F

Egg Dishes

160°F

Steaks and Roasts of Beef,

Veal or Lamb

145°F

Ground Beef, Veal or Lamb

160°F

Whole Poultry (Turkey,

Chicken, Duck, etc.)

165°F

Ground or Pieces Poultry

165°F

(Chicken Breast, etc.)

*United States Department of Agriculture

USDA* Recommended Safe Minimum Internal Temperatures

Beef, Veal, Lamb and Pork – Whole Cuts** 145° F

Fish 145° F

Beef, Veal, Lamb and Pork – Ground 160° F

Egg Dishes 160° F

Turkey, Chicken & Duck – Whole, Pieces &

Ground

165° F

* United States Department of Agriculture

**Allow meat to rest three minutes before carving or consuming.

10. 146.47468610

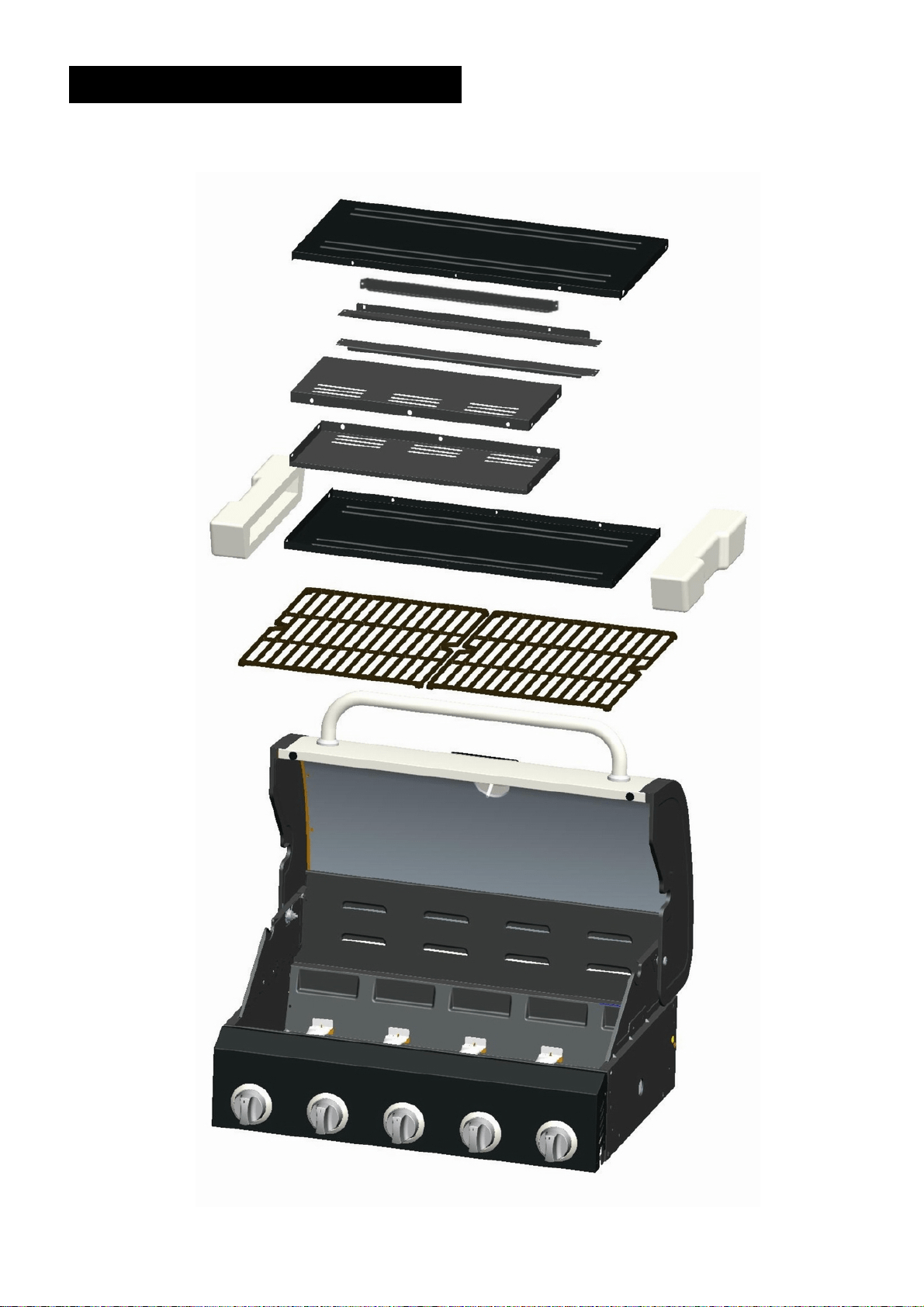

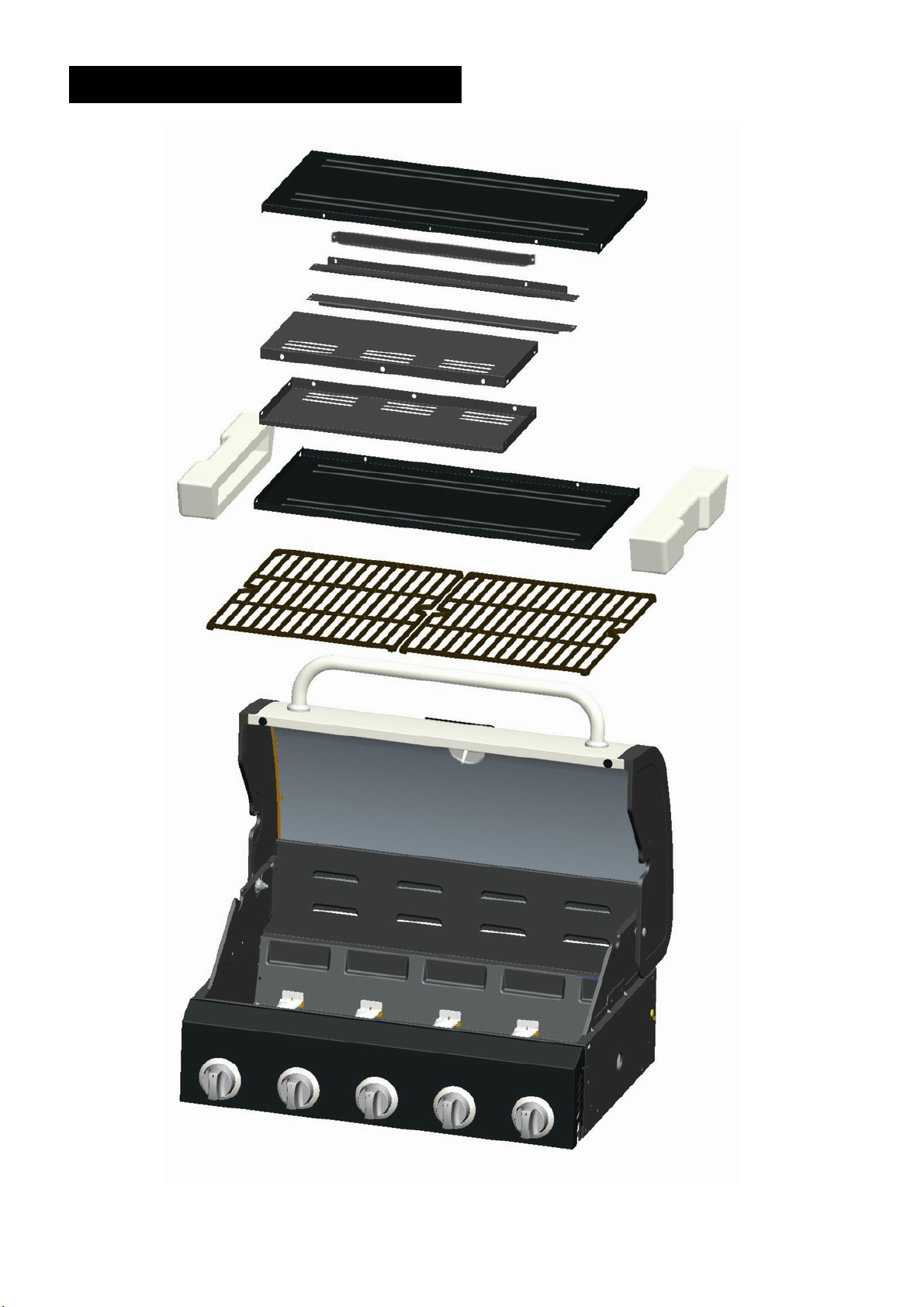

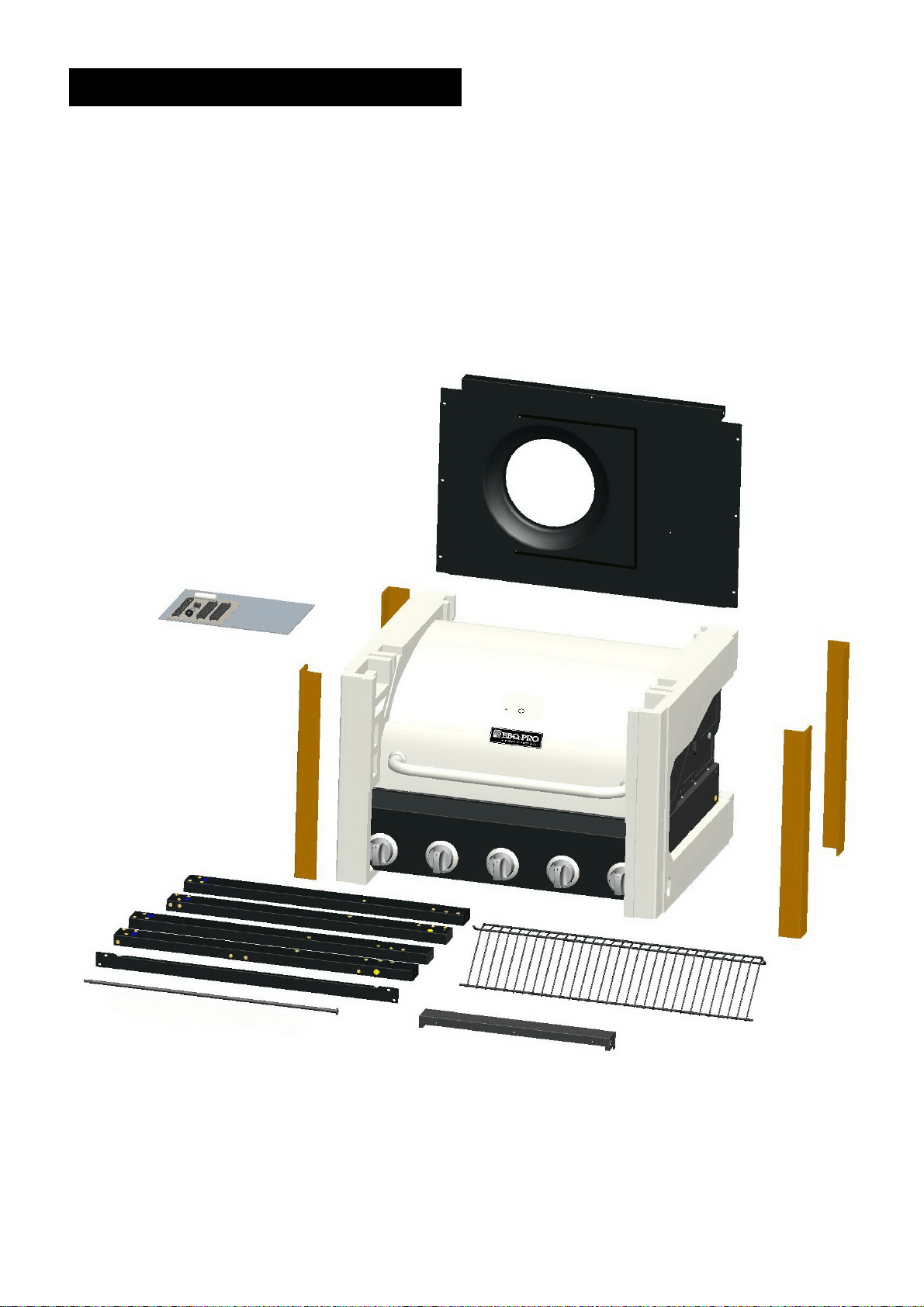

PARTS LIST

Key

Qty

Description

42 3

HEAT DIFFUSERS

43 3

COOKING GRATE

44 1

SWING AWAY GRATE

45 1 CLIP, F/ GREASE CUP

46 1

GREASE CUP

47 1

TANK THUMBSCREW

10 1

11 1

Not Pictured

12 1

HARDWARE PACK

13 1

PRODUCT MANUAL, ENGLISH

14 1

PRODUCT MANUAL, SPANISH

15 1

16 1

17 2

18 2

19 1

20 1

21 1

22 3

23 1

24 2

25 1

26 1

27 1

28 1

29 4

30 4

31 1

32 1

33 1

34 1

36 1

37 1

146.47468610

• 11

Not Pictured

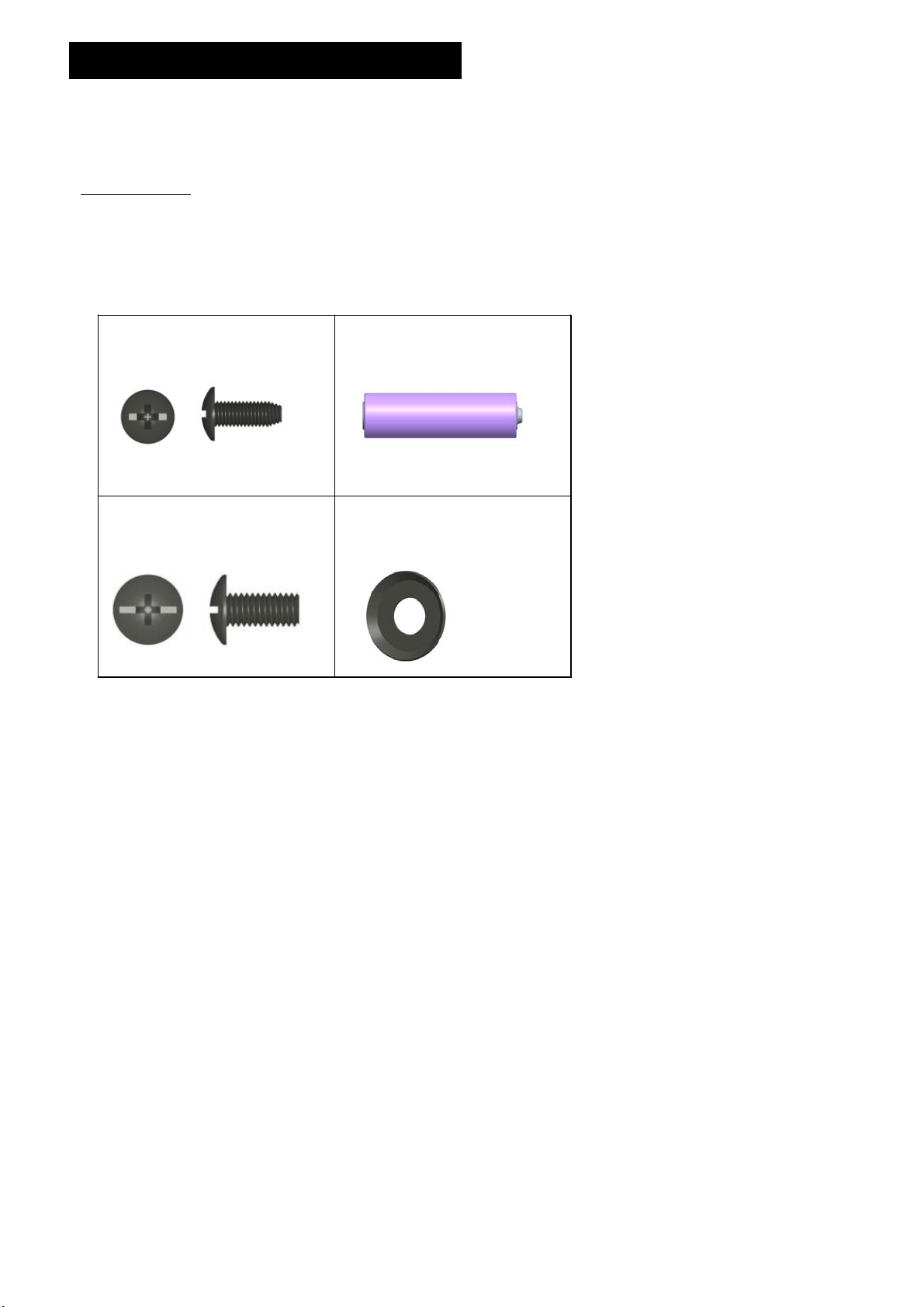

Hardware Pack 1 52200088

Manual 1 52200089

If you are missing hardware or have

damaged parts after unpacking grill,

call 1-888-287-0735 for replacement.

To order replacement parts after using grill,

call 1-800-4-MY-HOME®.

PARTS LIST

Key Description Qty

Part Number

Key

Description Qty

Part Number

A01 Lid 1 52200004 D06

Side Burner 1 52200053

A02 Temperature Gauge 1 52200015 D07

Right Side Shelf 1 52200047

A03 Logo 1 52200200 D08

Electronic Ignition Module 1 40800122

A04 Rotate Rod, Lid 2 50300207 D09

Fascia, Right Side Shelf 1 52200049

A05

Silicone Rubber Bumper，

Lid

2 40700103 E01

Side Upper Rail 2 52200061

A06 Bezel, Lid Handle 2 40900013 E02

Right Drip Tray Support 1 52200071

A07 Lid Handle 1 40900012 E03

Right Front Leg(5c) 1 52200266

B01 Warming Rack 1 52200030 E04

Hose Fixed Pin 1 40800134

B02 Cooking Grate 2 40100101 E05

Side Panel 2 40700059

B03 Heat Diffuser 5 40800023 E06

Side Lower Rail 2 52200064

B04 Main burner 4 40700125 E07

Axle Rod 1 408D00125

B05 Igniter Wire, Ignition Burner 1 52200035 E08

Wheel 2 40800124

B06 Burner 1 52200034 E09

Hex Nut 3 110011

B07 Gas Valve, Side Burner 1 40900209 E10

Flat Washer 3 110018

B08 Regulator 1 408D00115 E11

Cotter Pin 11 110050

B09 Gas Valve, Main burner 5 40900205 E12

Back Rail 1 52200074

B10 Manifold, Main burner 1 50300041 E13

Drip Tray 1 52200031

B11 Firebox 1 52200018 E14

Drip Cup 1 40800026

B12 Flame Carry Over Tube 4 50300024 E15

Drip Cup Clip 1 40800131

B13

Silicone Rubber Bumper,

Firebox

2 40700099 E16

Front Panel 2 52200075

B14 Control Panel 1 52200037 E17

Right Back Leg(5D) 1 52200268

B15 Control Knob 6 50500042 E18

Tank Baffle 1 40800090

B16 Knob Bezel 6 40800034 E19

Bottom Shelf 1 52200073

C01 Left Side Shelf 1 52200040 E20

Left Back Leg(5B) 1 52200259

C02

Side Shelf Support Angle

Bar

2 40900109 E21

Left Drip Tray Support 1 52200070

C03 Fascia, Left Side Shelf 1 52200044 E22

Nylon Knot 1 40800129

D01 Side Burner Lid 1 40800065 E23

Match Holder Chain 1 120006

D02 Rotate Rod, Side Burner Lid 2 40800118 E24

Match Holder 1 40800128

D03 Side Burner Grid 1 40800119 E25

Left Front Leg(5A) 1 52200257

D04 Side Burner Base 1 52200052 E26

Foot Extension 2 40800127

D05 Igniter Wire, Side Burner 1 52200054 E27

Tank Holder 1 40800130

NOTE: Some grill parts shown in the assembly steps may differ slightly in appearance from:

Those on

our

articular

rill model. However

the method of assembl

remains the same.:

D01

D02

D03

D04

D05

D06

D07

D08

C01

C02

C03

A01 A02 A03 A04 A05

B01

B02

A06

B03

B04

A07

B10

B11

B13

B07 B06 B05B08B09

B14

B15

B16

E02

E03

E04

E05

E06

E07

E13

E14

E15

E16

E17

E18

E12

E19

E01

E21

E22

E23

E24

E05

E06

E20

E25

E26

D09

E27

E08

E09

E11

B12

E01

E10

•

146.47468610

PARTS DIAGRAM

146.47468610 • 13

BEFORE ASSEMBLY

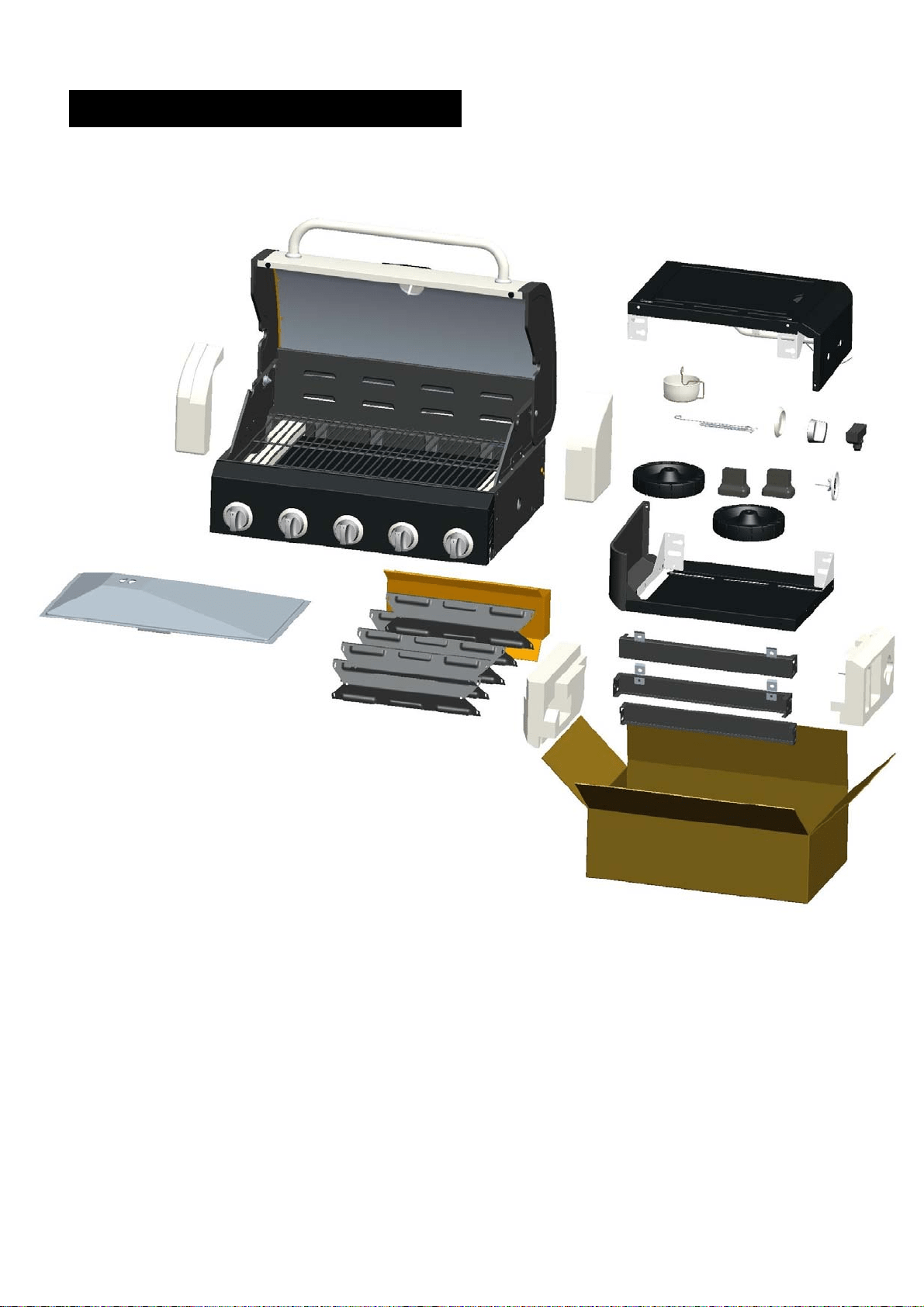

NOTICE: Once you have unpacked the grill according to the STOP SHEET

instructions, check all grill parts against the pictures on this and the following

two pages. If any parts are missing or damaged, call 1-888-287-0735

14 • 146.47468610

BEFORE ASSEMBLY

146.47468610 • 15

BEFORE ASSEMBLY

ASSEMBLY

CAREFULLY READ AND PERFORM ALL ASSEMBLY INSTRUCTIONS ON THE FOLLOWING PAGES.

Tools Required:

 Adjustable wrench (not provided)

 Screwdriver (not provided)

 7/16” Combination wrench (not provided)

 The following hardware is provided in blister pack for convenient use.

M4X10 screw

Qty: 58 pcs

AAA Battery

Qty: 1 pc

M6X13 screw

Qty: 16 pcs

M6 compression washer

Qty: 4 pcs

16 • 146.47468610

146.47468610 • 17

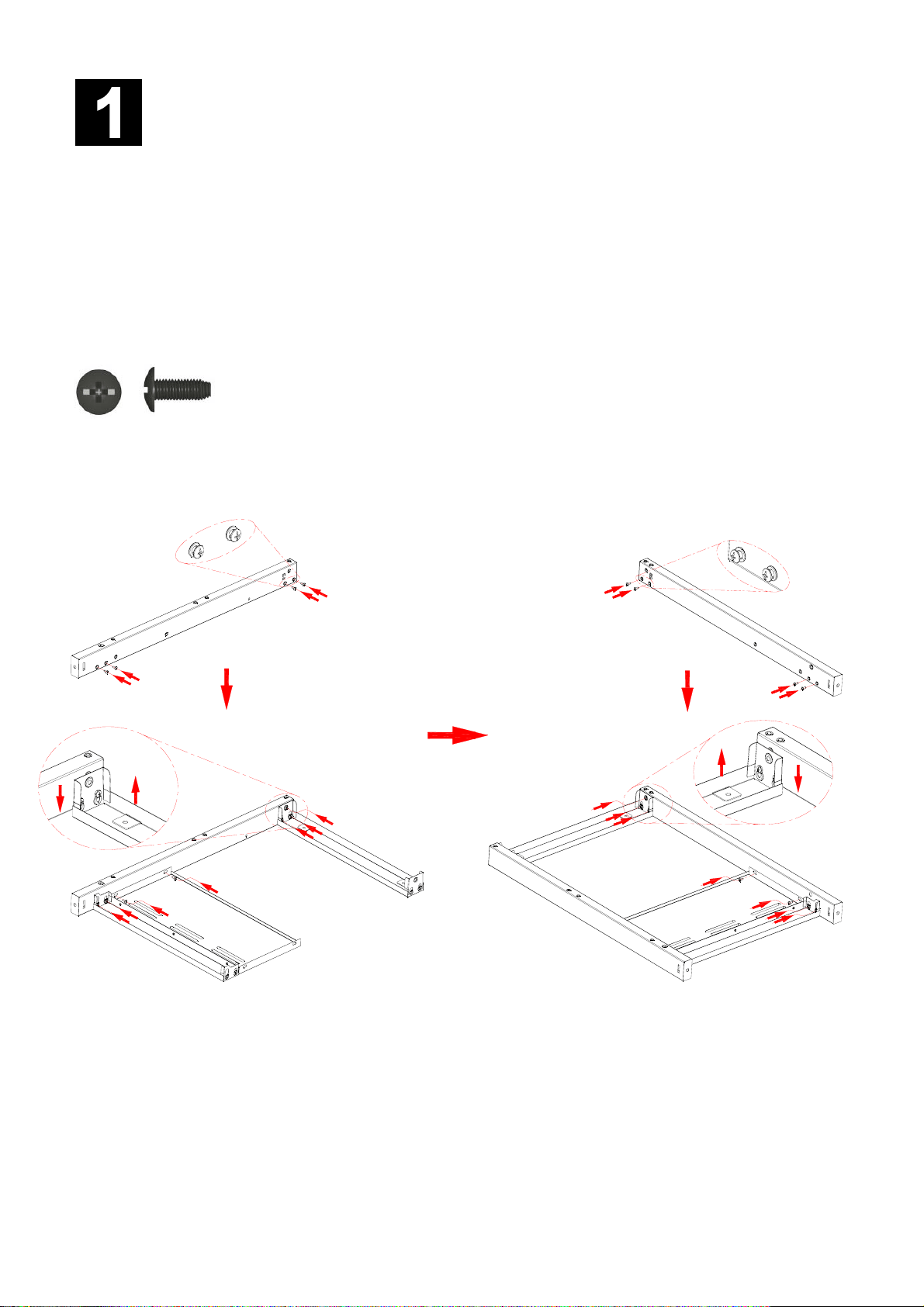

Left Frame

□ Install (4)M4×10 Screws as shown to the leg marked “5A”. Do not fully tighten the screws at this

time. (A)

□ Attach one end of Side Upper Rail to the leg, tighten the screws and attach with another

(1)M4×

10 Screw.(C)

□ Attach one end of Side Lower Rail to the leg, tighten the screws. (C)

□ Attach Side Panel to leg with

(2) M4×10 Screws as shown.(C)

□ Install (4)M4×10 Screws as shown to the leg marked “5B”. Do not fully tighten the screws at this

time. (B)

□ Attach another end of Side Upper Rail, Side Lower Rail and Side Panel to the “5B” Leg, tighten the

screws. Install

(2) M4×10 Screws as shown to the Side Panel. Install (1) M4×10 Screws as

shown to another Side Upper Rail (D)

M4x10 screws Qty: 14 pcs

C D

18 • 146.47468610

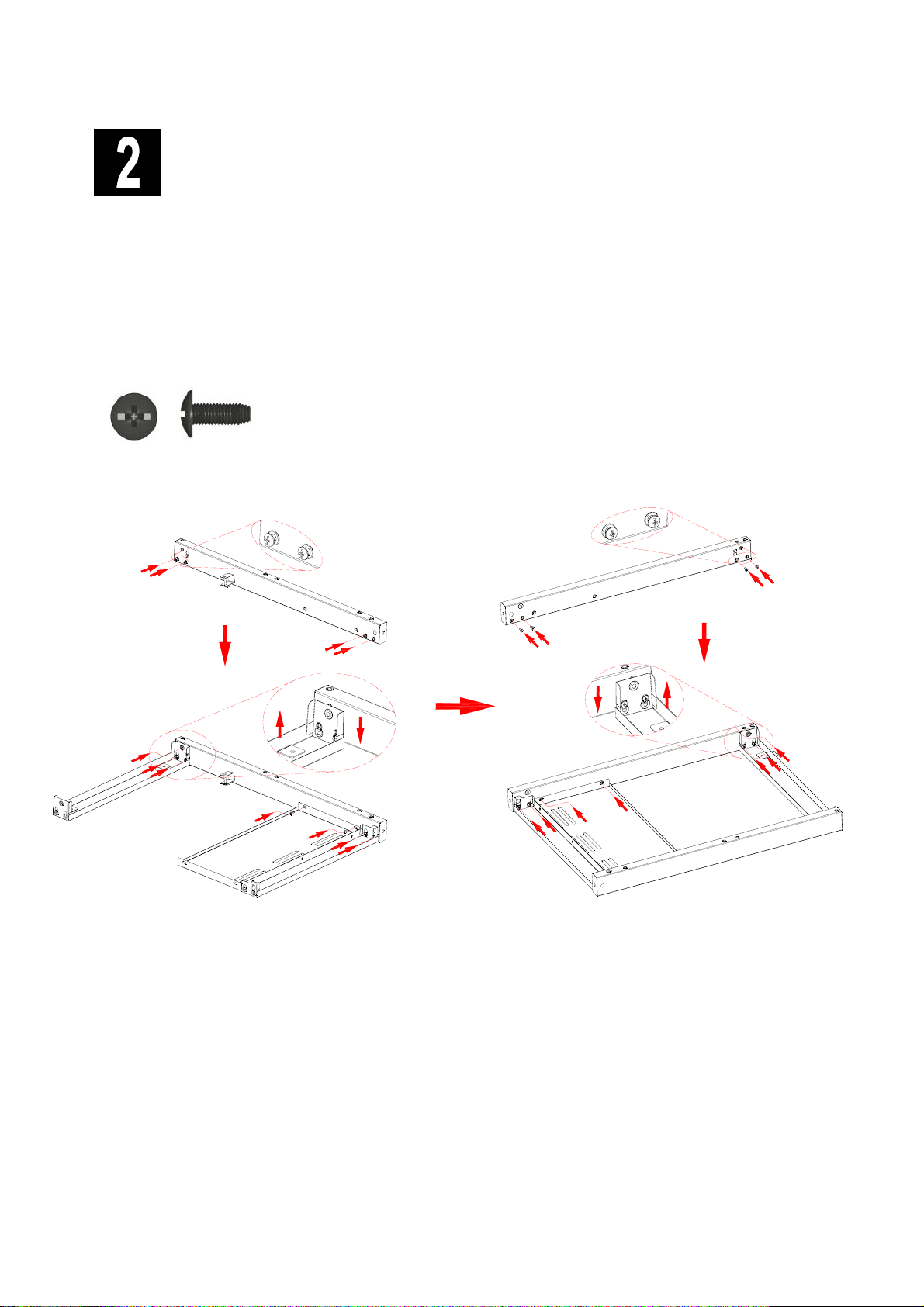

Right Frame

□ Install (4)M4×10 Screws as shown to the leg marked “5C”. Do not fully tighten the screws at this

time. (A)

□ Attach one end of Side Upper Rail to the leg, tighten the screws and attach with another

(1)M4×10

Screw.(C)

□ Attach one end of Side Lower Rail to the leg, tighten the screws. (C)

□ Attach Side Panel to leg with

(2) M4×10 Screws as shown.(C)

□ Install (4)M4×10 Screws as shown to the leg marked “5D”. Do not fully tighten the screws at this

time. (B)

□ Attach another end of Side Upper Rail, Side Lower Rail and Side Panel to the “5D” Leg, tighten the

screws. Install

(2) M4×10 Screws as shown to the Side Panel. Install (1) M4×10 Screws as shown

to another Side Upper Rail (D)

M4x10 screws Qty: 14 pcs

146.47468610 • 19

M4x10 screws Qty: 14 pcs

Left Side Frame（5A & 5B）

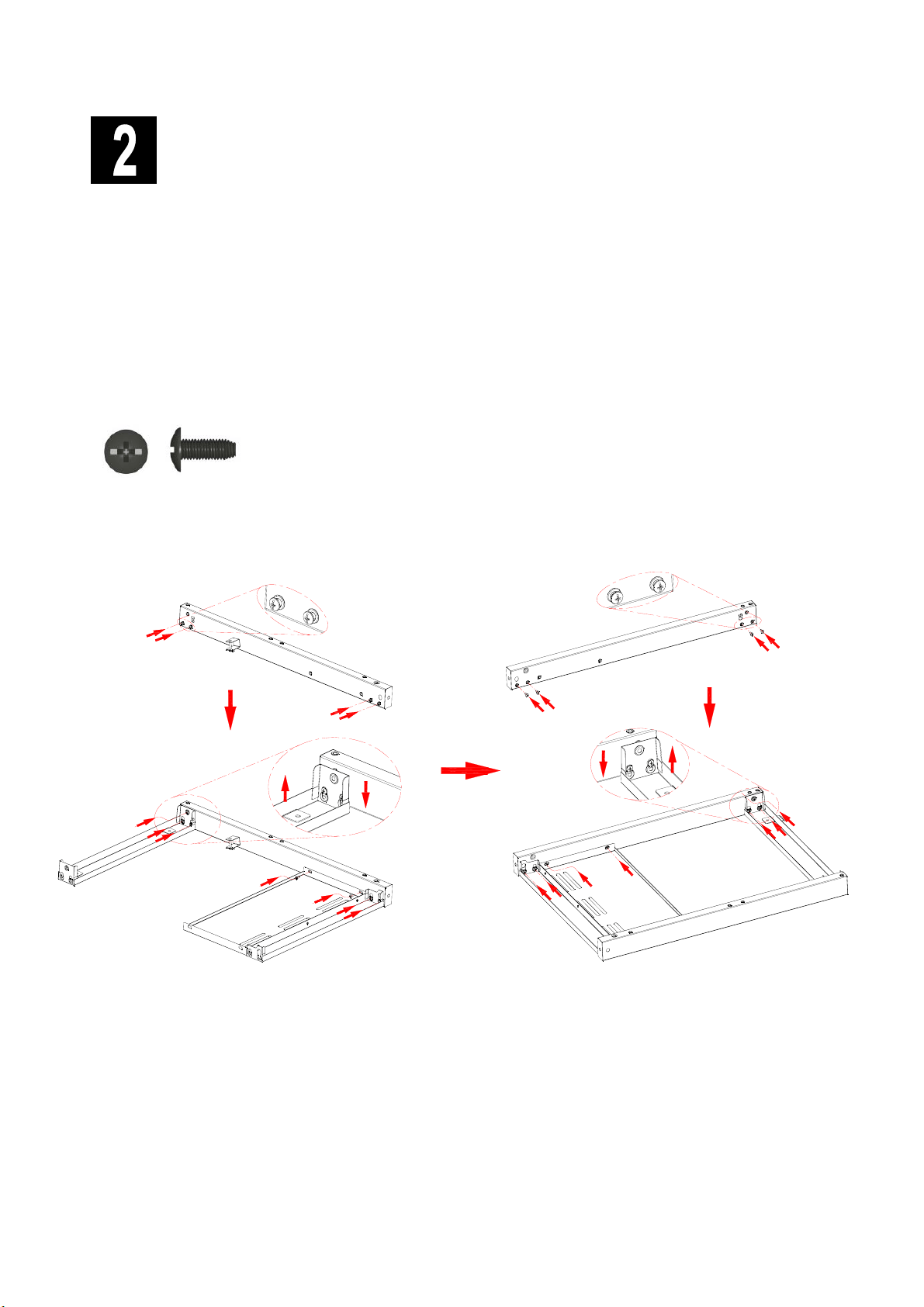

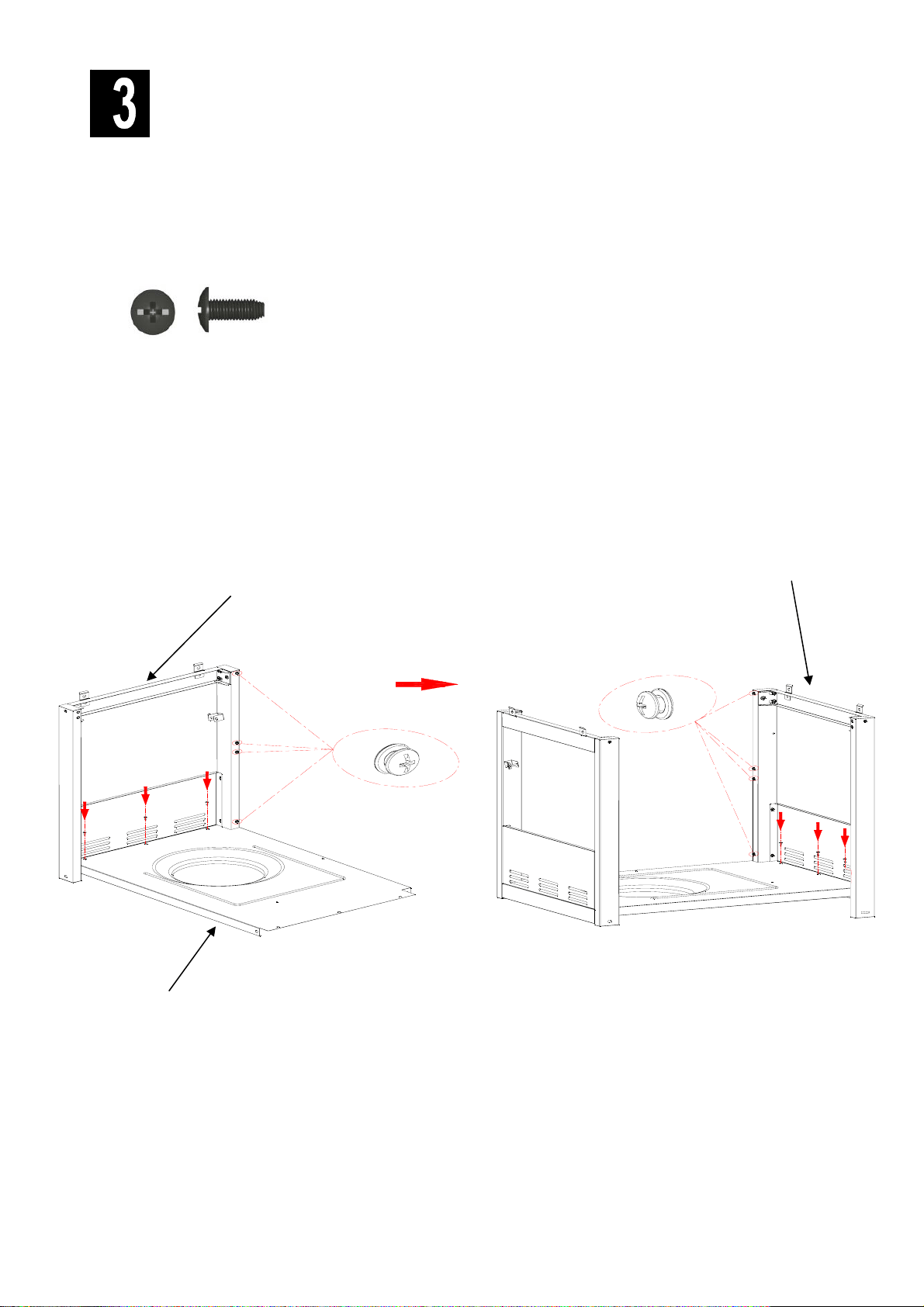

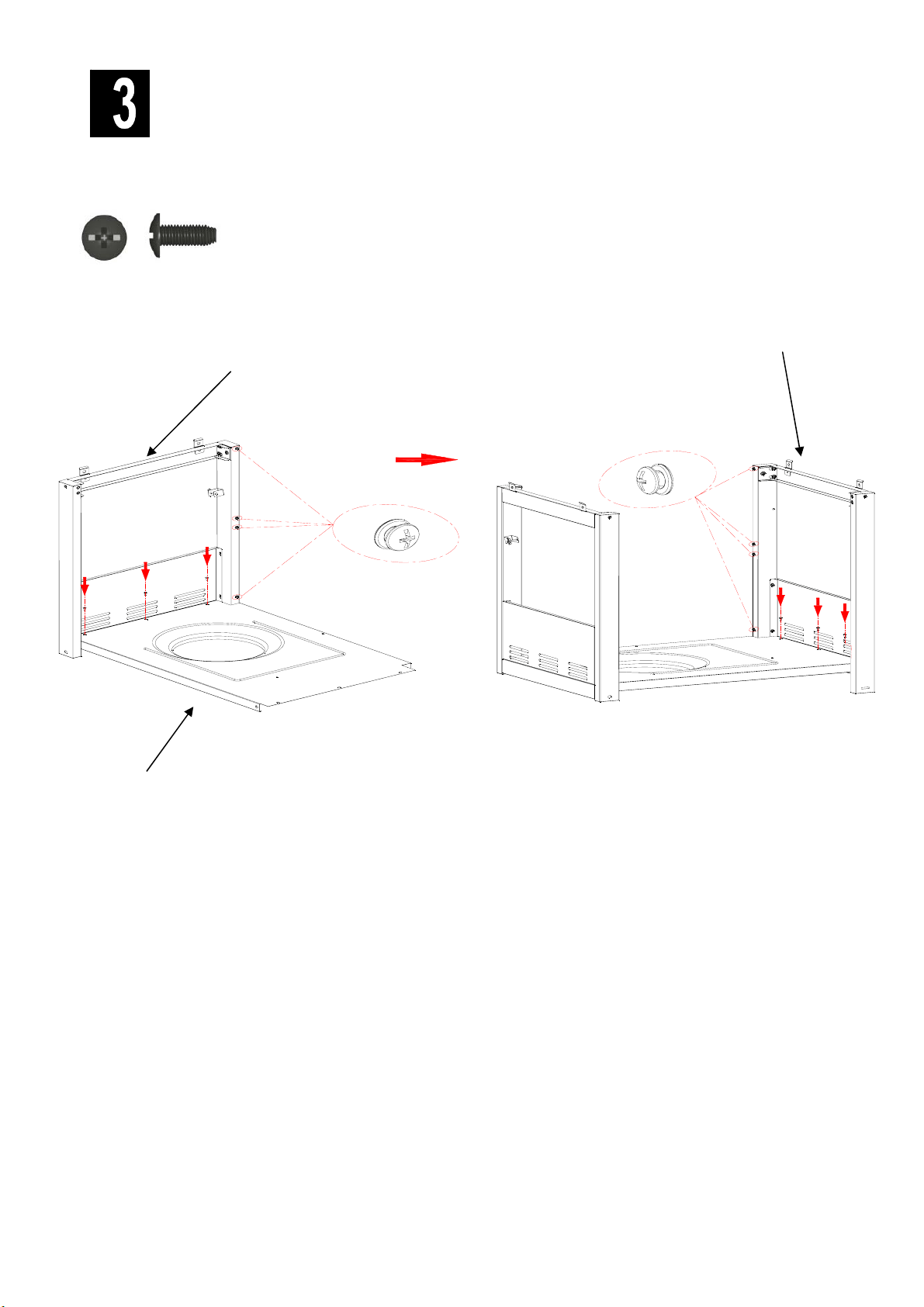

Bottom Shelf

□ Install (4)M4×10 Screws as shown to Right Frame. Do not fully tighten the screws at this time. (A)

□ Attach Bottom Shelf to Right Leg Frame with (3)M4×10 Screws. Do not tighten these screws. (A)

□ Install (4)M4×10 Screws as shown to Left Frame. Do not fully tighten the screws at this time. (B)

□ Attach Bottom Shelf to Left Leg Frame with (3)M4×10 Screws. Do not tighten these screws. (B)

Bottom Shelf

Right Side Frame（5C & 5D）

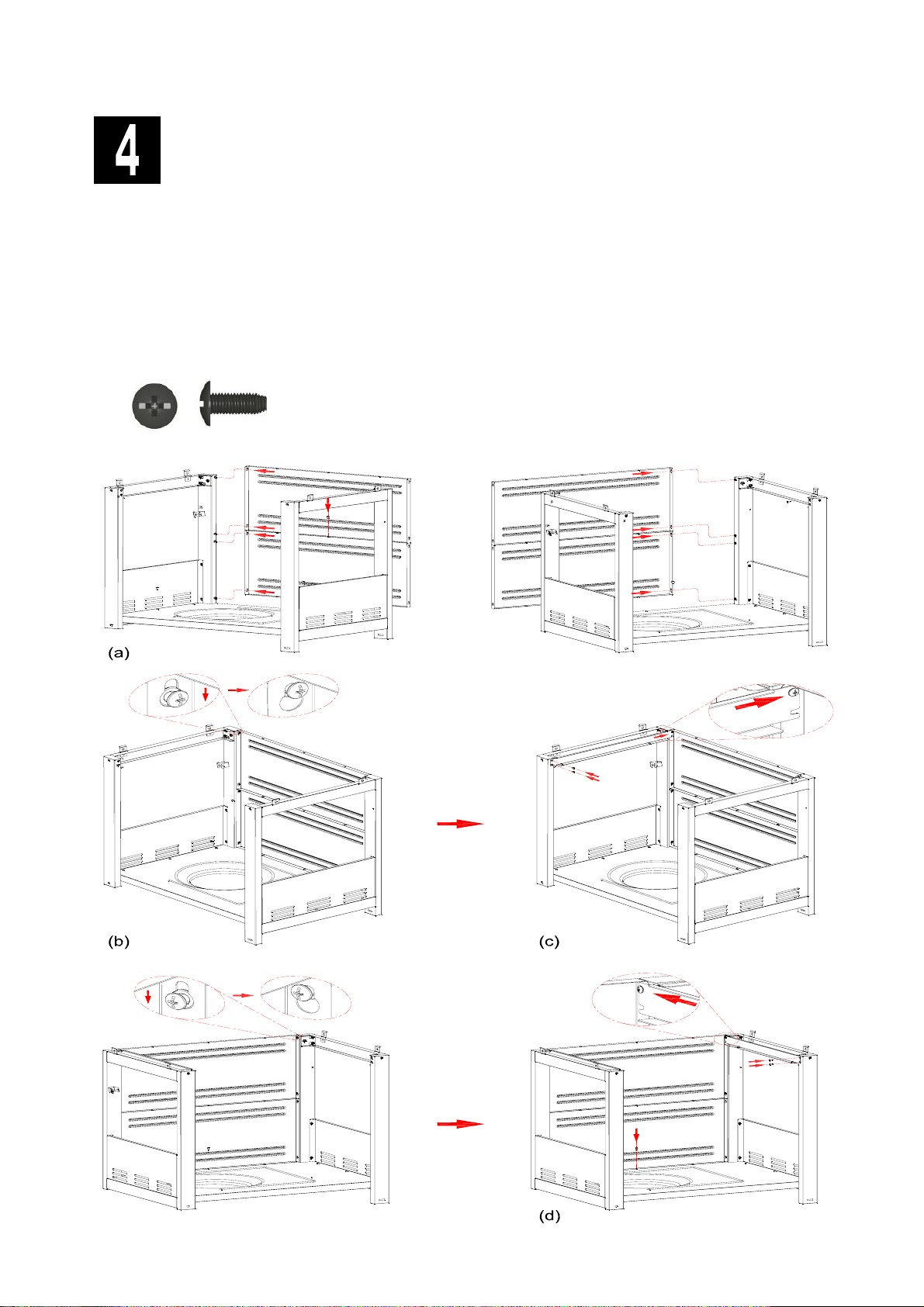

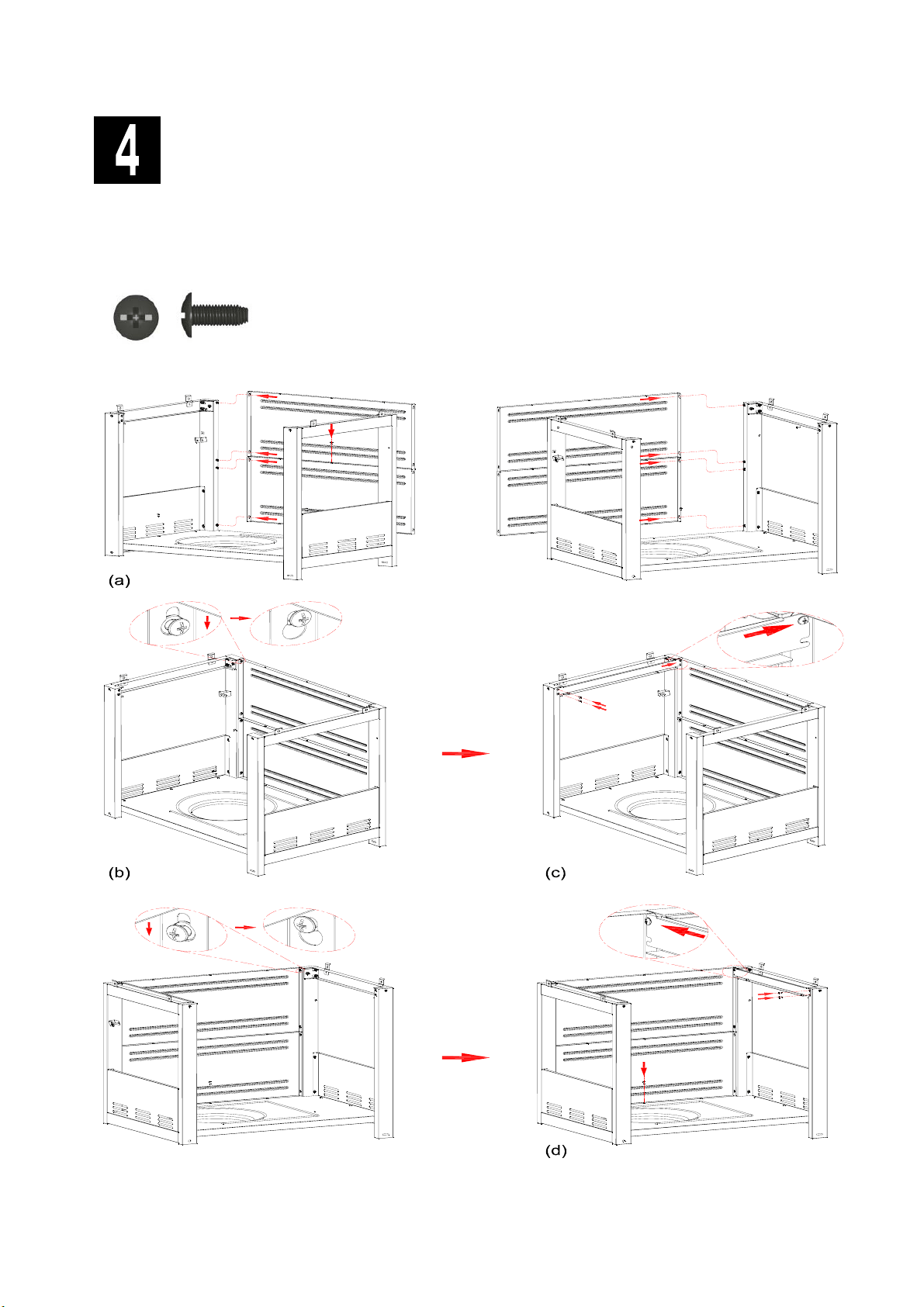

Front Panel

□ Attach the two Front Panels together with (1)M4×10 Screws as shown. (a)

□ Attach the front panels to the cart, leave the top 2 screws loose, and tighten all remaining screws.

□ Attach the Right Drip Tray support to the Right Frame, fully tighten the screw,(b) tighten another end of

the Support Bar to the frame with

(2)M4×10 Screws as shown.(c)

□Attach the Left Drip Tray Support to the Left Frame, fully tighten the screw, tighten another end of the

Left Drip Tray Support Bar to the frame with

(2)M4×10 Screws as shown. Attach remaining Screw to

the Front Panel and Bottom Shelf with (1)M4×10 Screws(the middle screw hole). (d)

20 • 146.47468610

M4x10 screws Qty: 6 pcs

146.47468610

•

M6X13 screw Qty: 4 pcs M4X10 screw Qty: 2 pcs

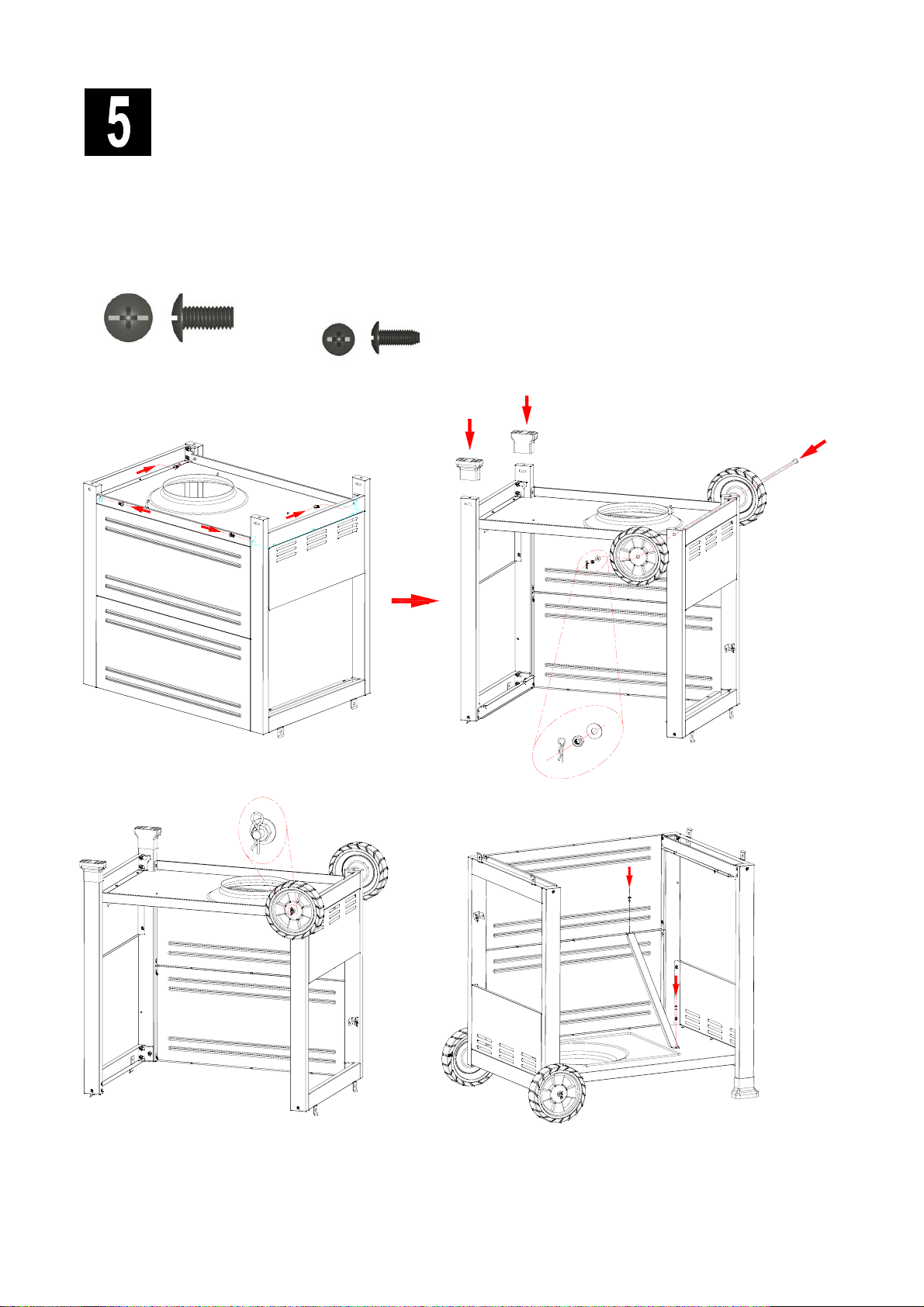

Wheels to Cart

□ Turn cart upside down, attach remaining screws to the Bottom Shelf and Four Legs with (4)M6×13

Screws as shown.(A)

□Tap both Leg Extenders onto Left Leg.(B)

□Remove washer nut & hitch pin from axle rod Insert Axle Rod through Wheels and Right Leg Frame,

Reattach with washer, nut and hitch pin.(C)

□ Stand cart upside, fully tighten (6)M4×10 Screws in step 3A and 3B, attach the Tank Baffle with

(2)M4×10 Screws.(D)

22 • 146.47468610

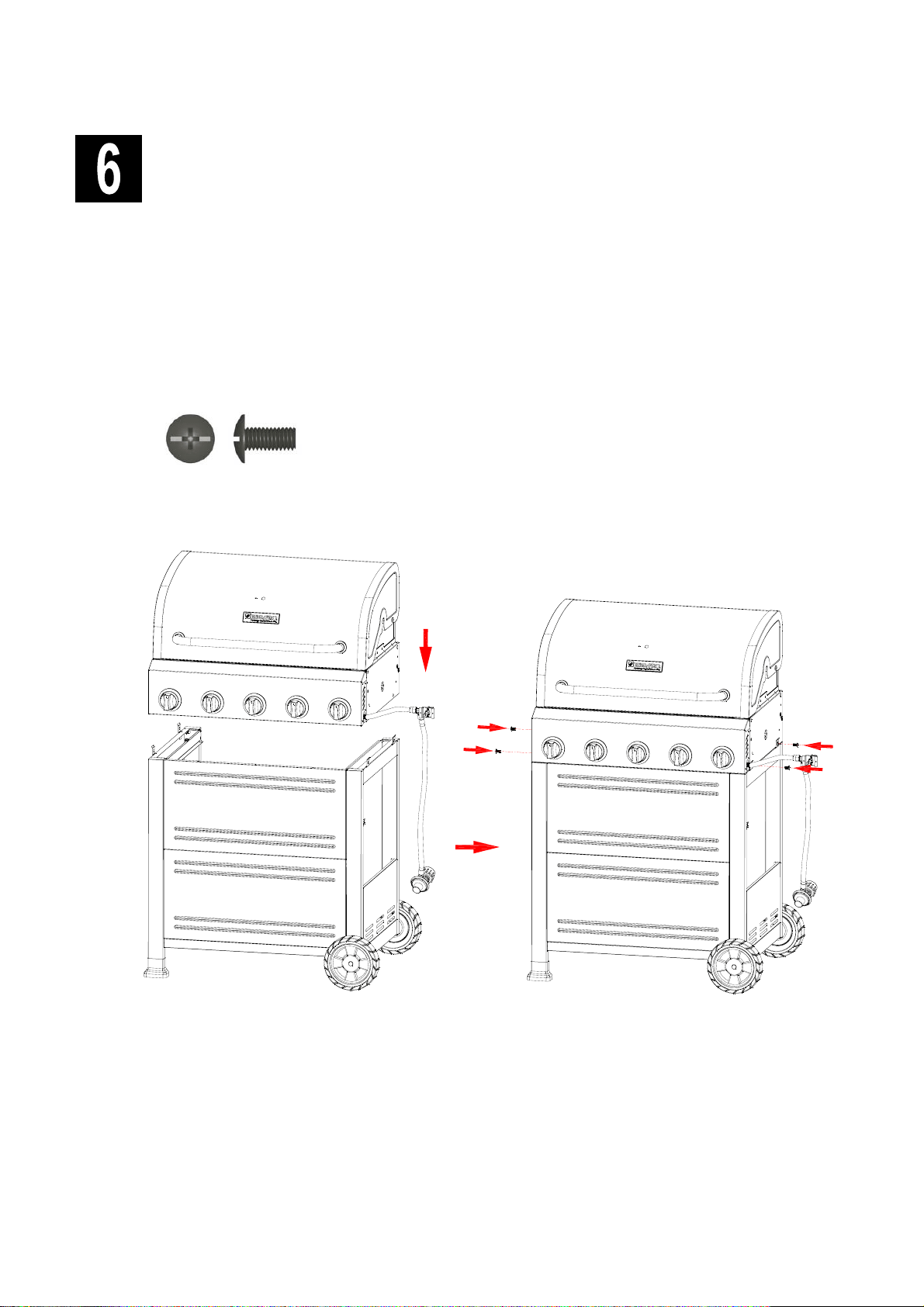

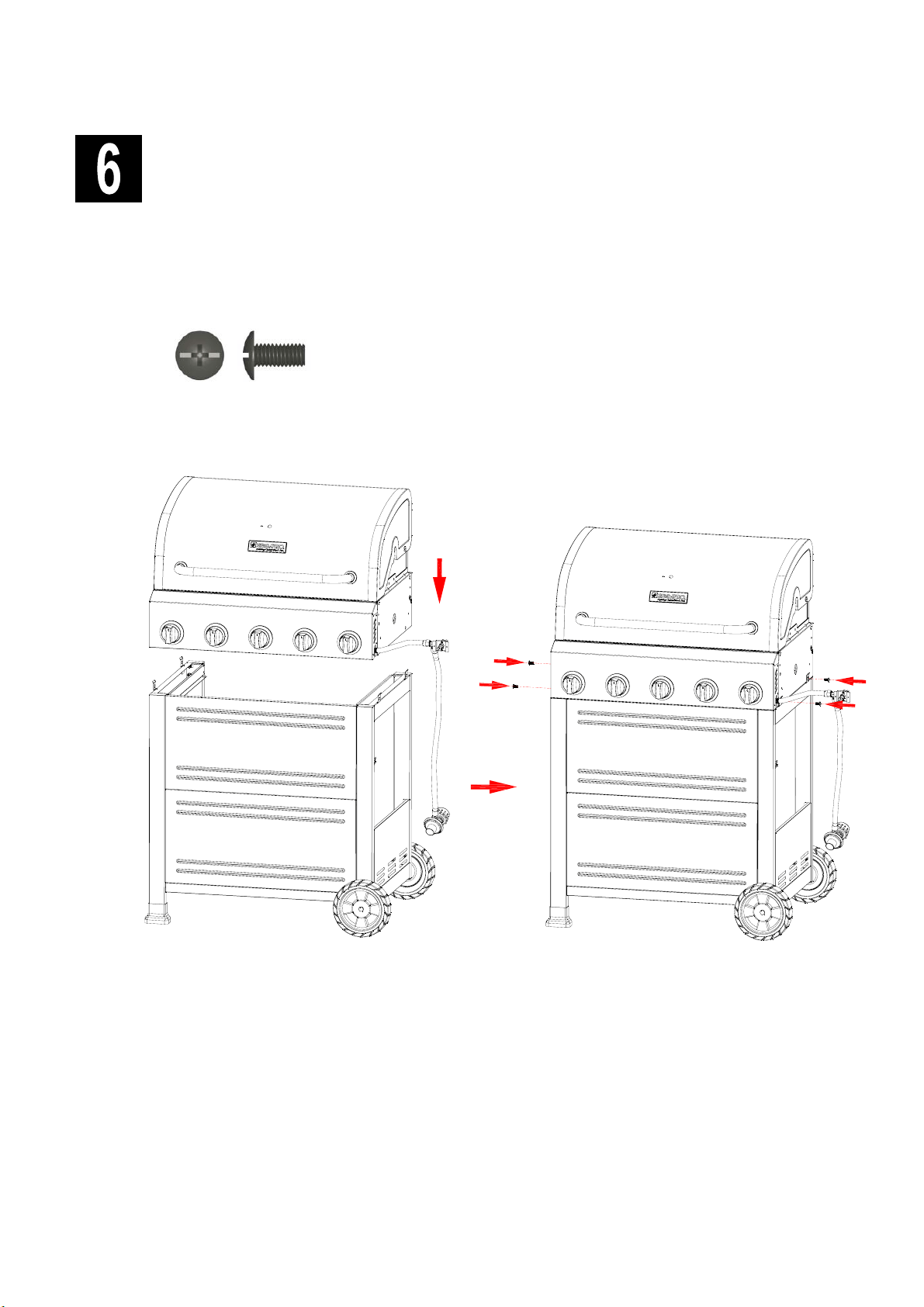

Grill Head to Cart

□ This step requires two people to lift and position grill head on to cart.

□ Remove the tie wraps and packaging material from regulator hose, side burner valve and igniter

wire. Pull hose and igniter wire out to side of grill head.

□ Carefully lower the grill head onto the cart. Make sure the regulator hose and igniter wire are

hanging outside the cart.

□ Line up control panel with front panels. Attach head to cart with

(4)M6×13 Screws from sides.

M6X13 screw Qty: 4 pcs

146.47468610 • 23

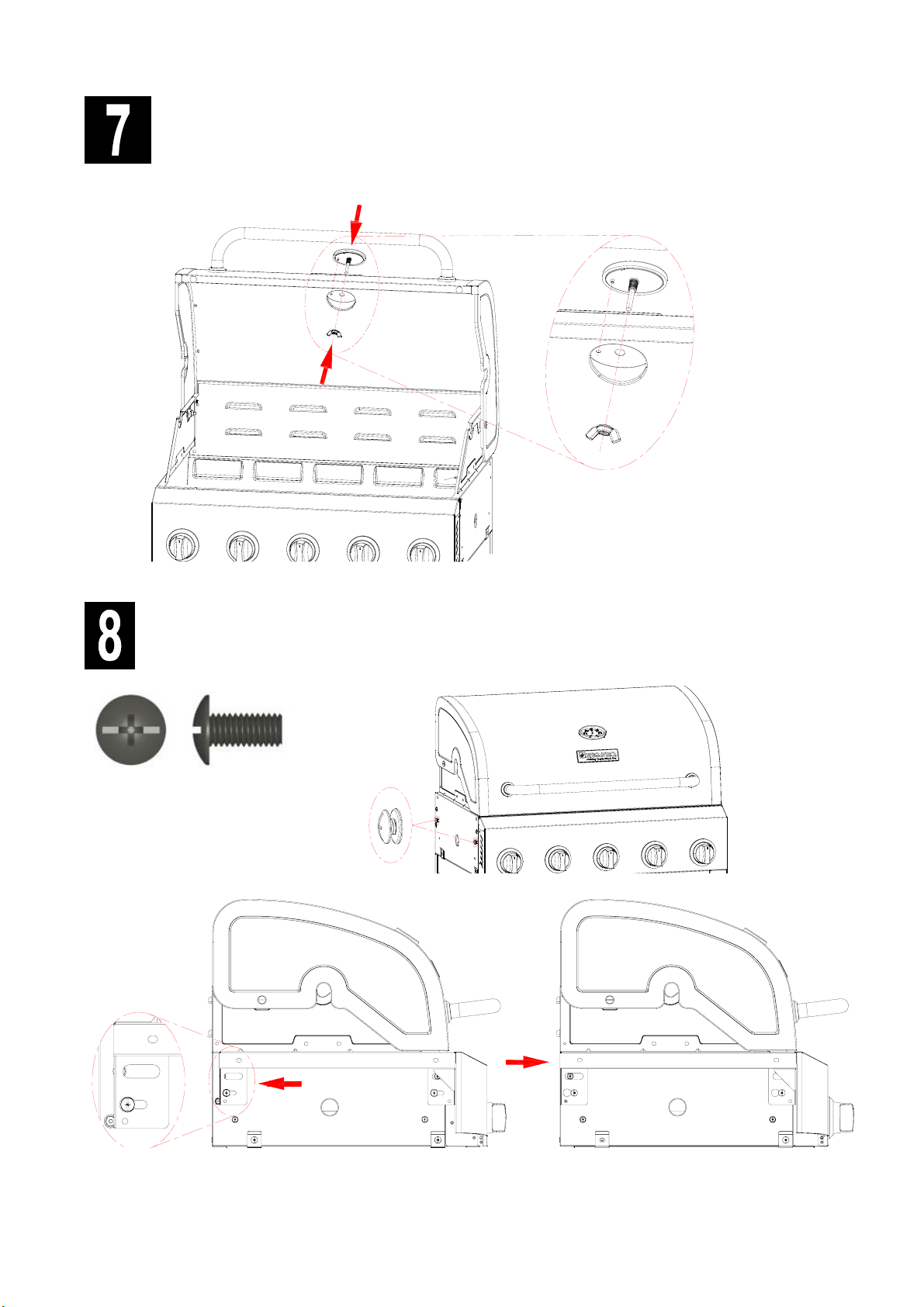

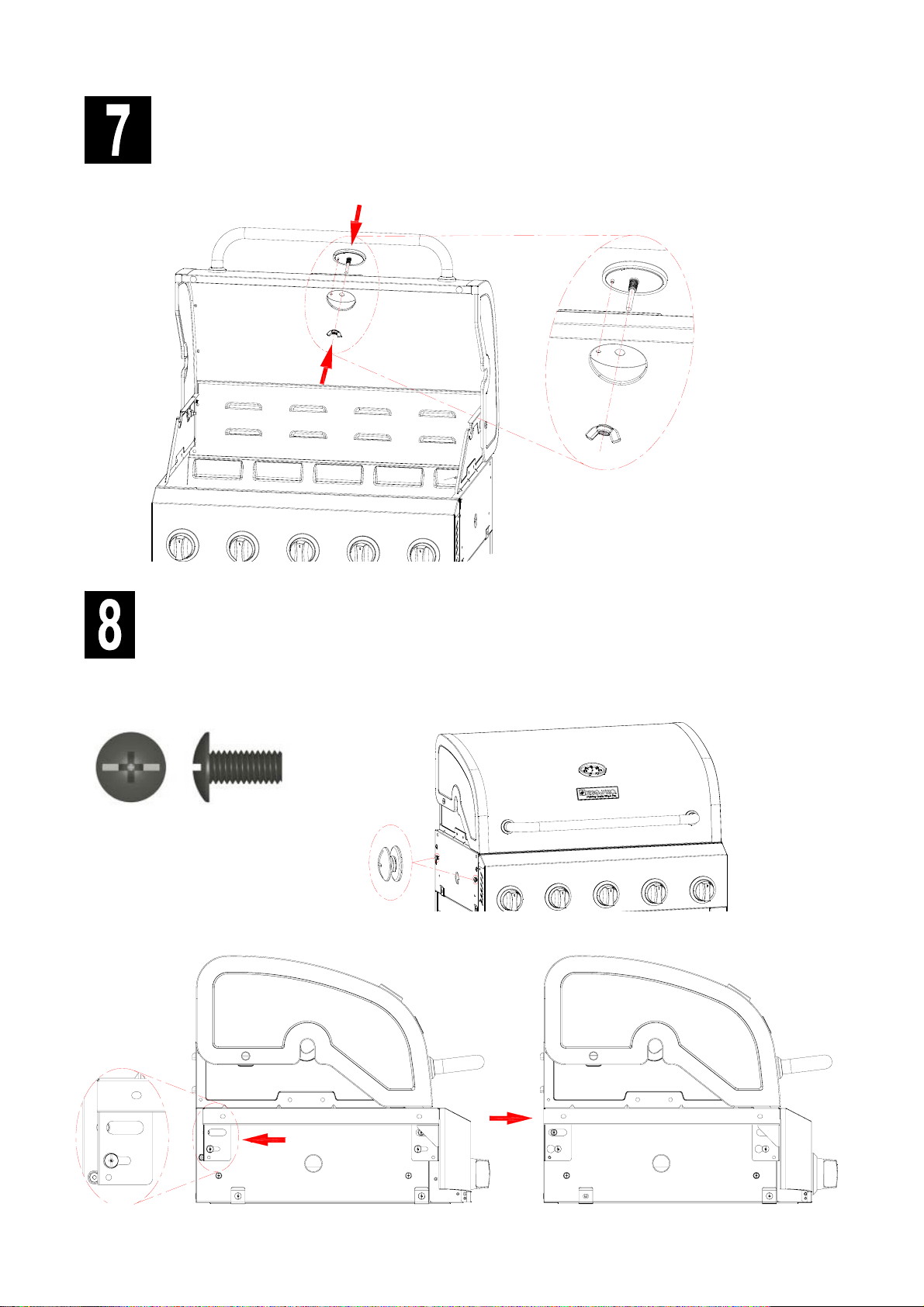

Temperature Gauge

□ Place the Temperature Gauge through Lid and tighten with the Wing Nut.

Left Side Shelf (1)

□ Install the (2)M6×13 Screws on the left of Firebox. Do not fully tighten the screws.

□ Place on the Left Side Shelf bracket and pull to its position.

M6X13 screw Qty: 2 pcs

NOTES

24 • 146.47468610

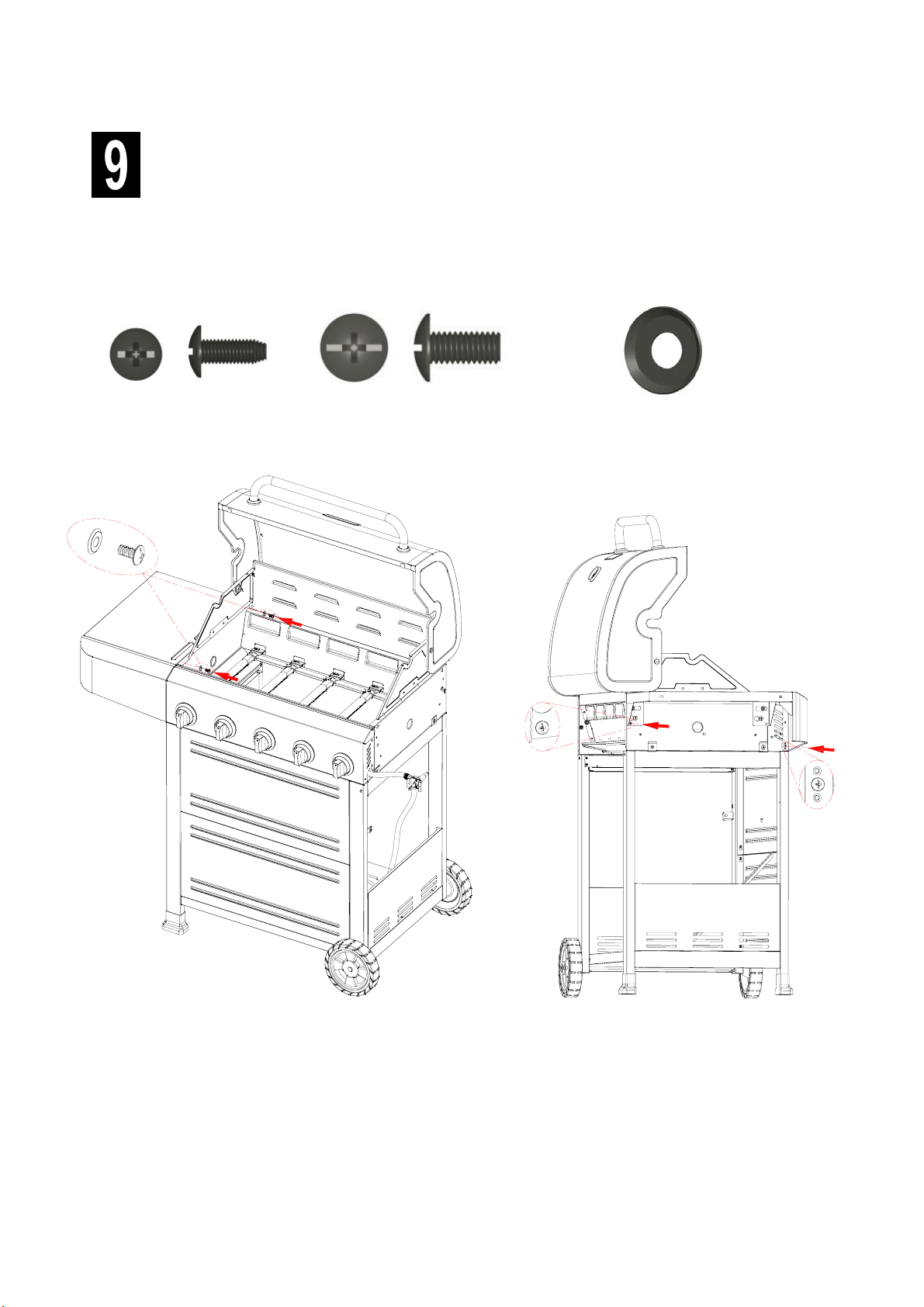

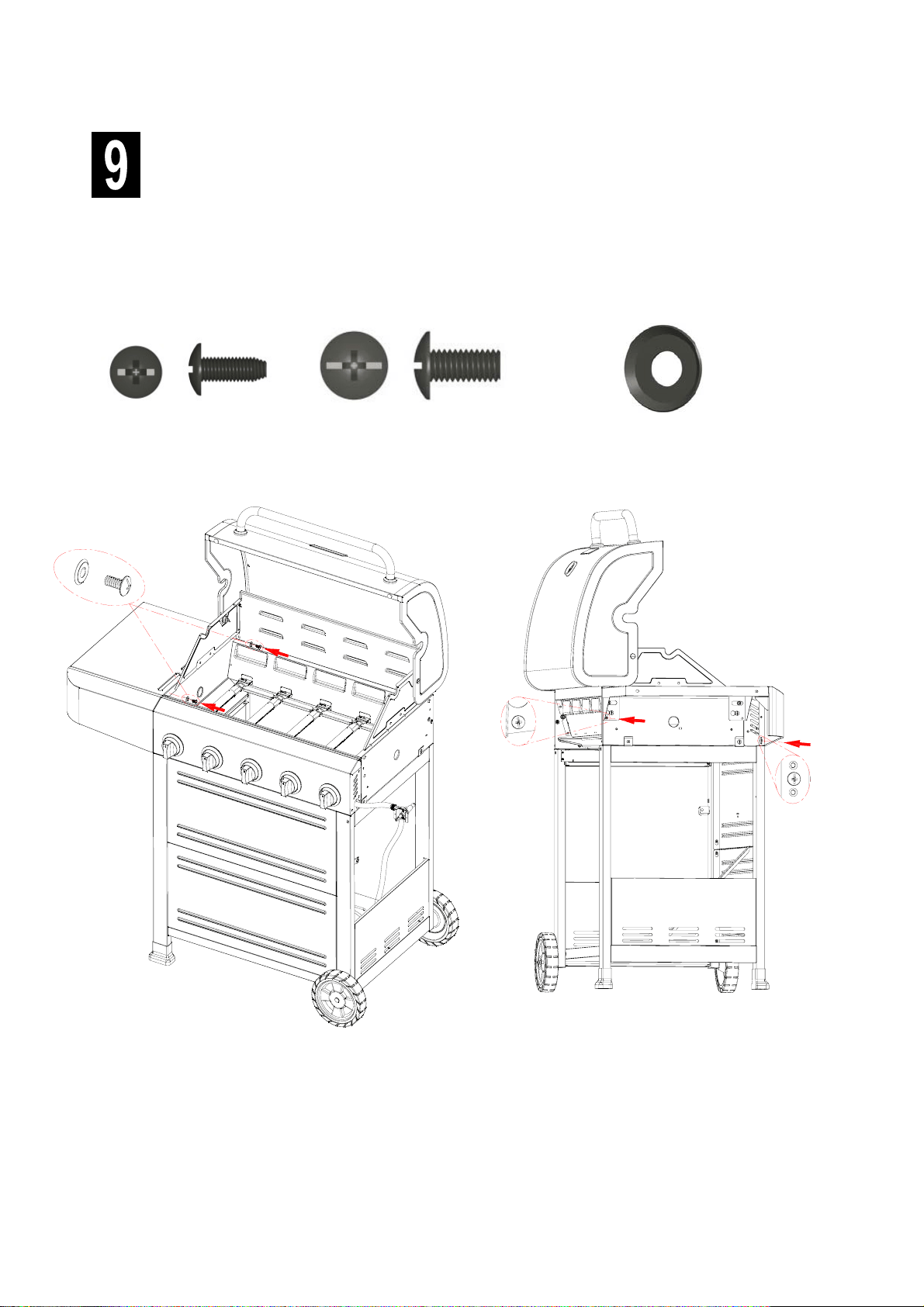

Left Side Shelf (2)

□ Open the Lid, attach the shelf to Firebox as follows:

- From inside to outside of firebox with

(2)M6×13 Screws and (2)M6 compression washers.(A)

□Align the Side Fascia and Control Panel, attach them from outside to inside of Firebox with

(1)M4×

10 Screws. Attach Left Side Shelf to Control Panel with (1)M4×10 Screws, fully tighten the (2)M6

×13 Screws in above step as shown.(B)

M4X10 screw Qty: 2 pcs M6X13 screw

Qty: 2

pcs

M6 compression washer

Qty: 2 pcs

146.47468610

• 25

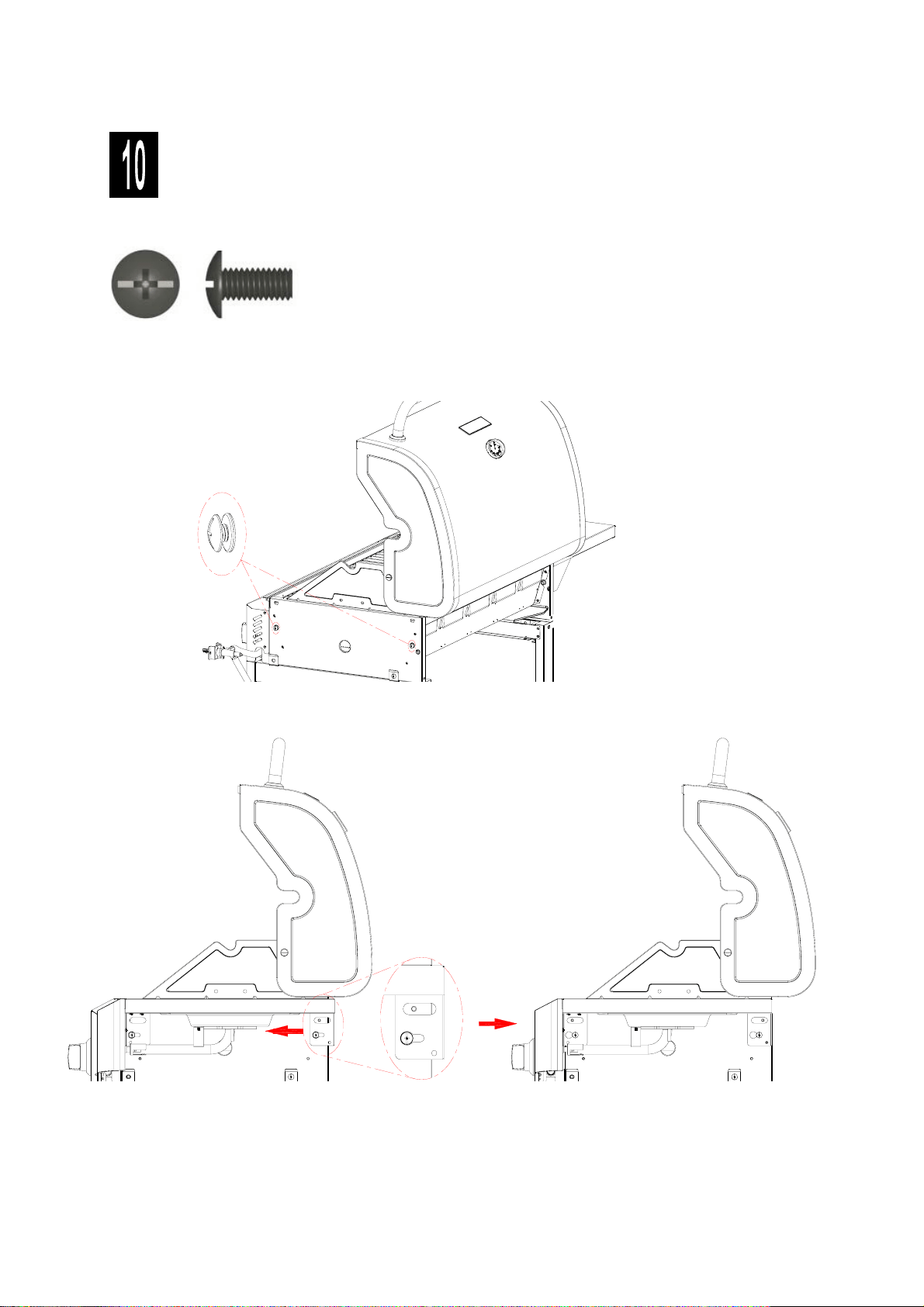

Right Side Shelf (1)

□ Install the

(2)M6×13 Screws on the Right of Firebox. Do not fully tighten the screws.

□ Place on the Right Side Shelf bracket and pull to its position.

M6X13 screw Qty: 2 pcs

26 • 146.47468610

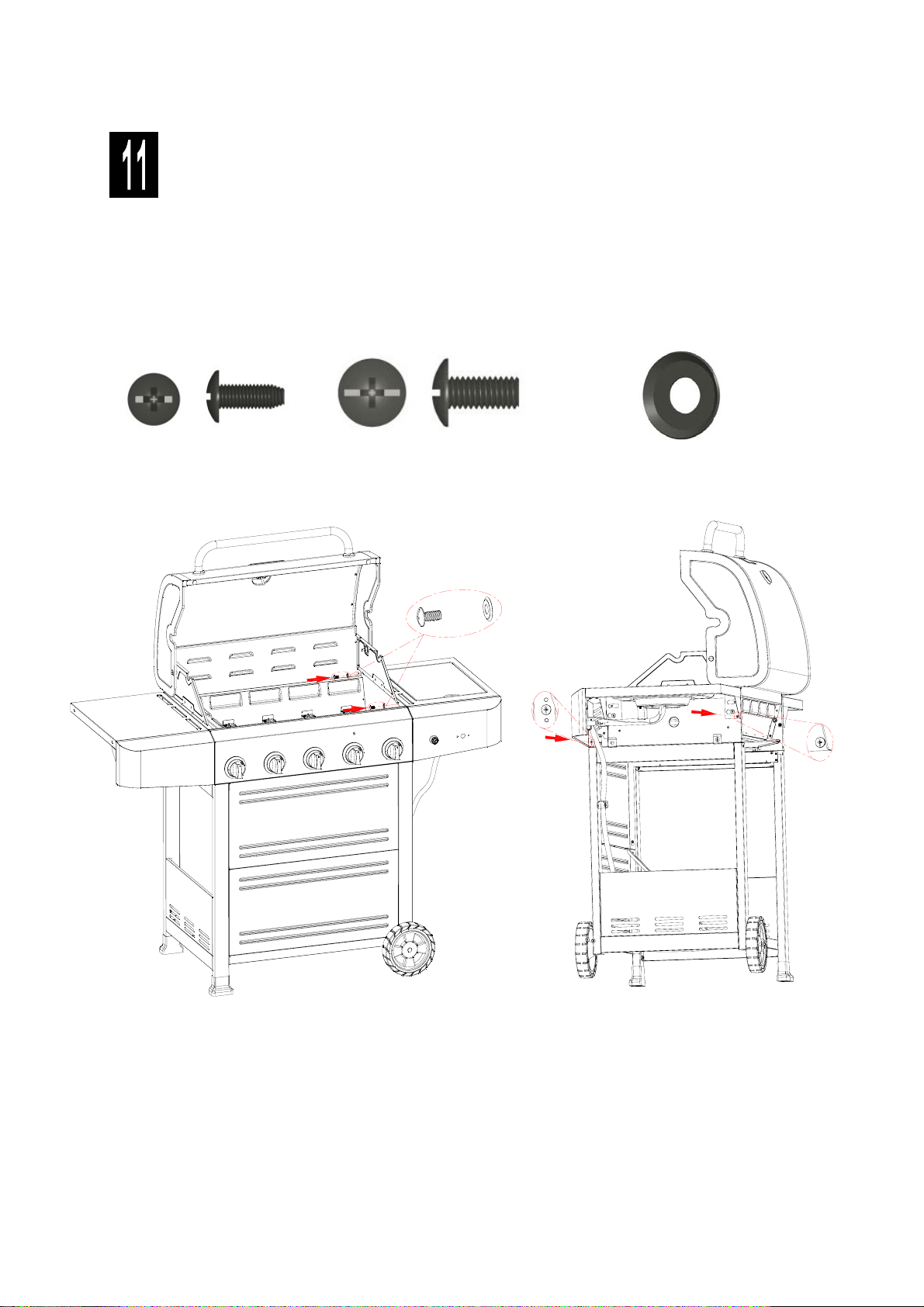

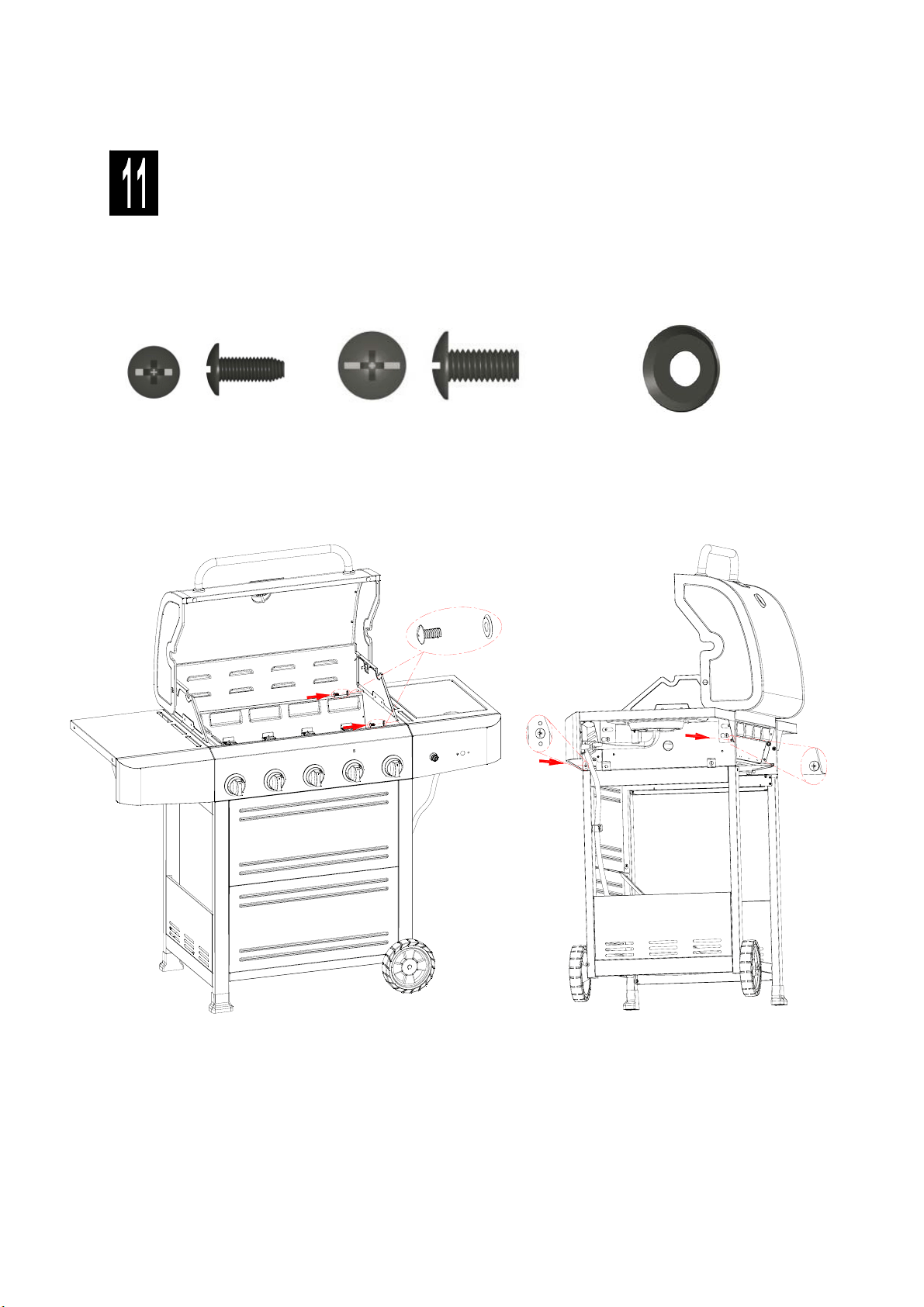

Right Side Shelf (2)

□ Open the Lid, attach the shelf to Firebox as follows:

- From inside to outside of firebox with

(2)M6×13 Screws and (2)M6 compression washers.(A)

□Align the Side Fascia and Control Panel, attach them from outside to inside of Firebox with

(1)M4×

10 Screws. Attach Left Side Shelf to Control Panel with (1)M4×10 Screws, fully tighten the (2)M6

×13 Screws in above step as shown.(B)

M4X10 screw Qty: 2

pcs M6X13

screw

Qty: 2

pcs

M6 compression washer

Qty: 2 pcs

146.47468610 • 27

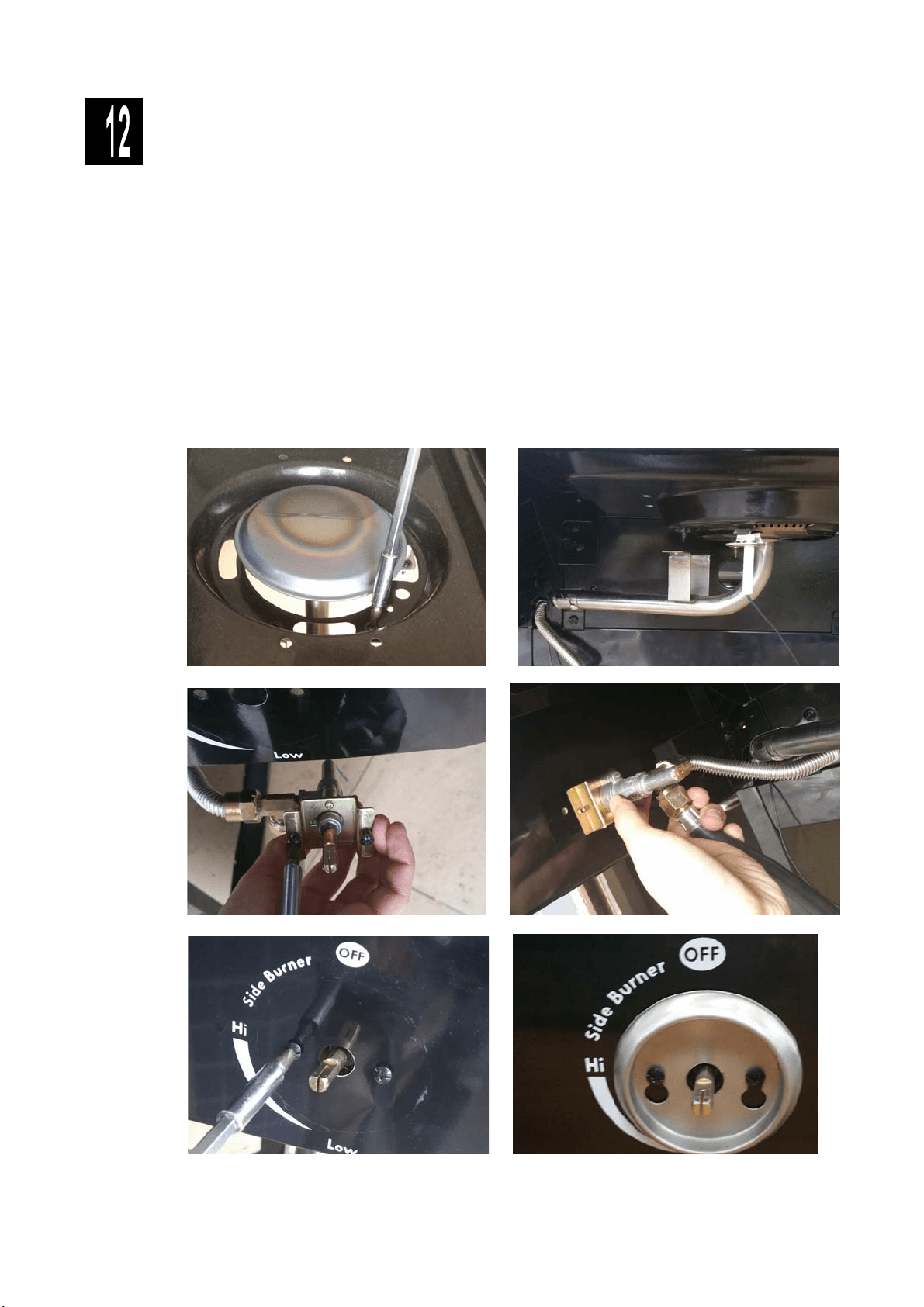

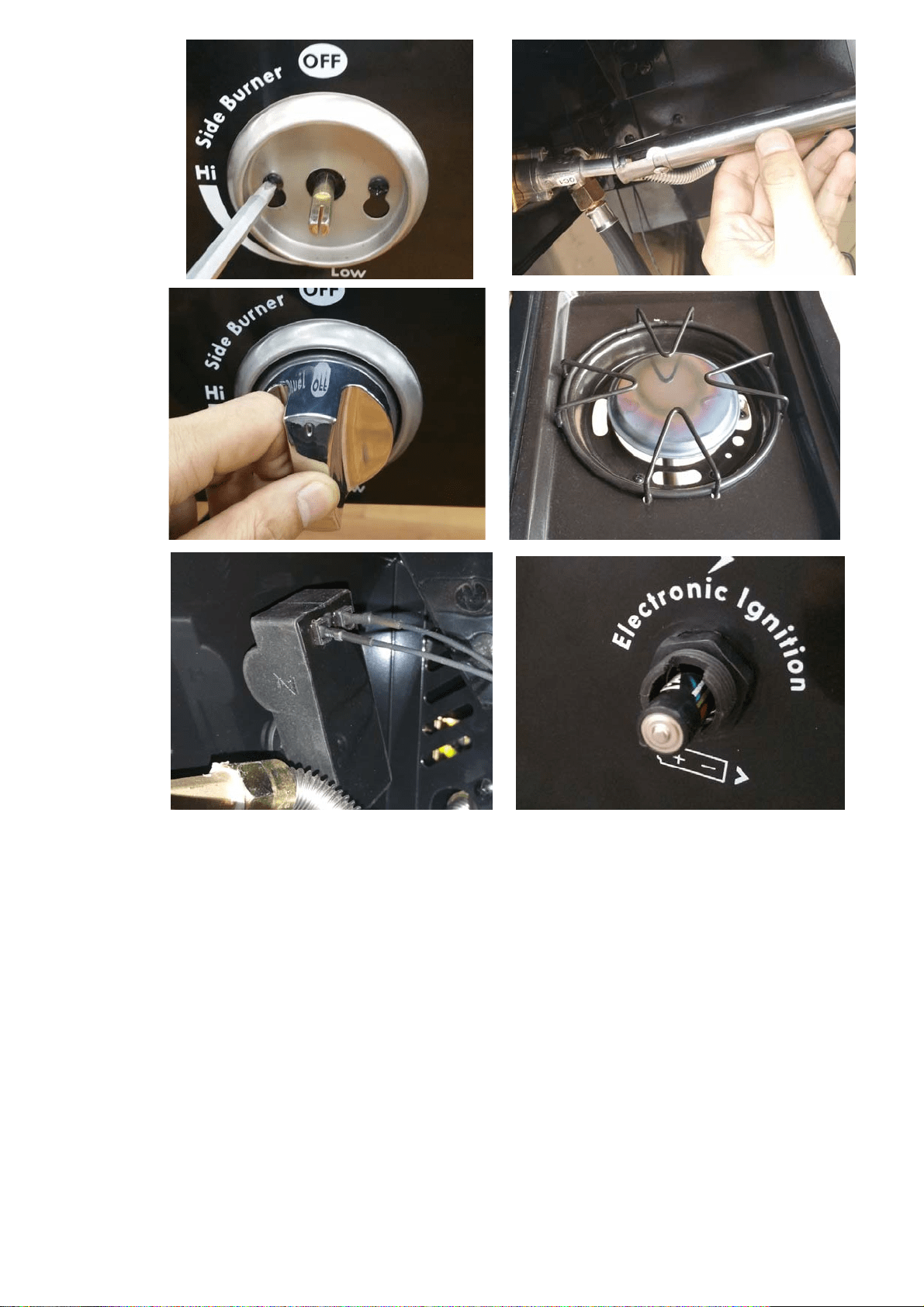

Sideburner

□ Loosen side burner in side shelf. (B ). To loosen, unscrew and remove two front screws and washers

holding side burner in place. (A). Note: Do not loosen electrode screw.

□ Remove the 2 pre-installed screws from the valve stem and set them aside. (C)

□ Insert valve stem through hole in fascia. (D). Install previously removed 2 screws .Note: Do not tighten

these 2 screws until the bezel is attached to fascia and valve face.(E).

□ Insert bezel openings over valve stem and the 2 screws(F). Slide bezel down onto screws. Tighten the 2

screws to secure bezel to fascia(G).

□ Place side burner tube over the valve, making sure that valve is inside side burner tube. (H)

□ Push control knob onto side burner valve stem. (I)

□ Reattach side burner to side burner shelf with the 2 previously removed screws. Replace side burner

grate. (J)

□Remove igniter cap and nut pre-assembled to the electronic ignition module，and use them to attach

ignition module to the right fascia. Connect both igniter wires to the igniter module on the inside of the

right fascia. To connect, push igniter wire tips onto pins in igniter module.(K)

□Unscrew igniter cap from control panel. Insert (1) AAA battery (provided in blister pack) into battery slot

with positive end (+) facing outward. Screw igniter cap back onto panel. (L)

A B

C D

28 • 146.47468610

146.47468610

• 29

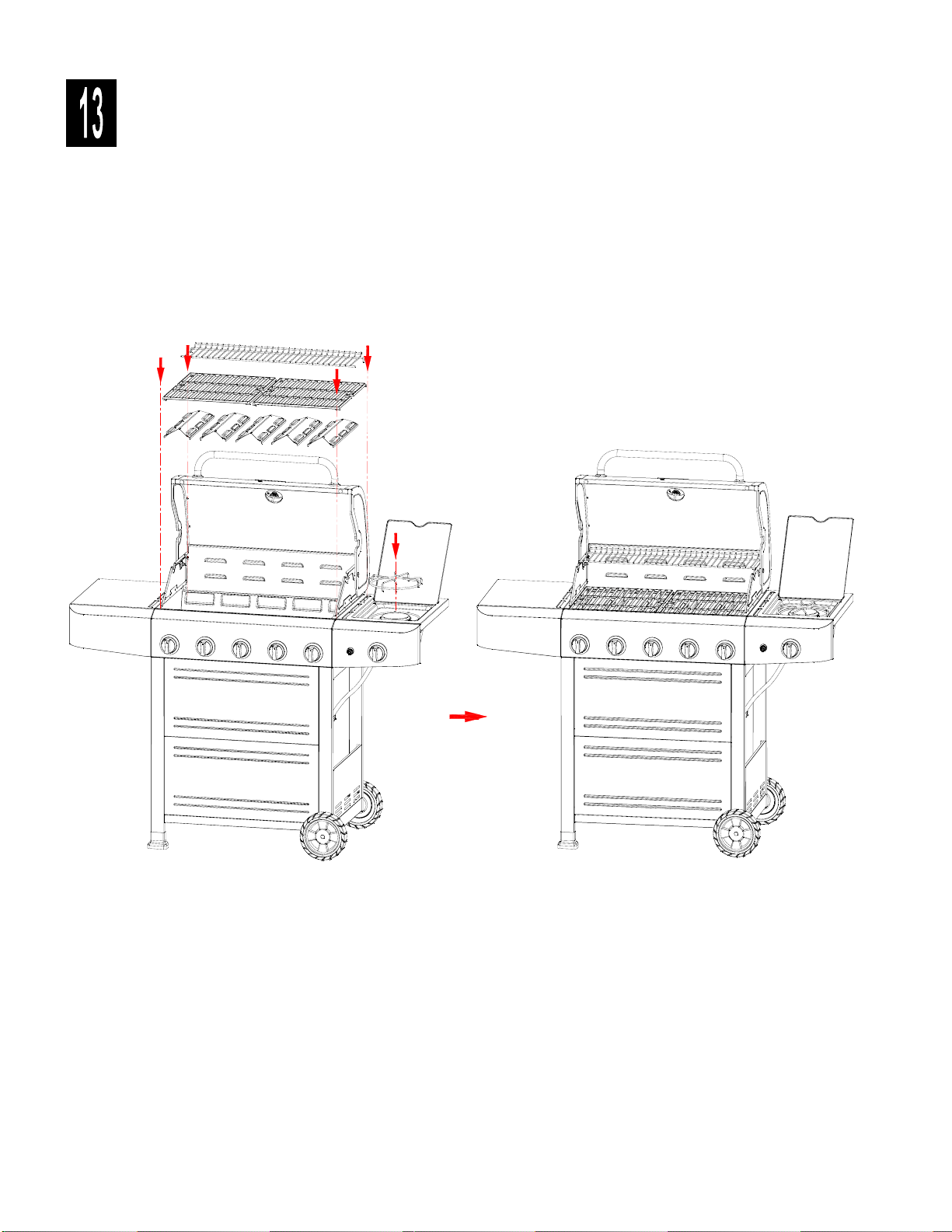

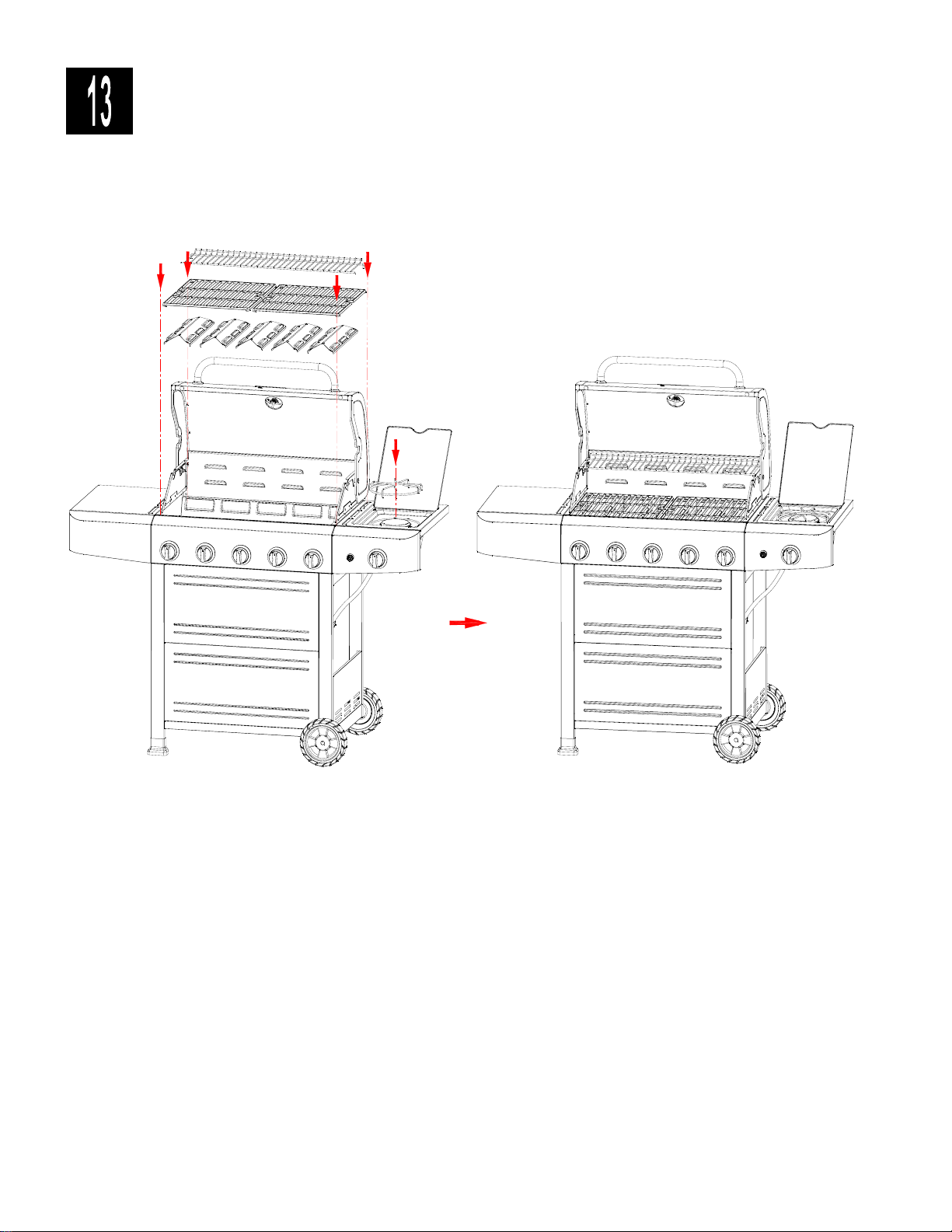

Heat Diffusers, Cooking Grates and Warming Rack

□ Place Heat Diffusers over burners. Diffusers will fit in firebox in either direction. Fit tabs in firebox front

through slots in Diffusers tips, Fit diffusers tips between tabs in Firebox Rear.

□ Place Cooking Grates onto grate rests at front and rear of Firebox.

□ Insert warming rack into brackets at top of Firebox with Curved edge to front as shown.

30 • 146.47468610

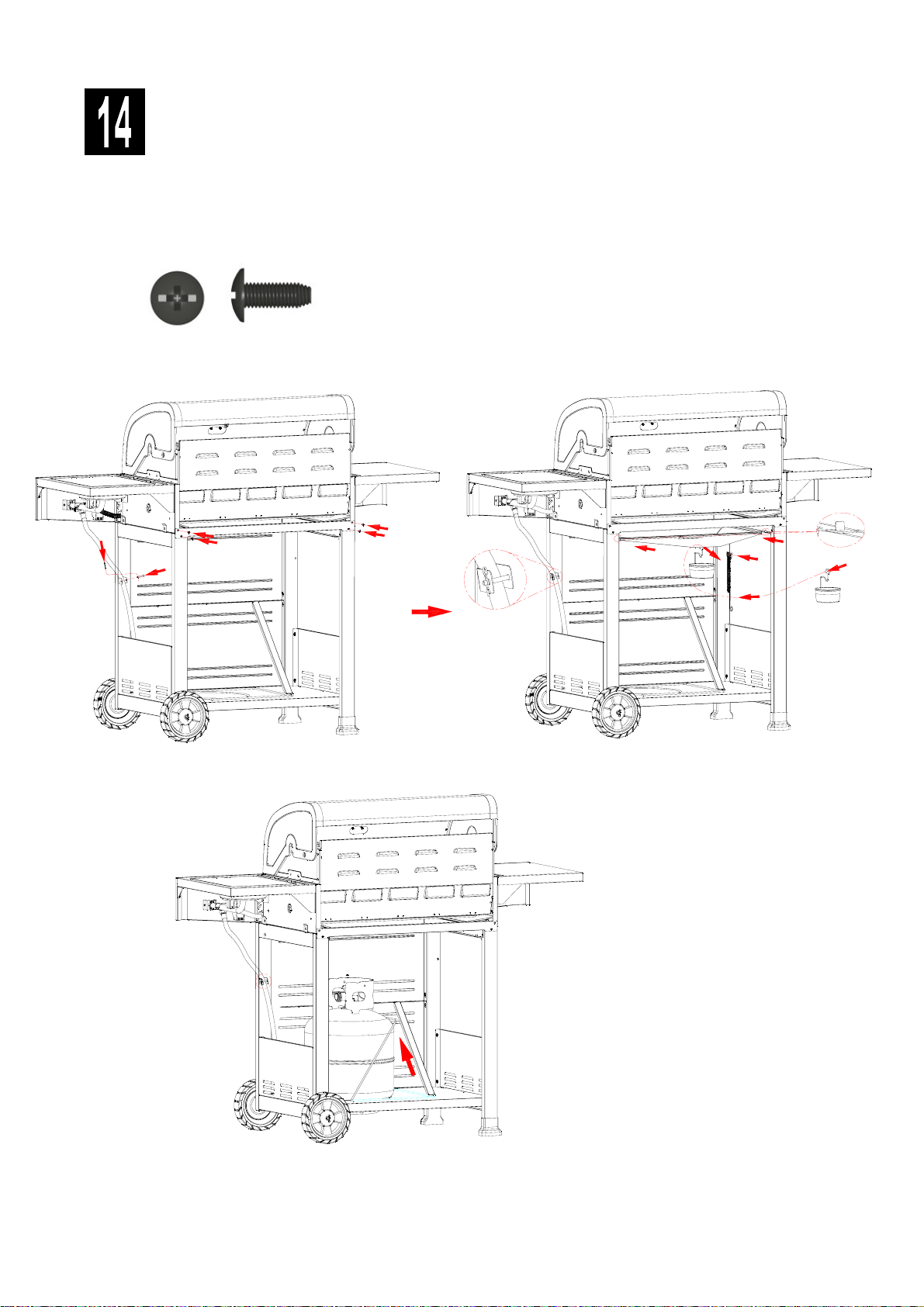

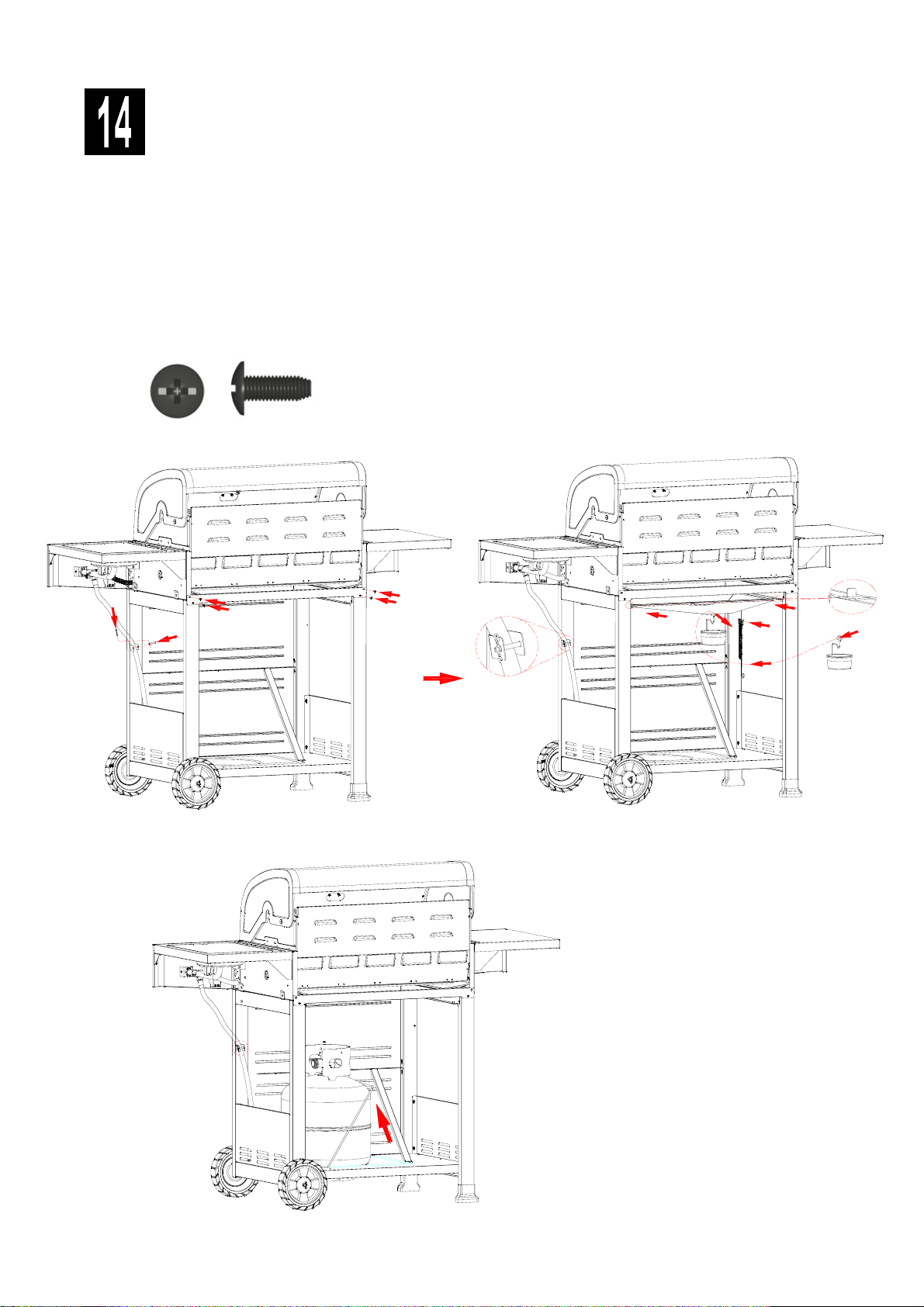

Drip Tray, Drip Cup and LP Tank

□ Attach Back Rail to the Cart and Grill Head with (4)M4×10 Screws as shown.(A)

□ Remove the cotter key and retention pin from the hose bracket on cart right leg. Insert hose

into bracket and replace cotter and pin.

□ Hang Drip Cup Clip from bottom of drip tray, and insert Drip Tray into bottom of Firebox from

back of cart. Fit Drip Cup into Drip Cup Clip.(B)

□ Place LP tank into hole in bottom shelf with tank collar opening facing to side as shown.(C)

Raise tank holder to hold LP tanks securely in place.

M4X10 screw Qty: 4 pcs

Gas leaking from

cracked/cut/burned

hose.

Gas leaking from LP

cylinder.

Gas leaking from LP

cylinder valve.

Gas leaking between LP

cylinder and regulator

connection.

Fire coming through

control panel.

Drip fire or continuous

excessive flames above

cooking surface.

• Trying to light wrong burner.

• Burner not engaged with control

valve.

• Obstruction in burner.

• No gas flow.

• Vapor lock at coupling nut to LP

cylinder.

• Coupling nut and LP cylinder valve not

fully connected.

• Electrode cracked or broken; “sparks

at crack.

• Electrode tip not in proper position.

• Wire and/or electrode covered with

cooking residue.

• Wires are loose or disconnected.

• Wires are shorting (sparking)

between igniter and electrode.

• Dead battery.

GAS ISSUES:

• See instructions on control panel and in Use and Care section.

• Make sure valves are positioned inside of burner tubes.

• Ensure burner tubes are not obstructed with spider webs or

other matter. See cleaning section of Use and Care.

• Make sure LP cylinder is not empty. If LP cylinder is not empty,

refer to “Sudden drop in gas flow.”

• Turn off knobs and disconnect coupling nut from LP cylinder.

Reconnect and retry.

• Turn the coupling nut approximately one-half to three-quarters

additional turn until solid stop. Tighten by hand only - do not use

tools.

• Replace electrode(s).

Main Burners:

• Tip of electrode should be pointing toward gas port opening

on burner. The distance should be 1/8” to 1/4”. Adjust if

necessary.

Sideburner

• Tip of electrode should be pointing toward gas port opening

on burner. the distance should be 1/8” to 3/16”. Adjust if

necessary.

• Clean wire and/or electrode with rubbing alcohol and clean

swab.

• Reconnect wires or replace electrode/wire assembly.

• Replace igniter wire/electrode assembly.

• Replace with a new AA-size alkaline battery.

Problem

Possible Cause

Prevention/Solution

EMERGENCIES: If a gas leak cannot be stopped, or a fire occurs due to gas leakage, call the fire department.

• Damaged hose.

• Mechanical failure due to rusting or

mishandling.

• Failure of cylinder valve from

mishandling or mechanical failure.

• Improper installation, connection not

tight, failure of rubber seal.

• Fire in burner tube section of burner

due to blockage.

• Too much drip buildup in burner area.

•Turn off gas at LP cylinder or at source on natural gas systems.

If the hose is cracked or cut but not burned, simply replace

valve / hose / regulator. If the hose is burned, the cause could

be other than a faulty valve/hose/regulator. Discontinue use of

grill until a plumber or gas technician has investigated and

corrected the problem.

• Replace LP cylinder.

• Turn off LP cylinder valve. Return LP cylinder to gas supplier.

•Turn off LP cylinder valve. Remove regulator from cylinder and

visually inspect rubber seal for damage. See LP Cylinder Leak

Test and Connecting Regulator to the LP Cylinder.

•Turn off control knobs and LP cylinder valve. Leave lid open to

allow flames to die down. After fire is out and grill is cold,

remove burner and inspect for spider nests or rust. See Spider

Alert and Cleaning the Burner Assembly sections of this Use &

Care Guide.

• Turn off control knobs and LP cylinder valve. Leave lid open to

allow flames to die down. After cooling, clean food particles

and excess drip from inside firebox area, drip tray, and other

surfaces.

Troubleshooting

Burner(s) will not light

using igniter.

(See Electronic

Ignition

Troubleshooting also)

Continued on next

page.

146.47468610

• 31

Problem

Burner(s) will not light

using igniter.

(See Electronic

Ignition

Troubleshooting also)

Pro

Burner(s) will not

match light.

Sudden drop in gas

flow or low flame.

Flames blow out.

Flare-up.

Persistent drip fire.

• See “

GAS ISSUES:” on previous

page.

• Match will not reach.

• Improper method of match-lighting.

• High or gusting winds.

• Low on LP gas.

• Excess flow valve tripped.

• Drip buildup.

• Excessive fat in meat.

• Excessive cooking temperature.

• Drip trapped by food buildup around

burner system.

• Burner and/or burner tubes are

blocked.

Prevention/Solution

• See Section I of Electronic Ignition System.

• See Section II of Electronic Ignition System.

• See Section III of Electronic Ignition System.

• Check for gas in LP cylinder.

•Turn off knobs, wait 30 seconds and light grill. If flames are

still low, turn off knobs and LP cylinder valve. Disconnect

regulator. Reconnect regulator and leak-test. Turn on LP

cylinder valve, wait 30 seconds and then light grill.

•Turn off knobs and LP cylinder valve. Disconnect coupling nut

from cylinder. Reconnect and retry.

•Turn knobs to OFF. Turn gas off at LP cylinder. Leave lid in

position and let fire burn out. After grill cools, remove and

clean all parts.

• Turn knobs to OFF. Clean burner and/or burner tubes. See

burner cleaning section of Use and Care.

Prevention/Solution

Troubleshooting (continued)

Possible Cause

ELECTRONIC IGNITION:

• No spark, no ignition noise.

• No spark, some ignition noise.

• Sparks, but not at electrode or at full

strength.

• Clean burners and inside of grill/firebox.

• Trim fat from meat before grilling.

• Adjust (lower) temperature accordingly.

•

Clean carry-over tube(s) with wire brush.

One burner does

not light from

other burner(s).

• Drip buildup or food particles in end(s

of carryover tube(s).

Flashback…

(fire in burner tube(s)).

Unable to fill LP

cylinder.

• Out of gas.

• Excess flow valve tripped.

• Vapor lock at coupling nut/LP

cylinder connection.

• Some dealers have older fill nozzles

with worn threads.

• Turn front of grill to face wind or increase flame height.

• Refill LP cylinder.

• Refer to “Sudden drop in gas flow” above.

• Use long-stem match (fireplace match).

• See “Match-Lighting” section of Use and Care.

•

The worn nozzles don’t have enough “bite” to engage the

valve. Try a second LP dealer.

32 • 146.47468610

• Output lead

connections not

connected.

Problem

Prevention/Solution

146.47468610 • 33

Troubleshooting - Electronic Ignition

SECTION I

No sparks appear at

any electrodes when

control knob turned

to HI: no noise can

be heard from spark

module.

Possible Cause

• Battery not installed

properly.

• Dead battery.

• Button assembly not

installed properly.

• Faulty spark module.

• Check battery orientation.

• Has battery been used

previously?

•

Check to insure threads are

properly engaged. Button

should travel up and down

without binding.

• If no sparks are generated

with new battery and good

wire connections, module is

faulty.

Preventio

• Install battery (make sure that “+” and “-”

connectors are oriented correctly, with “+” end

up and “-” end down.)

• Replace battery with new AA

A-size alkaline

battery.

• Unscrew button cap assembly and reinstall,

making sure threads are aligned and engaged

fully.

• Replace spark module assembly.

SECTION II

No sparks appear at

any electrodes when

control knob turned

to HI; noise can be

heard from spark

module.

• Are output connections

on and tight?

• Remove and reconnect all output

connections at module and electrodes.

SECTION III

Sparks are present

but not at all

electrodes and/or

not at full strength

• Output lead

connections not

connected.

• Electrical arc

between output wires

and grill frame.

• Weak battery.

• Electrodes are wet.

• Electrode(s) cracked

or broken; sparks

appear where

cracked.

• Are output connections on

and tight?

•

If possible, observe grill in

dark location. Operate

ignition system and look for

arcing between output

wires and grill frame.

• All sparks present but

weak or at slow rate.

•

Has moisture accumulated

on electrode and/or in

burner ports?

• Inspect electrodes for

cracks.

•

Remove and reconnect all output connections

at module and electrodes.

• If sparks are observed other than from

burner(s), wire insulation may be damaged.

Replace wires.

• Replace battery with a new AA

A-size alkaline

battery.

• Use paper towel to remove moisture.

• Replace cracked or broken electrodes.

Check Item

MANUAL DE PROPIETARIO

BBQ Pro 5 quemadores parrilla de gas con tapa de

acero inoxidable

Código de producto: 47468 / 0-02236025-9

Item: 146.47468610

Código de UPC: 182995001771

Fecha de compra:

/ /

146.47468610 • 35

PELIGRO

Si siente olor a gas:

1. Cierre el paso de gas al aparato.

2. Apague toda llama al descubierto.

3. Abra la tapa.

4. Si persiste el olor, aléjese del aparato y llame

inmediatamente al proveedor local de gas o a

los bomberos.

Medidas de seguridad para la instalación

• Por favor, lea este manual del usuario en su totalidad antes de usar

la parrilla.

• El incumplimiento de las enseñanzas impartidas en serio puede

resultar en lesiones corporales y / o daños materiales.

• Algunas partes de esta parrilla pueden tener bordes filosos. Por

favor, use guantes protectores adecuados.

• Use la parrilla únicamente con gas propano y con la unidad

reguladora / de válvula suministrada.

• La instalación de la parrilla debe cumplir con las disposiciones de

los códigos locales, o, en su defecto, con el National Fuel Gas

Code (o Código nacional sobre gases combustibles), y las normas

NFPA 54 / ANSI Z223.1 y Natural Gas and Propane Installation

Code (Código de la instalación del gas natural y del propano),

CSA B149.1. El manejo y el almacenamiento de los cilindros de gas

propano se debe

realizar de conformidad con el código sobre gas propano

NFPA/ANSI 58. No se debe usar la parrilla en vehículos de recreo

ni en embarcaciones.

• Todos los accesorios eléctricos (tal como el asador) deben estar

conectados a tierra de conformidad con los códigos locales, o con

el National Electrical Code (Código nacional sobre electricidad),

ANSI / NFPA 70. Mantenga todo cable eléctrico o tubería de

suministro de combustible alejados de las superficies calientes.

• Esta parrilla únicamente cuenta con la certificación de seguridad

para ser usada en los Estados Unidos. No la modifique para usarla

en ningún otro lugar. Cualquier modificación puede poner en

peligro su seguridad.

IMPORTANTE: Esta parrilla es para uso exclusivo al aire libre y no

está destinada a ser instalada en o sobre vehículos de recreo o

embarcaciones.

NOTA PARA EL INSTALADOR: Deja este manual del usuario con el

cliente después de la entrega y / o instalación.

NOTA A LOS CONSUMIDORES: Deja este manual del usuario en

un lugar conveniente para futura referencia.

ADVERTENCIA

1. No guarde ni use gasolina ni otros líquidos o

gases inflamables cerca de éste ni de cualquier

otro aparato.

2. No guarde un tanque de gas propano, que no

esté conectado, cerca de éste ni de cualquier

otro aparato.

Comuníquese con el centro de servicio para parrillas para

solicitar ayuda o repuestos

Si tiene alguna pregunta o necesita ayuda durante el armado,

llámenos al

1-888-287-0735. Hablará con un representante del

fabricante de la parrilla, no con un empleado de Sears. Para

pedir piezas nuevas, llame a Sears al

1-800-4-MY-HOME®.

Símbolos de seguridad

Los símbolos y las casillas ilustradas más adelante explican lo

que significa cada encabezado. Lea y cumpla lo indicado en los

mensajes que se encuentran en todo el manual.

Inscripción del producto

IMPORTANTE: Llene la siguiente información de inscripción.

PELIGRO

Número de modelo

Número de serie

El número de serie se encuentra en la

eti

ueta de es

ecificaciones de la

arrilla.

ADVERTENCIA

Fecha de compra

CAUTION

Sólo para uso particular. No lo use para fines comerciales.

CAUTION: Indica una situación potencialmente peligrosa

o práctica peligrosa que, de no evitarse, puede resultar en

lesiones menores o moderadas.

ADVERTENCIA: Indica una situación potencialmente peligrosa que,

de no evitarse, podría causar la muerte o lesiones graves.

PELIGRO: Indica una situación peligrosa inminente que,

de no evitarse, ocasionará la muerte o lesiones graves.

Asamblea . . .

. . .

. 50-63

Contratos de protección contra los gastos de reparaciones

Felicitaciones por una sabia adquisición. Su nuevo producto BBQPRO

sido diseñado y fabricado para ofrecerle muchos años defuncionamiento

fiable. Pero, como ocurre con todo producto, es posibleque sea necesario

repararlo de vez en cuando. Ésa es la razón por laque el contar con un

contrato de protección contra los gastos dereparaciones puede ahorrarle

dinero y molestias. Adquiera ahora un contrato de protección contra los

gastos dereparaciones y protéjase contra los inconvenientes y los

gastosinesperados.

Su contrato de protección contra los gastos de reparaciones incluye:

Servicio experto que ofrecen nuestros 10,000 especialistas en

reparaciones.

Servicio ilimitado sin cargo por piezas ni por mano de obra paratodas

las reparaciones amparadas por el contrato

Cambio del producto, por un valor de hasta $1500, si no sepuede

reparar su producto amparado por el contrato

Descuento de un 25% del precio regular del servicio demantenimiento

y de las piezas utilizadas en el servicio demantenimiento que no estén

amparadas por el contrato; además,un descuento de un 25% del

precio regular de los controles demantenimiento preventivo

Asistencia inmediata por teléfono: Lo llamamos Solución instantánea,

es la asistencia telefónica por parte de un técnico deSears. Imagínese

que somos un "manual de propietario parlante.”

Una vez que haya adquirido los servicios que le ofrece el contrato, le

bastaráٛ una llamada telefóica para concertar una cita para las

reparaciones. Puede llamar a cualquier hora del día o de la noche, o

puede concertar una cita en línea.

El contrato de protección contra los gastos de reparaciones es una

adquisición sin riesgos. Si, por alguna razón, lo cancela durante el

perído de garantía, le reembolsaremos todo su dinero. O, después que

venza la garantía, le reembolsaremos una cantidad calculada a prorrata.

Compre su contrato de protección contra los gastos de reparaciones

hoy mismo!

Se aplican algunas limitaciones y exclusiones.

Pida mayor información y precios llamando al 1-800-827-6655.

Garantía completa de un año para la parrilla BBQ PRO

Si esta parrilla falla debido a defectos de material o de mano

de obra dentro del plazo de un año desde la fecha de

compra, llame al 1-800-4-MY-HOME

?ón gratuita (o el cambio si la

reparación resulta imposible de realizar).

LAS PARRILLAS DE COCCION Y DIFUSORES DE CALOR

：1

año de garantía; no cubre caídas, cincelado, rayar o dañar la

superficie.

PIEZAS DE ACERO INOXIDABLE: 1 año de garantía contra la

perforación; no cubre problemas cosméticos como, arañazos o

corrosión superficial.

TODAS LAS OTRAS PARTES: 1 año de

garantía limitada (incluye

pero no limitado a, las válvulas, marco, vivienda, carro, panel de

control, encendedor, regulador, mangueras). No cubre cincelado,

arañazos, corrosión grietas superficial, raspaduras o herrumbre.

Garantía limitada los quemadores

Garantía de cinco años, desde la fecha de compra, para el

cambio, sin cargo, de todo quemador que se perfore debido

al óxido. Luego del primer año de la fecha de compra, usted

debe pagar el costo de la mano de obra por la instalación.

El amparo de todas las garantías quedará nulo y sin valor si

la parrilla se usa alguna vez para fines comerciales o de

alquiler. Esta garantía es válida únicamente si la parrilla se usa en

los Estados Unidos.

Esta garantía le otorga derechos específicos, y es posible

que tenga otros derechos que pueden variar de un estado a

otro.

Sears Roebuck and Co.

Hoffman Estates, IL 60179

ÍNDICE DE MATERIAS GARANTIA LIMITADA

Por su propia seguridad . . .

. . 35

Centro de servicio para parrillas. . .

. . 35

Información de inscripción de la garantía . . .

. 35

Símbolos de seguridad . . . . .35

Medidas de seguridad para la instalación . . .

. .35

Garantía Limitada BBQ PRO . . .

.36

Uso y mantenimiento . . . . . 37-43

Lista de piezas . . . . . . 44

Vista esquemática de las piezas . . . . . 45

Antes De La Asamblea . . . . . . 46-49

Resolución de problemas . . . . .64-66

Servicio de instalación

Para la instalación profesional de electrodomésticos,

dispositivos para abrir puertas de cocheras, calentadores de

agua, y otros artefactos para el hogar, en EE. UU., llame al

1-800-4-MY-HOME

PROPOSICION 65 DEL ESTADO DE CALIFORNIA

1. Subproductos de la combustión generados al usar este

producto contienen sustancias químicas conocidas en el

estado de California como causantes de cáncer, defectos

de nacimiento y otros problemas reproductivos.

2. Este producto contiene químicos, incluyendo plomo y

sus compuestos, conocidos en el estado de California

como causantes de cáncer, defectos de nacimiento u

otros daños reproductivos.

Lávese las manos des

pués de manipular este.

ADVERTENCI

• Nunca cargue el tanque con más del 80% de su

capacidad.

• Los tanques de gas propano de repuesto

sobrecargados o mal llenados son peligrosos, ya

que la válvula de seguridad puede dejar salir gas.

Esto puede provocar incendios intensos que

pueden causar daños materiales, lesiones graves

o la muerte.

• Si observa, huele o escucha una fuga de gas,

aléjese de inmediato del cilindro y del aparato, y

llame a los bomberos.

Manilla del dispositivo

de seguridad volumétrica

146.47468610• 37

UOS Y MANTENIMIENTO

Tanque de gas propano

•

El tanque de gas que use con su parrilla debe cumplir los

siguientes requisitos:

• Use únicamente tanques de gas que tengan las siguientes

medidas obligatorias: 12" (30.5 cm) (diámetro) x 18" (45.7

cm)(altura), con una capacidad máxima de 20 lb. (9 kg).

• Debe estar fabricados y codificados según las especificaciones

del Departamento de Transporte de los Estados Unidos (DOT),

para tanques de gas propano. El código se encuentra en el

collarín del tanque de gas.

• La válvula del tanque de gas debe tener:

• Una salida de tipo 1, compatible con el

regulador o la parrilla.

• Una válvula de paso de seguridad.

• Un dispositivo de seguridad

volumétrica (OPD por sus siglas

en inglés) certificado por UL. Esta

característica de seguridad OPD

se identifica mediante una manilla de forma triangular.

Use

únicamente tanques equipados con válvulas de este tipo.

• El tanque de gas debe tener un dispositivo de extracción del

vapor y venir con un collarín para proteger su válvula. Siempre

mantenga los tanques de gas en posición vertical durante su

uso, su transporte o su almacenamiento.

•

NUNCA guarde los cilindros de gas de repuesto

debajo del aparato, cerca del mismo, ni en áreas

cerradas.

Tanque de gas en posición

vertical para extraer el vapor

Remoción, transporte y almacenamiento del tanque de

gas propano

• CIERRE todas las perillas de control y la válvula del tanque.

Gire la tuerca de unión en sentido contrario a las agujas del

reloj, a mano solamente; no use herramientas para

desconectarla. Afloje el tornillo del tanque que se encuentra

por debajo de el estante inferior, y luego levante el tanque y

sáquelo del carro. Instale la tapa de seguridad en la válvula

del tanque de gas.

• Use siempre la tapa y la tira que vienen

con la válvula. Los otros tipos de cofias o tapones pueden

dejar escapar el gas propano.

Si la tapa de seguridad no se

usa tal como se indica, esto puede ocasionar lesiones o

daños materiales graves.

• No guarde el tanque de gas en lugares donde jueguen los niños.

El gas propano (GLP)

• Es atóxico, inodoro e incoloro en el momento en que se

produce. Por su propia seguridad, al gas propano se le ha

incorporado un olor (parecido al de la col podrida), de modo

que se pueda oler.

• El gas propano es sumamente inflamable y se puede encender

en forma inesperada al mezclarse con el aire.

Carga de los tanques de gas propano

• Recurra solamente a vendedores autorizados y con

experiencia.

• El vendedor de gas debe purgar el tanque nuevo antes de

cargarlo.

• El vendedor no debe cargar NUNCA el tanque de gas con más

del 80% de su volumen. El volumen de gas propano en el tanque

puede variar con la temperatura.

• Si el regulador está empañado, eso indica que el tanque está

sobrecargado. Cierre de inmediato la válvula del tanque y

solicite ayuda del vendedor de gas propano.

• No deje escapar gas propano a la atmósfera. Ésta es una

práctica peligrosa.

• Solicite ayuda del vendedor de propano o de los bomberos,

para vaciar el gas de su tanque. Identifique a los vendedores

autorizados de propano de su región en la sección de

"compañías de gas" de la guía telefónica.

Tapa de

seguridad

Tira de sujeción

PELIGRO

Válvula del tanque

de gas

Cambio del tanque de gas

• Muchos comerciantes minoristas que venden parrillas, le

ofrecen la opción de cambiar su tanque de gas vacío mediante

un servicio de recambio. Emplee únicamente empresas de

recambio de buena reputación, que inspeccionen, carguen con

precisión, verifiquen y certifiquen sus cilindros.

Cambie su

tanque sólo por otros tanques equipados con el

dispositivo de seguridad volumétrica que se describe en la

sección de

Tanques de gas

de este manual.

• Siempre mantenga los tanques de gas, nuevos y de repuesto,

en posición vertical durante su uso, su transporte o su

almacenamiento.

•

Verifique que los tanques de gas, nuevos o de recambio,

no tengan fugas ANTES de conectarlos a la parrilla.

Como conectar el regulador al tanque de gas propano

1. El tanque de gas debe quedar bien fijado a la parrilla. (Lea la

sección de ensamblado.)

2. Gire todas las perillas de control a la posición APAGADO

(OFF).

3. CIERRE el tanque de gas, girando la manilla de la válvula en

el sentido de las agujas del reloj, hasta que

se detenga por

completo.

4. Retire la tapa protectora de la válvula del tanque de gas. Use

siempre la tapa y la tira que vienen con la válvula.

Prueba para detectar fugas del tanque de gas propano

Por su

ia su se

uridad

Manilla del dispositivo

de seguridad volumétrica

Salida tipo 1, con

osca e

Válvula de seguridad

Tira y tapa

• Se debe efectuar la prueba para detectar fugas cada vez que

se cambie o se recargue el tanque.

• No fume durante la prueba para detectar fugas.

• No use una llama al descubierto para comprobar si el tanque

tiene fugas.

• La prueba para detectar fugas de la parrilla se debe efectuar al

aire libre, en un área bien ventilada, alejada de toda fuente de

ignición tal como los artefactos a gas o eléctricos. Durante la

prueba para detectar fugas, mantenga la parrilla alejada de las

llamas al descubierto o de las chispas.

• Use una brocha de pintura limpia y una solución de 50/50 de

agua y jabón suave. Pinte con la solución jabonosa las áreas

indicadas por las flechas en la ilustración que sigue.

No use un tapón POL para

transporte (la pieza de plástico con

roscas en el exterior). Anulará la

característica de seguridad de la

válvula.

ADVERTENCIA

Si aparecen burbujas que aumentan de tamaño, no use ni mueva el tanque de

gas. ¡Comuníquese con el proveedor de gas propano o con losbomberos!

5. Sostenga el regulador e inserte el

manguito de unión en la válvula del

tanque de gas. Apriete a mano la

tuerca de unión, mientras sostiene el

regulador en línea recta con la válvula

del tanque, para no saltar ninguna

rosca de la conexión.

El manguito de unión debe

quedar centrado en la válvula

del tanque de gas.

▲

No use productos de limpieza del hogar. Esto puede dañar

los componentes del circuito de gas.

38 •146.47468610

Prueba para detectar fugas de las válvulas, las

mangueras y el regulador

1. Gire todas las perillas de control de la parrilla a la posición

deAPAGADO.

2. Cerciórese de que el regulador esté bien conectado al tanque

de gas.

3. Abra por completo la válvula del tanque, girando la manilla en

sentido contrario a las agujas del reloj. Si escucha un

sonido

ráfaga,

cierre de inmediato el paso de gas. La conexión

tiene una fuga considerable.

Corrija esta situación antes de

continuar 1-800-4-MY-HOME®.

4. Aplique solución jabonosa con la brocha, en las áreas

marcadas con un círculo en la ilustración que sigue.

Sostenga la tuerca de unión y el

regulador, como se ilustra, para

conectarlos bien a la válvula del

tanque.

▲

Never remove threaded

orifice at end of valve.

6. Gire la tuerca de unión en el sentido de las agujas del reloj,

apretándola hasta que no se mueva más. El regulador formará

un sello en el dispositivo de seguridad de la válvula del tanque,

lo que creará cierta resistencia.

Se deberá hacer girar la

tuerca entre un cuarto y tres cuartos de vuelta adicionales,

para completar la conexión. Apriétela a mano únicamente --

no use herramientas.

NOTA:

Si no puede completar la conexión, desconecte el regulador y

repita los pasos 5 y 6. Si a pesar de haberlo hecho, todavía no

puede completar la conexión,

¡no use este regulador

1-800-4-MY-HOME®.

PELIGRO

• No introduzca ninguna herramienta ni ningún objeto extraño

en la salida de la válvula ni en la válvula de seguridad. Puede

dañarla y causar una fuga. Las fugas de gas propano pueden

causar explosiones,incendios, lesiones graves o la muerte.

5. Si aparecen burbujas que aumentan de tamaño, existe

una fuga. Cierre de inmediato la válvula del tanque de gas

y vuelva a apretar las conexiones.

Si no puede eliminar

las fugas, no intente repararlas. Solicite una pieza de repuesto.

Encargue las piezas nuevas indicando el número de serie, de

modelo y el nombre de las piezas que requiera (vea la lista de

piezas), llamando al centro de servicio para parrillas al

1-800-4-MY-HOME®.

6. Después de hacer una prueba para detectar fugas, cierre

siempre la válvula del tanque de gas, girando la manilla en el

sentido de las agujas del reloj.

ADVERTENCIA

• El aparato a gas para uso al aire libre no ha sido

diseñado para ser instalado en embarcaciones.

• El aparato a gas para uso al aire libre no ha sido

diseñado para ser instalado en vehículos de recreo.

• Nunca trate de conectar esta parrilla al sistema de gas

propano independiente de un remolque de recreo o de

una casa rodante.

• No use la parrilla sin antes haber verificado que no

tenga fugas.

• En caso de detectar una fuga en cualquier momento,

DETÉNGASE y llame a los bomberos.

• Si no puede detener una fuga de gas, ¡cierre de

inmediato

la válvula del tanque de gas y llame al

distribuidor o a los bomberos!

146.47468610

• 39

▲Nunca retire el orificio

roscado del extremo

de la válvula.

Consejos de seguridad

ADVERTENCIA

Para usar su parrilla en forma segura y para evitar

lesiones graves:

• No deje que los niños usen la parrilla ni que jueguen cerca

de la misma.

• Mantenga el área de la parrilla limpia y sin materiales

combustibles.

• No obstruya los agujeros laterales ni los de la parte

posterior de la parrilla.

• Revise periódicamente las llamas del quemador.

• Use la parrilla sólo en lugares bien ventilados. NUNCA la

use en lugares cerrados tales como cocheras, garajes,

porches, patios techados o debajo de superficies de ningún

tipo.

• No use carbón ni briquetas de cerámica en una parrilla a

gas.

(Salvo que las briquetas vengan con su parrilla.)

• Use la parrilla al menos a 3 pies de distancia de cualquier

pared o superficie. Deje un espacio de 10 pies entre la

parrilla y los objetos que puedan incendiarse o que sean

fuentes de ignición, tal como las llamas de encendido de

calentadores de agua, electrodomésticos conectados, etc.

▲ Verifique que la tuerca de unión esté bien apretada antes de

abrir la válvula del tanque de gas.

▲ Cuando no use la parrilla, cierre todas las perillas de control

y la válvula del tanque de gas.

▲ Si la aplicación al aire libre del gas que cocina no es adentro uso, el gas se debe

dar vuelta apagado en el cilindro de la fuente. El almacenaje de una aplicación

al aire libre del gas que cocina dentro es permitido solamente si el cilindro se

desconecta y se quita de la aplicación.

▲ Nunca mueva la parrilla cuando la esté usando o mientras esté caliente.

▲ Use utensilios para parrilla de mango largo y guantes para hornear, para evitar

quemaduras y salpicaduras.

▲ El peso máximo que soportan los estantes laterales es 10 lb.

▲ La lata para la grasa

debe estar colocada en su presilla, y se debe vaciar cada

vez, después de usarla. No retire la lata para la grasa hasta que la parrilla se

haya enfriado por completo.

▲ Limpie la parrilla con frecuencia; de preferencia cada vez después de usarla. Si

utiliza un cepillo de cerdas para limpiar las superficies para cocinar, antes de

usar la parrilla verifique que no queden cerdas sueltas sobre éstas. Se

recomienda no limpiar las superficies para cocinar cuando la parrilla esté aún

caliente.

▲ Si observa que de la parrilla caen gotas de grasa u otras sustancias calientes a la

válvula, la manguera o el regulador, cierre inmediatamente el paso de gas.

Establezca la causa, corrija el problema, limpie e inspeccione la válvula, la

manguera y el regulador, antes de proseguir. Haga una prueba para detectar

fugas.

▲ El regulador puede emitir un sonido zumbante o sibilante durante su uso. Esto no

afectará la seguridad ni el uso de la parrilla.

▲ Utilice solamente el regulador de presión y el montaje de manguera provistos de

esta parrilla. El regulador de presión del reemplazo y los montajes de manguera

deben ser especificados o provisto cerca.

▲ Si tiene un problema con la parrilla, lea la sección de

Resolución de problemas.

▲ Si el regulador se congela, apague inmediatamente la parrilla y cierre la válvula

del tanque de gas. Esto indica que existe un problema con el tanque y no debe

ser usado en otro producto. ¡Devuélvalo al proveedor!

CAUTION

• No es posible apagar los fuegos provocados por la grasa cerrando

la tapa. Por razones de seguridad, las parrillas tienen aberturas de

ventilación.

• No use agua para apagar los fuegos provocados por la grasa. Esto

puede ocasionar lesiones. Si surge un fuego provocado por la grasa,

cierre las perillas y el tanque de gas.

• No deje desatendida la parrilla cuando la esté precalentando o

usando la alta temperatura para quemar los residuos de comida. Si

no se ha limpiado. periódicamente la parrilla, se puede presentar un

fuego provocado por la grasa, que puede dañar al producto.

Como usar el encendedor

hasta la posición .

• Para personas que viven en apartamentos:

Pídale al administrador que le indique los requisitos y los

códigos contra incendios que corresponden al uso de

parrillas de gas propano en un edificio de apartamentos. Si se

le permite usarla, hágalo al aire libre, en la planta baja,

dejando un espacio libre de tres (3) pies entre la parrilla y las

paredes o las barandillas.No la use en balcones o debajo de

los mismos.

• NUNCA trate de encender el quemador con la tapa

cerrada. Las acumulaciones de gas no encendido en las

parrillas tapadas son peligrosas.

• Nunca use la parrilla si el tanque de gas no está en la

posición correcta que se especifica en las instrucciones de

ensamblado.

• Siempre cierre la válvula del tanque de gas y retire la tuerca

de unión antes de mover el tanque del sitio específico de uso.

40 • 146.47468610

1. Abra la tapa durante la iluminación.

2. Válvula de gas de Encienda el tanque.

3. Gire la perilla del quemador principal

HI.

4. Presione y sostenga el botón de encendido electrónico. Usted

escuchará un sonido de chasquido de los electrodos.

5. Si el encendido no se produce en 5 segundos, gire la perilla de

control del quemador, espere 5 minutos y repita el procedimiento de

encendido.

6. Para encender otros quemadores principales después de encendido

encendido quemador, girar una perilla de control que es adyacente a

una hornilla encendida a

Hi. Encender quemador izquierdo

fin

7. Para encender el quemador lateral, siga los pasos 2-4 usando la

perilla del quemador lateral.

Control de la llama del quemador

• Retire las parrillas de cocción y los reguladores de llama. Encienda

los quemadores y gire las perillas, de la graduación ALTA (HI) a la

graduación BAJA (LO). Deberá ver una llama más reducida en la

graduación baja que en la graduación alta. Controle siempre las llamas

antes de cada uso. Si sólo se observan llamas bajas, lea lo referente a

Caída repentina de las llamas o llamas bajas

en la sección de

Resolución de problemas

Gire los controles y la fuente de gas o OFF tanque cuando

no esté en uso.

CAUTION

HIGH

LOW

Si NO se enciende en 5 segundos, gire los controles del

quemador a la posición de APAGADO (OFF), espere 5

minutos y repita el proceso de encendido. Si el quemador

no se enciende con la válvula abierta, el gas continuará

saliendo por el mismo y puede encenderse accidentalmente,

con el riesgo de ocasionar lesiones.

Como apagar la parrilla

• Gire todas las perillas de control a la posición de APAGADO(OFF).

Control del encendedor

•

Cierre el paso de gas desde el tanque. Presione el botón del

encendedor rápidamente. Deberá oír un chasquido y ver chispas cada vez, entre

la caja de recolección o el quemador y el electrodo. En caso de no oír chasquidos

ni ver chispas, lea la sección de

Resolución de problemas

Control de la válvula

•

Importante: Cerciórese de haber cerrado el paso de gas desde el tanque antes de

revisar las válvulas. Las perillas se traban al llegar a la posición de APAGADO

(OFF). Para revisar las válvulas, primero presione las perillas y luego suéltelas; las

perillas deben regresar a su posición original. De lo contrario, cambie la unidad de

la válvula antes de usar la parrilla. Gire las perillas a la graduación

BAJA y luego

regréselas a la posición de APAGADO. Las válvulas deben girar suavemente.

Control de la manguera

• Antes de cada uso, verifique que las mangueras no tengan cortes ni estén

desgastadas. Cambie las mangueras dañadas antes de usar la parrilla. Use sólo la

válvula / la manguera / el regulador especificado por el fabricante.

Cast Iron Grate Condimento (si procede)

Primer uso –Antes del primer uso, la temporada de rejillas de hierro fundido

de la siguiente manera: Limpiar las rejillas de hierro fundido con agua c

aliente.No use jabón. Rejillas Seque bien con una toalla de tela. Rejillas Coat

con aceite vegetal o aerosol antiadherente para cocinar. Coloque las rejillas

en la parrilla. Comience parrilla y levante lentamente la temperatura a 350 °

- 400 ° F. rejillas de calor durante una hora. Apague la parrilla y las

rejillas permiten que se enfríen completamente antes de usar para cocinar.

Limpieza –No use jabón para limpiar las parrillas. Rejillas limpias con un

cepillo duro y agua caliente. Rejillas Seque bien con una toalla de tela.

Re-condimento –Re-temporada rejas cuando manchas de óxido aparecen

en la superficie de la rejilla. Cuando las rejillas de volver a sazonar, jabón

puede usarse con agua caliente para limpiar las parrillas. Después de la

limpieza, rejas secos a fondo con una toalla de tela. Rejillas Coat con

aceite vegetal o aerosol antiadherente para cocinar. Coloque las rejillas

en la parrilla. Comience parrilla y levante lentamente la temperatura a

350 ° - 400 ° F. rejillas de calor durante una hora. Apague la parrilla y las

rejillas permiten que se enfríen completamente antes de usar de nuevo.

Limpieza general de la parrilla

• No confunda la acumulación de grasa y de humo, de color marrón o negro, con la

pintura. La parte interna de las parrillas a gas no viene pintada de fábrica

(y no se

debe pintar nunca). Aplique una solución concentrada de detergente y de agua, o

use un limpiador para parrillas con un cepillo de cerdas resistentes, cepillando la

parte interna de la tapa de la parrilla y el fondo de la misma. Enjuáguelos y deje

que se sequen completamente al aire.

No aplique limpiadores cáusticos

para parrillas / limpiadores de hornos a las superficies pintadas.

•

Piezas plásticas: Lávelas con agua jabonosa tibia y séquelas

con un paño.

•

Superficies de porcelana: Debido a su composición vítrea, la mayoría de los

residuos se puede eliminar con un paño empapado en una solución de bicarbonato

de soda y agua, o con un limpiador especialmente formulado. Use un polvo

limpiador no abrasivo para las manchas difíciles de eliminar.

•

Superficies pintadas: Lávelas con un detergente suave o un limpiador no abrasivo

y agua tibia jabonosa. Séquelas con un paño suave, no abrasivo.

•

Superficies para cocinar: Si utiliza un cepillo de cerdas para limpiar las superficies

para cocinar, antes de usar la parrilla verifique que no queden cerdas sueltas

sobre éstas. Se recomienda no limpiar las superficies para cocinar cuando la

parrilla esté aún caliente.

•

Bandeja de grasa y la Copa: Limpie regularmente los goteos de grasa de la

bandeja de grasa y la grasa de la Copa. Cuando la parrilla se haya enfriado

completamente después de su uso, retire la copa de la bandeja y deslice la

bandeja de la parrilla. Limpie la grasa de grasa de las superficies de la taza y de

la bandeja de lavado con un detergente suave o un limpiador no abrasivo y agua

tibia jabonosa. Seque con un paño suave no abrasivo. Deslice la bandeja en la

parrilla y sustituir la copa de nuevo en la bandeja antes de usar la parrilla

nuevamente.

ADVERTENCIA

Encendido con fósfors de quemador lateral

1.Abra la tapa o la cubierta del quemador lateral durante el encendido.

2.Abra el gas en el tanque o en la fuente de suministro.

3. Oprima y gire la perilla de control del quemador lateral a la

graduación de llama ALTA.

146.47468610 • 41

Encendido con fósforos

▲No se incline sobre la parrilla cuando la esté encendiendo.

1. Abra la tapa durante el encendido.

2. Coloque un fósforo encendido en el portafósforos, y luego en

el orificio de encendido con fósforos ubicado en la parte

inferior del lado de la parrilla, (como se ilustra más abajo).

3. Oprima y gire la perilla del QUEMADOR DE ENCENDIDO a la

posición de ALTA. Verifique que el quemadorse encienda y que

permanezca encendido.

4. Para encender el quemador del lado derecho, gire la perilla

Cómo limpiar la unidad del quemador

CAUTION

Siga estas instrucciones para limpiar o cambiar piezas de la unidad del

quemador, o si tiene problemas para encender la parrilla.

Cierre el paso de gas en las perillas de control y desde el

tanque de gas.

2. Retire las parrillas de cocción y Termodisipador.

3. Retire los tornillos y los tubos de arrastre de la parte posterior de

los quemadores.

4. Retire los tornillos y las arandelas para desconectar el quemadordel

soporte de la cámara de combustión.

5. Levante y retire cuidadosamente cada quemador de las aberturas

de la válvula.

ALERTA CONTRA

Sugerimos tres maneras de limpiar los tubos del quemador. Siga la que

le sea más fácil.

(A) Doble un alambre rígido (un gancho de alambre para ropa sirve

bien) para formar un gancho pequeño. Pase varias veces el gancho

a través del tubo de cada quemador.

(B) Use un cepillo delgado de botella, de mango flexible (no use un

cepillo de alambre de latón), páselo varias veces a través del tubo

de cada quemador.

el paso del aire a través del tubo y de los puertos del quemador.

Examine cada puerto para verificar que el aire salga a través de

cada orificio.

VALVE

SPIDER WEBS

INSIDE VENTURI

BURNER

6. Cepille con un cepillo de alambre toda la superficie exterior del

quemador para eliminar los residuos de comida y la suciedad.

7. Limpie todo puerto que esté atascado con un alambre rígido, tal

como un sujetapapeles.

MUY IMPORTANTE: Los tubos del quemador se deben volver a

conectar en las aberturas de la válvula. Vea las ilustraciones a la

derecha.

8. Examine el quemador para detectar daños; algunos orificios pueden

alargarse debido al desgaste normal y a la corrosión. Si observa

grietas u orificios grandes, cambie el quemador.

9. Vuelva a colocar cuidadosamente los quemadores.

Fije los quemadores a los soportes de la cámara de combustión.

10. Vuelva a colocar los tubos de arrastre y fije los quemadores.

Cambie los reguladores de llama y las parrillas de cocción.

Las arañas y los insectos pequeños han producido “fogonazos”.

Las arañas tejen sus telas, hacen sus nidos y ponen sus huevos en

los tubos Venturi de las parrillas, que obstruyen el paso del gas

al quemador. El gas que se acumula dentro de los tubos Venturi,

ubicados en la parte posterior del tablero de control, se puede

encender. A esto se le llama "fogonazo", y puede dañar su

parrilla e, incluso, puede producir lesiones.

Para evitar los fogonazos y garantizar el buen funcionamiento,

retire la unidad del quemador y del tubo Venturi y límpielos

antes de usar la parrilla, si no la ha usado durante un tiempo

prolongado.

Cómo guardar su parrilla

• Limpie las parrillas de cocción.

• Guárdela en un lugar seco.

• Cuando el tanque de gas esté conectado a la parrilla, guárdela

al aire libre, en un lugar bien ventilado y fuera del alcance de los

niños.

• Cubra la parrilla si la guarda al aire libre. El fabricante tiene a su

disposición una variedad de cubiertas para parrillas.

• SOLO guarde la parrilla bajo techo si se ha cerrado el paso y

desconectado el tanque de gas, retirándolo de la parrilla y

guardándolo al aire libre.

• Siga las instrucciones sobre

Cómo limpiar la unidad del

quemador

antes de encender la parrilla, cuando la misma haya

estado guardada.

Electrode

Si usted nota que le es más difícil encender la parrilla o que la

llama es más débil de lo normal, examine y limpie los

tubosVenturi.

42 • 146.47468610

Cocción: Cocine bien las carnes y las piezas de ave, para matar las

bacterias. Use un termómetro para verificar que los alimentos

alcancen la temperatura interna adecuada.

Refrigeración: Refrigere con prontitud los alimentos preparados y las

sobras.

Para mayor información llame a: la línea de información sobre

carnes y aves del Ministerio de Agricultura de EE UU, 1-800-535-

4555. En Washington, D.C. por el (202) 720-3333, entre las 10.00 y

las 16.00 horas, hora normal del Este. EST.

Cocción indirecta

Las aves y los cortes grandes de carne se cocinan lentamente a la

perfección en la parrilla por calor indirecto. El calor de los

quemadores elegidos circula suavemente por la parrilla, cociendo

la carne y las aves sin contacto directo con la llama. Este método

disminuye considerablemente los fogonazos al cocer cortes de

carne con mucha grasa, debido a que no hay llama directa que

incendie la grasa y los jugos durante la cocción. during cooking.

Seguridad con los alimentos

La seguridad con los alimentos es una parte muy importante del

disfrute de su parrillada al aire libre. Siga estos cuatro pasos

básicos para proteger a los alimentos contra las bacterias

nocivas:

Limpieza: Lávese las manos, lave los utensilios y las superficies con

agua jabonosa caliente, antes y después de manipular carnes y

aves crudas.

Separación: Mantenga las carnes y las piezas de aves crudas

separadas de los alimentos listos para comer, para evitar la

contaminación cruzada. Use bandejas y utensilios limpios para

servir los alimentos preparados.

Cocción con 1 quemador

Cocine con calor directo o indirecto.

Es lo mejor para porciones pequeñas de comida o alimento.

Consume menos combustible.

Instrucciones para la cocción indirecta

• Siempre cocine con la tapa cerrada.

• Debido a las condiciones del clima, el tiempo de cocción puede

variar. En tiempo frío y ventoso, es posible que sea necesario

elevar la graduación de la temperatura para garantizar una

suficiente temperatura de cocción.

Cómo saber cuándo las carnes están bien cocidas

• El exterior de las carnes y las piezas de ave preparadas a la

parrilla a menudo se dora rápidamente. Use un termómetro para

carnes, para verificar que los alimentos alcancen una

temperatura interna segura, y corte la carne para verificar

visualmente si ya está lista.

• La temperatura de las aves enteras debe alcanzar 180° F; las

pechugas, 170° F. El jugo de las mismas debe ser transparente y

la carne no debe tener color rosado.

• La temperatura de las hamburguesas hechas con carne molida

de res o de ave, debe alcanzar 160° F, y el color de su centro

debe ser marrón, sin jugos de color rosado. Los filetes, asados y

chuletas de res, de ternera y de cordero se pueden asar a 145° F.

La temperatura de todos los cortes de cerdo debe alcanzar 160°

• NUNCA cocine parcialmente las piezas de carne o de aves,

para terminar de cocinarlas después. Cocine los alimentos

completamente, para destruir las bacterias nocivas.

• Cuando recaliente los alimentos de comida rápida o las carnes

ya cocidas por completo, áselos a 165° F, o hasta que humeen.

Cocción con 2 quemadores

Excelente cocción con calor indirecto en graduación baja.

Produce calentamiento lento y uniforme.

Ideal para asar y hornear lentamente.

ADVERTENCIA: Para asegurarse que la comida se pueda comer

sin peligro, debe cocinarse a las temperaturas internas mínimas

señaladas en la tabla siguiente:

USDA*

Temperaturas internas mínimas de cocción

Pescado

145°F

Cerdo

160°F

Platos a base de huevos

160°F

Filetes y asados de carne de

o de cordero

145°F

Carne molida de vaca

160°F

Ave entera (pavo,pollo

pato, etc.)

165°F

Carne molida o presas de pollo

165°F

(pechuga de pollo, etc.)

*Departamento de Agricultura de Estados Unidos

USDA* Temperaturas internas mínimas de cocción

Carne de res, ternera, cordero y cerdo

–Corta todo **

145° F

Pescado 145° F

Carne de res, ternera, cordero y cerdo– Carne 160° F

Platos a base de huevos 160° F

Pavo, pollo y pato - piezas enteras, y de tierra 165° F

* Departamento de Agricultura de Estados Unidos

** Permitir que la carne de un descanso de tres minutos antes de

cortarlo o consumir.

146.47468610 • 43

LISTA DE PIEZAS

Key

Qty

Description

46 1

47 1

10 1

11 1

12 1

13 1

14 1

15 1

16 1

17 2

18 2

19 1

20 1

21 1

22 3

23 1

24 2

25 1

26 1

27 1

28 1

29 4

30 4

31 1

32 1

33 1

34 1

35 1

36 1

37 1

38 1

39 1

41 1

44 • 146.47468610

Clave Descripción

Cant

Pieza No.

Clave

Descripción

Cant

Pieza No.

A01 Tapa 1 52200004

D06

quemador lateral 1 52200053

A02 Indicador de temperatura 1 52200015

D07

Right Side Shelf 1 52200047

A03 Logo 1 52200200

D08

Módulo encendido

electrónico

1 40800122

A04 Girar Rod, Tapa 2 50300207

D09

Fascia, Right Side Shelf 1 52200049

A05

Caucho de silicona parachoques,

Tapa

2 40700103

E01 Lado superior del carril 2 52200061

A06 Bisel, mango de la tapa 2 40900013

E02

Soporte bandeja de goteo

Derecho

1 52200071

A07 mango de la tapa 1 40900012

E03

Delante, derecha

Pierna(5C)

1 52200266

B01 Calentamiento rack 1 52200030

E04 Manguera Fijo Pin 1 40800134

B02 parrilla de cocción 2 40100101 E05 Panel lateral 2 40700059

B03 El calor Difusor 5 40800023

E06 Lado inferior del carril 2 52200064

B04 quemador principal 4 40700125

E07 Eje de Rod 1 408D00125

B05

Encendedor de alambre, de

encendido del quemador

1 52200035

E08 rueda 2 40800124

B06 quemador 1 52200034

E09 Tuerca hexagonal 3 110011

B07 Válvula de gas, quemador lateral 1 40900209

E10 Arandela plana 3 110018

B08 Regulador 1 408D00115

E11 Chaveta 11 110050

B09 Válvula de gas, quemador principal 5 40900205

E12 Rail Volver 1 52200074

B10 Múltiple, quemador principal 1 50300041

E13 Bandeja de goteo 1 52200031

B11 Firebox 1 52200018

E14 goteo Copa 1 40800026

B12 Llama Carry Over Tubo 4 50300024

E15 Goteo Copa videoclip 1 40800131

B13

Caucho de silicona parachoques,

Firebox

2 40700099

E16 Panel frontal 2 52200075

B14 Panel de control 1 52200037

E17 Right Back Pierna(5D) 1 52200268

B15 Perilla de control 6 50500042

E18 tanque bafle 1 40800090

B16 Perilla bisel 6 40800034

E19 estante inferior 1 52200073

C01 Left Side Shelf 1 52200040

E20 Lateral Izquierdo Pierna(5B) 1 52200259

C02

Estante lateral barra de soporte en

ángulo

2 40900109

E21

Soporte bandeja de goteo

Izquierda

1 52200070

C03 Fascia, Left Side Shelf 1 52200044

E22 nudo de nylon 1 40800129

D01 Tapa del quemador lateral 1 40800065

E23 Cadena Titular Partido 1 120006

D02 Girar Rod, quemador lateral Tapa 2 40800118

E24 Titular Partido 1 40800128

D03 Quemador lateral de cuadrícula 1 40800119

E25 Delante, izquierda Pierna(5A) 1 52200257

D04 Quemador lateral Base 1 52200052

E26 Extensión del pie 2 40800127

D05

Encendedor de alambre, quemador

lateral

1 52200054

E27 Titular del tanque 1 40800130

Si se echa en falta hardware o tiene

partes dañadas después de desempacar la

parrilla, llame 1-888-287-0735 para su

sustitución.

Para pedir piezas de repuesto después de usar

la parrilla, llamar a 1-800-4-MY-HOME®.

Not Pictured

Paquete De Herrajes 1 52200088

Manual Del Producto

1 52200089

D01

D02

D03

D04

D05

D06

D07

D08

C01

C02

C03

A01 A02 A03 A04 A05

B01

B02

A06

B03

B04

A07

B10

B11

B13

B07 B06 B05B08B09

B14

B15

B16

E02

E03

E04

E05

E06

E07

E13

E14

E15

E16

E17

E18

E12

E19

E01

E21

E22

E23

E24

E05

E06

E20

E25

E26

D09

E27

E08

E09

E11

B12

E01

E10

DIAGRAMA DE PARTES

146.4

468610

• 45

46 • 146.47468610

ANTES DE LA ASAMBLEA

Aviso: Una vez desempaquetado la parrilla según las instrucciones de detener la

hoja, revise que todo parrilla partes contra los cuadros sobre ésta y las siguientes

dos páginas. Si alguna pieza está dañada o falta, llame al 1-888-287-0735

146.47468610

•

ANTES DE LA ASAMBLEA

48 • 146.47468610

ANTES DE LA ASAMBLEA

146.47468610 •

ASSEMBLY

CAREFULLY READ AND PERFORM ALL ASSEMBLY INSTRUCTIONS ON THE FOLLOWING PAGES.

Tools Required:

 Adjustable wrench (not provided)

 Screwdriver (not provided)

 7/16” Combination wrench (not provided)

 The following hardware is provided in blister pack for convenient use.

M4X10 screw

Qty: 58 pcs

AAA Battery

Qty: 1 pc

M6X13 screw

Qty: 16 pcs

M6 compression washer

Qty: 4 pcs

50 • 146.47468610

Cuadro izquierdo

□ Instalar

(4) M4 × 10 Tornillos como se muestra a la pata marcada "5A". No apriete los tornillos

en este momento. (A)

□ Conecte un extremo de la parte superior del carril a la pierna, apriete los tornillos y conectar

con otro (1) M4 × 10 Tornillo. (C)

□ Conecte un extremo del lado inferior del carril a la pierna, apriete los tornillos. (C)

□ Coloque el panel lateral de la pierna con

(2) M4 × 10 Tornillos como se muestra. (C)

□ Instalar

(4) M4 × 10 Tornillos como se muestra a la pata marcada "5B". No apriete los tornillos

en este momento. (B)

□Conecte el otro extremo de la parte superior del carril, lado inferior del carril y el panel lateral a

la "5B" Pierna, apriete los tornillos. Instale

(2) M4 × 10 Tornillos, como se muestra en el panel

lateral. Instale

(1) M4 × 10 Tornillos como se muestra a otro carril superior lateral (D)

M4x10 Tornilloss Qty: 14 pcs

C D

146.47468610 • 51

cuadro derecho

□ Instalar

(4) M4 × 10 Tornillos como se muestra a la pata marcada "5C". No apriete los tornillos en

este momento. (A)

□ Conecte un extremo de la parte superior del carril a la pierna, apriete los tornillos y conectar con

otro (1) M4 × 10 Tornillo. (C)

□ Conecte un extremo del lado inferior del carril a la pierna, apriete los tornillos y conectar con otro

(1) M4 × 10 Tornillo. (C)

□ Coloque el panel lateral de la pierna con

(2) M4 × 10 Tornillos como se muestra. (C)

□ Instalar (4) M4 × 10 Tornillos como se muestra a la pata marcada "5D". No apriete los tornillos en

este momento. (B)

□Conecte el otro extremo de la parte superior del carril, lado inferior del carril y el panel lateral a la

"5D" Pierna, apriete los tornillos. Instale (2) M4 × 10 Tornillos, como se muestra en el panel lateral.

Instale

(1) M4 × 10 Tornillos como se muestra a otro carril superior lateral (D)

M4x10 Tornillos Qty: 14 pcs

A B

C D

52 • 146.47468610

M4x10 Tornillos Qty: 14 pcs

Marco de la izquierda （5A & 5B）

Bottom Shelf

□ Instalar (4) M4 × 10 Tornillos como se muestra a la derecha del marco. No apriete los tornillos en

este momento. (A)

□ Adjuntar estante inferior al cuadro derecho Pierna con

(3) M4 × 10 Tornillos. No apriete los

tornillos. (A)

□ Instalar

(4) M4 × 10 Tornillos como se muestra al cuadro izquierdo. No apriete los tornillos en

este momento. (B)

□ Adjuntar estante inferior al cuadro izquierdo Pierna con (3) M4 × 10 Tornillos. No apriete los

tornillos. (B)

Estante inferior

Marco lateral derecho （5C & 5D）

Panel frontal

□ Conecte los dos paneles frontales junto con (1) M4 × 10 Tornillos como se muestra. (a)

□ Coloque los paneles frontales a la compra, deje los 2 tornillos superiores aflojar y apretar todos los

tornillos conservan.

□ Fije el soporte de la bandeja de goteo Derecho a la Armadura Derecha, apriete completamente el

tornillo, apriete el otro extremo de la barra de soporte a la estructura con

(2) M4 × 10 Tornillos

como se muestra. (C)

□ Coloque la izquierda goteo soporte de la bandeja para el cuadro izquierdo, apriete completamente

el tornillo, apriete el otro extremo del soporte de la bandeja Bar Izquierda goteo a la estructura con

(2) M4 × 10 Tornillos como se muestra. Atornille el panel frontal y estante inferior con (1) M4 × 10

Tornillos (el orificio del tornillo central). (d)

146.47468610

•

M4x10 Tornillos Qty: 6 pcs

54 •

146.47468610

M6 × 13 Tornillos Qty: 4 pcs M4X10 Tornillos Qty: 2 pcs

Ruedas a la Cesta

□ Gire a la cesta boca abajo, coloque los tornillos restantes del estante inferior y cuatro patas con (4)

M6 × 13 Tornillos como se muestra. (A)

□ Toque en tanto la pierna extensores en el pie derecho de la pierna. (B)

□ Retire la tuerca lavadora y pasador de enganche de la varilla del eje de inserción Eje Varilla través

de ruedas y la pierna Correcto del marco, Vuelva a conectar con la arandela, tuerca y pasador de

enganche. (C)

□ parese carrito de cabeza, Totalmente Apriete (6) M4 × 10 Tornillos en el paso 3A y 3B, conecte

el tanque del bafle con

(2) M4 × 10 Tornillos. (D)

146.47468610

•

Grill Cabeza a la Cesta

□Este paso requiere de dos personas para levantar la cabeza y la posición en la parrilla de la

compra.

□ Retire las abrazaderas y material de embalaje de la manguera del regulador, válvula del

quemador lateral y el cable de encendido. Tire de la manguera y el cable de encendido a lado

de la cabeza de la parrilla.

□ Baje con cuidado la cabeza de la parrilla sobre el carrito. Asegúrese de que la manguera del

regulador y el cable de encendido están colgando fuera del carrito.

□ Alinee el panel de control con paneles frontales. Coloque la cabeza a la cesta con

(4) M6 ×

13 Tornillos de los lados.

M6X13 Tornillos Qty: 4 pcs

56 • 146.47468610

Indicador de temperature

□Coloque el indicador de temperatura a través de la tapa y apriete con la Tuerca de mariposa.

Left Side Shelf (1)

□ Instale el (2) M6 × 13 Tornillos de la izquierda del Firebox. No apriete

completamente los tornillos.

□ Colo

ue en el so

orte del lado iz

uierdo del estante

ue a su

osición.

M6X13 Tornillos Qty: 2 pcs

NOTES

146.47468610 • 57

Left Side Shelf (2)

□ Abra la tapa, coloque la plataforma de la caja de fuegos de la siguiente manera:

- Desde el interior al exterior de la cámara de combustión con

(2) M6 × 13 Tornillos y (2)

arandelas de compresión M6 (A).

□ Alinee la fascia y el Control Panel lateral, adjuntarlos del exterior al interior de la cámara de

combustión con

(1) M4 × 10 Tornillos. Adjuntar Left Side Shelf a Panel de control con (1) M4

× 10 Tornillos, apriete los (2) M6 × 13 Tornillos en el paso anterior como se muestra. (B)

M4X10 Tornillos Qty: 2 M6X13 Tornillos Qty: 2 M6 compression washer

Qty: 2 pcs

58 • 146.47468610

Right Side Shelf (1)

□Instale el

(2) M6 × 13 Tornillos sobre el derecho de Firebox. No apriete completamente los

tornillos.

□ Coloque en el soporte del lado derecho del estante y saque a su posición.

M6X13 Tornillos Qty: 2

146.47468610

• 59

Right Side Shelf (2)

□ Abra la tapa, coloque la plataforma de la caja de fuegos de la siguiente manera:

- Desde el interior al exterior de la cámara de combustión con

(2) M6 × 13 Tornillos y (2) arandelas

de compresión M6 (A).

□ Alinee la fascia y el Control Panel lateral, adjuntarlos del exterior al interior de la cámara de

combustión con (1) M4 × 10 Tornillos. Adjuntar Left Side Shelf a Panel de control con (1) M4 ×

10 Tornillos, apriete los (2) M6 × 13 Tornillos en el paso anterior como se muestra. (B)

M4X10 Tornillos Qty: 2 M6X13 Tornillos Qty: 2 M6 compression washer

Qty: 2 pcs

60 •

146.47468610

quemador lateral

□Afloje quemador lateral en la repisa lateral. (B). Para aflojar, desenroscar y quitar dos tornillos

delanteros y arandelas que sostienen quemador lateral en su lugar. (A). Nota: No afloje el tornillo del

electrodo.

□ Retire los 2 tornillos preinstalados del vástago de la válvula y la puso a un lado. (C)

□ Inserte vástago de la válvula a través del agujero en la fascia. (D). Instale retirados anteriormente 2

tornillos .Nota: No apriete estos 2 tornillos hasta que el bisel se fija a la fascia y la válvula de la cara.

(E).

□ aberturas Insertar bisel más de vástago de la válvula y los 2 tornillos (F). Deslice el bisel hacia abajo

sobre los tornillos. Apriete los 2 tornillos para fijar el bisel a la fascia (G).

□ tubo del quemador lateral Coloque sobre la válvula, asegurándose de que la válvula es de tubo

quemador lateral interior. (H)

□ perilla de control de empuje en el vástago de la válvula del quemador lateral. (I)

□ Vuelva a colocar el quemador lateral en el lado repisa del quemador con los 2 tornillos retirados

previamente. Vuelva a colocar la rejilla del quemador lateral. (J)

□ Retire la tapa del encendedor y la tuerca de pre-ensamblados al módulo de encendido electrónico, y

los utilizan para conectar el módulo de encendido a la fascia derecha. Conectar ambos cables de

encendido al módulo de encendido en el interior de la fascia derecha. Para conectar, empuje consejos

de alambre de ignición en los pasadores en el módulo de encendido. (K)

□ Desenrosque la tapa del encendedor del panel de control. Inserte (1) pila AAA (suministrada en blister)

en la ranura de la batería con el polo positivo (+) hacia afuera. Atornille la tapa del encendedor de

nuevo en el panel. (L)

146.47468610

•

62 • 146.47468610

Los difusores de calor, parrillas de cocción y calentamiento rack

□ Coloca difusores de calor sobre los quemadores. Los difusores se ajusta en la cámara de combustión en

cualquier dirección. Lengüetas de ajuste frente cámara de combustión a través de ranuras en consejos

Difusores, difusores consejos ajuste entre pestañas en Firebox posterior.

□ Coloque las parrillas de cocción sobre sus rejilla descansa en el frente y la parte posterior de la cámara de

combustión.

□ Inserte la rejilla para calentar en los soportes en la parte superior de la cámara de combustión con el borde

curvado hacia adelante como se muestra.

146.47468610 • 63

Bandeja de goteo, goteo de la Copa y el tanque de gas

□ Adjuntar Volver Rail a la Cesta and Grill Cabeza con (4) M4 × 10 Tornillos como se muestra. (A)

□ Retire la llave de chaveta y el pasador de retención del soporte de la manguera en la cesta de la

pierna derecha. Inserte la manguera en el soporte y vuelva a colocar la chaveta y el pasador.

□ Cuelgue goteo Copa videoclip desde el fondo de la bandeja de goteo, e inserte la bandeja de

goteo en el fondo de la cámara de combustión de la parte posterior de la compra. Ajuste goteo

Copa en Goteo Copa videoclip. (B)

□ tanque Place LP en el orificio de la repisa inferior con la apertura de cuello del tanque frente a otro,

como se muestra. (C)

Levante titular de tanque para mantener los tanques LP en su lugar.

M4X10 Tornillos Qty: 4

64 • 146.47468610

• Está tratando de encender el quemador

equivocado.

• El quemador no está conectado a la

válvula de control.

• Obstrucción en el quemador.

• No hay flujo de gas.

• Hay vapor atrapado en la tuerca de

unión al tanque de gas.

• La tuerca de unión y la válvula del

tanque de gas no están bien

conectadas.

• Electrodo quebrado o roto; salen

"chispas de la quebradura”.

• La punta del electrodo no está en

posición correcta.

Problema Causas probables Medidas de prevención

solución

Emergencias Causas probables

Medidas de prevención

solución

• Cierre el gas en el cilindro o en la fuente de los sistemas de gas natural.

Si tiene todo tipo de desperfectos, pero no está quemada, cambie la válvula/la

manguera/ el regulador. Si está quemada, deje de usar el producto hasta que

un plomero haya investigado la causa y haya hecho las correcciones.

• Cambie el cilindro de gas.

• Cierre la válvula del cilindro de gas. Devuelva el cilindro al proveedor de gas.

• Cierre la válvula del cilindro de gas. Retire el regulador del cilindro y examine

visualmente la junta de caucho para detectar cualquier daño. Lea las secciones

tituladas Prueba para detectar fugas en un cilindro de gas y Como conectar el

regulador al cilindro de gas.

• Cierre las perillas de control y la válvula del cilindro de gas. Deje abierta la

tapa para permitir que las llamas se extingan. Una vez que se haya extinguido

el fuego y la parrilla esté fría, retire el quemador y examínelo para ver si tiene

nidos de arañas o herrumbre. Lea las páginas relativas a Los peligros

naturales y la limpieza de la unidad del quemador.

• Cierre las perillas de control y la válvula del cilindro de gas. Deje abierta la

tapa para permitir que las llamas se extingan. Una vez que se haya enfriado,

limpie las partículas de comida y la acumulación de grasa en la parte interior

de la zona de la cámara de combustión, de la lata para la grasa y de toda

otra superficie.

• Manguera dañada.

• Falla mecánica debido a la oxidación o

al mal uso.

• Falla de la válvula del cilindro debida a

mal uso o a falla mecánica.

• Instalación inadecuada, la conexión no

está bien apretada, falla de la junta de

caucho.

• Fuego en la sección del tubo del

quemador debido a un bloqueo.

• Demasiada grasa acumulada en la zona

del quemador.

PROBLEMAS DE ELECTRICIDAD:

EMERGENCIAS: Si no se puede detener una fuga de gas, o si ocurre un incendio debido a una fuga de gas, llame a los bomberos.

Fuga de gas de

mangueras quebradas,

cortadas o quemadas.

Fuga de gas del

cilindro.

Fuga de gas de la

válvula del cilindro de gas.

Fuga de gas entre

cilindro de gas y la

conexión del regulador.

Sale fuego a través del

panel de control.

Hay continuamente

fuego de la grasa o

demasiadas llamas

sobre la superficie de

cocinar.

Resolución de problemas

PROBLEMAS DE GAS:

El quemador o los

quemadores no se

enciende(n) al usar el

encendedor.

Continúa en la página

siguiente.

• Lea las instrucciones en el panel de control y en la sección

titulada

Uso y cuidado

• Verifique que las válvulas estén ubicadas dentro de los tubos de

los quemadores.

• Verifique que el tubo de los quemadores no esté obstruido con

telarañas u otras materias. Lea la sección de limpieza de

Uso y

cuidado

• Verifique que el tanque no esté vacío. Si el tanque de gas no está

vacío, lea la sección referente a la

Caída repentina del flujo de

gas

• Cierre las perillas y desconecte la tuerca de unión del tanque.

Vuelva a conectarla y trate de nuevo.

• Gire la tuerca de unión entre media vuelta y tres cuartos de

vuelta

adicionales, hasta que no la pueda girar más. Apriétela a mano

únicamente, no use herramientas.

• Cambie el (los) electrodo(s).

Quemadores principales:

• La punta del electrodo debe estar orientada hacia el agujero de

combustión del quemador. La distancia debe ser de 1/8" a 1/4".

Ajústela si es necesario.

Quemador lateral (si lo tiene)

• La punta del electrodo debe estar orientada hacia el agujero de

combustión del quemador. La distancia debe ser de 1/8" a 3/169.

Ajústela si es necesario.

• Acumulación de grasa.

• Carne sumamente grasosa.

• Temperatura de cocción muy elevada.

• Grasa atrapada por acumulación de

restos de comida alrededor del

sistema del

uemador.

• El quemador o los tubos del quemador

están obstruidos.

• Limpie el cable y el electrodo con alcohol de frotar y un hisopo

limpio.

• Vuelva a conectar los cables o cambie la unidad de

electrodo/cable.

• Cambie la unidad del cable del encendedor / el electrodo.

• Cambie el encendedor.

• Cambie la perilla.

• Examine el aislamiento de los cables y verifique que las

conexiones estén bien hechas. Cambie los cables si tienen roto el

aislamiento.

• Verifique que el tanque de gas esté cargado.

• Dé vuelta apagado al control y las perillas del tanque, esperan 30

segundos, perilla del tanque de la vuelta encendido lentamente, parrilla

ligera. Si las llamas siguen siendo bajas, dé vuelta apagado a las perillas

del control y del tanque y desconecte el regulador. Vuelva a conectar el

regulador, perilla del tanque de la vuelta encendido lentamente, parrilla

ligera.

• Dé vuelta apagado al control y a las perillas del tanque y

desconecte el regulador. Vuelva a conectar el regulador, gire la

perilla del tanque lentamente, parrilla ligera.

• Cierre las perillas. Limpie el quemador o los tubos del quemador.

Lea la sección de limpieza del quemador de

Uso y cuidad

Resolucion de problemas (continuacion)

• El cable o el electrodo está cubierto con

restos de comida.

• Los cables están flojos o desconectados.

• Los cables producen cortocircuitos

(chispas) entre el encendedor y el

electrodo.

BOTÓN PULSADOR PIEZOELÉCTRICO

Y GIRATORIO:

• El botón pulsador se pega en el fondo.

• La perilla giratoria gira sin hacer clic.

• Hay chispas entre el encendedor y el

electrodo.

• Use un fósforo de palito largo (fósforo para encender

chimeneas).

• Lea la sección de limpieza de

Uso y cuidado

• Limpie los quemadores y el interior de la parrilla / cámara de

combustión.

• Desgrase la carne antes de cocinarla a la parrilla.

• Ajuste (baje) la temperatura según corresponda.

• Las boquillas desgastadas no tienen suficiente "agarre" para

conectarse a la válvula. Comuníquese con otro vendedor de gas.

Un quemador no se

enciende desde el

quemador otra (s).

• La acumulación de grasa o partículas

de alimentos en el extremo (s) de tubo

de prórroga (s).Fuegos persistentes,

producidos por la

grasa.

No se puede recargar

el tanque de gas

ano.

• Se acabó el gas.

• Se activó la válvula por sobrecarga

de gas.

• Hay vapor atrapado en la conexión

de la tuerca de unión y el tanque de

gas.

• Algunos vendedores de gas tienen

boquillas de llenado viejas, con las roscas

gastadas.

• Gire el frente de la parrilla de modo que quede de cara al

viento, o aumente la graduación de las llamas.

• Recargue el tanque de gas.

• Lea lo referente a la

Caída repentina del flujo de gas

en la

sección anterior.

• Cierre las perillas. Cierre el paso de gas desde el tanque. Deje la

tapa en su sitio y deje que se apague el fuego. Después de que se

enfríe la parrilla, retire y limpie todas las piezas.

• Gire las perillas en OFF. Apague el gas en el cilindro LP. Deja la

tapa en su posición y dejar que el fuego se queme. Después de

la parrilla se enfríe, quite y limpie todas las partes.

• Vientos fuertes.

• Bajo flujo de gas propano.

• Se activó la válvula por sobrecarga

de gas.

• Lea "

PROBLEMAS DE GAS:" en la

página anterior.

• El fósforo no llega al punto de encendido.

• Método inadecuado de encender con

fósforos.

El quemador o los

quemadores no se

enciende(n) al usar el

encendedor.

Pro

Retorno de las llamas

(fuego en el (los) tubo(s

del quemador).

Fogonazos.

Llamas que se apagan.

Llama baja, gota en

flujo del gas.

El quemador o los

quemadores no se

encienden al usar

fósforos.

Problema Causas probables Medidas de prevención

solución

146.47468610 • 65

• Las conexiones del

cable de salida no

están bien hechas.

Resolución de problemas

–

Encendido electrónico

SECCIÓN I

No aparecen chispas

en ningún electrodo

cuando se pulsa el

botón de encendido;

no se oye ningún

sonido del módulo

de chispas.

Causas probables

• La pila no está

instalada

adecuadamente.

• Pila gastada.

• La unidad del botón no

está instalada

adecuadamente.

• Módulo de chispas

defectuoso.

• Revise la orientación de la

pila.

• ¿Es una pila usada?

• Revise que las piezas estén

debidamente enroscadas. El

botón debe desplazarse

hacia arriba y hacia abajo

sin trabas.

• Si no se generan chispas con

la pila nueva y las conexiones

del cable están bien hechas,

el módulo está defectuoso.

Preventio

• Instale la pila (verifique que los polos “+” y “–”

estén orientados correctamente, con el extremo

“+” hacia arriba y el extremo “–” hacia abajo).

• Cámbiela por una pila alcalina nueva, de tamaño

AA.

• Desenrosque la tapa del botón y vuelva a

instalarla; verifique que las roscas estén bien

alineadas y bien

enroscadas.

• Cambie la unidad del módulo de chispas.

SECCIÓN II

No aparece ninguna

chispa en lo electrodos

cuando se pulsa el

interruptor de

encendido;

no se oye ningún sonido

• ¿Están conectadas y bien

hechas las conexiones de

salida?

• Retire y vuelva a hacer todas las conexiones de

salida en el módulo y en los electrodos

SECCIÓN III

Hay chispas pero no en

todos los electrodos

y/o no a plena

potencia

• Las conexiones del

cable de salida no

están bien hechas.

• El arco de la parrilla se

forma lejos del (de los)

quemador(es).

• Pila débil.

• Los electrodos están

húmedos.

• Los electrodos están

agrietados o rotos, con

"chispas en las grietas".

• ¿Están conectadas y bien

hechas las conexiones de

salida?

• Si es posible, observe la

parrilla en un lugar oscuro.

Haga funcionar el sistema

de encendido y trate de

detectar la formación del

arco entre los cables de

salida y el marco de

la parrilla.

• Se forman todas las chispas

pero son débiles o lentas.

• ¿Se ha acumulado

humedad en el electrodo

y/o en los orificios

de combustión?

• Examine los electrodos

ara

detectar

rietas.

• Retire y vuelva a hacer todas las conexiones de

salida en el módulo y en los electrodos.

• Si se observan chispas que no sean del (de los)

quemador(es), es posible que esté dañado el

aislamiento de los cables. Cambie los cables.

• Cambie la pila por una pila alcalina nueva, de

tamaño AA.

• Use una toalla de papel para secar la humedad.

• Cambie los electrodos agrietados o rotos.

Problema (encendido) Causas probables Procedimiento de revisión Medidas de prevención / solución

66 • 146.47468610

Kenmore 14647468610 gas grill

Product's Documents

User Manual

Specifications

Kenmore 14647468610 Questions and Answers
